Operation and maintenance manual

Before using the machine, please read the attached operating instructions.

Carefully read the safety rules

Mode d'emploi

Veuillez lire attentivement le mode d'emploi

(notamment les consignes de sécurité) avant d'utiliser l'appareil.

FOR HOUSEHOLD USE ONLY

USAGE DOMESTIQUE SEULEMENT

IMPORTANT SAFEGUARDS

When using electrical appliances, basic safety precautions should always

be followed, including the following:

1. Read all instructions.

2. Do not touch hot surfaces. Use handles or knobs.

3. To protect against fire, electric shock and injury to persons do not

immerse cord, plugs, or appliance in water or other liquid.

4. Close supervision is necessary when the appliance is used by or near

children.

5. Unplug from outlet when not in use and before cleaning. Allow to

cool before putting on or taking off parts, and before cleaning the

appliance.

6. Do not operate any appliance with a damaged cord or plug or after the

appliance malfunctions, or has been damaged in any manner. Return

appliance to the nearest authorized service facility for examination,

repair or adjustment.

7. The use of accessory attachments not recommended by the appliance

manufacturer may result in fire, electric shock or injury to persons.

8. Do not use outdoors.

9. Do not let cord hang over edge of table or counter, or touch hot

surfaces.

10.Do not place on or near a hot gas or electric burner, or in a heated

oven.

11.Always attach plug to appliance first, then plug cord into wall outlet.

To disconnect, turn any control to “off”, then remove plug from wall

outlet.

12.Do not use appliance for other than intended use.

13.Save these instructions.

SAVE THESE INSTRUCTIONS

CAUTION

This appliance is for household use only. Any servicing, other than cleaning

and user maintenance, should be performed by an authorized service centre.

Do not immerse machine in water. To reduce the risk of fire or electric

shock, do not disassemble the machine. There are no user serviceable

parts inside the machine serviceable by the user. Repair should be done by

authorized service personnel only.

1 Check voltage to be sure that the voltage indicated on the nameplate

corresponds with your voltage.

2 Never use warm or hot water to fill the water tank. Use cold water only.

3 Keep your hands and the cord away from hot parts of the appliance

during operation.

4 Never clean with scrubbing powders or harsh cleaners. Simply use a soft

cloth dampened with water.

5 For optimal taste of your coffee, use purified or bottled water. Periodic

descaling is still recommended every 2-3 months.

6 Do not use flavored or caramelized coffee.

INSTRUCTIONS FOR THE POWER

SUPPLY CORD

A A short power-supply cord is provided to reduce risks of tangling or

tripping over a longer cord.

B Longer extension cords are available and may be used if care is exercised in

their use.

C If a long extension cord is used:

1 the marked electrical rating of the extension cord should be at least as

great as the electrical rating of the appliance.

2 if the appliance is of the grounded type, the extension cord should be

a grounding type

3 the cord should not hang from the table to avoid the risk of tangling

or tripping.

2CONTENTS

GENERAL INFORMATION ................................................................................................................... 3

APPLIANCE ......................................................................................................................................... 4

ACCESSORIES ......................................................................................................................................................4

INSTALLATION .................................................................................................................................... 5

STARTING THE MACHINE .........................................................................................................................................5

SETTING THE LANGUAGE.........................................................................................................................................6

«AQUA PRIMA»WATER FILTER .................................................................................................................................7

DISPLAY .............................................................................................................................................. 8

(OPTI-DOSE)INDICATES THE INDICATES THE COFFEE DOSE PER CUP .................................................................................8

ADJUSTMENTS ................................................................................................................................... 9

COFFEE INTENSITY ................................................................................................................................................9

ADJUSTING THE HEIGHT OF THE DRIP TRAY ................................................................................................................. 9

COFFEE GRINDER ADJUSTMENT ................................................................................................................................9

BEVERAGE DISPENSING ................................................................................................................. 10

ESPRESSO / COFFEE / LONG COFFEE ......................................................................................................................10

DISPENSING BEVERAGES WITH PRE-GROUND COFFEE .................................................................................................. 11

HOT WATER DISPENSING ....................................................................................................................................... 12

STEAM DISPENSING .............................................................................................................................................13

CAPPUCCINO .....................................................................................................................................................14

MILK ISLAND (OPTIONAL) ......................................................................................................................................15

BEVERAGE PROGRAMMING ............................................................................................................ 16

BEVERAGE PROGRAMMING MENU ............................................................................................................................ 16

ESPRESSO / COFFEE / LONG COFFEE PROGRAMMING ..................................................................................................17

PROGRAMMING THE MACHINE ....................................................................................................... 18

<LANGUAGE & DISPLAY> «LANGUAGE»MENU ...........................................................................................................19

<LANGUAGE & DISPLAY> «CONTRAST»MENU ...........................................................................................................19

<ALERTS AND ACOUSTIC SETTINGS> «READY MACHINE»MENU ..................................................................................... 20

<ALERTS AND ACOUSTIC SETTINGS> «KEY TONE»MENU .............................................................................................20

«CUP-WARMING SURFACE»MENU ...........................................................................................................................20

<WATER SETTINGS> «RINSE» ............................................................................................................................... 21

<WATER SETTINGS> «WATER FILTER»MENU ............................................................................................................. 21

<WATER SETTINGS> «WATER HARDNESS»MENU........................................................................................................22

BEVERAGE SETTINGS ..................................................................................................................... 23

«PREBREWING»ADJUSTMENT ................................................................................................................................23

COFFEE TEMPERATURE ADJUSTMENT .......................................................................................................................24

«OPTI-DOSE»ADJUSTMENT FOR COFFEE BREWING .....................................................................................................24

WATER QUANTITY ADJUSTMENT FOR COFFEE BREWING ................................................................................................ 24

TIME/DATE SETTINGS ...................................................................................................................... 25

SET CLOCK........................................................................................................................................................25

DATE SETTINGS ..................................................................................................................................................26

STAND-BY SETTINGS ............................................................................................................................................27

MACHINE ON/OFF ................................................................................................................................................28

MAINTENANCE SETTINGS ............................................................................................................... 30

«PRODUCT COUNT.» MENU ...................................................................................................................................30

«CLEANING CYCLE»MENU ....................................................................................................................................31

«BOILER DESCALING CYCLE»MENU ........................................................................................................................32

«LOCK DISPLAY»MENU ........................................................................................................................................34

SPECIAL FUNCTIONS ....................................................................................................................... 35

FACTORY SETTINGS .............................................................................................................................................35

CLEANING AND MAINTENANCE ...................................................................................................... 36

MAINTENANCE DURING OPERATION ..........................................................................................................................36

GENERAL MACHINE CLEANING ................................................................................................................................36

CLEANING THE BREW GROUP. ................................................................................................................................37

ERROR CODES ................................................................................................................................. 38

TECHNICAL DATA ............................................................................................................................. 39

SAFETY RULES ................................................................................................................................. 40

3

The coffee machine is suitable for preparing espresso coffee using coffee beans, and it is equipped with a

device to dispense steam and hot water.

The machine is designed for domestic use only, and is not suitable for heavy or professional use.

Warning: no liability is assumed for any damage caused by:

• incorrect use not in accordance with the intended uses;

• repairs not carried out by authorized customer service centres;

• tampering with the power cable;

• tampering with any part of the machine;

• the use of non-original spare parts and accessories;

• failure to descale the machine or use at temperatures below 0°C (32°F)

IN THESE CASES, THE WARRANTY IS NOT VALID.

Keep these operating instructions in a safe place and make them available to anyone else who may use the coffee

machine. For further information or in case of problems, please refer to any authorized service centre.

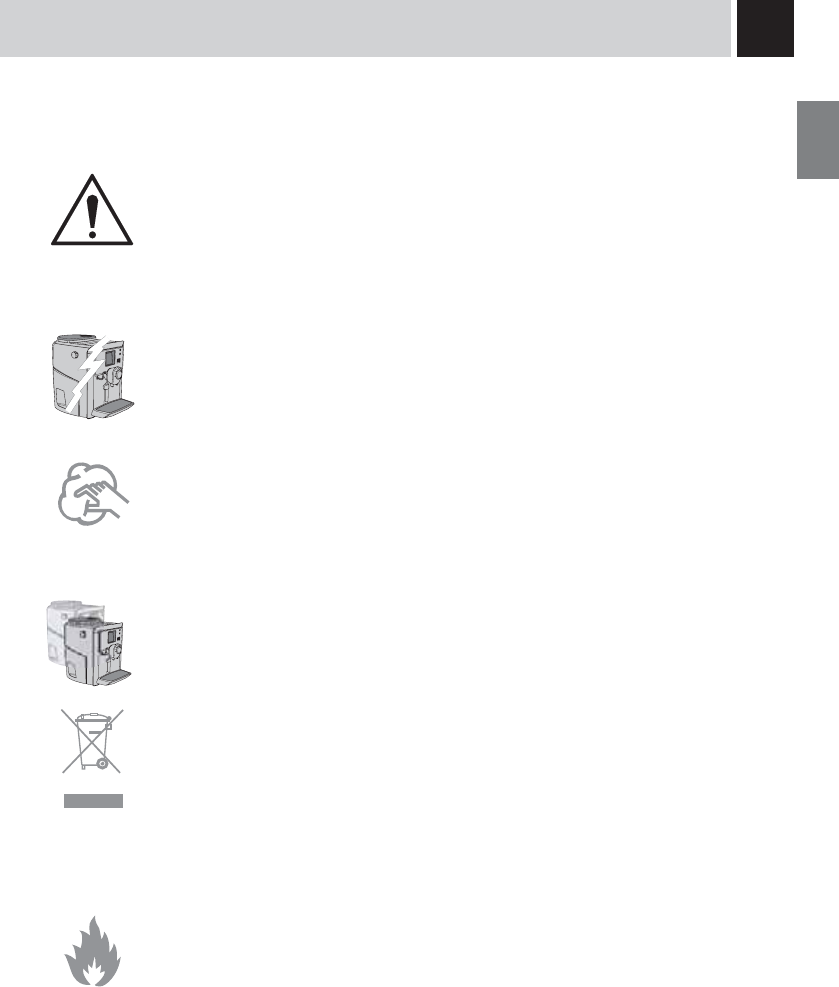

THE WARNING TRIANGLE INDICATES ALL IMPORTANT INSTRUCTIONS

FOR THE USER’S SAFETY. PLEASE FOLLOW THESE INSTRUCTIONS

CAREFULLY TO PREVENT SERIOUS INJURIES!

HOW TO USE THESE OPERATING INSTRUCTIONS.

GENERAL INFORMATION

4

TOUCH-SCREEN Display

APPLIANCE

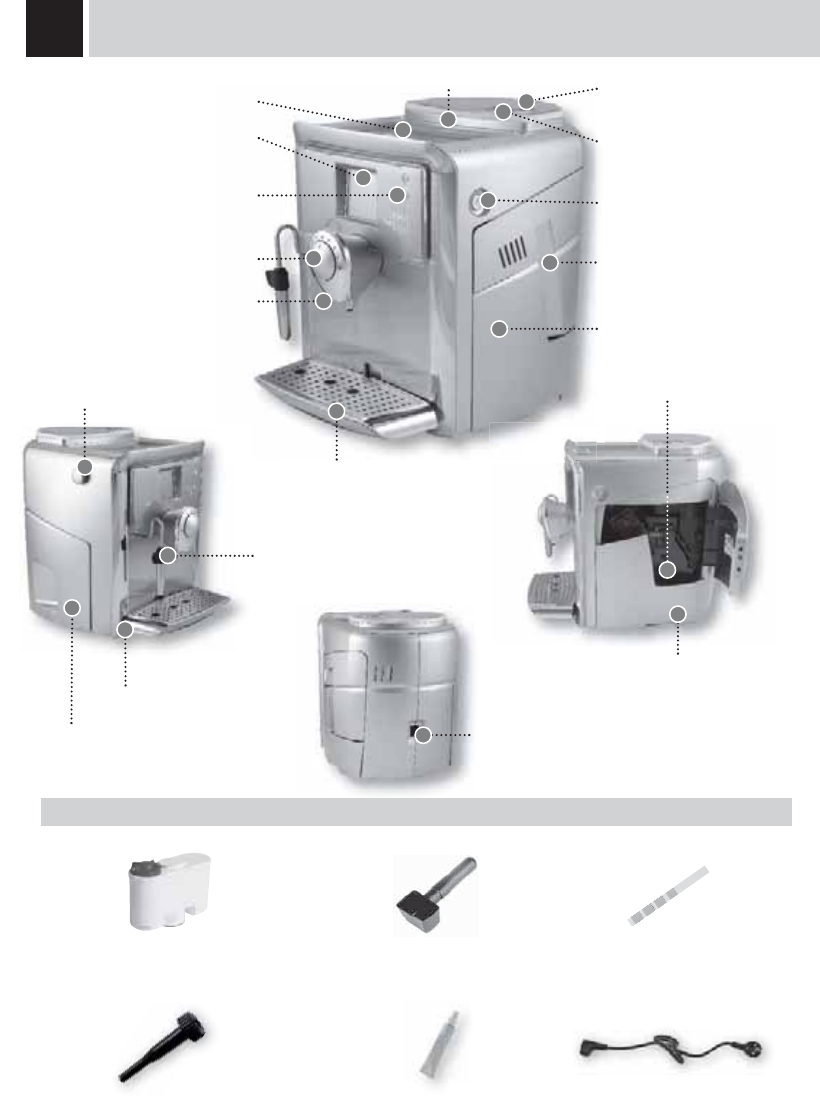

Compartment for pre-

ground coffee

ACCESSORIES

“Aqua Prima” water fi lter Ground coffee measuring scoop Water hardness tester

Grinder adjustment key Power cable

Brew Group

Coffee grounds drawer

Socket for power cable

Coffee bean hopper

Power button

Service door

Coffee bean hopper cover

Drip tray

Dispensing head

Drip tray + grill

Hot water / steam spout

Water tank

Hot water / steam knob

Cup warming surface

Button for raising/lowering

the drip tray + grill

“Milk Island” connection

E-Plus System

Lubricant for the brew group

5

1 2 3

4

7

6

5

When the right temperature is reached, the machine performs a priming and

a rinse cycle of the internal circuits. A small quantity of water is dispensed.

Wait for this cycle to be completed automatically.

See page 21 to enable/disable the rinse function.

The screen for beverage dispensing appears on the display; see page 8.

INSTALLATION

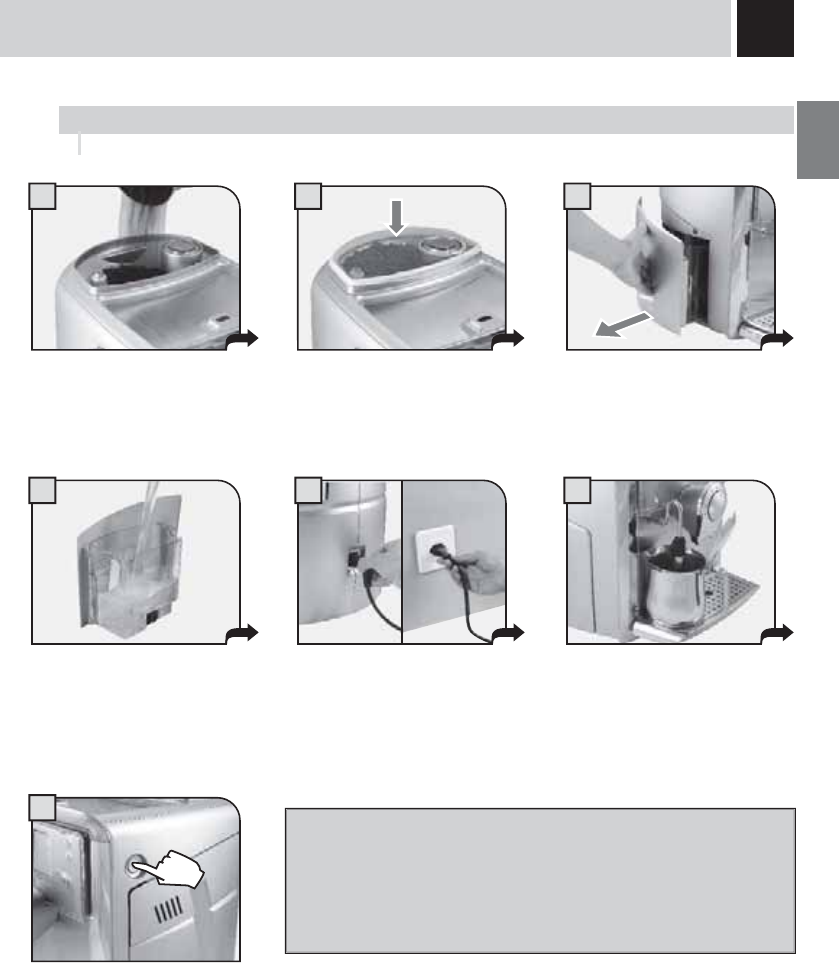

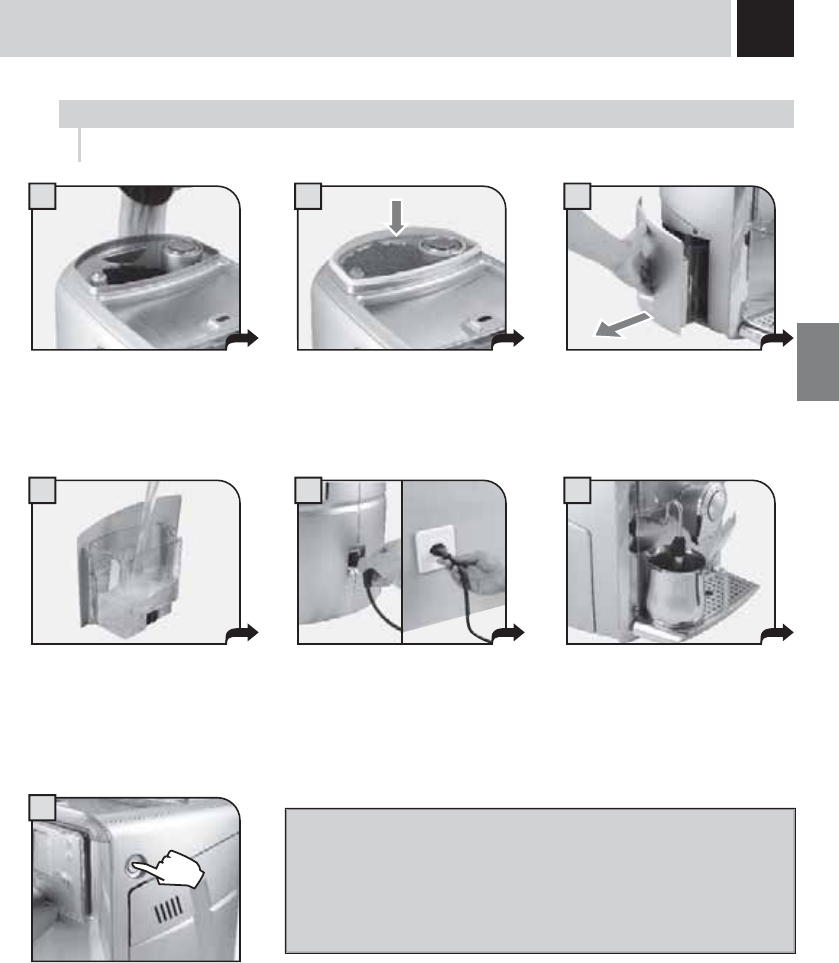

Attach the female end of the power

cord to the machine. Insert the

male end into the power outlet

(see data tag).

Place a container beneath the hot

water spout.

Remove the coffee bean hopper

cover.

Fill the hopper with coffee beans.

Close the cover pushing it down

completely. Remove the water tank. We

recommend installing the “Aqua

Prima” water fi lter (see page 7).

Press the main power button to the

“ON” position.

Make sure that the main power button is not pressed in the “ON” position.

Fill the tank with fresh drinking

water. Do not exceed the “max”

level indicated on the water tank.

Once fi lled place the tank back into

the machine.

STARTING THE MACHINE

TO ASSESS WATER HARDNESS, SEE “WATER

HARDNESS MENU” ON PAGE 22.

6

1 2 3

These settings allow you to regulate the machine’s parameters to dispense coffee according to the

typical parameters of the country where it is used. For this reason, the languages are also differentiated

by location.

Set the clock and the calendar of the machine as shown on page 25.

SETTING THE LANGUAGE

INSTALLATION

4

7

5 6

1.2.1.1.1 language

English

italiano (it)

Italiano (ch) Deutsch

show

text 8:30 am

15/06/06 go to

menu

English

italiano (it)

Italiano (ch) Deutsch

English

italiano (it)

Italiano (ch) Deutsch

warming up

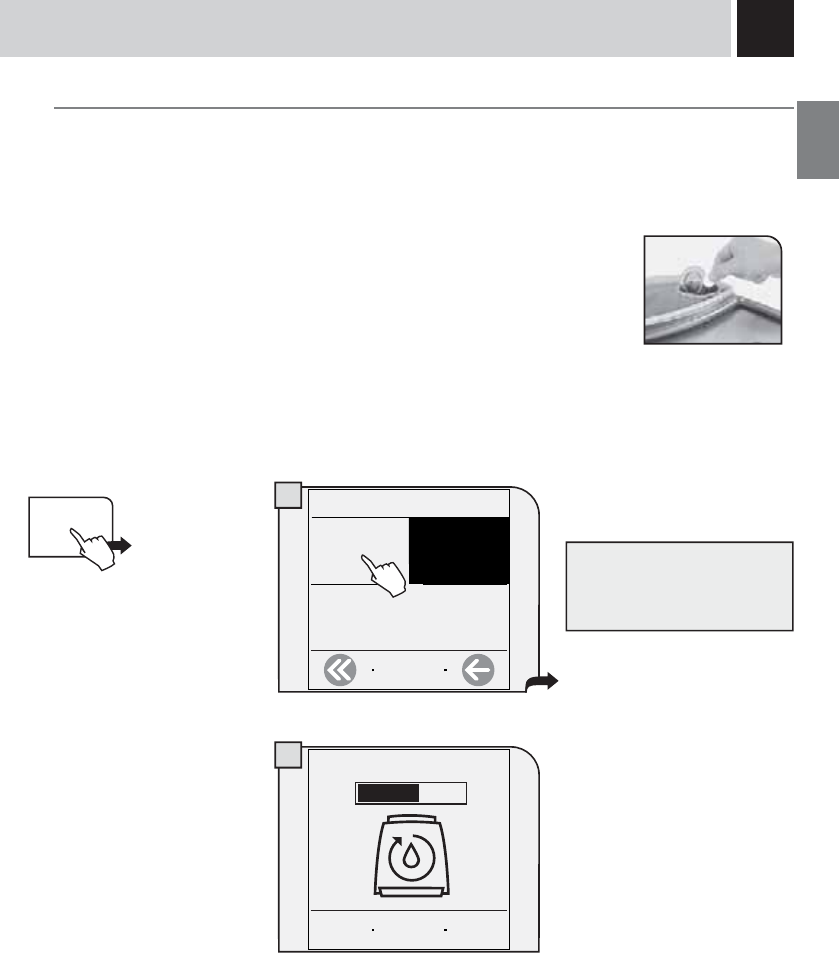

Press .

If necessary, press the key to

display the desired language.

Select the language.

Wait until the machine completes

the heating stage.

rinse

When the right temperature is

reached, the machine performs a

rinse cycle of the internal circuits.

rinse

A small quantity of water is

dispensed. Wait for this cycle to be

completed automatically. See page

21 to enable/disable the function.

The screen for product

dispensing appears on the

display.

1.2.1.1.1 language 1.2.1.1.1 language

7

4

9

32

5

7

6

8

1

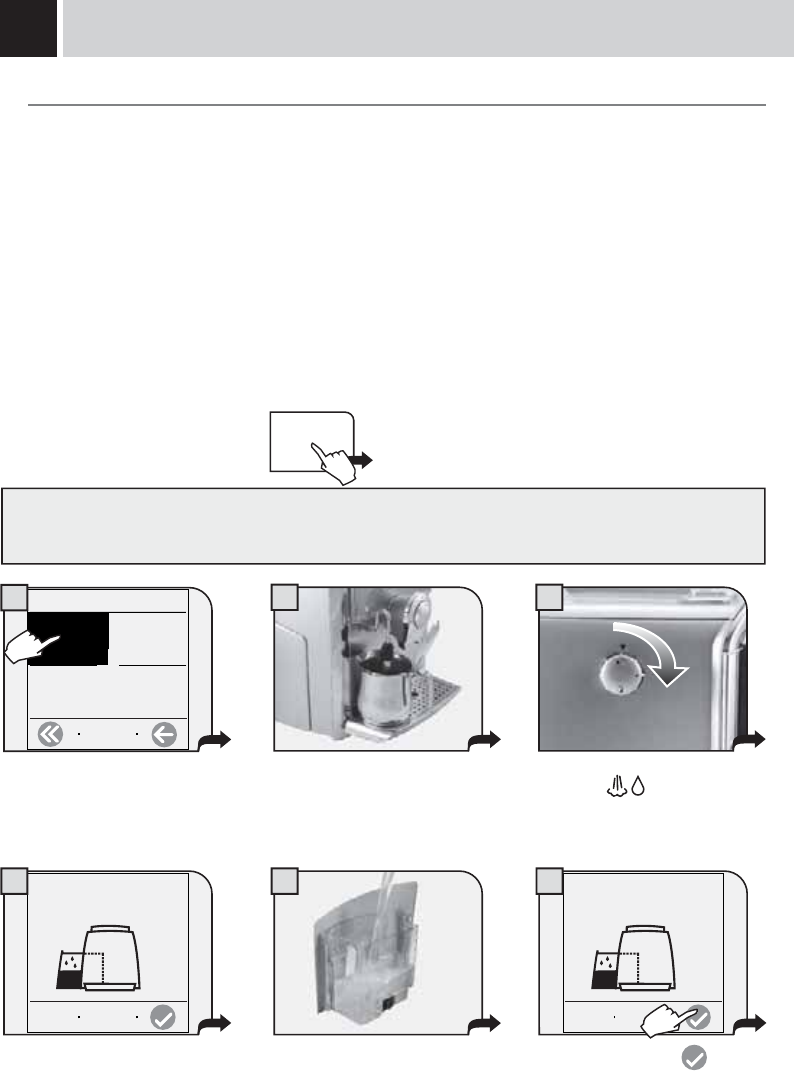

«AQUA PRIMA» WATER FILTER

To improve the quality of the water you use, and extend the life of your machine at the same time, it is

recommended that you install the “Aqua Prima” water fi lter. After installation, go to the water fi lter

initialization program (see programming). By using this program, the machine advises the user when the

water fi lter must be replaced.

Place a container beneath the hot

water spout.

Turn the knob until the

position is reached. Water

dispensing begins.

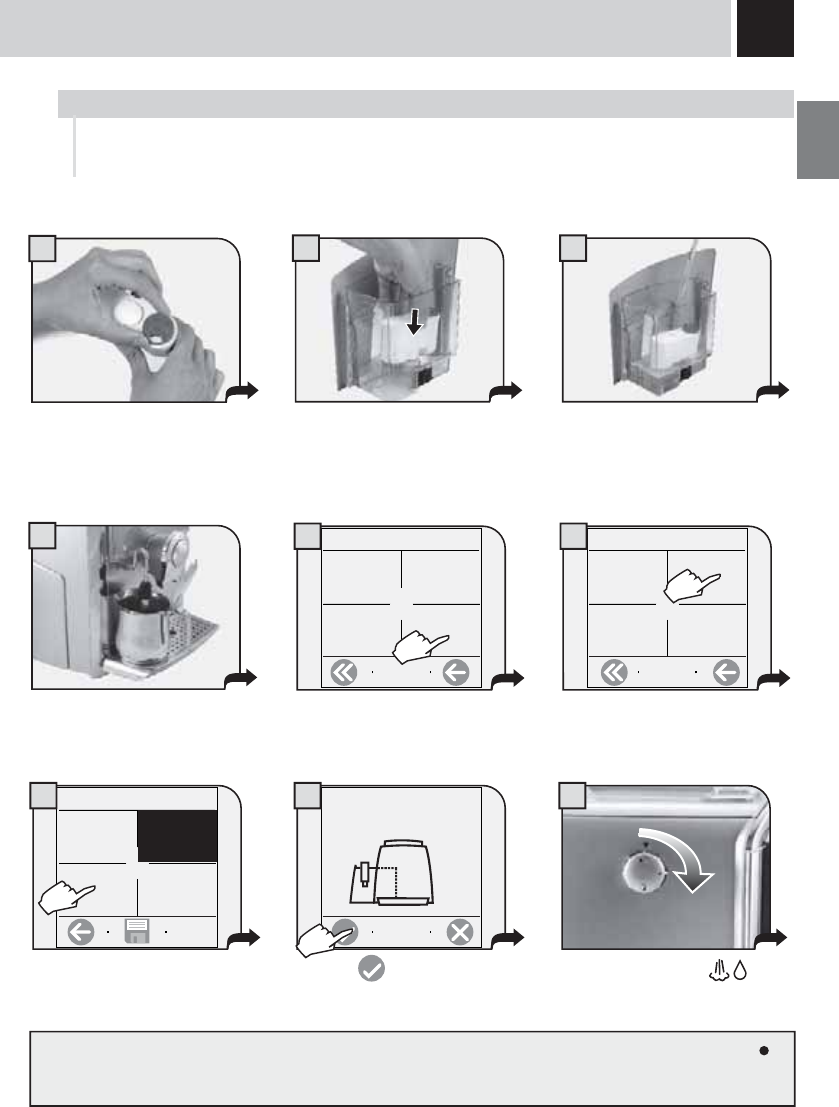

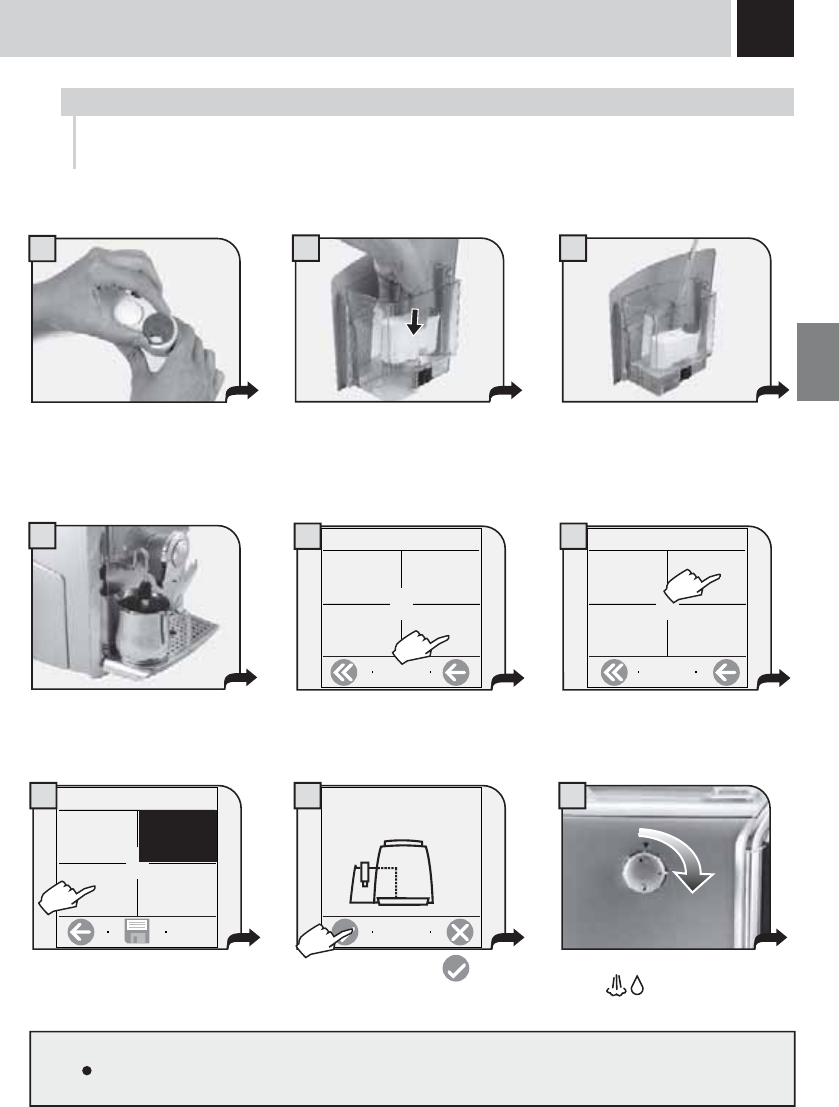

Remove the Aqua Prima water

fi lter from its packaging. Enter the

date of the current month.

Insert the water fi lter in its place

within the empty tank (see

fi gure);

Press down until it clicks into

place.

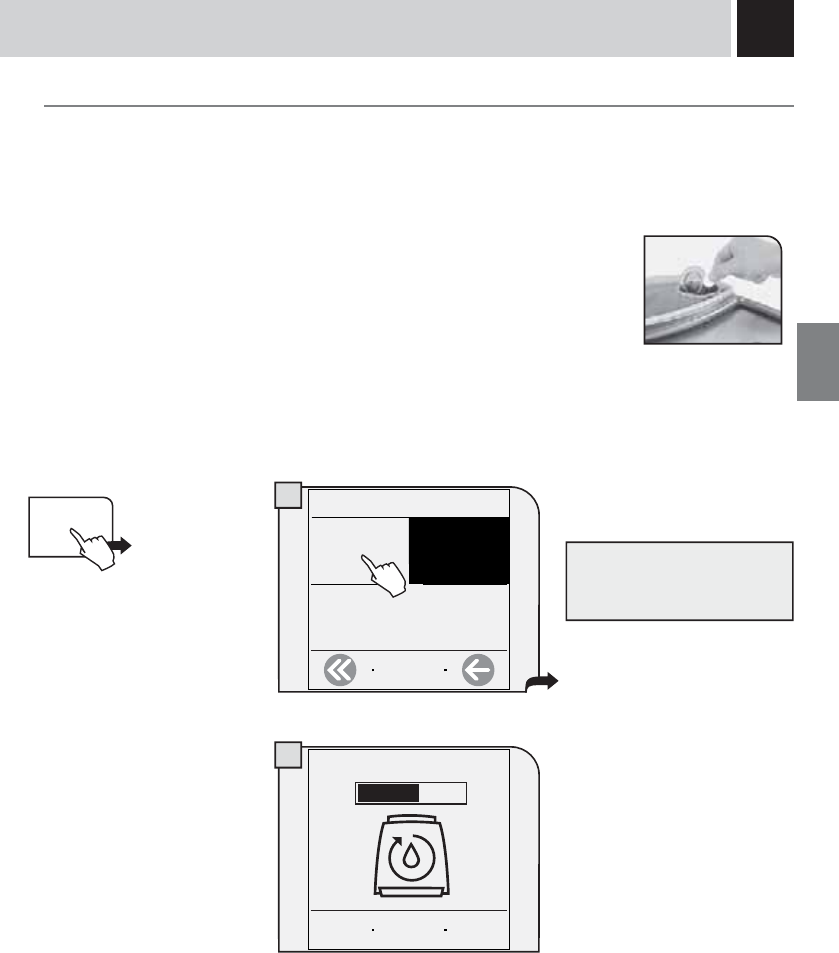

Fill the tank with fresh drinking

water. Let the water fi lter soak in

the full tank for 30 minutes for

correct initialization.

on

reload water

fi lter

off

1.2.4 water settings

rinse

on

water

hardness

3/4

water fi lter

off

Have you replaced the old water

fi lter with a new one?

Access programming (see page

18 and 19). Press “water settings”.

Press “reload water fi lter”.

Press “water fi lter”.

Press the key to confi rm the

activation of the new water fi lter.

1.2.4.2. water fi lter

Once fi nished, the “close steam knob” message appears on the display. Turn the knob back to the rest position ( ).

Fill the water tank if necessary.

The machine is now ready for use and the “Aqua Prima” water fi lter control is active (see page 21).

1.2 machine settings

language & display

cup-warming

surface water

settings

alerts and acoustic

settings

8

• To get the desired coffee, press the corresponding symbol on the display.

The machine automatically performs all the necessary operations.

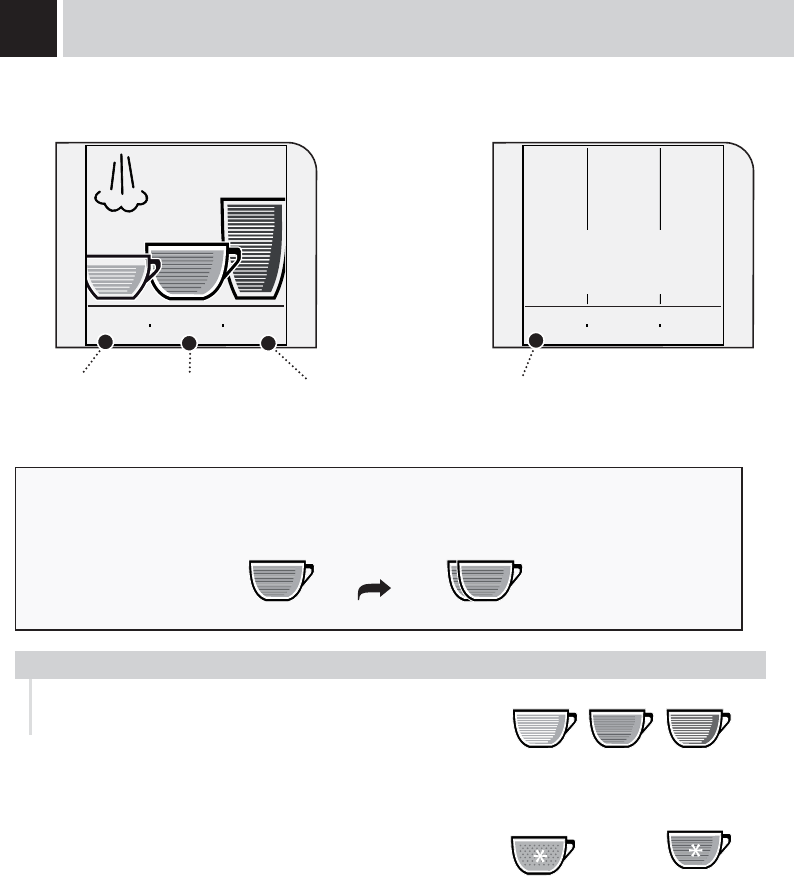

• Press the icon twice to make 2 cups.

press twice

light medium strong

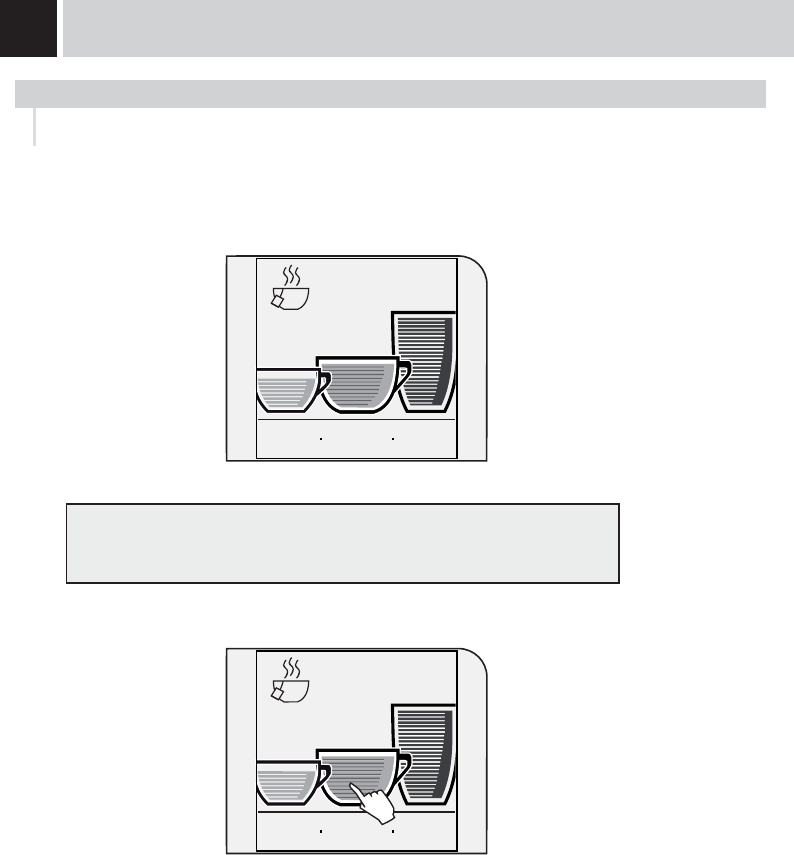

The color intensity of the icon indicates the quantity of coffee to be

ground for preparing each beverage.

The greater the quantity of coffee ground, the stronger the coffee

will be.

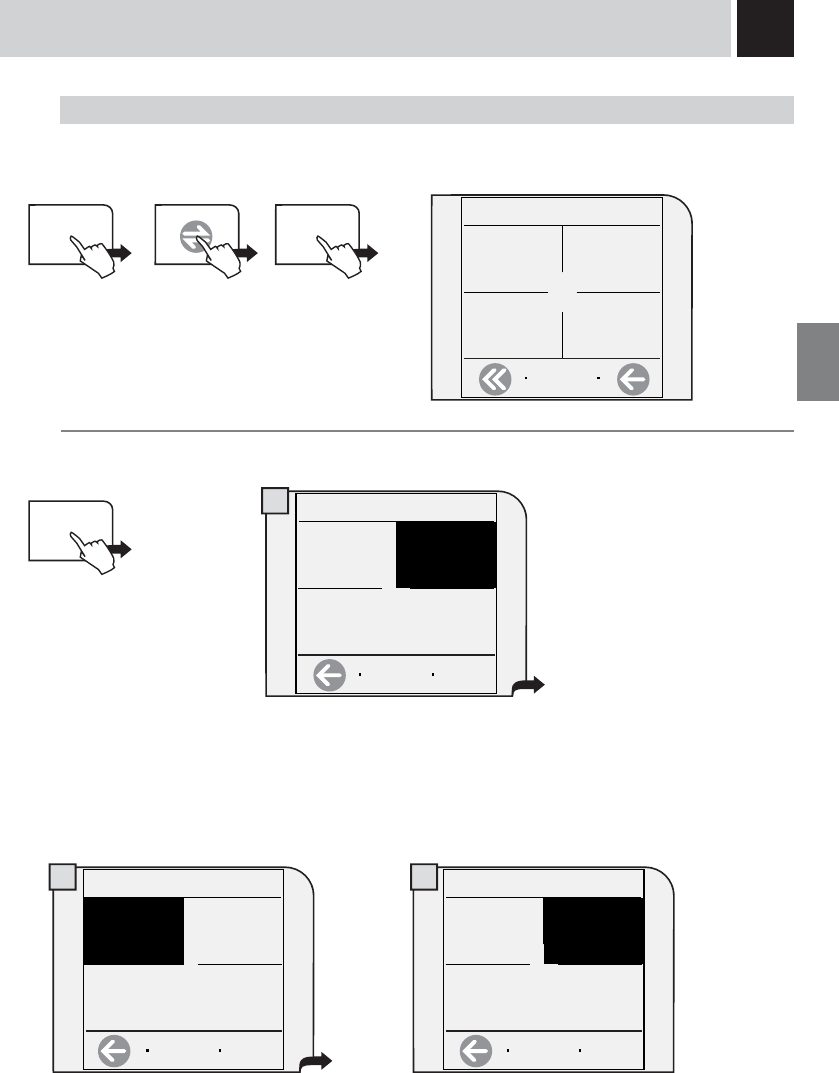

DISPLAY

Go to the “text

format” menu Enter the

programming menu

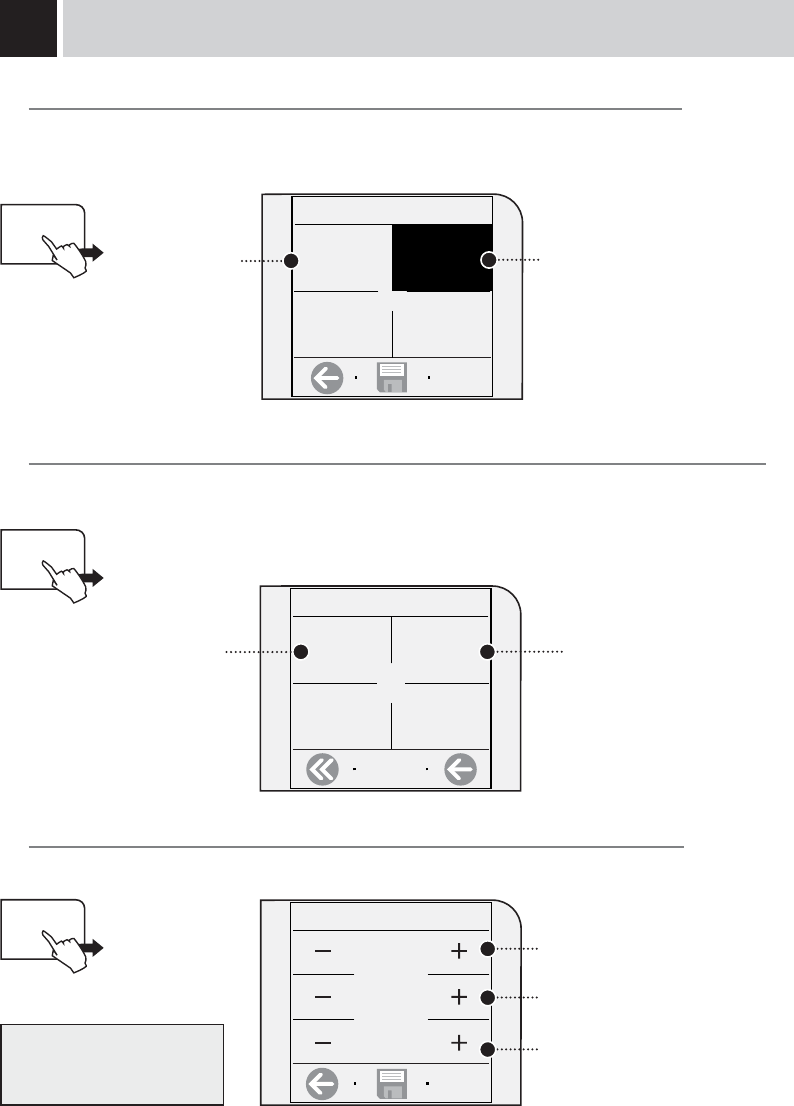

It is possible to change the type of display and choose between “icon format” and “text format”

ICON FORMAT

Go to the “icon

format” menu

TEXT FORMAT

(OPTI-DOSE) INDICATES THE COFFEE DOSE PER CUP

When the machine is programmed to use pre-ground coffee or

when a beverage is customized, the icon is displayed in a different

way and/or accompanied by an asterisk (see the paragraphs about

programming beverages). pre-ground customization

show

text

8:30 am

15/06/06 go to

menu

show

text 8:30 am

15/06/06

steam

espresso

mild

coffee

medium

long

coffee

strong

go to

menu

Enter the clock

menu

The Gaggia coffee machine allows using all types of coffee beans available on the market (except

caramelized ones).

However, coffee is a natural product and its features may change according to its origin and blend.

With some coffee blends it could happen that, after choosing the coffee, it is not brewed and the machine

returns to the initial status.

In such cases, reduce the quantity of coffee to be ground (e.g.: from “strong” to “medium”), using this

function.

9

MEDIUM

COFFEE

STRONG

COFFEE

MILD

COFFEE

COFFEE INTENSITY

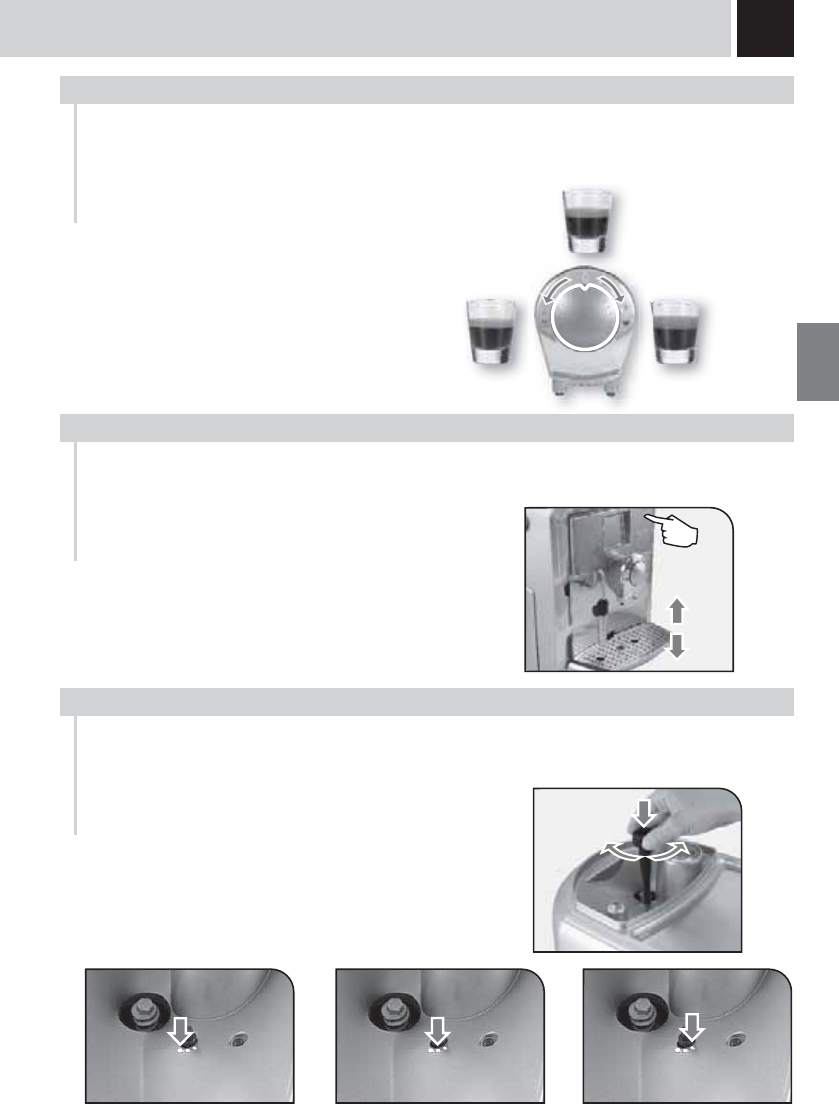

ADJUSTING THE HEIGHT OF THE DRIP TRAY

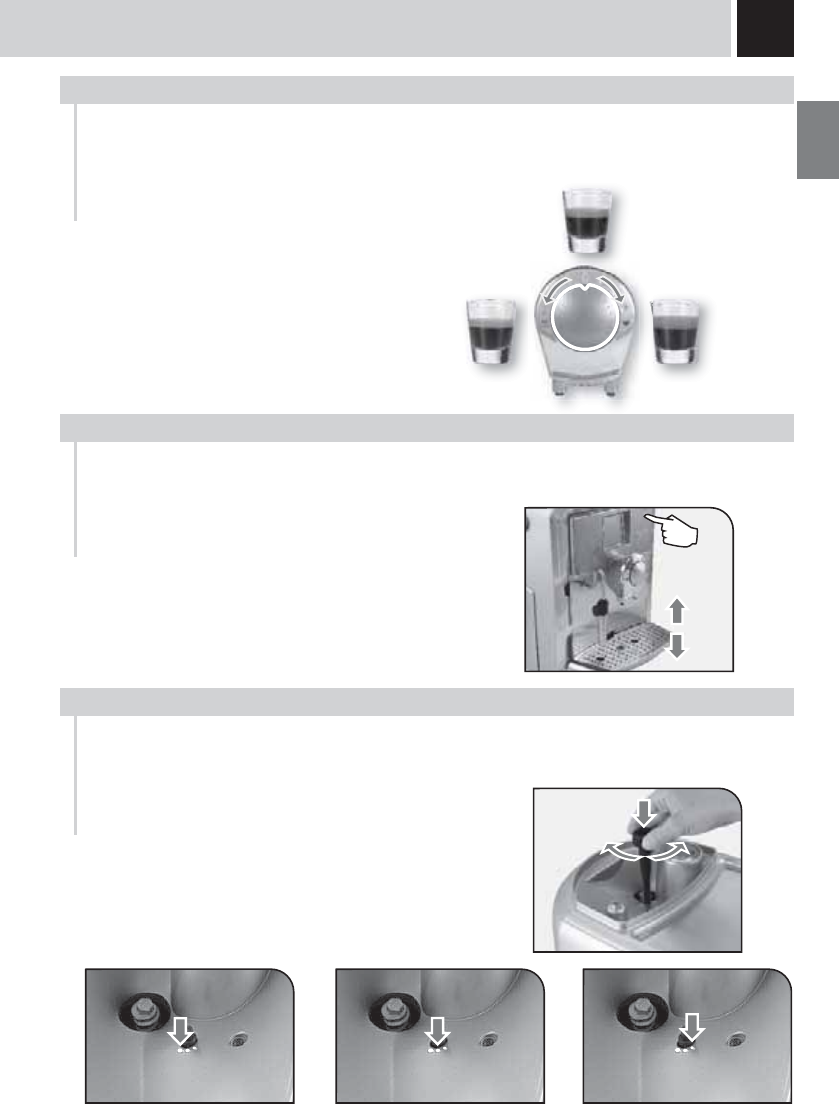

The machine lets you make slight adjustments to the coffee grinder to adapt it to the kind of coffee used.

The adjustment must be performed by pressing the pin

located inside the coffee hopper. This must be pressed and

turned by means of the supplied key only. Press and turn

the pin one notch at a time and brew 2-3 cups of coffee; the

grinder adjustment can only be noticed in this way.

The references located inside the container indicate the

grind setting.

COFFEE GRINDER ADJUSTMENT

FINE GRINDMEDIUM GRINDCOARSE GRIND

ADJUSTMENTS

Adjust the drip tray before dispensing any products so as to use any kind of cup.

To raise the drip tray, slightly press on the upper key. To

lower the drip tray, slightly press on the lower key.

When the desired height is reached, release the key.

Note: empty and clean the drip tray daily.

To adjust the intensity of the brewed coffee.

The coffee may even be adjusted while

brewing. This adjustment has an immediate

effect on the selected type of brewing.

E-PLUS SYSTEM - ESPRESSO PLUS SYSTEM

The E-Plus System has been carefully designed to give your coffee the intense taste you desire. Simply

turn the knob and you will notice that the coffee goes from mild intensity to strong intensity.

10

1 2 3

4 5

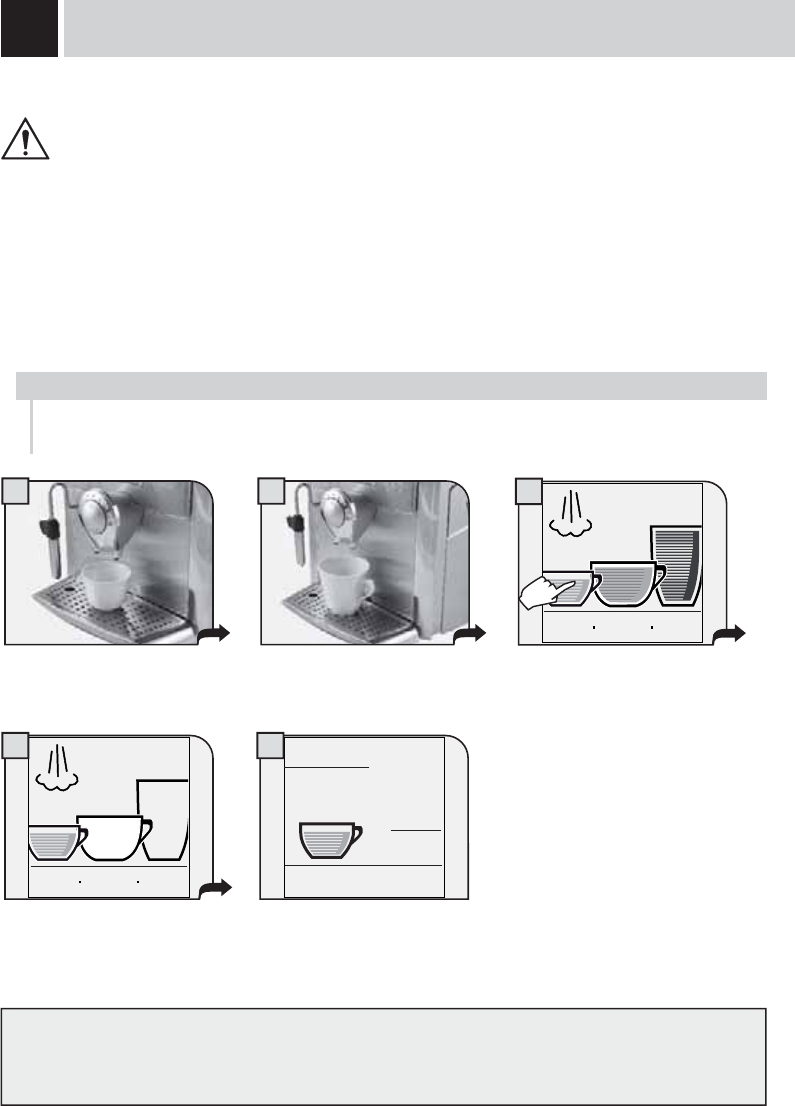

Choose a beverage and press the

corresponding icon on the display:

once for 1 cup or twice for 2 cups.

The machine begins grinding the

set quantity of coffee. The machine begins dispensing

the selected beverage.

BEVERAGE DISPENSING

COFFEE BREWING CAN BE STOPPED AT ANY TIME BY PRESSING “STOP

COFFEE”.

THE STEAM SPOUT MAY REACH HIGH TEMPERATURES: DANGER OF SCALDING.

DO NOT TOUCH IT WITH BARE HANDS.

To brew 2 cups, the machine dispenses half of the entered quantity and briefl y interrupts dispensing in order

to grind the second coffee dose. Coffee dispensing is then restarted and completed.

This procedure shows how to dispense an espresso. To dispense another type of coffee, press the appropriate

icon. Use appropriate espresso or coffee cups so that the coffee does not overfl ow.

The machine ends dispensing automatically on the basis of the quantity determined by the manufacturer. It is

possible to customize this quantity. See page 16.

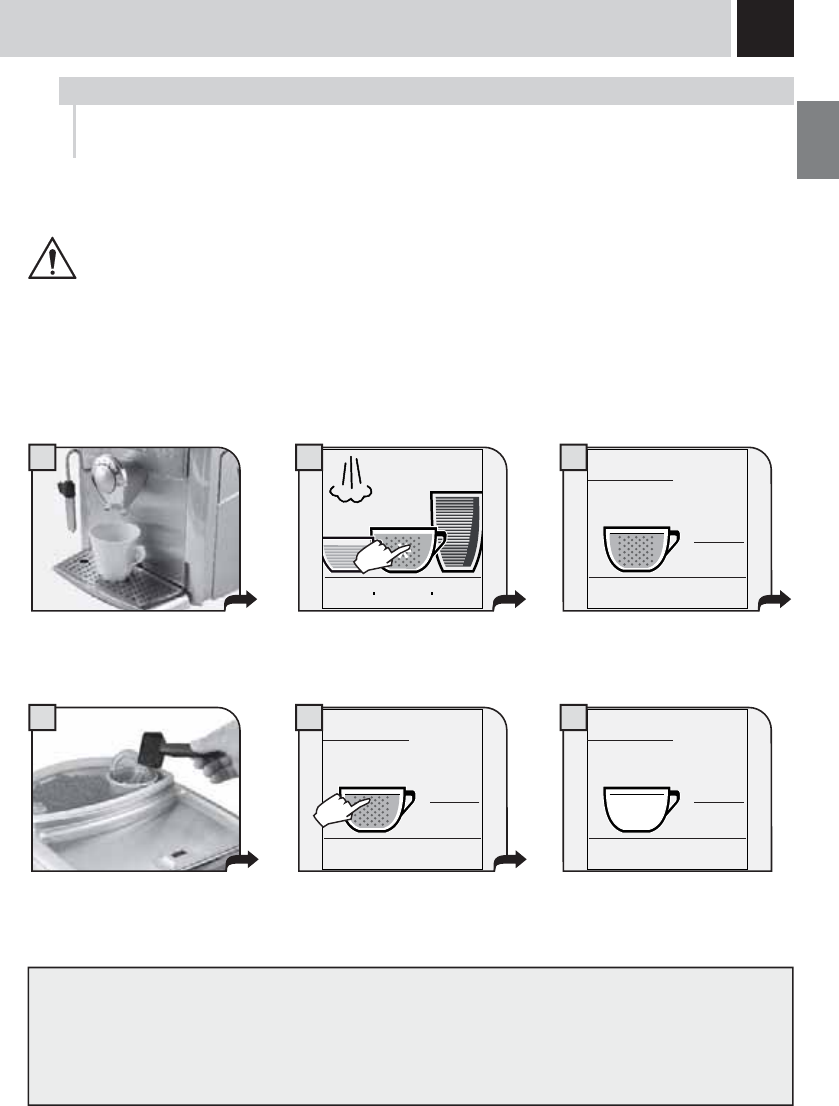

Position 1-2 cup(s) to dispense an

espresso Position 1-2 cup(s) to dispense a

coffee or a long coffee

show

text 8:30 am

15/06/06 go to

menu

show

text 8:30 am

15/06/06 go to

menu

stop

coffee

espresso

ESPRESSO / COFFEE / LONG COFFEE

11

4

21 3

65

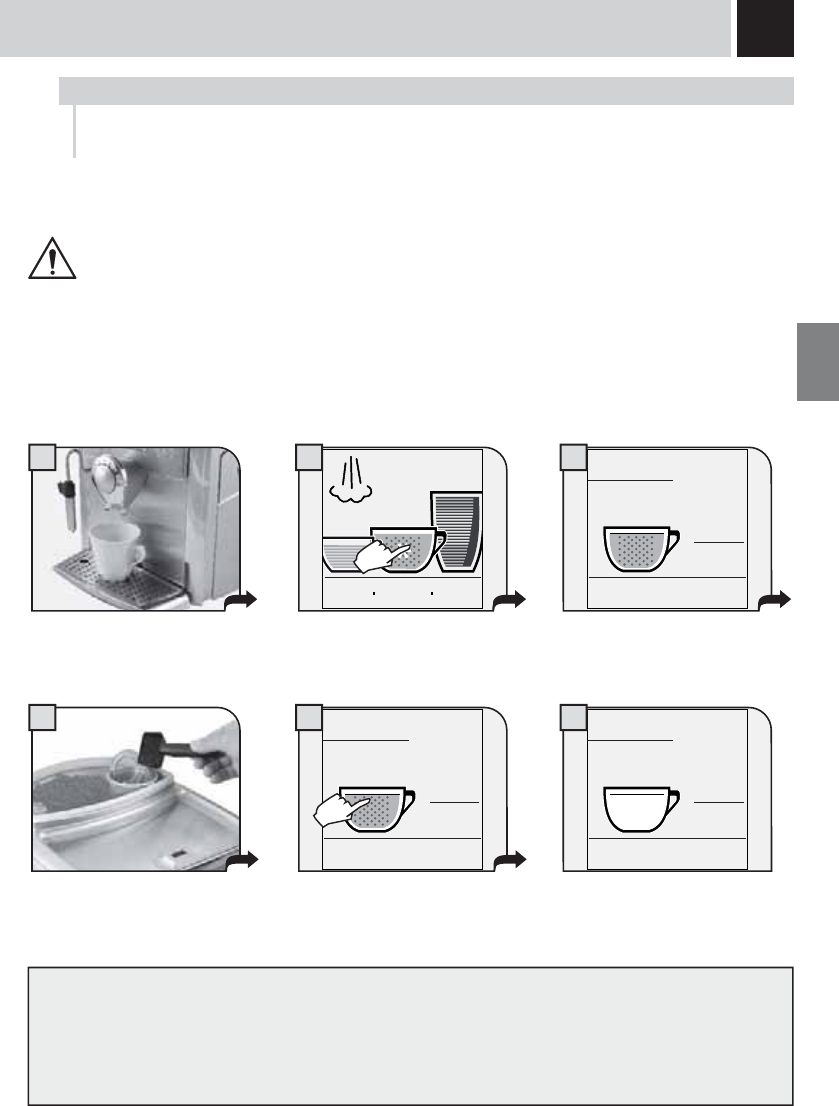

The machine allows you to use pre-ground and decaffeinated coffee.Pre-ground coffee must be poured into

the appropriate compartment positioned next to the coffee bean hopper. Only use coffee ground for espresso

machines and never coffee beans or instant coffee. (see the “Beverage programming” section on page 16)

WARNING: PUT PRE-GROUND COFFEE INTO THE COMPARTMENT ONLY WHEN

YOU WISH TO DISPENSE THIS TYPE OF BEVERAGE.

INSERT ONLY ONE SCOOP OF GROUND COFFEE AT A TIME. TWO CUPS OF

COFFEE CANNOT BE DISPENSED AT THE SAME TIME.

Press the appropriate key. The

display will show:

Pour pre-ground coffee in the

appropriate compartment using the

measuring scoop provided.

Note:

• If brewing does not start within 30 seconds from the appearance of the message (3), the machine will return

to the main menu and discharge any inserted coffee into the coffee grounds drawer;

• If no pre-ground coffee is poured into the compartment, only water will be dispensed;

• If the dose is excessive or if 2 or more scoops of coffee are added, the machine will not dispense the

beverage and the coffee in the compartment will be discharged into the coffee grounds drawer.

The preparation of a coffee with pre-ground coffee is shown in the example given below. The pre-ground

coffee option is shown with an asterisk on the selected beverage.

show

text 8:30 am

15/06/06 go to

menu

Place 1 cup to brew one coffee. A message reminds the user to

pour pre-ground coffee into the

appropriate compartment.

coffee

stop

coffee

The machine begins dispensing

the selected beverage.

add pre-ground

coffee!

start!

Press “start!” to begin brewing.

coffee

stop

coffee

coffee

stop

coffee

add pre-ground

coffee!

start!

DISPENSING BEVERAGES WITH PRE-GROUND COFFEE

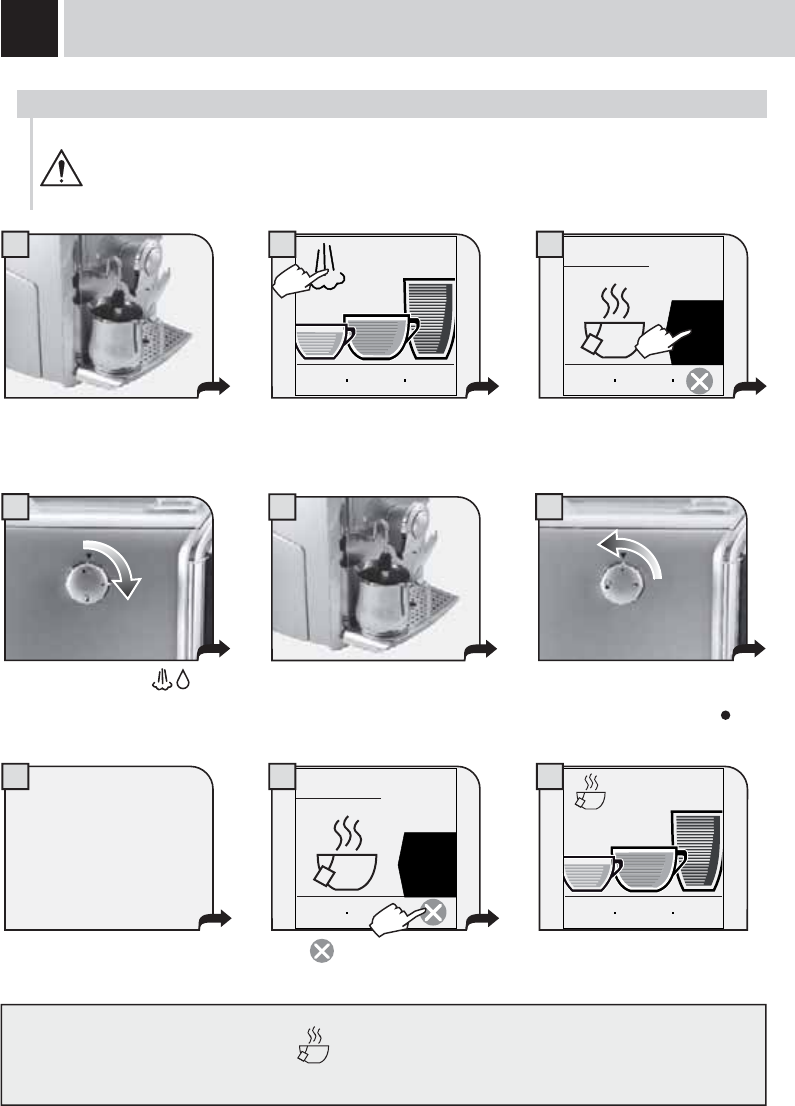

12

1

456

7

2 3

8 9

BEVERAGE DISPENSING

Place a container beneath the

steam/hot water spout.

Turn the knob until the

position is reached.

Wait until the machine has

dispensed the desired quantity of

water.

When the machine has dispensed

the desired quantity, turn the knob

until it is in the rest position ( ).

To dispense another cup

of hot water, repeat these

operations.

Press the icon.

show

text 8:30 am

15/06/06 go to

menu

steam

hot

water

Select hot water dispensing.

hot water

steam

hot

water

hot water

show

text 8:30 am

15/06/06 go to

menu

Press to return to the main

menu.

Note: if the display shows the hot water icon , hot water may be dispensed by simply turning the knob as shown

at step 4.

HOT WATER DISPENSING

DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS

POSSIBLE. THE HOT WATER/STEAM SPOUT MAY REACH HIGH TEMPERATURES: DO NOT

TOUCH IT WITH BARE HANDS. USE THE APPROPRIATE HANDLE ONLY.

13

1

56

7

2 3

4

8 9

Place a container with the

beverage to be warmed up

beneath the steam spout.

Heat the beverage; move the

container while heating.

When you have fi nished, turn the

knob until it is in the rest

position ( ).

After dispensing, clean the steam spout as described on page 36.

Note: if the display shows the steam icon , steam may be dispensed by simply turning the knob as shown at

step 4.

Repeat the operations to

heat another beverage.

show

text 8:30 am

15/06/06 go to

menu

steam

hot

water

steam

Press the icon. Select steam dispensing.

Turn the knob until the

position is reached.

steam

hot

water

Press to return to the main

menu.

show

text 8:30 am

15/06/06 go to

menu

steam

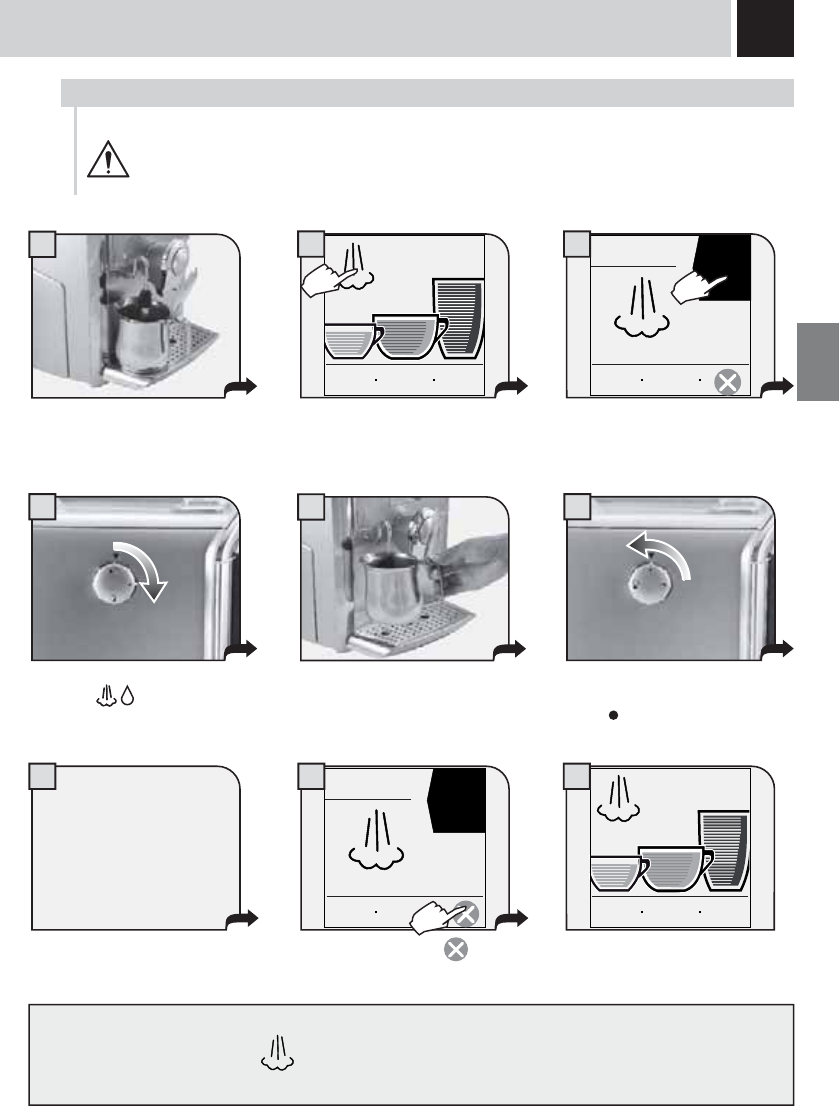

STEAM DISPENSING

DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS

POSSIBLE. THE HOT WATER/STEAM SPOUT MAY REACH HIGH TEMPERATURES: DO NOT

TOUCH IT WITH BARE HANDS. USE THE APPROPRIATE HANDLE ONLY.

14

3

4 5 6

1

8

2

7 9

BEVERAGE DISPENSING

steam

hot

water

steam

Select steam dispensing (see steps 2

and 3 on page 13).

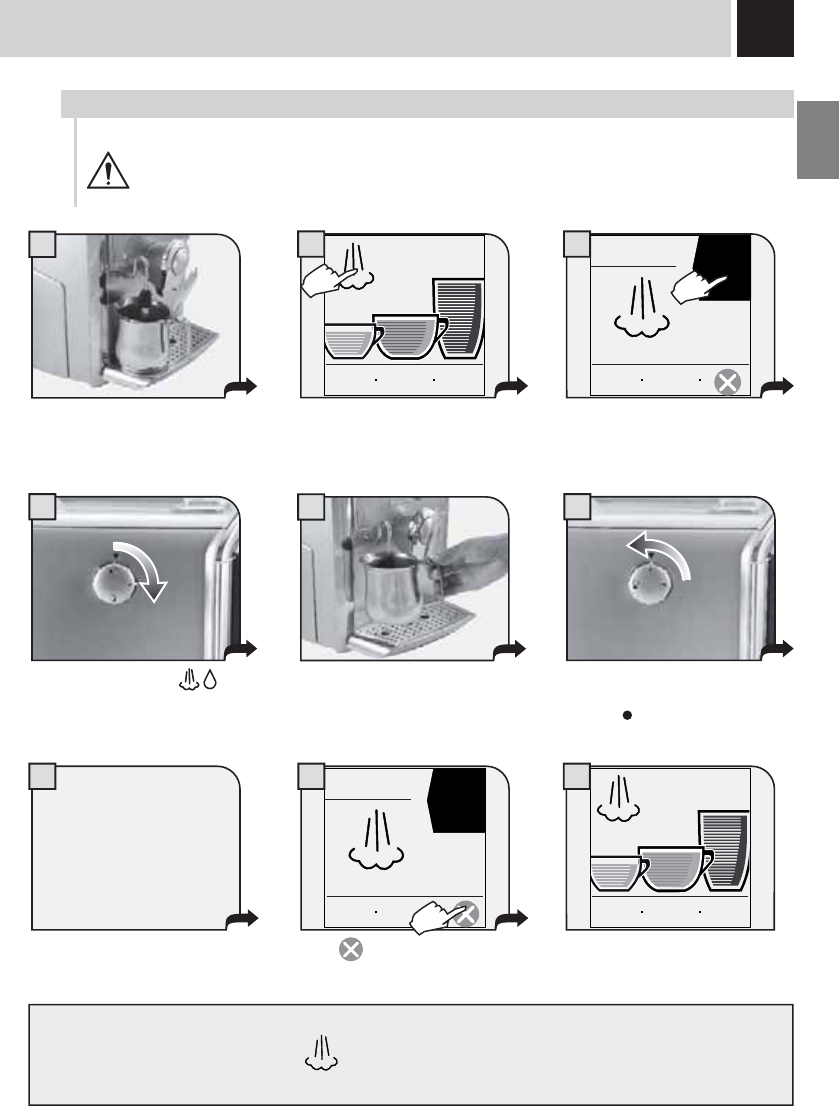

Immerse the steam spout in the

milk.

Turn the knob until the

position is reached.

Froth the milk: move the cup

during heating. When you have fi nished, turn the

knob until it is in the rest

position ( ).

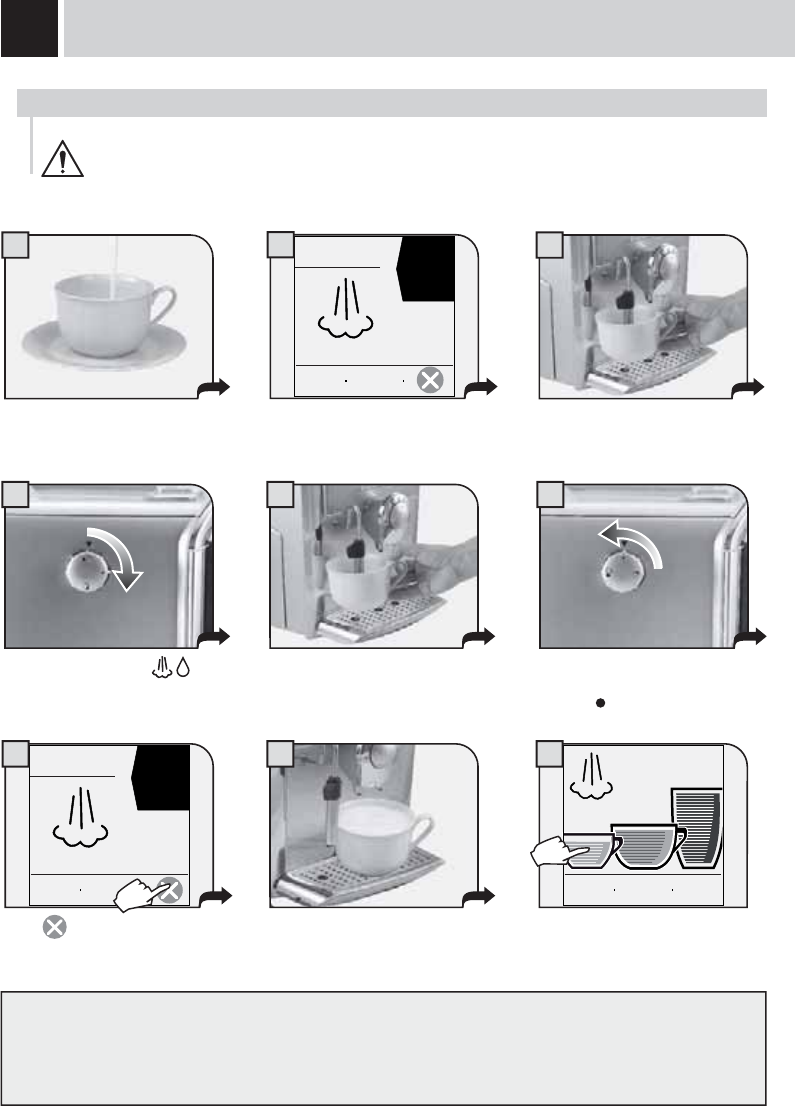

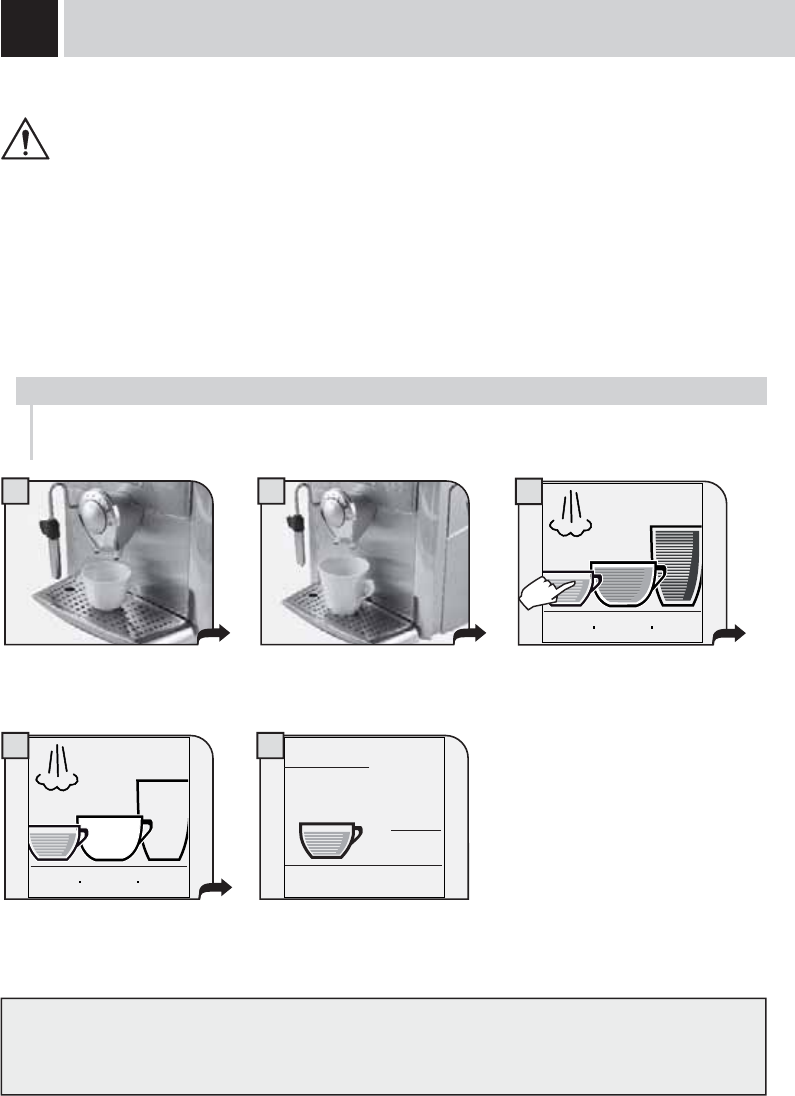

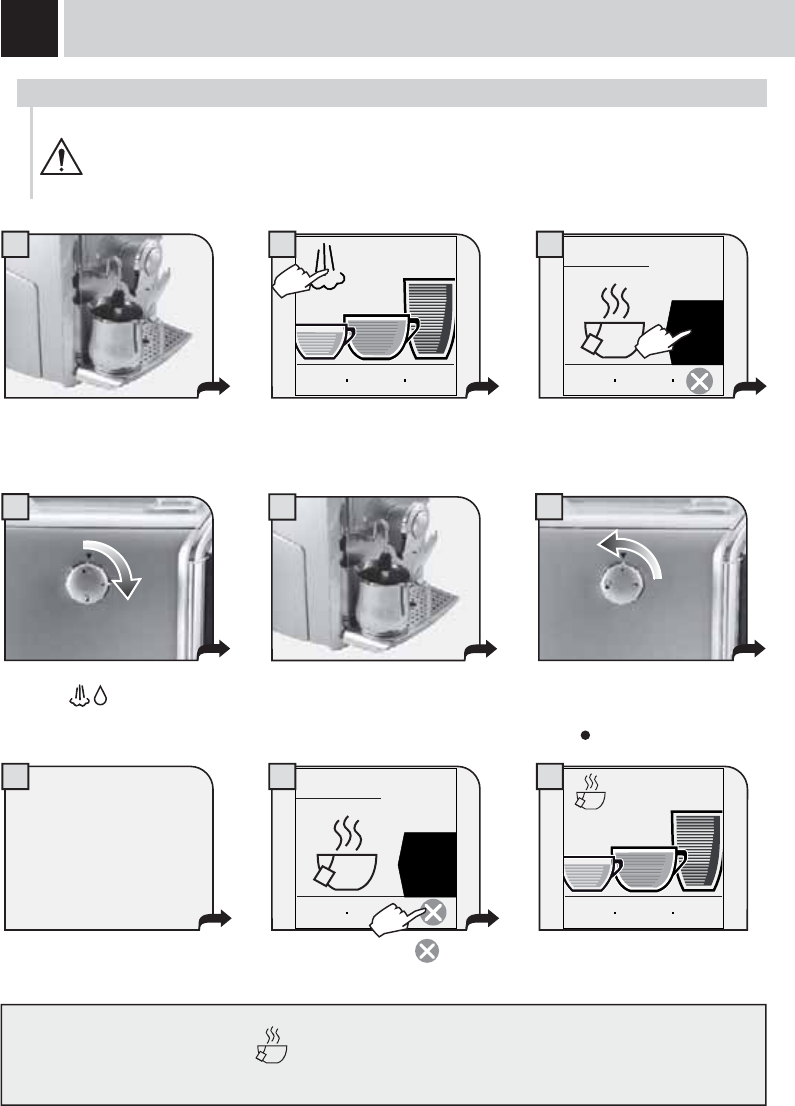

Fill 1/3 of the cup with cold milk.

Place the cup beneath the

dispensing head.

steam

hot

water

steam

Press to return to the main

menu.

show

text 8:30 am

15/06/06 go to

menu

Press the key once to brew coffee.

CAPPUCCINO

DISPENSING MAY BE PRECEDED BY SHORT SPURTS OF HOT WATER AND SCALDING IS

POSSIBLE. THE HOT WATER/STEAM SPOUT MAY REACH HIGH TEMPERATURES: DO NOT

TOUCH IT WITH BARE HANDS. USE THE APPROPRIATE HANDLE ONLY.

After dispensing, clean the steam spout as described on page 36.

To dispense 2 cappuccinos:

• froth two cups of milk by following steps 1 to 6;

• dispense two coffees by following steps 7 to 9 (then press the icon of the desired coffee twice).

15

1 2

67 8

3

45

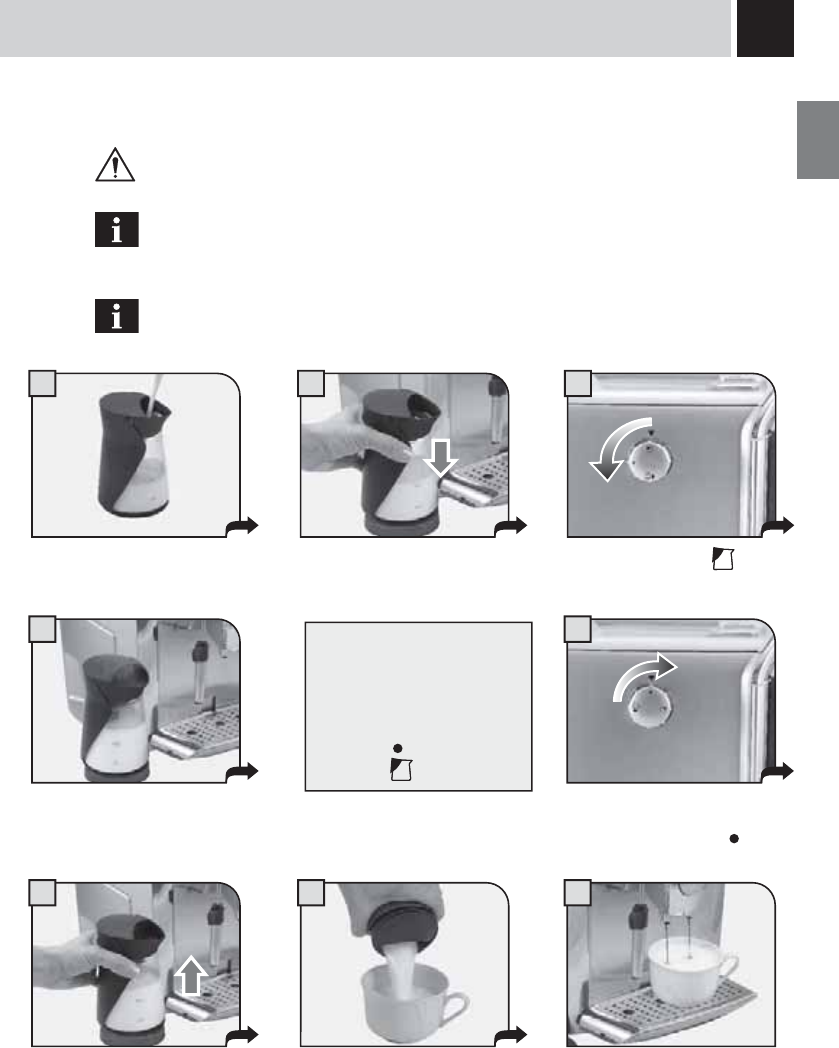

MILK ISLAND (OPTIONAL)

This device, which may be purchased separately, enables you to easily and comfortably prepare delicious

cappuccinos.

Warning: before using the Milk Island, read the manual and all precautions carefully for

correct use.

Important note: the quantity of milk in the carafe must never be below the “MIN” minimum

level nor exceed the “MAX” maximum level. Thoroughly clean all the Milk Island components

after use.

To guarantee best results when preparing cappuccino, we recommend using cold

(0-8°C / 32-45°F), partially skimmed milk.

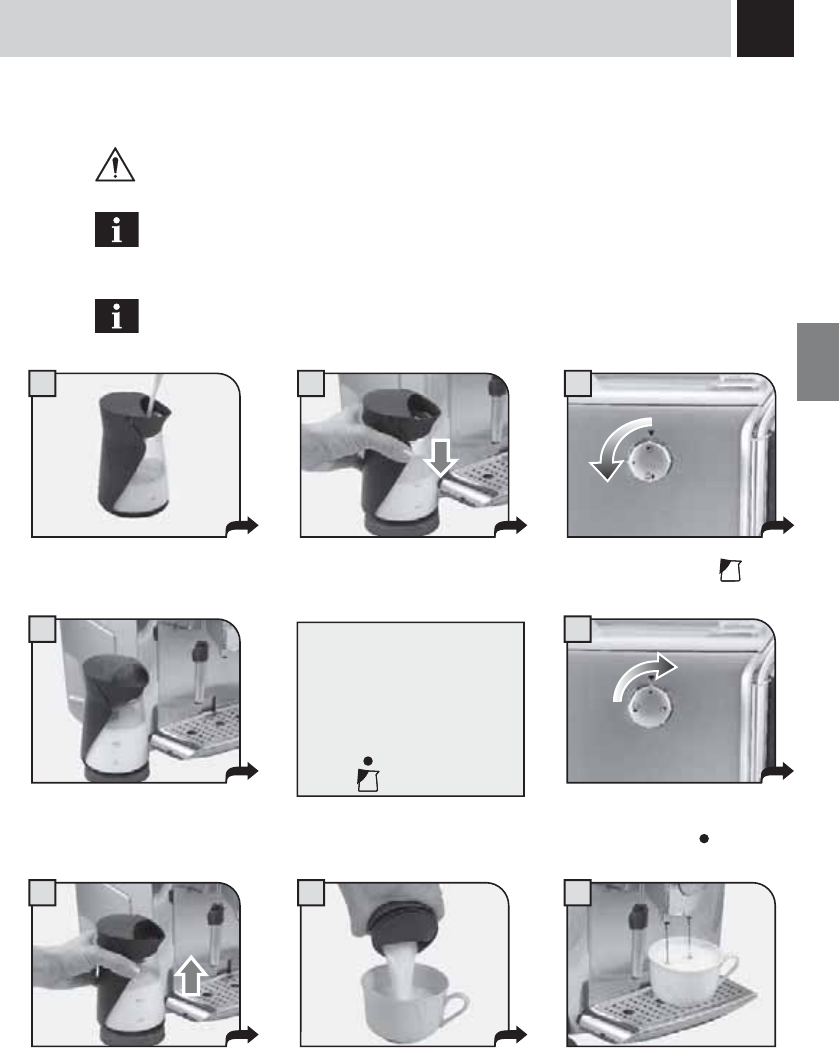

Fill the milk carafe with the quantity of

milk desired (between the MIN and

MAX levels indicated).

Place the milk carafe onto the base

of the Milk Island. Check that the

light on the base is green.

Remove the carafe using the

handle. Gently swirl the carafe and pour

the milk into the cup. Position the cup with frothed

milk under the dispensing head.

Dispense coffee into the cup.

Turn the knob to the

position.

Wait for the milk to be frothed. When the desired milk froth has

been reached, turn the knob until

it is in the rest position ( ).

The machine will stop

automatically after dispensing

steam continuously for 2

minutes.

To dispense more steam turn the

knob to the ( ) position and then

back to the position.

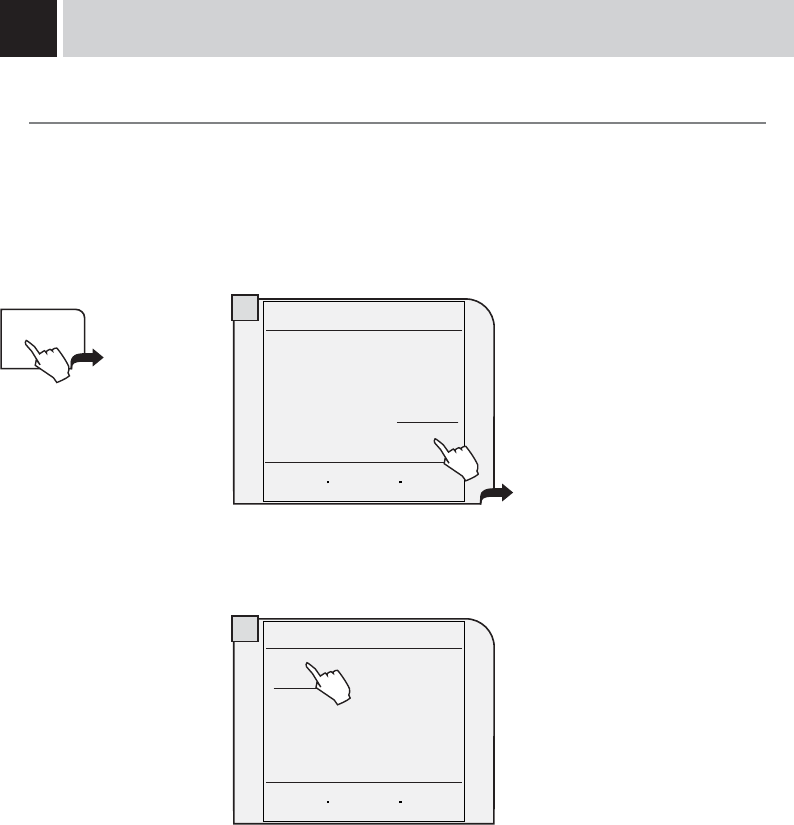

16 BEVERAGE PROGRAMMING

BEVERAGE PROGRAMMING MENU

Hold down the beverage key for two

seconds

Every beverage can be programmed according to your individual tastes. This is shown by an asterisk on the

customized beverage.

To program the desired beverage:

Once a beverage has been customized, the machine will use these settings when

brewing that particular beverage. To modify the quantity of coffee, you must reset

the customization.

show

text 8:30 am

15/06/06 go to

menu

show

text 8:30 am

15/06/06 go to

menu

17

1 2

3 4

5

6 7

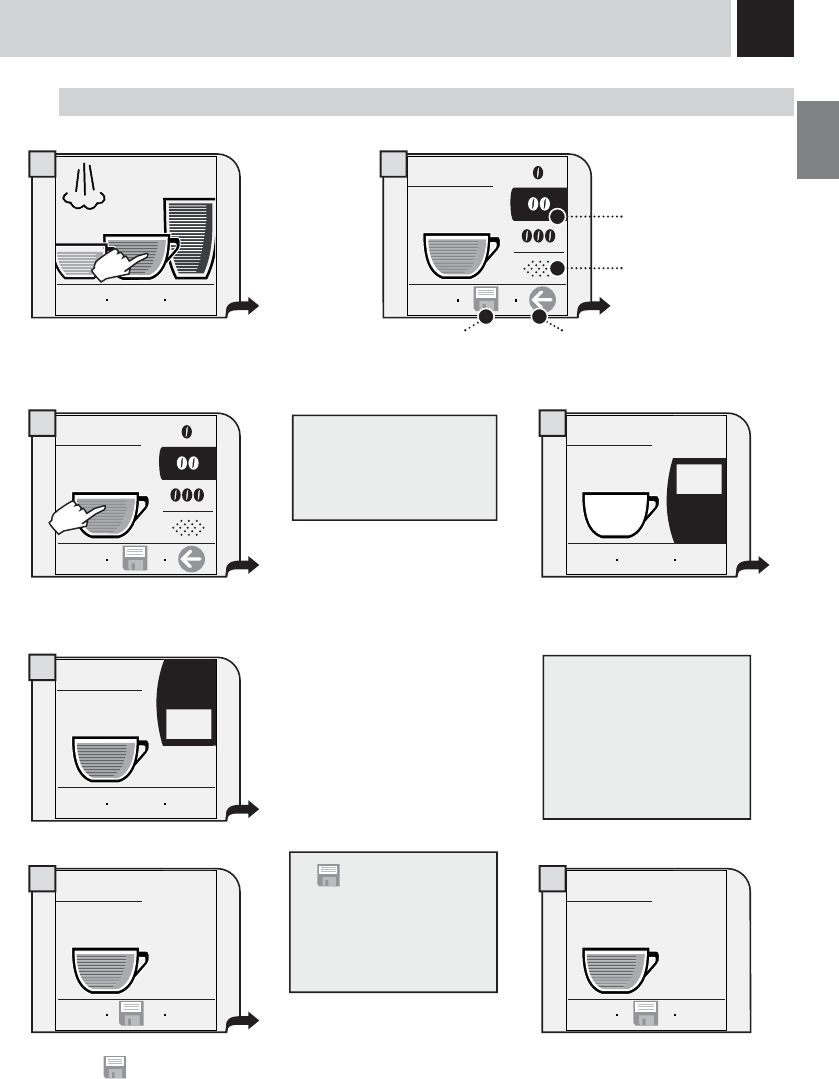

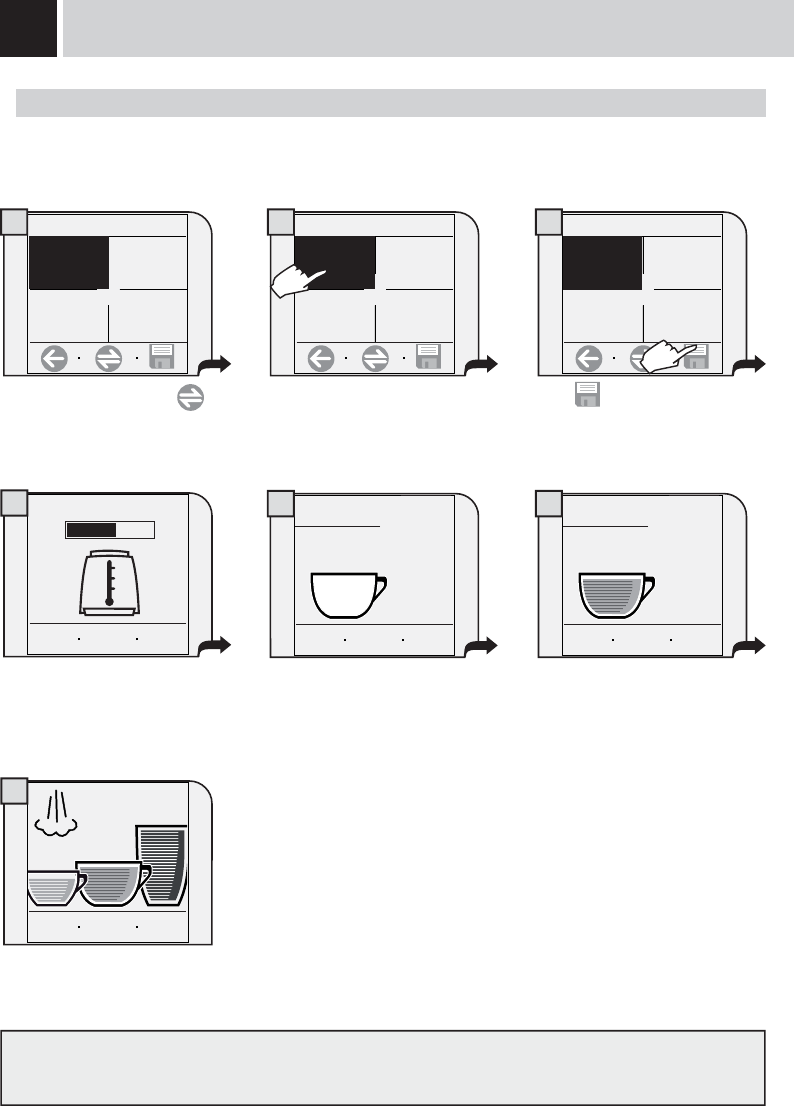

To brew a different amount of coffee

than the one preset by the

manufacturer, press “custom coffee

dose” before the end of the brewing

cycle in progress. When the desired

quantity is reached, press “stop

coffee”.

By pressing start! the machine

prepares to brew coffee. The machine will automatically start

and fi nish a brewing cycle according to

the standard settings.

The brewing cycle may be

interrupted only by pressing

“stop coffee”.

If the key is not pressed the

coffee may overflow.

Once brewing is completed, you

must press within fi ve

seconds.

If is not pressed the

machine returns to the main

menu and the customized

settings will not be saved.

The display shows the confi rmation

of the saved settings, and the

machine automatically returns to the

main menu.

After pressing “start!”, the

machine will perform a

brewing cycle.

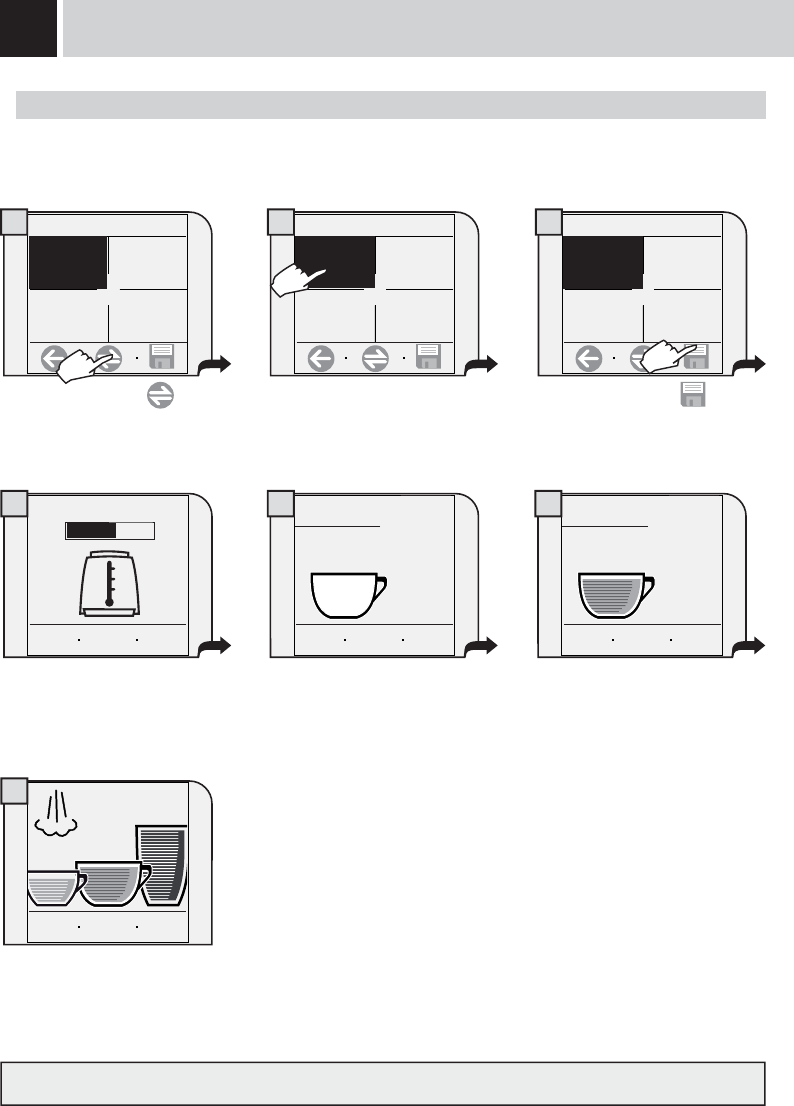

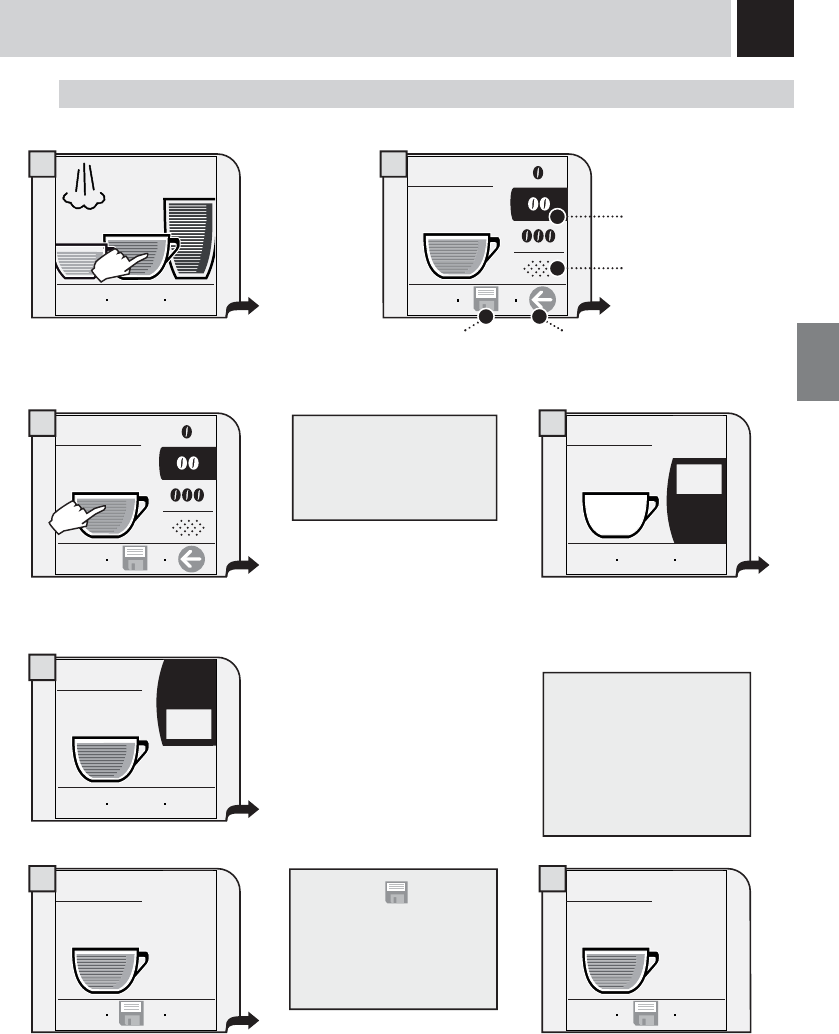

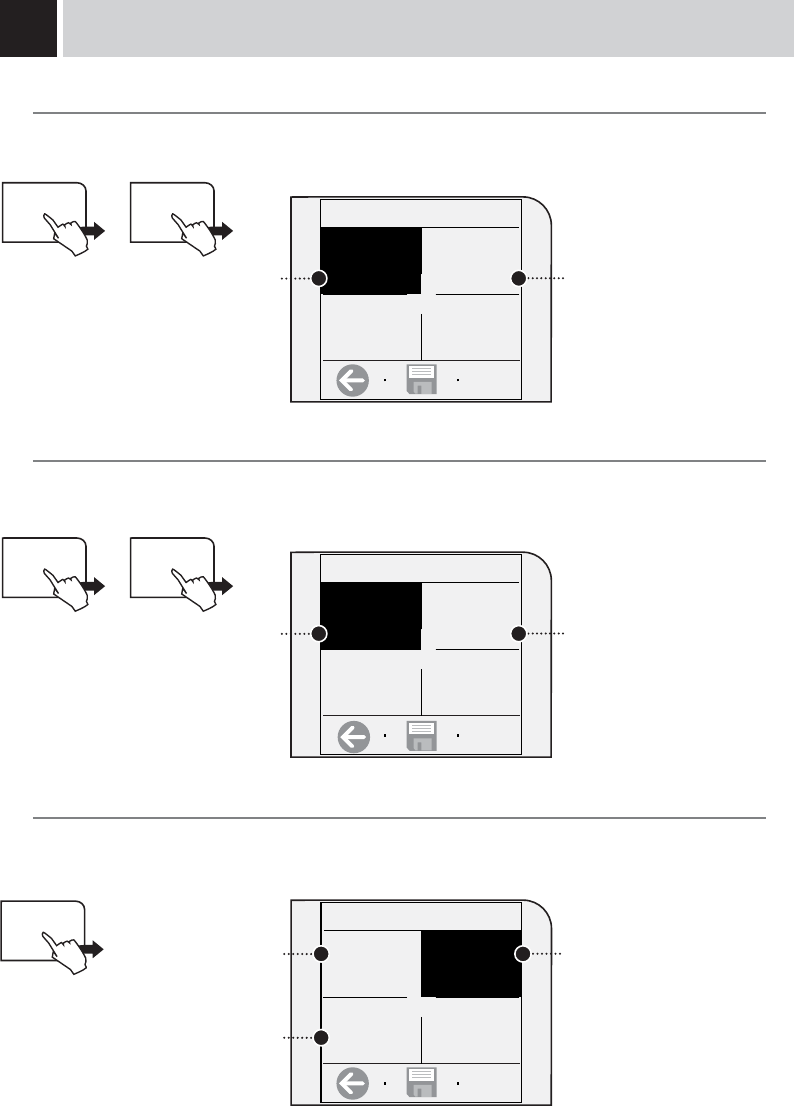

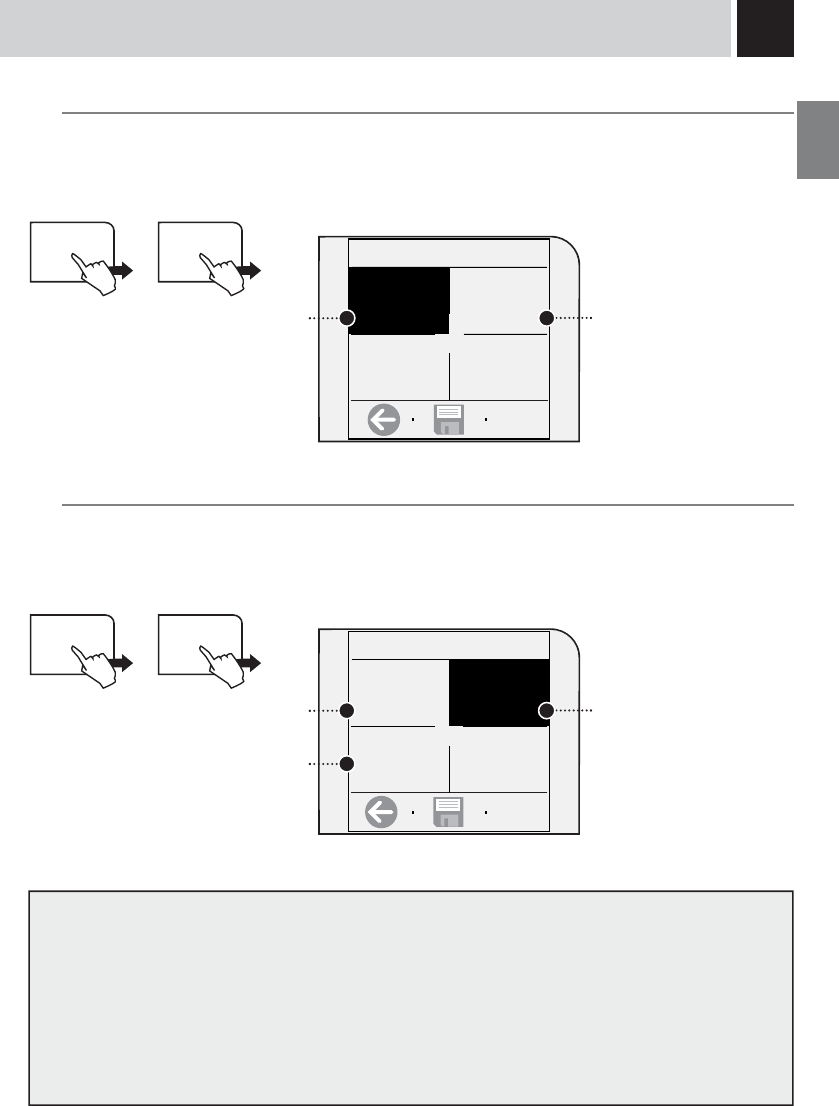

ESPRESSO / COFFEE / LONG COFFEE PROGRAMMING

Enter the menu of the coffee to be

customized (press the corresponding

icon for two seconds).

In this phase you can:

select the use of pre-

ground coffee

save settings return to the previous

window

select the quantity of

coffee to be ground

(opti-dose)

show

text 8:30 am

15/06/06 go to

menu

coffee

start!

coffee coffee

stop

coffee

custom

coffee dose

standard

coffee

dose

coffee

stop

coffee

custom

coffee dose

coffee

saved!

coffee

18 PROGRAMMING THE MACHINE

Some of the machine’s functions

may be programmed according

to your custom settings.

Press “go to menu”.

The main programming menu will appear.

programming the machine

operations (see page 19.)

beverage programming

(see page 23)

setting (see page 25):

- current date and time;

- stand-by mode;

- turn on/off times over the span

of a day (energy saving).

Exit

show

text 8:30 am

15/06/06 go to

menu

1. main menu

beverage

settings machine

settings

time/date

settings

MACHINE SETTINGS

maintenance

settings

Next page

cleaning cycles

(see page 30)

activate stand-by mode

special functions

(see page 35)

Exit

2. main menu

special

settings

Previous page

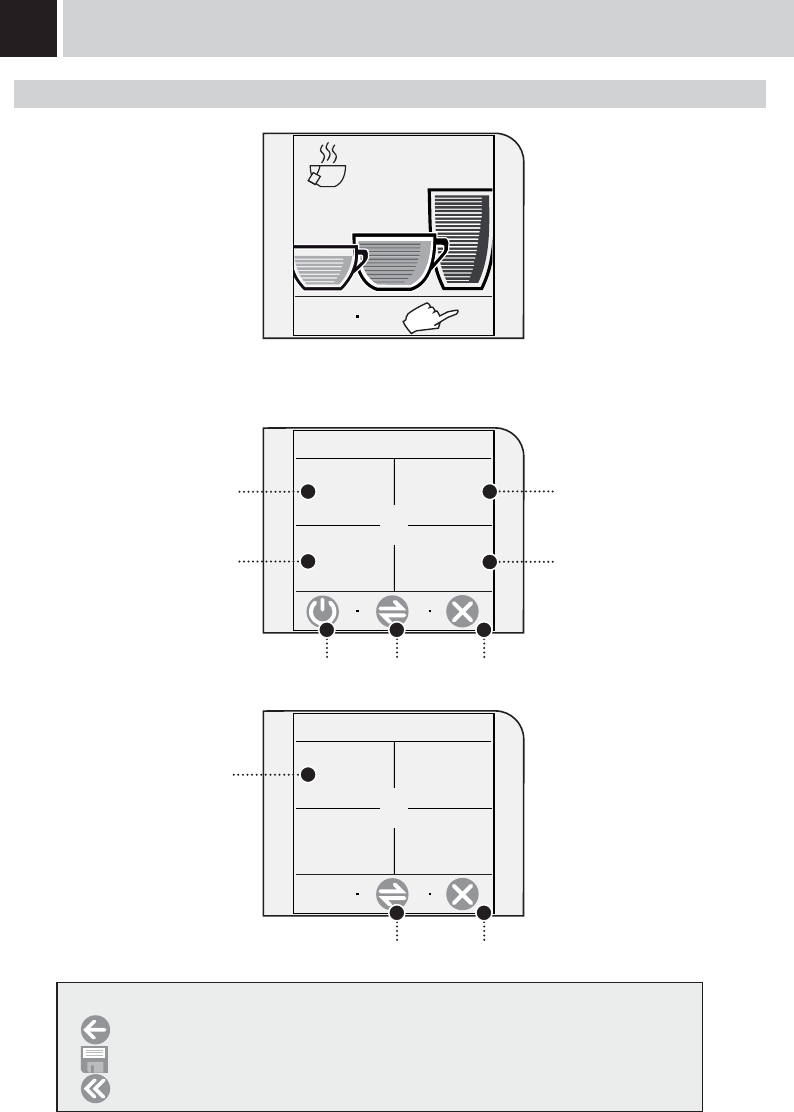

After having set each of the following menus, press

- to return to the previous screen WITHOUT saving the new settings;

- to save;

- to return to the main menu WITHOUT saving the new settings.

19

10

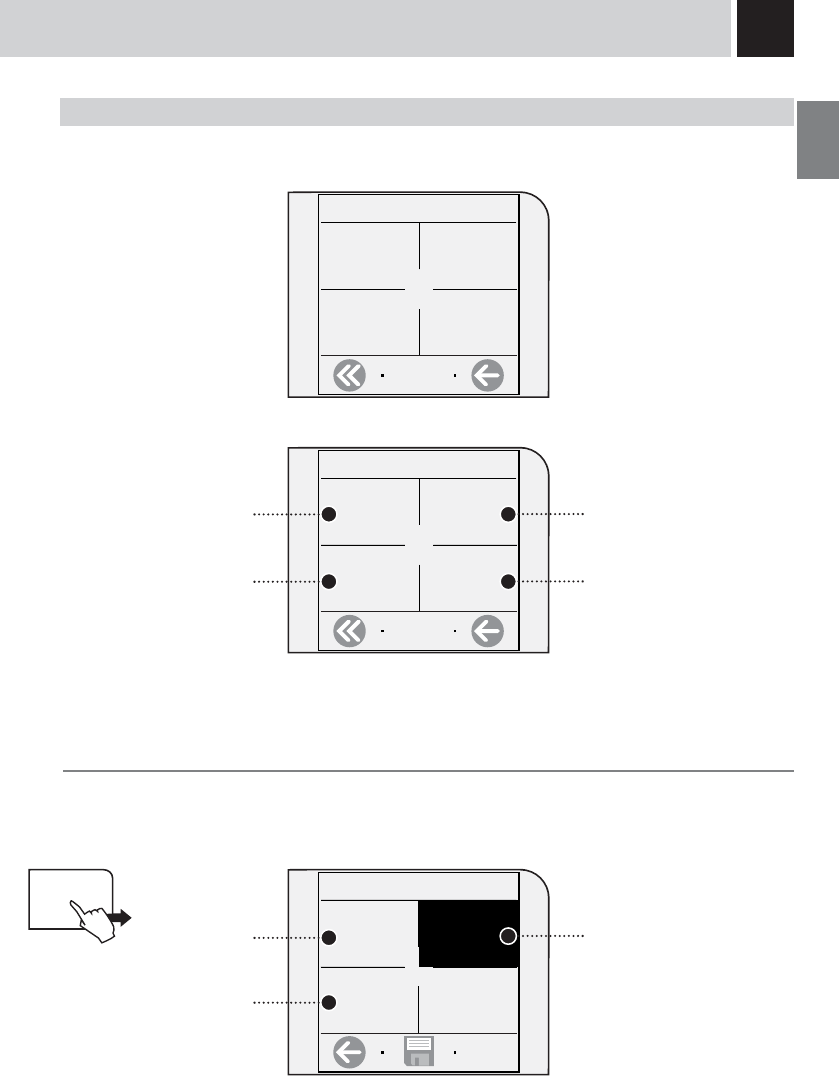

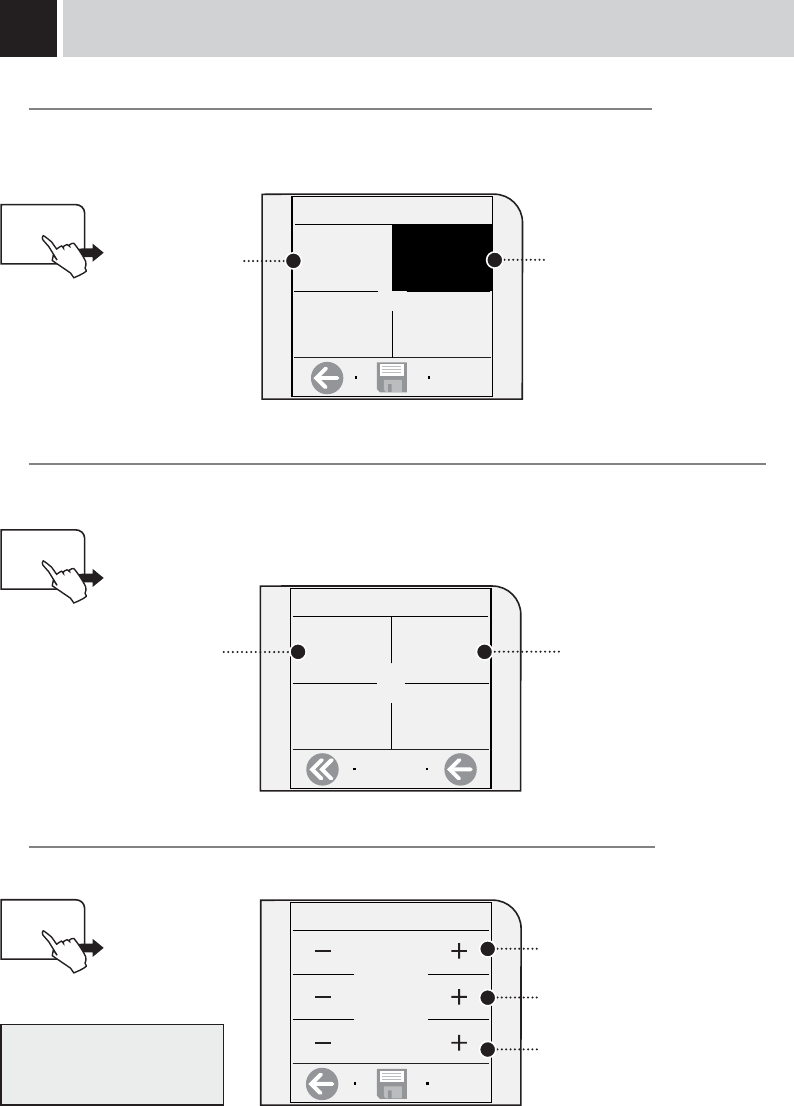

<LANGUAGE & DISPLAY> «LANGUAGE» MENU

To change the display language of the messages. Press “language & display” and “language”.

This function was described at the

beginning of the manual. This

setting is of fundamental

importance for correctly adjusting

the parameters of the machine

according to the country where the

machine is used.

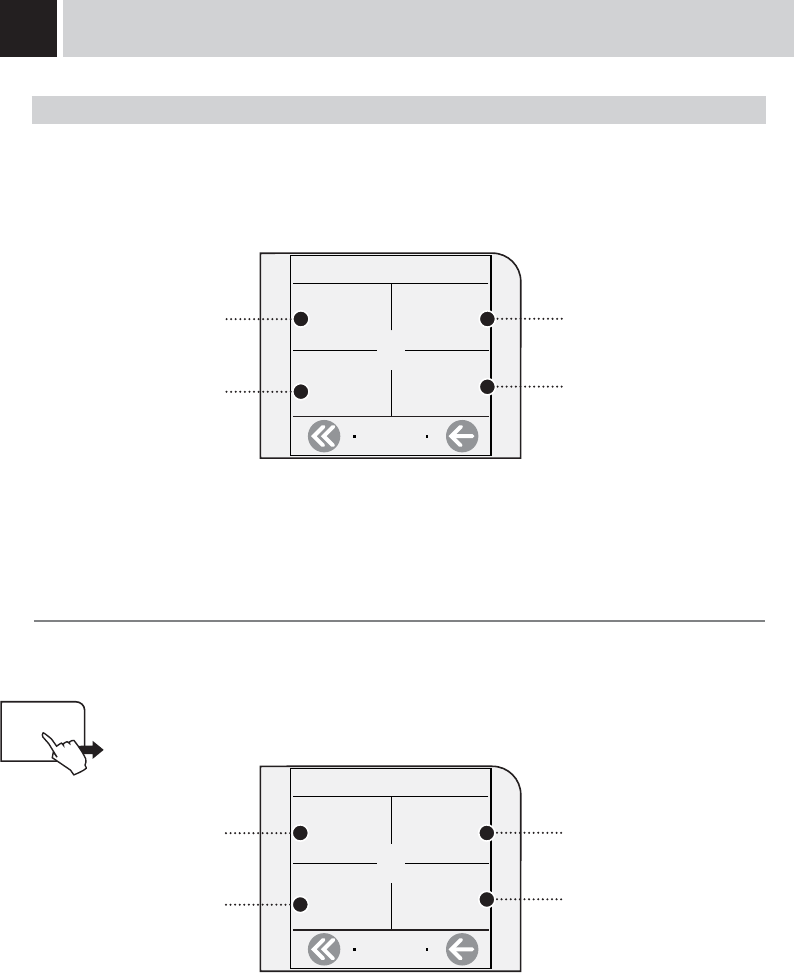

MACHINE SETTINGS

When the machine settings are selected the following screen appears. Here you may:

set:

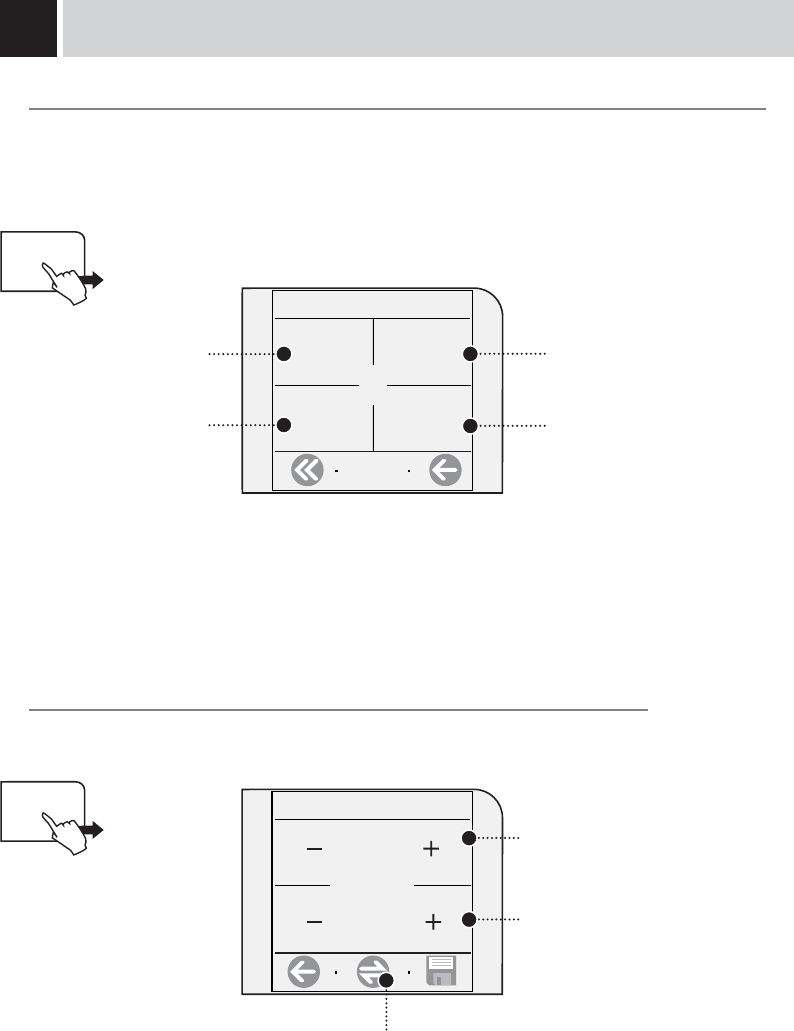

the menu language

the display contrast

set the functions for the water

treatment

1.2 machine settings

language &

display

cup-warming

surface

language &

display 1.2.1.1.1 language

English

language

English

italiano (it)

italiano (ch)

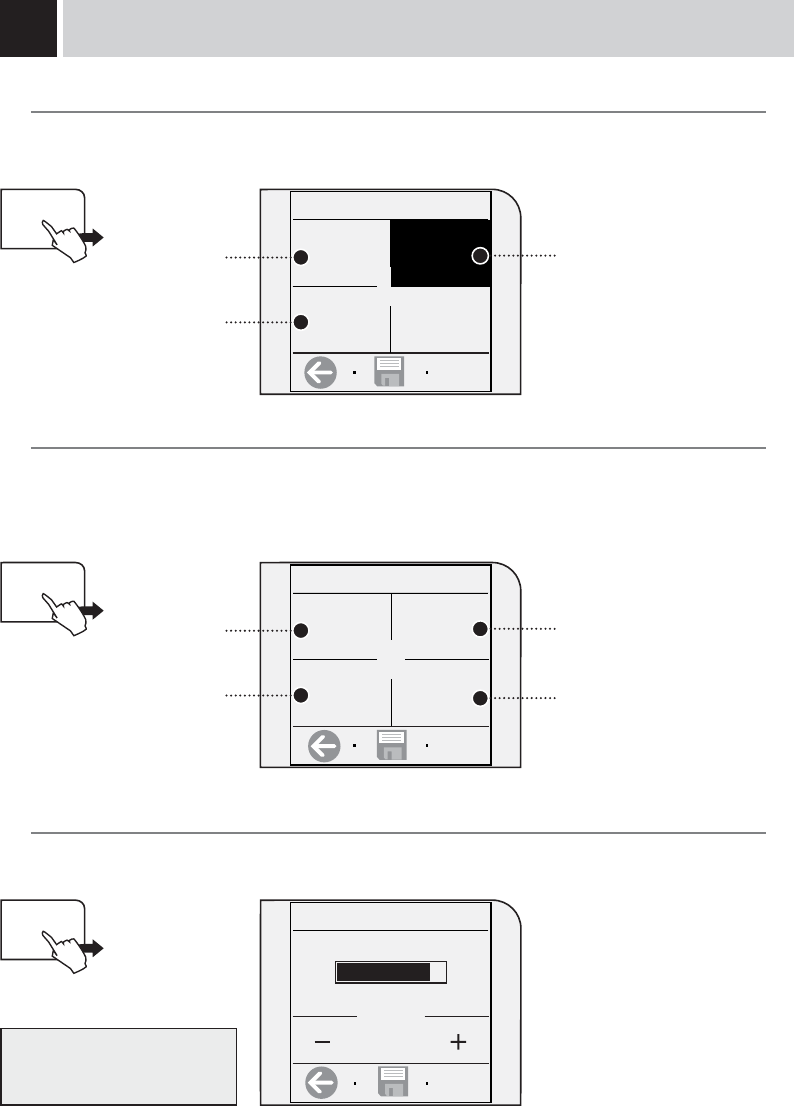

1.2.1.2. contrast

contrast

10 / 15

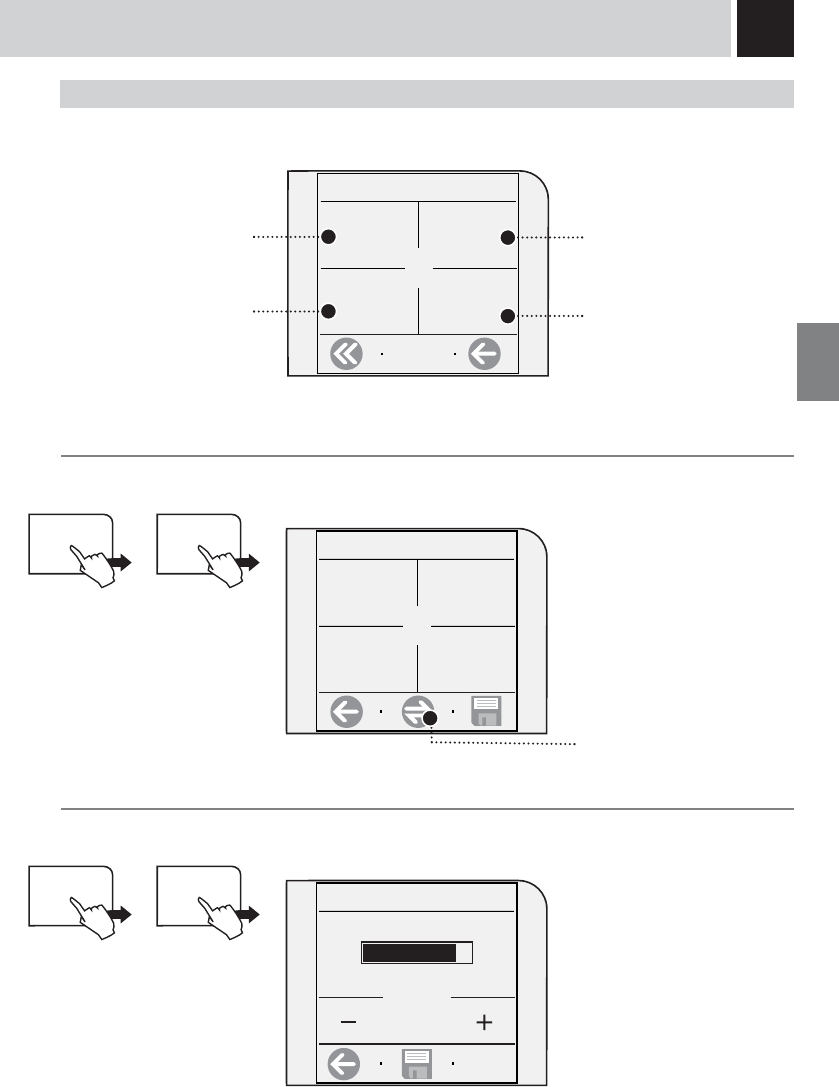

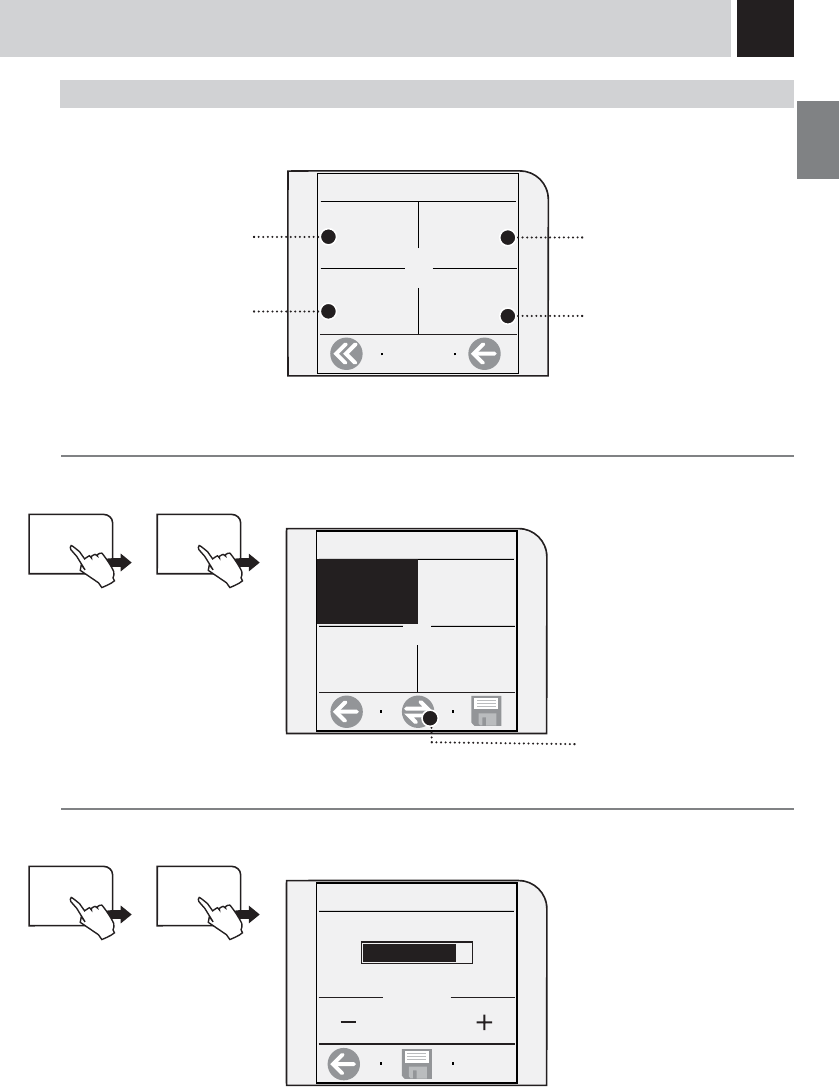

<LANGUAGE & DISPLAY> «CONTRAST» MENU

To set the correct contrast of the display. Press “language & display” and “contrast”.

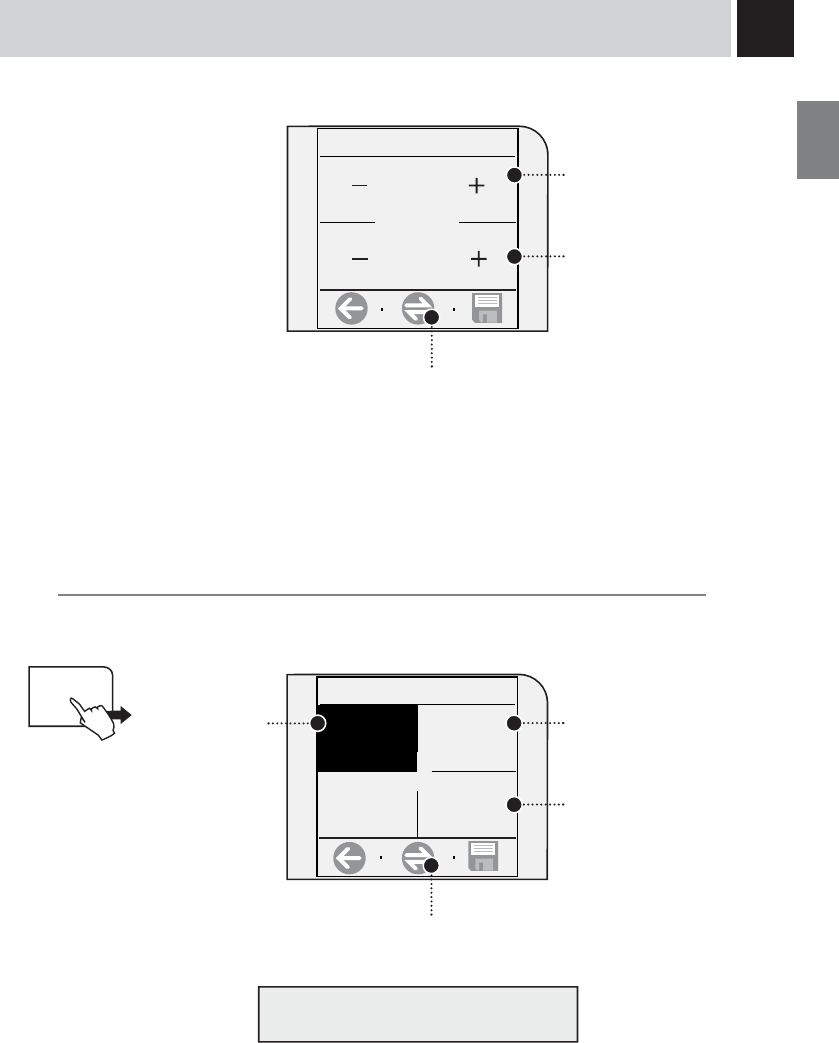

Adjust the contrast by

pressing + or –

water

settings

activate/deactivate the

acoustic alarms

alerts and

acoustic

settings

the operation of the

cup-warming surface

Deutsch

In this menu you can:

To display the other available

languages.

language &

display

20 PROGRAMMING THE MACHINE

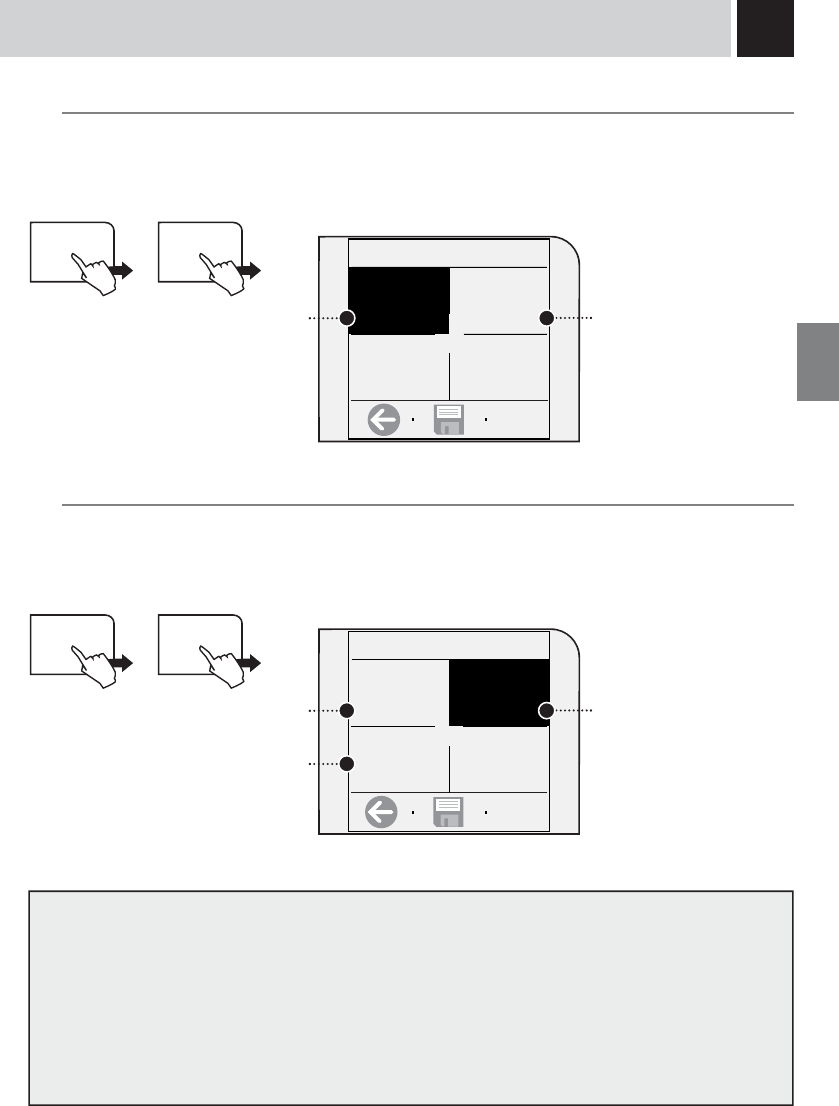

<ALERTS AND ACOUSTIC SETTINGS> «MACHINE READY» MENU

This function activates/deactivates a tone every time the machine is ready. Press “alerts and acoustic settings”

and “machine ready”.

alerts and

acoustic

settings 1.2.2.1. machine ready

off

machine

ready

on

on

<ALERTS AND ACOUSTIC SETTINGS> «KEY TONE» MENU

This function activates/deactivates a tone every time a key is pressed. Press “alerts and acoustic settings” and

“key tone”.

activate the tone deactivate the tone

alerts and

acoustic

settings 1.2.2.2. key tone

off

key tone

on

on

activate the key tone deactivate the key

tone

«CUP-WARMING SURFACE» MENU

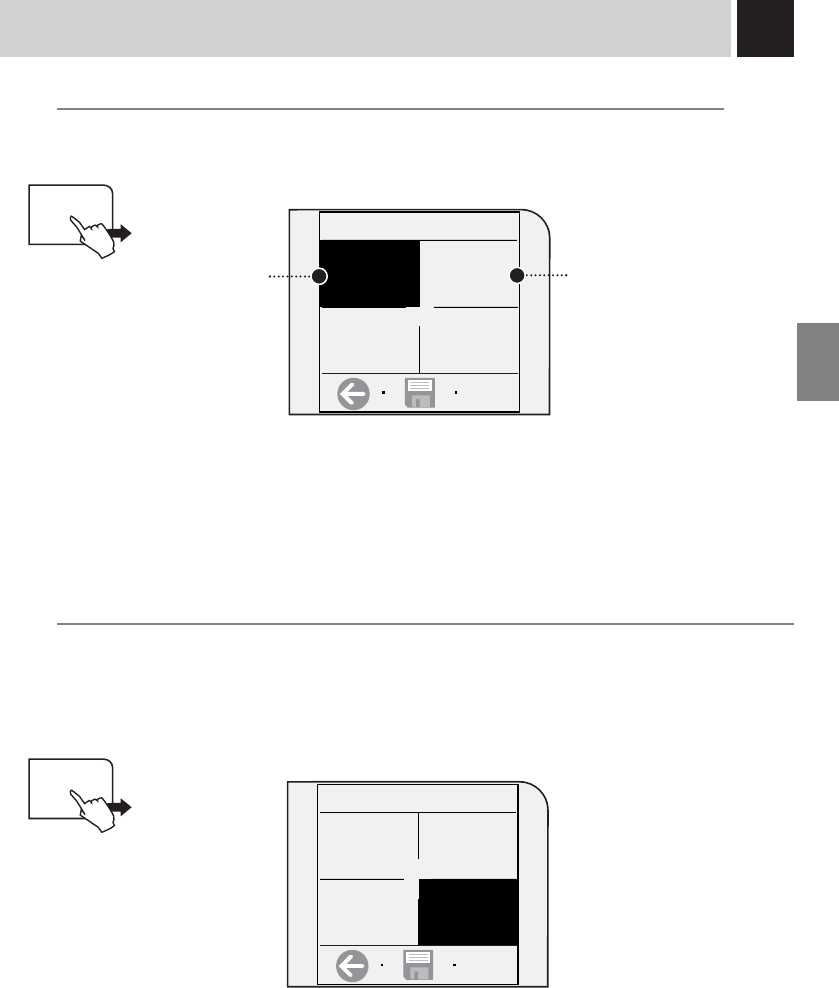

To set the operation of the cup-warming surface located on the upper part of the machine.

Press “cup-warming surface”

keep the cup-warming

surface always on.

In this menu you can:

keep the cup-warming

surface off when the machine

is in stand-by mode

keep the cup-warming

surface always off.

cup-warming

surface

1.2.3. cup-warming surface

always on

always off

off while in

stand-by

In this menu you can:

In this menu you can:

21

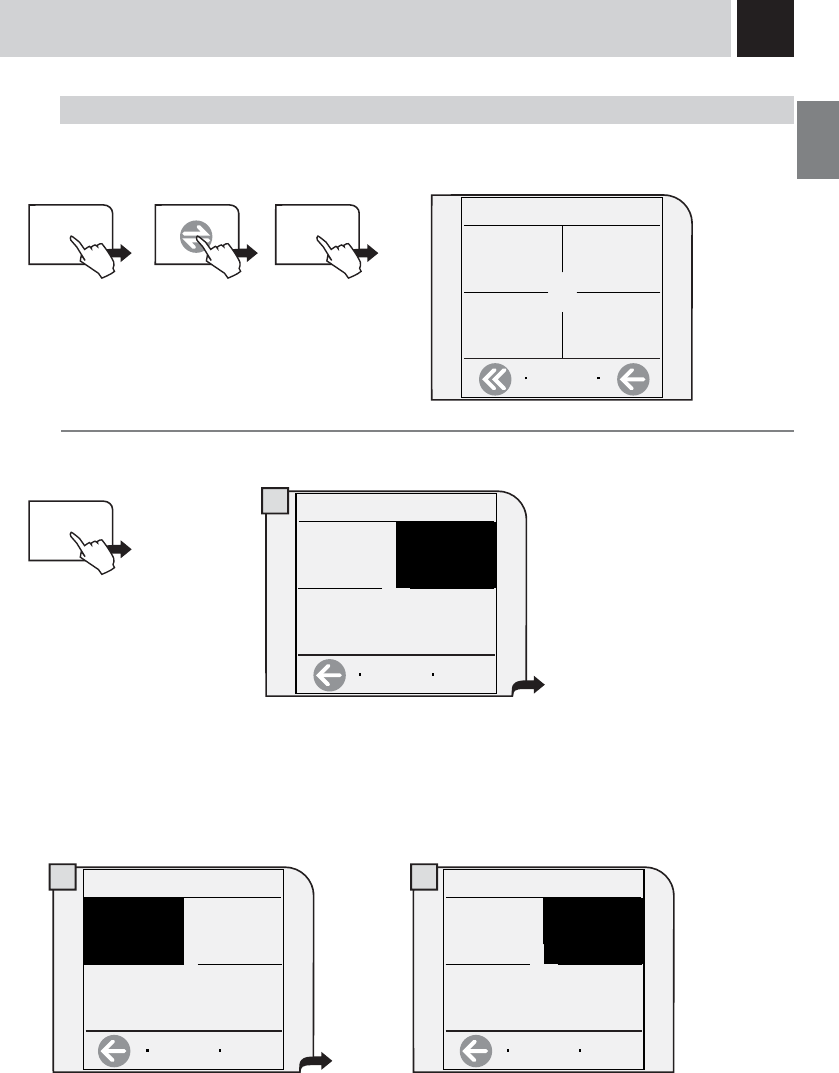

<WATER SETTINGS> «RINSE»

To clean the internal circuits in order to guarantee that the beverages are only made with fresh water. The

function is enabled as default by the manufacturer. Note: this rinse cycle is performed every time the machine

is turned on after the warming phase.

Press “water settings” and “rinse”.

water

settings 1.2.4.1. rinse

off

rinse

on

on

activate the rinse

cycle deactivate the rinse cycle

In this menu you can:

<WATER SETTINGS> «WATER FILTER» MENU

To activate/deactivate the warning to replace the “Aqua Prima” water filter. The machine informs the user

when the “Aqua Prima” water filter needs to be replaced.

Press “water settings” and “water filter”.

water

settings 1.2.4.2. water fi lter

off

water fi lter

off

on

activate the control deactivate the control

In this menu you can:

reload water

fi lter

Important note.

This setting automatically adjusts the parameters which allow the user to perform correct machine maintenance.

Select:

on: only when the “Aqua Prima” water fi lter is installed in the water tank as shown on page 7.

This function is automatically activated after selecting “reload water fi lter”.

off: when there is no “Aqua Prima” water fi lter in the water tank.

reload water fi lter: when a new “Aqua Prima” water fi lter is installed in the water tank.

proceed with the initialization

(cleaning) of the water fi lter.

22

12

1234

3

PROGRAMMING THE MACHINE

<WATER SETTINGS> «WATER HARDNESS» MENU

With the “Water hardness” function you can adapt your machine to the hardness degree of the water you use.

This way, the machine will require descaling at the appropriate time.

Hardness is expressed on a scale from 1 to 4. The appliance is preset at value 3.

Press “water settings” and “water hardness”.

water

settings 1.2.4.3. water hardness

water

hardness

3/4

In this menu you can:

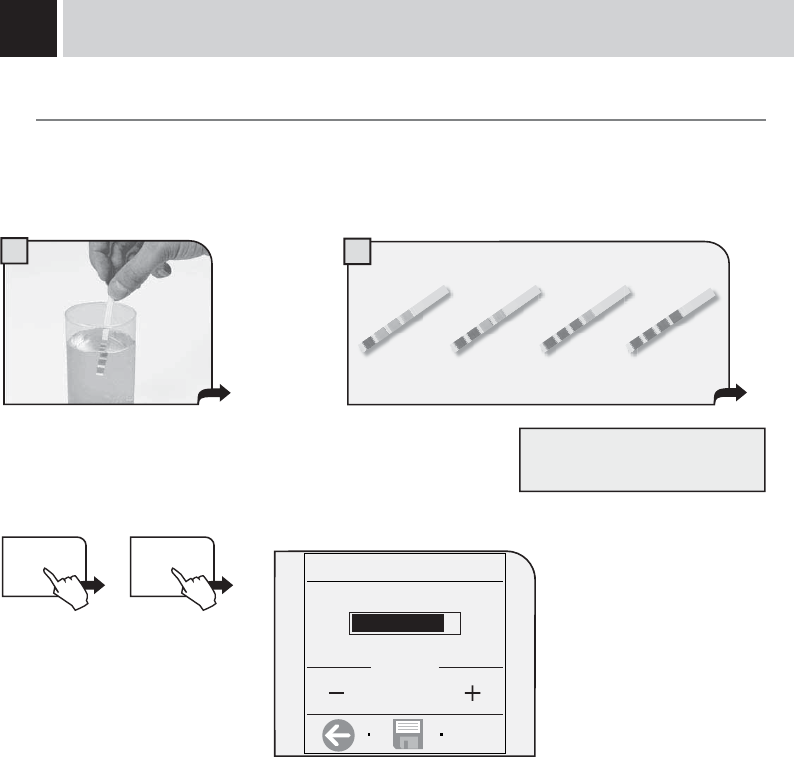

Immerse the water hardness tester provided

with the machine in water for 1 second. Check the value.

The tester may be used only for

one measurement.

Set the water hardness obtained

from the test on the machine by

pressing + or –.

23

BEVERAGE SETTINGS

To adjust the general brew parameters of the various types of coffee. Press “beverage settings” on the

main menu.

By selecting each beverage, you can adjust:

the coffee’s brew

temperature

the quantity of coffee to be ground

(opti-dose) or the use of pre-

ground coffee

coffee prebrewing

The current status is indicated below each setting.

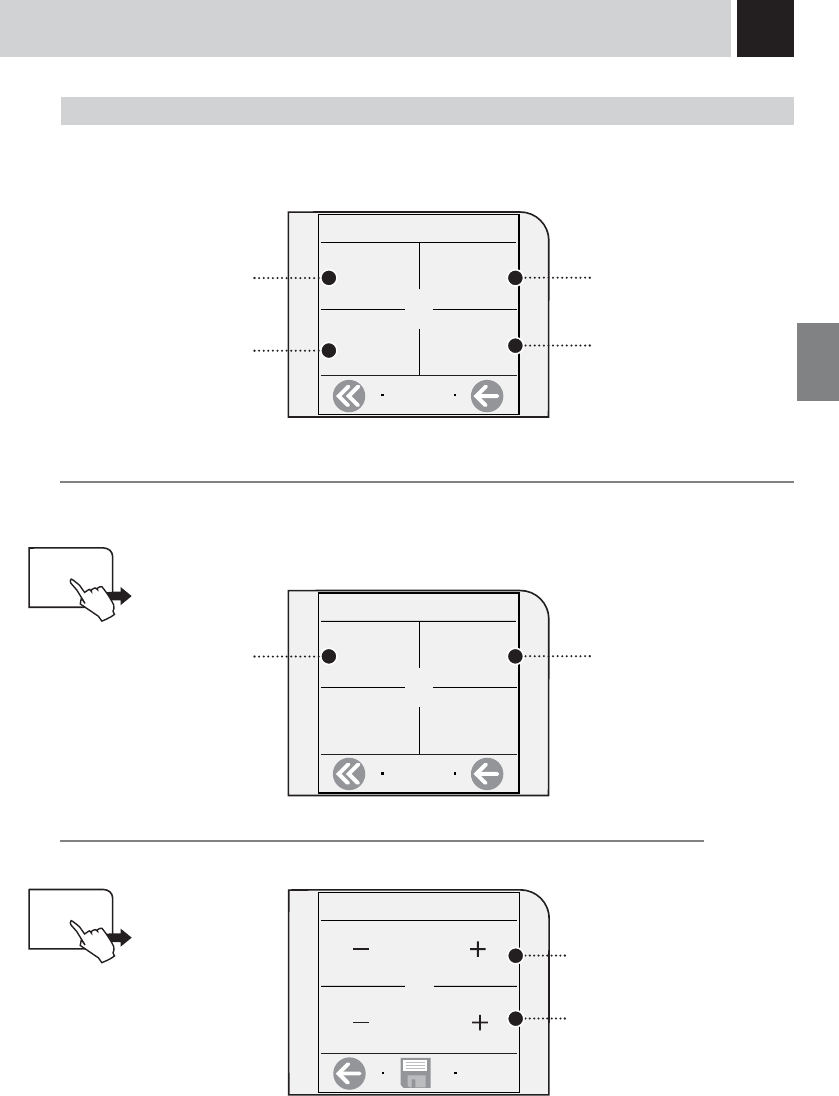

«PREBREWING» ADJUSTMENT

To set the prebrewing function: the coffee is slightly dampened before brewing to bring out the full aroma of

the coffee which acquires an excellent taste. Press “prebrewing”.

normal

prebrewing

strong (longer)

prebrewing

deactivate

prebrewing

1.1. beverage settings

espresso coffee

long coffee

1.1.2. coffee settings

prebrewing

strong

temperature

medium

aroma

medium

coffee

volume

the length of the coffee

1.1.2.1. coffee prebrewing

medium

strong

off

prebrewing

strong

In this menu you can select:

24

200

COFFEE TEMPERATURE ADJUSTMENT

To set the temperature for preparing coffee. Press “temperature” and select the desired temperature.

Low

temperature Medium

temperature

High

temperature

«OPTI-DOSE» ADJUSTMENT FOR COFFEE BREWING

To set the coffee quantity to be ground and to set the use of pre-ground coffee.

You can adjust your beverage according to the quantity of coffee used, or you may choose to prepare it with

decaffeinated coffee using the “pre-ground” function. Press “coffee aroma”.

strong aroma

1.1.2.2. coffee temperature

low

medium

high

temperature

medium

1.1.2.3. coffee aroma

mild medium

strong

aroma

medium

pre-ground

mild aroma medium aroma

the use of pre-ground coffee

WATER QUANTITY ADJUSTMENT FOR COFFEE BREWING

To set the water quantity to be used for preparing coffee. Press “coffee volume”.

coffee

volume

1.1.2.4. coffee water dose

Adjust the quantity by

pressing + or –

PROGRAMMING THE MACHINE

In this menu you can select:

In this menu you can select:

In this menu you can select:

Adjust the quantity according to

the cups you wish to use.

25

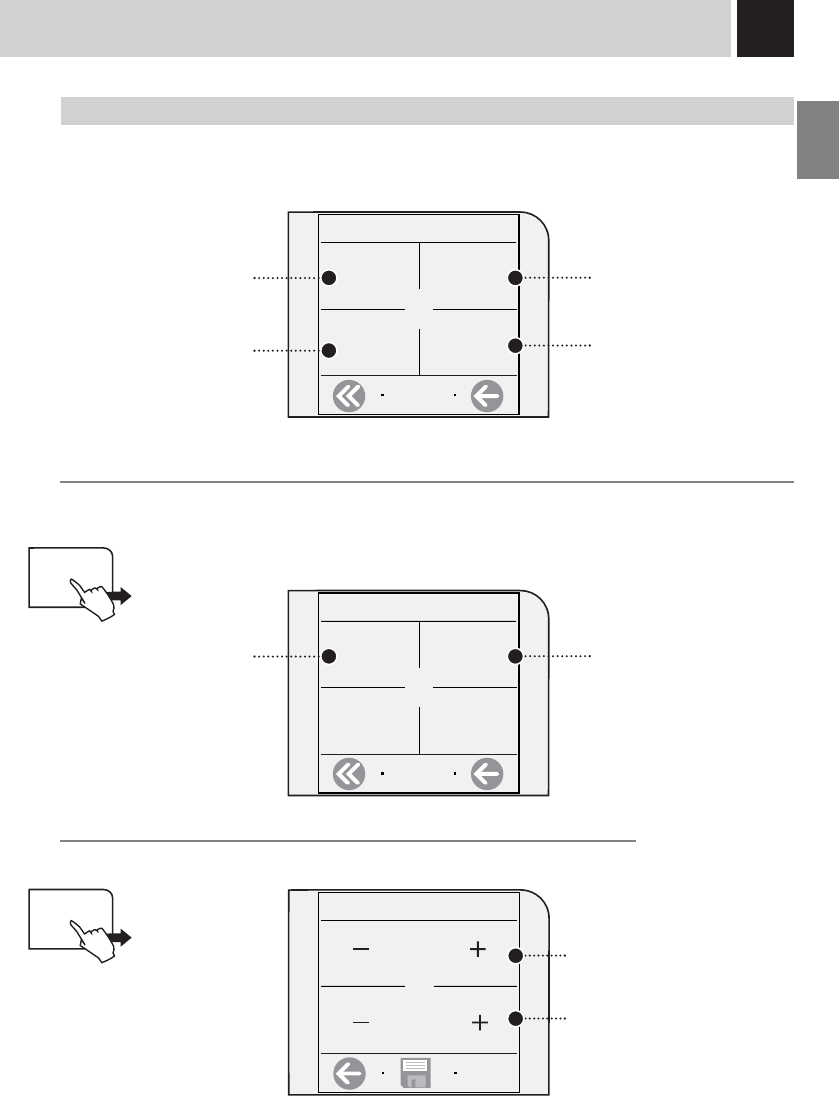

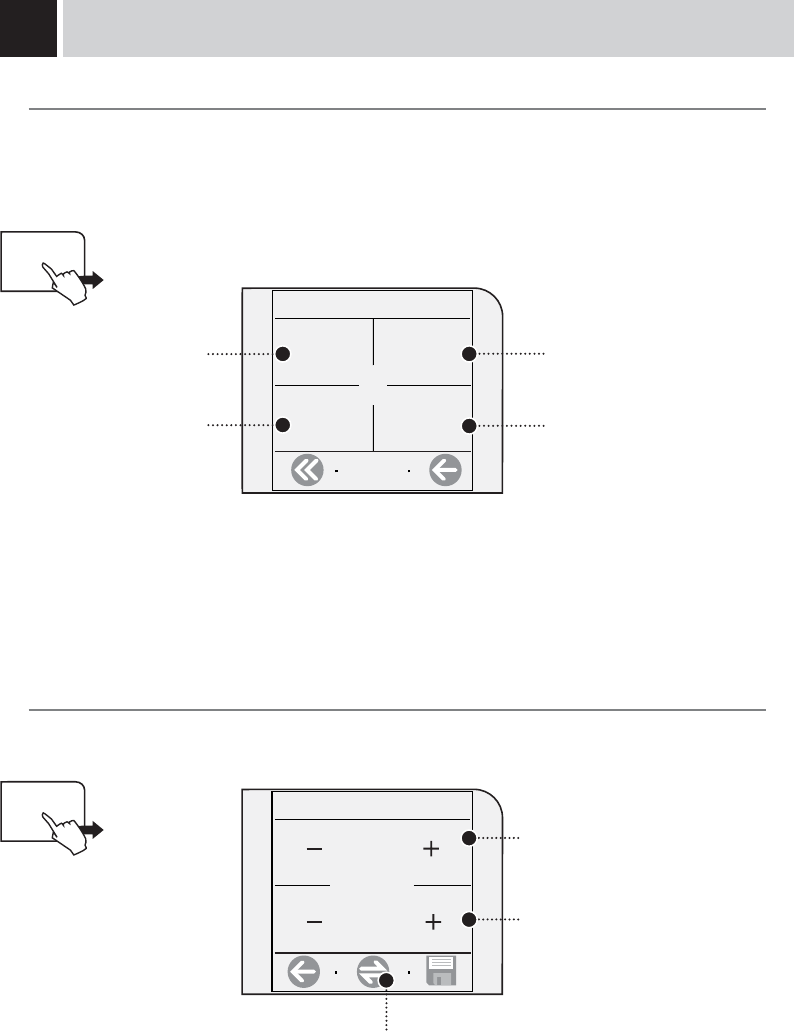

SET CLOCK

It is important to correctly set the clock for turning the machine on and off (energy saving mode).

Press “set clock”.

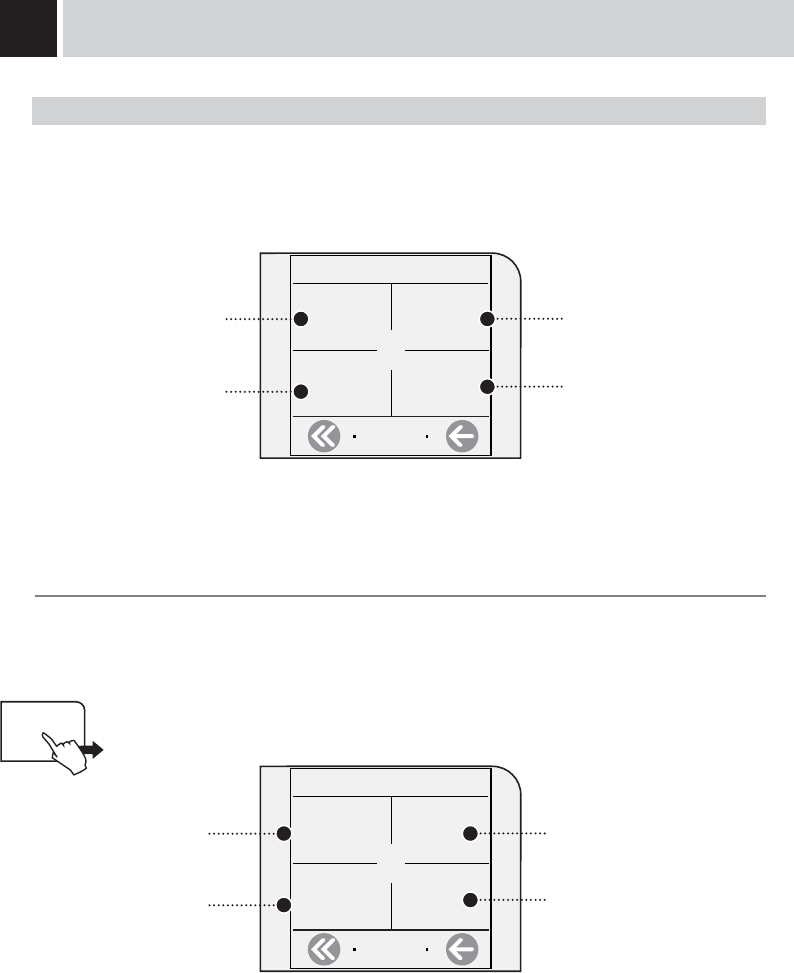

TIME/DATE SETTINGS

To set the current time, the stand-by timer and the energy saving function. Press “time/date settings” from the

main menu.

In this menu you can:

set the current time

1.3 time/date settings

set clock date settings

set the date

1.3.1. set clock

current time

08:00

time format

24 hr

In this menu you can:

set the time view mode

(in 24 hour or am/pm format).

set the current time

Current time

To set the current time on the machine. Press “current time”.

1.3.1.1. current time

08 h

set clock

current time

08:00

00 min

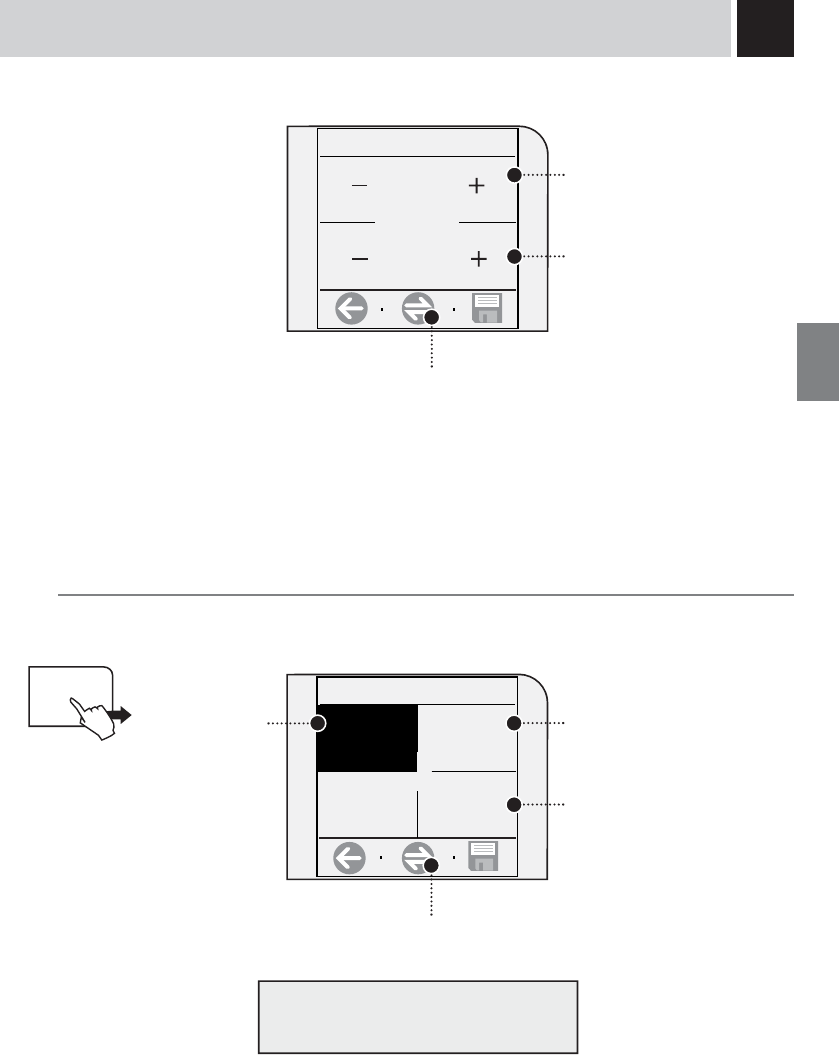

Adjust the hour by

pressing + or –

Adjust the minutes

by pressing + or –

stand-by

settings

after 3 hours

machine

on/off

set the parameters for

stand-by after the last

dispensing

set the intervals (three

intervals that can be activated

separately) for turning the

machine on and off (energy

saving).

26 PROGRAMMING THE MACHINE

Time format

To set the clock format. The modification of this setting adjusts all the parameters that require viewing/setting the

time. Press “time format”.

1.3.1.2. time format

am/pm

time format

24 hr

American

format

24 hr

International

format

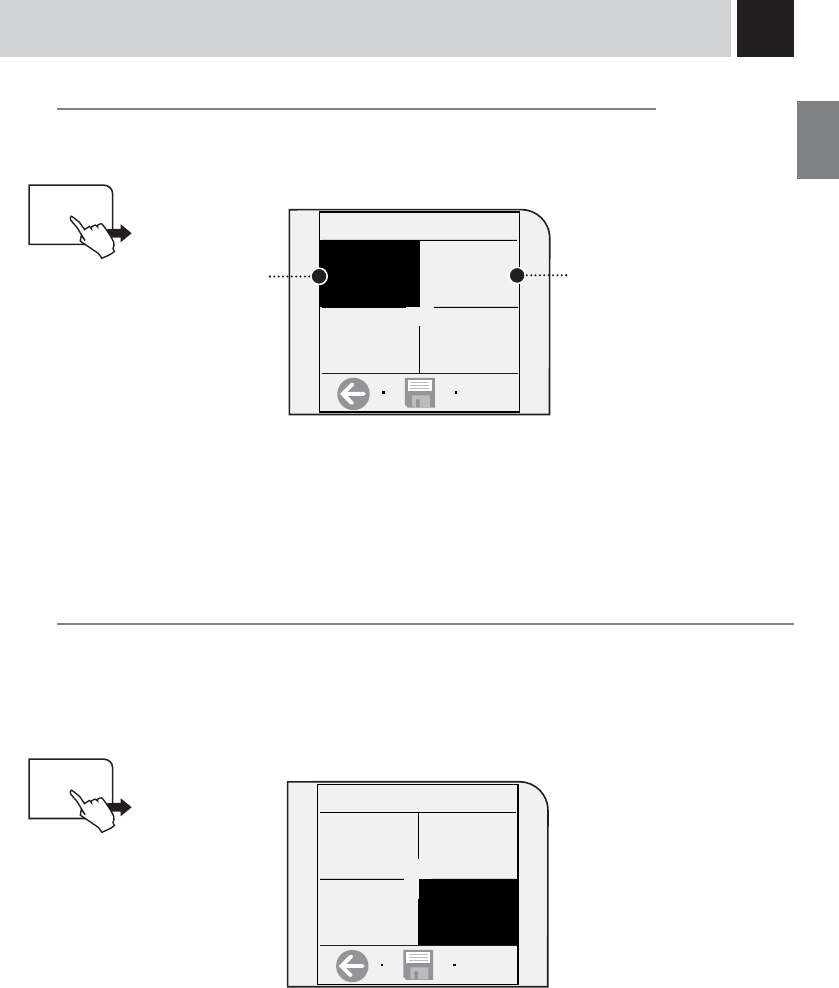

DATE SETTINGS

It is important to correctly set the date for turning the machine on and off (energy saving mode).

Press “date settings”.

1.3.2. date settings

current date

15/06/06

date format

dd/mm/yy

In this menu you can:

set the date format

set the current date

Current date

To set the current date on the machine. Press “current date”.

1.3.2.1. current date

6

date settings

current date

15/06/06

Adjust the year by

pressing + or –

Adjust the month

by pressing + or –

year

6

Jun

15

Thursday

Adjust the date by

pressing + or –

The day of the week is

automatically set according to

the set date.

27

STAND-BY SETTINGS

You can set the amount of time the machine waits after the last dispensing to go into stand-by mode.

The default setting is «after 3 hours».

Press “stand-by settings”.

1.3.3. stand-by settings

after 3 hours

after 15 min after 30 min

after 1 hour

When the set time has elapsed, the machine goes

in stand-by.

To exit stand-by mode, press “start”. After warming

up and performing a self-test, the machine is once

again ready for use.

Date format

To set the date view mode. The modification of this setting adjusts all the parameters that require viewing/setting

the date. Press “date format”.

1.3.2.2. date format

mm/dd/yy

date format

dd/mm/yy

American

format

dd/mm/yy

International

format

yy/mm/dd

stand-by

settings

after 3 hours

28

MACHINE ON/OFF

With this function the machine turns on (activate) and turns off (energy saving) at the desired times.The machine

performs this function only if it is turned on at the main power button.

Press “machine on/off”

1.3.4. machine on/off

interval 1

on 00:00

off 00:00

week day

settings

In this menu you can:

set the second interval for

turning on and off

set the fi rst interval

for turning on and off

Setting an interval for turning on the machine

In order to set an interval for turning on the machine, press the key for the interval that you wish to set. Press, for

example, “interval 1”.

1.3.4.1. interval 1

machine

on/off

interval 1

on 00:00

off 00:00

Adjust the hour for turning

on by pressing + or –

turning on

interval 2

on 00:00

off 00:00

interval 3

on 00:00

off 00:00

set the third interval

for turning on and off choose the days that the

intervals are active

To correctly set the parameters, you must:

- set the individual intervals for turning on and turning off the machine;

- choose which days these intervals will be active.

it is recommended not to overlap intervals for turning on the machine.

07 h

30 min

Adjust the minutes by

pressing + or –

After having set the turn on time, adjust

the turn off time by pressing the key.

PROGRAMMING THE MACHINE

29

1.3.4.1. interval 1

Adjust the hour for

turning off by pressing + or –

turning off

09 h

00 min

Adjust the minutes by

pressing + or –

Press the key to return to the turn on

times.

For each day, choose the intervals for turning on

Scroll the days of the week and, for each day, select the interval/s you wish to activate.

1.3.4.4. week day settings

week day

settings

Interval NOT active for the

selected day

To select the day of the week

interval 1

on 07:30

off 09:00

Monday

interval 2

on 11:00

off 13:00

interval 3

on 17:00

off 19:00

You can select various intervals for each day.

The selected day of the week is

displayed.

Interval active for

the selected day

30

MAINTENANCE SETTINGS

To clean/maintain all the machine’s internal circuits. Press “maintenance settings” on the main menu.

In this menu you can:

display the beverages

dispensed by the machine

1.4 maintenance settings

product

counters

10

cleaning

cycle

perform the cleaning cycle

of the Brew Group

boiler

descaling

cycle

58

lock

display

perform the descaling cycle

(the machine indicates how

many litres can be dispensed

before descaling).

temporarily lock the touch

screen (e.g. to clean the

display)

MAINTENANCE

<PRODUCT COUNT.> MENU

This function shows how many products have been prepared for every single type of coffee since last reset.

Press “product counter”.

1.4.1. partial count.

espresso

3

coffee

5

In this menu you can:

display how many medium

coffees have been brewed

display how many espresso

coffees have been brewed

product

counters

10

long coffee

2

display how many long coffees

have been brewed reset all the partial counters

reset

31

1

2

Press “cleaning cycle”

«CLEANING CYCLE» MENU

To clean the machine’s internal circuits used for brewing coffee.

To wash the Brew Unit, simply clean with water as shown on page 37. This wash completes the

maintenance process of the Brew Unit. We recommend carrying out this cycle on a monthly base or every

500 coffees using the tablets, which can be purchased separately at your local dealer.

Note: before performing this function make sure that:

1. a large enough container is positioned under the spout;

2. the appropriate tablet for washing the Brew Group has been inserted into the

compartment for pre-ground coffee.;

3. Fill the water tank.

THE CLEANING CYCLE CANNOT BE INTERRUPTED.

A PERSON MUST BE PRESENT DURING THE OPERATION.

cleaning

cycle

1.4.2. cleaning cycle

no

Have you inserted the cleaning tablet

and fi lled the water tank?

yes

Make sure that the tablet has

been inserted as shown.

Press “yes”.

cleaning cycle

Wait for the cleaning cycle to fi nish

(approximately 4 minutes). The machine

will return to the main menu.

32

5

2

4

3

1

6

Press “boiler descaling cycle”

«BOILER DESCALING CYCLE» MENU

To perform the automatic descaling cycle.

Descaling is necessary every 3-4 months or when the machine indicates it. The machine must be turned on and will

automatically manage the distribution of the descaler.

A PERSON MUST BE PRESENT DURING THE OPERATION.

WARNING! NEVER USE VINEGAR AS A DESCALER.

For the descaling process use a non-toxic and/or non-harmful descaling solution for coffee machines, commonly

available on the market. The used solution is to be disposed of according to the manufacturer’s instructions and/or

regulations in force in the country of use.

Note: before beginning the descaling cycle make sure that:

1. a large enough container is positioned under the water spout;

2. THE “AQUA PRIMA” WATER FILTER HAS BEEN REMOVED.

boiler

descaling

cycle

no

MAINTENANCE

no

yes

Do you wish to perform the

descaling cycle?

Turn the knob to the

reference.

Place a large enough container

beneath the hot water spout.

Pour the descaling solution into the

tank and fi ll the tank with water.

Insert the tank into the machine.

Press “yes” to start.

Descaling is carried out at a controlled temperature. If the machine is cold, you must wait until it has reached the

right temperature; otherwise you must cool the boiler as follows:

When the following message

appears, the heater is at the right

temperature

fi ll the water tank with the

descaling solution fi ll the water tank with the

descaling solution

Press the button to start.

1.4.3. boiler descaling cycle

33

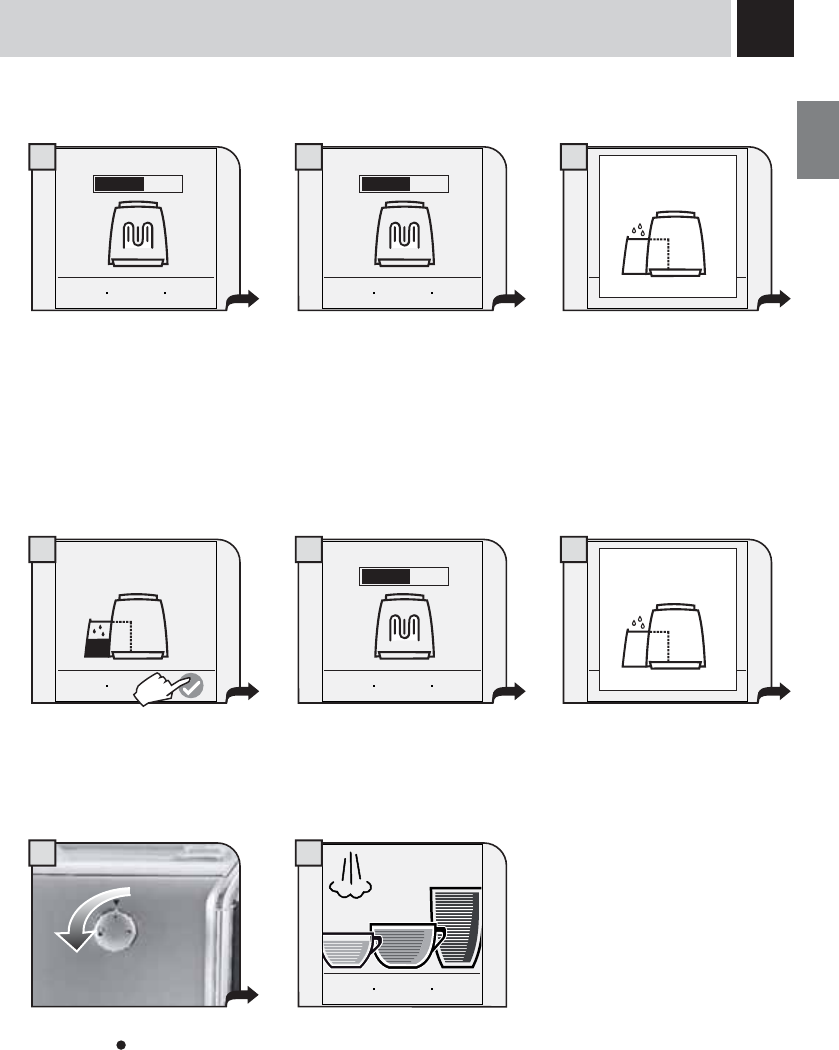

7

13

8 9

10 11 12

14

When the solution is fi nished the

following message appears on

the display:

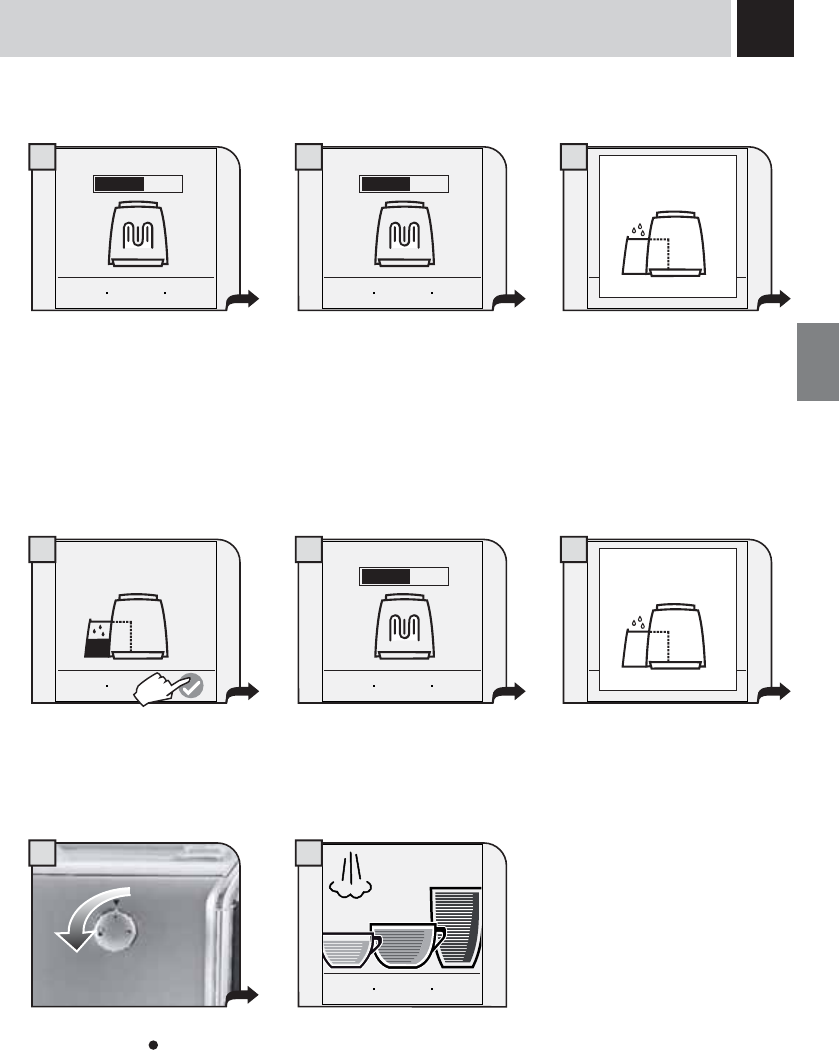

Remove the water tank, rinse

with fresh drinking water to

eliminate traces of the descaling

solution, then refi ll with fresh

drinking water.

Insert the tank with fresh

drinking water.

Rinse the machine’s circuits by

pressing the key.

The machine performs the rinse

cycle. During the rinse cycle, the

machine may require the water tank

to be fi lled.

The machine begins to dispense

the descaling solution through the

hot water spout. The dispensing

occurs at predetermined intervals,

in order to allow the solution to be

more effective.

The intervals are displayed as

shown above in order to check the

status of the descaling process.

Once the rinse cycle is fi nished the

following screen appears.Remove

the tank, install the “Aqua Prima”

water fi lter again (if desired) and fi ll

it with fresh drinking water.

Turn the knob until it is in the

rest position ( ).

When descaling is complete,

return to the main menu to

dispense beverages.

boiler descaling cycle boiler descaling cycle

fi ll water tank

fi ll the water tank with fresh

water boiler cleaning cycle

fi ll water tank

show

text 8:30 am

15/06/06 go to

menu

34

1

2

MAINTENANCE

Press “lock display”

«LOCK DISPLAY» MENU

To clean the display. The touch screen display may be cleaned with a dampened cloth or with appropriate cleaners

specifi cally for displays.

Solvents, alcohol, harsh detergents and/or sharp objects that may damage the display must not be used.

lock

display

1.4.4. lock display

unlock

display locked

1.4.4. lock display

unlock

display locked

To reactivate the display, press “unlock” on the lower right-hand corner

and then (within two seconds) “unlock” in the upper left-hand corner (this

message appears only after having pressed the previous key).

35

1

2 3

FACTORY SETTINGS

The function for restoring all the factory settings is contained in this menu. Press “factory settings”.

If “yes” is selected, a subsequent

confi rmation by inverted keys is requested.

By selecting “yes” the settings are

restored.

ALL THE CUSTOM SETTINGS WILL BE LOST AND CANNOT BE RECOVERED. AFTER RESTORING

FACTORY SETTINGS, YOU MUST, IF DESIRED, REPROGRAM ALL THE MACHINE FUNCTIONS.

All the parameters are restored.

SPECIAL FUNCTIONS

This menu allows you to access special functions present on the machine. Press “special settings” on the main

menu.

2.1. special settings

factory

settings

go to

menu special

settings

factory

settings

2.1.1. factory settings

yes

no

yes

no

Are you sure?

yes

no

please wait...

2.1.1. factory settings 2.1.1. factory settings

PROGRAMMING THE MACHINE

Do you want to restore factory settings?

All your personal settings will be

canceled.

36

12 3

1 2

64 5

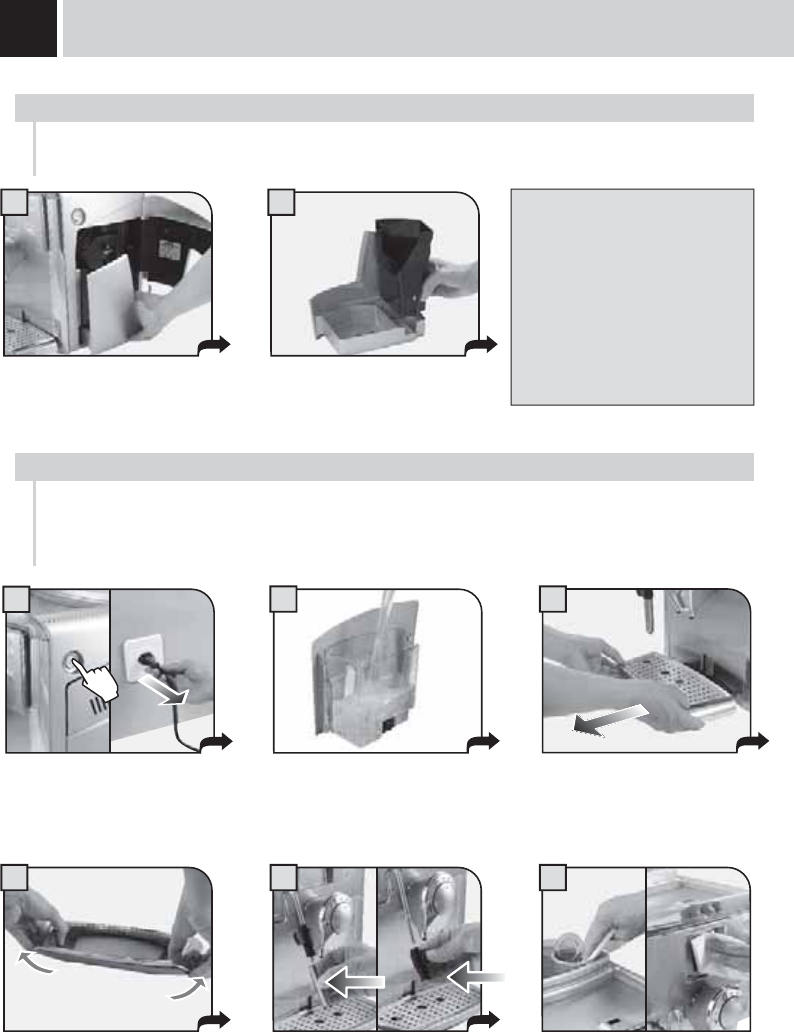

CLEANING AND MAINTENANCE

Switch off the machine and unplug

it. Clean the tank and the cover.

Remove the grounds drawer.

Clean the pre-ground coffee

compartment with a dry cloth.

Clean the display.

Empty and clean it.

Remove the drip tray.

Remove the end part of the steam

spout; remove and wash the steam

spout support. Then reinsert it.

Remove the upper part of the drip

tray and wash it all with running

water.

MAINTENANCE DURING OPERATION

During normal operation, the “empty coffee grounds drawer” message may appear. This operation must be

performed when the machine is on.

If you remove grounds with the

machine off or when not signaled

on the display, the count of the

grounds emptied into the drawer is

not reset. For this reason the

machine might display the “empty

coffee grounds drawer” message

even after preparing just a few

coffees.

GENERAL MACHINE CLEANING

The cleaning described below must be performed once a week.

Note: if water remains in the tank for several days, do not use it.

WARNING! Never immerse the machine in water.

37

1

89

2

56

7

3

4

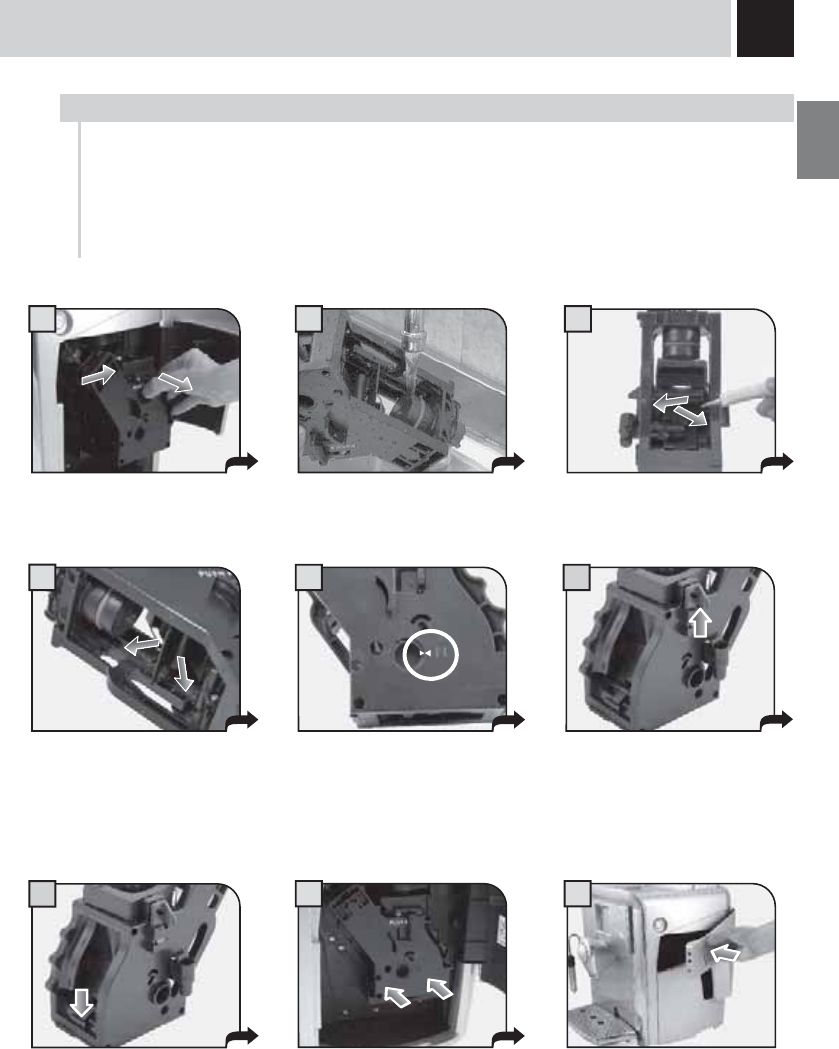

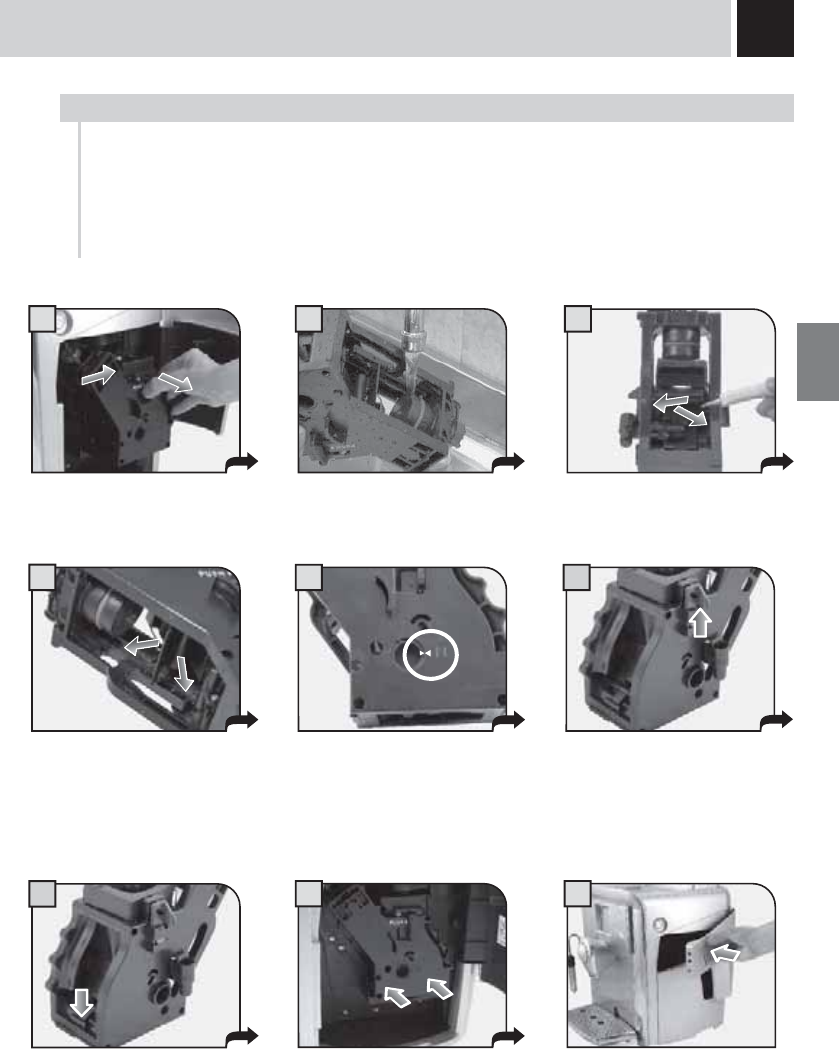

The Brew Group must be cleaned at least once a week. Before removing the group, remove the coffee

grounds drawer as shown in fi g.1 on page 36.

Wash the Brew Group with lukewarm water.

Lubricate the Brew Group after approximately 500 brewing cycles. The grease for the Brew Group’s

lubrication may be purchased in authorized service centres.

WARNING! Do not wash the Brew Group with detergents that can compromise its correct operation.

Do not wash in the dishwasher.

CLEANING THE BREW GROUP.

Wash the Brew Group and the fi lter

and dry.

Press the PUSH button to remove

the Brew Group.

Insert the washed and dried Brew

Group. DO NOT PRESS THE

“PUSH” BUTTON.

Make sure the Brew Group is in

rest position; the two references

must match.

Insert the coffee grounds drawer.

Close the service door.

Make sure the components are

in the correct position. The hook

shown must be in the correct

position; to check its position,

fi rmly press the “PUSH” button.

The lever on the rear part of the

group must be in contact with

the group base.

Apply the lubricant evenly on both

side guides.

Lubricate the Brew Group guides

using the supplied lubricant.

38 ERROR CODES

GUIDE MESSAGE THAT APPEARS HOW TO REMOVE THE MESSAGE

close coffee bean lid Close the coffee bean hopper lid to be able to make a

beverage.

add coffee beans Fill the coffee bean hopper with coffee beans.

insert brew group Insert the Brew Group in its place (page 37).

insert coffee grounds drawer Insert the coffee grounds drawer.

empty coffee grounds drawer Remove the coffee grounds drawer and empty the

grounds.

Note: the coffee grounds drawer must be emptied

only when the machine requires it and when the

machine is turned on. If you empty the drawer with

the machine turned off it will not record the emptying

operation.

door open Close the service door to be able to operate the machine.

fi ll water tank Remove the water tank and refi ll it with fresh drinking

water.

empty drip tray Open the side door and empty the drip tray located under

the Brew Group.

Warning: if this operation is performed when the ma-

chine is on, it will record the coffee grounds drawer

emptying and will reset the relative counter; therefore,

it is necessary to empty the coffee grounds as well.

change water fi lter The Aqua Prima water fi lter must be replaced in the

following cases:

1. 60 litres of water have been dispensed;

2. 90 days have passed since its installation;

3. 20 days have passed and the machine has not been

used.

Note: this message appears only when «inserted» has

been selected in the water fi lter function (see page 21).

carafe removed

milk island removed

The steam knob has been turned to the position and

either the Milk Island has not been installed or the carafe

is not positioned correctly. Install the Milk Island or

position the carafe correctly.

Otherwise, turn the knob until it is in the rest position ( ).

descale A descaling cycle must be performed on the machine’s

internal circuits.

energy saving

Stand-by

Press “start” to exit energy saving or stand-by mode.

39

TECHNICAL DATA

TECHNICAL DATA

Nominal voltage See label on the appliance

Power rating See label on the appliance

Power supply See label on the appliance

Shell material ABS - Thermoplastic

Size (w x h x d) 320 x 370 x 415 mm - 12.60” x 14.57” x 16.34”

Weight 9 Kg - 19.8 lbs

Cable length 1200 mm - 47.24”

Control panel Front (TOUCH-SCREEN)

Water tank 1.7 liters - 57.5 oz / Removable

Coffee bean hopper capacity 250 grams - 8.9 oz / coffee beans

Pump pressure 15 bar

Boiler Stainless steel

Coffee grinder With ceramic burrs

Quantity of ground coffee 7 - 10.5 grams / 0.25 - 0.37 oz.

Coffee grounds drawer 14

Safety devices Boiler pressure safety valve – Double safety thermostat.

Subject to engineering and manufacturing changes due to technological developments.

The machine conforms to the European Directive 89/336/EEC (Italian Legislative Decree 476 dated 04/12/92)

concerning electromagnetic compatibility.

40 SAFETY RULES

IN CASE OF EMERGENCY

IMMEDIATELY UNPLUG THE CORD FROM THE OUTLET.

ONLY USE THE APPLIANCE

• Indoors.

• For preparing coffee, hot water and for frothing milk.

• For domestic use.

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or

mental capabilities, or lack of experience and knowledge, unless they have been given supervision or

instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

PRECAUTIONS FOR THE USE OF THE MACHINE

• Do not use the machine for purposes other than those indicated above, in order to avoid danger.

• Do not introduce any substances other than those indicated in the instruction manual.

• During the normal fi lling of any reservoirs, all nearby reservoirs must be closed.

• Fill the water tank only with fresh drinking water: Hot water and/or any other liquid may damage the

machine.

• Do not use carbonated water.

• Do not put fi ngers or any material other than coffee beans in the coffee grinder.

• Before manipulating the coffee grinder, turn of the machine’s main switch and unplug the cord.

• Do not put instant coffee or whole bean coffee in the ground coffee container.

• Only use your fi nger when operating the LCD screen.

CONNECTION TO ELECTRICAL POWER

The connection to the electrical network must be carried out in accordance with the safety regulations in

force in the user’s country.

The machine must be connected to a socket which is:

• compatible with the type of plug installed on the machine;

• suitably sized to comply with the ratings shown on the machine identifi cation plate.

• effectively grounded.

The power cord must not:

• come into contact with any type of liquid: danger of electric shocks and/or fi re;

• be crushed and/or come in contact with sharp surfaces;

• be used to move the machine;

• be used if damaged;

• be handled with damp or wet hands;

• be wound in a coil when the machine is being operated.

• Be tampered with.

INSTALLATION

• Choose a solid, stationary fl at surface (no more than 2° of inclination).

• Do not install the machine in areas where water could be sprayed.

• Optimal operational temperature: 10°C - 40°C / 50-104 degrees Fahrenheit

• maximum humidity: 90%.

• The machine should be installed in an adequately lit, ventilated, hygienic location and the electric socket

should be within easy reach.

• Do not place on heated surfaces!

• Install it at least 10 cm / 4” from the walls and cooking surfaces.

• Do not use in places where the temperature may drop to a level equal to and/or lower than 0°C / 32

degrees Fahrenheit. If the machine has been exposed to such conditions notify the customer service

center, who will have to carry out a safety check.

• Do not use the machine near infl ammable and/or explosive substances.

• The machine must not be used in an explosive or volatile atmosphere or where there is a high

SOS

41

concentration of dust or oily substances suspended in the air.

• Do not install the machine on top of other appliances.

DANGERS

• The appliance must not be used by children and persons who have not been informed of its operation.

• The appliance is dangerous to children. When left unattended, unplug from the electrical outlet.

• Keep the coffee machine packaging out of the reach of children.

• Never direct the jet of hot water and/or steam towards yourself or others. Danger of scalding.

• Do not insert objects through the appliance’s openings. (Danger! Electrical Current!).

• Do not pull out the plug by yanking on the power cord or touching it with wet hands.

• Warning. Danger of burning when in contact with hot water, steam and the hot water spout.

FAILURES

• Do not use the appliance if a failure has been verifi ed or suspected, for example after being dropped.

• Any repairs must be performed by an authorized customer service center.

• Do not use the appliance with a defective power cord. The manufacturer or its customer service center will

have to replace the power cable if damaged. (Caution! Electrical Current!)

• Turn off the appliance before opening the service door. Danger of burns!

CLEANING / DESCALING

• For cleaning the milk and coffee circuits use only recommended detergents provided with the machine.

These detergents must not be used for other purposes.

• Before cleaning the machine, the main switch must be turned to OFF (0), unplugged from the socket and

cooled down.

• Keep the appliance from coming into contact with splashes of water or immersing in water.

• Do not dry the machine’s parts in conventional or microwave ovens.

• The machine and its components must be cleaned and washed after the machine has not been used for a

certain period.

REPLACEMENT PARTS

For safety reasons, use only original replacement parts and original accessories.

WASTE DISPOSAL

- The packing materials can be recycled.

- Appliance: unplug the appliance and cut the power cord.

- Deliver the appliance and power cord to a service center or public waste disposal facility

This product complies with eu directive 2002/96/ec.

The symbol on the product or on its packaging indicates that this product may not be treated as household

waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and

electronic equipment.

By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for

the environment and human health, which could otherwise be caused by inappropriate waste handling of this

product. For more detailed information about recycling of this product, please contact your local city offi ce,

your household waste disposal service or the shop where you purchased the product.

FIRE SAFETY

In case of fi re, use Carbon Dioxide extinguishers (CO2).

Do not use water or dry-powder extinguishers.

42 SAFETY RULES

ADDITIONAL INFORMATION FOR CORRECTLY USING THE “AQUA PRIMA”

FILTER.

Please follow these simple instructions to correctly use the “Aqua prima” fi lter:

1. Keep the “Aqua prima” fi lter cool and away from sunlight; the room temperature should be between +5°C

and +40°C;

2. Do not use the fi lter in temperatures over 60°C.

3. If the coffee machine is not used for 3 days, we recommend washing the “Aqua prima” fi lter;

4 If the coffee machine is not used for more than 20 days, it is advisable to replace the fi lter.

5. To store an already opened fi lter, seal it in a nylon bag and keep in the fridge; do not store it in the freezer to

avoid damaging the fi lter properties.

6. Before using the fi lter, leave it to soak in the water tank for 30 minutes.

7. Once it is taken out of its pack, do not keep the fi lter in the open air.

8. The fi lter must be replaced 90 days after opening the packing or after treating 60 litres of drinking water.

43

Robecco sul Naviglio - li, 27/06/2007 Amministratore Unico: Ing.

Jean Paludetto

EC DECLARATION OF CONFORMITY

EC 73/23, EC 89/336

EC92/31, EC93/68

Gaggia s.p.a.

Strada prov. per Abbiategrasso, snc

20087 Robecco sul Naviglio - Milano . Italy

declare under our responsability that the product:

AUTOMATIC COFFEE MAKER

SUP 034AR

to which this declaration relates is in conformity with the following standards or other normative documents :

• Safety of household and electrical appliances - General requirements

EN 60335-1(2002) + A1(2004) + A2(2006) + A11(2004) + A12(2006)

• Safety of household and electrical appliances - Part 2-15

Particular requirements for appliances for heating liquids

EN 60335-2-15(2002) + A1(2005)

• Household and similar electrical appliances - Electromagnetic fi elds - methods

for evaluation and measurement EN 50366 (2003) + A1 (2006).

• Household and similar electrical appliances - safety - Part 2-14

Particular requirements for kitchen machines EN 60335-2-14 (2006).

• Electromagnetic compatibility (EMC) - Requirements for household appliances , electric

tools and similar apparatus - Part 1

Emission EN 55014-1 (2000) + A1 (2001) + A2 (2002).

• Electromagnetic compatibility (EMC)

Part. 3^ Limits - Section 2 : Limits for harmonic current emissions (equipment input

current  16A for phase) - EN 61000-3-2 (2000)

• Electromagnetic compatibility (EMC)

Part 3^ : Limits - Section 3 : Limitation of voltage changes , voltage fl uctuations and fl icker

in public low - voltage supply systems , for equipment with rated current  16 A for phase

and not subject to conditional connection EN 61000-3-3 (1995) + A1 (2001)

• Electromagnetic compatibility - Requirements for household appliances , electric tools

and similar apparatus - Part 2.

Immunity - Product family standard EN 55014-2 (1997) + A1 (2001)

Following the provision of the directives: EC 73/23, EC 89/336, EC 92/31, EC 93/68

IMPORTANT

Lors de l’utilisation d’appareils électriques, il est indispensable de respecter

toujours les précautions de sécurité principales, y compris les suivantes :

1.

Lire toutes les instructions.

2.

Ne pas toucher de surfaces chaudes. Utiliser les poignées ou les boutons.

3.

Afin d’éviter tout incendie, choc électrique et blessure, ne pas plonger

le cordon, la fiche ou l’appareil dans l’eau ou dans n’importe quel

liquide.

4.

Il est nécessaire de contrôler attentivement lorsque l’appareil est utilisé

par des enfants ou à leur proximité.

5.

Débrancher de la prise de courant lorsque l’appareil n’est pas en service

et avant son nettoyage. Laisser refroidir l’appareil aussi bien avant de

retirer et de mettre en place ses accessoires qu’avant de le nettoyer.

6.

Ne pas utiliser l’appareil avec un cordon ou une fiche détériorés, après

un mauvais fonctionnement de l’appareil ou son endommagement de

n’importe quelle manière. Renvoyer l’appareil au centre d’assistance

agréé le plus proche pour tout contrôle, réparation et réglage.

7.

L’utilisation d’accessoires non recommandés par le constructeur de

l’appareil pourrait engendrer des incendies, des chocs électriques et des

blessures.

8.

Ne pas utiliser à l’extérieur.

9.

Ne pas laisser les cordons pendre des bords de la table ou du plan de

travail, ni toucher des surfaces chaudes.

10.

Ne pas placer près du feu ou sur une cuisinière, électrique et à gaz, ou

dans un four chaud.

11.

Toujours brancher le cordon d’alimentation à la machine d’abord et

ensuite à la prise de courant sur le mur. Pour débrancher, éteindre toute

commande en appuyant sur « OFF » et ensuite enlever la fiche de la

prise de courant sur le mur.

12.

Ne pas utiliser l’appareil pour toute autre utilisation non prévue.

13.

Garder ces instructions.

CONSERVER CES INSTRUCTIONS

PRÉCAUTIONS

Machine est réservée à un usage domestique. Tout entretien, en dehors du

nettoyage et de l’entretien usuel par l’usager, doit être fait par un centre de

service autorisé. Ne pas plonger la base dans l’eau. Pour éviter les courts-

circuits et les décharges électriques, ne pas démonter la base. Elle ne contient

aucune pièce qui demande un entretien de la part de l’usager. Toute réparation

doit être effectuée par le personnel d’un service après-vente autorisé.

1 Vérifier si le voltage correspond bien aux spécifications apparaissant sur

la plaque des données techniques.

2 Ne jamais mettre de l’eau tiède ou chaude dans le réservoir; mais toujours de

l’eau froide.

3 Ne pas toucher les surfaces chaudes de l’appareil pendant le

fonctionnement et en écarter le cordon électrique.

4 Ne jamais nettoyer avec des poudres à récurer ou des instruments

durs.

5 Utiliser de l’eau purifiée ou en bouteille pour assurer le bon goût du café.

Quand même il vous sera nécessaire de faire le détrartage de votre machine

tous les 2-3 mois.

6 Ne pas utiliser du café au caramel ou mélangé avec toute autre recette.

INSTRUCTIONS SUR LE

CORDON ELECTRIQUE

A Votre appareil est muni d’un cordon électrique court afin d’éviter qu’il ne

s’emmêle ou qu’on ne s’y accroche.

B On peut utiliser une rallonge électrique en prenant certaines

précautions.

C Si on utilise une rallonge, vérifier:

1 que sa tension est au moins égale à celle de l’appareil

2 qu’elle est munie d’une prise à trois fiches, avec mise à la terre, si

c’est le cas pour le cordon de l’appareil

3 que le câble ne pende pas de la table afin d’éviter de trébucher.

2TABLE DES MATIÈRES

GÉNÉRALITÉS .................................................................................................................................... 3

APPAREIL ............................................................................................................................................ 4

ACCESSOIRES ......................................................................................................................................................4

MISE EN PLACE .................................................................................................................................. 5

MISE EN MARCHE DE LA MACHINE ............................................................................................................................. 5

SÉLECTIONNER LA LANGUE......................................................................................................................................6

FILTRE « AQUA PRIMA » .........................................................................................................................................7

AFFICHEUR ......................................................................................................................................... 8

(OPTI-DOSE)INDICATION DE LA QUANTITÉ DE CAFÉ MOULU .............................................................................................8

RÉGLAGES ......................................................................................................................................... 9

DENSITÉ DU CAFÉ .................................................................................................................................................9

RÉGLAGE DE LA HAUTEUR DU BAC D’ÉGOUTTEMENT ......................................................................................................9

RÉGLAGE DU MOULIN À CAFÉ ...................................................................................................................................9

DISTRIBUTION DE LA BOISSON ...................................................................................................... 10

CAFE EXPRESSO / CAFE / CAFE ALLONGE ................................................................................................................. 10

DISTRIBUTION DE LA BOISSON AVEC DU CAFÉ MOULU .................................................................................................. 11

DISTRIBUTION D’EAU CHAUDE ................................................................................................................................12

DISTRIBUTION DE VAPEUR .....................................................................................................................................13

CAPPUCCINO .....................................................................................................................................................14

MILK ISLAND (EN OPTION) .....................................................................................................................................15

PROGRAMMATION BOISSON ........................................................................................................... 16

MENU PROGRAMMATION DES BOISSONS ....................................................................................................................16

PROGRAMMATION CAFÉ EXPRESSO / CAFÉ / CAFÉ ALLONGÉ .......................................................................................... 17

REGLAGE DE LA MACHINE .............................................................................................................. 18

<LANGUE & AFFICHEUR>MENU «LANGUE» .............................................................................................................. 19

<LANGUE & AFFICHEUR>MENU «CONTRASTE» ......................................................................................................... 19

<TONS ET ALERTES SONORES>MENU «MACHINE PRÊTE» ............................................................................................20

<TONS ET ALERTES SONORES>MENU «TON TOUCHES» .............................................................................................. 20

MENU « PLAQUE CHAUFFE-TASSES » ......................................................................................................................20

<RÉGLAGES EAU>MENU «RINÇAGE» ......................................................................................................................21

<RÉGLAGES EAU>MENU «FILTRE À EAU» ................................................................................................................ 21

<RÉGLAGES EAU>MENU «DURETÉ EAU» .................................................................................................................22

RÉGLAGES BOISSONS .................................................................................................................... 23

RÉGLAGE «PRÉ-INFUSION» ...................................................................................................................................23

RÉGLAGE DE LA TEMPÉRATURE DU CAFÉ .................................................................................................................. 24

RÉGLAGE «OPTI-DOSE»POUR LA DISTRIBUTION DU CAFÉ .............................................................................................24

RÉGLAGE DE LA QUANTITÉ D’EAU POUR LA DISTRIBUTION DU CAFÉ .................................................................................24

RÉGLAGES HORLOGE ..................................................................................................................... 25

RÉGLAGES DE L’HEURE ........................................................................................................................................25

RÉGLAGES DE LA DATE ........................................................................................................................................26

RÉGLAGE STAND-BY ............................................................................................................................................27

MACHINE ON/OFF ................................................................................................................................................28

RÉGLAGES D’ENTRETIEN ............................................................................................................... 30

MENU «COMPTEURS DE PRODUITS» ........................................................................................................................30

MENU «CYCLE DE LAVAGE» ................................................................................................................................... 31

MENU «CYCLE DÉTARTR.CHAUDIÈRE» .....................................................................................................................32

MENU «BLOCAGE AFFICHEUR» ...............................................................................................................................34

FONCTIONS SPÉCIALES .................................................................................................................. 35

RÉGLAGES D’USINE .............................................................................................................................................35

NETTOYAGE ET ENTRETIEN ........................................................................................................... 36

ENTRETIEN PENDANT LE FONCTIONNEMENT ...............................................................................................................36

NETTOYAGE GÉNÉRAL DE LA MACHINE .....................................................................................................................36

NETTOYAGE DU GROUPE DE DISTRIBUTION ................................................................................................................37

MESSAGES D’ERREUR .................................................................................................................... 38

DONNÉES TECHNIQUES .................................................................................................................. 39

CONSIGNES DE SÉCURITÉ ............................................................................................................. 40

3

Cette machine à café est prévue pour la préparation de café expresso avec du café en grains et dotée d’un

dispositif pour la distribution d’eau chaude et de vapeur.

Doté d’un design élégant, cet appareil a été conçu exclusivement pour un usage domestique et n’est donc pas

indique pour un fonctionnement continu de type professionnel.

Attention : la societe décline toute responsabilite en cas :

• d’emploi inapproprié et non conforme à l’usage prévu ;

• de réparations non effectuées dans des centres d’assistance agréés ;

• d’altération du câble d’alimentation ;

• d’altération de tout composant de la machine ;

• d’emploi de pièces de rechange et d’accessoires qui ne sont pas d’origine ;

• de defaut de detartrage de la machine ou de fonctionnement a des temperatures en dessous de 0°c.

DANS TOUS CES CAS, LA GARANTIE N’EST PAS VALABLE.

Conserver ces instructions dans un lieu sur. Les joindre à la machine à cafe au cas ou une autre personne devrait

l’utiliser. Pour d’ulterieures informations ou en cas de problemes s’adresser aux centres d’assistance autorises.

CONSERVER TOUJOURS CES CONSIGNES.

LE TRIANGLE D’AVERTISSEMENT INDIQUE TOUTES LES CONSIGNES

IMPORTANTES POUR LA SÉCURITÉ DE L’UTILISATEUR. SE CONFORMER

SCRUPULEUSEMENT À CES INDICATIONS POUR ÉVITER TOUT RISQUE

DE BLESSURES GRAVES !

UTILISER CES INSTRUCTIONS POUR L’UTILISATION

GÉNÉRALITÉS

4

Écran tactile Logement café prémoulu

ACCESSOIRES

Filtre « Aqua Prima » Doseur pour le

café moulu Test de dureté

de l’eau

APPAREIL

Clé pour régler la mouture Câble d’alimentation

Groupe de distribution

Tiroir à marc

Prise pour câble d’alimentation

Réservoir à café en grains

Interrupteur général

Porte de service

Couvercle du réservoir à

café en grains

Bac de récupération liquides

Distributeur

Bac d’égouttement + grille

Tuyau de distribution de

l’eau chaude/vapeur

Réservoir d’eau

Bouton robinet eau-

chaude/vapeur

Raccord « Milk Island »

Plaque chauffe-tasses

Touche pour lever/baisser le

bac d’égouttement

E-Plus System

Graisse pour le

groupe de distribution

5

1 2 3

4

7

6

5

Une fois le réchauffement terminé, la machine effectue un cycle de rinçage

des circuits internes. Une petite quantité d’eau est distribuée. Attendre que

ce cycle se termine automatiquement.

Pour activer/désactiver la fonction de rinçage, voir page 21.

Ensuite l’écran de distribution des produits s’affi che, voir page 8.

Brancher la fi che sur la prise située

au dos de la machine.

Brancher l’autre extrémité du câble

sur une prise de courant appropriée

(voir la plaque signalétique).

Placer un récipient sous la buse

de distribution de l’eau chaude.

Retirer le couvercle du réservoir à

café.

Remplir le réservoir avec du café

en grains.

Fermer le couvercle en appuyant à

fond. Retirer le réservoir à eau.

Nous conseillons d’installer le fi ltre

« Aqua Prima » (voir page 7).

Appuyer sur l’interrupteur général et

le mettre sur la position « Allumé ».

S’assurer que l’interrupteur général n’est pas activé.

Remplir le réservoir avec de l’eau

fraîche et potable, en veillant à ne

jamais dépasser le niveau maximal

marqué sur le réservoir. Replacer

ensuite le réservoir.

MISE EN MARCHE DE LA MACHINE

RÉGLER LE DEGRÉ DE DURETÉ DE L’EAU, VOIR

« MENU DURETÉ DE L’EAU » PAGE 22.

MISE EN PLACE

6

1 2 3

MISE EN PLACE

SÉLECTIONNER LA LANGUE

Cette fonction permet de régler les paramètres de la machine pour adapter le café aux habitudes du

pays d’utilisation. C’est pourquoi certaines langues sont différenciées aussi en fonction du lieu.

Régler l’heure et la date de la machine comme indiqué à la page 25.

4

7

5 6

montrer

texte 8:30 am

15/06/06 aller au

menu

1.2.1.1.1 language

English

italiano (it)

Italiano (ch) Deutsch

Appuyer sur le bouton .

Appuyer sur le bouton pour

affi cher la langue souhaitée, si

nécessaire.

1.2.1.1.1 language

français (fr)

français (ch

cnd)

español português

1.2.1.1.1 language

Choisir la langue.

Attendre que la machine termine

la phase de chauffage.

Une fois la phase de chauffage

terminée, la machine effectue un

cycle de rinçage des circuits

internes.

Une petite quantité d’eau est

distribuée. Attendre que ce cycle

se termine automatiquement. Pour

activer/désactiver la fonction, voir

page 21.

Ensuite l’écran de distribution

des produits s’affi che.

chauffage rinçage rinçage

français (fr)

français (ch

cnd)

español português

7

4

9

32

5

7

6

8

1

Quand la machine a terminé, l’inscription “fermer bouton vapeur” apparaît; ramener le bouton sur la position de

repos ( ). Au besoin, remplir le réservoir à eau.

De cette façon la machine est prête à l’usage et le contrôle du fi ltre à eau est activé (voir page 21).

Accéder à la programmation (voir

page 18 et 19). Appuyer sur

« réglages eau ».

Appuyer sur « remplir à nouv. le

fi ltre à eau ».

1.2.4.2. fi ltre à eau

on

remplir à nouv.

le fi ltre à eau

off

Appuyer sur « fi ltre à eau ».

1.2.4 réglages eau

rinçage

on

dureté

eau

3/4

fi ltre à eau

off

Appuyer sur la touche pour

confi rmer l’introduction du

nouveau fi ltre.

Avez-vous remplacé l’ancien

fi ltre à eau par un nouveau?

Déballer le fi ltre « Aqua Prima » ;

régler la date sur le mois en cours.

FILTRE « AQUA PRIMA »

Pour améliorer la qualité de l’eau utilisée, tout en garantissant la longévité de l’appareil, il est conseillé

d’installer le fi ltre « Aqua Prima ». Après l’installation, procéder avec le programme d’activation du fi ltre (voir

programmation) de manière à ce que la machine puisse prévenir l’utilisateur pour le remplacement du fi ltre.

Insérer le fi ltre dans son logement

à l’intérieur du réservoir vide (voir

fi gure) ;Appuyer jusqu’au point

d’arrêt.

Remplir le réservoir avec de l’eau

froide potable. Laisser le fi ltre dans

le réservoir plein pendant 30

minutes pour que l’activation soit

correcte

Placer un récipient sous la buse

de distribution de l’eau chaude/

vapeur

Tourner le bouton jusqu’au point de

repère . La distribution de

l’eau chaude commence.

1.2 réglages machine

langue & affi cheur

chauffe-tasses réglages eau

ton. et alert.

sonores

8

• Pour obtenir le café souhaité, appuyer sur le symbole correspondant sur l’afficheur.

La machine effectue automatiquement toutes les opérations nécessaires.

• Pour obtenir 2 tasses, appuyer 2 fois de suite.

appuyer 2 fois

léger moyen fort

L’intensité de la couleur de l’icône indique la quantité de café à

moudre pour la préparation du produit. Plus la quantité de café

à moudre est importante, plus le café distribué sera fort.

AFFICHEUR

Passer au menu

« format texte » Accéder au menu

de programmation

Il est possible de modifier l’écran de l’afficheur et de choisir entre le « format icône » et le « format texte ».

FORMAT ICÔNE

Passer au menu

« format icône »

FORMAT TEXTE

(OPTI-DOSE) INDICATION DE LA QUANTITÉ DE CAFÉ MOULU

Lorsque la machine est programmée pour utiliser le café prémoulu

ou bien lorsqu’on personnalise une boisson, l’icône est affi chée de

façon différente et/ou marquée par un astérisque (reportez-vous

aux sections relatives à la programmation des boissons). prémoulu personnalisation

montrer

icônes

8:30 am

15/06/06 aller au

menu

montrer

texte 8:30 am

15/06/06

vapeur

expresso

leger

café

normal

café

allongé

fort

aller au

menu

Accéder au menu

du réglage de l’horloge

Avec la machine à café Gaggia, vous pouvez utiliser tous les types de café en grains disponibles dans le

commerce (pas au caramel).

Toutefois, le café est un produit naturel et ses caractéristiques peuvent changer selon son origine et son

mélange.

Il se peut donc qu’avec certains mélanges, après avoir sélectionné le café, ceci ne soit pas distribué et que la

machine retourne à l’état d’origine.

Dans ces cas, il est conseillé de réduire la quantité de café à moudre (par ex. de « fort » à « moyen »), en

appuyant sur cette fonction.

9

CAFE

MOYEN

CAFE

FORT

CAFÉ

LÉGER

DENSITÉ DU CAFÉ

RÉGLAGE DE LA HAUTEUR DU BAC D’ÉGOUTTEMENT

RÉGLAGES

La machine permet de régler légèrement le degré de mouture pour l’adapter au type de café utilisé.

Le réglage doit être effectué en appuyant sur le pivot situé à

l’intérieur du réservoir à café ; appuyer sur le pivot et le

tourner uniquement avec la clé fournie. N’appuyer et tourner

le pivot que d’un seul cran à la fois et distribuer 2 ou 3 cafés

pour vérifi er le degré de mouture.

Les repères à l’intérieur du réservoir indiquent le degré de

mouture réglé.

RÉGLAGE DU MOULIN À CAFÉ

MOUTURE FINEMOUTURE MOYENNEMOUTURE GROSSIÈRE

Régler le bac d’égouttement avant de distribuer les boissons afi n de pouvoir utiliser n’importe quel type de

tasse.

Appuyer doucement sur la touche supérieure pour

soulever le bac ou bien sur la touche inférieure pour

le baisser. Une fois la hauteur souhaitée atteinte,

relâcher la touche.

Remarque : vider et laver le bac d’égouttement

quotidiennement.

Pour régler la densité du café distribué. Le

réglage peut également être effectué

pendant la distribution du café. Ce réglage

a un effet immédiat sur la distribution

sélectionnée.

E-PLUS SYSTEM - ESPRESSO PLUS SYSTEM

E-Plus System a été spécialement conçu pour donner à votre café la densité et l’intensité souhaitées. Il

suffi t de tourner le bouton pour modifi er le caractère qui correspond le mieux à vos goûts.

10

1 2 3

4 5

Choisir le produit souhaité et appuyer

sur l’icône correspondante de l’écran ;

appuyer une fois pour obtenir 1 tasse,

deux fois pour 2 tasses.

La machine commence à moudre

la quantité de café programmée. La distribution de la boisson

sélectionnée commence alors.

DISTRIBUTION DE LA BOISSON

LA DISTRIBUTION DE CAFÉ PEUT ÊTRE INTERROMPUE À TOUT MOMENT EN

APPUYANT DE NOUVEAU SUR LA TOUCHE « STOP CAFÉ ».

LA VAPEUR PEUT ATTEINDRE UNE TEMPÉRATURE ÉLEVÉE : RISQUE DE

BRULURES. ÉVITER TOUT CONTACT DIRECT AVEC LES MAINS.

Pour la préparation de 2 tasses, la machine distribue la moitié de la quantité réglée et interrompt brièvement

la distribution pour moudre la seconde dose de café. La distribution de café est ensuite reprise et terminée.

Cette procédure montre comment préparer un expresso. Pour distribuer un autre type de café, le sélectionner

en appuyant sur l’icône associée. Utiliser des tasses appropriées pour éviter que le café ne déborde.

La machine termine automatiquement la distribution du café selon les quantités réglées en usine. Il est possible de

personnaliser les quantités, voir page 16.

Mettre 1 ou 2 tasses pour préparer

un expresso Mettre 1 ou 2 tasses pour préparer

un café ou un café allongé.

montrer

texte 8:30 am

15/06/06 aller au

menu

montrer

texte 8:30 am

15/06/06 aller au

menu

stop

café

expresso

CAFE EXPRESSO / CAFE / CAFE ALLONGE

11

4

21 3

65

La machine permet d’utiliser du café prémoulu ou décaféiné.

Verser le café prémoulu dans le compartiment prévu à cet effet à côté du réservoir à café en grains. Ne

verser que du café moulu pour machines à café expresso mais jamais du café en grains ou soluble.

(voir chapitre « Programmation boisson » page 16)

ATTENTION : NE VERSER DU CAFÉ PRÉMOULU DANS LE COMPARTIMENT QUE

LORSQU’ON VEUT DISTRIBUER DES BOISSONS QUI SE PRÉPARENT AVEC CE

TYPE DE CAFÉ.

VERSER UNE SEULE MESURE DE CAFÉ MOULU À LA FOIS. IL EST IMPOSSIBLE

DE DISTRIBUER DEUX CAFÉS EN MÊME TEMPS.

En appuyant sur la touche

correspondante, l’affi cheur indique :

Verser le café moulu dans le

compartiment prévu à cet effet à

l’aide de la mesure fournie.

Remarque:

• Si la distribution ne démarre pas dans les 30 secondes qui suivent l’affi chage de la page écran (3), la

machine retourne au menu principal et décharge l’éventuel café introduit dans le tiroir à marc ;

• Si le café prémoulu n’est pas versé dans son compartiment, la machine ne distribuera que de l’eau ;

• Si la dose est excessive ou que 2 ou plusieurs mesures de café sont ajoutées dans le compartiment, la

machine ne distribue pas de boisson et le café versé sera déchargé dans le tiroir à marc.

L’exemple reporté ci-dessous montre la préparation d’un expresso avec du café prémoulu. Le choix personnel

d’utiliser du café prémoulu est indiqué sur l’affi cheur par l’astérisque situé sur la boisson présélectionnée.

montrer

texte 8:30 am

15/06/06 aller au

menu

Placer 1 tasse pour distribuer un

café.

La page écran rappelle à l’utilisateur

de verser le café moulu dans le

compartiment prévu à cet effet.

café

stop

café

La distribution de la boisson

sélectionnée commence alors.

ajouter du café

prémoulu!

démarrer!

Appuyer sur la touche « démarrer

» pour commencer la distribution.

café

stop

café

café

stop

café

ajouter du café

prémoulu!

démarrer!

DISTRIBUTION DE LA BOISSON AVEC DU CAFÉ MOULU

12

1

456

7

2 3

8 9

DISTRIBUTION DE LA BOISSON

Placer un récipient sous la buse

de l’eau chaude.

Tourner le bouton jusqu’au point

de repère .Attendre que la quantité d’eau

souhaitée ait été distribuée.

Quand la machine a distribué la

quantité désirée, tourner le bouton

pour le mettre dans la position de

repos ( ).

Répéter la procédure pour

la distribution d’une tasse

d’eau chaude

supplémentaire.

Appuyer sur l’icône.

montrer

texte 8:30 am

15/06/06 aller au

menu

vapeur

eau

chaude

Sélectionner la distribution d’eau

chaude

eau chaude

vapeur

eau

chaude

eau chaude

montrer

texte 8:30 am

15/06/06 aller au

menu

Appuyer sur le bouton pour

revenir au menu principal.

Remarque : si l’icône de l’eau chaude est déjà indiquée sur l’affi cheur, on peut distribuer de l’eau chaude en

tournant simplement le bouton comme indiqué au point 4.

DISTRIBUTION D’EAU CHAUDE

AU DEBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRULURES CAR IL PEUT

Y AVOIR DES ECLABOUSSURES D’EAU CHAUDE. LA BUSE POUR LA DISTRIBUTION DE

L’EAU CHAUDE/ VAPEUR PEUT ATTEINDRE DES TEMPERATURES ELEVEES : EVITER DE LA

TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVEMENT LA POIGNEE

PREVUE A CET EFFET.

13

1

56

7

2 3

4

8 9

Placer un conteneur avec la

boisson à réchauffer sous la buse

à vapeur.

Chauffer la boisson en agitant le

récipient durant cette opération.

Quand le lait est chaud, tourner le

bouton jusqu’à la position de

repos ( ).

Nettoyer ensuite la buse de vapeur comme indiqué à la page 36.

Remarque : si l’icône de la vapeur est déjà indiquée sur l’affi cheur, vous pouvez distribuer de la vapeur en

tournant simplement le bouton comme indiqué au point 4.

Procéder de la même

façon pour chauffer une

autre boisson.

montrer

texte 8:30 am

15/06/06 aller au

menu

vapeur

eau

chaude

vapeur

Appuyer sur l’icône. Sélectionner la distribution de

vapeur.

Tourner le bouton jusqu’au point

de repère .

vapeur

eau

chaude

vapeur

Appuyer sur le bouton pour

revenir au menu principal.

montrer

texte 8:30 am

15/06/06 aller au

menu

DISTRIBUTION DE VAPEUR

AU DEBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRULURES CAR IL

PEUT Y AVOIR DES ECLABOUSSURES D’EAU CHAUDE. LA BUSE POUR LA DISTRIBUTION

DE L’EAU CHAUDE/ VAPEUR PEUT ATTEINDRE DES TEMPERATURES ELEVEES : EVITER

DE LA TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVEMENT LA

POIGNEE PREVUE À CET EFFET.

14

3

4 5 6

1

8

2

7 9

DISTRIBUTION DE LA BOISSON

vapeur

eau

chaude

vapeur

Sélectionner la distribution de

vapeur (voir points 2 et 3 page 13).

Placer la tasse sous la buse de

vapeur.

Tourner le bouton jusqu’au point

de repère .Émulsionner le lait en agitant la

tasse durant cette opération. Quand le lait est chaud, tourner le

bouton jusqu’à la position de

repos ( ).

Remplir la tasse avec 1/3 de lait

froid.

Mettre la tasse sous le groupe de

distribution.

vapeur

eau

chaude

vapeur

Appuyer sur le bouton pour

revenir au menu principal.

montrer

texte 8:30 am

15/06/06 aller au

menu

Appuyer une fois sur la touche

pour distribuer le café.

CAPPUCCINO

AU DEBUT DE LA DISTRIBUTION, FAIRE ATTENTION AU RISQUE DE BRULURES CAR IL PEUT

Y AVOIR DES ECLABOUSSURES D’EAU CHAUDE. LA BUSE POUR LA DISTRIBUTION DE

L’EAU CHAUDE/ VAPEUR PEUT ATTEINDRE DES TEMPERATURES ELEVEES : EVITER DE LA

TOUCHER DIRECTEMENT AVEC LES MAINS, UTILISER EXCLUSIVEMENT LA POIGNEE

PREVUE À CET EFFET.

Nettoyer ensuite la buse de vapeur comme indiqué à la page 36.

Pour préparer 2 cappuccinos :

• émulsionner deux tasses de lait en suivant les points de 1 à 6 ;

• préparer deux cafés en suivant les points 7 à 9 (appuyer dans ce cas deux fois sur l’icône du café

souhaité).

15

1 2

67 8

3

45

MILK ISLAND (EN OPTION)

Cet accessoire, que l’on peut acheter à part, permet de préparer très facilement et en toute commodité

d’excellents cappuccinos.

Attention : avant d’utiliser le Milk Island consulter le manuel correspondant contenant toutes

les précautions pour une utilisation correcte.

Remarque importante : la quantité de lait dans la carafe ne doit pas être inférieure au niveau

minimal « MIN » et ne doit jamais dépasser le niveau maximal « MAX ». Après avoir utilisé le

Milk Island, nettoyer soigneusement tous ses composants.

Il est conseillé d’utiliser du lait demi-écrémé et froid (0-8°C) pour préparer le cappuccino,

afi n d’obtenir le meilleur résultat.

Remplir la carafe avec la

quantité de lait souhaitée. Poser la carafe sur la base du Milk

Island. Vérifi er que la DEL qui se

trouve sur la base soit verte.

Prélever la carafe en la prenant

par la poignée. Verser le lait dans la tasse après

avoir fait quelques mouvements

circulaires.

Mettre la tasse avec le lait

émulsionné sous le distributeur.

Distribuer le café dans la tasse.

Tourner le bouton jusqu’à ce qu’il

se place sur la position .

Attendre que le lait soit

émulsionné.

Une fois l’émulsion souhaitée

atteinte, tourner le bouton jusqu’à

la position de repos ( ).

La machine s’arrête

automatiquement au bout de 2

minutes de distribution continue

de vapeur.

Pour distribuer encore de la

vapeur, mettre le bouton sur la

position ( ) et à nouveau sur la

position .

16 PROGRAMMATION BOISSON

MENU PROGRAMMATION DES BOISSONS

Garder la touche de la boisson

souhaitée appuyée pendant deux

secondes

L’utilisateur peut programmer chaque boisson en fonction de ses propres goûts. La personnalisation

est indiquée sur l’affi cheur par l’ajout d’un astérisque.

Programmation de la boisson souhaitée :

Quand une boisson a été programmée, seul ce type de boisson peut être

distribuée. Pour modifi er la quantité de café, vous devez procéder à une nouvelle

programmation ou à la remise à zéro de celle qui est en cours.

montrer

texte 8:30 am

15/06/06 aller au

menu

montrer

texte 8:30 am

15/06/06 aller au

menu

17

1 2

3 4

5

6 7

Pour distribuer une quantité de café

différente de celle préréglée par le

fabricant, appuyer sur « dose café

perso. » avant la fi n de la distribution

en action. Lorsque vous atteignez la

quantité souhaitée, appuyer sur «

stop café ».

En appuyant sur la touche

démarrer !, la machine se prépare

à distribuer le café.

La machine procède automatiquement

à la distribution du café, conformément

aux réglages standard.

La distribution ne peut être

interrompue qu’en appuyant

sur « stop café ».

Si la touche n’est pas

appuyée, le café risque de

déborder de la tasse.

Une fois la distribution terminée,

sauvegarder les réglages dans les

cinq secondes qui suivent.

Si la touche n’est pas

appuyée, la machine revient

au menu principal et les

réglages personnels ne

seront pas mémorisés.

L’affi cheur vous confi rme

l’enregistrement de votre

programmation. La machine revient

automatiquement au menu principal.

En appuyant sur la touche

démarrer ! vous devez

obligatoirement terminer le

cycle de distribution,

PROGRAMMATION CAFÉ EXPRESSO / CAFÉ / CAFÉ ALLONGÉ

Entrer dans le menu du café à

personnaliser (maintenir l’icône

correspondante pendant deux secondes).

Au cours de cette phase, on peut :

choisir l’utilisation

du café prémoulu

sauvegarder vos

réglages revenir à la fenêtre

précédente

sélectionner la quantité

de café à moudre

(opti-dose)

montrer

texte 8:30 am

15/06/06 aller au

menu

café

démarrer!

café café

stop

café

dose café

perso.

dose

café

standard

café

stop

café

dose café

perso.

café

mémorisé!

café

démarrer!

18 PROGRAMMATION MACHINE

Après avoir réglé chacun de ces menus, appuyer sur :

-, pour revenir à l’écran précédent SANS sauvegarder les nouveaux réglages ;

-, pour sauvegarder ;

-, pour revenir au menu principal SANS sauvegarder les nouveaux réglages.

Certaines fonctions de la

machine peuvent être

programmées afi n de les adapter

aux exigences personnelles.

Appuyer sur le bouton « aller au menu ».

L’écran affi che le menu de programmation :

programmation des fonctions

de la machine (voir page 19)

programmation des boissons

(voir page 23)

réglage (voir page 25)

- date et heure actuelles

- timer de stand-by

- horaires d’allumage et d’arrêt dans

une journée(économie d’énergie).

Sortie

montrer

texte 8:30 am

15/06/06 aller au

menu

1. menu principal

réglages

boisson réglages

machine

réglages

horloge

REGLAGE DE LA MACHINE

réglages

d’entretien

Page

suivante

exécution des cycles

d’entretien (voir page 30)

activation du stand-by

fonctions spéciales

(voir page 35)

Sortie

2. menu principal

réglages

spéciaux

Page précédente

19

10

<LANGUE & AFFICHEUR> MENU «LANGUE»

Ce menu permet de changer la langue d’affi chage des messages sur l’écran. Appuyer sur la touche « langue &

affi cheur » et sur la touche « langue ».

Cette fonction est décrite dans les

premières pages du manuel. Le

réglage est fondamentalement

important pour une bonne défi nition

des paramètres de la machine en

fonction du pays d’utilisation.

RÉGLAGES DE LA MACHINE

Lorsque le menu réglages de la machine est sélectionné, l’écran suivant apparaît: Il est possible :

de régler ce qui suit :

langue des menus.

contraste de l’écran

régler les fonctions pour le

traitement de l’eau

1.2 réglages machine

langue &

affi cheur

chauffe-

tasses

langue &

affi cheur 1.2.1.1.1 langue

English

langue

français

italiano (it)

italiano (ch)

langue &

affi cheur 1.2.1.2. contraste

contraste

10 / 15

<LANGUE & AFFICHEUR> MENU «CONTRASTE»

Ce menu permet de régler le bon contraste de l’écran. Appuyer sur la touche « langue & afficheur » et la touche «

contraste ».

Régler le contraste en

appuyant sur + ou –

réglages eau

activer/désactiver les

signaux sonores

ton. et alert.

sonores

fonctionnement de la plaque

chauffe-tasses

Deutsch

Dans ce menu, on peut :

Pour affi cher les autres

langues disponibles.

20 PROGRAMMATION MACHINE

<TONS ET ALERTES SONORES> MENU «MACHINE PRÊTE»

Cette fonction permet d’activer/désactiver l’émission d’un avertissement sonore chaque fois que la machine est

prête. Appuyer sur la touche « ton. et altert. sonores » ainsi que la touche « machine prête ».

ton. et alert.

sonores 1.2.2.1. machine prête

off

machine prête

on

on

<TONS ET ALERTES SONORES> MENU «TON TOUCHES»

Cette fonction permet d’activer/désactiver l’émission d’un avertissement sonore chaque fois qu’une touche est

appuyée. Appuyer sur la touche « ton. et altert. sonores » et la touche « ton. touches ».

activer l’avertissement

sonore désactiver l’avertissement

sonore

ton. et alert.

sonores 1.2.2.2. ton. touches

off

ton. touches

on

on

activer le ton des

touches désactiver le ton des

touches

MENU « PLAQUE CHAUFFE-TASSES »

Ce menu permet de régler le fonctionnement de la plaque chauffe-tasses située dans la partie supérieure de la

machine. Appuyer sur la touche « plaque chauffe-tasses »

garder la plaque

chauffe-tasses

toujours allumée.

Dans ce menu, on peut :

garder la plaque chauffe-tasses

éteinte lorsque la machine est en

mode stand-by

garder la plaque chauffe-

tasses toujours éteinte.

chauffe-

tasses

1.2.3. chauffe-tasses

toujours allumé

toujours éteint

éteint en

stand-by

Dans ce menu, on peut :

Dans ce menu, on peut :

21

<RÉGLAGES EAU> MENU «RINÇAGE»

Ce menu permet le nettoyage des conduites internes afin de garantir que la distribution des boissons soit

effectuée uniquement avec de l’eau fraîche. Cette fonction est activée par défaut par le fabricant. Remarque :

ce rinçage doit être fait après la phase de chauffage à chaque mise en marche de la machine.

Appuyer sur la touche « réglages eau » et la touche « rinçage ».

réglages eau 1.2.4.1. rinçage

off

rinçage

on

on

activer le rinçage désactiver le rinçage

Dans ce menu, on peut :

<RÉGLAGES EAU> MENU «FILTRE À EAU»

Ce menu permet d’activer/désactiver l’avertissement de remplacement du filtre « Aqua Prima ». En activant

cette fonction, la machine avertit l’utilisateur quand le filtre « Aqua Prima » doit être remplacé.

Appuyer sur la touche « réglages eau » et sur « filtre à eau ».

réglages eau 1.2.4.2. fi ltre à eau

off

fi ltre à eau

off

on

activer le contrôle désactiver le contrôle

Dans ce menu, on peut :

remplir à nouv. le

fi ltre à eau

Remarque importante.

Cette fonction règle automatiquement les paramètres qui permettent à l’utilisateur de bien entretenir sa machine.

Sélectionner :

On : Seulement quand le « fi ltre à eau » a été installé dans le réservoir à eau, comme indiqué à la page 7 .

Cette option est activée automatiquement après avoir exécuté la commande « remplir à nouv. le fi ltre à eau ».

off : Quand le « fi ltre à eau » n’est pas présent dans le réservoir. .

remplir à nouv. le fi ltre à eau : quand on installe un nouveau « fi ltre à eau » dans le réservoir à eau.

procéder à l’activation

(lavage) du fi ltre.

22

12

1234

3

PROGRAMMATION MACHINE

<RÉGLAGES EAU> MENU «DURETÉ EAU»

La fonction « Dureté eau » permet d’adapter la machine au degré de dureté de l’eau utilisée, afin qu’elle puisse

demander de faire un cycle de détartrage au moment voulu.

La dureté est exprimée avec une échelle de 1 à 4. La machine est préréglée sur 3.

Appuyer sur la touche « réglages eau » et sur « dureté eau ».

réglages eau 1.2.4.3. dureté eau

dureté eau

3/4

Dans ce menu, on peut :

Plonger dans l’eau la bande de test fournie

avec le kit pendant une seconde, afi n de vérifi er

la dureté de l’eau.

Déterminer la valeur.

La bande ne peut être utilisée que

pour une seule mesure.

Régler la dureté de l’eau, sur la

valeur lue dans le test, dans la

machine en appuyant sur + ou –

23

RÉGLAGES BOISSONS

Cette fonction permet de régler les paramètres généraux de distribution des différents types de café.

Appuyer sur la touche « réglages boissons » dans le menu principal.

En sélectionnant chaque boisson, vous pouvez régler :

la température de

distribution du café

la quantité de café à moudre

(opti-dose) ou l’utilisation du café

prémoulu

La pré-infusion :

du café

L’état actuel de la programmation est indiqué à la hauteur de chaque paramètre.

RÉGLAGE «PRÉ-INFUSION»

Cette fonction permet de régler la pré-infusion : le café est légèrement humidifi é avant l’infusion, ce qui lui

permet de développer l’ensemble de son arôme, lui conférant ainsi un goût incomparable. Appuyer sur la

touche « pré-infusion ».

pré-infusion

normale

pré-infusion forte

(plus longue)

pré-infusion

désactivée

1.1. réglages boisson

expresso café

café allongé

1.1.2. réglages café

préinfusion

fort

température

moyenne

arôme

normal

densité

café

la densité du café

1.1.2.1. préinfusion café

normal

fort

off

préinfusion

fort

Dans ce menu, on peut sélectionner :

24

200

RÉGLAGE DE LA TEMPÉRATURE DU CAFÉ

Ce menu permet de régler la température pour la préparation du café. Appuyer sur la touche « température » et

sélectionner la température souhaitée.

Température

basse Température

moyenne

Température

élevée

RÉGLAGE «OPTI-DOSE» POUR LA DISTRIBUTION DU CAFÉ

Cette fonction permet de régler la quantité de café à moudre et de régler l’utilisation de café prémoulu.

Il est possible de savourer une boisson avec la quantité de café souhaitée ou de choisir de la préparer avec le

café décaféiné à l’aide de la fonction « prémoulu ». Appuyer sur la touche « arôme ».

arôme fort

1.1.2.2. température café

basse

moyenne

haute

température

moyenne

1.1.2.3. arôme café

leger normal

fort

arôme

normal

moulu

arôme léger arôme moyen

l’utilisation du café

prémoulu

RÉGLAGE DE LA QUANTITÉ D’EAU POUR LA DISTRIBUTION DU CAFÉ

Cette fonction permet de régler la quantité d’eau à utiliser pour la préparation du café. Appuyer sur la touche

« densité café ».

densité

café

1.1.2.4. dose eau café

Régler la quantité en

appuyant sur + ou –

PROGRAMMATION MACHINE

Dans ce menu, on peut sélectionner :

Dans ce menu, on peut sélectionner :

Dans ce menu, on peut sélectionner :

Régler la quantité en fonction

des tasses qu’on souhaite

utiliser.

25

RÉGLAGES DE L’HEURE

Ce menu permet de régler tous les paramètres relatifs à l’horloge. Important pour programmer correctement les

heures de mise en service et d’arrêt de la machine ! Appuyer sur la touche « réglages heure »

RÉGLAGES HORLOGE

Ce menu permet de régler l’heure actuelle, le temporisateur pour le stand-by et l’économie d’énergie. Appuyer sur

la touche « réglages horloge » dans le menu principal.

Dans ce menu, on peut :

régler l‘heure actuelle

1.3 réglages horloge

réglages

heure réglages

date

régler la date

1.3.1. réglages heure

heure actuelle

08:00

format heure

24 hr

Dans ce menu, on peut :

régler le mode d’affi chage de

l’heure. (en format 24h ou en

format am/pm).

régler l‘heure actuelle

Heure actuelle

Cette fonction permet de régler l’heure actuelle sur la machine. Appuyer sur la touche « heure actuelle ».

1.3.1.1. heure actuelle

08 h

réglages

heure

heure actuelle

08:00

00 min

Régler l‘heure en

appuyant sur + ou –

Régler les minutes en

appuyant sur + ou –

réglages

stand-by

après 3h

machine

on/off

régler les paramètres pour

le passage en mode stand-

by après la dernière

distribution

régler les intervalles de temps

entre la mise en marche et

l‘arrêt de l‘appareil (économie

d’énergie). Trois intervalles

peuvent être activés

séparément.

26 PROGRAMMATION MACHINE

Format heure

Cette fonction permet de régler le mode d’affichage de l’heure. La modification de cette fonction affecte tous les

paramètres qui demandent un affichage/réglage de l’heure. Appuyer sur la touche « format heure ».

1.3.1.2. format heure

am/pm

format heure

24 hr

affi chage de

l’heure en format

anglo-saxon

24 hr

affi chage de

l’heure en format

international

RÉGLAGES DE LA DATE

Cette fonction permet de régler tous les paramètres relatifs au calendrier. Fonction importante pour programmer

correctement les heures d’allumage et d’arrêt de la machine. Appuyer sur la touche « réglages date »

1.3.2. réglages date

date actuelle

15/06/06

format date

jj/mm/aa

Dans ce menu, on peut :

régler le mode d’affi chage

de la date.

régler la date actuelle

Date actuelle

Cette fonction permet de régler la date actuelle sur la machine. Appuyer sur la touche « date actuelle ».

1.3.2.1. date actuelle

6

réglages

date

date actuelle

15/06/06

Régler l‘année en

appuyant sur + ou –

Régler le mois en

appuyant sur + ou –

année

6

jui

15

jeudi

Régler le jour en

appuyant sur + ou –

Le jour de la semaine est

réglé automatiquement en

fonction de la date saisie.

27

RÉGLAGE STAND-BY

Cette fonction permet de régler l‘intervalle de temps entre la dernière distribution de boisson et le passage de

l‘appareil en mode stand-by.

L‘intervalle par défaut est « après 3 heures ».

Appuyer sur la touche « réglage stand-by ».

1.3.3. réglages stand-by

après 3h

après 15 min après 30 min

après 1h

Une fois que le temps réglé s’est écoulé, la

machine se met en stand-by. Appuyer sur la touche

« démarrer ». Après la phase de chauffe et avoir

analysé les fonctions, la machine est de nouveau

prête pour l’utilisation.

Format date

Cette fonction permet de régler le mode d’affichage de la date. La modification de ce réglage règle tous les

paramètres qui demandent un affichage/réglage de la date. Appuyer sur la touche « format date ».

1.3.2.2. format date

mm/jj/aa

format date

jj/mm/aa

affi chage de la

date en format

anglo-saxon

jj/mm/aa

affi chage de la

date en format

international

aa/mm/jj

réglages

stand-by

après 3h

28

MACHINE ON/OFF

Cette fonction permet de régler la machine afin qu’elle s’allume (s’active) et s’éteigne (économie d’énergie) aux

heures souhaitées.

La machine gère cette fonction uniquement si elle est allumée à l’aide de l’interrupteur général.

Appuyer sur la touche « machine on/off »

1.3.4. machine on/off

intervalle 1

on 00:00

off 00:00

réglages

jours

Dans ce menu, on peut :

régler le deuxième intervalle de

mise en marche

régler le premier intervalle de

mise en marche

Réglage d’un intervalle de mise en marche

Afin de régler un intervalle de mise en marche, appuyer sur la touche de l’intervalle qu’on souhaite régler.

Appuyez, par exemple, la touche « intervalle 1 ».

1.3.4.1. intervalle 1

machine

on/off

intervalle 1

on 00:00

on 00:00

Régler l‘heure en appuyant

sur + ou –

allumage

intervalle 2

on 00:00

off 00:00

intervalle 3

on 00:00

off 00:00

régler le troisième intervalle de

mise en marche choisir les jours pendant lesquels

activer les intervalles

Pour un réglage correct vous devez :

- régler les intervalles de mise en marche et d’arrêt de la machine.

- choisir les jours pendant lesquels activer les intervalles

Il est conseillé de programmer les intervalles de mise en marche de manière à ce qu‘ils ne se chevauchent pas.

07 h

30 min

Régler les minutes en appuyant

sur + ou –

Après avoir réglé l’heure de mise en

marche, régler l’heure d’arrêt en

appuyant sur le bouton.

PROGRAMMATION MACHINE

29

1.3.4.1. intervalle 1

Régler l‘heure d‘arrêt en

appuyant sur + ou –

arrêt

09 h

00 min

Régler les minutes en

appuyant sur + ou -

Appuyer sur la touche pour revenir à

l’heure de mise en route.

Choisir les intervalles de mise en marche pour chaque jour

Faire défiler les jours de la semaine et, pour chaque jour, sélectionner le(s) intervalle(s) qu’on souhaite activer.

1.3.4.4. réglages jours

réglages

jours

Intervalle PAS activé pour le

jour sélectionné

Vous pouvez sélectionner le jour de la semaine.

intervalle 1

on 07:30

off 09:00

lundi

intervalle 2

on 11:00

off 13:00

intervalle 3

on 17:00

off 19:00

Vous pouvez sélectionner des intervalles

différents pour chaque jour.

Le jour de la semaine

sélectionné est indiqué.

Intervalle activé

pour le jour

sélectionné

30

RÉGLAGES D’ENTRETIEN

Cette fonction sert à entretenir tous les circuits internes de la machine. Appuyer sur la touche « réglages

d’entretien » dans le menu principal.

Dans ce menu, on peut :

affi cher les boissons

distribuées par la machine.

1.4 réglages d’entretien

compteurs

produit

10

cycle de

lavage

lancer le cycle de lavage du

groupe de distribution.

cycle détartr.

chaudière

58

blocage

affi cheur

effectuer le cycle de détartrage

(la machine signale le nombre

de litres qui manquent avant le

détartrage )

bloquer momentanément

l’écran tactile (ex. pour

exécuter le nettoyage de

l’écran)

ENTRETIEN

MENU <COMPTEURS DE PRODUITS>

Cette fonction permet d’afficher le nombre des produits qui ont été préparés pour chaque type de boisson, à

partir de la dernière remise à zéro. Appuyer sur la touche « compteurs de produits ».

1.4.1. compt. partiels

expresso

3

café

5

Dans ce menu, on peut :

affi cher combien de cafés ont

été distribués

affi cher combien de cafés

expresso ont été distribués.

compteurs

produit

10

café allongé

2

affi cher combien de cafés

allongés ont été distribués

remettre à zéro tous les

compteurs partiels

reset

31

1

2

Appuyer sur la touche « cycle de lavage »

MENU «CYCLE DE LAVAGE»

Cette fonction permet d’effectuer le lavage des circuits internes de l’appareil qui servent à la distribution du café.

Il suffi t de laver le groupe de distribution avec de l’eau, comme indiqué à la page 37. Ce lavage complète

l’entretien du groupe de distribution. On conseille d’effectuer ce cycle tous le mois ou bien après 500

cafés au moyen des pastilles qui peuvent être achetées séparément auprès de votre revendeur.

Remarque : avant d’activer cette fonction, vérifi er :

1. qu’un récipient de taille suffi sante se trouve sous la buse du distributeur ;

2. que la pastille spéciale pour le nettoyage ait été introduite dans le groupe de

distribution ;

3. remplir le réservoir à eau

LE CYCLE DE LAVAGE NE PEUT PAS ÊTRE INTERROMPU.

PENDANT CETTE OPÉRATION, LA PRÉSENCE D’UNE PERSONNE EST NÉCESSAIRE.

cycle de

lavage

1.4.2. cycle de lavage

non

Avez-vous inséré la pastille de lavage

et rempli le réservoir à eau?

oui

S’assurer d’avoir inséré la

pastille comme illustré.

Appuyer sur la touche « oui ».

cycle de lavage

Attendre que le cycle de lavage soit

terminé (environ 4 minutes) ; la

machine revient au menu principal.

32

5

2

4

3

1

6

Appuyer sur la touche « cycle détartr.

chaudière »

MENU «CYCLE DÉTARTR. CHAUDIÈRE»

Cette fonction permet d’exécuter le cycle automatique de détartrage.

Le détartrage doit être effectué tous les 3 à 4 mois ou lorsque la machine le signale. La machine doit être allumée et

elle gère automatiquement la distribution du détartrant.

PENDANT CETTE OPÉRATION, LA PRÉSENCE D’UNE PERSONNE EST NÉCESSAIRE.

ATTENTION ! NE JAMAIS UTILISER DE VINAIGRE POUR DÉTARTRER LA MACHINE.

Pour détartrer, utiliser un produit détartrant pour machines à café ni toxique ni nocif, disponible dans le commerce. La

solution utilisée doit être éliminée conformément à ce qui est prévu par le producteur et/ou par les normes en vigueur

dans le pays où la machine est utilisée.

Remarque : avant de commencer le cycle de détartrage, vérifi er :

1. qu’un récipient de taille suffi sante ait été mis sous la buse de l’eau ;

2. QUE LE FILTRE « AQUA PRIMA » NE SOIT PLUS DANS LE RÉSERVOIR À EAU.

cycle détartr.

chaudière

Tourner le bouton jusqu’au point

de repère .

ENTRETIEN

Placer un récipient de dimension

adéquate sous la buse de

distribution de l’eau chaude.

Verser la solution détartrante dans

le réservoir. Remettre ce dernier

dans la machine.

non

oui

Souhaitez-vous effectuer le cycle

de détartrage?

Appuyer sur « oui » pour démarrer

Le détartrage a lieu à une température contrôlée. Si la machine est froide, attendre qu’elle arrive à la juste

température ; dans le cas contraire, procéder comme suit pour refroidir la chaudière :

remplir le réservoir à eau avec

une solution détartrante remplir le réservoir à eau avec

une solution détartrante

La chaudière est à la juste

température quand le message

suivant est affi ché

Appuyer sur la touche pour

faire démarrer le cycle.

1.4.3. cycle détartr. chaudière

33

7

13

8 9

10 11 12

14

Quand la solution est terminée,

l’affi cheur indique :

Enlever le réservoir à eau, le

rincer à l’eau fraîche pour

éliminer toute trace de solution

détartrante et le remplir d’eau

froide potable.

Remettre le réservoir contenant

de l’eau fraîche potable dans la

machine.

Rincer les circuits de la machine

en appuyant sur la touche.

La machine procède au rinçage.

Durant le rinçage, la machine peut

demander de remplir le réservoir à

eau.

La machine commence à distribuer

la solution détartrante dans la buse

de distribution de l’eau chaude. La

distribution a lieu à des intervalles

préétablis pour permettre à la

solution d’agir de façon effi cace.

La page écran suivante apparaît

quand le rinçage est terminé.

Enlever le réservoir, installer de

nouveau , si on le souhaite, le fi ltre

« Aqua prima » et le remplir avec

de l’eau fraîche potable .

Tourner le bouton jusqu’à la

position de repos ( ).

Les intervalles sont affi chés afi n de

pouvoir vérifi er l’état d’avancement

du processus.

cycle détartr. chaudière cycle détartr. chaudière

remplir réservoir à eau

remplir le réservoir avec de

l’eau fraîche cycle lavage chaudière

remplir réservoir à eau

montrer

t e x t e 8:30 am

15/06/06 aller au

menu

Lorsque le détartrage est terminé,

retourner au menu principal pour la

distribution des boissons.

34

1

2

ENTRETIEN

Appuyer sur la touche « blocage afficheur »

MENU «BLOCAGE AFFICHEUR»

Permet de nettoyer l’écran. Nettoyer l’écran tactile à l’aide d’un chiffon humide ou de détergents adéquats pour écrans

vendus en commerce.

Il est interdit d’utiliser des solvants, d’alcool, de détergents agressifs et/ou des objets pointus qui risqueraient

d’endommager la surface de l’affi cheur.

blocage

affi cheur

1.4.4. blocage affi cheur

débloc.

affi cheur bloqué

1.4.4. blocco display

débloc.

affi cheur bloqué

Pour réactiver l’affi cheur, appuyer sur « déblocage » en bas à droite,

ensuite (dans les deux secondes qui suivent) sur « déblocage » en

haut à gauche (cette touche n‘apparaît que lorsque vous avez

appuyé sur la première touche de déverrouillage).

35

1

2 3

RÉGLAGES D’USINE

Ce menu contient la fonction pour rétablir toutes les valeurs réglées en usine. Appuyer sur la touche « réglages

d’usine ».

Si vous sélectionnez « oui », une autre

confi rmation à touches inversées est demandée.

Le rétablissement des données standards

s‘effectue en sélectionnant « oui ».

TOUS LES RÉGLAGES PERSONNELS SERONT DÉFINITIVEMENT PERDUS ET NE POURRONT PLUS

ÊTRE RÉCUPÉRÉS. UNE FOIS LES PARAMÈTRES STANDARD RÉTABLIS, L’UTILISATEUR POURRA

REPROGRAMMER TOUTES LES FONCTIONS DE LA MACHINE, S’IL LE SOUHAITE.

Ensuite tous les paramètres seront

rétablis

FONCTIONS SPÉCIALES

Ce menu permet d’accéder aux fonctions spéciales prévues sur la machine. Appuyer sur la touche « réglages

spéciaux » dans le menu principal.

2.1. réglages spéciaux

réglages

d’usine

aller au

menu réglages

spéciaux

réglages

d’usine

2.1.1. réglages d’usine

oui

non

oui

non

Etes-vous sûrs?

oui

non

attendre SVP

2.1.1. réglages d’usine 2.1.1. réglages d’usine

PROGRAMMATION MACHINE

Souhaitez-vous rétablir les valeurs

d’usine? Tous les réglages personnels

seront effacés.

36

12 3

1 2

64 5

NETTOYAGE ET ENTRETIEN

Éteindre la machine et débrancher

la fi che. Laver le réservoir et le couvercle.

Retirer le tiroir à marc. Le vider et le laver

ENTRETIEN PENDANT LE FONCTIONNEMENT

Le message « vider tiroir à marc » pourrait s’affi cher lors du fonctionnement normal. Cette opération doit être

effectuée avec la machine sous tension.

Le comptage du marc déposé dans

le tiroir n’est pas remis à zéro en

vidant le marc quand la machine

est éteinte ou quand cette

opération n’est pas signalée sur

l’affi cheur. C’est la raison pour

laquelle la machine peut affi cher le

message « vider tiroir à marc »

même après n’avoir préparé que

quelques cafés.

NETTOYAGE GÉNÉRAL DE LA MACHINE

Le nettoyage décrit ci-dessous doit être fait au moins une fois par semaine.

Remarque : ne pas utiliser de l’eau qui n’a pas été remplacée depuis plusieurs jours.

ATTENTION ! Ne pas plonger la machine dans l’eau.

Nettoyez le compartiment du café

prémoulu à l'aide du pinceau.

Nettoyez l'affi cheur.

Extraire le bac d’égouttement.

Retirer l’extrémité de la buse de

vapeur, extraire et laver le support

de la buse de vapeur. Ensuite,

réintroduire.

Retirer la partie supérieure du bac

et laver le tout à l’eau courante.

37

1

89

2

56

7

3

4

Le groupe de distribution doit être nettoyé au moins une fois par semaine. Avant de retirer le groupe, il faut

retirer le tiroir à marc comme le montre la fi g. 1 à la page 36.

Laver le groupe de distribution à l’eau tiède.

Lubrifi er le groupe de distribution après 500 distributions environ. Il est possible d’acheter de la graisse pour

lubrifi er le groupe de distribution auprès des centres d’assistance agréés.

ATTENTION ! Ne pas laver le groupe de distribution avec des détergents qui pourraient affecter son

fonctionnement. Ne pas le laver au lave-vaisselle

NETTOYAGE DU GROUPE DE DISTRIBUTION

Laver le groupe et le fi ltre et les

faire sécher.

Pour retirer le groupe de

distribution, appuyer sur la touche

PUSH.

Le remonter sans appuyer sur la

touche PUSH !

S’assurer que le groupe de

distribution est en position de repos

; les deux repères doivent

coïncider.

Insérer le tiroir à marc.

Fermer la porte de service.

S’assurer que tous les composants

se trouvent dans la bonne position.

Le crochet indiqué doit être dans la

position correcte ; pour vérifi er,

appuyer d’un coup sec sur la

touche « PUSH ».

Le levier placé sur la partie

arrière du groupe doit être en

contact avec la base.

Distribuer la graisse de façon

uniforme sur les des convoyeurs

latéraux.

Lubrifi er les convoyeurs du groupe

uniquement avec la graisse

fournie.

38 MESSAGES D’ERREUR

MESSAGE QUI APPARAÎT COMMENT RÉTABLIR LE MESSAGE

refermer couvercle café Fermer le couvercle du réservoir à café en grains pour

pouvoir préparer une boisson quelconque.

ajouter café en grains Remplir le réservoir à café avec du café en grains

insérer groupe Insérer le groupe de distribution dans son logement.

insérer tiroir à marc Insérer le tiroir à marc.

vider tiroir à marc Retirer le tiroir à marc et videz-le dans un bac approprié.

Remarque : le tiroir à marc ne doit être vidé que

quand la machine le demande et quand elle est

allumée. Le fait de vider le tiroir quand la machine

est éteinte empêche tout enregistrement du vidage

effectué.

porte ouverte Pour que la machine puisse de nouveau fonctionner,

fermer la porte latérale.

remplir réservoir à eau Retirer le réservoir et le remplir d’eau fraîche potable.

vider bac d’égouttement Ouvrir la porte latérale et vider le bac d’égouttement qui

se trouve sous le groupe de distribution.

Attention : en effectuant cette opération lorsque la

machine est en marche, celle-ci enregistre le vidage

du tiroir à marc et remet à zéro le compteur corre-

spondant. Pour cette raison, il faut également vider

le marc de café.

Remplacer le fi ltre à eau Le fi ltre Aqua Prima doit être remplacé dans les cas

suivants

1. 60 litres d’eau ont déjà été distribués ;

2. 90 jours se sont écoulés depuis son installation ;

3. 20 jours se sont écoulés, au cours desquels la

machine n’a pas été utilisée.

Remarque : ce message n’apparaît que si « inséré » a

été sélectionné dans la fonction fi ltre à eau (Voir page

21).

carafe retirée

milk island retir

Le bouton de la vapeur a été mis sur , le Milk Island

n’est pas installé ou la carafe n’est pas bien placée.

Installer le Milk Island ou placer correctement la carafe.

Dans le cas contraire, mettre le bouton dans la position

de repos ( ).

détartrer Faire un cycle de détartrage des circuits internes de la

machine.

39

DONNÉES TECHNIQUES

Tension nominale Voir plaque signalétique placée sur l’appareil.

Puissance nominale Voir plaque signalétique placée sur l’appareil.

Alimentation Voir plaque signalétique placée sur l’appareil.

Matériau du corps ABS - Thermoplastique

Dimensions ( LxHxP) 320 x 370 x 415 mm

Poids 9 Kg

Longueur du câble 1200 mm

Tableau de commande Tableau de commande sur le devant (Écran tactile)

Réservoir d’eau 1,7 litre - Extractible

Capacité du réservoir à café 250 de café en grains

Pression de la pompe 15 bar

Chaudière Acier Inox

Moulin à café en céramique

Quantité de café moulu 7-10,5 g

Capacité du tiroir à marc 14

Dispositifs de sécurité Soupape de sécurité pression chaudière – double

thermostat de sécurité

DONNÉES TECHNIQUES

Toutes modifi cations de construction et d’exécution réservées dans le cadre d’une amélioration technique de

l’appareil. Conformité de l’appareil avec la directive européenne 89/336/CEE relative à la compatibilité

électromagnétique (Décret n° 92-587 du 26/06/92 relatif à la compatibilité électromagnétique des appareils électriques

et électroniques (JORF du 2/07/92), modifi é)

MESSAGE QUI APPARAÎT COMMENT RÉTABLIR LE MESSAGE

économie d’énergie

Stand-by

Appuyer sur la touche “démarrer”.

40 CONSIGNES DE SÉCURITÉ

EN CAS D’URGENCE

Retirer immediatement la fi che de la prise electrique.

N’UTILISER L’APPAREIL

• que dans des locaux fermés

• que pour la préparation de café, d’eau chaude et de mousse de lait

• qu’à des fi ns domestiques

• L’appareil n’est pas destiné à être employé par des personnes (y compris les enfants) avec de faibles

capacités physiques, mentales ou sensorielles ou avec expérience et/ou des compétences insuffi santes, à

moins qu’elles ne soient sous la supervision d’une personne responsable de leur sécurité ou qu’elles ne

soient instruites par cette personne en ce qui concerne l’emploi de l’appareil.

• Garder les enfants sous supervision, afi n d’éviter qu’ils ne jouent avec l’appareil.

MESURES DE PRÉCAUTION CONCERNANT L’UTILISATION DE L’APPAREIL

• Afi n d’éviter toute situation de danger, ne pas utiliser l’appareil à d’autres fi ns que celles prévues.

• Ne pas mettre dans les réservoirs et récipients d’autres substances que celles prévues dans le mode

d’emploi.

• Lorsqu’un réservoir / récipient a été correctement rempli, tous les autres réservoirs doivent être fermés.

• Ne mettre que de l’eau potable fraîche dans le réservoir d’eau : l’eau chaude et / ou d’autres liquides

peuvent endommager l’appareil.

• Ne pas utiliser d’eau gazeuse.

• Ne pas mettre les doigts dans le moulin à café et ne pas y mettre d’autres substances que des grains de

café. Avant d’inspecter le moulin à café, vous devez éteindre l’appareil en appuyant sur l’interrupteur

général, puis débrancher la fi che de la prise électrique.

• Ne pas mettre de café soluble ou de café en grains dans le réservoir pour café en poudre

• Afi n de commander l’appareil au moyen de l’ecran a touches tactiles, vous devez uniquement utiliser les

doigts.

RACCORDEMENT ÉLECTRIQUE

Le raccordement électrique doit être conforme aux dispositions de sécurité de votre pays.

La prise électrique à laquelle la machine est branchée doit :

• être compatible avec la fi che du câble de l’appareil ;

• présenter la bonne taille afi n de se conformer aux instructions de la plaque du fabricant située sur la partie

inférieure de l’appareil ;

• être correctement reliée à la terre.

Le câble électrique ne doit en aucun cas :

• entrer en contact avec un quelconque liquide : risque de décharge électrique et / ou d’incendie ;

• être coincé et / ou entrer en contact avec des objets pointus ;

• être utilisé pour déplacer l’appareil ;

• être utilisé lorsqu’il est endommagé ;

• être en contact avec des mains humides ou mouillées ;

• être tordu lorsque l’appareil est en service ;

• être endommagé

INSTALLATION

• Choisir comme lieu d’emplacement de l’appareil un endroit bien aménagé, plat et solide (l’angle

d’inclinaison ne doit en aucun cas être supérieur à 2°).

• Ne pas placer l’appareil dans des endroits où l’eau pourrait s’infi ltrer dedans.

• Température de service optimale : entre 10°C et 40°C.

• Humidité maximale de l’air : 90 %.

• Le lieu d’emplacement doit être propre, bien éclairé et bien aéré. La prise électrique doit être facilement

accessible.

• Ne pas poser l’appareil sur des surfaces brûlantes ou chaudes !

• Respecter un intervalle de 10 cm à partir des murs et des plaques de cuisson.

• Ne pas utiliser l’appareil dans des pièces affi chant une température égale ou inférieure à 0°C. Si

SOS

41

l’appareil est exposé à de telles conditions, contacter le service après-vente afi n qu’un contrôle de sécurité

puisse être effectué.

• Ne pas mettre en marche l’appareil à proximité de substances facilement infl ammables et / ou explosives.

• Il est strictement interdit d’utiliser l’appareil dans des pièces soumises à un risque élevé d’explosion ou

dont l’air contient une haute concentration de poudres ou de substances à base d’huile.

• Ne pas placer la machine sur d’autres appareils.

DANGERS

• Ne pas laisser les enfants se servir de l’appareil. Cette consigne vaut également pour les personnes qui ne

connaissent pas le fonctionnement de l’appareil.

• L’appareil peut représenter un danger pour les enfants. Si l’appareil est laissé sans surveillance,

débrancher la fi che.

• Ne pas conserver les matériaux d’emballage à la portée des enfants.

• Ne jamais orienter le jet de vapeur ou d’eau chaude sur soi-même ou sur d’autres personnes : risque de

brûlures.

• Ne pas insérer d’objets dans les ouvertures de l’appareil (danger : courant électrique !).

• Ne pas toucher la fi che électrique avec des mains ou des pieds mouillés, ne pas débrancher la fi che en

tirant sur le câble.

• Attention : risque de brulures lors du contact avec l’eau chaude, la vapeur et la buse d’eau chaude.

PANNES

• Ne pas utiliser l’appareil en cas de problèmes de fonctionnement ou en cas de doute (par ex. : après que

l’appareil est tombé par terre).

• Faire procéder aux réparations éventuelles par le service après-vente agréé.

• Ne jamais utiliser l’appareil lorsque le câble électrique est défectueux. Le câble défectueux doit être

remplacé par le producteur ou le service après-vente agréé (danger : courant électrique !).

• Eteindre l’appareil avant d’ouvrir la porte de maintenance. Risque de brulures !

NETTOYAGE / DÉTARTRAGE

• Pour le nettoyage des circuits lait et café, n’utilisez que les détergents recommandés et fournis avec la

machine. N’utilisez pas ces produits pour des usages différents.

• Avant de pouvoir commencer le nettoyage, l’interrupteur doit être en position OFF (0).

Débrancher la fi che et laisser refroidir l’appareil.

• Protéger l’appareil contre les éclaboussures d’eau et ne pas le plonger dans l’eau.

• Ne pas faire sécher les pièces de l’appareil dans les fours traditionnels et / ou dans le micro-ondes.

• Nettoyer l’appareil et ses composants apres une mise hors service prolongee.

PIÈCES DÉTACHÉES

Pour des raisons de securite, toujours utiliser les pièces détachées et les accessoires du fabricant.

ELIMINATION

L’ appareil est en conçu et fabriqué pour faciliter sa valorisation, son recyclage ou sa réutilisation

conformément à la directive européenne 2002/96/CEE relative aux appareils électriques et électroniques

usagés (waste electrical and electronic equipment - WEEE).

Le logo ci-contre apposé sur l’appareil indique que ce produit ne peut pas être éliminé avec les déchets

ménagers non triés. Lorsque vous aurez décidé de vous en séparer défi nitivement, il convient de faire

procéder à la collecte sélective de cet appareil en vous conformant au mode de reprise mis en place dans

votre commune (collecte ponctuelle des encombrants, déchèterie), ou en faisant appel au service de reprise

proposé par votre distributeur, ou bien, en le confi ant à des organisations caritatives et des associations à but

non lucratif. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des

conséquences négatives pour l’environnement et la santé humaine.

PROTECTION CONTRE LES INCENDIES

En cas d’incendie, utiliser un extincteur à base de gaz carbonique (extincteur CO2).

Ne pas utiliser d’eau ni d’extincteur à base de poudre.

42 CONSIGNES DE SÉCURITÉ

INFORMATIONS COMPLÉMENTAIRES POUR UN USAGE CORRECT DU

FILTRE «AQUA PRIMA»

Pour utiliser correctement le fi ltre «Aqua prima», nous vous prions d’observer les consignes suivantes :

1. Conservez le fi ltre «Aqua prima» dans un local frais, à l’abri du soleil ; la température du local doit être

comprise entre +5°C et +40°C;

2. Utilisez le fi ltre dans un environnement où la température ne dépasse pas 60°C.

3. Lavez le fi ltre «Aqua prima» si vous laissez la machine à café inutilisée pendant trois jours ;

4 Il est conseillé de remplacer le fi ltre si vous laissez la machine à café inutilisée plus de 20 jours ;

5. Si vous souhaitez conserver un fi ltre ouvert, fermez-le hermétiquement dans un sac en plastique et rangez-

le au frigo ; il est interdit de le conserver au surgélateur car les propriétés du fi ltre s’altéreraient.

6. Avant d’utiliser le fi ltre, laissez-le dans le réservoir d’eau pendant 30 minutes.

7. Ne conservez pas le fi ltre au contact de l’air après l’avoir déballé.

8. Le fi ltre doit être remplacé 90 jours après l’ouverture de l’emballage ou après avoir traité 60 litres d’eau potable.

43

Robecco sul Naviglio - li, 27/06/2007

Amministratore Unico: Ing.

Jean Paludetto

DECLARATION DE CONFORMITÉ CE

EC 73/23, EC 89/336

EC92/31, EC93/68

Gaggia s.p.a.

Strada prov. per Abbiategrasso, snc

20087 Robecco sul Naviglio - Milano . Italy

déclarons sous notre responsabilité que le produit:

MACHINE À CAFÉ AUTOMATIQUE

SUP 034AR

auquel se réfère cette déclaration est conforme aux normes suivantes :

• Sécurité d’appareils électroménagers et électriques - Prescriptions générales

EN 60335-1 (2002) + A1(2004) + A2(2006) + A11(2004) + A12 (2006)

• Sécurité d’appareils électroménagers et électriques - Partie 2-15

Prescriptions particulières pour les appareils de chauffage des liquides

EN 60 335-2-15 (2002) + A1(2005)

• Sécurité des appareils pour usage domestique et analogue. Champs électromagnétiques

Méthodes pour l’évaluation et les mesures EN 50366 (2003) + A1 (2006).

• Sécurité d’appareils électroménagers et électriques - Partie 2-14

Prescriptions particulières pour poulvérisateurs et moulins à café EN 60335-2-14 (2006).

• Limites et méthodes de mesure des perturbations radio produites par les appareils électroménagers ou

analogues com électriques ou des dispositifs thermiques, par les outils électriques et par les

appareils électriques analogues - EN 55014-1 (2000) + A1 (2001) + A2 (2002)

• Compatibilité électromagnétique (CEM)

Partie 3 Limites - Section 2 : Limites pour les émissions de courant harmonique (courant

appelé par les appareils  16A par phase) - EN 61000-3-2 (2000)

• Compatibilité électromagnétique (CEM)

Partie 3 Limites - Section 3 : Limitation des variations et des fl uctuations de tension et du papillotement dans les

réseaux d’alimentation basse tension pour appareils ayant un courant nominal  16A.

EN 61000-3-3 (1995) + A1(2001)

• Prescriptions d’immunité pour les appareils électroménagers, outils électriques et appareils analogues.

Norme de famille de produits EN 55014-2 (1997) + A1 (2001)

suivant les dispositions des directives CE 73/23, CE 89/336, CE 92/31, CE 93/68.

GAGGIA S.p.A.

20087 Robecco sul Naviglio - MI - Italia

Tel. +39 02949931

Fax +39 029470888

Internet: www.gaggia.it

E-mail: gaggia@gaggia.it

The manufacturer reserves the right to change the features of the product without prior notice.

Le producteur se réserve le droit d“apporter toutes modifications sans préavis.

Type SUP-034AR Cod.15001139 Rev.00 del 15-06-07
