Dishwashers

Owner’s Manual

49-55082-6 07-13 GE

Safety Instructions ............. 2-3

Operating Instructions

Care and Cleaning .................. 11

Getting Started ..................... 4-5

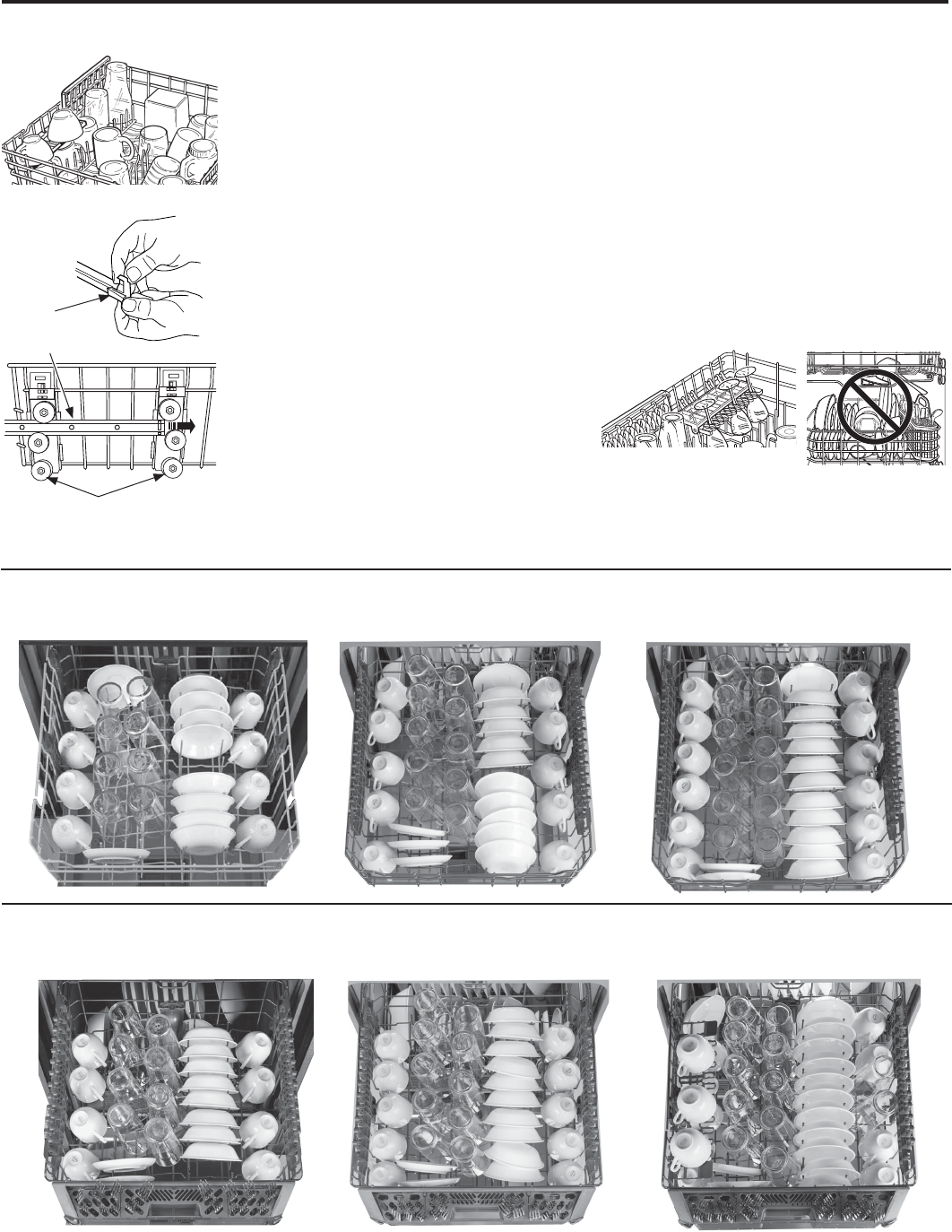

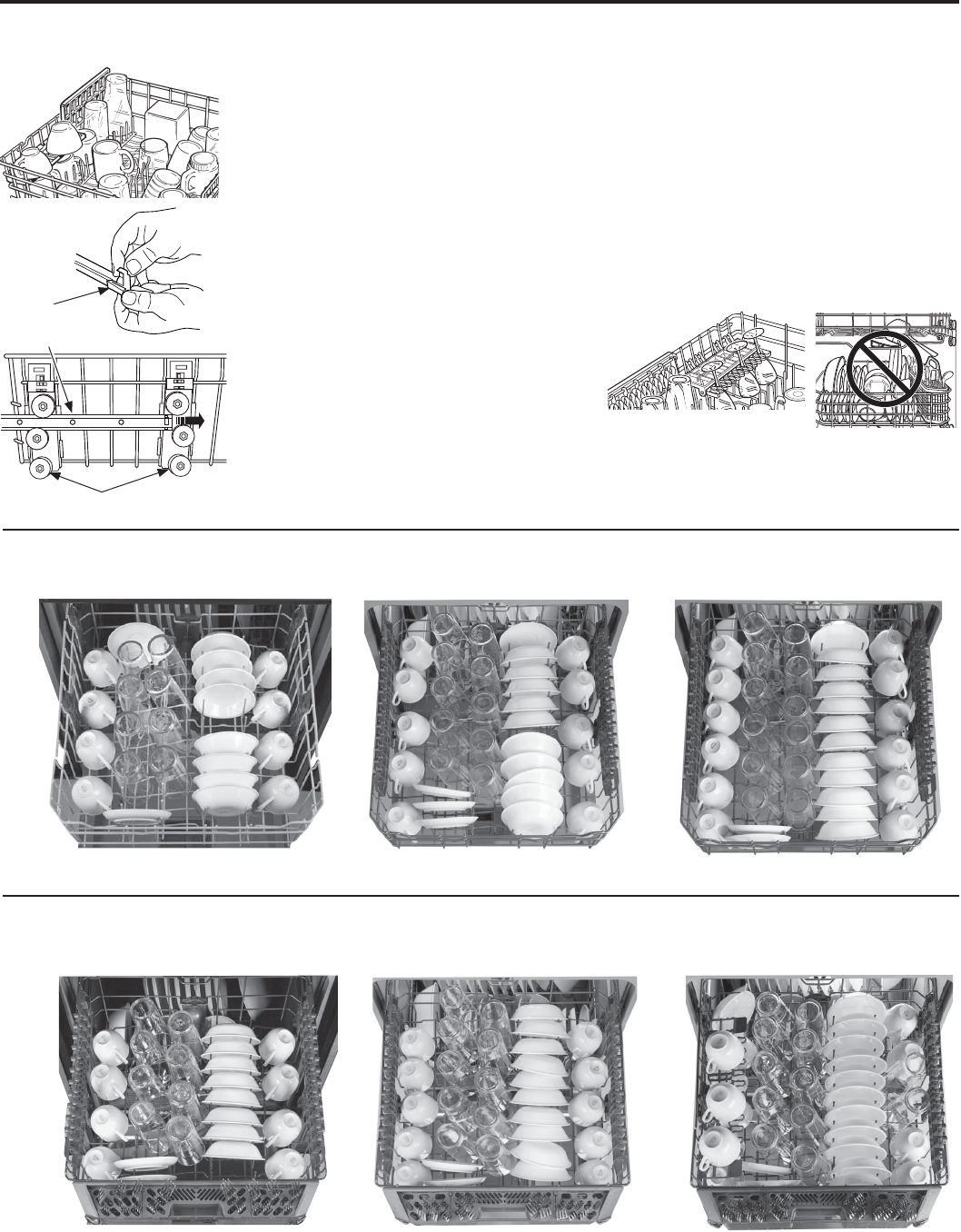

Loading and Place Settings ......... 8-9

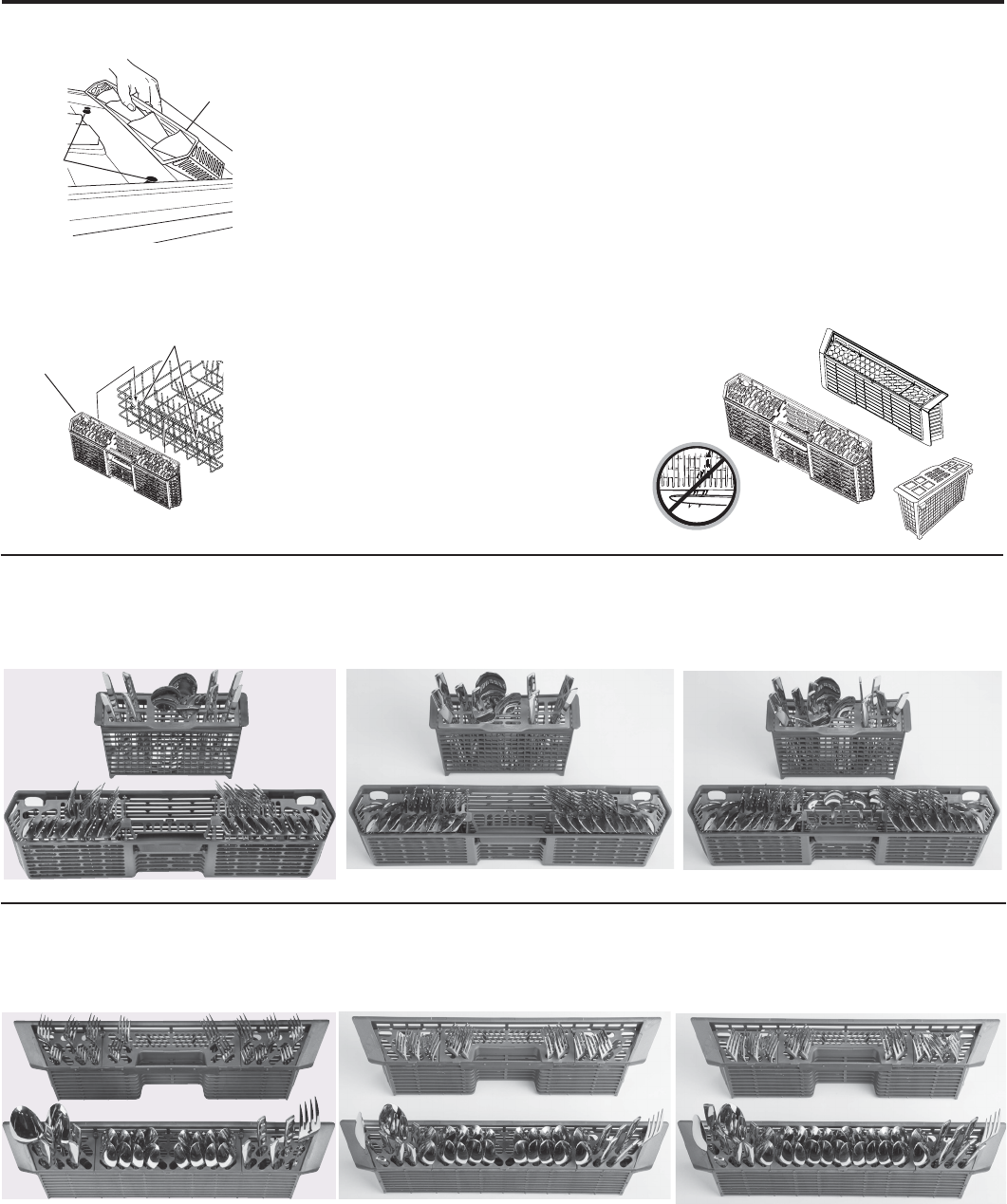

Loading the silverware baskets ...... 10

Using the Dishwasher ...............6-7

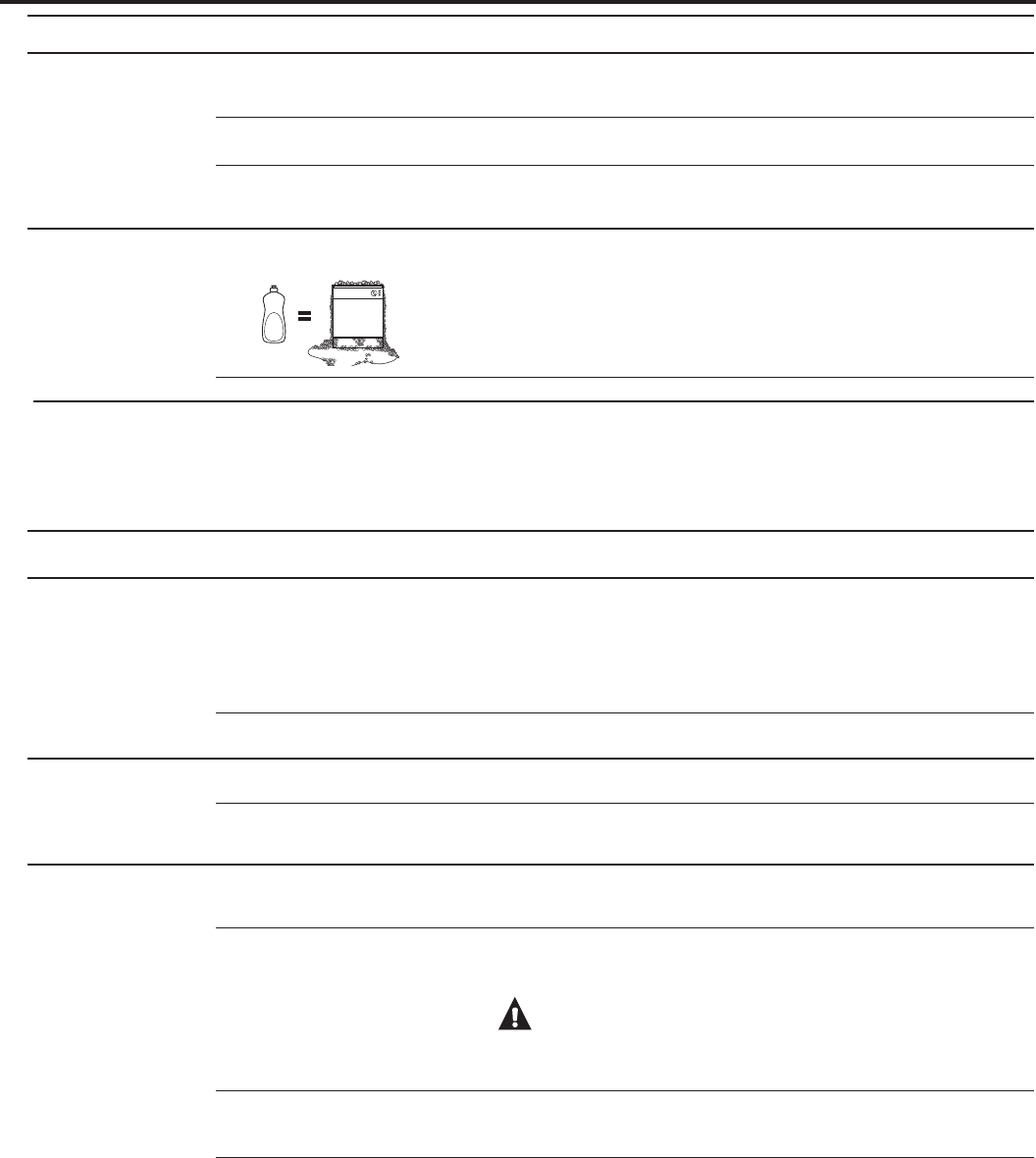

Troubleshooting Tips ......... 12-14

Consumer Support

Consumer Support .................... 16

Warranty ............................15

GEAppliances.com

Write the model and serial

numbers here:

Model # _________________

Serial # __________________

You can find them on the tub wall

just inside the door.

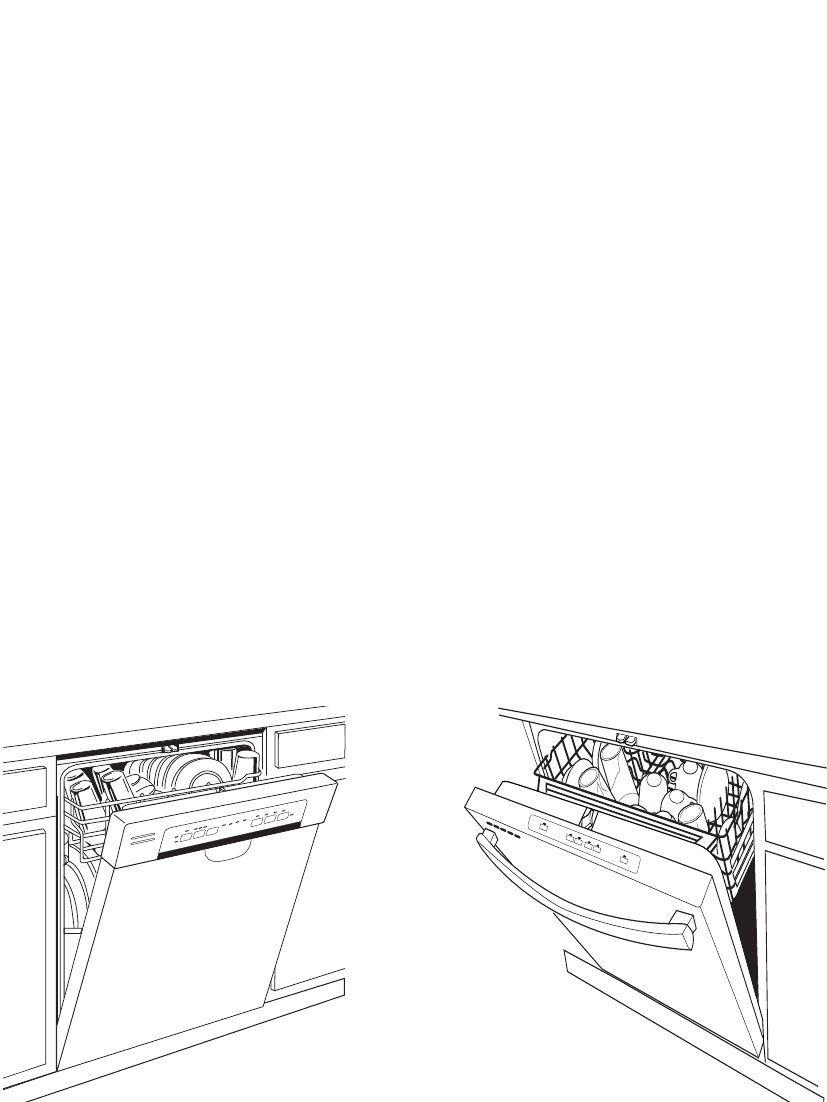

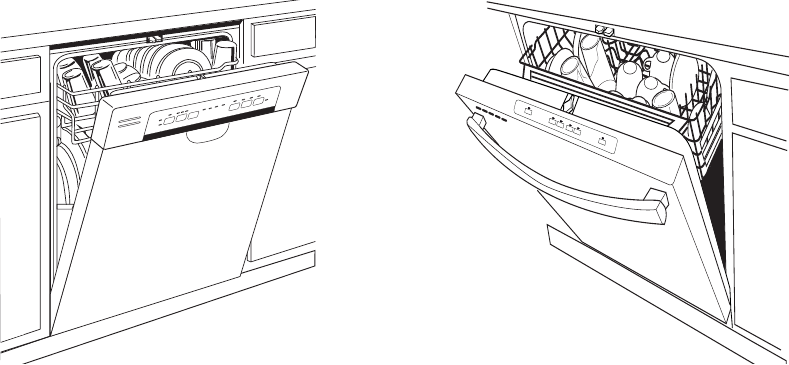

FRONT CONTROL MODELS TOP CONTROL MODELS

Lave-vaisselle

Lavaplatos

Manuel d’utilisation

Manual del propietario

La section française commence à la page 17

La sección en español empieza en la página 33

Dishwashers

ADT520 Series

GDF510-540 Series

GDT530-550 Series

Printed in the United States

IMPORTANT SAFETY INFORMATION

5($'$//,16758&7,216%()25(86,1*³

SAVE THESE INSTRUCTIONS

WARNING!

For your safety, the information in this manual must be followed to minimize the risk of fire,

explosion, electric shock, and to prevent property damage, personal injury, or death.

WATER HEATER SAFETY

PROPER INSTALLATION AND MAINTENANCE

This dishwasher must be properly installed and located in accordance with the Installation Instructions

before it is used. If you did not receive an Installation Instructions sheet with your dishwasher, you can

receive one by visiting our Website at GEAppliances.com. In Canada, visit www.GEAppliances.ca.

 Connect the dishwasher/appliance to a grounded

metal, permanent wiring system; or run an

equipment-grounding conductor with the circuit

conductors and connect to the equipment-

grounding terminal or lead of the appliance.

 Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check

with a qualified electrician or service representative

if you are in doubt whether the appliance is properly

grounded.

 Dispose of discarded appliances and shipping

or packing material properly.

 Do not attempt to repair or replace any part

of your dishwasher unless it is specifically

recommended in this manual. All other servicing

should be referred to a qualified technician.

 To minimize the possibility of electric shock,

disconnect this appliance from the power supply

before attempting any maintenance.

NOTE: Turning the dishwasher off does not

disconnect the appliance from the power supply. We

recommend having a qualified technician service

your appliance.

WARNING!

Under certain conditions, hydrogen gas may be produced in a water heater that has not been used for two or

more weeks. HYDROGEN GAS IS EXPLOSIVE.

If the hot water has not been used for two or more weeks, prevent the possibility of damage or injury by turning

on all hot water faucets and allow them to run for several minutes. Do this before using any electrical appliance

connected to the hot water system. This simple procedure will allow any built-up hydrogen gas to escape. Since

the gas is flammable, do not smoke, use an open flame, or use the appliance during this process.

 Use this appliance only for its intended purpose

as described in this Owner’s Manual.

 Do not operate your dishwasher unless all enclosure

panels are properly in place.

 Do not store or use combustible materials, including

gasoline or other flammable liquids or vapors in the

vicinity of this or any other appliance.

 Do not abuse, sit on or stand on the door or dish rack

of the dishwasher.

 Do not tamper with controls.

 Do not wash plastic items unless marked

dishwasher safe or the equivalent. For plastic

items not so marked, check the manufacturer’s

recommendations.

WARNING! When using your dishwasher, follow basic precautions,

including the following:

WARNING!

IMPORTANT SAFETY INFORMATION

5($'$//,16758&7,216%()25(86,1*³

SAVE THESE INSTRUCTIONS GEAppliances.com

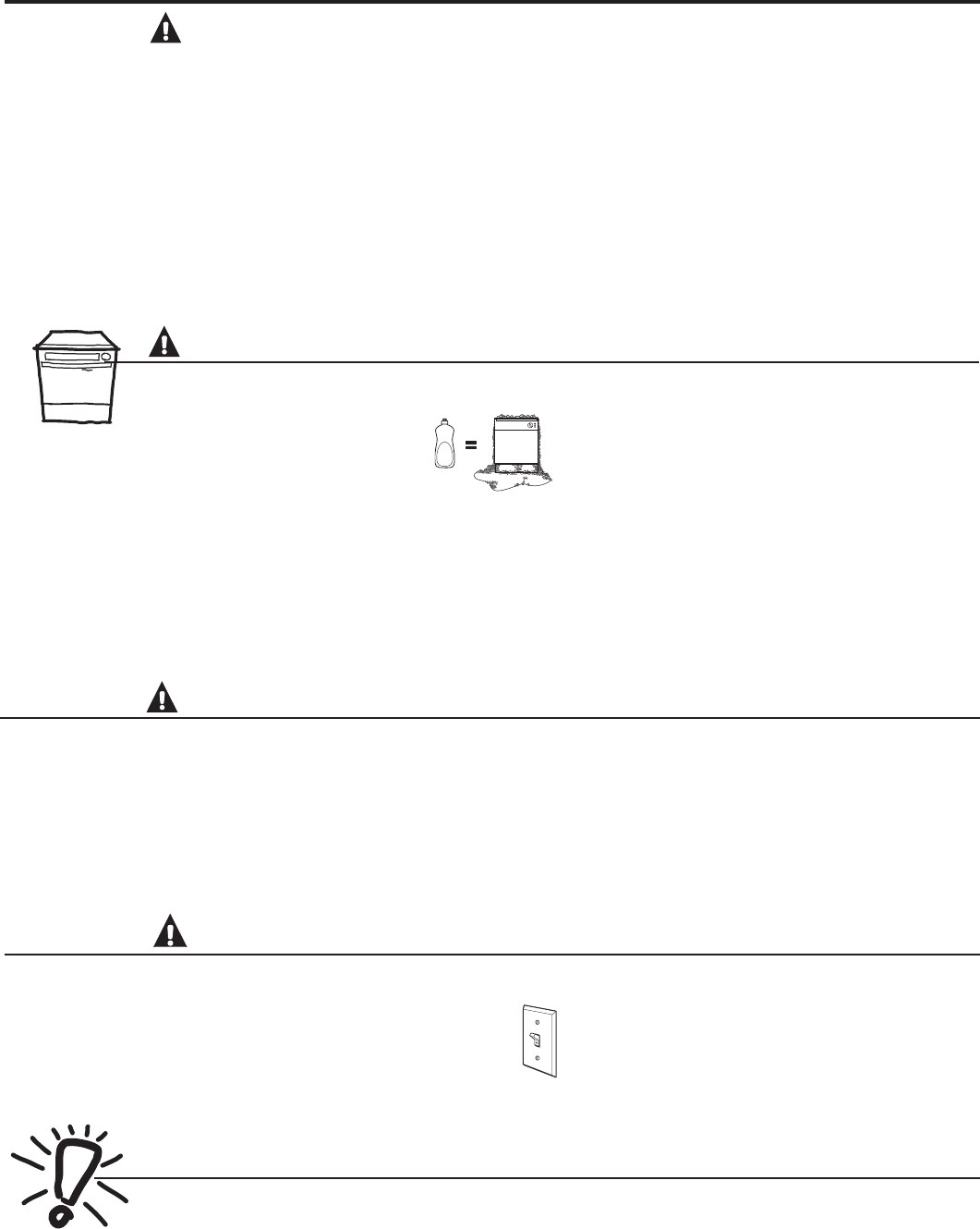

 During or after wash cycle, contents may be hot to

the touch. Use care before handling.

 Using a detergent that is not

specifically designed for dishwashers

will cause the dishwasher to fill with

suds.

 Non-Dishware Items: Do not wash items such

as electronic air cleaner filters, furnace filters

and paint brushes in your dishwasher. Damage

to the dishwasher and discoloration or staining

of the dishwasher may result.

 Close supervision is necessary if this appliance

is used by or near children.

 Load light-weight, plastic items so they do not

become dislodged and drop to the bottom of the

GLVKZDVKHU³WKH\PLJKWFRPHLQWRFRQWDFWZLWK

the heating element and be damaged.

 Locate sharp items so that they are not likely to

damage the door seal.

 Load sharp knives with the handles up to reduce the

risk of cut-type injuries.

 Do not allow children to play around the dishwasher

when opening or closing the door due to the

possibility of small fingers being pinched in the door.

 Do not touch the heating element during or

immediately after use.

CAUTION: To prevent minor injury and property damage

CAUTION: ELECTRICAL REQUIREMENTS



This appliance must be supplied with 120V, 60 Hz,

and connected to an individual, properly grounded

branch circuit, protected by a 15 or 20 amp circuit

breaker or time-delay fuse.

 If the electric supply provided does not meet the

above specifications, it is recommended that a

licensed electrician install an approved outlet.

 Your dishwasher circuit should not be used for

any other appliance while the dishwasher is in

operation as the dishwasher requires the full

capacity of the circuit.

 If the wall receptacle you plug the dishwasher’s

power cord into is controlled by a switch, turn on

the switch.

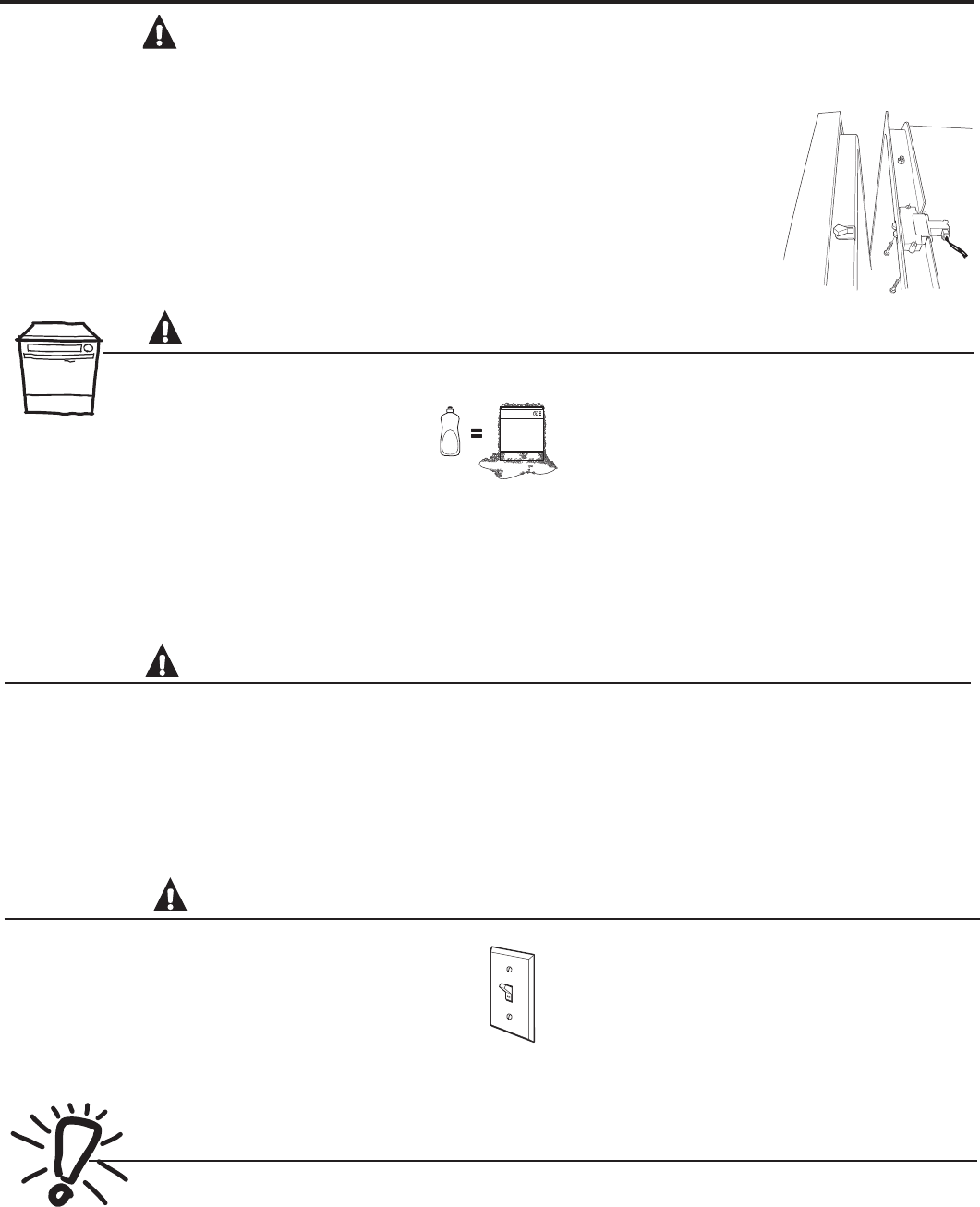

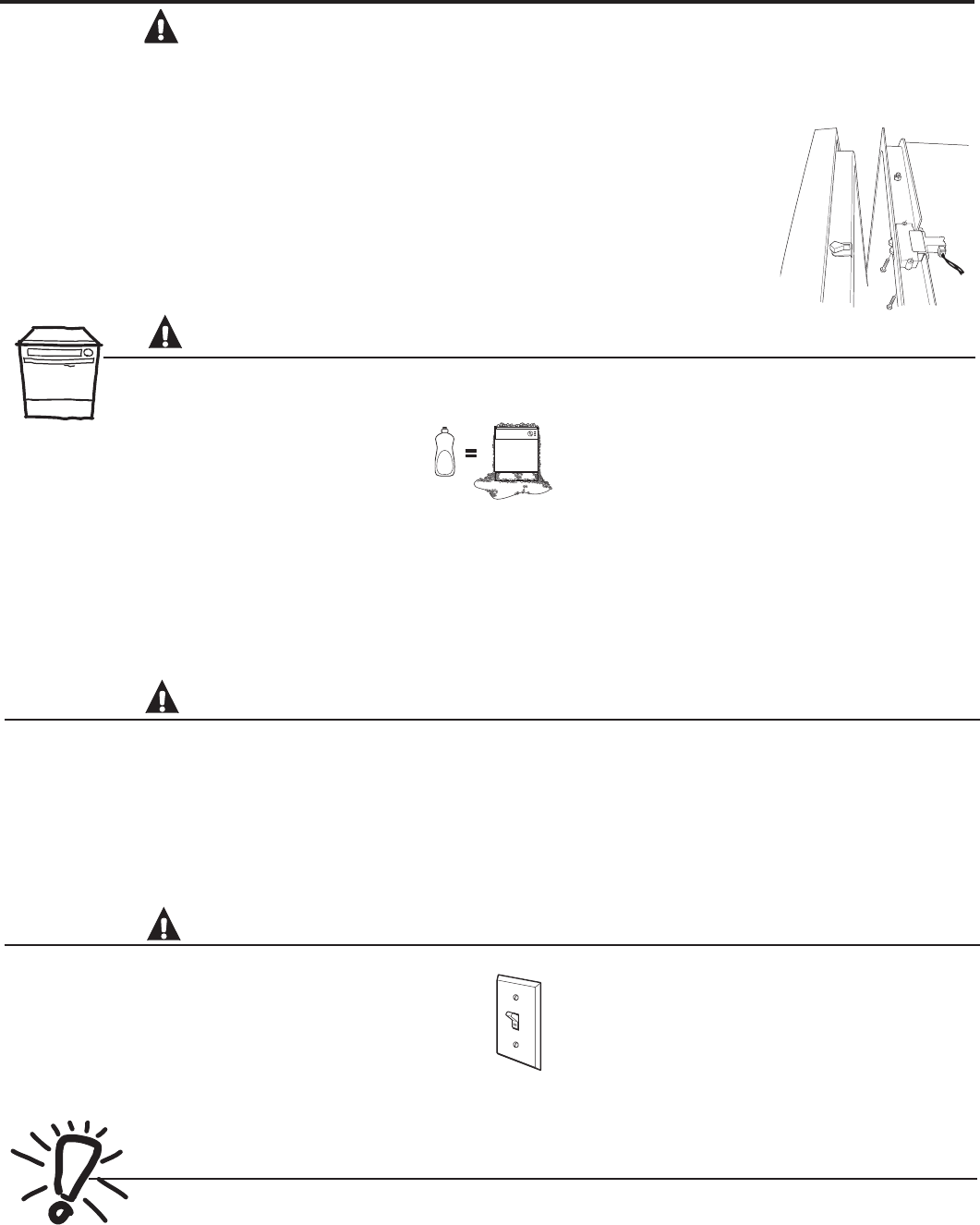

Junked or abandoned dishwashers are dangerous…even if they will sit for “just a

few days.” If you are getting rid of your dishwasher, please follow the instructions

below to help prevent accidents.

 Do not allow children to play with, on or inside this or any discarded appliance.

 Take off the door of the washing compartment or remove the latch by

removing the two screws from the latch receiver inside the tub (as shown).

WARNING! RISK OF CHILD ENTRAPMENT

 Do not allow children to play with, on or inside this appliance at any time.

PROPER DISPLOSAL OF THE DISHWASHER

READ AND FOLLOW THIS SAFETY INFORMATION CAREFULLY.

SAVE THESE INSTRUCTIONS

 If your dishwasher is connected to a wall

switch, ensure that the switch is on prior

to use.

 If you choose to turn the wall switch

off between wash cycles, allow 5-10

seconds after turning the switch on before

touching Start to allow the control to

initialize.

 Use only powder, Cascade® All-in-1 ActionPacs™,

liquid detergents or rinse agents recommended

for use in a dishwasher and keep them out of the

reach of children. Cascade® All-in-1 ActionPacs™

Automatic Dishwashing Detergent, and Cascade ®

Rinse Aid™ rinse agents have been approved for use

in all GE dishwashers.

NOTICE

Getting started!

Load Dishwasher

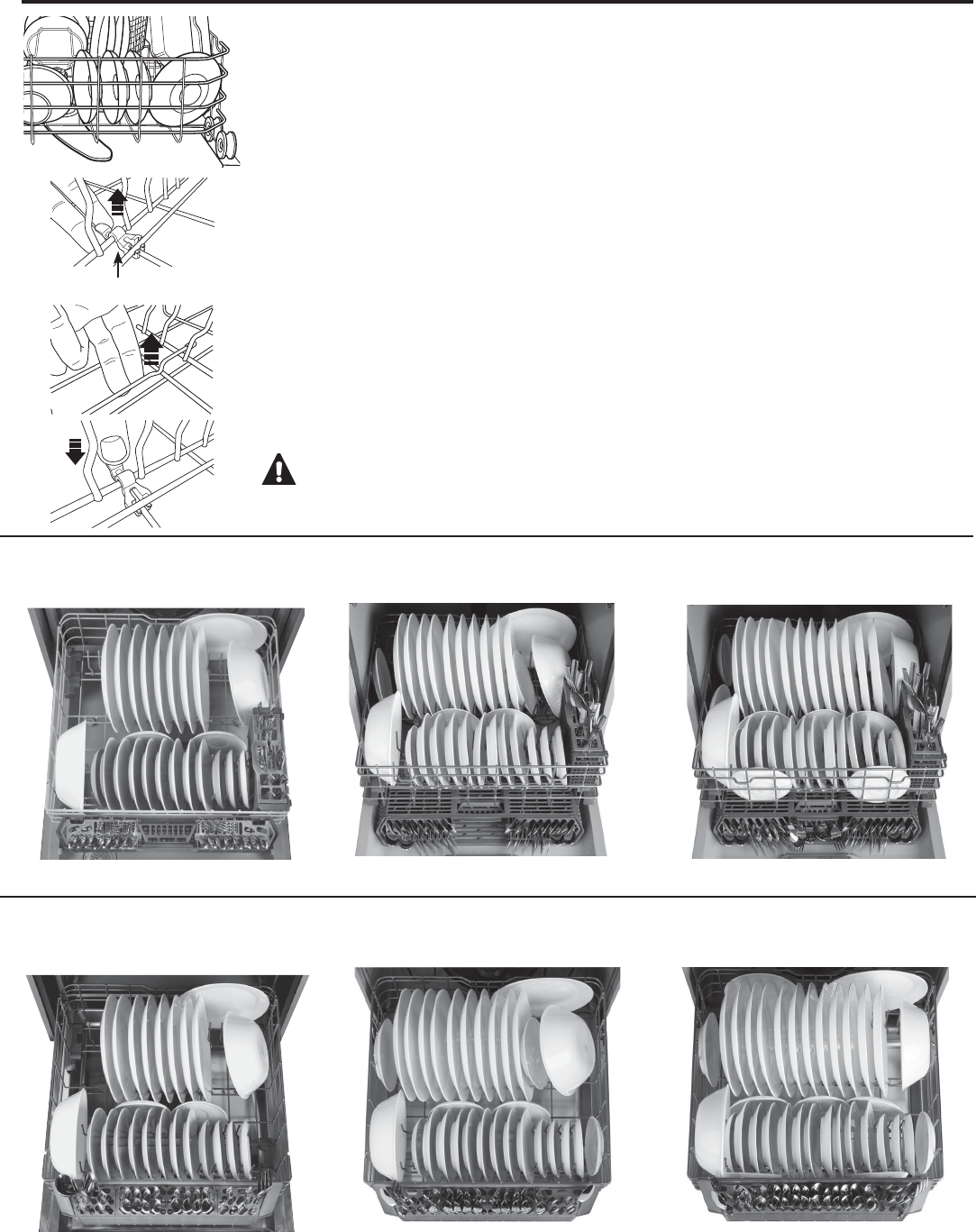

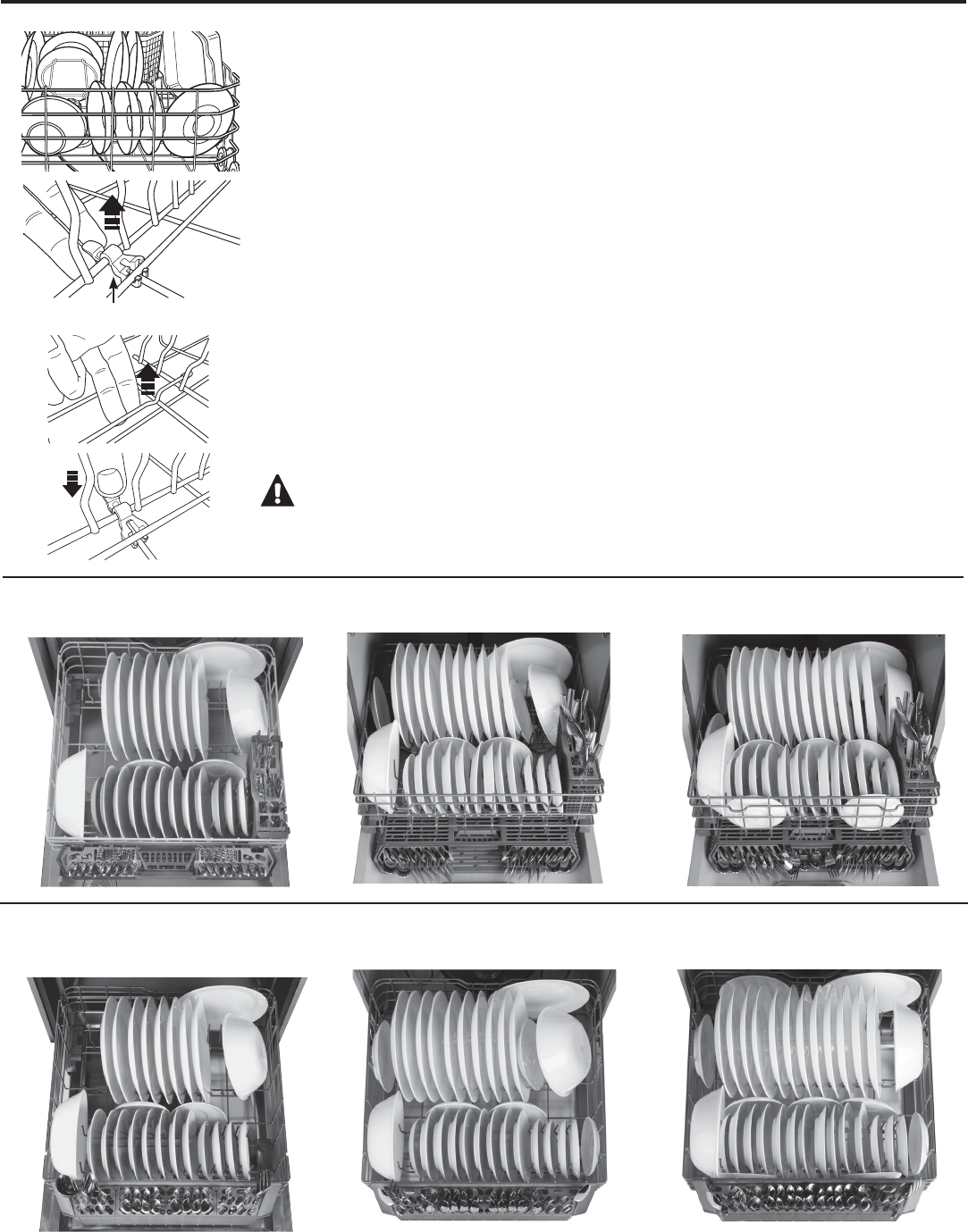

For best dishwashing results, follow the rack loading guidelines found in the Loading the dishwasher racks section. No pre-rinsing of

normal food soil is required. Scrape off hard soils, including bones, toothpicks, skins, and seeds. Remove leafy vegetables, meat trimmings,

and excessive amounts of grease or oil. Remove acidic food soils that can discolor stainless steel.

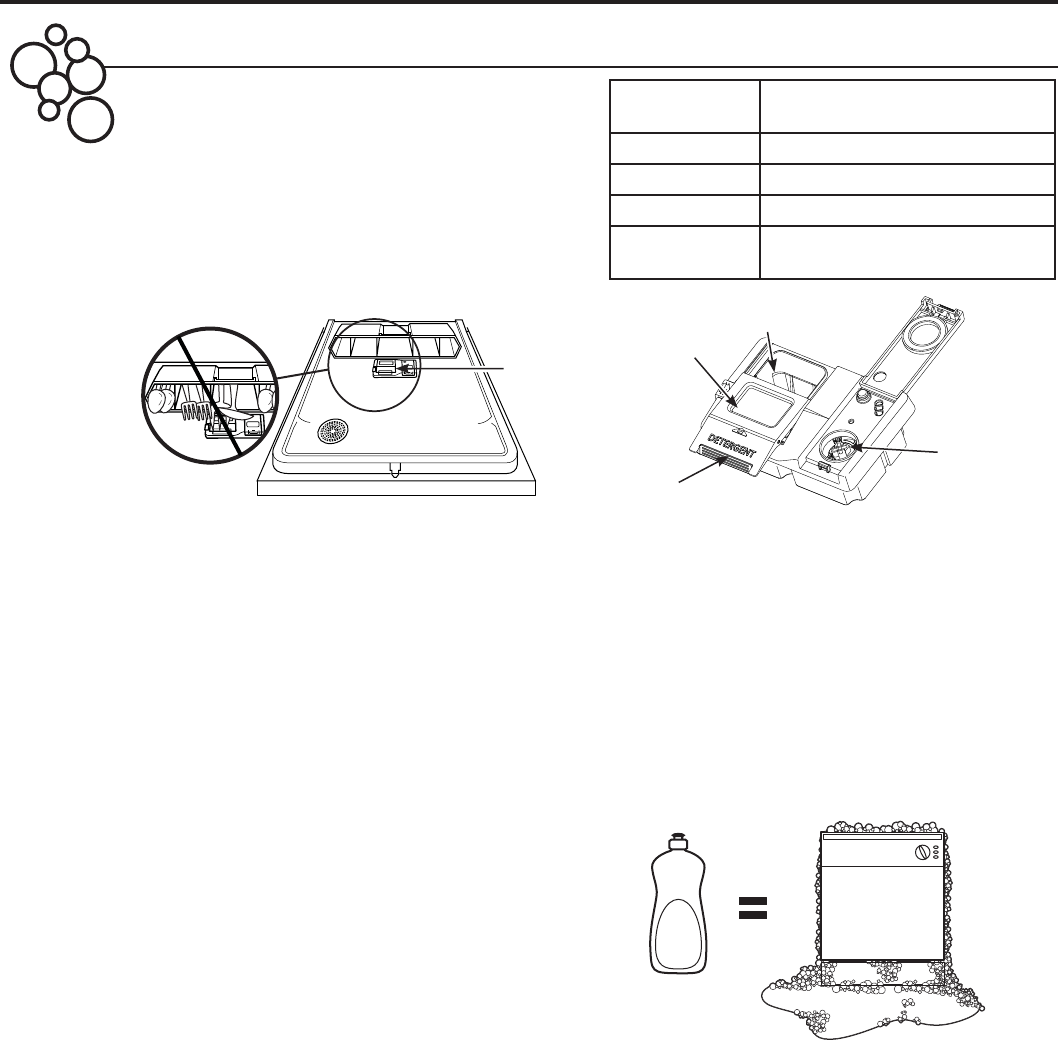

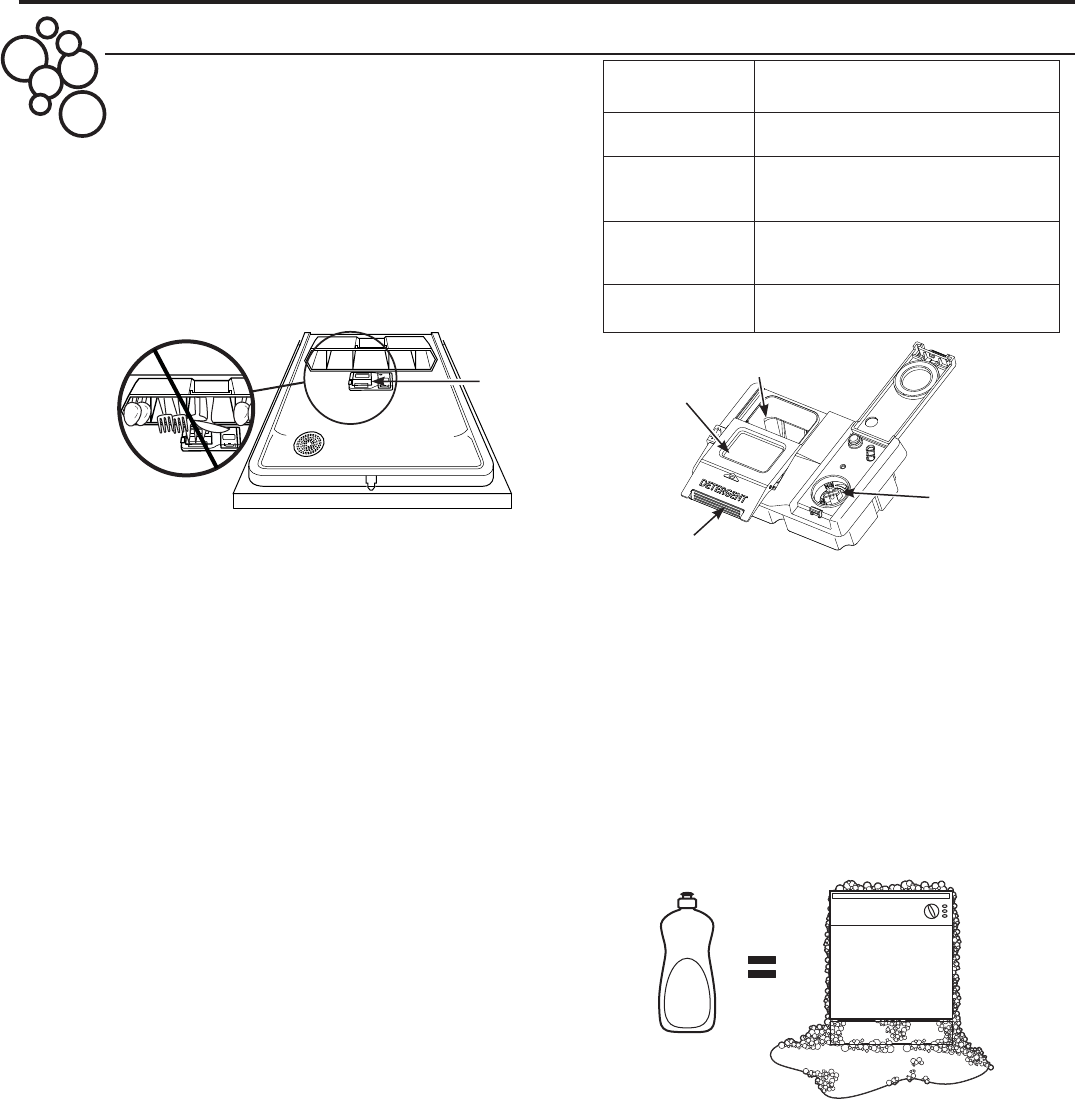

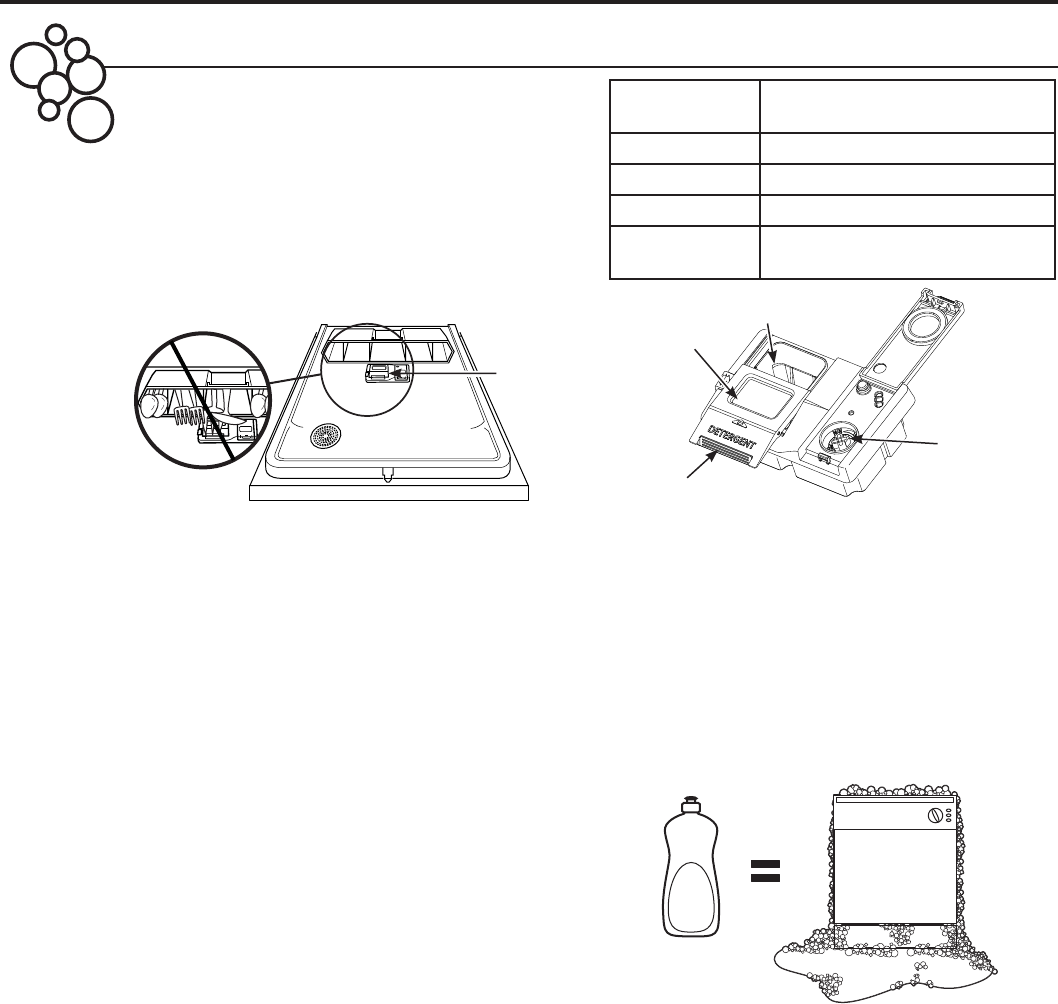

Add Detergent

Add needed amount of detergent to the detergent dispenser. Use a detergent such as Cascade Complete All-in-1 ActionPacs™. See Detergent

Dispenser in the Using the dishwasher section.

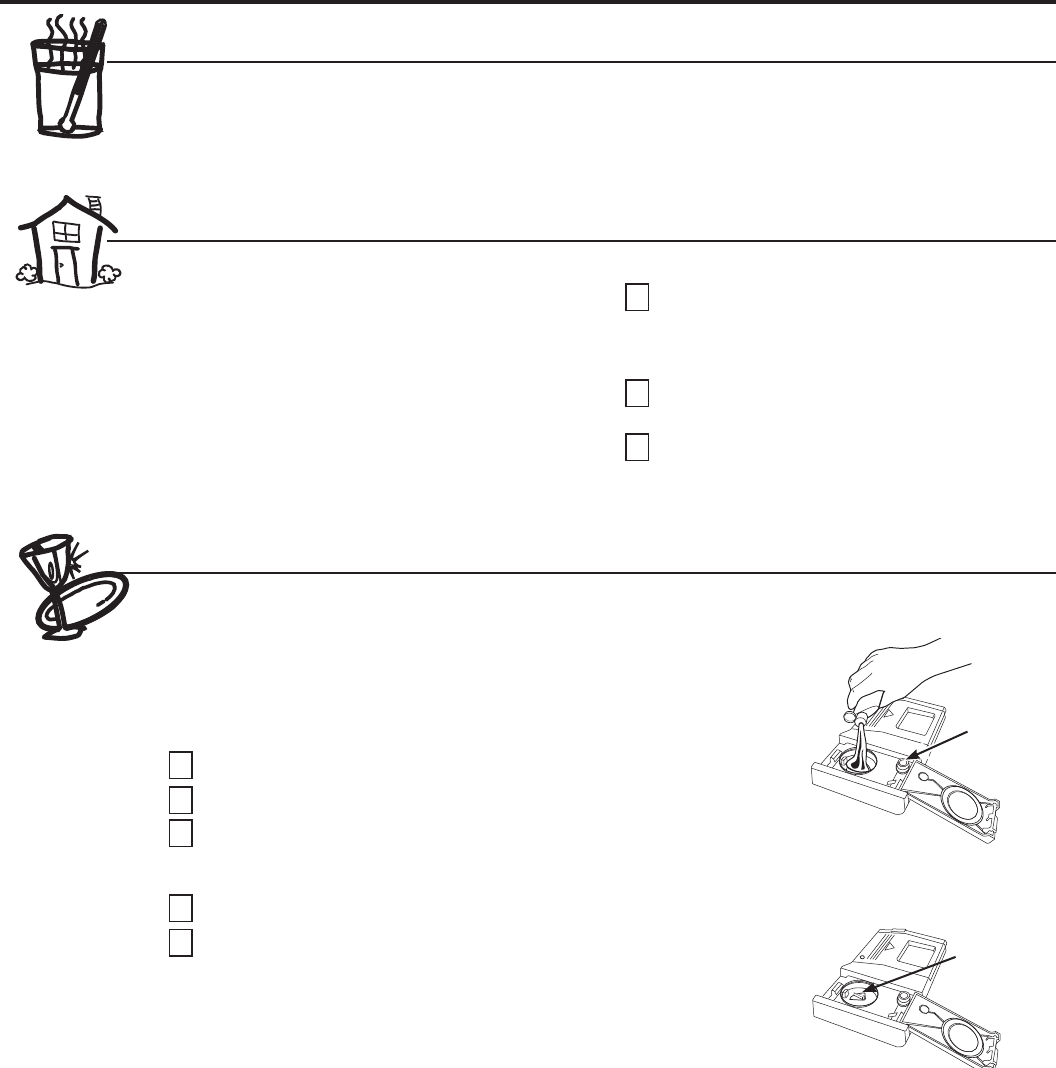

Add Rinse Agent

Add Rinse Agent to the rinse agent dispenser. See

Use a Rinse Agent such as Cascade® Rinse Aid

™ in the Using the dishwasher section.

Select Cycle

Press the Select Cycle pad for the desired wash cycle. The light next to the Select Cycle pad will be on to indicate which wash cycle has been

selected.

The cycle may be selected with the door in the open position. The cycle will not start until after the door is closed and Start selected.

AutoSense

This cycle automatically senses the soil level and adjusts the wash cycle accordingly.

(on some models)

Heavy This cycle is meant for heavily soiled dishes, cookware, pots, or pans with dried-on or baked-on soils.

Everyday dishes are safe to be used in this cycle.

Normal

This cycle is meant for normal everyday soil levels and is designed to conserve both water and energy.

NOTE: Normal was used to rate the energy efficiency of this dishwasher.

Light

This cycle is for light to medium soiled dishes. It is safe for china and crystal.

Rinse For rinsing partial loads that will be washed later. Do not use detergent. Detergent is not dispensed during the

(on some models) rinse cycle.

Select Options

The light by the selected pad will be ON to indicate which Option has been selected.

Wash Temp

This option increases the temperature to help clean heavily soiled dishes and may increase the overall cycle time.

Boost Option may be turned On or Off during the wash cycle.

(on some models)

Wash Temp This option raises the water temperature in the final rinse to sanitize your dishware. The cycle length will

Sani vary depending on the temperature of your inlet water.

(on some models) NOTE: This option is monitored for sanitization requirements. If the cycle is interrupted during or after the main

wash portion or if the incoming water temperature is so low that adequate water heating cannot be achieved,

the sanitizing conditions may not be met. In these cases, the Sanitized light will not illuminate at the end of the

cycle. Utilizing this option will modify the cycle to meet the requirements of Section 6, NSF 184 for soil removal

and sanitization efficacy.

NOTE: NSF certified residential dishwashers are not intended for licensed food establishments.

Heated Dry Shuts off the heat drying option. Dishes air dry naturally and energy is saved. Open the dishwasher door to

Off speed drying.

Heated Dry Turns on the heater for faster drying. This cycle may extend the time to your wash cycle up to 64 minutes. This

option is not available with the Rinse cycle.

Features and appearance will vary throughout this manual

GEAppliances.com

Select Options (Continued)

Steam For use with heavily soiled and/or dried-on, baked-on soils. This option MUST be selected PRIOR to

(Prewash) starting the cycle. The Steam option adds approximately 30 minutes to the cycle time. This option is

(on some models)

available with Heavy, Auto Sense, and Normal cycles.

Wash Selecting either the Upper or Lower Wash Zones will target dishwashing of just one rack. This will

Zones shorten the cycle time and conserve energy. This option can be used when there is only half a

(on some models)

load of dishes.

Delay Delays the start of a wash cycle up to 8 to 12 hours depending on model. Press Delay Hours, to select

Hours the number of hours, then press Start one time to begin countdown. The cycle will start once allotted time

(on some models) has expired.

Control You can lock the controls to prevent selections from being made. You can also lock the controls

Lock after you have started a cycle to prevent cycle changes.

For example, children cannot accidentally

start the dishwasher by pressing pads with this option selected.

To LOCK the dishwasher control, depending on the model, press and hold the Heated Dry pad for 3 seconds or

press and hold the Steam and Wash Temp pads at the same time for 3 seconds. The Control Lock light will turn

on to indicate the control is locked.

To UNLOCK the dishwasher control, depending on the model, press and hold the Heated Dry pad for 3 second

or press and hold the Steam and Wash Temp pads at the same time for 3 seconds. The Control Lock light

will turn off to indicate the control is unlocked.

Energy When connected to a smart meter and your electric company, the dishwasher will automatically delay starting

Smart a cycle during the more expensive peak demand times, and run when demand is low. However, you can override

the delay settings and use the dishwasher as needed. Learn more about Energy Smart under the Using the

Dishwasher section.

Start Dishwasher

Start Door can be open to select the desired options. Press the Start pad and close the door within 10 seconds

to start the cycle or begin the Delay Hours countdown. The wash cycle will begin shortly after closing

the door. If the door is open, the illuminated lights will turn off if a pad is not pressed within two minutes.

To activate the display, close and open the door or press any pad.

Interrupt To interrupt or pause a dish cycle, slowly open the door. Opening the door will cause the wash cycle to

or Pause pause. The dishwasher will beep every minute to remind you to close the door. To restart or resume

the cycle, press Start, and close the door.

Cancel To cancel a wash cycle, press and hold the Start pad for 3 seconds and close door. The dishwasher will drain,

emit a beep sound, and the wash cycle light will turn OFF.

Cycle Completion

Sanitized Displayed at the end of the cycle when Wash Temp Sani (Sanitize) has been selected and the dishwasher

has met the requirements for sanitization. See Wash Temp Sani, for complete option description.

Opening the door or pressing any key while the door is closed will turn off the light.

Clean Displayed when a wash cycle is complete. The light stays ON as a reminder that the dishes are clean.

Opening

the door or pressing any key while the door is closed will turn the light off.

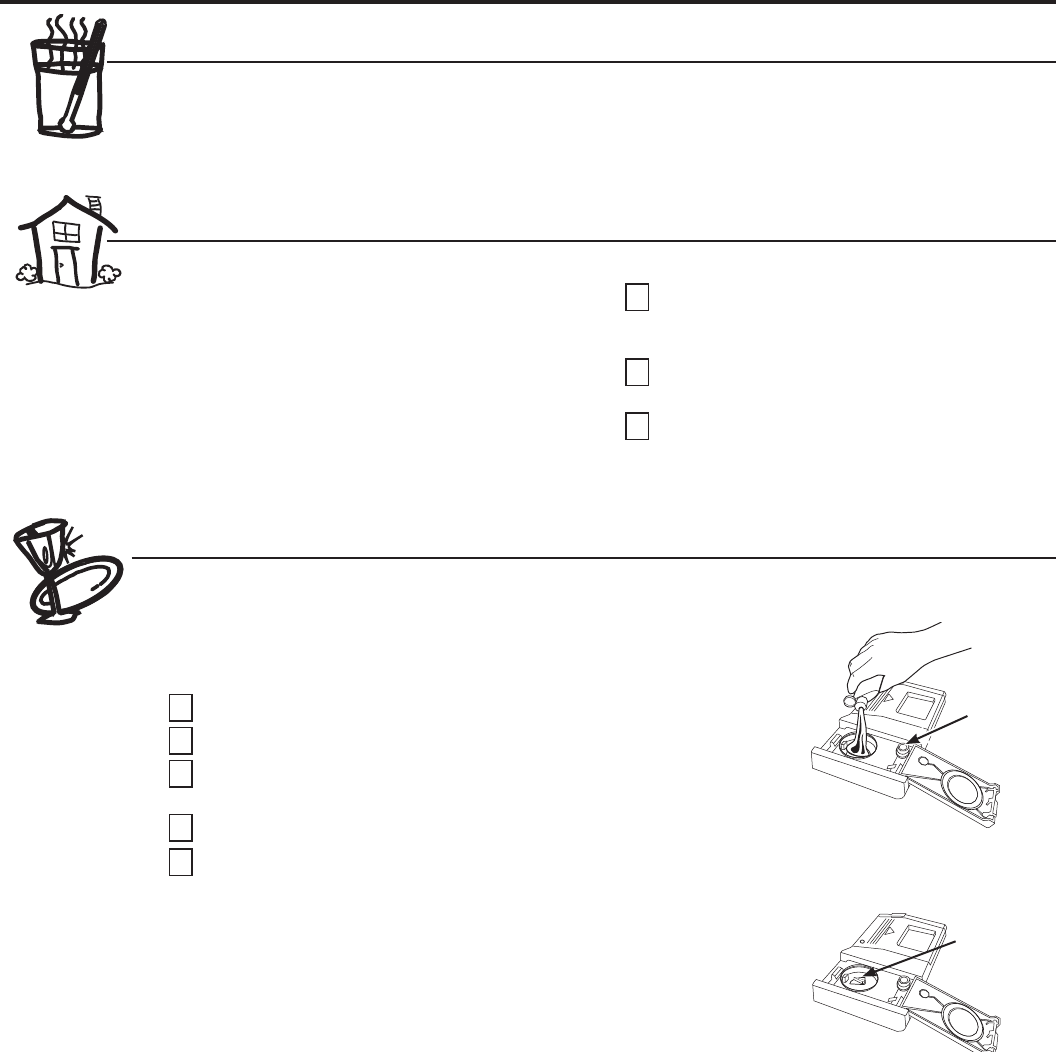

Using the dishwasher.

Check the Water Temperature

Use a Rinse Agent such as Cascade® Rinse Aid™

Rinse agents, such as Cascade® Rinse Aid™ are designed for great drying action and protect against spots

and film build-up on your dishes, glasses, flatware, cookware, and plastic.

Filling the Dispenser

The rinse agent dispenser holds 3.5 oz. (100 ml) of rinse agent. Under normal

conditions, this will last approximately one month.

Make sure the dishwasher door is fully open.

Open the RINSE AID dispenser door.

Slowly add rinse agent until the fill cup is full. May need to pause several times to

allow rinse aid to settle.

Clean up any spilled rinse agent with a damp cloth.

Close the RINSE AID dispenser door.

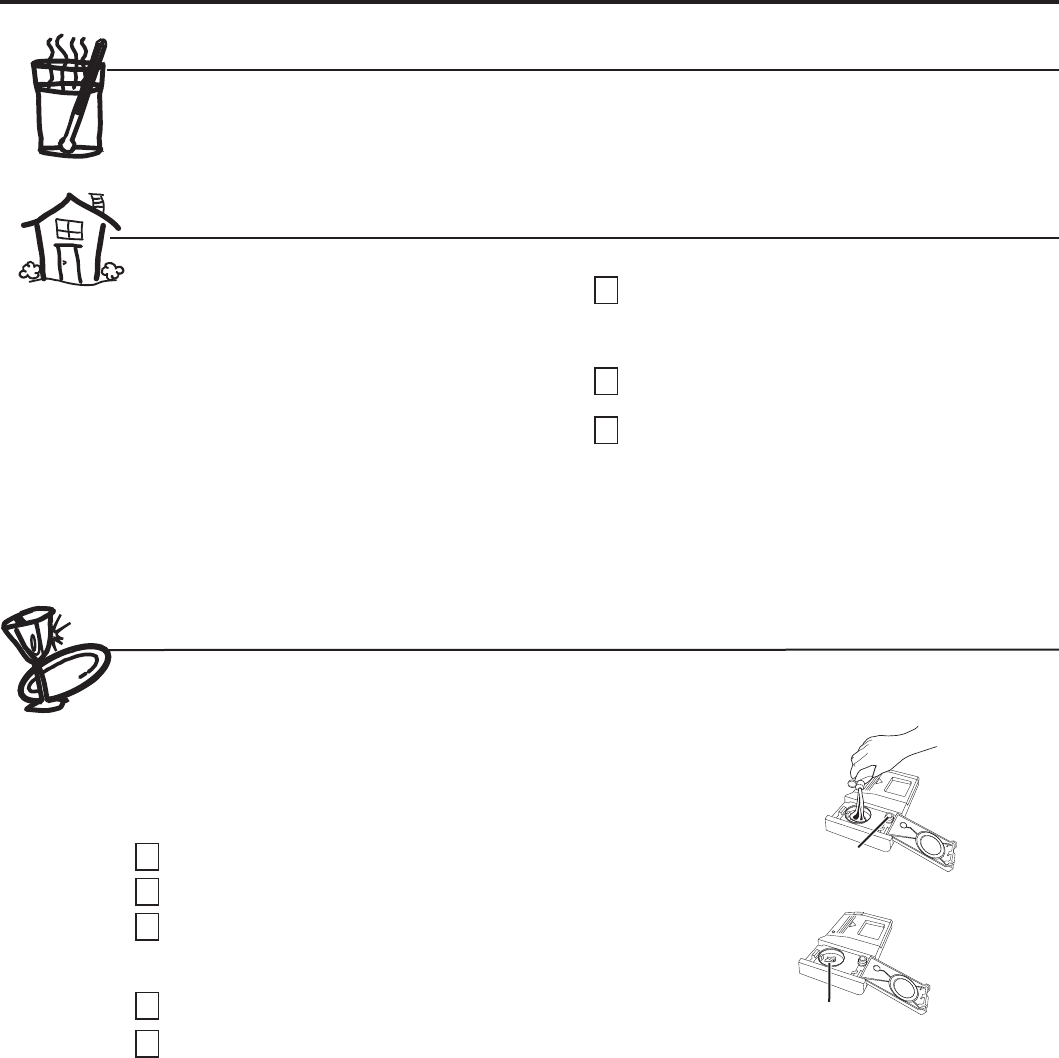

Rinse Aid Setting

The amount of rinse agent released into the final wash can be adjusted. The

factory setting is at the midpoint. If hard water spots appear on dishes, try a

higher setting. If you see foam in the dishwasher, move the indicator to a lower

setting.

To adjust the setting

Open the RINSE AID dispenser door; then turn the adjuster clockwise to

increase the amount of rinse agent, counterclockwise to reduce the amount of rinse agent.

The entering water should be at least 120°F (49°C) and

not more than 150°F (66°C) for effective cleaning and to

prevent dish damage. Check the water temperature with a

candy or meat thermometer. Turn on the hot water faucet

nearest the dishwasher, place the thermometer in a glass

and let the water run continuously into the glass until the

temperature stops rising.

Rinse

agent

adjuster

Indicator

window

Energy Smart

Energy Smart enables your dishwasher to reduce energy

consumption during periods of high energy costs. If you are

in an area where your electricity provider charges variable

rates at different times of the day, your dishwasher will

inform you of those times when you are paying the highest

rate. You can then either delay starting your dishwasher

until the rate goes down; or you can override the feature

and run your dishwasher at your convenience.

What you will need:

Smart Meter that will communicate with your

dishwasher. Consult your local electricity provider to

determine if the technology is available in your area.

An Energy Smart dishwasher model (GDF520, GDF540,

GDT530 or GDT550).

An Appliance Communication Module (ACM). Please

visit, gebrillion.com to order the communication device

that will need to be installed in the dishwasher.

GEAppliances.com

The detergent dispenser is located in the center of

the dishwasher door. It has two compartments. The

main wash compartment is found inside the detergent

dispenser. To open, press the blue button on the side of

the dispenser. The pre-wash compartment is on the lid of

the detergent dispenser. Use the pre-wash compartment

only when your water is extremely hard or when you have

a heavy soiled load.

NOTE: Do not block detergent dispenser with large or tall

utensils.

You may use tablet, powder, liquid or gel automatic

dishwasher detergent. Make sure you use only detergents

specifically labeled for use in automatic dishwashers. Never

use liquid hand dish detergent in an automatic dishwasher.

Sudsing and poor wash performance will result with the use of

improper detergents.

Detergents should be stored in a dry location and in their

original container to prevent loss of effectiveness. Place

detergent in the cup just prior to starting the dishwasher and

then close the cover. The cover will open during the wash

cycle.

Filling the Detergent Dispenser

GE recommends using detergent in tablet or packet form.

Independent testing has shown this form of detergent is very

effective in the dishwasher.

Cascade® All-in-1 ActionPacs™

are an example of this type of detergent. Simply put a tablet

or packet into the main wash compartment and slide to

close the detergent cup cover. Please notice that the tablet or

packet must be placed in the main wash compartment of the

detergent cup. If the tablet or packet is tossed in the bottom of

the dishwasher, the detergent will be flushed down the drain

in a very short period of time and will thus be wasted. Wash

performance will be very poor as a result.

If you choose to use detergent in powder, liquid or gel form,

the amount of detergent you use will be determined by the

hardness of your water, the temperature of your water, and

the food soil load inside the dishwasher. Contact your water

company to get information about the hardness of the water

in your area. Water hardness is measured in grains per gallon.

Use this information and the table above to determine the

amount of detergent to use. You may purchase a hard water

test strip from GE. Call 1-877-959-8688 and ask for part

number WD01X10295. In Canada, call 1-800-661-1616

Using too much detergent with very soft and/or very

hot water may cause a condition called etching on your

glassware. Etching is a permanent cloudiness in your

glassware. This condition is irreversible. However, using too

little detergent will cause poor wash performance.

Use the table as a starting point and then adjust the amount

of detergent you use. Use just enough to get good wash

performance. Using just the right amount of detergent will

provide great wash performance without wasting detergent

or etching of glassware.

DO NOT USE HAND DISH DETERGENT

NOTE: Using a detergent that is not specifically designed

for dishwashers will cause the dishwasher to fill with suds.

During operation, these suds will spill out of the dishwasher

vents, covering the kitchen floor and making the floor wet.

Because so many detergent containers look alike, store the

dishwasher detergent in a separate space from all other

cleaners. Show anyone who may use the dishwasher the

correct detergent and where it is stored.

While there will be no lasting damage to the dishwasher, your

dishes will not get clean using a dishwashing detergent that is

not formulated to work with automatic dishwashers.

Detergent Dispenser

Number of

Grains/Gal. Detergent Cups to Fill

Less than 4 Fill cup to 1/3 full

4 to 8 Fill cup to 2/3 full

8 to 12 Fill cup completely full

Greater than 12

Fill both main wash cup and pre

wash cup

Pre-Wash

Main

Wash

Rinse Agent

Detergent

Dispenser

Push/Slide

to Close

Loading and place settings.

For best dishwashing results, follow these loading guidelines. Features and appearance of racks and silverware

baskets may vary from your model.

Upper Rack

The upper rack is primarily for glasses, cups, and

saucers. However, other items such as pots, pans,

and plates may be placed in the upper rack. This is

also a secure place for dishwasher-safe plastic items.

The upper rack can be used for odd sized utensils.

Sauce pans, mixing bowls, and other similarly shaped

items should be placed face down for best wash

performance. Ensure small plastic items are secure

so that they cannot fall into the heater at the bottom

of the dishwasher, potentially damaging the item.

On some models, the upper rack may be adjusted

to accommodate larger items. To adjust the upper

rack, fully extend the upper rack and remove the two

plastic end caps on the front of the rails. Remove the

upper rack. Select the set of rollers on the side of the

rack that provides the desired height, and reinstall

the upper rack by guiding the rack rails between the

appropriate set of rollers. With the rack reinstalled,

replace the two plastic end caps, ensuring the snap

is properly engaged. Failure to properly engage

the end caps may result in the rack falling from the

dishwasher.

To add flexibility in loading, the utility shelf (on some

models) may be placed in the up or down position.

The shelf may also be used to secure stemware such

as wine glasses. Because these stemware items

come in various sizes, slowly push the rack in to

ensure the items do not bump into the edges of the

dishwasher, which may cause damage to the items.

It is important to ensure that items do not protrude

through the bottom of the rack or silverware basket

(on some models) where they will block the rotation

of the middle spray arm. This could result in noise

during operation and/or poor wash performance.

Check to make sure

that no items will block

rotation of the wash

arms.

End Cap

Rollers

Rail

Upper Rack - 8 Place Settings -

GDF510, GDF520 & ADT521 Upper Rack - 10 Place Settings -

GDF510, GDF520 & ADT521

Upper Rack - 10 Place Settings -

GDT530, GDF540 & GDT550

Upper Rack - 8 Place Settings -

GDT530, GDF540 & GDT550

Upper Rack - 12 Place Settings -

GDF510, GDF520 & ADT521

Upper Rack - 12 Place Settings -

GDT530, GDF540 & GDT550

Lower Rack

The lower rack is best used for plates, saucers and

cookware items. Large items, such as broiler pans

and baking racks should go along the sides of the

rack. If necessary, oversized glasses and mugs can

be placed in the lower rack to maximize loading

flexibility. Plates, saucers and similar items should be

placed between the tines in the direction that allows

the item to remain secure in the rack.

Do not load large items where they may block the

detergent dispenser when the door is closed.

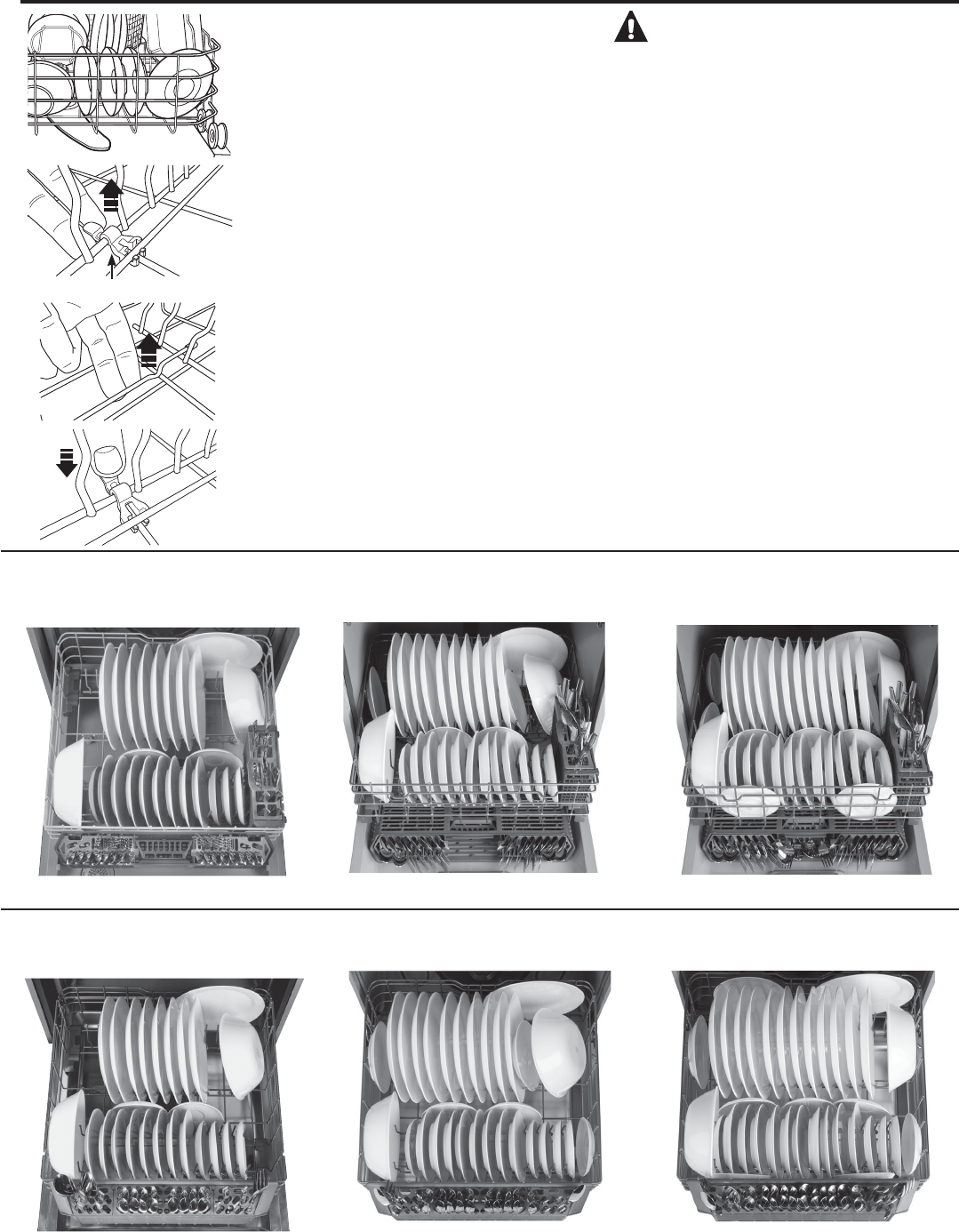

The reversible tine blocks (on some models) are

designed to allow greater flexibility in loading dishes.

The direction of the tine blocks can be changed to

match preferred loading direction. To adjust the tine

block direction, remove the clips securing the tine

blocks to the racks by pulling up on the tab, then

flex the retaining wire to unseat the tine block from

the lower rack. The tine block may be turned in the

opposite direction to reverse the loading direction.

Secure the tine block to the rack using the same

process and be sure to snap the same clips in place.

WARNING! The clips can be a

choke hazard for small children. Keep out of

reach of children.

Fold down tines (on some models) allow for greater

flexibility in loading large items. Select the position

of the fold down tine that best accommodates

your dishware items. The direction of the fold down

tines can be changed to match preferred loading

direction. To adjust the fold down tine direction,

remove the clips securing the fold down tines to the

racks by sliding the clip so that it disengages from

the rack wire. The fold down tines may be rotated

in the opposite direction to reverse the loading

direction. Secure the fold down tines to the rack

using the same clips. The clip is removed by pulling

up on the clip and separating it from the rack.

Replace the clip on the opposite side of the rack by

positioning the clip over the wire and pressing down.

It is important to ensure that items do not protrude

through the bottom of the rack or the silverware

basket where they will block the rotation of the lower

spray arm. This could result in noise during operation

and/or poor wash performance.

Clip

GEAppliances.com

Lower Rack - 10 Place Settings -

GDF510, GDF520 & ADT521

Lower Rack - 8 Place Settings -

GDF510, GDF520 & ADT521

Lower

Rack - 8 Place Settings -

GDT530, GDF540 & GDT550

Lower

Rack - 10 Place Settings -

GDT530, GDF540 & GDT550

Lower Rack - 12 Place Settings -

GDF510, GDF520 & ADT521

Lower

Rack - 12 Place Settings -

GDT530, GDF540 & GDT550

Silverware Basket

Place flatware in the removable silverware and

accessory baskets (on some models). Sharp objects,

such as forks and knives, may be placed with the

handles facing up, in order to protect your hands.

For the best wash performance, place other items

such as spoons with the handles facing down. Avoid

allowing items to nest together, which may keep

them from being properly washed. When loading,

distribute items evenly in the basket.

The silverware and accessory baskets (on some

models) may also be used for small items, such as

measuring spoons, baby bottle nipples, plastic lids,

or corn cob holders. The silverware basket covers (on

some models) can be closed to contain small items.

The door mounted silverware basket (on some

models) may be positioned either on the door by

securing the basket to the door using the two

mounting bosses, or to the rack by securing the

basket to the rack using the wire loop on the front of

the lower rack to engage the tabs on the rear of the

basket.

The accessory basket (on some models) may be

positioned by placing the hooks on the back of the

basket over the top wire on the sides of the lower

rack.

The FlexBaskets (on some models) may be positioned

on the front of either the upper or lower racks.

Secure the basket to the rack using the wire loop on

the front of the upper and lower racks to engage the

tabs on the rear of the basket.

Do not load large or tall utensils where they may

block the detergent dispenser or become trapped

between the door and the gasket when the door is

closed.

Loading the silverware baskets…

Silverware

Basket

Silverware

Basket

Wire Loops

Mounting

Bosses

Silverware Basket - 10 Place Settings -

GDF510, GDF520 & ADT521

Silverware Basket - 8 Place Settings -

GDF510, GDF520 & ADT521

Silverware Basket

- 10 Place Settings -

GDT530, GDF540 & GDT550

Silverware Basket

- 8 Place Settings -

GDT530, GDF540 & GDT550

Silverware Basket - 12 Place Settings -

GDF510, GDF520 & ADT521

Silverware Basket

- 12 Place Settings -

GDT530, GDF540 & GDT550

For best dishwashing results, follow these loading guidelines. Features and appearance of racks and silverware

baskets may vary from your model.

An air gap protects your dishwasher against water

backing up into it if a drain clogs. The air gap is not

a part of the dishwasher. It is not covered by your

warranty. Not all plumbing codes require air gaps,

so you may not have one.

The air gap is easy to clean.

1 Turn off the dishwasher and lift off the cover.

2 Remove the plastic cap and clean with

a toothpick. 11

Care and cleaning. GEAppliances.com

Cleaning the Control Panel

To clean the control panel, use a lightly dampened soft

cloth. Then dry thoroughly.

Does Your Dishwasher Have an Air Gap?

If your dishwasher is left in an unheated place during

the winter, ask a service technician to:

1 Cut off electrical power to the dishwasher.

Remove fuses or trip circuit breaker.

2 Turn off the water supply and disconnect the

water inlet line from the water valve.

3 Drain water from the water inlet line and water

valve. (Use a pan to catch the water.)

4 Reconnect the water inlet line to the water valve.

Protect Against Freezing

Cleaning the Exterior Door Panel

Before cleaning the front panel, make sure you know

what type of panel you have. Refer to the last two

letters of your model number. You can locate your

model number on the left-hand tub wall just inside

the door. If your model number ends with BB, CC,

WW, SA or ES then you have a painted door panel. If

your model number ends with SS, then you have a

Stainless Steel Door panel. If your model number ends

with II, then you have an Integrated door panel.

Follow the instructions below for cleaning the door

panel for your specific model.

Painted Door Panel (model numbers ending in BB–

black, CC–bisque, WW–white, SA-silver or ES-slate)

Use a clean, soft, lightly dampened cloth, then dry

thoroughly. You may also use a good appliance wax

or polish.

Stainless Steel Door Panel (model numbers ending in

SS)

The stainless steel panels can be cleaned with

Stainless Steel Magic or a similar product using a clean,

soft cloth. Do not use appliance wax, polish, bleach or

products containing chlorine on Stainless Steel doors.

You can order Stainless Steel Magic #WX10X29

through GE Parts by calling 877.959.8688. In Canada,

call 1-800-661-1616.

Integrated Door Panel (model numbers ending in II)

This is a custom installed door panel, and you

will need to refer to the cabinet manufacturers

recommendations for proper cleaning.

Do not use scouring pads or powered cleaners

because these products can scratch the finish.

Stainless Steel Inner Door

The stainless steel used to make the dishwasher tub

and inner door provides the highest reliability available

in a GE dishwasher.

If the dishwasher tub or inner door should be

scratched or dented during normal use, they will

not rust or corrode. These surface blemishes will

not affect their function or durability.

Check the air gap any

time your dishwasher

isn’t draining well.

Air gap

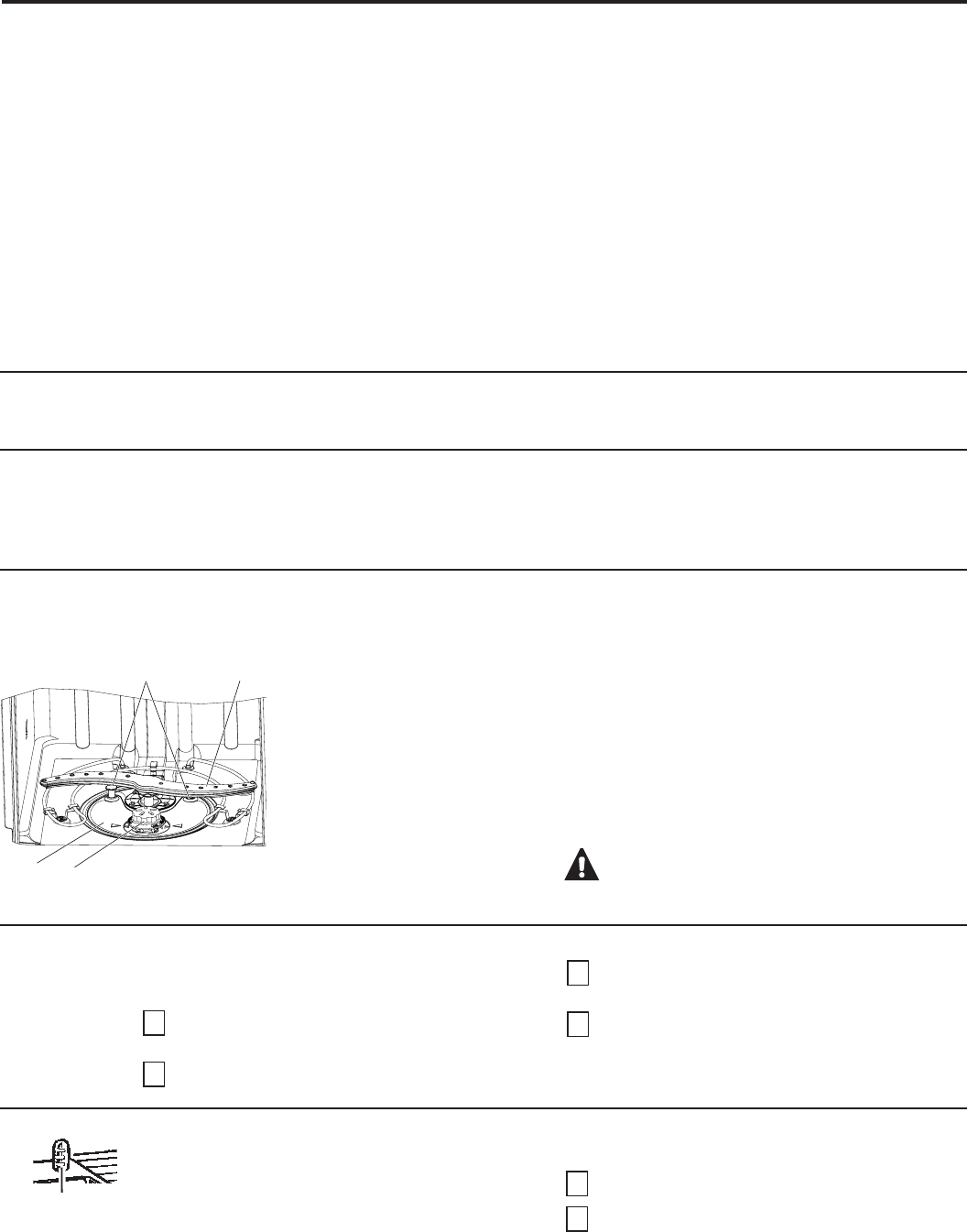

Ultra-Fine Filter

To clean the Ultra-Fine Filter,

remove the bottom rack. Twist and

remove the large round filter. Rinse

filter with warm soapy water and

use a sponge to carefully remove

any stubborn particles. Scrubbing

with scouring pads or brushes can

damage the filter. Once cleaned,

replace the Ultra-Fine Filter, and

twist to lock in place.

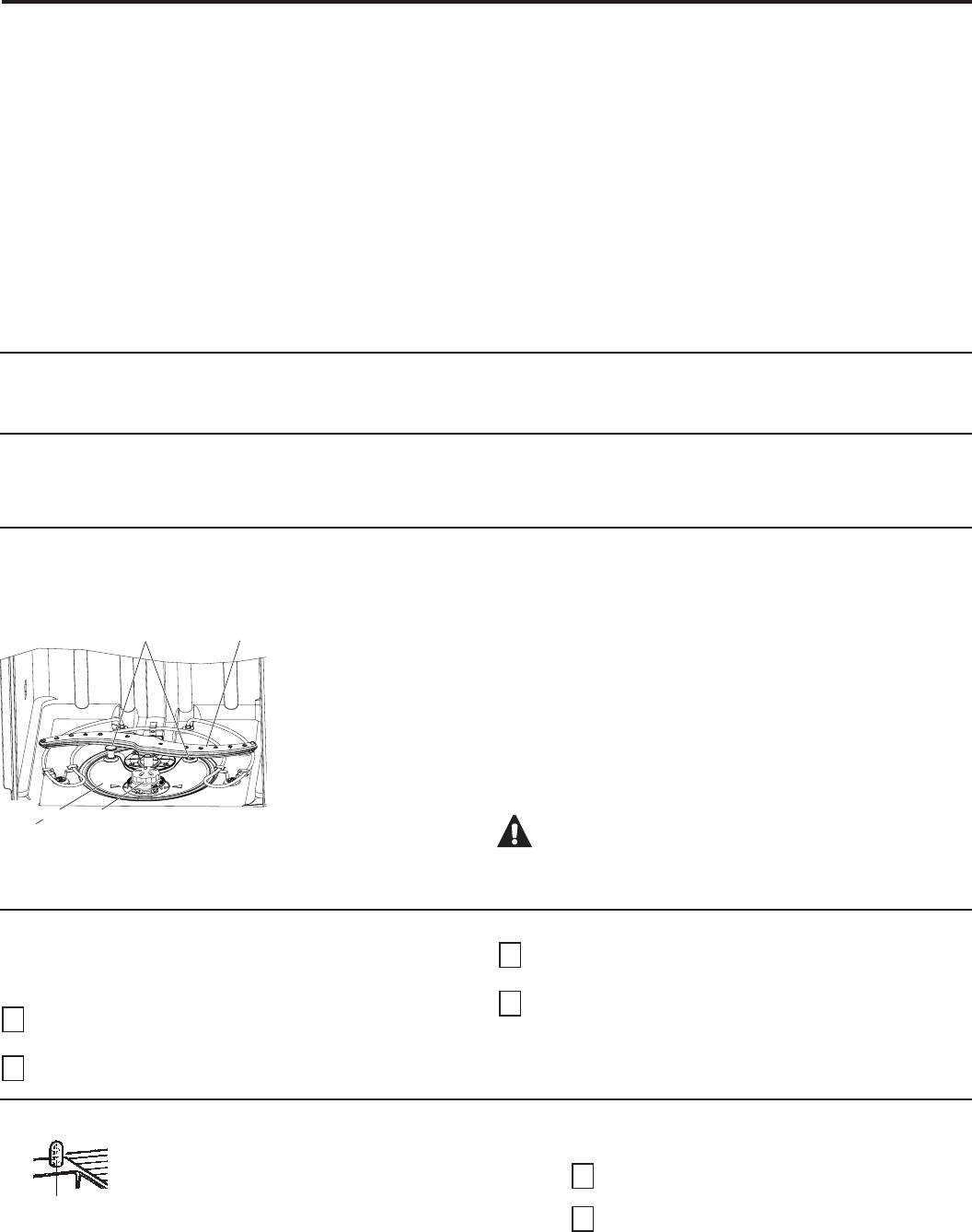

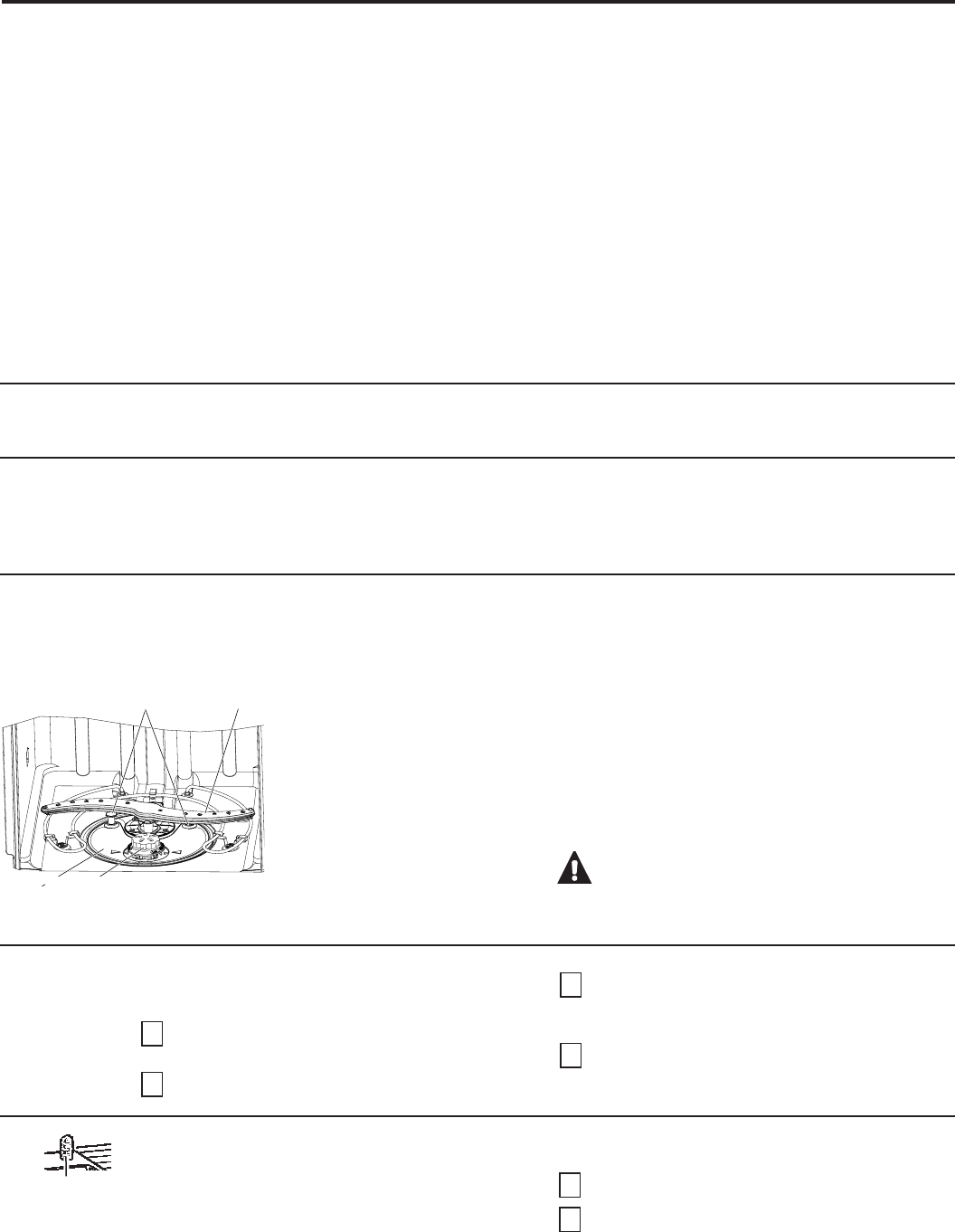

Fine Filter

To clean the Fine Filter (mesh plate), remove the

bottom rack. Remove the Ultra-Fine Filter. Twist

each of the two retaining posts located toward the

back bottom of the tub, and remove the Fine Filter.

Rinse filter with warm soapy water. Scouring pads

or brushes can damage the filter but a soft brush or

sponge may be needed to remove stubborn soils or

calcium deposits caused by hard water. Once cleaned,

replace the Fine Filter, the Ultra-Fine Filter, and twist

the two retaining posts into place.

WARNING! The retaining posts can

be a choke hazard for small children. Keep out of

reach of children.

Retaining

Posts Spray

Arm

Fine

Inspect the filters periodically, every other month or so depending on usage, and clean if necessary. If there is a

decrease in wash performance or dishes feel gritty, this is also an indication the filters need to be cleaned.

Cleaning the Filters

Before you call for service…

Troubleshooting Tips

Save time and money! Review the charts on the following pages, or visit GEAppliances.com.

In Canada visit www.GEAppliances.ca. You may not need to call for service.

Problem

Possible Causes What To Do

Start Status The door was opened or the • Press the Start pad once to start the dishwasher. Press the

indicator light flashing cycle was interrupted. Start pad a second time when the dishwasher is running only if you

wish to cancel the cycle.

Dishwasher BEEPS This is a reminder that your • Press Start and close the door.

once every minute dishwasher door has been left

open during operation. It will

continue beeping until you press

Start and close the door.

Beeping at the end This is normal. The dishwasher • To turn off the double beep indicator (or re-activate it if it was previously

of the cycle will beep twice at the end of the turned off), press the Heated Dry pad 5 times within 3 seconds.

(on some models) cycle. A triple beep will sound to indicate the end-of-cycle beep option

has been turned on or off.

Dishes and flatware Ultra fine or fine filter is clogged • See the Care and cleaning section.

not clean Low inlet water temperature • Make sure inlet water temperature is correct (see the Using the dishwasher

section). Turn on the hot water faucet nearest the dishwasher, let run until

the water temperature stops rising. Then start the dishwasher and turn

off the faucet. This ensures the entering water is hot. Select Wash Temp Boost if

available.

Water pressure is temporarily low • Turn on a faucet. Is water coming out more slowly than usual? If so, wait

until pressure is normal before using your dishwasher.

Air gap or disposer is clogged • Clean the air gap or flush the disposer.

Improper rack loading • Make sure large dishware does not block the detergent dispenser or the

wash arms. See the Loading the dishwasher racks section.

• When large utensils are placed in the silverware basket, do not mount the basket

on the door (on some models). Instead, mount basket on the lower rack.

Poor performing detergent • Use a highly rated detergent such as Cascade Complete ® All-in-1 ActionPacs™.

Spots and filming Extremely hard water • Use rinse agents such as Cascade ® Rinse Aid™ to remove spots

on glasses and and prevent new film buildup.

flatware • If water is extremely hard, a softener may be required.

Low inlet water temperature • Make sure water temperature is at least 120°F.

Overloading or improper • Load dishwasher as shown in the Loading Place Settings section.

loading of the dishwasher

Old or damp powder detergent • Make sure detergent is fresh.

Rinse agent dispenser empty • Refill with rinse agent such as Cascade ® Rinse Aid™.

Too little or low performing • Make sure you use the proper amount of highly rated detergent.

detergent

Problem Possible Causes What To Do

Cloudiness on Combination of soft water and • This is called etching and is permanent. To prevent this from happening,

glassware too much detergent use less detergent if you have soft water. Wash glassware in the shortest

cycle that will get it clean.

Low performing phosphate • See A white film on glassware, dishware and the interior in this

free detergent Troubleshooting section.

Water temperature entering the • This could be etching. Lower the water heater temperature.

dishwasher exceeds 150°F (66°C)

Suds in the tub Correct detergent • Use only automatic dishwasher detergents to avoid sudsing. Cascade®

wasn’t used Automatic Dishwashing Detergents have been approved for use in all

GE dishwashers.

• To remove suds from the tub, open the dishwasher and let suds dissipate.

Pump out water by pressing Start and close the door. Wait 30 seconds.

Open the door, press and hold Start for 3 seconds, and close the door.

Repeat if necessary.

Rinse agent was spilled • Always wipe up rinse agent spills immediately.

Detergent left in Dishes or utensils are blocking • Reposition the dishes, so the water from the lower spray arm can flush

dispenser cups the detergent cup the detergent cup. See the Loading the dishwasher racks section.

• Reposition the tall utensils or heavy silverware that may be keeping the

dispenser cup door from opening. See the Loading the silverware basket

section.

Black or gray Aluminum utensils have • Remove marks with a mild, abrasive cleaner.

marks on dishes rubbed against dishes

Dishes don’t dry Low inlet water temperature • Make sure inlet water temperature is at least 120°F.

• Select Heated Dry.

• Use Wash Temp Boost option.

• Select a higher cycle, such as Wash

Temp Sani (

Sanitize) or Heavy.

Rinse agent dispenser is empty • Check the rinse agent dispenser and fill as required.

Control panel responded Door may not be completely • Make sure the door is firmly closed.

to inputs but dishwasher closed

never filled with water

Water valve may be turned off • Make sure water valve (usually located under the sink) is turned on.

Stained tub interior Some tomato-based foods can • Use of the Steam cycle (on some models) after adding the dish to the load

cause reddish stains can decrease the level of staining.

Tea or coffee stains • Remove the stain by hand, using a solution of 1/2 cup bleach and

3 cups warm water. NOTE: Do not use bleach on stainless steel

tub or inner door.

CAUTION!

Before cleaning interior, wait at least 20 minutes after a cycle for the

heating elements to cool down. Failure to do so can result in burns.

An overall yellow or brown film can

• A special filter in the water supply line is the only way to correct

be caused by iron deposits in water

this problem. Contact a water softener company.

:KLWHILOPRQLQVLGHVXUIDFH³ • GE recommends Cascade ® Rinse Aid™ to help prevent hard water

hard water minerals mineral deposits from forming.

• Run dishwasher with citric acid to remove mineral deposits. Citric acid

(Part number: WD35X151) can be ordered through GE Parts. See back

cover for ordering information.

Dishwasher won’t run Fuse is blown or circuit breaker • Replace fuse or reset circuit breaker. Remove any other appliances from

is tripped the circuit.

Power is turned off • In some installations, the power to the dishwasher is provided through a

wall switch, often located next to the disposer switch. Make sure it is on.

Control panel is locked • Unlock control panel. See the Getting started section.

GEAppliances.com

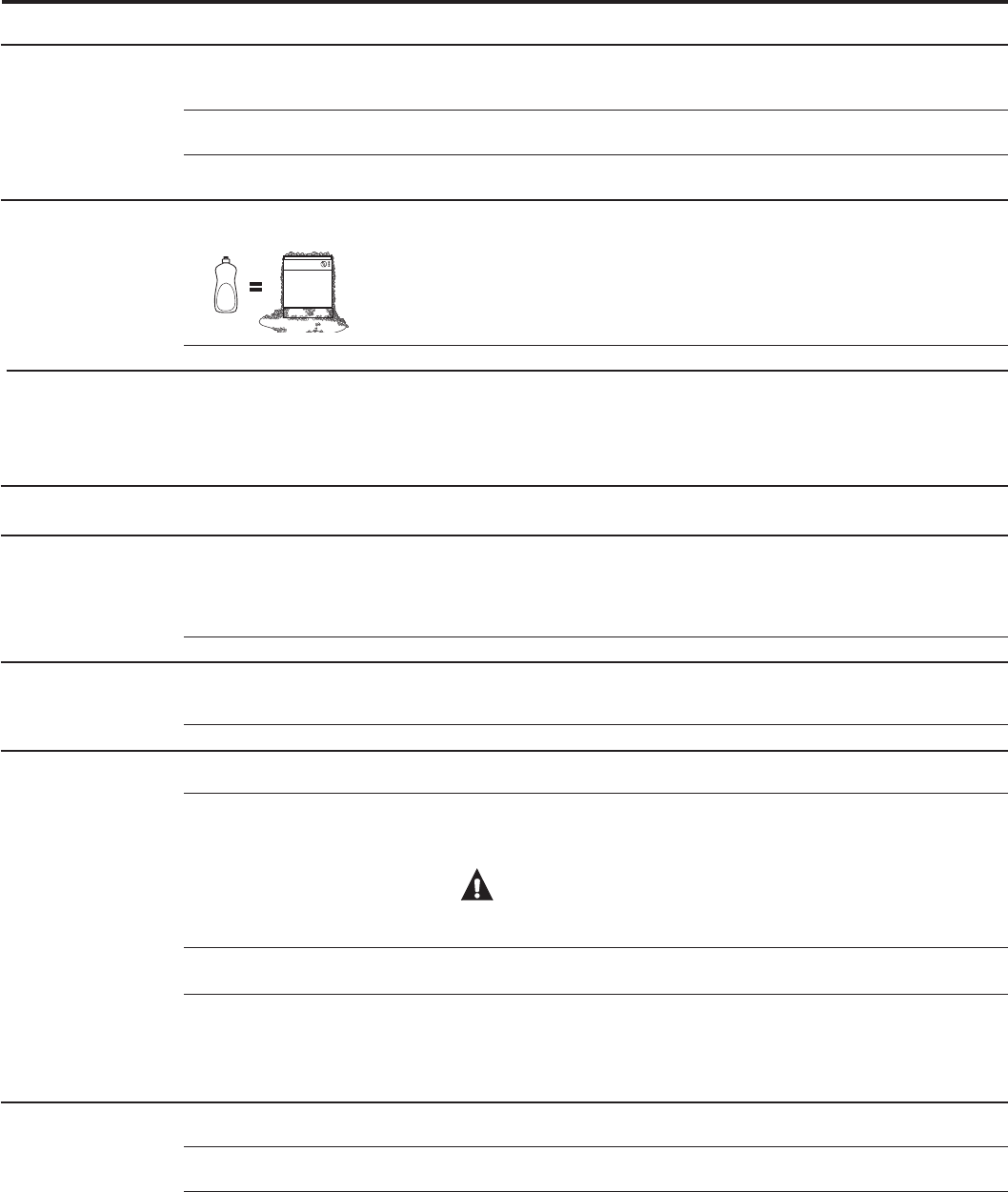

Problem Possible Causes What To Do

Control panel lights Time too long between • Each pad must be touched within 30 seconds of the others.

go off when you’re touching of selected pads To relight, touch any pad again or open the door and

setting controls unlock (top control).

Water standing in Air gap is clogged • Clean the air gap. See the Care and cleaning section.

the bottom of the tub

Water won’t pump Drain is clogged • If you have an air gap, clean it. See the Care and cleaning section.

out of the tub • If the dishwasher drains into a disposer, run disposer clear.

• Check to see if your kitchen sink is draining well. If not, you

may need a plumber.

Steam This is normal • Warm, moist air comes through the vent during drying and when

water is being pumped out. This is necessary for drying.

Sanitized light does The door was opened and the • Do not interrupt the cycle by opening the door during the wash cycle.

not illuminate at the cycle was interrupted during

end of the cycle final rinse

The incoming water • Raise the water heater temperature to between 120°F and 150°F.

temperature was too low

Noise Normal operating sounds: • These are all normal. No action is required.

Detergent cup opening

Water entering dishwasher

The motor stops and starts at

various times during the cycle

Spray arms start and stop at

various times

Drain pump sounds during

pump out

Drain pump starts and stops

several times during each drain

Rattling dishes when the spray • Make sure dishes are properly loaded. See the Loading the

arm rotates dishwasher racks section.

Rattling silverware against door • Tall utensils may be placed in the upper rack to avoid bumping against

during wash inner door during wash cycle.

A white film on This problem caused by • To remove the white film, run your dishes through a dishwasher cycle with

glassware, dishware phosphate-free dishwasher citric acid. Use a WD35X151 citric acid kit found online.

and the interior detergent Pour the citric acid in the detergent cup and close the cover. Place the filmed

but otherwise clean glassware and dishware in the dishwasher. Leave

silverware and other metal items out of the dishwasher. Turn the dishwasher

on and let it run through a complete cycle without detergent. The glassware,

dishware, and dishwasher should come out film free. Alternatively,

a vinegar rinse may be used. Pour 1 cup of vinegar into dishwasher just after

the detergent cup opens and let the dishwasher complete its cycle.

This may be repeated several times a year as needed

The use of a rinse agent such as Cascade ® Rinse Aid™ may help minimize

a repeat build up of film. Also, the use of a highly rated detergent such as

Cascade Complete

® All-in-1 ActionPacs™ will help prevent film build-up.

Before you call for service…

What Is Not Covered (for customers in Canada):

 Service trips to your home to teach you how to use

the product.

 Improper installation.

If you have an installation problem, contact your dealer

or installer. You

are responsible for providing adequate

electrical, exhausting and other connecting facilities.

 Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

 Replacement of house fuses or resetting of circuit breakers.

 Damage to the product caused by accident, fire, floods

or acts of God.

 Damage caused after delivery.

For The Period Of: GE Will Replace:

One Year Any part of the dishwasher which fails due to a defect in materials or workmanship. During

From the date of the this limited one-year warranty, GE will also provide, free of charge, all labor and in-home

original purchase service to replace the defective part.

What GE Will Not Cover (for customers in the United States):

 Service trips to your home to teach you how to use

the product.

 Improper installation, delivery or maintenance.

 Failure of the product if it is abused, misused, or used for

other than the intended purpose or used commercially.

 Replacement of house fuses or resetting of circuit breakers.

 Product not accessible to provide required service.

 Damage to the product caused by accident, fire, floods

or acts of God.

 Incidental or consequential damage caused by possible

defects with this appliance.

 Cleaning or servicing of the air gap device in the drain line.

 Damage caused after delivery, including damage from

items dropped on the door.

This warranty is extended to the original purchaser and any succeeding owner for products purchased for home use within the USA.

If the product is located in an area where service by a GE Authorized Servicer is not available, you may be responsible for a trip charge

or you may be required to bring the product to an Authorized GE Service location for service. Proof of original purchase date is needed

to obtain service under the warranty. In Alaska, the warranty excludes the cost of shipping or service calls to your home.

Some states do not allow the exclusion or limitation of incidental or consequential damages. This warranty gives you specific legal

rights, and you may also have other rights which vary from state to state. To know what your legal rights are, consult your local or

state consumer affairs office or your state’s Attorney General.

Warrantor: General Electric Company. Louisville, KY 40225

This warranty is extended to the original purchaser and any succeeding owner for products purchased in Canada for home use within

Canada. In home warranty service will be provided in areas where it is available and deemed reasonable by Mabe to provide.

Staple your receipt here.

Proof of the original purchase

date is needed to obtain service

under the warranty.

GE Dishwasher Warranty. GEAppliances.com

All warranty service provided by our Factory Service Centers, or an

authorized Customer Care® technician. To schedule service, visit us on-line

at GEAppliances.com, or call 800.GE.CARES (800.432.2737) in the United

States. In Canada, call 1.800.561.3344. Please have serial number and

model number available when calling for service.

WARRANTOR IS NOT RESPONSIBLE FOR CONSE QUEN TIAL DAMAGES.

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV/LPLWHG

Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,

are limited to one year or the shortest period allowed by law.

(;&/86,212),03/,(':$55$17,(6³<RXUVROHDQGH[FOXVLYHUHPHG\LVSURGXFWUHSDLUDVSURYLGHGLQWKLV/LPLWHG

Warranty. Any implied warranties, including the implied warranties of merchantability or fitness for a particular purpose,

are limited to one year or the shortest period allowed by law.

Warrantor: MC Commercial, Burlington, ON, L7R 5B6

Servicing your appliance may require the use of the onboard data port for diagnostics. This gives a GE

Factory Service technician the ability to quickly diagnose any issues with your appliance and helps GE

improve its products by providing GE with information on your appliance. If you do not want your appliance

data to be sent to GE, please advise your technician NOT to submit the data to GE at the time of service.

Consumer Support.

GE Appliances Website

Have a question or need assistance with your appliance? Try the GE Appliances Website 24 hours a day,

any day of the year! For greater convenience and faster service, you can now download Owner’s Manuals,

order parts or even schedule service on-line.

Schedule Service

Expert GE repair service is only one step away from your door. Get on-line and schedule your service at your

convenience any day of the year! Or call 800.GE.CARES (800.432.2737) during normal business hours.

In Canada, call 800.561.3344

Real Life Design Studio In the US: GEAppliances.com

*(VXSSRUWVWKH8QLYHUVDO'HVLJQFRQFHSW³SURGXFWVVHUYLFHVDQGHQYLURQPHQWVWKDWFDQEHXVHGE\SHRSOHRI

all ages, sizes and capabilities. We recognize the need to design for a wide range of physical and mental abilities

and impairments. For details of GE’s Universal Design applications, including kitchen design ideas for people with

disabilities, check out our Website today. For the hearing impaired, please call 800.TDD.GEAC (800.833.4322).

In Canada, please write to: Director, Consumer Relations, MC Commercial

1 Factory Lane, Suite 310

Moncton, N.B. E1C 9M3

Extended Warranties

Purchase a GE extended warranty and learn about special discounts that are available while your warranty is still

in effect. You can purchase it on-line anytime, or call 800.626.2224 during normal business hours. GE Consumer

Home Services will still be there after your warranty expires. In Canada, please consult your local listings for your

extended warranty provider.

Parts and Accessories In the US: GEAppliances.com

Individuals qualified to service their own appliances can have parts or accessories sent directly to their homes

(VISA, MasterCard and Discover cards are accepted). Order on-line today, 24 hours every day or by phone at

877.959.8688 during normal business hours.

Instructions contained in this manual cover procedures to be performed by any user. Other servicing generally

should be referred to qualified service personnel. Caution must be exercised, since improper servicing may

cause unsafe operation.

In Canada, call 800.661.1616

If you are not satisfied with the service you receive from GE, contact us on our Website with all the details including

your phone number, or write to: General Manager, Customer Relations

GE Appliances, Appliance Park

Louisville, KY 40225

In Canada, please write to: Director, Consumer Relations, MC Commercial

1 Factory Lane, Suite 310

Moncton, N.B. E1C 9M3

5HJLVWHU\RXUQHZDSSOLDQFHRQOLQH³DW\RXUFRQYHQLHQFHTimely product registration will allow for enhanced

communication and prompt service under the terms of your warranty, should the need arise. You may also

mail in the pre-printed registration card included in the packing material.

In the US: GEAppliances.com

In Canada: GEAppliances.ca

In the US: GEAppliances.com

In Canada: GEAppliances.ca

In the US: GEAppliances.com

In Canada: GEAppliances.ca

In the US: GEAppliances.com

In Canada: GEAppliances.ca

In the US: GEAppliances.com

In Canada: GEAppliances.ca

CONSIGNES DE SÉCURITÉ .. 18-19

DIRECTIVES DE FONCTIONNEMENT

Chargement et couverts de la vaisselle

.....................................................................24, 25

Chargement de panier à couverts ... 26

Entretien et nettoyage ........................... 27

Tableau de commande

et réglages ........................................... 20–21

Utilisation du lave-vaisselle .......... 22–23

DÉPANNAGE ................................... 28-30

SERVICE À LA CLIENTÈLE

Garantie ........................................................ 31

Service à la clientèle ................................... 32

Inscrivez ci-dessous les numéros

de modèle et de série :

N° de modèle _______________

N° de série __________________

Ils se trouvent sur la paroi de la cuve,

à l’intérieur de la porte.

Modèles avec commandes à l'avant

Modèles avec commandes sur le dessus

CONSIGNES DE SÉCURITÉ IMPORTANTES

VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT D’UTILISER

/·$33$5(,/³&216(59(=&(6',5(&7,9(6

AVERTISSEMENT!

Pour votre sécurité, veuillez suivre les directives données dans le présent manuel afin de

réduire au minimum les risques d’incendie, d’explosion et de chocs électriques et prévenir tout

dommage et blessure grave ou mortelle.

SÉCURITÉ DU CHAUFFE-EAU

INSTALLATION ET ENTRETIEN

Ce lave-vaisselle doit être correctement installé, en conformité avec les directives d’installation fournies,

avant d’être utilisé. Si vous n’avez pas reçu les directives d’installation avec votre appareil, vous pouvez vous

les procurer en visitant notre site Web à l’adresse www.electromenagersge.ca.

 Cet appareil doit être relié à un système

de câblage électrique permanent en métal, mis

à la terre. Sinon, un fil de mise à la terre pour

appareillage doit être installé et raccordé à la borne

ou au fil de mise à la terre de l’appareil.

 Un raccordement incorrect du fil de mise à la terre

peut présenter un risque d’électrocution. Consultez

un électricien ou un technicien qualifié si vous n’êtes

pas certain que l’appareil est correctement mis à la

terre.

 Veuillez vous débarrasser de la façon appropriée

de vos vieux électroménagers et des matériaux

d’emballage ou d’expédition.

 Ne tentez pas de réparer ou de remplacer une pièce

quelconque de votre lave-vaisselle, à moins que cela

ne soit spécifiquement recommandé dans le présent

manuel. Confiez toutes les autres réparations à un

technicien qualifié.

 Pour réduire au minimum les risques d’électrocution,

débranchez l’appareil de sa source d’alimentation

avant d’en effectuer l’entretien.

REMARQUE : Le fait d’arrêter le lave-vaisselle

ne coupe l’alimentation électrique de l’appareil. Nous

vous recommandons de confier la réparation

de votre électroménager à un technicien qualifié.

AVERTISSEMENT!

Dans certaines conditions, il peut se former de l’hydrogène dans un chauffe-eau qui n’a pas été utilisé pendant

deux semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIF.

Si vous n’avez pas utilisé votre chauffe-eau pendant deux semaines ou plus, ouvrez tous les robinets d’eau

chaude et laissez couler l’eau pendant plusieurs minutes afin de réduire les risques de dommages matériels ou

de blessures. Prenez cette précaution avant même d’utiliser un électroménager raccordé au chauffe-eau pour

éliminer l’hydrogène qui pourrait s’y être accumuléé. Puisqu’il s’agit d’un gaz inflammable, ne fumez pas ou

n’utilisez pas une flamme nue ou un électroménager au cours de ce processus.

 N’utilisez cet appareil que pour l’usage pour lequel

il a été conçu, comme expliqué dans le présent

manuel.

 Ne faite pas fonctionner le lave-vaisselle si tous

les panneaux de la carrosserie n’ont pas été

correctement réinstallés.



Ne rangez ni n'utilisez des matières combustibles, y

compris de l'essence ou d'autres liquides ou vapeurs

inflammables, à proximité de cet appareil ou de tout autre.

 N’utilisez pas le lave-vaisselle de façon abusive,

et ne vous assoyez pas ou ne montez pas sur

la porte ou les paniers de l’appareil.

 Ne modifiez pas le fonctionnement des commandes.

 Ne lavez pas les articles en plastique à moins qu’ils

ne portent la mention « Lavable au lave-vaisselle »

ou l’équivalent. Si certains articles en plastique

ne portent pas cette mention, reportez-vous aux

recommandations du fabricant.

AVERTISSEMENT! Lors du fonctionnement de votre lave-vaisselle, prenez les

précautions de base, notamment les suivantes :

AVERTISSEMENT!

APPROPRIÉS

CONSIGNES DE SÉCURITÉ IMPORTANTES

VEUILLEZ LIRE TOUTES LES CONSIGNES AVANT D’UTILISER

/·$33$5(,/³&216(59(=&(6',5(&7,9(6 www.electromenagersge.ca

 Pendant ou après le cycle de lavage, le contenu

peut s'avérer très chaud au toucher. Manipulez-le

avec soin.

 L’utilisation d’un détergent non

conçu pour les lave-vaisselles peut

provoquer la formation de mousse.

 Articles autres que la vaisselle : ne lavez pas

dans le lave-vaisselle des articles comme des

filtres de purificateur d’air, des filtres de systèmes

de chauffage ou des pinceaux. Vous pourriez

endommager le lave-vaisselle et provoquer une

décoloration ou des taches dans l’appareil.

 Une surveillance attentive est nécessaire lorsque cet

appareil est utilisé par ou près des enfants.



Placez les articles légers en plastique de manière

qu’ils ne se déplacent pas ou ne tombent pas au fond

GHO·DSSDUHLO³LOVSRXUUDLHQWHQWUHUHQFRQWDFWDYHF

l’élément chauffant, ce qui pourrait les endommager.

 Placez les articles coupants de manière à ce qu’ils

n’endommagent pas le joint d’étanchéité de la porte.

 Placez dans le panie r à couverts les couteaux

tranchants le manche vers le haut afin de réduire

les risques de coupures.



Ne laissez pas les enfants jouer à proximité du lave-

vaisselle lorsque vous ouvrez ou fermez la porte afin

d’éviter que leurs petits doigts se coincent dans la porte.

 Ne touchez pas à l’élément chauffant pendant ou

immédiatement après le fonctionnement de l’appareil.

ATTENTION : Pour éviter les blessures mineures ou les dommages matériels

ATTENTION : EXIGENCES ÉLECTRIQUES



Cet appareil électroménager doit être alimenté par

du courant de 120V, 60 Hz, et branchéà un circuit de

dérivation bien mis à la terre, protégé par un fusible à

retardement ou un disjoncteur de 15 ou 20 ampéres.

 Si l’alimentation électrique fournie ne remplit

pas les caractéristiques ci-dessus, nous

vousrecommandons de faire installer par un

électricien qualifié une bonne prise.

 Le circuit de votre lave-vaisselle ne doit être

utilisépar aucun autre appareil électroménager

quandle lave-vaisselle fonctionne, car le lave-

vaissellenécessite toute la capacité du circuit.

 Si la prise murale dans laquelle vous branchez

le cordon d’alimentation de votre lave-vaisselle

est contrôlé par un interrupteur, mettez

cetinterrupteur en position ON (marche).

AVERTISSEMENT! RISQUE DE SUFFOCATION POUR

UN ENFANT COINCÉ À L’INT RIEUR DE L’APPAREIL

 Ne laissez jamais les enfants jouer avec ou à l’intérieur de l’appareil.

ÉLIMINATION APPROPRIÉE DU LAVE-VAISSELLE

VEUILLEZ LIRE ET SUIVRE À LA LETTRE CES CONSIGNES DE SÉCURITÉ.

CONSERVEZ CES DIRECTIVES

NOTICE



Si votre lave-vaisselle est branché sur un circuit relié

à un interrupteur mural, assurez-vous d’actionner

celui-ci avant d’utiliser votre appareil.

 Si vous fermez l’interrupteur mural entre les

cycles de lavage, attendez de 5 à 10 secondes

après avoir ramené l’interrupteur à ON (Marche)

avant d’appuyer sur la touche Start (Marche) pour

permettre aux commandes de se réinitialiser.



N’utilisez que les détergents et agents de rinçage

liquides, en poudre ou en tablette ou les Cascade

Complete® All-in-1 ActionPacs™ recommandés pour les

lave-vaisselle et gardez-les hors de la portée des enfants.

Les détergents pour lave-vaisselle Cascade Complete®

All-in-1 ActionPacs™ et les agents de rinçage Cascade®

Rinse Aid™ sont approuvés avec les lave-vaisselle GE.

Les lave-vaisselle jetés ou abandonnés sont dangereux… même si vous ne les laissez là que pour quelques

jours. Si vous voulez jeter votre lave-vaisselle, veuillez suivre les directives ci-dessous pour éviter les

accidents.

 Ne laissez pas les enfants jouer avec le lave-vaisselle, ou à l’intérieur de celui-ci ou de tout autre

électroménager mis aux rebuts.

 Enlevez la porte du compartiment de lavage ou enlevez le verrou en ôtant les deux vis du loquet à

l’intérieur de la cuve (comme illustré).

Pour démarrer!

Les caractéristiques et l'apparence des appareils varieront tout au long de ce manuel.

Charger le lave-vaisselle

Pour de meilleurs résultats de lavage, suivez les directives de chargement des paniers dans la section Chargement des paniers du lave-

vaisselle. Aucun pré-rinçage des dépôts alimentaires normaux n'est nécessaire. Enlevez les dépôts durs, notamment les os, les cure-dents,

la peau et les graines. Enlevez les légumes-feuilles, les parties non comestibles de la viande et les quantités excédentaires de graisse ou

d'huile. Enlevez les dépôts alimentaires acides qui peuvent décolorer l'acier inoxydable.

Ajouter le détergent

Ajoutez la quantité de détergent requise dans le distributeur à détergent. Utilisez un détergent du type Cascade Complete All-in-1 ActionPacs™.

Consultez la rubrique Distributeur de détergent dans la section Utilisation du lave-vaisselle.

Ajouter le produit de rinçage

Ajoutez le produit de rinçage dans le distributeur. Consultez la section Utilisation d’un produit de rinçage comme Cascade® Rinse Aid™ dans la

section Utilisation du lave-vaisselle.

Sélectionner le cycle

Appuyez sur la touche Select Cycle pour choisir le cycle de lavage désiré. Le voyant vis-à-vis de la touche Select Cycle s'allumera pour indiquer le

cycle qui a été choisi.

Le cycle peut être sélectionné même si la porte est ouverte. Le cycle ne démarrera qu'une fois la porte fermée et la commande Start sélectionnée.

AutoSense (certains modèles) Ce cycle détecte automatiquement le degré de saleté et règle le cycle de lavage en conséquence.

Heavy Ce cycle est destiné à la vaisselle et batterie de cuisine très sale, avec dépôts alimentaires séchés

ou cuits. Ce cycle convient aussi à la vaisselle de tous les jours.

Normal Normal Ce cycle est conçu pour la saleté normale de tous les jours et pour économiser l'eau et l'énergie.

REMARQUE : Le cycle Normal a servi à évaluer l'efficacité énergétique de ce lave-vaisselle.

Light

Ce cycle est conçu pour la vaisselle de saleté légère à moyenne. Il convient à la porcelaine et au cristal.

Rinse Pour le rinçage de charges partielles qui seront lavées plus tard. N'utilisez pas de détergent. Le détergent n'est

(certains modèles)

pas distribué pendant le cycle de rinçage.

Sélectionner les options

Le voyant vis-à-vis la touche sélectionnée S'ALLUMERA pour indiquer l'option qui a été sélectionnée.

Wash Temp

Cette option augmente la température pour faciliter le lavage de la vaisselle très sale et elle peut allonger la durée totale

Boost du cycle. L'option peut être activée ou désactivée pendant le cycle de lavage.

(certains modèles)

Wash Temp Cette option augmente la température de l'eau lors du rinçage final afin de désinfecter la vaisselle.

Sani La durée du cycle variera selon la température de l'eau d'admission.

(certains modèles) REMARQUE : Cette option est contrôlée en fonction de critères de désinfection. Si le cycle est interrompu pendant

ou après l'étape du lavage principal, ou si la température de l'eau d'admission est si basse qu'un lavage adéquat

ne peut être obtenu, il se peut que les critères de désinfection ne soient pas atteints. Dans ce cas, le voyant

Sanitized ne s'allumera pas à la fin du cycle. L'utilisation de cette option modifiera le cycle pour satisfaire

à la Section 6 de la norme NSF 184 relative au délogement de la saleté et à l'efficacité de la désinfection.

REMARQUE : Les lave-vaisselle domestiques homologués NSF ne sont pas destinés aux établissements

alimentaires du commerce.

Heated Dry Désactive l'option de séchage avec chaleur. La vaisselle sèche naturellement à l'air et l'énergie est économisée.

Off Ouvrez la porte du lave-vaisselle pour accélérer le séchage.

Heated Dry Allume l'élément chauffant afin d'accélérer le séchage. Ce cycle prolongera le cycle de lavage de 64 minutes.

On NE PAS utiliser avec le cycle Rinse seulement.

GEAppliances.com

Sélectionner les options (suite)

Steam Pour utilisation avec une vaisselle très sale et/ou sur laquelle des aliments ont séché ou cuit.

(Prewash) Cette option DOIT être sélectionnée AVANT de démarrer le cycle. L'option Steam ajoute environ 30 minutes

(certains modèles)

à la durée du cycle. Cette option est disponible avec les cycles Heavy, Auto Sense et Normal.

Wash La sélection de la zone de lavage supérieure ou inférieure dirigera le lavage sur un panier seulement.

Zones La durée du cycle sera ainsi raccourcie et l'énergie sera économisée. Cette option est utilisée

(certains modèles)

seulement si la charge est réduite de moitié.

Delay Retarde le démarrage d'un cycle de lavage d'une durée allant de 8 à 12 heures selon le modèle.

Hours Touchez la commande Delay Hours, sélectionnez le nombre d'heures, puis touchez une fois la

(certains modèles) commande Start pour lancer le décompte. Le lave-vaisselle commencera à fonctionner une fois le délai expiré.

Control Vous pouvez verrouiller les commandes pour empêcher que des sélections ne soient effectuées. Vous pouvez

Lock aussi verrouiller les commandes après le démarrage d'un cycle pour empêcher une modification. Par exemple,

cette option empêchera le démarrage accidentel du lave-vaisselle lorsqu'un enfant appuie sur des touches par

inadvertance.

Pour VERROUILLER les commandes du lave-vaisselle, selon le modèle, maintenir une pression sur la touche

Heated Dry durant 3 secondes ou maintenir une pression simultanément sur les touches Steam et Wash Temp

pendant 3 secondes. Le voyant Control Lock s'allumera pour indiquer que les commandes sont verrouillées.

Pour DÉVERROUILLER les commandes du lave-vaisselle, selon le modèle, maintenir une pression sur la touche

Heated Dry durant 3 secondes ou maintenir une pression simultanément sur les touches Steam et Wash Temp

pendant 3 secondes. Le voyant s'allumera pour indiquer que les commandes sont déverrouillées.

Energy Lorsque connectée à un compteur intelligent de votre compagnie d'électricité, le lave-vaisselle retardera

Smart automatiquement le démarrage d'un cycle pendant les demandes de pointe à tarif plus élevé, et il fonctionnera

pendant les périodes de faible demande. Cependant, vous pouvez outrepasser les réglages de retardement

et utiliser le lave-vaisselle au besoin. Renseignez-vous davantage sur la fonction Energy Smart dans la section

Utilisation du lave-vaisselle.

Démarrer le lave-vaisselle

Start La porte peut être ouverte pour sélectionner les options désirées. Appuyez sur la touche Start pour débuter

le cycle et fermez la porte moins de 10 secondes pour démarrer le cycle ou débuter le décompte de l'option

Delay Hours. Le cycle de lavage commencera peu de temps après la fermeture de la porte. Si la porte est

ouverte, les voyants allumés vont s'éteindre si l'on appuie pas sur une touche en moins de deux minutes. Pour

activer l'affichage, fermer ou ouvrir la porte, ou encore toucher à n'importe quelle touche.

Interrupt Pour interrompre un cycle ou faire une pause, ouvrez la porte lentement. L'ouverture de la porte occasionnera

or Pause une pause dans le cycle. Le lave-vaisselle émettra un bip à chaque minute pour vous rappeler de fermer la porte.

Pour redémarrer ou poursuivre le cycle, appuyez sur Start puis fermez la porte.

Cancel Pour annuler un cycle de lavage, maintenir une pression sur la touche Start pendant 3 secondes puis fermer

la porte. Le lave-vaisselle se vidangera, émettra un bip, et le voyant du cycle de lavage s'éteindra.

Fin du cycle Voyant allumé à la fin du cycle lorsque Wash Temp Sani (lavage hygiénique) a été sélectionné et que le lave-vaisselle

Sanitized a satisfait aux critères de désinfection. Consultez la rubrique Wash Temp Sani pour une description complète de l'option.

Le voyant s'éteindra dès l'ouverture de la porte, ou sur pression d'une touche avec porte fermée.

Clean Ce voyant s'allume lorsque le cycle de lavage est terminé. Il reste allumé pour rappeler que la vaisselle est propre.

Le voyant s'éteindra dès l'ouverture de la porte, ou sur pression d'une touche avec porte fermée.

Utilisation d’un produit de rinçage comme Cascade

Crystal Clear®

Les produits de rinçage tels que Cascade® Rinse Aid™ sont conçus pour une meilleure efficacité au séchage et

une protection contre les taches et le film susceptibles de se former sur la vaisselle, la verrerie, la coutellerie, la

batterie de cuisine et le plastique.

Remplissage du distributeur

Le distributeur de produit de rinÁage contient 100 ml (3,5 oz) de produit de

rinçage. Dans des conditions normales de fonctionnement, cette quantité est

suffisante pour environ un mois.

1 Assurez-vous que la porte du lave-vaisselle est entièrement ouverte.

2 Ouvrez le couvercle du distributeur de produit de rinçage RINSE AID.

3 Ajoutez lentement le produit de rinçage jusqu'à remplir le contenant. Il se

peut que vous deviez vous arrêter à quelques reprises pour permettre la

décantation.

4 Nettoyez le produit de rinçage renversé avec un linge humide.

5 Fermez le couvercle du distributeur RINSE AID.

Dosage du produit de rinçage

Vous pouvez régler la quantité de produit de rinçage versée au rinçage final. Le distributeur a été réglé à l’usine

au point milieu. Si des taches d'eau dure se forment sur la vaisselle, élevez le réglage. Si vous apercevez de la

mousse dans le lave-vaisselle, placez le distributeur à un réglage moins élevé.

Pour régler le dosage

Ouvrez le couvercle du distributeur RINSE AID; puis tournez le dispositif de réglage dans le sens horaire pour

augmenter la quantité de produit de rinçage, et dans le sens antihoraire pour la diminuer.

Indicateur

de niveau

Dispositif de réglage

du produit de rinçage

Utilisation du lave-vaisselle.

Vérification de la température de l’eau

L’eau qui alimente le lave-vaisselle doit être à une température

d’au moins 49 °C (120 °F) et d’au plus 66 °C (150 °F) pour que

l’action de lavage soit efficace et pour prèvenir tout dommage

à la vaisselle. Vèrifiez la tempèrature de l’eau avec un

thermomètre à bonbons ou à viande. Ouvrez le robinet d’eau

chaude le plus près du lave-vaisselle, placez le thermomètre

dans un verre et laissez l’eau couler continuellement dans le

verre jusqu’à ce que la tempàrature cesse d’augmenter.

Energy Smart

La fonction Energy Smart permet à votre lave-vaisselle de

réduire sa consommation d'énergie durant les périodes de

pointe à tarif plus élevé. Si vous êtes situé dans une région

où votre compagnie d'électricité facture des taux variables

selon la période du jour, votre lave-vaisselle vous informera

des périodes à tarif élevé. Vous pouvez alors retarder le

démarrage du lave-vaisselle jusqu'à une période à tarif

moins élevé, ou encore outrepasser cette fonction et faire

fonctionner le lave-vaisselle à votre gré.

Ce dont vous aurez besoin :

Un compteur intelligent qui communiquera avec

votre lave-vaisselle. Consultez votre compagnie

d'électricité pour déterminer si la technologie est

disponible dans votre région.

Un modèle de lave-vaisselle Energy Smart

(GDF520, GDF540, GDT530 ou GDT550).

Un module de communication ACM (Appliance

Communication Module). Veuillez visiter le site

gebrillion.com pour commander le module de

communication qui devra être installé dans votre

lave-vaisselle.

www.electromenagersge.ca

Le distributeur de détergent est situé au centre de la porte

du lave-vaisselle. Il comporte deux compartiments. Le

compartiment de lavage principal se trouve à l'intérieur

du distributeur de détergent. Pour l'ouvrir, appuyez sur le

bouton bleu sur le côté du distributeur. Le compartiment

de pré-lavage se situe sur le couvercle du distributeur

de détergent. Utilisez le compartiment de pré-lavage

uniquement lorsque l'eau est extrêmement dure ou que la

vaisselle est très sale.

REMARQUE : N’obstruez pas le distributeur de détergent en

plaçant des ustensiles trop larges ou longs à proximité.

Vous pouvez utiliser du détergent à lave-vaisselle en poudre,

en liquide, en gel ou en tablettes. Assurez-vous de n’utiliser

que des détergents spécifiquement adaptés aux lave-vaisselle

automatiques. N’utilisez jamais de détergent liquide pour le

lavage de la vaisselle à la main Si vous utilisez un détergent

inadapté, il se formera de la mousse et le lavage ne sera pas

optimal.

Il est important de conserver le détergent dans un endroit

sec et dans son emballage d’origine afin qu’il ne perde pas de

son efficacité. Par conséquent, ne versez le détergent dans

distributeur qu’au moment de mettre le lave-vaisselle en marche,

puis fermez le couvercle. Le couvercle s’ouvrira pendant le

programme.

Remplissage du distributeur de détergent

GE recommande l’utilisation d’un détergent en tablette ou en

dose. Des essais indépendants ont indiqué que ce type de

détergent est très efficace dans un lave-vaisselle.

Cascade®

All-in-1 ActionPacs™

sont un exemple de ce type de

détergent. Mettez simplement une tablette ou une dose dans le

compartiment principal et faites glisser pour fermer le couvercle

du compartiment à détergent. Veuillez noter que la tablette

ou la dose doit être placée dans le compartiment principal

de détergent. Si la tablette ou la dose se retrouve au fond du

lave-vaisselle, le détergent sera éliminé très rapidement et sera

donc inutilisé. Les performances de lavage seront alors très

mauvaises.

Si vous choisissez d’utiliser un détergent en poudre, liquide ou

en gel, la quantité utilisée sera fonction de la dureté et de la

température de votre eau ainsi que de degré de salissure de

vitre vaisselle. Contactez votre compagnie distributrice des

eaux pour obtenir des informations sur la dureté de l’eau dans

votre région. La dureté de l'eau se mesure en grains par gallon.

Utilisez cette information et le tableau ci-dessus pour déterminer

la quantité de détergent à utiliser. Vous pouvez également

acheter des bandes tests de dureté de l’eau auprès de GE.

Appelez le 1.800.661.1616 et demandez le numéro de pièces

n°WD01X10295.

L’utilisation de trop de détergent avec une eau trop douce et/

ou trop chaude peut occasionner un voile permanent sur

votre verrerie appelé « attaque chimique » qui est irréversible.

Toutefois, trop peu de détergent peut affecter les performances

de lavage. Utilisez le tableau comme point de départ puis ajustez

la quantité de détergent que vous utilisez.

Use the table as a starting point and then adjust the amount

of detergent you use. Use just enough to get good wash

performance. Using just the right amount of detergent will

provide great wash performance without wasting detergent or

etching of glassware.

N’UTILISEZ PAS DE DÉTERGENT LIQUIDE POUR

LE LAVAGE DE LA VAISSELLE À LA MAIN

REMARQUE : Si vous utilisez un détergent qui n’est pas conçu

pour les lave-vaisselle, il se formera de la mousse à l’intèrieur de

l’appareil. Pendant le fonctionnement, cette mousse sortira par les

èvents de l’appareil et s’ècoulera sur le plancher de cuisine.

Comme bon nombre de contenants de dètergent se

ressemblent, rangez le dètergent pour lave-vaisselle à part de

vos autres produits nettoyants. Montrez le bon dètergent à toute

personne susceptible d’utiliser le lave-vaisselle, ainsi que l’endroit

où vous le gardez.

Même si l’utilisation d’un dètergent non conçu pour les lave-

vaisselle ne risque pas de causer des dommages permanents à

votre appareil, votre vaisselle ne sera pas aussi propre.

Distributeur de dètergent

Godets à Remplir

Remplir au 1/3

Remplir au 2/3

Remplir au complet

Remplissez le godet du lavage principal

et celui du lavage préliminaire

Nombre

de Grains/Gal.

Moins de 4

Entre 4 et 8

Entre 8 et 12

Plus de 12

Pré-lavage

Lavage

principal

Produit de

rinçage

Distributeur

de détergent

Poussez/

faites glisser

pour fermer

Chargement et couverts de la vaisselle.

Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers. Les

caractéristiques et l’apparence des paniers et du panier à couverts peuvent être différentes de celles de votre modèle.

Panier supérieur

Le panier supérieur est principalement destiné aux

verres, aux tasses et aux soucoupes. Cependant,

d'autres articles tels que pots, casseroles et assiettes

peuvent être placés dans le panier supérieur. C'est

aussi un endroit sûr pour les articles de plastique qui

vont au lave-vaisselle. Le panier supérieur peut être

utilisé pour les ustensiles aux dimensions spéciales.

Les poêlons, les bols à mélanger et d'autres articles

de taille similaire doivent être placés à l'envers pour

un meilleur résultat de lavage. Veillez à ce que les

petits articles en plastique ne puissent bouger car

ils pourraient s'endommager en tombant dans

l'élément chauffant au fond du lave-vaisselle.

Sur certains modèles, le panier supérieur peut être

ajusté pour recevoir les articles de plus grande

taille. Pour ajuster le panier supérieur, l'allonger

complètement et enlever les deux capuchons

d'extrémité en plastique à l'avant des rails. Enlever

le panier supérieur. Sélectionnez le jeu de roulettes

sur le côté du panier qui procure la hauteur désirée,

puis réinstaller le panier en guidant les rails entre le

jeu de roulettes approprié. Panier installé, replacez

les deux capuchons, en vous assurant que leur

fermoir est bien engagé. Le défaut de bien engager

les capuchons d'extrémité peut entraîner la chute du

panier du lave-vaisselle.

Pour ajouter de la polyvalence au chargement, la

grille utilitaire (certains modèles) peut être placée

dans le haut ou le bas. Elle peut aussi servir à fixer

des verres à pied comme les verres à vin. Étant donné

que ces verres présentent différentes tailles, poussez

lentement le panier vers l'intérieur afin que les articles

ne percutent pas les bords du lave-vaisselle.

Des tiges rabattables (certains modèles) ajoutent

de la flexibilité supplémentaire pour le chargement

de gros articles. Sélectionnez la position de la tige

rabattable qui convient le mieux à vos articles.

Il est important de faire en sorte que les articles

ne dépassent pas du bas du panier ou du panier à

couverts (certains modèles) pour ne pas gêner la

rotation du bras gicleur intermédiaire. Cette situation

pourrait causer du bruit pendant le fonctionnement

et/ou un lavage de piètre qualité.

Capuchon

d'extrémité

Roulettes

Rail

Assurez-vous qu’aucun

article n’empêche les

bras gicleurs de tourner.

Panier supérieur - 10 couverts

- GDF510, GDF520 & ADT521

Panier supérieur - 8 couverts -

GDF510, GDF520 & ADT521

Panier supérieur - 10 couverts

GDT530, GDF540 & GDT550

Panier supérieur - 8 couverts

GDT530, GDF540 & GDT550

Panier supérieur - 12 couverts -

GDF510, GDF520 & ADT521

Panier supérieur - 12 couverts

GDT530, GDF540 & GDT550

Panier inférieur

Le panier inférieur est destiné aux assiettes, aux

soucoupes et aux articles de batterie de cuisine. Les

gros articles tels que les lèchefrites et les plaques

à pâtisserie doivent allser sur les côtés du panier. Si

nécessaire, les verres et les tasses de grande taille

peuvent être placés dans le panier inférieur pour

optimaliser le chargement. Les assiettes, les soucoupes

et les articles similaires doivent être placés entre les

tiges dans la direction qui permet un appui sûr.

Ne placez pas les gros articles de façon qu'ils

bloquent le distributeur de détergent lorsque la

porte est fermée.

Les blocs de tiges réversibles (certains modèles)

offrent une polyvalence accrue pour la disposition

des assiettes. La direction des blocs peut être

modifiée pour convenir aux besoins. Pour régler la

direction, retirez les attaches qui fixent les blocs au

panier en tirant sur la languette vers le haut, puis

courbez la tige de retenue pour dégager le bloc du

panier inférieur. Le bloc de tiges peut être tourné dans

la direction opposée pour inverser le chargement.

Fixez les blocs au panier selon le même procédé en

vous assurant de bien enclencher les attaches.

AVERTISSEMENT! Les

attaches peuvent constituer un risque

d'étouffement pour les enfants en bas âge.

Gardez-les à l'écart des enfants.

Des tiges rabattables (certains modèles) ajoutent

de la flexibilité supplémentaire pour le chargement

de gros articles. Sélectionnez la position de la tige

rabattable qui convient le mieux à vos articles. La

direction des tiges rabattables peut être modifiée

pour correspondre à vos besoins. Pour ajuster la

direction des tiges, retirez les attaches qui les fixent

au panier en glissant l'attache pour la dégager de

la broche du panier. Les tiges rabattables peuvent

pivoter dans la direction opposée pour inverser la

direction du chargement. Fixez les tiges rabattages

au panier à l'aide des mêmes attaches. On enlève

l'attache en la tirant vers le haut et la dégageant du

panier. Replacez l'attache du côté opposé du panier

en la poussant vers le bas contre la broche.

Il est important de faire en sorte que les articles

ne dépassent pas du bas du panier ou du panier

à couverts (certains modèles) pour ne pas gêner

la rotation du bras gicleur inférieur. Cette situation

pourrait causer du bruit pendant le fonctionnement

et/ou un lavage de piètre qualité.

Attaches

www.electromenagersge.ca

Panier inférieur - 10 couverts -

GDF510, GDF520 & ADT521

Panier inférieur - 8 couverts -

GDF510,GDF520 & ADT521

Panier inférieur - 10 couverts

GDT530, GDF540 & GDT550

Panier inférieur - 8 couverts

GDT530, GDF540 & GDT550

Panier inférieur - 12 couverts

- GDF510, GDF520 & ADT521

Panier inférieur - 12 couverts

GDT530, GDF540 & GDT550

Chargement de panier à couverts…

Panier à couverts

Placez les ustensiles dans le panier amovible pour

couverts et accessoires (certains modèles). Les objets

pointus, comme les fourchettes et les couteaux,

peuvent être placés avec les poignées vers le haut

de façon à protéger vos mains. Pour les meilleurs

résultats de lavage, placez les autres articles comme

les cuillères avec la poignée vers le bas. Évitez de

regrouper les articles afin de favoriser un lavage

optimal. Lors du chargement, répartissez les articles

uniformément dans le panier.

Le panier amovible pour couverts et accessoires

(certains modèles) peut aussi servir pour les

petits articles, tels que cuillères à mesurer, suces

de bouteille pour bébé, capuchons de plastique

ou porte-épis de maïs. Les couvercles du panier

amovible (certains modèles) peuvent être fermés

pour contenir les petits articles.

Le panier à couverts monté sur la porte (certains

modèles) peut être fixé sur la porte à l'aide des deux

pitons de montage, ou sur le panier en se servant

des saillies dans la broche à l'avant du panier

inférieur pour engager les languettes à l'arrière du

panier à couverts.

Le panier auxiliaire (certains modèles) est doté de

crochets à l'arrière qui permettent de le fixer sur la

broche supérieure des côtés du panier inférieur.

Le panier de type FlexBaskets (certains modèles)

se fixe à l'avant du panier supérieur ou inférieur.

Fixez le FlexBaskets en engageant ses languettes

arrière dans la saillie de la broche à l'avant du panier

supérieur ou inférieur.

Ne placez pas de gros ou grand ustensiles de façon

qu'ils puissent bloquer le distributeur de détergent

ou se coincer entre la porte et le joint d'étanchéité

lorsque la porte est fermée.

Panier à

couverts

Panier à

couverts

Saillies de la broche

Pitons de

montage

Panier à couverts - 10 couverts

- GDF510, GDF520 & ADT521

Panier à couverts - 8 couverts -

GDF510, GDF520 & ADT521

Panier à couverts - 10 couverts

GDT530, GDF540 & GDT550

Panier à couverts - 8 couverts

GDT530, GDF540 & GDT550

Panier à couverts - 12 couverts -

GDF510, GDF520 & ADT521

Panier à couverts - 12 couverts

GDT530, GDF540 & GDT550

Pour un lavage optimal, veuillez suivre les lignes directrices ci-dessous pour le chargement des paniers. Les

caractéristiques et l’apparence des paniers et du panier à couverts peuvent être différentes de celles de votre modèle.

Entretien et nettoyage. www.electromenagersge.ca

Nettoyage du tableau de commande

Pour nettoyer le tableau de commande, utilisez un chiffon doux

légèrement humide, puis asséchez-le.

Vérifiez la coupure

anti-refoulement dès

que votre lave-vaisselle

ne se vide pas bien.

Une coupure anti-refoulement protège votre lave-

vaisselle contre les refoulements d’eau lors d’un

blocage du renvoi. Ce dispositif ne fait pas partie du

lave-vaisselle. Il n’est pas couvert par votre garantie.

Puisque tous les codes de plomberie n’exigent pas de

coupures anti-refoulement, il est possible que vous

n’ayez pas un tel dispositif.

Il est facile de nettoyer la coupure anti-refoulement.

1 Arrêtez le lave-vaisselle et enlevez le couvercle

chromé.

2 Enlevez le capuchon en plastique et nettoyez-le à

l’aide d’un cure-dents.

Coupure anti-

refoulement

Si vous laissez votre lave-vaisselle dans un endroit non chauffé

pendant l’hiver, demandez à un technicien d’effectuer les tâches

qui suivent :

1 Couper l’alimentation électrique du lave-vaisselle. Enlever les

fusibles ou déclencher les disjoncteurs.

2 Couper l’alimentation en eau et débrancher la conduite

d’alimentation en eau de l’électrovanne.

3 Vidanger l’eau de la conduite d’alimentation et de

l’électrovanne (utiliser un récipient pour recueillir l’eau).

4 Rebrancher la conduite d’alimentation en eau à

l’électrovanne de l’appareil.

Protection contre le gel

Nettoyage du panneau de la porte

Avant de nettoyer le panneau avant de la porte, vérifiez de quel

type de panneau il s’agit. Vérifiez les deux dernières lettres de votre

numéro de modèle. Vous trouverez le numéro de votre modèle sur

la paroi gauche de la cuve, tout juste à l’intérieur de la porte. Si votre

numéro de modèle se termine par les lettres BB, CC, WW, SA ou ES,

votre appareil est doté d’un panneau de porte peint. Si votre numéro

de modèle se termine par les lettres SS, votre appareil est doté d’un

panneau de porte en acier inoxydable. Si votre numéro de modèle se

termine par « II », alors il est doté d'un panneau de porte intégré.

Veuillez suivre les directives ci-dessous pour nettoyer le panneau de

porte de votre modèle.

Panneau de porte peint (numéro de modèle se terminant par BB-noir,

CC-bisque, WW-blanc, SA-argent ou ES-ardoise)

Utilisez un chiffon doux et propre légèrement humide, puis

séchez. Vous pouvez également utiliser une cire ou un poli pour

électroménagers.

Panneau de porte en acier inoxydable (numéro de modèle se

terminant par SS)

Vous pouvez nettoyer les panneaux en acier inoxydable avec un

chiffon doux et propre et un produit nettoyant comme Stainless Steel

Magic ou tout autre produit similaire. N’utilisez pas sur les portes en

acier inoxydable une cire pour électroménagers, un poli, un javellisant

ou un produit contenant du chlore.

Vous pouvez commander le produit nettoyant Stainless Steel Magic n°

WX10X15 au service des Pièces de GE au numéro 1.800.661-1616.

Panneau de porte intégré (numéros de modèle se terminant par II)

Il s'agit d'un panneau de porte personnalisé et vous devez vous

reporter aux recommandations du fabricant d'armoires pour le

nettoyage approprié.

N’utilisez pas de tampon à récurer ou de poudre nettoyante, car ils

peuvent rayer la surface.

Porte intérieure en acier inoxydable

L'acier inoxydable utilisé pour fabriquer la cuve et la porte intérieure

du lave-vaisselle procure la plus haute fiabilité dans la gamme des

lave-vaisselle GE. Si la cuve et la porte intérieure du lave-vaisselle

devaient être rayées ou ébréchées dans le cours d'un usage

normal, elles ne rouilleront pas pour autant. Les dommages en

surface n'affecteront pas leur fonction et leur durabilité.

Votre lave-vaisselle est-il doté d’une coupure anti-refoulement?

Filtre ultra-fin

Pour nettoyer le Filtre

ultra-fin, retirez le panier

inférieur. Tournez et retirez

le grand filtre rond. Rincez

le filtre à l'aide d'eau tiède

savonneuse et utilisez

une éponge pour essuyer

les particules résistantes.

L'utilisation de tampons à

récurer ou de brosses peut

endommager le filtre. Une

fois nettoyé, replacez le

Filtre ultra-fin et tournez-le

pour le verrouiller en place.

Filtre fin

Pour nettoyer le Filtre fin (plaque grillagée plate), retirez le panier

inférieur. Retirez le Filtre ultra-fin. Tournez chacune des deux tiges

de retenue situées vers le fond arrière de la cuve, et retirez le

Filtre fin. Rincez le filtre dans l'eau tiède savonneuse. L'utilisation

de tampons à récurer ou de brosses peut endommager le filtre.

Utiliser une brosse douce ou une éponge pour enlever la saleté

rebelle ou les dépôts de calcium laissés par l'eau dure. Une fois

nettoyé, replacez le Filtre fin, le Filtre ultra-fin, et tournez les deux

tiges de retenue pour les enclencher.

AVERTISSEMENT! Les tiges de retenue

peuvent constituer un risque d'étouffement pour les enfants en

bas âge. Gardez-les à l'écart des enfants.

Nettoyage des filtres

Inspectez les filtres régulièrement, à chaque mois environ selon l'usage, et nettoyez-les au besoin. Le besoin de nettoyer les filtres se remarque

par une performance moindre de lavage ou lorsque la vaisselle semble rugueuse.

Retaining

Posts Spray

Arm

Tiges de retenue Bras gicleur

Filtre ultra-fin

Filtre fin

Avant d’appeler un réparateur…

Conseils de dépannage

Gagnez du temps et économisez de l’argent! Consultez les tableaux des

pages qui suivent ou visitez notre site Web www.electromenagersge.ca.

Vous pourriez vous éviter d’appeler un réparateur.

Problème Causes possibles Correctifs

Le voyant d'état La porte a été ouverte • Appuyez une seule fois sur la touche Start pour mettre en marche lave-

Start clignote ou le cycle a été interrompu. vaisselle. Appuyez une deuxième fois sur la touche Start pendant que

le lave-vaisselle est en marche pour annuler le programme.

Le lave-vaisselle fait Ce signal vous rappelle que vous • Press Start and close the door

entendre un signal avez ouvert la porte du lave-vaisselle

sonore (BIP) toutes pendant le fonctionnement. Le signal

les 30 secondes se fera entendre jusqu’à ce que vous

fermiez la porte et appuyez sur Start.

Un signal sonore se fait Ce phènomène est normal. Le • Pour annuler ce double signal sonore (ou pour le remettre en fonction si vous l’aviez

entendre à la fin du lave-vaisselle fait entendre deux prècèdemment annulè), appuyez 5 fois sur la touche Heated Dry en moins

programme signaux sonores à la fin du. de 3 secondes. Trois signaux sonores se feront entendre pour indiquer que vous

(

sur certains modèles

) avez annulè ou remis en fonction l’option du signal sonore à la fin du programme.

La vaisselle et les filtre ultra-fin ou fin est obstrué • Voir la section Entretien et nettoyage

couverts ne sont pas La tempèrature de l’eau est trop basse • Assurez-vous que la tempèrature de l’eau qui alimente le lave-vaisselle est correcte

propres

(la section Utilisation du lave-vaisselle). Ouvrez le robinet d’eau chaude situè le plus près

du lave-vaisselle, puis laissez couler l’eau jusqu’à ce que la tempèrature cesse de

grimper. Mettez ensuite le lave-vaisselle en marche et fermez le robinet. Vous

aurez ainsi la certitude que l’eau qui alimente le lave-vaisselle est chaude. Sélectionnez

l'option Wash Temp Boost si elle disponible.

Faible pression d’eau temporaire • Ouvrez un robinet. Le dèbit d’eau est-il plus faible que d’habitude? Si tel est le cas,

attendez que la pression revienne à la normale avant d’utiliser votre lave-vaisselle.

Coupure anti-refoulement ou broyeur • Nettoyez la coupure anti-refoulement ou rincez le broyeur à dèchets.

à dèchets obstruès

Chargement incorrect des paniers • Assurez-vous que les articles de grande dimension ne bloquent pas le distributeur

dedètergent ou les bras gicleurs. Reportez-vous à la section Chargement des paniers

du lave-vaisselle.

• Lorsque de gros ustensiles sont placés dans le panier à couverts, ne montez pas ce

dernier sur la porte (certains modèles). Montez-le plutôt sur le panier inférieur.

Détergent donnant de mauvais

• Utilisez un détergent reconnu comme Cascade Complete ® All-in-1 ActionPacs™

résultats

Taches et pellicule sur Eau extrêmement dure • Utilisez le produit de rinçage Cascade ® Rinse Aid™ pour faire disparaótre les

les verres et les couverts taches et prèvenir la formation d’une pellicule.

• Si l'eau est très dure, un adoucisseur peut s'avérer nécessaire.

Basse température de l’eau • Assurez-vous que la tempèrature de l’eau atteint au moins 49 °C (120 °F).

Le lave-vaisselle est • Placez la vaisselle dans l’appareil de la façon indiquèe à la section Chargement des

mal ou trop chargé paniers du lave-vaisselle.

Détergent en poudre trop vieux

ou humide • Utilisez du dètergent frais.

Distributeur de produit de rinçage vide • Remplissez avec un produit de rinçage tel que Cascade ® Rinse Aid™.

Trop peu de détergent ou détergent • Assurez-vous d’utiliser une quantité correcte de détergent reconnu.

donnant de mauvais résultats

Assurez-vous d’utiliser une quantité

correcte de détergent reconnu.

Problème Causes possibles Correctifs

Voile sur la verrerie Combinaison d’une eau trop douce • Ceci est une « attaque chimique » et est irréversible. Pour éviter ce phénomène,

et de trop de détergent utilisez moins de détergent si votre eau est douce. Lavez la verrerie sur le

programme le plus court possible.

Détergent sans phosphate peu efficace • Voir Une pellicule blanche sur la verrerie, la vaisselle en et les surfaces internes

du lave-vaisselle en dans la section Dépannage.

Température de l’eau entrant dans • Ceci pour être une « attaque chimique ». Abaissez la température de l’eau.

le lave-vaisselle est supérieure

à 150°F (66°C)

Mousse dans la cuve Utilisation d’un détergent non • Pour éviter la formation de mousse, n’utilisez qu’un détergent conçu pour les lave-

approprié vaisselle automatiques. L’utilisation des détergents pour lave-vaisselle Cascade®

est approuvée dans tous les lave-vaisselles GE.

• Pour faire disparaître la mousse de la cuve, ouvrez le lave-vaisselle et laissez-la se

dissiper. Évacuez l'eau en appuyant sur Start et fermant la porte. Attendez

30 secondes. Ouvrez la porte, appuyez sur Start pendant 3 secondes, puis fermez

la porte. Répétez au besoin.

Renversement de produit de rinçage • Essuyez immédiatement le produit de rinçage renversé.

Il reste du détergent dans La vaisselle ou des ustensiles • Repositionnez la vaisselle afin que l’eau provenant du bras inférieur puisse atteindre

les distributeurs empêche l’accès au compartiment le distributeur de détergent. Reportez-vous à la section Chargement

des paniers

à détergent

du lave-vaisselle

• Repositionnez les ustensiles longs ou l'argenterie lourde susceptible de bloquer

l'ouverture du couvercle du distributeur. Consultez la section

Chargement du panier à argenterie.

Marques noires ou Frottement d’ustensiles en aluminium • Faites disparaÓtre ces marques à l’aide d’un produit nettoyant abrasif doux.

gris tres sur la vaisselle sur la vaisselle

La vaisselle ne sèche pas Basse température de l’eau • Assurez-vous que la température de l’eau qui alimente le lave-vaisselle atteint au

moins 49 °C (120 °F).

• Sélectionnez l’option Heated Dry.

• Sélectionnez les options Wash Temp Boost.

• Sélectionnez un programme dont l’action de lavage est plus puissante, comme

Wash

Temp Sani (

Sanitize) or Heavy.

Le robinet d’eau chaude est peut-être • Assurez-vous que le robinet d’eau chaude (habituellement situé sous l’évier) est

fermé ouvert.

Le panneau de La porte n'est peut-être pas • Assurez-vous que la porte soit bien fermée.

commande a réagi totalement fermée.

aux entrées, mais le Le robinet d’eau est peut-être • Assurez-vous que le robinet d’eau (normalement sous l’évier) soit

lave-vaisselle ne s’est fermé ouvert.

jamais rempli d’eau

Taches à l’intérieur de la Certains aliments à base de • L'utilisation du cycle Steam (certains modèles) après l'ajout

cuve tomate peuvent causer des taches de vaisselle à la charge peut réduire la sévérité des taches.

rouge tres

Taches de thé ou de café • Faites disparaótre ces taches à la main à l’aide d’une solution contenant une

1/2 tasse de javellisant et 3 tasses d’eau chaude. REMARQUE : N'utilisez pas

de javellisants sur la cuve ou la porte intérieure en acier inoxydable.

ATTENTION

Avant de nettoyer l’intérieur de l’appareil, attendez au moins 20 minutes après

la fin d’un programme de lavage pour permettre à l’élément chauffant de refroidir.

Sinon, vous risquez de vous brûler.

La présence d’une pellicule jaune • Le seul moyen de corriger ce problème consiste à installer un filtre spécial sur la

ou brun tre peut être causée par conduite d’eau. Veuillez communiquer avec un fournisseur d’adoucisseurs d’eau.

des dépùts de fer dans l’eau

Pellicule blanch tre sur les surfaces • GE recommande l’utilisation du produit de rinçage Cascade ® Rinse Aid™

internes – dépùts de minéraux pour empêcher la formation de dépùts de minéraux causés par l’eau dure.

causés par l’eau dure • Faites fonctionner le lave-vaisselle en y versant de l’acide citrique pour enlever les

dépùts de minéraux. Vous pouvez acheter ce produit au service des pièces de GE

(n° de pièce WD35X151). Pour obtenir les renseignements pour commander,

reportez-vous à la dernière page.

www.electromenagersge.ca

Problème Causes possibles Correctifs

Le lave-vaisselle Un fusible est grillé ou • Remplacez le fusible ou réenclenchez le disjoncteur. Débranchez tous les autres

ne fonctionne pas le disjoncteur est déclenché électroménagers du circuit.

L’alimentation électrique est coupée • Dans certaines installations, l’alimentation électrique du lave-vaisselle est

commandée par un interrupteur mural, souvent placé à cùté de l’interrupteur

du broyeur à déchets. Assurez-vous que l’interrupteur est à ON (Marche).

Les commandes sont verrouillées • Déverrouillez les commandes. Voir la section Pour démarrer.

Les voyants du tableau Délai trop long entre les choix des • Vous avez un délai de 30 secondes pour appuyer sur chaque touche. Pour allumer

de commande s’éteignent touches à nouveau le tableau de commande, appuyez sur une touche ou déverrouillez,

lorsque vous réglez les puis verrouillez la porte.

commandes

Il reste de l’eau propre au La coupure anti-refoulement • Nettoyez la coupure anti-refoulement. Voir la section Entretien et nettoyage

fond de la cuve est obstruée.

Il reste de l’eau au fond Le renvoi est bloqué • Si vous avez une coupure anti-refoulement, nettoyez-la. Voir la section Entretien et

de la cuve nettoyage.

• Si l’eau du lave-vaisselle se vide dans un broyeur à déchets, faites fonctionner

le broyeur pour le dégager.

• Vérifiez si l’évier de votre cuisine se vide correctement. S’il ne se vide pas, vous

aurez peut-être besoin d’un plombier.

Vapeur Ceci est normal • De la vapeur s’échappe de l’évent pendant le lavage, le séchage et la vidange

de l’eau. Elle est nécessaire pour le séchage.

Le voyant SANITIZED ne Vous avez ouvert la porte et le • Il ne faut pas interrompre le programme pendant ou après le cycle de lavage

s’allume pas à la fin du programme a été interrompu pendant principal.

programme (programme lou après le cycle de lavage principal

SANI WASH seulement) La température de l’eau qui alimente • Augmentez le réglage du chauffe-eau pour que la température de l’eau varie entre

le lave-vaisselle est trop basse 49 °C (120 °F) et 66°C (150 °F).

Bruit Bruits de fonctionnement normaux: • Tous ces bruits sont normaux. Aucun correctif n’est requis.

Ouverture du distributeur de détergent

Entrée de l’eau dans le lave-vaisselle

Arrêt et mise en marche du moteur

à différents moments pendant le

programme

Les bras gicleurs démarrent et s'arrêtent

à différents moments.

Bruit de la pompe pendant la vidange

de l’eau

La pompe de vidange démarre et s'arrête

à différents moments.

Bruit causé par la vaisselle lorsque • Assurez-vous que les articles sont bien placés dans les paniers. Reportez-vous

le bras gicleur tourne à la section Chargement des paniers du lave-vaisselle.

Les ustensiles frottent bruyamment • Les ustensiles de grande taille peuvent être placés dans le panier supérieur

contre la porte pendant le lavage. pour éviter qu'ils percutent contre la porte intérieure durant le cycle de lavage.

Une pellicule blanche Ce probléme peut être causé • Pour éliminer cette pellicule blanche, faites fonctionner votre lave-vaisselle

sur la verrerie, la vaisselle par un détergent sans phosphate avec de l’acide citrique. Utilisez la trousse d’acide citrique n°WD35X151

et les surfaces internes disponible dans votre magasin le plus proche ou en ligne.

du lave-vaisselle Versez l’acide citrique dans le compartiment à détergent et fermez le couvercle. Placez

dans le lave-vaisselle, la verrerie et la vaisselle propres mais recouvertes de la pellicule

blanche. Ne mettez pas l’argenterie et les autres articles métalliques dans le lave-

vaisselle. Faites fonctionner le lave-vaisselle sans détergent. La verrerie, la vaisselle et

les surfaces intérieures du lave-vaisselle devraient ressortir propres. Un rinçage au

vinaigre peut également être utilisé. Versez 1 tasse de vinaigre dans le lave-vaisselle

aprés ouverture du compartiment à détergent et laissez le lave-vaisselle terminer le

programme.

L’utilisation d’un agent de rinçage tel que Cascade ® Rinse Aid™ peut aider à minimiser

la formation de cette pellicule. De plus, utilisez un détergent reconnu comme Cascade

Complete ® All-in-1 ActionPacs™ qui peut éviter la formation de cette pellicule.

Avant d’appeler un réparateur…

Pour une période de : GE remplacera :

Un an à partir Toute pièce du lave-vaisselle qui se casse à cause d’un vice de matériau ou de main-d’oeuvre.

de la date Au cours de cette année de garantie limitée, GE fournira, gratuitement, toute la main-d’oeuvre

d’achat initial et le service à la maison nécessaires pour remplacer la pièce défectueuse.

Ce qui n’est pas couvert :

 Tout déplacement de service chez vous pour vous

apprendre à utiliser votre lave-vaisselle.

 Toute mauvaise installation.

Si vous avez un problème d’installation, appelez

votre revendeur ou un installateur. Vous êtes responsable

de fournir une bonne alimentation électrique, un bon

échappement et tout autre branchement nécessaire.

 Toute panne du produit s’il a été malmené, mal usé

ou utilisé à une autre fin que celle prévue ou utilisé

commercialement.

 Tout remplacement des fusibles de la maison ou tout

rebranchement des disjoncteurs.

 Tout dommage occasionné par un accident, un incendie,

une inondation ou un acte de Dieu.

 Tout dommage subi après la livraison.

 Le service s’il est impossible d’avoir accès au produit pour

ce faire.

Agrafez le reçu d’achat ici.

Pour obtenir le service sous

garantie, vous devrez fournir

la preuve de l’achat original.

Garantie GE sur les lave-vaisselle. www.electromenagersge.ca

Toutes les réparations sous garantie seront effectuées par

nos centres de réparation ou nos réparateurs autorisés.

Appelez le 1.800.561.3344. Veuillez fournir le numéro

de série et le numéro de modèle lorsque vous appelez

pour obtenir le service.

LE GARANT N’EST PAS RESPONSABLE DES DOMMAGES CONSÉQUENTS.

Garant : MC Commercial, Burlington, ON, L7R 5B6

EXCLUSION DE GARANTIES IMPLICITES – Votre seul et unique recours est la réparation du produit selon

les dispositions de cette Garantie limitée. Toutes les garanties implicites, incluant les garanties de

commercialité et d’adéquation à un usage spécifique, sont limitées à une année ou à la période la plus

courte autorisée par la législation.

Cette garantie est valable pour le premier propriétaire et tout autre propriétaire du produit s’il acheté au Canada pour utilisation

domestique au Canada. Le service à domicile sous garantie sera fourni là où il est disponible et dans les régions que Mabe considère

que l’offre de service est raisonnable.

Pour le diagnostic, la réparation de votre appareil peut nécessiter l’utilisation du port de données embarqué.

Celui-ci permet au technicien de réparation GE de diagnostiquer rapidement des problèmes avec votre

appareil. Il permet également à GE d’améliorer ses produits en fournissant à ces derniers des informations

sur votre appareil. Si vous ne voulez pas que les données de votre appareil soient envoyées à GE, veuillez

demander à votre technicien de NE PAS soumettre les données à GE pendant la réparation.

Soutien au consommateur.

Studio de Conception Réaliste

Sur demande, GE peut fournir une brochure sur l’aménagement d’une cuisine pour les personnes

à mobilité réduite.

Écrivez : Directeur, Relations avec les consommateurs, MC Commercial

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Pièces et Accessoires

Ceux qui désirent réparer eux-mêmes leurs électroménagers peuvent recevoir pièces et accessoires directement

à lamaison (cartes VISA, MasterCard et Discover acceptées).

Les directives stipulées dans le présentmanuel peuvent être effectuées par n’importe quel utilisateur. Les

autres réparations doivent généralement être effectuées par un technicien qualifié. Soyez prudent, car une

réparation inadéquate peut affecter le fonctionnement sécuritaire de l’appareil.

Vous trouverez dans les pages jaunes de votre annuaire le numéro fournisseur de pièces Mabe le plus proche.

Autrement, appelez-nous au 800.661.1616.

SiteWeb appareils électroménagers GE www.electromenagersge.ca

Vous avez une question ou vous avez besoin d’aide pour votre appareil électroménager? Contactez-nous par

Internet au site www.electromenagersge.ca 24 heures par jour, tous les jours de l’année.

Service de réparations 1.800.561.3344

Service de réparations GE est tout près de vous.

Pour faire réparer votre électroménager GE, il suffit de nous téléphoner.

Contactez-nous

Si vous n’êtes pas satisfait du service après-vente dont vous avez bénéficié

Premièrement, communiquez avec les gens qui ont réparé votre appareil.

(QVXLWHVLYRXVQ·rWHVWRXMRXUVSDVVDWLVIDLWHQYR\H]WRXVOHVGpWDLOV³QXPpURGHWpOpSKRQHFRPSULV³DX

Directeur, Relations avec les consommateurs, Mabe Canada Inc

Bureau 310, 1 Factory Lane

Moncton, N.B. E1C 9M3

Inscrivez votre appareil électroménager electromenagersge.ca

Inscrivez votre appareil électroménager en direct, aussitôt que possible. Cela améliorera nos

communications et notre service après-vente. Vous pouvez également nous envoyer par la poste

le formulaire d’inscription joint à votre documentation.

Instrucciones de Seguridad . 34-35

Instrucciones de Funcionamiento

Carga de los estantes y configuraciones

de lugares del lavavajillas ....... 40, 41

Configuraciones canasta de cubiertos . . . 42

Cuidado y Limpieza ................. 43

Puesta en Marcha ................ 36-37

Uso del Lavavajillas ..............38-39

Consejos para la Solución

de Problemas .................. 44-46

Soporte al Cliente

Garantía .............................47

Soporte al Cliente .....................48

Escriba los números de

modelo y de serie aquí:

Nº de Modelo _____________

Nº de Serie _______________

Los podrá encontrar en la pared de

la tina dentro de la puerta. 33

MODELOS DE CONTROL FRONTAL MODELOS DE

CONTROL SUPERIOR

INFORMACIÓN IMPORTANTE DE SEGURIDAD

/($72'$6/$6,16758&&,21(6$17(6'(86$5³

GUARDE ESTAS INSTRUCCIONES

¡ADVERTENCIA!

Para su seguridad, siga las instrucciones de este manual a fin de minimizar riesgos de incendio,

explosión, descargas eléctricas, y para evitar daños en su propiedad, lesiones personales o la

muerte.

SEGURIDAD DEL CALENTADOR DE

AGUA

INSTALACIÓN Y MANTENIMIENTO

Esta lavadora se deberá instalar y ubicar de acuerdo con las Instrucciones de Instalación antes de ser

usada. Si no recibió una ficha de Instrucciones de Instalación con su lavavajillas, podrá acceder a una

visitando nuestro sitio web en GEAppliances.com.

 Conecte el lavavajillas/ electrodoméstico a un

sistema de cableado de metal permanente con

conexión a tierra o se debe tender un conducto

para la conexión a tierra del equipo con los

conductores del circuito y conectado al terminal de

tierra del equipo o al conductor de suministro del

electrodoméstico.

 Una conexión inapropiada del conductor de

conexión a tierra del equipo puede provocar riesgos

de descargas eléctricas. Consulte a un electricista

calificado o personal del servicio técnico si tiene

dudas de que el electrodoméstico se encuentre

conectado a tierra apropiadamente.

 Deshágase de forma correcta de electrodomésticos

y materiales de envío o embalajes descargados.

 No intente reparar o reemplazar ninguna parte

de la cocina, a menos que se lo recomiende

específicamente en este manual. Cualquier otra

reparación deberá ser realizada por un técnico

calificado.

 A fin de minimizar la posibilidad de descargas

eléctricas, desconecte este electrodoméstico del

suministro de corriente antes de intentar cualquier

mantenimiento.

NOTA: Apagar el lavavajillas no desconecta el

electrodoméstico del suministro de corriente.

Le recomendamos que el servicio técnico de su

electrodoméstico sea realizado por un técnico

calificado.

¡ADVERTENCIA!

Bajo ciertas condiciones, se podrá producir gas de hidrógeno en un calentador de agua que no fue usado por dos

semanas o más. EL GAS DE HIDRÓGENO ES UN EXPLOSIVO.

Si el agua caliente no se usó durante dos semanas o más, evite la posibilidad de daño o lesión abriendo todos

los grifos de agua caliente y permitiendo que el agua corra durante varios minutos. Haga esto antes de usar

cualquier artefacto eléctrico que esté conectado al sistema de agua caliente. Este procedimiento simple

permitirá el escape de cualquier gas de hidrógeno acumulado. Debido a que el gas es inflamable, no fume, no

use una llama abierta ni use el electrodoméstico durante este proceso.

 Use este electrodoméstico sólo para su propósito

original, como se describe en el Manual del Propietario.

 No use su lavavajillas a menos que todos los paneles

de cercamiento estén correctamente en sus lugares.

 No guarde ni use materiales combustibles, incluyendo

gasolina u otros líquidos o vapores inflamables cerca

de éste o de otros electrodomésticos.

 No abuse, no se siente ni se pare sobre la puerta o la

bandeja del plato del lavavajillas.

 No manipule indebidamente los controles.

 No lave productos de plástico, a menos que

contengan una marca de seguridad en lavavajillas

o su equivalente. Cuando se trate de productos de

plástico que no estén marcados de esta manera,

consulte las recomendaciones del fabricante.

Al usar su lavavajillas, siga las precauciones

básicas, incluyendo lo siguiente:

ADECUADOS

¡ADVERTENCIA!

INFORMACIÓN IMPORTANTE DE SEGURIDAD

/($72'$6/$6,16758&&,21(6$17(6'(86$5³

GUARDE ESTAS INSTRUCCIONES GEAppliances.com

 Durante o después del ciclo de lavado, es posible

que los contenidos estén calientes al tacto. Tenga

cuidado antes de tomar los mismos.

 El uso de un detergente que no esté

diseñado específicamente para

lavavajillas hará que este último se

llene de agua con jabón.

 Productos que no sean utensilios: no lave artículos

tales como filtros electrónicos de limpieza

con aire, filtros de horno y brochas de pintura

en su lavavajillas. Se podrán producir daños,

descoloración o manchas sobre el lavavajillas.

 Se deberá estar especialmente atento si el

electrodoméstico es usado por niños o se encuentra

cerca de los mismos.

 Cargue artículos de plástico livianos, de modo

que no sean desplazados ni caigan al fondo del

lavavajillas – es posible que entren en contacto con

el calentador y sean dañados.

 Ubique artículos puntiagudos de modo que no

haya posibilidades de daños sobre el sellador de la

puertal.

 Cargue los cuchillos puntiagudos con los mangos

hacia arriba, a fin de reducir el riesgo de lesiones

por cortes.

 No permita que los niños jueguen alrededor del

lavavajillas al abrir o cerrar la puerta, debido a

la posibilidad de que sus dedos pequeños sean

presionados contra la puerta.

 No toque el elemento de calefacción durante o

inmediatamente después del uso.

PRECAUCIÓN: A fin de evitar lesiones menores y daños sobre la propiedad

PRECAUCIÓN: REQUISITOS ELÉCTRICOS



Este electrodoméstico deberá ser provisto con 120V,

60 Hz, y estar conectado a un circuito individual

correctamente conectado a tierra, protegido por un

disyuntor o fusible de retardo de 15 o 20 amp.

 Si el suministro de corriente provisto no cumple

con las especificaciones anteriores, se recomien-

da que un electricista matriculado instale un

tomacorriente aprobado.

 Su circuito del lavavajillas no debería ser usado

para ningún otro electrodoméstico mientras el la-

vavajillas está funcionando, ya que éste requiere

toda la capacidad del circuito.

 Si el receptáculo de pared en el cual enchufa el

cable de corriente del lavavajillas es controlado

por un interruptor, encienda este último.

LEA Y SIGA ESTA INFORMACIÓN DE SEGURIDAD CUIDADOSAMENTE.

GUARDE ESTAS INSTRUCCIONES

 Si el lavavajillas está conectado a un

tomacorriente de pared, asegúrese de que

el interruptor esté encendido antes del uso.

 Si decide apagar el interruptor entre ciclos

de lavado, espere entre 5 y 10 segundos

luego de encender el interruptor antes de

presionar Start (Iniciar) para permitir que el

control se inicie.

 Use sólo polvo, Cascade® All-in-1 ActionPacs™,

detergentes líquidos o agentes de enjuague

recomendados para uso con un lavavajillas y

mantenga los mismos fuera del alcance de los

niños. El Detergente para Lavavajillas Automáticos

Cascade® All-in-1 ActionPacs™, y los agentes de

enjuagues Cascade ® Rinse Aid™ fueron aprobados

para su uso en todos los lavavajillas de GE.

AVISO

Los lavavajillas tirados o abandonados son peligrosos…incluso aunque se

conserven por “sólo unos pocos días”. Si se deshará de su lavavajilla, siga las

siguientes instrucciones a fin de evitar accidentes.

 No permita que los niños jueguen con, en o dentro de éste o cualquier

electrodoméstico que haya descartado.

 Retire la puerta del compartimiento de lavado o quite la traba, retirando los

dos tornillos del receptor de la traba dentro de la tina (como se muestra).

¡ADVERTENCIA! RIESGO DE QUE UN NIÑO QUEDE

ATRAPADO

 No permita que los niños jueguen con, en o dentro de éste o cualquier electrodoméstico que haya descartado.

FORMA ADECUADA DE DESCARTAR EL LAVAVAJILLAS

¡Puesta en Marcha!

Cargue el Lavavajillas

Para obtener mejores resultados con el lavavajillas, siga las pautas para la carga de los estantes que figuran en la sección de Carga

de los estantes del lavavajillas. No se requiere enjuague previo sobre la suciedad normal de comida. Raspe las suciedades duras,

incluyendo huesos, palillos, pieles y semillas. Retire las verduras con muchas hojas, restos de carne, y cantidades excesivas de grasa o

aceite. Retire los restos de comida ácida que puedan descolorar el acero inoxidable.

Agregue Detergente

Agregue la cantidad necesaria de detergente en el dispensador de detergente. Use un detergente tal como Cascade Complete All-in-1

ActionPacs™. Lea sobre el Dispensador de Detergente en la sección de Uso del Lavavajillas.

Agregue el Agente de Enjuague

Agregue el Agente de Enjuague en el dispensador del agente de enjuague. Lea sobre el Uso del Agente de Enjuague tal como Cascade® Rinse

Aid™ en la sección Uso del lavavajillas.

Seleccione el Ciclo

Presione la tecla Select Cycle (Selección del Ciclo) para realizar el ciclo de lavado deseado. La luz que se encuentra junto a la tecla Select Cycle

(Selección de Ciclo) estará encendida para indicar qué ciclo de lavado ha sido seleccionado.

El ciclo puede ser seleccionado con la puerta en la posición abierta. El ciclo no comenzará hasta que la puerta esté cerrada y se haya

seleccionado Start (Iniciar).

AutoSense

Este ciclo cuenta con un sensor automático del nivel de suciedad y ajusta el ciclo de lavado de forma proporcional.

(en algunos modelos)

Heavy Este ciclo se utiliza con platos, utensilios, cacerolas u ollas muy sucios y con suciedad seca u horneada.

(Pesado) Es seguro usar los platos que utiliza a diario con este ciclo.

Normal

Este ciclo se utiliza con niveles de suciedad de todos los días y fue diseñado para ahorrar agua y corriente.

NOTA: Normal se usó para medir el nivel de eficacia de la corriente de este lavavajillas.

Light (Luz)

Este ciclo se utiliza con platos con un nivel de suciedad entre leve y medio. Es seguro con porcelana y cristal

Rinse (Enjuague) Para enjuagar cargas parciales que se lavarán después. No use detergente. El detergente no es dispensado

(en algunos modelos) durante el ciclo de enjuague.

Seleccione Opciones

La luz junto a la tecla seleccionada estará en ON (Encendido) para indicar qué Opción ha sido seleccionada.

Wash Temp

Esta opción incrementa la temperatura para ayudar a lavar los platos con alto nivel de suciedad y puede aumentar el tiempo

Boost del ciclo en general. Esta opción puede estar en On (Encendido) u Off (Apagado) durante el ciclo de lavado.

(Aumento de la

Temperatura

del Lavado)

(en algunos modelos)

Wash Temp Esta opción incrementa la temperatura del agua en el enjuague final a fin de desinfectar su juego de platos. La

Sani duración del ciclo variará dependiendo de la temperatura del agua entrante.

(Temperatura NOTA: Esta opción es monitoreada con relación a los requisitos de desinfección. Si el ciclo es interrumpido durante

de Lavado o después de la parte del lavado principal o si la temperatura del agua entrante es tan baja que no se puede lograr

para un nivel de calor adecuado del agua, es posible que no se cumpla con las condiciones de desinfección. En estos

Desinfectar) casos, la luz de Sanitized (Desinfectado) no se iluminará al final del ciclo. Utilizar esta opción modificará el ciclo para

(en algunos modelos) cubrir los requisitos de la Sección 6, NSF 184 para la eliminación de suciedad y eficacia de la desinfección.

NOTA: Los lavavajillas residenciales certificados por NSF no podrán ser usados en establecimientos de comida

con licencia.

Heated Dry Apaga la opción de secado con Calor. Los platos se secan con el aire en forma natural y se ahorra energía. Abra

Off la puerta del lavavajillas para acelerar el secado speed drying.

(Secado

con Calor

Apagado)

Heated Dry Enciende el calefactor para un secado más rápido. Este ciclo podrá extender el tiempo de su ciclo de lavado hasta

On durante 64 minutos. Esta opción no está disponible con el ciclo Rinse (Enjuague).

(Secado

con Calor

Encendido)

Las funciones y la apariencia variarán a través de este manual.

GEAppliances.com

Seleccione Opciones (Continúa)

Steam (Vapor) Para uso con suciedad pesada y/o suciedad seca u horneada. Esta opción DEBE ser seleccionada ANTES de

(Prewash) comenzar el ciclo. La opción Steam (Vapor) agrega aproximadamente 30 minutos al tiempo del ciclo. Esta opción

(Lavado Previo)

está disponible con los ciclos Heavy (Pesado), Auto Sense (Sensor Automático), y Normal.

(en algunos modelos)

Wash Zones Seleccionar las Áreas de Lavado Superior o Inferior apuntará al lavado de un solo estante. Esto acortará el

(

Áreas de

tiempo del ciclo y ahorrará energía. Esta opción puede ser usada cuando sólo hay media carga de platos.

Lavado)

(en algunos modelos)

Delay Hours Retrasa el comienzo de un ciclo de lavado hasta entre 8 y 12 horas, dependiendo del modelo. Presione Delay Hours

(Horas de (Horas de Retraso), para seleccionar la cantidad de horas, luego presione Start (Iniciar) una vez para comenzar la

Retraso) cuenta regresiva. El ciclo comenzará una vez que el tiempo asignado haya finalizado.

(en algunos modelos)

Control Lock Puede bloquear los controles para evitar que se haga cualquier selección. También puede bloquear los controles

(Bloqueo luego de haber comenzado un ciclo, a fin de evitar cambios en el ciclo. Por ejemplo: los niños no pueden iniciar

del Control) de forma accidental el lavavajillas presionando las teclas con esta opción seleccionada.

Para BLOQUEAR el control del lavavajillas, dependiendo del modelo, mantenga presionada la tecla Heated Dry

(Secado con Calor) por 3 segundos o mantenga presionadas las teclas Steam (Vapor) y Wash Temp

(Tempeartura del Lavado) al mismo tiempo durante 3 segundos. La luz de Control Lock (Bloqueo del Control) se

encenderá para indicar que el control está bloqueado.

Para DESBLOQUEAR el control del lavavajillas, dependiendo del modelo, mantenga presionada la tecla Heated

Dry (Secado con Calor) por 3 segundos o mantenga presionadas las teclas Steam (Vapor) y Wash Temp

(Tempeartura del Lavado) al mismo tiempo durante 3 segundos. La luz de Control Lock (Bloqueo del Control) se

apagará para indicar que el control está bloqueado.

Energy Al estar conectado a un medidor inteligente y a su compañía de electricidad, el lavavajillas retrasará de forma

Smart automática el comienzo de un ciclo durante las horas más caras con pico de demanda, y funcionará cuando la

demanda sea baja. Sin embargo, usted puede anular las configuraciones con retraso y usar el lavavajillas según

sea necesario. Aprenda más sobre Energy Smart en la sección Uso del Lavavajillas.

Inicio del Lavavajillas

Start (Inicio) La puerta puede ser abierta seleccionar las opciones deseadas. Presione la tecla Start (Inicio) y dentro de 10

segundos cierre la puerta para comenzar el ciclo o que comience la cuenta regresiva de Delay Hours (Horas

de Retraso). El ciclo de lavado comenzará en breve luego de cerrar la puerta. Si la puerta está abierta, las luces

iluminadas se apagarán si una tecla no es presionada dentro de los dos minutos.

Para activar la pantalla, cierre y abra la puerta o presione cualquier tecla.

Interrupt Para interrumpir o pausar un ciclo de lavado, abra la puerta lentamente. Abrir la puerta hará que el ciclo de lavado

or Pause quede pausado. El lavavajillas emitirá pitidos cada un minuto para recordarle que debe cerrar la puerta. Para

(Interrupción reiniciar o reactivar el ciclo, presione Start (Iniciar), y cierre la puerta.

o Pausa)

Cancel Para cancelar un ciclo de lavado, mantenga presionada la tecla Start (Iniciar) por 3 segundos y cierre la puerta. El

(Cancelar) lavavajillas drenará, emitirá un pitido, y la luz del ciclo de lavado quedará en OFF (Apagado).

Finalización del Ciclo

Sanitized Se muestra al final del ciclo cuando Wash Temp Sani (Sanitize) (Temperatura de Lavado para Desinfectar) haya sido

(Desinfectado) seleccionado y el lavavajillas haya cumplido con los requisitos de desinfección. Para una descripción completa de esta

opción, lea Wash Temp Sani (Temperatura de Lavado para Desinfectar). Abrir la puerta o presionar cualquier tecla

mientras la puerta está cerrada hará que la luz se apague.

Clean Se muestra cuando un ciclo de lavado fue completado. La luz permanece en ON (Encendido) como recordatorio

(Limpieza) de que los platos están limpios. Abrir la puerta o presionar cualquier tecla mientras la puerta está cerrada hará

que la luz se apague

Uso del lavavajillas.

Controle la Temperatura del Agua

Use un Agente de Enjuague tal como Cascade® Rinse Aid™

Los agentes de enjuague tales como Cascade® Rinse Aid™ están diseñados para una gran acción de

secado y para brindar protección contra las manchas y la acumulación de películas en sus platos, vasos,

cubiertos, utensilios y plástico.

Llenado del Dispensador

El dispensador del agente de enjuague tiene una capacidad de 3.5 oz.

(100 ml) de agente de enjuague. Bajo condiciones normales, esto durará

aproximadamente un mes.

Asegúrese de que la puerta del lavavajillas esté completamente abierta.

Abra la puerta del dispensador de RINSE AID (AYUDA PARA EL ENJUAGUE).

Lentamente agregue el agente de enjuague hasta que la taza de llenado esté llena.

Es posible que deba detenerse varias veces para permitir que la ayuda para el

enjuague se asiente.

Limpie con una tela húmeda cualquier agente de enjuague derramado.

Cierre la puerta del dispensador de RINSE AID (AYUDA PARA EL ENJUAGUE).

Configuración de la Ayuda para el Enjuague

La cantidad del agente de enjuague liberado en el lavado final se puede

ajustar. La configuración de fábrica está en el punto intermedio. Si aparecen

manchas de agua dura en los platos, intente usar una configuración más alta.

Si observa espuma en el lavavajillas, mueva el indicador a una configuración

más baja.

Para ajustar la configuración

Abra la puerta del dispensador de RINSE AID (AYUDA PARA EL ENJUAGUE); luego gire el ajuste en dirección

de las agujas del reloj para incrementar la cantidad del agente de enjuague, y en dirección contraria a las

agujas del reloj para reducir la cantidad del agente de enjuague.

El agua entrante deberá ser de por lo menos 120°F (49°C)

y no más de 150°F (66°C) para una limpieza efectiva y para

evitar daños sobre los platos. Controle la temperatura del

agua con un termómetro para caramelos o para carne.

Abra el grifo de agua caliente más cercano al lavavajillas,

coloque el termómetro en un vaso y deje que el agua corra

de forma continua en el vaso hasta que la temperatura

deje de subir

Ajuste del

agente de

enjuague

Ventana

indicadora

Energy Smart

Energy Smart permite que su lavavajillas reduzca el

consumo de corriente durante períodos de altos costos

de corriente. Si usted se encuentra en un área donde

su proveedor de electricidad cobra costos variables en

diferentes horas del día, su lavavajillas le informará sobre

dichos momentos cuando esté pagando el costo más alto.

Usted puede entonces retrasar el inicio del lavavajillas hasta

que el costo descienda; o puede anular la función y usar el

lavavajillas a su conveniencia

Qué necesitará:

Medidor Inteligente que se comunicará con su

lavavajillas. Consulte a su proveedor local de

electricidad para determinar si la tecnología está

disponible en su área.

Un modelo de lavavajillas con Energy Smart (GDF520,

GDF540, GDT530 o GDT550).

Un Módulo de Comunicación para Electrodomésticos

(Appliance Communication Module, ACM). Para ordenar

el dispositivo de comunicación que será necesario

instalar en el lavavajillas, visite gebrillion.com.

GEAppliances.com

El dispensador de detergente está ubicado en el centro de

la puerta del lavavajillas. Cuenta con dos compartimientos.

El compartimiento de lavado principal se encuentra dentro

del dispensador de detergente. Para abrirlo, presione el

botón azul al costado del dispensador. El compartimiento

de pre lavado se encuentra en la tapa del dispensador

de detergente. Use el compartimiento de pre lavado sólo

cuando el agua sea extremadamente dura o cuando la

carga contenga un nivel de suciedad pesada.

NOTA: No bloquee el dispensador de detergente con

utensilios grandes o altos.

Puede usar detergente para lavavajillas automáticos

en pastilla, polvo, líquido o gel. Asegúrese de usar sólo

detergentes específicamente etiquetados para uso con

lavavajillas automáticos. Nunca use detergente líquido de

mano para platos en un lavavajillas automático. Como

resultado del uso de detergentes inapropiados se producirá

agua jabonosa o un lavado deficiente.

Los detergentes deberían ser guardados en una ubicación

seca y en sus envases originales para evitar la pérdida

de efectividad. Coloque detergente en una taza antes de

encender el lavavajillas y luego cierre la tapa. La tapa se

abrirá durante el ciclo de lavado.

Llenado del Dispensador de Detergente

GE recomienda el uso de detergente en forma de pastilla

o paquete. Pruebas independientes demostraron que esta

forma de detergente es muy efectiva en el lavavajillas. Los

Cascade® All-in-1 ActionPacs™ son un ejemplo de este

tipo de detergente. Simplemente coloque una tableta o

paquete en el compartimiento principal de lavado y cierre

la tapa de la taza de detergente deslizando esta última. Se

debe observar que la pastilla o paquete deben ser colocados

en el compartimiento de lavado principal de la taza de

detergente. Si la pastilla o paquete son revueltos en el fondo

del lavavajillas, el detergente será descartado por el drenaje

en un período muy corto de tiempo y será de este modo

desperdiciado. Como resultado de esto, el rendimiento del

lavado será muy deficiente.

Si decide usar detergente en polvo, líquido o en gel, la

cantidad de detergente que use será determinada por la

dureza del agua, la temperatura del agua, y la carga de

suciedad de comida dentro del lavavajillas. Para acceder

a información sobre la dureza del agua en su área,

comuníquese con su compañía proveedora de agua.

La dureza del agua se mide en granos por galón. Use

esta información y la tabla que aparece más arriba para

determinar la cantidad de detergente que se debe usar. Usted

puede adquirir una tira de prueba de agua dura de GE. Llame

al 1-800-626-2002 y solicite el número de pieza WD01X10295.

El uso de demasiado detergente con agua muy suave

y/o muy caliente podrá ocasionar una condición llamada

grabado sobre su cristalería. El grabado es un enturbiamiento

permanente sobre su cristalería. Esta condición es irreversible.

Sin embargo, el uso de muy poco detergente ocasionará un

rendimiento deficiente del lavado.

Use la tabla como punto inicial y luego ajuste la cantidad de

detergente que usará. Use sólo la cantidad suficiente para un

buen rendimiento del lavado. Usar sólo la cantidad correcta

de detergente proveerá un gran rendimiento del lavado sin

desperdiciar detergente ni enturbiar su cristalería.

NO USE DETERGENTE PARA LAVADO MANUAL

NOTA: El uso de un detergente que no esté diseñado

específicamente para lavavajillas hará que este último se llene

de agua con jabón. Durante el funcionamiento, esta agua

con jabón se esparcirá por las ventilaciones del lavavajillas,

cubriendo el piso de la cocina y mojando el mismo.

Debido a que muchos envases de detergente son parecidos,

guarde el detergente para lavavajillas en un espacio aparte

de los demás limpiadores. Muestre a cualquier persona que

pueda usar el lavavajillas el detergente correcto y dónde se

guarda.

Mientras que no habrá daños duraderos sobre el lavavajillas,

sus platos no se limpiarán si usa un detergente para platos

cuya fórmula no fue diseñada para funcionar en lavavajillas

automáticos.

Dispensador de Detergente

Número de

Granos/Gal Tazas de Detergente a Llenar

Menos de 4 Llene la taza hasta 1/3

4 a 8 Llene la taza hasta 2/3

8 a 12 Llene la taza completamente

Superior a 12

Llene tanto la taza principal de lavado

como la taza de pre lavado

Pre-Lavado

Lavado

Principal

Agente de

Enjuague

Dispensador

de Detergente

Empuje/

Deslice para

Cerrar

Carga de los estantes y configuraciones de lugares del lavavajillas.

Para obtener mejores resultados con el lavavajillas, siga estas instrucciones de carga. Las funciones y

apariencia de los estantes y canastas de cubiertos pueden variar con relación a su modelo.

Estante Superior

El estante superior es principalmente para vasos, tazas y

platitos. Sin embargo, otros productos tales como ollas,

cacerolas y platos pueden ser ubicados en el estante

superior. También es un lugar seguro para colocar

productos de plástico seguros para uso en lavavajillas.

El estante superior se puede usar con utensilios de

tamaños atípicos. Las cacerolas, recipientes de mezcla

y otros productos con forma similar deberían ser

colocados boca abajo para un mejor rendimiento del

lavado. Asegúrese de que los productos pequeños de

plástico estén seguros, de modo que no puedan caer

sobre el calefactor en el fondo del lavavajillas, dañando

posiblemente el producto

En algunos modelos, el estante superior se podrá

ajustar para ubicar artículos más grandes. A fin de

ajustar el estante superior, extienda completamente

este último y retire las dos tapas de plástico del

extremo en el frente de los rieles. Retire el estante

superior. Seleccione el conjunto de rodillos en el

constado del estante que provea la altura deseada, y

vuelva a instalar el estante superior guiando los rieles

del estante entre el conjunto de rodillos adecuado.

Con el estante reinstalado, reemplace las dos tapas

de plástico del extremo, asegurando que el cierre

automático esté correctamente ajustado. Si las tapas

del extremo no se ajustan de forma adecuada, el

estante se podrá caer del lavavajillas.

A fin de agregar flexibilidad en la carga, el estante

utilitario (en algunos modelos) podrá ser ubicado en la

posición superior o inferior. La repisa también podrá

ser usada para asegurar productos de vidrio tales

como copas de vino. Debido a que estos productos

vienen en diferentes tamaños, lentamente empuje

el estante hacia adentro para asegurar que los

productos no choquen contra el lavavajillas, lo cual

podrá ocasionar daños sobre los productos.

Es importante asegurar que los productos no

sobresalgan más allá del fondo del estante o la

canasta de cubiertos (en algunos modelos) donde

bloquearán la rotación del brazo intermedio de

rociado. Esto podría ocasionar ruidos durante el

funcionamiento y/o un lavado deficiente.

Check to make sure

that no items will block

rotation of the wash

arms.

Tapa

Final

Rodillos

Riel

Estante Superior-Configuraciones de 10

lugares - GDF510, GDF520 & ADT521

Estante Superior-Configuraciones de 8

lugares - GDF510, GDF520 & ADT521

Estante Superior-Configuraciones de 10

lugares - GDT530, GDF540 & GDT550

Estante Superior-Configuraciones de 8

lugares - GDT530, GDF540 & GDT550

Estante Superior-Configuraciones de 12

lugares - GDF510, GDF520 & ADT521

Estante Superior-Configuraciones de 12 lugares

- GDT530, GDF540 & GDT550

Estante Inferior

El estante inferior es más conveniente para platos,

platitos y utensilios. Los productos grandes, tales

como cacerolas para asar y estantes para hornear

deberán estar a los costados del estante. De ser

necesario, los vasos y tazones de tamaños muy

grandes podrán ser ubicados en el estante inferior a

fin de maximizar la flexibilidad de la carga. Los platos,

platitos y productos similares deberían ser colocados

entre los brazos en la dirección que permita que el

producto permanezca seguro en el estante.

No cargue productos grandes que puedan bloquear

el dispensador de detergente cuando la puerta se cierre.

Los bloques con brazos reversibles (en algunos

modelos) están diseñados para permitir mayor

flexibilidad en la carga de platos. La dirección del

bloque de los brazos se puede cambiar hacia

la dirección de carga preferida. A fin de ajustar

la dirección del bloque de los brazos, retire los

sujetadores que aseguran los bloques de los brazos

a los estantes empujando hacia arriba la lengüeta,

luego flexione el cable de retención para desmontar

el bloque de los brazos del estante inferior. El bloque

de los brazos podrá ser doblado hacia adentro en

la dirección opuesta para invertir la dirección de la

carga. Asegure el bloque de los brazos al estante,

usando el mismo proceso y asegúrese de cerrar los

mismos sujetadores en sus lugares correspondientes.

¡ADVERTENCIA! Los

sujetadores pueden presentar riesgos de

asfixia para niños pequeños. Mantenga los

mismos fuera del alcance de los niños.

Los brazos con pliegues (en algunos modelos)

permiten una mayor flexibilidad para la carga de

productos grandes. Seleccione la posición del brazo

plegable que permita acomodar de mejor manera

sus utensilios. La dirección de los brazos plegables se

puede cambiar hacia la dirección de carga preferida.

Para ajustar la dirección del brazo plegable, retire los

sujetadores que aseguran los brazos plegables a los

estantes, deslizando el sujetador de modo que se

desajuste del cable del estante. Los brazos plegables

podrán ser doblados hacia adentro en la dirección

opuesta para invertir la dirección de la carga. Asegure

los brazos plegables al estante, usando los mismos

sujetadores. El sujetador es retirado empujando hacia

arriba sobre el sujetador y separando el mismo del

estante. Reemplace el sujetador del lado opuesto del

estante, posicionando el sujetador sobre el cable y

presionando hacia abajo.

Es importante asegurar que los productos no

sobresalgan más allá del fondo del estante o

la canasta de cubiertos (en algunos modelos)

donde bloquearán la rotación del brazo inferior de

rociado. Esto podría ocasionar ruidos durante el

funcionamiento y/o un lavado deficiente.

Sujetadores

GEAppliances.com

Estante

inférieur

-Configuraciones de

10 lugares - GDF510, GDF520 & ADT521

Estante

inférieur

-Configuraciones de

8 lugares - GDF510, GDF520 & ADT521

Estante

inférieur

-Configuraciones de 10

lugares - GDT530, GDF540 & GDT550

Estante

inférieur

-Configuraciones de 8

lugares - GDT530, GDF540 & GDT550

Estante

inférieur

-Configuraciones de

12 lugares - GDF510, GDF520 & ADT521

Estante

inférieur

-Configuraciones de 12

lugares - GDT530, GDF540 & GDT550

Canasta de Cubiertos

Coloque los cubiertos en las canastas de retiro de

cubiertos y accesorios (en algunos modelos). Los

objetos puntiagudos, tales como tenedores y cuchillos,

podrán ser colocados con los mangos hacia arriba, a

fin de proteger sus manos. Para el mejor rendimiento

del lavado, coloque otros utensilios tales como

cucharas con los mangos hacia abajo. Evite que los

utensilios queden ubicados juntos, lo cual podrá evitar

que se laven de forma adecuada. Al realizar la carga,

distribuya los utensilios de forma pareja en la canasta.

Las canastas de cubiertos y accesorios (en algunos

modelos) podrán también ser usadas para utensilios

pequeños, tales como cucharas de medición, tetinas de

biberones, tapas de plástico, o recipientes de maíz. Las

tapas de las canastas de cubiertos (en algunos modelos)

se pueden cerrar con utensilios pequeños adentro.

La canasta de cubiertos montada en la puerta (en

algunos modelos) podrá ser posicionada tanto sobre

la puerta asegurando la canasta a la puerta a través

del uso de los dos salientes de montaje, o al estante

asegurando la canasta al estante a través del uso del

asa en la parte frontal del estante inferior para adjuntar

las lengüetas en la parte trasera de la canasta.

La canasta de accesorios (en algunos modelos)

podrá ser posicionada colocando los ganchos en la

parte trasera de la canasta sobre el cable superior a

los costados del estante inferior

Las FlexBaskets (canastas flexibles) (en algunos

modelos) podrán ser posicionadas en la parte frontal

tanto del estante superior como del inferior. Asegure

la canasta al estante usando el asa en la parte frontal

de los estantes superior e inferior para adjuntar las

lengüetas en la parte trasera de la canasta.

No cargue utensilios grandes o alto donde puedan

bloquear el dispensador de detergente o queden

atrapados entre la puerta y la junta cuando la puerta

se cierre.

Configuraciones del canasta de cubiertos...

Canasta de

Cubiertos

Canasta de

Cubiertos

Asas

Salientes

Montaje
