GENERAC _

Owner'sM

GPSeriesPortableGenerator

introduction.............................................................1

ReadthisManual Thoroughly.................................1

Safety Rules ...........................................................1

StandardsIndex.............................................................3

Generalinformation................................................4

1.1 Unpacking......................................................................4

1.1.1 Accessory Box..................................................4

1.2 Assembly.......................................................................4

1.2.1 Assemblingthe Accessory Kit............................4

1.2.2 BatteryCableConnection(ElectricStart Only)....5

Operation................................................................5

2.1 Knowthe Generator.......................................................5

2.2 Hourmeter......................................................................7

2.3 Cord Sets andConnectionPlugs....................................7

2.3.1 120 VAC,20 Amp, DuplexReceptacle...............7

2.3.2 120/240 VAC,30 Amp, Receptacle....................7

2.3.3 120 VAC,20 Amp, GFCIDuplexReceptacle.......7

2.3.4 120/240 VAC,30 Amp Receptacle.....................8

2.4 Howto Usethe Generator..............................................8

2.4.1 Groundingthe GeneratorWhen Used

as a Portable.....................................................8

2.4.2 Connectingthe Generatorto a Building's

ElectricalSystem...............................................9

2.5 Don'tOverloadthe Generator..........................................9

2.6 WattageReferenceGuide...............................................9

2.7 BeforeStartingthe Generator.......................................10

2.7.1 Adding EngineOil............................................10

2.7.2 Adding Gasoline...............................................10

2.8 Starting Pull Start Engines............................................11

2.9 Starting ElectricStart Engines......................................11

2.9.1 ManualStart....................................................12

2.10 Stoppingthe Engine.....................................................12

2.11 Low Oil Level ShutdownSystem..................................12

2.11.1 SensingLow Oil Level......................................12

2.12 Chargingthe Battery(Electric Start Units Only).............12

Maintenance.........................................................13

3.1 PerformingScheduledMaintenance............................. 13

3.2 MaintenanceSchedule................................................. 13

3.3 ProductSpecifications..................................................13

3.3.1 GeneratorSpecifications..................................13

3.3.2 EngineSpecifications....................................... 13

3.3.3 EmissionsInformation..................................... 13

3.4 GeneralRecommendations...........................................13

3.4.1 GeneratorMaintenance....................................13

3.4.2 To Cleanthe Generator..................................... 14

3.4.3 EngineMaintenance......................................... 14

3.4.4 CheckingOil Level........................................... 14

3.4.5 Changingthe Oil..............................................14

3.4.6 Replacingthe SparkPlug.................................14

3.4.7 Battery Replacement(if applicable)..................14

3.5 ServiceAir Cleaner.......................................................15

3.5.1 CleanSparkArrestor Screen(CARDmodels)...15

3.6 ValveClearance............................................................15

3.7 General........................................................................15

3.8 Long TermStorage....................................................... 16

3.9 OtherStorageTips.......................................................16

Troubleshooting....................................................17

4.1 TroubleshootingGuide..................................................17

Warranty...............................................................18

MANUALDELPROPIETARIO.............................23

MANUELD'ENTRETIEN......................................47

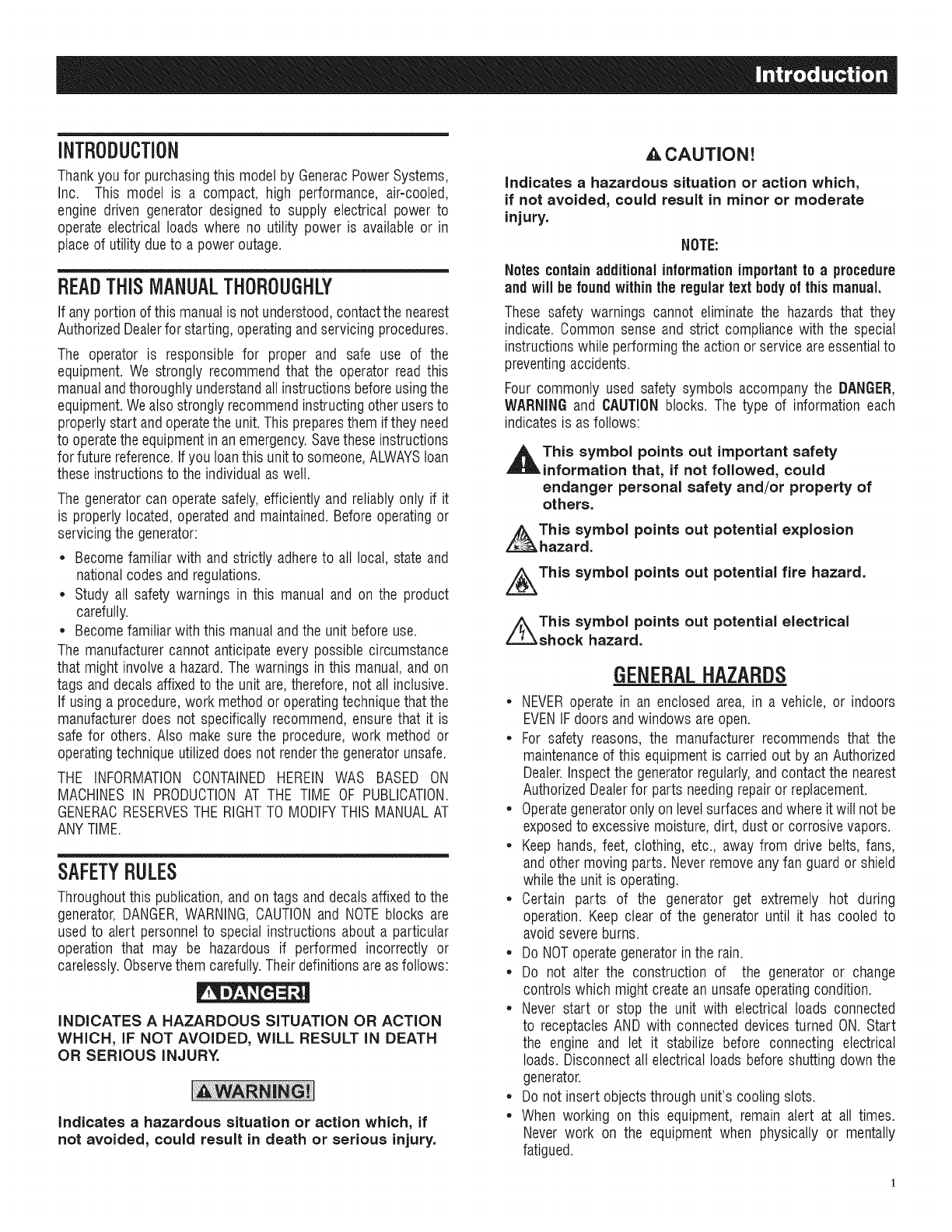

iNTRODUCTiON

Thankyou for purchasingthis model by GeneracPowerSystems,

Inc. This model is a compact, high performance, air-cooled,

engine driven generator designed to supply electrical power to

operate electrical loads where no utility power is available or in

place of utility dueto a power outage.

BEADTHISMANUALTHOROUGHLY

If any portion of this manualis not understood,contactthe nearest

AuthorizedDealerfor starting, operatingandservicing procedures.

The operator is responsible for proper and safe use of the

equipment. We strongly recommend that the operator read this

manualandthoroughlyunderstandall instructions beforeusingthe

equipment.We also stronglyrecommendinstructingother usersto

properlystart andoperatethe unit.This preparesthem if they need

to operatethe equipmentin an emergency.Savethese instructions

for future reference.If you loanthis unit to someone,ALWAYSloan

these instructions to the individualas welt.

The generatorcan operate safely,efficiently and reliably only if it

is properly located, operatedand maintained.Before operatingor

servicing the generator:

• Becomefamiliar with and strictly adhereto alt local, state and

nationalcodes and regulations.

• Study all safety warnings in this manual and on the product

carefully.

• Becomefamiliar with this manual andthe unit before use.

The manufacturercannot anticipateevery possible circumstance

that might involvea hazard.The warnings in this manual,and on

tags and decals affixedto the unit are, therefore,not all inclusive.

If using a procedure,work method or operatingtechniquethat the

manufacturerdoes not specifically recommend,ensure that it is

safe for others. Also make sure the procedure,work method or

operatingtechnique utilizeddoes not renderthe generatorunsafe.

THE INFORMATIONCONTAINEDHEREIN WAS BASED ON

MACHINESIN PRODUCTIONAT THE TIME OF PUBLICATION.

GENERACRESERVESTHERIGHTTO MODIFYTHIS MANUALAT

ANYTIME.

SAFETYRULES

Throughoutthis publication,and on tags and decals affixedto the

generator,DANGER,WARNING,CAUTIONand NOTEblocks are

used to alert personnelto special instructions about a particular

operation that may be hazardous if performed incorrectly or

carelessly.Observethem carefully.Their definitionsareas follows:

INDICATES A HAZARDOUS SITUATION OR ACTION

WHICH, IF NOT AVOIDED, WILL RESULT IN DEATH

OR SERIOUS INJURY.

Indicates ahazardous situation or action which, if

not avoided, could result in death or serious injury.

_,CAUTION!

Indicates a hazardous situation or action which,

if not avoided, could result in minor or moderate

injury.

NOTE:

Notes containadditional informationimportantto a procedure

and will be found withinthe regulartextbody of thismanual.

These safety warnings cannot eliminate the hazards that they

indicate. Common sense and strict compliance with the special

instructions while performing the action or service areessentialto

preventingaccidents.

Four commonly used safety symbols accompany the BANGER,

WARNINGand CAUTIONblocks. The type of information each

indicates is as follows:

,_This symbol points out important safety

information that, if not followed, could

endanger personal safety and/or property of

others.

This symbol points out potential explosion

hazard.

i/_This symbol points out potential fire hazard.

This symbol points out potential electrical

shock hazard.

GENERAL HAZARDS

• NEVERoperate in an enclosed area, in a vehicle, or indoors

EVENIFdoors and windows areopen.

• For safety reasons, the manufacturer recommends that the

maintenanceof this equipmentis carried out by an Authorized

Dealer.Inspectthe generatorregularly,and contactthe nearest

AuthorizedDealerfor parts needingrepairor replacement.

• Operategeneratoronly on levelsurfacesandwhereit will not be

exposedto excessivemoisture,dirt, dust or corrosive vapors.

• Keep hands, feet, clothing, etc., away from drive belts, fans,

and other moving parts. Neverremoveany fan guardor shield

while the unit is operating.

• Certain parts of the generator get extremely hot during

operation. Keep clear of the generator until it has cooled to

avoid severeburns.

• Do NOToperategeneratorinthe rain.

• Do not alter the construction of the generator or change

controls which might createan unsafeoperatingcondition.

• Never start or stop the unit with electrical loads connected

to receptaclesAND with connected devices turned ON. Start

the engine and let it stabilize before connecting electrical

loads. Disconnect all electrical loads beforeshutting down the

generator.

• Do not insert objectsthrough unit's cooling slots.

• When working on this equipment, remain alert at all times.

Never work on the equipment when physically or mentally

fatigued.

•Neveruse the generatoror any of its parts as a step. Stepping

on the unit can stress and break parts, and may result in

dangerous operating conditions from leaking exhaust gases,

fuel leakage,oil leakage,etc.

•On electric start models, disconnectthe POSITIVE(+) battery

cable from the engine starter OR the NEGATIVE(=) battery

cable from the battery terminal, whichever is easier, before

transporting the generator.

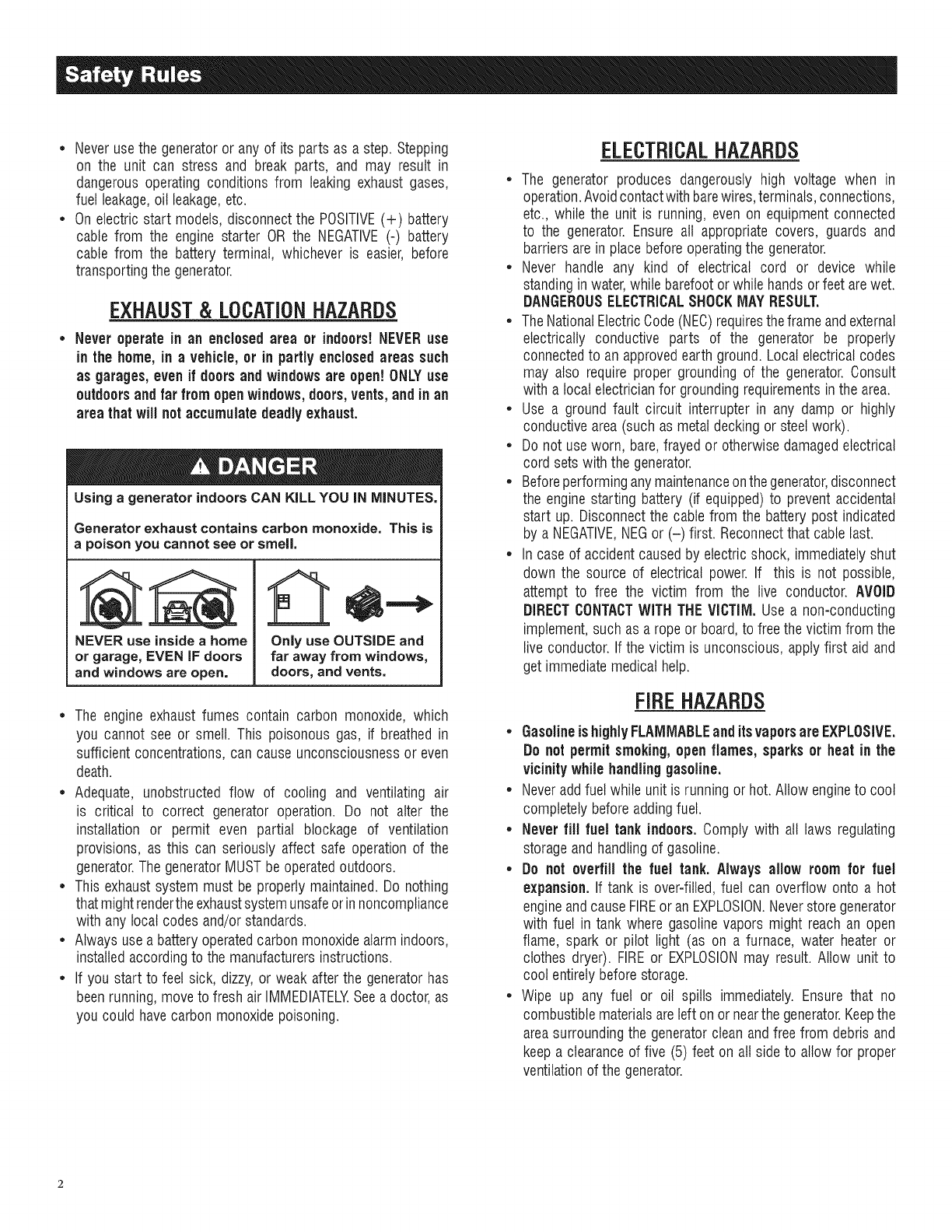

EXHAUST&LOCATIONHAZARDS

•Never operate in an enclosed area or indoors!NEVERuse

in the home, in avehicle,or in partly enclosed areas such

as garages,evenif doors and windowsare open! ONLYuse

outdoors and far from openwindows,doors, vents,andinan

area that will notaccumulatedeadly exhaust.

Using agenerator indoors CAN KiLL YOU IN MINUTES,

Generator exhaust contains carbon monoxide. This is

apoison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors_ and vents,

•The engine exhaust fumes contain carbon monoxide, which

you cannot see or smell. This poisonous gas, if breathed in

sufficient concentrations,can causeunconsciousnessor even

death.

•Adequate, unobstructed flow of cooling and ventilating air

is critical to correct generator operation. Do not alter the

installation or permit even partial blockage of ventilation

provisions, as this can seriously affect safe operation of the

generator.The generatorMUST beoperatedoutdoors.

•This exhaust system must be properly maintained.Do nothing

that mightrenderthe exhaustsystemunsafeorinnoncompliance

with any local codes and/or standards.

•Always use a battery operatedcarbon monoxidealarm indoors,

installedaccordingto the manufacturersinstructions.

•If you start to feet sick, dizzy,or weak after the generator has

beenrunning,moveto fresh air IMMEDIATELYSeea doctor,as

you could have carbon monoxidepoisoning.

ELECTRICALHAZARDS

•The generator produces dangerously high voltage when in

operation.Avoidcontactwith barewires,terminals,connections,

etc., while the unit is running, even on equipmentconnected

to the generator. Ensure all appropriate covers, guards and

barriers arein place beforeoperatingthe generator.

•Never handle any kind of electrical cord or device while

standinginwater,while barefootorwhile handsor feet arewet.

DANGEROUSELECTRICALSHOCKMAY RESULT.

•TheNationalElectricCode (NEC)requirestheframe andexternal

electrically conductive parts of the generator be properly

connectedto an approvedearth ground. Local electricalcodes

may also require proper grounding of the generator.Consult

with a local electricianfor groundingrequirementsin the area.

•Use a ground fault circuit interrupter in any damp or highly

conductivearea(such as metaldecking or steelwork).

•Do not useworn, bare,frayed or otherwise damagedelectrical

cord sets with the generator.

•Beforeperforminganymaintenanceonthegenerator,disconnect

the enginestarting battery (if equipped)to prevent accidental

start up. Disconnectthe cable from the battery post indicated

by a NEGATIVE,NEGor (-) first. Reconnectthat cable last.

•In caseof accident causedby electric shock, immediatelyshut

down the source of electrical power. If this is not possible,

attempt to free the victim from the live conductor. AVOID

DIRECTCONTACTWITH THEVICTIM. Use a non-conducting

implement,such as a rope or board,to free the victim from the

live conductor.If the victim is unconscious, apply first aid and

get immediatemedical help.

FIREHAZARDS

•Gasolineishighly FLAMMABLEand itsvaporsare EXPLOSIVE.

Do not permit smoking,open flames, sparksor heat in the

vicinitywhile handling gasoline.

•Neveraddfuel while unit is running or hot. Allow engineto cool

completelybefore addingfuel.

•Never fill fuel tank indoors, Comply with all laws regulating

storageand handlingof gasoline.

• Do not overfill the fuel tank. Always allow room for fuel

expansion.If tank is over=filled,fuel can overflow onto a hot

engineandcauseFIREor an EXPLOSION.Neverstoregenerator

with fuel in tank where gasoline vapors might reach an open

flame, spark or pilot light (as on a furnace, water heater or

clothes dryer). FIREor EXPLOSIONmay result. Allow unit to

cool entirelybefore storage.

•Wipe up any fuel or oil spills immediately. Ensure that no

combustiblematerialsareleft on or nearthe generator.Keepthe

areasurroundingthe generatorclean andfree from debris and

keep a clearanceof five (5) feet on all side to allow for proper

ventilationof the generator.

*Do not insert objectsthrough unit's cooling slots.

* Do not operate the generator if connected electrical devices

overheat,if electricaloutputis lost, if engineor generatorsparks

or if flames or smoke are observedwhile unit is running.

*Keepafire extinguishernearthe generatorat all times.

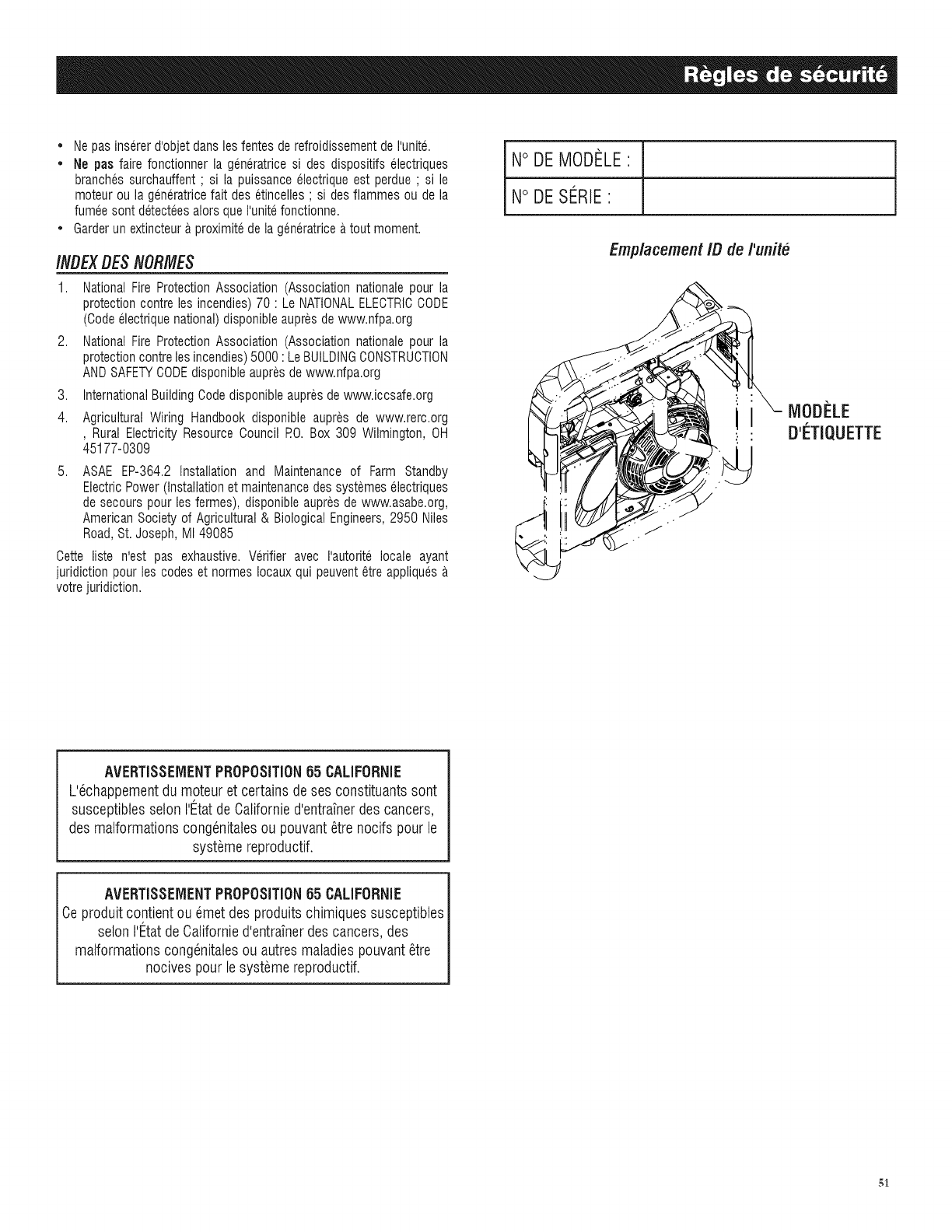

STANDARDS/NDEZ

1. NationalFireProtectionAssociation(NFPA)70: The NATIONAL

ELECTRICCODE(NEC)availablefrom www.nfpa.org

2. NationalFire ProtectionAssociation (NFPA)5000: BUILDING

CONSTRUCTIONAND SAFETYCODEavailable from www.

nfpa.org

3. InternationalBuildingCodeavailablefrom www.iccsafe.org

4. Agricultural Wiring Handbookavailablefrom www.rerc.org ,

Rural Electricity ResourceCouncil RO.Box 309 Wilmington,

OH45177-0309

5. ASAEEP-364.2Installationand Maintenanceof FarmStandby

Electric Power available from www.asabe.org, American

Society of Agricultural & Biological Engineers 2950 Niles

Road,St. Joseph, MI 49085

This list is not all inclusive.Checkwith the Authority HavingLocal

Jurisdiction (AHJ)for any local codes or standardswhich may be

applicableto your jurisdiction.

MODELNO:

SERIALNO:

Unit ID Location

IIDECAL DATA

CALIFORNIAPROPOSITION65 WARNING

Engineexhaustand someof its constituentsareknown

to the Stateof Californiato causecancer,birth defects

andother reproductiveharm.

CALIFORNIAPROPOSITION65 WARNING

This productcontains or emits chemicalsknown to the

Stateof Californiato causecancer,birth defectsand

other reproductiveharm.

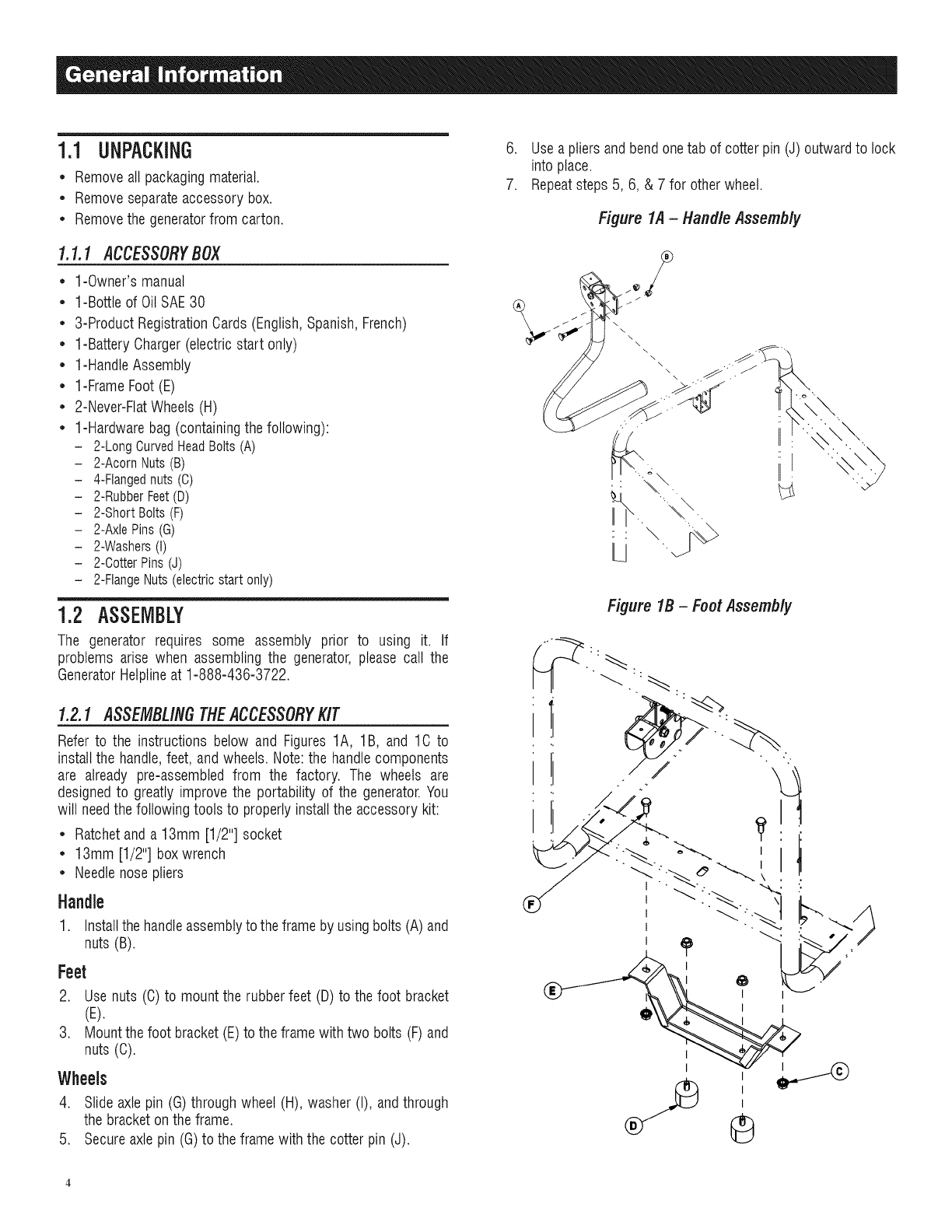

1.1 UNPACKING

•Removeall packagingmaterial.

• Removeseparateaccessory box.

• Removethe generatorfrom carton.

1.1.1 ACCESSORYBOX

• 1-Owner's manual

• 1-Bottle of OilSAE30

• 3-Product RegistrationCards (English,Spanish,French)

• 1-Battery Charger(electric start only)

• 1-HandleAssembly

• 1-FrameFoot(E)

• 2-Never-FlatWheels(H)

• 1-Hardwarebag (containingthe following):

- 2-LongCurvedHeadBolts(A)

- 2-AcornNuts(B)

- 4-Flangednuts(C)

- 2-RubberFeet(D)

- 2-ShortBolts(F)

- 2-AxlePins(G)

- 2-Washers(1)

- 2-CotterPins(J)

- 2-FlangeNuts(electricstartonly)

1.2 ASSEMBLY

The generator requires some assembly prior to using it. If

problems arise when assembling the generator,please call the

GeneratorHetplineat 1-888-436-3722.

1.2.1 ASSEMBLINGTHEACCESSORYKIT

Refer to the instructions below and Figures 1A, 1B, and 1C to

installthe handle,feet, and wheels. Note: the handlecomponents

are already pre-assembled from the factory. The wheels are

designedto greatly improve the portability of the generator.You

will needthe following tools to properly installthe accessory kit:

• Ratchetand a 13mm [1/2"] socket

• 13mm [1/2"] box wrench

•Needlenose pliers

Handle

1. Installthe handleassemblyto the frameby usingbolts (A) and

nuts (B).

Feet

2. Use nuts (C) to mount the rubberfeet (D) to the foot bracket

(E).

3. Mountthe foot bracket (E)to the framewith two bolts (F) and

nuts (C).

Wheels

4. Slideaxle pin (G)through wheel (H), washer (I), andthrough

the bracket on the frame.

5. Secureaxle pin (G)to the frame with the cotter pin (J).

6. Usea pliers andbendonetab of cotter pin (J) outwardto lock

into place.

7. Repeatsteps 5, 6, & 7 for other wheel.

Figure 1A -Handle Assembly

Figure 1B -Foot Assembly

Figure lC - Wheel Assembly

BEND ONETAB

AFTERAXLE

PIN(G)IS

INSERTED _

THROUGH

THEFRAME

1.2.2 BATTERYCABLECONNECTION(ELECTRICSTART

ONLY)

The unit has been deliberately shipped with the battery cables

disconnected.Youwill needa lOmm wrenchto securethe battery

cables.

Toconnect the battery (see Figure17 for connectiondetails):

1. Cut off cable ties securing battery cables and remove red

covers from batteryterminals.

2. First,connectthe redcableto the positive (+) batteryterminal

with the bolt, lock washer andnut supplied.

3. Connect the black cable to the negative(-) battery terminal

with the bolt, lock washer andnut supplied.

4. Make sure all connectionsare secure. Slidethe rubber boots

over the terminals and connectionhardware.

NOTE:

if the battery is unable to start the engine, charge it with the

12V chargerincludedinthe accessory box (see the "Charginga

Battery"section for details).

2.1 KNOWTHEGENERATOR

Read the Owner'sManual and Safety Rules before operating

this generator.

Compare the generator to Figures 2 through 4 to become

familiarizedwith the locations of variouscontrols andadjustments.

Savethis manualfor future reference.

1. 120 Volt AC, 20 Amp, Duplex Receptacle - Supplies

electrical power for the operation of 120 Volt AC, 20 Amp,

single-phase, 60 Hz electrical lighting, appliance, tool and

motor loads. CARBmodels areequippedwith GFCIoutlets.

2. 120/240 Volt AC, 30 Amp LockingReceptacle - Supplies

electrical power for the operation of 120 and/or 240 Volt AC,

30 Amp, single-phase, 60 Hz, electrical lighting, appliance,

tool andmotor loads.

3. Circuit Breakers(AC) - Each receptacle is provided with a

push-to-reset circuit breakerto protect the generatoragainst

electrical overload.

4. Oil Drain- Useto drainengineoil.

5. Air Filter- Filters intakeair as it is drawn into the engine.

6. ChokeKnob- Usedwhen starting a cold engine.

7. FuelTank- SeegeneratorSpecificationsfor tank capacity.

8. GroundingLug - Groundthe generatorto an approvedearth

groundhere. See"Groundingthe Generator"for details.

g. Run/Stop Switch - Controls the operation of the generator

(pullstart models).

gA. Start Switch - Used to start engine from the starter motor

(electricstart modelsonly).

10. Muffler - Quietsthe engine.

11. Handle - Pivot and retract for storage. Press the spring-

loadedbuttonto move handles.

12. Gas Cap- Fuelfill location.

13. FuelGauge- Showsfuel levelin tank.

14. Oil Fill- Add oil here.

15. Recoil Starter - Useto start enginemanually.

15. Fuel Shut Off - Valve betweenfuel tank and carburetor.

17. BatteryCharger Input -This receptacleallowsthe capability

to recharge the 12 volt DO storage battery provided with

the 12 Volt Adaptor Plug Charger which is included in the

Accessory Box. Located behindthe battery charger input is

a 1.50 Amp in-line fuse which is inside the control panelto

protect the battery (electric start models only).

18. Battery - Powersthe electric starter (electric start models

only).

lg. Hourmeter - Trackshours of operation.

28. Spark Arrestor - Reducesfire hazardsby containing sparks

(CARBmodels only).

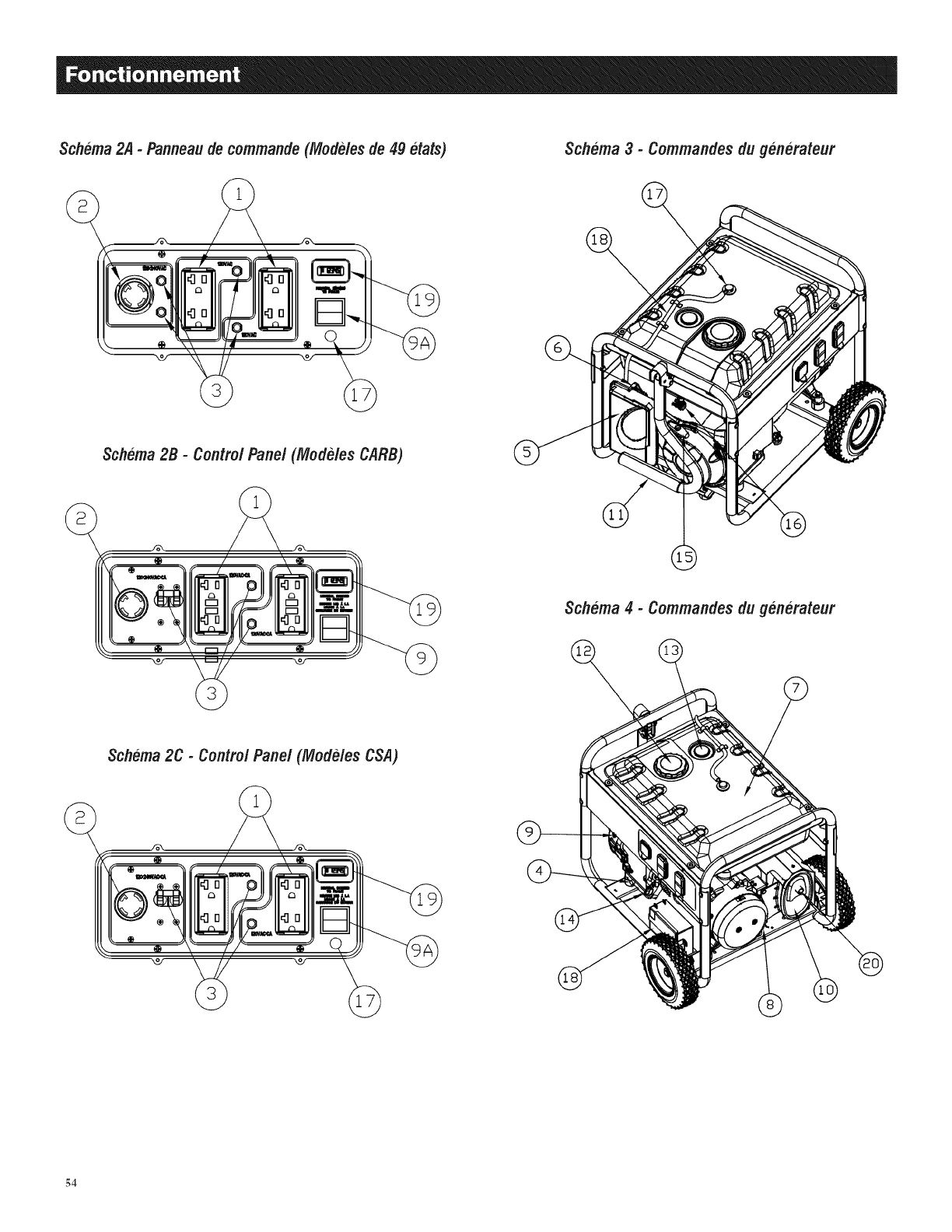

Figure2,4- Contro/Pane/(4g StateModels) Figure3 - Generator Controls

Figure2B - Contro/Panel (CARBModels)

Figure4- GeneratorControls

Figure 2C - Contro/ Panel(CSAModels)

2.2 HOURIVIETER

TheHourmetertrackshoursof operationfor scheduledmaintenance

(Figure5):

Therewill be a "CHGOIL"messageevery100 hours.The message

will flash one hour before and one hour after each 100 hour

interval, providing atwo hourwindow to perform service.

This messagewill actually beginflashing at 99 hours and disable

itself at 101 hours again,providing atwo hourwindow to perform

the service.

Every200 hours the "SVC"icon on the lower left hand corner of

the display will flash. The messagewill flash one hourbefore and

onehourafter each 200 hourintervalprovidingatwo hourwindow

to perform service.

Whenthe hour meter is inthe FlashAlert mode, the maintenance

message will always alternate with elapsed time in hours and

tenths. The hours wilt flash four times, then alternate with the

maintenancemessagefour times until the meter resets itself.

• 100 hours- CHGOIL-- Oil ChangeInterval(Every100 hrs)

• 200 hours- SVC-- ServiceAir Filter(Every200 hrs)

Note:

The hour glassgraphicwill flash on and off when the engine

is running.This signifiesthat the meter is tracking hours of

operation.

Figure 5-Hourmeter

0000.0

HOURGLASS RESETBUTTON

GRAPHIC (IF EQUIPPED)

2.3 CORDSETSANDCONNECTIONPLUGS

2.3.1 120VAC,20 AMP,DUPLEXRECEPTACLE

This is a 120 Volt outlet protectedagainst overloadby a 20 Amp

push-to-resetcircuit breaker (Figure6). Useeach socketto power

120 Volt AC, single phase,60 Hzelectrical loads requiringupto a

combined 2400 watts (2.4 kW) or 20 Amps of current. Useonly

high quality, well-insulated, 3-wire grounded cord sets rated for

125 Volts at 20 Amps (or greater).

Keep extensioncords as short as possible, preferablyless than

15 feet long, to preventvoltage drop and possibleoverheatingof

wires.

Figure 6-120 Volt AC, 20 Amp, Duplex Receptacle

2.3.2 120/240 VAC,30 AMP RECEPTACLE

Use a NEMA L14-30 plug with this receptacle (rotate to lock!

unlock). Connecta suitable4-wire groundedcord set to the plug

andto the desiredtoad.The cord set should be ratedfor 250 Volts

AC at 30 Amps (or greater) (Figure7).

Figure 7 -120/240 VAC, 30 Amp Receptacle

12OV/24OV

3CA

Use this receptacleto operate 120 Volt AC, 60 Hz, single phase

loads requiringup to 3600 watts (3.6 kW) of power at 30 Amps or

240 Volt AC,60 Hz, singlephase loads requiringup to 7200 watts

(7.2 kW) of power at 30 Amps. The outlet is protectedby two 30

Amp push-to-resetcircuit breakers.

2.3.3 120VAC,20 AMP,GFC/OUPLEXRECEPTACLE

This is a 120 Volt outlet protectedagainst overloadby a 20 Amp

push-to=resetcircuit breaker (Figure8). Useeach socketto power

120 Volt AC, single phase,60 Hzelectrical loads requiringup to a

combined 2400 watts (2.4 kW) or 20 Amps of current. Use only

high quality, well-insulated, 3-wire grounded cord sets rated for

125 Volts at 20 Amps (or greater).

Keepextensioncords as short as possibleto preventvoltagedrop

and possibleoverheatingof wires.

Figure 8 - 120 Vo/t AC, 20 Amp, GFC/ Duplex Receptac/e

2.3.4 120/240 VAC,30 AMPRECEPTACLE

Use a NEMA L14-30 plug with this receptacle (rotate to lock!

unlock). Connecta suitable4-wire groundedcord set to the plug

andto the desiredtoad.The cord set should be ratedfor 250 Volts

AC at 30 Amps (or greater)(Figure9).

Figure 9-120/240 VAC, 30 Amp Receptac/e

_t he engine exhaust fumes contain carbon

monoxide, which can you cannot see or smell.

This poisonous gas, if breathed in sufficient

concentrations, can cause unconsciousness Or

even death.

_t Adequate, unobstructed flow of cooling and

ventilating air is critical to correct generator

operation. Do not alter the installation or permit

even partial blockage of ventilation provisions,

as this can seriously affect safe operation

of the generator. The generator MUST be

operated outdoors.

_t This exhaust system must be properly

maintained. Do nothing that might render the

exhaust system unsafe or in noncompliance

with any local codes and/or standards.

_t Always use a battery operated carbon

monoxide alarm indoors, installed according to

the manufacturers instructions.

12OV/24OV

3CA

Using a generator indoors CAN KiLL YOU iN MINUTES.

Generator exhaust contains carbon monoxide. This is

apoison you cannot see or smell.

NEVER use inside a home

or garage, EVEN iF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

Use this receptacleto operate120 Volt AC, 60 Hz, single phase

loads requiringup to 3600 watts (3.6 kW) of power at 30 Amps

or 240 Volt AC, 60 Hz, single phase loads requiringup to 7200

watts (7.2 kW) of power at 30 Amps. The outlet is protected by

two 25 Amp (5.0/5.5kW) or two 30 Amp (6.5kW) push-to-reset

circuit breakers.

2.4 H0WTOUSETHEGENERATOR

Seethe "ToStart the Engine"sectionfor howto safelystart and

stop the generator and how to connect and disconnect loads. If

there are any problems operating the generator,please call the

generatorhelplineat 1-888-436-3722.

_t ever operate in an enclosed area or indoors!

NEVER use in the home, in a vehicle, or in

partly enclosed areas such as garages, EVEN

IF doors and windows are open! ONLY use

outdoors and far from open windows, doors,

vents, and in an area that will not accumulate

deadly exhaust.

2.4.1 GROUNDINGTHEGENERATORWHENUSEDAS A

PORTABLE

This generator has an equipment ground that connects the

generatorframe componentsto the ground terminals on the AC

output receptacles (see NEC 250.34 (A) for explanation). This

allows the generatorto be used as a portable without grounding

the frame of the generatoras specifiedin NEC250.34.

SpecialRequirements

There may be Federalor State Occupational Safety and Health

Administration(OSHA)regulations,local codes, or ordinancesthat

apply to the intendeduse of the generator.

Please consult a qualified electrician, electrical inspector, or the

local agencyhavingjurisdiction:

*In some areas, generators are requiredto be registeredwith

local utility companies.

*If the generator is used at a construction site, there may be

additionalregulationswhich must be observed.

2.4.2 CONNECT/NGTHEGENERATORTOA BU/LD/NG'$

ELECTR/CALSYSTEM

Connectionsfor standby power to a building's electrical system

must be made by a qualified electrician and in strict compliance

with all national and local electrical codes and laws. The

connection must isolatethe generatorpower from utility power or

other alternativepowersources.

NOTE:

Because the generatorequipment ground is bonded to the AC

neutral wires in the generator(see Figure 8), either a 3-pole

transfer switch or a 2 pole transfer switch with aswitching

neutral kit is requiredto connectthis generatorto a building

load. in this application the generator becomes a separately

derived system(see NEC250.20 (D)), and must be grounded

in accordance with the national or local electrical code

requirements.

GroundingtheGeneratorina BuildingStandbyApplication

_he National Electrical Code requires that the

frame and external electrically conductive parts

of this generator be properly connected to an

approved earth ground.

Local electrical codes may also require proper grounding of the

unit (Figure 10). For that purpose, connecting a No. 10 AWG

(AmericanWire Gauge)strandedcopper wire to the groundinglug

and to an earth=drivencopper or brass groundingrod (electrode)

provides adequate protection against electrical shock. However,

local codes mayvary widely. Consultwith a local electrician for

grounding requirementsinthe area.

Proper groundingof the generator will help preventelectrical

shockin the eventof a groundfault condition inthe generatoror in

connectedelectricaldevices.Propergroundingalso helps dissipate

static electricity,which often builds up in ungroundeddevices.

Figure 10 - Grounding the Generator

2.5 DON'TOVEBLOADTHEGENEBATOB

Overloadinga generator in excess of its rated wattage capacity

can result in damageto the generatorand to connectedelectrical

devices.Observethe following to preventoverloadingthe unit:

* Addupthe total wattageof all electricaldevicesto beconnected

at one time. This total should NOT be greater than the

generator'swattage capacity.

* The rated wattage of lights can betaken from light bulbs. The

rated wattage of tools, appliancesand motors can usually be

found on a data labelor decal affixedto the device.

* If the appliance,toot or motor does not give wattage,multiply

volts times ampererating to determinewatts (volts x amps =

watts).

* Some electric motors, such as induction types, require about

three times more watts of power for starting than for running.

This surge of power lasts only a few seconds when starting

suchmotors. Makesureto allowfor high startingwattagewhen

selectingelectrical devicesto connect to the generator:

1. Figurethe watts neededto start the largestmotor.

2. Add to that figure the running watts of all other connected

loads.

The WattageReferenceGuideis providedto assist in determining

how many items the generatorcan operateat onetime.

NOTE:

All figures are approximate.See data label on appliance for

wattage requirements.

2.6 WATTAGEBEFEBENCEGUIDE

Device ................................... RunningWatts

*Air Conditioner (12,000 Btu).......................... 1700

*Air Conditioner (24,000 Btu).......................... 3800

*Air Conditioner (40,000 Btu).......................... 6000

Battery Charger(20 Amp).............................. 500

BeltSander (3") .................................... 1000

ChainSaw ........................................ 1200

Circular Saw (6-1/2") ........................... 800 to 1000

*Clothes Dryer (Electric) ............................. 5750

*Clothes Dryer (Gas) ................................. 700

*Clothes Washer ................................... 1150

Coffee Maker ...................................... 1750

*Compressor (1 HP)................................. 2000

*Compressor (3/4 HP) ............................... 1800

*Compressor (1/2 HP) ............................... 1400

CurlingIron......................................... 700

*Dehumidifier....................................... 650

Disc Sander (9") .................................... 1200

EdgeTrimmer....................................... 500

Electric Blanket...................................... 400

Electric NailGun.................................... 1200

Electric Range(per element)........................... 1500

ElectricSkillet...................................... 1250

*Freezer............................................ 700

*Furnace Fan(3/5 HP) ................................ 875

*GarageDoor Opener............................ 500 to 750

Hair Dryer......................................... 1200

HandDrill .................................... 250 to 1100

HedgeTrimmer...................................... 450

ImpactWrench...................................... 500

Iron.............................................. 1200

*JetPump......................................... 800

LawnMower....................................... 1200

LightBulb.......................................... 100

MicrowaveOven............................... 700to1000

*MilkCooler....................................... 1100

OilBurneronFurnace................................. 300

OilFiredSpaceHeater(140,000Btu)..................... 400

OilFiredSpaceHeater(85,000Btu)...................... 225

OilFiredSpaceHeater(30,000Btu)...................... 150

*PaintSprayer,Airless(1/3HP)......................... 600

PaintSprayer,Airless(handheld)......................... 150

Radio......................................... 50to200

*Refrigerator........................................ 700

SlowCooker........................................ 200

*SubmersiblePump(1-1/2HP)........................ 2800

*SubmersiblePump(1HP)........................... 2000

*SubmersiblePump(1/2HP).......................... 1500

*SumpPump................................. 800to1050

*TableSaw(10")............................. 1750to2000

Television..................................... 200to500

Toaster..................................... 1000to1650

WeedTrimmer...................................... 500

* Allow3timesthelistedwattsforstartingthesedevices.

2.7 BEFORESTARTIN6THEGENERATOR

Priorto operatingthe generator,engineoil and gasoline will need

to be added,as follows:

2.7.1 AL}gitVGEtVGIflEO/L

All oil should meet minimum American PetroleumInstitute (API)

Service Class SJ, SL or better. Use no special additives. Select

the oil's viscosity grade according to the expected operating

temperature(also see chart).

*Above40° F,use SAE30

*Below 40° F and down to 10° F,use 10W-30

*Below 10° F,use synthetic 5W-30

mEm

°F -20 -10 010 20 32 40 60 80 100

oc-3'o -_o -lo olo 2'0 3'o 4b

Temperature Range of Expected Use

1. Place generatoron a levelsurface (not to exceed15° in any

direction).

2. Cleanareaaroundoil fill andremoveoil fill cap.

3. Slowly fill engine with oil until the dipstick reads full. Stop

filling occasionallyto check oil level.

4. Install dipstick andfinger tighten securely.

5. Checkengineoil levelbefore starting eachtime thereafter.

2.7.2 ADD/NGGASOLINE

NEVER fill fuel tank indoors. Avoid spilling

gasoline on hot engine. Allow engine to cool

entirely before adding fuel. NEVER fill fuel tank

when engine is running or hot. DO NOT light

acigarette or smoke when filling the fuel tank.

Gasoline is highly flammable and its vapors are

EXPLOSIVE.

Do not overfill the fuel tank. Always leave room

for fuel expansion. If the fuel tank is overfilled,

fuel can over flow onto a hot engine and cause

fire or an explosion. Wipe up any spilled fuel

immediately.

1. UseregularUNLEADEDgasolinewith the generatorengine.Do

not use premiumgasoline.Do not mix oil with gasoline.

2. Cleanareaaroundfuel fill cap, removecap.

3. Slowly add unleaded regular gasoline to fuel tank. Fill to

bottom of screenfilter. Be carefulnotto overfill (Figure11).

4. Install fuel cap andwipe up any spilled gasoline.

IMPORTANT:Itis important to preventgum depositsfrom forming

in fuel system parts such as the carburetor, fuel hose or tank

during storage. Alcohol-blended fuels (called gasohol, ethanol

or methanol)can attract moisture, which leads to separationand

formation of acids duringstorage. Acidic gas can damagethe fuel

system of an enginewhile in storage. To avoid engineproblems,

the fuel system should be emptiedbefore storage of 30 days or

longer.Seethe "Storage"section. Neveruse engineor carburetor

cleanerproducts inthe fuel tank as permanentdamagemay occur.

Figure 11 -Fuel Tank

FueJTank

Fuel/Do NOTFillAboveLip

_CAUTION!

Any attempt to crank or start the engine

before it has been properly serviced with the

recommended oil may result in an engine

failure.

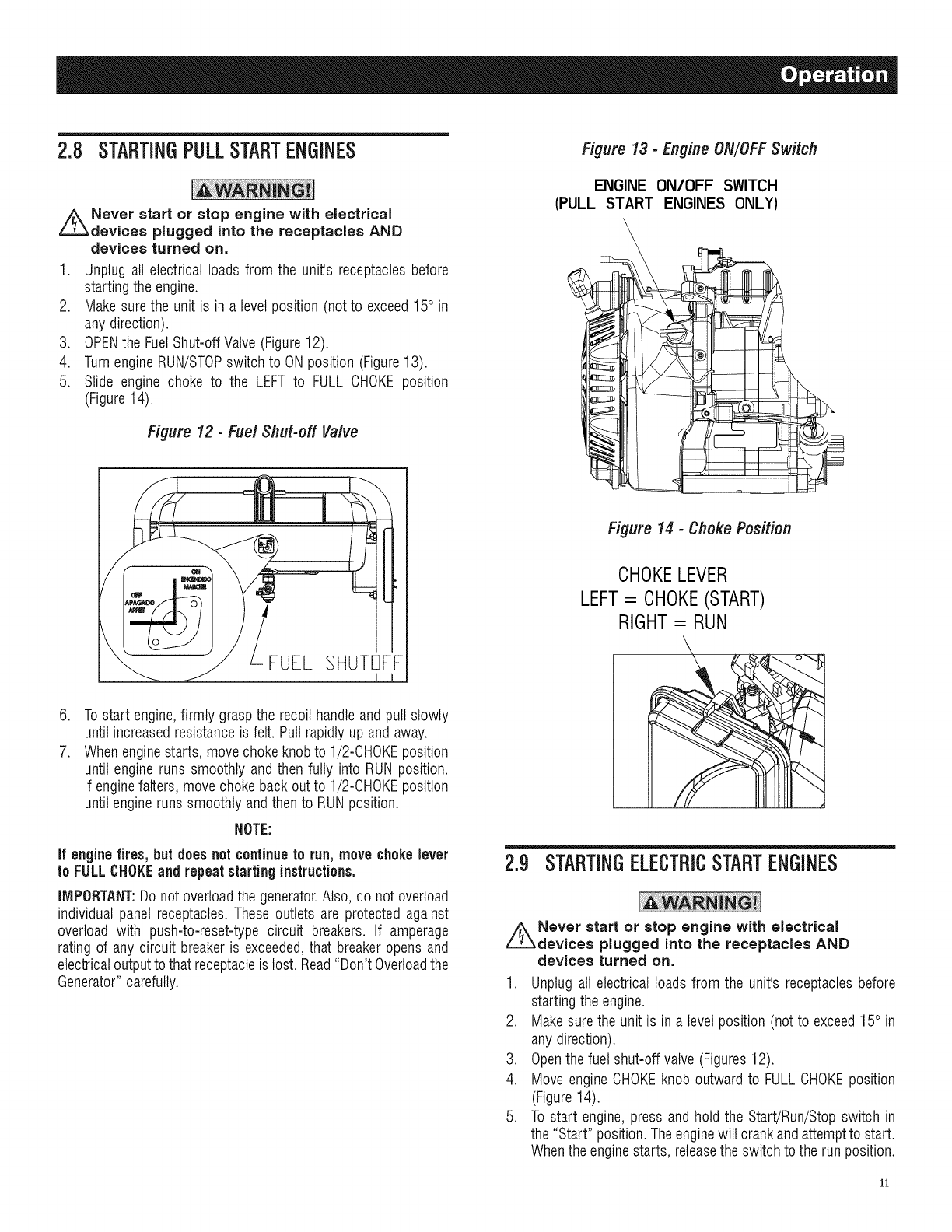

2.8 STARTINGPULLSTARTENGINES

Never start or stop engine with electrical

devices plugged into the receptacles AND

devices turned on.

1. Unplug all electrical loads from the unit's receptaclesbefore

starting the engine.

2. Make surethe unit is in a levelposition (not to exceed15° in

any direction).

3. OPENthe FuelShut-off Valve(Figure12).

4. TurnengineRUN/STOPswitch to ONposition (Figure13).

5. Slide engine choke to the LEFT to FULL CHOKEposition

(Figure14).

Figure 12 - FuelShut-off Valve

Figure 13 -Engine ON/OFF Switch

ENGINE ON/OFF SWITCH

(PULL START ENGINES ONLY)

lllh

FUEL SHUTOFF

Figure 14 -Choke Position

CHOKELEVER

LEFT= CHOKE(START)

RIGHT = RUN

To start engine,firmly graspthe recoil handleandpull slowly

until increasedresistanceis felt. Pullrapidly up and away.

Whenenginestarts, move chokeknob to 1/2-CHOKEposition

until engine runs smoothly and then fully into RUN position.

If enginefalters,move chokeback out to 1/2-CHOKEposition

until engine runs smoothly andthen to RUNposition.

NOTE:

if enginefires, but does not continueto run,move chokelever

to FULLCHOKEand repeatstarting instructions.

IMPORTANT:Do not overloadthe generator.Also, do not overload

individual panel receptacles.These outlets are protected against

overload with push-to-reset-type circuit breakers. If amperage

rating of any circuit breakeris exceeded,that breaker opens and

electricaloutputto that receptacleis lost. Read"Don't Overloadthe

Generator"carefully.

2.9 STARTINGELECTRICSTARTENGINES

Never start or stop engine with electrical

devices plugged into the receptacles AND

devices turned on.

1. Unplug all electrical loads from the unit's receptaclesbefore

starting the engine.

2. Makesure the unit is in a level position (not to exceed15° in

any direction).

3. Openthe fuel shut-off valve (Figures12).

4. Move engineCHOKEknob outward to FULLCHOKEposition

(Figure14).

5. To start engine, press and hold the Start/Run/Stopswitch in

the "Start" position. Theenginewill crankandattemptto start.

Whenthe enginestarts, releasethe switchto the run position.

.When the engine starts, move choke knob to "1/2 Choke"

position untilthe engineruns smoothly andthen fully into the

"Run" position. If enginefalters,move chokeknob backout to

"1/2 Choke" position until the engineruns smoothly andthen

to "Run" position.

2.9.1 MANUALSTART

Thisgeneratoris also equippedwith a manual recoil starter which

may be used if the battery is discharged.

NOTE:

The switch must be in the RUN position. Use one of the

generator's receptacle outletsalong with the includedbattery

chargerto chargethe battery while the generator is running.

Tostart manually,firmly grasp the recoil handleand pull slowly

until increasedresistanceis felt. Pull rapidly up and away to

start engine.Thenfollow the same choke sequence.

NOTE:

If enginefires, but does not continueto run, move chokelever

to FULLCHOKEand repeatstarting instructions.

IMPORTANT:Do not overloadthe generator.Also, do not overload

individual panel receptacles.These outlets are protected against

overload with push-to-reset-type circuit breakers. If amperage

rating of any circuit breaker is exceeded,that breakeropens and

electricaloutputto that receptacleis lost. Read"Don't Overloadthe

Generator"carefully.

2.10STOPPINGTHEENGINE

1. Shut off all loads, then unplug the electrical loads from

generator panel receptacles. Never start or stop the engine

with electrical devices pluggedin andturned on.

2. Let enginerun at no-load for severalminutes to stabilizethe

internaltemperaturesof engineandgenerator.

3. Move Run/Stopswitch to OFFposition.

4. Closefuel valve.

2.11LOW01LLEVELSHUTDOWNSYSTEM

Theengineis equippedwith a low oil levelsensorthat shuts down

the engineautomaticallywhenthe oil leveldrops below a specified

level. If the engine shuts down by itself and the fuel tank has

enoughgasoline,check engineoil level.

2.11.1 SENSINGLOWOILLEVEL

If the system senses a low oil level during operation,the engine

shuts down. The enginewill not run until the oil has beenrefilled

to the proper level.

2.12 CHARGINGTHEBATTERY(ELECTRICSTART

UNITSONLY)

Storage batteries give off explosive hydrogen

gas while recharging. An explosive mixture will

remain around the battery for a long time after

it has been charged. The slightest spark can

ignite the hydrogen and cause an explosion.

Such an explosion can shatter the battery and

cause blindness or other serious injury.

_tDo not permit smoking, flame, sparks

open

or any other source of heat around a battery.

Wear protective goggles, rubber apron and

rubber gloves when working around abattery.

Battery electrolyte fluid is an extremely

corrosive sulfuric acid solution that can cause

severe burns, if spill occurs flush area with

clear water immediately.

NOTE:

The battery shipped withthe generator has been fully charged.

A battery may lose some of its charge when not in use for

prolongedperiodsof time. If the battery is unable to crankthe

engine,plugin the 12V chargerincludedin the accessory box.

RUNNINGTHEGENERATORDOESNOTCHARGETHEBATTERY.

Usebattery chargerplugto keepthe battery chargedandreadyfor

use. Batterycharging should be done in a dry location.

1. Plugcharger into "Battery ChargerInput" jack, locatedon the

control panel. Plugwall receptacleend of the battery charger

into a 120 Volt AC wall outlet.

2. Unplugbattery chargerfrom wall outletand control paneljack

when generatoris goingto be in use.

NOTE:

Do not use the battery chargerfor more than 48 hoursat one

charge.

Figure 15 - Battery Charger Jack

BATTERY

CHARGER

INPUT

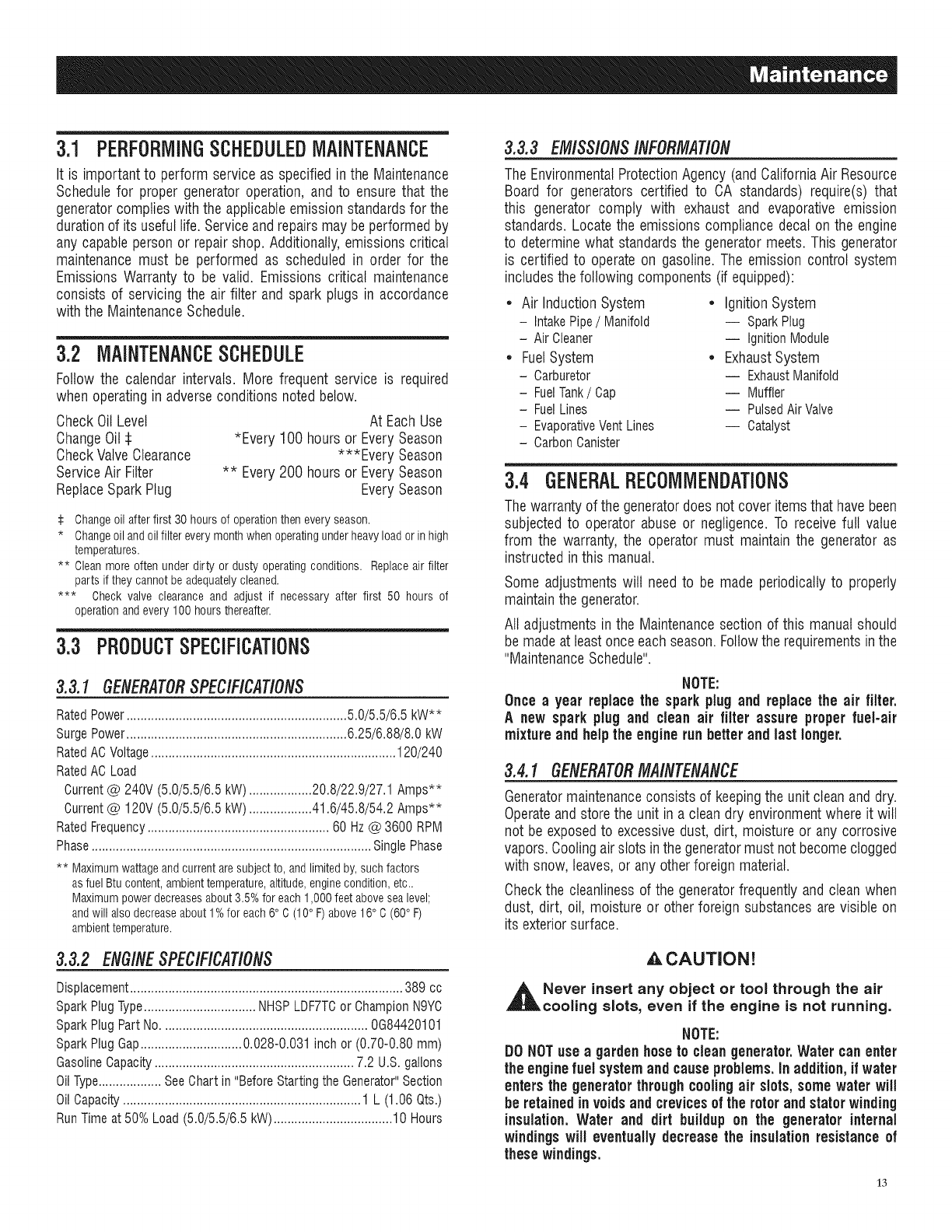

3.1 PERFORMINGSCHEDULEDMAINTENANCE

It is important to perform service as specified in the Maintenance

Schedulefor proper generator operation,and to ensure that the

generatorcomplies with the applicableemission standardsfor the

durationof its useful life.Serviceandrepairsmay be performedby

any capableperson or repairshop. Additionally,emissionscritical

maintenance must be performed as scheduled in order for the

Emissions Warranty to be valid. Emissions critical maintenance

consists of servicing the air filter and spark plugs in accordance

with the MaintenanceSchedule.

3.2 MAINTENANCESCHEDULE

Follow the calendar intervals. More frequent service is required

when operatingin adverseconditions noted below.

CheckOil Level

ChangeOil

CheckValveClearance

ServiceAir Filter

ReplaceSpark Plug

At Each Use

*Every 100 hours or EverySeason

***Every Season

** Every200 hours or EverySeason

EverySeason

:i: Changeoil after first 30 hours of operationthen every season.

* Changeoiland oil filter every month when operatingunder heavy load or in high

temperatures.

** Clean more often under dirty or dusty operating conditions. Replaceair filter

parts if they cannot be adequatelycleaned.

*** Check valve clearance and adjust if necessary after first 50 hours of

operationand every 100 hours thereafter.

3.3 PRODUCTSPECIFICATIONS

3.3.1 GENERATORSPEC/F/CATiONS

RatedPower............................................................... 5.0/5.5/6.5 kW**

Surge Power............................................................... 6.25/6.88/8.0 kW

RatedACVoltage...................................................................... 120/240

RatedAC Load

Current@ 240V (5.0/5.5/6.5 kW) ..................20.8/22.9/27.1 Amps**

Current@ 120V (5.0/5.5/6.5 kW) ..................41.6/45.8/54.2 Amps**

RatedFrequency.................................................... 60 Hz @ 3600 RPM

Phase................................................................................ SinglePhase

** Maximumwattageandcurrentaresubjectto,andlimitedby,suchfactors

asfuelBtucontent,ambienttemperature,altitude,enginecondition,etc..

Maximumpowerdecreasesabout3.5%for each1,000feetabovesealevel;

andwillalsodecreaseabout1%for each6° C(10° F)above16° C(60° F)

ambienttemperature.

3.3.2 ENGINESPECIFICATIONS

Displacement.............................................................................. 389 cc

SparkPlugType................................ NHSPLDF7TCor ChampionN9YC

Spark Plug Part No........................................................... 0G84420101

SparkPlug Gap............................. 0.028-0.031 inch or (0.70-0.80 mm)

GasolineCapacity......................................................... 7.2 U.S. gallons

Oil Type.................. SeeChart in "Before Starting the Generator"Section

OilCapacity.................................................................... 1 L (1.06 Qts.)

Run Time at 50% Load (5.0/5.5/6.5 kW)..................................10 Hours

3.3.3 EM/SS/ONS/NFORIVIAT/ON

The EnvironmentalProtectionAgency(and CaliforniaAir Resource

Board for generators certified to CA standards) require(s) that

this generator comply with exhaust and evaporative emission

standards.Locate the emissions compliance decal on the engine

to determinewhat standards the generatormeets. This generator

is certified to operate on gasoline.The emission control system

includesthe following components(if equipped):

Air Induction System •Ignition System

-IntakePipe/Manifold -- SparkPlug

- Air Cleaner -- Ignition Module

Fuel System • Exhaust System

- Carburetor -- ExhaustManifold

-FuelTank/Cap -- Muffler

- FuelLines -- PulsedAir Valve

- EvaporativeVent Lines -- Catalyst

- CarbonCanister

3.4 GENERALRECOMMENDATIONS

Thewarranty of the generatordoes not cover itemsthat havebeen

subjected to operator abuse or negligence.To receivefull value

from the warranty, the operator must maintain the generator as

instructed inthis manual.

Some adjustments wilt need to be made periodically to properly

maintainthe generator.

All adjustments in the Maintenancesection of this manual should

be madeat leastonce eachseason. Followthe requirementsinthe

"MaintenanceSchedule".

NOTE:

Once a year replace the spark plug and replace the air filter.

A new spark plug and clean air filter assure proper fuel-air

mixture andhelpthe engine run better andlast longer.

3.4.1 GENERATORMAINTENANCE

Generatormaintenanceconsists of keepingthe unit clean and dry.

Operateand storethe unit in a clean dry environmentwhere it will

not be exposedto excessive dust, dirt, moisture or any corrosive

vapors.Coolingair slots in the generatormust not becomeclogged

with snow, leaves,or any otherforeign material.

Checkthe cleanlinessof the generatorfrequently and clean when

dust, dirt, oil, moisture or other foreign substances arevisible on

its exteriorsurface.

,ACAUTION!

,_ Never insert any object or tool through the air

cooling slots, even if the engine is not running.

NOTE:

DO NOTuse a garden hoseto cleangenerator. Water can enter

the enginefuel system and causeproblems.In addition,if water

enters thegenerator throughcoolingair slots,some water will

be retainedin voidsand crevicesof the rotorand stator winding

insulation.Water and dirt buildup on the generator internal

windingswill eventually decrease the insulationresistanceof

these windings.

3.4.2 TOCLEANTHEGENERATOR

•Usea damp cloth to wipe exteriorsurfaces clean.

• A soft, bristlebrush may be used to loosen caked on dirt, oil,

etc.

• A vacuumcleanermay be usedto pick up loosedirt anddebris.

• Low pressure air (not to exceed 25 psi) may be used to

blow away dirt. Inspect cooling air slots and openings

on the generator.These openings must be kept clean and

unobstructed.

3.4.3 ENG/NEMA/NTENANCE

//_When working on the generator, always

disconnect negative cable from battery. Also

disconnect spark plug wire from spark plug and

keep wire away from spark plug.

3.4.4 CNECK/NGO/LLEVEL

Seethe "BeforeStartingthe Generator"sectionfor informationon

checkingthe oil level.The oil levelshould be checkedbefore each

use, or at least every eight hours of operation. Keepthe oil level

maintained.

3.4.5 CNANG/NGTHEO/L

Changethe oil after the first 30 hours of operation. Changethe

oil every 100 hours or every season thereafter. If running this

unit underdirty or dusty conditions, or in extremelyhot weather,

changethe oil more often.

,A CAUTION!

,l_ Hot oil may cause burns. Allow engine to

cool before draining oil. Avoid prolonged

or repeated skin exposure with used oil.

Thoroughly wash exposed areas with soap.

Usethe followinginstructionsto changethe oil afterthe engine

coolsdown:

1. Cleanareaaroundoil drain plug.

2. Removeoil drain plugfrom engineandoil fill plugto drainoil

completely into a suitablecontainer.

3. When oil has completely drained, install oil drain plug and

tighten securely.

4. Filloil sumpwith recommendedoil. (See"BeforeStartingthe

Generator"for oil recommendations).

5. Wipe up any spilled oil.

6. Disposeof used oil at a propercollection center.

3.4.6 REPLACINGTHESPARKPLUG

SeeEngineSpecificationsfor recommendedspark plug. Replace

the plugonceeach year.This will helpthe enginestart easierand

run better.

1. Stop the engineand pull the spark plug wire off of the spark

plug.

2. Cleanthe areaaroundthe spark plug and remove it from the

cylinder head.

3. Setthe spark plug'sgap to 0.70-0.80 mm (0.028-0.031 in.).

Install the correctly gappedspark plug into the cylinder head

(Figure16).

Figure 16 -Spark Plug Gap

3.4.7 BATTERYREPLACEMENT{IFAPPLICABLE)_

NOTE:

Thebattery shippedwith the generator has been fully charged.

A battery may lose some of its charge when not in use for

prolongedperiods of time. If the battery is unable to crank

the engine,plugin the 12V chargerincludedin the accessory

box (see the Charging a Battery section). RUNNINGTHE

GENERATORDOES NOT CHARGETHE BATTERY.The part

numberfor this batteryis 0G9449.

,_ CAUTION!

,l_The NEGATIVE battery terminal should:

1. Always be DISCONNECTEDFIRST.

2. Alwaysbe CONNECTEDLAST.

Figure17 - Battery Connections

3.5 SERVICEAiRCLEANER

The engine will not run properly and may be damaged if using

a dirty air cleaner.Clean or replace the air cleaner paper filter

once a year.Cleanor replacemore often if operatingunder dusty

conditions (Figure18). The air filter part numberis 0G84420151.

Tocleanor replacepaperair filter:

1. Removeair cleanercover andremove paperfilter.

2. Cleanpaperfilter by tapping it gently on a solid surface. If the

filter is too dirty, replaceit with a new one. Disposeof the old

filter properly.

3. Clean air cleaner cover, then insert new paper filter into the

base of the air cleaner.Re-installair cleanercover.

Figure 18 -Air Filter

8.5.1CLEANSPARKARRESTORSCREEN(CARB

MOOELS

The engineexhaust muffler has a spark arrestor screen. Inspect

and cleanthe screenat leastonce eachyear (Figure19). If unit is

used regularly,inspect and clean more often.

i,_lf using the generator on any forest=covered,

brush=covered or grass=covered unimproved

land, it must equipped with a spark arrestor.

The spark arrestor must be maintained in good

condition by the owner/operator.

Cleanandinspectthe sparkarrestorwhenthe engineis at ambient

temperatureas follows:

1. Remove the spark arrestor screen from the muffler by

looseningthe clamp andremovingthe screw.

2. Inspect screen and replace if torn, perforated or otherwise

damaged. DO NOTUSE a defective screen. If screen is not

damaged,clean it with commercialsolvent.

3. Replacethe spark arrestor and secure with the clamp and

screw.

Figure 19 - Spark Arrestor Screen

ARRESTDR

SPARK

ARRESTOR

SCREEN2

NOTE:

Toorder a new air filter or sparkarrestor screen,pleasecontact

the nearestauthorizedservice centerat 1-800-333-1322.

3.6 VALVECLEARANCE

*Intake-- 0.15 _ O.02mm(cold), (0.006" _ 0.0008" inches)

*Exhaust-- 0.20 _ O.02mm (cold) (0.008" _ 0.0008" inches)

After the first 50 hoursof operation, checkthe valve clearance

in the engineand adjustif necessary.

Important: If feeling uncomfortable about doing this procedureor

the propertools are not available,pleasetakethe generatorto the

nearestservice centerto havethe valveclearanceadjusted.Thisis

a very important stepto ensure longestlife for the engine.

3.7 GENERAL

Thegeneratorshould bestarted at leastonce everythirty days and

be allowed to run at least30 minutes. If this cannot be done and

the unit must be stored for more than 30 days, use the following

information as a guideto prepareit for storage.

NEVER store engine with fuel in tank indoors

or in enclosed, poorly ventilated areas where

fumes may reach an open flame, spark or pilot

light as on afurnace, water heater, clothes dryer

or other gas appliance.

,_AIIow unit to cool entirely before storage.

3.8 LONGTERMSTORAGE

It is important to preventgum deposits from forming in essential

fuel system parts such as the carburetor,fuel hose or tank during

storage. Also, experience indicates that alcohol-blended fuels

(called gasohol,ethanol or methanol)can attract moisture,which

leadsto separationand formation of acids during storage.Acidic

gas can damagethe fuel system of an enginewhile in storage.

To avoid engine problems, the fuel system should be emptied

beforestorageof 30 days or longer,as follows:

1. Addaqualitygasolinestabilizertothefuel perthemanufacturers

specifications, and run the unit for 10-15 minutes.

2. After enginecools down, remove all gasoline from the fuel

tank. Usea commercially available,non-conductivevacuum

siphon.

Drain fuel into approved container outdoors,

away from open flame, Be sure engine is cool,

Do not smoke.

3. Start andrun engineuntil enginestops from lack of fuel.

4. After engine cools down, drain oil from engine. Refill with

recommendedgrade.

5. Remove spark plug and pour about 1/2 ounce (15 mt) of

engine oil into the cylinder. Cover spark plug hole with rag.

Pull the recoil starter a couple times to lubricatethe piston

rings and cylinder bore. A fogging agent can also be used in

the place of oil.

• , CAUTION!

Avoid spray from spark plug hole when

cranking engine.

6. Installandtightenspark plug. Do not connect sparkplugwire.

7. Clean the generator outer surfaces. Check that cooling air

slots and openingson generatorare openand unobstructed.

8. Store the unit in a clean,dry place.

3.9 OTHERSTORAGETiPS

*Do not store gasolinefrom oneseasonto another.

*Replacethe gasolinecan if it starts to rust. Rust and/or dirt in

the gasolinewill cause problems with the carburetorand fuel

system.

*If possible, storethe unit indoors andcover it to giveprotection

from dust and dirt. BESURETO EMPTYTHEFUELTANK,

,If it is not practical to empty the fuel tank and the unit is to

be stored for some time, use a commercially availablefuel

stabilizer added to the gasoline to increase the life of the

gasoline.Runthe unit for 10-15 minutes,turn off the fuel valve

andallow to run until enginestops from lack of fuel.

,Coverthe unit with a suitable protective cover that does not

retain moisture.

_t NEVER cover the generator while engine and

exhaust areas are warm,

4.1 TROUBLESHOOTINGGUIDE

Engineis running,but noACoutput

is available.

1. Circuit breakeris open.

2. Poorconnection or defective cord set.

3. Connecteddevice is bad.

4. Faultin generator.

1. Resetcircuit breaker.

2. Check and repair.

3. Connectanotherdevicethat is in good condition.

4. Contact AuthorizedServiceFacility.

Engine runs well hut bogs down 1. Short circuit in a connected load. 1. Disconnect shorted electrical load.

whenloads are connected. 2. Generatoris overloaded. 2. See"Don't Overloadthe Generator".

3. Enginespeed is too slow. 3. Contact AuthorizedService Facility.

4. Shorted generatorcircuit. 4. ContactAuthorizedServiceFacility.

Enginewiil notstart; orstartsand

runsrough.

FuelShut-off is OFF. 1.

Dirty air filter. 2.

Out of gasoline. 3.

Stale gasoline. 4.

Spark plugwire not connectedto spark plug. 5.

Badspark plug. 6.

Turn FuelShut-offto ON.

Cleanor replaceair filter.

Fillfuel tank.

Drainfuel tank and fill with fresh fuel.

Connect wire to spark plug.

Replacespark plug.

7. Water in gasoline.

8. Over-choking.

9. Low oil level.

10. Excessiverich fuel mixture.

11. Intakevalve stuck open or closed.

12. Enginehas lost compression.

7. Drainfuel tank; fill with fresh fuel.

8. Put choke knob to No Chokeposition.

9. Fill crankcaseto proper level.

10. ContactAuthorizedService Facility.

11. ContactAuthorizedService Facility.

12. ContactAuthorizedService Facility.

i i

Engineshuts down during 1. Out of gasoline. 1. Fillfuel tank.

operation. 2. Low oil level. 2. Fill crankcaseto proper level.

3. Faultin engine. 3. Contact AuthorizedServiceFacility.

Engine lacks power. 1. Loadis too high. 1. Reduceload (see"Don't Overloadthe Generator").

2. Dirty air filter. 2. Cleanor replaceair filter.

3. Engineneedsto beserviced. 3. Contact AuthorizedService Facility.

Engine "hunts" orfalters. 1. Chokeis openedtoo soon. 1. Move choke to halfway position untilengineruns

smoothly.

2. Carburetoris runningtoo rich or too lean. 2. Contact AuthorizedServiceFacility.

1"7

U,S, EPA EMiSSiON CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLiGATiONS

TheUnited StatesEnvironmentalProtectionAgency (EPA)and GeneracPower Systems,Inc. (Generac)are pleasedto explainthe Emission Control

SystemWarranty (ECSWarranty) on your new 2011 and later equipment.New equipmentthat use smallspark-ignited enginesmust be designed,built,

andequipped to meet stringent anti-smog standardsfor the federal government.Generacwill warrant the emission control system on your equipment

for the period of time listed belowprovided there has beenno abuse, neglect,unapprovedmodification or improper maintenance of your equipment.

Theemission control system on this equipmentincludes all components whose failurewould increasethe emissions of any regulatedpollutant. These

componentsare listed in the Emissions Information section of this manual.

MANUFACTURER'S WARRANTY COVERAGE:

This ECSWarranty is validfor two years, or for the same period as specifiedin the GeneracLimited Warranty,whicheveris longer. Forequipmentwith

hourmeters, the warranty period is a number of hours equalto half the Useful Lifeto which the equipmentis certified, or the warranty period specified

abovein years, whicheveris less. The UsefulLife can be found on the EmissionControl Label on the engine.If, during suchwarranty period, any

emission-relatedpart on your equipment is found to be defectivein materials or workmanship, repairs or replacementwill be performed by a Generac

AuthorizedWarrantyService Dealer.

OWNER'S WARRANTY RESPONSiBiLiTiES:

As the equipmentowner,you are responsiblefor the completion of all requiredmaintenanceas listed in your factory suppliedOwner'sManual.For

warranty purposes,Generacrecommendsthat you retainall receiptscovering maintenanceon your generator,but Generaccannotdeny warranty

solely dueto the lack of receipts.

Youshould be awarethat Generacmay deny anyand/or all warranty coverageor responsibility if your equipment,or a part!component thereof,has

failed due to abuse,neglect, improper maintenance,or unapprovedmodifications.

Youare responsiblefor contactingaGeoeracAuthorizedWarrantyDealer as soonasaproblemoccurs.The warranty repairsshouldhe

completed in a reasonable amount of time, not to exceed 30 days.

Warranty service can be arrangedby contacting eitheryour sellingdealeror a GeneracAuthorizedWarranty ServiceDealer.Tolocate the Generac

AuthorizedWarrantyServiceDealernearest you, call our toll free numberbelow, or email emissions@generac.com.

1-800-333-1322

IMPORTANTNOTE:This warranty statementexplainsyour rights and obligationsunder the Emission Control System Warranty,which is providedto

you by Generacpursuantto federal law. Seealso the "GeneracLimited Warrantiesfor GeneracPower Systems,Inc.," which is enclosedherewith on a

separatesheet,also providedto you by Generac.Notethat this warranty shall not apply to any incidental,consequentialor indirect damagescaused

by defects in materials or workmanship or any delayin repairor replacementof the defectivepart(s). This warranty is in place of all other warranties,

expressedor implied. Specifically,Generacmakes no other warranties as to the merchantability or fitness for a particular purpose.Any implied

warrantieswhich areallowed by law, shall be limited in durationto the terms of the expresswarranty providedherein.Somestates do not allow

limitations on how long an implied warranty lasts, so the abovelimitation may not applyto you.

TheECSWarranty appliesonly to the emission control system of your newequipment. Boththe ECSWarranty andthe GeneracWarranty describe

important rights and obligationswith respectto your new engine.

Warranty service can beperformed only by a GeneracAuthorizedWarrantyService Facility.When requestingwarranty service, evidence must be

presentedshowingthe date of the saleto the original purchaser/owner.

If you have any questionsregardingyour warranty rights and responsibilities,you should contact Generacat the following address:

ATTENTION WARRANTY DEPARTMENT

GENERAC POWER SYSTEMS, INC.

P.O. BOX 297 •WHITEWATER, Wi 53190

Part I of 2

Part No. 0J3335 Rev.C 11/11

EMiSSiON CONTROL SYSTEM WARRANTY

Emission ControlSystem Warranty (ECSWarranty)for equipmentusing small spark-ignitedengines:

(a) Applicability: This warranty shall applyto equipmentthat uses small off-road engines.TheECSWarranty periodshall begin on the date the new

equipment is purchasedby/deliveredto its original, end-usepurchaser/ownerand shall continue for the lesserof:

(1) The periodof time specified in the GeneracLimitedWarranty enclosed herewith,but not less than 24 months, or

(2) For enginesequippedwith hour meters, a numberof operatinghours equal to half of the engine's useful life. The usefullife is specified on the

EmissionsControl Labelon the engine.

(b) GeneralEmissionsWarranty Coverage:Generacwarrants to the original,end-use purchaser/ownerof the new engine or equipment andto each

subsequentpurchaser/ownerthat the ECSwhen installed was:

(1) Designed,built and equippedso as to conform with all applicableregulations;and

(2) Freefrom defectsin materialsand workmanship which causethe failure of a warrantedpart at anytime duringthe ECSWarranty Period.

(1) Any warranted part that is not scheduledfor replacementas requiredmaintenancein the Owner'sManualshall be warrantedfor the ECS

Warranty Period.If any such partfails during the ECSWarrantyPeriod, it shall be repairedor replaced by Generacaccording to Subsection

(4) below. Any such part repairedor replaced underthe EOSWarranty shall bewarranted for the remainderof the ECSWarranty Period.

(2) Any warranted part that is scheduled only for regularinspection as specified in the Owner'sManualshall be warrantedfor the EOSWarranty

Period.A statementin the Owner's Manualto the effect of "repair or replace as necessary"shall not reducethe ECSWarranty Period.Any

such part repairedor replaced underthe ECSWarranty shall be warranted for the remainderof the ECSWarranty Period.

(3) Any warranted part that is scheduledfor replacementas required maintenancein the Owner'sManualshall be warrantedfor the period of time

priorto first scheduledreplacementpoint for that part. If the part fails prior to thefirst scheduled replacement,the part shall berepairedor

replacedby Generacaccording to Subsection (4) below.Any such emissions-related part repairedor replaced underthe ECSwarranty shall

bewarranted for the remainderof the period prior to thefirst scheduledreplacementpoint for that part.

(4) Repairor replacementof anywarranted, emissions-relatedpart underthis ECSWarrantyshall beperformed at no charge to the ownerat a

GeneracAuthorizedWarrantyService Facility.

(5) Notwithstandingthe provisions of subsection (4) above,warranty services or repairs must be providedat GeneracAuthorizedService

Facilities.

(6) When the engineis inspectedby a GeneracAuthorizedWarranty Service Facility,the purchaser/ownershall not be held responsiblefor

diagnosticcosts if the repair is deemedwarrantable.

(7) Throughout the ECSWarrantyPeriod, Generacshall maintaina supply of warranted emission-relatedparts sufficient to meet the expected

demandfor such parts.

(8) Any Generacauthorizedand approvedemission-relatedreplacementparts may be used in the performanceof any ECSWarrantymaintenance

or repairs andwill be providedwithout chargeto the purchaser/owner.Such useshall not reduce Generac'sEOSWarranty obligations.

(9) No modifications,other than those explicitlyapproved by Generac,may be madeto the generator.Unapprovedmodifications void this ECS

Warranty and shall be sufficient groundfor disallowingan EOSWarrantyclaim.

(10) Generacshall not be heldliablehereunderfor failures of any non-authorizedreplacementparts, or failures of anyauthorizedparts causedby

the use of non-authorizedreplacementparts.

EMiSSiON RELATED PARTS MAY iNCLUDE THE FOLLOWING (iF EQUIPPED):

1) FUELMETERINGSYSTEM 3) IGNITIONSYSTEM

A. CARBURETORANDINTERNALPARTS A. SPARKPLUGS

B. FUELTANK/CAP B. IGNITIONCOILS/MODULE

C. FUELLINES 4) AIR INJECTIONSYSTEM

D. EVAPORATIVEVENTLINES A. PULSEAIRVALVE

E. REGULATOR(GASEOUSFUELS) 5) EXHAUSTSYSTEM

2) AIR INDUCTIONSYSTEM A. CATALYST

A. INTAKEMANIFOLD B. EXHAUSTMANIFOLD

B. AIR FILTER

Part 2 of 2

Part No. 0J3335 Rev.C 11/11

EM/$$/ONWARRANTYFORCARBCERT/F/EDEOU/PMENT

CALiFORNiA AND U.S, EPA EMiSSiON CONTROL WARRANTY STATEMENT

YOUR WARRANTY RIGHTS AND OBLiGATiONS

The California Air Resource Board (CARB) and the UnitedStates Environmental ProtectionAgency (EPA),together with Generac Power Systems, Inc.

(Generac)arepleasedto explainthe EmissionControlSystem Warranty (ECSWarranty)on your new 2012 equipment.Newequipmentthat use small spark-

ignitedenginesmust be designed,built, and equippedto meet stringentanti-smogstandardsfor the state of Californiaandthe federal government.Generac

will warrant the emission control system on your equipment for the period of time listed below providedthere has been no abuse, neglect, unapproved

modification or improper maintenanceof your equipment.

The emission control system on this equipment includes all components whose failure would increasethe emissions of any regulated pollutant. These

components are listed in the EmissionsInformation section of this manual.

MANUFACTURER'S WARRANTY COVERAGE:

This ECSWarrantyis valid for two years, orfor the same period as specified inthe GeneracLimited Warranty,whicheveris longer.Forequipmentwith hour

meters,the warranty periodis a numberof hoursequal to halfthe Useful Lifeto which the equipmentis certified, or the warranty period specifiedabove in

years,whicheveris less. The Useful Life canbe found on the EmissionControl Labelon the engine. If, during such warranty period, any emission-related

part on your equipmentis found to be defectivein materialsor workmanship, repairsor replacementwill be performed by a GeneracAuthorizedWarranty

Service Dealer.

OWNER'S WARRANTY RESPONSiBiLiTiES:

As the equipmentowner,you are responsiblefor the completion of all requiredmaintenanceas listed in your factory supplied Owner'sManual.Forwarranty

purposes,Generacrecommendsthat you retain all receipts covering maintenanceon your generator,but Generaccannot deny warranty solely due to the

lack of receipts.

You should be aware that Generacmay denyany and/or all warranty coverageor responsibilityif your equipment,or a part!component thereof, has failed

dueto abuse,neglect,improper maintenance,or unapprovedmodifications.

Youare responsiblefor contacting a Genera¢Authorized Warranty Dealer as soon as a problemoccurs.The warranty repairs should be completed

in a reasonable amount of time, not to exceed30 days.

Warrantyservicecan bearrangedby contacting either your selling dealeror a GeneracAuthorizedWarrantyService Dealer.Tolocate theGeneracAuthorized

WarrantyService Dealernearestyou, call our toll free numberbelow, or email emissions@generac.com.

1-800-333-1322

IMPORTANTNOTE: This warranty statement explainsyour rights and obligations underthe Emission Control System Warranty,which is providedto you

by Generacpursuantto federal law.Seealso the "GeneracLimitedWarrantiesfor GeneracPowerSystems, Inc.,"which is enclosedherewithon a separate

sheet,also provided to you by Generac.Notethat this warranty shall not apply to any incidental,consequentialor indirect damagescaused by defects in

materialsor workmanshipor anydelayin repairor replacementofthe defectivepart(s). This warranty isin placeof allotherwarranties,expressedor implied.

Specifically,Generacmakes no other warrantiesas to the merchantabilityor fitness for a particular purpose.Any implied warranties allowed by law shall

be limited in durationto theterms of the expresswarranty provided herein.Somestates do not allow limitations on how long an impliedwarranty lasts, so

the above limitationmay not apply to you.

The ECSWarrantyappliesonly to the emission control system of your new equipment.Boththe ECSWarrantyand the GeneracWarrantydescribeimportant

rights and obligations with respectto your new engine.

Warrantyservice can be performed only by a GeneracAuthorizedWarranty ServiceFacility.Whenrequestingwarranty service, evidencemust be presented

showing the dateof the sale to the original purchaser/owner.

If you haveany questionsregardingyour warranty rights andresponsibilities, you should contact Generacatthe following address:

ATTENTION WARRANTY DEPARTMENT

GENERAC POWER SYSTEMS, INC.

P.O. BOX 297 * WHITEWATER, WI 53190

Part 1 of 2

Part No. 0J8147C Rev.A 01/12

EMISSIONWARRANTYFORCARBCERTIFIEDEQUIPMENT

EMiSSiON CONTROL SYSTEM WARRANTY

Emission ControlSystem Warranty (ECSWarranty)for equipmentusing small spark-ignitedengines:

(a) Applicability: This warranty shall applyto equipmentthat uses small off-road engines.TheECSWarranty periodshall begin on the date the new

equipment is purchasedby/deliveredto its original, end-usepurchaser/ownerand shall continue for the lesserof:

(1) The period of time specified in the GeneracLimited Warrantyenclosedherewith, but not less than 24 months, or

(2) Forenginesequippedwith hourmeters, a numberof operatinghours equalto half of the engine's useful life. The useful life is specified onthe

EmissionsControl Labelon the engine.

(b) GeneralEmissionsWarranty Coverage:Generacwarrants to the original,end-use purchaser/ownerof the new engine or equipment andto each

subsequentpurchaser/ownerthat the ECSwhen installed was:

(1) Designed, built and equipped so as to conform with all applicableregulations;and

(2) Freefrom defects in materials andworkmanship which cause thefailure of a warranted part at anytime duringthe ECSWarranty Period.

(1) Any warrantedpart that is not scheduledfor replacementas requiredmaintenancein the Owner'sManualshall be warrantedfor the ECS

Warranty Period.If any such part fails duringthe ECSWarranty Period,it shall be repairedor replacedby Generacaccording to Subsection (4)

below.Any such part repairedor replaced underthe ECSWarranty shall be warrantedfor the remainderof the ECSWarranty Period.

(2) Any warrantedpart that is scheduledonly for regularinspectionas specified in the Owner'sManualshall bewarranted for the ECSWarranty

Period.A statementin the Owner's Manualto the effect of "repairor replaceas necessary"shall not reducethe ECSWarranty Period.Any

such part repairedor replacedunder the ECSWarrantyshall be warrantedfor the remainderof the ECSWarranty Period.

(3) Any warrantedpart that is scheduledfor replacementas requiredmaintenancein the Owner'sManual shall be warrantedfor the period of time

prior to first scheduledreplacementpoint for that part. If the part fails prior to the first scheduledreplacement,the part shall be repairedor

replaced by Generacaccording to Subsection (4) below.Any such emissions-relatedpart repairedor replacedunderthe ECSwarranty shall be

warrantedfor the remainderof the period priorto thefirst scheduled replacementpoint for that part.

(4) Repairor replacementof any warranted,emissions-relatedpart under this ECSWarranty shall be performed at no chargeto the ownerat a

GeneracAuthorizedWarranty Service Facility.

(5) Notwithstandingthe provisions of subsection (4) above,warranty services or repairs must be provided at GeneracAuthorizedService

Facilities.

(6) When the engineis inspected by a GeneracAuthorizedWarrantyServiceFacility,the purchaser/ownershall not be held responsiblefor

diagnostic costs if the repair is deemed warrantable.

(7) Throughoutthe ECSWarranty Period,Generacshall maintaina supply of warranted emission-relatedparts sufficient to meetthe expected

demandfor such parts.

(8) Any Generacauthorizedand approvedemission-relatedreplacementparts may be used in the performance of any ECSWarranty maintenance

or repairsand will be providedwithout charge to the purchaser/owner.Suchuse shall not reduceGeneracECSWarranty obligations.

(9) No modifications, otherthan those explicitly approvedby Generac,may be madeto the generator.Unapprovedmodifications void this ECS

Warranty andshall be sufficient ground for disallowing an ECSWarranty claim.

(10) Generacshall not be heldliablehereunderfor failures of any non-authorizedreplacementparts, or failures of anyauthorizedparts causedby

the use of non-authorizedreplacementparts.

EMISSION RELATED PARTS MAY iNCLUDE THE FOLLOWING (IF EQUIPPED):

1) FUELMETERINGSYSTEM 3) IGNITIONSYSTEM

A. CARBURETORANDINTERNALPARTS A. SPARKPLUGS

B. FUELTANK/CAP B. IGNITIONCOILS/MODULE

C. FUELLINES 4) AIR INJECTIONSYSTEM

D. EVAPORATIVEVENTLINES A. PULSEAIRVALVE

E. REGULATOR(GASEOUSFUELS) 5) EXHAUSTSYSTEM

E CARBONCANISTER A. CATALYST

2) AIR INDUCTIONSYSTEM B. EXHAUSTMANIFOLD

A. INTAKEMANIFOLD

B. AIR FILTER

Part 2 of 2 Part No. 0J8147C Rev.A 01/12

GENERAC POWER SYSTEMS "TWO YEAR" LiMiTED WARRANTY

FOR GP SERIES PORTABLE GENERATORS

Fora period of two (2) years from the date of original sale, Generac Power Systems, Inc. (Generac)warrants its GP Series generatorswill be free from defects in materials

and workmanship for the items and period set forth below. Generacwill, at its discretion, repair or replace any part that, upon examination,inspection and testing by

Generacor a GeneracAuthorizedWarranty Service Dealer,isfound to be defective.Repairor replacementpursuant to this limited warranty shall not renew or extendthe

original warranty period. Any repairedproduct shall be warranted for the remaining original warranty period only. Any equipmentthat the purchaser/owner claims to be

defectivemust be returnedto and examined by the nearestGeneracAuthorizedWarranty Service Dealer.All transportation costs under the warranty, including return to

the factory, areto be borneand prepaid by the purchaser/owneKThis warranty appliesonly to GeneracGPSeries portable generators and is not transferablefrom original

purchaser.Saveyour proof-of-purchase receipt. If you do not provide proof of the initialpurchase date,the manufacturer's shipping date of the product will be usedto

determinethe warranty period.

WARRANTY SCHEDULE

Consumerapplications are warrantedfor two (2) years. Commercial and Rentalapplications arewarranted for one (1) year or 1000 hours maximum, whichever comes first.

CONSUMERAPPLICATIONFORTHE UNITEDSTATESAND CANADAONLY

YEARONE- Limited comprehensivecoverage on Labor and Part(s) listed (proof of purchase and maintenanceis required):

•Engine-All Components

•Alternator- All Components

YEARTWO- Limited comprehensive coverage on Part(s) listed (proof of purchase and maintenanceis required):

•Engine-All Components

•Alternator- All Components

COMMERCIAL_!RENTALAPPLICATION

YEARONE- Limited comprehensivecoverage on Labor and Part(s) listed (proof of purchase and maintenanceis required):

•Engine-All Components

•Alternator- All Components

NOTE: Forthe purpose of this warranty "consumer use" means personal residentialhousehold or recreational use by original purchaser.This warranty does not apply to

units used for PrimePowerin place of utility whereutility power service is present or where utility power service does not normally exist. Once a generatorhas experienced

commercial or rental use, it shall thereafter be considered a non-consumer use generator for the purpose of this warranty.

GUiDELiNES:

1. All warranty repairs, must be performed and/or addressed by an Authorized/CertifiedGenerac Dealer,or branchthereof.

2. Units that have been resold are not covered under the GeneracWarranty,as this Warrantyis not transferable.

3. Use of Non-Generacreplacementpart(s) will void the warranty in its entirety.

4. Generac may choose to Repair,Replace or Refunda piece of equipment.

5. Warranty Labor Ratesare based on normal working hours. Additionalcosts for overtime, holiday or emergency labor costs for repairs outside of normal business hours

will be the responsibility of the customer.

6. Warranty Parts shipment costs are reimbursedat ground shipment rates. Costsrelated to requests for expeditedshippingwill be the responsibility of the customer.

7. Batteries arewarranted by the battery manufacturer.

8. Verification of required maintenancemay be requiredfor warranty coverage.

THiS WARRANTY SHALL NOT APPLY TO THE FOLLOWING:

1. Costs of normal maintenanceand adjustments.

2. Failures caused by any contaminated fuels, oils or lack of proper oil levels.

3. Repairs or diagnostics performed by individuals other than Generacauthorizeddealers not authorized in writing by Generac.

4. Failures due, but not limitedto, normal wear and tear, accident, misuse, abuse, negligenceor improper use.

5. As with all mechanical devices, the Generacengines need periodic part(s) service and replacementto perform as designed.This warranty will not cover repairwhen

normal use has exhaustedthe life of a part(s) or engine.

6. Failures caused by any external cause or act of God,such as collision, theft, vandalism, riot or wars, nuclearholocaust,fire, freezing,lightning, earth-quake, windstorm,

hail, volcanic eruption, water or flood, tornado or hurricane.

7. Damage relatedto rodent and/or insect infestation.

8. Products that are modified or altered in a manner not authorized by Generacin writing.

9. Any incidental, consequentialor indirect damages caused by defects in materials or workmanship, or any delay in repair or replacement ofthe defectivepart(s).

10. Failuredue to misapplication.

11. Expensesrelated to "customer instruction" or troubleshooting where no manufacturingdefect is found.

12. Rentalequipment used while warranty repairs are beingperformed.

13. Starting batteries,fuses, light bulbs and enginefluids.

THIS WARRANTYIS IN PLACEOFALL OTHERWARRANTIES,EXPRESSEDORIMPLIED. SPECIFICALLY,GENERACMAKESNO OTHERWARRANTIESAS TO THE

MERCHANTABILITYOR FITNESSFORA PARTICULARPURPOSE.Any impliedwarranties allowed by law shall be limited in durationto the terms of the expresswarranty

provided herein.Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. GENERAC'SONLYLIABILITY

SHALLBETHEREPAIROR REPLACEMENTOFPART(S)AS STATEDABOVE.IN NO EVENTSHALLGENERACBELIABLEFORANY INCIDENTALOR CONSEQUENTIAL

DAMAGES,EVENIFSUCH DAMAGESAREA DIRECTRESULTOFGENERAC'SNEGLIGENCE.Some states do not allow the exclusion or limitation of incidental or

consequentialdamages, so the above limitation may not apply to you. This warranty gives you specific legal rights.You also haveother rights from state to state.

GENERAC POWER SYSTEMS, INC. • P.O. BOX 8• Waukesha, Wl 53187 •Ph: (888) GENERAC (436-3722) •Fax: (262) 544-4851

To locate the nearest Authorized Dealer visit our website www.generac.com

Part No. 0H8902 Revision F (02/12)

Manual Part No. 0J3821 Rev. E (05/29/12) Printed in China

GENERAC _

ld ratio

=eradoresportatilesserieGP

Introduccion..........................................................25

Leaestemanualcornpletarnente..........................25

Reglasde seguridad.............................................25

indicedeestandares....................................................27

Inforrnaciongeneral..............................................28

1.1 Uesempaque................................................................28

1.1.1 Cajade accesorios..........................................28

1.2 Ensamble.....................................................................28

1.2.1 Ensambledel kit deaccesorios........................28

1.2.2 Conexiondet cable de la bateria (solo para

arranqueelectrico)...........................................29

Operation .............................................................29

2.1 Conozcaet generador...................................................29

2.2 Horometro....................................................................31

2.3 Cablesy enchufesde conexion....................................31

2.3.1 Recept_,culodone de 120 VAC,20 amperios...31

2.3.2 Recept_,culode 120/240 VAC,30 amperios.....31

2.3.3 Recept_,culodobleGFCI,120 VAC,

20 amperios....................................................31

2.3.4 Recept_,culode 120/240 VAC,30 amperios.....32

2.4 Como usar et generador...............................................32

2.4.1 Como ponera tierra el generadorcuando

se usa como portatil.........................................32

2.4.2 Como conectar et generadora un sistema

etectricode edificio...........................................33

2.5 No sobrecargueet generador........................................33

2.6 Guiade referenciade potencia.....................................33

2.7 Antes de arrancaret generador.....................................34

2.7.1 Agregadode aceitede motor ...........................34

2.7.2 Agregadode combustible................................34

2.8 Arranquede motores con cable de arranque................35

2.9 Arranquede motores con arranqueelectrico................35

2.9.1 Manualde inicio ..............................................36

2.10 Paradodet motor..........................................................36

2.11 Sistema de apagadopor bajo nivel de aceite................36

2.11.1 Deteccionde nivetbajo de aceite.....................36

2.12 Como cargar la bateria (solo para unidades

con arranqueetectrico)................................................ 36

iViantenirniento......................................................37

3.1 Como realizarmantenimientoprogramado....................37

3.2 Programade mantenimiento.........................................37

3.3 Especificacionesdet producto......................................37

3.3.1 Especificacionesdelgenerador........................37

3.3.2 Especificacionesdelmotor ..............................37

3.3.3 Informacionde emisiones................................37

3.4 Recomendacionesgenerales........................................37

3.4.1 Mantenimientodet generador...........................37

3.4.2 Paralimpiar et generador.................................38

3.4.3 Mantenimientodet motor .................................38

3.4.4 Verificaciondet nivel de aceite......................... 38

3.4.5 Cambiodel aceitede motor..............................38

3.4.6 Reemplazode la bujia......................................38

3.4.7 Reemplazode la bateria(si corresponde).........38

3.5 Servicio det limpiadorde aire.......................................39

3.5.1 Limpie et filtro det supresorde chispas

(modetosCARB)..............................................39

3.6 Espaciode la vatvula....................................................39

3.7 Generales.....................................................................39

3.8 Almacenamientoa largoplazo......................................40

3.9 Otrosconsejos dealmacenamiento..............................40

Deteccionde fallas ...............................................41

4.1 Guiade deteccionde problemas..................................41

Garantia................................................................42

INTRODUCCION

Gracias por comprar este modelo de Generac Power Systems, Inc.

Este modelo es un generador impulsado por motor, refrigeradopor aire,

compacto y de alto rendimiento disefiado para proporcionar energia

electrica para operar cargas electricas donde no haya servicio publico

de electricidado en reemplazode la red electrica en caso de apagones.

LEAESTEMANUALCOMPLETNVlENTE

Si alguna parte de este manual no se entiende bien, pongase en

contacto con el concesionarioautorizadomas cercano para conocer los

procedimientosde arranque,operaciony servicio.

El operador es responsabledel uso apropiado y seguro de este equipo.

Recomendamos encarecidamente que el operador lea este manual y

entienda completamente todas las instrucciones antes de usar este

equipo. Asimismo recomendamos con igual firmeza el instruir a otros

usuarios para arrancar y operar apropiadamente la unidad. Esto los

preparasi necesitan operarel equipoen algunaemergencia.

El generadorpuede operar en forma segura, eficiente y confiable solo si

se le ubica, se le opera y mantiene en forma apropiada. Antes de operar

o dar servicio al generador:

• Familiaricese y adhierase estrictamente a todos los codigos y

regulacioneslocales,estatalesy nacionales.

•Estudie todas las advertencias de seguridad en este manual y en el

producto con mucho cuidado.

• Familiaricesecon este manualy la unidadantes de usarla.

El fabricante no puede anticipar todas las posibles circunstancias

que puedan involucrar peligros. Las advertencias en este manual y

en las etiquetas y calcomanias fijadas en la unidad son, por tanto, no

completamenteinclusivas.Si se usa un procedimiento,metodo de trabajo

o tecnica de operacionque el fabricanteno recomiendaespecificamente,

aseguresede que sea seguro para los demas. Asimismo asegureseque

el procedimiento, metodo detrabajo o tecnica de operacionutilizada no

vuelvainseguro al generador.

LA INFORMACIONCONTENIDAAQU[ SE BASO EN MAQUINAS EN

PRODUCCIONAL MOMENTO DE LA PUBLICACION.GENERACSE

RESERVAELDERECHODEMODtFICARESTEMANUALENCUALQUIER

MOMENTO.

REGLASDESEGURIDAD

A Io largo de esta publicacion, yen Io que respecta alas etiquetas

y calcomanias fijadas en el generador, los bloques de PELIGRO,

ADVERTENCIA,CUIDADOY NOTAse usan para alertar al personal sobre

instrucciones especialessobre una operacionen particular quepuedeser

peligrosasi se ejecutaen forma incorrecta o sin cuidado. Observelascon

cuidado. Susdefiniciones son como sigue:

INDICA UNA SITUACION PELIGROSA O ACCION

SI NO SE EVITA,TRAERA COMO RESULTADOQUE,

LA MUERTE O UN DANO SERIO.

Indica una situaci6n peligrosa o acci6n que, si no

se evita, podria traer como resultado la muerte o un

clafio serio.

_CUIDADO

Indica una situaci6n peligrosa o acci6n que, si no

se evita, puede traer como resultado un clafio menor

o moderado.

NOTA:

Las notas contieneninformaci6nadicional importantepara un

procedimientoy se les encontrar;identro del cuerpode este

manual.

Estas advertencias de seguridad no pueden eliminar los peligros que

indican. Elsentidocomun y un estricto cumplimientodelas instrucciones

especialescuando se realiza la accion o servicio son esenciales para

evitar accidentes.

Ouatro simbolos de seguridad usados comunmente acompafian los

bloquesde PELIGRO,ADVERTENCIAy CUIDADO.Eltipo de informacion

que cada uno indica es como sigue:

,_Este s_mbolo seSala importante informaci6n de

seguridad que, si no se sigue, puede porter en

peligro la seguridad personal y/o las propiedades

de otros.

Este simbolo indica un peligro potencial de

explosi6n.

/_Este simbolo indica un peligro potencial de

incendio.

//_Este simbolo indica un peligro potencial de

choque el_ctrico.

PELIGROSGENERALES

* NUNCA opere en un area cerrada o en interiores, en un vehiculo,

incluso si las puertas y ventanasestan abiertas.

* Por razones de seguridad, el fabricante recomienda que el

mantenimientode esteequipo seaIlevadoa cabo por un concesionario

autorizado. Inspeccione el generador con regularidad,y pongase en

contacto con el concesionario autorizado mD,s cercano si necesita

repararloo conseguir repuestos.

* Opere el generador solo en superficies planas y donde no este

expuestoa excesivahumedad, suciedad,polvo o vapores corrosivos.

* Mantengalas manos, pies, ropa, etc, lejos delas correas detraccion,

ventiladoresy otras partes moviles. Nuncaretire ningunaprotecciono

escudo deventilador mientras la unida esteoperando.

* Ciertas partes del generador se calientan en extremo durante la

operacion. Alejese del generador hasta que se haya enfriado para

evitar quemadurasseveras.

, NOopereel generadoren la Iluvia.

* No altere la construccion del generador ni cambie los controles de

modo que puedancrear una condicion de operacion no segura.

, Nuncaarranqueo detengala unidadcon cargaselectricas conectadas

alas tomas Y con dispositivos conectados y encendidos.Arranqueel

motor y dejeque se estabiliceantes deconectar las cargas electricas.

Desconectetodas las cargaselectricas antes de apagar el generador.

* Noinserte objetos a travesdelas ranurasde enfriamientode launidad.

* AI trabajar con este equipo, mantengase alerta en todo momento.

Nuncatrabaje en elequipo cuandoestefisica o mentalmentefatigado.

* Nuncauseelgeneradornialgunadesuspartescomeescabn.Pararse

sobrelaunidadpuedetensaryromperpartes,y puedetraercome

resultadocondicionespeligrosasdeoperacioncomeescapedegases,

combustibleoaceite.

* Enlosmodelosdearranqueelectrico,desconecteel cablede

bateriaPOSITtVO(+)delarrancadordelmotor0elcabledebateria

NEGATIVO(-)delterminaldelabateria,Ioqueseama.sfa.cil,antesde

transportarelgenerador.

PELIGROSDELESCAPEY UBICACI0N

•iNuncaopereenareascerradaso interiores!iNUNCAopereenun

areaterraria,en unvehiculo;o en el interiorAUNQUElas poertas

y ventanasestanabiertas! UseloSOLOen exterioresy lejosde

ventanasabiertas,puertas,duties deventilaci6ny enareasqueno

acumularanel mortalescape.

El use del generador en ambientes cerrados PUEDE

MATARLO EN MINUTES.

El los gases de escape del generador contienen mon6×ido

de carbono. Este es un venenos que no se puede vet ni oler.

NUNCA Io utilicedentrode una

casa o garaje,INCLUSOSl las

puertasy lasventanasestan

abiertas.

Utilicelo SOLAMENTEal aire

librey lejosde ventanas,

puertas,respiraderos.

*Los humos del escape del motor contienen monoxide de carbono,

que no se puede oler ni ver. Este gas venenoso, si se aspira en

concentraciones suficientes, puede hacerle perder la conciencia y

causarlela muerte.

* El flujo adecuado y sin obstrucciones de aire para ventilacion y

refrigeracion es critico para la correcta operacion del generador.No

altere la instalacbn ni permita que haya siquiera un bloqueo parcial

de la provision de ventilacbn, ya que esto puede afectar seriamente

la operacbn segura del generador.El generadorDEBEser operado en

exteriores.

*Este sistema de escape debetener un apropiado mantenimiento. No

haganada que puedaponer en peligro la seguridaddel escapeo que

no cumpla con algun codigo local o estandar.

*Siempre use una alarma de monoxide de carbono operada con

bateriasen los interiores,instaladadeacuerdoalas instrucciones del

fabricante.

* Si empiezaa sentirsemal, mareado o debil luego de que el generador

este en funcionamiento, busque aire fresco INMEDtATAMENTE.Vaya

al medico, ya que podria tener envenenamientoper monoxide de

carbono.

PELIGROSELi::CTRICOS

* El generador produce alto voltaje peligroso durante la operacion.

Evite el contacto con cables pelados, terminales conexiones, etc.

mientras la unidad esta funcionando, aun con equipo conectado al

generador.Asegureseque todas las cubiertas, proteccionesy barreras

apropiadasse encuentrenen su lugar antesde operarel generador.

* Nunca manipule ningun cable electrico ni dispositivo mientras este

de pie sobre agua, con los pies descalzos o con las manes o pies

humedos. PUEDE HABER UNA DESCARGAELECTRICA COMO

RESULTADO.

* El Codigo Electrico Nacional (NEC) requiere que el marco y las

partes externas que son conductores electricos esten conectadas

apropiadamente a una conexion a tierra aprobada. Los codigos

electricoslocales puedenasimismo requeriruna apropiadaconexbn a

tierradel generador.Consulteconun electricistalocallos requerimientos

deconexiona tierra parasu a_rea.

* Useun circuito interrupter defalla detierra en cualquierareahumedao

altamenteconductiva (come estanteriasde metal o trabajos enacero).

* No use cables electricos gastados, pelados,deshilachadoso de algun

mode dafiados con el generador.

* Antesderealizarcualquiermantenimientoal generador,desconectelos

cablesde arranquedel motor (st los hubiera) para evitar un arranque

accidental. Desconecte primero el cable del borne de la bateria

indicadocome NEGATIVO,NEG;o (-). Reconecteese cableal final.

* En case de un accidente causado per descarga electrica, apague

inmediatamentela fuente de energia electrica. Si esto no es posible,

intenteliberar a la victima del conductor vivo. EVITEEL CONTACTO

DIRECTOCONLAViCTIMA.Uneun implementono conductive, come

una soga o una tabla, paraliberar a la victima del conductor vivo. Si

la victima esta inconsciente, aplique los primeros auxilios y consiga

ayudamedica inmediatamente.

PELIGROSDEINCENDI0

* La gasolina es altamente INFLAMABLE y sus vaperes son

EXPLOSIVOS.No permitaque fumen, hagafuegos abiertos,chispas

otaler en la vecindadmientras manipula gasolina.

* Nunca anada gasolina mientras la unidad esta funcionando o esta

caliente. Deje enfriar al motor completamente antes de ahadir

combustible.

. Nunca llene el tanque de combustible en el interior de la casa.

Cumplatodas lasleyes que regulanel almacenamientoy manipulacbn

degasolina.

* No sobrecargue el tanque de combustible. Deje siempre espacio

para la expansi6ndel combustible.Si el tanque esta_sobrecargado,

el combustible puededesparramarsesobre el motor caliente y causar

un INCENDIOo una EXPLOSION.Nunca almacene el generador con

combustible en el tanque donde los vapores de la gasolina pueden

alcanzar llamas abiertas, chispas o fuegos piloto (come en una

chimenea,calentador de agua o secador de ropa). Puedegenerarse

un INCENDIOo una EXPLOSION.Dejeenfriar la unidadcompletamente

antesde almacenarse.

*Limpie cualquier derrame de combustible o aceite inmediatamente.

Asegurese de que no haya materiales combustible dejados sobre o

cerca del generador.Mantengael area alrededordel generadorlimpia

y libre deresidues y conserve una claridad de cinco (5) pies a todos

los lades parapermitir una ventilacionapropiadaparael generador.

*Noinserte objetos a travesdelas ranurasdeenfriamientode launidad.

*No opere el generador si los dispositivos electricos conectados

sobrecalientan, si la salida electrica se pierde, si el motor o el

generadorbeta chispas o se observa humo mientras la unidad esta.

funcionando.

*Tengaun extinguidorcerca al generadoren todo memento.

#NB/CEBEESTANBARES

1. Asociacion nacional de proteccion contra incendios (NFPA)70: El

CODIGOELF_CTRICONACIONAL(NEC)disponibleenwww.nfpa.org

2. Asociacion nacional de proteccion contra incendios (NFPA) 5000:

CODtGODEEDIFICACI(::)NY SEGURIDADdisponibleen www.nfpa.org

3. El Codigo internacional de la construccion disponible en www.

iccsafe.org

4. Manual de CableadoAgricola disponible enwww.rerc.org, Consejo

de Recursos de Electricidad Rural P.O.Box 309 Wilmington, OH

45177-0309

5. ASAE EP-364.2 Instalacion y mantenimiento de energia electrica

de respaldo en granjas disponible en www.asabe.org, Sociedad

AmericanadeIngenierosAgricolasy Biologicos2950 Niles Road,St.

Joseph, MI49085

Estalista no es inclusiva.Verifique con la Autoridadcon jurisdiccion local

(AHJ) cualesquieracodigos locales o normas que puedanser aplicables

a su jurisdiccion.

MODELON°:

No DESERIE:

Ubicaci6nde/IP dela unidad

CALCOIVlANiA

DATOS DEL

iVIODELO

ADVERTENCIAPROPOSICION65 DECALIFORNIA

Et Estadode Californiasabeque el escapedet motor y algunos

desus componentescausancancer,defectosde

nacimientoy otros dahos reproductivos.

ADVERTENCIAPROPOSICION65 DECALIFORNIA

Esteproductocontieneo emitequfmicos queel Estado

de Californiasabe quecausancancer,defectosde

nacimientou otros dahos reproductivos.

1.1 DESElVlPAO.UE

•Retiretodo et materialde empaque.

•Retirela caja separadadeaccesorios.

•Retireel generadorde la caja.

1.1.1 CAJAOEACCESOR/OS

l-Manual del propietario

l-Botella deaceite SAE30

3-Tarjetasde registro del producto (ingles, espahol,frances)

l-Cargador de la bateria (arranqueelectrico solamente)

l-Ensamble de la manija

l-Pata del marco (E)

2-Llantasdesinfladas nunca (H)

1 - Bolsade hardware(quecontiene Io siguiente):

- 2-Pernos decabezaredondalargos (A)

- 2-Tuercasciegas (B)

- 4-Tuercasde brida (C)

- 2-Patas degoma (D)

- 2-Pernos cortos (F)

- 2-Clavijasde eje (G)

- 2-Arandelas(I)

- 2-Pasadoresdechaveta (J)

- 2-Tuercasde brida (arranqueelectricosolamente)

1.2 ENSAMBLE

Et generador requiere algun ensamble antes de usarse. Si se

presentanproblemasal ensamblaret generador,por favor Itamea

la Generator Hetpline al 1-888-436-3722.

1.2.1 ENSAMBLAJEDELKITDEACCESORIOS

Consultelasinstruccionesqueaparecenacontinuaciony lasfiguras

1A, 1By 1C parainstalarlas manijas, las patasy las ruedas.Nota:

los componentesdela manijaya estanpreensambladosdefabrica.

Las ruedasest_,ndise_adasparamejorarmucho la portabilidaddet

generadorUstednecesitaralas siguientesherramientasparainstalar

apropiadamenteet kit de accesorios.

• Trinquetey untoma de 13mm [1/2"]

• Llavede cubo de13mm [1/2"]

•Alicatesde puntafina

Manija

1. Instale et ensamblede la manija al marco usando los pernos

(A) y las tuercas (B).

Patas

2. Usetuercas (C) paramontarlas patasdegoma (D) al soporte

de la pata (E).

3. Monte et soporte de la pata (E)al marco con dos pernos (F)

y tuercas (C).

Ruedas

4. Desticelaclavijade eje(G)atraves dela Itanta(H), laarandeta

(I) y a traves del soporte en et marco.

5. Asegure la ctavija del eje (G) al marco con et pasador de

chaveta (J).

6. Use unos alicates y doble una lengiJetadet pasador de

chaveta(J) haciaafuera paracerrar en su posicion.

7. Reepitalos pasos 5, 6, y 7 parala otra rueda.

Figura 1A- Montaje de la manija

Figura 1B - Montaje de la pata

FiguralC - Montaje de la rueda

BEND ONETAB

AFTERAXLE

PIN(G)IS

INSERTED _

THROUGH

THEFRAME

1.2.2 CONEXIONDELCABLEBELA BATERiA(SOLOPARA

ARRANQUEELE-CTR/CO)

La unidad ha sido enviadadeliberadamentecon los cables de la

bateriadesconectados.Usted necesitara,una Ilavede 10 mm para

sujetarlos cablesdela bateria.

Paraconectarla bateria(ver los detallesdela conexionen la Figura

17):

1. Cortelos amarresdelcablequeaseguranlos cablesdelabateria

y retirelas cubiertasrojasdelos terminalesdela bateria.

2. Primero,conecte el cable rojo al terminal positivo (+) de la

bateriacon elperno,arandeladecierrey tuercasuministrados.

3. Conecteel cablenegroalterminalnegativo(-) de labateriacon

el perno,arandelade cierrey tuercasuministrados.

4. Aseguresede quetodas las conexionesestenseguras.Deslice

las botas de goma sobre los terminales y la ferreteria de

conexion.

NOTA:

Si la baterianopuedearrancar el motor,carguelaconel cargador

de 12 voltiosincluidoen la cajade accesorios(vet detalles en la

seccionCargandounabateria).

2.1 CONOZCAELGENEBADOB

Lea el manual del propietarioy ins reglas de seguridad antes de

operareste generador.

Compareelgeneradorconlas Figurasdela2 ala 4 parafamiliarizarse

con las ubicacionesde los diversoscontrolesy ajustes.Guardeeste

manualparareferenciasfuturas.

1. Receptaculoduplex de 120 VoltAC, 20 Amp -Proporciona

energiaelectrica para la operacionde cargasde iluminacion

electrica,aparatos,herramientaso motoresde 120 VoltAC,20

Amp, monofa.sicosde 60 Hz. Modelosde hidratosde carbono

esta.nequipadoscontomas GFCI.

2. Receptaculo con cierre de 120/240 Volt AC, 30 Amp -

Proporcionaenergiaelectricapara la operacionde cargasde

iluminacionelectrica,aparatos,herramientaso motoresde 120

y/o 240Volt AC,30 Amp,monofasicosde60 Hz.

3. Interruptoresde circuito(AC) -Cada recepta.culoesta.provisto

con uninterruptordecircuitodepresionarparareiniciarcon elfin

deprotegeralgeneradorcontrasobrecargaselectricas.

4. Drenajede aceite- Usarparadrenarelaceitedelmotor.

5. Filtro de aire - Filtrael airedeingresoal motor.

6. Palancadechoke-Sele usaal arrancarunmotorfrio.

7. Tanquede combustible- Revisela capacidaddeltanqueen las

especificacionesdelgenerador.

8. Lengiieta de tierra - Conecteel generadora una conexiona

tierra aprobadadesde aqui. Vea "Conectandoel generadora

tierra"paramayoresdetalles.

9. Interrupter de funcionamiento/parada-Controlala operacion

delgenerador(modelossolo dearranquedetiro).

9A. interrupterde arranque- Seusa paraarrancarel motordesde

el motorarrancador(modelosdearranqueelectricosolamente).

10. Silenciador- Silenciael motor.

11. Manubrio- Pivoteay seretractaparaalmacenarse.Presionelos

botonescon resorteparamoverlos manubrios.

12. Tapade gasolina- UbicaciondeIlenadodecombustible.

13. Medidorde combustible- Muestraelniveldecombustibleenel

tanque.

14. Llenadode aceite-Agregue aceiteaqui.

15. Arranquede culata- Useparaarrancarel motormanualmente.

16. Cierre de combustible- Va.lvulaentreeltanquede combustible

y elcarburador.

17. Entrada del cargador de bateda - Este receptaculopermite

recargarlabateriadealmacenamientode12voltiosproporcionada

con elconectoradaptadorde12voltiosquese incluyeenlacaja

de accesorios.Detra.sde la entradadelcargadorde bateriasse

encuentraunfusibleenlineade1.5 amperiosqueestadentrodel

paneldecontrolparaprotegerlabateria(soloarranqueelectrico).

18. Bateria - Energizael arrancador electrico (solo arranque

electrico).

lg. Medidor dehorns - Midelas horasdeoperacion.

20. Supresordechispas- Reducelos riesgosdeincendioreteniendo

las chispas.(modelosCARBsolamente).

Figura 2,4- Panelde control (Mode/os 4g State) Figura3 - Contro/es del generador

Figure 2B - Control Panel (Nlodelos CARB)

Figura4-Controles delgenerador

Figure 2C - Control Panel (Modelos CSA)

2.2 HOBOMETBO

El medidor de horas mide el tiempo de operacion para seguir los

mantenimientosprogramados.

Habraun mensaje de "OHGOIL:'cada 100 horas. El mensajedestellara

una hera antes y una hera despues de cada intervalo de 100 horas,

proporcionandouna ventanade dos horas pararealizarel servicio.

Este mensaje realmente empezara a destellar alas 99 horas y se

deshabilitaraa las 101 horas proporcionando una ventanade dos horas

pararealizarel servicio.

Cada 200 horas el icono "SVC" en la esquina inferior izquierda de la

pantalla destellara_.El mensaje destellara,una hera antes y una hera

despuesde cada intervalode 200 horas, proporcionandouna ventanade

dos horas pararealizarel servicio.

Cuandoel medidor dehoras esta en el mode de alerta dedestello (Flash

Alert), el mensaje de mantenimiento siempre alternara con el tiempo

transcurrido en horas y decimos. Las horas destellarancuatro veces,

luego alternara con los mensajes de mantenimiento cuatro veces hasta

que el medidorse reinicia.

•100 hrs - CHGOILiIntervalo cambio de aceite (c/100 hrs)

•200 horas - SVCiServicio defiltro de aire (cada200 horas)

NOTA:

La gr;ifica de reloj de arena centellear_i intermitentementecuando el

meter este funcionando. Estosignificaque la unidadle est_isiguiendo

la pista a las horasde operation.

Figura 5 -Horometro

GRAFICODE

RELOJDE

ARENA

0000.0

BOTONDEREINIClO

(SI ESTAINSTALADO)

2.3 CABLESY ENCHUFESDECONEXION

2.3.1 RECEPTACULODOBLEDE 120 VAC,20 AMPERiOS

Esta es una toma de 120 voltios protegida contra sobrecarga per un

interrupter de circuito de presionar para reiniciarde 20 amperios (Figura

6). Use cada una de las tomas para alimentar cargas electricas de 120

volts, monofasicasde 60 Haquerequieranhasta unapotenciacombinada

de 2,400 vatios (2.4 Kw) o 20 amperios de corriente. Usesolojuegos de

cables dealta calidad,bien aislados, detres conductores con conexiona

tierra para125 voltios a 20 amperios (o mas).

Mantengalos cables de extensionIo ma_scortes posible, preferiblemente

menos de 15 pies (5 metros) de largo, para evitar caidas de voltaje y

posible sobrecalentamientode los cables.

Figura 6-receptacu/o dlJp/exde 120 Vo/t AC, 20 Amp

2.3.2 RECEPTACULODE 120/240 VAC,30 AMPERiOS

Use un conector NEIViAL14-30 con este receptaculo (girar para cerrar/

abrir). Conecte un juego de cables de 4 conductores con conexion a

tierra al conector y a la carga deseada.Elcable debera,ser de250 VAC y

30 Amperios nominal (o ma.s)(Figura7).

Figura 7 -Receptaculo de 120/240 VAC, 30 Amp

120V/240V

30A

Use este receptaculo para operar cargas monofasicas de 120 Voltios

AC a 60 Hz que requieranhasta 3600 vatios (3.6 Kw) de potencia a 30

amperios o 240 VAC,60 hz, monofasicas querequieranhasta7200 vatios

(7.2 KW) de potencia a 30 amperios. Estatoma esta protegida per dos

interruptoresde circuito de presionar parareiniciarde 30A.

2.3.3 RECEPT,4CULODOBLEGFCl,120VAC,

20 AMPERiOS

Esta es una toma de 120 voltios protegida contra sobrecarga per un

interuptor de circuito de presionarpara reiniciar de 20 amperios (Figura

8). Use cada una de las tomas para alimentar cargas electricas de 120

volts, monofasicasde 60 Haque requieranhasta unapotenciacombinada

de 2,400 vatios (2.4 Kw) o 20 amperios de corriente. Usesolojuegos de

cablesde alta calidad,bien aislados, de tres conductores con conexiona

tierra para125 voltios a 20 amperios (o ma.s).

Mantengalos cables deextensionIo mas cortes posible paraevitar caidas

de voltajey posible sobrecalentamientode los cables.

Figura8- receptacu/odup/exGFC/de 120 Vo/tAC,20

Amp

2.3.4 RECEPTACULOBE 120/240 VAC,30 AMPERiOS

Use un conector NEMAL14-30 con este receptaculo (girar para cerrar/

abrir). Conecte un juego de cables de 4 conductores con conexion a

tierra al conector y a la carga deseada.Elcable debera,serde 250 VACy

30 Amperios nominal (o ma.s)(Figura9).

Figura 9 -Receptaculo de 120/240 VAC, 30 Amp

120 V/240 V

3OA

Use este receptaculo para operar cargas monofasicas de 120 Voltios

AC a 60 Hz que requieranhasta 3600 vatios (3.6 Kw) de potencia a 30

amperios o 240 VAO,60 hz, monofasicas querequieranhasta7200 vatios

(7.2 KW) de potencia a 30 amperios. Latoma de salida esta protegida

por dos interruptores de circuito de presionar para reiniciar de 25 Amp

(5.0/5.5kW) o de 30 Amp (6.5kW).

2.4 cOM0USARELGENERADOR

Oonsultela seccion "Para arrancar el motor" para ver como arrancar y

parar el generadorcon seguridady como conectar y desconectar cargas.

Si surgen problemas con la operacion del generador,Ilame a la linea de

ayuda del generador1-888-436-3722.

,t_Ne jamais faire fonctionner darts un espace clos ou

I'int_rieur. NE JAMAIS faire fonctionner darts un

espace clos, darts un v_hicule, ou _ I'int_rieur m_me

si les portes et les fen6tres sont ouvertes ! Utiliser

UNIQUEMENT & I'ext6rieur et loin des fen6tres,

portes ouvertes, ventilations, et dans un espace

dans lequel le gaz d'6chappement ne s'accumulera

pas de fa£on mortelle.

,_Les fum6es d'6chappement du moteur contiennent

du monoxyde de carbone, un gaz toxique invisible

et inodore. Ce gaz toxique, s'il est respir6 en

concentrations suffisantes, peut entraP'net une perte

de conscience ou m6me la mort.

,j_k Un d6bit obstru6 d'air de

appropri_, non

refroidissement et de ventilation est important

pour corriger le fonctionnement du g6n6rateur. Ne

pas modifier I'installation ou ne pas laisser m6me

un blocage partiel de I'alimentation de ventilation,

6tant donn6 que cela peut s6rieusement affecter

le fonctionnement sQr du g6n6rateur. II FAUT faire

fonctionner le g6n6rateur & I'ext6rieur.

,_Ce dolt 6tre correctement

syst_me d'6chappement

entretenu. Ne rien faire qui pourrait rendre le

syst_me d'6chappement dangereux ou non conforme

aux codes Iocaux et/ou normes locales.

,_ Toujours utiliser un d6tecteur d'oxyde de carbone

alimentation par batterie & I'int6rieur, conform6ment

aux instructions du fabricant.

i L'utilisation d'une generatrice aI'interieur PEUT VOUS TUER

EN QUELQUES MINUTES.

Les generatrices rejettent du monoxyde de carbone. II s'agit

d'un gaz toxique invisible et inodore.

NE JAMAIS utiliser la generatrice

ia I'interieurd'une residence ou

id'un garageMEMESl lesportes

iet les fenetres sent ouvertes.

Utiliser uniquement

L'EXTERIEURet loin des

fen6tres, portes et events.

2.4.1 COMOPONER11TIERRAELGENERAOORCUANOO

SEUSACOMOPORT/JIlL

Estegeneradortiene una tierra de equipoque conecta los componentes

del marco del generadoralas terminales detierra en los receptaculosde

salida deCA (ver NEC250.34 (A) para unaexplicacion). Estopermite que

el generadorsea usado como un portatil sin poner a tierra el marco del

generadorcomo se especifica en NEC250.34.

Requerimient0sespeciales

Puede haber regulaciones federales o estatales respecto a la salud y

seguridad ocupacional (0SHA), codigos locales,u ordenanzas que se

apliquenal uso que se quieradar al generador.

Por favor consulte con un electricistacalificado, inspector electrico o la

agencialocal que tengajurisdiccion:

•En algunas areas, los generadores deben ser registrados con las

compaSiaslocalesde electricidad.

• Si el generador se usa en un sitio de construccion, puede haber

regulacionesadicionalesque se debanobservar.

2.4.2 COMOCONECTARELGENERADORA UNS/STEMA

EK-CTR/CODEEB/F/C/O

Lasconexionesparaenergiaderespaldoa un sistemaelectricode edificio

debenser hechas por un electricista calificadoyen estricto cumplimiento

detodos los codigos y leyeselectricas nacionalesy locales. Laconexbn

debe aislar la energia del generadorde la energiapublica u otras fuentes

alternativasde energia.

NOTA:

Debido a que la tierra del equipo del generador est;i cooectadaa los

cables neutralesde CAen el generador (vet Figura 8), se requiereun

interrupterdetransferenciade 3 polosode 2 poloscon unkit neutral

de interrupcion para conectareste generadoraunacarga de edificio.

En esta aplicaci6n, el generador se vuelve un sistema derivado

separadamente (vet NEC250.20 (D)), ydebe set poestoatierra de

acuerdo con losrequisites del codigoelectrico local.

Comeponera tierrael generadorenunaaplicacionde

respaldodeedificio

,t_EI C6digo El_ctrico National requiere que el marco

y las partes externas de este generador que son

conductores el_ctricos est_n conectadas en forma

apropiada a una conexi6n a tierra aprobada.

Los codigos electricos locales pueden asimismo requerir una apropiada

conexbn atierra de la unidad(Figura10). Paraesteproposito, elconectar

un conductor de cobre No 10 AWGtrenzadoa la tuerca de tierra y a una

vara de bronce o cobre de tierra (electrodo) proporciona una proteccbn

adecuadacontra descargas electricas. Sin embargo, los codigos locales

pueden variar ampliamente. Censulte con un electricista local los

requerimientosde conexionatierra parasu ;ire&

La apropiada conexiona tierra del generader ayudar;i a evitar una

descarga eleclrica en el caso en que se presenteuna falla de tierra en

el generadoro en los dispositivos conectados.Una apropiadaconexiona

tierra tambien ayudaa disipar la electricidad esta.tica,que generalmente

se acumulaen dispositivos no enterrados.

Figura10 -Conexi6natierra de/generader

DECONEXlON

A TIERRA

2.5 NO SOBRECARGUEELGENERADOR

Sobrecargarungeneradorenexcesode su capacidaddepotencianominal

puede traer como resultado dahos al generador y a los dispositivos

electricos conectados. Observe Io siguiente para evitar sobrecargar la

unidad:

*Sume el total de potencia de todos los dispositivos electricos a

conectarsea lavez. Estetotal NOdebera,ser mayor que la capacidad

de potenciadel generador.

*La potencia nominal de las luces puede leerse en las mismas

bombillas. La potencia nominal de las herramientas, aparatos y

motores normalmente se puede encontrar en la etiqueta de datos o

calcomaniafijada en el dispositivo.

*Si elaparato,herramientao motor no muestranla potencia,multiplique

voltios por amperios nominales para determinar los vatios (volts x

amps = vatios).

*Algunos motores electricos, como los del tipo induccion, requieren

alrededor de tres veces mas potencia para arrancar que para

funcionar.Estetransitoriode potenciadurasolo unos pocos segundos

al arrancar tales motores. Asegurese de tener en cuenta esta alta

potencia de arranque al seleccionar dispositivos electricos que se

conectaranal generador:

1. Sepala potencianecesariapara arrancar el motor ma.sgrande.

2. Sume a esa cifra la potencia de funcionamiento detodas las otras

cargasconectadas.

La guia de referencia de potencias se proporciona para ayudarle a

determinarcua.ntositems puedeoperarel generadoral mismo tiempo.

NOTA:

Todaslas cifras son aproximadas. Vea la etiqueta de dates en los

aparatos parasaber los requerimientosde potencia.

2.6 GUJADEREFERENCIADEPOTENCIA

Dispositivo ............................................... Vatiosen funcionamiento

*Aire acondicionado (12,000 Btu) ............................................ 1700

*Aire acondicionado (24,000 Btu) ............................................ 3800

*Aire acondicionado (40,000 Btu) ............................................ 6000

Cargadorde baterias (20 Amp)................................................... 500

Lijadorade bandas(3") ............................................................ 1000

Sierra electrica.......................................................................... 1200

Sierra circular (6-1/2") ................................................ de 800 a 1000

*Secadorade ropa (Electrica) .................................................. 5750

*Secadorade ropa (a gas) ......................................................... 700

*Lavadorade ropa.................................................................... 1150

Cafetera.................................................................................... 1750

*Compresor (1 HP) .................................................................. 2000

*Compresor (3/4 HP) ............................................................... 1800

*Compresor (1/2 HP) ............................................................... 1400

Rizadorde pelo........................................................................... 700

*Deshumedecedor...................................................................... 650

Lijadora dedisco (9") ............................................................... 1200

Cortadora................................................................................... 500

Frazadaelectrica......................................................................... 400

Pistolaelectricade clavos......................................................... 1200

Rangoelectrico (por elemento)................................................. 1500

Sarten electrica......................................................................... 1250

*Congeladora....................................................................... 700

*Ventilador de chimenea(3/5 HP)................................................ 875

*Garaje de aperturaautoma.tica....................................de 500 a 750

Secadorde pelo........................................................................ 1200

Taladrode mano.........................................................de 250 a 1100

Cortador desetos....................................................................... 450

Herramientade impacto.............................................................. 500

Plancha.................................................................................... 1200

* Eyector.................................................................................... 800

Oortadoradecesped ................................................................ 1200

Bombilla de luz........................................................................... 100

Homo de microondas................................................. de 700 a 1000

*Enfriador deleche................................................................... 1100

Quemadorde aceitesobre chimenea.......................................... 300

Calentadorde chispa de aceite (140,000 Btu) ............................. 400

Calentadorde chispa deaceite (85,000 Btu)............................... 225

Oalentadorde chispa deaceite (30,000 Btu)............................... 150

*Pulverizador depintura, sin aire (1/3 HP).................................. 600

Pulverizadorde pintura, sin aire (de mano).................................. 150

Radio.............................................................................. de 50 a 200

*Refrigeradora............................................................................ 700

Oocinalenta................................................................................ 200

*Bomba sumergible (1-1/2 HP)................................................ 2800

*Bomba sumergible (1 HP)....................................................... 2000

*Bomba sumergible (1/2 HP).................................................... 1500

*Bomba de desagiJe................................................... de 800 a 1050

*Sierra de banco (10") ............................................. de1750 a 2000

Televisor....................................................................... de 200 a 500

Tostadora.................................................................. de1000 a 1650

Podadorade cesped................................................................... 500

* Calcule3 veces la potenciade la lista paraarrancar estos

dispositivos.

2.7 ANTESDEARRANCARELGENERADOR

Antes de operar el generador,es necesario agregar aceite de motor y

gasolina,de estamanera:

2.7.1 AGREGADODEACEITEDEMOTOR

Todo aceite debe cumplir el estandarminimo de la American Petroleum

Institute(APt)Service OlassSJ, SL o superior.Nouse aditivosespeciales.

Seleccioneel grado deviscosidad del aceite deacuerdoa la temperatura

esperadade operacion (verel gra.ficotambien).

• Por encima de 40° F,useSAE30

• Por debajode 40° F y hasta 10° F,use 10W-30

• Por debajode 10° F,use5W-30 sintetico

mEm

°F =20 =10 010 20 32 40 60 80 100

oc-3'0 -_o Xo olo 20 3'0 4;

Rango de ternperatura del uso esperado

a, CUIDADO

,_ Cualquier intento de el motor antes de

arranoar que

se le haya dado servicio apropiado con el aceite

recomendado puede traer como resultado una falla

del motor.

1. Coloqueel generadoren una superficie nivelada(no excedalos 15°

en ningunadirecci6n).

2. Limpie el a_reaalrededor de latoma deaceite y retire la tapa.

3. Llene lentamenteel aceite hasta que la varilla marqueIleno. Deje de

Ilenarocasionalmentepararevisar el nivel de aceite.

4. Instale la varilla y ajustela seguramente.

5. Luego, revise el nivel deaceite antes dearrancarcada vez.

2.7.2 AGREGADODECOMBUSTIBLE

NUNCA Ilene el tanque de combustible en el interior

de la casa. Evite derramar gasolina sobre un motor

caliente. Deje enfriar al motor completamente antes

de aSadir combustible. NUNCA llene el tanque de

gasolina mientras el motor est_ funcionando o est_

caliente. NO encienda cigarrillos o fume cuando

est6 llenando el tanque de combustible. La gasolina

es altamente INFLAMABLE y sus vapores son

EXPLOSIVOS.

No sobrecargue el tanque de combustible. Deje

siempre espacio para la expansi6n del combustible.

Si el tanque est_ muy lleno, el combustible puede

caer sobre el motor caliente y causar un incendio o

explosi6n. Limpie cualquier derrame de combustible

inmediatamente.

1. Use gasolina sin plomo REGULARpara el motor del generador.No

use gasolinaPremium.No use aceitecon gasolina.

2. Limpie el area alrededor de la tapa de Ilenado de combustible,

sa_quela.

3. Lentamente aSada gasolina regular sin plomo al tanque de

combustible. Llene hasta el fondo del filtro de pantalla. Teaga

cuidadode noIlenarlo demasiado(Figura11).

4. Instale la tapa del combustible y limpie la gasolina que se haya

derramado.

IMPORTANTE:Esimportanteevitar que se formen depositosde goma en

las partes del sistema de combustible como el carburador,la manguera

de combustibleo eltanque duranteel almacenamiento.Loscombustibles

mezclados con alcoholes (llamados gasohol, etanol o metanol) pueden

atraer la humedad, Io que Ilega a la separaciony formaci6n de a_cidos

durante el almacenamiento.Los gases acidos pueden da_ar el sistema

de combustible de un motor durante el almacenamiento. Para evitar

problemascon el motor,el sistema decombustible debera,vaciarse antes

de almacenarsepot 30 dias o ma_s.Vet la secci6n de "Almacenamiento".

Nuncause productos limpiadoresde motor o carburadoren el tanque de

combustible ya que puedeocasionar daho permanente.

Figura 11 -Tanque de combustible

Tanque de combustible

.......,..,r0m_,,s_k_e NOLLENARm_sall_

de esta separaci6n

2.8 ARRANQUEDEMOTORESCONCABLEDE

ARRANQUE

/_Nunca arranque ni detenga el motor con

los dispositivos el_ctricos conectados a los

recept_cuios ni encendidos.

1. Desconectetodas las cargas electricas de los recepta.culosde la

unidadantes de arrancar el motor.

2. Aseg0resede que launidadesteenuna posicion nivelada(no exceda

los 15° en ningunadireccbn).

3. ABRAla valvulade cierre de combustible (Figura12).

4. Gireel interruptor RUN/STOPa la posicbn ON (Figura13.)

5. Deslicela palancade CHOKEdel motor a la posicbn IZQUIERDAde

"FULL CHOKE"(completo) (Figura14).

6. Paraarrancar el motor, tome firmemente el manubrio del recule y

tire lentemantehasta que se sienta que aumentala resistencia.Tire

rapidamentehaciaafuera.

7. Cuandoel motor arranque,muevala palancade Chokea 1/2 CHOKE

hasta que el motor funcione en forma suavey luegocompletamente

a la posicion RUN.Si el motor arranca, muevala palancade Choke

a 1/2 CHOKEhasta que el motor funcione en forma suavey luego a

la posicbn RUN.

NOTA:

Si el motor dispara, per0 n0 siguefunci0oaod0, mueva la palaoca de

chokea FULL CHOKEy repita las instrucciooesde arranque.

Figura 12 - Va/vu/a de cierre de combustible

Figura 13 -lnterruptor ON/OFFde/motor

INTERRUPTOR DE

ENCENDIDO/APAGADO DEL MOTOR

(SOLAMENTE MOTORES CON

CABLE DE ARRANQUE)

Figura 14 -Posicion de Choke

PALANCADEL ESTRANGULADOR

IZQUIERDA -- ESTRANGULACION(ARRANQUE)

DERECHA-- ARRANQUE

-CIERREDECOMBUSTIBLE

2.9 ARRANQUEDEMOTORESCONARRANQUE

ELECTBICO

IMPORTANTE:No sobrecargue el generador.Asimismo, no sobrecargue

los receptaculos individuales. Estas tomas estan protegidas contra

sobrecargas con interruptores de circuito tipo presionar para reiniciar.

Si la corriente nominal decualquiera de los interruptores se excede,ese

interruptor se abre y la salida electrica a ese recepta.culose pierde. Lea

"No sobrecargueel generador"con muchocuidado.

Nunca arranque ni detenga el motor con

los dispositivos el6ctricos conectados a los

recept_culos ni encendidos.

1. Desconectetodas las cargas electricas de los recepta.culosde la

unidadantes de arrancar el motor.

2. Aseguresede que la unidad esteen una posicbn nivelada.

3. Abrala valvula de cierre del combustible (Figura12).

4. Mueva la palancade CHOKEdel motor a la posicion FULL CHOKE

(completo)(Figura14).

5. Para arrancar el motor, mantenga presionado el interruptor de

Start!Run/Stop en la posicion "Start". El motor intentara arrancar.

Cuandoel motor arranque, suelte el interruptor a la posicion "run"

(funcionamiento).

Cuandoel motor arranque,muevala palancadeCholea "1/2 choke"

hasta que el motor funcione en forma suavey luego completamente

a la posicion "Run". Si el motor decae, muevala palancade Chole

nuevamentea "1/2 choke" hasta que el motor funcione en forma

suavey luego a la posicion "Run".

2.9.1 MANUALDE/N/C/O

Este generador tambien esta,equipado con un arrancador manual de

reculeque se puedeusar si la bateria esta,descargada.

NOTA:

EI iaterruptor debe estar en la posici6nARRANQUE.Useuno de los

receptaculosdel paneldel generador juntocon el cargador de bateria

incluidopara cargarla bateria mientras el generador este funcionando.

* Paraarrancar manualmente,tome firmemente el manubrio del recule

y tire lentemante hasta que se sienta que aumenta la resistencia.

Tire rapidamentearriba para arrancarel motor. Luego siga la misma

secuenciadechoke.

NOTA:

Si el motor dispara, perono sigue funcionando, mueva la palancade

choke a FULL CHOKEy repita las instruccionesde arranque.

IIVlPORTANTE:No sobrecargueel generador.Asimismo, no sobrecargue

los recepta_culosindividuales. Estas tomas estan protegidas contra

sobrecargas con interruptores de circuito tipo presionar para reiniciar.

Si la corriente nominalde cualquierade los interruptoresse excede,ese

interruptor se abre y la salida electricaa ese recepta.culose pierde. Lea

"No sobrecargueel generador"con mucho cuidado.

2.10PARADODELMOTOR

1. Apaguetodas las cargas, luego desconecte las cargas electricas de

los receptaculosdel paneldel generador.Nuncaarranqueni detenga

el motor con dispositivos electricos conectadosy encendidos.

2. Deje que el motor funcione sin carga pot algunos minutos para

estabilizarlas temperaturasinternas del motor y del generador.

3. Muevael interruptor de Run/Stopa la posicion OFE

4. Oierrelava,lvula decombustible.

2.11SISTEMADEAPAGAD0P0RBAJ0NiVELDE

ACEiTE

Elmotor esta.equipadocon un sensordebajo nivelde aceitequeapagael

motor en forma automaticacuandoel nivelde aceitecaepor debajodeun

nivel especificado. Si el motor se apagay el tanque de combustibletiene

suficientegasolina,revise el nivel de aceitede motor.

2.11.1 DETECC/OtVDEtV/VELBAJODEACE/TE

Si elsistema detectaun bajonivel deaceitedurantela operacion,el motor

se apaga. El motor no funcionara,hasta que se haya Ilenado aceite de

nuevoa su nivel apropiado.

2.12C0iVlOCARGARLABATERIA(SOLOPARA

UNIDADES{3ONARRANQUEELI CTRICO)

Las baterias alrnacenadas sueltan un explosivo gas

de hidr6geno al recargarse. Una rnezcla explosiva

permanecera alrededor de la bateria pot largo tiernpo

luego de que se haya cargado. La rn_s ligera chispa

puede encender el hidr6geno y causar una explosi6n.

Una explosi6n asi puede destruir la bateria y causar

ceguera y otros daflos serios.

,_No perrnita que furnen, hagan fuego abierto,

chispas ocuaiquier otra fuente de caior airededor

de la bateria. Use guantes protectores, galas y

delantal de gorna cuando trabaje airededor de

la bateria. El fiuido electroiitico de la bateria es

una soluci6n de _cido sulfQrico extrernadarnente

corrosiva que puede causar severas quernaduras.

Si ocurre un derrarne lave el _rea con agua lirnpia

inrnediatarnente.

NOTA:

La bateria inciuida en el generador ha sido cargada compietamente.

Una bateria puede perder aigo de su carga cuando no se le usa pot

tiempo prolongado.Si la bateria es incapaz de arrancar el motor,

¢onecte el ¢argador de 12 voitiosincluidoen la caja de aocesorios. EL

HACERFUNCIONARELGENERADORNOCARGALA BATERiA.

Useel conectordel cargadordebateriaparamantenerla bateriacargaday

lista parausarse. La cargade la bateria debera,hacerseen una ubicacion

seca.

1. Conecte el cargador en el conector de "Entrada de cargador de

bateria", ubicado en el panel de control. Conecteel extremo del

receptaculode pareddel cargador de la bateriaen unatoma de 120

VCA (Figura15).

2. Desconecte el cargador de bateria de la toma de la pared y del

conector del panel decontrol cuando el generadorvaya a usarse.

NOTA:

No useel cargadordem baterias pot re;is de48 hrs en carga.

Figura 15 -Conector del cargador de bateria

BATERiA

ENTRADA

DEL

CARGADOR

3.1 COIVlOBEALiZABMANTENiIV]iENTO

PBOGBAMADO

Es importante realizar el servicio especificado en el Programa de

mantenimientopara unfuncionamiento apropiadoy asegurarsede que el

generadorcumple con las normas de emision aplicables parala duracbn

de su vidautil. Elservicio y las reparacionesdebenser realizadospor una

personacapaz o por el taller de reparaciones.Adema.s,el mantenimiento

critico de las emisionesdebe ser realizadosegun el programacon el fin

de que la Garantiade las Emisionesseavalida. El mantenimientocritico

de las emisionesconsiste de darle servicio al filtro deaire y las bujias de

acuerdoal Programade mantenimiento.

3.2 PBOGBAMADEiVIANTENIIVIIENTO

Siga los intervalos del calendario.Se requiereun servicio mas frecuente

cuando se opera en condicionesadversascomo las que se indica abajo.

Reviseel nivel de aceite encada uso

Cambieel aceite $ *Cada 100 horas o cambio de estacion

Revisela claridad dela va_lvula ***Cada cambio deestacion

Servicio del filtro de aire ** Cada200 horas o cambio deestacion

Reemplazode bujias Cadacambio deestacion

$ Cambie el aceite luegode las primeras30 horas de operacion y luego en cada

cambio de estacion.

* Cambie el aceite y el filtro de aceite cada mes si opera bajo condiciones

pesadas de carga o altas temperaturas.

** Limpie con mas frecuencia bajo condiciones de operacion que involucrenpolvo

y suciedad. Reemplace las partes del filtro de aire si no seles puede limpiar

adecuadamente.

*** Revise la claridad de la valvula y ajustela si es necesario luego de las

primeras 50 horas de operacion y cada 100 horas luego de ello.

3.3 ESPECIFICACIONESDELPBODUCTO

3.3.1 ESPEC/F/CAC/ONESDEL GENERADOR

Capacidadelectrica.....................................................5.0/5.5/6.5 kW**

Potenciadetransitorio.................................................6.25/6.88/8.0 kW

VoltajeACnominal.................................................................... 120/240

CargaAO nominal

Corriente@ 240V (5.0/5.5/6.5 kW)................ 20.8/22.9/27.1 Amps**

Corriente@ 120V (5.0/5.5/6.5 kW)................41.6/45.8/54.2 Amps**

Frecuencianominal................................................ 60 Hz @ 3600 RPM

Fase..................................................................................... Monofa.sico

** Las potencias y corrientes maximasestan sujetas a, y limitadas por,factores

tales como contenidoen BTUsdel combustible, altitud, condiciones del motor,

etc. La potenciamaxima disminuye alrededor del3.5% por cada 1000 pies

sobre el nivel del mar,y tambien disminuira alrededor del 1%por cada 6°0

(10°F) por encima de los 16°C (60°F) de temperaturaambiente.

3.3.2 ESPEC/F/CAC/ONESDELMOTOR

Desplazamiento........................................................................... 389 cc

Tipo de bujias .................................... NHSPLDF7TCo ChampionN9YC

BujiaNOde parte .............................................................. 0G84420101

Espaciamientode la bujia........0.028-0.031 pulgadaso (0.70-0.80 mm)

Capacidadde gasolina...................................... 7.2 galonesamericanos

Tipo de aceite..............Ver la cartilla en la seccbn "Antesde arrancarel

generador"

Capacidadde aceite........................................................ 1 L (1.06 Qts.)

Tiempo defuncionamiento a 50% de carga(5.0/5.5/6.5 kW)... 10 horas

3.3.3 /NFORMAC/ONDEEM/S/ONES

La Agenciade Proteccbn Ambiental ( y la Junta de RecursosAereos de

California para generadorescertificados para normas de CA standards)

requiere(n) que este generador cumpla con las normas de emision

para gases de escape. Ubique la calcomania de cumplimiento para las

emisionesen el motor para determinarque normas cumple el generador.

Estemotor estacertificado paraoperarcon gasolina.Elsistema decontrol

de emisionesincluye los siguientescomponentes(siesta instalado):

Sistema de induccion de aire

- Tuberia/m[_ltiplede admision

- Limpiador de aire

Sistema de combustible

- Carburador

- Tanque/taponde combustible

- Lineas de combustible

- Lineas de venteo evaporativo

- Oartucho de carbon

Sistema de ignicion

-- Bujia

-- Modulo de ignicion

Sistema de escape

-- Multiple de escape

-- Silenciador

-- Valvula de induccion de aire

por impulsos

-- Oatalizador

3.4 BECOIVIENDACIONESGENERALES

La garantiadel generadorno cubre items quehayansido objeto deabuso

o negligencia del operador. Para recibir el valor total de la garantia, el

operadordebehacerel mantenimientodel generadortal como se instruye

en estemanual.

Se necesitara hacer algunos ajustes perbdicamente para mantener

apropiadamenteeste generador.

Todos los ajustes en la seccion de Mantenimiento de este manual

deberanhacerse al menos unavez en cada cambio de estacbn. Siga los

requerimientosdel "Programade mantenimiento".

NOTA:

Una vezal a_o, reemplace las bujias yel filtro de aire. Bujias nuevas

yfiltro de aire limpio aseguran una apropiada mezcla de aire-

combustibley ayudan a que el motorfuncione mejor y duremas.

3.4.1 MANTENIM/ENTODELGENERADOR

Elmantenimientodel generadorconsiste en mantenera la unidadlimpia y

seca. Operey almacenela unidaden un ambientelimpio y seco dondeno

esteexpuestaa excesivopolvo,suciedad,humedadnivapores corrosivos.

Lasranurasde airede enfriamientoen el generadorno debera.nobstruirse

con nieve, hojas ni ningun materialextraho.

Revise la limpieza del generador frecuentemente y limpielo cuando el

polvo, suciedad, humedad y otras sustancias extrahas sean visibles en

su superficie exterior.

AC U IDADO

,_Nunca inserte ni herramienta travOs

ningQn objeto a

de las ranuras de aire de refrigeraciOn, aQn si el

motor no est_ funcionando.

NOTA:

NO use una manguera de jardin para limpiar el generad0r. El agua

puede ingresar al sistema de combustible del motor y causar

problemas.Adicionalmente, si el agua ingresa al generador a traves

de las ranuras de aire, algo del agua sera retenida en vaci0s 0 grietas

del aislamiento del bobinado del rotor y estator. La acumulacion del

aguay el polvoen los bobinados infernosdel generador eventualmente

disminuir;inla resistencia de aislamiento de esos bobinados.

3"7

3.4.2 PARAUMP/ARELGENERADOR

* Use untrapo humedoparaiimpiar ias superficies exteriores.

* Una escobilla suave de cerdas puede usarse para soltar suciedades

pegadas,aceite, etc.

* Puedeusarseunaaspiradoraparaievantarsuciedady restos.

* Sepuedeusaruna bajapresionde aire(queno excedalas 25 psi) para

soplarla suciedad.Inspeccionelas ranurasde aire deventilaciony las

aberturas del generador.Estas aperturasdebenmantenerselimpias y

sin obstrucciones.

3.4.3 MANTENIMIENTODELMOTOR

i/_kCuando se trabaja en el generador, siempre se debe

desconectar el cable negativo de la baterfa. Tambi_n

desconecte el cable de la bujia y mant_ngalo lejos

de esta.

3.4.4 VERIFICAC/ONgELN/VELDEACEITE

Vea la seccion "ANTESDE ARRANCAREL GENERADOR"para mayor

informacion sobre ia revision del nivel de aceite. El nivel de aceite debe

revisarseantes de cada uso, o al menos cada ocho horas de operacion.

Siempremantengael nivel de aceite.

3.4.5 CAMBiODELACEITEBE MOTOR

Cambieel aceite luego deias primeras 30 horas deoperacion.Cambie el

aceite cada 100 horaso cada cambio de estacion iuegode ello. Siesta_

haciendo funcionar la unidaden condiciones de poivo o suciedad, o en

clima extremadamenteca.lido,cambieel aceite con ma.sfrecuencia.

_CUIDADO

,_EI aceite caliente puede causar quemaduras.

Permita que el motor enfrfe antes de drenar el

aceite. Evite una e×posici6n prolongada o repetida

de la piel con el aceite usado. Lave completamente

las _reas e×puestas con jab6n.

Use las siguieotesinstrucciooes para cambiar el aceite luegoque el

motor enfrie:

1. Limpie el areaalrededorde ia manguerade drenaje del aceite.

2. Retireia tapa de drenajede aceite del motor y la tapade ilenado de

aceite paraque drenecompietamenteen un contenedoradecuado.

3. Cuando el aceite haya drenado completamente,instale la tapa de

drenajede aceitey cierreia confirmeza.

4. Llene el ca_rterde aceite con el aceite recomendado. (Vea "Antes

de arrancar el generador" para mayoresrecomendacionessobre el

aceite).

5. Limpie el aceite que se haya derramado.

6. Dispongadel aceite usado en uncentro de recoleccion apropiado.

3.4.6 REEMPLAZOBE LABUJiA

Vet la bujia recomendada en las especificaciones del motor.

Reemplace la bujia una vez al a_0. Est0 ayudara a que el motor

arranquecon mayorfacilidad y funci0ne mej0r.

1. Detengael motor y tire del cable de bujias coloca.ndololejos de las

mismas.

2. Limpie el areaalrededordela bujiay retirelade lacabezadel cilindro.

3. Coloqueel espaciamientodela bujia en 0.70-0.80 mm (0.028-0.031

in.). Instalela bujia con el espaciamientocorrecto en la cabezadel

cilindro (Figura16).

Figura 15 -Espaciamiento de la bujia

3.4.7 REEMPLAZODELA BATERiA(S/ CORRESPONDEL

NOTA:

La bateria incluidaeo el geoerad0r ha sid0 cargada compietameote.

Una bateria puede perderaigo de su carga cuaodono sele usa pot

tiempo prolongado.Si la bateria es incapaz de arraocar el motor,

cooecte el cargadorde 12 voitios incluido en la caja de accesorios

(ver la secci6n Cargand0uoa bateria). EL HACER FUNCIONAREL

GENERADORNO CARGALA BATERIA.EIn0mero de parte para esta

bateria es OGg44g.

_,CUIDADO

,_EI terminal NEGATIVO de Ja bater{a deber_:

1. Estar siempre DESCONECTADOPRJMERO.

2. Estar siempre CONECTAD0AL FINAL.

Figura 17 -Conexionesde la bateria

_. CAUTION!

,_La terminal NEGATIVAde la bateria richer;i:

1. Siernpre ser DESCONECTADAPRIMERO.

2. Siempre ser CONECTADAPOR 0LTIMO.

3.5 SERViCIODELLliVlPIADORDEAiRE

El motor no funcionara apropiadamentey puede daharsesi se usa un

limpiador de aire sucio. Limpie o reemplaceel filtro depapel del limpiador

cada aide. Limpielo o reemplacelo con mayor frecuencia si se opera

en condiciones de suciedad (Figura 18). El n0mero de parte para esta

limpiador de aire es 0G84420151.

Limpiezaoreemplazodelfiltro deaire depapel:

1. Retireia cubierta del iimpiador de aire y quite el filtro de papel.

2. Limpie elfiltro de papelgolpeandololigeramentesobre unasuperficie

solida. Si elfiltro estademasiadosucio, reemplacelocon uno nuevo.

Dispongadel fiitro viejo en forma apropiada.

3. Limpie la cubierta del limpiador de aire, luego inserte un nuevofiltro

de papel en la base del limpiador de aire. Reinstalela cubierta del

limpiador de aire.

Figura18 - Filtrode aire

PASADOR _

3.5.1 UMP/EELF/LTRODELSUPRE$ORDE CHISPAS

El silenciad0r del escape del motor tiene una pantalla de supresbn de

chispa. Inspecci0ney limpie la pantallaal men0s una vez al ah0 (Figura

19). Si la unidadse usa conregularidad,efectueinspecci0nesy limpiezas

con mayor frecuencia.

//_kSi usa el generador sobre algun terreno cubierto de

c6sped, arbustos o plantas, debe estar equipado

con un supresor de chispa. El dueho o el operador

deben mantener el supresor de chispa en buenas

condiciones.

Limpie e inspeccioneel supresor dechispa cuando el motor se encuentre

a temperaturaambiental,come sigue:

1. Retire el fiitro del supresor de chispas del silenciador aflojando la

abrazaderay retirando eltornillo.

2. Inspeccione ia pantaiia y reempiaceiasiesta rasgadao dahada de

aigunaforma. NOUSEuna pantaiiadefectuosa.Si la pantallano esta.

dahada,limpielacon un soiventecomercial.

3. Reemplaceel supresor de chispas y asegurecon la abrazaderay el

tornillo.

Figura 19- Filtrodelsupresor dechispas

ABRAZADERADE

PANTALLADEL

SUPRESOR

I PANTALLA DEL ,

TORNILLO..... SUPRESOR/

DECHISPAS

NOTA:

Para pedir un nuevofiltro de aireo unfiltro de supresor de chispas,

contacteal centredeservicio auterizadomas cercanoal 1-800-333-1322.

3.6 ESPACIODELAVALVULA

* Tomadeentrada-- 0.15 _ 0.02mm (frio), (0.006" _+0.0008" pulg)

* Escape-- 0.20 _ 0.02mm (frio) (0.008" _ 0.0008" pulg)

Luegode las primeras50 herbsde operation, revisela claridad de la

v;ilvulaen el motor yajuslela si es necesario.

Importante: Si se siente incomodo haciendo este procedimiento o no

tiene disponibleslas herramientasapropiadas,por favor Ileveel generador

al centro de servicio mas cercano para ajustar la claridad de la valvula.

Estees unpaso muy importanteparaasegurarla mayor vida desu motor.

3.7 GENERALES

El generador debera arrancarse al menos una vez cada 30 dias y

permitirselefuncionar al menos 30 minutes. Si esto no se puedehacery

launidaddebeguardarseper mas de30 dias, use lasiguienteinformacbn

come guia paraprepararloparasu almacenamiento.

NUNCA almacene un motor con combustible en

el tanque en interiores o en _reas cerradas poco

ventiiadas en deride los humos pueden alcanzar una

llama abierta, chispa o llama piloto come en una

chimenea, calentador de agua, secadora de ropa u

otros aparatos a gas.

_l Deje enfriar la unidad de

completamente antes

almacenarse.

3.8 ALMA(;ENAMiENTOA LABGOPLAZO

Es importante evitar que se formen depositos de goma en las partes

esenciales del sistema de combustible como el carburador,la manguera

de combustible o el tanque durante el almacenamiento. Asimismo,

la experienciaindica que los combustibles mezclados con alcoholes

(llamados gasohol, etanol o metanol) pueden atraer la humedad, Io que

Ilega a la separaciony formaci6n de acidos durante el almacenamiento.

Los gases acidos puedendahar el sistema de combustible de un motor

durante el almacenamiento.

Paraevitar problemas con el motor, el sistema de combustible deberb,

vaciarse antes de almacenarsepot 30 dias o mas, como sigue:

1. Agregue un estabilizador de gasolina de calidad al combustible

segunlas especificacionesdel fabricante,y haga funcionarla unidad

durante 10-15 minutos.

2. Despuesde que elmotor se enfrie, quitetoda lagasolina deldeposito

de combustible. Necesarioutilizarun adaptador,no conductor sifon

vacio.

Drene el combustible en contenedores apropiados

en exteriores, lejos de las flamas abiertas. Aseg_rese

de que el motor est6 frfo. No fume.

3. Arranquey hagafuncionarel motor hasta quese detengapor falta de

combustible.

4. Luegode que el motor enfrie, dreneel aceite del motor.ReNenecon

el gradorecomendado.

5. Retire la bujia y Ilene alrededorde 1/2 onza (15 ml) de aceite de

motor enlos cilindros. Cubrael agujero dela bujia con un trapo. Tire

del arrancadorde recule unpar de vecespara lubricarlos anillos del

pist6n y el recorrido del cilindro. Un agentede condensacionpuede

tambien ser usado en lugar del aceite.

ACUIDADO

,_ Evite la pulverizaci6n del agujero de la bujfa en el

arranque.

6. Instaley ajuste la bujia. No conecteel cable debujia.

7. Limpie las otras superficies del generador.Reviseque las aberturas

y ranurasde aire de ventilaci6nen el generadoresten abiertas y sin

obstrucciones.

8. Almacenela unidaden un lugar limpio y seco.

3.90TBOS CONSEJOSDEALMACENAMiENTO

• No almacenegasolinade una estacion a otra.

• Reemplace la gasolina si empieza a oxidarse. El oxido o suciedad

en la gasolina causara,problemas con el carburador y el sistema de

combustible.

• Si fuera posible, almacene la unidad en interiores y cubrala para

protegerla del polvo y la suciedad. ASEGURESEDE VAOIAR EL

TANQUE DE COMBUSTIBLE.

• Si no fuera practico vaciar el tanque de combustibley la unidadtiene

que almacenarsepor un tiempo, use un estabilizadorde combustible

comercial disponibley afiadaloa la gasolina paraprolongarla vida de

esta. Hagafuncionar la unidaddurante 10-15 minutos, gire la valvula

del combustible a la posicion "OFF"y permita que funcione hasta que

el motor se apaguepor falta de combustible.

• Cubra la unidadcon una cubierta protectoraadecuadaque no retenga

humedad.

_k UNCA cubra el generador mientras las _reas del

motor y el escape est_n calientes.

4.1 GUiADEDETECCIONDEPROBLEMAS

El motor eshi funciooando, perono

hay salida de ACdispooible.

1. El interruptor de circuito esta_abierto.

2. Pobreconexiono cable defectuoso.

3. El dispositivo conectadoesta.mal.

4. Fallaenel generador.

El motor funciona bien perose 1. Cortocircuito en la cargo conectada.

sieote sobrecargado cuaodolas 2. El generadoresta sobrecargado.

cargaseshia cooectadas. 3. La velocidad del motor es muy lenta.

4. Circuito del generadoren corto.

1. Reinicieel interruptor de circuito.

2. Revisey repare.

3. Conecteotro dispositivo que este en buenas

condiciones.

4. Contactea un servicio autorizado.

1. Desconectelacargaelectricaencorto.

2. Vea"Nosobrecargueelgenerador"

3. Contactea unservicioautorizado.

4. Contactea unservicioautorizado.

El motor ao arraoca, oarraaca 1. El cierre de combustibleesta en OFR 1. Gireel cierre decombustible a ON.

porefuaciooa en forma aspera. 2. Filtrode aire sucio.

3. Faltagasolina.

4. Gasolinapasada.

5. El cablede la bujia no esta.conectadoa esta.

6. Bujiasen mal estado.

7. Agua en la gasolina.

8. Over-choking.

9. Nivelde aceitebajo

10. Mezclade combustible demasiadorico.

11. Va.lvulade entradaatascadao cerrada.

12. Elmotor ha perdido compresion.

2. Limpie o reemplaceelfiltro de aire.

3. Lleneel tanque de combustible.

4. Dreney Ileneel tanquede combustible con

gasolinafresca.

5. Conecteel cable a la bujia.

6. Reemplacela bujia.

7. Dreney Ileneel tanquede combustible con

gasolinafresca.

8. Ooloquela palancade choke en posicion No

Choke.

9. Lleneel ca_rteren el nivel apropiado.

10. Contactea un servicio autorizado.

11. Contactea un servicio autorizado.

12. Contactea un servicio autorizado.

El motor se apaga durante la 1. Faltagasolina. 1. Lleneel tanque de combustible.

operaci6a. 2. Nivelde aceitebajo 2. Lleneel carter en el nivel apropiado.

3. Fallaen el motor. 3. Contactea un servicio autorizado.

El motor pierdepotencia. 1. La cargaes demasiadoalta. 1. Reduzcala carga (Yea"Nosobrecargueel

2. Filtrode aire sucio, generador").

3. El motor necesita servicio. 2. Limpie o reemplaceelfiltro de aire.

3. Contactea un servicio autorizado.

I !

! !

El motor se pierde o tartamudea. 1. El choke esta.abierto demasiadopronto. 1. Muevael choke a la posicbn mediahasta que el

motor funcione suavemente.

2. El carburadoresta.funcionandomuy rico o muy 2. Contactea un servicio autorizado.

ralo.

DECLARACION DE GARANTiA DE CONTROL DE EMISIONES DE LA EPA EE,UU,

SUS DERECHOS DE GARANTiA Y OBLIGACIONES

LaAgenciade ProteccJ6nAmbientai(EPA)delos EE.UU.y GeneracPowerSystems,Inc.(Generac)se complacenenexplJcarla garantiadel Sistemade Control

deEmJsJonesen su nuevoequipode2011 y posteriores.Los equiposnuevosqueutilizanpeque_osmotoresencendidosconchispase debendJse_ar,construir,

y equJpardetai forma quecumplanconlas estrictasnormascontrael smogdel gobiernofederal.Generacgarantizael sistemade controldeemisionesen su

equipopor el perJodoquese enumeraa continuacJ6nsJemprequeno hayahabidoabuso,negligencJa,modificaci6nno aprobadao mantenimientoincorrectode

su equipo.Elsistemade controldeemJsJonesdeesteequJpoincluyetodos los componentescuya failaaumentarialaemJsi6nde todo contamJnanteregulado.

Estoscomponentesseenumeranen laseccionInformacionsobreEmJsJonesdeestemanual.

COBERTURA DE LA GARANTJA DEL FABRICANTE:

EstaGarantiaECSes va.lidapor dosa_os,o por elmismo perJodoque seespecifiqueen la GarantJaLimJtadaGenerac,el quesea ma.slargo.Paralos equipos

quetienenmedidorde horas,el periodode garantiaes un numerodehorasiguala la mitaddela vidautil paralaqueesta.certificadoel equipo,o el periodode

garantiaespecificadoen a_os,el queseamenor.La vida utilse puedeencontraren la etiquetade Controlde Emisionesdel motor.Si durantedicho periodode

garantiase identificaquecuaiquierpartedesu equiporelacionadacon lasemJsionesesta.defectuosaen cuantoa sus materiaieso fabricacion,unCentrode

Serviciode GarantiaAutorizadode Generacrealizara,las reparacioneso remplazos.

RESPONSABILIDADES DEL DUENO EN LA GARANTiA:

Comoduellodelequipo,ustedes responsabledela reaiizacJ6nde todoel mantenimientorequeridocomose indicaen su Manualdel UsuariosuminJstradode

fa.brica.Paralos propositosde lagarantia,Generacrecomiendaqueguardetodos losrecibosdemantenimientode su generador,pero Generacno puedeinvaiidar

la garantiasolamentedebidoa lafaitaderecibos.

UsteddebesaberqueGeneracpuedenegarcuaiquiery/o toda garantiade coberturao responsabilidadsi su equipo,o una parteo componentedelmismo,ha

failadodebidoaiabuso,mantenimientoinapropiado,o modificacionesnoautorizadas.

Ustedesresponsablede ponerseen contactoconunCentrade GarantiaAutorizadode Generactanprontocomaocurra un prablerna.Lasreparacianesper

garantiadebenterrninarseen unperiadode tiernporazonable,qua noexcedade 30 dias.

ElservJcJopor garantJapuedesercoordJnadoponiendoseen contactocon su distribuJdorautorizadoo con unCentrodeServicJode GarantJaAutorizadode

Generac.Paraubicarai Distribuidorde ServiciodeGarantiaAutorizadode Generacma.scercano,flameainumerogratuitoqueaparecedebajo,o conta.ctenosa

travesdel correoelectronico:emissions@generac.com.

1-800-333-1322

NOTAIIVlPORTANTE:EstadeclaracJ6nde garantiaexplicasus derechosy oblJgacionessegunla GarantJadel Sistemade Controlde EmJsiones(GarantJaECS),

quelees proporcJonadapor Generacconformea la leyfederal.Veatambienlas "GarantiasLimitadasdeGeneracparaGeneracPowerSystems,Inc.", quese

incluyenenotra hojaen estedocumento,y quetambienle sonproporcJonadaspor Generac.Observeque estagarantJano se aplicar_ta los da_osincJdentaies,

consecuenteso indJrectosocasJonadospor defectosenmateriaieso fabricaci6no a aigunretrasoenla reparaciono el reemplazodelaspartesdefectuosas.

Estagarantiaremplazaalas otrasgarantias,expresadaso implicJtas.Especificamente,Generacno ofreceningunaotragarantiaen cuantoa lacomercJabilidad

oidoneidadparaalgunpropositoenparticular.CuaiquiergarantJaimplicitapermitidapor ley,sera.IJmJtadaensu duracJ6na losterminosde la garantJaexpresa

proporcionadaenel presente.Algunosestadosnopermitenlimitacionesen cuantoa la duraciondeuna garantiaimplicita,asique la limitacionanteriorpuedeno

aplicarsea usted.

La Garantiadel ECSse aplJcasolamenteai sistemade controldeemisionesde su nuevoequJpo.La GarantJadel ECSy la Garantiade Generacdescriben

derechosy obligacionesimportantesrelacionadascon su nuevomotor.

ElserviciodegarantiapuedereaiJzarsesolamentepor un CentrodeServicJodeGarantiaAutorizadode Generac.AI pedirel serviciodegarantia,se deben

presentarpruebasenlas quese indiquelafecha delaventaai comprador/due[]ooriginal.

Sitieneaigunapreguntasobresus derechosy responsabilidadesdela garantia,debecontactarsecon Generac,enla direccionsiguJente:

A LA ATENCIC)N DEL DEPARTAMENTO DE GARANTJAS

GENERAC POWER SYSTEMS, |NC.

P.O. BOX 297 •WHITEWATER, W| 53190

Parte 1 de 2

NOde parte 0J3335 Rev.C 11/11

GARANTiA DEL SISTEMA DE CONTROL DE EMISIONES

Garantiadel Sistemade Controlde EmJsiones[ECS,por sus sJglasen ingles](garantJadel ECS)paraequiposqueusanpeque_osmotoresencendJdoscon

chJspa:

(a) AplicacJ6n:Estagarantiase aplJcar_ta los equiposqueutJlJzanpequefiosmotoresno paravehiculos.Elperiodode garantiadel ECScomenzar_tenlafecha en

queelequiponuevoes compradoo entregadoa su comprador/due_ooriginaly usuariofinal, y continuar_tpor 24 mesesconsecutivosdespuesdeesafecha.

(1) ElperJodoespecifJcadoenla presenteGarantiaLimJtadadeGenerac,pero nomenosde24 meses,o

(2) Paramotoresequipadoscon medidordehoras,unnumerodehorasdeoperacioniguaia lamJtadde lavida util demotor.Lavidautil se puedeencontrar

en la etiquetade ControldeEmJsJonesdel motor.

(b) CoberturaGeneralde la Garantiade EmisJones:Generacgarantizaai comprador/due[_ooriginaly usuariofinal del nuevomotoro equipoy a cadacomprador/

due_osubsJguientequeel ECScuandose instaio:

(1) EstabadJse_ado,construJdoy equipadoparacumplJrcontodas las normas@Babies; y

(2) Estabalibrede defectosenlosmateriaiesyfabricacionquepudieranocasionarfailasde unapiezacon garantiaen cuaiquJermomentoduranteel Periodo

deGarantJadel ECS.

(1) Cualquierpiezacon garantiaquenoesteprogramadapara reemplazocomo partedel mantenimientonecesarioin@ado enelManualdel Usuariosera.

garantizadapor el Periodode Garantiadel ECS.Si cuaiquierade estaspiezasfaila duranteelPeriodode Garantiadel ECS,sera.reparadao reemplazada

por Generacsegunla subseccion(4) siguiente.Dichapartereparadao reemplazadabajola Garantiadel ECSsera.garantizadaporel resto delPeriodode

Garantiadel ECS.

(2) Cualquierpartegarantizadaque esteprogramadasolamentepara lasinspeccionesregularessegunse especifiqueen elManualdel Usuariosera.

garantizadapor el Periodode Garantiadel ECS.Unenunciadoen el Manualdel Usuarioqueindique"repareo reemplacecuantoseanecesario"no

reducira,el Periodode Garantiadel ECS.Dichaparte reparadao reemplazadabajolaGarantiadel ECSsera.garantizadapor el restodel Periodode

Garantiadel ECS.

(3) Cualquierpiezacon garantiaqueesteprogramadaparareemplazocomo partedel mantenimientonecesarioen elManualdel Usuariosera.garantizada

por elperiododetiempoprevioal primerreemplazoprogramadoparadichapieza.Sila piezafaila antesdel primerreemplazoprogramado,la pieza

sera.reparadao reemplazadapor Generacsegunla subseccion(4) siguiente.Dichapiezarelacionadacon las emisionesquehayasidoreparadao

reemplazadabajola garantiadel ECSsera.garantizadapor elresto del periodoprevioal primerreemplazoprogramadopara esapieza.

(4) La reparaciono elreemplazode cualquierpiezagarantizadarelacionadacon las emisionesbajoestaGarantiadel ECSsera.sin cargoparaeldue_oenun

Centrode ServiciodeGarantiaAutorizadodeGenerac.

(5) A pesardelas disposicionesdela subseccion(4) anterior,los serviciosdegarantiao dereparacionesse debenproporcionarenunCentrode Servicio

Autorizadode Generac.

(6) Cuandoel motores examinadopor un CentrodeServiciode GarantiaAutorizadodeGenerac,elcomprador/due_ono sera.responsabledel costode

diagnosticosi la reparacionesta.cubiertapor lagarantia.

(7) Duranteel PeriododeGarantiadel ECS,Generactendra,el inventariode piezasrelacionadascon lasemisionesbajogarantiasuficienteparacubrirla

demandaprevistaparatalespiezas.

(8) Las piezasde recambiorelacionadascon las emisionesquehayansido autorizadasy aprobadaspor Generacse puedenutilizardurantecualquier

mantenimientoo reparaciondeGarantiadel ECSy sera.nproporcionadassin cargoai comprador/due_o.Dichouso no reducira,las obligacionesdela

Garantiadel ECSdeGenerac.

(9) Nose puedenrealizarotras modificacionesal generador,exceptoaquellasexplicitamenteaprobadaspor Generac.Lasmodificacionesnoaprobadas

anulanla GarantiaECSy son motivo suficienteparainvaiidarun reclamoa esta.

(10) Generacno sera.responsableporfallas de repuestosno autorizados,o fallas de piezasautorizadascausadaspor el uso derepuestosno autorizados.

LAS PIEZAS RELACIONADAS CON EiVlISIONES PUEDEN INCLU|R LAS SIGUIENTES

(SI ESTAN INSTALADAS):

1) SISTEMADEDOSIFICACIONDELCOMBUSTIBLE 3) SISTEMADEIGNICION

A. CARBURADORYPLEASINTERNAS A. BUJJAS

B. TANQUE/TAPONDECOMBUSTIBLE B. BOBINAS/MOBULODEARRANQUE

C. LJNEASDECOMBUSTIBLE 4) SISTEMADEINYECCIONDEAIRE

B. LJNEASDEVENTEOEVAPORATIVO A. VALVULADEINDUCCIONBEAIREPORIMPULSOS

E. REGULADOR(COMBUSTIBLESGASEOSOS) 5) SISTEMADEESCAPE

2) SISTEMADEINDUCCIONDEAIRE A. CATALIZADOR

A. MULTIPLEDEADMISION B, CANODEESCAPE

B. FILTRODEAIRE

Parte2 de 2

NOde parte 0J3335 Rev.C 11/11

EM/S/ONDELA8ARAflTJAPARALOSEQU/POSCERT/F/CADOSCARB

CALiFORNiA Y LA EPA DE EE,UU. DECLARACION DE CONTROL DE ENiiSiONES DE

GARANTiA SUS DERECHOS Y OBLIGACIONES

LaJunta deRecursosAereosdeCalifornia(CaliforniaAir ResourceBoard,CARB)y la Agenciade Proteccbn Ambientalde los EstadosUnidos(UnitedStates

EnvironmentalProtectionAgency,EPA),junto con Generac Power Systems, Inc. (Generac)se complacen en explicar la garantiadel sistema de control

de emisiones (garantiaECS)en su nuevoequipo de 2012. Los equipos nuevos que utilizanpequefios motores encendidoscon chispa se deben disefiar,

construir,y equipar detal forma quecumplan con las estrictas normas contra el smog del gobiernofederaly el estado de California.Generacgarantizael

sistema decontrol de emisionesen su equipoper el per|odequese enumeraa continuacbn siempreque no hayahabido abuse,negligencia,modificacbn

no aprobadao mantenimientoincorrecto de su equipo.

El sistema de control deemisiones deeste equipo incluyetodos los componentescuya falla aumentariala emision detodo contaminanteregulado.Estos

componentesse enumeranenla seccion Informacbn sobre Emisionesde este manual.

COBERTURA DE LA GARANTiA DEL FABRICANTE:

EstaGarantiaECSes va_lidaper dosaries, o per elmismo per|odequese especifiqueenla GarantiaLimitadaGenerac,el queseama_slargo.Paralos equipos

quetienen medidorde horas, elper|odede garantiaes un numerode horasigual a la mitad de lavida util parala que estacertificado el equipo,o el per|ode

de garantiaespecificado en aries, el que seamenor. La vida util se puedeencontrar en la etiquetade Control de Emisionesdel motor. Si durantedicho

9eriododegarantiase identifica que cualquierparte desu equiporelacionadacon las emisionesesta.defectuosaencuanto a sus mater|aleso fabricacion,

un Centrede Servicio deGarantiaAutorizadode Generacrealizara,las reparacioneso remplazos.

RESPONSABILiDADES DEL DUEI_IO EN LA GARANTiA:

Come duefio delequipo, usted es responsabledela realizaciondetodo el mantenimientorequeridocome se indica en su Manualdel Usuariosuministrado

defabrica. Paralos propositos dela garantia,Generacrecomiendaqueguardetodos los recibos demantenimientode su generador,peroGeneracnopuede

invalidarla garantia solamentedebido a la falta de recibos.

Usteddebe saberque Generacpuedenegarcualquiery/o toda garantiade coberturao responsabilidadsi su equipo,o una parte o componentedel mismo,

ha fallado debido al abuse,mantenimiento inapropiado,o modificaciones no autorizadas.

UstedesresponsabledeponerseencontactoconunCentrede GarantiaAutorizadode Generactanprontocomeocurraunproblema.Lasreparaciones

per garantia deben terminarseen un per|odede tiemporazenabie,que no exceda de 30 dias.

El servicio per garantia puede ser coordinado poniendoseen contacto con su distribuidor autorizadoo con un Centrede Servicio de GarantiaAutorizado

de Generac.Paraubicar al Distribuidor de Servicio de GarantiaAutorizado de Generacma.scercano, Ilame al numero gratuito que aparecedebajo, o

conta.ctenosa traves del correo electron|co:emissions@generac.com.

1-800-333-1322

NOTAIMPORTANTE:Estadeclaracionde garantia explicasus derechosy obligaciones segun la Garantiadel Sistemade Control de Emisiones(Garantia

ECS),quelees proporcionadaper Generacconforme a la leyfederal.Veatambien las "GarantiasLimitadasde GeneracparaGeneracPower Systems,Inc.",

que se incluyen en otrahoja en este documento,y que tambien le son proporcionadasper Generac.Observeque esta garantiano se aplicara_a los daises

incidentales,consecuenteso indirectos ocasionadosper defectosenmater|aleso fabricacion o a algunretrasoenla reparaciono el reemplazodelas partes

defectuosas. Estagarantia remplazaalas otras garantias,expresadaso implicitas. Especificamente,Generacno ofrece ningunaotra garantiaen cuanto a

la comerciabilidad o |done|dadparaalgun proposito en particular. Cualquier garantia implicita permitida per ley, sera limitada en su duraci6n

a los terminos de ta garantia expresa proporcionada en et presente. Algunosestados no permitenlimitacionesen cuanto a la duracion de una

garantiaimplicita, as| que la limitacbn anterior puedeno aplicarsea usted.

La Garantiadel ECSse aplicasolamenteal sistema de control deemisiones de su nuevo equipo. La Garantiadel ECSy la Garantiade Generacdescriben

derechosy obligaciones importantes relacionadascon su nuevo motor.

El servicio de garantia puederealizarsesolamenteper un Centrede Servicio de GarantiaAutorizadode Generac.AI pedirel servicio de garantia,se deben

presentarpruebas enlas que se indiquela fecha de la venta al comprador/duefio original.

Si tiene algunapreguntasobre sus derechosy responsabilidadesde la garantia,debecontactarsecon Generac,en la direccion siguiente:

A LA ATENC|ON DEL DEPARTAMENTO DE GARANTJAS

GENERAC POWER SYSTEMS, iNC.

Re. BOX 297 * WHJTEWATER, W| 53190

Parte 1 de 2

No de parte 0J8147C Rev.A 01/12

EM/$/ONDELAGARAflflAPARALOSEQU/POSCERT/F/CADOSCARB

GARANTIA DEL SISTEMA DE CONTROL DE EMiSiONES

Garantiadel SistemadeControlde Emisiones[ECS,por sus siglaseningles](garantiadel ECS)paraequiposqueusan pequehosmotores encendidoscon

chispa:

(a) Aplicaci6n:Estagarantiase aplicaraa los equiposqueutilizanpeque_osmotoresno paraveNculos.Elperiodo degarantiadel ECScomenzaraen la

fecha enqueel equiponuevoes compradoo entregadoa su comprador/duehooriginaly usuafiofinal, y continuarapor 24 meses consecutivosdespues

deesafecha.

(b)

(1) El periodoespecificadoen la presenteGarantiaLimitada de Generac,perono menosde24 meses, o

(2) Paramotoresequipadoscon medidorde horas,un numerode horasdeoperaci6niguala la mitad dela vida util demotor. Lavida util se puede

encontraren la etiquetade Controlde Emisionesdel motor.

CoberturaGeneralde laGarantiade Emisiones:Generacgarantizaal comprador/duehooriginal y usuafiofinal del nuevomotor o equipoy a cada

comprador/duehosubsiguientequeel ECScuandose instal6:

(1) Estabadisehado,construidoy equipadoparacumplircontodas las normasaplicables;y

(2) Estabafibre dedefectosenlos matefialesy fabficaci6nque pudieranocasionarfallas deuna piezacon garantiaencualquiermomentoduranteel

Pefiodode Garantiadel ECS.

(1) Cualquierpieza congarantiaque no este programadapara reemplazocomo parte del mantenimientonecesafioindicadoen elManualdel Usuario

seragarantizadapor el Periodode Garantiadel ECS.Si cualquierade estaspiezasfalla duranteel Pefiodode Garantiadel ECS,sera reparadao

remplazadapot Generacsegun la subsecci6n(4) siguiente.Dichaparte reparadao remplazadabajo la Garantiadel ECSsera garantizadapor elresto

del Pefiodode Garantiadel ECS.

(2) Cualquierparte garantizadaque esteprogramadasolamenteparalas inspeccionesregulatessegunse especifiqueen el Manualdel Usuariosera

garantizadapor el Pefiodode Garantiadel ECS.Unenunciadoen el Manualdel Usuafioqueindique "repareo remplacecuanto seanecesafio"no

reducirael PefiododeGarantiadel ECS.Dichapartereparadao remplazadabajola Garantiadel ECSseragarantizadapor el restodel Pefiodode

Garantiadel ECS.

(3) Cualquierpiezacon garantiaque esteprogramadapararemplazocomo partedel mantenimientonecesafioenel Manualdel Usuafioseragarantizada

pot el periododetiempoprevioal primerremplazoprogramadoparadichapieza.Si la piezafalla antesdelprimer reemplazoprogramado,la piezasera

reparadao remplazadapot Generacsegunla subsecci6n(4) siguiente.Dichapiezarelacionadacon lasemisionesquehayasido reparadao remplazada

bajola garantiadel ECSseragarantizadapor el restodel periodoprevioal primerremplazoprogramadoparaesa pieza.

(4) La reparaci6no el reemplazodecualquierpiezagarantizadarelacionadacon las emisionesbajoestaGarantiadel ECSsera sin cargoparael dueho

enun CentrodeServicio deGarantiaAutodzadode Generac.

(5) A pesardelas disposicionesde la subsecci6n(4) anterior,los servicios de garantiao de reparacionesse debenproporcionaren un Centrode

ServicioAutofizadodeGenerac.

(6) Cuandoel motor es examinadopor unCentrode ServiciodeGarantiaAutofizadodeGenerac,el comprador/duehono seraresponsabledel costo de

diagn6sticosi la reparaci6nestacubierta por la garantia.

(7) Duranteel Periodode Garantiadel ECS,Generactendrael inventafiodepiezasrelacionadascon las emisionesbajogarantiasuficienteparacubfir la

demandaprevistaparatalespiezas.

(8) Las piezasde recambiorelacionadasconlas emisionesque hayansido autofizadasy aprobadaspor Generacse puedenutilizardurantecualquier

mantenimientoo reparaci6nde Garantiadel ECSy seranproporcionadassin cargo al comprador/dueho.Dichouso noreducira lasobligacionesde

la Garantiadel ECSde Generac.

(9) No se puedenrealizarotrasmodificacionesal generador,exceptoaquellasexplicitamenteaprobadaspor Generac.Lasmodificacionesnoaprobadas

anulanla GarantiaECSy sonmotivo suficienteparainvalidarun reclamoa esta.

(10) Generacno seraresponsablepor fallas de repuestosno autofizados,o fallas depiezasautofizadascausadaspor el uso de repuestosno

autofizados.

LAS PiEZAS RELACIONADA$ CON EiVlISIONES PUEDEN INCLU|R LAS $1GUIENTE$

(SI ESTAN INSTALADAS):

1) SISTEMADEDOSIFICACIONDELCOMBUSTIBLE 3) SISTEMADEIGNICION

A. CARBURADORY PIEZASINTERNAS A. BUJiAS

B. TANQUE/TAPONDECOMBUSTIBLE B. BOBINAS/MODULODEARRANQUE

C. LiNEASDECOMBUSTIBLE 4) SISTEMADEINYECCIONDEAIRE

D. LiNEASDEVENTEOEVAPORATIVO A. VALVULADEINDUCCIONDEAIREPORIMPULSOS

E. REGULADOR(COMBUSTIBLESGASEOSOS) 5) SISTEMADE ESCAPE

E CARBONACTIVO A. CATALIZADOR

2) SISTEMADEINDUCCIONDEAIRE B, CAI']ODEESCAPE

A. MULTIPLEDEADMISION

B. FILTRODEAIRE

Parte2 de 2 NOde parte 0J8147C Rev.A 01/12

GARANTiA UMITADA DE "DOS AhiOS" DE SISTEMAS DE POTENCIA GENERAC PARA

GENERADORES PORTATILES SERIE GP

Por un periodo de dos afios (2) desdela fecha de la venta original, GeneracPowerSystems, Inc. (Generac)garantizasus generadoresserie GPcomo libres de defectos en

materialesy mano de obra por los items y periodos indicados abajo. Generac,a su discrecion,repararao reemplazaracualquier parte que, luego de un examen, inspeccion y

pruebasrealizadas por un concesionariode servicio de garantia autorizadode Generac,se encuentreque estadefectuosa. La reparacion o reemplazoconforme a Io indicado

en esta garantialimitada no renovarani extenderael periodo de garantiaoriginal. Cualquierproducto reparado debera estar bajo garantia s01opor el periodo de garantia

original que reste. Cualquier equipo que el comprador/propietario reclame como defectuoso debeser regresadoa y examinadopor el concesionario de servicio de garantia

autorizado por Generac mas cercano. Todos los costos de transporte bajo la garantia,incluyendo el retornoa la fabrica, seran por cuenta y prepagados por el propietario/

compradoKEsta garantia se aplica s01oa los generadoresportatiles serie GPde Generacy no es transferible del propietariooriginal. Guardesu comprobante de compra. Si

ustedno proporciona una prueba de la fecha de la compra inicial, se usara la fecha de embarquedel producto delfabricante para determinar el periodo de garantia.

PROGRAMAC|ON DE GARANTiA

Lasaplicaciones para consumidor estan garantizadaspor dos (2) anos. Las aplicaciones comerciales y de alquiler estan garantizadaspor un (1) anos o 1000 horas como

maximo, Io que Ilegueprimero.

DEAPLICACIONESPARA CONSUMIDORESDE LOSESTADOSUNIDOSY CANADA

AND UNO- Coberturacompleta limitada en mano deobra y repuestos listados (se requierecomprobantede compra y mantenimiento):

• Motor- Todos los componentes

• Alternador - Todos los componentes

ANODOS- Cobertura completa limitada en repuestos listados (se requierecomprobante de compra y mantenimiento):

• Motor- Todos los componentes

• Alternador- Todos los componentes

APLICACIONCOMERCIAL/DEALQUILER

ANOUNO - Coberturacompleta limitada en mano de obra y repuestos listados (se requierecomprobante decompra y mantenimiento):

•Motor- Todos los componentes

•Alternador - Todos los componentes

NOTA: Parael proposito de esta garantia"uso de consumidor" significa uso personal encasa residencial o recreacionalpor el comprador original. La garantiano aplica

a unidades usadas paraFuentePrimaria de Energiaen lugar del servicio pflblico donde el servicio pflblico se encuentrepresenteo donde el servicio publico de energiano

existanormalmente. Una vez que el generadorha experimentadouso comercial o de alquiler,se le consideraraen adelanteun generadorno parauso del consumidor para

propositos de esta garantia.

LINEAM|ENTOS:

1. Todaslas reparacionesporgarantfadebenser realizadasy/oatendidasporun concesionariodeGeneracPowerSystemsautorizadoy/o certificadoo susfiliales.

2. Unidadesquehayansido revendidasno estancubiertasporla garantiadeGenerac,yaqueestagarantianoestransferible.

3. Elusoderepuestosquenosonde Generacinvalidala garantiaensutotalidad.

4. Generacpuedeelegirreparar,reemplazaro reembolsarun equipo.

5. Loscostosdemanode obracubiertosporgarantiasebasanenhorasnormalesdetrabajo.Costosadicionalesporsobretiempos,feriadoso trabajosde emergenciafueradehorasnormalesde

trabajoseranresponsabilidaddelcliente.

6. El costodelembarquederepuestoscubiertosporgarantiaesreembolsadoa unatarifade embarqueportierra.Los costosrelacionadospor unasolicituddeembarque

expeditoseranresponsabilidaddelcliente.

7. Lasbateriasestangarantizadasporelfabricantede lasmismas.

8. Talvezserequieraverificarelmantenimientoparaquela coberturade garantiaaplique.

ESTA GARANTIA NO SE APLICARA A LO SIGUIENTE:

1. Costosdemantenimientonormaly ajustes.

2. Fallascausadasporcombustibleso aceitescontaminados,o lafaltadenivelesapropiados.

3. Reparacioneso diagnosticosrealizadospot individuosdiferentesa los concesionariosautorizadospor Generacqueno estenautorizadospotescritopor Generac.

4. Fallasdebidoa, peronolimitandosea, el usoy desgastenormal,accidente,maluso,abuso,negligenciao usoinapropiado.

5. ComotododispositivomecO,nico,los motoresGeneracnecesitanservicioy repuestosperi6dicamenteparafuncionarcomoest_.ndiseriados.Estagarantiano cubrereparacionescuandoel uso

normalhaagotadolavidafltilde unaparteo motor.

6. Las fallascausadaspor cualquiercausaexternao actode Dios,comocolisi6n,robo,vandalismo,disturbioso guerra,holocaustonuclear,incendio,congelamiento,electricidadatmosf_rica,

terremoto,tormentas,granizo,erupci6nvolcanica,aguao inundaciones,tornadoso huracanes.

7. El dahorelacionadoa roedoresy/o plagadeinsectos.

8. Los productosquesonmodificadoso alteradosde maneranoautorizadapor Generacporescrito.

9. Cualquierdafioincidental,consecuencialo indirectocausadopordefectosenlos materialesy manodeobra,o cualquierretrasoenrepararo reemplazarlas partesdefectuosas.

10. Falladebidoa unamalaaplicaci6n.

11. Gastosrelacionadosa "instruccionesdelcliente"o detecci6nde problemasdondeno seencuentredefectodefO.brica.

12. Equipode alquilerusadomientrasserealizalasreparacionesde garantia.

13. Bateriasdearranque,fusibles,bombillosde luzyfluidosde motor.

ESTAGARANTiAREEMPLAZAA TODASLAS OTRASGARANTiAS,EXPRESASO IMPLiCITAS.ESPECiFICAMENTE,GENERACNO OFRECEOTRASGARANTiASCOMODE

MERCANTIBILIDADOADECUACIONA UN USOPARTICULAR.Cualquiergarantia implicita permitida por ley, estara limitada en duracion a los terminos de la garantia expresa

dispuestaaqui. Algunos estados no permiten limitaciones respecto a la duracion de una garantia implicita, de modo que la limitacion expresadaarriba puede no aplicarse

a usted. LA 0NICA RESPONSABILIDADDE GENERACSERALA REPARACIONOREEMPLAZODE LASPARTESTAL COMOSEESPECIFICAARRIBA.EN NINGONCASO

GENERACSERA RESPONSABLEPOR CUALQUIERDANOINCIDENTALO CONSECUENCIAL,A0N SI TALESDANOSSEAN UNRESULTADODIRECTODE UNA NEGLIGENCIA

DEGENERAC.Algunos estados no permiten la exclusiono limitacion de da_os accidentales o resultantes, de modo que la limitacion mencionadas mas arriba podrian no

aplicarse a usted.Esta garantiale da a ustedderechos legalesespecificos. Ustedtambientiene otros derechos dependiendodel Estado.

GENERAC POWER SYSTEIVIS, INC. • RO. BOX 8 • Waukesha, Wl 53187 • Tel:: (888) GENERAC (436-3722} • Fax: (262) 544-4851

Pata ubicar al concesionario autorizado re;is cercano visite nuestto sitio web: www.generac.com

No. de parte 0H8902 RevisionF (02/12)

Manual Parte No. 0J3821 Rev. E (29/05/12) Impreso en China

GENEPlAC _

[]

el dentret=en

_urportabese_eur

introduction...........................................................49

Lireattentivementce manuel...............................49

Regiesde securite................................................49

Indexdes normes.........................................................51

Informationsgenerales.........................................52

1.1 Deballage.....................................................................52

1.1.1 Boited'accessoires..........................................52

1.2 Assemblage.................................................................52

1.2.1 Montagedu kit d'accessoires...........................52

1.2.2 Connexiondu c_ble de la batterie

(demarrageelectriqueseutement)....................53

Fonctionnernent....................................................53

2.1 Conna_trela g@eratrice................................................53

2.2 Horometre....................................................................55

2.3 Cordonset prises deconnexion...................................55

2.3.1 Prisedoublede 120 Volts CA, 20 Amp ............55

2.3.2 Prisede 120/240 Volts CA,30 Amp ................55

2.3.3 Prisedoubledu disjoncteur GFCIde

120 VoltsCA, 20 Amp .....................................55

2.3.4 Prisede 120/240 Volts CA,30 Amp ................56

2.4 Commentutiliser la g@eratrice....................................56

2.4.1 Misea la terre de la g@eratriceIorsqu'utitis@

comme portable ...............................................56

2.4.2 Brancherla g@eratriceau systeme

electriqued'unb_timent....................................57

2.5 Ne pas surchargerlag6neratrice..................................57

2.6 Guidede referencedewattage .....................................57

2.7 Avantde demarrer lag@eratrice..................................58

2.7.1 Ajouter I'huilea moteur....................................58

2.7.2 Ajouter de I'essence.........................................58

2.8 Demarrerles moteurs a demarragemanuel..................59

2.9 Demarrerles moteur a demarrageelectrique................59

2.9.1 Demarragemanuel..........................................60

2.10 Arr_ter le moteur..........................................................60

2.11 Systemed'arr_tde niveaubas d'huile...........................60

2.11.1 Detectiondu bas niveaud'huile........................60

2.12 Chargerla batterie(appareilsa demarrage

electriqueseutement)...................................................60

Entretien...............................................................61

3.1 Effectuerle Programmed'entretien...............................61

3.2 Programmed'entretien.................................................61

3.3 Sp@ificationsdu produit..............................................61

3.3.1 Sp@ificationsde la g@eratrice........................61

3.3.2 Sp@ificationsdu moteur .................................61

3.3.3 Informationapropos des emissions................61

3.4 Recommandationsg@erales........................................61

3.4.1 Entretiende la g@eratrice................................61

3.4.2 Nettoyerla g@eratrice.....................................62

3.4.3 Entretiendu moteur.........................................62

3.4.4 Verifier le niveaud'huite....................................62

3.4.5 Changementde rhuile......................................62

3.4.6 Remplacerla bougied'allumage.......................62

3.4.7 Remptacementde la batterie(si applicable).....62

3.5 Entretiendu filtre a air ..................................................63

3.5.1 Entretiende l'@ranpare-etincelles

(mo@lesCARB)..............................................63

3.6 Jeu des soupapes........................................................63

3.7 G@eralit6s...................................................................63

3.8 Entreposagea long terme.............................................64

3.9 Autresconseils d'entreposage......................................64

Depannage..........................................................65

4.1 Guidede d@annage.....................................................65

Garantie...............................................................66

iNTRODUCTiON

Merci d'avoirachetece modelefabrique par GeneracPowerSystems,Inc.

Ce modele est une generatrice entraTnepar moteur compacte, a haute

performance, refroidie a fair, congue pourfournir I'alimentationelectrique

afin de faire fonctionner les charges electriques Iorsqu'aucun reseau

electriquen'estdisponibleou a.laplace dureseauen raisond'unecoupure

de courant.

LIREATTENTIVEMENTCEMANUEL

En cas d'incomprehension d'une partie de ce manuel, contacter le

depositaire agree le plus proche pour connakre les procedures de

demarrage,de fonctionnement et d'entretien.

L'operateurest responsablede I'utilisationcorrecteet s_re de I'equipement.

Nous recommandons fortement a I'operateur de fire ce manuel et

de comprendre completement toutes les instructions avant d'utiliser

I'equipement.Nous recommandons egalementfortement d'apprendre

d'autres utilisateurscomment correctement demarreret faire fonctionner

I'unite.Cela les prepare au cas ou ils auraient besoin defaire fonctionner

I'equipementpour une urgence.

La generatrice peut fonctionner en toute securite, de fagon efficace et

de fa9on fiable uniquement si erie est correctement installee, utilisee et

entretenue.Avant d'utiliserou entretenir la generatrice'

• Se familiariser avec et respecter strictement tousles codes et

reglementationsIocaux, d'Etatet nationaux.

• Life attentivementtousles avertissementsde securitefigurant darts ce

manuelet sur le produit.

• Se familiariser avec ce manuel et I'uniteavant de I'utiliser.

Le fabricant ne peut pas anticiper toutes les situations possibles qui

peuventimpliquer undanger.Lesavertissementsde ce manuel et figurant

sur les etiquetteset les autocollantsapposessur I'unitene sont, toutefois,

pas exhaustifs.Si vous suivez une procedure, une methodede travail ou

unetechnique de fonctionnement que lefabricant nerecommande pas en

particulier, assurez-vousqu'elle est sans dangerpour les autres.S'assurer

que la procedure,la methodedetravail ou la techniquedefonctionnement

choisie nerende pas la generatricedangereuse.

LES INFORMATIONSCONTENUESBANS LE PRI_SENTMANUEL SE

BASENTSUR LES MACHINESEN PRODUCTIONAU MOMENT BE LA

PUBLICATION.GENERACSE RESERVELE DROIT DE MODIFIERCE

MANUELA TOUTMOMENT.

r r

REGLESDESECURITE

Danstout ce manuel, et sur les etiquetteset sur ies autocollants apposes

sur la generatrice,les blocs DANGER,AVERTISSEMENT,ATTENTIONet

REMARQUEservent a alerterle personneld'instructionsspecialesausujet

d'une operation specifique qui peut s'averer dangereusesi erie n'est pas

effectueecorrectement ou avec precaution. Les respecter attentivement.

Leurs definitionssont les suivantes :

INDIQUEUNE SITUATIONOU UNE ACTION DANGEREUSE QUI,

SIELLEN'ESTPAS EVITEE,ENTRA|NERA LA MORT OU DES

BLESSURES GRAVES,

Indiqueunesituation onune action dangereuse qui, si elle n'est pas

evitee, pourraitentrainer la mort on desbiessures graves.

A ATTENTION

Indiqueunesituationouuneactiondangereusequi,si ellen'estpas

evitee,entraineradesblessureslegeresonmnderees.

REMARQUE'

Les remarques contiennent des infermations supplementaires

importantes relatives a une procedure et se trouventdarts le corps de

texte regulier de ce manuel.

Cesavertissementsdesecuritene peuventpas eliminerlesdangers qu'ils

signalent.Le sens commun et le respect strict des instructions speciales

Iorsde faction ou I'entretiensent essentielspour eviter lesaccidents.

Quatre symboles de securite couramment utilises accompagnent les

blocs DANGER,AVERTISSEIVIENTet ATTENTION.Chacunindique le type

d'informations suivant :

,t_Ce symbole indiquedes informationsimportantesrelatives a la

securite qui, si elles ne sent pas suivies, ponrraientmettre en

danger la securite personnelleet/ou les biens.

Cesymbole indiqueun risquepotentield'explnsinn.

//_Ce symbole indiqueun risquepotentield'incendie.

Cesymbole indiqueun risquepotentield'electrocutinn.

DANGERSGI'NI'RAUX

•NEJAMAISfairefonctionner dans un espaceclos, dansunvehicule, ou

a.I'interieurmeme si les portes et lesfenetres sont ouvertes.

• Pour des raisons de securite, le fabricant recommande que la

maintenance de cet equipement soit effectuee par un depositaire

agree.Inspecterregulierementlageneratriceet contacterle depositaire

agreele plus proche pourles piecesqui necessitentunereparationou

un remplacement.

• Fairefonctionner la generatriceuniquementsur des surfaces de niveau

et ou erienesera pas exposeea_I'humidite,auxsaletes, a la poussiere

ou auxvapeurscorrosives excessives.

• Tenirles mains, les pieds,les vetements,etc., a distancedescourroies

detransmission, desventilateurs etd'autrespieces mobiles.Nejamais

retirertout protege-ventilateurpendant que I'unitefonctionne.

• Certaines pieces de la generatrice deviennentextremement chaudes

pendantle fonctionnement. Rester a distance de la generatricetant

qu'ellen'a pas refroidieafin d'eviter des brQluresgraves.

• NePASfaire fonctionner la generatricesous la pluie.

• Nepasmodifier la construction dela generatriceni les commandes,ce

qui pourrait creer une condition de fonctionnement dangereuse.

• Ne jamais demarrer ou arreter I'unite avec les charges electriques

brancheesaux prises ET avecdes dispositifs branchessous tension.

Bemarrer le moteur et le laisser se stabiliser avant de brancher les

charges electriques.Bebranchertoutes les charges electriques avant

d'arreterla generatrice.

• Nepas inserer d'objet dans lesfentes de refroidissementde I'unite.

• Lors du travail sur cet equipement,conserver I'alerte a tout moment.

Ne jamais travailler sur I'equipementen cas de fatigue physique ou

mentale.

Ne jamais utiliser la generatrice ou n'importe laquelle de ses pieces

comme marche. Monter sur I'unitepeut ecraser et casser les pieces,

et peut entraTnerdes conditions de fonctionnement dangereusessuite

une fuite de gaz d'echappement, une fuite de carburant, une fuite

d'huile,etc.

REMARQUE:

Cettegeneratrice est equipee d'unport d'echappement pare-etincelles.

Le proprietaire / I'operateur de la generatrice devra garder le pare-

etincelles en ben etat de fonctionnement. Bans I'Etat de Califomie, un

pare-etincelles est requis par la Ioi (Article 4442 du California Public

Resources Code). O'autres Etatspeuvent avoir des lois similaires. Les

lois federales s'appliquent sur le territoire federal

DANGERSD'ECNAPPEIVlENTET

D'EMPLACEIVlENT

Ne jamais faire fonctionner dans un espace clos ou

I'interieur.NEJAMAIS fake fonctionner dans un espaceclos,

dans un vehicule,ou a I'interieurm_me si les porteset les

fen_tres sent ouvertes !Utiliser UNIQUEIVIENTaI'exterieur

et loindes fen_tres, portesouvertes, ventilations,et dans un

espace dans lequel le gaz d'echappement ne s'accumulera

pas de fa_on mortelle.

L'utilisation d'une generatrice a rinterieur PEUT VOUS TUER

EN QUELQUES MINUTES,

Les generatrices rejettent du mono×yde de carbone. II s'agit

d'un gaz toxique invisible et inodore.

NEJAMAISutiliser la generatrice

rinterieur d'une residenceeu

d'un garageMe:MESl les portes

et lesfen_tres sent ouvertes.

Utiliser uniquement

L'EXTERIEURet loindes

fen_tres, portes et events.

• Les gaz d'echappement du moteur contiennent du monoxyde de

carbone,qui est invisible et inodore. Cegaztoxique, s'il est respire en

concentrationssuffisantes, peut entra;nerune perte de conscienceou

m_me la mort.

• Un debit approprie, non obstrue d'air de refroidissement et de

ventilationest important pour corriger le fonctionnement de la

generatrice.Ne pas modifier I'installation ou ne pas laisser meme un

blocage partiel de I'alimentationde ventilation, etant donne que cela

peut serieusementaffecter le fonctionnementsQrde la generatrice.La

generatriceDOlTfonctionner a I'exterieur.

• Ce systeme d'echappementdolt _trecorrectement entretenu.Ne rien

faire qui pourrait rendre le systeme d'echappementdangereuxou non

conforme aux codes Iocauxet!ou hermes locales.

• Toujours utiliser un detecteur d'oxyde de carbone a alimentation par

batteriea I'interieur,conformement aux instructions dufabricant.

• Sivous commenceza voussentir malade,a avoir desetourdissements

ou a vous sentir faible apres le fonctionnement de la generatrice,

respirezdeI'airfrais IMMEDIATEMENT.Consultezunmedecincar vous

pourriezavoir ereempoisonne au monoxyde decarbone.

RISQUESELECTRiO U__ES_

• La generatrice produit une tension dangereusementhaute pendant

son fonctionnement. Eviter le contact avec les ills nus, les bornes,

les branchements,etc., pendant le fonctionnementde I'unite, meme

sur I'equipement branche a. la generatrice. S'assurer que tous les

couvercles, les dispositifs de protection et les barrieres sent en place

avantde faire fonctionner la generatrice.

• Ne jamais manipuler tout type de cordon ou de dispositif dectrique

qui est dans I'eau, alors que vous _tes pieds nus ou que vos

mains ou vos pieds sent mouilles. CELAENTRAINERAUN RISQUE

D'ELECTROCUTION.

• Le National Electric Code (NEC, Code electrique national) exige que

le b__tiet que les pieces externeselectriquementconductrices de la

generatricesoient correctement relies a une mise a_terre approuvee.

Les codes electriques Iocauxpeuvent egalementexiger une mise a la

terre approprie de la generatrice. Consulter un electricienlocal pour

conna_treles exigencesde raise a_la terre darts la region.

• Utiliser un disjoncteur de fuite a la terre darts toute zone humide ou

tres conductrice (telle quele carter protecteurmetallique ou I'acierie).

• N'employez pas des cordons amovibles electriques uses, nus,

effilochesou autrementendommagesavecla generatrice.

• Avant d'effectuertoute maintenancesur la generatrice,debrancher la

batteriede demarragedu moteur (le cas echeant)afin d'emp_cherun

demarrageaccidentel. Debrancherle c_ble de la borne de la batterie

signaleepar I'inscription NEGATIVE(Negatif), NEGou (-) en premier.

Reconnecterle c__blea la fin.

• En cas d'accident cause par electrocution, couper immediatement la

source d'alimentationelectrique. Si cela est !mpossible, essayer de

libererlavictime du conducteursous tension.EVITERTOUTCONTACT

DIRECTAVECLA VICTIME. Utiliser un objet non conducteur, comme

une cordeou une planche,pour liberer la victime du conducteur sous

tension. Si lavictime est inconsciente,assurer les premierssecourset

demanderune aidemedicale immediate.

RISQUESD'INCENDIE

•L'essenceest ires iNFLAMMABLEet sesvapeurssent EXPLOSIVES.

Ne pas produirede fumee, fiammes hues, etincelles ou chaleur

prcximitede I'endrcitou I'essenceest manipulee.

• Nejamaisajouter de¢arburantIorsqueI'unitefoncUonneouestchaude.

Laisserle moteurcompletementrefroidiravantd'ajouterdu carburant.

• Ne jamais remplir le reservoir de carburantaI'interieur. Respecter

toutes leslois reglementantI'entreposageet lamanipulationde I'essence.

• Ne pastrop remplir le reservoir decarburant.Toujours laisser de la

place pourI'expansion du carburant.Si le reservoirest trop rempli,

I'essencepeut debordersur unmoteur chaudet entrainerun INCENDIE

ou une EXPLOSION.Ne jamais entreposer la generatrice avec le

reservoir rempli de carburant etantdonne que les vapeurs d'essence

pourraient atteindre une flamme ouverte, des etincelles ou une

veilleuse (comme il yen a sur une chaudiere,un chauffe-eauou sur

un seche-linge).Celapeutentrainerun INCENDtEou une EXPLOSION.

LaisserI'unitecompletementrefroidir avantI'entreposage.

• Nettoyer immediatementtoute eclaboussure de carburant ou d'huile.

S'assurerqu'aucune matierecombustible ne reste sur ou a proximite

dela generatrice.GarderI'espaceenvironnantde la generatricepropre

et sansdebriset garderunjeu de cinq (5) piedssur tous les c6tes afin

depermettre uneaerationadapteede la generatrice.

* Ne pasinserer d'objet dans les fentesde refroidissementde I'unite.

* Ne pas faire fonctionner la generatricesi des dispositifs electriques

branches surchauffent ; si la puissance electrique est perdue ; si le

moteur ou la generatricefait des etincelles; si des flammes ou de la

fumee sont detect6esalors que I'unitefonctionne.

* Garderun extincteur a.proximite de la gen6ratricea.tout moment.

INDEXDESNOR/V/E$

National Fire ProtectionAssociation (Association nationale pour la

protection contre les incendies) 70: Le NATIONALELECTRICCODE

(Codeelectriquenational) disponibleaupres de www.nfpa.org

National Fire ProtectionAssociation (Association nationale pour la

protectioncontreles incendies)5000 : LeBUILDINGCONSTRUCTION

ANDSAFETYCODEdisponibleaupres dewww.nfpa.org

InternationalBuilding Codedisponibleaupres dewww.iccsafe.org

Agricultural Wiring Handbook disponible aupres de www.rerc.org

, Rural Electricity Resource Council P.O.Box 309 Wilmington, OH

45177-0309

5, ASAE EP-364.2 Installation and Maintenance of Farm Standby

Electric Power (Installationet maintenancedes systemeselectriques

de secours pour les fermes), disponible aupres de www.asabe.org,

AmericanSociety of Agricultural& Biological Engineers,2950 Niles

Road,St. Joseph, MI49085

Cette liste n'est pas exhaustive. Verifier avec I'autorite locale ayant

juridiction pour les codes et normes Iocaux qui peuvent _treappliques a.

votrejuridiction.

N° DEMOD!_LE:

N° DES¢:RIE:

Emplacement/BdeI'unR#.

IIIViODi:LE

D'F:TIQUETTE

AVERTISSEMENTPROPOSITION65 CALIFORNIE

L'6chappementdu moteuret certains deses constituantssont

susceptiblessetonI'l_tatdeCaliforniedtentrafnerdes cancers,

des malformationscongenitalesou pouvant_tre nocifs pour le

systemereproductif.

AVERTISSEMENTPROPOSITION65 CAUFORNIE

Ceproduit contient ou 6metdes produitschimiques susceptibles

setonI'!_tatdeCalifornied'entrafnerdes cancers,des

malformationscong6nitalesou autresmaladiespouvant_tre

nocives pourle systemereproductif.

1.1 DI BALLAGE

• Retirertousles el6mentsd'emballage.

• Enleverla boited'accessoires separ6e.

• Retirerle g6nerateurdu carton.

1.1.1 BOJTED'ACCESSOIRES

1-Manuel de I'utilisateur

1-Bouteille d'huile SAE 30

3-Fiches d'enregistrement du produit (Angtais, Espagnol, Fran£ais)

1-Chargeur de batterie (demarrage electrique seulement)

1-Assemblage de la poignee

1-Pied du b&ti (E)

2-Roues jamais plates (H)

1-Sac pour quincailterie (contenant ce qui suit) :

- 2-Boulons a t6te courbee longs (A)

- 2-1_croushexagonales(B)

- 4-f_crousa embase (C)

- 2-Pieds encaoutchouc (D)

- 2-Boulons courts (F)

- 2-Goupillesaxiales(G)

- 2-Rondelles (I)

- 2-Goupillesfendues (J)

- 2-1_crousD.brides (demarrageelectriqueseulement)

1.2 ASSEMBLAGE

II est necessaire d'effectuerquelques etapesde montage avant d'utiliser

le generateur.Si des problemes se presentent Iors du montage du

generateur,merci d'appeler la ligne d'assistance pour les g6nerateurs

au 1-888-436-3722.

1.2.1 ASSEMBLAGEDEL'ENSEMBLEB'ACCESSOIRES

Oonsulter les instructions ci-dessous et les Figures IA, IB et 10 pour

installer la poignee,les pieds etles roues. Remarque: les composants de

la poignee sont deja assembles a I'usine. Les roues sont con(}ues pour

ameliorer considerablement la portabilite de la g6neratrice. Vous aurez

besoin des outils suivants pour installer de fagon approprieeI'ensemble

d'accessoires:

• Rochetet douille de 13 mm [1/2 po]

• Clespolygonales de 13 mm [1/2 po]

• Une pince D.bec

Poignee

1. InstallerI'assemblagede la poigneeau cadre en utilisant les boulons

(A) et les ecrous (B).

Feet

2. Utiliserles ecrous(O)pourmonterles piedsencaoutchouc(D) au

supportdupied(E).

3. Monterlesupportdupied(E)aub_.tiavecdeuxboulons(F)et des

ecrous(C).

Roues

4. Glisserla goupille axiale (G) sur la roue (H), la rondelle (1)et sur le

support du b_.ti.

5. Fixerla goupilleaxiale (G) aubD.tiavec la goupillefendue (J).

6. Utiliser les pinces et plier un onglet de la goupille fendue (J) vers le

devantpour verrouilleren place.

7. Rep6terles etapes5, 6 et 7 pour I'autreroue.

Figure 1A-Assemblage de la poignee

Figure 1B -Assemblage du pied

Figure 1C - Assemblage de la roue

BEND ONETAB

AFTERAXLE

PIN(G)IS

INSERTED _

THROUGH

THEFRAME

1.2.2 CONNEXION#U CABLEDEUI BATTERIE

EL_TRIQUESEULEMEflT

L'unite a et6 envoyeeavecles c_blesde batterie debranches.Vous aurez

besoin d'une cle de lOmm pourfixer les c_.blesde batterie.

Pourbrancherlabatterie(voirSchema17pourles informationsrelatives

aubranchement):

1. Couperlesattachesde c_blefixant les c_blesdebatterieet retirezles

couverclesrouges des bomes de la batterie.

2. Brancherd'abordle c_ble rougea la borne positive(+) dela batterie

I'aidedu boulon, du contre4crou et de I'ecroufoumis.

3. Brancherle c_blenoir a la borne negative(-) dela batteriea.I'aide du

boulon, du contre4crou et de I'ecrou foumis.

4. S'assurer que tousles branchements sont fixes. Faire glisser

les enveloppes de caoutchouc sur les bomes et le materiel de

branchement.

REIVlARQUE:

S'il est impossible de demarrer le moteur a I'aide de la batlerie,

brancherle chargeurde 12 V inclusdans la boited'accessoires (voir

la section <,Chargementde la batlerie ,>pourplusd'informations).

2.1 CONNAITRELA6ENERATRICE

Merci de life le Manuel d'entretienet les Regles de securite avant de

fake fonctionner ce generateur.

Comparer le generateur aux Schemas2 a 4 pour vous familiariser avec

les emplacementsdes divers contrCleset reglages.Oonserverce manuel

pour memoire.

1. Prise doubleaDDFT 120 V c.a., 20 A - Fournitune alimentation

electrique pour le fonctionnement d'un eclairage electrique,

d'appareils, d'outils et de charges de moteur 120 V c.a., 20 A,

monophase,60 Hz. CARBmodeles sont equipesde prises GFCI.

2. Prise a verrouillage120/240 V c.a., 30 A- Fournitune alimentation

electrique pour le fonctionnement d'un eclairage electrique,

d'appareils, d'outils et de charges de moteur 120 Vet /ou 240 V

c.a., 30 A, monophase,60 Hz.

3. Disjoncteurs(c.a.) - Chaqueprise est fournie avec un disjoncteur

de type <<pousser pour reenclencher>>pour protegerle generateur

contre les surcharges electriques.

4. Vidange d'huile - Utilise pour vidanger I'huilede moteur.

5. Filtre a air - FiltrePairaspire par le moteur.

6. F:trangleur- Utiliseau demarraged'un moteurfroid.

7. Reservoir d'essence - Voir les Oaracteristiques techniques du

generateurpour la contenancedu reservoir.

8. Borne de raise a la terre - Relie le generateur a une terre

approuvee.Voir la section <<Mise a.la terre dugenerateur>>pour plus

d'informations.

9. InterrupteurRun/Stop (IVlarche/Arret)- OontrClele fonctionnement

du generateur(modelesa demarragemanuel).

9A. Interrupteur de demarrage-Utilise pour demarrer le moteur

partir du demarreur du moteur (modeles a. demarrage electrique

uniquement).

18. Pot d'echappement - Rendsilencieuxle moteur.

11. Poignee - Pivoter et retracter pour le stockage. Appuyer sur le

bouton a ressort pour d@lacerles poignees.

12. Chapeaude gazassis - Emplacementde remplissaged'huile.

13. Jauge de carburant - Indique le niveau de carburant darts le

reservoir.

14. Remplissage d'huile - Ajouter de I'huileici.

15. Lanceur a rappel- Utiliser pour demarrerle moteur manuellement.

16. Soupape d'arret - Soupape entre le reservoir d'essence et le

carburateur.

17. Entree du chargeur de batterie -Cette prise a la capacite de

recharger la batterie rechargeable c.c. de 12 volts, equipee d'un

chargeur d'adaptateur de 12 volts qui est inclus darts la boite

d'accessoires. Derriere I'entree du chargeur de la batterie, il y a

un fusible en ligne de 1,50 A qui se trouve b.I'interieurdu panneau

de commande afin de proteger la batterie (demarrage electrique

uniquement).

18. Batterie - Met sous tension le demarreurelectrique (modeles de

demarrageelectriqueuniquement).

19. Horometre- Releveles heuresdefonctionnement.

28. Pare-etincelles - Reduit les risques d'incendie en contenant les

etincelles (modelesCARBseulement).

Schema2,4- Panneaudecommande(Modelesde49 etats) SchP.ma3 - CommandesdugP.nP.rateur

Schema 2B - Contro/ Pane/ (Modeles CARB)

Schema 2C -Control Panel (Modeles CSA)

Schema 4 -Commandesdu generateur

2.2 HOROMI:TRE

L'horometre releve les heures de fonctionnement pour la

maintenanceprogrammee:

Un message <<CHGOIL>>s'afficheratoutes les 100 heures. Le message

clignotera une heure avant et une heure apres chaque intervalle de

lOO heures, laissantune marge de deuxheures pour effectuerI'entretien.

Cemessage commenceraa clignoter a la 99eme heureet se desactivera

la 1Oleme heure, laissant une marge de deux heures pour effectuer

I'entretien.

Toutesles 200 heures, I'ic6ne<<SVO>>situee enbas a gauchede I'ecran

clignotera. Le message clignotera une heure avant et une heure apres

chaqueintervallede 200 heures, laissant unemargede deuxheurespour

effectuerI'entretien.

Lorsque I'horometre est en mode Flash Alert (Alerte clignotante), le

message de maintenance s'affichera toujours en alternance avec le

temps ecoul6 en heureset endixiemes.Les heuresferont clignoter quatre

heures, puis s'afficheront en alternanceavec le message de maintenance

quatrefois jusqu'a ce que la reinitialisationde I'horometre.

• 100 heures-OHGOIL-- Intervallede changementd'huile(Toutesles

100 heures)

• 200 heures-SVO-- Service de filtre D.air (toutes les 200 heures)

REIVlARQUE:

Le graphiquede sablierclignoleraet s'eleindraIorsquele moleur

esl en marche. Ceci signifieque I'unilesurveille les heuresde

fonctionnement.

2.3.2

Schema 6-Prise double, 120 V c.a., 20 A

PRISEDE 120/240 VOLTSCA,30 AMP

Utiliser unefiche NEMAL14-30 aveccette prise (tournerpour verrouiller/

deverrouiller).Brancherun cordon a 4 fils avec mise a la terre adaptea la

prise eta la chargesouhaitee. Le cordon dolt etre congupour 250 V c.a.

D.30 A (ou plus) (Schema7).

Schema 7 -Prise 120/240 V c.a., 30 A

Figure5-Hommetre

GRAPHIQUE

DE SABLIER

0000.0

BOUTONDE

REINITIALISATION

(LE CAS I_CHI_ANT)

2.3 CORDONSETPRISESDE CONNEXION

2.3.1 PRISEDOUBLEDE 120 VOLTSCA,20 AMP

II s'agit d'une prise de 120 volts protegee contre la surcharge par un

disjoncteur de type ,<pousser pour reenclencher>>de 20 A (Schema6).

Utiliserchaque prisepour alimenter lescharges electriquesmonophasees

de 120 V c.a., 60 Hz necessitant 2 400 watts (2,4 kW) ou 20 A de

courant. Utiliser uniquementdes cordons a trois fils avecmise a la terre,

bien isoles,de hautequalite congus pour 125 Volts a 20 A (ou plus).

Garderlescordons prolongateursaussi courts que possible,de pr6ference

D.uneIongueurinferieurea 15pieds, afin d'empecherunechute detension

et unesurchauffe potentielledes cD.bles.

120 V/240 V

3CA

Utiliser cette prise pour faire fonctionner les charges monophasees de

120 V c.a., 60 Hz necessitant 3 600 watts (3,6 kW) d'alimentation

30 A ou des charges monophasees de 240 V c.a., 60 Hz necessitant

7 200 watts (7,2kW) d'alimentationa 30 A. Lapriseestprotegeepar deux

disjoncteurs de type ,<pousser pour reenclencher>>de 30 A.

2.3.3 PRISEDOUBLEDU DISJONCTEURGFC/DE 120

VOLTSCA,20 AMP

II s'agit d'une prise de 120 volts protegee contre la surcharge par un

disjoncteur de type ,<pousser pour reenclencher>>de 20 A (Schema 8).

Utiliserchaque prisepour alimenterles charges electriquesmonophasees

de 120 V c.a., 20 A, 60 Hz necessitant2 400 watts (2,4 kW) ou 20 A de

courant. Utiliseruniquement des cordons a trois fils avecmise a la terre,

bien isoles, de hautequalite congus pour 125 Volts D.20 A (ou plus).

Garder les cordons prolongateurs aussi courts que possible afin

d'empecherunechute de tensionet unesurchauffepotentielledes cD.bles.

Schema8- Prisedoub/eDDFT,120 V c.a.,20 A

2.3.4 PRISEDE 120/240 VOLTSCA,30 AMP

Utiliserune fiche NEMAL14-30 aveccette prise (toumer pourverrouilier/

deverrouiNer).Brancherun cordon a 4 ills avec misea laterre adaptea la

prise eta la charge souhaitee. Lecordon dolt etre con£u pour 250 V c.a.

a.30 A (ou plus) (Schema9).

Schema9 - Prise 120/240 Vc.a., 30 A

,_Les fumCes d'Cchappement du moteur contiennent

du monoxyde de carbone, un gaz toxique invisible

et inodore. Ce gaz toxique, s'il est respire en

concentrations suffisantes, peut entrainer une perte

de conscience ou mCme la mort.

,_Un debit obstru6 d'air de

appropri_, non

refroidissement et de ventilation est important

pour corriger le fonctionnement du gCnCrateur. Ne

pas modifier I'installation oune pas laisser mCme

un blocage partiel de I'alimentation de ventilation,

6tant donne que cela peut sCrieusement affecter

le fonctionnement sQr du gCnCrateur. II FAUT faire

fonctionner le gCnCrateur & I'extCrieur.

,_Ce doit 6tre correctement

syst_me d'Cchappement

entretenu. Ne rien faire qui pourrait rendre le

syst_me d'Cchappement dangereux ou non conforme

aux codes Iocaux et/ou normes locales.

,_ Toujours utiliser un dCtecteur d'oxyde de carbone

alimentation par batterie & I'intCrieur, conformCment

aux instructions du fabricant.

120 V/240 V

3O A

Utiiiser cette prise pour faire fonctionner ies charges monophaseesde

120 V c.a., 60 Hz necessitant 3 600 watts (3,6 kW) d'alimentation

30 A ou des charges monophaseesde 240 V c.a., 60 Hz necessitant

7 200 watts (7,2 kW) d'alimentationa 30A. La prise est protegeepar deux

disjoncteurs de type <<pousser pour reenclencher>>de 25 A (5/5,5 kW)

ou deuxdisjoncteurs de 30 A (6,5 kW).

2.4 COMMENTUTILISERLAGENERATRICE

Voir la section "Demarrerle moteur" pour connaitre la fa£on de demarrer

et d'arr_ter de maniere securitaire la generatriceet la fa£on de brancher

et debrancher les charges. Si des problemes se presentent Iors du

fonctionnement de la generatrice, merci d'appeler la ligne d'assistance

pour les generatricesau 1-888-436-3722.

,_Ne jamais faire fonctionner dans un espace clos ou

I'intCrieur. NE JAMAIS faire fonctionner dane un

espace clos, dane un vChicule, ou & I'int_rieur m_me

si lee portes et les fen_tres sont ouvertes ! Utiliser

UNIQUEMENT _ I'ext_rieur et loin des fen_tres,

portes ouvertes, ventilations, et dans un espace

dans lequel le gaz d'_chappement ne s'accumulera

pas de fa£on mortelle.

L'utiiieation d'une generatrice aI'interieur PEUT VOUS TUER

EN QUELQUES MINUTES.

Lee generatrices rejettent du monoxyde de carbone. II s'agit

d'un gaz toxique invisible et inodore.

NE JAMAIS utiliser la generatrice

I'interieurd'une residenceou

d'ungarageMEME Sl lesportes

et lesfenCtressont ouvertes.

Utiliser uniquement

L'EXTERIEURet Joindes

fenCtres, portes et events.

2.4.1 M/SEA LA TERREDELA GENERATR/CE

LORSQ_UT/L/SEECOM/VIEPORTABLE

Cettegeneratricea une mise a ia terre de i'equipementqui branche ies

composantsde la structure dela generatriceaux bomes deterre dartsles

prises de sortie CA (voir NEC250.34 (A) pour I'explication).Ceci permet

lageneratriced'etreutiliseecomme portable sans mettrea la terre leb_.ti

dela generatricetel qu'etabliedarts la norme NEC250.34.

_eciales

Desreglementations,codes Iocauxou ordonnancesfederauxouau niveau

de I'Etat en matiere d'Occupational Safety and Health Administration

(OSHA)(Gestionde la securite et la sante autravail) peuvents'appliquer

a.I'utilisationprevue du generateur.

Veuillezconsulter un electricien qualifie, un inspecteur electriqueou une

agencelocalecompetente:

* Bans certaines regions, il faut enregistrerles generateursaupres des

services publics Iocaux.

* Si le generateurest utilise sur un chantier deconstruction, il faudra se

conformera.d'autresreglementations.

2.4.2 BRANCHERLAG£-N£-RATRICEAU SYST£-ME

ELECTR/QUED'UNBAT/MENT

Les branchements pour I'alimentationde secours au systeme electrique

d'un b_timent doivent etre faits par un electricien qualifie et en tout

conformite avec les codes et lois electriques Iocaux et nationaux. Le

branchement dolt isoler I'alimentationde la generatricede I'alimentation

utilitaire,ou d'autressources d'alimentationalternatives.

REMARQUE:

Puisque la raise a la terre de I'equipement de la generatrice est

attachee aux fils neutre CA dans la generatrice (volt Figure 8), un

commutateurde transfert a3 p6les on un commutateurde transfert

2p_les avec unkit de commutationneutre est exige pour brancher

cette generatrice a unechargedu b_timent. Dans cette application, la

generatrice devient un systeme derive separe (volt NEC250.20 (D)),

et dolt _tre raise a la terre selon lesexigences ducodeelectriquelocal

et national.

Misealaterredelageneratricedansuneapplicationde

secoursd'unb_timent

,_Le National Electrical Code (Code _lectrique national)

e×ige que le b&ti et que les pi_ces externes

_lectriquement conductrices de ce g_n_rateur soient

correctement reli_es & une terre approuv_e.

Lescodes electriquesIocaux peuventegalementexigerla bonne mise ;_la

terre de I'unite(Schema10). A cettefin, brancherun fil toronne encuivre

de 10 AWG (calibre americain des fils) ;_la borne de mise a_la terre et

a.une tige en cuivre conduite ;_la terre ou une tige ;_la terre (electrode)

en laiton fournit une protection appropriee contre les electrocutions.

Cependant, les codes Iocaux peuvent fortement varier. Consulter un

electricien local pourconnaitreles exigences de raise a la terre darts

la region.

La bonne raise a la terre du generateur aidera a emp_cher une

electrocutionen cas de condition de defaut de mise a_la terre dans le

generateurou dansles dispositifselectriquesbranches.Labonnemise;_la

terre aideegalementa_dissiperI'electricitestatique,qui s'accumule souvent

dans les dispositifs non mis a.la terre.

Schema 10 - Mise ala terre du generateur

MISE A LA

TEl:IREPATTE

2.5 NEPASSURCHARGERLAGENERATRICE

Surchargerun generateurau-dessus de sa capacite nominale de wattage

peut endommager le generateuret les dispositifs electriques branches.

Respecterles consignessuivantespourempecherla surchargedeI'unite:

* Calculerle wattage total de tousles dispositifs electriques a brancher

enmeme temps. Cetotal nedolt PASdepasserla capacite dewattage

du generateur.

* Le wattage nominal des lumieres peut etre indique sur les ampoules.

Lewattagenominal des outils,des appareilset des moteurs setrouve

generalementsur une etiquette ou un autocollant appose(e) sur le

dispositif.

* Si I'appareil,I'outil ou le moteur n'indique pas le wattage, multiplier la

valeurnominaledes volts fois la valeur nominaledes amperesafin de

determinerles watts (volts x amperes= watts).

* Certains moteurs electriques,tels que ceux a.induction, necessitent

environ trois fois plus de watts d'alimentation pour le demarrage

que pour le fonctionnement. Cette surtension d'alimentation dure

seulement quelques secondes Iors du demarrage des moteurs en

question. S'assurerde laisser un wattagede demarrageeleveIors du

choix des dispositifs electriques pour brancherle generateur:

1. Calculer les watts necessaires pour demarrer le moteur le plus

grand.

2. Ajouter a ce chiffreles watts defonctionnement detoutes les autres

charges branchees.

Le Guide de referencede wattage sert a determinercombien d'elements

le generateurpeutfaire fonctionner en memetemps.

REMARQUE:

Tonsles chiffres sont arrondis. Volt les etiquettes sur I'unite pour

connaitreles exigences de wattage.

2.6 GUIDEDERe:FlORENCEDEWATTAGE

Dispositif......................... Watts de fonctionnement

*Climatiseur (12 000 Btu)............................. 1 700

*Climatiseur (24 000 Btu)............................. 3 800

*Olimatiseur (40 000 Btu)............................. 6 000

Chargeurde batterie (20 A)............................. 500

Ponceusea bande (3 po.) ............................. 1 000

Scie a cha_ne...................................... 1 200

Scie circulaire (6,5 po.) ......................... 800 a.1 000

*Seche-linge (electrique) ............................. 5 750

*Seche-linge (a_gaz).................................. 700

*Machine a.laver ................................... 1 150

Cafetiere.......................................... 1 750

*Compresseur (1 HP)................................ 2 000

*Compresseur (0,75 HP) ............................. 1 800

*Compresseur (0,5 HP) .............................. 1 400

Fera friser ......................................... 700

*Deshumidificateur .................................. 650

Ponceusea disque (9 po.) ............................ 1 200

Coupe-bordures..................................... 500

Couverturechauffanteelectrique......................... 400

Cloueuseelectrique.................................. 1 200

Cuisiniereelectrique (par element) ...................... 1 500

Poeleelectrique .................................... 1 250

*Freezer ............................................ 700

*Ventilateurde chaudiere(0,6 HP) ....................... 875

*Ouvre-porte de garage.......................... 500 a.750

Seche-cheveux .................................... 1 200

Perceusea main............................... 250 a.1 100

Taille-haie ......................................... 450

Cle#.chocs ........................................ 500

Fer.............................................. 1 200

*Pompe __jet ....................................... 800

Tondeusea gazon................................... 1 200

Ampoule........................................... 1O0

Foura micro-ondes ............................ 700 a.1 000

*Refroidisseur de lair ................................ 1 100

BrOleura.mazout dechaudiere .......................... 300

Radiateura mazout (140 000 Btu) ....................... 400

Radiateura mazout (85 000 Btu) ........................ 225

Radiateura_mazout (30 000 Btu) ........................ 150

*Pistolet a peinture,sans air (0,3 HP)..................... 600

Pistolet a.peinture,sans air (portable)..................... 150

Radio......................................... 50 a.200

*R6frigerateur....................................... 700

Cocotte mijoteuse.................................... 200

*Pompe immergee (1,5 HP)........................... 2 800

*Pompe immergee (1 HP) ............................ 2 000

*Pompe immergee (0,5 HP)........................... 1 500

*Pompe devidange ............................ 800 a_1 050

*Scie circulaire#.table (10 po.) ................. 1 750 a.2 000

Television..................................... 200 __500

Grille-pain.................................. 1 000 a.1 650

Coupe-mauvaisesherbes .............................. 500

* Laisser3 fois les watts indiquespourle demarragede ces dispositifs.

2.7 AVANTDEDEMARRERLAGI NI RATRICE

Avant de faire fonctionner le generateur, de I'huile de moteur et de

I'essencedevront etre ajoutes,de la fagon suivante

2.7.1 AJOUTERL'HU/LEA MOTEUR

Toutehuile dolt respecterla categoriedeservice minimaleSJ, SL ou mieux

de I'American Petroleum Institute (API) (tnstitut americain du petrole).

N'utiliser aucun additif special. Selectionnerle degre de viscosite d'huile

selon la temperatured'exploitation(se reporter egalementautableau).

• Au-dessus de40 °F,utiliserle SAE30

• En dessousde 40 °F et jusqu'a 10 oF,utiliser le 10W-30

• En dessousde 10 oF,utiliser le 5W-30 synthetique

mmml

°F -20 -10 010 20

oc-3o -_0 -10

32 40 60 80 100

Gamme de temperature d'utilisation anticipee

,&,ATTENTION!

,i& Toute tentative de faire tourner ou de d6rnarrer le

moteur avant qu"il ait 6t6 correctement entretenu

avec I'huile recommand6e peut entrainer une panne

du moteur.

1. Installerle generateursurune surface deniveau (nepas d@asser15

° dans aucunedirection).

2. NettoyerI'espaceautour de I'orifice de remplissaged'huileet retirer le

bouchon.

3. Remplir lentementle moteur avec de I'huile jusqu'a,ce que la jauge

d'huile lise plein. Interrompre regulierement le remplissage pour

verifierle niveaud'huile.

4. Installerla jauge d'huileet la serrerfermement au doigt.

5. Verifierle niveau d'huile demoteur avant le demarragea.chaquefois

par la suite.

2.7.2 AJOUTERBE L'ESSENCE

NE JAMAIS remplir le r6servoir d'essence

I'int6rieur. Eviter de renverser de I'essence sur un

moteur chaud. Laisser le moteur compl_tement

refroidir avant d'ajouter du carburant. NE JAMAIS

remplir le r6servoir d'essence Iorsque le moteur

fonctionne ou est chaud. NE PAS allumer une

cigarette ni fumer lots du rernplissage du

r6servoir d'essence. L'essence est extr6mement

INFLAMMABLE et ses vapeurs sont EXPLOSIVES.

Ne pas trop remplir le r6servoir d'essence. Toujours

laisser de la place pour I'expansion du carburant.

En cas de suremplissage du r6servoir, le carburant

peut d6border sur un moteur chaud et entrainer un

incendie ou une explosion. Nettoyer imm6diatement

toute 6claboussure de carburant.

1. Utiliser de I'essence SANS PLOMB reguliere avec le moteur du

generateur.Nepasutiliser desupercarburant.NepasmelangerI'huile

avec Pessence.

2. Nettoyer I'espace autour du bouchon de I'orifice de remplissage

d'essence,retirerle bouchon.

3. Ajouterlentementde I'essenceregulieresansplomb dansle reservoir

d'essence.Remplirjusqu'au fond dufiltre a.tamis. Faire attention de

ne pastrop remplir (Schema11).

4. Mettre le bouchon du reservoir d'essence et nettoyer toute

eclaboussured'essence.

iMPORTANT: IIest importantd'empecherlaformationde dep6tsdegomme

dartsles pieces du circuit de carburant,telles que le carburateur,le tuyau

pour combustibleou le reservoirpendantle stockage.L'experiencemontre

egalementque lescarburants__base d'alcool(appelesgazohol,ethanolou

methanol)peuventabsorberI'humidite,ce qui entra;neune separationet la

formationd'acidespendantle stockage.Un gaz acidepeut endommagerle

circuitdecarburantd'unmoteurpendantlestockagede celui-ci.Afind'evitertout

problemeaveclemoteur,le circuitdecarburantdolt §trevide avantlestockage

du moteursi celui-ciest d'aumoins30 jours. Voirla section<<Stockage>>.Ne

jamaisutiliserdeproduitnettoyantpourmoteurou carburateurdartslereservoir

d'essenceetantdonnequecelapourraitcauserdesdommagespermanents.

Schema 11 -Reservoir d'essence

R_servoir de carburant

/NE PAS rernplir au-

Carburant dessus de la I_vre

2.8 DEMARRERLESMOTEURSADB_ARRAGEMANUEL

z_Ne jamais d_marrer ou arr_ter le moteur avec les

dispositifs _lectriques branch_s darts les prises ET

les dispositifs sous tension.

1. Debranchertoutes les charges dectriques desprises de I'uniteavant

de demarrerle moteur.

2. S'assurer que I'unite est dans une position de niveau (ne pas

depasser15 ° dans aucune direction).

3. OUVRIRla soupape d'arr_t (Schema 12).

4. Mettre I'interrupteur RUN/STOP(Marche/Arr_t) du moteur sur la

position ON(Marche) (Schema13).

5. Faireglisser I'etrangleurdu moteurdela position LEFT(Gauche)vers

la position FULLCHOKE(t_trangleurplein) (Schema14).

6. Pour demarrer le moteur, attraper fermement la poignee de rappel

et tirer jusqu'a ce qu'une resistance se fasse sentir. Remonter

rapidementet demarrer.

7. Lorsquele moteur demarre,mettre le bouton Choke (l_trangleur)sur

la position 1/2 CHOKE(l_trangleura moitie) jusqu'a ce que le moteur

fonctionne doucement et ensuite sur la position RUN (Marche). Si

le moteurvibre, remettrele levier Choke(Etrangleur)sur la position

1/2 CHOKE(l_trangleura moitie)jusqu'a,ce que le moteurfonctionne

doucement et ensuite sur la position RUN (Marche).

REMARQUE'

Si le moteurchauffe, mais ne continue pas a fonctionner, mettre Io

levier de I'etrangleur sur FULLCHOKE(Etrangleur plein)et repeter les

instructionsde demarrage.

Schema 12 -Soupape d'arret

Figure 13 -lnterrupteurON/OFFdumoteur

INTERRUPTEUR ON/OFF DU MOTEUR

(MOTEURS .& DI_MARRAGE MANUEL UNIQUEMENT)

Schema 14 -Positionde I'etrangleur

LEVIERD'C:TRANGLEUR

GAUCHE- €:TRANGLEUR(COMMENCER)

DROITE= MARCHE

2.9 DI_MARRERLESMOTEURADI_MARRAGE&ECTRIQUE

iMPORTANT: Nepas surcharger le g6nerateur.Aussi, ne pas surcharger

les prises individuelles du panneau.Ces prises sont prot6gees contre la

surcharge avecdes disjoncteurs detype <<pousser pour reenclencher,.

Si la valeur nominale d'amperage d'un disjoncteur est d@assee, ce

disjoncteur s'ouvre et la puissance electrique de cette prise est perdue.

Lire attentivementla section <,Ne pas surchargerle generateur-.

/_Ne jamais d6marrer ou arr6ter le moteur avec les

dispositifs 61ectriques branch6s darts les prises ET

les dispositifs sous tension.

1. Debranchertoutes les charges dectriques desprises de I'uniteavant

de demarrerle moteur.

2. S'assurer que I'unite est dans une position de niveau (ne pas

depasser15 ° dans aucune direction).

3. Ouvrir la soupape d'arr6t (Schema12).

4. Mettre le bouton CHOKE(E_trangleur)du moteur a I'exterieursur la

position <<Full Choke, (Etrangleurplein) (Schema14).

5. Pourdemarrer le moteur, appuyeret maintenirenfonce I'interrupteur

Start/Run/Stop (Demarrage/Marche/Arr_t) sur la position <<Start,

(Demarrage). Le moteur tournera et commencera a demarrer.

Lorsque le moteur demarre, relD.cherI'interrupteur sur la position

Run (Marche).

Lorsque le moteur demarre, mettre le bouton Choke (i_trangleur)

sur la position ,, 1/2 Choke ,, (l_trangleura moitie) jusqu'a,ce que

le moteur fonctionne doucement et ensuite sur la position ,, Run >,

(Marche). Si le moteur vibre, remettre le bouton Choke(Etrangleur)

sur la position ,, 1/2 Choke, (l_trangleura moitie) jusqu'a,ce que

le moteur fonctionne doucement et ensuite sur la position ,, Run >,

(Marche).

2.9.1 Dt-MARRAGEMANUEL

CegenGrateurest egalementequipe d'unlanceura rappel manuelqui peut

_treutilise en cas dedechargementdela batterie.

REMARQUE:

L'interrupteurdolt _tre ala positionRUN (Marche). UtJiiserufl des

tableaux des prises avec le chargeur de batterie pour charger la

batterielersquela generatriceest en fonctiennement.

• Pour demarrer manuellement, attraper fermement la poignee de

rappel et tirer jusqu'a ce qu'une resistancese fasse sentir. Remonter

rapidementet demarrerle moteur.Puis, suivre la m_me sequence de

I'etrangleur.

REMARQUE'

Si le moteur chauffe, mais ne continue pas afonctionner,mettre le

levier de I'etrangleur sur FULLCHOKE(Etrangleurplein)et repeter les

instructionsde demarrage.

iMPORTANT: Nepas surcharger le generateur.Aussi, ne pas surcharger

les prises individuelles du panneau.Ces prises sont protegees contre la

surcharge avecdes disjoncteurs detype <,pousser pour reenclencher,.

Si la valeur nominale d'amperage d'un disjoncteur est depassee, ce

disjoncteur s'ouvre et la puissance electrique de cette prise est perdue.

Lire attentivementla section <,Ne pas surchargerle generateur-.

2.10ARRETERLEMOTEUR

1. Arr_ter toutes les charges, puis debrancherles charges electriques

des prises du panneaudu generateur.Nejamais demarrerou arr_ter

le moteur avecles dispositifs electriquesbrancheset sous tension.

2. Laisser le moteur fonctionner a circuit ouvert pendant plusieurs

minutes pour stabiliser les temperatures internes du moteur et du

generateur.

3. MettreI'interrupteurRun/Stop(Marche/Arr_t)surla positionOFF(Arr_t).

4. Fermerla vanne de combustible.

2.11SYSTi:lVlED'ARRI TDENIVEAUBASD'HUILE

Le moteur est equiped'un detecteur de bas niveau d'huile qui arr_te le

moteur automatiquement Iorsque le niveau d'huile chute en dessous

d'un niveauspecifique. Si le moteur s'arr_te tout seul et que le reservoir

d'essencea assezd'essence,verifier le niveaud'huile du moteur.

2.11.1Dt-TECT/ONDL/BASN/VEAUD'/-/U/LE

Si le systeme detecte un niveaud'huilebas pendantle fonctionnement,le

moteur s'arrete. Le moteur ne fonctionnerapas tant que de I'huile n'aura

pas eterajouteepour atteindrele bon niveau.

2.12CHARGERLABATTERIE(APPAREIL$A

DI MARRAGEI LECTRIQUESEULEMENT)

Les batteries rechargeables _mettent un gaz

hydrog_ne explosif lots du rechargement. Un

m_lange explosif restera autour de la batterie

Iongtemps apr_s son chargement. La plus petite

_tincelle peut enflammer I'hydrog_ne et causer une

explosion. Cette explosion peut faire voler en _clats

la batterie et causer la c_cit_ ou d'autres blessures

graves.

,_Ne de fum_e, flammes _tinceHes

pas produire hues,

ou Butte source de chaleur _ proximit_ de la

batterie. Porter des lunettes de protection, un

tablier en caoutchouc et des gants en caoutchouc

lots du travail autour de la batterie. Le fluide

d'_lectrolyte de la batterie est une solution d'acide

sulfurique extr_mement corrosive qui peut causer

des br_lures graves. En cas d'_claboussure, tinter

imm_diatement la zone a I'eau claire.

REMARQUE•

La batterie env0yee avec le generateur a ere c0mpietementchargee.

Une batterie peut perdre une pattie de sa charge Iorsqu'elle n'est

pas utilisee pendant des periedes prelengees. S'il est impossible

de demarrer le moteur a I'aide de la batterie, brancher le chargeur

de 12 V inclusdans la b0ite d'access0ires. FAIREFONCTIONNERLE

GENERATEURNECHARGEPASLA BATTERIE.

Utiliser la prise du chargeur de batterie afin de garderla batterie chargee

et prate a I'emploi. Le chargementde la batteriedolt _treeffectue dans un

endroit sec.

1. Brancher le chargeur dans la prise jack <, Entree du chargeur de

batterie ,, situeesur le panneaudecommande. BrancherI'extremite

de la prise de courant muraledu chargeurde batterie dans uneprise

murale c.a. de 120 volts (Schema15).

2. Debrancherle chargeur de batterie de la prise murale et de la prise

jack du panneaudecommande Iorsquele generateurva _tre utilise.

REMARQUE•

Ne pasutiliser le chargeurde batterie pendantplusde 48 heures

consecutives.

Schema 15 -Prise jack du chargeur de la batterie

BATTERIE

Entree du

chargeur

3.1 EFFECTUERLEPROGRAMMED'ENTRETIEN

II est important d'effectuerI'entretiencomme indique dans le Programme

d'entretien pour le fonctionnement approprie de la generatrice, et afin

d'assurer que la generatrice est conforme aux normes d'emission

applicables pour la duree de sa vie utile. L'entretienet les reparations

peuvent 6tre effectues par une personne competente ou un atelier de

reparation. En outre, I'entretiencritique des emissions dolt 6tre effectue

comme prevu pour que la Garantie d'emissions soit valide. L'entretien

critique des emissions inclut I'entretien du filtre a air et les bougies

d'allumageconformementau Programmed'entretien.

3.2 PROGRAMMED'ENTRETIEN

Suivre les intervalles du calendrier. Un entretien plus frequent est

necessaire Iors du fonctionnement darts les conditions defavorables

indiqueesci-dessous.

Verifierle niveaud'huile Lors dechaque utilisation

ChangerI'huile $ *Toutes les 100 heures ou a chaque saison

Verifierle jeu des soupapes ***A chaque saison

Entretiendufiltre a air ** Toutesles 200 heures ou a.chaque saison

Remplacerla bougie d'allumage A chaquesaison

:i: ChangerI'huile apres les 30 premieresheures defonctionnement puisa chaque

saison.

* ChangerI'huileet lefiltre a huile tousles mois Iors du fonctionnement sous une

charge Iourde ou a des temperatureselevees.

** Nettoyerplus souventdans desconditions defonctionnement sales. Remplacer

les pieces du filtre a air s'il est impossible de les nettoyer correctement.

*** Wrifier le jeu des soupapes et regler si necessaire apres les 50 premieres

heures de fonctionnement et toutes les 100 heurespar la suite.

3.3 SPECiFiCATiONSDUPRODUIT

3.3.1 SPECIFICATIONSDELA GENERATRICE

Puissancenominale.................................................... 5/5,5/6,5 kW**

Puissancedesurtension ............................................. 6,25/6,88/8 kW

Tensionc.a. nominale............................................................... 120/240

Chargec.a. nominale.

Couranta 240 V (5/5,5/6,5 kW) .......................20,8/22,9/27,1 A**

Couranta 120 V (5/5,5/6,5 kW) .......................41,6/ 45,8/54,2 A**

Frequencenominale................................................ 60 Hz a 3 600 RPM

Phase................................................................................ Monophasee

** Lewattageet lecourantmaximumsontsoumisa,et limitespar,cesfacteurs

telsquelecontenuenBtudecarburant,latemperatureambiante,I'altitude,I'etat

dumoteur,etc.La puissancemaximalediminued'environ3,5%pourchaque

tranchede1 000piedsau-dessusduniveaudelamer; et diminueraegalement

d'environ1% pourchaquetranchede6 °C(10°F)au-dessusde16°C (60°F)

detemperatureambiante.

3.3.2 SPEC/FICATiONSDU MOTE/JR

Deplacement............................................................................................. 389 cc

Typede bougied'allumage............................. NHSPLDF7TCou Champion N9YC

N° de piece de bougied'allumage.................................................... 0G84420101

Ecartement de bougied'allumage......0,028 - 0,031 pouces ou (0,70 - 0,80 mm)

Capacited'essence..................................................................... 7,2 gallons U.S.

Typed'huile.....Voir tableau dans la section ,<Avant le demarragedu generateur,

Capacited'huile............................................................................. 1 L (1,06 Qts.)

Tempsd'executiona une charge de 50 % (5/5,5/6,5 kW)................... 10 heures

3.3.3 INFORMATIONJi PROPOSDESB!/I/SS/ONS

L'Agence de protection de I'environnement (EPA) (et la California Air

Resource Boad pour les generatrices conformes aux normes CA)

exige(nt) que votre generatrice soit conforme aux normes d'emission

d'echappement.LocaliserI'etiquettedeconformite auxnormes d'emission

sur le moteur pour determiner les normes auxquelles la generatriceest

conforme. Cette generatrice est certifiee pour operer a I'essence. Le

systeme de contrele d'emission comprend les composants suivants (le

cas echeant) :

• Systeme d'admission d'air

- Collecteur/Tuyaud'admission

- Filtre a air

Systemed'alimentationen carburant

- Carburateur

- Capuchon/Reservoirde carburant

- Canalisationsde carburant

- Canalisationsde tuyaux d'evacuation

- Reservoir a charbon actif

• Systeme d'allumage

-- Bougie d'allumage

-- Module d'allumage

• Systeme d'echappement

-- Collecteur d'echappement

-- Pot d'echappement

-- Soupapea impulsion d'air

-- Catalyseur

3.4 RECOlVliVIANDATIONSGI NI RALES

Lagarantiedu generateurne couvrepasles elementsqui ont etesoumis

un abus ouune negligencedeI'operateur.Afin de recevoirle montant total

de la garantie,I'operateurdolt entretenirle generateurde la fagonindiquee

dans ce manuel.

Certains reglages doivent 6tre effectues regulierement pour entretenir

correctement le generateur.

Tousles reglages de la section Maintenancede ce manuel doivent 6tre

effectues au moins une fois par saison. Respecterles exigencesdarts le

tableaude <,Programme demaintenance>>.

REMARQUE:

Une fois par an, remplacer la bougied'allumage et le filtre a air. Une

nouvelle beagled'allumage et an filtre a air propregarautisseut an boa

m6iange carbar6et aide le motear a mieax fonctionner et a darerplus

Iongtemps.

3.4.1 ENTRET/ENBE LA GENERATR/CE

La maintenancedu generateurconsisteagarderI'unitepropreet seche.Faire

fonctionneret stockerI'unitedansun environnementsec et propreouil ne

sera pasexposea trop de poussieres,desaletes,d'humiditeou de vapeurs

corrosives. Lesfentesde refroidissementdu generateurne doiventpas 6tre

obstrueesparla neige,lesfeuilles outout autrecorps etranger.

Verifierregulierementque legenerateurest propre et nettoyerlapoussiere,

les saletes, I'huile,I'eauou les autrescorps etrangersqui sont visibles sur

sa surface exterieure.

,AATTENTION!

,t_Ne jamais ins6rer d'objet ca d'outilduns los fentes de

refroidissement,meme sile moteur ne fonctionne pus.

REiMIARQUE:

NEPAS atiliseran tuyaad'arrosage pournettoyer le gen6ratear. L'eau

peat entrer duns le systeme de carbarant du moteur et causer des

problemes.En outre, si I'eau entre duns le generateur par los fentes

de refroidissement,de I'eau restera duns los vides et los crevasses

du bobiflage d'isolement du rotor et da stator. L'accamulationd'eaa

et de saletes sat les bobinagesinternes du generateur diminuera

potentiellementla r6sistanced'isolementde ces bobinages.

3.4.2 NETTOYERLA8ENERATR/CE

• Utiliser un chiffon humidepour le nettoyagedes surfaces externes.

• II est possible d'utilise une brosse douce en polls pour decoller les

agglutinementsde saletes, d'huile,etc.

• Unaspirateurpourra_treutilise pour recupGrerles saleteset lesdebris.

• Un air projeteavec unefaible pression (inferieur a 25 livres par pouce

carre) pourra_tre utilise pour scuffler lasalete. Inspecterles fentes de

refroidissementet les orifices du genGrateur.Ces orifices doivent _tre

propres et non obstrues.

3.4.3 ENTRETIENLTUMOTEUR

f31rd 3g

Toujours dGbrancher le c&ble nGgatif de la batterie en

cas de travail sur le g_nGrateur. Toujours dGbrancher

les fils de bougie des bougies d'allumage et les tenir

_loign_s de celles-ci.

3.4.4 VER/F/ERLEN/VEAUB'HU/LE

8e reportera_la section ,, Avant le demarragedu genGrateur>>pour plus

d'informations sur la verificationdu niveau d'huile. Le niveau d'huiledolt

_treverifi6 avantchaqueutilisation,ou auminimum toutes les huit heures

de fonctionnement.II est necessairede conserveruncertainniveaud'huile.

3.4.5 CHANGEMENTBE L'HU/LE

Changer I'huile apres les 30 premieres heures de fonctionnement.

Changer I'huiletoutes les 100 heures oua chaque saison par la suite.

Changer I'huileplus souvent en cas d'utilisation de cette unite dans un

environnement sale ou poussiereux, ou dans des temperatures tres

elev6es.

`&ATTENTION !

,_De I'huilechaude entrainerdes br01ures.Laisserle

pout

moteur refroidir avant devidangerI'huile.f:viter uncontact

prolongeourepetede la peau avec de I'huileusagee.Laver

minutieusement los zones exposees avec du savon.

Respecter les instructions suivantes pourchangerI'huileapres que le

moteur ait refroidi :

1. Nettoyerla zone autour du tuyau de vidange d'huile.

2. Retirerle bouchon de vidanged'huiledu moteur et le bouchonpour

le remplissaged'huileafin de vidangertoute I'huiledartsun recipient

adapte.

3. Lorsque I'huile est totalement vidangee, revisser le bouchon de

vidanged'huileet le resserrersolidement.

4. Remplir le carter d'huile avec I'huile recommandee(volt la section

,<Avant le demarragedu genGrateur>>pourles recommandationssur

I'huile a utiliser).

5. Nettoyertoute trace d'huilerenversee.

6. EliminerI'huileusageedans un centre de collecteapproprie.

3.4.6 REMPLACERLA BOUS/EB'ALLUMAGE

Voir Caracteristiques techniques du moteur pour la bougie

d'allumage recommandee. Remplacer les bougies une fois par an.

Cela permettra un demarrage plus facile et un meilleur fonctionnement

du moteur.

1. Arr_ter le moteur et debrancher le fil de bougie de la bougie

d'allumage.

2. Nettoyerla zone autour de la bougie d'allumage et la retirer de la

culasse.

3. ReglerI'ecartementdebougied'allumagea 0,70- 0,80 mm (0,028-

0,031 pc.). Installerla bougie d'allumagecorrectement ecartGedarts

la culasse (Schema16).

Schema 16 -E-cartement de la hoagie d'allumage

3.4.7 REMPLACEMENTBE LABATTERIE(S! APPLICABLE_

REIVlARQUE•

La batterie envoyee avec le generateur a ete completementchargee.

Une batterie peat perdre une pattie de sa charge Iorsqu'elle n'est

pasutilisee pendantdes periodesprolongees.S'il est impossiblede

demarrer le moteur a I'aide de la batterie, brancher le chargeurde

12 V inclusdans la boite d'aocessoires (volt !a section,, Chargement

de la batterie ,>).FAIREFONCTIONNERLEGENERATEURNE CHARGE

PASLA BATTERIE.Le numero de piecepour cettebatterie est 069449.

,&ATTENTION!

,_La borneNf:GATIVEde la batteriedolt •

1. Toujours _tre DEBRANCHEEENPREIVllER.

2. Toujours_tre BRANCHEEENDERNIER.

Schema 17 -Branchements de la batterie

,_La borne NI_GATIVEde la batterie dolt"

1. toujours _tre DEBRANCHf_EENPREMIER.

2. toujours _tre BRANCHEEEN DERNIER.

3.5 ENTRETIENDUFiLTREAAiR

Le moteur ne fonctionnera pas correctement et pourra _tre endommage

en cas d'utilisation d'un filtre a air sale. Nettoyer ou remplacer le papier

du filtre a air une fois par an. II sera necessaire de le nettoyer ou de le

remplacer plus souvent en cas de fonctionnement dans des conditions

de salete (Schema 18). Le numero de piece pour cette filtre a.air est

0G84420151.

Pournetloyerou remplacer le papier du filtre a air :

1. Retirerle couvercledu filtre a air et retirer lefiltre en papier.

2. Nettoyer le filtre en papier en le tapant legerementsur une surface

sonde.Sile filtre est trop sale, il est necessairede le remplacer.Jeter

I'ancienfiltre de maniereadaptee.

3. Nettoyerle couvercledufiltre a air,puisinsererle nouveaufiltreenpapier

dartsla basedufiltrea.air.Remettrele couvercledu filtre a.air enplace.

Schema18 -Fi/tre aair

CLIP

3.5.1 ENTRETIENBE L'_CRANPARE-_TINCELLES

__fMOOtLESCARB

Le silencieux du pot d'echappement du moteur est equip6 d'un ecran

pare-etincelles.Inspecteret nettoyer I'ecran au minimum une fois par an

(Schema 19). Si I'unite fonctionne regulierement, inspecter et nettoyer

I'ecranplus souvent.

,i_Si le g_n_rateur est utilis_ sur un terrain brut couvert

d'arbres, de buissons ou d'herbe, il devra _tre _quip_

d'un pare=_tincelles. Le propri_taire /I'op_rateur du

g,_n_rateur devra garder le pare=_tincelles en bon

_tat.

Nettoyeret inspecterle pare-etincellesIorsquele moteurest a.temperature

ambiantedela manieresuivante'

1. EnleverI'ecranpare-etinceNesdu pot d'echappementendesserrantla

brideet en enlevantla vis.

2. InspecterI'ecran et le remplacers'il est tordu, perfore ou endommage

d'unequelconqueautrefa£on. NEPASUTtLtSERun ecrandefectueux.

Si I'ecran n'est pas endommage, le nettoyer avec un solvant du

commerce.

3. Remplacerle pare-etincelleset serreravec la bride et la vis.

Schema 19 -E-cran pare-etincefles

COLLIERDE

L'l'-"CRANDU

PARE=€:TINCELLES

ECRAN

VIS PARE-I'-TINCELLES

REMARQUE•

Pourcommanderunnouveaufiltre aair ouecranpare-etincelles,veuillez

contacterlecentredeserviceautorisele pluspresau1-800-333-1322.

3.6 JEUDESSOUPAPES

• Admission -- 0,15 _+0,02 mm (froid), (0,006 _+0,0008 pouces)

• Echappement-- 0,20 _+0,02 mm (froid), (0,008 _+0,0008 pouces)

Verifier le jeu des soupapes dunsle moteur apres los 58 premieres

heuresde f0ncti0nnemeut et I'ajuster si cela est necessaire.

IIVlPORTANT: En cas de doute quant a la realisation de cette procedure,

ou d'absencedes outils adaptes,merci defaire regler lejeu dessoupapes

du generateurdans le centre de reparationle plus proche. II s'agit d'une

etapetres importante pour garantir la meilleureduree devie du moteur.

3.7 GI NI RALITI S

La generatrice dolt _tre demarree au moins une fois par mois et dolt

fonctionner pendantau moins 30 minutes. Si cela est impossible et que

I'uniten'est pas utiliseependantplus de 30 jours, utiliser les informations

suivantesen tant que guide pour preparerson entreposage.

NE JAMAIS ranger le moteur avec un r_servoir rempli

d'essence a I'int_rieur ou duns des zones ferrules et

faiblement aCrCes oQ des furn_es peuvent atteindre

une flamme nue, des 6tincelles ou une veilleuse telle

qu'il yen a sur une chaudi_re, un chauffe=eau, un

s_che=linge ou d'autres appareils fonctionnant au

gaz.

,_t Laisser I'unit6 compl_tement refroidir avant le

stockage.

3.8 ENTREPOSAGEALONGTERME

Pendantle stockage, il est important d'emp_cher la formation de dep6ts

de gomme dans les pieces essentiellesdu circuit decarburant,telles que

le carburateur,le tuyau pour combustible ou le reservoir. L'experience

montre egalementque les carburants a_base d'alcool (appelesgazohol,

ethanol ou methanol) peuvent absorber I'humidite, ce qui entraTneune

separation et la formation d'acides pendant le stockage. Un gaz acide

peut endommagerlecircuit de carburantd'un moteurpendantle stockage

de celui-ci.

Afind'evitertout problemeaveclemoteur,lecircuit decarburantdolt_trevide

avantle stockagedu moteursi celui-ciest d'au moins30 jours. Pourcela :

1. Ajouter un stabilisateur decarburantde qualite a I'essenceselon les

specifications desfabricants,et faire fonctionner la machinede 10 a.

15 minutes.

2. Apres que le moteur est refroidi, enlever toute le carburant du

reservoir de carburant. LJtilisezune commercialement disponibles,

siphonagenon-conducteur.

Vider I'essence dons des conteneurs adapt_s situ_s

I'ext6rieur, loin de toute flamrne hue. S'assurer que

le moteur est froid. Ne pas fumer.

3. Demarreret faire fonctionner le moteur jusqu'a,ce qu'il s'arr_te suite

a.une panned'essence.

4. Apres le refroidissement du moteur,vider I'huile du moteur. Remplir

jusqu'au niveau recommand&

5. Retirer la bougie d'allumage et verser environ 0,5 onces (15 ml)

d'huile pour moteur darts le cylindre. Couvrir I'orifice de la bougie

d'allumage avec un chiffon. Tirer plusieursfois le lanceur a rappel

pour lubrifier les segments de piston et I'alesage du cylindre. LJn

agent defumigation peut egalement_tre utilise a.la placede I'huile.

,AATTENTION!

,_ Eviter d'aspergerapartir destrous de la bougied'allumage

lersque le moteur tourne.

6. Remettreet serrer la bougie d'allumage. Ne pas brancher le fil de

bougie.

7. Nettoyerles surfaces externes du generateur.Verifier que les fentes

de refroidissement et les orifices du generateursont ouverts et non

obstrues.

8. Stocker I'unitedarts un endroit propreet sec.

3.9 AUTRESCONSEILSD'ENTREPOSAGE

•Ne passtocker I'essenced'unesaison sur I'autre.

•Remplacer le bidon d'essences'il commence a rouiller. De la rouille

et /ou de la saletedans I'essenceentrainerontdesproblemes dans le

carburateuret le circuit de carburant.

•Si cela est possible, stocker I'unite a I'interieur et la recouvrir afin de

la proteger de la saleteet de la poussiere.S'ASSURERDEVIDERLE

RESERVOIRD'ESSENCE.

•S'il n'est paspossible de vider le reservoir d'essenceet que I'uniteest

rangeependantune Iongueperiode, ajouterun stabilisateurd'essence

(disponible darts le commerce) a I'essenceafin d'augmenterla duree

devie deI'essence.Fairefonctionner la machinepour10- 15 minutes,

eteindrela vanne de combustible et faire fonctionnerjusqu'a,ce que le

moteurs'arrete suitea une panned'essence.

•OouvrirI'uniteavec une protection adapteene retenantpasI'humidit&

,t_NE JNVIAIScouvrirle Biers le moteur et la

generateur que

zonedupot d'echappementsootchauds.

4.1 GUIDEDEDI':PANNAGE

Le moteur tnurne,mais aucun 1. Disjoncteurest ouvert. 1. Rearmerle disjoncteur.

courantalternatif n'estproduit. 2. Cordon mal branche ou defectueux. 2. Verifieret r@arer.

3. Dispositif branchedefectueux. 3. Brancherun autre dispositif en bun etat.

4. Erreurau niveau du g6nerateur. 4. Contacterun centre d'entretienagre6.

1. Court-circuit dans I'unedes chargesbranchees.

2. Surchargedu g6nerateur.

Le moleur fonclionne bien mais

connaitdes defaillancesIorsque

deschargessont branchees.

3. Vitesse dumoteur trop faible.

4. Court-circuit du generateur.

1. Debrancherla charge @ctrique court-circuitee.

2. Voir la section <<Nepas surchargerle

generateur>>.

3. Contacterun centre d'entretienagre6.

4. Contacterun centre d'entretienagre6.

Le moleur ne demarre pas,

oudemarre et connaitdes

defaillances.

8. Sur-etranglementdes gaz.

La soupape d'arr_test sur OFF(Arr_t). 1.

Filtrea air sale. 2.

Panned'essence. 3.

Essenceviciee. 4.

Filde bougiedebranchede la bougie d'allumage. 5.

Bougied'allumagedefectueuse. 6.

Presenced'eau dans I'essence. 7.

Mettre la soupape d'arret sur ON(Marche).

Nettoyerou remplacer lefiltre a air.

Remplir le reservoird'essence.

Vidangerle reservoird'essence et le remplir avec

de I'essencenouvelle.

Brancherle fil a_la bougie d'allumage.

Remplacerla bougie d'allumage.

Vidangerle reservoird'essence et le remplir avec

de I'essencenouvelle.

Placerle levierd'etrangleursur la positionNo Choke

(Aucunetrangleur).

9. Niveaud'huilefaible. 9. Remplir le carter jusqu'au niveau necessaire.

10. Melanged'essencetrop fiche. 10. Contacter un centred'entretienagre6.

11. Soupaped'admission bloqueeen position ouverte 11. Contacter un centred'entretienagree.

oufermee.

12. Pertede compression du moteur. 12. Contacterun centred'entretienagree.

Le muteurs'arrete pendant le 1. Panned'essence. 1. Remplir le reservoird'essence.

fonctJonnement. 2. Niveaud'huilefaible. 2. Remplir le carter jusqu'au niveau necessaire.

3. Erreurau niveau du moteur. 3. Contacterun centre d'entretienagree.

Moteur pusassez puissant. 1. Chargetrop elevee. 1. Diminuerla charge (voir la section <<Ne pas

2. Filtrea air sale. surchargerle generateur>>).

3. Reparationnecessairedu moteur. 2. Nettoyerou remplacer lefiltre a air.

3. Contacterun centre d'entretienagree.

A-coups ou declin du moteur. 1. Etrangleurouvert trop t6t. 1. Placer le levierd'etrangleura mi-chemin jusqu'a,ce

que le moteurfonctionne correctement.

2. Melangetropfiche outrop pauvredanslecarburateur. 2. Contacterun centre d'entretienagree.

ENONCI_ DE LA GABANTIE EPA AiVi_:BICAINE DU CONTBOLE DES EMISSIONS

VOS DBOITS ET OBLiGATiONS DE GARANTIE

L'Agencepourla Protectionde I'EnvJronnementamedcaine(ci-apresdenomm6eEPA)et la societ6GeneracPowerSystems,Inc.(ci-apresdenomm6eGenerac)

sentheureuxde vous explJquerce qu'estla garantiede votrenouvelequipement2011 et ulterieur.Le nouvelequipementutJlisedespetits moteurs_tailumage

commandedoJvent_trecongus,construJtset equip6sdansle respectdesnormesnationaiesrigoureusesen matieredepollutionpourle gouvernementfed6rai.

Generacgarantirale systemede contr61edesemissionsdevotreappareilpourlesperiodesindiqueesci-apres,enI'absenced'acteabusif,de negligence,de

modificationnonapprouveeou de maintenanceinadapteede votreequipement.Le systemede contrOledesemissionssurcat appareilcomprendtousles

composantsdentla ddaillancepourraitaugmenterles emissionsdes polluantsreglement6s.Cescomposantssentlistes dansla sectionInformationssurles

emissionsdece manuel.

COUVEBTURE DE GARANTIE DU FABRICANT :

CettegarantieappreilsSCEestvaiidepourdeuxans,oupourla m_meperiodecommeindiquedansla garantielimiteedeGenerac,selonla plusIongue.Pourles

appareilavecun compteurhoraire,la periodedelagarantieest unnombred'heuresegai_tlamoitiede ladureedevie utile certifieedeI'appareil,oula periodede

garantiespecifi6eci-dessusen annees,salonla possibiliteinfedeure.La dureedevie utile peut_tretrouveesur I'etiquettedecontr61edes emissionssurle moteur.

Siuncomposantousystemede votreequipementrelatifauxemissionscomporteunepieceddectueuseou presenteun ddaut defabricationpendantla dureede

lagarantie,les r@arationsou remplacementsde piecesseronteffectuespar un d@ositaired'entretiende garantieagre6par Generac.

RESPONSABlUTi'S DE GARANTIE DU PROPRIETAIRE :

EntantquaproprietairedeI'appareil,vous_tesresponsablede la reaiisationde toutela maintenancenecessairetelle qualisteedanslemanueld'entretienquJvous

a at6remisparI'usJne.Auxfins de lagarantJe,Generacvousrecommandedeconservertous les regusrelatifs_tlamaintenanceeffectu@survotregen6ratrice,

maisGeneracnepeut pasrefuserla garantJeuniquementenraisondela non-presentationdesregus.

VousdevezcependantsavoirquaGeneracpourrarefusertout et/oupartiedela couverturedela garantieou dela responsabilitesJvotreappareilet/outoute

piecedecelle-cJne fonctionneplus dufait d'unusageabusif,d'unenegligence,d'unemauvaisemaintenanceou de modificationsnonapprouvees.

Veus_tes chargede centacterundepasitairede garantieagre6par Generacdesqu'unpreblernese presente.Les repara|ienseffectueesdansle cadrede

la garantie devrant _trefaites dans uneperi0deraisonnable,inferieurea 30 jours,

Leservicedegarantiepeut _treorganiseen contactantvotred@osJtaireouun d@ositairedeservicedegarantieagreepar Generac.PourconnaJtrele d@ositaire

deservicedegarantieagreeparGeneracsitueleplus pres,appelernotrenumeroci-dessous,ou envoyerun courrier_temJssJons@generac.com.

1-800-333-1322

RFIVIARQUEIIVIPORTANTE: Getenoncedegarantieexpliqueyes droltset obligationsdansle cadrede lagarantiedu Systemede Contr61edesf_missionsqui

vous est fournieparGeneracconformementau droit deI'Etatfederal.Consulteregaiementles _ GarantieslimiteesdeGeneracpour GeneracPowerSystems,

Inc. >_joJntesau presentdocumentsur un feuillets@are,qui vous est egaiementremJspar Generac.Veuilleznoterquala presentegarantiene s'applJquepas aux

dommagesaccessoires,importantsou indirectscausespar desddaillancesmateriellesou defabrication,oupartout retardde r@arationouderemplacementde

laou despiece(s)ddectueuses.Lapresentegarantieremplacetoutes lesautresgaranties,implJcJtesou explicites.EnparticulJer,Generacn'emetaucunegarantie

de conformiteou d'usagepourun objectJfparticulJer.Certainsl_tatset provincesnepermettentpas lalimitationde la dureedes garantiesimplJcites.Toutesles

garantJesimplJcitesqui sent autoriseespar Ioi, serontlimiteesdansla dureesalonlestermesde la presentegarantie.Lalimitationmentionneeci-dessuspourrait

doncne pass'appliquer_tvotrecas.

LagarantieduSCEnes'applJquequ'ausystemede contr61edesemissionsde votrenouvelequipement.Lesgarantiesdu SCEet deGeneracdecriventlesdroits et

obligationsimportantesrelatives_tvotrenouvelequipement.

Leservicedegarantiene peut _trereaiisequapar uneentreprisede serviceagreeepar Generac.Encas dedemandeduservicedegarantie,despreuves

mentionnantladate devente_tI'acquereur/auproprietaired'originedoivent_tre presentees.

Pourtoute questionconcernantvos droits et responsabilitesdegarantie,mercide contacterGeneraca.I'adressesuivante:

ATTENTION WARRANTY DEPARTMENT

GENERAC POWER SYSTEMS, INC.

Re. BOX (boite postale) 297 •WHITEWATER, Wi 53190

Pattie 1 de2

N° de piece 0J3335 Rev.C 11/11

GARANTIE DU SYSTEME DE CONTROLE DES EMiSSiONS

GarantieduSystemedeOontr61edesEmissions(garantieduSOE)pourI'equipementutflisantde petitsmoteursa.allumagecommande:

(a) Applicabilite:la presentegarantJes'appliquea.I'equipementqui utilisedepetitsmoteurshors route.Laperiodede la garantieduSCEcommenceraa.la date

d'achat/delivraisondu nouvelequipementa.son acquereur/proprietaired'origine,final, et durerapourmoins de :

(1) La periodedetempsspecifi6edansla presenteGarantielimiteedeGenerac,maispas moinsde24 moJs,ou

(2) Pourlesmoteursequip6sd'un compteurhoraire,uncertainnombred'heuresdefonctionnementegalea.la moitiede la dureedevieutile dumoteur.La

dureede vieutile peutest indiqueesur I'etiquettedecontr01edes emissionssurle moteur.

(b) Couverturegen6raledegarantied'emissions: Generacgarantita.I'acquereur/auproprietaired'origine,final, du nouveaumoteurouequipementeta.chacun

desacquereurs/proprietairessuivantqueIorsqull est installele SCE:

(1) Estcongu,construitet equip6dansle respectdetoutes lesreglementationsapplicables;et

(2) NecomporteaucunepieceddectueusenJne presenteaucunddaut de fabricationa.tout momentde la periodede garantieduSCE.

(1) Toutepiecegarantie,dont le remplacementn'estpasprwu au coursdes maintenancesobligatoiresmentionneesdansle Manueld'entretiensera

garantiepourtouteladureedelaGarantiedu SCE.SiI'unedecespiecesdevientddectueusependantla dureede la GarantJedu SCE,erieserar@aree

ou remplaceeparGeneracconformementau paragraphe(4) qui suit. Cespiecesr@areesou remplaceesdansle cadrede la Garantiedu SCEseront

garantiespourle restede la dureedela GarantJeduSCE.

(2) Toutepiecegarantiedont il est prwu uneinspectionregulieredansle Manueld'entretienseragarantiependanttoute la dureedela GarantieduSCE.Toute

declarationauniveaudu Manueld'entretienet relativea.I'effetde,_r@arationouremplacementsi necessaire_ nereduirapas la dureedela Garantiedu

SCE.Cespiecesr@areesou remplaceesdansle cadredela GarantieduSCEserontgarantiespourle restede la dureedela Garantiedu SCE.

(3) ToutepiecegarantJe,dont le remplacementest pasprwu aucours desmaintenancesobligatoiresmentionneesdansle Manueld'entretienseragarantie

pourla periodeprec6dantla datedu premierremplacementprwu. Sila piecedevientddectueuseavantle premierremplacementprevu,erieserar@aree

ou remplaceeparGenerac,conformementauparagraphe(4) quisuit. Oespiecesrelativesauxemissionsr@areesou remplaceesdansle cadredela

Garantiedu SCEserontgarantJespourlerestede ladureeprec6dantla datedeleurpremierremplacementprwu.

(4) La r@arationou le remplacementde toutepiecerelativeauxemissionset garantiedansle cadredela Garantiedu SCEserarealis6sansfrais pourle

proprietairedansun servicedegarantieagre6par Generac.

(5) Nonobstantlesdispositionsde la sous-section(4) ci-dessus,les servicesour@arationssousgarantiedoiventetre effectuesauxcentresd'entretien

agreespar Generac.

(6) Si le moteurest inspectepar un servicedegarantieagreeparGenerac,lesfrais de diagnosticneserontpasa.la chargede I'acquereur/du proprietairesi

la r@arationentredansle cadredela garantJe.

(7) Generacest tenu, pendantladureede laGarantiedu SCE,de conserverun stockde piecesrelativesauxemissionset garantiessuffisantafin de r@ondre

a.lademandedesditespieces.

(8) Toutepiecederechangerelativeauxemissionsagreeeet approuveepar Generacpourraetre utiliseepourla realisationde toute maintenanceou

r@arationeffectueedanslecadrede lagarantiedu SCEet serafournJesansfraisa.lachargedeI'acquereur/du proprietaire.Cetteutilisationnereduira

pasles obligationsdeGeneracdartsle cadredela GarantJeduSCE.

(9) Aucunemodification,autresquecellesexplicJtementapprouveespar Generac,ne peuventetreapporteesa.la generatrice.Les modificationsnon

approuveesannulentlaGarantiedu SCEet constitueraun motif suffJsantpourrejetertoutedemandede bendice de la Garantiedu SCE.

(10) Generacne serapasresponsabledesddaillancesdes piecesderechangenon autorisees,ou ddaillancedespiecesautoriseescauseespar I'utilisation

depiecesderechangenonautorisees.

LES PIECES RELATIVES AUX EMISSIONS PEUVENT INCLURE CE QUI SUiT

(LE CAS ECHI_ANT) :

1) DISPOSITIFMESUREURDECARBURANT 3) SYSTI_MED'ALLUMAGE

A. CARBURATEURETPIt_CESINTERNES A. BOUGIESD'ALLUMAGE

B. CAPUCHON/Rt_SERVOIRDECARBURANT B. MODULE/BOBINESD'ALLUMAGE

C. CANALISATIONSDECARBURANT 4) SYSTEMED'ADMISSIOND'AIR

D. CANALISATIONDETUYAUXD'EVACUATION A. SOUPAPEA IMPULSIOND'AIR

E. Rt_GULATEUR(CARBURANTSGAZEUX) 5) SYSTI_MED't_CHAPPEMENT

2) SYSTI_MED'ADMISSIOND'AIR A. CATALYSEUR

A. COLLECTEURD'ADMISSION B. COLLECTEURD'I_CHAPPEMENT

B. FILTREA AIR

Partie2 de2

N° de piece 0J3335 Rev.C 11/11

6'7

GARANT/ED' M/88/ONPOURL' QU/PEMENTCERT/F/£-CARB

CAUFORNIE ET DES EMISSIONS EPA AMERICAINE! DECLARATION DE GARANTIE DE

CONTROLE VOS DROITS ET OBLIGATIONS DE GARANTIE

Le conseil CaliforniaAir ResourceBoard (ci-apres CARB)et I'Agencepour la Protectionde I'Environnementamericaine (ci-apres denommeeEPA)et la

societ6 GeneracPower Systems, Inc. (ci-apres denommeeGenerac)sont heureuxde vous expliquerla Garantiedu Systeme de Contr61edes l_missions

(ci-apres GarantieSCE)de votre nouvel appareil 2012. Le nouvel equipement utilise des petits moteurs a allumage commande doivent _tre con(_us,

construits et equipes dans le respect des normes nationalesrigoureuses en matiere de pollution pour le gouvernementfed6ral et I'Etatde la Califomie.

Generacgarantirale systemedecontr61edes emissions de votregen6ratricepour lesperiodes indiqueesci-apres, en I'absenced'acte abusif,de negligence,

demodification non approuveeou de maintenanceinadapteedevotre equipement.

Le systeme de contr61edes emissions sur cet equipement inclut tousles composants dont la defaillanceaugmenteraitles emissions de tout polluant

reglement6.Cescomposants sont indiques a.la liste de la section Informationsur les emissions dece manuel.

COUVERTURE DE GARANTIE DU FABRICANT :

LagarantieSCEestvalide pour deux ans,ou pour la m_meperiode que celle indiqueea la garantielimitee Generac,la periode la plus Iongues'appliquant.

PourI'equipementmuni d'horometres, la periodede garantieestun hombred'heuresegal a la moitie dela vieutile pourlaquelleI'equipementest certifie, ou

laperiodedegarantie indiqueeci-dessus en annees,la periodela plus courte s'appliquant. Lavie utile estindiqueesur I'etiquettede contr61edes emissions

surle moteur.Si uncomposant ou systeme devotre equipementrelatif auxemissions comporte une piecedefectueuseou presenteun defautde fabrication

pendantla duree de la garantie,les reparationsou remplacementsde pieces seront effectuespar un depositaired'entretiendegarantieagre6par Generac.

RESPONSABILITES DE GARANTIE DU PROPRIETAIRE :

Entant que proprietaire de la generatrice,vous _tes responsable de la realisation de toute la maintenance necessairetelle que listee darts le manuel

d'entretienqui vous a et6remis par I'usine.Aux fins de lagarantie,Generacvous recommandedeconservertousles re£usrelatifsa.la maintenanceeffectuee

survotre gen6ratrice,mais Generacnepeut pas refuser la garantieuniquementen raisonde la non-presentationdes re£us.

Vous devezcependantsavoir que Generacpourra refusertout et /ou partie dela couverture de la garantieou de la responsabilitesi votre appareilet /ou

toute piece decelle-ci nefonctionne plus dufait d'un usageabusif, d'une negligence,d'une mauvaisemaintenanceou demodifications non approuvees.

Vous _tes charge de contacterun depositaire de garantie agree par Genera¢des qu'un problemese presente.Les reparationseffecluees darts le

cadre de la garanlie devrnnt _tre faites darts uneperioderaisonnable,inferieurea30 jours.

Le service de garantiepeut _tre organise en contactant votre d@ositaire ou un d@ositaire de service de garantieagre6 par Generac. Pourconna_trele

d@ositairede service de garantieagre6 par Generacsitue le plus pres, appeler notre numero ci-dessous, ou envoyerun courtier a.emissions@generac.

com.

1-800-333-1322

REMARI:IUEIMPORTANTE: Cetenonce degarantieexpliquevos droits etobligations dans le cadrede la garantiedu Systemede Contr61edes l_missions

qui vous estfournie par Generacconformement audroit de I'l_tatfederal. Consulter egalementles <_Garantieslimiteesde Generacpour GeneracPower

Systems,Inc. ,>jointes au presentdocument sur un feuillets@are, qui vous est egalementremis par Generac.Veuilleznoter que la presentegarantie

nes'applique pas aux dommagesaccessoires, importants ou indirects causes par des defaillancesmateriellesou defabrication, ou par tout retardde

reparationou de remplacementde la ou des piece(s) defectueuses.La presentegarantieremplacetoutes les autres garanties,implicites ou explicites.

Enparticulier,Generacn'emet aucunegarantie de conformite ou d'usagepour un objectif particulier.Certains l_tatset provincesne permettentpas la

limitation dela dureedes garanties implicites.Toutes les garantiesimplicites qui sont autorisees par Ioi, seront limiteesdans la dureeselon les termes de

la presentegarantie. Lalimitation mentionneeci-dessus pourrait donc ne pas s'appliquer a.votre cas.

Lagarantiedu SCEne s'appliquequ'ausysteme de contr61edesemissions devotre nouvel equipement.Les garantiesdu SCEet de Generacdecrivent les

droits et obligationsimportantes relativesa votre nouvel equipement.

Leservice de garantiene peut etre realise que par une entreprisede service agreee par Generac.Encas de demandedu service de garantie,des preuves

mentionnantla date de vente a I'acquereur/auproprietaire d'originedoivent _trepresentees.

Pourtoute question concemantvos droits et responsabilitesde garantie,merci de contacterGeneraca.I'adressesuivante:

ATTENTION WARRANTY DEPARTMENT

GENERAC POWER SYSTEMS, INC.

RO. BOX (bo_te postaie) 297 * WHITEWATER, WI 53190

Pattie 1 de2

N° de piece 0J8147C Rev.A 01/12

GARANT/ED'£-MiSS/ONPOURL'£-QU/PEMENTCERTIF/£=CARB

GARANTIE DU SYSTEME DE LUTTE ANTli_iVlISSION

Garantiedu Systemede Oontr61edes Emissions(garantiedu SOE)pourI'equipementutilisantde petits moteurs a allumagecommande :

(a) Applicabilite :la presentegaranties'appliquea I'equipementqui utilise de petits moteurshors route. La periodede la garantiedu SOEcommenceraa.

la date d'achat/de livraison du nouvelequipementa son acquereur/proprietaired'origine,final, et durerapendantles 24 mois suivant laditedate.

(1) Laperiode detemps specifi6edarts la presenteGarantielimiteede Generac,mais pas moins de 24 mois, ou

(2) Pourles moteurs munis d'horometres, un hombre d'heures defonctionnement egala.la moitie de la vie utile du moteur.Lavie utile est indiquee

sur I'etiquettede contr61edes emissions sur le moteur.

(b) Oouverturegen6ralede garantied'emissions : Generacgarantit a I'acquereur/au proprietaired'origine,final, du nouveaumoteurou equipementeta.

chacundes acquereurs/proprietairessuivantque Iorsqu'il est installele SOE:

(1) Est congu, construit et equip6dartsle respect detoutes les reglementationsapplicables; et

(2) Ne comporte aucunepiece defectueusenine presenteaucun defaut de fabrication a tout momentde la periodede garantiedu SCE.

(1) Toutepiece garantie,dont le remplacementn'estpas prevuau cours des maintenancesobligatoiresmentionneesdarts le Manueld'entretiensera

garantiepourtoute la duree de la Garantiedu SCE.Si I'unedeces piecesdevient defectueusependantla dureede la Garantiedu SOE,elle sera

r@areeou remplaceepar Generacconformement auparagraphe(4) qui suit. Oes piecesr@arees ou remplaceesdarts le cadrede la Garantie

du SOEseront garantiespour le reste de la dureede la Garantiedu SOE.

(2) Toutepiece garantiedont il estprevu une inspectionregulieredartsle Manueld'entretiensera garantiependanttoute la duree de la Garantiedu

SOE.Toutedeclarationauniveau du Manueld'entretienet relativea I'effet de <,reparationou remplacementsi necessaire>>ne reduira pasla

duree dela Garantiedu SOE.Oes piecesr@arees ou remplaceesdarts le cadre de la Garantiedu SOEseront garantiespourle reste de la duree

de la Garantiedu SCE.

(3) Toutepiece garantie,dont le remplacementest pas prevuau cours des maintenancesobligatoiresmentionneesdarts le Manueld'entretien

sera garantiepour la periode precedantla date du premierremplacementprevu. Si la piecedevientdefectueuseavant le premierremplacement

prevu, elle sera r@aree ou remplaceepar Generac,conformementau paragraphe(4) qui suit. Oespiecesrelatives auxemissions r@arees

ou remplaceesdans le cadre de la Garantiedu SCEseront garantiespour le restede la dureeprecedant la date deleur premier remplacement

prevu.

(4) La reparationou le remplacementde toute piecerelativeaux emissions et garantiedans le cadre dela Garantiedu SCEsera realise sansfrais

pour le proprietairedarts un service de garantie agreepar Generac.

(5) Nonobstant les dispositions de la sous-section (4) ci-dessus, les services ou reparationssous garantiedoivent _tre effectuesaux centres

d'entretienagrees par Generac.

(6) Si le moteurest inspectepar un service de garantieagree par Generac,les frais de diagnostic neseront pas a.la chargede I'acquereur/du

proprietairesi la reparationentre darts le cadrede la garantie.

(7) Generacest tenu, pendantla dureede la Garantiedu SCE,de conserverun stock de piecesrelativesaux emissions et garantiessuffisant afin de

r@ondre a la demandedesditespieces.

(8) Toutepiece derechangerelative auxemissions agreeeet approuveepar Generacpourra etre utilisee pour la realisationdetoute maintenanceou

reparationeffectueedarts le cadre de la garantie du SCEet sera fournie sansfrais a.la charge de I'acquereur/du proprietaire.Cetteutilisation ne

reduirapas les obligations de Generacdarts le cadre dela Garantiedu SCE.

(9) Aucunemodification, autre quecelles specifiquementapprouveespar Generac,ne peut @e apportee a cette generatrice.Les modifications non

approuveesannulentcette garantieSCEet represententune raisonsuffisante pour declinertoute reclamationenvertu dela garantieSCE.

(10) En vertu des presentes,Generacnesera pas tenu pour responsabledes defaillancesde pieces de rechangenon autorisees,ou desdefaillances

des pieces autoriseescauseespar I'utilisation de piecesde rechangenon autorisees.

LES PIECES RELATIVES AUX EMISSIONS PEUVENT INCLURE CE QUI SUIT

(LE CAS ECHEANT) :

1) DtSPOSITIFMESUREURDECARBURANT 3) SYSTEMED'ALLUMAGE

A. CARBURATEURETPtI_CESINTERNES A. BOUGIESD'ALLUMAGE

B. CAPUCHON/RESERVOIRDECARBURANT B. MODULE/BOBINESD'ALLUMAGE

C. CANALISATIONSDECARBURANT 4) SYSTEMED'ADMISSIOND'AIR

D. CANALISATIONDETUYAUXD'EVACUATION A. SOUPAPEA IMPULSIOND'AIR

E. REGULATEUR(CARBURANTSGAZEUX) 5) SYSTEMED't!CHAPPEMENT

E RESERVOIRDECARBONE A. CATALYSEUR

2) SYSTEMED'ADMISSIOND'AIR B. COLLECTEURD'ECHAPPEMENT

A. COLLECTEURD'ADMISSION

B. FILTREA AIR

Partie2 de2

N° de piece 0J8147C Rev.A 01/12

GARANT|E L|MITEE DE <, DEUX ANS ,, DE GENERAC POWER SYSTEMS

POUR LES GENERATEURS PORTABLES SI'=RIE GP

La societe GeneracPower Systems, Inc. (Generac) garantit que, pendant une periode de deux (2) anneesa compter de la date d'achat d'origine, ses generateurs serie

GP ne presenteront aucun defaut materiel ni de fabrication pour les elements et la periode mentionnee ci-apres. Generac reparera ou remplacera, comme il le jugera

necessaire, toute piece jugee defectueuse apres un examen, une inspection et un test realises par Generac ou un depositaire de service de garantie agree par Generac.

Tout(e) reparation ou remplacement dans le cadre de la presente garantie limitee ne renouvelle pas ou ne prolonge pas la duree de garantie initiale. Tout produit repare

est uniquement garanti pendant la duree restante de garantie initiale. Tout equipement declare defectueux par I'acquereur/le proprietaire dolt _tre retourne et examine

par le depositaire de service de garantieagree par Generac le plus proche. Tousles frais d'envoi a,payer dans le cadre de la garantie, dont le retour a I'usine, seront

supportes et payes aI'avance par I'acquereur/le proprietaire. Cette garantie ne s'applique qu'aux generateurs portables de la serie GPet n'est pas transferable par

I'acquereur d'origine. II est conseille de conserver les preuves d'achat. Si vous ne fournissez pas de preuve de la date d'achat d'origine, la date d'envoi du produit par son

fabricant servira a determiner la periode de garantie.

PROGRAMME DE GARANTIE

Les applications des clients sont garanties pendantdeux (2) ans. Les applications commerciales et de location sont garanties pendant un(1) ans ou 1 000 heures

maximum, a la premieredes deux dates.

DENIANDEDESCONSONINIATEURSPOURLESETATS-UNISET AU CANADASEULENIENT

ANNEEUNE- Couverture complete limitee pour la main d'oeuvreet la (les) piece(s) listee(s) (il est necessaire de presenterune preuve d'achat et de maintenance) :

•Moteur- tousles composants

Alternateur- tousles composants

ANNEEDEUX- Couverturecomplete limitee pour la (les) piece(s) listee(s) (il est necessaire de presenter une preuve d'achat etde maintenance):

Moteur - tousles composants

Alternateur- tousles composants

APPLICATIONSCOIVllVIERCIALES/DELOCATION

ANNEEUNE- Couverture complete limitee pour la main d'oeuvreet la (les) piece(s) listee(s) (il est necessaire de presenterune preuve d'achat et de maintenance) :

•Moteur- tousles composants

•Alternateur- tousles composants

REMARQUE : Aux fins de la presente garantie,<<utilisation du consommateur _ designe une utilisation menagerepersonnelleou recreativede la part de I'acquereur

d'origine. La presente garantiene s'appliquepas aux unites utilisees pour de I'energieprimaire au lieu du reseau Iorsquele reseau dectrique principal est presentou

n'existe normalement pas. Une lois que le generateura ete utilise de manierecommerciale ou locative, il sera considere par la suite comme un generateura utilisation non

personnelledans le cadre de la presente garantie.

DIRECTIVES :

1. Toutereparationsous garantiedoltetreeffectueeet!outraiteeparun depositaireautorise/agreepar Generac,ou unefiliale de Generac.

2. Les unitesqui ont ete revenduesne sontpas couvertesparla garantiedeGeneracetantdonneque la presentegarantien'estpastransferable.

3. L'utilisationde piece(s)de rechangeautre(s) queGeneracannuleraentierementla garantie.

4. Generacpeutchoisirde reparer,de remplacerou de rembourserunepiecede I'equipement.

5. Le tauxde main-d'oeuvresousgarantieest basesur lesheuresnormalesdetravail.Lesautresfrais relatifsauxheuressupplementaires,auxvacancesou auxcoots satariauxpour

les reparationsd'urgenceen dehorsdesheuresnormatesde travailseronta la chargedu client.

6. Lesfraisdetransportdespiecessousgarantiesont remboursesa destarifs detransportterrestre.Lesfraisassociesauxdemandesde transportseronta lachargedu client.

7. Les batteriessont garantiespar le fabricantde batteries.

8. La verificationde la maintenancenecessairepeutetre exigeepour la couverturede la garantie.

LA PRI'="SENTEGARANTIE NE S'APPLIQUE PAS AUX ELI'==MENTSSUIVANTS :

1. Les cootsde maintenanceet desmodificationsnormales.

2. Les ddaillancesentraineespar deI'essenceou de I'huilecontaminee,ou par I'utilisationde niveauxd'huilenon appropries.

3. Les reparationsou diagnosticsrealisespardesdepositairesnonagreesparGeneracet nonautorisesparecrit parGenerac.

4. Les ddaillancesdues, sanss'y limiter,a I'usurenormale,a desaccidents,mauvaisesutilisations,usagesabusifs,negligenceou utilisationinadaptee.

5. Commepourtousles dispositifsmecaniques,les moteursGeneracnecessitentunereparationet un remplacementperiodiquesde leurs piecespour fonctionnercomme prevu.La

presentegarantiene couvrepas les reparationsIorsquele problemede la ou les piece(s) ou du moteurdecouled'une utilisationnormale.

6. Les ddaillancescauseespar toutecauseexterieureoutout cas deforce majeure,tel qu'unchoc, un vot,un acte devandalisme,une emeute,uneguerre,un holocaustenucleaire,

un incendie,un gel,la foudre,un seisme, unetempete,lagrele,une eruptionvolcanique,I'eauou uneinondation,unetomadeou un ouragan.

7. Les dommagesdus a des rongeurset/ouinsectes.

8. Les produitsmodifiesou alteresd'unefagonn'ayantpasete autoriseeparecrit par Generac.

9. Les dommagesaccessoires,importantsou indirectscausespardes ddaillancesmateriellesou de fabrication,ou partout retarddereparationou de remplacementde laou des

piece(s)ddectueuses.

10. Les ddaillancesdues a une mauvaiseapplication.

11. Les depenseslieesa.I1nstructiondu clientou au depannageIorsqu'aucunddaut n'estdetecte.

12. LesequipementsIouesutilisespendantla reatisationdesreparationsdanslecadrede la garantie.

13. Les batteriesde demarrage,fusibles,ampouleset fiuidesdu moteur.

LA PRESENTEGARANTIEREMPLACETOUTESLESAUTRESGARANTIES,IMPLIClTESOUEXPLIClTES.EN PARTICULIER,GENERACN'EMETAUCUNEGARANTIEDE

OONFORMITEOUD'USAGEPOURUNOBJEOTIFPARTIOULIER.Toute garantieimplicite autorisee parla Ioi dolt 6tre limitee en duree conformement aux conditions de

garantieexplicite stipulees dans la presente. Certains etats ne permettent pas de poser une limite a la duree de la garantieimplicite, !a limite susmentionneene s'applique

donc pas aces derniers.GENERACNE SERARESPONSABLEQUEDE LA REPARATIONOU DUREMPLACEMENTDE LA OUDESPIECESTEL QUESUSMENTIONNE.EN

AUCUNCASGENERACNE POURRAETRETENURESPONSABLEDETOUTDOMMAGEACCESSOIREOU IMPORTANT,MEME SI CE DOMMAGEDECOULEDIRECTEMENT

D'UNENEGLIGENCEDE GENERAC.Certains etatsne permettent pas d'exclureou de poser une limite aux dommages accessoires ou importants, la limite susmentionneene

s'applique donc pas a ces derniers.La presentegarantievous confere des droits juridiques specifiques. Votre etat vous confere egalementd'autres droits.

GENERACPOWERSYSTEMS,INC. ,, P.O.BOX8 ,, Waukesha,Wl 53187 ,, Tel. :(888) GENERAC(436-3722) ,, Fax : (262) 544-4851

Reference0H8902

Manuel,reference 0J3821

PourIocaliser le deposiiaire le plus proche,visiteznotre site Interactwww.generac.com

Rev.E (29/05/12)

RevisionF(02/12)

Imprimeen Chine

Generac GP6500E 5941 1 User Manual GENERATOR Manuals And Guides 1211476L

Navigation menu

Versions of this User Manual:

Views

Navigation
