Getron System RF-60MP Transceiver User Manual RF 60MP Users menual final

Getron System Co., Inc. Transceiver RF 60MP Users menual final

RF-60MP Users menual_final

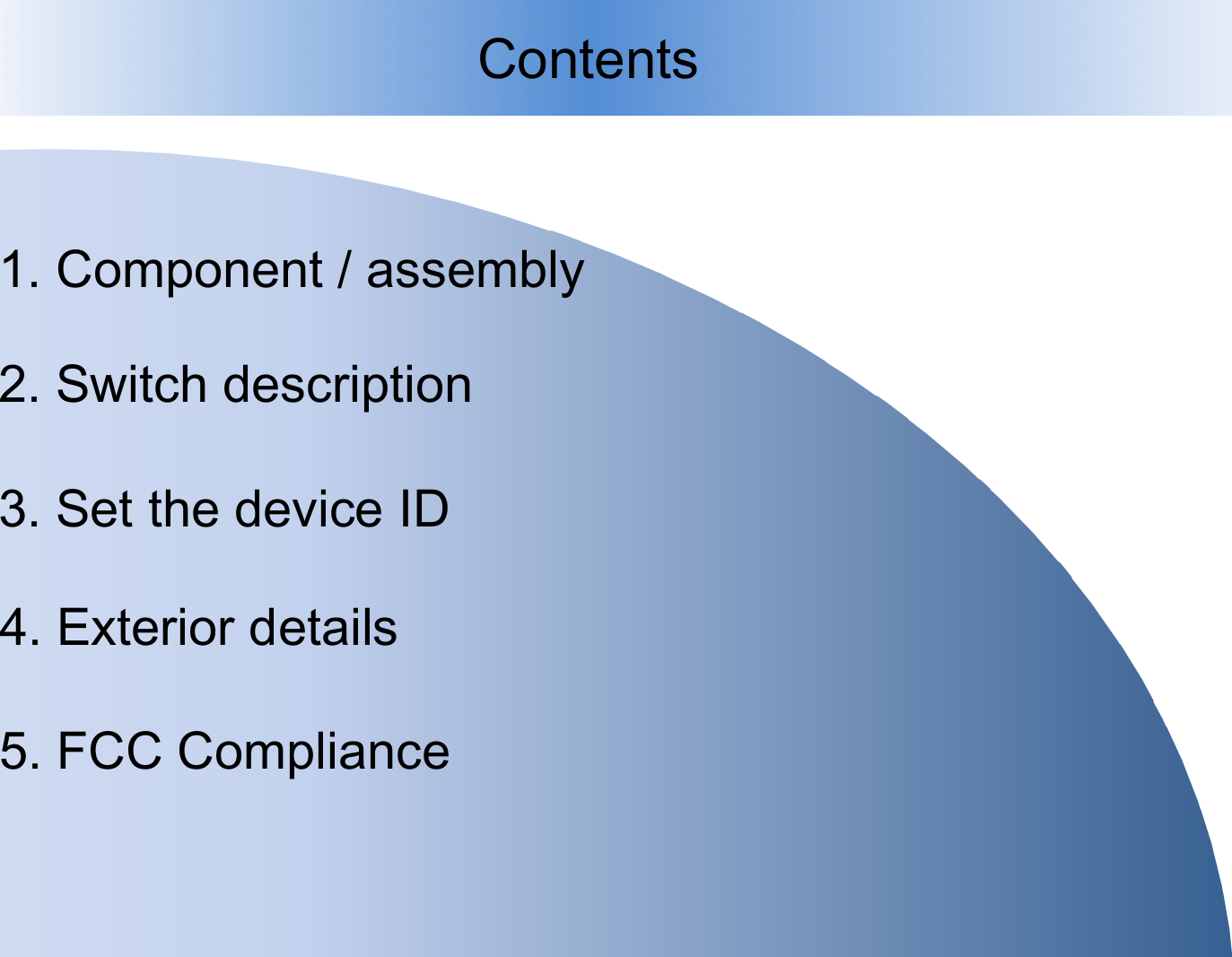

Contents 1. Component / assembly 2. Switch description 3. Set the device ID 4. Exterior details 5. FCC Compliance

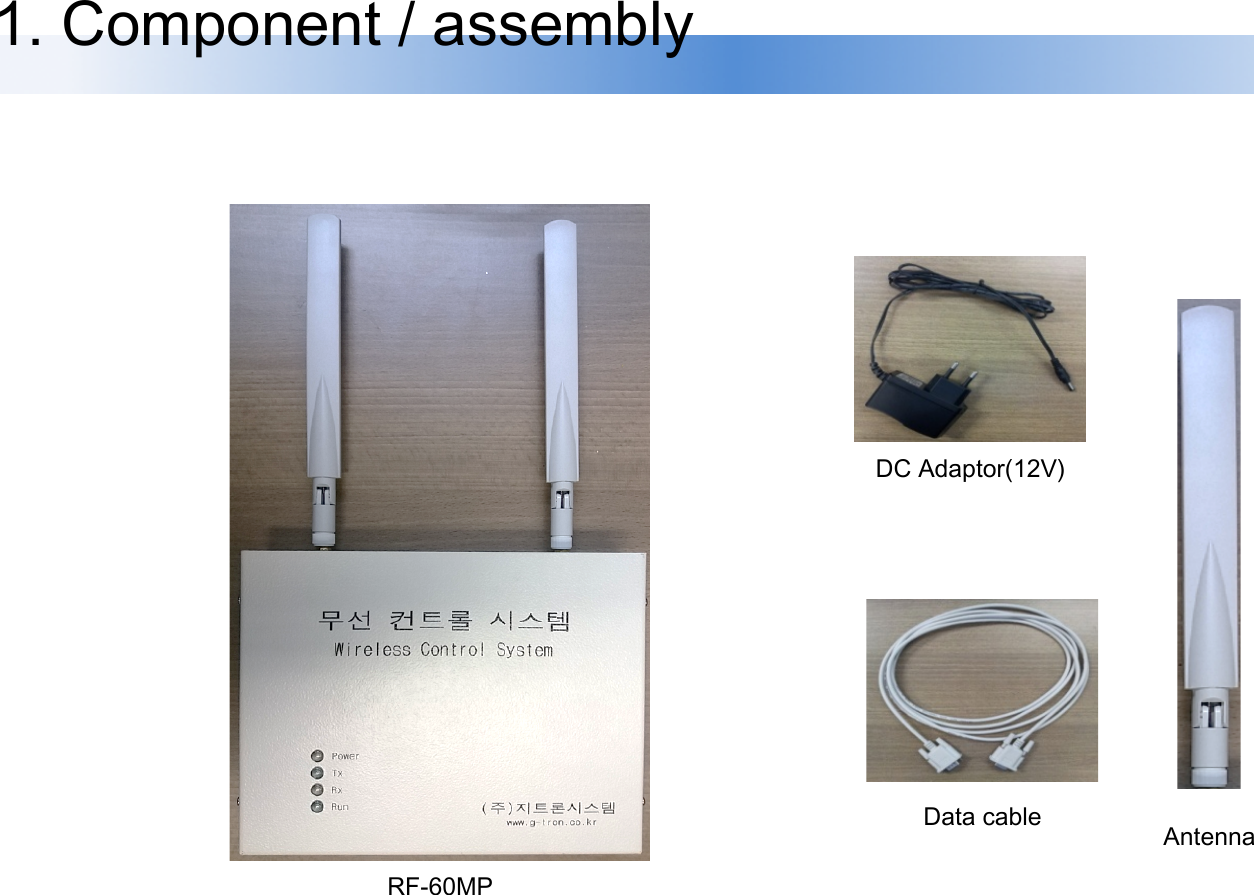

1. Component / assembly Data cable DC Adaptor(12V) Antenna RF-60MP

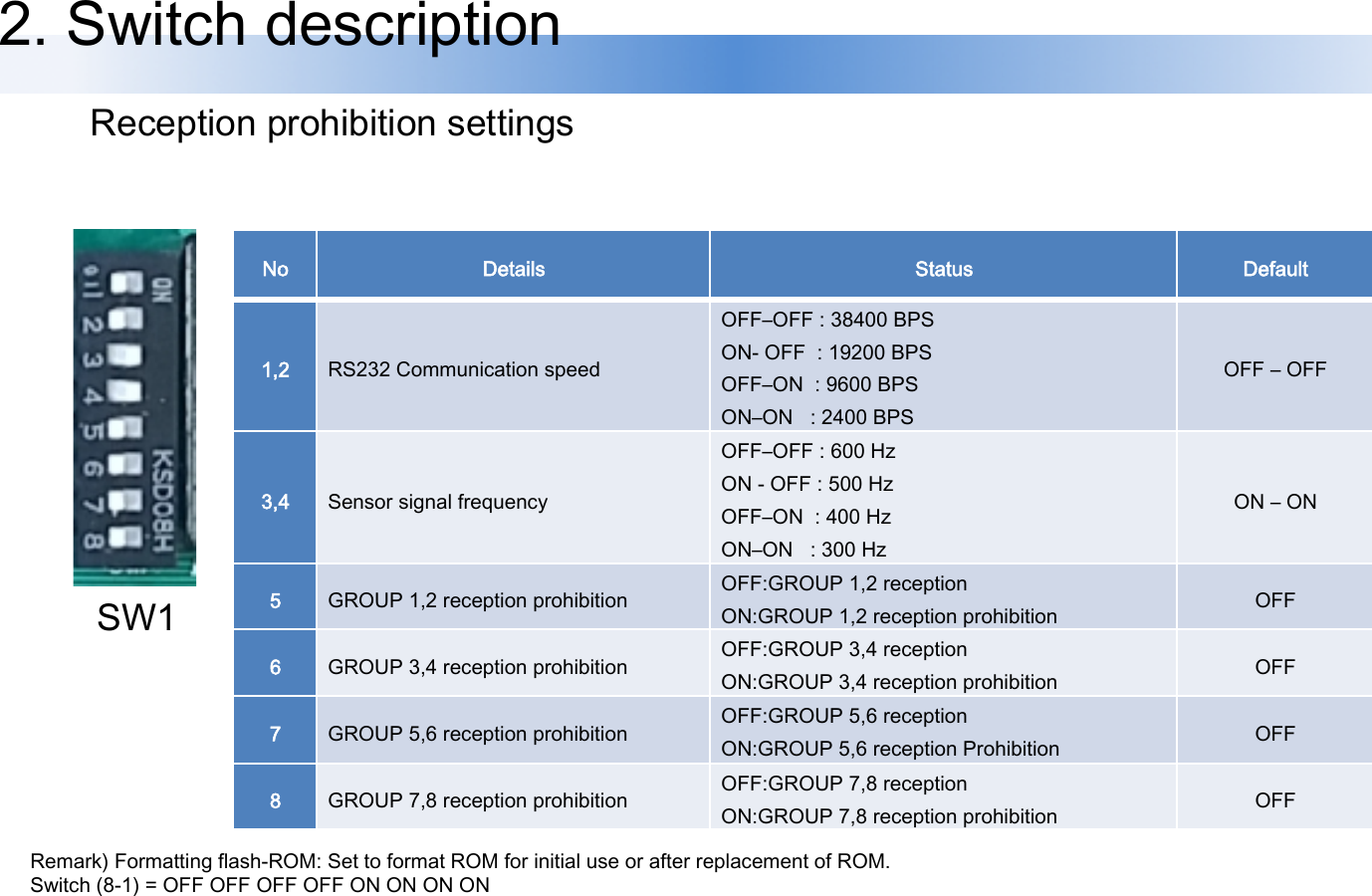

2. Switch description Reception prohibition settings SW1 No Details Status Default 1,2 RS232 Communication speed OFF‒OFF : 38400 BPS ON- OFF  : 19200 BPS OFF‒ON  : 9600 BPS ON‒ON   : 2400 BPS OFF ‒ OFF 3,4 Sensor signal frequency OFF‒OFF : 600 Hz ON - OFF : 500 Hz OFF‒ON  : 400 Hz ON‒ON   : 300 Hz ON ‒ ON 5 GROUP 1,2 reception prohibition OFF:GROUP 1,2 reception ON:GROUP 1,2 reception prohibition OFF 6 GROUP 3,4 reception prohibition OFF:GROUP 3,4 reception ON:GROUP 3,4 reception prohibition OFF 7 GROUP 5,6 reception prohibition OFF:GROUP 5,6 reception ON:GROUP 5,6 reception Prohibition OFF 8 GROUP 7,8 reception prohibition OFF:GROUP 7,8 reception ON:GROUP 7,8 reception prohibition OFF Remark) Formatting flash-ROM: Set to format ROM for initial use or after replacement of ROM. Switch (8-1) = OFF OFF OFF OFF ON ON ON ON

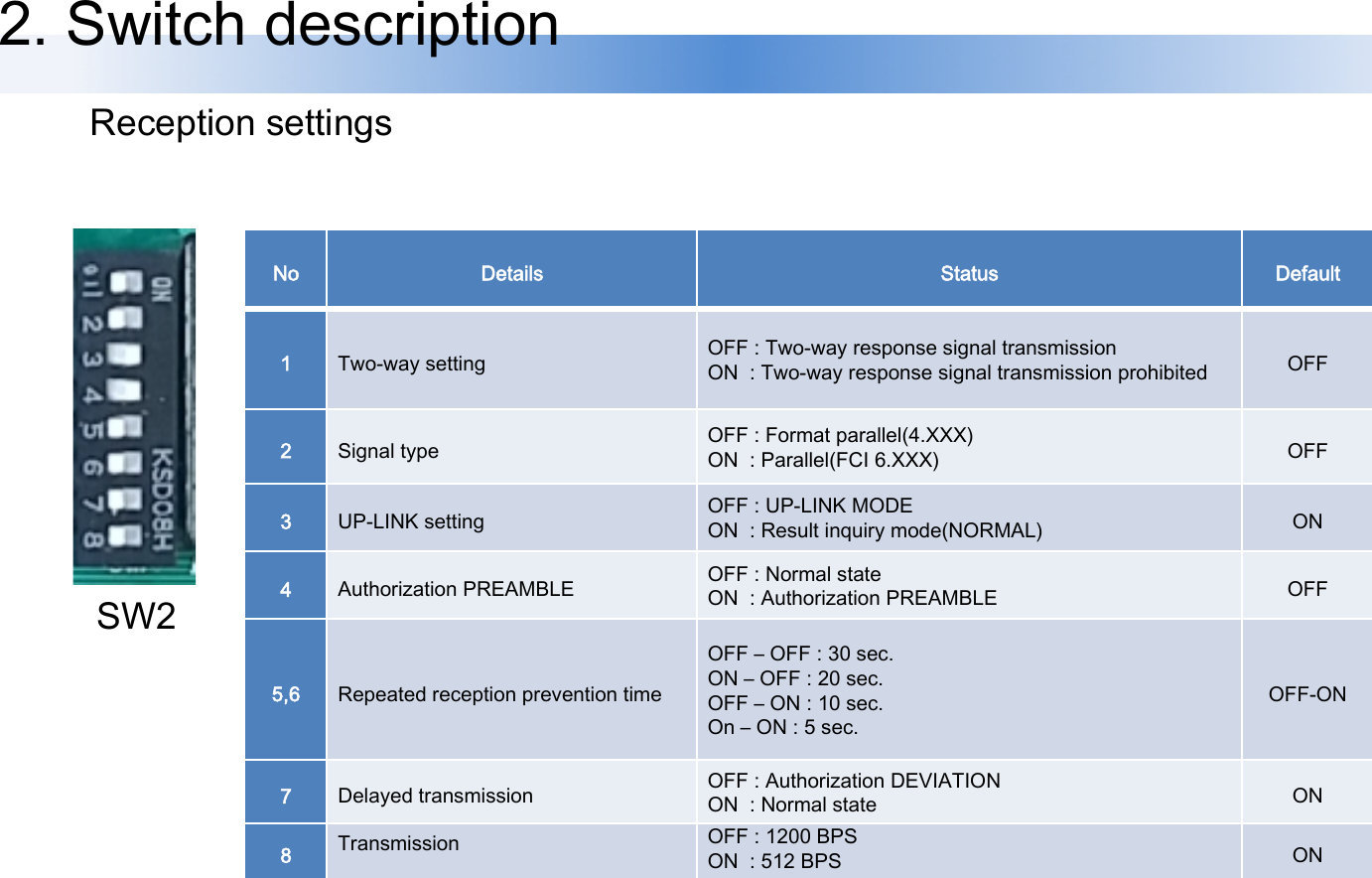

2. Switch description Reception settings SW2 No Details Status Default 1 Two-way setting OFF : Two-way response signal transmission ON  : Two-way response signal transmission prohibited OFF 2 Signal type OFF : Format parallel(4.XXX) ON  : Parallel(FCI 6.XXX) OFF 3 UP-LINK setting OFF : UP-LINK MODE ON  : Result inquiry mode(NORMAL) ON 4 Authorization PREAMBLE OFF : Normal state ON  : Authorization PREAMBLE OFF 5,6 Repeated reception prevention time OFF ‒ OFF : 30 sec. ON ‒ OFF : 20 sec. OFF ‒ ON : 10 sec. On ‒ ON : 5 sec. OFF-ON 7 Delayed transmission OFF : Authorization DEVIATION ON  : Normal state  ON 8 Transmission OFF : 1200 BPS ON  : 512 BPS  ON

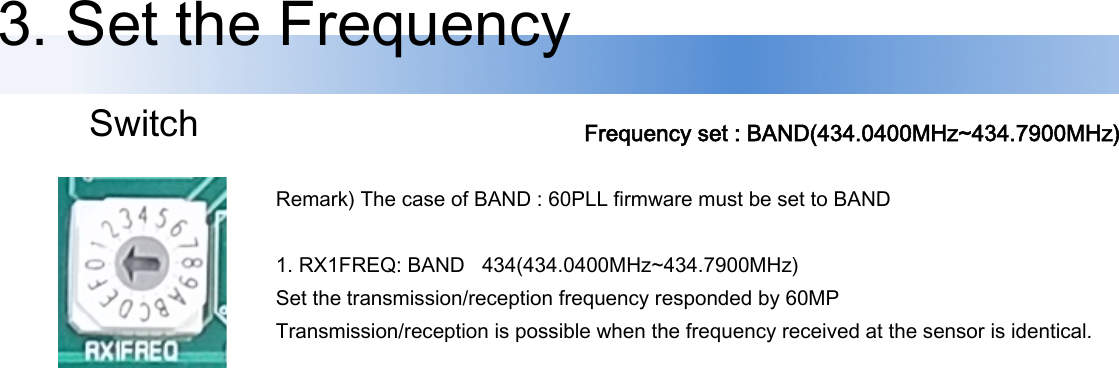

3. Set the Frequency Switch Frequency set : BAND(434.0400MHz~434.7900MHz)  Remark) The case of BAND : 60PLL firmware must be set to BAND  1. RX1FREQ: BAND   434(434.0400MHz~434.7900MHz) Set the transmission/reception frequency responded by 60MP Transmission/reception is possible when the frequency received at the sensor is identical.

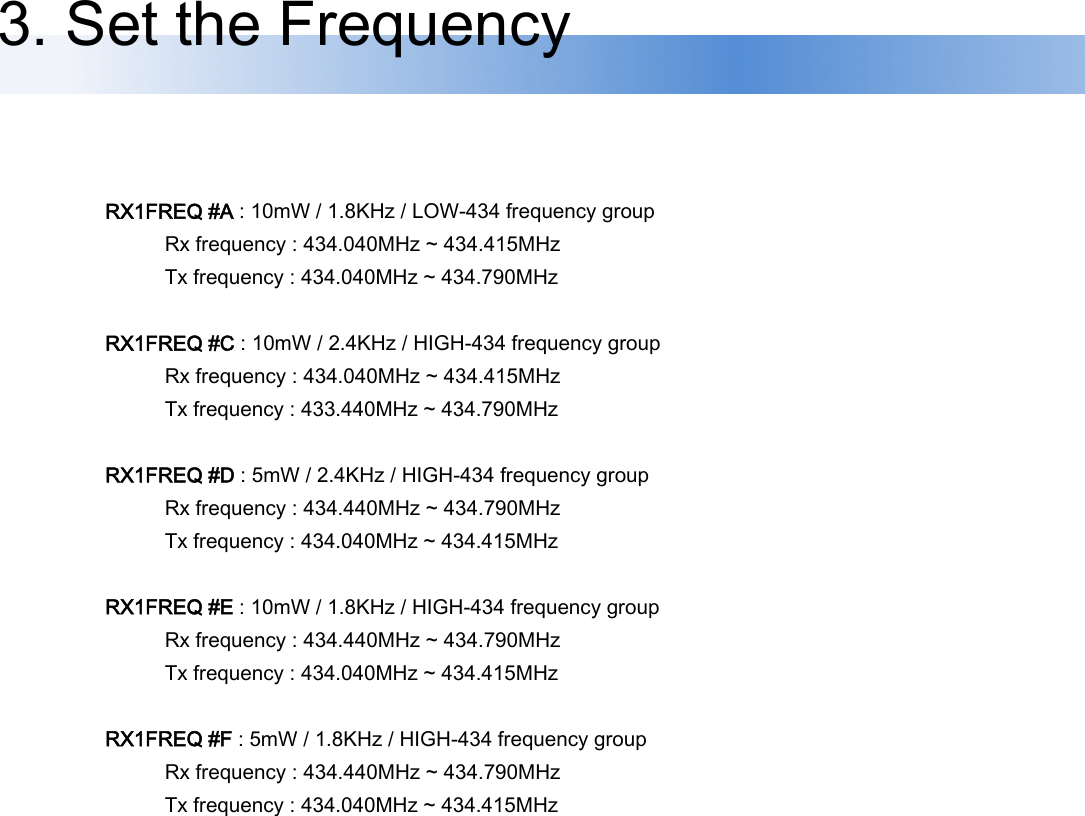

RX1FREQ #A : 10mW / 1.8KHz / LOW-434 frequency group               Rx frequency : 434.040MHz ~ 434.415MHz               Tx frequency : 434.040MHz ~ 434.790MHz  RX1FREQ #C : 10mW / 2.4KHz / HIGH-434 frequency group               Rx frequency : 434.040MHz ~ 434.415MHz               Tx frequency : 433.440MHz ~ 434.790MHz  RX1FREQ #D : 5mW / 2.4KHz / HIGH-434 frequency group               Rx frequency : 434.440MHz ~ 434.790MHz               Tx frequency : 434.040MHz ~ 434.415MHz  RX1FREQ #E : 10mW / 1.8KHz / HIGH-434 frequency group               Rx frequency : 434.440MHz ~ 434.790MHz               Tx frequency : 434.040MHz ~ 434.415MHz  RX1FREQ #F : 5mW / 1.8KHz / HIGH-434 frequency group               Rx frequency : 434.440MHz ~ 434.790MHz               Tx frequency : 434.040MHz ~ 434.415MHz 3. Set the Frequency

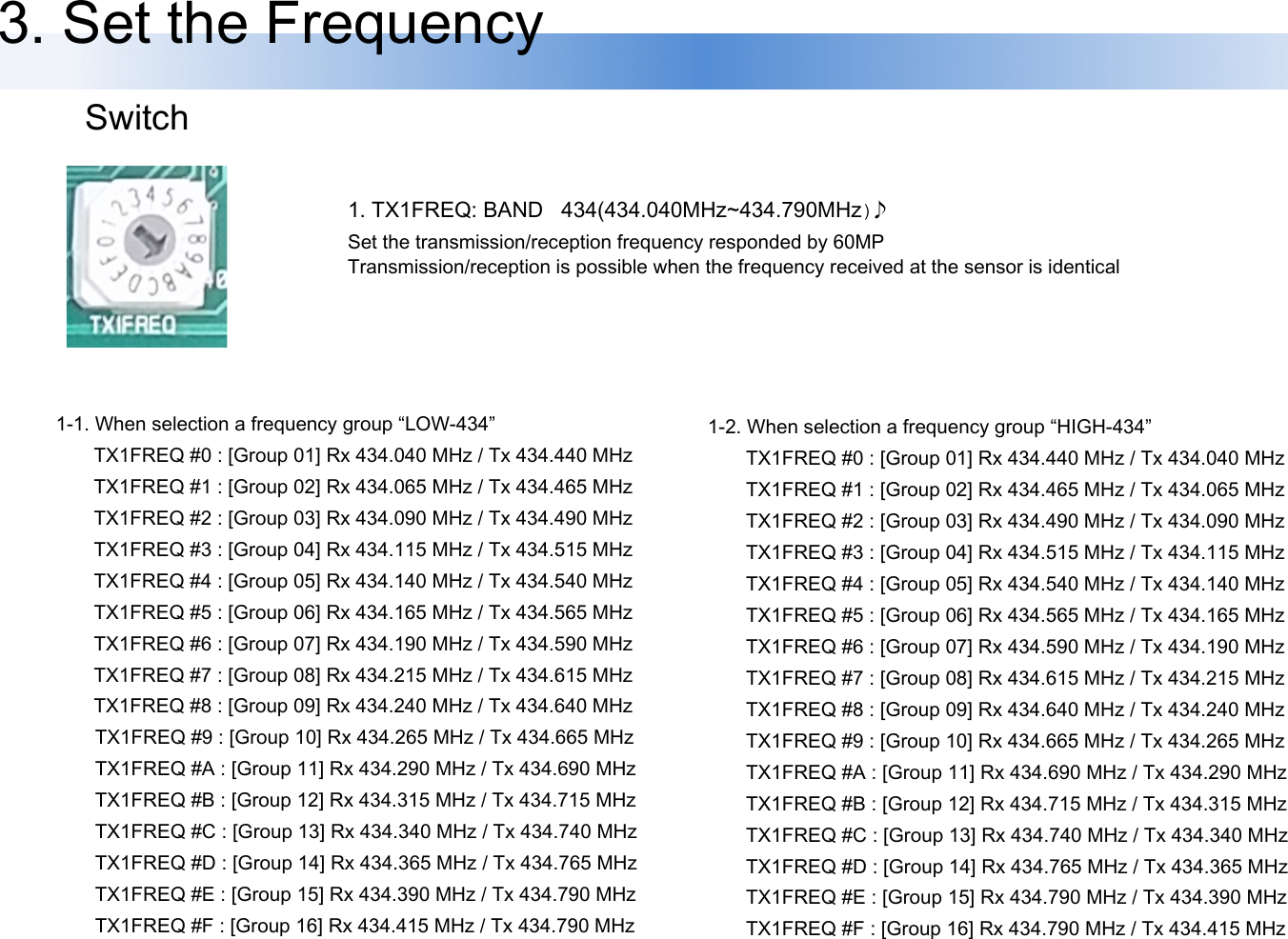

Switch 1. TX1FREQ: BAND   434(434.040MHz~434.790MHz)!Set the transmission/reception frequency responded by 60MP Transmission/reception is possible when the frequency received at the sensor is identical 3. Set the Frequency 1-1. When selection a frequency group LOW-434        TX1FREQ #0 : [Group 01] Rx 434.040 MHz / Tx 434.440 MHz                   TX1FREQ #1 : [Group 02] Rx 434.065 MHz / Tx 434.465 MHz        TX1FREQ #2 : [Group 03] Rx 434.090 MHz / Tx 434.490 MHz        TX1FREQ #3 : [Group 04] Rx 434.115 MHz / Tx 434.515 MHz        TX1FREQ #4 : [Group 05] Rx 434.140 MHz / Tx 434.540 MHz         TX1FREQ #5 : [Group 06] Rx 434.165 MHz / Tx 434.565 MHz        TX1FREQ #6 : [Group 07] Rx 434.190 MHz / Tx 434.590 MHz        TX1FREQ #7 : [Group 08] Rx 434.215 MHz / Tx 434.615 MHz        TX1FREQ #8 : [Group 09] Rx 434.240 MHz / Tx 434.640 MHz TX1FREQ #9 : [Group 10] Rx 434.265 MHz / Tx 434.665 MHz TX1FREQ #A : [Group 11] Rx 434.290 MHz / Tx 434.690 MHz TX1FREQ #B : [Group 12] Rx 434.315 MHz / Tx 434.715 MHz TX1FREQ #C : [Group 13] Rx 434.340 MHz / Tx 434.740 MHz TX1FREQ #D : [Group 14] Rx 434.365 MHz / Tx 434.765 MHz TX1FREQ #E : [Group 15] Rx 434.390 MHz / Tx 434.790 MHz TX1FREQ #F : [Group 16] Rx 434.415 MHz / Tx 434.790 MHz 1-2. When selection a frequency group HIGH-434        TX1FREQ #0 : [Group 01] Rx 434.440 MHz / Tx 434.040 MHz         TX1FREQ #1 : [Group 02] Rx 434.465 MHz / Tx 434.065 MHz        TX1FREQ #2 : [Group 03] Rx 434.490 MHz / Tx 434.090 MHz        TX1FREQ #3 : [Group 04] Rx 434.515 MHz / Tx 434.115 MHz        TX1FREQ #4 : [Group 05] Rx 434.540 MHz / Tx 434.140 MHz        TX1FREQ #5 : [Group 06] Rx 434.565 MHz / Tx 434.165 MHz        TX1FREQ #6 : [Group 07] Rx 434.590 MHz / Tx 434.190 MHz        TX1FREQ #7 : [Group 08] Rx 434.615 MHz / Tx 434.215 MHz        TX1FREQ #8 : [Group 09] Rx 434.640 MHz / Tx 434.240 MHz        TX1FREQ #9 : [Group 10] Rx 434.665 MHz / Tx 434.265 MHz         TX1FREQ #A : [Group 11] Rx 434.690 MHz / Tx 434.290 MHz        TX1FREQ #B : [Group 12] Rx 434.715 MHz / Tx 434.315 MHz        TX1FREQ #C : [Group 13] Rx 434.740 MHz / Tx 434.340 MHz        TX1FREQ #D : [Group 14] Rx 434.765 MHz / Tx 434.365 MHz        TX1FREQ #E : [Group 15] Rx 434.790 MHz / Tx 434.390 MHz        TX1FREQ #F : [Group 16] Rx 434.790 MHz / Tx 434.415 MHz

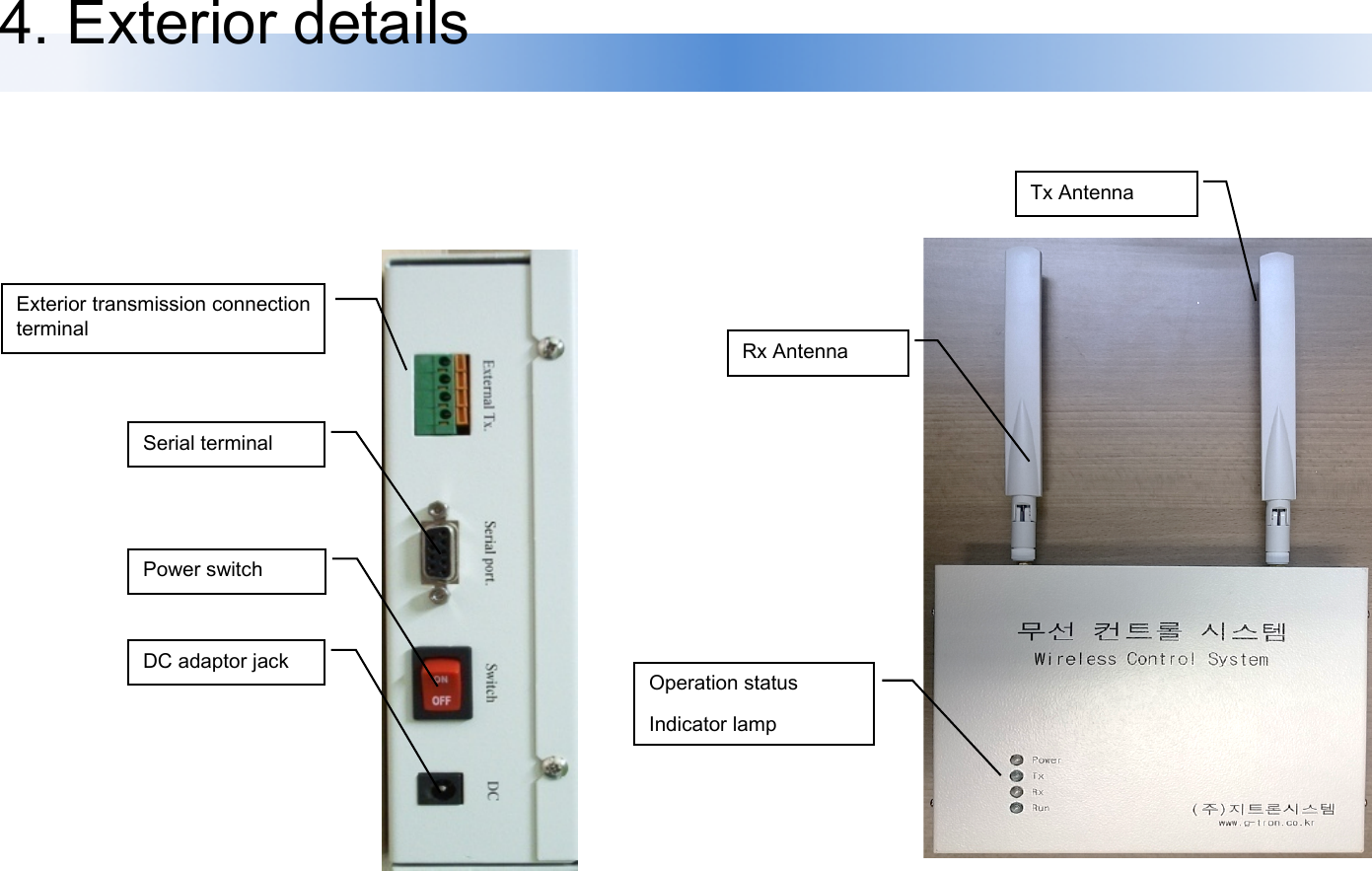

4. Exterior details Exterior transmission connection terminal Serial terminal Power switch DC adaptor jack Rx Antenna Tx Antenna Operation status Indicator lamp
• 
