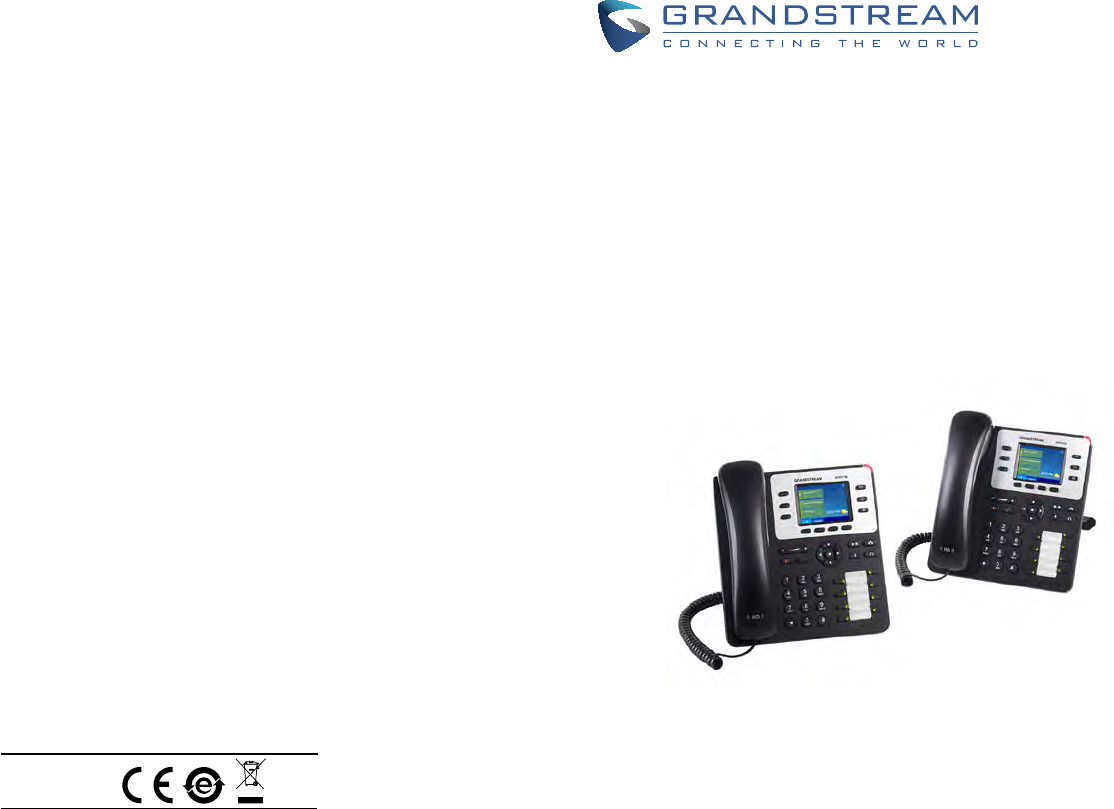

GXP2130 Enterprise IP Phone
Quick Installation Guide
English...............................................................................1
简体中文..........................................................................7
Español............................................................................13
Français...........................................................................19
Deutsch............................................................................25
Italiano.............................................................................31
Русскй.............................................................................37
Content
1 2
The GXP2130 is not pre-congured to support or
carry emergency calls to any type of hospital, law
enforcement agency, medical care unit (“Emergency
Service(s)”) or any other kind of Emergency Service.
You must make additional arrangements to access
Emergency Services. It is Your responsibility to
purchase SIP-compliant Internet telephone service,
properly congure the GXP2130 to use that service,
and periodically test your conguration to conrm
that it works as You expect. If You do not do so, it
is Your responsibility to purchase traditional wireless
or landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXP2130. NEITHER GRANDSTREAM NOR
ITS OFFICERS, EMPLOYEES OR AFFILIATES MAY
BE HELD LIABLE FOR ANY CLAIM, DAMAGE, OR
LOSS, AND YOU HEREBY WAIVE ANY AND ALL
SUCH CLAIMS OR CAUSES OF ACTION ARISING
FROM OR RELATING TO YOUR INABILITY TO
USE THE GXP2130 TO CONTACT EMERGENCY
SERVICES, AND YOUR FAILURE TO MAKE
ADDITIONAL ARRANGEMENTS TO ACCESS
EMERGENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
PACKAGE CONTENTS:
OVERVIEW:
EN
WARNING: Please DO NOT power cycle the GXP2130 during system boot
up or rmware upgrade. You may corrupt rmware images and cause the unit to
malfunction.

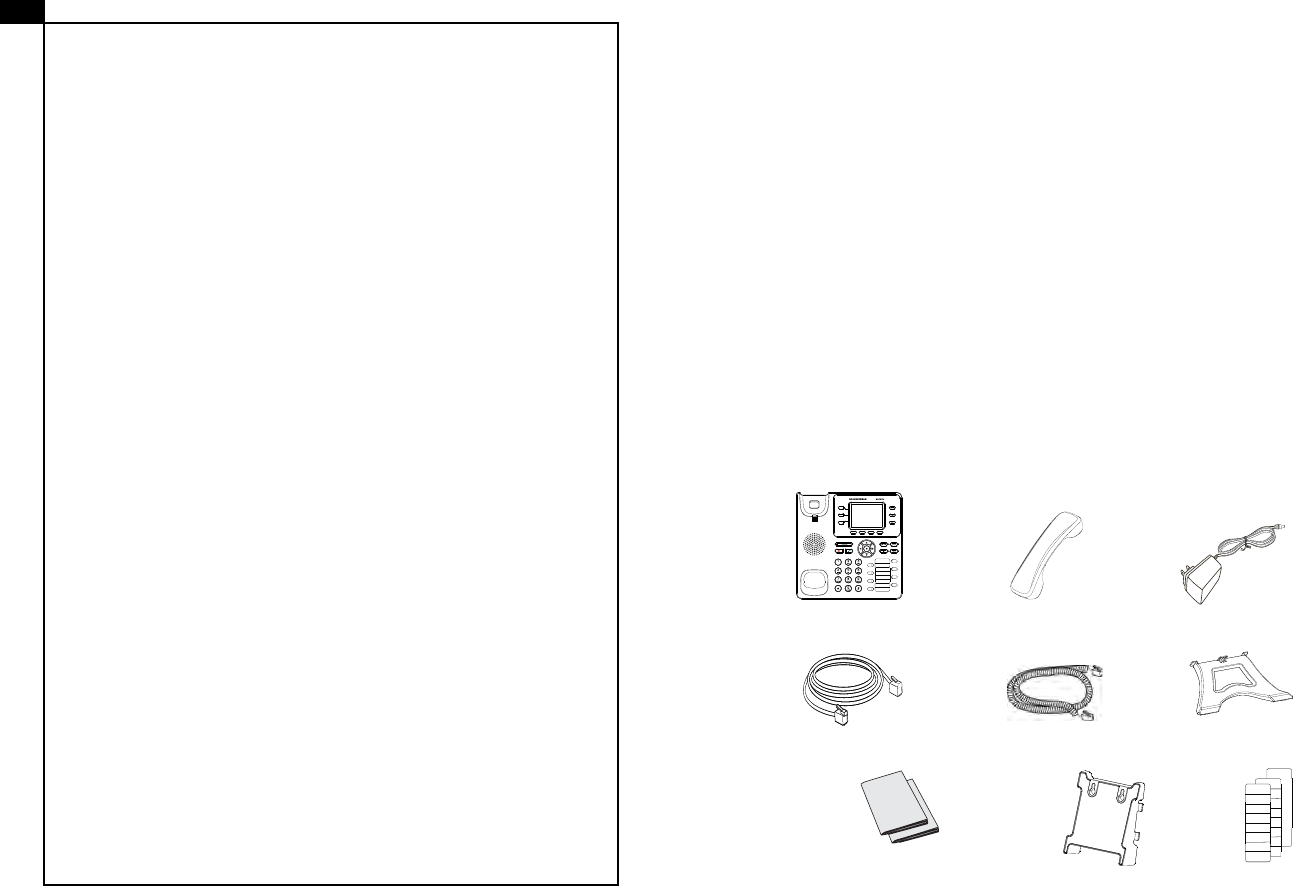

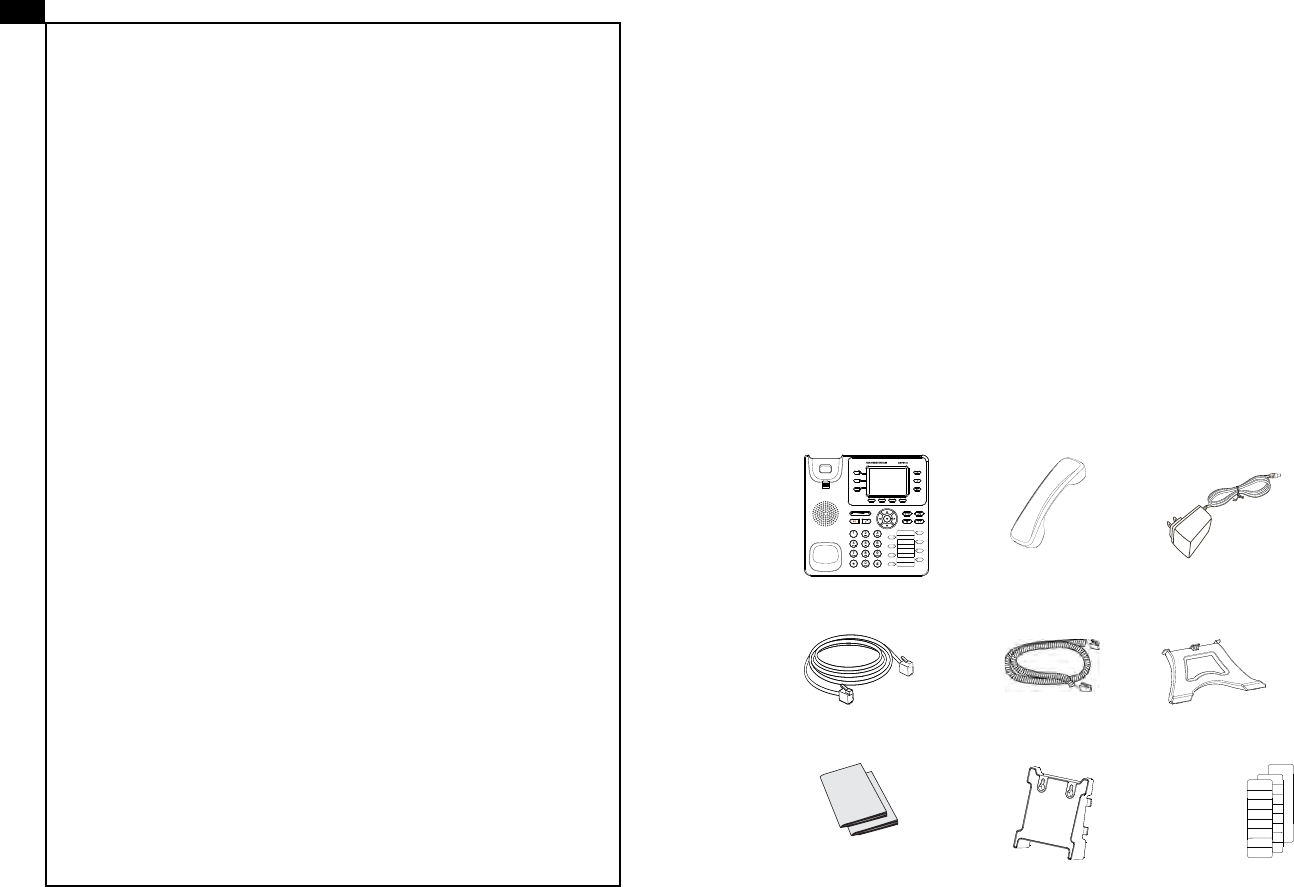

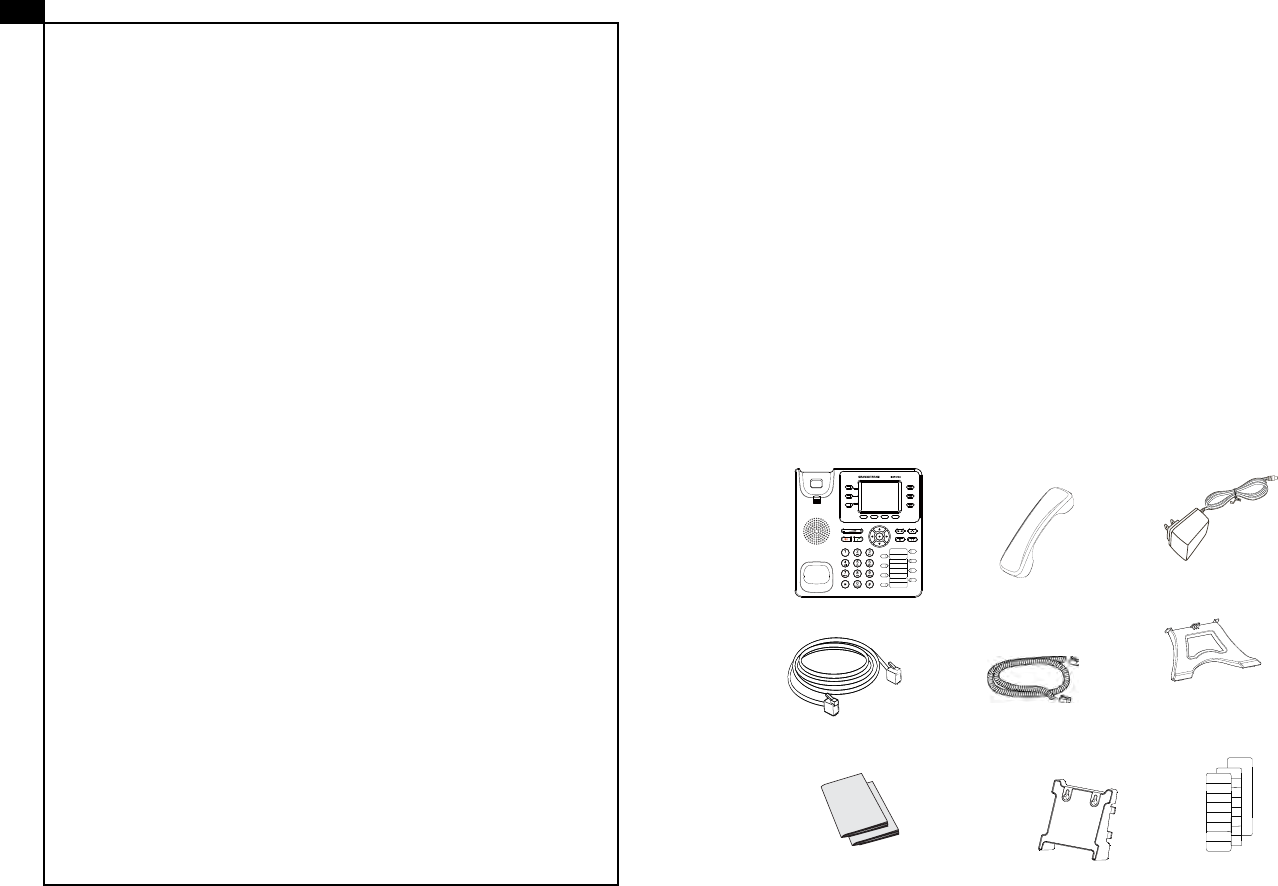

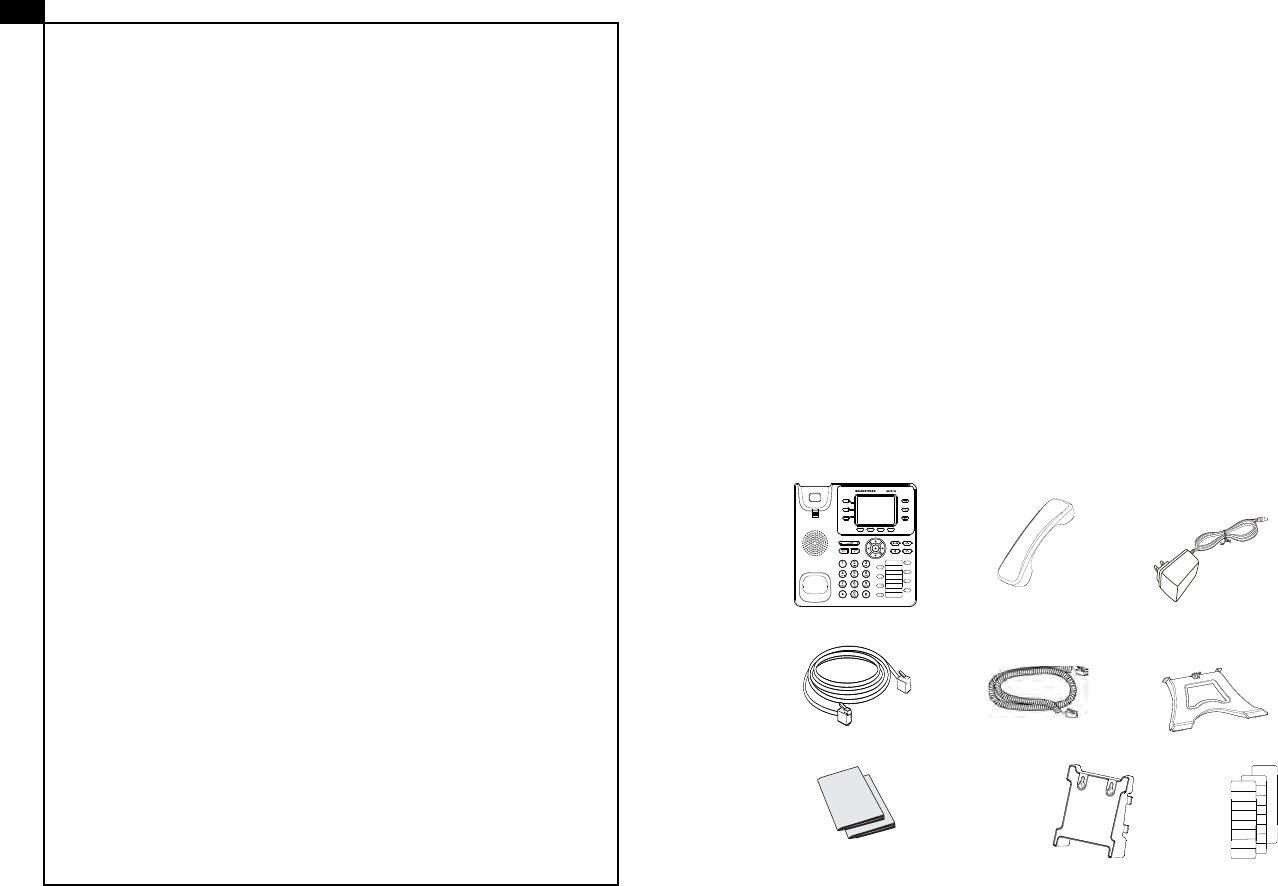

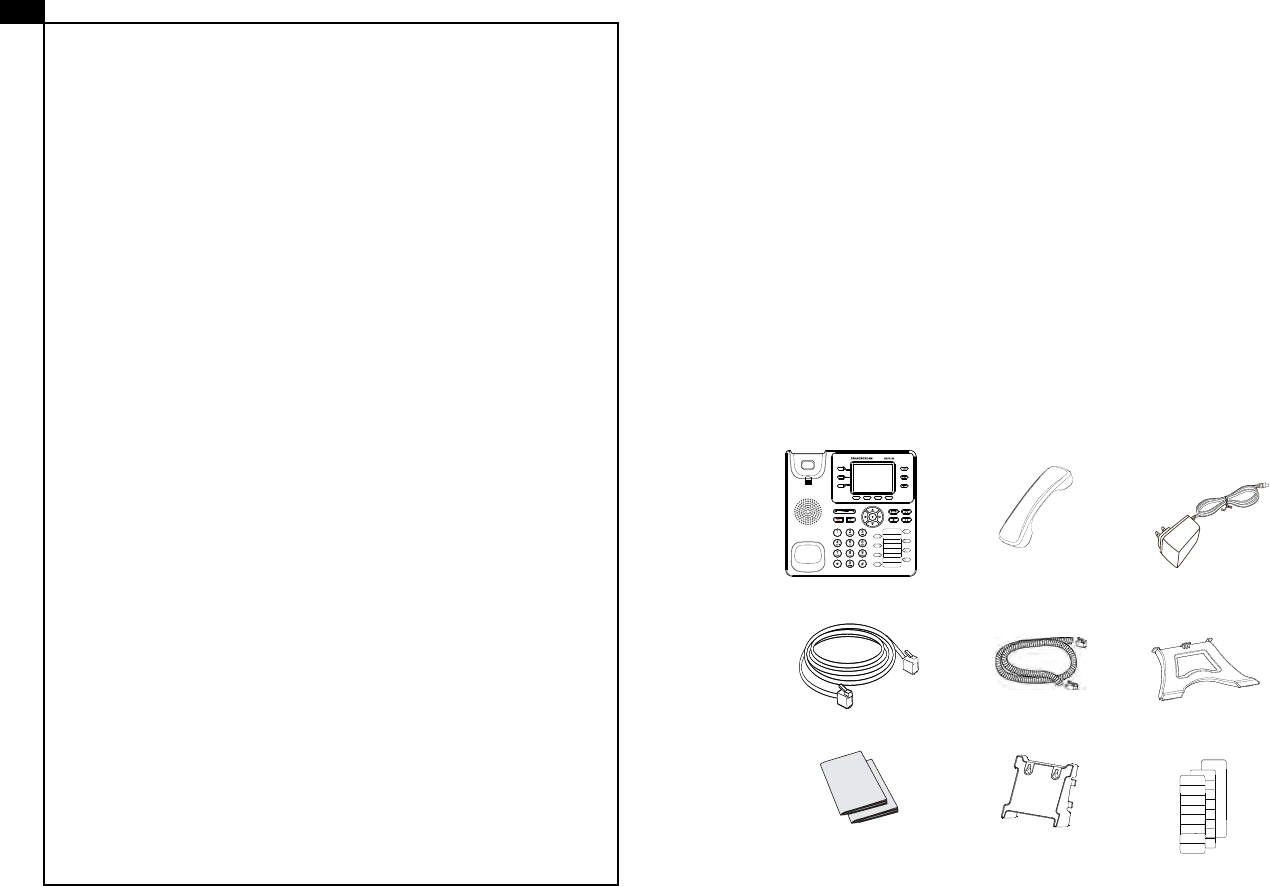

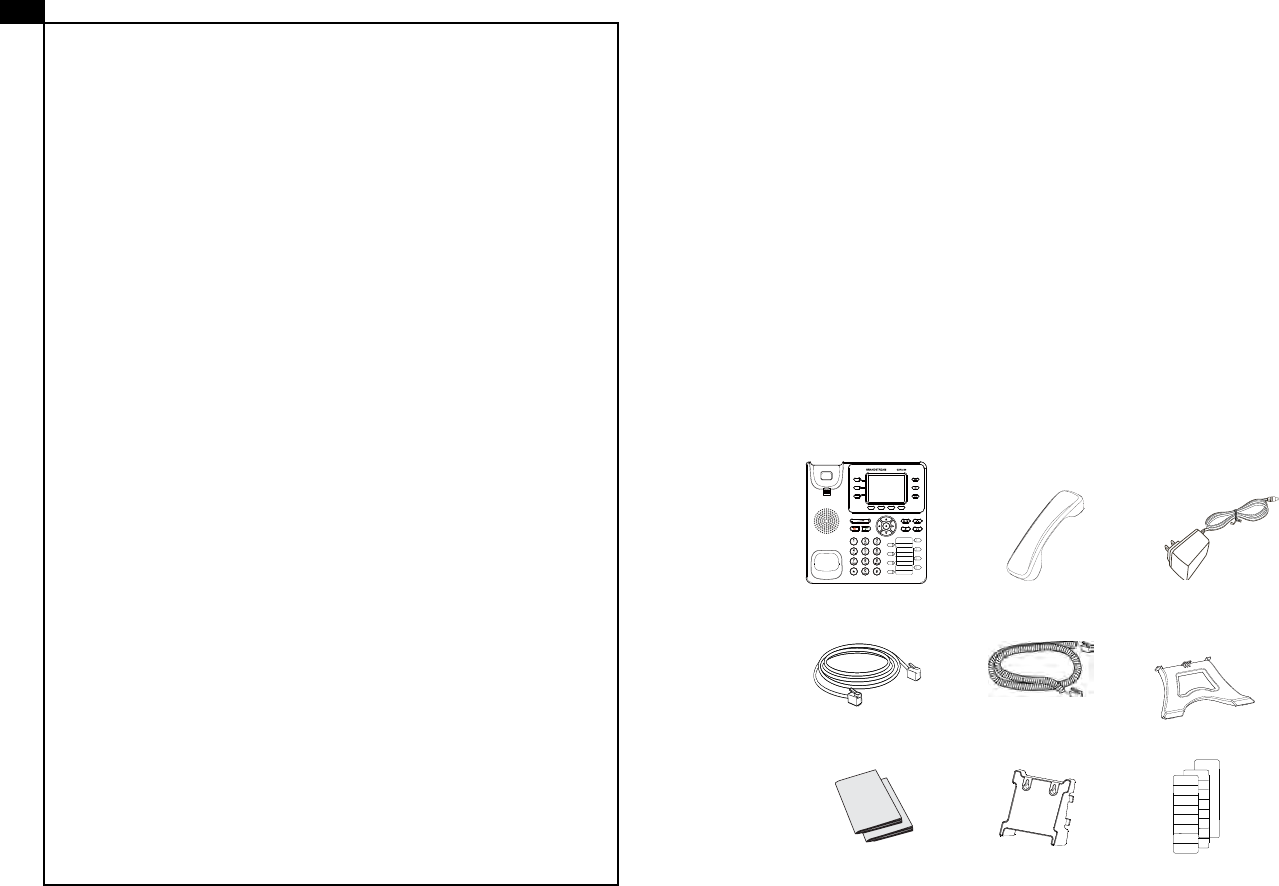

1 x GXP2130 Main Case 1 x Handset
1 x Phone Cord1 x Ethernet Cable 1 x Phone Stand
1 x 12V Power adapter
1 x Quick Installation
Guide / 1 x GPL License 1 x Wall Mount
The GXP2130 is a state-of-the-art enterprise grade IP phone that features up to 3
lines, 2.8 inch TFT Color LCD, 4 XML programmable context-sensitive soft keys,
8 programmable BLF extension keys, dual Gigabit network ports, integrated PoE
and Bluetooth (V2 only), 4-way voice conferencing, and Electronic Hook Switch
(EHS). The GXP2130 delivers superior HD audio quality on the handset and
speakerphone, rich and leading edge telephony features, personalized informa-
tion and customizable application service, automated provisioning for easy de-
ployment, advanced security protection for privacy, and broad interoperability with
most 3rd party SIP devices and leading SIP/NGN/IMS platforms.
PRECAUTIONS:
WARNING: Use only the power adapter included in the GXP2130 package.
Using an alternative non-qualied power adapter may possibly damage the unit.
12V
BLF Labels
3 4
CONNECTING THE PHONE:
PHONE SETUP:

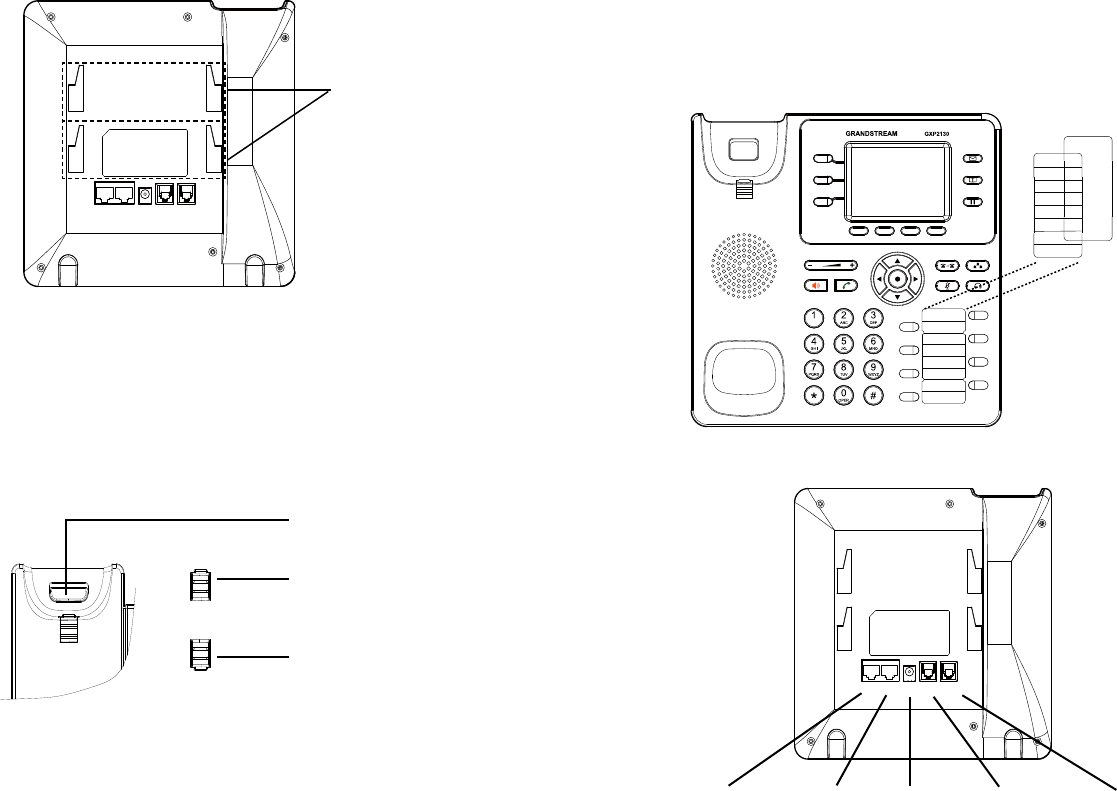

PC Port LAN Port Power Headset Port Handset Port

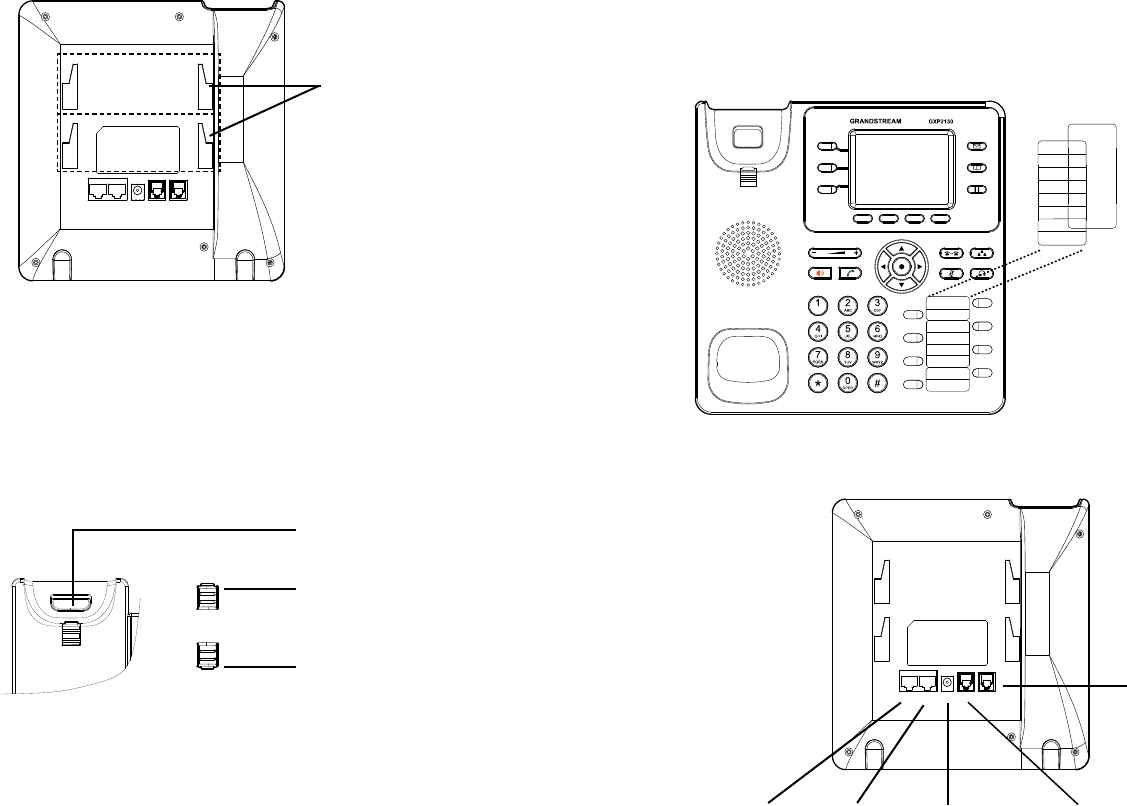

Installing the Phone (Phone Stand):

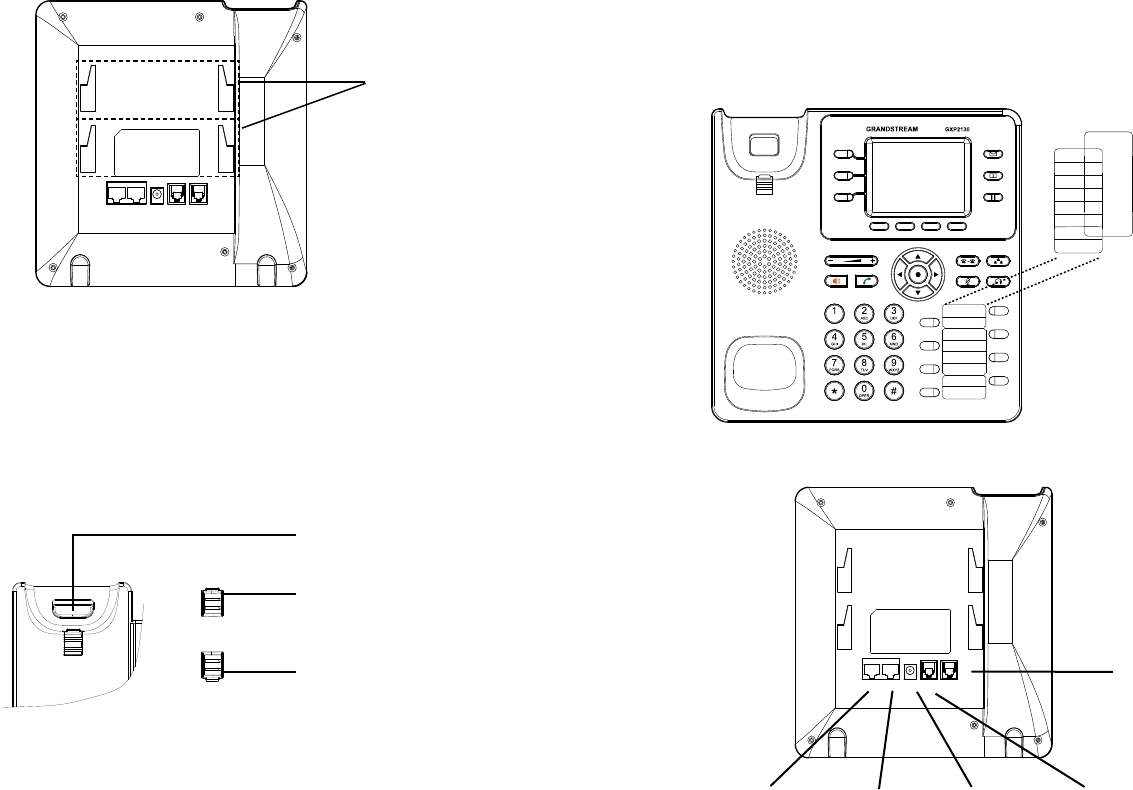

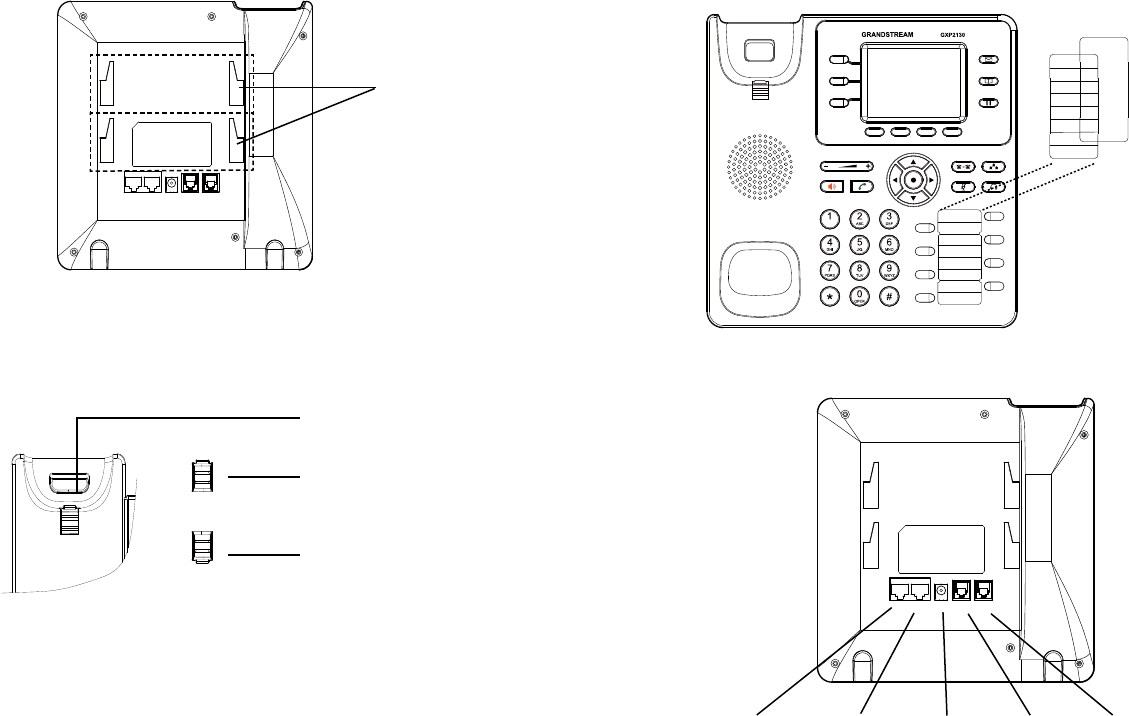

For installing the phone on the table with the phone stand, attach the phone stand
to the bottom of the phone where there is a slot for the phone stand (upper part,
bottom part).
Installing the Phone (Wall Mount):
1. Attach the wall mount to the slot on the back of the phone.
2. Attach the phone to the wall via the wall mount hole.
3. Pull out the tab from the handset cradle (See gure below).
4. Rotate the tab and plug it back into the slot with the extension up to hold the
handset while the phone is mounted on the wall (See gure below).
Tab with extension up
Handset rest
Tab with extension down
DC 12PC LAN
HEADSET HANDSET
Slots for the
wall mount and
phone stand
DC 12PC LAN
HEADSET HANDSET

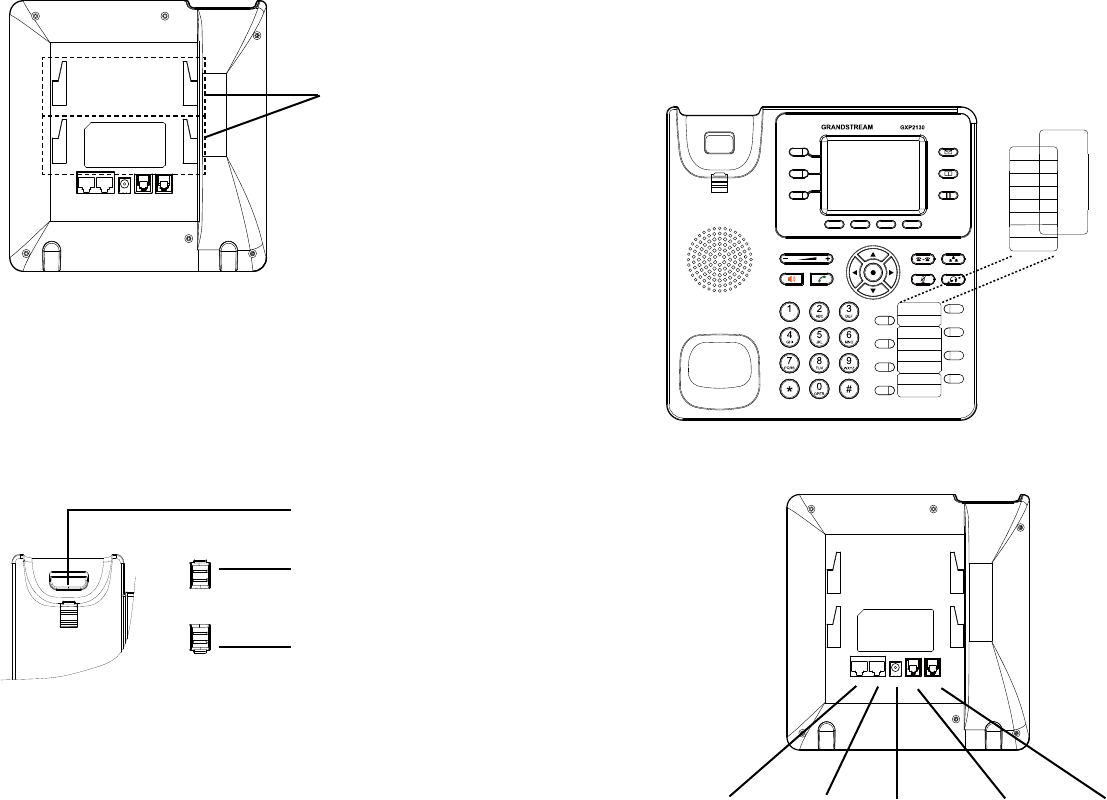

Installing BLF Paper Label:
1. Install the paper label under the plastic notches on the phone and gently lay the
paper down on the phone surface.
2. Install the plastic cover over the paper label by inserting the cover under the
plastic notches on the phone.
Label
Cover
5 6
Note: For the detailed user manual, please download from:
http://www.grandstream.com/support
This product is covered by one or more of the U.S. patents (and any foreign patent
counterparts thereto) identied at www.cmspatents.com.
Tips For Using the Keypad:
PHONE CONFIGURATION:
Congure the GXP2130 using Web Browser:
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. The phone automatically exits MENU mode with an incoming call, the phone
goes off-hook or the MENU mode is left idle for 60 seconds.
1. Ensure your phone is powered up and connected to the Internet.
2. Press the UP button to see the IP address.

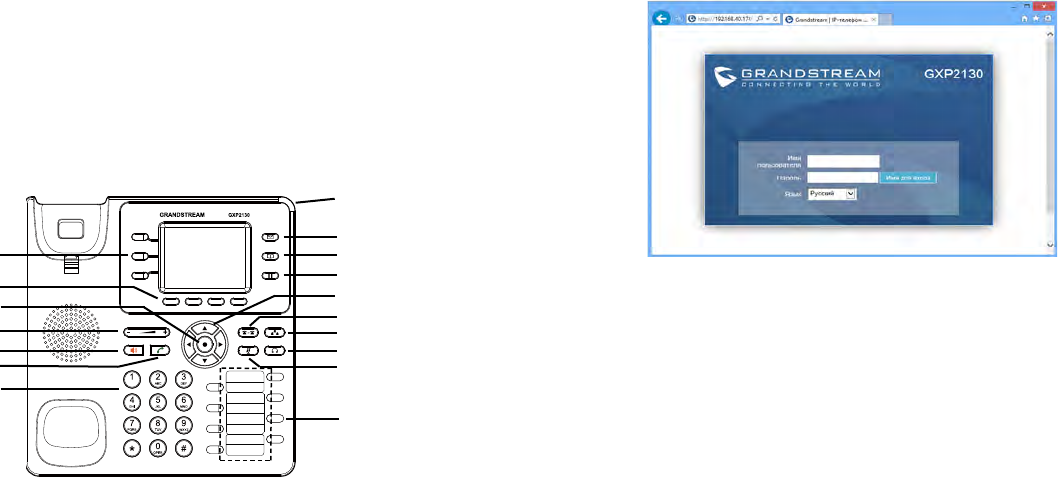

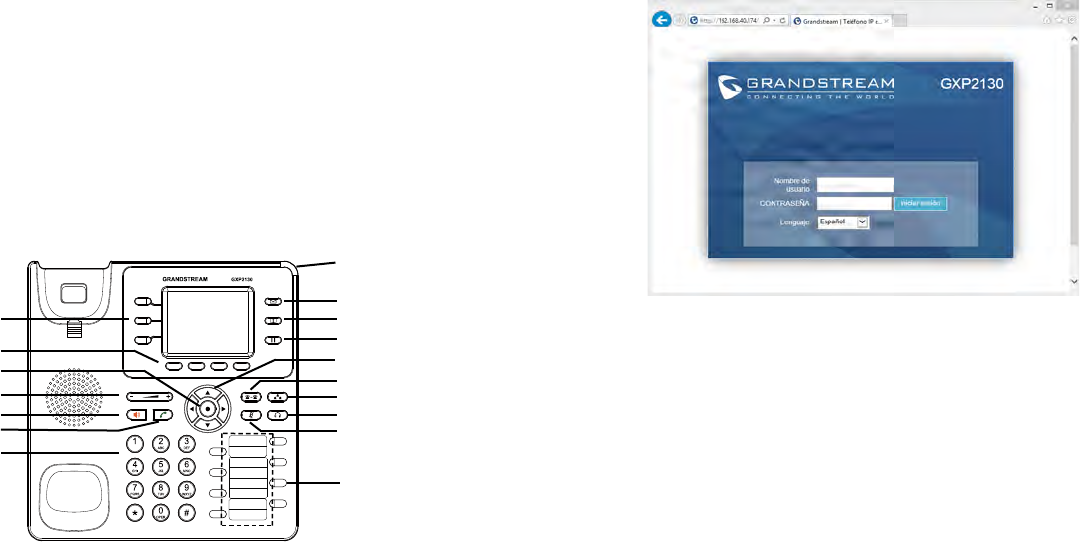

3. Type the phone’s IP address in your PC browser (See gure on right).
4. The default administrator username and password are “admin”; the default end-
user username is “user“ and the password is “123”.
Congure the GXP2130 using the Keypad:
1. Make sure the phone is idle.
2. Press the MENU button to access the keypad MENU to congure the phone.
3. Select MENU-> Phone-> SIP-> Account to congure settings for SIP Proxy,
Outbound Proxy, SIP User ID, SIP Auth ID and SIP Password.
4. Follow MENU options to congure the basic features of the phone. For
example: the IP address if using a static IP. For details, please check GXP2130
User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.

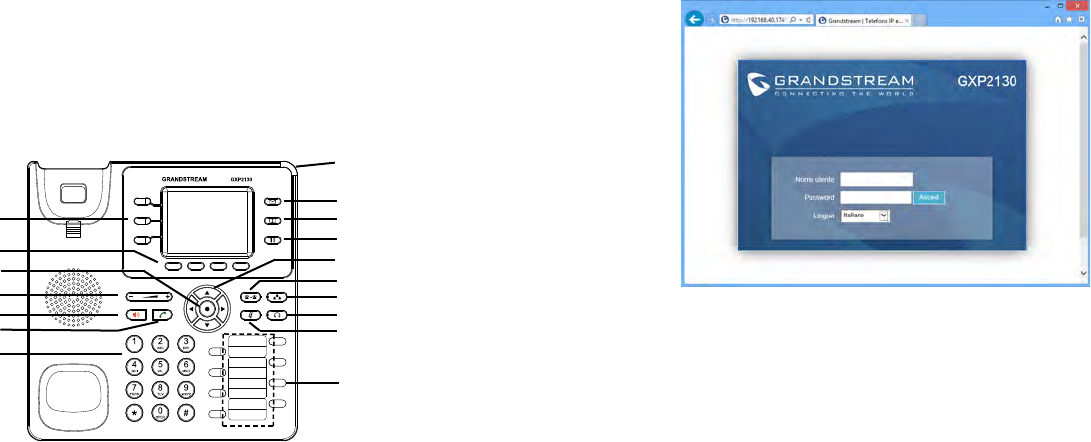

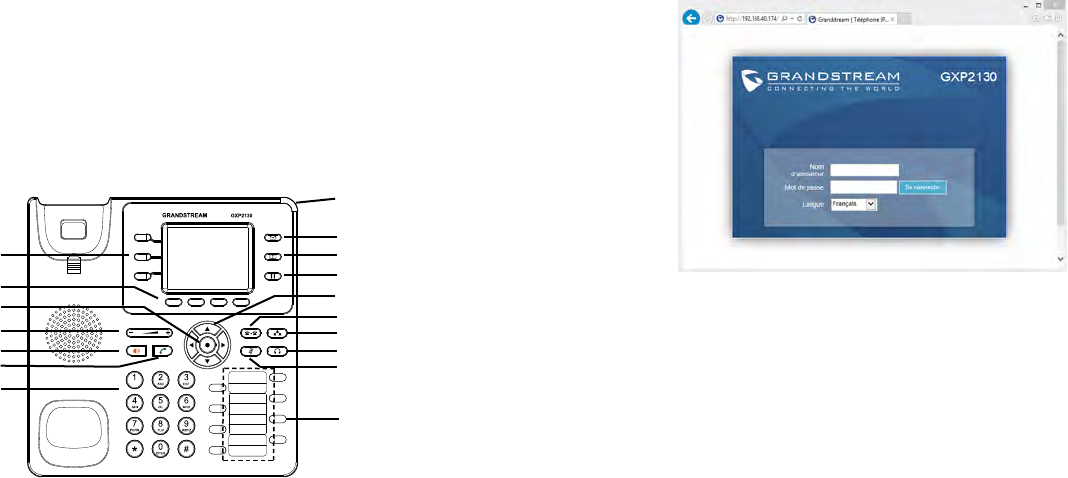

Message Waiting
Indicator
Multi-Purpose keys
Message
Contacts
Transfer
Hold
Headset
Conference
Mute
Standard Keypad
Navigation keys
Send
Line keys
Soft keys
Volume
Speaker
Menu/OK Key
To setup the GXP2130, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 12V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet.
4. The LCD will display provisioning or rmware upgrade information. Before con-
tinuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you can
further congure the phone using either a static IP or DHCP.
7 8
GXP2130不预设对医院，执法机构，医疗中
心(急救服务)以及各种紧急服务的紧急通话服
务。用户必须自行设定紧急通话功能。用户必
须自行购买SIP兼容的网络电话服务，正确地
设定GXP2130使用该服务，并定期测试您的
配置以确保GXP2130如预期工作，否则请购
买传统无线或有线电话服务来拨打紧急通话。
Grandstream Networks 公司的GXP2130不支
持紧急通话服务。 Grandstream Networks 公
司、其管理者和员工以及其相关机构对此所造
成的任何索赔、损失或者损害都不负有任何法
律追究责任。在此，您将无权对任何以及所有
由于无法通过GXP2130拨打紧急电话以及没
有遵照前段文字描述而造成紧急通话失败的事
件提出诉讼。
ZH
警告: 请不要在设备启动未完成或设备升级软件时断开电源，因为如刚才所述的
操作会导致话机本身的程序损坏，进而导致设备无法启动。
警告: 请使用设备包装中的电源，因为使用其他没有经过认证的替代电源适配器
有可能对设备造成损害。
设备包装清单:
GXP2130 话机（1台） 电话手柄（1个） 电源适配器 （1个）
网线 （1根） 手柄连线（1根） 桌面支架 （1个）
快速安装手册（1本）/
GPL许可证（1本） 墙体支架（1个）
注意事项:
产品概览:
GXP2130是一款新一代企业级IP电话。GXP2130支持3条线路，3个独立SIP
账号，2.8英寸LCD显示屏，4个可编辑XML应用程序软按键。GXP2130有2个
10/100/1000Mbps自适应交换式以太网接口（支持PoE供电），支持蓝牙功能
（仅限V2）和EHS功能，以及最多四方会议，具有优异的高清晰语音质量和丰富
完备的电话功能。它支持自动化的个人多媒体信息服务、自动配置、先进的安全
隐私保护设置。它广泛兼容其它第三方SIP设备及主要SIP/NGN/IMS平台。对于追
求品质的企业用户来说， GXP2130将是理想的选择。
12V
BLF标贴
9 10
安装电话:
墙体支架与桌
面支架插槽
安装电话 (墙体支架):
1. 将墙体支架插入电话背面的支架插槽中；
2. 通过墙孔将电话固定在墙上；
3. 如下图所示，将话机手柄槽下方的扣机零件取出；
4. 将该零件倒转，然后重新插入原处。此时零件凸出处在外，当电话使用墙体支
架固定在墙上时，手柄可以垂直地稳定扣入手柄槽中，不会滑落。
话机手柄插槽
凸出处向上
凸出处向下
安装电话 (桌面支架):
将桌面支架插入电话背面的支架插槽中。用户可以使用两排插槽中的一排，不同
的插槽用于不同的倾斜角度。
电话的连接:
PC端口 网络连接端口 12V电源 耳机 手柄
DC 12PC LAN
HEADSET HANDSET
DC 12PC LAN
HEADSET HANDSET
安装BLF标贴：
1. 将纸质BLF标贴轻轻放入话机上的BLF卡槽，使纸质标贴与卡槽完全对齐放好；
2. 将塑料保护卡插入电话上的塑料卡槽中，覆盖在纸质BLF标贴上。
BLF标贴
BLF保护卡
11 12
使用GXP2130键盘:
1. 当电话处于空闲状态，按下菜单/确定按键进入菜单选项；
2. 使用方向选择按键 “上”“下”“左”“右”选择菜单选项；
3. 按下菜单/确定按键确定选项；
4.当有来电进入，提起电话手柄、使用免提键或者电话处于菜单状态中60秒之
后，电话将自动退出菜单选项。
电话的配置:
通过WEB浏览器配置GXP2130:
1. 请确保电话的电源及网络连接；
2. 话机待机时，按下“上”方向键，此时电话屏幕显示话机IP地址；
3. 在您电脑浏览器中输入话机IP地址；
4.如右图所示，请输入密码登陆。默认管理员用户名和密码是“admin”；默认终
端用户名是“user”，密码是“123”。
通过键盘配置GXP2130:
1. 确保电话处于空闲状态；
2. 按下菜单/确定按键进入菜单选项；.
3. 选择菜单->话机->SIP->账号，输入SIP服务器、SIP用户名、密码等账号信息，
注册新的SIP账号；
4. 在菜单选项中进行电话其他设置，如设置电话的静态IP地址。请参考GXP2130
产品用户手册获得更多详细配置信息；
5. 如有其他需要的设置，请联系您的服务提供商。
备注：欲获取详细的话机使用信息，请在以下链接中下载用户手册:
http://www.grandstream.com/support

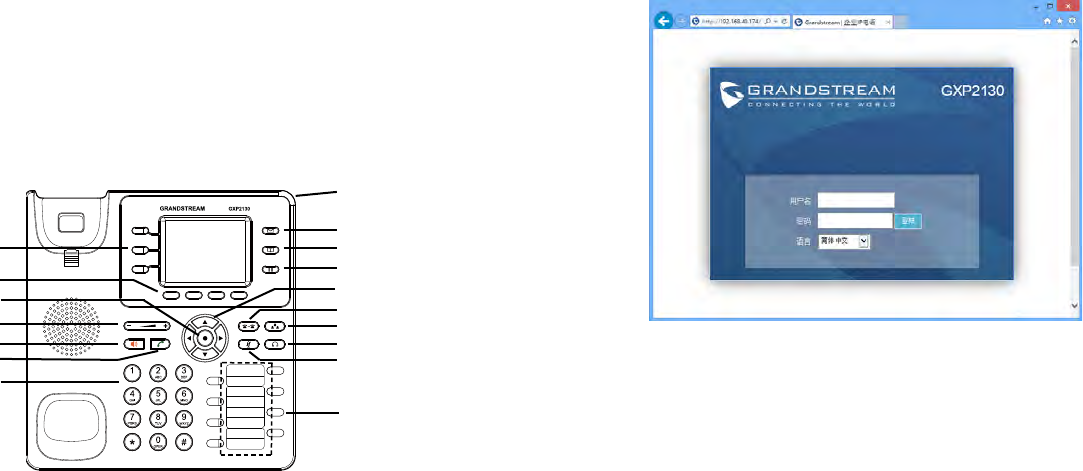

信息指示灯
线路键
软按键
多功能按键
信息
电话簿
转接
保持
耳机
会议
静音
菜单/确认键
标准键盘
导航键
发送
音量
免提
连线步骤：
1. 用手柄连线连接电话手柄和电话主机；
2. 用网线连接电话的网络接口和外部网络接口（如：集线器或交换机上的RJ-45网
络接口）；
3. 用电源适配器连接电话电源接口和交流电源插座；
4. 电话屏幕将会显示设备启动或固件升级信息。请耐心等待至时间/日期显示；
5. 话机启动后，用户可以在主菜单或WEB浏览器进一步设置静态IP或者DHCP，
从而获得网络连接。
13 14
ES
1 x Auricular
1 x Cable Telefónico
1 x Cable Ethernet
El GXP2130 no esta pre-congurado para soportar o
realizar llamadas de emergencia a ningún tipo de hospital,
agencia policial, unidad de cuidado medico o cualquier
otro servicio de emergencia. Es su responsabilidad
contratar un servicio de telefonía de Internet compatible
con el protocolo SIP, congurar el GXP2130 para utilizar
dicho servicio y periódicamente probar esta conguración
para conrmar que este trabajando como usted espera.
Si este requisito no es completado, es su responsabilidad
contratar un servicio de telefonía ja o celular para tener
acceso a servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES A
SERVICIOS DE EMERGENCIA A TRAVÉS DEL GXP2130.
NI GRANDSTREAM NI NINGUNO DE SUS ACCIONISTAS,
EMPLEADOS O AFILIADOS SON RESPONSABLES DE
NINGUNA DEMANDA, DAÑO O PERDIDA QUE ESTO
PUEDA OCASIONAR Y MEDIANTE ESTE COMUNICADO
USTED RENUNCIA A CUALQUIER RECLAMO O
CONSECUENCIA PROVENIENTE O RELACIONADO
DE LA INHABILIDAD DE CONTACTAR SERVICIOS DE
EMERGENCIAS CON EL GXP2130 Y SU FALTA DE NO
HABER HECHO LOS ARREGLOS DE LUGAR PARA
ACCESAR ESTOS SERVICIOS DE EMERGENCIA DE
ACUERDO CON EL PÁRRAFO ANTERIOR.
ADVERTENCIA: No apague el GXP2130 cuando las luces indicadoras se
encuentren en estado intermitente al momento de iniciar el equipo o actualizar
el rmware. Esto podría ocasionar que la unidad no continúe funcionando
correctamente.
PRECAUCIONES:
INFORMACIÓN GENERAL:
CONTENIDO DEL PAQUETE:
1 x Base Principal 1 x Adaptador de Ali-
mentación 12V DC
1 x Soporte de Teléfono
1 x Guia de Instalación
Rapida / 1 x La Licencia GPL 1 x Montura de Pared
El GXP2130 es un avanzado teléfono IP de categoría empresarial con hasta 3
líneas, Patantalla LCD TFT de 2.8 pulgadas a color, 4 teclas XML programables
sensibles al contexto, 8 teclas programables BLF, doble puerto de red Gigabit,
PoE y Bluetooth (solo V2) integrado, conferencias de voz de 4 vías y Electronic
Hook Switch (EHS). El GXP2130 ofrece calidad de audio en HD tanto en au-
ricular y el altavoz, cuenta con las principales funcionalidades de telefonía de
última generación, información personalidad y aprovisionamiento automatizado
para facilitar su implementación, protección de seguridad avanzada para mayor
privacidad e interoperabilidad amplia con la mayoría de los dispositivos SIP de
terceros y las principales plataformas SIP/NGN/IMS.
12V
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el paquete
del GXP2130. Utilizar un adaptador de poder alternativo no certicado podría
dañar su unidad.
BLF Etiqueta
15 16
Puerto PC Puerto LAN
Ranuras para soporte y
montura de pared
Instalando El Teléfono (Montura de Pared):
1. Inserte la montura de pared en la ranura de atrás del teléfono;
2. Coloque el teléfono en la pared utilizando los oricios;
3. Halé la lengüeta de la horquilla del auricular. (Ver gura abajo);
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular.
Lengüeta con extensión
hacia arriba
Soporte de Auricular
Lengüeta con extensión
hacia abajo
Instalando el Teléfono (Montura de pared):
Para instalar el teléfono sobre la mesa con el soporte del teléfono, conecte el
soporte del teléfono en la ranura de la parte inferior para el soporte que esta
detrás del teléfono.
CONECTANDO EL TELéFONO:
Alimentación Puerto de Receptor de Cabeza
Puerto Auricular
INSTALACIÓN DEL TELéFONO:
DC 12PC LAN
HEADSET HANDSET
DC 12PC LAN
HEADSET HANDSET
Colocando la etiqueta de papel para BLFs:
1. Inserte cuidadosamente la etiqueta de papel por debajo de las ranuras y ajuste
hasta que quede alineado con la supercie del teléfono;
2. Coloque cobertor plástico encima de la etiqueta de papel insertándolo por de-
bajo de las ranuras plásticas.
BLF Etiqueta
BLF Cobertor
17 18
Consejos para Utilizar el Teclado:
1. Para accesar al MENU, presione la tecla circular MENU.
2. Para navegar el menú utilice las teclas direccionales.
3. Presione el botón de MENU para conrmar su selección.
4. El teléfono saldrá del MENÚ cuando ingrese una llamada al teléfono, se
levante el auricular o cuando el teléfono permanezca en inactivo por mas de 60
segundos
CONFIGURACIÓN DEL TELéFONO:
1. Asegure que su teléfono este conectado a la red y tenga electricidad.
2. Presione el botón de navegación ARRIBA para ver la IP del teléfono.
3. Escriba la dirección IP en su navegador web (Ver la gura en la página siguiente).
4. El nombre de usuario y contraseña de administrador predeterminado es “ad-
min”; el nombre de usuario para usuario nal es “user” y la contraseña “123”.
Congurando el GXP2130 usando el teclado:
1. Asegure que el teléfono se encuentre en reposo.
2. Presione el botón de MENÚ para acceder al menú del teclado y congurar el
teléfono.
3. Seleccione MENÚ->Teléfono->SIP->Cuenta, para congurar el proxy SIP,
Proxy de salida, ID de usuario SIP, ID de Autenticación SIP y la contraseña SIP.
4. Sigas las opciones del teléfono para congurar las funciones basicas del
teléfono. Por ejemplo: La dirección IP, en el caso de usar una dirección IP estatica.
Para mayor información consulte el manual de usuario del GXP2130.
5. Por favor contacte a su PSI (Proveedor de servicios de Internet) para los
ajustes adicionales que sean necesarios para la conguración del teléfono.
Nota: Para obtener el manual de usuario, favor haga click aquí:
http://www.grandstream.com/support
Indicador de Mensaje
en Espera
Teclas de Linea
Teclas Programables
Contactos
Tecla de Menu / OK
Enviar
Teclas de Navegación
Transferencia
Conferencia
Silenciar
Receptor de Cabeza
Teclas
Programables
Multifunción
Volumen
Altavoz
Mensaje
Retener
Teclado Estándar
Para congurar el GXP2130, siga los pasos detallados abajo:
1. Conecte el auricular a la unidad utilizando el cable telefónico;
2. Conecte el puerto LAN del teléfono al jack RJ45 de un Hub/switch o router
usando el cable Ethernet；
3. Conecte la fuente de poder de 12V DC a la salida de alimentación del teléfono
y la salida de electricidad;
4. La pantalla LCD mostrara un mensaje de aprovisionamiento o de actualización
de rmware. Por favor espere que termine el proceso y la pantalla muestre la
hora y fecha;
5. Utilizando la interfaz Web integrada, ingrese la dirección IP del teléfono en un
navegador Web o mediante el teclado del teléfono congure una dirección IP
estática o dinámica con DHCP.
Congurando el GXP2130 utilizando un Navegador Web:
19 20
CONTENU DU PACK:
FR
1 x Combiné
Le GXP2130 n’est pas préconguré pour prendre en
charge ou acheminer les appels d’urgence adressés aux
hôpitaux, organismes chargés de l’application de la loi,
centres de soins médicaux (« service(s) d’urgence ») ou
tout autre type de service d’urgence. Vous devez prendre
des dispositions supplémentaires pour assurer l’accès aux
services d’urgence. Il est de votre responsabilité de vous
abonner à un service de téléphonie Internet conforme au
protocole SIP, de congurer correctement le GXP2130
pour utiliser ce service, et de tester périodiquement votre
conguration pour vous assurer qu’elle fonctionne comme
prévu. Si vous ne le faites pas, vous devez vous abonner
à un service de téléphonie sans l ou xe traditionnel pour
accéder aux services d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS
AUX SERVICES D’URGENCE VIA LE GXP2130.
NI GRANDSTREAM, NI SES DIRIGEANTS, EMPLOYES
OU SOCIETES AFFILIEES NE PEUVENT ETRE TENUS
RESPONSABLES POUR TOUTE RECLAMATION, TOUT
DOMMAGE OU PERTE, ET VOUS RENONCEZ PAR LES
PRESENTES A TOUTE RECLAMATION OU TOUT MOTIF
D’ACTION EN JUSTICE DÉCOULANT OU LIE A VOTRE
INCAPACITE D’UTILISER LE GXP2130 POUR
CONTACTER LES SERVICES D’URGENCE, ET TOUTE
NEGLIGENCE DE VOTRE PART QUANT A PRENDRE DES
DISPOSITIONS SUPPLEMENTAIRES POUR ACCEDER
AUX SERVICES D’URGENCE CONFORMÉMENT À
L’ALINÉA PRÉCÉDENT.
PRESENTATION:
ALERTE: Veuillez ne pas redémarrer le GXP2130 lors du démarrage du
système ou la mise à jour du rmware. Ceci peut corrompre l’image du rmware
et causer un dysfonctionnement de l’unité.
PRECAUTIONS
ALERTE: N’utilisez que l’adaptateur d’alimentation fourni dans le pack
GXP2130. L’utilisation d’un autre adaptateur d’alimentation non qualié peut
endommager l’unité.
1 x Appareil GXP2130
1 x Adaptateur d’alimentation 12V
1 x Câble Ethernet 1 x Câble téléphonique
1 x Support du téléphone
1 x Guide d’installation
rapide / 1 x License GPL 1 x Fixation Murale
12V
Le GXP2130 est un téléphone IP ultramoderne conçu pour les entreprises, of-
frant jusqu’à 3 lignes, écran LCD graphique couleur 2.8 pouces, 4 touches XML
contextuelles programmables, 8 touches BLF programmables, deux ports réseau
Gigabit, PoE et Bluetooth (seulement pour V2) intégrés, conférence à 4 partici-
pants, et crochet commutateur électronique (EHS). Le GXP2130 offre une qualité
audio HD en utilisant le combiné ou le haut-parleur, des fonctionnalités de télé-
phonie à la pointe de la technologie, les informations et applications de services
personnalisables, la mise en service automatique pour un déploiement facile, la
protection de la vie privée avec une sécurité avancée, ainsi qu’une large intero-
pérabilité avec la majorité des produits SIP tiers et des platformes SIP/NGN/IMS.
BLF Etiquette
21 22
Port PC Port LAN Alimentation
INSTALLATION DU TELEPHONE:
Fentes pour la xation
murale et support du
téléphone
Installation du téléphone (Fixation murale):
1. Attachez le support de xation murale à la fente située à l’arrière du téléphone.
2. Attachez le téléphone au mur via la fente de xation murale.
3. Tirez la languette du support du combiné (Voir gure ci-dessous).
4. Pivotez la languette et rebranchez-la dans la fente en gardant son appui vers
le haut pour tenir le combiné lorsque le téléphone est xé au mur (Voir gure ci-
dessous). Appui du Combiné
Languette avec appui
vers le haut
Languette avec appui
vers le bas
L’installation de l’étiquette en papier BLF:
1. Installez l’étiquette en papier en y alignant les découpes avec les encoches
en plastique sur le téléphone et posez doucement l’étiquette sur la surface du
téléphone;
2. Installez la couverture en plastique sur l’étiquette en papier en insérant la
couverture dans les encoches en plastique.
CONNECTER LE TéLéPHONE:
Port Casque Port Combiné
DC 12PC LAN
HEADSET HANDSET
DC 12PC LAN
HEADSET HANDSET
Installation du téléphone (Support du téléphone):
Pour installer le téléphone sur la table avec le support du téléphone, attachez
ce dernier à la fente placée à la base du téléphone (partie Supérieure, partie
Inférieure).
BLF Etiquette
BLF Couverture
23 24
Conseils d’utilisation du clavier:
1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/
DROITE.
3. Appuyez sur le bouton circulaire MENU pour conrmer la sélection.
4. Le téléphone quitte automatiquement le MENU quand il y a un appel entrant, si
le téléphone est décroché, ou lorsque le MENU est inactif pendant 60 secondes.
CONFIGURATION DU TELEPHONE :
Congurer le GXP2130 en utilisant le Navigateur web:
1. Vériez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton HAUT pour afcher l’adresse IP.
3. Saisissez l’adresse IP du téléphone dans votre navigateur PC (voir gure à droite).
4. Le mot de passe d’administrateur par défaut est “admin”, le mot de passe “util-
isateur” par défaut est “123”.
Congurer le GXP2130 en utilisant le Clavier:
1. Assurez-vous que le téléphone est libre;
2. Appuyez sur le bouton “MENU” pour accéder au MENU pour congurer le
téléphone;
3. Sélectionnez MENU -> Phone -> SIP -> Account, pour congurer les paramètres
du Proxy SIP, Proxy Sortant, Nom d’utilisateur SIP, Nom d’authentication SIP,
mot de passe SIP;
4. Suivez les options du MENU pour congurer les fonctionnalités de base du
téléphone. Par exemple: l’adresse IP si vous utilisez une adresse IP statique.
Pour plus de détails, veuillez vérier le manuel d’utilisation du GXP2130;
5. Veuillez contacter votre Fournisseur d’accès Internet pour les paramètres
supplémentaires qui peuvent être nécessaires pour congurer le téléphone.
Note : Pour le manuel d’utilisation détaillé, veuillez le télécharger a partir de :
http://www.grandstream.com/support
Indicateur de
message en attente
Touches Lignes
Touches contextuels
Touches Multi-
Fonctions
Message
Contacts
Transfert
Mise en attente
Casque
Conférence
Muet
Bouton Menu/OK
Clavier standard
Touches de naviguation
Envoyer
Volume
Haut-parleur
Pour installer le GXP2130, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier du téléphone principal avec le câble
téléphonique.
2. Connectez le port LAN de votre téléphone au port RJ-45 d’un concentrateur/
commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 12V DC à la prise d’alimentation sur le téléphone;
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations d’approvisionnement ou de mise à jour du
rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.
25 26
LIEFERUMFANG:
DE
Im GXP2130 sind keine Notfallrufnummern voreingestellt
oder vorkonguriert. Das GXP2130 tätigt keine
automatischen Anrufe zu medizinischen, sozialen oder
juristischen Hilfs- oder Serviceorganisationen. Die
Anbindung an derartige Einrichtungen muss separat
eingestellt bzw. zur Verfügung gestellt werden. Es liegt
in der Verantwortung des Nutzers, einen SIP-konformen
Internet-Telefon-Service zu buchen, der die Nutzung der
örtlichen und überregionalen Notrufnummern sicherstellt.
Bietet der SIP-Anbieter diesen Service nicht, liegt es in
der Verantwortung des Nutzers, einen analogen bzw.
alternativen Telefonanschluss zusätzlich bereit zu stellen,
um eine telefonische Anbindung für Notfälle sicherstellen
zu können.
GRANDSTREAM STELLT MIT DEM GXP2130 KEINE
VERBINDUNG ZU NOTFALLRUFNUMMER ODER DIE
ANBINDUNG AN NOTFALLZENTREN ZUR VERFÜGUNG.
WEDER GRANDSTREAM, NOCH GRANDSTREAM
MITARBEITER, ANGESTELLTE ODER SONSTIGE
FIRMEANGEHÖRIGE SIND FÜR DIE ANDBINDUNG
DES GXP2130 AN EINEN MEDIZINISCHEN SERVICE
ODER ANDEREN NOTFALLDIENST ZUSTÄNDIG,
BZW. VERANTWORTLICH.ES OBLIGT ALLEINIG IN
DER VERANTWORTUNG DER GXP2130 NUTZER
BZW. DER GXP2130 BESITZER, FÜR EINE
NETZANBINDUNG ZU SORGEN, WELCHE DIE
NUTZUNG VON MEDIZINISCHEN ODER ANDEREN
NOTFALLRUFNUMMERN SICHERSTELLT.
SICHERHEITSHINWEISE
ACHTUNG: Bitte unterbrechen Sie während des Systemstarts bzw.
während eines Software-Upgrades des GXP2130 NICHT die Stromzufuhr. Eine
Unterbrechung kann ein Fehlverhalten hervorrufen und das Telefon zerstören.
ACHTUNG: Verwenden Sie nur den im GXP2130 Paket eingeschlossenen
Netzadapter. Die Verwendung eines alternativen, nicht geeigneten Netzadapters
kann vielleicht das Gerät beschädigen.
ÜBERBLICK:
1 x GXP2130 Telefonapparat 1 x Hör-Sprecheinheit
1 x 12V Netzteil
1 x Netzwerkkabel (Ethernet) 1 x Telefon-Spiralkabel
1 x Standfuß für das Telefon
1 x Kurz- Installationsan-
leitung/ 1 x GPL Lizenz 1 x Aufsatz zur Wandmontage
Das GXP2130 ist ein neues, wegweisendes IP-Business-Telefon für bis zu drei
SIP-Identitäten. Ausgestattet ist das Modell mit einem 2,8“ Farb-LCD Display,
vier (4) XML-programmierbaren Soft-Tasten, acht (8) freiprogrammierbaren BLF-
Tasten, Dual-Gigabit Netzwerkanschluss, Integriertes PoE und Bluetooth (nur
V2), 4-Wege Konferenzmöglichkeit und EHS – der Rufannahme am Headset. Das
GXP2130 liefert, wie alle Grandstream SIP-Telefone, fulminante HD-Audioqual-
ität sowohl am Hörer, als auch beim Freisprechen. Ferner werden umfangreiche
Ausstattungsmerkmale zur individuellen Anpassung, professioneller Nutzung und
erweiterten Sicherheitsanforderungen geboten. Das automatische Provisionieren
bei der Installation größerer Projekte, ist ebenso selbstverständlich, wie die In-
teroperabilität mit allen, aktuell gängigen SIP / NGN / und IMS Plattformen, sowie
zu vielen SIP-Geräten von Drittanbietern.
12V
BLF Streifen
27 28
TELEFONINSTALLATION:
Eingebauter Steckplatz
für die Wandhalterung
und den Standfuß
1. Führen Sie die Wandhalterung auf der Rückseite des Telefons in die dafür
vorgesehenen Steckplätze ein.
2. Zur Montage des Telefons an der Wand, nutzen Sie bitte die dafür vorgesehenen
Montagelöcher.
3. Ziehen Sie das Sicherungsplättchen aus der Hörerauage heraus ( Siehe
untere Skizze)
4. Drehen Sie das Sicherungsplättchen um 180° und und stecken Sie es wieder
in den Steckplatz. Das Plättchen sollte nun weiter als zuvor herausstehen, sodass
die Hör-Sprecheinheit für die Wandmontage besser xiert werden kann. (Siehe
untere Skizze)
Position für das
Sicherungsplättchen bei
Wandmontage
Auage für die Hör-Sprecheinheit
Position für das
Sicherungsplättchen bei
normaler Nutzung
Installation des Telefons (Wandmontage):
Installation des Telefons (Wandmontage)
Zur Nutzung des Telefons am Tisch, führen Sie bitte den mitgelieferten Standfuß
in die auf der Rückseite des Telefons vorgesehene Montagesteckplätze ein.
ANSCHLUSSMÖGLICHKEITEN AM TELEFON:
PC-Anschluss Netzwerkanschluss
(Ethernet)
Anschluss für die
Hör-Sprecheinheit
Headset-Anschluss
Stromanschluss
DC 12PC LAN
HEADSET HANDSET
DC 12PC LAN
HEADSET HANDSET
Installation der BLF Papierstreifen:
1. Installieren Sie den Papierstreifen, indem Sie diesen vorsichtig in die vorgeseh-
ene Aussparrung am Telefon drücken;
2. Legen Sie die Plastikabdeckung über den Papierstreifen und achten Sie da-
rauf, dass Papier- und Plastikstreifen unter die Kunststoffnasen am Telefon ge-
drückt werden können.
BLF Streifen
BLF Abdeckung
29 30
Tipps zur Konguration über das Tastenfeld:
1. Um in das Einstellungsmenü zu gelangen, drücken Sie bitte die MENÜ-Taste.
2. Navigieren Sie durch das Menü mit den Tasten AUF/AB und LINKS/RECHTS.
3. Drücken Sie die runde Menütaste, um eine Auswahl zu bestätigen.
4. Das Telefon verlässt den Menü-Modus automatisch bei einem eingehenden
Anruf, wenn der Hörer abgenommen oder wenn länger als 60 Sekunden keine
Taste gedrückt wird.
KONFIGURATION des TELEFONS
Konguration des GXP2130 via Web-Browser:
1. Stellen Sie sicher, dass das Telefon eingeschaltet ist und eine Internetverbind-
ung besteht.
2.Drücken Sie die UP Taste um die IP Adresse zu sehen.
3. Geben Sie die IP Adresse des Telefons in die Adresszeile Ihres Webbrowsers
ein. (Siehe Skizze rechts).
4. Der voreingestellte Administrator-Benutzername sowie das voreingestellte
Passwort ist jeweils „admin“, der voreingestellte Nutzer-Benutzername ist „user“,
das Passwort ist „123“.
Konguration Des Telefons Über Das Tastenfeld:
1. Stellen Sie sicher, dass das Telefon im Bereitschaftsmodus ist.
2. Drücken Sie die MENÜ Taste, um in das Kongurationsmenü des Telefons zu
gelangen.
3. Wählen Sie MENÜ > Telefon > SIP > Konto, um die Einstellungen für SIP
Proxy, Outbound Proxy, SIP-Nutzer ID, SIP Authentizierungs-ID, sowie das SIP
Passwort zu kongurieren.
4. Über die MENÜ Optionen können Sie die Basisfunktionen des Telefons
kongurieren, wie z.B. die Einstellung der IP Adresse, wenn eine statische
(feste) IP Adresse genutzt wird. Weitere Kongurationsdetails nden Sie im
Benutzerhandbuch des GXP2130.
5. Bitte kontaktieren Sie Ihren Internet-Service-Provider, um weitere, für die
Konguration notwendige, Einstellungen zu erfahren.
Bitte beachten Sie: Das erweiterte Benutzerhandbuch erhalten Sie unter:
http://www.grandstream.com/support
Nachrichtenanzeige
Leitungstasten
Soft-Tasten
Multifunktionstasten
Nachricht
Kontakte
Verbinden
Halten
Hör-Sprecheinheit
Konferenz
Stumm
Menü /
Bestätigungstaste
(OK Taste)
Standard-Tasten
Navigationstasten
Senden
Lautstärke
Lautsprecher
Das Telefon schrittweise zusammenbauen:
1. Verbinden Sie die Hör-Sprecheinheit mit dem Telefon, indem Sie das Spiralkabel
in die dafür vorgesehenen Steckplätze stecken.
2. Verbinden Sie den Netzwerk-Anschluss (RJ45) am Telefon mit dem dafür
vorgesehenen Router / Switch, nutzen Sie hierfür das Netzwerkkabel mit dem
RJ45 Stecker.
3. Verbinden Sie das Netzteil mit dem Telefon und stecken dieses dann in die
Steckdose.
4. Am Display werden Informationen zum Provisionierungsvorgang sowie zur
Software-Version angezeigt. Warten Sie bitte mit weiteren Aktionen bis am
Display das aktuelle Datum, sowie die aktuelle Uhrzeit erscheint.
5. Sie können jetzt die weiteren Telefoneinstellungen vornehmen, indem Sie das
Telefon via integrierten Web-Server oder über die Telefontasten kongurieren.
31 32
CONTENUTO DELLA CONFEZIONE:
IT
GXP2130 non è precongurato per supportare o
effettuare chiamate di emergenza a qualsiasi tipo di
ospedale, struttura giudiziaria, unità di assistenza
medica (“Servizi di emergenza”) o a qualsiasi altro
tipo di servizio di emergenza. È necessario effettuare
accordi supplementari per accedere ai Servizi di
emergenza. E’ a Vostra esclusiva responsabilità
acquistare servizi di telefonia internet conformi
con SIP, congurare GXP2130 correttamente per
usare tale servizio ed effettuare test periodici della
congurazione per assicurarsi che funzioni in modo
idoneo. Se non si effettua ciò, è Vostra responsabilità
acquistare servizi telefonici ssi o wireless tradizionali
per accedere ai Servizi di emergenza.
GRANDSTREAM NON FORNISCE COLLEGAMENTI
AI SERVIZI DI EMERGENZA ATTRAVERSO GXP2130.
NÈ GRANSTREAM NÈ I SUOI RESPONSABILI,
DIPENDENTI O AFFILIATI POSSONO ESSERE
RITENUTI RESPONSABILI DI QUALSIASI
RECLAMO, DANNO O PERDITA, E DI QUALSIASI
AZIONE LEGALE DERIVANTE DA TALI RECLAMI
O CAUSE IN RELAZIONE ALL’IMPOSSIBILITÀ DI
USARE IL GXP2130 PER CHIAMATE AI SERVIZI
O DI STRINGERE ACCORDI SUPPLEMENTARI
PER ACCEDERE AI SERVIZI DI EMERGENZA IN
CONFORMITÀ AL PARAGRAFO PRECEDENTE.
PRECAUZIONI:
ATTENZIONE: NON spegnere/accendere il GXP2130 durante l’avvio
del sistema o l’aggiornamento del rmware. Ciò potrebbe comportare il
danneggiamento del rmware e il malfunzionamento dell’unità.
ATTENZIONE: Usare solo l’alimentatore incluso nella confezione del
GXP2130. L’uso di un alimentatore alternativo non idoneo potrebbe danneggiare
l’unità.
PANORAMICA:
1 x Case unità principale
GXP2130
1 x Ricevitore 1 x Alimentatore 12V
1 x Cavo Ethernet 1 x Cavo Telefonico 1 x Supporto Telefono
1 x Supporto montaggio a parete
GXP2130 è un telefono IP altamente tecnologico, di livello enterprise, che mette
a disposizione no a 3 linee, un TFT LCD 2,8” a colori, 4 tasti funzione sensibili
al contesto programmabili in XML, 8 tasti di estensione BLF programmabili, due
porte di rete Gigabit, PoE e Bluetooth (solo V2) integrato, conferenza vocale a 4
vie e la funzione di aggancio/sgancio elettronico (EHS, Electronic Hook Switch).
GXP2130 offre una qualità audio HD superiore con cufe e vivavoce, è dotato
di molte caratteristiche telefoniche all’avanguardia, servizi applicativi personal-
izzabili e informazioni personalizzate, provisioning automatico per semplicare
l’implementazione, protezione di sicurezza avanzata per la privacy e ampia in-
teroperabilità con la maggior parte dei dispositivi SIP di terze parti e le principali
piattaforme SIP/NGN/IMS.
12V
1 x Guida rapida di instal-
lazione/ 1 x GPL Licenza BLF Etichetta
33 34
Porta PC Porta LAN Alimentazione Porta ricevitore
Slot per montaggio
a parete e supporto
telefono
Installazione del telefono (montaggio a parete):
1. Fissare il supporto per il montaggio allo slot sul retro del telefono.
2. Fissare il telefono alla parete attraverso il foro di montaggio a parete.
3. Estrarre l’aletta dal ricevitore (si veda la gura di seguito).
4. Ruotare l’aletta e riposizionarla nell’alloggiamento con l’estensione verso l’alto
in modo da poter sostenere il telefono mentre è montato a parete (si veda la gura
di seguito).
Aletta con estensione
verso l’alto
Supporto del ricevitore
Aletta con estensione
verso il basso
Installazione del telefono (supporto telefono):
Per installare il telefono sul tavolo con il supporto telefono, ssare il supporto
alla base del telefono dove si trova un alloggiamento per tale supporto (parte
superiore, parte inferiore). Porta cufa
CCONNESSIONE DEL TELEFONO:
MONTAGGIO TELEFONO:
DC 12PC LAN
HEADSET HANDSET
DC 12PC LAN
HEADSET HANDSET
Installazione etichetta di carta BLF:
1. Installare l’etichetta di carta sotto le tacche di plastica sul telefono e applicare
delicatamente la carta sulla supercie del telefono.
2. Installare la copertura di plastica sull’etichetta di plastica inserendo la copertura
sotto le tacche di plastica del telefono.
BLF Etichetta
BLF Copertura
35 36
Consigli per l’uso del tastierino:
CONFIGURAZIONE DEL TELEFONO:
Congurazione del GXP2130 mediante un browser web:
1. Assicurarsi che il telefono sia in corrente e collegato a internet.
2. Premere il tasto UP per vedere l’indirizzo IP.
3. Digitare l’indirizzo IP del telefono nel browser del vostro PC (si veda la gura a destra).
4. Il nome utente e la password amministratore predenita sono “admin”; il nome
utente per l’utente nale predenito è “utente” e la password è “123”.
Congurazione del GXP2130 mediante il tastierino:
1. Assicurarsi che il telefono sia in stato di attesa (modalità idle).
2. Premere il pulsante MENU per accedere al tastierino MENU per congurare il
telefono.
3. Selezionare MENU-> Phone-> SIP-> Account, per congurare le impostazioni
Proxy SIP, Proxy in uscita, ID utente SIP, Id Aut SIP, Password SIP.
4. Seguire le opzioni del MENU per congurare le impostazioni di base del tele-
fono. Alcuni esempi: l’indirizzo IP se si usa un IP statico. Per ulteriori informazio-
ni, consultare il manuale utente di GXP2130.
5. Contattare il vostro ITSP (fornitore servizi di telefonia internet) per le im-
postazioni supplementari che possono essere necessarie per la congurazione
del telefono.
Nota: Scaricare il manuale utente dettagliato da:
http://www.grandstream.com/support
1. Per accedere al MENU, premere il pulsante circolare MENU.
2. Muoversi nel menu usando i pulsanti UP/DOWN e LEFT/RIGHT.
3. Premere il pulsante circolare MENU, per confermare una scelta effettuata nel
menu.
4. Il telefono esce automaticamente dalla modalità MENU quando arriva una
chiamata, quando il telefono è sganciato o quando la modalità MENU non è usata
per 60 sec.
Indicatore Messaggio
in attesa
Tasti di linea
Tasti funzione
Tasti multifunzione
Cufa
Tastierino standard
Tasti per la navigazione
Invia
Volume
Altoparlante
Messaggio
Contatti
Trasferimento
Tenere in linea
Conferenza
Silenzia
Tasto Menu/OK
Per impostare il GXP2130, seguire la seguente procedura:
1. Collegare il ricevitore e il case principale del telefono con il cavo telefonico.
2. Collegare la porta LAN del telefono alla presa RJ-45 di un hub o di un router
(lato LAN del router) usando un cavo ethernet.
3. Collegare il jack dell’alimentatore all’uscita 12V CC sul telefono; collegare
l’alimentatore a una presa elettrica.
4. L’LCD visualizzerà le informazioni relative allo stato dell’apparecchio o
all’aggiornamento del rmware. Prima di continuare, attendere che il display
visualizzi data/ora.
5. Usando il server web del telefono o il menu di congurazione del tastierino
numerico, è possibile inoltre congurare il telefono usando o un IP statico o un
DHCP.
37 38
GXP2130 предварительно не сконфигурирован для
поддержки или переноса экстренных звонков в какие-
либо больницы, правоохранительные органы, отделения
медицинской помощи (“Экстренная (-ые) Служба (-ы)”), или
какие-либо другие Экстренные службы. Следует выполнить
дополнительные действия для доступа к Экстренным
Службам. Вы ответственны за подключение SIP-совместимой
интернет-телефонной службы, правильную настройку
GXP2130 для ее использования, а также периодическое
тестирование Вашей конфигурации для проверки ее
работы в соответствии с Вашими требованиями. Если Вы
это не сделаете, Вы будете ответственны за подключение
традиционных беспроводных или проводных телефонных
служб для доступа к Экстренным Службам.
GRANDSTREAM НЕ ПРЕДОСТАВЛЯЕТ СОЕДИНЕНИЯ С
ЭКСТРЕННЫМИ СЛУЖБАМИ ПОСРЕДСТВОМ GXP2130.
GRANDSTREAM, ЕГО СЛУЖАЩИЕ, РАБОТНИКИ И
ОТДЕЛЕНИЯ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ЗА
ПРЕТЕНЗИИ, УЩЕРБ ИЛИ УТРАТУ, И ВЫ НАСТОЯЩИМ
ОТКАЗЫВАЕТЕСЬ ОТ КАКИХ-ЛИБО ЗАЯВЛЕНИЙ ИЛИ
ИСКОВЫХ ОСНОВАНИЙ, ПРОИСТЕКАЮЩИХ ИЗ ВАШЕЙ
НЕСПОСОБНОСТИ ИСПОЛЬЗОВАТЬ GXP2130 ДЛЯ
СВЯЗИ С ЭКСТРЕННЫМИ СЛУЖБАМИ И НЕПРИНЯТИЯ
С ВАШЕЙ СТОРОНЫ МЕР ПО ОБЕСПЕЧЕНИЮ ДОСТУПА
К ЭКСТРЕННЫМ СЛУЖБАМ В СООТВЕТСТВИИ С
ВЫШЕСЛЕДУЮЩИМ ПАРАГРАФОМ.
КОМПЛЕКТ ПОСТАВКИ:
ОБЗОР:
RU
ВНИМАНИЕ: Пожалуйста, НЕ ПЕРЕЗАГРУЖАЙТЕ GXP2130 ПУТЕМ
ВЫКЛЮЧЕНИЯ ПИТАНИЯ во время начальной загрузки системы или
обновления программного обеспечения. Вы можете повредить образы
встроенной программы и вызвать неправильную работу устройства.
ВНИМАНИЕ: Используйте только блок питания, входящий в комплект
поставки GXP2130. Использование неподходящего блока питания может
вызвать повреждение устройства.
1 x Основной
корпус GXP2130 1 x Трубка
1 x Телефонный шнур1 x Кабель Ethernet 1 x Подставка под
телефон
1 x Блок питания 12В
1 x Крепление на стену
GXP2130 представляет собой промышленный IP-телефон превосходного
исполнения, поддерживающий до 3-х линий, и оснащенный цветным TFT
LCD экраном с диагональю 2.8 дюйма, четырьмя XML-программируемыми
контекстно-зависимыми клавишами, восемью программируемыми
клавишами расширения BLF, двумя сетевыми портами Gigabit, встроенным
PoE и Bluetooth (только V2), поддержкой режима конференции до 4
участников, и электронным переключателем рычага(EHS). GXP2130
обеспечивает превосходное HD-качество аудио, большой набор передовых
функций телефонии, персонализированную информацию и настраиваемую
службу приложений, автоматизированную инициализацию для упрощенного
развертывания, улучшенную защиту безопасности и широкую совместимость
с большинством SIP-устройств и ведущих платформ SIP/NGN/IMS сторонних
производителей.
МЕРЫ ПРЕДОСТОРОЖНОСТИ:
12V
1 x Краткие руководства по
установке / 1 x GPL лицензия BLF Этикетка
39 40
ПОДКЛЮЧЕНИЕ ТЕЛЕФОНА:
УСТАНОВКА ТЕЛЕФОНА:
Слоты для крепления
на стену и подставка
Порт ПК Порт LAN Сеть Порт гарнитуры Порт трубки
Установка телефона (Подставка) :
Для установки телефона на стол на подставке, присоедините подставку к
днищу телефона в гнездо для подставки (Верхняя часть, днище).
Установка телефона (Крепление на стену):
1. Прикрепите стенное крепление к гнезду на задней части телефона.
2. Прикрепите телефон к стене посредством отверстия стенного крепления.
3. Вытащите контакт из гнезда трубки (См. рисунок ниже).
4. Поверните контакт и вставьте его обратно в гнездо расширением вверх,
когда телефон прикреплен к стене (См. рисунок ниже).
Контакт с расширением
вверх
Трубка положена
Контакт с расширением
вниз
DC 12PC LAN
HEADSET HANDSET
DC 12PC LAN
HEADSET HANDSET
BLF Этикетка
BLF Крышка
Установка бумажной этикетки BLF:
1. Установите бумажную этикетку под пластиковыми пазами на телефоне и
аккуратно расположите этикетку на поверхности телефона.
2. Установите пластиковую крышку поверх бумажной этикетки, установив
крышку в пластиковые пазы на телефоне.
41 42
Примечание: Для более подробной пользовательской инструкции
перейдите по ссылке: http://www.grandstream.com/support
Советы по использованию клавиатуры:
КОНФИГУРАЦИЯ ТЕЛЕФОНА:
1. Для доступа в МЕНЮ, нажмите круглую клавишу “MENU”.
2. Перемещение по меню осуществляется посредством кнопок UP/DOWN и
LEFT/RIGHT.
3. Нажмите круглую клавишу MENU для подтверждения выбора.
4. Телефон автоматически выходит из режима МЕНЮ при входящем звонке,
снятии трубки или отсутствия действий в режиме МЕНЮ в течение 60 секунд.
1. Убедитесь, что Ваш телефон включен и подключен к Интернет.
2. Нажмите кнопку UP, чтобы увидеть IP-адрес.
3. Введите IP-адрес Вашего телефона в браузере Вашего ПК (См. рисунок
справа).
4. Имя администратора по умолчанию - “admin”; имя конечного пользователя
- “user”, пароль - “123”.
Сконфигурируйте GXP2130 с помощью клавиатуры:
1. Убедитесь, что телефон не занят.
2. Нажмите кнопку MENU для доступа к МЕНЮ клавиатуры для конфигурации
телефона.
3. Выберите MENU-> Phone-> SIP-> Account для настройки параметров
SIP-прокси, Исходящего прокси, Идентификатора пользователя SIP,
Идентификатора авторизации SIP, и пароля SIP.
4. Воспользуйтесь опциями МЕНЮ для конфигурации основных функций
телефона. Например, IP address, если Вы используете статический IP. За
подробностями обращайтесь к Пользовательской Инструкции GXP2130.
5. Пожалуйста, обращайтесь к Вашему поставщику услуг Интернет-
телефонии за дополнительной информацией, которая может потребоваться
для конфигурации телефона.обслуживанию Интернет-телефонии.
Индикатор ожидания
сообщения
Линейные клавиши
Программируемые
клавиши
Многофункциональные
клавиши
Трубка
Стандартная
клавиатура
Отправить
Удержание
Клавиша Menu/OK Навигационные клавиши
Громкость
Динамик
Сообщение
Контакты
Передать
Конференция
Выключить звук
Сконфигурируйте GXP2130 с помощью Веб-браузера:
Для установки GXP2130, следуйте инструкциям:
1. Соедините трубку с телефоном с помощью телефонного шнура.
2. Подключите LAN-порт телефона к гнезду RJ-45 хаба/коммутатора или
маршрутизатора (сторона LAN роутера) с помощью кабеля Ethernet.
3. Подсоедините штекер блока питания 12В DC к гнезду телефона;
подключите блок питания к сети.
4. На LCD будет выводиться информация об инициализации или обновлении
встроенной программы. Перед продолжением, пожалуйста, дождитесь
отображения экрана дата/время.
5. Используя встроенный веб-сервер или меню конфигурации клавиатуры,
вы можете произвести дальнейшую конфигурацию телефона с помощью
статического IP или DHCP.

Navigation menu
