No. 2027.V2

Seenotrettungskreuzer der 23 Meter Klasse / rescue boat / canot de sauvetage / scialuppa di salvataggio

Bernhard Gruben

Anleitung

Manual

Notice

Manuale

Seite 5-38

page 11-38

page 16-38

pagina 21-38

3 / 42

2027.V2_MP_V1

Inhaltsverzeichnis

Einführung ........................................................................... 5

Servicestellen ...................................................................... 5

Bestimmungsgemäße Verwendung ................................. 6

Lieferumfang ....................................................................... 6

Technische Daten ............................................................... 7

Symbolbeschreibung ......................................................... 8

Sicherheitshinweise ........................................................... 9

Wartung und Pflege .......................................................... 10

Garantiebedingungen ...................................................... 10

Teileübersicht,Stückliste .............................................26-31

Montage .......................................................................32-39

Lackierung,Beschriftung ............................................40-41

Introduction ....................................................................... 11

Service Centre .................................................................. 11

Intended use .................................................................... 12

Package content ............................................................... 12

Technical data ................................................................... 13

Symbols explication ......................................................... 14

Safety notes ...................................................................... 13

Care and maintenance ..................................................... 15

Warranty ........................................................................... 15

Parts overview, parts list .............................................26-31

Assembly ...................................................................... 32-39

Painting, labeling .........................................................40-41

Introduction ....................................................................... 16

Centres de service ............................................................ 16

Utilisation propre ............................................................. 17

Contenu de la livraison .................................................... 17

Caractéristiques techniques ........................................... 18

Explication des symboles ................................................ 19

Notes de sécurité ............................................................. 18

Entretien et maintenance ................................................. 20

Garantie ............................................................................ 20

Vue d'ensemble des pièces, liste des pièces ...........26-31

Montage .......................................................................32-39

Peinture, lettrage .........................................................40-41

Introduzione ...................................................................... 21

Centro assistenza ............................................................. 21

Utilizzo proprio ................................................................. 22

Contenuto della confezione ............................................. 22

Dati tecnici ........................................................................ 23

Descrizione dei simboli .................................................... 25

Note di sicurezza .............................................................. 23

Cura e manutenzione ....................................................... 24

Garanzia ........................................................................... 24

Vista generale delle parti, lista delle parti .................26-31

Montaggio ....................................................................32-39

Verniciatura, didascalia ...............................................40-41

5 / 42

2027.V2_MP_V1

Einführung

Vielen Dank, dass Sie sich für das Graupner Seenotrettungskreuzer

Bernhard Gruben entschieden haben. Dieses Modell ist ext-

rem vielseitig in der Funktion.

Lesen Sie diese Anleitung sorgfältig durch, um die besten opti-

schen und fahrtechnischen Resultate mit Ihrem Modell zu erzie-

len und vor allem sicher zu steuern. Sollten beim Betrieb irgend-

welche Schwierigkeiten auftauchen, nehmen Sie die Anleitung

zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service

Center.

Aufgrund technischer Änderungen können die Informa tionen in

dieser Anleitung ohne vorherige Ankündigung geändert werden.

Informieren Sie sich in regelmäßigen Abständen im Internet

unter www.graupner.de um auf dem neuesten Stand des Pro-

duktes und der digitalen Anleitung zu bleiben. Diese steht als pdf

zum Download bereit.

Dieses Produkt entspricht den gesetzlichen nationalen und

europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicher-

zustellen, müssen Sie als Anwender vor der Inbetriebnahme des Pro-

duktes diese Anleitung und die Sicherheitshinweise lesen und beach-

ten!

HINWEIS

Diese Anleitung ist Bestandteil des Produkts. Sie enthält wichtige

Hinweise zur Inbetriebnahme und Handhabung. Heben Sie deshalb

die Anleitung zum Nachlesen auf und geben Sie sie bei Weitergabe

des Produkts an Dritte mit.

Servicestellen

Graupner-Zentralservice

Graupner/SJ GmbH

Henriettenstraße 96

D-73230 Kirchheim/Teck

Servicehotline



(+49) (0)7021/722-130

Montag - Donnerstag:

9:15 -16:00 Uhr

Freitag:

9:15 - 13:00 Uhr

 service@graupner.de

Graupner im Internet Die Adressen der Servicestellen außerhalb Deutschlands ent-

nehmen Sie bitte unserer Webseite www.graupner.de

6 / 42 2027.V2_MP_V1

Bestimmungsgemäße Verwendung

Das Seenotrettungskreuzer Bernhard Gruben ist ein vorbildgete-

ruer Nachbau eines Seenotrettungskreuzers im M1:20

Das Seenotrettungskreuzer Bernhard Gruben ist ausschließlich für

den Einsatz mit batterie- bzw. akkubetriebenen, funkfernge-

steuerten Komponenten vorgesehen, ein anderweitiger Betrieb

ist nicht zulässig. Für jegliche nicht bestimmungsgemäße Ver-

wendung wird keine Garantie oder Haftung übernommen.

Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie

mit den Bau des Seenotrettungskreuzer Bernhard Grubens starten.

Graupner arbeitet ständig an der Weiterentwicklung sämtlicher

Produkte; Änderungen des Lieferumfangs in Form, Technik und

Ausstattung müssen wir uns deshalb vorbehalten.

Zielgruppe

Das Produkt ist kein Spielzeug. Es ist nicht für Kinder unter 14

Jahren geeignet. Der Zusammenbau und der Betrieb des See-

notrettungskreuzer Bernhard Grubens darf nur durch sehr erfah-

rene Modellbauer erfolgen. Sollten Sie nicht über ausreichende

Kenntnisse über den Bau und Umgang mit ferngesteuerten

Modellen verfügen, so wenden Sie sich an einen erfahrenen

Modellbauer oder an einen Modellbau-Club.

Lieferumfang GFK Rumpf CNC bearbeitet

Aufbauten und Decks aus CNC gefrästen Kunststoffplatten

Messingdrähte und Rohre für den Mast und die Relings

PVC Scheiben fertig gefräst

Elektromotoren der 600er Klasse

RC Einbaurahmen

Messing-Stevenrohre mit Stahlwelle und Propeller

Zahlreiche Details in Resinguss

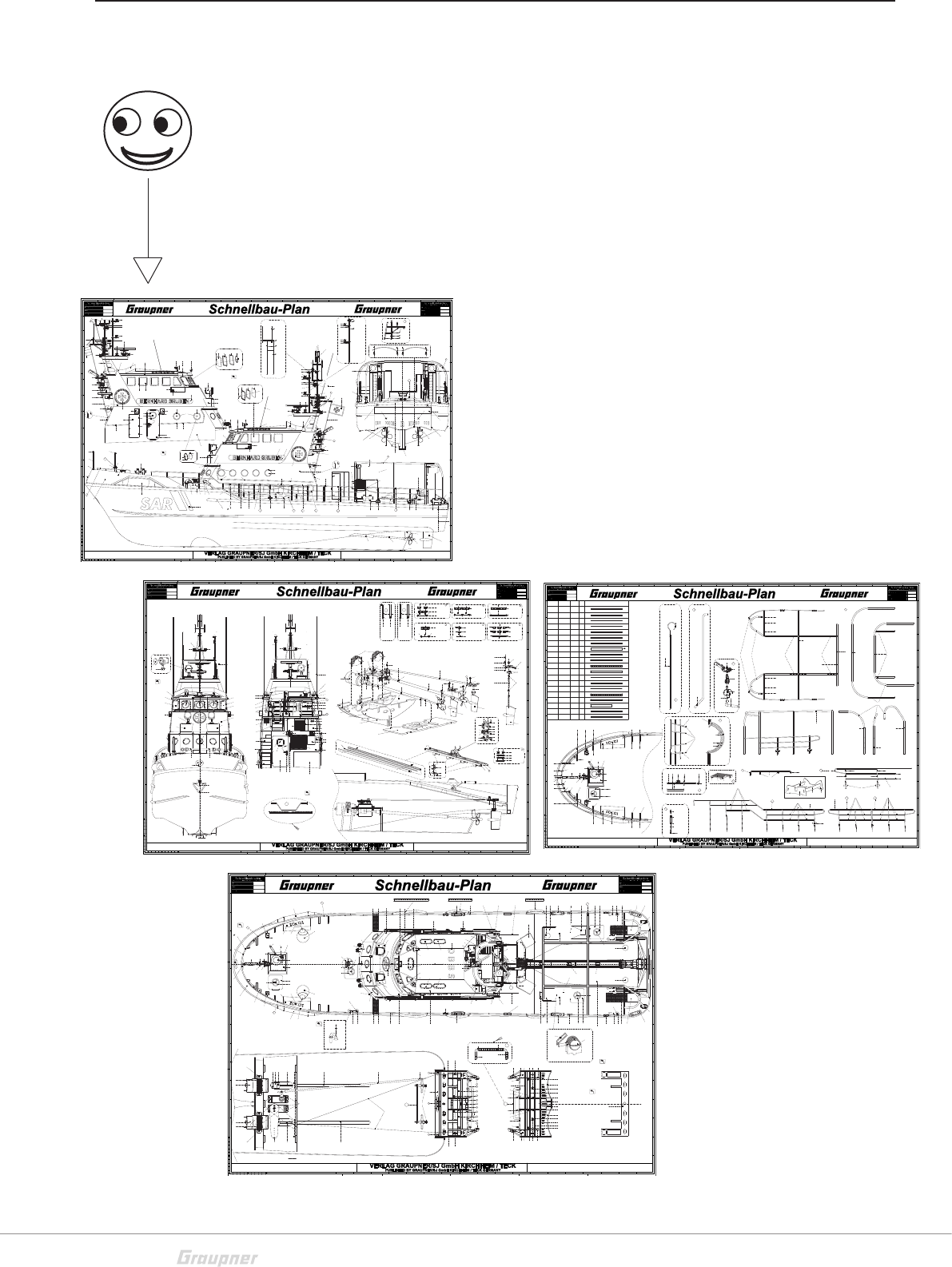

Bauplanbögen im M1:20 (Modell ist 1:1 abgebildet)

Ausführliche Bauanleitung

Schiffständer aus Holz

7 / 42

2027.V2_MP_V1

Technische Daten

Seenotrettungskreuzer Bernhard Gruben Best.Nr. 2027.V2

Länge 1.160 mm

Breite 300 mm

Gesamthöhe 640 mm

Gesamtgewicht ab 10 Kg inkl. Akku

Maßstab 1:20

Schwierigkeitslevel Expert

HINWEIS

Empfänger, Akkus und Fernsteuerung sind nicht inbegriffen und

seperat erhältlich. Siehe „Zubehör“

Ersatzteilliste

Ersatzteile und interessantes, aktuelles Zubehör, finden Sie unter Zubehör bei

dem jeweiligen Artikel auf unserer Homepage im Onlineshop: www.graupner. de

Empfohlenes Zubehör

Ð1x S1033 mc-28 4D Fernsteuerung

Ð2x 2880 Fahrtregler Navy V30

Ð2x 2591 Blei Akku

Ð1x 570 Hochleistungsschmierfett

Ð1x 968.50 Wet.Protect 50ml Feuchtigkeitsschutz

Ð1x 3597 Faston-Flachsteckh. 4,8mm VE10

Ð2x 94308 Anschlusskabel vom Regler zum Akku

Ð1x 2381 Lichtmodul

8 / 42

Symbolbeschreibung

Beachten Sie immer die mit diesem Warnpiktogramm gekenn-

zeichneten Informationen. Insbesondere diejenigen, welche

zusätzlich durch VORSICHT oder WARNUNG gekennzeichnet sind.

Das Signalwort WARNUNG weist Sie auf mögliche, schwere Ver-

letzungen hin, das Signalwort VORSICHT auf mögliche, leichte

Verletzungen.

Hinweis warnt Sie vor möglichen Fehlfunktionen.

Achtung warnt Sie vor möglichen Sachschäden.

Klebeanleitung Dieses Symbol zeigt, dass mit Sekundenkleber

geklebt verwendet werden soll. Gefahrenhinweise auf dem

Behälter beachten.

Material – Material Geeignete Klebstoffe

Metall – Metall Sekundenkleber, UHU plus

ABS – Holz Sekundenkleber, UHU acrylit

ABS – ABS Sekundenkleber, UHU acrylit, UHU plast

spezial

ABS – Metall Sekundenkleber, UHU acrylit

Holz – Holz Sekundenkleber, UHU hart, Weißleim

Holz – Metall Sekundenkleber

Konformitätserklärung

2027.V2 Seenotrettungskreuzer Bernhard Gruben

Graupner erklärt, dass das Produkt den CE Bestimmungen ent-

spricht.

BENÖTIGTES WERKZEUG UND EMPFOHLENES ZUBEHÖR ZUR MONTAGE

Schmierfett

Grease

Schere

Zange

Schraubendreher,Inbusschlüssel

9 / 42

2027.V2_MP_V1

Sicherheitshinweise

Allgemeines

Diese Sicherheitshinweise dienen nicht nur zum Schutz des

Produkts, sondern auch zu Ihrer eigenen Sicherheit und der

anderer Personen. Lesen Sie sich deshalb dieses Kapitel sehr

aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

Lassen Sie das Verpackungsmaterial nicht achtlos liegen,

dieses könnte für Kinder zu einem gefährlichen Spielzeug

werden.

Personen, einschließlich Kinder, die aufgrund ihrer physi-

schen, sensorischen oder geistigen Fähigkeiten oder Uner-

fahrenheit oder Unkenntnis nicht in der Lage sind, den Sen-

der sicher zu bedienen, dürfen den Sender nicht ohne

Aufsicht oder Anweisung durch eine verantwortliche Person

nutzen.

10 / 42 2027.V2_MP_V1

Hinweise zum Umweltschutz

Entsorgungshinweis

Dieses Symbol auf dem Produkt, der Gebrauchsanleitung oder

der Verpackung weist darauf hin, dass dieses Produkt am Ende

seiner Lebensdauer nicht über den normalen Haushaltsabfall

entsorgt werden darf. Es muss an einem Sammelpunkt für das

Recycling von elektrischen und elektronischen Geräten abgege-

ben werden.

Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwert-

bar. Mit der Wiederverwendung, der stofflichen Verwertung oder

anderen Formen der Verwertung von Altgeräten leisten Sie einen

wichtigen Beitrag zum Umweltschutz.

Batterien und Akkus müssen aus dem Gerät entfernt werden

und bei einer entsprechenden Sammelstelle getrennt entsorgt

werden. Bitte erkundigen Sie sich ggf. bei der Gemeindeverwal-

tung nach der zuständigen Entsorgungsstelle.

Wartung und Pflege

Pflegehinweis

Das Produkt benötigt regelmäßige Wartung und Pflege.

Schmieren Sie Ruderwelle, Stevenrohr regelmäßig mit unseren

Hochleitungsschmierstoffen ab. (Nr.570 und 206) Reinigen

Sie die Oberflächen mit einem feuchten Tuch, jedoch nicht mit

Lösemitteln da diese den Lack angreifen können.

Garantiebedingungen

Die Fa.Graupner GmbH, Henriettenstrasse 96, 73230 Kirch-

heim/Teck gewährt ab dem Kaufdatum auf dieses Produkt eine

Garantie von 24 Monaten. Die Garantie gilt nur für die bereits

beim Kauf des Produktes vorhandenen Material- oder Funkti-

onsmängel. Schäden, die auf Abnutzung, Überlastung, falsches

Zubehör oder unsachgemäße Behandlung zurückzuführen sind,

sind von der Garantie ausgeschlossen. Die gesetzlichen Rechte

und Gewährleistungsansprüche des Verbrauchers werden

durch diese Garantie nicht berührt. Bitte überprüfen Sie vor

einer Reklamation oder Rücksendung das Produkt genau auf

Mängel, da wir Ihnen bei Mängelfreiheit die entstandenen Unkos-

ten in Rechnung stellen müssen.

Die vorliegende Bau- bzw. Bedienungsanleitung dient aus-

schließlich Infor mations zwecken und kann ohne Vorankündi-

gung geändert werden. Die jeweils aktuelle Version finden Sie im

Internet unter www.graupner.de auf der entsprechenden Pro-

duktseite. Darüber hinaus übernimmt die Firma Graupner keiner-

lei Verantwortung oder Haftung für Fehler oder Ungenauigkei-

ten, die in Bau- bzw. Bedienungsanleitungen auftreten können.

Für Druckfehler kann keine Haftung übernommen werden.

11 / 42

2027.V2_MP_V1

Introduction

Thank you very much for purchasing a Graupner rescue boat Ber-

nhard Gruben. This model is sophisticated in construction but

also extremely versatile in function.

Read this manual carefully to achieve the best optical and tech-

nical navigation results with your model and especially to control

safely. If you experience any trouble during operation, take the

instructions to help or ask your dealer or Graupner Service Cen-

tre.

Due to technical changes, the information may be changed in

this manual without prior notice. Be always updated by check-

ing periodically on our website, www.graupner.de to be always

updated with the products and firmware. It is already available

as pdf download.

This product complies with national and European legal require-

ments.

To maintain this condition and to ensure safe operation, you must

read and follow this user manual and the safety notes before using

the product!

NOTE

This manual is part of that product. It contains important information

concerning operation and handling. Keep these instructions for future

reference and give it to third person in case you gave the product.

Service Centre

Graupner Central Service

Graupner/SJ GmbH

Henriettenstraße 96

D-73230 Kirchheim/Teck

Servicehotline



(+49) (0)7021/722-130

Monday - Thursday:

9:15 am - 4:00 pm

Friday:

9:15 am - 1:00 pm

 service@graupner.de

Graupner in Internet For the service centers outside Germany please refer to our web

site www.graupner.de

12 / 42 2027.V2_MP_V1

Intended use

The Seenotrettungskreuzer Bernhard Gruben is a faithful to the

original reproduction of a see rescue cruiser in 1:20 scale

The Seenotrettungskreuzer Bernhard Gruben is conceived exclu-

sively to be used in battery-powered, radio controlled models,

any other use is not allowed. For any improper use no warranty

or liability is accepted.

Read through this entire manual before you attempt to assem-

bly the Seenotrettungskreuzer Bernhard Gruben.

Graupner/SJ constantly works on the development of all prod-

ucts; we reserve the right to change the item, its technology and

equipment.

Target group

The product is not a toy. It is not suitable for children under 14

years. The installation and operation of the Seenotrettungskreu-

zer Bernhard Gruben must be performed by experienced model-

ers. If you do not have sufficient knowledge about assembling

and dealing with radio-controlled models, please contact an

experienced modeler or a model club.

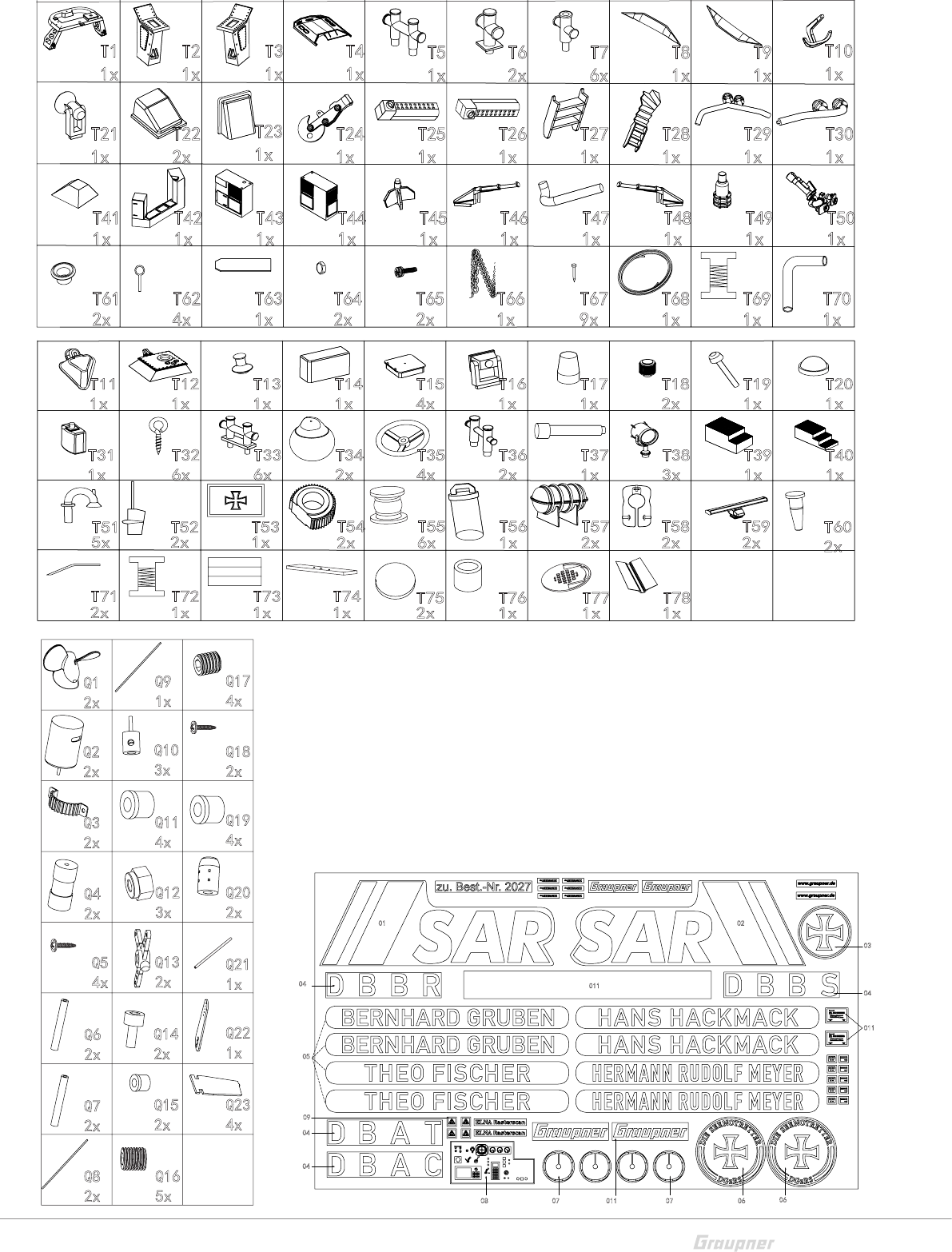

Package content GFK molded hull

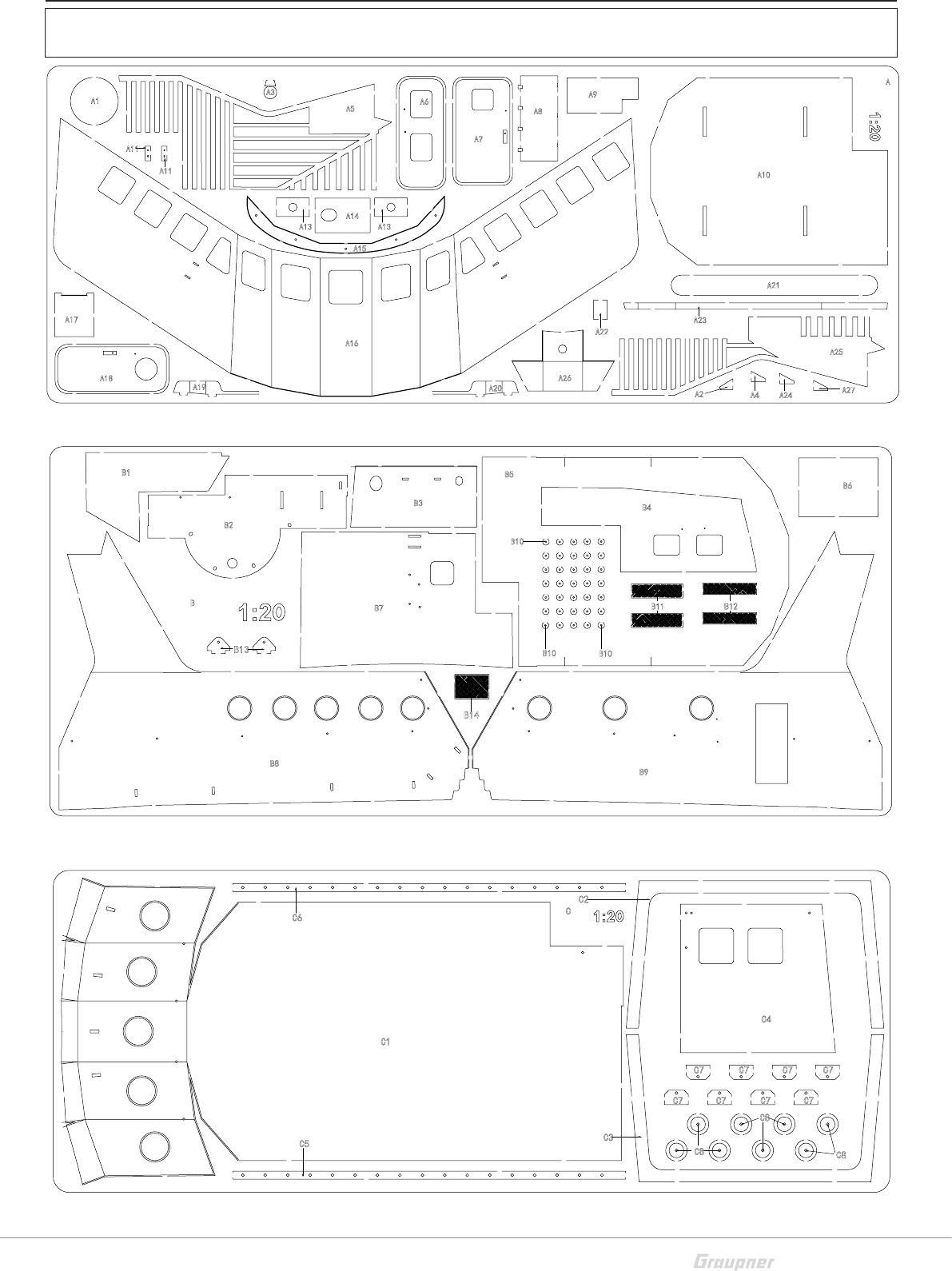

Structures and decks made of CNC milled plastic plates

Brass wires and pipes for the mast and the railings.

ready milled PVC sheets

600-class electric motors

Rudder servo

RC mounting frame

Brass steve pipe with steel shaft and propeller

Numerous injected details

13 / 42

2027.V2_MP_V1

Technical Data

Seenotrettungskreuzer Bernhard Gruben No.2027.V2

Length 1.160 mm

Width 300 mm

Overall height 640 mm

All-up weight from 10 Kg incl. battery

Scale 1:20

Difficulty level Expert

NOTE

Receiver, battery and transmitter are not included and they are sep-

arately available. See "accessories"

Replacement parts

Other interesting, actual accessories are available in the Accessories area for the

respective items on our website in the online shop: www.graupner. de

Recommended accessories

Ð1x S1033 mc-28 4D transmitter

Ð2x 2880 ESC Navy V30

Ð2x 2591 PB batteries

Ð1x 968.50 Wet.Protect 50ml humidity protection

Ð1x 570 High performance Grease

Ð1x 2381 Light module

Ð1x 3597 Faston flat connector 4,8mm VE10

Ð2x 94308 Connection cable from from speed controller to the battery

Safety notes

General

These safety instructions are intended not only to protect the

product, but also for your own and other people’s safety. There-

fore please read this section very carefully before using the prod-

uct!

Do not carelessly leave the packaging material lying around,

since it might become a dangerous toy for children.

Persons, including children, with reduced physical, sensory

or mental capabilities, or lack of experience or knowledge,

or not capable to use safely the transmitter must not use the

transmitter without supervision or instruction by a responsi-

ble person.

14 / 42 2027.V2_MP_V1

Symbols explication

Always observe the information indicated by this warning sign.

Particularly those which are additionally marked with the CAU-

TION or WARNING. The signal word WARNING indicates the poten-

tial for serious injury, the signal word CAUTION indicates possibil-

ity of lighter injuries.

The signal word Note indicates potential malfunctions.

Attention indicates potential damages to objects.

Gluing instruction This symbol shows that cyano glue must be

used. Pay attention to the hazard notices on the package.

Material – Material Suitable adhesive

Metal – Metal Cyano glue, UHU plus

ABS - wood Cyano glue, UHU acrylit

ABS – ABS Cyano glue, UHU acrylit, UHU plast

special

ABS – Metal Cyano glue, UHU acrylit

Wood - Wood Cyano glue, UHU hart, white glue

Wood - metal Cyano glue

Declaration of conformity

2027.V2 Seenotrettungskreuzer Bernhard Gruben

Graupner declares that the product is conform to CE norms.

REQUIRED TOOLS AND RECOMMANDED ACCESSORIES FOR THE ASSEMBLY

Grease

Scissors

Pliers

Screwdriver, hex key

15 / 42

2027.V2_MP_V1

Notes on environmental protection

Disposal notes

This symbol on the product, user manual or packaging indicates

that this product must not be disposed of with other household

waste at the end of its life. It must be handed over to the appli-

cable collection point for the recycling of electrical and electronic

equipment.

The materials are recyclable as marked. By recycling, material

reusing or other forms of scrap usage you are making an import-

ant contribution to environmental protection.

Batteries and accumulators must be removed from the device

and disposed of at an appropriate collection point. Please inquire

if necessary from the local authority for the appropriate disposal

site.

Care and maintenance

Notes on care

The product requires regularly care and maintenance.

Grease the rudder shaft, steve pipe and hinges of the back door

regularly with our high performance grease. (Nr.570 and

206) Clean the surface with a humid cloth, however not with sol-

vents which could damage the paint.

Warranty

The Graupner, Henriettenstrassee 96, 73230 Kirchheim/Teck

grants from the date of purchase of this product for a period of

24 months. The warranty applies only to the material or opera-

tional defects already existing when you purchased the item.

Damage due to misuse, wear, overloading, incorrect accesso-

ries or improper handling are excluded from the guarantee. The

legal rights and claims are not affected by this guarantee. Please

check exactly defects before a claim or send the product,

because we have to ask you to pay shipping costs if the item is

free from defects.

The present construction or user manual is for informational pur-

poses only and may be changed without prior notice. The cur-

rent version can be found on the Internet at www.graupner.de

on the relevant product page. In addition, the company Graupner

has no responsibility or liability for any errors or inaccuracies that

may appear in construction or operation manuals.

No liability can be accepted for printing errors.

16 / 42 2027.V2_MP_V1

Introduction

Merci, d’avoir choisi le Graupner Seenotrettungskreuzer Bernhard

Gruben. Ce modèle est sophistiqué dans la construction, mais

aussi extrêmement polyvalent en fonctions.

Lire attentivement ce manuel pour obtenir une performance

maximale de votre Seenotrettungskreuzer Bernhard Gruben et

pour contrôler en sécurité vos modèles. Si vous rencontrez des

problèmes lors de l’utilisation, reportez-vous à ce manuel ou

contactez un revendeur ou centre de service Graupner.

En raison de modifications techniques, les informations conte-

nues dans ce document peuvent changer sans préavis. Mettez

vous à jour périodiquement sur les derniers produits et les

notices digitales sur le site www.graupner.de. La notice digi-

tale est disponible au format PDF à télécharger.

Ce produit est conforme aux normes nationales et européennes.

Pour maintenir cet état et pour fonctionner en toute sécurité, vous

devez lire et observer ce manuel et les consignes de sécurité avant

d’utiliser le produit!

NOTE

Ce manuel fait partie du produit. Il contient des informations impor-

tantes sur l’utilisation. Conservez le manuel pour une utilisation ulté-

rieure et si vous passez le produit à un autre propriétaire, il faut don-

ner le manuel aussi.

Centre de service

Graupner - Service cent-

rale

Graupner/SJ GmbH

Henriettenstraße 96

D-73230 Kirchheim/Teck

Servicehotline



(+49) (0)7021/722-130

Lundi - Jeudi:

9:15 -16:00

Vendredi:

9:15 - 13:00

 service@graupner.de

Graupner en Internet Pour les centres de service à l’extérieur de l’Allemagne vous

pouvez référer au site internet www.graupner.de

17 / 42

2027.V2_MP_V1

Utilisation propre

Le Seenotrettungskreuzer Bernhard Gruben est une réplique

fidèle à l’original d'un bateau de sauvetage en échelle 1:20.

L'Seenotrettungskreuzer Bernhard Gruben est exclusivement

conçu pour une utilisation dans les modèles à commande radio

à distance fonctionnant sur batterie ou accu, toute autre utilisa-

tion est interdite. Pour toute utilisation abusive aucune garantie

ou responsabilité est assumée.

Lisez attentivement et complètement cette notice avant d'as-

sembler l'Seenotrettungskreuzer Bernhard Gruben.

Graupner travaille dans le développement de tous les produits;

nous nous réservons le droit de modifier les produits, les tech-

nologies et le contenu.

Groupe de référence

Le produit n’est pas un jeu. Il ne convient pas aux enfants de

moins de 14 ans. L’utilisation des Seenotrettungskreuzer Bern-

hard Gruben est réservée pour les modélistes très expérimentés.

Si vous n’avez pas assez d’expérience avec la construction et

le fonctionnement des modèles radio-commandés, nous vous

recommandons de consulter un modéliste expérimenté ou un

club de modélisme.

Contenu de la livraison ABS souffler coque moulée

Structures et des ponts en CNC fraisés des plaques en plas-

tique

Les fils et les tuyaux en laiton pour le mât et les balustrades.

feuilles de PVC fraisées prêts

Moteur électrique 600-classe

Rudder servo

RC cadre de montage

Brass steve pipe avec arbre en acier et de l’hélice

De nombreux détails injectés

plans de construction à échelle 1:20 (le modèle est en 1:

Représenté 1 échelle)

Instructions de construction intelligibles

Wood était navire

18 / 42 2027.V2_MP_V1

Données techniques

Seenotrettungskreuzer Bernhard Gruben No.2027.V2

Longueur 1.160mm

Largeur 300mm

Hauteur totale 640mm

Poids total de 10 Kg incl. l'accu

Echelle 1:20

Niveau de difficulté Expert

NOTE

Récepteur, accus et émetteur ne sont pas inclus et ils sont dispo-

nibles séparément. Voir "Accessoires"

Liste des pièces de rechange

Autres accessoires actuels et intéressants sont disponibles dans la section des

accessoires du produit dans la page d‘accueil de l‘onlineshop: www.graupner.de

Accessoires recommandés

Ð1x S1033 émetteur mc-28 4D

Ð2x 2880 Régulateur de vitesse Navy V 30

Ð1x 570 Graisse haute performance

Ð1x 968.50 Wet.Protect 50ml protection pour l'humidité

Ð2x 2591 accumulateur

Ð1x 3597 Connecteurs plats Faston 4,8mm VE10

Ð2x 94308 Câble de connexion du régulateur à l’accu

Ð1x 2381 Module d’éclairage

Notes de sécurité

Général

Ces consignes de sécurité sont destinés non seulement à pro-

téger le produit, mais aussi à votre sécurité et celle des autres.

Ensuite, lisez attentivement cette section avant de l’utiliser!

Ne laissez pas le matériel d’emballage sans surveillance, il

pourrait être dangereux pour les enfants.

Les personnes, compris les enfants, avec troubles senso-

riels, moteurs ou physiques ou sans expérience ou connais-

sances, ou qui ne sont pas capables d’utiliser correctement

l'émetteur ne devrait pas utiliser le'émetteur à moins que

sous la supervision d’un modéliste expérimenté et respon-

sable.

19 / 42

2027.V2_MP_V1

Explication des symboles

Respectez toujours l'information indiquée par ce signe d'aver-

tissement. En particulier ceux qui sont en outre marqués par les

mots MISE EN GUARDE ou AVERTISSEMENT. Les mots AVERTISSE-

MENT Indiquent le risque de potentielles blessures graves, le mot

de signal MISE EN GUARDE Indique les blessures mineurs.

Note vous avertit d'éventuels dysfonctionnements.

Attention vous alerte des dommages matériels potentiel.

Instructions pour le collage Ce symbole met en évidence la néces-

sité d’utiliser de la colle instantanée. Respecter les avertisse-

ments de danger sur l'emballage.

Matériel – Matériel Colle indiquée

Métal - métal Colle cyanoacrylate, UHU plus

ABS - bois Colle cyanoacrylate, UHU acrylit

ABS – ABS Colle cyanoacrylate, UHU acrylit, UHU

plast spezial

ABS – métal Colle cyanoacrylate, UHU acrylit

Bois - bois Colle cyanoacrylate, UHU hart, colle

blanche

Métal - bois Colle cyanoacrylate

Déclaration de conformité

2027.V2 Seenotrettungskreuzer Bernhard Gruben

Graupner déclare que le produit est conforme aux exigences des

normes CE.

OUTILS NÉCESSAIRES ET ACCESSOIRES RECOMMANDÉS POUR LE MONTAGE

Graisse

Ciseaux

Pinces

Tournevis, clé allen

20 / 42 2027.V2_MP_V1

Notes pour la protection de l’environnement

Notes pour l’élimination

Le symbole, qui figure sur le produit, dans la notice ou sur l’em-

ballage indique que cet article ne peut pas être jeté aux or-dures

ménagères en fin de vie. Il doit être remis à une collecte pour le

recyclage des appareils électriques et électroniques.

Selon leur marquage, les matériaux sont recyclables. Avec ce

recyclage, sous quelque forme que ce soit, vous participez de

manière significative, à la protection de l’environnement.

Les piles et accus doivent être retirés des appareils, et remis à

un centre de collection approprié. Renseignez-vous auprès de

votre commune pour connaître les centres de collecte et de col-

lection compétents.

Entretien et maintenance

Notes pour l’entretien

Le produit a besoin régulièrement d'entretien et maintenance.

Graisser régulièrement l'arbre du gouvernail, le tube d'étambot

et les charnières du hayon avec nos lubrifiants de haute per-

formance. (Nr.570 et 206) Nettoyez les surfaces avec un chif-

fon humide, mais pas avec des solvants qui peuvent endomma-

ger la vernis.

Garantie

Graupner GmbH, Henriettenstraße 96, 73230 Kirchheim/Teck

garantit le produit de la date d’achat pour une période de 24

mois. La garantie couvre les défauts dans le fonctionnement ou

dans les matériaux déjà existants au moment de l’achat. Les

dommages dus à la négligence, la surcharge, accessoires, uti-

lisation ou traitement mauvaises, sont exclus de la garantie. Les

droits juridiques et la garantie du consommateur ne sont pas

limités par cette garantie. S’il vous plaît vérifiez vous exactement

les dommages avant de réclamer ou envoyer le produit, parce

que si l’élément s’avère en bon état, nous devrions encore vous

facturer les frais d’expédition.

Cette notice ou l’utilisation est entendue à titre seulement indi-

catif et peuvent être modifiées à tout moment. La dernière ver-

sion est disponible sur le site www.graupner.de dans la page du

produit. En outre, la société Graupner a aucune responsabilité

pour les erreurs, les incohérences, imprécisions ou inexactitu-

des dans cette notice.

La Société décline toute responsabilité en cas d'erreurs d'im-

pression.

21 / 42

2027.V2_MP_V1

Introduzione

Grazie tante, per aver scelto il Graupner Seenotrettungskreuzer

Bernhard Gruben. Questo modello è sofisticato nella costruzione

ma anche estremamente versatile nelle funzioni.

Leggete attentamente questo manuale per ottenere i migliori

risultati dalla vostra Seenotrettungskreuzer Bernhard Gruben e

soprattutto per pilotare il vostro modello in sicurezza. Se incor-

rete in problemi durante l’uso, fate riferimento a questo manuale

o rivolgetevi a un rivenditore o al centro assistenza Graupner.

A causa di cambiamenti tecnici, le informazioni contenute in

questo manuale possono cambiare senza preavviso. Aggiorna-

tevi periodicamente sulle ultime novità dei prodotti e delle istru-

zioni digitali sul sito internet www.graupner.de. Questo manuale

è disponibile come pdf per download.

Questo prodotto è conforme alle norme nazionali ed europee.

Per mantenere questa condizione e per operare in sicurezza, Dovete

leggere e osservare questo manuale e le note di sicurezza prima di

usare il prodotto!

NOTA

Questo manuale è parte del prodotto. Contiene informazioni impor-

tanti sull’uso. Conservate il manuale per un uso futuro e tenetelo in

considerazione se cedete il prodotto ad altro proprietario.

Centro assistenza

Servizio assistenza

Graupner

Graupner GmbH

Henriettenstraße 96

D-73230 Kirchheim/Teck

Servicehotline



(+49) (0)7021/722-130

Lunedì - Giovedì:

9:15 -16:00

Venerdì:

9:15 - 13:00

 service@graupner.de

Graupner in Internet Per i centri assistenza al di fuori della Germania fate riferimento

al sito internet www.graupner.de

22 / 42 2027.V2_MP_V1

Utilizzo proprio

La Seenotrettungskreuzer Bernhard Gruben è una riproduzione

fedele all'originale di un incrociatore per salvataggio in mare in

scala 1:20.

La Seenotrettungskreuzer Bernhard Gruben è progettata per fun-

zionare con batterie o accumulatori e componenti radiocoman-

date, non è ammesso altro tipo di uso. Per ogni altro utilizzo non

consentito non è ammessa alcuna forma di garanzia o di respon-

sabilità

Leggere attentamente l’intero manuale prima di provare ad

assemblare la Seenotrettungskreuzer Bernhard Gruben.

Graupner lavora costantemente allo sviluppo di tutti i prodotti;

per questo ci riserviamo il diritto di apportare modifiche al volume

di fornitura per ciò che riguarda la forma, la tecnica e l'equipag-

giamento.

Gruppo di riferimento

Il prodotto non è un gioco. Non è adatto a bambini sotto i 14

anni. Il montaggio e l’uso dell'Seenotrettungskreuzer Bernhard

Gruben sono riservati a modellisti molto esperti. Se non avete

abbastanza esperienza con l'uso e la costruzione di modelli

radiocomandati, vi consigliamo di rivolgervi a un modellista

esperto o a un club di modellismo.

Contenuto della confezione ABS colpo dello scafo

Strutture e ponti realizzati in CNC fresati piatti di plastica

Fili di ottone e tubi per l’albero e le ringhiere.

fogli di PVC fresati pronti

Motore elettrico 600-class

servo del timone

RC telaio di montaggio

Ottone Tubo steve con albero in acciaio ed elica

Numerosi dettagli iniettati

piani di costruzione in scala 1:20 (il modello è in scala 1: 1

Rappresentato)

Istruzioni di montaggio comprensibili

Nave di legno era

23 / 42

2027.V2_MP_V1

Dati tecnici

Seenotrettungskreuzer Bernhard Gruben No.2027.V2

Lunghezza 1.160 mm

Larghezza 300 mm

Altezza complessiva 640 mm

Peso complessivo da 10 Kg inclusa batteria

Scala 1:20

Livello di difficoltà Esperto

NOTA

Ricevente, batterie e trasmettitore non sono incluse nel kit e sono

disponibili separatamente. Vedere "Accessori"

Parti di ricambio

Altri accessori attuali interessanti sono disponibili nella pagina relativa agli articoli

nella homepage del nostro onlineshop: www.graupner. de

Accessori consigliati

Ð1x S1033 Trasmettitore mc-28 4D

Ð2x 2880 Regolatore Navy V 30

Ð1x 570 Grasso ad alte prestazioni

Ð1x 968.50 Wet.Protect 50ml protezione anti-umidità

Ð2x 2591 accumulatore

Ð1x 3597 Connettori piatti Faston 4,8mm VE10

Ð2x 94308 Cavo di connessione tra regolatore e batteria

Ð1x 2381 Modulo luci

Dichiarazione di conformità

2027.V2 Seenotrettungskreuzer Bernhard Gruben

Graupner dichiara che il prodotto è conforme alle attuali norme

CE.

Note di sicurezza

Generale

Queste indicazioni di sicurezza non mirano solo alla tutela del

prodotto, ma anche alla vostra ed altrui sicurezza. Quindi leg-

gete attentamente questa sezione prima dell’uso!

Non lasciate il materiale di imballaggio incustodito, potrebbe

essere pericoloso per i bambini.

Persone, inclusi i bambini, con deficit sensoriali, motori o

fisici o senza esperienza o conoscenza, o non capaci di

usare correttamente il trasmettitore non devono usare il tra-

smettitore se non sotto la supervisione di una persona

esperta e responsabile.

24 / 42 2027.V2_MP_V1

Note per la protezione dell’ambiente

Note per lo smaltimento

La presenza di questo simbolo sul prodotto, sul manuale di

istruzioni o sulla confezione, indica che l’oggetto non deve

essere smaltito con l’immondizia domestica alla fine della sua

vita. Il modo corretto di smaltire questo prodotto è di portarlo

presso un centro di raccolta per il riciclaggio dei materiali elettrici

ed elettronici.

I singoli simboli indicano il modo in cui i singoli materiali sono

riutilizzabili e riciclabili. Potete effettuare un gesto di grande

importanza per la salvaguardia dell’ambiente in cui viviamo riu-

tilizzando o riciclando i materiali di base o usando gli strumenti

per altri usi.

Le batterie secche e gli accumulatori devono essere rimossi dai

dispositive e smaltiti presso I centri di raccolta per le batterie

esauste. Se non siete a conoscenza dei centri di raccolta nelle

vostre vicinanze potete chiedere alle autorità locali di indicarvi i

luoghi idonei.

Cura e manutenzione

Note per la manutenzione

Il prodotto necessita di regolare manutenzione e cura.

Ingrassare l'asse del timone, il tubo di Steve e le cerniere del

portello posteriore regolarmente con il nostro grasso ad alte

prestazioni. (Nr.570 e 206) Pulire le superfici con un panno

umido, in nessun caso con solventi che potrebbero danneggiare

la vernice.

Garanzia

Graupner GmbH, Henriettenstrassee 96, 73230 Kirchheim/Teck

garantisce questo prodotto per un periodo di 24 mesi dall’ac-

quisto. La garanzia si applica solo a difetti materiali e di costru-

zione già esistenti all’acquisto del prodotto. Danni dovuti all’u-

sura, al sovraccarico, all’uso di accessori impropri o a una

gestione scorretta sono esclusi dalla garanzia. I diritti e i reclami

legali non sono affetti da questa dichiarazione. Si prega di veri-

ficare con precisione il difetto prima di inoltrare un reclamo o di

spedire l’oggetto, perché dovremo addebitarvi i costi di spedi-

zione se l’oggetto fosse privo di difetti.

Il presente manuale di montaggio o d’uso è inteso per solo

scopo illustrativo e può essere modificato in qualsiasi momento.

La versione più recente è disponibile sul sito internet www.

graupner.de nella pagina relativa al prodotto. In oltre la società

Graupner non ha responsabilità per eventuali errori, discordanze,

inesattezze o imprecisioni presenti in questo manuale.

Non ci si assume alcuna responsabilità per eventuali errori di

stampa.

25 / 42

2027.V2_MP_V1

Descrizione dei simboli

Seguire sempre le istruzioni indicate da questo segnale di avver-

timento. In particolare quelle che sono inoltre contrassegnate

con CAUTELA o AVVERTENZA. Le parti segnalate con la parola

AVVERTENZA contengono indicazioni contro i danni potenziali

gravi, le parti segnalate con la parola CAUTELA contengono indi-

cazioni contro i danni di minore entità.

Le Note indicano importanti informazioni che vi avvertono su

potenziali malfunzionamenti.

Cautela indica importanti informazioni che vi avvertono su poten-

ziali danni materiali.

Istruzioni per l’incollaggio Questo simbolo evidenzia la necessità

di usare colla ciano-acrilica. Seguite le relative note di sicurezza.

Attenersi alle note di pericolo sulla confezione.

Materiale - Materiale Adesivo indicato

Metallo – Metallo Colla ciano-acrilica, UHU plus

ABS - Legno Colla ciano-acrilica, UHU acrylit

ABS – ABS Colla ciano-acrilica, UHU acrylit, UHU

plast spezial

ABS - Metallo Colla ciano-acrilica, UHU acrylit

Legno - Legno Colla ciano-acrilica, UHU hart, colla

vinilica

Legno - Metallo Colla ciano-acrilica

ATTREZZI NECESSARI E ACCESSORI CONSIGLIATI PER IL MONTAGGIO

Grasso

Forbice

Pinza

Cacciavite, chiavi esagonali

26 / 42 2027.V2_MP_V1

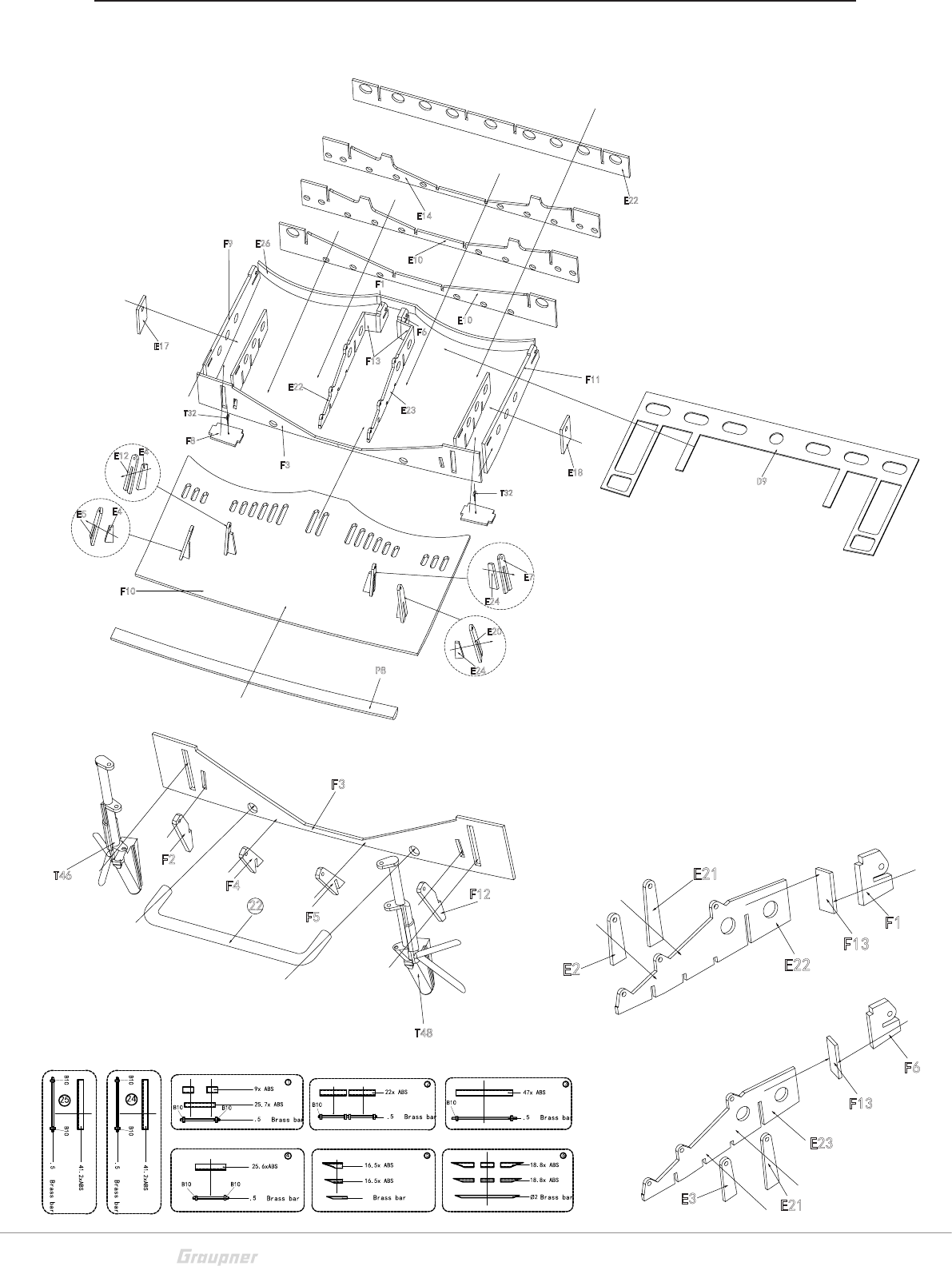

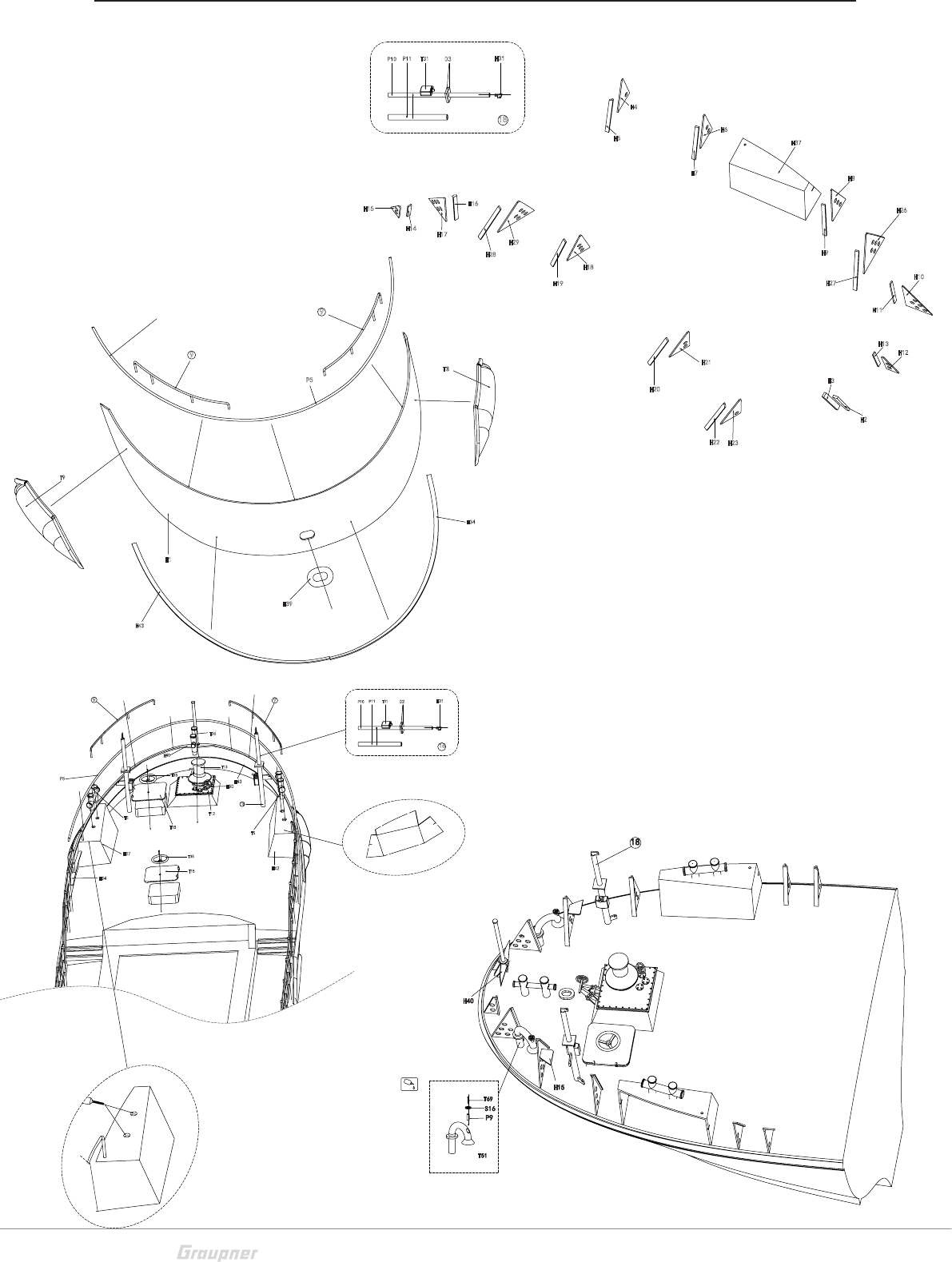

Montage / Assembly / Montage / Montaggio

DE Zur Kontrolle von Maßen und Baugruppen bitte die 1:1 Pläne

zu Hilfe nehmen. Sie erleichtern den Bau sowie den Überblick.

EN Please refer to the 1:1 plan to check the measures and the

construction groups. They make the construction so as the over-

view easier.

FR Pour le contrôle des dimensions et des modules se référer au

plan 1:1 pour de l'aide. Ils rendent la construction et la vue géné-

rale plus facile.

IT Per la verifica delle misure e dei gruppi costruttivi prendere

come riferimento i piani 1:1. Questi facilitano la costruzione come

anche la visione d'insieme.

1/4

2027.V2 2027.V2

2017

1/4

T55

T18

T55

T1 T4

T7 T7

T16 T21

T55

T18

T55

S17

T17

T18 T54

T20

T22T22

T24

T25 T26

T33

T33 T33

T37

T38

T45

T47

T49

T50

S9 J1

J8K14

A18

S8 S8

T54

S9 K3

T38

T16T21

T51

S14 S14

S14

F10

T51

T24

A21

A11

H31

H44

H33

H36

T54

T47

T16

A19

A20

A26

T59

A26

0.8

1.2

T71

T57

T52

T63

T20

T55

T58

F14 F15

S15 S15

S15

T72

F14 F15

Q23

2.5

T60

T61

11 13

12 10

T73

T53

T61 T61

T60 T60

D11

T55

A24

P20

C5 C6 P6

D12

A4 D13

P10

H36

P15

E26

A23

T74

T62

ABS tube

Brass bar Brass bar

ABS tube

Brass bar

ABS tube

Brass bar

A13

O11

S17

Bamboo

holding

A27

T30

Q23

P15

120

Qualsiasi rappresentazione dello schema di installazione di motori, telecomandi, strutture

meccaniche per varie attività, ecc cambiamenti nella struttura del modello per uso

di parti diverse rispetto a quelle consigliate sotto propria responsabilità.

Capacità di fornitura dei singoli prodotti riservata.

Eventuelle Darstellungen im Plan über Einbau von Motoren, Fernsteuerungen, mechanischen

Einrichtungen für diverse Betätigungen etc. Änderungen im Aufbau des Modells bei Verwendung

anderer als im Plan empfohlener Teile sind nach eigenem Ermessen durchzuführen.

Liefermöglichkeiten einzelner Artikel vorbehalten.

All rights rexerved. Commercial use of this plan is strictly interidited.

Any illustrations in this plan showing the installation of engines, RC equipment and mechanical

gear for several functions are to be considered as mere recommendations, the installation

instructions of such components being dependent on the state of their respective development at

the time of installation.

accomodate such equipment. Delivery of individual items subject to availability.

ce plan montrant L‘installation de moteurs, d‘équipments RC, de dispositifs mécaniques pour la commande

des différentes fonctions, etc...sont seulement conseillés en fonction de leur stadede développment technique

respectif actuel.

Les modifications dans la construction du modéle dûes à l‘utilisation d‘éléments autres que ceux conseillés

devront être enterprises sur initiative personelle. Sous réserve de possibilité de livrasion de certains articles.

2/4

T14

T23

T27

T28

T38

N4 N3

A17

S13

T27

T18

A11

K10

S12

S10

K11

P20

P10

B13

T56

A22

A14

T59

A6 011

S17

T11

T10

T30 T29

T38

K12

T38

D10

D13

T18

A26

T54 T54

H39

S10

K16

P15

130,0

23 1,5

2027.V2 2027.V2

2017

2/4

Qualsiasi rappresentazione dello schema di installazione di motori, telecomandi, strutture

meccaniche per varie attività, ecc cambiamenti nella struttura del modello per uso

di parti diverse rispetto a quelle consigliate sotto propria responsabilità.

Capacità di fornitura dei singoli prodotti riservata.

Eventuelle Darstellungen im Plan über Einbau von Motoren, Fernsteuerungen, mechanischen

Einrichtungen für diverse Betätigungen etc. Änderungen im Aufbau des Modells bei Verwendung

anderer als im Plan empfohlener Teile sind nach eigenem Ermessen durchzuführen.

Liefermöglichkeiten einzelner Artikel vorbehalten.

All rights rexerved. Commercial use of this plan is strictly interidited.

Any illustrations in this plan showing the installation of engines, RC equipment and mechanical

gear for several functions are to be considered as mere recommendations, the installation

instructions of such components being dependent on the state of their respective development at

the time of installation.

accomodate such equipment. Delivery of individual items subject to availability.

ce plan montrant L‘installation de moteurs, d‘équipments RC, de dispositifs mécaniques pour la commande

des différentes fonctions, etc...sont seulement conseillés en fonction de leur stadede développment technique

respectif actuel.

Les modifications dans la construction du modéle dûes à l‘utilisation d‘éléments autres que ceux conseillés

devront être enterprises sur initiative personelle. Sous réserve de possibilité de livrasion de certains articles.

9x∅5 ABS

25.6x∅5ABS

47x∅5 ABS

22x∅5 ABS

25.7x∅4 ABS

123

16.5x∅4 ABS

16.5x∅3 ABS

∅2

5 6

18.8x∅4 ABS

18.8x∅3 ABS

∅2

∅1.5Brass bar

∅1.5Brass bar ∅1.5Brass bar ∅1.5Brass bar

Brass bar

B10 B10

B10 B10 B10 B10

41.2x∅5ABS

∅1.5Brass bar

B10 B10

41.2x∅5ABS

∅1.5 Brass bar

B10 B10

21x∅5 ABS

∅2

21x∅4 ABS

M10

T52

Q16

Q10

Q13

Q21

Q23

Q20

Q17

Q22

Q11

Q18

F18

F20

F16

F17

D15

D14

P15

E27

F18

F19

T65

T64

D7 D7

P18

Brass bar

T52

Q19

Q14

Q16

Q10

Q13

Q12

Q15

21x∅3 ABS

3/4

2027.V2 2027.V2

2017

3/4

Qualsiasi rappresentazione dello schema di installazione di motori, telecomandi, strutture

meccaniche per varie attività, ecc cambiamenti nella struttura del modello per uso

di parti diverse rispetto a quelle consigliate sotto propria responsabilità.

Capacità di fornitura dei singoli prodotti riservata.

Eventuelle Darstellungen im Plan über Einbau von Motoren, Fernsteuerungen, mechanischen

Einrichtungen für diverse Betätigungen etc. Änderungen im Aufbau des Modells bei Verwendung

anderer als im Plan empfohlener Teile sind nach eigenem Ermessen durchzuführen.

Liefermöglichkeiten einzelner Artikel vorbehalten.

All rights rexerved. Commercial use of this plan is strictly interidited.

Any illustrations in this plan showing the installation of engines, RC equipment and mechanical

gear for several functions are to be considered as mere recommendations, the installation

instructions of such components being dependent on the state of their respective development at

the time of installation.

accomodate such equipment. Delivery of individual items subject to availability.

ce plan montrant L‘installation de moteurs, d‘équipments RC, de dispositifs mécaniques pour la commande

des différentes fonctions, etc...sont seulement conseillés en fonction de leur stadede développment technique

respectif actuel.

Les modifications dans la construction du modéle dûes à l‘utilisation d‘éléments autres que ceux conseillés

devront être enterprises sur initiative personelle. Sous réserve de possibilité de livrasion de certains articles.

T36

T12

T13

T35

T15

T35

T15

T35 T15

T35

T15

T31

T33T33T33

T33 T33 T33

T43 T39

T40

T41

T42

T44

H37

H42

H39

H40

S14

T51 T51

H32

A15

T57

B14

T48

T46

T53

T71

S16

T69

S16

T69

T34

T70

T58

K2 K2

K17

K2 K2

T67

F14

F15

F14

F15

T22 T22

H38

H33

H30

T67

T26

T25

T67

T59 T67

P20

P10

P10 P9

P16 P16 P16

P18

T59

H32 H30

C1 A16

D10

T74

T66 P4

T66

Rubber tube Rubber tube Rubber tube

A13

Brass bar

B11 B12

T75

T37 T57

P15

T77

T51

T57

F11 E17

E18

T68

Q21

Q14

Servo Optional

Servo

Optional

Q22 Q8

Q17Q17 M5

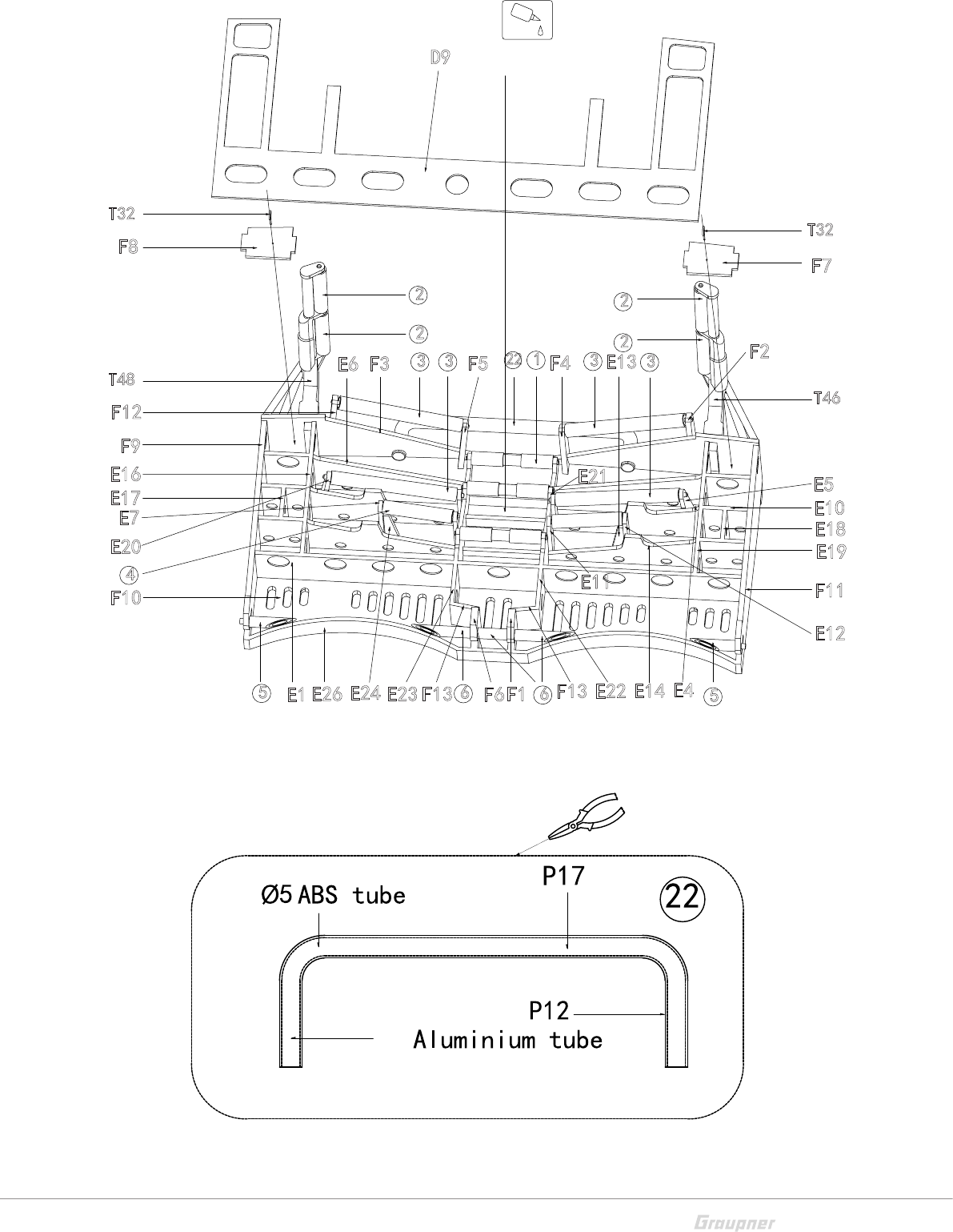

E25

F10

E14

E22

E23

F12

T48

T46 E20

E24

E12

E13

E10

E21

E11

E21

E26

T32

E19

E16

F13

P12

P17

∅522

∅4Aluminium tube

ABS tube

4/4

T47

T45

T49

T50

∅1.5

∅2.5

∅1.5

∅5

∅4

Assembly drawing

P17

P19

P13

Aluminium bar

∅1.5 Aluminium bar

Bamboo holding

ABS tube

∅2.5Bamboo holding

∅2.5Bamboo holding ∅2.5Bamboo holding

∅2.5Bamboo holding

Aluminium tube

Aluminium tube D E

∅4Aluminium tube

Aluminium tube B

P17

∅4Aluminium tube B

∅4Aluminium tube A

∅4 C

Aluminium tube

∅4 C

Aluminium tube E

∅4Aluminium tube

∅4Aluminium tube D

∅2.5Bamboo holding

Aluminium bar

T76

∅3

∅2

∅4

T32

910

T31 H31

P10 P11

N6 N5 N7

M13

M14

M12

M11

P13 P13

ABS tube

Brass bar Brass bar Brass bar Brass bar Brass bar Brass bar Brass bar Brass bar Brass bar Brass bar ∅2 Brass bar ∅2 Brass bar

∅1.5 Brass bar

∅1.5 Brass bar ∅1.5 Brass bar

∅1.5 Brass bar

∅2.5Bamboo holding

ABS tube

∅2

∅1.5 ∅2∅2∅2∅2∅2∅2∅2∅2

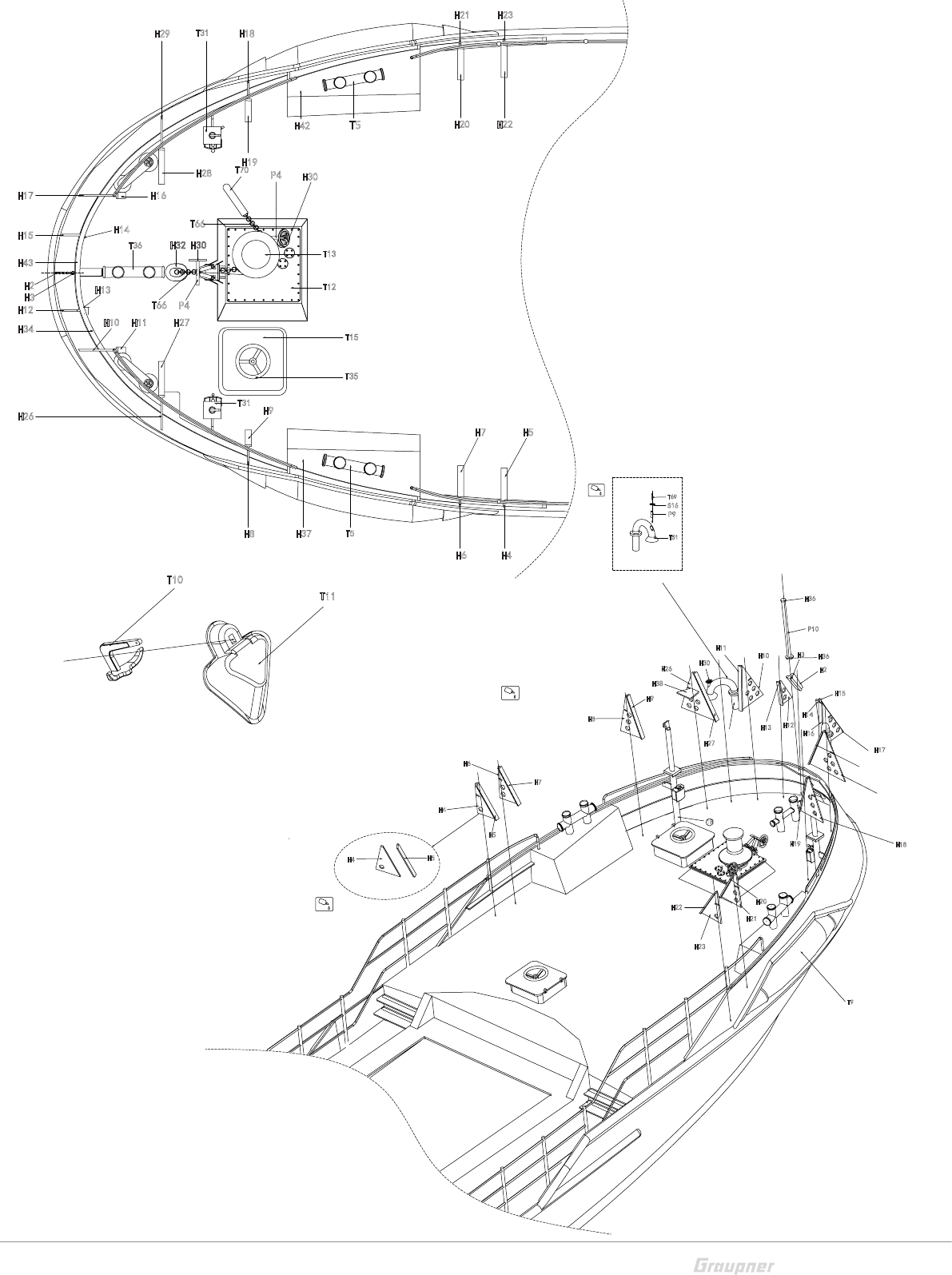

H27

H37

H42

H29

H28

H10 H11

H17 H16

H12

H13

H34

H26

H43

H15 H14

H19

H18

H20

H21 H23

H22

T15

T35

T31

T36

T12

T13

H32

T70

H30

H32 H30

T66 P4

T66

name specifications

ABS bar

∅

2X1000MM

∅

1.5X1000MM

∅

1.2X1000MM

∅

1.5X500MM

∅

2X500MM

∅

3X500MM 1

ABS tube

∅

2X500MM

∅

3X500MM

∅

4X500MM

∅

5X500MM

ABS half-raund

bar

∅

8X500MM 1

∅

2.5X250MM 5

∅

3X250MM 1

∅

0.8X250MM 1

Steel wire

∅

0.5X500MM 1

Rubber tube 1

∅

6X550MM

Aluminium

tube

ABS tube

∅

4X1000MM 3

∅

10X100MM

∅

1.5X700MM

Steel bar

∅

1.0X700MM 1

P10

P11

P12

P13

P14

P15

P16

P17

P18

P19

P20

Brass bar

ABS bar

Aluminium bar

ABS tube

Bamboo

holding

Bamboo

holding

quantity

number

2027.V2 2027.V2

2017

4/4

Qualsiasi rappresentazione dello schema di installazione di motori, telecomandi, strutture

meccaniche per varie attività, ecc cambiamenti nella struttura del modello per uso

di parti diverse rispetto a quelle consigliate sotto propria responsabilità.

Capacità di fornitura dei singoli prodotti riservata.

Eventuelle Darstellungen im Plan über Einbau von Motoren, Fernsteuerungen, mechanischen

Einrichtungen für diverse Betätigungen etc. Änderungen im Aufbau des Modells bei Verwendung

anderer als im Plan empfohlener Teile sind nach eigenem Ermessen durchzuführen.

Liefermöglichkeiten einzelner Artikel vorbehalten.

All rights rexerved. Commercial use of this plan is strictly interidited.

Any illustrations in this plan showing the installation of engines, RC equipment and mechanical

gear for several functions are to be considered as mere recommendations, the installation

instructions of such components being dependent on the state of their respective development at

the time of installation.

accomodate such equipment. Delivery of individual items subject to availability.

ce plan montrant L‘installation de moteurs, d‘équipments RC, de dispositifs mécaniques pour la commande

des différentes fonctions, etc...sont seulement conseillés en fonction de leur stadede développment technique

respectif actuel.

Les modifications dans la construction du modéle dûes à l‘utilisation d‘éléments autres que ceux conseillés

devront être enterprises sur initiative personelle. Sous réserve de possibilité de livrasion de certains articles.

27 / 42

2027.V2_MP_V1

A13

A5 A6

A10

A16

A15

A14

A13

A17

A18

A19 A20

A26

A22

A21

A23

A25

A2 A4 A24 A27

A11

B3 B4

B10

B11 B12

B13

B14

C7C7C7

C7 C7 C7 C7

Stückliste / parts list / Liste des pièces / Lista delle parti

28 / 42 2027.V2_MP_V1

D10

D13

D11

D8 D8

D3D3D3

D12

D7 D7

D14 D15

E26

E25

E21 E22 E23

E17 E18

E16 E19

E14

E10

E20

E24

E13

E7 E9

E11 E12

E27

F2 F4

F10

F11

F12 F13

F13

F14

F15

F16 F17

F18

F19

F18

F19

F20 F20

29 / 42

2027.V2_MP_V1

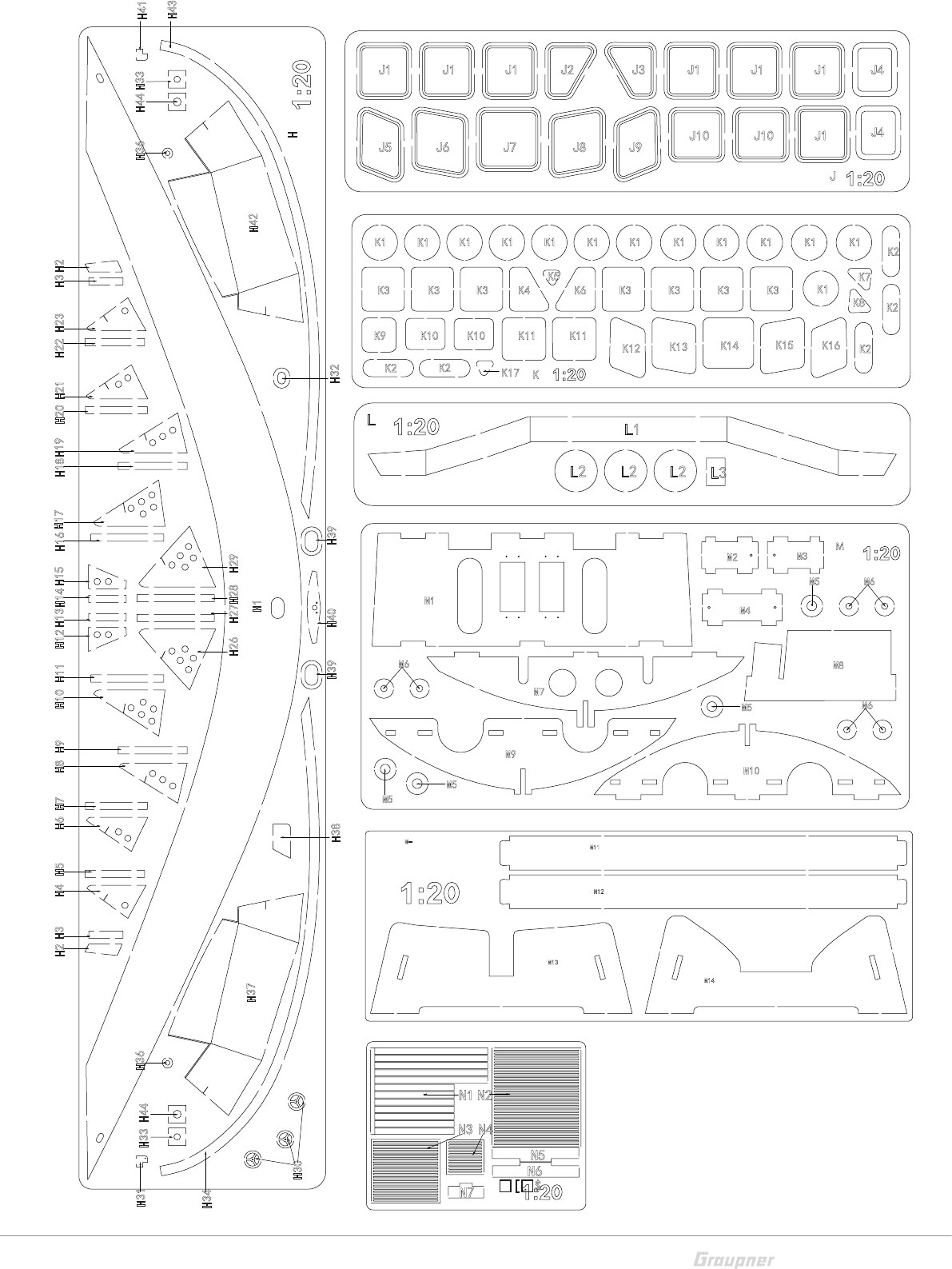

H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 H12 H13 H14 H15 H16 H17 H18 H19 H20 H21 H22 H23 H2

H31 H33

H36 H33

H37

H26 H27H28 H29

H42

H43

H41

H36

H34

H38 H39 H40 H39 H32

H30

H44 H44

J1 J1 J1 J1 J1 J1J2 J3 J4

J5 J6 J7 J8 J9 J10 J10 J1

K1 K1 K1 K1 K1 K1 K1 K1 K1 K1 K1 K1 K2

K3 K1

K3 K3 K3 K3 K3 K3K4 K6

K8 K2

K9 K10 K10 K11 K11

K12 K13 K14 K15 K16

K17

LL1

L2 L2 L2 L3

M2 M3

M5 M6

M10

M5 M6

M- M11

M12

M13

M14

�[�$

N1 N2

N4N3

30 / 42 2027.V2_MP_V1

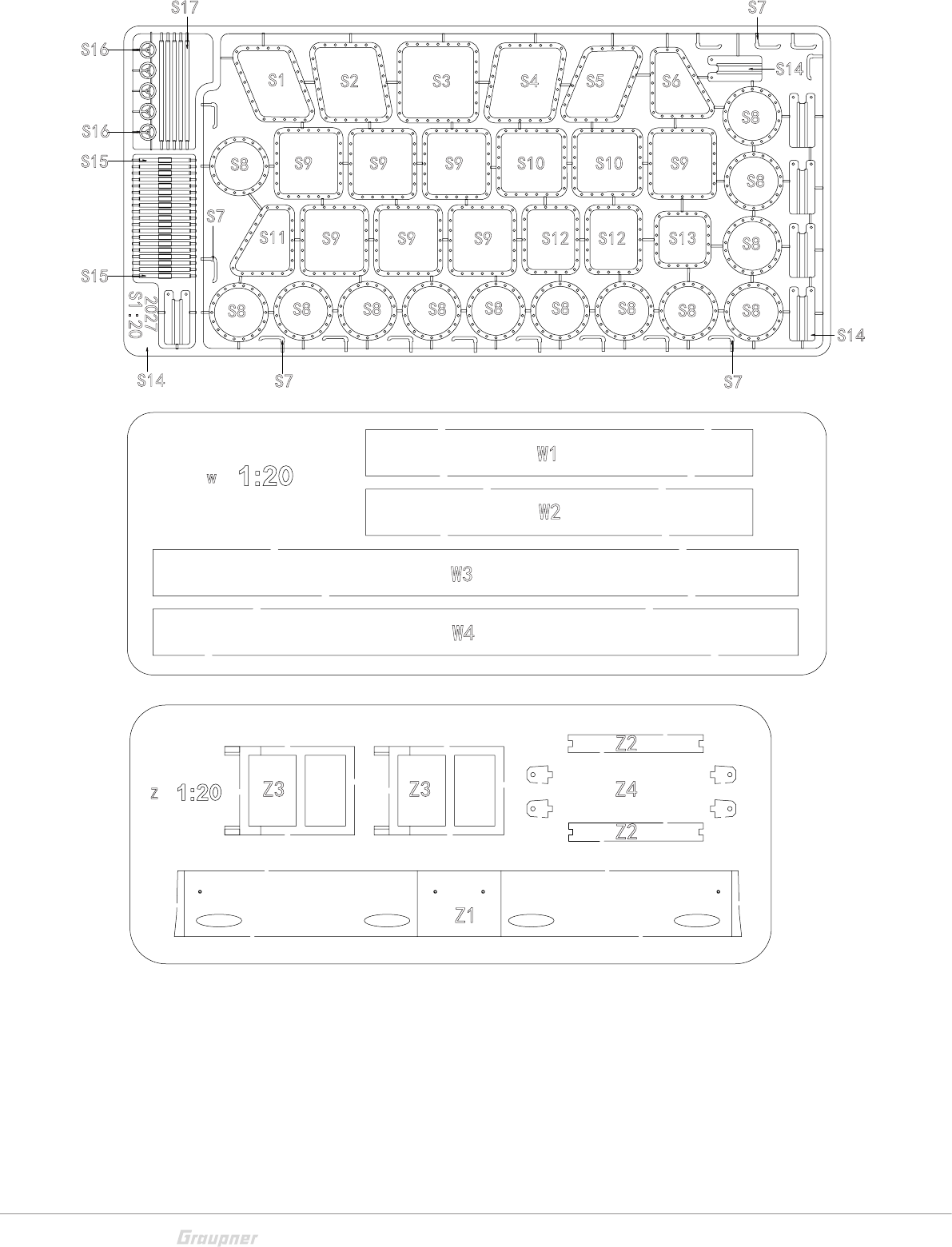

S1 S2 S3 S4 S5 S6 S14

S8S8

S8S8S8

S9 S9 S9 S10 S10 S9

S9 S9 S9

S11 S12 S13

S14

S15

S16

S12

2027

S1:20

S17

Z3 Z3

31 / 42

2027.V2_MP_V1

T10

T30

T21

T23

T22

T24

T25

T26

T27

T28

T29

T50

T41

T43

T42

T44

T45

T46

T47

T48

T49

T61

T62

T64

T65

T63

T66

T67

T68

T69

T70

T11

T12

T14

T13

T15

T16

T17

T18

T19

T20

T32

T34

T33

T36

T37

T38

T39

T40

T51

T52

T53

T54

T55

T56

T57

T58

T59

T60

T31

T71

T35

T72

T73

T74

T75

T76

T77

T78

Q10

Q11

Q12

Q13

Q14

Q17

Q18

Q19

Q20

Q21

Q22

Q23

Q15

Q16

01 02

06 06

070708 O11

011

O11

Beschriftung / lettering / didascalia / légende

32 / 42 2027.V2_MP_V1

E22

E23

F13

T32

E24

E12

E20

E24

F11

E10

E14

T32

E17

E18

F10

E26

E22

F12

T46

T48

E21

F13

E22

E3 E21

E23

F13

Siehe 1:1 Plan Nr.2 für Maßangabe / See 1:1 plan no. 2

for dimensionin / Voir 1: 1 Plan n ° 2 pour unitspan /

Vedere 1: 1 Piano No.2 per unitspan

Montage Heckklappe / Assembly tailgate / Montage hayon / Montaggio portellone

33 / 42

2027.V2_MP_V1

E11

E21

E20

E24 E23 E22

E13

E12

F10

E10

E6 F3

E16

E19

E14

F12

E18

F11

E17

F5 F4

F13 F13

5E26

T46

T48

T32

34 / 42 2027.V2_MP_V1

Montage Schanzkleid / Assembly fender / Montage garde-boue / Montaggio para-

fango

H37

H42

P11

P10 H31

T31 D3

H40

T36

T15

T35

T13

T15

T35

H43

H34

H30

T12

H39

H34

H43

P11

P10 H31

T31 D3

H15

H14

H17

H16

H29

H28

H18

H19

H21

H20

H23

H22

H13

H12

H10

H11

H27

H26

H5 H37

2mm Brass bar

35 / 42

2027.V2_MP_V1

T66

H30

H32

H30

T70

H32

T13

T12

T36

T31

T35

T15

H22

H23

H21

H20

H18

H19

H14

H15

H43

H26

H34

H13

H12

H16H17

H11

H10

H28

H29

H42

H37

H27

T69

S16

H22

H23

H20

H21

H19 H18

H16

H17

H14

H15

H36

P10

H36

H13 H12

H11

H10

H30

H38

H27

H26

T51

T10

T11

36 / 42 2027.V2_MP_V1

A16

A10

D10

A25

A16

A10

A15

2.5

Bamboo

holding

C6 15

2.5

Bamboo

holding

Montage Aufbau / Assembly superstructure / Montage structure / Montaggio strut-

tura

37 / 42

2027.V2_MP_V1

A16

A10

D10

A25

A16

A10

A15

2.5

Bamboo

holding

C6 15

2.5

Bamboo

holding

38 / 42 2027.V2_MP_V1

T28

T27

A18

A8 A11

A17

A22

A11

A23

A14

A20

A26

Montage Aufbau / Assembly superstructure / Montage structure / Montaggio strut-

tura

39 / 42

2027.V2_MP_V1

T28

T27

A18

A8 A11

A17

A22

A11

A23

A14

A20

A26

40 / 42 2027.V2_MP_V1

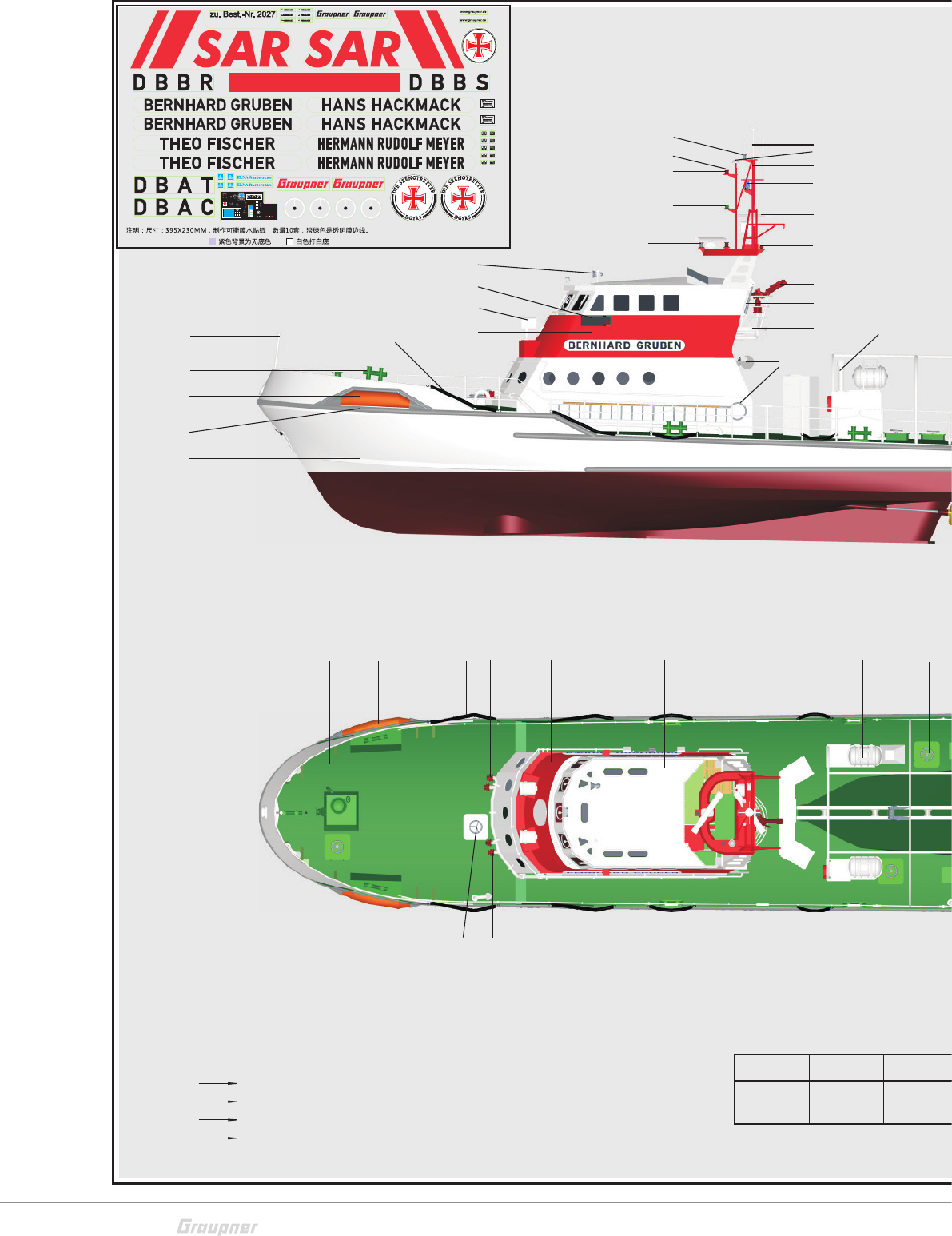

RAL

T1 T2 T3

T4 T5 T6 T7 T8

RAL RAL

RAL

3009

9005 2005

RAL RAL

9006

RAL RAL

5017 2004 white

6019 6016

T9 T10 T11

RAL RAL RAL

3020 3013 6001

T12

T10

T11

T12

T11 T10

T12 T1

T12

T6 T8 T1 T3

T12 T12

T12

T13

Gold

T13 T13

Farbschema / color scheme / combinazione di colori / schéma de couleurs

Beschriftung / lettering / didascalia / légende

*Wahl der Bezeichnung / Choice of name

Choix du nom / Scelta del nome

DBBS Bernhard Gruben

DBBR Theo Fischer

DBAT Hans Hackmack

DBAC Hermann Rudolf Meyer

41 / 42

2027.V2_MP_V1

RAL

T1 T2 T3

T4 T5 T6 T7 T8

RAL RAL

RAL

3009

9005 2005

RAL RAL

9006

RAL RAL

5017 2004 white

6019 6016

T9 T10 T11

RAL RAL RAL

3020 3013 6001

T12

T10

T11

T12

T11 T10

T12 T1

T12

T6 T8 T1 T3

T12 T12

T12

T13

Gold

T13 T13

Farbschema / color scheme / combinazione di colori / schéma de couleurs

42 / 42 2027.V2_MP_V1

Für Ihre Notizen / For your notes / Pour vos notes / Per le vostre note

Graupner 2027 V2 2 De En Fr 2027.V2_Bernhard_Gruben_DE_EN_FR_IT User Manual

Navigation menu

Versions of this User Manual:

Views

Navigation
