WORLD

RECEIVER

Yacht Boy 50

WR 5405

2

4 Sicherheitund Pflege 14 Betrieb

5 Auf einen Blick 19 Informationen

10 Stromversorgung 203 Service

11 Einstellungen

22 Care and safety 32 Operation

23 Overview 37 Information

28 Power supply 203 Service

29 Settings

40 Sécurité et entretien 50 Utilisation

41 Vue d’ensemble 55 Informations

46 Alimentation électrique 203 Service

47 Réglages

58 Sicurezza e cura 68 Funzionamento

59 In breve 73 Informazioni

64 Alimentazione elettrica 203 Service

65 Impostazioni

76 Segurança e conservação 86 Funcionamento

77 Vista geral 91 Informações

82 Alimentação de corrente 203 Service

83 Regulações

94 Seguridad y cuidado 114 Funcionamiento

95 Vista general 119 Información

100 Alimentación de corriente 203 Service

111 Ajustes

__________________________________________________________________________

DEUTSCH

ENGLISH

FRANÇAIS

ITALIANO

PORTUGUÊS

ESPAÑOL

3

112 Veiligheid en onderhoud 122 Gebruik

113 In een oogopslag 127 Informatie

118 Stroomtoevoer 203 Service

119 Instellingen

130 Bezpieczeństwo i czyszczenie 140 Obsługa

131 Przegląd funkcji 145 Informacje

136 Zasilanie 203 Service

137 Programowanie

148 Sikkerhed og vedligeholdelse 158 Funktion

149 Kort oversigt 163 Informationer

154 Strømforsyning 203 Service

155 Indstillinger

166 Säkerhet och skötsel 176 Användning

167 En överblick 181 Information

172 Strömförsörjning 203 Service

173 Inställningar

184 Turvallisuus ja hoito 194 Käyttö

185 Yleiskatsaus 199 Tietoja

190 Virransyöttö 203 Service

191 Säädöt

__________________________________________________________________________

NEDERLANDS

POLSKI

DANSK

SVENSKA

SUOMI

130

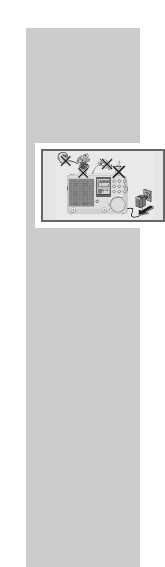

BEZPIECZEŃSTWO I CZYSZCZENIE___________________________

Urządzenie to jest przeznaczone do odtwarzania sygnałów dźwiękowych.

Wszelkie inne stosowanie jest wykluczone.

Chronić urządzenie przed wilgocią (kroplami i bryzgami wody). Nie ustawiać na

urządzeniu naczyń napełnionych cieczą (wazony, itp.). Naczynia mogą się przewrócić i

rozlana ciecz może spowodować porażenie prądem elektrycznym. Nie umieszczać na

urządzeniu otwartych źródeł ognia, np. świec.

Ustawiając urządzenie należy uwzględnić, że powierzchnie mebli pokryte są różnymi

lakierami i tworzywami sztucznymi, które zawierają zazwyczaj domieszki chemiczne.

Domieszki te mogą uszkodzić m.in. materiał stopek urządzenia, w wyniku czego powstaną

trudno usuwalne lub trwałe odbarwienia na powierzchni mebli.

Nie używać środków czyszczących; mogą one uszkodzić obudowę. Czyścić urządzenie

czystą, nawilżoną ściereczką ze skóry. Nie wolno otwierać urządzenia. W razie

uszkodzeń powstałych w wyniku nieprawidłowych ingerencji wygasają roszczenia z

tytułu gwarancji.

Tabliczka znamionowa znajduje się na spodzie urządzenia.

Ochrona środowiska

Konsekwentnie minimalizowana jest ilość materiału opakowaniowego urządzenia.

Opakowanie składa się z dwóch rodzajów materiału: tektury (karton) i polietylenu

(torebka). Prosimy przestrzegać miejscowych przepisów dotyczących usuwania

materiałów opakowaniowych.

New York

Los Angeles

Honolulu

Wellington

Noumea

Sydney

Tokkyo

Hong Kong

Bangkok

Dacca

Karachi

Dubai

Moscow

Istanbul

Frankfurt

London

Azores

Rio de janeiro

Santiago

Chicago

Denver

ǵYacht Boy 50

12/24

H/W

SUMMER

ON/OFF

SLEEP

ALARM SET ALARM Hr.

TIME SET H.T.Z MIN.

LOCK

SUMMER

2888

2888

2888

! SERVICE !! SERVICE !

RV! SERVICE !! SERVICE !

RV

2888

2888

2888

! SERVICE !! SERVICE !

RV! SERVICE !! SERVICE !

RV

! SERVICE !! SERVICE !

! SERVICE !

131

POLSKI

PRZEGLĄD FUNKCJI ______________________________________________

Elementy obsługi

Przód urządzenia

ON/OFF SLEEP Włączanie i wyłączanie urządzenia.

HR. Ustawianie czasu zegara i czasu budzenia

(godziny).

MIN. Ustawianie czasu zegara i czasu budzenia

(minuty).

H/W Przełączanie między czasem lokalnym lub

SUMMER czasem uniwersalnym; ustawianie czasu

letniego.

ALARM Przełączanie między funkcją budzenia za

pomocą stacji radiowej lub sygnału alarmo-

wego; wyłączanie funkcji budzenia.

H.T.Z Ustawianie lokalnej strefy czasowej (Home

time zone).

12/24 Przełączanie między wskaźnikiem czasu w

formacie 12-godzinnym lub 24-godzinnym.

ALARM SET Włączanie trybu programowania czasu

budzenia; uaktywnianie funkcji budzenia.

12/24

H/W

SUMMER

ON/OFF

SLEEP

ALARM SET ALARM Hr.

TIME SET H.T.Z MIN.

2

888

2

888

2

888

2888

2888

2888

New York

Los Angeles

Honolulu

Wellington

Noumea

Sydney

Tokkyo

Hong Kong

Bangkok

Dacca

Karachi

Dubai

Moscow

Istanbul

Frankfurt

London

Azores

Rio de janeiro

Santiago

Chicago

Denver

ǵYacht Boy 50

12/24

H/W

SUMMER

ON/OFF

SLEEP

ALARM SET ALARM Hr.

TIME SET H.T.Z MIN.

LOCK

SUMMER

2888

2888

2888

2888

2888

2888

132

TIME SET Nastawianie czasu zegara w połączeniu z

przyciskiem »HR.« i »MIN.«.

LONDON ... Regulator do ustawiania strefy czasu uni-

wersalnego (w Greenwich).

SUMMER •Zaznaczanie strefy czasu uniwersalnego

przy ustawionym czasie letnim.

LOCK Blokada i zwalnianie blokady przycisków.

Prawa strona urządzenia

TUNING Strojenie stacji radiowych.

MONO/STEREO Przy podłączonych słuchawkach przełącza-

nie między odbiorem mono lub stereo.

Lewa strona urządzenia

VOLUME }Regulacja głośności.

0Gniazdo słuchawkowe (wtyk stereofoniczny

o średnicy 3,5 mm).

DC 3-6V Gniazdo do podłączania zasilacza siecio

Ówego (nie jest dołączony do urządzenia),

napięcie wejściowe 3-6 V (200 mA).

PRZEGLĄD FUNKCJI __________________________________________________

New York

Los Angeles

Honolulu

Wellington

Noumea

Sydney

Tokkyo

Hong Kong

Bangkok

Dacca

Karachi

Dubai

Moscow

Istanbul

Frankfurt

London

Azores

Rio de janeiro

Santiago

Chicago

Denver

LOCK

SUMMER

TUNINGMONO/STEREO

DC 3-6V

VOLUME

133

POLSKI

Górna strona urządzenia

SW 1 ... 7 Przełączanie pomiędzy zakresami fal

MW FM radiowych SW (fale krótkie, pasma częstot-

liwości od 1 do 7), MW (fale średnie) i FM

(UKF).

SNOOZE Przerwanie funkcji budzenia; włączanie

LIGHT podświetlenia wyświetlacza na ok. 12

sekund.

ANTENNA Antena teleskopowa do odbioru fal SW i

FM. Do odbioru fal średnich MW urządze-

nie wyposażone jest we wbudowaną antenę

ferrytową.

Spód urządzenia

RESET Przywracanie urządzenia do stanu usta-

wień fabrycznych.

Schowek na baterie.

Wskazówka:

Z tyłu urządzenia znajdują się cztery przyciski do zamocowania

dołączonego skórzanego futerału.

PRZEGLĄD FUNKCJI __________________________________________________

SNOOZE

LIGHT

777654321

MW FW

SW

RESET

Wskaźniki na wyświetlaczu

000:0.0 Wskazuje częstotliwość i czas zegara.

AM PM Wskaźnik czasu w formacie 12-godzinnym.

FM MW Wskaźnik zakresu fal radiowych: FM (UKF), fale średnie

SW (MW) lub fale krótkie (SW).

kHz MHz Wskaźnik częstotliwości dla fal MW (kHz), FM i SW

(MHz).

HOME Ustawiony jest czas lokalny.

WORLD Ustawiony jest czas uniwersalny (w Greenwich).

TUNE Wskaźnik dokładnego dostrojenia, stacja radiowa jest

optymalnie dostrojona.

Ustawiony jest czas letni.

Wskaźnik odbioru FM stereo (tylko przy podłączonych

słuchawkach).

Funkcja budzenia została przerwana lub uaktywniony jest programator

czasu automatycznego wyłączenia urządzenia (Sleep-Timer).

Uaktywniona jest blokada przycisków.

134

PRZEGLĄD FUNKCJI __________________________________________________

000 0 0

.

:.

000 0 0

.

:.

FM

MW

SW

AM

PM

AM

PM

kHz

MHz

Mhz

HOME WORLD

- ALARM -

HOME

WORLD

TUNE

1

135

POLSKI

Baterie są słabe.

- ALARM - Uaktywniona jest funkcja budzenia za pomocą sygnału

alarmowego (» «) lub stacji radiowej (» «).

1

PRZEGLĄD FUNKCJI __________________________________________________

000 0 0

.

:.

000 0 0

.

:.

FM

MW

SW

AM

PM

AM

PM

kHz

MHz

Mhz

HOME WORLD

- ALARM -

HOME

WORLD

TUNE

1

136

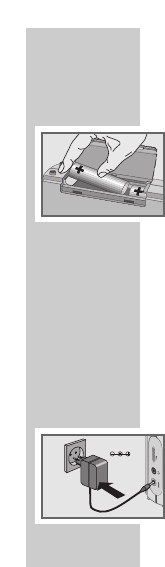

Zasilanie bateryjne

1Otworzyć schowek na baterie, naciskając zaznaczone miejsce i zdejmując pokrywę.

2Wkładając baterie (2 x 1,5 V, typ Mignon LR6/AM3/AA) do schowka, zwrócić uwagę

na właściwe połączenie biegunów oznaczone na dnie schowka.

Wskazówki:

Jeżeli baterie są za słabe, na wyświetlaczu pojawia się symbol »«. Jeżeli urządze-

nie nie jest używane przez dłuższy okres, należy wyjąć baterie. Producent nie ponosi

odpowiedzialności za szkody powstałe w wyniku wycieku elektrolitu z baterii.

Wskazówka dotycząca ochrony środowiska:

Baterie – w tym również baterie nie zawierające metali ciężkich – nie wolno wrzucać

do pojemników na odpady domowe. Prosimy przestrzegać ekologicznej utylizacji

zużytych baterii, np. usuwać je w publicznych miejscach składowania surowców

wtórnych. Prosimy poinformować się na temat aktualnych przepisów prawnych.

Zasilanie sieciowe (za pomocą zasilacza sieciowego

6 V/200 mA – osprzęt)

Prosimy sprawdzić, czy napięcie sieciowe podane na tabliczce znamionowej zasilacza sie-

ciowego odpowiada stosowanemu na miejscu napięciu sieciowemu. Tylko po wyciągnięciu

zasilacza sieciowego urządzenie jest odłączone od sieci zasilania.

1Włożyć przewód zasilacza sieciowego w gniazdo »DC 3-6V Ó« (lewa strona

urządzenia) urządzenia.

2Wtyczkę zasilacza sieciowego włożyć do gniazda wtykowego.

– Włożone do schowka baterie są automatycznie wyłączane.

1

ZASILANIE ___________________________________________________________

DC 3-6V

VOLUME

DC IN 3-6V

137

POLSKI

Nastawianie czasu zegara

W wyniku krążenia kuli ziemskiej czas – w odniesieniu do danej lokalizacji – jest wcześnie-

jszy w kierunku zachodnim i późniejszy w kierunku wschodnim. Z tego powodu kula

ziemska została podzielona na 24 strefy czasowe. System ten opiera się na strefie czasu uni-

wersalnego o nazwie UTC (Coordinated Universal Time), nazywanej wcześniej GMT

(Greenwich Meantime). Stacje radiowe na falach krótkich zawsze podają czas uniwersalny

UTC. Przed nastawieniem czasu zegara upewnij się, w jakiej strefie czasowej się znajdujesz.

Ustawianie czasu lokalnego

Podczas pierwszego uruchamiania urządzenia lub gdy urządzenie było przez dłuższy okres

odłączone od sieci zasilania, na wyświetlaczu pojawia się napis »HOME« i »- : --«; oznacze-

nie strefy czasowej, np. »5«, pulsuje, sygnalizując, że należy nastawić czas zegara.

1Ustawić odpowiednią strefę czasową regulatorem z przodu urządzenia.

2Nacisnąć przycisk »H.T.Z« (przód urządzenia).

– Na wyświetlaczu: pulsują napisy np. »AM« i »12:00«.

3Ustawić godzinę przyciskiem »HR.«, minuty przyciskiem »MIN.«.

4Potwierdzić ustawienie przyciskiem »TIME SET«.

– Na wyświetlaczu: wyświetlany jest aktualny czas lokalny.

5Przyciskiem »12/24« przełączyć między wskaźnikiem czasu w formacie 12-god-

zinnym lub 24-godzinnym.

6W razie potrzeby ustawić czas letni (patrz strona 138).

PROGRAMOWANIE _______________________________________________

138

Ustawianie czasu letniego

1Nacisnąć przycisk »TIME SET«, aż na wyświetlaczu zacznie pulsować wskaźnik zegara.

2Przyciskiem »H/W SUMMER« przestawić czas zegara o jedną godzinę do przodu.

3Potwierdzić ustawienie przyciskiem »TIME SET«.

– Na wyświetlaczu: pojawia się symbol » « i aktualny czas letni.

Przestawianie czasu lokalnego

1Nacisnąć przycisk»TIME SET«, aż na wyświetlaczu zacznie pulsować wskaźnik zegara.

2Ustawić godzinę przyciskiem »HR.«, minuty przyciskiem »MIN.«.

3Potwierdzić ustawienie przyciskiem »TIME SET«.

– Na wyświetlaczu: wyświetlany jest aktualny czas lokalny.

Ustawianie czasu uniwersalnego

1Ustawić żądaną strefę czasową regulatorem z przodu urządzenia.

– Na wyświetlaczu: wyświetlany jest czas wybranej strefy czasowej.

Przełączanie pomiędzy wskaźnikiem czasu lokalnego i czasu

uniwersalnego

1Przyciskiem »H/W SUMMER« przełączyć pomiędzy wskaźnikiem czasu lokalnego i

czasu uniwersalnego.

– Na wyświetlaczu: pojawia się napis »HOME« lub »WORLD«.

PROGRAMOWANIE____________________________________________________

139

POLSKI

Ustawianie czasu w formacie 12-godzinnym lub 24-godzinnym

1Przyciskiem »12/24« przełączyć między wskaźnikiem czasu w formacie 12-god-

zinnym lub 24-godzinnym.

– Na wyświetlaczu: »AM« lub »PM« dla formatu 12-godzinnego.

Nastawianie czasu budzenia

Czas budzenia odnosi się zawsze do czasu lokalnego »HOME«. Przed nastawieniem czasu

budzenia należy wybrać sygnał budzenia (stacja radiowa lub sygnał alarmowy).

1Nacisnąć przycisk »ALARM«.

– Na wyświetlaczu: pulsuje napis »ALARM«.

2Podczas, gdy pulsuje napis »ALARM«, wybrać przyciskiem »ALARM« opcję budzenia

za pomocą stacji radiowej (» «) lub sygnału alarmowego (» «).

– Na wyświetlaczu: symbol » « lub » « pulsuje przez dwie sekundy, a następnie

pozostaje bez zmian.

3Nacisnąć przycisk »ALARM SET«, aż na wyświetlaczu zacznie pulsować czas

budzenia.

4Ustawić godzinę budzenia przyciskiem »HR.«, minuty przyciskiem »MIN.«.

5Potwierdzić ustawienie przyciskiem »ALARM SET«.

– Na wyświetlaczu: pojawia się napis »ALARM - « lub » - ALARM«.

PROGRAMOWANIE____________________________________________________

140

Włączanie i wyłączanie

1Włączyć urządzenie przyciskiem »ON/OFF SLEEP«.

– Urządzenie włącza wybraną ostatnio stację radiową.

2Wyłączyć urządzenie przyciskiem »ON/OFF SLEEP«.

Obsługa radia

1Wybrać żądany zakres fal przełącznikiem »SW 1 ... 7 MW FM« (górna obudowa

urządzenia).

2Dostroić żądaną stację radiową regulatorem »TUNING« (prawa strona urządzenia).

Wskazówki:

Przy odbiorze fal FM wyciągnąć antenę teleskopową i odpowiednio ją obrócić w celu

uzyskania optymalnego odbioru. W przypadku odbioru fal krótkich (SW) antenę tele-

skopową ustawić pionowo. W przypadku odbioru fal średnich (MW) ukierunkować

odpowiednio wbudowaną antenę ferrytową, obracając urządzenie wokół własnej osi.

3Ustawić żądany poziom głośności regulatorem »VOLUME }« (lewa strona urząd-

zenia).

Słuchanie muzyki przez słuchawki

1Wůoýy wtyk (Ø3,5 mm, stereo) sůuchawek w gniazdo »0« (lewa strona urząd-

zenia).

– Głośniki urządzenia są automatycznie wyłączane.

OBSŁUGA _____________________________________________

141

POLSKI

Odbiór stereo/ mono (tylko przy podłączonych słuchawkach)

Jeżeli zbyt słaby sygnał wybranej audycji stereo na falach FM powoduje złą jakość

dźwięku, radio można przestawić na odbiór monofoniczny.

1Przełącznik »MONO/STEREO« (prawa strona urządzenia) przestawić na odbiór mono.

– Na wyświetlaczu: gaśnie symbol » «.

2Przełącznik »MONO/STEREO« (prawa strona urządzenia) przestawić na odbiór stereo.

– Na wyświetlaczu: symbol » « świeci się, gdy odbierany jest program stereofoniczny.

Funkcja budzenia

Wyświetlanie czasu budzenia

1Nacisnąć krótko przycisk»ALARM SET«.

– Na wyświetlaczu: nastawiony czas budzenia.

Budzenie za pomocą stacji radiowej

1Włączyć urządzenie przyciskiem »ON/OFF SLEEP«.

2Wybrać żądany zakres fal przełącznikiem »SW 1 ... 7 MW FM« (górna obudowa

urządzenia).

3Dostroić żądaną stację radiową regulatorem »TUNING« (prawa strona urządzenia).

4Ustawić żądaną głośność sygnału budzenia regulatorem »VOLUME }« (lewa

strona urządzenia).

5Ustawić budzenie za pomocą stacji radiowej (» «) przełącznikiem »ALARM«.

OBSŁUGA ______________________________________________________________

142

6Wyłączyć urządzenie przyciskiem »ON/OFF SLEEP«.

– Urządzenie uruchamia o zaprogramowanej godzinie stację radiową (czas trwania

funkcji budzenia – 1 godzina).

Budzenie za pomocą sygnału alarmowego

1Ustawić budzenie za pomocą sygnału alarmowego (» «) przełącznikiem »ALARM«.

– Urządzenie uruchamia o zaprogramowanej godzinie sygnał alarmowy (czas trwa-

nia funkcji budzenia – 1 godzina).

– Przez 1 minutę sygnał alarmowy staje się stopniwo coraz głośniejszy, wyłącza się na

1 minutę, a następnie rozlega się ponownie.

Przerwanie funkcji budzenia

1Gdy rozlegnie się sygnał budzenia, nacisnąć przycisk »SNOOZE LIGHT«.

– Sygnał budzenia (stacja radiowa lub sygnał alarmowy) wyłącza się.

– Na wyświetlaczu pojawia się symbol: » «.

– Funkcja budzenia włącza się ponownie co 5 minut (czas trwania funkcji budzenia

wynosi 1 godzinę).

Wyłączenie funkcji budzenia na cały dzień

1Gdy rozlegnie się sygnał budzenia, nacisnąć przycisk »ON/OFF SLEEP«.

– Sygnał budzenia (stacja radiowa lub sygnał alarmowy) wyłącza się.

– W przypadku opcji budzenia sygnałem alarmowym urządzenie przełączy się na

odbiór radia.

– Funkcja budzenia o zaprogramowanej godzinie pozostaje aktywna na następny

dzień.

OBSŁUGA ______________________________________________________________

143

POLSKI

Wyłączanie i włączanie funkcji budzenia

1Aby wyłączyć funkcję budzenia, nacisnąć i trzymać wciśnięty przycisk »ALARM«, aż

na wyświetlaczu zacznie pulsować napis »ALARM«, a następnie zgaśnie.

2Aby włączyć funkcję budzenia, nacisnąć i trzymać wciśnięty przycisk »ALARM«, aż

na wyświetlaczu pojawi się napis »ALARM - « lub » - ALARM«.

Obsługa programatora czasowego (timer)

Urządzenie posiada programator czasowy Sleep-Timer, który w trybie obsługi radia wyłącza

urządzenie po upływie zaprogramowanego czasu. Czas automatycznego wyłączenia urząd-

zenia (“zasypiania”) można zaprogramować w przedziale od 15 do 90 minut.

Włączanie funkcji automatycznego wyłączenia (Sleep-Timer)

1Podczas obsługi radia nacisnąć i trzymać wciśnięty przycisk »ON/OFF SLEEP«.

– Na wyświetlaczu: symbol » « i czas automatycznego wyłączenia w odstępach

»60«, »45«, »30«, »15« i »90«.

2Aby zakończyć programowanie, zwolnić przycisk »ON/OFF SLEEP«.

– Po upływie zaprogramowanego czasu wyłączenia urządzenie wyłącza się automaty-

cznie.

Wyłączanie funkcji automatycznego wyłączenia (Sleep-Timer)

1Aby wyłączyć wcześniej funkcję Sleep-Timer, nacisnąć przycisk »ON/OFF SLEEP«.

– Urządzenie wyłącza się.

OBSŁUGA ______________________________________________________________

144

Informacje ogólne

Blokada przycisków

1Aby zablokować przyciski, nacisnąć przycisk »LOCK«.

– Na wyświetlaczu: » «.

– Blokada przycisków nie dotyczy regulatora głośności, przełącznika odbioru stereo-

mono i przełącznika fal radiowych.

2Aby zwolnić blokadę przycisków, nacisnąć ponownie przycisk »LOCK«.

– Na wyświetlaczu: gaśnie symbol » «.

Podświetlenie wyświetlacza

1Włączyć podświetlenie wyświetlacza przyciskiem »SNOOZE LIGHT« na ok. 12

sekund.

2Wyłączyć wcześniej podświetlenie wyświetlacza przyciskiem »SNOOZE LIGHT«.

Przywracanie stanu ustawień fabrycznych urządzenia

1Aby przywrócić stan ustawień fabrycznych, nacisnąć przycisk »RESET« (na spodzie

urządzenia), np. za pomocą spinacza biurowego.

– Zaprogramowane ustawienia są kasowane.

OBSŁUGA ______________________________________________________________

145

POLSKI

INFORMACJE________________________________________________________

Fale krótkie

Odbiornik radiowy może odbierać wiele zakresów fal radiowych. Strojenie radiostacji na

falach FM i MW szybko stanie się rutynową czynnością, gdyż stacje radiowe znajdują się

zawsze w tym samym miejscu na skali strojenia, przyporządkowane określonym

długościom fal i zakresom częstotliwości.

Niestety, w przypadku fal krótkich, nie zawsze jest to regułą. Nadajniki na falach krótkich

często muszą zmieniać długość fal ze względu na wpływy atmosferyczne. Większość

pasm fal krótkich obowiązuje na całym świecie, dzięki czemu można je wykorzystywać do

emisji międzynarodowych audycji radiowych. Fale krótkie są do tej pory jedynym pasmem

fal radiowych, który umożliwia bezpośredni odbiór radiowy na dużych odległościach.

Z tego powodu, oprócz stacji radiowych istnieje też duża ilość innych użytkowników fal

krótkich, jak np. radioamatorzy, żegluga, lotnictwo, nawigacja radiowa itd.

Słuchanie audycji na falach krótkich SW wymaga dokładnej znajomości częstotliwości i

długości fal odbieranych stacji radiowych. Wiele radiostacji na falach krótkich wysyła

swoim słuchaczom plany emisji audycji radiowych, które zawierają dokładne informacje

na ten temat. Odpowiednie informacje można też pobrać z Internetu.

Deutsche Welle Tel.: +49-(0)228-429-3208

Technische Beratung Faks: +49-(0)228-429-3220

Kurt-Schumacher-Straße 3 e-mail: tb@dw-world.de

D-53117 Bonn www.dw-world.de

146

Dane techniczne

Urządzenie to pracuje bez zakłóceń radiowych zgodnie z obowiązującymi dyrekty-

wami UE.

Produkt spełnia wymagania dyrektyw europejskich 89/336/CEE, 73/23/CEE i

93/68/CEE.

Niniejsze urządzenie odpowiada normie bezpieczeństwa DIN EN 60065 (VDE 0860) i

tym samym międzynarodowemu przepisowi bezpieczeństwa IEC 60065.

Zmiany techniczne i optyczne zastrzeżone!

INFORMACJE___________________________________________________________

147

POLSKIPOLSKIPOLSKIPOLSKIPOLSKIPOLSKIPOLSKI

Zasilanie

Zasilanie bateryjne 2 x 1,5 V (typ Mignon LR 6/AM 3/AA)

Zasilanie sieciowe 3-6 V (200 mA) zasilacz sieciowy napięcia stałego

Moc wyjściowa 100 mW

Anteny

Antena teleskopowa FM (UKF) i SW (fale krótkie)

Antena ferrytowa MW (fale średnie)

Zakresy częstotliwości

FM (UKF) 87,5 ... 108 MHz

MW (fale średnie) 526,5 ... 1606,5 kHz

SW 1 ... 7 (fale krótkie) 5,90 ... 6,20 MHz (49 m); 7,10 ... 7,35 MHz (41 m);

9,40 ... 9,90 MHz (31 m); 11,6 ... 12,10 MHz (25 m);

13,57 ... 13,87 MHz (21 m); 15,1 ... 15,73 MHz (19 m);

17,5 ... 17,9 MHz (16 m)

Gniazda przyłączeniowe

Gniazdo napięcia stałego Ø 4,0 mm, 3-6 V (200 mA)

Gniazdo słuchawkowe Ø3,5 mm stereo, impendancja 2 x 32 Ω

Wymiary gabarytowe i ciężar 128 mm x 87 mm x 33 mm (szer. x wys. x głęb.); 270 g

INFORMACJE___________________________________________________________
