Expansion Modules

Módulos de expansión

Modules d’extension

Módulos de expansão

Erweiterungsmodule

Moduli di espansione

扩展模块

拡張モジュール

확장 모듈

Модули расширения

Expansion Modules connect to terminal readers, install when power is off.

Los módulos de expansión se conectan a lectores de borne

Modules d’extension connectés aux lecteurs à bornier

Módulos de expansão conectam-se com os leitores do terminal

Erweiterungsmodule werden an die Lesegeräte angeschlossen

I moduli di espansione sono connessi ai lettori terminali

扩展模块连接到终端读卡机

拡張モジュールはターミナルリーダーに接続して使用します

확장 모듈은 터미널 리더기에 연결됩니다

Модули расширения соединяются со считывателями терминала

Funzionalità aggiuntive

• I moduli di espansione forniscono funzionalità aggiuntive a tutti i lettori.

3122ANB – da UART a UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

• Uscita collettore aperto – controlla un dispositivo esterno (mass. 16 V c.c.) che funziona solo in

modalità host. Per dettagli, vedere la nota applicativa iCLASS.

• Schede di configurazione – tali schede consentono di modificare il lettore in modo da rispondere agli

specifici requisiti di un’installazione. Le opzioni di configurazione includono: audio-visivo, output del

numero di serie della scheda e output della tastiera. Contattare il supporto tecnico HID per tutte le

opzioni di configurazione del lettore.

• Ingresso di tipo hold – quando viene attivata, questa linea memorizza in un buffer una tessera o

disattiva la lettura della tessera fino al rilascio.

可选功能

•扩展模块为所有终端读卡机提供了可选功能。

3122ANB - UART 到 UART，3122ANE - RS232，3123ANE - RS485，3124ANE - USB。

• 开路集电极输出－控制一个仅以主机模式操作的外部设备（最大16 VDC）。有关详细信息，请参

 见“iCLASS应用说明”。

• 配置卡－可以使用配置卡改装读卡器，以满足特定的安装要求。配置选项包括：音频/视频、CSN 

 输出和键盘输出。有关读卡机的所有配置选项，请联系HID技术支持部门。

• 暂停输入－启用时，会根据不同的配置降低读卡的灵敏度或者是不读卡，直到该功能被取消。

オプション機能

•󲅸拡張モジュールは、すべてのターミナルリーダーにオプションの機能を提供します。

3122ANB - UART to UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

• オープンコレクタ出力󲅸-󲅸ホストモードでのみ動作する外部装置（最大󲅸16 VDC）をコントロールします。󲅸詳細󲅸 󲅸

󲅸 は󲅸iCLASS󲅸アプリケーションノートを参照してください。

• 設定カード󲅸-󲅸設定カードを使用すると、取り付けの具体的な要件を満たすようにリーダーを変更できます。󲅸󲅸

󲅸 設定オプションには、オーディオビジュアル、CSN󲅸出力、キーパッド出力などがあります。󲅸󲅸 󲅸 す

べてのリーダー設定オプションについては、HID󲅸技術サポートにご連絡ください。

• ホールド入力󲅸-󲅸有効にすると、無効にするまで、このラインは、カードをバッファするかカード読み取り設定を無󲅸

󲅸 効にします。

선택 사양 기능

• 확장 모듈은 모든 터미널 리더기에 추가적인 옵션 기능을 제공합니다.

3122ANB - UART에서 UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

• 오픈 콜렉터 출력 - 외부 장치(최대 16 VDC)를 제어합니다. 단, 호스트 모드일 때만 작동합니다.

자세한 내용은 iCLASS 어플리케이션 노트를 참조하십시오.

• 설정 카드 - 설정 카드를 사용하면, 리더기는 설치시 특정 요건을 만족하도록 수정 가능합니다. 구성 옵

션은 오디오 비주얼, CSN 출력 및 키패드 출력을 포함합니다. 모든 리더 구성 옵션에 대한 내용은 HID

기술 지원에 문의하십시오.

• 입력 대기 - 작동되면 작동이 해지될 때까지 이 라인은 카드를 읽지 않거나 카드 읽기 설정을 사용하지

않습니다.

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

• Модули расширения обеспечивают дополнительные функции для всех считывателей терминала.

3122ANB - UART – UART (UАRТ – универсальный асинхронный приемопередатчик),

3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

• Выход на внешнее устройство (16 В постоянного тока максимально) – только при работе в

режиме хост-машины. Подробности приведены в примечании о применении устройства iCLASS.

• Карты конфигурации – с помощью карт конфигурации можно настроить считыватель

на конкретные требования системы, в которую он устанавливается. Варианты настройки

конфигурации: аудио и видео, выход СSN (серийный номер карты) и выход на тастатуру.

Информацию обо всех вариантах настройки конфигурации считывателя можно получить в службе

технической поддержки корпорации НID.

• Ввод задержки – при включении данная линия сохранит данные карты в буфере или заблокирует

считывание карты до снятия команды.

RecuRsos opcionais

• Módulos de expansão oferecem funcionalidade opcional para todos os leitores do terminal.

3122ANB - UART a UART, 3122ANE – RS232, 3123ANE – RS485, 3124ANE – USB.

• Saída do coletor aberto – controla o dispositivo externo (máx. 16 VCC) operando somente no modo

hospedeiro. Veja a observação iCLASS de aplicação para detalhes.

• Cartões de configuração – com o uso de cartões de configuração, o leitor pode ser modificado para

atender aos requisitos específicos de uma instalação. As opções de configuração incluem áudio-visual,

saídas de CSN e saídas de teclado. Contate o Suporte Técnico HID para obter todas as opções de

configuração do leitor.

• Manter entrada – quanto ativada essa linha ou armazena um cartão ou desabilita a leitura de um cartão

até que seja liberada, conforme configurada.

optionale Funktionen

• Erweiterungsmodule bieten zusätzliche Funktionen für alle Lesegeräte.

3122ANB - UART zu UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

• Open-Collector-Ausgang – Steuert ein externes Gerät (max. 16 V GS), das ausschließlich im Host-Modus

betrieben wird.

• Einzelheiten sind im iCLASS-Anwendungshinweis enthalten.

• Konfigurationskarten – Durch die Verwendung von Konfigurationskarten kann das Lesegerät modifiziert

werden, um die jeweiligen Anforderungen einer Installation zu erfüllen. Zu den Konfigurationsoptionen

gehören audiovisuelle Einstellung, CSN-Ausgänge und Tastenfeld-Ausgänge. Informationen zu allen

Lesegerätkonfigurationsoptionen sind über den technischen

Support von HID erhältlich.

• Eingabe anhalten – Wenn diese Funktion aktiviert ist, werden die Kartendaten entweder

zwischengespeichert oder die Lesekonfiguration der Karte wird gesperrt, bis die Funktion deaktiviert wird.

CaRactèRistiques en option

• Les modules d’extension fournissent des fonctionnalités optionnelles à tous les lecteurs à bornier.

3122ANB - UART à UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB.

• Sortie à collecteur ouvert - contrôle un dispositif externe (16 Vcc max.) fonctionnant en mode hôte uniquement.

Voir la note d’application iCLASS pour de plus amples détails.

• Cartes de configuration – Les cartes de configuration peuvent modifier le lecteur pour satisfaire aux exigences

spécifiques d’une installation. Les options de configuration incluent : visuel audio, sortie CSN et sorties de clavier.

Contactez le support technique de HID pour toutes les options de configuration

de lecteur.

• Entrée Hold - Lorsqu’activée, cette ligne met une carte en tampon ou désactive une configuration de lecture de

carte jusqu’à ce qu’elle soit désactivée.

• Expansion Modules provide optional functionality for all bio readers.

3122ANB - UART to UART, 3122ANE - RS232, 3123ANE - RS485, 3124ANE - USB

• Open Collector Output - controls an external device (16 VDC Max) operating in Host Mode only. See the iCLASS

Application Note for details.

Optical Tamper - A configuration card is necessary to activate the Optical Tamper. Once activated, and when the

mounting plate is removed, the Optical Tamper is activated. Contact HID Technical Support for Optical Tamper

options.

• Configuration Cards - With the use of conguration cards, the reader can be modied to meet the specic require-

ments of an installation. Conguration options include; audio visual, CSN outputs and keypad outputs. Contact HID

Technical Support for all reader conguration options.

• Hold Input - when asserted, this line either buffers a card or disables a card read until released, as configured.

caRacteRísticas opcionales

• Los módulos de expansión proporcionan funcionalidad opcional para todos los lectores.

3122ANB: de UART (transmisor-receptor asíncrono universal) a UART, 3122ANE - RS232, 3123ANE - RS485,

3124ANE - USB.

• Salida a colector abierto: controla un dispositivo externo (16 VCC máx.) que funciona únicamente en Modo Host.

Para obtener más información, consulte la Nota de Aplicación de iCLASS.

• Tarjetas de configuración: el uso de las tarjetas de configuración permite que el lector pueda ser modificado

para cumplir con los requisitos específicos de una instalación. Las opciones de configuración incluyen salidas de

audio, video, CSN y teclado numérico. Comuníquese con el Centro de Asistencia Técnica de HID para conocer

todas las opciones de configuración.

• Entrada de retención: cuando se activa, esta línea almacena en memoria intermedia una tarjeta o anula su

configuración de lectura hasta que sea desactivada.

•

paRt #, N.º De componente, pièce nº, peça nº, 3122anB - uaRt to uaRt

teilenR., paRte n°, 部件号, 部分番号, ДеТ. № 3122ane - Rs232

3123ane - Rs485

3124ane - usB

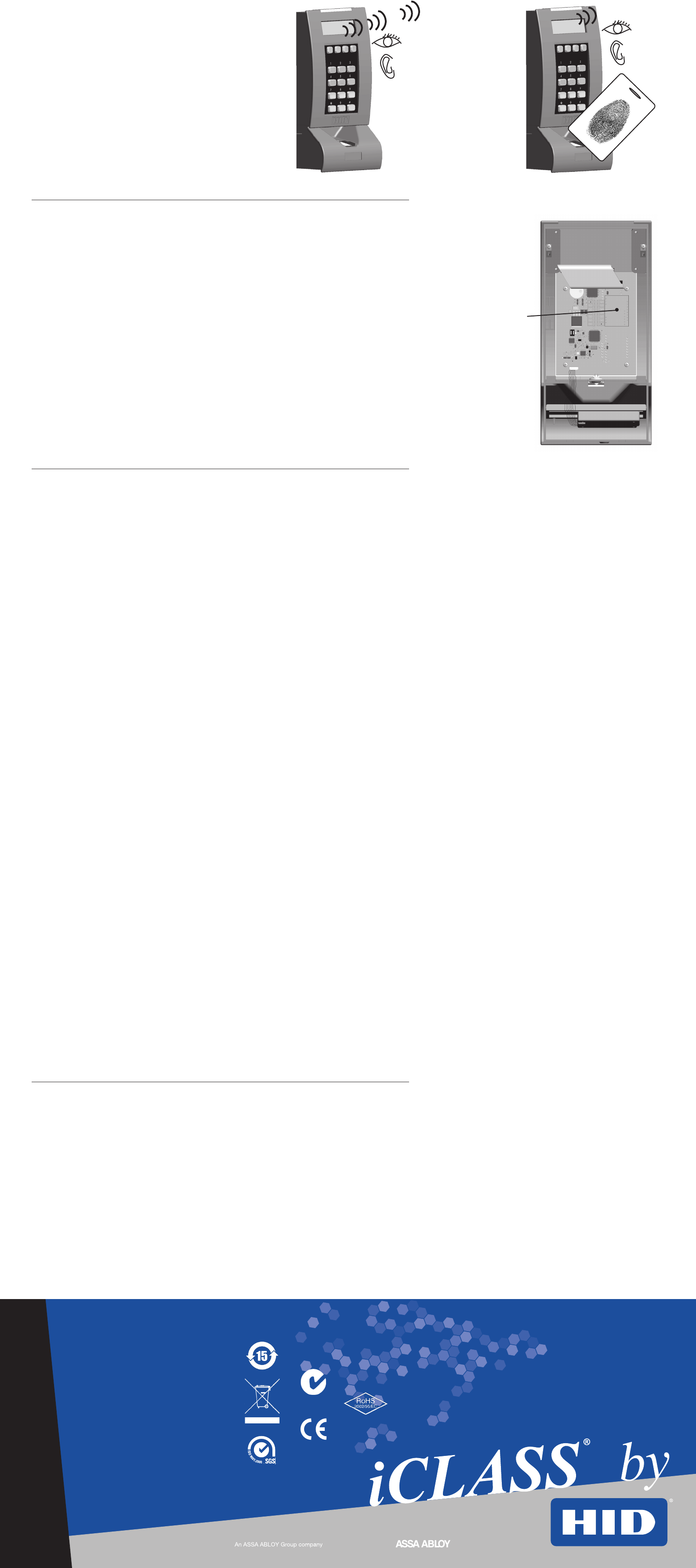

Turn power on

Encienda la unidad

Mettez sous tension

Ligue a energia

Einschalten

Accendere

打开电源

電源を入れます

전원을 켜십시오

Включить питание

Test card

Pruebe la tarjeta

Testez la carte

Teste o cartão

Karte testen

Provare la tessera

测试卡

カードをテストします

카드를 테스트하십시오

Тест-карта

OPTIONAL FEATURES

poweR & testing

encenDiDo y pRueBa

alimentation et test

FoRça e teste

stRomveRsoRgung unD testen

accensione e pRova

电源和测试

電源投入とテスト

전원 및 테스트

ВключеНие пиТАНия и испыТАНие

Expansion

Module

RegulatoRy

These proximity readers are intended to be powered from a limited power source output of a previously certified power supply. These readers are intended to be used with listed (UL294) control equipment.

FCC / Canada Radio CeRtiFiCation

These devices comply with part 15 of the FCC rules.

Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) This device must accept any interference received, including interference that may cause undesired operation.

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.

Le fonctionnement est soumis aux deux conditions suivantes : (1) Ce dispositif ne peut pas causer de perturbations nuisibles et (2) ce dispositif doit accepter toute perturbation quelconque qu’il reçoit, y compris des perturbations

susceptibles de provoquer un fonctionnement indésirable. Les changements ou modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité peuvent faire perdre à l’utilisateur l’autorisation de

faire fonctionner le matériel.

Ce MaRking

HID Global hereby declares that these proximity readers are in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC.

Por el presente, HID Global declara que estos lectores de proximidad cumplen con los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/EC.

HID Global déclare par la présente que ces lecteurs à proximité sont conformes aux exigences essentielles et aux autres stipulations pertinentes de la Directive 1999/5/EC.

A HID Global, por meio deste, declara que estes leitores de proximidade estão em conformidade com as exigências essenciais e outras condições da diretiva 1999/5/EC.

HID Global bestätigt hiermit, dass die Leser die wesentlichen Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG erfüllen.

HID Global dichiara che i lettori di prossimità sono conformi ai requisiti essenziali e ad altre misure rilevanti come previsto dalla Direttiva europea 1999/5/EC.

Check reader label for current regulatory approvals

installation

instalación

installation

instalação

installation

installazione

安装

取り付け

설치

МОНТАЖ

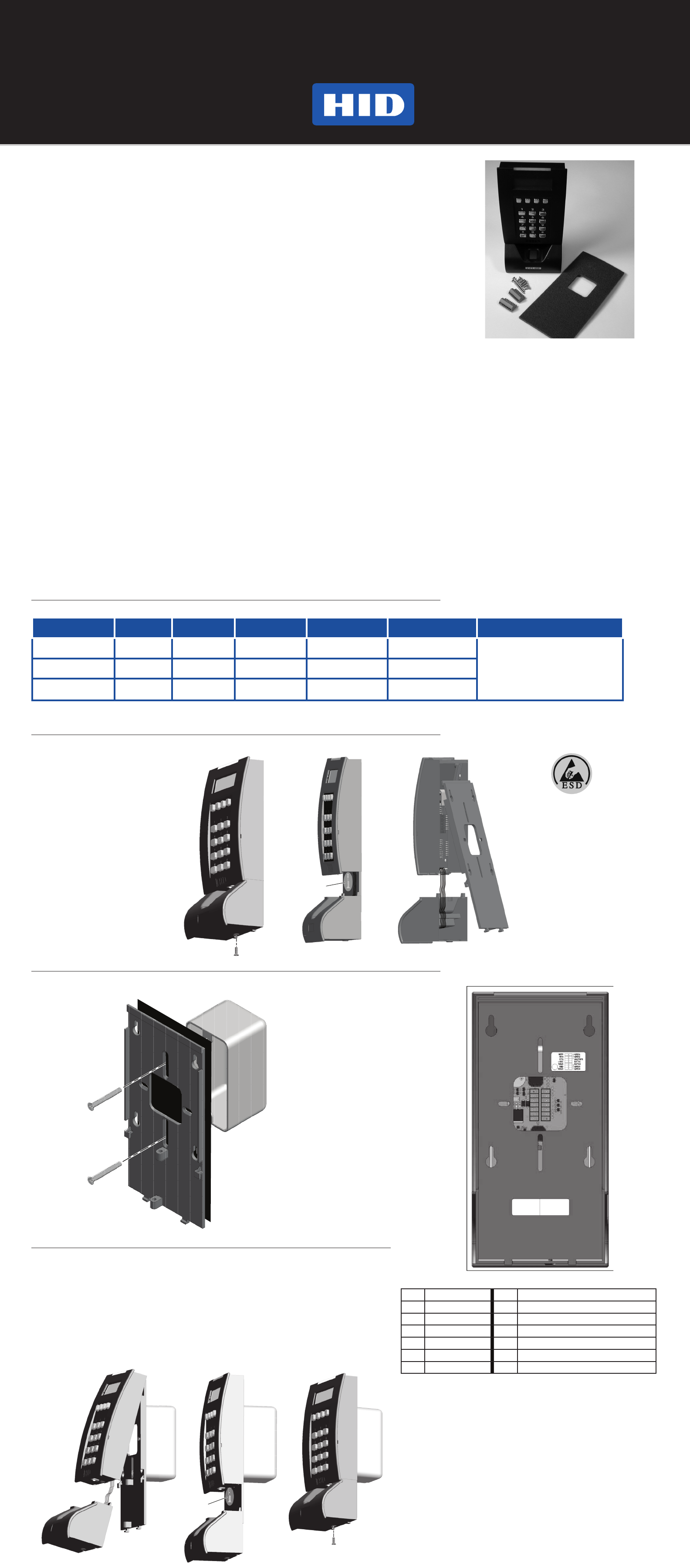

iCLASS® by

RKL550

RWKL550

Unfasten

Screw

RKLB575

RWKLB575

bio500

PaRtS

1 - iCLASS LCD Keypad Reader with optional bio unit.

1 - Installation Manual

2 - m3.5 x .12 Phillips machine screws

3 - #6-32 x .375” Phillips machine screws

2 - #6 x 1.5” Phillips sheet metal screws

2 - #6-32 x .375” Spanner security screw

2-7 Position Phoenix plug

1 - Foam gasket

1 - Bio enable command card (bio500 only)

Recommended

Up to 10 wire splices

Security Tool (for security screw) HID 04-0001-03

Cable, 9 conductor, 22 AWG, shielded (Wiegand)

Cable, 6 conductor, 22 AWG, shielded (Serial)

Linear 12 VDC, 1 Amp power supply

Metal or plastic junction box

•

부품

• 1 - iCLASS 리더기

• 1 - 설치 메뉴얼

• 2 - 3.5 mm x 0.6 피치 x 12 mm

(+)형 기계용 나사

• 2 - #6-32 x 0.375인치 (+)형 자동

탭 기계용 나사

• 2 - #6 x 1.5인치 (+)형 판금 나사

• 1 - #6 x 0.375인치 스패너 안전 나

사, 안티-탬퍼

권장 사항

• 최대 9개의 라인 케이블 (Pigtail)

• 케이블, 5-9 커넥터 (Wiegand 또는

RS232), 22 AWG 차폐 전선 (Pigtail)

• Linear DC 파워 서플라이

• 금속 또는 플라스틱 결합 박스

• 보안 툴 (안티-탬퍼용 나사)

HID 04-0001-03

ЧАСТИ

• 1 – считыватель (карт-ридер) iCLASS

• 1 – Руководство по монтажу

• 2 – винты с шестигранным гнездом под ключ 3,5 мм x

0,6 x 12 мм

• 2 – самонарезающие винты #6-32 x

0,375” с шестигранным гнездом под ключ

• 2 – шурупы по жести № 6 x 1,5” с шестигранным

гнездом под ключ

• 1 – винт с головкой под спецключ № 6 x 0,375” для

защиты от несанкционированного вскрытия

Рекомендуется:

• До 9 муфт для сращивания гибких выводов проводов

• Кабель, 5-9 жил (Wiegand или RS232), калибр 22

AWG (Американский сортамент проводов) (с гибкими

выводами)

• Стабилизированный блок питания постоянного тока

• Металлическая или пластмассовая соединительная

коробка

• Спецключ (для защитного винта) HID 04-0001-03

CoMPonenteS

• 1 lector iCLASS

• 1 manual de instalación

• 2 tornillos mecánicos Phillips de

3.5 mm x 12 mm, paso 0.6

• 2 tornillos mecánicos

autoperforantes N.º 6 de 32 x

0.375“

• 2 tornillos Phillips N.º 6 para

metales de 1.5”

• 1 tornillo de seguridad N.º 6

contra sabotaje de 0.375” para

llave inglesa

Recomendado:

• Un máximo de 9 empalmes para

cable (flexible)

• Cable, de 5 a 9 conductores

(Wiegand o RS232), blindado

22 AWG (flexible)

•

Fuente de alimentación lineal CC

• Caja metálica o de plástico para

conexiones

• Herramienta de seguridad

(para tornillo contra sabotaje)

HID 04-0001-03

PièCeS

• 1 - Lecteur iCLASS

• 1 - Manuel d’installation

• 2 - Vis mécaniques cruciformes

3,5 mm x 0,6 pas x 12 mm

• 2 - Vis mécaniques cruciformes

autotaraudeuses Nº 6-32 x

0,375 pouce

• 2 - Vis à tôle cruciformes Nº 6 x

1,5 pouce

• 1 - Vis de sécurité inviolable

Nº 6 x 0,375 pouce

Recommandés

• Jusqu’à 9 embouts de câble (en

tire-bouchon)

• Câble, 5-9 conducteurs

(Wiegand ou RS232), 22 AWG

blindé (en tire-bouchon)

• Alimentation cc linéaire

• Boîtier de jonction métallique ou

plastique

• Outil de sécurité (pour vis

inviolable) HID 04-0001-03

PeçaS

• 1 – Leitor iCLASS

• 1 – Manual de instalação

• 2 – Parafusos Phillips para

aplicação a máquina de 3,5

mm x de passo 0,6 x 12 mm

• 2 – Parafusos Phillips de auto-

rosqueamento para aplicação a

máquina nº 6-32 x 0,375 pol.

• 2 – Parafusos Phillips de chapa

metálica nº 6 x 1,5 pol.

• 1 – Parafuso de segurança de

chave de porca nº 6 x 0,375

pol., antiviolação

Recomendado

• Entrelaçamentos de até 9

cabos (cabo flexível)

• Cabo, condutor 5-9 (Wiegand

ou RS232), 22 AWG blindado

(cabo flexível)

• Alimentação CC linear

• Caixa de junção de metal ou

plástico

• Ferramenta de segurança (para

o parafuso antiviolação)

HID 04-0001-03

koMPonenten

• 1 iCLASS Lesegerät

• 1 Installationsanleitung

• 2 Kreuzschlitzschrauben – 3,5

mm x 12 mm (x 0,6 Zoll Teilung)

• 2 Kreuzschlitz-

Schneidschrauben – US-Größe

Nr. 6-32 x 0,375 Zoll

• 12 Kreuzschlitz-Blechschrauben

– US-Größe Nr. 6 x 1,5 Zoll

• 1 Sicherungsschraube – US-

Größe Nr. 6 x 0,375 Zoll

Empfohlene Komponenten

• Bis zu 9 Spleißverbindungen

(Litze)

• Kabel, 5-9 Leiter (Wiegand oder

RS232), AWG 22, abgeschirmt

(Litze)

• Lineares Gleichstrom-Netzteil

• Verteilerkasten aus Metall oder

Kunststoff

• Sicherungswerkzeug (für

Sicherungsschraube)

HID 04-0001-03

CoMPonenti

• 1 lettore iCLASS

• 1 manuale di installazione

• 2 viti da ferro Phillips da 3,5

mm x 12 mm con passo da

0,6

• 2 viti da ferro autofilettanti

Phillips numero 6-32 x 0,375

pollici

• 2 viti per lamiera Phillips

numero 6 x 1,5 pollici

• 1 vite di sicurezza

antimanomissione Spanner

numero 6 x 0,375 pollici

Consigliati

• Fino a 9 cavetti connettori

• Cavo, conduttore 5-9 (di

tipo Wiegand o RS232),

schermato 22 AWG

• Alimentatore lineare c.c.

• Scatola di giunzione metallica

o in plastica

• Utensile di sicurezza (per

viti antimanomissione)

HID 04-0001-03

部件

• 1 - iCLASS 读卡机

• 1 – 安装手册

• 2 - 3.5 mm x .6 螺距 x 12 mm

Phillips机制螺钉

• 2 - #6-32 x .375” Phillips 自攻

(mv) 机制螺钉

• 2 - #6 x 1.5” Phillips 小螺钉

• 1 - #6 x .375” 扳手安全螺钉，

防撬

HID Global 6307B 6170B, 6171Bxx, 6180B, 6181Bxx bioCLASS User Manual

HID Global Corporation 6170B, 6171Bxx, 6180B, 6181Bxx bioCLASS Users Manual

Users Manual

Navigation menu

Namespaces

Views

Navigation
