Users Manual

ACCESS ﬂexibility.

RK40

RPK40

iCLASS SE®13.56 MHz Contactless Smart Card Readers with Keypad

INSTALLATION GUIDE

instalación

installation

instalação

installation

installazione

安装

取り付け

설치

УСТАНОВКА

6706-902 A.0

iCLASS RK40, RPK40

6706-902 A.0

Parts List

componentes

pièces

peças

Komponenten

componenti

部件列表

部品

부품

КОМПЛЕКТАЦИЯ

PARTS

• 1-iCLASSReader

• 1-InstallationManual

• 2-3.5mmx.6pitchx12mmPhillipsmachinescrews

• 3-#6-32x.375”Phillipsself-tapping(mv)machinescrews

• 2-#6x1.5”Phillipssheetmetalscrews

• 1-#6x.375”Spannersecurityscrew,anti-tamper

• 2-Terminalconnectorsforterminalreaders

• 1-MountingGasket

• 1-Baseplate

Recommended

• Upto9wiresplices(pigtail)

• Cable,5-9conductor(WiegandorRS232),

22or24AWG[65mmor51mm](pigtail)

• LinearDCPowersupply

• Metalorplasticjunctionbox

• SecurityTool(foranti-tamperscrew)HID04-0001-03

LiSTA de comPonenTeS

•1lectoriCLASS

•1manualdeinstalación

•2tornillosmecánicosPhillipsde3.5 mm x 12 mm,paso 0.6

• 3 tornillosmecánicosautoperforantesN.º 6 de 32 x 0.375“

• 2tornillosPhillipsN.º 6para metalesde1.5”

• 1tornillodeseguridadN.º 6 contrasabotajede0.375”para

llaveinglesa

• 2conectoresdebornepara lectoresdeborne

•1guarnicióndemontaje

•1placabase

Recomendado:

• Unmáximode9empalmesparacable(flexible)

• Cable,de5a9conductores(WiegandoRS232),22o24AWG

[65mmo51mm](flexible)

• FuentedealimentaciónlinealdeCC

• Cajametálicaodeplástico paraconexiones

• Herramientadeseguridad (paratornillocontrasabotaje)

 HID04-0001-03

LiSTe deS PièceS

• 1-LecteuriCLASS

• 1-Manueld’installation

• 2-Vismécaniquescruciformes3,5mmx0,6pasx12mm

• 3-Vismécaniquescruciformesautotaraudeuses

Nº6-32x0,375pouce

• 2-VisàtôlecruciformesNº 6 x 1,5pouce

• 1-VisdesécuritéinviolableNº6 x 0,375 pouce

• 2-Connecteursdebornierpourlecteursàbornier

• 1-Jointplat

• 1-Support

Recommandés

• Jusqu’à9emboutsdecâble(entire-bouchon)

• Câble,5-9conducteurs(WiegandouRS232),

22ou24AWG[65mmou51mm](câble)

• Alimentationcclinéaire

• Boîtierdejonctionmétallique ouplastique

• Outildesécurité(pourvisinviolable)HID 04-0001-03

PeçAS

• 1–LeitoriCLASS

• 1–Manualdeinstalação

• 2–ParafusosPhillipsparaaplicaçãoamáquinade3,5 mm xde

 passo0,6 x 12 mm

• 3–ParafusosPhillipsdeauto-rosqueamentoparaaplicaçãoa

  máquinanº 6-32 x 0,375 pol.

• 2–ParafusosPhillipsdechapa metálicanº 6 x 1,5 pol.

• 1–Parafusodesegurançadechavedeporcanº 6 x 0,375 pol.,

  antiviolação

• 2–Conectoresdoterminalparaosleitoresdoterminal.

• 1–Vedaçãodemontagem

• 1–Placabásica

Recomendado

• Entrelaçamentosdeaté9 cabos(caboflexível)

• Cabo,condutor5-9(WiegandouRS232),22ou24AWG

[65mmou51mm] (caboflexível)

• AlimentaçãoDClinear

• Caixadejunçãodemetalou plástico

• Ferramentadesegurança(paraoparafusoantiviolação)

HID 04-0001-03

komPonenTen

• 1iCLASSLeser

• 1Installationsanleitung

• 2Kreuzschlitzschrauben– 3,5 mm x 12 mm(x 0,6 ZollTeilung)

• 3Kreuzschlitz-Schneidschrauben–US-Größe

Nr. 6-32 x 0,375 Zoll

• 2Kreuzschlitz-Blechschrauben –US-Größe

Nr.6 x 1,5 Zoll

• 1Sicherungsschraube–US-GrößeNr.6 x 0,375 Zoll

• 2AnschlusssteckerfürLeser

• 1Montagedichtung

• 1Grundplatte

EmpfohleneKomponenten

• Biszu9Spleißverbindungen

• Kabel,5-9Leiter(WiegandoderRS232),22oder24AWG

[65mmoder51mm],(beweglichesAnschlusskabel)

• LinearesGleichstromnetzteil

• VerteilerkastenausMetalloderKunststoff

• Sicherungswerkzeug(fürSicherungsschraube) HID 04-0001-03

eLenco PARTi

• UnlettoreiCLASS

• Unmanualediinstallazione

• DuevitidaferroPhillipsda3,5mmx12mmconpassoda0,6

• VitidaferroautofilettantiPhillipsnumero#632x0,375pollici

• DuevitiperlamieraPhillipsnumero6x1,5pollici

• UnavitedisicurezzaantimanomissioneSpanner

numero6x0,375pollici

• Duemorsettiereperterminalilettore

•Unaguarnizionepermontaggio

•Unapiastradibase

Consigliati

• Cavoanovepoli

• Cavo,conduttore5-9(tipoWiegandoRS232),

22o24AWG[65mmo51mm](atortiglione)

• Alimentatorelinearec.c.

• Scatoladigiunzionemetallicao inplastica

• Utensiledisicurezza(per vitiantimanomissione) HID 04-0001-03

部件列表

• 1-iCLASS读卡机

• 1 – 安装手册

• 2 - 3.5mmx.6螺距x12mmPhillips机制螺钉

• 3 - #6-32x.375”Phillips自攻(mv)机制螺钉

• 2 - #6x1.5”Phillips小螺钉

• 1 - #6x.375”扳手安全螺钉，防撬

• 2 -终端读卡机的终端接头

• 1-安装垫片

• 1 - 底板

推荐

• 最多9个接线头（绞编）

• 电缆，5-9导线（Wiegand或RS232），22或24AWG

[65mm或51mm]（绞编）

• 线性直流电源

• 金属或塑料接线盒

• 安全工具（用于防撬螺钉）HID 04-0001-03

部品リスト

• 1-iCLASSリーダー

• 1 - 取り付けマニュアル

• 2-3.5 mm x .6ピッチx 12 mm プラス小ねじ

• 3-#6-32 x .375”セルフタッピング(mv）プラス小ねじ

• 2-#6 x 1.5” 板金プラスねじ

• 1-#6 x .375”スパナ用セキュリティねじ、不正開封防止

• 2 - ターミナルリーダ用ターミナルコネクタ

• 1 - 取り付けガスケット

• 1-ベースプレート

推奨

• 最大9のワイヤスプライス（ピグテール）

• ケーブル、5～9芯(Wiegandまたは RS232)、22または24 AWG

[65 mmまたは51 mm] (ピグテール)

• リニア DC電源

• 金属製またはプラスチック製接続ボックス

• セキュリティツール（不正開封防止ねじ用）HID 04-0001-03

부품

• 1 - iCLASS 리더기

• 1 - 설치 메뉴얼

• 2 - 3.5 mm x 0.6 피치 x 12 mm (+)형 기계용 나사

• 3 - #6-32 x 0.375인치 (+)형 자동 탭 기계 용 나사

• 2 - #6 x 1.5인치 (+)형 판금 나사

• 1 - #6 x 0.375인치 스패너 안전 나 사, 안티-탬퍼

• 2 - 터미널 리더용 터미널 커넥터

• 1 - 설치 개스킷

• 1 - 베이스 플레이트

권장 사항

• 최대 9개의 라인 케이블 (Pigtail)

• 케이블, 5-9 커넥터(Wiegand 또는 RS232),

22 또는 24 AWG[65 mm 또는 51 mm] (Pigtail)

• Linear DC 전원 공급장치

• 금속 또는 플라스틱 결합 박스

• 보안 툴 (안티-탬퍼용 나사) HID 04-0001-03

Комплектация

• 1считыватель(карт-ридер)iCLASS

• 1руководствопомонтажу

• 2винта3,5ммx0,6x12ммскрестообразнымшлицем

• 3винта-самореза#6-32x0,375”скрестообразным

шлицем

• 2шурупапожести№6x1,5”скрестообразнымшлицем

• 1винтсголовкойподспецключ№6x0,375”длязащиты

отнесанкционированноговскрытия

• 2соединителядлясчитывателейсклеммами

• 1монтажнаяпрокладка

• 1монтажнаяплата

Рекомендуется:

• До9муфтдлясращиваниягибкихвыводов

• 5-9жил(WiegandилиRS232),калибр22или24AWG

[65или51мм](сгибкимивыводами)

• Линейныйисточникнапряженияпостоянноготока

• Металлическаяилипластмассоваясоединительная

коробка

• Спецключ(длязащитноговинта)HID 04-0001-03

INSTALLATION GUIDE 3

6706-902 A.0 RK40, RPK40 iCLASS

NSC=NormalStandbyCondition UL Reference Number Deciphering

x1 ReaderColors: K=Black, G=Gray

x2 Wiring: N=Pigtail, T=Terminal

PRODUCT

PRODUCTO

PRODUIT

PRODUTO

PRODUKT

PRODOTTO

製品

产品

제품

ИЗДЕЛИЕ

BASE PART NUMBER

NÚMERO DE COMPONENTE BASE

RÉFÉRENCE DE BASE

NÚMERO DAS PEÇAS BÁSICAS

HAUPTTEILENUMMER

NUMERO PARTE DI BASE

基本部品番号

基本部件编号

기본부품 번호

БАЗОВЫЙ НОМЕР ИЗДЕЛИЯ

INPUT VOLTAGE (VDC)

TENSIÓN DE ENTRADA (VCC)

TENSION D’ALIMENTATION (Vcc)

VOLTAGEM DE ENTRADA (VCC)

EINGANGSSPANNUNG (VDC)

TENSIONE IN INGRESSO (V c.c.)

入力電圧(VDC)

输入电压(VDC)

입력 전압(VDC)

НАПРЯЖЕНИЕ ПИТАНИЯ

(В постоянного тока)

CURRENT

CORRIENTE

COURANT

CORRENTE

STROMSTÄRKE

CORRENTE

電流

电流

전류

ТОК

OPERATING TEMPERATURE

TEMPERATURA DE FUNCIONAMIENTO

TEMPÉRATURE DE FONCTIONNEMENT

TEMPERATURA OPERACIONAL

BETRIEBSTEMPERATUR

TEMPERATURA D’ESERCIZIO

稼動温度

操作温度

작동 온도

РАБОЧАЯ ТЕМПЕРАТУРА

CABLE LENGTH

LONG. DE CABLE

LONGUEUR DE CÂBLE

COMPRIMENTO DO CABO

LUNGHEZZA CAVO

ケーブル長

电缆长度

케이블 길이

ДЛИНА КАБЕЛЯ

UL REF NUMBER

NÚMERO DE REFERENCIA UL

RÉF. UL

NÚMERO DE REFERÊNCIA UL

UL-REFERENZNUMMER

NUMERO DI RIFERIMENTO UL

UL参照番号

UL参考编号

UL 참조 번호

Справочный номер в UL

NSC PEAK

RK40 921N

5-16VDC

75mA 130mA -30°-150°F

(-35°-65°C)

Wiegand = 500ft -22AWG

  (152.4m)

  300ft - 24AWG

  (91.44m)

RK40Dx1x2N

RPK40 921P 110mA 130mA RPK40Dx1x4N

Junctionboxnotincluded.

Cajaparaconexionesnoincluida.

Boîtierdejonctionnoninclus.

Caixadejunçãonãoincluída.

Anschlusskastennichtmitinbegriffen.

Scatoladiraccordononinclusa.

不包括接线盒。

接続ボックスは含まれていません。

연결 박스는 제품에 포함되지 않습니다.

Соединительнаякоробканеприлагается

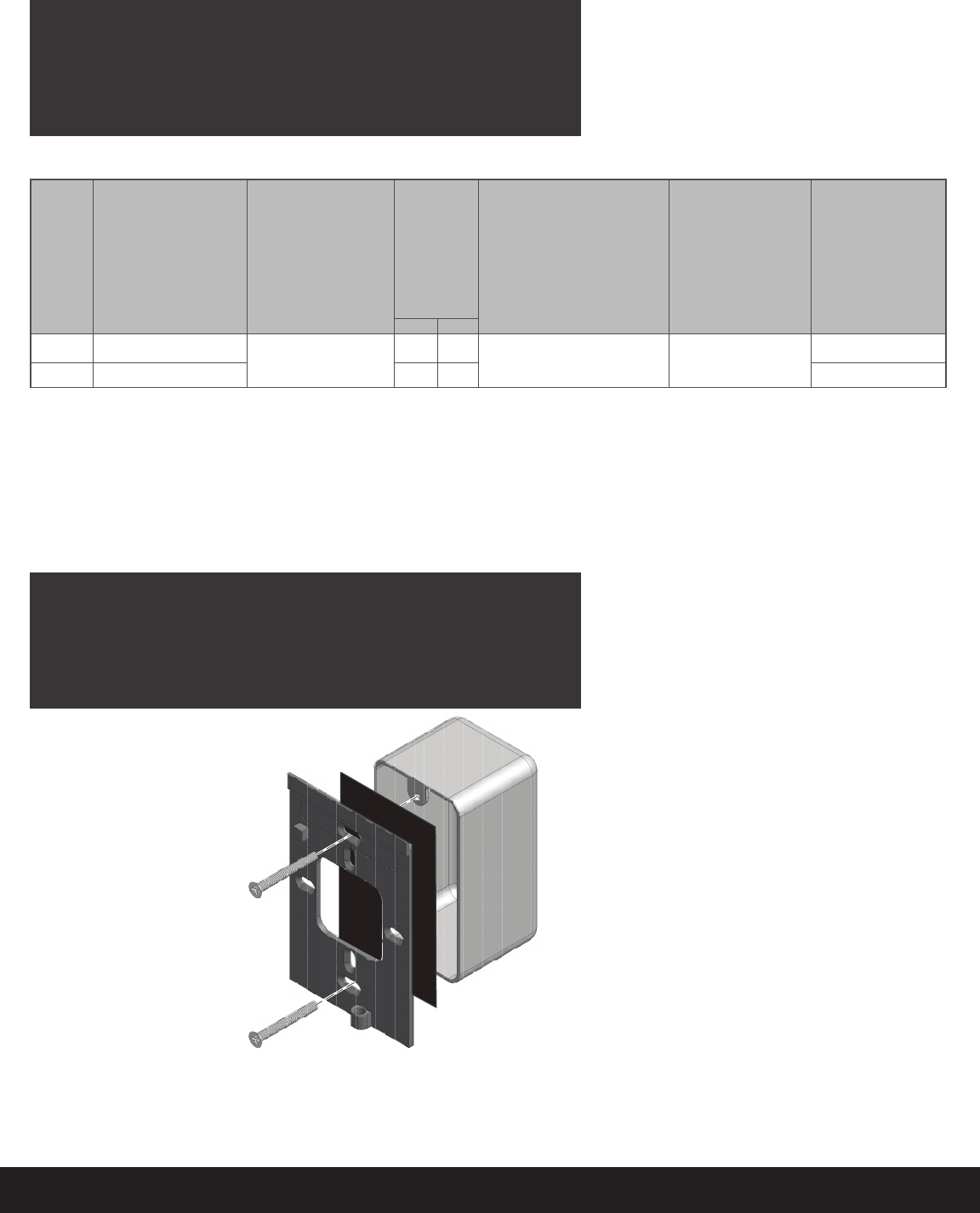

Speciﬁcations

Mounting

especificaciones

spécifications

especificações

spezifiKationen

specifiche

仕様

规格

사양

ХАрАКТЕрИсТИКИ

montaje

montage

montagem

montage

montaggio

取り付け

安装

설치

КрЕПЛЕнИЕ

iCLASS RK40, RPK40

6706-902 A.0

BEEP

GRN

RTN

+VDC

SHLD

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1

DATA0

GPI03

GPI04

ATTENTION

Observeprecautionsforhandling

ELECTROSTATICSENSITIVEDEVICES

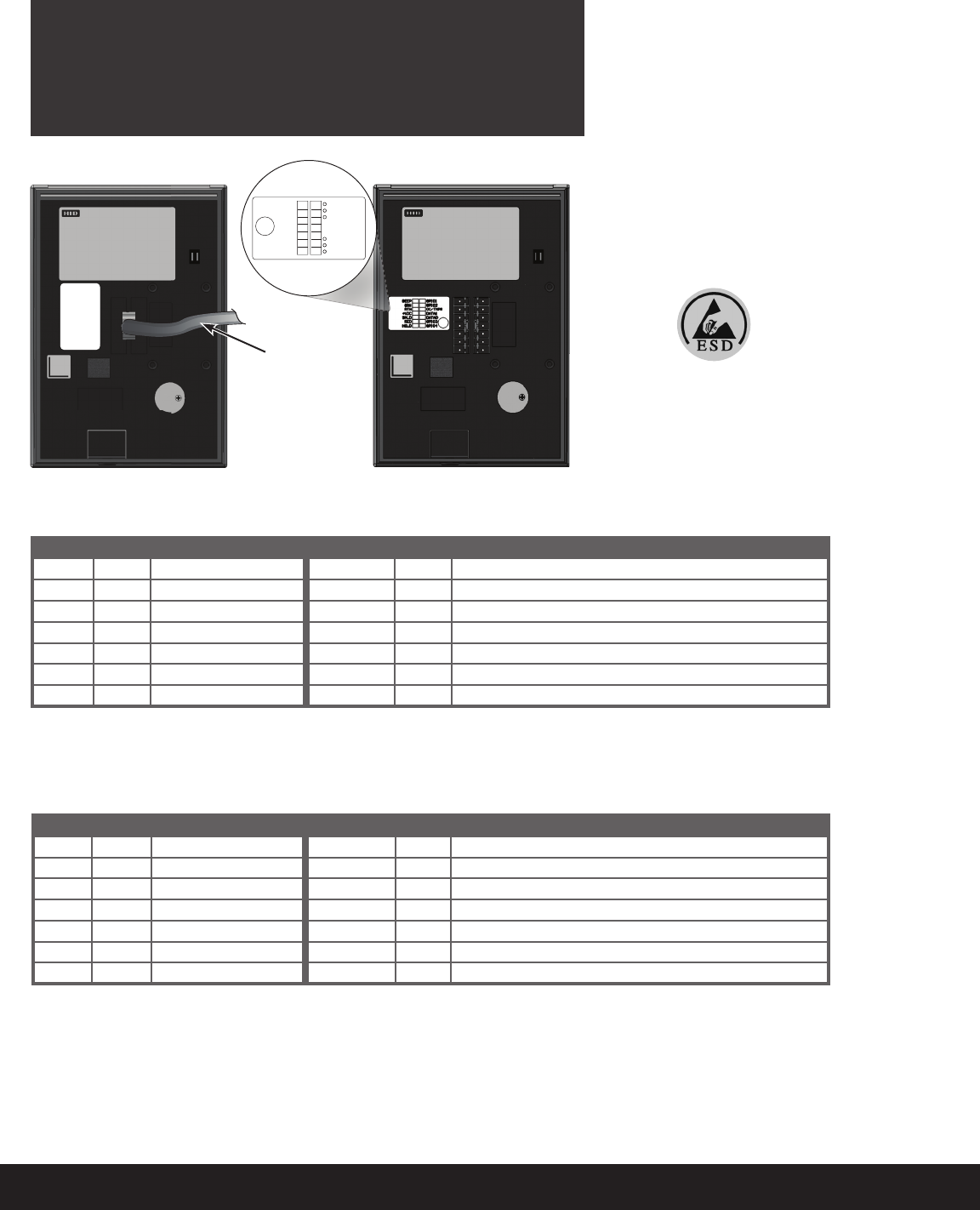

Wiring

Terminal Reader

Pigtail (RP) Reader

BEEP (YEL)

HOLD (BLU)

OC/TMPR (VIO)

DATA1 (WHT)

DATA0 (GRN)

GRN LED (ORN)

RED LED (BRN)

RS232-T/RS485-A (RED/GRN)

RS232-R/RS485-B (TAN)

RS485-Z (PINK)

RS485-Y (GRAY)

+VDC (RED)

GND (BLK)

18in

(0.46m)

* TamperOutput.Whenactivated,outputsyncstoground(default).

** Dependentuponreaderconfiguration.

SeeHTOGWiegandandClock-and-Dataconfigurationsformoreinformation.

Pigtail Terminal Description Pigtail Terminal Description

Yellow P1-1 BeeperInput Red/Green P2-7 GPIO1(RS232-T/RS485-A)

Orange P1-2 Green(GRN)LEDInput Tan P2-6  GPIO2(RS232-R/RS485-B)

Black P1-3 Ground(RTN) Violet P2-5 * OpenCollectorOutput

Red P1-4 +VDC White P2-4 ** WiegandData1/Clock

Drain P1-5 Shield(SHLD) Green P2-3 ** WiegandData0/Data

Brown P1-6 RedLEDInput Pink P2-2  GPIO3(RS485-Z)

Blue P1-7 HoldInput Gray P2-1  GPIO4(RS485-Y)

* Salidadesabotaje.Alactivarse,lasalidasesincronizacontierra(predeterminado).

** Dependedelaconfiguracióndellector.

ConsultelasconfiguracionesdeHTOGWiegandyRelojydatosparaobtenermásinformación.

Flexible Borne Descripción Flexible Borne Descripción

Amarillo P1-1 Entradadebíper Rojo/Verde P2-7 GPIO1(RS232-T/RS485-A)

Naranja P1-2 EntradadeLEDVerde(GRN) Bronceado P2-6  GPIO2(RS232-R/RS485-B)

Negro P1-3 Tierra(RTN) Violeta P2-5 * Salidadecolectorabierto

Rojo P1-4 +VCC Blanco P2-4 ** DatosWiegand1/Reloj

-P1-5 Sinuso Verde P2-3 ** DatosWiegand0/Datos

Marrón P1-6 EntradadeLEDrojo Rosa P2-2  GPIO3(RS485-Z)

Azul P1-7 Entradaderetención DesigneGris P2-1  GPIO4(RS485-Y)

cableado

câblage

fiação

Verdrahtung

cablaggio

配線

布线

배선

ТАБЛИЦА рАсКЛЮЧЕнИЯ ПрОВОДОВ

INSTALLATION GUIDE 5

6706-902 A.0 RK40, RPK40 iCLASS

* Sortieautoprotection.Lorsqu'elleestactivée,lasortieesttiréeverslamasse(pardéfaut).

** Selonlaconfigurationdulecteur.

Pourplusd’informations,voirlesconfigurationsHTOGWiegandetClock-and-Data.

Câble À bornier Description Câble À bornier Description

Jaune P1-1 EntréeBeeper Rouge/vert P2-7 GPIO1(RS232-T/RS485-A)

Orange P1-2 EntréeLEDverte(GRN) Bronzage P2-6  GPIO2(RS232-R/RS485-B)

Noir P1-3 Terre(RTR) Violet P2-5 * Sortieàcollecteurouvert

Rouge P1-4 +Vcc Blanc P2-4 ** DonnéesWiegand1/Clock

-P1-5 Nonutilisé Vert P2-3 ** DonnéesWiegand0/Data

Marron P1-6 EntréeLEDrouge Rose P2-2  GPIO3(RS485-Z)

Bleu P1-7 EntréeHold EreinterGris P2-1  GPIO4(RS485-Y)

* Saídadetamper.Quandoativadaasaídasincronizacomoterra(padrão).

** Dependentedaconfiguraçãodoleitor.ConsultedoHTOGWiegandeConfiguraçõesdoRelógioedeDadosparaobtermaisinformações.

Cabo exível Terminal Descrição Cabo exível Terminal Descrição

Amarelo P1-1 Entradadebíper Vermelho/verde P2-7 GPIO1(RS232-T/RS485-A)

Laranja P1-2 EntradadeLEDverde(VRD) Bronzeie P2-6  GPIO2(RS232-R/RS485-B)

Preto P1-3 Terra(RTN) Violeta P2-5 * Saídadocoletoraberta

Vermelho P1-4 +VDC Branco P2-4 ** Wiegand-Daten1/Uhr

-P1-5 Nãousado Verde P2-3 ** DadosWiegand0/Dados

Marrom P1-6 EntradadeLEDvermelho Cor-de-rosa P2-2  GPIO3(RS485-Z)

Azul P1-7 Manterentrada AlousaCinzento P2-1  GPIO4(RS485-Y)

* Manipulationssicherungsausgang.BeiAktivierungschaltetderAusgangaufErdungsleiterum(Standard).

** AbhängigvonLeserkonfiguration.WeitereInformationensieheHTOGWiegand-undClock-and-Data-Konfiguration.

Pigtail Terminal Beschreibung Pigtail Terminal Beschreibung

Gelb P1-1 Signaltoneingang Rot/Grün P2-7 GPIO1(RS232-T/RS485-A)

Orangefarben P1-2 Grün(GRN)LED-Eingang Sonnenbräunung P2-6  GPIO2(RS232-R/RS485-B)

Schwarz P1-3 Erdungsleiter(RTN) Violett P2-5 * Open-Collector-Ausgang

Rot P1-4 +VDC Weiß P2-4 ** Wiegand-Daten1/Uhr

-P1-5 Nichtverwendet Grün P2-3 ** Wiegand-Daten0/Daten

Braun P1-6 EingangroteLED Rosa P2-2  GPIO3(RS485-Z)

Blau P1-7 Hold-Eingang SchieferGrauenSieAn P2-1  GPIO4(RS485-Y)

* Uscitatamper.Quandoattivata,uscitaanegativo(predefinito).

** Dipendedallaconfigurazionedellettore.

PerulterioriinformazioniinmeritovedereleconfigurazioniHTOGWiegandeClock-and-Data.

Cavo essibile Terminale Descrizione Cavo essibile Terminale Descrizione

Giallo P1-1 Ingressoconcicalino Rosso/verde P2-7 GPIO1(RS232-T/RS485-A)

Arancione P1-2 IngressoLEDverde(GRN) Abbronzatura P2-6  GPIO2(RS232-R/RS485-B)

Nero P1-3 Massa(RTN) Violetto P2-5 * Uscitacollettoreaperto

Rosso P1-4 +Vc.c. Bianco P2-4 ** WiegandData1/Clock

-P1-5 Nonusato Verde P2-3 ** WiegandData0/Clock

Marrone P1-6 IngressoLEDrosso Traforare P2-2  GPIO3(RS485-Z)

Blu P1-7 Ingressoditenuta Grigioardesia P2-1  GPIO4(RS485-Y)

iCLASS RK40, RPK40

6706-902 A.0

* タンパー出力。

** リーダーの設定によって異なります。

詳細については、注文の手引き(HTOG)でWiegandとClock-and-Dataの設定を参照してください。

ピグテールターミナル説明ピグテールターミナル説明

黄色 P1-1 ブザー入力赤/グリーン P2-7 ** GPIO1 (RS232-T / RS485-A)

オレンジ色 P1-2 緑色(GRN) LED入力日焼け〔黄褐色〕 P2-6 ** GPIO2 (RS232-R / RS485-B)

黒色 P1-3 接地(RTN) 紫色 P2-5 *** オープンコレクタ出力

赤色 P1-4 +VDC 白色 P2-4 **** Wiegandデータ1/クロック

- P1-5 未使用緑色 P2-3 **** Wiegandデータ0/データ

茶色 P1-6 赤色LED入力ピンク P2-2 ** GPIO3 (RS485-Z)

青色 P1-7 ホールド入力候補者名簿灰色 P2-1 ** GPIO4 (RS485-Y)

* 防拆输出。激活后，输出信号与接地信号同步（默认）。

** 取决于读卡机配置。

有关详细信息，请参见HTOGWiegand和时钟与数据配置。

绞编端子说明绞编端子说明

黄色 P1-1 蜂鸣器输入红色/绿色 P2-7  GPIO1(RS232-T/RS485-A)

橙色 P1-2 绿色(GRN)LED输入棕褐色 P2-6  GPIO2(RS232-R/RS485-B)

黑色 P1-3 接地(RTN) 紫色 P2-5 * 开路集电极输出

红色 P1-4 +VDC 白色 P2-4 ** Wiegand数据1/时钟

- P1-5 未用绿色 P2-3 ** Wiegand数据0/数据

棕色 P1-6 红色LED输入粉红色 P2-2  GPIO3(RS485-Z)

蓝色 P1-7 暂停输入安蓝灰色的格雷 P2-1  GPIO4(RS485-Y)

* 탬퍼 출력. 활성화되면 출력은 접지에 동기화됩니다(기본값).

** 리더기의 구성에 따라 달라집니다.

자세한 내용은 HTOG Wiegand 및 Clock-and-Data 구성을 참조하십시오.

피그테일 터미널 설명 피그테일 터미널 설명

노란색 P1-1 비퍼 입력 레드/녹색 P2-7 GPIO1 (RS232-T /RS485-A)

오렌지색 P1-2 녹색(GRN) LED 입력 Tan P2-6 GPIO2 (RS232-R / RS485-B)

검정색 P1-3 접지(RTN) 보라색 P2-5 * 오픈 콜렉터 출력

빨간색 P1-4 +VDC 흰색 P2-4 ** Wiegand Data 1 / Clock

-P1-5 사용 안함 녹색 P2-3 ** Wiegand Data 0 / Data

갈색 P1-6 빨간색 LED 입력 핑크 P2-2 GPIO3 (RS485-Z)

파란색 P1-7 입력 대기 회색 석판 P2-1 GPIO4 (RS485-Y)

* Выходдатчикавскрытиякорпуса.Послеактивациидатчикавыходзамыкаетсяназемлю(поумолчанию).

** Зависитотконфигурациисчитывателя.

ДополнительнаяинформацияприводитсявруководствепозаказуизделийWiegandиClock-and-Data.

Гибкий вывод Клемма Описание Гибкий вывод Клемма Описание

Желтый P1-1 Входдлязвуковогосигнала Красный/Зеленый P2-7 GPIO1(RS232-T/RS485-A)

Оранжевый P1-2 Зеленыйсветодиод(GRN)–вход Загар P2-6  GPIO2(RS232-R/RS485-B)

Черный P1-3 Земля(минус) Фиолетовый P2-5 * Выход«открытыйколлектор»

Красный P1-4 +Впост.тока Белый P2-4 ** WiegandДанные1/Время

-P1-5 Неиспользуется Зеленый P2-3 ** WiegandДанные0/Данные

Коричневый P1-6 Красныйсветодиод–вход Розовый P2-2  GPIO3(RS485-Z)

Синий P1-7 Вводзадержки СерыйСланец P2-1  GPIO4(RS485-Y)

INSTALLATION GUIDE 7

6706-902 A.0 RK40, RPK40 iCLASS

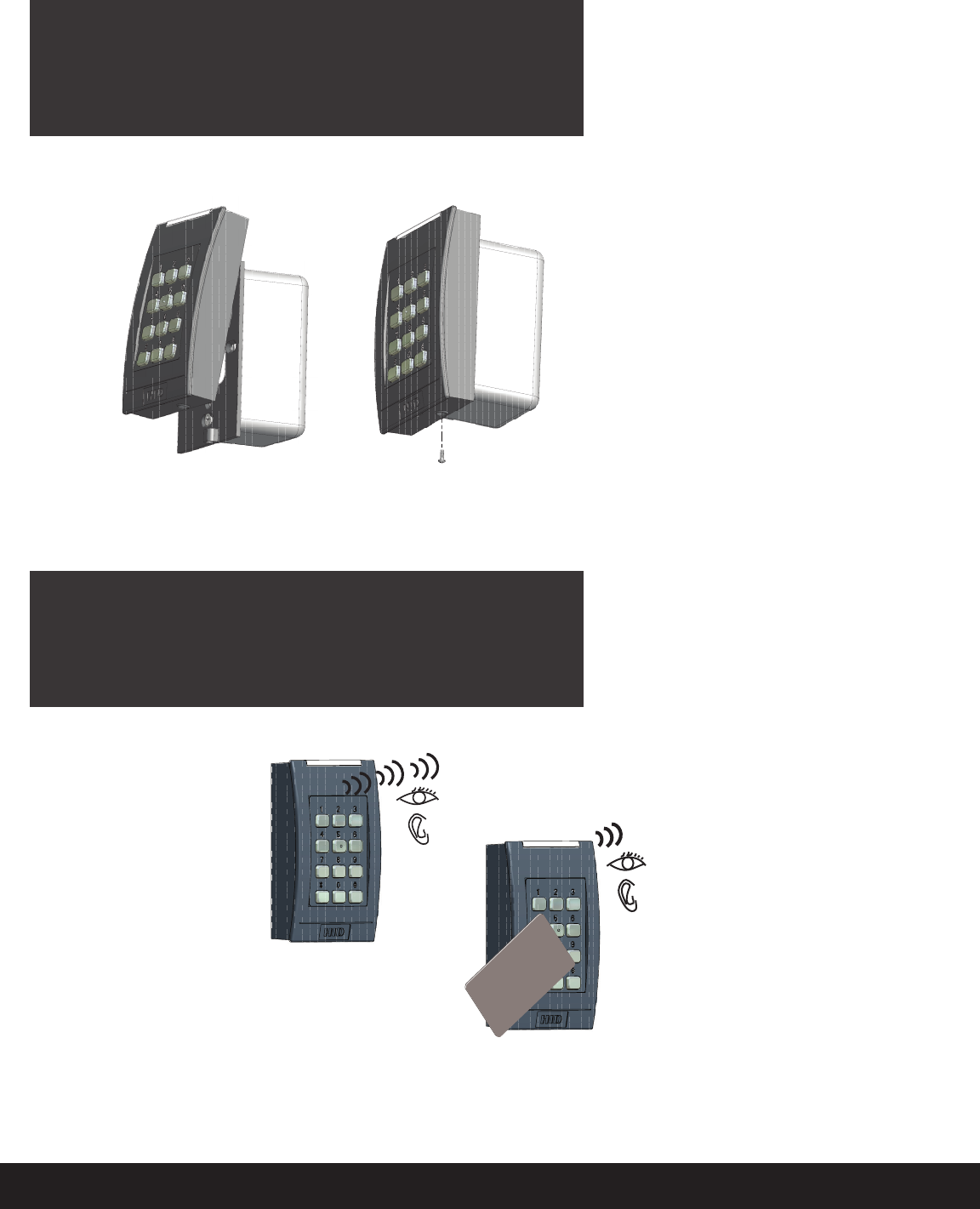

Power & Testing

Turnpoweron

Enciendalaunidad

Mettezsoustension

Ligueaenergia

Einschalten

Accendere

打开电源

電源を入れます

전원을 켜십시오

Включитьпитание Testcard

Pruebelatarjeta

Testezlacarte

Testeocartão

Kartetesten

Provarelatessera

测试卡

カードをテストします

카드를 테스트하십시오

Тестоваякарта

Install Reader to Backplate

EncEndido y PruEba

alimEntation Et tEsts

EnErgia E tEstE

stromvErsorgung und tEstEn

accEnsionE E Prova

電源投入とテスト

电源和测试

전원 및 테스트

ВКЛЮЧЕнИЕ ПИТАнИЯ И ПрОВЕрКА

instalación dEl lEctor En la Placa PostErior

installation du lEctEur sur la PlaquE arrièrE

instalação do lEitor na Placa trasEira

lEsEr an dEr rückPlattE anbringEn

installazionE dEl lEttorE a controPiastra

背面プレートへのリーダーの取り付け

将读卡机安装到后板

리더기를 백플레이트에 설치

УсТАнОВКА сЧИТыВАТЕЛЯ нА МОнТАжнУЮ ПЛАТУ

iCLASS RK40, RPK40

6706-902 A.0

Optional Features

• OpenCollectorOutput-Controlsanexternaldevice(16VDCMax)operatinginHostModeonly.Sink-40mA/Source-1mA.SeetheiCLASSApplicationNotefordetails.

• OpticalTamper-AconfigurationcardisnecessarytoactivatetheOpticalTamper.Onceactivated,andwhenthemountingplateisremoved,theOpticalTamperisactivated.ContactHIDTechnical

SupportforOpticalTamperoptions.SeeTamperApplicationNote,AN0112.

• ConfigurationCards-Withtheuseofcongurationcards,thereadercanbemodiedtomeetthespecicrequirementsofaninstallation.Congurationoptionsinclude;audiovisual,CSNoutputsand

keypadoutputs.ContactHIDTechnicalSupportforallreadercongurationoptions.

• HoldInput-whenasserted,thislineeitherbuffersacardordisablesacardreaduntilreleased,asconfigured.

• Salidaacolectorabierto:controlaundispositivoexterno(16VCCmáx.)quefuncionaúnicamenteenModoHost.Disipacióndecorriente:40mA/Fuente:1mA.Paraobtenermásinformación,

consultelaNotadeAplicacióndeiCLASS.

• Interruptordesabotajeóptico:latarjetadeconfiguraciónaccionaelinterruptordesabotajeóptico.Unavezaccionado,cuandoseretiralaplacaposteriordellector,seactivauninterruptorde

sabotajeóptico.ComuníqueseconelCentrodeAsistenciaTécnicadeHIDparaconocerlasopcionesdeinterruptoresdesabotajeóptico.

• Tarjetasdeconfiguración:elusodelastarjetasdeconfiguraciónpermitequeellectorsepuedamodificarparacumplirconlosrequisitosespecíficosdeunainstalación.Lasopcionesde

configuraciónincluyensalidasdeaudio,visuales,CSNytecladonumérico.ComuníqueseconelCentrodeAsistenciaTécnicadeHIDparaconocertodaslasopcionesdeconfiguración.

• Entradaderetención:cuandoseactiva,estalíneaalmacenaunatarjetaenmemoriaintermediaoanulasuconfiguracióndelecturahastaqueseadesactivada.

• Sortieàcollecteurouvert-contrôleundispositifexterne(16Vccmax,-40mA).Voirlanoted’applicationiCLASSpourdeplusamplesdétails.

• Autoprotectionoptique–Unecartedeconfigurationestnécessairepouractiverl’autoprotectionoptique.Unefoisquecelle-ciaétéactivée,l’autoprotectionoptiquesedéclenchelorsquelaplaquede

 montageestenlevée.ContactezlesupporttechniquedeHIDpourconnaîtrelesoptionsd’autoprotectionoptique.

• Cartesdeconfiguration–Lescartesdeconfigurationpermettentdemodifierlefonctionnementdulecteurpoursatisfaireauxexigencesspécifiquesd’uneinstallation.Lesoptionsdeconfiguration

comprennentlesfonctionsaudiovisuellesainsiquelessortiesCSNetlessortiesdeclavier.ContactezlesupporttechniquedeHIDpourconnaîtrel’ensembledesoptionsdeconfigurationdulecteur.

• EntréeHold-Lorsqu’elleestactivée,cettelignemetunecarteenmémoiretamponoudésactivelalecturedecartelorsquel’entréeestactive,selonlaconfigurationdéfinie.

• Saídadocoletoraberta–controlaodispositivoexterno(máx.16VCC)operandosomentenomodoHost.Dissipador–40mA/Fonte–1mA.VejaaobservaçãoiCLASSdeaplicaçãopara

detalhes.

• OpticalTamper–UmcartãodeconfiguraçãoénecessárioparaativaroOpticalTamper(detectorótico).Umavezacionado,quandoseretiraaplacatraseiradoleitor,oOpticalTamperseráativado.

 ContateosuportetécnicodaHIDparaobterasopçõesdoOpticalTamper.

• Cartõesdeconfiguração–comousodecartõesdeconfiguração,oleitorpodesermodificadoparaatenderaosrequisitosespecíficosdeumainstalação.Asopçõesdeconfiguraçãoincluemáudio-

visual,saídasdeCSNesaídasdeteclado.ContateoSuporteTécnicoHIDparaobtertodasasopçõesdeconfiguraçãodoleitor.

• EntradaHold–quandoativada,essalinhaouarmazenaumcartãooudesabilitaaleituradeumcartãoatéquesejaliberada,conformeconfigurada.

• Open-Collector-Ausgang–steuerteinexternesGerät(max.16VDC),ausschließlichüberserielleSchnittstelle.Sink-40mA/Quelle-1mA.EinzelheitensindimiCLASS-Anwendungshinweis

enthalten.WennnachAktivierungderKonfigurationskartedieMontageplattedesLesersentferntwird,wirdeineManipulationswarnungausgegeben.

• OptischeManipulationssicherung–zurAktivierungderoptischenManipulationssicherungisteineKonfigurationskarteerforderlich.WennnachAktivierungderKonfigurationskartedieMontageplatte

desLesersentferntwird,wirdeineManipulationswarnungausgegeben.

 InformationenzudenKonfigurationsoptionenderoptischenManipulationssicherungsindüberdentechnischenSupportvonHIDerhältlich.

• Konfigurationskarten–durchdieVerwendungvonKonfigurationskartenkannderLesermodifiziertwerden,umdiejeweiligenAnforderungeneinerInstallationzuerfüllen.Zuden

KonfigurationsoptionengehörenaudiovisuelleEinstellung,CSN-AusgängeundTastenfeld-Ausgänge.InformationenzudenKonfigurationsoptionenderLesersindüberdentechnischenSupportvon

HIDerhältlich.

• Hold-Eingang–wenndieseFunktionaktiviertist,werdendieKartendatenentwederzwischengespeichertoderdieLesekonfigurationderKartewirdgesperrt,jenachKonfiguration.

caractErísticas oPcionalEs

CaractèristiquEs En oPtion

rEcursos oPcionais

oPtionalE FEaturEs

Funzioni oPzionali

オプション機能

可选功能

선택 사양 기능

ДОПОЛнИТЕЛЬныЕ ВОЗМОжнОсТИ

INSTALLATION GUIDE 9

6706-902 A.0 RK40, RPK40 iCLASS

• Uscitacollettoreaperto–Controllaundispositivoesterno(massimo16Vc.c.)chefunzionasoloinmodalitàhost.Sink-40mA/Source-1mA.Perdettagliinmerito,vederelanotaapplicativa

iCLASS.

• Tamperottico–perl’attivazionedeltamperotticoènecessariaunatesseradiconfigurazione.Unavoltaattivato,selapiastraposteriorevienerimossa,ildispositivovieneattivato.

 ContattareilsupportotecnicoHIDperopzionirelativealtamperottico.

• Tesserediconfigurazione–talitessereconsentonodimodificareillettoreinmododarispondereaglispecificirequisitidiun’installazione.Leopzionidiconfigurazioneincludono:audio-visivo,output

delnumerodiseriedellaschedaeoutputdellatastiera.ContattareilsupportotecnicoHIDpertutteleopzionidiconfigurazionedellettore.

• Ingressoditipohold–Quandovieneattivata,questalineamemorizzainunbufferunatesseraodisattivalaletturadellatesserafinoalrilascio,comeconfigurato.

• オープンコレクタ出力 - ホストモードでのみ動作する外部装置(最大 16 VDC)をコントロールします。シンク - 40mA /ソース - 1mA。詳細については、iCLASSアプリケーションノートを参照してください。

• 光タンパー - 光タンパーを有効にするには、設定カードが必要です。一旦有効にすると、取り付けプレートを取り外したときに、光タンパーが作動します。

光タンパーのオプションについては、HID技術サポートにご連絡ください。

• 設定カード - 設定カードを使用すると、取り付けの具体的な要件を満たすようにリーダーを変更できます。設定オプションには、オーディオビジュアル、CSN出力、キーパッド出力などがあります。すべてのリーダ

ー設定オプションについては、HID技術サポートにご連絡ください。

• ホールド入力 - 有効にすると、解除するまで、このラインは、設定されたとおりに、カードをバッファするかカード読み取り設定を無効にします。

• 开路集电极输出-控制一个仅以主机模式工作的外部设备（最大16VDC）。拉电流-40mA/灌电流-1mA。有关详细信息，请参见“iCLASS应用说明”。

• 光学修改警报器-光学修改警报器需要通过配置卡激活。一旦激活，光学修改警报器会在移除读卡机的安装板时发出警报。请联系HID技术支持部门，获取光学修改警报器选件。

• 配置卡－可以使用配置卡改装读卡器，以满足特定的安装要求。配置选项包括：音频/视频、CSN输出和键盘输出。有关读卡机的所有配置选项，请联系HID技术支持部门。

• 暂停输入-启用时，这条控制线会使读卡器缓冲一个卡或者使读卡器不读卡，直到该功能被取消。

• 오픈 콜렉터 출력 - 외부 장치(최대 16 VDC)를 제어합니다. 단, 호스트 모드일 때만 작동합니다. 싱크 - 40mA / 소스 - 1mA. 자세한 내용은 iCLASS 어플리케이션 노트를 참조하십시오.

• 옵티컬 탬퍼 - 옵티컬 탬퍼를 활성화하려면 설정 카드가 필요합니다. 옵티컬 탬퍼가 활성화되면, 리더기의 설치 플레이트가 제거될 때 옵티컬 탬퍼가 작동하게 됩니다. 옵티컬 탬퍼 옵션에 대한

내용은 HID 기술 지원부에 문의하십시오.

• 설정 카드 - 설정 카드를 사용하면, 리더기는 설치시 특정 요건을 만족하도록 수정 가능합니다. 구성 옵션은 LED의 시각적 효과, CSN 출력 및 키패드 출력을 포함합니다. 모든 리더 구성 옵션에

대한 내용은 HID 기술 지원부에 문의하십시오.

• 입력 대기 - 입력 신호가 수신되면, 입력이 해제될때까지 리더는 카드를 판독하지 않거나 카드데이터를 저장하지 않습니다.

• Выход«открытыйколлектор»контролируетвнешнееустройство(16Впостоянноготокамаксимально)–толькоприработеврежиме«хост-устройства».Сток–40мА/исток–1мА.

Подробностиприведеныв«ПримечанияхопримененииустройстваiCLASS».

• Оптическийдатчиквскрытия–дляактивацииэтогодатчикатребуетсякартаконфигурации.Послетогокакэтотдатчикбудетактивирован,несанкционированноеснятиемонтажнойплаты

считывателяприведетквыдачетревожногосигнала.Информациюовариантахнастройкиоптическогодатчикавскрытияможнополучитьвслужбетехническойподдержкикорпорации

НID.

• Картыконфигурации–•Спомощьюкартконфигурацииможнонастроитьсчитывательподконкретныетребованиясистемы,вкоторойонбудетиспользоваться.Вариантынастройки

конфигурации:аудиоивидео,выходСSN(серийныйномеркарты)ивыходнатастатуру.Информациюобовсехвариантахнастройкиконфигурациисчитывателяможнополучитьв

службетехническойподдержкикорпорацииНID.

• Вводзадержки(Holdinput)–привключенииэталиниясохранитпараметрыкартывбуфереилижезаблокируетсчитываниекартыдоснятиясигнала(взависимостиотнастройки

конфигурации).

hidglobal.com

ACCESS experience.

HID Global

North America

15370 Barranca Parkway

Irvine, CA 92618

USA

Phone: 800 237 7769

Fax: 949-732-2120

Asia Paciﬁc

19/F 625 King’s Road

NorthPoint, Island East

Hong Kong

Phone: 852 3160 9800

Fax: 852 3160 4809

Europe, Middle East & Africa

Phoenix Road

Haverhill, Suolk CB9 7AE

England

Phone: +44 (0) 1440 714 850

Fax: +44 (0) 1440 714 840

Support: support.hidglobal.com

US Patents: 5952935, 7124943, 7219837,7439862,

7180403, 6058481 and 6337619.

Check reader label for current regulatory approvals.

ConnectonlytoaListedAccessControl/Burglarypower-limitedpowersupply.Thesereadersareintendedtobeusedwithlisted(UL294)controlequipment.

OnlytheWiegandcommunicationprotocolhasbeeninvestigatedbyUL.

FCC / Canada Radio Certification

CAUTION: Any changes or modiﬁcations to this device not explicitly approved by manufacturer could void your authority to operate this equipment.

Thisdevicecomplieswithpart15oftheFCCRules.Operationissubjecttothefollowingtwoconditions:(1)Thisdevicemaynotcauseharmfulinterference,and(2)thisdevicemustacceptanyinterfer-

encereceived,includinginterferencethatmaycauseundesiredoperation.

ThisdevicecomplieswithIndustryCanadalicense-exemptRSSstandard(s).Operationissubjecttothefollowingtwoconditions:

(1)Thisdevicemaynotcauseinterference,and(2)Thisdevicemustacceptanyinterference,includinginterferencethatmaycauseundesiredoperationofthedevice.

CE Marking

HIDGlobalherebydeclaresthattheseproximityreadersareincompliancewiththeessentialrequirementsandotherrelevantprovisionsofDirective1999/5/EC.

Porelpresente,HIDGlobaldeclaraqueestoslectoresdeproximidadcumplenconlosrequisitosesencialesyotrasdisposicionesrelevantesdelaDirectiva1999/5/EC.

HIDGlobaldéclareparlaprésentequeceslecteursàproximitésontconformesauxexigencesessentiellesetauxautresstipulationspertinentesdelaDirective1999/5/CE.

AHIDGlobal,pormeiodeste,declaraqueestesleitoresdeproximidadeestãoemconformidadecomasexigênciasessenciaiseoutrascondiçõesdadiretiva1999/5/EC.

HIDGlobalbestätigthiermit,dassdieLeserdiewesentlichenAnforderungenundanderenrelevantenBestimmungenderRichtlinie1999/5/EGerfüllen.

HIDGlobaldichiaracheilettoridiprossimitàsonoconformiairequisitiessenzialieadaltremisurerilevanticomeprevistodallaDirettivaeuropea1999/5/EC.

DownloadcopiesoftheR&TTEDeclarationofConformity(DoC)athttp://certifications.hidglobal.com.

Taiwan

Accordingto“AdministrativeRegulationsonLowPowerRadioWavesRadiatedDevices”WithoutpermissiongrantedbytheNCC,anycompany,enterprise,oruserisnotallowedtochangefrequency,

enhancetransmittingpoweroralteroriginalcharacteristicaswellasperformancetoanapprovedlowpowerradio-frequencydevices.Thelowpowerradio-frequencydevicesshallnotinfluenceaircraft

securityandinterferelegalcommunications;Iffound,theusershallceaseoperatingimmediatelyuntilnointerferenceisachieved.Thesaidlegalcommunicationsmeansradiocommunicationsis

operatedincompliancewiththeTelecommunicationsAct.

Thelowpowerradio-frequencydevicesmustbesusceptiblewiththeinterferencefromlegalcommunicationsorISMradiowaveradiateddevices.

經型式認證合格之低功率射頻電機，非經許可，公司、商號或使用者均不得擅自變更頻率、加大功率或變更原設計之特性及功能。低功率射頻電機之使用不得影響飛航安全及干擾合法通信；經發現有干擾現

象時，應立即停用，並改善至無干擾時方得繼續使用。前項合法通信，指依電信法規定作業之無線電通信。低功率射頻電機須忍受合法通信或工業、科學及醫療用電波輻射性電機設備之干擾。

Japan MIC

“ この装置は総務省の型式指定を受けています。”

(総務省指定番号は第AC-ｘｘｘｘｘ号です)

本製品は電波を使用したRFID 機器の読み取り・書き込み装置です。

そのため使用する用途・場所によっては、医療機器に影響を与える恐れがあります

Singapore

Complieswith

IDAStandards

DB103548

HID, HID Global, iCLASS, multiCLASS and Indala are the trademarks or registered

trademarks of HID Global Corporation in the U.S. and other countries.

Korean KCC

RK40E RPK40E

항목 규격

송신주파수 RFID:13.56MHz RFID:13.5607MHz,

LPD:125KHz

수신주파수 RFID:13.56MHz RFID:13.56MHz,

LPD:125KHz

출력 RFID:10m에서

47.544mv이하

RFID:10m에서47.544mv이하.

LPD:3m거리에서500㎶/m이하

전원 DC16.0V

전파형식 A1D

발진방식 X-tal X-tal(13.56MHz)Resonator(125kHz)

변조방식 AM AM(13.56MHz),FSK(125kHz)

6706-902 Rev A.0

HID Global MCLASSRPK40E iClass Rev E Reader User Manual iCLASS Keypad Installation Guide

HID Global Corporation iClass Rev E Reader iCLASS Keypad Installation Guide

Contents

Users Manual

Navigation menu

Namespaces

Views

Navigation
