User Manual

PHYSICAL ACCESS READERS

iCLASS SE® and multiCLASS® SE

Magnetic Stripe Readers

13.56 MHZ CONTACTLESS AND 125 KHZ PROXIMITY CARD READERS

ACCESS ﬂexibility.

INSTALLATION GUIDE

instalación

installation

instalação

installation

installazione

安装

取り付け

설치

УСТАНОВКА

RM40E

RMP40E

RMK40E

RMPK40E

PLT-01320, B.1

multiCLASS RM40E, RMP40E, RMK40E, and RMPK40E

INSTALLATION GUIDE

PLT-01320, B.1

Parts List

componentes

pièces

peças

Komponenten

componenti

部件列表

部品

부품

КОМПЛЕКТАЦИЯ

PARTS

1 - iCLASS Reader with module baseplate with Magnetic

Stripe sidecar

1 - Installation Guide

2 - Screw Plugs

4 - 3.5 mm x .6 pitch x 12 mm Phillips screws

4 - .138-32 x 0.375 mm Phillips screws

4 - .138-20 x 1.5 Phillips screws

3 - .138-32 x 0.4375 Black Phillips screws

3 - .138-32 x 0.4375 Black Phillips spanner screws

1 - Mounting Gasket

RM40 and RMP40 Only

1 - Boss & Tamper Post Kit (P/N 6412-303-01)

1 - .112-40 x .25 Phillips screw

Recommended

• Up to 9 wire splices (pigtail)

• Cable,5-9conductor(WiegandorRS232),

22or24AWG[65mmor51mm](pigtail)

• LinearDCPowersupply

• Metalorplasticdouble-gangjunctionbox

• SecurityTool(foranti-tamperscrew)HID04-0001

LiSTA de comPonenTeS

•1lectoriCLASS

•1manualdeinstalación

•2tornillosmecánicosPhillipsde3.5 mm x 12 mm,paso 0.6

• 3 tornillosmecánicosautoperforantesN.º 6 de 32 x 0.5“

• 2tornillosPhillipsN.º 6 para metales de 1.5”

• 1tornillodeseguridadN.º 6 contrasabotajede0.5”para

llave inglesa

• 2 conectores de borne

•1guarnicióndemontaje

•1Tapaposteriordellectordebandamagnética

Recomendado:

• Unmáximode9empalmesparacable(flexible)

• Cable,de5a9hilos(WiegandoRS232),22o24AWG

[65mmo51mm](flexible)

• FuentedealimentaciónlinealdeltipoCC

• Cajametálicaodeplástico para conexiones

• Herramientadeseguridad (paratornillocontrasabotaje)

 HID04-0001-03

LiSTe deS PièceS

• 1 - Lecteur iCLASS

• 1 - Manuel d’installation

• 2-Vismécaniquescruciformes3,5mmx0,6pasx12mm

• 3-Vismécaniquescruciformesautotaraudeuses

Nº6-32x0,5pouce

• 2-VisàtôlecruciformesNº 6 x 1,5pouce

• 1-VisdesécuritéinviolableNº6 x 0,5 pouce

• 2 - Connecteurs de bornier pour lecteurs à bornier

• 1-Jointplat

• 1-Support

Recommandés

• Jusqu’à9emboutsdecâble(entire-bouchon)

• Câble,5-9conducteurs(WiegandouRS232),

22ou24AWG[65mmou51mm](câble)

• Alimentationcclinéaire

• Boîtierdejonctionmétallique ouplastique

• Outildesécurité(pourvisinviolable)HID 04-0001-03

PeçAS

• 1 – Leitor iCLASS

• 1 – Manual de instalação

• 2–ParafusosPhillipsparaaplicaçãoamáquinade3,5 mm x de

 passo0,6 x 12 mm

• 3–ParafusosPhillipsdeauto-rosqueamentoparaaplicaçãoa

  máquinanº 6-32 x 0,5 pol.

• 2–ParafusosPhillipsdechapa metálicanº 6 x 1,5 pol.

• 1–Parafusodesegurançadechavedeporcanº 6 x 0,5 pol.,

antiviolação

• 2 – Conectores do terminal para os leitores do terminal.

• 1–Vedaçãodemontagem

• 1–MagneticStripeBackPlate

Recomendado

• Entrelaçamentosdeaté9 cabos(caboflexível)

• Cabo,condutor5-9(WiegandouRS232),22ou24AWG

[65mmou51mm] (caboflexível)

• AlimentaçãoDClinear

• Caixadejunçãodemetalou plástico

• Ferramentadesegurança(paraoparafusoantiviolação)

HID 04-0001-03

komPonenTen

• 1 iCLASS Leser

• 1 Installationsanleitung

• 2 Kreuzschlitzschrauben – 3,5 mm x 12 mm (x 0,6 Zoll Teilung)

• 3 Kreuzschlitz-Schneidschrauben – US-Größe

Nr. 6-32 x 0,5 Zoll

• 2 Kreuzschlitz-Blechschrauben – US-Größe

Nr. 6 x 1,5 Zoll

• 1 Sicherungsschraube – US-Größe Nr. 6 x 0,5 Zoll

• 2AnschlusssteckerfürLeser

• 1Montagedichtung

• 1 Magnetkarten-Leser Montageplatte

EmpfohleneKomponenten

• Bis zu 9 Spleißverbindungen

• Kabel,5-9Leiter(WiegandoderRS232),22oder24AWG

[65mmoder51mm],(beweglichesAnschlusskabel)

• Lineares Gleichstromnetzteil

• VerteilerkastenausMetalloderKunststoff

• Sicherungswerkzeug(fürSicherungsschraube) HID 04-0001-03

eLenco PARTi

• Un lettore iCLASS

• Un manuale di installazione

• DuevitidaferroPhillipsda3,5mmx12mmconpassoda0,6

• VitidaferroautofilettantiPhillipsnumero#632x0,5pollici

• DuevitiperlamieraPhillipsnumero6x1,5pollici

• Una vite di sicurezza antimanomissione Spanner

numero6x0,5pollici

• Duemorsettiereperterminalilettore

•Unaguarnizionepermontaggio

•MagneticStripeBackPlate

Consigliati

• Cavo a nove poli

• Cavo,conduttore5-9(tipoWiegandoRS232),

22o24AWG[65mmo51mm](atortiglione)

• Alimentatore lineare c.c.

• Scatola di giunzione metallica o in plastica

• Utensile di sicurezza (per viti antimanomissione) HID 04-0001-03

部件列表

• 1 - iCLASS 读卡机

• 1 - 安装手册

• 2 - 3.5mmx.6螺距x12mmPhillips机制螺钉

• 3 - #6-32x.5”Phillips自攻(mv)机制螺钉

• 2 - #6x1.5”Phillips小螺钉

• 1 - #6x.5”扳手安全螺钉，防撬

• 2 -终端读卡机的终端接头

• 1-安装垫片

• 1 - Magnetic Stripe Back Plate

推荐

• 最多9个接线头（绞编）

• 电缆，5-9导线（Wiegand或RS232），22或24AWG

[65mm或51mm]（绞编）

• 线性直流电源

• 金属或塑料接线盒

• 安全工具（用于防撬螺钉）HID 04-0001-03

部品リスト

• 1 - iCLASSリーダー

• 1 - 取り付けマニュアル

• 2 - 3.5 mm x .6 ピッチ x 12 mm プラス小ねじ

• 3-#6-32 x .5” セルフタッピング(mv）プラス小ねじ

• 2-#6 x 1.5” 板金プラスねじ

• 1-#6 x .5” スパナ用セキュリティねじ、不正開封防止

• 2 - ターミナルリーダ用ターミナルコネクタ

• 1 - 取り付けガスケット

• 1-MagneticStripeBackPlate

推奨

• 最大 9 のワイヤスプライス（ピグテール）

• ケーブル、5～9芯(Wiegandまたは RS232)、22または24 AWG

[65 mmまたは51 mm] (ピグテール)

• リニア DC電源

• 金属製またはプラスチック製接続ボックス

• セキュリティツール（不正開封防止ねじ用）HID 04-0001-03

부품

• 1 - iCLASS 리더기

• 1 - 설치 메뉴얼

• 2 - 3.5 mm x 0.6 피치 x 12 mm (+)형 기계용 나사

• 3 - #6-32 x 0.5인치 (+)형 자동 탭 기계 용 나사

• 2 - #6 x 1.5인치 (+)형 판금 나사

• 1 - #6 x 0.5인치 스패너 안전 나 사, 안티-탬퍼

• 2 - 터미널 리더용 터미널 커넥터

• 1 - 설치 개스킷

• 1 - Magnetic Stripe Back Plate

권장 사항

• 최대 9개의 라인 케이블 (Pigtail)

• 케이블, 5-9 커넥터(Wiegand 또는 RS232),

22 또는 24 AWG[65 mm 또는 51 mm] (Pigtail)

• Linear DC 전원 공급장치

• 금속 또는 플라스틱 결합 박스

• 보안 툴 (안티-탬퍼용 나사) HID 04-0001-03

Комплектация

• 1считывательiCLASS

• 1руководствопомонтажу

• 2винта3,5ммx0,6x12мм

• 3винта-самореза#6-32x0,5”

• 2винтадлялистовогометалла#6x1,5”

• 1винтсголовкойподспецключ#6x0,5”длязащитыот

несанкционированноговскрытия

• 2соединителядлясчитывателейсклеммами

• 1монтажнаяпрокладка

• 1монтажнаяплатасчитывателямагнитныхкарт

Рекомендуется:

• До9муфтдлясращиванияпроводов

• Провод5-9жил(WiegandилиRS-232),калибр22или24

AWG[0,64или0,51мм](длямодификациисчитывателяс

кабельнымвыводом)

• Линейныйисточникпитанияпостоянноготока

• Металлическаяилипластмассоваяраспределительная

коробка

• Спецключ(длязащитноговинта)HID 04-0001-03

INSTALLATION GUIDE 3

PLT-01320, B.1 RM40E, RMP40E, RMK40E, and RMPK40E multiCLASS

Speciﬁcations

especificaciones

spécifications

especificações

spezifiKationen

specifiche

仕様

规格

사양

ХАрАКТЕрИсТИКИ

PRODUCT

PRODUCTO

PRODUIT

PRODUTO

PRODUKT

PRODOTTO

製品

产品

제품

ИЗДЕЛИЕ

BASE PART NUMBER

NÚMERO DE COMPONENTE BASE

RÉFÉRENCE DE BASE

NÚMERO DAS PEÇAS BÁSICAS

HAUPTTEILENUMMER

NUMERO PARTE DI BASE

基本部品番号

基本部件编号

기본부품 번호

БАЗОВЫЙ НОМЕР ИЗДЕЛИЯ

INPUT VOLTAGE (VDC)

TENSIÓN DE ENTRADA (VCC)

TENSION D’ALIMENTATION (Vcc)

VOLTAGEM DE ENTRADA (VCC)

EINGANGSSPANNUNG (VDC)

TENSIONE IN INGRESSO (V c.c.)

入力電圧(VDC)

输入电压(VDC)

입력 전압(VDC)

НАПРЯЖЕНИЕ ПИТАНИЯ

(В ПОСТОЯННОГО ТОКА)

CURRENT

CORRIENTE

COURANT

CORRENTE

STROMSTÄRKE

CORRENTE

電流

电流

전류

ТОК

OPERATING TEMPERATURE

TEMPERATURA DE FUNCIONAMIENTO

TEMPÉRATURE DE FONCTIONNEMENT

TEMPERATURA OPERACIONAL

BETRIEBSTEMPERATUR

TEMPERATURA D’ESERCIZIO

稼動温度

操作温度

작동 온도

РАБОЧАЯ ТЕМПЕРАТУРА

CABLE LENGTH

LONG. DE CABLE

LONGUEUR DE CÂBLE

COMPRIMENTO DO CABO

LUNGHEZZA CAVO

ケーブル長

电缆长度

케이블 길이

ДЛИНА КАБЕЛЯ

UL REF NUMBER

NÚMERO DE REFERENCIA UL

RÉF. UL

NÚMERO DE REFERÊNCIA UL

UL-REFERENZNUMMER

NUMERO DI RIFERIMENTO UL

UL参照番号

UL参考编号

UL 참조 번호

СПРАВ ОЧНЫЙ НОМЕР В UL

NSC PEAK

RM40 922N

5-16VDC

107 mA 243 mA

-30° - 150° F

(-35° - 65° C)

Wiegand = 500ft -22AWG

(152 m)

  300ft - 24AWG

(91 m)

RM40Ex1x2N

RMP40 922P 135 mA 265 mA RMP40Ex1x2N

RMK40 925N 136 mA 297 mA RMK40Ex1x2N

RMPK40 925P 160 mA 307 mA RMPK40Ex1x2N

UL Reference Number Deciphering NSC=NormalStandbyCondition

x1 Reader Colors: K=Black, G=Gray  

x2 Wiring: N=Pigtail,T=Terminal

multiCLASS RM40E, RMP40E, RMK40E, and RMPK40E

INSTALLATION GUIDE

PLT-01320, B.1

Mounting

montaje

montage

montagem

montage

montaggio

取り付け

安装

설치

КрЕПЛЕнИЕ

Rotate magnetic

stripe device to flip

card swipe reads.

EMEA

Mounting

Holes

Junctionboxnotincluded.

Cajaparaconexionesnoincluida.

Boîtierdejonctionnoninclus.

Caixadejunçãonãoincluída.

Anschlusskastennichtmitinbegriffen.

Scatola di raccordo non inclusa.

不包括接线盒。

接続ボックスは含まれていません。

연결 박스는 제품에 포함되지 않습니다.

Распределительнаякоробканеприлагается

RM40 and

RMP40

Only

Determinereaderorientation.

Shown are both reader orientations.

INSTALLATION GUIDE 5

PLT-01320, B.1 RM40E, RMP40E, RMK40E, and RMPK40E multiCLASS

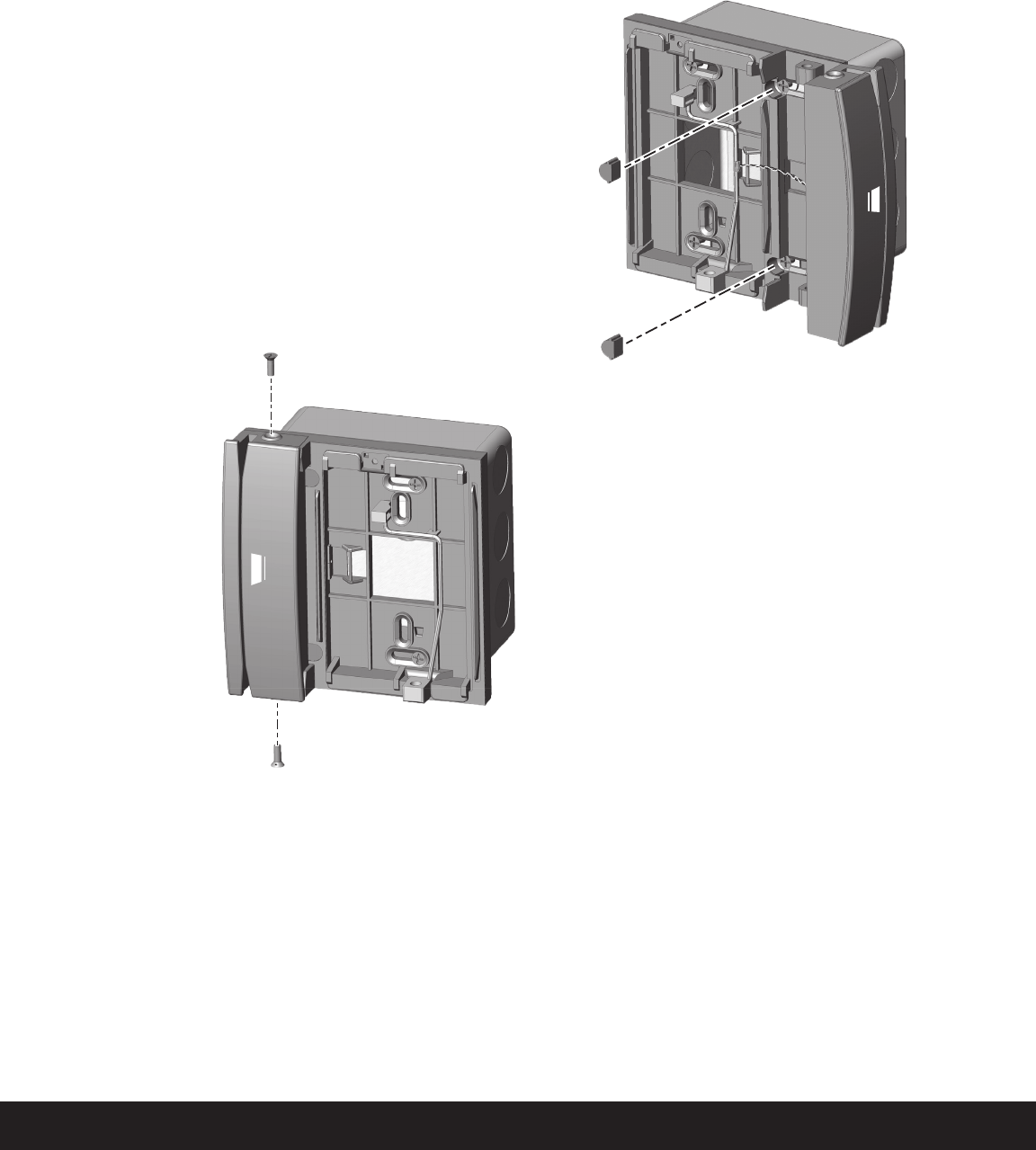

Attach the plugs sealing the reader

foroutdooruse.

multiCLASS RM40E, RMP40E, RMK40E, and RMPK40E

INSTALLATION GUIDE

PLT-01320, B.1

Wiring

cableado

câblage

fiação

Verdrahtung

cablaggio

配線

布线

배선

ПОдКЛючЕнИЕ ПрОвОдОв

ATTENTION

Observeprecautionsforhandling

ELECTROSTATICSENSITIVEDEVICES

BEEP

GRN

GND

+VDC

DRAIN

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1/CLK

DATA0/DATA

GPI03

GPI04

Attach Module

Cable to Reader

RM40 and RMP40

BEEP

GRN

GND

+VDC

DRAIN

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1/CLK

DATA0/DATA

GPI03

GPI04

BEEP

GRN

GND

+VDC

DRAIN

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1/CLK

DATA0/DATA

GPI03

GPI04

RMK40 and RMPK40

Attach Module

Cable to Reader

* TamperOutput.Whenactivated,outputsyncstoground(default).

** Dependentuponreaderconfiguration.

SeeHTOGWiegandandClock-and-Dataconfigurationsformoreinformation.

Pigtail Terminal Description Pigtail Terminal Description

Yellow P1-1 Beeper Input Red / Green P2-7 ** GPIO1 (RS232-T / RS485-RXA)

Orange P1-2 LEDInput(GRN) Tan P2-6 ** GPIO2 (RS232-R / RS485-RXB)

Black P1-3 Ground (RTN) Violet P2-5 * Open Collector Output / Tamper

Red P1-4 +VDC White P2-4 ** WiegandData1/Clock

Drain P1-5 Unused Green P2-3 ** WiegandData0/Data

Brown P1-6 LEDInput(RED) Pink P2-2 ** GPIO3 (RS485-Z / TXB)

Blue P1-7 HoldInput Gray P2-1 ** GPIO4 (RS485-Y / TXA)

* Salidadesabotaje.Alactivarse,lasalidasesincronizacontierra(predeterminado).

** Dependedelaconfiguracióndellector.

ConsultelasconfiguracionesdeHTOGWiegandyClock-and-Dataparaobtenermásinformación.

Flexible Borne Descripción Flexible Borne Descripción

Amarillo P1-1 Entradadebíper Rojo/Verde P2-7 GPIO1 (RS232-T / RS485-RXA)

Naranja P1-2 EntradaparaLEDVerde(GRN) Canela P2-6 GPIO2 (RS232-R / RS485-RXB)

Negro P1-3 Conexiónatierra Violeta P2-5 * Salida de colector abierto

Rojo P1-4 +VCC Blanco P2-4 ** DatosWiegand1/Reloj

Drenaje P1-5 Sin uso Verde P2-3 ** DatosWiegand0/Datos

Marrón P1-6 EntradaparaLEDRojo Rosa P2-2 GPIO3 (RS485-Z / TXB)

Azul P1-7 Entradaderetención Gris P2-1 GPIO4 (RS485-Y / TXA)

INSTALLATION GUIDE 7

PLT-01320, B.1 RM40E, RMP40E, RMK40E, and RMPK40E multiCLASS

* Sortieautoprotection.Lorsqu'elleestactivée,lasortieesttiréeverslamasse(pardéfaut).

** Selonlaconfigurationdulecteur.

Pourplusd’informations,voirlesconfigurationsHTOGWiegandetClock-and-Data.

Câble À bornier Description Câble À bornier Description

Jaune P1-1 EntréeBeeper(BEEP) Rouge/vert P2-7 GPIO1 (RS232-T / RS485-RXA)

Orange P1-2 EntréeLEDverte(GRN) Bronze P2-6 GPIO2 (RS232-R / RS485-RXB)

Noir P1-3 Terre (RTR) Violet P2-5 * Sortie à collecteur ouvert (OC/TMPR)

Rouge P1-4 +Vcc Blanc P2-4 ** DonnéesWiegand1/Clock(DATA1)

Drainage P1-5 Nonutilisé Vert P2-3 ** DonnéesWiegand0/Data(DATA0)

Marron P1-6 EntréeLEDrouge(RED) Rose P2-2 GPIO3 (RS485-Z / TXB)

Bleu P1-7 EntréeHold(HOLD) Gris P2-1 GPIO4 (RS485-Y / TXA)

* Saídadetamper.Quandoativadaasaídasincronizacomoterra(padrão).

** Dependentedaconfiguraçãodoleitor.ConsultedoHTOGWiegandeConfiguraçõesdoRelógioedeDadosparaobtermaisinformações.

Cabo exível Terminal Descrição Cabo exível Terminal Descrição

Amarelo P1-1 Entradadebíper Vermelho/verde P2-7 GPIO1 (RS232-T / RS485-RXA)

Laranja P1-2 EntradadeLEDverde(VRD) Bronzeie P2-6 GPIO2 (RS232-R / RS485-RXB)

Preto P1-3 Terra (RTN) Violeta P2-5 * Saídadocoletoraberta

Vermelho P1-4 +VDC Branco P2-4 ** Wiegand-Daten1/Uhr

Dreno P1-5 Não usado Verde P2-3 ** DadosWiegand0/Dados

Marrom P1-6 EntradadeLEDvermelho Cor-de-rosa P2-2 GPIO3 (RS485-Z / TXB)

Azul P1-7 Manter entrada A lousa Cinzento P2-1 GPIO4 (RS485-Y / TXA)

* Manipulationssicherungsausgang. Bei Aktivierung schaltet der Ausgang zur Erde (Standard).

** AbhängigvonLeserkonfiguration.WeitereInformationensieheHTOGWiegand-undClock-and-Data-Konfiguration.

Pigtail Terminal Beschreibung Pigtail Terminal Beschreibung

Gelb P1-1 Beeper Eingang (BEEP) Rot/Grün P2-7 GPIO1 (RS232-T / RS485-RXA)

Orangefarben P1-2 EinganggrüneLED(GRN) Bronze P2-6 GPIO2 (RS232-R / RS485-RXB)

Schwarz P1-3 Erdungsleiter (RTN) Violett P2-5 * Open-Collector-Ausgang (OC/TMPR)

Rot P1-4 +VDC Weiß P2-4 ** Wiegand-Daten1/Uhr(DATA1)

Erdungsdraht P1-5 Nicht verwendet Grün P2-3 ** Wiegand-Daten0/Daten(DATA0)

Braun P1-6 EingangroteLED(RED) Rosa P2-2 GPIO3 (RS485-Z / TXB)

Blau P1-7 Hold-Eingang(HOLD) Grau P2-1 GPIO4 (RS485-Y / TXA)

* Uscitatamper.Quandoattivata,uscitaanegativo(predefinito).

** Dipendedallaconfigurazionedellettore.

PerulterioriinformazioniinmeritovedereleconfigurazioniHTOGWiegandeClock-and-Data.

Cavo essibile Terminale Descrizione Cavo essibile Terminale Descrizione

Giallo P1-1 Ingresso con cicalino Rosso/verde P2-7 GPIO1 (RS232-T / RS485-RXA)

Arancione P1-2 IngressoLEDverde(GRN) Bronzo P2-6 GPIO2 (RS232-R / RS485-RXB)

Nero P1-3 Massa (RTN) Viola P2-5 * Uscita collettore aperto

Rosso P1-4 +V c.c. Bianco P2-4 ** WiegandData1/Clock

Continuità P1-5 Non usato Verde P2-3 ** WiegandData0/Clock

Marrone P1-6 IngressoLEDrosso Rosa P2-2 GPIO3 (RS485-Z / TXB)

Blu P1-7 Ingresso di tenuta Grigio P2-1 GPIO4 (RS485-Y / TXA)

multiCLASS RM40E, RMP40E, RMK40E, and RMPK40E

INSTALLATION GUIDE

PLT-01320, B.1

* タンパー出力。

** リーダーの設定によって異なります。

詳細については、注文の手引き(HTOG)でWiegandとClock-and-Dataの設定を参照してください。

ピグテールターミナル説明ピグテールターミナル説明

黄色 P1-1 ブザー入力赤/グリーン P2-7 GPIO1 (RS232-T / RS485-RXA)

オレンジ色 P1-2 緑色(GRN) LED入力黄褐色〔黄褐色〕 P2-6 GPIO2 (RS232-R / RS485-RXB)

黒色 P1-3 接地(RTN) 紫色 P2-5 * オープンコレクタ出力

赤色 P1-4 +VDC 白色 P2-4 ** Wiegandデータ1/クロック

ドレイン P1-5 未使用緑色 P2-3 ** Wiegandデータ0/データ

茶色 P1-6 赤色LED入力ピンク P2-2 GPIO3 (RS485-Z / TXB)

青色 P1-7 ホールド入力候補者名簿灰色 P2-1 GPIO4 (RS485-Y / TXA)

* 防拆输出。激活后，输出信号与接地信号同步（默认）。

** 取决于读卡机配置。

有关详细信息，请参见HTOGWiegand和时钟与数据配置。

绞编端子说明绞编端子说明

黄色 P1-1 蜂鸣器输入红色/绿色 P2-7  GPIO1(RS232-T / RS485-RXA)

橙色 P1-2 绿色(GRN)LED输入棕褐色 P2-6  GPIO2(RS232-R / RS485-RXB)

黑色 P1-3 接地(RTN) 紫色 P2-5 * 开路集电极输出

红色 P1-4 +VDC 白色 P2-4 ** Wiegand数据1/时钟

加蔽 P1-5 未用绿色 P2-3 ** Wiegand数据0/数据

棕色 P1-6 红色LED输入粉红色 P2-2  GPIO3(RS485-Z / TXB)

蓝色 P1-7 暂停输入安蓝灰色的格雷 P2-1  GPIO4(RS485-Y / TXA)

* 탬퍼 출력. 활성화되면 출력은 접지에 동기화됩니다(기본값).

** 리더기의 설정에 따라 달라집니다.

자세한 내용은 HTOG Wiegand 및 Clock-and-Data 설정을 참조하십시오.

피그테일 터미널 설명 피그테일 터미널 설명

노란색 P1-1 비퍼 입력 레드/녹색 P2-7 GPIO1 (RS232-T / RS485-RXA)

오렌지색 P1-2 녹색(GRN) LED 입력 Tan P2-6 GPIO2 (RS232-R / RS485-RXB)

검정색 P1-3 접지(RTN) 보라색 P2-5 * 오픈 콜렉터 출력

빨간색 P1-4 +VDC 흰색 P2-4 ** Wiegand Data 1 / Clock

드레인 P1-5 사용 안함 녹색 P2-3 ** Wiegand Data 0 / Data

갈색 P1-6 빨간색 LED 입력 핑크 P2-2 GPIO3 (RS485-Z / TXB)

파란색 P1-7 입력 대기 회색 석판 P2-1 GPIO4 (RS485-Y / TXA)

* Выходдатчикавскрытиякорпуса.Послеактивациидатчикавыходзамыкаетсяназемлю(поумолчанию).

** Зависитотконфигурациисчитывателя.

ДополнительнаяинформацияприводитсявруководствепозаказуизделийWiegandиClock-and-Data.

Гибкий вывод Клемма Описание Гибкий вывод Клемма Описание

Желтый P1-1 Входуправлениязвуковымсигналом Красный/Зеленый P2-7 GPIO1 (RS232-T / RS485-RXA)

Оранжевый P1-2 Входуправлениязелёнымсветодиодом Загар P2-6 GPIO2 (RS232-R / RS485-RXB)

Черный P1-3 +VDC Фиолетовый P2-5 * Выход«открытыйколлектор»

Красный P1-4 +Впост.тока Белый P2-4 ** WiegandData1/Clock

Отвод P1-5 Неиспользуется Зеленый P2-3 ** WiegandData0/Data

Коричневый P1-6 Входуправлениякраснымсветодиодом Розовый P2-2 GPIO3 (RS485-Z / TXB)

Синий P1-7 Входзадержки СерыйСланец P2-1 GPIO4 (RS485-Y / TXA)

INSTALLATION GUIDE 9

PLT-01320, B.1 RM40E, RMP40E, RMK40E, and RMPK40E multiCLASS

Install Reader to Backplate

InstalacIón del lector en la Placa PosterIor

InstallatIon du lecteur sur la Plaque arrIère

instalação do leItor na Placa traseIra

leser an der rückPlatte anbrIngen

InstallazIone del lettore a controPIastra

背面プレートへのリーダーの取り付け

将读卡机安装到后板

리더기를 백플레이트에 설치

УсТАнОвИТЕ счИТывАТЕЛь нА МОнТАжнУю ПЛАТУ

Power & Testing

Turn power on

Encienda la unidad

Mettez sous tension

Ligue a energia

Einschalten

Accendere

打开电源

電源を入れます

전원을 켜십시오

Включитьпитание

Test card

Pruebelatarjeta

Testez la carte

Teste o cartão

Karte testen

Provare la tessera

测试卡

カードをテストします

카드를 테스트하십시오

Протестироватьчтениекарты

encendIdo y Prueba

alImentatIon et tests

energIa e teste

stromversorgung und testen

accensIone e Prova

電源投入とテスト

电源和测试

전원 및 테스트

вКЛючЕнИЕ ПИТАнИЯ И ПрОвЕрКА

hidglobal.com

ACCESS experience.

North America

15370 Barranca Parkway

Irvine, CA 92618

USA

Phone: 800 237 7769

Support: 866 607 7339

Fax: 949 732 2120

Email: tech@hidglobal.com

Asia Paciﬁc

19/F 625 King’s Road

NorthPoint, Island East

Hong Kong

Phone: 852 3160 9800

Support: 852 3160 9833

Fax: 852 3160 4809

Email: asiasupport@hidglobal.com

Europe, Middle East & Africa

Phoenix Road

Haverhill, Suolk CB9 7AE

England

Phone: +44 1440 714 850

Support: +44 1440 711 822

Fax: +44 1440 714 840

Email: eusupport@hidglobal.com

HID Global

Check reader label for current regulatory approvals.

HID, HID Global, iCLASS and multiCLASS are the trademarks or registered trademarks of

HID Global Corporation, or its licensors, in the U.S. and other countries.

ConnectonlytoaListedAccessControl/Burglarypower-limitedpowersupply.Thesereadersareintendedtobeusedwithlisted(UL294)controlequipment.

OnlyWiegandandRS-485communicationshavebeenevaluatedbyUL.

CAUTION: Any changes or modifcations to this devise not explicitly approved by the manufacturer could void your authority to operate this equipment.

FCC

Thisdevicecomplieswithpart15oftheFCCRules.Operationissubjecttothefollowingtwoconditions:(1)Thisdevicemaynotcauseharmfulinterference,and(2)thisdevicemustacceptanyinterfer-

encereceived,includinginterferencethatmaycauseundesiredoperation.

Canada Radio Certification

ThisdevicecomplieswithIndustryCanadalicense-exemptRSSstandard(s).Operationissubjecttothefollowingtwoconditions:(1)thisdevicemaynotcauseinterference,and(2)thisdevicemust

acceptanyinterference,includinginterferencethatmaycauseundesiredoperationofthedevice.

LeprésentappareilestconformeauxCNRd’IndustrieCanadaapplicablesauxappareilsradioexemptsdelicence.L’exploitationestautoriséeauxdeuxconditionssuivantes:(1)l’appareilnedoitpas

produiredebrouillage,et(2)l’utilisateurdel’appareildoitacceptertoutbrouillageradioélectriquesubi,mêmesilebrouillageestsusceptibled’encompromettrelefonctionnement.

Thecarrierfrequencyoutputpowerareasfollows:RMP40EandRMPK40E-125KHz<-14dBµV/m@300meters

CE Marking

HIDGlobalherebydeclaresthattheseproximityreadersareincompliancewiththeessentialrequirementsandotherrelevantprovisionsofDirective1999/5/EC.

Porelpresente,HIDGlobaldeclaraqueestoslectoresdeproximidadcumplenconlosrequisitosesencialesyotrasdisposicionesrelevantesdelaDirectiva1999/5/EC.

HIDGlobaldéclareparlaprésentequeceslecteursàproximitésontconformesauxexigencesessentiellesetauxautresstipulationspertinentesdelaDirective1999/5/CE.

AHIDGlobal,pormeiodeste,declaraqueestesleitoresdeproximidadeestãoemconformidadecomasexigênciasessenciaiseoutrascondiçõesdadiretiva1999/5/EC.

HIDGlobalbestätigthiermit,dassdieLeserdiewesentlichenAnforderungenundanderenrelevantenBestimmungenderRichtlinie1999/5/EGerfüllen.

HIDGlobaldichiaracheilettoridiprossimitàsonoconformiairequisitiessenzialieadaltremisurerilevanticomeprevistodallaDirettivaeuropea1999/5/EC.

DownloadcopiesoftheR&TTEDeclarationofConformity(DoC)athttp://certifications.hidglobal.com.

PLT-01320, Rev B.1

HID Global MCLASSRPK40E RFID Reader with Magstripe User Manual iCLASS Keypad Installation Guide

HID Global Corporation RFID Reader with Magstripe iCLASS Keypad Installation Guide

Contents

User Manual

Navigation menu

Namespaces

Views

Navigation
