RK40

RWK400

RPK40

13.56 MHz Contactless Smart Card Readers with Keypad

6404-901 A.1

iCLASS RK40, RWK400, RPK40

INSTALLATION GUIDE

6404-901 A.1

Parts List

componentes

pièces

peças

Komponenten

componenti

部件列表

部品

부품

КОМПЛЕКТАЦИЯ

PARTS

• 1-iCLASSReader

• 1-InstallationManual

• 2-3.5mmx.6pitchx12mmPhillipsmachinescrews

• 3-#6-32x.375”Phillipsself-tapping(mv)machinescrews

• 2-#6x1.5”Phillipssheetmetalscrews

• 1-#6x.375”Spannersecurityscrew,anti-tamper

• 2-Terminalconnectorsforterminalreaders

• 1-MountingGasket

• 1-Baseplate

Recommended

• Upto9wiresplices(pigtail)

• Cable,5-9conductor(WiegandorRS232),

22or24AWG[65mmor51mm](pigtail)

• LinearDCPowersupply

• Metalorplasticjunctionbox

• SecurityTool(foranti-tamperscrew)HID04-0001-03

LiSTA de comPonenTeS

•1lectoriCLASS

•1manualdeinstalación

•2tornillosmecánicosPhillipsde3.5 mm x 12 mm,paso 0.6

• 3tornillosmecánicosautoperforantesN.º 6 de 32 x 0.375“

• 2tornillosPhillipsN.º 6parametalesde1.5”

• 1tornillodeseguridadN.º 6contrasabotajede0.375”para

llaveinglesa

• 2conectoresdeborneparalectoresdeborne

•1guarnicióndemontaje

•1placabase

Recomendado:

• Unmáximode9empalmesparacable(flexible)

•Cable,de5a9conductores(WiegandoRS232),22o24AWG

[65mmo51mm](flexible)

•FuentedealimentaciónlinealdeCC

•Cajametálicaodeplásticoparaconexiones

•Herramientadeseguridad(paratornillocontrasabotaje)

 HID04-0001-03

LiSTe deS PièceS

• 1-LecteuriCLASS

• 1-Manueld’installation

• 2-Vismécaniquescruciformes3,5mmx0,6pasx12mm

• 3-Vismécaniquescruciformesautotaraudeuses

Nº6-32x0,375pouce

• 2-VisàtôlecruciformesNº 6 x 1,5pouce

• 1-VisdesécuritéinviolableNº6 x 0,375 pouce

• 2-Connecteursdebornierpourlecteursàbornier

• 1-Jointplat

• 1-Support

Recommandés

• Jusqu’à9emboutsdecâble(entire-bouchon)

• Câble,5-9conducteurs(WiegandouRS232),

22ou24AWG[65mmou51mm](câble)

• Alimentationcclinéaire

• Boîtierdejonctionmétalliqueouplastique

• Outildesécurité(pourvisinviolable)HID 04-0001-03

PeçAS

• 1–LeitoriCLASS

• 1–Manualdeinstalação

• 2–ParafusosPhillipsparaaplicaçãoamáquinade3,5 mm xde

 passo0,6 x 12 mm

• 3–ParafusosPhillipsdeauto-rosqueamentoparaaplicaçãoa

  máquinanº 6-32 x 0,375 pol.

• 2–ParafusosPhillipsdechapametálicanº 6 x 1,5 pol.

• 1–Parafusodesegurançadechavedeporcanº 6 x 0,375 pol.,

  antiviolação

• 2–Conectoresdoterminalparaosleitoresdoterminal.

• 1–Vedaçãodemontagem

• 1–Placabásica

Recomendado

• Entrelaçamentosdeaté9 cabos(caboflexível)

• Cabo,condutor5-9(WiegandouRS232),22ou24AWG

[65mmou51mm](caboflexível)

• AlimentaçãoDClinear

• Caixadejunçãodemetalouplástico

• Ferramentadesegurança(paraoparafusoantiviolação)

HID 04-0001-03

komPonenTen

• 1iCLASSLeser

• 1Installationsanleitung

• 2Kreuzschlitzschrauben–3,5 mm x 12 mm(x 0,6 ZollTeilung)

• 3Kreuzschlitz-Schneidschrauben–US-Größe 

Nr. 6-32 x 0,375 Zoll

• 2Kreuzschlitz-Blechschrauben–US-Größe 

Nr.6 x 1,5 Zoll

• 1Sicherungsschraube–US-GrößeNr.6 x 0,375 Zoll

• 2AnschlusssteckerfürLeser

• 1Montagedichtung

• 1Grundplatte

EmpfohleneKomponenten

• Biszu9Spleißverbindungen

• Kabel,5-9Leiter(WiegandoderRS232),22oder24AWG

[65mmoder51mm],(beweglichesAnschlusskabel)

• LinearesGleichstromnetzteil

• VerteilerkastenausMetalloderKunststoff

• Sicherungswerkzeug(fürSicherungsschraube)HID 04-0001-03

eLenco PARTi

•UnlettoreiCLASS

•Unmanualediinstallazione

•DuevitidaferroPhillipsda3,5mmx12mmconpassoda0,6

•VitidaferroautofilettantiPhillipsnumero#632x0,375pollici

•DuevitiperlamieraPhillipsnumero6x1,5pollici

•UnavitedisicurezzaantimanomissioneSpanner

numero6x0,375pollici

•Duemorsettiereperterminalilettore

•Unaguarnizionepermontaggio

•Unapiastradibase

Consigliati

•Cavoanovepoli

•Cavo,conduttore5-9(tipoWiegandoRS232),

22o24AWG[65mmo51mm](atortiglione)

•Alimentatorelinearec.c.

•Scatoladigiunzionemetallicaoinplastica

•Utensiledisicurezza(pervitiantimanomissione)HID 04-0001-03

部件列表

• 1-iCLASS读卡机

• 1–安装手册

• 2-3.5mmx.6螺距x12mmPhillips机制螺钉

• 3-#6-32x.375”Phillips自攻(mv)机制螺钉

• 2-#6x1.5”Phillips小螺钉

• 1-#6x.375”扳手安全螺钉，防撬

• 2-终端读卡机的终端接头

• 1-安装垫片

• 1-底板

推荐

• 最多9个接线头（绞编）

• 电缆，5-9导线（Wiegand或RS232），22或24AWG

[65mm或51mm]（绞编）

• 线性直流电源

• 金属或塑料接线盒

• 安全工具（用于防撬螺钉）HID 04-0001-03

部品リスト

• 1-iCLASSリーダー

• 1-取り付けマニュアル

• 2-3.5 mm x .6ピッチx 12 mmプラス小ねじ

• 3-#6-32 x .375”セルフ タッピング(mv）プラス小ねじ

• 2-#6 x 1.5” 板金プラスねじ

• 1-#6 x .375”スパナ用セキュリティねじ、不正開封防止

• 2- ターミナルリーダ用ターミナル コネクタ

• 1 - 取り付けガスケット

• 1-ベースプレート

推奨

• 最大9のワイヤスプライス（ピグテール）

• ケーブル、5～9芯(Wiegandまたは RS232)、22または24 AWG

[65 mmまたは51 mm] (ピグテール)

• リニア DC電源

• 金属製またはプラスチック製接続ボックス

• セキュリティツール（不正開封防止ねじ用）HID 04-0001-03

부품

•1 - iCLASS 리더기

•1 - 설치 메뉴얼

•2 - 3.5 mm x 0.6 피치 x 12 mm(+)형 기계용 나사

•3 - #6-32 x 0.375인치 (+)형 자동탭 기계용 나사

•2 - #6 x 1.5인치 (+)형 판금 나사

•1 - #6 x 0.375인치 스패너 안전 나사, 안티-탬퍼

•2 - 터미널 리더용 터미널 커넥터

• 1 - 설치 개스킷

• 1 - 베이스 플레이트

권장 사항

•최대 9개의 라인 케이블 (Pigtail)

•케이블, 5-9 커넥터(Wiegand 또는 RS232),

22 또는 24 AWG[65 mm 또는 51 mm] (Pigtail)

•Linear DC 전원 공급장치

•금속 또는 플라스틱 결합 박스

•보안 툴 (안티-탬퍼용 나사) HID 04-0001-03

Комплектация

• 1считыватель(карт-ридер)iCLASS

• 1руководствопомонтажу

• 2винта3,5ммx0,6x12ммскрестообразнымшлицем

• 3винта-самореза#6-32x0,375”скрестообразным

шлицем

• 2шурупапожести№6x1,5”скрестообразнымшлицем

• 1винтсголовкойподспецключ№6x0,375”длязащиты

отнесанкционированноговскрытия

• 2соединителядлясчитывателейсклеммами

• 1монтажнаяпрокладка

• 1монтажнаяплата

Рекомендуется:

• До9муфтдлясращиваниягибкихвыводов

• 5-9жил(WiegandилиRS232),калибр22или24AWG

[65или51мм](сгибкимивыводами)

• Линейныйисточникнапряженияпостоянноготока

• Металлическаяилипластмассоваясоединительная

коробка

• Спецключ(длязащитноговинта)HID 04-0001-03

INSTALLATION GUIDE 3

6404-901 A.1 RK40, RWK400, RPK40 iCLASS

PRODUCT

PRODUCTO

PRODUIT

PRODUTO

PRODUKT

PRODOTTO

製品

产品

제품

ИЗДЕЛИЕ

BASE PART NUMBER

NÚMERO DE COMPONENTE BASE

RÉFÉRENCE DE BASE

NÚMERO DAS PEÇAS BÁSICAS

HAUPTTEILENUMMER

NUMERO PARTE DI BASE

基本部品番号

基本部件编号

기본부품 번호

БАЗОВЫЙ НОМЕР ИЗДЕЛИЯ

INPUT VOLTAGE (VDC)

TENSIÓN DE ENTRADA (VCC)

TENSION D’ALIMENTATION (Vcc)

VOLTAGEM DE ENTRADA (VCC)

EINGANGSSPANNUNG (VDC)

TENSIONE IN INGRESSO (V c.c.)

入力電圧(VDC)

输入电压(VDC)

입력 전압(VDC)

НАПРЯЖЕНИЕ ПИТАНИЯ

(В постоянного тока)

CURRENT

CORRIENTE

COURANT

CORRENTE

STROMSTÄRKE

CORRENTE

電流

电流

전류

ТОК

OPERATING TEMPERATURE

TEMPERATURA DE FUNCIONAMIENTO

TEMPÉRATURE DE FONCTIONNEMENT

TEMPERATURA OPERACIONAL

BETRIEBSTEMPERATUR

TEMPERATURA D’ESERCIZIO

稼動温度

操作温度

작동 온도

РАБОЧАЯ ТЕМПЕРАТУРА

CABLE LENGTH

LONG. DE CABLE

LONGUEUR DE CÂBLE

COMPRIMENTO DO CABO

LUNGHEZZA CAVO

ケーブル長

电缆长度

케이블 길이

ДЛИНА КАБЕЛЯ

UL REF NUMBER

NÚMERO DE REFERENCIA UL

RÉF. UL

NÚMERO DE REFERÊNCIA UL

UL-REFERENZNUMMER

NUMERO DI RIFERIMENTO UL

UL参照番号

UL参考编号

UL 참조 번호

Справочный номер в UL

AVG PEAK

RK40 6130/6138/6139/

6132BxH***/6132BxP***

5-16VDC

95mA 100mA

-30°-150°F

(-35°-65°C)

Wiegand = 500ft -22AWG

  (152.4m)

  300ft - 24AWG

  (91.44m)

RS232 = 50ft(15.24m)

RS485 = 4000ft(1,219.2m)

USB = 16ft(4.9m)

UART = <1ft(0.3m)

RK40Cx1x2N

RWK400 6131 *95mA 132mA RWK400Cx1x3N

RPK40 6136/6133/6134 **95mA 144mA RPK40Cx1x4N

Junctionboxnotincluded.

Cajaparaconexionesnoincluida.

Boîtierdejonctionnoninclus.

Caixadejunçãonãoincluída.

Anschlusskastennichtmitinbegriffen.

Scatoladiraccordononinclusa.

不包括接线盒。

接続ボックスは含まれていません。

연결 박스는 제품에 포함되지 않습니다.

Соединительнаякоробканеприлагается

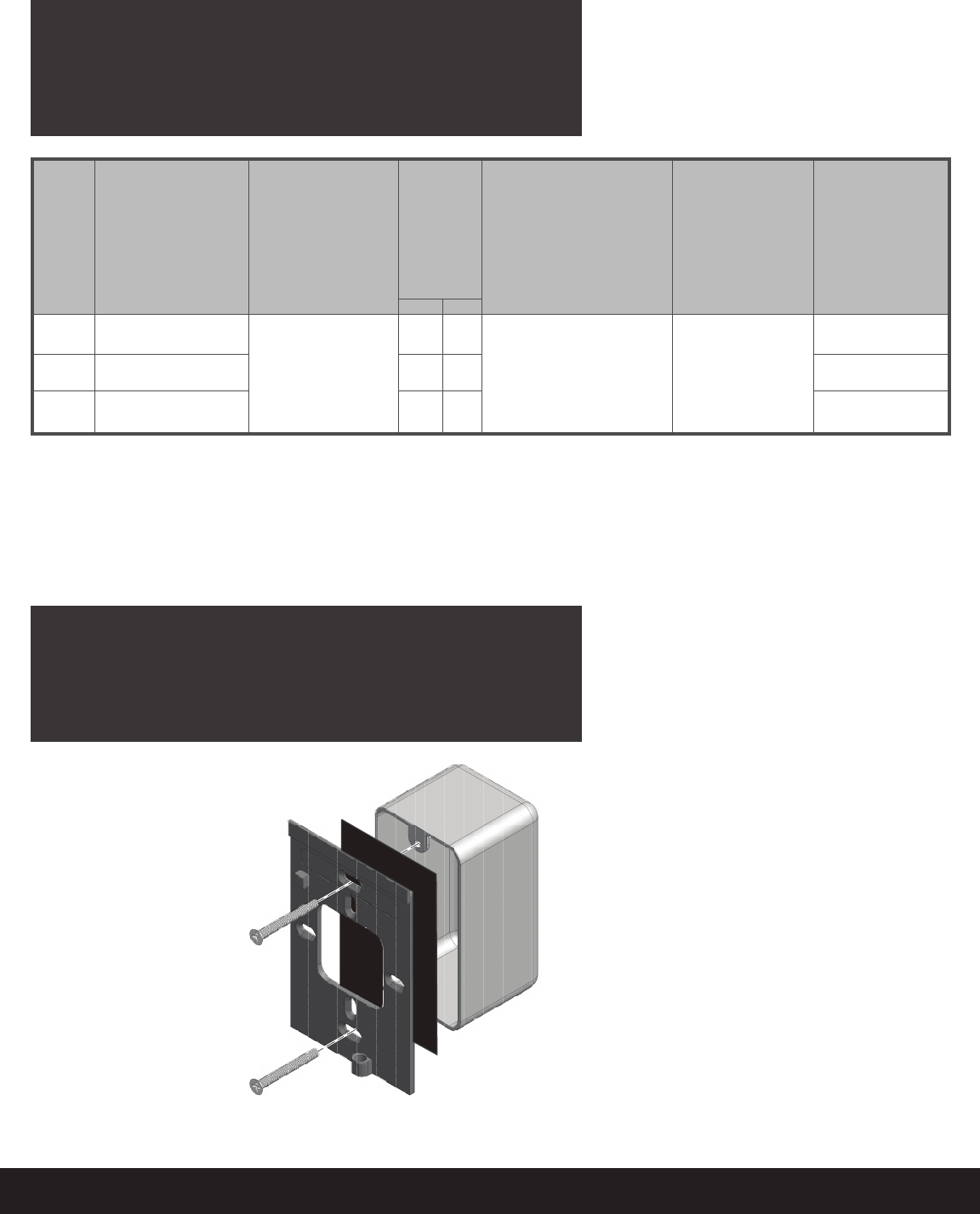

Speciﬁcations

Mounting

especificaciones

spécifications

especificações

spezifiKationen

specifiche

仕様

规格

사양

ХАрАКТЕрИсТИКИ

montaje

montage

montagem

montage

montaggio

取り付け

安装

설치

КрЕПЛЕнИЕ

InadditiontoWiegandorClock-and-Data,RWreaderssupportRS232,RS485,USB,

orUARTcommunications.



* USBmodules-+40mA.AllotherRWmodules:+10mA.

** Proxmodules-HIDProx:+16mA,IndalaProx:+44mA,EMProx:+35mA.

Note:Cablelengthover200feetmayrequirealargergaugewire.

*** NotULlisted.

UL Reference Number Deciphering

x1 ReaderColors:K=Black,G=Gray

x2 Wiring:N=Pigtail,T=Terminal

x3 RWReaderInterface:

T=RS232,U=USB,B=UARTtoUART,4=RS485

x4 multiCLASSProximity:N=HID/AWIDProx,D=IndalaProx,X=Proxmodulenotinstalled

iCLASS RK40, RWK400, RPK40

INSTALLATION GUIDE

6404-901 A.1

ATTENTION

Observeprecautionsforhandling

ELECTROSTATICSENSITIVEDEVICES

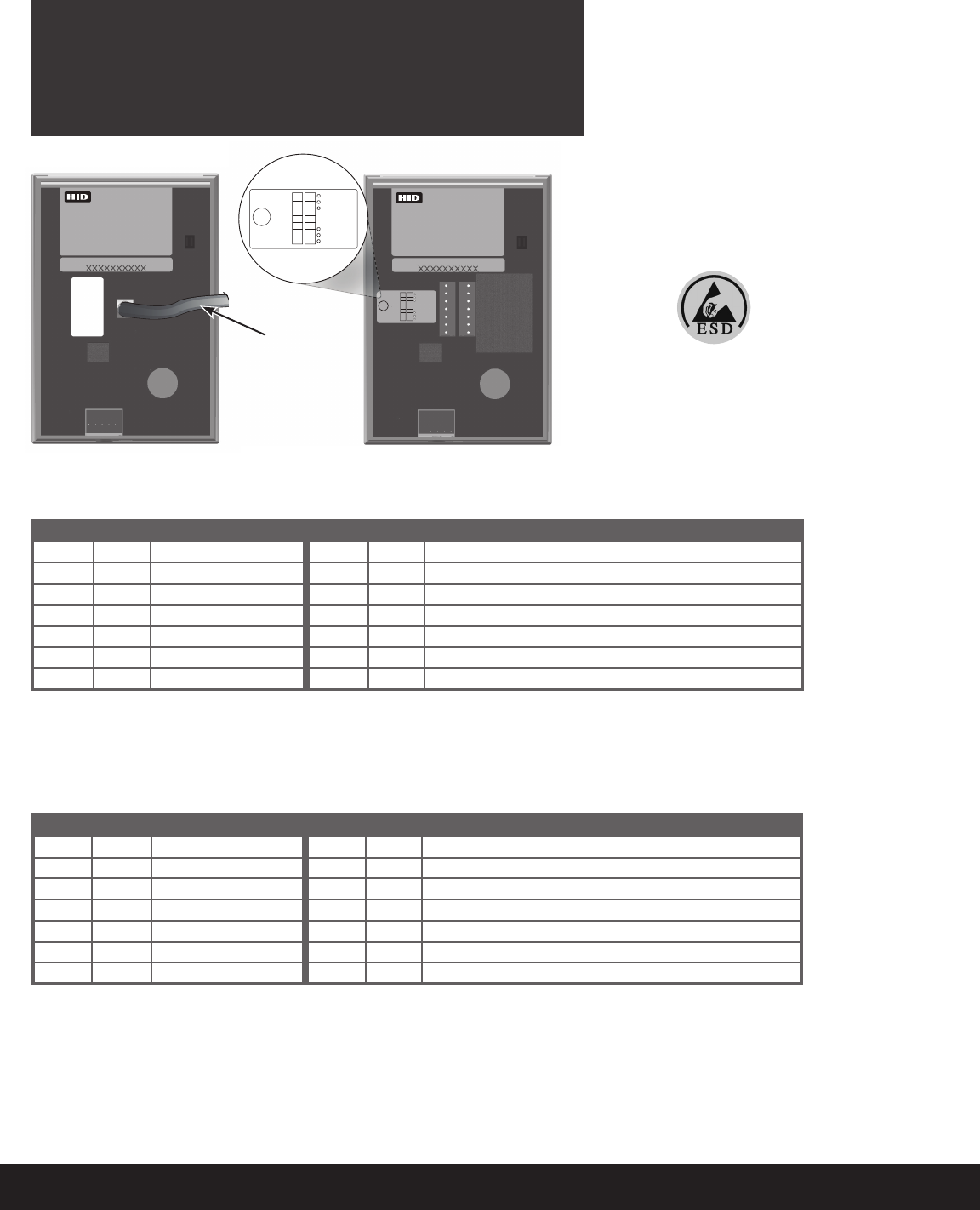

Wiring

Terminal Reader

Pigtail (RP) Reader

BEEPER (YEL)

HOLD (BLU)

TAMPER (VIO)

DATA1 (WHT)

DATA0 (GRN)

GRN LED (ORN)

RED LED (BRN)

+VDC (RED)

GND (BLK)

SHLD (DR)

BEEP

GRN

RTN

+VDC

SHLD

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1

DATA0

GPI03

GPI04

BEEP

GRN

RTN

+VDC

SHLD

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1

DATA0

GPI03

GPI04

18in

(0.46m)

* Drainwirecanbe“datareturn”linewhenaseparatepowersupplyisused.

** ExcludingmultiCLASS(RPReaders),requiresExpansionModule[RS232,RS485,USB,UARTtoUART].

GPIOsignifiesaGeneralPurposeInput/Output.

*** TamperOutput.Whenactivated,outputsyncstoground(default).

**** Dependentuponreaderconfiguration.

SeeHTOGWiegandandClock-and-Dataconfigurationsformoreinformation.

Pigtail Terminal Description Pigtail Terminal Description

Yellow P1-1 BeeperInput P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Orange P1-2 Green(GRN)LEDInput P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Black P1-3 Ground(RTN) Violet P2-5 *** OpenCollectorOutput

Red P1-4 +VDC White P2-4 **** WiegandData1/Clock

Drain P1-5 *Shield(SHLD) Green P2-3 **** WiegandData0/Data

Brown P1-6 RedLEDInput P2-2 ** GPIO3(RS485-Z/USB-D-)

Blue P1-7 HoldInput P2-1 ** GPIO4(RS485-Y)

* Elcablededrenajepuedeserunalíneade“retornodedatos”cuandoseusaunafuentedealimentaciónseparada.

** NoincluyemultiCLASS(lectoresRP),requieremódulodeexpansión[RS232,RS485,USB,UARTaUART].

 GPIOeslasiglaeningléscorrespondienteaEntrada/SalidadeUsoGeneral.

*** Salidadesabotaje.Alactivarse,lasalidasesincronizacontierra(predeterminado).

**** Dependedelaconfiguracióndellector.

ConsultelasconfiguracionesdeHTOGWiegandyRelojydatosparaobtenermásinformación.

Flexible Borne Descripción Flexible Borne Descripción

Amarillo P1-1 Entradadebíper P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Naranja P1-2 EntradadeLEDVerde(GRN) P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Negro P1-3 Tierra(RTN) Violeta P2-5 *** Salidadecolectorabierto

Rojo P1-4 +VCC Blanco P2-4 **** DatosWiegand1/Reloj

Drenaje P1-5 *Blindaje(SHLD) Verde P2-3 **** DatosWiegand0/Datos

Marrón P1-6 EntradadeLEDrojo P2-2 ** GPIO3(RS485-Z/USB-D-)

Azul P1-7 Entradaderetención P2-1 ** GPIO4(RS485-Y)

cableado

câblage

fiação

Verdrahtung

cablaggio

配線

布线

배선

ТАБЛИЦА рАсКЛЮЧЕнИЯ ПрОВОДОВ

INSTALLATION GUIDE 5

6404-901 A.1 RK40, RWK400, RPK40 iCLASS

* Leconducteurdedrainagepeutêtreunelignede«renvoidedonnées»lorsdel’utilisationd’unealimentationséparée.

** Àl’exceptiondeslecteursmultiCLASS(lecteursRP),nécessitelesmodulesd’extension[RS232,RS485,USB,UARTàUART].

 GPIOestl’acronymede«GeneralPurposeInput/Output»,c’est-à-direentrée/sortieàusagegénéral.

*** Sortieautoprotection.Lorsqu'elleestactivée,lasortieesttiréeverslamasse(pardéfaut).

**** Selonlaconfigurationdulecteur.

Pourplusd’informations,voirlesconfigurationsHTOGWiegandetClock-and-Data.

Câble À bornier Description Câble À bornier Description

Jaune P1-1 EntréeBeeper P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Orange P1-2 EntréeLEDverte(GRN) P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Noir P1-3 Terre(RTR) Violet P2-5 *** Sortieàcollecteurouvert

Rouge P1-4 +Vcc Blanc P2-4 **** DonnéesWiegand1/Clock

Drainage P1-5 *Blindage(BLIND) Vert P2-3 **** DonnéesWiegand0/Data

Marron P1-6 EntréeLEDrouge P2-2 ** GPIO3(RS485-Z/USB-D-)

Bleu P1-7 EntréeHold P2-1 ** GPIO4(RS485-Y)

* Ofiododrenopodeserumalinhade“retornodedados”quandoumaalimentaçãoseparadaéutilizada.

** AexclusãodomultiCLASS™(LeitoresRP)requerMódulodeexpansão[RS232,RS485,USB,UARTparaUART].GPIOsignificaEntrada/saídadeusogeral.

*** Saídadetamper.Quandoativadaasaídasincronizacomoterra(padrão).

**** Dependentedaconfiguraçãodoleitor.ConsultedoHTOGWiegandeConfiguraçõesdoRelógioedeDadosparaobtermaisinformações.

Cabo exível Terminal Descrição Cabo exível Terminal Descrição

Amarelo P1-1 Entradadebíper P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Laranja P1-2 EntradadeLEDverde(VRD) P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Preto P1-3 Terra(RTN) Violeta P2-5 *** Saídadocoletoraberta

Vermelho P1-4 +VDC Branco P2-4 **** Wiegand-Daten1/Uhr

Dreno P1-5 *Proteção(SHLD) Verde P2-3 **** DadosWiegand0/Dados

Marrom P1-6 EntradadeLEDvermelho P2-2 ** GPIO3(RS485-Z/USB-D-)

Azul P1-7 Manterentrada P2-1 ** GPIO4(RS485-Y)

* BeiVerwendungeinesseparatenNetzteilskannderErdungsdrahtals„Datenrücklauf“-Leitungdienen.

** AußermultiCLASS(RP-Leser),erfordertErweiterungsmodul[RS232,RS485,USB,UARTzuUART].

 GPIOstehtfür„GeneralPurposeInput/Output“(AllgemeinverfügbarerEingang/Ausgang).

*** Manipulationssicherungsausgang.BeiAktivierungschaltetderAusgangaufErdungsleiterum(Standard).

**** AbhängigvonLeserkonfiguration.WeitereInformationensieheHTOGWiegand-undClock-and-Data-Konfiguration.

Pigtail Terminal Beschreibung Pigtail Terminal Beschreibung

Gelb P1-1 Signaltoneingang P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Orangefarben P1-2 Grün(GRN)LED-Eingang P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Schwarz P1-3 Erdungsleiter(RTN) Violett P2-5 *** Open-Collector-Ausgang

Rot P1-4 +VDC Weiß P2-4 **** Wiegand-Daten1/Uhr

Erdungsdraht P1-5 *Abschirmung(SHLD) Grün P2-3 **** Wiegand-Daten0/Daten

Braun P1-6 EingangroteLED P2-2 ** GPIO3(RS485-Z/USB-D-)

Blau P1-7 Hold-Eingang P2-1 ** GPIO4(RS485-Y)

* Ilfilodispurgopuòessereunalineadi“ritornodati”quandosiusaunalimentatoreseparato.

** AdesclusionedimultiCLASS(lettoriRP),richiedeunmodulodiespansione[RS232,RS485,USB,daUARTaUART].

 GPIOstaperingresso/uscitaditipogenerale.

*** Uscitatamper.Quandoattivata,uscitaanegativo(predefinito).

**** Dipendedallaconfigurazionedellettore.

PerulterioriinformazioniinmeritovedereleconfigurazioniHTOGWiegandeClock-and-Data.

Cavo essibile Terminale Descrizione Cavo essibile Terminale Descrizione

Giallo P1-1 Ingressoconcicalino P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Arancione P1-2 IngressoLEDverde(GRN) P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Nero P1-3 Massa(RTN) Violetto P2-5 ***Uscitacollettoreaperto

Rosso P1-4 +Vc.c. Bianco P2-4 ****WiegandData1/Clock

Spurgo P1-5 *Schermatura(SHLD) Verde P2-3 ****WiegandData0/Clock

Marrone P1-6 IngressoLEDrosso P2-2 ** GPIO3(RS485-Z/USB-D-)

Blu P1-7 Ingressoditenuta P2-1 ** GPIO4(RS485-Y)

iCLASS RK40, RWK400, RPK40

INSTALLATION GUIDE

6404-901 A.1

* 別の電源を使用すると、ドレイン線は「データリターン」線になる可能性があります。

** 拡張モジュール[RS232、RS485、USB、UART to UART]が必要です。ただし、multiCLASS (RPリーダー)を除く。

GPIOは一般用途の入力/出力を表します。

*** タンパー出力。

**** リーダーの設定によって異なります。

詳細については、注文の手引き(HTOG)でWiegandとClock-and-Dataの設定を参照してください。

ピグテールターミナル説明ピグテールターミナル説明

黄色 P1-1 ブザー入力 P2-7 ** GPIO1 (RS232-T / RS485-A / HADP-OSDP-A/USB-5V / UART-T)

オレンジ色 P1-2 緑色(GRN) LED入力 P2-6 ** GPIO2 (RS232-R / RS485-B / HADP-OSDP-B/USB-D+ / UART-R)

黒色 P1-3 接地(RTN) 紫色 P2-5 *** オープンコレクタ出力

赤色 P1-4 +VDC 白色 P2-4 **** Wiegandデータ1/クロック

ドレイン P1-5 * シールド(SHLD) 緑色 P2-3 **** Wiegandデータ0/データ

茶色 P1-6 赤色LED入力 P2-2 ** GPIO3 (RS485-Z/USB-D-)

青色 P1-7 ホールド入力 P2-1 ** GPIO4 (RS485-Y)

* 使用独立电源时，可用加蔽线作为“数据返回”线。

** 除multiCLASS™（RP读卡机）外，都需要扩展模块[RS232、RS485、USB、UART到UART]。

 GPIO表示通用输入/输出。

*** 防拆输出。激活后，输出信号与接地信号同步（默认）。

**** 取决于读卡机配置。

有关详细信息，请参见HTOGWiegand和时钟与数据配置。

绞编端子说明绞编端子说明

黄色 P1-1 蜂鸣器输入 P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

橙色 P1-2 绿色(GRN)LED输入 P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

黑色 P1-3 接地(RTN) 紫色 P2-5 *** 开路集电极输出

红色 P1-4 +VDC 白色 P2-4 **** Wiegand数据1/时钟

加蔽 P1-5 *屏蔽(SHLD) 绿色 P2-3 **** Wiegand数据0/数据

棕色 P1-6 红色LED输入 P2-2 ** GPIO3(RS485-Z/USB-D-)

蓝色 P1-7 暂停输入 P2-1 ** GPIO4(RS485-Y)

* 별도의 전원 공급 장치를 사용할 때 드레인 와이어는 “데이터 반환” 라인이 될 수 있습니다.

** multiCLASS(RP 리더기) 제외, 확장 모듈[ RS232, RS485, USB, UART to UART ]이 필요합니다.

GPIO는 General Purpose Input/Output(범용 입출력)을 의미합니다.

*** 탬퍼 출력. 활성화되면 출력은 접지에 동기화됩니다(기본값).

**** 리더기의 구성에 따라 달라집니다.

자세한 내용은 HTOG Wiegand 및 Clock-and-Data 구성을 참조하십시오.

피그테일 터미널 설명 피그테일 터미널 설명

노란색 P1-1 비퍼 입력 P2-7 ** GPIO1 (RS232-T /RS485-A / HADP-OSDP-A /USB-5V / UART-T)

오렌지색 P1-2 녹색(GRN) LED 입력 P2-6 ** GPIO2 (RS232-R / RS485-B / HADP-OSDP-B /USB-D+ / UART-R)

검정색 P1-3 접지(RTN) 보라색 P2-5 *** 오픈 콜렉터 출력

빨간색 P1-4 +VDC 흰색 P2-4 **** Wiegand Data 1 / Clock

드레인 P1-5 * 차폐 전선(SHLD) 녹색 P2-3 **** Wiegand Data 0 / Data

갈색 P1-6 빨간색 LED 입력 P2-2 ** GPIO3 (RS485-Z/USB-D-)

파란색 P1-7 입력 대기 P2-1 ** GPIO4 (RS485-Y)

* Отводящийпроводможетслужитьвкачестве«минуса»дляданных,еслииспользуетсяотдельныйблокпитания.

** ЗаисключениемmultiCLASS(считывателиRP),требуетсямодульрасширения[RS232,RS485,USB,UART–UART]

 GPIOозначает«Вход-выходобщегоназначения».

*** Выходдатчикавскрытиякорпуса.Послеактивациидатчикавыходзамыкаетсяназемлю(поумолчанию).

**** Зависитотконфигурациисчитывателя.

ДополнительнаяинформацияприводитсявруководствепозаказуизделийWiegandиClock-and-Data.

Гибкий вывод Клемма Описание Гибкий вывод Клемма Описание

Желтый P1-1 Входдлязвуковогосигнала P2-7 ** GPIO1(RS232-T/RS485-A/HADP-OSDP-A/USB-5V/UART-T)

Оранжевый P1-2 Зеленыйсветодиод(GRN)–вход P2-6 ** GPIO2(RS232-R/RS485-B/HADP-OSDP-B/USB-D+/UART-R)

Черный P1-3 Земля(минус) Фиолетовый P2-5 *** Выход«открытыйколлектор»

Красный P1-4 +Впост.тока Белый P2-4 **** WiegandДанные1/Время

Отвод P1-5 *Экран(SHLD) Зеленый P2-3 **** WiegandДанные0/Данные

Коричневый P1-6 Красныйсветодиод–вход P2-2 ** GPIO3(RS485-Z/USB-D-)

Синий P1-7 Вводзадержки P2-1 ** GPIO4(RS485-Y)

INSTALLATION GUIDE 7

6404-901 A.1 RK40, RWK400, RPK40 iCLASS

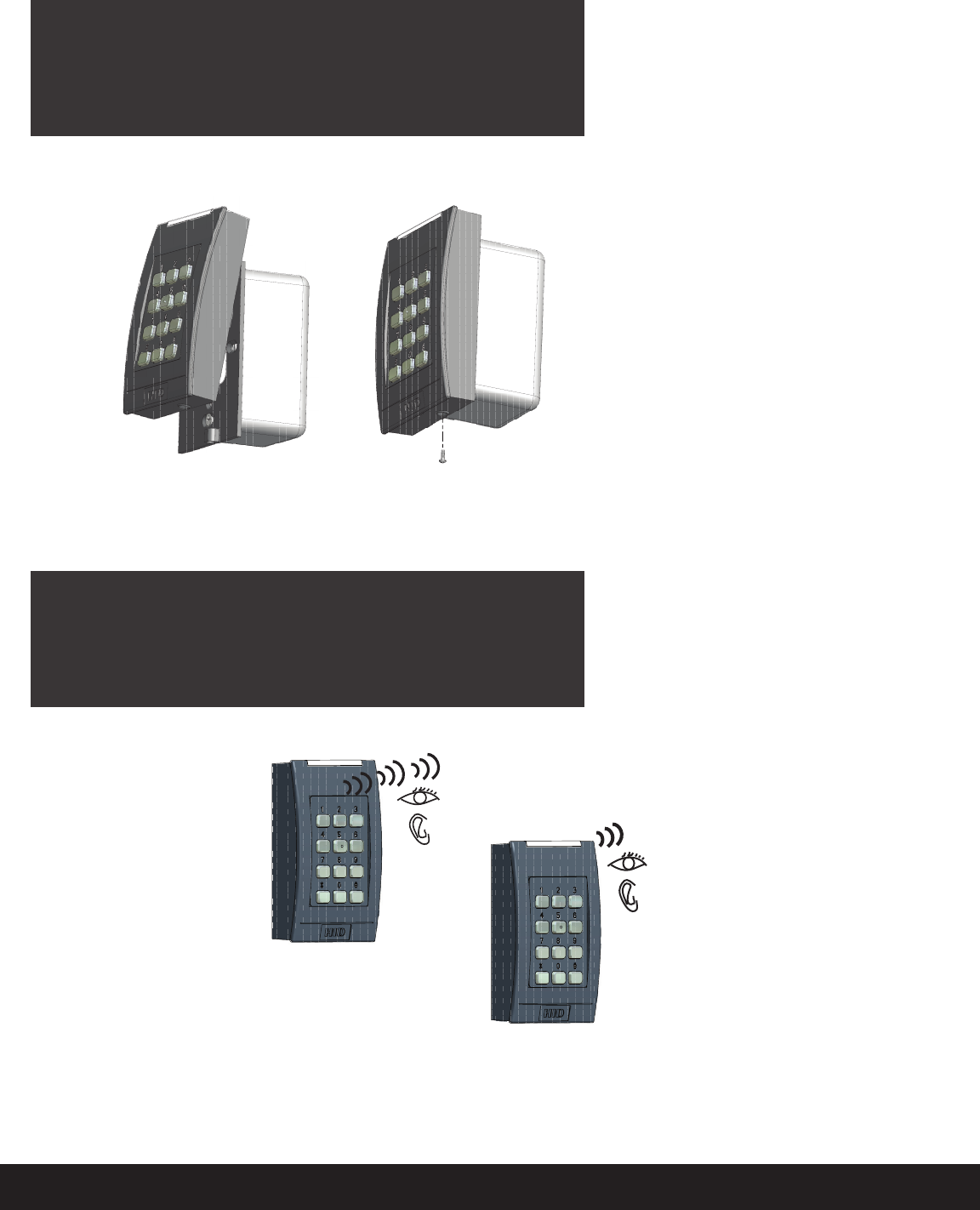

Power & Testing

Turnpoweron

Enciendalaunidad

Mettezsoustension

Ligueaenergia

Einschalten

Accendere

打开电源

電源を入れます

전원을 켜십시오

Включитьпитание Testcard

Pruebelatarjeta

Testezlacarte

Testeocartão

Kartetesten

Provarelatessera

测试卡

カードをテストします

카드를 테스트하십시오

Тестоваякарта

Install Reader to Backplate

EncEndido y PruEba

alimEntation Et tEsts

EnErgia E tEstE

stromvErsorgung und tEstEn

accEnsionE E Prova

電源投入とテスト

电源和测试

전원 및 테스트

ВКЛЮЧЕнИЕ ПИТАнИЯ И ПрОВЕрКА

instalación dEl lEctor En la Placa PostErior

installation du lEctEur sur la PlaquE arrièrE

instalação do lEitor na Placa trasEira

lEsEr an dEr rückPlattE anbringEn

installazionE dEl lEttorE a controPiastra

背面プレートへのリーダーの取り付け

将读卡机安装到后板

리더기를 백플레이트에 설치

УсТАнОВКА сЧИТыВАТЕЛЯ нА МОнТАжнУЮ ПЛАТУ

iCLASS RK40, RWK400, RPK40

INSTALLATION GUIDE

6404-901 A.1

BEEP

GRN

RTN

+VDC

SHLD

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1

DATA0

GPI03

GPI04

CAUTION: Once installed, do not remove expansion modules.

PRECAUCIÓN: Tras la instalación, no se deben quitar los módulos de expansión.

ATTENTION : une fois installés, les modules d’extension ne doivent pas être retirés.

CUIDADO: Depois da instalação, não remova os módulos de extensão.

VORSICHT: Installierte Erweiterungsmodule nicht wieder entfernen.

AVVISO: una volta completata l’installazione, non rimuovere i moduli di espansione.

注意：一旦安装完成，请不要移除扩展模块。

注意：拡張モジュールは、一度取り付けた後は取り外さないでください。

주의: 설치한 경우, 확장 모듈을 제거하지 마십시오.

ВНИМАНИЕ: Удаление модулей расширения после их установки не допускается.

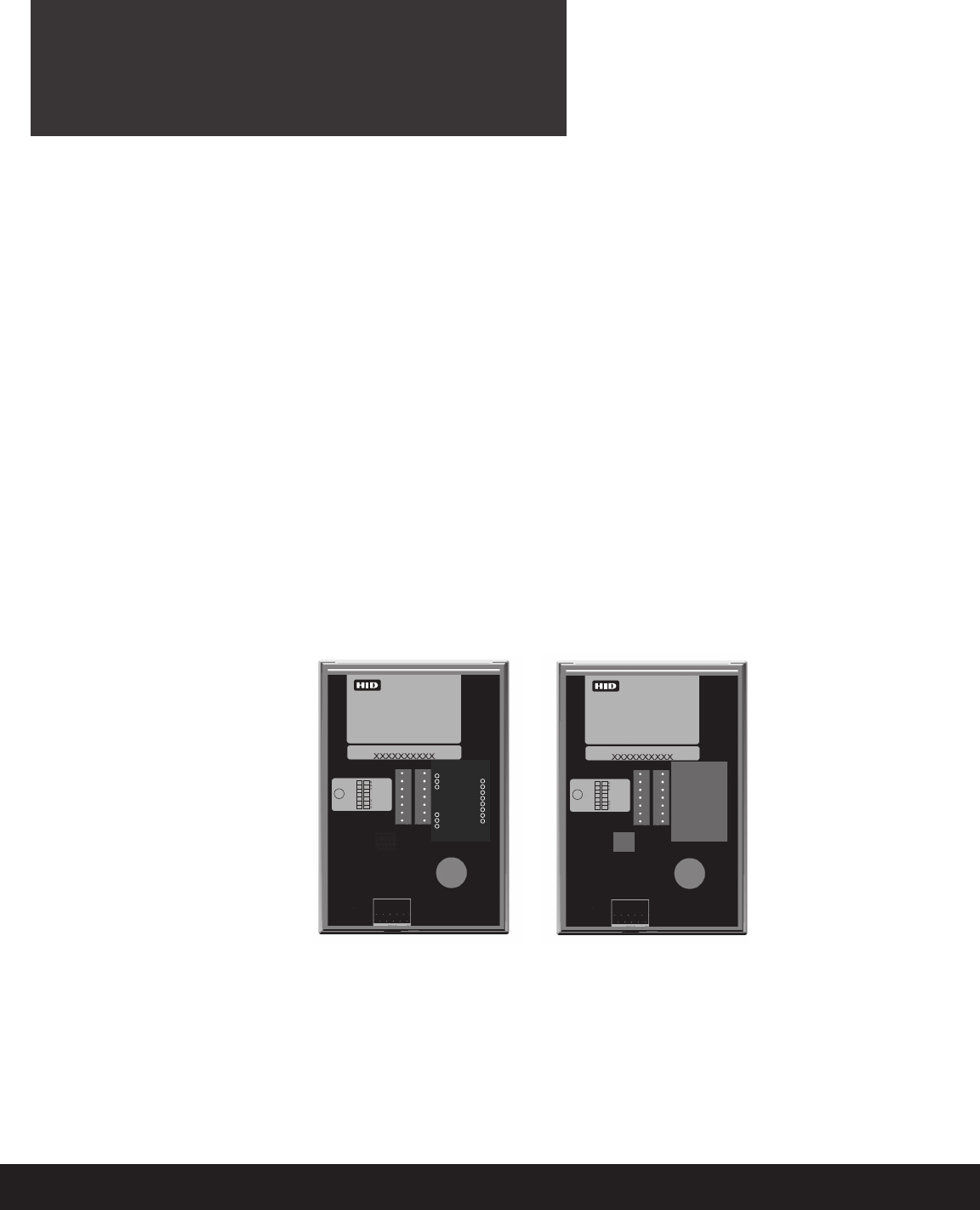

Expansion Module Installation

BEEP

GRN

RTN

+VDC

SHLD

RED

HOLD

GPI01

GPI02

OC/TMPR

DATA1

DATA0

GPI03

GPI04

Expansion

Module

Part #

Nºdecomponente

nº

PEça n°

teilenr

PartE n

部品番号

部件号

부품 번호

ДЕТ. №

3122anb - uart

3122anE - rs232

3123anE - rs485

3123anm - HadP/osdP

3124anE - usb

3126anE - Hid Prox

3127anE - indala Prox

3128ANE-Em Prox

3170anE - Hi-o

instalación dEl módulo dE ExPansión

installation dEs modulEs d’ExtEnsion

instalação do módulo dE ExPansão

installation dEr ErwEitErungsmodulE

installazionE dEi moduli di EsPansionE

拡張モジュールの取り付け

扩展模块安装

확장 모듈 설치

УсТАнОВКА mОДУЛЯ PАсшИрЕнИЯ

ExpansionModulesconnecttoterminalreaders,installwhenpowerisoff.OnlymultiCLASSpigtailreadersprovideproxexpansionmodulecapabilities.RS232,RS485,andUARTexpansionmodules

arenotcompatiblewithmultiCLASS(RPreaders).

Losmódulosdeexpansiónseconectanconloslectoresdeborne,sedebeninstalarcuandoestéapagadalaenergía.SóloloslectoresflexiblesmultiCLASSsoncompatiblesconelmódulode

expansióndeproximidad.LosmódulosdeexpansiónRS232,RS485yUARTnosoncompatiblesconmultiCLASS(lectoresRP).

Lesmodulesd’extensionseconnectentauxlecteursàbornier.Installez-leslorsquel’appareilesthorstension.SeulsleslecteursaveccâblemultiCLASSacceptentlesmodulesd’extensionProx.Les

modulesd’extensionRS232,RS485etUARTnesontpascompatiblesavecleslecteursmultiCLASS(lecteursRP).

Módulosdeexpansãoconectadosaosleitoresdoterminal,instalequandoestiverdesligado.ApenasleitoresdecaboflexívelmultiCLASSforneceosrecursosdomódulodeexpansãoprox.Osmódulos

deexpansãoRS232,RS485eUARTnãosãocompatíveiscommultiCLASS(leitoresRP).

ErweiterungsmodulewerdenanTerminal-LeserangeschlossenundbeiausgeschaltetemGerätinstalliert.NurmultiCLASS-Pigtail-LeserbietenProx-Erweiterungsmodulfähigkeiten.RS232-,RS485-und

UART-ErweiterungsmodulesindnichtmitmultiCLASS(RP-Leser)kompatibel.

Imodulidiespansionesonocollegatiaiterminalideilettori;installarequandospenti.SoloimettorimultiCLASSconcavoflessibileprevedonofunzioniconmodulodiespansioneprox.Imodulidi

espansioneRS232,RS485eUARTnonsonocompatibiliconmultiCLASS(lettoriRP).

拡張モジュールは電源を切った状態で、ターミナルリーダーに接続して取り付けます。 Prox拡張モジュール機能を提供するのはmultiCLASSピグテールリーダーのみです。 RS232、RS485、UART拡張モジュールは

multiCLASS (RPリーダー)に対応していません。

扩展模块连接到终端读卡机，安装前请关闭电源。只有multiCLASS绞编读卡机才能提供prox扩展模块功能。RS232、RS485和UART扩展模块与multiCLASS（RP读卡机）不兼容。

확장 모듈은 터미널 리더기에 연결됩니다. 전원을 끄고 설치하십시오. multiCLASS 피그테일(Pigtail) 리더기만 Prox 확장 모듈 기능을 제공합니다. RS232, RS485 및 UART 확장 모듈은

multiCLASS(RP 리더기)와 호환되지 않습니다.

Модулирасширенияподключаютсяксчитывателямсклеммами.Устанавливатьприотключенномпитании.ТолькосчитывателиmultiCLASSсгибкимивыводамирассчитанынаподключение

модулейрасширениядлябесконтактныхproximityкарт.МодулирасширенияRS232,RS485иUARTнесовместимысосчитывателямиmultiCLASS(типRP).

INSTALLATION GUIDE 9

6404-901 A.1 RK40, RWK400, RPK40 iCLASS

Optional Features

• ExpansionModulesprovideoptionalfunctionalityforallterminalreaders.

3122ANB-UARTtoUART,3122ANE-RS232,3123ANE-RS485(Full),3123ANH-RS485(Half),3123ANM - HadP/osdP,3124ANE-USB,3126ANE-HIDProx,3127ANE-IndalaProx,

3128ANE-EMProx,3170ANE - Hi-o

• OpenCollectorOutput-Controlsanexternaldevice(16VDCMax)operatinginHostModeonly.Sink-40mA/Source-1mA.SeetheiCLASSApplicationNotefordetails.

• OpticalTamper-AconfigurationcardisnecessarytoactivatetheOpticalTamper.Onceactivated,andwhenthemountingplateisremoved,theOpticalTamperisactivated.ContactHIDTechnical

SupportforOpticalTamperoptions.SeeTamperApplicationNote,AN0112.

• ConfigurationCards-Withtheuseofcongurationcards,thereadercanbemodiedtomeetthespecicrequirementsofaninstallation.Congurationoptionsinclude;audiovisual,CSNoutputsand

keypadoutputs.ContactHIDTechnicalSupportforallreadercongurationoptions.

• HoldInput-whenasserted,thislineeitherbuffersacardordisablesacardreaduntilreleased,asconfigured.

• Losmódulosdeexpansiónproporcionanatodosloslectoresdebornesalidasopcionales.

3122ANB -UARTaUART,3122ANE-RS232,3123ANE/3123ANH-RS485,3123ANM-HADP/OSDP,3124ANE-USB,3126ANE-HIDProx,3127ANE–IndalaProx,3128ANE-EMProx,

3170ANE-Hi-O

• Salidaacolectorabierto:controlaundispositivoexterno(16VCCmáx.)quefuncionaúnicamenteenModoHost.Disipacióndecorriente:40mA/Fuente:1mA.Paraobtenermásinformación,

consultelaNotadeAplicacióndeiCLASS.

• Interruptordesabotajeóptico:latarjetadeconfiguraciónaccionaelinterruptordesabotajeóptico.Unavezaccionado,cuandoseretiralaplacaposteriordellector,seactivauninterruptorde

sabotajeóptico.ComuníqueseconelCentrodeAsistenciaTécnicadeHIDparaconocerlasopcionesdeinterruptoresdesabotajeóptico.

• Tarjetasdeconfiguración:elusodelastarjetasdeconfiguraciónpermitequeellectorsepuedamodificarparacumplirconlosrequisitosespecíficosdeunainstalación.Lasopcionesde

configuraciónincluyensalidasdeaudio,visuales,CSNytecladonumérico.ComuníqueseconelCentrodeAsistenciaTécnicadeHIDparaconocertodaslasopcionesdeconfiguración.

• Entradaderetención:cuandoseactiva,estalíneaalmacenaunatarjetaenmemoriaintermediaoanulasuconfiguracióndelecturahastaqueseadesactivada.

• Lesmodulesd’extensionfournissentdesfonctionnalitésoptionnellespourtousleslecteursàbornier.

3122ANB -UARTàUART,3122ANE-RS232,3123ANE/3123ANH-RS485,3123ANM-HADP/OSDP,3124ANE-USB,3126ANE-HIDProx,3127ANE-IndalaProx,3128ANE-EMProx, 

3170ANE-Hi-O

• Sortieàcollecteurouvert-contrôleundispositifexterne(16Vccmax,-40mA).Voirlanoted’applicationiCLASSpourdeplusamplesdétails.

• Autoprotectionoptique–Unecartedeconfigurationestnécessairepouractiverl’autoprotectionoptique.Unefoisquecelle-ciaétéactivée,l’autoprotectionoptiquesedéclenchelorsquelaplaquede

 montageestenlevée.ContactezlesupporttechniquedeHIDpourconnaîtrelesoptionsd’autoprotectionoptique.

• Cartesdeconfiguration–Lescartesdeconfigurationpermettentdemodifierlefonctionnementdulecteurpoursatisfaireauxexigencesspécifiquesd’uneinstallation.Lesoptionsdeconfiguration

comprennentlesfonctionsaudiovisuellesainsiquelessortiesCSNetlessortiesdeclavier.ContactezlesupporttechniquedeHIDpourconnaîtrel’ensembledesoptionsdeconfigurationdulecteur.

• EntréeHold-Lorsqu’elleestactivée,cettelignemetunecarteenmémoiretamponoudésactivelalecturedecartelorsquel’entréeestactive,selonlaconfigurationdéfinie.

• Módulosdeexpansãooferecemopçõesfuncionaisparatodososleitorescomterminais(borneiras).

3122ANB–UARTtoUART,3122ANE–RS232,3123ANE/3123ANH –RS485,3123ANM–HADP/OSDP,3124ANE–USB,3126ANE–HIDProx,3127ANE–IndalaProx,3128ANE-EMProx,

3170ANE–Hi–O

• Saídadocoletoraberta–controlaodispositivoexterno(máx.16VCC)operandosomentenomodoHost.Dissipador–40mA/Fonte–1mA.VejaaobservaçãoiCLASSdeaplicaçãopara

detalhes.

• OpticalTamper–UmcartãodeconfiguraçãoénecessárioparaativaroOpticalTamper(detectorótico).Umavezacionado,quandoseretiraaplacatraseiradoleitor,oOpticalTamperseráativado.

 ContateosuportetécnicodaHIDparaobterasopçõesdoOpticalTamper.

• Cartõesdeconfiguração–comousodecartõesdeconfiguração,oleitorpodesermodificadoparaatenderaosrequisitosespecíficosdeumainstalação.Asopçõesdeconfiguraçãoincluemáudio-

visual,saídasdeCSNesaídasdeteclado.ContateoSuporteTécnicoHIDparaobtertodasasopçõesdeconfiguraçãodoleitor.

• EntradaHold–quandoativada,essalinhaouarmazenaumcartãooudesabilitaaleituradeumcartãoatéquesejaliberada,conformeconfigurada.

• ErweiterungsmodulebietenzusätzlicheFunktionenfüralleLeser.

3122ANB-UARTzuUART,3122ANE-RS232,3123ANE/3123ANH -RS485,3123ANM-HADP/OSDP,3124ANE -USB,3126ANE-HIDProx,3127ANE-IndalaProx,3128ANE-EMProx,

3170ANE-Hi-O

• Open-Collector-Ausgang–steuerteinexternesGerät(max.16VDC),ausschließlichüberserielleSchnittstelle.Sink-40mA/Quelle-1mA.EinzelheitensindimiCLASS-Anwendungshinweis

enthalten.WennnachAktivierungderKonfigurationskartedieMontageplattedesLesersentferntwird,wirdeineManipulationswarnungausgegeben.

• OptischeManipulationssicherung–zurAktivierungderoptischenManipulationssicherungisteineKonfigurationskarteerforderlich.WennnachAktivierungderKonfigurationskartedieMontageplatte

desLesersentferntwird,wirdeineManipulationswarnungausgegeben.

 InformationenzudenKonfigurationsoptionenderoptischenManipulationssicherungsindüberdentechnischenSupportvonHIDerhältlich.

• Konfigurationskarten–durchdieVerwendungvonKonfigurationskartenkannderLesermodifiziertwerden,umdiejeweiligenAnforderungeneinerInstallationzuerfüllen.Zuden

KonfigurationsoptionengehörenaudiovisuelleEinstellung,CSN-AusgängeundTastenfeld-Ausgänge.InformationenzudenKonfigurationsoptionenderLesersindüberdentechnischenSupportvon

HIDerhältlich.

• Hold-Eingang–wenndieseFunktionaktiviertist,werdendieKartendatenentwederzwischengespeichertoderdieLesekonfigurationderKartewirdgesperrt,jenachKonfiguration.

caractErísticas oPcionalEs

CaractèristiquEs En oPtion

rEcursos oPcionais

oPtionalE FEaturEs

Funzioni oPzionali

オプション機能

可选功能

선택 사양 기능

ДОПОЛнИТЕЛЬныЕ ВОЗМОжнОсТИ

iCLASS RK40, RWK400, RPK40

INSTALLATION GUIDE

6404-901 A.1

•Imodulidiespansionefornisconofunzionalitàaggiuntiveatuttiilettori.

3122ANB–DaUARTaUART,3122ANE-RS232,3123ANE/3123ANH -RS485,3123ANM-HADP/OSDP,3124ANE-USB,3126ANE-HIDProx,3127ANE-IndalaProx,3128ANE-EMProx,

3170ANE -Hi-O

• Uscitacollettoreaperto–Controllaundispositivoesterno(massimo16Vc.c.)chefunzionasoloinmodalitàhost.Sink-40mA/Source-1mA.Perdettagliinmerito,vederelanotaapplicativa

iCLASS.

• Tamperottico–perl’attivazionedeltamperotticoènecessariaunatesseradiconfigurazione.Unavoltaattivato,selapiastraposteriorevienerimossa,ildispositivovieneattivato.

 ContattareilsupportotecnicoHIDperopzionirelativealtamperottico.

• Tesserediconfigurazione–talitessereconsentonodimodificareillettoreinmododarispondereaglispecificirequisitidiun’installazione.Leopzionidiconfigurazioneincludono:audio-visivo,output

delnumerodiseriedellaschedaeoutputdellatastiera.ContattareilsupportotecnicoHIDpertutteleopzionidiconfigurazionedellettore.

• Ingressoditipohold–Quandovieneattivata,questalineamemorizzainunbufferunatesseraodisattivalaletturadellatesserafinoalrilascio,comeconfigurato.

• 拡張モジュールは、すべてのターミナルリーダーにオプションの機能を提供します。

3122ANB - UART to UART、3122ANE - RS232、3123ANE/3123ANH - RS485、3123ANM - HADP/OSDP、3124ANE - USB、3126ANE - HID Prox、3127ANE - Indala Prox、3128ANE - EM Prox,

3170ANE - Hi-O

•オープンコレクタ出力 - ホストモードでのみ動作する外部装置(最大 16 VDC)をコントロールします。シンク - 40mA /ソース - 1mA。詳細については、iCLASSアプリケーションノートを参照してください。

•光タンパー - 光タンパーを有効にするには、設定カードが必要です。一旦有効にすると、取り付けプレートを取り外したときに、光タンパーが作動します。

光タンパーのオプションについては、HID技術サポートにご連絡ください。

•設定カード - 設定カードを使用すると、取り付けの具体的な要件を満たすようにリーダーを変更できます。設定オプションには、オーディオビジュアル、CSN出力、キーパッド出力などがあります。すべてのリーダ

ー設定オプションについては、HID技術サポートにご連絡ください。

•ホールド入力 - 有効にすると、解除するまで、このラインは、設定されたとおりに、カードをバッファするかカード読み取り設定を無効にします。

•扩展模块为所有终端读卡机提供了可选功能。

3122ANB-UART到UART，3122ANE-RS232，3123ANE/3123ANH -RS485，3123ANM-HADP/OSDP，3124ANE-USB，3126ANE-HIDProx，3127ANE-IndalaProx，3128ANE-EMProx,

3170ANE-Hi-O

•开路集电极输出-控制一个仅以主机模式工作的外部设备（最大16VDC）。拉电流-40mA/灌电流-1mA。有关详细信息，请参见“iCLASS应用说明”。

•光学修改警报器-光学修改警报器需要通过配置卡激活。一旦激活，光学修改警报器会在移除读卡机的安装板时发出警报。请联系HID技术支持部门，获取光学修改警报器选件。

•配置卡－可以使用配置卡改装读卡器，以满足特定的安装要求。配置选项包括：音频/视频、CSN输出和键盘输出。有关读卡机的所有配置选项，请联系HID技术支持部门。

•暂停输入-启用时，这条控制线会使读卡器缓冲一个卡或者使读卡器不读卡，直到该功能被取消。

•확장 모듈은 모든 터미널 리더기에 추가적인 옵션 기능을 제공합니다.

3122ANB - UART to UART, 3122ANE - RS232, 3123ANE/3123ANH - RS485, 3123ANM - HADP/OSDP, 3124ANE - USB, 3126ANE - HID Prox, 3127ANE - Indala Prox, 3128ANE - EM

Prox, 3170ANE - Hi-O

•오픈 콜렉터 출력 - 외부 장치(최대 16 VDC)를 제어합니다. 단, 호스트 모드일 때만 작동합니다. 싱크 - 40mA / 소스 - 1mA. 자세한 내용은 iCLASS 어플리케이션 노트를 참조하십시오.

•옵티컬 탬퍼 - 옵티컬 탬퍼를 활성화하려면 설정 카드가 필요합니다. 옵티컬 탬퍼가 활성화되면, 리더기의 설치 플레이트가 제거될 때 옵티컬 탬퍼가 작동하게 됩니다. 옵티컬 탬퍼 옵션에 대한

내용은 HID 기술 지원부에 문의하십시오.

•설정 카드 - 설정 카드를 사용하면, 리더기는 설치시 특정 요건을 만족하도록 수정 가능합니다. 구성 옵션은 LED의 시각적 효과, CSN 출력 및 키패드 출력을 포함합니다. 모든 리더 구성 옵션에

대한 내용은 HID 기술 지원부에 문의하십시오.

•입력 대기 - 입력 신호가 수신되면, 입력이 해제될때까지 리더는 카드를 판독하지 않거나 카드데이터를 저장하지 않습니다.

•Модулирасширенияобеспечиваютдополнительныефункциидлявсехсчитывателейсклеммами.

3122ANB -UART–UART,3122ANE-RS232,3123ANE/3123ANH-RS485,3123ANM-HADP/OSDP,3124ANE-USB,3126ANE-HIDProx,3127ANE -IndalaProx,3128ANE-EMProx,

3170ANE-Hi-O

• Выход«открытыйколлектор»контролируетвнешнееустройство(16Впостоянноготокамаксимально)–толькоприработеврежиме«хост-устройства».Сток–40мА/исток–1мА.

Подробностиприведеныв«ПримечанияхопримененииустройстваiCLASS».

• Оптическийдатчиквскрытия–дляактивацииэтогодатчикатребуетсякартаконфигурации.Послетогокакэтотдатчикбудетактивирован,несанкционированноеснятиемонтажнойплаты

считывателяприведетквыдачетревожногосигнала.Информациюовариантахнастройкиоптическогодатчикавскрытияможнополучитьвслужбетехническойподдержкикорпорации

НID.

• Картыконфигурации–•Спомощьюкартконфигурацииможнонастроитьсчитывательподконкретныетребованиясистемы,вкоторойонбудетиспользоваться.Вариантынастройки

конфигурации:аудиоивидео,выходСSN(серийныйномеркарты)ивыходнатастатуру.Информациюобовсехвариантахнастройкиконфигурациисчитывателяможнополучитьв

службетехническойподдержкикорпорацииНID.

• Вводзадержки(Holdinput)–привключенииэталиниясохранитпараметрыкартывбуфереилижезаблокируетсчитываниекартыдоснятиясигнала(взависимостиотнастройки

конфигурации).

INSTALLATION GUIDE 11

6404-901 A.1 RK40, RWK400, RPK40 iCLASS

Intentional Blank

hidglobal.com

ACCESS experience.

North America

15370 Barranca Parkway

Irvine, CA 92618

USA

Phone: 800 237 7769

Support: 866-607-7339

Fax: 949-732-2120

Email: tech@hidglobal.com

Asia Paciﬁc

19/F 625 King’s Road

NorthPoint, Island East

Hong Kong

Phone: 852 3160 9800

Support: 852 3160 9833

Fax: 852 3160 4809

Email: asiasupport@hidglobal.com

Europe, Middle East & Africa

Phoenix Road

Haverhill, Suolk CB9 7AE

England

Phone: +44 (0) 1440 714 850

Support: +44 (0) 1440 711 822

Fax: +44 (0) 1440 714 840

Email: eusupport@hidglobal.com

HID Global

6404-901 Rev A.1

Patent Pending

Check reader label for current regulatory approvals.

ConnectonlytoaListedAccessControl/Burglarypower-limitedpowersupply.Thesereadersareintendedtobeusedwithlisted(UL294)controlequipment.

OnlytheWiegandcommunicationprotocolhasbeeninvestigatedbyUL.

FCC / Canada Radio Certification

Thesedevicescomplywithpart15oftheFCCrules.

Changesormodificationsnotexpresslyapprovedbythepartyresponsibleforcompliancecouldvoidtheuser’sauthoritytooperatetheequipment.

Operationissubjecttothefollowingtwoconditions:(1)Thisdevicemaynotcauseharmfulinterference,and(2)Thisdevicemustacceptanyinterferencereceived,includinginterferencethatmaycause

undesiredoperation.Changesormodificationsnotexpresslyapprovedbythepartyresponsibleforcompliancecouldvoidtheuser'sauthoritytooperatetheequipment.

Lefonctionnementestsoumisauxdeuxconditionssuivantes:(1)Cedispositifnepeutpascauserdeperturbationsnuisibleset(2)cedispositifdoitacceptertouteperturbationquelconquequ’ilreçoit,

ycomprisdesperturbationssusceptiblesdeprovoquerunfonctionnementindésirable.Leschangementsoumodificationsn’ayantpasétéexpressémentapprouvésparlapartieresponsabledela

conformitépeuventfaireperdreàl’utilisateurl’autorisationdefairefonctionnerlematériel.

CE Marking

HIDGlobalherebydeclaresthattheseproximityreadersareincompliancewiththeessentialrequirementsandotherrelevantprovisionsofDirective1999/5/EC.

Porelpresente,HIDGlobaldeclaraqueestoslectoresdeproximidadcumplenconlosrequisitosesencialesyotrasdisposicionesrelevantesdelaDirectiva1999/5/EC.

HIDGlobaldéclareparlaprésentequeceslecteursàproximitésontconformesauxexigencesessentiellesetauxautresstipulationspertinentesdelaDirective1999/5/CE.

AHIDGlobal,pormeiodeste,declaraqueestesleitoresdeproximidadeestãoemconformidadecomasexigênciasessenciaiseoutrascondiçõesdadiretiva1999/5/EC.

HIDGlobalbestätigthiermit,dassdieLeserdiewesentlichenAnforderungenundanderenrelevantenBestimmungenderRichtlinie1999/5/EGerfüllen.

HIDGlobaldichiaracheilettoridiprossimitàsonoconformiairequisitiessenzialieadaltremisurerilevanticomeprevistodallaDirettivaeuropea1999/5/EC.

DownloadcopiesoftheR&TTEDeclarationofConformity(DoC)athttp://certifications.hidglobal.com.

Taiwan

Accordingto"AdministrativeRegulationsonLowPowerRadioWavesRadiatedDevices"WithoutpermissiongrantedbytheDGT,anycompany,enterprise,oruserisnotallowedtochangefrequency,

enhancetransmittingpoweroralteroriginalcharacteristicaswellasperformancetoaapprovedlowpowerradio-frequencydevices.Thelowpowerradio-frequencydevicesshallnotinfluenceaircraft

securityandinterferelegalcommunications;Iffound,theusershallceaseoperatingimmediatelyuntilnointerferenceisachieved.Thesaidlegalcommunicationsmeansradiocommunicationsis

operatedincompliancewiththeTelecommunicationsAct.Thelowpowerradio-frequencydevicesmustbesusceptiblewiththeinterferencefromlegalcommunicationsorISMradiowaveradiated

devices.

Japan MIC

この装置は総務省の型式指定を受けています。これらの装置は無線装置の電磁的両立性規格(EMC規格：ETSI301-489)に準拠しています。しかしながら、非常に近くにある近接（低周波）機器やその他不明な電波があ

った場合はその影響を受ける可能性があります。その影響の程度は各医療機器とそこからの距離によるために正確に量るのは困難です。設置は可能な限り医療機器から離れた位置に行い、設置後に医療機器が正

常稼動するか必ず確認して下さい。

Singapore

ApprovedbyIDAforusein

Singapore.

DA103548

Models: 613xB,613yAxN,

 613yAxD,613yAxA

HID, HID Global, iCLASS, multiCLASS and Indala are the trademarks or registered

trademarks of HID Global Corporation in the U.S. and other countries.

HID Global RPK40C RFID Reader/Keypad User Manual iCLASS Keypad Installation Guide

HID Global Corporation RFID Reader/Keypad iCLASS Keypad Installation Guide

User Manual

Navigation menu

Namespaces

Views

Navigation
