hp jetdirect
podrcznik
administratora
JDAG_frontPL_3.ai
black + PMS 660 + registration
610n
615n
620n
680n
175x
310x
380x
en3700
200m
250m
280m
Przewodnik administratora
Serwery druku HP Jetdirect
Modele: 175x
310x
380x
en3700
200m
250m
280m
610n
615n
620n
680n
© 2003-2004 Copyright Hewlett-Packard Development Company, L.P.
© 2002 Copyright Hewlett-Packard Company
Wszelkie prawa zastrzeżone. Zabroniona jest reprodukcja, adaptacja lub tłumaczenie bez
uprzedniej pisemnej zgody, z wyjątkami przewidzianymi w przepisach prawa autorskiego.
Informacje zawarte w niniejszym dokumencie mogą ulec zmianie bez powiadomienia.
Jedyne gwarancje produktów i usług HP to warunki gwarancji dołączane bezpośrednio
do produktów i usług. Żadnych z wymienionych tutaj informacji nie należy interpretować jako
dodatkowej gwarancji. Firma HP nie ponosi odpowiedzialności za błędy techniczne i redakcyjne
ani za pominięcia w tym dokumencie.
Wydanie 3, 1/2004
Informacje dotyczące znaków handlowych
Microsoft®, MS-DOS® i Windows® są zastrzeżonymi w USA znakami towarowymi firmy
Microsoft Corporation. NetWare® i Novell® są zastrzeżonymi znakami towarowymi firmy Novell
Corporation. IBM®, IBM Warp Server®, Operating System/2® są zastrzeżonymi znakami
towarowymi firmy International Business Machines Corp. Ethernet jest zastrzeżonym znakiem
towarowym firmy Xerox Corporation. PostScript jest zastrzeżonym znakiem towarowym firmy
Adobe Systems, Incorporated. UNIX® jest zastrzeżonym znakiem towarowym firmy Open Group.
PLWW iv
Spis treści
1. Serwer druku HP Jetdirect — wprowadzenie
Wstęp .......................................................................................................... 7
Obsługiwane serwery druku ...................................................................... 8
Obsługiwane protokoły sieciowe ............................................................ 10
Protokoły zabezpieczeń ..........................................................................12
Załączane podręczniki ............................................................................ 15
Pomoc techniczna HP ............................................................................. 15
Rejestracja produktu ............................................................................... 17
2. Podsumowanie rozwiązań programowych firmy HP
Wstęp ........................................................................................................18
Kreator HP Jetdirect Wireless Setup .....................................................22
Kreator HP Install Network Printer (system Windows) ..................... 23
Program HP Jetdirect Printer Installer for UNIX ................................24
Program HP Web Jetadmin .................................................................... 25
Oprogramowanie Internet Printer Connection .................................... 28
Oprogramowanie HP IP/IPX Printer Gateway for NDPS .................. 31
Narzędzie HP WPS Assistant (Mac OS X) ..........................................33
Narzędzie HP LaserJet dla systemu Mac OS .......................................34
3. Konfiguracja protokołu TCP/IP
Wstęp ........................................................................................................40
Domyślny adres IP ..................................................................................41
Korzystanie z protokołów BOOTP/TFTP ............................................. 47
Korzystanie z protokołu DHCP ............................................................. 68
Korzystanie z protokołu RARP .............................................................. 76
Korzystanie z poleceń arp i ping ............................................................78

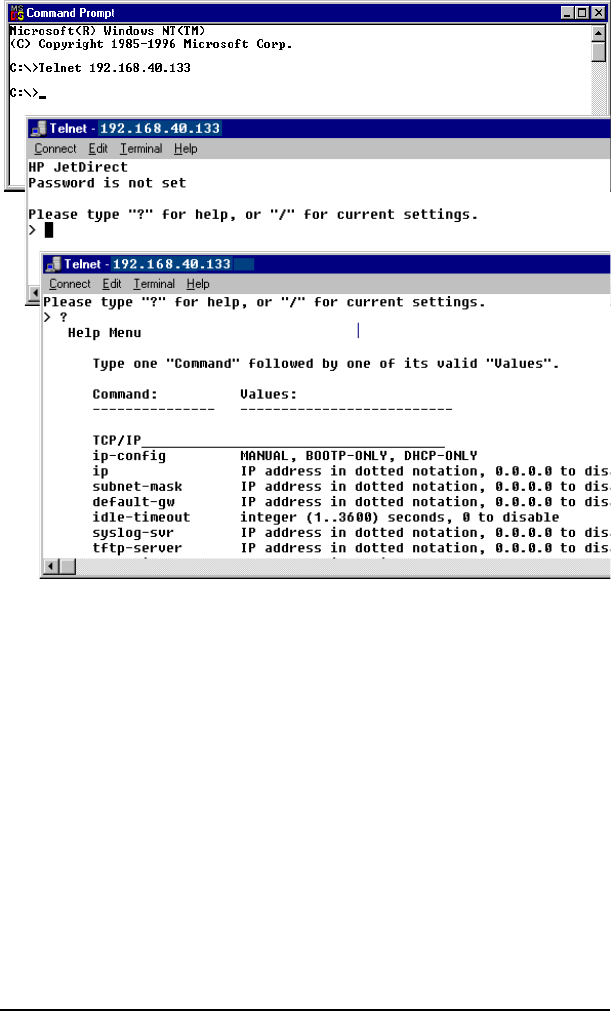

Korzystanie z usługi Telnet ..................................................................... 80
Korzystanie z wbudowanego serwera sieci Web .................................106
Używanie panelu sterowania drukarki .................................................107
Przeniesienie do innej sieci ...................................................................108
4. Korzystanie z wbudowanego serwera sieci Web
Wstęp ......................................................................................................109
Wymagania .............................................................................................111
Przeglądanie zawartości wbudowanego serwera sieci Web ...............112
Karta Home (Strona główna) serwera druku HP Jetdirect ...............115
Karta Networking (Sieć) .......................................................................118
Other Links (Inne łącza) ......................................................................165
PLWW v
5. Konfigurowanie do drukowania LPD
Wstęp ......................................................................................................166
Omówienie konfiguracji LPD ...............................................................169
LPD w systemach UNIX ......................................................................171
LPD w systemach Windows NT/2000 ................................................175
LPD w systemach Windows XP ...........................................................181
LPD w systemach Mac OS ...................................................................184
6. Drukowanie za pomocą FTP
Wstęp ......................................................................................................186
Wymagania .............................................................................................186
Pliki do wydruku ....................................................................................187
Korzystanie z drukowania za pomocą protokołu FTP .......................187
Przykład sesji FTP .................................................................................192
7. Funkcje zabezpieczeń
Wstęp ......................................................................................................193
Korzystanie z funkcji zabezpieczeń .....................................................197
8. Diagnostyka serwera druku HP Jetdirect
Wstęp ......................................................................................................199
Zerowanie do standardowych ustawień fabrycznych .........................200
Diagnostyka ogólna ...............................................................................202
Diagnostyka bezprzewodowych serwerów druku ...............................210
Diagnostyka konfiguracji LPD w systemie UNIX ..............................216
9. Strona konfiguracji urządzenia HP Jetdirect
Wstęp ......................................................................................................218
Format strony konfiguracji ...................................................................219
Komunikaty strony konfiguracji ...........................................................221
Komunikaty o błędach ..........................................................................244
A. Omówienie protokołu TCP/IP
Wstęp ......................................................................................................256
Adres IP ..................................................................................................258
Konfigurowanie parametrów protokołu IP .........................................260
Podsieci ...................................................................................................261
Bramy ......................................................................................................262
Serwer syslog ..........................................................................................263
PLWW vi
B. Bezprzewodowe serwery druku HP Jetdirect 802.11b
Wstęp ......................................................................................................265
Podstawowe koncepcje bezprzewodowego serwera druku
HP Jetdirect .........................................................................................266
Omówienie instalacji .............................................................................276
C. Menu panelu sterowania urządzenia HP Jetdirect
Wstęp ......................................................................................................289
Klasyczny panel sterowania ..................................................................290
Graficzny panel sterowania ..................................................................296
D. Postanowienia OpenSSL
Skorowidz
PLWW 7
1
Serwer druku HP Jetdirect – wprowadzenie
Wstęp
Serwery druku HP Jetdirect umożliwiają bezpośrednie podłączenie do sieci
drukarek i innych urządzeń. Bezpośrednie podłączenie urządzenia do sieci
umożliwia zainstalowanie go w dogodnym miejscu i wspólne jego użytkowanie
przez wielu użytkowników. Połączenie sieciowe umożliwia ponadto
przesyłanie danych do lub z urządzenia z szybkością transmisji w danej sieci.
Wewnętrzne serwery druku HP Jetdirect są instalowane w drukarkach firmy
HP, które posiadają zgodne gniazda wejścia/wyjścia. Zewnętrzne serwery
druku HP Jetdirect służą do podłączania drukarek do sieci, pośrednicząc
między portem USB drukarki a portem sieciowym.
Uwaga Jeśli nie określono inaczej, nazwa serwer druku używana
w tym podręczniku odnosi się do serwerów druku
HP Jetdirect, a nie do oddzielnego komputera, na którym
działa oprogramowanie serwera druku.
W przypadku połączenia z siecią za pośrednictwem
połączenia bezprzewodowego bezprzewodowy serwer druku
HP Jetdirect zapewnia te same usługi drukowania,
co serwery druku Jetdirect podłączone za pośrednictwem
kabli sieciowych. Więcej informacji na temat
bezprzewodowych serwerów druku HP zawiera Dodatek B.
PLWW Serwer druku HP Jetdirect – wprowadzenie 8
Obsługiwane serwery druku
Funkcje opisane w tym podręczniku obsługują następujące serwery druku
HP Jetdirect z oprogramowaniem układowym w określonych wersjach:
Tabela 1.1 Obsługiwane produkty
Model Numer
produktu
Złącze
drukarki
Typ sieci Obsługa
protokołów
sieciowych
Wersja
oprogramowania
układowego
175x J6035C USB 1.1 10/100TX Ograniczona* Wersja M.25.xx***
310x J6038A USB 1.1 10/100TX Pełna** Wersja Q.25.xx
en3700 J7942A USB 2,0 10/100TX Pełna** Wersja A.25.xx
380x J6061A USB 1.1 802.11b
Wireless
Pełna** Wersja S.25.xx
200m J6039C Gniazdo
LIO
10/100TX Ograniczona* Wersja P.25.xx***
250m J6042B Gniazdo
LIO
10/100TX Pełna** Wersja N.25.xx
280m J6044A Gniazdo
LIO
802.11b
Wireless
Pełna** Wersja T.25.xx
610n J4167A Gniazdo
EIO
Token Ring Pełna
(z wyłączeniem
AppleTalk)**
Wersja L0,25.xx
615n J6057A Gniazdo
EIO
10/100TX Pełna** Wersja R0,25.xx
620n J7934A Gniazdo
EIO
10/100TX Pełna** Wersja C.25.xx
680n J6058A Gniazdo
EIO
802.11b
Wireless
Pełna** Wersja U.25.xx
* Obsługa ograniczona obejmuje standardy TCP/IP, IPX w trybie bezpośrednim, AppleTalk
(EtherTalk), LPD Windows.
** Pełna obsługa obejmuje standardy TCP/IP, IPX/SPX, AppleTalk (EtherTalk), LPR/LPD,
zabezpieczenia. Zobacz Tabela 1.2.
*** Bez możliwości uaktualnienia. W celu uaktualnienia konieczne jest nabycie nowego
produktu, zawierającego uaktualnione oprogramowanie układowe.
PLWW Serwer druku HP Jetdirect – wprowadzenie 9
Numer wersji zainstalowanego oprogramowania układowego można
zidentyfikować przy użyciu różnych metod, w tym na stronie konfiguracji
urządzenia HP Jetdirect (zobacz Rozdział 9), przy użyciu usługi Telnet
(zobacz Rozdział 3), przy użyciu wbudowanego serwera sieci Web (zobacz
Rozdział 4) lub aplikacji do zarządzania siecią. Aktualizacje oprogramowania
układowego omówiono w części „Uaktualnienie oprogramowania
układowego”.
Uwaga Może okazać się konieczne dwukrotne uaktualnienie
obsługiwanego serwera druku, jeśli urządzenie zawiera
oprogramowanie układowe w wersji starszej niż X.24.00.
Będzie to konieczne, jeśli serwer druku ma obsługiwać
narzędzia do zarządzania (na przykład wbudowany serwer
sieci Web) w językach innych niż angielski.
PLWW Serwer druku HP Jetdirect – wprowadzenie 10
Obsługiwane protokoły sieciowe
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Obsługiwane protokoły sieciowe i popularne środowiska drukowania w sieci,
w których protokoły te są używane, zawiera Tabela 1.2.
Tabela 1.2 Obsługiwane protokoły sieciowe (1 z 2)
Obsługiwane
protokoły sieciowe
Środowiska drukowania w sieci* Produkt
TCP/IP Microsoft Windows 98/Me/NT4.0/2000/XP
(wersje 32- i 64-bitowe), tryb bezpośredni
Novell NetWare 5, 6 z wykorzystaniem
usług NDPS
UNIX oraz Linux, w tym:
Hewlett-Packard HP-UX, Sun Microsystems
Solaris (tylko systemy SPARC), IBM AIX**,
HP MPE-iX**, RedHat Linux, SuSE Linux
LPR/LPD (Line Printer Daemon)
IPP (Internet Printing Protocol)
FTP (File Transfer Protocol)
J6035C (175x)***
J6038A (310x)
J7942A (en3700)
J6061A (380x)
J6039C (200m)***
J6042B (250m)
J6044A (280m)
J4167A (610n)
J6057A (615n)
J7934A (620n)
J6058A (680n)
IPX/SPX oraz
z nim zgodne
Novell NetWare
Microsoft Windows 98/Me/NT4.0/2000/XP
(tylko wersje 32-bitowe), tryb bezpośredni
J6035C (175x)***
J6038A (310x)
J7942A (en3700)
J6061A (380x)
J6039C (200m)***
J6042B (250m)
J6044A (280m)
J4167A (610n)
J6057A (615n)
J7934A (620n)
J6058A (680n)
* Informacje o dodatkowych wersjach i systemach sieciowych znajdują się w aktualnej
dokumentacji produktu HP Jetdirect. W przypadku pracy z innymi środowiskami sieciowymi
należy skontaktować się z dostawcą systemu lub autoryzowanym sprzedawcą firmy
Hewlett-Packard.
** W celu uzyskania oprogramowania, dokumentacji i pomocy technicznej do tych systemów
sieciowych należy skontaktować się z dostawcą danego systemu.
*** Drukowanie w trybie bezpośrednim przy użyciu protokołu Windows IP/IPX oraz
LPD/Windows jest obsługiwane. Protokół NetWare nie jest obsługiwany Protokół IPP
nie jest obsługiwany. Protokół LPD/UNIX nie jest obsługiwany.
PLWW Serwer druku HP Jetdirect – wprowadzenie 11
Jeśli do tego produktu nie dołączono oprogramowania firmy HP
do konfiguracji i zarządzania siecią w obsługiwanych systemach, to można
je uzyskać w witrynie pomocy technicznej firmy HP pod adresem:
http://www.hp.com/support/net_printing
W celu uzyskania oprogramowania do konfiguracji drukowania sieciowego
w innych systemach należy się skontaktować z dostawcą danego systemu.
AppleTalk
(tylko EtherTalk)
Apple Mac OS J6035C (175x)
J6038A (310x)
J7942A (en3700)
J6061A (380x)
J6039C (200m)
J6042B (250m)
J6044A (280m)
J6057A (615n)
J7934A (620n)
J6058A (680n)
DLC/LLC Microsoft Windows NT**
Artisoft LANtastic**
J6038A (310x)
J7942A (en3700)
J6061A (380x)
J6042B (250m)
J6044A (280m)
J4167A (610n)
J6057A (615n)
J7934A (620n)
J6058A (680n)
Tabela 1.2 Obsługiwane protokoły sieciowe (2 z 2)
Obsługiwane
protokoły sieciowe
Środowiska drukowania w sieci* Produkt
* Informacje o dodatkowych wersjach i systemach sieciowych znajdują się w aktualnej
dokumentacji produktu HP Jetdirect. W przypadku pracy z innymi środowiskami sieciowymi
należy skontaktować się z dostawcą systemu lub autoryzowanym sprzedawcą firmy
Hewlett-Packard.
** W celu uzyskania oprogramowania, dokumentacji i pomocy technicznej do tych systemów
sieciowych należy skontaktować się z dostawcą danego systemu.
*** Drukowanie w trybie bezpośrednim przy użyciu protokołu Windows IP/IPX oraz
LPD/Windows jest obsługiwane. Protokół NetWare nie jest obsługiwany Protokół IPP
nie jest obsługiwany. Protokół LPD/UNIX nie jest obsługiwany.
PLWW Serwer druku HP Jetdirect – wprowadzenie 12
Protokoły zabezpieczeń
SNMP (IP i IPX)
Protokół SNMP (Simple Network Management Protocol) jest używany przez
aplikacje do zarządzania sieciami w celu zarządzania urządzeniami. Serwery
druku HP Jetdirect obsługują obiekty SNMP i standardowe obiekty MIB-II
(Management Information Base) zarówno w sieciach IP, jak i w sieciach IPX.
Serwery druku HP Jetdirect 175x i 200m obsługują tylko agenta SNMP v1/v2c.
Serwery druku HP Jetdirect z obsługą wszystkich funkcji obsługują agenta
SNMP v1/v2c, a także agenta SNMP v3 w celu rozszerzenia zabezpieczeń.
HTTPS
Serwery druku HP Jetdirect z obsługą wszystkich funkcji obsługują protokół
HTTPS (Secure Hyper Text Transfer Protocol), zapewniający bezpieczną,
szyfrowaną łączność między wbudowanym serwerem sieci Web a przeglądarką
sieci Web.
Wersje niepełne serwerów druku (na przykład HP Jetdirect 175x i 200m)
nie obsługują protokołu HTTPS.
Uwierzytelnianie (bezprzewodowe serwery druku)
Uwierzytelnianie na serwerze
Bezprzewodowe serwery druku HP Jetdirect w standardzie 802.11b obsługują
popularne metody uwierzytelniania na serwerze w celu dostępu do sieci zgodne
ze standardem IEEE 802.1x EAP (Extensible Authentication Protocol),
takie jak:
●LEAP (Lightweight Extensible Authentication Protocol). Protokół LEAP
jest to protokół zastrzeżony firmy Cisco Systems, Inc. W tym protokole
do wzajemnego uwierzytelniania między klientem i sieciowym serwerem
uwierzytelniania służą hasła. Do zabezpieczania łączności służą
dynamiczne klucze szyfrowania.
PLWW Serwer druku HP Jetdirect – wprowadzenie 13
●PEAP (Protected Extensible Authentication Protocol). Protokół PEAP jest
to protokół wzajemnego uwierzytelniania, w którym do uwierzytelniania
sieciowego serwera uwierzytelniania służą certyfikaty cyfrowe, a do
uwierzytelniania klienta służą hasła. Dodatkowe zabezpieczenia zapewnia
hermetyzacja wymiany uwierzytelnień w warstwie TLS (Transport Layer
Security). Do zabezpieczania łączności służą dynamiczne klucze
szyfrowania.
●EAP-MD5 (EAP z algorytmem Message Digest Algorithm 5, RFC 1321).
Protokół EAP-MD5 jest to protokół uwierzytelniania jednostronnego,
umożliwiający uwierzytelnianie klientów za pomocą hasła zabezpieczonego
przy użyciu algorytmu szyfrowania MD5.
●EAP-TLS (EAP z protokołem TLS, RFC 2716). Protokół EAP-TLS
jest to protokół wzajemnego uwierzytelniania na podstawie certyfikatów
cyfrowych zgodnych ze standardem X.509, umożliwiający uwierzytelnianie
zarówno klientów, jak i sieciowego serwera uwierzytelniania. Do
zabezpieczania łączności służą dynamiczne klucze szyfrowania.
●EAP-TTLS (EAP z protokołem Tunneled Transport Layer Security).
Protokół EAP-TTLS jest to rozszerzenie protokołu EAP-TLS, obsługujące:
■wzajemne uwierzytelnianie przy użyciu certyfikatów cyfrowych serwera
i klienta, zgodnych ze standardem X.509 lub
■uwierzytelnianie jednostronne przy użyciu uwierzytelniania serwera
na podstawie certyfikatu, a następnie tunelowanego uwierzytelniania
klienta na podstawie hasła. Dodatkowe zabezpieczenia zapewnia
hermetyzacja wymiany uwierzytelnień w warstwie TLS (Transport Layer
Security).
W protokole TTLS łączność jest zabezpieczana przy użyciu dynamicznych
kluczy szyfrowania.
Bez serwera uwierzytelniania
W przypadku małych sieci biurowych nieposiadających serwera
uwierzytelniania bezprzewodowe serwery druku HP Jetdirect obsługują
uwierzytelnianie sieciowe z użyciem protokołu EAP/PSK (Extensible
Authentication Protocol) z kluczem wspólnym (Pre-shared key). Korzystając
z frazy hasła wprowadzonej przez użytkownika, serwer druku generuje klucz
wspólny, służący do uzyskiwania dostępu i komunikacji w sieci.
Serwer druku skonfigurowany do uwierzytelniania z użyciem protokołu
EAP/PSK wykorzystuje do celów komunikacji bezprzewodowej protokoły
szyfrowania dynamicznego WPA (Wi-Fi Protected Access).
PLWW Serwer druku HP Jetdirect – wprowadzenie 14
Szyfrowanie
Bezprzewodowe serwery druku HP Jetdirect w standardzie 802.11b obsługują
statyczne szyfrowanie WEP (Wired Equivalent Privacy). Statyczne
szyfrowanie WEP zapewnia sieciowy klucz WEP o stałej długości
(40/64-bitowy lub 104/128-bitowy), z którego korzysta każde urządzenie
w sieci.
W zależności od modelu bezprzewodowego serwera druku, obsługiwane
są następujące protokoły szyfrowania dynamicznego:
●dynamiczne szyfrowanie WEP
●WPA (Wi-Fi Protected Access)
Uwaga Jeżeli opcja Uwierzytelnianie EAP/PSK i szyfrowanie silne
nie jest obsługiwana przez dany bezprzewodowy serwer
druku HP Jetdirect, to nie będzie ona wyświetlana jako
dostępna opcja konfiguracyjna.
W przypadku korzystania z szyfrowania dynamicznego klucze szyfrowania
są okresowo automatycznie zmieniane, co zapewnia lepsze zabezpieczenia,
ponieważ prawdopodobnie ulegną one zmianie przed ewentualnym
odszyfrowaniem przez osoby nieupoważnione.
W przypadku dynamicznego szyfrowania WEP każdemu urządzeniu w sieci
bezprzewodowej przypisywany jest inny klucz szyfrowania, który wygasa
w ustawionych interwałach, a następnie jest zamieniany.
Szyfrowanie WPA to rozszerzona wersja dynamicznego szyfrowania WEP,
zapewniająca lepsze zabezpieczenia. Na przykład nowe klucze szyfrowania
są generowane dla stałych ilości danych (10 kilobajtów) transmitowanych
przez urządzenie w sieci.
PLWW Serwer druku HP Jetdirect – wprowadzenie 15
Załączane podręczniki
Podane poniżej podręczniki są dostarczane wraz z serwerami druku lub
drukarkami z fabrycznie zainstalowanymi serwerami druku.
●Poradnik czynności wstępnych, Podręcznik użytkownika lub podobna
dokumentacja drukarki (dostarczana z drukarkami, w których fabrycznie
zainstalowano serwery druku HP Jetdirect).
●Niniejszy podręcznik, Przewodnik administratora serwera druku
HP Jetdirect.
●Instrukcja instalacyjna serwerów druku HP Jetdirect (tylko dla serwerów
druku 615n/620n), dostarczana na dysku CD-ROM z gotowymi serwerami
druku).
●Podręcznik Wskazówki instalacji bezprzewodowego serwera druku
HP Jetdirect (tylko dla serwerów druku 680n i 380x, dostarczany
z gotowymi serwerami druku).
●Instrukcje użytkownika serwerów druku HP Jetdirect (do serwerów druku
175x/310x/en3700 i 200m/250m/280m, dostarczane na dyskach CD-ROM
z gotowymi serwerami druku).
Pomoc techniczna HP
Pomoc techniczna HP w trybie online
Rozwiązania są w zasięgu ręki – wystarczy kliknąć! Witryna firmy HP
w sieci web
http://www.hp.com/support/net_printing
to znakomite miejsce, w którym można uzyskać odpowiedzi na pytania
dotyczące serwera druku HP Jetdirect – 24 godziny na dobę, 7 dni w tygodniu.
Uaktualnienie oprogramowania układowego
Firma Hewlett-Packard zapewnia możliwość pobrania uaktualnienia
oprogramowania układowego serwerów druku HP Jetdirect wyposażonych
w pamięć umożliwiającą uaktualnianie (produktów HP Jetdirect 175x i 200m
nie można uaktualnić). Uaktualnienie można pobrać z sieci Web, korzystając
z następującego adresu:
http://www.hp.com/go/webjetadmin_firmware
PLWW Serwer druku HP Jetdirect – wprowadzenie 16
Narzędzia do instalacji oprogramowania układowego
Uaktualnienie oprogramowania układowego, przeznaczone dla obsługiwanych
serwerów druku HP Jetdirect, można instalować za pośrednictwem sieci przy
użyciu jednego z następujących narzędzi służących do instalowania
oprogramowania układowego:
●Program HP Jetdirect Download Manager (Windows). Oprogramowanie
HP Jetdirect Download Manager można pobrać z witryny internetowej
pomocy technicznej HP pod adresem:
http://www.hp.com/go/dlm_sw
●Program HP Web Jetadmin może być używany w obsługiwanych
systemach. Więcej informacji na temat programu HP Web Jetadmin
można uzyskać w witrynie:
http://www.hp.com/go/webjetadmin/
●W przypadku oprogramowania układowego w wersjach x.24.00 i nowszych
wbudowany serwer sieci Web zainstalowany na serwerze druku zapewnia
możliwość uaktualnienia oprogramowania układowego przy użyciu
przeglądarki sieci Web. Więcej informacji zawiera Rozdział 4.
●W przypadku oprogramowania układowego w wersjach x.22.00 i nowszych
protokół FTP (File Transfer Protocol) może być używany do przesyłania
pliku obrazu uaktualnienia oprogramowania układowego do serwera druku.
Aby rozpocząć sesję FTP, należy wykorzystać adres IP komputera lub nazwę
hosta. Jeżeli hasło jest ustawione, musi być wprowadzone w celu
zalogowania się do urządzenia. Po zalogowaniu się można korzystać
z następujących typowych poleceń protokołu FTP służących
do uaktualniania urządzenia:
ftp> bin
ftp> hash
ftp> cd /download
ftp> put <nazwa pliku obrazu oprogramowania układowego; należy określić
pełną nazwę ścieżki>
ftp>######### <Należy poczekać na zakończenie pobierania zgodnie
z protokołem FTP>
ftp> bye
PLWW Serwer druku HP Jetdirect – wprowadzenie 17
Telefoniczna pomoc techniczna HP
Na Państwa telefony czeka znakomicie wyszkolony personel. Aktualne numery
telefonów pomocy technicznej HP oraz adresy punktów serwisowych
w różnych krajach/regionach dostępne są pod adresem:
http://www.hp.com/support/support_assistance
Uwaga Bezpłatna pomoc techniczna jest dostępna w USA
i Kanadzie pod numerem telefonu1-800-HPINVENT
lub 1-800-474-6836.
Uwaga Koszty połączeń telefonicznych ponosi osoba telefonująca.
Opłaty mogą być różne. W celu uzyskania informacji
dotyczących obowiązujących opłat należy skontaktować się
z miejscowym operatorem sieci telefonicznej.
Rejestracja produktu
Aby zarejestrować serwer druku HP Jetdirect, należy skorzystać z następującej
strony firmy HP w sieci Web:
http://www.hp.com/go/jetdirect_register
PLWW 18
2
Podsumowanie rozwiązań programowych firmy HP
Wstęp
Firma HP zapewnia różne rozwiązania programowe, służące
do konfigurowania lub zarządzania urządzeniami sieciowymi podłączonymi
do urządzenia HP Jetdirect. Tabela 2.1 ułatwia określenie, które
oprogramowanie jest najlepsze w danym przypadku.
Uwaga Więcej informacji na temat tych i innych rozwiązań można
uzyskać w witrynie internetowej pomocy technicznej HP
pod adresem:
http://www.hp.com/support/net_printing
Tabela 2.1 Rozwiązania programowe (1 z 4)
Środowisko operacyjne Funkcja Uwagi
Kreator HP Jetdirect Wireless Setup (system Windows)
Windows 98, Me, NT 4.0,
2000 lub XP (tylko w wersji
32-bitowej), Server 2003
Konfiguracja pojedynczego
bezprzewodowego serwera
druku HP Jetdirect
do połączenia
bezprzewodowego z siecią.
(Uwaga: Ten kreator
nie instaluje drukarki
w systemie.)
●Jest uruchamiany z dysku
CD-ROM na komputerze
bezprzewodowym
●Umożliwia ustawianie
parametrów adresu IP
●Dostępna jest wersja
instalowana uruchamiana
z dysku twardego
Kreator HP Install Network Printer (system Windows)
Windows 98, Me, NT 4.0,
2000 lub XP* (protokoły IP
i IPX w trybie bezpośrednim),
Server 2003
NetWare 4.x, 5.x, 6.0
(tylko protokół IPX/SPX)
* Protokół IPX/SPX nie jest
obsługiwany w 64-bitowej
wersji systemu Windows XP.
Instalacja pojedynczej
drukarki sieciowej
w systemie w celu
drukowania w trybie
peer-to-peer (trybie
bezpośrednim)
lub klient-serwer
(udostępnianie).
●Prosta instalacja drukarki,
zwykle zintegrowana
z oprogramowaniem
systemowym drukarki
●Uruchamiana z dysku
CD-ROM
●Dostępna jest wersja
instalowana uruchamiana
z dysku twardego
PLWW Podsumowanie rozwiązań programowych firmy HP 19
Program HP Jetdirect Printer Installer for UNIX
HP-UX 10.x-10.20, 11.x
Solaris 2.6, 7, 8 (tylko
w systemach SPARC)
TCP/IP
Szybka i prosta instalacja
drukarek podłączonych
do urządzenia HP Jetdirect.
●Dostarczany na dysku
CD-ROM urządzenia
HP Jetdirect, ale może
być pobrany z witryny
sieci web firmy HP.
Program HP Web Jetadmin
(Aktualizacje obsługiwanego
systemu można uzyskać
w witrynie web firmy HP.)
Windows NT 4.0, 2000,
XP Professional,
Server 2003
HP-UX*
Solaris*
Red Hat Linux, SuSE Linux
NetWare*
TCP/IP, IPX/SPX
*Obsługuje tworzenie kolejek
i zarządzanie urządzeniami
peryferyjnymi przy użyciu
programu HP Web Jetadmin
działającego w systemie
Windows NT 4.0, 2000, XP,
Server 2003.
Zdalna instalacja,
konfiguracja i zarządzanie
podłączonymi do urządzeń
HP Jetdirect serwerami
druku oraz drukarkami
producentów innych firm
niż HP, które obsługują
standardowe obiekty MIB
(Management Information
Base), a także drukarkami
z wbudowanymi serwerami
sieci web.
Zarządzanie alarmami
i materiałami
eksploatacyjnymi.
Zdalne uaktualnianie
oprogramowania
układowego serwerów druku
HP Jetdirect.
Śledzenie i analiza
wykorzystania zasobów.
●Preferowane przez firmę
HP rozwiązanie
przeznaczone
do bieżącego
zarządzania i instalacji
wielu drukarek
w dowolnej lokalizacji
w sieci intranet
●Zarządzanie przy użyciu
przeglądarki sieci Web
Tabela 2.1 Rozwiązania programowe (2 z 4)
Środowisko operacyjne Funkcja Uwagi
PLWW Podsumowanie rozwiązań programowych firmy HP 20
Oprogramowanie Internet Printer Connection
Windows NT 4.0, 2000 (Intel)
Tylko TCP/IP
Uwaga: do systemu
Windows 2000 dołączono
oprogramowanie Microsoft
Internet Printing.
Drukowanie przez Internet
na drukarkach podłączonych
do urządzeń HP Jetdirect
i obsługujących protokół
drukowania
w Internecie (IPP).
●Umożliwia ekonomiczne
rozpowszechnianie przez
Internet wysokiej jakości
dokumentów do druku,
zastępując faks, pocztę
i usługi kurierskie
●Wymaga serwera druku
HP Jetdirect
(oprogramowanie
układowe w wersji
x.20.00 lub nowszej)
●Protokół IPP nie jest
obsługiwany
w niepełnych wersjach
produktów, takich jak
175x i 200m
Oprogramowanie HP IP/IPX Printer Gateway for NDPS
NetWare 5.x, 6.0
(tylko protokół IPX)
Uproszczona instalacja,
drukowanie i dwukierunkowe
zarządzanie drukarkami
połączonymi z siecią
za pomocą urządzenia
HP Jetdirect w systemie
NDPS (Novell Distributed
Print Services).
Umożliwia automatyczne
rozpoznawanie i instalowanie
w usługach NDPS drukarek,
które są podłączone
do urządzenia HP Jetdirect.
●Eliminuje konieczność
posiadania licencji dla
wielu użytkowników
●Umożliwia wyłączanie
protokołów SAP w celu
zmniejszenia ruchu
w sieci
●Wymaga
oprogramowania
układowego urządzenia
HP Jetdirect w wersji
x.20.00 lub nowszej
Tabela 2.1 Rozwiązania programowe (3 z 4)
Środowisko operacyjne Funkcja Uwagi
PLWW Podsumowanie rozwiązań programowych firmy HP 21
Narzędzie HP WPS Assistant (Mac OS X)
Mac OS X 10.1.5 lub nowszy Konfiguracja
bezprzewodowych serwerów
druku HP Jetdirect przy
użyciu połączenia
z daną siecią.
●Wymaga
bezprzewodowych
serwerów druku
HP Jetdirect z wersją
x.24.00 lub nowszą
oprogramowania
układowego
●Rozpowszechniane
na dysku CD
z oprogramowaniem
HP Jetdirect
Narzędzie HP LaserJet Utilities for Mac OS
Mac OS 9.x, X
(tryb klasyczny)
Konfiguracja i zarządzanie
drukarkami połączonymi
z siecią za pomocą
urządzenia HP Jetdirect.
Tabela 2.1 Rozwiązania programowe (4 z 4)
Środowisko operacyjne Funkcja Uwagi
PLWW Podsumowanie rozwiązań programowych firmy HP 22
Kreator HP Jetdirect Wireless Setup
Kreator HP Wireless Setup jest narzędziem programowym, które konfiguruje
bezprzewodowy serwer druku HP Jetdirect przy użyciu bezprzewodowego
połączenia z siecią.
Należy zauważyć, że kreator HP Wireless Setup nie instaluje drukarki
w systemie. Po ustanowieniu bezprzewodowego połączenia z sieci należy użyć
innych narzędzi instalacyjnych drukarek firmy HP lub standardowych narzędzi
systemu operacyjnego, aby zainstalować drukarkę w systemach sieciowych.
Podczas instalowania drukarki w systemie drukarka bezprzewodowa powinna
pojawiać się podobnie jak każda inna drukarka w sieci.
Kreator HP Wireless Setup jest dostarczany na dysku CD-ROM z każdym
bezprzewodowym serwerem druku HP Jetdirect. Kreator musi być
uruchomiony na obsługiwanym komputerze bezprzewodowym, który został
prekonfigurowany w celu komunikowania się z serwerem druku HP Jetdirect.
Dostępna jest także wersja kreatora HP Wireless Setup uruchamiana z dysku
systemowego. Można ją pobrać z witryny internetowej pomocy technicznej
firmy HP pod adresem:
www.hp.com/go/jdwsw_software
Uwaga Chociaż kreator HP Wireless Setup początkowo został
przewidziany do konfigurowania parametrów sieci
bezprzewodowych, umożliwia on także prekonfigurowanie
wymaganego prawidłowego adresu IP na serwerze druku
(na przykład w celu dostosowania specjalnych wymagań
protokołu DHCP lub ograniczeń listy dostępu).
Wymagania
●Komputer bezprzewodowy, zazwyczaj komputer PC typu laptop
●System Microsoft Windows XP (tylko wersja 32-bitowa), Windows 2000,
Windows NT 4.0, Windows 98, Windows Me
PLWW Podsumowanie rozwiązań programowych firmy HP 23
Kreator HP Install Network Printer (system
Windows)
Kreator HP Install Network Printer jest modułem oprogramowania służącym
do szybkiej i prostej instalacji drukarki w sieci TCP/IP lub IPX/SPX. Kreator
umożliwia konfigurację drukarki za pomocą parametrów IP w sieci opartej
na protokole TCP/IP lub za pomocą obiektów NDS/Bindery w sieci Novell
NetWare opartej na protokole IPX/SPX.
Kreator HP Install Network Printer znajduje się na dysku CD-ROM urządzenia
HP Jetdirect, dostarczanym z odrębnymi produktami HP Jetdirect. Kreatora
można uruchomić, wybierając opcję Install (Instaluj) w interfejsie serwera
druku na dysku CD-ROM. Kreator jest uruchamiany z dysku CD-ROM, lecz
niektóre pliki mogą być tymczasowo przechowywane na dysku systemowym,
a następnie usuwane z niego po ponownym uruchomieniu systemu.
Ponadto wersja tego kreatora zazwyczaj jest zintegrowana z oprogramowaniem
instalacyjnym systemu drukarki i uruchamiana z dysku CD-ROM
dostarczanego z drukarkami firmy HP gotowymi do pracy w sieci. Wersja
ta może jednak nie obsługiwać instalacji w sieciach Novell NetWare.
Dostępna jest także wersja uruchamiana z dysku systemowego. Można ją
pobrać z witryny internetowej pomocy technicznej firmy HP pod adresem:
http://www.hp.com/go/inpw_sw
Wymagania
●Microsoft Windows XP, Windows 2000, Windows NT 4.0,
Windows 98/Me, Server 2003
◆Protokół sieciowy TCP/IP lub IPX/SPX
●Novell NetWare 4.x, 5.x, 6.0
◆Oprogramowanie Novell Client dla systemów Microsoft
Windows 98/NT 4.0/2000/XP
◆Tryb serwera kolejki
◆Protokół sieciowy IPX/SPX
●Odpowiedni sterownik drukarki
●Podłączanie drukarki do sieci za pomocą serwera druku HP Jetdirect
PLWW Podsumowanie rozwiązań programowych firmy HP 24
Program HP Jetdirect Printer Installer for UNIX
Program HP Jetdirect Printer Installer for UNIX obsługuje systemy HP-UX
i Solaris. Oprogramowanie instaluje, konfiguruje i zapewnia funkcje
diagnostyczne drukarkom HP podłączonym do sieci opartych na protokole
TCP/IP za pomocą serwerów druku HP Jetdirect z obsługą wszystkich funkcji.
Wersje niepełne serwerów druku, takie jak 175x i 200m, nie są obsługiwane.
Oprogramowanie jest rozpowszechniane w jeden z następujących sposobów:
●Na dysku CD-ROM urządzenia HP Jetdirect, dostarczanym z odrębnymi
serwerami druku HP Jetdirect
●Poprzez anonimowy serwer FTP pod adresem ftp.hp.com (katalog:
/pub/networking/software)
●Z witryny internetowej pomocy technicznej HP pod adresem:
http://www.hp.com/support/net_printing
Informacje dotyczące wymagań systemowych i instalacji znajdują się
w dokumentacji dostarczonej wraz z oprogramowaniem.
PLWW Podsumowanie rozwiązań programowych firmy HP 25
Program HP Web Jetadmin
Program HP Web Jetadmin to wykorzystywane w przedsiębiorstwach
narzędzie do zarządzania, które w prosty sposób umożliwia zdalną instalację
i konfigurację rozmaitych sieciowych urządzeń drukujących – zarówno
urządzeń firmy HP, jak i innych firm – oraz administrowanie nimi w oparciu
o standardową przeglądarkę sieci Web. Narzędzie HP Web Jetadmin może
służyć do aktywnego zarządzania zarówno pojedynczymi urządzeniami,
jak i grupami urządzeń.
Narzędzie HP Web Jetadmin realizuje ogólne cele zarządzania dzięki obsłudze
urządzeń, które zawierają obiekty Standard Printer MIB (Management
Information Base), a ponadto zapewnia rozszerzone funkcje zarządzania
dzięki dobrej integracji z serwerami druku HP Jetdirect i drukarkami firmy HP.
Informacje o użytkowaniu narzędzia HP Web Jetadmin zawarto w pomocy
online i dokumentacji dostarczonej z oprogramowaniem.
Wymagania systemowe
Oprogramowanie HP Web JetAdmin działa w systemach operacyjnych
Microsoft Windows NT 4.0, Windows 2000, Windows XP Professional,
Windows Server 2003, Red Hat Linux i SuSE Linux. Informacje dotyczące
obsługiwanych systemów operacyjnych, obsługiwanych klientów i zgodnych
wersji przeglądarek można znaleźć w witrynie internetowej pomocy
technicznej firmy HP pod adresem http://www.hp.com/go/webjetadmin/.
Uwaga Oprogramowanie HP Web Jetadmin, po zainstalowaniu go
na dowolnym spośród obsługiwanych serwerów, dostępne
jest z każdego klienta za pośrednictwem zgodnej
przeglądarki sieci web po przejściu do hosta programu
HP Web Jetadmin. Pozwala to na instalację drukarki
i zarządzanie nią w sieciach Novell NetWare i innych
sieciach.
PLWW Podsumowanie rozwiązań programowych firmy HP 26
Instalowanie programu HP Web Jetadmin
Przed zainstalowaniem oprogramowania HP Web Jetadmin należy uzyskać
uprawnienia administratora lub użytkownika głównego (root) w systemie
lokalnym:
1. Pobierz pliki instalacyjne z witryny internetowej pomocy technicznej HP
pod adresem http://www.hp.com/go/webjetadmin.
2. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie,
aby zainstalować oprogramowanie HP Web Jetadmin.
Uwaga Instrukcje instalacyjne znajdują się też w pliku instalacyjnym
programu HP Web Jetadmin.
Weryfikacja instalacji i zapewnianie dostępu
●Sprawdź, czy oprogramowanie HP Web Jetadmin jest poprawnie
zainstalowane, przechodząc doń za pomocą przeglądarki, tak jak
to pokazano w poniższym przykładzie:
http://systemname.domain:port/
gdzie systemname.domain to nazwa hosta danego serwera sieci Web,
a port to numer portu przypisany podczas instalacji. Domyślnie numer
portu to 8000.
●Zapewnij użytkownikom dostęp do oprogramowania HP Web Jetadmin,
dodając łącze do strony głównej serwera sieci web, prowadzące do adresu
URL programu HP Web Jetadmin. Na przykład:
http://systemname.domain:port/
PLWW Podsumowanie rozwiązań programowych firmy HP 27
Konfigurowanie i modyfikowanie urządzenia
Za pomocą przeglądarki przejdź do adresu URL programu HP Web Jetadmin.
Na przykład:
http://systemname.domain:port/
Aby skonfigurować lub zmodyfikować drukarkę, wykonaj instrukcje
na odpowiedniej stronie głównej.
Uwaga Można również podstawić za adres
systemname.domain adres TCP/IP.
Usuwanie oprogramowania HP Web Jetadmin
Aby usunąć oprogramowanie HP Web Jetadmin z serwera sieci web, należy
użyć programu dezinstalacyjnego zawartego w pakiecie oprogramowania.
PLWW Podsumowanie rozwiązań programowych firmy HP 28
Oprogramowanie Internet Printer Connection
Serwery druku HP Jetdirect z obsługą wszystkich funkcji (z oprogramowaniem
układowym w wersji x.20.00 lub nowszej) obsługują protokół drukowania przez
Internet (Internet Printing Protocol, IPP). Wersje niepełne serwerów druku,
takie jak 175x i 200m, nie są obsługiwane.
Korzystając z odpowiedniego oprogramowania, można tworzyć ścieżki druku
IPP z danego systemu do obsługiwanej drukarki w Internecie podłączonej
do urządzenia HP Jetdirect.
Uwaga Dla przychodzących żądań ścieżki druku administrator
sieci musi skonfigurować zaporę do akceptowania
przychodzących żądań IPP. Funkcje zabezpieczeń dostępne
w tym oprogramowaniu są aktualnie ograniczone.
Drukowanie przez Internet daje wiele możliwości i liczne korzyści:
●Dokumenty, nawet złożone graficznie, dla oszczędności czasu można
drukować zdalnie, zarówno w trybie kolorowym, jak i czarno-białym
●Koszt zdalnego drukowania dokumentów jest zdecydowanie niższy niż
koszt tradycyjnych metod przekazu (takich jak faks, poczta lub usługi
kurierskie)
●Tradycyjny model drukowania w sieci LAN można rozszerzyć do modelu
drukowania przez Internet
●Żądania wychodzące protokołu IPP dotyczące wysyłania zleceń druku
można przesyłać przez zapory
Oprogramowanie dostarczane przez firmę HP
Oprogramowanie HP Internet Printer Connection umożliwia skonfigurowanie
drukowania przez Internet z klientów Windows NT 4. i Windows 2000.
1. Aby uzyskać oprogramowanie:
Oprogramowanie HP Internet Printer Connection można pobrać z witryny
internetowej pomocy technicznej firmy HP pod adresem:
http://www.hp.com/support/net_printing
PLWW Podsumowanie rozwiązań programowych firmy HP 29
2. W celu zainstalowania oprogramowania i skonfigurowania ścieżki druku
do drukarki wykonaj instrukcje dołączone do oprogramowania. Skontaktuj
się z administratorem sieci w celu uzyskania adresu IP lub adresu URL
drukarki, potrzebnego do ukończenia instalacji.
Wymagania systemowe oprogramowania firmy HP
●Komputer z systemem Microsoft Windows NT 4.0 (i procesorem firmy
Intel) lub systemem Windows 2000
●Serwer druku HP Jetdirect z protokołem IPP (i oprogramowaniem
układowym w wersji x.20.00 lub nowszej)
Serwery proxy obsługiwane przez oprogramowanie firmy HP
Serwer proxy sieci Web z obsługą protokołu HTTP w wersji 1.1 lub nowszej
(może nie być konieczny w przypadku drukowania przez sieć intranet)
Oprogramowanie dostarczane przez firmę Microsoft
Uwaga Aby uzyskać pomoc techniczną dotyczącą oprogramowania
IPP systemu Windows, należy skontaktować się z firmą
Microsoft.
Oprogramowanie zintegrowane z systemem Windows 2000/XP
W systemach Windows 2000/XP, zamiast stosować oprogramowanie
dostarczane przez firmę HP, można użyć oprogramowania klienta protokołu
IPP, zintegrowanego z systemem Windows 2000/XP Implementacja protokołu
IPP na serwerze druku HP Jetdirect jest zgodna z oprogramowaniem klienta
protokołu IPP systemu Windows 2000/XP.
Aby skonfigurować ścieżkę druku do internetowej drukarki podłączonej
do urządzenia HP Jetdirect, używając oprogramowania klienta IPP systemu
Windows 2000, należy wykonać następujące czynności:
1. Otwórz folder Drukarki (kliknij przycisk Start, wybierz polecenie
Ustawienia, a następnie wybierz polecenie Drukarki).
2. Uruchom Kreatora dodawania drukarki (kliknij dwukrotnie ikonę
Dodaj drukarkę), a następnie kliknij przycisk Dalej.
3. Wybierz opcję dotyczącą drukarki sieciowej i kliknij przycisk Dalej.
PLWW Podsumowanie rozwiązań programowych firmy HP 30
4. Zaznacz opcję Podłącz do drukarki w sieci Internet i wprowadź adres URL
serwera druku w postaci:
http://adres_IP[/ipp/nr_portu]
gdzie adres_IP jest adresem IP skonfigurowanym na serwerze druku
HP Jetdirect. Parametr [/ipp/nr_portu] identyfikuje numer portu na
wieloportowym zewnętrznym serwerze druku HP Jetdirect (port1, port2
lub port3), do którego jest podłączona drukarka (standardowo jest
to /ipp/port1).
Następnie kliknij przycisk Dalej.
5. Zostanie wyświetlony monit o wskazanie sterownika drukarki (serwer
druku HP Jetdirect nie zawiera sterowników drukarek, dlatego nie jest
możliwe automatyczne uzyskanie sterownika). Aby zainstalować
w systemie sterownik, kliknij przycisk OK i postępuj zgodnie z instrukcjami
wyświetlanymi na ekranie. (Być może do zainstalowania sterownika
niezbędny będzie dysk CD-ROM dołączony do danej drukarki.)
6. Aby ukończyć konfigurowanie ścieżki druku, postępuj zgodnie
z instrukcjami wyświetlanymi na ekranie.
Klient IPP systemu Windows Me
Implementacja protokołu IPP na serwerze druku HP Jetdirect jest zgodna
z programem klienckim IPP systemu Windows Me. Klienta IPP można
zainstalować z dysku CD-ROM z systemem Windows Me (z folderu Add-Ons).
Informacje dotyczące instalacji i konfiguracji klienta IPP w systemie Windows
Me znajdują się w instrukcji dołączonej do dysku CD-ROM z systemem
Windows Me.
Oprogramowanie dostarczane przez firmę Novell
Serwer druku HP Jetdirect jest zgodny z protokołem IPP działającym
w systemie NetWare 5.1 z zainstalowanym dodatkiem SP1 lub nowszym.
Aby uzyskać pomoc techniczną dotyczącą klienta systemu NetWare, należy
zajrzeć do dokumentacji technicznej systemu NetWare lub skontaktować się
z firmą Novell.
Przykłady:
http://192.160.45.40 Połączenie IPP do wewnętrznego serwera
druku HP Jetdirect 610N/615N o adresie IP
192.160.45.40. (Przyjmuje się port
„/ipp/port1” i parametr nie jest wymagany.)
http://192.160.45.39/ipp/port2 Połączenie IPP do zewnętrznego serwera druku
HP Jetdirect o adresie IP 192.160.45.39
i drukarce podłączonej do portu 2
PLWW Podsumowanie rozwiązań programowych firmy HP 31
Oprogramowanie HP IP/IPX Printer Gateway
for NDPS
NDPS (Novell Distributed Print Services, rozproszone usługi drukowania
firmy Novell) jest to architektura drukowania opracowana przez firmę Novell
we współpracy z firmą Hewlett-Packard. Usługi NDPS upraszczają i ułatwiają
administrowanie drukowaniem w sieci. Eliminują one konieczność
konfigurowania i łączenia kolejek wydruku, obiektów drukarek i serwerów
druku. Administratorzy mogą korzystać z usług NDPS w celu zarządzania
drukarkami sieciowymi w obsługiwanych środowiskach NetWare.
Brama drukarki, HP IP/IPX Printer Gateway, jest ładowalnym modułem
sieciowego systemu operacyjnego NetWare (NLM, Netware Loadable
Module), opracowanym przez firmę HP w celu zapewnienia funkcjonalności
i zgodności z systemem NDPS firmy Novell serwerom druku HP Jetdirect
z obsługą wszystkich funkcji. Wersje niepełne serwerów druku, takie jak 175x
i 200m, nie są obsługiwane.
Brama HP Gateway doskonale integruje drukarki podłączone do serwera druku
HP Jetdirect ze środowiskiem NDPS. Korzystając z bramy HP Gateway,
administrator może przeglądać statystykę, konfigurować ustawienia bramy
oraz drukarki podłączone do urządzenia HP Jetdirect.
Funkcje
Do funkcji i zalet bramy HP Gateway i usług NDPS należą:
●Inteligentne wykrywanie drukarek w środowiskach NetWare 5.x, 6.0
●Automatyczna instalacja drukarek przy użyciu protokołu IP/IPX
●Ścisła integracja z usługami NDS i NWAdmin firmy Novell
●Aktualizacje stanu otrzymywane od drukarek
●Uproszczone, automatyczne pobieranie sterowników
●Zmniejszony ruch SAP
●Zmniejszenie liczby wymaganych licencji użytkowników systemu NetWare
●Drukowanie przy użyciu macierzystego protokołu TCP/IP w systemie
NetWare 5.x, 6.0
PLWW Podsumowanie rozwiązań programowych firmy HP 32
Uzyskiwanie oprogramowania
Brama HP IP/IPX Printer Gateway jest zawarta we wszystkich bieżących
wersjach usług NDPS. Systemy Novell NetWare 5.x i 6.0 zawierają usługi
NDPS. Aby uzyskać najnowszą wersję oprogramowania lub związaną z nią
dokumentację:
■Odwiedź witrynę http://www.hp.com/go/hpgate_sw
■Kliknij łącze pobierania sterowników i oprogramowania, a następnie
wykonaj instrukcje wyświetlane na ekranie.
Wymagania systemowe i obsługa klienta systemu Novell są opisane
w dokumentacji dołączonej do oprogramowania.
PLWW Podsumowanie rozwiązań programowych firmy HP 33
Narzędzie HP WPS Assistant (Mac OS X)
To narzędzie umożliwia konfigurowanie bezprzewodowego serwera druku
HP Jetdirect (WPS) przy użyciu połączenia z siecią systemu Mac OS.
Aby korzystanie z tego narzędzia było możliwe, bezprzewodowy serwer druku
HP Jetdirect musi mieć standardowe ustawienia fabryczne. Wykonaj
następującą procedurę:
1. Włóż dysk CD-ROM do komputera z systemem Mac OS (wersja X 10.1.5
lub nowsza).
2. Zaznacz i otwórz ikonę dysku CD-ROM HPJETDIRECT.
3. Przeczytaj uwagi dotyczące wersji, jeśli zostały wyświetlone, aby uzyskać
zaktualizowane informacje.
4. Zaznacz i otwórz folder HP WPS Assistant.
5. Uruchom narzędzie HP WPS Assistant, a następnie wykonaj instrukcje
wyświetlane na ekranie.
Uwaga Opcjonalnie połączenie sieciowe dla systemów Mac OS 9.x
lub X można skonfigurować przy użyciu wbudowanego
serwera sieci web. Zobacz Dodatek B.
Po utworzeniu połączenia bezprzewodowego konieczne będzie użycie innych
narzędzi (takich jak HP LaserJet Utility for Mac OS) do konfigurowania
i zarządzania drukarką w celu drukowania.
PLWW Podsumowanie rozwiązań programowych firmy HP 34
Narzędzie HP LaserJet Utilities for Mac OS
Narzędzia HP LaserJet Utilities for Mac OS umożliwiają konfigurowanie
drukarek połączonych z serwerem HP Jetdirect w sieciach AppleTalk
i administrowanie nimi. W tej sekcji opisano instalowanie oprogramowania
i korzystanie z narzędzi HP LaserJet Utilities. Pokazano również, jak korzystać
z Wybieracza przy wybieraniu i konfiguracji komputera z systemem
operacyjnym Mac OS w celu drukowania na drukarce firmy HP.
Instalowanie oprogramowania drukarki
Jeżeli program narzędziowy HP LaserJet Utility znajdował się na dysku
CD-ROM dołączonym do drukarki, to należy przeczytać instrukcje
instalacyjne w dokumentacji drukarki, a następnie przejść do następnej części
w celu skonfigurowania drukarki.
Jeżeli program narzędziowy HP LaserJet jest instalowany z dysku CD-ROM
serwera druku HP Jetdirect, to należy zastosować się do poniższych instrukcji
instalacyjnych.
Uwaga Jeżeli program narzędziowy HP LaserJet jest instalowany
ze źródła innego niż dysk CD-ROM, to należy przeczytać
instrukcje instalacyjne w pliku README, dołączonym
do oprogramowania.
Uwaga Programy automatycznie wykrywające wirusy mogą
zakłócać instalację tego oprogramowania. Jeżeli
na komputerze z systemem Mac OS są uruchomione takie
programy, to należy je wyłączyć przed kontynuowaniem
procesu instalacyjnego.
1. Włóż dysk CD-ROM do stacji dysków CD-ROM.
2. W oknie Instalator HP kliknij dwukrotnie ikonę instalacyjną, aby wybrać
oprogramowanie w odpowiednim języku.
3. Wykonaj instrukcje wyświetlane na ekranie.
Więcej informacji na temat konfiguracji sterownika drukarki zawiera
dokumentacja online na dysku CD-ROM, dołączonym do drukarki.
PLWW Podsumowanie rozwiązań programowych firmy HP 35
Konfigurowanie drukarki
Program narzędziowy HP LaserJet umożliwia konfigurację takich ustawień
drukarki, jak nazwa drukarki i preferowana strefa, za pomocą systemu Mac OS.
Firma Hewlett-Packard zaleca, aby tylko administratorzy sieci korzystali
z funkcji konfiguracyjnych drukarki, dostępnych w omawianym tu programie
narzędziowym.
Jeżeli dana drukarka ma być obsługiwana przez bufor druku, należy ustawić
nazwę drukarki i strefę przed skonfigurowaniem buforu na przechwytywanie
danych z drukarki.
Uruchomienie programu narzędziowego HP LaserJet Utility
1. Po włączeniu zasilania drukarki, włączeniu jej do trybu online i połączeniu
serwera druku z drukarką i z siecią kliknij dwukrotnie ikonę
HP LaserJet Utility.
2. Jeżeli nazwy drukarki nie ma na liście drukarek docelowych, kliknij
opcję Wybierz drukarkę. Zostanie wyświetlone okno Wybierz drukarkę
docelową.
■Jeśli jest to konieczne, wybierz z listy Strefy AppleTalk strefę, w której
znajduje się drukarka. Strefa, w której znajduje się drukarka, jest
pokazana na stronie konfiguracji. Zapoznaj się z instrukcją instalacji
sprzętu, załączoną do serwera druku, lub instrukcją początkowych
czynności, załączoną do drukarki, aby uzyskać instrukcje dotyczące
drukowania strony konfiguracji.
■Wybierz drukarkę z listy Dostępne drukarki i kliknij przycisk OK.
Sprawdzanie konfiguracji sieci
W celu sprawdzenia bieżącej konfiguracji sieciowej wydrukuj stronę
konfiguracji urządzenia Jetdirect. Jeżeli strona konfiguracji nie była jeszcze
drukowana na tej drukarce, odpowiednie informacje można znaleźć
w instrukcji instalacji sprzętu serwera druku lub w dokumentacji drukarki
(więcej informacji zawiera Rozdział 9). Jeżeli drukarka ma panel sterowania,
upewnij się, że przynajmniej przez jedną minutę jest wyświetlany na nim
komunikat GOTOWE, a następnie wydrukuj stronę. Bieżąca konfiguracja jest
widoczna w obszarze „AppleTalk” na stronie konfiguracji.
Uwaga Jeżeli w sieci jest wiele drukarek, należy wydrukować stronę
konfiguracji, aby zidentyfikować nazwę i strefę drukarki.
PLWW Podsumowanie rozwiązań programowych firmy HP 36
Zmienianie nazwy drukarki
Drukarka jest fabrycznie wyposażona w nazwę standardową. Firma
Hewlett-Packard stanowczo zaleca zmianę nazwy drukarki w celu uniknięcia
sytuacji, gdy w sieci funkcjonuje wiele drukarek o podobnych nazwach.
PRZESTROGA Po zmianie nazwy drukarki i skonfigurowaniu kolejek
wydruku do tej drukarki, należy przy ponownej zmianie
nazwy drukarki zachować szczególną ostrożność. Jeżeli
nazwa drukarki zostanie ponownie zmieniona, kolejki
do tej drukarki przestaną działać.
Uwaga Długość tej nazwy nie może przekraczać 32 znaków. Sygnał
ostrzegawczy oznacza wpisanie niedozwolonego znaku.
Informacje na temat niedozwolonych znaków można
uzyskać w systemie pomocy zintegrowanym
z oprogramowaniem.
Drukarkę można nazwać w dowolny sposób, np. „LaserJet 4000 Piotra”.
Program narzędziowy HP LaserJet umożliwia nadawanie nowych nazw
drukarkom ulokowanym w różnych strefach, jak i w strefie lokalnej (nie trzeba
określać żadnych stref, aby korzystać z programu narzędziowego HP LaserJet
Utility).
1. Wybierz ikonę Ustawienia z rozwijanej listy ikon. Zostanie wyświetlone
okno dialogowe Wybór ustawienia.
2. Wybierz z listy pozycję Nazwa drukarki.
3. Kliknij przycisk Edytuj. Zostanie wyświetlone okno dialogowe Ustawianie
nazwy drukarki.
4. Wpisz nową nazwę.
5. Kliknij przycisk OK.
Uwaga Jeżeli spróbujesz nadać tę samą nazwę dwóm drukarkom,
zostanie wyświetlone okno dialogowe ostrzeżenia
z informacją o konieczności wybrania innej nazwy.
Aby wybrać inną nazwę, powtórz kroki 4 i 5.
PLWW Podsumowanie rozwiązań programowych firmy HP 37
6. Jeżeli drukarka znajduje się w sieci EtherTalk, kontynuuj procedurę
opisaną w następnej sekcji, „Wybór strefy”.
7. Aby zakończyć, wybierz polecenie Zakończ z menu Plik.
Powiadom wszystkich użytkowników sieci o nowej nazwie drukarki, aby mogli
ją wybrać w Wybieraczu.
Wybór strefy
Program narzędziowy HP LaserJet umożliwia wybór preferowanej strefy
dla drukarki w sieci Phase 2 EtherTalk. Zamiast pozostawiania drukarki
w strefie standardowej, która jest ustawiona przez router, narzędzie pozwala
na wybór strefy, w której ma się znajdować drukarka. Strefy, w których
drukarka może się znajdować, są ograniczone konfiguracją sieci. Program
narzędziowy HP LaserJet umożliwia wybór tylko takiej strefy, która została już
skonfigurowana dla danej sieci.
Strefami są grupy komputerów, drukarek i innych urządzeń AppleTalk. Można
je grupować według lokalizacji fizycznych (na przykład Strefa A może zawierać
wszystkie drukarki w sieci w budynku A). Strefy można także grupować
logicznie (na przykład wszystkie drukarki używane w dziale finansowym).
1. Wybierz ikonę Ustawienia z rozwijanej listy ikon. Zostanie wyświetlone
okno dialogowe Wybór ustawienia.
2. Wybierz z listy opcję Strefa drukarki i kliknij przycisk Edytuj. Zostanie
wyświetlone okno dialogowe Wybieranie strefy.
3. Wybierz preferowaną strefę sieci z listy Wybierz strefę: i kliknij przycisk
Ustaw strefę.
4. Aby zakończyć, wybierz polecenie Zakończ z menu Plik.
Powiadom wszystkich użytkowników sieci o nowej strefie dla drukarki,
aby mogli ją wybrać w Wybieraczu.
PLWW Podsumowanie rozwiązań programowych firmy HP 38
Wybór drukarki
1. Otwórz Wybieracz z menu Apple.
2. Wybierz ikonę drukarki do używania z daną drukarką. Jeżeli odpowiednia
ikona drukarki nie jest wyświetlana w Wybieraczu lub nie ma pewności,
którą ikonę wybrać dla danej drukarki, należy przeczytać „Instalowanie
oprogramowania drukarki” w niniejszym rozdziale.
3. Jeżeli sieć AppleTalk nie jest aktywna, na ekranie pojawi się okno
dialogowe z ostrzeżeniem. Wybierz przycisk OK. Włączy się przycisk
Aktywna.
Jeżeli dana sieć jest połączona z innymi sieciami, w Wybieraczu zostanie
wyświetlone okno dialogowe z listą Strefy AppleTalk.
4. W razie potrzeby wybierz strefę lokalizacji drukarki z rozwijanej listy Strefy
AppleTalk.
5. Wybierz żądaną nazwę drukarki z listy nazw drukarek, znajdującej się
u góry po prawej stronie Wybieracza. Jeżeli na liście nie ma nazwy tej
drukarki, upewnij się, że zostały wykonane następujące czynności:
■drukarka jest włączona i jest w trybie online
■serwer druku jest podłączony do drukarki i do sieci
■kablowe połączenia drukarki nie są poluzowane
Powinien pojawić się komunikat GOTOWE, jeżeli drukarka ma wyświetlacz
na panelu sterowania. Więcej informacji zawiera Rozdział 8.
Uwaga Nawet jeżeli w oknie dialogowym jest wyświetlana nazwa tylko
jednej drukarki, należy ją wybrać. Wybór drukarki będzie
obowiązywał do chwili wybrania w Wybieraczu innej
drukarki.
6. Kliknij Ustawienie lub Utwórz w Wybieraczu, a następnie, po wyświetleniu
monitu, wybierz odpowiedni plik opisu drukarki PostScript (plik PPD)
dla tej drukarki. Więcej informacji zawiera dokumentacja online.
PLWW Podsumowanie rozwiązań programowych firmy HP 39
7. Ustaw Drukowanie w tle na pozycję WŁĄCZONE lub WYŁĄCZONE.
Jeżeli drukowanie w tle jest WYŁĄCZONE, to w chwili wysyłania zlecenia
druku na drukarkę na ekranie zostaną wyświetlone komunikaty o stanie
i przed kontynuacją pracy trzeba zaczekać aż znikną. Jeżeli drukowanie
w tle jest WŁĄCZONE, komunikaty zostają przekierowane do monitora
druku (programu PrintMonitor) i można kontynuować pracę w czasie,
gdy drukarka drukuje zlecenie.
8. Zakończ pracę w Wybieraczu.
Aby wyświetlić nazwę użytkownika w sieci podczas drukowania dokumentu,
przejdź do Panelu sterowania systemu Mac OS, wybierz Wspólne ustawienia,
a następnie wpisz swoją nazwę właściciela.
Testowanie konfiguracji
1. Wybierz polecenie Drukuj okno z menu Plik lub, jeśli nie jest otwarte żadne
okno, wybierz polecenie Drukuj pulpit.
Zostanie wyświetlone okno dialogowe Drukowanie.
2. Kliknij przycisk Drukuj.
Jeżeli drukarka drukuje zlecenie, to została poprawnie podłączona do sieci.
Jeżeli drukarka nie drukuje, zobacz Rozdział 8.
PLWW 40
3
Konfiguracja protokołu TCP/IP
Wstęp
W celu zapewnienia prawidłowego działania w sieci TCP/IP serwer druku
HP Jetdirect musi być skonfigurowany za pomocą prawidłowych parametrów
konfiguracji sieci TCP/IP, takich jak adres IP, który jest odpowiedni w danej
sieci. Ogólne informacje na temat sieci TCP/IP zawiera Dodatek A.
Konfiguracja protokołu TCP/IP na serwerze lub konfiguracja
ręczna
Serwer druku HP Jetdirect z ustawieniami fabrycznymi po włączeniu zasilania
podejmuje próbę skonfigurowania protokołu TCP/IP przy użyciu metody
konfiguracji na serwerze, takiej jak protokoły BOOTP/TFTP, DHCP/TFTP
lub RARP. Metody konfiguracji na serwerze opisano w dalszej części tego
rozdziału.
Serwer druku może być również konfigurowany ręcznie. Narzędzia
obsługiwane ręcznie to, między innymi, usługa Telnet, przeglądarka sieci Web,
panel sterowania drukarki, polecenia arp i ping (w przypadku domyślnego
adresu IP 192.0.0.192) lub oprogramowanie służące do zarządzania przy
użyciu protokołu SNMP. Wartości konfiguracji protokołu TCP/IP przypisane
ręcznie zostaną zachowane podczas wyłączania i włączania zasilania.
Serwer druku może być w dolnej chwili ponownie skonfigurowany
z wykorzystaniem ustawień protokołu TCP/IP skonfigurowanych na serwerze
lub ręcznie.
PLWW Konfiguracja protokołu TCP/IP 41
Domyślny adres IP
Serwer druku HP Jetdirect ze standardowymi ustawieniami fabrycznymi
(na przykład po dostarczeniu z zakładu produkcyjnego lub po zimnym
zerowaniu) nie ma adresu IP. Domyślny adres IP może być ewentualnie
przypisany zależnie od środowiska sieciowego.
Domyślny adres IP nie zostanie przypisany
Domyślny adres IP nie zostanie przypisany, jeżeli konfiguracja na serwerze
(na przykład przy użyciu protokołu BOOTP lub DHCP) powiedzie się.
Jeżeli serwer druku zostanie wyłączony i włączony, ta sama metoda zostanie
ponownie wykorzystana do pobrania ustawień konfiguracji protokołu IP. Jeżeli
pobieranie ustawień konfiguracji protokołu IP przy użyciu tej metody nie
powiedzie się (na przykład serwer BOOTP lub DHCP nie będzie już dostępny),
domyślny adres IP nie zostanie przypisany. Serwer druku będzie kontynuował
wysyłanie żądań konfiguracji protokołu IP przez czas nieokreślony. Zimne
zerowanie serwera druku umożliwia zmianę tego zachowania.
Ponadto domyślny adres IP nie zostanie przypisany, jeżeli kable sieciowe
nie są podłączone do kablowego serwera druku.
Domyślny adres IP zostanie przypisany
Domyślny adres IP zostanie przypisany, jeżeli metody konfiguracji przy użyciu
standardowych wartości fabrycznych nie powiodą się lub jeżeli serwer druku
został uprzednio ponownie skonfigurowany przez administratora
do wykorzystania metody konfiguracji na serwerze (na przykład przy użyciu
protokołu BOOTP lub DHCP), która nie powiodła się.
Jeżeli domyślny adres IP zostanie przypisany, adres będzie zależny od sieci,
do której serwer druku jest podłączony. Serwer wydruku wykrywa pakiety
emisji w sieci, aby ustalić odpowiednie standardowe ustawienia protokołu IP:
●W niewielkich sieciach prywatnych, w których automatycznie przypisywane
są domyślne adresy IP, serwer druku wykorzystuje technikę adresowania
lokalnego do przypisania unikatowego adresu IP. Adresy lokalne mogą być
określane jako Automatyczne adresy IP. Przypisany adres IP powinien
należeć do zakresu od 169.254.1.0 do 169.254.254.255 (zwykle określany
jako 169.254/16) i powinien być prawidłowy. Adres może być jednak
modyfikowany, zgodnie z wymaganiami danej sieci, przy użyciu
obsługiwanych narzędzi konfiguracyjnych TCP/IP, jeżeli jest to konieczne.
W przypadku adresów lokalnych podsieci nie są używane. Przypisana
zostanie maska podsieci 255.255.0.0, która nie może być zmieniana.
PLWW Konfiguracja protokołu TCP/IP 42
Adresy lokalne nie będą umożliwiały trasowania poza łącze lokalne,
a dostęp do Internetu i z Internetu nie będzie możliwy. Domyślny adres
bramy będzie taki sam, jak adres lokalny.
Jeżeli zostanie wykryty duplikat adresu, serwer druku HP Jetdirect
automatycznie ponownie przypisze adres, jeżeli będzie to konieczne,
zgodnie ze standardowymi metodami adresowania lokalnego.
●W dużych lub instalowanych w przedsiębiorstwach sieciach protokołu IP
adres tymczasowy 192.0.0.192 będzie przypisany aż do chwili, kiedy
zostanie ponownie skonfigurowany przy użyciu prawidłowego adresu
za pośrednictwem obsługiwanych narzędzi konfiguracyjnych TCP/IP.
Ten adres jest zwany domyślnym adresem IP starszego typu.
●W mieszanym środowisku sieciowym samodzielnie przypisanym
domyślnym adresem może być IP 169.254/16 lub 192.0.0.192. W takim
przypadku należy zweryfikować na stronie konfiguracji serwera Jetdirect,
że przypisany domyślny adres IP jest zgodny z oczekiwaniami.
Adres IP skonfigurowany na danym serwerze druku można ustalić,
sprawdzając stronę konfiguracji Jetdirect serwera druku. Zobacz Rozdział 9.
Opcje konfiguracji domyślnego adresu IP
Parametr Domyślny adres IP
Parametr konfiguracyjny Domyślny adres IP (Default IP) na serwerze druku
kontroluje metodę przypisywania domyślnego adresu IP.
W przypadku serwera druku, na którym wykorzystywane są wyłącznie
standardowe ustawienia fabryczne, wartość tego parametru jest
niezdefiniowana. Jeżeli serwer druku jest początkowo skonfigurowany
z domyślnym adresem IP (lokalny adres IP lub 192.0.0.192), do parametru
Domyślny adres IP (Default IP) zostanie przypisany automatyczny adres IP
(Auto IP) lub domyślny adres IP starszego typu (Legacy Default IP).
Ustawienie tego parametru będzie określać adres IP używany wówczas,
gdy serwer druku nie będzie mógł uzyskać adresu IP z sieci podczas
wymuszonej konfiguracji protokołu TCP/IP (na przykład wówczas, gdy jest
ręcznie skonfigurowany do korzystania z protokołu BOOTP lub DHCP).
Parametr Domyślny adres IP (Default IP) może być zmieniony za
pośrednictwem obsługiwanego narzędzia konfiguracyjnego (na przykład usługi
Telnet, przeglądarki sieci Web i aplikacji służących do zarządzania przy użyciu
protokołu SNMP).
PLWW Konfiguracja protokołu TCP/IP 43
Włączanie/wyłączanie żądań DHCP
Podczas przypisywania domyślnego adresu IP można ewentualnie wybrać
opcję okresowego wysyłania żądań DHCP. Żądania DHCP są używane
do pobierania ustawień konfiguracji protokołu IP z serwera DHCP w sieci.
Domyślnie ten parametr jest włączony i umożliwia przesyłanie żądań DHCP.
Ten parametr może być jednak wyłączony za pośrednictwem obsługiwanych
narzędzi konfiguracyjnych, takich jak usługa Telnet, przeglądarka sieci Web
i aplikacje służące do zarządzania przy użyciu protokołu SNMP.
Bezprzewodowy serwer druku HP Jetdirect. Po włączeniu po raz pierwszy
bezprzewodowy serwer druku ze standardowymi ustawieniami fabrycznymi
w przypadku braku połączenia z siecią prawdopodobnie samodzielnie
przypisze lokalny adres IP. Jeżeli zostanie nawiązane połączenie z siecią,
w której znajduje się serwer DHCP, adres IP prawdopodobnie zostanie
ponownie skonfigurowany, ponieważ obsługa żądań DHCP na serwerze druku
jest domyślnie włączona.
PLWW Konfiguracja protokołu TCP/IP 44
Domyślny adres IP na bezprzewodowych i kablowych
serwerach druku
Kablowe i bezprzewodowe serwery druku mogą wykorzystywać różne
domyślne ustawienia konfiguracji protokołu IP:
●Po włączeniu kablowy serwer ze standardowymi ustawieniami fabrycznymi
będzie systematycznie używał protokołu BOOTP, DHCP i RARP
do pobierania ustawień IP. Ten proces trwa maksymalnie dwie minuty.
Jeżeli konfiguracja nie powiedzie się, domyślny adres IP zostanie przypisany
zgodnie z opisanymi metodami.
●W przypadku bezprzewodowego serwera druku ze standardowymi
ustawieniami fabrycznymi połączenie sieciowe musi być skonfigurowane
przed nawiązaniem łączności z siecią. Czas pobierania ustawień protokołu
IP z sieci jest więc ograniczony do około czterech sekund. W tym czasie
wysyłane jest pojedyncze żądanie BOOTP i wykrywane są pakiety emisji.
Uzyskanie odpowiedzi od serwera BOOTP w sieci trybu ad hoc jest mało
prawdopodobne, a liczba wykrytych pakietów emisji będzie minimalna,
dlatego prawdopodobnie zostanie zastosowana domyślna konfiguracja
protokołu IP z wykorzystaniem adresowania lokalnego.
Konfiguracja protokołu IP może jednak zmienić się po nawiązaniu przez
bezprzewodowy serwer druku połączenia z siecią DHCP, ponieważ obsługa
żądań DHCP jest domyślnie włączona.
Narzędzia konfiguracyjne, które wymagają określonego domyślnego adresu IP
do początkowego komunikowania się z serwerem druku ze standardowymi
ustawieniami fabrycznymi mogą funkcjonować prawidłowo dopiero
po wprowadzeniu niezbędnych modyfikacji. Informacje dotyczące ustawień
związanych z domyślnym adresem IP na serwerze druku są dostępne na stronie
konfiguracji Jetdirect.
PLWW Konfiguracja protokołu TCP/IP 45
Narzędzia konfiguracyjne TCP/IP
Zależnie od drukarki i systemu operacyjnego, serwer druku HP Jetdirect może
być konfigurowany z prawidłowymi parametrami protokołu TCP/IP dla danej
sieci w następujący sposób:
●Z wykorzystaniem oprogramowania. Przy użyciu oprogramowania
instalacyjnego drukarki lub serwera druku HP Jetdirect w obsługiwanych
systemach. Więcej informacji zawiera Rozdział 2, „Podsumowanie
rozwiązań programowych firmy HP”.
Aby skonfigurować bezprzewodowy serwer druku z prawidłowym adresem
IP przed ustanowieniem połączenia bezprzewodowego, należy wykorzystać
kreatora instalacji komunikacji bezprzewodowej HP Jetdirect Wireless
Setup (Windows) lub wbudowany serwer sieci Web. Oprogramowanie
instalacyjne drukarki może być wykorzystane do konfiguracji protokołu IP
tylko w przypadku drukarek połączonych z siecią.
●BOOTP/TFTP. Pobierając dane z serwera sieciowego przy użyciu
protokołu BOOTP (Bootstrap Protocol) i protokołu TFTP (Trivial File
Transfer Protocol) za każdym razem, gdy drukarka jest włączana. Więcej
informacji zawiera „Korzystanie z protokołów BOOTP/TFTP”.
Demon BOOTP, bootpd, musi działać na serwerze BOOTP, do którego
drukarka ma dostęp.
●DHCP/TFTP. Przy użyciu protokołu dynamicznej konfiguracji hosta
(Dynamic Host Configuration Protocol, DHCP). Protokół ten jest
obsługiwany w systemach HP-UX, Solaris, Red Hat Linux, SuSe Linux,
Windows NT/2000/XP, NetWare i Mac OS (sprawdź w dokumentacji
sieciowego systemu operacyjnego, czy dany system operacyjny
obsługuje protokół DHCP). Więcej informacji zawiera „Korzystanie
zprotokołu DHCP”.
PLWW Konfiguracja protokołu TCP/IP 46
Uwaga Systemy operacyjne Linux i UNIX: Zapoznaj się
z dodatkowymi informacjami na stronie bootpd man.
W systemach HP-UX przykładowy plik konfiguracyjny
protokołu DHCP (dhcptab) może znajdować się
w katalogu /etc.
Ponieważ system HP-UX nie zawiera obecnie usług DDNS
dla implementacji DHCP, firma HP zaleca ustawienie
wszystkich okresów dzierżawy serwera druku na wartość
infinite (nieskończony). Zapewni to zachowanie statycznych
adresów IP serwera druku do czasu opracowania
usług DDNS.
●RARP. Serwer sieciowy może korzystać z protokołu RARP (Reverse
Address Resolution Protocol) w celu odpowiadania na żądanie RARP
serwera druku oraz nadawania serwerowi druku adresu IP. Metoda RARP
umożliwia jedynie konfigurowanie adresu IP. Więcej informacji zawiera
„Korzystanie z protokołu RARP”.
●Polecenia arp i ping. (Tylko serwery druku konfigurowane z domyślnym
adresem IP starszego typu 192.0.0.192) Można wykorzystać polecenia
arp iping w danym systemie. Więcej informacji zawiera „Korzystanie
z poleceń arp i ping”.
●Telnet. Można ustawić parametry konfiguracyjne przy użyciu usługi Telnet.
Aby ustawić parametry konfiguracji, należy nawiązać połączenie usługi
Telnet z danego komputera z serwerem druku HP Jetdirect przy użyciu
standardowego adresu IP. Po skonfigurowaniu serwer druku zapisuje
konfigurację podczas wyłączania i włączania zasilania. Więcej informacji
zawiera „Korzystanie z usługi Telnet”.
●Wbudowany serwer sieci Web. Można przeglądać serwer druku HP Jetdirect
w poszukiwaniu wbudowanego serwera sieci Web i ustawić parametry
konfiguracyjne. Więcej informacji zawiera Rozdział 4.
●Panel sterowania drukarki. (Tylko wewnętrzne serwery druku Jetdirect)
Można ręcznie wprowadzić dane konfiguracyjne za pomocą przycisków
na panelu sterowania drukarki. Ta metoda pozwala skonfigurować jedynie
ograniczony podzbiór parametrów konfiguracyjnych (adres IP, maska
podsieci, adres bramy domyślnej i limit czasu bezczynności). Dlatego
też konfigurację za pomocą panelu sterowania zaleca się tylko podczas
rozwiązywania problemów lub w przypadku prostych instalacji.
W przypadku stosowania tej metody konfiguracji serwer druku zapisuje
konfigurację podczas wyłączania i włączenia zasilania. Więcej informacji
zawiera „Używanie panelu sterowania drukarki”.
PLWW Konfiguracja protokołu TCP/IP 47
Korzystanie z protokołów BOOTP/TFTP
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Protokoły BOOTP (Bootstrap Protocol) i TFTP (Trivial File Transfer
Protocol) zapewniają wygodny sposób automatycznego konfigurowania
serwera druku HP Jetdirect do pracy w sieci TCP/IP. Po włączeniu zasilania
serwer druku Jetdirect wysyła do sieci komunikat żądania BOOTP. Poprawnie
skonfigurowany w sieci serwer BOOTP odpowiada komunikatem, który
zawiera podstawowe dane konfiguracji sieciowej serwera druku Jetdirect.
Odpowiedź serwera BOOTP może również wskazywać plik, w którym znajdują
się dane dotyczące rozszerzonej konfiguracji serwera druku. Serwer druku
Jetdirect pobiera ten plik, korzystając z protokołu TFTP. Ten plik
konfiguracyjny TFTP może znajdować się na serwerze BOOTP lub
na oddzielnym serwerze TFT.
Serwery BOOTP/TFTP działają zazwyczaj pod kontrolą systemów UNIX
lub Linux. Serwery z systemem Windows NT/2000 oraz NetWare mogą
odpowiadać na żądania BOOTP. Serwery z systemem Windows NT/2000
są konfigurowane przez usługi Microsoft DHCP (zobacz Korzystanie
zprotokołu DHCP). Jednak systemy Windows NT/2000 mogą wymagać
oprogramowania innych firm w celu obsługi protokołu TFTP. Informacje
na temat konfiguracji serwerów BOOTP w systemie NetWare znajdują się
w dokumentacji systemu NetWare.
Uwaga Jeśli serwer druku Jetdirect i serwer BOOTP/DHCP
znajdują się w różnych podsieciach, to konfiguracja IP może
się nie powieść, chyba że urządzenie trasujące obsługuje
funkcję „Przekazywanie żądań BOOTP”, która umożliwia
przesyłanie żądań BOOTP między podsieciami.
PLWW Konfiguracja protokołu TCP/IP 48
Zalety protokołów BOOTP i TFTP
Poniżej znajdują się informacje na temat korzyści, jakie przynosi
wykorzystywanie BOOTP/TFTP do pobierania danych o konfiguracji:
●Ulepszone sterowanie konfiguracją serwera druku HP Jetdirect.
Konfigurowanie innymi metodami, np. za pomocą panelu sterowania
drukarki, jest ograniczone do wyboru parametrów.
●Łatwość zarządzania konfiguracją. Parametry konfiguracji sieci dla całej
sieci mogą znajdować się w jednej lokalizacji.
●Łatwość konfiguracji serwera druku HP Jetdirect. Po każdym włączeniu
zasilania serwera druku możliwe jest automatyczne pobranie kompletnej
konfiguracji sieci.
Uwaga Usługa BOOTP jest podobna do usługi DHCP, ale wynikowe
parametry IP będą takie same po wyłączeniu i włączeniu
zasilania. W usłudze DHCP parametry konfiguracji IP
są dzierżawione i mogą się zmieniać wraz z upływem czasu.
Serwer druku HP Jetdirect z ustawieniami fabrycznymi po włączeniu zasilania
podejmuje próbę automatycznej konfiguracji, korzystając z kilku metod
dynamicznych. Jedną z nich jest metoda BOOTP.
PLWW Konfiguracja protokołu TCP/IP 49
Protokoły BOOTP/TFTP w systemie UNIX
W tej sekcji opisano sposób konfiguracji serwera druku za pomocą usług
BOOTP (Bootstrap Protocol) i TFTP (Trivial File Transfer Protocol)
na serwerach UNIX. Protokoły BOOTP i TFTP służą do pobierania danych
konfiguracji sieci z serwera przez sieć na serwer druku HP Jetdirect.
Systemy korzystające z usługi NIS (Network Information Service)
Jeżeli dany system korzysta z usługi NIS, to przed wykonaniem kroków
konfiguracji protokołu BOOTP może być konieczne odbudowanie mapy NIS
za pomocą usługi BOOTP. Zapoznaj się z dokumentacją systemu.
Konfigurowanie serwera BOOTP
Aby serwer druku HP Jetdirect mógł pobrać dane konfiguracyjne przez sieć,
należy skonfigurować serwery BOOTP/TFTP za pomocą odpowiednich plików
konfiguracyjnych. Protokołu BOOTP serwer druku używa do uzyskania
wpisów w pliku /etc/bootptab na serwerze BOOTP, podczas gdy
protokołu TFTP używa on do uzyskiwania dodatkowych informacji
konfiguracyjnych z pliku konfiguracji na serwerze TFTP.
Po włączeniu zasilania serwer druku HP Jetdirect wysyła emisje żądania
BOOTP zawierającego jego adres MAC (sprzętowy). Demon serwera BOOTP
wyszukuje w pliku /etc/bootptab pasujący adres MAC, a następnie, jeżeli
adres ten został odnaleziony, wysyła jako odpowiedź BOOTP odnoszące się do
tego adresu dane konfiguracyjne na serwer druku. Dane konfiguracyjne w pliku
/etc/bootptab muszą być poprawnie wprowadzone. Opis wpisów zawiera
„Wpisy w pliku Bootptab”.
Odpowiedź BOOTP może zawierać nazwę pliku konfiguracyjnego
zawierającego parametry rozszerzonej konfiguracji. Jeżeli serwer druku
HP Jetdirect znajdzie taki plik, to do pobrania pliku użyje protokołu TFTP,
a parametrów tych użyje do swej konfiguracji. Opis wpisów zawiera „Wpisy
pliku konfiguracyjnego protokołu TFTP”. Parametry konfiguracyjne pobrane
za pomocą protokołu TFTP są opcjonalne.
Uwaga Firma HP zaleca umieszczenie serwera BOOTP w tej samej
podsieci, co obsługiwane przez niego drukarki. Pakiety
emisji protokołu BOOTP nie mogą być przesyłane dalej przez
routery, jeżeli routery nie są prawidłowo skonfigurowane.
PLWW Konfiguracja protokołu TCP/IP 50
Wpisy w pliku Bootptab
Poniżej podano przykład wpisu w pliku /etc/bootptab dla serwera druku
HP Jetdirect:
Należy zauważyć, że dane konfiguracyjne zawierają „znaczniki” identyfikujące
różne parametry serwera HP Jetdirect oraz ich ustawienia. Listę wpisów
i znaczników obsługiwanych przez serwer druku HP Jetdirect
(z oprogramowaniem układowym w wersji x.24.00 lub nowszym)
zawiera Tabela 3.1.
picasso:\
:hn:\
:ht=ether:\
:vm=rfc1048:\
:ha=0001E6123456:\
:gw=192.168.40.1:\
:sm=255.255.255.0:\
:gw=192.168.40.1:\
:lg=192.168.40.3:\
:T144="hpnp/picasso.cfg":
Tabela 3.1 Znaczniki obsługiwane w pliku rozruchowym protokołów
BOOTP/DHCP (1 z 4)
Element Opcja
RFC 2132
Opis
nodename -- Nazwa urządzenia peryferyjnego. Ta nazwa identyfikuje punkt
wprowadzania na liście parametrów określonego urządzenia
peryferyjnego. Znacznik nodename musi być pierwszym
polem we wpisie. (W powyższym przykładzie parametr
nodename to „picasso”.)
ht -- Znacznik typu sprzętu. W przypadku serwera druku
HP Jetdirect należy ustawić na ether (dla sieci Ethernet) lub
token (dla sieci Token Ring). Ten znacznik musi poprzedzać
znacznik ha.
vm -- Znacznik formatowania raportu protokołu BOOTP (wymagany).
Jako ten parametr należy ustawić wartość rfc1048.
ha -- Znacznik adresu sprzętowego. Adres sprzętowy (MAC) jest to
adres łącza lub stacji serwera druku HP Jetdirect. Znajduje się
on na stronie konfiguracji serwera HP Jetdirect jako
HARDWARE ADDRESS (ADRES SPRZĘTOWY). W przypadku
zewnętrznych serwerów druku HP Jetdirect ten adres jest
wydrukowany na etykiecie umieszczonej na serwerze druku.
PLWW Konfiguracja protokołu TCP/IP 51
ip -- Znacznik adresu IP (wymagany). Ten adres będzie adresem IP
serwera druku HP Jetdirect.
sm 1 Znacznik maski podsieci. Maska podsieci będzie używana
przez serwer druku HP Jetdirect do identyfikacji części
adresu IP, która określa numer sieci/podsieci i adres hosta.
gw 3 Znacznik adresu IP bramy. Ten adres określa adres IP bramy
domyślnej (routera), którego serwer druku HP Jetdirect będzie
używać do komunikacji z innymi podsieciami.
ds 6 Znacznik adresu IP serwera DNS (Domain Name System).
Można określić tylko jeden serwer nazw.
lg 7 Znacznik adresu IP serwera syslog. Określa serwer,
na który serwer druku HP Jetdirect przesyła komunikaty syslog
(komunikaty o zdarzeniach systemowych). Więcej informacji
zawiera Dodatek A.
hn 12 Znacznik nazwy hosta. Ten znacznik nie pobiera wartości,
ale powoduje, że demon BOOTP pobiera nazwę hosta
na serwer druku HP Jetdirect. Nazwa hosta będzie widnieć
na stronie konfiguracji urządzenia Jetdirect lub będzie
zwracana, gdy aplikacja sieciowa prześle żądanie SNMP
sysName.
dn 15 Znacznik nazwy domeny. Określa nazwę domeny serwera
druku HP Jetdirect (np. pomoc.hp.com). Znacznik nie zawiera
nazwy hosta, a więc nie jest pełną kwalifikowaną nazwą
domeny (taką jak drukarka1.pomoc.hp.com).
ef 18 Znacznik pliku rozszerzeń, który określa względną nazwę
ścieżki pliku konfiguracyjnego protokołu TFTP.
Uwaga: ten znacznik jest podobny do znacznika producenta
T144, który jest opisany poniżej.
na 44 Znacznik adresów IP serwera nazw NetBIOS przez TCP/IP
(NBNS). Serwer podstawowy i pomocniczy można określić
w preferowanej kolejności.
lease-time 51 Czas trwania dzierżawy adresu IP w protokole DHCP
(w sekundach).
Tabela 3.1 Znaczniki obsługiwane w pliku rozruchowym protokołów
BOOTP/DHCP (2 z 4)
Element Opcja
RFC 2132
Opis
PLWW Konfiguracja protokołu TCP/IP 52
tr 58 Limit czasu T1 w protokole DHCP, określający czas odnowienia
dzierżawy DHCP (w sekundach).
tv 59 Limit czasu T2 DHCP określający czas ponownego wiązania
dzierżawy DHCP (w sekundach).
T69 69 Adres IP (wyrażony szesnastkowo) preferowanego serwera
poczty wychodzącej SMTP (Simple Mail Transport Protocol)
do użytku z obsługiwanymi urządzeniami skanującymi.
T144 -- Znacznik zastrzeżony dla firmy HP, który określa względną
nazwę ścieżki pliku konfiguracyjnego protokołu TFTP. Długie
nazwy ścieżek mogą zostać obcięte. Nazwa ścieżki musi być
ujęta w podwójny cudzysłów (np. "pathname"). Informacje
na temat formatu pliku zawiera „Wpisy pliku konfiguracyjnego
protokołu TFTP”.
Uwaga: standardowa opcja BOOTP 18 (ścieżka pliku
rozszerzeń) dopuszcza także użycie znacznika standardowego
(ef) do określenia względnej nazwy ścieżki pliku
konfiguracyjnego TFTP.
T145 -- Opcja limitu czasu bezczynności. Znacznik zastrzeżony dla
firmy HP, służący do ustawiania limitu czasu bezczynności
(w sekundach). Jest to czas, po upływie którego bezczynne
połączenie dla danych druku zostaje zamknięte. Zakres jest
równy od 1 do 3600 sekund.
T146 -- Opcja pakowania buforów. Znacznik zastrzeżony dla firmy HP,
służący do ustawiania pakowania buforów dla pakietów
TCP/IP.
0 (wartość standardowa): zwykłe bufory danych są pakowane
przed wysłaniem na drukarkę.
1: wyłączone pakowanie buforów. Dane są przesyłane
na drukarkę natychmiast po odebraniu.
Tabela 3.1 Znaczniki obsługiwane w pliku rozruchowym protokołów
BOOTP/DHCP (3 z 4)
Element Opcja
RFC 2132
Opis
PLWW Konfiguracja protokołu TCP/IP 53
T147 -- Opcja trybu zapisu. Znacznik zastrzeżony dla firmy HP, służący
do sterowania ustawieniem flagi TCP PSH dla transferu danych
z urządzenia na klienta (device-to-client).
0 (wartość standardowa): wyłącza tę opcję, flaga nieustawiona.
1: opcja wypychania wszystkiego. Bit wypychania jest
ustawiany we wszystkich pakietach danych.
2: opcja wypychania EOI. Bit wypychania jest ustawiany tylko
dla pakietów, które mają ustawioną flagę End-of-Information
(koniec informacji).
T148 -- Opcja wyłączenia adresu IP bramy. Znacznik zastrzeżony dla
firmy HP, służący do uniemożliwiania konfiguracji adresu IP
bramy.
0 (wartość standardowa): umożliwia włączenie adresu IP.
1: uniemożliwia konfigurację adresu IP bramy.
T149 -- Opcja trybu Interlock. Znacznik zastrzeżony dla firmy HP,
który określa, czy wymagane jest potwierdzenie (ACK)
wszystkich pakietów TCP, zanim drukarka będzie mogła
zamknąć połączenie druku przez port 9100. W celu
dostosowania do wieloportowych serwerów druku określa się
wartości Port Number (Numer portu) i Option (Opcja)
w następujący sposób:
<Port Number><Option>
<Port Number>: numery portów mogą mieć wartość 1
(standardowa), 2 lub 3.
<Option>: wartość 0 (ustawienie standardowe) wyłącza tryb
interlock (blokady wewnętrznej), wartość 1 go włącza.
Przykład: 2 1 określa <Port 2>, <tryb interlock włączony>
T150 -- Opcja adresu IP serwera TFTP. Znacznik zastrzeżony dla firmy
HP, służący do określania adresu IP serwera TFTP, na którym
znajduje się plik konfiguracyjny protokołu TFTP.
T151 -- Opcja konfiguracji sieci. Znacznik zastrzeżony dla firmy HP,
który określa, czy mają być wysyłane żądania „BOOTP-ONLY”
(tylko BOOTP) czy „DHCP-ONLY” (tylko DHCP).
Tabela 3.1 Znaczniki obsługiwane w pliku rozruchowym protokołów
BOOTP/DHCP (4 z 4)
Element Opcja
RFC 2132
Opis
PLWW Konfiguracja protokołu TCP/IP 54
Dwukropek (:) wskazuje koniec pola, natomiast znak kreski ułamkowej
odwróconej (\) wskazuje, że wpis jest kontynuowany w następnym wierszu.
Między znakami w wierszu nie można stosować spacji. Nazwy, takie jak nazwy
hostów, muszą rozpoczynać się literą i mogą zawierać tylko litery, cyfry, kropki
(tylko w przypadku nazw domen) lub kreski (myślniki). Nie można używać
znaków podkreślenia (_). Więcej informacji na ten temat można znaleźć
w dokumentacji systemu lub w pomocy online.
Wpisy pliku konfiguracyjnego protokołu TFTP
W celu podania dodatkowych parametrów konfiguracyjnych dla serwera druku
HP Jetdirect, takich jak ustawienia SNMP (Simple Network Management
Protocol) lub ustawienia inne niż standardowe, możliwe jest pobranie
za pomocą protokołu TFTP dodatkowego pliku konfiguracyjnego.
Nazwa względnej ścieżki TFTP tego pliku konfiguracyjnego jest określona
w odpowiedzi BOOTP za pomocą znajdującego się w pliku /etc/bootptab
wpisu, zawierającego znacznik T144 specyficzny dla producenta
(lub standardowy znacznik BOOTP, „ef” ). Poniżej podano przykład pliku
konfiguracyjnego TFTP (symbol „#” oznacza komentarz, który nie jest
zamieszczony w tym pliku).
PLWW Konfiguracja protokołu TCP/IP 55
#
# Example of an HP Jetdirect TFTP Configuration File
#
# Allow only Subnet 192.168.10 access to peripheral.
# Up to 10 ‘allow’ entries can be written through TFTP.
# Up to 10 ‘allow’ entries can be written through Telnet
# or embedded Web server.
# ‘allow’ may include single IP addresses.
#
allow: 192.168.10.0 255.255.255.0
#
#
# Disable Telnet
#
telnet-config: 0
#
# Enable the embedded Web server
#
ews-config: 1
#
# Detect SNMP unauthorized usage
#
auth-trap: on
#
# Send Traps to 192.168.10.1
#
trap-dest: 192.168.10.1
#
# Specify the Set Community Name
#
set-cmnty-name: 1homer2
#
# End of file
PLWW Konfiguracja protokołu TCP/IP 56
Tabela 3.2 zawiera listę obsługiwanych parametrów protokołu TFTP
(wersja x.25.00 lub nowsza oprogramowania układowego HP Jetdirect).
Tabela 3.3 zawiera opis parametrów protokołu TFTP.
Tabela 3.2 Lista obsługiwanych parametrów protokołu TFTP (1 z 2)
Ogólne
●passwd:
●sys-location:
●sys-contact:
●ssl-state:
●tftp-parameter-attribute:
Główne parametry TCP/IP
●host-name:
●domain-name:
●dns-svr:
●pri-wins-svr:
●sec-wins-svr:
●smtp-svr:
Opcje drukowania protokołu TCP/IP
●9100-printing
●ftp-printing:
●ipp-printing:
●lpd-printing:
●banner:
●interlock:
●buffer-packing:
●write-mode:
●mult-tcp-conn:
Porty drukowania typu Raw protokołu TCP/IP
●raw-port:
Kontrola dostępu protokołu TCP/IP
●allow: numer_sieci [maska]
Inne ustawienia TCP/IP
●syslog-config:
●syslog-svr:
●syslog-max:
●syslog-priority:
●syslog-facility:
●slp-config:
●ttl-slp:
●mdns-config:
●mdns-service-name:
●mdns-pri-svc:
●ipv4-multicast:
●idle-timeout:
●user-timeout:
●ews-config:
●tcp-mss:
●tcp-msl:
●telnet-config:
●default-ip:
●default-ip-dhcp:
●web-refresh:
PLWW Konfiguracja protokołu TCP/IP 57
SNMP
●snmp-config
●get-cmnty-name:
●set-cmnty-name:
●auth-trap:
●trap-dest:
IPX/SPX
●ipx-config:
●ipx-unit-name:
●ipx-frametype:
●ipx-sapinterval:
●ipx-nds-tree:
●ipx-nds-context:
●ipx-job-poll:
●ipx-banner:
●ipx-eoj:
●ipx-toner-low:
AppleTalk
●appletalk:
●name-override:
DLC/LLC
●dlc/llc:
Inne ustawienia
●link-type:
●webscan-config:
●scan-idle-timeout:
●scan-email-config:
●MFP-config
●usb-mode:
●status-page-lang:
Pomoc techniczna
●support-name:
●support-number:
●support-url:
●tech-support-url:
Tabela 3.2 Lista obsługiwanych parametrów protokołu TFTP (2 z 2)
PLWW Konfiguracja protokołu TCP/IP 58
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (1 z 10)
Ogólne
passwd:
Hasło (maksymalnie 16 znaków alfanumerycznych) umożliwiające administratorom
nadzór nad zmianami parametrów konfiguracyjnych serwera druku HP Jetdirect przy
użyciu usługi Telnet, programu HP Web Jetadmin lub wbudowanego serwera sieci Web.
Hasło można usunąć, dokonując zimnego zerowania.
sys-location:
Określa fizyczną lokalizację drukarki (obiekt SNMP sysLocation). Dozwolone są tylko
drukowane znaki ASCII. Długość maksymalna to 64 znaków. Lokalizacja domyślna
jest niezdefiniowana. (Przykład: parter, na prawo od drzwi)
sys-contact:
Ciąg znaków ASCII (do 64 znaków), który identyfikuje osobę administrującą lub
obsługującą drukarkę (obiekt SNMP sysContact). Może zawierać nazwisko oraz metodę
kontaktu. Kontakt domyślny jest niezdefiniowany.
ssl-state:
Ustawia poziom zabezpieczeń komunikacji serwera druku w sieci Web:
1 (wartość standardowa): wymuszone przekierowanie do portu HTTPS. Można używać
tylko łączności przy użyciu protokołu HTTPS (zabezpieczonego HTTP).
2: Wyłącza wymuszone przekierowanie do portu HTTPS. Można używać łączności
zarówno przy użyciu protokołu HTTP, jak i HTTPS.
tftp-parameter-attribute:
Określa, czy parametry TFTP można zastąpić ręcznie na serwerze druku (na przykład
przy użyciu usługi Telnet) po skonfigurowaniu serwera druku przez TFTP.
tftp-ro (wartość standardowa): uniemożliwia ręczne zmienianie parametrów TFTP i zawsze
zastępuje konfiguracje ręczne.
tftp-rw: umożliwia ręczne zmienianie parametrów TFTP i zawsze zastępuje
konfiguracje ręczne.
manual-ro: uniemożliwia zastępowanie parametrami TFTP parametrów
skonfigurowanych ręcznie.
Główne parametry TCP/IP
host-name:
Określa nazwę węzła, która widnieje na stronie konfiguracji urządzenia Jetdirect.
Domyślnie jest to NPIxxxxxx, gdzie xxxxxx jest to ostatnich sześć cyfr adresu
sprzętowego LAN.
domain-name:
Nazwa domeny urządzenia (np. pomoc.hp.com). Nazwa nie zawiera nazwy hosta; nie jest
pełną kwalifikowaną nazwą domeny (taką jak drukarka1.pomoc.hp.com).
dns-svr:
Adres IP serwera DNS (Domain Name System).
PLWW Konfiguracja protokołu TCP/IP 59
pri-wins-svr:
Adres IP podstawowego serwera WINS (Windows Internet Name Service).
sec-wins-svr:
Adres IP pomocniczego serwera WINS (Windows Internet Name Service).
smtp-svr:
Adres IP serwera SMTP (Simple Mail Transport Protocol) poczty wychodzącej,
używanego z obsługiwanymi urządzeniami skanującymi.
Opcje drukowania protokołu TCP/IP
9100-printing
Włącza lub wyłącza drukowanie do portu 9100 protokołu TCP na serwerze druku.
0 wyłącza, 1 (wartość standardowa) włącza.
ftp-printing:
Włącza lub wyłącza możliwość drukowania przez FTP: 0 wyłącza, 1 (wartość
standardowa) włącza.
ipp-printing:
Włącza lub wyłącza możliwość drukowania przez IPP: 0 wyłącza, 1 (wartość
standardowa) włącza.
lpd-printing:
Włącza lub wyłącza usługi drukowania LPD (Line Printer Daemon) na serwerze druku
Jetdirect. 0 wyłącza, 1 (wartość standardowa) włącza.
banner:
Parametr portu określający, czy ma być drukowana strona wiodąca LPD. Wartość
0 wyłącza strony wiodące. 1 (ustawienie standardowe) włącza strony wiodące.
interlock:
Określa, czy wymagane jest potwierdzenie (ACK) wszystkich pakietów TCP,
zanim drukarka będzie mogła zamknąć połączenie druku przez port 9100. W celu
dostosowania do wieloportowych serwerów druku określa się wartości Port Number
(numer portu) i Option (opcja). Dopuszczalne numery portów to 1 (ustawienie
standardowe), 2 lub 3. Wartość 0 (ustawienie standardowe) wyłącza tryb Interlock,
1 — włącza ten tryb. Na przykład polecenie
„interlock 2 1” określa Port 2, tryb interlock włączony.
buffer-packing:
Włącza lub wyłącza pakowanie buforów pakietów TCP/IP.
0 (wartość standardowa): zwykła, bufory danych są pakowane przed wysłaniem
na drukarkę.
1: wyłącza pakowanie buforów. Dane są wysyłane na drukarkę natychmiast po ich
odebraniu.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (2 z 10)
PLWW Konfiguracja protokołu TCP/IP 60
write-mode:
Steruje ustawieniem flagi PSH w protokole TCP, określającej przesyłanie danych
z urządzenia na klienta.
0 (wartość standardowa): wyłącza tę opcję, flaga nie jest ustawiana.
1: opcja wypychania wszystkiego. Bit wypychania jest ustawiany we wszystkich pakietach
danych.
2: opcja wypychania EOI. Bit wypychania jest ustawiany tylko dla pakietów, które mają
ustawioną flagę End-of-Information (koniec informacji).
mult-tcp-conn:
Włącza lub wyłącza wiele połączeń protokołu TCP.
0 (wartość standardowa): umożliwia wiele połączeń.
1: wyłącza wiele połączeń.
Porty drukowania typu Raw protokołu TCP/IP
raw-port:
Określa dodatkowe porty służące do drukowania do portu 9100 protokołu TCP.
Prawidłowe numery portów mieszczą się w zakresie od 3000 do 9000; konkretne
wartości zależą od aplikacji.
Kontrola dostępu protokołu TCP/IP
allow: numer_sieci [maska]
Wprowadza wpis do listy dostępu hostów przechowywanej na serwerze druku
HP Jetdirect. Każdy wpis określa host lub sieć hostów, którym wolno łączyć się
z drukarką. Formatem jest: „allow: numer_sieci [maska]”, gdzie numer_sieci to numer
sieci lub adres IP hosta, a maska to adres maski bitów stosowany do numeru sieci i adresu
hosta w celu weryfikacji dostępu. Na liście dostępu dozwolone jest co najwyżej
10 wpisów. Jeżeli nie ma żadnych wpisów, prawo dostępu przysługuje wszystkim
hostom. Na przykład polecenie
allow: 192.0.0.0 255.0.0.0 umożliwia połączenie hostom w sieci 192.
allow: 192.168.1.2 umożliwia połączenie jednemu hostowi. W tym przypadku
przyjmowana jest standardowa maska 255.255.255.255, dlatego też nie jest wymagane
podanie maski.
allow: 0 Ten wpis usuwa zawartość listy dostępu hostów.
Więcej informacji zawiera Rozdział 7.
Inne ustawienia TCP/IP
syslog-config:
Włącza lub wyłącza działanie serwera syslog na serwerze druku: 0 wyłącza, 1 (wartość
standardowa) włącza.
syslog-svr:
Adres IP serwera syslog. Określa serwer, na który serwer druku HP Jetdirect przesyła
komunikaty syslog (komunikaty o zdarzeniach systemowych). Więcej informacji zawiera
Dodatek A.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (3 z 10)
PLWW Konfiguracja protokołu TCP/IP 61
syslog-max:
Określa maksymalną liczbę komunikatów syslog, którą może wysłać serwer druku
HP Jetdirect w ciągu jednej minuty. To ustawienie umożliwia administratorom
nadzorowanie rozmiaru pliku dziennika. Ustawieniem standardowym jest 10 na minutę.
Ustawienie równe 0 oznacza, że liczba komunikatów syslog nie jest ograniczona.
syslog-priority:
Steruje filtrowaniem komunikatów syslog wysyłanych na serwer syslog. Zakres filtrowania
jest równy od 0 do 8, przy czym 0 oznacza najbardziej szczegółowe filtrowanie,
a 8 — najogólniejsze. Raportowane są tylko komunikaty poniżej określonego poziomu
filtru (czyli o wyższym priorytecie). Ustawieniem standardowym jest wartość 8 — wysyłane
są wówczas komunikaty o wszystkich priorytetach. Ustawienie równe 0 powoduje,
że wszystkie komunikaty syslog zostają wyłączone.
syslog-facility:
Kod używany do identyfikacji urządzenia źródłowego komunikatu (np. w celu identyfikacji
źródła wybranych komunikatów podczas rozwiązywania problemów). Domyślnie serwer
druku HP Jetdirect jako kodu urządzenia źródłowego używa LPR (Line Printer Remote,
zdalna drukarka wierszowa), ale można użyć wartości użytkowników lokalnych (od local0
do local7) w celu wyodrębnienia pojedynczych serwerów druku lub ich grup.
slp-config:
Włącza lub wyłącza działanie protokołu lokalizacji usług (Service Location Protocol, SLP)
na serwerze druku: 0 wyłącza, 1 (wartość standardowa) włącza.
ttl-slp:
Określa ustawienie czasu wygaśnięcia (TTL) multiemisji IP dla pakietów SLP. Wartość
standardowa to 4 skoki (liczba routerów na trasie od sieci lokalnej). Dopuszczalny zakres
to od 1 do 15. Ustawienie wartości -1 powoduje wyłączenie funkcji multiemisji.
mdns-config:
Włącza lub wyłącza usługi Multicast Domain Name System (mDNS). 0 wyłącza,
1 (ustawienie standardowe) włącza. System mDNS jest zazwyczaj wykorzystywany
w niewielkich sieciach do rozpoznawania adresów IP i nazw (za pośrednictwem portu
UDP 5353), w których konwencjonalny serwer DNS nie jest używany lub nie jest
dostępny.
mdns-service-name:
Określa alfanumeryczny ciąg maksymalnie 64 znaków ASCII przypisanych do danego
urządzenia lub usługi. Ta nazwa jest trwała i jest używana do rozpoznawania określonego
urządzenia lub usługi, jeżeli informacje dotyczące gniazd (takie jak adres IP) zmieniają
się w poszczególnych sesjach. Oprogramowanie Apple Rendezvous wyświetla tę usługę.
Domyślnie nazwą usługi jest model drukarki i adres sprzętowy LAN (MAC).
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (4 z 10)
PLWW Konfiguracja protokołu TCP/IP 62
mdns-pri-svc:
Określa usługę systemu mDNS, do której przypisano najwyższy priorytet, używaną
do drukowania. Aby ustawić ten parametr, należy wybrać następujące numery opcji
drukowania:
1: Drukowanie z wykorzystaniem portu 9100
2: Drukowanie z wykorzystaniem portu IPP
3: Domyślna kolejka raw LPD
4: Domyślna kolejka text LPD
5: Domyślna kolejka auto LPD
6: Domyślna kolejka binps (binarne dane postscript) LPD
7 do 12: Jeżeli zdefiniowane są kolejki LPD określone przez użytkownika, numer
odpowiada kolejkom LPD określonym przez użytkownika od 5 do 10.
Ustawienie domyślne będzie zależne od drukarki (zazwyczaj drukowanie
z wykorzystaniem portu 9100 lub kolejka binps LPD).
ipv4-multicast:
Włącza lub wyłącza odbieranie i wysyłanie pakietów multiemisji IP w wersji 4 przez serwer
druku. 0 wyłącza, 1 (wartość standardowa) włącza.
idle-timeout:
Czas (w sekundach), w którym nieużywane połączenie danych druku może pozostawać
otwarte. Ponieważ karta obsługuje tylko pojedyncze połączenie TCP, limit czasu
bezczynności stanowi kompromis między możliwością odzyskania lub ukończenia
zlecenia druku z danego hosta a możliwością uzyskania dostępu do drukarki przez inne
hosty. Dopuszczalne są wartości z zakresu od 1 do 3600 (1 godzina). Wpisanie wartości
„0” wyłącza mechanizm limitu czasu. Wartość standardowa to 270 sekund.
user-timeout:
Liczba całkowita (od 1 do 3600) określająca liczbę sekund, przez które sesja usługi
Telnet lub FTP może pozostawać bezczynna, zanim zostanie automatycznie rozłączona.
Wartość standardowa to 900 sekund. Wartość 0 wyłącza limit czasu.
PRZESTROGA: Małe wartości, np. 1–5, mogą skutecznie uniemożliwić korzystanie
z usługi Telnet. Sesja usługi Telnet może być przerywana, zanim będzie możliwe
dokonanie jakichkolwiek zmian.
ews-config:
Włącza lub wyłącza możliwość zmieniania wartości konfiguracyjnych przy użyciu
wbudowanego serwera sieci Web serwera druku: 0 wyłącza, 1 (wartość standardowa)
włącza.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (5 z 10)
PLWW Konfiguracja protokołu TCP/IP 63
tcp-mss:
Określa maksymalny rozmiar segmentu (MSS) anonsowany przez serwer druku
HP Jetdirect do użytku w komunikacji z podsieciami lokalnymi (w sieci Ethernet
MSS = 1460 bajtów lub więcej) lub zdalnymi (MSS = 536 bajtów):
0 (wartość standardowa): wszystkie sieci są traktowane jako lokalne (w sieci Ethernet
MSS = 1460 bajtów lub więcej).
1: wykorzystuje MSS = 1460 bajtów (lub więcej) w przypadku podsieci
i MSS = 536 bajtów w przypadku sieci zdalnych.
2: wszystkie sieci, z wyjątkiem podsieci lokalnej, są traktowane jako zdalne
(MSS = 536 bajtów).
Maksymalna wielkość segmentu (MSS) ma wpływ na wydajność, ponieważ pomaga
zapobiegać fragmentacji IP, która może powodować ponowną transmisję danych.
tcp-msl:
Określa maksymalny czas trwania segmentu (MSL) w sekundach. Dopuszczalny zakres
wartości: od 5 do 120 sekund. Wartość standardowa to 15 sekund.
telnet-config:
Jeśli ten parametr jest ustawiony na wartość 0, to serwer druku nie może przyjmować
nadchodzących połączeń usługi Telnet. W celu odzyskania dostępu należy zmienić
ustawienia w pliku konfiguracyjnym TFTP, a następnie włączyć i wyłączyć serwer druku
lub wykonać zimne zerowanie serwera druku do standardowych wartości fabrycznych.
Jeśli wartość parametru jest równa 1, to nadchodzące połączenia usługi Telnet
są dozwolone.
default-ip:
Określa adres IP używany wówczas, gdy serwer druku nie będzie mógł uzyskać adresu
IP z sieci podczas wymuszonej konfiguracji protokołu TCP/IP (na przykład podczas
wyłączania i włączania zasilania lub wówczas, gdy jest ręcznie skonfigurowany
do korzystania z protokołu BOOTP lub DHCP).
DEFAULT_IP: ustawia domyślny adres starszego typu IP 192.0.0.192.
AUTO_IP: ustawia lokalny adres IP 169.254.x.x.
Początkowe ustawienie jest zależne od adresu IP uzyskanego podczas włączania
zasilania po raz pierwszy.
default-ip-dhcp:
Określa, czy żądania DHCP będą okresowo wysyłane wówczas, gdy domyślny adres IP
starszego typu 192.0.0.192 lub lokalny adres IP 169.254.x.x został przypisany
automatycznie.
0: wyłącza żądania DHCP.
1 (wartość standardowa): włącza żądania DHCP.
web-refresh:
Określa interwał czasu (od 1 do 99999 sekund) aktualizacji strony diagnostycznej
wbudowanego serwera sieci Web. Gdy ustawiona wartość jest równa 0, częstotliwość
odświeżania jest wyłączona.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (6 z 10)
PLWW Konfiguracja protokołu TCP/IP 64
SNMP
snmp-config
Włącza lub wyłącza działanie protokołu SNMP na serwerze druku. Wartość 0 wyłącza,
a wartość 1 (ustawienie standardowe) włącza protokół SNMP.
PRZESTROGA: wyłączenie protokołu SNMP spowoduje wyłączenie wszystkich
agentów SNMP (SNMP v1, v2, v3), jak również komunikacji z programem HP Web
Jetadmin. Ponadto zostanie wyłączone uaktualnianie oprogramowania układowego
przy użyciu bieżących narzędzi pobierania firmy HP.
get-cmnty-name:
Określa hasło precyzujące, na które żądania SNMP (SNMP GetRequests) będzie
odpowiadać serwer druku HP Jetdirect. Jest to parametr opcjonalny. Jeśli użytkownik
ustawił nazwę zbiorowości pobierania, serwer druku będzie odpowiadać zarówno
na określoną przez użytkownika nazwę zbiorowości, jak i na standardową nazwę
fabryczną. Nazwa zbiorowości musi się składać ze znaków ASCII. Maksymalna długość
jest równa 255 znaków.
set-cmnty-name:
Określa hasło precyzujące, na które żądania SNMP SetRequest (funkcja kontrolna)
będzie odpowiadać serwer druku HP Jetdirect. Aby serwer druku odpowiedział
na nadchodzące żądanie SNMP SetRequest, nazwa zbiorowości tego żądania musi
odpowiadać ustawionej na serwerze druku nazwie zbiorowości ustawiania. (w celu
zwiększenia bezpieczeństwa można ograniczyć dostęp do konfiguracji przy użyciu
listy dostępu hostów serwera druku). Nazwy zbiorowości muszą składać się ze znaków
ASCII. Długość maksymalna to 255 znaków.
auth-trap:
Konfiguruje serwer druku do wysyłania (on) lub niewysyłania (off) pułapek uwierzytelniania
SNMP. Pułapki uwierzytelniania wskazują, że odebrano żądanie SNMP, lecz
sprawdzenie nazwy zbiorowości nie powiodło się. Ustawieniem standardowym
jest „on” (włączone).
trap-dest:
Wprowadza adresy IP hosta do listy miejsc docelowych pułapek SNMP serwera druku
HP Jetdirect. Format polecenia jest następujący:
trap-dest: adres-ip [nazwa zbiorowości] [numer portu]
Standardową nazwą zbiorowości jest „public”, a standardowym numerem portu SNMP
jest „162”. Bez nazwy zbiorowości nie można określić numeru portu.
Jeśli po poleceniu „trap-community-name” następują polecenia „trap-dest”, to nazwa
zbiorowości pułapki będzie przypisana do tych wpisów, chyba że w każdym poleceniu
„trap-dest” są określone różne nazwy zbiorowości.
Aby usunąć tabelę, użyj polecenia „trap-dest: 0”.
Jeśli lista jest pusta, serwer druku nie wysyła pułapek protokołu SNMP. Lista może
zawierać co najwyżej trzy wpisy. Domyślnie lista miejsc docelowych pułapek SNMP jest
pusta. Aby otrzymywać pułapki SNMP, systemy z listy miejsc docelowych pułapek SNMP
muszą dysponować demonem pułapek, który będzie oczekiwać na te pułapki.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (7 z 10)
PLWW Konfiguracja protokołu TCP/IP 65
IPX/SPX
ipx-config:
Włącza lub wyłącza działanie protokołu IPX/SPX na serwerze druku: 0 wyłącza,
1 (wartość standardowa) włącza.
ipx-unit-name:
Przypisywana przez użytkownika nazwa alfanumeryczna przypisana do serwera druku
(maksymalnie 31 znaków). Domyślnie nazwa ma postać NPIxxxxxx, gdzie xxxxxx
to ostatnie sześć cyfr adresu sprzętowego LAN.
ipx-frametype:
Określa ustawienie typu ramki IPX dostępne w przypadku danego modelu serwera druku:
AUTO (ustawienie standardowe), EN_SNAP, EN_8022, EN_8023, EN_II, TR_8022,
TR_SNAP.
ipx-sapinterval:
Określa interwał czasu (od 1 do 3600 sekund) oczekiwania serwera druku HP Jetdirect
między emisjami SAP (Service Advertising Protocol) w sieci. Wartość standardowa
to 60 sekund. 0 wyłącza emisje SAP.
ipx-nds-tree:
Identyfikuje nazwę drzewa NDS (Novell Directory Services) danej drukarki.
ipx-nds-context:
Ciąg alfanumeryczny (maksymalnie 256 znaków), który określa kontekst NDS serwera
druku HP Jetdirect.
ipx-job-poll:
Określa interwał czasu oczekiwania (w sekundach) serwera druku HP Jetdirect między
sprawdzaniem, czy w kolejce wydruku znajdują się zlecenia druku.
ipx-banner:
Włącza lub wyłącza drukowanie strony wiodącej IPX. Wartość 0 wyłącza strony wiodące.
1 (wartość standardowa) włącza strony wiodące.
ipx-eoj:
Włącza lub wyłącza powiadamianie IPX o zakończeniu zlecenia. 0 wyłącza, 1 (wartość
standardowa) włącza.
ipx-toner-low:
Włącza lub wyłącza powiadamianie IPX o niskim poziomie toneru. 0 wyłącza, 1 (wartość
standardowa) włącza.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (8 z 10)
PLWW Konfiguracja protokołu TCP/IP 66
AppleTalk
appletalk:
Włącza lub wyłącza działanie protokołu AppleTalk (EtherTalk) na serwerze druku:
0 wyłącza, 1 (wartość standardowa) włącza.
name-override:
(Tylko zewnętrzne serwery druku) Określa nazwę sieci AppleTalk. Można użyć
maksymalnie 32 znaków alfanumerycznych.
DLC/LLC
dlc/llc:
Włącza lub wyłącza działanie protokołu DLC/LLC na serwerze druku: 0 wyłącza,
1 (wartość standardowa) włącza.
Inne ustawienia
link-type:
(10/100 Fast Ethernet) Ustawia szybkość łącza serwera druku (10 lub 100 Mb/s) i tryb
łączności (pełny lub połowiczny dupleks). Możliwe ustawienia to AUTO, 100FULL,
100HALF, 10FULL, 10HALF.
W przypadku wyboru opcji AUTO (domyślnej) serwer druku przeprowadza uzgadnianie
automatyczne w celu określenia szybkości i trybu łącza. Jeżeli uzgadnianie automatyczne
nie powiedzie się, ustawiana jest opcja 100HALF.
webscan-config:
Włącza lub wyłącza funkcję Web Scan (skanowania przez sieć) na serwerze druku,
do którego podłączono obsługiwane urządzenie. 0 wyłącza, 1 (wartość standardowa)
włącza.
scan-idle-timeout:
Określa czas w sekundach (od 1 do 3600), przez który bezczynne połączenie
skanowania może pozostawać otwarte. Wartość 0 wyłącza limit czasu. Wartość
standardowa to 300 sekund.
scan-email-config:
Włącza lub wyłącza funkcję skanowania do wiadomości e-mail na serwerze usługi
Web Scan (skanowania przez sieć). 0 wyłącza, 1 (wartość standardowa) włącza.
MFP-config
Włącza lub wyłącza na serwerze druku obsługę oprogramowania klienckiego
dostarczonego wraz z peryferyjnym urządzeniem wielofunkcyjnym lub typu „wszystko
w jednym”.
0 (wartość standardowa): wyłącza obsługę oprogramowania klienta (umożliwia tylko
drukowanie).
1: włącza obsługę oprogramowania klienta (umożliwia drukowanie i skanowanie).
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (9 z 10)
PLWW Konfiguracja protokołu TCP/IP 67
usb-mode:
Określa tryb łączności przez port USB na serwerze druku HP Jetdirect.
●Auto (ustawienie standardowe): powoduje automatyczne uzgadnianie
i ustawianie najszybszego możliwego trybu dla podłączonej drukarki lub urządzenia.
●MLC: (wiele kanałów logicznych) tryb łączności zastrzeżony dla firmy HP,
dopuszczający wiele kanałów łączności jednoczesnego drukowania,
skanowania i komunikacji informacji o stanie.
●BIDIR: standardowe połączenie, które obsługuje łączność dwukierunkową między
drukarką i serwerem druku. Serwer druku wysyła dane druku i odbiera od drukarki
informacje o stanie.
●UNIDIR: standardowe połączenie, w którym dane są przesyłane tylko
w jednym kierunku (do drukarki).
status-page-lang:
Określa język opisu strony (Page Description Language, PDL), którego serwer druku
będzie używać podczas przesyłania na drukarkę strony konfiguracji/strony stanu
urządzenia Jetdirect.
●Auto (ustawienie standardowe): język PDL jest automatycznie wykrywany, gdy serwer
druku zostaje włączony lub po wykonaniu zimnego zerowania.
●PCL: język sterowania drukarką firmy Hewlett-Packard
●ASCII: standardowe znaki ASCII
●HPGL2: język Hewlett-Packard Graphics Language (v2)
●PS: język PostScript
Pomoc techniczna
support-name:
Zazwyczaj używany w celu identyfikacji osoby, z którą należy się kontaktować w celu
uzyskania pomocy dotyczącej danego urządzenia.
support-number:
Zazwyczaj używany w celu określenia numeru telefonu lub numeru wewnętrznego,
pod który należy zadzwonić, aby uzyskać pomoc dotyczącą danego urządzenia.
support-url:
Adres URL, pod którym znajdują się informacje na temat danego urządzenia (w sieci
Internet lub sieci intranet).
tech-support-url:
Adres URL w sieci Web, pod którym można uzyskać pomoc techniczną w sieci Internet
lub intranet.
Tabela 3.3 Parametry pliku konfiguracyjnego TFTP (10 z 10)
PLWW Konfiguracja protokołu TCP/IP 68
Korzystanie z protokołu DHCP
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Protokół dynamicznej konfiguracji komputera (DHCP, dokument RFC
2131/2132) jest jednym z kilku mechanizmów autokonfiguracyjnych,
używanych przez serwer druku HP Jetdirect. Jeśli w sieci znajduje się serwer
DHCP, to serwer druku HP Jetdirect automatycznie uzyskuje od niego swój
adres IP i rejestruje swoją nazwę we wszystkich dynamicznych usługach nazw
dynamicznych zgodnych ze standardem RFC 1001 i 1002, jeśli tylko został
określony adres IP serwera WINS (Windows Internet Naming Service).
Plik konfiguracyjny protokołu TFTP (Trivial File Transfer Protocol) może
być używany także w protokole DHCP w celu konfigurowania parametrów
rozszerzonych. Więcej informacji na temat parametrów protokołu TFTP
zawiera „Korzystanie z protokołów BOOTP/TFTP”.
Uwaga Na serwerze muszą być dostępne usługi DHCP.
Aby zainstalować lub włączyć usługi DHCP, należy
skorzystać z dokumentacji systemowej lub pomocy online.
Uwaga Jeżeli serwer druku Jetdirect i serwer protokołu
BOOTP/DHCP są zlokalizowane w różnych podsieciach,
konfiguracja protokołu IP może zakończyć się
niepowodzeniem, chyba że urządzenie trasujące umożliwia
przesyłanie żądań DHCP między podsieciami.
PLWW Konfiguracja protokołu TCP/IP 69
Systemy UNIX
Zapoznaj się z dodatkowymi informacjami o konfigurowaniu protokołu DHCP
w systemach operacyjnych UNIX na stronie bootpd man.
W systemach HP-UX przykładowy plik konfiguracyjny protokołu DHCP
(dhcptab) może znajdować się w katalogu /etc.
Ponieważ system HP-UX nie zawiera obecnie usług DDNS dla implementacji
DHCP, firma HP zaleca ustawienie wszystkich okresów dzierżawy serwera
druku na wartość „infinite” (nieskończony). Zapewnia to zachowanie
statycznych adresów IP serwerów druku do czasu zapewnienia usług
dynamicznego nazewnictwa domen.
Systemy Windows
Serwery druku HP Jetdirect obsługują konfigurację protokołu IP przy użyciu
serwera DHCP systemu Windows NT lub 2000. W tej sekcji opisano również,
jak skonfigurować pulę, czyli zakres adresów IP, które serwer Windows
może przypisać lub wydzierżawić na żądanie. Serwer druku HP Jetdirect,
skonfigurowany do obsługi protokołu BOOTP lub DHCP, po włączeniu
zasilania automatycznie wysyła żądanie BOOTP lub DHCP nadesłania danych
konfiguracyjnych protokołu IP. Prawidłowo skonfigurowany serwer DHCP
systemu Windows udziela odpowiedzi, odsyłając serwerowi druku dane
konfiguracyjne protokołu IP.
Uwaga Poniższe informacje mają charakter ogólny. Danych
szczegółowych i dodatkowej pomocy należy szukać
wśród informacji dostarczonych wraz z oprogramowaniem
serwera DHCP.
Uwaga Aby uniknąć problemów wynikających ze zmiany
adresów IP, HP zaleca, aby wszystkim drukarkom przypisać
adresy IP z nieograniczonym czasem dzierżawy lub
zastrzeżone adresy IP.
PLWW Konfiguracja protokołu TCP/IP 70
Serwer Windows NT 4.0
Aby ustawić zakres DHCP na serwerze Windows NT 4.0, należy wykonać
następujące kroki:
1. W serwerze Windows NT otwórz okno Menedżer programów i kliknij
dwukrotnie ikonę Administrator sieci.
2. Kliknij dwukrotnie ikonę Menedżer DHCP, aby otworzyć to okno.
3. Wybierz Serwer, a następnie Dodaj serwer.
4. Wpisz adres IP serwera i kliknij przycisk OK, aby powrócić do okna
Menedżer DHCP.
5. Na liście serwerów DHCP kliknij dodany przed chwilą serwer, a następnie
wybierz Zakres i Utwórz.
6. Wybierz opcję Ustal zbiór adresów IP. W sekcji Pula adresów IP ustaw
zakres adresów IP, wpisując początkowy adres IP w polu Adres początkowy,
a adres końcowy IP w polu Adres końcowy. Wpisz także maskę podsieci,
do której stosowana będzie pula adresów IP.
Początkowe i końcowe adresy IP definiują punkty końcowe puli adresów
przypisanych do tego zakresu.
Uwaga W razie potrzeby można wyłączyć w ramach „zakresu”
pewne zbiory adresów IP.
7. W sekcji Czas trwania dzierżawy zaznacz opcję Nieograniczony, a następnie
kliknij przycisk OK.
Firma HP zaleca, aby w celu uniknięcia problemów wynikających
ze zmian w adresach IP wszystkim drukarkom przypisywać dzierżawy
nieograniczone. Trzeba jednak pamiętać, że wybór nieograniczonego
czasu trwania dzierżawy dla całego zakresu sprawia, że wszyscy klienci
w tym zakresie mają nieograniczone dzierżawy.
Aby klienci w danej sieci mieli dzierżawy ograniczone, można ustawić czas
trwania na czas skończony, lecz wówczas wszystkie drukarki w tym
zakresie trzeba skonfigurować jako klientów zastrzeżonych.
PLWW Konfiguracja protokołu TCP/IP 71
8. Ten punkt można pominąć, jeżeli w punkcie poprzednim przypisano
nieograniczone dzierżawy. W przeciwnym przypadku należy wybrać opcję
Zakres, a następnie Dodaj ograniczenia, aby skonfigurować drukarki jako
klientów zastrzeżonych. Dla każdej drukarki należy wykonać następujące
kroki w oknie Dodaj zastrzeżonych klientów, aby ustawić zastrzeżenie
dla danej drukarki:
a. Wpisz wybrany adres IP.
b. Na stronie konfiguracji znajdź adres MAC (czyli adres sprzętowy)
i wpisz go w polu Unikatowy identyfikator.
c. Wpisz nazwę klienta (dozwolone są dowolne nazwy).
d. Wybierz przycisk Dodaj, aby dodać klienta zastrzeżonego.
Aby usunąć zastrzeżenie, w oknie Menedżer DHCP wybierz Zakres,
anastępnie wybierz Aktywne dzierżawy. W oknie Aktywne dzierżawy
kliknij zastrzeżenie, które chcesz usunąć i wybierz przycisk Usuń.
9. Wybierz przycisk Zamknij, aby powrócić do okna Menedżer DHCP.
10. Ten krok można pominąć, jeśli nie zamierzasz korzystać z usługi WINS
(Windows Internet Naming Service). W przeciwnym przypadku należy
podczas konfiguracji serwera DHCP wykonać następujące kroki:
a. Z okna Menedżer DHCP wybierz Opcje DHCP, a następnie wybierz
jedną z następujących opcji:
Zakres, aby korzystać z usług nazewnictwa tylko w wybranym
zakresie.
Globalnie, aby korzystać z usług nazewnictwa we wszystkich
zakresach.
b. Dodaj serwer do listy Opcje aktywne. Z okna Opcje DHCP wybierz
pozycję Serwery WINS/NBNS (044) z listy Nieużywane opcje.
Wybierz przycisk Dodaj, a następnie przycisk OK.
Może się pojawić ostrzeżenie wraz z żądaniem ustawienia typu
węzła. Ta czynność jest wykonywana w kroku 10d.
PLWW Konfiguracja protokołu TCP/IP 72
c. Musisz teraz podać adres IP serwera WINS, wykonując następujące
czynności:
●Wybierz opcję Wartość, a następnie Edytuj tablicę.
●W oknie Edytor tablicy adresów IP wybierz przycisk Usuń,
aby usunąć wszelkie niepożądane poprzednio ustawione adresy.
Następnie wpisz adres IP serwera WINS i wybierz przycisk Dodaj.
●Gdy adres pojawi się na liście adresów IP, wybierz przycisk OK.
Nastąpi powrót do okna Opcje DHCP. Jeśli dodane właśnie adresy
są wyświetlane na liście adresów IP (w dolnej części okna),
powróć do kroku 10d. W przeciwnym przypadku powtórz
krok 10c.
d. W oknie Opcje DHCP wybierz pozycję Typ węzła WINS/NBT (046)
z listy Nieużywane opcje. Kliknij przycisk Dodaj, aby dodać typ węzła
do listy Opcje aktywne. W polu Bajt wpisz 0x4, aby wskazać węzeł
mieszany i wybierz przycisk OK.
11. Kliknij przycisk Zamknij, aby wyjść do Menedżera programów.
Serwer Windows 2000
Aby ustawić zakres DHCP na serwerze Windows 2000, należy wykonać
następujące kroki:
1. Uruchom narzędzie do zarządzania protokołem DHCP systemu Windows
2000. Kliknij przycisk Start, wybierz polecenie Ustawienia, a następnie
polecenie Panel sterowania. Otwórz folder Narzędzia administracyjne
i uruchom narzędzie DHCP.
2. W oknie DHCP w drzewie DHCP zlokalizuj i zaznacz wybrany serwer
Windows 2000.
Jeżeli dany serwer nie jest wyświetlany w drzewie, wybierz pozycję DHCP
i kliknij menu Akcja, aby dodać serwer.
3. Po zaznaczeniu serwera w drzewie DHCP kliknij menu Akcja i wybierz
polecenie Nowy zakres. Uruchomiony zostanie kreator dodawania
nowego zakresu.
4. W kreatorze dodawania nowego zakresu kliknij przycisk Dalej.
5. Wpisz nazwę i opis danego zakresu, a następnie kliknij przycisk Dalej.
6. Wprowadź zakres adresów IP dla tego zakresu (początkowy i końcowy
adres IP). Wprowadź również maskę podsieci, a następnie kliknij
przycisk Dalej.
PLWW Konfiguracja protokołu TCP/IP 73
Uwaga W przypadku korzystania z podsieci maska podsieci określa
części adresu IP: definiującą podsieć i definiującą
urządzenie klienckie. Więcej informacji zawiera Dodatek A.
7. Jeżeli trzeba, wprowadź zakres adresów w zakresie, które mają być
wykluczane przez serwer. Następnie kliknij przycisk Dalej.
8. Ustaw czas trwania dzierżawy adresu IP dla klientów DHCP. Następnie
kliknij przycisk Dalej.
Firma HP zaleca, aby wszystkim drukarkom zostały przypisane
zastrzeżone adresy IP. Można to zrobić po ustawieniu zakresu
(zobacz krok 11).
9. Aby później skonfigurować opcje DHCP dla tego zakresu, wybierz
opcję Nie. Następnie kliknij przycisk Dalej.
Aby teraz skonfigurować opcje DHCP, zaznacz opcję Tak i kliknij
przycisk Dalej.
a. Jeżeli jest to wymagane, podaj adres IP routera (lub bramy
domyślnej), który ma być używany przez klientów. Następnie kliknij
przycisk Dalej.
b. Jeżeli jest to wymagane, określ nazwę domeny i serwery DNS
klientów. Kliknij przycisk Dalej.
c. Jeżeli jest to wymagane, określ nazwy serwerów WINS i adresy IP.
Kliknij przycisk Dalej.
d. Zaznacz opcję Tak, aby teraz uaktywnić opcje DHCP, a następnie
kliknij przycisk Dalej.
10. Ustawianie zakresu DHCP na tym serwerze zostało pomyślnie
zakończone. Kliknij przycisk Zakończ, aby zamknąć kreatora.
11. Skonfiguruj drukarkę, nadając jej zastrzeżony adres IP należący
do zakresu DHCP:
a. W drzewie DHCP otwórz folder zakresu i wybierz pozycję
Zastrzeżenia.
b. Kliknij menu Akcja i wybierz polecenie Nowe zastrzeżenie.
c. W każdym polu wprowadź stosowne informacje, włączając
w to zastrzeżony adres IP drukarki. (Uwaga: adres MAC drukarki
podłączonej do serwera HP Jetdirect jest dostępny na stronie
konfiguracji HP Jetdirect).
PLWW Konfiguracja protokołu TCP/IP 74
d. Na liście Obsługiwane typy zaznacz pozycję Tylko DHCP,
a następnie kliknij przycisk Dodaj. (Uwaga: w wyniku zaznaczenia
opcji Obydwa lub BOOTP only (Tylko BOOTP) konfigurowanie
odbywa się przy użyciu protokołu BOOTP. Wynika to z kolejności,
w jakiej serwery druku HP Jetdirect inicjują żądania protokołów
konfiguracyjnych.)
e. Określ innego zastrzeżonego klienta lub kliknij przycisk Zamknij.
Dodani klienci zastrzeżeni będą wyświetleni w folderze zastrzeżeń
tego zakresu.
12. Zamknij menedżera DHCP.
Systemy NetWare
Serwery NetWare 5.x zapewniają usługi konfiguracji DHCP dla klientów
sieciowych, włączając w to serwery druku HP Jetdirect. Aby ustawić usługi
DHCP na serwerze NetWare, skorzystaj z dokumentacji i pomocy technicznej
firmy Novell.
Wyłączanie konfiguracji DHCP
PRZESTROGA Zmiany adresu IP na serwerze druku HP Jetdirect mogą
wymagać aktualizacji konfiguracji drukarki lub systemu
drukowania na klientach lub serwerach.
Aby konfiguracja serwera druku HP Jetdirect nie odbywała się przy użyciu
protokołu DHCP, należy przeprowadzić ponowną konfigurację, wybierając
inną metodę.
1. (Dotyczy wewnętrznych serwerów druku) W przypadku użycia panelu
sterowania drukarki do ustawienia konfiguracji ręcznej lub przez protokół
BOOTP protokół DHCP nie będzie używany.
2. Do ustawienia konfiguracji ręcznej (stan „User Specified” — określone
przez użytkownika) lub konfiguracji BOOTP można użyć usługi Telnet.
Protokół DHCP nie będzie wówczas używany.
3. Parametry protokołu TCP/IP można modyfikować ręcznie przy użyciu
obsługiwanej przeglądarki sieci Web z wykorzystaniem serwera sieci Web
wbudowanego w urządzenie Jetdirect lub korzystając z programu HP Web
Jetadmin.
PLWW Konfiguracja protokołu TCP/IP 75
Jeśli wybrano konfigurację BOOTP, parametry konfigurowane przy użyciu
protokołu DHCP zostają zwolnione i inicjowany jest protokół TCP/IP.
Jeśli wybrano konfigurację ręczną, to adres IP skonfigurowany przez DHCP
jest zwalniany i używane są parametry IP określone przez użytkownika. Dlatego
też, jeśli adres IP został podany ręcznie, należy także ustawić ręcznie wszystkie
parametry konfiguracyjne, takie jak maska podsieci, brama domyślna
i limit czasu bezczynności.
Uwaga Jeżeli ma być ponownie włączona konfiguracja przy użyciu
protokołu DHCP, serwer druku będzie żądał parametrów
konfiguracyjnych z serwera DHCP. To znaczy,
że po wybraniu protokołu DHCP i ukończeniu sesji
konfiguracyjnej (np. przy użyciu usługi Telnet) protokół
TCP/IP serwera druku zostanie zainicjowany ponownie,
a wszystkie bieżące informacje konfiguracyjne zostaną
usunięte. Serwer druku następnie usiłuje uzyskać nowe
informacje konfiguracyjne, wysyłając żądania DHCP przez
sieć do serwera DHCP.
W celu wykonania konfiguracji protokołu DHCP za pomocą usługi Telnet
zapoznaj się z sekcją „Korzystanie z usługi Telnet” w niniejszym rozdziale.
PLWW Konfiguracja protokołu TCP/IP 76
Korzystanie z protokołu RARP
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
W niniejszej sekcji opisano sposób konfiguracji serwera druku za pomocą
protokołu odwrotnego rozpoznawania adresów RARP (Reverse Address
Resolution Protocol) w systemach operacyjnych UNIX i Linux.
Ta procedura konfiguracji włącza demona RARP pracującego w systemie,
aby demon odpowiadał na żądanie RARP z serwera druku HP Jetdirect,
nadając serwerowi druku adres IP.
1. Wyłącz drukarkę.
2. Zaloguj się w systemie UNIX lub Linux jako administrator (z dostępem
do katalogu głównego).
3. Sprawdź, czy demon RARP jest uruchomiony, wpisując następujące
polecenie w wierszu polecenia systemu:
ps -ef | grep rarpd (Unix)
ps ax | grep rarpd (BSD lub Linux)
4. System powinien odpowiedzieć w sposób podobny do następującego:
861 0.00.2 24 72 5 14:03 0:00 rarpd -a
860 0.00.5 36 140 5 14:03 0:00 rarpd -a
5. Jeżeli system nie wyświetla numeru procesu demona RARP, to należy
znaleźć instrukcje uruchamiania demona RARP w instrukcji (man)
na stronie rarpd.
6. Wpisz swój adres IP i nazwę węzła serwera druku HP Jetdirect do pliku
/etc/hosts. Na przykład:
192.168.45.39 laserjet1
PLWW Konfiguracja protokołu TCP/IP 77
7. Edytuj plik /etc/ethers (plik /etc/rarpd.conf w systemie
HP-UX 10.20), aby dodać adres sprzętowy/adres stacji w sieci LAN
(uzyskany ze strony konfiguracji) oraz nazwę węzła serwera druku
HP Jetdirect. Na przykład:
00:01:E6:a8:b0:00 laserjet1
Uwaga Jeżeli dany system korzysta z usługi NIS, to trzeba
wprowadzić zmiany do baz danych hosta systemu NIS
i pliku ethers.
8. Włącz drukarkę.
9. Aby sprawdzić, czy karta jest skonfigurowana z poprawnym adresem IP,
posłuż się narzędziem ping. W wierszu polecenia wpisz:
ping <IP address>
gdzie <adres IP> jest adresem przypisanym przez RARP.
10. Jeżeli nie można uzyskać odpowiedzi przy użyciu polecenia ping,
zobacz Rozdział 8.
PLWW Konfiguracja protokołu TCP/IP 78
Korzystanie z poleceń arp i ping
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Na serwerze druku HP Jetdirect można skonfigurować adres IP za pomocą
polecenia protokołu ARP (Address Resolution Protocol — protokół
rozpoznawania adresów) wydanego z obsługiwanego systemu. Protokół ARP
nie nadaje się do trasowania, co znaczy, że stacja robocza, z której wykonywana
jest konfiguracja, musi być umiejscowiona w tym samym segmencie sieci,
w którym znajduje się serwer druku HP Jetdirect.
Korzystanie z poleceń arp i ping w odniesieniu do serwerów druku HP Jetdirect
wymaga:
●Systemu operacyjnego Windows NT/2000/XP lub UNIX
skonfigurowanego do działania z protokołem TCP/IP
●Wersji x.20.00 lub nowszej oprogramowania układowego HP Jetdirect
●Ustawienia na serwerze druku domyślnego adresu IP starszego typu
192.0.0.192
●Adresu sprzętowego (MAC) serwera druku HP Jetdirect w sieci LAN
(określonego na stronie konfiguracji serwera HP Jetdirect lub na etykiecie
przyklejanej do zewnętrznych serwerów druku HP Jetdirect)
Uwaga W niektórych systemach do wydawania polecenia arp
mogą być wymagane uprawnienia administratora
z dostępem do katalogu głównego.
Po przypisaniu adresu IP za pomocą poleceń arp i ping skorzystaj z innych
narzędzi (takich jak usługa Telnet, wbudowany serwer sieci web lub program
HP Web Jetadmin) w celu skonfigurowania innych parametrów protokołu IP.
W celu konfiguracji serwera druku HP Jetdirect użyj podanych poniżej poleceń:
arp -s <adres IP> <adres sprzętowy LAN>
ping <IP address>
gdzie <adres IP> to żądany adres IP, który ma zostać przypisany serwerowi
druku. Polecenie arp zapisuje parametry konfiguracyjne w pamięci
podręcznej protokołu ARP na stacji roboczej, a polecenie ping konfiguruje
adres IP na serwerze druku.
PLWW Konfiguracja protokołu TCP/IP 79
W zależności od systemu adres sprzętowy sieci LAN może wymagać
określonego formatu.
Na przykład:
●W systemach Windows NT 4.0, 2000, XP
arp -s 192.168.45.39 00-01-E6-a2-31-98
ping 192.168.45.39
●W systemie UNIX
arp -s 192.168.45.39 00:01:E6:a2:31:98
ping 192.168.45.39
Uwaga Po skonfigurowaniu adresu IP na serwerze druku
dodatkowe polecenia arp i ping będą ignorowane.
Po skonfigurowaniu adresu IP nie można korzystać
z poleceń arp ani ping, dopóki na serwerze druku nie
zostanie przeprowadzone zerowanie do wartości
fabrycznych (zobacz Rozdział 8).
W systemach UNIX polecenie arp -s może być różne
dla różnych systemów.
W niektórych systemach UNIX standardu BSD adres IP
(lub nazwę hosta) należy podawać w odwrotnej kolejności.
W innych systemach może być wymagane podanie
dodatkowych parametrów. Zapoznaj się ze specjalnymi
formatami poleceń, podanymi w dokumentacji używanego
systemu.
PLWW Konfiguracja protokołu TCP/IP 80
Korzystanie z usługi Telnet
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
W tej sekcji opisano sposób konfiguracji serwera druku (z oprogramowaniem
układowym w wersji x.25.01 lub nowszej) przy użyciu usługi Telnet.
Chociaż połączenie usługi Telnet można zabezpieczyć hasłem administratora,
połączenia Telnet nie są bezpieczne. W sieciach o wysokich poziomach
zabezpieczeń połączenia usługi Telnet na serwerze druku można wyłączyć,
korzystając z innych narzędzi (takich jak TFTP, wbudowany serwer sieci web
lub program HP Web Jetadmin).
Tworzenie połączenia usługi Telnet
W celu używania poleceń usługi Telnet w odniesieniu do serwera druku
HP Jetdirect musi być dostępna trasa między stacją roboczą a serwerem druku.
Jeżeli serwer druku i dany komputer muszą mieć podobny adres IP, tzn. należy
zachować zgodność fragmentów sieci związanych z tymi adresami IP, trasa
może być dostępna. Aby uzyskać informacje dotyczące struktury adresów IP,
zobacz Dodatek A.
Jeżeli adresy IP nie są zgodne, można dostosować adres IP stacji roboczej lub
spróbować wykorzystać polecenie systemu operacyjnego do utworzenia trasy
do serwera druku (na przykład, jeżeli serwer druku jest skonfigurowany przy
użyciu domyślnego adresu IP starszego typu 192.0.0.192, trasa
prawdopodobnie nie będzie istnieć).
W systemach Windows można użyć polecenia aroute w wierszu polecenia
(DOS) systemu Windows do utworzenia trasy do serwera druku.
Informacje dotyczące systemowych wierszy poleceń podano w pomocy online
systemu Windows. W systemach Windows NT narzędzie wiersza polecenia jest
dostępne w folderze Programy (należy kliknąć przycisk Start, polecenie
Programy i polecenie Wiersz polecenia). W systemach Windows 2000/XP
narzędzie jest dostępne w folderze Akcesoria w folderze Programy.
PLWW Konfiguracja protokołu TCP/IP 81
Aby korzystać z polecenia route, należy również ustalić adres IP stacji roboczej.
Aby wyświetlić odpowiednie informacje, można wprowadzić następujące
polecenie w wierszu polecenia:
C:\> ipconfig (w systemach Windows NT/2000/XP)
C:\> winipconfig (w systemie Windows 98)
Aby utworzyć trasę z systemowego wiersza polecenia, należy wprowadzić
następujące polecenie:
gdzie <adres IP Jetdirect> jest adresem IP skonfigurowanym
na serwerze druku HP Jetdirect, a <adres IP systemu> oznacza
adres IP karty sieciowej stacji roboczej, dołączonej do tej samej fizycznej
lokalnej sieci komputerowej (LAN), co serwer druku.
Na przykład aby utworzyć trasę ze stacji roboczej o adresie IP 169.254.2.1
do serwera druku o domyślnym adresie IP 192.0.0.192, należy wpisać
następujące polecenie:
PRZESTROGA Użycie usługi Telnet do ręcznego ustawienia adresu IP
spowoduje zastąpienie dynamicznej konfiguracji IP
(na przykład BOOTP, DHCP lub RARP), czego
konsekwencją będzie konfiguracja statyczna. W konfiguracji
statycznej wartości IP są stałe i protokoły BOOTP, DHCP,
RARP oraz inne dynamiczne metody konfiguracji mogą
odtąd nie działać.
Przy każdej ręcznej zmianie adresu IP należy jednocześnie
zmienić konfigurację maski podsieci i bramy domyślnej.
route add <adres IP Jetdirect> <adres IP systemu>
route add 192.0.0.192 169.254.2.1
PLWW Konfiguracja protokołu TCP/IP 82
Typowa sesja usługi Telnet
Inicjowanie typowej sesji usługi Telnet przedstawiono poniżej.
PLWW Konfiguracja protokołu TCP/IP 83
W celu ustawienia parametrów konfiguracyjnych należy skonfigurować sesję
usługi Telnet z danego systemu do serwera druku HP Jetdirect.
1. W wierszu polecenia systemu wpisz:
telnet <adres IP>
gdzie <adres IP> jest adresem IP wymienionym na stronie konfiguracji
Jetdirect (zobacz Rozdział 9).
2. Zostanie wyświetlone połączenie z serwerem druku HP Jetdirect. Jeżeli
serwer odpowiada komunikatem „connected to IP address”
(połączony z adresem IP), naciśnij dwukrotnie klawisz Enter, aby upewnić
się, że połączenie usługi Telnet zostało zainicjowane.
3. Jeżeli pojawi się monit o podanie nazwy użytkownika i hasła, wpisz
odpowiednie wartości.
Domyślnie interfejs usługi Telnet nie wymaga nazwy użytkownika i hasła.
Jeśli ustawiono hasło administratora, zostanie wyświetlony monit
o podanie nazwy użytkownika i hasła, zanim będzie można wprowadzać
i zapisywać ustawienia poleceń usługi Telnet.
4. Domyślnie wyświetlany jest interfejs wiersza polecenia.
Aby skonfigurować parametry korzystając z interfejsu menu,
wprowadź polecenie Menu. Więcej informacji zawiera „Opcje interfejsu
użytkownika”.
Listę obsługiwanych poleceń i parametrów zawiera „Polecenia i parametry
usługi Telmet.”.
PLWW Konfiguracja protokołu TCP/IP 84
Opcje interfejsu użytkownika
Serwer druku HP Jetdirect zapewnia dwie opcje interfejsu służącego
do wprowadzania poleceń usługi Telnet: Interfejs wiersza polecenia
(standardowy) oraz Interfejs menu.
Interfejs wiersza polecenia (standardowy)
Korzystając z interfejsu wiersza polecenia usługi Telnet, parametry konfiguracji
można ustawić za pomocą następujących procedur:
Uwaga Podczas sesji Telnet należy wprowadzić znak ?,
aby wyświetlić dostępne parametry konfiguracyjne,
poprawny format polecenia i listę poleceń.
Aby wyświetlić listę poleceń dodatkowych (czyli
zaawansowanych), należy wpisać polecenie advanced
przed wprowadzeniem znaku ?.
Aby wyświetlić informacje dotyczącej bieżącej konfiguracji,
należy wprowadzić znak /.
1. W wierszu polecenia usługi Telnet „>” wpisz:
<parametr>: <wartość>
a następnie naciśnij klawisz Enter, gdzie <parametr> odnosi się
do definiowanego parametru konfiguracyjnego, natomiast <wartość>
odnosi się do definicji przypisywanych temu parametrowi. Po każdym
wpisie parametru następuje znak powrotu karetki.
Zobacz Tabela 3.4, aby uzyskać parametry konfiguracyjne
(oprogramowanie układowe w wersji x.25.00 lub nowszej).
2. Powtórz poprzedni krok, aby ustawić jakiekolwiek dodatkowe parametry
konfiguracyjne.
3. Po zakończeniu wpisywania parametrów konfiguracyjnych wpisz exit
lub quit (w zależności od systemu).
Gdy zostanie wyświetlony monit o zapisanie zmienionych ustawień,
wprowadź Y (ustawienie standardowe), aby zapisać, lub N, aby nie
zapisywać ustawień.
Jeżeli wpisano save zamiast exit lub quit, monit o zapisanie ustawień
nie zostanie wyświetlony.
PLWW Konfiguracja protokołu TCP/IP 85
Polecenia i parametry usługi Telmet. Tabela 3.4 zawiera listę dostępnych
poleceń i parametrów usługi Telnet.
Uwaga Jeśli parametr jest podawany dynamicznie (na przykład
z serwera BOOTP lub DHCP), jego wartości nie można
zmienić za pomocą usługi Telnet bez uprzedniego
ustawienia konfiguracji ręcznej. Aby ustawić konfigurację
ręczną, zobacz polecenie ip-config.
Przy każdej ręcznej zmianie adresu IP należy jednocześnie
zmienić konfigurację maski podsieci i bramy domyślnej.
Tabela 3.4 Polecenia i parametry usługi Telnet (1 z 20)
User Control Commands (Polecenia sterujące użytkownika)
Polecenie Opis
? Wyświetla polecenia i Pomoc usługi Telnet.
/ Wyświetla bieżące wartości.
menu Wyświetla Interfejs menu, umożliwiający dostęp do parametrów
konfiguracyjnych.
advanced Włącza zaawansowane polecenia. Pomoc (?) będzie zawierać
listę zaawansowanych poleceń.
general Wyłącza zaawansowane polecenia. Pomoc (?) nie będzie
zawierać zaawansowanych poleceń (ustawienie standardowe).
save Zapisuje wartości konfiguracji i zamyka sesję.
exit Zamyka sesję.
export Eksportuje ustawienia do pliku w celu edycji oraz importu poprzez
usługę Telnet lub TFTP (to polecenie jest obsługiwane tylko przez
systemy takie jak UNIX, które obsługują przekierowania
wejścia/wyjścia.
PLWW Konfiguracja protokołu TCP/IP 86
General Settings (Ustawienia ogólne)
Polecenie Opis
passwd Ustawia hasło administratora (współużytkowane z wbudowanym
serwerem sieci Web i programem HP Web Jetadmin).
Na przykład polecenie „passwd jd1234 jd1234” ustawia
hasło jd1234. Należy zauważyć, że hasło „jd1234” trzeba
wprowadzić dwa razy, aby je potwierdzić.
Można użyć maksymalnie 16 znaków alfanumerycznych.
Podczas inicjowania następnej sesji usługi Telnet zostanie
wyświetlony monit o podanie nazwy użytkownika i tego hasła.
Aby usunąć hasło, wprowadź polecenie bez wpisów hasła
i potwierdzenia.
Hasła można usunąć przez zimne wyzerowanie.
sys-location Ciąg alfanumeryczny (maksymalnie 255 znaków), zazwyczaj
używany do określania lokalizacji.
sys-contact Ciąg alfanumeryczny (maksymalnie 255 znaków), zazwyczaj
używany do określania nazwy sieci lub administratora urządzenia.
ssl-state Ustawia poziom zabezpieczeń komunikacji serwera druku
w sieci Web:
1 (wartość standardowa): wymuszone przekierowanie do portu
HTTPS. Można używać tylko łączności przy użyciu protokołu
HTTPS (zabezpieczonego HTTP).
2: Wyłącza wymuszone przekierowanie do portu HTTPS.
Można używać łączności zarówno przy użyciu protokołu HTTP,
jak i HTTPS.
security-reset Resetuje ustawienia zabezpieczeń na serwerze druku
i przywraca standardowe wartości fabryczne. Wartość
0 (ustawienie standardowe) nie resetuje, a wartość 1 resetuje
ustawienia zabezpieczeń.
Tabela 3.4 Polecenia i parametry usługi Telnet (2 z 20)
PLWW Konfiguracja protokołu TCP/IP 87
Wireless 802.11 Main Settings (Podstawowe ustawienia sieci
bezprzewodowej 802.11)
Polecenie Opis
network-type Określa topologię sieci bezprzewodowej 802.11:
Infrastructure: Serwer druku będzie łączyć się w sieci
z innymi urządzeniami przewodowymi lub bezprzewodowymi
za pośrednictwem punktu dostępu.
Ad hoc: (ustawienie standardowe) Serwer druku będzie łączyć
się z innymi urządzeniami przewodowymi lub bezprzewodowymi
bezpośrednio, bez użycia punktu dostępu.
desired-ssid Określa żądany identyfikator zestawu usług (SSID), czyli nazwę
sieciową serwera druku. Można użyć maksymalnie 32 znaków
alfanumerycznych.
Standardową wartością fabryczną identyfikatora SSID w trybie
Ad hoc jest hpsetup. W trybie Infrastructure nie należy używać
sieciowego identyfikatora SSID równego hpsetup.
Jeśli polecenie ssid jest wydawane bez wpisu (z pustym
identyfikatorem SSID), to żądany identyfikator SSID będzie
przypisany <AUTOMATYCZNIE>, przy czym będzie skojarzony
z pierwszą siecią zgodną z jego ustawieniami uwierzytelniania.
encryption Określa stosowanie szyfrowania. 0 (ustawienie standardowe)
wyłącza, 1 włącza.
wep-key-method Określa format wpisu klucza WEP. Wpisy kluczy WEP muszą
mieć prawidłową długość.
ASCII: (domyślne) Stosuje znaki alfanumeryczne ASCII
(0–9, a–z, A–Z). W celu szyfrowania 40/64-bitowego należy
wprowadzić 5 znaków. W celu szyfrowania 104/128-bitowego
należy wprowadzić 13 znaków. Wpisy ASCII uwzględniają
wielkość liter.
HEX: Stosuje cyfry szesnastkowe (0–9, a–f, A–F). W celu
szyfrowania 40/64-bitowego należy wprowadzić 10 cyfr
szesnastkowych. W celu szyfrowania 104/128-bitowego
należy wprowadzić 26 cyfr szesnastkowych. Wpisy HEX
nie uwzględniają wielkości liter.
Tabela 3.4 Polecenia i parametry usługi Telnet (3 z 20)
PLWW Konfiguracja protokołu TCP/IP 88
wep-key Określa statyczny klucz szyfrowania WEP (Wired Equivalent
Privacy). Serwer druku może przechowywać maksymalnie cztery
klucze WEP, używając czterech położeń klucza (Key 1, 2, 3, 4).
Aby wprowadzić klucz WEP, należy określić położenie klucza
z następującą po nim wartością klucza szyfrowania. Na przykład
polecenie
wep-key 1 0123456789net
przypisuje klucz Key 1 z kluczem 128-bitowym WEP określonym
przez wartość 0123456789net.
Polecenia wep-key-method można użyć do określenia
formatu wartości klucza (cyfry szesnastkowe lub znaki
alfanumeryczne ASCII). Można też wstawić opcjonalny parametr
(ASCII lub HEX) po wpisie położenia klucza. Na przykład
polecenie
wep-key 1 ASCII 0123456789net
przypisuje klucz Key 1 z kluczem 128-bitowym WEP określonym
przez alfanumeryczne znaki ASCII 0123456789net.
Przypisując statyczne klucze WEP, należy się upewnić,
że położenia kluczy i wartości kluczy są zgodne z innymi
urządzeniami bezprzewodowymi w sieci. Należy się upewnić,
że wszystkie wprowadzone wartości kluczy mają tę samą
długość, a długości klucza WEP mają prawidłową liczbę
znaków lub cyfr.
transmit-key Określa położenie klucza WEP (1, 2, 3, 4), którego serwer
będzie używać w celu łączności szyfrowanej. Na przykład
polecenie
transmit-key 2
określa, że do łączności szyfrowanej używany będzie klucz Key 2.
desired-channel (Ad hoc) Określa żądany kanał, którego serwer druku będzie
używać w przypadku żądań skojarzenia sieci Ad hoc.
10: (ustawienie standardowe) Stosuje kanał 10 (2457 MHz)
11: Stosuje kanał 11 (2462 MHz).
Serwer druku będzie używać tego kanału do emisji w celu
zgłoszenia dostępności, jeśli na żadnym kanale nie zdoła wykryć
określonej sieci Ad hoc ani skojarzyć się z nią.
auth-type Określa metodę uwierzytelniania łącza serwera druku w celu
zezwalania na dostęp do sieci.
Open: (domyślne) Uwierzytelnianie systemu otwartego należy
stosować wówczas, gdy sieć bezprzewodowa nie wymaga
uwierzytelniania w celu dostępu do sieci. W sieci mogą jednak
nadal być używane klucze szyfrowania w celu zapewnienia
poufności danych.
Shared_Key: Uwierzytelnianie przy użyciu klucza wspólnego
należy stosować wówczas, gdy dana sieć wymaga, aby każde
urządzenie było skonfigurowane przy użyciu tego samego
tajnego klucza WEP zapewniającego dostęp do sieci.
Użycie opcji klucza wspólnego nie jest prawidłowe w przypadku
ustawień polecenia wpa-auth-type (802.1x lub PSK).
Tabela 3.4 Polecenia i parametry usługi Telnet (4 z 20)
PLWW Konfiguracja protokołu TCP/IP 89
server-auth To polecenie wymaga określenia opcji szyfrowania
dynamicznego (polecenie dynamic-encrypt)
i uwierzytelniania EAP 802.1x (polecenie wpa-auth-type).
Korzystając z tego polecenia, można określić metody
uwierzytelniania na serwerze używane w sieci. Krótki opis
obsługiwanych protokołów uwierzytelniania zawiera Rozdział 1.
None: (domyślne) nie jest stosowane uwierzytelnianie sieciowe
na serwerze.
EAP_MD5: metoda uwierzytelniania korzystająca z protokołu
802.1x EAP i algorytmu MD5 (Message-Digest Algorithm 5,
RFC 1321). Wymaga ona skonfigurowania na urządzeniu nazwy
użytkownika i hasła. Do określenia nazwy użytkownika i hasła
służą, odpowiednio, polecenia svr-auth-user
i svr-auth-pass.
EAP_TLS: metoda uwierzytelniania korzystająca z protokołu
802.1x EAP-TLS (Extensible Authentication Protocol — Transport
Layer Security, RFC 2716). Do weryfikacji urządzeń wymaga ona
nazwy użytkownika i zainstalowanego certyfikatu cyfrowego
zgodnego ze standardem X.509. Ponadto musi być
zainstalowany certyfikat CA (Urzędu certyfikacji), służący
do potwierdzania tożsamości serwera uwierzytelniania.
Do określenia nazwy użytkownika służy polecenie
svr-auth-user. W celu zainstalowania certyfikatów należy
użyć wbudowanego serwera sieci Web. Zobacz Rozdział 4.
LEAP: metoda uwierzytelniania korzystająca z protokołu LEAP
(Lightweight Extensible Authentication Protocol). LEAP jest to
zastrzeżony protokół firmy Cisco Systems, Inc. Protokół LEAP
wymaga nazwy użytkownika i hasła. Do określenia nazwy
użytkownika i hasła służą, odpowiednio, polecenia
svr-auth-user i svr-auth-pass.
PEAP: metoda uwierzytelniania korzystająca z protokołu PEAP
(Protected Extensible Authentication Protocol). Protokół PEAP
w celu weryfikacji klienta wymaga nazwy użytkownika i hasła.
Ponadto musi być zainstalowany certyfikat CA (Urzędu
certyfikacji), służący do potwierdzania tożsamości serwera
uwierzytelniania. Do określenia nazwy użytkownika i hasła
służą, odpowiednio, polecenia svr-auth-user
i svr-auth-pass. W celu zainstalowania certyfikatów należy
użyć wbudowanego serwera sieci Web. Zobacz Rozdział 4.
EAP_TTLS: metoda uwierzytelniania korzystająca
z zabezpieczeń TTLS (Tunneled Transport Layer Security).
EAP-TTLS jest to rozszerzenie protokołu EAP-TLS, które również
stosuje certyfikaty cyfrowe zgodne ze standardem X.509.
Protokół TTLS w celu weryfikacji klienta wymaga nazwy
użytkownika i hasła. Ponadto musi być zainstalowany certyfikat
CA (Urzędu certyfikacji), służący do potwierdzania tożsamości
serwera uwierzytelniania. Do określenia nazwy użytkownika
i hasła służą, odpowiednio, polecenia svr-auth-user
i svr-auth-pass. W celu zainstalowania certyfikatów należy
użyć wbudowanego serwera sieci Web. Zobacz Rozdział 4.
Tabela 3.4 Polecenia i parametry usługi Telnet (5 z 20)
PLWW Konfiguracja protokołu TCP/IP 90
svr-auth-user Określa nazwę użytkownika służącą do uwierzytelniania
na serwerze. Można użyć maksymalnie 128 znaków
alfanumerycznych.
svr-auth-user Określa hasło służące do uwierzytelniania na serwerze.
Można użyć maksymalnie 128 znaków alfanumerycznych.
svr-auth-id Określa ciąg znaków certyfikatu CA, który będzie używany
do identyfikowania i potwierdzania tożsamości serwera
uwierzytelniania. Ciąg ten będzie porównywany z ciągiem
identyfikacyjnym odebranym z serwera uwierzytelniania.
W przypadku porównywania ciągów można określić,
czy wymagane jest dokładne dopasowanie:
RIGHT_MOST (domyślne): wpis ciągu będzie porównywany
ze znakami z prawej strony ciągu certyfikatu CA.
USE_EXACT: wpis ciągu musi dokładnie odpowiadać ciągowi
z serwera uwierzytelniania.
wpa-auth-type To polecenie nie jest zgodne z opcją uwierzytelniania z
wykorzystaniem klucza wspólnego w poleceniu auth-type.
Korzystając z tego polecenia, można określić obsługiwany typ
uwierzytelniania EAP:
802.1x: Tę opcję należy wybrać w przypadku sieci EAP,
w której wykorzystywany jest serwer uwierzytelniania.
Korzystając z polecenia server-auth, można określić
protokoły EAP/802.1x używane w sieci. Polecenie
dynamic-encrypt umożliwia określenie opcji szyfrowania
dynamicznego.
PSK: Tę opcję należy wybrać w przypadku sieci EAP, w których
serwer uwierzytelniania nie jest wykorzystywany. W takim
przypadku urządzenia są uwierzytelnianie przy użyciu klucza
wspólnego. Klucz wspólny jest generowany wówczas, gdy fraza
hasła sieciowego została określona przy użyciu polecenia
psk-passphrase. Polecenie dynamic-encrypt powinno
zawierać opcję Robust (Silne).
psk-passphrase Określa frazę hasła używaną do generowania sieciowego klucza
wspólnego. Fraza hasła musi zawierać od 8 do 63 znaków ASCII
w zakresie szesnastkowym od 21 do 7E (znaki 0-9, a-z, A-Z
i różne znaki specjalne, takie jak !, @, #, $, %, ^, &, (, ), _, +, =,
-, {, }, [, ], \, /, “, <, >, ?, “, ‘, ~).
Tabela 3.4 Polecenia i parametry usługi Telnet (6 z 20)
PLWW Konfiguracja protokołu TCP/IP 91
dynamic-enctypt Należy wybrać obsługiwaną opcję szyfrowania dynamicznego:
Basic Security (Zabezpieczenia podstawowe) Obsługiwane jest
dynamiczne szyfrowanie WEP.
Robust (Silne): Obsługiwane są protokoły szyfrowania
dynamicznego WPA (Wi-Fi Protected Access) i WEP.
Korzystając z polecenia wpa-auth-type, można wybrać
zgodny typ uwierzytelniania EAP:
●W przypadku uwierzytelniania EAP/PSK serwer druku
powinien używać szyfrowania silnego (protokoły
szyfrowania WPA).
●W przypadku uwierzytelniania EAP/802.1x (tylko LEAP)
serwer druku powinien używać szyfrowania podstawowego.
●W przypadku uwierzytelniania EAP/802.1x (tylko PEAP, TLS,
TTLS) serwer druku może używać szyfrowana podstawowego
lub silnego, zależnie od sieci.
Protokoły szyfrowania dynamicznego są kontrolowane przez
serwer uwierzytelniania i muszą być obsługiwane przez punkt
dostępu.
802.11 Wireless Diagnostics (Diagnostyka sieci bezprzewodowej 802.11)
Polecenie Opis
Current SSID (Parametr tylko do odczytu) Nazwa sieci (SSID), z którą połączył
się bezprzewodowy serwer druku.
Current Channel (Parametr tylko do odczytu) Kanał, którego aktualnie używa
bezprzewodowy serwer druku.
Signal Strength (Parametr tylko do odczytu) Siła sygnału radiowego odbieranego
przez serwer druku.
<pusty>: podczas skanowania przez serwer druku nie wykryto
żadnego sygnału radiowego.
No Signal: na żadnym z kanałów nie wykryto sygnału radiowego.
Poor/Marginal/Good/Excellent: wskazuje poziom mocy
wykrytego sygnału.
Access Point Mac (Parametr tylko do odczytu) Adres MAC (Media Access Control)
punktu dostępu używanego do łączności w trybie Infrastructure.
Na przykład polecenie
00:a0:f8:38:7a:f7
określa, że do łączności w sieci został użyty punkt dostępu
o adresie MAC 00a0f8387af7.
Tabela 3.4 Polecenia i parametry usługi Telnet (7 z 20)
PLWW Konfiguracja protokołu TCP/IP 92
TCP/IP Main Settings (Ustawienia główne TCP/IP)
Polecenie Opis
host-name Ciąg co najwyżej 32 znaków alfanumerycznych, który służy
do przypisywania lub zmiany nazwy urządzenia sieciowego.
Na przykład polecenie
„host-name drukarka1” przypisuje do urządzenia nazwę
„drukarka1”.
ip-config Określa metodę konfiguracji:
manual: serwer druku będzie oczekiwać na parametry IP
pochodzące z narzędzi ręcznych (takich jak usługa Telnet,
wbudowany serwer sieci Web, panel sterowania,
oprogramowanie do instalacji/zarządzania). Stanem będzie
User Specified (określone przez użytkownika).
bootp: serwer druku będzie wysyłać żądania BOOTP do sieci
w celu uzyskania dynamicznej konfiguracji IP.
dhcp: serwer druku będzie wysyłać żądania DHCP do sieci
w celu uzyskania dynamicznej konfiguracji IP.
ip Adres IP serwera druku, rozdzielany kropkami. Na przykład:
ip-config manual
ip 192.168.45.39
gdzie polecenie ip-config określa konfigurację ręczną,
a polecenie ip ustawia ręcznie adres IP 192.168.45.39
na serwerze druku.
Podanie ciągu 0.0.0.0 usuwa adres IP.
Jeśli przy zamknięciu sesji zapisano nowy adres IP, to musi
on być określony w następnym połączeniu usługi Telnet.
subnet-mask Wartość (rozdzielana kropkami), która w otrzymanych
komunikatach identyfikuje część sieciową i część hosta adresu
IP. Na przykład polecenie
subnet-mask 255.255.255.0
zapisuje wartość 255.255.255.0 maski podsieci na serwerze
druku. Wprowadzenie wartości 0.0.0.0 wyłącza maskę podsieci.
Więcej informacji zawiera Dodatek A.
default-gw Adres IP bramy domyślnej (rozdzielany kropkami). Na przykład
polecenie
default-gw 192.168.40.1
przypisuje wartość 192.168.40.1 jako adres IP bramy domyślnej
serwera druku.
Uwaga: Jeśli serwer druku HP Jetdirect jest konfigurowany przez
DHCP i ręcznie zmieniono maskę podsieci lub adres bramy
domyślnej, to należy ręcznie zmienić adres IP serwera druku.
Spowoduje to zwolnienie adresu przypisanego przez DHCP
do puli adresów IP usługi DHCP.
Config Server (Parametr tylko do odczytu) Adres IP serwera (takiego jak serwer
BOOTP lub DHCP), który ostatnio konfigurował adres IP serwera
druku HP Jetdirect.
Tabela 3.4 Polecenia i parametry usługi Telnet (8 z 20)
PLWW Konfiguracja protokołu TCP/IP 93
TFTP Server (Parametr tylko do odczytu) Adres IP serwera TFTP, który
dostarczył parametry TFTP na serwer druku HP Jetdirect.
TFTP Filename (Parametr tylko do odczytu) Ścieżka i nazwa pliku TFTP
na serwerze TFTP. Na przykład polecenie
hpnp/drukarka1.cfg
domain-name Nazwa domeny urządzenia. Na przykład polecenie
domain-name pomoc.hp.com
przypisuje nazwę domeny pomoc.hp.com.
Nazwa domeny nie zawiera nazwy hosta; nie jest pełną
kwalifikowaną nazwą domeny (taką jak
drukarka1.pomoc.hp.com).
dns-svr Adres IP serwera DNS (Domain Name System).
pri-wins-svr Adres IP (rozdzielany kropkami) podstawowego serwera WINS
(Windows Internet Name Service).
sec-wins-svr Adres IP (rozdzielany kropkami) pomocniczego serwera WINS
(Windows Internet Name Service).
smtp-svr (Serwer pocztowy SMTP) Adres IP serwera poczty wychodzącej
SMTP (Simple Mail Transport Protocol), używanego
z obsługiwanymi urządzeniami skanującymi.
TCP/IP Print Options (Opcje drukowania protokołu TCP/IP)
Polecenie Opis
9100-printing Włącza lub wyłącza drukowanie do portu 9100 protokołu TCP
na serwerze druku. 0 wyłącza, 1 (wartość standardowa) włącza.
ftp-printing Włącza lub wyłącza możliwość drukowania przez FTP. 0 wyłącza,
1 (wartość standardowa) włącza. (porty 20, 21 TCP)
ipp-printing Włącza lub wyłącza możliwość drukowania przy użyciu protokołu
IPP: 0 wyłącza, 1 (wartość standardowa) włącza. (port 631 TCP)
lpd-printing Włącza lub wyłącza możliwość drukowania przy użyciu LPD.
Wartość 0 wyłącza, a wartość 1 (ustawienie standardowe) włącza
(protokół TCP, port 515).
banner Włącza lub wyłącza drukowanie strony wiodącej LPD. Wartość 0
wyłącza strony wiodące. 1 (ustawienie standardowe) włącza
strony wiodące.
interlock Określa, czy wymagane jest potwierdzenie (ACK) wszystkich
pakietów TCP, zanim drukarka będzie mogła zamknąć
połączenie druku przez port 9100. W celu dostosowania
do wieloportowych serwerów druku określa się wartości Port
Number (numer portu) i Option (opcja). Dopuszczalne numery
portów to 1 (ustawienie standardowe), 2 lub 3. Wartości opcji
to 0 (ustawienie standardowe) — wyłącza tryb Interlock;
wartość 1 włącza ten tryb. Na przykład polecenie
interlock 2 1 określa Port 2 i włącza tryb interlock
Tabela 3.4 Polecenia i parametry usługi Telnet (9 z 20)
PLWW Konfiguracja protokołu TCP/IP 94
mult-tcp-conn (Ogranicza drukowanie Mult Prt) Włącza lub wyłącza wiele
połączeń protokołu TCP.
0 (wartość standardowa): umożliwia wiele połączeń.
1: wyłącza wiele połączeń.
buffer-packing Włącza lub wyłącza pakowanie buforów pakietów TCP/IP.
0 (wartość standardowa): zwykła, bufory danych są pakowane
przed wysłaniem na drukarkę.
1: wyłącza pakowanie buforów. Dane są wysyłane na drukarkę
natychmiast po ich odebraniu.
write-mode Steruje ustawieniem flagi PSH w protokole TCP, określającej
przesyłanie danych z urządzenia na klienta.
0 (wartość standardowa): wyłącza tę opcję, flaga nie jest
ustawiana.
1: opcja wypychania wszystkiego. Bit wypychania jest ustawiany
we wszystkich pakietach danych.
2: opcja wypychania EOI. Bit wypychania jest ustawiany tylko
dla pakietów, które mają ustawioną flagę End-of-Information
(koniec informacji).
TCP/IP LPD Queues (Kolejki LPD protokołu TCP/IP)
Polecenie Opis
addq Dodaje kolejkę definiowaną przez użytkownika. W wierszu
polecenia należy określić nazwę kolejki (do 32 wyświetlanych
znaków ASCII), nazwę ciągu dołączanego z przodu, nazwę ciągu
dołączanego z tyłu oraz kolejkę przetwarzania (zazwyczaj RAW).
Można dodać co najwyżej sześć kolejek zdefiniowanych przez
użytkownika.
deleteq Usuwa kolejkę definiowaną przez użytkownika. Nazwa kolejki
musi być określona w wierszu polecenia deleteq.
defaultq Nazwa kolejki, która zostanie użyta, jeżeli kolejka określona
dla zlecenia druku jest nieznana. Kolejka standardowa
ma wartość AUTO.
addstring Dodaje definiowany przez użytkownika ciąg znaków, który
może być dołączany z przodu lub z tyłu danych druku. Można
zdefiniować co najwyżej osiem ciągów znaków. Nazwa ciągu
oraz zawartość ciągu znaków określane są w wierszu polecenia
addstring.
deletestring Usuwa ciąg definiowany przez użytkownika. Nazwa ciągu jest
określana w wierszu polecenia deletestring.
TCP/IP Raw Print Ports (Porty drukowania typu Raw protokołu TCP/IP)
Polecenie Opis
raw-port Określa dodatkowe porty służące do drukowania do portu 9100
protokołu TCP. Prawidłowe numery portów mieszczą się
w zakresie od 3000 do 9000; konkretne wartości zależą
od aplikacji. Można określić maksymalnie dwa porty.
Tabela 3.4 Polecenia i parametry usługi Telnet (10 z 20)
PLWW Konfiguracja protokołu TCP/IP 95
TCP/IP Access Control (Kontrola dostępu protokołu TCP/IP)
Polecenie Opis
allow Wprowadza wpis do listy dostępu hostów przechowywanej
na serwerze druku HP Jetdirect. Każdy wpis określa host lub sieć
hostów, którym wolno łączyć się z drukarką. Formatem zapisu
jest: „allow: numer_sieci [maska]”, gdzie numer_sieci jest
numerem sieci lub adresem IP hosta, a maska to adres maski
bitów stosowanej do numeru sieci i adresu hosta w celu
weryfikacji dostępu. Na liście dostępu dozwolone jest
co najwyżej 10 wpisów. Jeżeli nie ma żadnych wpisów, prawo
dostępu przysługuje wszystkim hostom. Na przykład polecenie
allow 192.0.0.0 255.0.0.0
zezwala na dostęp hostom w sieci 192.
allow 192.168.1.2
umożliwia połączenie jednemu hostowi. W tym przypadku
przyjmowana jest standardowa maska 255.255.255.255,
dlatego też nie jest wymagane podanie maski.
allow 0 usuwa zawartość listy dostępu hostów.
Więcej informacji zawiera Rozdział 7.
TCP/IP Other Settings (Inne ustawienia TCP/IP)
Polecenie Opis
syslog-config Włącza lub wyłącza działanie serwera syslog na serwerze druku:
0 wyłącza, 1 (wartość standardowa) włącza. (port 514 UDP)
syslog-svr Adres IP serwera syslog (rozdzielany kropkami). Określa serwer,
na który serwer druku HP Jetdirect przesyła komunikaty syslog
(komunikaty o zdarzeniach systemowych). Na przykład
polecenie
syslog-svr: 192.168.40.1
przypisuje wartość 192.168.40.1 jako adres IP tego serwera.
Więcej informacji zawiera Dodatek A.
syslog-max Określa maksymalną liczbę komunikatów syslog, którą może
wysłać serwer druku HP Jetdirect w ciągu jednej minuty.
To ustawienie umożliwia administratorom nadzorowanie rozmiaru
pliku dziennika. Ustawieniem standardowym jest 10 na minutę.
Ustawienie równe 0 oznacza, że liczba komunikatów syslog nie
jest ograniczona.
syslog-priority Steruje filtrowaniem komunikatów syslog wysyłanych na serwer
syslog. Zakres filtrowania jest równy od 0 do 8, przy czym 0
to najbardziej szczegółowe, a 8 — najbardziej ogólne filtrowanie.
Raportowane są tylko komunikaty poniżej określonego poziomu
filtru (czyli o wyższym priorytecie). Ustawieniem standardowym
jest wartość 8 — wysyłane są wówczas komunikaty o wszystkich
priorytetach.
Ustawienie równe 0 powoduje, że wszystkie komunikaty syslog
zostają wyłączone.
Tabela 3.4 Polecenia i parametry usługi Telnet (11 z 20)
PLWW Konfiguracja protokołu TCP/IP 96
syslog-facility Kod używany do identyfikacji urządzenia źródłowego komunikatu
(np. w celu identyfikacji źródła wybranych komunikatów podczas
rozwiązywania problemów). Domyślnie serwer druku
HP Jetdirect jako kodu urządzenia źródłowego używa LPR (Line
Printer Remote, zdalna drukarka wierszowa), ale można użyć
wartości użytkowników lokalnych (od local0 do local7) w celu
wyodrębnienia pojedynczych serwerów druku lub ich grup.
slp-config Włącza lub wyłącza działanie protokołu lokalizacji usług
(Service Location Protocol, SLP) na serwerze druku: 0 wyłącza,
1 (wartość standardowa) włącza. Protokół SLP jest używany
przez wybrane oprogramowanie firmy HP (poprzez port UDP
427) do automatycznego wykrywania urządzeń.
mdns-config Włącza lub wyłącza usługi Multicast Domain Name System
(mDNS). 0 wyłącza, 1 (ustawienie standardowe) włącza. System
mDNS jest zazwyczaj wykorzystywany w niewielkich sieciach
do rozpoznawania adresów IP i nazw (za pośrednictwem portu
UDP 5353), w których konwencjonalny serwer DNS nie jest
dostępny.
mdns-service-name Określa alfanumeryczny ciąg maksymalnie 64 znaków ASCII
przypisanych do danego urządzenia lub usługi. Ta nazwa jest
trwała i jest używana do rozpoznawania określonego urządzenia
lub usługi, jeżeli informacje dotyczące gniazd (takie jak adres IP)
zmieniają się w poszczególnych sesjach. Oprogramowanie
Apple Rendezvous wyświetla tę usługę. Domyślnie nazwą usługi
jest model drukarki i adres sprzętowy LAN (MAC).
mDNS Domain Name (Parametr tylko do odczytu) Określa nazwę domeny mDNS
przypisaną do urządzenia w formacie <nazwa hosta>.local. Jeżeli
nazwa hosta określona przez użytkownika nie została przypisana,
używana jest domyślna nazwa hosta NPIxxxxxx, gdzie xxxxxx są
6 końcowymi cyframi sprzętowego adresu LAN (MAC).
mdns-pri-svc Określa usługę systemu mDNS, do której przypisano najwyższy
priorytet, używaną do drukowania. Aby ustawić ten parametr,
należy wybrać następujące numery opcji drukowania:
1: Drukowanie z wykorzystaniem portu 9100
2: Drukowanie z wykorzystaniem portu IPP
3: Domyślna kolejka raw LPD
4: Domyślna kolejka text LPD
5: Domyślna kolejka auto LPD
6: Domyślna kolejka binps (binarne dane postscript) LPD
7 do 12: Jeżeli zdefiniowane są kolejki LPD określone przez
użytkownika, numer odpowiada kolejkom LPD określonym przez
użytkownika od 5 do 10.
Ustawienie domyślne będzie zależne od drukarki (zazwyczaj
drukowanie z wykorzystaniem portu 9100 lub kolejka binps LPD).
ttl-slp Określa ustawienie czasu wygaśnięcia (TTL) multiemisji IP dla
pakietów SLP. Wartość standardowa to 4 skoki (liczba routerów
na trasie od sieci lokalnej). Dopuszczalny jest zakres od 1 do 15.
Ustawienie wartości -1 powoduje wyłączenie funkcji multiemisji.
Tabela 3.4 Polecenia i parametry usługi Telnet (12 z 20)
PLWW Konfiguracja protokołu TCP/IP 97
ipv4-multicast Włącza lub wyłącza odbieranie i wysyłanie pakietów multiemisji
IP w wersji 4 przez serwer druku. 0 wyłącza, 1 (wartość
standardowa) włącza.
idle-timeout Liczba całkowita (od 1 do 3600) określająca liczbę sekund, przez
którą bezczynne połączenie danych druku może pozostawać
otwarte. Na przykład polecenie
idle-timeout 120
przypisuje limit czasu bezczynności o wartości 120 sekund.
Wartość standardowa to 270 sekund. Jeśli ustawiono 0,
to połączenie nie będzie przerywane i inne hosty nie będą mogły
nawiązać połączenia.
user-timeout Liczba całkowita (od 1 do 3600) określająca liczbę sekund, przez
które sesja usługi Telnet lub FTP może pozostawać bezczynna,
zanim zostanie automatycznie rozłączona. Wartość standardowa
to 900 sekund. 0 wyłącza limit czasu.
PRZESTROGA: Małe wartości, np. 1–5, mogą skutecznie
uniemożliwić korzystanie z usługi Telnet. Sesja usługi Telnet
może być przerywana, zanim będzie możliwe dokonanie
jakichkolwiek zmian.
cold-reset Ustawia standardowe ustawienia fabryczne protokołu TCP/IP.
Po zimnym zerowaniu należy wyłączyć i włączyć ponownie
serwer druku. Nie ma to wpływu na parametry innych
podsystemów, takich jak IPX/SPX lub AppleTalk.
ews-config Włącza lub wyłącza wbudowany serwer sieci Web serwera druku.
0 wyłącza, 1 (wartość standardowa) włącza.
Więcej informacji zawiera Rozdział 4.
tcp-mss Określa maksymalny rozmiar segmentu (MSS) anonsowany
przez serwer druku HP Jetdirect do użytku w komunikacji
z podsieciami lokalnymi (w sieci Ethernet MSS = 1460 bajtów
lub więcej) lub zdalnymi (MSS = 536 bajtów):
0: (ustawienie standardowe) wszystkie sieci są traktowane jako
lokalne (w sieci Ethernet MSS = 1460 bajtów lub więcej).
1: wykorzystuje MSS = 1460 bajtów (lub więcej) w przypadku
podsieci i MSS = 536 bajtów w przypadku sieci zdalnych.
2: wszystkie sieci, z wyjątkiem podsieci lokalnej, są traktowane
jako zdalne (MSS = 536 bajtów).
Maksymalna wielkość segmentu (MSS) ma wpływ na wydajność,
ponieważ pomaga zapobiegać fragmentacji IP, która może
powodować ponowną transmisję danych.
tcp-msl Określa maksymalny czas trwania segmentu (MSL)
w sekundach. Dopuszczalny zakres wartości: od 5
do 120 sekund. Wartość standardowa to 15 sekund.
Tabela 3.4 Polecenia i parametry usługi Telnet (13 z 20)
PLWW Konfiguracja protokołu TCP/IP 98
default-ip Określa adres IP używany wówczas, gdy serwer druku nie będzie
mógł uzyskać adresu IP z sieci podczas wymuszonej konfiguracji
protokołu TCP/IP (na przykład podczas wyłączania i włączania
zasilania lub wówczas, gdy jest ręcznie skonfigurowany
do korzystania z protokołu BOOTP lub DHCP).
DEFAULT_IP: ustawia domyślny adres starszego typu IP
192.0.0.192.
AUTO_IP: ustawia lokalny adres IP 169.254.x.x.
Początkowe ustawienie jest zależne od adresu IP uzyskanego
podczas włączania zasilania po raz pierwszy.
default-ip-dhcp Określa, czy żądania DHCP będą okresowo wysyłane wówczas,
gdy domyślny adres IP starszego typu 192.0.0.192 lub lokalny
adres IP 169.254.x.x został przypisany automatycznie.
0: wyłącza żądania DHCP.
1 (wartość standardowa): włącza żądania DHCP.
TCP/IP Diagnostics (Diagnostyka protokołu TCP/IP)
Polecenie Opis
Last Config IP (Parametr tylko do odczytu) Adres IP systemu, z którego został
skonfigurowany adres IP serwera druku HP Jetdirect.
TCP Conns Refused (Parametr tylko do odczytu) Liczba połączeń TCP klientów,
które zostały odrzucone przez serwer druku.
TCP Access Denied (Parametr tylko do odczytu) Liczba odmów dostępu systemom
klienckim do serwera druku ze względu na brak wpisów
umożliwiających dostęp na liście dostępu hostów serwera druku.
DHCP Lease Time (Parametr tylko do odczytu) Czas trwania dzierżawy adresu IP
usługi DHCP (w sekundach).
DHCP Renew Time (Parametr tylko do odczytu) Limit czasu T1 w protokole DHCP,
określający czas odnowienia dzierżawy DHCP (w sekundach).
DHCP Rebind Time (Parametr tylko do odczytu) Limit czasu T2 w protokole DHCP,
określający czas ponownego wiązania dzierżawy DHCP
(w sekundach).
SNMP Main Settings (Główne ustawienia protokołu SNMP)
Polecenie Opis
snmp-config Włącza lub wyłącza działanie protokołu SNMP na serwerze
druku. 0 wyłącza, 1 (wartość standardowa) włącza protokół
SNMP.
PRZESTROGA: Wyłączenie protokołu SNMP spowoduje
wyłączenie wszystkich agentów SNMP (SNMP v1, v2, v3),
jak również komunikacji z aplikacjami do zarządzania, takimi jak
program HP Web Jetadmin. Ponadto zostanie wyłączone
uaktualnianie oprogramowania układowego przy użyciu
bieżących narzędzi pobierania firmy HP.
Tabela 3.4 Polecenia i parametry usługi Telnet (14 z 20)
PLWW Konfiguracja protokołu TCP/IP 99
get-cmnty-name Określa hasło precyzujące, na które żądania SNMP (SNMP
GetRequests) będzie odpowiadać serwer druku HP Jetdirect.
Jest to parametr opcjonalny. Jeśli użytkownik ustawił nazwę
zbiorowości pobierania, serwer druku będzie odpowiadać
zarówno na określoną przez użytkownika nazwę zbiorowości,
jak i na standardową nazwę fabryczną. Nazwa zbiorowości musi
się składać ze znaków ASCII. Maksymalna długość jest równa
255 znaków.
set-cmnty-name Określa hasło precyzujące, na które żądania SNMP SetRequest
(funkcja kontrolna) będzie odpowiadać serwer druku
HP Jetdirect. Aby serwer druku odpowiedział na nadchodzące
żądanie SNMP SetRequest, nazwa zbiorowości tego żądania
musi odpowiadać ustawionej na serwerze druku nazwie
zbiorowości ustawiania. (w celu zwiększenia bezpieczeństwa
można ograniczyć dostęp do konfiguracji przy użyciu listy
dostępu hostów serwera druku). Nazwy zbiorowości muszą
składać się ze znaków ASCII. Maksymalna długość jest równa
255 znaków.
default-get-cmnty Włącza lub wyłącza domyślną nazwę zbiorowości pobierania.
0 wyłącza, 1 (wartość standardowa) włącza.
Wyłączenie tego parametru może uniemożliwić łączność
z aplikacjami protokołu SNMP do zarządzania.
SNMP Traps (Pułapki SNMP)
Polecenie Opis
auth-trap Konfiguruje serwer druku do wysyłania (on) lub niewysyłania (off)
pułapek uwierzytelniania SNMP. Pułapki uwierzytelniania
wskazują, że odebrano żądanie SNMP, lecz sprawdzenie nazwy
zbiorowości nie powiodło się. 0 wyłączone, 1 (wartość
standardowa) włączone.
trap-dest Wprowadza adres IP hosta na listę miejsc docelowych pułapek
SNMP serwera druku HP Jetdirect. Format polecenia jest
następujący:
trap-dest: adres-ip [nazwa zbiorowości] [numer portu]
Standardową nazwą zbiorowości jest „public”, a standardowym
numerem portu SNMP jest „162”. Bez nazwy zbiorowości
nie można określić numeru portu.
Aby usunąć tabelę, użyj polecenia „trap-dest: 0’.
Jeśli lista jest pusta, serwer druku nie wysyła pułapek protokołu
SNMP. Lista może zawierać co najwyżej trzy wpisy. Domyślnie
lista miejsc docelowych pułapek SNMP jest pusta.
Aby otrzymywać pułapki SNMP, systemy z listy miejsc
docelowych pułapek SNMP muszą dysponować demonem
pułapek, który będzie oczekiwać na te pułapki.
Tabela 3.4 Polecenia i parametry usługi Telnet (15 z 20)
PLWW Konfiguracja protokołu TCP/IP 100
IPX/SPX Settings (Ustawienia protokołu IPX/SPX)
Polecenie Opis
ipx-config Włącza lub wyłącza działanie protokołu IPX/SPX na serwerze
druku: 0 wyłącza, 1 (wartość standardowa) włącza. Na przykład
polecenie
ipx-config 0
spowoduje wyłączenie działania protokołu IPX/SPX.
ipx-unitname (Nazwa serwera druku) Przypisywana przez użytkownika nazwa
alfanumeryczna przypisana do serwera druku (maksymalnie
31 znaków). Domyślnie nazwa ma postać NPIxxxxxx, gdzie
xxxxxx to ostatnie sześć cyfr adresu sprzętowego LAN.
Address (Parametr tylko do odczytu) Identyfikuje numer sieci IPX
i węzła wykrytego w sieci w formie NNNNNNN:hhhhhhhh
(szesnastkowo), gdzie NNNNNNNN jest numerem sieci,
a hhhhhhhh jest adresem sprzętowym LAN serwera druku.
ipx-frametype Określa ustawienia typu ramki IPX dostępne w przypadku danego
modelu serwera druku: AUTO (ustawienie standardowe),
EN_SNAP, EN_8022, EN_8023, EN_II, TR_8022, TR_SNAP.
Więcej informacji zawiera Rozdział 9.
ipx-sapinterval Określa interwał czasu (od 1 do 3600 sekund) oczekiwania
serwera druku HP Jetdirect między emisjami SAP (Service
Advertising Protocol) w sieci. Wartość standardowa
to 60 sekund. 0 wyłącza emisje SAP.
ipx-nds-tree Ciąg alfanumeryczny (maksymalnie 31 znaków), określający
nazwę drzewa NDS serwera druku.
ipx-nds-context Ciąg alfanumeryczny (maksymalnie 256 znaków), który określa
kontekst NDS serwera druku HP Jetdirect.
ipx-job-poll Określa interwał czasu oczekiwania (w sekundach) serwera
druku HP Jetdirect między sprawdzaniami, czy w kolejce
wydruku znajdują się zlecenia druku. Wartość standardowa
to 2 sekundy.
ipx-banner Włącza lub wyłącza drukowanie strony wiodącej IPX przy użyciu
języka PJL (Printer Job Language). Wartość 0 wyłącza strony
wiodące. 1 (ustawienie standardowe) włącza strony wiodące.
ipx-eoj Włącza lub wyłącza powiadamianie o zakończeniu zlecenia IPX
przy użyciu języka PJL. 0 wyłącza, 1 (wartość standardowa)
włącza.
ipx-toner-low Włącza lub wyłącza powiadamianie IPX o niskim poziomie toneru
przy użyciu języka PJL. 0 wyłącza, 1 (wartość standardowa)
włącza.
Tabela 3.4 Polecenia i parametry usługi Telnet (16 z 20)
PLWW Konfiguracja protokołu TCP/IP 101
source-route (Tylko sieć Token Ring) Konfiguruje serwer druku HP Jetdirect
za pomocą routingu źródła IPX/SPX używanego w sieci.
auto (ustawienie standardowe): routing źródła jest automatycznie
wykrywany w sieci.
off: pakiety są transmitowane bez korzystania z routingu źródła.
Serwer druku będzie odpowiadać tylko stacjom w tym samym
pierścieniu.
single r: wszystkie pakiety będą wysyłane za pomocą routingu
źródła. Metoda jednej trasy (Single Route) jest używana do emisji
lub gdy trasa jest nieznana.
all rt: wszystkie pakiety będą wysyłane za pomocą routingu
źródła. Metoda wielu tras (All Routes) jest używana do emisji
lub gdy trasa jest nieznana.
AppleTalk Settings (Ustawienia protokołu AppleTalk)
Polecenie Opis
appletalk Włącza lub wyłącza działanie protokołu AppleTalk (EtherTalk)
na serwerze druku. 0 wyłącza, 1 (wartość standardowa) włącza.
Na przykład polecenie
at-config 0 wyłączy działanie protokołu AppleTalk
name-override (Tylko zewnętrzne serwery druku) Określa nazwę sieci AppleTalk.
Można użyć maksymalnie 32 znaków alfanumerycznych.
Name (Parametr tylko do odczytu) Nazwa drukarki w sieci AppleTalk.
Liczba znajdująca się po nazwie wskazuje, że w sieci jest wiele
urządzeń o tej nazwie i że jest to n-te wystąpienie nazwy.
Print Type (Parametr tylko do odczytu) Określa typ drukarki sieciowej w sieci
AppleTalk zgłaszany przez serwer druku Jetdirect. Może być
raportowanych do trzech rodzajów druku.
Zone (Parametr tylko do odczytu) Nazwa strefy w sieci AppleTalk,
w której znajduje się drukarka.
Phase (Parametr tylko do odczytu) Protokół AppleTalk phase 2 (P2) jest
wstępnie skonfigurowany na serwerze druku HP Jetdirect.
Status (Parametr tylko do odczytu) Wskazuje bieżący stan konfiguracji
protokołu AppleTalk.
READY: wskazuje, że serwer druku HP Jetdirect oczekuje
na dane.
DISABLED: wskazuje, że protokół AppleTalk został ręcznie
wyłączony.
INITIALIZING: wskazuje, że serwer druku rejestruje adres
lub nazwę węzła. Może być także wyświetlony dodatkowy
komunikat o stanie.
Tabela 3.4 Polecenia i parametry usługi Telnet (17 z 20)
PLWW Konfiguracja protokołu TCP/IP 102
DLC/LLC Settings (Ustawienia protokołu DLC/LLC)
Polecenie Opis
dlc/llc-config Włącza lub wyłącza działanie protokołu DLC/LLC na serwerze
druku. 0 wyłącza, 1 (wartość standardowa) włącza. Na przykład
polecenie
dlc/llc-config 0
wyłączy działanie protokołu DLC/LLC.
strict-8022 Kontroluje współpracę protokołów DLC/LLC:
0 (wartość standardowa): wyłącza, tzn. umożliwia swobodną
interpretację.
1: włącza, tzn. zapewnia sztywną interpretację).
Other Settings (Inne ustawienia)
Polecenie Opis
link-type: (10/100 Fast Ethernet) Ustawia szybkość łącza serwera druku
(10 lub 100 Mb/s) i tryb łączności (pełny lub połowiczny
dupleks). Możliwe ustawienia to AUTO, 100FULL, 100HALF,
10FULL, 10HALF.
W przypadku wyboru opcji AUTO (domyślnej) serwer druku
przeprowadza uzgadnianie automatyczne w celu określenia
szybkości i trybu łącza. Jeżeli uzgadnianie automatyczne
nie powiedzie się, ustawiana jest opcja 100HALF.
laa Określa adres administrowany lokalnie (LAA), który zastępuje
fabrycznie przypisany sprzętowy adres LAN (MAC). Jeżeli
używany jest adres LAA, należy wprowadzić ciąg określony przez
użytkownika zawierający dokładnie 12 cyfr szesnastkowych.
W przypadku serwerów druku sieci Token Ring adres LAA musi
rozpoczynać się od liczby szesnastkowej z zakresu od 40 do 7F.
W przypadku serwerów druku sieci Ethernet adres LAA musi
rozpoczynać się od liczby szesnastkowej X2, X6, XA lub XE,
gdzie X jest dowolną szesnastkową cyfrą z zakresu od 0 do F.
Adres domyślny jest adresem przypisanym fabrycznie.
webscan-config (Konfiguracja skanowania przez sieć Web) Włącza lub wyłącza
funkcję Web Scan na serwerze druku, do którego podłączono
obsługiwane urządzenie. 0 wyłącza, 1 (wartość standardowa)
włącza.
scan-idle-timeout Określa czas w sekundach (od 1 do 3600), przez który
bezczynne połączenie skanowania może pozostawać otwarte.
Wartość 0 wyłącza limit czasu. Wartość standardowa
to 300 sekund.
scan-email-config (Konfiguracja skanowania do poczty elektronicznej) Włącza
lub wyłącza funkcję skanowania do poczty elektronicznej
na serwerze usługi Web Scan. 0 wyłącza, 1 (wartość
standardowa) włącza.
Tabela 3.4 Polecenia i parametry usługi Telnet (18 z 20)
PLWW Konfiguracja protokołu TCP/IP 103
MFP-config (Konfiguracja MFP) Włącza lub wyłącza na serwerze druku
obsługę oprogramowania klienta dostarczonego z peryferyjnym
urządzeniem wielofunkcyjnym lub typu „wszystko w jednym”.
0 (wartość standardowa): wyłącza obsługę oprogramowania
klienta (umożliwia tylko drukowanie).
1: włącza obsługę oprogramowania klienta (umożliwia
drukowanie i skanowanie).
usb-mode Określa tryb łączności przez port USB na serwerze druku
HP Jetdirect.
●Auto (ustawienie standardowe): powoduje automatyczne
uzgadnianie i ustawianie najszybszego możliwego trybu
dla podłączonej drukarki lub urządzenia.
●MLC: (wiele kanałów logicznych) tryb łączności zastrzeżony
dla firmy HP, dopuszczający wiele kanałów łączności
jednoczesnego drukowania, skanowania i komunikacji
informacji o stanie.
●BIDIR: standardowe połączenie, które obsługuje łączność
dwukierunkową między drukarką i serwerem druku. Serwer
druku wysyła dane druku i odbiera od drukarki informacje
o stanie.
●UNIDIR: standardowe połączenie, w którym dane są
przesyłane tylko w jednym kierunku (do drukarki).
usb-speed (Parametr tylko do odczytu, tylko produkty zgodne ze standardem
USB 2.0) Określa automatycznie negocjowaną szybkość, z jaką
dane są przesyłane za pośrednictwem połączenia USB między
serwerem druku HP Jetdirect i danym komputerem.
●Full Speed (Pełna szybkość): Szybkość 12 Mbit/s określona
w specyfikacjach USB v2.0, zgodnie ze specyfikacjami
USB v1.1.
●Hi-Speed (Duża szybkość): 480 Mbit/s, tylko urządzenia
zgodne ze standardem USB v2.0.
●Disconnected (Rozłączony): Port USB nie jest podłączony.
status-page-lang Określa język pracy drukarki (PJL), którego będzie używać
serwer druku w celu przesyłania strony konfiguracji/stanu
urządzenia Jetdirect na drukarkę.
●Auto (ustawienie standardowe): język PDL jest automatycznie
wykrywany, gdy serwer druku zostaje włączony lub
po wykonaniu zimnego zerowania.
●PCL: język sterowania drukarką firmy Hewlett-Packard
●ASCII: standardowe znaki ASCII
●HPGL2: język Hewlett-Packard Graphics Language (v2)
●PS: język PostScript
Tabela 3.4 Polecenia i parametry usługi Telnet (19 z 20)
PLWW Konfiguracja protokołu TCP/IP 104
Interfejs menu
Opcjonalny interfejs menu jest wyświetlany po wpisaniu w wierszu polecenia
usługi Telnet polecenia menu. Korzystanie z interfejsu menu eliminuje
konieczność pamiętania poleceń i zapewnia struktury menu, co ułatwia dostęp
do parametrów konfiguracyjnych.
Rysunek 3.1 przedstawia interfejs menu. Przykładem są menu
protokołu TCP/IP.
●Z ekranu menu głównego wybierz i wprowadź numer menu. Jeśli znajdują
się w nim podmenu, wybierz i wprowadź numer podmenu.
●Aby zmienić ustawienia parametru, po wyświetleniu monitu wprowadź
„Y” (Tak).
Zmiany parametrów dokonywane są poprzez edycję ustawień za pomocą
klawisza Backspace. Jeśli zostanie wprowadzona nierozpoznana wartość,
to zostanie wyświetlona poprawna opcja wpisu.
Uwaga Zmiany nie są zachowywane na serwerze druku Jetdirect,
dopóki użytkownik nie wyjdzie z menu i po wyświetleniu
monitu nie wybierze opcji zapisania zmian.
Support Settings (Ustawienia pomocy technicznej)
Polecenie Opis
Web JetAdmin URL (Parametr tylko do odczytu) Jeśli program HP Web Jetadmin
wykrywa urządzenie, to zostanie określony adres URL dostępu
do programu HP Web Jetadmin.
Web JetAdmin Name (Parametr tylko do odczytu) Jeżeli program HP Web Jetadmin
wykryje to urządzenie, zostanie określona nazwa hosta programu
HP Web Jetadmin (jeżeli jest znana).
support-name Zazwyczaj używany w celu identyfikacji osoby, z którą należy się
kontaktować w celu uzyskania pomocy dotyczącej danego
urządzenia.
support-number Zazwyczaj używany w celu określenia numeru telefonu
lub numeru wewnętrznego, pod który należy zadzwonić,
aby uzyskać pomoc dotyczącą danego urządzenia.
support-url Adres URL, pod którym znajdują się informacje na temat danego
urządzenia (w sieci Internet lub sieci intranet).
tech-support-url Adres URL pomocy technicznej w sieci Internet lub intranet.
Tabela 3.4 Polecenia i parametry usługi Telnet (20 z 20)
PLWW Konfiguracja protokołu TCP/IP 105
Rysunek 3.1 Przykład: Używanie interfejsu menu
Main Menu
-------------------------------
1. General Menu
2. TCP/IP Menu...
3. SNMP Menu...
4. IPX/SPX Menu
5. AppleTalk Menu
6. DLC/LLC Menu
7. Other Settings
8. Support Settings
9. Wireless Settings
?. Help
e. Exit Menu
0. Exit Telnet
Enter Selection => 2
TCP/IP - Main Settings
-------------------------------
IP Config Method : USER SPECIFIED
IP Address : 192.168.45.39
Subnet Mask : 255.255.0.0
Default Gateway : 192.168.40.1
Config Server : 192.168.2.21
TFTP Server : 192.168.2.21
TFTP File Name : hpnp/print.cfg
Domain Name : Not Specified
DNS Server : Not Specified
Pri WINS Server : Not Specified
Sec WINS Server : Not Specified
SMTP Mail Server : Not Specified
Would you like to change any of the settings? (Y/[N]):Y
Host Name : printer1
TCP/IP Menu
-------------------------------
1. TCP/IP - Main Settings
2. TCP/IP - Print Options
3. TCP/IP - Raw Print Ports
4. TCP/IP - Access Control
5. TCP/IP - Other Settings
6. TCP/IP - Diagnostics
0. Return to Main Menu
Enter Selection => 1
W przypadku menu protokołu TCP/IP
wybierz 2.
Aby wybrać parametry
na liście podstawowych
ustawień protokołu TCP/IP
(TCP/IP Main Settings),
wybierz 1.
Aby edytować te parametry, wprowadź Y. Użyj klawisza Backspace, aby edytować
parametry.
Zmiany nie są zapisywane, jeżeli nie zostaną zapisane przy zakończeniu sesji.
PLWW Konfiguracja protokołu TCP/IP 106
Używanie usługi Telnet do usuwania istniejącego ustawienia
adresu IP
Aby usunąć adres IP podczas sesji usługi Telnet, należy użyć następujących
wpisów wiersza polecenia:
1. Wpisz cold-reset (zimne zerowanie), a następnie naciśnij
klawisz Enter.
2. Wpisz: quit i naciśnij klawisz Enter, aby zamknąć sesję usługi Telnet.
3. Wyłącz i włącz zasilanie serwera druku.
Uwaga Ta procedura zeruje wszystkie parametry TCP/IP, ale ma
wpływ wyłącznie na podsystem TCP/IP. Nie ma to wpływu
na parametry innych podsystemów, takich jak IPX/SPX
lub AppleTalk.
Informacje na temat zerowania wszystkich parametrów do
standardowych wartości fabrycznych zawiera Rozdział 8.
Korzystanie z wbudowanego serwera sieci Web
Parametry IP mogą być ustawiane na serwerach druku HP Jetdirect, które
obsługują wbudowany serwer sieci Web. Więcej informacji zawiera Rozdział 4.
PLWW Konfiguracja protokołu TCP/IP 107
Używanie panelu sterowania drukarki
Wewnętrzne serwery druku HP Jetdirect oferują menu konfiguracyjne (jeżeli
jest to obsługiwane przez drukarkę) dostępne z panelu sterowania drukarki.
Za pomocą tego menu można włączać lub wyłączać protokoły sieciowe oraz
określać podstawowe parametry sieci. W przypadku bezprzewodowych
serwerów druku HP Jetdirect można także ustawić podstawowe parametry
bezprzewodowego połączenia z siecią. Wykaz dostępnych elementów menu
zawiera Dodatek C.
Uwaga Instrukcje na temat obsługi drukarki przy użyciu panelu
sterowania zawiera dokumentacja drukarki.
Korzystając z menu urządzenia HP Jetdirect, dostępnego z panelu sterowania
drukarki, można określić niżej wymienione parametry konfiguracji sieciowej:
●Nazwa hosta protokołu IP
●Obsługa dzierżaw DHCP (zwalnianie lub odnawianie)
●Adres IP serwera druku
●Maska podsieci
●Adres bramy standardowej
●Adres serwera syslog
●Limit czasu bezczynności
Jeśli trzeba skonfigurować więcej parametrów protokołu TCP/IP niż umożliwia
konfiguracja panelu sterowania, należy posłużyć się innym narzędziem
do konfigurowania (takim jak usługa Telnet lub wbudowany serwer sieci Web),
postępując według opisu podanego w tym rozdziale.
Jeżeli serwer druku HP Jetdirect jest skonfigurowany tak, aby dotyczące go
informacje konfiguracyjne TCP/IP otrzymywał z panelu sterowania drukarki,
to konfiguracja zostaje zachowana w serwerze druku między cyklami włączania
i wyłączania.
PLWW Konfiguracja protokołu TCP/IP 108
Przeniesienie do innej sieci
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Przeniesienie bezprzewodowego serwera druku HP Jetdirect
do innej sieci będzie wymagać nowego połączenia
bezprzewodowego do sieci.
Gdy serwer druku HP Jetdirect skonfigurowany z adresem IP zostaje
przeniesiony do innej sieci, to należy się upewnić, że adres IP nie powoduje
konfliktu z adresami w tej sieci. Można zmienić adres IP serwera druku na taki,
którego można używać w nowej sieci, lub wymazać obecny adres IP
i skonfigurować nowy adres po zainstalowaniu serwera druku w nowej sieci.
Zobacz Rozdział 8, „Diagnostyka serwera druku HP Jetdirect”, aby uzyskać
instrukcje dotyczące zerowania do standardowych ustawień fabrycznych
na serwerze druku.
Jeżeli bieżący serwer BOOTP jest nieosiągalny, to może wystąpić potrzeba
zlokalizowania innego serwera BOOTP i skonfigurowania drukarki do tego
serwera.
Jeżeli serwer druku został skonfigurowany za pomocą protokołu BOOTP,
DHCP lub RARP, uaktualnij parametry ustawień w odpowiednich plikach
systemowych. Jeżeli adres IP został ręcznie ustawiony (na przykład na panelu
sterowania drukarki lub za pomocą usługi Telnet), przeprowadź ponowną
konfigurację parametrów IP według opisu podanego w niniejszym rozdziale.
PLWW 109
4
Korzystanie z wbudowanego serwera sieci Web
Wstęp
W serwery druku HP Jetdirect wbudowano serwer sieci Web, do którego można
uzyskać dostęp przez sieć intranet przy użyciu zgodnej przeglądarki sieci Web.
Wbudowany serwer sieci Web zapewnia dostęp do stron konfiguracji i stron
zarządzania serwera druku HP Jetdirect i podłączonego urządzenia sieciowego
(takiego jak drukarka lub wielofunkcyjne urządzenie typu „wszystko
w jednym”).
Karty w górnej części okna przeglądarki zapewniają dostęp do stron urządzenia
i sieci. Wyświetlone karty i funkcje są różne w zależności od funkcji urządzenia
podłączonego do serwera druku Jetdirect:
●Jeżeli podłączone urządzenie może obsłużyć własne strony sieci Web,
to wraz z kartą Networking (Sieć), obsługiwaną przez serwer druku
Jetdirect, zostaną wyświetlone dostępne karty i funkcje oferowane przez
urządzenie.
●Jeżeli strony sieci Web podłączonego urządzenia są niedostępne, serwer
druku Jetdirect udostępnia dwie karty: Home (Strona główna)
i Networking (sieć).
Typowe karty Home (Strona główna) i Networking (Sieć) obsługiwane przez
serwer druku HP Jetdirect przedstawiono na ilustracjach Rysunek 4.1
i Rysunek 4.2. Więcej informacji zawierają sekcje „Karta Home (Strona
główna) serwera druku HP Jetdirect” oraz „Karta Networking (Sieć)”.
Jak opisano to w tej sekcji, dostępne funkcje kart Home (Strona główna)
i Networking (Sieć) zależą od wersji oprogramowania układowego Jetdirect:
obecnej — x.25.00 — lub nowszej.
PLWW Korzystanie z wbudowanego serwera sieci Web 110
Rysunek 4.1 Typowa karta Home (Strona główna) serwera druku
HP Jetdirect
Rysunek 4.2 Karta Networking (Sieć) serwera druku HP Jetdirect
Opisy parametrów sieci zawiera sekcja „Karta Networking (Sieć)”.
Karta Home (Strona
główna) serwera druku
HP Jetdirect
Karta Networking
(Sieć)
Elementy menu
na lewym
marginesie
PLWW Korzystanie z wbudowanego serwera sieci Web 111
Wymagania
Zgodne przeglądarki sieci Web
W celu uzyskania dostępu do wbudowanego serwera sieci Web, należy użyć
zgodnej przeglądarki sieci Web. Z wbudowanego serwera sieci Web można
zazwyczaj korzystać przy użyciu przeglądarek sieci Web, które obsługują język
HTML 4.01 i kaskadowe arkusze stylów.
Firma Hewlett-Packard testuje różne najnowsze i starsze przeglądarki
na różnych systemach. Zalecane są następujące przeglądarki:
●Microsoft Internet Explorer 5.0 lub nowsza
●Netscape Navigator 6.0 lub nowsza
Przeglądarki — wyjątki
W związku z problemami wykrytymi w trakcie testów nie zaleca się używania
następujących przeglądarek:
●Netscape Navigator 6.2.x z SSL
Obsługiwana wersja programu HP Web Jetadmin
Program HP Web Jetadmin to oparte na przeglądarce narzędzie do zarządzania
urządzeniami w sieci przedsiębiorstwa. Jest ono dostępne w witrynie
internetowej pomocy technicznej firmy HP pod adresem:
http://www.hp.com/go/webjetadmin
W celu korzystania z ulepszonych funkcji zabezpieczeń zaleca się używanie
programu HP Web Jetadmin w wersji 7.0 lub nowszej do pracy z wbudowanym
serwerem sieci Web urządzenia HP Jetdirect. Korzystając z programu HP Web
Jetadmin 7.0, można włączyć agenta SNMP v3 i w prosty sposób utworzyć
konto SNMP v3 na serwerze druku.
Jeśli program HP Web Jetadmin wykryje wbudowany serwer sieci web przy
użyciu funkcji „Integration URL”, to na wbudowanym serwerze sieci web
wyświetlone zostanie łącze do programu HP Web Jetadmin.
Aktualnie program HP Web Jetadmin i wbudowany serwer sieci web mogą
obsługiwać inne przeglądarki. Lista przeglądarek obsługiwanych w programie
HP Web Jetadmin jest dostępna pod adresem
http://www.hp.com/go/webjetadmin.
PLWW Korzystanie z wbudowanego serwera sieci Web 112
Przeglądanie zawartości wbudowanego serwera
sieci Web
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Jeśli bezprzewodowe połączenie z siecią nie zostało jeszcze
ustanowione, można użyć wbudowanego serwera sieci Web
do skonfigurowania bezprzewodowego serwera druku
HP Jetdirect z wykorzystaniem ustawień sieci. Zobacz
Dodatek B.
Przed użyciem wbudowanego serwera sieci Web należy skonfigurować adres
IP serwera druku HP Jetdirect. Opis adresu IP i omówienie sieci TCP/IP
zawiera Dodatek A.
Adres IP serwera druku można skonfigurować na wiele sposobów. Można
na przykład automatycznie konfigurować parametry IP przez sieć przy użyciu
protokołów BOOTP (Bootstrap Protocol) lub DHCP (Dynamic Host
Configuration Protocol) przy każdym włączeniu serwera druku. Można też
ręcznie skonfigurować parametry adresu IP, korzystając z panelu sterowania
drukarki (tylko w przypadku niektórych drukarek z wewnętrznymi serwerami
druku), usługi Telnet, poleceń „arp” i „ping”, programu HP Web Jetadmin lub
innych programów do zarządzania. Więcej informacji na temat opcji
konfiguracji TCP/IP zawiera Rozdział 3.
Jeżeli po uruchomieniu serwer druku HP Jetdirect nie może pobrać
prawidłowego adresu IP z sieci, przypisuje sobie domyślny adres IP starszego
typu 192.0.0.192 lub adres lokalny z zakresu 169.254.1.0 do 169.254.254.255.
Adres IP skonfigurowany na serwerze druku można określić, sprawdzając
stronę konfiguracji serwera druku Jetdirect. Więcej informacji zawiera
Rozdział 3.
Jeżeli przypisany został domyślny adres starszego typu IP 192.0.0.192, należy
tymczasowo skonfigurować komputer przy użyciu tego samego sieciowego
numeru IP lub ustalić trasę do serwera druku, zanim będzie można uzyskać
dostęp do wbudowanego serwera sieci Web.
PLWW Korzystanie z wbudowanego serwera sieci Web 113
Po ustanowieniu adresu IP na serwerze druku należy wykonać
następujące kroki:
1. Uruchomić obsługiwaną przeglądarkę sieci Web.
2. Wprowadzić adres IP serwera druku jako adres URL.

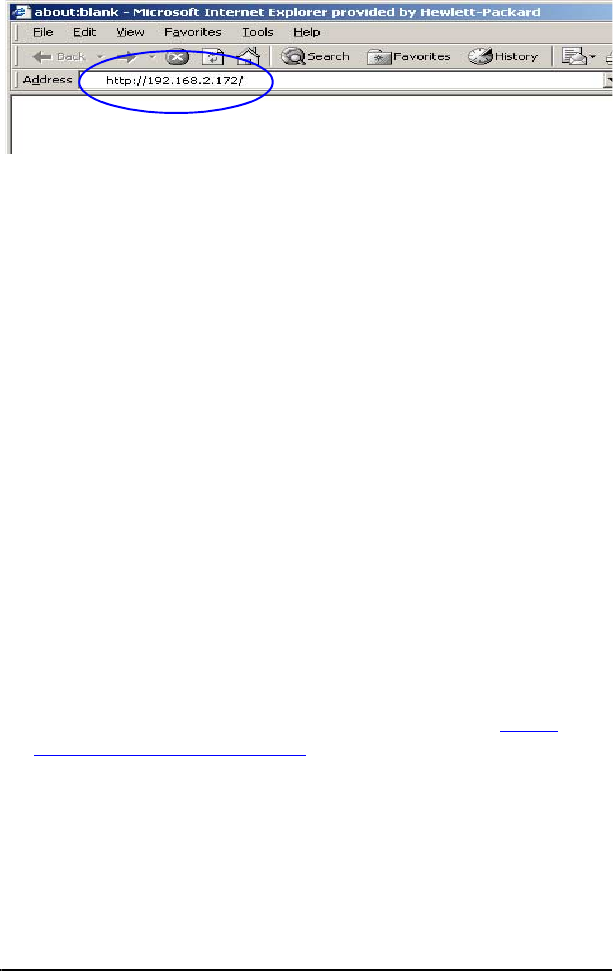

Rysunek 4.3 Wprowadzanie adresu IP
3. W przypadku wyświetlenia alertów zabezpieczeń należy kliknąć przycisk
Yes (Tak), aby kontynuować.
W przypadku kablowych serwerów druku z obsługą wszystkich funkcji
wbudowany serwer sieci Web wykorzystuje do początkowego dostępu
standardowy protokół HTTP. Serwery te mogą być jednak skonfigurowane
jako witryny z zabezpieczeniami, używające do identyfikacji
zainstalowanego certyfikatu zgodnego ze standardem X.509.
Po odpowiedniej konfiguracji można do uzyskiwania bezpiecznego
dostępu używać zaszyfrowanej komunikacji za pomocą przeglądarki
i protokołu HTTPS (bezpiecznego protokołu HTTP).
Podczas uzyskiwania dostępu początkowego wbudowany serwer sieci Web
będzie rozpoznawany przez bezprzewodowe serwery druku z obsługą
wszystkich funkcji jako witryna z zabezpieczeniami. Domyślnie,
początkowo jest wymagana zaszyfrowana komunikacja przez przeglądarkę
przy użyciu protokołu HTTPS. Do identyfikacji urządzenia jest używany
zainstalowany fabrycznie autopodpisywany certyfikat zgodny
ze standardem X.509.
Choć nie jest to zalecane, można użyć menu Opcje internetowe
przeglądarki w celu takiego jej skonfigurowania, aby ignorowała
ostrzeżenia o zabezpieczeniach, jeżeli serwer druku skonfigurowano
do działania za pośrednictwem protokołu HTTPS. Zobacz Mgmt.
Protocols (Protokoły zarządzania).
Wersje niepełne serwerów druku HP Jetdirect, których nie można
uaktualnić (na przykład HP Jetdirect 175x i 200m) nie obsługują
bezpiecznego wbudowanego serwera sieci Web.
4. Zostanie wyświetlona strona wbudowanego serwera sieci Web: strona
główna serwera druku HP Jetdirect lub strona urządzenia obsługiwana
przez jego serwer sieci Web.
PLWW Korzystanie z wbudowanego serwera sieci Web 114
Uwagi eksploatacyjne
●Po wprowadzeniu lub zmianie wartości parametru konfiguracji należy
kliknąć przycisk Apply (Zastosuj), aby wprowadzić zmianę albo przycisk
Cancel (Anuluj), aby ją usunąć.
●Zmiany adresu IP zamykają połączenie z wbudowanym serwerem sieci Web.
W celu ponownego ustanowienia połączenia należy użyć nowego adresu IP.
PRZESTROGA Zmiany adresu IP serwera druku HP Jetdirect mogą
spowodować błędy drukowania na komputerach klienckich
skonfigurowanych do drukowania na tej drukarce przy
użyciu poprzedniego adresu IP.
●Wbudowany serwer sieci Web umożliwia dostęp do parametrów
bezprzewodowego połączenia, skonfigurowanych na bezprzewodowych
serwerach druku HP Jetdirect.
PRZESTROGA W przypadku zmiany ustawień sieciowych może nastąpić
utrata połączenia. W celu ponownego uzyskania połączenia
konieczne może być dopasowanie systemu do nowych
ustawień.
Jeśli serwer druku traci połączenie z siecią, niezbędne może
się okazać wyzerowanie do standardowego stanu
fabrycznego i ponowne zainstalowanie serwera druku.
●Nie pojawiają się funkcje i parametry konfiguracji nieobsługiwane
przez wersje niepełne serwerów druku, takie jak HP 175x i 200m.
●Sieci Novell NetWare: Na stronie Network Settings (Ustawienia sieciowe)
kliknij kartę IPX/SPX, aby skonfigurować parametry trybu kolejki serwera
usług Novell Directory Services (NDS). Należy zauważyć, że wbudowany
serwer sieci Web nie może utworzyć obiektów NDS (serwera druku,
drukarki ani obiektów kolejki wydruku) na serwerze z systemem Novell.
W celu utworzenia tych obiektów należy użyć narzędzia systemu Novell
NetWare, takiego jak NWAdmin, albo skonfigurować stos protokołów
IPX/SPX do obsługi usług NDS za pomocą narzędzi HP, takich jak kreator
instalacji drukarki sieciowej HP Install Network Printer lub program
HP Web Jetadmin.
PLWW Korzystanie z wbudowanego serwera sieci Web 115
Karta Home (Strona główna) serwera druku
HP Jetdirect
Karta Home (Strona główna) wyświetla stronę główną serwera HP Jetdirect,
jeżeli nie można uzyskać dostępu do serwera sieci Web w podłączonym
urządzeniu lub serwer taki nie istnieje. Na stronie głównej urządzenia
HP Jetdirect jest wyświetlany schematyczny rysunek drukarki przedstawiający
podłączone urządzenie. Model, wersja oprogramowania układowego i adresy
sieciowe serwera druku HP Jetdirect są wyświetlane wraz ze wszelkimi
możliwymi do pobrania informacjami o urządzeniu. Wykaz elementów
wyświetlanych na stronie głównej serwera druku HP Jetdirect zawiera
Tabela 4.1.
Tabela 4.1 Elementy strony głównej serwera druku HP Jetdirect (1 z 3)
Element Opis
Karta Home
(Strona główna)
Wyświetla stronę główną serwera Jetdirect. Jeżeli można
uzyskać dostęp do stron sieci Web obsługiwanych przez
podłączone urządzenie, karta nie jest wyświetlana.
<Karty Urządzenie> Gdy podłączone urządzenie sieciowe (takie jak drukarka lub
wielofunkcyjne urządzenie typu „wszystko w jednym”) zawiera
obsługiwany wbudowany serwer sieci Web, mogą zostać
wyświetlone różne karty urządzeń. Karty urządzeń zapewniają
dostęp do stron sieci Web obsługiwanych przez to urządzenie.
Karta Networking (Sieć) Umożliwia dostęp do parametrów konfiguracji sieci, parametrów
zabezpieczeń i parametrów diagnostycznych. Więcej informacji
zawiera Karta Networking (Sieć).
Device Info
(Informacje
o urządzeniu)
Identyfikuje urządzenie (na przykład nazwę modelu drukarki
lub wielofunkcyjnego urządzenia typu „wszystko w jednym”)
podłączone do sieci za pośrednictwem serwera druku
HP Jetdirect.
Są tu także wyświetlane inne informacje, które można pobrać
z urządzenia (takie jak liczba stron lub stan panelu sterowania).
Informacje różnią się w zależności od funkcji podłączonego
urządzenia.
Select Language
(Wybór języka)
Pojawia się wtedy, gdy strony sieci Web urządzenia HP Jetdirect
występują w kilku wersjach językowych. Obsługiwane języki
można również wybrać przy użyciu ustawień preferencji języka
w przeglądarce.
Aby móc wyświetlić obsługiwane języki inne niż angielski, trzeba
włączyć obsługę plików cookie w ustawieniach przeglądarki.
PLWW Korzystanie z wbudowanego serwera sieci Web 116
Scan (Skanowanie) Uruchamia serwer usługi Web Scan na serwerze druku
HP Jetdirect, jeśli obsługuje on podłączone urządzenie
sieciowe i jest włączony. Usługa Web Scan (Skanowanie
przez sieć Web) umożliwia wykonanie zwykłego skanowania
na tym urządzeniu przy użyciu przeglądarki. Dostępna jest opcja
konfiguracji scan-to-email (skanowanie do wiadomości e-mail).
Host Name
(Nazwa hosta)
Określa nazwę hosta IP przypisaną do urządzenia
i przechowywaną na serwerze druku HP Jetdirect. Zobacz
opis protokołu TCP/IP w sekcji Karta Networking (Sieć).
System Up Time
(Czas włączenia
systemu)
Czas, który upłynął od momentu ostatniego wyłączenia
i włączenia zasilania serwera druku HP Jetdirect lub urządzenia
sieciowego.
System Contact
(Informacje
kontaktowe)
Ciąg tekstowy (przechowywany na serwerze druku
HP Jetdirect), zawierający nazwisko osoby, z którą należy się
kontaktować w sprawie tego urządzenia. Zobacz opis protokołu
TCP/IP w sekcji Karta Networking (Sieć).
System Location
(Lokalizacja systemu)
Ciąg znaków (przechowywany na serwerze druku HP Jetdirect),
wskazujący fizyczną lokalizację danego urządzenia. Zobacz
strony konfiguracji protokołu TCP/IP na karcie Networking
(Sieć).
HP Jetdirect Numer produktu serwera druku HP Jetdirect (na przykład
HP J4169A).
Firmware Version
(Wersja
oprogramowania
układowego)
Wersja instrukcji operacyjnych zainstalowanych na serwerze
druku HP Jetdirect.
IP Address (Adres IP) Adres IP skonfigurowany na serwerze druku HP Jetdirect.
Ogólne informacje na temat adresów IP zawiera Dodatek A.
Hardware Address
(Adres sprzętowy)
Sprzętowy adres w sieci LAN (czyli adres MAC, Media Access
Control) serwera druku HP Jetdirect. Ten unikatowy adres
jest przypisywany przez firmę Hewlett-Packard, ale może
on podlegać lokalnej administracji.
LAA Adres administrowany lokalnie (ang. Locally Administered
Address, LAA), który zastępuje adres sprzętowy sieci LAN
(adres MAC). Adres LAA może skonfigurować lokalnie
administrator sieci. Adres LAA jest standardowo przypisanym
fabrycznie adresem sprzętowym sieci LAN.
Tabela 4.1 Elementy strony głównej serwera druku HP Jetdirect (2 z 3)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 117
Admin Password
(Hasło administratora)
Określa, czy zostało ustawione hasło administratora. To hasło
można skonfigurować również w sesji Telnet po połączeniu
z serwerem druku HP Jetdirect lub przy użyciu programu
HP Web Jetadmin.
(Tylko serwery druku EIO) Hasła są synchronizowane
z wybranymi drukarkami, dlatego hasło mogło zostać ustawione
przy użyciu stron zabezpieczeń drukarki w sieci Web.
Strona Admin Password (Hasło administratora) służy
do ustawiania lub czyszczenia haseł administratora.
Jeśli zostało ustawione hasło administratora, to zostanie
wyświetlony monit o podanie nazwy użytkownika i hasła,
niezbędnych do uzyskania dostępu do parametrów sieciowych.
Aby uzyskać więcej informacji, kliknij przycisk Pomoc lub
zapoznaj się z sekcją Admin. Account (Konto administratora)
tego podręcznika.
Tabela 4.1 Elementy strony głównej serwera druku HP Jetdirect (3 z 3)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 118
Karta Networking (Sieć)
Karta Networking (Sieć) umożliwia dostęp do parametrów konfiguracji sieci
i stanu urządzenia HP Jetdirect. Elementy menu na lewym marginesie
zapewniają dostęp do stron konfiguracji i stanu.
Przesyłanie informacji o produktach do firmy HP
Po pierwszym uzyskaniu dostępu do karty Networking (Sieć) wbudowanego
serwera sieci Web wyświetlony zostanie monit o zezwolenie na przesłanie
informacji o produkcie do firmy HP za pośrednictwem Internetu. Dane
identyfikacyjne oraz informacje dotyczące wykorzystania produktu zbierane
przez firmę HP służą udoskonalaniu funkcji urządzeń i usług. Zgodnie
z zasadami zachowania poufności firmy HP dane osobowe nie są zbierane.
Zobacz oświadczenie dotyczące ochrony danych osobowych w Internecie
Hewlett Packard Oline Privacy Statement.
Funkcję tę można włączyć lub wyłączyć w dowolnej chwili, korzystając
ze strony Privacy Settings (Ustawienia poufności) karty Networking (Sieć).
Tabela 4.2 Elementy menu karty Networking (Sieć)
Sekcja CONFIGURATION (Konfiguracja)
●Network Settings (Ustawienia
sieciowe)
●Other Settings (Inne ustawienia)
●Privacy Settings (Ustawienia
poufności)
●Select Language (Wybór języka)
Sekcja SECURITY (Zabezpieczenia)
●Settings (Ustawienia)
●Authorization (Autoryzacja)
●Mgmt. Protocols (Protokoły
zarządzania)
●Wireless (Bezprzewodowe)
Sekcja DIAGNOSTICS (Diagnostyka)
●Network Statistics (Statystyka
sieci)
●Protocol Info (Informacje
oprotokole)
●Configuration Page (Strona
konfiguracji)
PLWW Korzystanie z wbudowanego serwera sieci Web 119
Network Settings (Ustawienia sieciowe)
Strony Network Settings (Ustawienia sieciowe) umożliwiają ustawienie lub
zmianę parametrów konfiguracji protokołów 802.11b (bezprzewodowa sieć
Ethernet), TCP/IP, IPX/SPX, AppleTalk, DLC/LLC i SNMP. Aby przypisać
ustawienie parametru, należy wprowadzić żądaną wartość i kliknąć przycisk
Apply (Zastosuj).
802.11b (bezprzewodowa sieć Ethernet)
Strony 802.11b umożliwiają tworzenie lub zmianę parametrów konfiguracji
sieci bezprzewodowej dla połączenia typu IEEE 801.11b (bezprzewodowy
Ethernet). W tym samym czasie można konfigurować podstawowe ustawienia
protokołu TCP/IP.
Wykaz parametrów konfiguracji zawiera Tabela 4.3. Więcej informacji
na temat konfigurowania bezprzewodowego serwera druku HP Jetdirect
zawiera Dodatek B.
Na karcie 802.11b wyświetlana jest pojedyncza, statyczna strona, zawierająca
wszystkie parametry konfiguracji łączności bezprzewodowej wymagane
do utworzenia bezprzewodowego połączenia z daną siecią. Kliknij przycisk
Apply (Zastosuj), aby ustawić, albo przycisk Cancel (Anuluj), aby zignorować
wpisy konfiguracji. Aby przywrócić standardowe ustawienia fabryczne, kliknij
przycisk Reset to defaults (Przywróć ustawienia standardowe).
Aby skonfigurować łączność w sieci bezprzewodowej, można też kliknąć
przycisk Use Wizard (Użyj kreatora) u góry strony 802.11b. Zostanie
wówczas uruchomiony kreator prowadzący przez wymagane kroki konfiguracji
parametrów łączności bezprzewodowej standardu 802.11b, który w zależności
od wyborów będzie pomijać zbędne parametry.
Uwaga W przypadku nieprawidłowego zamknięcia kreatora
(na przykład wskutek zaniechania użycia przycisku Cancel
[Anuluj]) może zostać wyświetlony ekran Operation Failed
(Operacja nieudana). Jeśli tak się stanie, należy poczekać
około dwóch minut przed ponownym uruchomieniem
kreatora.
PLWW Korzystanie z wbudowanego serwera sieci Web 120
Uwaga Bezprzewodowy serwer druku HP Jetdirect
ze standardowymi ustawieniami fabrycznymi (tryb Ad Hoc)
może być łatwo dostępny dla nieuwierzytelnionych
klientów. Dlatego nie powinien być uruchamiany
z ustawieniami fabrycznymi dłużej niż jest to konieczne,
a każda wprowadzona zmiana konfiguracji powinna zostać
sprawdzona.
Tabela 4.3 Parametry konfiguracji 802.11b (1 z 7)
Element Opis
Ad Hoc
(peer-to-peer)
„Ad Hoc” (czyli peer-to-peer) jest to topologia komunikacji
bezprzewodowej, w której urządzenia bezprzewodowe w sieci
komunikują się bezpośrednio ze sobą. Nie są stosowane punkty
dostępu. W odniesieniu do trybu Ad Hoc używa się także pojęć takich
jak Independent Basic Service Set (IBSS — zestaw niezależnych usług
podstawowych) oraz tryb „komputer-do-komputera”.
Standardowym trybem fabrycznym skonfigurowanym na serwerze
druku HP Jetdirect jest tryb Ad Hoc. Do początkowego połączenia się
z serwerem druku komputer bezprzewodowy musi być skonfigurowany
na tryb Ad Hoc.
Channel (Kanał) (Tylko tryb Ad Hoc) Wybór kanału określa częstotliwość radiową,
która będzie wykorzystywana przez serwer druku do przesyłania
sygnałów dostępności, jeśli serwer nie zdoła połączyć się z podaną
siecią w trybie Ad Hoc na żadnym kanale.
Standardowe ustawienia fabryczne przewidują użycie kanału 10
(2457 MHz). Jednak jest także dostępny kanał 11 (2462 MHz).
Infrastructure
(Infrastruktura)
Infrastruktura to topologia komunikacji bezprzewodowej, w której
komunikacja z każdym sieciowym urządzeniem bezprzewodowym
przechodzi przez punkt dostępu. Punkt dostępu to urządzenie podobne
do bramy lub koncentratora, które odbiera sygnały komunikacji
bezprzewodowej i przekazuje je do innych urządzeń sieciowych.
Zwykle punkt dostępu łączy urządzenia bezprzewodowe z siecią
kablową. Tryb Infrastructure jest topologią preferowaną dla
dużych sieci.
W odniesieniu do trybu Infrastructure używa się także innych pojęć,
takich jak Basic Service Set (BSS — zestaw usług podstawowych),
„topologia gwiazdy” lub „tryb przedsiębiorstwa”.
PLWW Korzystanie z wbudowanego serwera sieci Web 121
Network Name
(Nazwa sieci)
Określa nazwę sieci bezprzewodowej, z którą ma połączyć się
serwer druku HP Jetdirect. Parametr Network Name nosi też nazwę
identyfikatora SSID (Service Set Identifier) i określa zestaw usług ESS
(Extended Service Set), który jest zazwyczaj związany z rozleglejszymi
sieciami trybu infrastruktury.
Dozwolone jest puste pole SSID, na przykład w sieciach, w których
do sterowania dostępem do sieci służą metody oparte na mocy
sygnału, szyfrowaniu i uwierzytelnianiu.
Standardowy fabryczny identyfikator SSID skonfigurowany na serwerze
druku HP Jetdirect to „hpsetup”. Do początkowego połączenia się
z serwerem druku identyfikator SSID komputera bezprzewodowego
również musi mieć wartość „hpsetup”. (Uwaga: w identyfikatorze SSID
są rozróżniane małe i wielkie litery. Należy sprawdzić, czy zostały użyte
odpowiednie duże i małe litery.)
Open System
(System otwarty)
(No authentication — Bez uwierzytelniania). Tę metodę uwierzytelniania
należy wybrać, jeśli w celu uzyskania dostępu do sieci bezprzewodowej
nie jest wymagane uwierzytelnianie urządzenia ani zabezpieczenia.
W sieci mogą jednak nadal być używane klucze szyfrowania w celu
zapewnienia poufności danych.
Shared Key
(Klucz wspólny)
(Wymaga klucza WEP) Tę metodę uwierzytelniania należy wybrać,
jeśli w celu dostępu do sieci i komunikacji wszystkie urządzenia sieci
bezprzewodowej korzystają ze wspólnego klucza szyfrowania (to jest
wspólnej wartości „hasła”). Każde urządzenie w sieci musi używać tego
samego klucza. Serwer druku HP Jetdirect obsługuje klucze IEEE
802.11 Wired Equivalent Privacy (WEP) w ramach szyfrowania
komunikacji w sieci. Jeśli zostanie wybrane uwierzytelnianie typu
Shared Key, należy skonfigurować klucze WEP.
EAP/802.1x (Tylko w trybie Infrastructure) W celu zaawansowanego uwierzytelniania
należy wybrać protokół 802.1x Extensible Authentication Protocol
(EAP). Protokół EAP/802.1x w połączeniu z serwerem
uwierzytelniania, takim jak serwer RADIUS (Remote Authentication
Dial In User Service, RFC 2138), służy do sterowania dostępem w sieci
bezprzewodowej. W przypadku wybrania uwierzytelniania EAP/802.1x
konieczne jest skonfigurowanie dodatkowych parametrów. Niektóre
parametry zależą od protokołów EAP/802.1x włączonych
w danej sieci.
Tabela 4.3 Parametry konfiguracji 802.11b (2 z 7)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 122
Enable Protocols
(Włącz protokoły)
Włącza (zaznaczone) lub wyłącza (wyczyszczone) protokoły EAP
obsługiwane przez serwer druku.
LEAP: (Lightweight Extensible Authentication Protocol). LEAP jest to
zastrzeżony protokół firmy Cisco Systems, Inc. Protokół LEAP wymaga
parametrów EAP User Name (Nazwa użytkownika EAP) i EAP Password
(Hasło EAP). Stosowane są również klucze szyfrowania dynamicznego.
PEAP: (Protected Extensible Authentication Protocol). Protokół PEAP
do uwierzytelniania serwera sieciowego stosuje certyfikaty cyfrowe,
a do uwierzytelniania klientów — hasła. Protokół PEAP wymaga
parametrów EAP User Name (Nazwa użytkownika EAP), EAP Password
(Hasło EAP) i CA Certificate (Certyfikat CA). Stosowane są również
klucze szyfrowania dynamicznego.
MD5: (EAP z algorytmem Message Digest Algorithm 5, RFC 1321).
Protokół EAP-MD5 stosuje hasła chronione algorytmem szyfrowania
MD5. Protokół MD5 wymaga parametrów EAP User Name (Nazwa
użytkownika EAP) i EAP Password (Hasło EAP). Stosowane są również
klucze szyfrowania statycznego. .
TLS: EAP-TLS (EAP z protokołem TLS, RFC 2716). EAP-TLS stosuje
certyfikaty cyfrowe zgodne ze standardem X.509 do uwierzytelniania
zarówno klientów, jak i serwera sieciowego. Protokół TLS wymaga
parametrów EAP User Name (Nazwa użytkownika EAP), Jetdirect
Certificate (Certyfikat Jetdirect) i CA Certificate (Certyfikat CA).
Stosowane są również klucze szyfrowania dynamicznego.
TTLS: (EAP z protokołem Tunneled Transport Layer Security).
EAP-TTLS jest to rozszerzenie protokołu EAP-TLS, które również
stosuje certyfikaty cyfrowe zgodne ze standardem X.509. Protokół
TTLS wymaga parametrów EAP User Name (Nazwa użytkownika EAP),
EAP Password (Hasło EAP) i CA Certificate (Certyfikat CA). Stosowane
są również klucze szyfrowania dynamicznego.
<niestandardowe>: gdy nie jest wymagana określona konfiguracja,
można określić unikatowe połączenie parametrów User Name
(Nazwa użytkownika), Password (Hasło) i certyfikatów cyfrowych
uwierzytelniania EAP.
User Name
(Nazwa
użytkownika)
Określa hasło EAP/802.1x (o długości co najwyżej 128 znaków)
tego urządzenia. Domyślnie stosowana jest standardowa nazwa hosta
serwera druku, NPIxxxxxx, gdzie xxxxxx to ostatnie sześć cyfr adresu
sprzętowego (MAC) w sieci LAN.
Password (Hasło),
Confirm Password
(Potwierdź hasło)
Określa hasło EAP/802.1x (o długości co najwyżej 128 znaków)
tego urządzenia. Należy ponownie wprowadzić hasło w polu Confirm
Password (Potwierdź hasło), aby się upewnić, że zostało ono
wprowadzone poprawnie.
Tabela 4.3 Parametry konfiguracji 802.11b (3 z 7)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 123
Server ID
(Identyfikator
serwera)
(Tylko protokoły EAP-TLS, EAP-TTLS) Określa ciąg weryfikacji
identyfikatora serwera, który identyfikuje i sprawdza serwer
uwierzytelniania. Ciąg Server ID (Identyfikator serwera) jest określony
w certyfikacie cyfrowym wystawionym przez zaufany Urząd certyfikacji
(CA) serwera uwierzytelniania. Wpis może być częścią ciągu, jeżeli nie
jest włączona funkcja Require Exact Match (Wymagaj dokładnego
dopasowania).
Require Exact
Match
(Wymagaj
dokładnego
dopasowania)
(Tylko protokoły EAP-TLS, EAP-TTLS) Włącza (zaznaczone) lub wyłącza
(wyczyszczone) określanie, czy wpis ciągu identyfikatora serwera musi
dokładnie odpowiadać ciągowi otrzymanemu z serwera
uwierzytelniania podczas uwierzytelniania 802.1x EAP.
Encryption
Strength
(Siła szyfrowania)
Określa siłę szyfrowania stosowaną podczas łączności z serwerem
uwierzytelniania. Można wybrać siłę szyfrowania Low (Niska), Medium
(Średnia) lub High (Wysoka). Dla każdej siły szyfrowania określane
są szyfry wskazujące najsłabsze dozwolone szyfrowanie.
Starsze przeglądarki obsługują jedynie 40-bitowe (niskie) poziomy
szyfrowania.
Jetdirect
Certificate
(Certyfikat
Jetdirect)
(Tylko EAP-TLS) Zgodny ze standardem X.509 certyfikat cyfrowy,
który musi być zainstalowany w celu weryfikowania tożsamości serwera
druku Jetdirect. Zazwyczaj certyfikatem Jetdirect może być certyfikat
autopodpisywany lub zapewniony przez niezależne zaufane źródło,
takie jak Urząd certyfikacji (CA). Standardowo jest preinstalowany
autopodpisywany certyfikat Jetdirect. Chociaż certyfikaty
autopodpisywane są niekiedy dozwolone, nie zapewniają one jednak
rzeczywistej weryfikacji klienta. Dlatego też w przypadku metod
uwierzytelniania EAP wymagających certyfikatu Jetdirect konieczne jest
uzyskanie certyfikatu od zaufanego innego podmiotu lub z Urzędu
certyfikacji.
Aby zaktualizować dotychczasowy lub zainstalować nowy certyfikat,
kliknij przycisk Configure (Konfiguruj). Wskutek zainstalowania
nowego certyfikatu dotychczasowy certyfikat zostanie zastąpiony.
Jeśli wymagany jest certyfikat z niezależnego Urzędu certyfikacji,
to ukończenie konfiguracji EAP/802.1x będzie niemożliwe do chwili
otrzymania i zainstalowania certyfikatu cyfrowego.
CA Certificate
(Certyfikat CA)
(Tylko protokoły PEAP, EAP-TLS, EAP-TTLS) W celu weryfikowania
tożsamości serwera uwierzytelniania na serwerze druku trzeba
zainstalować certyfikat CA (czyli „główny”). Ten certyfikat CA musi być
wystawiony przez Urząd certyfikacji, który podpisał certyfikat serwera
uwierzytelniania.
Aby skonfigurować lub zainstalować certyfikat CA, kliknij przycisk
Configure (Konfiguruj).
Tabela 4.3 Parametry konfiguracji 802.11b (4 z 7)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 124
Authentication
Behavior:
Reauthenticate
on Apply
(Sposób
uwierzytelniania:
Ponowne
uwierzytelnianie
po zastosowaniu)
Włącz (zaznacz) lub wyłącz (wyczyść) to pole wyboru, aby sterować
uwierzytelnianiem po kliknięciu przycisku Apply (Zastosuj) na tej
stronie, pod warunkiem, że utworzone wpisy konfiguracji są
prawidłowe.
Uwaga:ten parametr nie jest stosowany do kreatorów konfiguracji
zabezpieczeń ani łączności przewodowej. Zmiany parametrów
łączności bezprzewodowej, dokonane przy użyciu kreatora,
zawsze powodują ponowne uwierzytelnianie serwera druku.
Gdy ta opcja jest wyłączona (ustawienie standardowe), serwer druku
nie będzie próbować wykonać ponownego uwierzytelniania, jeżeli
zmiany w konfiguracji nie powodują odłączenia, a następnie
ponownego podłączenia serwera do sieci.
Gdy ta opcja jest włączona, serwer druku będzie zawsze próbował
wykonać ponowne uwierzytelnianie przy użyciu ustawionych wartości
konfiguracji.
EAP/PSK W celu uwierzytelniania zaawansowanego należy wybrać klucz
EAP/PSK (Extensible Authentication Protocol Pre-Shared Key).
Klucza EAP/PSK zazwyczaj używa się w małych sieciach,
w których nie wykorzystuje się serwerów uwierzytelniania. Po wybraniu
uwierzytelniania EAP/PSK należy wprowadzić frazę hasła sieciowego
używanego do generowania klucza wspólnego dla danej sieci.
Pass-phrase
(Fraza hasła)
Należy wprowadzić frazę hasła sieciowego używanego do generowania
klucza wspólnego uwierzytelniania EAP/PSK w danej sieci.
Fraza hasła musi zawierać od 8 do 63 znaków ASCII w zakresie
szesnastkowym od 21 do 7E (znaki 0-9, a-z, A-Z i różne znaki
specjalne, takie jak !, @, #, $, %, ^, &, (, ), _, +, =, -, {, }, [, ], \, /, “, <,
>, ?, “, ‘, ~).
Disabled
(No encryption)
(Wyłączone
[Bez szyfrowania])
Wybierz opcję Disabled (No encryption) (Wyłączone [Bez
szyfrowania]), jeśli sieć bezprzewodowa nie stosuje kluczy szyfrowania
w celu dostępu do sieci lub łączności.
Enabled
(Włączone)
Opcję Enabled (Włączone) należy wybrać, aby użyć określonych
poniżej ustawień szyfrowania do uzyskiwania dostępu sieciowego
i komunikacji.
Tabela 4.3 Parametry konfiguracji 802.11b (5 z 7)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 125
Static (WEP)
(Statyczne [WEP])
Wybierz opcję Static (WEP) (Statyczne [WEP]), jeśli dana sieć
bezprzewodowa w celu podstawowej kontroli dostępu i zapewniania
poufności danych stosuje klucze WEP (Wired Equivalent Privacy).
Pod kontrolą administratora sieci należy skonfigurować wszystkie
urządzenia bezprzewodowe w sieci, używając tego samego klucza.
Encrypt transmit data using (Szyfruj przesyłanie danych
za pomocą): Wybierz aktualny, aktywny klucz.
Serwer druku HP Jetdirect może przechowywać maksymalnie cztery
klucze WEP, używając czterech położeń klucza (Key 1, 2, 3, 4).
W danym czasie może być tylko jeden aktywny klucz dla danej sieci
(lub SSID). Key 1 jest standardowym kluczem aktywnym.
Uwaga: Wprowadzając klucze WEP, trzeba pamiętać
o wprowadzaniu ich w położeniach (lub polach) kluczy, które
odpowiadają urządzeniom bezprzewodowym sieci. Na przykład,
jeśli inne urządzenia sieci bezprzewodowej korzystają z klucza WEP
w położeniu Key 2 jako klucza aktywnego, trzeba także wprowadzić
klucz WEP w polu Key 2 na serwerze druku Jetdirect i wybrać
Key 2 jako klucz aktywny. Różne położenia klucza będą prowadziły
do różnych wyników szyfrowania i deszyfrowania.
Bezprzewodowy serwer druku HP Jetdirect obsługuje klucze WEP
do szyfrowania 40/64-bitowego oraz 104/128-bitowego.
Aby wprowadzić jeden lub więcej kluczy WEP:
Input keys in (Wprowadź klucze w): Wybierz, czy do podawania
kluczy WEP będziesz używać znaków alfanumerycznych, czy cyfr
szesnastkowych.
Wybierz opcję Alphanumeric (Alfanumeryczne), aby wprowadzać
klucze WEP przy użyciu znaków alfanumerycznych ASCII (8-bitowych).
Znaki alfanumeryczne są ograniczone do zakresów od 0 do 9,
od a do z oraz od A do Z. (Uwaga: W przypadku znaków
alfanumerycznych ważna jest wielkość liter. Wprowadzenie małych
lub wielkich liter (wartości a-z lub A-Z) prowadzi do różnych wartości
klucza WEP).
Wybierz opcję Hexadecimal (Szesnastkowe), aby wprowadzać cyfry
szesnastkowe (4-bitowe). Cyfry szesnastkowe są ograniczone
do zakresów od 0 do 9, od a do f oraz od A do F. (Uwaga: Cyfry
szesnastkowe nie uwzględniają wielkości znaków. Wprowadzenie
małych lub wielkich liter wartości (wartości a-f lub A-F) skutkuje
tą samą wartością klucza WEP).
Wszystkie wprowadzone klucze muszą mieć taką samą długość
(szyfrowanie 40/64-bitowe lub 104/128-bitowe). W każdym polu
klucza wprowadź 5 znaków alfanumerycznych lub 10 cyfr
szesnastkowych (40 bitów) w przypadku szyfrowania „64-bitowego”
albo 13 znaków alfanumerycznych lub 26 cyfr szesnastkowych
(104 bity) w przypadku szyfrowania „128-bitowego”. (Uwaga:
W obu przypadkach 24 bity „wektora inicjującego” są dodawane
automatycznie).
Tabela 4.3 Parametry konfiguracji 802.11b (6 z 7)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 126
Dynamic
(Dynamiczne)
W przypadku szyfrowania dynamicznego można wybrać spośród
następujących opcji:
●Basic Encryption (Szyfrowanie podstawowe): Obsługiwane jest
dynamiczne szyfrowanie WEP.
●Robust Encryption (Szyfrowanie silne): Obsługiwane
są protokoły szyfrowania dynamicznego WPA (Wi-Fi Protected
Access) i WEP.
Po skonfigurowaniu uwierzytelniania EAP/PSK serwer druku używa
szyfrowania silnego (protokołów szyfrowania WPA).
W przypadku uwierzytelniania EAP/802.1x (tylko LEAP) serwer druku
należy skonfigurować przy użyciu szyfrowania podstawowego.
W przypadku uwierzytelniania EAP/802.1x (tylko PEAP, TLS, TTLS)
serwer druku można skonfigurować przy użyciu albo szyfrowania
podstawowego, albo szyfrowania silnego — w zależności od danej sieci.
Protokoły szyfrowania dynamicznego są kontrolowane przez serwer
uwierzytelniania i muszą być obsługiwane przez punkt dostępu.
TCP/IP Settings
(Ustawienia
protokołu TCP/IP)
Aby zminimalizować liczbę ponownych połączeń z serwerem druku
w celu ustawienia początkowej konfiguracji sieci, strona 802.11b
umożliwia konfigurowanie następujących ustawień protokołu TCP/CP
równocześnie z konfigurowaniem ustawień połączenia
bezprzewodowego:
●IP Configuration Method (Metoda konfiguracji protokołu IP)
●adres IP
●Maska podsieci
●Brama domyślna
Opis tych parametrów zawiera TCP/IP poniżej.
Tabela 4.3 Parametry konfiguracji 802.11b (7 z 7)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 127
TCP/IP
Na stronie TCP/IP przedstawiono parametry konfiguracji, których wykaz
zawiera Tabela 4.4.
Tabela 4.4 Ustawienia protokołu TCP/IP (1 z 3)
Element Opis
IP Configuration
Method
(Metoda
konfiguracji
protokołu IP)
Umożliwia wybór metody, której serwer druku HP Jetdirect będzie
używać do parametrów konfiguracji protokołu IP: BOOTP (ustawienie
standardowe), DHCP, Manual (Ręcznie) lub Auto IP.
W przypadku protokołów BOOTP lub DHCP parametry protokołu IP
będą automatycznie konfigurowane przez serwer BOOTP lub DHCP
przy każdym włączeniu zasilania serwera druku.
Po wybraniu opcji Manual (Ręcznie) podstawowe parametry protokołu
IP można wprowadzić ręcznie na tej stronie sieci Web lub przy użyciu
innych dostępnych narzędzi.
Po wybraniu opcji Auto IP zostanie przypisany unikatowy adres lokalny
169.254.x.x.
Więcej informacji zawiera Rozdział 3.
Host Name
(Nazwa hosta)
Określa literową lub literowo-cyfrową nazwę IP (obiekt SysName
protokołu SNMP) urządzenia sieciowego. Nazwa musi zaczynać się
od litery i może kończyć się literą lub cyfrą (maksymalnie 32 znaki
ASCII).
IP Address
(Adres IP)
W tym polu można ręcznie przypisać adres IP serwera druku
HP Jetdirect. Adres IP jest 4-bajtowym (32-bitowym) adresem
o postaci „n.n.n.n”, gdzie „n” jest liczbą z zakresu od 0 do 255.
Adres IP jednoznacznie identyfikuje węzeł w sieci TCP/IP. Duplikaty
adresów IP w sieci TCP/IP są niedozwolone. Więcej informacji
na temat adresów IP zawiera Dodatek A.
Subnet Mask
(Maska podsieci)
Jeśli są używane podsieci, w tym polu można ręcznie przypisać
maskę podsieci. Maska podsieci jest to liczba 32-bitowa, która
po zastosowaniu do adresu IP określa, które bity identyfikują
sieć i podsieć, a które jednoznacznie identyfikują węzeł.
Więcej informacji na temat masek podsieci zawiera Dodatek A.
Default Gateway
(Brama domyślna)
Określa adres IP routera lub komputera używanego do łączenia
z innymi sieciami lub podsieciami.
Domain Name
(Nazwa domeny)
Określa nazwę domeny systemu DNS, w której znajduje się serwer
druku HP Jetdirect (na przykład support.hp.com). Nie zawiera ona
nazwy hosta; nie jest pełną kwalifikowaną nazwą domeny (taką jak
printer1.support.hp.com).
PLWW Korzystanie z wbudowanego serwera sieci Web 128
Primary WINS
Server
(Podstawowy
serwer WINS)
Określa adres IP podstawowego serwera usługi nazw internetowych
systemu Windows (WINS). Serwer WINS dostarcza adres IP, a także
zapewnia usługi rozpoznawania nazw komputerów i urządzeń
sieciowych.
Secondary WINS
Server
(Pomocniczy
serwer WINS)
Określa adres IP, z którego ma korzystać usługa WINS,
gdy podstawowy serwer WINS jest niedostępny.
Syslog Server
(Serwer syslog)
Określa adres IP komputera hosta skonfigurowanego do odbierania
komunikatów syslog z serwera druku HP Jetdirect. Jeśli nie określono
serwera Syslog, przesyłanie komunikatów syslog jest wyłączone.
Więcej informacji zawiera Dodatek A.
Syslog Maximum
Messages
(Maksymalna liczba
komunikatów
syslog)
Określa maksymalną liczbę komunikatów syslog, którą może wysłać
serwer druku HP Jetdirect w ciągu jednej minuty. To ustawienie
umożliwia administratorom nadzorowanie rozmiaru pliku dziennika.
Ustawieniem standardowym jest 10 na minutę. Jeśli parametr
ustawiony jest na 0, to maksymalna liczba jest nieokreślona.
Syslog Priority
(Priorytet syslog)
Steruje filtrowaniem komunikatów syslog przesyłanych do serwera
syslog. Zakres filtru jest równy od 0 do 8, gdzie 0 to filtrowanie
najbardziej szczegółowe, a 8 — najogólniejsze. Zgłaszane są jedynie
komunikaty o wartości niższej niż określony poziom filtru (to jest
o wyższym priorytecie). Standardową wartością filtru jest 8,
co powoduje zgłaszanie wszystkich komunikatów syslog. Wartość 0
skutecznie wyłącza zgłaszanie komunikatów syslog.
Idle Timeout
(Limit czasu
bezczynności)
Określa liczbę sekund, przez którą bezczynne połączenie może
pozostawać otwarte. Maksymalny limit jest równy 3600 sekund.
Wartością standardową jest 270 sekund. W przypadku ustawienia
wartości 0 limit czasu bezczynności zostaje wyłączony, a połączenia
TCP/IP pozostają otwarte, aż do ich zamknięcia przez urządzenie,
które znajduje się na drugim końcu sieci (na przykład stację roboczą).
TTL/SLP Określa ustawienie czasu wygaśnięcia (TTL, Time To Live) wykrywania
rozpowszechniania multiemisji IP dla pakietów SLP. Wartość
standardowa to 4 skoki (liczba routerów na trasie od sieci lokalnej).
Zakres wartości jest równy od 1 do 15. W przypadku ustawienia
wartości –1 funkcja multiemisji jest wyłączona.
W przypadku serwerów druku skonfigurowanych do korzystania
z adresów lokalnych Auto IP to pole będzie ignorowane. Wartość TTL
pakietów wychodzących będzie zawsze ustawiana na 255
i ograniczana do sieci lokalnej.
Tabela 4.4 Ustawienia protokołu TCP/IP (2 z 3)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 129
IPX/SPX
Karta IPX/SPX umożliwia konfigurowanie parametrów protokołu IPX/SPX
na serwerze druku HP Jetdirect do pracy w sieci Novell NetWare lub zgodnej
z protokołem IPX/SPX (np. sieci Microsoft Network). Opis elementów
znajdujących się na tej stronie zawiera Tabela 4.5.
System Contact
(Informacje
kontaktowe)
Określa osobę przydzieloną do administrowania lub serwisowania tego
urządzenia. Pole to może zawierać numer telefonu lub podobne
informacje.
Po skonfigurowaniu ten parametr będzie wyświetlany na stronie
głównej urządzenia HP Jetdirect.
System Location
(Lokalizacja
systemu)
Określa fizyczną lokalizację urządzenia lub pokrewne informacje.
Dozwolone są tylko drukowane znaki ASCII (co najwyżej 64 znaki).
Po skonfigurowaniu ten parametr będzie wyświetlany na stronie
głównej urządzenia HP Jetdirect.
Banner Page
(Strona wiodąca)
Określa, czy opcja drukowania strony wiodącej LPD dla zleceń druku
ma być włączona czy wyłączona. W przypadku zewnętrznych
serwerów druku HP Jetdirect mających kilka portów można
skonfigurować każdy port. W przypadku wewnętrznych serwerów
druku jest dostępny tylko jeden port (Port 1).
Default IP
(Domyślny adres IP)
Określa adres IP używany wtedy, gdy serwer druku nie może uzyskać
adresu IP z sieci podczas wymuszonej ponownej konfiguracji TCP/IP
(na przykład po ręcznym skonfigurowaniu do używania
BOOTP/DHCP).
DEFAULT_IP: ustawia domyślny adres starszego typu IP 192.0.0.192.
AUTO_IP: ustawia lokalny adres IP 169.254.x.x.
Początkowe ustawienie jest zależne od adresu IP uzyskanego podczas
włączania zasilania po raz pierwszy.
Send DHCP
requests
(Wysyłaj żądania
DHCP)
Pole wyboru służy do określania, czy żądania DHCP będą okresowo
przesyłane po automatycznym przypisaniu domyślnego adresu IP
starszego typu 192.0.0.192 lub adresu lokalnego IP 169.254.x.x.
Wyczyść pole wyboru, aby wyłączyć żądania DHCP.
Zaznacz pole wyboru (ustawienie standardowe), aby włączyć
żądania DHCP.
Tabela 4.4 Ustawienia protokołu TCP/IP (3 z 3)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 130
PRZESTROGA W przypadku korzystania z drukowania w trybie
bezpośrednim za pomocą protokołu IPX/SPX w sieci
Microsoft Network nie należy wyłączać protokołu IPX/SPX.
W przypadku sieci Novell NetWare:
●Wbudowany serwer sieci Web może służyć do wybierania parametrów trybu
kolejki serwera w środowisku NDS (Novell Directory Services).
●Przy użyciu wbudowanego serwera sieci Web nie można utworzyć obiektu
NDS serwera druku, obiektu drukarki ani obiektów kolejek. Aby utworzyć
te obiekty, należy użyć innych dostępnych programów lub narzędzi.
Tabela 4.5 Ustawienia protokołu IPX/SPX (1 z 2)
Element Opis
IPX/SPX Enable
(Włącz IPX/SPX)
Włącza lub wyłącza protokoły IPX/SPX na serwerze druku
HP Jetdirect. Jeśli pole wyboru jest puste, to protokół IPX/SPX jest
wyłączony.
IPX/SPX Frame
Type
(Typ ramki
IPX/SPX)
Określa typ ramki protokołu IPX/SPX, którego serwer druku
HP Jetdirect ma używać w danej sieci. Po skonfigurowaniu typu ramki
wszystkie inne ramki będą zliczane i odrzucane.
●AUTO (ustawienie standardowe) powoduje wykrywanie wszystkich
typów ramek i konfiguruje pierwszy wykryty typ.
●Ustawienie EN_8023 ogranicza typ ramki do ramek IPX przez
IEEE 802.3.
●Ustawienie EN_II ogranicza typ ramki do ramek IPX przez Ethernet.
●Ustawienie EN_8022 ogranicza typ ramki do ramek IPX przez
IEEE 802.2 z ramkami IEEE 802.3.
●Ustawienie EN_SNAP ogranicza typ ramki do ramek IPX przez
SNAP z ramkami IEEE 802.3.
●Ustawienie TR_8022 ogranicza typ ramki do ramek IPX przez IEEE
802.2 LLC z ramkami IEEE 802.5.
●Ustawienie TR_SNAP ogranicza typ ramki do ramek IPX przez
SNAP z ramkami IEEE 802.5.
SAP Interval
(Interwał
rozpowszechniania
SAP)
Określa interwał czasu (w sekundach), w którym serwer druku
HP Jetdirect czeka na wysłanie komunikatów SAP (Service Advertising
Protocol, protokołu anonsowania usługi), emitowanych w celu
anonsowania jego funkcji usługowych w sieci Novell NetWare.
Aby wyłączyć komunikaty SAP, należy użyć wartości „0”.
PLWW Korzystanie z wbudowanego serwera sieci Web 131
Print Server Name
(Nazwa serwera
druku)
Określa nazwę drukarki NetWare serwera druku HP Jetdirect
(tylko znaki alfanumeryczne). Nazwa standardowa to NPIxxxxxx,
gdzie xxxxxx to sześć ostatnich cyfr adresu sprzętowego sieci LAN
(adresu MAC) serwera druku HP Jetdirect.
NDS Tree Name
(Nazwa drzewa
NDS)
Określa nazwę drzewa NDS tego urządzenia. Nazwa drzewa NDS
(Novell Directory Services) dotyczy nazwy drzewa organizacyjnego
używanego przez daną sieć. Aby wyłączyć obsługę NDS, należy
pozostawić to pole puste.
NDS Context
(Kontekst NDS)
Kontekst NDS serwera druku dotyczy kontenera NDS lub jednostki
organizacyjnej zawierającej obiekt serwera druku. Obiekty kolejek
wydruku i urządzeń mogą się znajdować w dowolnym miejscu drzewa
NDS, ale serwer druku HP Jetdirect musi być skonfigurowany
za pomocą w pełni kwalifikowanej nazwy obiektu serwera druku.
Na przykład jeśli obiekt serwera druku znajduje się w kontenerze
„marketing.mytown.lj”, to pełną kwalifikowaną nazwą kontekstu (CN)
serwera druku jest: „OU=marketing.OU=mytown.O=lj”
(gdzie OU to kontener Organization Unit (Jednostka organizacyjna),
a O to kontener Organization (Organizacja) w drzewie NDS). Serwer
druku będzie akceptować również nazwę „marketing.mytown.lj”.
Aby wyłączyć obsługę NDS, należy pozostawić to pole puste.
Uwaga: Za pomocą wbudowanego serwera sieci Web nie można
tworzyć obiektów NDS.
Job Poll Interval
(Interwał
sondowania
zleceń)
Określa interwał czasu oczekiwania (w sekundach) serwera druku
HP Jetdirect między sprawdzaniem, czy w kolejce wydruku znajdują
się zlecenia druku.
PJL Configuration
(Konfiguracja PJL)
W przypadku parametrów PJL (Printer Job Language, języka pracy
drukarki) możliwe jest włączenie (zaznaczenie) lub wyłączenie
(wyczyszczenie) następujących parametrów:
●Banner Pages (Strony wiodące) — umożliwia drukowanie między
zleceniami drukowania stron rozdzielających
●End-Of-Job Notification (Powiadomienie o zakończeniu zlecenia)
— odebrany z drukarki komunikat o zakończeniu zlecenia zostanie
przesłany do aplikacji klienckiej
●Toner Low Notification (Powiadomienie o niskim poziomie toneru)
— po odebraniu z drukarki, serwer druku HP Jetdirect prześle
komunikat „mało toneru” do aplikacji klienckiej
Tabela 4.5 Ustawienia protokołu IPX/SPX (2 z 2)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 132
AppleTalk
Karta AppleTalk umożliwia skonfigurowanie wybranych ustawień protokołu
AppleTalk na serwerze druku HP Jetdirect. Opis elementów znajdujących się
na tej stronie zawiera Tabela 4.6.
Uwaga Wyświetlane parametry protokołu AppleTalk zawierają
informacje o typach drukarek AppleTalk anonsowanych
wsieci.
Serwer druku HP Jetdirect obsługuje jedynie protokół
AppleTalk Phase 2.
DLC/LLC
Za pomocą dostępnego pola wyboru można włączyć (zaznaczając) lub
wyłączyć (usuwając zaznaczenie pola) protokoły DLC/LLC (Data Link
Control/Logical Link Control) na serwerze druku HP Jetdirect. Jeśli pole
wyboru jest wyczyszczone, to protokoły DLC/LLC są wyłączone.
Tabela 4.6 Ustawienia protokołu AppleTalk
Element Opis
Pole wyboru
AppleTalk Enable
(Włącz AppleTalk)
Włącza (zaznaczone) lub wyłącza (wyczyszczone) protokół AppleTalk
na serwerze druku. Jeśli protokół AppleTalk jest włączony,
to wyświetlane są ustawienia parametrów protokołu AppleTalk
przechowywane na serwerze druku.
Device (AppleTalk)
Name
(Nazwa AppleTalk
urządzenia)
Określa nazwę drukarki w sieci AppleTalk. W przypadku
wprowadzenia nazwy już przypisanej w danej sieci po nazwie
AppleTalk określonej na stronie konfiguracji Jetdirect będzie
następować numer wskazujący, że nazwa jest zduplikowana.
Print Type
(Typ drukarki)
Określa typ drukarki anonsowany w sieci. Można wyświetlać
co najwyżej dwa typy (na przykład HP LaserJet i LaserWriter).
Zone (Strefa) Określa strefę sieci AppleTalk dostępną dla drukarki. Domyślnie
wyświetlana jest strefa aktualnie wybrana.
Kliknij przycisk Refresh selected zone Info (Odśwież informacje
o zaznaczonej strefie), aby odświeżyć listę dostępnych stref.
PLWW Korzystanie z wbudowanego serwera sieci Web 133
SNMP
Umożliwia określenie lub zmianę dostępnych parametrów protokołu SNMP
(Simple Network Management Protocol). Zobacz Tabela 4.7.
PRZESTROGA Jeśli do zarządzania urządzeniami używany jest program
HP Web Jetadmin, to w celu prostego skonfigurowania
agenta SNMP v3 i innych ustawień zabezpieczeń
na serwerze druku należy użyć programu HP Web Jetadmin.
Użycie wbudowanego serwera sieci Web do utworzenia
konta SNMP v3 spowoduje wymazanie wszelkich
dotychczasowych kont SNMP v3. Ponadto informacje
dotyczące konta SNMP v3 trzeba będzie wdrożyć w aplikacji
protokołu SNMP do zarządzania. Więcej informacji
zawiera SNMP v3.
Tabela 4.7 Ustawienia protokołu SNMP (1 z 2)
Element Opis
Enable SNMPv1/v2
read-write access
(Włącz dostęp
do odczytu-zapisu
protokołu SNMP v1/v2
Ta opcja włącza agentów SNMP v1/v2c na serwerze druku.
W celu sterowania dostępem do funkcji zarządzania na serwerze
druku można skonfigurować niestandardowe nazwy
zbiorowości.
Nazwa zbiorowości ustawiania SNMP jest to hasło
umożliwiające konfigurowanie (czyli „zapisywanie”) informacji
dotyczących protokołu SNMP na serwerze druku HP Jetdirect.
Nazwa zbiorowości pobierania SNMP jest to hasło
umożliwiające dostęp w trybie „do odczytu” do informacji
dotyczących protokołu SNMP na serwerze druku HP Jetdirect.
Przychodzące polecenie SetRequest lub GetRequest protokołu
SNMP musi zawierać odpowiednią nazwę zbiorowości
ustawiania lub pobierania, aby serwer mógł na nie
odpowiedzieć.
Nazwa zbiorowości może mieć długość co najwyżej
255 znaków i muszą to być znaki ASCII.
Domyślna nazwa zbiorowości pobierania to „public” i można
ją wyłączyć, aby ograniczyć dostęp. Gdy nazwa „public”
jest wyłączona, niektóre monitory portów lub narzędzia
do wykrywania mogą działać nieprawidłowo.
PLWW Korzystanie z wbudowanego serwera sieci Web 134
Enable SNMPv1/v2
read-only access
(Włącz dostęp tylko
do odczytu protokołu
SNMP v1/v2)
Ta opcja włącza agentów SNMP v1/v2c na serwerze druku,
ale umożliwia tylko dostęp ograniczony do odczytu. Dostęp
do zapisu jest wyłączony. Domyślna nazwa zbiorowości
pobierania, „public”, zostaje włączona automatycznie.
Disable SNMPv1/v2
(Wyłącz SNMP v1/v2)
Ta opcja wyłącza agentów SNMP v1/v2c na serwerze druku,
co jest zalecane w zabezpieczonych środowiskach.
Gdy protokół SNMP v1/v2c jest wyłączony, niektóre monitory
portów lub narzędzia do wykrywania mogą działać
nieprawidłowo.
Enable SNMPv3
(Włącz SNMP v3)
(Tylko serwery druku HP Jetdirect z obsługą wszystkich funkcji)
Ta opcja włącza (zaznaczona) lub wyłącza (wyczyszczona)
agenta SNMP v3 na serwerze druku.
Gdy jest włączona, na serwerze druku musi zostać utworzone
konto SNMP v3, a informacje dotyczące konta trzeba wdrożyć
w aplikacji protokołu SNMP v3 do zarządzania. Konto można
utworzyć, podając następujące informacje:
User Name (Nazwa użytkownika): nazwa użytkownika konta
SNMP v3.
Authentication Key (Klucz uwierzytelniania): 16-bajtowa wartość
szesnastkowa, służąca do uwierzytelniania zawartości pakietu
SNMP przy użyciu algorytmu MD5.
Privacy Key (Klucz poufny): 16-bajtowa wartość szesnastkowa,
służąca do szyfrowania części danych pakietu SNMP przy
użyciu algorytmu DES.
Context Name (Nazwa kontekstu): kontekst widoku, w którym
użytkownik może uzyskać dostęp do obiektów SNMP. Ta nazwa
ma zawsze wartość „Jetdirect”.
Tabela 4.7 Ustawienia protokołu SNMP (2 z 2)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 135
Other Settings (Inne ustawienia)
Ten element zapewnia dostęp do różnych opcji konfiguracji funkcji
zarządzania i drukowania. Dostępne są następujące karty:
●Misc.Settings (Ustawienia różne): służy do włączania różnych
zaawansowanych funkcji
i protokołów
●Firmware Upgrade (Uaktualnianie oprogramowania układowego): (dotyczy
serwerów obsługujących uaktualnianie oprogramowania układowego)
umożliwia aktualizowanie serwera druku HP Jetdirect o nowe funkcje
i rozszerzenia
●LPD Queues (Kolejki LPD): służy do konfigurowania kolejek wydruku,
używanych podczas drukowania przy użyciu usług drukowania demona
LPD (Line Printer Daemon, demon drukarki wierszowej)
●USB Setings (Ustawienia USB): (dotyczy tylko zewnętrznych serwerów
druku) służy do konfigurowania parametrów połączenia USB
●Support Info (Informacje o pomocy technicznej): służy do konfigurowania
łącza Support (Pomoc techniczna), znajdującego się w obszarze Other Links
(Inne łącza) na lewym marginesie
●Refresh Rate (Częstotliwość odświeżania): służy do ustawiania interwału
(w sekundach) aktualizowania strony diagnostycznej wbudowanego
serwera sieci Web
PLWW Korzystanie z wbudowanego serwera sieci Web 136
Misc.Settings (Ustawienia różne)
Parametry na stronie Miscellaneous Settings (Ustawienia różne) umożliwiają
ustawianie wielu różnych zaawansowanych funkcji i protokołów, co opisano
dalej. Zobacz Tabela 4.8.
Tabela 4.8 Ustawienia różne (1 z 5)
Element Opis
SLP Config
(Konfiguracja SLP)
Włącza lub wyłącza protokół SLP (Service Location Protocol) używany
przez wybraną aplikację kliencką w celu automatycznego wykrywania
i identyfikacji serwera druku HP Jetdirect.
Telnet Config
(Konfiguracja usługi
Telnet)
Włącza lub wyłącza dostęp do parametrów konfiguracji urządzenia
HP Jetdirect za pomocą usługi Telnet. Więcej informacji zawiera
Rozdział 3.
mDNS Włącza lub wyłącza usługi mDNS. System nazw mDNS jest używany
do rozwiązywania adresów IP i nazw (przez port UDP 5353) zazwyczaj
w małych sieciach, w których nie używa się typowego serwera DNS.
Multicast IPv4
(Multiemisja Ipv4)
Włącza lub wyłącza odbiór i transmisję pakietów multiemisji protokołu
IP w wersji 4.
9100 Config
(Konfiguracja portu
9100)
Włącza lub wyłącza usługi portu 9100. Port 9100 jest to zastrzeżony
port TCP/IP typu raw firmy HP w serwerze druku HP Jetdirect, służący
jako standardowy port drukowania. Dostęp do niego można uzyskać
za pomocą oprogramowania firmy HP (na przykład Standard Port).
FTP Printing
(Drukowanie
za pomocą FTP)
Włącza lub wyłącza usługi protokołu FTP (File Transfer Protocol)
dostępne do celów drukowania na serwerze druku HP Jetdirect.
Więcej informacji zawiera Rozdział 6.
LPD Printing
(Drukowanie
za pomocą LPD)
Włącza lub wyłącza usługi demona drukarki wierszowej (LPD)
na serwerze druku HP Jetdirect. Usługa LPD na serwerze druku
HP Jetdirect zapewnia usługi buforowania drukarki wierszowej
dla systemów TCP/IP. Więcej informacji zawiera Rozdział 5.
IPP Printing
(Drukowanie
za pomocą IPP)
Włącza lub wyłącza protokół IPP (Internet Printing Protocol)
na serwerze druku HP Jetdirect. Jeśli drukarka jest prawidłowo
podłączona i dostępna, protokół IPP umożliwia drukowanie do tego
urządzenia przez Internet (lub intranet). Wymagany jest także
prawidłowo skonfigurowany komputer kliencki IPP. Więcej informacji
o oprogramowaniu klienckim protokołu IPP zawiera Rozdział 2.
PLWW Korzystanie z wbudowanego serwera sieci Web 137
Link settings
(Ustawienia łącza)
(Dotyczy tylko sieci kablowych 10/100TX) Służy do ustawienia
szybkości łącza sieciowego (10 lub 100 Mb/s) i trybu łączności
(dupleks pełny lub połowiczny) serwerów druku HP Jetdirect dla sieci
10/100TX. Dostępne ustawienia wymieniono poniżej.
PRZESTROGA: po zmianie ustawień łącza łączność sieciowa
z serwerem druku i urządzeniem sieciowym może zostać utracona.
●AUTO: (ustawienie standardowe) serwer druku stosuje
uzgadnianie automatyczne, aby dostosować się do szybkości
łącza sieciowego i trybu łączności. Jeżeli uzgadnianie
automatyczne zawiedzie, to ustawiana jest opcja 100TXHALF.
●10TXFULL: praca z szybkością 10 Mb/s w pełnym dupleksie
●10TXHALF: praca z szybkością 10 Mb/s w dupleksie połowicznym
●100TXFULL: praca z szybkością 100 Mb/s w pełnym dupleksie
●100TXHALF: praca z szybkością 100 Mb/s w dupleksie
połowicznym
DNS Server
(Serwer DNS)
Określa adres IP serwera DNS (Domain Name System, system nazw
domen).
Email (SMTP)
Server
(Serwer SMTP)
Określa adres IP preferowanego serwera SMTP poczty wychodzącej
do użytku z obsługiwanymi urządzeniami do skanowania.
Scan Idle Timeout
(Limit czasu
bezczynności
skanowania)
Określa liczbę sekund, przez którą bezczynne połączenie skanowania
może pozostawać otwarte. Wartość maksymalna jest równa 3600,
a wartość domyślna jest równa 300. Gdy ta wartość jest równa 0,
limit czasu jest wyłączony, a połączenie będzie pozostawać otwarte
do chwili zamknięcia przez system sieciowy uzyskujący dostęp
do urządzenia.
Locally
Administered
Address
(Adres
administrowany
lokalnie)
Określa adres administrowany lokalnie (LAA), który zastępuje
fabrycznie przypisany sprzętowy adres LAN (MAC). Jeżeli używany
jest adres LAA, należy wprowadzić ciąg określony przez użytkownika
zawierający dokładnie 12 cyfr szesnastkowych.
W przypadku serwerów druku sieci Token Ring adres LAA musi
rozpoczynać się od liczby szesnastkowej z zakresu od 40 do 7F.
W przypadku serwerów druku sieci Ethernet adres LAA musi
rozpoczynać się od liczby szesnastkowej X2, X6, XA lub XE,
gdzie X jest dowolną szesnastkową cyfrą z zakresu od 0 do F.
Domyślnym adresem jest adres przypisany fabrycznie.
Tabela 4.8 Ustawienia różne (2 z 5)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 138
Syslog Facility
(Urządzenie syslog)
Określa kodowane urządzenie źródłowe komunikatu (na przykład
w celu identyfikacji źródła wybranych komunikatów podczas
rozwiązywania problemów). Standardowo serwer druku HP Jetdirect
jako kodu urządzenia źródłowego używa kodu LPR (Line Printer
Remote, zdalna drukarka wierszowa), ale można użyć wartości
użytkowników lokalnych (od local0 do local7) w celu wyodrębnienia
pojedynczych serwerów druku lub ich grup.
On fatal error
(W przypadku błędu
krytycznego)
(Obsługiwane są tylko zewnętrzne serwery druku) Określa akcję
serwera druku w przypadku wykrycia błędu krytycznego podczas
pracy z podłączonym urządzeniem:
●Halt (Wstrzymanie, ustawienie standardowe): operacja sieciowa
serwera druku zostaje wstrzymana. Wymagana jest interwencja
użytkownika.
●Reboot (Rozruch ponowny): Serwer druku uruchomi się ponownie,
podobnie jak w przypadku, gdy drukarka zostanie wyłączona
i włączona.
Error page type
(Typ strony błędu)
(Obsługiwane są tylko zewnętrzne serwery druku) Określa typ strony
diagnostycznej, na której będzie automatycznie drukowany błąd
krytyczny.
●Basic (Podstawowa, ustawienie standardowe): drukowana będzie
domyślna strona diagnostyczna. Jest to pojedyncza strona,
zawierająca podsumowanie błędu w postaci czytelnej
dla użytkownika.
●Full (Pełna): drukowanych będzie co najwyżej pięć stron pełnych
informacji diagnostycznych, zawierających szczegółowy opis
stanu serwera druku w chwili wykrycia błędu. Do zinterpretowania
tych stron może być niezbędna pomoc personelu pomocy
technicznej firmy HP.
●None (Brak): strona diagnostyczna nie będzie drukowana.
Dynamic Raw
Port Setting
(Dynamiczne
ustawianie
portu RAW)
Umożliwia określenie dodatkowych portów na potrzeby drukowania
do portu TCP o numerze 9100. Prawidłowe porty należą do przedziału
od 3000 do 9000; jest to zależne od aplikacji.
Tabela 4.8 Ustawienia różne (3 z 5)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 139
Disable listening
on these ports
(Wyłącz aktywność
na tych portach)
W celu zapewnienia bezpieczeństwa można użyć dwóch pól
do wyłączenia usług drukarki, które korzystają z sieci. W każdym z tych
pól należy podać numery portów używanych do komunikacji sieciowej
z tymi usługami. W każdym polu można podać maksymalnie pięć
portów (na przykład [5, 10, 40, 20, 50]). Zakres prawidłowych
numerów portów to 1–65535.
Streams (Strumienie): W tym polu wprowadza się numery portów usług
przesyłających strumienie danych. W celu zagwarantowania
dostarczenia danych strumienie danych wykorzystują protokół TCP.
Datagrams (Datagramy): W tym polu wprowadza się numery portów
usług przesyłających datagramy. Datagramy są zazwyczaj używane
do emitowanych wiadomości. Wykorzystują one protokół UDP (User
Datagram Protocol) — protokół bezpołączeniowy, który nie gwarantuje
dostarczenia i odzyskania danych w przypadku błędu.
Enable MFP and
AIO software
support
(Włącz obsługę
oprogramowania
urządzeń MFP
i AIO)
Włącza lub wyłącza na serwerze druku obsługę dedykowanych
urządzeń skanujących, zainstalowanych na komputerach klienckich,
przy użyciu oprogramowania dostarczanego wraz z urządzeniami
wielofunkcyjnymi firmy HP (drukarkami wielofunkcyjnymi MFP lub typu
„wszystko w jednym” — AIO).
Gdy ta funkcja jest wyłączona, serwer druku nie zezwala na inne funkcje
oprogramowania klienckiego urządzenia niż drukowanie w sieci.
Obsługa funkcji Web Scan (skanowanie w sieci web) serwera druku
jest sterowana oddzielnie.
Enable Web Scan
(Włącz skanowanie
w sieci Web)
Włącza lub wyłącza korzystanie z podstawowych funkcji skanowania
przy użyciu wbudowanej funkcji Web Scan serwera druku. Korzystanie
z funkcji Web Scan jest niezależne od ustawień służących do
włączania obsługi oprogramowania urządzeń wielofunkcyjnych (MFP)
i typu „wszystko w jednym” (AIO), opisanych powyżej.
Enable
Scan-to-email
(Włącz skanowanie
do wiadomości
e-mail)
Włącza lub wyłącza obsługę funkcji skanowania do wiadomości
e-mail. Gdy ten parametr jest włączony, można korzystać z funkcji
skanowania do wiadomości e-mail, a także pobierać lub wyświetlać
zeskanowane pliki.
Funkcja skanowania do wiadomości e-mail jest dostępna tylko
wówczas, gdy określony jest serwer pocztowy. Serwer poczty e-mail
należy określić za pomocą parametru Email (SMTP) Server (Serwer
SMTP) opisanego powyżej.
Tabela 4.8 Ustawienia różne (4 z 5)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 140
mDNS Service
Name
(Nazwa usługi
mDNS)
Określa alfanumeryczny ciąg maksymalnie 64 znaków ASCII
przypisanych do danego urządzenia lub usługi. Ta nazwa jest trwała
i jest używana do rozpoznawania określonego urządzenia lub usługi,
jeżeli informacje dotyczące gniazd (takie jak adres IP) zmieniają się
w poszczególnych sesjach. Oprogramowanie Apple Rendezvous
wyświetla tę usługę. Domyślnie nazwą usługi jest model drukarki
i adres sprzętowy LAN (MAC).
mDNS Domain
Name
(Parametr tylko do odczytu) Określa nazwę domeny mDNS przypisaną
do urządzenia w formacie <nazwa hosta>.local. Jeżeli nie przypisano
nazwy hosta określonej przez użytkownika, używa się domyślnej nazwy
hosta NPIxxxxxx, gdzie xxxxxx to 6 ostatnich cyfr sprzętowego adresu
LAN (MAC).
mDNS Highest
Priority Service
(Usługa mDNS
o największym
priorytecie)
Określa usługę mDNS o największym priorytecie, która ma być
używana do drukowania. Aby ustawić ten parametr, należy wybrać
jedną z poniższych opcji drukowania:
9100 Printing: drukowanie IP w trybie RAW za pośrednictwem
zastrzeżonego portu HP 9100.
IPP Printing: drukowanie przy użyciu protokołu drukowania
internetowego Internet Printing Protocol.
LPD Printing (RAW): domyślne drukowanie kolejkowe LPD
w trybie RAW.
LPD Printing (TEXT): domyślne drukowanie kolejkowe LPD w trybie
tekstowym.
LPD Printing (AUTO): domyślne automatyczne drukowanie
kolejkowe LPD.
LPD Printing (BINPS): domyślne drukowanie kolejkowe LPD przy
użyciu języka Binary PostScript.
LPD Printing (<definiowane przez użytkownika>): pojawi się lista
maksymalnie 5 skonfigurowanych kolejek LPD określonych przez
użytkownika, gdzie < definiowane przez użytkownika> jest nazwą
kolejki LPD określonej przez użytkownika.
Wybór domyślny zależy od drukarki. Zazwyczaj jest to 9100 Printing
lub LPD Printing (BINPS).
Tabela 4.8 Ustawienia różne (5 z 5)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 141
Firmware Upgrade (Uaktualnianie oprogramowania układowego)
Ta strona umożliwia uaktualnianie o nowe funkcje serwerów druku
obsługujących uaktualnianie oprogramowania układowego.
Plik uaktualnienia oprogramowania układowego serwera druku musi być
dostępny w danym systemie. Aby zidentyfikować i pobrać odpowiedni plik
uaktualnienia, odwiedź stronę pomocy technicznej firmy HP pod adresem:
http://www.hp.com/go/webjetadmin_firmware
Na tej stronie wykonaj następujące kroki:
1. Znajdź model serwera druku i plik uaktualnienia.
2. Sprawdź wersję pliku uaktualnienia i upewnij się, że jest nowsza niż wersja
zainstalowana na serwerze druku. Jeśli tak jest, pobierz plik. Jeśli tak nie
jest, to uaktualnienie jest zbędne.
Aby uaktualnić serwer druku przy użyciu wbudowanego serwera sieci web:
1. Wprowadź ścieżkę do pliku uaktualnienia albo kliknij przycisk Browse
(Przeglądaj) i przejdź do żądanej lokalizacji.
2. Następnie kliknij przycisk Upgrade Firmware (Uaktualnij
oprogramowanie układowe).
Uwaga W przypadku uaktualniania z wersji starszej niż seria
X.24.00, jeśli żądana jest obsługa języków innych niż
angielski, należy ponownie wykonać uaktualnienie.
PLWW Korzystanie z wbudowanego serwera sieci Web 142
LPD Queues (Kolejki LPD)
Strona LPD Queues (Kolejki LPD) umożliwia określenie kolejek wydruku LPD
(Line Printer Daemon, demon drukarki wierszowej) na serwerze druku
Jetdirect. Więcej informacji na temat drukowania LPD i kolejek wydruku
zawiera Rozdział 5, „Konfigurowanie do drukowania LPD”.
Ustawianie kolejek LPD musi być poprzedzone włączeniem drukowania LPD
na serwerze druku. Jeżeli drukowanie LPD jest wyłączone, to aby je włączyć,
należy przejść do karty Misc.Settings (Ustawienia różne).
Gdy drukowanie LPD jest włączone, dostępnych jest dziesięć różnych
nazwanych kolejek wydruku. Cztery spośród nich są skonfigurowane
automatycznie i ich parametrów nie można zmienić. Użytkownik może
zdefiniować pozostałe sześć kolejek.
Sześć kolejek definiowanych przez użytkownika można konfigurować
za pomocą ciągów znaków — na przykład poleceń sterujących zleceniem
— które będą automatycznie dodawane przed zleceniem druku lub po nim.
Można zdefiniować osiem nazwanych ciągów i tak skonfigurować każdą
z kolejek, aby dowolny spośród tych nazwanych ciągów poprzedzał dane druku
(„nazwa ciągu dołączanego z przodu”) lub znajdował się za nimi („nazwa ciągu
dołączanego z tyłu”).
Parametry kolejki LPD służące do konfigurowania kolejek LPD opisano niżej.
Zobacz Tabela 4.9.
PLWW Korzystanie z wbudowanego serwera sieci Web 143
Tabela 4.9 Parametry kolejki LPD (1 z 2)
Element Opis
Queue Name
(Nazwa kolejki)
Nazwa kolejki definiowanej przez użytkownika. Nazwa może składać
się z co najwyżej 32 dowolnych wyświetlanych znaków ASCII.
Użytkownik może zdefiniować nie więcej niż sześć kolejek.
Prepend
String Name
(Nazwa ciągu
dołączanego
z przodu)
Należy wprowadzić nazwę jednego lub większej liczby ciągów
dołączanych z przodu do danych druku. Nazwy ciągów i wartości
podaje się w tabeli na dole strony.
Aby dołączyć z przodu długi ciąg, można połączyć kilka nazw ciągów
rozdzielanych znakiem „+”. Na przykład aby dołączyć z przodu długi
ciąg podzielony na dwa osobne ciągi, wprowadź:
<nazwa_ciągu1>+<nazwaęciągu2>
gdzie nazwa_ciągu1 i nazwa_ciągu2 to dwie nazwy oddzielnych
ciągów o różnych wartościach.
Append
String Name
(Nazwa ciągu
dołączanego z tyłu)
Należy wprowadzić nazwę jednego lub większej liczby ciągów
dołączanych z tyłu do danych druku. Nazwy ciągów i wartości podaje
się w tabeli na dole strony.
Aby dołączyć z tyłu długi ciąg, można połączyć kilka nazw ciągów
rozdzielanych znakiem „+”. Na przykład aby dołączyć z tyłu długi ciąg
podzielony na dwa osobne ciągi, wprowadź:
<nazwa_ciągu1>+<nazwa_ciągu2>
gdzie nazwaciągu1 i nazwciągu2 to dwie nazwy oddzielnych ciągów
o różnych wartościach.
Queue Type
(Typ kolejki)
Sposób przetwarzania danych w kolejce. Należy wybrać jeden
z czterech typów kolejki:
●RAW — bez przetwarzania. Demon drukarki wierszowej przetwarza
dane w kolejkach raw jako zlecenie druku, które sformatowano już
w języku PCL, PostScript lub HP-GL/2 i wysyła je na drukarkę
bez modyfikacji. (Należy zauważyć, że we właściwym miejscu
do zadania zostanie dodany każdy zdefiniowany przez użytkownika
ciąg dołączany z przodu lub z tyłu.)
●TEXT — dodawanie znaku powrotu karetki. Demon drukarki
wierszowej przetwarza dane w kolejkach text jako tekst
niesformatowany lub ASCII i dodaje znak powrotu karetki
do każdego wiersza przed wysłaniem go na drukarkę.
●AUTO — automatycznie. Demon drukarki wierszowej używa
automatycznego wykrywania, aby określić, czy dane druku należy
wysłać jako dane raw czy jako dane text.
●BINPS — Binary PostScript. Instruuje to interpretator języka
PostScript, że zlecenie druku ma być interpretowane jako dane
języka Binary PostScript.
PLWW Korzystanie z wbudowanego serwera sieci Web 144
Aby skonfigurować definiowaną przez użytkownika kolejkę wydruku, należy
najpierw zdefiniować ciągi, następnie przypisać je jako dołączane z przodu lub
z tyłu, po czym zdefiniować typ kolejki. Po zdefiniowaniu kolejki LPD należy
określić sposób jej wykorzystywania, konfigurując drukarkę LPD dla tej kolejki.
Na przykład, jeżeli ciągowi „a” nadano wartość „abc”, a ciągowi „z” — wartość
„xyz”, to można zdefiniować kolejkę wydruku „kolejka_az”, przypisując ciąg
„a” jako dołączany z przodu, ciąg „z” jako dołączany z tyłu i ustawiając typ
kolejki „raw”. Gdy w przyszłości przez kolejkę_az zostanie wysłane zlecenie
druku <tekst_sformatowany>, na drukarkę będzie przesłane zlecenie
„abc<tekst_sformatowany>xyz”.
Default Queue
Name
(Domyślna nazwa
kolejki)
Nazwa kolejki, która zostanie użyta, jeżeli kolejka określona dla
zlecenia druku jest nieznana. Standardowo parametr Default Queue
Name (Domyślna nazwa kolejki) ma wartość AUTO.
String Name
(Nazwa ciągu)
Nazwa ciągu znaków. Można zdefiniować osiem ciągów znaków
do użytku w kolejkach LPD. Ten parametr jest nazwą ciągu, natomiast
parametr Value (Wartość) określa zawartość ciągu. Nazwy ciągów
Prepend (dołączany z przodu) i Append (dołączany z tyłu), określone
w tabeli u góry okna przeglądarki, należy wybrać spośród nazw
określonych tutaj. Nazwa ciągu może składać się z maksymalnie
32 dowolnych wyświetlanych znaków ASCII.
Value (Wartość) Zawartość ciągu. Parametr String Name określa nazwę ciągu,
natomiast parametr Value określa zawartość ciągu. Jeżeli określono
nazwę ciągu dołączanego z przodu lub z tyłu (w tabeli u góry okna
przeglądarki), demon drukarki wierszowej wysyła wartość tego ciągu
na drukarkę odpowiednio przed danymi druku albo po nich.
Wartościami znaków mogą być dowolne wartości z zakresu
rozszerzonego zestawu ASCII, tzn. od 0 do 255 (szesnastkowo od 00
do FF). Znaki niedrukowane można określać przy użyciu wartości
szesnastkowej, wprowadzając znak kreski ułamkowej odwróconej,
a następnie dwie cyfry szesnastkowe. Na przykład aby wprowadzić
znak sterujący anulowania o kodzie szesnastkowym 1B, należy wpisać
\1B. Jeżeli ciąg ma zawierać znak kreski ułamkowej odwróconej,
to należy określić go jako \5C. Maksymalna liczba znaków, które
można wpisać do tego pola, to 240. Następnie znaki w tym polu są
sprawdzane, czy są wartościami szesnastkowymi i, jeśli to konieczne,
czy są konwertowane oraz przechowywane wewnętrznie. Maksymalna
liczba znaków przechowywanych wewnętrznie w ciągu jest równa 80.
Wszystkie znaki przekraczające ten limit są odrzucane.
Tabela 4.9 Parametry kolejki LPD (2 z 2)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 145
Instrukcje konfigurowania drukarki LPD są różne w zależności od systemu
operacyjnego. Więcej informacji zawiera Rozdział 5, „Konfigurowanie do
drukowania LPD”.
Przykład. Użytkownik drukarki LPD zamierza zerować ją przed rozpoczęciem
każdego zlecenia druku. W tej sytuacji można skonfigurować definiowaną
przez użytkownika kolejkę wydruku o nazwie „zerowanie_drukarki”, która
na początku każdego zlecenia wyśle polecenie zerowania w języku PCL
(Escape-E). Konfiguracja może przebiegać następująco:
Najpierw skonfiguruj kolejkę wydruku:
a. Nazwij ciąg: w wierszu 1 w polu String Name (Nazwa ciągu) wpisz:
„znaki_zerowania”.
b. Zdefiniuj wartość ciągu: w wierszu 1 w polu Value (Wartość) wpisz:
„\1BE” (Escape-E). (Zamiast tego można wpisać „\1B\45”.)
c. Nazwij kolejkę: w wierszu 5 w polu Queue Name (Nazwa kolejki)
wpisz: „zerowanie_drukarki”.
d. Skonfiguruj ciąg dołączany z przodu: w wierszu 5 w polu Prepend
String (Ciąg dołączany z przodu) wpisz: „znaki_zerowania”.
e. W wierszu 5 pozostaw puste pole Append String (Ciąg dołączany
z tyłu).
f. Ustaw typ kolejki: przy użyciu menu rozwijanego w polu Queue Type
(Typ kolejki) w wierszu 5 ustaw wartość „RAW”.
Następnie skonfiguruj drukarkę do korzystania z kolejki. Po wyświetleniu
monitu o nazwę kolejki wpisz: „zerowanie_drukarki”. (Szczegółowe
informacje dotyczące konfigurowania drukarki zawiera Rozdział 5,
„Konfigurowanie do drukowania LPD”.) Po wykonaniu powyższej procedury
każde zlecenie druku wysyłane na drukarkę — zarówno z serwera,
jak i z komputera klienckiego, na którym zainstalowano tę drukarkę
— będzie zawierać na początku polecenie zerowania.
PLWW Korzystanie z wbudowanego serwera sieci Web 146
USB Setings (Ustawienia USB)
Jeśli serwer druku HP Jetdirect umożliwia połączenie za pomocą portu USB
z urządzeniem sieciowym (takim jak drukarka USB), to wyświetlane będzie
łącze do parametrów konfiguracji USB. Zobacz Tabela 4.10.
Tabela 4.10 Ustawienia USB
Element USB Opis
USB Speed
(Szybkość USB)
(Parametr tylko do odczytu, tylko dla serwerów druku USB 2.0).
Określa automatycznie negocjowaną szybkość komunikacji przy
użyciu połączenia USB między serwerem druku a urządzeniem.
●Full Speed (Pełna szybkość): Szybkość 12 Mbit/s określona
w specyfikacjach USB v2.0, zgodnie ze specyfikacjami
USB v1.1.
●Hi-Speed (Duża szybkość): 480 Mbit/s, tylko urządzenia
zgodne ze standardem USB v2.0.
●Disconnected (Rozłączony): Port USB nie jest podłączony.
Desired
Communication Mode
(Żądany tryb
komunikacji)
Określa najwyższy poziom łączności USB stosowany wówczas,
gdy serwer druku próbuje ustanowić poziom łączności
z drukarką. Po zmianie dotychczasowego ustawienia należy
odłączyć, a następnie ponownie podłączyć kabel USB albo
wyłączyć i ponownie włączyć zasilanie serwera druku,
aby uaktywnić nowe ustawienie.
●Automatic (Automatycznie, ustawienie domyślne): serwer
druku będzie próbował ustawić najwyższy dostępny poziom,
rozpoczynając od standardu IEEE 1284.4. W przypadku
niepowodzenia serwer wypróbuje następne poziomy.
●IEEE 1284.4: jest to najwyższy poziom łączności,
umożliwiający obsługę wielu kanałów jednoczesnego
drukowania, skanowania i przesyłania danych o stanie.
●MLC: (wiele kanałów logicznych) tryb łączności MLC,
zastrzeżony dla firmy HP, umożliwiający obsługę wielu
kanałów jednoczesnego drukowania, skanowania
i przesyłania informacji o stanie.
●Bidirectional (Dwukierunkowa): ten poziom obsługuje
podstawową łączność dwukierunkową drukarki. Dane druku
są wysyłane na urządzenie drukujące, a informacje o stanie
są zwracane z urządzenia drukującego.
●Unidirectional (Jednokierunkowa): jest to najniższy poziom
łączności, obsługujący jednokierunkową łączność z serwera
druku do urządzenia drukującego.
Poziom łączności ustawiony przez serwer druku jest wyświetlany
na stronie konfiguracji urządzenia Jetdirect.
Status Page Language
(Język strony stanu)
Określa język opisu strony (PDL, Page Description Language)
danych strony konfiguracji urządzenia Jetdirect wysyłanych
na drukarkę. Dostępne opcje to PCL, ASCII, PostScript i HPGL2.
PLWW Korzystanie z wbudowanego serwera sieci Web 147
Support Info (Informacje o pomocy technicznej)
Za pomocą tej strony można skonfigurować łącza do Pomocy technicznej.
Pozwala ona wyznaczyć pracownika działu pomocy technicznej i numer
telefonu administratora tego urządzenia, a także adresy URL internetowej
pomocy technicznej.
Refresh Rate (Częstotliwość odświeżania)
Częstotliwość odświeżania jest to czas (w sekundach), po którym strony
diagnostyczne zostaną automatycznie zaktualizowane. Wartość „0” wyłącza
częstotliwość odświeżania.
Privacy Settings (Ustawienia poufności)
Na stronie Privacy Settings (Ustawienia poufności) można zezwolić
wbudowanemu serwerowi sieci Web na zbieranie informacji identyfikacyjnych
o produkcie i jego wykorzystaniu oraz na wysyłanie tych informacji do firmy
HP (wymagany jest dostęp do Internetu). Informacje o wykorzystaniu
produktu przydają się firmie HP do udoskonalania funkcji produktów
oraz usług. Funkcja ta jest domyślnie wyłączona.
Aby włączyć tę funkcję, zaznacz pole wyboru i kliknij przycisk Apply (Zastosuj).
Aby wyłączyć tę funkcję, wyczyść pole wyboru i kliknij przycisk Apply
(Zastosuj).
Select Language (Wybór języka)
To łącze jest wyświetlane, jeśli strony sieci Web urządzenia HP Jetdirect
występują w różnych językach. Obsługiwane języki można także wybrać
za pomocą opcji ustawień języka w przeglądarce (informacje zawiera Pomoc
przeglądarki).
Aby móc wyświetlić obsługiwane języki inne niż angielski, trzeba włączyć
obsługę plików cookie w ustawieniach przeglądarki.
Settings (Ustawienia)
W sekcji Security (Zabezpieczenia) menu Settings (Ustawienia) zapewnia
dostęp do następujących kart: Status (Stan, domyślne), Wizard (Kreator),
Restore Defaults (Przywróć domyślne). Dostępne ustawienia są zależne
od modelu serwera druku. Wersje niepełne serwerów druku HP Jetdirect,
których nie można uaktualnić (na przykład HP Jetdirect 175x i 200m)
nie obsługują bezpiecznego wbudowanego serwera sieci Web.
PLWW Korzystanie z wbudowanego serwera sieci Web 148
Status (Stan)
Na stronie Status (Stan) są wyświetlane bieżące ustawienia konfiguracji
zabezpieczeń serwera druku. Wyświetlane ustawienia są zależne od funkcji
obsługiwanych przez dany serwer druku.
Wizard (Kreator)
Uwaga Jeśli do zarządzania urządzeniami służy program HP Web
Jetadmin, to nie należy korzystać z tego kreatora. W celu
konfigurowania ustawień zabezpieczeń sieci należy
natomiast użyć programu HP Web Jetadmin, co zapewni
zgodność ustawień z daną siecią.
Na stronie Wizard (Kreator) można uruchomić kreatora HP Jetdirect Security
Configuration (Kreatora konfigurowania zabezpieczeń HP Jetdirect).
Ten kreator ułatwia konfigurowanie zabezpieczeń serwera druku niezbędnych
w danej sieci. Kliknij przycisk Start Wizard (Uruchom kreatora),
aby uruchomić kreatora. Wyświetlona zostanie strona Security Level (Poziom
zabezpieczeń).
Opcjonalne parametry konfiguracji przedstawiane w kreatorze są zależne
od wybranego poziomu zabezpieczeń. Opis zawiera Tabela 4.11.
Uwaga W przypadku nieprawidłowego zamknięcia kreatora
(na przykład wskutek zaniechania użycia przycisku Cancel
[Anuluj]) może zostać wyświetlony ekran Operation Failed
(Operacja nieudana). Jeśli tak się stanie, należy poczekać
około dwóch minut przed ponownym uruchomieniem
kreatora.
Restore Defaults (Przywróć domyślne)
Ta strona służy do przywracania standardowych, fabrycznych ustawień
konfiguracji zabezpieczeń. Wyświetlane ustawienia są zależne od funkcji
obsługiwanych przez dany serwer druku.
Przywracane są wartości domyślne tylko wyświetlonych ustawień
zabezpieczeń, inne ustawienia konfiguracji pozostają niezmienione.
PLWW Korzystanie z wbudowanego serwera sieci Web 149
Tabela 4.11 Poziomy zabezpieczeń kreatora (1 z 2)
Poziom
zabezpieczeń
Opis
Basic Security
(Zabezpieczenia
podstawowe)
Ta opcja wymaga skonfigurowania hasła administratora,
umożliwiającego zarządzanie konfiguracją. Hasło administratora
jest takie samo, jak dla innych narzędzi do zarządzania, takich
jak usługa Telnet i aplikacje SNMP. Niektóre narzędzia
do zarządzania, na przykład usługa Telnet, korzystają natomiast
z łączności przy użyciu zwykłego tekstu i nie są zabezpieczone.
Strona Administrator Account (Konto administratora) służy
do wprowadzania hasła administratora. Hasło administratora
będzie stosowane również jako nazwa zbiorowości ustawiania
SNMP v1/v2 aplikacji protokołu SNMP do zarządzania.
Na stronie Configuration Review (Sprawdzanie konfiguracji)
są wyświetlane wszystkie bieżące ustawienia dotyczące
zabezpieczeń. Kliknij przycisk Finish (Zakończ), aby ustawić
wybrane podstawowe opcje zabezpieczeń.
Enhanced Security
([Zabezpieczenia
rozszerzone], opcja
zalecana)
Ta opcja rozszerza zabezpieczenia podstawowe, automatycznie
wyłączając protokoły do zarządzania nieużywające
zabezpieczonej, szyfrowanej łączności (takie jak usługa Telnet,
uaktualnienia oprogramowania układowego za pośrednictwem
FTP, protokoły RCFG, SNMP v1/v2c). Aby zmienić ustawienia
poszczególnych protokołów, zobacz Mgmt. Protocols
(Protokoły zarządzania).
Strona Administrator Account (Konto administratora) służy
do wprowadzania hasła administratora.
Strony SNMP Configuration (Konfiguracja SNMP) służą
do konfigurowania określonych ustawień protokołu SNMP:
●Enable SNMPv3: (dotyczy tylko serwerów druku z obsługą
wszystkich funkcji) włącza protokół SNMP v3 i tworzy konto
SNMP v3. Utworzenie konta SNMP v3 jest niezalecane
w przypadku zarządzania urządzeniami przy użyciu programu
HP Web Jetadmin. Zobacz SNMP.
●Enable SNMPv1/v2 read-only access (Włącz dostęp tylko
do odczytu protokołu SNMP v1/v2): włączenie tej opcji
umożliwia obsługę bieżących narzędzi, korzystających
z protokołu SNMP v1/v2 w celu wykrywania urządzeń
i ich stanu.
Na stronie Configuration Review (Sprawdzanie konfiguracji)
są wyświetlane wszystkie bieżące ustawienia dotyczące
zabezpieczeń. Kliknij przycisk Finish (Zakończ), aby ustawić
wybrane podstawowe opcje zabezpieczeń.
PLWW Korzystanie z wbudowanego serwera sieci Web 150
Custom Security
(Zabezpieczenia
niestandardowe)
Ta opcja udostępnia wszystkie ustawienia zabezpieczeń
obsługiwane przez dany serwer druku. Więcej informacji
na temat określonych parametrów i opcji zawierają tabele
w sekcji Mgmt. Protocols (Protokoły zarządzania) oraz strony
menu Authorization (Autoryzacja) w obszarze SECURITY
(ZABEZPIECZENIA).
Strona Administrator Account (Konto administratora) służy
do wprowadzania hasła administratora.
Strona Web Mgmt. (Zarządzanie siecią Web, dostępna tylko
w przypadku serwerów druku z obsługą wszystkich funkcji) służy
do konfigurowania protokołu HTTPS (bezpiecznego protokołu
HTTP), włącznie z certyfikatami i poziomami szyfrowania.
Strona Management Tools (Narzędzia do zarządzania)
umożliwia konfigurowanie niezabezpieczonych protokołów
zarządzania (takich jak RCFG, Telnet i aktualizacje
oprogramowania układowego za pośrednictwem FTP).
Strony SNMP Configuration (Konfiguracja SNMP) służą
do konfigurowania określonych ustawień protokołu SNMP:
●Enable SNMPv1/v2 (Włącz SNMP v1/v2): włączenie
tej opcji umożliwia korzystanie z oprogramowania
do zarządzania używającego protokołu SNMP v1/v2.
Po wybraniu tej opcji wyświetlana jest strona SNMPv1/v2
Configuration (Konfiguracja SNMPv1/v2), na której można
skonfigurować nazwy zbiorowości SNMP.
●Enable SNMPv3: (Włącz SNMPv3, dotyczy tylko serwerów
druku z obsługą wszystkich funkcji) włączenie tej opcji
powoduje utworzenie konta SNMP v3. Utworzenie konta
SNMP v3 jest niezalecane w przypadku zarządzania
urządzeniami przy użyciu programu HP Web Jetadmin.
Zobacz SNMP.
Strona Authorization (Autoryzacja) służy do konfigurowania listy
Access Control List (Lista sterowania dostępem), jeśli wymagane
jest sterowanie dostępem hosta do urządzenia.
Strona Print Protocols and Services (Protokoły i usługi
drukowania) służy do włączania lub wyłączania tych protokołów
drukowania w sieci, usług drukowania i wykrywania urządzeń,
które mogą mieć negatywny wpływ na zabezpieczenia.
Na stronie Configuration Review (Sprawdzanie konfiguracji)
są wyświetlane wszystkie bieżące ustawienia dotyczące
zabezpieczeń. Kliknij przycisk Finish (Zakończ), aby ustawić
wybrane podstawowe opcje zabezpieczeń.
Tabela 4.11 Poziomy zabezpieczeń kreatora (2 z 2)
Poziom
zabezpieczeń
Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 151
Authorization (Autoryzacja)
Strona Authorization (Autoryzacja) zawiera karty umożliwiające sterowanie
dostępem do urządzenia, jak również do funkcji konfigurowania i zarządzania
urządzeniem. Ponadto można skonfigurować certyfikaty służące
do uwierzytelniania klienta i serwera.
Admin. Account (Konto administratora)
Ta strona umożliwia ustawienie hasła administratora, służącego do sterowania
dostępem do informacji o konfiguracji i stanie serwera Jetdirect. Hasło
administratora jest wspólne dla narzędzi do konfiguracji serwera Jetdirect,
takich jak wbudowany serwer sieci Web, usługa Telnet i program HP Web
Jetadmin. W przypadku wybranych drukarek EIO hasło jest wspólne – zobacz
poniżej Synchronizacja hasła drukarki.
Jeżeli po ustawieniu hasła nastąpi próba uzyskania dostępu do ustawień
serwera druku Jetdirect, najpierw zostanie wyświetlony monit o nazwę
użytkownika i to hasło.
Uwaga Hasło administratora można usunąć, stosując zimne
zerowanie serwera druku, które powoduje przywrócenie
standardowych ustawień fabrycznych.
Pole wyboru umożliwia zsynchronizowanie programu HP Web Jetadmin
i nazwy zbiorowości ustawiania SNMP v1/v2c. Po włączeniu tej funkcji
(zaznaczeniu pola wyboru) hasło administratora będzie również używane jako
nazwa zbiorowości ustawiania SNMP przez aplikacje protokołu SNMP v1/v2c
do zarządzania.
Uwaga Jeśli następnie nazwa zbiorowości ustawiania SNMP
zostanie zmieniona (na przykład za pomocą karty SNMP
na stronie Network Settings (Ustawienia sieciowe) lub
w programie Web Jetadmin), te dwa ustawienia nie będą już
synchronizowane.
PLWW Korzystanie z wbudowanego serwera sieci Web 152
Synchronizacja hasła drukarki. W wielu drukarkach EIO dostęp do ustawień
konfiguracji drukarki i statusu jest chroniony hasłem. Można je ustawić przy
użyciu stron zabezpieczeń w sieci Web wyświetlanych przez drukarkę.
W przypadku tych drukarek hasło administratora drukarki oraz hasło serwera
druku Jetdirect są synchronizowane, tak że to samo hasło służy do uzyskania
dostępu do stron konfiguracji drukarki i sieci. W przypadku drukarek
obsługujących synchronizację haseł to samo hasło jest używane niezależnie
od ustawień wbudowanej strony sieci Web (strona Security [Zabezpieczenia]
lub strona Admin. Account [Konto administratora]).
Jeżeli zostanie utracona synchronizacja hasła, może być konieczne
zastosowanie jednej z następujących procedur:
●Przywróć ustawienia fabryczne drukarki i serwera druku Jetdirect
(na przykład przez zimne zerowanie) i skonfiguruj ponownie ustawienia.
●Ręcznie ustaw to samo hasło administratora przy użyciu strony
Zabezpieczenia (Zabezpieczenia) i strony Admin. Account (Konto
administratora).
Cerificates (Certyfikaty)
(Dotyczy tylko serwerów druku HP Jetdirect z obsługą wszystkich funkcji)
Ta karta zapewnia dostęp do usług instalowania, konfigurowania i zarządzania
certyfikatami cyfrowymi X.509. Certyfikat cyfrowy jest komunikatem
elektronicznym zwykle zawierającym, między innymi, klucz (krótki ciąg
używany do szyfrowania i deszyfrowania) oraz podpis cyfrowy. Certyfikaty
mogą być wystawiane i podpisywane przez zaufany niezależny podmiot
(zwykle nazywany Urzędem certyfikacji, CA), który może być wewnętrzny
lub zewnętrzny w stosunku do organizacji. Certyfikaty mogą też być
„autopodpisywane”, co jest podobne do potwierdzania własnej tożsamości.
Uwaga Chociaż certyfikaty autopodpisywane są dozwolone
i umożliwiają szyfrowanie danych, nie zapewniają jednak
prawidłowego uwierzytelniania.
Strona Certificates (Certyfikaty) zawiera informacje o stanie certyfikatów
zainstalowanych na serwerze druku HP Jetdirect:
●Certyfikat Jetdirect. Certyfikat Jetdirect jest używany do potwierdzania
tożsamości urządzenia Jetdirect wobec klientów i sieciowych serwerów
uwierzytelniania.
PLWW Korzystanie z wbudowanego serwera sieci Web 153
Standardowo jest preinstalowany autopodpisywany certyfikat Jetdirect.
W przypadku bezprzewodowych serwerów druku umożliwia
to wbudowanemu serwerowi sieci Web używanie protokołu HTTPS
i przedstawianie się jako witryna z zabezpieczeniami po początkowym
uzyskaniu dostępu z przeglądarki sieci Web.
Kliknij przycisk View (Wyświetl), aby wyświetlić zawartość
zainstalowanego certyfikatu Jetdirect albo kliknij przycisk Configure
(Konfiguruj), aby go zaktualizować lub zainstalować nowy certyfikat.
Zobacz Konfigurowanie certyfikatów.
Po zainstalowaniu certyfikat Jetdirect będzie zapisywany po każdym
zimnym zerowaniu używanym do przywracania standardowych wartości
fabrycznych.
●Certyfikat CA. (Dotyczy tylko bezprzewodowych serwerów druku)
Certyfikat od zaufanego niezależnego podmiotu lub wystawcy certyfikatów
(CA) jest używany do potwierdzania tożsamości sieciowego serwera
uwierzytelniania podczas stosowania wybranych metod uwierzytelniania
korzystających z protokołu EAP (Extensible Authentication Protocol).
Tożsamość serwera uwierzytelniania jest potwierdzona, gdy wybrane
informacje z certyfikatu CA odpowiadają informacjom z certyfikatu
odebranego z serwera uwierzytelniania.
Certyfikat CA serwera druku jest to certyfikat służący do podpisywania
certyfikatu serwera uwierzytelniania. Dlatego certyfikat CA musi wystawić
Urząd certyfikacji (CA), który wystawił certyfikat serwera uwierzytelniania.
Kliknij przycisk View (Wyświetl), aby wyświetlić zawartość
zainstalowanego certyfikatu Jetdirect albo kliknij przycisk Configure
(Konfiguruj), aby go zaktualizować lub zainstalować nowy certyfikat.
Zobacz Konfigurowanie certyfikatów.
Certyfikat CA nie jest zapisywany po wyzerowaniu serwera druku
i przywróceniu standardowych wartości fabrycznych.
Maksymalny rozmiar certyfikatu, który można zainstalować na serwerze druku
HP Jetdirect, to 3 072 bajty.
Konfigurowanie certyfikatów
Po kliknięciu przycisku Configure (Konfiguruj) wyświetlany jest kreator
zarządzania certyfikatami, ułatwiający aktualizowanie lub instalowanie
certyfikatu. Wyświetlane ekrany są zależne od typu certyfikatu (Jetdirect
lub CA) i wybranych opcji. Tabela 4.12 zawiera opis ekranów i parametrów
konfiguracji, które mogą zostać wyświetlone.
PLWW Korzystanie z wbudowanego serwera sieci Web 154
Uwaga W przypadku nieprawidłowego zamknięcia strony
konfigurowania certyfikatów (na przykład wskutek
nieużycia przycisku Cancel [Anuluj]
) może zostać wyświetlony ekran Operation Failed (Operacja
nieudana). Jeśli tak się stanie, należy poczekać około dwóch
minut przed ponownym uruchomieniem kreatora.
Tabela 4.12 Ekrany konfigurowania certyfikatu (1 z 4)
Certificate Options (Opcje certyfikatu)
Wyświetlana jest poniższa lista opcji.
Update Pre-Installed Certificate (Aktualizuj preinstalowany certyfikat). Ta opcja
służy do aktualizowania preinstalowanego, autopodpisywanego certyfikatu. Wskutek
aktualizacji preinstalowany certyfikat zostaje zastąpiony. Można zaktualizować
następujące elementy:
●Certificate Validity Period (Okres ważności certyfikatu)
W przypadku certyfikatów autopodpisywanych przeglądarka będzie identyfikować
certyfikat jako autopodpisywany w każdej nowej sesji sieci Web, co może powodować
wyświetlenie alertu zabezpieczeń. Można uniknąć tego komunikatu, dodając go
do magazynu certyfikatów przeglądarki lub wyłączając alerty przeglądarki (niezalecane).
Certyfikaty autopodpisywane nie są bezpieczne, ponieważ swoją tożsamość potwierdza
tylko właściciel certyfikatu, a nie zaufany niezależny podmiot. Certyfikaty pochodzące
od zaufanego niezależnego podmiotu są uważane za bezpieczniejsze.
Create Certificate Request (Utwórz żądanie certyfikatu). Po wybraniu tej opcji
należy podać informacje o wybranym urządzeniu i organizacji na następującym ekranie:
●Certificate Information (Informacje o certyfikacie)
Tej opcji można użyć na przykład wtedy, gdy bezprzewodowy protokół uwierzytelniania
wymaga zainstalowania certyfikatu Jetdirect wydanego przez zaufany podmiot
niezależny lub Urząd certyfikacji.
Install Certificate (Instaluj certyfikat). Ta opcja jest wyświetlana tylko wtedy,
gdy oczekuje prośba o certyfikat Jetdirect (od zaufanego niezależnego podmiotu).
Po odebraniu certyfikatu można go zainstalować, używając tej opcji. Wskutek
zainstalowania ten certyfikat zastępuje certyfikat preinstalowany.
Po wybraniu tej opcji należy podać informacje na następującym ekranie:
●Install Certificate (Instaluj certyfikat)
Instalowany certyfikat musi być skojarzony z wcześniejszą prośbą o certyfikat
wygenerowaną przez wbudowany serwer sieci Web.
PLWW Korzystanie z wbudowanego serwera sieci Web 155
Install CA Certificate (Instaluj certyfikat CA). (Dotyczy tylko bezprzewodowych
serwerów druku) Ta opcja jest wyświetlana po kliknięciu przycisku Configure
(Konfiguruj) w przypadku certyfikatu CA, który musi zostać zainstalowany w celu obsługi
wybranych bezprzewodowych protokołów uwierzytelniania. Po wybraniu tej opcji należy
podać informacje na następującym ekranie:
●Install Certificate (Instaluj certyfikat)
Import Certificate and Private Key (Importuj certyfikat i klucz prywatny). Ta opcja
umożliwia importowanie uzyskanego wcześniej i znanego certyfikatu jako certyfikatu
Jetdirect. Po zaimportowaniu certyfikatu zostanie zastąpiony certyfikat zainstalowany
obecnie. Po wybraniu tej opcji zostanie wyświetlony monit na następującym ekranie:
●Import Certificate and Private Key (Importuj certyfikat i klucz prywatny)
Export Certificate and Private Key (Eksportuj certyfikat i klucz prywatny). Ta opcja
umożliwia eksportowanie obecnie zainstalowanego na serwerze druku certyfikatu
Jetdirect w celu użycia go na innych serwerach druku. Po wybraniu tej opcji zostanie
wyświetlony monit na następującym ekranie:
Export the Jetdirect certificate and private key (Eksportuj certyfikat Jetdirect i klucz
prywatny).
Delete CA Certificate (Usuń certyfikat CA). (Dotyczy tylko bezprzewodowych
serwerów druku) Ta opcja jest używana do usuwania certyfikatu CA zainstalowanego
na serwerze druku Jetdirect. Opcja pojawia się po zainstalowaniu certyfikatu CA
służącego do uwierzytelniania EAP.
PRZESTROGA: Jeśli certyfikat CA zostanie usunięty, uwierzytelnianie EAP zostanie
wyłączone i nie będzie dostępu do sieci.
Certyfikat CA można także usunąć, dokonując zimnego zerowania serwera druku,
co przywraca standardowe ustawienia fabryczne.
Certificate Validity (Ważność certyfikatu)
Ten ekran służy do określania, jak długo ma być ważny certyfikat autopodpisywany Jetdirect.
Ten ekran jest wyświetlany tylko wówczas, gdy certyfikat autopodpisywany jest
preinstalowany i kliknięto Edit Settings (Edytuj ustawienia) w celu zaktualizowania
okresu ważności. Określa aktualny czas uniwersalny (UTC — Coordinated Universal
Time). Czas UTC jest podawany przez Międzynarodowy Urząd Miar i Wag. Uwzględnia
on różnice między czasem Greenwich i czasem atomowym. Jest ustawiany na długości
geograficznej 0 na południku zerowym.
Data rozpoczęcia ważności Validity Start Date jest obliczana na podstawie ustawień
zegara komputera PC.
Validity Period (Okres ważności) określa liczbę dni (od 1 do 3650), przez które
certyfikat jest ważny, począwszy od daty Validity Start Date (Daty rozpoczęcia ważności).
Wymagany jest prawidłowy wpis (od 1 do 3650). Wartość domyślna jest równa 5 lat.
Tabela 4.12 Ekrany konfigurowania certyfikatu (2 z 4)
PLWW Korzystanie z wbudowanego serwera sieci Web 156
Certificate Information (Informacje o certyfikacie)
Na tej stronie można wprowadzić informacje służące do żądania certyfikatu z Urzędu
certyfikacji (CA).
Common Name (Wspólna nazwa). (Wymagana)
W przypadku serwerów druku HP Jetdirect należy podać w pełni kwalifikowaną nazwę
domeny lub prawidłowy adres IP urządzenia.
Przykłady:
●Domain Name (Nazwa domeny): myprinter.mydepartment.mycompany.com
●IP address (Adres IP): 192.168.2.116
Wspólna nazwa będzie używana do jednoznacznego identyfikowania urządzenia.
W przypadku bezprzewodowych serwerów druku HP Jetdirect korzystających
z uwierzytelniania EAP konieczne może być skonfigurowanie niektórych serwerów
uwierzytelniania przy użyciu nazwy wspólnej określonej w certyfikacie.
Jeżeli na serwerze druku Jetdirect skonfigurowano domyślny adres IP 192.0.0.192,
prawdopodobnie nie będzie on prawidłowy w danej sieci. Nie należy używać tego adresu
domyślnego do identyfikowania urządzenia.
Organization (Organizacja). (Wymagana) Określ pełną, formalną nazwę firmy.
Organizational Unit (Jednostka w organizacji). (Opcjonalna) Podaj wydział,
departament lub podgrupę w organizacji.
City/Locality(Miasto/Miejscowość). (Wymagana) Wprowadź nazwę miejscowości,
w której znajduje się organizacja.
State/Province (Stan/Prowincja, Województwo). (Wymagana dla wszystkich
krajów/regionów) Musi zawierać co najmniej trzy znaki (wymagane).
Country/Region (Kraj/region). Dwuznakowy kod ISO 3166 kraju/regionu.
Na przykład „gb” w przypadku Wielkiej Brytanii lub „us” w przypadku USA (wymagane).
Tabela 4.12 Ekrany konfigurowania certyfikatu (3 z 4)
PLWW Korzystanie z wbudowanego serwera sieci Web 157
Install Certificate (Zabezpieczenia: Instaluj certyfikat) lub
Install CA Certificate (Instaluj certyfikat CA)
Ekran „Install Certificate” (Instaluj certyfikat) służy do instalowania certyfikatu Jetdirect.
Ekran „Install CA Certificate” (Instaluj certyfikat CA) służy do instalowania certyfikatu
zaufanego wystawcy certyfikatów (CA) przeznaczonego do uwierzytelniania EAP/TLS.
(Dotyczy tylko bezprzewodowych serwerów druku)
Zainstaluj certyfikat zakodowany w formacie PEM/Base64 (Privacy Enhanced Mail).
Aby zainstalować certyfikat, określ nazwę i ścieżkę pliku, który go zawiera. Można
również kliknąć przycisk Browse (Przeglądaj), aby wyszukać plik w systemie.
Kliknij przycisk Finish (Zakończ), aby ukończyć instalację.
Instalowany certyfikat musi być skojarzony z oczekującym żądaniem certyfikatu
wbudowanego serwera sieci Web. Opcja Install Certificate (Instaluj certyfikat)
nie pojawia się, gdy nie ma żadnego żądania oczekującego.
Rozmiar certyfikatu Jetdirect lub CA jest ograniczony do 3 KB.
Import Certificate and Private Key (Importuj certyfikat i klucz prywatny)
Ten ekran służy do importowania certyfikatu Jetdirect i klucza prywatnego.
Zaimportuj certyfikat Jetdirect i klucz prywatny. W wyniku zaimportowania obecny
certyfikat i klucz prywatny zostaną zastąpione.
Plik musi być zakodowany w formacie PKCS#12 (.pfx) i nie może przekraczać 4 KB.
Aby zaimportować certyfikat i klucz prywatny, należy podać nazwę i ścieżkę pliku, który
zawiera certyfikat i klucz prywatny. Można również kliknąć przycisk Browse (Przeglądaj),
aby wyszukać plik w systemie. Następnie należy wprowadzić hasło użyte do
zaszyfrowania klucza prywatnego.
Kliknij przycisk Finish (Zakończ), aby ukończyć instalację.
Export the Jetdirect certificate and private key (Eksportuj certyfikat Jetdirect i klucz
prywatny).
Ten ekran służy do eksportowania zainstalowanego certyfikatu Jetdirect oraz klucza
prywatnego do pliku.
Aby eksportować certyfikat i klucz prywatny, wprowadź hasło, które będzie używane
do szyfrowania klucza prywatnego. Hasło należy wprowadzić ponownie w celu
potwierdzenia. Następnie kliknij przycisk Save as (Zapisz jako), aby zapisać certyfikat
i klucz prywatny w pliku w systemie. Plik będzie zakodowany w formacie PKCS#12 (.pfx).
Tabela 4.12 Ekrany konfigurowania certyfikatu (4 z 4)
PLWW Korzystanie z wbudowanego serwera sieci Web 158
Access Control (Sterowanie dostępem)
Ta karta służy do wyświetlania listy sterowania dostępem (ACL, Access
Control List) na serwerze druku HP Jetdirect. Lista sterowania dostępem
(czyli lista dostępu hostów) określa pojedyncze systemy hostów lub sieci
systemów hostów, które będą mogły uzyskać dostęp do serwera druku
i podłączonego urządzenia sieciowego. Lista może zawierać maksymalnie
10 wpisów. Jeśli lista jest pusta (na liście nie ma hostów), to dostęp do serwera
druku może uzyskać każdy obsługiwany system.
PRZESTROGA Korzystając z tej funkcji, należy zachować szczególną
ostrożność. Można utracić łączność z serwerem druku
HP Jetdirect, jeśli system nie jest odpowiednio określony
na liście lub gdy dostęp za pomocą protokołu HTTP jest
wyłączony.
Informacje na temat korzystania z listy dostępu hostów jako
funkcji zabezpieczeń zawiera Rozdział 7.
Uwaga Standardowo hosty z połączeniami HTTP (na przykład
przez wbudowany serwer sieci Web lub protokół IPP
— Internet Printing Protocol) mogą uzyskiwać dostęp
do serwera druku bez względu na wpisy listy dostępu hostów.
Aby wyłączyć dostęp hostom korzystającym z protokołu
HTTP, należy wyczyścić pole wyboru u dołu listy.
Systemy hostów są określane za pomocą adresów IP lub numerów sieci. Jeżeli
sieć zawiera podsieci, można użyć maski adresów, aby sprawdzić, czy adres IP
oznacza pojedynczy system hosta czy grupę systemów hostów.
PLWW Korzystanie z wbudowanego serwera sieci Web 159
Przykłady. Poniżej znajduje się tabela zawierająca przykładowe wpisy:
Aby dodać wpis do listy sterowania dostępem, określ host za pomocą pól IP
Address (Adres IP) i Mask (Maska), a następnie kliknij (zaznacz) pole wyboru
Save (Zapisz) danego wpisu. Następnie kliknij przycisk Apply (Zastosuj).
Aby usunąć wpis z listy, wyczyść pole wyboru Save (Zapisz) danego wpisu.
Następnie kliknij przycisk Apply (Zastosuj).
Aby wyczyścić całą listę sterowania dostępem, wyczyść wszystkie pola wyboru
Save (Zapisz), a następnie kliknij przycisk Apply (Zastosuj).
Adres IP Maska Opis
192.0.0.0 255.0.0.0 Zezwala na dostęp wszystkim hostom o numerze sieci 192.
192.1.0.0 255.1.0.0 Zezwala na dostęp wszystkim hostom w sieci 192, podsieci 1.
192.168.1.2 Zezwala na dostęp hostowi o adresie IP 192.168.1.2.
Maska 255.255.255.255 jest ustawiana automatycznie i nie
jest wymagana.
PLWW Korzystanie z wbudowanego serwera sieci Web 160
Mgmt. Protocols (Protokoły zarządzania)
To łącze zapewnia dostęp do protokołów zarządzania łącznością i innych
protokołów dotyczących zabezpieczeń.
Web Mgmt. (Zarządzanie siecią Web)
Ta karta służy do zarządzania łącznością z wbudowanym serwerem sieci Web
przy użyciu przeglądarek sieci Web. Karta ta pojawia się tylko w przypadku
serwerów druku z obsługą wszystkich funkcji.
Bezpieczny protokół HTTP (HTTPS) zapewnia bezpieczną, szyfrowaną
łączność internetową. Jeżeli wbudowany serwer sieci Web został
skonfigurowany, tak aby wymagany był protokół HTTPS, serwer kieruje
łączność przez port 443, dobrze znany port ruchu HTTPS. Chociaż porty 80,
280 lub 631 są nadal używane dla protokołu IPP (Internet Printing Protocol),
inne sposoby komunikacji bez zabezpieczeń (HTTP) są przekierowywane
do protokołu HTTPS. W zależności od możliwości przeglądarki przekierowanie
jej do używania protokołu HTTPS może być niewidoczne.
Bezprzewodowe serwery druku HP są domyślnie skonfigurowane do używania
łączności HTTPS. Ustawienia fabryczne kablowych serwerów druku HP
zezwalają na korzystanie z protokołu HTTPS lub HTTP.
Chociaż nie jest to zalecane, można zaakceptować łączność niezabezpieczoną,
zarówno przy użyciu protokołu HTTPS, jak i HTTP, wyłączając (czyszcząc)
pole wyboru Encrypt All Web Communication (Szyfruj wszelką łączność
w sieci web).
W celu obsługi łączności przy użyciu protokołu HTTPS trzeba zainstalować
certyfikat Jetdirect. Początkowo użytkowanie zapewnia standardowy,
autopodpisywany, preinstalowany fabrycznie certyfikat. Kliknij przycisk
Configure (Konfiguruj), aby zaktualizować certyfikat preinstalowany albo
zainstalować nowy certyfikat. Więcej informacji zawiera Konfigurowanie
certyfikatów.
W celu korzystania z certyfikatu Jetdirect trzeba określić siłę szyfrowania.
Można wybrać siłę szyfrowania Low (Niska, wartość domyślna), Medium
(Średnia) lub High (Wysoka).
Dla każdej siły szyfrowania określane są szyfry wskazujące najsłabsze
dozwolone szyfrowanie. Starsze przeglądarki obsługują jedynie 40-bitowe
(niskie) poziomy szyfrowania.
PLWW Korzystanie z wbudowanego serwera sieci Web 161
Uwaga Obsługiwane zestawy szyfrów zapewniają różne poziomy
siły szyfrowania. Aktualnie obsługiwanymi zestawami
szyfrów, przeznaczonymi do szyfrowania i deszyfrowania,
są: DES (Data Encryption Standard, 56-bitowy), RC4
(40-bitowy lub 128-bitowy) i 3DES (168-bitowy).
SNMP
Ta karta służy do włączania lub wyłączania agentów SNMP v1, v2c i v3
na serwerze druku, w zależności od modelu serwera druku. Wersje niepełne
serwerów druku nie obsługują agenta SNMP v3. Opis opcji protokołu SNMP
zawiera Tabela 4.7.
SNMP v3Serwer druku HP Jetdirect zawiera agenta SNMP v3 (Simple
Network Management Protocol, wersja 3), rozszerzającego zabezpieczenia
SNMP. Agent SNMP v3 wykorzystuje standard USM (User-based Security
Model for SNMP v3, RFC 2574), który umożliwia uwierzytelnianie
użytkowników i zapewnia poufność danych za pomocą szyfrowania.
Agent SNMP v3 jest włączany przy tworzeniu początkowego konta SNMP v3
na serwerze druku. Po utworzeniu konta wszystkie prawidłowo skonfigurowane
aplikacje protokołu SNMP do zarządzania mogą uzyskiwać dostęp do konta
lub je wyłączać.
PRZESTROGA Jeśli do zarządzania urządzeniami używany jest program HP
Web Jetadmin, to w celu prostego skonfigurowania agenta
SNMP v3 i innych ustawień zabezpieczeń na serwerze druku
należy użyć programu HP Web Jetadmin.
Użycie wbudowanego serwera sieci Web do utworzenia
konta SNMP v3 spowoduje wymazanie wszelkich
dotychczasowych kont SNMP v3. Ponadto informacje
dotyczące konta SNMP v3 trzeba będzie wdrożyć w aplikacji
protokołu SNMP do zarządzania.
Konto początkowe można utworzyć, określając zapewniające poufność danych
klucze szyfrowania uwierzytelniania HMAC-MD5 i CBC-DES, stosowane
przez aplikacje protokołu SNMP v3 do zarządzania.
PLWW Korzystanie z wbudowanego serwera sieci Web 162
PRZESTROGA Przed utworzeniem początkowego konta SNMP v3 należy
wyłączyć usługę Telnet i włączyć zabezpieczoną łączność
wbudowanego serwera sieci Web przy użyciu protokołu
HTTPS. Ułatwia to zapobieganie dostępowi lub
przechwytywaniu informacji o koncie w połączeniach,
które nie są zabezpieczone.
Agenci SNMP v1 i v2 mogą współistnieć z agentem
SNMP v3. Tym niemniej, aby w pełni zabezpieczyć dostęp
SNMP, należy wyłączyć agentów SNMP v1 i v2c.
Other (Inne)
Ta karta służy do włączania lub wyłączania różnych protokołów drukowania,
usług drukowania i zarządzania, obsługiwanych przez serwer druku. Zobacz
Tabela 4.13.
Tabela 4.13 Inne protokoły (1 z 2)
Element Opis
Enable Print Protocols
(Włącz protokoły
drukowania)
Włącza lub wyłącza protokoły sieciowe obsługiwane przez
serwer druku: IPX/SPX, AppleTalk, DLC/LLC. Na przykład
należy wyłączyć nieużywane protokoły, aby uniemożliwić
dostęp do drukarki przy użyciu tych protokołów.
Więcej informacji na temat środowisk sieciowych, w których
są używane te protokoły, zawiera Rozdział 1.
Wbudowany serwer sieci Web używa protokołu TCP/IP,
więc wyłączenie protokołu TCP/IP jest niemożliwe.
Enable Print Services
(Włącz usługi
drukowania)
Włącza lub wyłącza różne usługi drukowania obsługiwane
przez serwer druku: port 9100, LPD (Line Printer Daemon),
IPP (Internet Printing Protocol), FTP (File Transfer Protocol).
Nieużywane usługi drukowania należy wyłączyć,
aby uniemożliwić dostęp za pośrednictwem tych usług.
PLWW Korzystanie z wbudowanego serwera sieci Web 163
Enable Device
Discovery
(Włącz wykrywanie
urządzeń)
Włącza lub wyłącza protokoły wykrywania urządzeń
obsługiwane przez serwer druku:
SLP (Service Location Protocol).
Gdy ta opcja jest włączona (zaznaczona), serwer druku
HP Jetdirect wysyła pakiety SLP, używane przez aplikacje
systemowe do automatycznego wykrywania i instalowania
urządzeń.
Gdy jest wyłączona (wyczyszczona), pakiety SLP
nie są wysyłane.
mDNS (Multicast Domain Name System, system nazw domen
multiemisji)
Gdy ta opcja jest włączona (zaznaczona), udostępniane są
usługi mDNS. System nazw mDNS jest zazwyczaj używany
do rozwiązywania adresów IP i nazw (przez port UDP 5353)
w małych sieciach, w których nie używa się typowego
serwera DNS.
Multicast IPv4 (Multiemisja IPv4).
Gdy ta opcja jest włączona (zaznaczona), serwer druku
będzie wysyłać i odbierać pakiety multiemisji IP w wersji 4.
Enable Management
Protocols
(Włącz protokoły
zarządzania)
Włącza lub wyłącza dostęp przy użyciu usługi Telnet i funkcję
uaktualniania oprogramowania układowego serwera druku
przy użyciu protokołu FTP. Telnet i FTP to protokoły
niezabezpieczone; możliwe jest przechwycenie haseł
urządzeń.
Włącza lub wyłącza protokół konfiguracji zdalnej IPX, protokół
RCFG, używany przez starsze narzędzia do zarządzania w celu
konfigurowania parametrów systemu Novell NetWare.
Wyłączenie protokołu RCFG nie ma wpływu na drukowanie
w trybie bezpośrednim przy użyciu protokołu IPX/SPX.
Zalecane jest wyłączenie usługi Telnet, uaktualnień
oprogramowania układowego przy użyciu FTP oraz
protokołu RCFG.
Tabela 4.13 Inne protokoły (2 z 2)
Element Opis
PLWW Korzystanie z wbudowanego serwera sieci Web 164
Wireless (Bezprzewodowe)
To łącze zapewnia dostęp do zarządzania ustawieniami konfiguracji
zabezpieczonej łączności bezprzewodowej. Więcej informacji o funkcjach
i ustawieniach parametrów na tej stronie zawiera Tabela 4.3.
Network Statistics (Statystyka sieci)
Na tej stronie są wyświetlane wartości liczników i inne informacje o stanie,
przechowywane aktualnie na serwerze druku HP Jetdirect. Informacje te
są często przydatne w diagnozowaniu problemów z wydajnością i działaniem,
które dotyczą sieci lub urządzeń sieciowych.
Protocol Info (Informacje o protokole)
Na tej stronie znajdują się listy różnych ustawień konfiguracji sieci na serwerze
druku HP Jetdirect dla każdego protokołu. Korzystając z tych list można
sprawdzić poprawność żądanych ustawień.
Configuration Page (Strona konfiguracji)
Na tej stronie znajduje się obraz strony konfiguracji serwera druku
HP Jetdirect, zawierającej najważniejsze informacje o stanie i konfiguracji
serwera druku HP Jetdirect. Opis zawartości tej strony zawiera Rozdział 9.
PLWW Korzystanie z wbudowanego serwera sieci Web 165
Other Links (Inne łącza)
Support (Pomoc techniczna)
Informacje wyświetlane na stronie Support (Pomoc techniczna) są zależne
od wartości skonfigurowanych na karcie Support Info (Informacje o pomocy
technicznej) w menu Other Settings (Inne ustawienia). Informacje o pomocy
technicznej mogą zawierać nazwisko i numer telefonu pracownika działu
pomocy technicznej lub łącza internetowe do stron pomocy technicznej.
Domyślne łącza internetowe to łącza do stron internetowej pomocy
technicznej firmy HP oraz stron informacji o produktach HP (wymagany
jest dostęp do Internetu).
HP Web Jetadmin
Program HP Web Jetadmin jest najważniejszym narzędziem firmy HP
do zarządzania sieciowymi urządzenia peryferyjnymi.
Łącze do programu HP Web Jetadmin zostanie wyświetlone na wbudowanym
serwerze sieci web tylko wówczas, gdy program HP Web Jetadmin wykryje
wbudowany serwer sieci web przy użyciu funkcji „Integration URL”. Programu
HP Web JetAdmin można użyć w celu zapewnienia rozszerzonych funkcji
zarządzania tym i innymi znajdującymi się w sieci urządzeniami podłączonymi
do urządzenia HP Jetdirect.
HP Home (Strona główna firmy HP)
Strona HP Home zawiera łącze do strony głównej witryny firmy
Hewlett-Packard w sieci Web (wymagany jest dostęp do Internetu).
Dostęp do tego łącza można także uzyskać, klikając logo firmy HP.
Help (Pomoc)
Strona Help (Pomoc) na karcie Networking (Sieć) zawiera krótkie
podsumowanie funkcji wbudowanego serwera sieci Web serwera druku
HP Jetdirect. Strona Help (Pomoc) zawiera łącze do najnowszych informacji
dotyczących wbudowanego serwera sieci Web (wymagany jest dostęp
do Internetu).
PLWW 166
5
Konfigurowanie do drukowania LPD
Wstęp
Serwer druku HP Jetdirect jest wyposażony w moduł serwera LPD (Line
Printer Daemon — demon drukarki wierszowej) do obsługi drukowania
za pomocą demona LPD. W tym rozdziale opisano sposób konfiguracji serwera
druku HP Jetdirect do użycia z różnymi systemami obsługującymi drukowanie
za pomocą demona LPD. Instrukcje te obejmują:
●LPD w systemach UNIX
■Konfigurowanie systemów UNIX-typu BSD, używających LPD
■Konfigurowanie kolejek wydruku za pomocą programu narzędziowego
SAM (systemy HP-UX)
●LPD w systemach Windows NT/2000
●LPD w systemach Mac OS
Uwaga W przypadku korzystania z systemów nie widniejących
na liście należy zapoznać się z dokumentacją i systemem
pomocy online danego systemu operacyjnego.
Najnowsze wersje systemu Novell NetWare (NetWare 5.x z
obsługą protokołu NDPS w wersji 2.1 lub nowszej)
obsługują drukowanie LPD. Instrukcje dotyczące instalacji
i pomoc techniczną można znaleźć w dokumentacji systemu
NetWare. Ponadto należy zajrzeć do dokumentacji
technicznej (TID) znajdującej się w witrynie pomocy
technicznej firmy Novell w sieci Web.
PLWW Konfigurowanie do drukowania LPD 167
Informacje o LPD
Line Printer Daemon (LPD) określa protokół i programy związane z usługami
buforowania drukarki wierszowej, które mogą być zainstalowane w różnych
systemach TCP/IP.
Wśród powszechnie stosowanych systemów, w których funkcje serwera druku
HP Jetdirect obsługują LPD, są:
●Systemy UNIX w standardzie BSD („Berkeley-based”)
●HP-UX
●Solaris
●IBM AIX
●Linux
●Windows NT/2000
●systemy Mac OS
Zamieszczone w niniejszej części przykłady konfiguracji systemu UNIX
ilustrują składnię poleceń używanych w systemach UNIX-standardu BSD.
Składnia w konkretnym systemie może być odmienna od tu opisanej. Właściwą
składnię można znaleźć w dokumentacji systemu.
Uwaga Funkcje LPD można stosować w dowolnej implementacji
hosta LPD zgodnej z dokumentem RFC 1179. Procedura
konfigurowania buforów drukarki może natomiast być inna.
Informacje na temat konfiguracji tych systemów można
znaleźć w ich dokumentacji.
Niektóre programy i protokoły LPD:
Tabela 5.1 Programy i protokoły LPD
Nazwa programu Działanie programu
lpr Ustawianie zleceń w kolejkach do drukowania
lpq Wyświetlanie kolejek wydruku
lprm Usuwanie zleceń z kolejek wydruku
lpc Nadzorowanie kolejek wydruku
lpd Skanowanie i drukowanie plików, jeżeli wskazana
drukarka jest podłączona do systemu.
Jeżeli wskazana drukarka jest podłączona do innego
systemu, proces ten przekazuje pliki do procesu lpd
w systemie zdalnym, w którym pliki zostaną
wydrukowane.
PLWW Konfigurowanie do drukowania LPD 168
Wymagania dla konfiguracji LPD
Przed rozpoczęciem drukowania za pomocą LPD używana drukarka musi być
prawidłowo podłączona do sieci poprzez serwer druku HP Jetdirect; należy też
zebrać informacje o stanie serwera druku. Informacje te są umieszczone
na stronie konfiguracji drukarki HP Jetdirect. Jeżeli strona konfiguracji nie była
jeszcze drukowana na tej drukarce, odpowiednie informacje można znaleźć
w instrukcji instalacji sprzętu serwera druku lub w dokumentacji drukarki.
Należy także mieć:
●System operacyjny obsługujący drukowanie LPD.
●Dostęp do systemu z prawami administratora lub użytkownika
głównego (root).
●Adres sprzętowy LAN (lub adres stacji) serwera druku. Adres ten widnieje
wraz z informacją o stanie serwera druku na stronie konfiguracji
HP Jetdirect i jest podany w postaci:
ADRES SPRZĘTOWY: xxxxxxxxxxxx
gdzie x jest cyfrą szesnastkową (na przykład 0001E6123ABC).
●Adres IP skonfigurowany na serwerze druku HP Jetdirect.
PLWW Konfigurowanie do drukowania LPD 169
Omówienie konfiguracji LPD
Wymagane jest wykonanie następujących kroków w celu skonfigurowania
serwera druku HP Jetdirect do drukowania LPD:
1. Ustawienie parametrów IP.
2. Ustawienie kolejek wydruku.
3. Druk pliku testowego.
W kolejnych sekcjach podano szczegółowe opisy każdego kroku.
Krok 1. Ustawienie parametrów IP
Konfigurowanie parametrów IP serwera druku HP Jetdirect opisuje
Rozdział 3. Dodatkowe informacje o sieciach TCP/IP zawiera Dodatek A.
Krok 2. Ustawienie kolejek wydruku
Należy ustawić kolejkę wydruku dla każdej drukarki lub języka drukarki (PCL
lub PostScript) używanej w systemie. Ponadto wymagane są różne kolejki dla
plików sformatowanych i niesformatowanych. Nazwy kolejek: text i raw,
podane w poniżej zamieszczonych przykładach (zobacz znacznik rp) mają
specjalne znaczenie.
Demon drukarki wierszowej na serwerze druku HP Jetdirect przetwarza dane
w kolejce text jako niesformatowany tekst lub tekst ASCII i dodaje powrót
karetki do każdego wiersza, zanim wyśle go na drukarkę. [Tymczasem
w rzeczywistości polecenie zakończenia wiersza PCL (wartość 2) wydawane
jest na początku każdego zlecenia.]
Demon drukarki wierszowej przetwarza dane w kolejce raw jako pliki
sformatowane w językach PCL, PostScript lub HP-GL/2 i bez żadnych zmian
wysyła dane na drukarkę.
Tabela 5.2 Nazwy obsługiwanych kolejek
raw, raw1, raw2, raw3 bez przetwarzania
text, text1, text2, text3 z dodaniem powrotu karetki
auto, auto1, auto2, auto3 automatycznie
binps, binps1, binps2, binps3 binarny język PostScript
(definiowane przez
użytkownika)
definiowane przez użytkownika; opcjonalnie
zawiera ciągi poleceń przed i po danych druku
PLWW Konfigurowanie do drukowania LPD 170
Dane w kolejce auto zostaną odpowiednio automatycznie przetworzone jako
„text” lub„raw”.
W przypadku kolejki binps interpreter PostScript interpretuje zlecenie druku
jako binarne dane PostScript
W przypadku definiowanych przez użytkownika nazw kolejek demon drukarki
wierszowej dodaje ciągi definiowane przez użytkownika przed lub po danych
druku (kolejki wydruku definiowane przez użytkownika można ustawić przy
użyciu usługi Telnet, Rozdział 3, lub wbudowanego serwera sieci web,
Rozdział 4).
Jeżeli nazwa kolejki różni się od nazw zamieszczonych powyżej, serwer druku
HP Jetdirect przyjmuje, że nazwą tą jest raw1.
Krok 3. Drukowanie pliku testowego
Wydrukuj plik testowy, posługując się poleceniami LPD. Odpowiednie
instrukcje znajdują się w materiałach informacyjnych danego systemu.
PLWW Konfigurowanie do drukowania LPD 171
LPD w systemach UNIX
Konfigurowanie kolejek wydruku w systemach standardu BSD
Dokonaj edycji pliku /etc/printcap, tak aby zawierał
on następujące wpisy:
printer_name|short_printer_name:\
:lp=:\
:rm=node_name:\
:rp=remote_printer_name_argument:\ (podstawia się:
text, raw, binps, auto lub definiowane przez użytkownika)
:lf=/usr/spool/lpd/error_log_filename:\
sd=/usr/spool/lpd/printer_name:
gdzie printer_name jest identyfikacją drukarki dla użytkownika,
node_name identyfikuje drukarkę w sieci poprzez nazwę jej węzła,
a remote_printer_name_argument określa docelową kolejkę
wydruku.
Dodatkowe informacje na temat pliku printcap można znaleźć na stronie
dotyczącej tego pliku, wyświetlanej poleceniem man.
Przykład: Wpisy drukarek ASCII lub tekstowych w pliku printcap
lj1_text|text1:\
:lp=:\
:rm=laserjet1:\
:rp=text:\
:lf=/usr/spool/lpd/lj1_text.log:\
:sd=/usr/spool/lpd/lj1_text:
Przykład: Wpisy drukarek PostScript, PCL lub HP-GL/2 w pliku printcap
lj1_raw|raw1:\
:lp=:\
:rm=laserjet1:\
:rp=raw:\
:lf=/usr/spool/lpd/lj1_raw.log:\
:sd=/usr/spool/lpd/lj1_raw:
Jeżeli dana drukarka nie obsługuje automatycznego przełączania języków
PostScript, PCL i HP-GL/2, ustaw język drukarki na panelu sterowania
drukarki (jeżeli jest on dostępny w danej drukarce) lub zostanie
on automatycznie ustawiony przez używany program za pomocą poleceń
zawartych w danych druku.
PLWW Konfigurowanie do drukowania LPD 172
Należy upewnić się, że użytkownicy znają nazwy drukarek, ponieważ aby móc
drukować, będą musieli je wpisywać w wierszu polecenia.
Utwórz katalog buforowania, wpisując poniższe wpisy. W katalogu
głównym wpisz:
mkdir /usr/spool/lpd
cd /usr/spool/lpd
mkdir printer_name_1 printer_name_2
chown daemon printer_name_1 printer_name_2
chgrp daemon printer_name_1 printer_name_2
chmod g+w printer_name_1 printer_name_2
gdzie printer_name_1 oraz printer_name_2 odnoszą się do
drukarek, które mają być buforowane. Można buforować kilka drukarek.
Poniższy przykład pokazuje polecenie, które tworzy katalogi buforowania
dla drukarek używanych do drukowania w trybie text (czyli ASCII) oraz
drukowania w języku PCL lub PostScript.
Przykład: Tworzenie katalogu buforowania w przypadku drukarek tekstowych
Text i PCL/PostScript
mkdir /usr/spool/lpd
cd /usr/spool/lpd
mkdir lj1_text lj1_raw
chown daemon lj1_text lj1_raw
chgrp daemon lj1_text lj1_raw
chmod g+w lj1_text lj1_raw
Konfigurowanie kolejek wydruku przy użyciu programu SAM (systemy HP-UX)
W systemach HP-UX do skonfigurowania kolejek wydruku zdalnego w celu
drukowania plików typu „text” (ASCII) lub „raw” (PCL, PostScript i inne
języki drukowania) można użyć narzędzia SAM.
Przed uruchomieniem programu SAM należy wybrać adres IP serwera druku
HP Jetdirect i ustawić dla niego wpis w pliku /etc/hosts na komputerze
z systemem HP-UX.
1. Uruchom program narzędziowy SAM jako administratora.
2. Wybierz polecenie Urządzenia peryferyjne z menu Główne.
3. Wybierz polecenie Drukarki/Plotery z menu Urządzenia peryferyjne.
4. Wybierz polecenie Drukarki/Plotery z menu Drukarki/Plotery.
PLWW Konfigurowanie do drukowania LPD 173
5. Wybierz akcję Dodaj drukarkę zdalną z listy Akcje, a następnie wybierz
nazwę drukarki.
Przykłady: moja_drukarka lub drukarka1
6. Wybierz nazwę systemu zdalnego.
Przykład: jetdirect1 (nazwa węzła serwera druku HP Jetdirect)
7. Wybierz nazwę drukarki zdalnej.
Wpisz text w przypadku ASCII lub raw w przypadku języka PostScript,
PCL lub HP-GL/2.
Wpisz auto, aby umożliwić demonowi drukarki wierszowej dokonanie
wyboru automatycznego.
Wpisz binps, aby poinformować interpreter PostScript o konieczności
interpretowania zlecenia druku jako binarne dane PostScript.
Wpisz nazwę kolejki zdefiniowanej przez użytkownika, aby dołączyć
wstępnie zdefiniowane ciągi przed i/lub po danych druku (kolejki wydruku
definiowane przez użytkownika można ustawić przy użyciu usługi Telnet,
Rozdział 2, i wbudowanego serwera sieci Web, Rozdział 4).
8. Sprawdź, czy w systemie BSD jest drukarka zdalna. Należy wpisać Y.
9. Kliknij przycisk OK u dołu menu. Jeśli konfiguracja powiedzie się, program
wyświetli komunikat:
Drukarka została dołączona i jest gotowa
do przyjmowania żądań drukowania.
10. Kliknij przycisk OK i z menu Wyświetl wybierz polecenie Zakończ.
11. Wybierz polecenie Zakończ program Sam.
Uwaga Domyślnie program lpsched nie jest uruchomiony.
Uruchom ten program szeregujący, gdy konfigurujesz
kolejki wydruku.
PLWW Konfigurowanie do drukowania LPD 174
Drukowanie pliku testowego
Aby sprawdzić, czy drukarka i serwer druku są poprawnie połączone, wydrukuj
plik testowy.
1. W wierszu polecenia systemu UNIX wpisz:
lpr -Pnazwa_drukarki nazwa_pliku
gdzie nazwa_drukarki to wskazana drukarka, a nazwa_pliku
odnosi się do pliku, który ma być wydrukowany.
Przykłady (dla systemów BSD):
Plik tekstowy: lpr -Ptext1 textfile
Plik PCL: lpr -Praw1 pclfile.pcl
Plik PostScript: lpr -Praw1 psfile.ps
Plik HP-GL/2: lpr -Praw1 hpglfile.hpg
W przypadku systemów HP-UX należy użyć polecenia lp -d zamiast
lpr -P.
2. Aby pobrać stan drukowania, należy w wierszu polecenia systemu UNIX
wpisać co następuje:
lpq -Pnazwa_drukarki
gdzie nazwa_drukarki to wskazana drukarka.
Przykłady (dla systemów BSD):
lpq -Ptext1
lpq -Praw1
W przypadku systemów HP-UX należy użyć polecenia lpstat zamiast
lpq -P, aby pobrać stan drukowania.
Na tym kończy się proces konfigurowania serwera HP Jetdirect
do używania LPD.
PLWW Konfigurowanie do drukowania LPD 175
LPD w systemach Windows NT/2000
W niniejszej sekcji opisano sposób konfigurowania sieci Windows NT/2000
do korzystania z usług LPD (Line Printer Daemon, demon drukarki
wierszowej) serwera druku HP Jetdirect.
Proces konfiguracji składa się z dwóch części:
●Zainstalowania oprogramowania TCP/IP (jeżeli nie jest jeszcze
zainstalowane).
●Skonfigurowania drukarki sieciowej LPD.
Instalowanie oprogramowania protokołu TCP/IP (system
Windows NT)
Ta procedura umożliwia sprawdzenie, czy protokoły TCP/IP są już
zainstalowane w danym systemie Windows NT, oraz ich instalację
w razie potrzeby.
Uwaga Do zainstalowania składników TCP/IP mogą być niezbędne
pliki dystrybucyjne lub dyski CD-ROM systemu Windows.
1. W celu sprawdzenia, czy w danym systemie jest obsługiwany protokół
drukowania Microsoft TCP/IP i drukowanie za pomocą TCP/IP:
■Windows 2000 — kliknij przycisk Start, polecenie Ustawienia i polecenie
Panel sterowania. Następnie kliknij dwukrotnie folder Połączenia
sieciowe i telefoniczne. Kliknij dwukrotnie ikonę Połączenie lokalne
danej sieci, a następnie kliknij przycisk Właściwości.
Jeżeli na liście składników używanych przez to połączenie znajduje się
protokół internetowy TCP/IP i jest on włączony, to znaczy, że wymagane
oprogramowanie jest już zainstalowane. (Przejdź do sekcji
„Konfigurowanie drukarki sieciowej w systemach Windows 2000”.)
Jeżeli oprogramowanie nie zostało jeszcze zainstalowane, przejdź
do kroku 2.
■NT 4.0 — kliknij przycisk Start, polecenie Ustawienia, polecenie Panel
sterowania. Następnie kliknij dwukrotnie ikonę Sieć, aby wyświetlić
okno dialogowe Sieć.
PLWW Konfigurowanie do drukowania LPD 176
Jeżeli pozycja Protokół TCP/IP jest na liście na karcie Protokoły,
a pozycja Drukowanie Microsoft TCP/IP widnieje na karcie Usługi,
to znaczy, że niezbędne oprogramowanie zostało już zainstalowane.
(Przejdź do sekcji „Konfigurowanie drukarki sieciowej w systemach
Windows NT 4.0”.) Jeżeli oprogramowanie nie zostało jeszcze
zainstalowane, przejdź do kroku 2.
2. Jeżeli oprogramowanie nie zostało jeszcze zainstalowane:
■Windows 2000 — w oknie Właściwości: Połączenie lokalne kliknij przycisk
Zainstaluj. W oknie Wybieranie typu składnika sieciowego wybierz
pozycję Protokół, a następnie kliknij przycisk Dodaj, aby dodać protokół
internetowy (TCP/IP).
Wykonaj instrukcje wyświetlane na ekranie.
■NT 4.0 — kliknij przycisk Dodaj na każdej karcie i zainstaluj Protokół
TCP/IP oraz usługę Drukowanie Microsoft TCP/IP.
Wykonaj instrukcje wyświetlane na ekranie.
Gdy pojawi się monit, wpisz pełną ścieżkę do plików dystrybucyjnych
systemu Windows NT (może być potrzebny dysk CD-ROM stacji
roboczej lub serwera Windows NT).
3. Wprowadź wartości konfiguracyjne TCP/IP komputera:
■Windows 2000 — na karcie Ogólne w oknie Właściwości: Połączenie
lokalne wybierz pozycję TCP/IP (Protokół internetowy) i kliknij przycisk
Właściwości.
■NT 4.0 — może automatycznie zostać wyświetlony monit o podanie
wartości konfiguracyjnych TCP/IP. Jeżeli nie jest on wyświetlany,
wybierz kartę Protokoły w oknie Sieci i wybierz pozycję Protokół
TCP/IP. Następnie kliknij przycisk Właściwości.
Jeżeli konfigurujesz serwer Windows, w odpowiednich polach wpisz
adres IP, adres bramy domyślnej oraz maskę podsieci.
Podczas konfiguracji klienta należy skontaktować się z administratorem
sieci, aby dowiedzieć się, czy należy włączyć automatyczną konfigurację
TCP/IP czy też wpisać w odpowiednich polach statyczny adres IP, adres
bramy domyślnej i maskę podsieci.
4. Kliknij przycisk OK, aby zakończyć.
5. Po wyświetleniu monitu zamknij system Windows i ponownie uruchom
komputer, aby zmiany zostały wprowadzone.
PLWW Konfigurowanie do drukowania LPD 177
Konfigurowanie drukarki sieciowej w systemach Windows 2000
Skonfiguruj drukarkę domyślną, wykonując następujące kroki.
1. Sprawdź, czy został zainstalowany moduł Usługi drukowania dla systemu
Unix (wymagany do udostępnienia portu LPR):
a. Kliknij przycisk Start, polecenie Ustawienia i polecenie Panel
sterowania. Kliknij dwukrotnie folder Połączenia sieciowe
i telefoniczne.
b. Kliknij menu Zaawansowane i wybierz polecenie Opcjonalne
składniki sieci.
c. Zaznacz i włącz opcję Inne usługi plików i drukowania w sieci.
d. Kliknij kartę Szczegóły i sprawdź, czy opcja Usługi drukowania
dla systemu Unix jest włączona. Jeżeli nie jest włączona, to włącz ją.
e. Kliknij przycisk OK, a następnie przycisk Dalej.
2. Otwórz folder Drukarki (na Pulpicie kliknij przycisk Start, polecenie
Ustawienia i polecenie Drukarki).
3. Kliknij dwukrotnie ikonę Dodaj drukarkę. Na ekranie powitalnym Kreatora
dodawania drukarki kliknij przycisk Dalej.
4. Wybierz opcję Drukarka lokalna i wyłącz automatyczne wykrywanie
instalacji drukarki typu „plug and play”. Kliknij przycisk Dalej.
5. Wybierz opcję Utwórz nowy port, a następnie wybierz opcję Port LPR.
Kliknij przycisk Dalej.
6. W oknie Dodawanie drukarki zgodnej z LPR:
a. Wpisz nazwę DNS lub adres IP serwera druku HP Jetdirect.
b. W przypadku nazwy drukarki lub kolejki wydruku na serwerze druku
HP Jetdirect wprowadź (małymi literami) polecenia raw, text, auto,
binps lub nazwę zdefiniowanej przez użytkownika kolejki wydruku
(kolejki wydruku definiowane przez użytkownika można ustawić
przy użyciu wbudowanego serwera sieci web, zobacz Rozdział 4).
c. Następnie kliknij przycisk OK.
PLWW Konfigurowanie do drukowania LPD 178
Uwaga Serwer druku HP Jetdirect przetwarza pliki tekstowe jako
tekst niesformatowany lub pliki ASCII. Pliki formatu „raw”
są plikami sformatowanymi w językach drukarki, takich jak
PCL, PostScript lub HP-GL/2.
W przypadku typu kolejki binps interpreter PostScript
interpretuje zlecenie druku jako binarne dane PostScript.
W przypadku zewnętrznego serwera druku HP Jetdirect,
mającego trzy porty, należy dołączyć numer portu do nazwy
kolejki (na przykład raw1, raw2 lub raw3).
7. Wybierz nazwę producenta i model drukarki. (Jeśli jest to konieczne,
kliknij przycisk Z dysku i postępuj zgodnie z instrukcjami, aby zainstalować
sterownik drukarki.) Kliknij przycisk Dalej.
8. Po wyświetleniu monitu wybierz opcję zachowania istniejącego
sterownika. Kliknij przycisk Dalej.
9. Wprowadź nazwę drukarki i zdecyduj, czy ustawić tę drukarkę jako
drukarkę domyślną. Kliknij przycisk Dalej.
10. Zdecyduj, czy drukarka ma być dostępna dla innych komputerów.
Jeżeli będzie ona udostępniana, wprowadź nazwę udziału identyfikującą
tę drukarkę dla innych użytkowników. Kliknij przycisk Dalej.
11. Jeżeli jest to potrzebne, wprowadź lokalizację i inne informacje dotyczące
tej drukarki. Kliknij przycisk Dalej.
12. Zdecyduj, czy wydrukować stronę testową, a następnie kliknij
przycisk Dalej.
13. Kliknij przycisk Zakończ, aby zamknąć kreatora.
PLWW Konfigurowanie do drukowania LPD 179
Konfigurowanie drukarki sieciowej w systemach Windows NT 4.0
W systemie Windows NT 4.0 drukarkę domyślną konfiguruje się, wykonując
następujące kroki.
1. Kliknij przycisk Start, wybierz polecenie Ustawienia i kliknij polecenie
Drukarki. Zostanie wyświetlone okno Drukarki.
2. Kliknij dwukrotnie ikonę Dodaj drukarkę.
3. Wybierz opcję Mój komputer, a następnie kliknij przycisk Dalej.
4. Kliknij przycisk Dodaj port.
5. Wybierz pozycję Port LPR i kliknij przycisk Nowy port.
6. W polu Nazwa lub adres serwera obsługującego lpd wpisz adres IP lub nazwę
DNS serwera druku HP Jetdirect.
Uwaga Klienci NT mogą wprowadzić adres IP lub nazwę serwera
NT skonfigurowanego do drukowania LPD.
7. W polu Nazwa drukarki lub kolejki wydruku na serwerze wpisz (małymi
literami) polecenia raw, text, binps, auto lub nazwę definiowanej
przez użytkownika kolejki wydruku (kolejki wydruku definiowane przez
użytkownika można ustawić przy użyciu wbudowanego serwera sieci Web,
zobacz Rozdział 4). Następnie kliknij przycisk OK.
Serwer druku HP Jetdirect przetwarza pliki typu text jako tekst
niesformatowany lub pliki ASCII. Pliki formatu raw są plikami
sformatowanymi w językach drukarki, takich jak PCL, PostScript lub
HP-GL/2. W przypadku typu kolejki binps interpreter PostScript
interpretuje zlecenie druku jako binarne dane PostScript.
Uwaga W przypadku zewnętrznego serwera druku HP Jetdirect,
mającego trzy porty, należy dołączyć numer portu do nazwy
kolejki (na przykład raw1, raw2 lub raw3).
8. Upewnij się, że ten port został wybrany na liście dostępnych portów
w oknie Dodawanie drukarki, a następnie kliknij przycisk Dalej.
9. Wykonaj pozostałe instrukcje wyświetlane na ekranie, aby ukończyć
konfigurację.
PLWW Konfigurowanie do drukowania LPD 180
Sprawdzanie konfiguracji
W systemie Windows NT wydrukuj plik przy użyciu dowolnej aplikacji.
Jeśli plik został wydrukowany poprawnie, to konfiguracja została wykonana
pomyślnie.
Jeżeli plik nie został poprawnie wydrukowany, spróbuj go wydrukować
bezpośrednio z systemu DOS, stosując następującą składnię:
lpr -S<adres_ip> -P<nazwa_kolejki> nazwa_pliku
gdzie adres_ip to adres IP serwera druku, nazwa_kolejki to nazwa
„raw” lub „text”, a nazwa_pliku to plik do wydrukowania. Jeśli plik został
wydrukowany poprawnie, to konfiguracja powiodła się. Jeśli plik nie został
wydrukowany lub został wydrukowany niepoprawnie, zobacz Rozdział 8.
Drukowanie z klientów Windows
Jeżeli drukarka LPD jest udostępniona na serwerze NT/2000, klienci Windows
mogą podłączyć się do drukarki na serwerze NT/2000 za pomocą narzędzia
„Dodaj drukarkę”, dostępnego w folderze Drukarki.
PLWW Konfigurowanie do drukowania LPD 181
LPD w systemach Windows XP
W niniejszej sekcji opisano sposób konfigurowania sieci Windows XP
do korzystania z usług LPD (Line Printer Daemon, demon drukarki
wierszowej) serwera druku HP Jetdirect.
Proces konfiguracji składa się z dwóch części:
●Dodawanie opcjonalnych składników sieci systemu Windows
●Konfigurowanie drukarki sieciowej LPD
Dodawanie opcjonalnych składników sieci systemu Windows
1. Kliknij przycisk Start.
2. Kliknij polecenie Panel sterowania.
3. Kliknij ikonę Połączenia sieciowe i internetowe.
4. Kliknij ikonę Połączenia sieciowe.
5. Wybierz menu Zaawansowane na gó rnym pasku menu. Na li ście ro zw ijanej
zaznacz pozycję Opcjonalne składniki sieci.
6. Wybierz składnik Inne usługi plików i drukowania w sieci, a następnie kliknij
przycisk Dalej. (Wybranie przycisku Szczegóły przed wybraniem przycisku
Dalej spowoduje wyświetlenie składnika „Usługi drukowania dla systemu
UNIX (R)” pod pozycją Inne usługi plików i drukowania w sieci.) Zostaną
pokazane ładowane pliki.
7. Zamknij okno Połączenia sieciowe. Teraz port LPR jest opcją na karcie
Właściwości drukarki dostępnej po wskazaniu opcji Porty, Dodaj port.
PLWW Konfigurowanie do drukowania LPD 182
Konfigurowanie drukarki sieciowej LPD
Dodawanie nowej drukarki LPD
1. Otwórz folder Drukarki (na Pulpicie kliknij przycisk Start, polecenie
Drukarki i faksy).
2. Kliknij ikonę Dodaj drukarkę. Na ekranie powitalnym Kreatora dodawania
drukarki kliknij przycisk Dalej.
3. Wybierz opcję Drukarka lokalna i wyłącz automatyczne wykrywanie
instalacji drukarki typu „plug and play”. Kliknij przycisk Dalej.
4. Wybierz opcję Utwórz nowy port, a następnie zaznacz w menu rozwijanym
polecenie Port LPR. Kliknij przycisk Dalej.
5. W oknie Dodawanie drukarki zgodnej z LPR wykonaj następujące
czynności:
a. Wpisz nazwę systemu DNS (Domain Name System) lub adres IP
(Internet Protocol) serwera druku HP Jetdirect.
b. Wpisz (małymi literami) nazwę kolejki wydruku dla serwera druku
HP Jetdirect (na przykład: raw, text, auto lub binps).
c. Kliknij przycisk OK.
6. Wybierz nazwę producenta i model drukarki. (Jeśli jest to konieczne,
kliknij przycisk Z dysku i postępuj zgodnie z instrukcjami, aby zainstalować
sterownik drukarki.) Kliknij przycisk Dalej.
7. Po wyświetleniu monitu kliknij przycisk Tak, aby wybrać opcję zachowania
istniejącego sterownika. Kliknij przycisk Dalej.
8. Wpisz nazwę drukarki i (jeżeli trzeba) kliknij tę drukarkę jako domyślną.
Kliknij przycisk Dalej.
9. Zaznacz, czy udostępnić tę drukarkę innym komputerom w sieci
(na przykład jeżeli ten system jest serwerem drukarki). Jeżeli będzie ona
udostępniana, wpisz nazwę udziału identyfikującą tę drukarkę dla innych
użytkowników. Kliknij przycisk Dalej.
10. Jeżeli jest to potrzebne, wprowadź lokalizację i inne informacje dotyczące
tej drukarki. Kliknij przycisk Dalej.
11. Kliknij przycisk Tak, aby wydrukować stronę testową, a następnie kliknij
przycisk Dalej.
12. Kliknij przycisk Zakończ, aby zamknąć kreatora.
PLWW Konfigurowanie do drukowania LPD 183
Tworzenie portu LPR zainstalowanej drukarki
1. Kliknij polecenia Start, Drukarki i faksy.
2. Kliknij prawym przyciskiem myszy ikonę Drukarka, a następnie wybierz
polecenie Właściwości.
3. Wybierz kartę Porty i przycisk Dodaj port.
4. Wybierz przycisk Port LPR w oknie dialogowym Porty drukarki,
a następnie wybierz pozycję Nowy port.
5. W polu o nazwie Nazwa lub adres serwera obsługującego lpd wprowadź
nazwę DNS lub adres IP serwera druku HP Jetdirect.
6. W oknie dialogowym o nazwie Nazwa drukarki lub kolejki wydruku
na serwerze wpisz (małymi literami) nazwę kolejki wydruku serwera
druku HP Jetdirect (na przykład: raw, text, auto, binps lub kolejkę
wydruku określoną przez użytkownika).
7. Wybierz przycisk OK.
8. Wybierz przyciski Zamknij i OK, aby zamknąć okno Właściwości.
PLWW Konfigurowanie do drukowania LPD 184
LPD w systemach Mac OS
Sterownik drukarki LaserWriter 8, w wersji 8.5.1 lub nowszy, jest wymagany
do obsługi drukowania za pomocą protokołu IP na komputerach, na których
uruchomiono następujące oprogramowanie:
●Mac OS wersja 8.1 lub nowsza
●Mac OS, wersje od 7.5 do 7.6.1
●Program narzędziowy Desktop Printer Utility, wersja 1.0 lub nowsza
Uwaga Drukowanie za pomocą protokołu IP przy użyciu sterownika
LaserWriter 8 jest niedostępne w systemie Mac OS 8.0.
Przypisywanie adresu IP
Przed skonfigurowaniem drukarki do drukowania LPR należy przypisać adres
IP drukarce lub serwerowi druku. Użyj programu narzędziowego HP LaserJet
Utility do skonfigurowania adresu IP drukarki w następujący sposób:
1. Kliknij dwukrotnie ikonę Program narzędziowy HP LaserJet Utility
w folderze HP LaserJet.
2. Kliknij przycisk Ustawienia.
3. Wybierz pozycję TCP/IP z listy rozwijanej, a następnie kliknij
przycisk Edytuj.
4. Wybierz żądaną opcję. Można automatycznie uzyskać konfigurację
protokołu TCP/IP z serwera DHCP lub serwera BOOTP, lub też ręcznie
określić konfigurację protokołu TCP/IP.
PLWW Konfigurowanie do drukowania LPD 185
Konfigurowanie systemu Mac OS
W celu skonfigurowania komputera do drukowania LPR wykonaj następujące
czynności:
1. Uruchom program Desktop Printer Utility.
2. Wybierz pozycję Drukarka (LPR) i kliknij przycisk OK.
3. W sekcji Plik opisu drukarki PostScript, PPD kliknij przycisk Zmień...
i wybierz plik PPD dla drukarki.
4. W sekcji Drukarka internetowa lub Drukarka LPR, w zależności od wersji
narzędzia Desktop Printer Utility, kliknij przycisk Zmień....
5. Wpisz adres IP drukarki lub nazwę domeny w polu Adres drukarki.
6. Wprowadź nazwę kolejki, jeżeli jej używasz. Jeżeli nie, zostaw
to pole puste.
Uwaga Nazwą kolejki jest zazwyczaj raw. Inne prawidłowe nazwy
kolejek to text, binps, auto lub zdefiniowana przez
użytkownika nazwa kolejki (kolejki wydruku definiowane
przez użytkownika można ustawić przy użyciu
wbudowanego serwera sieci web, zobacz Rozdział 4).
W przypadku zewnętrznego serwera druku HP Jetdirect,
mającego trzy porty, należy dołączyć numer portu do nazwy
kolejki (na przykład raw1, raw2 lub raw3).
7. Kliknij przycisk Sprawdź w celu sprawdzenia, czy drukarka została
odnaleziona.
8. Kliknij przycisk OK lub przycisk Utwórz w zależności od wersji narzędzia
Desktop Printer Utility.
9. Przejdź do menu Plik i wybierz polecenie Zapisz lub użyj wyświetlonego
okna dialogowego zapisywania w zależności od wersji narzędzia Desktop
Printer Utility.
10. Wpisz nazwę i lokalizację ikony drukarki i kliknij przycisk OK. Nazwą
domyślną jest adres IP drukarki, a lokalizacją domyślną jest pulpit.
11. Zamknij program.
W celu uzyskania najnowszych informacji o korzystaniu z usług LPD serwera
HP Jetdirect w systemach operacyjnych Mac OS szukaj hasła „LPR printing”
w bibliotece dokumentów Apple Computer’s Tech Info Library, w witrynie
sieci Web pod adresem http://til.info.apple.com.
PLWW 186
6
Drukowanie za pomocą FTP
Wstęp
FTP (File Transfer Protocol, protokół przesyłania plików) jest podstawowym
narzędziem komunikacyjnym, opartym na protokole TCP/IP do przesyłania
danych między komputerami. Drukowanie za pomocą protokołu FTP polega
na wykorzystaniu protokołu FTP do wysyłania plików do wydruku z systemu
klienckiego na drukarkę podłączoną za pomocą serwera druku HP Jetdirect.
Podczas sesji FTP komputer klient łączy się i wysyła plik do wydruku do
serwera HP Jetdirect, obsługującego protokół FTP, który z kolei przekazuje ten
plik drukarce.
Serwer HP Jetdirect obsługujący protokół FTP można włączać i wyłączać
za pośrednictwem narzędzia konfiguracyjnego, na przykład Telnetu (zobacz
Rozdział 3) lub wbudowanego serwera sieci web (zobacz Rozdział 4).
Wymagania
Opisane tu drukowanie za pośrednictwem protokołu FTP wymaga
następujących elementów:
●Serwerów druku HP Jetdirect z wersją x.24.01 lub nowszą oprogramowania
układowego.
●Systemów klienckich opartych na protokole TCP/IP z protokołem FTP
zgodnym ze specyfikacją RFC 959.
Uwaga Aby uzyskać najnowszą listę przetestowanych systemów,
odwiedź internetową pomoc techniczną firmy HP pod
adresem www.hp.com/support/net_printing.
PLWW Drukowanie za pomocą FTP 187
Pliki do wydruku
Serwer FTP HP Jetdirect przesyła pliki do wydruku do drukarki, ale ich nie
interpretuje. Aby nastąpił prawidłowy wydruk, pliki do wydruku muszą być
wysyłane w języku rozpoznawanym przez drukarkę (takim jak PostScript, PCL
lub niesformatowany tekst). W celu wydrukowania zleceń druku zawierających
formatowanie, należy najpierw wykonać w używanym programie drukowanie
do pliku za pomocą sterownika wybranej drukarki, następnie przesłać plik
druku do drukarki za pomocą sesji FTP. Używaj binarnego (obraz) typu
transferu danych do przesyłania sformatowanych plików do wydruku.
Korzystanie z drukowania za pomocą
protokołu FTP
Połączenia FTP
Podobnie jak w wypadku standardowych transferów plików za pośrednictwem
FTP, przy drukowaniu z wykorzystaniem tego protokołu stosowane są dwa
połączenia TCP: połączenie sterujące i połączenie do przesyłania danych.
Otwarta sesja FTP pozostaje aktywna, dopóki klient nie zamknie połączenia
albo połączenia do przesyłania danych i sterujące nie będą pozostawać
bezczynne przez czas dłuższy niż limit czasu bezczynności (domyślnie
270 sekund). Limit czasu bezczynności można określić za pośrednictwem
narzędzi konfiguracyjnych TCP/IP, takich jak BOOTP/TFTP, Telnet,
panel sterowania drukarki (zobacz Rozdział 3), wbudowany serwer sieci web
(zobacz Rozdział 4) lub oprogramowanie do zarządzania.
PLWW Drukowanie za pomocą FTP 188
Połączenie sterujące
Używając standardowego protokołu FTP, komputer kliencki otwiera
połączenie sterujące z serwerem FTP na serwerze druku HP Jetdirect.
Połączenia sterujące FTP używane są do wymiany poleceń między
komputerem klienckim i serwerem FTP. Serwer druku HP Jetdirect może
jednocześnie obsługiwać nie więcej niż cztery połączenia sterujące (czyli sesje
FTP). Jeżeli zostanie przekroczona liczba dozwolonych połączeń, nastąpi
wyświetlenie komunikatu zawiadamiającego, że usługa nie jest dostępna.
Połączenia sterujące FTP korzystają z portu 21 TCP.
Połączenie do przesyłania danych
Drugie połączenie, do przesyłania danych, zostaje utworzone za każdym
razem, kiedy plik jest przesyłany między klientem a serwerem FTP. Klient
steruje utworzeniem połączenia do przesyłania danych, wydając polecenia
wymagające utworzenia takiego rodzaju połączenia (takie polecenia FTP,
jak ls, dir lub put).
Chociaż polecenia ls i dir są zawsze akceptowane, serwer FTP HP Jetdirect
obsługuje jednorazowo jedno połączenie do przesyłania danych.
Transmisja w połączeniu do przesyłania danych FTP z serwerem druku
HP Jetdirect odbywa się zawsze w trybie strumieniowania, w którym koniec
pliku jest zaznaczany zamknięciem połączenia do przesyłania danych.
Po nawiązaniu połączenia można określić rodzaj transmisji pliku (ASCII lub
binarny). Klienci mogą dokonywać prób automatycznej negocjacji rodzaju
transmisji, przy czym rodzaj standardowy zależy od systemu klienckiego
(na przykład w Windows NT może to być ASCII, natomiast w systemach UNIX
— transmisja binarna). Rodzaj transferu określa się przez wpisanie polecenia
bin lub ascii po monicie protokołu FTP.
PLWW Drukowanie za pomocą FTP 189
Rozpoczęcie sesji FTP
W celu rozpoczęcia sesji FTP napisz następujące polecenie w wierszu polecenia
systemu MS-DOS lub UNIX:
ftp <IP address>
gdzie <IP address> jest prawidłowym adresem IP lub nazwą węzła,
skonfigurowanymi dla serwera druku HP Jetdirect. Zobacz Rysunek 6.1.
Rysunek 6.1 Przykład rozpoczęcia sesji FTP
Jeżeli ustanawianie połączenia zakończyło się pomyślnie, zostanie wyświetlony
komunikat o gotowości („Ready”).
Po udanym nawiązaniu połączenia, zostaje wyświetlony monit o podanie
nazwy logowania użytkownika i hasła. Nazwą standardową jest nazwa
logowania klienta. Serwer FTP Jetdirect dopuszcza stosowanie dowolnej
nazwy użytkownika. Hasła zostają zignorowane.
Po udanym zalogowaniu się następuje wyświetlenie komunikatu „230”
w systemie klienckim. Ponadto zostaną wyświetlone porty HP Jetdirect
dostępne do drukowania. Karty wewnętrznych serwerów druku HP Jetdirect
umożliwiają obsługę pojedynczego portu (Port 1). Zewnętrzne serwery druku
HP Jetdirect o wielu portach wyświetlą wszystkie dostępne porty, przy czym
portem domyślnym jest Port1. W celu zmiany portów użyj polecenia FTP
służącego do zmiany katalogów — cd (change directory). Typowa sesja
drukowania FTP przedstawiona jest w części „Przykład sesji FTP”.
PLWW Drukowanie za pomocą FTP 190
Zakończenie sesji FTP
W celu zakończenia sesji FTP napisz quit lub bye.
Uwaga Zaleca się, aby przed zakończeniem sesji FTP nacisnąć
klawisze Ctrl+C, tym samym zapewniając, że połączenie
do przesyłania danych zostanie zamknięte.
Polecenia
Tabela 6.1 zawiera zestawienie poleceń dostępnych dla użytkownika podczas
sesji drukowania za pośrednictwem protokołu FTP.
Tabela 6.1 Polecenia użytkownika serwera FTP HP Jetdirect (1 z 2)
Polecenie Opis
user <nazwa
użytkownika>
<nazwa użytkownika> określa użytkownika. Każdy
użytkownik zostanie zaakceptowany i może drukować
za pośrednictwem wybranego portu.
cd <nr_portu> <nr_portu> określa numer portu do drukowania.
W jednoportowych serwerach druku HP Jetdirect dostępny jest
tylko port1. W wieloportowych serwerach druku należy podać
port1 (domyślny), port2 lub port3.
cd / / określa katalog główny serwera FTP HP Jetdirect.
quit quit lub bye kończy sesję FTP z serwerem druku
HP Jetdirect.
bye
dir dir lub ls wyświetla zawartość bieżącego katalogu.
Jeżeli polecenie zostanie wydane, gdy otwarty jest katalog
główny, nastąpi wyświetlenie listy dostępnych portów
do drukowania. W wieloportowych serwerach druku porty
dostępne do drukowania to: PORT1 (domyślny), PORT2
lub PORT3.
ls
pwd Wyświetla bieżący katalog lub bieżący port do drukowania
serwera Jetdirect.
put
<nazwa_pliku>
<nazwa_pliku> określa plik do wysłania do wybranego
portu serwera druku HP Jetdirect. W wieloportowych
serwerach druku można określić inny port poleceniem:
put <nazwa_pliku> <nr_portu>
bin Konfiguruje binarny (obraz) transfer pliku za pomocą
protokołu FTP.
PLWW Drukowanie za pomocą FTP 191
ascii Konfiguruje transfer kodem ASCII za pomocą protokołu FTP.
Serwery druku HP Jetdirect obsługują tylko sterowanie
niedrukowanym formatem do przesyłania znaków (używa się
standardowych wartości do ustawiania odstępów
i marginesów).
Ctrl CJednoczesne naciśnięcie klawiszy Ctrl i C na klawiaturze
powoduje przerwanie wykonywania polecenia pracy protokołu
FTP i transferu danych. Następuje zamknięcie połączenia
do przesyłania danych.
rhelp
remotehelp
Polecenie zależy od systemu klienckiego (w UNIX-ie stosuje się
rhelp, w Windows NT/2000 — remotehelp). Powoduje
wyświetlenie listy systemowych poleceń FTP obsługiwanych
przez serwer druku. (Uwaga: wyświetlane polecenia nie są
poleceniami użytkownika. Polecenia dostępne dla użytkownika
zależą od systemu FTP komputera klienckiego).
Tabela 6.1 Polecenia użytkownika serwera FTP HP Jetdirect (2 z 2)
Polecenie Opis
PLWW Drukowanie za pomocą FTP 192
Przykład sesji FTP
Oto typowy przykład sesji drukowania za pomocą protokołu FTP:
C:\> ftp 192.168.45.39
Connected to 192.168.45.39.
220 JD FTP Server Ready
User <192.168.45.39:<none>>: susan_g
001 Username Ok, send identity <email address> as password
Password:
230- Hewlett-Packard FTP Print Server Version 2.0
Directory: Description:
-----------------------------------------------------
PORT1 Print to port 1 HP color LaserJet 4500
To print a file, use the command: put <filename> [portx]
or cd to a desired port and use: put <filename>.
Ready to print to PORT1
230 User logged in.
ftp> pwd
257 “/” is current directory. <“default port is : /PORT1>
HP Color LaserJet 4500”
ftp> cd port1
250 Changed directory to “/PORT1”
ftp> pwd
257 “/PORT1” is current directory. “HP Color LaserJet 4500”
ftp> bin
200 Type set to I. Using binary mode to transfer files.
ftp> put d:\atlas\temp\ftp_test.ps
200 PORT command successful.
150 Opening BINARY mode data connection
226- Ready
226- Processing job
226 Transfer complete
31534 bytes sent in 0.04 seconds <788.35 Kbytes/sec>
ftp> quit
221 Goodbye
C:\>
PLWW 193
7
Funkcje zabezpieczeń
Wstęp
Dostępne funkcje zabezpieczeń pomagają ograniczyć nieautoryzowany dostęp
do parametrów konfiguracji sieci i innych danych przechowywanych
na serwerach druku HP Jetdirect. Funkcje mogą się różnić w zależności
od wersji oprogramowania układowego zainstalowanego na serwerze druku.
PRZESTROGA Mimo że funkcje te mogą pomóc ograniczyć
nieautoryzowany dostęp do przechowywanych danych
i parametrów konfiguracji na serwerach druku HP Jetdirect,
to nie ma gwarancji, że zapobiegnie to nieautoryzowanemu
dostępowi.
Jeżeli istnieje potrzeba użycia zaawansowanych funkcji
zabezpieczeń, należy skontaktować się z działem
HP Consulting.
Tabela 7.1 zawiera opis podstawowych funkcji zabezpieczeń dostarczanych
wraz z serwerami druku HP Jetdirect.
PLWW Funkcje zabezpieczeń 194
Tabela 7.1 Podsumowanie funkcji zabezpieczeń serwera druku
HP Jetdirect (1 z 3)
Bezpieczne zarządzanie wbudowanym serwerem sieci web
(Dotyczy tylko serwerów druku z obsługą wszystkich funkcji)
●Preinstalowany, autopodpisywany certyfikat cyfrowy zapewnia dostęp przy użyciu
protokołu HTTPS (bezpieczny protokół HTTP) do wbudowanego serwera sieci Web
za pomocą przeglądarki sieci Web. Protokół HTTPS (bezpieczny protokół HTTP)
zapewnia zabezpieczoną, szyfrowaną łączność z przeglądarką.
●Certyfikaty cyfrowe wystawione przez zaufany niezależny podmiot można
zainstalować na serwerze druku, co umożliwi skonfigurowanie go jako witryny
zaufanej.
●Wbudowany serwer sieci Web zapewnia konfigurowanie i zarządzanie parametrami
i protokołami sieciowymi przez zabezpieczony kanał przy użyciu protokołu HTTPS.
●Kreator HP Jetdirect Security Configuration ma prosty w użyciu interfejs służący
do konfigurowania ustawień zabezpieczeń.
●Kreator konfigurowania łączności bezprzewodowej ma prosty w użyciu interfejs
służący do konfigurowania ustawień szyfrowania i uwierzytelniania łączności
bezprzewodowej.
Kontrola protokołów sieciowych
●Protokoły drukowania w sieci, usług drukowania, wykrywania urządzeń
i do zarządzania można na serwerze druku HP Jetdirect włączyć lub wyłączyć.
Wyłączając nieużywane lub zbędne protokoły, można zapobiec nieautoryzowanemu
dostępowi przez wykorzystujące je aplikacje.
●Protokoły można włączyć lub wyłączyć za pomocą usługi Telnet, wbudowanego
serwera sieci Web i programu HP Web Jetadmin.
Hasło administratora IP
●Używane przez usługę Telnet, program HP Web Jetadmin i wbudowany serwer sieci
web w celu kontrolowania dostępu do parametrów konfiguracji serwera druku
HP Jetdirect.
●Można użyć maksymalnie 16 znaków alfanumerycznych.
●Konfigurowane na serwerze druku HP Jetdirect przy użyciu protokołu TFTP
(Rozdział 3), usługi Telnet (Rozdział 3), usług wbudowanego serwera sieci Web
(Rozdział 4) lub programu HP Web Jetadmin. Dozwolone jest użycie do 16 znaków
alfanumerycznych.
●W przypadku konfigurowania przy użyciu wbudowanego serwera sieci Web można je
zsynchronizować jako nazwę zbiorowości ustawiania SNMP, używaną w poleceniach
Set protokołu SNMP v1/v2c programu HP Web Jetadmin.
●Usuwanie odbywa się przez zimne zerowanie serwera druku, które przywraca
standardowe ustawienia fabryczne.
PLWW Funkcje zabezpieczeń 195
Lista sterowania dostępem IP
●Określa do 10 systemów hostów lub sieci systemów hostów, które mają dostęp
do serwera druku HP Jetdirect i podłączonego urządzenia sieciowego.
●Dostęp jest ograniczony do systemów hostów określonych na liście.
●Zgodnie ze standardowymi ustawieniami fabrycznymi systemy hostów wykorzystujące
protokół HTTP (na przykład wykorzystujące wbudowany serwer sieci Web lub protokół
IPP) nie są sprawdzane pod względem występowania na liście dostępu i mają dostęp.
Jednakże dostęp hosta HTTP może zostać wyłączony przez wbudowany serwer
sieci Web.
●Jeżeli lista jest pusta, to wszystkie hosty mają dostęp.
●Konfigurowana na serwerze druku HP Jetdirect przy użyciu protokołu TFTP
(Rozdział 3), usługi Telnet (Rozdział 3), wbudowanego serwera sieci Web
(Rozdział 4) lub oprogramowania do zarządzania.
Kontrola usługi Telnet
●Usługa Telnet może być wyłączona poprzez wbudowany serwer sieci web (zobacz
Rozdział 4). Dostęp za pośrednictwem usługi Telnet nie jest bezpieczny.
Uwierzytelnianie i szyfrowanie
(Dotyczy tylko serwerów druku z obsługą wszystkich funkcji)
●W przypadku certyfikatów cyfrowych X.509 zarządzanie certyfikatami jest zapewniane
przez wbudowany serwer sieci Web, zarówno w przypadku uwierzytelniania na
kliencie, jak i na serwerze. [Objętość zainstalowanych certyfikatów jest ograniczona
do 3 KB. Może być zainstalowany pojedynczy certyfikat wystawcy certyfikatów (CA).]
●W przypadku bezprzewodowych serwerów druku, obsługiwane są metody
rozszerzonego uwierzytelniania i szyfrowania łączności bezprzewodowej. Na przykład
uwzględniono obsługę protokołu 802.1x EAP (Extensible Authentication Protocol)
i protokołów szyfrowania dynamicznego, włącznie z protokołem WPA (Wi-Fi Protected
Access).
Nazwa zbiorowości ustawiania SNMP v1/v2c (IP/IPX)
(Tylko protokół SNMP v1/v2c)
●Hasło na serwerze druku HP Jetdirect zezwalające przychodzącym poleceniom Set
protokołu SNMP (na przykład z oprogramowania
do zarządzania) zapisywać (czyli ustawiać) parametry konfiguracji serwera druku
HP Jetdirect.
●W przypadku nazwy zbiorowości ustawiania przypisanej przez użytkownika polecenia
SNMP Set muszą zawierać nazwę przypisaną przez użytkownika, która jest
uwierzytelniana przez serwer druku, zanim polecenie zostanie wykonane.
●W sieciach IP uwierzytelnianie poleceń Set protokołu SNMP może być dodatkowo
ograniczone do systemów wymienionych na liście sterowania dostępem.
●Konfigurowana na serwerze druku HP Jetdirect przy użyciu protokołu TFTP
(Rozdział 3), usługi Telnet (Rozdział 3), wbudowanego serwera sieci Web
(Rozdział 4) lub usług aplikacji do zarządzania.
●Protokół SNMP v1/v2c wykorzystuje zwykły tekst i może być wyłączony.
Tabela 7.1 Podsumowanie funkcji zabezpieczeń serwera druku
HP Jetdirect (2 z 3)
PLWW Funkcje zabezpieczeń 196
SNMP v3
(Dotyczy tylko serwerów druku z obsługą wszystkich funkcji)
●Agent SNMP v3 na serwerze druku HP Jetdirect zapewnia zabezpieczoną,
szyfrowaną łączność przy użyciu aplikacji do zarządzania protokołem SNMP v3,
takiej jak HP Web Jetadmin.
●Serwer druku obsługuje tworzenie konta SNMP v3, gdy ta funkcja jest włączona przy
użyciu wbudowanego serwera sieci Web. Informacje dotyczące konta można
zintegrować w aplikacjach do zarządzania protokołem SNMP v3.
●Serwer druku obsługuje proste tworzenie konta SNMP v3 i zarządzanie nim przy
użyciu programu HP Web Jetadmin.
Hasło i profile programu HP Web Jetadmin
●Kontrola dostępu do parametrów konfiguracji serwera druku Jetdirect polega
na zastosowaniu hasła administratora Jetdirect IP, które można skonfigurować
w programie HP Web Jetadmin, w sesji Telnet lub przy użyciu wbudowanego serwera
sieci Web. Instrukcje zawiera pomoc online programu HP Web Jetadmin.
●Program HP Web Jetadmin udostępnia kontrolę dostępu przez profile użytkownika.
Profile użytkownika pozwalają na ochronę hasłem pojedynczych profilów
i kontrolowany dostęp do serwera HP Jetdirect oraz opcji drukarki. Więcej informacji
znajduje się w pomocy online programu HP Web Jetadmin.
●(Dotyczy tylko serwerów druku z obsługą wszystkich funkcji) Program
HP Web Jetadmin może w prosty sposób włączyć agenta SNMP v3
na serwerze druku, a także utworzyć konto SNMP v3 zapewniające bezpieczne,
szyfrowane zarządzanie.
Blokada panelu sterowania drukarki
●Wybrane drukarki HP udostępniają blokadę panelu sterowania, która zapobiega
dostępowi do parametrów konfiguracji wewnętrznego serwera druku HP Jetdirect.
W wielu przypadkach blokada może być ustawiana zdalnie za pomocą aplikacji
do zarządzania (takich jak HP Web Jetadmin). Aby dowiedzieć się, czy drukarka
obsługuje blokadę panelu sterowania, należy zapoznać się z dokumentacją drukarki.
Tabela 7.1 Podsumowanie funkcji zabezpieczeń serwera druku
HP Jetdirect (3 z 3)
PLWW Funkcje zabezpieczeń 197
Korzystanie z funkcji zabezpieczeń
Dostęp do parametrów konfiguracji serwerów druku HP Jetdirect może być
kontrolowany przy użyciu dostępnych funkcji zabezpieczeń. Tabela 7.2
przedstawia przykładowe ustawienia i odpowiadający im poziom kontroli
dostępu.
Tabela 7.2 Ustawienia kontroli dostępu
Ustawienia Poziom kontroli dostępu
●Możliwy dostęp przy użyciu
protokołu HTTP (wbudowanego
serwera sieci Web), aplikacji
protokołu SNMP v1/v2c
lub usługi Telnet
●Hasło administratora nie jest
ustawione
●Stosowane są domyślne nazwy
zbiorowości SNMP v1/v2c
●Brak uwierzytelniania
i szyfrowania
●Lista sterowania dostępem
jest pusta
Niski
Najlepiej dostosowany do środowisk zaufanych.
Dowolny system może uzyskać dostęp
do parametrów konfiguracji serwera HP Jetdirect
przez wbudowany serwer sieci Web, usługę Telnet
lub oprogramowanie do zarządzania protokołem
SNMP. Hasła nie są wymagane.
●Ustawione hasło administratora
●Nazwa zbiorowości ustawiania
SNMP v1/v2 określana przez
użytkownika jest ustawiona
●Lista sterowania dostępem
zawiera wpisy hostów i sprawdza
połączenia HTTP
●Usługa Telnet i inne
niezabezpieczone protokoły
są wyłączone
Średni
Ograniczone zabezpieczenia dla niezaufanego
środowiska.
Jeżeli jest znane hasło administratora i nazwa
zbiorowości ustawiania SNMP v1/v2c, to dostęp
jest ograniczony do:
●systemów określonych na liście sterowania
dostępem i
●aplikacji do zarządzania protokołem
SNMP v1/v2c
PLWW Funkcje zabezpieczeń 198
●Nieużywane protokoły
wyłączone
●Dostęp HTTPS włączony
przy użyciu certyfikatów
wystawionych przez
zaufane źródła
●Bezprzewodowe serwery druku
Jetdirect skonfigurowane
do uwierzytelniania 802.1x EAP
stosującego szyfrowanie
dynamiczne
●Protokół SNMP v3 włączony,
protokół SNMP v1/v2c
wyłączony
●Usługa Telnet wyłączona
●Hasła ustawione
●Lista sterowania dostępem
zawiera określone wpisy,
a połączenia HTTP
są sprawdzane
●Panel sterowania drukarki
zablokowany
Wysoki
Zaawansowane zabezpieczenia dla niezaufanych,
profesjonalnie zarządzanych środowisk.
Dostęp jest ograniczony do uwierzytelnianych
hostów, które są określone na liście sterowania
dostępem. Szyfrowanie zapewnia poufność danych;
komunikacja sieciowa w trybie zwykłego tekstu
nie jest używana.
PRZESTROGA: Ustawienia związane z włączeniem
zasilania (na przykład konfiguracje z serwera
BootP/TFTP lub DHCP/TFTP) mogą zmienić
ustawienia serwera druku po jego wyłączeniu
i ponownym włączeniu. Zawsze potwierdzaj
zamierzone ustawienia po włączeniu zasilania.
Tabela 7.2 Ustawienia kontroli dostępu
Ustawienia Poziom kontroli dostępu
PLWW 199
8
Diagnostyka serwera druku HP Jetdirect
Wstęp
W tym rozdziale opisane są metody diagnostyki i usuwania problemów
związanych z serwerem druku HP Jetdirect.
Schemat diagnostyczny będzie pomocny przy wybieraniu prawidłowej
procedury diagnostycznej w następujących przypadkach:
●Problemy z drukarką.
●Problemy z instalacją i podłączeniem sprzętu HP Jetdirect.
●Problemy związane z siecią.
Przy przeprowadzaniu diagnostyki serwera druku HP Jetdirect przydatne mogą
się okazać następujące materiały pomocnicze:
●Strona konfiguracji Jetdirect (zobacz Rozdział 9).
●Strona konfiguracji lub diagnostyczna drukarki.
●Dokumentacja towarzysząca drukarce.
●Dokumentacja towarzysząca serwerowi druku HP Jetdirect.
●Diagnostyczne programy narzędziowe dostarczane wraz
z oprogramowaniem sieciowym (na przykład programy narzędziowe
systemu Novell NetWare, programy narzędziowe TCP/IP lub aplikacje
do zarządzania drukarkami sieciowymi, takie jak HP Web Jetadmin).
Uwaga Odpowiedzi na często zadawane pytania dotyczące
instalowania i konfigurowania serwerów druku HP Jetdirect
można znaleźć, szukając produktu HP Jetdirect pod
adresem http://www.hp.com/support/net_printing.
PLWW Diagnostyka serwera druku HP Jetdirect 200
Zerowanie do standardowych ustawień
fabrycznych
Parametry serwera druku HP Jetdirect (np. adres IP) można wyzerować
do standardowych wartości fabrycznych za pomocą następujących czynności:
PRZESTROGA W przypadku bezprzewodowych serwerów druku
HP Jetdirect wyzerowanie do standardowych ustawień
fabrycznych może spowodować utratę przez serwer druku
bezprzewodowego połączenia z siecią. Może być konieczna
ponowna konfiguracja bezprzewodowych ustawień
sieciowych i ponowna instalacja serwera druku.
Certyfikat Jetdirect X.509 zainstalowany dla bezpiecznych
usług sieci web SSL/TLS zostanie zapisany podczas
zimnego zerowania do standardowych wartości
fabrycznych. Jednakże certyfikat wystawcy certyfikatów
(CA) zainstalowany w celu sprawdzania serwera
uwierzytelniania w sieci nie zostanie zapisany.
●Drukarka HP LaserJet z wewnętrznym serwerem druku EIO
W większości przypadków można powrócić do standardowych ustawień
fabrycznych wewnętrznego serwera druku HP Jetdirect, przeprowadzając
tzw. zimne zerowanie drukarki. W przypadku niektórych drukarek
HP LaserJet zimne zerowanie odbywa się przez włączenie i wyłączenie
drukarki z jednoczesnym przytrzymaniem wciśniętego przycisku Go.
W przypadku innych drukarek należy zajrzeć do załączonej instrukcji.
Można też odwiedzić witrynę http://www.hp.com/go/support i wyszukać
plik dokumentu bpj02300.html.
Uwaga Niektóre drukarki umożliwiają wyzerowanie do ustawień
fabrycznych za pośrednictwem panelu sterowania drukarki.
Jednak opcja zerowania drukarki może nie spowodować
wyzerowania ustawień serwera druku HP Jetdirect.
Po podjęciu próby wyzerowania do standardowych wartości
fabrycznych, wydrukuj stronę konfiguracji urządzenia
Jetdirect, aby sprawdzić, czy zostały przypisane wartości
ustawień fabrycznych.
PLWW Diagnostyka serwera druku HP Jetdirect 201
PRZESTROGA Wyzerowanie drukarki spowoduje, że wszystkim
ustawieniom drukarki zostaną przywrócone ich domyślne
ustawienia fabryczne. Po wyzerowaniu drukarki może się
okazać potrzebne użycie panelu sterowania drukarki w celu
ponownej konfiguracji ustawień drukarki, zgodnie
z wymaganiami użytkowników.
●Wewnętrzne serwery druku HP Jetdirect LIO
Serwery druku HP Jetdirect LIO należy zerować, przytrzymując przycisk
Test na serwerze druku podczas wkładania serwera druku do gniazda LIO.
Ponieważ serwer druku LIO pobiera prąd zasilający z drukarki, drukarka
musi być włączona.
●Zewnętrzne serwery druku HP Jetdirect
Aby wyzerować zewnętrzny serwer druku HP Jetdirect, należy podczas
podłączania kabla zasilającego przytrzymać przycisk Test znajdujący się
na serwerze druku.
Po zimnym zerowaniu systemy sieciowe mogą utracić swe połączenia
z drukarką.
PLWW Diagnostyka serwera druku HP Jetdirect 202
Diagnostyka ogólna
Schemat diagnostyczny — ocena problemu
Rysunek 8.1 Ocena problemu
Czy drukarka
jest włączona
i w trybie online?
Czy możesz
wydrukować stronę
konfiguracji?
Czy panel
sterowania drukarki
wyświetla komunikat
„GOTOWE”?
Czy na stronie
konfiguracji pojawił
się komunikat „Karta
I/O gotowa”?
Czy drukarka
komunikuje
się z siecią?
Jeżeli problem utrzymuje się,
zapoznaj się z dokumentacją sieci.
Zapoznaj się z procedurą 4
Zapoznaj się z rozdziałem 9
Zapoznaj się z procedurą 3
Zapoznaj się z procedurą 2
Zapoznaj się z procedurą 1
NIE
NIE
NIE
NIE
NIE
TAK
TAK
TAK
TAK
TAK
PLWW Diagnostyka serwera druku HP Jetdirect 203
Procedura 1: sprawdzenie, czy drukarka jest włączona
i w trybie online
Upewnij się, że drukarka jest gotowa do drukowania, kierując się poniższą
listą czynności.
1. Czy drukarka jest podłączona do zasilania i włączona?
Sprawdź, czy drukarka jest podłączona i włączona. Jeśli problem nie
ustępuje, może to być wina uszkodzonego kabla zasilającego, źródła
zasilania lub samej drukarki.
2. Czy drukarka jest w trybie online?
Kontrolka trybu online powinna się świecić. Jeśli się nie świeci,
to należy nacisnąć odpowiedni przycisk (na przykład On Line lub Go),
aby przełączyć drukarkę w tryb online.
3. Czy wyświetlacz panelu sterowania drukarki jest pusty (w przypadku
drukarek z wyświetlaczem na panelu)?
■Sprawdź, czy drukarka jest włączona.
■Sprawdź, czy serwer druku HP Jetdirect jest poprawnie zainstalowany.
4. Czy świeci się kontrolka przesunięcia strony (jeśli jest)?
Zapalona kontrolka przesunięcia strony może wskazywać, że polecenie
przesunięcia strony nie zostało przesłane z danymi druku i drukarka
oczekuje na to polecenie. Wprowadź drukarkę w tryb offline, naciśnij
przycisk Form Feed (przesunięcie strony), a następnie ponownie
wprowadź drukarkę w tryb online.
5. Czy na wyświetlaczu panelu sterowania drukarki pojawił się napis inny
niż READY (GOTOWE)?
■Lista komunikatów o błędach związanych z siecią oraz sposobach
ich usuwania wymieniona jest w ramach procedury 3 w bieżącym
podrozdziale.
■Pełna lista komunikatów wyświetlanych na panelu sterowania
i czynności zaradczych powinna być dostępna w dokumentacji drukarki.
PLWW Diagnostyka serwera druku HP Jetdirect 204
Procedura 2: drukowanie strony konfiguracji HP Jetdirect
Strona konfiguracji serwera druku HP Jetdirect stanowi ważne narzędzie
diagnostyczne. Informacje na tej stronie ukazują stan sieci oraz serwera
druku HP Jetdirect. Możliwość wydrukowania strony konfiguracji stanowi
wskazówkę, że drukarka działa poprawnie. Rozdział 9 zawiera informacje
dotyczące strony konfiguracji HP Jetdirect.
Uwaga W przypadku sieci TCP/IP strona konfiguracji Jetdirect
może być również przeglądana w przeglądarce
z wykorzystaniem wbudowanego serwera sieci web
urządzenia Jetdirect. Więcej informacji zawiera Rozdział 4.
Jeżeli strona konfiguracji nie daje się wydrukować, sprawdź następujące
elementy:
1. Czy wykonano przy drukarce wszystkie niezbędne czynności,
aby wydrukować stronę konfiguracji?
Czynności wymagane do wydrukowania strony konfiguracji różnią się
w odniesieniu do różnych drukarek. Zapoznaj się ze szczegółowymi
instrukcjami wydruku strony konfiguracji, zamieszczonymi w instrukcji
obsługi drukarki lub instrukcji instalacji sprzętu serwera druku
HP Jetdirect.
2. Czy drukarka wykonuje właśnie zlecenie druku?
Nie można wydrukować strony konfiguracji HP Jetdirect, jeśli drukarka
przetwarza zlecenie druku. Poczekaj na zakończenie zlecenia druku
i dopiero potem wydrukuj stronę konfiguracji.
3. Czy na wyświetlaczu panelu sterowania drukarki pojawił się komunikat
o błędzie?
■Lista komunikatów o błędach związanych z siecią i sposobów ich
usuwania wymieniona jest w ramach procedury 3 w bieżącej sekcji.
■Pełna lista komunikatów wyświetlanych na panelu sterowania
i czynności zaradczych powinna być dostępna w dokumentacji drukarki.
PLWW Diagnostyka serwera druku HP Jetdirect 205
Procedura 3: korygowanie błędów wyświetlonych na wyświetlaczu
drukarki
Aby podjąć właściwe środki zaradcze w odpowiedzi na błędy zgłaszane poprzez
wyświetlacz panelu sterowania drukarki, sprawdź wymienione niżej kwestie.
Przyjęto tu założenie, że strona konfiguracji drukarki została już wydrukowana.
1. Czy na wyświetlaczu panelu sterowania drukarki wyświetlane
są komunikaty podobne do poniższych?
EIO X NIE DZIAŁA
8X.YYYY BŁĄD EIO
(gdzie X jest numerem gniazda EIO, a YYYY jest kodem błędu).
■Objaśnienia komunikatu o błędzie należy szukać w instrukcji obsługi
drukarki.
■Jeżeli oprogramowanie układowe serwera druku Jetdirect zostało
ostatnio zaktualizowane, należy wyłączyć go, a następnie włączyć
ponownie. W przypadku wewnętrznych kart Jetdirect wyłącz i włącz
ponownie drukarkę.
■Ponownie zainstaluj serwer druku HP Jetdirect, aby uzyskać pewność,
że jest poprawnie zainstalowany, a następnie sprawdź, czy wszystkie
złącza są właściwie połączone.
■Jeśli to możliwe, wydrukuj stronę konfiguracji HP Jetdirect i sprawdź
wszystkie parametry konfiguracji. Interpretację informacji zawartych
na stronie konfiguracji HP Jetdirect umożliwi Rozdział 9.
■Jeżeli drukarka ma kilka gniazd EIO, spróbuj użyć innego.
■Wyłącz drukarkę, wyjmij serwer druku HP Jetdirect, po czym włącz ją
ponownie. Jeśli komunikat o błędzie nie jest wyświetlany, gdy serwer
druku jest wyjęty z drukarki, to prawdopodobnie serwer druku
powodował błąd. Wymień serwer druku.
■Zanotuj wszystkie kody błędów i skontaktuj się z serwisem. Gdyby była
konieczna wymiana serwera druku HP Jetdirect w ramach gwarancji,
do wadliwego serwera dołącz wszystkie strony diagnostyczne
i konfiguracji.
2. Czy na wyświetlaczu jest wyświetlany komunikat INICJALIZACJA
EIOX / NIE WYŁĄCZAJ?
Zaczekaj 10 minut, a następnie sprawdź, czy komunikat zniknął. Jeżeli
pozostanie, może być konieczna wymiana serwera druku HP Jetdirect.
PLWW Diagnostyka serwera druku HP Jetdirect 206
3. Czy na wyświetlaczu panelu sterowania drukarki wyświetlany jest napis
40 BŁĄD?
Serwer druku HP Jetdirect stwierdził przerwę w przesyłaniu danych.
Gdy ten błąd się pojawia, drukarka przechodzi w tryb rozłączenia.
Przyczyną przerwy w łączności może być przerwanie fizycznego
połączenia w sieci lub wyłączenie serwera. Jeżeli w drukarce dostępna jest
opcja automatycznej kontynuacji i jest ona nieaktywna lub wyłączona,
to po rozwiązaniu problemu z łącznością należy nacisnąć odpowiedni
przycisk na drukarce (na przykład Continue lub Go) w celu ponownego
wprowadzenia drukarki w tryb online. Włączenie funkcji automatycznej
kontynuacji wymusza ponowne włączenie się drukarki bez konieczności
interwencji ze strony użytkownika. Jednak nie rozwiązuje to problemu
zerwanego połączenia.
4. Czy na wyświetlaczu jest wyświetlany komunikat o inicjalizacji (INIT)?
Jest to normalny komunikat. Należy zaczekać około 3 minut,
aby komunikat zniknął lub pojawił się inny. Gdyby został wyświetlony
inny komunikat, należy zajrzeć do dokumentacji drukarki lub stron
konfiguracji, aby znaleźć dodatkowe informacje.
5. Czy na wyświetlaczu widnieje komunikat inny niż GOTOWE lub inne
wymienione w tym podrozdziale?
Pełna lista komunikatów wyświetlanych na panelu sterowania i czynności
zaradczych powinna być dostępna w dokumentacji drukarki.
PLWW Diagnostyka serwera druku HP Jetdirect 207
Procedura 4: rozwiązywanie problemów z łącznością między
drukarką a siecią
Sprawdź następujące elementy, aby ustalić, czy łączność między drukarką
a siecią jest poprawna. Przyjęto tu założenie, że strona konfiguracji Jetdirect
została już wydrukowana.
1. Czy występują problemy związane z połączeniem fizycznym między stacją
roboczą lub serwerem plików a serwerem druku HP Jetdirect?
Sprawdź kable, połączenia i konfigurację routera sieci. Sprawdź,
czy długość kabli sieciowych jest zgodna ze specyfikacją sieci. Sprawdź,
czy bezprzewodowe ustawienia sieciowe są poprawnie skonfigurowane.
2. Czy kable sieciowe są należycie podłączone?
Sprawdź, czy drukarka jest podłączona do sieci za pomocą odpowiedniego
portu i kabla serwera druku HP Jetdirect. Sprawdź każde połączenie
kablowe, aby upewnić się, czy jest dobrze zamocowane i znajduje się
na właściwym miejscu. Jeżeli problem nie ustępuje, spróbuj zastosować
inne kable lub porty na koncentratorze lub nadajniku-odbiorniku.
3. Czy dla serwerów druku 10/100Base-TX jest wyłączone automatyczne
uzgadnianie?
Prawidłowe działanie jest możliwe, gdy szybkość i tryb łączności serwera
druku są odpowiednie dla ustawień sieci. Automatyczne uzgadnianie
konfiguruje się za pomocą menu EIO na panelu sterowania drukarki.
4. Czy dodano do sieci jakieś oprogramowanie?
Upewnij się, że jest ono zgodne z prawidłowymi sterownikami drukarek
i zostało odpowiednio zainstalowane.
5. Czy inni użytkownicy mogą drukować?
Problem może być związany z konkretnym komputerem. Sprawdź
sterowniki sieci, sterowniki drukarek i przekierowania (przechwytywanie
w systemie Novell NetWare).
6. Jeśli inni użytkownicy mogą drukować, to czy posługują się oni tym samym
sieciowym systemem operacyjnym?
Sprawdź, czy w używanym systemie prawidłowo skonfigurowano sieciowy
system operacyjny.
PLWW Diagnostyka serwera druku HP Jetdirect 208
7. Czy dany protokół jest włączony na serwerze druku HP Jetdirect?
Sprawdź stan na stronie konfiguracji serwera druku Jetdirect. Informacje
dotyczące strony konfiguracji zawiera Rozdział 9. (W sieciach TCP/IP
do sprawdzenia stanu innych protokołów można także wykorzystać
wbudowany serwer sieci web. Zobacz Rozdział 4.)
8. Czy na stronie konfiguracji Jetdirect w sekcji protokołu znajduje się
komunikat o błędzie?
Listę komunikatów o błędach zawiera Rozdział 9 w części „Strona
konfiguracji urządzenia HP Jetdirect”.
9. Czy w przypadku korzystania z sieci Token Ring szybkość danych jest
prawidłowa?
Sprawdź aktualne ustawienia na stronie konfiguracji urządzenia Jetdirect.
Jeśli są nieprawidłowe, to skorzystaj z sekcji opisującej ustawienia sieci
Token Ring w przewodniku instalacji sprzętowej serwera druku.
10. Jeżeli używasz sieci Apple EtherTalk, to czy drukarka jest wyświetlana
w Wybieraczu?
■Sprawdź ustawienia sieci i urządzenia HP Jetdirect na stronie
konfiguracji Jetdirect. Informacje dotyczące strony konfiguracji zawiera
Rozdział 9.
■Potwierdź ustawienia sieciowe drukarki za pomocą jej panelu sterowania
(dotyczy drukarek z panelem sterowania).
■Znajdź rozdział o diagnostyce w pomocy online programu HP LaserJet.
■Sprawdź, czy w drukarce zainstalowano opcję języka PostScript.
11. Jeżeli jesteś w sieci TCP/IP, to czy możesz używać usługi Telnet
do bezpośredniego drukowania na drukarce?
Użyj następującego polecenia usługi Telnet:
telnet <adres IP> <port>
gdzie <adres IP> jest adresem IP przypisanym do serwera druku
HP Jetdirect, a <port> to port 9100. [Port 9101 lub 9102 do przesyłania
danych serwera druku HP Jetdirect może być też odpowiednio używany
z portem 2 (9101) lub 3 (9102) wieloportowego, zewnętrznego
serwera druku.]
W sesji usługi Telnet wpisz dane i naciśnij klawisz Enter. Powinien
nastąpić wydruk danych na drukarce (może zajść potrzeba ręcznego
wysunięcia strony).
PLWW Diagnostyka serwera druku HP Jetdirect 209
12. Czy nazwa drukarki jest wyświetlana w programie HP Web Jetadmin lub
innej aplikacji do zarządzania?
■Sprawdź ustawienia sieci i urządzenia HP Jetdirect na stronie
konfiguracji Jetdirect. Informacje dotyczące strony konfiguracji zawiera
Rozdział 9.
■Potwierdź ustawienia sieciowe drukarki za pomocą jej panelu sterowania
(dotyczy drukarek z panelem sterowania).
■Zapoznaj się z sekcją diagnostyczną w pomocy online programu HP Web
Jetadmin.
13. Jeżeli korzystasz z systemu Microsoft Windows NT 4.0 (DLC/LLC),
to czy drukarka jest wyświetlana w oknie dialogowym Dodaj port
peryferyjny sieci Hewlett-Packard ?
■Sprawdź ustawienia sieci i urządzenia HP Jetdirect na stronie
konfiguracji Jetdirect. Informacje dotyczące strony konfiguracji zawiera
Rozdział 9.
■Potwierdź ustawienia sieciowe drukarki za pomocą jej panelu sterowania
(dotyczy drukarek z panelem sterowania).
■Upewnij się, że drukarka jest włączona do tej samej fizycznej podsieci
i że nie jest podłączona za pośrednictwem routera.
14. Czy w obsługiwanych systemach drukarka odpowiada wymaganiom
programu HP Web Jetadmin?
■Sprawdź ustawienia sieci i urządzenia HP Jetdirect na stronie
konfiguracji Jetdirect. Informacje dotyczące strony konfiguracji zawiera
Rozdział 9.
■Potwierdź ustawienia sieciowe drukarki za pomocą jej panelu sterowania
(dotyczy drukarek z panelem sterowania).
■Zapoznaj się z sekcją diagnostyczną w pomocy online programu HP Web
Jetadmin.
PLWW Diagnostyka serwera druku HP Jetdirect 210
Diagnostyka bezprzewodowych serwerów druku
Nie można nawiązać łączności podczas początkowej konfiguracji
Sprawdź, czy:
●Komputer bezprzewodowy jest skonfigurowany zgodnie z domyślnymi
ustawieniami sieci bezprzewodowej serwera druku HP Jetdirect:
■Tryb komunikacji: Ad hoc
■Nazwa sieci (SSID): hpsetup
■Szyfrowanie (WEP): <wyłączone>
Uwaga W nazwie sieci (SSID) uwzględniana jest wielkość liter.
Nazwę „hpsetup” należy wpisać małymi literami.
●Serwer druku HP Jetdirect jest włączony i działa prawidłowo (należy
wydrukować stronę konfiguracji urządzenia Jetdirect).
●Użytkownik jest w zasięgu serwera druku HP Jetdirect.
●Łącznie w sieci Ad hoc jest mniej niż sześć urządzeń (o identyfikatorze
SSID równym „hpsetup”).
●W pobliżu nie ma żadnego punktu dostępu o identyfikatorze SSID równym
„hpsetup”.
●Nie zachodzi jednoczesne konfigurowanie wielu serwerów druku. Jeśli jest
wiele serwerów druku, to należy wyłączyć wszystkie oprócz
konfigurowanego.
PLWW Diagnostyka serwera druku HP Jetdirect 211
Nie można nawiązać łączności po początkowej konfiguracji
Jeśli konfigurowanie połączenia sieciowego bezprzewodowego serwera druku
HP Jetdirect z siecią się powiodło, ale komputery w sieci nie mogą łączyć się
z drukarką (włącznie z poleceniem ping), należy:
●Wydrukować stronę konfiguracji urządzenia Jetdirect i sprawdzić wszystkie
ustawienia konfiguracji sieci. Zazwyczaj przyczyną błędów są następujące
niepoprawne wpisy:
■Tryb komunikacji (Ad hoc lub Infrastructure)
■Nazwa sieci (SSID), w której uwzględniana jest wielkość liter
■Metoda uwierzytelniania
■Poziom szyfrowania, wpisy kluczy szyfrowania lub określony klucz
transmisji
■adres IP
■Identyfikator BSSID (Basic Service Set Identifier), zapewniający
odróżnianie jednej sieci bezprzewodowej LAN od innej, nawet jeśli mają
one taki sam identyfikator SSID.
●Sprawdzić, czy drukarka jest w zasięgu sieci. Zobacz sekcję „Ulepszanie
odbioru i zwiększanie wydajności” w tym rozdziale.
●Za pomocą bezprzewodowego komputera PC i jego narzędzi sprawdzić moc
sygnału w pobliżu drukarki. Wykryta moc sygnału powinna być podobna
do wartości wykrywanej przez serwer druku i wyświetlanej na stronie
konfiguracji urządzenia HP Jetdirect.
Skonfigurowany kanał jest inny niż wyświetlany na stronie
konfiguracji
(Dotyczy tylko trybu Ad hoc) Narzędzia do konfigurowania firmy HP
umożliwiają wybranie na bezprzewodowym serwerze druku HP Jetdirect
kanału 10 (ustawienie standardowe) lub 11. Ten kanał jest używany tylko
w przypadku, gdy serwer druku wysyła emisję nazwy sieciowej (SSID)
po niepowodzeniu wykrycia istniejącej sieci bezprzewodowej i dołączenia
do niej. Jeśli serwer druku może dołączyć do sieci, to konfiguruje ponownie
swój kanał na kanał używany w sieci.
Na stronie konfiguracji urządzenia Jetdirect wyświetlany jest kanał sieciowy
faktycznie używany w sieci. Nie jest na niej wyświetlany kanał służący do emisji
w przypadku niewykrycia sieci.
PLWW Diagnostyka serwera druku HP Jetdirect 212
Nie można użyć kreatora HP Jetdirect Wireless Setup Wizard
Kreator HP Jetdirect Wireless Setup Wizard (w systemie Windows) służy
do konfigurowania bezprzewodowego serwera druku HP Jetdirect przy użyciu
ustawień połączenia sieci bezprzewodowej, umożliwiających dostęp
do danej sieci.
Jeśli nie można użyć tego kreatora, to należy zapoznać się z innymi
możliwościami, opisanymi w Przewodniku administratora serwera druku
HP Jetdirect odpowiednim dla danego modelu, zawartym na dysku CD-ROM
z oprogramowaniem urządzenia HP Jetdirect. Inne dostępne narzędzia to:
●wbudowany serwer sieci web (zobacz Rozdział 4 i Dodatek B)
●usługa Telnet (zobacz Rozdział 3)
●panel sterowania drukarki w przypadku niektórych drukarek
(zobacz Dodatek C)
Uwaga W przypadku użycia tych narzędzi konfigurowanie
niektórych parametrów może być niemożliwe.
Ulepszanie odbioru i zwiększanie wydajności
Sygnały radiowe sieci bezprzewodowej LAN mogą przenikać wiele konstrukcji
we wnętrzach budynków, jak również omijać przeszkody dzięki odbiciom.
Na zasięg i wydajność łączności bezprzewodowej ma jednak wpływ wiele
różnych czynników, takich jak liczba użytkowników, jakość sprzętu
bezprzewodowego i jego fizyczne rozmieszczenie, a także obecność źródeł
zakłóceń sygnałów radiowych (na przykład kuchenki mikrofalowe i telefony
bezprzewodowe używają podobnych częstotliwości, które mogą zakłócać
sygnały sieci LAN). Na ogół szybkość transmisji danych bezprzewodowego
serwera druku HP Jetdirect będzie maleć wraz ze wzrostem odległości, ilości
przeszkód i zakłóceń.
PLWW Diagnostyka serwera druku HP Jetdirect 213
Objawy
●Dioda LED stanu łączności bezprzewodowej jest żółta.
●Moc sygnału (patrz strona konfiguracji urządzenia HP Jetdirect lub
wbudowany serwer sieci web) jest niska lub śladowa.
●Zlecenia druku są wykonywane bardzo powolnie.
Czynności naprawcze
●Zmień pozycję drukarki lub bezprzewodowego serwera druku HP Jetdirect.
Na ogół skierowanie serwera druku wprost na punkt dostępu lub komputer
PC poprawia odbiór i wydajność.
●Zmniejsz liczbę źródeł zakłóceń lub usuń je. Metalowe przedmioty mogą
pochłaniać lub tłumić sygnały radiowe, a urządzenia takie jak kuchenki
mikrofalowe i telefony bezprzewodowe pracują na podobnych
częstotliwościach radiowych.
●Zmniejsz odległość między drukarką a punktem dostępu lub
bezprzewodowym komputerem PC. Można to wykonać przez:
■przemieszczenie drukarki
■przemieszczenie punktu dostępu lub bezprzewodowego komputera PC
■dodanie dodatkowego punktu dostępu (tylko w trybie Infrastructure)
●Podnieś antenę punktu dostępu. W większości pomieszczeń biurowych
podniesienie anteny punktu dostępu poprawia zasięg i wydajność wszelkich
urządzeń bezprzewodowych.
●Dodaj antenę zewnętrzną do bezprzewodowego serwera druku HP Jetdirect
(jeśli obsługuje on anteny zewnętrzne). W większości pomieszczeń
biurowych podniesienie zewnętrznej anteny serwera druku poprawia jego
zasięg i wydajność.
PLWW Diagnostyka serwera druku HP Jetdirect 214
Niepowodzenie pobierania oprogramowania układowego
Bezprzewodowe serwery druku HP Jetdirect obsługują instalację sieciową, czyli
pobieranie oprogramowania układowego w celu zapewnienia obsługi nowych
lub lepszych funkcji. Tak jak w przypadku innych serwerów druku HP Jetdirect,
uaktualnienia można pobierać za pomocą narzędzi takich jak program
HP Download Manager (w systemie Windows), program HP Web JetAdmin
lub protokół FTP (File Transfer Protocol).
●Jeśli nie można ukończyć pobierania oprogramowania układowego,
to należy je ponownie uruchomić bez wyłączania i włączania serwera druku.
●Jeśli podczas pobierania nastąpi zanik zasilania i trzeba ponownie
uruchomić serwer druku, następne kroki są zależne od tego, czy serwer
druku jest skonfigurowany do uwierzytelniania na serwerze.
Jeśli uwierzytelnianie na serwerze nie jest stosowane
Jeśli niepowodzenie pobrania oprogramowania układowego wystąpi
na bezprzewodowym serwerze druku HP Jetdirect nieskonfigurowanym
do uwierzytelniania na serwerze, wystarczy ponownie uruchomić proces
pobierania i spróbować ponownie. W przypadku wyłączenia i włączenia
zasilania na serwerze druku zostanie przywrócona konfiguracja sprzed awarii
pobierania.
Jeśli uwierzytelnianie na serwerze jest stosowane
PRZESTROGA O ile to tylko możliwe, nie należy wyłączać i włączać
lub powtórnie inicjalizować serwera druku. Wystarczy
ponownie uruchomić proces pobierania i spróbować
ponownie. Po wyłączeniu i włączeniu zasilania serwer druku
utraci ustawienia parametrów uwierzytelniania i nie będzie
mieć dostępu do sieci.
W przypadku wyłączenia i włączenia zasilania lub
ponownego uruchomienia serwera druku należy wykonać
poniższe procedury.
Bezprzewodowe serwery druku HP Jetdirect obsługują metody
uwierzytelniania protokołu 802.1x EAP.
PLWW Diagnostyka serwera druku HP Jetdirect 215
W przypadku utraty połączenia z siecią bezprzewodową wskutek wyłączenia
i włączenia zasilania serwera druku należy wykonać następujące kroki:
1. Zainstaluj narzędzie do pobierania (takie jak program HP Download
Manager lub HP Web Jetadmin) na zgodnym komputerze
bezprzewodowym.
2. Skopiuj pliki uaktualnienia oprogramowania układowego na komputer
bezprzewodowy.
3. Skonfiguruj ustawienia łączności bezprzewodowej na komputerze zgodnie
z domyślnymi ustawieniami sieci bezprzewodowej serwera druku
HP Jetdirect:
■Tryb komunikacji: Ad hoc
■Nazwa sieci (SSID): hpsetup
■Szyfrowanie (WEP): <wyłączone lub uniemożliwione>
Uwaga Z powodu stanu bezprzewodowego serwera druku
HP Jetdirect po niepowodzeniu pobrania, wyłączeniu
i ponownym włączeniu zasilania nie można skonfigurować
serwera druku za pomocą kreatora HP Wireless Setup.
4. Na komputerze bezprzewodowym utwórz ścieżkę IP do domyślnego
adresu IP na bezprzewodowym serwerze druku HP Jetdirect. Na przykład
jeżeli domyślnym adresem jest 192.0.0.192, skorzystaj z jednej
z następujących metod:
■Użyj polecenia „route add” w wierszu polecenia systemu albo
■Skonfiguruj ponownie adres IP komputera zgodnie z domyślną siecią IP
serwera druku Jetdirect (na przykład użyj adresu 192.0.0.193).
5. Uruchom narzędzie do pobierania firmy HP i ukończ pobieranie
oprogramowania układowego.
6. Po pomyślnym ukończeniu pobierania oprogramowania układowego
ponownie uruchom serwer druku. Zostaną przywrócone ustawienia
konfiguracji sprzed awarii pobierania oprogramowania układowego.
PLWW Diagnostyka serwera druku HP Jetdirect 216
Diagnostyka konfiguracji LPD w systemie UNIX
Uwaga W opisie przyjęto, że dla bezprzewodowych serwerów druku
HP Jetdirect zostało ustanowione bezprzewodowe
połączenie z siecią.
Poniżej opisano metody diagnostyki problemów z drukowaniem przy użyciu
serwera druku HP Jetdirect.
1. Wydrukuj stronę konfiguracji Jetdirect.
2. Sprawdź, czy wartości konfiguracji IP są poprawne. Jeśli nie, to ponownie
skonfiguruj serwer druku HP Jetdirect.
3. Zaloguj się na hoście i wpisz:
ping <adres IP>
gdzie <adres IP> jest adresem IP przypisanym do drukarki.
4. Jeśli wynik testu ping jest negatywny, upewnij się, że adres IP na stronie
konfiguracji jest poprawny. Jeśli tak, to przyczyna problemu tkwi w sieci.
5. Jeśli test ping zakończył się pomyślnie, wydrukuj plik testowy. W wierszu
polecenia systemu UNIX wpisz:
lpr -Pnazwa_drukarki plik_testowy (systemy standardu
BSD i systemy Linux)
gdzie nazwa_drukarki jest nazwą danej drukarki, a plik_testowy
to odpowiedni plik (ASCII, PCL, PostScript, HP-GL/2 lub typu text)
dla drukarki zdefiniowanej przy znaczniku :rp w pliku printcap.
6. Jeśli plik testowy nie daje się wydrukować, wykonaj następujące czynności:
■Sprawdź wpisy w pliku printcap.
■Sprawdź stan drukarki (za pomocą LPC lub podobnego procesu).
■Przeanalizuj zawartość pliku dziennika danej drukarki, na przykład:
/usr/spool/lpd/nazwa_pliku_dziennika_bledow
■Sprawdź inne pliki dzienników, takie jak
HP-UX: /usr/adm/syslog
PLWW Diagnostyka serwera druku HP Jetdirect 217
7. Jeżeli plik testowy został wydrukowany, lecz jest niewłaściwie
sformatowany, należy wykonać następujące czynności:
■Sprawdź znacznik :rp w pliku printcap.
Przykład 1 (proponowana nazwa drukarki ASCII lub tekstowej):
text | lj1_text:\
:lp=:\
:rm=laserjet1:\
:rp=text:\
:lf=/usr/spool/lpd/ERRORLOG:\
:sd=/usr/spool/lpd/lj1_text:
Przykład 2 (sugerowana nazwa drukarek PostScript, PCL lub- HP-GL/2):
raw | lj1_raw:\
:lp=:\
:rm=laserjet:\
:rp=raw:\
:lf=/usr/spool/lpd/ERRORLOG:\
:sd=/usr/spool/lpd/lj1_raw:
8. Sprawdź, czy drukarka jest ustawiona do druku podanego rodzaju pliku
testowego, to znaczy: PCL, PostScript, HP-GL/2 lub ASCII.
9. Sprawdź, czy drukarka nie została wyłączona lub czy nie utraciła
połączenia LAN w trakcie wykonywania zlecenia druku. Kolejki LPD
mogą zostać zablokowane lub przestać przesyłać dane, jeżeli drukarka
została wyłączona lub połączenie z siecią LAN zostało zerwane w trakcie
wykonywania zlecenia druku przez drukarkę. (Przykład: drukarka mogła
zostać wyłączona w celu usunięcia zaciętego papieru.)
Wydaj polecenie HP-UX: lpstat -Pqname, aby stwierdzić, czy kolejka
została zablokowana po ponownym włączeniu drukarki lub po ponownym
ustanowieniu połączenia.
Wyłączoną kolejkę można ponownie uruchomić za pomocą następującego
polecenia:
HP-UX: enable qname
PLWW 218
9
Strona konfiguracji urządzenia HP Jetdirect
Wstęp
Strona konfiguracji urządzenia HP Jetdirect jest ważnym narzędziem służącym
do zarządzania lub rozwiązywania problemów dotyczących serwerów druku
HP Jetdirect. Na tej stronie znajdują się informacje identyfikacyjne (takie
jak: model urządzenia HP Jetdirect, wersja oprogramowania układowego,
adres sprzętowy sieci LAN) oraz parametry stanu i konfiguracyjne
obsługiwanych protokołów sieciowych. Dostępne są także statystyki dotyczące
sieci, zebrane przez serwer druku.
Strona konfiguracji HP Jetdirect może zostać wydrukowana bezpośrednio
na podłączonej drukarce. Format strony konfiguracji Jetdirect zależy
od następujących czynników:
■model drukarki
■model HP Jetdirect oraz wersja oprogramowania układowego
W przypadku drukarek firmy HP z zainstalowanym serwerem druku
HP Jetdirect EIO (Enhanced I/O) strona konfiguracji Jetdirect zostanie
automatycznie wydrukowana po wydrukowaniu strony konfiguracji drukarki.
Aby uzyskać instrukcje, należy zapoznać się z dokumentacją drukarki.
Stronę konfiguracji HP Jetdirect można także przeglądać przez sieć za pomocą
narzędzia do zarządzania (na przykład programu HP Web Jetadmin) lub
korzystając z wbudowanego serwera sieci Web serwera druku HP Jetdirect
(zobacz Rozdział 4).
Komunikaty o błędach pola Stan
Strona konfiguracji HP Jetdirect zawiera kilka pól stanu dotyczących serwera
druku i obsługiwanych protokołów. W polu Stan może być wyświetlanych kilka
kodów błędu i związanych z nimi komunikatów o błędach. Aby uzyskać
informacje dotyczące każdego z komunikatów o błędach, zobacz Tabela 9.12.
PLWW Strona konfiguracji urządzenia HP Jetdirect 219
Format strony konfiguracji
Typową stronę konfiguracji serwera druku Jetdirect przedstawia Rysunek 9.1.
Informacje zawarte na stronie konfiguracji będą różne w zależności
od serwera druku.
Rysunek 9.1 Typowa strona konfiguracji urządzenia Jetdirect
Strona konfiguracji serwera druku Jetdirect jest podzielona na sekcje zgodnie
z poniższą tabelą. W pozostałej części rozdziału zostały opisane szczegółowe
opisy parametrów i ich ustawień, włącznie z komunikatami o błędach,
dla każdej sekcji.
PLWW Strona konfiguracji urządzenia HP Jetdirect 220
Nazwa sekcji Opis
Konfiguracja
urządzenia HP
Jetdirect lub
Informacje ogólne
Określa serwer druku HP Jetdirect i zawiera jego stan ogólny. Więcej
informacji na temat elementów w tej sekcji zawiera Tabela 9.1.
(Komunikaty o błędach — zobacz Tabela 9.12).
Informacje
o drukarce USB
(Dotyczy tylko zewnętrznych serwerów druku HP Jetdirect) Zawiera
aktualny stan połączenia USB z drukarką. Zobacz Tabela 9.2.
(Komunikaty o błędach — zobacz Tabela 9.12.).
Bezprzewodowe
standardu
802.11B
(Tylko bezprzewodowe serwery druku HP Jetdirect) Zawiera bieżący
stan połączenia bezprzewodowego i określa skonfigurowane parametry
bieżącego bezprzewodowego połączenia sieciowego. Zobacz
Tabela 9.3. Komunikaty o błędach są także podane w tabeli.
Ustawienia
zabezpieczeń
Zawiera bieżący stan parametrów konfiguracyjnych i zabezpieczeń
dostępu. Zobacz Tabela 9.4.
Statystyka sieci (Dotyczy tylko kablowych serwerów druku HP Jetdirect) Zawiera
aktualne wartości różnych parametrów sieci monitorowanych przez
serwer druku HP Jetdirect. Zobacz Tabela 9.5.
TCP/IP Zawiera aktualne wartości stanu i parametrów protokołów sieciowych
TCP/IP. Zobacz Tabela 9.6. (Komunikaty o błędach — zobacz
Tabela 9.12).
IPX/SPX Zawiera aktualne wartości stanu i parametrów protokołów sieciowych
IPX/SPX. Zobacz Tabela 9.7. (Komunikaty o błędach — zobacz
Tabela 9.12).
Novell/NetWare Zawiera aktualne wartości stanu i parametrów sieci Novell NetWare.
Zobacz Tabela 9.8. (Komunikaty o błędach — zobacz Tabela 9.12).
AppleTalk (Tylko w sieci Ethernet) Zawiera aktualne wartości stanu i parametrów
protokołów sieciowych AppleTalk. Zobacz Tabela 9.9. (Komunikaty
o błędach — zobacz Tabela 9.12).
DLC/LLC Zawiera aktualne wartości stanu i parametrów protokołów sieciowych
DLC/LLC. Zobacz Tabela 9.10. (Komunikaty o błędach — zobacz
Tabela 9.12).
Diagnostyka sieci
Token Ring
(Tylko w sieci Token Ring) Zawiera dodatkowy stan diagnostyczny
wykryty przez serwery druku sieci Token Ring. Zobacz Tabela 9.11.
(Komunikaty o błędach — zobacz Tabela 9.12).
PLWW Strona konfiguracji urządzenia HP Jetdirect 221
Komunikaty strony konfiguracji
Konfiguracja urządzenia HP Jetdirect/Informacje ogólne
Informacje w tej sekcji dotyczą ogólnej konfiguracji serwera druku HP Jetdirect
zgodnie z opisem, który zawiera Tabela 9.1. Komunikaty o błędach
— zobacz Tabela 9.12.
Tabela 9.1 Konfiguracja serwera druku HP Jetdirect (1 z 2)
Komunikat Opis
STAN: Aktualny stan serwera druku HP Jetdirect.
KARTA I/O GOTOWA: serwer druku HP Jetdirect uzyskał
połączenie z siecią i oczekuje na dane.
INICJALIZACJA KARTY I/O: serwer druku HP Jetdirect inicjuje
protokoły sieciowe. Więcej informacji znajduje się w wierszu
stanu każdego z protokołów na stronie konfiguracji.
KARTA I/O NIEGOTOWA: występuje problem z serwerem druku
lub z jego konfiguracją.
Jeśli serwer druku nie jest gotowy, to wyświetlony zostanie kod
błędu oraz komunikat. Więcej informacji — zobacz Tabela 9.12.
NUMER MODELU: Numer modelu serwera druku HP Jetdirect (na przykład
J6057A).
ADRES SPRZĘTOWY: 12-cyfrowy, szesnastkowy sieciowy adres sprzętowy (MAC)
serwera druku HP Jetdirect zainstalowanego w drukarce lub
urządzeniu. Ten adres jest przypisany przez producenta.
WERSJA
OPROGRAMOWANIA
UKŁADOWEGO:
Numer wydania oprogramowania układowego serwera druku
HP Jetdirect aktualnie zainstalowanego w drukarce. Format:
X.NN.NN, gdzie X jest literą zależną od modelu serwera druku
HP Jetdirect.
WYBÓR PORTU: (Tylko w sieci Ethernet) Określa port na serwerze druku
HP Jetdirect, który został wykryty do użycia:
BRAK: serwer druku nie jest włączony do sieci.
RJ-45: Port sieciowy RJ-45 jest połączony.
PRZEPUSTOWOŚĆ: Określa przepustowość sieci Token Ring skonfigurowaną
na serwerze druku HP Jetdirect: 4 Mb/s lub 16 Mb/s.
Ustawienie musi odpowiadać przepustowości sieci.
Do konfigurowania przepustowości służy przełącznik
w serwerze druku. Zobacz instrukcję instalowania sprzętu
serwera druku.
PLWW Strona konfiguracji urządzenia HP Jetdirect 222
LAA Adres administrowany lokalnie (LAA, Locally Administered
Address) identyfikuje określony przez użytkownika adres
sprzętowy LAN serwera druku, którego mogą wymagać
niektórzy administratorzy sieci. Standardowym adresem jest
ustawiany fabrycznie, domyślny adres sprzętowy serwera druku
w sieci LAN.
KONFIGURACJA
PORTU:
Identyfikuje konfigurację łącza portu RJ-45 na serwerze druku
HP Jetdirect 10/100Base-TX:
10BASE-T HALF: 10 Mb/s, dupleks połowiczny
10BASE-T FULL: 10 Mb/s, dupleks całkowity
100TX HALF: 100 Mb/s, dupleks połowiczny
100TX-FULL: 100 Mb/s, dupleks całkowity
NIEZNANY: serwer druku znajduje się w stanie inicjalizacji.
ROZŁĄCZONY: nie wykryto połączenia sieciowego. Sprawdź
kable sieciowe.
AUTOMATYCZNE
UZGADNIANIE
Określa, czy automatyczna negocjacja IEEE 802.3u na porcie
HP Jetdirect 10/100TX jest włączona (WŁ.) czy wyłączona
(WYŁ.).
WŁ. (domyślnie): Serwer druku HP Jetdirect będzie próbował
automatycznie się skonfigurować w sieci, przyjmując właściwą
prędkość (10 lub 100 Mb/s) i tryb (dupleks połowiczny lub
całkowity). Po zimnym zerowaniu automatyczne uzgadnianie jest
włączone.
WYŁ.: Należy ręcznie skonfigurować szybkość i tryb, korzystając
z menu EIO panelu sterowania drukarki. Jeżeli automatyczne
uzgadnianie jest wyłączone, to w celu zapewnienia
prawidłowego działania ustawienia muszą
odpowiadać ustawieniom sieci.
IDENTYFIKATOR
PRODUKCYJNY:
Kod identyfikacyjny wyrobu do użytku personelu internetowej
pomocy technicznej firmy HP.
DATA PRODUKCJI: Określa datę produkcji serwera druku HP Jetdirect.
Całkowita liczba
przesłanych pakietów
(Bezprzewodowe serwery druku HP Jetdirect standardu
802.11b) Całkowita liczba ramek (pakietów) przesłanych
bez błędów.
Całkowita liczba
odebranych pakietów
(Bezprzewodowe serwery druku HP Jetdirect standardu
802.11b) Całkowita liczba ramek (pakietów) odebranych przez
serwer druku HP Jetdirect bez błędów. Obejmuje to emisje,
pakiety multiemisji i pakiety zaadresowane do serwera druku.
Liczba ta nie obejmuje pakietów adresowanych indywidualnie
do innych węzłów.
Tabela 9.1 Konfiguracja serwera druku HP Jetdirect (2 z 2)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 223
Ustawienia drukarek USB
Ta sekcja dotyczy tylko zewnętrznych serwerów druku HP Jetdirect z portem
USB. Opis informacji dotyczących USB na stronie konfiguracji urządzenia
HP Jetdirect zawiera Tabela 9.2. W przypadku urządzeń firm innych niż HP
niektóre informacje mogą być niedostępne.
Tabela 9.2 Ustawienia USB
Komunikat Opis
Nazwa urządzenia Nazwa podłączonego urządzenia drukującego USB,
dostarczona przez producenta.
Producent Producent podłączonego urządzenia drukującego.
Numer seryjny Numer seryjny podłączonego urządzenia drukującego według
producenta.
Tryb komunikacji Aktualny tryb łączności USB:
●1284.4: standardowy protokół IEEE, tryb dla drukarek
i urządzeń wielofunkcyjnych („wszystko w jednym”)
umożliwiający łączność przy użyciu wielu kanałów
jednoczesnego drukowania, skanowania i przesyłania
informacji o stanie.
●MLC: zastrzeżony protokół firmy HP do obsługi wielu
kanałów logicznych, tryb dla drukarek i urządzeń
wielofunkcyjnych („wszystko w jednym”) umożliwiający
łączność przy użyciu wielu kanałów jednoczesnego
drukowania, skanowania i przesyłania informacji o stanie.
●Bidirectional (Dwukierunkowa): dwukierunkowa łączność
drukarki, wysyłanie danych druku na urządzenie drukujące
i zwrot informacji o stanie z urządzenia drukującego.
●Unidirectional (Jednokierunkowa): jednokierunkowa
łączność z urządzeniem drukującym.
●Device not found (Nie znaleziono urządzenia): nie wykryto
połączenia urządzenia drukującego. Należy sprawdzić
urządzenie i kable.
●Device not supported (Urządzenie nieobsługiwane):
podłączone urządzenie nie jest drukarką (jest to na przykład
aparat fotograficzny).
SZYBKOŚĆ USB (Tylko w serwerach druku z obsługą USB 2.0) Określa
automatycznie negocjowaną szybkość komunikacji przez port
USB między serwerem druku a urządzeniem.
Full Speed (Pełna szybkość): Szybkość 12 Mbit/s określona
w specyfikacjach USB v2.0, zgodnie ze specyfikacjami
USB v1.1.
Hi-Speed (Duża szybkość): 480 Mbit/s, tylko urządzenia zgodne
ze standardem USB v2.0.
Disconnected (Rozłączony): Port USB nie jest podłączony.
PLWW Strona konfiguracji urządzenia HP Jetdirect 224
Ustawienia bezprzewodowe 802.11b
Stan, parametry konfiguracji i komunikaty o błędach łączności
bezprzewodowej zawiera Tabela 9.3.
Tabela 9.3 802.11b – ustawienia bezprzewodowe (1 z 4)
Komunikat Opis
Stan Bieżący stan konfiguracji komunikacji bezprzewodowej
standardu 802.11b.
Ready (Gotowe): połączenie bezprzewodowe z siecią zostało
ustanowione.
●Tryb infrastruktury: skojarzony z punktem dostępu
i uwierzytelniony w sieci.
●Tryb ad hoc: komunikacja bezprzewodowa została
ustanowiona bezpośrednio z innymi urządzeniami
sieciowymi (punkty dostępu nie są stosowane w trybie
ad hoc).
Inicjalizacja: serwer druku uruchamia się, wykonując autotesty
i sprawdzając komunikację wewnętrzną.
Skanowanie: serwer druku wykonuje skanowanie
w poszukiwaniu określonej sieci. Komunikaty o stanie/
o błędach, które mogą także zostać wyświetlone,
są przedstawione poniżej.
●Tryb infrastruktury: serwer druku skanuje wszystkie kanały,
poszukując sieci (punktu dostępu) o określonym
identyfikatorze SSID.
●Tryb ad hoc: serwer druku skanuje wszystkie kanały,
poszukując sieci (punktu dostępu) o określonym
identyfikatorze SSID albo utworzył grupę roboczą, do której
nikt nie dołączył.
Błąd: wystąpił błąd połączenia bezprzewodowego, który
uniemożliwia skojarzenie z punktem dostępu lub uwierzytelnianie
w nim (tryb infrastruktury), albo też uniemożliwia połączenie
z siecią trybu ad hoc. Komunikaty o stanie/o błędach, które
mogą także zostać wyświetlone, są przedstawione poniżej.
Komunikaty o stanie/o błędach
●NIE WYKRYTO SYGNAŁU: (tylko w trybie infrastruktury)
serwer druku nie znalazł punktu dostępu ani nie wykrył
sygnału radiowego.
●SKANOWANIE W POSZUKIWANIU SSID: serwer druku
skanuje wszystkie kanały w poszukiwaniu urządzeń
o określonym identyfikatorze SSID. Sprawdź określony
SSID, sprawdź stan punktu dostępu (w trybie infrastruktury)
albo innych urządzeń bezprzewodowych.
Serwer druku będzie kontynuować skanowanie
w poszukiwaniu określonego identyfikatora SSID.
PLWW Strona konfiguracji urządzenia HP Jetdirect 225
●WYKONYWANIE UWIERZYTELNIANIA: jest wykonywane
uwierzytelnianie na poziomie łącza. W trybie infrastruktury
może być wykonywane również uwierzytelnianie na poziomie
serwera.
●UWIERZYTELNIANIE NIE POWIODŁO SIĘ: serwer druku
Jetdirect nie może uzyskać dostępu do sieci, ponieważ
wystąpił błąd uwierzytelniania. Błąd zależy od użytej metody
uwierzytelniania. Sprawdź metodę uwierzytelniania,
używając pola „Typ uwierzytelniania”.
●WYMAGANE SZYFROWANIE: szyfrowanie jest wymagane
w sieci, ale nie zostało one włączone na serwerze druku
Jetdirect. Sprawdź konfigurację szyfrowania.
Tryb komunikacji Określa topologię sieci bezprzewodowej skonfigurowaną
na serwerze druku Jetdirect:
Infrastruktury: połączenie bezprzewodowe z punktem dostępu
(brama, most, stacja bazowa), który odbiera i przekazuje dalej
ruch w sieci między wszystkimi węzłami sieci.
Ad hoc: bezpośrednie połączenie bezprzewodowe typu
peer-to-peer z wszystkimi węzłami sieci, bez routingu poprzez
punkt dostępu.
Nazwa sieci (SSID) Określa nazwę sieci (identyfikator zestawu usług), z którą
połączyła się drukarka.
Siła sygnału (1-5) Siła sygnału radiowego odbieranego przez serwer druku. Mogą
być wyświetlane następujące elementy:
1, 2, 3, 4, 5: wskazuje siłę sygnału. Poziom 1 (zły), poziomy 2
i 3 (śladowy), poziom 4 (dobry), poziom 5 (bardzo dobry).
Brak sygnału: na żadnym z kanałów nie wykryto sygnału
radiowego.
<pusty>: podczas skanowania przez serwer druku nie wykryto
żadnego sygnału radiowego.
Nie dotyczy: siła sygnału nie jest brana pod uwagę, jeżeli serwer
druku jest w trybie ad hoc.
Punkt dostępu/BSSID Identyfikator BSSID (Basic Service Set Identifier) jest 6-bajtową
liczbą, która odróżnia daną bezprzewodową sieć LAN (WLAN)
od innej, nawet jeżeli mają one taką samą nazwę sieci (SSID).
Tryb infrastruktury: adres MAC lub nazwa punktu dostępu,
z którym jest połączony bezprzewodowy serwer druku Jetdirect.
Tryb ad hoc: liczba lub nazwa losowa, generowana przez
inicjatora sieci trybu ad hoc.
Tabela 9.3 802.11b – ustawienia bezprzewodowe (2 z 4)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 226
Kanał Określa kanał częstotliwości radiowej wykryty i skonfigurowany
do komunikacji z siecią przez serwer druku. Ponieważ kanał ten
został wykryty automatycznie w sieci, może się różnić od kanału
skonfigurowanego przez użytkownika (kanału, który jest
używany tylko do emisji, gdy określona sieć/SSID nie została
znaleziona).
Mogą być wyświetlane wartości numerów kanałów od 1 do 14.
W różnych krajach/regionach mogą być dozwolone różne
kanały.
Typ uwierzytelniania Określa metodę uwierzytelniania skonfigurowaną na serwerze
druku Jetdirect. Musi ona być zgodna z metodą stosowaną
w sieci, z którą będzie się łączyć serwer druku.
System otwarty: Pozytywny wynik weryfikacji tożsamości
urządzenia nie jest koniecznym warunkiem dostępu do sieci,
chyba że w sieci istnieje wymóg uwierzytelniania EAP.
Niepowodzenie uwierzytelniania może wskazywać, że serwer
uwierzytelniania EAP odrzucił żądanie dostępu do sieci.
Klucz wspólny: każde urządzenie w sieci musi zostać
skonfigurowane przy użyciu wspólnego tajnego klucza WEP,
aby uzyskać dostęp do sieci. Jeżeli zainstalowany klucz jest
wadliwy albo jest aktywny zły klucz (kiedy wiele kluczy jest
skonfigurowanych i przechowywanych na serwerze druku),
może dochodzić do niepowodzeń uwierzytelniania serwera
druku Jetdirect.
EAP: (Tylko w trybie infrastruktury) Protokół IEEE 802.1x
Extensible Authentication Protocol (EAP) używa sieciowych
serwerów uwierzytelniania w celu zapewniania dostępu
klientom. Serwer druku HP Jetdirect obsługuje protokoły
uwierzytelniania LEAP, PEAP, EAP-MD5, EAP-TLS i EAP-TTLS.
Niepowodzenie uwierzytelniania może wskazywać, że serwer
uwierzytelniania EAP odrzucił żądania uwierzytelniania
serwera druku.
PSK: Gdy w sieci nie jest dostępny serwer uwierzytelniania,
do uwierzytelniania z użyciem klucza wspólnego używany jest
protokół EAP. Klucz wspólny jest generowany przez serwer
druku na podstawie podanej przez użytkownika frazy hasła
sieciowego skonfigurowanego na serwerze druku.
Tabela 9.3 802.11b – ustawienia bezprzewodowe (3 z 4)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 227
Typ szyfrowania Określa poziom szyfrowania skonfigurowany na serwerze druku
Jetdirect.
64-bitowy WEP: Określany przez użytkownika statyczny
40/64-bitowy klucz szyfrowania WEP został skonfigurowany
przy użyciu 5 znaków alfanumerycznych ASCII lub 10 cyfr
szesnastkowych.
128-bitowy WEP: Określany przez użytkownika statyczny
104/128-bitowy klucz szyfrowania WEP został skonfigurowany
przy użyciu 13 znaków alfanumerycznych ASCII lub 26 cyfr
szesnastkowych.
Dynamiczny (WEP/WPA): szyfrowanie dynamiczne jest
stosowane przy użyciu protokołów WEP, WPA lub obu.
None (Brak): nie skonfigurowano kluczy szyfrowania.
Tabela 9.3 802.11b – ustawienia bezprzewodowe (4 z 4)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 228
Ustawienia zabezpieczeń
Opis informacji znajdujących się w tej sekcji strony konfiguracji Jetdirect
zawiera Tabela 9.4.
Tabela 9.4 Ustawienia zabezpieczeń (1 z 2)
Komunikat Opis
Hasło administratora: Określa, czy na serwerze druku skonfigurowano hasło
administratora IP. To hasło, wspólne dla usługi Telnet,
wbudowanego serwera sieci Web i programu HP Web Jetadmin,
steruje dostępem do parametrów konfiguracyjnych serwera
druku. Można użyć maksymalnie 16 znaków alfanumerycznych
z uwzględnieniem wielkości liter.
Nie ustawiono: hasło Administratora nie zostało ustawione.
Ustawiono: hasło Administratora zostało ustawione.
(Hasło można usunąć z serwera druku przez zimne zerowanie.)
Bezpieczna sieć web Określa sposób korzystania z łączności szyfrowanej między
przeglądarką a wbudowanym serwerem sieci web urządzenia
HP Jetdirect.
Optional (HTTPS/HTTP) (Opcjonalnie [HTTPS/HTTP]):
umożliwia nieszyfrowaną łączność przy użyciu standardowych
portów HTTP, jak również łączność szyfrowaną przy użyciu
protokołu HTTPS (zabezpieczony protokół HTTP).
HTTPS Required (Wymagany protokół HTTPS): dozwolona jest
tylko łączność szyfrowana przy użyciu protokołu HTTPS.
Cert. wygasa: Określa datę wygaśnięcia certyfikatu cyfrowego szyfrowanych
zabezpieczeń SSL/TLS. Data ma format UTC (na przykład
„2002-10-02 12:45 UTC”).
Nie dotyczy: jest wyświetlane, gdy certyfikat cyfrowy nie został
zainstalowany.
PLWW Strona konfiguracji urządzenia HP Jetdirect 229
Wersje SNMP: Określa wersje protokołu SNMP włączone na serwerze druku.
Wyłączone: wszystkie wersje protokołu SNMP są wyłączone
na serwerze druku. Dostęp do protokołu SNMP jest
niedozwolony.
1;2: protokoły SNMP v.1 i SNMP v.2c są obsługiwane,
a protokół SNMP v.3 jest wyłączony lub nieobsługiwany.
1;2;3-na/np: protokoły SNMP v.1, v.2c i v.3 są włączone.
Protokół w wersji v.3 jest włączony z minimalnymi
zabezpieczeniami bez uwierzytelniania (na) i bez poufności (np).
1;2;3-a/np: protokoły SNMP v.1, v.2c i v.3 są włączone.
Protokół w wersji v.3 jest włączony z minimalnymi
zabezpieczeniami uwierzytelniania (a), ale bez poufności (np).
1;2;3-a/p: protokoły SNMP v.1, v.2c i v.3 są włączone.
Protokół w wersji v.3 jest włączony z minimalnymi
zabezpieczeniami uwierzytelniania (a) z poufnością (p).
3-na/np: protokoły SNMP v.1 i v.2c są wyłączone. Protokół
SNMP v.3 jest włączony z minimalnymi zabezpieczeniami bez
uwierzytelniania (na) i bez poufności (np).
3-a/np: protokoły SNMP v.1 i v.2c są wyłączone. Protokół
SNMP v.3 jest włączony z minimalnymi zabezpieczeniami
uwierzytelniania (a), ale bez poufności (np).
3-a/p: protokoły SNMP v.1 i v.2c są wyłączone. Protokół SNMP
v.3 jest włączony z minimalnymi zabezpieczeniami
z uwierzytelnianiem (a) i z poufnością (p).
Nazwa zbiorowości
ustawiania SNMP:
Wskazuje, czy polecenie nazwy zbiorowości ustawiania SNMP
zostało skonfigurowane na serwerze druku HP Jetdirect.
Nazwa zbiorowości ustawiania SNMP jest hasłem potrzebnym
do uzyskania dostępu z prawami „zapisu” do funkcji sterujących
SNMP (SNMP SetRequests) serwera druku HP Jetdirect.
Nie określono: Nazwa zbiorowości ustawiania SNMP nie została
ustawiona.
Określono: Nazwa zbiorowości ustawiania SNMP określona
przez użytkownika została ustawiona.
Lista dostępu: Informuje, czy na serwerze druku HP Jetdirect jest
skonfigurowana lista kontroli dostępu hosta. Lista kontroli
dostępu hosta określa adresy IP pojedynczych systemów
lub sieci IP systemów, które mogą uzyskać dostęp do serwera
druku i urządzenia.
Określono: lista kontroli dostępu hosta jest skonfigurowana
na serwerze druku HP Jetdirect.
Nie określono: lista kontroli dostępu hosta nie jest
skonfigurowana na serwerze druku. Wszystkie systemy mogą
uzyskać dostęp.
Tabela 9.4 Ustawienia zabezpieczeń (2 z 2)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 230
Statystyka sieci
Opis informacji znajdujących się w tej sekcji strony konfiguracji Jetdirect
zawiera Tabela 9.5.
Tabela 9.5 Statystyka sieci (1 z 2)
Komunikat Opis
CAŁKOWITA LICZBA
ODEBRANYCH
PAKIETÓW:
Całkowita liczba ramek (pakietów) otrzymanych przez serwer
druku HP Jetdirect bez błędów. Obejmuje to emisje, pakiety
multiemisji i pakiety zaadresowane do serwera druku. Liczba ta
nie obejmuje pakietów adresowanych indywidualnie do innych
węzłów.
LICZBA ODEBRANYCH
PAKIETÓW UNICAST:
Liczba ramek zaadresowanych do danego serwera druku
HP Jetdirect. Nie obejmuje ona pakietów emisji ani multiemisji.
LICZBA ODEBRANYCH
BŁĘDNYCH PAKIETÓW:
Łączna liczba ramek (pakietów) odebranych przez serwer druku
HP Jetdirect z błędami.
LICZBA ODEBRANYCH
BŁĘDÓW RAMEK:
Maksymalna liczba błędów CRC (Cyclic Redundancy Check)
i błędów tworzenia ramek. Błędy CRC są to ramki odebrane
z błędami CRC. Błędy tworzenia ramek, to ramki odebrane
z błędami wyrównania. Duża liczba błędów ramek może
wskazywać na problem z okablowaniem sieci.
LICZBA PRZESŁANYCH
PAKIETÓW OGÓŁEM:
Liczba ramek (pakietów) przesłanych bez błędu.
LICZBA
NIEWYSŁANYCH
PAKIETÓW:
Liczba ramek (pakietów) niewysłanych z powodu błędów.
KOLIZJE PODCZAS
TRANSMISJI:
Liczba ramek nieprzesłanych z powodu powtarzających
się kolizji.
OPÓźNIONE KOLIZJE
PODCZAS TRANSMISJI:
Całkowita liczba ramek nieprzesłanych z powodu późnych kolizji.
Do późnych kolizji często dochodzi wówczas, gdy długość kabli
jest większa niż określono w specyfikacji sieci. Duża liczba może
wskazywać na problem z okablowaniem sieci.
LICZBA ODEBRANYCH
BŁĘDÓW LINII:
Łączna liczba ramek Token Ring odebranych przez serwer druku
HP Jetdirect z naruszeniem kodu lub błędami CRC (Cyclic
Redundancy Check). Duża liczba może wskazywać na problem
z okablowaniem sieci.
LICZBA ODEBRANYCH
Z BŁĘDAMI TRYBU
BURST:
Liczba przypadków, w których serwer druku HP Jetdirect w sieci
Token Ring nie mógł wykryć przejść dla 5 półbitowych czasów
między znacznikiem rozpoczęcia (SD) a znacznikiem
zakończenia (ED).
PLWW Strona konfiguracji urządzenia HP Jetdirect 231
LICZBA ODEBRANYCH
RAMEK Z BŁĘDAMI
KOPIOWANIA:
Liczba ramek odebranych ogółem w sieci Token Ring ze
wskazaniem błędu kopiowania ramki w polu Stan ramki
(FS, Frame Status).
LICZBA ODEBRANYCH
Z BŁĘDAMI DŁUGOŚCI:
Liczba ramek odebranych w sieci Token Ring z błędami
długości ramki.
LICZBA RAMEK
UTRACONYCH:
Liczba ramek utraconych w sieci Token Ring.
BŁĘDY SIECI TOKEN: Liczba przypadków ogółem, w których wykryto naruszenie zasad
protokołu przesyłania w sieci Token.
Tabela 9.5 Statystyka sieci (2 z 2)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 232
Informacje o protokole TCP/IP
Tabela 9.6 zawiera opis informacji znajdujących się w tej sekcji strony
konfiguracji Jetdirect. Komunikaty o błędach — zobacz Tabela 9.12.
Tabela 9.6 Informacje o konfiguracji protokołu TCP/IP (1 z 4)
Komunikat Opis
STAN: Aktualny stan TCP.
GOTOWE: wskazuje, że serwer druku HP Jetdirect oczekuje
przesłania danych z wykorzystaniem protokołu TCP/IP
WYŁĄCZONE: wskazuje, że protokół TCP/IP został
wyłączony ręcznie.
INICJALIZACJA: wskazuje, że serwer druku poszukuje serwera
BOOTP lub usiłuje pobrać plik konfiguracyjny za pomocą
protokołu TFTP. Może zostać również wyświetlony dodatkowy
komunikat o stanie.
Jeśli serwer druku nie jest gotowy, to wyświetlony zostanie kod
błędu oraz komunikat. Więcej informacji — zobacz Tabela 9.12.
NAZWA HOSTA: Nazwa komputera głównego, skonfigurowana na serwerze
druku. Może być obcięta.
NIE OKREŚLONO: Wskazuje, że nie określono żadnej nazwy
komputera głównego w odpowiedzi BOOTP lub w pliku
konfiguracyjnym TFTP.
NPIxxxxxx: Standardowa nazwa to NPIxxxxxx, gdzie xxxxxx
to ostatnich sześć cyfr sieciowego adresu sprzętowego (MAC).
ADRES IP: Adres protokołu internetowego (IP), przypisany do serwera
druku HP Jetdirect. Jest to wpis wymagany do działania
serwera druku w sieci TCP/IP. Podczas inicjalizacji wyświetlana
jest tymczasowa wartość 0.0.0.0. Po dwóch minutach
przypisywany jest domyślny adres IP 169.254/16 lub
192.0.0.192.
NIE OKREŚLONO: Wskazuje, że adres IP nie jest przypisany
lub jego wartość jest równa zero.
MASKA PODSIECI: Maska podsieci IP skonfigurowana na serwerze druku
HP Jetdirect. Podczas inicjalizacji wyświetlana jest tymczasowa
wartość 0.0.0.0. W zależności od parametrów
konfiguracyjnych serwer druku może automatycznie przypisać
odpowiednią wartość standardową.
NIE OKREŚLONO: Wskazuje, że maska podsieci nie jest
skonfigurowana.
PLWW Strona konfiguracji urządzenia HP Jetdirect 233
BRAMA DOMYŚLNA: Adres IP bramy stosowany przy wysyłaniu pakietów poza sieć
lokalną. Można skonfigurować tylko jedną bramę domyślną.
Podczas inicjalizacji wyświetlana jest tymczasowa wartość
0.0. 0.0. J eśli nie podan o ad res u bramy, to zos tanie użyt y adr es
IP serwera druku Jetdirect.
NIE OKREŚLONO: Wskazuje, że brama domyślna nie jest
skonfigurowana.
KONFIGUROWANIE
PRZEZ:
Wskazuje, w jaki sposób serwer druku HP Jetdirect uzyskał
konfigurację adresu IP:
BOOTP: Automatyczna konfiguracja poprzez serwer BOOTP.
BOOTP/TFTP: konfiguracja automatyczna poprzez serwer
BOOTP i plik konfiguracyjny TFTP.
DHCP: Automatyczna konfiguracja poprzez serwer DHCP
DHCP/TFTP: konfiguracja automatyczna poprzez serwer
DHCP i plik konfiguracyjny TFTP.
RARP: Automatyczna konfiguracja poprzez protokół RARP
(Reverse Address Resolution Protocol).
OKR. PRZEZ UŻYTKOWNIKA: Ręczna konfiguracja
za pomocą usługi Telnet, panelu sterowania drukarki, programu
HP Web Jetadmin, wbudowanego serwera sieci web lub
w inny sposób.
DOMYŚLNY ADRES IP: Został przypisany domyślny adres IP.
Ten adres może nie być prawidłowy w danej sieci.
AUTO IP: Został przypisany lokalny adres IP (169.254.x.x).
Jeśli sieć jest siecią lokalną, adres powinien być poprawny.
NIESKONFIGUROWANE: nie zostały skonfigurowane
parametry adresu IP serwera druku. Należy sprawdzić,
czy protokół TCP/IP jest włączony, lub sprawdzić,
czy występuje stan błędu.
SERWER BOOTP:
lub
SERWER DHCP:
lub
SERWER RARP:
Wyświetlane, gdy do konfiguracji TCP/IP używany jest serwer
BOOTP, DHCP lub RARP. Określa adres IP systemu, który
odpowiada na żądania serwera druku HP Jetdirect dotyczące
automatycznej konfiguracji TCP/IP przez sieć.
NIE OKREŚLONO: Wskazuje, że adres IP serwera konfiguracji
nie może zostać określony lub został ustawiony na wartość zero
w pakiecie odpowiedzi.
SERWER
BOOTP/DHCP:
Wyświetlany podczas inicjalizacji, gdy serwer druku
HP Jetdirect próbuje uzyskać swoją konfigurację TCP/IP
z serwera BOOTP lub DHCP. Wyświetlany jest adres
tymczasowy 0.0.0.0.
Tabela 9.6 Informacje o konfiguracji protokołu TCP/IP (2 z 4)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 234
SERWER TFTP: Adres IP systemu, w którym znajduje się plik konfiguracyjny
TFTP. Podczas inicjalizacji wyświetlany jest tymczasowy adres
0.0.0.0.
NIE OKREŚLONO: Wskazuje, że serwer TFTP nie został
ustawiony.
PLIK
KONFIGURACYJNY:
Nazwa pliku konfiguracyjnego HP Jetdirect. Nazwa ścieżki
dostępu do pliku może zostać obcięta, aby mieściła się
w dwóch wierszach.
NIE OKREŚLONO: Wskazuje, że plik nie został określony
w odpowiedzi BOOTP przesłanej przez hosta.
NAZWA DOMENY: Nazwa DNS domeny, w której znajduje się serwer druku
HP Jetdirect (na przykład obsluga.firma.com). Nie jest to
w pełni kwalifikowana nazwa DNS (na przykład
drukarka1.obsluga.firma.com), ponieważ nie zawiera nazwy
hosta drukarki.
NIE OKREŚLONO: Wskazuje, że nazwa domeny nie została
skonfigurowana na serwerze druku.
SERWER DNS: Adres IP serwera DNS.
NIE OKREŚLONO: Wskazuje, że adres IP serwera DNS nie
został skonfigurowany na serwerze druku.
SERWER WINS: Adres IP serwera WINS.
NIE OKREŚLONO: Wskazuje, że adres IP serwera WINS nie
został skonfigurowany na serwerze druku.
SERWER SYSLOG: Adres IP serwera syslog skonfigurowanego na serwerze druku.
NIE OKREŚLONO: Wskazuje, że serwer syslog nie został
skonfigurowany.
LIMIT CZASU
BEZCZYNNOŚCI:
Okres wyrażony w sekundach, po którym serwer druku zamyka
bezczynne połączenie TCP przesyłania danych druku.
Dopuszczalne wartości to liczby całkowite od 0 do 3600.
Wartość zero wyłącza mechanizm limitu czasu bezczynności.
Standardowa wartość jest równa 270 sekund.
PROTOKÓŁ SLP: Określa, czy serwer druku HP Jetdirect wysyła pakiety SLP
wykorzystywane przez aplikacje systemowe do automatycznej
instalacji.
WŁĄCZONE: serwer druku wysyła pakiety SLP.
WYŁĄCZONE: serwer druku nie wysyła pakietów SLP.
Tabela 9.6 Informacje o konfiguracji protokołu TCP/IP (3 z 4)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 235
ADRES URL
PROGRAMU WEB
JETADMIN:
Jeśli serwer druku HP Jetdirect został znaleziony w sieci przez
program HP Web Jetadmin, to wyświetlany jest adres URL
hosta usług programu HP Web Jetadmin. Adres URL jest
ograniczony do dwóch wierszy i może zostać obcięty.
NIE OKREŚLONO: Wskazuje, że adres URL hosta programu
Web Jetadmin nie może zostać zidentyfikowany lub nie
jest skonfigurowany.
Tabela 9.6 Informacje o konfiguracji protokołu TCP/IP (4 z 4)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 236
Informacje o protokole IPX/SPX
Opis informacji znajdujących się w tej sekcji strony konfiguracji Jetdirect
zawiera Tabela 9.7. Komunikaty o błędach — zobacz Tabela 9.12.
Tabela 9.7 Informacje o konfiguracji protokołu IPX/SPX (1 z 2)
Komunikat Opis
STAN: Wskazuje aktualny stan protokołu IPX/SPX.
GOTOWE: wskazuje, że serwer druku HP Jetdirect oczekuje
danych przesyłanych z wykorzystaniem protokołu IPX/SPX.
WYŁĄCZONE: wskazuje, że protokół IPX/SPX został wyłączony
ręcznie.
INICJALIZACJA: wskazuje, że serwer druku rejestruje adres
lub nazwę węzła. Może zostać również wyświetlony dodatkowy
komunikat o stanie.
Jeśli serwer druku nie jest gotowy, to wyświetlony zostanie kod
błędu oraz komunikat. Więcej informacji — zobacz Tabela 9.12.
PODSTAWOWY TYP
RAMKI:
Określa typ ramki wybrany na serwerze druku Jetdirect.
WYBÓR AUTOMATYCZNY: serwer druku automatycznie
wykrywa typ ramki. Typ ramki zostaje ograniczony do pierwszego
wykrytego typu.
EN_8023: ogranicza typ ramek do protokołu IPX z ramkami IEEE
802.3. Wszystkie inne ramki będą zliczane i odrzucane.
EN_II: ogranicza typ ramek do protokołu IPX z ramkami Ethernet.
Wszystkie inne ramki będą zliczane i odrzucane.
EN_8022: ogranicza typ ramek do protokołu IPX przez IEEE
802.2 z ramkami IEEE 802,3. Wszystkie inne ramki będą
zliczane i odrzucane.
EN_SNAP: ogranicza typ ramek do protokołu IPX przez SNAP
z ramkami IEEE 802,3. Wszystkie inne ramki będą zliczane
i odrzucane.
TR_8022: ogranicza typ ramek do protokołu IPX przez IEEE
802.2 z ramkami IEEE 802,5. Wszystkie inne ramki będą
zliczane i odrzucane.
TR_SNAP: ogranicza typ ramek do protokołu IPX przez SNAP
z ramkami IEEE 803.5. Wszystkie inne ramki będą zliczane
i odrzucane.
PLWW Strona konfiguracji urządzenia HP Jetdirect 237
SIEĆ
XXXXXX
XXXXXX
XXXXXX
XXXXXX
Pierwsza kolumna (Sieć) wskazuje numer sieci skojarzony
z typem ramki protokołu wykorzystywanym do komunikacji
między serwerem i serwerem druku HP Jetdirect.
NIEZNANY: Wskazuje, że serwer druku HP Jetdirect wciąż
próbuje określić numer sieci, którego ma użyć.
TYP RAMKI
XXXXX
XXXXX
XXXXX
XXXXX
Druga kolumna, Typ ramki, określa typ ramki używany wraz
ze skojarzonym numerem sieci:
EN_8023, EN_8022, EN_II, EN_SNAP, TR_8022, TR_SNAP.
Jeżeli nie skonfigurowano określonego typu ramki ręcznie,
serwer druku automatycznie określa typ ramki protokołu,
pobierając stosowną informację z danych przesyłanych w sieci.
WYŁĄCZONE: Wskazuje, że typ ramki dla tej sieci został
skonfigurowany ręcznie.
ODEBRANE
XXXX
XXXX
XXXX
XXXX
Trzecia kolumna, ODEBRANE, wskazuje liczbę odebranych
pakietów dla każdego z typów ramki.
Tabela 9.7 Informacje o konfiguracji protokołu IPX/SPX (2 z 2)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 238
Parametry sieci Novell NetWare
Tabela 9.8 zawiera opis informacji znajdujących się w tej sekcji strony
konfiguracji Jetdirect. Komunikaty o błędach — zobacz Tabela 9.12.
Tabela 9.8 Informacje o konfiguracji sieci Novell NetWare (1 z 2)
Komunikat Opis
STAN: Wskazuje aktualny stan konfiguracji sieci Novell NetWare.
GOTOWE: wskazuje, że serwer druku HP Jetdirect oczekuje
na dane.
WYŁĄCZONE: wskazuje, że protokół IPX/SPX został wyłączony
ręcznie.
INICJALIZACJA: wskazuje, że serwer druku rejestruje adres
lub nazwę węzła. Może zostać również wyświetlony dodatkowy
komunikat o stanie.
Jeśli serwer druku nie jest gotowy, to wyświetlony zostanie kod
błędu oraz komunikat. Więcej informacji — zobacz Tabela 9.12.
NAZWA WĘZŁA: Tryb serwera kolejki: nazwa serwera druku. Nazwa ta musi być
zgodna z rozpoznanym serwerem druku na stosownym
serwerze plików NetWare. Nazwa standardowa: NPIXXXXXX,
gdzie XXXXXX to ostatnich sześć cyfr sieciowego adresu
sprzętowego (MAC).
Tryb drukarki zdalnej: nazwa przypisana drukarce sieciowej
podczas konfigurowania drukarki sieciowej. Nazwą
standardową jest NPIXXXXXX.
TRYB NETWARE: Tryb wykorzystywany przez serwer druku HP Jetdirect.
SERWER KOLEJKI: Wskazuje, że serwer otrzymuje dane
bezpośrednio z kolejki.
DRUKARKA ZDALNA (z numerem drukarki): Wskazuje,
że serwer druku emuluje drukarkę zdalną Novell NetWare.
Jeśli drukarka nie jest skonfigurowana, to w tym polu widnieje
komunikat SERWER KOLEJKI.
NAZWA DRZEWA NDS: Wyświetla nazwę drzewa NDS (Novell Directory Services) dla tej
drukarki. NDS jest bazą danych obiektów w sieci NetWare
zorganizowaną w hierarchiczną strukturę drzewa.
NIE OKREŚLONO lub puste: usługi NDS są wyłączone.
KONTEKST NDS: Wyświetla pełną kwalifikowaną nazwę NDS, pod którą
w drzewie NDS znajdują się obiekty serwera druku HP Jetdirect.
Na przykład:
CN=lj_serwerd.OU=obsluga.OU=moje_miasto.OU=moja_firma
NIE OKREŚLONO lub puste: usługi NDS są wyłączone.
PLWW Strona konfiguracji urządzenia HP Jetdirect 239
PODŁĄCZONY
SERWER:
Pole Podłączony serwer wskazuje metodę wykrywania
stosowaną przez serwer druku Jetdirect: [NSQ] (Nearest
Service Query) lub [GSQ] (General Service Query) oraz nazwę
serwera plików proxy wykorzystywanego do lokalizowania
skonfigurowanych serwerów informacyjnych (bindery).
NIE OKREŚLONO lub puste: serwer NetWare nie został
skonfigurowany.
INTERWAŁ
SONDOWANIA KOLEJKI
(Interwał sondowania zleceń) Określa interwał czasu
(w sekundach), który serwer druku HP Jetdirect musi odczekać
przed sprawdzeniem zadań druku w kolejce wydruku. Wartość
domyślna to 2 sekund.
INTERWAŁ
ROZPOWSZECHNIANIA
SAP:
Określa interwał czasu (w sekundach), jaki serwer druku
HP Jetdirect musi odczekać przed wysłaniem emisji SAP
w sieci. Wartość domyślna to 60 sekund.
SERWER x: Identyfikuje serwer plików NetWare, do którego jest podłączony
serwer druku HP Jetdirect.
Tabela 9.8 Informacje o konfiguracji sieci Novell NetWare (2 z 2)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 240
Informacje o protokole AppleTalk
Tabela 9.9 zawiera opis informacji znajdujących się w tej sekcji strony
konfiguracji Jetdirect (tylko w sieci Ethernet). Komunikaty o błędach
— zobacz Tabela 9.12.
Tabela 9.9 Informacje o konfiguracji protokołu AppleTalk
Komunikat Opis
STAN: Wskazuje aktualny stan konfiguracji protokołu AppleTalk.
GOTOWE: wskazuje, że serwer druku HP Jetdirect oczekuje
na dane.
WYŁĄCZONE: wskazuje, że protokół AppleTalk został
wyłączony ręcznie.
INICJALIZACJA: wskazuje, że serwer druku rejestruje adres
lub nazwę węzła. Może zostać również wyświetlony dodatkowy
komunikat o stanie.
Jeśli serwer druku nie jest gotowy, to wyświetlony zostanie kod
błędu oraz komunikat. Więcej informacji — zobacz Tabela 9.12.
NAZWA: Nazwa drukarki w sieci AppleTalk. Numer po nazwie wskazuje,
że jest więcej niż jedno urządzenie o tej nazwie i jest to n-te
wystąpienie tej nazwy.
STREFA: Nazwa strefy sieci AppleTalk, w której znajduje się drukarka.
TYP: Typ drukarki anonsowany w sieci. Wyświetlane mogą być
dwa typy.
NUMER SIECI:
NUMER WĘZŁA:
NUMER SIECI: określa numer sieci AppleTalk, w której
aktualnie działa serwer druku HP Jetdirect.
NUMER WĘZŁA: identyfikuje numer węzła AppleTalk,
który serwer druku wybrał dla siebie w ramach sekwencji
inicjalizującej.
Uwaga: parametr AppleTalk phase 2 (P2) jest wstępnie
konfigurowany na serwerze druku HP Jetdirect.
PLWW Strona konfiguracji urządzenia HP Jetdirect 241
Informacje o protokole DLC/LLC
Tabela 9.10 zawiera opis informacji znajdujących się w tej sekcji strony
konfiguracji Jetdirect.
Tabela 9.10 Informacje o konfiguracji protokołu DLC/LLC
Komunikat Opis
STAN: Wskazuje aktualny stan protokołu DLC/LLC.
GOTOWE: wskazuje, że serwer druku HP Jetdirect oczekuje
na dane.
WYŁĄCZONE: wskazuje, że protokół DLC/LLC został
wyłączony ręcznie.
INICJALIZACJA: wskazuje, że serwer druku rejestruje adres
lub nazwę węzła. Może zostać również wyświetlony dodatkowy
komunikat o stanie.
Jeśli serwer druku nie jest gotowy, to wyświetlony zostanie kod
błędu oraz komunikat. Więcej informacji — zobacz Tabela 9.12.
PLWW Strona konfiguracji urządzenia HP Jetdirect 242
Diagnostyka sieci Token Ring
Tabela 9.11 zawiera opis informacji znajdujących się w tej sekcji strony
konfiguracji Jetdirect (tylko w sieci Token Ring).
Tabela 9.11 Informacje diagnostyczne sieci Token Ring (1 z 2)
Komunikat Opis
Stan: Określa stan.
Gotowe: wskazuje uzyskanie dostępu do sieci Token Ring.
Błąd: wskazuje wystąpienie błędu. Aby uzyskać więcej
informacji, zajrzyj do sekcji zawierającej kody błędów
i komunikaty o stanie pierścienia.
Kod: Program może wykryć następujące kody błędów polecenia
Open:
Awaria funkcji: serwer druku HP Jetdirect nie może przesyłać
danych do siebie samego, gdy jest „zawinięty” w koncentratorze
okablowania sieci Token Ring. Komunikat ten może także
oznaczać, że ramki danych zostały odebrane przed ich
wstawieniem.
Zanik sygnału: może oznaczać, że:
●Serwer druku HP Jetdirect wykrył zanik sygnału
w pierścieniu. Należy sprawdzić kabel łączący serwer druku
HP Jetdirect z siecią oraz koncentrator okablowania.
●Wykryto zanik sygnału na wejściu odbiornika serwera druku
HP Jetdirect podczas procesu otwierania (przy „zawijaniu”
albo podłączaniu do pierścienia).
Limit czasu: Serwer druku HP Jetdirect nie może podłączyć się
logicznie do pierścienia przed upływem czasu podłączania.
Przed upływem 18 sekund przeznaczonych na podłączenie
wszystkie fazy podłączania muszą zostać zakończone.
Awaria pierścienia: Serwer druku HP Jetdirect przekracza limit
czasu podczas próby oczyszczenia pierścienia po uruchomieniu
jako aktywny monitor; oznacza to, że serwer druku HP Jetdirect
nie może odebrać własnych ramek z danymi oczyszczania
pierścienia.
Sygnał nawigacyjny pierścienia: Serwer druku HP Jetdirect
po podłączeniu do pierścienia odbiera ramkę sygnalizacyjną.
Wskazuje to na przerwę w pierścieniu.
Duplikat adresu węzła: Serwer druku HP Jetdirect znalazł inną
stację w pierścieniu, której przypisano adres, z którego serwer
druku HP Jetdirect chce korzystać. Należy upewnić się,
że wszystkie adresy są unikalne.
PLWW Strona konfiguracji urządzenia HP Jetdirect 243
Żądanie parametru: serwer druku HP Jetdirect ustala, że serwer
parametrów pierścienia (RPS, Ring Parameter Server) jest
podłączony do pierścienia, ale nie odpowiada na żądanie
dotyczące ramki danych inicjalizacji.
Otrzymano polecenie usunięcia: serwer druku HP Jetdirect
otrzymał ramkę z poleceniem usunięcia karty podczas
podłączania do sieci Token Ring lub otrzymał ramkę z żądaniem
usunięcia stacji z pierścienia i został usunięty z pierścienia.
Stan pierścienia: Program może wykryć następujące stany pierścienia:
Odzyskiwanie pierścienia: serwer druku HP Jetdirect odebrał
ramki danych odtwarzania tokenu w pierścieniu. Serwer druku
HP Jetdirect być może przesyła ramki odtwarzania tokenu.
Pojedyncza stacja: serwer druku HP Jetdirect wykrył, że jest
jedyną stacją podłączoną do pierścienia.
Otrzymano polecenie usunięcia: serwer druku HP Jetdirect
otrzymał ramkę z poleceniem usunięcia karty podczas
podłączania do sieci Token Ring lub otrzymał ramkę z żądaniem
usunięcia stacji z pierścienia i został usunięty z pierścienia.
Błąd automatycznego usunięcia: serwer druku HP Jetdirect
wykrył wewnętrzny błąd sprzętowy, który nastąpił po procesie
automatycznego usunięcia sygnału nawigacyjnego z sieci Token
Ring i został usunięty z pierścienia.
Awaria kabla: serwer druku HP Jetdirect wykrył przerwany
obwód lub zwarcie w kablu łączącym serwer druku HP Jetdirect
z koncentratorem okablowania w sieci Token Ring. Należy
sprawdzić, czy kabel działa i wymienić go w razie potrzeby.
Przesyłanie ramek sygnalizacyjnych: serwer druku HP Jetdirect
przesyła ramki sygnalizacyjne do pierścienia.
Poważny błąd: Serwer druku HP Jetdirect przesyła
do pierścienia lub odbiera z pierścienia ramki sygnalizacyjne.
Zanik sygnału: może oznaczać, że:
●Serwer druku HP Jetdirect wykrył zanik sygnału
w pierścieniu. Należy sprawdzić kabel łączący serwer druku
HP Jetdirect z siecią oraz koncentrator okablowania.
●Wykryto zanik sygnału na wejściu odbiornika serwera druku
HP Jetdirect podczas procesu otwierania (przy „zawijaniu”
albo podłączaniu do pierścienia).
Tabela 9.11 Informacje diagnostyczne sieci Token Ring (2 z 2)
Komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 244
Komunikaty o błędach
Tabela 9.12 zawiera opis kodów błędów i komunikatów o błędach, które mogą
pojawić się w sekcjach stanu strony konfiguracji Jetdirect.
Tabela 9.12 Komunikaty o błędach (1 z 12)
Kod błędu i komunikat Opis
02 BŁĄD SIECI LAN
— WEWNĘTRZNE
SPRZĘŻENIE ZWROTNE
Podczas przeprowadzania autotestu serwer druku HP Jetdirect
wykrył błąd testu wewnętrznego sprzężenia zwrotnego. Serwer
druku może być wadliwy. Jeśli błąd nie ustępuje, należy
wymienić serwer druku HP Jetdirect.
03 BŁĄD SIECI LAN
— ZEWNĘTRZNE
SPRZĘŻENIE ZWROTNE
Serwer druku HP Jetdirect jest niewłaściwie podłączony do sieci
lub jest wadliwy. Należy sprawdzić, czy serwer druku
HP Jetdirect jest prawidłowo podłączony do sieci. Dodatkowo
należy sprawdzić okablowanie i złącza.
05 NIE WYKRYTO
SYGNAŁU
(Bezprzewodowe 802.11b, tylko w trybie infrastruktury) Serwer
druku nie znalazł punktu dostępu ani nie wykrył sygnału
radiowego.
Sprawdź, czy w pobliżu nie znajdują się źródła sygnałów
radiowych mogących powodować zakłócenia. Jeśli to możliwe,
ustaw serwer druku lub antenę zewnętrzną wyżej. Sprawdź,
czy pozostałe urządzenia bezprzewodowe są włączone i czy
znajdują się w zasięgu sygnału serwera druku.
06 WYMAGANE
SZYFROWANIE
(Bezprzewodowe 802.11b) W danej sieci wymagane jest
szyfrowanie, jednak serwer druku nie może nawiązać
komunikacji ze względu na niewłaściwe ustawienia szyfrowania.
Sprawdź ustawienia szyfrowania w transmisji bezprzewodowej
skonfigurowane na serwerze druku.
07 BŁĄD SIECI LAN
— UKŁAD KONTROLERA
(Ethernet przewodowy) Sprawdź połączenia sieci.
Jeśli połączenia są prawidłowe, to przeprowadź autotest
po włączeniu zasilania: wyłącz drukarkę, a następnie włącz ją
ponownie. Jeśli błąd nie ustępuje, należy wymienić
serwer druku HP Jetdirect.
07 UWIERZYTELNIANIE
NIE POWIODŁO SIĘ
(Bezprzewodowe 802.22b) Serwer druku Jetdirect nie może
uzyskać dostępu do sieci, ponieważ wystąpił błąd
uwierzytelniania. Błąd zależy od użytej metody uwierzytelniania.
Sprawdź metodę uwierzytelniania i ustawienia skonfigurowane
na serwerze druku Jetdirect. Jeśli konfiguracja serwera
przewiduje uwierzytelnianie typu Open System, podczas
gdy punkt dostępu do sieci wymaga uwierzytelniania EAP,
uwierzytelnienie się nie powiedzie, mimo że serwer druku działa
poprawnie.
08 BŁĄD SIECI LAN
— NIESKOŃCZONE
ODRACZANIE
Wystąpił problem przeciążenia sieci.
Uwaga: jeżeli serwer druku nie jest podłączony do sieci, ten błąd
nie ma prawa wystąpić.
PLWW Strona konfiguracji urządzenia HP Jetdirect 245
08 WYKONYWANIE
UWIERZYTELNIANIA
(Bezprzewodowe 802.11b) Wykonywane jest uwierzytelnianie
na poziomie łącza. Jeśli serwer druku znajduje się w trybie
infrastruktury, może być wykonywane również uwierzytelnianie
na poziomie serwera.
09 BŁĄD SIECI LAN
— PRZESŁUCH
Sprawdź połączenia sieci. Jeśli połączenia są prawidłowe,
to przeprowadź autotest po włączeniu zasilania: wyłącz
drukarkę, a następnie włącz ją ponownie. Jeśli błąd nie ustępuje,
to wymień serwer druku HP Jetdirect. Informację o wymianie
serwera druku znaleźć można w podręczniku instalacji sprzętu,
dołączonym do serwera.
09 SKANOWANIE
W POSZUKIWANIU SSID
(Bezprzewodowe 802.11b) Serwer druku skanuje wszystkie
kanały w poszukiwaniu urządzeń o określonym identyfikatorze
SSID (nazwa sieciowa). Sprawdź określony SSID, sprawdź stan
punktu dostępu (w trybie infrastruktury) albo innych urządzeń
bezprzewodowych.
Serwer druku będzie kontynuować skanowanie w poszukiwaniu
określonego identyfikatora SSID.
0A BŁĄD SIECI LAN
— BRAK SQE
(Ethernet przewodowy) Sprawdź połączenia sieci. Jeśli
połączenia są prawidłowe, to przeprowadź autotest
po włączeniu zasilania: wyłącz drukarkę, a następnie włącz
ją ponownie. Jeśli błąd nie ustępuje, należy wymienić
serwer druku HP Jetdirect.
0A BŁĄD SIECI LAN
— OBWÓD OTWARTY
(Sieć Token Ring) Serwer druku HP Jetdirect nie mógł podłączyć
się do pierścienia i przyłączyć się do sieci. Należy sprawdzić
przełącznik przepustowości w serwerze druku HP Jetdirect,
aby upewnić się, że jest on prawidłowo ustawiony.
Informacje dotyczące ustawiania przełącznika przepustowości
znajdują się w instrukcjach instalacji sprzętu wewnętrznego
serwera druku HP Jetdirect. Ponadto należy sprawdzić
okablowanie, zewnętrzne urządzenie nadawczo-odbiorcze,
koncentrator okablowania i zatrzaski.
0C BŁĄD SIECI LAN
— WYŁĄCZONY
ODBIORNIK
Być może wystąpił problem z okablowaniem sieciowym lub
z serwerem druku HP Jetdirect. Należy sprawdzić okablowanie
i złącza w sieci Ethernet. Jeśli nie możesz znaleźć uszkodzenia
okablowania sieci, to przeprowadź autotest po włączeniu
zasilania: wyłącz drukarkę, a następnie włącz ją ponownie.
Jeśli po włączeniu drukarki problem nie ustępuje, to występuje
problem z serwerem druku HP Jetdirect.
0D BŁĄD SIECI LAN
— URZĄDZENIE
PRZESYŁAJĄCE
WYŁĄCZONE
Być może wystąpił problem z okablowaniem sieciowym lub
z serwerem druku HP Jetdirect. Należy sprawdzić okablowanie
i złącza w sieci Ethernet. Jeśli nie możesz znaleźć uszkodzenia
okablowania sieci, to przeprowadź autotest po włączeniu
zasilania: wyłącz drukarkę, a następnie włącz ją ponownie.
Jeśli ten błąd nie ustępuje, to występuje problem z serwerem
druku HP Jetdirect.
Tabela 9.12 Komunikaty o błędach (2 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 246
0E BŁĄD SIECI LAN
— UTRATA NOŚNEJ
Sprawdź połączenia sieci. Jeśli połączenia są prawidłowe,
to przeprowadź autotest po włączeniu zasilania: wyłącz
drukarkę, a następnie włącz ją ponownie. Jeśli błąd nie ustępuje,
należy wymienić serwer druku HP Jetdirect.
0F BŁĄD SIECI LAN
— AWARIA KABLA
(Sieć Token Ring) Serwer druku HP Jetdirect wykrył przerwę
lub spięcie w kablu łączącym serwer druku HP Jetdirect
z koncentratorem okablowania w sieci Token Ring. Należy
sprawdzić, czy kabel działa i wymienić go w razie potrzeby.
10 BŁĄD SIECI LAN
— NIEDOPEŁNIENIE
(Ethernet przewodowy) Być może występuje problem
z okablowaniem sieciowym lub z serwerem druku HP Jetdirect.
Należy sprawdzić okablowanie i złącza w sieci. Jeśli nie możesz
znaleźć uszkodzenia okablowania sieci, to przeprowadź autotest
po włączeniu zasilania: wyłącz drukarkę, a następnie włącz ją
ponownie. Jeśli ten błąd nie ustępuje, to występuje problem
z serwerem druku HP Jetdirect.
10 BŁĄD SIECI LAN
— AUTOMATYCZNE
ODŁĄCZENIE
(Token Ring) Serwer druku HP Jetdirect wykrył wewnętrzny błąd
sprzętowy, który nastąpił po procesie automatycznego usunięcia
sygnału nawigacyjnego z sieci Token Ring i odłączył się
od pierścienia.
11 B Ł Ą D S I ECI LAN
— BŁĘDNE
POWTARZANIE
(Ethernet przewodowy) Występuje problem z okablowaniem
sieci lub zewnętrzną konfiguracją sieci. Sprawdź także działanie
koncentratora lub portu przełącznika.
11 B Ł Ą D S I ECI LAN
— OTRZYMANO
POLECENIE USUNIĘCIA
(Sieć Token Ring) Serwer druku HP Jetdirect odebrał ramkę
z poleceniem usunięcia karty podczas podłączania do sieci
Token Ring lub ramkę z żądaniem usunięcia stacji roboczej
i odłączył się od pierścienia.
12 BŁĄD SIECI LAN
— BRAK SYGNAŁU
KOMUNIKACYJNEGO
Przy połączeniu z portem 10/100 Base-TX, komunikat ten jest
wyświetlany, gdy system nie wykrywa sygnału cyklu łączącego.
Sprawdź kable sieci oraz upewnij się, że koncentrator podaje
sygnał cyklu łączącego.
13 REKONFIGURACJA
SIECI — WYMAGANY
PONOWNY ROZRUCH
Należy wyzerować lub wyłączyć i włączyć serwer druku
HP Jetdirect, aby włączyć nowe wartości konfiguracji.
14 ROZŁĄCZONY Protokół Novell NetWare jest rozłączony. Należy sprawdzić
serwer oraz serwer druku.
15 BŁĄD KONFIGURACJI (Sieć Ethernet) Informacja o konfiguracji funkcji NetWare nie jest
poprawnie zapisana na serwerze druku HP Jetdirect. Należy
użyć oprogramowania instalacyjnego, wbudowanego serwera
sieci web lub innych narzędzi do ponownego skonfigurowania
serwera druku. Jeśli ten błąd nie ustępuje, to być może
występuje problem z serwerem druku HP Jetdirect.
Tabela 9.12 Komunikaty o błędach (3 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 247
16 NIE
SKONFIGUROWANE
(Sieć Ethernet) Serwer druku HP Jetdirect nie został
skonfigurowany do sieci NetWare. Należy użyć oprogramowania
instalacyjnego, wbudowanego serwera sieci web lub innych
narzędzi do skonfigurowania serwera druku dla sieci NetWare.
17 NIE MOŻNA ZNALEźĆ
SERWERA
(Sieć Ethernet) Serwer druku HP Jetdirect nie mógł znaleźć
serwera druku NetWare (w trybie drukarki zdalnej) lub serwera
plików (w trybie serwera kolejki). (Nie było odpowiedzi na
kwerendy usług od anonsujących się serwerów druku lub
serwerów plików, których nazwy pasują do skonfigurowanej
nazwy serwera druku lub serwera plików.)
Sprawdź, czy serwer druku lub serwer plików jest uruchomiony
i czy jego nazwa skonfigurowana na serwerze druku HP Jetdirect
odpowiada rzeczywistej nazwie danego serwera druku lub
serwera plików. Sprawdź także, czy wszystkie kable i routery
działają poprawnie.
18 BŁĘDNE HASŁO Serwer druku HP Jetdirect wykrył, że hasło obiektu serwera
druku NetWare jest nieprawidłowe. Użyj narzędzia NetWare
(takiego jak PCONSOLE) do wymazania hasła obiektu serwera
druku. Gdy serwer druku HP Jetdirect zostanie ponownie
zalogowany, ustawi on nowe hasło.
Uwaga: jeśli skonfigurowano wiele serwerów plików, niniejszy
komunikat o błędzie zostaje wyświetlony na stronie konfiguracji
tylko wtedy, gdy żaden z tych serwerów nie został prawidłowo
podłączony.
19 NIE PRZYPISANO
KOLEJKI
Serwer druku HP Jetdirect wykrył, że do obiektu serwera druku
nie przypisano żadnej kolejki do obsługi. Przypisz kolejki
obiektowi serwera druku za pomocą programów narzędziowych
do instalacji drukarki lub do obsługi systemu NetWare.
Uwaga: jeśli skonfigurowano wiele serwerów plików, niniejszy
komunikat o błędzie zostaje wyświetlony na stronie konfiguracji
tylko wtedy, gdy żaden z tych serwerów nie został prawidłowo
podłączony.
1A NIE ZDEFINIOWANO
NUMERU DRUKARKI
Dla tej drukarki nie skonfigurowano numeru drukarki NetWare.
Należy przypisać prawidłowy numer drukarki serwerowi druku
HP Jetdirect. Należy użyć narzędzia NetWare (takiego jak
PCONSOLE), wbudowanego serwera sieci web serwera druku
Jetdirect lub innego narzędzia w celu przypisania numeru
drukarki.
1B NUMER DRUKARKI
JEST JUŻ UŻYWANY
Przypisany numer drukarki NetWare jest już używany przez inną
drukarkę. Przypisz nieużywany numer drukarki. Może to również
wystąpić po wyłączeniu i włączeniu drukarki. Błąd znika,
gdy serwer druku po upływie limitu czasu wykrywa utracone
połączenie.
Tabela 9.12 Komunikaty o błędach (4 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 248
1C NIE ZDEFINIOWANO
SERWERA DRUKU
Serwer plików nie ma obiektu serwera druku, który
odpowiadałby określonej nazwie węzła NetWare. Należy użyć
oprogramowania instalacyjnego drukarki, narzędzia NetWare
(takiego jak PCONSOLE) lub innego narzędzia w celu utworzenia
obiektu serwera druku.
Jeśli serwer druku HP Jetdirect jest skonfigurowany do obsługi
wielu serwerów plików, niniejszy komunikat o błędzie zostaje
wyświetlony na stronie konfiguracji tylko wtedy, gdy żaden z tych
serwerów nie został prawidłowo podłączony.
1D POŁĄCZENIE
Z SERWEREM NIE JEST
MOŻLIWE
Błąd trybu drukarki zdalnej: serwer druku HP Jetdirect nie
mógł ustanowić połączenia SPX z serwerem druku NetWare.
Sprawdź, czy serwer druku NetWare jest uruchomiony i czy
wszystkie kable i routery funkcjonują poprawnie.
1E PRÓBA
ZAREZERWOWANIA
NUMERU DRUKARKI
NIE POWIODŁA SIĘ
Połączenie SPX z serwerem druku zostało utracone, gdy serwer
druku HP Jetdirect usiłował zastrzec numer drukarki. Wskazuje
to na możliwy problem z siecią lub problem z serwerem druku.
Należy sprawdzić, czy wszystkie kable i routery pracują
poprawnie. Spróbuj ponownie uruchomić serwer druku.
1F BŁĄD UZGADNIANIA
ROZMIARU BUFORU
Wykryto niepowodzenie wybierania rozmiaru buforu służącego
do odczytu danych druku z serwera plików. Może to wskazywać
na problem z siecią.
Jeśli serwer druku HP Jetdirect jest skonfigurowany do obsługi
wielu serwerów plików, niniejszy komunikat o błędzie zostaje
wyświetlony na stronie konfiguracji tylko wtedy, gdy żaden z tych
serwerów nie został prawidłowo podłączony.
20 ZALOGOWANIE SIĘ
NIE JEST MOŻLIWE
Wykryto niepowodzenie logowania serwera druku HP Jetdirect
do serwera plików. Ten błąd może być spowodowany brakiem
obiektu serwera druku na serwerze plików lub funkcją
zabezpieczeń, która uniemożliwia zalogowanie serwera druku.
Sprawdź, czy nazwa serwera plików i nazwa obiektu serwera
druku są poprawne. Za pomocą narzędzia PCONSOLE wymaż
hasło obiektu serwera druku. Utwórz nowy obiekt serwera
druku.
Jeśli serwer druku HP Jetdirect jest skonfigurowany do obsługi
wielu serwerów plików, niniejszy komunikat o błędzie zostaje
wyświetlony na stronie konfiguracji tylko wtedy, gdy żaden z tych
serwerów nie został prawidłowo podłączony.
Tabela 9.12 Komunikaty o błędach (5 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 249
21 NIE JEST MOŻLIWE
USTAWIENIE HASŁA
Serwer druku HP Jetdirect nie mógł ustawić hasła obiektu
serwera druku. (Za każdym razem, gdy serwer druku
HP Jetdirect może zalogować się bez hasła, jego hasło
ustawiane jest automatycznie.) Wskazuje to na problem z siecią
lub na problem z zabezpieczeniami. Utwórz nowy obiekt serwera
druku.
Jeśli skonfigurowano wiele serwerów plików, niniejszy
komunikat o błędzie zostaje wyświetlony na stronie konfiguracji
tylko wtedy, gdy żaden z tych serwerów nie został prawidłowo
podłączony.
22 POŁĄCZENIE
Z SERWEREM NIE JEST
MOŻLIWE
Błąd trybu serwera kolejki: serwer druku HP Jetdirect nie
mógł ustanowić połączenia NCP z serwerem plików. Sprawdź,
czy podłączone są właściwe serwery plików.
Jeśli skonfigurowano wiele serwerów plików, niniejszy
komunikat o błędzie zostaje wyświetlony na stronie konfiguracji
tylko wtedy, gdy żaden z tych serwerów nie został prawidłowo
podłączony.
23 NIE JEST MOŻLIWE
PRZYŁĄCZENIE
DO KOLEJKI
Wykryto niepowodzenie, gdy serwer druku HP Jetdirect
próbował przyłączyć się do jednej z kolejek przypisanych
do obiektu serwera druku. Powodem może być zakaz
przyłączania jakichkolwiek serwerów do tej kolejki. Być może
występuje także problem z siecią lub z zabezpieczeniami.
Za pomocą narzędzia PCONSOLE można: sprawdzić,
czy serwerom wolno przyłączać się do kolejki, usunąć obiekt
serwera druku z listy serwerów kolejki, jeżeli serwer druku
HP Jetdirect ma obsługiwać inne kolejki lub usunąć kolejkę
i utworzyć nową (obiekt serwera druku musi być dodany do listy
serwerów kolejki).
Jeśli serwer druku HP Jetdirect jest skonfigurowany do obsługi
wielu serwerów plików, niniejszy komunikat o błędzie zostaje
wyświetlony na stronie konfiguracji tylko wtedy, gdy żaden z tych
serwerów nie został prawidłowo podłączony.
24 SERWER DRUKU
ZAMKNĄŁ POŁĄCZENIE
Serwer druku NetWare zażądał zakończenia połączenia
z serwerem druku HP Jetdirect. Nie istnieje ani też nie jest
wskazany żaden błąd. Należy sprawdzić, czy serwer druku
NetWare jest uruchomiony i w razie potrzeby uruchomić
go ponownie.
25 ODŁĄCZENIE
— LIMIT CZASU
PROTOKOŁU SPX
Połączenie SPX z serwerem druku zostało ustanowione,
a następnie utracone. Wskazuje to na możliwy problem z siecią
lub problem z serwerem druku. Należy sprawdzić, czy wszystkie
kable i routery pracują poprawnie. Spróbuj ponownie uruchomić
serwer druku.
26 NIEZNANY
KOD ZWROTNY
PROTOKOŁU NCP
Serwer druku HP Jetdirect napotkał nieoczekiwany
nieodwracalny błąd po pomyślnym połączeniu się z serwerem
plików. Ten komunikat o błędzie może mieć rozmaite przyczyny,
w tym nieczynny serwer plików lub awarię routera sieci.
Tabela 9.12 Komunikaty o błędach (6 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 250
27 ODEBRANO
NIEOCZEKIWANE DANE
SERWERA DRUKU
Serwer druku wysłał dane, na których wysłanie serwer druku
HP Jetdirect nie dał mu zezwolenia. Wskazuje to na możliwy
problem z serwerem druku, zapewne problem z
oprogramowaniem.
28 BRAK BUFORÓW Serwer druku HP Jetdirect nie potrafił przydzielić buforów
ze swojej pamięci wewnętrznej. Wskazuje to, że wszystkie bufory
są zajęte, zapewne z powodu nasilenia ruchu emisji lub dużego
ruchu w sieci skierowanego do serwera druku.
29 NIE MOŻNA WYKRYĆ
NUMERU SIECI
Serwer druku HP Jetdirect przez ponad 3 minuty próbował
określić protokół stosowany w sieci NetWare. Sprawdź,
czy wszelkie serwery plików i routery działają poprawnie.
Sprawdź też, czy ustawienia typu ramki NetWare i routing źródła
są poprawne.
2A BŁĄD USŁUGI NDS:
PRZEKROCZONO
MAKSYMALNĄ LICZBĘ
SERWERÓW
Serwerowi druku HP Jetdirect przypisano za dużo kolejek
do obsługi. Usuń jedną lub więcej kolejek wydruku z listy kolejek
obsługiwanych przez tryb serwera kolejki.
2B BŁĄD USŁUGI NDS:
ZALOGOWANIE SIĘ NIE
JEST MOŻLIWE
Nie można się zalogować do drzewa katalogów NetWare.
Sprawdź, czy obiekt serwera druku jest zdefiniowany w katalogu
we właściwym kontekście. Wyczyść hasło serwera druku,
używając NWADMIN lub podobnego narzędzia NetWare.
2C BŁĄD
UWIERZYTELNIANIA
NDS
Nie można się zalogować do drzewa katalogów NetWare.
Sprawdź, czy obiekt serwera druku jest zdefiniowany w katalogu
we właściwym kontekście.
2D BŁĄD USŁUGI NDS:
ZMIANA HASŁA NIE
POWIODŁA SIĘ
Nie można zmienić hasła serwera druku na wartość oczekiwaną
przez serwer druku HP Jetdirect.
2E BŁĄD KLUCZA
PUBLICZNEGO
SERWERA USŁUGI NDS
Niezgodność nazwy obiektu serwera druku. Nie można odczytać
klucza publicznego serwera plików. Sprawdź nazwy obiektów
lub skontaktuj się z administratorem NDS.
2F BŁĄD USŁUGI NDS:
NIE USTALONO NAZWY
SERWERA
Nie można znaleźć serwera plików w tej sieci. Być może serwer
nie jest obecnie uruchomiony lub występują problemy
z łącznością.
30 BŁĄD NAZWY
SERWERA DRUKU
W USŁUDZE NDS
Nie można znaleźć obiektu serwera druku HP Jetdirect
w określonym kontekście NDS.
31 BŁĄD LISTY
DRUKAREK
SERWERA DRUKU
W USŁUDZE NDS
Nie można znaleźć listy obiektów drukarek, które powinny być
przypisane do obiektu serwera druku.
Tabela 9.12 Komunikaty o błędach (7 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 251
32 BŁĄD OBIEKTU
NOTYFIKACJI
DRUKARKI
W USŁUDZE NDS
Nie można znaleźć listy obiektów powiadomień przypisanych
do obiektu drukarki.
33 BŁĄD LISTY KOLEJEK
OBIEKTU DRUKARKI
W USŁUDZE NDS
Nie można znaleźć listy kolejek wydruku przypisanych
do obiektów drukarek.
34 BŁĄD USŁUGI NDS:
NIEUSTALONY OBIEKT
DRUKARKI
Nie można znaleźć obiektu drukarki w katalogu NDS.
35 BŁĄD USŁUGI NDS:
NIEPRAWIDŁOWA
WERSJA SERWERA
Bieżąca wersja serwera plików NetWare nie jest obsługiwana.
36 BŁĄD USŁUGI NDS:
BRAK OBIEKTÓW
DRUKAREK
Do obiektu serwera druku skonfigurowanego dla tego serwera
druku HP Jetdirect nie przypisano żadnych obiektów drukarek.
37 BŁĄD USŁUGI NDS:
ZBYT WIELE OBIEKTÓW
DRUKAREK
Do obiektu serwera druku przypisano zbyt wiele obiektów
drukarek. Korzystanie z programów użytkowych NetWare
(takich jak NWADMIN) pozwala obniżyć liczbę obiektów drukarki
przypisanych do serwera druku.
38 BŁĄD USŁUGI NDS:
BRAK OBIEKTÓW
KOLEJEK
Do obiektów drukarek znajdujących się w tym katalogu NDS
nie przypisano żadnych obiektów kolejek wydruku.
39 BŁĄD USŁUGI NDS:
ZBYT WIELE OBIEKTÓW
KOLEJEK
Do drukarki przypisano zbyt wiele obiektów kolejek wydruku.
Zmniejsz liczbę przypisanych kolejek.
3A BŁĄD USŁUGI NDS:
NIE MOŻNA ZNALEźĆ
DRZEWA
Nie można znaleźć drzewa NDS. Ten komunikat może zostać
wyświetlony, gdy serwer plików nie działa lub gdy występuje
problem z łącznością w sieci.
3B BŁĄD STANU
POŁĄCZENIA
W USŁUDZE NDS
Serwer druku HP Jetdirect nie może zmienić stanu połączenia
NDS. Sprawdź licencje na serwerze buforującym.
3C BŁĄD USŁUGI NDS:
NIEUSTALONA KOLEJKA
W określonym kontekście NDS nie można znaleźć obiektu kolejki
wydruku.
2D BŁĄD USŁUGI NDS:
NIE MOŻNA ODCZYTAĆ
HOSTA KOLEJKI
Nie można znaleźć serwera plików w tej sieci. Być może serwer
nie jest obecnie uruchomiony lub występują problemy
z łącznością.
3E BŁĄD KLUCZA
PUBLICZNEGO
SERWERA DRUKU
W USŁUDZE NDS
Niezgodność nazwy obiektu serwera druku. Nie można odczytać
klucza publicznego serwera druku. Sprawdź nazwy obiektów.
Sprawdź, czy klucz obiektu przypisany do serwera druku
HP Jetdirect jest obiektem serwera druku, a nie drukarką lub
innym obiektem.
Tabela 9.12 Komunikaty o błędach (8 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 252
3F ZNALEZIENIE
ADRESU SERWERA
USŁUGI NDS NIE JEST
MOŻLIWE
Nie można znaleźć adresu serwera NDS lub też nie można
uzyskać do niego dostępu.
40 DUPLIKAT ADR ESU I P
W WARSTWIE ARP
Warstwa ARP wykryła inny węzeł sieci, używający tego samego
adresu IP, co serwer druku HP Jetdirect. Rozszerzona
informacja o błędzie pod tym komunikatem wskazuje adres
sprzętowy drugiego węzła.
41 BŁĄD PAMIĘCI
NOVRAM
Serwer druku HP Jetdirect nie może odczytać zawartości swojej
pamięci NOVRAM.
42 NIEPRAWIDŁOWY
ADRES IP
Adres IP, określony dla serwera druku HP Jetdirect (za pomocą
protokołu BOOTP), jest niewłaściwy do określenia
pojedynczego węzła. Sprawdź, czy w pliku Bootptab
są prawidłowe wpisy.
43 NIEPRAWIDŁOWA
MASKA PODSIECI
Adres IP maski podsieci, określony dla serwera druku
HP Jetdirect (za pomocą protokołu BOOTP) jest niewłaściwy
dla określenia pojedynczego węzła. Sprawdź, czy w pliku
Bootptab są prawidłowe wpisy.
44 NIEPRAWIDŁOWY
ADRES BRAMY
Adres IP bramy domyślnej, określony dla serwera druku
HP Jetdirect (za pomocą protokołu BOOTP) jest niewłaściwy
do określenia pojedynczego węzła. Sprawdź, czy w pliku
Bootptab są prawidłowe wpisy.
45 NIEPRAWIDŁOWY
ADRES SYSLOG
Adres IP serwera syslog, określony dla serwera druku
HP Jetdirect (za pomocą protokołu BOOTP) jest niewłaściwy
do określenia pojedynczego węzła. Sprawdź, czy w pliku
Bootptab są prawidłowe wpisy.
46 NIEPRAWIDŁOWY
ADRES SERWERA
Adres IP serwera TFTP, określony dla serwera druku
HP Jetdirect (za pomocą protokołu BOOTP) jest niewłaściwy
do określenia pojedynczego węzła. Sprawdź, czy w pliku
Bootptab są prawidłowe wpisy.
47 NIEPRAWIDŁOW Y
ADRES MIEJSCA
DOCELOWEGO
PUŁAPKI
Adres docelowy IP jednej z pułapek SNMP (pułapki PDU),
określony dla serwera druku HP Jetdirect (za pomocą protokołu
TFTP) jest niewłaściwy do określenia pojedynczego węzła.
Sprawdź plik konfiguracyjny TFTP.
48 BŁĄD PLIKU
KONFIGURACYJNEGO
— NIEKOMPLETNY PLIK
Plik konfiguracyjny TFTP zawierał niekompletny ostatni wiersz,
nie zakończony znakiem nowego wiersza.
49 BŁĄD PLIKU
KONFIGURACYJNEGO
— ZBYT DŁUGI WIERSZ
Wiersz przetwarzany w pliku konfiguracyjnym TFTP był dłuższy
niż może przyjąć serwer druku HP Jetdirect.
Tabela 9.12 Komunikaty o błędach (9 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 253
4A BŁĄD PLIKU
KONFIGURACYJNEGO
— NIEZNANE SŁOWO
KLUCZOWE
Plik konfiguracyjny TFTP zawiera wiersz z nieznanym słowem
kluczowym.
4B BŁĄD PLIKU
KONFIGURACYJNEGO
— BRAK PARAMETRU
Brakuje odpowiedniego parametru w wierszu pliku
konfiguracyjnego TFTP.
4C BŁĄD PLIKU
KONFIGURACYJNEGO
— NIEPRAWIDŁOWY
PARAMETR
Wiersz w pliku konfiguracyjnym TFTP zawiera niewłaściwą
wartość jednego z parametrów w tym wierszu.
4D BŁĄD PLIKU
KONFIGURACYJNEGO
— PRZEKROCZENIE
LISTY DOSTĘPU
Konfiguracja TFTP sygnalizuje zbyt wiele wpisów z użyciem
słowa kluczowego „allow:” na liście dostępu
4E BŁĄD PLIKU
KONFIGURACYJNEGO
— PRZEKROCZENIE
LISTY PUŁAPEK
W pliku konfiguracji TFTP określono na liście docelowej pułapek
zbyt wiele wpisów ze słowem kluczowym „trap-destination:”.
4F BŁĄD ZDALNY TFTP Transfer TFTP pliku konfiguracyjnego z hosta do serwera druku
HP Jetdirect nie powiódł się, gdyż host zdalny wysyłał
do serwera druku pakiet TFTP ERROR.
50 LOKALNY BŁĄD TFTP Transfer TFTP pliku konfiguracyjnego z hosta do serwera druku
HP Jetdirect nie udał się, gdyż lokalny serwer druku osiągnął
limit czasu bezczynności lub też nastąpiła zbyt duża liczba
powtórzeń transmisji.
51 PRZEKROCZENIE
LIMITU POWTÓRZEŃ
TFTP
Ogólna liczba powtórzeń przesłań TFTP pliku konfiguracyjnego
z hosta do serwera druku HP Jetdirect przekroczyła limit.
52 BŁĘDNA
ODPOWIEDź
BOOTP/DHCP
W odpowiedzi BOOTP lub DHCP otrzymanej przez serwer druku
HP Jetdirect wykryto błąd. Odpowiedź albo zawierała za mało
danych w datagramie UDP i nie zawierała minimalnej liczby
236 bajtów w nagłówku BOOTP/DHCP, albo miała pole operacji
inne niż BOOTPREPLY(0X02), albo miała pole nagłówka
nie pasujące do adresów sprzętowych serwerów druku, albo
też miała port źródłowy UDP nie będący portem serwera
BOOTP/DHCP (67/udp).
53 BŁĘDNY ROZMIAR
ZNACZNIKA BOOTP
Rozmiar znacznika jest polem charakterystycznym dla
producenta w odpowiedzi BOOTP i jego wartość albo jest równa
zeru, albo jest większa niż pozostała liczba nieprzetworzonych
bajtów w obszarze określonym przez producenta.
54 WYKONYWANIE
BOOTP/RARP
Serwer druku HP Jetdirect aktualnie uzyskuje swą podstawową
konfigurację IP przy użyciu protokołu BOOTP/DHCP.
Tabela 9.12 Komunikaty o błędach (10 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 254
55 WYKONYWANIE
BOOTP/DHCP
Serwer druku HP Jetdirect aktualnie uzyskuje swoją
podstawową konfigurację IP przy użyciu protokołu
BOOTP/DHCP i nie wykrył żadnych błędów.
56 SERWER DHCP
— ODRZUCENIE
Serwer druku HP Jetdirect otrzymał negatywny komunikat
potwierdzenia od serwera DHCP w odpowiedzi na żądanie
konfiguracji
57 NIE JEST MOŻLIWE
POŁĄCZENIE
Z SERWEREM DHCP
Serwer druku HP Jetdirect otrzymał parametry IP z serwera
DHCP, lecz łączność z serwerem DHCP została utracona.
Sprawdź stan serwera DHCP.
Została przypisana nieskończona dzierżawa. Serwer druku
będzie korzystać z adresu IP z ostatnio używanego serwera
DHCP, ale działanie może być zakłócone do czasu, gdy serwer
DHCP odpowie.
58 TRYB POSTSCRIPT
NIE ZOSTAŁ WYBRANY
Drukarka nie obsługuje protokołu AppleTalk lub jego rozszerzeń.
59 NIEKOMPLETNE
OPROGRAMOWANIE
UKŁADOWE
— KONIECZNE
POBRANIE
Komunikat pobierania oprogramowania układowego. Aktualnie
wykonywane jest pobieranie oprogramowania układowego
do serwera druku HP Jetdirect lub pobieranie nie zakończyło się
prawidłowo.
5A WŁĄCZ / WYŁĄCZ
DRUKARKĘ
Komunikat pobierania oprogramowania układowego.
Pobieranie oprogramowania układowego zostało ukończone.
Wyłącz i włącz serwer druku HP Jetdirect.
5C NIEWŁAŚCIWA
ODPOWIEDź DHCP
Z serwera DHCP otrzymano niewłaściwą odpowiedź. Sprawdź
ustawienia serwera DHCP dla tego serwera druku.
5D ZBYT KRÓTKI
CZAS TRWANIA
DZIERŻAWY DHCP
Czasy trwania dzierżawy DHCP w ustawieniach konfiguracyjnych
TCP/IP tego serwera druku są zbyt krótkie. Zmień czasy
dzierżawy DHCP w konfiguracji serwera DHCP.
5E ZWOLNIONO
DZIERŻAWĘ DHCP
Dzierżawa ustawień parametrów konfigurowanych przy udziale
serwera DHCP, w tym adresu IP, została zwolniona metodą
konfiguracji ręcznej, na przykład za pośrednictwem panelu
sterowania drukarki.
5F NIEPOWODZENIE
REJESTRACJI WINS
Nie powiodła się próba zarejestrowania nazwy serwera druku
na serwerze WINS. Sprawdź, czy nazwa nie jest powielona oraz
czy serwer WINS ma poprawną konfigurację.
61 SAMODZIELNIE
SKONFIGUROWANO
ADRES IP
Nie powiodła się próba uzyskania adresu IP przez sieć.
Serwer druku domyślnie przyjmie adres IP z zastosowaniem
adresowania lokalnego w postaci 169.254.x.x.
62 SKONFIGUROWANO
DOMYŚLNY ADRES IP
Nie powiodła się próba uzyskania adresu IP przez sieć.
Serwer druku domyślnie przyjmie domyślny adres IP starszego
typu 192.0.0.192.
Tabela 9.12 Komunikaty o błędach (11 z 12)
Kod błędu i komunikat Opis
PLWW Strona konfiguracji urządzenia HP Jetdirect 255
63 TRWA SAMODZIELNE
PRZYDZIELANIE
ADRESU IP
Serwer druku automatycznie przyjmuje adres IP
z zastosowaniem adresowania lokalnego w postaci
169.254.x.x.
64 NIEPRAWIDŁOWE
HASŁO
Podano nieprawidłowe hasło przez TFTP. Sprawdź, czy hasło
zawiera co najwyżej 16 drukowalnych znaków.
83 ODŁĄCZENIE
OD SERWERA
Serwer został zamknięty z powodu żądania zmiany konfiguracji
lub wyzerowania. Ten komunikat automatycznie znika po kilku
sekundach z wyjątkiem sytuacji, gdy drukarka jest w stanie
rozłączenia, w stanie błędu lub obsługuje inny port I/O lub inny
protokół sieciowy.
84 ZMIENIONO
USTAWIENIA LICZNIKÓW
CZASU DZIERŻAWY
DHCP
Serwer druku wykrył błąd dzierżawy DHCP spowodowany
jednym z następujących warunków:
●Czas odnowienia dzierżawy jest krótszy niż 30 sekund.
●Czas ponownego wiązania jest krótszy niż 52 sekundy.
●Czas ponownego wiązania jest krótszy lub równy czasowi
odnawiania dzierżawy.
●Czas trwania dzierżawy jest krótszy lub równy czasowi
ponownego wiązania .
86 WYMAGANE
PONOWNE
UAKTUALNIENIE
WERSJI
WIELOJĘZYCZNYCH
Może zaistnieć potrzeba dwukrotnego uaktualnienia
obsługiwanego serwera druku, jeśli urządzenie zawiera
oprogramowanie układowe w wersji starszej niż X.24.00.
Będzie to konieczne, jeśli serwer druku ma obsługiwać narzędzia
do zarządzania (na przykład wbudowany serwer sieci Web)
w językach innych niż angielski.
F1 PRÓBA NAWIĄZANIA
POŁĄCZENIA
Z SERWEREM
Serwer druku HP Jetdirect próbuje połączyć się z serwerami
NetWare. Jest to komunikat normalny. Czekaj aż zostanie
nawiązane połączenie lub pojawi się inny komunikat o stanie.
F2 WYKONYWANIE TFTP Serwer druku próbuje użyć protokołu TFTP w celu uzyskania
przez sieć ustawień konfiguracyjnych TCP/IP.
F3 WYKONYWANIE
BOOTP/RARP
Serwer druku próbuje użyć protokołów BootP lub RARP w celu
uzyskania przez sieć ustawień konfiguracyjnych TCP/IP.
F4 WYKONYWANIE
BOOTP/DHCP
Serwer druku próbuje użyć protokołów BootP lub DHCP w celu
uzyskania przez sieć ustawień konfiguracyjnych TCP/IP.
Tabela 9.12 Komunikaty o błędach (12 z 12)
Kod błędu i komunikat Opis
PLWW 256
A
Omówienie protokołu TCP/IP
Wstęp
Celem tego dodatku jest zapewnienie informacji ułatwiających zrozumienie
podstaw protokołu TCP/IP.
Tak jak ludzie używają wspólnego języka do porozumiewania się, zestaw
protokołów TCP/IP (Transmission Control Protocol/Internet Protocol)
określa sposób, w jaki komputery i inne urządzenia komunikują się między
sobą przez sieć.
Protokół TCP/IP w szybkim tempie staje się najpowszechniej stosowanym
zestawem protokołów. Główną tego przyczyną jest fakt, że na protokole
TCP/IP oparta jest sieć Internet. Do sieci Internet można podłączyć dowolną
sieć pod warunkiem, że do komunikacji użyje się protokołu TCP/IP.
Protokół IP (Internet Protocol)
W celu wysłania informacji przez sieć dane są dzielone na małe pakiety.
Każdy pakiet jest wysyłany niezależnie od innych pakietów. Każdy pakiet jest
kodowany przy użyciu informacji protokołu IP, takich jak adres IP nadawcy
i odbiorcy. Pakiety protokołu IP można przesyłać przez routery i bramy, czyli
urządzenia łączące daną sieć z innymi sieciami.
Łączność protokołu IP jest tzw. łącznością bezpołączeniową. Gdy wysyłane są
pakiety IP, nie ma gwarancji, że dotrą one do celu we właściwej kolejności.
Zadanie porządkowania pakietów mogą wykonać protokoły i aplikacje
wyższego poziomu, co zapewnia wydajną łączność przy użyciu protokołu IP.
Każdy węzeł lub urządzenie, które ma bezpośrednio komunikować się w sieci,
wymaga adresu IP. Dotyczy to również urządzeń podłączonych do serwera
HP Jetdirect.
PLWW Omówienie protokołu TCP/IP 257
Protokół TCP (Transmission Control Protocol)
Protokół TCP obsługuje dzielenie danych na pakiety i ponowne łączenie
pakietów po stronie odbiorcy, zapewniając zorientowaną połączeniowo,
niezawodną i gwarantowaną usługę dostarczania danych do innego węzła
w sieci. Po odebraniu pakietów danych w miejscu docelowym protokół TCP
oblicza sumę kontrolną każdego z pakietów, służącą do weryfikowania
poprawności danych. Jeśli dane zawarte w pakiecie zostały uszkodzone
podczas transmisji, protokół TCP odrzuca pakiet i żąda jego ponownego
wysłania.
Protokół UDP (User Datagram Protocol)
Protokół UDP zapewnia usługi podobne jak protokół TCP. Protokół UDP
nie obsługuje natomiast potwierdzeń odbioru danych, a jedynie transakcje
żądania/odpowiedzi, i dlatego nie zapewnia niezawodności ani nie daje
gwarancji dostarczenia danych. Protokół UDP jest używany wówczas,
gdy potwierdzenia i niezawodność nie są wymagane, na przykład podczas
„emisji w celu wykrycia”.
PLWW Omówienie protokołu TCP/IP 258
Adres IP
Każdy host (stacja robocza lub węzeł) w sieci IP wymaga unikatowego adresu
IP dla każdego interfejsu sieciowego. Jest to adres programowy, służący
do identyfikowania zarówno sieci, jak i określonych hostów znajdujących się
w tej sieci. Każdy adres IP można podzielić na dwie odrębne części: część
sieciową i część hosta. Host może uzyskiwać dynamiczny adres IP z serwera
przy każdym uruchomieniu urządzenia (na przykład przy użyciu protokołów
DHCP i BootP).
Uwaga Adresy IP należy zawsze przypisywać w porozumieniu
z administratorem adresów IP. Ustawienie złego adresu
może uniemożliwiać innym urządzeniom pracę w sieci
lub zakłócać łączność.
Adres IP: (część sieciowa)
Adresami sieciowymi zarządza organizacja InterNIC z Norfolk w stanie
Virginia (USA). Organizacja InterNIC została wynajęta przez fundację
National Science Foundation do zarządzania adresami i domenami sieci
Internet. Adresy sieciowe są rozdzielane wśród organizacji, które z kolei
ponoszą odpowiedzialność za prawidłowe numerowanie podłączonych do sieci
urządzeń lub hostów. Więcej informacji na temat części sieciowej adresu IP
zawierają sekcje „Budowa i klasa adresu IP” i „Podsieci” dalej w tym dodatku.
Adres IP: (część hosta)
Adresy hostów to numeryczne identyfikatory określonych interfejsów
sieciowych w sieci IP. Zazwyczaj host ma tylko jeden interfejs sieciowy, a zatem
również tylko jeden adres IP. Ponieważ żadne dwa urządzenia nie mogą używać
naraz tego samego numeru, administratorzy zazwyczaj stosują tablice adresów,
zapewniające prawidłowe przydzielanie adresów w sieci hostów.
PLWW Omówienie protokołu TCP/IP 259
Budowa i klasa adresu IP
Adres IP składa się z 32 bitów informacji podzielonych na 4 sekcje, zawierające
po 1 bajcie każda, czyli łącznie 4 bajty: xxx.xxx.xxx.xxx
W celu zwiększenia wydajności routingu sieci zostały podzielone na trzy klasy,
dzięki czemu routing może się rozpocząć już po zidentyfikowaniu
wiodącego bajtu informacji zawartych w adresie IP. Przydzielane przez
organizację InterNIC adresy IP to adresy klasy A, B i C. Klasa sieci określa
znaczenie zawartości każdej z czterech sekcji adresu IP — zobacz Tabela A.1:
Jak pokazuje Tabela A.2, każdą z klas sieci odróżnia identyfikator bitu
wiodącego, zakres adresów, liczba dostępnych sieci i maksymalna
liczba hostów.
Tabela A.1 Format klasy adresu IP
Klasa Pierwszy bajt
adresu xxx.
Drugi bajt
adresu xxx.
Trzeci bajt
adresu xxx.
Czwarty bajt
adresu xxx
A Sieć. Host. Host. Host
BSieć. Sieć. Host. Host
CSieć. Sieć. Sieć. Host
Tabela A.2 Cechy klas sieci
Klasa Identyfikator
bitu
wiodącego
Zakres adresów Maksymalna
liczba sieci
w klasie
Maksymalna
liczba hostów
w sieci
A 0 od 0.0.0.0 do
127.255.255.255
126 Ponad 16 miliony
B 10 od 128.0.0.0 do
191.255.255.255
16,382 65,534
C 110 192.0.0.0 do
223.255.255.255
Ponad 2 miliony 254
PLWW Omówienie protokołu TCP/IP 260
Konfigurowanie parametrów protokołu IP
Parametry konfiguracyjne protokołu TCP/IP (takie jak adres IP, maska
podsieci, brama domyślna) można na serwerze HP Jetdirect skonfigurować
na wiele różnych sposobów. Wartości te można skonfigurować ręcznie
(na przykład przy użyciu usługi Telnet, wbudowanego serwera sieci web,
poleceń arp i ping, a także oprogramowania firmy HP do zarządzania) albo
pobrać automatycznie przy użyciu protokołów DHCP lub BOOTP po każdym
włączeniu zasilania serwera druku. Więcej informacji na temat metod
konfigurowania zawiera Rozdział 3.
Po włączeniu zasilania nowy serwer druku HP Jetdirect, który nie może uzyskać
z sieci prawidłowego adresu IP, automatycznie przypisze do siebie domyślny
adres IP. Domyślny adres IP jest zależny od typu sieci, do której podłączony
jest dany serwer druku. W małych sieciach prywatnych technika zwana
adresowaniem lokalnym umożliwia przypisanie unikatowego adresu IP
z zakresu od 169.254.1.0 do 169.254.254.255; taki adres powinien być
prawidłowy. W dużych sieciach lub sieciach należących do przedsiębiorstw
następuje przypisanie tymczasowego adresu 192.0.0.192, który obowiązuje
do momentu odpowiedniego skonfigurowania adresu w danej sieci. Adres IP
skonfigurowany na danym serwerze druku można ustalić, sprawdzając stronę
konfiguracji Jetdirect serwera druku.
Protokół DHCP (Dynamic Host Configuration Protocol)
Protokół DHCP umożliwia grupie urządzeń używanie zestawu adresów IP
zapewnianego przez serwer DHCP. Urządzenie lub host wysyła na serwer
żądanie, a jeśli dostępny jest adres IP, to serwer przypisuje go temu urządzeniu.
Protokół BOOTP
BOOTP jest to protokół ładowania początkowego, służący do pobierania
z serwera sieciowego parametrów konfiguracyjnych i informacji dotyczących
hosta. Do transportu protokołu BOOTP służy protokół UDP. Aby urządzenia
mogły wykonać rozruch i załadować do pamięci RAM informacje dotyczące
konfiguracji, muszą one łączyć się z serwerem jako klienci przy użyciu
protokołu ładowania początkowego BOOTP.
Aby skonfigurować urządzenie, klient wykonuje emisję pakietu żądania
rozruchu, zawierającego co najmniej adres sprzętowy urządzenia (adres
sprzętowy serwera druku HP Jetdirect). Serwer odpowiada pakietem
odpowiedzi rozruchu, zawierającym informacje niezbędne do skonfigurowania
urządzenia.
PLWW Omówienie protokołu TCP/IP 261
Podsieci
Po przydzieleniu organizacji adresu sieci IP określonej klasy przyjmuje się,
że w danej lokacji jest nie więcej niż jedna sieć. Administratorzy sieci lokalnych
dzielą sieci na kilka różnych podsieci. Podział sieci na podsieci zazwyczaj
umożliwia zwiększenie wydajności i lepsze wykorzystanie ograniczonej
przestrzeni adresów sieciowych.
Maska podsieci
Maska podsieci jest to mechanizm służący do podziału jednej sieci IP na kilka
różnych podsieci. Część adresu IP normalnie (w przypadku danej klasy sieci)
służąca do identyfikowania węzła jest używana do identyfikowania podsieci.
Maska podsieci jest stosowana do każdego adresu IP w celu określenia części
służącej do identyfikowania podsieci i części służącej do identyfikowania węzła.
Przykład zawiera Tabela A.3.
W przykładzie, który zawiera Tabela A.3, adres IP sieci klasy A „15” został
przypisany firmie ABC. Obsługę dodatkowych sieci w siedzibie firmy ABC
zapewnia zastosowanie maski podsieci równej 255.255.0.0. Ta maska podsieci
określa, że do identyfikowania maksimum 254 podsieci będzie używany drugi
bajt adresu IP. Dzięki temu każde urządzenie ma unikatowy adres w swojej
podsieci, a firma ABC może utworzyć maksimum 254 podsieci, nie naruszając
przydzielonej przestrzeni adresowej.
Tabela A.3 Przykład: maska podsieci 255.255.0.0 zastosowana do sieci
klasy A
Adres sieci klasy A 15 xxx xxx xxx
Maska podsieci 255 255 0 0
Pola adresu IP z zastosowaną
maską podsieci
Sieć Podsieć Host Host
Przykład adresu IP węzła
wpodsieci 1
15 125 7
Przykład adresu IP węzła
wpodsieci 254
15 254 64 2
PLWW Omówienie protokołu TCP/IP 262
Bramy
Bramy (routery) służą do łączenia różnych sieci. Bramy są to urządzenia
działające jako tłumacze między systemami, mającymi różne protokoły
komunikacyjne, formaty danych, budowę, języki lub architekturę. Bramy
tworzą ponownie pakiety danych i zmieniają składnię zgodnie z wymaganiami
systemu docelowego. Gdy sieci są podzielone na podsieci, bramy są wymagane
w celu łączenia podsieci.
Brama domyślna
Brama domyślna jest to brama czy router, który, jeśli nie zostanie określony,
będzie używany do przesyłania pakietów między sieciami. Bramę domyślną
określa adres IP.
W razie istnienia wielu bram czy routerów bramę domyślną zazwyczaj określa
adres pierwszego, czyli najbliższego, routera czy bramy. Jeśli nie ma żadnych
bram ani routerów, jako brama domyślna przyjmowany jest zazwyczaj adres
IP węzła sieciowego (takiego jak stacja robocza lub serwer druku HP Jetdirect).
PLWW Omówienie protokołu TCP/IP 263
Serwer syslog
Serwer syslog jest to komputer w sieci (zazwyczaj z systemem UNIX),
który może odbierać i rejestrować komunikaty syslog z innych urządzeń
znajdujących się w sieci. Komunikaty syslog umożliwiają administratorom
monitorowanie stanu lub rozwiązywanie problemów z urządzeniami
sieciowymi.
Serwer syslog wymaga oprogramowania z funkcjami dziennika systemu
(syslog), działającego na serwerze. Systemy UNIX zawierają demona, syslogd,
który monitoruje komunikaty przychodzące na porcie 514 protokołu UDP
(User Datagram Protocol). Komunikaty są przetwarzane w zależności
od priorytetu i od tego, jak skonfigurowano działanie demona syslogd.
Serwer druku HP Jetdirect można skonfigurować przy użyciu adresu IP
serwera syslog. Po skonfigurowaniu serwera syslog zarówno serwer druku
HP Jetdirect, jak i podłączone do niego urządzenie mogą wysyłać komunikaty
syslog przy użyciu protokołu UDP.
Serwer syslog może nie odbierać wszystkich zdarzeń syslog z serwera druku
HP Jetdirect:
●Protokół UDP nie gwarantuje dostarczania komunikatów.
●Serwer druku HP Jetdirect próbuje wyeliminować zduplikowane
komunikaty (aby zminimalizować zbędny ruch w sieci).
●Ilość komunikatów wysyłanych przez serwer druku HP Jetdirect można
konfigurować.
Metody konfigurowania parametrów syslog urządzenia HP Jetdirect
to protokoły BOOTP, DHCP i Telnet, wbudowany serwer sieci web
i oprogramowanie do zarządzania. W przypadku niektórych drukarek
ograniczone możliwości konfigurowania usługi syslog zapewnia menu EIO
dostępne przy użyciu panelu sterowania drukarki. Wpisy poleceń lub
parametrów konfiguracyjnych usługi syslog mogą się różnić w zależności
od użytej metody. Więcej informacji zawierają odpowiednie sekcje tego
przewodnika.
PLWW Omówienie protokołu TCP/IP 264
Niektóre parametry syslog serwera druku HP Jetdirect zawiera Tabela A.4.
Poniżej widnieje przykład typowych wpisów komunikatów syslog w pliku
dziennika:
Tabela A.4 Parametry syslog urządzenia HP Jetdirect
Element Opis
Adres IP serwera
syslog
Adres IP serwera syslog, służący do wysyłania komunikatów syslog.
Jeśli jest równy zeru (0.0.0.0) lub nieokreślony, komunikaty syslog
są wyłączone.
Maksymalna liczba
komunikatów syslog
Dozwolona liczba komunikatów syslog wysyłanych przez serwer
druku HP Jetdirect w ciągu jednej minuty, od 0 do 1000.
Ten parametr ułatwia kontrolowanie rozmiaru pliku syslog.
Ustawieniem standardowym jest 10 komunikatów na minutę.
Jeśli ta wartość jest równa 0, liczba komunikatów syslog jest
nieograniczona.
Priorytet syslog Metoda filtrowania komunikatów syslog wysyłanych na serwer
syslog. Zakres jest równy od 0 do 8, przy czym 0 to najbardziej
szczegółowe, a 8 — najbardziej ogólne filtrowanie. Raportowane są
tylko komunikaty poniżej określonego poziomu filtru (czyli o wyższym
priorytecie). Ustawieniem standardowym jest wartość 8 — wysyłane
są wówczas komunikaty o wszystkich priorytetach. Ustawienie równe
0 powoduje, że wszystkie komunikaty syslog zostają wyłączone.
Urządzenie syslog Kod używany do identyfikacji urządzenia źródłowego komunikatu
(np. w celu identyfikacji źródła wybranych komunikatów podczas
rozwiązywania problemów). Domyślnie serwer druku HP Jetdirect
jako kodu urządzenia źródłowego używa LPR (Line Printer Remote,
zdalna drukarka wierszowa), ale można użyć wartości użytkowników
lokalnych (od local0 do local7) w celu wyodrębnienia pojedynczych
serwerów druku lub ich grup.
Oct 22 08:10:33 jd08 printer: error cleared
Oct 22 15:06:07 jd04 printer: powered up
Oct 22 15:07:56 jd04 printer: offline or intervention needed
Oct 22 15:08:58 jd04 printer: error cleared
Oct 24 17:52:27 jd37 printer: powered up
Oct 24 18:28:13 jd37 printer: printer is disconnected
Oct 24 18:37:46 jd07 printer: error cleared
Oct 24 18:38:42 jd37 printer: powered up
Oct 25 07:50:16 jd04 printer: toner/ink low
PLWW 265
B
Bezprzewodowe serwery druku HP Jetdirect
802.11b
Wstęp
Bezprzewodowe serwery druku HP Jetdirect są to akcesoria drukarek
obsługujące bezprzewodowe sieci lokalne Ethernet (WLAN, Wireless Local
Area Network) standardu IEEE 802.11b. Korzystają one z sygnałów radiowych
do komunikowania się z innymi urządzeniami lub komputerami sieci WLAN.
Standard IEEE 802.11b definiuje częstotliwości radiowe, protokoły
komunikacyjne i format danych, wymagane do komunikowania się urządzeń.
Używając bezprzewodowego serwera druku HP Jetdirect do połączenia
drukarki z siecią, uzyskuje się większą swobodę wyboru lokalizacji drukarki
(w porównaniu do połączenia w sieci kablowej), a ponadto można
zaoszczędzić na kosztach okablowania sieci.
Serwerów druku HP Jetdirect można zazwyczaj używać na odległość
do 100 metrów lub większą, gdy droga sygnału jest wolna od przeszkód
i zakłóceń. Sygnały radiowe sieci WLAN mogą przenikać wiele konstrukcji
we wnętrzach budynków, jak również omijać przeszkody dzięki odbiciom.
Działanie komunikacji bezprzewodowej zależy od wielu różnych czynników,
w tym od liczby użytkowników, jakości sprzętu bezprzewodowego i jego
fizycznego rozmieszczenia, a także od obecności źródeł zakłóceń sygnałów
radiowych (na przykład kuchenki mikrofalowe i telefony bezprzewodowe
używają podobnych częstotliwości). Na ogół szybkość bezprzewodowego
przesyłania danych zmniejsza się wraz ze wzrostem odległości, liczby
przeszkód i źródeł zakłóceń. W większości przypadków korzystanie z anten
poprawia jakość i wydajność komunikacji bezprzewodowej.
Uwaga Bezprzewodowy serwer druku HP Jetdirect 380X nie
umożliwia podłączenia anteny zewnętrznej, ponieważ
zawiera antenę wewnętrzną i można go ustawić
w dowolnym miejscu.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 266
Podstawowe koncepcje bezprzewodowego serwera
druku HP Jetdirect
Ta sekcja zawiera omówienie niektórych podstawowych koncepcji, które
mogą okazać się pomocne podczas instalacji bezprzewodowych serwerów
HP Jetdirect w bezprzewodowej sieci LAN standardu IEEE 802.11b. Więcej
informacji można znaleźć w dokumentacji dostarczonej z zainstalowaną
w komputerze bezprzewodową kartą sieciową lub z punktem dostępu, a także
zapoznając się ze standardami IEEE 802.11b i pokrewnymi źródłami.
Topologie trybów komunikacji sieci WLAN
Są dwie podstawowe topologie sieci bezprzewodowych: Tryb infrastruktury
oraz Tryb ad hoc (peer-to-peer).
Tryb infrastruktury
W trybie infrastruktury cała komunikacja bezprzewodowa z urządzenia
sieciowego przechodzi przez punkt dostępu. Zobacz Rysunek B.1.
Tryb infrastruktury zwany jest podstawowym zestawem usług BSS (Basic
Service Set). Czasem jest on nazywany „topologią gwiazdy”, a nawet „trybem
przedsiębiorstwa”, ponieważ jest to topologia nadająca się dla wielkich sieci.
Punkt dostępu jest to składnik sieciowy, który pełni rolę koncentratora
sieciowego, mostu lub bramy i służy do podłączenia urządzeń
bezprzewodowych do sieci kablowej. W niektórych przypadkach punkt
dostępu może być zastosowany jako prosty regenerator (repeater) w celu
zwiększenia zasięgu między sieciowymi urządzeniami bezprzewodowymi.
Ponieważ cały ruch bezprzewodowy w trybie infrastruktury musi przechodzić
przez punkt dostępu, główną funkcją punktu dostępu jest zdolność kierowania
ruchu do wszystkich urządzeń w sieci.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 267
Rysunek B.1 Przykłady trybu infrastruktury
Niektóre urządzenia mogą być nazywane od ich podstawowych funkcji,
ale mogą także zapewniać usługi punktu dostępu. Na przykład brama sieci
oddziałowej może wykonywać bezprzewodowe funkcje punktu dostępu
podczas łączenia urządzeń z intranetem przedsiębiorstwa lub Internetem
za pośrednictwem połączenia telefonicznego lub szerokopasmowego. Jednak
urządzenie to, aby można było go używać jako punktu dostępu w sieci trybu
infrastruktury, musi obsługiwać odbieranie i przesyłanie dalej ruchu w sieci
do wszystkich innych urządzeń bezprzewodowych w sieci. Informacje na temat
funkcji punktów dostępu można znaleźć w dokumentacji dostawcy sprzętu.
Punkt dostępu ma stałą przepustowość, dlatego też wydajność sieci
bezprzewodowej będzie zależna od liczby podłączonych urządzeń
bezprzewodowych i typów transferu danych. Na przykład można zaplanować
obsługę tylko 10 lub 20 zaawansowanych użytkowników przesyłających duże
pliki danych albo maksimum 50 użytkowników, którzy sporadycznie
komunikują się przy użyciu sieci. Dodatkowo na wydajność będzie wpływać
odległość między urządzeniem bezprzewodowym a punktem dostępu; większe
odległości zmniejszają szybkość przesyłania danych.
Punkt dostępu w grupie roboczej
przedsiębiorstwa
Brama sieci oddziałowej jako punkt
dostępu
Punkt dostępu jako regenerator
bezprzewodowy
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 268
Można korzystać z wielu punktów dostępu w sieci. Strategia rozmieszczenia
i konfigurowania punktów dostępu może uwzględnić tworzenie podgrup
użytkowników i urządzeń bezprzewodowych, a także umożliwić mobilnym
użytkownikom (i urządzeniom) przenoszenie się między sieciami i łączenie
z różnymi punktami dostępu bez utraty połączenia z siecią.
Tryb ad hoc (peer-to-peer)
W trybie ad hoc (peer-to-peer) urządzenia bezprzewodowe w sieci komunikują
się bezpośrednio między sobą, a punkty dostępu nie mają zastosowania.
Tryb ad hoc zwany jest niezależnym podstawowym zestawem usług IBSS
(Independent Basic Service Set). Można także spotkać się z terminem tryb
„komputer-do-komputera”. Zobacz Rysunek B.2.
Rysunek B.2 Przykład trybu ad hoc
Uwaga Aby stosowanie podobnej terminologii było jasne, należy
zwrócić uwagę na różnicę między bezprzewodowym
„trybem peer-to-peer” a „drukowaniem peer-to-peer”
HP Jetdirect. Tryb bezprzewodowy peer-to-peer odnosi się
do topologii, w której urządzenia bezprzewodowe
komunikują się bezpośrednio ze sobą, bez przesyłania
danych za pośrednictwem punktu dostępu. Drukowanie
peer-to-peer w przypadku serwera druku HP Jetdirect
dotyczy bezpośredniej ścieżki druku z klienta na drukarkę,
bez przesyłania danych za pośrednictwem serwera
sieciowego na udostępnioną drukarkę.
Należy zauważyć, że drukowanie peer-to-peer HP Jetdirect
może być stosowane zarówno w bezprzewodowych
topologiach trybu infrastruktury, jak i trybu ad hoc
(peer-to-peer).
Chociaż wydajność sieci zależy od typów użytkowników i urządzeń, tryb
ad hoc jest zazwyczaj stosowany w bardzo małych sieciach (na przykład
co najwyżej sześciu użytkowników i urządzeń bezprzewodowych).
W trybie ad hoc punkty dostępu nie mają
zastosowania. Wszystkie urządzenia
bezprzewodowe mogą się komunikować
ze sobą bezpośrednio.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 269
Kanały
Pasmo sygnałów radiowych używane w sieciach bezprzewodowych standardu
IEEE 802.11b jest podzielone na określone częstotliwości, inaczej zwane
„kanałami”.
W sieciach bezprzewodowych standardu IEEE 802.11b jest dostępnych
14 kanałów. Każdy kraj/region określa jednak kanały, które są dopuszczone
do użytku. Na przykład w Ameryce Północnej dozwolone jest korzystanie tylko
z kanałów od 1 do 11. W Japonii można używać kanałów od 1 do 14.
W Europie, z wyjątkiem Francji, dozwolone jest korzystanie z kanałów
od 1 do 13. Z powodu częstych zmian dotychczasowych standardów
informacje o dozwolonych kanałach należy uzyskać w lokalnych urzędach
regulacji telekomunikacji. Należy zauważyć, że w większości krajów/regionów
korzystanie z kanałów 10 i 11 nie jest w żaden sposób ograniczane.
Wybór kanału w bezprzewodowym serwerze druku HP Jetdirect zależy
od trybu komunikacji (czyli topologii) sieci.
●W trybie ad hoc (peer-to-peer) bezprzewodowy serwer druku HP Jetdirect
będzie na początku skanować wszystkie kanały w poszukiwaniu sieci
określonej przez nazwę sieci (SSID), na przykład hpsetup.
Jeżeli określona sieć ad hoc zostanie wykryta, serwer druku skonfiguruje
i użyje kanału, którego używa sieć.
Jeżeli określona sieć ad hoc nie zostanie wykryta, serwer druku będzie
wykonywać aktywną transmisję i anonsować się, korzystając z wybranego
kanału. Standardowe ustawienia fabryczne przewidują użycie kanału 10
(2457 MHz). Jednak jest także dostępny kanał 11 (2462 MHz).
Jeżeli serwer druku nie uzyska dostępu do sieci, to będzie okresowo
skanować wszystkie kanały, a następnie wykonywać aktywną transmisję
na wybranym kanale (kanał 10 lub 11), dopóki nie uzyska dostępu
do określonej sieci.
●W trybie infrastruktury kanał zostanie określony przez punkt dostępu,
z którym łączy się serwer druku. Serwer druku HP Jetdirect, podobnie jak
w przypadku innych klientów, przyjmie ten kanał jako wymagany.
Kanały dostępne w bezprzewodowym serwerze druku HP Jetdirect zależą
od modelu serwera druku. Informacje na temat obsługiwanych kanałów można
znaleźć w dokumentacji dołączonej do bezprzewodowego serwera druku
HP Jetdirect.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 270
Zabezpieczenia dostępu do sieci i danych
W przeciwieństwie do sieci kablowych, które wymagają fizycznego połączenia,
do sieci bezprzewodowych mogą uzyskać dostęp urządzenia i komputery
znajdujące się w zasięgu sygnałów radiowych sieci. Intruz może bez większych
trudności podsłuchiwać ruch w sieci bezprzewodowej, aby uzyskać dostęp
do sieci lub obserwować dane sieciowe.
W sieciach bezprzewodowych są dostępne opcje uwierzytelniania i szyfrowania
danych, blokujące nieupoważniony dostęp.
●Uwierzytelnianie jest to proces, w ramach którego urządzenia muszą
potwierdzać swoją tożsamość, aby uzyskać dostęp lub komunikować się
w sieci.
●Szyfrowanie zapewnia poufność danych, modyfikując bity ramki danych
przed jej przesłaniem, a następnie przywracając bity ramki danych po jej
odebraniu. Bezprzewodowy serwer druku HP Jetdirect obsługuje kilka opcji
uwierzytelniania i szyfrowania.
Nazwa sieci (SSID)
Urządzenia bezprzewodowe są skonfigurowane za pomocą nazwy sieci, z którą
będą się łączyć. Parametr Network Name nosi też nazwę identyfikatora SSID
(Service Set Identifier) i określa zestaw usług ESS (Extended Service Set),
który jest zazwyczaj związany z rozleglejszymi sieciami trybu infrastruktury.
Nazwa sieci/SSID nie powinna być traktowana jako funkcja zabezpieczeń,
ponieważ zwykle łatwo ją zidentyfikować. Jako funkcja administrowania
i zarządzania siecią, zapewnia ona jednak podstawową kontrolę dostępu
do sieci.
Serwery druku HP Jetdirect obsługują emisyjny identyfikator SSID, niekiedy
zwany też identyfikatorem SSID o długości zerowej lub „pustym”. Jeśli w trybie
infrastruktury skonfigurowano pusty SSID, serwer druku będzie próbował
skojarzyć się z wykrytymi identyfikatorami SSID, rozpoczynając
od najsilniejszego sygnału. Powodzenie skojarzenia jest zależne od ustawień
szyfrowania i uwierzytelniania.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 271
Uwierzytelnianie
Uwierzytelnianie służy do sprawdzania identyfikacji każdego urządzenia lub
komputera, który próbuje nawiązać komunikację. Metoda uwierzytelniania
stosowana w sieci bezprzewodowej jest określana podczas projektowania sieci
i głównie wynika z wymagań dotyczących zabezpieczeń sieci. Co za tym idzie,
metoda uwierzytelniania jest ściśle związana z opcjami szyfrowania, które także
są stosowane w sieci.
Metody uwierzytelniania obsługiwane przez bezprzewodowe serwery druku
HP Jetdirect to: System otwarty., Klucz wspólny., EAP/802.1x. i EAP/PSK..
System otwarty. Uwierzytelnianie systemu otwartego jest stosowane wówczas,
gdy do uzyskania dostępu do sieci nie jest wymagane sprawdzenie
wiarygodności tożsamości urządzenia z wynikiem pozytywnym. Jeżeli
urządzenie jest skonfigurowane do uwierzytelniania systemu otwartego,
to każde inne urządzenie lub punkt dostępu może uzyskać od niego
uwierzytelnienie. Uwierzytelnianie systemu otwartego jest ustawianą
fabrycznie metodą uwierzytelniania, konfigurowaną na bezprzewodowych
serwerach druku HP Jetdirect.
Uwierzytelnianie systemu otwartego pozornie umożliwia otwarty dostęp
do urządzenia, można jednak wdrożyć zabezpieczenia danych urządzenia,
korzystając z szyfrowania. Więcej informacji zawiera Szyfrowanie.
Uwaga Jeżeli serwer druku skonfigurowano do korzystania
z uwierzytelniania systemu otwartego, a sieć wymaga
uwierzytelniania EAP, strona konfiguracji Jetdirect wskaże
stan gotowości za pomocą komunikatu o nieudanym
uwierzytelnianiu.
Klucz wspólny. Uwierzytelnianie kluczem wspólnym jest stosowane wówczas,
gdy do udzielenia dostępu do sieci jest wymagane sprawdzenie wiarygodności
tożsamości urządzenia na poziomie standardowym. Uwierzytelnianie kluczem
wspólnym wymaga, aby na wszystkich bezprzewodowych urządzeniach
sieciowych zostały zaimplementowane zabezpieczenia WEP. W przypadku
uwierzytelniania kluczem wspólnym na każdym urządzeniu bezprzewodowym
musi zostać skonfigurowany niezależnie tajny klucz WEP (tzn. ten sam klucz
jest współużytkowany przez urządzenia w sieci). Podczas procesu
uwierzytelniania transmitowane wezwanie zostaje porównane z zaszyfrowaną
i rozszyfrowaną odpowiedzią. Zanim zostanie udzielony dostęp, musi wystąpić
odpowiednie dopasowanie. Informacje na temat kluczy WEP zawiera sekcja
Zabezpieczenia WEP.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 272
EAP/802.1x. Protokół IEEE 802.1x EAP (Extensible Authentication
Protocol) jest używany do uwierzytelniania klientów w sieciach z serwerami
uwierzytelniania, takimi jak serwer usługi RADIUS (Remote Authentication
Dial In User Service, RFC 2138). Bezprzewodowe serwery druku HP Jetdirect
standardu 802.11b obsługują typowe metody uwierzytelniania EAP, takie jak:
●LEAP (Lightweight Extensible Authentication Protocol). LEAP jest to
zastrzeżony protokół firmy Cisco Systems, Inc. Protokół LEAP wymaga
parametrów EAP User Name (Nazwa użytkownika EAP) i EAP Password
(Hasło EAP). Stosowane są również klucze szyfrowania dynamicznego.
●PEAP (Protected Extensible Authentication Protocol). Protokół PEAP
do uwierzytelniania serwera sieciowego stosuje certyfikaty cyfrowe,
a do uwierzytelniania klientów — hasła. Protokół PEAP wymaga parametrów
EAP User Name (Nazwa użytkownika EAP), EAP Password (Hasło EAP)
i CA Certificate (Certyfikat CA). Stosowane są również klucze szyfrowania
dynamicznego.
●EAP-MD5 (EAP z algorytmem Message Digest Algorithm 5, RFC 1321).
Protokół EAP-MD5 stosuje hasła chronione algorytmem szyfrowania MD5.
Protokół MD5 wymaga parametrów EAP User Name (Nazwa użytkownika
EAP) i EAP Password (Hasło EAP). Stosowane są również klucze
szyfrowania statycznego.
●EAP-TLS (EAP z protokołem TLS, RFC 2716). EAP-TLS stosuje
certyfikaty cyfrowe zgodne ze standardem X.509 do uwierzytelniania
zarówno klientów, jak i serwera sieciowego. Protokół TLS wymaga
parametrów EAP User Name (Nazwa użytkownika EAP), Jetdirect
Certificate (Certyfikat Jetdirect) i CA Certificate (Certyfikat CA).
Stosowane są również klucze szyfrowania dynamicznego.
●EAP-TTLS (EAP z protokołem Tunneled Transport Layer Security).
EAP-TTLS jest to rozszerzenie protokołu EAP-TLS, które również stosuje
certyfikaty cyfrowe zgodne ze standardem X.509. Protokół TTLS wymaga
parametrów EAP User Name (Nazwa użytkownika EAP), EAP Password
(Hasło EAP) i CA Certificate (Certyfikat CA). Stosowane są również klucze
szyfrowania dynamicznego.
Jak w przypadku każdej z metod uwierzytelniania protokołu EAP/802.1x,
niezbędne może być skonfigurowanie dodatkowych parametrów.
EAP/PSK. W przypadku małych sieci biurowych nieposiadających serwera
uwierzytelniania bezprzewodowe serwery druku HP Jetdirect obsługują
uwierzytelnianie sieciowe z użyciem protokołu EAP/PSK (Extensible
Authentication Protocol) z kluczem wspólnym (Pre-shared key). Korzystając
z frazy hasła wprowadzonej przez użytkownika, serwer druku generuje klucz
wspólny, służący do uzyskiwania dostępu i komunikacji w sieci.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 273
Serwer druku skonfigurowany do uwierzytelniania z użyciem protokołu
EAP/PSK wykorzystuje do celów komunikacji bezprzewodowej protokoły
szyfrowania dynamicznego WPA (Wi-Fi Protected Access).
Certyfikaty
Certyfikaty cyfrowe służą do potwierdzania tożsamości klientów i serwerów
sieciowych, a także umożliwiają łączność szyfrowaną. Certyfikat cyfrowy jest
komunikatem elektronicznym zwykle zawierającym, między innymi, klucz
(krótki ciąg używany do szyfrowania i deszyfrowania) oraz podpis cyfrowy.
Certyfikaty mogą być wystawiane i podpisywane przez zaufany niezależny
podmiot (zwykle nazywany Urzędem certyfikacji, CA), który może być
wewnętrzny lub zewnętrzny w stosunku do organizacji. Certyfikaty mogą też
być „autopodpisywane”, co jest podobne do potwierdzania własnej tożsamości.
W celu obsługi protokołu EAP/PSK i niektórych metod uwierzytelniania
protokołu EAP/802.1x serwer druku HP Jetdirect musi zawierać jeden lub
oba następujące certyfikaty:
●Certyfikat CA. Certyfikat z zaufanego Urzędu certyfikacji (CA), służący
do potwierdzania informacji dotyczących certyfikatu. otrzymanych
z serwera uwierzytelniania. Musi to być ten sam Urząd certyfikacji (CA),
który wystawił certyfikat serwera uwierzytelniania.
●Certyfikat Jetdirect. Musi być zainstalowany certyfikat potwierdzający
tożsamość urządzenia Jetdirect na serwerze uwierzytelniania. Certyfikat
Jetdirect może być wystawiony przez zaufany Urząd certyfikacji (CA) albo
metodą „autopodpisywania”, w zależności od wymagań ustanowionych
przez administratora serwera uwierzytelniania.
Szyfrowanie
Bezprzewodowe serwery druku HP Jetdirect standardu 802.11b obsługują
protokoły szyfrowania zarówno statycznego, jak i dynamicznego.
Statyczne (WEP). Standard IEEE 802.11b zawiera protokół zabezpieczeń
WEP (Wired Equivalent Privacy). Korzystając z tajnego klucza, algorytm WEP
zapewnia szyfrowanie danych bezpośrednio przed transmisją bezprzewodową
oraz deszyfrowanie danych po ich otrzymaniu. Zabezpieczenia WEP, jako
że nie gwarantują absolutnego bezpieczeństwa, są traktowane jako pierwsza
znacząca linia obrony przed przypadkowymi podsłuchami.
W przypadku stosowania zabezpieczeń WEP protokoły WEP muszą być
zaimplementowane na każdym urządzeniu bezprzewodowym w danej sieci.
Bezprzewodowe serwery druku HP Jetdirect obsługują protokoły WEP.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 274
Zabezpieczenia WEP korzystają z tajnego klucza przy uwierzytelnianiu lub
szyfrowaniu danych na obu urządzeniach: wysyłającym i odbierającym.
Jeżeli tajny klucz WEP (analogiczny z wartością hasła) jest używany
do uwierzytelniania, to musi być dostępny na wszystkich bezprzewodowych
urządzeniach sieciowych.
To, czy statyczny klucz WEP jest niezbędny, zależy od używanej metody
uwierzytelniania. W przypadku uwierzytelniania systemu otwartego
(standardowa konfiguracja fabryczna) można skonfigurować statyczny klucz
WEP, ale nie jest on wymagany. W przypadku metody klucza wspólnego lub
EAP-MD5 konieczne jest skonfigurowanie statycznego klucza WEP, zgodnego
z kluczem aktywnym innych urządzeń w sieci bezprzewodowej.
Serwer druku HP Jetdirect może przechowywać cztery statyczne klucze WEP,
chociaż aktywny jest tylko jeden klucz naraz. Te klucze WEP pozostają bez
zmiany (stąd określenie „statyczne”), dopóki nie zmieni ich administrator sieci.
Bezprzewodowe serwery druku HP Jetdirect obsługują szyfrowanie
40/64-bitowe i 104/128-bitowe. Konfigurując statyczny 64-bitowy klucz
szyfrowania WEP, użytkownik wprowadza 40 bity klucza WEP. Konfigurując
statyczny 128-bitowy klucz szyfrowania WEP, użytkownik wprowadza 104 bity
klucza WEP. W obu przypadkach bity 24 IV (wskaźnik inicjowania) są
dodawane automatycznie.
Bezprzewodowy serwer druku HP Jetdirect obsługuje wpis klucza WEP
w postaci 8-bitowych znaków alfanumerycznych ASCII (0–9, a–z, A–Z) lub
4-bitowych liczb szesnastkowych (0–9, a–f, A–F). Należy zauważyć, że znaki
alfanumeryczne ASCII uwzględniają wielkość liter; wprowadzenie litery
wielkiej lub małej daje w wyniku różne wartości klucza WEP. W przypadku
użycia znaków szesnastkowych należy się upewnić, że wynikowe wartości
bitowe są konwertowane na dopuszczalny zestaw znaków alfanumerycznych
ASCII. Umożliwi to wprowadzanie kluczy WEP na urządzeniach, które
ograniczają wpis klucza WEP tylko do znaków alfanumerycznych ASCII.
Więcej informacji na temat zabezpieczeń WEP można uzyskać w organizacji
Wireless Ethernet Compatibility Alliance (WECA). Bezprzewodowe serwery
druku HP Jetdirect IEEE 802.11b są produktami certyfikowanymi przez
WECA jako urządzenia Wi-Fi. Wi-Fi, standard bezprzewodowej zgodności,
jest znakiem towarowym organizacji WECA.
Szyfrowanie dynamiczne. W zależności od modelu bezprzewodowego serwera
druku obsługiwane są następujące protokoły szyfrowania dynamicznego:
●dynamiczne szyfrowanie WEP
●WPA (Wi-Fi Protected Access)
W przypadku korzystania z szyfrowania dynamicznego klucze szyfrowania
są okresowo automatycznie zmieniane, co zapewnia lepsze zabezpieczenia.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 275
W przypadku dynamicznego szyfrowania WEP każdemu urządzeniu w sieci
bezprzewodowej przypisywany jest inny klucz szyfrowania, który wygasa
w ustawionych interwałach, a następnie jest zamieniany.
Szyfrowanie WPA to rozszerzona wersja dynamicznego szyfrowania WEP,
zapewniająca lepsze zabezpieczenia. Na przykład nowe klucze szyfrowania
są generowane dla stałych ilości danych (10 kilobajtów) transmitowanych
przez urządzenie w sieci.
Podczas konfigurowania serwerów druku HP Jetdirect do korzystania
z szyfrowania dynamicznego mogą zostać udostępnione następujące opcje,
o ile dany serwer druku je obsługuje:
●Szyfrowanie podstawowe. Ta opcja zapewnia szyfrowanie dynamiczne
WEP i może być używana w przypadku korzystania z niektórych metod
uwierzytelniania protokołu EAP/802.1x — LEAP, PEAP, EAP-TLS,
EAP-TTLS.
●Szyfrowanie silne. Ta opcja obsługuje szyfrowanie dynamiczne WPA
i WEP. Może być używana z uwierzytelnianiem EAP/PSK i z niektórymi
metodami uwierzytelniania protokołu EAP/802.1x — PEAP, EAP-TLS,
EAP-TTLS. Szyfrowanie silne zapewnia obsługę protokołów szyfrowania
dynamicznego WPA i WEP.
Jeżeli dany bezprzewodowy serwer druku HP Jetdirect nie obsługuje
szyfrowania dynamicznego WPA, to opcje uwierzytelniania EAP/PSK
i szyfrowania silnego nie będą dostępne.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 276
Omówienie instalacji
Aby podłączyć i zainstalować drukarkę sieciową za pomocą bezprzewodowego
serwera druku HP Jetdirect, wykonaj następujące zadania:
●Podłączenie sprzętu serwera druku do drukarki
●Konfigurowanie bezprzewodowego połączenia z siecią
●Instalowanie drukarki na komputerach sieciowych
Podłączenie sprzętu serwera druku do drukarki
1. Aby podłączyć sprzęt, wykonaj instrukcje zawarte w dokumentacji
dostarczonej z serwerem druku.
■Wyłącz drukarkę i włóż wewnętrzne serwery druku do odpowiedniego
gniazda I/O (We/Wy) drukarki. Po włączeniu drukarki zasilanie serwera
druku będzie zapewniane przez drukarkę.
■W przypadku zewnętrznych serwerów druku podłącz serwer druku
do drukarki za pomocą kabla USB (Universal Serial Bus). Aby zapewnić
zasilanie, podłącz moduł zasilania serwera druku, korzystając ze źródła
zasilania prądu zmiennego.
2. Aby sprawdzić, że serwer pracuje poprawnie, wydrukuj i skontroluj stronę
konfiguracji Jetdirect. Poszukaj komunikatu „Karta I/O gotowa”. Ponadto
widnieć na niej będzie stan każdego protokołu.
■W przypadku wewnętrznych serwerów druku strona konfiguracji
Jetdirect jest drukowana zazwyczaj wraz ze stroną konfiguracji drukarki.
Informacje na temat panelu sterowania i innych instrukcji dotyczących
drukowania strony konfiguracji można znaleźć w dokumentacji
drukarki.
■W przypadku zewnętrznych serwerów druku naciśnij przycisk Test (✓)
z tyłu serwera druku.
Uwaga Opisy komunikatów strony konfiguracji zawiera Rozdział 9.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 277
Konfigurowanie bezprzewodowego połączenia z siecią
Aby móc komunikować się w danej sieci, serwer druku HP Jetdirect musi
mieć bezprzewodowe połączenie z tą siecią. Aby skonfigurować połączenie
bezprzewodowe, należy najpierw skonfigurować serwer druku, używając
ustawień komunikacji bezprzewodowej danej sieci. Aby jednak móc
skonfigurować nowy serwer druku, trzeba móc się z nim komunikować.
Do tego celu potrzebny jest prawidłowo skonfigurowany komputer
bezprzewodowy (zazwyczaj komputer PC typu laptop zawierający kartę
sieciową odpowiednią dla sieci bezprzewodowych). Narzędzia
do konfigurowania serwera druku dostarczane przez firmę HP mogą podjąć
próbę automatycznego przekonfigurowania komputera bezprzewodowego
w celu nawiązania początkowej komunikacji. Jeśli jednak to się nie powiedzie,
konieczne będzie ręczne skonfigurowanie komputera.
Zanim rozpoczniesz...
Przed rozpoczęciem konfigurowania połączenia bezprzewodowego należy
wykonać następujące czynności:
●Sprawdź, czy sprzęt bezprzewodowego serwera druku HP Jetdirect został
zainstalowany i pracuje poprawnie.
●Sprawdź, czy włączone jest zasilanie drukarki i serwera druku HP Jetdirect.
●Wydrukuj stronę konfiguracji Jetdirect i sprawdź, czy serwer druku jest
gotowy. Niektóre wartości konfiguracji sieciowej widniejące na tej stronie
mogą być później potrzebne.
●W razie potrzeby uzyskaj od administratora sieci parametry konfiguracji
komunikacji bezprzewodowej w danej sieci.
Uwaga Bezprzewodowy serwer druku HP Jetdirect
ze standardowymi ustawieniami fabrycznymi (tryb Ad Hoc)
może być łatwo dostępny dla nieuwierzytelnionych
klientów. Dlatego nie powinien być uruchamiany
z ustawieniami fabrycznymi dłużej niż jest to konieczne,
a każda wprowadzona zmiana konfiguracji powinna zostać
sprawdzona.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 278
Konfigurowanie połączenia komputera bezprzewodowego z urządzeniem
Jetdirect
Aby nawiązać początkową komunikację z nowym bezprzewodowym serwerem
druku HP Jetdirect, konieczne może być wykonanie następujących czynności:
1. Uruchom menedżera klienta bezprzewodowego lub narzędzie konfiguracji
bezprzewodowej karty sieciowej.
2. Zmień ustawienia sieci bezprzewodowej komputera w celu dopasowania
ich do standardowych ustawień fabrycznych serwera druku Jetdirect:
■Tryb komunikacji: ad hoc (peer-to-peer)
■Nazwa sieci (SSID): hpsetup
■Szyfrowanie: <wyłączone>
Uwaga W większości przypadków na komputerze nie trzeba
zmieniać kanału łączności bezprzewodowej. Po zmianie
określonych ustawień łączności bezprzewodowej
na komputerze serwer druku automatycznie użyje
kanału używanego przez komputer.
3. Przejdź do sekcji „Konfigurowanie serwera druku Jetdirect do pracy
wsieci”.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 279
Konfigurowanie serwera druku Jetdirect do pracy w sieci
Aby skonfigurować ustawienia bezprzewodowe serwera druku Jetdirect w celu
dopasowania ich do danej sieci, należy użyć jednej z następujących metod:
■Korzystanie z kreatora instalacji komunikacji bezprzewodowej HP
Jetdirect Wireless Setup (Windows).
■HP WPS Assistant (system Mac OS X 10.1.5 lub nowszy).
■Używanie przeglądarki sieci Web (Windows i Mac OS).
Korzystanie z kreatora instalacji komunikacji bezprzewodowej HP Jetdirect
Wireless Setup (Windows). Aby użyć kreatora HP Jetdirect Wireless Setup,
komputer bezprzewodowy musi pracować pod kontrolą jednego
z następujących systemów operacyjnych: Microsoft Windows 98, Me,
NT 4.0, 2000, XP, Server 2003.
Uwaga Kreator HP Jetdirect Wireless Setup jest rozpowszechniany
na dysku CD-ROM z oprogramowaniem HP Jetdirect,
dołączanym do niezależnych bezprzewodowych serwerów
druku HP Jetdirect, a także można go pobrać z witryny
internetowej pomocy technicznej firmy HP pod adresem:
http://www.hp.com/support/net_printing
1. Uruchom kreatora i postępuj zgodnie z instrukcjami wyświetlanymi
na ekranie.
Po skonfigurowaniu komputera bezprzewodowego w celu dopasowania
go do standardowych ustawień fabrycznych serwera druku kreator będzie
wyszukiwać dostępne drukarki. Komunikacja z serwerem druku jest
ustanowiona, gdy kreator może znaleźć drukarkę i wyświetlić ją na liście.
2. Wybierz drukarkę i kontynuuj.
Wyświetlając serię ekranów, kreator HP Jetdirect Wireless Setup będzie
systematycznie monitować o następujące ustawienia bezprzewodowe:
■Tryb komunikacji (lub topologia sieci bezprzewodowej)
■Kanał (tylko w trybie ad hoc)
■Nazwa sieci (SSID)
■Metoda uwierzytelniania
■Ustawienia szyfrowania statycznego lub dynamicznego danej sieci
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 280
3. Na ekranie Confirm Wireless Settings (Potwierdzanie ustawień łączności
bezprzewodowej) sprawdź wybrane ustawienia. W razie potrzeby kliknij
przycisk TCP/IP Settings (Ustawienia TCP/IP), aby ustawić żądany
adres IP. W niektórych sieciach może być wymagane wstępne ustawienie
parametrów protokołu TCP/IP w celu uzyskania dostępu do sieci
(na przykład w celu przystosowania do specjalnych wymagań protokołu
DHCP lub ograniczeń listy dostępu).
4. Po skonfigurowaniu serwera druku HP Jetdirect przy użyciu ustawień
danej sieci bezprzewodowej kliknij przycisk Zakończ.
5. Sprawdź, czy drukarka może komunikować się z siecią. Zobacz
Sprawdzanie bezprzewodowego połączenia sieciowego.
Komputer bezprzewodowy skonfiguruj ponownie tak, aby mógł uzyskać
ponownie dostęp do sieci. Aby zainstalować drukarkę na komputerze
bezprzewodowym, zobacz Instalowanie drukarki na komputerach
sieciowych.
HP WPS Assistant (system Mac OS X 10.1.5 lub nowszy). To narzędzie
umożliwia konfigurowanie bezprzewodowego serwera druku HP Jetdirect
przy użyciu połączenia z siecią systemu Mac OS.
Aby korzystanie z tego narzędzia było możliwe, bezprzewodowy serwer druku
HP Jetdirect musi mieć standardowe ustawienia fabryczne. Wykonaj
następującą procedurę:
1. Włóż dysk CD-ROM do komputera z systemem Mac OS.
2. Zaznacz i otwórz ikonę dysku CD-ROM HPJETDIRECT.
3. Przeczytaj uwagi dotyczące wersji, jeśli zostały wyświetlone, aby uzyskać
zaktualizowane informacje.
4. Zaznacz i otwórz folder HP WPS Assistant.
5. Uruchom narzędzie HP WPS Assistant, a następnie wykonaj instrukcje
wyświetlane na ekranie.
Po utworzeniu połączenia bezprzewodowego konieczne będzie użycie innych
narzędzi (takich jak HP LaserJet Utility for Mac OS) do konfigurowania
i zarządzania drukarką w celu drukowania.
Uwaga Opcjonalnie można skonfigurować połączenie sieciowe przy
użyciu wbudowanego serwera sieci web. Zobacz Rozdział 4.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 281
Używanie przeglądarki sieci Web (Windows i Mac OS). Aby użyć
przeglądarki sieci Web do skonfigurowania bezprzewodowego serwera druku
Jetdirect przy użyciu bezprzewodowego połączenia z siecią, system musi być
skonfigurowany do pracy w sieci TCP/IP.
Instrukcje dotyczące połączenia bezprzewodowego przeglądarki sieci Web
są dostępne dla następujących systemów: Microsoft Windows i Apple
Macintosh (zobacz strona 283).
●Microsoft Windows. Aby użyć przeglądarki sieci Web w systemie Windows,
wykonaj następujące kroki:
1. Sprawdź, czy ustawienia sieci bezprzewodowej na komputerze są zgodne
ze standardowymi ustawieniami fabrycznymi serwera druku HP Jetdirect.
2. Otwórz okno Wiersz polecenia MS DOS.
3. W wierszu polecenia wprowadź polecenie ipconfig. Polecenie
ipconfig wyświetli adres IP komputera. Zapisz ten adres.
4. Użyj polecenia „route add” w celu ustanowienia ścieżki IP (czyli trasy)
od komputera bezprzewodowego do serwera druku. (To znaczy, że musi
zachodzić zgodność między sposobem sieciowej identyfikacji komputera
i serwera druku HP Jetdirect. Jeżeli serwer druku jest skonfigurowany
przy użyciu swojego domyślnego adresu IP, na przykład 169.254/16
lub 192.0.0.192, trasa może nie istnieć.)
Uwaga Typowe polecenie route add jest wprowadzane
w następujący sposób:
gdzie <adres IP Jetdirect> jest adresem IP
na serwerze druku HP Jetdirect, a <adres IP
systemu> jest adresem IP ustawionym na karcie
sieciowej komputera.
Przykład:
5. Otwórz przeglądarkę sieci Web i wprowadź adres IP skonfigurowany
na serwerze druku HP Jetdirect jako adres URL. Komunikacja z serwerem
druku jest ustanowiona, gdy są wyświetlane wbudowane strony sieci Web
serwera druku Jetdirect.
route add <adres IP Jetdirect> <adres IP systemu>
route add 192.0.0.192 192.170.1.2
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 282
Uwaga Jeżeli nie można wyświetlić wbudowanych stron sieci Web
serwera druku Jetdirect, a przeglądarka sieci Web
na komputerze jest skonfigurowana do korzystania z serwera
proxy, spróbuj wyłączyć serwer proxy sieci Web.
6. Na wbudowanych stronach sieci Web serwera druku Jetdirect wybierz
kartę Networking (Sieć). Na stronie Network Settings (Ustawienia sieci)
wybierz kartę 802.11b.
7. Skonfiguruj ustawienia łączności bezprzewodowej 802.11b odpowiednie
w danej sieci, korzystając z wyświetlonych ustawień albo klikając przycisk
Wizard (Kreator):
■Tryb komunikacji (lub topologia sieci bezprzewodowej)
■Kanał (tylko w trybie ad hoc)
■Nazwa sieci (SSID)
■Metoda uwierzytelniania
■Ustawienia szyfrowania statycznego lub dynamicznego danej sieci
8. Jeżeli sieć wymaga parametrów konfiguracji IP w celu dostępu do sieci
(na przykład z powodu ograniczeń adresu IP protokołu DHCP lub listy
dostępu hostów), to należy ustawić te parametry teraz. Na stronie
konfiguracji 802.11b można skonfigurować następujące ustawienia
protokołu TCP/IP:
■IP Configuration Method (Metoda konfiguracji protokołu IP)
■adres IP
■Maska podsieci
■Brama domyślna
Po zmianie adresu IP i kliknięciu przycisku Apply (Zastosuj) łączność
z serwerem druku może zostać przerwana. Aby połączyć się ponownie,
użyj nowego adresu IP.
9. Po skonfigurowaniu serwera druku HP Jetdirect przy użyciu ustawień
danej sieci bezprzewodowej kliknij przycisk Apply (Zastosuj).
Ponieważ ustawienia serwera druku zostały zmienione, system może
utracić łączność z serwerem druku.
10. Sprawdź, czy drukarka może komunikować się z siecią. Zobacz
Sprawdzanie bezprzewodowego połączenia sieciowego.
Komputer bezprzewodowy skonfiguruj ponownie tak, aby mógł uzyskać
ponownie dostęp do sieci. W razie potrzeby przywróć używanie serwerów
proxy przez przeglądarkę sieci Web.
Aby zainstalować drukarkę na komputerze bezprzewodowym, zobacz
Instalowanie drukarki na komputerach sieciowych.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 283
●Apple Macintosh. Aby skonfigurować bezprzewodowy serwer druku
Jetdirect przy użyciu bezprzewodowego połączenia z siecią, można użyć
przeglądarki sieci Web w systemie Apple Macintosh (Mac OS 9,
Mac OS X ). Wykonaj następujące kroki:
Uwaga Przed wykonaniem należy przeczytać „Zanim
rozpoczniesz...”.
Uwaga Aby komunikować się z serwerem druku Jetdirect przez
przeglądarkę sieci Web, system będzie wymagać
tymczasowych ustawień sieci TCP/IP (takich jak adres IP).
Informacje na temat sieci TCP/IP zawiera Dodatek A.
1. Skontroluj stronę konfiguracji HP Jetdirect (zobacz strona 276) i sprawdź,
czy ustawienia bezprzewodowe komputera są zgodne ze standardowymi
ustawieniami fabrycznymi na serwerze druku HP Jetdirect.
2. Wybierz sieć hpsetup w menu Apple AirPort.
a. Sprawdź, czy jest włączony port Apple AirPort.
b. Aby wyświetlić menu, wybierz ikonę Apple AirPort na pasku
kontrolnym (Mac OS 9) lub pasku menu (Mac OS X ).
c. Wybierz sieć hpsetup na liście sieci Computer-to-Computer
(Ad Hoc).
Uwaga Zalecenie: Przed wykonaniem następnego kroku należy dla
pewności zanotować bieżące ustawienia TCP/IP systemu.
Jeżeli sieć używa protokołu TCP/IP i przypadkowo zostaną
utracone ustawienia, to trzeba będzie przywrócić konfigurację
TCP/IP po skonfigurowaniu serwera druku HP Jetdirect.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 284
3. W razie potrzeby zmień adres IP komputera, aby należał do tej samej
podsieci IP, co serwer druku HP Jetdirect. Jeżeli na przykład domyślnym
adresem IP serwera druku jest adres 192.0.0.192, to na komputerze można
użyć adresu 192.0.0.193.
■Mac OS 9:
a. W menu Apple wybierz polecenie Tablice kontrolne,
a następnie TCP/IP.
Aby zapisać bieżącą konfigurację TCP/IP i pracować z duplikatem
konfiguracji, wykonaj następujące czynności:
●W menu Plik wybierz polecenie Konfiguracje, a następnie
Duplikat. Zanotuj nazwę bieżącej konfiguracji.
●Wprowadź nazwę nowego duplikatu konfiguracji.
●Wybierz przycisk Uaktywnij.
b. Wybierz opcję konfiguracji TCP/IP Ręcznie i wprowadź adres IP
odpowiadający podsieci IP serwera druku. Jeżeli na przykład
domyślnym adresem IP serwera druku jest adres 192.0.0.192,
to komputer można skonfigurować do korzystania z adresu IP
192.0.0.193 i maski podsieci 255.255.0.0.
c. Wyłącz korzystanie z serwerów proxy sieci Web.
Aby utworzyć nową konfigurację serwera proxy sieci Web
z wyłączonymi serwerami proxy, zarazem zachowując istniejącą
konfigurację, wykonaj następujące czynności:
●W menu Apple wybierz polecenie Tablice kontrolne, a następnie
Internet.
●W menu Plik wybierz polecenie Zestaw duplikatu, a następnie
Duplikat. Zanotuj nazwę bieżącej konfiguracji.
●Wprowadź nową nazwę dla nowej konfiguracji proxy.
●Wybierz kartę Zaawansowane, a następnie Zapory. Wyczyść
wszystkie pola wyboru proxy, aby wyłączyć serwery proxy.
●Zastosuj nową konfigurację serwera proxy.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 285
■Mac OS X :
a. W menu Apple wybierz polecenie Lokalizacja, a następnie
Ustawienia sieci.
b. Używając selektora lokalizacji, wybierz pozycję Nowa lokalizacja.
Wprowadź nazwę dla nowej lokalizacji, na przykład „HP Setup”.
Następnie kliknij przycisk OK.
c. Po wyświetleniu monitu wybierz AirPort jako wybraną sieć. Upewnij
się, że AirPort jest jedyną wybraną siecią.
aby upewnić się, że wybrano sieć AirPort, wyłącz inne porty sieciowe
albo upewnij się, że AirPort jest pierwszym interfejsem uaktywnionym
dla tej lokalizacji.
●Wybierz Aktywne porty sieci, a następnie Duplikat. Zanotuj
nazwę bieżącej konfiguracji.
●Wyczyść pola wyboru konfiguracji portów innych sieci albo
przeciągnij pozycję AirPort na początek listy.
●Kliknij przycisk Zastosuj teraz.
d. Kliknij kartę TCP/IP. Aby skonfigurować protokół TCP/IP, wybierz
przycisk Ręcznie. Wprowadź adres IP odpowiadający podsieci IP
serwera druku. Jeżeli na przykład domyślnym adresem IP serwera
druku jest adres 192.0.0.192, to komputer można skonfigurować
do korzystania z adresu IP 192.0.0.193, maski podsieci 255.255.0.0
i adresu routera 192.0.0.193. Następnie kliknij przycisk
Zastosuj teraz.
e. Kliknij kartę Serwery proxy, a następnie wyczyść wszystkie pola
wyboru serwerów proxy, aby zapewnić nieużywanie serwerów proxy.
Następnie kliknij przycisk Zastosuj teraz.
f. Kliknij kartę AirPort i wprowadź hpsetup jako ustawienie opcji
Preferowana sieć, aby dopasować nazwę sieci (SSID) serwera druku
Jetdirect. Następnie kliknij przycisk Zastosuj teraz.
4. Otwórz przeglądarkę sieci Web i wprowadź adres IP skonfigurowany
na serwerze druku HP Jetdirect jako adres URL. Komunikacja z serwerem
druku jest ustanowiona, gdy są wyświetlane wbudowane strony sieci Web
serwera druku Jetdirect.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 286
Uwaga Jeżeli nie można wyświetlić wbudowanych stron sieci Web
serwera druku Jetdirect, sprawdź, czy jest wyłączone
korzystanie z serwera proxy sieci Web. Instrukcje można
znaleźć w Pomocy przeglądarki sieci Web.
5. Na wbudowanych stronach sieci Web serwera druku Jetdirect wybierz
kartę Networking (Sieć). Na stronie Network Settings (Ustawienia sieci)
wybierz kartę 802.11b.
6. Ustaw ustawienia komunikacji bezprzewodowej standardu 802.11b
odpowiednie dla danej sieci:
■Tryb komunikacji (lub topologia sieci bezprzewodowej)
■Kanał (tylko w trybie ad hoc)
■Nazwa sieci (SSID)
■Metoda uwierzytelniania
■Ustawienia szyfrowania statycznego lub dynamicznego danej sieci
7. Jeżeli sieć wymaga parametrów konfiguracji IP w celu dostępu do sieci
(na przykład z powodu ograniczeń adresu IP protokołu DHCP lub listy
dostępu hostów), to należy ustawić te parametry teraz. Na stronie
konfiguracji 802.11b można skonfigurować następujące ustawienia
protokołu TCP/IP:
■IP Configuration Method (Metoda konfiguracji protokołu IP)
■adres IP
■Maska podsieci
■Brama domyślna
Po zmianie adresu IP i kliknięciu przycisku Apply (Zastosuj) łączność
z serwerem druku może zostać przerwana. Aby połączyć się ponownie,
użyj nowego adresu IP.
8. Po skonfigurowaniu serwera druku HP Jetdirect przy użyciu ustawień
danej sieci bezprzewodowej kliknij przycisk Apply (Zastosuj).
Uwaga Domyślnie sieć AppleTalk powinna być włączona
(kliknij kartę AppleTalk, aby to sprawdzić).
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 287
9. Sprawdź, czy drukarka może komunikować się z siecią. Zobacz
Sprawdzanie bezprzewodowego połączenia sieciowego.
Uwaga Komputer bezprzewodowy skonfiguruj ponownie przy
użyciu oryginalnych ustawień, aby mógł uzyskać ponownie
dostęp do sieci. W razie potrzeby przywróć oryginalne
ustawienia portu sieciowego, parametry TCP/IP
i korzystanie z serwerów proxy przez przeglądarkę
sieci Web.
Informacje na temat instalowania drukarki na komputerze bezprzewodowym
lub w innym systemie sieciowym zawiera Instalowanie drukarki na
komputerach sieciowych
Sprawdzanie bezprzewodowego połączenia sieciowego
Po skonfigurowaniu serwera druku HP Jetdirect przy użyciu bezprzewodowego
połączenia z siecią komputery sieciowe powinny móc komunikować się
z drukarką. Jeżeli tak, to można wówczas zainstalować drukarkę w każdym
systemie, który będzie wysyłać zlecenia druku bezpośrednio na drukarkę.
Uwaga Aby zainstalować drukarkę na komputerze
bezprzewodowym, którego użyto do skonfigurowania
bezprzewodowego serwera druku Jetdirect, należy
przywrócić ustawienia sieciowe komputera w celu
ponownego uzyskania dostępu do sieci. Jeżeli komputer
wymaga specjalnych ustawień pochodzących z sieci
(na przykład z serwera konfiguracji DHCP), być może
trzeba będzie poczekać kilka minut, zanim komputer
uzyska dostęp do sieci.
Aby sprawdzić, czy systemy sieciowe mogą komunikować się z drukarką,
można wykonać następujące czynności:
●Wydrukować stronę konfiguracji Jetdirect i sprawdzić stan serwera druku.
W trybie infrastruktury komunikat „Ready” (Gotowe) wskazuje, że serwer
druku znalazł punkt dostępu i jest uwierzytelniony w sieci. Dodatkowo
siła sygnału i inne parametry dostarczą wskazań, że drukarka
komunikuje się w sieci.
PLWW Bezprzewodowe serwery druku HP Jetdirect 802.11b 288
●Wyślij polecenie „ping” pod adres IP serwera druku HP Jetdirect. Adres IP
będzie widnieć na stronie konfiguracji Jetdirect. Jeżeli jest ustawiony adres
192.0.0.192 (ustawienie standardowe), może on nie być ważnym adresem
w sieci. W takim przypadku być może trzeba będzie utworzyć ścieżkę IP
z danego komputera do serwera druku (na przykład, korzystając na tym
komputerze z polecenia „route add”), zanim będzie można użyć
polecenia ping.
●W przeglądarce sieci Web wprowadź adres IP skonfigurowany na serwerze
druku Jetdirect jako adres URL. Jeżeli jest ustawiony adres 192.0.0.192
(ustawienie standardowe), być może trzeba będzie najpierw utworzyć
ścieżkę IP do drukarki. Komunikacja jest potwierdzona, jeżeli są
wyświetlane wbudowane strony sieci Web serwera druku Jetdirect.
●Na danym komputerze uruchom narzędzie instalacji drukarki i zainstaluj
drukarkę. Na przykład kreator instalacji drukarki sieciowej HP Install
Network Printer (dla systemów Windows) znajdzie drukarkę, jeżeli będzie
można się z nią komunikować.
Instalowanie drukarki na komputerach sieciowych
Aby zainstalować drukarkę na komputerach sieciowych, które będą drukować
bezpośrednio na drukarce, użyj narzędzi systemowych (na przykład w systemie
Windows polecenia Dodaj drukarkę, a w systemie Macintosh polecenia
Wybieracz) albo narzędzi dostarczonych przez firmę HP.
Narzędzia HP zawierają kreatora instalacji drukarki sieciowej HP Install
Network Printer dla systemów Microsoft Windows oraz narzędzie HP LaserJet
Utility dla systemów Apple Macintosh. Te narzędzia są zawarte na dysku
CD-ROM HP Jetdirect, a także dołączone są do narzędzi systemowych
drukowania dostarczanych z wieloma drukarkami HP.
Informacje na temat dodatkowych programów narzędziowych firmy HP
zawiera Rozdział 2.
PLWW 289
C
Menu panelu sterowania urządzenia HP Jetdirect
Wstęp
Wewnętrzne serwery druku HP Jetdirect mają menu konfiguracyjne (jeżeli jest
to obsługiwane przez drukarkę) dostępne z panelu sterowania drukarki.
Przyciski panelu sterowania, umożliwiające dostęp do tego menu, zależą
od używanej drukarki. Więcej informacji można znaleźć w instrukcjach
dołączonych do drukarki.
Wewnętrzne serwery druku HP Jetdirect obsługują następujące panele
sterowania drukarki:
●Wyświetlacz Klasyczny panel sterowania z menu i przyciskami do wyboru
parametrów
●Wyświetlacz Graficzny panel sterowania z klawiaturą nawigacyjną
i numeryczną (dostępny w nowszych modelach drukarek HP LaserJet)
PLWW Menu panelu sterowania urządzenia HP Jetdirect 290
Klasyczny panel sterowania
Klasyczne panele sterowania zazwyczaj mogą
wyświetlać dwa wiersze po 16 znaków każdy.
Zgodnie z opisem, który zawiera Tabela C.1,
menu panelu sterowania urządzenia HP Jetdirect
umożliwia włączanie i wyłączanie protokołów
sieciowych, a także konfigurowanie wybranych
parametrów sieci. Gwiazdka (*) na wyświetlaczu
panelu sterowania służy do wskazywania wybranej
wartości.
Tabela C.1 Klasyczne menu panelu sterowania urządzenia HP Jetdirect (1 z 6)
Element menu Opis
KONF SIECI= Określa, czy pozycje menu Jetdirect mają być dostępne czy nie.
NIE (ustawienie standardowe): pomijanie menu urządzenia
HP Jetdirect.
TAK: dostęp do menu urządzenia HP Jetdirect. Aby uzyskać dostęp
do menu, za każdym razem trzeba zmienić ustawienie na TAK*.
KONF 802.11B= (Dotyczy tylko bezprzewodowych serwerów druku 802.11b) Określa,
czy ma być dostępne menu konfiguracji bezprzewodowego serwera
druku 802.11b.
NIE (ustawienie standardowe): pomijanie menu.
TAK: dostęp do menu. Aby uzyskać dostęp do menu, za każdym razem
trzeba zmienić ustawienie na TAK*.
Po wybraniu ustawienia TAK* można skonfigurować następujące
elementy:
Uwaga: większość klasycznych paneli sterowania wyświetla tylko
wielkie litery. Podczas wprowadzania znaków po każdej literze
wyświetlany będzie symbol „+” (wielka litera) lub „-” (mała litera),
wskazujący wielkość litery.
TRYB: służy do wybierania jednej z następujących topologii
bezprzewodowych:
■AD HOC (ustawienie standardowe)
■INFRA. (tryb infrastruktury)
PLWW Menu panelu sterowania urządzenia HP Jetdirect 291
SSID: służy do wybierania jednej z następujących opcji:
■hpsetup (wartość standardowa): jest to standardowe ustawienie
fabryczne. Mimo że na większości paneli sterowania może być
wyświetlane wielkimi literami, faktycznie jest wyrażone małymi
literami.
■<Lista identyfikatorów SSID>: umożliwia wybór identyfikatora
SSID z listy identyfikatorów SSID wykrytych przez serwer druku.
■<AUTO>: serwer druku automatycznie wykryje identyfikatory
SSID i wykona próbę połączenia z siecią i uwierzytelnienia
w niej, rozpoczynając od sieci SSID o największej mocy sygnału.
■<NIESTANDARDOWE> — do wprowadzania nowego
identyfikatora SSID.
KONF SSID: Ten element jest wyświetlany wówczas, gdy ustawiono
wartość SSID=<NIESTANDARDOWE>. Za monitem SSID= należy
wprowadzić — po jednym znaku — niestandardową wartość
identyfikatora SSID. Ten identyfikator SSID zostanie dodany do listy
identyfikatorów SSID. W przypadku wprowadzenia następnego
nowego identyfikatora SSID dotychczasowy niestandardowy
identyfikator SSID zostanie zastąpiony przez nowy
identyfikator SSID.
UWRZT: Służy do wybierania z jednej z poniższych metod
uwierzytelniania w danej sieci:
■OTWARTY (ustawienie standardowe) służy do wyboru metody
systemu otwartego
■WSPÓLNY służy do wyboru metody klucza wspólnego
■EAP służy do wyboru tych spośród obsługiwanych protokołów
IEEE 802.1x Extensible Authentication Protocol (EAP),
które korzystają z serwera uwierzytelniania. Zobacz menu
KONF EAP.
■PSK służy do wyboru protokołu Extensible Authentication
Protocol (EAP) wykorzystującego klucz wspólny w sieciach,
w których nie jest używany serwer uwierzytelniania. Zobacz
menu KONF PSK.
KONF PSK: ten element jest wyświetlany wówczas, gdy ustawiono
wartość UWRZT=PSK. Służy do wybrania jednej
z następujących opcji:
NIE (ustawienie standardowe): Pomija konfigurację klucza PSK.
TAK: Kontynuuje konfigurację klucza PSK. Należy wprowadzić frazę
hasła sieciowego, które będzie służyć do wygenerowania klucza
wspólnego dla protokołu uwierzytelniania EAP w sieci.
Za monitem FRAZA= należy wprowadzić — po jednym znaku
— frazę hasła. Fraza hasła musi zawierać od 8 do 63 znaków ASCII
w zakresie szesnastkowym od 21 do 7E (znaki 0-9, a-z, A-Z i różne
znaki specjalne, takie jak !, @, #, $, %, ^, &, (, ), _, +, =, -, {, }, [, ],
\, /, “, <, >, ?, “, ‘, ~).
Tabela C.1 Klasyczne menu panelu sterowania urządzenia HP Jetdirect (2 z 6)
Element menu Opis
PLWW Menu panelu sterowania urządzenia HP Jetdirect 292
KONF EAP: ten element jest wyświetlany wówczas, gdy ustawiono
wartość UWRZT=EAP. Dostępne opcje to:
NIE (ustawienie standardowe): pomija konfigurację protokołu EAP.
TAK: włącza (WŁ.) lub wyłącza (WYŁ.) protokół EAP używany
w danej sieci.
Jeśli protokół EAP zawiera wymagania nieskonfigurowane wstępnie
na serwerze druku (takie jak nazwa użytkownika, hasło, certyfikat
Jetdirect urządzenia lub certyfikat CA w przypadku serwera
uwierzytelniania), to protokół EAP nie będzie wyświetlany.
Można włączyć następujące protokoły EAP:
■LEAP
■PEAP
■EAP-MD5
■EAP-TLS
■EAP-TTLS
Jeśli sieć tego wymaga, można włączyć wiele protokołów naraz.
Każdy włączony protokół może jednak wymagać dodatkowej
konfiguracji.
DYNAMICZNE: Ta pozycja zostaje wyświetlona wówczas, gdy została
wybrana taka metoda uwierzytelniania bezprzewodowego serwera
druku, która obsługuje szyfrowanie dynamiczne. Wybierz
dostępną opcję:
PODSTAWOWE: Obsługiwane jest dynamiczne szyfrowanie WEP.
SILNE: Obsługiwane są protokoły szyfrowania dynamicznego WPA
(Wi-Fi Protected Access) i WEP.
W przypadku skonfigurowania uwierzytelniania metodą EAP/PSK,
serwer druku wykorzystuje szyfrowanie silne (protokoły
szyfrowania WPA).
W przypadku skonfigurowania uwierzytelniania metodą EAP/802.1x
(tylko w przypadku protokołów LEAP, PEAP, TLS, TTLS), w serwerze
druku może zostać skonfigurowane albo szyfrowanie podstawowe,
albo silne — w zależności od danej sieci. Protokoły szyfrowania
dynamicznego są kontrolowane przez serwer uwierzytelniania i muszą
być obsługiwane przez punkt dostępu.
Tabela C.1 Klasyczne menu panelu sterowania urządzenia HP Jetdirect (3 z 6)
Element menu Opis
PLWW Menu panelu sterowania urządzenia HP Jetdirect 293
SZYFR.: W przypadku statycznego szyfrowania WEP ten element jest
wyświetlany wówczas, gdy parametr UWRZT=OTWARTY (system
otwarty), UWRZT=WSPÓLNY (klucz wspólny) lub EAP-MD5=WŁ.
Wybierz poziom szyfrowania:
■128, aby stosować szyfrowanie 104/128-bitowe
■64, aby stosować szyfrowanie 40/64-bitowe
■BRAK (ustawienie standardowe).
KLUCZ TRANSMISJI: Ten element jest wyświetlany wówczas,
gdy wybrano szyfrowanie 128- lub 64-bitowe, które jest używane
do określania aktywnego klucza transmisji. Wybierz jedno z położeń
klucza szyfrowania transmisji (1, 2, 3 lub 4). Do wybranego klucza
transmisji musi być przypisana prawidłowa wartość klucza WEP.
W przeciwnym razie przypisany będzie pierwszy znaleziony klucz
z prawidłową wartością klucza.
KONF KL NR: To menu służy do konfigurowania wartości kluczy
dla czterech położeń klucza (gdzie NR identyfikuje klucz).
NIE (ustawienie standardowe): pomija konfigurowanie tego klucza.
TAK: umożliwia skonfigurowanie wartości tego klucza.
Format wprowadzanych wartości kluczy to wpisy szesnastkowe
z podglądem alfanumerycznym. Cyfry szesnastkowe (0–9, A–F) są
wprowadzane po jednym bajcie (dwie cyfry) naraz, a wówczas
zostaje wyświetlony znak alfanumeryczny odpowiadający
wprowadzonej wartości.
W celu szyfrowania 40/64-bitowego należy wprowadzić 5 bajtów
(10 cyfr). W celu szyfrowania 104/128-bitowego należy
wprowadzić 13 bajtów (26 cyfr).
802.11B: umożliwia zachowanie lub wyzerowanie parametrów
łączności bezprzewodowej 802.11b na serwerze druku.
■ZACHOWAJ: skonfigurowane parametry są zachowywane.
■PRZYWRAC.: parametry będą wyzerowane do standardowych
wartości fabrycznych. Wartości parametrów innych protokołów
sieciowych nie są zerowane. Aby wyświetlić wyzerowane
wartości, trzeba zamknąć, a następnie otworzyć ponownie
menu panelu sterowania.
TCP/IP=
IPX/SPX=
DLC/LLC=
ATALK=
Określa, czy stos protokołu jest włączony czy wyłączony.
WŁ. (ustawienie standardowe): protokół jest włączony.
WYŁ.: protokół jest wyłączony.
Tabela C.1 Klasyczne menu panelu sterowania urządzenia HP Jetdirect (4 z 6)
Element menu Opis
PLWW Menu panelu sterowania urządzenia HP Jetdirect 294
KONF TCP/IP= Określa, czy menu protokołu TCP/IP ma być dostępne i czy będą
ustawiane parametry tego protokołu.
NIE (ustawienie standardowe): pomijanie elementów menu TCP/IP.
TAK: dostęp do elementów menu TCP/IP.
●BOOTP=TAK* włącza konfigurowanie przy użyciu serwera BootP.
●DHCP=TAK* włącza konfigurowanie przy użyciu serwera DHCP.
Jeśli zostanie określony parametr DHCP=TAK* i istnieje dzierżawa
DHCP serwera druku, można skonfigurować następujące
ustawienia DHCP:
■ZWOLNIJ: wybierz ustawienie TAK, aby zwolnić, albo NIE,
aby zapisać bieżącą dzierżawę DHCP.
■ODNÓW: wybierz ustawienie TAK, aby odnowić bieżącą
dzierżawę DHCP, albo NIE, aby nie odnawiać dzierżawy DHCP.
●AUTO IP=TAK* automatycznie przyjmuje adres z zastosowaniem
adresowania lokalnego w postaci 169.254.x.x.
Jeżeli zostanie określony parametr BOOTP=NIE*, DHCP=NIE*
i AUTO IP=NIE*, można ręcznie, na panelu sterowania, ustawić
następujące parametry protokołu TCP/IP:
■Każdy z bajtów adresu IP (IP)
■Maskę podsieci (SM)
■Serwer syslog (LG)
■Bramę domyślną (GW)
■Limit czasu bezczynności (standardową wartością jest
270 sekund, wartość 0 wyłącza limit czasu)
●(Tylko 620n) CFG DNS=TAK* umożliwia określenie – po jednym
bajcie – adresu IP serwera DNS.
W celu sprawdzenia ustawień należy wydrukować stronę
konfiguracyjną urządzenia Jetdirect. Należy jednak zauważyć,
że serwer druku może zastąpić wybrane parametry wartościami,
które zapewniają prawidłowe działanie.
KONF IPX/SPX= Określa, czy menu protokołu IPX/SPX ma być dostępne i czy będą
ustawiane parametry tego protokołu.
NIE (ustawienie standardowe): pomijanie elementów menu IPX/SPX.
TAK: dostęp do elementów menu IPX/SPX.
W menu IPX/SPX można określić parametr Rodzaj ramki używany
w danej sieci.
■AUTO (ustawienie standardowe) automatycznie ustawia
i ogranicza rodzaj ramki do pierwszego wykrytego rodzaju.
■W przypadku kart Ethernet dostępne są następujące wybory
rodzajów ramek: EN_8023, EN_II, EN_8022, EN_SNAP.
■W przypadku kart Token Ring dostępne są następujące wybory
rodzajów ramek: TR_8022, TR_SNAP.
W menu IPX/SPX dla kart Token Ring można też określić parametry
Routing źródła NetWare, którymi są RC RT=AUTO (ustawienie
standardowe), OFF, SINGLE R lub ALL RT.
Tabela C.1 Klasyczne menu panelu sterowania urządzenia HP Jetdirect (5 z 6)
Element menu Opis
PLWW Menu panelu sterowania urządzenia HP Jetdirect 295
KONF ŁĄCZA= (Dotyczy tylko serwerów druku standardu 10/100Base-TX) Określa,
czy można ręcznie konfigurować łącze sieciowe serwera druku
HP Jetdirect.
NIE (ustawienie standardowe): pomijanie elementów menu
konfiguracji łącza.
TAK: dostęp do elementów menu konfiguracji łącza.
W przypadku sieci 10/100Base-TX szybkość łącza i tryb komunikacji
musi odpowiadać możliwościom sieci. Można ustawić jedną
z poniższych konfiguracji łącza:
AUTO (ustawienie standardowe): serwer druku automatycznie sam się
skonfiguruje, tak aby dostosować się do szybkości łącza i trybu
łączności danej sieci. Jeżeli się to nie powiedzie, zostanie ustawione
łącze typu 100TX Half.
10T HALF: praca z szybkością 10 Mb/s w dupleksie połowicznym
10T FULL: praca z szybkością 10 Mb/s w pełnym dupleksie
100TX HALF: praca z szybkością 100 Mb/s w dupleksie połowicznym
100TX FULL: praca z szybkością 100 Mb/s w pełnym dupleksie
WEB= W celu zarządzania konfiguracją należy określić, czy wbudowany
serwer sieci Web będzie akceptować łączność tylko przy użyciu
protokołu HTTPS (zabezpieczonego HTTP), czy zarówno
protokołów HTTP, jak i HTTPS.
HTTPS: akceptowane są jedynie połączenia HTTPS, zapewniające
zabezpieczoną, szyfrowaną łączność. Serwer druku będzie
wyświetlany jako witryna z zabezpieczeniami.
HTTP/HTTPS: dozwolony jest dostęp przy użyciu zarówno
protokołów HTTP, jak i HTTPS.
ZABEZPIECZENIA= Określa, czy zostaną zapisane bieżące ustawienia zabezpieczeń
serwera druku czy w drodze zerowania zostaną przywrócone
standardowe ustawienia fabryczne.
ZACHOWAJ (ustawienie standardowe): bieżące ustawienia
zabezpieczeń są zachowywane.
PRZYWRAC.: ustawienia zabezpieczeń są zerowane
do standardowych wartości fabrycznych.
Tabela C.1 Klasyczne menu panelu sterowania urządzenia HP Jetdirect (6 z 6)
Element menu Opis
PLWW Menu panelu sterowania urządzenia HP Jetdirect 296
Graficzny panel sterowania
Graficzne panele sterowania
zazwyczaj wyświetlają 18 znaków
w wierszu i do czterech wierszy
naraz. Ponadto obsługiwane może
być przewijanie, umożliwiające
wyświetlanie dodatkowych wierszy.
Na graficznych panelach sterowania do uzyskiwania dostępu do elementów
menu urządzenia HP Jetdirect służy klawiatura numeryczna i przyciski
nawigacyjne. Opis elementów i opcji menu zawiera Tabela C.2.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (1 z 9)
Element menu Opcje Opis ustawień
802.11b TRYB Służy do wybierania jednej z następujących
topologii bezprzewodowych:
■AD HOC (ustawienie standardowe)
■INFRASTRUKTURA
NAZWA SIECI Określa nazwę sieci (SSID). Dostępne
są następujące opcje:
hpsetup (wartość standardowa): Standardowy
fabryczny identyfikator SSID zazwyczaj
używany do początkowej konfiguracji.
<AUTO>: serwer druku automatycznie wykryje
identyfikatory SSID i wykona próbę połączenia
z siecią i uwierzytelnienia w niej, rozpoczynając
od sieci SSID o największej mocy sygnału.
<lista nazw sieci>: Dostępne identyfikatory SSID
wykryte przez serwer druku.
<NIESTANDARD>: Do wprowadzania
niestandardowego identyfikatora SSID
służy menu NAZWA NIESTAND.
NAZWA NIESTAND. Umożliwia wprowadzenie 32-znakowej
niestandardowej nazwy sieci (SSID).
W przypadku wprowadzenia następnego
nowego niestandardowego identyfikatora SSID
dotychczasowy niestandardowy identyfikator
SSID zostanie zastąpiony przez nowy
identyfikator SSID.
?
MENUS
+ XXXXXXXXXX
+XXXXXXXXXX
+ XXXXXXXXXXXX
+XXXXXXXXXXXX
+ XXXXXXXX
+XXXXXXXX
PLWW Menu panelu sterowania urządzenia HP Jetdirect 297
UWIERZYTELNIANIE Służy do wybierania z jednej z poniższych metod
uwierzytelniania w danej sieci:
SYSTEM OTWARTY: uwierzytelnianie w sieci jest
niewymagane lub nieużywane.
KLUCZ WSPÓLNY: wymaga klucza szyfrowania
WEP na każdym urządzeniu w sieci
bezprzewodowej. Menu KONFIG. KLUCZY
służy do konfigurowania kluczy
szyfrowania WEP.
EAP/802.1x: Wymaga konfiguracji protokołów
Extensible Authentication Protocols
w połączeniu z serwerem uwierzytelniania
zastosowanym w danej sieci. Menu KONFIG.
EAP służy do konfigurowania protokołów EAP.
Konfigurowanie protokołu EAP/802.1x może
wymagać podania hasła, które można
ustanowić za pomocą menu Zabezpieczenia.
KONF EAP/PSK: Wymaga konfiguracji klucza
wspólnego w przypadku, gdy wykorzystywane
są protokoły Extensible Authentication Protocol
bez obecności w sieci serwera uwierzytelniania.
W celu wygenerowania klucza wspólnego
należy posłużyć się menu KONFIG. PSK.
KONFIG. EAP To menu jest dostępne wówczas, gdy wybrano
uwierzytelnianie EAP. Można włączyć
następujące protokoły uwierzytelniania:
■LEAP
■PEAP
■EAP-MD5
■EAP-TLS
■EAP-TTLS
Jeśli sieć tego wymaga, można włączyć wiele
protokołów naraz. Każdy włączony protokół może
jednak wymagać dodatkowej konfiguracji.
W przypadku każdego protokołu uwierzytelniania
dostępne są następujące opcje:
WYŁ. (ustawienie standardowe): wyłączone
WŁ.: włączone
W przypadku protokołów PEAP, EAP-TLS,
EAP-TTLS może zostać wyświetlony komunikat
„CERT. REQUIRED” (WYMAGANY
CERTYFIKAT), wskazujący, że na serwerze
druku trzeba preinstalować informacje
dotyczące certyfikatu cyfrowego.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (2 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 298
ZABEZPIECZENIA To menu jest wyświetlane tylko wówczas,
gdy wybrano uwierzytelnianie EAP. Należy
ustawić następujące parametry:
NAZWA UŻYTKOWNIKA: wprowadź nazwę
użytkownika urządzenia. Można wprowadzić
maksimum 64 znaki.
HASŁO: wprowadź hasło urządzenia.
Można wprowadzić maksimum 64 znaki.
KLUCZE DYNAMICZNE: Ta pozycja zostaje
wyświetlona wówczas, gdy została wybrana
taka metoda uwierzytelniania
bezprzewodowego serwera druku, która
obsługuje szyfrowanie dynamiczne.
Wybierz dostępną opcję:
PODSTAWOWE: Obsługiwane jest
dynamiczne szyfrowanie WEP.
SILNE: Obsługiwane są protokoły szyfrowania
dynamicznego WPA (Wi-Fi Protected Access) i
WEP.
W przypadku skonfigurowania uwierzytelniania
metodą EAP/PSK,
serwer druku wykorzystuje szyfrowanie
silne (protokoły szyfrowania WPA).
W przypadku skonfigurowania uwierzytelniania
metodą EAP/802.1x (tylko
w przypadku protokołów LEAP, PEAP, TLS,
TTLS), w serwerze druku może zostać
skonfigurowane albo szyfrowanie podstawowe,
albo silne — w zależności
od danej sieci. Protokoły szyfrowania
dynamicznego są kontrolowane przez serwer
uwierzytelniania i muszą być obsługiwane przez
punkt dostępu.
KONFIG. PSK FRAZA HASŁA: Należy wprowadzić frazę
hasła sieciowego, które będzie służyć
do wygenerowania klucza wspólnego dla
protokołu uwierzytelniania EAP w sieci.
Fraza hasła musi zawierać od 8 do 63 znaków
ASCII w zakresie szesnastkowym od 21
do 7E (znaki 0-9, a-z, A-Z i różne znaki
specjalne, takie jak !, @, #, $, %, ^, &, (, ), _, +,
=, -, {, }, [, ], \, /, “, <, >, ?, “, ‘, ~).
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (3 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 299
SZYFROWANIE To menu jest wyświetlane wówczas, gdy wybrano
uwierzytelnianie systemu otwartego, za pomocą
klucza wspólnego lub protokołu EAP-MD5.
Wybierz poziom szyfrowania klucza
statycznego WEP:
128-BIT WEP: wybór klucza
104/128-bitowego WEP.
64-BIT WEP: wybór klucza
40/64-bitowego WEP.
BRAK: (ustawienie standardowe) wskazuje,
że szyfrowanie jest nieskonfigurowane.
Klucze szyfrowania WEP można skonfigurować
za pomocą menu KONFIG. KLUCZY.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (4 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 300
KONFIG. KLUCZY To menu jest wyświetlane tylko wówczas,
gdy wybrano szyfrowanie kluczem 128-bitowym
WEP lub 64-bitowym WEP. To menu umożliwia
przypisanie położenia klucza transmisji i wartości
klucza WEP. Dostępne są cztery położenia klucza
(1, 2, 3 lub 4), ale wybrany klucz musi zawierać
prawidłową wartość klucza WEP.
W przeciwnym razie przypisany będzie pierwszy
znaleziony klucz z prawidłową wartością klucza.
KLUCZ TRANSMISJI: określa położenie
aktywnego klucza transmisji (1, 2, 3, 4).
METODA WPISU: określa format wprowadzania
wartości klucza WEP.
■SZESN.: wartości są wprowadzane przy
użyciu cyfr szesnastkowych (0 – 9, a – f,
A – F).
■ALFANUMERYCZNIE: wartości są
wprowadzane przy użyciu dozwolonych
znaków alfanumerycznych ASCII (0 – 9,
a – z, A – Z).
KL. 1 do KL. 4: służy do wprowadzania
prawidłowej wartości klucza WEP dla każdego
położenia klucza.
■Wpisy szesnastkowe należy wprowadzić
przy użyciu 10 cyfr (szyfrowanie
40/64-bitowe) lub 26 cyfr (szyfrowanie
104/128-bitowe). W cyfrach
szesnastkowych nie są rozróżniane małe
i wielkie litery.
■Wpisy alfanumeryczne należy wprowadzić
przy użyciu 5 znaków (szyfrowanie
40/64-bitowe) lub 13 znaków (szyfrowanie
104/128-bitowe).
Wpisy alfanumeryczne uwzględniają
wielkość liter.
ZERUJ 802.11b TAK: wybór tej opcji powoduje wyzerowanie
parametrów łączności bezprzewodowej
802.11b na serwerze druku
do standardowych wartości fabrycznych.
Wartości parametrów innych protokołów
sieciowych nie są zerowane.
Aby wyświetlić wyzerowane wartości, trzeba
zamknąć, a następnie otworzyć ponownie
menu panelu sterowania.
NIE (ustawienie standardowe): Parametry
łączności bezprzewodowej 802.11b
nie są wyzerowane.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (5 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 301
TCP/IP WŁĄCZONE WŁ.: włącza protokół TCP/IP
WYŁ.: wyłącza protokół TCP/IP
NAZWA HOSTA Ciąg alfanumeryczny o długości maksimum
32 znaków, służący do identyfikowania
urządzenia. Nazwa ta jest wyświetlana na stronie
konfiguracji urządzenia Jetdirect. Standardowa
nazwa to NPIxxxxxx, gdzie xxxxxx to sześć
ostatnich cyfr sieciowego adresu
sprzętowego (MAC).
METODA
KONFIGURACJI
Określa metodę konfigurowania parametrów
protokołu TCP/IP na serwerze druku Jetdirect.
●BOOTP: opcja BootP (Bootstrap Protocol)
służy do ustawiania automatycznego
konfigurowania przy użyciu serwera BootP.
●DHCP: opcja DHCP (Dynamic Host
Configuration Protocol) służy do ustawiania
automatycznej konfiguracji przy użyciu
serwera DHCP. Jeśli ta opcja jest wybrana
i istnieje dzierżawa DHCP, to będą dostępne
menu ZWOLNIENIE DHCP i ODNOWIENIE
DHCP, służące do ustawiania opcji
dzierżawy DHCP.
●AUTO IP: Wykorzystywany jest automatyczny
schemat adresowania lokalnego. W takim
przypadku automatycznie przydzielony
zostanie adres w postaci 169.254.x.x.
●RĘCZNIE: Menu USTAWIENIA RĘCZNE
służy do konfigurowania parametrów
protokołu TCP/IP.
ZWOLNIENIE DHCP To menu jest wyświetlane wówczas,
gdy ustawiono opcję METODA KONFIGURACJI
jako DHCP i istnieje dzierżawa DHCP serwera
druku.
●NIE (ustawienie standardowe): zapisywana
jest bieżąca dzierżawa DHCP.
●TAK: bieżąca dzierżawa DHCP zostaje
zwolniona wraz z dzierżawionym adresem IP.
ODNOWIENIE DHCP To menu jest wyświetlane wówczas, gdy
ustawiono opcję METODA KONFIGURACJI jako
DHCP i istnieje dzierżawa DHCP serwera druku.
●NIE (ustawienie standardowe): serwer druku
nie wymaga odnowienia dzierżawy DHCP.
●TAK: serwer druku żąda odnowienia bieżącej
dzierżawy DHCP.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (6 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 302
USTAWIENIA
RĘCZNE
(Dostępne tylko wówczas, gdy opcja METODA
KONFIGURACJI ma ustawioną wartość
RĘCZNIE) Umożliwia konfigurowanie parametrów
wprost z panelu sterowania drukarki:
●ADRES IP n.n.n.n: unikatowy adres IP
drukarki; n jest wartością z zakresu
od 0 do 255.
●MASKA PODSIECI m.m.m.m: maska
podsieci drukarki; m jest wartością z zakresu
od 0 do 255.
●SERWER SYSLOG n.n.n.n: adres IP
serwera syslog służącego do odbierania
i rejestrowania komunikatów syslog.
●BRAMA DOMYŚLNA n.n.n.n: adres IP bramy
lub routera używanych do komunikacji
z innymi sieciami.
●LIMIT CZASU BEZCZYNNOŚCI: wyrażony
w sekundach czas, po którego upływie jest
zamykane bezczynne połączenie TCP
danych druku (standardową wartością jest
270 sekund, wartość 0 wyłącza limit czasu).
SERWER DNS (Tylko 620n) Określa adres IP (n.n.n.n)
serwera DNS.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (7 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 303
IPX/SPX WŁĄCZONE WŁ.: włącza protokół IPX/SPX
WYŁ.: wyłącza protokół IPX/SPX
TYP RAMKI Wybiera ustawienie rodzaju ramki dla danej sieci.
AUTO (ustawienie standardowe): typ ramki jest
automatycznie ustawiany na pierwszą wykrytą
wartość i ograniczany do tej wartości.
EN_8023, EN_II, EN_8022, EN_SNAP: opcje
typu ramki sieci Ethernet.
TR_8022, TR_SNAP: opcje typu ramki sieci
Token Ring.
ROUTING źRÓDŁA (Tylko w sieci Token Ring) Określa parametr
Routing źródła NetWare.
AUTO (ustawienie standardowe): typ routingu
źródła wymagany w sieci jest wykrywany
automatycznie.
WYŁ.: wszystkie pakiety są wysyłane bez routingu
źródła, a odbierane są tylko pakiety
z tego samego pierścienia.
WSZYSTKIE TRASY i POJEDYNCZE TRASY:
wszystkie pakiety są wysyłane przy użyciu
routingu źródła (w przypadku emisji oraz
gdy trasa jest nieznana).
ATALK WŁĄCZONE (Tylko w sieci Ethernet/Fast Ethernet)
WŁ.: włącza protokół AppleTalk
WYŁ.: wyłącza protokół AppleTalk
DLC/LLC WŁĄCZONE WŁ.: włącza protokół DLC/LLC
WYŁ.: wyłącza protokół DLC/LLC
BEZPIECZNA
SIEĆ WEB
W celu zarządzania konfiguracją należy określić,
czy wbudowany serwer sieci Web będzie
akceptować łączność tylko przy użyciu protokołu
HTTPS (zabezpieczonego HTTP), czy zarówno
protokołów HTTP, jak i HTTPS.
HTTPS WYMAGANY: akceptowane są jedynie
połączenia HTTPS, zapewniające
zabezpieczoną, szyfrowaną łączność.
Serwer druku będzie wyświetlany jako
witryna z zabezpieczeniami.
HTTPS OPCJONALNY: dozwolony jest dostęp
przy użyciu zarówno protokołów HTTP,
jak i HTTPS.
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (8 z 9)
Element menu Opcje Opis ustawień
PLWW Menu panelu sterowania urządzenia HP Jetdirect 304
RESET
ZABEZPIECZEŃ
Określa, czy zostaną zapisane bieżące ustawienia
zabezpieczeń serwera druku czy w drodze
zerowania zostaną przywrócone standardowe
ustawienia fabryczne.
NIE (ustawienie standardowe): bieżące
ustawienia zabezpieczeń są zachowywane.
TAK: ustawienia zabezpieczeń są zerowane
do standardowych wartości fabrycznych.
SZYBKOŚĆ
ŁĄCZA
(Dotyczy tylko serwerów druku standardu
10/100Base-TX) Określa szybkość łącza
sieciowego i tryb łączności serwera druku
standardu 10/100TX. Warunkiem prawidłowej
komunikacji jest dopasowanie ustawień
urządzenia Jetdirect do parametrów sieci.
AUTO: (ustawienie standardowe) serwer druku
będzie konfigurować się automatycznie,
tak aby dostosować się do szybkości łącza
i trybu komunikacji w sieci. Jeżeli się to nie
powiedzie, zostanie ustawione łącze typu
100TX HALF.
10T HALF: praca z szybkością 10 Mb/s
w dupleksie połowicznym.
10T FULL: praca z szybkością 10 Mb/s w pełnym
dupleksie.
100TX HALF: praca z szybkością 100 Mb/s
w dupleksie połowicznym
100TX FULL: praca z szybkością 100 Mb/s
w pełnym dupleksie
Tabela C.2 Graficzne menu panelu sterowania urządzenia HP Jetdirect (9 z 9)
Element menu Opcje Opis ustawień
PLWW 305
D
Postanowienia OpenSSL
Licencja OpenSSL
Copyright © 1998-2000 The OpenSSL Project. Wszelkie prawa zastrzeżone.
Rozpowszechnianie i korzystanie w postaci źródłowej i binarnej, zarówno z modyfikacjami,
jak i bez nich, jest dozwolone jedynie pod warunkiem, że:
1. Rozpowszechniany kod źródłowy musi zawierać powyższe powiadomienie dotyczące praw
autorskich, niniejszą listę warunków i poniższe zrzeczenie się odpowiedzialności.
2. Rozpowszechniana postać binarna musi zawierać powyższe powiadomienie dotyczące praw
autorskich, niniejszą listę warunków i poniższe zrzeczenie się odpowiedzialności w dokumentacji
i/lub innych materiałach zawartych w danej dystrybucji.
3. Wszelkie materiały reklamowe dotyczące funkcji lub użytkowania tego oprogramowania muszą
zawierać następujące stwierdzenie:
„Ten produkt zawiera oprogramowanie opracowane przez organizację OpenSSL Project do użytku
w zestawie narzędzi OpenSSL Toolkit. (http://www.openssl.org/)”
4. Nazwy „OpenSSL Toolkit” i „OpenSSL Project” nie mogą zostać użyte do wspierania ani
promowania produktów pochodnych tego oprogramowania bez uprzedniej pisemnej zgody.
W celu uzyskania pisemnej zgody należy wysłać list e-mail na adres openssl-core@openssl.org.
5. Produkty pochodne tego oprogramowania nie mogą nosić nazw „OpenSSL”, a nazwa
„OpenSSL” nie może pojawić się w ich nazwach bez uprzedniej pisemnej zgody organizacji
OpenSSL Project.
6. Redystrybucje w dowolnej postaci muszą zawierać następujące stwierdzenie:
„Ten produkt zawiera oprogramowanie opracowane przez organizację OpenSSL Project do użytku
w zestawie narzędzi OpenSSL Toolkit (http://www.openssl.org/)”.
TO OPROGRAMOWANIE JEST DOSTARCZANE PRZEZ OpenSSL PROJECT W STANIE
„W JAKIM JEST”, A WSZELKIE WYRAźNE LUB DOROZUMIANE GWARANCJE,
WŁĄCZNIE Z, LECZ BEZ OGRANICZENIA DO DOROZUMIANYCH GWARANCJI
PRZYDATNOŚCI KOMERCYJNEJ I PRZYDATNOŚCI DO JAKIEGOKOLWIEK
OKREŚLONEGO CELU NIE MAJĄ ZASTOSOWANIA. W ŻADNYM PRZYPADKU
ORGANIZACJA OpenSSL PROJECT ANI PODMIOTY Z NIĄ WSPÓŁPRACUJĄCE NIE
BĘDĄ PONOSIĆ ŻADNEJ ODPOWIEDZIALNOŚCI PRAWNEJ ZA JAKIEKOLWIEK
BEZPOŚREDNIE, POŚREDNIE, PRZYPADKOWE, SPECJALNE, PRZYKŁADOWE ANI
WTÓRNE SZKODY (WŁĄCZNIE Z, LECZ BEZ OGRANICZEŃ DO, UZYSKIWANIA
ZASTĘPCZYCH DÓBR LUB USŁUG; UTRATY MOŻLIWOŚCI UŻYTKOWANIA, DANYCH
LUB ZYSKÓW; ANI PRZERW W PROWADZENIU DZIAŁALNOŚCI) SPOWODOWANE
W DOWOLNY SPOSÓB I WEDŁUG JAKIEJKOLWIEK TEORII ODPOWIEDZIALNOŚCI
PRAWNEJ, ZARÓWNO KARNEJ ODPOWIEDZIALNOŚCI PRAWNEJ, JAK I CYWILNEJ
(WŁĄCZNIE Z ZANIEDBANIEM I INNYMI) WYNIKŁE W JAKIKOLWIEK SPOSÓB
Z UŻYTKOWANIA TEGO OPROGRAMOWANIA, NAWET JEŚLI WIADOMO
O MOŻLIWOŚCI NASTĄPIENIA TAKICH SZKÓD.
Ten produkt zawiera oprogramowanie kryptograficzne napisane przez Erica Younga
(eay@cryptsoft.com). Ten produkt zawiera oprogramowanie napisane przez Tima Hudsona
(tjh@cryptsoft.com).
PLWW Postanowienia OpenSSL 306
Oryginalna licencja SSLeay
Copyright © 1995-1998 Eric Young (eay@cryptsoft.com). Wszelkie prawa zastrzeżone.
Ten pakiet stanowi implementację oprogramowania SSL napisaną przez Erica Younga
(eay@cryptsoft.com). Implementacja została napisana zgodnie z oprogramowaniem SSL
firmy Netscape.
Tej biblioteki można używać bezpłatnie zarówno w celach komercyjnych, jak i niekomercyjnych,
jeżeli spełnione są poniższe warunki. Poniższe warunki dotyczą wszelkiego kodu zawartego w tej
dystrybucji, również kodu RC4, RSA, lhash, DES itd., a nie tylko kodu SSL. Dokumentacji SSL
zawartej w tej dystrybucji dotyczą te same prawa autorskie z następującym wyjątkiem:
ich właścicielem jest Tim Hudson (tjh@cryptsoft.com).
Prawa autorskie pozostają własnością Erica Younga i w związku z tym nie wolno usuwać żadnych
uwag dotyczących praw autorskich zawartych w kodzie.
Jeśli ten pakiet jest używany w produkcie, Eric Young musi zostać wspomniany jako autor części
używanej biblioteki.
Informacje te mogą mieć postać komunikatu tekstowego wyświetlanego przy uruchamianiu
programu albo mogą być zawarte w dokumentacji (ekranowej lub tekstowej) dołączonej do pakietu.
Rozpowszechnianie i korzystanie w postaci źródłowej i binarnej, zarówno z modyfikacjami,
jak i bez nich, jest dozwolone jedynie pod warunkiem, że:
1. Rozpowszechniany kod źródłowy musi zawierać powiadomienie dotyczące praw autorskich,
niniejszą listę warunków i poniższe zrzeczenie się odpowiedzialności.
2. Rozpowszechniana postać binarna musi zawierać powyższe powiadomienie dotyczące praw
autorskich, niniejszą listę warunków i poniższe zrzeczenie się odpowiedzialności w dokumentacji
i/lub innych materiałach zawartych w danej dystrybucji.
3. Wszelkie materiały reklamowe dotyczące funkcji lub użytkowania tego oprogramowania muszą
zawierać następujące stwierdzenie:
„Ten produkt zawiera oprogramowanie kryptograficzne napisane przez Erica Younga
(eay@cryptsoft.com)”
Wyraz „kryptograficzne” można pominąć, jeśli procedury z używanej biblioteki
nie dotyczą szyfrowania.
4. W przypadku dołączenia jakiegokolwiek kodu systemu Windows (albo pochodnego) z katalogu
apps (kodu aplikacji) konieczne jest dołączenie niniejszego stwierdzenia:
„Ten produkt zawiera oprogramowanie napisane przez Tima Hudsona (tjh@cryptsoft.com)”
TO OPROGRAMOWANIE JEST DOSTARCZANE PRZEZ ERICA YOUNGA W STANIE
„W JAKIM JEST”, A WSZELKIE WYRAźNE LUB DOROZUMIANE GWARANCJE,
WŁĄCZNIE Z, LECZ BEZ OGRANICZENIA DO DOROZUMIANYCH GWARANCJI
PRZYDATNOŚCI KOMERCYJNEJ I PRZYDATNOŚCI DO JAKIEGOKOLWIEK
OKREŚLONEGO CELU NIE MAJĄ ZASTOSOWANIA. W ŻADNYM PRZYPADKU
AUTOR ANI PODMIOTY Z NIM WSPÓŁPRACUJĄCE NIE BĘDĄ PONOSIĆ ŻADNEJ
ODPOWIEDZIALNOŚCI PRAWNEJ ZA JAKIEKOLWIEK BEZPOŚREDNIE, POŚREDNIE,
PRZYPADKOWE, SPECJALNE, PRZYKŁADOWE ANI WTÓRNE SZKODY (WŁĄCZNIE
Z, LECZ BEZ OGRANICZEŃ DO, UZYSKIWANIA ZASTĘPCZYCH DÓBR LUB USŁUG;
UTRATY MOŻLIWOŚCI UŻYTKOWANIA, DANYCH LUB ZYSKÓW; ANI PRZERW
W PROWADZENIU DZIAŁALNOŚCI) SPOWODOWANE W DOWOLNY SPOSÓB
I WEDŁUG JAKIEJKOLWIEK TEORII ODPOWIEDZIALNOŚCI PRAWNEJ, ZARÓWNO
KARNEJ ODPOWIEDZIALNOŚCI PRAWNEJ, JAK I CYWILNEJ (WŁĄCZNIE
Z ZANIEDBANIEM I INNYMI) WYNIKŁE W JAKIKOLWIEK SPOSÓB Z UŻYTKOWANIA
TEGO OPROGRAMOWANIA, NAWET JEŚLI WIADOMO O MOŻLIWOŚCI NASTĄPIENIA
TAKICH SZKÓD.
Warunków licencji i rozpowszechniania dowolnej dostępnej publicznie wersji ani pochodnych tego
kodu nie wolno zmieniać, co oznacza, że tego kodu nie wolno po prostu kopiować i opatrywać inną
licencją na rozpowszechnianie [włącznie z licencją publiczną GNU].
PLWW 307
A
adres administrowany lokalnie (LAA)
102, 116, 137, 222
adres IP 232
domyślny 41
konfigurowanie 260
omówienie protokołu TCP/IP 258
panel sterowania drukarki 107
plik Bootptab 51
przywracanie 200
usuwanie przy użyciu usługi
Telnet 106
wbudowany serwer sieci Web
112, 127
adres MAC, zobacz adres sprzętowy
adres sprzętowy
domyślna nazwa NetWare
drukarki 131
drukowanie LPD 168
identyfikacja 221
plik Bootptab 50
polecenie arp 78
RARP 77
w domyślnej nazwie
użytkownika 122
wbudowany serwer sieci Web 116
adres URL programu Web Jetadmin
zobacz też HP Web Jetadmin
łącze do wbudowanego serwera sieci
Web 165
wpis na stronie konfiguracji 235
Apple Macintosh, konfiguracja
bezprzewodowa 283
Apple, Wybieracz 38, 208
AppleTalk
instalacja oprogramowania 34
konfiguracja oprogramowania 35
konfiguracja panelu sterowania
293, 303
konfiguracja Telnet 101
konfiguracja TFTP 66
nazwa 36, 240
numer sieci 240
numer węzła 240
sprawdzanie konfiguracji 35
stan 240
strefa 132, 240
typ 132, 240
Auto IP
zobacz też domyślny adres IP
wbudowany serwer sieci Web 127
AUTOMATYCZNE
UZGADNIANIE 222
AWARIA FUNKCJI 242
AWARIA KABLA 243
B
Basic Service Set (BSS) 266
bezpieczna sieć Web
konfiguracja Telnet 86
konfiguracja TFTP 58
wbudowany serwer sieci Web 160
wpis na stronie konfiguracji 228
bezprzewodowe serwery druku 265
diagnostyka 210
domyślna konfiguracja protokołu
IP 44
komunikaty strony konfiguracji 224
omówienie instalacji 276
Telnet 87
wbudowany serwer sieci Web 119
BŁĄD AUTOMATYCZNEGO
USUNIĘCIA 243
BŁĄD KONFIGURACJI 246
BŁĄD PAMIĘCI NOVRAM 252
Skorowidz
PLWW 308
Skorowidz
BŁĄD PLIKU
KONFIGURACYJNEGO
BRAK PARAMETRU 253
NIEKOMPLETNY PLIK 252
NIEPRAWIDŁOWY
PARAMETR 253
NIEZNANE SŁOWO
KLUCZOWE 253
PRZEKROCZENIE LISTY
DOSTĘPU 253
PRZEKROCZENIE LISTY
PUŁAPEK 253
ZBYT DŁUGI WIERSZ 252
BŁĄD SIECI LAN
AUTOMATYCZNE
ODŁĄCZENIE 246
AWARIA KABLA 246
BŁĘDNE POWTARZANIE 246
BRAK SQE 245
BRAK SYGNAŁU
KOMUNIKACYJNEGO 246
NIEDOPEŁNIENIE 246
NIESKOŃCZONE
ODRACZANIE 244
OBWÓD OTWARTY 245
OTRZYMANO POLECENIE
USUNIĘCIA 246
PRZESŁUCH 245
UKŁAD KONTROLERA 244
URZĄDZENIE PRZESYŁAJĄCE
WYŁĄCZONE 245
UTRATA NOŚNEJ 246
WEWNĘTRZNE SPRZĘŻENIE
ZWROTNE 244
WYŁĄCZONY ODBIORNIK 245
ZEWNĘTRZNE SPRZĘŻENIE
ZWROTNE 244
BŁĄD USŁUGI NDS
BRAK OBIEKTÓW
DRUKAREK 251
BRAK OBIEKTÓW KOLEJEK 251
NIE MOŻNA ODCZYTAĆ
HOSTA KOLEJKI 251
NIE MOŻNA ZNALEźĆ
DRZEWA 251
BŁĄD USŁUGI NDS – ciąg dalszy
NIE USTALONO NAZWY
SERWERA 250
NIEPRAWIDŁOWA WERSJA
SERWERA 251
NIEUSTALONA KOLEJKA 251
NIEUSTALONY OBIEKT
DRUKARKI 251
PRZEKROCZONO
MAKSYMALNĄ LICZBĘ
SERWERÓW 250
ZALOGOWANIE SIĘ NIE JEST
MOŻLIWE 250
ZBYT WIELE OBIEKTÓW
DRUKAREK 251
ZBYT WIELE OBIEKTÓW
KOLEJEK 251
ZMIANA HASŁA NIE
POWIODŁA SIĘ 250
BŁĄD UZGADNIANIA ROZMIARU
BUFORU 248
BŁĘDNA ODPOWIEDź
BOOTP/DHCP 253
BŁĘDNE HASŁO 247
BŁĘDNY ROZMIAR ZNACZNIKA
BOOTP 253
BŁĘDY SIECI TOKEN 231
BOOTP
konfiguracja Telnet 92
omówienie 260
używanie 47
wbudowany serwer sieci Web 127
BRAK BUFORÓW 250
brama
NDPS 31
opis 262
panel sterowania drukarki 107
plik bootptab 51
wbudowany serwer sieci Web 127
brama domyślna
zobacz też brama
strona konfiguracji 233
brama drukarki IP/IPX 31
brama drukarki, zobacz HP IP/IPX
Printer Gateway for NDPS
PLWW 309
Skorowidz
C
CAŁKOWITA LICZBA
ODEBRANYCH PAKIETÓW 230
Cert. wygasa 228
certyfikat CA 153, 273
wbudowany serwer sieci Web 123
certyfikat Jetdirect 152, 273
wbudowany serwer sieci Web 123
certyfikaty 152, 273
okres ważności 155
wbudowany serwer sieci Web 123
czas bezczynności
aktualne ustawienie 234
plik konfiguracji TFTP 62
Telnet 97
wbudowany serwer sieci Web 128
panel sterowania drukarki 107
częstotliwość odświeżania
parametr Telnet Web-refresh 63
wbudowany serwer sieci Web 147
D
DATA PRODUKCJI 222
DHCP
adres IP 260
konfiguracja Telnet 92
panel sterowania 294, 301
serwery Windows 69
systemy UNIX 69
używanie 68
włączanie lub wyłączanie 74
diagnostyka 199
bezprzewodowe serwery druku 210
komunikaty o błędach strony
konfiguracji 244
LPD w systemie UNIX 216
schemat diagnostyczny 202
DLC/LLC
komunikaty konfiguracyjne 241, 242
konfiguracja panelu sterowania
293, 303
konfiguracja Telnet 102
konfiguracja TFTP 66
wbudowany serwer sieci Web 132
domyślne, zobacz standardowe
ustawienia fabryczne
domyślny adres IP 41
dostęp chroniony Wi-Fi (WPA) 14
drukarka, wybór za pomocą Wybieracza
Apple 38
drukowanie LPD
konfiguracja TFTP 59
omówienie konfiguracji 169
systemy Mac OS 184
UNIX 171
diagnostyka 216
Windows NT/2000 175
drukowanie pliku testowego
LPD w systemie UNIX 174
drukowanie LPD w sieciach UNIX
(HU-UX i Solaris) 166
drukowanie za pomocą FTP
konfiguracja TFTP 59
polecenia 190
przykład 192
wstęp 186
zakończenie 190
DUPLIKAT ADRESU IP
W WARSTWIE ARP 252
DUPLIKAT ADRESU WĘZŁA 242
E
EAP 12, 272
certyfikaty CA 153
graficzny panel sterowania 297
klasyczny panel sterowania 291
Telnet 89
wbudowany serwer sieci Web 121
EAP-MD5 13, 122, 272
EAP-TLS 13, 122, 272
EAP-TTLS 13, 89, 122, 272
Extensible Authentication Protocol,
zobacz EAP
F
fraza hasła 90, 124, 291, 298
funkcje zabezpieczeń 193
PLWW 310
Skorowidz
H
hasło administratora 228
funkcje zabezpieczeń 194
konfiguracja Telnet 86
plik konfiguracji TFTP 58
synchronizacja drukarki 152
synchronizacja programu Web
Jetadmin 151
wbudowany serwer sieci Web
117, 151
HP IP/IPX Printer Gateway for
NDPS 31
HP Jetdirect
jak wydrukować stronę
konfiguracji 204
komunikaty o błędach 244
komunikaty strony konfiguracji 218
obsługiwany serwer druku 8
ogólne komunikaty
konfiguracyjne 221
statystyka sieci 228, 230
ustawienia bezprzewodowe 224
używanie panelu sterowania
drukarki 107, 289
zimne zerowanie200
HP LaserJet Utility
uruchamianie 35
zmiana nazwy drukarki 36
HP w trybie online 15
HP Web Jetadmin 25
instalacja 26
usuwanie 27
z wbudowanym serwerem sieci
Web 111
HTTPS
przekierowanie z panelu
sterowania 295
przekierowanie z TFTP 58
przekierowanie z usługi Telnet 86
strona konfiguracji 228
wbudowany serwer sieci Web
113, 160
I
identyfikator produkcyjny 222
instalacja
bezprzewodowe serwery druku 276
HP Web Jetadmin 26
oprogramowanie AppleTalk 34
instalacja oprogramowania
AppleTalk (Mac OS) 34
HP Web Jetadmin 26
Internet Printer Connection
obsługiwane serwery proxy 29
wstęp 28
wymagania systemowe 29
Internet Printing Protocol, zobacz IPP
INTERWAŁ
ROZPOWSZECHNIANIA SAP 239
interwał sondowania kolejki 239
Telnet 100
TFTP 65
IP, zobacz TCP/IP
IPP
Internet Printer Connection 20, 28
konfiguracja TFTP 59
IPX/SPX
komunikat STAN 236
konfiguracja panelu sterowania
293, 303
konfiguracja Telnet 100
konfiguracja TFTP 65
K
kanał
komunikacja bezprzewodowa 88,
120, 268, 269
karta I/O, komunikat stanu 221
klucz wspólny
graficzny panel sterowania 297, 298
klasyczny panel sterowania 291
Telnet 90
wbudowany serwer sieci Web 124
kolejka wydruku
LPD 94, 169
systemy BSD 171
systemy SAM (HP-UX) 172
PLWW 311
Skorowidz
kolejki LPD
definiowane przez użytkownika
142, 169
Telnet 94
wbudowany serwer sieci Web 142
kolejki wydruku SAM (HP-UX) 172
KOLIZJE PODCZAS
TRANSMISJI 230
komunikat INIT 206
komunikaty
AppleTalk 240
bezprzewodowy 802.11b 224
DLC/LLC 241, 242
IPX/SPX 236
o błędach 244
ogólne 221
strona konfiguracji HP Jetdirect 218
TCP/IP 232
komunikaty o błędach 244
bezprzewodowy 802.11b 224
strona konfiguracji HP Jetdirect 218
panel sterowania drukarki 205
komunikaty strony konfiguracji
bezprzewodowy 802.11b 224
AppleTalk 240
DLC/LLC 241, 242
IPX/SPX 236
komunikaty o błędach 244
komunikaty ogólne 221
Novell NetWare 238
TCP/IP 232
USB 223
koncepcje sieci bezprzewodowej 266
konfiguracja
bezprzewodowe 119, 277
drukowanie LPD 166
HP Web Jetadmin 27
parametry TFTP 58
polecenia protokołu Telnet 85
rozwiązania programowe 18
sieci TCP/IP 41
konfiguracja łącza
graficzny panel sterowania 304
klasyczny panel sterowania 295
Telnet 102
TFTP 66
wbudowany serwer sieci Web 137
konfiguracja panelu sterowania 107, 289
konfiguracja połączenia
bezprzewodowego
Macintosh 283
panel sterowania 290, 296
Telnet 87
wbudowany serwer sieci Web 119
Windows 22, 281
KONFIGURACJA PORTU 222
konfiguracja TFTP 64
KONFIGUROWANIE PRZEZ 233
L
LEAP 12, 89, 122, 272
LICZBA ODEBRANYCH
BŁĘDNYCH PAKIETÓW 230
LICZBA ODEBRANYCH BŁĘDÓW
LINII 230
LICZBA ODEBRANYCH PAKIETÓW
UNICAST 230
LICZBA ODEBRANYCH RAMEK
Z BŁĘDAMI KOPIOWANIA 231
LICZBA ODEBRANYCH
Z BŁĘDAMI TRYBU BURST 230
LIMIT CZASU 242
lista dostępu
funkcje zabezpieczeń 195
konfiguracja Telnet 95
plik konfiguracji TFTP 60
wbudowany serwer sieci Web 158
wpis na stronie konfiguracji 229
lista dostępu hostów, zobacz lista dostępu
LPD (Line Printer Daemon), zobacz
drukowanie LPD
PLWW 312
Skorowidz
M
Macintosh
konfiguracja bezprzewodowa 283
zobacz też AppleTalk
maska podsieci 232
konfiguracja Windows 73
lista dostępu hostów protokołu
TFTP 60
omówienie 261
panel sterowania drukarki 107
parametr pliku bootptab 51
MD5 (algorytm Message-Digest) 13,
122, 272
MD-5, zobacz MD5, EAP-MD5
menu panelu sterowania EIO 290
Multicast Domain Name System
(mDNS)
Telnet 96
TFTP 61
wbudowany serwer sieci Web
136, 163
multiemisja ipv4
plik konfiguracji TFTP 62
Telnet 97
wbudowany serwer sieci Web
136, 163
N
nazwa domeny 234
konfiguracja Telnet 93
konfiguracja TFTP 58
wbudowany serwer sieci Web 127
znacznik pliku Boot 51
NAZWA HOSTA 232
plik TFTP 58
Telnet 92
wbudowany serwer sieci Web 127
znacznik BOOTP 51
nazwa sieci (SSID)
konfiguracja Telnet 87
panel sterowania 291, 296
sieć bezprzewodowa 270
wbudowany serwer sieci Web 121
NAZWA WĘZŁA 238
nazwa zbiorowości
funkcje zabezpieczeń 195
konfiguracja TFTP 64
strona konfiguracji 229
Telnet 99
wbudowany serwer sieci Web 133
nazwa zbiorowości pobierania SNMP
zobacz też nazwa zbiorowości
konfiguracja TFTP 64
wbudowany serwer sieci Web 133
nazwa zbiorowości ustawiania SNMP
zobacz też nazwa zbiorowości
funkcje zabezpieczeń 195
konfiguracja Telnet 99
konfiguracja TFTP 64
strona konfiguracji 229
wbudowany serwer sieci Web 133
nazwy kolejek
drukowanie LPD 94, 143, 169
NDPS, zobacz HP IP/IPX Printer
Gateway for NDPS
NDS
BŁĄD KLUCZA PUBLICZNEGO
SERWERA DRUKU
W USŁUDZE 251
BŁĄD KLUCZA PUBLICZNEGO
SERWERA USŁUGI 250
BŁĄD LISTY DRUKAREK
SERWERA DRUKU
W USŁUDZE NDS 250
BŁĄD LISTY KOLEJEK
OBIEKTU DRUKARKI
W USŁUDZE NDS 251
BŁĄD NAZWY SERWERA
DRUKU 250
BŁĄD OBIEKTU NOTYFIKACJI
DRUKARKI W USŁUDZE
NDS 251
BŁĄD STANU POŁĄCZENIA
W USŁUDZE 251
BŁĄD UWIERZYTELNIANIA 250
kontekst 238
NAZWA DRZEWA 238
PLWW 313
Skorowidz
NIE JEST MOŻLIWE
POŁĄCZENIE Z SERWEREM
248, 249
POŁĄCZENIE Z SERWEREM
DHCP 254
PRZYŁĄCZENIE
DO KOLEJKI 249
USTAWIENIE HASŁA 249
ZALOGOWANIE SIĘ 248
ZNALEZIENIE ADRESU
SERWERA USŁUGI NDS 252
NIE MOŻNA
WYKRYĆ NUMERU SIECI 250
ZNALEźĆ SERWERA 247
NIE PRZYPISANO KOLEJKI 247
NIE SKONFIGUROWANE 247
NIE ZDEFINIOWANO NUMERU
DRUKARKI 247
NIE ZDEFINIOWANO SERWERA
DRUKU 248
NIEPRAWIDŁOWA
MASKA PODSIECI 252
NIEPRAWIDŁOWE
HASŁO 255
NIEPRAWIDŁOWY
ADRES BRAMY 252
ADRES IP 252
ADRES MIEJSCA
DOCELOWEGO PUŁAPKI 252
ADRES SERWERA 252
ADRES SYSLOG 252
NIEZNANY KOD ZWROTNY
PROTOKOŁU NCP 249
NIS (Network Information Service) 49
Novell NetWare
komunikaty o błędach 244
STAN 238
strona konfiguracji 238
wbudowany serwer sieci Web 114
NUMER DRUKARKI JEST JUŻ
UŻYWANY 247
numer modelu
lista produktów 8
strona konfiguracji 221
O
obsługiwane protokoły sieciowe 10
obsługiwani klienci
HP IP/IPX Printer Gateway 32
Internet Printer Connection 28
rozwiązania programowe 18
ODEBRANO NIEOCZEKIWANE
DANE SERWERA DRUKU 250
ODEBRANY TYP RAMEK SIECI 237
ODŁĄCZENIE
LIMIT CZASU PROTOKOŁU SPX
249
OD SERWERA 255
okres ważności)
certyfikaty 155
OPÓźNIONE KOLIZJE PODCZAS
TRANSMISJI 230
OTRZYMANO POLECENIE
USUNIĘCIA 243
P
PAKIETY NIEWYSŁANE 230
PAKIETY PRZESŁANE 230
panel sterowania drukarki 107, 289
parametry syslog 264
konfiguracja Telnet 95
konfiguracja TFTP 60
wbudowany serwer sieci Web 128
PEAP 13, 89, 122, 272
peer-to-peer
zobacz też tryb ad hoc
topologia bezprzewodowa 268
topologia drukowania 268
PEM (Privacy Enhanced Mail) 157
PIERŚCIEŃ
AWARIA 242
ODZYSKIWANIE 243
SYGNAŁ NAWIGACYJNY 242
PLIK KONFIGURACYJNY 234
plik printcap 171
PODŁĄCZONY SERWER 239
podsieci 261
podstawowy typ ramki 236
POJEDYNCZA STACJA 243
polecenie arp 78
PLWW 314
Skorowidz
polecenie ping 78
POWAŻNY BŁĄD 243
protokoły
konfiguracja panelu sterowania 289
konfiguracja Telnet 85
konfiguracja TFTP 65
wbudowany serwer sieci Web
135, 160
protokół lokalizacji usługi (SLP)
konfiguracja TFTP 61
Telnet 96
wbudowany serwer sieci Web 163
wpis na stronie konfiguracji 234
protokół UDP (User Datagram
Protocol) 257
konfiguracja mDNS 136, 163
sterowanie portem datagramów 139
PRÓBA NAWIĄZANIA
POŁĄCZENIA Z SERWEREM 255
PRÓBA ZAREZERWOWANIA
NUMERU DRUKARKI NIE
POWIODŁA SIĘ 248
przeglądarki
HP Web Jetadmin 25
wbudowany serwer sieci Web 111
PRZEPUSTOWOŚĆ 221
PRZESYŁANIE RAMEK
SYGNALIZACYJNYCH 243
punkt dostępu 266
R
RARP, używanie 76
RCFG (NetWare) 150, 163
resetowanie zabezpieczeń
graficzny panel sterowania 304
klasyczny panel sterowania 295
Telnet 86
wbudowany serwer sieci Web 148
ROZŁĄCZONY 246
S
serwer BOOTP 49
identyfikacja 233
konfiguracja 49
SERWER DHCP
— ODRZUCENIE 254
serwer DHCP, identyfikowanie 233
serwer DNS 69, 234
konfiguracja Telnet 93
konfiguracja TFTP 58
wbudowany serwer sieci Web 137
znacznik pliku Boot 51
serwer druku
menu panelu sterowania EIO
290, 296
obsługiwany 8
SERWER DRUKU ZAMKNĄŁ
POŁĄCZENIE 249
serwer RARP, identyfikowanie 233
serwer SMTP
Telnet 93
TFTP 59
wbudowany serwer sieci Web 137
serwer syslog
identyfikacja 234
panel sterowania drukarki 107
parametr pliku Bootptab 51
serwer WINS 234
DHCP 68
SERWER x 239
serwery proxy, oprogramowanie Internet
Printer Connection 29
sieć
AppleTalk (Mac OS) 34
komunikaty o błędach 244
obsługiwane protokoły 10
omówienie protokołu TCP/IP 256
parametry statystyczne 230
parametry zabezpieczeń 228
rozwiązania programowe
firmy HP 18
strona konfiguracji 218
SKANOWANIE W POSZUKIWANIU
SSID 245
PLWW 315
Skorowidz
SNMP 12
konfiguracja Telnet 98
konfiguracja TFTP 57, 64
wbudowany serwer sieci Web 161
wersja 3 161
wpis na stronie konfiguracji 229
SNMP v3 196
wbudowany serwer sieci Web 134
SSID (Service Set Identifier) 121, 270
zobacz też nazwa sieci
konfiguracja Telnet 87
panel sterowania 291, 296
wbudowany serwer sieci Web 121
Stan
bezprzewodowy 802.11b 224
AppleTalk 240
informacje ogólne 221
IPX/SPX 236
TCP/IP 232
standardowe ustawienia fabryczne,
zerowanie do 200
parametry łączności
bezprzewodowej 119, 293, 300
parametry zabezpieczeń 86, 148,
295, 304
TCP/IP z usługi Telnet 106
zimne zerowanie 200
strefa AppleTalk
HP LaserJet Utility 37
Telnet 101
wbudowany serwer sieci Web 132
strona autotestu, zobacz strona
konfiguracji
strona konfiguracji
drukowanie 204
wbudowany serwer sieci Web 164
strona wiodąca
konfiguracja Telnet 93
konfiguracja TFTP 59
wbudowany serwer sieci Web 129
szybkość USB 103, 146
szyfrowanie 274
dynamiczne 14
graficzny panel sterowania 299
klasyczny panel sterowania 293
obsługiwane szyfry 161
SNMP v3 161
wbudowany serwer sieci Web 125
szyfrowanie dynamiczne 14, 274
graficzny panel sterowania 298
klasyczny panel sterowania 292
Telnet 91
wbudowany serwer sieci Web 126
szyfrowanie podstawowe
szyfrowanie dynamiczne 91, 126
szyfrowanie silne
szyfrowanie dynamiczne 91,
126, 275
systemy BSD
drukowanie LPD 171
T
TCP/IP 40
komunikat STAN 224, 232
konfiguracja LPD 169
konfiguracja panelu sterowania
293, 301
konfiguracja Telnet 92
konfiguracja TFTP 58
metody konfiguracji 40
omówienie 256
strona konfiguracji 232
wbudowany serwer sieci Web 127
Telnet
konfiguracja wiersza polecenia 85
kontrola zabezpieczeń 195
usuwanie adresu IP 106
używanie 80
TFTP (Trivial File Transfer Protocol)
BOOTP 47
DHCP 68
komunikaty o błędach 253
plik konfiguracyjny 54
serwer 49, 234
sterowanie konfiguracją 58
TLS, zobacz EAP-TLS
topologie bezprzewodowe 266
PLWW 316
Skorowidz
tryb ad hoc 266, 268
kanał bezprzewodowy 269
Telnet 87
wbudowany serwer sieci Web 120
tryb infrastruktury 266
kanał bezprzewodowy 269
panel sterowania 290, 296
Telnet 87
wbudowany serwer sieci Web 120
tryb komunikacji
bezprzewodowe 266
graficzny panel sterowania 296
klasyczny panel sterowania 290
Telnet 87
wbudowany serwer sieci Web 120
TRYB NETWARE 238
TRYB POSTSCRIPT NIE ZOSTAŁ
WYBRANY 254
TTLS, zobacz EAP-TTLS
TYP RAMKI 237
U
uaktualnienia (oprogramowanie,
sterowniki, obrazy pamięci typu
flash) 15
uaktualnienie oprogramowania
układowego 15
uzyskiwanie 15
wbudowany serwer sieci Web 141
UDP, zobacz protokół UDP (User
Datagram Protocol)
urząd certyfikacji, zobacz certyfikat CA
USB
konfiguracja Telnet 103
konfiguracja TFTP 67
strona konfiguracji 223
wbudowany serwer sieci Web 146
USB, szybkość 103, 146
UWIERZYTELNIANIE NIE
POWIODŁO SIĘ 244
uwierzytelnianie 12, 271, 272
klasyczny panel sterowania 291
Telnet 88
wbudowany serwer sieci Web 121
uwierzytelnianie klucza wspólnego
121, 271
uwierzytelnianie systemu otwartego 271
panel sterowania 291, 297
Telnet 88
wbudowany serwer sieci Web 121
W
wbudowany serwer sieci Web
HP Web Jetadmin 111
konfiguracja LPD 142
obiekty NetWare 114
plik konfiguracji TFTP 62
przeglądanie 112
przeglądarki sieci Web 111
uaktualnianie oprogramowania
układowego 141
używanie 109
zabezpieczenia HTTPS 160, 194
WEP 273
konfiguracja Telnet 88
panel sterowania 293, 299
wbudowany serwer sieci Web 125
WERSJA OPROGRAMOWANIA
UKŁADOWEGO 221
Wired Equivalent Privacy, zobacz WEP
WYBÓR PORTU 221
WYKONYWANIE BOOTP/DHCP 254
WYKONYWANIE BOOTP/RARP 253
Wybieracz Apple 38, 208
wymagania
konfiguracja LPD 168
Internet Printer Connection 29
wbudowany serwer sieci Web 111
Z
ZANIK SYGNAŁU 242, 243
zerowanie do standardowych ustawień
fabrycznych 200
zerowanie łączności bezprzewodowej
graficzny panel sterowania 300
klasyczny panel sterowania 293
zimne zerowanie 200
zmiana nazwy drukarki, sieci AppleTalk
36, 132
Ż
ŻĄDANIE PARAMETRU 243
© 2004
Hewlett-Packard Development Company, L.P.
Polski
