HP VP6100 Series
Digitális projektor
Felhasználói kézikönyv
Megjegyzés
Copyright © 2004 Hewlett-Packard Minden jog fenntartva. A HP elõzetes írásbeli
engedélye nélkül tilos e kiadvány bármilyen részét bármilyen formában és eszközökkel –
elektronikus, mechanikus, mágneses, optikai, kémiai, manuális vagy egyéb úton –
többszörözni, terjeszteni, átírni, visszakeresõ rendszerben tárolni, más nyelvre vagy
számítógépes nyelvre fordítani.
A HP ezzel az anyaggal kapcsolatban nem vállal semmiféle kifejezett vagy törvényi
garanciát, ideértve különösen az eladhatóságra vagy az adott célnak való megfelelésre
vonatkozó garanciát. A HP továbbá fenntartja a jogot arra, hogy e kiadványt javítsa, és
tartalmát idõrõl idõre változtassa anélkül, hogy kötelessége lenne a javítás vagy a
változtatás tényére felhívni a figyelmet.
Tartalomjegyzék
3
Felhasználói kézikönyv
Bevezetés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Biztonsági információk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
A szállítási csomag tartalma . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
A projektor leírása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Projektor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Külsõ vezérlõpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Szintezõ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
A projektor tulajdonságai. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
A távirányító . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
A távirányító hatósugara. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Az elemvédõ eltávolítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Elemcsere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Telepítés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Képernyõméret . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Csatlakozás a különbözõ berendezésekhez . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Mûködés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Bekapcsolás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Digitális torzuláskorrekció . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Automatikus beállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Forrás kiválasztása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Video- és audiobeállítások – a Menürendszer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Quick (Gyors) lap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Adjust (Módosítás) lap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Audio (Audió) lap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Setup (Beállítások) lap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
PIP (Kép a képben) lap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Leállítás . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Karbantartás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Lámpainformációk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Lámpajelzõ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Lámpacsere. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Hõmérsékletjelzõ lámpa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tartozékok . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Hibaelhárítás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Gyakori problémák és megoldásaik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Ta r ta lo m je g y zé k 4
Tartalomjegyzék
Felhasználói kézikönyv
Állapotüzenetek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Specifikációk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
A projektor specifikációja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Frekvenciatáblázat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Méretek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Szabályozási és biztonsági információk . . . . . . . . . . . . . . . . 34
LED-biztonság . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Higanyra vonatkozó biztonsági információk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34
Európai Unió . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Bevezetés 5
Felhasználói kézikönyv
BEVEZETÉS
Figyelmeztetés
AZ ÁRAMÜTÉS ELKERÜLÉSÉNEK ÉRDEKÉBEN NE NYISSA KI A
BURKOLATOT. A TERMÉK NEM TARTALMAZ FELHASZNÁLÓ ÁLTAL
JAVÍTHATÓ ALKATRÉSZEKET. MINDENNEMÛ JAVÍTÁST BÍZZON SZA-
KEMBERRE. MIELÕTT A TERMÉKET HASZNÁLATBA VENNÉ,
OLVASSA EL EZT A FELHASZNÁLÓI ÚTMUTATÓT. TARTSA MEG
E FELHASZNÁLÓI ÚTMUTATÓT A KÉSÕBBIEKRE.
Biztonsági információk
1. A projektor használata elõtt olvassa el ezt a Felhasználói útmutatót, és tartsa meg
késõbbi felhasználásra.
2. Mûködés közben a lámpa felforrósodhat. Mielõtt a lámpát csere céljából
eltávolítaná, várjon nagyjából 45 percet, mely idõ alatt a projektor kihûl.
Ne használja a lámpákat a számukra meghatározott élettartam letelte után.
Amennyiben a lámpákat meghatározott élettartamukon túl is használja, kivételes
esetben elõfordulhat, hogy a lámpa felrobban.
3. Soha ne cserélje ki a lámpát vagy bármely más elektronikus alkatrészt, amíg a
projektort nem áramtalanította.
4. Az áramütés veszélyének csökkentése érdekében ne szerelje szét a készüléket. Ha
javításra van szükség, vigye a készüléket szakemberhez. A helytelen összeszerelés
áramütéshez vezethet a készülék használatakor.
5. Ne helyezze a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet, és
súlyok károk keletkezhetnek benne.
6. Mennyezetre szerelés esetére a termék fordított képet is képes kivetíteni. A
felszereléshez használjon megfelelõ eszközöket, és gondoskodjon a készülék
biztonságos rögzítésérõl.
Figyelem
• Mindig távolítsa el a lencsevédõt, ha a projektor lámpája be van kapc-
solva.
• Mûködés közben ne nézzen egyenesen a projektor lencséjébe. Az erõs
fénysugár árthat a szemének.
• Egyes országokban a hálózati feszültség ingadozhat. E projektort úgy
tervezték, hogy biztonságosan mûködjön a 110–230 voltos tartomány-
ban, de 10 voltnál nagyobb feszültségesés vagy -lökés esetén meghibá-
sodhat. Ilyen nagy kockázatú helyeken ajánlott feszültségstabilizátort
használni a projektorhoz.
Tartsa meg e Felhasználói útmutatót: A kézikönyv segítséget nyújt személyes
projektorának használatához és karbantartásához.
Bevezetés
6
Felhasználói kézikönyv

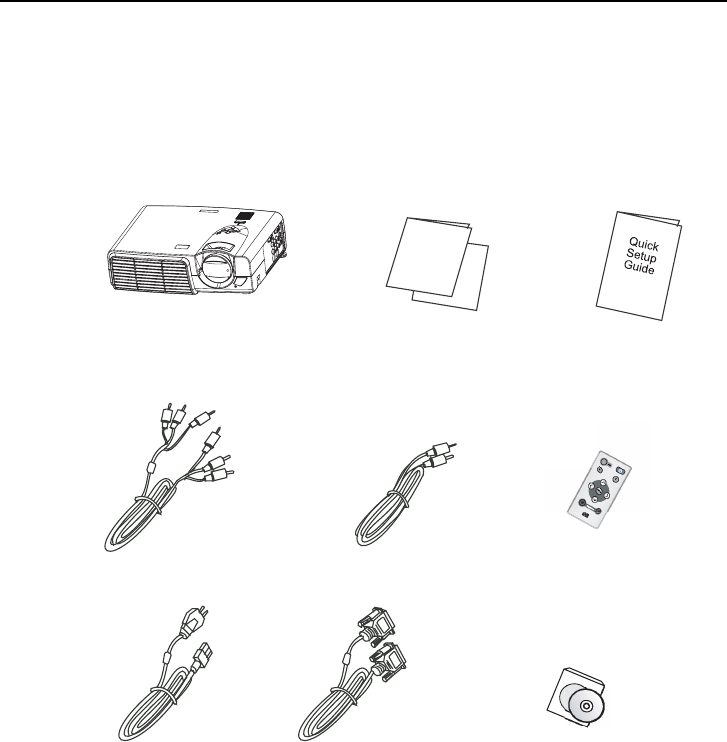

A szállítási csomag tartalma
A projektort olyan kábelekkel együtt szállítjuk, melyek segítségével a készüléket
hagyományos PC-hez vagy laptophoz is csatlakoztathatja. Óvatosan csomagolja ki a
készüléket, és ellenõrizze, hogy megvannak-e az alább felsorolt tartozékok. Ha az alábbi
tartozékok bármelyike hiányzik, lépjen kapcsolatba azzal a kereskedõvel, akitõl a
készüléket vásárolta.
Projektor Jótállás és támogatás Gyors üzembe
helyezési útmutató
Távirányító
Audiokábel
Audio- és videokábel
Felhasználói
kézikönyv CD-je
VGA-kábel
Tápkábel
Bevezetés 7
Felhasználói kézikönyv
A projektor leírása

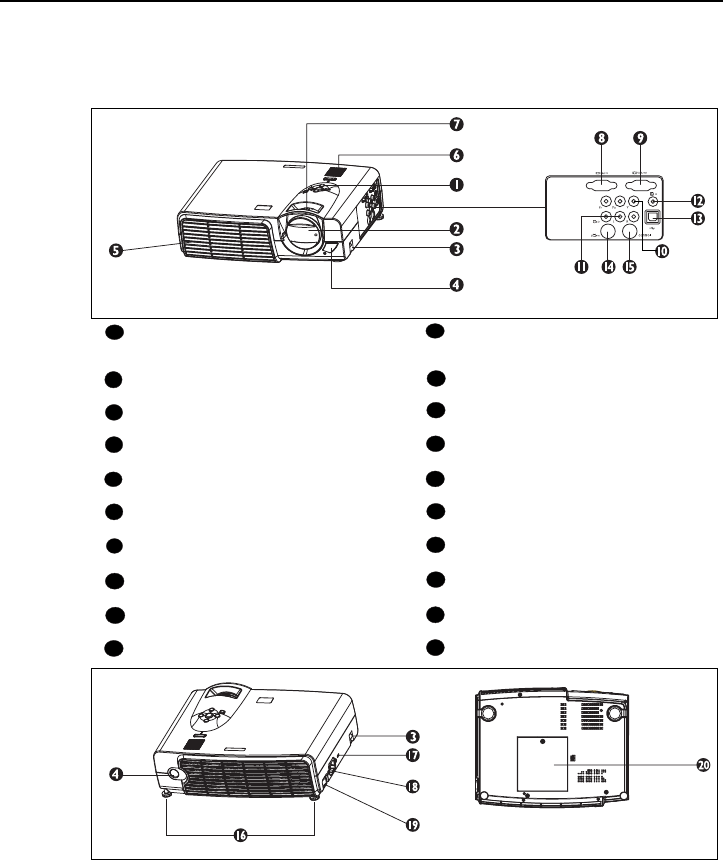

Projektor
Külsõ vezérlõpanel
(lásd a következõ oldalon)
Audio-/videocsatlakozó
A projektor lencséi Audió jack-dugó
Elülsõ szintezõ USB-egér csatlakozója
Infravörös távirányító érzékelõje S-Video jack-dugó
Szellõzõrács RS 232-vezérlõport
Hangszóró Hátsó szintezõláb
Élesség- és nagyításszabályzó Kensington-egység zárható helye
VGA-bemenet (PC) Tápkábel csatlakozója
VGA-kimenet Fõ tápkapcsoló
YPBPR-csatlakozó Lámpa fedele
1
11
2
12
3
13
4
14
5
15
6
16
7
17
8
18
9
19
10
20
Bevezetés
8
Felhasználói kézikönyv

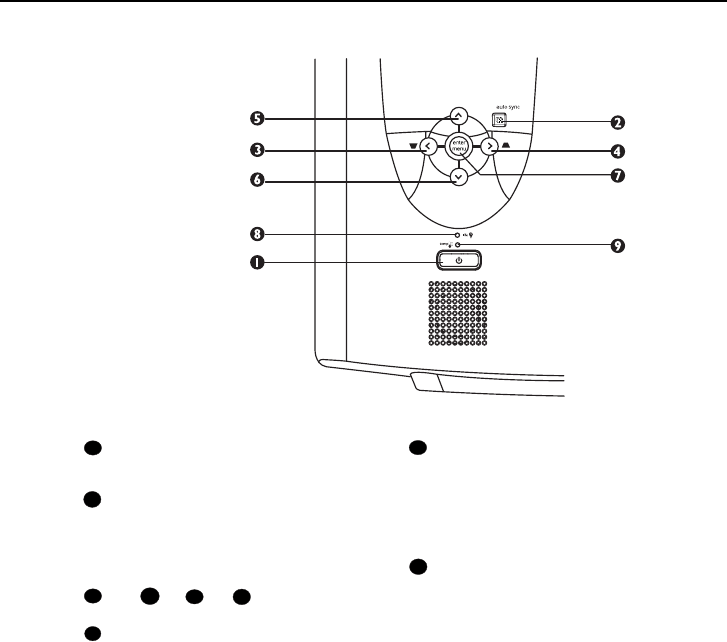

Külsõ vezérlõpanel
Power (Be/Ki)
Ki- és bekapcsolja a projektort.
Auto Sync
Az éppen fogadott jelek alapján
automatikusan kiválasztja a legjobb
képbeállításokat.
< > ^ v
Menu (Menü)
A Menu (Menü) gombbal beléphet
a menürendszerbe, és ki is léphet
onnan. A < és > gombokkal
lépkedhet a menün belül, és
módosíthatja a beállításokat.
A ^ és v gombokkal kiválaszthatja a
módosítani kívánt paramétereket.
Lámpajelzõ
Ha a Lámpajelzõ világít, a lámpa
javításra, hûtésre vagy cserére
szorul. Lásd: „Lámpainformációk”,
26. oldal további tudnivalókért.
Hõmérsékletjelzõ
Ha a Hõmérsékletjelzõ lámpa világít,
a rendszerhõmérséklet túl magas;
ez a projektor helytelen használata
esetén jelentkezhet. További
tudnivalók: „Hõmérsékletjelzõ
lámpa”, 28. oldal.
1
2
3
4
5
6
7
8
9
Bevezetés 9
Felhasználói kézikönyv

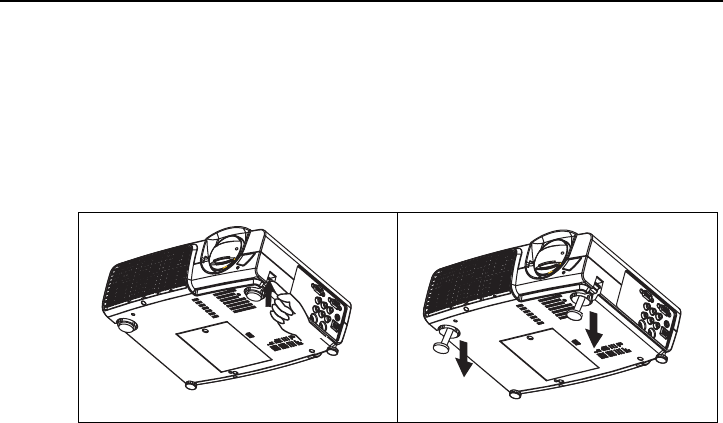

Szintezõ
A projektor két gyorsan kioldható szintezõlábbal van felszerelve. A döntés szögének
beállításához nyomja meg a gombokat.
1. Emelje meg a projektort, és a szintezõ kiengedéséhez nyomja meg a
szintezõgombot.
2. A szintezõ a helyére kerül és lezáródik.
A projektor tulajdonságai
Ez a nagy teljesítményû optikai alapú kivetítést és felhasználóbarát konstrukciót ötvözõ
projektor rendkívül megbízható és könnyen kezelhetõ készülék.
A projektor jellemzõi:
• Kis méret és tömeg, kiváló hordozhatóság
• Kompakt távirányító
• Kiváló minõségû, kézi nagyítású lencsék
• Egygombos automatikus beállítás a legjobb képminõség elérése érdekében
• Digitális torzuláskorrekció a torz képek javításához
• Módosítható színegyensúly-szabályozás az adat- és videoképek számára
• Kiemelkedõen nagy fényerejû projektorlámpa
• Akár 16,7 millió megjeleníthetõ szín
• Kivetített menük 11 nyelven
• Átkapcsolható prezentációs/videó mód az adat- és videoképek számára
• Nagy teljesítményû AV-funkció kiváló minõségû AV-képekhez
• HDTV-kompatibilitás (YPBPR)
Megjegyzés: A kivetített kép fényereje a környezeti fényviszonyoktól és a
kontraszt/fényerõsség beállításoktól függ.
Bevezetés
10
Felhasználói kézikönyv

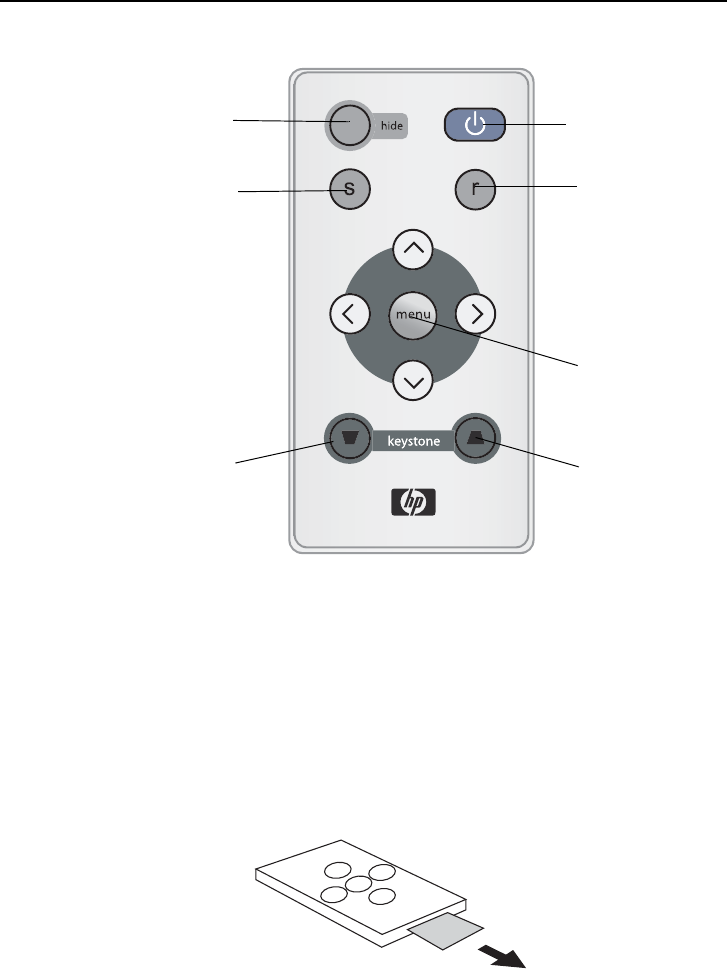

A távirányító
A távirányító hatósugara
A távirányító érzékelõi a projektor elején és hátulján találhatók. A távirányító az
érzékelõre merõleges egyenesektõl függõleges és vízszintes irányba egyaránt 30 fokos
szögben bezárt tartományban mûködik. A távirányító és az érzékelõk közötti távolság
legfeljebb 6 méter lehet.
Az elemvédõ eltávolítása
A távirányító csak az elemvédõ eltávolítása után mûködik. Húzza meg a mûanyag fület,
amíg az ki nem jön a távirányítóból.
Be-ki kapcsoló
Kép elrejtése/
megjelenítése
Forrás Újraszinkronizálás
(automatikus
szinkronizálás)
Menü
To r z í t á s
To r z í t á s
Bevezetés 11
Felhasználói kézikönyv
Elemcsere
Figyelem
Kerülje a magas hõmérsékletet és páratartalmat. Helytelenül végrehajtott
elemcsere esetén robbanásveszély léphet fel. A régi elemet csak azonos
vagy a gyártó által ajánlott megegyezõ típusú elemre cserélje. Az elhasznált
elemeket a gyártó utasításainak megfelelõen selejtezze ki.

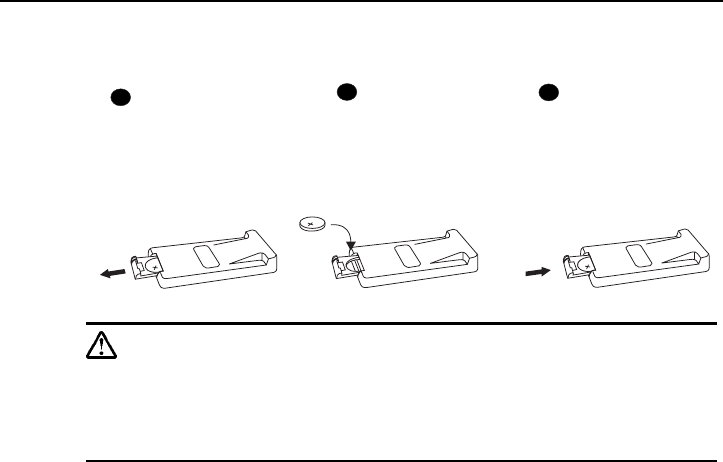

Húzza ki az
elemtartót.
1
Helyezze be az új
elemet a tartóba.
2Nyomja be
a tartót a
távirányítóba.
3
Telepítés
12
Felhasználói kézikönyv
TE L E P Í T É S
Képernyõméret

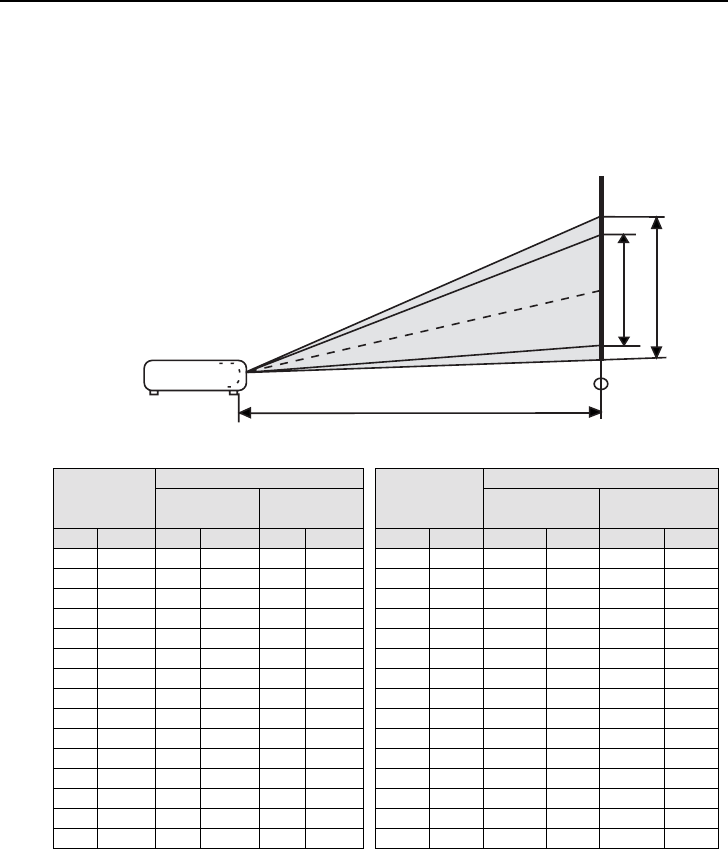

A projektort a kívánt képméretnek megfelelõ távolságra helyezze a vászontól (lásd az
alábbi táblázatot).
• VP6120, VP6121 (XGA)-vászonméretek táblázata
Vetítési távolság
Távolság a
vászontól
Átlóméret Távolság a
vászontól
Átlóméret
Minimális
nagyítás
Maximális
nagyítás
Minimális
nagyítás
Maximális
nagyítás
láb hüvelyk láb hüvelyk láb hüvelyk méter cm méter cm méter cm
4 48 2,49 29,9 3,05 36,6 1 100 0,62 62,2 0,76 76,2
6 72 3,73 44,8 4,57 54,9 1,5 150 0,93 93,3 1,14 114,3
8 96 4,98 59,7 6,10 73,2 2 200 1,24 124,5 1,52 152,4
10 120 6,22 74,7 7,62 91,4 2,5 250 1,56 155,6 1,91 190,5
12 144 7,47 89,6 9,14 109,7 3 300 1,87 186,7 2,29 228,6
14 168 8,71 104,5 10,67 128,0 3,5 350 2,18 217,8 2,67 266,7
16 192 9,96 119,5 12,19 146,3 4 400 2,49 248,9 3,05 304,8
18 216 11,20 134,4 13,72 164,6 4,5 450 2,80 280,0 3,43 342,9
20 240 12,45 149,4 15,24 182,9 5 500 3,11 311,2 3,81 381,0
22 264 13,69 164,3 16,76 201,2 5,5 550 3,42 342,3 4,19 419,1
24 288 14,94 179,2 18,29 219,5 6 600 3,73 373,4 4,57 457,2
26 312 16,18 194,2 19,81 237,7 6,5 650 4,04 404,5 4,95 495,3
28 336 17,42 209,1 21,34 256,0 7 700 4,36 435,6 5,33 533,4
30 360 18,67 224,0 22,86 274,3 7,5 750 4,67 466,7 5,72 571,5
32 384 19,91 239,0 24,38 292,6 8 800 4,98 497,8 6,10 609,6
Telepítés 13
Felhasználói kézikönyv
• VP6110, VP6111 (SVGA)-vászonméretek táblázata
Csatlakozás a különbözõ berendezésekhez
A belsõ hangszóró kisebb hallgatóság számára ideális. Ha nagyobb a közönség, érdemes
lehet az audioforrást közvetlenül egy külön hangrendszerre kapcsolni a projektor
helyett.
HDTV-berendezés
A projektor képes számos HDTV-mód megjelenítésére. Ilyen lehet például:
A fenti források legtöbbje rendelkezik egy analóg komponensvideo-kimenettel, egy
hagyományos VGA-kimenettel vagy egy YPBPR formátummal (alapértelmezett).
A projektor HDTV-adatokat YPBPR-csatlakozón keresztül is tud fogadni. HDTV-képek
megjelenítéséhez szabványos HDTV-kábelt használjon.
A HDTV-funkció a következõ szabványokat támogatja:
A HDTV kivetített menüjének beállításairól itt talál további tudnivalókat: „Video- és
audiobeállítások – a Menürendszer”, 18. oldal.
Távolság a
vászontól
Átlóméret Távolság a
vászontól
Átlóméret
Minimális
nagyítás
Maximális
nagyítás
Minimális
nagyítás
Maximális
nagyítás
láb hüvelyk láb hüvelyk láb hüvelyk méter cm méter cm méter cm
4 48 1,96 23,5 2,40 28,7 1 100 0,49 48,9 0,60 59,9
6 72 2,93 35,2 3,59 43,1 1,5 150 0,73 73,4 0,90 89,8
8 96 3,91 47,0 4,79 57,5 2 200 0,98 97,8 1,20 119,8
10 120 4,89 58,7 5,99 71,9 2,5 250 1,22 122,3 1,50 149,7
12 144 5,87 70,4 7,19 86,2 3 300 1,47 146,7 1,80 179,7
14 168 6,85 82,2 8,39 100,6 3,5 350 1,71 171,2 2,10 209,6
16 192 7,83 93,9 9,58 115,0 4 400 1,96 195,7 2,40 239,6
18 216 8,80 105,7 10,78 129,4 4,5 450 2,20 220,1 2,70 269,5
20 240 9,78 117,4 11,98 143,7 5 500 2,45 244,6 2,99 299,5
22 264 10,76 129,1 13,18 158,1 5,5 550 2,69 269,0 3,29 329,4
24 288 11,74 140,9 14,37 172,5 6 600 2,93 293,5 3,59 359,4
26 312 12,72 152,6 15,57 186,9 6,5 650 3,18 317,9 3,89 389,3
28 336 13,70 164,3 16,77 201,2 7 700 3,42 342,4 4,19 419,3
30 360 14,67 176,1 17,97 215,6 7,5 750 3,67 366,8 4,49 449,2
32 384 15,65 187,8 19,17 230,0 8 800 3,91 391,3 4,79 479,1
• Digitális VHS (D-VHS)-lejátszó • DVD-lejátszó
• Mûholdas HDTV-egység • DTV-tunerek
• 480i • 480p
• 720p • 1080i
Telepítés
14
Felhasználói kézikönyv
Csatlakozás a különbözõ berendezésekhez

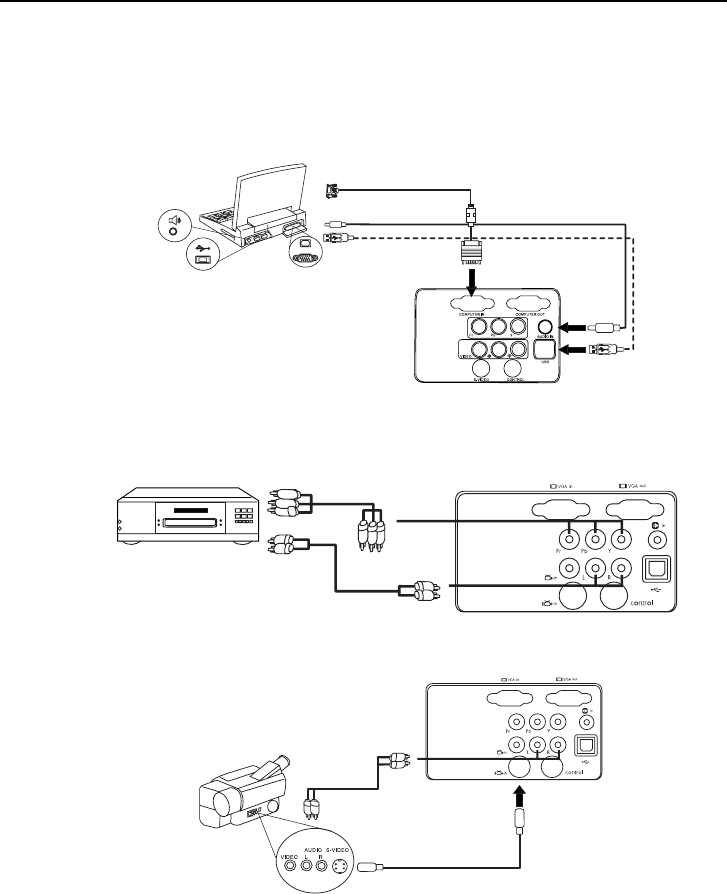

Az asztali számítógéphez, noteszgéphez, videomagnóhoz vagy más rendszerekhez való
csatlakoztatás csupán néhány másodpercet vesz igénybe. Ahhoz, hogy Macintosh-hoz
csatlakoztassa a projektort, szüksége van egy Mac-adapterre.
1. Számítógép
Az USB-kábelre nincs szükség, kivéve ha egérfunkciókkal rendelkezõ távirányítója
van.
2. DVD-lejátszó vagy HDTV
3. S-video eszköz
Telepítés 15
Felhasználói kézikönyv

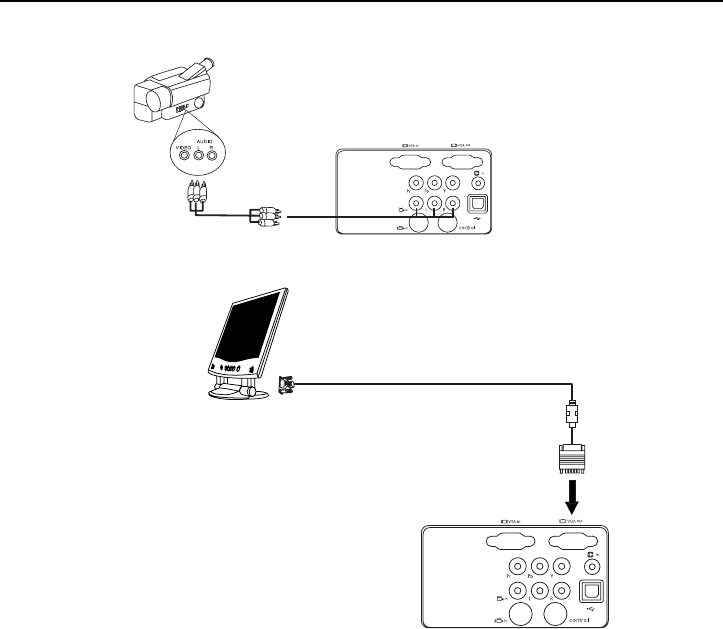

4. Videoeszköz vagy videomagnó (VCR)
5. Kimeneti monitor
Mûködés
16
Felhasználói kézikönyv
MÛKÖDÉS
Bekapcsolás
1. Kösse be a tápkábelt a projektorba és egy fali csatlakozóba.
2. Kapcsolja be a fõ tápkapcsolót.
3. Tartsa lenyomva a POWER (Be/Ki) gombot, amíg a készülék be nem kapcsol. A
háttér-megvilágítású POWER gomb kék fénye felvillan, majd a bekapcsolás ideje
alatt folyamatosan kéken világít.
(Ha kikapcsolja a készüléket, az csak egy 120 másodperces lehûlési idõtartam után
kapcsolható be újra.)
4. Kapcsolja be mindegyik csatlakoztatott berendezést.
Távirányító
Projektor
Mûködés 17
Felhasználói kézikönyv
Digitális torzuláskorrekció

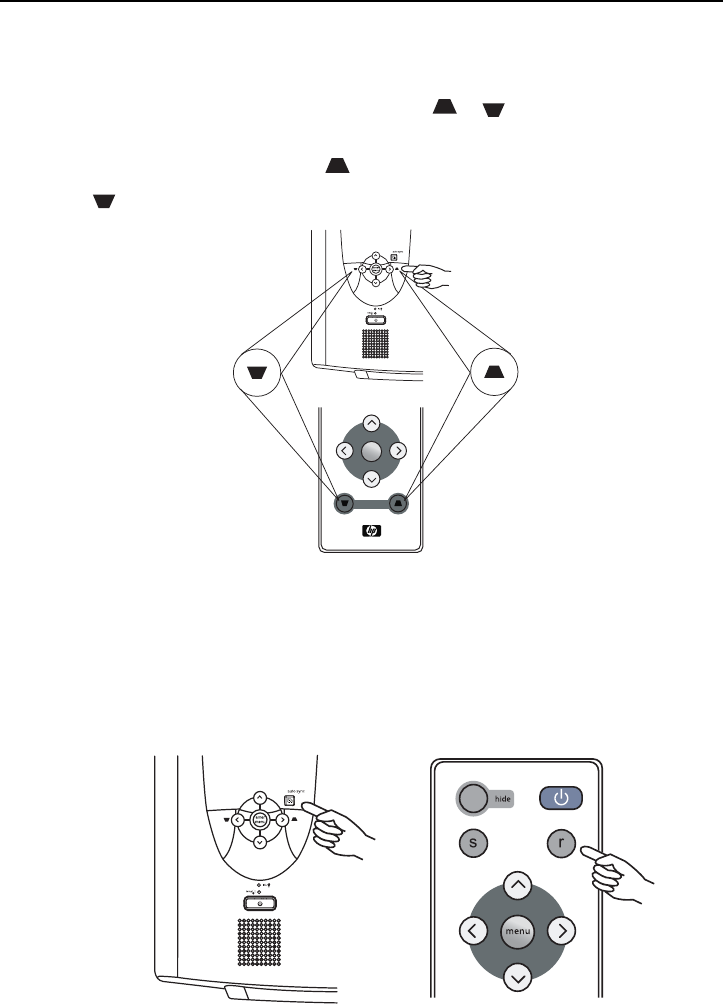

A torzulás az a jelenség, amikor a kivetített kép láthatóan szélesebb fent vagy lent.
Ennek kijavításához nyomja meg a KEYSTONE / gombokat a projektor
vezérlõpaneljén vagy a távirányítón, majd a kívánt mértékben módosítsuk a Keystone
feliratú csúszkát. Nyomja meg a gombot, ha a kép teteje túl széles. Nyomja meg a
gombot, ha a kép alja túl széles.
Automatikus beállítás
Egyes esetekben elõfordulhat, hogy optimalizálni kell a kép minõségét. Ehhez nyomja
meg az AUTO gombot a vezérlõpanelen vagy a távirányítón. A beépített Intelligens
automatikus beállítás funkció 3 másodpercen belül újraállítja a beállításokat a legjobb
képminõség elérése érdekében.
keystone
menu
Projektor
Távirányító
Projektor Távirányító
Mûködés
18
Felhasználói kézikönyv
Forrás kiválasztása
Ha több bemeneti forrás áll rendelkezésre, nyomja meg a SOURCE gombot, ezáltal
kiválaszthatja a kívánt forrást a távirányítóról vagy a menürendszerbõl.

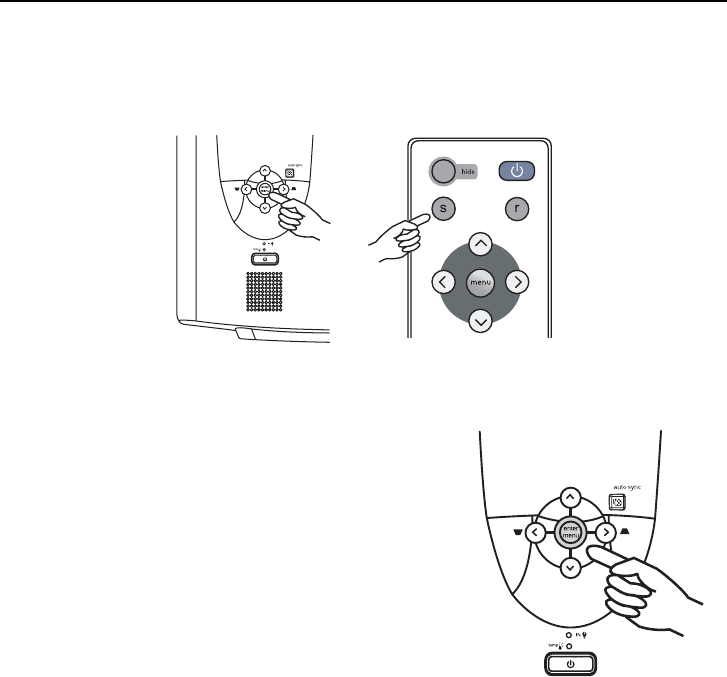

Video- és audiobeállítások – a Menürendszer
1. A projektoron vagy a távirányítón nyomja meg
Menu (Menü) gombot.
2. A kívánt menü kiválasztásához nyomja meg a <
vagy a > gombot.
3. A kívánt paraméter kiválasztásához nyomja
meg a v vagy a ^ gombot.
4. Egy beállítás módosításához vagy egy almenü
megnyitásához nyomja meg a < vagy a >
gombot.
5. A másik paraméter módosításához a v vagy a ^
gomb lenyomásával válassza ki a paramétert.
6. Egy másik menübe való átlépéshez nyomja meg
a Menu (Menü) és a < vagy a > gombot.
7. A menürendszer bezárásához egyszer vagy
többször nyomja meg a Menu (Menü) gombot.
Projektor Távirányító
Mûködés 19
Felhasználói kézikönyv

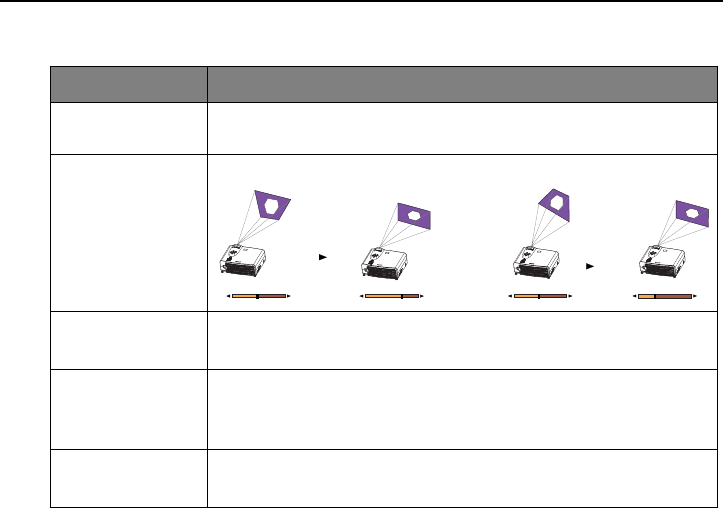

Quick (Gyors) lap
FUNKCIÓ LEÍRÁS
Source (Forrás) Kiválasztja a kép forrását.
*E funkció mûködése a Forráskeresés beállításától függ.
Keystone
(Torzítás)
A kép ferde széleit korrigálja.
Picture mode
(Kép mód)
Beállítja a képet a bemeneti típusnak megfelelõen.
Auto-sync
(Automatikus
szinkronizálás)
Szinkronizál a bemeneti jellel.
Aspect ratio
(Képméretarány)
A kép arányait választja ki.
Mûködés
20
Felhasználói kézikönyv

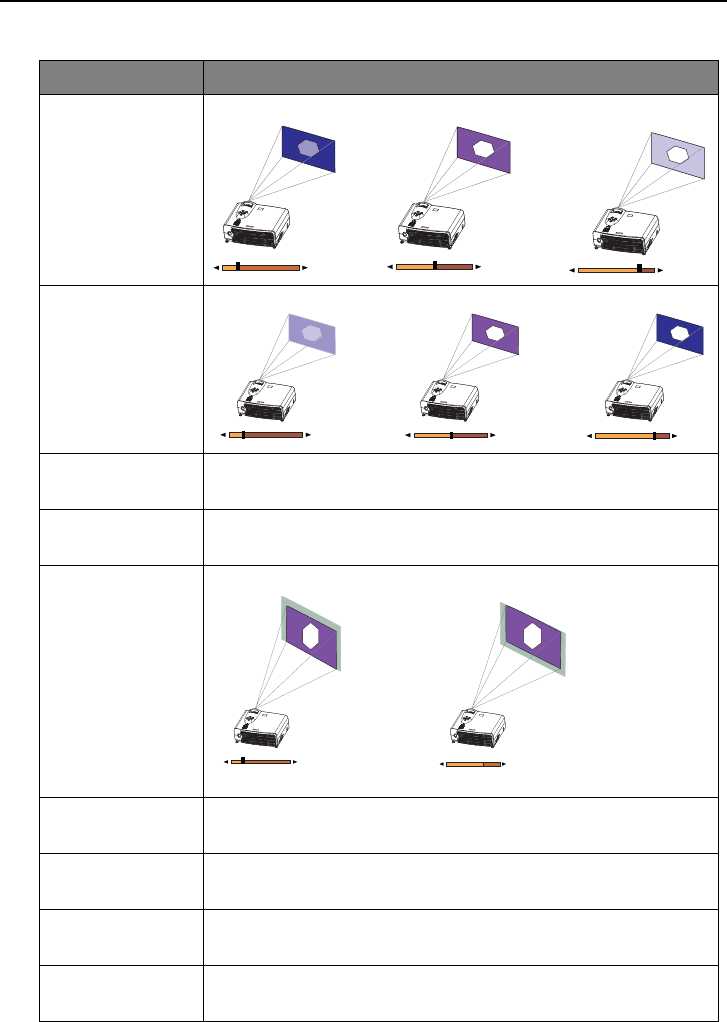

Adjust (Módosítás) lap
FUNKCIÓ LEÍRÁS
Brightness
(Fényerõ)
Világosabbá vagy sötétebbé teszi a képet.
Contrast
(Kontraszt)
Beállítja a világos és sötét területek közötti különbséget.
Frequency
(Frekvencia)
Beállítja a frekvenciát a bemeneti jelhez képest.
*Ez a funkció csak akkor érhetõ el, ha a bemeneti forrás PC.
Tra ck in g
(Nyomonkövetés)
Beállítja a bemeneti jelhez történõ szinkronizálást.
*Ez a funkció csak akkor érhetõ el, ha a bemeneti forrás PC.
V position
(Vízszintes
helyzet)
Felfelé vagy lefelé lépteti a képet.
*Ez a funkció csak akkor érhetõ el, ha a bemeneti forrás PC.
Saturation
(Telítettség)
A színek intenzitását állítja be.
*Ez a funkció csak akkor érhetõ el, ha a bemeneti forrás Video.
Tint
(Színárnyalat)
Eltolja a színeket a piros vagy a zöld szín felé.
*Ez a funkció csak akkor érhetõ el, ha a bemeneti forrás Video.
Sharpness
(Élesség)
A képet élesebbé vagy homályosabbé teszi.
*Ez a funkció csak akkor érhetõ el, ha a bemeneti forrás Video.
Color temp
(Színhõmérséklet)
Eltolja a színeket a piros vagy a kék szín felé.
Mûködés 21
Felhasználói kézikönyv
Audio (Audió) lap
FUNKCIÓ LEÍRÁS
Mute
(Némítás)
Kikapcsolja a kimeneti hangot.
Volume
(Hangerõ)
A hangerõt szabályozza.
Treble (Magas
hangok)
A magasabb frekvenciák hangerejét állíthatja be.
Bass (Mély
hangok)
Az alacsonyabb frekvenciák hangerejét állíthatja be.
Mûködés
22
Felhasználói kézikönyv

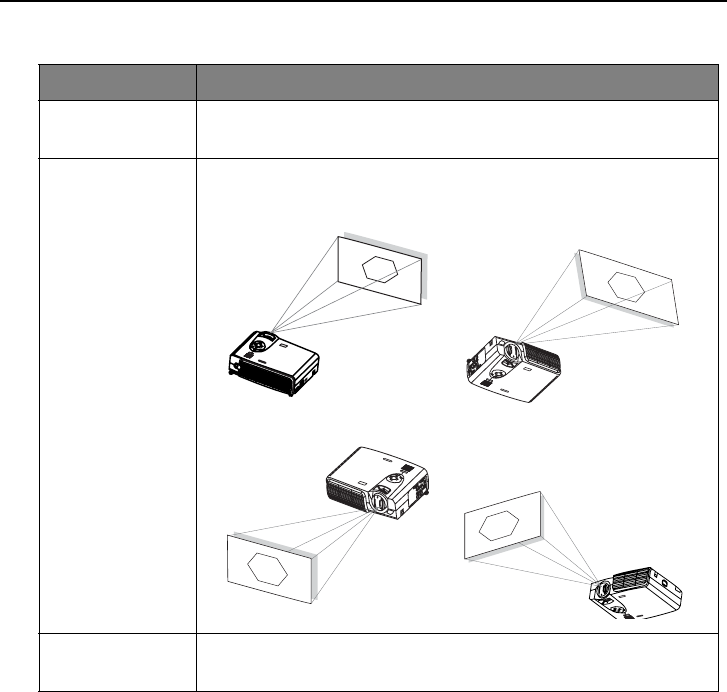

Setup (Beállítások) lap
FUNKCIÓ LEÍRÁS
Language
(Nyelv)
A menük nyelvét választhatja ki. A kívánt nyelv kiválasztásához
használja a < / > gombokat.
Position
(Pozíció)
A képet állíthatja be, hogy az megfeleljen a projektor helyzetének.
Source Scan
(Forráskeresés)
Beállíthatja, hogy a projektor keressen-e bejövõ jelet.
1. Alapértelmezés
3. Hátsó megvilágítású vetítés
2. Vetítés mennyezetre szerelt
készülékkel
4. Mennyezetre szerelt
készülék hátsó megvilágítású
vetítéssel
Mûködés 23
Felhasználói kézikönyv
OSD position
(Kivetített menü
pozíciója)
Az OSD helyét állíthatja be.
OSD timeout
(Kivetített menü
kikapcsolása)
Beállíthatja, milyen gyorsan záródjon be a kivetített menü.
Advanced...
(Speciális...)
Auto-off (Automatikus kikapcsolás)
Megadhatja, mennyi idõ elteltével kapcsoljon ki a készülék, ha nincs
bemeneti jel.
Lamp saver (Lámpatakarékos)
Kisebb fénykibocsátást adhat meg, ezzel növelve a lámpa élettartamát.
Lamp reset (Lámpa nullázása)
Új lámpa esetén nullázhatja a használat idejét.
Reset menu (Menü alaphelyzetbe állítása)
Visszaállíthatja mindegyik beállítást a gyári alapértelmezésre.
Mûködés
24
Felhasználói kézikönyv

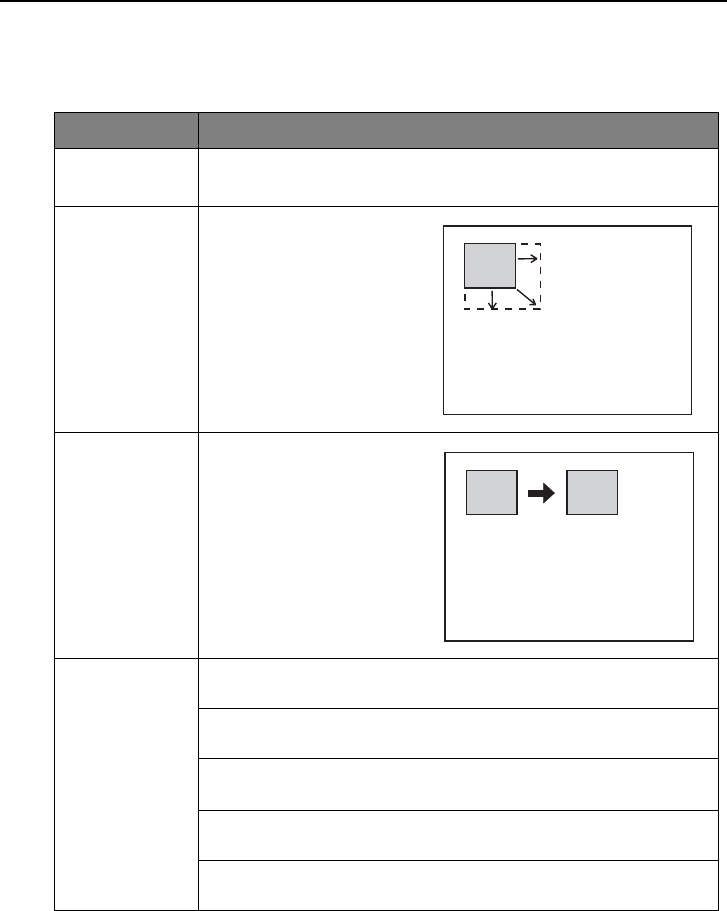

PIP (Kép a képben) lap
Ezek a funkciók csak akkor érhetõk el, ha a bemeneti forrás PC, és egy video- vagy egy
S-videoforrás is csatlakoztatva van.
FUNKCIÓ LEÍRÁS
Source
(Forrás)
Kiválaszthatja a kép a képben funkció (PIP-kép) jelforrását.
Size (Méret)
Megadhatja a PIP-kép
méretét. A < / > gombok
használatával választhat a
kicsi, közepes és nagy PIP-
méret között.
Position
(Pozíció)
Kiválaszthatja a PIP-kép
kívánt helyét.
PIP Adjust...
(PIP-kép
módosítása...)
Brightness (Fényerõ)
Világosabbá vagy sötétebbé teszi a képet.
Contrast (Kontraszt)
Beállítja a világos és sötét területek közötti különbséget.
Saturation (Telítettség)
A színek intenzitását állítja be.
Tint (Színárnyalat)
Eltolja a színeket a piros vagy a zöld szín felé.
Sharpness (Élesség)
A képet élesebbé vagy homályosabbé teszi.
Mûködés 25
Felhasználói kézikönyv
Leállítás

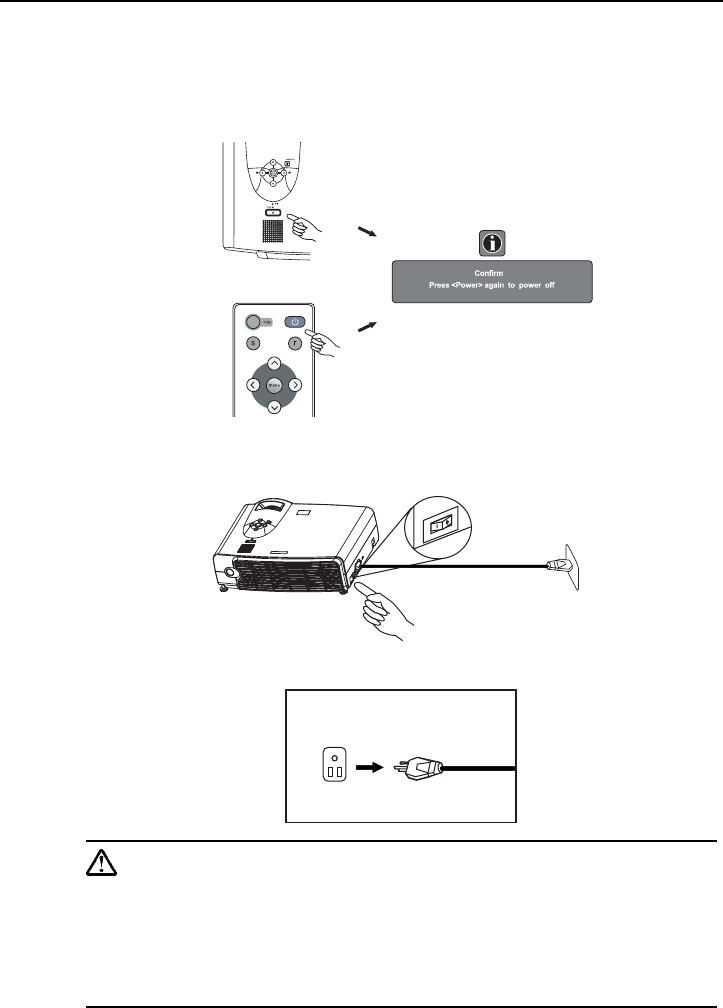

1. Tartsa lenyomva a POWER (Be/Ki) gombot, amíg egy figyelmeztetõ üzenet meg
nem jelenik. A projektor kikapcsolásához ismételten nyomja meg a POWER
(Be/Ki) gombot.
2. A ventilátor még kb. 2 percig tovább forog.
3. Kapcsolja ki a fõ tápkapcsolót.
4. Húzza ki a tápkábelt a fali csatlakozóból.
Figyelem
Ne húzza ki a tápkábelt addig, amíg a POWER gomb el nem alszik és a
kétperces hûtési folyamat véget nem ér.
Ha a projektort nem megfelelõen kapcsolja ki, a rendszer ezt érzékelni
fogja, és a lámpa védelmében az ismételt bekapcsolás elõtt két percig
automatikusan hûteni fogja a lámpát.
Projektor
Távirányító
Karbantartás
26
Felhasználói kézikönyv
KARBANTARTÁS
Lámpainformációk
Lámpajelzõ
Lámpacsere
Ha a Lámpajelzõ piros fénnyel világít, vagy egy üzenet szólítja fel a lámpa cseréjére,
helyezzen be egy új lámpát, vagy kérjen tanácsot a terméket értékesítõ kereskedõtõl.
Régi lámpa helytelen mûködést okozhat, és egyes ritka esetekben el is törhet.
Figyelmeztetés
Az áramütés veszélyének csökkentése érdekében mindig kapcsolja ki a
projektort, és a lámpa cseréje elõtt húzza ki a tápkábelt.
A súlyos égési sérülések elkerülése érdekében a lámpa cseréje elõtt legalább
45 percig hagyja a projektort hûlni.
Az ujjak sérülésének és a belsõ alkatrészek megrongálódásának elkerülése
érdekében fokozott óvatossággal járjon el az apró, éles darabokra tört
lámpa eltávolításakor.
Az ujjak sérülésének és/vagy a lencsék megérintésével járó
képminõségromlás elkerülése érdekében ne érjen hozzá az üres
lámparészhez, ha a lámpa el van távolítva.
A lámpa higanyt tartalmaz. A lámpa megfelelõ kiselejtezése tekintetében
tanulmányozza a mérgezõ anyagok kezelésére vonatkozó helyi
jogszabályokat.
Ha a Lámpajelzõ nem
világít.
A lámpa megfelelõen mûködik.
Ha a Lámpajelzõ
világít.
A lámpa kiégett, vagy nem megfelelõen van telepítve.
Cserélje ki a lámpát.
Karbantartás 27
Felhasználói kézikönyv

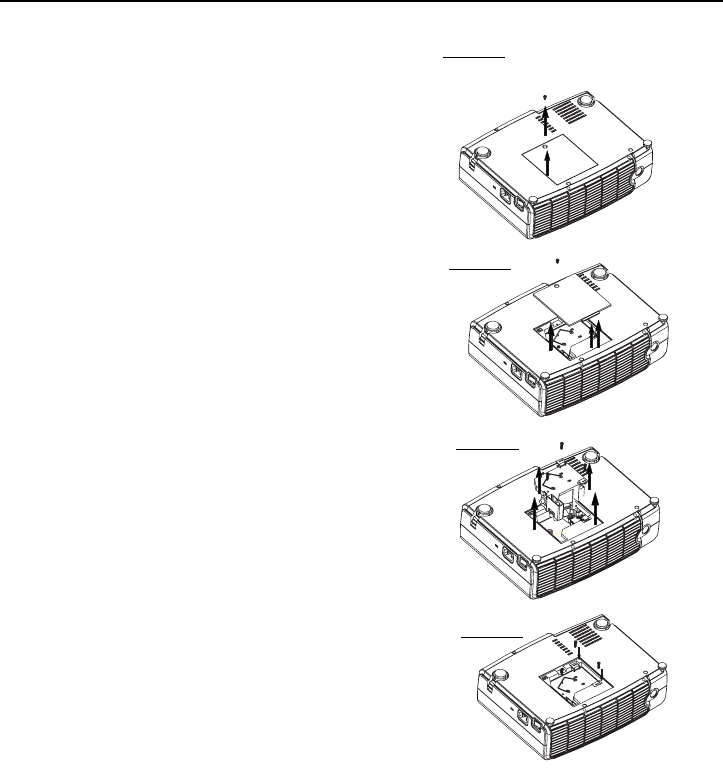

1. Kapcsolja ki a projektort. Húzza ki a
tápkábelt a projektorból és a hálózati
aljzatból.
2. Csavarja ki a csavart, és távolítsa el a
lámpa fedõlapját. Ha a lámpa még
meleg, az égési sérülések elkerülése
érdekében várjon 45 percet, amíg ki
nem hûl.
3. Csavarja ki a 3 csavart. (Javasolt
mágneses végû csavarhúzót használni.)
A lámpaház eltávolításához húzza
meg a kart. Ha a csavarokat nem
csavarja ki teljesen, megsértheti velük
az ujját. A lámpa eltávolítása után ne
nyúljon a dobozba. Ha hozzáér a belsõ
optikai alkatrészekhez, elképzelhetõ,
hogy a kivetített színek egyenetlenül
fognak megjelenni.
4. Cserélje ki a lámpát egy újra.
Helyezze be azt a projektorba, majd
húzza meg a csavarokat. Laza
csavarok esetén mûködési zavart
okozó érintkezési hiba léphet fel.
5. Helyezze vissza a lámpa fedõlapját, és
húzza meg a csavarokat. Ne
kapcsolja be a készüléket, ha a
lámpa fedõlapja nincs a helyén.
6. A lámpa cseréje után kapcsolja be a
projektort, és nullázza a
lámpahasználatra vonatkozó idõt. A
nullázáshoz használja a kivetített
menüt: válassza a Setup (Beállítások) >
Advanced (Speciális) > Lamp reset
(Lámpa nullázása) lehetõséget. Ne
nullázza az idõmérõt, ha nem
cserélt lámpát, mert ezzel kárt
tehet a készülékben.
1. lépés
2. lépés
3. lépés
4. lépés
Karbantartás
28
Felhasználói kézikönyv
Hõmérsékletjelzõ lámpa
Tar t ozé kok
Különbözõ HP tartozékokat vásárolhat a projektorhoz, például:
•Hordtáska
• Fejlettebb távirányító (USB-kábellel)
• Mennyezetre szerelhetõ tartó
• 60 hüvelykes hordozható vászon
•Cserelámpamodul
• Video- és tápkábelek
Állapot Leírás
A hõmérsékletjelzõ
lámpa nem világít.
A hõmérséklet normális.
A hõmérsékletjelzõ
lámpa villog.
A belsõ ventilátor nem mûködik megfelelõen. Kapcsolja ki a
projektort, és kérje a HP segítségét.
A hõmérsékletjelzõ
lámpa világít.
A belsõ hõmérséklet túl magas. Kapcsolja ki a projektort, és
ellenõrizze, nem akadt-e meg a ventilátor. Ha a hiba továbbra is
fennáll, kérje a HP segítségét.
Hibaelhárítás 29
Felhasználói kézikönyv
HIBAELHÁRÍTÁS
Gyakori problémák és megoldásaik
PROBLÉMÁK LEHETSÉGES MEGOLDÁSOK
A PROJEKTOR
NEM KAPCSOL
BE
• Ellenõrizze, hogy a tápkábel teljesen be van-e szúrva a tápkábel
csatlakozójába.
• Ellenõrizze, hogy a tápkábel teljesen be van-e szúrva a hálózati aljzatba.
• Állítsa a tápkapcsolót „1”-es állásba.
• A projektor kikapcsolása után várjon két percet, és csak ez után
kapcsolja vissza a készüléket.
NINCS KÉP
• Ellenõrizze, hogy megfelelõ-e a bemeneti forrás.
• Ellenõrizze, hogy mindegyik kábel megfelelõen van-e csatlakoztatva.
• Módosítsa a kontraszt- és fényerõsség-értékeket.
• Távolítsa el a lencsevédõ sapkát.
TRAPÉZ ALAKÚ
KÉP A
VÁSZNON
• Tegye a projektor egy olyan helyre, ahonnan jobb szögbõl vetíti a
képet.
• Használja a Keystone (Torzítás) korrekciós gombot a kezelõpanelen
vagy a távirányítón.
GYENGE
SZÍNMINÕSÉG
• A menürendszerben állítsa be a képmódot a megjelenítendõ képnek
megfelelõen: számítógépes adatprezentáció vagy videokép.
• Módosítsa a fényerõsséget, a kontrasztot vagy a telítettséget.
HOMÁLYOS KÉP
• Nyomja meg az Auto Sync (Automatikus szinkronizálás) gombot a
vezérlõpanelen vagy a távirányítón; így jobb képminõséget érhet el.
• Állítsa be az élességet.
• Helyezze a projektort olyan helyre, ahonnan jobb szögbõl vetíti a
képet.
• Biztosítsa, hogy a készülék és a vászon közötti távolság a lencse
állíthatósági tartományán belül legyen.
A
TÁVIRÁNYÍTÓ
NEM MÛKÖDIK
• Cserélje ki az elemeket újakra.
• Gyõzõdjön meg arról, hogy nincs semmilyen akadály a távirányító és a
készülék között.
• Legfeljebb 6 méterre álljon a projektortól.
• Gyõzõdjön meg arról, hogy semmi sem takarja el az elsõ és a hátsó
érzékelõket.
• Ha olyan távirányítót használ, amelynek egér és felfelé/lefelé lapozó
funkciója is van, ellenõrizze, hogy van-e megfelelõ USB-kapcsolat a
projektor és a számítógép között. Egyes számítógéptípusok nem
kompatíbilisek a projektor egér és felfelé/lefelé lapozó funkcióival.
Próbálja ki egy másik számítógéppel.
AZ USB-
KAPCSOLAT
NEM MÛKÖDIK
• A projektorral szállított távirányító nem rendelkezik olyan funkcióval,
amelyhez USB-kapcsolatra lenne szükség.
• Az USB-kapcsolat csak bizonyos távirányító-funkciókat támogat.
Tekintse meg e táblázat távirányítóról szóló részét.
Hibaelhárítás
30
Felhasználói kézikönyv
Állapotüzenetek
Kivetített üzenetek Leírás
SEARCHING (KERESÉS) A projektor bemeneti jelet keres.
ACQUIRING SIGNAL
(JEL BEFOGÁSA)
A projektor azonosította a bemeneti jelet, és
végrehatja az automatikus beállítás funkciót.
OUT OF RANGE
(TARTOMÁNYON KÍVÜL)
A bemeneti jel frekvenciája kívül esik a projektor
tartományán.
LAMP WARNING -
CHANGE LAMP AND
RESET LAMP TIMER!
(LÁMPAFIGYELMEZTETÉS –
CSERÉLJE KI A LÁMPÁT,
ÉS NULLÁZZA A
LÁMPASZÁMLÁLÓT!)
A lámpa már 1900 órát üzemelt. Az optimális
teljesítmény elérése érdekében helyezzen be egy új
lámpát.
END OF LAMP LIFE
(A LÁMPAÉLETTARTAM
LEJÁRT) YOU MUST
CHANGE THE LAMP SOON.
(A LÁMPÁT HAMAROSAN
KI KELL CSERÉLNIE.)
A lámpa már 1980 órát üzemelt.
END OF LAMP LIFE
(A LÁMPAÉLETTARTAM
LEJÁRT) YOU MUST
CHANGE THE LAMP NOW.
(A LÁMPÁT KI KELL
CSERÉLNIE.)
A lámpa már 2000 órát üzemelt. A figyelmeztetõ
üzenet minden bekapcsoláskor 15 másodpercre
megjelenik.
Specifikációk 31
Felhasználói kézikönyv
SPECIFIKÁCIÓK
A projektor specifikációja
Mûszaki leírás
Megjegyzés: Az alábbi adatok bejelentés nélkül megváltozhatnak.
Általános
Modellnév VP6120, VP6121 (XGA)
VP6110, VP6111 (SVGA)
Optikai rendszer
Kijelzõrendszer 1-CHIP DMD
Lencsék F/szám F/2.6
Lámpa 200W ~ 250 W-os lámpa
Elektromos jellemzõk
Tápellátás AC 100 ~ 240 V, 4,0 A, 50/60 Hz (automatikus)
Energiafogyasztás 330 W (maximum)
Mechanikai jellemzõk
Méretek 308 mm (szélesség) x 95 mm (magasság) x 238 mm
(mélység)
Mûködési hõmérséklet
tartománya
10°C ~ 35°C
Tömeg 3,1 kg
Bemeneti egység
Számítógépes bemenet
VGA-bemenet D-sub 15 tûs (aljzat)
Videojel-bemenet
S-VIDEO Mini DIN 4 tûs port x1
VIDEÓ RCA jack-dugó x1
HDTV-jelbemenet YPBPR RCA jack-dugó x3
Audiojel-bemenet
Audio 1 Mini jack sztereó port
Audio 2 RCA jack (bal, jobb) x2
Kimenet
USB-egér csatlakozója A/B sorozat x1
Hangszóró 1 x 2 watt
Vezérlés
RS-232C 9 tûs x1
Specifikációk
32
Felhasználói kézikönyv
Frekvenciatáblázat
Felbontás H (vízszintes)
Sync (kHz)
V (függõleges)
Sync (Hz)
Megjegyzés
640x350 31,5 70,1
640x400 37,9 85,1 VESA
720x400 31,5 70,0
720x400 37,9 85,1 VESA
640x480 31,5 60,0 VESA
640x480 37,9 72,8 VESA
640x480 35 66,7 Macintosh
640x480 43,3 85,0 VESA
800x600 35,2 56,3 VESA
800x600 37,9 60,3 VESA
800x600 46,9 75,0 VESA
800x600 48,1 72,2 VESA
800x600 53,7 85,1 VESA
832x624 49,7 74,5 Macintosh
1024x768 48,4 60,0 VESA
1024x768 56,5 70,1 VESA
1024x768 60,0 75,0 VESA
1024x768 68,7 85,0 VESA
1280x1024 64,0 60,0 VESA
Méretek 33
Felhasználói kézikönyv

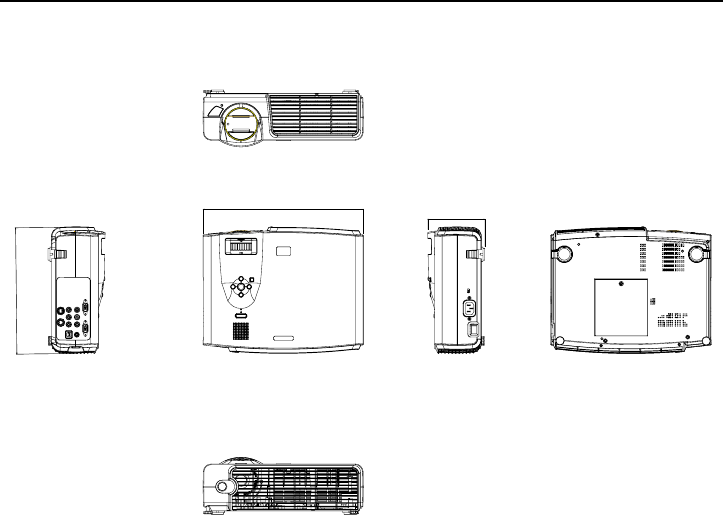

MÉRETEK
Egység: mm
307.5
307.5
242.23
242.23
109.46
109.46
Szabályozási és biztonsági információk
34
Felhasználói kézikönyv
SZABÁLYOZÁSI ÉS BIZTONSÁGI INFORMÁCIÓK
Ez a fejezet ismerteti, hogyan felel meg a digitális projektor az egyes régiók
szabályozásainak. A Hewlett-Packard által nem jóváhagyott módosítások az adott
régióban való mûködtetésre vonatkozó jog megszûnését vonhatják maguk után.
LED-biztonság
A digitális projektoron elhelyezett infravörös portok Class 1 LED (világító dióda)
eszköznek minõsülnek az IEC 825-1 (En 60825-1) jelû nemzetközi szabvány alapján. Ez
az eszköz nem tekinthetõ ártalmasnak, azonban az alábbi óvintézkedéseket ajánlatos
betartani:
• Ha a készülék javításra szorul, lépjen kapcsolatba egy hivatalos HP
szervizközponttal.
• Ne végezzen módosításokat a készüléken.
• Ne nézzen bele közvetlenül az infravörös LED-sugárba. Vegye figyelembe, hogy a
sugár láthatatlan, tehát szemmel nem érzékelhetõ.
• Semmilyen optikai eszközzel se próbálja meg láthatóvá tenni a LED-sugarat.
Higanyra vonatkozó biztonsági információk
Figyelmeztetés: A projektorlámpa kis mennyiségû higanyt tartalmaz. Ha a lámpa
eltörik, a törés helyszínén alaposan szellõztessen ki. Az elhasznált lámpa kiselejtezését
környezetvédelmi jogszabályok határozhatják meg. Az erre vonatkozó tudnivalókért
forduljon a helyi szervekhez vagy az Electronic Industries Alliance (Elektronikai Ipari
Tömörülés) nevû szervezethez (www.eiae.org).
Szabályozási és biztonsági információk 35
Felhasználói kézikönyv
Európai Unió
MEGJEGYZÉS: Szabályozási azonosítási célokból a terméket szabályozási
modellszámot kapott. A termék szabályozási modellszáma (Regulatory Model
Number) az alábbi nyilatkozatban található. Ez a szabályozási modellszám nem
azonos a termék marketingnevével és termékszámával.
DECLARATION OF CONFORMITY
According to ISO/IEC Guide 22 and EN 45014
Manufacturer’s Name: Hewlett Packard Company
Manufacturer’s Address: Hewlett Packard Company
Digital Projection & Imaging
1000 NE Circle Blvd.
Corvallis, OR 97330-4239
Declares, that the product(s):
Product Name: HP Digital Projector
Model Number(s): VP6120, VP6121, VP6110, VP6111
Regulatory Model Number(s): CRVSB-03HE
Conforms to the following product specifications:
Safety: IEC 60950:1991 +A1,A2,A3,A4 / EN 60950:1992+A1,A2,A3,A4,A11
IEC 60825-1:1993 +A1 / EN 60825-1:1994 +A11 Class 1 LED
GB4943-1995
EMC: EN 55022: 1998 Class B [1]
CISPR 24:1997 / EN 55024: 1998
IEC 61000-3-2:1995 / EN 61000-3-2:1995 +A1:1998 +A2:1998 +A14:2000
IEC 61000-3-3:1994 / EN 61000-3-3:1995
GB9254-1998
FCC Title 47 CFR, Part 15 Class B/ANSI C63.4:1992
AS/NZS 3548:1995 Rules and Regulations of Class B
Supplementary information:
The product herewith complies with the requirements of following Directives and carries the
CE marking accordingly:
-Low Voltage Directive: 73/23/EEC
-EMC Directive: 89/336/EEC
[1] The product was tested in a typical configuration with Hewlett Packard Personal Computer
peripherals.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
Corvallis, Oregon, 2004. március 7.
European Contact for regulatory topics only: Hewlett Packard GmbH, HQ-TRE, Herrenberger
Straße 140, 71034 Boeblingen, Germany. (FAX:+49-7031-143143).
USA Contact: Hewlett Packard Co., Corporate Product Regulations Manager, 3000 Hanover
Street, Palo Alto, CA 94304. Phone: (650) 857-1501.

Navigation menu
