HP Kayak XW

PC Workstation

Användar-

handbok

rio.bk : cover.fb4 Page 1 Thursday, September 4, 1997 3:36 PM

Observera

Informationen i detta dokument kan komma att bli inaktuell på grund av

ändringar införda i senare versioner av produkten.

Instruktionsbokens innehåll innebär ingen garanti för säljbarhet eller

lämplighet för ändamål som produkten ej från början avsetts för.

Hewlett-Packard ansvarar inte för någon som helst skada som uppstår

till följd av felaktigheter i instruktionsboken.

Instruktionsboken är upphovsrättsligt skyddad och får inte kopieras,

reproduceras eller översättas till annat språk utan skriftligt tillstånd från

Hewlett-Packard.

AccelGraphics och AccelEclipse är varumärken hos AccelGraphics, Inc.

Adaptec® är ett varumärke registrerat av Adaptec, Inc. RAIDportTM är

ett varumärke hos Adaptec, Inc.

CompuServe® är ett varumärke registrerat av CompuServe Inc.

Labtec® är ett varumärke registrerat av Labtec Enterprises, Inc.

Microsoft® är ett varumärke registrerat i USA av Microsoft Corporation.

WindowsTM är ett varumärke hos Microsoft Corporation.

Windows NT® är ett varumärke registrerat av Microsoft Corporation.

Netscape® är ett varumärke hos Netscape Communications

Corporation.

PentiumTM är ett varumärke hos Intel Corporation.

SoundBlasterTM är ett varumärke hos Creative Technology Limited.

SCSISelectTM är ett varumärke hos Adaptec Incorporated.

Hewlett-Packard France

Performance Desktop Computing Operation

38053 Grenoble Cedex 9

Frankrike

 1997 Hewlett-Packard Company

rio.bk : notice.fb4 Page ii Friday, August 29, 1997 11:45 AM

Användarhandbok

rio.bk : title.fb4 Page i Friday, August 29, 1997 11:45 AM

ii Svenska

Välkommen till HP Kayak XW PC Workstation

Du har köpt en Hewlett-Packard Kayak XW PC Workstation. Din nya

dator har hög prestanda och många finesser:

•En eller två PentiumTM II 266- eller 300 MHz-processorer installerade

i uttag, vilket underlättar uppgradering.

•Intel 440LX AGPset optimerad för Pentium II för parallella

transaktioner genom processorbussen, AGP-bussen, PCI-bussen och

minnet.

•Processorintegrerat cacheminne på nivå 2 ger högre prestanda.

•32, 64 eller 128 Mb SDRAM ECC (felkorrigerande) DIMM-minne,

som kan utökas till 512 Mb.

•En förstklassig 3D-grafikadapter som stöder OpenGL-acceleration.

•En integrerad Ultra ATA-33-styrenhet på PCI-bussen som stöder de

snabbaste IDE-enheterna.

•En integrerad 16-bitars Ultra Wide SCSI-styrenhet på PCI- bussen

(dataöverföringshastighet på upp till 40 Mb per sekund) som är

dedicerad för interna hårddiskar.

•En integrerad 8-bitars Ultra Narrow SCSI-styrenhet på PCI-bussen

(dataöverföringshastighet på upp till 20 Mb per sekund) för interna

och externa kringenheter.

•Ett RAIDport™- uttag för acceleration av 16-bitars Ultra Wide SCSI-

kanal med en eller två hårddiskar.

•En 32-bitars PCI 10BT/100TX självavkännande Ethernet LAN-

styrenhet med fjärrstarts- och fjärrväckningsfunktion (Remote

Power-on och Remote Wake-up).

•Sju fack för datalagringsenheter:

❒Fem fack som nås från framsidan.

❒Två interna fack.

•Sex kortplatser för tillbehörskort:

rio.bk : title.fb4 Page ii Friday, August 29, 1997 11:45 AM

Svenska iii

❒En AGP-kortplats (Accelerated Graphics Port)

❒Tre 32-bitars PCI-kortplatser (Peripheral Component

Interconnect)

❒En 16-bitars ISA-kortplats (Industry Standard Architecture)

❒En kombiplats för ISA- eller PCI-kort.

•En CD-ROM-enhet.

•Ett integrerat 16-bitars hifi-ljudgränssnitt med full duplex.

•Ett HP-tangentbord med utökade funktioner.

•Ett Labtec-stereoheadset med mikrofon.

•Uttag för hörlurar och mikrofon samt volymreglage på frontpanelen.

•Ett HP UltraFlow kylsystem med flera temperaturreglerade fläktar

som ger optimal kylning.

•MIDI-gränssnittsuttag (en kanal), mikrofoningång, in- och utgång för

stereo (LINE IN /LINE OUT) på den bakre panelen.

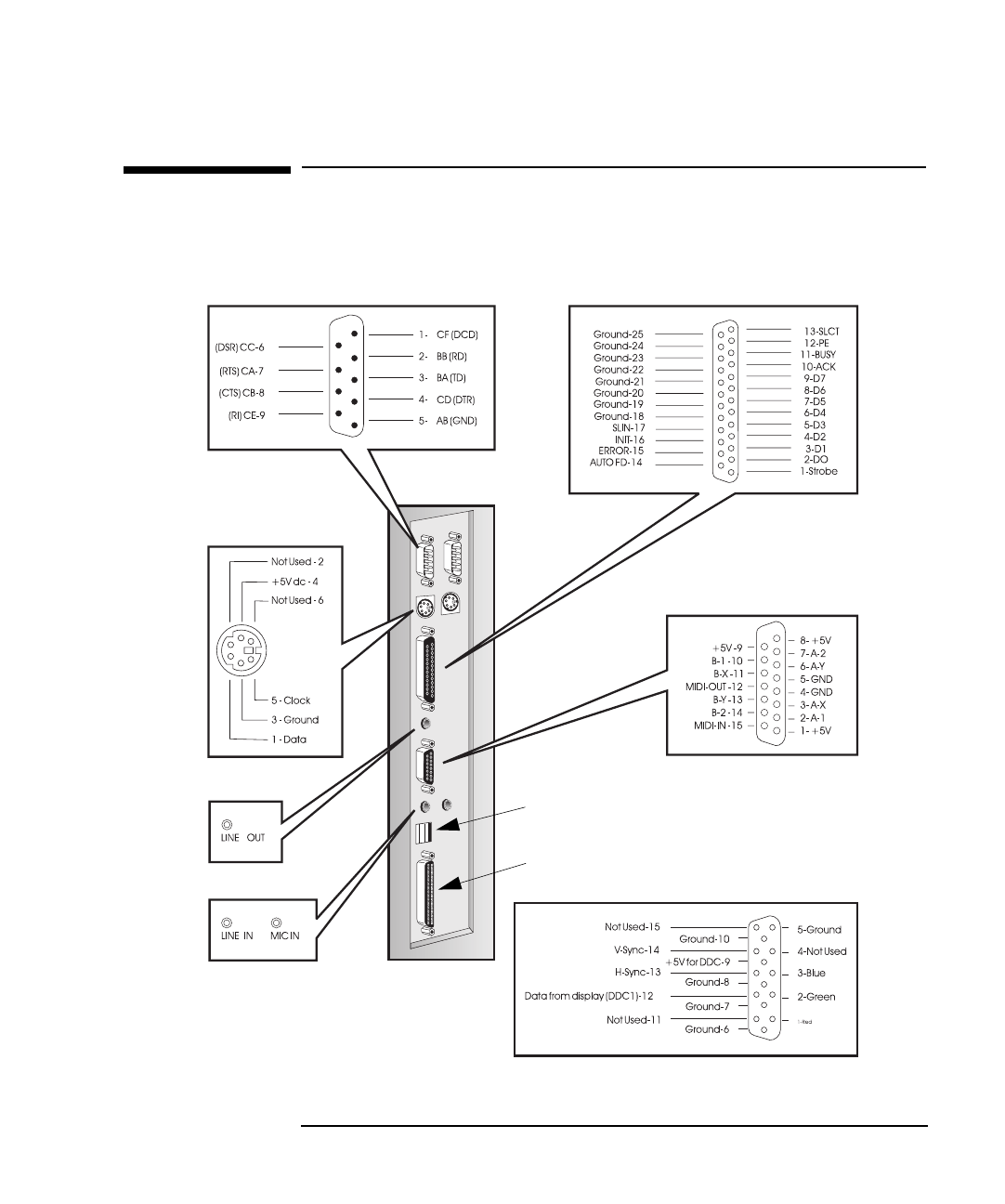

•Ett 8-bitars SCSI-uttag, en parallell port, två USB-anslutningar, två

mini-DIN-uttag (tangentbord och mus) och två seriella portar på den

bakre panelen.

•System-BIOS och bildskärms-BIOS är lagrade i Flash ROM (vilket

förenklar uppgradering).

•BIOS-stöd för konfigurering av ISA “Plug and Play”-tillbehörskort.

OBS! Den PentiumTM II-processor som är installerad i din HP Kayak XW PC

Workstation ger bäst prestanda när den används med 32-bitars

operativsystem och program.

rio.bk : title.fb4 Page iii Friday, August 29, 1997 11:45 AM

iv Svenska

Vem bör läsa den här boken?

Den här handboken vänder sig till alla som behöver göra något av

följande:

•Installera datorn för första gången.

•Konfigurera datorn.

•Installera tillbehör i datorn.

•Söka efter fel i datorn och åtgärda dem.

•Ta reda på hur man får support och ytterligare information.

Viktig säkerhetsinformation

VARNING Om du inte är säker på att du klarar av att lyfta datorn eller bildskärmen

ensam bör du be om hjälp.

Av säkerhetsskäl bör du alltid ansluta utrustningen till ett jordat

eluttag. Använd alltid en strömkabel med jordad stickpropp. Använd

den kabel som medföljer datorn eller en kabel som uppfyller lokala

säkerhetskrav. Du kopplar bort datorn från huvudströmmen genom att

dra ur strömkabeln ur eluttaget. Därför bör eluttaget alltid sitta nära

datorn och vara lätt att komma åt.

Av säkerhetsskäl får du aldrig ta av datorns kåpa utan att först ha dragit

ur strömkabeln ur eluttaget och kopplat ur eventuella anslutningar till

telenätet. Sätt alltid tillbaka kåpan innan du slår på strömmen till

datorn igen.

Öppna inte strömförsörjningsenheten. Det finns inga reparerbara delar

i den. Om du öppnar den riskerar du att få en elektrisk stöt.

HP PC Workstation är en laserprodukt av klass 1. Försök inte göra

några justeringar av laserenheterna.

rio.bk : title.fb4 Page iv Friday, August 29, 1997 11:45 AM

Svenska v

VARNING Om du installerar batteriet felaktigt finns det risk för explosion. Av

säkerhetsskäl bör du aldrig ladda om, plocka isär eller bränna det

gamla batteriet. Ersätt bara batteriet med ett batteri av samma eller

likvärdig typ (följ tillverkarens rekommendationer). Batteriet i den här

datorn är ett litiumbatteri som inte innehåller tungmetaller. Trots detta

bör du av miljöskäl aldrig kasta bort förbrukade batterier med

hushållssoporna. Lämna tillbaka de uttjänta batterierna till affären där

du köpte dem, till återförsäljaren du köpte datorn av eller till HP för

återvinning eller miljövänlig förstöring. Förbrukade batterier tas emot

kostnadsfritt.

Viktigt om ergonomi

Vi rekommenderar att du läser informationen om ergonomi innan du

börjar använda PC Workstation. Om du använder Windows NT 4.0

öppnar du Start-menyn i aktivitetsfältet och väljer Hjälp. Dubbelklicka

sedan på hjälpavsnittet “Arbeta bekvämt”.

rio.bk : title.fb4 Page v Friday, August 29, 1997 11:45 AM

vi Svenska

rio.bk : title.fb4 Page vi Friday, August 29, 1997 11:45 AM

Innehållsförteckning

English vii

1 Att installera och använda datorn

Packa upp datorn. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Anslut mus, tangentbord, bildskärm och skrivare . . . . . . . . . . . . . . . 3

Anslut datorn till ett nätverk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Anslut tillbehör för ljud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Anslut ett externt SCSI-tillbehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Anslut strömkablar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Datorns kontrollpanel för maskinvara . . . . . . . . . . . . . . . . . . . . . . . . . 9

Starta och stäng av datorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Starta datorn för första gången . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Initiera programvaran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Säkerhetskopiera förinstallerade program på diskett . . . . . . . . . . . . . . . 11

Starta datorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Stäng av datorn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Använd HPs utökade tangentbord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Ställ in lösenord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Ställ in ett administratörslösenord . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Ställ in ett användarlösenord. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Använd energihantering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Ytterligare information och hjälp . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Återvinning av en gammal HP PC Workstation . . . . . . . . . . . . . . . . . 19

rio.bk : rio.toc Page vii Friday, August 29, 1997 11:45 AM

viii English

2 Installera tillbehör i datorn

Tillbehör från HP som kan installeras . . . . . . . . . . . . . . . . . . . . . . . . 22

Ta av och sätt tillbaka kåpan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Ta av kåpan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Sätt tillbaka kåpan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Dra ut strömförsörjningsenheten. . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Installera minne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Primärminnesmoduler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Installera datalagringsenheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

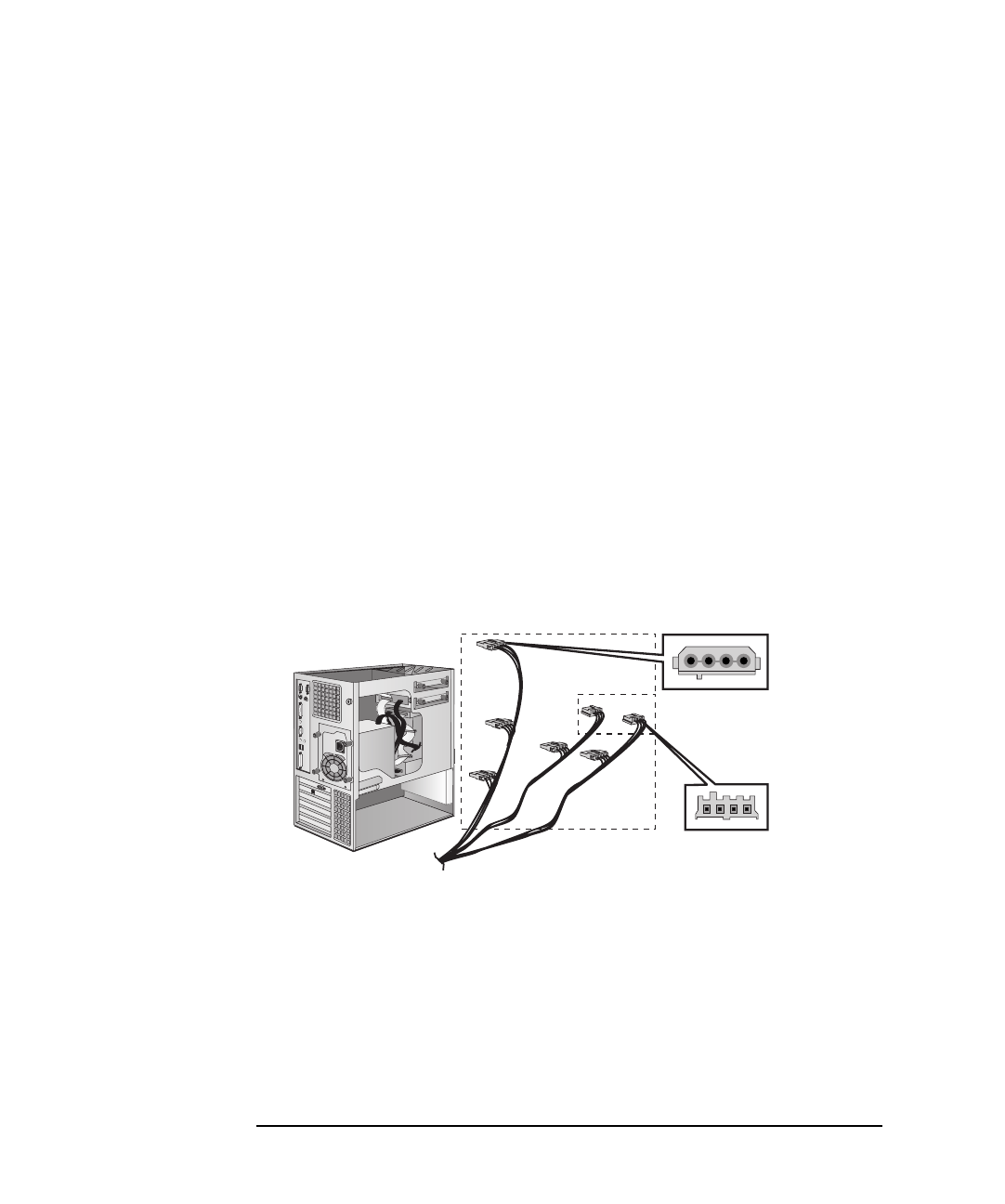

Koppla in enheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Installera en hårddisk i ett internt fack . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Installera en hårddisk i ett fack som nås från framsidan . . . . . . . . . . . . 39

Slutför installationen av en hårddisk . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Installera en datalagringsenhet i ett fack som nås från framsidan . . . . . 42

Slutför installationen av en datalagringsenhet. . . . . . . . . . . . . . . . . . . 45

Installera tillbehörskort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Installera ett kort. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Installera en processor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

3 Felsökning

Att lösa problem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

HPs konfigurationsöversikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

HPs diagnostikprogram. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

rio.bk : rio.toc Page viii Friday, August 29, 1997 11:45 AM

English ix

Om datorn inte startar som den ska . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Om skärmen är tom och inga felmeddelanden visas . . . . . . . . . . . . . . . . 55

Om du inte kan ändra några inställningar i Setup-programmet . . . . . . . 56

Om ett starttestmeddelande visas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Om det inte går att stänga av datorn. . . . . . . . . . . . . . . . . . . . . . . . . . 59

Problem med maskinvaran. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Om bildskärmen inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Om tangentbordet inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Om musen inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Om skrivaren inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Om diskettenheten inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Om hårddisken inte fungerar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Om det är problem med CD-ROM-enheten . . . . . . . . . . . . . . . . . . . . . . . 64

CD-ROM-enheten fungerar inte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Inget ljud från CD-ROM-enheten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

CD-ROM-enheten verkar vara overksam. . . . . . . . . . . . . . . . . . . . . . . . 65

Om det inte går att öppna luckan till CD-ROM-enheten . . . . . . . . . . . 66

Om ett tillbehörskort inte fungerar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Problem med programvara. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Om du har glömt lösenorden. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Om du inte kan starta Setup-programmet . . . . . . . . . . . . . . . . . . . . . . . . 69

Om datum och tid är felaktiga. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Om ett tillämpningsprogram inte fungerar. . . . . . . . . . . . . . . . . . . . . . . . 70

Problem med nätverket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Problem med ljudet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Installera ett externt batteri . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

HPs hjälpprogram för maskinvarudiagnostik . . . . . . . . . . . . . . . . . . 72

rio.bk : rio.toc Page ix Friday, August 29, 1997 11:45 AM

xEnglish

4 Tekniska data

Funktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Systemspecifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Information om energiförbrukning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Maximal belastning för kortplatser . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

IRQ, DMA och I/O-adresser som används av PC Workstation . . . . . . . . 79

Ljudfunktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Bildskärmsfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

SCSI-funktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

Disk Striping-funktioner (FastRAID). . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

Nätverksfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

HP FastRAID (tillval). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87

Anslutningar på baksidan av PC Workstation . . . . . . . . . . . . . . . . . 89

Anslutningar och omkopplare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Anslutningar på systemkortet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90

Interna ljuduttag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

Omkopplare på systemkortet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

HPs konfigurationsöversikt och Setup-program . . . . . . . . . . . . . . . 95

Konfigurationsöversikten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Starta HPs Setup-program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

Spara ändringarna och avsluta Setup-programmet. . . . . . . . . . . . . . . . . 96

Konfigurera nätverksanslutningen. . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Säkerhetsfunktioner för nätverk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

Välj prioritet för startenheter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98

Konfigurera ett SCSI-tillbehör med SCSISelect . . . . . . . . . . . . . . . . 99

rio.bk : rio.toc Page x Friday, August 29, 1997 11:45 AM

English xi

5 Hewlett-Packards support- och informationstjänster

Inledning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 108

Auktoriserade HP-återförsäljare . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

HP SupportPack. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109

HP Support Assistant på CD-ROM . . . . . . . . . . . . . . . . . . . . . . . . . . 110

Hewlett-Packards informationstjänster . . . . . . . . . . . . . . . . . . . . . . 111

HP Forum på CompuServe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111

HP Forum på America Online . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

HPs BBS-bibliotek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

Information via fax — HP FIRST. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

HP Audio Tips - HPs automatiska supportvägledning (enbart i USA) 113

HPs World Wide Web-sida . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113

Beställning av drivrutiner och BIOS på diskett . . . . . . . . . . . . . . . . 114

HPs supporttjänster. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 115

Hewlett-Packards telefonsupport . . . . . . . . . . . . . . . . . . . . . . . . . . . 116

Lifeline-programmets telefonsupport . . . . . . . . . . . . . . . . . . . . . . . . 117

HPs telefonsupport för nätverk (NPS) . . . . . . . . . . . . . . . . . . . . . . . 118

Översikt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119

Hewlett-Packards huvudkontor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120

rio.bk : rio.toc Page xi Friday, August 29, 1997 11:45 AM

xii English

Ordlista. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121

Sakregister . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127

Bestämmelser och garantivillkor . . . . . . . . . . . . . . . . . . . . 131

rio.bk : rio.toc Page xii Friday, August 29, 1997 11:45 AM

Att installera och använda datorn

rio.bk : rio-ug1.fb4 Page 1 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Packa upp datorn

VARNING Om du är osäker på om du orkar lyfta datorn eller bildskärmen ensam

bör du be om hjälp.

1Börja med att packa upp alla delarna till datorn:

•Dator och strömkablar

•Bildskärm och tillhörande kabel

•Tangentbord, mus och Labtec®-hörlurar

•Handböcker och paket med drivrutiner.

OBS! Drivrutiner, HP-verktyg och online-handboken Network Administrator

Guide är förinstallerade i datorn samt medföljer i paketet med

drivrutiner.

2Ställ datorn på (eller under) ett stadigt bord i närheten av

lättåtkomliga eluttag och se till att tangentbord, mus och eventuella

andra tillbehör får plats.

3Placera datorn så att det går lätt att komma åt uttagen på baksidan.

4Ställ bildskärmen bredvid datorn.

Verktyg för installation Du behöver inga verktyg för att installera datorn. Om du tänker

installera en diskenhet eller ett tillbehörskort i datorn behöver du

emellertid en skruvmejsel. Mer information om hur du installerar

tillbehör finns i “Installera tillbehör i datorn” på sidan 21.

rio.bk : rio-ug1.fb4 Page 2 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Anslut mus, tangentbord, bildskärm och skrivare

Anslut musen, tangentbordet och bildskärmen till uttagen på baksidan

av datorn. Kontakterna passar bara när de är vända åt rätt håll.

Dra åt skruvarna på bildskärmskabelns kontakt.

Anslut skrivarkabeln på datorns baksida och dra åt fästskruvarna.

Använd följande uttag:

•Parallel (25-stifts parallelluttag) för en parallell enhet.

•Serial A (9-stifts seriellt uttag) för en seriell enhet.

•Serial B (9-stifts seriellt uttag) för en andra seriell enhet.

OBS! USB-uttagen (Universal Serial Bus) kan användas för USB-tillbehör. De

flesta USB-tillbehör konfigureras automatiskt direkt efter det att de

anslutits till datorn. USB stöds inte av alla operativsystem.

AccelEclipse OpenGL

grafikadapter

Musuttag

Tangentbords-

uttag

2 USB-uttag

(se Obs! nedan)

Seriell

port B

Seriell

port A

Parallellt

uttag

HP Visualize FX4 OpenGL

grafikadapter

ELLER

rio.bk : rio-ug1.fb4 Page 3 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Anslut datorn till ett nätverk

Din dator har en 10BT/100TX LAN-gränsnittsadapter.

LAN-adapern stöder både 100 Mbit och 10 Mbit per sekund. Den

känner automatiskt vilken nätverkstyp som används.

1Anslut RJ-45-kontakten på nätverkskabeln till LAN-uttaget i LAN-

adaptern. Tryck fast kontakten tills den klickar på plats.

2Anslut den andra änden av LAN-kabeln till en hub (eller till ett

vägguttag som är kopplat till en hub).

Informera den nätverksansvarige om att du ansluter din PC till

nätverket. Aktivera LAN-anslutningen i menyn Avancerat i HPs

Setup-program (se sidan 95.) Se även online-handboken Network

Administrator Guide (medföljer datorn i paketet med drivrutiner)

för anvisningar för hur du konfigurerar datorn för en LAN-

anslutning.

rio.bk : rio-ug1.fb4 Page 4 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Anslut tillbehör för ljud

På datorns frontpanel finns uttag för hörlurar och en mikrofoningång

(se vidare sidan 92). På den bakre panelen finns in- och utgång för

stereoljud (LINE IN och LINE OUT), mikrofoningång samt ett uttag för

MIDI/styrspak (se sidan 89).

VARNING Innan du ansluter hörlurar eller högtalare bör du alltid vrida ned

volymen så att du slipper bli överraskad av en obehagligt hög ljudnivå.

Om du under lång tid utsätter dig för höga ljudnivåer kan din hörsel

skadas.

När du sätter på dig hörlurar ska du först kontrollera att volymen är

nedvriden. Öka sedan volymen långsamt till en behaglig nivå och låt

volymreglaget stå kvar i detta läge.

MIDI/styrspaks-

uttag

Stereoingång

Stereoutgång

Anslutningar för

ljud på frontpanelen

Mikrofoningång

OBS!

Den interna högtalaren och

stereoutgången på baksidan av

datorn desaktiveras när du

använder uttaget för hörlurar på

frontpanelen.

Den interna högtalaren

desaktiveras när du använder

stereoutgången.

Om du använder externa högtalare

bör de ha inbyggt nätaggregat.

De ljudtillbehör som visas här

(mikrofon, högtalare och

ljudsystem) medföljer inte datorn.

Volymen kan regleras på

frontpanelen, med tangentbordet

eller med programvaran för

volymkontroll.

rio.bk : rio-ug1.fb4 Page 5 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Anslut ett externt SCSI-tillbehör

Datorn är utrustad med 16-bitars Ultra Wide SCSI- och 8-bitars Ultra

Narrow SCSI-uttag för interna enheter och ett 8-bitars Ultra Narrow

SCSI-uttag för interna eller externa enheter.

När du ansluter en extern SCSI-enhet, växlar den 8-bitars Ultra Narrow

SCSI-styrenheten automatiskt om till icke-Ultra-läge (maximal

kapacitet 10 Mb per sekund).

Så här ansluter du en extern SCSI-enhet:

1Du måste tilldela enheten en ledig SCSI-adress. SCSI-adresserna

finns inom området 0 till 7 för 8-bitars Narrow SCSI. SCSI-adressen 7

är reserverad för den integerade SCSI-styrenheten (standard för

Narrow och Wide SCSI-enheter).

Gå till den handbok som medföljde SCSI-tillbehöret för

instruktioner om hur du väljer en SCSI-adress.

OBS! Du behöver inte tilldela någon SCSI-adress till Plug and Play-SCSI-

enheter (SCSI-enheter som stöder SCAM-protokollet).

2Se till att SCSI-tillbehöret är terminerat på rätt sätt—antingen

internt eller med en terminator (se den dokumentation som

medföljer SCSI-tillbehöret).

Se till att SCSI-tillbehöret

är terminerat

rio.bk : rio-ug1.fb4 Page 6 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Anslut ett externt SCSI-tillbehör

3Anslut SCSI-tillbehöret till datorns externa 8-bitars SCSI-uttag med

en skärmad SCSI-kabel.

4Läs den dokumentation som medföljer SCSI-tillbehöret och ta reda

på hur du installerar eventuell programvara som kan användas

tillsammans med tillbehöret.

OBS! De externa SCSI-kablarna bör inte vara längre än tre meter totalt.

Du kan beställa skärmade SCSI-kablar från HP genom din återförsäljare.

På sidan 33 finns information om hur du ansluter interna SCSI-enheter.

rio.bk : rio-ug1.fb4 Page 7 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Anslut strömkablar

1Om det sitter en varningsetikett över strömuttaget på baksidan av

datorn ska du ta bort den.

2Anslut strömkablarna till bildskärmen och datorn. (Kontakterna

passar bara när de är vända åt rätt håll.)

3Anslut bildskärmens och datorns strömkablar till jordade eluttag.

VARNING Av säkerhetsskäl ska du alltid ansluta utrustningen till jordade

vägguttag. Strömkablarna ska vara försedda med jordad stickpropp.

Använd den kabel som medföljer datorn eller en kabel som uppfyller

lokala säkerhetskrav. Du kopplar bort huvudströmmen från datorn

genom att dra ur strömkabeln ur eluttaget. Därför bör eluttaget alltid

sitta nära datorn och vara lätt att komma åt.

Bildskärmens strömuttag

Datorns strömuttag

Jordat uttag

rio.bk : rio-ug1.fb4 Page 8 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Datorns kontrollpanel för maskinvara

Kontrollpanelen för maskinvara är placerad på datorns framsida.

PC-låsknapp Med den här knappen kan du låsa datorns tangentbord och mus, vilket

är praktiskt om du behöver gå ifrån datorn en kortare stund.

Programmen i datorn förblir aktiva. När du vill låsa upp datorn igen

anger du ditt lösenord (se “Ställ in lösenord” på sidan 16).

Kontrollampa för

nätverksaktivitet

Den här lampan lyser/blinkar när datorn läser eller skriver data i

nätverket.

Kontrollampa för

hårddiskaktivitet

Den här lampan lyser/blinkar när datorn läser eller skriver data på

hårddisken.

Strömbrytare och

kontrollampa för ström

Återställningsknapp

Knapp och kontroll-

lampa för PC-lås

Kontrollampa för

nätverksaktivitet

Kontrollampa för

hårddiskaktivitet

rio.bk : rio-ug1.fb4 Page 9 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Starta och stäng av datorn

Starta datorn för första gången

Om det finns förinstallerade program i datorn initieras dessa första

gången du startar datorn. Under denna procedur, som tar några

minuter, anpassas programvaran till ditt språk och ställs in för den

maskinvara som är installerad i datorn. (Du kan ändra inställningarna

efter det att programvaran har initierats.)

Initiera programvaran

OBS! Stäng INTE av datorn medan programvaran initieras—detta kan leda till

felaktiga resultat.

Så här initierar du programvaran:

1Slå på bildskärmen och starta sedan datorn.

När datorn startats visas en HP PC Workstation-logotyp och ett

starttest (Power-On-Self-Test, POST) inleds. Tryck på om du

vill se testresultaten i HPs konfigurationsöversikt. (Se “HPs

konfigurationsöversikt och Setup-program” på sidan 95).

Om ett fel upptäcks under starttestet, visas automatiskt ett

felmeddelande. Du kan bli uppmanad att starta Setup-programmet

genom att trycka på och korrigera felet.

2Programvarans initieringsrutin startar. Licensavtalet för

programvara visas och du har möjlighet att läsa Arbeta bekvämt (råd

om ergonomi för datoranvändare). Därefter ombeds du skriva in

vissa uppgifter, exempelvis:

•Namnet på den person som kommer att använda datorn samt

företagets namn (användarnamnet kan vid behov ändras senare).

rio.bk : rio-ug1.fb4 Page 10 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Starta och stäng av datorn

•Aktuellt datum och klockslag.

•Skrivartyp (t ex HP LaserJet 5L). Typbeteckningen står på

skrivarens frontpanel. Du måste också ange vilken port skrivaren

använder.

3Medan initieringsrutinen arbetar kan du fylla i ditt

garantiregistreringskort, som medföljde den här boken.

4När initieringsrutinen är klar klickar du på OK så att datorn startas

om.

Säkerhetskopiera förinstallerade program på diskett

Det är mycket viktigt att du så snart som möjligt skapar

programdisketter för de förinstallerade programmen samt en

Emergency Repair Disk för operativsystemet. Vi rekommenderar att du

använder nya disketter. Du skapar programdisketterna enligt de

anvisningar som visas på skärmen första gången du startar PC

Workstation.

Närmare information om hur du skapar programdisketter finns i

dokumentationen till dina tillämpningsprogram och till

operativsystemet.

Starta datorn

1Du bör alltid slå på bildskärmen innan du startar datorn.

2Starta datorn på något av följande sätt:

•Tryck på strömbrytaren på frontpanelen.

•Tryck på mellanslagstangenten på tangentbordet.

Start med tangentbordet fungerar bara om alternativet

Mellanslagstangent är aktiverat i menyn Energihantering i Setup-

programmet (se sidan 95) och omkopplare 8 på systemkortet

(KEYB power) är i läget NEDÅT (standardinställningen). Se

sidan 93 för närmare information om systemkortets omkopplare.

rio.bk : rio-ug1.fb4 Page 11 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Starta och stäng av datorn

När du startar datorn går den igenom ett starttest (Power-On-Self-

Test, POST). Om du vill se resultatet av testet kan du trycka på .

Då visas en konfigurationsöversikt. Om ett fel upptäcks under

starttestet visas ett felmeddelande automatiskt. Se vidare “Om ett

starttestmeddelande visas” på sidan 57.

3Om du ställt in ett lösenord i datorns Setup-program, visas en

lösenordssymbol när starttestet är klart. I så fall måste du skriva ditt

lösenord och trycka på för att kunna använda datorn.

Stäng av datorn

Innan du stänger av datorn ska du kontrollera att du har avslutat alla

program och operativsystemet (om det är nödvändigt). Stäng sedan av

datorn genom att trycka på strömbrytaren på frontpanelen.

rio.bk : rio-ug1.fb4 Page 12 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Använd HPs utökade tangentbord

På HPs tangentbord med utökade funktioner finns funktionstangenter

som du kan använda till att:

•Visa och konfigurera de funktioner som tilldelats tangenterna.

•Använda genvägar som gör att du kan starta program, öppna filer

eller gå till en URL på World Wide Web med bara en

tangenttryckning.

•Starta den Internet-läsare som medföljer systemet.

•Låsa datorn eller ställa in den i viloläge.

•Gå till HP TopTOOLS och kundinformation.

•Stänga av ljudet eller justera volymen i ljudsystemet.

Meny-tangent

Lås/viloläge-tangent

Internet-tangent

HP TopTOOLS

Genvägstangent HPs kund-

information

Tangenter

för volym-

kontroll

Genvägstangenter

Ljudavstäng-

ningstangent

rio.bk : rio-ug1.fb4 Page 13 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Använd HPs utökade tangentbord

Menytangent När du trycker på menytangenten visas en sektion med

funktionstangenter på skärmen. Genom att klicka på en tangent kan du

visa den funktion som tilldelats en viss tangent, ändra tangentens

funktion eller tilldela tangenten en ny funktion. Genvägstangenterna är

särskilt avsedda för användardefinierade funktioner.

Genvägstangent Genvägstangenterna kan användas till att starta ett program, öppna ett

dokument eller gå till en URL på Internet. Du kan tilldela funktioner till

genvägstangenterna genom att trycka på menytangenten och sedan

klicka på den tangent du vill konfigurera på det tangentbord som visas

på skärmen.

Internet-tangent Den här funktionstangenten används för att starta Netscape™

Communicator 4.0 som är installerad och konfigurerad i datorn

(standardinställning). Microsoft® Internet Explorer 3.0 är också

tillgänglig.

Tangent för låsning/

viloläge

Du konfigurerar funktionen hos tangenten för låsning/viloläge genom

att trycka på menytangenten och sedan klicka på tangenten för

låsning/viloläge på det tangentbord som visas på skärmen. De

funktioner som kan definieras för denna tangent är:

•Lås tangentbordet och systemet

•Ställ in systemet i viloläge

rio.bk : rio-ug1.fb4 Page 14 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Använd HPs utökade tangentbord

HP TopTOOLS När du trycker på den här tangenten öppnas HP TopTOOLS. Detta

program hjälper dig hantera systemet och sänka ägandekostnaderna.

Det innehåller avancerade verktyg för PC-hantering, t ex för

uppdatering av BIOS via nätverket och säkerhetsfunktioner.

OBS! Innan du använder HP TopTOOLS för första gången måste du

installera programmet på följande sätt: I Start-menyn väljer du

Program och sedan HP DMI. Klicka sedan på alternativet för

installation. Därmed installeras HP TopTOOLS automatiskt.

I fönstret System Health i HP TopTOOLS sektion för

maskinvaruövervakning hittar du information om:

•Styrning av fläktarna i HP UltraFlow kylsystem

•Systemtemperatur för datorns komponenter

•ECC felavisering

•Spänningsövervakning för komponenter

HPs kundinformation Med den här funktionstangenten kommer du till HPs kundinformation,

som omfattar:

•Information om produktens egenskaper och funktioner

•Information om de förinstallerade programmen

•Anvisningar om hur du konfigurerar HPs tangentbord

•Information om hur du konfigurerar WWW-läsaren

•Detaljerad information om HPs supporttjänster

•Länkar till web-sidor om HP PC och PC Workstation

Tangenter för

ljudavstängning och

volymkontroll

Med ljudavstängningstangenten stänger du av ljudet eller slår på det

igen. Med volymtangenten ställer du in ljudvolymens nivå.

OBS! Som standard kan ljudvolymen i systemet regleras med tangenterna för

ljudavstängning och volym eller via HPs programvara för volymkontroll.

Volymreglaget på frontpanelen är desaktiverat.

Närmare information om hur du styr ljudfunktionerna i datorn hittar du

i online-handboken Using Sound on Your PC.

rio.bk : rio-ug1.fb4 Page 15 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Ställ in lösenord

Du kan ställa in två lösenord, ett administratörslösenord och ett

användarlösenord, vilka skyddar datorn på två nivåer. Du ställer in båda

lösenorden i menyn Säkerhet i Setup-programmet (se “HPs

konfigurationsöversikt och Setup-program” på sidan 95).

Ställ in ett administratörslösenord

Med hjälp av ett administratörslösenord skyddar du PC:ns

konfiguration i Setup-programmet. Du kan ställa in att

administratörslösenordet måste anges vid start av PC:n så att ingen

obehörig ska kunna starta den i din frånvaro. Du kan också använda

detta lösenord för att starta datorn när tangentbordet (och musen) är

låst. För att låsa upp tangentbordet måste du skriva lösenordet och

trycka på .

Om du ställt in både ett administratörs- och ett användarlösenord och

du går in i Setup-programmet med hjälp av användarlösenordet,

kommer du bara att kunna ändra vissa av inställningarna. Om du anger

administratörslösenordet när du går in i Setup-programmet har du inga

begränsningar.

Så här ställer du in ett administratörslösenord:

1Starta Setup-programmet (se “HPs konfigurationsöversikt och

Setup-program” på sidan 95).

2Välj menyn Säkerhet.

3Välj undermenyn “Administratörslösenord”.

4Välj alternativet Ställ in administratörslösenord. Du kommer att få

ange lösenordet två gånger. Spara ändringarna när du avslutar

Setup-programmet genom att välja Avsluta och sedan Avsluta och

spara.

Om du vill ta bort lösenordet gör du på samma sätt som när du ställer in

det. Först ombeds du att ange det gamla lösenordet. Därefter lämnar

du fältet för det nya lösenordet tomt och trycker på . Tryck

därefter på ännu en gång för att bekräfta åtgärden.

rio.bk : rio-ug1.fb4 Page 16 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Ställ in lösenord

OBS! Om du glömmer lösenordet, se “Om du har glömt lösenorden” på sidan

68.

Ställ in ett användarlösenord

För att du ska kunna ställa in ett användarlösenord måste ett

administratörslösenord redan vara inställt.

När du ställer in ett användarlösenord kan du:

•ange att detta lösenord måste anges vid start av PC:n så att ingen

obehörig kan starta den i din frånvaro.

•starta PC:n med låst tangentbord (och mus). För att låsa upp

tangentbordet måste du skriva lösenordet och trycka på

(se “HPs konfigurationsöversikt och Setup-program” på sidan 95).

Om du ställt in både ett administratörs- och ett användarlösenord och

du går in i Setup-programmet med hjälp av användarlösenordet,

kommer du bara att kunna ändra vissa av inställningarna. Om du anger

administratörslösenordet när du går in i Setup-programmet har du inga

begränsningar.

Så här ställer du in ett användarlösenord:

1Starta Setup-programmet.

2Välj menyn Säkerhet.

3Välj undermenyn Användarlösenord.

4Välj alternativet Ställ in användarlösenord. Du kommer att få ange

lösenordet två gånger. Spara ändringarna när du avslutar Setup-

programmet genom att välja Avsluta och sedan Avsluta och spara.

Om du vill ta bort lösenordet gör du på samma sätt som när du ställer in

det. Först ombeds du att ange det gamla lösenordet. Därefter lämnar

du fältet för det nya lösenordet tomt och trycker på . Tryck

därefter på ännu en gång för att bekräfta åtgärden.

OBS! Om du glömmer lösenordet, se “Om du har glömt lösenorden” på sidan

68.

rio.bk : rio-ug1.fb4 Page 17 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Använd energihantering

Med energihantering får datorn en lägre energiförbrukning när den inte

används. Om du vill veta hur du konfigurerar energihantering, se

menyn Energihantering i Setup-programmet (gå till “HPs konfigura-

tionsöversikt och Setup-program” på sidan 95 för närmare

information).

Om du vill ha detaljerad information om vilka energihanterings-

möjligheter ditt operativsystem har ska du gå till dokumentationen för

operativsystemet.

Ytterligare information och hjälp

Ytterligare information om PC Workstation är förinstallerad på

hårddisken. Informationen omfattar följande:

•Nya funktioner—det som är nytt och speciellt med din

PC Workstation.

•Att använda PC Workstation—enkla “så här gör du”-instruktioner

som visar hur du använder din PC Workstation.

•Arbeta bekvämt—ergonomiska riktlinjer.

•Inuti PC Workstation—en beskrivning av de grundläggande delarna

i PC Workstation och tips om hur du optimerar prestandan.

•HP support—som kapitel 5 i den här användarhandboken.

•Ordlista.

Om du använder Windows 95 eller Windows NT 4.0 når du denna

information genom att öppna Start-menyn i aktivitetsfältet och välja

Hjälp.

rio.bk : rio-ug1.fb4 Page 18 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Återvinning av en gammal HP PC Workstation

HP har ett starkt miljöengagemang och din HP PC Workstation är

därför utformad på ett så miljövänligt sätt som möjligt.

När datorn nått slutet av sin livslängd kan HP ta tillbaka den för

återvinning.

I många länder har HP ett program för produktinsamling. Den

utrustning som samlats in skickas till någon av HPs

återvinningsanläggningar i Europa eller USA. Så många delar som

möjligt återanvänds medan resten återvinns. Man är särskilt noga med

batterier och annat som kan innehålla giftiga ämnen. Dessa

beståndsdelar bryts ned till icke skadliga komponenter med hjälp av en

kemisk specialprocess.

Om du vill veta mer om HPs program för produktinsamling kan du

vända dig till din återförsäljare eller närmaste HP-försäljningskontor.

rio.bk : rio-ug1.fb4 Page 19 Friday, August 29, 1997 11:45 AM

1 Att installera och använda datorn

Återvinning av en gammal HP PC Workstation

rio.bk : rio-ug1.fb4 Page 20 Friday, August 29, 1997 11:45 AM

Installera tillbehör i datorn

I det här kapitlet beskriver vi hur du installerar tillbehör, t ex extra

minne, tillbehörskort och fler hårddiskar, i din PC Workstation.

rio.bk : rio-ug2.fb4 Page 21 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Tillbehör från HP som kan installeras

22 Svenska

Tillbehör från HP som kan installeras

I det här kapitlet beskriver vi hur du installerar minne,

datalagringsenheter och tillbehörskort i datorn.

Din återförsäljare kan ge dig en lista över enheter som kan installeras.

Enheter med frontöppning, t ex:

- 3,5-tums 1,44 Mb diskettenhet

(tredjedelshöjd)

- 5,25-tums 1,2 Mb diskettenhet

(halvhöjd)

Interna data-

lagringsenheter

Upp till sex tillbehörskort

kan installeras:

- En AGP-kortplats (grafik)

- Tre 32-bitars PCI-kortplatser (en används av LAN, en har RAID-port)

- En kombinationsplats för PCI- eller ISA-kort

- En 16-bitars ISA-kortplats

Monteringsskenor för enheter

med frontöppning:

- för 3,5-tums diskenhet

- för 5,25-tums diskenhet

Primärminnesuppgraderingar

(DIMM-uttag för ECC SDRAM):

- 32 Mb

- 64 Mb

- 128 Mb

rio.bk : rio-ug2.fb4 Page 22 Friday, August 29, 1997 11:45 AM

Svenska 23

2 Installera tillbehör i datorn

Ta av och sätt tillbaka kåpan

VARNING Av säkerhetsskäl ska du aldrig avlägsna datorns kåpa utan att först ha

dragit ur strömkabeln och de eventuella kablar som är anslutna till

telenätet. Sätt alltid tillbaka kåpan innan du slår på datorn.

Ta av kåpan

1Stäng av bildskärmen och PC:n.

2Dra ur alla strömkablar och eventuella kablar för telekommunikation.

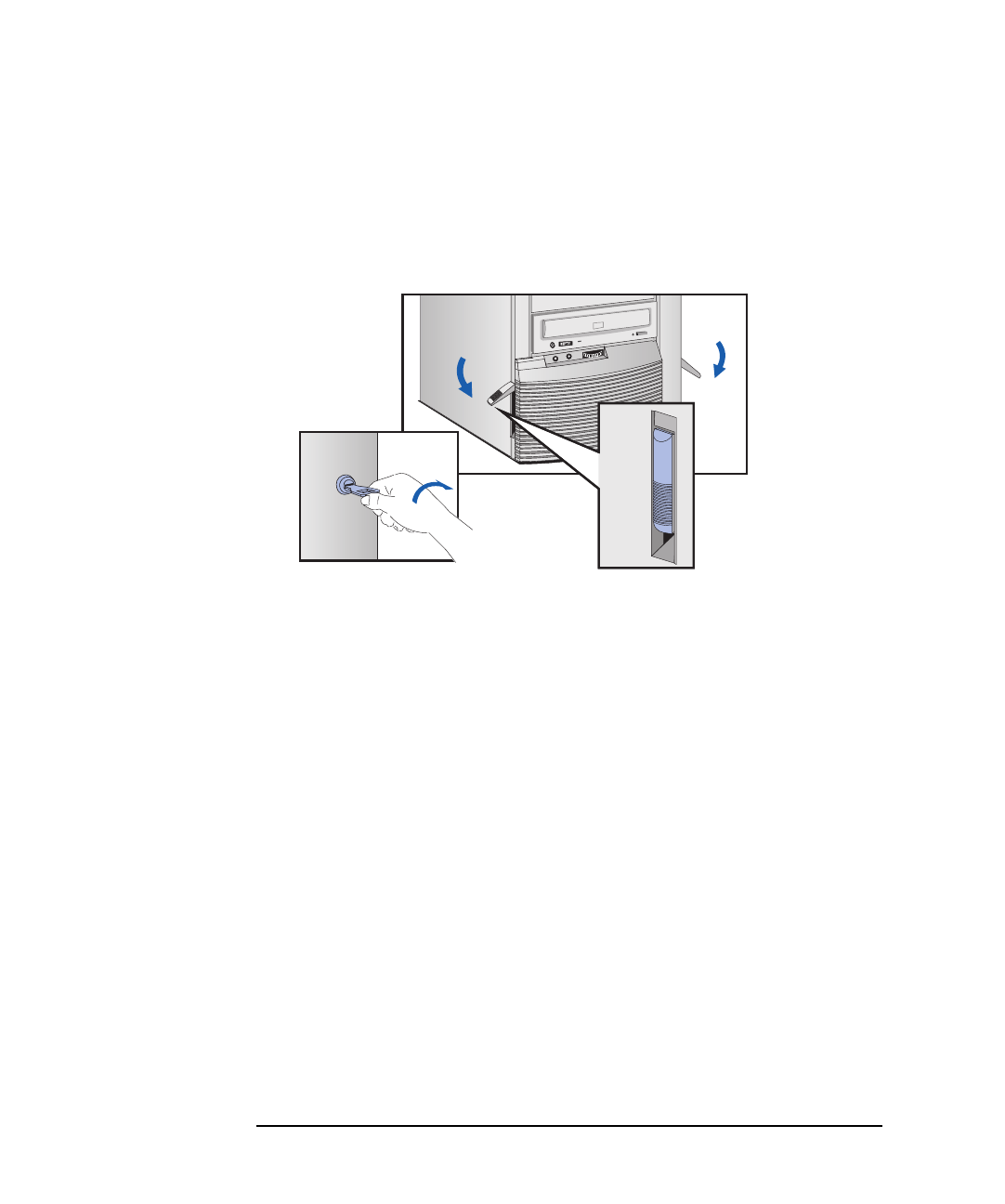

3Lås vid behov upp kåpans lås med nyckeln på den bakre panelen.

rio.bk : rio-ug2.fb4 Page 23 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Ta av och sätt tillbaka kåpan

24 Svenska

4Fäll upp de två säkerhetsspärrarna som sitter på datorns framsida

5Fatta tag på båda sidor om kåpan baktill på datorn och ta av kåpan

genom att skjuta den framåt.

rio.bk : rio-ug2.fb4 Page 24 Friday, August 29, 1997 11:45 AM

Svenska 25

2 Installera tillbehör i datorn

Ta av och sätt tillbaka kåpan

Sätt tillbaka kåpan

1Kontrollera att du installerat alla tillbehör och att alla interna kablar

är ordentligt anslutna och dragna på ett säkert sätt inuti datorn.

2Se till att de båda spärrarna på sidorna av fronten är uppfällda och

att kåpans lås är olåst.

3Placera kåpan framför datorn och se till att de två utskjutande

kanterna längst ned på kåpan löper i spåren i datorns botten. Skjut

kåpan på plats.

Tryck här på båda sidor

om datorns kåpa.

rio.bk : rio-ug2.fb4 Page 25 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Ta av och sätt tillbaka kåpan

26 Svenska

4Fäll ned spärrarna på sidorna av kåpans front.

5Om kåpan är försedd med lås låser du den med nyckeln.

6Anslut alla strömkablar igen.

Öppningsbevakning Din PC Workstation är utrustad med en bevakningsmekanism som

sitter bakom kontrollpanelen för maskinvara på framsidan av datorn.

Dess funktion är att upptäcka om datorn har öppnats sedan den

användes senast:

•Om datorn har öppnats förutsätts det att systemkonfigurationen har

ändrats och en fullständig omstart görs.

•Om datorn inte har öppnats förutsätts det att systemkonfigurationen

inte har ändrats och en reducerad kontroll utförs vid start.

rio.bk : rio-ug2.fb4 Page 26 Friday, August 29, 1997 11:45 AM

Svenska 27

2 Installera tillbehör i datorn

Dra ut strömförsörjningsenheten

Dra ut strömförsörjningsenheten så kommer du lättare åt systemkortet

och de kablar som ansluts på baksidan av diskenheterna.

1Dra ur datorns strömkabel och eventuella kablar för

telekommunikation.

2Ta av kåpan (se sidan 23).

3Koppla bort fläkten från systemkortet.

4Tryck in spärrknapparna på båda sidor om HP UltraFlow-luftkanalen

och lyft ut den ur datorn.

5Skruva loss de fyra fästskruvarna på baksidan av

strömförsörjningsenheten.

HP UltraFlow-

luftkanal

Spärrknapp

Fläktanslutning till

systemkortet

Skruva loss

fästskruvarna

rio.bk : rio-ug2.fb4 Page 27 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Dra ut strömförsörjningsenheten

28 Svenska

VARNING Öppna inte strömförsörjningsenheten. Du kan få en elektrisk stöt.

6Dra ut strömförsörjningsenheten tills det tar stopp — den förblir

kopplad till datorn.

Sätt tillbaka

strömförsörjnings-

enheten när tillbehören

installerats

1Kontrollera att du har dragit alla interna kablar på ett säkert sätt i

datorn.

2Skjut tillbaka strömförsörjningsenheten i datorn.

3Dra åt de fyra skruvarna.

4Sätt tillbaka HP UltraFlow-luftkanalen.

5Anslut fläkten till system kortet.

Dra ut

strömförsörjnings-

enheten ur datorn

Ström-

försörjnings-

enhet

rio.bk : rio-ug2.fb4 Page 28 Friday, August 29, 1997 11:45 AM

Svenska 29

2 Installera tillbehör i datorn

Installera minne

Primärminnesmoduler

Datorn levereras med primärminne. Om du behöver mer minne för att

köra vissa program kan du installera upp till 512 Mb i fyra DIMM-uttag.

Primärminne kan köpas i form av ECC SDRAM-moduler om 32 Mb,

64 Mb eller 128 Mb.

VIKTIGT Statisk elektricitet kan skada elektroniska komponenter. Stäng

av all utrustning. Se till så att inte tillbehöret kommer i kontakt

med dina kläder. Du neutraliserar statisk elektricitet genom att

låta påsen med tillbehöret vila mot strömförsörjningsenheten

medan du tar ut tillbehöret ur påsen. Hantera det varsamt och

rör vid det så lite som möjligt.

Så här installerar du en primärminnesmodul:

1Dra ur datorns strömkabel och eventuella kablar för LAN eller

telekommunikation.

2Ta av kåpan (se sidan 23).

3Koppla bort fläkten från systemkortet.

HP UltraFlow-

luftkanal

Spärrknapp

Fläktanslutning på

systemkortet

rio.bk : rio-ug2.fb4 Page 29 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera minne

30 Svenska

4Tryck in spärrknapparna på båda sidor om HP UltraFlow-

luftkanalen och lyft ut den ur datorn.

5Koppla ur kabeln för 16-bitars Ultra Wide SCSI från systemkortet och

från hårddisken (-diskarna, det finns en eller två).

6Ta bort den transparenta luftkanal som sitter över processoruttagen

(om det behövs).

7Koppla ur diskettenhetens datakabel från systemkortet.

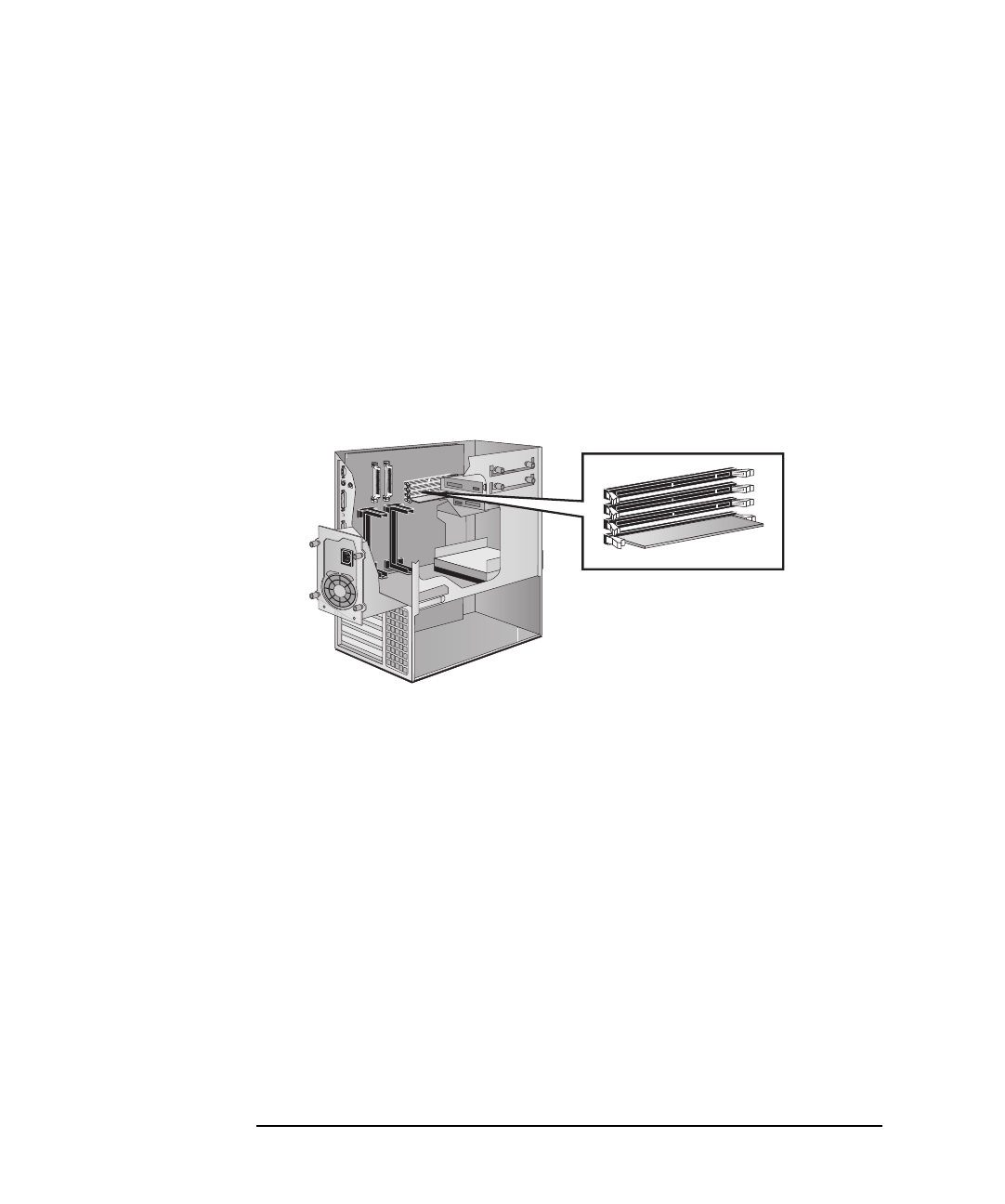

8Placeringen av uttagen för minnesmoduler visas nedan.

rio.bk : rio-ug2.fb4 Page 30 Friday, August 29, 1997 11:45 AM

Svenska 31

2 Installera tillbehör i datorn

Installera minne

9Skjut in varje modul i uttaget på systemkortet i 90° vinkel

(urskärningarna på modulen ska vara närmast processorn).

10 Tryck fast modulen ända in i uttaget tills klämmorna snäpper på

plats.

11 Upprepa proceduren för varje par med minnesmoduler du

installerar.

12 Installera eventuella andra tillbehör innan du sätter tillbaka alla

enheter och ansluter alla kablar. Sätt tillbaka kåpan (se sidan 23).

13 Gå till bilden med HPs konfigurationsöversikt och verifiera den nya

konfigurationen. (Se “HPs konfigurationsöversikt och Setup-

program” på sidan 95).

Skjut in minnesmodulen i uttaget

på systemkortet i 90o vinkel

Tryck på modulen tills

klämmorna snäpper på plats

rio.bk : rio-ug2.fb4 Page 31 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

32 Svenska

Installera datalagringsenheter

Om du behöver större utrymme för program och filer kan du installera

extra datalagringsenheter.

Datorn har två interna fack (för hårddiskar) och fem fack som nås från

datorns framsida (för diskenheter med frontöppning och hårddiskar).

Datorn levereras med en 3,5-tums diskettenhet och en CD-ROM- eller

CD-RW-enhet. Om du köpt en dator med hårddisk sitter den i det andra

interna facket.

Två interna fack för

3,5-tums hårddiskar

Två fack för 3,5-tums

diskenheter

Tre fack för 5,25-tums

diskenheter

rio.bk : rio-ug2.fb4 Page 32 Friday, August 29, 1997 11:45 AM

Svenska 33

2 Installera tillbehör i datorn

Installera datalagringsenheter

Koppla in enheter

Om du installerar en IDE Zip-enhet, hårddisk, CD-ROM-enhet, CD-RW-

enhet eller bandenhet måste du ansluta ström- och datakablar till den.

Följande illustration visar datorns datakablar och kontakter.

16-bitars SCSI med fem 68-stifts SCSI-kontakter

Kabel med två 40-stiftskontakter för

IDE-enheter, t ex CD-ROM-enheter,

Zip-enheter eller hårddiskar.

68-stifts SCSI-kontakt

34-stiftskontakt

40-stitskontakt

8-bitars SCSI-kabel med två 50-

stiftskontakter för interna Ultra

Narrow SCSI-enheter.

Kabel med kontakt för 3,5-

tums diskettenhet

50-stifts SCSI-kontakt

rio.bk : rio-ug2.fb4 Page 33 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

34 Svenska

Vilka datakablar och

-kontakter ska man

använda?

På datorns systemkort finns följande kablar och kontakter som kan

användas av datalagringsenheter:

•En kabel för 16-bitars Ultra Wide SCSI med fem kontakter.

•En diskettenhetskabel med en kontakt. Denna kabel är avsedd för en

diskettenhet (kontakten är ansluten till den diskettenhet som

medföljer datorn).

•En kabel för Enhanced IDE-diskar där upp till två IDE-enheter kan

anslutas. Om du installerar en CD-ROM-enhet, en CD-RW-enhet, en

Zip-enhet eller en tredje hårddisk ska den anslutas till denna kabel.

•En kabel för 8-bitars Ultra Narrow SCSI med två kontakter för

interna SCSI-enheter.

Vilka strömkablar ska

man använda?

Det finns två typer av strömkablar—se bilden nedan.

Vissa strömkontakter är redan anslutna till befintliga enheter. Om du

installerar en enhet som kräver någon annan typ av kontakt bör en

adapter medfölja enheten.

Strömkablar för hårddiskar, Zip-

enheter, bandenheter, CD-RW-

och CD-ROM-enheter

Strömkabel för 3,5-tums

diskettenhet

rio.bk : rio-ug2.fb4 Page 34 Friday, August 29, 1997 11:45 AM

Svenska 35

2 Installera tillbehör i datorn

Installera datalagringsenheter

Installera en hårddisk Datorn har två integrerade SCSI-styrenheter och en integrerad

Enhanced IDE-styrenhet.

•Enhanced IDE-styrenheten med en kanal stöder upp till två IDE-

enheter. En integrerad Ultra ATA-33-styrenhet på PCI-bussen stöder

de snabbaste IDE-enheterna (33 Mb per sekund).

•16-bitars Ultra Wide SCSI-styrenheten är avsedd för hårddiskar och

stöder upp till fem interna SCSI-enheten.

•8-bitars Ultra Narrow SCSI-styrenheten stöder upp till två interna

eller sju externa SCSI-enheter. När en extern enhet är ansluten till

systemet, växlar Narrow SCSI-styrenheten automatiskt om till

icke-Ultra-läge (standardläge, maximal kapacitet 10 Mb per

sekund).

Disk striping För att s k disk striping ska ge högsta möjliga prestanda, har datorn ett

RAIDport™-uttag på systemkortet, i jämnhöjd med PCI-uttag 3.

När Adaptec® RAIDport-adaptern är installerad i PCI-uttaget och

RAIDport-uttaget, konfigurerar och accelererar adaptern disk striping

på den hårddisk som är ansluten till 16-bitars Wide SCSI-styrenheten.

Adaptec® RAIDport-adaptern bör användas med två hårddiskar.

OBS! Disk striping stöds endast i Windows NT 4.0.

Med programmet Adaptec CI/O Array Manager kan du granska och

styra adapterns prestanda.

Trots att RAIDport-adaptern normalt är konfigurerad för att maximera

diskprestandan (RAID 0-konfiguration), kan den istället konfigureras

så att den ger spegling för extra datasäkerhet (RAID 1-konfiguration).

För närmare information, se “HP FastRAID (tillval)” på sidan 87.

Innan du installerar en

IDE-hårddisk

Kontrollera i dokumentationen till hårddisken om du måste ställa om

byglar eller följa några särskilda installationsanvisningar.

rio.bk : rio-ug2.fb4 Page 35 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

36 Svenska

Innan du installerar en

SCSI-hårddisk

Om du installerar ytterligare en SCSI-enhet måste du välja en ledig

SCSI-adress för den nya enheten. SCSI-adresserna går från 0 till 7 för 8-

bitars Ultra Narrow SCSI och från 0 till 15 för 16-bitars Ultra Wide SCSI.

Adressen 0 används av den första SCSI-enheten och adressen 7 är

reserverad för den integrerade SCSI-styrenheten (standard för Narrow

och Wide SCSI-enheter).

OBS! Du behöver inte välja någon SCSI-adress för Plug and Play-SCSI-

hårddiskar (SCSI-hårddiskar som stöder SCAM-protokollet). SCAM

desaktiveras om RAIDport-adaptern är installerad.

Du bör tilldela den andra SCSI-hårddisken en ledig SCSI-adress

(exempelvis adressen 1).

SCSI-adressen konfigureras vanligtvis med byglar på SCSI-hårddisken.

Se den dokumentation som medföljer enheten för information om hur

du väljer en SCSI-adress.

Vissa SCSI-diskar har terminatorer som måste tas bort eller

desaktiveras innan du installerar disken i datorn. Läs den

dokumentation som medföljer disken och ta reda på om disken ska

installeras på något särskilt sätt.

Installera en hårddisk i ett internt fack

VIKTIGT Det övre interna facket kan rymma en hårddisk som är upp till

en tum hög. Om du har en större hårddisk bör du installera den

i något av facken med frontöppning enligt beskrivningen på

sidan 39.

1Dra ur datorns strömkabel och eventuella kablar för

telekommunikation.

2Ta av kåpan (se sidan 23).

3Koppla bort fläkten från systemkortet (se bilden på sidan 27).

4Tryck in spärrknapparna på vardera sidan av HP UltraFlow-

luftkanalen och lyft ut ventialtionsenheten ur datorn.

rio.bk : rio-ug2.fb4 Page 36 Friday, August 29, 1997 11:45 AM

Svenska 37

2 Installera tillbehör i datorn

Installera datalagringsenheter

5Dra ut strömförsörjningsenheten så att du lättare kommer åt det

interna hårddiskfacket (se sidan 27).

6Skjut in hårddisken i det första interna facket och passa in

skruvhålen på hårddisken över de fyra skruvarna i facket.

7Skruva fast hårddisken med de fyra fästskruvarna.

Skruvhål

Fästskruvar

Placera hålen på hårddisken

över skruvarna i facket

rio.bk : rio-ug2.fb4 Page 37 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

38 Svenska

8Leta rätt på den datakabel som hårddisken ska anslutas till.

9Anslut strömkabeln och datakabeln på baksidan av enheten.

(Kontakterna kan bara sättas i från ett håll.)

10 Installera eventuella andra tillbehör innan du slutför installationen.

11 Slutför installationen enligt anvisningarna på sidan 41.

IDE-diskar ska anslutas till en ledig

IDE-kanals kabel (du kan lägga till upp

till två IDE-enheter).

Datakabel Strömkabel

rio.bk : rio-ug2.fb4 Page 38 Friday, August 29, 1997 11:45 AM

Svenska 39

2 Installera tillbehör i datorn

Installera datalagringsenheter

Installera en hårddisk i ett fack som nås från framsidan

1Dra ur datorns strömkabel och eventuella kablar för

telekommunikation.

2Ta av kåpan (se sidan 23).

3Koppla bort fläkten från systemkortet (se bilden på sidan 27).

4Tryck in spärrknapparna på vardera sidan av HP UltraFlow-

luftkanalen och lyft ut luftkanalen ur datorn.

5Dra ut strömförsörjningsenheten så att du lättare kommer åt

hårddiskens kablar (se sidan 27).

6Skruva loss en tom monteringssläde och ta ut den.

7Montera disken i släden enligt bilderna nedan.

Ta bort

monterings-

släden

Placera disken i

släden

Skruva fast

disken i släden

rio.bk : rio-ug2.fb4 Page 39 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

40 Svenska

8Skjut in monteringssläden i facket och skruva fast den.

9Leta rätt på den kabel som disken ska anslutas till.

Skjut in monterings-

släden i facket

IDE-diskar ska anslutas till en

ledig IDE-kanals kabel (du kan

lägga till upp till två IDE-

enheter).

rio.bk : rio-ug2.fb4 Page 40 Friday, August 29, 1997 11:45 AM

Svenska 41

2 Installera tillbehör i datorn

Installera datalagringsenheter

10 Anslut data- och strömkablarna på baksidan av disken.

(Kontakterna passar bara när de är vända åt rätt håll.)

11 Skjut strömförsörjningsenheten på plats och dra åt skruvarna (se

sidan 28).

12 Sätt tillbaka HP UltraFlow-luftkanalen och anslut fläkten till

systemkortet (se bilden på sidan 27).

13 Installera eventuella andra tillbehör innan du sätter tillbaka kåpan

och slutför installationen.

14 Slutför installationen enligt anvisningarna nedan.

Slutför installationen av en hårddisk

När du har installerat en

SCSI-disk

1Slå på datorn.

2Försäkra dig om att disken är kompatibel genom att köra

hjälpprogrammet FDISK så att eventuella partitioner raderas från

den nya hårddisken.

3Starta om datorn.

I dokumentationen till operativsystemet finns information om hur du

formaterar en hårddisk.

När du har installerat en

IDE-disk

1Starta datorn.

2Gör så att hårddisken visas i starttestet (POST) genom att trycka på

medan datorn startas om.

Strömkabel

Datakabel

rio.bk : rio-ug2.fb4 Page 41 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

42 Svenska

3Om ett felmeddelande visas ska du följa de anvisningar du får av

programmet Error Message Utility. Tryck på så att Setup-

programmet startas när du ombeds göra detta.

4Välj menyn Avancerat och sedan undermenyn IDE-enheter.

Kontrollera vid alternativet Första primärenhet att alla uppgifter om

enheten har registrerats korrekt av Setup-programmet.

5Spara inställningarna och avsluta Setup-programmet genom att

trycka på .

I dokumentationen till operativsystemet finns information om hur

du formaterar en hårddisk.

OBS! Om du har tagit bort en IDE-enhet, ska du starta datorn. Systemets

BIOS kommer att upptäcka att enheten saknas. Tryck på för att

bekräfta att du vill ta bort enheten. Därefter uppdateras

systemkonfigurationen automatiskt.

Installera en datalagringsenhet i ett fack som nås från framsidan

I det här avsnittet beskriver vi hur du installerar en datalagringsenhet

(t ex en diskett-, CD-ROM-, CD-RW- eller bandenhet) i något av de fack

som nås från datorns framsida. Du bör även kontrollera i

dokumentationen till enheten i fråga om det finns särskilda

instruktioner som du ska följa vid installationen.

Innan du installerar en

IDE-enhet

Läs den dokumentation som medföljde enheten och se efter om du

måste ställa om byglar eller om enheten ska installeras på ett visst sätt.

Innan du installerar en

SCSI-enhet

Om du ska installera en SCSI-enhet, se avsnittet “Innan du installerar en

SCSI-hårddisk” på sidan 36 innan du följer anvisningarna nedan.

1Dra ur datorns strömkabel och eventuella kablar för

telekommunikation.

2Ta av kåpan (se sidan 23).

3Dra ut strömförsörjningsenheten så att du lättare kommer åt

kablarna till datalagringsenheten (se sidan 27).

rio.bk : rio-ug2.fb4 Page 42 Friday, August 29, 1997 11:45 AM

Svenska 43

2 Installera tillbehör i datorn

Installera datalagringsenheter

4Om du installerar en 5,25-tumsenhet ska du ta bort

monteringskonsolen från facket. Lägg undan den så att den inte

kommer bort.

5Skjut in enheten i facket.

6Skruva fast enheten med de medföljande skruvarna.

Ta bort

monterings-

släden om du

installerar en

5,25-tums-

enhet

Skjut in enheten i

facket

Monteringsskenor

Skruva fast

enheten

rio.bk : rio-ug2.fb4 Page 43 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera datalagringsenheter

44 Svenska

7Leta rätt på den datakabel som enheten ska anslutas till.

8Anslut data- och strömkablarna på baksidan av enheten.

(Kontakterna passar bara när de är vända åt rätt håll.)

9Skjut tillbaka strömförsörjningsenheten på plats och dra åt

skruvarna (se sidan 28).

Diskettenhetskabel

IDE-enheter ska anslutas

till en ledig IDE-kanals

kabel.

(Du kan lägga till upp till

två IDE-enheter.)

SCSI-enheter kan anslutas

till valfri ledig kontakt på

16-bitars SCSI-kabeln.

Strömkabel

Datakabel

rio.bk : rio-ug2.fb4 Page 44 Friday, August 29, 1997 11:45 AM

Svenska 45

2 Installera tillbehör i datorn

Installera datalagringsenheter

10 Ta bort plastpanelen från kåpan genom att dra i den från vänster och

haka loss dess högra sida. Lägg undan panelen så att den inte

kommer bort.

11 Installera eventuella andra tillbehör innan du sätter tillbaka kåpan

och slutför installationen.

Slutför installationen av en datalagringsenhet

När du har installerat en

IDE CD-ROM-enhet

1Starta datorn och tryck på när Setup visas.

2I Setup-programmet väljer du menyn Avancerat och sedan

undermenyn IDE-enheter. Kontrollera att CD-ROM-enheten har

registrerats på IDE-kanalen.

3Spara ändringarna och avsluta programmet genom att trycka på .

När du har installerat en

diskettenhet

1Starta datorn och tryck på när Setup visas.

2I Setup-programmet väljer du menyn Avancerat och sedan

undermenyn Diskettenhet. Kontrollera att enheten har registrerats.

3Spara ändringarna och avsluta programmet genom att trycka på .

Haka loss

plastpanelen och

lyft ut den

rio.bk : rio-ug2.fb4 Page 45 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera tillbehörskort

46 Svenska

Installera tillbehörskort

VIKTIGT Statisk elektricitet kan skada elektroniska komponenter. Stäng AV all

utrustning. Låt inte tillbehöret komma i kontakt med dina kläder. Du

neutraliserar statisk elektricitet genom att låta påsen med tillbehöret

vila mot datorns ovansida medan du tar ut tillbehöret ur påsen. Hantera

det varsamt och rör vid det så lite som möjligt.

I PC Workstation finns följande kortplatser för tillbehörskort:

•Plats AT 2 (nedersta platsen) för fullängds 16-bitars ISA-kort

•Plats AT 1/PCI 4 för antingen ett 16-bitars ISA-kort eller ett fullängds

32-bitars PCI-kort

•Plats PCI 3 kan användas för ett fullängds 32-bitars PCI-kort (och har

också ett RAIDport™-uttag)

•Plats PCI 2 för ett fullängds 32-bitars PCI-kort

•Plats PCI 1 för ett fullängds 32-bitars PCI-kort

•Plats AGP för bildskärmskortet

Installera ett kort

1Stäng av bildskärmen och datorn och dra ur alla strömkablar och

eventuella kablar för LAN och telekommunikation.

OBS! PCI-kort konfigureras automatiskt när de installeras i datorn.

2Ta av kåpan (se “Ta av och sätt tillbaka kåpan” på sidan 23) och lägg

försiktigt ned datorn på sidan.

3Välj ut en ledig kortplats. I “Anslutningar och omkopplare” på sidan

90 ser du vilka korttyper som kan installeras på de olika

kortplatserna (ISA eller PCI).

Vissa kort bör placeras på en särskild plats eller installeras på ett

visst sätt. Se dokumentationen till kortet.

rio.bk : rio-ug2.fb4 Page 46 Friday, August 29, 1997 11:45 AM

Svenska 47

2 Installera tillbehör i datorn

Installera tillbehörskort

4Skruva loss och ta bort skyddsplåten från kortplatsen. Lägg undan

den så att den inte kommer bort. Om skyddsplåten sitter hårt kan du

lossa skruvarna på kortplatserna bredvid och försöka igen.

5Fatta tag i kortets överkant och håll det vågrätt. Skjut in det i

kortplatsens styrskena. Du får inte böja kortet.

6Passa in kortets kontakt i kortplatsens uttag. Tryck fast kortet i

uttaget. Kontrollera att det får ordentligt fäste och att det inte

kommer åt några komponenter eller övriga kort.

Skruva loss och ta

bort skyddsplåten

Skjut in kortet på

kortplatsen

rio.bk : rio-ug2.fb4 Page 47 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera tillbehörskort

48 Svenska

7Fäst kortet med den skruv som tidigare satt i kortplatsens

skyddsplåt. Om du lossat skruvarna på kortplatserna bredvid ska du

dra åt dem.

8Installera eventuella andra tillbehör innan du sätter tillbaka kåpan

(se sidan 23). Anslut alla kablar igen.

Slutför installationen

av ett ISA-kort

Om du har installerat ett ISA-kort som använder ett avbrott, måste du

starta Setup-programmet och reservera motsvarande IRQ-nummer för

kortet. Datorn kan då konfigurera PCI-enheter automatiskt.

1Starta datorn och tryck på när Setup visas.

2I Setup-programmet väljer du menyn Avancerat och sedan

undermenyn PCI-konfiguration. En lista över IRQ-nummer och de

enheter som använder dem visas. Markera det IRQ-fält du vill ändra,

till exempel IRQ 11.

3Du kan trycka på mellanslagstangenten eller på eller om du

vill göra IRQ-numret tillgängligt (Ledigt) eller otillgängligt

(Reserverat) för PCI.

4Spara ändringarna och avsluta Setup-programmet genom att trycka

på .

OBS! Du bör alltid låta minst ett IRQ-nummer vara ledigt för integrerade PCI-

enheter.

Skruva fast

kortet så att det

sitter säkert på

sin plats

rio.bk : rio-ug2.fb4 Page 48 Friday, August 29, 1997 11:45 AM

Svenska 49

2 Installera tillbehör i datorn

Installera en processor

Med vissa operativsystem går det att använda ytterligare en processor,

vilket förbättrar prestandan. Vänd dig till din återförsäljare för närmare

information.

OBS! Den andra processorn kan desaktiveras i Setup-programmet.

1Dra ur datorns strömkabel och eventuella kablar för LAN och

telekommunikation.

2Ta av kåpan (se sidan 23).

3Koppla bort fläkten från systemkortet.

4Tryck in spärrknapparna på vardera sidan av HP UltraFlow-

luftkanalen och lyft ut luftkanalen ur datorn.

5Dra ut strömförsörjningsenheten ur datorn så att du lättare kommer

åt processoruttagen (se sidan 27) och lägg försiktigt ned datorn på

sidan.

6Ta bort den transparenta luftkanalen som sitter över

processoruttagen.

HP UltraFlow-

luftkanal

Spärrknapp

Fläktanslutning till

systemkortet

rio.bk : rio-ug2.fb4 Page 49 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera en processor

50 Svenska

7På systemkortet finns två processoruttag och ett VRM-uttag för varje

processor. Om du ska byta den befintliga processorn tar du ut den ur

uttaget genom att klämma ihop flikarna överst och nederst på

processorn och sedan försiktigt dra ut denna ur uttaget på

systemkortet. Ta därefter bort processorns VRM.

Om du ska installera en processor i det andra uttaget ska du ta bort

terminatorn.

OBS! Om du installerar en processor som är snabbare än den som medföljer

din PC Workstation, upphör garantin att gälla.

8Tryck ned den nya processorn i uttaget och skjut försiktigt på tills

den snäpper på plats (för att passa i uttaget måste processorn

vara vänd åt rätt håll). Om du installerar en andra processor ska

du ta bort kortet från det andra processoruttaget. Sätt sedan i

processorn i det tomma uttaget (bredvid den befintliga processorn).

9Installera den VRM-modul som medföljde processorn i VRM-uttaget.

10 Sätt tillbaka den transparenta delen av HP UltraFlow-luftkanalen

över processoruttagen.

11 Skjut tillbaka strömförsörjningsenheten i datorn och dra åt de fyra

skruvarna.

12 Lyft upp datorn så att den står upprätt och sätt tillbaka HP

UltraFlow-luftkanalen.

13 Anslut fläkten till systemkortet.

VRM-modul

Processor

rio.bk : rio-ug2.fb4 Page 50 Friday, August 29, 1997 11:45 AM

Svenska 51

2 Installera tillbehör i datorn

Installera en processor

Slutför installationen

av en processor 1Kontrollera att hastighetsomkopplarna på systemkortets buss är

korrekt konfigurerade för processorn.

OBS! Om två processorer är installerade måste båda fungera vid samma buss-

och processorhastighet. I den dokumentation som medföljde

processorn finns information om vilka buss- och processorhastigheter

processorn stöder

2Installera eventuella andra tillbehör innan du slutför installationen

av processorn.

3Sätt tillbaka kåpan (se sidan 23).

4Starta datorn och kontrollera att den nya processorn identifieras

under starttestet.

OBS! För att du ska kunna utnyttja alla fördelar med dubbla processorer

måste du installera om Windows NT 4.0 i din PC Workstation.

1. UPPÅT=AV, NEDÅT=PÅ.

Omk. 1 Omk. 2 Omk. 3 Omk. 4 Omk. 5 Buss-

hastighet

Processor-

hastighet

UPPÅT1NEDÅT NEDÅT UPPÅT UPPÅT 66 MHz 233 MHz

UPPÅT NEDÅT UPPÅT NEDÅT NEDÅT 66 MHz 266 MHz

UPPÅT NEDÅT UPPÅT NEDÅT UPPÅT 66 MHz 300 MHz

UPPÅT NEDÅT UPPÅT UPPÅT NEDÅT 66 MHz 333 MHz

rio.bk : rio-ug2.fb4 Page 51 Friday, August 29, 1997 11:45 AM

2 Installera tillbehör i datorn

Installera en processor

52 Svenska

rio.bk : rio-ug2.fb4 Page 52 Friday, August 29, 1997 11:45 AM

Felsökning

I det här kapitlet beskriver vi hur du löser problem som kan uppstå när

du använder din PC Workstation.

rio.bk : rio-ug3.fb4 Page 53 Friday, August 29, 1997 11:45 AM

3 Felsökning

Att lösa problem

54 Svenska

Att lösa problem

Med hjälp av informationen i det här kapitlet kan du lösa de flesta

problem som kan uppstå med PC Workstation.

Om du inte lyckas lösa problemet med hjälp av felsöknings-

anvisningarna här kan du gå vidare till “Hewlett-Packards support- och

informationstjänster” på sidan 107.

HPs konfigurationsöversikt

På bilden med HPs konfigurationsöversikt finner du information om

datorns nuvarande konfiguration. Om du vill se denna bild trycker du

på direkt efter det att du slagit på datorn och logotypen visas

under starttestet (POST). Se vidare sidan 95.

HPs diagnostikprogram

HPs hjälpprogram för maskinvarudiagnostik är antingen förinstallerat

på hårddisken eller tillgängligt på World Wide Web.

Med detta program kan du diagnostisera alla maskinvarurelaterade

problem som kan uppstå i din PC Workstation. För närmare

information, se “HPs hjälpprogram för maskinvarudiagnostik” på sidan

72.

rio.bk : rio-ug3.fb4 Page 54 Friday, August 29, 1997 11:45 AM

Svenska 55

3 Felsökning

Om datorn inte startar som den ska

Läs det här avsnittet om datorn inte startar som den ska när du slår på

den och något av följande inträffar:

•Skärmen är tom och visar inga felmeddelanden.

•Det går inte att ändra värdena i Setup-programmet.

•Ett felmeddelande visas efter starttestet.

Om skärmen är tom och inga felmeddelanden visas

Om skärmen är tom och inga felmeddelanden visas när du slår på

din PC Workstation ska du göra så här:

1Kontrollera yttre faktorer.

2Kontrollera inre faktorer.

3Installera om datorns komponenter (se sidan 56).

Kontrollera yttre

faktorer

Kontrollera att följande yttre saker fungerar som de ska:

•Kontrollera att datorn och bildskärmen är påslagna. (Lampan vid

strömbrytaren ska lysa.)

•Kontrollera inställningen av bildskärmens kontrast och ljusstyrka.

•Försäkra dig om att alla data- och nätkablar är ordentligt anslutna.

•Testa att eluttaget fungerar.

Kontrollera inre faktorer Om datorn ändå inte startar som den ska kontrollerar du olika inre

faktorer enligt följande:

1Stäng av bildskärmen, datorn och alla externa enheter.

2Dra ur alla kablar och notera var de satt. Koppla bort eventuella

kablar för telekommunikation.

3Ta av kåpan.

rio.bk : rio-ug3.fb4 Page 55 Friday, August 29, 1997 11:45 AM

3 Felsökning

Om datorn inte startar som den ska

56 Svenska

4Kontrollera följande:

5Sätt tillbaka kåpan.

6Anslut alla kablar igen.

7Slå på bildskärmen och datorn.

Installera om datorns

komponenter

Om datorn fortfarande inte startar som den ska tar du ut alla kort och

tillbehör utom hårddisken och bildskärmskortet och startar datorn. Om

den fungerar då sätter du tillbaka korten och tillbehören ett efter ett så

att du kan avgöra vilket av dem som orsakar problemet.

Om du inte kan ändra några inställningar i Setup-programmet

Kontrollera att du använder rätt lösenord.

Åtgärd Hänvisning

Kontrollera alla interna kablar. Se till att de är anslutna på rätt ställe och sitter

ordentligt fast.

Kontrollera att processorn är korrekt

installerad.

Se “Installera en processor” på sidan 49.

Se till att omkopplarna för

processorhastighet är korrekt inställda.

Se “Omkopplare på systemkortet” på sidan 93.

Kontrollera att minnesmodulerna är

korrekt installerade.

Se “Installera minne” på sidan 29.

Se till att tillbehörskorten sitter

ordentligt på respektive kortplats.

Se “Installera tillbehörskort” på sidan 46.

Se till att omkopplare och byglar på

korten är korrekt inställda.

Se instruktionsboken till respektive kort.

Kontrollera att omkopplarna på

systemkortet är korrekt inställda.

Se “Omkopplare på systemkortet” på sidan 93.

rio.bk : rio-ug3.fb4 Page 56 Friday, August 29, 1997 11:45 AM

Svenska 57

3 Felsökning

Om datorn inte startar som den ska

Om ett starttestmeddelande visas

Under starttestet upptäcks både fel och konfigurationsändringar. I

båda fallen visas en felkod och en kort beskrivning. Beroende på felets

art kommer ett eller flera av följande alternativ att vara tillgängliga:

•Tryck på om du vill fortsätta utan att vidta någon åtgärd.

•Tryck på om du vill starta Setup-programmet och rätta ett fel i

systemkonfigurationen. HP rekommenderar att du rättar felet innan

du fortsätter även om datorn verkar starta normalt.

•Tryck på om du vill godta (bekräfta) ändringen och uppdatera

konfigurationsinformationen i Setup-programmet.

•Tryck på om du vill ha en närmare förklaring av

meddelandet. När du läst informationen återgår du till den

ursprungliga starttestbilden. Om meddelandet genererats därför att

du gjort en faktisk ändring i konfigurationen (t ex tagit bort minne),

bekräftar du ändringen genom att trycka på och godtar därmed

att informationen i Setup-programmet uppdateras. Annars kan du

trycka på om du vill ignorera meddelandet och fortsätta, eller på

om du vill starta Setup-programmet och rätta till ett fel i

konfigurationen. (Vilka alternativ som finns beror på felets art.)

Radera värdena i

datorns

konfigurationsminne

Om datorn startar men starttestet fortsätter att rapportera ett fel kan du

radera de nuvarande värdena i konfigurationsminnet och återställa

standardvärdena:

1Stäng av datorn, koppla bort alla ström- och datakablar och ta av

kåpan. Dra ur eventuella kablar för telekommunikation.

aStäll omkopplare 6 (CONFG) på systemkortet i läge NEDÅT för

att radera konfigurationen.

bSätt tillbaka kåpan och anslut enbart strömkabeln.

cSlå på datorn. Därmed rensas CMOS-minnet.

dVänta tills datorn startat. Ett meddelande liknande detta visas:

“Konfigurationen har raderats, ställ in omkopplaren

Clear CMOS i öppet läge före omstart.”

rio.bk : rio-ug3.fb4 Page 57 Friday, August 29, 1997 11:45 AM

3 Felsökning

Om datorn inte startar som den ska

58 Svenska

eStäng av datorn igen, koppla ur strömkabeln och ta av kåpan.

fStäll omkopplare 6 (CONFG) på systemkortet i läge UPPÅT för

att aktivera konfigurationen igen.

2Sätt tillbaka kåpan och anslut ström- och datakablarna.

3Slå på datorn. Ett felmeddelande liknande detta visas:

“Felaktig PC-konfiguration”

Startrutinen avbryts. Tryck på (så att systemfelen visas)

och tryck sedan på CTRL-ALT-DEL så att datorn startas om.

4Starta Setup-programmet genom att trycka på . CMOS

standardvärden läses automatiskt in och sparas.

5Gör eventuella andra ändringar och tryck på så sparas

konfigurationen och Setup-programmet avslutas.

rio.bk : rio-ug3.fb4 Page 58 Friday, August 29, 1997 11:45 AM

Svenska 59

3 Felsökning

Om det inte går att stänga av datorn

Om det inte går att stänga av datorn, lampan vid strömbrytaren lyser

rött och det hörs ett “surrande” ljud ska du göra så här.

•Kontrollera om datorn är låst. Då är det nämligen inte tillåtet att

stänga av strömmen. Innan du kan stänga av datorn måste du låsa

upp den genom att ange ett lösenord (se “Ställ in lösenord” på sidan

16).

•Kontrollera om datorn är i vänte- eller viloläge. Då riskerar du att

förlora data om du stänger av strömmen (se menyn Energihantering

i HPs Setup-program).

VIKTIGT Om du håller strömbrytaren intryckt i fyra sekunder, stängs systemet av

automatiskt. Observera att operativsystemet inte avslutas på rätt sätt

med denna metod.

rio.bk : rio-ug3.fb4 Page 59 Friday, August 29, 1997 11:45 AM

3 Felsökning

Problem med maskinvaran

60 Svenska

Problem med maskinvaran

Här beskriver vi vad du ska göra om du får problem med bildskärm,

diskenheter, skrivare, tillbehörskort, tangentbord eller mus.

Om bildskärmen inte fungerar

Om bildskärmen är

suddig eller oläslig

Om du ställt in fel bildskärmstyp i operativsystemet kan bilden bli

suddig eller oläslig. Du kommer till rätta med problemet genom att välja

rätt bildskärmstyp i operativsystemet i din PC Workstation. Se vidare

dokumentationen till operativsystemet.

Om ingenting visas på

skärmen

Om ingenting visas på skärmen men datorn startar och tangentbordet,

diskenheterna och övrig kringutrustning verkar fungera normalt:

•Kontrollera att bildskärmen är ansluten och påslagen.

•Kontrollera att ljusstyrka och kontrast är korrekt inställda.

•Se till att videokabeln mellan skärm och dator är korrekt ansluten.

•Stäng av bildskärmen och dra ur strömkabeln ur eluttaget.

•Dra ur videokabeln och se efter om stiften på kontakten böjts. Försök

i så fall att försiktigt räta ut dem.

•Om du installerat extra bildskärmsminne bör du kontrollera att detta

är riktigt gjort.

•Om bildskärmen fungerar normalt under starttestet, men blir blank

när Windows startar, ska du kontrollera att du har tillräckligt med

minne för det bildskärmsläge du valt. Starta om operativsystemet i

VGA-läge (tillgänligt i vissa system).

•Om omritningsfrekvensen är för hög kan skärmen bli blank.

Kontrollera att inställningen av omritningsfrekvens inte är för hög.

rio.bk : rio-ug3.fb4 Page 60 Friday, August 29, 1997 11:45 AM

Svenska 61

3 Felsökning

Problem med maskinvaran

Andra bildskärms-

problem

Om skärmbilden inte visas mitt på skärmen kan du centrera bilden med

hjälp av reglagen på bildskärmen (se vidare instruktionsboken för

bildskärmen). Om de skärmbilder som genereras av ett tillämpnings-

program ser konstiga ut kan du gå till programmets instruktionsbok och

ta reda på vilken bildskärmsstandard som krävs. Gå även till

instruktionsboken för bildskärmen och kontrollera vilken omritnings-

frekvens som fordras. Välj korrekt omritningsfrekvens med hjälp av

Setup-programmet eller operativsystemets procedurer.

Om tangentbordet inte fungerar

•Kontrollera att tangentbordssladden är korrekt ansluten (en

tangentbordsikon visas på skärmen om tangentbordet inte är

anslutet).

•Om du startar datorn och det inte går att använda tangentbordet

trots att operativsystemet startar och tangentbordet är korrekt

anslutet, kan du behöva ange ett startlösenord för att låsa upp

tangentbordet (och musen). Du kan ändra denna startinställning i

Setup-programmet. Se menyn Energihantering i HPs Setup-

program.

Om musen inte fungerar

•Kontrollera att mussladden är korrekt ansluten.

•Kontrollera att den musdrivrutin som ingår i den förinstallerade

programvaran är korrekt installerad.

•Rengör kulan och valsarna enligt nedanstående bild (använd ett

rengöringsmedel som inte lämnar rester).

Rengör valsarna

Rengör kulan

rio.bk : rio-ug3.fb4 Page 61 Friday, August 29, 1997 11:45 AM

3 Felsökning

Problem med maskinvaran

62 Svenska

Om skrivaren inte fungerar

•Kontrollera att strömmen till skrivaren är påslagen.

•Försäkra dig om att strömkabeln är ansluten både till eluttaget och

skrivaren.

•Kontrollera att du har rätt kabel till skrivaren och att den är

ordentligt ansluten till rätt uttag (port) på både datorn och

skrivaren.

•Kontrollera att skrivaren är inkopplad (online).

•Försäkra dig om att inget papper har fastnat i skrivaren.

•Kontrollera att skrivaren är korrekt konfigurerad både för datorn och

det tillämpningsprogram du använder.

aKontrollera att datorns skrivarport är korrekt konfigurerad i

Setup-programmet.

bKontrollera att skrivaren är korrekt inställd i operativsystemets

konfiguration.

cKontrollera att du gjort rätt inställningar i programmets

utskriftsmeny (se vidare programmets instruktionsbok).

•Kontrollera att datorns port fungerar genom att koppla någon annan

enhet till den och testa den.

•Om du får ett felmeddelande ska du gå till instruktionsboken till

skrivaren.

Om diskettenheten inte fungerar

•Försäkra dig om att du använder en formaterad diskett och att du har

satt in den på rätt sätt.

•Kontrollera att disketten har rätt densitet.

•Kontrollera att diskettenheten är korrekt konfigurerad i Setup-

programmet (Avancerat > Diskettenheter).

•Kontrollera att diskettenhetens styrenhet inte är desaktiverad i

Setup-programmet (Avancerat > Diskettenheter).

rio.bk : rio-ug3.fb4 Page 62 Friday, August 29, 1997 11:45 AM

Svenska 63

3 Felsökning

Problem med maskinvaran

•Kontrollera att alternativen Diskettenheter och Lagring på diskett

inte är låsta i Setup-programmet (Säkerhet > Maskinvaruskydd).

•Rengör diskettenheten med en särskild rengöringssats

•Kontrollera att diskettenhetens ström- och datakablar är korrekt

anslutna.

Om hårddisken inte fungerar

•Kontrollera att hårddiskens ström- och datakablar är korrekt

anslutna (se Koppla in enheter på sidan 33).

•Om du har en IDE-disk, ska du kontrollera konfigurations-

inställningarna för IDE-enheter i Setup-programmet

(Avancerat > IDE-enheter).

•Om du har en IDE-disk ska du kontrollera inställningarna för

maskinvaruskydd i Setup-programmet

(Säkerhet > Maskinvaruskydd).

•Om du har en IDE-disk ska du kontrollera inställningarna för

startenheternas säkerhet i Setup-programmet

(Säkerhet > Startenheter - säkerhet).

•Om du har en SCSI-disk ska du kontrollera SCSI-gränssnittets

inställningar i Setup-programmet (Avancerat > Integrerat SCSI-

gränssnitt) samt i programmet SCSI Select.

Om hårddiskens

kontrollampa inte

fungerar

Om hårddiskens kontrollampa inte blinkar när datorn kommunicerar

med hårddisken ska du göra följande:

•Se till att kontrollpanelens kontakt sitter ordentligt fast vid

systemkortet.

•Kontrollera att ström- och datakablarna är ordentligt anslutna till

hårddisken.

rio.bk : rio-ug3.fb4 Page 63 Friday, August 29, 1997 11:45 AM

3 Felsökning

Problem med maskinvaran

64 Svenska

Om det är problem med CD-ROM-enheten

VARNING Dra alltid ur strömkabeln och eventuella kablar för telekommunikation

innan du tar av kåpan för att kontrollera kabelanslutningar och

bygelinställningar.

Öppna aldrig CD-ROM-enhetens hölje. Du kan få en elektrisk stöt eller

skada ögonen på laserstrålen. Enbart auktoriserad personal får utföra

underhållsarbete på CD-ROM-enheten. På enheten sitter en etikett med

information om strömförsörjningskrav och våglängd. Försök aldrig att

själv justera laserenheten. PC Workstation är en produkt i laserklass 1.

CD-ROM-enheten fungerar inte

•Kontrollera att kablarna är ordentligt anslutna.

•Kontrollera att det sitter en CD-ROM-skiva i enheten.

•Kontrollera konfigurationsinställningarna för IDE-enheter i Setup-

programmet (Avancerat > IDE-enheter).

•Kontrollera inställningarna för maskinvaruskydd i Setup-

programmet (Säkerhet > Maskinvaruskydd).

•Kontrollera inställningarna av säkerhet för startenheter i Setup-

programmet (Säkerhet > Startenheter - säkerhet).

•Kontrollera att alternativet IDE-adaptrar på integrerad buss är

instället på Båda i Setup-programmet (Avancerat > IDE-enheter).

rio.bk : rio-ug3.fb4 Page 64 Friday, August 29, 1997 11:45 AM

Svenska 65

3 Felsökning

Problem med maskinvaran

Inget ljud från CD-ROM-enheten

Gör så här om det är problem med ljudet när du spelar en CD-skiva:

•Kontrollera volymreglaget (i förekommande fall) på CD-ROM-

enhetens frontpanel så att inte volymen är nedskruvad till lägsta

nivå.

•Kontrollera att du satt in en ljud-CD i CD-ROM-enheten och inte en

foto- eller data-CD.

•Om du använder hörlurar eller externa högtalare ska du kontrollera

att dessa är korrekt anslutna till ljudfrontpanelen (inte till

ljuduttaget på CD-ROM-enheten).

•Kontrollera att CD-ROM-enhetens ljudkabel är korrekt installerad

och ansluten till systemkortet.

CD-ROM-enheten verkar vara overksam

Om CD-ROM-enheten inte tycks arbeta kan du försöka komma åt skivan

genom att klicka på ikonen för CD-ROM-enheten eller på den

enhetsbokstav som operativsystemet tilldelat enheten.

rio.bk : rio-ug3.fb4 Page 65 Friday, August 29, 1997 11:45 AM

3 Felsökning

Problem med maskinvaran

66 Svenska

Om det inte går att öppna luckan till CD-ROM-enheten

Om du har problem med att ta ut en CD-ROM-skiva från CD-ROM-

enheten (t ex under ett strömavbrott), kan du använda den manuella

utmatningsknappen. Gör så här:

1Om den manuella utmatningsknappen inte är synlig måste du ta bort

den frontram som täcker CD-ROM-enheten. Knappen sitter inuti ett

litet hål på CD-ROM-enhetens framsida.

2Tryck in den manuella utmatningsknappen med ett tunt, långsmalt

föremål som t ex änden på ett gem.

3Luckan till CD-ROM-enheten öppnas en aning. Dra försiktigt i den

tills den är helt öppen och ta ut skivan.

4Du stänger luckan igen genom att försiktigt skjuta in den, utan att

tvinga den. Luckan till CD-ROM-enheten kanske inte stängs helt och

hållet förrän enheten är i full funktion igen (t ex när strömmen

kommer tillbaka igen).

5Om det behövs sätter du tillbaka frontramen igen.

Manuell utmatning.

Bilden visar två ställen där den

manuella utmatningsknappen

kan sitta.

rio.bk : rio-ug3.fb4 Page 66 Friday, August 29, 1997 11:45 AM

Svenska 67

3 Felsökning

Problem med maskinvaran

Om ett tillbehörskort inte fungerar

Kontrollera följande:

•Kontrollera att kortet är korrekt installerat på kortplatsen.

•Kontrollera att kortet har blivit korrekt konfigurerat.

•Försäkra dig om att kortet inte använder minne, I/O-adresser, IRQ,

eller DMA som också används av PC Workstation. Se vidare

“IRQ, DMA och I/O-adresser som används av PC Workstation” på

sidan 79.

rio.bk : rio-ug3.fb4 Page 67 Friday, August 29, 1997 11:45 AM

3 Felsökning

Problem med programvara

68 Svenska

Problem med programvara

Om du har glömt lösenorden

❒Om du har glömt användarlösenordet, men adminstratörslösenordet

är inställt och känt:

1Stäng av datorn.

2Starta om datorn.

3Vänta tills Setup visas.

4Starta Setup-programmet genom att trycka på .

5Gå in i Setup-programmet genom att skriva

administratörslösenordet.

6Välj Säkerhet och sedan undermenyn Användarlösenord och ställ

in ett nytt användarlösenord.

7Spara det nya användarlösenordet och avsluta Setup med .

❒Om du glömt både användar- och administratörslösenordet:

1Stäng av datorn och ta av kåpan (se sidan 23).

2Ställ omkopplare 7 (PSWRD) i systemkortets omkopplarblock i

läget PÅ (NEDÅT). På sidan 93 kan du se var omkopplarna sitter.

3Sätt tillbaka kåpan, slå på datorn och låt den fullfölja startrutinen.

4Stäng av datorn och ta av kåpan igen.

5Återställ omkopplare 7 (PSWRD) till AV (UPPÅT).

6Sätt på kåpan igen (se sidan 23).

7Slå på datorn och låt den fullfölja startrutinen.

8Tryck på när du ombeds använda Setup-programmet.

9Ställ in nya användar- och administratörslösenord.

10 Spara lösenorden och avsluta Setup genom att trycka på .

rio.bk : rio-ug3.fb4 Page 68 Friday, August 29, 1997 11:45 AM

Svenska 69

3 Felsökning

Problem med programvara

Om du inte kan starta Setup-programmet

Den kopia av datorns konfiguration som finns i minnet kan ha förstörts.

Du måste i så fall radera den förstörda konfigurationen.

Så här raderar du konfigurationen:

1Stäng av datorn och ta av kåpan (se “Ta av och sätt tillbaka kåpan”

på sidan 23).

2Ställ omkopplare 6 (CONFG) på systemkortets omkopplarblock i

läget NEDÅT för att radera konfigurationen (på sidan 93 kan du se

var omkopplarna sitter).

3Sätt tillbaka kåpan och slå på datorn. Därmed rensas minnet.

4Kontrollera att felkoderna 0240 och 0130 visas och vänta tills datorn

startat.

5Stäng av datorn och ta av kåpan igen.

6Ställ in omkopplare 6 (CONFG) på systemkortets omkopplarblock

på AV så aktiveras konfigurationen.

7Sätt på kåpan igen (se sidan 23).

8Slå på datorn och starta Setup genom att trycka på när

Setup visas. (Felkoden 0130 kommer att visas när datorn startar.)

9Spara konfigurationen och avsluta Setup genom att trycka på .

Om datum och tid är felaktiga

Datorn kan visa fel datum och klockslag av följande anledningar:

•Sommar- eller vintertid har börjat gälla.

•Datorn har varit urkopplad från elnätet för länge och batteriet har

laddats ur.

Batteriet på systemkortet laddas automatiskt när PC Workstation

ansluts till elnätet.

rio.bk : rio-ug3.fb4 Page 69 Friday, August 29, 1997 11:45 AM

3 Felsökning

Problem med programvara

70 Svenska

Ändra datum och klockslag i operativsystemet eller i Setup-

programmet.

Om ett tillämpningsprogram inte fungerar

Om ett program inte går att starta trots att datorn rapporterar att

systemet är OK och kontrollampan över strömbrytaren lyser, ska du gå

till dokumentationen för operativsystemet och

tillämpningsprogrammet i fråga.

Problem med nätverket

Om det uppstår problem med nätverket kan du köra hjälpprogrammet

HPIEDIAG (detta finns med på den CD-ROM-skiva med LAN-

drivrutiner från HP som medföljer datorn). Detta program bör köras

från ett minimalt DOS-system där inga LAN-drivrutiner finns laddade.

Du åstadkommer detta genom att starta om systemet från en

systemdiskett. (Om du använder Windows NT 4.0 måste du skapa

systemdisketten på en annan PC.)

1Sätt in systemdisketten i diskettenheten och starta om datorn.

2Sätt in CD-ROM-skivan med HPIEDIAG-programmet i CD-ROM-

enheten.

3Gör CD-ROM-enheten till aktuell enhet genom att skriva exempelvis

D: om CD-ROM-enheten har tilldelats bokstaven D.

4Gå till katalogen DIAG genom att skriva: CD\LAN\DIAG .

5Starta HPIEDIAG-programmet genom att skriva: HPIEDIAG

. Följ anvisningarna på skärmen.

Starta sedan Setup-programmet och kontrollera konfigurationen av det

integrerade Ethernet-gränssnittet. Se även online-handboken Network

Administrator’s Guide som medföljer datorn.

Problem med ljudet

Om du får problem med ljudfunktionerna i datorn, gå till online-

handboken Using Sound on Your PC.

rio.bk : rio-ug3.fb4 Page 70 Friday, August 29, 1997 11:45 AM

Svenska 71

3 Felsökning

Installera ett externt batteri
