Como Usar Este Guia On-line
Aviso
Sobre Este Guia
Finalidade Deste Guia
1 Sobre o Seu Hardware
2 Sobre o Seu BIOS
3 Atualização e Acréscimo de Acessórios
Apêndice Comandos AT
- Comandos AT Básicos
- Mensagens de Resposta do Modem
Glossário
Índice Remissivo

Guia de Referência On-line

Guia On-line

Data: Segundo trimestre de 1998

HP PC

Como Usar Este Guia On-line

Clique o texto vermelho sublinhado para ir diretamente ao tópico indicado. O texto vermelho

sublinhado é uma “ligação” que o leva a outro tópico do guia.

Clique no texto verde para ir até o glossário, onde são fornecidas as definições das siglas.

Clique o botão Voltar na barra de ferramentas para voltar ao lugar anterior acessado no Guia.

Clique o botão Próxima Página na barra de ferramentas para avançar à próxima página do Guia.

Clique no botão Página Anterior na barra de ferramentas para voltar à página anterior do Guia.

Clique no botão Primeira Página na barra de ferramentas para ir até a tela de abertura do Guia.

Clique um nome de marcador (do lado esquerdo da tela) para ir até o tópico que coincide com o

marcador. Clique o pequeno triângulo do lado esquerdo do marcador para ocultar ou revelar

marcadores subordinados.

Tópico

Sigla

Guia de Referência On-line

Como Usar Este Guia

Aviso

Sobre Este Guia

Finalidade Deste Guia

Obs.: É possível imprimir este livro, mas somente no formato horizontal.

Aviso

As informações contidas neste documento estão sujeitas a alterações sem aviso prévio.

A Hewlett-Packard não oferece nenhuma garantia com relação a este material, inclusive, mas não limitado a, garantias

implícitas de comerciabilidade e adequação por qualquer propósito em particular. A Hewlett-Packard não será

responsabilizada por erros contidos neste documento ou por danos incidentais ou consequenciais decorrentes do

fornecimento, desempenho, ou utilização deste material.

Este documento contém informações proprietárias protegidas por copyright. Todos os direitos são reservados. Nenhuma

parte deste documento pode ser fotocopiada, reproduzida, ou traduzida em outro idioma sem a autorização prévia por

escrito da Hewlett-Packard Company.

Microsoft®, MS-DOS® e Windows® são marcas comerciais registradas nos EUA da Microsoft Corporation.

ZipTM é marca comercial da Iomega Corporation.

Hewlett-Packard France

Small Business Computing Operation

Customer Satisfaction

38053 Grenoble Cedex 9

França

 1998 Hewlett-Packard Company

Sobre Este Guia

Este Guia de Referência On-line está dividido em três seções principais:

•Sobre o Seu Hardware - informações sobre os componentes principais de hardware do seu computador: a placa do

sistema, a placa de som, o teclado e assim por diante.

•Sobre o seu BIOS - informações sobre o conjunto de programas que controlam a entrada e saída de dados dos

periféricos.

•Atualização e Acréscimo de Acessórios - informações sobre como instalar novos componentes de hardware, tais como

memória principal ou placas de expansão.

Finalidade Deste Guia

A finalidade deste guia é fornecer-lhe as informações técnicas sobre seu computador. Estas são informações que você

não terá que consultar diariamente, mas que lhe serão úteis por ocasião de uma atualização ou personalização desejada

do seu computador. Pode ser útil imprimir uma cópia deste livro.

Índice

Como Usar Este Guia On-line . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Aviso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Sobre Este Guia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Finalidade Deste Guia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

1 Sobre o Seu Hardware

Uma Olhada Rápida Dentro do Seu Computador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Layout da Placa de Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Componentes e Recursos Principais da Placa do Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Jumpers de Configuração da Placa do Sistema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Sua Placa de Som . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Conexão de Dispositivos de Áudio no Painel de Trás. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Conexão de Dispositivos de Áudio nos Conectores Internos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Consumo de Energia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Consumo/Disponibilidade Típica de Energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

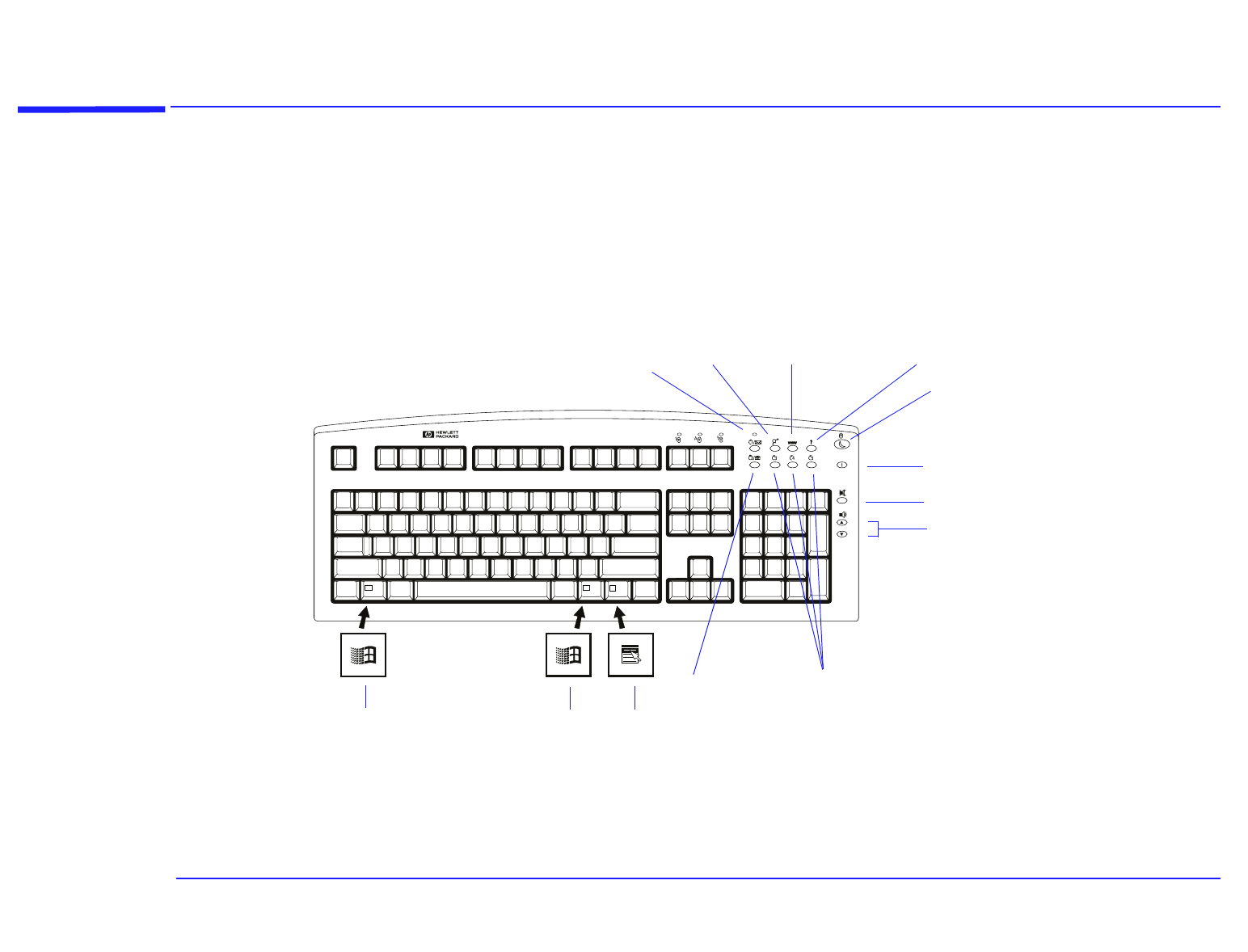

O seu Teclado HP Aprimorado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Utilização das Teclas Aprimoradas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

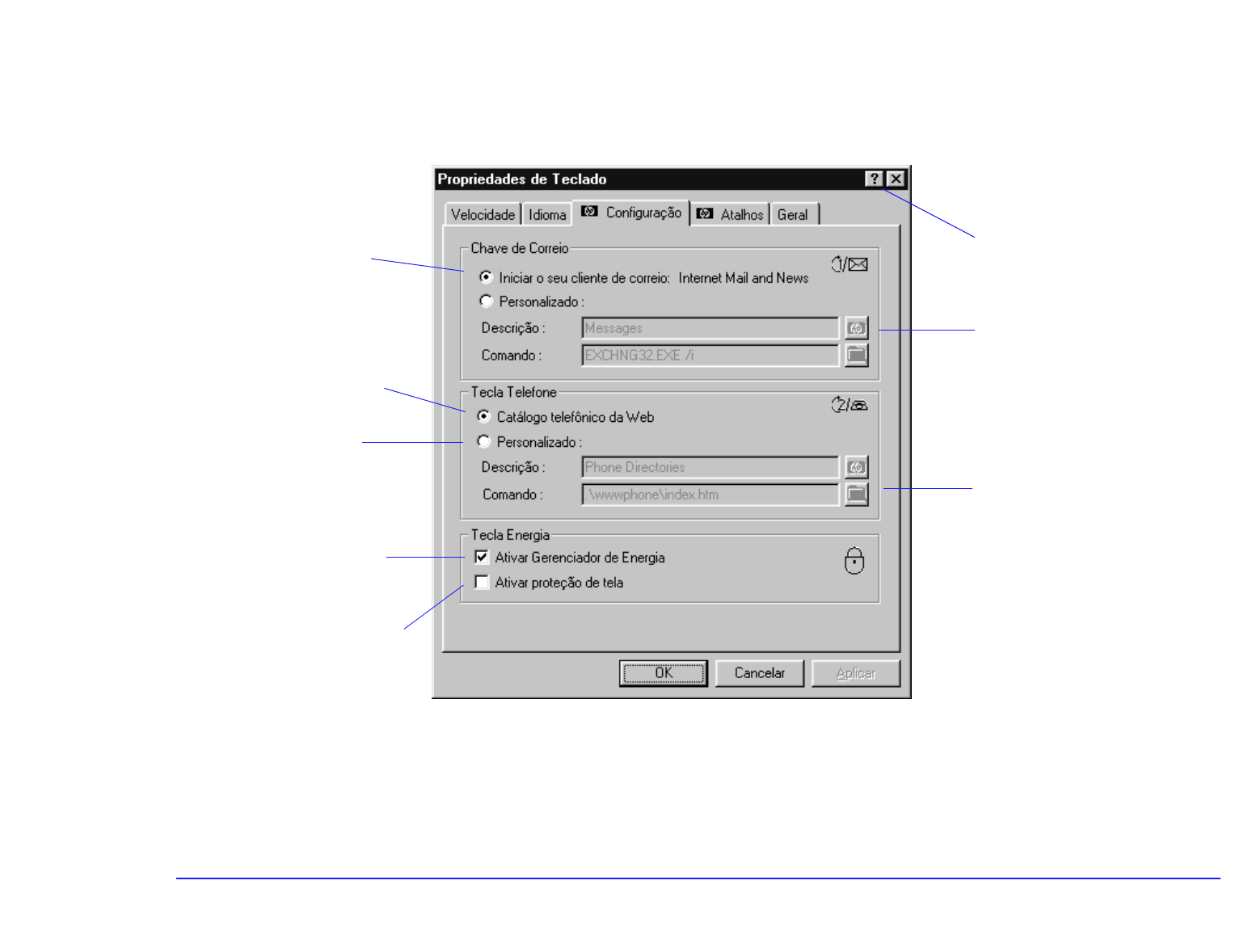

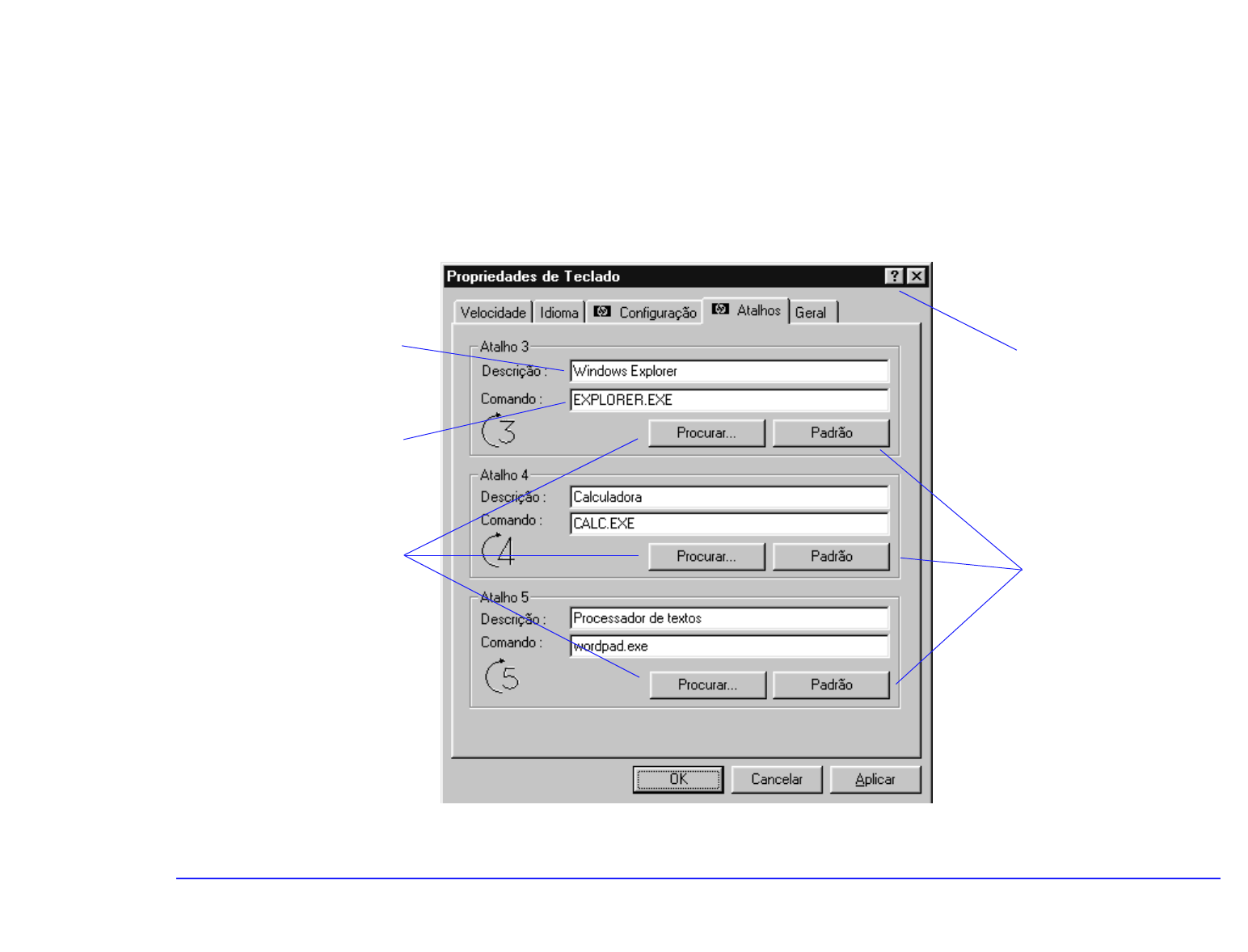

Configuração de Teclas de Atalho no Teclado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

2 Sobre o Seu BIOS

O BIOS no Seu Computador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

O Programa HP Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Funções Dentro do Programa Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Prioridade de Dispositivos de Inicialização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Gravação de Alterações e Saída do Programa Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Proteção do Seu Computador. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Restrição do Acesso ao Seu Computador - Definição de uma Senha . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Gerenciamento de Energia no BIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Verificação da Configuração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Mensagens de Advertência e o Auto-Teste ao Ligar a Força (POST) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Códigos de Bipes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Como Recuperar Quando Houver Problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Falha na Inicialização do Sistema . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Senha incorreta ao Ligar a Força . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Como Limpar a Configuração do CMOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3 Atualização e Acréscimo de Acessórios

Por Que Atualizar?. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Atualizações e Acessórios que Você Pode Instalar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Atualização do BIOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Atualização do Hardware. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

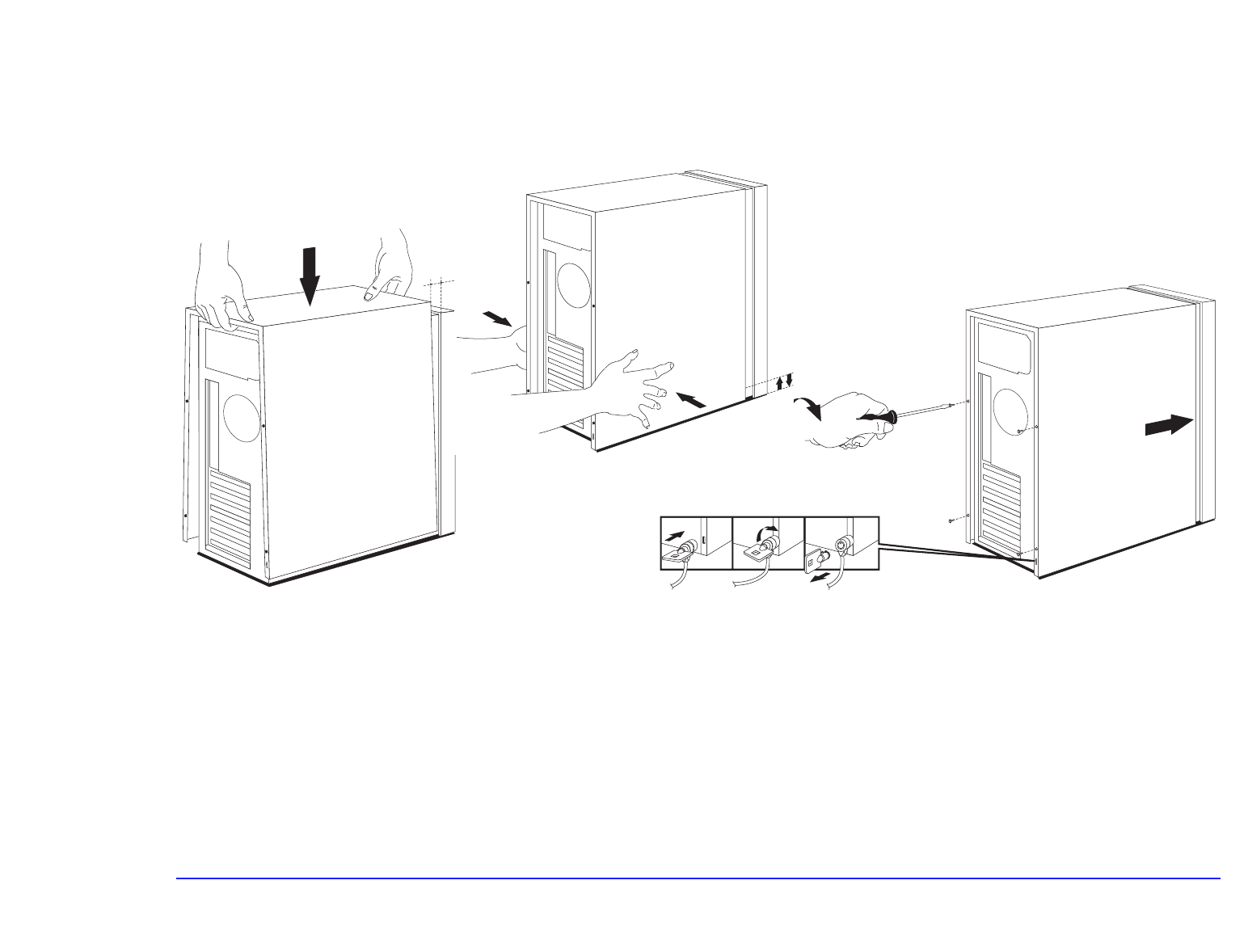

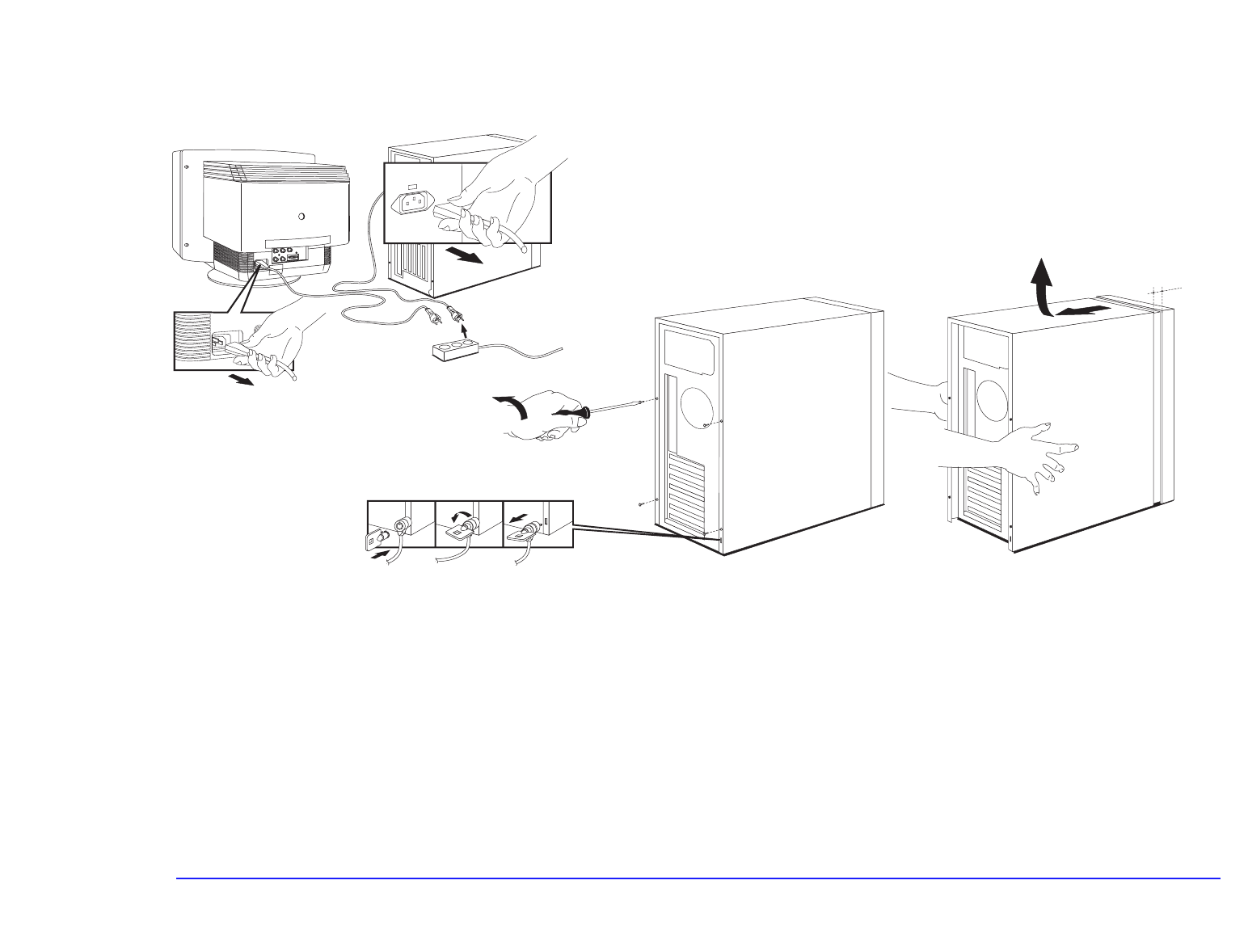

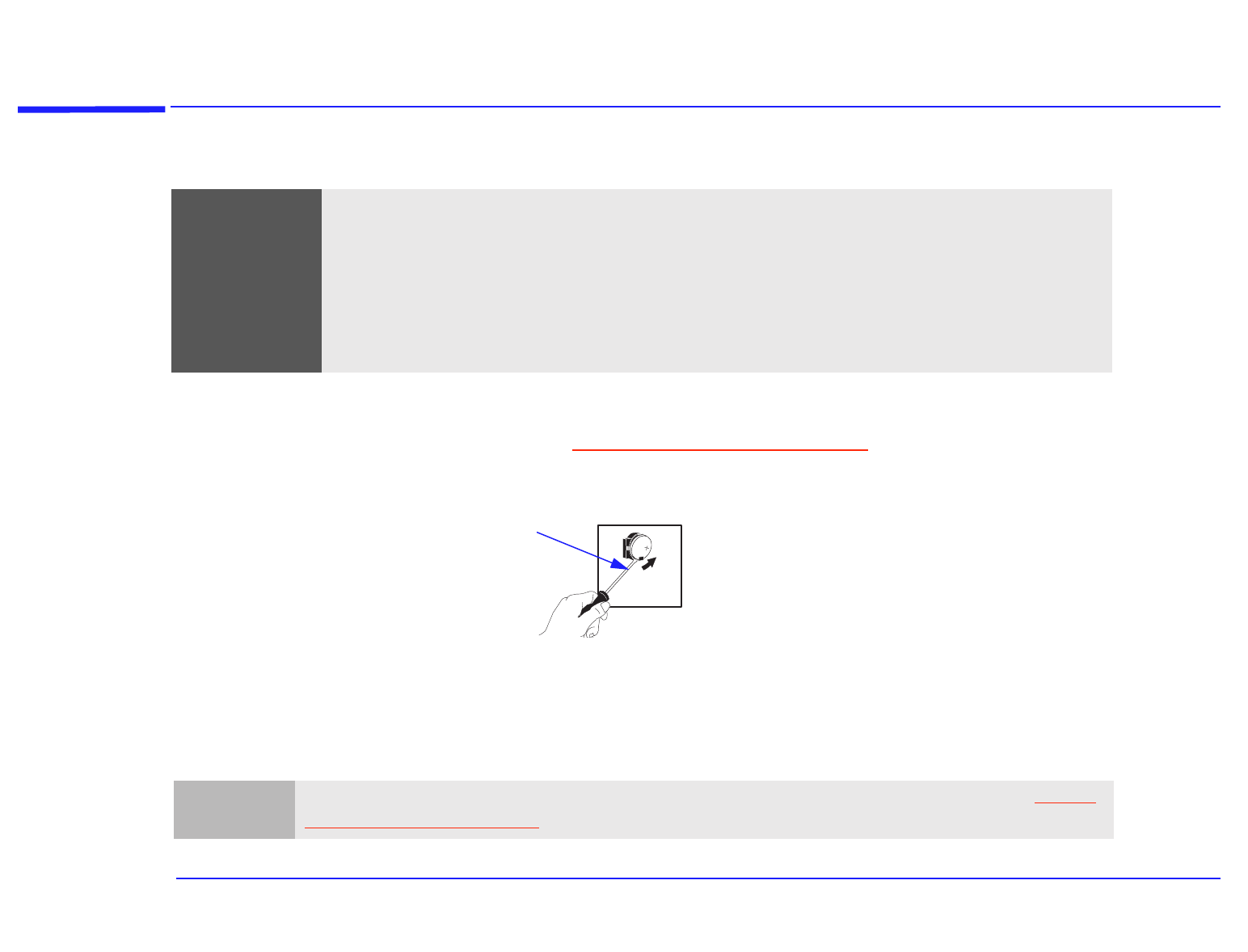

Remoção e Reposição da Tampa. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

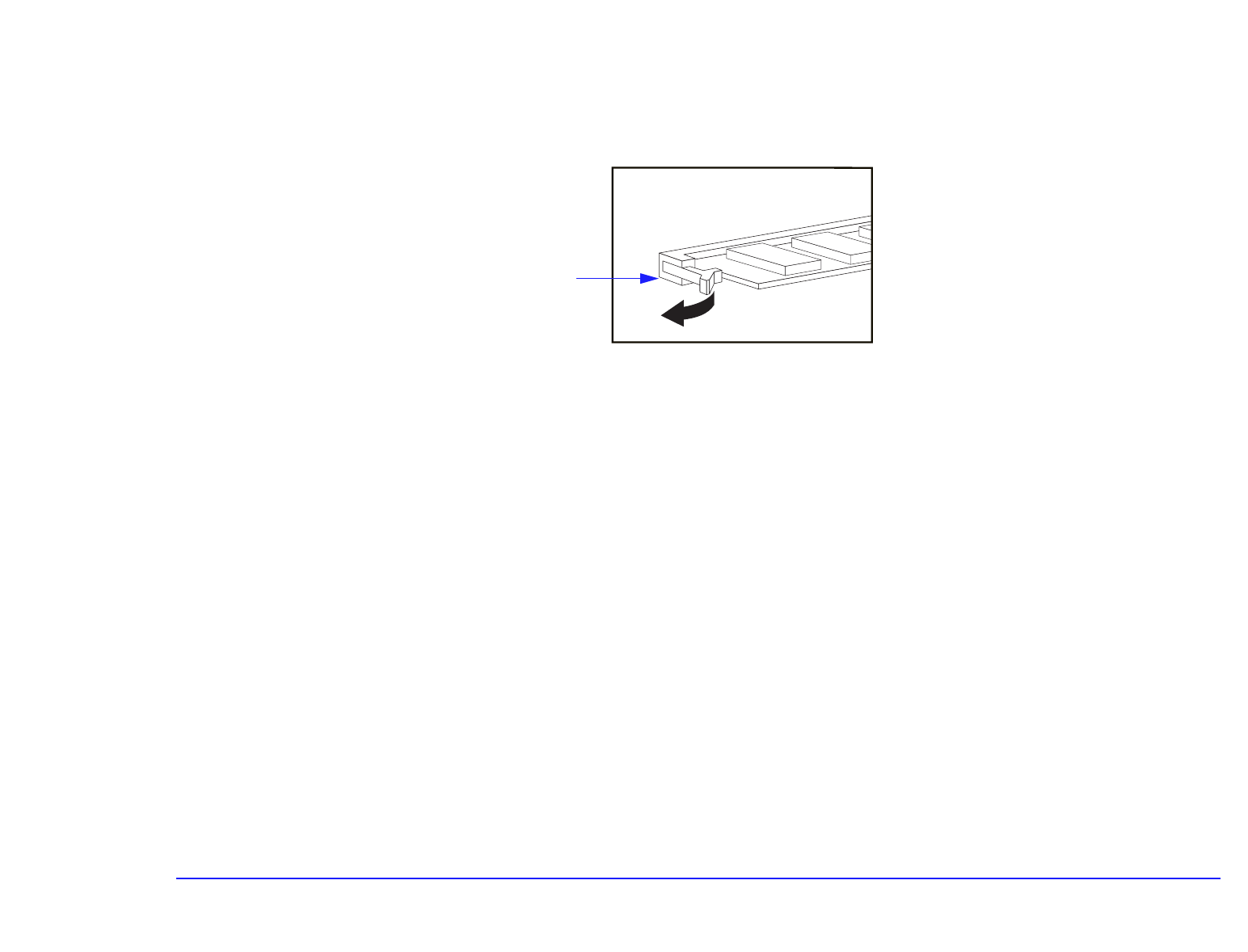

Atualização da Memória Principal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Atualização de Memória de Vídeo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

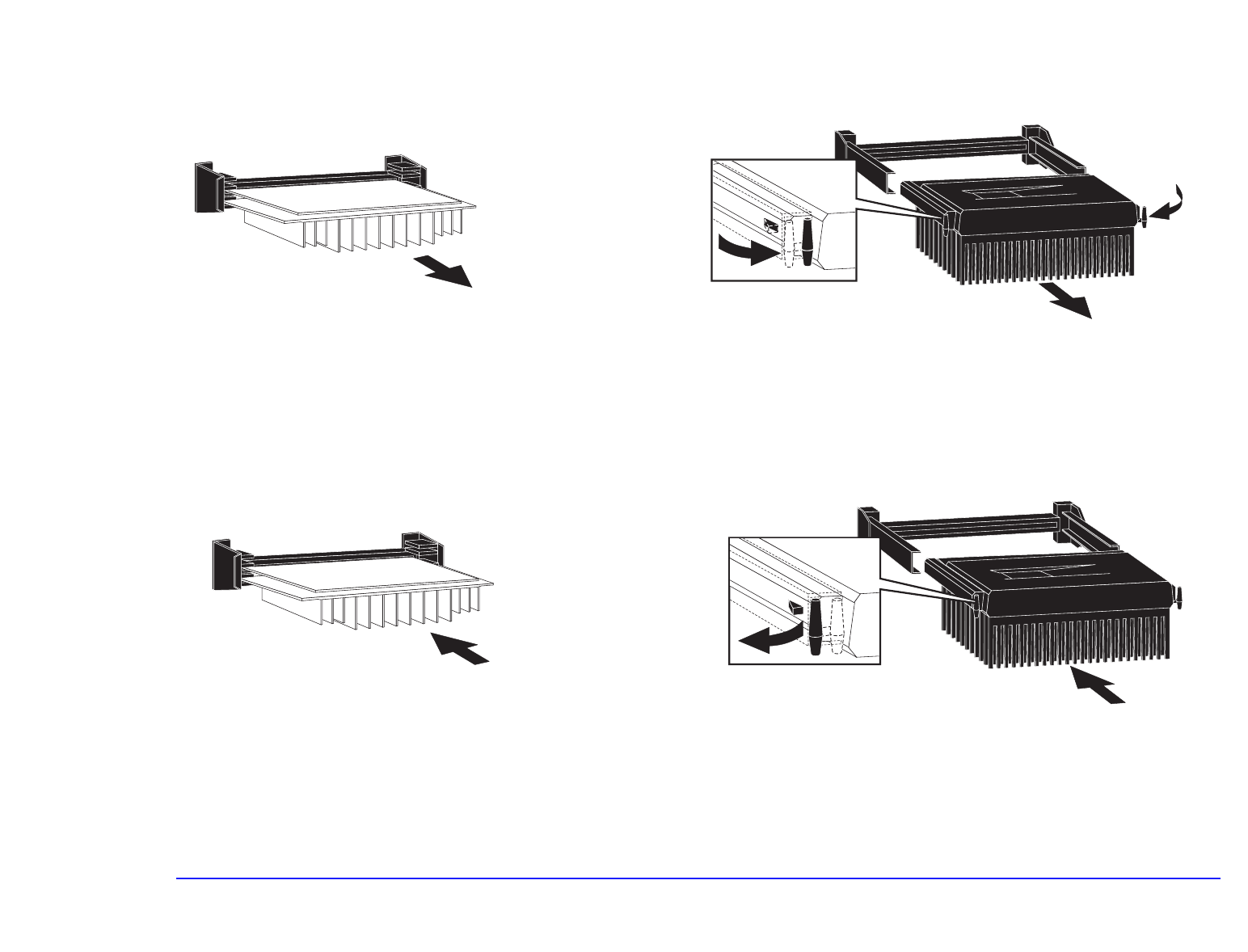

Atualização de um Processador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Acréscimo de Acessórios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

Acréscimo de Placas de Expansão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

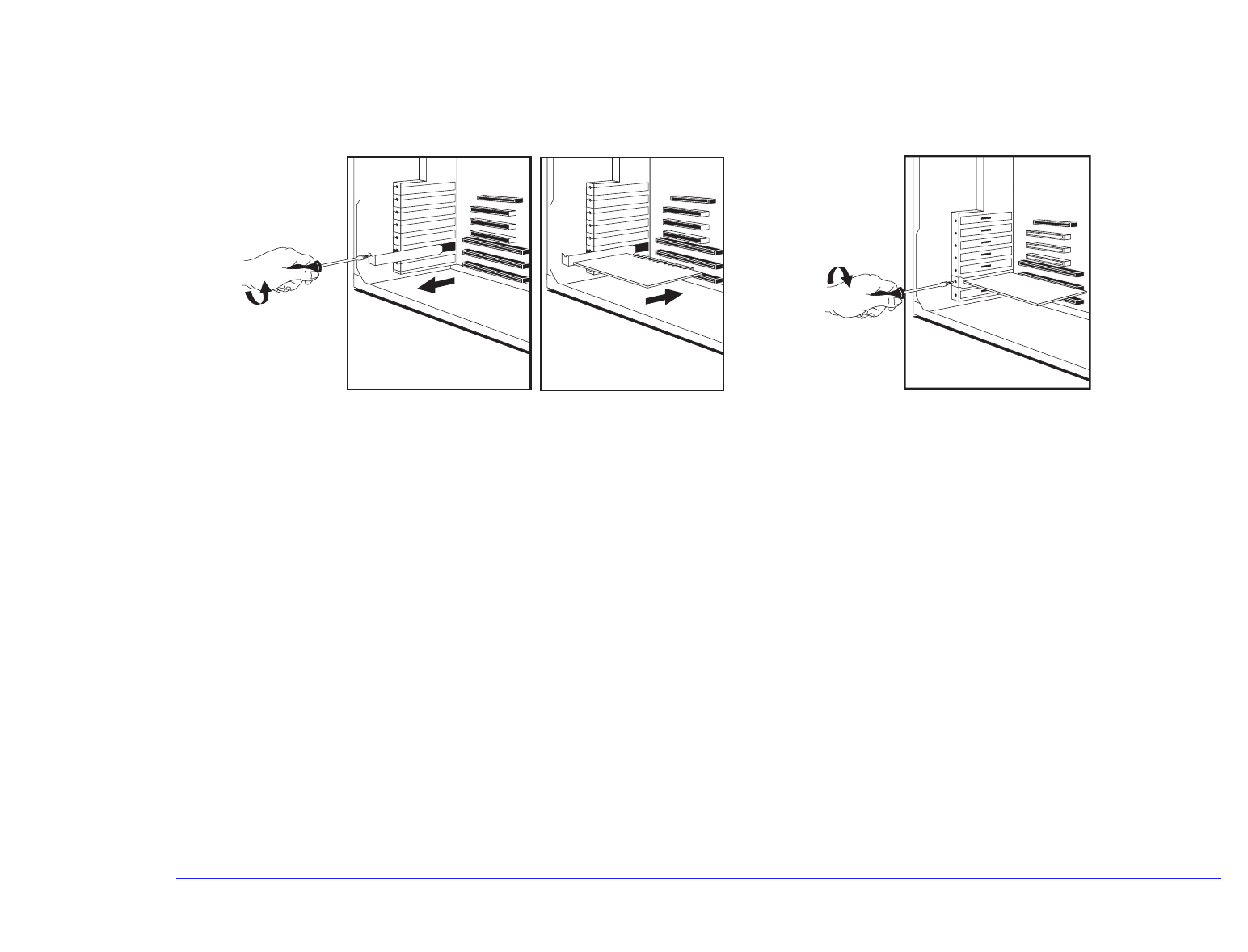

Instalação de uma Placa de Expansão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

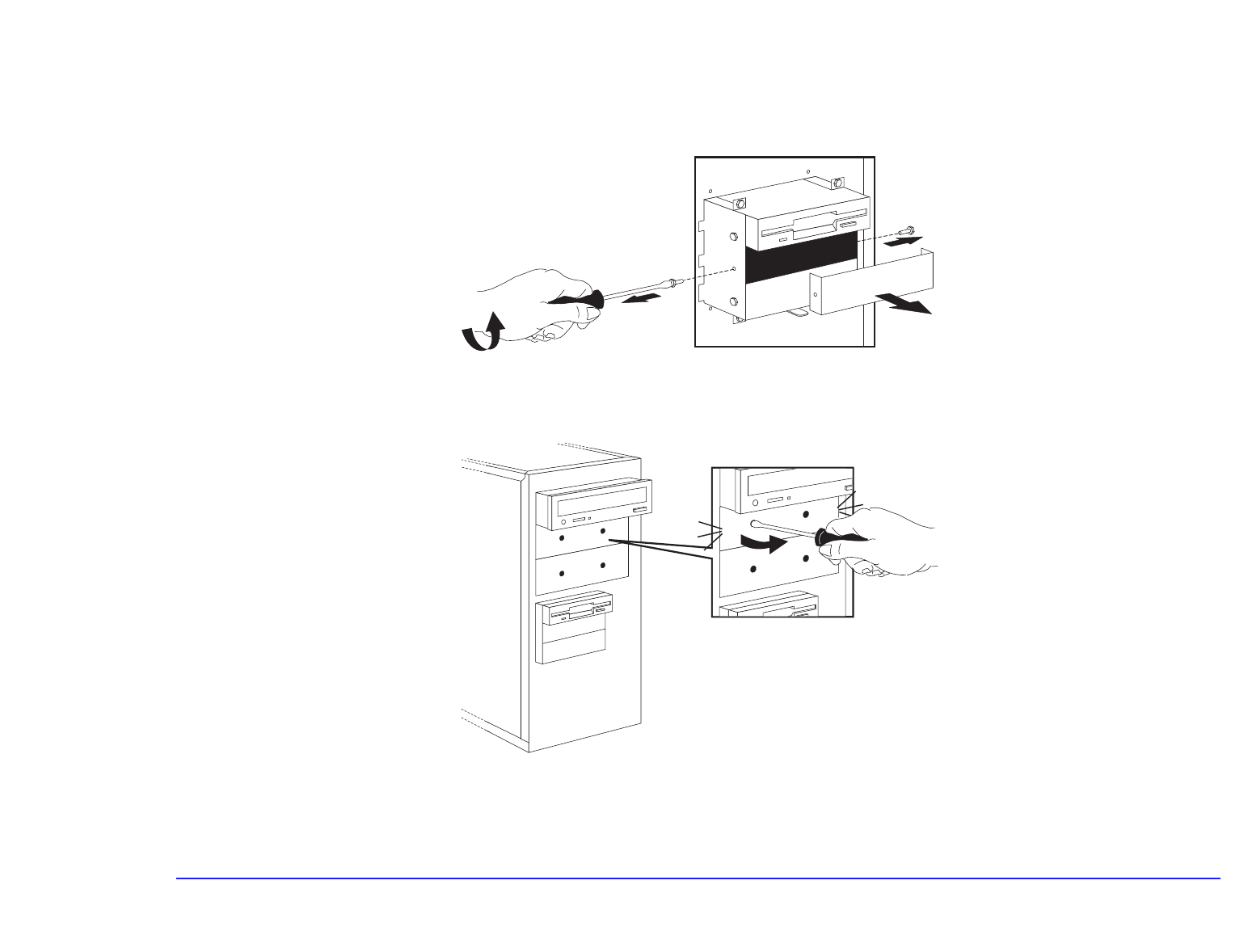

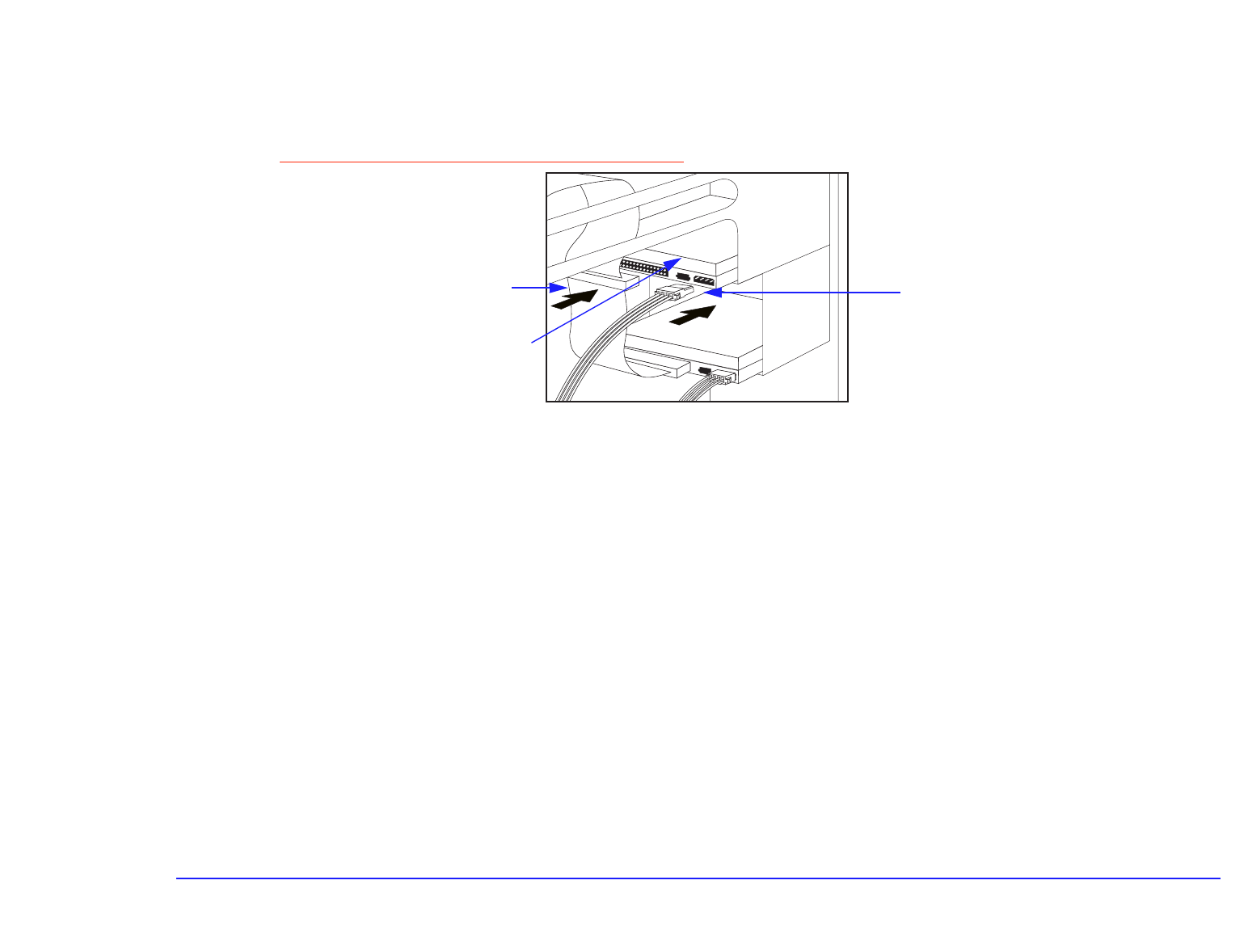

Instalação de Dispositivos de Armazenagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Troca de Bateria . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

Apêndice Comandos AT

Comandos AT Básicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Mensagens de Resposta do Modem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83

Glossário . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

Índice Remissivo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .91

Sobre o Seu Hardware

1 Sobre o Seu Hardware

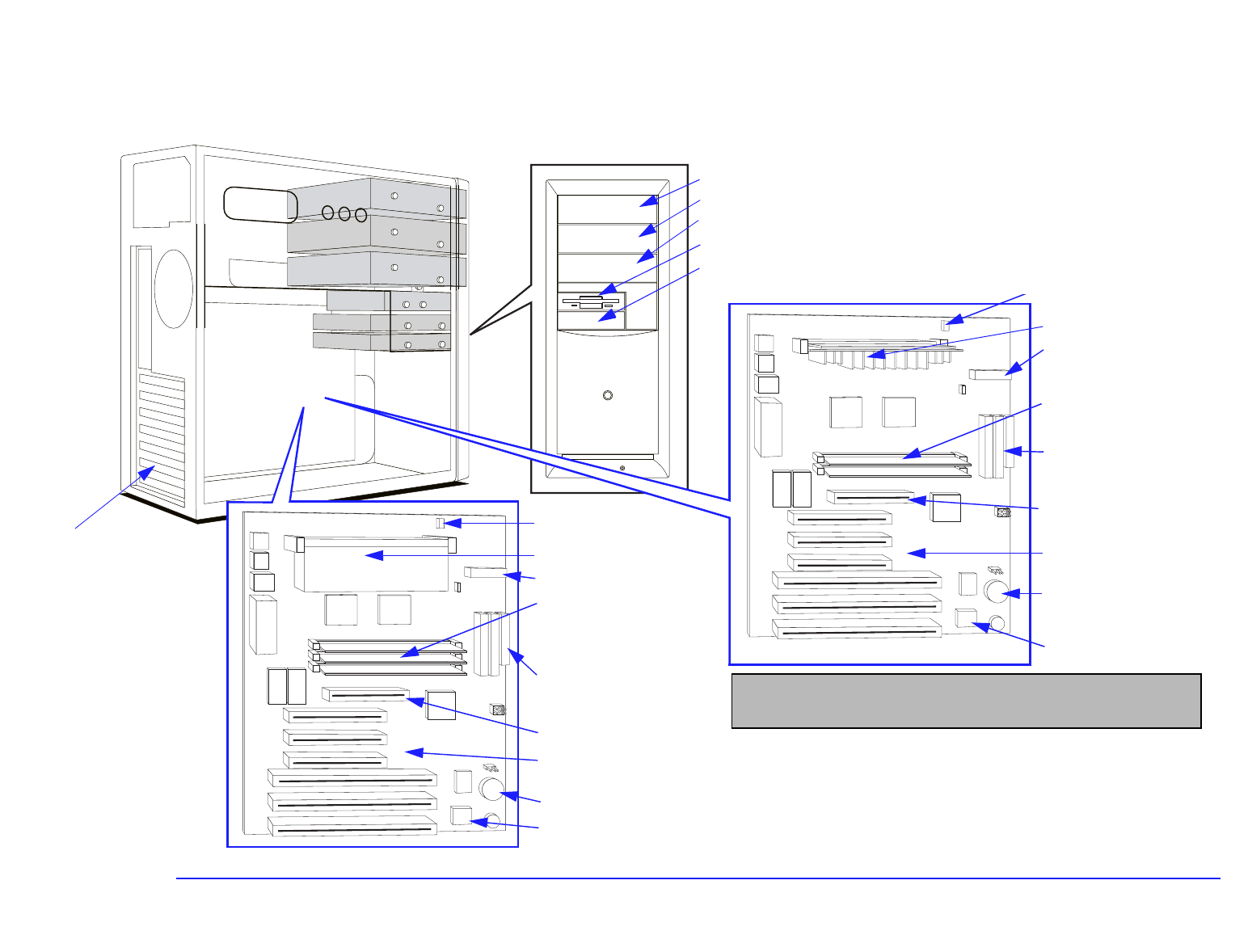

Uma Olhada Rápida Dentro do Seu Computador

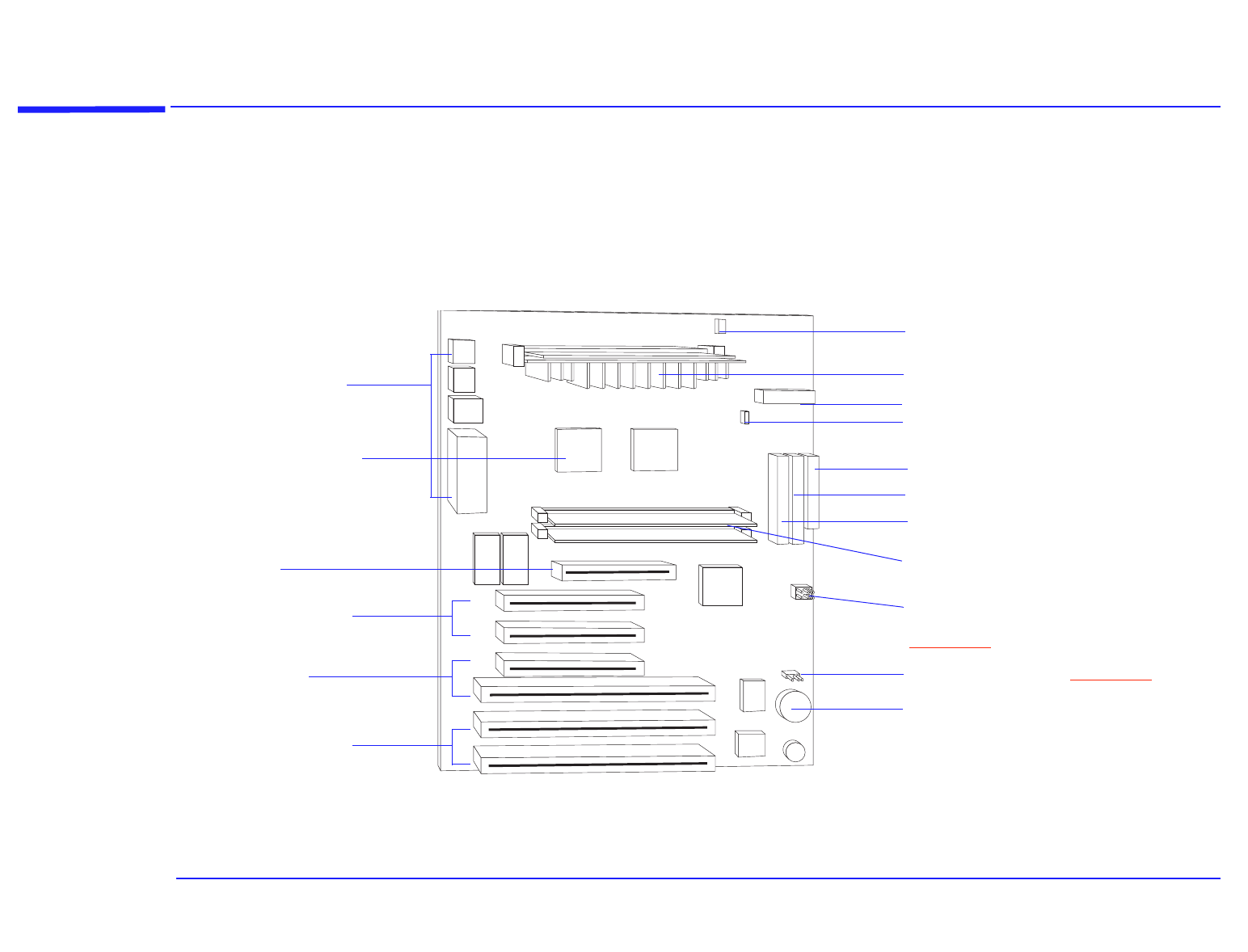

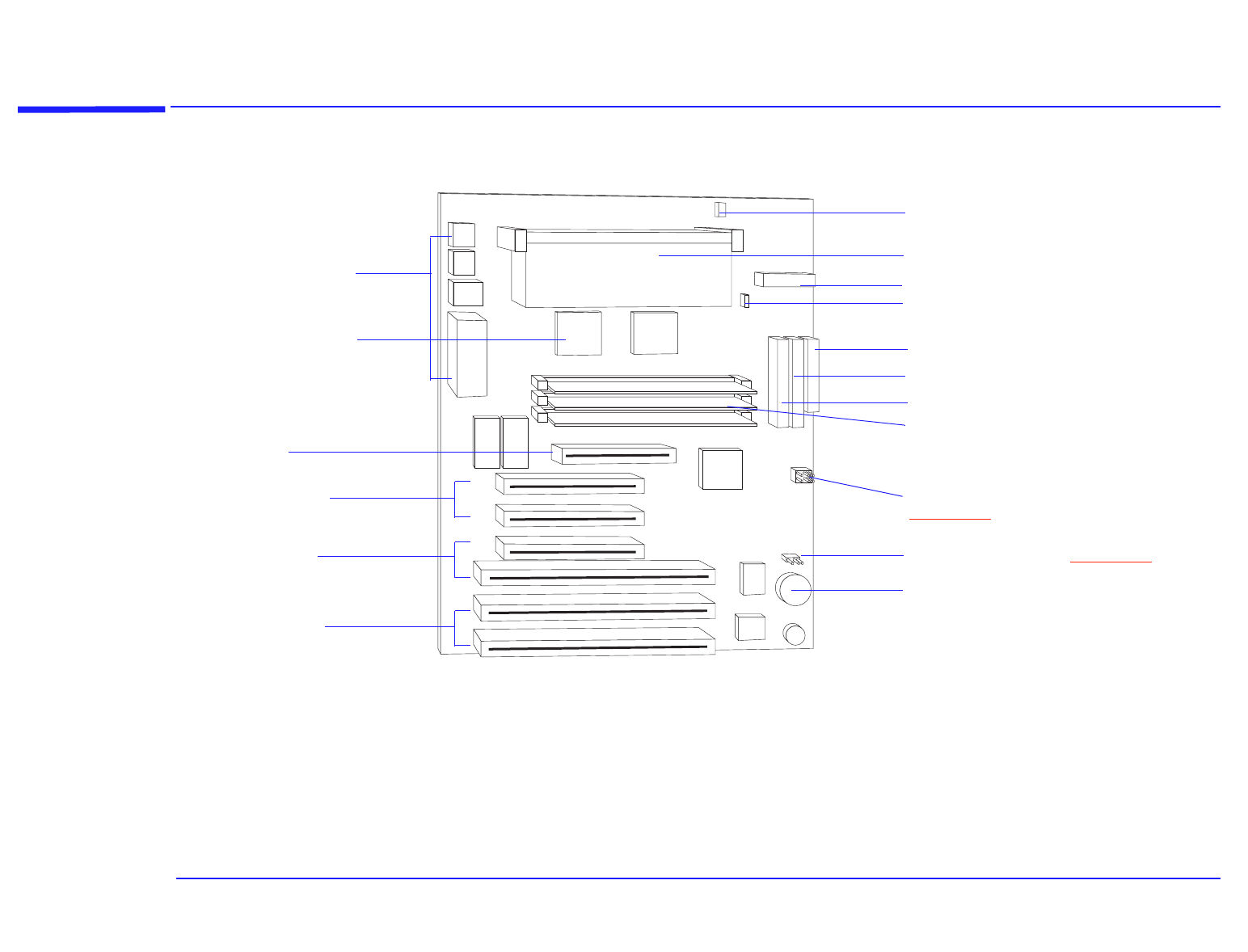

Layout da Placa de Sistema

A placa de sistema no seu computador será semelhante a um dos dois diagramas abaixo. O diagrama da placa de sistema

lhe ajudará a identificar onde os diferentes componentes e conexões estão localizados na placa.

Conector IDE Secundário

Conector IDE Primário

Conector para Unidade de Disco Flexível

2 Slots ISA de Placa

de Expansão

Slot COMBO

(PCI ou ISA)

2 Slots PCI de Placa

de Expansão

Slot AGP Módulo e Soquetes da Memória Principal

Conector da Fonte de Alimentação

Limpar CMOS (Consulte a página 37 )

Processador e Soquete

Controlador de Vídeo

Borne de Jumper de Seleção da

Frequência do Processador (Consulte

a página 54 )

Bateria

Conector do Ventilador no Chassis

Ventilador da Fonte de Alimentação

Conectores do

Painel de Trás

1 Sobre o Seu Hardware

Conector IDE Secundário

Conector IDE Primário

Conector para Unidade de Disco Flexível

2 Slots ISA de

Placa de Expansão

Slot COMBO

(PCI ou ISA)

2 Slots PCI de

Placa de Expansão

Slot AGP

Módulo e Soquetes da Memória Principal

Conector da Fonte de Alimentação

Limpar CMOS (Consulte a página 37 )

Processador e Soquete*

Controlador de Vídeo

Borne de Jumper de Seleção da

Frequência do Processador (Consulte

a página 54 )

Bateria

Conector do Ventilador no Chassis

Ventilador da Fonte de Alimentação

Conectores do Painel

de Trás

*O processador nesta placa de sistema pode ser diferente do exibido.

1 Sobre o Seu Hardware

Componentes e Recursos Principais da Placa do Sistema

Os componentes e recursos principais do seu PC HP Brio são:

•Controlador IDE Aprimorado com dois canais no barramento do computador:

❒Um canal IDE primário usado, por exemplo, para uma de duas unidades de disco rígido IDE.

❒Um canal IDE secundário usado, por exemplo, para unidades de CD-ROM IDE, unidades de disco rígido IDE, ou para

unidades Zip IDE.

•Controladora da Unidade de Disco Fexível, comportando dois dispositivos.

•Conectores do painel de trás:

❒Um soquete para mouse

❒Um soquete para teclado

❒Um conector para monitor

❒2 conectores USB (Universal Serial Bus)

❒Uma porta paralela

❒Uma porta serial

•O controlador de memória principal suporta dois ou três slots DIMM. Cada slot aceita um módulo de 168 pinos sem

buffer, para um total de até 192 MB de memória dinâmica de acesso aleatório. Estes slots podem ser preenchidos em

qualquer ordem.

•Conforme o modelo que você comprou, seu computador vem equipado com um dos seguintes:

❒Um controlador de vídeo incorporado com 2MB de memória de vídeo na placa do sistema.

❒Uma placa de vídeo AGP instalada no slot de expansão AGP.

1 Sobre o Seu Hardware

Jumpers de Configuração da Placa do Sistema

•Seis slots para placas de expansão para a instalação de:

❒Duas placas PCI de 32 bits, três placas ISA de 16 bits e uma placa AGP,

❒Três placas PCI de 32 bits, duas placas ISA de 16 bits e uma placa AGP.

Jumpers de Configuração da Placa do Sistema

Jumper de limpar

o CMOS (J22)

A CMOS armazena informações, tais como a configuração do computador, que são preservadas ao desligar o computador.

Um jumper colocado entre os pinos 1 e 2 impede alteração da configuração do CMOS. Esta é a configuração padrão.

Consulte “Como Limpar a Configuração do CMOS” na página 37 para obter informações sobre como limpar o CMOS e

sobre como usar este jumper.

Jumper de

configuração do

microproces-

sador (J23)

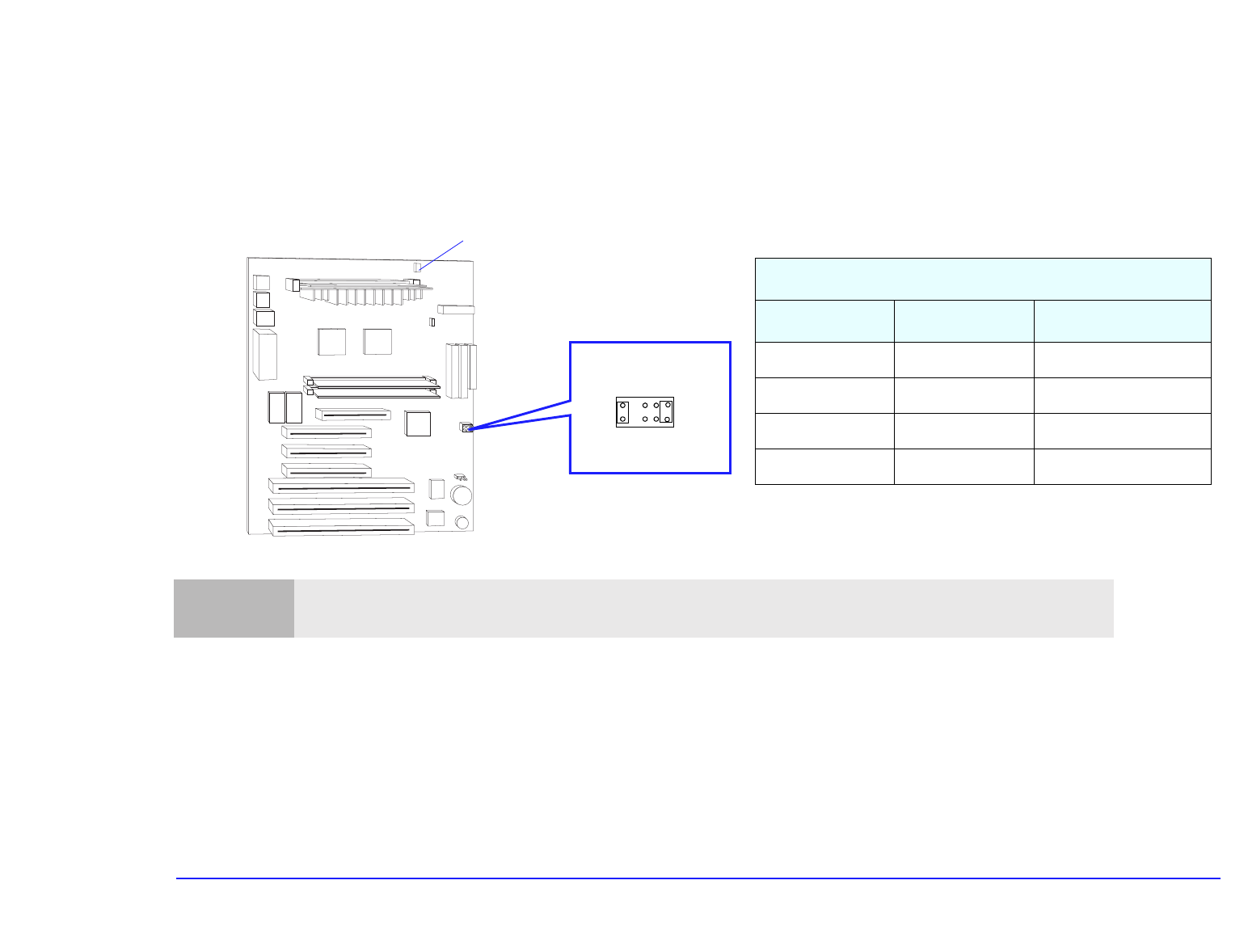

Este conector jumper faz com que a placa do sistema iguale a velocidade do processador instalado. Só será necessário

alterar o jumper de configuração do microprocessador se você instalar um novo processador com uma velocidade de

processamento diferente do processador atualmente instalado. Consulte “Atualização de um Processador” na página 54

para obter maiores informações sobre a instalação de um processador mais moderno e sobre a alteração da configuração

do jumper.

Obs.: Os slots de placas de expansão PCI geralmente são ranhuras de plástico branco.

Os slots de placas de expansão ISA geralmente são ranhuras de plástico preto forradas de metal prateado.

1 Sobre o Seu Hardware

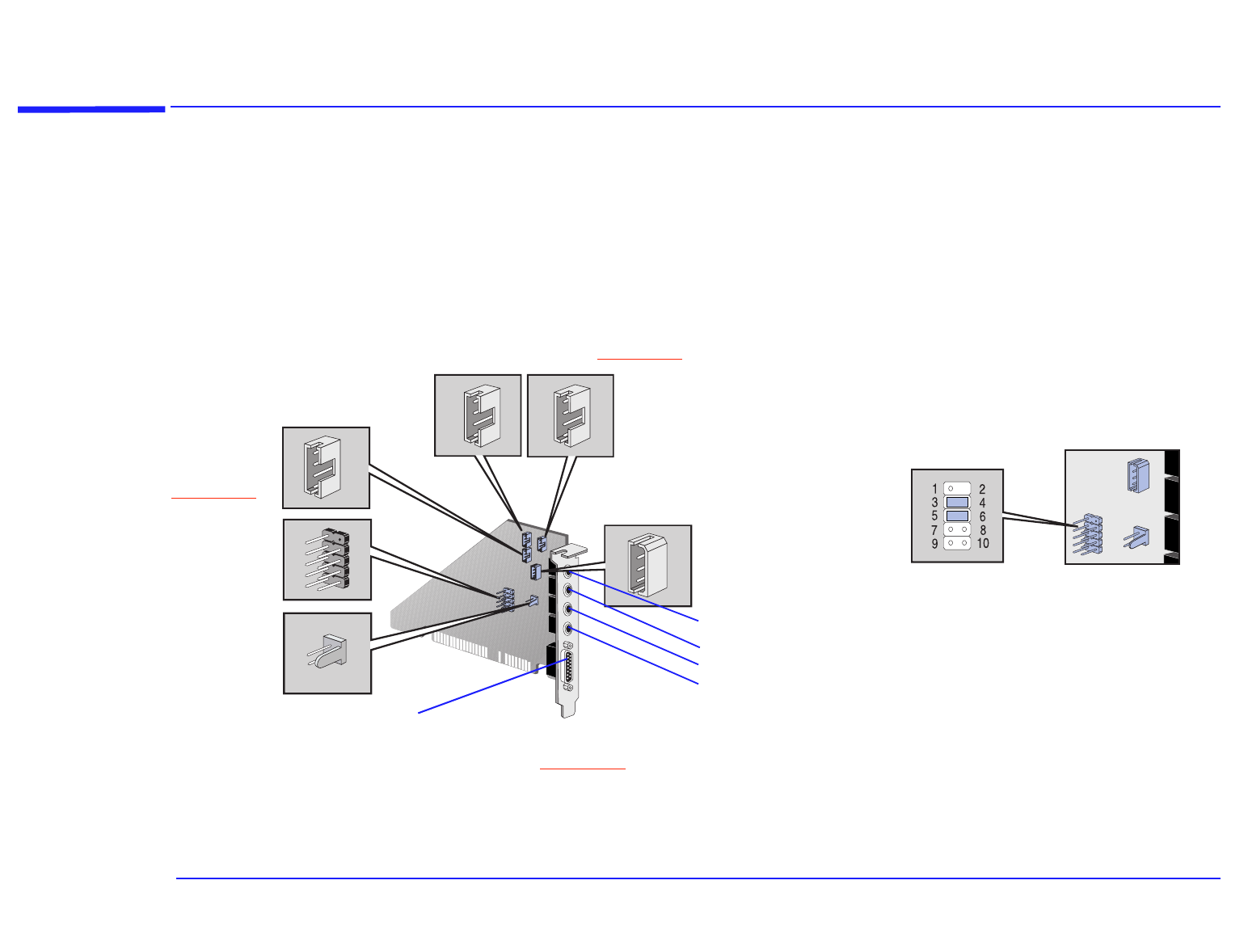

Sua Placa de Som

Dependendo do computador que você comprou, é possível que já tenha sido instalada uma placa de som. A placa de som

possui vários conectores que possibilitam a conexão da placa com outros dispositivos. A ilustração abaixo mostra onde

estão localizados os conectores na placa de som.

Conector do Painel de

Controle de Multimídia

(Consulte a nota a

seguir)

Conector AUX In

(Entrada Auxiliar)

(Consulte a página 17 )

Conector de CD de Áudio

(Consulte a página 17 )

Conector do Alto-falante

Interno (Consulte a nota

a seguir)

Conector de Dispositivo de

Atendimento Telefônico

(Consulte a nota a seguir)

Conector do Microfone do

Painel de Controle de

Multimídia (Consulte a

nota a seguir) É necessário utilizar jumpers entre os

pinos 3 e 4 e entre os pinos 5 e 6 do

conector do Painel de Controle de

Multimídia. Sem estes jumpers, a placa de

som não reproduzirá som através do

painel de trás. (Estas conexões de jumpers

vêm pré-configuradas).

Line In (Entrada de linha)

Microfone

Line Out

Alto-falantes

MIDI / Jogo

Consulte a página 15 para obter detalhes sobre o painel de trás da placa de som

1 Sobre o Seu Hardware

Conexão de Dispositivos de Áudio no Painel de Trás

É possível ligar alto-falantes externos, um microfone, ou outros dispositivos de áudio no painel de trás. Não ligue fone de

ouvido ao jaque na unidade de CD-ROM, já que isto fará com que só seja audível a saída de CDs de música. Através do

jaque do painel de trás no seu computador, será possível ouvir os sons de apresentações de treinamento, arquivos de

música MIDI, qualquer outro software de áudio, assim como CDs de música.

A seguir, explicações detalhadas da função de cada jaque na sua placa de som.

LINE IN (ENTRADA DE LINHA) Conectar dispositivos tais como cassete, DAT, ou aparelho de mini-disco

para reprodução ou gravação.

MICROFONE Conectar um microfone para entrada de voz.

Obs.: O Conector Interno do Alto-falante, o Conector do Painel de Controle Multimídia, o Conector do Dispositivo de

Atendimento do Telefone e o Conector do Microfone do Painel de Controle Multimídia não são usados neste

computador.

Advertência Antes de ligar fones de ouvido ou alto-falantes, sempre abaixe o volume para evitar o desconforto causado por

ruídos inesperados ou estática. É possível danificar permanentemente a audição se ficar ouvindo sons muito altos

durante períodos de tempo prolongados. Antes de colocar fones de ouvido, coloque-os no pescoço e coloque o

volume no mínimo. Em seguida, coloque-os nos ouvidos e aumente gradativamente o volume por meio do

Aplicativo Audio Mixer ou por meio do teclado aprimorado até encontrar um nível confortável para ouvir, onde o

som seja claro, sem ser muito alto. Quando a audição for confortável e clara, sem distorções, deixe o volume

nessa posição.

1 Sobre o Seu Hardware

Conexão de Dispositivos de Áudio no Painel de Trás

LINE OUT (SAÍDA DE LINHA) Omitir o amplificador interno da placa interna para a conexão de alto-falantes

amplificados, um amplificador externo para reprodução de áudio, um dispositivo de gravação (tape

deck) ou fones de ouvido estereofônicos.

É possível usar este jaque para fone de ouvido com potência de saída limitada. É também possível

usá-lo com alto-falantes amplificados que possuem um jaque para fone de ouvido.

ALTO-FALANTES Ligar alto-falantes para reprodução de áudio produzido pelo amplificador interno da placa. Regule o

volume através de software ou a partir do painel de controle de multimídia, se este estiver disponível

no seu computador.

MIDI/GAME (MIDI/JOGO) Conectar um joystick (para software de jogo) ou instrumento MIDI. A porta MIDI está

normalmente desativada. Será necessário ativar esta porta se quiser utilizá-la com MIDI.

Advertência A tomada dos ALTO-FALANTES é para uma saída muito amplificada, não sendo, portanto, adequada para

conectar fones de ouvido.

1 Sobre o Seu Hardware

Conexão de Dispositivos de Áudio nos Conectores Internos

Existem também vários conectores internos localizados na própria placa de som. Estes aparecem na a página 14 , e os

utilizados são descritos a seguir.

Conector AUX In

(entrada auxiliar)

Este Conector Auxiliar de Entrada serve para conectar uma outra fonte interna de áudio, tal como um receptor de

televisão ou outra placa similar. Também pode ser utilizado para aceitar dados de áudio compactados de uma placa de

vídeo MPEG. O conector AUX In possui as seguintes designações de pinos:

Conector de CD

de audio

O Conector de CD de Áudio, marcado “CDAUDIO”, permite ligar a placa de som à unidade de CD-ROM por meio do cabo

de áudio, para que seja possível ouvir gravações de áudio através da unidade de CD-ROM. O Conector de CD de Áudio

possui as seguintes designações de pinos:

Pino Sinal E/S

1 Terra Analógica -

2 Canal direito AUXILIAR ENTRADA

3 Terra Analógica -

4 Canal esquerdo

AUXILIAR

ENTRADA

Pino Sinal E/S

1 Terra Analógica -

2 Canal direito de CD ENTRADA

3 Terra Analógica -

4 Canal esquerdo de CD ENTRADA

1 Sobre o Seu Hardware

Consumo de Energia

Obs.: Os valores apresentados a seguir são válidos para computadores com configuração padrão—sem placas de expansão

e sem unidade de CD-ROM. Para certas configurações, os valores para o consumo de energia serão mais altos.

Modo de Plena Potência < 44 W

Modo Suspenso < 30 W

Desligado < 3 W1

1. A fonte de alimentação no seu PC HP Brio continua a fornecer energia à memória CMOS, mesmo quando desligado.

Obs.: Quando o computador for desligado através do botão de força do painel frontal, o consumo de energia cai para menos

de três watts, mas não é zero. O método especial de ligar/desligar utilizado por este computador estende

consideravelmente a vida da fonte de alimentação. Para desligar completamente o consumo de energia no modo

“desligado”, desligue o cabo de alimentação da tomada ou utilize uma extensão com chave.

1 Sobre o Seu Hardware

Consumo/Disponibilidade Típica de Energia

Existe um limite máximo de 25 W por slot entre todas as vias de alimentação.

Espaços para Placas de Expansão ISA Espaços para Placas de Expansão PCI

+ 5 V Limite de 4,5 A por slot (limitado pela placa

do sistema) + 5 V Máximo de 4,5 A por slot

+ 12 V Limite de 1,5 A por slot (limitado pela placa

do sistema) + 12 V Máximo de 0,5 A por slot

- 5 V Limite total de potência de 0,1 A (limitado

pela fonte de alimentação) - 12 V Máximo de 0,1 A por slot

- 12 V Limite total de potência de 0,3 A (limitado

pela fonte de alimentação)

1 Sobre o Seu Hardware

O seu Teclado HP Aprimorado

Dependendo do computador que você comprou, é possível que tenha o teclado HP Aprimorado. Além de oferecer as

teclas normais do teclado, o teclado HP Aprimorado permite o acesso direto a vários softwares aplicativos. Você também

pode criar seus próprios atalhos às tarefas mais frequentemente realizadas ao configurar certas teclas. Por exemplo, é

possível acessar o seu aplicativo de processamento de palavras com um único toque de tecla

Tecla Mensagens, com

LED de correio

Centro HP

Brio WEB browser Tecla Menu

Tecla Suspender

Sem áudio

Controle de volume

Tecla Telefone Teclas de atalho

Informação

Exibir o Menu Iniciar do Windows ao pressionar

qualquer uma das duas teclas Windows.

Acessar as funções do botão

direito do mouse.

1 Sobre o Seu Hardware

Utilização das Teclas Aprimoradas

Estas teclas encontram-se no canto superior direito do teclado e podem ser utilizadas da seguinte maneira:

Tecla Função Tecla

configurável?

Mensagens e LED Monitoriza a chegada de mensagens de fax ou de correio eletrônico. O LED pisca quando da chegada

de um novo fax ou e-mail. O LED é desligado quando a mensagem é aberta. Pressione esta tecla para

iniciar o aplicativo de e-mail.

Sim. Consulte

a página 23

Centro HP Brio Acessa o Centro HP Brio. Não

Web Browser Abre o browser de Internet configurado no seu sistema. Não

Exibe a configuração atual das teclas e as ações mapeadas para elas. Pressionar novamente a tecla

Menu fecha esta janela sem executar nenhuma ação. Pressionar de qualquer outra tecla estendida

fecha a janela e executa o comando associado.

Não

Suspender

Esta tecla pode ser usada para ligar capacidades de economia de energia, caso seja configurada para

tal no Painel de Controle, ou para iniciar a proteção da tela. É recomendado que você configure a

proteção de tela com senha para travar o computador quando for ativada a proteção de tela. A

proteção de tela não será desativada até que seja digitada a senha correta.

Não

Informação Acessa a seção de informações do Centro HP Brio. Não

Controle de Sem Áudio e

de Volume

Pressione a tecla de Sem Áudio para desligar o áudio. As teclas de volume são usadas para regular o

nível do volume. Se não houver placa de som instalada no computador, aparecerá uma advertência na

tela se uma destas teclas for pressionada.

Não

Atalhos

(S3, S4, S5)

É possível designar estas teclas para iniciar aplicativos, abrir arquivos, ou abrir URLs na Internet. Por

exemplo, é possível acessar o aplicativo de processamento de texto com um só toque de tecla.

Sim. Consulte

a página 23

1 Sobre o Seu Hardware

Utilização das Teclas Aprimoradas

Telefone

Esta tecla pode ser utilizada para acessar sites de diretórios de telefone no mundo inteiro. Para fazer

isto, no entanto, será necessário possuir uma conexão à Internet. Você também poderá configurar

esta tecla da mesma maneira que as outras teclas de atalho.

Sim. Consulte

a página 23

Tecla Função Tecla

configurável?

1 Sobre o Seu Hardware

Configuração de Teclas de Atalho no Teclado

Você possui três teclas de atalho normais configuráveis (S3, S4, S5). É possível configurar as teclas de atalho a partir do

Painel de Controle. Clique duas vezes no ícone do teclado e selecione a guia de Atalhos na tela de Propriedades do

Teclado. Para definir uma tecla de atalho, é necessário:

Clique aqui para restaurar o

valor original para a tecla

de aceleração.

Use o botão Procurar para

localizar o arquivo que deve ser

usado no campo Comando.

Clique aqui para ativar o

ponteiro de Marca de

Interrogação. Em seguida,

clique qualquer elemento

para obter informações.

Fornecer um Comando, que é o

executável que inicia o

aplicativo.

Fornecer uma Descrição do

aplicativo que será designado à

tecla de Atalho.

1 Sobre o Seu Hardware

Configuração de Teclas de Atalho no Teclado

É também possível reconfigurar as teclas de correio, telefone e energia no seu teclado. Clique duas vezes no ícone do

Teclado, e selecione a guia Configuração na tela de Propriedades do Teclado.

Ativar a proteção da tela quando for

pressionada a tecla Suspender1.

Ligar a vários guias de

telefone pelo mundo inteiro.

Abrir o cliente padrão de

correio que foi configurado

nas definições da Internet.

Clique este botão para restaurar

a definição padrão para a tecla

de atalho.

Reduzir a energia usada pelo

computador, colocando-o no

modo suspenso. Esta opção é

ativada ao pressionar a tecla

Suspender.

Clique aqui para ativar o ponteiro

de Marca de Interrogação. Em

seguida, clique qualquer elemento

para obter informações.

1. As opções Ligar Gerenciamento de

Energia e Ligar Proteção de Tela podem ser ativadas simultaneamente.

Clique este botão para localizar

dentro das pastas o arquivo que

deve ser usado no campo

Comando.

Criar uma ligação na Web ao

guia de telefone mais

frequentemente usado.

Sobre o Seu BIOS

2 Sobre o Seu BIOS

O BIOS no Seu Computador

O que é o BIOS? O BIOS desempenha dois papéis principais:

•Ele testa e configura os componentes de hardware do computador durante o POST (auto-teste) na hora de ligar a força,

e permite a realização de mais configurações por meio do programa Setup.

•Ele fornece a ligação entre o software que se executa no seu computador, que foi elaborado de modo que seja

independente de qualquer computador em particular, e o hardware do computador (o disco rígido, o teclado, o monitor,

e assim por diante).

O BIOS é uma parte do ROM do Sistema e reside dentro de um chip na placa do sistema. O BIOS de um computador é

específico àquele computador.

O que posso fazer

com o BIOS?

Você pode configurar certos aspectos do computador por meio do programa Setup que faz parte do BIOS. Consulte

“O Programa HP Setup” na página 27 para obter maiores informações sobre o programa Setup.

2 Sobre o Seu BIOS

O Programa HP Setup

O programa de Setup incorporado é acessado ao pressionar a tecla durante o POST. A ajuda on-line para um item

na tela do Setup pode ser obtida ao destacar o item (consulte a página 28 para obter instruções sobre como usar as

funções das teclas). A Ajuda então aparece do lado direito da tela. Estas informações são atualizadas com o movimento

do cursor de um campo a outro.

Se você tiver alguma dúvida sobre a utilização do programa Setup, consulte o seu revendedor para obter ajuda.

A faixa da borda superior da tela apresenta os seguintes menus:

•Main (Principal): para a configuração básica do sistema.

•Advanced (Avançado): para a definição de Recursos Avançados disponíveis no BIOS.

•Security (Segurança): para a definição de uma senha para restringir o acesso ao seu computador. Para obter informações

sobre como definir uma senha, consulte “Restrição do Acesso ao Seu Computador - Definição de uma Senha” na página 31.

•Power (Energia): para a seleção de modos de gerenciamento de energia para reduzir o consumo de energia após

períodos específicos de inatividade. Consulte “Gerenciamento de Energia no BIOS” na página 32.

•Boot (Inicialização): para a seleção da ordem e prioridade dos dispositivos de partida. Consulte “Prioridade de

Dispositivos de Inicialização” na página 29.

•Exit (Sair): para sair do programa Setup. Consulte “Gravação de Alterações e Saída do Programa Setup” na página 30.

O programa Setup altera o comportamento do sistema ao modificar os parâmetros de inicialização na hora de ligar a

força. A definição de valores incorretos poderá causar uma falha na inicialização do sistema. Se isto ocorrer, pressione a

tecla de dentro do programa Setup para carregar os valores padrão do programa Setup. Isto deve permitir que o

computador se inicialize corretamente.

A HP recomenda enfaticamente que você anote quaisquer alterações feitas dentro do programa Setup.

2 Sobre o Seu BIOS

O Programa HP Setup

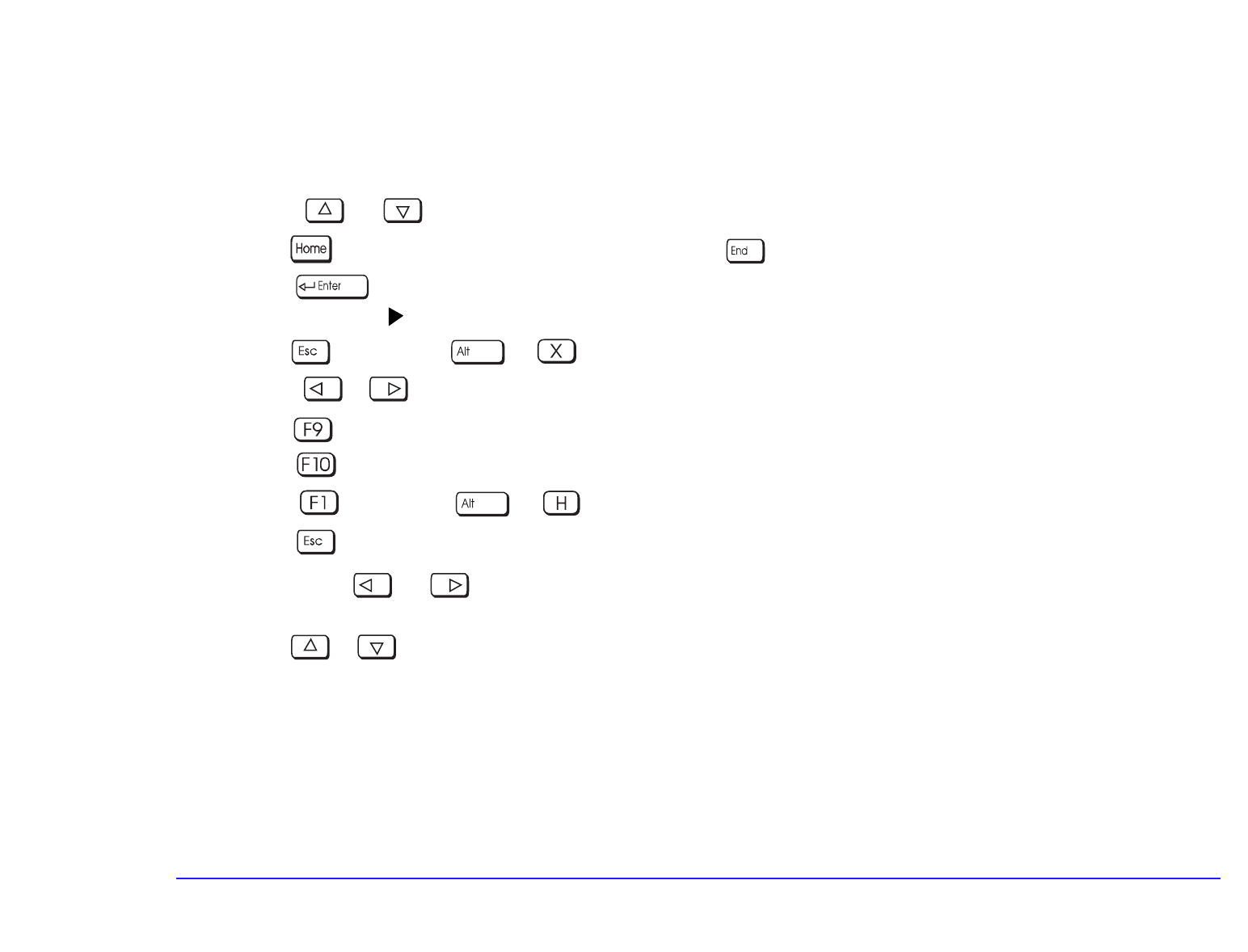

Funções Dentro do Programa Setup

As seguintes funções importantes estão disponíveis ao utilizar o programa Setup.

•As setas ou podem ser usadas para selecionar campos dentro do menu atual.

•A tecla move o cursor até o item superior, e a tecla move o cursor até o item inferior no menu atual.

•A tecla exibe um submenu para itens de menu marcados com uma

seta para a direita sólida.

•A tecla ou as teclas + permitem que você saia de um submenu.

•As setas e selecionam menus da barra de menus.

•A tecla carrega valores padrão instalados na fábrica.

• A tecla salva e sai do programa Setup.

• A tecla ou as teclas + exibem a tela de ajuda geral.

• A tecla sai da tela de ajuda geral.

A pressão das setas ou dentro de uma tela principal de um menu levará até a próxima opção no menu. No

entanto, se você estiver em uma tela de submenu e pressionar estas setas, você permanecerá na mesma tela.

Use as setas e para passar pelos itens na tela de ajuda geral.

2 Sobre o Seu BIOS

O Programa HP Setup

Prioridade de Dispositivos de Inicialização

É possível selecionar a ordem dos dispositivos com os quais o BIOS tenta inicializar o sistema operacional. Durante o

POST, se o BIOS não tiver êxito na inicialização de um dos dispositivos, ele passará ao próximo na lista de Prioridade de

Dispositivos de Inicialização até que seja encontrado um sistema operacional. O dispositivo de inicialização padrão é a

unidade de disco flexível. Para acelerar o processo de inicialização, você poderá definir o disco rígido como dispositivo

padrão de inicialização. Se precisar fazer a inicialização a partir de um disco flexível, será necessário redefinir a unidade

de disco flexível como dispositivo padrão de inicialização.

A Prioridade de Dispositivo de Inicialização pode ser alterada por meio do menu Boot. Use as setas ou

para mover-se pela borda superior da barra principal de menus até o local apropriado. O item é então destacado e exibe

as opções de inicialização disponíveis.

Para selecionar o dispositivo de inicialização, use a setas e e pressione a tecla para mover o dispositivo

para cima na lista, ou a seta para movê-lo para baixo na lista.

Alteração da Prioridade de Dispositivos de Inicialização para a inicialização atual:

É também possível alterar a ordem de inicialização somente para a inicialização atual. Para fazer isto, pressione

enquanto aparecem o logotipo e a mensagem Press <F2> to enter SETUP durante a inicialização do sistema. Isto

exibe o POST antes de exibir o Boot Menu. No Boot Menu, use as setas e para selecionar o dispositivo do qual

o sistema deve inicializar-se, e depois pressione . O computador então tenta inicializar-se a partir da unidade

selecionada.

Main Power Advanced Security Exit Boot

2 Sobre o Seu BIOS

O Programa HP Setup

Gravação de Alterações e Saída do Programa Setup

Depois de ter feito todas as alterações desejadas, será possível salvá-las e sair do programa de Configuração.

1Pressione a tecla para entrar no menu Exit.

2Selecione Sair, Salvando Alterações para salvar as alterações e sair do Setup.

O computador será automaticamente reinicializado. Se você definir uma Senha, o computador exibirá a orientação de

ligação de força. Digite a Senha do Usuário para usar o computador.

2 Sobre o Seu BIOS

Proteção do Seu Computador

Restrição do Acesso ao Seu Computador - Definição de uma Senha

Definição de uma

senha

Defina uma senha para proteger a configuração do computador, impedindo o acesso aos menus do programa Setup. O

acesso pleno aos menus do programa Setup só será possível com a utilização de sua senha. Para definir uma senha:

1Inicie o programa Setup. Consulte “O Programa HP Setup” na página 27.

2Selecione o grupo de menus Security, e selecione o item “Definir Senha”.

3Ser-lhe-á solicitado que digite duas vezes uma senha. Tenha o cuidado de salvar as alterações antes de sair do programa

Setup.

Senha ao

inicializar

A ativação da digitação de uma senha ao inicializar proporciona uma solicitação de senha ao ligar a força, evitando a inicialização

ou utilização do computador durante sua ausência. A senha é digitada quando for concluído o POST, antes do computador

concluir o seu procedimento normal de inicialização. O recurso de Senha ao Inicializar só pode ser ativado se uma senha já

tiver sido definida. É de notar que esta opção de senha não tem ligação com o seu sistema operacional Windows.

Para ativar uma Senha ao Inicializar:

1Inicie o Programa Setup.

2Selecione o grupo de menus Security, e depois ative o item “Senha ao Inicializar”.

3Tenha certeza de salvar suas alterações antes de sair do programa Setup.

Obs.: É recomendado que você defina uma senha que seja fácil de lembrar.

Obs.: Após três tentativas sem êxito, o computador será desativado. Neste caso, desligue o computador e torne a ligá-lo, e

digite a senha correta. Se você se esqueceu da senha, será necessário limpar a configuração do CMOS. Consulte

a página 37 para obter uma explicação de como limpar o CMOS.

2 Sobre o Seu BIOS

Gerenciamento de Energia no BIOS

Se o computador permanecer inativo durante um tempo predefinido, o BIOS do sistema sairá do Modo de Energia

Máxima e entrará no Modo Suspenso a fim de reduzir o consumo de energia elétrica.

No Modo Suspenso, são interrompidos os gráficos, o processador e os discos rígidos. Qualquer evento do usuário, tal

como movimento do mouse ou atividade no teclado, fará com que o sistema volte ao Modo de Energia Máxima dentro de

poucos segundos.

Outros eventos também podem acordar o sistema: um despertador periódico (para backup programado), um toque de

um modem externo, um sinal de IRQ enviado por uma placa de expansão (modem, placa de rede, etc.).

Para personalizar a configuração do gerenciamento de energia por meio do programa HP Setup, use as teclas ou

para mover-se pela borda superior da barra principal de menus até o Menu Power. O item então será destacado e

aparecerão as opções disponíveis para o gerenciamento de energia.

Será possível definir o tempo de espera até que o sistema automaticamente entre no Modo Suspenso, assim como

especificar os eventos que farão com que o sistema se desperte.

Na maioria dos casos, os valores padrão devem servir. No entanto, você talvez deseje configurar os IRQs que devem ser

monitorados conforme os componentes do seu sistema (placas de rede ou modem adicional ...). Para tal, selecione o

campo >IRQ Activity Monitoring (Monitoração de Atividade de IRQ).

Main Advanced Security ExitBootPower

Obs.: O Windows pode fornecer-lhe uma lista de IRQs usados por todos os componentes do sistema: clique com o botão

direito do mouse sobre o ícone Meu Computador, selecione Propriedades, selecione a guia Gerenciador de

Dispositivos e depois clique Propriedades. Aparecerá a lista de IRQs usados.

2 Sobre o Seu BIOS

Verificação da Configuração

É recomendado que você verifique a configuração do seu computador cada vez que você instala, remove ou atualiza

acessórios. Para examinar a configuração atual do computador, pressione a tecla imediatamente após ligar o

computador ou enquanto estiver exibido o logotipo do computador durante o POST.

A tela POST baseada em texto substitui o logotipo do computador, e exibe os componentes e dispositivos do sistema.

Pressione a tecla Pause/Break para “paralisar” a tela. Depois de ter lido a tela POST, pressione qualquer tecla para

continuar. Depois que a tela POST tenha desaparecido, aparece o Boot Menu.

Você pode optar por sair do menu, pressionando a tecla , ou entrar no Boot Menu para modificar o dispositivo para

a inicialização atual. O procedimento para modificar a prioridade do dispositivo atual de inicialização está descrito em

“Alteração da Prioridade de Dispositivos de Inicialização para a inicialização atual:” na página 29

2 Sobre o Seu BIOS

Mensagens de Advertência e o Auto-Teste ao Ligar a Força (POST)

Ao ligar a força no seu computador, o BIOS toma controle da máquina e testa e inicializa o hardware em preparação para

o carregamento do sistema operacional no computador. Este procedimento é conhecido como POST.

Códigos de Bipes

Se ocorrer um erro no terminal durante o POST, o sistema emitirá um código de bipes antes de tentar exibir o erro. Os

códigos de bipes são úteis para a identificação do erro quando o sistema não puder exibir as mensagens de erro.

A seguinte tabela é uma lista de códigos de bipes emitidos para erros do terminal.

Padrão dos Bipes Código

Numérico Descrição

B4h Isto não indica um erro

Existe um curto bipe antes da inicialização do sistema

16h Falha de soma de verificação do ROM de BIOS

20h DRAM falha no teste de renovação

22h 8742 Falha do teste da controladora do teclado

2Ch RAM falha na linha do endereço

2Eh Falha de RAM nos bits de dados no byte inferior do

barramento de memória

30h Falha de RAM nos bits de dados no byte superior do

barramento de memória

46h Falha na verificação do aviso de copyright do ROM

2 Sobre o Seu BIOS

Mensagens de Advertência e o Auto-Teste ao Ligar a Força (POST)

58h Falha no teste de interrupções inesperadas

98h Falha na configuração do vídeo ou nenhuma placa instalada

Falha de soma de verificação de ROMs de opção

Padrão dos Bipes Código

Numérico Descrição

2 Sobre o Seu BIOS

Como Recuperar Quando Houver Problemas

Falha na Inicialização do Sistema

Se você fez alguma modificação no programa Setup, e se houver uma falha de inicialização do sistema, você deve fazer o

seguinte:

1Reinicialize o computador, e pressione quando aparecer Press <F2> to enter SETUP ao pé da tela. Devolva

as definições que você modificou aos valores da sua configuração original, salve-as e saia do programa Setup, e então

continue com a inicialização do sistema.

2Se o sistema ainda não conseguir inicializar-se, reinicialize o computador, entre no programa Setup e pressione a tecla

. Esta ação carregará os valores padrão do programa Setup para fazer a recuperação. No entanto, ao fazer isto, você

perderá todas as definições personalizadas no programa Setup. Estes valores terão que ser redefinidos.

Se você tiver problemas com POST mensagens de erros, provavelmente será melhor limpar os valores atuais da memória

de configuração e voltar aos valores padrão originais. Consulte “Como Limpar a Configuração do CMOS” a seguir para

obter detalhes sobre como fazer isto.

Senha incorreta ao Ligar a Força

Após três tentativas sem êxito de digitar a senha correta na opção Senha ao Inicializar, o seu computador será

desativado. Neste caso, desligue o computador e torne a ligá-lo, e digite a senha correta. Se você se esquecer da senha,

será necessário limpar a configuração do CMOS. Consulte “Como Limpar a Configuração do CMOS” a seguir para obter

detalhes sobre como fazer isto.

Obs.: A HP recomenda enfaticamente que você anote quaisquer alterações à configuração do sistema e que guarde as

anotações em lugar seguro. Se tiver alguma dúvida sobre como usar o programa HP Setup, consulte o seu

revendedor para obter ajuda.

2 Sobre o Seu BIOS

Como Recuperar Quando Houver Problemas

Como Limpar a Configuração do CMOS

A memória CMOS armazena informações, tais como a configuração do seu computador, as quais são preservadas ao desligar

o computador. Você só terá que limpar o CMOS se a configuração armazenada na memória for danificada ou se você tiverse

esquecido da senha do sistema. Um jumper colocado nos pinos 1 e 2 impede alterações à configuração do CMOS.

A tabela a seguir mostra as seguintes configurações de pinos:

Para limpar a configuração:

1Desligue o computador. Desligue o cabo de alimentação do computador da tomada elétrica. Desconecte quaisquer

periféricos ligados ao computador.

2Remova a tampa do computador (Consulte “Remoção e Reposição da Tampa” na página 44 para obter ajuda).

3Coloque o jumper nos pinos 2 e 3 (Consulte a página 10 para saber o local do jumper na placa do sistema) para limpar

o CMOS.

4Espere alguns segundos, e recoloque o jumper nos pinos 1 e 2 para reativar a configuração.

5Coloque novamente a tampa. Ligue novamente o cabo de alimentação na tomada elétrica e quaisquer periféricos ao

computador.

6Ligue o computador. Para definir uma nova senha do sistema, será necessário executar o programa Setup.

Função do Jumper Pinos Descrição

Definição padrão 1 - 2 O jumper nestes pinos impede qualquer alteração da configuração do CMOS.

Consulte a página 10 para saber a posição do jumper na placa do sistema.

Limpar o CMOS 2 - 3

Coloque o jumper nestes pinos para limpar o CMOS. Só será necessário deixá-

lo instalado durante alguns segundos. Caso contrário, você corre o risco de

descarregar a bateria.

Nota O CMOS só será limpo se o computador for desligado da tomada elétrica.

2 Sobre o Seu BIOS

Como Recuperar Quando Houver Problemas

Atualização e Acréscimo de Acessórios

3 Atualização e Acréscimo de Acessórios

Por Que Atualizar?

O seu computador utiliza algumas das tecnologias mais avançadas para atingir um desempenho extraordinário. Caso

necessário, o desempenho pode ser aprimorado ainda mais, graças ao design atualizável deste computador.

Memória

principal

A memória principal é a área de trabalho do computador. É nesta área de trabalho que o processador armazena todo o

trabalho em andamento. É possível aumentar o tamanho desta área de trabalho adicionando-se mais memória.

Para obter maiores informações sobre o acréscimo de memória principal, consulte “Atualização da Memória Principal” na

página 47.

Memória de

vídeo

A memória de vídeo armazena tudo que se vê na tela do computador. Para poder proporcionar uma imagem sólida na tela,

a imagem da tela precisa ser continuamente renovada. O sistema gráfico do computador usa a imagem armazenada na

memória do vídeo para renovar a tela. O aumento na quantidade de memória de vídeo permite resoluções mais altas, taxas

mais altas de renovação e maior número de cores para as resoluções existentes, o que aprimora e acelera os aplicativos

que utilizam muito as capacidades gráficas.

Para saber mais sobre como aumentar a memória do vídeo, consulte “Atualização de Memória de Vídeo” na página 51.

Placas de

expansão

Uma placa de expansão ou de acessório é um componente que geralmente acrescenta alguma função especializada ao seu

computador. Por exemplo, a instalação de uma placa de rede, junto com o software e cabos necessários, proporciona uma

conexão para o computador em uma rede.

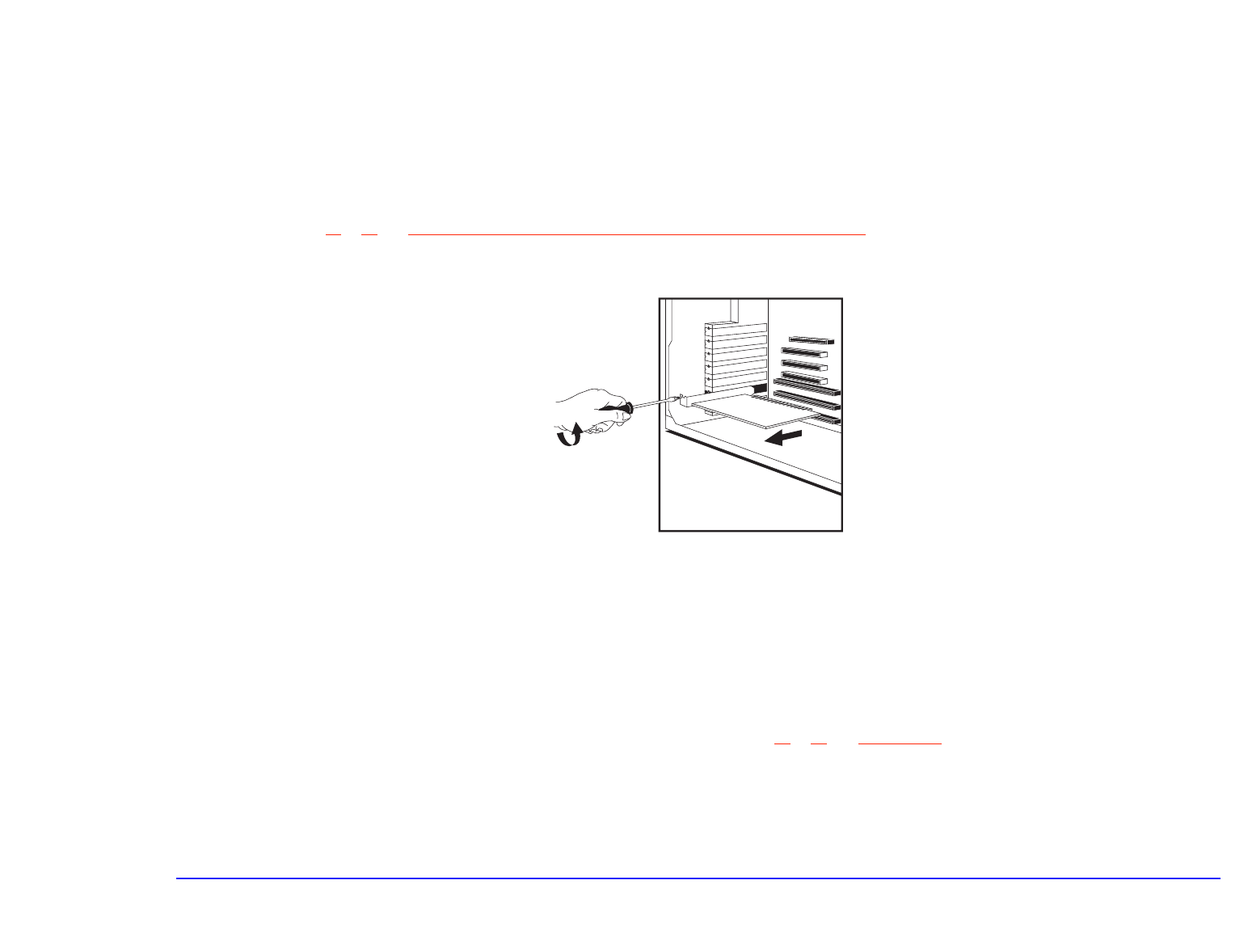

Para saber mais sobre a instalação de placas de expansão, consulte “Acréscimo de Placas de Expansão” na página 59.

Dispositivos de

armazenagem

Um dispositivo de armazenagem é um dispositivo que armazena software (por exemplo, aplicativos, programas, o sistema

operacional, dados, e assim por diante). As unidades de disco rígido, unidades de CD-ROM, unidades de fita, unidades Zip,

e unidades de disco flexível são exemplos de dispositivos de armazenagem.

Para saber mais sobre a instalação de dispositivos de armazenagem, consulte “Instalação de Dispositivos de

Armazenagem” na página 65.

3 Atualização e Acréscimo de Acessórios

Por Que Atualizar?

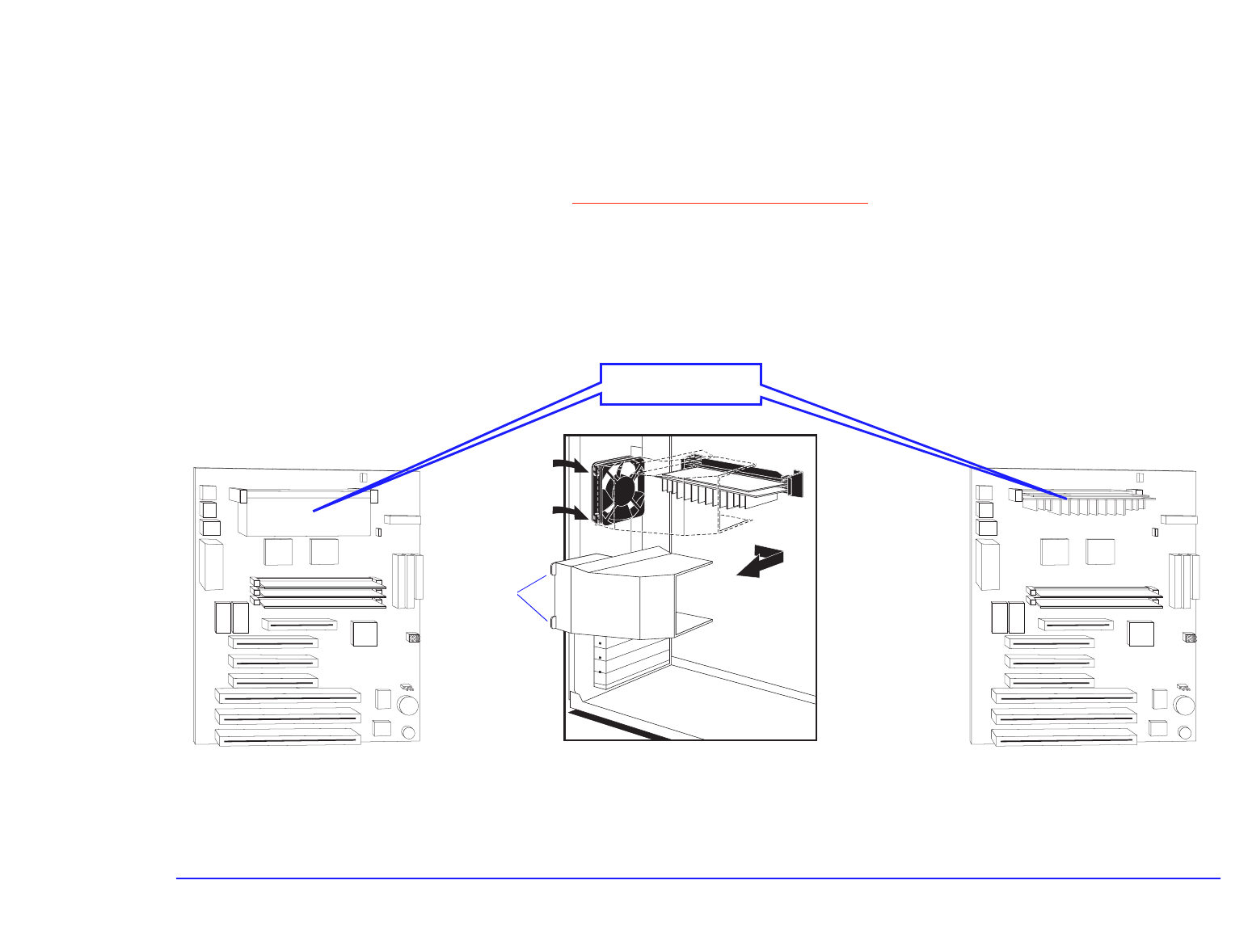

Processador O processador é o chip principal dentro do computador. Ele pode ser considerado o “cérebro” do computador. Ele pode

ser substituído por uma unidade mais moderna para oferecer maior funcionalidade aos aplicativos que utilizam muito o

processador.

Para saber mais sobre a instalação de um processador mais moderno, consulte “Atualização de um Processador” na

página 54.

3 Atualização e Acréscimo de Acessórios

Por Que Atualizar?

Atualizações e Acessórios que Você Pode Instalar

Compartimento de Dispositivo de Acesso-Frontal

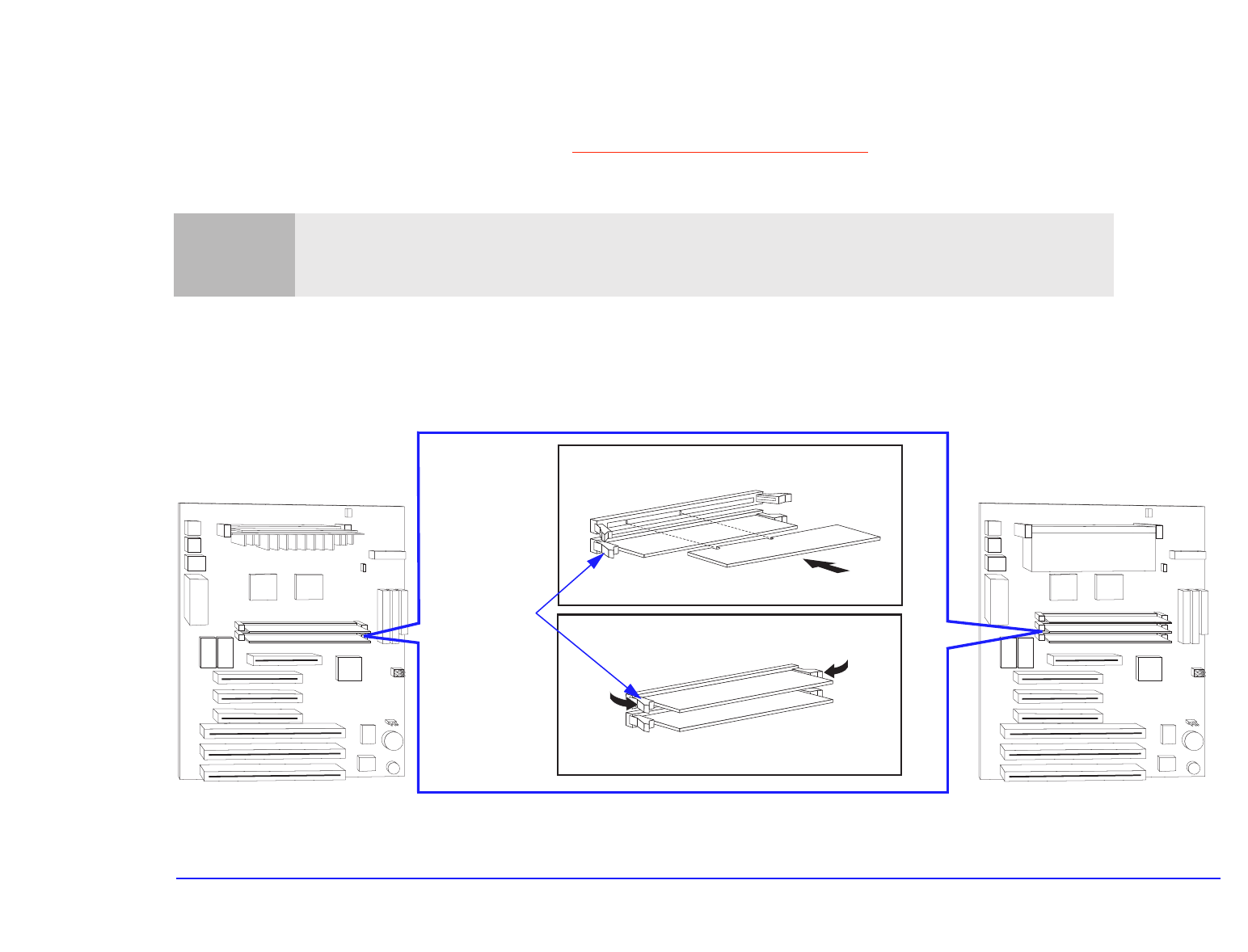

Módulos de Atualização

da Memória Principal†

16 MB, 32 MB, 64 MB

ou 128 MB

Moldura da Frente

Bateria

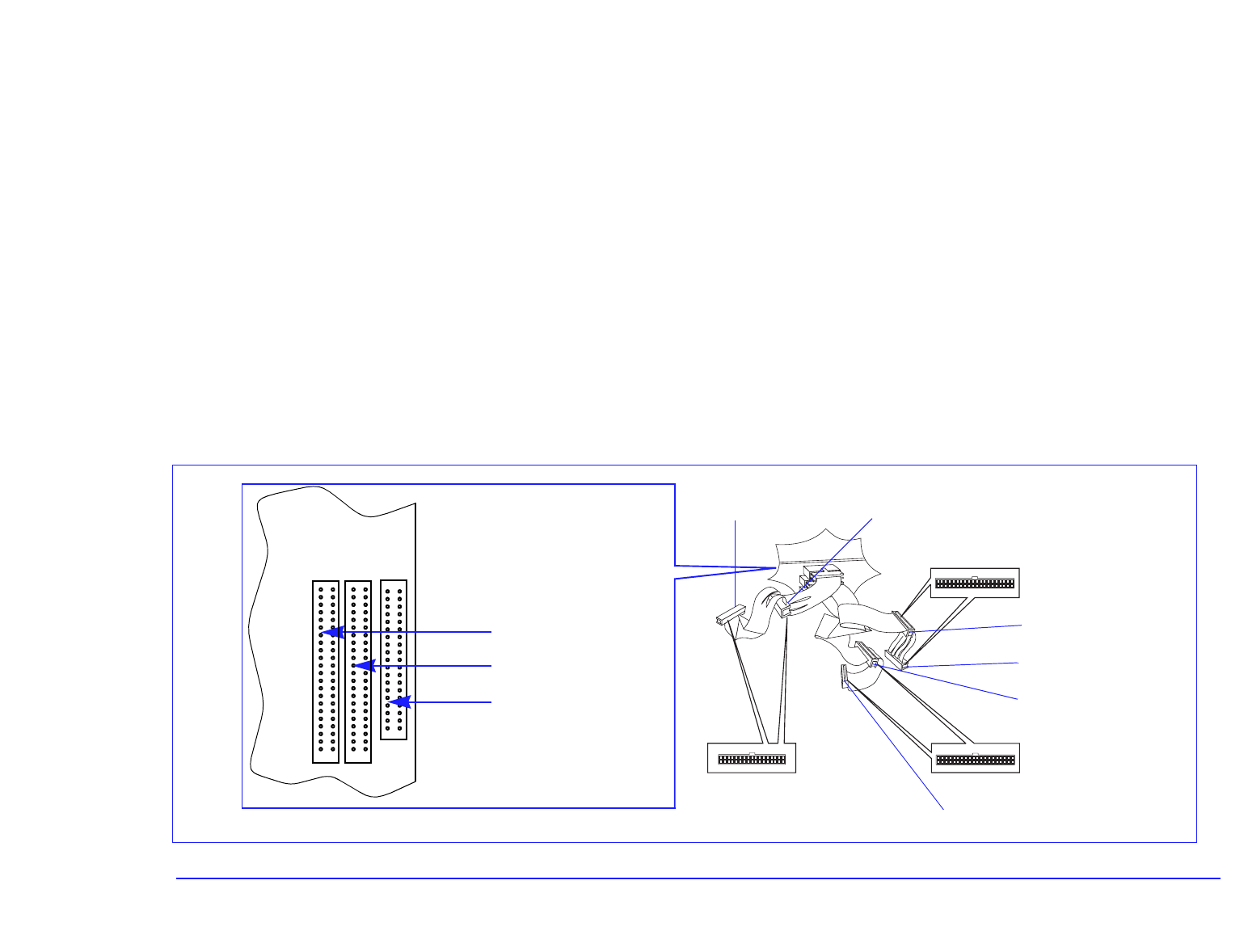

Conectores IDE e para

Unidades de Disco

Flexível

Atualização do

Processador

Slot de Vídeo AGP

Slots para Placas de

Expansão

Flash do BIOS

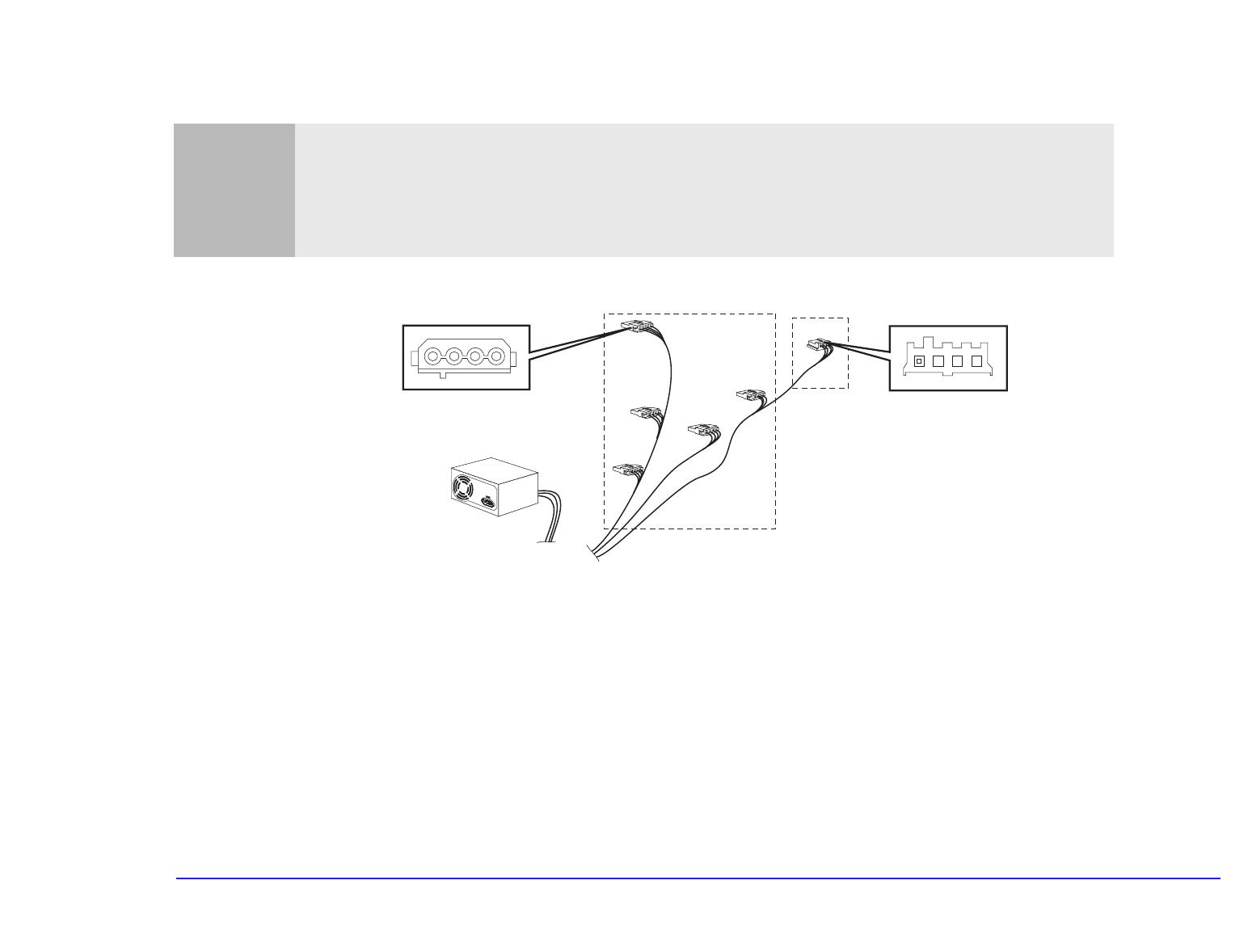

Conector de Alimentação

· Caixa para Unidade CD-ROM

· Espaço para Acessório de 5,25”

· Espaço para Unidade de Disco Rígido ou Flexível de 5,25”

· Unidade de Disco Flexível de 3,5” (Unidade A)

· Espaço para Segunda Unidade de Disco Flexível,

Zip ou de Fita de 3,5”

Placas de Expansão

Por exemplo, uma placa de som

Conector do Ventilador no Chassis

Módulos de Atualização

da Memória Principal†

16 MB, 32 MB ou

64 MB

Bateria

Conectores IDE e para

Unidades de Disco

Flexível

Slot de Vídeo AGP

Slots para Placas de

Expansão

Flash do BIOS

Conector do Ventilador

no Chassis

Conector de Alimentação

Atualização do Processador*

†Os soquetes aparecem lotados.

Soquetes vazios na placa do

sistema do seu computador

indicam que é possível

modernizar (atualizar).

O seu computador tem somente uma das placas

de sistema mostrada

Procure o revendedor para obter os números de peça dos acessórios HP

*O processador nesta placa de sistema pode ser diferente da exhibida

3 Atualização e Acréscimo de Acessórios

Atualização do BIOS

O que é o BIOS? Para ver uma descrição do BIOS, consulte “O BIOS no Seu Computador” na página 26.

Por que atualizar

o BIOS?

A Hewlett-Packard melhora continuamente o BIOS nos seus computadores, com a introdução de novos recursos e maior

eficiência. Você, portanto, pode manter o seu computador atualizado ao instalar uma versão mais moderna do BIOS.

Como posso

atualizar o BIOS?

Para atualizar o BIOS do seu sistema, faça um download do utilitário de BIOS apropriado do nosso WEB site de suporte:

http://www.hp.com/go/smallbizsupport

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Remoção e Reposição da Tampa

Será necessário remover a tampa do computador para instalar acessórios ou para obter acesso aos jumpers de

configuração do sistema.

Remoção da

tampa

1Desligue o computador e o monitor, e desconecte todos os cabos de alimentação e cabos de telecomunicações.

2Caso necessário, destrave a tampa por meio da chave no painel de trás. Remova os quatro parafusos na parte de trás

do computador.

Advertência Por segurança, jamais remova a tampa do computador sem primeiro desligar o cabo de alimentação, assim

como quaisquer conexões a uma rede de telecomunicações. Sempre reponha a tampa antes de tornar a ligar

os cabos ao seu computador.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

3Puxe a tampa 1,5 cm para trás e levante-a completamente para fora do chassis do computador.

Reposição da

tampa

1Verifique se instalou todos os acessórios e se os cabos internos estão ligados corretamente e encaminhados de maneira

segura (por exemplo, não deixe que interfiram com a tampa ao repô-la).

2Baixe a tampa por cima do computador. Posicione a tampa de modo que exista um espaço de 1,5 cm entre a borda

anterior da tampa e a moldura da frente.

3Segurando a tampa conforme indicado, levante a tampa aproximadamente 1 cm até que se ouça um estalido, e depois

baixe a tampa. As abas metálicas no fundo da tampa agora devem estar engatadas no chassis do computador.

1,5 cm

❶

❷

❸

Em alguns computadores, as posições dos parafusos podem ser mais altas do que o que está sendo mostrado.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

4Empurre a tampa para a frente até que se encontre com a moldura da frente. Fixe a tampa no lugar ao recolocar os

quatro parafusos no painel de trás. Cado necessário, trave a tampa por meio da chave fornecida.

5Recoloque os cabos de alimentação e quaisquer cabos de telecomunicações. Ligue o monitor e o computador.

1,5 cm

1 cm

❷

❸

❹

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Atualização da Memória Principal

Quanta memória

principal possui o

meu computador?

A quantidade de memória principal que o seu computador possui depende do seu modelo. Para ver quanta memória está

instalada no seu computador, clique com o botão direito do mouse sobre o ícone Meu Computador na área de trabalho, e

depois clique Propriedades no menu suspenso.

Por que adicionar

memória

principal?

Com o acréscimo de memória é possível melhorar consideravelmente o desempenho do seu computador. Se o seu

computador não possuir memória suficiente, ele usará espaço no disco rígido como memória virtual, um fato que permite

que os aplicativos muito grandes se executem, mesmo que a memória física não seja suficientemente grande. A memória

virtual, no entanto, funciona 200 vezes mais lentamente que a memória principal.

A quantidade de memória principal necessária no seu computador depende do sistema operacional e dos aplicativos que

você utiliza. Você poderá precisar de mais memória se você utilizar aplicativos que consomem muita memória (por

exemplo, aplicativos de processamento de imagens e de editoração eletrônica) ou se você executar vários aplicativos

simultaneamente.

Quantamemória

principal posso

acrescentar?

O seu computador é capaz de suportar até 192 MB de memória principal, usando os soquetes do módulo de memória da

placa do sistema. Dependendo do computador, pode haver dois ou três módulos de memória.

•Se o seu computador tiver dois soquetes de módulo de memória, pode-se usar SDRAMs não- ECC de 16 MB, 32 MB,

64 MB e 128 MB.

•Se o seu computador tiver três soquetes de módulo de memória, pode-se usar SDRAMs não- ECC de 16 MB, 32 MB e

64 MB.

O acréscimo de

memória sempre

melhora o

desempenho?

Se o seu computador já possui memória suficiente para seus aplicativos, a instalação de mais memória não melhorará o

seu desempenho.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Instalação de Módulos de Memória Principal

1Remova a tampa do computador (consulte “Remoção da tampa” na página 44).

2Em uma mesa, vire o computador de lado, com a placa do sistema mais próxima à superfície da mesa.

3Segure o módulo de memória pelas bordas. Insira o módulo de memória no conector a um ângulo de 90o com relação à

placa do sistema (o módulo só cabe no soquete quando orientado corretamente).

4Empurre firmemente o módulo de memória completamente para dentro do conector até que as abas de retenção se

assentem na sua posição travada.

Cuidado A eletricidade estática pode danificar os componentes eletrônicos. Desligue todos os equipamentos. Não permita que

sua roupa toque no acessório. Para neutralizar a eletricidade estática, coloque a bolsa do acessório em cima do

computador ao remover o acessório da bolsa. Manipule o acessório o mínimo possível e com cuidado.

❸

Placa do Sistema

Presilhas de

Retenção

❹

Placa do Sistema*

*O processador nesta placa de sistema pode ser diferente da exibida.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

5Se for necessário remover um módulo de memória, por exemplo, para substituir um módulo existente, consulte

“Remoção de um módulo de memória” a seguir.

6Instale outros acessórios antes de devolver o computador à sua posição normal, recolocar a tampa e tornar a ligar os

cabos de alimentação e cabos de telecomunicações.

7Ligue o monitor e depois ligue o computador.

8Dentro do Windows, verifique se a nova memória foi reconhecida: clique com o botão direito do mouse sobre o ícone

do Meu Computador na área de trabalho, e depois clique Propriedades no menu suspenso.

Resolução de

problemas

❒Se a nova memória não for reconhecida, verifique se você seguiu corretamente o procedimento de instalação conforme

descrito acima.

❒Se houver erros indicados durante a rotina de partida do computador, pressione para ver o(s) erro(s) e tome as

medidas necessárias. Se você tiver alguma dúvida sobre como usar o programa Setup, consulte o revendedor para obter

ajuda.

❒Se não for possível inicializar corretamente o computador, remova a memória e tente novamente. Se o computador se

inicializar sem a nova memória instalada, é possível que haja um problema com a nova memória.

❒Se você tiver qualquer outro problema como resultado da instalação nova, e se o seu computador tiver o

Centro HP Brio, consulte os recursos de suporte para obter mais ajuda.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Remoção de um

módulo de

memória

Se for necessário remover um módulo de memória principal, solte as abas de retenção nas duas extremidades do soquete.

Esta ação extrai o módulo do soquete. Segure o módulo de memória pelas bordas e levante-o para fora da placa do sistema.

Solte as abas

de retenção

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Atualização de Memória de Vídeo

Quanta memória

de vídeo possui o

meu computador?

A quantidade de memória de vídeo que possui o seu computador depende do modelo em particular que você possui. Para

saber quanta memória de vídeo existe instalada, selecione o ícone Vídeo no Painel de Controle e clique na guia

Informações.

Por que aumentar

a memória de

vídeo?

Você deve aumentar a quantidade de memória de vídeo se quiser aumentar a resolução do seu monitor ou o número de

cores que podem ser exibidas.

Por exemplo, com 1 MB é possível ter até 65 K cores com uma resolução de tela de 800 x 600 (o valor padrão). Se você

aumentar a resolução até 1024 x 768, você terá somente 256 cores disponíveis, o que resultará em uma imagem trêmula

e não ergonômica. Neste caso, será necessário ter 2 MB de memória de vídeo para manter as cores e taxa de renovação

aceitáveis.

Quanta memória

de vídeo posso

adicionar?

Se o seu computador tiver 2 MB de memória de vídeo na placa do sistema, não será possível aumentá-la (a menos que

utilize uma placa de vídeo separada, tal como uma placa de vídeo AGP).

Se o seu computador tiver uma placa de vídeo AGP equipada de 4 MB de memória de vídeo, será possível aumentar a

memória até 8 MB com a instalação de um módulo de memória de vídeo.

Obs.: Se você instalar uma placa de vídeo AGP, a memória de vídeo na placa do sistema (caso exista) não estará mais

disponível. Os 2 MB de memória de vídeo na placa do sistema não são somados ao total de memória de vídeo

disponível.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Instalação de Memória de Vídeo em uma Placa de Vídeo AGP

1Remova a tampa do computador (consulte “Remoção da tampa” na página 44).

2Sobre uma mesa, vire o computador de lado, com a placa do sistema mais próxima à superfície da mesa.

3Remova cuidadosamente a placa do slot de placa de expansão AGP. Segure a placa pelas bordas. Não entorte a placa.

Com seus componentes virados para cima, coloque a placa sobre uma superfície limpa, lisa, sólida e livre de estática.

Se você tiver alguma dúvida sobre como remover uma placa de expansão, consulte “Remoção de uma Placa de

Expansão” na página 64

4Instale o módulo de upgrade de memória de vídeo no soquete de upgrade.

5Reponha a placa de vídeo AGP no computador. Insira cuidadosamente a placa novamente no slot de expansão. Empurre

firmemente a placa para dentro do slot. Certifique-se de que a placa se encaixe completamente no slot e que não toque

em qualquer componente de outras placas. Fixe a placa de vídeo AGP. A maneira de instalar uma placa de expansão é

tratada na página 61.

6Instale qualquer outro acessório antes de devolver o computador à posição normal e repor a tampa. Ligue novamente

todos os cabos e o cabo de alimentação.

7Ligue o monitor e depois ligue o computador.

8No Windows, mude a resolução e o número de cores exibidas no monitor. Para fazer isto, clique o botão direito do mouse

sobre a área de trabalho, e em seguida clique Propriedades, depois selecione a guia Configurações.

Cuidado A eletricidade estática pode danificar os componentes eletrônicos. Desligue todos os equipamentos. Não permita que

a sua roupa toque no acessório. Para neutralizar a eletricidade estática, coloque a bolsa do acessório em cima do

computador ao remover o acessório da bolsa. Manipule o acessório o mínimo possível e com cuidado.

Obs.: Se for necessário usar um driver de vídeo especial para o seu aplicativo, é possível que lhe seja solicitado inserir

o CD-ROM ou disco flexível que contenha o driver.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Resolução de

problemas

❒Se a nova memória não for reconhecida, verifique se você seguiu corretamente o procedimento de instalação descrito

acima.

❒Se houver erros durante a rotina de partida do computador, pressione para ver o(s) erro(s) e tome as medidas

necessárias. Se você tiver alguma dúvida sobre como usar o programa Setup, consulte o seu revendedor para obter

ajuda.

❒Se não for possível inicializar corretamente o seu computador, remova a memória e tente novamente inicializar o

computador. Se o computador se inicializar sem problemas, pode ser que exista um problema com a nova memória.

❒Se houver qualquer outro problema como resultado da atualização, e se o seu computador possuir o Centro HP Brio,

consulte o recurso de suporte para obter mais ajuda.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Atualização de um Processador

Por que

modernizar o

processador?

A velocidade com que um processador pode realizar tarefas é determinada pela velocidade interna do processador; quanto

maior a velocidade interna, mais rápida será a realização das tarefas. A substituição do processador por um que possua

uma velocidade interna maior melhorará o desempenho do seu computador.

Qual é o

processador mais

rápido que posso

instalar?

Processadores novos, mais rápidos, sempre estão sendo criados. Consulte o revendedor para saber qual é o processador

mais rápido que pode ser instalado no seu computador. Mais informações sobre a atualização do seu processador

encontram-se em:

http://www.hp.com/go/smallbizsupport

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Instalação de um Novo Processador

O tipo de processador no seu computador depende do tipo de placa de sistema. Os dois tipos estão exibidos abaixo.

Remoção do

processador

antigo

1Remova a tampa do computador (consulte “Remoção da tampa” na página 44).

2Sobre uma mesa, vire o computador de lado, com a placa do sistema mais próxima à superfície da mesa.

3Remova o guia de fluxo de ar que cobre o porcessador: abra as presilhas de retenção em cima do guia de fluxo de ar,

deslize-a para trás para que se libere do ventilador e retire-o do computador.

Placa do Sistema

Presilhas de

Retenção

Placa do Sistema

Processador e Soquete

do Processador

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

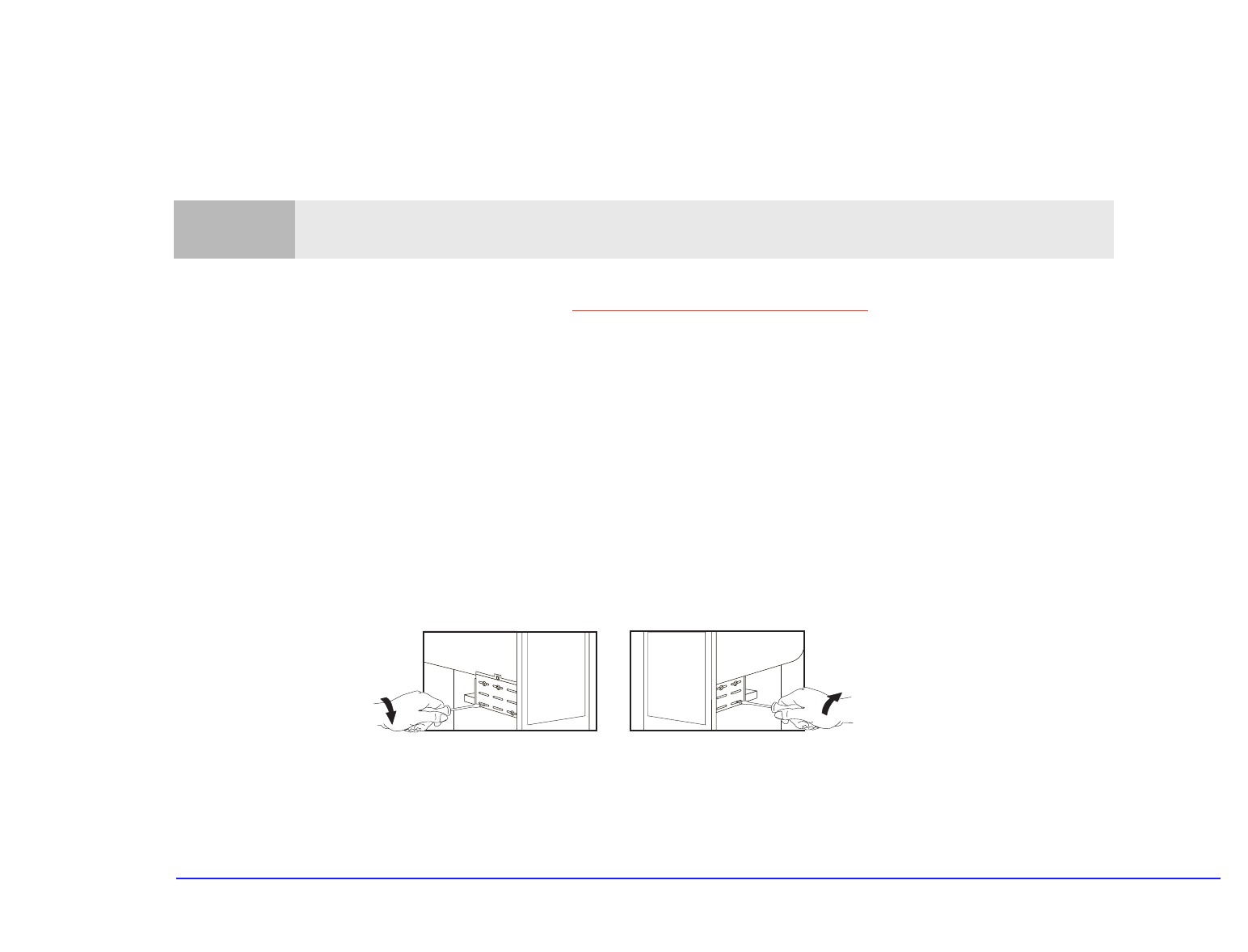

4Aperte as abas de cada lado do processador e puxe cuidadosamente o processador para fora da placa do sistema.

Instalação do

novo processador

1O tipo de processador depende da placa de sistema do computador.

•Se o processador do computador for aquele mostrado na figura ❷, então é preciso assegurar que os clipes estejam

apontando para fora antes de inserir o processador.

2Insira o novo processador para dentro do soquete do processador e empurre levemente até que entre no lugar com um

leve estalido (o processador pode ser inserido de só uma maneira).

❶

❷

❶

❷

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Configuração da

placa do sistema

para o tipo do

processador

Faça a configuração dos jumpers da placa do sistema (ou bloco de jumpers).

O seguinte diagrama apresenta o local, na placa do sistema, dos jumpers utilizados na configuração do computador para

comportar o novo processador. Se você tiver qualquer dúvida se deve ou não alterar a configuração dos jumpers, consulte

o revendedor.

Taxa do Clock da CPU (J23):

Conclusão da

instalação

1Coloque novamente o guia de fluxo de ar que cobre o processador. Verifique se o cabo do Ventilador ainda está ligado

ao Conector do Ventilador do Chassis na placa do sistema.

2Instale os outros acessórios antes de devolver o computador à posição normal, para depois repor a tampa e ligar

novamente os cabos de alimentação e de telecomunicações.

3Ligue o monitor e o computador. O computador deve reconhecer o novo processador.

VELOCIDADE DA CPU

CPUCLK Taxa Posição do Jumper

233 MHz 2 / 7 1-2 e 9-10

266 MHz 1 / 4 5-6, 7-8 e 9-10

300 MHz 2 / 9 5-6 e 9-10

333 MHz 1 / 5 7-8 e 9-10

J23

Exemplo de configuração

de jumpers para um

processador de 233 MHz

(caso não seja utilizado um

bloco de jumpers)

Placa do Sistema Conector do Ventilador no Chassis

Obs.: Se o computador estiver equipado com um bloco de jumpers, será necessário trocá-lo por jumpers individuais ao fazer

o upgrade do processador.

3 Atualização e Acréscimo de Acessórios

Atualização do Hardware

Resolução de

problemas

❒Se o novo processador não for reconhecido, a rotina de partida cessará logo depois de ligar o computador. Se isto

acontecer, desligue o computador e verifique se o processador foi instalado corretamente.

❒Se o novo processador ainda não for reconhecido, remova-o e coloque novamente o processador antigo (não deixe de

restaurar a configuração dos jumpers, caso necessário), e depois reinicialize o computador. Se o computador se iniciar

sem problemas, pode ser que haja um problema com o novo processador.

❒Se houver qualquer outro problema como resultado da atualização, e se o seu computador estiver equipado com o

Centro HP Brio, consulte os recursos de suporte para obter mais ajuda.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Acréscimo de Placas de Expansão

O que é uma

placa de

expansão?

Uma placa de expansão, ou placa de acessório, é um componente que geralmente acrescenta alguma função

especializada em um computador. Por exemplo, a instalação de uma placa de rede poderá, junto com o software e cabos

necessários, fazer a conexão do computador em uma rede.

Existem dois tipos de placas de expansão que você mesmo pode instalar no seu computador: placas ISA e placas PCI. As

placas PCI utilizam o barramento (caminho de informações) PCI do computador, e as placas ISA utilizam o barramento

ISA do computador. O barramento PCI é mais rápido que o barramento ISA.

Quantas placas

de expansão

estão no meu

computador?

Pode-se determinar o número de placas instaladas ao examinar-se a parte de trás do seu computador e contar o número

de slots ocupados. Este é o número de placas de expansão instaladas.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Quantas placas

de expansão

posso instalar?

O seu computador comporta até seis placas (consulte a página 13).

O sistema operacional Windows pode automaticamente reconhecer e configurar várias placas de expansão que você

talvez queira instalar no seu computador. Com outras placas, será necessário instalar um driver, ou executar o assistente

Adicionar Novo Hardware do Windows para ajudar o Windows a reconhecer a placa.

É necessário instalar fisicamente a placa antes de executar o assistente. Consulte a documentação do Windows assim

como a ajuda on-line para obter maiores informações sobre o assistente.

Para as placas de expansão que não sejam Plug and Play (tradicionais), a configuração selecionada pelo Windows poderá

ser diferente daquela recomendada pelo fabricante da placa. Neste caso, as opções para a configuração dos jumpers e do

driver talvez precisem ser alteradas. Consulte o manual que acompanha a placa para obter informações.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Instalação de uma Placa de Expansão

1Remova a tampa do computador (consulte “Remoção da tampa” na página 44).

2Sobre uma mesa, vire o computador de lado, com a placa do sistema mais próxima à superfície da mesa.

3Encontre um slot livre na placa de expansão com o tipo correto de conector (PCI ou ISA). Algumas placas podem

necessitar de lugares determinados, em cujo caso seus manuais devem conter instruções detalhadas do instalação

especial.

4Remova a placa de proteção. Se estiver presa, solte os parafusos nos slots adjacentes. Guarde o(s) parafuso(s) de

retenção.

5Manipule a placa horizontalmente pela borda “superior” e com o conector da placa orientado na direção do conector do

slot. Não entorte a placa. Insira cuidadosamente a placa para dentro do slot e empurre-a firmemente até que se encaixe.

Certifique-se de que o conector da placa se encaixe completamente no conector do slot e que a placa não toque em

componentes de outras placas.

Cuidado A eletricidade estática pode danificar os componentes eletrônicos. Desligue todos os equipamentos. Não permita que

sua roupa toque no acessório. Para neutralizar a eletricidade estática, coloque a bolsa do acessório em cima do

computador ao remover o acessório da bolsa. Manipule o acessório o mínimo possível e com cuidado.

Obs.: Certos modelos talvez estejam equipados com placas de proteção que devem ser removidas com uma chave de fenda.

Para fazer isto, insira a chave de fenda na aba da placa, e empurre para a frente até que se desloque.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

6Fixe a placa com o parafuso de retenção. Caso tenha soltado parafusos em placas adjacentes, não deixe de apertá-los

novamente.

7Instale os outros acessórios antes de devolver o computador à posição normal, para repor a tampa e ligar novamente

os cabos de alimentação e de telecomunicações. Ligue o monitor e o computador.

8Se você acaba de instalar uma placa de expansão Plug and Play, o Windows pode reconhecer e configurar a placa

automaticamente. A caixa de diálogo Novo Hardware Encontrado aparecerá enquanto o Windows carrega o(s)

driver(s) necessários.

Se o Windows não encontrar o driver correto, as seguintes opções aparecerão para a sua seleção:

•Driver padrão do Windows.

(Obscurecida se a placa não for reconhecida pelo Windows.) Se esta opção estiver disponível, selecione-a.

•Driver residente no disco fornecido pelo fabricante.

Se não estiver disponível um driver padrão do Windows, e se você tiver um disco com o driver, selecione esta opção.

Será então necessário inserir o disco e clicar o botão OK.

•Não instalar um driver. O Windows não solicitará mais informações.

Neste caso, a placa será instalada mas não funcionará.

•Selecionar de uma lista de drivers alternativos.

❹❺

❻

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Se você acaba de instalar uma placa de expansão não Plug and Play, ser-lhe-á solicitado que instale o driver ou execute

o assistente Adicionar Novo Hardware do Windows (acessível a partir do Painel de Controle) para ajudar o Windows a

reconhecer e configurar a placa.

Resolução de

problemas

❒Se a nova placa não for reconhecida, verifique se foi seguido corretamente o procedimento de instalação descrito acima.

❒Se houver erros durante a rotina de partida do computador, pressione para ver o(s) erro(s) e tome as medidas

necessárias. Se você tiver alguma dúvida sobre a utilização do programa Setup, consulte o revendedor para obter ajuda.

❒Se você não puder inicializar corretamente o seu computador, remova a placa e tente inicializá-lo novamente. Se o

computador então se inicializar sem problemas, pode ser que haja algum problema com a nova placa.

❒Se houver qualquer outro problema como resultado da nova placa, e se o seu computador estiver equipado com o

Centro HP Brio, consulte os recursos de suporte para obter mais ajuda.

Advertência

da Placa

Fax/Modem

Não tente ligar este produto a uma linha de telefone durante uma tempestade com relâmpagos. Jamais instale

tomadas de telefone em lugares molhados, a menos que a linha de telefone tenha sido desligada na interface da rede.

Jamais toque em fios de telefone sem isolamento, a menos que a linha de telefone tenha sido desligada na interface

da rede. Use cautela ao instalar ou modificar linhas de telefone. Evite a utilização de um telefone (exceto o tipo sem

fio) durante uma tempestade com relâmpagos. Poderá haver o perigo de ser atingido por um raio. Não use o telefone

para informar sobre vazamento de gás nas proximidades do vazamento. Jamais remova ou toque em uma placa de

comunicações sem primeiro remover a conexão à rede telefônica.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Remoção de uma Placa de Expansão

Você talvez precise remover uma placa de expansão para instalar nela algum componente, ou para poder acessar melhor

a placa do sistema.

Remoção de uma

placa

1Siga os passos 1 a 3 da “Instalação de uma Placa de Expansão” na página 61.

2Remova o parafuso que prende a placa. Guarde o parafuso.

3Remova cuidadosamente a placa do seu conector, segurando-a nas extremidades pela borda superior. Se a placa estiver presa,

solte os parafusos dos slots adjacentes. Não entorte a placa. Se você pretende repor a placa mais tarde, observe a sua posição.

4Com os componentes virados para cima, coloque a placa em uma superfície limpa, lisa, sólida e livre de estática. Segure

a placa pelas bordas.

5Instale quaisquer novos acessórios.

6Reponha a placa de expansão, caso necessário (consulte os passos 5 e 6 na página 61). Se você não repuser a placa,

lembre-se de repor a placa protetora do slot.

7Devolva o computador à posição normal e reponha a tampa. Ligue novamente os cabos de alimentação e quaisquer

cabos de telecomunicações. Ligue o monitor e depois ligue o computador.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Instalação de Dispositivos de Armazenagem

Quantos

dispositivos de

armazenagem

possui o meu

computador?

O seu computador vem equipado com uma unidade de disco rígido montada em uma prateleira interna, e uma unidade de

disco flexível de 3,5” acessível pela frente. Poderá também haver uma unidade de CD-ROM instalada.

Por que adicionar

mais dispositivos

armazenagem?

O acréscimo de dispositivos de armazenagem é geralmente necessário quando, por exemplo, precisam ser acessadas

frequentemente grandes quantidades de informações.

É possível instalar outros dispositivos de armazenagem se, por exemplo, você precisar de mais espaço de armazenagem

para os softwares aplicativos.

Quantos

dispositivos de

armazenagem

posso

acrescentar?

O número de dispositivos de armazenamento que você pode adicionar ao seu computador é determinado pelo número de

compartimentos de montagem e pelo número de canais de interface do dispositivo de armazenamento que não estão sendo

utilizados.

O seu computador possui uma unidade de disco flexível de 3,5” e uma unidade de disco rígido de 3,5” ou de 5,25” já

instaladas. Poderá também haver uma unidade de CD-ROM instalada.

Os circuitos eletrônicos dentro do sistema possuem um total de seis canais de interface que podem comportar até seis

dispositivos de armazenagem—dois dispositivos FDD e quatro dispositivos IDE.

Obs.: As unidades de disco fornecidas pela HP talvez estejam munidas de suportes de montagem. Remova qualquer suporte

de montagem da unidade, já que o seu computador não os utiliza. É possível instalar um dispositivo não IDE, tal como

uma unidade SCSI, mas também será necessário instalar uma placa de interface e software para comportá-la.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Cabos dos

dispositivos de

armazenagem

O seu computador possui os seguintes cabos que podem ser utilizados pelos dispositivos de armazenagem:

•Um cabo primário de unidade de disco rígido IDE com dois conectores. Este cabo comporta até duas unidades de disco

rígido IDE, uma das quais já está conectada ao conector Mestre deste cabo.

•Um cabo secundário de unidade de disco IDE com dois conectores. Se já houver uma unidade de CD-ROM instalada,

ela estará ligada ao conector Mestre deste cabo. Se você instalar uma unidade de CD-ROM, ou uma terceira unidade de

disco rígido, ou ambas, faça a(s) conexão(ões) neste cabo.

•Um cabo de unidade de disco flexível. Ele comporta até duas unidades de disco flexível (ou uma unidade de disco flexível e

uma unidade de fita). Uma unidade de disco flexível de 3,5” (unidade A:) já está ligada ao conector Mestre deste cabo.

Conectores da

placa do sistema

Se você adicionar uma unidade de disco flexível, de disco rígido ou de CD-ROM, uma unidade Zip ou uma unidade de fita,

será necessário conectá-la aos cabos de alimentação e de dados. Os conectores são configurados de maneira que podem

ser ligados de uma só maneira. Os cabos de dados aparecem na ilustração abaixo.

Conectores para

dispositivos IDE Primários

Conectores para Unidades de Disco

Flexível de 3,5” ou para Unidades

de Fita

Conectores para

dispositivos IDE

Secundários (Unidades de

CD-ROM, Unidades Zip,

ou Unidades de Disco

Rígido IDE)

FDD Mestre

(Unidade A)

CD-ROM HDD FDD

Placa do Sistema

Conector IDE Secundário

Conector IDE Primário

Conector de Unidade

FDD Escravo

Mestre Secundário

Escravo Secundário

Escravo Primário

Mestre Primário

de Disco Flexível

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Existem dois tipos diferentes de conectores de alimentação:

Se você instalar um dispositivo que exige um conector diferente, o conversor do conector deverá acompanhar o

dispositivo.

Obs.: Se você instalar uma unidade de disco rígido, conectando-a ao cabo no qual está ligada a unidade de CD-ROM, a

unidade de disco rígido precisa estar ligada ao conector Mestre no cabo vindo da placa do sistema e não no conector

Escravo. Se você tiver uma unidade de CD-ROM atualmente ligada ao conector Mestre, será necessário conectar

novamente a unidade de CD-ROM ao conector Escravo do cabo, para depois ligar a nova unidade de disco rígido no

conector Mestre.

Conectores de Alimentação

para Unidades de Disco

Rígido, Unidades de Fita,

Unidades de Disco Flexível de

5,25”, unidades de CD-ROM,

Unidades Zip, e Unidades de

Disco Flexível de 3,5”

Conector de Alimentação

para Unidade de Disco

Flexível de 3,5”

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Instalação de uma Unidade de Disco Rígido Adicional

Consulte o(s) manual(ais) da unidade para ver se será necessário configurar jumpers ou se há um procedimento especial

de instalação que deve ser seguido.

Instalação da

unidade

1Remova a tampa do computador (consulte “Remoção da tampa” na página 44).

2Instale a nova unidade de disco rígido no computador.

•Para uma unidade de disco rígido de 3,5” - monte a nova unidade de disco rígido no compartimento de 3,5” (abaixo

da unidade de disco flexível). Tenha o cuidado de orientar os conectores da nova unidade de disco rígido para a parte

de trás do computador.

•Para uma unidade de disco rígido de 5,25” - monte a nova unidade de disco rígido no compartimento de 5,25”. Tenha

o cuidado de orientar os conectores da nova unidade de disco rígido para a parte de trás do computador.

3Fixe a unidade ao computador por meio dos quatro parafusos fornecidos com a unidade. É necessário inserir dois

parafusos de cada lado da unidade. A utilização de parafusos que não sejam os fornecidos poderá causar danos ao

dispositivo.

Obs.: Se a nova unidade de disco rígido já tiver um suporte de montagem instalado, será necessário removê-lo antes de

poder instalar a unidade no seu computador.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

4Ligue os cabos de alimentação e de dados na parte de trás da unidade. Ambos os conectores têm um formato que

permite a sua conexão de uma só maneira. Use o segundo conector no cabo de dados de unidade de disco rígido.

Consulte “Conectores da placa do sistema” na página 66 para ver uma ilustração dos cabos e conectores.

5Instale os outros acessórios antes de repor a tampa e ligar novamente os cabos de alimentação e de telecomunicações.

6Ligue o monitor e depois ligue o computador.

7Dentro do Windows, verifique se foi reconhecida a nova unidade de disco rígido. Para fazer isto, clique duas vezes o

ícone Meu Computador na área de trabalho, as unidades de disco disponíveis no seu computador aparecem na janela

Meu Computador.

Antes de poder usar a nova unidade de disco rígido, provavelmente será necessário configurar partições e depois

formatar a unidade. Para fazer isto, reinicialize o computador no modo MS-DOS, execute o fdisk para configurar as

partições, reinicialize o computador, e depois formate a nova unidade de dentro do Windows.

Cabo de Alimentação

Cabo de Dados

Dispositivo de

Armazenagem

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Resolução de

problemas

❒Se a nova unidade não for reconhecida, possivelmente terá que executar o programa Setup: reinicializar o computador

e pressionar ao aparecer a mensagem Press <F2> to enter SETUP ao pé da tela. Se você tiver alguma dúvida

sobre como utilizar o programa Setup, consulte o revendedor para obter ajuda.

❒Se a nova unidade ainda não for reconhecida, verifique se foi seguido corretamente o procedimento de instalação

descrito acima.

❒Se houver erros durante a rotina de partida do computador, pressione para ver o(s) erro(s) e tome as medidas

necessárias.

❒Se você não puder inicializar corretamente o seu computador, remova a unidade e tente inicializá-lo novamente. Se o

computador então se inicializar sem problemas, pode ser que haja algum problema com a nova unidade.

❒ Se houver qualquer outro problema como resultado da nova instalação, e se o seu computador estiver equipado com

o Centro HP Brio, consulte os recursos de suporte para obter mais ajuda.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Instalação de uma Unidade de Disco Flexível, de CD-ROM, Unidade Zip, ou Unidade de Fita

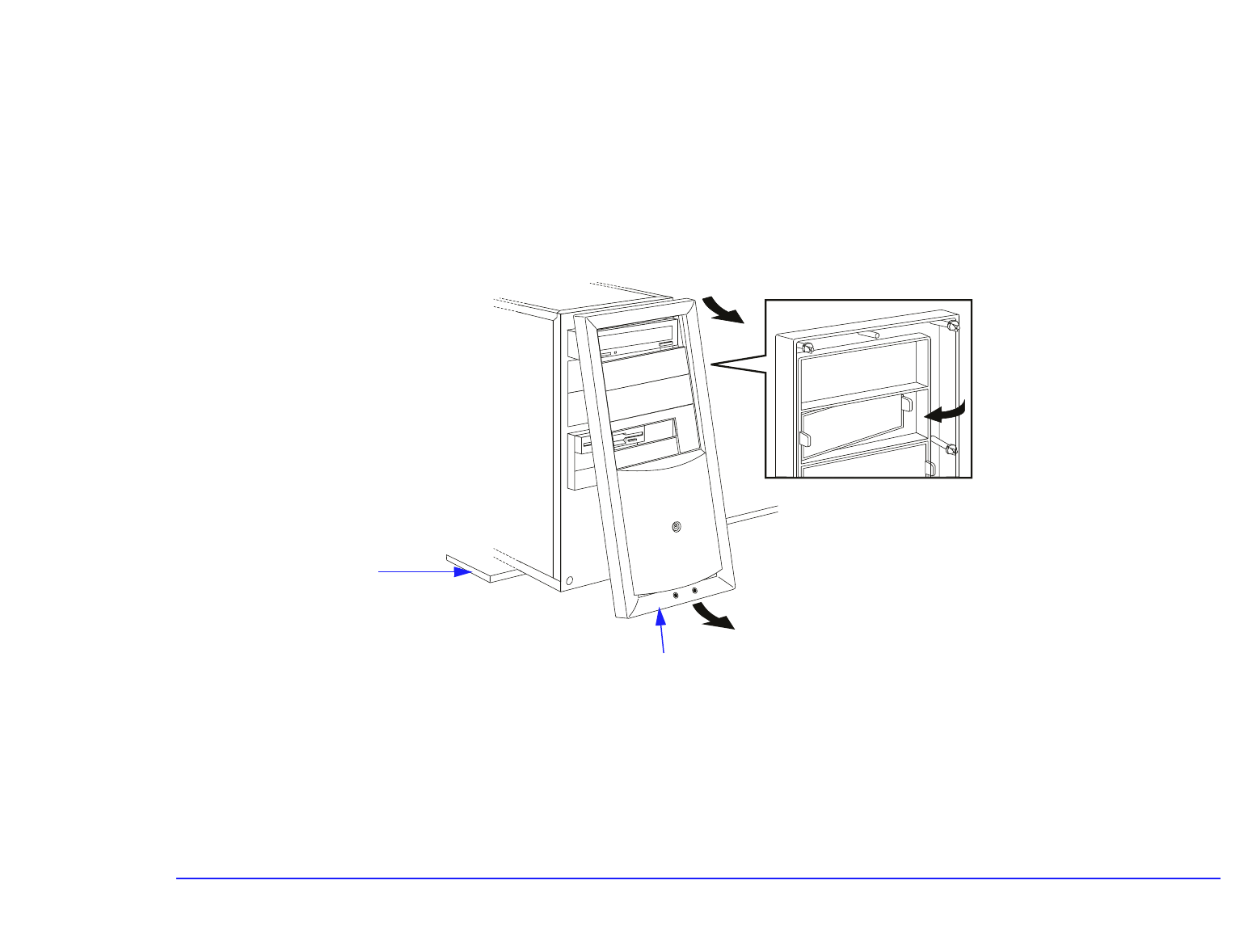

1Para remover a moldura da frente, oriente o computador na borda da mesa (apenas o suficiente para poder colocar a

mão entre a mesa e a borda da frente). Puxe a moldura da frente para fora do computador, segurando o entalhe com

os dedos e puxando (ela ainda deve estar ligada em cima). Em seguida, continue a puxar cuidadosamente a moldura

da frente até que se destaque completamente do computador.

2Certifique-se de que não haja suportes de montagem instalados no dispositivo. Caso contrário, remova-os.

Borda da mesa

Para remover o painel plástico da

moldura, desengate e empurre

para fora. Guarde o painel em

lugar seguro.

Vista interna da moldura

Agarre o entalhe com os dedos por baixo

da moldura e puxe

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

3Se você estiver instalando uma unidade de 3,5”, use uma chave em formato de estrela para soltar os parafusos de cada

lado da placa da frente para removê-la.

4Se você estiver instalando uma unidade de 5,25”, remova a placa de rosto do compartimento de 5,25”, inserindo uma

chave de fenda no furo, e empurre para fora até que a placa de rosto se solte.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

5Insira a unidade dentro da prateleira a partir da frente do computador.

6Monte o dispositivo por meio dos parafusos fornecidos com ele. A utilização de parafusos que não sejam os fornecidos

com a unidade poderá danificar o dispositivo.

7Ligue os cabos de alimentação e de dados na parte de trás do dispositivo. O conector de alimentação e o conector de

dados são configurados de modo que caibam de uma só maneira. Consulte o(s) manual(ais) da unidade para saber a

orientação do conector de dados. Consulte “Conectores da placa do sistema” na página 66 para obter maiores

informações sobre os conectores que devem ser usados.

8Instale os outros acessórios antes de repor a tampa e ligar novamente os cabos de alimentação e de telecomunicações.

Reponha a moldura da frente do computador.

9Ligue o monitor e depois ligue o computador.

10 Dentro do Windows, verifique se foi reconhecida a nova unidade de disco rígido. Para fazer isto, clique duas vezes o

ícone Meu Computador na área de trabalho, as unidades de disco disponíveis no seu computador aparecem na janela

Meu Computador.

11 Dependendo do tipo de unidade que foi instalada, poderá ser necessário instalar algum driver. Isto poderá ser feito

depois de voltar ao sistema operacional.

Advertência

Sobre

CD-ROM

Para evitar choque elétrico e danos aos olhos causados pela luz de laser, não abra o módulo de laser. Qualquer

manutenção do módulo de laser deve ser realizada somente por pessoal qualificado. Não tente fazer regulagens

na unidade de laser. Consulte a etiqueta afixada no CD-ROM para saber os requisitos de alimentação e o

comprimento de onda. Este produto é um produto laser de classe 1.

3 Atualização e Acréscimo de Acessórios

Acréscimo de Acessórios

Resolução de

problemas

❒Se a nova unidade não for reconhecida, possivelmente terá que executar o programa Setup: reinicializar o computador

e pressionar ao aparecer a mensagem Press <F2> to enter SETUP ao pé da tela. Se você tiver alguma dúvida

sobre como utilizar o programa Setup, consulte o revendedor para obter ajuda.

❒Se a nova unidade ainda não for reconhecida, verifique se foi seguido corretamente o procedimento de instalação

descrito acima.

❒Se houver erros durante a rotina de partida do computador, pressione para ver o(s) erro(s) e tome as medidas

necessárias. Se você tiver qualquer dúvida sobre a utilização do programa HP Setup, consulte o revendedor para obter

ajuda.

❒Se você não puder inicializar corretamente o seu computador, remova a unidade e tente inicializá-lo novamente. Se o

computador então se inicializar sem problemas, pode ser que haja algum problema com a nova unidade.

❒Se houver qualquer outro problema como resultado da nova instalação, e se o seu computador estiver equipado com o

Centro HP Brio, consulte os recursos de suporte para obter mais ajuda.

3 Atualização e Acréscimo de Acessórios

Troca de Bateria

Substitua a bateria por uma bateria de manganês/lítio tipo moeda, código CR2032, que pode ser comprada em uma loja local.

1Remova a tampa do computador (consulte “Remoção da tampa” na página 44).

2Sobre uma mesa, vire o computador de lado, com a placa do sistema mais próxima à superfície da mesa.

3Remova a bateria antiga, deslizando-a para fora da presilha de retenção (note a posição da cruz marcada na bateria).

4Coloque a nova bateria no encaixe, com a cruz na mesma posição ocupada pela bateria antiga (a cruz deve estar virada para cima

na placa), e certifique-se de que esteja corretamente assentada. Verifique se a presilha segura firmemente a bateria no seu lugar.

Depois de instalar uma bateria nova, instale os outros acessórios antes de devolver o computador à sua posição normal.

Reponha a tampa e ligue novamente os cabos de alimentação e de telecomunicações. Execute o programa Setup para

reconfigurar o computador.

Advertência Existe o perigo de explosão se a bateria não for corretamente instalada. Por segurança, jamais tente recarregar,

desmontar, ou queimar a bateria antiga. Substitua a bateria somente pelo mesmo tipo ou equivalente

recomendado pelo fabricante. A bateria deste computador é uma bateria de lítio que não contém metais pesados.

No entanto, a fim de proteger o meio ambiente, não jogue a bateria fora junto com o lixo doméstico. Por favor,

devolva as baterias usadas à loja onde foram compradas, ao distribuidor onde você comprou o computador, ou à

HP para que possam ser recicladas ou destruídas de maneira ecologicamente aceitável. As baterias usadas

podem ser devolvidas gratuitamente.

Livre de estática

Obs.: A remoção da bateria limpará a memória CMOS, e suas configurações padrão serão restauradas. Consulte “O BIOS

no Seu Computador” na página 26 para obter informações sobre a reconfiguração do seu sistema.

3 Atualização e Acréscimo de Acessórios

Troca de Bateria

Apêndice

Comandos AT

Apêndice Comandos AT

Comandos AT Básicos

Esta seção descreve os comandos AT compatíveis com o modem. Se você enviar um comando AT não aplicável, o modem

retorna uma mensagem de erro. Consulte “Mensagens de Resposta do Modem” na página 83.

A tabela a seguir lista os comandos AT básicos.

Comando Descrição

+ + + Caracteres de escape utilizados para alternar entre o modo de Dados e o modo de Comando. Em ambos os casos, o

computador permanece conectado ao modem remoto.

ATA Atende manualmente as chamadas. O modem não atende o telefone.

A/ Repete a última linha de comando executada.

AT Atenção. Começa cada linha de comando, exceto A/. Testa se o modem está funcionando e configurado corretamente. Se

os caracteres digitados não são exibidos na tela, o modem não está configurado corretamente.

ATB

Troca entre os padrões BELL/ITU em 300 ou 1200 bps, onde

é 0 ou 1:

0 - O padrão ITU V.22, V.21 (padrão de fábrica).

1 - O padrão Bell 212A e Bell 103.

Apêndice Comandos AT

Comandos AT Básicos

ATD

Informa ao modem para permanecer on-line e discar (discagem automática). Os caracteres a seguir são autorizados como

parâmetros na seqüência de discagem:

0 a 9 - Para os números de telefone.

P - Para discagem por pulsos.

T - Para discagem por tons.

W - Informa ao modem para esperar até ouvir o sinal de linha livre (para utilização com trocas de ramal).

- Disca o número armazenado no registro

(onde

é um número de 0 a 3).

! - Trocas de chamada através do flash.

^ - Desliga o tom de discagem (durante o processo de discagem atual).

;H - Termina a seqüência de discagem e faz o modem desligar após a discagem para que você possa conduzir uma

conversa de voz normal. Exemplo: ATDT123456;H.

, - Pausa o tempo de registro (S8).

@ - Aguarda 5 segundos de silêncio.

; - Permanece no Modo de Comando após a discagem.

ATE

Controla a função Eco, onde

é 0 ou 1:

1 - Ativa o eco de caracteres para que os comandos do modem sejam exibidos na tela conforme sejam digitados.

0 - Desativa a função eco.

ATH

Onde

é 0 ou 1:

0 - Força o modem no gancho.

1 - Força o modem fora do gancho.

Comando Descrição

Apêndice Comandos AT

Comandos AT Básicos

ATI

Retorna informações sobre os códigos de produto do modem, onde

é um dígito de 0 a 8.

0 - Código de produto de quatro dígitos.

1 - Resultados de soma de verificação inválida.

3 - Tipo do produto.

4 - Configurações atuais do modem.

5 - Configurações de memória não-volátil (NVRAM).

6 - Diagnósticos de ligação.

7 - Configuração do produto.

8 - Retorna os números de telefone listados.

ATL

Controle de volume do alto-falante, onde

é um dígito de 0 a 3:

0 - Alto-falante do modem desativado.

1 - Volume baixo do alto-falante.

2 - Volume médio do alto-falante.

3 - Volume alto do alto-falante.

ATM

Liga e desliga o alto-falante, onde

é um dígito de 0 a 3:

0 - Alto-falante desligado.

1 - Alto-falante ligado até que o carregamento seja detectado.

2 - Alto-falante sempre ligado.

3 - Alto-falante ligado durante o handshake.

Comando Descrição

Apêndice Comandos AT

Comandos AT Básicos

ATO

Retorna on-line, onde

é 0 ou 1:

0 - Retorna on-line.

1 - Retorna on-line e mantém.

ATQ

Controla as respostas do modem, onde

é 0 ou 1:

0 - Ativa as mensagens de resposta (padrão).

1 - Desativa as mensagens de resposta.

ATS

Lê o valor

do registro S. Exemplo: ATS0?

ATSr=

Altera o valor

do registro S para o valor

. Exemplo: ATS0=1

S0 = atende as chamadas no toque correspondente ao valor do registro:

ATS0=1 - atende as chamadas no primeiro toque.

ATS0=0 - desliga o atendimento automático; para atender manualmente as chamadas use o comando A.

ATV

Seleciona o formato da mensagem do modem (alfabético ou alfanumérico), onde

é 0 ou 1:

0 - Envia respostas como números.

1 - Envia respostas como caracteres.

ATX

Configura o código do resultado exibido. O valor padrão é X4.

ATY

Seleciona a configuração padrão ligar/reinicializar, onde

é 0 ou 1:

0 - O padrão é o perfil 0 configurado em NVRAM.

1 - O padrão é o perfil 1 configurado em NVRAM.

ATZ

Reinicializa o modem e utiliza um dos dois perfis armazenados. O parâmetro

(0 ou 1) é utilizado para reinicializar o modem

no perfil preferido. Quaisquer comandos após o comando ATZ

são ignorados.

AT\N5 Faz somente ligações MNP.

Comando Descrição

Apêndice Comandos AT

Comandos AT Básicos

AT&C

Seleciona compressão de dados para MNP ou V.42, onde

é um dígito de 0 a 3. Para que a compressão de dados funcione,

os modems local e remoto devem ter capacidade de compressão. Os parâmetros

são:

0 - Compressão não autorizada.

1 - Ativar/desativar automaticamente.

2 - Compressão de dados ativada.

3 - Compressão MNP5 desativada.

AT&D

Este comando controla a forma que o modem responde ao sinal Data Terminal Ready (DTR):

0 - Ignora o sinal DTR.

1 - O modem interpreta uma transição ON-OFF como caracteres de escape e move para o Modo de Comando, enquanto

mantém a conexão de dados.

2 - Uma transição ON-OFF do DTR faz o modem desligar e desativa o atendimento automático.

3 - Uma transição ON-OFF do DTR faz a reinicialização no modem para desligar e desativa o atendimento automático.

AT&F O modem retorna às configurações padrão de fabricação.

AT&K

Este comando controla o controle de fluxo:

0 - Desativa o controle de fluxo.

1 - Ativa o controle de fluxo (padrão) RTS/CTS (hardware).

2 - Ativa o controle de fluxo XON/XOFF (software).

Comando Descrição

Apêndice Comandos AT

Mensagens de Resposta do Modem

Em resposta aos comandos AT do modem, o modem retorna informações de status na forma de mensagens de resposta.

Estas mensagens são exibidas na tela ao digitar um comando do modem e pressionar Enter. Pode-se instruir o modem

para retornar respostas com palavras em inglês (com o comando V1) ou com valores numéricos (com o comando V0).

As respostas mais comuns são descritas na tabela abaixo (os equivalentes numéricos estão entre parênteses).

Mensagem Descrição

(00) OK O comando foi carregado com sucesso.

(01) CONNECT Para X0: o modem fez uma conexão de dados.

(02) RING O modem está recebendo uma chamada.

(03) NO CARRIER O sinal de carregamento remoto não foi detectado.

(04) ERROR Uma linha de comando inválida foi digitada ou a linha de comando é grande demais.

(05) CONNECT 1200 O modem está configurado para informar a velocidade de linha, que é de 1.200 bps; ou o modem está configurado

para informar a velocidade DTE, que é de 1.200 bps.

(06) NO DIAL TONE O modem não pode discar o número especificado porque não há sinal de discagem (esta resposta é ativada quando

o modificador X2, X4 ou W estiver em efeito).

(07) BUSY O modem não detectou um sinal de ocupado (esta resposta é ativada quando X3 ou X4 estiverem em efeito).

(08) NO ANSWER O modem não detectou o silêncio ao discar uma linha de comando contendo o modificador @ dentro do tempo

especificado pelo registro S7.

(09) CONNECT 0600 O modem está configurado para informar a velocidade de linha, que é de 600 bps; ou o modem está configurado

para informar a velocidade DTE, que é de 600 bps (esta resposta é desativada quando X0 estiver em efeito).

Apêndice Comandos AT

Mensagens de Resposta do Modem

(10) CONNECT 2400 O modem está configurado para informar a velocidade de linha, que é de 2.400 bps; ou o modem está configurado

para informar a velocidade DTE, que é de 2400 bps (esta resposta é desativada quando X0 estiver em efeito).

(11) CONNECT 4800 O modem está configurado para informar a velocidade DTE, que é de 4.800 bps.1

(12) CONNECT 9600 O modem está configurado para informar a velocidade DTE, que é de 9.600 bps.1

(13) CONNECT 7200 O modem está configurado para informar a velocidade DTE, que é de 7.200 bps.1

(14) CONNECT 12,000 O modem está configurado para informar a velocidade DTE, que é de 12.000 bps.1

(15) CONNECT 14,400 O modem está configurado para informar a velocidade DTE, que é de 14.400 bps.1

(16) CONNECT 19,200 O modem está configurado para informar a velocidade DTE, que é de 19.200 bps.1

(17) CONNECT 38,400 O modem está configurado para informar a velocidade DTE, que é de 38.400 bps.1

(18) CONNECT 57,600 O modem está configurado para informar a velocidade DTE, que é de 57.600 bps.1

(19) CONNECT 115,200 O modem está configurado para informar a velocidade DTE, que é de 115.200 bps.1

(22) CONNECT

75TX/1200RX

Transmissão de portadora em 75 bps, recepção em 1.200 bps.1

(23) CONNECT

1200TX/75RX

Transmissão de portadora em 1.200 bps, recepção em 75 bps.1

(24) DELAYED Para X4, falha de chamada para conectar e o número discado é considerado “atrasado” devido às exigências da

lista de acesso negado do país.

(32) BLACKLISTED O modem discou um número de telefone que entrou na lista de acesso negado e não conseguiu efetuar a conexão.

(33) FAX Conexão fax/modem estabelecida no modo fax.

(35) DATA Conexão de modem de dados estabelecida no modo fax.

(40) CARRIER 300 Portadora V.21 ou Bell 103 detectado a 300 bps.2

Mensagem Descrição

Apêndice Comandos AT

Mensagens de Resposta do Modem

(44) CARRIER 1200/75 Portadora transmissão a 1.200 bps, recebe a 75 bps.2

(45) CARRIER 75/1200 Portadora V.22 ou Bell 212 detectado a 1.200 bps.2

(46) CARRIER 1200 Portadora V.22 ou Bell 212 detectado a 1.200 bps.2

(47) CARRIER 2400 Portadora V.22bis detectado a 2.400 bps.2

(48) CARRIER 4800 Portadora V.32bis ou V.32 detectado a 4.800 bps.2

(49) CARRIER 7200 Portadora V.32bis detectado a 7.200 bps.2

(50) CARRIER 9600 Portadora V.32bis ou V.32 detectado a 9.600 bps.2

(51) CARRIER 12,000 Portadora V.32bis detectado a 12.000 bps.2

(52) CARRIER 14,400 Portadora V.32bis detectado a 14.400 bps.2

(53) CARRIER 16,800 Portadora V.34 detectado a 16.800 bps.2

(54) CARRIER 19,200 Portadora V.34 detectado a 19.200 bps.2

(55) CARRIER 21,600 Portadora V.34 detectado a 21.600 bps.2

(56) CARRIER 24,000 Portadora V.34 detectado a 24.000 bps.2

(57) CARRIER 26,400 Portadora V.34 detectado a 26.400 bps.2

(58) CARRIER 28,800 Portadora V.34 detectado a 28.800 bps.2

(78) CARRIER 31,200 Portadora V.34bis detectado a 31.200 bps.2

(79) CARRIER 33,600 Portadora V.34bis detectado a 33.600 bps.2

(59) CONNECT 16,800 O modem está configurado para informar a velocidade DTE, que é de 16.800 bps.2

(61) CONNECT 21,600 O modem está configurado para informar a velocidade DTE, que é de 21.600 bps.2

(62) CONNECT 24,000 O modem está configurado para informar a velocidade DTE, que é de 24.000 bps.2

Mensagem Descrição

Apêndice Comandos AT

Mensagens de Resposta do Modem

(63) CONNECT 26,400 O modem está configurado para informar a velocidade DTE, que é de 26.400 bps.2

(64) CONNECT 28,800 O modem está configurado para informar a velocidade DTE, que é de 28.800 bps.2

(84) CONNECT 33,600 O modem está configurado para informar a velocidade DTE, que é de 33.600 bps.2

(91) CONNECT 31,200 O modem está configurado para informar a velocidade DTE, que é de 31.200 bps.2

(66) COMPRESSION

CLASS 5

Compressão MNP 5 negociada.2

(67) COMPRESSION

V.42bis

Compressão V.42bis negociada.2

(69) COMPRESSION

NONE

Nenhuma compressão negociada.2

(70) PROTOCOL NONE Relatório de protocolo ativado utilizando X4 e Registro S95, e o modem fez uma conexão de dados sem nenhuma

correção de erro.2

(77) PROTOCOL LAPM O modem fez uma conexão de dados usando a correção de erros V.42 LAPM.2

(80) PROTOCOL: ALT O modem fez uma conexão MNP.2

(81) PROTOCOL: ALT-

CELLULAR

O modem fez uma conexão MNP 10.2

1. A resposta é ativada pelo comando \V1 e ignorada quando o comando W1 estiver em efeito.

2. Estas respostas de progresso de negociação são enviadas quando o comando W1 estiver em efeito.

Mensagem Descrição

AGP Accelerated Graphics Port

(Porta de Gráficos Acelerados). Um

padrão para a arquitetura de

barramento de computador.

Armazenamento de massa

Qualquer dispositivo utilizado para

armazenar grandes quantidades de

dados externos à memória interna

utilizada pelo processador. Refere-se

normalmente aos discos rígidos e

unidades de fita de backup.

Arquivos de som Arquivos

contendo dados de som. Os arquivos

de som são armazenados em um de

quatro formatos, com a extensão

.WAV, .MID.

Arquivos WAV Um formato de

arquivo da Microsoft para armazenar

dados áudio digitais.

Barramento Uma conexão elétrica

pela qual a informação é transportada.

BIOS Basic Input/Output System.

Código do computador que controla os

dados de entrada e saída.

Cache Um bloco de memória usado

para o armazenamento temporário de

dados.

Canal de DMA Canal de Acesso

Direto à Memória. Acelera a E/S de e

para a memória do sistema, evitando o

processamento da CPU. Entretanto, o

sistema limita o número de placas que

podem utilizar a DMA.

CD-ROM Compact Disc-Read Only

Memory. Um dispositivo de

armazenamento de massa que usa a

tecnologia de disco compacto. Os CDs

podem armazenar dados, mas não

podem ser gravados, por isso o termo

“read-only” (apenas para leitura)

CMOS Uma parte separada da

memória do computador, cujo

conteúdo é preservado quando o

computador é desligado. Esta memória

armazena informações que devem ser

mantidas, como a configuração do

computador.

Controladora Um dispositivo que

permite que outro dispositivo se

comunique com o computador.

Controladora de vídeo Uma placa

de expansão ou chip cuja função é

converter sinais do computador em

sinais apresentáveis.

CPU Central Processing Unit. A CPU

é, sem exceção, um único chip, o

microprocessador. A velocidade da

CPU é determinada pela velocidade do

clock.

DAT Digital Audio Tape. Fita de

Áudio Digital.

Disco rígido Dispositivo de

armazenamento para PC que fornece

armazenamento de leitura e gravação.

É um tipo de dispositivo de

armazenamento de massa.

DIMM Dual In-line Memory Module.

Módulo de Memória Dupla Em-linha

(com caminho de dados de 64 ou 72

bits).

DMA Direct Memory Access. Um

canal DMA permite que determinados

tipos de transferência de dados entre a

RAM e o dispositivo ignorem o

microprocessador.

Glossário

DRAM Dynamic Random Access

Memory. Memória Dinâmica de Acesso

Aleatório.

Driver de dispositivo Software que

permite ao computador funcionar com

um periférico específico, como uma

impressora.

ECC Error Correcting Code. Código

de Correção de Erros pode detectar e

corrigir erros em módulos de memória.

EDO Extended Data Output. Saída

de Dados Estendida. Um sistema de

memória utilizado em conjunto com

uma estrutura de barramento PCI que

permite uma utilização mais rápida da

DRAM e também permite que se utilize

parte da memória principal como

cache.

Endereço de E/S Endereço de

Entrada/Saída. Endereço que define o

canal utilizado entre o processador

principal e um periférico.

EPA Environment Protection

Agency. Determina padrões, como o

Energy Star Award.

FDD Floppy Disk Drive (Unidade de

Disco Flexível).

IDE Integrated Device Electronics.

Um protocolo para comunicação entre

o computador e a unidade de disco.

IRQ Interrupt Request. Sinal que,

quando recebido pelo processador,

pára o processo atual e permite que

uma tarefa diferente seja executada.

ISA Industry Standard Architecture.

Padrão para arquitetura de barramento

do PC.

Jumper Uma peça condutora de

eletricidade que é utilizada para

conectar dois ou mais pontos em uma

placa de circuito. Normalmente

utilizado para opções de configuração.

K A letra maiúscula K é usada para

representar o número 1024, que

equivale a dois elevado à décima

potência (210). Esta é a unidade

implícita em palavras tais como Kbyte.

MB Megabyte. Uma quantidade de

memória de computador igual a dois

elevado à vigésima potência (220 =

1.048.576 bytes = 1.024 Kbytes). Um

megabyte pode armazenar um milhão

de caracteres.

Memória de vídeo A memória que

habilita ou acelera o desenho na tela ou

aumenta a resolução de cores.

MIDI Um padrão internacional de

hardware/software que especifica o

cabo e a interface de hardware que

permite que vários dispositivos,

instrumentos e computadores troquem

códigos e eventos musicais.

Módulos de memória Placa em

miniatura contendo chips de memória.

Utilizados para aumentar a quantidade

de memória disponível.

MPEG Motion Picture Expert Group

(Grupo de Peritos Cinematográficos).

Um padrão para a compressão de

seqüências de vídeo. É possível

reproduzir arquivos MPEG da WEB ou

de um CD-ROM de vídeo.

Glossário

Non-Volatile Random Access

Memory (NVRAM) Dispositivo de

memória que preserva seu conteúdo

quando a força é desligada.

Parâmetro Um modificador numérico

exigido por alguns comandos.

PC Computador Pessoal. Um

computador cuja finalidade é a

utilização por uma pessoa, no ambiente

comercial ou em casa.

PCI Peripheral Component

Interconnect. Padrão para a arquitetura

de barramento do PC.

Placa do sistema A placa de circuito

que contém os componentes principais

do computador, e à qual os acessórios

são conectados.

Plug and Play Padrão da indústria

para configurar dinamicamente

recursos do computador e acessórios.

POST Power-on Self Test (Auto-Teste

ao Ligar a Força) Uma série de testes

que o computador executa quando é

ligado.

Porta paralela Canal de entrada e

saída para conectar dispositivos

periféricos aos PCs. As portas paralelas

permitem conexões a impressoras ou

outros dispositivos de interface

paralela.

Porta serial Canais de entrada e

saída para conectar dispositivos seriais

ao PC. As portas seriais permitem

conexões a um mouse, modem ou

impressora.

Processador O componente do

computador que computa. A potência

do processador determina

parcialmente a velocidade de trabalho

do computador.

Programa Setup Usado para

informar ao computador sua

configuração; por exemplo, a

quantidade de memória instalada, a

data e hora, as controladoras de disco,

etc. O programa Setup fica na ROM na

placa do sistema.

RAM Random Access Memory.

Memória utilizada para armazenar

temporariamente programas e dados.

Reinicializar Recarregar

características operacionais. Quando o

modem é reinicializado, ele obtém suas

características operacionais da

memória de acesso aleatório não volátil

onde elas são armazenadas.

Resolução Qualidade dos detalhes na

tela ou impressão. A resolução da tela é

medida em ‘pixels horizontais’ por

‘pixels verticais’ pelo ‘número de

cores’. A resolução da impressora é

medida em dpi (pontos-por-polegada).

ROM Read-Only Memory. A memória

permanente utilizada para armazenar

partes do sistema operacional. A

memória ROM pode conter instruções

e dados.

SCSI Small Computer System

Interface. Um barramento de dados de

alta velocidade usado para a conexão

de unidades de disco rígido, unidades

de fita e outros acessórios no

computador.

SDRAM Synchronous Dynamic

Random-Access Memory (Memória

Síncrona Dinâmica de Acesso

Aleatório).

Glossário

SRAM Static Random Access

Memory (Memória Estática de Acesso

Aleatório). Uma forma de RAM que

não precisa de sinais de renovação de

memória e que é muito rápida. A

SRAM é usada para memória de cache.

WEB site Um computador que

disponibiliza informações na World

Wide Web.

Advanced menu

Programa HP Setup,27

alto-falantes, conexão de,16

amplificador externo, conexão de,16

aparelho de cassete, conexão de,15

aparelho de mini-disco, conexão de,15

atualização de um processador,

instalação,54

atualização do BIOS,43

bateria, troca de,75

Boot menu

inicialização atual,29

Programa HP Setup,27

cabos

disco rígido,66

unidade de disco flexível,66

canais DMA

explicação,87

características do sistema

consumo de energia,18

Centro HP Brio

teclado aprimorado,21

códigos de bipes

BIOS,34

lista de erros do terminal,34

mensagens de erro,34

comandos AT

lista de,78

conector AUX In (MPEG),17

conector da fonte de alimentação,10, 11

conector do ventilador no chassis,10, 11

conector IDE,10, 11

conectores do painel de trás,12

conectores, dispositivo de

armazenagem,66

conexão MPEG,17

conexões

placa do sistema,10

diagrama esquemático

da placa do sistema,10

dispositivo de armazenagem

conectores,66

instalação,65

dispositivos de áudio, conexão de

jaque ALTO-FALANTES,16

jaque LINE IN (Entrada de Linha),15

jaque LINE OUT (Saída de Linha),16

jaque MICROFONE,15

jaque MIDI/GAME,16

dispositivos de conexão

conectores de placas internas,14

funções importantes

ao utilizar o Programa HP Setup,28

instalação

atualização de um processador,54

dispositivo de armazenagem,65

memória principal,47

módulo de memória de vídeo,51

placa de expansão,59

unidade de CD–ROM,65

unidade de disco flexível,65

unidade de disco rígido,65

unidade de fita,65

unidade IDE,65

unidade Zip,65

instrumento MIDI

conexão de,16

jaque ALTO-FALANTES,16

jaque LINE IN,15

jaque LINE OUT,16

jaque MICROFONE,15

Índice Remissivo

joystick

conexão de,16

JP4, voltagem da CPU,13

JP5, configuração do

microprocessador,13

jumper block

seleção da freqüência,10, 11

jumpers, configuração da placa do

sistema,13

Main menu

Programa HP Setup,27

memória

memória de vídeo, instalação,51

memória principal, instalação,47

memória principal, remoção,50

memória principal

instalação,47

remoção,50

mensagens,83

resposta aos comandos AT,83

teclado aprimorado,21

microfone, conexão de,15

modem

mensagens de resposta,83

módulo de memória de vídeo,

instalação,51

módulo de memória principal e

soquetes,11

módulo e soquete da memória

principal,10

painel de trás

conexão de dispositivos de áudio,15

placa de expansão

instalação,59

Plug and Play,60, 62

remoção,64

placa de expansão AGP,13

placa de expansão ISA,10, 11

placa de som

conectores internos,14

placa Plug and Play,60, 62

POST (Power-On Self-Test: Auto-Teste

ao Ligar a Força),34

Power menu

Programa HP Setup,27

problemas de hardware, substituição

da bateria,75

processador e soquete,10, 11

Programa HP Setup

Advanced menu,27

Boot menu,27, 29

dispositivo de inicialização,29

Exit menu,27, 30

falha de inicialização,27

Main menu,27

Power menu,27, 32

princípios,27

Security menu,27, 31

proteção de tela

teclado aprimorado,21

recuperação do sistema no caso de

digitar a senha incorreta ao

inicializar,36

precisar limpar o CMOS,36

recuperação do sistema por ocasião

de falha na inicialização do sistema,36

recursos da placa do sistema

conectores do painel de trás,12

controladora IDE,12

memória de vídeo,12

memória principal,12

remoção

da placa de expansão,64

da tampa,44

remoção de um

módulo de memória,50

Índice Remissivo

reposição

da tampa,45

Security menu

Programa HP Setup,27

sintonizador de TV conexão de,17

substituição

da bateria,75

tabela de códigos de bipes do

POST,34

tampa

remoção,44

reposição,45

tape deck, conexão de,16

tecla de mensagens e

LED,21

tecla de remoção de áudio,21

tecla energia

teclado aprimorado,21

tecla WEB browser,21

teclado aprimorado

atalhos,21

criação de atalhos,23, 24

tecla Centro HP Brio,21

tecla de controle de remoção de áudio

e de volume,21

tecla de informação,21

tecla de mensagens e LED,21

tecla energia,21

tecla menu,21

tecla WEB browser,21

telefone,22

teclas de atalho

configuração de,23, 24

teclas de volume,21

toca-fitas DAT, conexão de,15

troca de bateria,75

unidade de CD-ROM

conectores do cabo de áudio,17

unidade de CD–ROM

instalação,65

unidade de disco flexível, instalação,65

unidade de disco rígido, instalação,65

unidade de discos flexíveis,10, 11

unidade de fita, instalação,65

unidade IDE, instalação,65

unidade Zip, instalação,65

Índice Remissivo

HP Brio 83xx, Online Reference Guide Lpv07990

Navigation menu

Versions of this User Manual:

Views

Navigation
