FEATURES

• Light comes on when motion is detected.

• Automatically turns light off.

• Photocell keeps the light off during daylight

hours.

REQUIREMENTS

• The light control requires 120 volts AC.

• If you want to use Manual Mode, the control must

be wired through a switch.

• Some electrical codes require installation by

a qualiﬁed electrician.

Motion Sensing

Porch Light

This package includes:

• Porch Light

• Easy to use Universal Mounting Bracket

• Mounting Hardware

• Wire Nuts

• Lens Shield

SL-4305

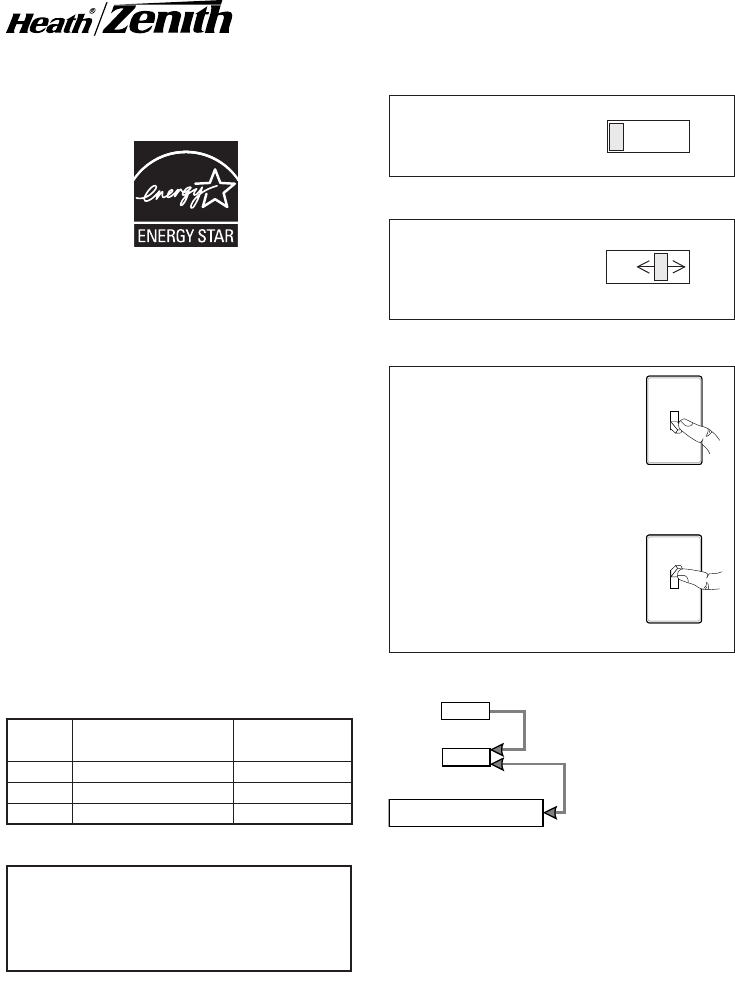

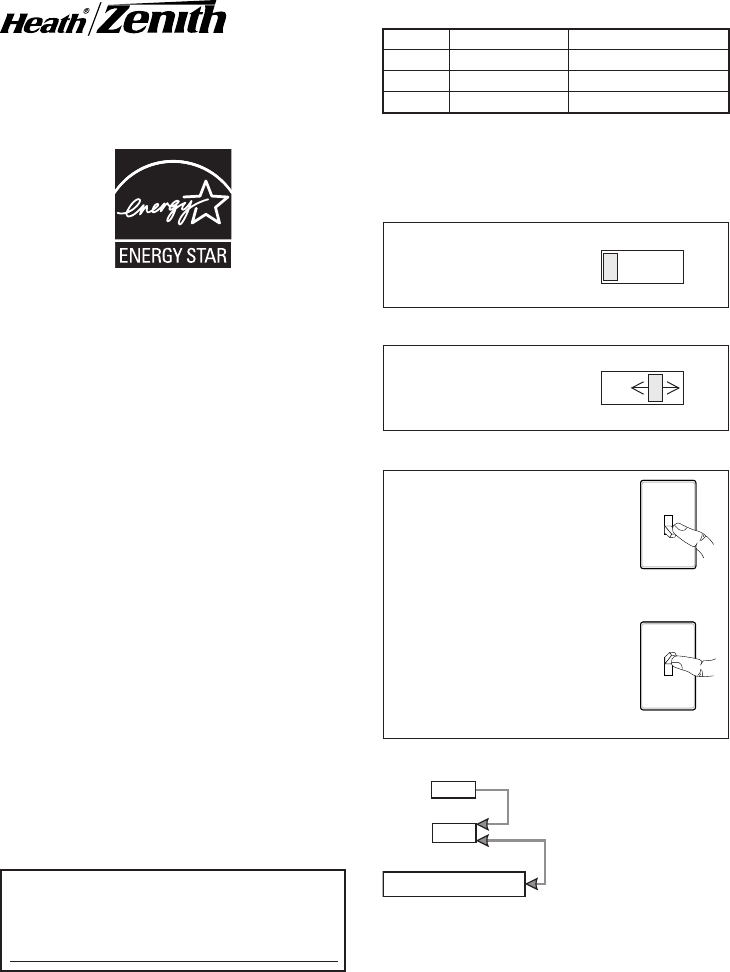

OPERATION

Note: When ﬁrst turned on wait about 1 1/2 minutes

for the circuitry to calibrate.

* resets to Auto Mode at dawn.

ON-TIME

Set the ON-TIME switch

on the sensor to TEST.

TEST 1 5 10 MIN

TEST

Set ON-TIME switch to

1, 5, or 10 minutes.

AUTO

ON-TIME Switch at 1, 5, or

10 minutes

... back on.

1 Second OFF

then...

Manual mode only works at night

because daylight returns the sen-

sor to AUTO.

Flip the light switch off for one

second then back on to toggle

between AUTO and MANUAL

MODE.

Manual mode works only with

the ON-TIME switch in the 1, 5,

or 10 position.

MODE SWITCHING SUMMARY

Flip light switch off

for one second then

back on*

* If you get confused while switching modes, turn the

power off for one minute, then back on. After the cali-

bration time the control will be in the AUTO mode.

MANUAL MODE

AUTO

TEST

MANUAL MODE

ON-TIME

TEST 1 5 10 MIN

Before installation, record the model number

listed inside the ﬁxture. Attach receipt in case

of possible warranty issues.

Model Number:

Mode: On-Time Works: Day Night

Test 5 Seconds x x

Auto 1, 5, or 10 Min x

Manual To Dawn* x

2598-1184-04

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

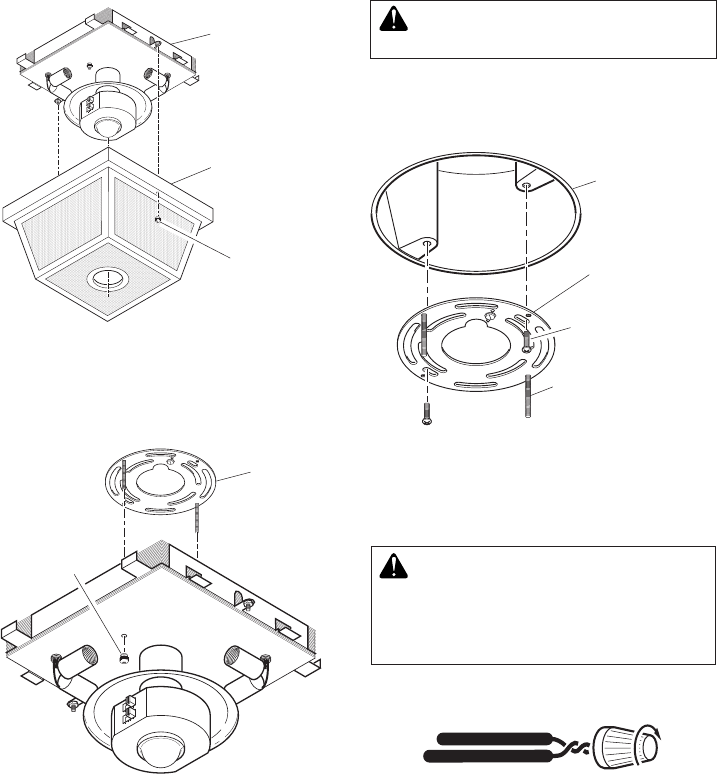

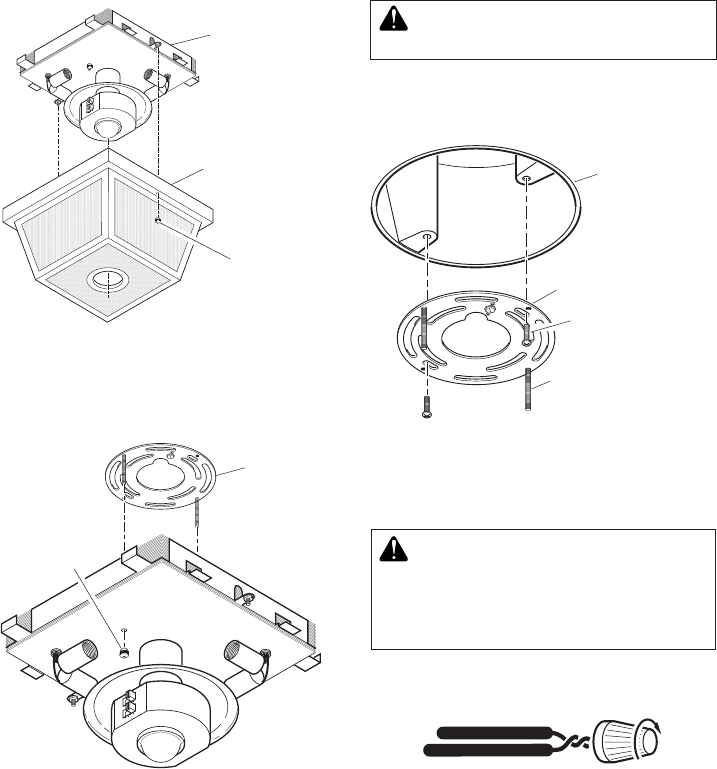

INSTALL UNIVERSAL MOUNTING

BRACKET

For best performance, mount the ﬁxture at least 8

feet (2.4 m) above the ground.

Fixture Screw (Tightened

Finger Tight)

Junction Box

Universal Mounting

Bracket

Junction Box Screw

DISASSEMBLE LIGHT FIXTURE

1. Remove two decorative nuts from light ﬁxture

cover.

2. Remove cover from base.

3. Remove two decorative nuts from ﬁxture screws

in universal mounting bracket.

4. Remove universal mounting bracket from

base.

Decorative Nut

Light Fixture Base

Light Fixture Cover

Decorative Nut

Universal

Mounting

Bracket

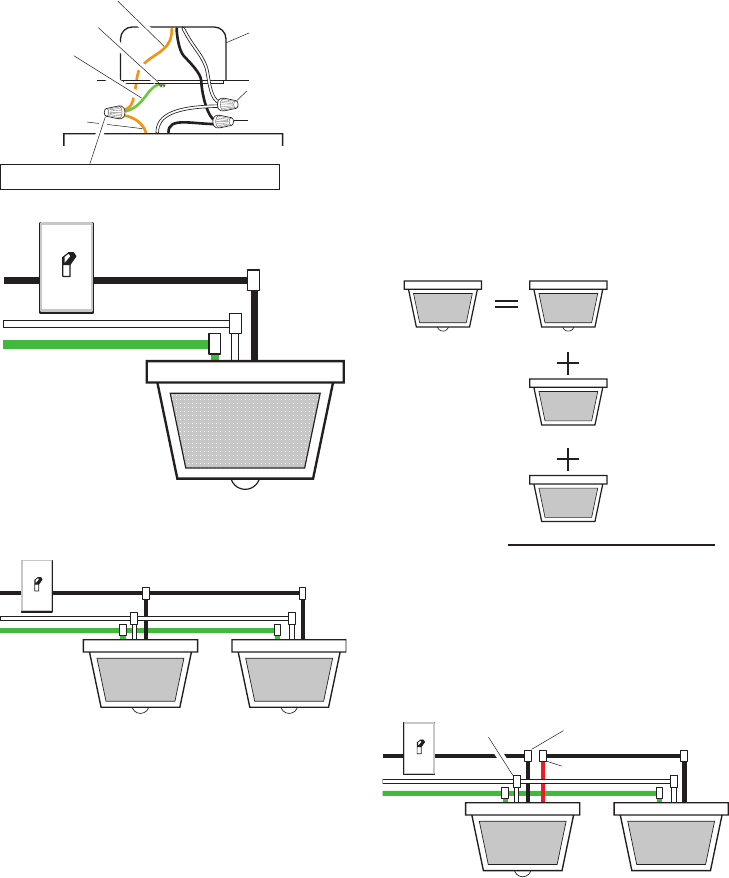

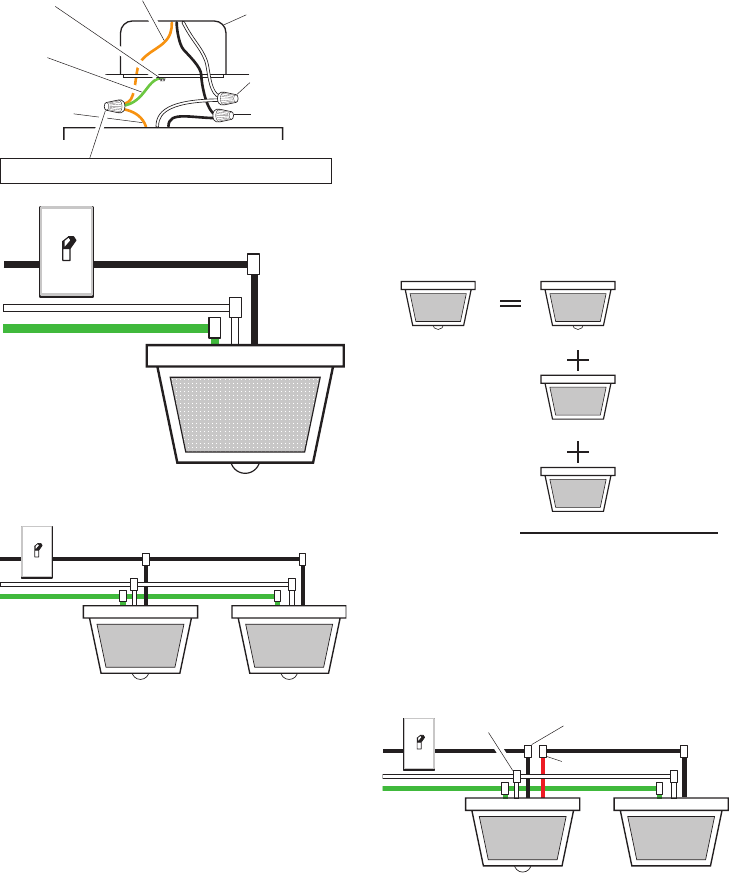

WIRING LIGHT FIXTURE

1. Connect the junction box wires and the ﬁxture

wires together as shown in the following dia-

grams.

CAUTION: DO NOT remove wire connec-

tor from RED wire or connect the RED wire

unless you want to control other lights from

this motion sensor ﬁxture.

Note: If you have a metal junction box use the recom-

mended grounding method shown in the following

illustration. If you are uncertain about the grounding

method, consult your local building code.

2. Twist and secure wires with wire nuts.

WARNING: Turn power off at circuit

breaker or fuse.

1. Tighten the two ﬁxture screws ﬁnger tight.

2. Attach universal mounting bracket to junction

box securely with the two screws provided.

598-1184-04

White to White

Black to Black

One Motion Sensing Light

Two Motion Sensing Lights (Working Independently)

Black to Black

White to White

Ground to Ground

Black to Black

White to White

Ground to

Ground

Metal Junction

Box

Ground Screw

Recommended Grounding Method

Pigtail (not

supplied)

Fixture Bare

Ground Wire

Bare Ground Wire

Black to BlackWhite to White

Ground to

Ground

Red to Black

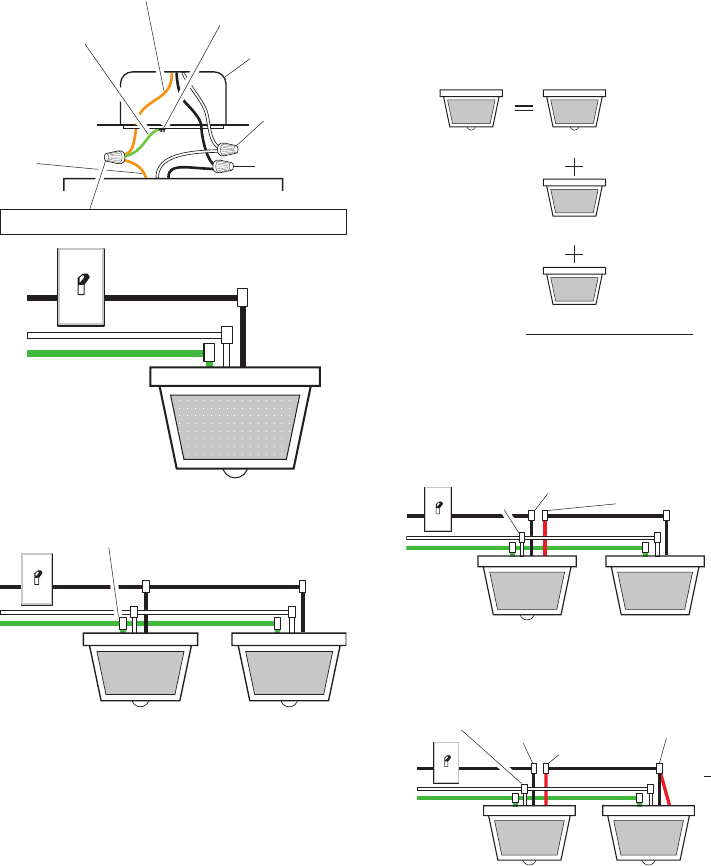

Other Wiring Options

This ﬁxture can be wired to control another standard

or motion sensing light ﬁxture(s). See the following

wiring diagrams for proper connections.

Note: All wiring should be run in accordance with

the National Electrical Code through conduit or

another acceptable means. Contact a qualiﬁed

electrician if there is any question as to the

suitability of the system.

When controlling an additional light ﬁxture(s), the

maximum wattage of the motion sensor on this

ﬁxture should be observed. See illustration below

for an example of a maximum lamp wattage load

calculation.

Maximum Load for

Motion Sensor –

500 Watts

Maximum Lamp

Wattage Rating

for Light Fixture –

100 Watts

Maximum Lamp

Wattage Rating

for Light Fixture –

100 Watts

Maximum Lamp

Wattage Rating

for Light Fixture –

100 Watts

TOTAL Load for

Motion Sensor –

300 Watts (200 Watts Remaining)

CONTROLLING Fixture

CONTROLLED Fixture 1

CONTROLLED Fixture 2

IMPORTANT: When determining the maximum

lamp wattage rating of the ﬁxture to be controlled,

refer to the maximum lamp wattage label on the

ﬁxture and not the wattage rating on the lamp(s)

currently installed in the ﬁxture.

Wiring Motion Sensing Light to Control Standard

Fixture

Standard Light

Fixture

Motion Sensing

Light

4598-1184-04

TESTING

1. Turn on the circuit breaker and light switch.

Note: Sensor has a 1 1/2 minute warm up period

before it will detect motion. When ﬁrst turned on

wait 1 1/2 minutes.

2. Set the SENSITIVITY switch to the “M” position

and the ON-TIME switch to the TEST posi-

tion.

3. Walk through the coverage area noting where

you are when the lights turn on. In TEST mode,

light will stay on for only 5 seconds then turn

off.

4. Adjust the SENSITIVITY to increase or decrease

the range as needed. Too much sensitivity may

cause false triggering due to heat sources in the

coverage area (see Adjustment of Coverage

Area or Troubleshooting section).

5. Set the amount of TIME you want the light to

stay on after motion is detected (1, 5, or 10

minutes).

It is also possible to wire two motion sensing lights

so that either unit will turn on both lights at the same

time (dual controlled system). It is recommended that

only people with electrical wiring experience attempt

this conﬁguration. Please call our customer service

number (1-800-858-8501) before attempting this

wiring. If the dual controlled wiring is not done

correctly, it can destroy both motion sensing

ﬁxtures and void your warranty.

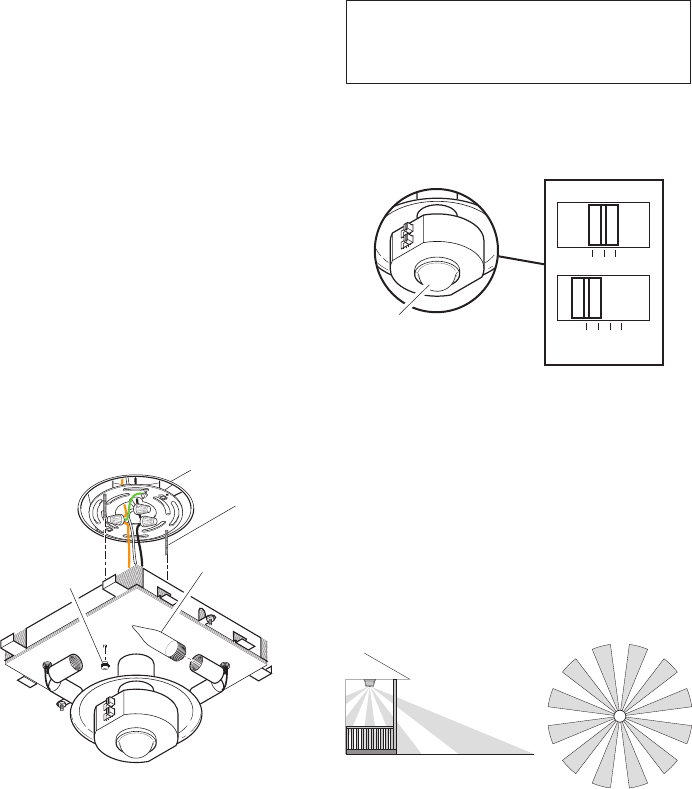

INSTALL FIXTURE BASE TO

JUNCTION BOX

1. Push wires into the junction box.

2. Slide light ﬁxture base onto ﬁxture screws and

tighten decorative nuts snugly against the base.

3. Install four candelabra base light bulbs (25

Watts maximum each).

4. Refer to TESTING section before installing

cover.

5. After switches are set and testing is complete,

use the 2 decorative nuts to install the cover.

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

SENSITIVITY

LO - M - HI

TEST 1 5 10 MIN

ON-TIME

Sensor

Lens

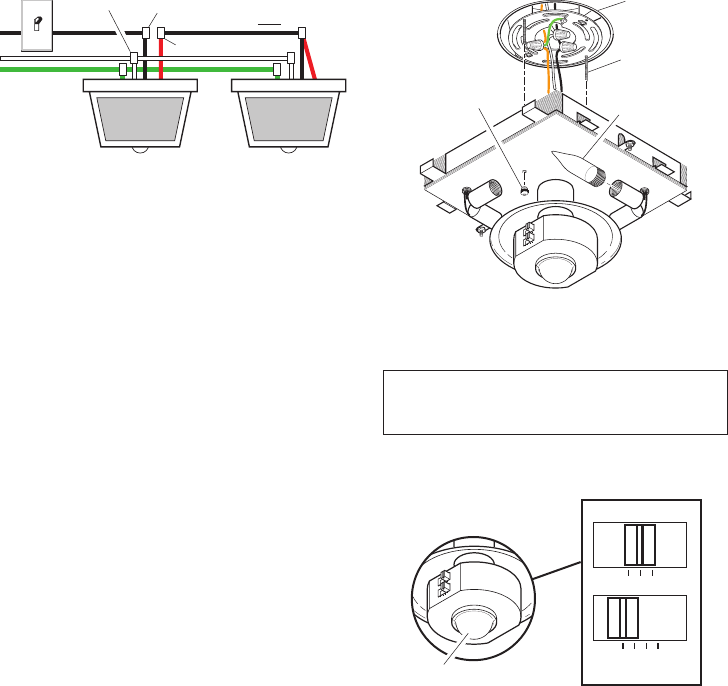

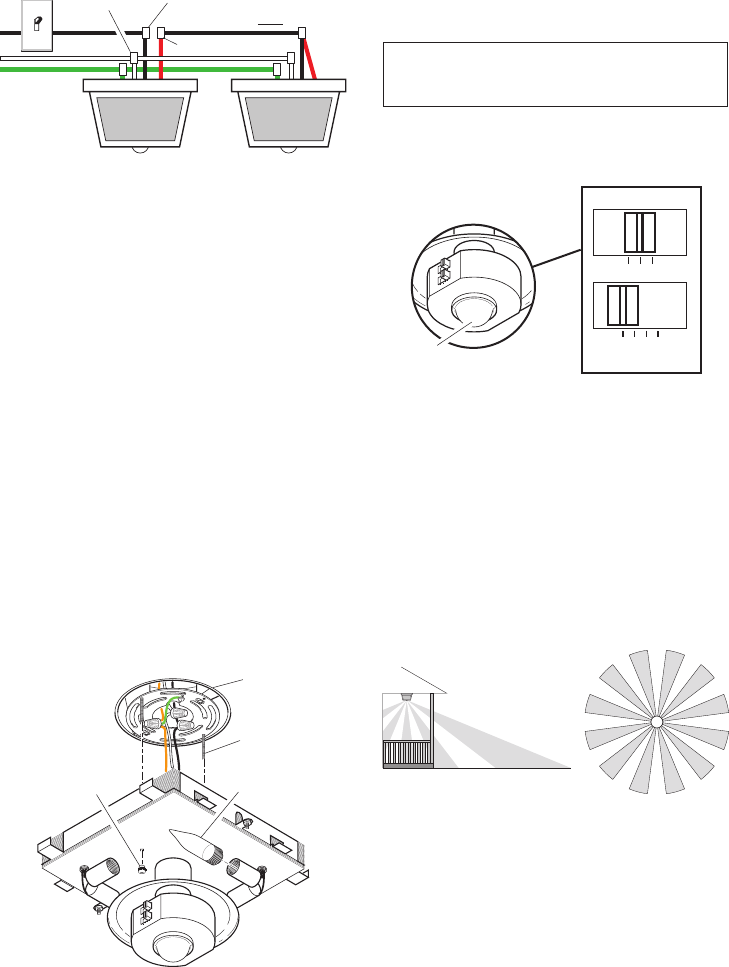

Wiring Motion Sensing Light to Control Another

Motion Sensing Light

Black to

Black

White to White

Ground to

Ground

Black to Red

and Black

Red to Black

Controlled Motion

Sensing Light

Motion Sensing

Light

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

Fixture Screw

Junction Box

Decorative Nut

25 Watt Candelabra

Base Bulb

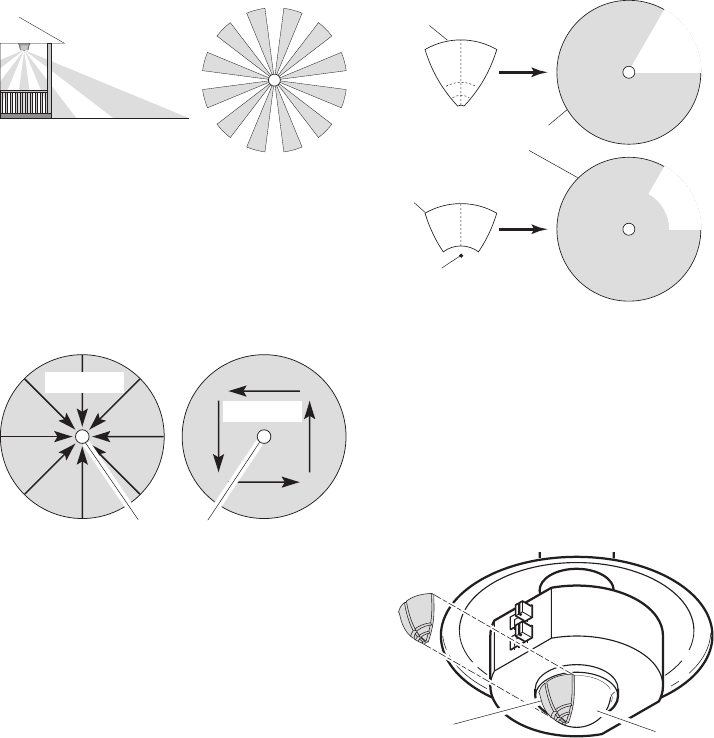

Maximum Range Coverage Angle*

(Top View)

360°

30 Feet (9.1 m)

in all Directions

* Without lens shield installed.

8 ft. (2.4 m)

598-1184-04

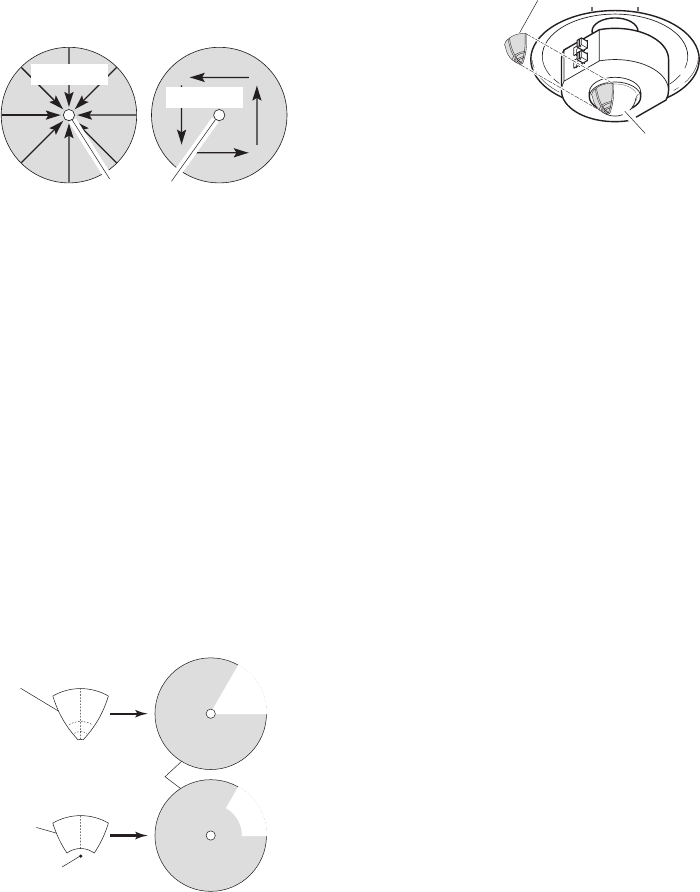

Least Sensitive Most Sensitive

The sensor is less sensitive to motion directly

towards it and more sensitive to motion across

coverage area.

Sensor

Motion

SPECIFICATIONS

Range ...........................Up to 30 ft. (9.1 m)

[varies with surrounding

temperature].

Sensing Angle ..............360°

Electrical Load ..............Up to 100 Watt

Maximum Tungsten

Incandescent (Up to 25

Watt Maximum each

lampholder).

Bulb Type ......................Candelabra Base, Type

“B”, 25 Watt Maximum

Sensor Capacity ...........Up to 500 Watt (4.2 A.)

Maximum Tungsten

Incandescent

Power Requirements ....120 VAC, 60 Hz

Operating Modes ..........TEST, AUTO, and

MANUAL MODE

ON-Timer ......................1, 5, 10 minutes

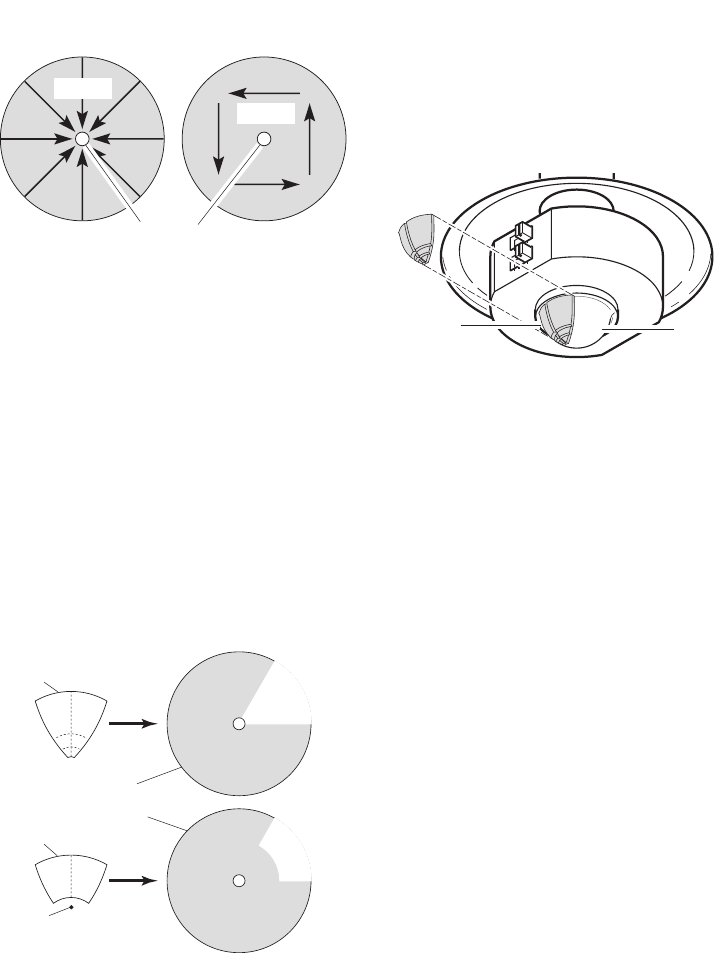

Adjustment of Coverage Area

The sensor on this light ﬁxture detects “motion”

by the movement of heat (body heat) across the

coverage area. However, following are examples

of objects that also produce heat and can cause

the sensor to false trigger:

• Pools of Water • Air Conditioners

• Dryer Vents • Fenced-In Animals

• Heating Vents • Automobile Trafﬁc

If you suspect that a heat source of this type is falsely

triggering the sensor and reducing the sensitivity

does not solve the problem, then a lens shield

(included) can be installed. The plastic lens shield

is divided into 6 sections. Each section will reduce the

coverage angle by 30 degrees. Also, the tip of each

section may be removed to change the effective

range of the sensor.

1. Break off the amount of lens shield needed to

block the desired area of coverage.

2. Cut desired amount of foam tape needed to

adhere the lens shield to the sensor lens.

3. Remove paper backing from one side of cut

foam tape and adhere foam tape to inside of

lens shield.

4. Remove paper backing from other side of cut foam

tape and adhere lens shield to sensor lens.

5. Retest to conﬁrm that the sensor is no longer

false triggering.

Note: To help determine amount of lens shield

required, apply small sections one at a time. Ad-

ditional sections can be applied if necessary.

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

Lens Shield Sensor

Lens

Area

Blocked

Area

Blocked

Lens

Shield

Lens

Shield

Portion

Removed

Effective

Coverage Area

(Top View)

6598-1184-04

SYMPTOM

Light stays on

continuously.

Light ﬂashes on

and off.

Light does not

stay on in Man-

ual mode.

POSSIBLE CAUSE

1. There is a heat source like an

air vent, dryer vent, or brightly-

painted, heat-reﬂective surface in

the coverage area. (Install shield

on sensor in the direction of heat

source.)

2. Sensor is in Manual Mode. (Switch

to Auto.)

3. Sensitivity is set too high. (Reduce

sensitivity.)

1. Heat being reﬂected from other

objects may be affecting the sen-

sor. (Reduce sensitivity.)

2. Sensor is in the Test mode. (While

in TEST mode, light only stays on

for 5 seconds.)

1. Nearby large, light-colored objects

reﬂecting light may trigger the

shut-off feature. Do not point other

lights at the sensor.

POSSIBLE CAUSE

1. Light switch is turned off.

2. Bulbs are loose or burned out.

3. Fuse is blown or circuit breaker

is turned off.

4. Daylight turn-off is in effect (re-

check after dark).

5. Incorrect circuit wiring, if this is

a new installation.

1. Sensor may be installed in a

relatively dark location.

2. Sensor is in Test. (Set control

switch to an ON-TIME position.)

1. Sensor may be sensing small

animals or automobile traffic.

(Reduce sensitivity.)

2. Sensitivity is set too high. (Re-

duce sensitivity.)

SYMPTOM

Light will not

come on.

Light comes on

in daylight.

Light comes on

for no apparent

reason.

TROUBLESHOOTING GUIDE

598-1184-04

FIVE YEAR LIMITED WARRANTY

This is a “Limited Warranty” which gives you speciﬁc legal rights. You may also have other rights

which vary from state to state or province to province.

For a period of ﬁve years from the date of purchase, any malfunction caused by factory defective

parts or workmanship will be corrected at no charge to you.

Not Covered - Repair service, adjustment and calibration due to misuse, abuse or negligence, light

bulbs, batteries, and other expendable items are not covered by this warranty. Unauthorized service

or modiﬁcation of the product or of any furnished component will void this warranty in its entirety.

This warranty does not include reimbursement for inconvenience, installation, setup time, loss of

use, unauthorized service, or return shipping charges.

This warranty covers only HeathCo LLC assembled products and is not extended to other equipment

and components that a customer uses in conjunction with our products.

THIS WARRANTY IS EXPRESSLY IN LIEU OF ALL OTHER WARRANTIES, EXPRESS OR IMPLIED,

INCLUDING ANY WARRANTY, REPRESENTATION OR CONDITION OF MERCHANT ABILITY OR

THAT THE PRODUCTS ARE FIT FOR ANY PARTICULAR PURPOSE OR USE, AND SPECIFICALLY

IN LIEU OF ALL SPECIAL, INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES.

REPAIR OR REPLACEMENT SHALL BE THE SOLE REMEDY OF THE CUSTOMER AND THERE

SHALL BE NO LIABILITY ON THE PART OF HEATHCO LLC FOR ANY SPECIAL, INDIRECT,

INCIDENTAL, OR CONSEQUENTIAL DAMAGES, INCLUDING BUT NOT LIMITED TO ANY LOSS

OF BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE. Some states or provinces do

not allow the exclusion or limitation of incidental or consequential damages, so the above limitation

or exclusion may not apply to you. Please keep your dated sales receipt, it is required for all war-

ranty requests.

HeathCo LLC reserves the right to discontinue products and to change speciﬁcations at any time without

incurring any obligation to incorporate new features in products previously sold.

TECHNICAL SERVICE

Please call 1-800-858-8501 (English speaking only) for assistance before returning

product to store.

If you experience a problem, follow this guide. You may also want to visit our Web site at: www.hzsupport.

com. If the problem persists, call* for assistance at 1-800-858-8501 (English speaking only), 7:30 AM to

4:30 PM CST (M-F). You may also write* to:

HeathCo LLC

P.O. Box 90004, Bowling Green, KY 42102

ATTN: Technical Service

* If contacting Technical Service, please have the following information available: Model Number, Date of

Purchase, and Place of Purchase.

No Service Parts Available for this Product

8598-1184-04

CARACTERÍSTICAS

• La luz se prende cuando se detecta movimiento.

• Apaga la luz automáticamente.

• La fotocélula mantiene la luz apagada durante

las horas del día.

REQUISITOS

• El control de luz requiere 120 VCA.

• Para usar el Sobrecontrol Manual, conecte el

control con un interruptor.

• Algunos códigos requieren instalación por

un electricista caliﬁcado.

Lámpara de portal

con detector de

movimiento

Este paquete contiene:

• Lámpara del pórtico

• Soporte universal de fácil uso

• Ferretería de montaje

• Conectores de alambre

• Cubierta de la placa traslúcida

SL-4305

Nota: Cuando lo prenda por primera vez espere 1

1/2 minutos para que el circuito se claibre.

*Se pone en Automático al amanecer.

FUNCIONAMIENTO

ON-TIME

Ponga el interruptor de

ON-TIME (DURACIÓN)

del detector en TEST

(PRUEBA). TEST 1 5 10 MIN

PRUEBA

Ponga el interruptor de

tiempo (ON-TIME) en

la posición de 1, 5 ó 10

minutos.

AUTOMATICO

Mueva el interruptor de tiempo

(ON-TIME) a 1, 5 ó 10 minutos

...préndalo.

1 segundo

APAGADO

luego...

El modo manual funciona sólo

por la noche porque la luz del

día pone al detector en modo

AUTOMATICO.

Apague el interruptor por un

segundo y vuélvalo a prender.

El modo manual funciona sólo

cuando el interruptor de tiempo

(ON-TIME) está en la posición

de 1, 5 ó 10 minutos.

RESUMEN DE LAS MODALIDADES

DEL INTERRUPTOR

Apague el interruptor por

un segundo y préndalo de

nuevo*

* Si se confunde mientras cambia de fases, apa-

gue la electricidad por un minuto y préndala de

nuevo. Después del tiempo de calibración el

control estará en fase AUTO(MATICA).

PRUEBA

AUTOM.

MODO

MANUAL

MODO MANUAL

ON-TIME

TEST 1 5 10 MIN

Antes de instalar, registre el número del modelo

mostrado dentro del aparato. Fije el recibo en

caso posibles reclamos por la garantía.

Número del modelo:

Modalidad: A tiempo: Trabaja: Día Noche

Prueba 5 seg. x x

Autom. 1, 5 ó 10 min. x

Manual Hasta el

amanecer*

598-1184-04

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

DESARME EL APARATO DE LUZ

1. Retire las dos tuercas decorativas de la tapa

del aparato de luz.

2. Retire la tapa de la base.

3. En el soporte universal de montaje retire de los

tornillos del aparato las dos tuercas decorativas.

4. Retire de la base el soporte universal de mon-

taje.

Tuerca

decorativa

Base del aparato

de luz

Tapa del aparato

de luz

Tuerca decorativa

Soporte

universal de

montaje

INSTALE EL SOPORTE UNIVERSAL

DE MONTAJE

Para un mejor desempeño, monte el aparato al

menos a 2,4m del suelo.

Tornillo del aparato

(apretado a mano)

Caja de empalme

Soporte universal

de montaje

Tornillo de la caja

de empalme

CABLEADO DEL APARATO DE LUZ

1. Conecte los conductores de la caja de empalme

apretándolos juntos con los conductores del

aparato como se muestra en los esquemas

que siguen.

CUIDADO: NO retire el conector de

alambre del conductor rojo ni conecte el

conductor ROJO a no ser que desee controlar

otras luces desde este aparato detector de

movimiento.

Nota: Si tiene una caja de empalme metálica use

el método de conexión a tierra recomendado que

se indica en la siguiente ilustración. Si tiene dudas

del método de conexión a tierra, consulte el código

local de construcción.

2. Tuerza y asegure los conductores con conec-

tores de alambre.

ADVERTENCIA: Desconecte la energía

en el disyuntor.

1. Apriete a mano los dos tornillos del aparato.

2. Sujete bien el soporte universal de montaje a

la caja de empalme usando los dos tornillos

provistos.

10 598-1184-04

Otras opciones de cableado

Este aparato puede cablearse para controlar

otro(s) aparato(s) de luz estándar o detectores de

movimiento. Vea en los siguientes esquemas las

conexiones apropiadas.

Nota: Todo el cableado debe ser hecho de acuerdo

al Código Eléctrico Nacional por medio de conduc-

tos para cables u otras formas aceptables. Póngase

en contacto con un electricista caliﬁcado si

existe duda sobre la aptitud del sistema.

Carga máxima para el

detector de movimiento –

500 vatios

Potencia nominal

máxima de la

lámpara para el

aparato de luz –

100 vatios

Potencia nominal

máxima de la

lámpara para el

aparato de luz –

100 vatios

Potencia nominal

máxima de la

lámpara para el

aparato de luz –

100 vatios

Carga TOTAL del

detector de movimiento –

300 vatios (200 vatios no usado)

Aparato

DE CONTROL

Aparato

CONTROLADO 1

Aparato

CONTROLADO 2

IMPORTANTE: Cuando determine la potencia

nominal máxima de la lámpara del aparato a ser

controlado vea la potencia máxima en la etiqueta

del aparato y no la potencia nominal en las lámparas

que están actualmente instaladas en el aparato.

Tornillo de conexión a tierra

Método recomendado de conexión a tierra

Una lámpara detectora de movimiento

Dos lámparas detectoras de movimiento (trabajan-

do independientemente)

Negro con

Negro

Blanco con Blanco

Conductor tierra con

Conductor tierra

Caja metálica

de empalme

Conductor ﬂexible

(no provisto)

Conductor

desnudo del

aparato para

conexión a

tierra

Conductor desnudo de conexión a tierra

Negro con Negro

Blanco con

Blanco

Negro con Negro

Blanco con Blanco

Conductor tierra con

Conductor tierra

Cableado del aparato de luz detector de movimiento

para controlar un aparato de luz estándar

Aparato estándar

de luz

Aparato de luz detector

de movimiento

Rojo con Negro

Blanco con

Blanco

Negro con Negro

Conductor

tierra con

Conductor

tierra

Cuando controle aparato(s) de luz adicionales,

debe observarse la potencia máxima del detector

de movimiento de este aparato. Vea en la ilustración

de abajo un ejemplo para el cálculo de la potencia

máxima de la lámpara.

Negro

con el

Rojo y el

Negro

Negro con

Negro Rojo con

Negro

Blanco con

Blanco

Luz detectora de movimiento que controla otra luz

detectora de movimiento

Luz detectora

de movimiento

controlada

Aparato de luz de-

tector de movimiento

Conductor

tierra con

Conductor

tierra

598-1184-04

PRUEBA

1. Prenda el cortacircuitos y el interruptor de

luz.

Nota: El detector tiene un período de cerca de 1

1/2 minutos de calentamiento antes de detectar

movimiento. Cuando lo prenda por primera vez,

espere 1 1/2 minutos.

2. Calibre el interruptor SENSITIVITY (SENSI-

BILIDAD) poniéndolo en la posición “M” y el

interruptor “ON TIME” (“DURACIÓN”) en la

posición TEST (PRUEBA).

3. Camine por el área de protección dándose

cuenta dónde está cuando la luz se prende.

En la fase PRUEBA, la luz se encenderá sólo

5 segundos y luego se apagará.

4. Regule la SENSIBILIDAD para aumentar o

disminuir el margen según sea necesario. Dema-

siada sensibilidad puede ocasionar activaciones

falsas debido a fuentes de calor en las áreas de

cobertura (Vea regulación del área de cobertura

o la sección análisis de averías).

5. Fije el período de tiempo (ON-TIME) que la luz

debe quedarse prendida después de detectar

movimiento (1, 5 ó 10 minutos).

Es también posible cablear dos luces detectoras de

movimiento de modo que cualquiera de ellas encienda

ambas luces al mismo tiempo (sistema de control

doble). Se recomienda que sólo personas con amplios

conocimientos de electricidad conecten este tipo de

conﬁguración. Por favor contacto con nuestro depar-

tamento de asistencia al cliente antes hacer este tipo

de conexión (vea Servicio Técnico). Si el cableado

del control doble no es hecho correctamente,

puede destruir ambos aparatos detectores de

movimiento e invalidad su garantía.

INSTALE LA BASE DEL APARATO A

LA CAJA DE EMPALME

1. Empuje los conductores hacia la caja de

empalme.

2. Deslice la base del aparato por los tornillos del

aparato y apriete bien las tuercas decorativas

contra la base.

3. Instale cuatro bombillas con base tipo cande-

labro (de máximo 25 vatios cada una).

4. Antes de instalar la tapa vea la sección PRUE-

BA.

5. Luego de calibrar los interruptores y completar

la prueba, use las 2 tuercas decorativas para

instalar la tapa.

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

SENSITIVITY

LO - M - HI

TEST 1 5 10 MIN

ON-TIME

Placa traslúcida

del detector

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

Tornillo del

aparato

Caja de empalme

Tuerca decorativa

Bombilla de 25

vatios con base

tipo candelabro

* Sin la cubierta de la placa traslúcida instalada.

Alcance Máximo Angulo de

Cobertura Máxima*

(Vista desde arriba)

9.1m en todas

las direcciones

360°

2.4 m

12 598-1184-04

El detector es menos sensible a movimientos

hacia el detector y más sensible a movimientos

transversales en el área de cobertura.

REGULACIÓN DEL ÁREA DE

COBERTURA

El detector de este aparato de luz detecta “movi-

miento” gracias al movimiento del calor (calor cor-

poral) a través del área de cobertura. Sin embargo,

lo que sigue son ejemplos de objetos que pueden

también producir calor y hacer que el detector se

active erróneamente.

• Charcos de agua • Acondicionadores de aire

• Respiraderos de secadoras

• Respiraderos de la calefacción

• Animales tras las vallas • Tráﬁco automotor

Si usted sospecha que una fuente de calor de este tipo

está activando erróneamente el detector y que reducien-

do la sensibilidad no soluciona el problema, entonces

puede instalarse la cubierta de la placa traslúcida

(incluida). La cubierta plástica de la placa traslúcida

está dividida en 6 secciones. Cada sección reducirá

el área de cobertura en 30 grados. Además, puede

retirarse la punta de cada sección para cambiar el

alcance efectivo de cada detector.

2. Corte la canti-

dad necesaria

de cinta es-

pumosa que

necesita para

adherir la cu-

bierta a la placa

traslúcida.

3. Retire el papel

protector de un

lado de la cinta espumosa y adhiérala al interior

de la cubierta.

4. Retire el papel protector del otro lado de la

cinta espumosa cortada y adhiera la cubierta

a la placa traslúcida del detector.

5. Vuelva a probar para conﬁrmar que el detector

ya no presenta activaciones erróneas.

Nota: Para ayudar a determinar la cantidad de

cubierta requerida en la placa traslúcida, ponga las

secciones pequeñas una por vez. Si es necesario

puede añadir secciones.

Lo menos sensible Lo más sensible

Detector

Movimiento

ESPECIFICACIONES

Alcance .............................Hasta 9.1 m (varía con la

temperatura del medio

ambiente).

Angulo de detección .........360°

Carga Eléctrica .................Hasta un máximo de

100 Vatios de tungs-

teno incandescente

(hasta 25V máximo por

cada portalámparas).

Tipo de bombilla ...............Base candelabro, tipo “B”

de 25 vatios máximo

Capacidad del Detector ....Hasta un máximo de

500 Vatios (4,2 A.) de

tungsteno incandes-

cente

Requisitos de Energía ......120 VCA, 60 Hz

Fases de Operación .........FASES DE PRUEBA,

AUTOMÁTICO Y MA-

NUAL

Temporizador de

duración (del encendido) ...........1, 5, 10 minutos

HeathCo LLC se reserva el derecho de descon-

tinuar productos y de cambiar especiﬁcaciones a

cualquier momento sin incurrir en ninguna obliga-

ción de tener que incorporar nuevas características

en los productos vendidos con anterioridad.

1. Rompa la cantidad necesaria de cubierta que

necesita para bloquear una área deseada de

la cobertura.

Cubierta de la placa traslúcida

Placa traslúcida del detector

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

Área

bloqueada

Área

bloqueada

Cubierta de la

placa traslúcida

Cubierta

de la placa

traslúcida

Parte retirada

Área efectiva de

cobertura (Vista

desde arriba)

598-1184-04

SINTOMA

La luz se queda

prendida conti-

nua-mente.

La luz se prende

y se apaga.

La luz no queda

encendida en el

modo manual.

POSIBLE CAUSA

1. Hay una fuente de calor como

ventosas de aire, respiradero de

secadora, o hay en el área de

cobertura una superﬁcie brillante

que reﬂeja calor. (Instale la cubierta

en el detector en la dirección de la

fuente de calor).

2. El detector está en fase Manual

(Cámbiela a Auto).

La Sensibilidad es demasiado alta.

(Apague el Aumento de Distancia).

El calor que se reﬂeja de otros

objetos pueden estar afectando al

detector. (

Apague el Aumento de

Distancia

2. El detector está en la fase Prueba.

(Mientras está en la fase PRUEBA,

la luz sólo queda encendida por 5

segundos).

1. Objetos cercanos, grandes y de

colores brillantes que reﬂejan luz

pueden activar la característica de

apagado. No apunte otras luces

hacia el detector.

POSIBLE CAUSA

1. El interruptor de luz está apagado.

2. Las bombillas están ﬂojas o que-

madas.

3. El fusible está quemado o el cor-

tacircuitos está apagado.

4. La desconexión de luz del día

está en efecto. (Compruébelo al

anochecer).

5. Alambrado incorrecto, si ésta es

una nueva instalación.

1. El detector debe ser instalado en

un lugar relativamente oscuro.

2. El detector esta en la posición prue-

ba. (Fije el interruptor del control a

la posición de TIEMPO).

1. El detector puede estar detectando

animales pequeños o tráﬁco auto-

motor. (Reduzca la sensibilidad).

La Sensibilidad es demasiado alta.

(Apague el Aumento de Distancia).

SINTOMA

La luz no se

enciende.

La luz se prende

durante el día.

La luz se prende

sin ninguna ra-

zón aparente.

GUIA DE INVESTIGACION DE AVERIAS

14 598-1184-04

GARANTÍA LIMITADA A 5 AÑOS

Esta es una “Garantía Limitada” que le da a Ud. derechos legales especíﬁcos. Usted puede también

tener otros derechos que varían de estado a estado o de provincia a provincia.

Por un período de 5 años desde la fecha de compra, cualquier mal funcionamiento ocasionado por

partes defectuosas de fábrica o mano de obra será corregido sin cargo para Ud.

No cubierto - Servicio de reparación, ajuste y calibración debido al mal uso, abuso o negligencia,

bombillas, baterías, u otras partes fungibles no están cubiertas por esta garantía. Los Servicios no

autorizados o modiﬁcaciones del producto o de cualquier componente que se provee invalidarán esta

garantía en su totalidad. Esta garantía no incluye reembolso por inconveniencia, instalación, tiempo

de instalación, perdida de uso, servicio no autorizado, o costos de transporte de retorno.

Esta garantía cubre solamente los productos ensamblados por HeathCo LLC y no se extiende a

otros equipos o componentes que el consumidor usa junto con nuestros productos.

ESTA GARANTÍA ESTÁ EXPRESAMENTE EN LUGAR DE OTRAS GARANTÍAS, EXPRESADAS

O SOBREENTENDIDAS, INCLUYENDO CUALQUIER GARANTÍA, REPRESENTACIÓN O CON-

DICIÓN DE COMERCIABILIDAD O QUE LOS PRODUCTOS SE ADAPTEN PARA CUALQUIER

PROPÓSITO O USO EN PARTICULAR, Y ESPECIFICAMENTE EN LUGAR DE TODOS LOS

DAÑOS ESPECIALES, INDIRECTOS, INCIDENTALES Y CONSECUENTES.

LA REPARACIÓN O EL REEMPLAZO DEBERÍA SER LA ÚNICA SOLUCIÓN DEL CLIENTE Y NO

HABRÁ RESPONSABILIDAD POR PARTE DE HEATHCO LLC POR CUALQUIER DAÑO ESPECIAL,

INDIRECTO, INCIDENTAL O CONSECUENTE, INCLUIDOS PERO NO LIMITADOS A CUALQUIER

PÉRDIDA DE NEGOCIO O GANACIAS SEAN O NO PREVISIBLES. Algunos estados o provincias

no permiten la exclusión o limitación de daños incidentales o consecuentes, de modo que la limita-

ción o exclusión arriba indicada puede que no se aplique a Ud. Por favor guarde su recibo de venta

fechado; se lo requiere para cualquier solicitud de garantía.

SERVICIO TÉCNICO

Favor de llamar al 1-800-858-8501 (sólo para hablar en inglés) para pedir ayuda antes

de devolver el producto a la tienda.

Si tiene algún problema, siga esta guía. Usted puede también visitar nuestro sitio Web: www.hzsupport.

com. Si el problema continúa, llame al 1-800-858-8501 (sólo para hablar en inglés), de 7:30 AM a 4:30

PM CST (L-V). Usted puede también escribir a:

HeathCo LLC

P.O. Box 90004, Bowling Green, KY 42102

ATTN: Technical Service (Servicio Técnic)

* Si se llama al Servicio Técnico, por favor tener lista la siguiente información: Número de Modelo, Fecha

de compra y Lugar de compra.

No hay piezas de servicio disponibles para este producto.

598-1184-04

SL-4305

CARACTÉRISTIQUES

• Allume l’éclairage lorsqu’un mouvement est

détecté.

• Éteint automatiquement l’éclairage.

• Photocellule qui maintient l’éclairage éteint

pendant la période de lumière du jour.

Cet emballage contient:

• Lampe d’entrée

• Console de montage universelle facile à utiliser

• Ferrures de montage

• Coinceur câblé

• Protecteur de lentille

EXIGENCES

• La commande d'éclairage nécessite une alimen-

tation 120 volts c.a.

• Si vous désirez utiliser la priorité manuelle, la

commande doit être branchée à un interrupteur.

• Certains codes de bâtiment locaux peuvent

exiger que l’installation soit faite par un

électricien qualiﬁé.

FONCTIONNEMENT

* Revient au mode automatique au lever du soleil.

Note: Après mise en circuit, attendre enﬁron

1 1/2 minute pour que l’étalonnage du circuit

soit complété.

Luminaire de véranda à

détecteur de mouvement

Avant l’installation, inscrivez ici le numéro

de modèle qui se trouve à l’intérieur de

l’appareil. Joignez-y le reçu d’achat pour les

réclamations sous garantie.

Numéro de modèle :

ON-TIME

TEST 1 5 10 MIN

ESSAI

Amener l’interrupteur

de temps en circuit

(ON-TIME) à la posi-

tion correspondant à 1,

5 ou 10 minutes.

AUTOMATIQUE

Placer l’interrupteur ON-

TIME à 1, 5 ou 10 minutes

... à nouveau en circuit

hors circuit pen-

dant 1 seconde,

puis ...

Le mode manuel ne fonc-

tionne que la nuit parce que

la lumière du jour remet le

capteur en mode AUTO.

Mettre l’interrupteur hors

circuit pendant une se-

conde, plus en circuit pour

alterner entre les modes

AUTO et MANUEL.

Le mode manuel ne fonc-

tionne que lorsque l’inter-

rupteur ON-TIME est aux

positions 1, 5 ou 10.

RÉSUMÉ DU MODE DE COMMUTATION

Mettre l’interrupteur

hors circuit pendant

une seconde, puis le

remettre en circuit

* Si vous ne savez plus dans quel mode se trouve

l’appareil, couper l’alimentation pendant une minute

puis la rétablir. Après le temps d’étalonnage, la

commande reviendra au mode AUTO.

PRIORITÉ MANUELLE

AUTO

TEST

PRIORITÉ MANUELLE

ON-TIME

TEST 1 5 10 MIN

Placez le commutateur

ON-TIME à la position

TEST.

Mode : Temps en circuit : En fonction :

jour nuit

Essai 5 secondes x x

Auto 1, 5, ou 10 min. x

Manuel au choix, amanecer* x

16 598-1184-04

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

DÉMONTAGE DU LUMINAIRE

1. Retirez les deux écrous décoratifs du couvercle

du luminaire.

2. Retirez le socle du luminaire.

3. Retirez les deux écrous décoratifs des vis du

luminaire du support de ﬁxation universel.

4. Retirez le support de ﬁxation universel du

socle.

Écrou décoratif

Socle du luminaire

Couvercle du luminaire

Écrou décoratif

Support

de ﬁxation

universel

INSTALLATION DU SUPPORT DE

FIXATION UNIVERSEL

Pour de meilleurs résultats, installez l’appareil à

au moins 2,4 m du sol.

Vis du luminaire

(serrée à la main)

Boîte électrique

Support de ﬁxa-

tion universel

Vis de la boîte

électrique

BRANCHEMENT DES FILS

1. Raccordez les ﬁls de la boîte électrique aux ﬁls

du luminaire, comme illustré dans le diagramme

ci-dessous.

ATTENTION : NE RETIREZ PAS le con-

necteur du ﬁl ROUGE et ne raccordez pas

le ﬁl ROUGE, à moins que vous ne désiriez

raccorder d’autres luminaires à ce luminaire

à détecteur de mouvement.

Note : Si vous utilisez une boîte électrique métalli-

que, suivez la méthode de mise à la terre indiquée

dans l’illustration suivante. Si vous n’êtes pas

certain de la méthode à utiliser, consultez le code

du bâtiment local.

2. Torsadez les ﬁls, puis ﬁxez-les au moyen d’un

connecteur.

MISE EN GARDE : Coupez l’alimentation

au disjoncteur ou au fusible.

1. Serrez les deux vis du luminaire à la main.

2. Fixez le support de ﬁxation universel à la boîte

électrique au moyen des deux vis fournies.

598-1184-04

Blanc à blanc

Noir à noir

Un luminaire à détection de mouvement

Deux luminaires à détection de mouvement (fonc-

tionnant de façon indépendante)

Noir à noir

Blanc à blanc

Fil de terre à

ﬁl de terre

Noir à noir

Blanc à blanc

Fil de terre

à ﬁl de terre

Boîte électri-

que métallique

Vis de mise à

la terre

Méthode de mise à la terre recommandée

Cavalier (non

fourni)

Fil de terre

dénudé du

luminaire

Fil de terre dénudé

Noir à noirBlanc à blanc

Fil de terre à

ﬁl de terre

Rouge avec noir

Autres options de raccordement

Ce luminaire peut être branché de façon à commander

un autre luminaire, avec ou sans détecteur de mouve-

ment. Consultez le diagramme de câblage ci-dessous

pour effectuer les connexions appropriées.

Note : Le câblage doit être conforme aux exigences

du Code canadien de l'électricité et être dans une

canalisation ou un autre moyen acceptable. Si vous

avez des doutes sur la convenance du système,

communiquez avec un électricien compétent.

Lors de la commande d’un autre luminaire, vous de-

vez respecter la puissance maximum du détecteur de

mouvement de ce luminaire. Consultez l’illustration

ci-dessous pour un exemple du calcul de la puissance

maximum des ampoules de ce luminaire.

Puissance maximum

pour le détecteur de

mouvement : 500W

Puissance maximum

des ampoules

du luminaire : 100 W

Puissance maximum

des ampoules

du luminaire : 100 W

Puissance maximum

des ampoules

du luminaire : 100 W

Puissance totale pour

le détecteur de

mouvement : 300 W

(200 W non utilisé)

Luminaire de COMMANDE

Luminaire COMMANDÉ N° 1

Luminaire COMMANDÉ N° 2

IMPORTANT : Lors de la détermination de la puis-

sance maximum des ampoules du luminaire com-

mandé, vériﬁez la puissance maximum inscrite sur

l’étiquette et non pas celle inscrite sur les ampoules

actuellement installées dans le luminaire.

Raccordement d’un luminaire à détecteur de mou-

vement pour la commande d’un luminaire standard

Luminaire

standard

Luminaire à détecteur

de mouvement

18 598-1184-04

ESSAIS

1. Mettre en circuit le disjoncteur et l’interrup-

teur d’éclairage.

Note : Le capteur doit se réchauffer 1

minute

avant de pouvoir détecter le mouvement. Lorsque

l’appareil est mis en circuit, attendre 1

minute.

2. Placez le commutateur SENSITIVITY à la

position M et le commutateur ON-TIME à la

position TEST.

3. Marcher dans la zone de couverture et noter à

quel endroit l’éclairage se déclenche. En mode

TEST, l’éclairage s’allume pendant 5 secondes

seulement avant de s’éteindre.

4. Réglez la SENSIBILITÉ pour augmenter ou

réduire la portée du détecteur, au besoin.

Une trop grande sensibilité peut entraîner des

déclenchements intempestifs attribuables à la

présence de source de chaleur dans la zone

de couverture (consultez la section Réglage

de la portée ou Dépannage).

5. Réglez, à votre goût, le ON-TIME de fonc-

tionnement du luminaire après détection du

mouvement (1, 5 ou 10 minutes).

Il est aussi possible de raccorder ensemble deux

luminaires à détecteur de mouvement de façon

que l’un ou l’autre entraîne l’allumage des appar-

eils (système à double commande). Il est recom-

mandé que les seulement gens avec l'expérience

d'installation éléctrique tentent cette conﬁguration.

Avant d’entreprendre ce type de câblage, veuillez

contact notre Service à la clientèle (voir Service

Technique). Si le raccordement d’un système à

double commande n’est pas effectué correcte-

ment, cela risque de détruire les deux luminaires

et d’annuler la garantie.

INSTALLATION DU SOCLE DU

LUMINAIRE SUR LA BOÎTE

ÉLECTRIQUE

1. Repoussez les ﬁls à l’intérieur de la boîte

électrique.

2. Faites glisser le socle du luminaire sur les vis

ﬁxées au support, puis serrez fermement les

écrous décoratifs de façon qu’ils s’appuient sur

le socle.

3. Installez quatre ampoules pour candélabre (d’une

puissance maximum de 25 W chacune).

4. Consultez la section ESSAIS avant d’installer

le couvercle.

5. Une fois les commutateurs réglés et les essais

terminés, installez le couvercle au moyen des

deux écrous décoratifs.

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

SENSITIVITY

LO - M - HI

TEST 1 5 10 MIN

ON-TIME

Lentille du capteur

Raccordement d’un luminaire à détecteur de mou-

vement pour la commande d’un autre luminaire à

détecteur de mouvement

Noir à noir

Blanc à blanc

Fil de terre

à ﬁl de terre

Noir à rouge

et à noir

Rouge avec noir

Luminaire à

détecteur de

mouvement

commandé

Luminaire à détecteur

de mouvement

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

Vis du luminaire

Boîte électri-

que

Écrou décoratif

Ampoule pour can-

délabre de 25 W

598-1184-04

Le moins sensible Le plus sensible

Le capteur est moins sensible aux mouvements des

objets qui se dirigent vers lui qu’aux mouvements

des objets qui traversent la zone de couverture.

Détecteur

Mouvement

RÉGLAGE DE LA ZONE DE

COUVERTURE

Le capteur de ce détecteur décèle les mouvements en

raison du passage de la chaleur (chaleur corporelle)

dans la zone de couverture. Cependant, vous trouve-

rez ci-dessous des exemples d’objets qui produisent

de la chaleur et qui, par conséquent, pourraient

entraîner le déclenchement de l’appareil :

• Eaux de piscine • Climatiseur

• Sortie de séchoir à linge • Animaux en cage

• Évent de chauffage • Circulation automobile

Si vous croyez qu’une telle source de chaleur entraîne

le déclenchement du luminaire et que vous n’arrivez

pas à régler le problème en réduisant la sensibilité du

capteur, vous pouvez installer un protecteur de lentille

(fourni). Le protecteur de lentille en plastique est

formé de 6 sections. Chaque section réduit l’angle

de couverture d’environ 30 °. De plus, il est possible

d’enlever la pointe de chaque section pour modiﬁer

la portée efﬁcace du capteur.

1. Séparez le nombre de sections dont vous avez

besoin pour cacher la zone de couverture.

2. Découpez la quantité de ruban-mousse néces-

saire pour coller le protecteur sur la lentille du

capteur.

3. Retirez la pellicule protectrice d’un côté du

ruban-mousse, puis collez le ruban à l’intérieur

du protecteur de lentille.

4. Retirez la pellicule protectrice de l’autre côté

du ruban-mousse, puis collez-le sur le capteur

de mouvement.

5. Faites un nouvel essai pour vous assurer que la

source de chaleur ne cause plus de problème.

Note : Pour déterminer le nombre de sections de

protecteur dont vous avez besoin, appliquez les

sections une à la fois. Vous pouvez toujours rajouter

des sections au besoin.

LO - M - HI

SENSITIVITY

ON-TIME

TEST 1 5 10 MIN

Protecteur

de lentille Lentille du

capteur

Portée maximale Angle de

couverture

(Vue en plongée)

* Sans le protecteur de lentille.

Zone

bloquée

Zone

bloquée

Protecteur de

lentille

Protecteur

de lentille

Partie retirée

Zone de portée efﬁcace

(Vue en plongée)

9.1 m dans

toute direction

360°

2.4 m

20 598-1184-04

FICHE TECHNIQUE

Portée ..................................................... Jusqu’à 9,1 m [varie selon la température environnante].

Angle de détection .................................. 360°

Charge électrique ................................... Jusqu’à 100 W maximum Tungstène à incandescence [maximum

de 25 W par support].

Type d’ampoule ...................................... Culot de candélabre, Type B, 25 W maximum

Capacité du détecteur ............................ Jusqu’à 500 W (4,2 A) maximum Tungstène à incandescence

Courant requis ........................................ 120 V c.a., 60 Hz

Modes de fonctionnement ...................... TEST, AUTO et MAUNEL

Minuterie de fonctionnement .................. 1, 5 ou 10 minutes

HeathCo LLC se réserve le doit d’abandonner tout produit et d’en changer les spéciﬁcations, en tout temps

et sans contracter quelque obligation que ce soit quant à l’incorporation de nouvelles caractéristiques

aux produits déjà vendus.

SYMPTÔME

La lampe reste

allumées conti-

nuellement.

La lampe cli-

gnote.

L’éclairage ne

demeure pas al-

lumé en mode

Manuel.

CAUSE POSSIBLE

1. La zone de couverture comprend

une source de chaleur : évent,

sortie de séchoir à linge ou surface

brillante qui reﬂète la chaleur.

(Installez une section de pro-

tecteur sur la lentille du capteur,

dans la direction de la source de

chaleur.)

2. La capteur est en mode Manuel

(faites-la passer au mode Auto).

3. Le réglage de portée est trop

élevé. (Réduisez la portée).

La chaleur qui est réfléchie par

d’autres objets peut affecter la

commande d’éclairage. (

Réduisez

la portée

2. Le capteur est en mode TEST. (En

mode TEST, l’éclairage demeure

allumé seulement pendant 5

secondes.)

1. Un grand objet de couleur pâle

se trouve à proximité et reﬂète

la lumière, ce qui déclenche la

fonction d’arrêt. Évitez de diriger

d’autres lumières sur le capteur.

CAUSE POSSIBLE

1. L’interrupteur d’éclairage est en

position hors circuit.

2. Les ampoules sont lâches ou

grillées.

3. Le fusible du circuit a sauté ou le

disjoncteur est en position hors

circuit.

4. La fonction de mise hors circuit

à la lumière du jour est engagée.

(Revériﬁer quand il fait nuit).

5. Mauvais câblage, s’il s’agit d’une

nouvelle installation.

1. Le capteur peut être installé dans

un endroit relativement sombre.

2. Capteur en mode Test. (Placer

l’interrupteur ON-TIME à 1, 5 ou

10 minutes).

1. Le capteur détecte peut-être de

petits animaux ou la circulation

automobile. (Réduisez la portée).

2. Le réglage de portée est trop

élevé. (Réduisez la portée).

SYMPTÔME

La lampe ne

s’allume pas.

La lampe

s’allume le jour.

La lampe

s’allume sans

raison appar-

ente.

GUIDE DE DÉPANNAGE

598-1184-04

GARANTIE LIMITÉE DE 5 ANS

Il s’agit d’une « Garantie limitée » qui vous confère des droits juridiques spéciﬁques. Vous pouvez

également jouir d’autres droits, variables d’une province à l’autre.

Pendant une période de 5 ans à compter de la date d’achat, toute anomalie de fonctionnement

imputable à un vice de matériau ou de main-d’oeuvre sera corrigée gratuitement.

Exclusions de la garantie - Réparations, réglage et calibrage dus à une mauvaise utilisation, un

mauvais traitement ou à la négligence. Les ampoules, les piles et des autres articles non durables

ne sont pas couverts par cette garantie. Le service non autorisé ou la modiﬁcation du produit ou

d’un ou l’autre de ses composants fournis invalidera totalement la présente garantie.Cette garantie

n'inclut pas le remboursement pour le dérangement, l'installation, le réglage, la perte d'utilisation,

le service non autorisé ou les frais d'expédition pour le renvoi de la marchandise.

La garantie ne couvre que les produits assemblés HeathCo LLC et ne s’étend pas aux autres équi-

pements et composants que le client pourrait utiliser conjointement avec nos produits.

CETTE GARANTIE TIENT EXPRESSÉMENT LIEU DE TOUTES AUTRES GARANTIES, EXPLI-

CITES OU IMPLICITES, Y COMPRIS DE TOUTE GARANTIE DE REPRÉSENTATION OU DE

CONDITION DE CONVENANCE À LA COMMERCIALISATION OU À L’EFFET QUE LES PRODUITS

CONVIENNENT À UN BUT OU À UNE UTILISATION PARTICULIÈRE, ET SPÉCIFIQUEMENT DE

TOUS DOMMAGES SPÉCIAUX, DIRECTS, INDIRECTS OU SECONDAIRES.

LE REMPLACEMENT OU LA RÉPARATION CONSTITUENT LE SEUL RECOURS DU CLIENT ET

HEATHCO LLC NE POURRA ÊTRE TENUE RESPONSABLE DE TOUS DOMMAGES SPÉCIAUX,

DIRECTS, INDIRECTS OU SECONDAIRES, Y COMPRIS, SANS S’Y LIMITER, LES PERTES COM-

MERCIALES ET PERTES DE PROFIT, QU’ELLES SOIENT PRÉVISIBLES OU NON. Certaines provin-

ces n’autorisent pas l’exclusion ou la limitation des dommages indirects ou secondaires, et la limitation

ou l’exclusion ci-dessus pourrait ne pas s’appliquer à vous. Veuillez conserver le reçu portant la date

d'achat; vous en aurez besoin pour toutes vos demandes liées à la garantie.

SERVICE TECHNIQUE

Veuillez faire le 1 800 858-8501 (service en anglais seulement) pour obtenir de l’aide

avant de retourner l’article au magasin.

En cas de problème, suivez ce guide. Vous pouvez aussi visiter notre site Web à www.hzsupport.com.

Si le problème persiste, composez* le 1 800 858-8501 (service en anglais seulement), entre 7 h 30 et

16 h 30, HNC, du lundi au vendredi. Vous pouvez aussi écrire au :

HeathCo LLC

P.O. Box 90004, Bowling Green, KY 42102

ATTN: Technical Service (Service technique)

* Lors d’un appel au service technique, veuillez avoir les renseignements suivants à portée de main :

numéro du modèle, date d’achat et endroit de l’achat.

Aucune pièce de rechange n’est disponible pour ce produit.

22 598-1184-04

NOTES/NOTAS _______________________

____________________________________

598-1184-04

NOTES/NOTAS _______________________

____________________________________

24 598-1184-04

NOTES/NOTAS _______________________

____________________________________

Heath Zenith Sl 4305 Users Manual

SL-4305 598-1184-04

SL-4305 to the manual c0e7a55c-86d7-4d77-a465-0555336ef86a

Navigation menu

Versions of this User Manual:

Views

Navigation
