© 1999 Heath Co., a div. of DESA International 598-1004-01
Features
• Add switched outlets with the convenience of operation from a
single hand-held transmitter.
• Includes one indoor/outdoor module & one indoor module.
Wireless Indoor
and Outdoor
Remote Control
Model SL-6132
Transmitter Operational Instructions
Note: You will need to buy a 9-volt alkaline battery for the remote
control. In typical use, this battery will last about six months.
The remote uses battery power during standby. Remove the
battery during extended periods of non-use.

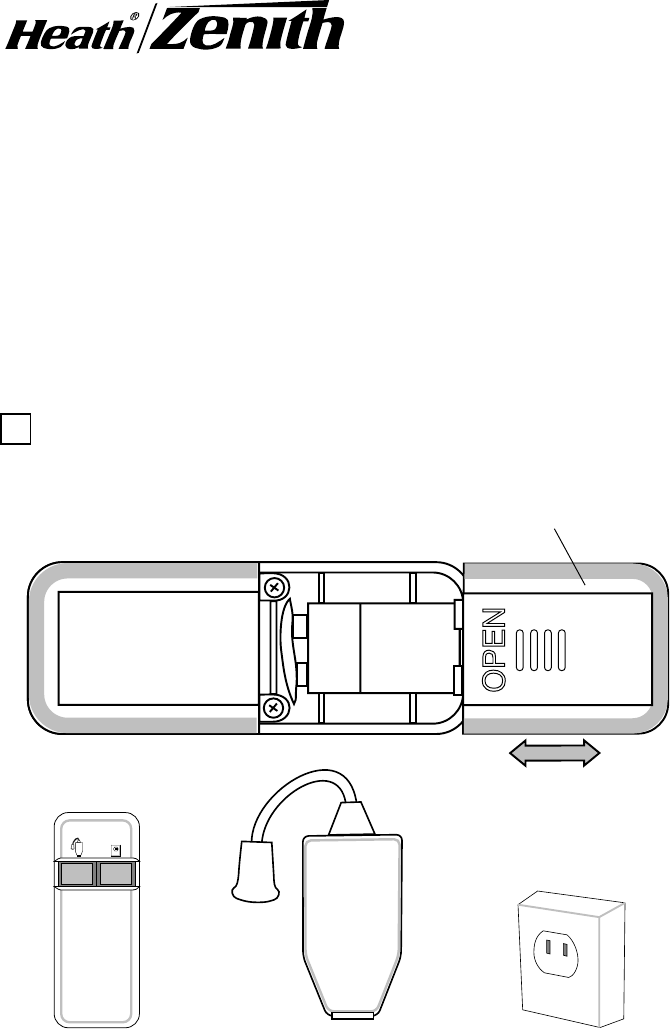

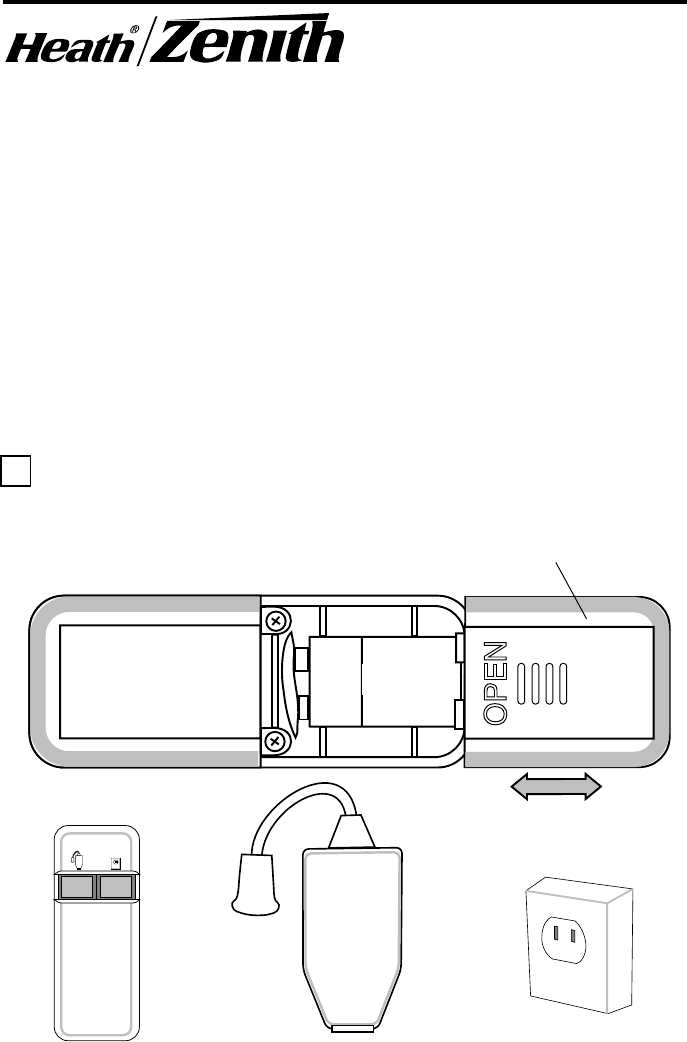

1. Install the 9-volt battery. Remove the cover from the back of
the transmitter by pressing on it with your thumb and sliding it
off as shown. Plug in the battery and slide the cover back onto
the transmitter.
BATTERY
Cover
Transmitter Indoor/Outdoor
Module Indoor Module
![](/img.php?id=88667&img=bg2.png)
Page 2
Indoor/Outdoor Module Operation
1. Plug in Indoor/Outdoor Module. Remember, the Indoor/
Outdoor Module requires a grounded outlet. If you do not have
a grounded outlet, you may want to contact an electrician to
upgrade your electrical system. If you are using the Indoor/
Outdoor Module outdoors, see extra precautions below.

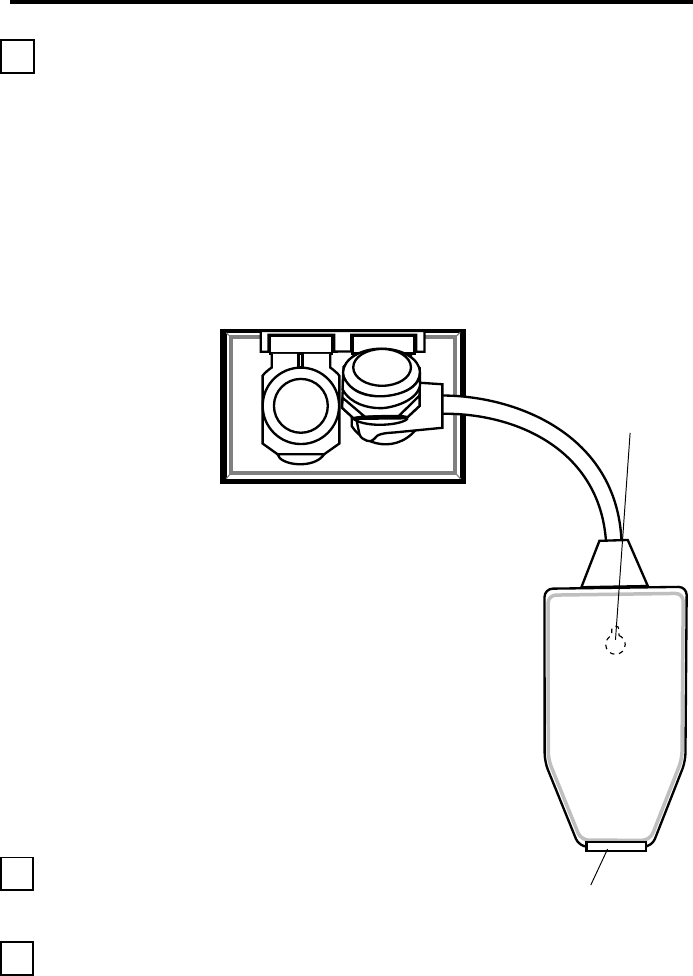

Precautions When Using the Indoor/Outdoor Module
• The Module must be oriented with the power outlet down to
prevent rain from entering the unit. See the illustration below.
• Hang the module on a nail or screw as shown.
There is a hole in the back for this purpose. DO
NOT allow it to hang by the cord.
• Note in the illustration that the module is lo-
cated below the wall outlet. This is to prevent
rain from running down the cord into the wall
outlet.
• NOTE: The National Electrical Code (and most
local codes) require that outside outlets be
protected by a Ground Fault Interrupter (GFI).
Hole to
hang unit
Power Outlet
2. Plug in the devices you wish to control. Do
not exceed the maximum load specifications.
3. To check operation, press button on the left side of transmitter
(see icon). The light/appliance should turn on immediately.
Important: Wait at least 3 seconds after you press the button
before pressing it again to allow the transmission to be com-
pleted.
![](/img.php?id=88667&img=bg3.png)
Page 3
Indoor Module Operation

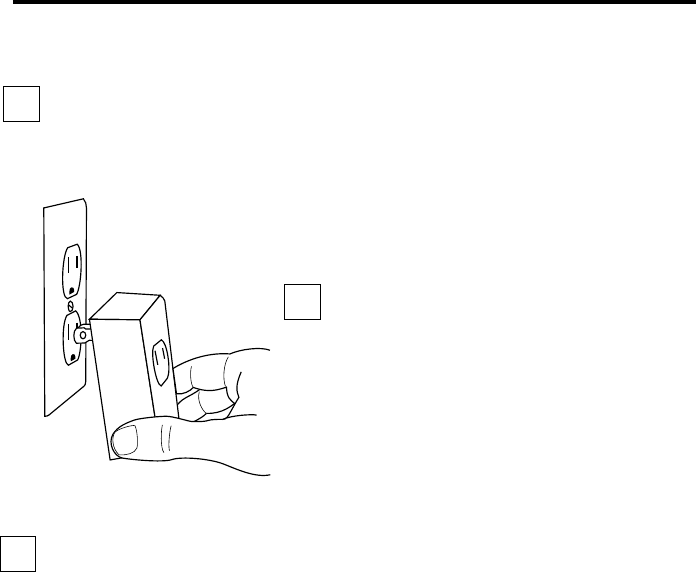

1. Install the Indoor Module as shown.
Indoor Module
2. Plug in the device(s) you wish to
control. Caution: do not exceed
the specifications listed on the next
page. Turn the device on.
3. To check the operation, press the right side button on the
transmitter. The light/appliance should turn on immediately.
Important: Wait at least 3 seconds after you press the
transmitter button before you press it again to allow the trans-
mission to be completed.
Note: The SL-6132 system works with other Heath/Zenith wireless
switch products.
Transmitter left button & Indoor/Outdoor Module = Ch. 'A'
Transmitter right button & Indoor Module = Ch. 'B'
![](/img.php?id=88667&img=bg4.png)
Page 4
TROUBLESHOOTING GUIDE
SPECIFICATIONS
Range . . . . . . . . . . . . . . . Up to 50 feet (15.2 M)
Rated Voltage . . . . . . . . . 120 VAC, 60 Hz
Battery . . . . . . . . . . . . . . . 9-volt alkaline
SL-6139 SL-6136
Max. Load, resistive . . . . 13 A . . . . . . . . . . . . . . . . . . . . . . 5 A
tungsten . . . . . 960 W. . . . . . . . . . . . . . . . . . 500 W
fluorescent . . . 960 W. . . . . . . . . . . . . . . . . . 300 W
motor . . . . . . . . 3 H.P. . . . . . . . . . . . . . . . . . 3 H.P.
Regulatory Information
The user is cautioned that changes or modifications not expressly
approved by the party responsible for regulatory compliance could
void the user's authority to operate the equipment.
This device complies with RSS-210 of Industry Canada. Operation is
subject to the following two conditions: (1) this device may not cause
interference, and (2) this device must accept any interference, includ-
ing interference that may cause undesired operation of the device.
SYMPTOM
Light does not
come on.
POSSIBLE CAUSE
1. Circuit breaker or fuse is turned off.
2. Switch on lamp is turned off.
3. Bulb is defective.
4. Signals from transmitter are being blocked,
or transmitter is out of range. Check for
metal objects that could block the signal, or
reposition the transmitter.
5. Weak battery in the transmitter.
1. Switching too fast. Wait 3 seconds between
pushing the transmitter button.
2. Same as 4 & 5 above.
1. Short term power line failure.
2. Another transmitter on the same channel.
Light does not
turn off.
Light comes on
randomly.
If you experience a problem, follow this guide. If the problem
persists, call for assistance at 1-800-858-8501 8:00 AM to 4:00 PM
Central Time weekdays.
![](/img.php?id=88667&img=bg5.png)
Page 5
YOUR HEATH/ZENITH 5 YEAR U.S. LIMITED
WARRANTY
This is a “Limited Warranty” as defined in the U.S. Consumer
Product Warranty and Federal Trade Commission Improvement
Act. This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state.
For a period of five years from the date of purchase, any malfunc-
tion caused by factory defective parts or workmanship will be
corrected at no charge to you. Batteries are not covered. To
obtain a refund or a replacement, return the product to the place of
purchase.
Not Covered — Repair service, adjustment and calibration due to
misuse, abuse or negligence, light bulbs, batteries and other
expendable items are not covered by this warranty. Unauthorized
service or modification of the product or of any furnished compo-
nent will void this warranty in its entirety. This warranty does not
include reimbursement for inconvenience, installation, setup time,
loss of use, or unauthorized service.
This warranty covers only Heath Zenith assembled products and
is not extended to other equipment and components that a cus-
tomer uses in conjunction with our products.
SUCH REPAIR OR REPLACEMENT SHALL BE THE SOLE
REMEDY OF THE CUSTOMER AND THERE SHALL BE NO
LIABILITY ON THE PART OF HEATH FOR ANY SPECIAL,
INDIRECT, INCIDENTAL, OR CONSEQUENTIAL DAMAGES,
INCLUDING BUT NOT LIMITED TO ANY LOSS OF BUSINESS
OR PROFITS, WHETHER OR NOT FORESEEABLE. Some
states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may
not apply to you.
The Heath Company reserves the right to discontinue products and
to change specifications at any time without incurring any obligation
to incorporate new features in products previously sold.
![](/img.php?id=88667&img=bg6.png)
Page 6
Your Heath/Zenith Canadian 5 Year Limited Warranty
This is a “LIMITED WARRANTY” which gives you specific legal
rights. You may also have other rights which vary from province to
province.
For a period of five year from the date of purchase, any malfunction
caused by defects in material or workmanship will be corrected at
no charge to you. Return the product at your expense to the place
of purchase where the product will be replaced at no charge. Heath
Company reserves the right to repair or replace the product, at its
option.
Warranty begins on the date of first consumer purchase. You must
supply a copy of your proof of purchase when you request warranty
service.
REPAIR OR REPLACEMENT, AS DESCRIBED ABOVE, SHALL
BE THE SOLE REMEDY OF THE CUSTOMER AND THERE
SHALL BE NO LIABILITY ON THE PART OF HEATH FOR ANY
SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAM-
AGES, INCLUDING BUT NOT LIMITED TO ANY LOSS OF
BUSINESS OR PROFITS, WHETHER OR NOT FORESEEABLE.
SOME JURISDICTIONS MAY NOT ALLOW THE EXCLUSION
OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE
ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO
YOU.
If you are not satisfied with our warranty service or our products or
if you have difficulty with receiving warranty service from your
dealer, write directly to Heath Company; P.O. Box 90004; 2701
Industrial Drive; Bowling Green, KY 42102-9004, USA. Your
problems will receive immediate, personal attention.
![](/img.php?id=88667&img=bg7.png)
Page 7
© 1999 Heath Co., a div. of DESA International 598-1004-01 S
Características
• Aumente tomacorrientes con interruptor con la conveniencia
operacional de un solo transmisor de mano.
• Viene con un módulo para dentro/fuera de casa y un módulo para
dentro de casa
Control remoto
inalámbrico para
dentro y fuera de casa
Modelo SL-6132
Instrucciones para el funcionamiento del transmisor
Nota: Necesitará comprar una pila alcalina de 9 voltios para el
transmisor. Bajo uso normal esta pila durará cerca de seis
meses. El control remoto usa la potencia de la pila mientras se
encuentra en posición de espera. Quite la pila si no la usa por
períodos largos de tiempo.

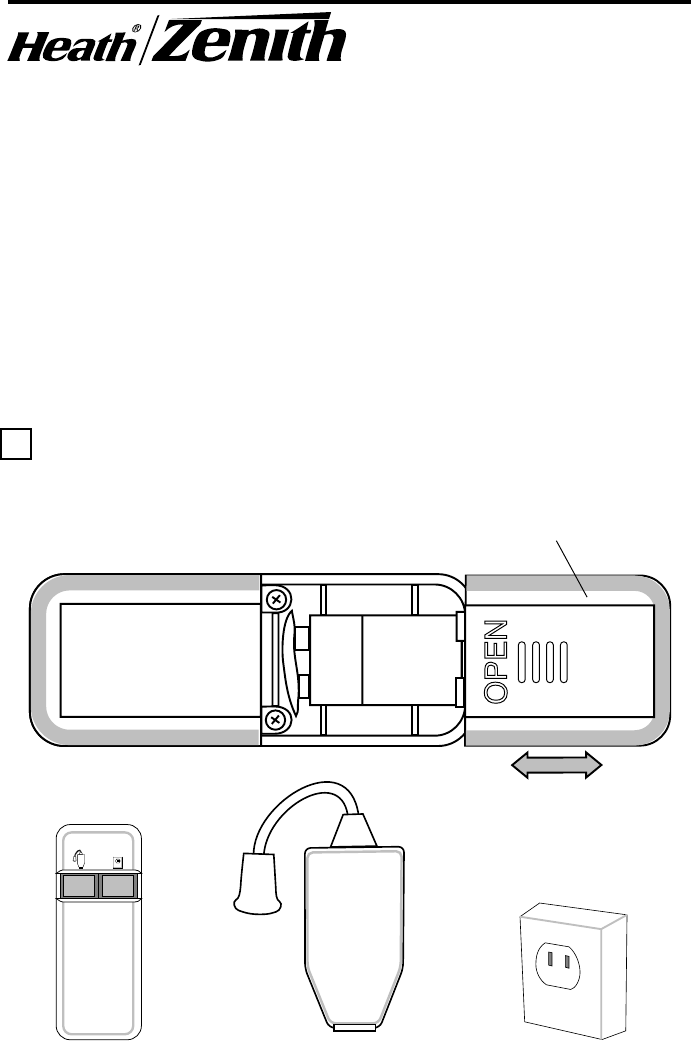

1. Instale la pila de 9 voltios. Quite la tapa de la parte de atrás
del control remoto presionándolo con su pulgar y quitándolo,
como se muestra. Ponga la pila y deslice de nuevo la tapa en
el control remoto.
BATTERY
Tapa
Transmisor Módulo para dentro/
fuera de casa
Módulo para
dentro de casa
Pila
![](/img.php?id=88667&img=bg8.png)
Page 8
Funcionamiento del módulo para dentro/fuera de casa
1. Enchufe el módulo para dentro/fuera de casa. Recuerde
que el módulo para dentro/fuera de casa requiere un
tomacorriente conectado a tierra. Si no tiene uno debería
comunicarse con un electricista para poner al día su sistema
eléctrico. Si usa afuera el módulo para dentro/fuera de casa,
vea las precauciones extras que siguen.
Precauciones cuando se use el módulo para dentro/fuera de casa
• El módulo debe estar orientado con el tomacorriente hacia
abajo para evitar que la lluvia entre a la unidad. Vea la ilustración
de abajo.
• Cuelgue el módulo de un clavo o tornillo, como
se muestra. Hay un agujero en la parte de atrás
para este fin. NO lo deje que cuelgue del cable.
• Vea cómo en la ilustración el módulo está
ubicado debajo del tomacorriente de pared.
Esto es para evitar que la lluvia baje por el
cable hasta dentro del tomacorriente.
• NOTA: El Código Eléctrico Nacional (y muchos
códigos locales) requieren que los enchufes
de afuera estén protegidos por un interruptor
accionado por corriente de pérdida a tierra
(GIF).
Agujero
para colgar
la unidad
Salida de la
corriente
2. Enchufe los aparatos que desee controlar.
No exceda las especificaciones de carga
máxima.
3. Para comprobar el funcionamiento presione el botón izquierdo
del transmisor (vea el icono). La luz o el aparato debería
prenderse inmediatamente. Importante: Espere por lo menos
3 segundos después de presionar el botón y antes de presionarlo
de nuevo para que se complete la transmisión.
![](/img.php?id=88667&img=bg9.png)
Page 9
Funcionamiento del módulo para dentro de casa
1. Instale el módulo para dentro de casa como se muestra.
Módulo para dentro de casa
2. Enchufe lo(s) aparato(s) que
desee controlar. Cuidado: no
exceda las especificaciones listadas
en la siguiente página. Prenda el
aparato.
3. Para comprobar el funcionamiento, presione el botón derecho
del transmisor. La luz o el aparato debería prenderse
inmediatamente. Importante: Espere por lo menos 3 segundos
después de presionar el botón y antes de presionarlo de nuevo
para que se complete la transmisión.
Nota: El sistema SL-6132 funciona con otros productos
inalámbricos y con interruptor de Heath/Zenith.
Botón izquierdo del transmisor y módulo para
dentro/fuera de casa = Canal 'A'
Botón derecho del transmisor y módulo para
dentro de casa = Canal 'B'
![](/img.php?id=88667&img=bga.png)
Page 10
GUIA DE REPARACION DE AVERIAS
ESPECIFICACIONES
Alcance . . . . . . . . . . . . . . Hasta 15,2 M
Tensión Nominal . . . . . . . 120 VCA, 60 Hz
Pila . . . . . . . . . . . . . . . . . Alcalina de 9 voltios
SL-6139 SL-6136
Carga máxima, resistiva . . 13 A . . . . . . . . . . . . . . . . . . . . . . 5 A
tungsteno . . . . 960 W. . . . . . . . . . . . . . . . . . 500 W
fluorescente . . 960 W. . . . . . . . . . . . . . . . . . 300 W
motor . . . . . . . . 3 H.P. . . . . . . . . . . . . . . . . . 3 H.P.
Si tiene algún problema por favor siga esta guía.
Lo sentimos, pero
no podemos contestar preguntas en español por teléfono.
SINTOMA
La luz no se
prende.
POSIBLE CAUSA
1. El cortacircuitos o el fusible está apagado.
2. El interruptor de la lámpara está apagado.
3. La bombilla está mala.
4. Las señales del control remoto están
bloqueadas, o el control remoto está fuera
de alcance. Vea si hay objetos de metal que
puedan bloquear la señal, o reubique el
control remoto.
5. Pila débil en el control remoto.
1. Uso muy rápido del interruptor. Espere 2
segundos hasta presionar de nuevo el botón
del control remoto.
2. Igual que los números 4 y 5 de arriba.
1. Desconexión momentánea de la línea de
alimentación.
2. Otro control remoto en el mismo canal.
La luz no se
apaga.
La luz se
prende sin
razón ninguna.
Informacion Reguladora
Se informa al usuario que cambios o modificaciones que no estén
expresamente aprobados por la parte responsable para hacer
cumplir los reglamentos pueden invalidar la autoridad del usuario
para operar el equipo.
![](/img.php?id=88667&img=bgb.png)
Page 11
GARANTIA LIMITADA DE 5 AÑOS DE SU
PRODUCTO ENSAMBLADO HEATH/ZENITH
Es una “Garantía Limitada” como se define en la Garantía del
Producto al Consumidor en los EE.UU. y en el Decreto de Mejora
de la Comisión Federal de Comercio. Esta garantía le ofrece
derechos legales específicos y puede ser que goce también de
otros derechos que varían de estado a estado.
Por un período de 5 años, desde la fecha de compra, cualquier mal
funcionamiento causado por trabajo o partes defectuosas del
fabricante serán corregidos gratis. Las pilas no están cubiertos
bajo de esta garantia. La Compañía Heath se reserva el derecho
de reparar o reemplazar el producto a su discreción. Usted debe
retornar el productoal lugar donde lo compró.
No se cubre - Esta garantía no cubre el servicio de reparación, el
ajuste y la calibración debido al mal uso, abuso o negligencia, las
bombillas, las pilas y otros artículos gastables. El servicio o
modificación no autorizada del producto o de cualquier componente
entregado anulará por completo esta garantía. Esta garantía no
incluye reembolso por cualquier inconveniencia, instalación, tiempo
de preparación, pérdida de uso o servicio no autorizado.
Esta garantía cubre solamente los productos ensamblados de
Heath/Zenith y no se extiende a otros equipos o componentes que
el clientes use junto con nuestros productos.
TAL REPARACION O REEMPLAZO SERA LA
RESPONSABILIDAD EXCLUSIVA DEL CLIENTE Y NO HABRA
NINGUNA RESPONSABILIDAD POR PARTE DE HEATH POR
NINGUN DAÑO ESPECIAL, INDIRECTO, INCIDENTAL O
CONSECUENTE, INCLUYENDO PERO NO LIMITANDOSE A
CUALQUIER PERDIDA DE NEGOCIOS O DE GANANCIAS,
PREVISTAS O NO. Algunos estados no permiten la exclusión o
límite de daños consecuentes o incidentales, de manera que la
limitación o exclusión arriba indicada quizá no se aplique en su
caso.
La Compañía Heath Company se reserva el derecho de
descontinuar productos y de cambiar especificaciones, cuando
desee, sin incurrir en ninguna obligación de incorporar las nuevas
características en los productos vendidos anteriormente.
![](/img.php?id=88667&img=bgc.png)
Page 12
© 1999 Heath Co., a div. of DESA International 598-1004-01 F
Caractéristiques
• Ajoute aux prises à commutateur la commodité de fonctionnement
d’un émetteur portatif.
• Comprend un module intérieur/extérieur et un module intérieur.
Télécommande
intérieure et
extérieure sans fil
Modèle SL-6132
Mode de fonctionnement de l’émetteur
Note: Il vous faudra acheter une pile alcaline de 9V pour la
télécommande. Cette pile durera environ six mois en utilisation
normale. La télécommande utilise la pile en mode de veille.
Enlever la pile lorsque la télécommande ne sera pas utilisée
pendant une longue période de temps.
1. Installation de la pile de 9V: Enlever le couvercle au dos de
l’émetteur en exerçant une pression avec le pouce et en le
faisant glisser comme indiqué. Brancher la pile et remettre le
couvercle en place.
BATTERY
Couvercle
Émetteur Module intérieur/
extérieur Module intérieur
PILE
![](/img.php?id=88667&img=bgd.png)
Page 13
Fonctionnement du module intérieur/extérieur
1. Brancher le module intérieur/extérieur. Ne pas oublier que
le module intérieur/extérieur nécessite une prise mise à la terre.
Si vous ne disposez pas d’une prise mise à la terre, vous
pourriez demander à un électricien de modifier votre installa-
tion électrique. Si vous utilisez le module intérieur/extérieur à
l’extérieur, lire les précautions additionnelles ci-dessous.
Précautions à observer avec le module intérieur/extérieur
• Orienter le module de manière que la prise soit tournée vers le
bas pour empêcher la pluie de pénétrer. Voir l’illustration ci-
dessous.
• Suspendre le module sur un clou ou sur une
vis à travers le trou prévu à cet effet au dos du
module. NE PAS le suspendre par le cordon
électrique.
• On remarquera sur l’illustration que le module
est plus bas que la prise murale, pour que la
pluie ne puisse pas couler le long du cordon et
s’infiltrer dans la prise murale.
• NOTE : Le Code national de l’électricité (et la
plupart des codes) exige que les prises
extérieures soient protégées par un
interrupteur de défaut de mise à la terre.
Trou pour suspendre
le module
Prise de
courant
2. Brancher les appareils que vous désirez com-
mander. Ne pas dépasser la charge totale
spécifiée.
3. Pour vérifier le fonctionnement, presser le bouton sur le côté
gauche de l’émetteur (voir icône). L’appareil devrait fonctionner
immédiatement. Important: Attendre au moins 3 secondes
entre deux pressions du bouton pour permettre à la transmis-
sion de se terminer.
![](/img.php?id=88667&img=bge.png)
Page 14
Fonctionnement du module intérieur
1. Installer le module comme indiqué.
Module intérieur
2. Brancher les appareils que vous
désirez commander. Ne pas
dépasser la charge totale spécifiée.
3. Pour vérifier le fonctionnement, presser le bouton sur le côté
droit de l’émetteur. L’appareil devrait fonctionner
immédiatement. Important: Attendre au moins 3 secondes
entre deux pressions du bouton pour permettre à la transmis-
sion de se terminer.
Note: La télécommande SL-6132 fonctionne avec les autres
produits Heath/Zenith sans fil.
Bouton gauche de l’émetteur
sur module intérieur/extérieur = Canal «A»
Bouton droit de l’émetteur sur module intérieur = Canal «B»
![](/img.php?id=88667&img=bgf.png)
Page 15
GUIDE DE DÉPANNAGE
SPÉCIFICATIONS
Portée . . . . . . . . . . . . . . . Jusqu’à 15 mètres
Tension nominale . . . . . . 120 VAC, 60 Hz
Pile . . . . . . . . . . . . . . . . . alcaline de 9V
SL-6139 SL-6136
Charge résistive maximale . . . . . . . 13 A . . . . . . . . . . . . . . 5 A
tungstène . . . . . . . . . . . . 960 W . . . . . . . . . 500 W
fluorescent . . . . . . . . . . . 960 W . . . . . . . . . 300 W
moteur . . . . . . . . . . . . . . . 3 H.P. . . . . . . . . . 3 H.P.
Conformité aux règlements
Cet appareil est conforme à RSS-210 d’Industrie Canada. Il doit être
utilisé sous réserve des deux conditions suivantes: 1) il ne doit pas
causer d’interférences; et 2) il doit recevoir toute interférence, y
compris celles qui peuvent causer un fonctionnement intempestif de
l’appareil.
SYMPTÔME
La lumière ne
s’allume pas.
La lumière ne
s’éteint pas.
La lumière
s’allume de
façon erratique
En cas de problème, consulter ce guide.
CAUSE POSSIBLE
1. Le coupe-circuit ou le fusible est hors circuit.
2. L’interrupteur de la lampe est hors circuit.
3. L’ampoule est défectueuse.
4. Les signaux de l’émetteur sont bloqués ou
l’émetteur est trop loin. Vérifier la présence
d’objets métalliques susceptibles de bloquer le
signal ou déplacer l’émetteur.
5. Pile de l’émetteur trop faible.
1. Interruption trop rapide. Attendre 3 secondes
entre les pressions exercées sur le bouton de
l’émetteur.
2. Voir 4 et 5 ci-dessus.
1. Panne de courant de courte durée.
2. Autre émetteur sur le même canal.
![](/img.php?id=88667&img=bg10.png)
Page 16
GARANTIE LIMITÉE DE CINQ (5) ANS SUR VOTRE
PRODUIT ASSEMBLÉ HEATH / ZENITH
Il s’agit d’une “garantie limitée” selon la définition de la loi américaine.
Cette garantie vous confère des droits juridiques spécifiques; vous
pouvez également jouir d’autres droits, variables d’une province à
une autre.
Pendant une période de cinq (5) ans à compter de la date d’achat,
toute anomalie de fonctionnement imputable à une pièce
défectueuse (ou un vice de matériau ou de fabrication dans le cas
de produits assemblés en usine) sera corrigée gratuitement. Vous
devrez livrer le produit à l’usine Heath. La compagnie Heath se
réserve le droit de choisir de réparer ou de remplacer le produit.
La garantie entre en vigueur à la date d’achat par le premier
acquéreur. Vous devez soumettre une preuve d’achat lors de toute
demande de service au titre de la garantie.
LE DROIT RÉPARATION OU REMPLACEMENT DÉCRIT DANS
LA PRÉSENTE GARANTIE CONSTITUE LE SEUL RECOURS
DU CLIENT; HEATH N’ENCOURRA AUCUNE OBLIGATION AU
TITRE DE DOMMAGES SPÉCIAUX, INDIRECTS OU
SECONDAIRES, INCLUANT, MAIS SANS LIMITATION, LES
PERTES COMMERCIALES OU PERTES DE PROFIT, QU’ELLES
SOIENT PRÉVISIBLES OU NON. CERTAINES PROVINCES
N’ADMETTENT PAS L’EXCLUSION OU LA LIMITATION DES
DOMMAGES SECONDAIRES; PAR CONSÉQUENT, LES LIMI-
TATIONS OU EXCLUSIONS CI-DESSUS PEUVENT NE PAS
VOUS TRE APPLICABLES.
Si vous n’êtes pas satisfait de notre contrat de garantie ou de nos
produits, ou si vous avez des difficultés en obtenant le service de
vos marchands, veuillez écrire directement à Heath Company;
P.O. Box 90004; Bowling Green, KY 42102 USA. Vos problèmes
recevront l’attention personnelle et immédiate.
La compagnie Heath se réserve le droit de mettre fin à la production
de ses produits ou d’en modifier les spécifications à tout moment, et
elle n’est pas tenue d’incorporer les nouvelles caractéristiques de ses
produits aux produits vendus antérieurement.
