User Manual.

The HP 417 is a Wi-Fi Alliance authorized Wi-Fi CERTIFIED 802.11b/g/n
product. The Wi-Fi CERTIFIED Logo is a certification mark of the Wi-Fi Alliance.
1
HP 417 Single Radio 802.11n Unified Wired WLAN
Walljack quick start guide
This quick start guide shows you how to install and get started using the HP 417 Single
Radio 802.11n Unified Wired WLAN Walljack (RMN BJNGA-FB0003) JG971A (AM),
JG972A (WW), JG973A (20 pack AM), JG974A (20 pack WW), hereafter referred to
as t h e H P 417.

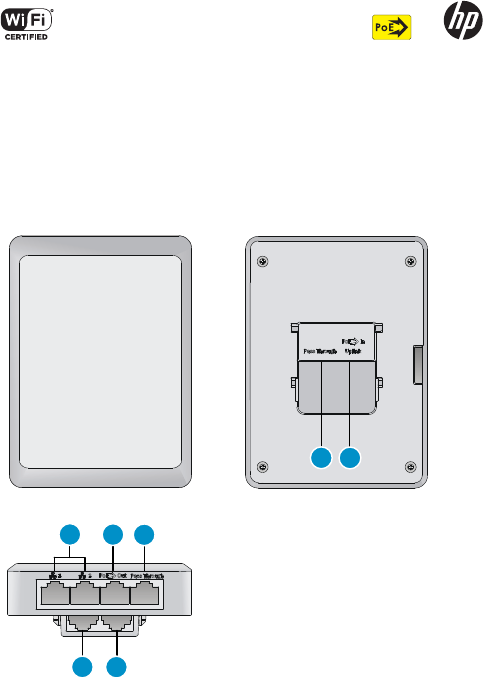

Hardware overview
Back view
1: Pass Through port
2: Uplink port
Front view
Bottom views
3: Ethernet LAN ports 1 and 2
4: PoE Out Ethernet LAN port 3
5: Pass Through port
1 2
345
1
2
2
Package contents
The HP 417, mounting bracket, screws, MAC address label, and documentation.
Ports
Three Ethernet ports: Auto-sensing 100Base-T Ethernet ports with RJ-45 connectors.
One port provides IEEE 802.3af Power over Ethernet (PoE) to supply power to one
device.
One Gigabit Ethernet uplink port: Auto-sensing 1000Base-T Ethernet port with RJ-45
connector.
One pair of pass-throuh ports: Work with Cat5 cabling as well as an analog
telephone cable.
Radio and antennas
The HP 417 supports IEEE 802.11b/g/n. It has two internal antennas (3.3 dBi)
supporting 2x2 MIMO with two spatial streams at a rate of up to 300 Mbps.
Reset button
The reset button is accessible through a hole on the side panel of the HP 417. To reset the
HP 417, insert a paper clip into the reset button hole, and press and quickly release the
button. To reset the HP 417 to factory defaults, press and hold the button more than 5
seconds until the status LEDs (Power, Radio, and Uplink) flash, then release.
Status LEDs
3
Power Uplink Radio LAN(1 to 3) PoE Description
Off Off Off Off Off The AP has no power.
Steady
orange Off Off Off Off The AP is starting up.
Flashing
green once
per second
Off Off Off Off
The AP is lookin
g
for an IP
address or building the list
of VLANS on which to
perform discovery.
The power, uplink, and radio LEDs are
flashing green in sequence. Off Off
The AP has obtained an IP
address and is attempting
to discover a controller.
Steady
green
The uplink and radio LEDs
are flashing green
alternately.
Off Off
The AP has found a
controller and is attempting
to establish a tunnel with it.
The power and uplink LEDs
are alternately flashing
green (slowly).
Off Off Off
The AP is performin
g
Ethernet negotiation, and is
waiting for the Ethernet link
to come up.
Steady
green Off Any Any Any
The uplink interface is not
connected or there is no
network activity.
Steady
green
Flashing
green Any Any Any
The uplink interface is
transmitting or receiving
data.
Steady
green Any Off Any Any
The radio interface is
disabled or there is no
network activity.
Steady
green Any Flashing
green Any Any
The radio interface is
transmitting or receiving
data.
Steady
green Any Any Off Any
The LAN interface is
disabled or there is no
network activity.
Steady
green Any Any Flashing green Any
The LAN interface is
transmitting or receiving
data.
Steady
green Any Any Any Off
No PoE device is
connected.
Steady
green Any Any Any Steady
green
A PoE device is connected.
4
Powering the HP 417
The HP 417 can be powered by a PoE-enabled switch that provides 10/100 Mbps or
10/100/1000 Mbps Ethernet ports.
The HP 417 supports an 802.3af PoE PSE connection to one device on LAN port 3. This
feature is dependent on the power source of the HP 417, as follows:
Supports 802.3af class 1/2/3 PoE Out when the 803.3at (PoE+) power supply
mode is used.
Supports 802.3af class 1/2 PoE Out when the standard 803.3af power supply
mode is used.
Important information to read before installing
Professional installation is required. For indoor installation only. Before installing or using
the AP, consult with a professional installer trained in RF installation and knowledgeable
in local regulations including building and wiring codes, safety, channel, power, and
license requirements for the intended country. The end user is responsible for ensuring
that installation and use comply with local safety and radio regulations.
To avoid possible bodily injury or equipment damage, read the following safety
recommendations before you install an HP 417. The recommendations do not cover every
possible hazardous condition.
Install with six inches or more of clearance around the walljack.
Keep the chassis clean and dust-free.
Make sure the ground is dry and flat and anti-slip measures are in place.
Do not place the AP in a moist area and avoid liquid surrounding the AP.
Keep the chassis and installation tools away from walkways.
Installation
1. Place the mounting bracket, with the UP arrow pointing up, on the electrical outlet
box, and then use two of the supplied mounting screws to secure the bracket to the
box.
The two long mounting screws are for a US electrical box. The two short mounting
screws are for an EU electrical outlet box.
5

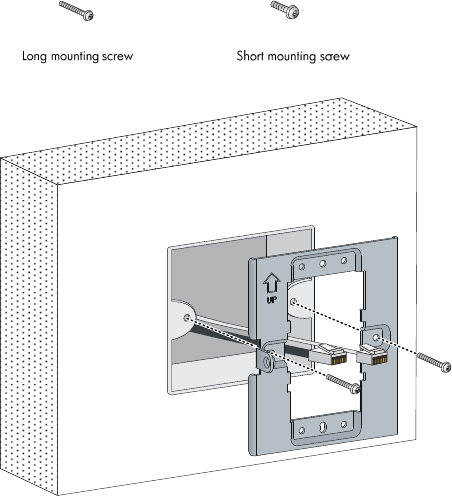

Figure 1 Securing the mounting bracket to an electrical outlet box (EU)
6

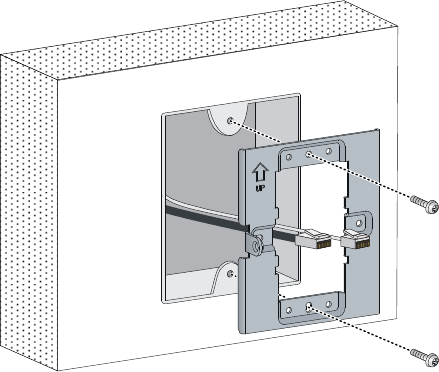

Figure 2 Securing the mounting bracket to an electrical outlet box (US)
7
2. Connect the network cable from the box to the RJ-45 Uplink port on the back of the
HP 417. If required, also connect the cable providing support for pass-through
devices to the Pass Through port on the back of the HP 417.

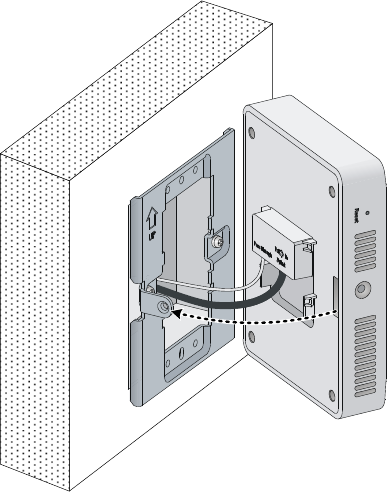

Figure 3 Connecting the network cable
8
3. Align the installation hole in the rear of the AP with the standout on the mounting
bracket.

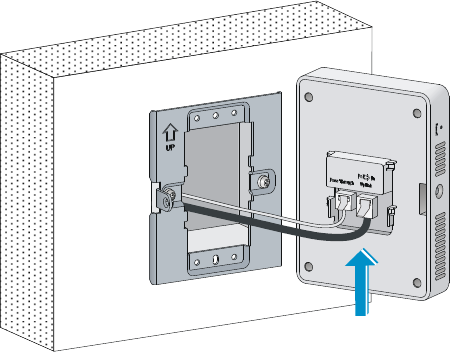

Figure 4 Aligning the installation hole
9
4. Push the HP 417 onto the mounting bracket, and then slide it down until it is fully
engaged. Then secure the AP to the bracket by using the Phillips-head screw or the
security-head security Torx-10 screw.
Do not let go of the HP 417 until you confirm that it is securely in place.

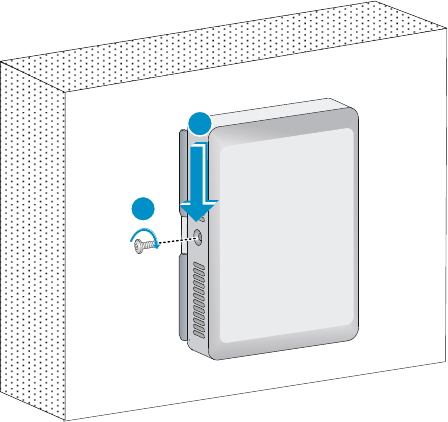

Figure 5 Securing the AP
1
2
10

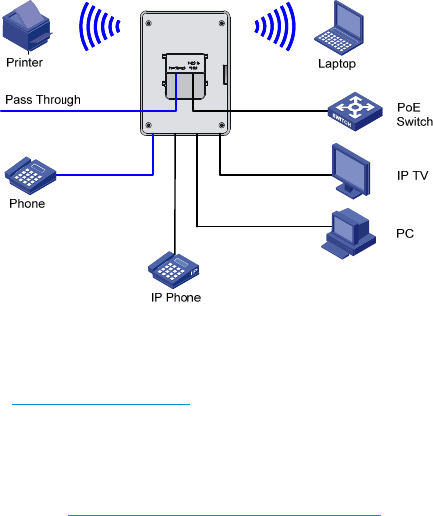

Provided access services
After the installation is complete, connect equipment to the HP 417 as follows:
Technical support
For worldwide technical support information, see the HP support website
at www.hp.com/networking/support.
Other regulatory information
For important safety, environmental, and regulatory information, see Safety and
Compliance Information for Server, Storage, Power, Networking, and Rack Products,
available at www.hp.com/support/Safety-Compliance-EnterpriseProducts.
FCC Notice
This device must not be co-located with any other transmitters except in accordance with
FCC multi-transmitter product procedures.
11
Referring to the multi-transmitter policy, multiple-transmitter(s) and module(s) can be
operated simultaneously without C2P.
This device will not permit operation on channels 120-128 for 802.11a, 802.11n, and
802.11ac modes that overlap the 5600-5650 MHz band.
A 20 cm minimum distance must be maintained between the antenna and the users for
the host this module is integrated into. Under such configuration, the FCC radiation
exposure limits set forth for a population/uncontrolled environment can be satisfied.
Any changes or modifications not expressly approved by the manufacturer could void
the user's authority to operate this equipment.
Industry Canada Notice
CAN ICES-3 (B)/NMB-3(B)
This device complies with Industry Canada license-exempt RSS standard(s). Operation is
subject to the following two conditions: (1) this device may not cause interference, and (2)
this device must accept any interference, including interference that may cause
undesired operation of the device.
Important Note: IC Radiation Exposure Statement: This equipment complies with
IC RSS-102 radiation exposure limits set forth for an uncontrolled environment. This
equipment should be installed and operated with minimum distance of 20 cm between
the radiator and your body.
Notice for Brazil, Aviso aos usuários no Brasil
Este equipamento opera em caráter secundário, isto é, não tem direito a proteção
contra interferência prejudicial, mesmo de estações do mesmo tipo, e não pode causar
interferência a sistemas operando em caráter primário.
Notice for Mexico, Notificación México
La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible
que este equipo o dispositivo no cause interferencia perjudicial y (2) este equipo o
dispositivo debe aceptar cualquier interferencia, incluyendo la que pueda causar su
operacn no deseada.
12
Notice for Korea
B 기기
( 가정용 방송통신 기자재 )
기기는 가정용 (B ) 전자파
적합기기로서주 가정에서 사용하는 것을
목적으로 하며 , 모든 지역에서 사용할
있습니다 .
Class B (broadcasting
communication device for home
use)
This device obtained EMC registration mainly
for home use (Class B) and may be used in all
areas.
해당 무선설비는 전파혼신 가능성이 으므로 인명안전과 관련된 서비스는
없음
Notice for Taiwan
低功率電波輻射性電機管理辦法
第十二條 經型式認證合格之低功率射頻電機,非經許可,公司、商號或使用者
不得擅自變更頻率、加大功率或變更原設計之特性及功能
第十四條 低功率射頻電機之使用不得影響飛航安全及干擾合法通信;經發現有
擾現象時,應立即停用,並改善至無干擾時方得繼續使用。前項
合法通 信,指依電信法規定作業之無線電通信。低功率射頻電機須
忍受合法通 信或工業、科學及醫療用電波輻射性電機設備之干擾。
5.25-5.35 秭赫頻帶內操作之無線資訊傳輸設備,限於室內使用。
13
Eurasian Economic Commission
Евразийская экономическая комиссия
Еуразиялық экономикалық комиссия
Євразійська економічна комісія
HP 417 Single Radio 802.11n Unified Wired WLAN Walljack
(JG972A)
Точка доступа HP 417 Single Radio 802.11n Устройство Unified
Wired WLAN Walljack (JG972A)
HP 417 Single Radio 802.11n бірыңғай сымды WLAN қабырға
розеткасы (JG972A)
Настінна обєднана дротова точка доступу HP 417 802.11n WLAN
з одним радіомодулем (JG972A)
(RMN BJNGA-FB0003)
14
Manufacturer
Производитель
Өндіруші
Виробник
Hewlett-Packard Company, 3000 Hanover
Street, Palo Alto, California 94304-1185, U.S.A
Made In China
Изготовлено в Китае
Қытайда жасалған
Виготовлено в Китаї
Local Representatives
Местные представители
Жергілікті өкілдері
Місцеві представники
HP Russia:ЗАО «Хьюлетт-Паккард А.О.», 125171, Россия,
Москва, Ленинградское шоссе, 16А, стр. 3
Тел./факс: +7 (495) 797 35 00/+7 (495) 287 89 05
HP Belarus: ИООО «Хьюлетт-Паккард Бел», 220030,
Беларусь, г. Минск, ул. Интернациональная, 36-1
Тел./факс: +375 (17) 392 28 18, +375 (17) 392 28 21
HP Kazakhstan: ТОО «ХЬЮЛЕТТ-ПАККАРД (К, 050040
Республика Казахстан, г. Алматы, ул. Тимирязева 28В,
бизнес-центр «Алатау Гранд», 1й этаж
Тел./факс: +7 (727) 355 35 5 0/+7 (727) 355 35 5 1
HP Kazakhstan: ЖШС «Хьюлетт-Паккард (К)», 050040,
Қазақстан, Алматы қ., Бостандық ауданы, Тимирязев к-сі, 28В,
тел./факс: +7 (727) 355 35 50, +7 (727) 355 35 51
Product overview
The HP 417 Access Point supports IEEE 802.11b/g/n, has two internal antennas
supporting 2x2 MIMO spatial streams at a rate of up to 300 Mbps and is powered via
PoE. The Access Point has 3 Auto-sensing 100 Base-T Ethernet ports, 1 Gigabit Ethernet
uplink port and one pair of pass-through ports.
15
Обзор продукта
Точка доступа HP 417 поддерживает протокол IEEE 802.11b/g/n и оснащена двумя
внутренними антеннами, поддерживающими технологию 2x2 MIMO для передачи
пространственных потоков со скоростью до 300 Мбит/с. Питание на устройство
подается через PoE. Точка доступа имеет 3 порта 100 Base-T Ethernet с
автоматическим распознаванием скорости, 1 порт восходящей связи Gigabit Ethernet
и одну пару портов сквозного переключения.
Өнімді жалпы шолу
H P 417 кіру нүктесі IEEE 802.11b/g/n стандартына қолдау көрсетеді және оған қуат
PoE арқылы беріледі. Кіру нүктесінің екі ішкі антеннасы бар. Бұл антенналар 300
Мбит/с жылдамдығында 2x2 MIMO кеңістік ағындарын қолдайды. Кіру нүктесінің
автоматты түрде анықтайтын 100 Т пішімді үш Ethernet порты, бір Gigabit Ethernet
uplink порты және өтпелі порттардың бір жұбы бар.
Огляд продукту
Точка доступу HP 417 підтримує протоколи звязку IEEE 802.11b/g/n, оснащена два
вбудованими антенами з підтримкою просторових потоків 2x2 MIMO на швидкості
до 300 Мбіт/с і живиться через PoE. Вона також містить 3 порти 100 Base-T Ethernet
з автоматичним визначенням швидкості, 1 порт Gigabit Ethernet Uplink та одну пару
транзитних портів.
Manufacturing date
The manufacturing date is defined by the serial number.
CCYMBBBZZZ (HP serial number format for this product)
Valid date formats include:
Y (Y) = Year of Manufacture (Where Y indicates the year counting from within
each new decade, with 2000 as the starting point. For example, 2 for 2002. The
year 2010 is indicated by 0, 2011 by 1, and so forth. YY indicates the year using
a base year of 2000. For example, 02 for 2002 and 12 for 2012)
M (M) = Month of Manufacture (For M, 1-9 for January to September, 0 for
October, A for November, B for December. For MM, actual calendar month 1-12)
Дата изготовления
Дата изготовления определяется по серийному номеру.
16
CCYMBBBZZZ (формат серийных номеров HP для данного изделия)
Действительные форматы даты:
Y (Y) = год производства (где Y обозначает год, отсчитываемый в каждом новом
десятилетии, начиная с 2000. Например, 2 для 2002. Для обозначения 2010
используется 0, для 2011 – 1 и т. д. YY обозначает год, при этом базовым годом
является 2000. Например, 02 обозначает 2002, 12 обозначает 2012)
M (M) = месяц производства (где для M цифры с 1 по 9 обозначают месяцы с
января по сентябрь соответственно, 0 обозначает октябрь, A – ноябрь, B –
декабрь. MM обозначает календарный месяц с 1 по 12)
Өндірілген күні
Өндірілген күні сериялық нөмір арқылы анықталады.
CCYMBBBZZZ (Осы өнімге арналған HP сериялық нөмірі)
Жарамды күн пішімдері келесіні қамтиды:
Y (Y) = Жасалған жылы (мұнда Y әрпі 2000 бастапқы нүктесінен бастап әрбір
жаңа декада ішінде есептелетін жылды көрсетеді. Мысалы, 2 саны 2002
жылды көрсетеді. 0 саны 2010 жылды, 1 саны 2011 жылды және т.с.с. 2000
бастапқы жыл болып, YY әріптері жылды көрсетеді. Мысалы, 02 саны 2002
жылды және 12 саны 2012 жылды көрсетеді)
M (M) = Жасалған айы (мұнда M, 1-9 сандары қаңтар мен қыркүйек
аралығындағы айларды, 0 саны қазан айын, A әрпі қараша айын және B әрпі
желтоқсан айын білдіреді. Мұнда MM әріптері 1-12 аралығындағы нақты
күнтізбе айын білдіреді)
Дата виробництва
Дата виробництва зашифрована в серійному номері.
Формат серійного номера HP для цього продукту: CCYMBBBZZZ
Нижче наведено можливі формати дати виготовлення.
Y (Y) рік виготовлення, де Y указує на останню цифру року (відлік ведеться
з 2000 р.). Наприклад, 2 позначає 2002 рік, 0 — 2010, 1 — 2011 тощо.
YY указують на дві останні цифри року, починаючи з 2000-го. Наприклад, 02
означає 2002 рік, а 1
2 — 2012 рік.
M (M) — місяць виробництва. Для значення M можуть використовуватися
цифри або літери: цифри 1–9 позначають місяці із січня по вересень, 0 —
17
жовтень, A — листопад, B — грудень. Варіант MMце традиційне
позначення календарного місяця (з 1-го по 12- й).
Environmental Conditions
Operating temperature: 32°F to 115°F (0°C to 45°C)
Operating relative humidity: 5% to 95%, noncondensing
Non-operating/Storage temperature: 40°F to +158°F (–40°C to +70°C)
Non-operating/Storage relative
humidity: 5% to 95%, noncondensing
Altitude: Up to 13,123 ft (4 km)
Условия окружающей среды
Рабочая температура: от 32 до 115 ° F ( от 0 до 45°C)
Относительная влажность при
эксплуатации: от 5% до 95%, без конденсации
Температура при отсутствии
эксплуатации/при хранении: от -40 до +158°F (от -40 до +70°C)
Относительная влажность при
отсутствии эксплуатации/при
хранении:
от 5% до 95%, без конденсации
Высота над уровнем моря: до 13 123 футов (4 км)
Қоршаған орта шарттары
Жұмыс температурасы: 0°C – 45°C (32°F – 115°F)
Жұмыс істейтін салыстырмалы ауа
ылғалдылығы: 5% - 95%, конденсацияланбаған
Жұмыс істемейтін/Сақтау
температурасы: -40°C пен +70°C (-40°F пен +158°F)
Жұмыс істемейтін/Сақтау
салыстырмалы ауа ылғалдылығы: 5% - 95%, конденсацияланбаған
Биіктік: 4 км-ға дейін (13 123 фут)
18
Умови експлуатації
Температура (робоча): від 0 до 45 (від 32 до 115 )
Відносна вологість (робоча): від 5 до 95% (без конденсації)
Температура (неробоча/для
зберігання):
від –40 до +70 °C (від –40 до
+158 °F)
Відносна вологість (неробоча/для
зберігання): від 5 до 95% (без конденсації)
Висота над рівнем моря: до 4 км (13 123 футів)
Specifications
Physical characteristics
Dimensions: 120 × 86 × 35 mm (4.72 × 3.39 × 1.38
in)
Weight: 0.19 kg (6.70 oz)
Mounting position: Standard US or EU electrical box
Electrical characteristic
IEEE 802.3af and 802.3at PoE compliant
for Gigabit Ethernet
Ports
A 10/100/1000 Mbps uplink Ethernet
port that supports PoE In.
Three 10/100 Mbps downlink Ethernet
ports, one of which supports PoE Out.
A pair of RJ-45 Pass Through ports.
19
Memory and processor
CPU Single-core @ 560MHz AR9344
Storage media Nor Flash 4MB, Nand Flash 128MB
Memory DDR2 128MB
Performance
Radios 802.11 b/g/n
Radio operation modes Client access, Local mesh, Packet capture
AP operation modes Managed
Wi-Fi Alliance Certification b/g/n Wi-Fi Certified
Технические характеристики
Физические характеристики
Размеры: 120 x 86 x 35 мм (4,72 x 3,39 x 1,38
дюйма)
Вес: 0,19 кг (6,70 унции)
Монтажное положение: стандартный распределительный шкаф
для США или стран Европейского
Союза
Электрические характеристики
Соответствие стандартам IEEE 802.3af и
802.3at PoE для Gigabit Ethernet
Порты
Порт Ethernet восходящей связи
10/100/1000 Мбит/с,
поддерживающий PoE In.
Три порта Ethernet нисходящей связи
20
10/100 Мбит/с, один из которых
поддерживает PoE Out.
Пара портов сквозного переключения
RJ-45.
Процессор и память
ЦП Одноядерный, 560 МГц, AR9344
Носитель данных Nor Flash 4 Мбайт, Nand Flash 128
Мбайт
Память DDR2, 128 Мбайт
Производительность
Радиомодули 802.11 b/g/n
Режимы работы радиомодулей Клиентский доступ, локальная сеть,
захват пакетов
Режимы работы точки доступа Управляемое
Сертификат партнера Wi-Fi Сертификат b/g/n Wi-Fi
Техникалық сипаттары
Физикалық сипаттамалары
Өлшемдер: 120 × 86 × 35 мм (4.72 × 3.39 × 1.38
дюйм)
Салмағы: 0,19 кг (6.70 унция)
Бекіту позициясы: Стандартты АҚШ немесе ЕО электр
шкафы
Электрикалық сипаттамасы
Gigabit Ethernet үшін үйлесімді IEEE
802.3af PoE және 802.3at PoE
21
Порттар
PoE In мүмкіндігіне қолдау көрсететін
10/100/1000 Мбит/с Ethernet порты;
Үш 10/100 Мбит/с Ethernet порты,
олардың біреуі PoE Out мүмкіндігіне
қолдау көрсетеді;
Екі RJ-45 өтпелі порты.
Жад және процессор
Орталық процессор 562 МГц жиілікте AR9344 бір ядролық
процессоры
Сақтау құралы Nor типті 4 МБ флэш жады, Nand типті
128 МБ флэш жады
Жад DDR2 128 Мбайт
Өнімділік
Радио байланысы 802.11 b/g/n
Радио байланыс режимдері Клиенттік кіру, жергілікті аралас,
бумаларды алу
Кіру нүктесінің жұмыс режимдері Басқарылатын
Wi-Fi Alliance сертификатталуы b/g/n Wi-Fi сертификатталған
Технічні характеристики
Фізичні характеристики
Розміри: 120 × 86 × 35 мм (4,72 × 3,39 × 1,38
дюйма)
Вага: 0,19 кг (6,70 унції)
Монтаж: у стандартний електричний
розподільний щит (для США та ЄС)
22
Електричні характеристики
Gigabit Ethernet сумісний із IEEE 802.3af
і 802.3at PoE
Порти
Порт Uplink Ethernet 10/100/1000
Мбіт/с із підтримкою PoE In.
Три порти Downlink Ethernet 10/100
Мбіт/с, один із яких має підтримку PoE
Out.
Пара транзитних портів RJ-45 Pass
Through.
Память і процесор
ЦП: AR9344, одноядерний із частотою
560 МГц
Носій даних: Nor-флеш 4 МБ, Nand-флеш 128 МБ
Память: DDR2 128 МБ
Продуктивність
Радіомодулі: 802.11 b/g/n
Режими роботи радіомодулів: клієнтський доступ, локальна петля,
перехоплення пакетів
Режими роботи точки доступу: керовані
Сертифікація Wi-Fi Alliance: сертифікація Wi-Fi для b/g/n
23
Disposal of Waste Equipment by Users in Private Households
This symbol means do not dispose of your product with your other household waste.
Instead, you should protect human health and the environment by handing over your
waste equipment to a designated collection point for the recycling of waste electrical
and electronic equipment. For more information, please contact your household waste
disposal service.
Утилизация пользователями отработанного оборудования в
домашних условиях
Этот символ указывает на то, что данное изделие нельзя утилизировать вместе с
другими бытовыми отходами. Для защиты здоровья человека и окружающей среды
отработанное оборудование необходимо сдать в специальный пункт переработки
электрического и электронного оборудования. За дополнительной информацией
обращайтесь в местную службу утилизации бытовых отходов.
24
Жеке пайдаланушылардың санитарлық қалдықты тастауы
Бұл белгі өнімді басқа тұрмыстық таңдаулы емес қалдықтармен бірге тастауға
болмайды дегенді білдіреді. Оның орнына, жабдықтың қалдығын электр және
электроникалық жабдықтардың қалдығын қайта өңдеу үшін тағайындалған
жинақтау орнына тапсыру арқылы адам денсаулығы мен қоршаған ортаны
қорғауыңыз қажет. Қосымша ақпаратты алу үшін, тұрмыстық қалдықтарды тастау
қызметімен байланысыңыз.
Утилізація обладнання користувачами
Цей символ означає, що виріб не можна утилізувати як побутове сміття. Натомість
його потрібно здати до визначеного приймального пункту для вторинної переробки
електричного й електронного обладнання. Забезпечивши належну утилізацію цього
виробу, ви допоможете запобігти негативним наслідкам для навколишнього
середовища та здоровя людей. Щоб отримати додаткову інформацію, зверніться до
місцевої служби утилізації побутових відходів.
25
© Copyright 2014 Hewlett-Packard Development Company, L.P. The information
contained herein is subject to change without notice.
May 2014
Printed in China
Document part #5998-5825
5998-5825

Navigation menu
