OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
UT10548 / 14 in. 35cc Chain Saw
Scie à chaîne de 35 cc de 356 mm (14 po)
Motosierra de 356 mm (14 pulg.), 35 cc
UT10568 / 16 in. 38cc Chain Saw
Scie à chaîne de 38 cc de 406 mm(16 po)
Motosierra de 406 mm (16 pulg.), 38 cc
UT10588 / 18 in. 42cc Chain Saw
Scie à chaîne de 42 cc de 457 mm (18 po)
Motosierra de 457 mm (18 pulg.), 42 cc
(ALL VERSIONS)
(TOUTES LES VERSIONS)
(TODAS LAS VERSIONES)
ENGINE/EVAP. FAMILY: *HCPS.0424BD
FAMILLE DE MOTEUR/ÉVAPORATEUR : *HCPS.0424BD
FAMILIA DE MOTOR/EVAPORADOR: *HCPS.0424BD
SAVE THIS MANUAL FOR FUTURE REFERENCE
Your chain saw has been engineered and manufactured to our high standard for dependability, ease of operation, and
operator safety. When properly cared for, it will give you years of rugged, trouble-free performance.
WARNING: To reduce the risk of injury, the user must read and understand the operator’s manual before using
this product.
Thank you for buying a Homelite product.
Cette scie à chaîne a été conçue et fabriquée conformément
aux strictes normes de fiabilité, simplicité d’emploi et sécurité
d’utilisation. Correctement entretenue, elle vous donnera des années
de fonctionnement robuste et sans problème.
AVERTISSEMENT : Pour réduire les risques de
blessures, l’utilisateur doit lire et veiller à bien comprendre le
manuel d’utilisation avant d’employer ce produit.
Merci d’avoir acheté un produit Homelite.
Su motosierra ha sido diseñada y fabricada de conformidad con
las estrictas normas para brindar fiabilidad, facilidad de uso y
seguridad para el operador. Con el debido cuidado, le brindará
muchos años de sólido y eficiente funcionamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones,
el usuario debe leer y comprender el manual del operador antes
de usar este producto.
Le agradecemos la compra de un producto Homelite.
CONSERVER CE MANUEL POUR
FUTURE RÉFÉRENCE GUARDE ESTE MANUAL PARA
FUTURAS CONSULTAS
To register your Homelite product, please visit:
http://register.homelite.com/
Pour enregistrer votre produit
de Homelite, s’il vous plaît la visite:
http://register.homelite.com/
Para registrar su producto de Homelite,
por favor visita: http://register.homelite.com/
Page / Página 2
Introduction .......................................................................................................................................2
Introduction / Introducción
General Safety Rules ..................................................................................................................... 3-4
Règles de sécurité générales / Reglas de seguridad generales
Specific Safety Rules .................................................................................................................... 4-5
Règles de sécurité particulières / Reglas de seguridad específicas
Symbols ........................................................................................................................................ 6-7
Symboles / Símbolos
Glossary of Terms ..............................................................................................................................8
Glossaire / Glosario de términos
 Features ....................................................................................................................................... 9-10
Caractéristiques / Características
 Assembly ......................................................................................................................................... 11
Assemblage / Armado
Operation ................................................................................................................................... 11-24
Utilisation / Funcionamiento
Maintenance .............................................................................................................................. 25-37
Entretien / Mantenimiento
Bar and Chain Combinations ..........................................................................................................38
Combinaisons de guide et chaîne / Combinaciones de barra y cadena
Troubleshooting ......................................................................................................................... 38-39
Dépannage / Corrección de problemas
Warranty .................................................................................................................................... 40-41
Garantie / Garantía
Parts Ordering and Service ............................................................................................... Back Page
Commande de pièces et réparation / Pedidos de piezas y servicio ......................................................... Page arrière / Pág. posterior
TABLE OF CONTENTS
TABLE DES MATIÈRES / ÍNDICE DE CONTENIDO
This product has many features for making its use more pleasant and enjoyable. Safety, performance,
and dependability have been given top priority in the design of this product making it easy to maintain
and operate.
* * *
Ce produit offre de nombreuses fonctions destinées à rendre son utilisation plus plaisante et satisfai-
sante. Lors de la conception de ce produit, l’accent a été mis sur la sécurité, les performances et la
fiabilité, afin d’en faire un outil facile à utiliser et à entretenir.
* * *
Este producto ofrece numerosas características para hacer más agradable y placentero su uso. En el
diseño de este producto se ha conferido prioridad a la seguridad, el desempeño y la fiabilidad, por lo
cual se facilita su manejo y mantenimiento.
INTRODUCTION
INTRODUCTION / INTRODUCCIÓN
Page 3 — English
WARNING:
Read and understand all instructions. Failure
to follow all instructions listed below, may result
in electric shock, fire and/or serious personal
injury.
READ ALL INSTRUCTIONS
Know your tool. Read the operator’s manual
carefully. Learn the saw’s applications and
limitations as well as the specific potential
hazards related to this tool.

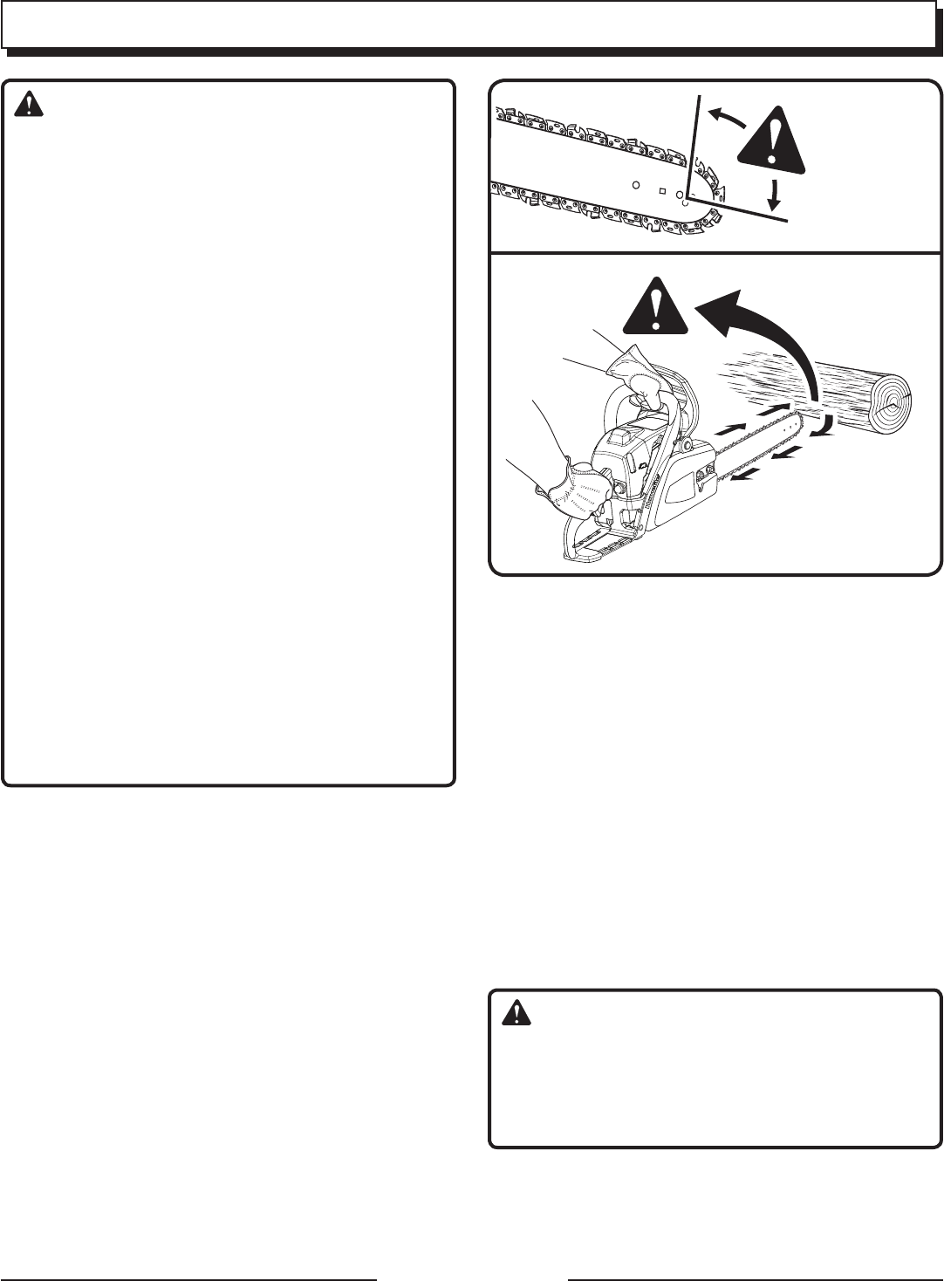

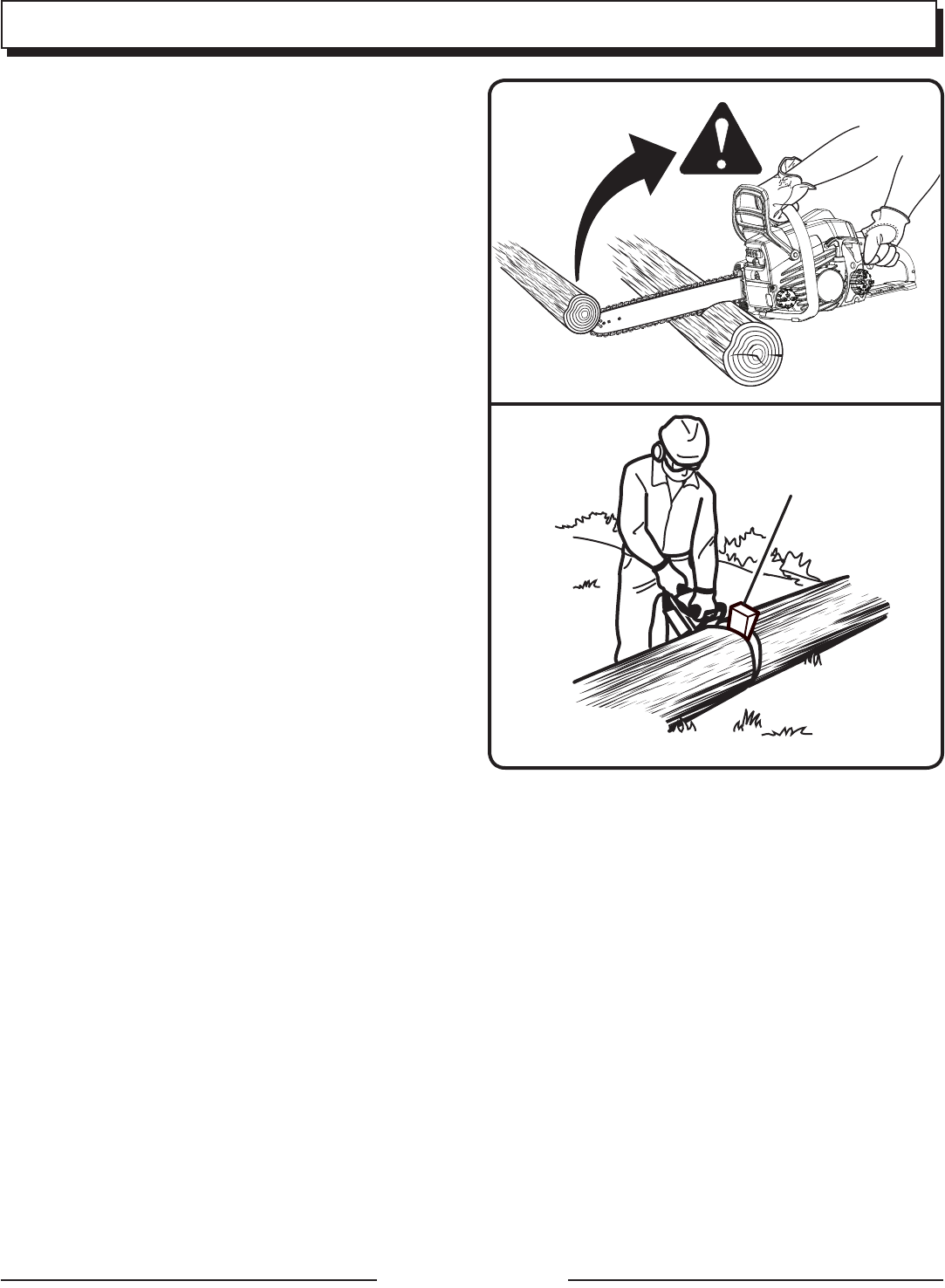

Kickback may occur when the nose or tip of
the guide bar touches an object, or when the
wood closes in and pinches the saw chain in
the cut. Tip contact in some cases may cause a
lightning-fast reverse reaction, kicking the guide
bar up and back toward the operator. Pinching
the saw chain along the top of the guide bar
may push the guide bar rapidly back toward the
operator. Either of these reactions may cause
you to lose control of the saw, which could result
in serious personal injury. Do not rely exclusively
upon the safety devices built into the saw. As a
chain saw user, you should take several steps
to keep your cutting jobs free from accident or
injury.
With a basic understanding of kickback,
you can reduce or eliminate the element
of surprise. Sudden surprise contributes to
accidents.
• Keepagoodfirmgriponthesawwithboth
hands when the engine is running. Place
your right hand on the rear handle and
your left hand on the front handle with your
thumbs and fingers encircling the chain saw
handles. A firm grip together with a stiff left
arm will help you maintain control of the saw
if kickback occurs.
• Make surethattheareain which youare
cutting is free from obstructions. DO NOT
let the nose of the guide bar contact a log,
branch, fence, or any other obstruction that
could be hit while you are operating the
saw.
Cut at high engine speeds. Always cut
with the engine running at full speed. Fully
squeeze the throttle trigger and maintain a
steady cutting speed.
 Do not overreachor cut above chest
height.
• Follow the manufacturer’s sharpening and
maintenance instructions for the saw chain.
 Onlyuse replacement barsand chains
specified by the manufacturer or the
equivalent.
Do not operate a chain saw with one
hand. Serious injury to the operator, helpers,
bystanders, or any combination of these
persons may result from one-handed operation.
A chain saw is intended for two-handed use.
Do not operate a chain saw when you are
fatigued. Fatigue causes carelessness. Be more
cautious before rest periods and towards the
end of your shift. Never operate a chain saw
when you are tired or under the influence of
medication, drugs, or alcohol.
Use safety footwear. Wear snug-fitting
clothing, protective gloves, and eye, hearing,
and head protection devices.
Heavy protective clothing may increase
operator fatigue, which could lead to
heat stroke. During weather that is hot and
humid, heavy work should be scheduled for
early morning or late afternoon hours when
temperatures are cooler.
Do not stand on any unstable surface while
using the chain saw, that includes ladders,
scaffolds, trees, rooftops, etc.
Use caution when handling fuel. Move the
chain saw at least 30 feet from the fueling point
before starting the engine.
Do not allow other persons to be near the
chain saw when starting or cutting with the
chain saw.Keepbystandersandanimalsout
of the work area.
Do not start cutting until you have a clear
work area, secure footing, and a planned
retreat path from the falling tree.
Keep all parts of your body away from the
saw chain when the engine is running.
Always carry the chain saw with the engine
stopped and the chain brake engaged, the
GENERAL SAFETY RULES
Page 4 — English
WARNING:
The warnings, labels, and instructions found
in this section of the operator’s manual are for
your safety. Failure to follow all instructions may
result in serious personal injury.
Do not cut vines and/or small underbrush (a
diameter of less than 3 in.).
Muffler surfaces are very hot during and after
operation of the chain saw; keep all body parts
GENERAL SAFETY RULES
guide bar and saw chain to the rear, and the
muffler away from your body. When transporting
the chain saw, use the appropriate guide bar
scabbard.
Do not operate a chain saw that is damaged,
improperly adjusted, or not completely and
securely assembled. Be sure that the saw chain
stops moving when the throttle control trigger
is released.
Shut off the engine before setting the chain
saw down. Do not leave the engine running
unattended. As an additional safety precaution,
apply the chain brake prior to setting down the
saw.
Use extreme caution when cutting small-size
brush and saplings because slender material
may catch the saw chain and be whipped
toward you or pull you off balance.
When cutting a limb that is under tension,
be alert for springback so that you will not be
struck when the tension in the wood fibers is
released.
Keep the handles dry, clean, and free of oil or
fuel mixture.
Beware of carbon monoxide poisoning.
Operate the chain saw only in well-ventilated
areas.
Do not operate a chain saw in a tree unless
you have been specifically trained to do so.
Do not cut from a ladder; this is extremely
dangerous.
All chain saw service, other than the items listed
in the instruction manual and all maintenance,
should be performed by competent chain saw
service personnel. (For example, if improper
tools are used to remove the flywheel or if an
improper tool is used to hold the flywheel in
order to remove the clutch, structural damage
to the flywheel could occur and subsequently
could cause the flywheel to burst.)
Always have a fire extinguisher available
when using chain saw.
Use only the replacement guide bars and low
kickback chains specified for the saw.
Do not adapt the powerhead to a bow guide
or use it to power any attachments or devices
not listed for the saw.
The gas powered saw (or electrically
powered saw) is classified by CSA as a
Class 1C (or Class 2C) saw. It is intended for
infrequent use by homeowners, cottagers, and
campers, and for such general applications as
clearing, pruning, cutting firewood, etc. It is not
intended for prolonged use. Prolonged periods
of operation can cause circulatory problems in
the user’s hands due to vibration. For such use,
it may be appropriate to use a saw having an
anti-vibration feature.
Save these instructions. Refer to them
frequently and use to instruct other users. If you
loan someone this product, loan them these
instructions also.
SPECIFIC SAFETY RULES
away from the muffler. Serious burns may occur
if contact is made with the muffler.
Always hold the chain saw with both hands
when the engine is running. Use a firm grip
with thumbs and fingers encircling the chain
saw handles.
Never let anyone use the chain saw who
has not received adequate instructions in its
proper use. This applies to rentals as well as
privately owned saws.
Page 5 — English
SPECIFIC SAFETY RULES
This product is intended for infrequent use
by homeowners and other occasional users
for general applications such as clearing, prun-
ing, cutting firewood, etc. It is not intended for
prolonged use. Prolonged periods of operation
can cause circulatory problems in the user’s
hands due to vibration. For such use, it may be
appropriate to use a product having an anti-
vibration feature.
REFUELING (DO NOT SMOKE!)
To reduce the risk of fire and burn injury,
handle fuel with care. It is highly flammable.
Mix and store fuel in a container approved for
gasoline.
Mix fuel outdoors where there are no sparks
or flames.
Select bare ground, stop the engine, and
allow it to cool before refueling.
Loosen the fuel cap slowly to release pres-
sure and to keep fuel from escaping around the
cap.
Tighten the fuel cap securely after refueling.
Wipe spilled fuel from the unit. Move 30
feet away from refueling site before starting
engine.
Never attempt to burn off spilled fuel under
any circumstances.
KICKBACK
Kickback is a dangerous reaction that can
lead to serious injury. Do not rely only on the
safety devices provided with the saw. As a
chain saw user, you must take special safety
precautions to help keep your cutting jobs free
from accident or injury. See the General Safety
Rules and Operation sections of this manual
for added information on kickback and how to
avoid serious personal injury.
Before you start the engine, make sure the
saw chain is not contacting any object.
Wear snug-fitting clothing. Always wear heavy,
long pants, long sleeves, boots, and gloves. Do
not wear jewelry, short pants, sandals, or go
barefoot. Do not wear loose fitting clothing,
which could be drawn into the engine or catch
the chain or underbrush. Wear overalls, jeans,
or chaps made of cut-resistant material or ones
that contain cut-resistant inserts. Secure hair so
that it is above shoulder level.
Wear non-slip safety footwear and heavy-
duty gloves to improve your grip and to protect
your hands.
Wear eye protection with side shields marked
to comply with ANSI Z87.1, along with hear-
ing and head protection, when operating this
equipment.
Keep bystanders and animals out of the work
area. Do not allow other persons to be nearby
during starting or cutting with the chain saw.
NOTE: The size of the work area depends on the
job being performed as well as the size tree or
workpiece involved. For example, felling a tree
requires a larger work area than making other
cuts (i.e., bucking cuts, etc.).
Keep SAFE-T-TIP® anti-kickback nose guard
properly mounted on the guide bar to prevent
rotational kickback.
Follow the sharpening and maintenance
instructions for the saw chain.
Never operate a chain saw that is damaged,
improperly adjusted, or is not completely
and securely assembled. Be sure that the saw
chain stops moving when the throttle control
trigger is released. If the saw chain moves at
idle speed, the carburetor may need adjust-
ing. Refer to Adjusting the Carburetor in the
Maintenance section of this manual. If the saw
chain still moves at idle speed after adjustment
has been made, contact an authorized service
center for adjustment and discontinue use until
the repair is made.
Page 6 — English
SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with
this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates an imminently hazardous situation, which, if not
avoided, will result in death or serious injury.
WARNING: Indicates a potentially hazardous situation, which, if not avoided,
could result in death or serious injury.
CAUTION: Indicates a potentially hazardous situation, which, if not avoided,
may result in minor or moderate injury.
CAUTION: (Without Safety Alert Symbol) Indicates a situation that may
result in property damage.
Page 7 — English

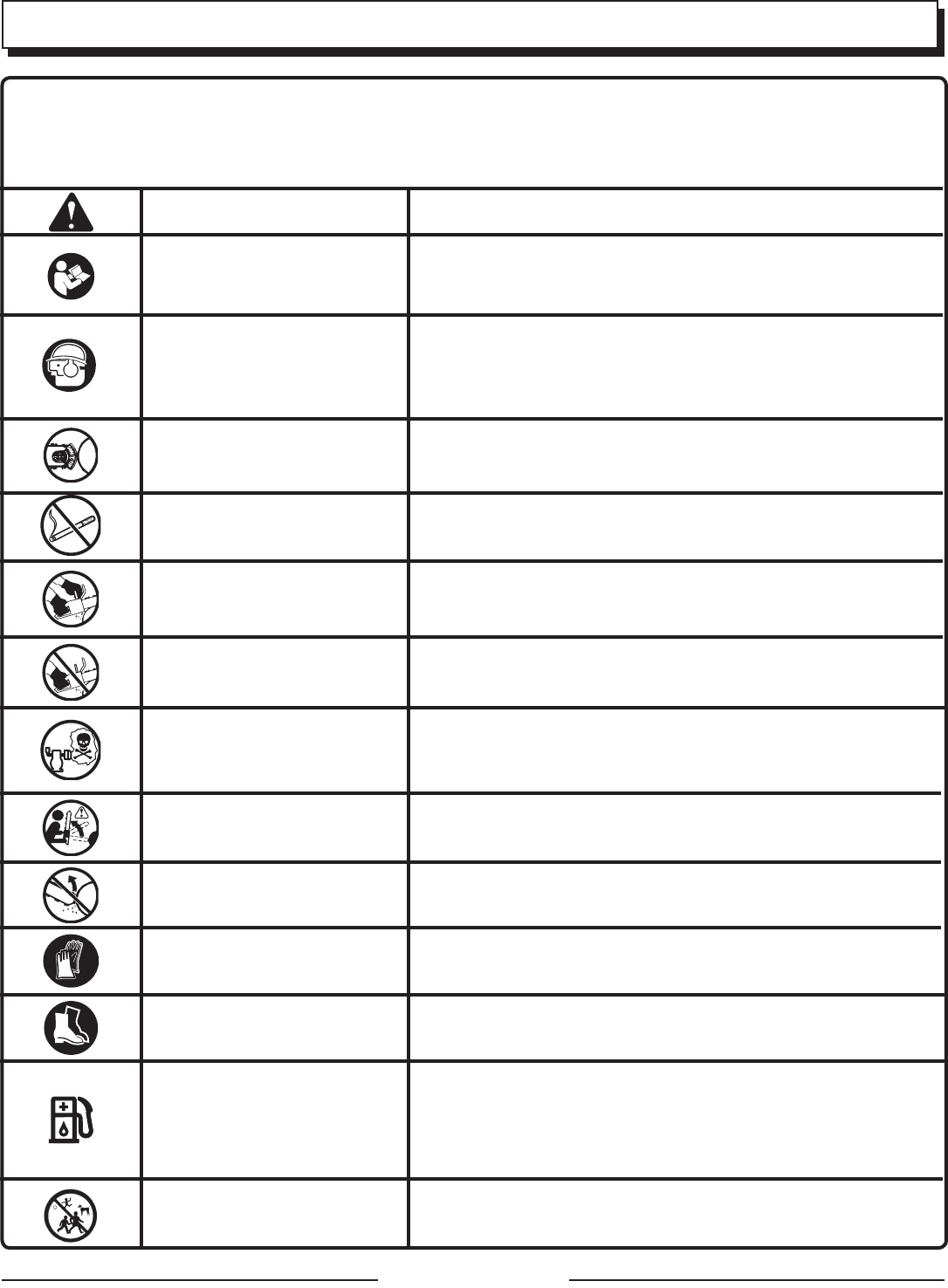

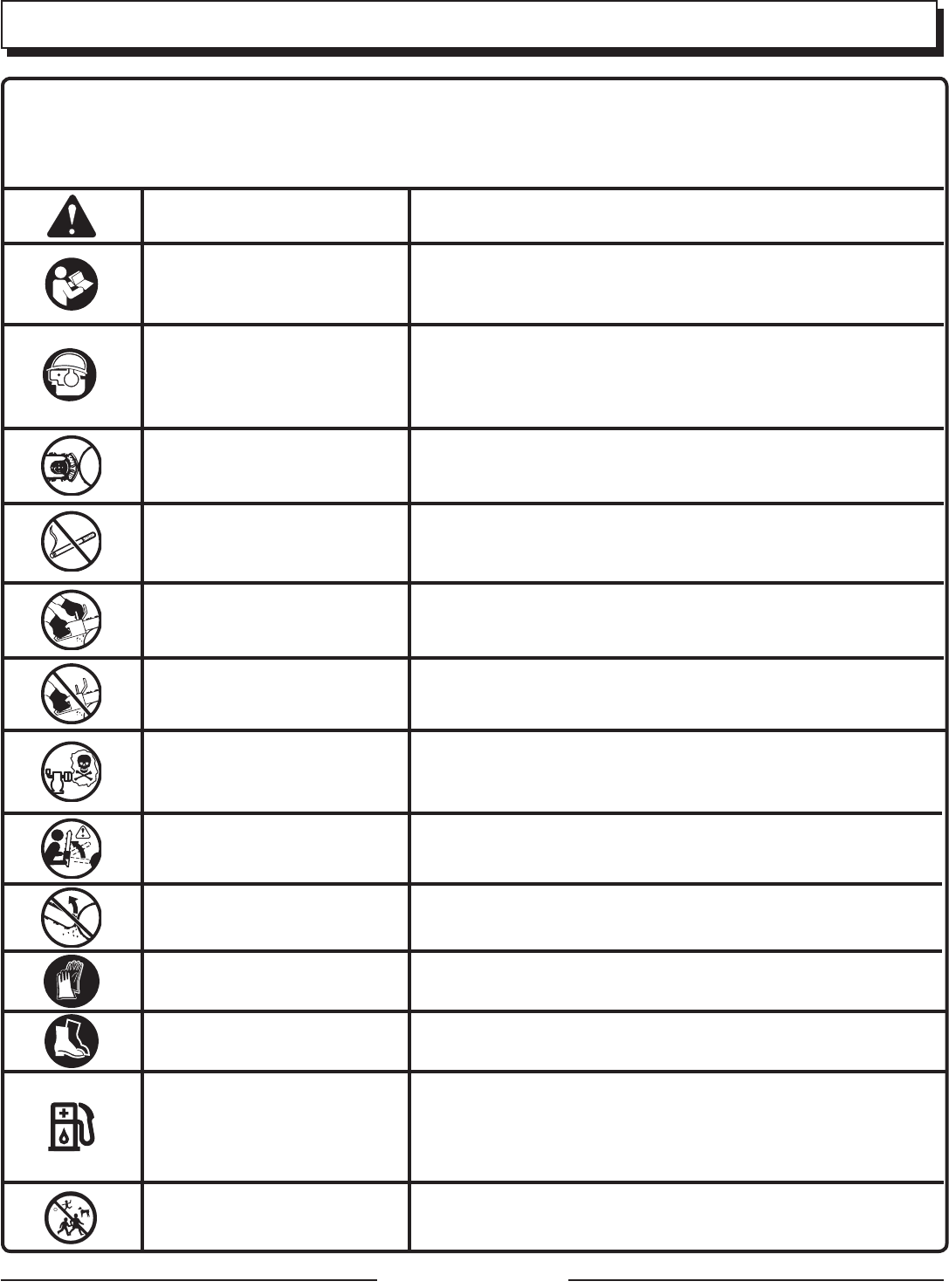

Some of the following symbols may be used on this product. Please study them and learn their meaning.
Proper interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s Manual
To reduce the risk of injury, user must read and
understand operator’s manual before using this
product.
Wear Eye, Hearing, and
Head Protection
Wear eye protection with side shields marked to comply
with ANSI Z87.1 as well as hearing and head protection
when operating this equipment.
SAFE-T-TIP Nose Guard The SAFE-T-TIP nose guard on the guide bar helps
prevent rotational kickback.
No Smoking No smoking, sparks, or open flame.
Operate With Two
Hands Hold and operate the saw properly with both hands.
One Handed Do not operate the saw using only one hand.
Carbon Monoxide
Engines produce carbon monoxide which is an
odorless, deadly poison. Do not operate in an
enclosed area.
Kickback DANGER! Beware of kickback.
Bar Nose Contact Avoid bar nose contact.
Wear Gloves Wear non-slip, heavy-duty protective gloves when
handling the chain saw.
Wear Safety Footwear Wear non-slip safety footwear when using this
equipment.
Gasoline and
Lubricant
Use unleaded gasoline intended for motor vehicle use
with an octane rating of 87 [(R + M)/2] or higher. This
product is powered by a 2-cycle engine and requires
pre-mixing gasoline and 2-cycle lubricant.
KeepBystandersAway Keepallbystandersandanimalsatleast50ft.away.
SYMBOLS
Page 8 — English
GLOSSARY OF TERMS
Bucking
The process of cross cutting a felled tree or log
into lengths.
Chain Brake
A device used to stop the saw chain.
Chain Saw Powerhead
A chain saw without the saw chain and guide
bar.
Clutch
A mechanism for connecting and disconnecting
a driven member to and from a rotating source of
power.
Drive Sprocket or Sprocket
The toothed part that drives the saw chain.
Felling
The process of cutting down a tree.
Felling Back Cut
The final cut in a tree felling operation made on
the opposite side of the tree from the notching
undercut.
Front Hand Guard
A structural barrier between the front handle of
a chain saw and the guide bar, typically located
close to the hand position on the front handle, and
sometimes employed as an activating lever for a
chain brake.
Front Handle
The support handle located at or toward the front
of the chain saw. This handle is for the left hand.
Guide Bar
A solid railed structure that supports and guides
the saw chain.
Kickback
The backward or upward motion, or both, of the
guide bar occurring when the saw chain near the
nose of the top area of the guide bar contacts any
object such as a log or branch, or when the wood
closes in and pinches the saw chain in the cut.
Kickback (Pinch)
The rapid pushback of the saw which can occur when
the wood closes in and pinches the moving saw
chain in the cut along the top of the guide bar.
Kickback (Rotational)
The rapid upward and backward motion of the
saw which can occur when the moving saw chain
near the upper portion of the tip of the guide bar
contacts an object, such as a log or branch.
Low-Kickback Chain
A chain that complies with the kickback perfor-
mance requirements of ANSI B175.1 when tested
on a representative sample of chain saws.
Normal Cutting Position
Those positions assumed in performing the bucking
and felling cuts.
Notching Undercut
A notch cut in a tree that directs the tree’s fall.
Rear Handle
The support handle located at or toward the rear
of the saw. It normally contains the throttle. This
handle is for the right hand.
Reduced Kickback Guide Bar
A guide bar which has been demonstrated to
reduce kickback significantly.
Replacement Saw Chain
A chain that complies with the kickback perfor-
mance requirements of ANSI B175.1 when tested
with specific chain saws. It may not meet the ANSI
performance requirements when used with other
saws.
SAFE-T-TIP® Nose Guard
An attachment that may be provided on the end
of the guide bar to prevent the chain at the end of
the guide bar from contacting the wood.
Saw Chain
A loop of chain having cutting teeth that cut the
wood, and that is driven by the motor and is sup-
ported by the guide bar.
Springpole
A small tree (sapling) or limb that is bent or trapped
under tension. It may “spring back” rapidly when
cut, causing a dangerous situation.
Page 9 — English
PRODUCT SPECIFICATIONS
FEATURES
Bar length:
UT10548 ................................................. 14 in.
UT10568 ................................................. 16 in.
UT10588
.................................................. 18 in.
Chain pitch ............................................ 0.375 in.
Chain gauge .......................................... 0.050 in.
Chain type ....................... Low Profile Skip Tooth
Drive sprocket ......................................... 6-tooth

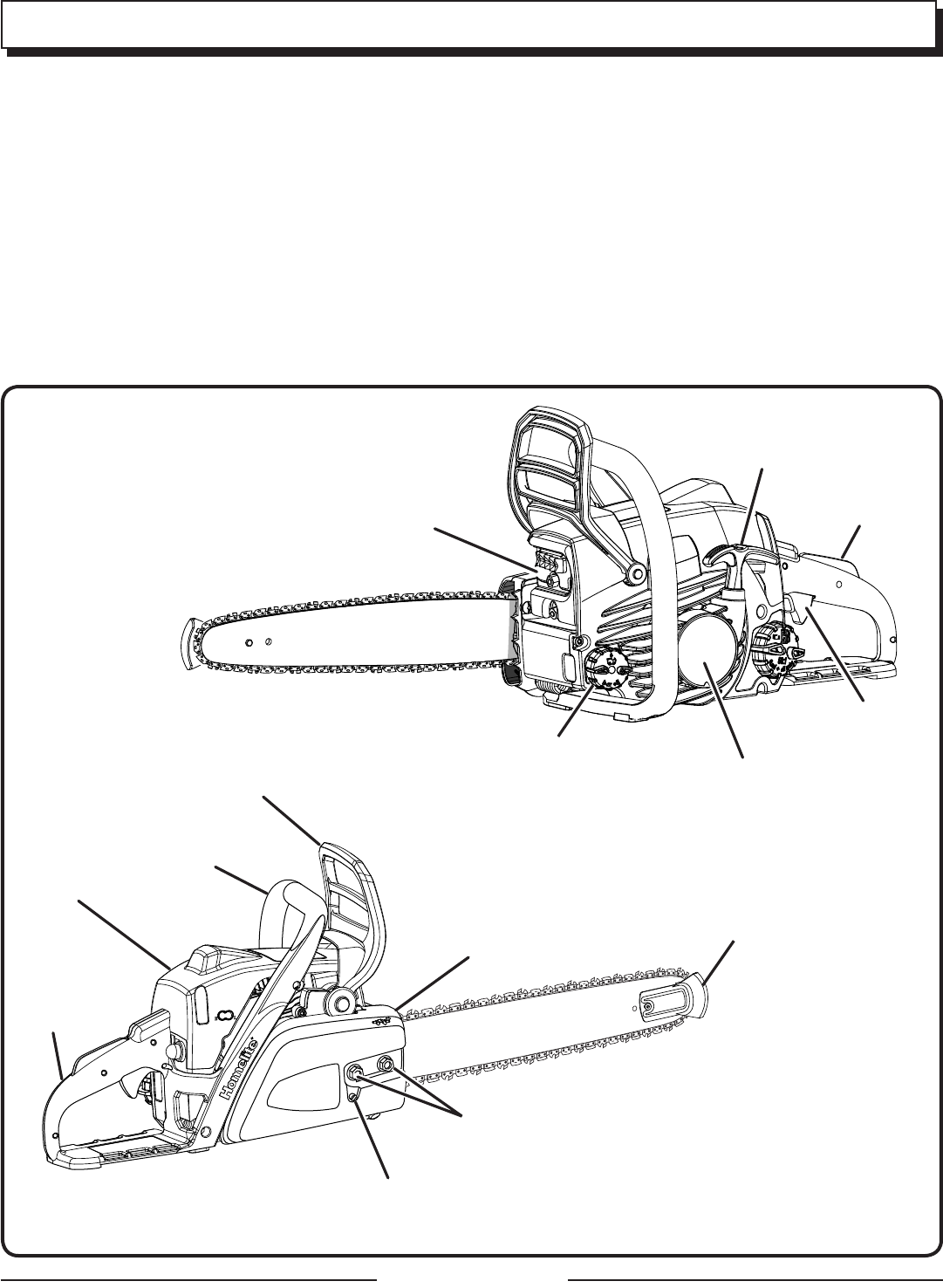

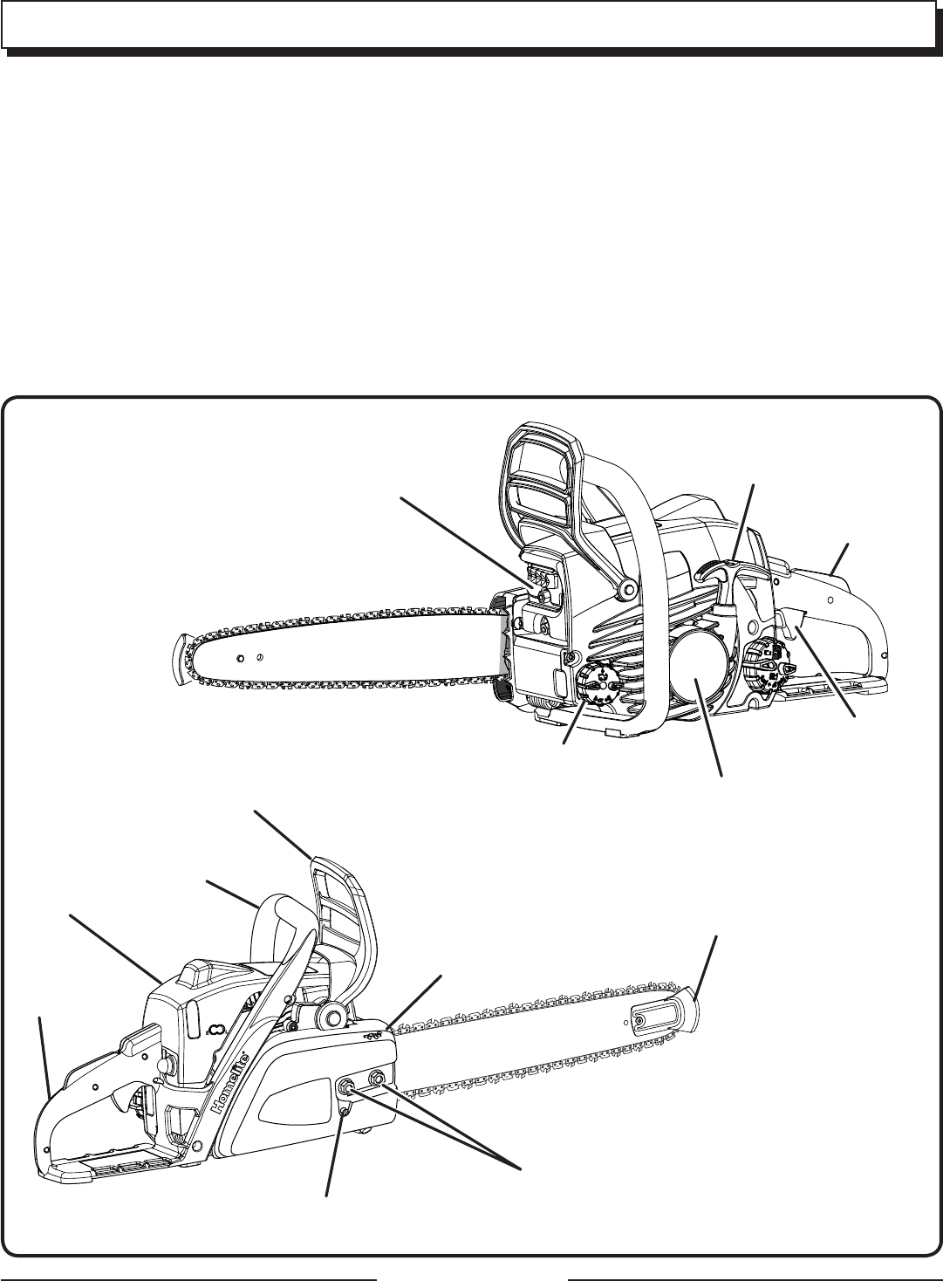

Fig. 1a
FRONT HAND GUARD/
CHAIN BRAKE
FRONT
HANDLE
CYLINDER
COVER
TRIGGER
RELEASE
REAR
HANDLE
THROTTLE
TRIGGER
CHAIN OIL
CAP STARTER
HOUSING
STARTER GRIP
AND ROPE
SAFE-T-TIP®
CLUTCH COVER
Engine displacement ................................... 42cc
Engine power ...................................... 2 HP min.
Idle engine speed ........2,600-3,400 r/min. (RPM)
Fuel tank capacity .................................. 11.5 oz.
Chain lubricant tank capacity ................... 6.5 oz.
Weight - No bar, chain, fuel or lubricant ... 9.8 lbs.
CHAIN TENSIONING
SCREW
BAR
MOUNTING
NUTS
MUFFLER
Page 10 — English

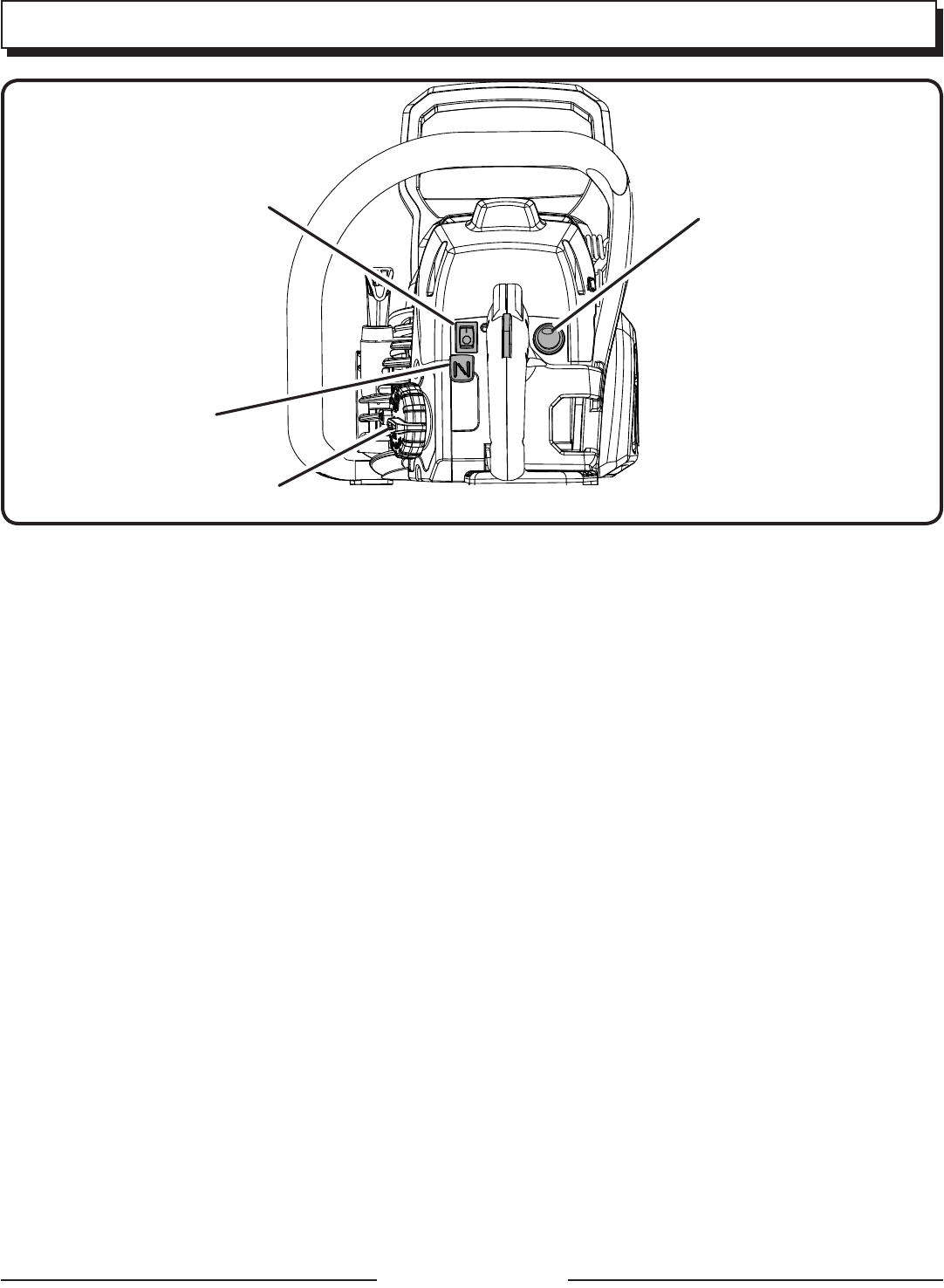

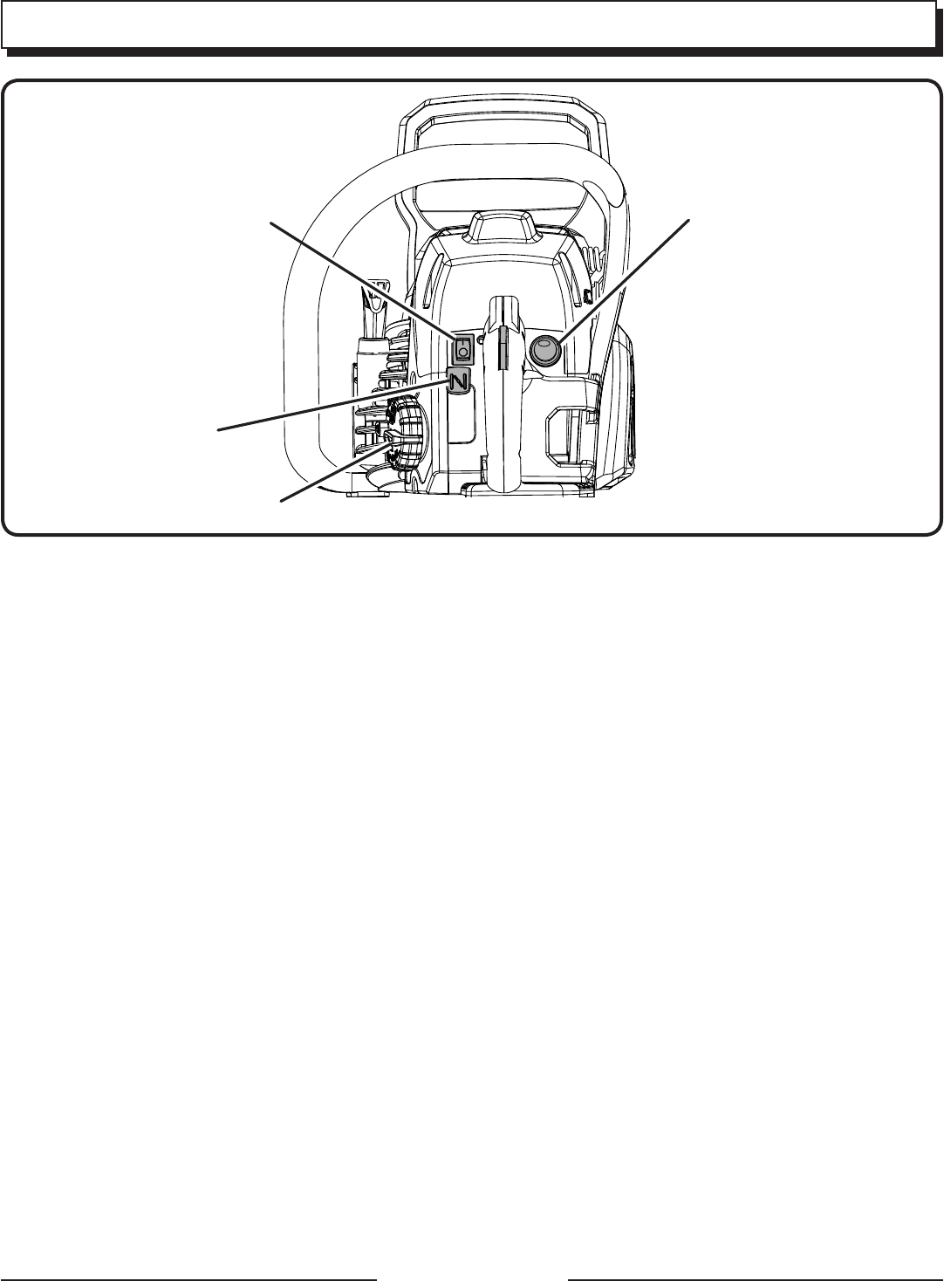

STOP
ON/STOP
SWITCH
FUEL CAP
PRIMER BULB
CHOKE LEVER
FEATURES
Fig. 1b
KNOW YOUR CHAIN SAW
See Figures 1a - 1b.
The safe use of this product requires an
understanding of the information on the product
and in this operator’s manual as well as a
knowledge of the project you are attempting.
Before use of this product, familiarize yourself
with all operating features and safety rules.
CHOKE LEVER
The choke lever opens and closes the choke valve
in the carburetor. Positions available include FULL
CHOKEandRUN.
FRONT HAND GUARD / CHAIN BRAKE
The chain brake is designed to quickly stop the
chain from rotating. When the front hand guard/
chain brake is pushed toward the bar, the chain
should stop immediately. The chain brake does
not prevent kickback.
GUIDE BAR
The factory-equipped guide bar has a small
radius tip that offers a somewhat lower kickback
potential.
LOW KICKBACK SAW CHAIN
The low kickback saw chain helps minimize the
force of a kickback reaction by preventing the
cutters from digging in too deeply at the kickback
zone.
PRIMER BULB
The primer bulb pumps fuel from the fuel tank to
the car buretor.
SAFE-T-TIP® ANTI-KICKBACK NOSE
GUARD
The SAFE-T-TIP® Anti-Kickback Nose Guard is
an attachment provided on the end of the guide
bar to prevent the chain on the end of the guide
bar from contacting the wood.
THROTTLE TRIGGER
The throttle trigger is used for controlling chain
rotation.
Page 11 — English
WARNING:
Muffler surfaces are very hot during and after
operation of the chain saw; keep all body parts
away from the muffler. Serious burns may occur
if contact is made with the muffler.
WARNING:
Do not allow familiarity with this product to
make you careless. Remember that a careless
fraction of a second is sufficient to inflict seri-
ous injury.
WARNING:
If any parts are damaged or missing do not
operate this product until the parts are replaced.
Use of this product with damaged or missing
parts could result in serious personal injury.
WARNING:
Do not attempt to modify this product or cre-
ate accessories not recommended for use with
this product. Any such alteration or modifica-
tion is misuse and could result in a hazardous
condition leading to possible serious personal
injury.
NOTE: The chain saw has been fully factory tested.
It is normal to find some slight lubricant residue
on the saw. Read and remove all hang tags and
store with the Operator’s Manual.
UNPACKING
This product has been shipped completely as-
sembled.
Carefully remove the product and any acces-
sories from the box. Make sure that all items
listed in the packing list are included.
WARNING:
Do not use this product if it is not completely
assembled or if any parts appear to be miss-
ing or damaged. Use of a product that is not
properly and completely assembled could result
in serious personal injury.
Inspect the product carefully to make sure no
breakage or damage occurred during ship-
ping.
Do not discard the packing material until you
have carefully inspected and satisfactorily oper-
ated the product.
If any parts are damaged or missing, please call
1-800-242-4672 for assistance.
PACKING LIST
Chain Saw
Scabbard
Combination Wrench
2-Cycle Engine Lubricant
Bar and Chain Lubricant (UT10588 only)
18 in. Replacement Chain (UT10588 only)
Case (not included with the UT10548)
Operator’s Manual
ASSEMBLY
OPERATION
Page 12 — English
WARNING:
Always wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing and head protection. Failure to do so
could result in objects being thrown into your
eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories
not recommended by the manufacturer of this
product. The use of attachments or accessories
not recommended can result in serious personal
injury.
WARNING:
Operation of this equipment may create sparks
that can start fires around dry vegetation.
A spark arrestor may be required. The opera-
tor should contact local fire agencies for laws
or regulations relating to fire prevention
requirements.
APPLICATIONS
You may use this product for the purposes listed
below:
Basic limbing, felling, and bucking
Removing buttress roots
WARNING:
Always shut off engine before fueling. Never add
fuel to a machine with a running or hot engine.
Move at least 30 ft. from refueling site before
startingtheengine.DONOTSMOKEandstay
away from open flames or sparks. Failure to
safely handle fuel could result in serious per-
sonal injury.
OPERATION
FUEL AND REFUELING
HANDLING THE FUEL SAFELY
WARNING:
Check for fuel leaks. A leaking fuel cap is a fire
hazard and must be replaced immediately. If you
find any leaks, correct the problem before using
the product. Failure to do so could result in a fire
that could cause serious personal injury.
Always handle fuel with care; it is highly flam-
mable.
Always refuel outdoors and do not inhale fuel
vapors.
Do not let gasoline or lubricant come in contact
with skin.
Keepgasolineandlubricantawayfromtheeyes.
If gasoline or lubricant comes in contact with
the eyes, wash them immediately with clean
water. If irritation is still present, see a doctor
immediately.
Clean up spilled fuel immediately.
Refer to Refueling in the Specific Safety Rules sec-
tion of this manual for additional safety information.
OXYGENATED FUELS
DO NOT USE E85 FUEL. IT WILL VOID YOUR
WARRANTY.
NOTE: Fuel system damage or performance
problems resulting from the use of an oxygenated
fuel containing more than the percentages of
oxygenates stated below are not covered under
warranty.
Ethanol. Gasoline containing up to 10% ethanol by
volume (commonly referred to as E10) is accept-
able. E85 is not.
Page 13 — English
OPERATION
MIXING THE FUEL
This product is powered by a 2-cycle engine and
requires pre-mixing gasoline and 2-cycle lubricant.
Pre-mix unleaded gasoline and 2-cycle engine
lubricant in a clean container approved for gaso-
line. DO NOT mix quantities larger than usable in
a 30-day period.
Recommended fuel: This engine is certified to
operate on unleaded gasoline intended for auto-
motive use.
NOTE: We recommend you use Homelite premium
2-cycle lubricant or an equivalent high-quality
synthetic 2-cycle lubricant in this product. Mix at
2.6 oz. per gallon (US).
Do not use automotive lubricant or 2-cycle outboard
lubricant.
HIGH QUALITY 2-CYCLE ENGINE LUBRICANT
GASOLINE LUBRICANT
1.0 gal. (US) (3.8 liter) 2.6 oz. (76 ml)

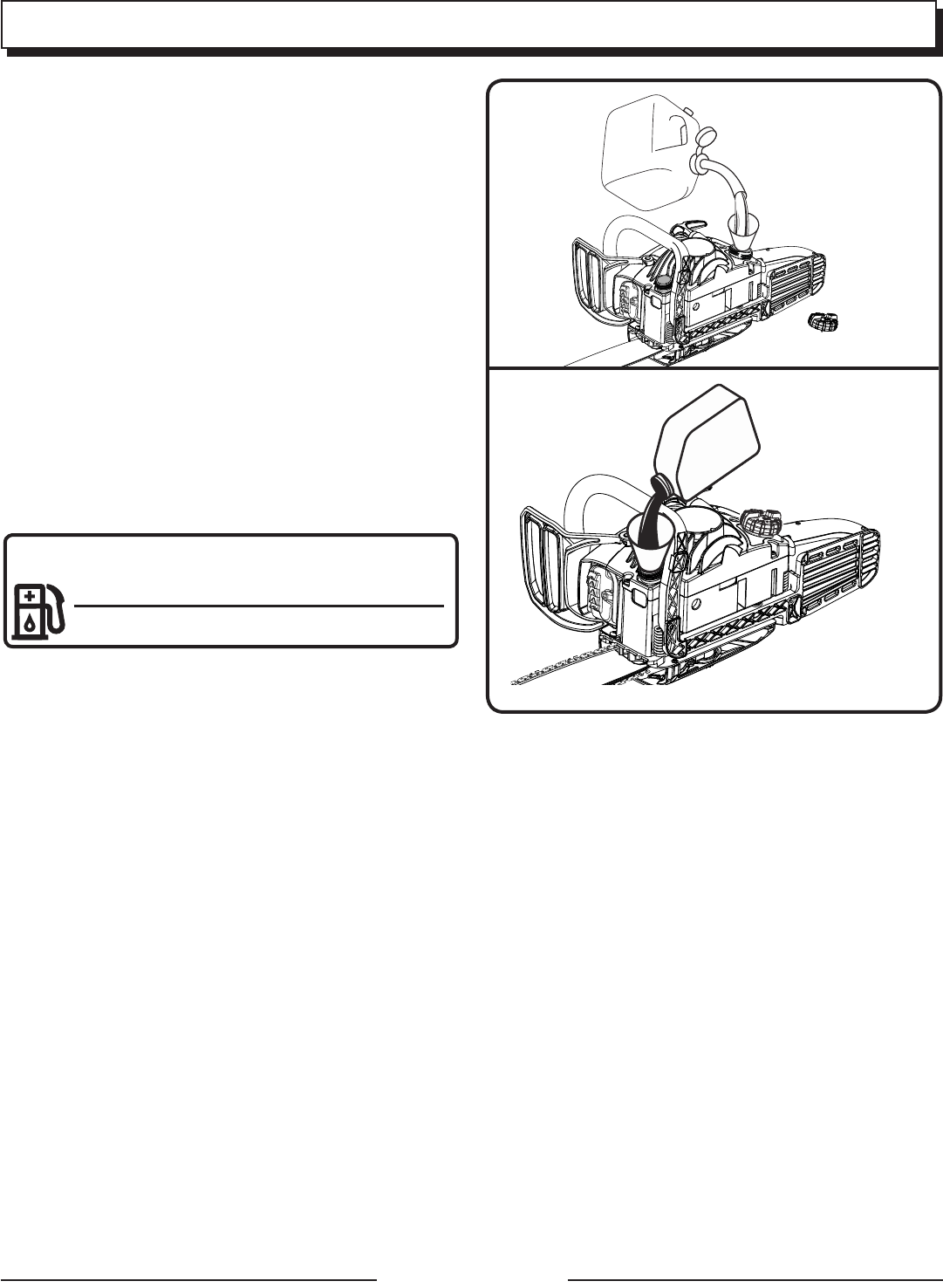

FILLING THE FUEL TANK
See Figure 2.
Clean the surface around the fuel cap to prevent
contamination.
Loosen the fuel cap slowly, by turning counter-
clockwise.
Carefully pour the fuel mixture into the tank.
Avoid spillage.
Prior to replacing the fuel cap, clean and inspect the
gasket.
Immediately replace the fuel cap and hand
tighten, by turning clockwise. Wipe up any fuel
spillage.
Move at least 30 ft. away from refueling area
before starting the product.
NOTE: It is normal for the engine to emit smoke
during and after the first use.

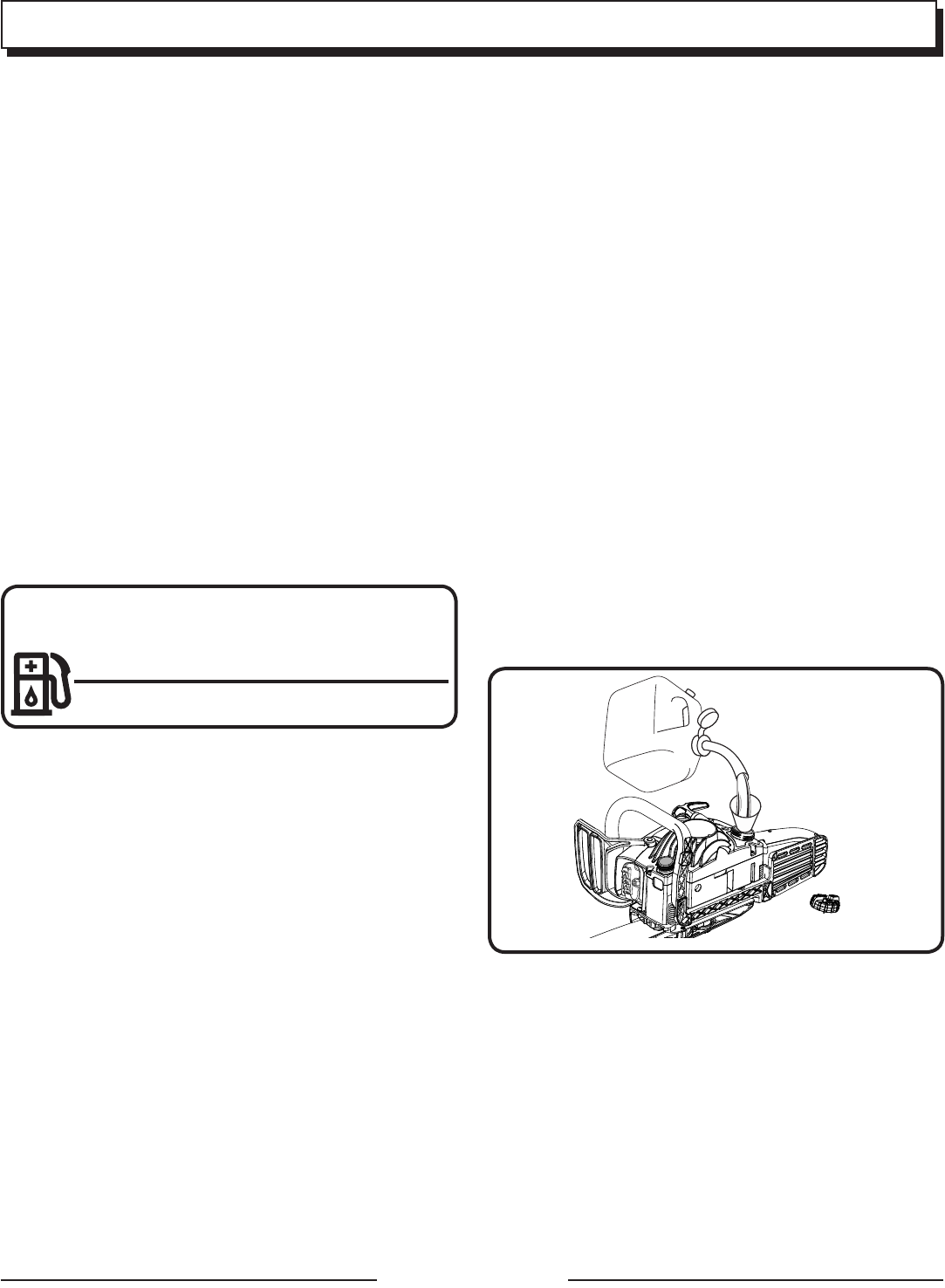

Fig. 2
50:1
GASOLINE
& LUBRICANT
MIX
Page 14 — English
ADDING BAR AND CHAIN LUBRICANT
See Figure 3.
Use HOMELITE Bar and Chain Lubricant. It is
designed for chains and chain oilers, and is
formulated to perform over a wide temperature
range with no dilution required. Chain saw should
use approximately one tank of lubricant per tank
of fuel.
NOTE: Do not use dirty, used, or otherwise con-
taminated lubricants. Damage may occur to the
oil pump, bar, or chain.
Carefully pour the bar and chain lubricant into
the oil tank.
Fill the oil tank every time you fuel the engine.

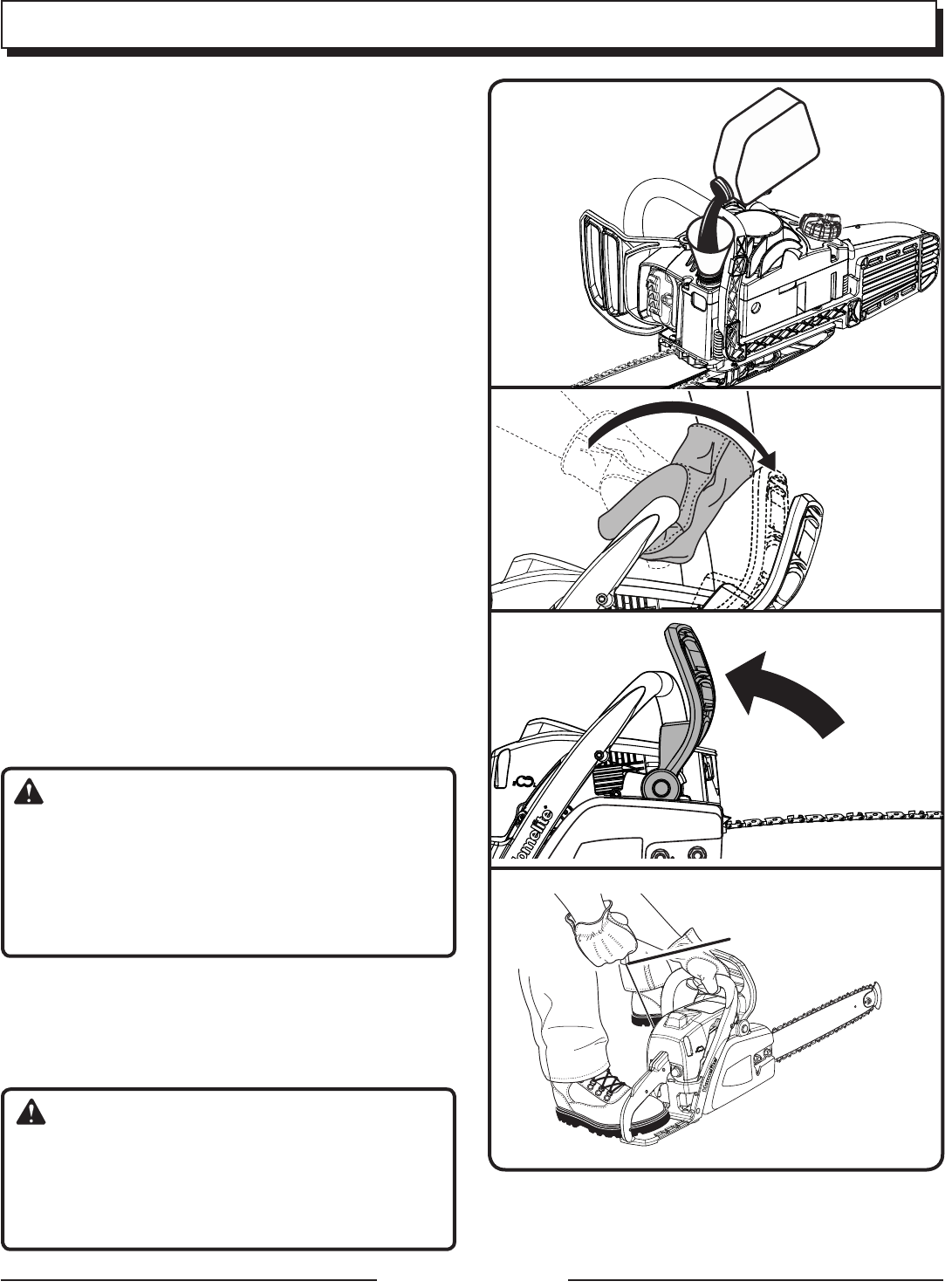

OPERATING THE CHAIN BRAKE
See Figures 4 - 5.
Check the operating condition of the chain brake
prior to each use.
Engage the chain brake by rotating your left
hand around the front handle, allowing the back
of your hand to push the chain brake lever/hand
guard toward the bar while the chain is rotating
rapidly. Be sure to maintain both hands on the
saw handles at all times.
Reset the chain brake back into the RUN posi-
tion by grasping the top of the chain brake
lever/hand guard and pulling toward the front
handle until you hear a click.
WARNING:
If the chain brake does not stop the chain
immediately, or if the chain brake will not stay
in the run position without assistance, take the
saw to an authorized service center for repair
prior to use.
STARTING THE ENGINE
See Figures 6 - 11.
Starting the product differs depending on whether
the engine is cold or warm.
WARNING:
Keep your body to the left of the chain line.
Never straddle the saw or chain, or lean over
past the chain line.
OPERATION
Fig. 3
Fig. 4
Fig. 5
BRAKE
POSITION
CHAIN
LUBRICANT
Fig. 6
STARTER GRIP
AND ROPE
RUN
POSITION
Page 15 — English
STOP
STOP
STOP
STOP
OPERATION
Place the chain saw on level ground and ensure
that no objects or obstructions are in the imme-
diate vicinity that could come in contact with the
bar and chain.
Hold the front handle firmly with your left hand
and put your right foot onto the base of the rear
handle.
To start a cold engine:
Set the on/stop switch to the RUN ( I ) posi-
tion.
Make sure the chain brake is in the run position
by pulling back on the lever/hand guard.
Fully press and release the primer bulb 7
times.
Pull choke lever all the way out to FULL posi-
tion.
When the temperature is above 50°F, pull the
starter grip and rope until the engine attempts
to start, but no more than 3 times. When the
temperature is below 50°F, pull the starter grip
and rope until the engine attempts to start, but
no more than 5 times.
Push choke lever to RUN position.
Pull starter grip and rope until engine runs.
NOTE: Allow the saw to run in this position 15-
30 seconds, depending upon the temperature.
Depress the trigger release and squeeze and
release the throttle trigger to return the engine
to idle.
CAUTION:
Failure to release partial throttle when chain
brake lever is in the brake position will result in
serious damage to the unit. Never squeeze and
hold the throttle trigger while the chain brake is
in the brake position.
To start a warm engine:
Set the on/stop switch to the RUN ( I ) posi-
tion.
Make sure the chain brake is in the run position
by pulling back on the lever/hand guard.
Pull choke lever out to FULL CHOKE position
then push immediately back to RUN position to
set fast idle.

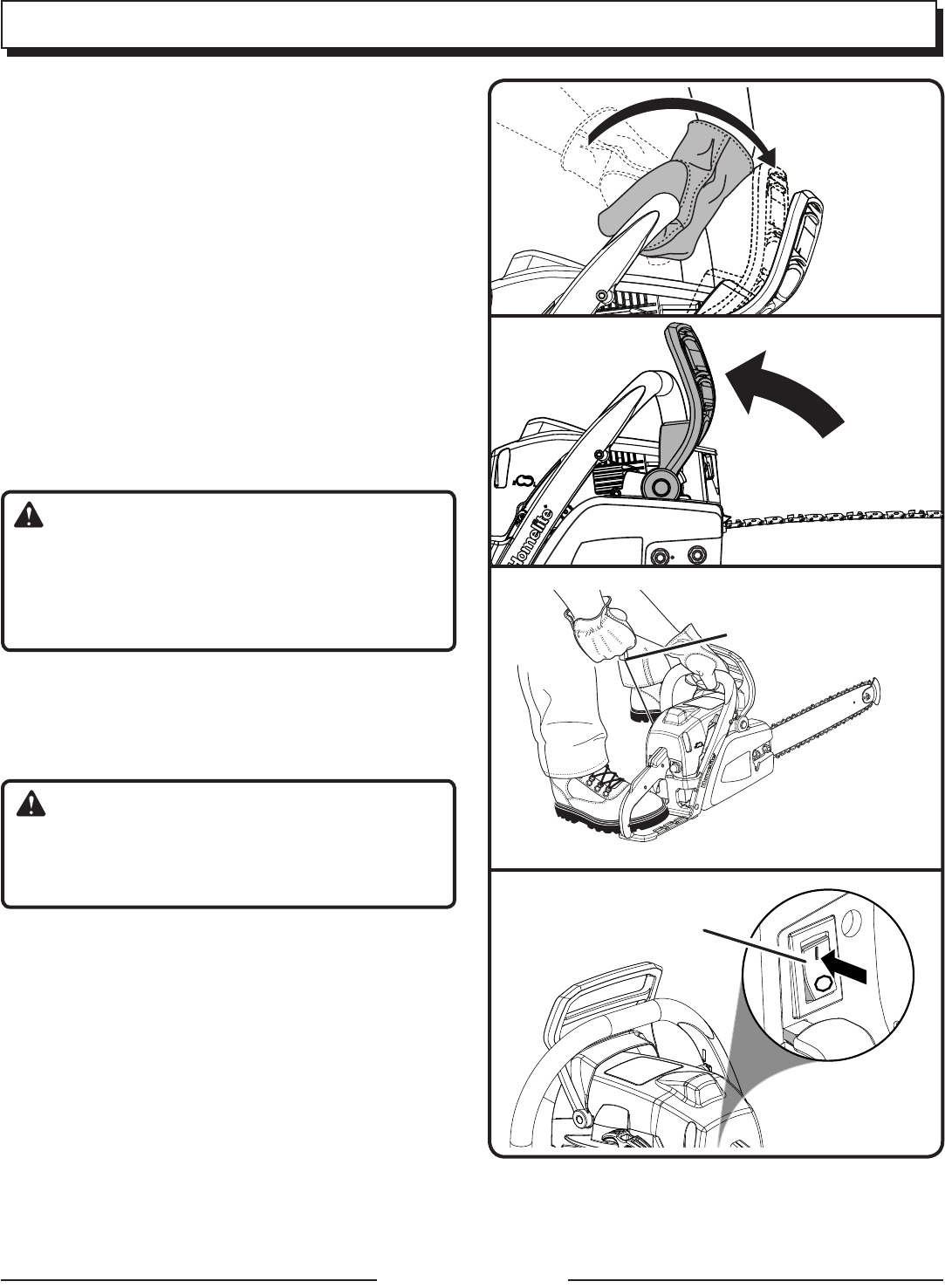

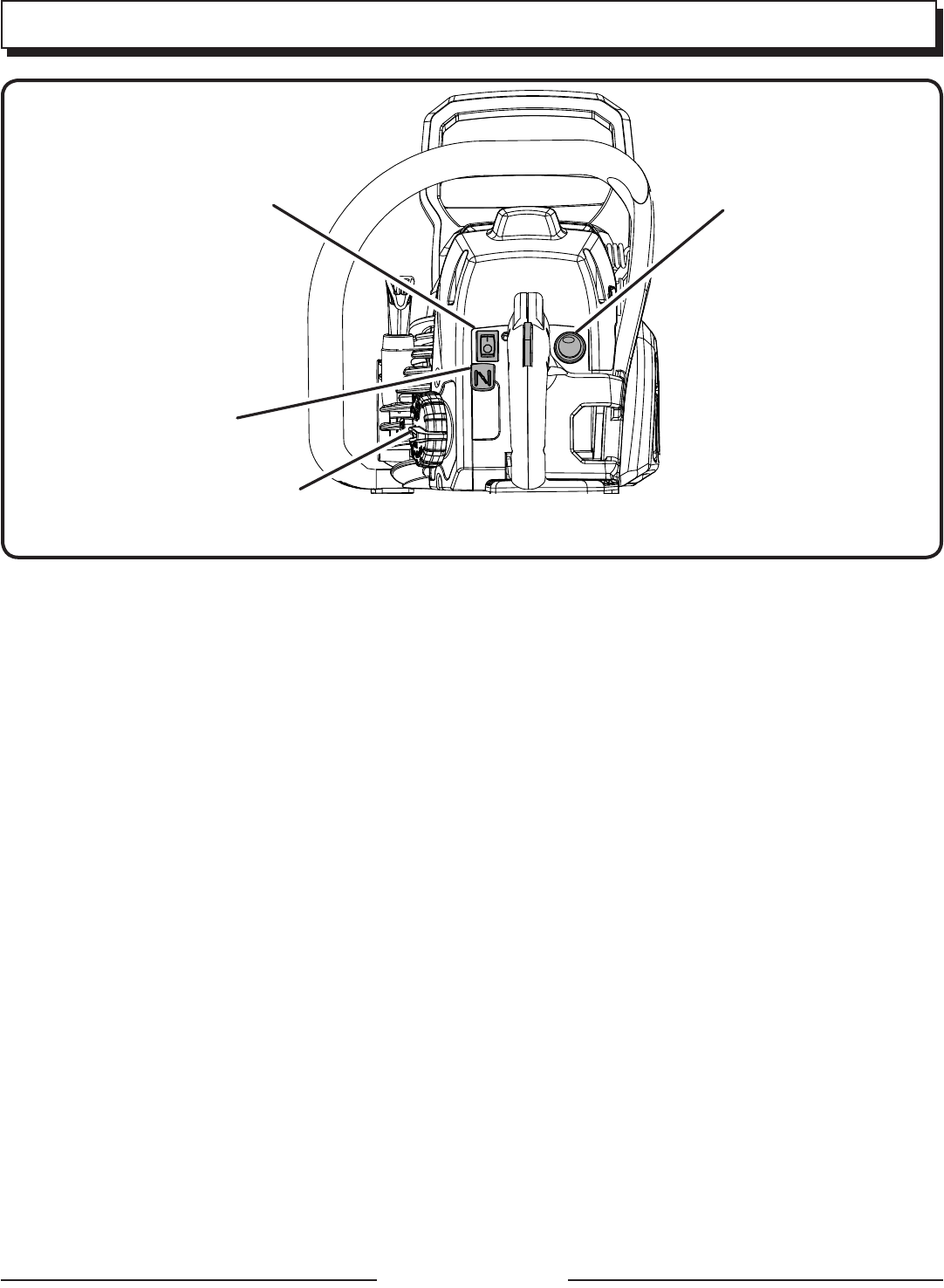

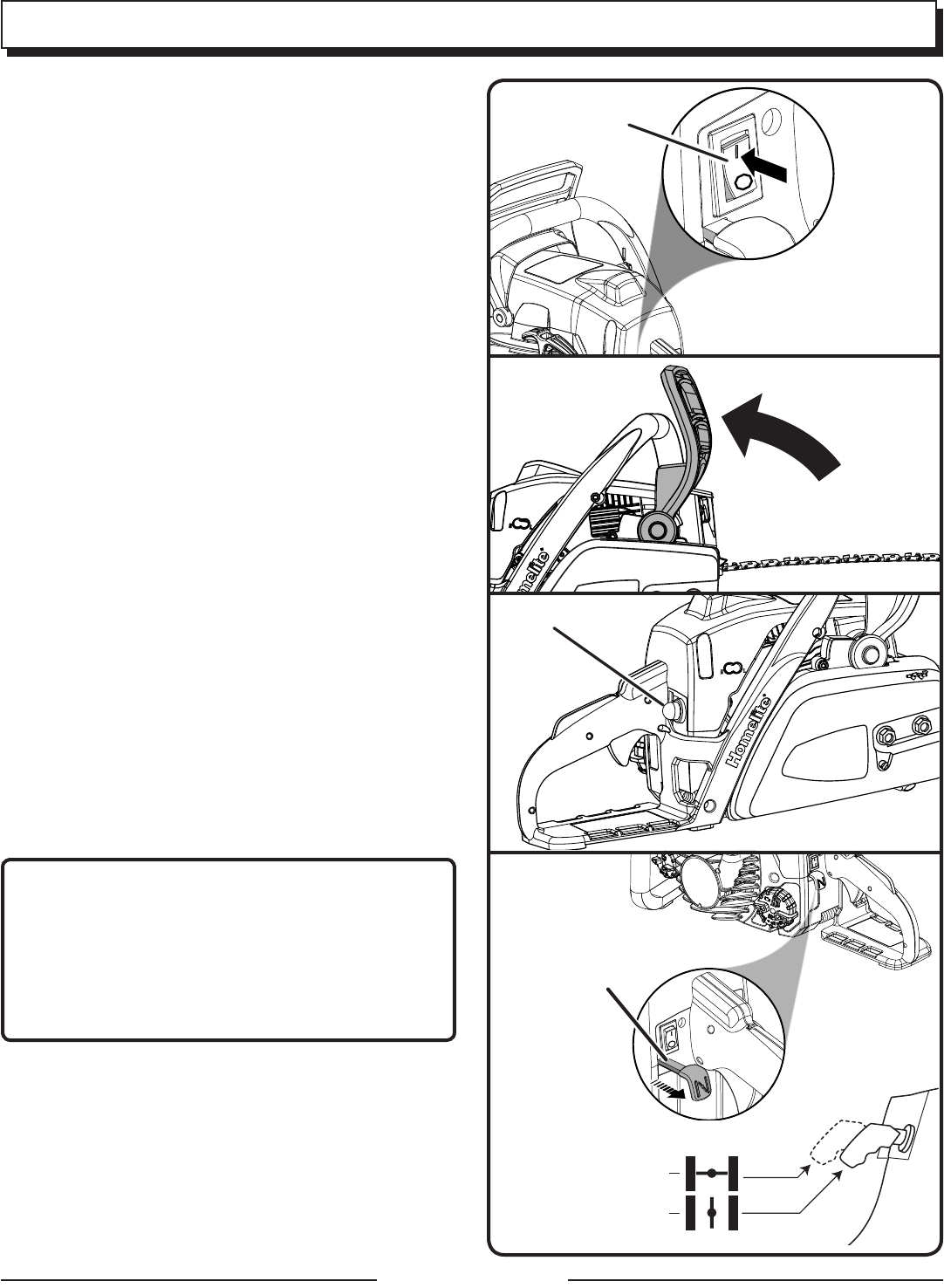

ON/STOP
SWITCH IN THE
RUN POSITION
Fig. 7
PRIMER BULB
Fig. 9
Fig. 10
FULL CHOKE
CHOKE LEVER
RUN POSITION
Fig. 8
RUN
POSITION
Page 16 — English
OPERATION
Pull starter grip and rope until engine runs, but
no more than 5 times. If engine does not start
after 5 pulls, use cold engine starting procedure.
Squeeze and release the throttle trigger to return
the engine to idle.

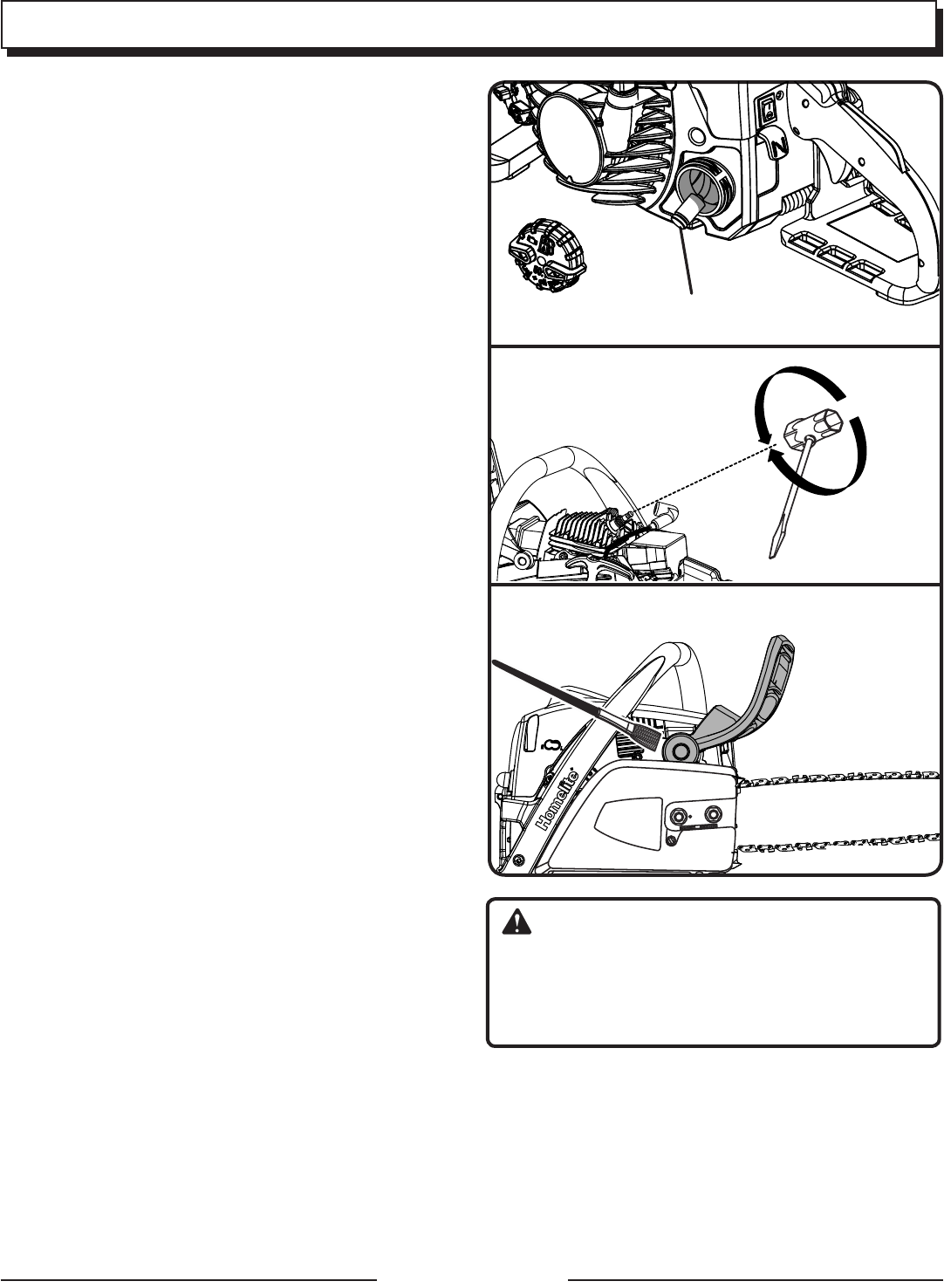

STOPPING THE ENGINE
See Figures 12 - 13.
Release the throttle trigger and let the engine
return to idle. To stop the engine, move the on/
stop switch to the STOP ( ) position. Do not put
the chain saw on the ground when the chain is still
moving. For additional safety, set the chain brake
when the saw is not in use.
In the event that the on/stop switch will not stop the
saw, pull the choke lever out to the fully extended
position (FULL CHOKE ) and engage chain brake
to stop the engine. If the on/stop switch will not
stop the saw when set to the STOP position, have
the on/stop switch repaired before using the chain
saw again to prevent unsafe conditions or serious
injury.
NOTE: When you are finished using the saw,
always relieve tank pressure by loosening, then
retightening, the chain oil and fuel caps. Allow the
engine to cool before storing.

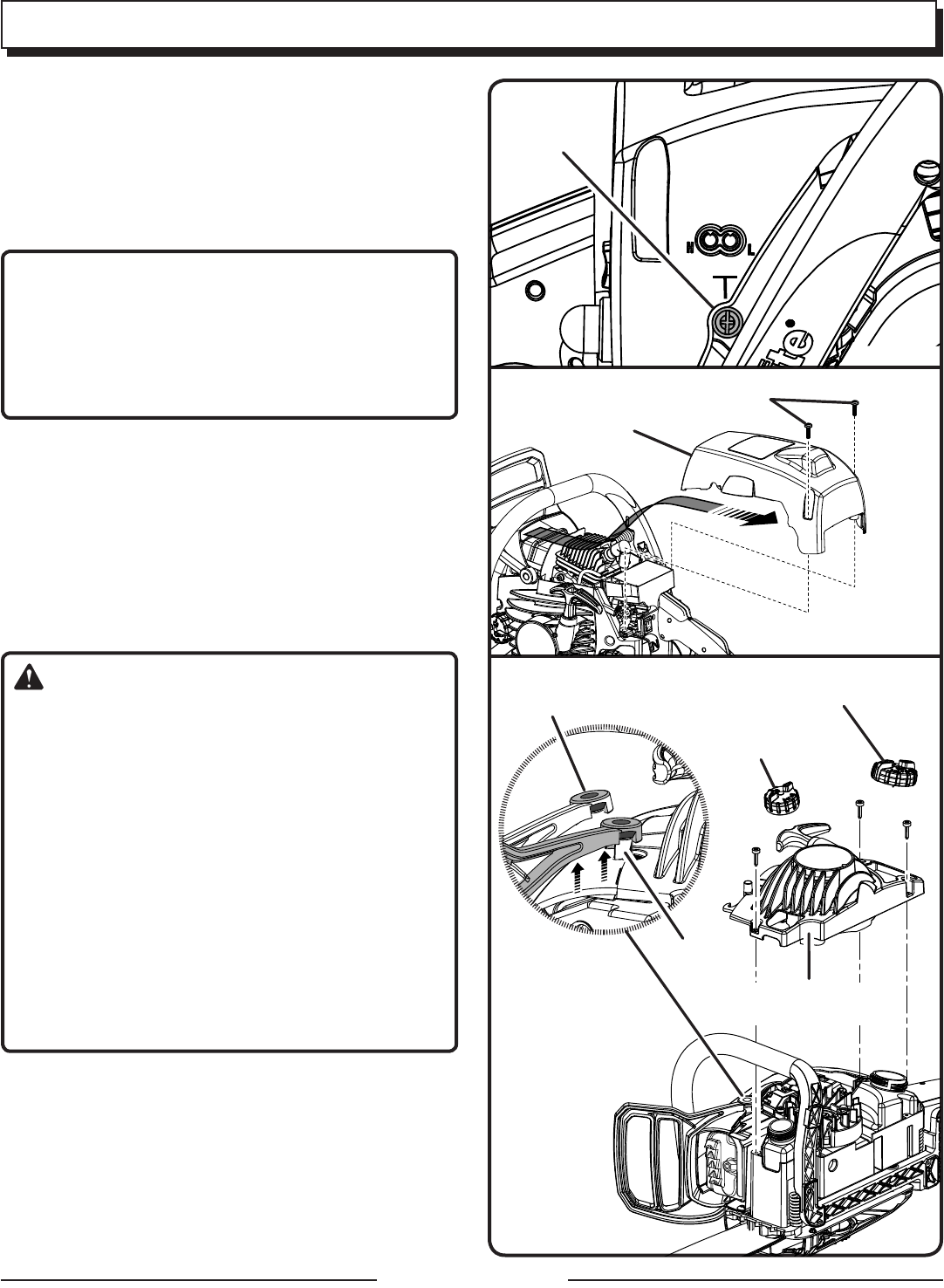

ADJUSTING IDLE SPEED
See Figure 14.
WARNING:
The chain will move around the guide bar when
adjusting the idle speed. Wear all protective
clothing and keep all bystanders, children, and
pets at least 50 ft. away. Make adjustments
with the unit supported on a stable surface so
that the chain/guide bar does not contact the
ground or any object. Keep all parts of your
body away from the chain/guide bar and muf-
fler. Failure to follow these instructions could
result in serious personal injury.
If the engine starts, runs, and accelerates,
but will not idle, turn the idle speed screw “T”
clockwise to increase idle speed.

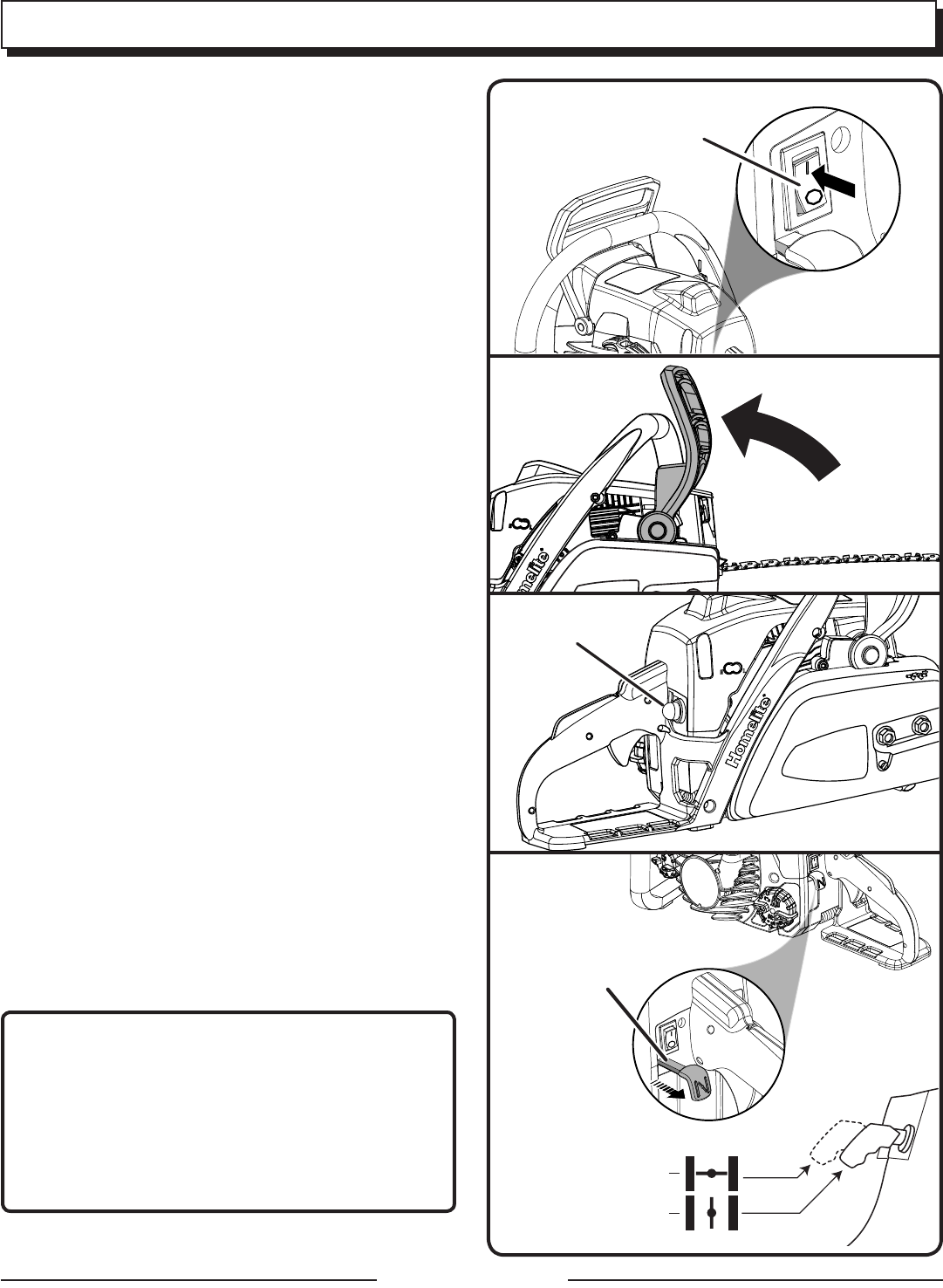

Fig. 11
THROTTLE
TRIGGER
TRIGGER
RELEASE
Fig. 12
ON/STOP
SWITCH IN THE
STOP POSITION
Fig. 14
IDLE SPEED
SCREW “T”
BRAKE
POSITION
Fig. 13
Page 17 — English
If the chain turns at idle, turn the idle speed
screw “T” counterclockwise to reduce the
idle RPM and stop the chain movement. If the
saw chain still moves at idle speed, contact an
authorized service center for adjustment and
discontinue use until the repair is made.
WARNING:
THE SAW CHAIN SHOULD NEVER TURN AT
IDLE. Turn the idle speed screw “T” counter-
clockwise to reduce the idle RPM and stop the
chain, or contact an authorized service center
for adjustment and discontinue use until the
repair is made. Serious personal injury may
result from the saw chain turning at idle.

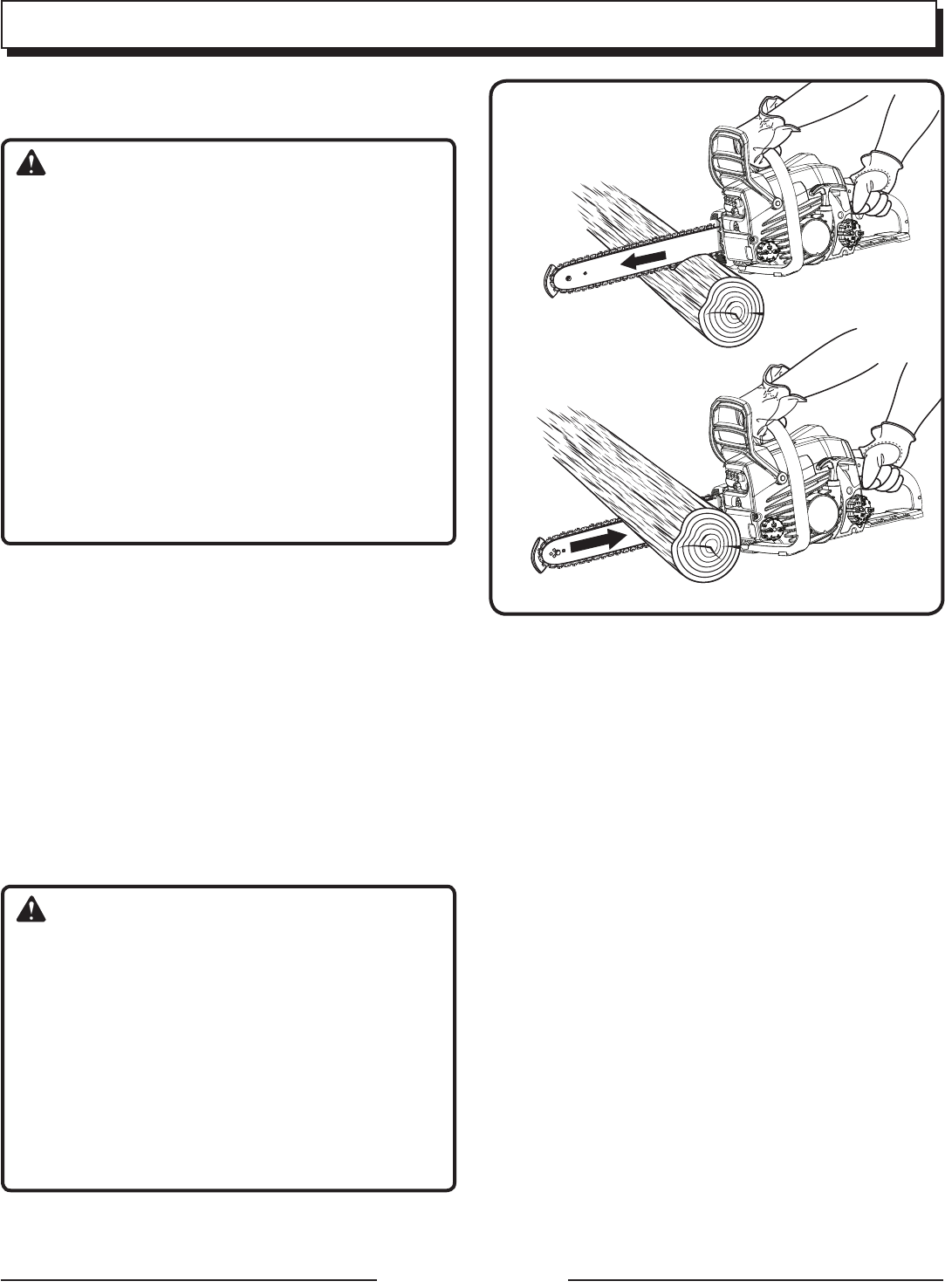

PULL AND PUSH
See Figure 15.

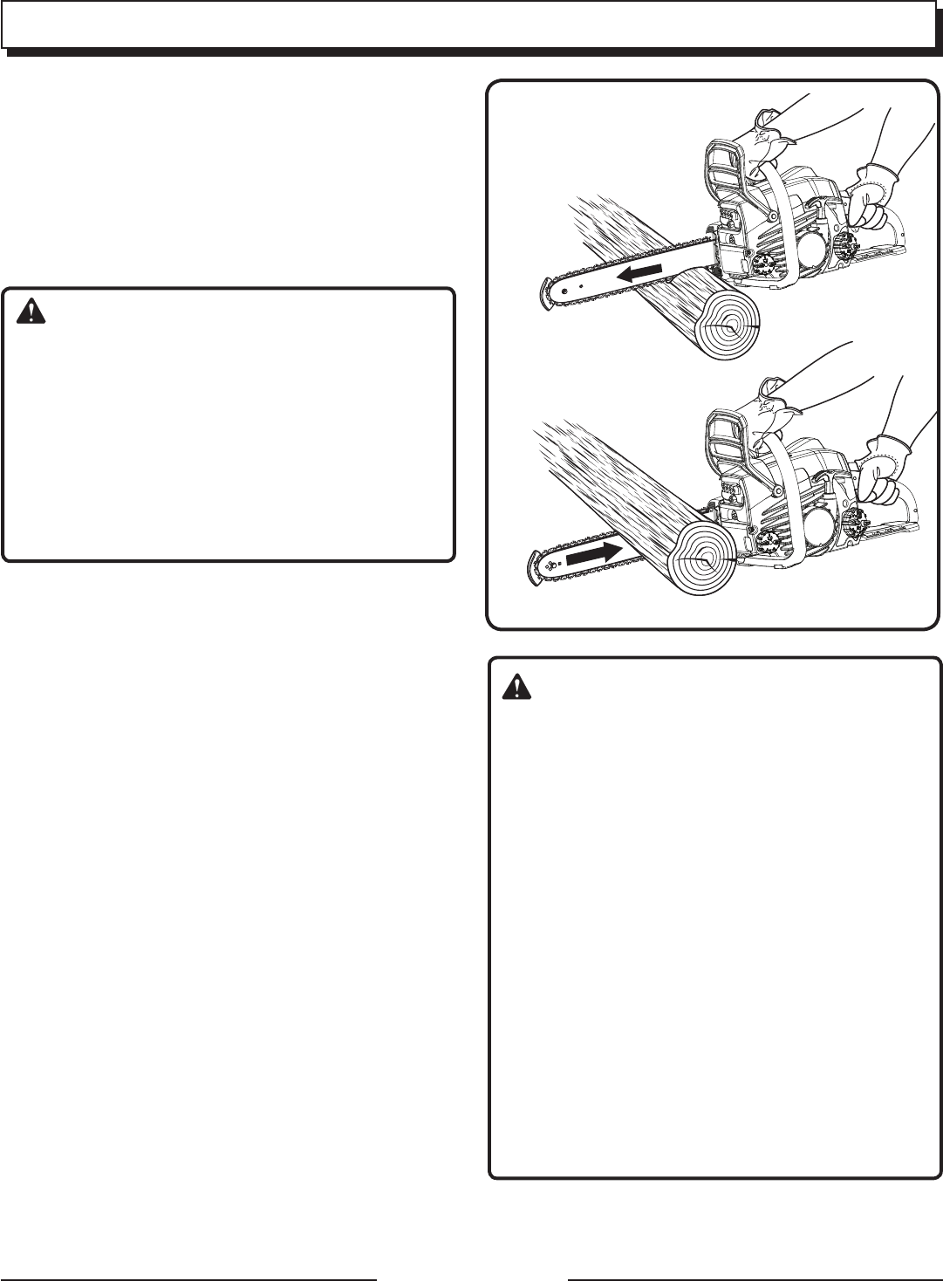

The reaction force of the saw is always opposite to
the direction the chain is moving. Thus, the operator
must be ready to control the PULL when cutting
on the bottom edge of the bar and the PUSH when
cutting along the top edge.
NOTE: The chain saw has been fully factory
tested. It is normal to find some slight oil residue
on the saw.
Fig. 15
OPERATION
PULL
PUSH
WARNING:
KICKBACK occurs when the moving chain
contacts an object at the upper portion of the
tip of the guide bar or when the wood closes in
and pinches the saw chain in the cut. Contact
at the upper portion of the tip of the guide bar
can cause the chain to dig into the object and
stop the chain for an instant. The result is a
lightning-fast reverse reaction which kicks the
guide bar up and back toward the operator. If
the saw chain is pinched along the top of the
guide bar, the guide bar can be driven rapidly
back toward the operator. Either of these reac-
tions can cause loss of saw control, which can
result in serious injury.
Do not rely exclusively upon the safety devices
built into the saw. As a chain saw user, you
should take steps to keep your cutting jobs
free from accident or injury. See General Safety
Rules for more details.
Page 18 — English
OPERATION
KICKBACK PRECAUTIONS
See Figures 16 - 17.

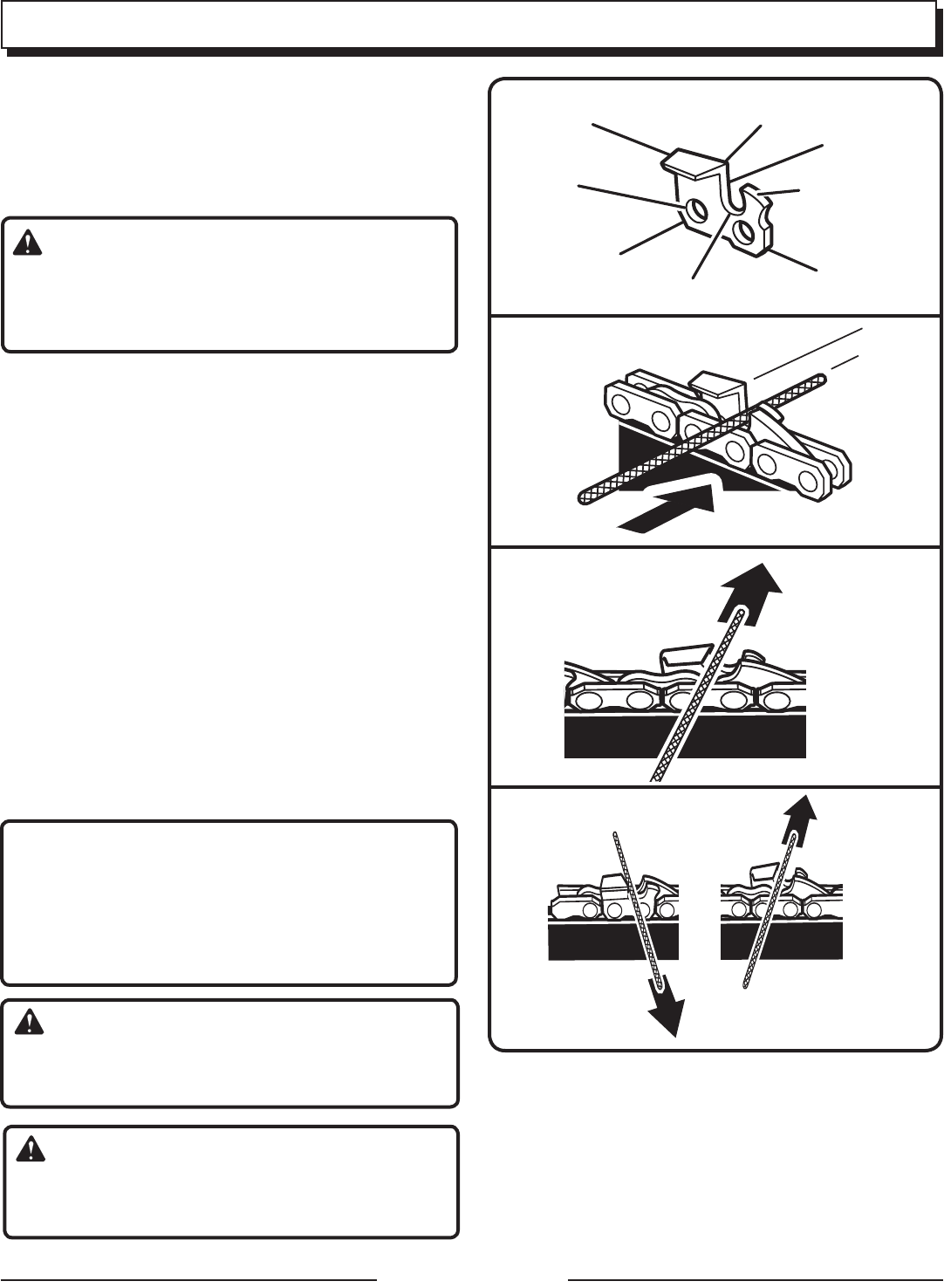

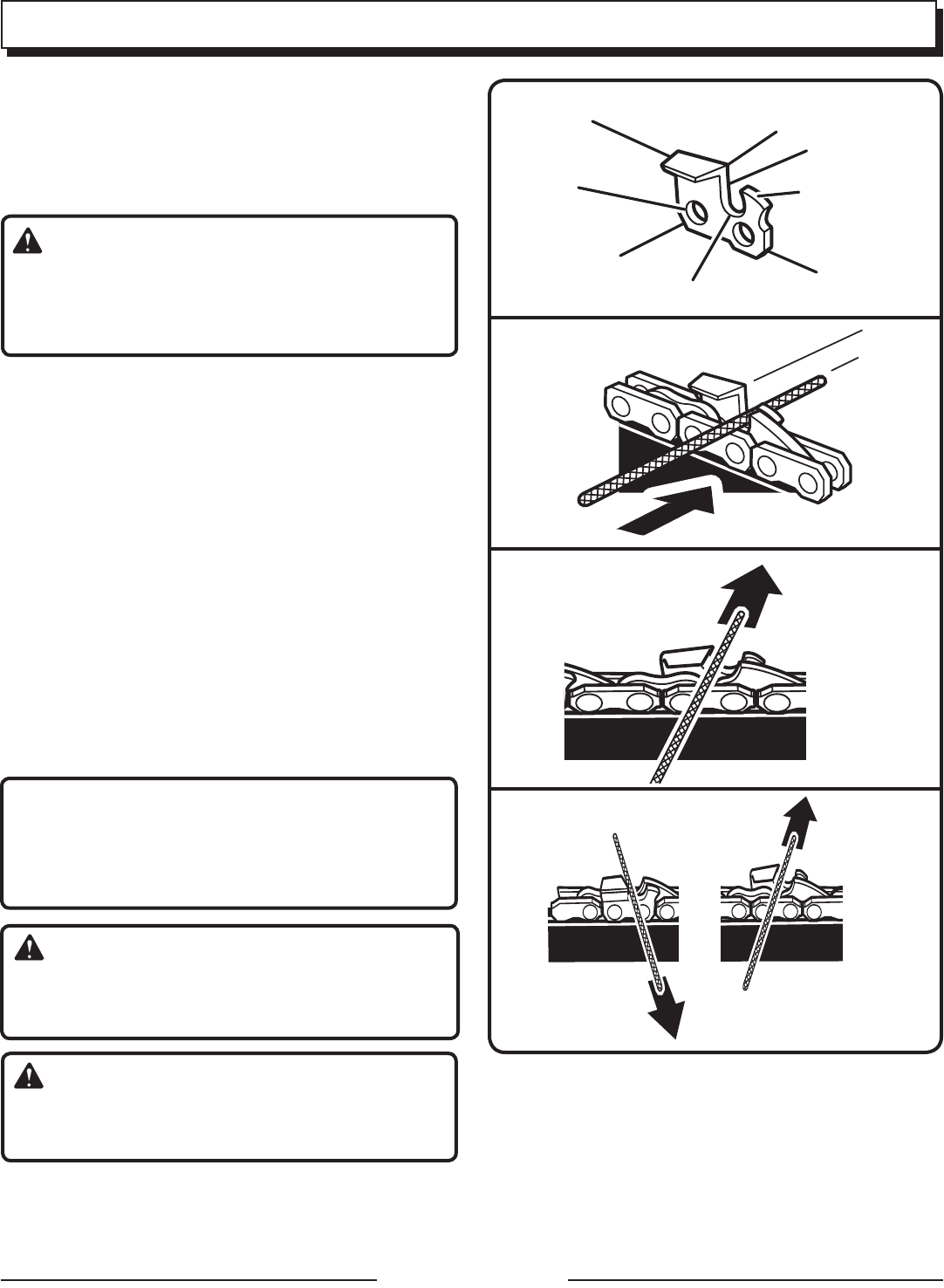

Rotational kickback occurs when the moving chain
contactsanobjectattheKickbackDangerZoneof
the guide bar. The result is a lightning-fast reverse
reaction, which kicks the guide bar up and back
towards the operator. This reaction can cause loss
of control, which can result in serious injury.
PREPARING FOR CUTTING
PROPER GRIP ON HANDLES
See Figure 18.
See General Safety Rules for appropriate safety
equipment.
Wear non-slip gloves for maximum grip and
protection.
Hold the saw firmly with both hands. Always
keep your left hand on the front handle and your
right hand on the rear handle so that your body
is to the left of the chain line.
WARNING:
Never use a left-handed (cross-handed) grip or
any stance that would place your body or arm
across the chain line.
Maintain a proper grip on the saw whenever the
engine is running. The fingers should encircle
the handle and the thumb is wrapped under the
handlebar. This grip is least likely to be broken
by a kickback or other sudden reaction of the
saw. Any grip in which the thumb and fingers
are on the same side of the handle is dangerous
because a slight kick of the saw can cause loss
of control.
ROTATIONAL
KICKBACK
Fig. 17
KICKBACK
DANGER ZONE
Fig. 16
PROPER GRIP
Fig. 18
IMPROPER GRIP
WARNING:
DO NOT operate the throttle
trigger with your left hand
and hold the front handle
with your right hand. Never
allow any part of your body
to be in the chain line while
operating a saw.
CHAIN
LINE
PROPER HAND GRIP
POSITION
Page 19 — English
Fig. 19
Fig. 20
OPERATION
PROPER CUTTING STANCE
See Figure 19.

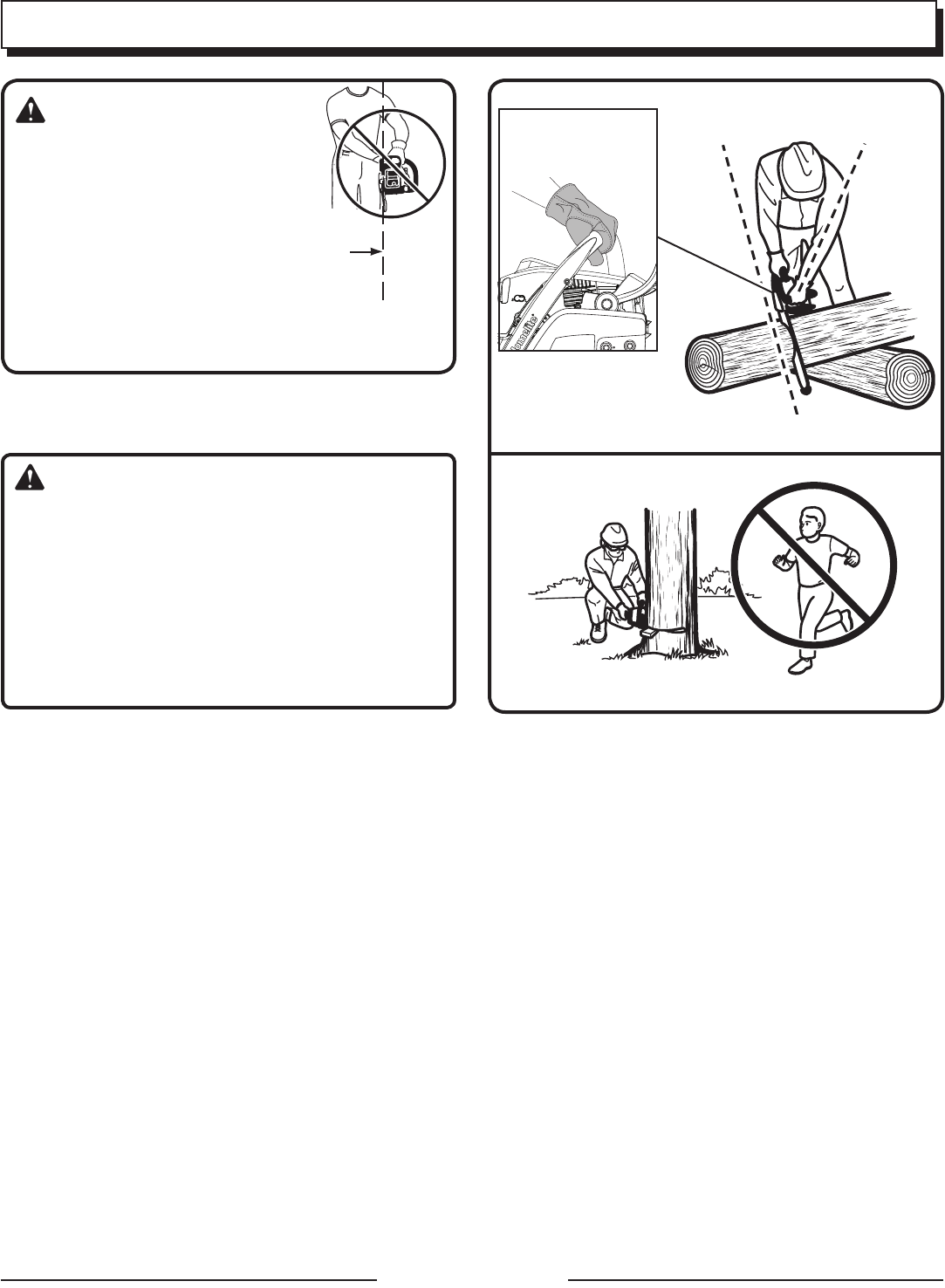

WARNING:
Always use the proper cutting stance described
in this section. Never kneel when using the
chain saw, except when felling a tree as illus-
trated in Figure 20. Kneeling could result in
loss of stability and control of the chain saw,
resulting in serious personal injury.
Balance your weight with both feet on solid
ground.
Keepleftarmwithelbowlockedina“straight
arm” position to withstand any kickback
force.
Keepyourbodytotheleftofthechainline.
Keepyourthumbonundersideofhandlebar.
WORK AREA PRECAUTIONS
See Figure 20.
Cut only wood or materials made from wood;
no sheet metal, no plastics, no masonry, no
non-wood building materials.
Never allow children to operate the saw. Allow
no person to use this chain saw who has
not read this operator’s manual or received
adequate instructions for the safe and proper
use of this chain saw.
Keepeveryone–helpers,bystanders,children,
and animals, a SAFE DISTANCE from the cut-
ting area. During felling operations, the safe
distance should be a least twice the height of the
largest trees in the felling area. During bucking
operations, keep a minimum distance of 15 feet
between workers.
Always cut with both feet on solid ground to
prevent being pulled off balance.
Do not cut above chest height as a saw held
higher is difficult to control against kickback
forces.
Do not fell trees near electrical wires or build-
ings. Leave this operation for professionals.
Cut only when visibility and light are adequate
for you to see clearly.
BASIC OPERATING/CUTTING
PROCEDURES
Practice cutting a few small logs using the following
technique to get the “feel” of using the saw before
you begin a major sawing operation.
Take the proper stance in front of the wood with
the saw idling.
Accelerate the engine to full throttle just before
entering the cut by squeezing the throttle trigger.
Begin cutting with the saw against the log.
Keeptheengineatfullthrottletheentiretime
you are cutting.
Allow the chain to cut for you; exert only light
downward pressure. Forcing the cut could result
in damage to the bar, chain, or engine.
Release the throttle trigger as soon as the cut is
completed allowing the engine to idle. Running
the saw at full throttle without a cutting load can
result in unnecessary wear to the chain, bar, and
engine.
STRAIGHT
ARM
CHAIN LINE
THUMB ON
UNDERSIDE OF
HANDLE BAR
Page 20 — English

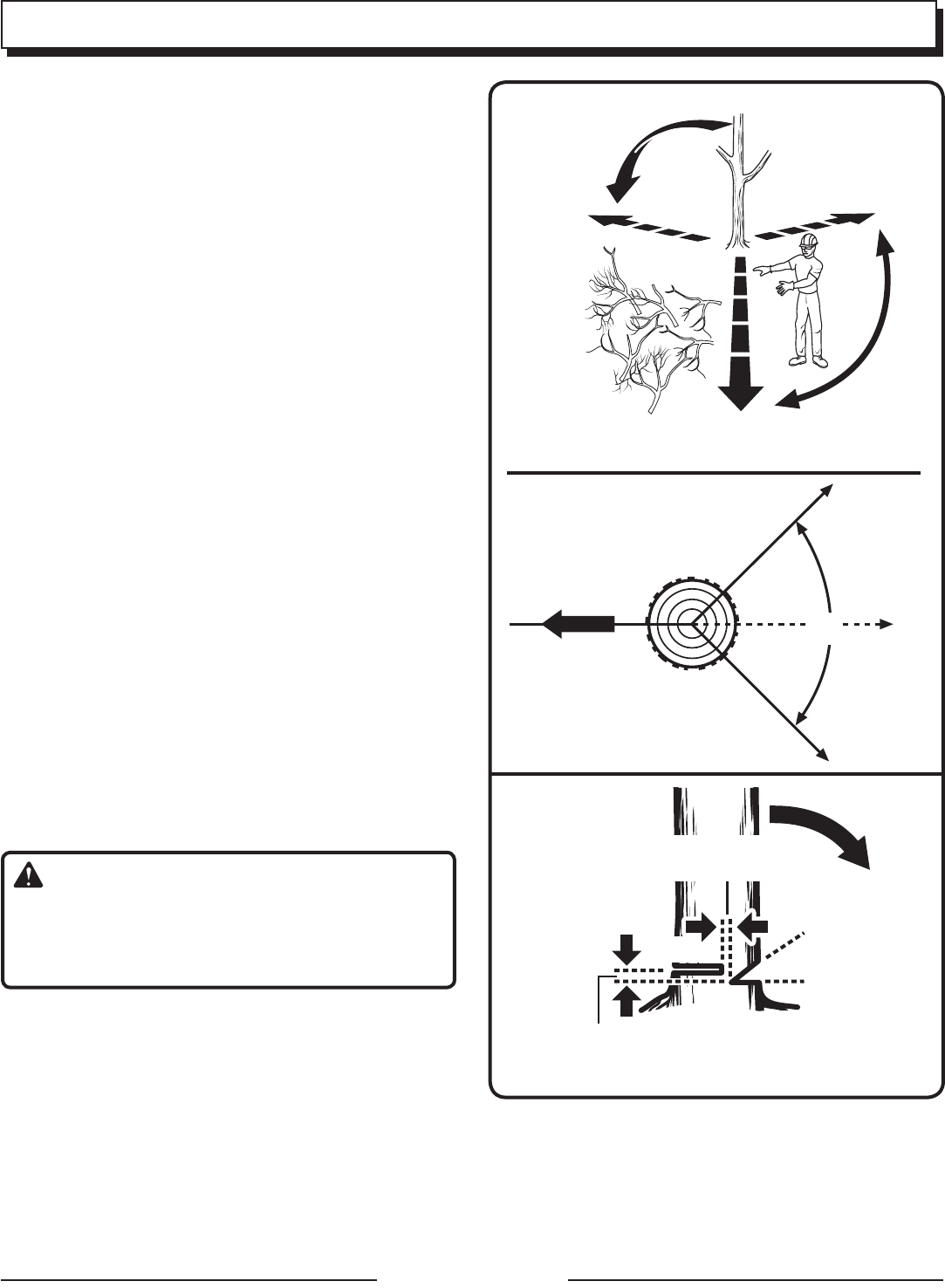

OPERATION
Do not put pressure on the saw at the end of
the cut.
FELLING TREES
HAZARDOUS CONDITIONS
WARNING:
Do not fell trees during periods of high wind or
heavy precipitation. Wait until the hazardous
weather has ended.
When felling a tree, it is important that you heed the
following warnings to prevent possible serious injury.
Do not cut down trees having an extreme lean
or large trees with rotten limbs, loose bark,
or hollow trunks. Have these trees pushed or
dragged down with heavy equipment, then cut
them up.
Do not cut trees near electrical wires or buildings.
Check the tree for damaged or dead branches
that could fall and hit you during felling.
Periodically glance at the top of the tree during
the backcut to assure the tree is going to fall in
the desired direction.
If the tree starts to fall in the wrong direction,
or if the saw gets caught or hung up during the
fall, leave the saw and save yourself!

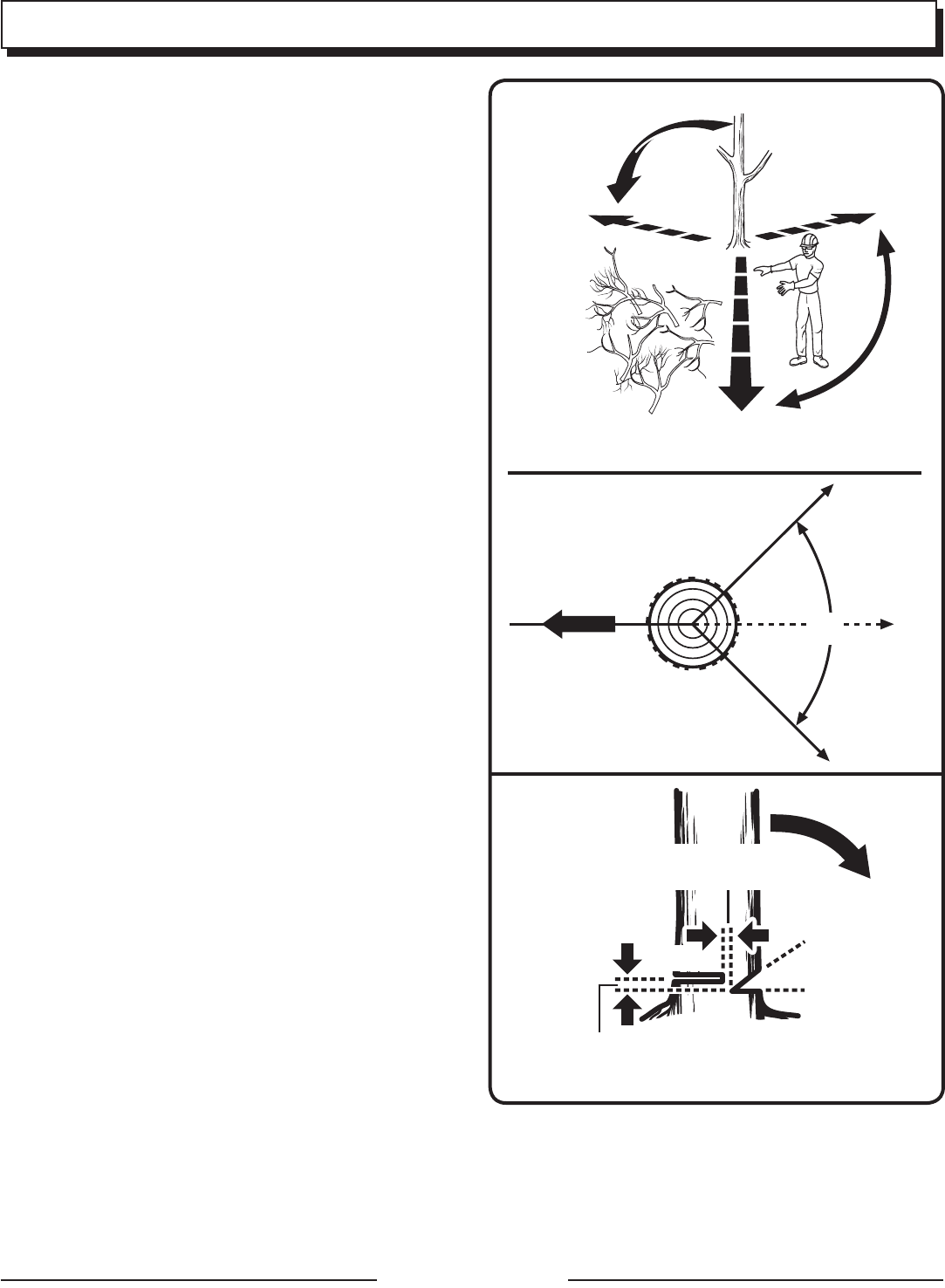

PROPER PROCEDURE FOR TREE
FELLING

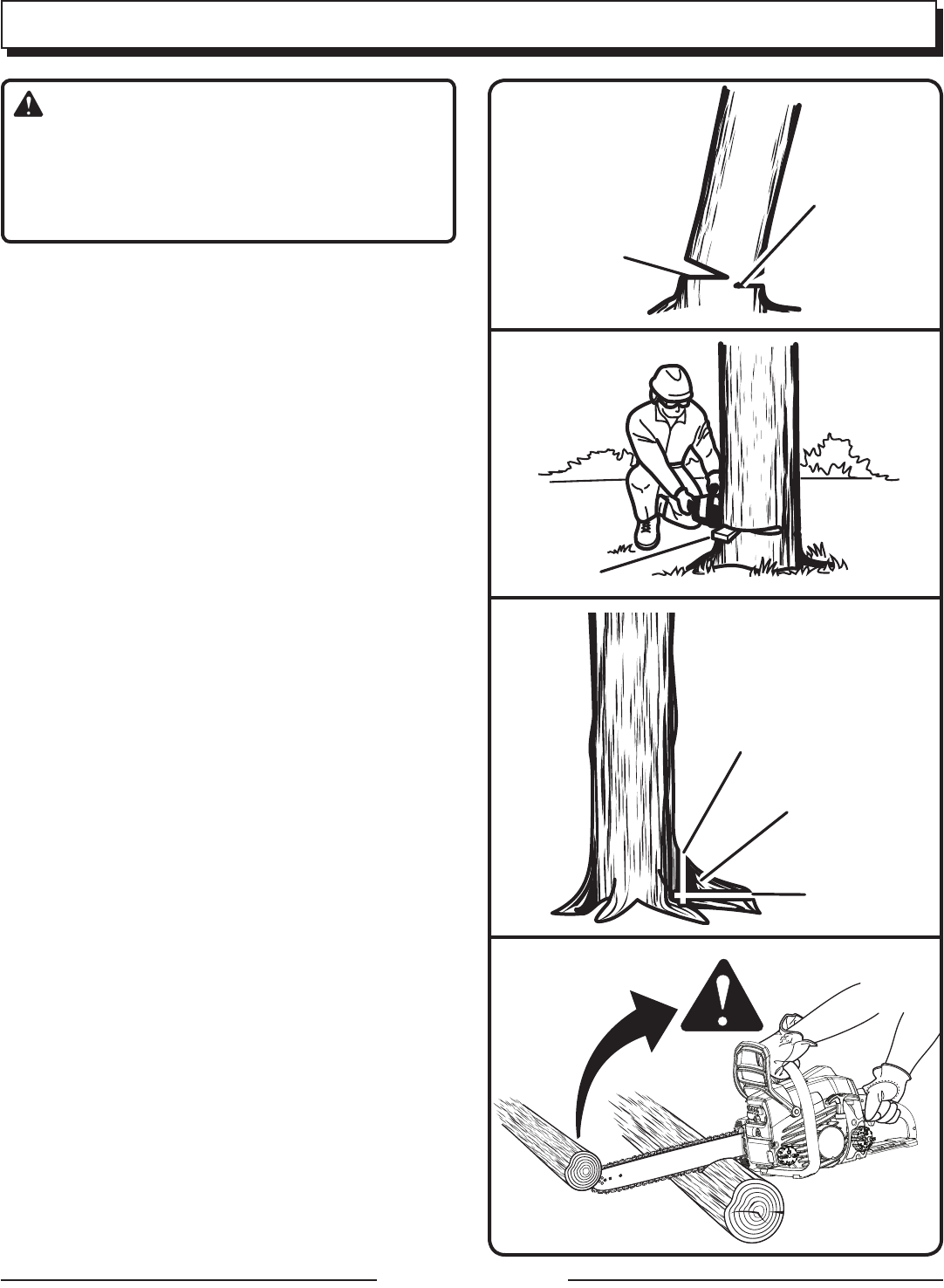

See Figures 21 - 24.
Pick your escape route (or routes in case the
intended route is blocked). Clear the immediate
area around the tree and make sure there are
no obstructions in your planned path of retreat.
Clear the path of safe retreat approximately 135°
from the planned line of fall.
Consider the force and direction of the wind,
the lean and balance of the tree, and the loca-
tion of large limbs. These things influence the
direction in which the tree will fall. Do not try to
fell a tree along a line different from its natural
line of fall.

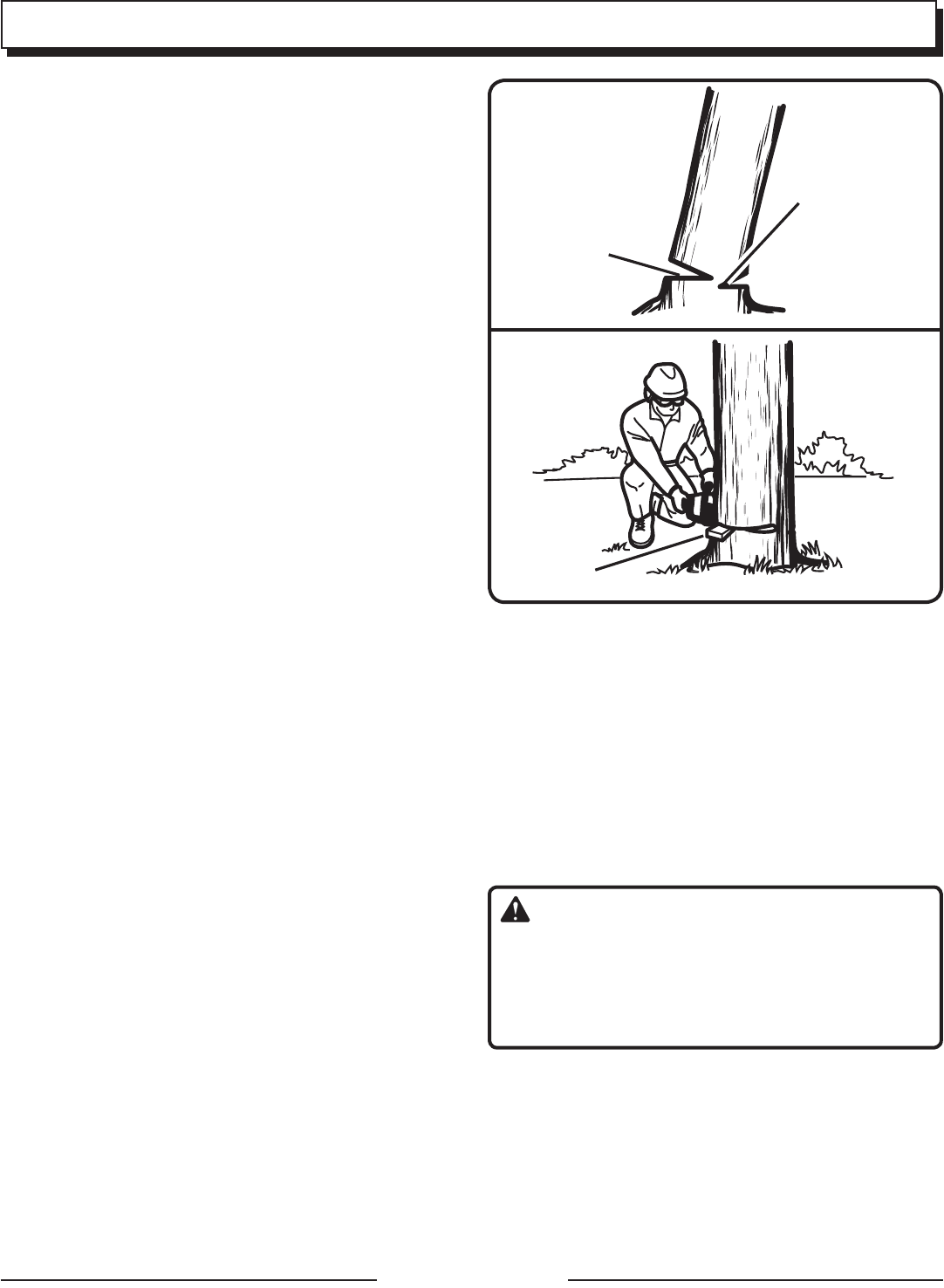

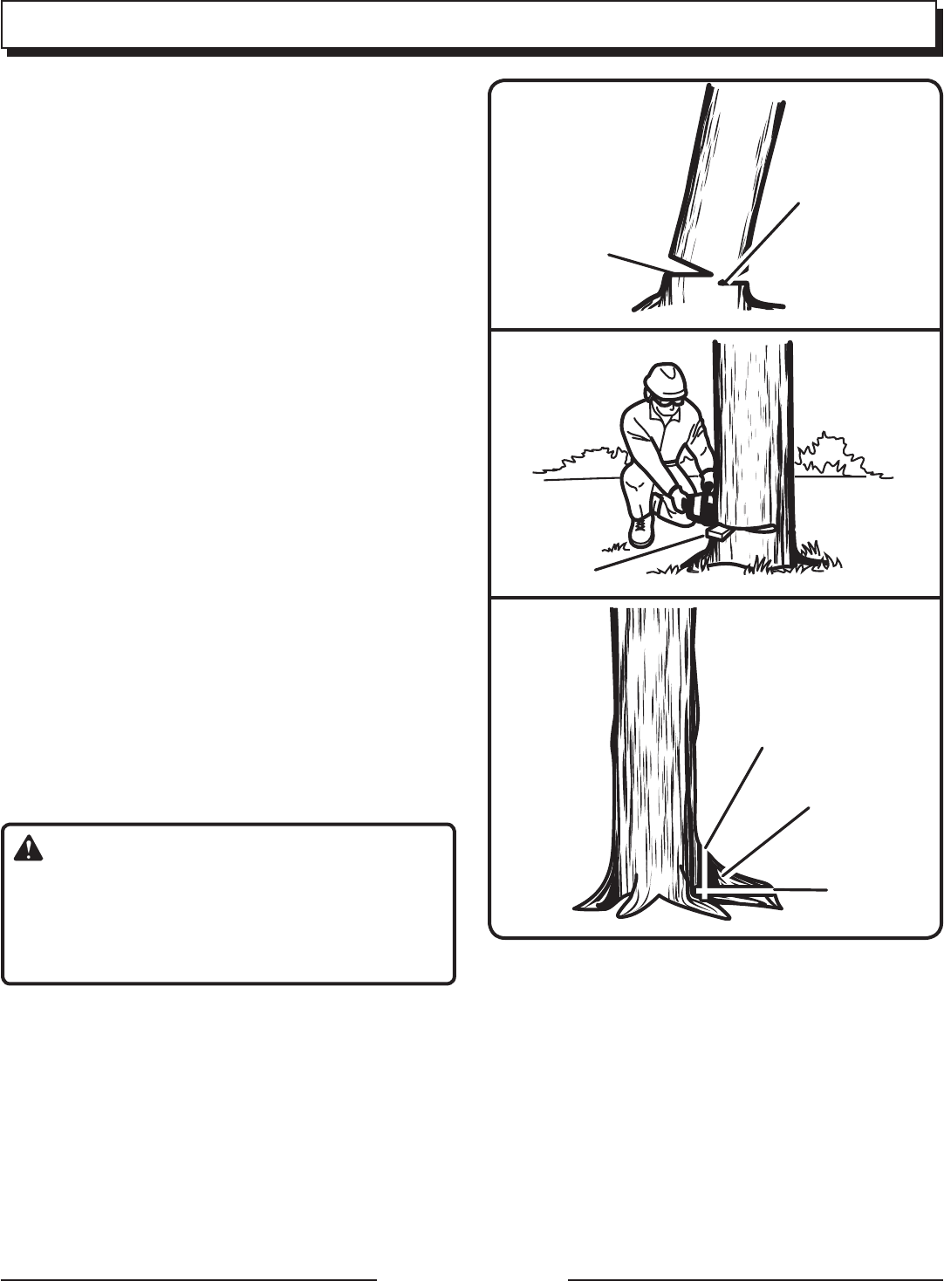

Cut a notch about 1/3 the diameter of the trunk
in the side of the tree. Make the notch cuts so
they intersect at a right angle to the line of fall.
Fig. 21
45°
45°
90°
135°
135°
90°
135° FROM
PLANNED
LINE OF FALL PATH OF
SAFE RETREAT
PLANNED LINE
OF FALL
PLANNED
LINE OF
FALL
PATH
OF SAFE
RETREAT
HINGE
2 in. OR 1/10 DIA
NOTCH -
APPROX. 1/3
DIAMETER OF
TRUNK
BACK CUT
2 in. Fig. 22
Page 21 — English
WEDGE Fig. 24
HORIZONTAL
CUT
VERTICAL
CUT
LOOSE
SECTION
Fig. 25
OPERATION
This notch should be cleaned out to leave a
straight line. To keep the weight of the wood
off the saw, always make the lower cut of the
notch before the upper cut.
Make the backcut level and horizontal, and at
a minimum of 2 in. above the horizontal cut of
the notch.
NOTE: Never cut through to the notch. Always
leave a band of wood between the notch
and back cut (approximately 2 in. or 1/10 the
diameter of the tree). This is called “hinge” or
“hingewood.” It controls the fall of the tree and
prevents slipping or twisting or shootback of
the tree off the stump.
On large diameter trees, stop the back cut
before it is deep enough for the tree to either
fall or settle back on the stump. Then insert soft
wooden or plastic wedges into the cut so they
do not touch the chain. Drive wedges in, little
by little, to help jack the tree over.
NOTE: When bucking or felling with a wedge, it
may be necessary to remove the SAFE-T-TIP®
anti-kickback device to allow the bar to be
drawn through the cut. After you complete the
cut, reinstall the tip immediately.
As tree starts to fall, stop the chain saw and put
it down immediately. Retreat along the cleared
path, but watch the action in case something
falls your way.
WARNING:
Never cut through to the notch when making a
back cut. The hinge controls the fall of the tree,
this is the section of wood between the notch
and backcut.
REMOVING BUTTRESS ROOTS
See Figure 25.
A buttress root is a large root extending from the
trunk of the tree above the ground. Remove large
buttress roots prior to felling. Make the horizontal
cut into the buttress first, followed by the vertical
cut. Remove the resulting loose section from the
work area. Follow the correct tree felling procedure
as stated in Proper Procedure For Tree Felling
after you have removed the large buttress roots.
HINGE
BACK CUT
Fig. 23
Page 22 — English
OPERATION
BUCKING

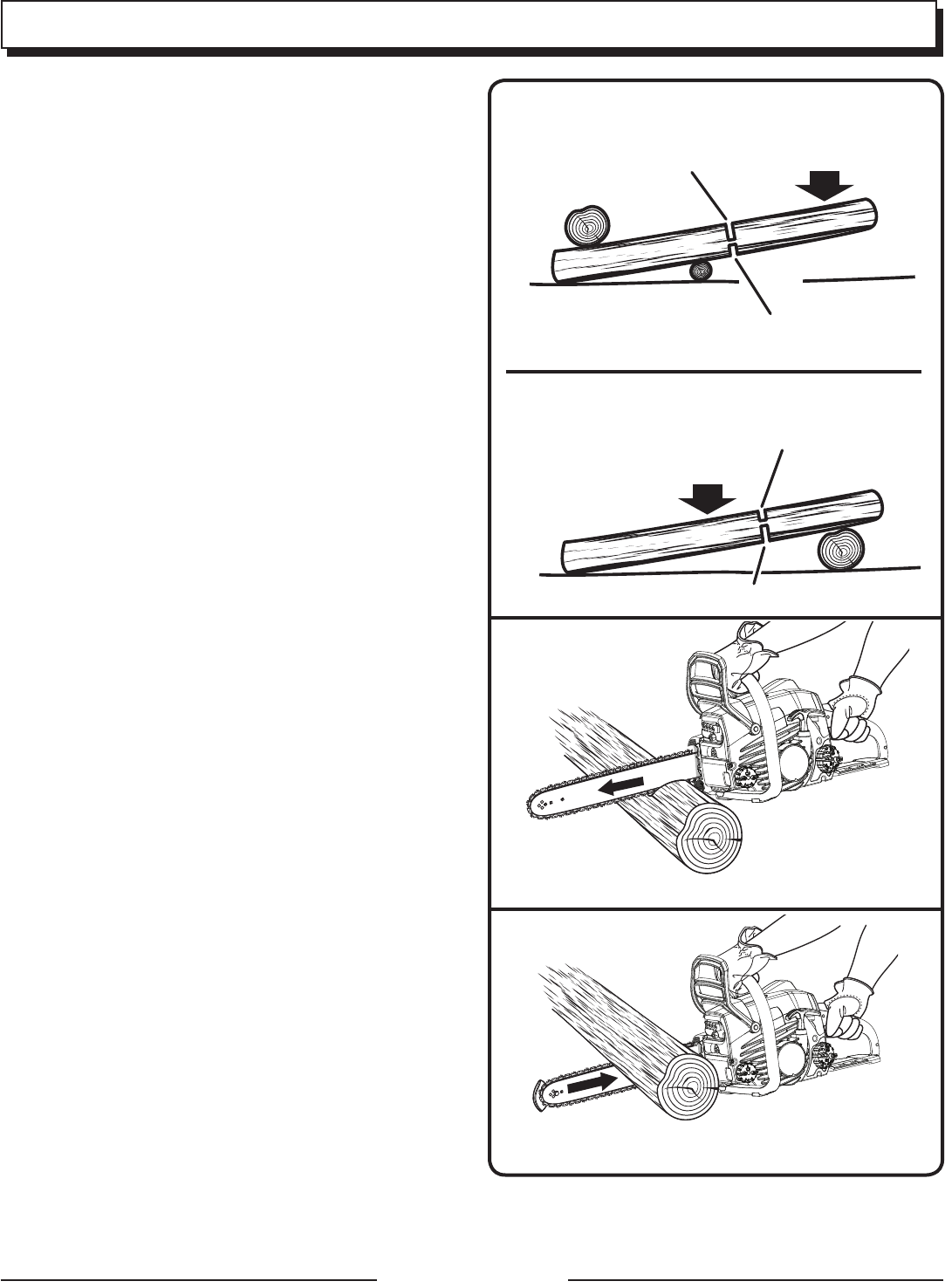

See Figure 26.
Bucking is the term used for cutting a fallen tree
to the desired log length.
Cut only one log at a time.
Support small logs on a saw horse or another
log while bucking.
Keepaclearcuttingarea.Makesurethatno
objects can contact the guide bar nose and
chain during cutting, this can cause kickback.
To avoid the danger, keep the SAFE-T-TIP®
anti-kickback device attached while cutting.
Refer to Kickback in the Specific Safety Rules
section of this manual for more information.
During bucking operations, stand on the uphill
side so that the cut-off section of the log cannot
roll over you.
Sometimes it is impossible to avoid pinching
(with just standard cutting techniques) or dif-
ficult to predict which way a log will settle when
cut.
BUCKING WITH A WEDGE
See Figure 27.
If the wood diameter is large enough for you to
insert a soft bucking wedge without touching the
chain, you should use the wedge to hold the cut
open to prevent pinching.
NOTE: When bucking or felling with a wedge, you
may need to remove the SAFE-T-TIP® anti-kickback
device to allow the bar to be drawn through the
cut. After you complete the cut, reinstall the tip.
WEDGE
Fig. 27
KICKBACK
Fig. 26
Page 23 — English

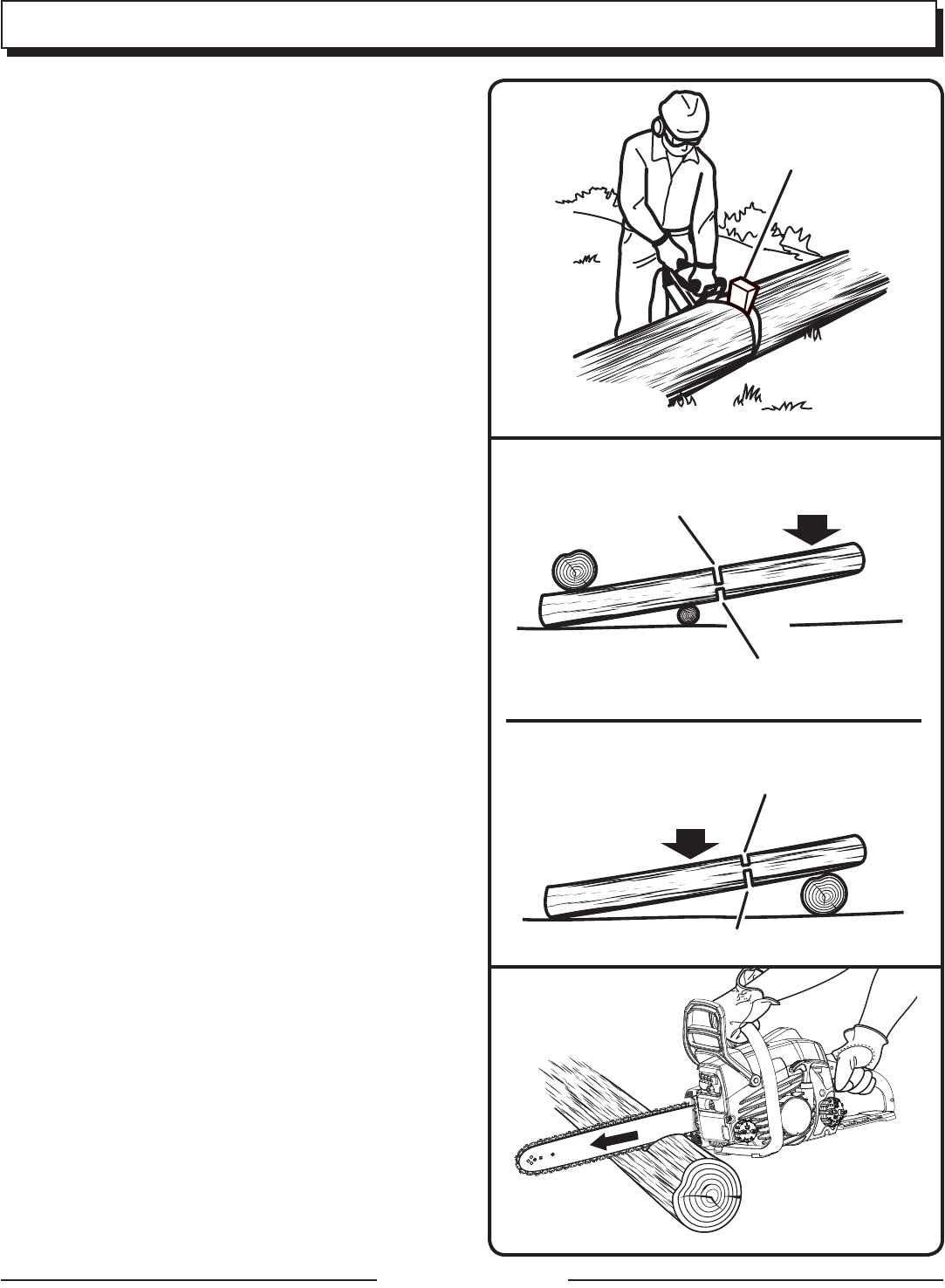

LOAD
FINISHING CUT
1ST CUT 1/3 DIA
LOG SUPPORTED AT ONE END
LOG SUPPORTED AT BOTH ENDS
FINISHING CUT
1ST CUT 1/3 DIA
LOAD
Fig. 28
OVERBUCKING
OPERATION

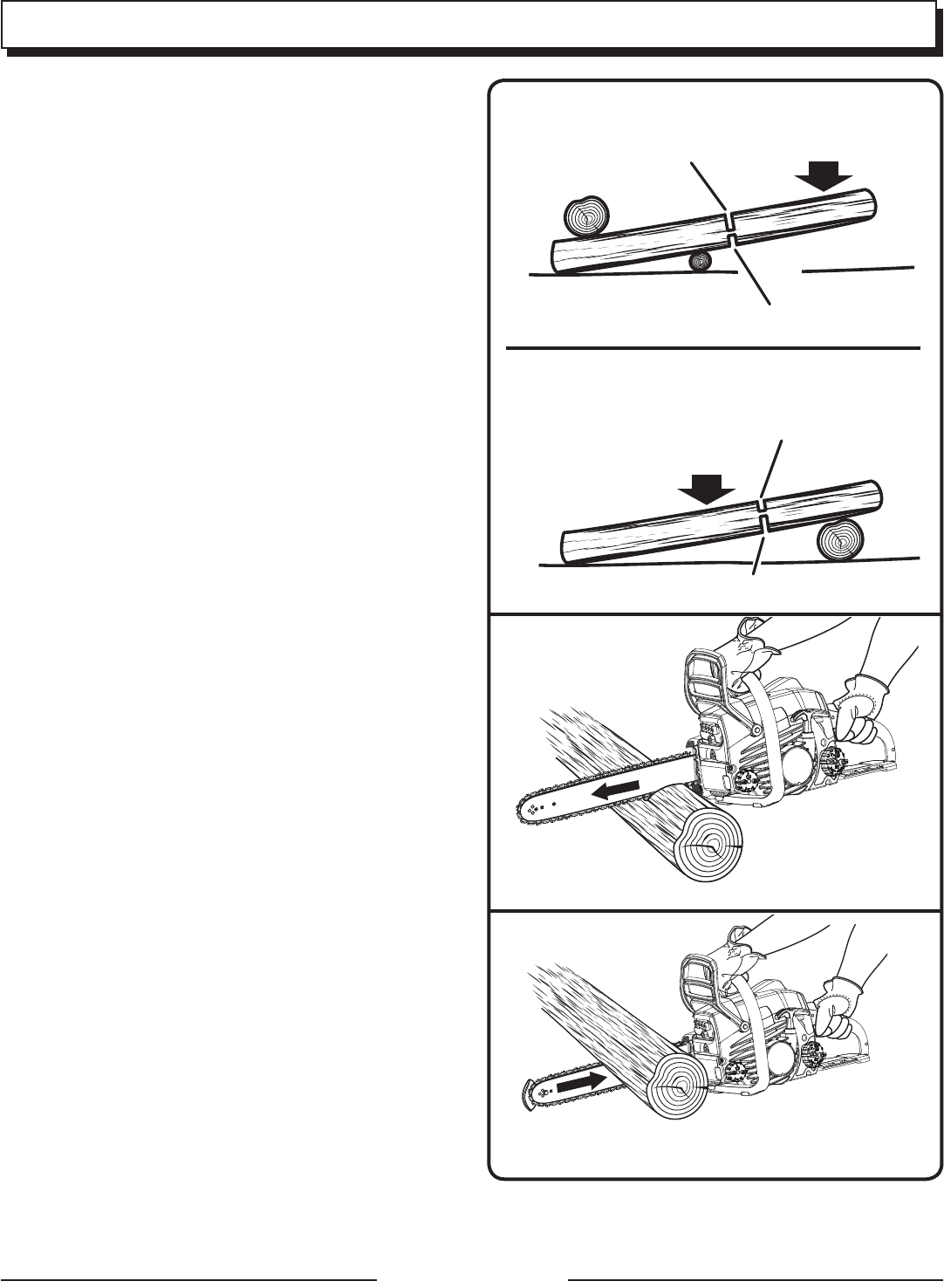

BUCKING LOGS UNDER STRESS
See Figure 28.
Make the first bucking cut 1/3 of the way through
the log and finish with a 2/3 cut on the opposite
side. As you cut the log, it will tend to bend. The
saw can become pinched or hung in the log if you
make the first cut deeper than 1/3 of the diameter
of the log.
Give special attention to logs under stress to
prevent the bar and chain from pinching.
OVERBUCKING
See Figure 29.
Begin on the top side of the log with the bottom
of the saw against the log; exert light pressure
downward. Note that the saw will tend to pull
away from you.
UNDERBUCKING
See Figure 30.
Begin on the under side of the log with the top
of the saw against the log; exert light pressure
upward. During underbucking, the saw will tend
to push back at you. Be prepared for this reaction
and hold the saw firmly to maintain control.
Fig. 29
UNDERBUCKING
Fig. 30
Page 24 — English

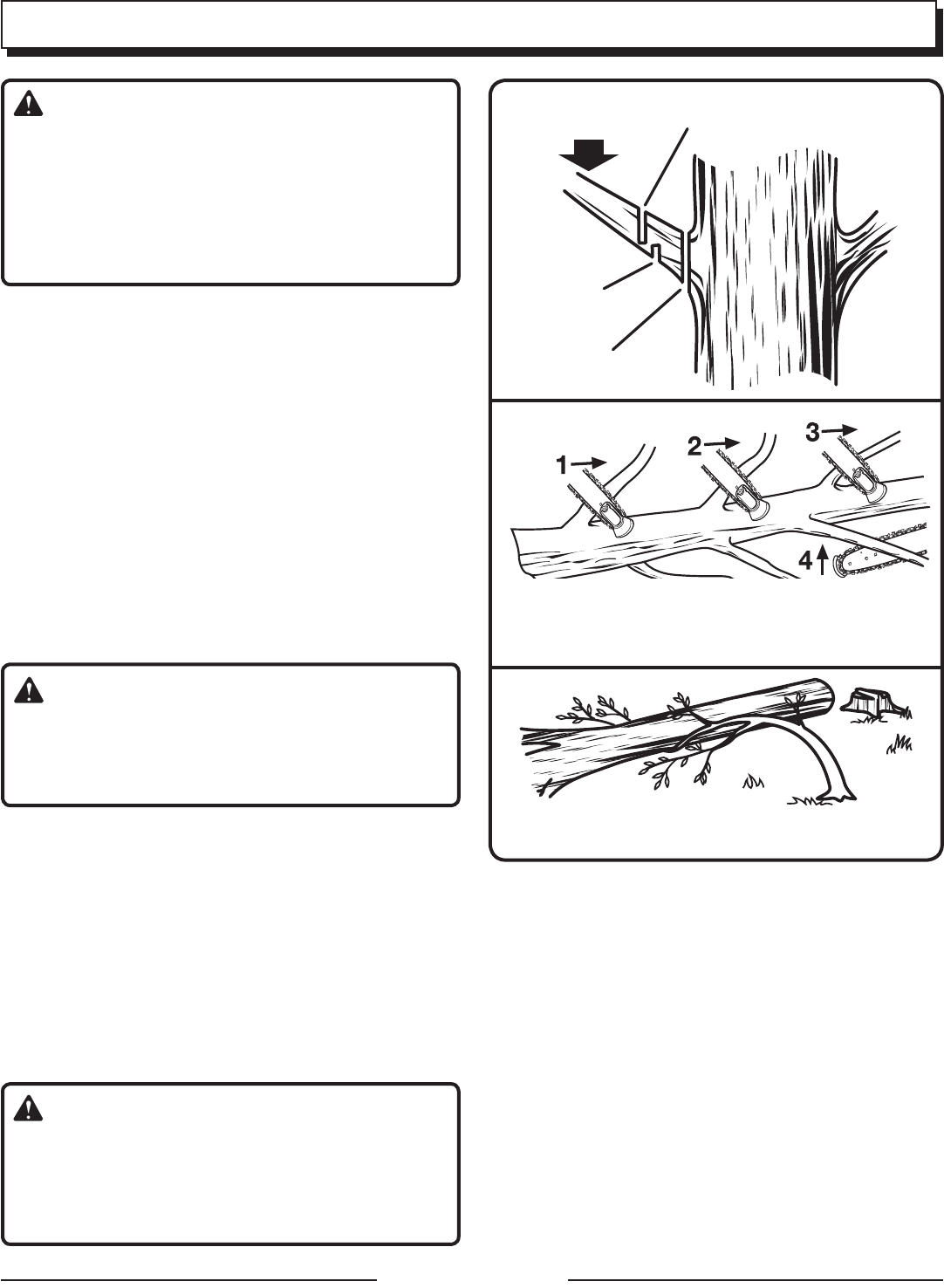

LIMBING AND PRUNING
See Figures 31 - 32.
Work slowly, keeping both hands on the saw
with a firm grip. Maintain secure footing and
balance.
Keepthetreebetweenyouandthechainwhile
limbing.
Do not cut from a ladder. This is extremely dan-
gerous. Leave this operation for professionals.
Do not cut above chest height. A saw held
higher than chest height is difficult to control
against kickback.
WARNING:
Never climb into a tree to limb or prune. Do not
stand on ladders, platforms, rooftops, a log, or
in any position which can cause you to lose your
balance or control of the saw.
When pruning trees it is important not to make
the flush cut next to the main limb or trunk until
you have cut off the limb further out to reduce
the weight. This prevents stripping the bark from
the main member.
• Underbuckthebranch1/3throughforyour
first cut.
 •Overbuckthebranchtodropit.
• Finishbycuttingsmoothlyandneatlyagainst
the main member so the bark will grow back
to seal the wound.
WARNING:
If the limbs to be pruned are above chest height,
hire a professional to perform the pruning.
CUTTING SPRINGPOLES
See Figure 33.
A springpole is any log, branch, rooted stump, or
sapling which is bent under tension by other wood
so that it springs back if the wood holding it is cut
or removed. On a fallen tree, a rooted stump has
a high potential of springing back to the upright
position during the bucking cut to separate the log
from the stump. Watch out for springpoles — they
are dangerous.
FINISHING CUT
FIRST CUT
1/3 DIAMETER
SECOND CUT
LOAD
Fig. 31
SPRINGPOLE Fig. 33
OPERATION
Fig. 32
CUT LIMBS ONE AT A TIME AND LEAVE SUPPORT
LIMBS UNDER TREE UNTIL LOG IS CUT
WARNING:
Springpoles are dangerous and could strike the
operator, causing the operator to lose control
of the chain saw. This could result in severe or
fatal injury to the operator.
Page 25 — English

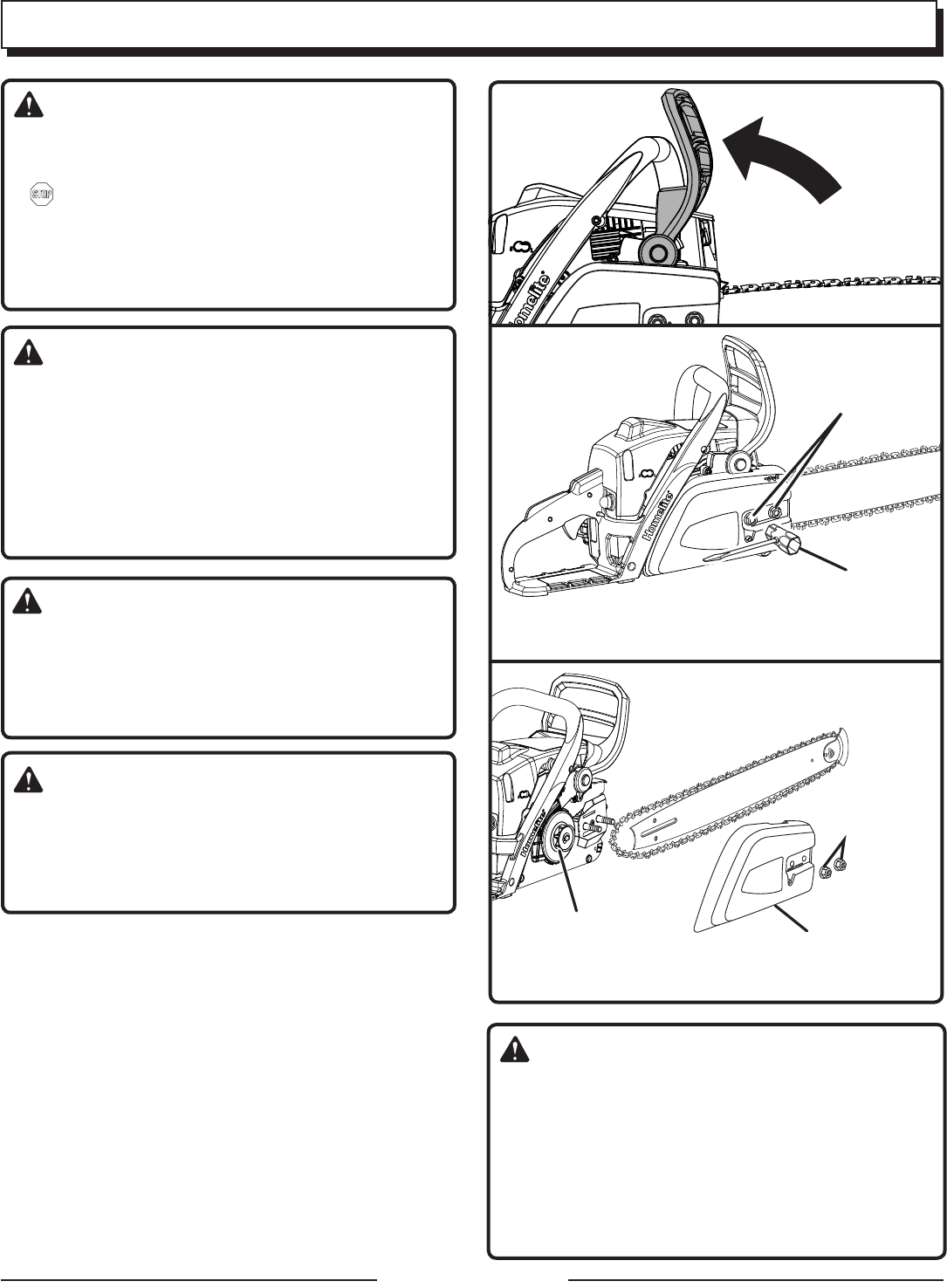

WARNING:
Make sure the on/stop switch is in the
STOP “ ” position and the chain has stopped
before performing any maintenance on the saw.
Failure to do so may result in serious personal
injuries.
WARNING:
Muffler surfaces are very hot during and after
operation of the chain saw; keep all body parts
away from the muffler. Serious burns may occur
if contact is made with the muffler.
WARNING:
When servicing, use only identical Homelite
replacement parts. Use of any other parts may
create a hazard or cause product damage.
WARNING:
Aways wear eye protection with side shields
marked to comply with ANSI Z87.1, along with
hearing and head protection. Failure to do so
could result in objects being thrown into your
eyes and other possible serious injuries.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts.
Most plastics are susceptible to damage from
various types of commercial solvents and may be
damaged by their use. Use clean cloths to remove
dirt, dust, lubricant, grease, etc.
WARNING:
Do not at any time let brake fluids, gas-
oline, petroleum-based products, pene-
trating oils, etc., come in contact with
plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious
personal injury.
MAINTENANCE

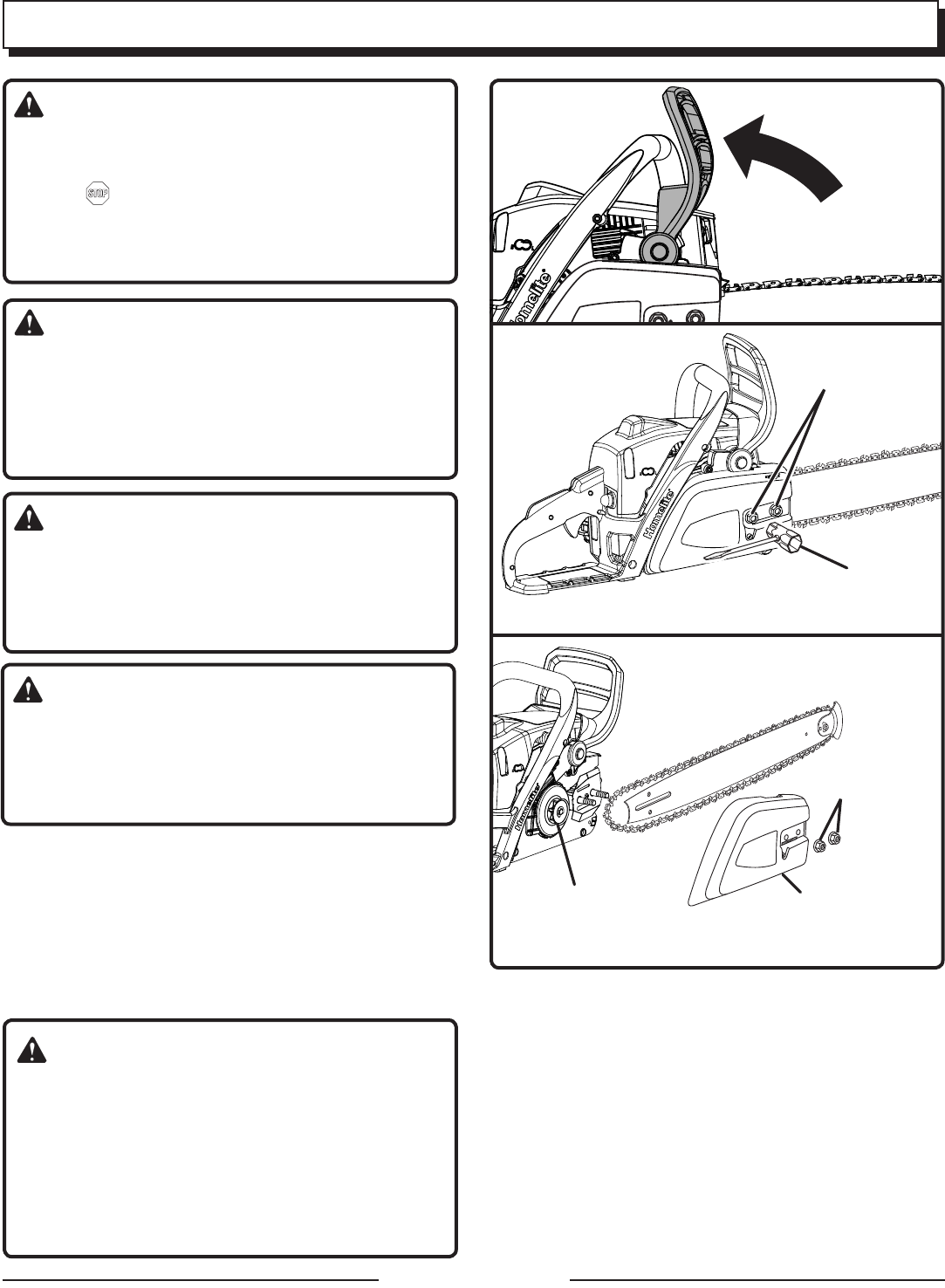

Fig. 34
Fig. 35
Fig. 36
LUBRICATION
All of the bearings in this product are lubricated with
a sufficient amount of high grade lubricant for the
life of the unit under normal operating conditions.
Therefore, no further lubrication is required.
CLUTCH
COVER
RUN
POSITION
SPROCKET
BAR
MOUNTING
NUTS
COMBINATION
WRENCH
BAR
MOUNTING
NUTS
Page 26 — English

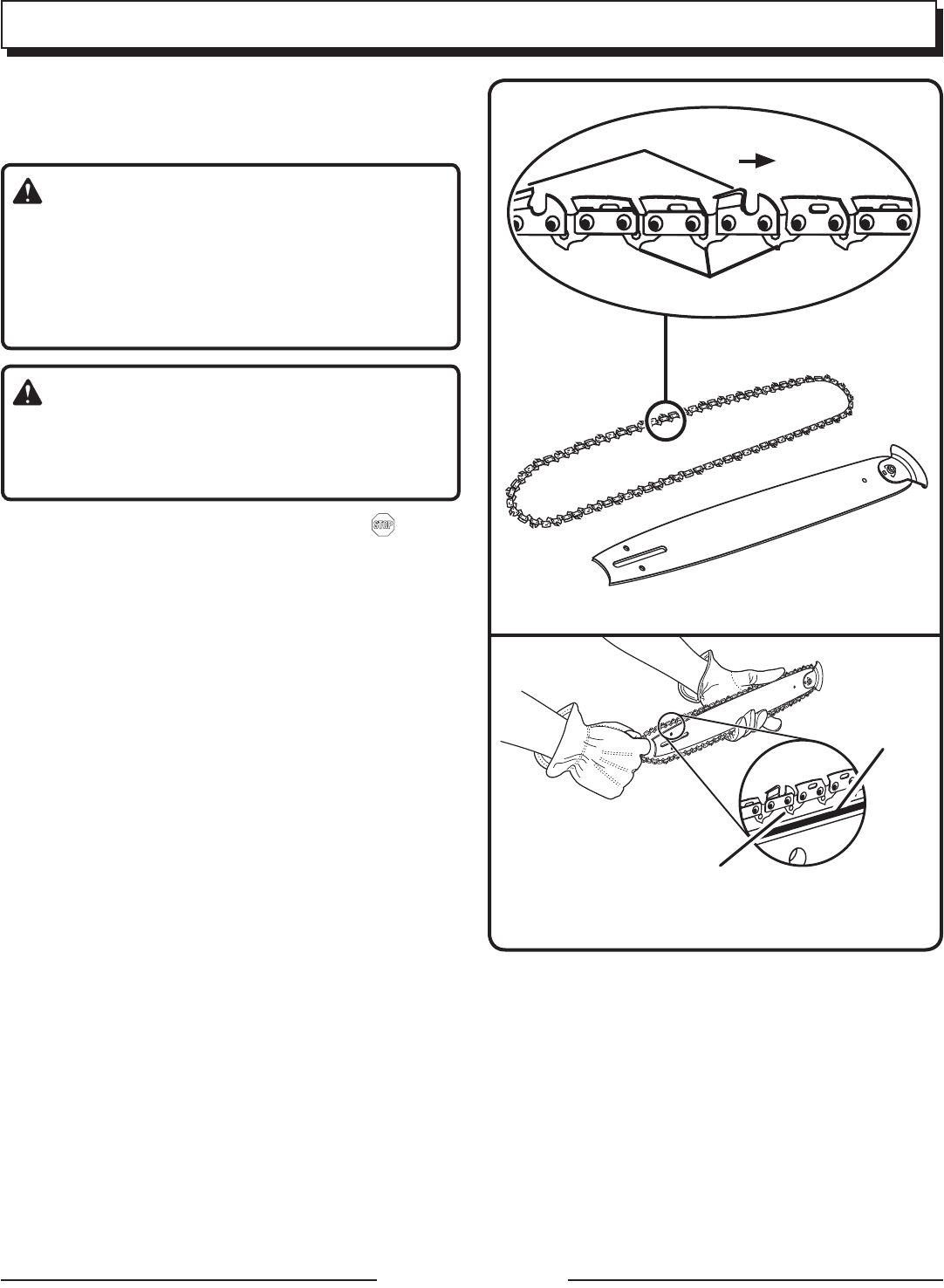

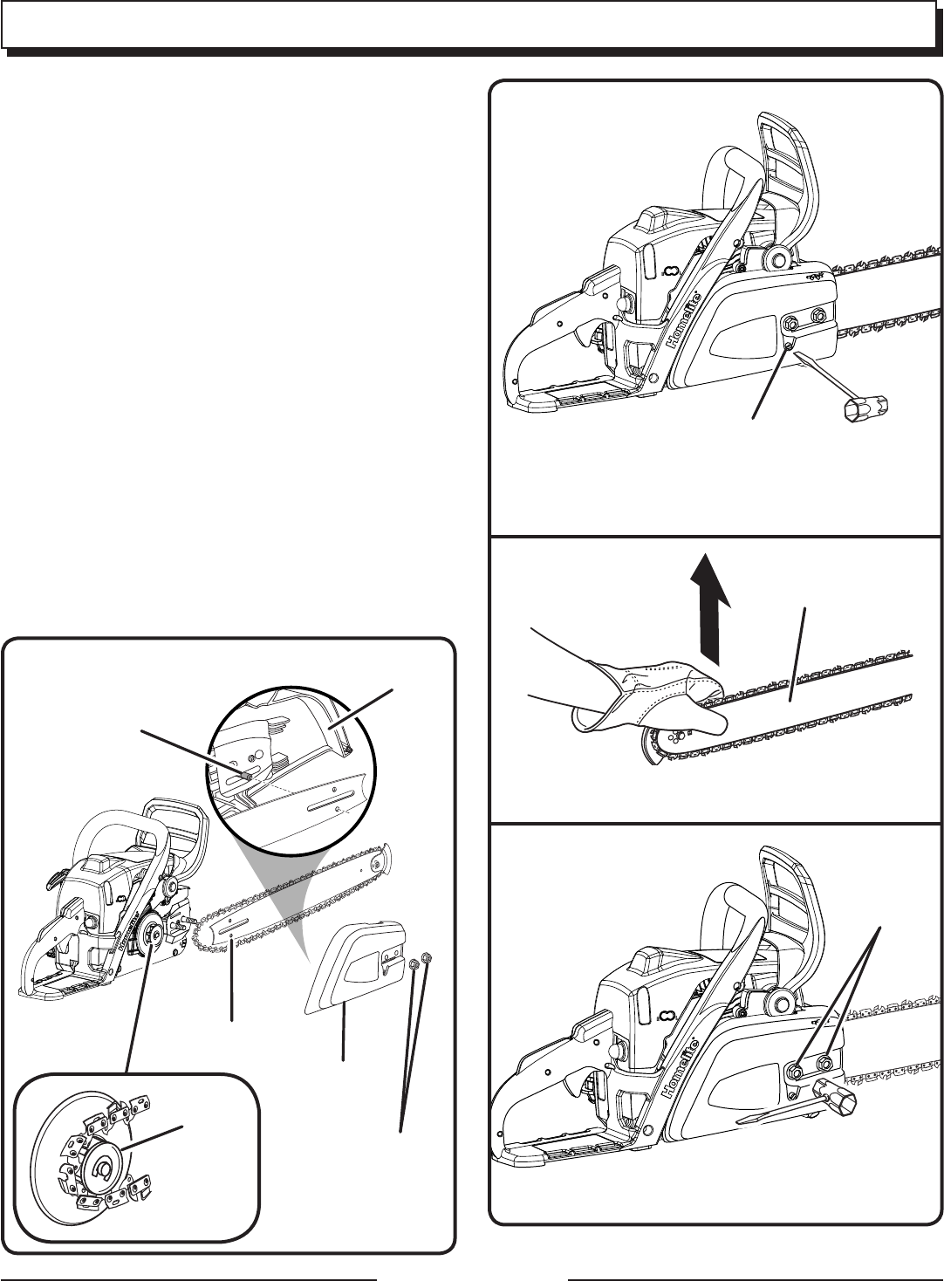

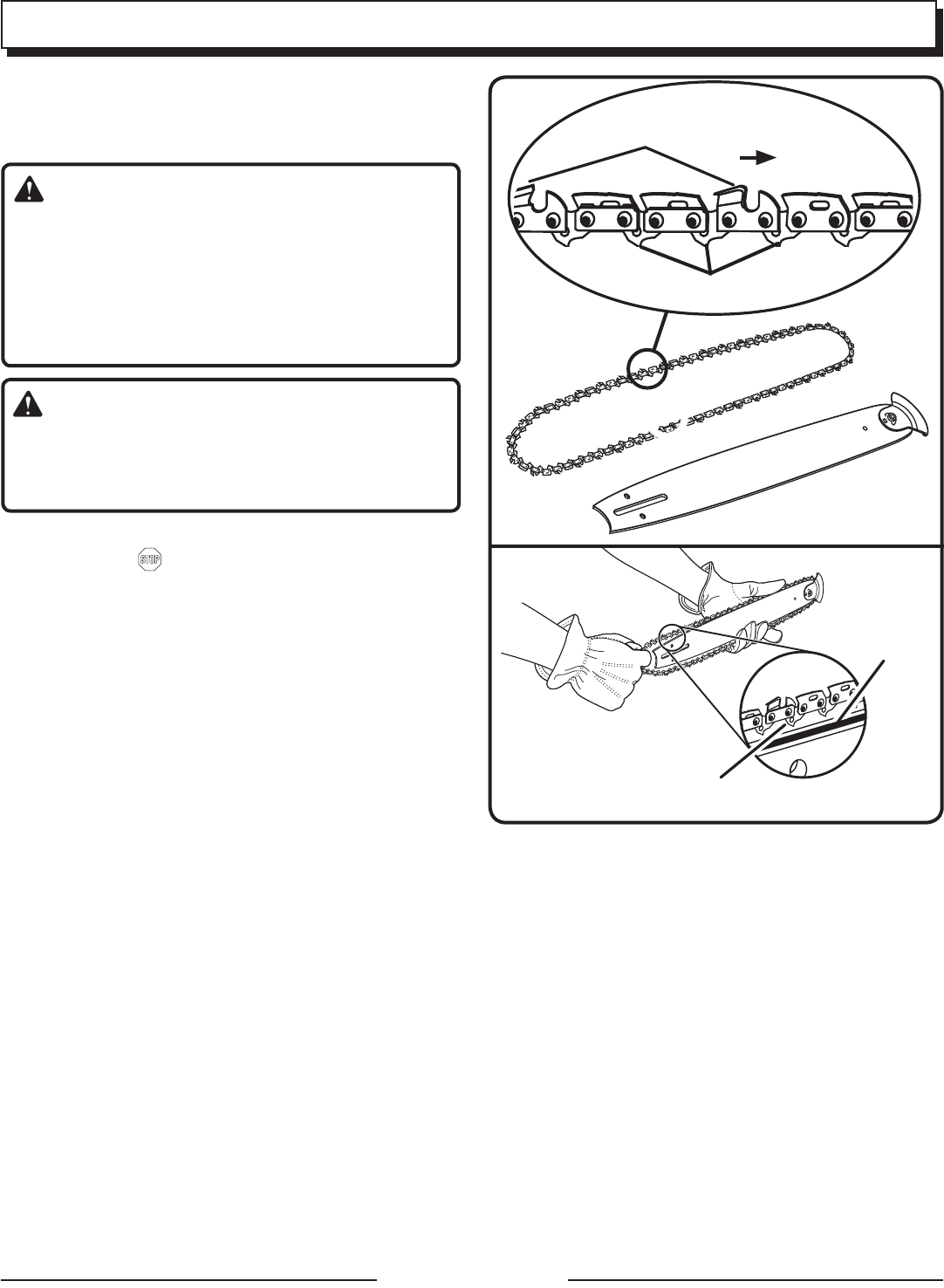

CUTTERS
BAR
GROOVE
CHAIN DRIVE LINKS
Fig. 38
MAINTENANCE
CHAIN ROTATION
CHAIN DRIVE LINKS
Fig. 37
REPLACING THE GUIDE BAR AND
CHAIN
See Figures 34 - 43.
DANGER:
Never start the engine before installing the
guide bar, chain, clutch cover, and clutch drum.
Without all these parts in place, the clutch can
fly off or explode, exposing the user to possible
serious injury.
WARNING:
To avoid serious personal injury, read and
understand all the safety instructions in this
section.
Always place the switch in the STOP “ ” posi-
tion before you work on the saw.
Make sure the chain brake is not set by pulling
the chain brake lever/hand guard towards the
front handle to the run position.
NOTE: When replacing the guide bar and chain,
always use the specified bar and chain listed in
the Bar and Chain Combinations section later
in this manual.
Wear gloves when handling the chain and bar.
These components are sharp and may contain
burrs.
Remove the bar mounting nuts using the com-
bination wrench provided.
Remove the clutch cover.
Remove the bar and chain from the mounting
surface.
Remove the old chain from the bar.
Lay out the new saw chain in a loop and
straighten any kinks. The cutters should face
in the direction of chain rotation. If they face
backwards, turn the loop over.
Place the chain drive links into the bar groove
as shown.
Position the chain so there is a loop at the back
of the bar.
Hold the chain in position on the bar and place
the loop around the sprocket.
Fit the bar flush against the mounting surface
so that the bar studs are in the long slot of the
bar.
Replace the clutch cover ensuring that the
adjusting pin in the clutch cover is in the bar
chain tensioning pin hole and that both bar
studs are securely in their respective holes in
the clutch cover.
NOTE: The adjusting pin may need to be slightly
repositioned with the chain tensioning screw
Page 27 — English

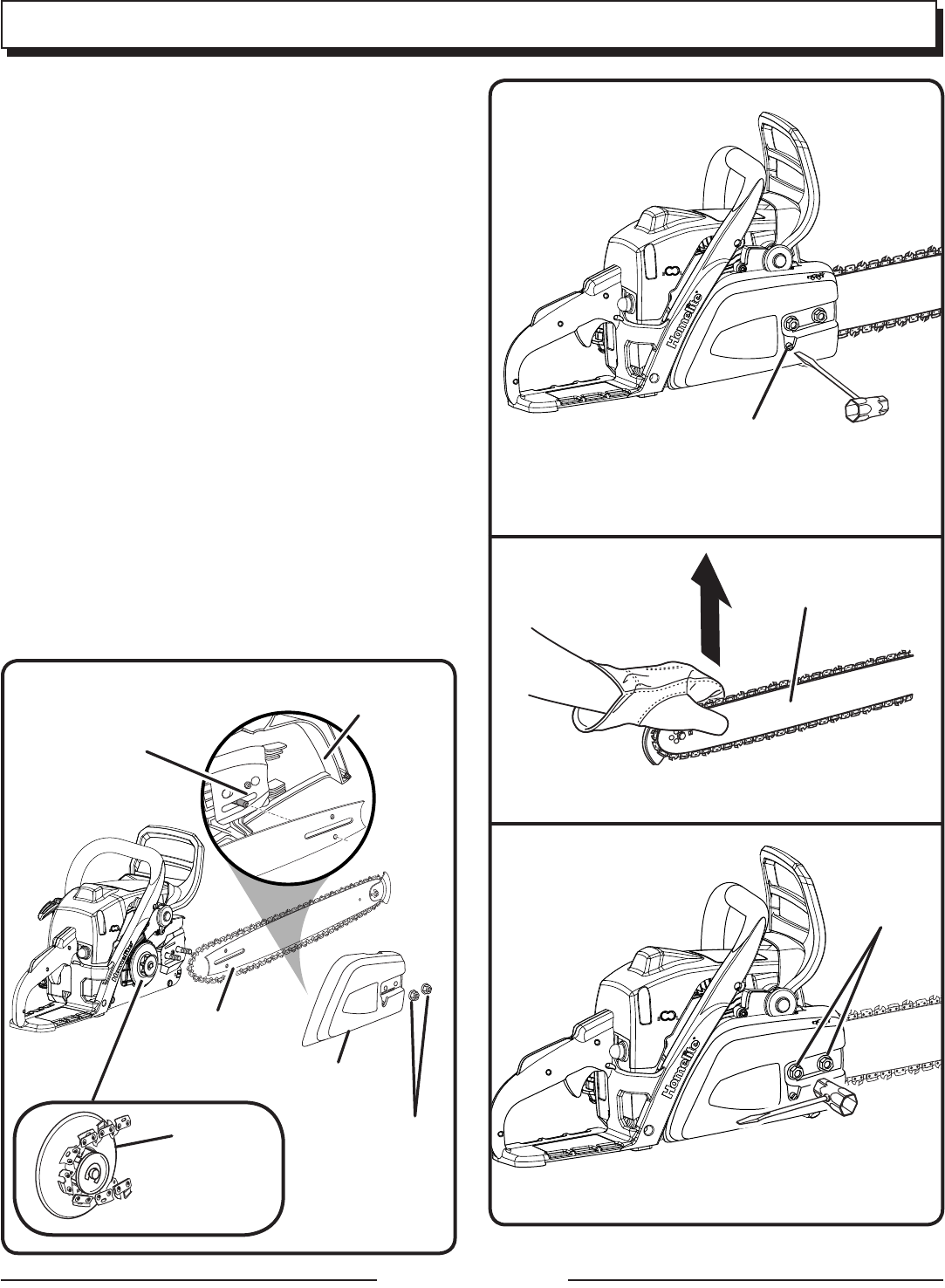

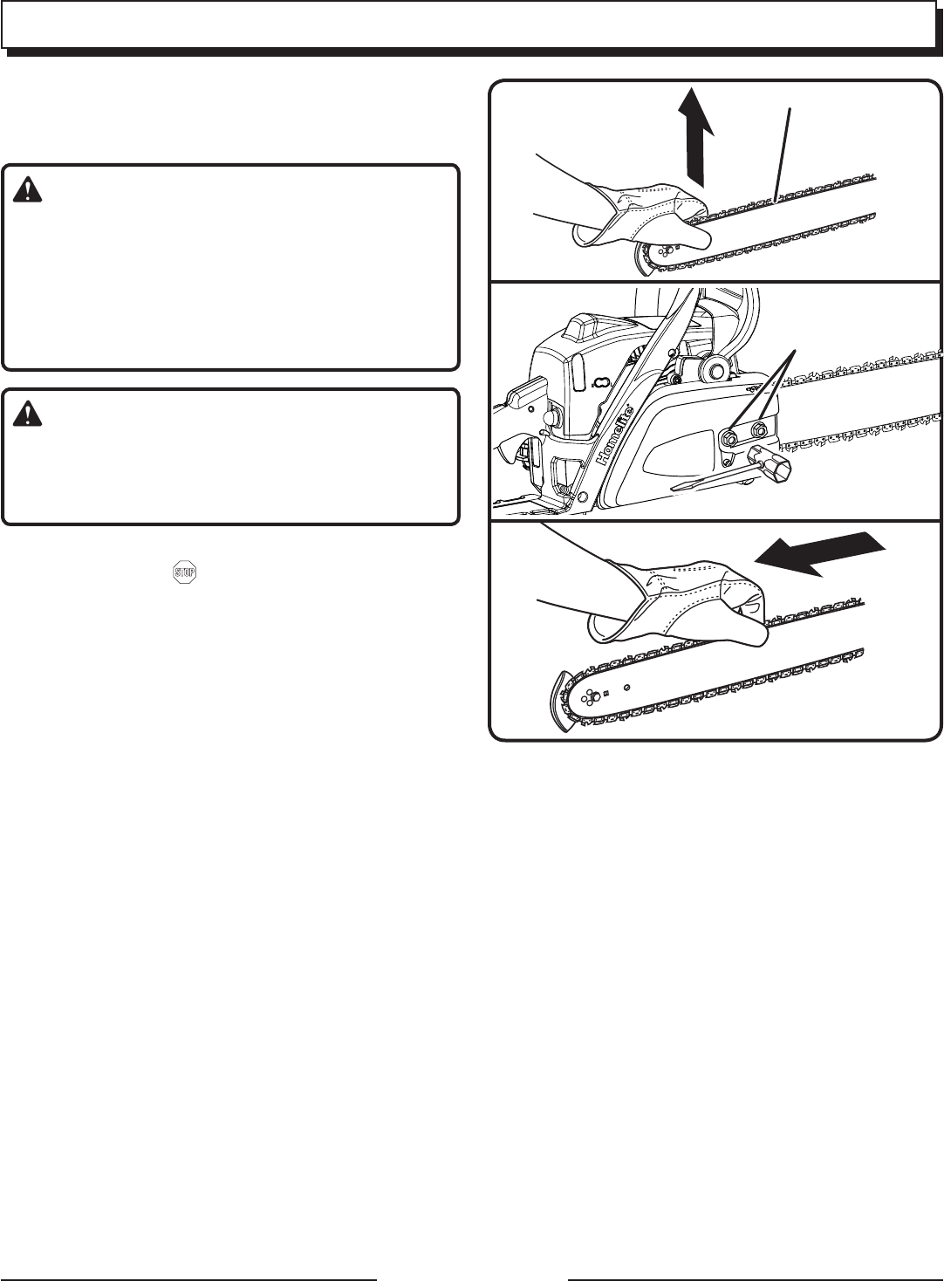

Fig. 40
MAINTENANCE
so that it is aligned with the position of the bar
chain tensioning pin hole.
Replace the clutch cover and bar mounting nuts.
Finger-tighten the bar mounting nuts. The bar
must be free to move for tension adjustment.
Remove all slack from the chain by turning the
chain tensioning screw clockwise until the chain
seats snugly against the bar with the drive links
in the bar groove.
Lift the tip of the guide bar up to check for sag.
Hold the tip of the guide bar up and tighten
the bar mounting nuts securely.
The chain is correctly tensioned when there is no
sag on the underside of the guide bar, the chain is
snug, but it can be turned by hand without binding.
Ensure that the chain brake is not set.
NOTE: If chain is too tight, it will not rotate. Loosen
the bar nuts slightly and turn the tension adjuster
1/4 turn counterclockwise. Lift the tip of the guide
bar up and retighten the bar nuts securely. Ensure
that the chain will rotate without binding.
Fig. 39
ADJUSTING PIN
CLUTCH
COVER
CLUTCH
COVER
SPROCKET
CHAIN TENSIONING
PIN HOLE
Fig. 41
Fig. 42
BAR
MOUNTING
NUTS
CHAIN
TENSIONING
SCREW
GUIDE BAR
BAR
MOUNTING
NUTS
Page 28 — English

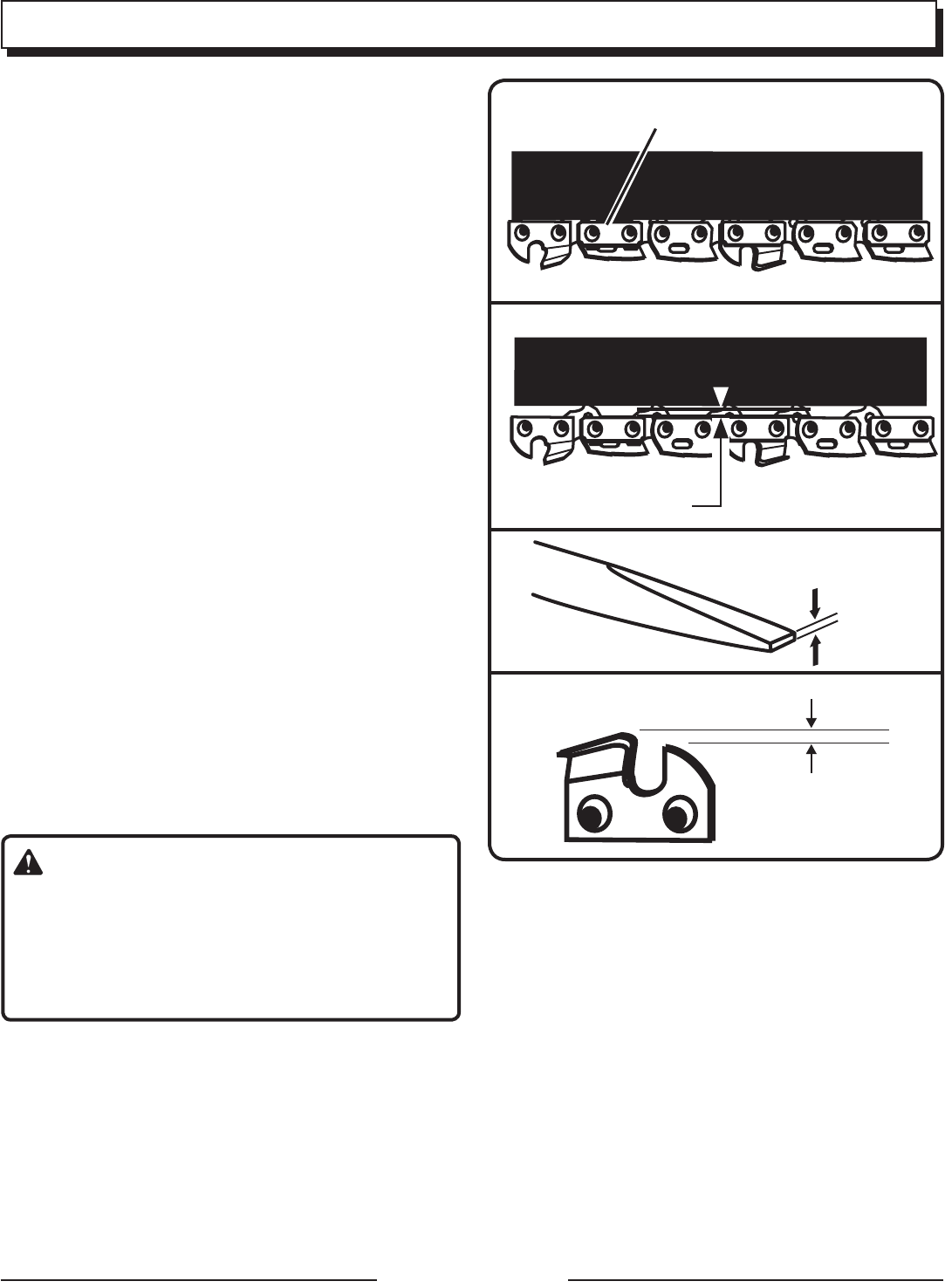

MAINTENANCE

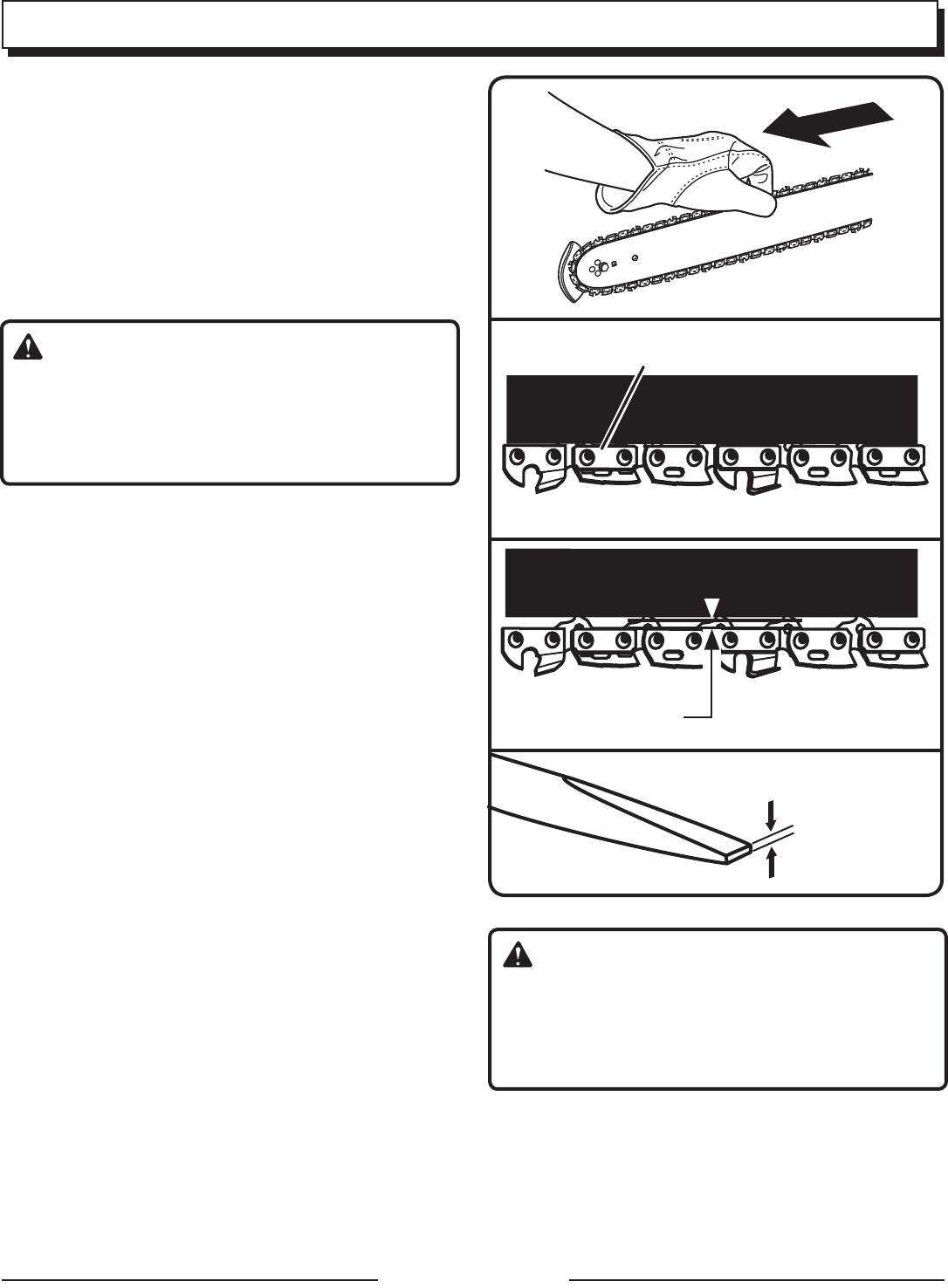

ADJUSTING THE CHAIN TENSION
See Figures 44 - 46.
WARNING:
Never touch or adjust the chain while the engine
is running. The saw chain is very sharp. Always
wear protective gloves when performing main-
tenance on the chain.
Stop the engine before setting the chain ten-
sion.
Make sure the bar mounting nuts are loosened
to finger tight.
Turn the chain tensioning screw clockwise to
increase tension the chain.
NOTE: A cold chain is correctly tensioned when
there is no slack on the underside of the guide
bar, the chain is snug, and it can be turned by
hand without binding.
Retension the chain whenever the flats on the
drive links hang out of the bar groove.
NOTE: During normal saw operation, the tem-
perature of the chain increases. The drive links
of a correctly tensioned warm chain will hang
approximately 0.050 in. out of the bar groove.
The tip of the supplied combination wrench can
be used as a guide to help determine the correct
warm chain tension.
NOTE: New chains tend to stretch; check
the chain tension frequently and tension as
required.
CAUTION:
A chain tensioned while warm may be too tight
upon cooling. Check the “cold tension” before
next use to avoid possible injury.
Fig. 44
FLATS ON DRIVE LINKS
0.050 in.
Fig. 46
Fig. 45
0.050 in.
Fig. 43
Page 29 — English
Fig. 47
RAKER (DEPTH GAUGE) CLEARANCE
Fig. 48
MAINTENANCE

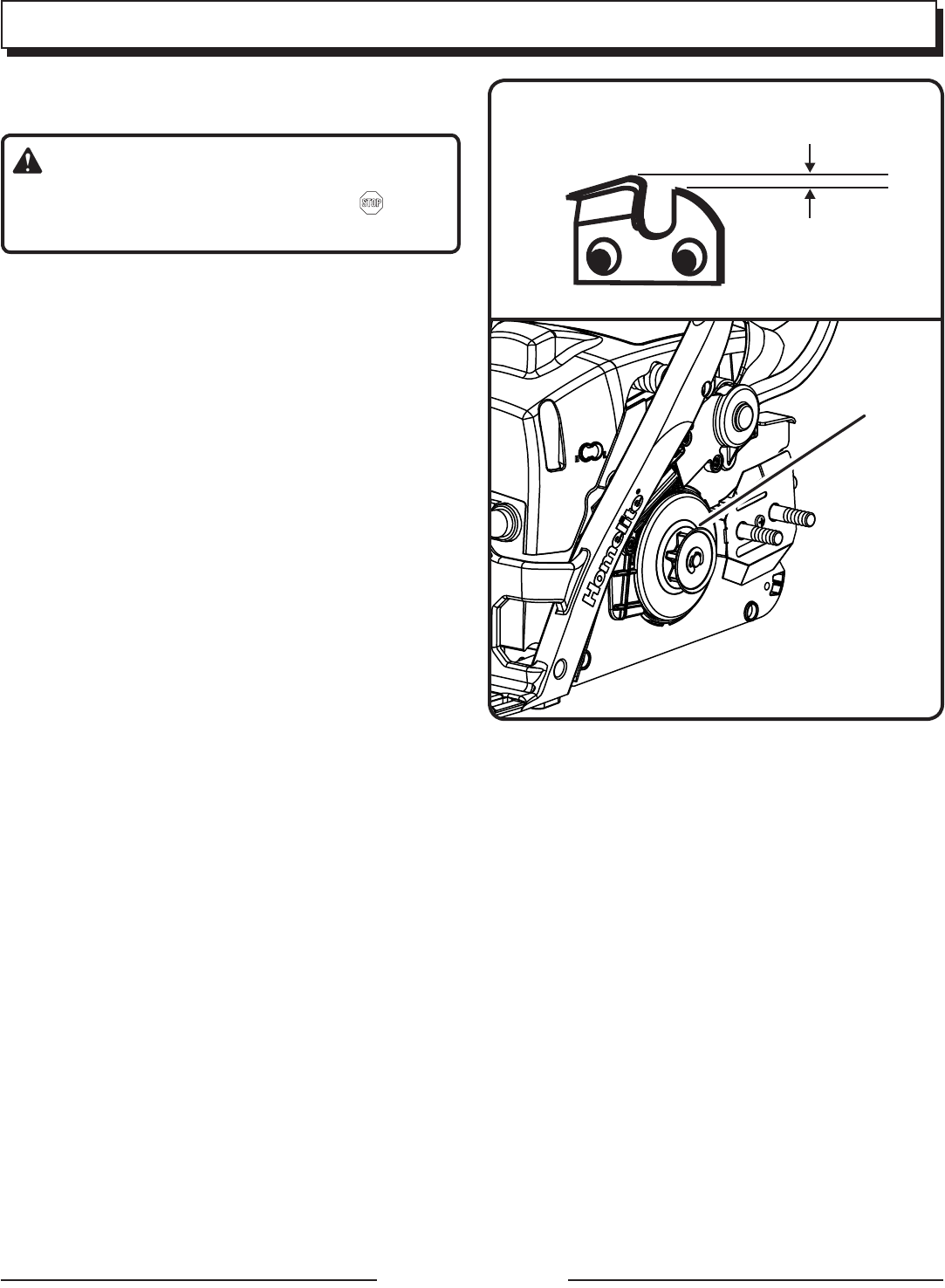

CHAIN MAINTENANCE
See Figures 47 - 48.
CAUTION:
Check that the switch is in the STOP ” posi-
tion before you work on the saw.
Use only a low-kickback chain on this saw. This
fast- cutting chain provides kickback reduction
when properly maintained.
For smooth and fast cutting, maintain the chain
properly.
The chain requires sharpening when the wood
chips are small and powdery, the chain must be
forced through the wood during cutting, or the
chain cuts to one side. During maintenance of the
chain, consider the following:
Improper filing angle of the side plate can
increase the risk of severe kickback.
Raker (depth gauge) clearance.
• Too lowincreases the potential for kick-
back.
• Notlowenoughdecreasescuttingability.
If the cutter teeth hit hard objects such as nails
and stones, or are abraded by mud or sand on
the wood, have an authorized service center
sharpen the chain.
NOTE: Inspect the drive sprocket for wear or
damage when replacing the chain. If signs of
wear or damage are present in the areas indi-
cated, have the drive sprocket replaced by an
authorized service center.
NOTE: If you do not fully understand the correct
procedure for sharpening the chain after reading the
instructions that follow, have the saw chain sharp-
ened by an authorized service center or replace
with a recommended low-kickback chain.
0.025 in.
INSPECT
DRIVE
SPROCKET
Page 30 — English
MAINTENANCE
SHARPENING THE CUTTERS
See Figures 49 - 52.
Be careful to file all cutters to the specified angles
and to the same length, as fast cutting can only be
obtained when all cutters are uniform.
WARNING:
The saw chain is very sharp. Always wear pro-
tective gloves when performing maintenance to
the chain to prevent serious personal injury.
Tension the chain prior to sharpening. Refer to
Adjusting The Chain Tension.
Use a 5/32 in. diameter round file and holder.
Do all of your filing at the midpoint of the bar.
Keepthefilelevelwiththetopplateofthetooth.
Do not let the file dip or rock.
Using light but firm pressure. Stroke towards
the front corner of the tooth.
Lift the file away from the steel on each return
stroke.
Put a few firm strokes on every tooth. File all left
hand cutters in one direction. Then move to the
other side and file the right hand cutters in the
opposite direction.
Remove filings from the file with a wire brush.
CAUTION:
A dull or improperly sharpened chain can cause
excessive engine speed during cutting, which
may result in severe engine damage.
WARNING:
Improper chain sharpening increases the poten-
tial of kickback.
WARNING:
Failure to replace or repair a damaged chain
can cause serious injury.
CUTTING
CORNER
SIDE PLATE
DEPTH GAUGE
TOE
GULLET
HEEL
RIVET HOLE
TOP PLATE
Fig. 49
Fig. 50
Fig. 51
LEFT HAND
CUTTERS
RIGHT HAND
CUTTERS Fig. 52
Page 31 — English

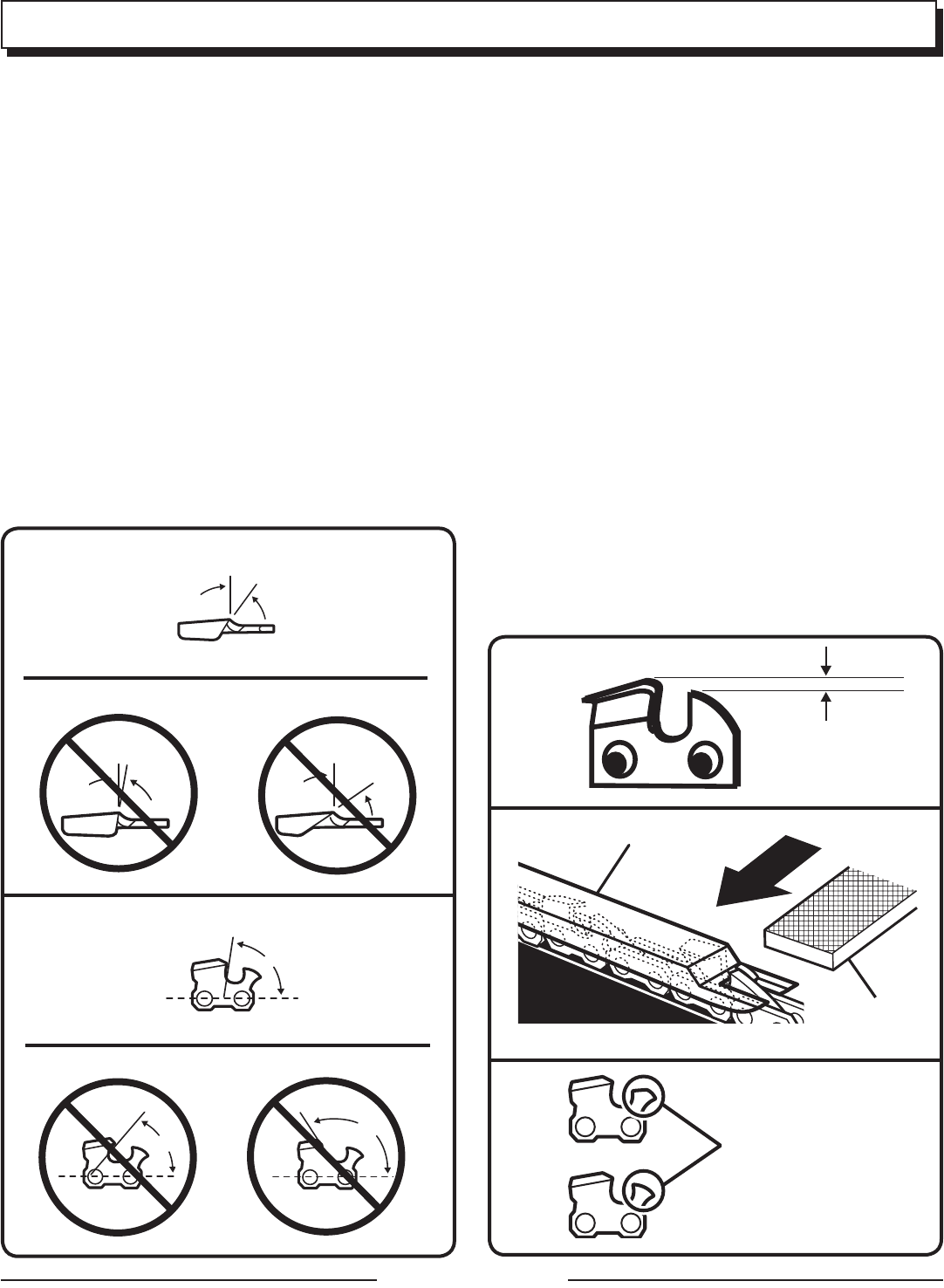

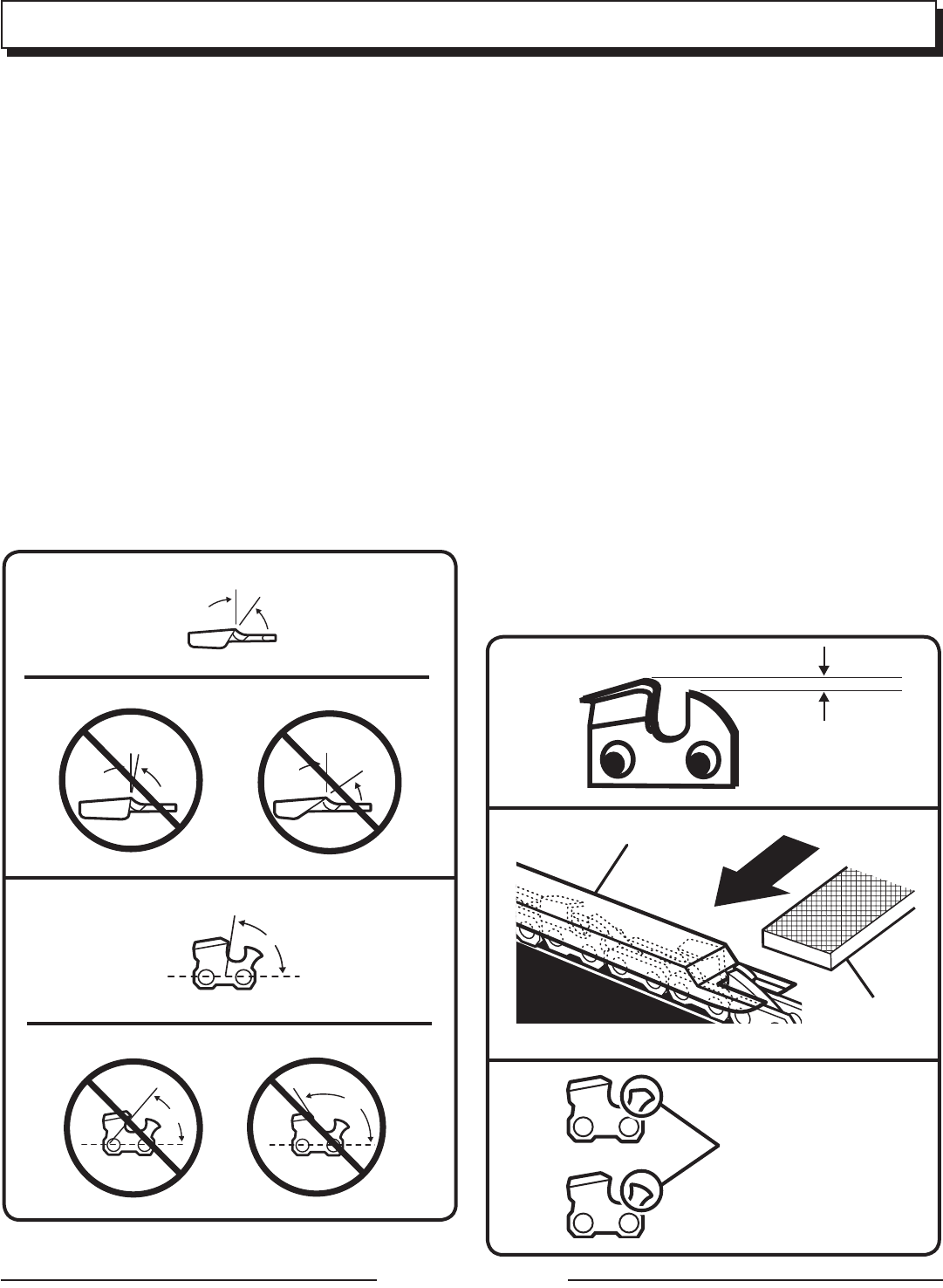

INCORRECT
MORE THAN 30°
TOP PLATE FILING ANGLE
LESS THAN 30°
Fig. 53
30°
CORRECT
INCORRECT
BACKWARD SLOPE
SIDE PLATE FILING ANGLE
Fig. 54
80°
CORRECT
HOOK
FLAT FILE
DEPTH GAUGE JOINTER
Fig. 56
RESTORE ORIGINAL
SHAPE BY ROUNDING
THE FRONT
Fig. 57
MAINTENANCE
TOP PLATE FILING ANGLE
See Figure 53.
CORRECT30°–fileholdersaremarkedwith
guide marks to align file properly to produce
correct top plate angle.
LESSTHAN30°–forcrosscutting.
MORETHAN 30° –feathered edge dulls
quickly.

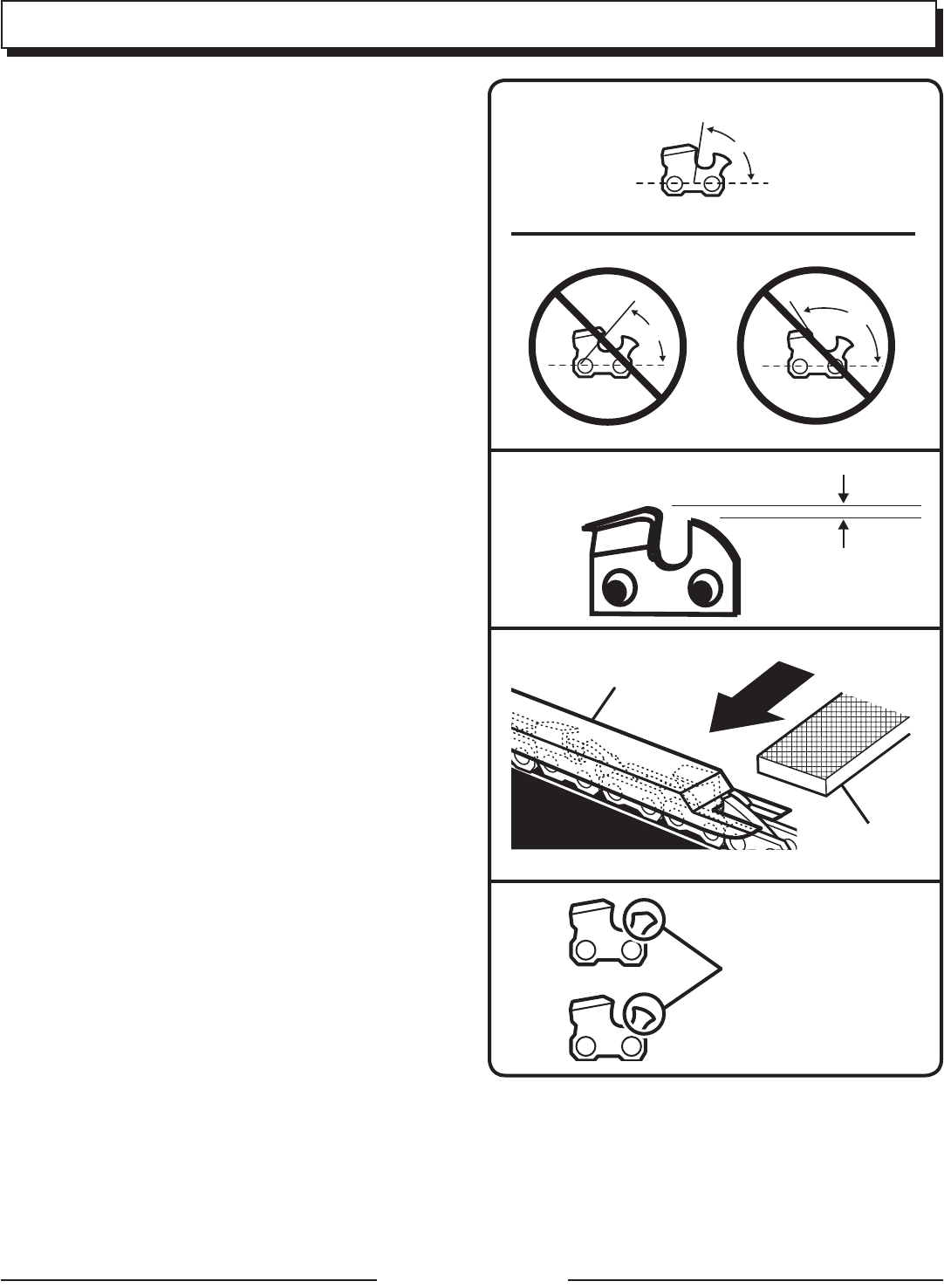

SIDE PLATE ANGLE
See Figure 54.
CORRECT80°–Producedautomaticallyifyou
use the correct diameter file in the file holder.
HOOK–“Grabs”anddullsquickly;increasesthe
potentialofKICKBACK.Resultsfromusingafile
with a diameter too small or a file held too low.
BACKWARDSLOPE– Needstoomuch feed
Fig. 55
RAKER (DEPTH GAUGE) CLEARANCE
0.025 in.
pressure; causes excessive wear to the bar and
chain. Results from using a file with a diameter
too large or file held too high.
MAINTAINING DEPTH GAUGE
CLEARANCE
See Figure 55 - 57.
Maintain the depth gauge at a clearance of
0.025 in. Use a depth gauge tool for checking
the depth gauge clearances.
Every time the chain is filed, check the depth
gauge clearance.
Use a flat file and a depth gauge jointer to lower
all gauges uniformly. Use a 0.025 in. depth
gauge jointer. After lowering each depth gauge,
restore original shape by rounding the front. Be
careful not to damage adjoining drive links with
the edge of the file.
Depth gauges must be adjusted with the flat file in
the same direction the adjoining cutter was filed
with the round file. Use care not to contact cutter
face with flat file when adjusting depth gauges.
Page 32 — English

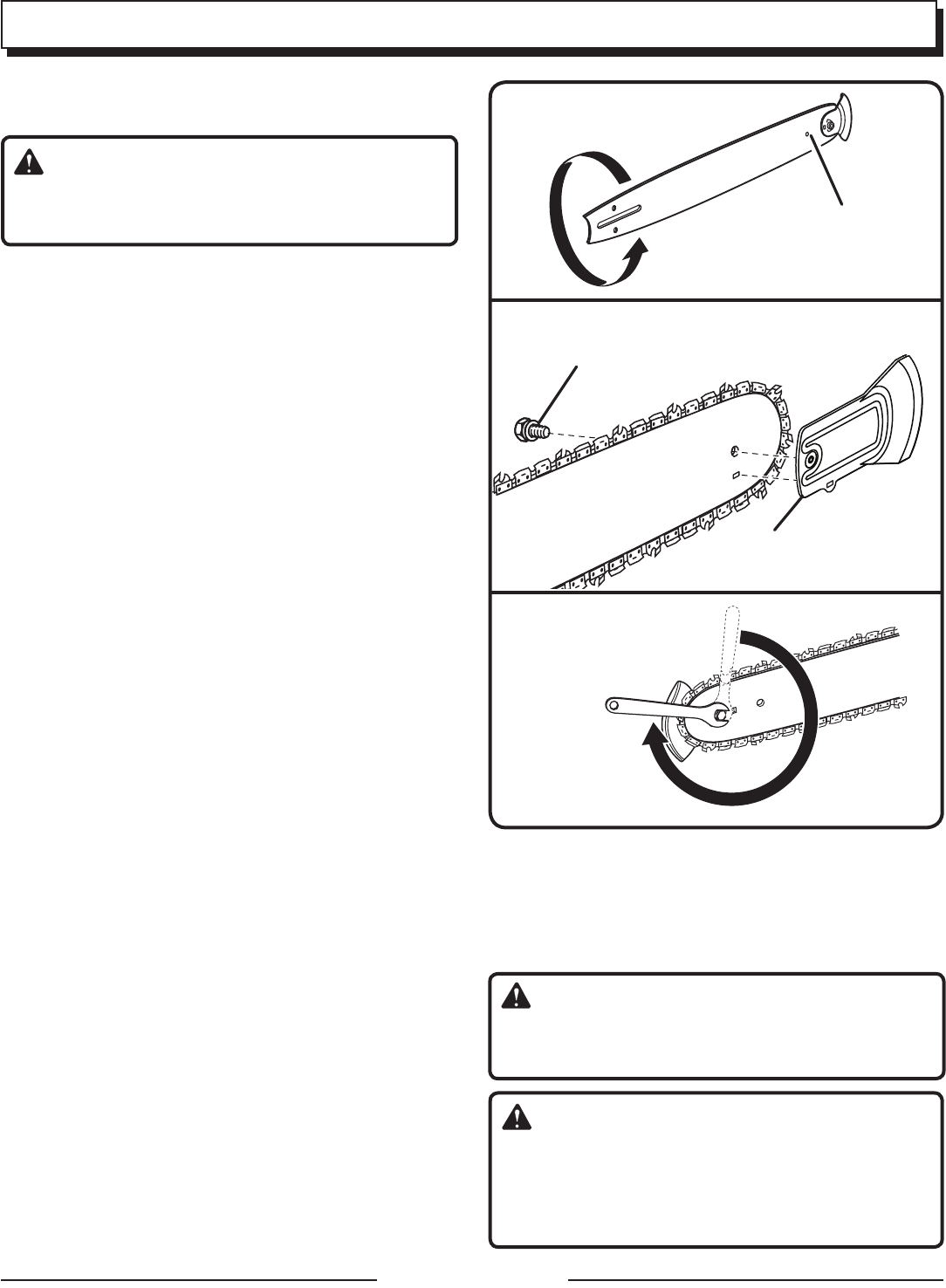

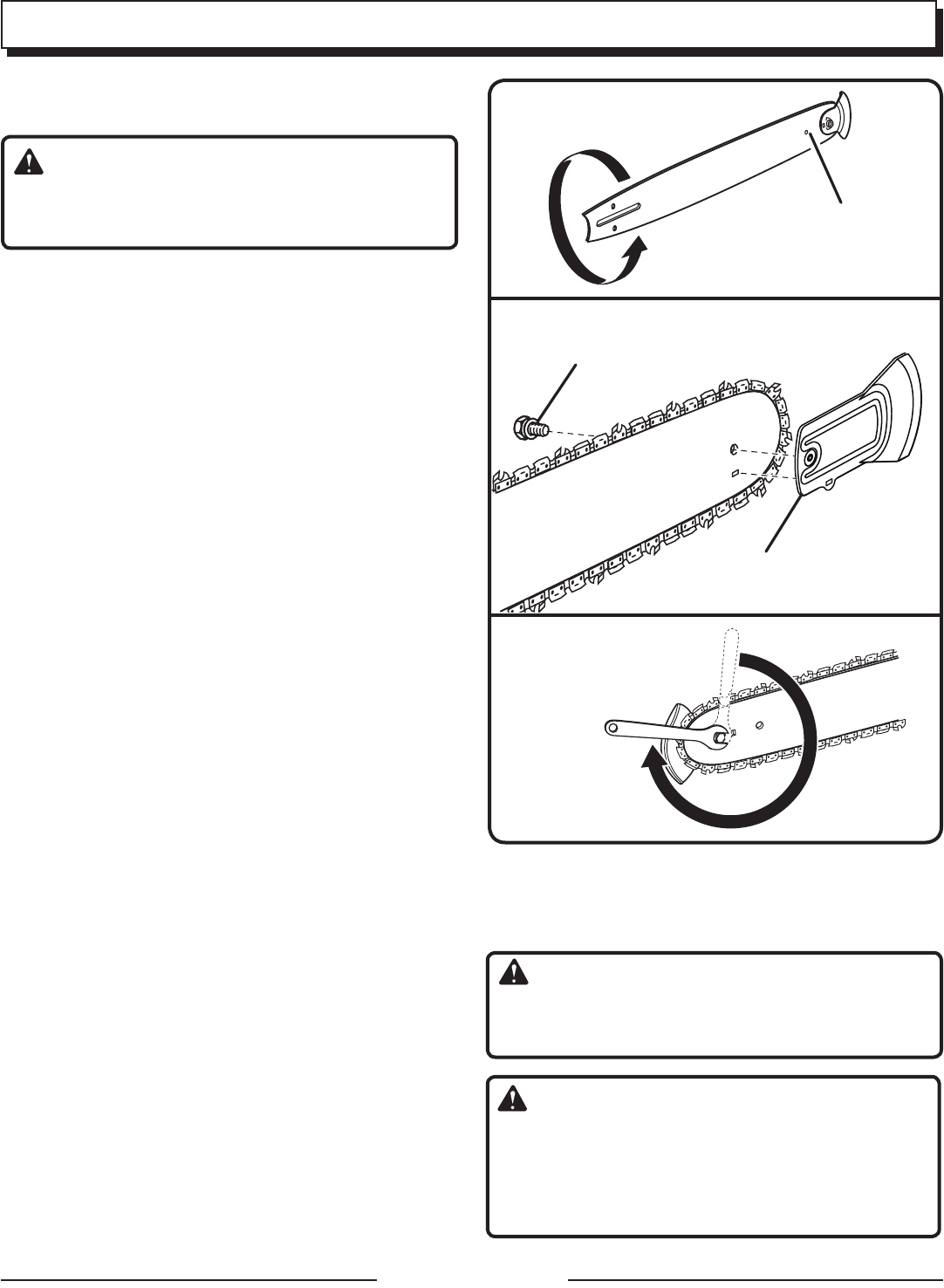

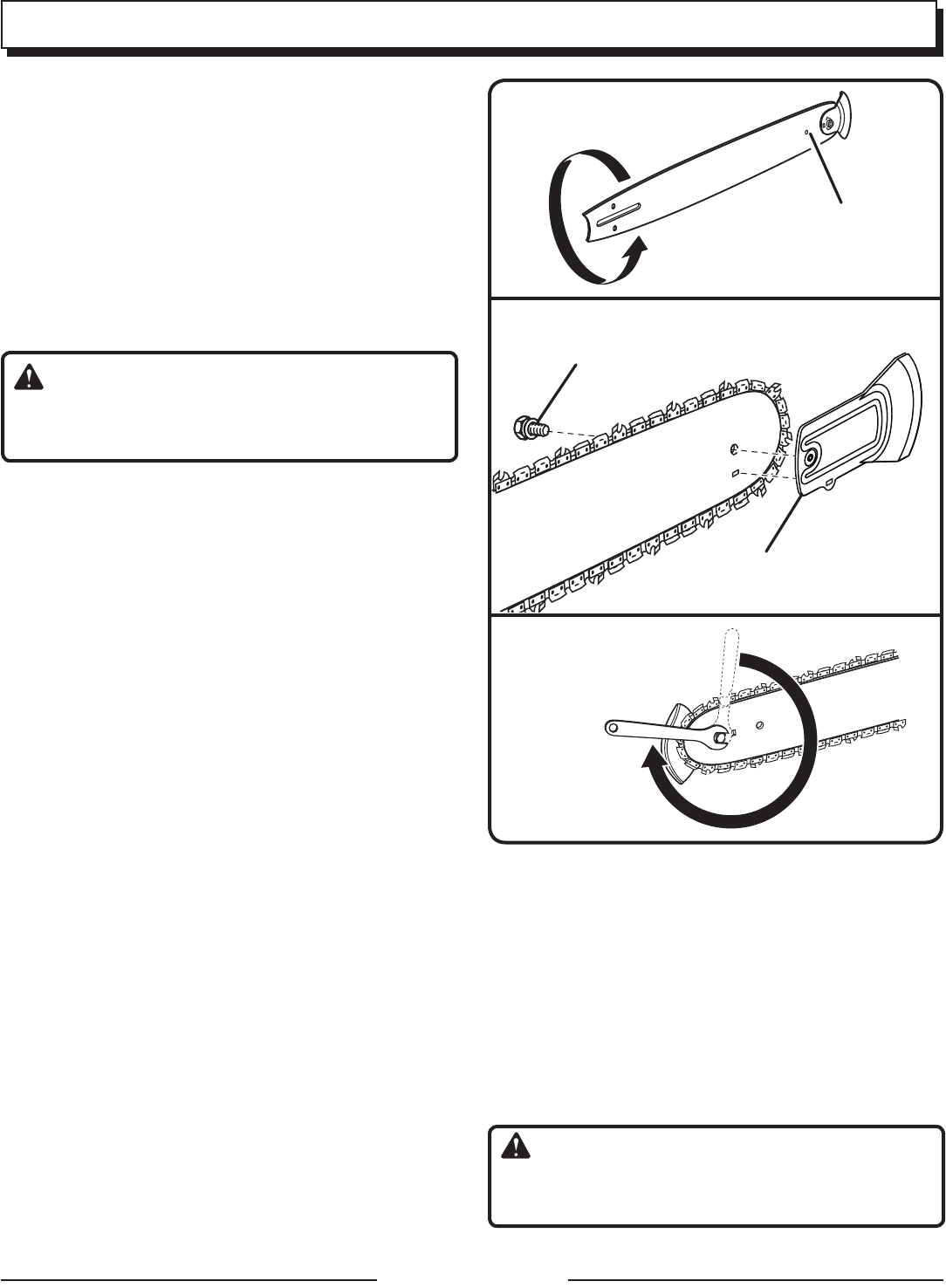

MAINTENANCE
MAINTAINING THE GUIDE BAR
See Figure 58.
CAUTION:
Make sure the chain has stopped before you
do any work on the saw.
Every week of use, reverse the guide bar on the
saw to distribute the wear for maximum bar life.
The bar should be cleaned every day of use and
checked for wear and damage.
Feathering or burring of the bar rails is a normal pro-
cess of bar wear. Such faults should be smoothed
with a file as soon as they occur.
A bar with any of the following faults should be
replaced:
Wear inside the bar rails that permits the chain
to lay over sideways
Bent guide bar
Cracked or broken rails
Spread rails
Lubricate guide bars with a sprocket at their tip
weekly. Using a grease syringe, lubricate weekly in
the lubricating hole. Turn the guide bar and check
that the lubrication holes and chain groove are free
from impurities.
MOUNTING THE SAFE-T-TIP® NOSE
GUARD
See Figures 59 - 60.
Stop the engine and disconnect the spark plug
wire.
Mount the SAFE-T-TIP® on the bar nose.
Fit the locking tab in the recessed slot in the
guide bar.
Tighten the mounting screw with wrench until
snug.
From the snug position, tighten the mount-
ing screw an additional 3/4 of a turn using a
wrench.
Fig. 58
LUBRICATING HOLE
MOUNTING
SCREW
SAFE-T-TIP®
Fig. 59
TIGHTEN 3/4
OF A TURN
Fig. 60
MAINTAINING THE SAFE-T-TIP® NOSE
GUARD
See Figures 59 - 60.
CAUTION:
Make sure the chain has stopped before you
do any work on the saw.
WARNING:
Although the guide bar comes with a SAFE-
T-TIP® antikickback device already installed,
check the tightness of the mounting screw
before each use.
Page 33 — English

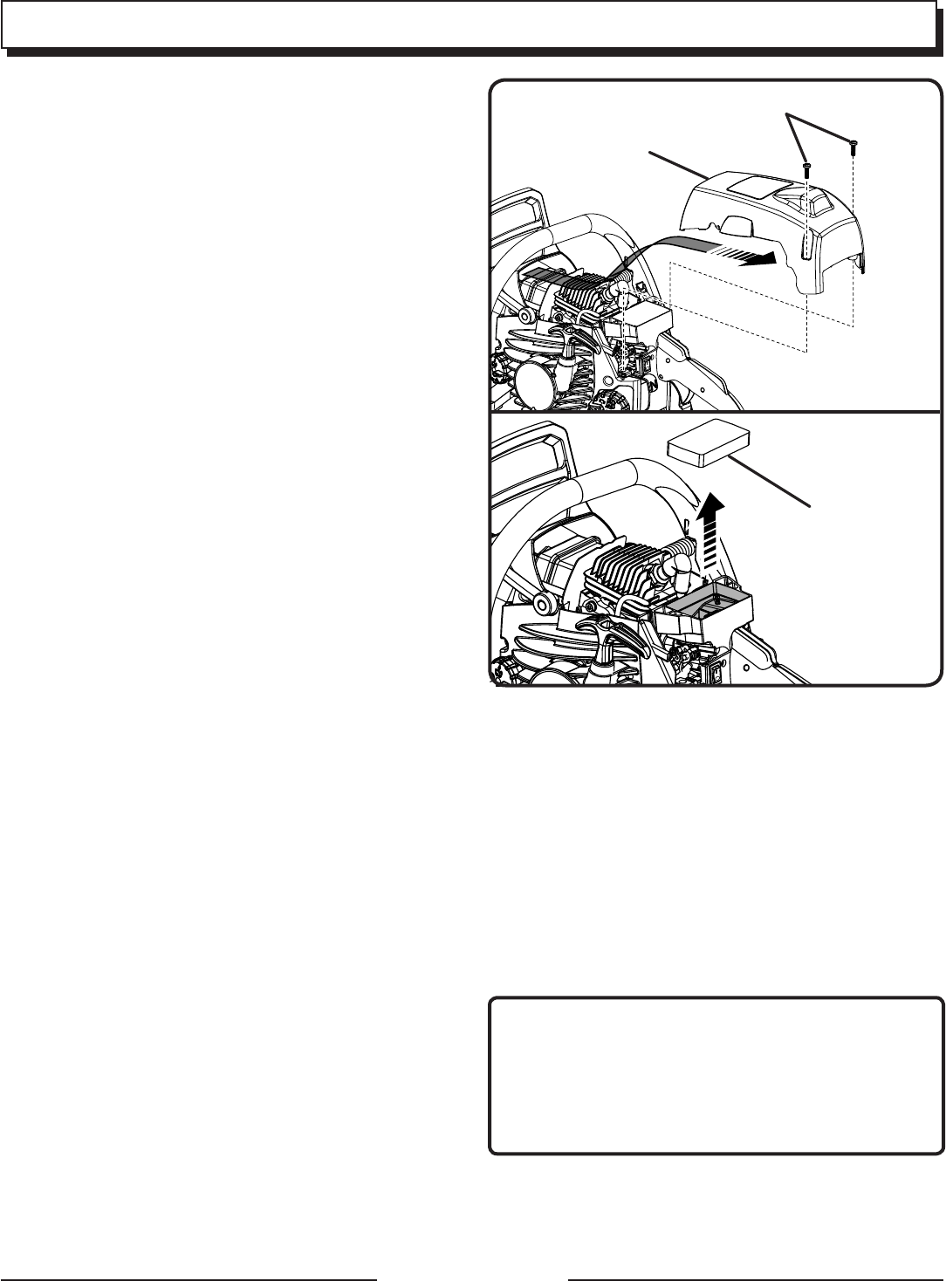

After every 5 hours of operation, clean in warm
soapy water, rinse, and let dry completely.
Replace with a new filter after every 25 hours
of use.
NOTE: An alternate method is to clean the filter
with compressed air. Always wear eye protec-
tion to avoid eye injury.
Reinstall the air filter.
NOTE: If you use an air hose for drying, blow
through both side of filter.
CAUTION:
Make sure the air filter is correctly replaced
before reassembly. Never run the engine
without the air filter, as this may cause serious
damage to the chain saw.
STOP
STOP
MAINTENANCE
Use the following instructions to tighten the mount-
ing screw of the nose guard. These are specially
hardened screws. If you cannot install the screw
tightly, replace both the screw and the SAFE-T-TIP®
before further operation.
NOTE: Do not replace the screw with an ordinary
screw. Use only identical replacement parts from
the manufacturer when replacing parts.
In addition to preventing chain contact with solid
objects at the nose of the bar, the SAFE-T-TIP® also
helps keep the chain away from abrasive surfaces,
suchastheground.Keepitontherighthandside
of the bar where it will be between the chain and
the ground during flush with ground cutting.
The mounting screw requires a 5/16 in. wrench (or
adjustable wrench) to achieve the recommended
torque of 35 to 45 in.lb. A torque within this range
can be achieved by using the following method.
Tighten the screw with wrench until snug.
From the snug position, tighten the screw an
additional 3/4 of a turn using a wrench.

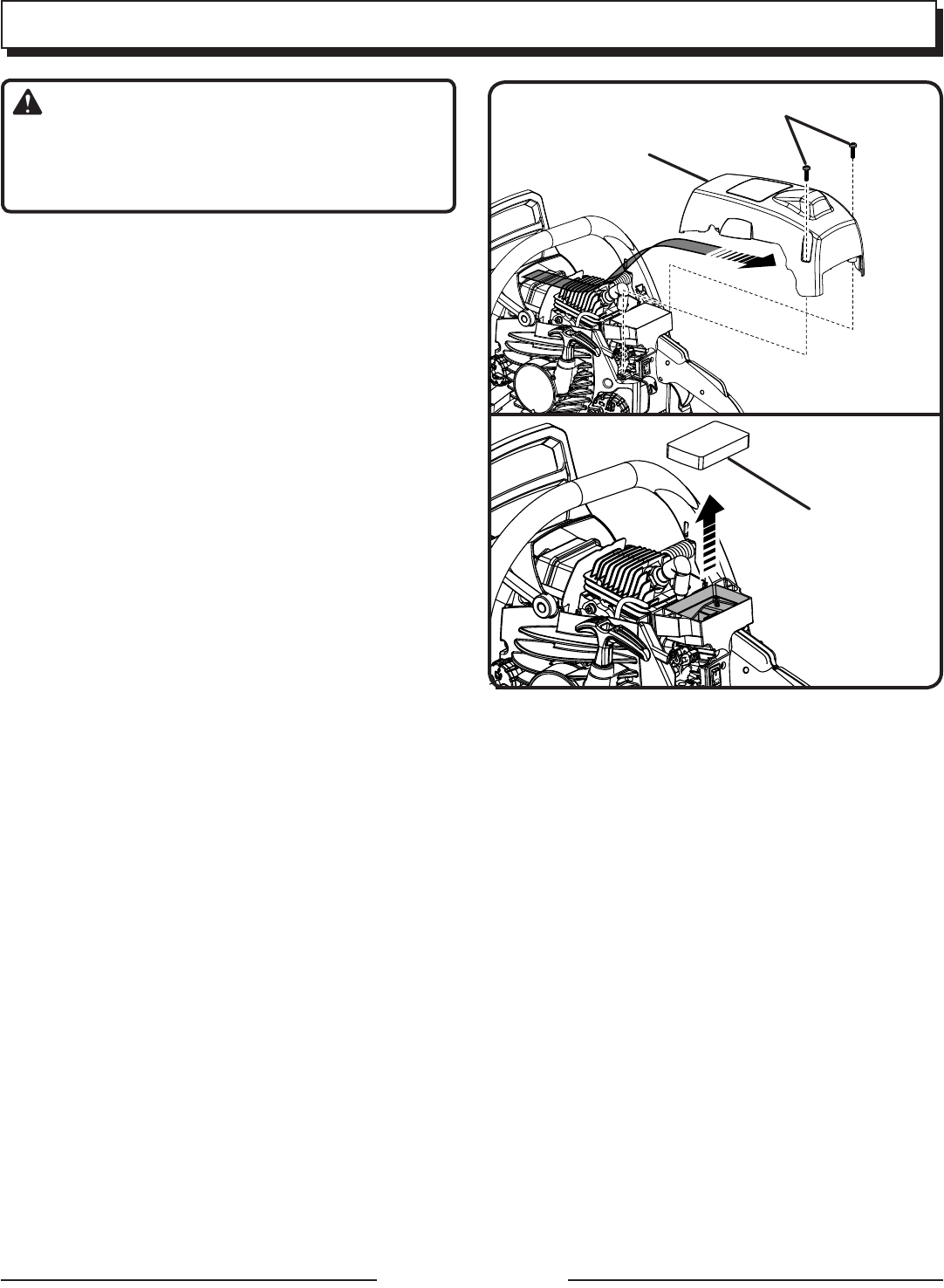

CLEANING THE AIR FILTER
See Figures 61 - 62.
Activate the chain brake.
Remove the two screws holding the cylinder
cover.
Lift the front of the cylinder cover past chain
brake lever.
Lift the back of the cylinder cover past the
handle.
Before removing the air filter from the carbure-
tor, blow or brush as much loose dirt and saw-
dust from around the carburetor and chamber
as possible.
NOTE: Make sure to pull the choke rod out to
keep the carburetor from being contaminated.
Lift the air filter off the air filter base.
Choose one of the following cleaning options:
To lightly clean, tap the filter against a smooth,
flat surface to dislodge most saw dust and dirt
particles.
Fig. 62
Fig. 61
CYLINDER
COVER
SCREWS
AIR FILTER
Page 34 — English

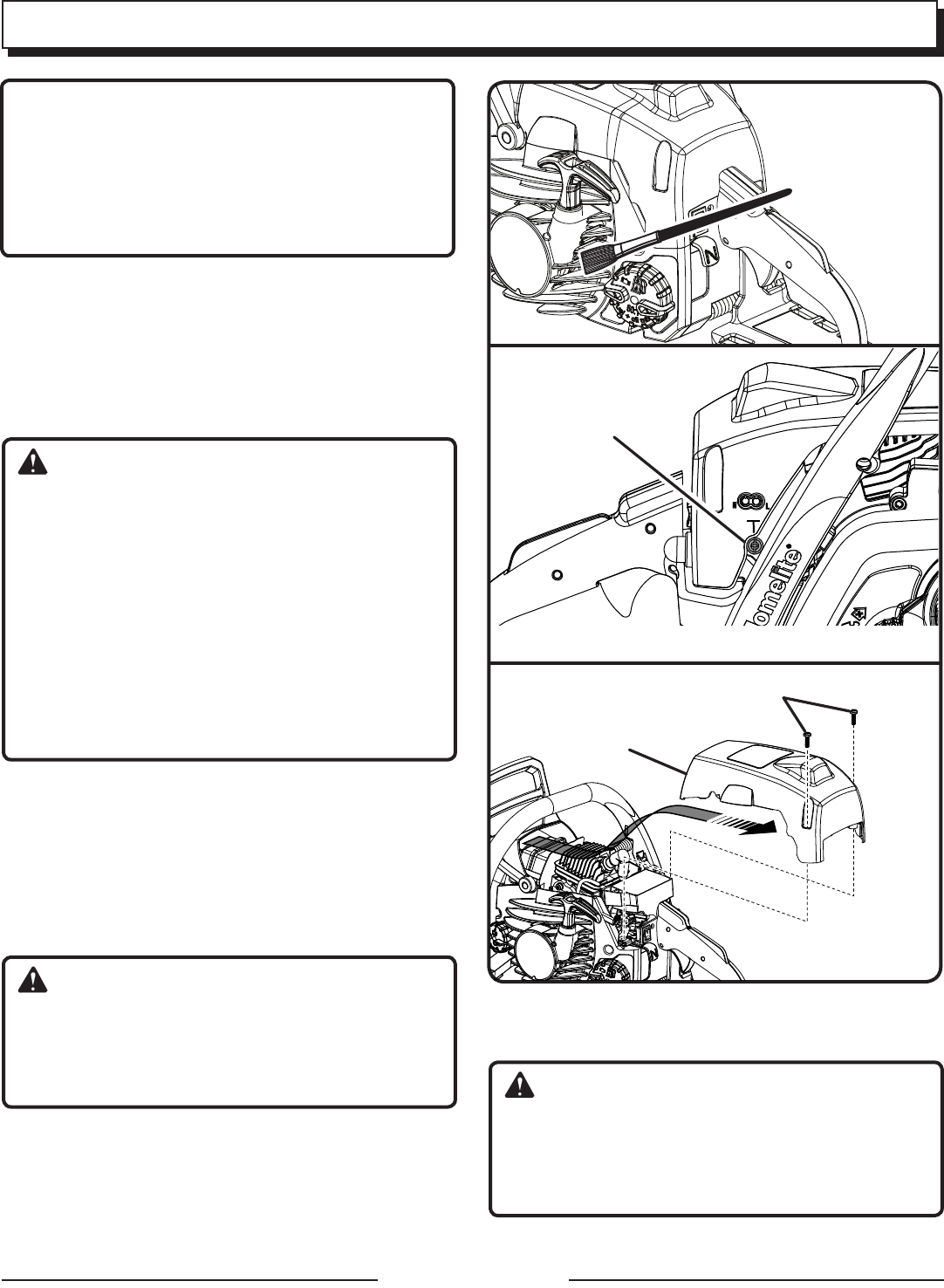

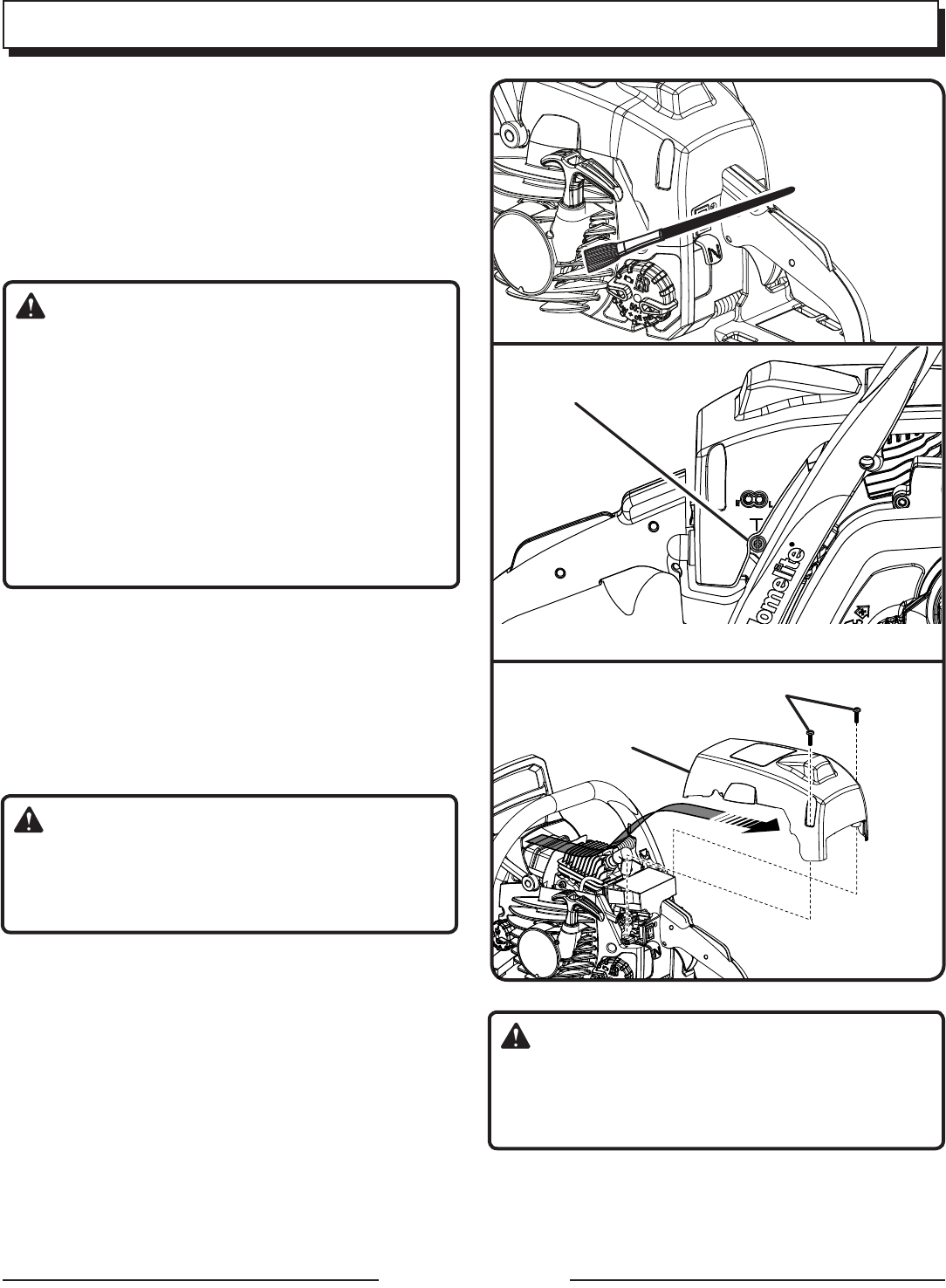

Fig. 65
STOP
CYLINDER
COVER
SCREWS
Fig. 64
IDLE SPEED
SCREW “T”
STARTER COVER
VENTS
Fig. 63
MAINTENANCE
CLEANING THE STARTER UNIT
See Figure 63.
Use a brush or compressed air to keep the cool-
ing vents of the starter assembly free and clean
of debris.
ADJUSTING THE CARBURETOR
See Figure 64.
WARNING:
The chain will move around the guide bar when
adjusting the idle speed. Wear all protective
clothing and keep all bystanders, children, and
pets at least 50 ft. away. Make adjustments
with the unit supported on a stable surface so
that the chain/guide bar does not contact the
ground or any object. Keep all parts of your
body away from the chain/guide bar and muf-
fler. Failure to follow these instructions could
result in serious personal injury.
Before adjusting the carburetor:
Use a brush or compressed air to clean the
starter cover vents.
Clean the air filter. Refer to Cleaning the Air Fil-
ter in the Maintenance section of this manual.
Allow the engine to warm up prior to adjustment
of engine idle speed.
WARNING:
Weather conditions and altitude may affect
carburetion. Do not allow bystanders close to
the chain saw while adjusting the carburetor.
Idle Speed Adjustment —The idle speed adjust-
ment controls how much the throttle valve stays
open when the throttle trigger is released. To
adjust:
Turn idle speed screw “T” clockwise to increase
idle speed.
Turn idle speed screw “T” counterclockwise to
decrease idle speed.
WARNING:
THE SAW CHAIN SHOULD NEVER TURN AT
IDLE. Serious personal injury may result from
the saw chain turning at idle.
Page 35 — English

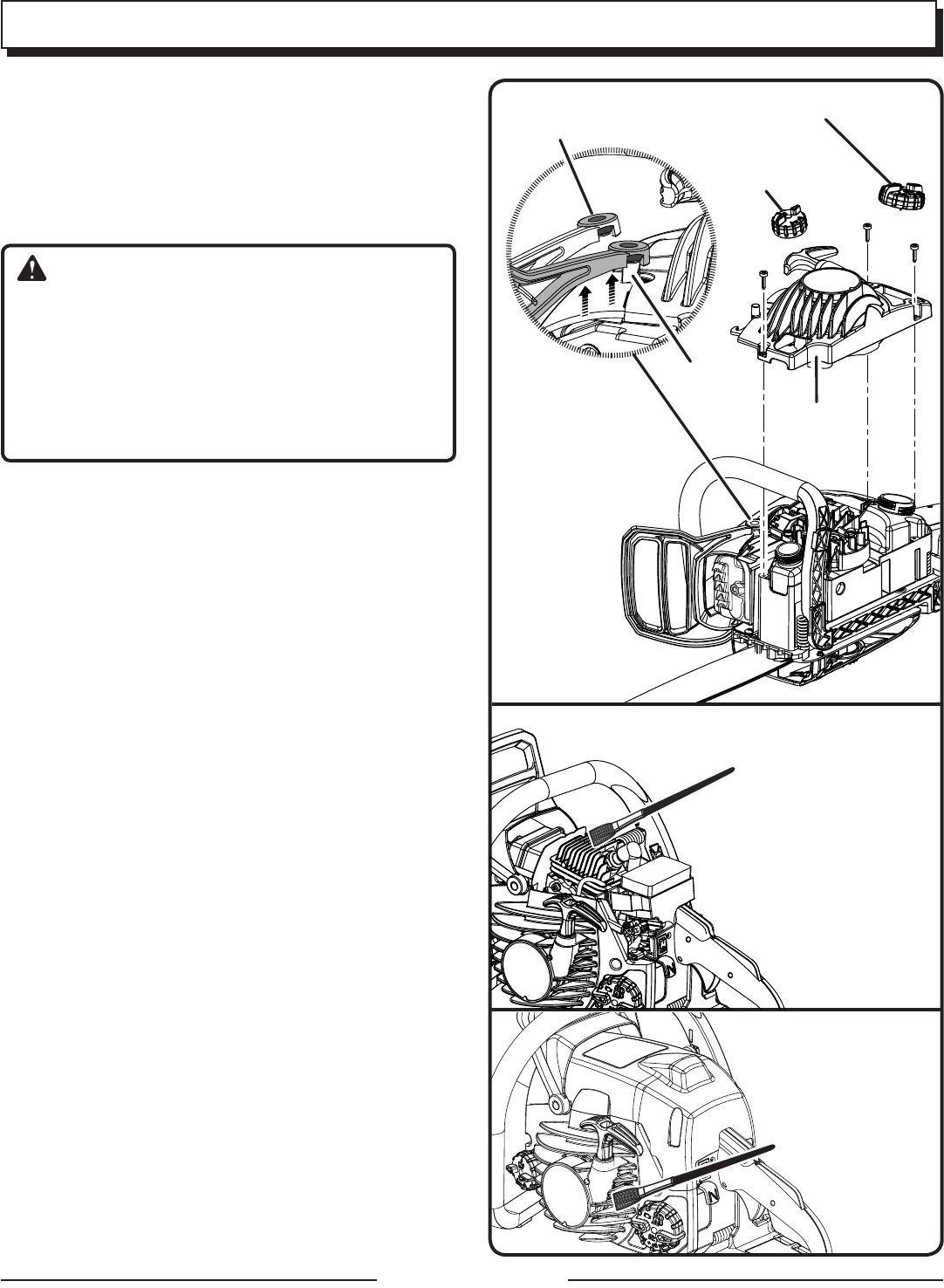

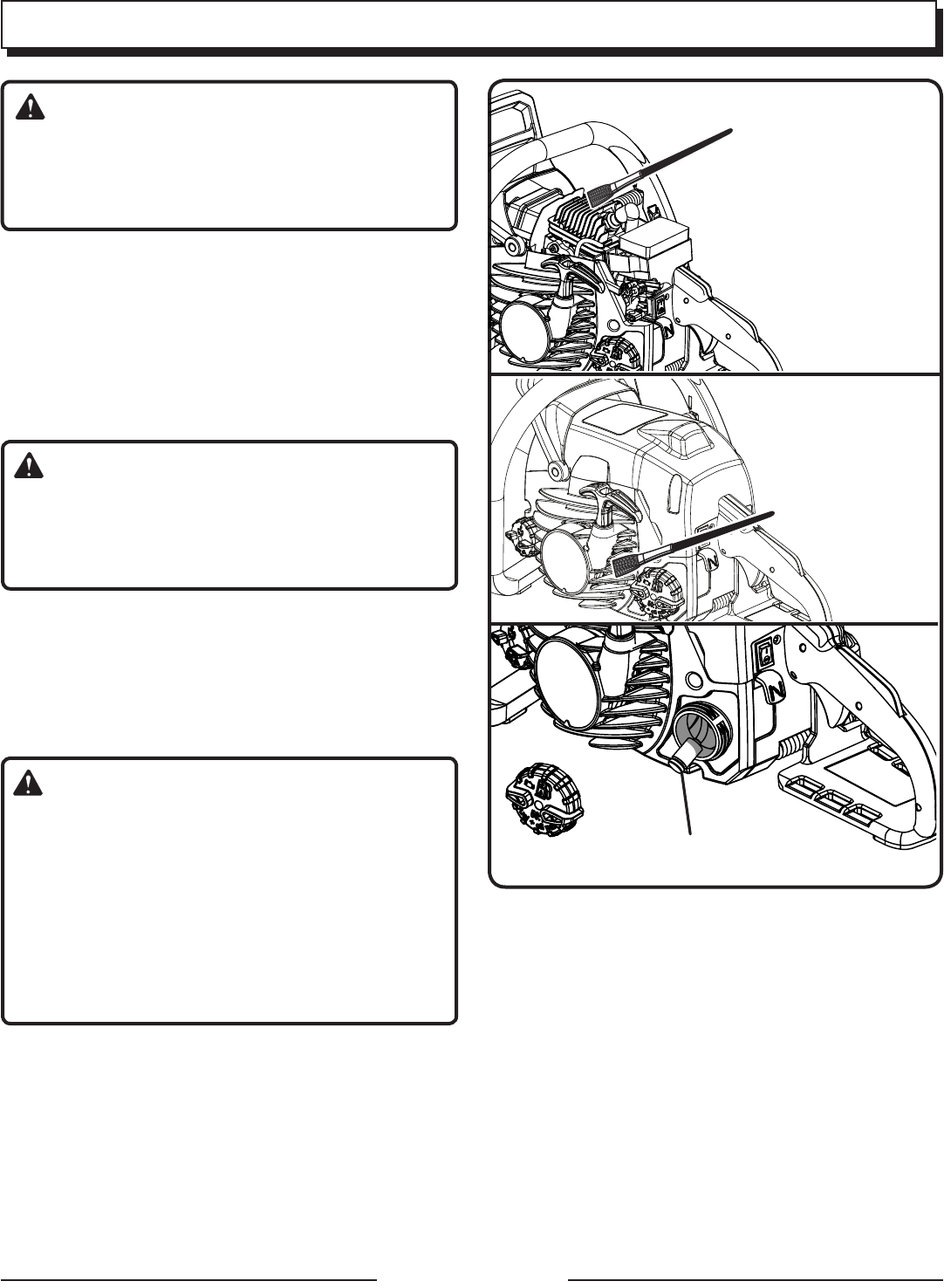

MAINTENANCE
CLEANING THE ENGINE
See Figures 65 - 68.
Clean the cylinder fins and flywheel fins with
compressed air or a brush periodically. Danger-
ous overheating of the engine may occur due to
impurities on the cylinder.
WARNING
Never run the saw without all the parts, including
the clutch cover and starter housing, securely
in place.
Because parts can fracture and pose a danger
of thrown objects, leave repairs of the flywheel
and clutch to factory trained authorized service
center personnel.
Remove the screws and cylinder cover as
described previously.
Clean the cylinder fins.
Lift the chain brake over the post.
Lay the chain saw on its side with the bar and
chain on the ground.
Remove the chain oil and fuel caps.
Remove the three screws that hold the starter
housing in place.
Lift off the starter cover and set aside.
Replace chain oil and fuel caps to prevent con-
tamination during cleaning.
Clean the flywheel fins.
Remove the chain oil and fuel caps.
Replace the starter housing. Reinstall screws
and secure.
Replace the chain oil and fuel caps.
Replace the cylinder cover. Reinstall screws and
secure.
Replace the chain brake on the post.
NOTE: Check to ensure that the air filter is in the
proper position before reinstalling the cylinder
cover.
NOTE: If you notice a power loss with the gas-
powered tool, the exhaust port and muffler may
be blocked with carbon deposits. These deposits
may need to be removed to restore performance.
We highly recommend that only qualified service
technicians perform this service.
Fig. 66
CHAIN BRAKE
POST
CHAIN OIL
CAP
FUEL CAP
STARTER
COVER
Fig. 68
Fig. 67
CLEAN
CYLINDER FINS
CLEAN
FLYWHEEL FINS
Page 36 — English
CHECKING THE FUEL FILTER
See Figure 69.
Check the fuel filter periodically. If contaminated or
damaged, have fuel filter replaced by an authorized
service center.
REPLACING THE SPARK PLUG
See Figure 70.
This engine uses a Champion RCJ-6Y with 0.025
in. electrode gap. Use an exact replacement
and replace every 50 hours or more frequently, if
necessary.
Loosen the spark plug by turning it counter-
clockwise with a wrench.
Remove the spark plug.
Hand thread the new spark plug, turning it
clockwise. Tighten securely with wrench.
NOTE: Be careful not to cross-thread the spark
plug. Cross-threading will seriously damage the
cylinder.
CLEANING THE EXHAUST PORT,
MUFFLER, AND SPARK ARRESTOR
NOTE: Depending on the type of fuel used, the
type and amount of lubricant used, and/or your
operating conditions, the exhaust port, muffler, and/
or spark arrestor screen may become blocked with
carbon deposits. If you notice a power loss with
your gas powered tool, you may need to remove
these deposits to restore performance. We highly
recommend that only qualified service technicians
perform this service.
The spark arrestor must be cleaned or replaced
every 50 hours or yearly to ensure proper per-
formance of your product. Spark arrestors may
be in different locations depending on the model
purchased. Please contact your nearest service
dealer for the location of the spark arrestor for
your model.
WARNING:
To avoid a fire hazard, never run the chain saw
without the spark arrestor in place.
FUEL FILTER
MAINTENANCE
Fig. 69
Fig. 71
CLEAN THE CHAIN BRAKE
Fig. 70
INSPECTING AND CLEANING CHAIN
BRAKE
See Figure 71.
Always keep the chain brake mechanism clean
and lightly brush the linkage.
Always test the chain brake performance after
cleaning. Refer to Operating Chain Brake for
additional information.
Page 37 — English
MAINTENANCE
WARNING:
Even with daily cleaning of the mechanism, the
dependability of a chain brake to perform under
fieldconditionscannotbecertified.Keepthe
SAFE-T-TIP® nose guard on the saw’s guide bar
and use proper cutting techniques.
STORING THE PRODUCT
Clean all foreign material from the product. Store
it in a well-ventilated place that is inaccessible
tochildren.Keepawayfromcorrosiveagents
such as garden chemicals and de-icing salts.
Abide by all Federal and local regulations for
the safe storage and handling of gasoline.
When storing 1 month or longer:
Drain all fuel from tank into a container approved
for gasoline.
Run the engine until it stops. This will remove
all fuel-lubricant mix that could become stale
and leave varnish and gum in the fuel system.
Squeeze primer bulb several times to purge fuel
from carburetor.
Drain all bar and chain lubricant from tank into
a container approved for oil.
 Always place the scabbard over the guide bar
and chain before transporting or storing the unit.
HIGH ALTITUDE ENGINE OPERATION
Please have an authorized service center adjust this
engine if it is to be run above 2000 feet. Failure to
do so may result in poor engine performance and
increased emissions. An engine adjusted for high
altitudes can not be run at 2000 feet or lower. In
doing so, the engine will overheat and cause serious
engine damage. Please have an authorized service
center restore high altitude modified engines to
the original factory specification before operating
below 2000 feet.
EMISSIONS MAINTENANCE SCHEDULE AND WARRANTED PARTS LIST
Emissions Parts Inspect Clean Replace Clean Every Replace
Before Every Every 25 Hours 25 Hours Every
Each Use 5 Hours or Yearly or Yearly 50 Hours
AIR FILTER ASSY
includes:
Filter ..................................................................X ............................X
CARBURETOR ASSY
includes:
Heat Dam
Gaskets
FUEL TANK ASSY
includes:
Fuel Lines ............................ X
Fuel Cap .............................. X
Fuel Filter
IGNITION ASSY
includes:
Spark Plug ........................................................................................................................................................X
ALL EMISSIONS-RELATED PARTS ARE WARRANTED FOR TWO YEARS OR FOR THE PERIOD OF TIME PRIOR TO
THE PARTS FIRST SCHEDULED REPLACEMENT WHICH EVER COMES FIRST.
Page 38 — English
TROUBLESHOOTING
Problem Possible Cause Solution
Engine will not
start. [Make sure
on/stop switch is
in the RUN ( l ) po-
sition.]
No spark.
Engine is flooded.
Clean or replace spark plug. Reset spark plug gap. Refer
to Spark Plug Replacement earlier in this manual.
With the on/stop switch OFF, remove spark plug. Move
choke lever to RUN position (pushed in completely) and
pull starter cord 15 to 20 times. This will clear excess
fuel from engine. Clean and reinstall spark plug. Set
on/stop switch to RUN ( l ) position. Push and fully re-
lease primer bulb 7 times. Pull starter three times with
choke lever at RUN. If engine does not start, move
choke lever to FULL CHOKE and repeat normal starting
procedure. If engine still fails to start, repeat procedure
with a new spark plug.
Engine starts but
will not accelerate
properly.
Carburetor requires
“L” (Low Jet)
adjustment.
Contact an authorized service center for carburetor
adjustment.
Engine starts, then
dies.
Carburetor requires
“L” (Low Jet)
adjustment.
Contact an authorized service center for carburetor
adjustment.
Engine starts but
will not run proper-
ly at high speed.
Carburetor requires
“H” (High Jet)
adjustment.
Contact an authorized service center for carburetor
adjustment.
Engine does not
reach full speed
and/or emits ex-
cessive smoke.
Lubricant/fuel
mixture incorrect.
Air filter is dirty.
Carburetor requires
“H” (High Jet)
adjustment.
Use fresh fuel and the correct 2-cycle lubricant mix
ratio.
Clean air filter. Refer to Cleaning the Air Filter in the
Maintenance section of this manual.
Contact an authorized service center for carburetor
adjustment.
BAR AND CHAIN COMBINATIONS
Chain specifications: 3/8 in. pitch, .05 in. chain gauge
Length of Bar Guide Bar Part Number Chain Part Number Drive Links
14 in. 310625001 901212001 52
16 in. 310626001 901212002 56
18 in. 310627001 671258001 62
Page 39 — English
TROUBLESHOOTING
Problem Possible Cause Solution
Engine starts, runs,
and accelerates
but will not idle.
Chain turns at
idle.
Carburetor requires
adjustment to idle
speed.
Carburetor requires
adjustment to idle
speed.
Air leak in the intake
system.
Turn idle speed screw “T” clockwise to increase idle
speed. Refer to Adjusting the Carburetor in the
Maintenance section of this manual.
Turn idle speed screw “T” counterclockwise to de-
crease speed. Refer to Adjusting the Carburetor in
the Maintenance section of this manual.
Contact an authorized service center for a rebuild kit.
Bar and chain
running hot and
smoking.
Chain oil tank empty.
Chain tension is too
tight.
Oiler is not
functioning.
Oil tank should be filled every time fuel tank is filled.
Tension chain per instructions in Adjusting the Chain
Tension in the Maintenance section of this manual.
Run at half throttle 30 to 45 seconds. Stop saw and
check for lubricant dripping from SAFE-T-TIP® and guide
bar. If lubricant is present, the chain may be dull or bar
may be damaged. If no lubricant is on the SAFE-T-TIP®,
contact an authorized service center.
Engine starts and
runs, but chain is
not rotating.
Chain brake is
engaged.
Chain tension is too
tight.
Guide bar and
chain assembled
incorrectly.
Guide bar and/or
chain are damaged.
Drive sprocket teeth
damaged
Release chain brake. Refer to Operating the Chain
Brake in the Operation section of this manual.
Tension chain per instructions in Adjusting the Chain
Tension in the Maintenance section of this manual.
Refer to Replacing the Guide Bar and Chain in the
Maintenance section of this manual.
Inspect guide bar and chain for damage.
Contact an authorized service center for drive sprocket
replacement.
CALL
1-800-242-4672
www.homelite.com
CALL US FIRST
For any questions about operating or maintaining your product,
call the Homelite® Help Line!
Your product has been fully tested prior to shipment to ensure
your complete satisfaction.
Page 40 — English
WARRANTY
LIMITED WARRANTY STATEMENT
Homelite Consumer Products, Inc., (“Homelite”) warrants
to the original retail purchaser that this HOMELITE brand
outdoor product is free from defect in material and
workmanship and agrees to repair or replace, at Homelite’s,
discretion, any defective product free of charge within
these time periods from the date of purchase.
Two years if the product is used for personal, family
or household use;
90 days for any unit used for other purposes, such as
rental or commercial.
This warranty extends to the original retail purchaser only
and commences on the date of the original retail purchase.
Any part of the this product manufactured or supplied
by Homelite and found in the reasonable judgment of
Homelite to be defective in material or workmanship will
be repaired or replaced without charge for parts and labor
by a Homelite authorized service center.
The product, including any defective part, must be returned
to an authorized service dealer within the warranty period.
The expense of delivering the product to the dealer for
warranty work and the expense of returning it back to the
owner after repair or replacement will be paid by the owner.
Homelite’s responsibility in respect to claims is limited to
making the required repairs or replacements and no claim
of breach of warranty shall be cause for cancellation or
rescission of the contract of sale of any HOMELITE brand
product. Proof of purchase will be required by the dealer
to substantiate any warranty claim. All warranty work must
be performed by a Homelite authorized service center.
This warranty is limited to ninety (90) days from the date of
original retail purchase for any HOMELITE brand product
that is used for rental or commercial purposes, or any
other income-producing purpose.
This warranty does not cover any HOMELITE brand product
that has been subject to misuse, neglect, negligence, or
accident, or that has been operated in any way contrary
to the operating instructions as specified in this operator’s
manual. This warranty does not apply to any damage to
the product that is the result of improper maintenance or
to any product that has been altered or modified. The
warranty does not extend to repairs made necessary
by normal wear or by the use of parts or accessories
which are either incompatible with the HOMELITE
brand product or adversely affect its operation,
performance, or durability. In addition, this warranty does
not cover:
A. Tune-ups – Spark Plugs, Carburetor, Carburetor
Adjustments, Ignition, Filters
B. Wear items – Bump Knobs, Outer Spools, Cutting
Lines, Inner Reels, Starter Pulleys, Starter Ropes, Drive
Belts, Tines, Felt Washers, Hitch Pins, Mulching Blades,
Blower Fans, Blower and Vacuum Tubes, Vacuum Bags
and Straps, Guide Bars, Saw Chains, Blades
Homelite reserves the right to change or improve the design
of any HOMELITE brand product without assuming any
obligation to modify any product previously manufactured.
ALL IMPLIED WARRANTIES ARE LIMITED IN DURATION
TO THE STATED WARRANTY PERIOD. ACCORDINGLY,
ANY SUCH IMPLIED WARRANTIES INCLUDING
MERCHANTABILITY, FITNESS FOR A PARTICULAR
PURPOSE, OR OTHERWISE, ARE DISCLAIMED IN
THEIR ENTIRETY AFTER THE EXPIRATION OF THE
APPROPRIATE TWO-YEAR OR NINETY-DAY WARRANTY
PERIOD. HOMELITE’S OBLIGATION UNDER THIS
WARRANTY IS STRICTLY AND EXCLUSIVELY LIMITED
TO THE REPAIR OR REPLACEMENT OF DEFECTIVE
PARTS AND HOMELITE DOES NOT ASSUME OR
AUTHORIZE ANYONE TO ASSUME FOR THEM ANY
OTHER OBLIGATION. SOME STATES DO NOT ALLOW
LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY
LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY
TO YOU. HOMELITE ASSUMES NO RESPONSIBILITY
FOR INCIDENTAL, CONSEQUENTIAL, OR OTHER
DAMAGES INCLUDING, BUT NOT LIMITED TO, EXPENSE
OF RETURNING THE PRODUCT TO AN AUTHORIZED
HOMELITE SERVICE CENTER AND EXPENSE OF
DELIVERINGITBACKTOTHEOWNER,MECHANIC’S
TRAVEL TIME, TELEPHONE OR TELEGRAM CHARGES,
RENTAL OF A LIKE PRODUCT DURING THE TIME
WARRANTY SERVICE IS BEING PERFORMED, TRAVEL,
LOSS OR DAMAGE TO PERSONAL PROPERTY, LOSS
OF REVENUE, LOSS OF USE OF THE PRODUCT, LOSS
OF TIME, OR INCONVENIENCE. SOME STATES DO NOT
ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL
OR CONSEQUENTIAL DAMAGES, SO THE ABOVE
LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.
This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
This warranty applies to all HOMELITE brand products
manufactured by or for Homelite and sold in the United
States and Canada.
To locate your nearest Homelite authorized service
center, dial 1-800-242-4672 or log on to our website at
www.homelite.com.
Page 41 — English
WARRANTY
WARRANTY
THE FOLLOWING CALIFORNIA AIR RESOURCES BOARD (CARB) STATEMENT ONLY APPLIES TO MODEL
NUMBERS REQUIRED TO MEET THE CARB REQUIREMENTS.
The U.S. Environmental Protection Agency (EPA), the California Air Resources Board
(CARB), and Homelite Consumer Products, Inc., are pleased to explain the Emissions
Control System Warranty on your non-road or small off-road engine. In California, new
equipment that uses small off-road engines must be designed, built, and equipped
to meet the state’s stringent anti-smog standards. In other states, new 2011 and
later model year non-road engines must be designed, built, and equipped at the time
of sale to meet the U.S. EPA regulations for small non-road engines. The non-road
engine must be free from defects in materials and workmanship which cause it to
fail to conform with U.S. EPA standards for the first two years of engine use from
the date of sale to the ultimate purchaser. Homelite Consumer Products, Inc., must
warrant the emission control system on your non-road or small off-road engine for the
period of time listed above provided there has been no abuse, neglect, or improper
maintenance of your non-road or small off-road engine.
Your emission control system may include parts such as the carburetor or fuel injection
system, the ignition system, catalytic converters, fuel tanks, valves, filters, clamps,
connectors, and other associated components. Also included may be hoses, belts
and connectors, and other emission-related assemblies.
Where a warrantable condition exists, Homelite Consumer Products, Inc., will repair
your non-road or small off-road engine at no cost to you, including diagnosis, parts,
and labor performed at an authorized service center for HOMELITE® brand outdoor
products.
MANUFACTURER’S WARRANTY COVERAGE:
This product’s emissions control system is warranted for two years. If any
emission-related part on your engine is defective, the part will be repaired or replaced
by Homelite Consumer Products, Inc., free of charge.
OWNER’S WARRANTY RESPONSIBILITIES
(a) As the non-road or small off-road engine owner, you are responsible for
the performance of the required maintenance listed in your operator’s manual.
Homelite Consumer Products, Inc., recommends that you retain all receipts
covering maintenance on your non-road or small off-road engine, but Homelite
Consumer Products, Inc., cannot deny warranty solely for the lack of receipts
or for your failure to ensure the performance of all scheduled maintenance.
(b) As the non-road or small off-road engine owner, you should be aware, however,
that Homelite Consumer Products, Inc., may deny you warranty coverage if your
non-road or small off-road engine or a part has failed due to abuse, neglect, improper
maintenance, or unapproved modifications.
(c) You are responsible for presenting your non-road or small off-road engine to an
authorized service dealer as soon as a problem exists. The warranty repairs should
be completed in a reasonable amount of time, not to exceed 30 days.
If you have any questions regarding your warranty rights and responsibilities, you
should contact a Homelite Consumer Products, Inc., Customer Representative at
1-800-242-4672.
DEFECT WARRANTY COVERAGE REQUIREMENTS:
(a) The warranty period begins on the date the engine or equipment is delivered to
an ultimate purchaser.
(b) General Emissions Warranty Coverage. Homelite Consumer Products, Inc.,
warrants to the ultimate purchaser and each subsequent purchaser that your non-
road or small off-road engine is designed, built, and equipped at the time of sale
to conform with all applicable regulations adopted by the California Air Resources
Board or the United States Environmental Protection Agency; and that it is free from
defects in materials and workmanship which cause the engine to fail to conform
with applicable regulations for a period of two years from the date the non-road or
small off-road engine is purchased by the initial purchaser. Any replacement part or
service that is equivalent in performance and durability may be used in non-warranty
maintenance or repairs, and shall not reduce the warranty obligations of Homelite
Consumer Products, Inc.
(c) The warranty on emissions-related parts will be interpreted as follows: Any war-
ranted part that is not scheduled for replacement as required in the Maintenance
Schedule is warranted for two years. If any such part (including any part that is
scheduled only for regular inspection) fails during the period of warranty coverage,
it will be repaired or replaced at any HOMELITE® Authorized Service Center at no
charge. Any such part repaired or replaced under warranty will be warranted for the
remaining warranty period. A statement to the effect of “repair or replace as neces-
sary” would not reduce the period of warranty coverage. Any warranted part that is
scheduled for replacement as required maintenance in the Maintenance Schedule
is warranted for the period of time prior to the first scheduled replacement point for
that part. Any such part repaired or replaced under warranty is warranted for the
remainder of the period prior to the first scheduled replacement point, and will be
repaired or replaced at any HOMELITE® Authorized Service Center for no charge
until that replacement point is reached.
Homelite Consumer Products, Inc., shall remedy warranty defects at any autho-
rized HOMELITE® Authorized Service Center, including any distribution center that
may be franchised to service the subject engines. Any diagnostic work done at a
HOMELITE® Authorized Service Center shall be free of charge to the owner if such
work determines that a warranted part is defective. Any manufacturer-approved or
equivalent replacement part may be used for any warranty maintenance or repairs on
emission-related parts, and must be provided free of charge to the owner if the part is
still under warranty. Homelite Consumer Products, Inc., is liable for damages to other
engine components caused by the failure of a warranted part still under warranty.
Add-on or modified parts that are not exempted by the California Air Resource Board
may not be used. The use of any non-exempted add-on or modified parts will be
grounds for disallowing a warranty claim. Homelite Consumer Products, Inc., will not
be liable to warrant failures of warranted parts caused by the use of a non-exempted
add-on or modified part.
The Emission Parts List specifically defines the emission-related warranted parts.
Homelite Consumer Products, Inc., will provide any documents that describe its
warranty procedures or policies within five days upon request by the California Air
Resources Board.
EMISSIONS PARTS LIST
Emissions parts vary from product to product. Your emissions control system warranty
applies to any of the following components that may be included on your product:
(1) Fuel Metering System
(i) Carburetor and internal parts (and/or pressure regulator or fuel injection
system).
(ii) Air/fuel ratio feedback and control system.
(iii) Cold start enrichment system.
(iv) Fuel Tank.
(2) Air Induction System
(i) Controlled hot air intake system.
(ii) Intake manifold.
(iii) Air filter.
(3) Ignition System
(i) Spark plugs.
(ii) Magneto or electronic ignition system.
(iii) Spark advance/retard system.
(4) Exhaust Gas Recirculation (EGR) System
(i) EGR valve body and carburetor spacer, if applicable.
(ii) EGR rate feedback and control system.
(5) Air Injection System
(i) Air pump or pulse valve.
(ii) Valves affecting distribution of flow.
(iii) Distribution manifold.
(6) Catalyst or Thermal Reactor System
(i) Catalytic converter.
(ii) Thermal reactor.
(iii) Exhaust manifold.
(7) Particulate Controls
(i) Traps, filters, precipitators, and any other device used to capture particulate
emissions.
(8) Miscellaneous Items Used in Above Systems
(i) Electronic controls.
(ii) Vacuum, temperature, and time sensitive valves and switches.
(iii) Hoses, belts, connectors, and assemblies.
Homelite Consumer Products, Inc., will furnish with each new engine written instruc-
tions for its maintenance and use by the owner.
HOMELITE CONSUMER PRODUCTS, INC., LIMITED WARRANTY STATEMENT FOR FEDERAL AND CALIFORNIA
EMISSION CONTROL SYSTEMS NON-ROAD AND SMALL OFF-ROAD ENGINES
YOUR WARRANTY RIGHTS AND OBLIGATIONS
Page 3 — Français
AVERTISSEMENT :
Lire et veiller à bien comprendre toutes les
instructions. Le non-respect des instructions
ci-dessous peut entraîner un choc électrique,
un incendie et des blessures graves.
LIRE TOUTES LES INSTRUCTIONS
Apprendre à connaître l’outil. Lire
attentivement le manuel d’utilisation. Apprendre
les applications et les limites de la scie, ainsi que
les risques spécifiques relatifs à son utilisation.
Un rebond peut se produire lorsque l’extrémité
du guide de chaîne touche un objet ou lorsque
le bois se referme sur la lame et la pince dans
l’entaille. Dans certains cas, le contact de la
pointe de la lame avec un objet peut causer
une réaction fulgurante, projetant le guide vers
le haut et l’arrière, en direction de l’opérateur.
Le pincement de la chaîne sur le haut du guide
peut causer une projection violente de la lame
en arrière, en direction de l’utilisateur. Ces deux
réactions peuvent entraîner la perte de contrôle
de la scie, et causer des blessures graves. Ne
pas compter exclusivement sur les dispositifs
de sécurité intégrés à la scie. Lutilisateur doit
prendre un certain nombre de précautions pour
éviter les accidents et blessures.
• Unecompréhensionélémentairedurebond
peut permettre de réduire ou éliminer lélément
de surprise. Les surprises sont propices aux
accidents.
 •Tenirfermementlascieà deux mains lorsque
le moteur tourne. Placer la main droite sur
la poignée arrière et la main gauche sur la
poignée avant, le pouce et les autres doigts
solidement refermés sur les deux poignées.
Unepriseferme,brasgauchetendufacilitele
contrôle de la scie en cas de rebond.
 •Sassurerquel’endroitoulascieestutilisée
estdépourvudetoutobstacle.NEPASlaisser
l’extrémité du guide entrer en contact avec
une bille, une branche, une palissade ou tout
autre obstacle risquant dêtre heurté pendant
le sciage.
 •Couperaveclemoteurtournantàhautgime.
Toujours couper avec le moteur tournant
à sa vitesse maximum. Serrer la gâchette
d’accélérateur à fond et maintenir une vitesse
de coupe constante.
 •Ne pastravailler horsde portéeni couper
au-dessus de la hauteur de la poitrine.
 •Suivrelesinstructionsd’affûtageetd’entretien
fournies par le fabricant de la scie à chaîne.
 •Utiliserexclusivementlesguidesetchaînes
spécifiés par le fabricant ou leur équivalent.
Ne pas utiliser la scie en la tenant d’une seule
main. Ceci exposerait l’utilisateur, les autres
travailleurs et toutes les personnes présentes
à des risques de blessures graves. Les scies à
chaîne sont conçues pour être utilisées à deux
mains.
Ne pas utiliser la scie à chaîne en état de
fatigue. La fatigue entraîne le manque de
prudence. Redoubler de prudence avant les
périodes de repos et vers la fin de la journée
de travail. Ne jamais utiliser cette scie en état
de fatigue ou sous l’influence de l’alcool, de
drogues ou de médicaments.
Porter des chaussures de sécurité. Porter
des vêtements ajustés, des gants de protection,
une protection oculaire, une protection auditive
et un casque.
Le port d’un vêtement de protection lourd
peut accroître la fatigue chez l’utilisateur et
lui occasionner un coup de chaleur. Par temps
chaud et humide, les travaux exigeants devraient
être planifiés en début de matinée ou à la fin de
la journée, lorsque le temps est plus frais.
Ne pas se tenir sur une surface instable, telle
quune échelle, un échafaudage, un arbre, toits,
etc., lors de l’utilisation de la scie.

Manipuler le carburant avec précaution.
Éloigner la scie à chaîne d’au moins 9 m (30 pi) du
point de ravitaillement avant de lancer le moteur.
Ne laisser personne approcher de la scie
pendant le démarrage ou le sciage. Éloigner
les badauds et animaux domestiques de la zone
de travail.
Ne pas commencer à couper sans avoir
blayé la zone de travail, se tenir bien campé
et avoir prévu une trajectoire pour échapper à
l’arbre en train de sabattre.
Garder toutes les parties du corps à l’écart
de la scie à chaîne lorsque le moteur tourne.
RÈGLES DE SÉCURITÉ GÉNÉRALES
Page 4 — Français
AVERTISSEMENT :
Les avertissements, autocollants et instructions
contenus dans cette section du manuel
concernent la sécurité. Le non-respect de toutes
les instructions peut entraîner des blessures
graves.
Ne pas couper de lianes ni de broussailles de
petite taille [moins de 76 mm (3 po) de diamètre].
Les surfaces de l’échappement sont brûlantes
pendant et après l’utilisation de la scie.
RÈGLES DE SÉCURITÉ GÉNÉRALES
Toujours transporter la scie à chaîne avec le
moteur arrêté et le frein de chaîne engagé,
le guide et la chaîne dirigés vers l’arrière et
l’échappement à l’opposé du corps. Lors du
transport de la scie, utiliser le fourreau de guide
approprié.
Ne jamais utiliser une scie à chaîne
endommagée, incorrectement réglée ou pas
complètementetsolidementassemblée.S’assurer
quela chaîne s’immobilise lorsquela gâchette
d’accélérateurestrelâchée.
Arrêter le moteur avant de poser la scie. Ne
pas laisser le moteur en marche sans surveillance.
Par mesure de sécurité supplémentaire, engager
le frein avant de poser la scie.
Faire preuve de la plus extme prudence lors
de la coupe de petits buissons et de jeunes
arbres, car les branchettes fines peuvent se
prendre dans la chaîne et fouetter l’utilisateur ou
le déséquilibrer.
Lors de la coupe dune branche sous tension,
toujours rester vigilant, car la branche risque de
fouetter lorsque la tension dans les fibres de bois
estrelâchée.
Garder les poignées sèches, propres et
exemptes d’huile ou de mélange de carburant.
Être conscient du risque d’empoisonnement
par oxyde de carbone. N’utiliser la scie à chaîne
que dans des endroits bien aérés.

Ne pas utiliser la scie en se tenant dans un arbre
à moins d’avoir reçu la formation nécessaire.
Ne pas utiliser la scie en se tenant sur une
échelle, ce qui est extrêmement dangereux.
Tous les entretiens et réparations, autres que
ceux décrits dans le manuel d’utilisation, doivent
être confiés à un personnel dûment qualifié et
spécialisé dans les réparations des scies à chaîne.
(Par exemple, si des outils inadéquats sont utilisés
pour enlever le volant-moteur ou le soutenir lors
du démontage de l’embrayage, ce volant moteur
risque de subir des dommages structurels,
causant ultérieurement son éclatement).
Toujours garder un extincteur à pore de la
main lors de l’utilisation de scie à chaîne.
Utiliser exclusivement les guides et chaînes à
faible risque de rebond spécifiés pour l’outil.
Ne pas adapter le bloc-moteur à un guide à
archet, ni l’utiliser pour entraîner des accessoires
non spécifiés pour la scie.
La scie à moteur à essence (ou électrique) a
reçu la classification CSA pour scies de classe
1C (ou 2C). Elle est conçue pour être utilisée
infréquemment par les propriétaires de maison
ou chalet et les campeurs pour des applications
d’ordre général, telles que la coupe de bois
de chauffage, etc. Elle n’est pas conçue pour
un usage prolongé. Les périodes d’utilisation
prolongée peuvent entraîner des problèmes
circulatoires dans les mains de l’opérateur, causés
par les vibrations. Pour ce type d’application, il
peut être bon d’utiliser une scie équipée d’un
dispositif anti-vibrations.
Conserver ces instructions. Les consulter
fréquemment et les utiliser pour instruire les autres
utilisateurs.Sicet produit est prêté, ildoitêtre
accompagné de ces instructions.
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Garder toutes les parties du corps à l’écart de
l’échappement.Toutcontactavecl’échappement
peutcauserdesbrûluresgraves.
Toujours maintenir la scie à deux mains lorsque
le moteur tourne. La tenir fermement, les doigts
et pouces encerclant les poignées.
Ne jamais laisser quiconque n’ayant pas reçu
des instructions d’utilisation appropriées
utiliser la scie. Cette règle s’applique aux scies
de location aussi bien qu’à celles appartenant à
des particuliers.
Page 5 — Français
RÈGLES DE SÉCURITÉ PARTICULIÈRES
Avant de lancer le moteur, s’assurer que la
chaîne n’est en contact avec aucun objet.
Porter des vêtements bien ajustés. Toujours
porter des pantalons longs, manches longues,
des bottes et des gants épais. Ne pas porter
de bijoux, shorts, sandales et ne pas travailler
pieds nus. Ne pas porter des vêtements amples
qui pourraient être happés dans le moteur ou se
prendre dans la chaîne ou les broussailles. Porter
une combinaison, des jeans, des jambières en
matériau résistant aux coupures ou dotés de
pièces résistantes aux coupures. Attacher les
cheveux longs pour les maintenir au-dessus des
épaules.
Porter des chaussures de sécurité à semelles
antidérapantes et des gants épais pour assurer
une bonne prise et protéger les mains.
Porter une protection oculaire certifiée
conforme à la norme ANSI Z87.1, ainsi qu’une
protection auditive et un casque lors de
l’utilisation de cet outil.
Éloigner les badauds et animaux domestiques
de la zone de travail. Ne laisser personne
approcher de la scie pendant le démarrage ou le
sciage.
NOTE : L’étendue de la zone de travail dépend
du type de sciage effectué ainsi que de la taille
de l’arbre ou de la pièce à débiter. Par exemple,
l’abattage d’un arbre exige une zone de travail
plus grande que d’autres travaux de coupe
(tronçonnage de branches, etc.).
Garder la protection antirebond SAFE-T-TIP®
correctement installée sur le guide pour éviter
le rebond rotatif.
Suivre les instructions d’affûtage et d’entretien
fournies par le fabricant de la scie à chaîne.
Ne jamais utiliser une scie à chaîne
endommagée, incorrectement réglée ou pas
complètement et solidement assemblée.
S’assurer que lachaîne s’immobilise lorsque
lagâchette d’accélérateur estrelâchée.Sila
chaîne continue de tourner lorsque le moteur
est au ralenti, il peut être nécessaire de régler
le carburateur. Voir Réglage du carburateur à
la section Entretiendecemanuel.Silachaîne
continue de tourner au ralenti après avoir effectué
le réglage, la confier à un centre de réparations
agréé et ne plus l’utiliser tant que les réparations
n’ont pas été effectuées.
Ce produit est conçu pour les propriétaires
résidentiels et des personnes qui prévoient
l’utiliser de manière peu fréquente pour des
applications générales par exemple, tailler
la végétation faible et dense, la coupe de bois
de chauffage, etc. Elle n’est pas conçue pour
un usage prolongé. Les périodes d’utilisation
prolongée peuvent entraîner des problèmes
circulatoires dans les mains de l’opérateur, causés
par les vibrations. Pour ce type d’application, il
peut être bon d’utiliser une scie équipée d’un
dispositif anti-vibrations.
APPROVISIONNEMENT EN
CARBURANT (NE PAS FUMER !)
Manipuler le carburant avec précaution pour
réduirelesrisquesd’incendiesetdebrûlures.Le
carburant est extrêmement inflammable.
Mélanger et conserver le carburant dans un
bidon ou jerrycan approuvé pour l’essence.
Mélanger le carburant à l’extérieur, loin de toute
flamme ou source d’étincelles.
Poser l’outil sur un sol nu, couper le moteur et
le laisser refroidir avant de faire le plein.
Desserrer lentement le bouchon du réservoir
de carburantpourrelâcherlapressionetéviter
que le carburant ne s’échappe.
Une fois le réservoir plein, remettre le bouchon
en place et le serrer fermement.
Essuyer tout le carburant éventuellement
répandu sur l’outil.S’éloignerde9m(30pi)du
point d’approvisionnement avant de lancer le
moteur.
N’essayer en aucun cas de brûler le carburant
répandu.
REBOND
Le rebond est une réaction dangereuse
pouvant causer des blessures graves. Ne
pas compter exclusivement sur les dispositifs
de sécurité fournis avec la scie. L’utilisateur
doit prendre un certain nombre de précautions
particulières pour éviter les accidents et blessures
au cours de son travail. Voir les sections Règles de
sécurité générales et Utilisation de ce manuel pour
des informations supplémentaires concernant
le rebond et les moyens d’éviter des blessures
graves.
Page 6 — Français
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques
associé à l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation extrêmement dangereuse qui, si elle
n’est pas évitée, aura pour conséquences des blessures
graves ou mortelles.
AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle
n’est pas évitée, pourrait entraîner des blessures graves
ou mortelles.
ATTENTION : Indique une situation potentiellement dangereuse qui, si elle
n’est pas évitée, pourrait entraîner des blessures légères
ou de gravité modérée.
ATTENTION : (Sanssymboles’alertedesécurité)Indiqueunesituation
pouvant entraîner des dommages matériels.
SYMBOLES
Page 7 — Français
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur ce produit. Veiller à les étudier et à
apprendreleursignification.Uneinterprétationcorrectedecessymbolespermettrad’utiliserce
produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symboled’alertede
sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation
Pour réduire les risques de blessures, l’utilisateur doit
lire et veiller à bien comprendre le manuel d’utilisation
avant d’utiliser ce produit.
Protections oculaire,
auditive et casque
Porter une protection oculaire avec écrans latéraux
certifiéeconformeàlanormeANSIZ87.1,ainsiqu’une
protection auditive et un casque lors de l’utilisation de
cet outil.
Protection de nez
SAFE-T-TIP
LedispositifdeprotectionSAFE-T-TIP,placésurlenez
du guide chaîne, aide à prévenir les rebonds.
Ne pas fumer Ne pas fumer, ne pas approcher de flammes vives ou
étincelles.
Tenirlascieàdeux
mains Tenirlascieàdeuxmainsetl’utilisercorrectement.
Unemain Ne pas tenir la scie d’une seule main.
Monoxyde de carbone
Les moteurs à combustion produisent du monoxyde
de carbone, un gaz toxique inodore et mortel. Ne pas
utiliser la scie dans un espace clos.
Rebond DANGER ! Attention aux rebonds.
Contact avec l’extrémité
du guide Éviter tout contact avec l’extrémité du guide.
Gants Porter des gants épais antidérapants lors de l’utilisation
de la scie à chaîne.
Chaussures de sécurité Porter des chaussures de travail à semelle
antidérapante lors de l’utilisation de l’outil.
Essence et huile
Utiliser de l’essence sans plomb pour automobiles,
présentantunindiced’octanede87([R+M]/2)ou
plus.Cetoutilutiliseunmoteur2tempsquinécessite
unmélanged’essenceetdelubrifiant2temps.
Ne laisser personne
s’approcher
Garder les badauds et animaux domestiques à une
distancede15m(50pi)minimum.
Page 8 — Français
GLOSSAIRE
Tronçonnage
Coupe transversale d’un arbre abattu ou d’une
bille de bois pour le débiter en tronçons.
Frein de chaîne
Dispositif permettant d’arrêter la scie à chaîne.
Bloc moteur de scie à chaîne
Scieàchaînesanslachaîneetleguide.
Embrayage
Mécanisme pour connecter et déconnecter un
élément entraîné de la source d’entraînement
rotatif.
Pignon d’entraînement
Roue dentée entraînant la chaîne.
Abattage
Opération de coupe d’un arbre pour le faire
tomber.
Entaille d’abattage
Entaille finale d’une opération d’abattage, pratiquée
à l’opposé de l’entaille de dessous.
Garde avant de main
Barrière structurelle placée entre la poignée
avant et le guide de chaîne de la scie, se trouvant
généralement près de la position de la main sur
la poignée avant et parfois utilisée comme levier
de commande du frein de chaîne.
Poignée avant
Poignée de maintien placée à l’avant de la scie à
chaîne. Cette poignée est pour la main gauche.
Guide de chaîne
Structure rigide, dotée d’un rail de support et
guidage de la chaîne.
Rebond
Mouvement du guide vers le haut ou vers l’arrière
se produisant lorsque la chaîne heurte un objet,
tel qu’une bille de bois ou une branche, dans
la partie supérieure de l’extrémité du guide, ou
lorsque l’entaille se referme et pince la chaîne
dans le bois.
Rebond (pincement)
Recul brutal de la scie se produisant lorsque le bois
de l’entaille se referme, sur la chaîne en rotation
dans la partie supérieure du guide.
Rebond (rotatif)
Mouvement brutal de la scie vers le haut et l’arrière
pouvant se produire lorsque la chaîne en rotation
heurte un objet, tel qu’une bille de bois ou une
branche, dans la partie supérieure de l’extrémité
du guide.
Chaîne à rebond réduit
Chaîne conforme aux normes antirebond ANSI
B175.1lorsqu’elleesttestéesurdeséchantillons
représentatifs de scies à chaîne.
Position de coupe normale
Positions utilisées pour le tronçonnage et
l’abattage.
Sifflet d’abattage
Entaille permettant de diriger le sens de chute de
l’arbre.
Poignée arrière
Poignée de maintien placée à l’arrière de la scie.
Elle comporte généralement l’accélérateur. Cette
poignée est pour la main droite.
Guide de chaîne à rebond réduit
Guide ayant été prouvé réduire considérablement
le rebond.
Chaîne de rechange
Chaîne conforme aux normes antirebond ANSI
B175.1 lorsque testée sur certaines scies. Une
telle chaîne peut ne pas répondre aux exigences
deperformancesANSIlorsqu’elleestutiliséesur
d’autres scies.
Garde SAFE-T-TIP®
Accessoire pouvant être monté à l’extrémité du
guide pour empêcher que la chaîne ne contacte
le bois à cet endroit.
Chaîne
Unechaîneenboucledotéededentspourlacoupe
du bois, entraînée par le moteur et supportée par
le guide.
Fouet
Arbuste ou branche fléchie ou bloquée
sous tension. Cette pièce peut se détendre
brusquement lorsqu’elle est coupée, créant une
situation dangereuse.
Page 9 — Français
SPÉCIFICATIONS
CARACTÉRISTIQUES
Longueur du guide :
 UT10548 .................................356mm(14po)
 UT10568 .................................406mm(16po)
 UT10588 .................................457mm(18po)
Pas de la chaîne .....................9,5mm(0,375po)
Épaisseur de la chaîne .........1,27mm(0,050po)
Typedechaîne ... Dents bas profil à saut intégral
Pignon d’entraînement ............................ 6 dents
Cylindrée .................................................... 42cc
PROTECTION DE
POIGNÉE AVANT /
FREIN DE CHAÎNE
POIGNÉE
AVANT
CULASSE
DÉVERROUILLAGE
DE GÂCHETTE
BOUCHON DU RÉSERVOIR
D’HUILE DE CHAÎNE
POIGNÉE
ARRIÈRE
GÂCHETTE
D’ACCÉLÉRATEUR
BOÎTIER DE
DÉMARREUR
POIGNÉE DU
DÉMARREUR
Puissance du moteur ........................... 2HPmin
Régime de ralenti .........2600-3400r/min(RPM)
Contenance du réservoir de carburant .... 340ml
 (11,5oz)
Volume du réservoir d’huile de chaîne ...192,22ml
 (6,5oz)
Poids, sans guide, chaîne,
carburant ou huile ......................... 4,4kg(9,8lb)
Fig.1a
SAFE-T-TIP®
COUVERCLE DE
L’EMBRAYAGE
SILENCIEUX
VIS DE TENSION DE
CHAÎNE
ÉCROUS DE
MONTAGE DU
GUIDE
Page 10 — Français
CARACTÉRISTIQUES
POUR SE FAMILIARISER AVEC LA SCIE
À CHAÎNE
Voir les figures 1a et 1b.
L’utilisation sûre de ce produit exige une
comprehension des renseignements figurant sur
le produit et contenus dans le manuel d’utilisation,
ainsi qu’une bonne connaissance du projet
entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de
sécurité.
LEVIER DE VOLET DE DÉPART
Le levier de volet de départ ouvre et ferme
l’étrangleur dans le carburateur. Les positions
disponibles comprennent VOLET DE DÉPART
OUVERTetMARCHE.
PROTECTION DE POIGNÉE AVANT /
FREIN DE CHAÎNE
Ce frein est conçu pour arrêter rapidement la
rotation de la chaîne. Lorsque le levier de frein de
chaîne/protectiondepoignéeestpousséversle
guide, la chaîne doit s’immobiliser immédiatement.
Le frein de chaîne n’empêche pas le rebond.
GUIDE
La tête du guide installé en usine est de faible rayon,
ce qui offre une moindre tendance au rebond.
CHAÎNE À REBOND RÉDUIT
La chaîne à rebond réduit aide à limiter la force
de réaction du rebond en empêchant les dents
de mordre trop profondément dans la zone de
rebond.
POIRE D’AMORÇAGE
La poire d’amorçage pompe le carburant du réservoir de
carburant vers le carburateur.
PROTECTION ANTIREBOND SAFE-T-
TIP®
La protection antirebond SAFE-T-TIP® est un accessoire
monté sur l’extrémité du guide, empêchant que la chaîne à
cet endroit touche le bois.
GÂCHETTE D’ACCÉLÉRATEUR
La gâchette d’accélérateur est utilisée pour
contrôler la rotation de chaîne.
BOUCHON DU RÉSERVOIR
DE CARBURANT
STOP
Fig.1b
POIRE
D’AMORÇAGE
LEVIER DE
VOLET DE DÉPART
INTERRUPTEUR
MARCHE/D’ARRÊT
Page 11 — Français
AVERTISSEMENT :
Les surfaces du silencieux sont très chaudes
pendant et après l’utilisation de la scie à chaîne.
Garder toutes les parties du corps à l’écart du
silencieux.Uncontactaveclesilencieuxpeut
causerdesbrûluresgraves.
LISTE DE CONTRÔLE D’EXPÉDITION
(Continuer)
Lubrifiant pour guide-chaîne et chaîne
(UT10588seulement)
Chaîne de remplacement 457 mm (18 po)
(UT10588seulement)
Coffret(pasinclusavecUT10548)
Manuel d’utilisation
AVERTISSEMENT :
Sidespiècesmanquentousontendommagées,
ne pas utiliser ce produit avant qu’elles aient été
remplacées. Le fait d’utiliser ce produit même
s’il contient des pièces endommagées ou
s’il lui manque des pièces peut entraîner des
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier ce produit ou de
créer des accessoires non recommandés pour
ce produit. De telles altérations ou modifications
sont considérées comme un usage abusif et
peuvent créer des conditions dangereuses,
risquant d’entraîner des blessures graves.
NOTE : Cette scie à chaîne a été soumise à des
essais complets en usine. Il est donc normal qu’elle
présente des traces de lubrifiant. Lire toutes les
étiquettes avant de les retirer et de les ranger avec
le manuel d’utilisation.
AVERTISSEMENT :
Ne pas laisser la familiarité avec ce produit
faire oublier la prudence. Ne pas oublier qu’une
fraction de seconde d’inattention peut entraîner
des blessures graves.
DÉBALLAGE
Ce produit a été expédié complètement
assemblé.
Avec précaution, sortir le produit et les
accessoiresdelaboîte.S’assurerquetoutes
les pièces figurant sur la liste de contrôle sont
incluses.
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas
complètement assemblé ou si des pièces
semblent manquantes ou endommagées. Le
fait d’utiliser un produit assemblé de façon
inadéquate ou incomplète peut entraîner des
blessures graves.
Examiner soigneusement le produit pour
s’assurer que rien n’a été brisé ou endommagé
en cours de transport.
Ne pas jeter les matériaux d’emballage avant
d’avoir soigneusement examiné le produit et
avoir vérifié qu’il fonctionne correctement.
Sidespiècessontmanquantesouendommagées,
appelerle1-800-242-4672.
LISTE DE CONTRÔLE D’EXPÉDITION
Scieàchaîne
Fourreau
Clé mixte
Lubrifiant2temps
ASSEMBLAGE
UTILISATION
Page 12 — Français
AVERTISSEMENT :
Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme
ANSI Z87.1, avec protection auditive et un
casque.Sicetteprécautionn’estpasprise,des
objets peuvent être projetés dans les yeux et
causer des lésions graves.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non
recommandés pour ce produit. L’utilisation de
pièces et accessoires non recommandés peut
entraîner des blessures graves.
AVERTISSEMENT :
L’utilisation de cet équipement peut créer
des étincelles susceptibles d’enflammer la
végétation sèche. Il peut être nécessaire
d’utiliser un pare-étincelles. L’utilisateur doit
communiquer avec le service local d’incendie
pour connaître toutes les lois et tous les
règlements portant sur les exigences en matière
de prévention des incendies.
APPLICATIONS
Ce produit peut être utilisé pour les applications
ci-dessous :
Ébranchage, abattage et débitage
Élimination des racines échasses
AVERTISSEMENT :
Toujours arrêter le moteur avant
l’approvisionnement en carburant. Ne jamais
remplir le réservoir d’une machine lorsque le
moteur tourne ou est chaud. S’éloigner d’au
moins 9 m (30 pi) du point d’approvisionnement
avant de lancer le moteur. NE PAS FUMER
et rester à l’écart des flammes vives et des
étincelles. Une mauvaise manipulation de
l’essence peut entraîner des blessures graves.
UTILISATION
CARBURANT ET APPROVISIONNEMENT
SÉCURITÉ DE MANIPULATION DU
CARBURANT
AVERTISSEMENT :
S’assurerdel’absencedefuitesdecarburant.
Unbouchondecarburantquifuitposeunrisque
d’incendie et doit être remplacé immédiatement.
Touteslesfuitesdoiventêtreéliminéesavant
d’utiliser le produit. Ne pas prendre cette
précaution peut causer un incendie, entraînant
des blessures graves.
Le carburant étant extrêmement inflammable,
il doit toujours être manipulé avec précaution.
Toujoursfairele plein àl’extérieur et ne pas
inhaler les vapeurs de carburant.
Ne pas laisser l’essence ou le lubrifiant entrer
en contact avec la peau.
Garder le lubrifiant et l’essence à l’écart des
yeux. En cas d’éclaboussure de lubrifiant ou de
carburant dans les yeux, les rincer immédiatement
àl’eauclaire.Sil’irritationpersiste,consulter
immédiatement un médecin.
Nettoyer immédiatement tout carburant répandu.
Pour plus de détails, voir Approvisionnement
en carburant à la section Règles de sécurité
particulières de ce manuel.
CARBURANTS OXYGÉNÉS
NE PAS UTILISER LE CARBURANT E85.
LE NON-RESPECT DE CETTE DIRECTIVE
ENTRAÎNE L’ANNULATION DE LA GARANTIE.
NOTE : Les dommages au circuit de carburant
et les problèmes de performance résultant de
l’utilisation de carburant oxygéné contenant des
pourcentages de composants oxygénés supérieurs
à ceux indiqués au dessous ne sont pas couverts
par la garantie.
Ethanol. L’essence contenant jusqu’à 10 %
d’éthanol par volume (généralement désignée
E10) est acceptable. L’essence désignée E85
ne l’est pas.
Page 13 — Français
MÉLANGE DU CARBURANT
Cet outil utilise un moteur deux temps qui nécessite
le mélange d’essence et de lubrifiant 2 temps.
Mélanger de l’essence sans plomb et de le lubrifiant
moteur2tempsdansunjerrycanproprehomologué
pourl’essence.NEPASmélangerplusdecarburant
qu’il ne sera utilisé dans une période de 30 jours.
Carburant recommandé : Cet outil est certifié pour
fonctionner avec de l’essence sans plomb pour
véhicules automobiles.
NOTE : Nous recommandons l’utilisation d’huile
HomelitePremiumpourmoteur2tempsouune
huile synthétique de première qualité semblable
pourmoteur2tempsdansceproduit.Mélanger
76mlpar3,8L(2,6ozpargallonUS).
Ne pas utiliser de lubrifiant automobile ou pour
moteurhors-bord2temps.
LUBRIFIANT 2 TEMPS DE HAUTE QUALITÉ
ESSENCE LUBRIFIANT
3,8litre[1,0gal(US)]  76ml(2,6oz)
REMPLISSAGE DU RÉSERVOIR DE
CARBURANT
Voir la figure 2.
 Nettoyer le pourtour du bouchon de remplissage
pour éviter la contamination du carburant.
 Desserrer lentement le bouchon du réservoir
de carburant, en le tournant dans le sens
antihoraire.
 Verser soigneusement le mélange de carburant
dans le réservoir. Éviter de répandre du
carburant.
 Avant de remettre le bouchon en place, nettoyer
et inspecter son joint torique.
 Remettre immédiatement le bouchon en place
et le serrer à la main, en le tournant dans le sens
horaire. Essuyer tout carburant répandu.
S’éloignerd’au moins 9 m (30 pi) du point
d’approvisionnement avant de lancer le moteur.
NOTE : Il est normal qu’un moteur neuf dégage de
la fumée pendant et après la première utilisation.
UTILISATION
Fig.2
50:1
GASOLINE
& LUBRICANT
MIX
Fig.3
CHAIN
LUBRICANT
APPOINT DE LUBRIFIANT POUR
GUIDE ET CHAÎNE
Voir la figure 3.
Utiliser de lubrifiant HOMELITE pour guide et
chaîne. Cette huile, conçue pour les chaînes et
huileurs de chaîne, est formulée pour fonctionner
dans une vaste plage de températures et n’a
pas besoin d’être diluée. Cette scie à chaîne doit
consommer approximativement un réservoir de
lubrifiant par réservoir de carburant.
NOTE : Ne pas utiliser de lubrifiant sale, usagée ou
autrement contaminée. Cela pourrait endommager
la pompe à huile, le guide ou la chaîne.
 Verser soigneusement le lubrifiant pour guide
et chaîne dans le réservoir.
 Remplir le réservoir d’huile lors de chaque
approvisionnement en carburant du moteur.
Page 14 — Français
STOP
STOP
INTERRUPTEUR
MARCHE/D’ARRÊT
EN POSITION DE MARCHE
Fig.7
UTILISATION DU FREIN DE CHAÎNE
Voir les figures 4 et 5.
Le fonctionnement du frein de chaîne doit être
vérifié avant chaque utilisation.
Engager le frein de chaîne en faisant pivoter la
main gauche autour de la poignée avant. Cela
permet de pousser du revers de la main le levier
du frein de chaîne et protège-main vers le guide-
chaîne, alors que la chaîne tourne rapidement.
S’assurer que les deux mains demeurent en
contact avec les poignées de la scie en tout
temps.
RemettrelefreinenpositiondeMARCHEen
saisissantlehautdulevierdefrein/protège-
main en direction de la poignée avant, jusqu’à
ce qu’un déclic se produise.
AVERTISSEMENT :
Silefreinn’arrêtepaslachaîneimmédiatement
confier la scie à un centre de réparations
agréé pour la faire réparer avant de l’utiliser de
nouveau.
DÉMARRAGE DU MOTEUR
Voir les figures 6 à 11.
La méthode de démarrage n’est pas la même,
selon que le moteur est chaud ou froid.
AVERTISSEMENT :
Garder le corps à gauche de la ligne de chaîne.
Ne jamais chevaucher la scie ou la chaîne ou se
pencher au-delà de la ligne de chaîne.
Placer la scie sur un sol plan et veiller à ce
qu’aucun objet ou obstacle risquant d’être
heurté par le guide ou la chaîne, ne se trouve à
proximité.
Tenirfermement lapoignée avantde lamain
gauche et placer le pied droit sur la base de la
poignée arrière.
Démarrage du moteur froid :
Mettreleinterrupteurmarche/d’arrêtenposition
de MARCHE ( I ) (RUN).
S’assurerquelefreindechaîneestenposition
demarcheentirantlelevier/protège-mainen
arrière.
UTILISATION
POSITION
DE
MARCHE
FREIN
ENGAGÉ
Fig.4
Fig.5
POIGNÉE DU
LANCEUR
Fig.6
Page 15 — Français
COMPLÈTEMENT
OUVERT
UTILISATION
Appuyer à fond sur la poire d’amorçage et la
relâcher,7fois.
Tirerlelevier de volet de départ, en position
COMPLÈTEMENT OUVERTE.
Lorsquelatempératureestsupérieureà10°C
(50°F),tirersurlecordonlanceurjusqu’àceque
le moteur essaie de démarrer. Ne pas tirer plus
de 3 fois. Lorsque la température est inférieure à
10°C(50°F),tirersurlecordonlanceurjusqu’à
ce que le moteur essaie de démarrer. Ne pas
tirerplusde5fois.
Pousser le volet de départ en position MARCHE
( I ) (RUN).
Tirer sur le cordon lanceur jusqu’à ce que le
moteur tourne.
NOTE : Laisser la scie tourner avec le volet de
départdans cette position pendant 15 à 30
secondes, suivant la température.
Appuyersur la gâchette et appuyer sur la
gâchetteet la relâcher laisser le moteur
retourner au ralenti.
ATTENTION :
Nepasrelâcherl’accélérationpartiellelorsque
le frein de chaîne est engagé endommagerait
gravement l’outil. Ne jamais appuyer sur la
gâchetteetlamaintenirappuyéelorsquelefrein
de chaîne est engagé.
Démarrage du moteur chaud :
Mettreleinterrupteurmarche/d’arrêtenposition
de MARCHE ( I ) (RUN).
S’assurerquelefreindechaîneestenposition
demarcheentirantlelevier/protège-mainen
arrière.
Mettre le levier d’étrangleur en position
COMPLÈTEMENT OUVERT, puis le remettre
immédiatement en position MARCHE ( I ) (RUN)
pour fonctionner au régime de ralenti accéléré.
Tirer sur le cordon lanceur jusqu’à ce que le
moteur tourne, cinq foisau maximum. Sile
moteur ne démarre pas après cinq tentatives,
utiliser la procédure de démarrage à froid.
Appuyer sur la gâchette d’accélérateur et la
rêlacher, puis laisser le moteur retourner au
ralenti.
LEVIER
DE VOLET
DE DÉPART
POSITION DE
MARCHE
POSITION
DE MARCHE
STOP
STOP
Fig.9
Fig.10
Fig.8
POIRE
D’AMORÇAGE
GÂCHETTE
D’ACCÉLÉRATEUR
DÉVERROUILLAGE
DE GÂCHETTE
Fig.11
Page 16 — Français
STOP
STOP
UTILISATION
ARRÊT DU MOTEUR
Voir les figures 12 et 13.
Relâcherlagâchetted’accélérateuretlaisserle
moteur retourner au ralenti. Pour couper le moteur,
mettreleinterrupteurmarche/d’arrêtenposition
D’ARRÊT ( ). Ne pas poser la scie à chaîne sur
le sol si la chaîne est encore en mouvement. À
titre de sécurité supplémentaire, engager le frein
lorsque la scie n’est pas en usage.
Silemoteurnepeutpasêtrearrêtéaumoyendule
interrupteurmarche/d’arrêt,tireràfondsurlelevier
de volet de départ (position COMPLÈTEMENT
OUVERT ) et engager le frein de chaîne pour
arrêter le moteur. Si la scie ne s’arrête pas
lorsqueleinterrupteurmarche/d’arrêtestmisen
position D’ARRÊT, faire réparer le interrupteur
marche/d’arrêtavantd’utiliserdenouveaulascie,
afin d’éviter des situations dangereuses pouvant
entraîner des blessures graves.
NOTE : Après avoir fini d’utiliser la scie, desserrer
les bouchons des réservoirs d’huile de chaîne et
demélangedecarburantpourrelâcherlapression
dans les réservoirs. Laisser le moteur refroidir avant
de remiser la scie.
RÉGLAGE DURALENTI
Voir la figure 14.
AVERTISSEMENT :
La chaîne se déplacera autour du guide de
chaîne lors du réglage du ralenti. Porter des
vêtements de protection et éloigner les autres
personnes, enfants et animaux à une distance
d’aumoins15m(50pi).Effectuerlesréglages
en posant l’outil sur une surface stable de
manière à éviter tout contact de la chaîne et
du guide avec le sol ou tout autre objet. Garder
touteslespartiesducorpséloignédelachaîne/
guide et de l’échappement. Ne pas suivre ces
directives peut causer des blessures graves.
Silemoteurdémarre,tourneetaccélère,mais
ne tient pas le ralenti, tourner la vis de ralenti
« T » vers la droite pour augmenter le régime.
INTERRUPTEUR
MARCHE/D’ARRÊT EN
POSITION D’ARRÊT
FREIN
ENGAGÉ
Fig.13
Fig.12
VIS DE RALENTI
EN « T »
Fig.14
Page 17 — Français
Si la chaîne tourne lorsque le moteur est au
ralenti tourner la vis de ralenti « T » vers la
gauche pour réduire le régime et arrêter la
rotationdelachaîne.Silachaînecontinuede
tourner au ralenti après avoir effectué le réglage,
confier la scie à un centre de réparations agréé,
et ne plus l’utiliser tant que les réparations n’ont
pas été effectuées.
AVERTISSEMENT :
LA CHAÎNE NE DOIT JAMAIS TOURNER
LORSQUE LE MOTEUR EST AU RALENTI.
Tourner la vis de ralenti «T » vers la gauche
pour réduire le régime de ralenti et immobiliser
la chaîne ou confier la scie à un centre de
réparations agréé, et ne plus l’utiliser tant que
les réparations n’ont pas été effectuées. La
rotation de la chaîne au ralenti peut causer des
blessures graves.
POUSSÉE ET TRACTION
Voir la figure 15.
La force de réaction s’exerce toujours dans le
sens opposé au mouvement de la chaîne. Par
conséquent, l’opérateur doit être prêt à contrôler
laTRACTIONlorsquelacoupeesteffectuéeavec
lapartieinférieureduguideetlaPOUSSÉElorsque
la coupe est effectuée avec la partie supérieure
du guide.
NOTE : Cette scie à chaîne a été soumise à des
essais complets en usine. Il est donc normal qu’elle
présente des traces d’huile.
UTILISATION
TRACTION
POUSSÉE Fig.15
AVERTISSEMENT :
Le REBOND se produit lorsque la chaîne en
rotation heurte un objet dans la partie supérieure
de l’extrémité du guide ou lorsque l’entaille
se referme et pince la chaîne dans le bois. Le
contact de la partie supérieure de l’extrémité du
guide peut faire plonger la chaîne dans le bois
et la bloquer pendant un instant. Il en résulte
une réaction fulgurante, projetant le guide vers
le haut et l’arrière, en direction de l’utilisateur.
Le pincement de la chaîne sur le haut du guide
peut causer une projection violente de la lame
en arrière, en direction de l’utilisateur. Ces
réactions peuvent faire perdre le contrôle de la
scie et entraîner des blessures graves.
Ne pas compter exclusivement sur les dispositifs
de sécurité intégrés à la scie. L’utilisateur doit
prendre un certain nombre de précautions pour
éviter les accidents et blessures. Voir les Règles
de sécurité générales pour plus de détails.
Page 18 — Français
UTILISATION
PRÉCAUTIONS À PRENDRE POUR
ÉVITER LE REBOND
Voir les figures 16 et 17.
Le rebond rotatif se produit lorsque la portion de la
chaîne en mouvement se trouvant dans la zone de
danger de rebond du guide heurte un objet. Il en
résulte une réaction fulgurante, projetant le guide
vers le haut et l’arrière, en direction de l’utilisateur.
Cette réaction peut faire perdre le contrôle de la
scie et entraîner des blessures graves.
PRÉPARATION POUR LA COUPE
TENUE CORRECTE DES POIGNÉES
Voir la figure 18.
Voir Règles de sécurité générales pour des
informations au sujet de l’équipement de sécurité
approprié.
Porter des gants antidérapants pour assurer
une prise et une protection maximum.
Tenirlasciefermement,àdeuxmains.Toujours
garder la main gauche sur la poignée avant et
la main droite sur la poignée arrière, de façon à
ce que le corps se trouve à gauche de la ligne
de chaîne.
AVERTISSEMENT :
Ne jamais utiliser une prise gauchère (mains
inversées) ou une position qui placerait le bras
ou le corps en travers de la ligne de chaîne.
Toujoursmaintenircorrectementlascielorsque
le moteur tourne. Les doigts doivent entourer la
poignée, le pouce étant passé au-dessous. Avec
cette prise, la scie risque moins d’échapper à
l’opérateur sous l’effet d’un rebond ou d’une
autre réaction soudaine de la scie. Il est
dangereux de tenir la scie avec les doigts et
le pouce du même côté de la poignée, car le
moindre à-coup peut faire perdre le contrôle de
la scie.
REBOND
ROTATIF
ZONE DE
DANGER DE
REBOND
PRISE CORRECTE TENUE INCORRECTE
TENUE CORRECTE
DES POIGNÉES
Fig.17
Fig.16
Fig.18
Page 19 — Français
AVERTISSEMENT :
NEPASactionnerlagâchette
d’accélérateur avec la main
gauche en tenant la poignée
avant avec la main droite.
Ne jamais laisser une partie
du corps quelconque se
trouver dans la ligne de
chaîne pendant l’utilisation
de la scie.
LIGNE
DE
CHAÎNE
BRAS
TENDU
POUCE AU-
DESSOUS DE LA
POIGNÉE
UTILISATION
POSITION DE COUPE CORRECTE
Voir la figure 19.
AVERTISSEMENT :
Toujoursutiliserlapositiondecoupeappropriée
décrite à la présente section. Ne jamais
s’agenouiller au moment d’utiliser la scie à
chaîne, sauf abattre un arbre, tel qu’il est illustré
à la figure 20. Le fait de s’agenouiller peut
entraîner une perte de stabilité et de contrôle
sur la scie à chaîne, ce qui peut causer des
blessures graves.
Setenirbiencampéetenéquilibresurlesdeux
pieds, sur un sol ferme.
Garder le bras gauche tendu afin de pouvoir
résister à la force d’un éventuel rebond.
Garder le corps à gauche de la ligne de
chaîne.
Garder le pouce au-dessous de la poignée.
PRÉCAUTIONS À PRENDRE SUR LE
LIEU DE TRAVAIL
Voir la figure 20.
Ne couper que du bois ou des matériaux dérivés
du bois. Ne jamais couper de la tôle, des
matières plastiques, du béton ou des matériaux
de construction autres que le bois.
Ne jamais laisser un enfant utiliser la scie. Ne
jamais laisser quiconque utiliser la scie n’ayant
pas lu le manuel d’utilisation ou reçu des
instructions appropriées concernant la sécurité
et l’utilisation correcte de la scie.
Tenirlesautrestravailleurs,badaudsetanimaux
domestiques à DISTANCE SÉCURITAIRE de
la zone de travail. Pour l’abattage, la distance
sécuritaire doit être au moins deux fois la taille
de l’arbre le plus grand se trouvant dans la zone
de coupe. Pendant les opérations de coupe,
maintenirunedistanced’aumoins4,6m(15pi)
entre les travailleurs.
Toujours couper avec les deux pieds posés
sur un sol ferme pour éviter toute perte
d’équilibre.
Ne pas couper au-dessus du niveau de la
poitrine, car il est difficile de contrôler une scie
maintenue plus haut en cas de rebond.
Ne pas abattre d’arbres se trouvant à proximité
delignesélectriquesoudebâtiments.Cetypede
travail doit être confié à des professionnels.
Ne couper que lorsque la visibilité et la lumière
permettent de voir clairement.
Fig.19
Fig.20
LIGNE DE
CHAÎNE
Page 20 — Français
UTILISATION
MÉTHODES D’UTILISATION / COUPE
ÉLÉMENTAIRES
S’exercerencoupantquelquespetitesbranches
avec la technique décrite ci-après, pour se
familiariser avec la scie avant d’entreprendre un
travail de coupe important.
Semettreenpositioncorrecte,faceàlapièce
à couper, avec la scie au ralenti.
Appuyeràfondsurlagâchettepouraccélérer
au maximum juste avant de commencer
l’entaille.
 Commencer la coupe avec la scie appuyée
contre la bille.
 Maintenir le moteur à plein régime pendant toute
la durée de la coupe.
 Laisser la scie effectuer le travail, ne la pousser
quelégèrementverslebas.Uneforceexcessive
pourrait endommager la chaîne, le guide ou le
moteur.
Relâcher la gâchette dèsquelacoupeaété
effectuée et laisser le moteur retourner au
ralenti.Unfonctionnementàpleinrégimesans
charge de coupe peut inutilement causer une
usure excessive de la chaîne, du guide et du
moteur.
 Ne pas appuyer sur la scie en fin de coupe.
ABATTAGE D’ARBRES
SITUATIONS DANGEREUSES
AVERTISSEMENT :
Ne pas effectuer d’abattage par grand vent ou
en cas de fortes précipitations. Attendre que le
temps se calme.
Lors de l’abattage d’un arbre il est impératif de
respecter les avertissements ci-dessous pour éviter
des risques de blessure grave.
Ne pas couper d’arbres extrêmement inclinés ou
de gros arbres aux branches pourries, à l’écorce
décollée ou au tronc creux. Ces arbres doivent
être poussés ou tirés à terre par un engin de
chantier lourd avant d’être débités.
Ne pas abattre d’arbres se trouvant à proximité
delignesélectriquesoudebâtiments.
Fig.21
45°
45°
90°
135°
135°
90°
135º PAR
RAPPORT À LA
LIGNE DE CHUTE
PRÉVUE
CHEMIN
D’ÉCHAPPEMENT
LIGNE DE
CHUTE PRÉVUE
LIGNE DE CHUTE
PRÉVUE
CHEMIN
D’ÉCHAPPEMENT
CHARNIÈRE DE 51 mm (2 po)
OU 1/10ÈME DU DIAMÈTRE
SIFFLET
– ENVIRON 1/3
DU DIAMÈTRE
DU TRONC
ENTAILLE ARRIÈRE
DE 51 mm (2 po) Fig.22
Regarder si l’arbre comporte des branches
mortes ou endommagées, risquant de tomber
et de heurter l’utilisateur pendant l’abattage.
Pendant la coupe du trait d’abattage, observer
de temps à autre la cime de l’arbre pour s’assurer
qu’il tombera dans la direction souhaitée.
Page 21 — Français
COIN Fig.24
UTILISATION
Sil’arbrecommenceàtomberdanslemauvais
sens ou si la scie est pincée ou bloquée pendant
la chute, l’abandonner et s’échapper !
MÉTHODE CORRECTE D’ABATTAGE
Voir les figures 21 à 24.
 Prévoir un chemin de repli (ou plusieurs, en cas
où le chemin prévu serait bloqué). Déblayer
les alentours immédiats de l’arbre et s’assurer
qu’aucun obstacle n’encombre le chemin de
repli prévu. Déblayer le chemin de repli sans
dangersurenviron135ºparrapportàlaligne
de chute prévue.
Tenircomptedelaforceetdeladirectiondu
vent, de l’inclinaison et de l’équilibre de l’arbre
etdelapositiondesgrossesbranches.Tousces
facteurs influencent la direction dans laquelle
l’arbre tombera. Ne pas faire levier pour abattre
un arbre dans une direction autre que la ligne
de chute naturelle.
Pratiquer unsiffletd’environ1/3dudiamètre
du tronc, dans le côté de l’arbre. Veiller à ce
que les entailles du sifflet se coupent à angle
droit par rapport à la ligne de chute. Le sifflet
d’abattage doit être taillé de façon à présenter
une ligne droite. Pour empêcher le pincement de
la scie sous le poids du bois, toujours effectuer
l’entaille inférieure du sifflet en premier.
 L’entaille arrière doit toujours être de niveau et
horizontale,eteffectuéeàaumoins51mm(2
po) au-dessus de l’entaille horizontale du sifflet.
NOTE : Ne jamais couper jusqu’au sifflet.
Toujourslaisseruneépaisseurdebois[environ
51 mm (2 po), soit 1/10ème du diamètre du
tronc] entre l’entaille d’abattage et le sifflet.
Cecis’appelleune«charnière».Cettecharnière
contrôle la chute de l’arbre et empêche le tronc
de glisser, de pivoter ou de basculer sur la
souche.
Sur les arbresde grand diamètre,arrêter
l’entaille d’abattage avant qu’elle soit assez
profonde pour causer la chute de l’arbre ou
son affaissement sur la souche. Ensuite, insérer
des coins en bois ou en plastique dans le trait,
de façon à ce qu’ils ne touchent pas la chaîne.
Enfoncer les coins petit à petit pour faire levier
sur l’arbre.
CHARNIÈRE
TRAIT
D’ABATTAGE
Fig.23
NOTE : Lorsque des coins sont utilisés pour
tronçonner ou abattre un arbre, il peut être
nécessairederetirerlagardeantirebondSAFE-
T-TIP® afin de pouvoir tirer la lame au travers de
l’entaille.Unefoislacoupeeffectuée,remettre
immédiatement la garde en place.
Dès que l’arbre commence à tomber, arrêter
la scie et la poser immédiatement à terre.
S’échapperpar le chemin dégagétout en
prenant garde que rien ne tombe vers soi.
AVERTISSEMENT :
Ne jamais couper l’entaille d’abattage jusqu’au
sifflet. La charnière, qui est la section de bois
laissée intacte entre le trait d’abattage et le
sifflet contrôle la chute de l’arbre.
Page 22 — Français
ÉLIMINATION DES RACINES
ÉCHASSES
Voir la figure 25.
Une racine échasse est une grosse racine qui
s’étend à partir du tronc au-dessus du sol. Retirer
les grosses racines échasses avant d’abattre
l’arbre. Pratiquer d’abord l’entaille horizontale dans
la racine échasse, puis l’entaille verticale. Éloigner
lasectioncoupéedelazonedetravail.Unefois
que les grandes racines échasses sont éliminées,
suivre la procédure d’abattage correcte.
DÉBITAGE
Voir la figure 26.
Débitage est le terme utilisé pour la coupe d’un
arbre abattu en billes de la taille désirée.
Ne couper qu’une bille à la fois.
Soutenirlespetitesbillesavecunchevaletou
une autre bille.
Garder le lieu de travail propre et déblayé.
S’assurerqueriennerisqued’entrerencontact
avec l’extrémité du guide et la chaîne, car cela
pourrait causer un rebond. Pour éviter ce risque,
laisserla gardeanti-rebondSAFE-T-TIP® en
place pendant la coupe. Pour plus de détails,
voir Rebond, à la section Règles de sécurité
particulières de ce manuel.
Pendant le tronçonnage, toujours se tenir en
amont de la bille afin que la partie coupée ne
roule pas vers soi.
Il est parfois impossible d’éviter le pincement (en
employant seulement les techniques de coupe
standard) ou difficile de prévoir dans quel sens
la bille va ployer lorsqu’elle est coupée.
TRONÇONNAGE AVEC COINS
Voir la figure 27.
Silediamètredelapièceestassezgrandpour
permettre l’insertion d’un coin en bois tendre
sans que celui-ci touche la chaîne, utiliser le coin
pour maintenir l’entaille ouverte et empêcher le
pincement de la chaîne.
NOTE : Lorsque des coins sont utilisés pour
l’entaille ou l’abattage, il peut être nécessaire de
retirer la garde antirebond SAFE-T-TIP® afin de
pouvoirtirerlalameautraversdelasection.Une
fois la coupe effectuée, remettre la garde en place.
COIN
Fig.27
REBOND
Fig.26
UTILISATION
COUPE
HORIZONTALE
COUPE
VERTICALE
SECTION
COUPÉE
Fig.25
Page 23 — Français
UTILISATION
CHARGE
COUPE DE FINITION
1ÈRE COUPE 1/3 DIAM
BILLE SOUTENUE À UNE EXTRÉMITÉ
BILLE SOUTENUE AUX DEUX EXTRÉMITÉS
COUPE DE FINITION
1ÈRE COUPE 1/3 DIAMÈTRE
CHARGE
Fig.28
COUPE PAR LE DESSUS
DÉBITAGE DE BILLES SOUS
CONTRAINTE
Voir la figure 28.
Pratiquerlapremièreentailleà1/3dudiamètrede
lapièceetfinirlacoupedes2/3restantdepuisle
côté opposé. À mesure qu’elle est coupée, la bille
atendanceàployer.Silapremièrecoupedépasse
le tiers du diamètre de la bille, la lame risque d’être
pincée ou bloquée dans l’entaille.
Prêter une attention particulière aux billes sous
contrainte pour éviter que le guide et la chaîne ne
soient pincés.
COUPE PAR LE DESSUS
Voir la figure 29.
Commencer sur le haut de la bille, le bas de la scie
appuyé contre le bois et exercer une légère pression
vers le bas. Noter que la scie aura tendance à tirer
vers l’avant.
COUPE PAR LE DESSOUS
Voir la figure 30.
Commencer sur le bas de la bille, le haut de la
scie appuyé contre le bois et exercer une légère
pression vers le haut. Noter que la scie aura
tendanceàpousserversl’utilisateur.Êtrepréparéà
cette réaction et maintenir la scie fermement pour
garder le contrôle.
ÉBRANCHAGE ET ÉMONDAGE
Voir les figures 31 et 32.
Travaillerlentementettenirlasciefermement
àdeux mains. Setenir bien campé et en
équilibre.

Garder le tronc entre le corps et la scie pendant
la coupe.
Ne pas utiliser la scie en se tenant sur une échelle.
Cela est extrêmement dangereux. Ce type de
travail doit être confié à des professionnels.
 Ne pas couper au-dessus de la hauteur de la
poitrine. Il est difficile de contrôler une scie
maintenue plus haut en cas de rebond.
Fig.29
COUPE PAR LE DESSOUS Fig.30
Page 24 — Français
AVERTISSEMENT :
Ne jamais grimper dans un arbre pour
l’ébrancher ou l’émonder. Ne pas travailler en
se tenant sur une échelle, une plate-forme,
toits, ou une bille, ni se tenir dans une position
risquant de faire perdre l’équilibre ou le contrôle
de la scie.
Lors de l’émondage il est important de ne
pas couper au ras d’une branche maîtresse
ou du tronc, avant d’avoir coupé la branche à
distance pour en réduire le poids. Ceci évite
d’endommager l’écorce.
•La première entaille doit être effectuée par
le dessous, jusqu’au tiers du diamètre de la
branche.
 •Pratiquer l’entaille par le dessus pour faire
tomber la branche.
 •Effectuerla coupefinale sans à-coup et
nettement, au ras du tronc ou de la branche
maîtresse, de façon à ce que l’écorce puisse
repousser pour sceller la plaie.
AVERTISSEMENT :
Silesbranchesàcoupersetrouventau-dessus
du niveau de la poitrine, confier le travail à un
professionnel.
COUPE DE FOUETS
Voir la figure 33.
Unfouetestunebille,unebranche,unesouche
déracinée ou un arbrisseau fléchi sous tension par
une autre pièce de bois qui se détendra une fois
que cette pièce est coupée ou enlevée. La souche
déracinée d’un arbre abattu risque fortement de se
remettre à la verticale lorsque la coupe destinée
àséparerletroncdelasoucheesteffectuée.Se
méfier des fouets, ils sont dangereux.
AVERTISSEMENT :
Les fouets sont dangereux et peuvent heurter
l’opérateur, lui faisant perdre le contrôle de la
scie. Ceci peut entraîner des blessures graves
ou mortelles.
COUPE DE
FINITION
PREMIÈRE
COUPE 1/3
DU DIAMÈTRE
DEUXIÈME COUPE
CHARGE
Fig.31
FOUET Fig.33
UTILISATION
Fig.32
COUPER LES BRANCHES UNE À UNE ET LAISSER
CELLES SOUTENANT LE TRONC JUSQU’À CE QU
CELUI-CI SOIT DÉBITÉ
Page 25 — Français
AVERTISSEMENT :
S’assurer que l’interrupteur « On/Stop »
(Marche/arrêt)estrégléàlaposition«Stop»
(Arrêt)« » et que la chaîne s’est arrêtée avant
de procéder à toute opération d’entretien sur
la scie. Ne pas respecter cette directive peut
causer des blessures graves.
AVERTISSEMENT :
Les surfaces du silencieux sont très chaudes
pendant et après l’utilisation de la scie à chaîne.
Garder toutes les parties du corps à l’écart du
silencieux.Uncontactaveclesilencieuxpeut
causerdesbrûluresgraves.
AVERTISSEMENT :
Utiliser exclusivement des pièces Homelite
identiques à celles d’origine pour les réparations.
L’usage de toute autre pièce pourrait créer une
situation dangereuse ou endommager l’outil.
AVERTISSEMENT :
Toujours porter une protection oculaire avec
écrans latéraux certifiée conforme à la norme
ANSI Z87.1, avec protection auditive et un
casque lors de l’utilisation de cet outil.
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage
des pièces en plastique. La plupart des matières
plastiques peuvent être endommagées par divers
typesdesolvantsducommerce.Utiliserunchiffon
propre pour éliminer la saleté, la poussière, l’huile,
la graisse, etc.
AVERTISSEMENT :
Ne jamais laisser de liquides tels que le fluide de
freins, l’essence, les produits à base de pétrole,
les huiles pénétrantes, etc., entrer en contact
avec les pièces en plastique. Les produits
chimiques peuvent endommager, affaiblir ou
détruire le plastique, ce qui peut entraîner des
blessures graves.
ENTRETIEN
LUBRIFICATION
Touslesroulementsdecetoutilsontenduitsd’une
quantité suffisante de lubrifiant de haute qualité
pour la durée de vie de l’outil, dans des conditions
d’utilisation normales. Aucune autre lubrification
n’est donc nécessaire.
POSITION
DE MARCHE
COUVERCLE DE
L’EMBRAYAGE
PIGNON
Fig.34
Fig.35
Fig.36
CLÉ MIXTE
ÉCROUS DE
MONTAGE
DU GUIDE
ÉCROUS DE
MONTAGE
DU GUIDE
Page 26 — Français
MAILLONS D’ENTRAÎNEMENT
RAINURE
DU GUIDE
MAILLONS
D’ENTRAÎNEMENT
DENTS
ENTRETIEN
REMPLACEMENT DU GUIDE ET DE LA
CHAÎNE
Voir les figures 34 à 43.
DANGER :
Ne jamais mettre le moteur en marche sans que
le guide, la chaîne, le couvercle de l’embrayage
et le tambour d’embrayage soient en place.
Si toutes ces pièces ne sont pas en place,
l’embrayage peut être éjecté ou éclater et
infliger des blessures graves.
AVERTISSEMENT :
Pour éviter des blessures graves, lire et veiller
à bien comprendre toutes les instructions de
sécurité contenues dans cette section.
Toujoursmettrele commutateur en position
D’ARRÊT « » avant de travailler sur la scie.
S’assurer que le frein de chaîne n’est pas
engagé, en tirant le levier de commande /
protection de poignée avant en direction de la
poignée avant, en position de marche.
NOTE : Lors du remplacement du guide et de la
chaîne, toujours utiliser les pièces indiquées à la
section Combinaisons de guide et chaîne, plus
loin dans ce manuel.
Toujoursporterdesgantslorsdelamanipulation
du guide et de la chaîne. Ces pièces sont
affûtéesetpeuventprésenterdesébarbures.
Retirer les écrous de montage du guide en
utilisant la clé mixte fournie.
Retirer le couvercle de l’embrayage.
Retirer le guide et la barre de leur support.
Retirer la chaîne usée du guide.
Formeruneboucleaveclanouvellechaîneet
éliminer les entortillements. Les gouges doivent
être orientées dans le sens de rotation de la
chaîne.Si elles sontorientées dans le sens
contraire, retourner la boucle.
Engager les maillons d’entraînement de la
chaîne dans la rainure du guide conformément
à l’illustration.
 Positionner la chaîne de façon à obtenir une
boucle à l’arrière du guide.
Maintenir la chaîne en place sur le guide et
engager la boucle sur le pignon.
 Ajuster le guide au ras de la surface de montage,
de manière à ce que ses goujons s’engagent
dans la fente longue du guide.
Replacer le couvercle de l’embrayage en
s’assurant que la goupille de réglage se trouvant
à l’intérieur du couvercle s’insère aisément dans
le trou pour la goupille de tension de la chaîne
sur le guide-chaîne, et que les deux goujons du
guide-chaîne sont fixés solidement dans leurs
trous respectifs se trouvant dans le couvercle
de l’embrayage.
NOTE : Il peut être nécessaire de replacer
légèrement la goupille de réglage avec le cadran
Fig.38
Fig.37
ROTATION DE LA
CHAÎNE
Page 27 — Français
ENTRETIEN
de tension de la chaîne afin de faire en sorte
qu’elle soit alignée avec le trou pour la goupille
de tension de la chaîne sur le guide-chaîne.
Replacer le couvercle de l’embrayage et les
écrous de montage.
Serrerà la main les écrous de montage.Le
guide doit bouger librement pour pouvoir régler
la tension.
Éliminer tout le jeu de la chaîne en tournant la
vis de tension de la chaîne dans le sens des
aiguilles d’une montre jusqu’à ce que la chaîne
s’appuie bien contre le guide et que les maillons
d’entraînement reposent sur la rainure du guide.
 Relever l’extrémité du guide pour vérifier le mou.
Tenir l’extrémité du guide-chaîne vers le haut
et serrer fermement les écrous de montage
du guide-chaîne.
Unechaîneestcorrectementtenduelorsqu’elle
ne présente pas de mou au dessous du guide et
qu’elle est bien serrée, mais peut cependant être
tournéeàlamainsanssegripper.S’assurerque
le frein de chaîne est désengagé.
COUVERCLE DE
L’EMBRAYAGE
COUVERCLE DE
L’EMBRAYAGE
PIGNON
TROU D’AXE DE
TENSION DE CHAÎNE
AXE DE RÉGLAGE
ÉCROUS DE
MONTAGE
DU GUIDE
ÉCROUS DE
MONTAGE
DU GUIDE
Fig.39
Fig.40
Fig.41
Fig.42
VIS DE TENSION
DE CHAÎNE
BARRE GUIDE
Page 28 — Français
1,27 mm (0,050 po)
1,27 mm (0,050 po)
ENTRETIEN
NOTE : Unechaînetropserréenetournerapas.
Dévisser les écrous du guide-chaîne et tourner
leréglerdetensionsur1/4detourdanslesens
contraire aux aiguilles d’une montre. Soulever
l’extrémité du guide-chaîne et revisser fermement
lesécrousduguide-chaîne.S’assurerdel’absence
de jeu de la chaîne pendant sa rotation.
RÉGLAGE DE LA TENSION DE CHAÎNE
Voir les figures 44 à 46.
AVERTISSEMENT :
Ne jamais toucher ou régler la chaîne lorsque
le moteur tourne. La chaîne est extrêmement
tranchante.Toujoursporterdesgantslorsde
l’entretien de la chaîne.
 Couper le moteur avant de régler la tension de
la chaîne.
S’assurerquelesécrousdemontageduguide-
chaîne ne sont serrés qu’à la main.
Tourner la goupille de tension de la chaîne
dans le sens des aiguilles d’une montre pour
augmenter la tension de la chaîne.
NOTE : Une chaîne froide est correctement
tendue lorsqu’elle ne présente pas de mou au
dessous du guide et qu’elle est bien serrée mais
peut cependant être tournée à la main sans se
gripper.
 La chaîne doit être retendue lorsque les méplats
des maillons d’entraînement sortent de la
rainure du guide.
NOTE : Pendant l’utilisation normale de la scie,
la température de la chaîne augmente. Les
maillons d’entraînement d’une chaîne chaude
correctementtendue pendent àenviron1,27
mm(0,050 po) au-dessous dela rainuredu
guide. La pointe d’une clé mixte peut fournie
être utilisée comme guide pour déterminer la
tension correcte d’une chaîne chaude.
NOTE : Les chaînes neuves ont tendance à
s’étirer. Il convient donc de vérifier fréquemment
leur tension et de la corriger le cas échéant.
MÉPLATS DES MAILLONS
D’ENTRAÎNEMENT
Fig.44
Fig.46
Fig.45
Fig.43
ATTENTION :
Unechaînerégléeàchaudpeutprésenterune
tension excessive une fois refroidie. Vérifier la
«tensionàfroid»avantlaprochaineutilisation
afin d’éviter toute blessure.
Page 29 — Français
JEU DU LIMITEUR DE PROFONDEUR
ENTRETIEN
ENTRETIEN DE LA CHAÎNE
Voir les figures 47 et 48.
ATTENTION :
Toujours vérifier que le commutateur est en
position STOP« » avant de travailler sur la
scie.
Utiliser exclusivement des chaînes à rebond
réduit sur cette scie. Correctement entretenue,
cette chaîne à coupe rapide réduira les risques
de rebond.
Pour couper rapidement et nettement, la chaîne
doit être correctement entretenue.
Lachaînedoitêtreaffûtéelorsquelescopeauxde
bois sont petits et poudreux, lorsqu’il est nécessaire
de forcer sur la scie pour couper ou lorsque la
chaîne ne coupe que d’un côté. Lors de l’entretien
de la chaîne, tenir compte des points suivants :
Unangle d’affûtageincorrectde la plaque
latérale peut accroître les risques de rebond
puissant.
Jeudulimiteurdeprofondeur
• Unréglagetropprofondaccroîtlerisquede
rebond.
 Un réglage pas assez profondréduit la
capacité de coupe.
Silesdentsdelachaîneheurtentdesobjets
durs tels que des clous ou des pierres, ou sont
abrasées par du sable ou de la boue se trouvant
surlebois,lafaireaffûterdansuncentrede
réparations agréé.
NOTE : Lors du remplacement de la chaîne,
s’assurer que le pignon d’entraînement n’est ni
usé, ni endommagé. En cas de signes d’usure
ou de dommages aux endroits indiqués,
faire remplacer le pignon dans un centre de
réparation agréé.
NOTE : Silesinstructionsd’affûtagedelachaîne
ne sont pas bien comprises confier l’affûtage
de la chaîne à un centre de réparations agréé
ou la remplacer par une chaîne à rebond réduit
recommandée.
0,6 mm
(0,025 po)
INSPECTER
LE PIGNON
D’ENTRAÎNEMENT
Fig.47
Fig.48
Page 30 — Français
PLAQUE
LATÉRALE
ENTRETIEN
AFFÛTAGE DES DENTS
Voir les figures 49 à 52.
Veiller à limer toutes les dents aux angles spécifiés
et à la même longueur, car une coupe rapide ne
peut être obtenue qu’avec des dents uniformes.
AVERTISSEMENT :
Lachaîneestextrêmementtranchante.Toujours
porter des gants protecteurs lors de l’entretien
de la chaîne, afin d’éviter des blessures graves.
Tendrelachaînecorrectementavantdel’affûter.
Voir Réglage de la tension de chaîne.
Utiliserunelimerondede4,0mm(5/32po),et
unporte-lime.Toutlelimagedoitêtreeffectué
au point central du guide.
 Garder la lime de niveau avec la plaque
supérieure de la dent. Ne pas incliner la lime
ou utiliser un mouvement de bascule.
 Exercer une pression légère mais ferme. Limer
en direction du coin avant de la dent.
Souleverlalimedel’acieràchaqueretour.
 Effectuer quelques passes fermes sur chaque
dent. Limer toutes les gouges de gauche dans
un sens. Ensuite, passer à l’autre côté et limer
toutes les gouges de droite dans l’autre sens.
 Éliminer la limaille de la lime au moyen d’une
brosse métallique.
ATTENTION :
Une chaîne émoussée ou incorrectement
affûtée peut causer un régime excessif du
moteur pendant la coupe et l’endommager
gravement.
AVERTISSEMENT :
Un affûtage incorrect de la chaîne accroît le
risque de rebond.
AVERTISSEMENT :
L’utilisation d’une chaîne endommagée peut
causer des blessures graves.
COUPE DU COIN
LIMITEUR DE
PROFONDEUR
SABOT
CREUX
TALONNAGE
TROU DE
RIVET
PLAQUETTE
SUPÉRIEURE
DENTS DE
GAUCHE
DENTS DE
DROITE
Fig.49
Fig.50
Fig.51
Fig.52
Page 31 — Français
PLUS DE 30°
ANGLE D’AFFÛTAGE DE LA PLAQUE SUPÉRIEURE
MOINS DE 30°
INCORRECT
ANGLE ARRIÈRE
ANGLE D’AFFÛTAGE DE LA PLAQUE LATÉRALE
CROCHET
LIME PLATE
COUPLEUR DE LIMITEUR DE PROFONDEUR
RENDRE LA FORME
D’ORIGINE EN
ARRONDISSANT
L’AVANT
ENTRETIEN
ANGLE D’AFFÛTAGE DE LA PLAQUE
SUPÉRIEURE
Voir la figure 53.
CORRECT 30° − Les porte-limes sont dotés
de repères permettant d’aligner la lime
correctement, de façon à obtenir un angle de
plaque supérieure satisfaisant.
MOINSDE30°−Pourletronçonnage
PLUSDE30°−Tranchantaminci,s’émousse
rapidement.
ANGLE DE PLAQUE LATÉRALE
Voir la figure 54.
CORRECT80°–Obtenuautomatiquementsi
une lime de diamètre approprié est placée dans
le porte-limes.
CROCHET–«Accroche»leboisets’émousse
rapidement, ce qui accroît le risque de REBOND.
JEU DU LIMITEUR DE PROFONDEUR
0,6 mm
(0,025 po)
Résulte de l’emploi d’une lime de trop petit
diamètre ou d’une lime tenue trop bas.
ANGLE ARRIÈRE – Nécessite une pression
d’attaque excessive, causant l’usure prématurée
du guide et de la chaîne. Résulte de l’emploi
d’une lime de trop grand diamètre ou d’une lime
tenue trop haut.
MAINTIEN DU JEU DU LIMITEUR DE
PROFONDEUR
Voir les figures 55 à 57.
Le jeu du limiteur de profondeur doit être
maintenuà0,6mm(0,025po).Utiliserunejauge
de profondeur pour vérifier le jeu du limiteur.
Vérifier le jeu du limiteur de profondeur lors de
chaqueaffûtagedelachaîne.
Utiliserunelimeplateetuncoupleurpourlimer
tous les limiteurs de profondeur uniformément.
Utiliser un coupleur de limiteur de 0,6 mm
(0,025po).Aprèsavoirabaisséchaquelimiteur
de profondeur, lui rendre sa forme d’origine
en arrondissant l’avant. Veiller à ne pas
INCORRECT Fig.53
30°
CORRECT
Fig.54
80°
CORRECT
Fig.56
Fig.57
Fig.55
Page 32 — Français
ENTRETIEN
endommager les maillons d’entraînement
adjacents avec le bord de la lime.
Les limiteurs de profondeur doivent être ajustés
avec la lime plate, dans le sens dans lequel les
dentsadjacentesontétéaffûtéesaveclalime
ronde. Veiller à ne pas toucher la face de la
gouge avec la lime plate lors de l’ajustement
des limiteurs de profondeur.
ENTRETIEN DU GUIDE
Voir la figure 58.
ATTENTION :
S’assurerquelachaînes’estimmobiliséeavant
d’entreprendre tout travail sur la scie.
Après chaque semaine d’utilisation, inverser le guide
sur la chaîne, afin de répartir l’usure et d’obtenir
une vie utile maximum du guide. Le guide doit
être nettoyé après chaque journée d’utilisation et
inspecté en vue d’usure ou de dommage.
Les amincissements et ébarbures sur les rails du
guide font partie de l’usure normale. Ces défauts
doivent être limés dès qu’ils apparaissent.
Unguideprésentantl’unouplusieursdesdéfauts
ci-dessous doit être remplacé.
Usurede l’intérieur desrails permettantà la
chaîne de se coucher sur le côté
Guide tordu
Rails fêlés ou brisés
Rails écartés
En outre lubrifier les barres du guide doté d’un
pignon d’extrémité chaque semaine. Injecter la
graisse dans le trou de lubrification, à l’aide d’une
seringue, une fois par semaine. Retourner le guide
et s’assurer que les trous de lubrification et la
rainure de chaîne sont propres.
INSTALLATION DE LA GARDE
SAFE-T-TIP®
Voir les figures 59 et 60.
 Arrêter le moteur et débrancher le fil de la
bougie.
InstallerlagardeSAFE-T-TIP® sur l’extrémité du
guide.
TROU DE
LUBRIFICATION
VIS DE
MONTAGE
SERRER DE
3/4 DE TOUR
 Engager le tenon de verrouillage dans le fente
à évidement du guide.
Serrerlavisdemontageaveclacléjusqu’àce
que sa tête fasse contact.
Unefoisquelatêteestencontact,donner3/4
de tour supplémentaire.
ENTRETIEN DE LA GARDE
SAFE-T-TIP®
Voir les figures 59 et 60.
ATTENTION :
S’assurerquelachaînes’estimmobiliséeavant
d’entreprendre tout travail sur la scie.
Fig.58
SAFE-T-TIP®
Fig.59
Fig.60
Page 33 — Français
ENTRETIEN
AVERTISSEMENT :
BienqueledispositifantirebondSAFE-T-TIP®
ait été installé en usine, vérifier le serrage de sa
vis de montage avant chaque utilisation.
Suivrelesinstructionsci-dessouspourserrerla
vis de montage sur la garde. La vis est en acier
spécialementtrempé.Silavisnepeut pasêtre
installée correctement, la remplacer, ainsi que le
dispositifSAFE-T-TIP® avant d’utiliser la scie.
NOTE : Nepasutiliserunevisordinaire.Utiliser
exclusivement des pièces identiques à celles
d’origine pour les réparations.
NonseulementledispositifSAFE-T-TIP® empêche
l’extrémité du guide de heurter des objets durs, il
protège la chaîne des matériaux abrasifs tels que
la terre. Le garder du côté droit du guide, afin que
la chaîne soit protégée lors des travaux de coupe
au ras du sol.
La vis de fixation doit être serrée au moyen d’une
cléde7,9mm(5/16po)(oud’unecléàmolette),
aucouple recommandéde 4 à5 N∙■m(35 à 45
lb∙pi). Ce couple peut être obtenu de la manière
suivante.
Serrerlavisaveclacléjusqu’àcequesatête
fasse contact.
Unefoisquelatêteestencontact,donner3/4
de tour supplémentaire.
NETTOYAGE DU FILTRE À AIR
Voir les figures 61 à 62.
 Engager le frein de chaîne
 Retirer les deux vis qui retiennent la culasse.
Souleverl’avantdelaculasseau-delàdulevier
de frein de chaîne.
Souleverl’arrièredelaculasseau-delàdela
poignée.
Avant de retirer le filtre à air du carburateur,
éliminer le plus possible de saleté et de sciure
du pourtour du carburateur et de la chambre de
combustion au moyen d’une brosse ou d’un jet
d’air comprimé.
CULASSE
VIS
FILTRE À AIR
NOTE : S’assurer que la tige d’enrichisseur
est tirée, afin d’empêcher la contamination du
carburateur.
Séparerlefiltreàairdesabase.
Choisir l’une des options de nettoyage
suivantes :
 Pour nettoyer légèrement le filtre, le tapoter sur
une surface plane et lisse, pour déloger la plus
grande partie de la poussière et de la sciure.
Toutesle5heuresdefonctionnement,laverle
filtre à l’eau savonneuse chaude, le rincer et le
laisser sécher complètement. Remplacer le filtre
toutesles25heuresd’utilisation.
NOTE : Le filtre peut également être nettoyé au
moyend’unjetd’aircomprimé.Toujoursporter
une protection oculaire.
Réinstaller le filtre à air.
NOTE :Siunjetd’aircompriméestutilisépourle
séchage, souffler les deux côtés du filtre.
STOP
STOP
Fig.62
Fig.61
Page 34 — Français
ATTENTION :
S’assurer que le filtre à air est correctement
remplacé avant de remonter l’ensemble. Ne
jamais faire fonctionner le moteur sans le filtre à
air, puisque cela peut endommager gravement la
scie à chaîne.
NETTOYAGE DU LANCEUR
Voir la figure 63.
Nettoyer les grilles de refroidissement du lanceur
avec un pinceau ou de l’air comprimé.
RÉGLAGE DU CARBURATEUR
Voir le figure 64.
AVERTISSEMENT :
La chaîne se déplacera autour du guide de
chaîne lors du réglage du ralenti. Porter des
vêtements de protection et éloigner les autres
personnes, enfants et animaux à une distance
d’aumoins15m(50pi).Effectuerlesréglages
en posant l’outil sur une surface stable de
manière à éviter tout contact de la chaîne et
du guide avec le sol ou tout autre objet. Garder
touteslespartiesducorpséloignédelachaîne/
guide et de l’échappement. Ne pas suivre ces
directives peut causer des blessures graves.
Avant de régler le carburateur :
Nettoyer les ouïes d’aération du couvercle du
lanceur avec une brosse ou de l’air comprimé.
Nettoyer le filtre à air. Voir Nettoyage du filtre à
air, à la section Entretien de ce manuel.
Laisser le moteur se réchauffer avant d’entreprendre
le réglage du ralenti.
AVERTISSEMENT :
Les conditions climatiques et l’altidude peuvent
affecter la carburation. Ne permettre à personne
de s’approcher de la scie pendant le réglage du
carburateur.
Réglage de la vitesse de ralenti –Lavisderalenti
contrôle le degré d’ouverture du papillon lorsque la
gâchetted’accélérateurestrelâchée.Réglage:
Tournerlavisderalenti« T » vers la droite, pour
augmenter le régime de ralenti.
CULASSE
VIS
ENTRETIEN
OUVERTURES
DU CAPOT DU
STARTER
VIS DE
RALENTI
EN « T »
Tournerlavisderalenti« T » vers la gauche, pour
réduire le régime de ralenti.
AVERTISSEMENT :
LA CHAÎNE NE DOIT JAMAIS TOURNER
LORSQUE LE MOTEUR EST AU RALENTI. La
rotation de la chaîne au ralenti peut causer des
blessures graves.
Fig.65
STOP
Fig.64
Fig.63
Page 35 — Français
ENTRETIEN
NETTOYAGE DU MOTEUR
Voir les figures 65 à 68.
Nettoyer périodiquement les ailettes du cylindre
et du volant-moteur au moyen d’un pinceau ou
d’unjetd’aircomprimé.Uncylindreencrassépeut
causer une surchauffe dangereuse du moteur.
AVERTISSEMENT
Ne jamais utiliser la scie sans que toutes les
pièces, y compris le capot du moteur et le boîtier
du lanceur soient solidement installées.
Les pièces pouvant se briser et être projetées,
confier les réparations du volant moteur et de
l’embrayage à un centre de réparation agréé.
Retirer les vis et la culasse, tel que décrit
précédemment.
 Nettoyer les ailettes du cylindre.
Souleverlefreindechaînesituéau-dessusdu
montant.
 Disposer la scie à chaîne sur le côté en
s’assurant que le guide-chaîne et la chaîne sont
appuyés sur le sol.
 Retirer les bouchons des réservoirs d’huile de
chaîne et de mélange de carburants.
 Retirer les trois vis qui retiennent le boîtier de
démarreur en place.
Souleverleboîtierdedémarreuretlemettrede
côté.
 Remettre les bouchons des réservoirs d’huile de
chaîne et de mélange de carburants afin d’éviter
toute contamination durant le nettoyage.
 Nettoyer les ailettes du volant-moteur.
 Retirer les bouchons des réservoirs d’huile de
chaîne et de mélange de carburants.
 Remettre le boîtier de démarreur en place.
Réinstaller les vis et les fixer solidement.
 Remettre les bouchons des réservoirs d’huile
de chaîne et de mélange de carburants.
 Remettre la culasse en place. Réinstaller les vis
et les fixer solidement.
 Replacer le frein de chaîne sur le montant.
NOTE : S’assurerquelefiltreàairestinstallé
correctement avant de réinstaller la culasse.
FREIN DE CHAÎNE
MONTANT
BOUCHON DU
RÉSERVOIR D’HUILE
DE CHAÎNE
BOUCHON DE CARBURANTS
NETTOYER
LES AILETTES
DU CYLINDRE
NETTOYER
LES
AILETTES
DU VOLANT
MOTEUR
BOÎTIER DE
DÉMARREUR
Fig.66
Fig.68
Fig.67
Page 36 — Français
NETTOYER LE FREIN
DE CHAÎNE
FILTRE À CARBURANT
NOTE : Si un outil motorisé semble avoir perdu
de la puissance, l’orifice d’échappement et le
silencieux peuvent être obstrués par de la calamine.
Cette calamine doit être éliminer pour restaurer le
fonctionnement correct. Il est vivement recommandé
de confier ce travail à un technicien qualifié.
VÉRIFICATION DU FILTRE À
CARBURANT
Voir la figure 69.
Vérifier le filtre à carburant régulièrement. Le
remplacement du filtre à carburant doit être confié à un
centre de réparations agréé en cas de contamination
ou de dommages.
REMPLACEMENT DE LA BOUGIE
Voir la figure 70.
Ce moteur utilise une bougie Champion RCJ-6Y
avecunécartementd’électrodede0,64mm(0,025
po).Remplacerlabougietoutesles50heuresde
fonctionnement ou plus fréquemment si nécessaires.
Remplacer par une bougie identique.
 Desserrer la bougie en la tournant vers la gauche,
à l’aide d’une clé.
 Retirer la bougie.
 Visser la nouvelle bougie à la main en la tournant
versladroite.Serrerfermementavecunecléà
bougie.
NOTE : Veiller à ne pas fausser le filetage de la
bougie. Ceci endommagerait sérieusement le
cylindre.
NETTOYAGE DE L’ORIFICE
D’ÉCHAPPEMENT, DU SILENCIEUX
ET PARE-ÉTINCELLES
NOTE : Suivantletypedecarburantutilisé,letype
et la quantité de lubrifiant et / ou les conditions
de travail, l’orifice d’échappement et le silencieux
peuventsecalaminer.Siunoutilmotorisésemble
avoir perdu de la puissance, cette calamine doit être
éliminée pour restaurer le fonctionnement normal. Il
est vivement recommandé de confier ce travail à un
technicien qualifié.
Le pare-étincelles doit être nettoyé ou remplacé
toutesles50heuresdefonctionnementoutousles
ans pour assurer le fonctionnement correct de l’outil.
L’emplacement du pare-étincelles diffère suivant le
modèle. Contacter le concessionnaire le plus proche
pour connaître l’emplacement du pare-étincelles sur
le modèle utilisé.
ENTRETIEN
AVERTISSEMENT :
Ne jamais utiliser la scie à chaîne sans le pare-
étincelles. Ne pas prendre cette précaution peut
causer un incendie, entraînant des blessures
graves.
INSPECTION ET NETTOYAGE DU
FREIN DE CHAÎNE
Voir le figure 71.
Toujoursgarderlemécanismedufreindechaîne
propre et pinceau légèrement son articulation.
Toujoursvérifierlefonctionnementdufreinaprès
le nettoyage. Voir Utilisation du frein de chaîne,
pour des informations plus détaillées.
Fig.69
Fig.71
Fig.70
Page 37 — Français
AVERTISSEMENT :
Même si le mécanisme est nettoyé
quotidiennement, la fiabilité du frein de chaîne
dans des conditions de chantier ne peut pas être
assurée.LaisserlagardeSAFE-T-TIP® en place
sur le guide de chaîne et utiliser les techniques
de coupe appropriées.
REMISAGE LE PRODUIT
 Nettoyer soigneusement le produit. La remiser
dans un endroit bien aéré, inaccessible aux
enfants. La tenir à l’écart de produits corrosifs,
tels que les produits chimiques de jardinage et le
sel de dégivrage.
Seconformeràtouteslesréglementationslocales
et gouvernementales concernant la sécurité de la
manipulation et de l’entreposage de l’essence.
Remisage 1 mois ou plus :
 Vider complètement le réservoir de carburant dans
un bidon ou jerrycan approuvé pour l’essence.
 Laisser le moteur tourner jusqu’à ce qu’il cale.
Cecibrûle toutle mélangeessence / huile qui
pourrait, en vieillissant, laisser un résidu gommeux
dans le circuit de carburant.
ENTRETIEN
Appuyer plusieurs fois sur la poire d’amorçage
pour purger le carburant du carburateur.
 Vider complètement le réservoir d’huile de chaîne
et de guide dans un bidon ou jerrycan approuvé
pour l’huile.
Toujoursplacerlefourreausurleguidechaîneet
la chaîne lors du transport ou du remisage.
FONCTIONNEMENT DU MOTEUR À
HAUTE ALTITUDE
Confier le moteur à un centre de réparations agréé
si celui-ci doit être utilisé à une altitude supérieure
à609,6m(2000pi).Nepassuivrecettedirective
peut nuire au bon fonctionnement du moteur et
augmenterlesémissions.Unmoteurquiaétéréglé
pour fonctionner à haute altitude ne peut être utilisé
à609,9m (2 000 pi) ou moins. Nepasrespecter
cette directive peut entraîner une surchauffe du
moteur et l’endommager sérieusement. Veuillez
confier tout moteur ayant subi des modifications
en vue d’être utilisé à haute altitude à un centre de
réparations agréé, qui se chargera de le reconfigurer
selon les spécifications d’usine d’origine avant
qu’il soit utilisé à une altitude inférieure à 609,6 m
(2000pi).
PROGRAMME D’ENTRETIEN DU SYSTÈME D’ÉMISSIONS ET LISTE DES PIÈCES GARANTIES
Pièces du système Inspecter avant Nettoyer toutes Remplacer toutes Nettoyer toutes Remplacer toutes
chaque utilisation le 5 heures de les 25 heures ou les 25 heures ou les 50 heures
fonctionnement chaque année chaque année
FILTRE À AIR
inclut :
Élément filtrant ..................................................X ............................X
CARBURATEUR
Inclut :
Écran thermique
 Joints
RÉSERVOIR DE CARBURANT
Inclut :
Conduites de carburant ...... X
Bouchon de carburant ........ X
 Filtreàcarburant
ALLUMAGE
Inclut :
Bougie ..............................................................................................................................................................X
TOUTESLESPIÈCESRELATIVESAUSYSTÈMEDECONTRÔLEDESÉMISSIONSSONTGARANTIESDEUXANS
OUPOURLAPÉRIODEANTÉRIEUREAUPREMIERREMPLACEMENTPRÉVU,SELONLAPREMIÈREÉCHÉANCE.
Page 38 — Français
DÉPANNAGE
Problème Cause possible Solution
Le moteur ne
démarre pas
[S’assurerque
le interrupteur
marche/d’arrêtesten
position de MARCHE
( l ) position.]
Pas d’étincelle.
Moteur noyé.
Nettoyer ou remplacer la bougie. Régler l’écartement de l’électrode.
Voir Remplacement de la bougie plus haut dans ce manuel.
Le contact étant D’ARRÊT, retirer la bougie. Mettre le levier de volet
de départ en position de MARCHE (complètement enfoncé) et tirer
15à20foissurlecordondulanceur.Cecichassel’excédentde
carburant du moteur. Nettoyer la bougie et la remettre en place.
Mettreleinterrupteurmarche/d’arrêtenpositiondeMARCHE ( l )
position.Enfonceretrelâcherlapoired’amorçage7fois.Lelevier
de volet de départ étant en position de MARCHE, tirer trois fois sur
lecordonlanceur.Silemoteurnedémarrepas,mettrelelevierde
volet de départ en position COMPLÈTEMENT OUVERTE et répéter
la procédure normale de démarrage. Le moteur ne démarre toujours
pas, répéter la procédure avec une nouvelle bougie.
Le moteur démarre,
mais n’accélère pas
correctement :
Le carburateur nécessite
un réglage de bas régime
« L ».
Contacter un centre de réparation agréé pour le réglage du
carburateur.
Le moteur démarre,
puis cale. Le carburateur nécessite
un réglage de bas régime
« L ».
Contacter un centre de réparation agréé pour le réglage du
carburateur.
Le moteur démarre,
mais ne tourne pas
régulièrement à haut
régime.
Le pointeau de haut
régime « H » nécessite un
réglage.
Contacter un centre de réparation agréé pour le réglage du
carburateur.
Le moteur ne parvient
pas au régime
maximum et/ou
dégage trop de fumée.
Mélange incorrect de
carburant et de lubrifiant.
Filtre à air encrassé.
Le pointeau de haut
régime « H » nécessite un
réglage.
Utiliserducarburantfraisetlebonmélangedelubrifiant2
temps.
Nettoyer le filtre à air voir Nettoyage du filtre à air dans la
section Entretien de ce manuel.
Contacter un centre de réparation agréé pour le réglage du
carburateur.
COMBINAISONS DE GUIDE ET CHAÎNE
Caractéristiques de la chaîne :pasde9,5mm(3/8po),calibrede13mm(0,05po)
Longueur N° de référence N° de référence Maillons
du guide du guide de la chaîne d’entraînement
14po 310625001 901212001 52
 16po 310626001 901212002 56
 18po 310627001 671258001 62
Page 39 — Français
DÉPANNAGE
Problème Cause possible Solution
Le moteur démarre,
tourne et accélère
correctement, mais
ne tient pas le ralenti.
La chaîne tourne
lorsque le moteur est
au ralenti.
Le carburateur nécessite
un réglage de ralenti.
Le carburateur nécessite
un réglage de ralenti.
Fuited’airdansle
système d’admission.
Tournerlavisderalenti«T»versladroite,pouraugmenterlerégime
de ralenti. Voir Réglage du carburateur à la section Entretien de
ce manuel.
Tournerlavisderalenti«T»verslagauchepourréduirelerégime
de ralenti. Voir Réglage du carburateur à la section Entretien de
ce manuel.
Contacterun centrede réparation agréé pourobtenir un kit de
remise à neuf.
Le guide et la chaîne
chauffent et fument.
Réservoir d’huile vide.
Tension de la chaîne
excessive.
Le graisseur ne fonctionne
pas.
Le réservoir d’huile doit être rempli à chaque approvisionnement
en carburant.
Pour la tension de chaîne suivre les instructions dans Ajuster la
tension de chaîne dans la section Entretien de ce manuel.
Laisserlemoteurtourneràmi-régimependant30à45secondes.
Arrêter la scie et regarder si de le lubrifiant s’égoutte de la garde
SAFE-T-TIP® et du guide. La présence d’huile peut signifier que la
chaîne est émoussée ou que le guide est endommagé. En l’absence
detoutetracedelubrifiantàlagardeSAFE-T-TIP®, contacter un
centre de réparation agréé.
Le moteur démarre et
tourne, mais la chaîne
ne se met pas en
rotation.
Freindechaîneengagé.
Tension de la chaîne
excessive.
Assemblage incorrect
de l’ensemble guide et
chaîne.
Ensemble guide et chaîne
endommagé.
Dents du pignon
d’entraînement
endommagées
Desserrer le frein de chaîne. Voir Utilisation du frein de chaîne, à
la section Utilisation de ce manuel.
Tendre la chaîne conformément aux instructions du chapitre
Réglage de la tension de chaîne de la section Entretien de ce
manuel.
Voir Changement du guide de chaîne et de la chaîne dans la
section Entretien de ce manuel
S’assurerquel’ensembleguideetchaînen’estpasendommagé.
Contacter un centre de réparation agréé pour le remplacement du
pignon.
1-800-242-4672
www.homelite.com
BESOIN D’AIDE?
APPELER LE
NOUS APPELER D’ABORD
Pour toute question concernant l’utilisation ou l’entretien de ce produit,
appelerleserviced’assistancetéléphoniqueHomelite®.
Ce produit a été entièrement testé avant expédition pour assurer la
complète satisfaction de l’utilisateur.
Page 40 — Français
GARANTIE
DÉCLARATION DE GARANTIE LIMITÉE
HomeliteConsumerProducts,Inc.(«Homelite»)garantità
l’acheteur original au détail que ce produit de plein air de
marqueHOMELITEestexemptdetoutvicedematériau
ou de fabrication et s’engage à réparer ou remplacer, à
discrétion, tout produit s’avérant défectueux au cours des
périodes indiquées ci-dessous, à compter de la date d’achat.
Deux ans pour tous les autres modèles utilisés à des
fins personnelles, familiales ou domestiques ;
90 jours pour toute unité utilisée pour d’autres buts,
telles que les activités locatives et commerciales.
Cette garantie n’est offerte qu’à l’acheteur original et entre
en vigueur à la date de l’achat original.
ToutepiècedeceproduitfabriquéoufourniparHomeliteet
jugée,aprèsévaluationraisonnableparHomelite,comme
présentant des vices de matériau ou de fabrication, sera
réparée ou remplacée par un centre de réparations agréé
Homelite,sansfraisdepiècesoudemain-d’œuvre.
Le produit, y compris toutes les pièces défectueuses,
devra être retourné à un centre de réparations agréé avant
expiration de la période de garantie. Les frais d’expédition au
centre de réparations et de retour au propriétaire du produit
seront assumés par le propriétaire. En ce qui concerne les
réclamationsengarantie,laresponsabilitédeHomelitese
limitera aux réparations ou au remplacement des pièces
défectueuses et aucune réclamation au titre du non-respect
de la garantie se pourra causer l’annulation ou la résiliation
ducontratdevented’unproduitdemarqueHOMELITEquel
qu’ilsoit.Unepreuved’achatseraexigéeparlecentrede
réparation, afin de valider toute réclamation au titre de la
garantie.Touteslesréparationssousgarantiedevrontêtre
effectuéesparuncentrederéparationsagrééparHomelite.
LaprésentegarantiesurtoutproduitHomeliteutiliséàdes
fins locatives ou commerciales ou à tout autre usage lucratif
sera limitée à quatre-vingt-dix (90) jours à compter de la date
d’achat original au détail.
CettegarantienecouvrepaslesproduitsHOMELITEayant
fait l’objet d’un usage abusif ou négligent, d’un manque
d’entretien, ayant été impliqués dans un accident ou employé
de façon contraire aux instructions de ce manuel d’utilisation.
Cette garantie ne couvre ni les dommages aux produits
résultant d’un manque d’entretien, ni les produits qui ont
été altérés ou modifiés. La garantie exclut les réparations
rendues nécessaires par l’usure normale ou l’utilisation de
pièces et accessoires incompatibles avec ce produit de
marqueHOMELITEounuisiblesàsonbonfonctionnement,
ses performances ou sa durabilité. En outre, la présente
garantie exclut :
A. Lesréglages–bougies,carburateur,allumage,filtres.
B. Les consommables – boutons d’avance par choc,
bobines externes, lignes de coupe, bobines internes,
poulies et cordons de lanceur, courroies d’entraînement,
dents, rondelles en feutre, axes d’attelage, lames de
paillage, ventilateurs de soufflante, tubes de soufflage
et d’aspiration, sacs à débris, guides, chaînes de scie,
lames
Homeliteseréserveledroitd’apporterdesmodifications
ouaméliorationsàtoutproduitdemarqueHomelitesans
obligation de modifier les produits fabriqués antérieurement.
LA DURÉE DE TOUTES GARANTIES IMPLICITES NE
SAURAIT EN AUCUN CAS EXCÉDER LA PÉRIODE DE
GARANTIEDÉCLARÉE.PARCONSÉQUENT,TOUTESLES
GARANTIESIMPLICITES, Y COMPRIS LES GARANTIES
DE VALEUR MARCHANDE OU D’ADÉQUATION À UN
USAGEPARTICULIEROUAUTRESSERONTINVALIDÉESÀ
L’EXPIRATIONDELAPÉRIODEDEGARANTIEAPPROPRIÉE
DE DEUX ANS OU QUATRE-VINGT-DIX JOURS. LES
OBLIGATIONS DE HOMELITE DANS LE CADRE DE
CETTEGARANTIESELIMITENTEXCLUSIVEMENTÀLA
RÉPARATION OU AU REMPLACEMENT DES PIÈCES
DÉFECTUEUSESETHOMELITEN’ASSUME,NIAUTORISE
QUICONQUE À ASSUMER EN SON NOM, QUELQUE
AUTREOBLIGATIONQUECESOIT.CERTAINSÉTATSET
PROVINCES NE PERMETTANT PAS DE LIMITATION DE
DURÉEDESGARANTIESIMPLICITES,LESRESTRICTIONS
CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.
HOMELITE DÉCLINE TOUTE RESPONSABILITÉ EN CE
QUICONCERNELESDOMMAGESDIRECTS,INDIRECTS
OUAUTRES,YCOMPRIS,MAISSANSS’YLIMITER,LES
FRAISDERETOURDECEPRODUITÀUNCENTREDE
RÉPARATIONAGRÉÉPARHOMELITEETDERENVOIAU
PROPRIÉTAIRE,DEDÉPLACEMENTD’UNTECHNICIEN,
DE TÉLÉPHONE OU TÉLÉGRAMME, DE LOCATION
D’UN PRODUIT SIMILAIRE PENDANT LA DURÉE DES
RÉPARATIONSSOUSGARANTIE,DEDÉPLACEMMENT,DE
PERTESOUDOMMAGESÀDESBIENSPERSONNELS,DE
MANQUEÀGAGNER,DEPERTED’USAGEDUPRODUIT,
DEPERTEDETEMPSOUDEDÉRANGEMENT.CERTAINS
ÉTATSETPROVINCESNEPERMETTANTL’EXCLUSIONOU
LALIMITATIONDESDOMMAGESDIRECTSOUINDIRECTS,
LESRESTRICTIONSCI-DESSOUSPEUVENTNEPASÊTRE
APPLICABLES.
La présente garantie donne au consommateur des droits
spécifiques, et celui-ci peut bénéficier d’autres droits, qui
varient selon les états ou provinces.
CettegarantiecouvretouslesproduitsdemarqueHOMELITE
fabriquésparoupourlecomptedeHOMELITEetvendus
auxÉtats-UnisouauCanada.
Pour obtenir l’adresse du centre de réparations agréé par
Homeliteleplusproche,appelerle1-800-242-4672ouvisiter
notre site Internet à l’adresse www.homelite.com.
Page 41 — Français
GARANTIE
L’ÉNONCÉ DE CALIFORNIA AIR RESOURCES BOARD (CARB) QUI SUIT, S’APPLIQUE SEULEMENT AUX
NUMÉROS DE MODÈLES QUI DOIVENT SE CONFORMER AUX EXIGENCES DE CARB.
L’U.S.Environmental Protection Agency(EPA), leCalifornia AirResourcesBoard
(CARB)etHomeliteConsumerProducts,Inc.sefontunplaisirdevousexpliquerla
garantie de conformité du système antipollution de votre petit moteur non routier
ou hors-route. En Californie, l’équipement neuf qui utilise les moteurs non routiers
ou hors-route, doit être conçu, construit et équipé conformément aux strictes
réglementations sur l’antipollution de cet État. Dans d’autres États, les moteurs non
routiersmodèles2011etultérieursdoiventêtreconçus,construitsetéquipésau
moment de la vente de façon à être conformes aux réglementations sur l’antipollution
issues par l’EPA (agence de protection de l’environnement américaine) pour les petits
moteurs non routiers. Le moteur non routier doit être exempt du vices de matériaux
et de fabrication entraînant la non conformité aux réglementations de l’EPA, pendant
les deux premières années d’utilisation, à compter de la date de vente à l’acheteur
d’origine.HomeliteConsumerProducts,Inc.doitgarantirlesystèmedecontrôledes
émissions de vos petits moteurs non routiers ou hors-route pour la période indiquée
ci-dessus, à condition que ceux-ci n’aient pas fait l’objet d’un usage abusif ou d’un
manque d’entretien.
Votre système de contrôle des émissions peut inclure des pièces telles que le
carburateur ou le système d’injection de carburant, le système d’allumage, les
convertisseurs catalytiques, les réservoirs de carburant, les valves, les filtres, les
fixations, les connecteurs et d’autres composants connexes. Il peut également
inclure les tuyaux, les courroies, les connecteurs et d’autres articles relatifs au
système d’émissions.
Dansl’éventualité d’unproblème couvertpar lagarantie, HomeliteConsumer
Products, Inc. s’engage à réparer gratuitement votre moteur non routier ou hors-route,
ce qui comprend le diagnostique, les pièces et la main-d’oeuvre, dans un centre de
réparationsagréépourlesproduitsdemarqueHOMELITE®.
DURÉE DE LA GARANTIE DU FABRICANT
Lesystèmedecontrôled’émissionspourceproduitestgarantipourdeuxans.Siune
pièce relative au système de contrôle d’émissions de votre moteur est défectueuse,
elleseraréparéeouremplacéesansfraisparHomeliteConsumerProducts,Inc.
RESPONSABILITÉS DU PROPRIÉTAIRE DANS LE CADRE DE LA
GARANTIE
(a) En tant que propriétaire de ce petit moteur non routier ou hors-route, vous
êtestenud’effectuerlesentretiensindiquésdanslemanueld’utilisation.Homelite
Consumer Products, Inc. recommande de conserver tous les reçus relatifs à l’entretien
dupetitmoteurnonroutierouhors-route,maisHomeliteConsumerProducts,Inc.
ne peut par refuser la couverture de la garantie pour l’unique raison du manque
de reçus ou parce que vous avez omis d’effectuer tous les entretiens prévus.
(b)Toutefois,entantquepropriétairedupetitmoteurnonroutierouhors-route,vous
devez être averti que les réparations couvertes par la garantie peuvent être refusées
parHomeliteConsumerProducts,Inc.siladéfaillancedecemoteuroud’unede
ses pièces est due à un usage abusif, la négligence, un manque d’entretien ou des
modifications non approuvées.
(c) Vous êtes tenu de confier votre petit moteur non routier ou hors-route à un centre
de réparations agréé dès qu’un problème se présente. Les réparations sous garantie
seront effectuées dans un délai raisonnable, ne dépassant pas 30 jours.
Sivousavezdesquestionsconcernantvosdroitsetresponsabilitésdanslecadre
delagarantie,contactezunreprésentantdeHomeliteConsumerProducts,Inc.au
1-800-242-4672.
COUVERTURE
(a) La période de la couverture commence à la date de livraison du moteur ou
d’équipement à l’acheteur.
(b)Couverturegénéraledegarantieantipollution.HomeliteConsumerProducts,Inc.
garantit à l’acheteur d’origine, ainsi qu’à tous les propriétaires ultérieurs, que son
petit moteur non routier ou hors-route est conçu, construit et équipé conformément
àtouteslesréglementationsdeCaliforniaAirResourcesBoardouUnitedStates
Environmental Protection Agency en vigueur au moment de la vente et que son
petit moteur non routier ou hors-route sera exempt de tous défauts de matériaux
ou de fabrication causant une non conformité aux réglementations en vigueur, pour
une période de deux ans après l’acquisition du moteur par l’acheteur d’origine. Des
pièces et services assurant des performances et une durabilité équivalente peuvent
être utilisées pour les entretiens et réparations non couverts par la garantie, sans
quecelanechangelesobligationsdegarantiedeHomeliteConsumerProducts,Inc.
(c) La garantie sur les pièces se rapportant au système de contrôle d’émissions
serainterprétéecommesuit:Toutepiècecouverteparlagarantiequinedoitpas
être remplacée selon le Programme d’entretien lesquels sont conformément, est
garantiepourlapériodededeuxans.Siunetellepièce(ycomprislespièces
qui doivent seulement être inspectées régulièrement) s’avère défectueuse,
elle sera réparée ou remplacée gratuitement dans un centre de réparations
agrééHOMELITE®.Toutepièceréparéeouremplacéedanslecadrececette
garantieseragarantie pourlerestedela duréede la garantie.Un énoncé
stipulant « réparez ou remplacez au besoin » ne réduirait pas la période de
couverturedelagarantie.Toutepiècequidoitêtreremplacéeconformément
au Programme d’entretien est garantie pour la période de temps précédant le
premierremplacementprévupourcettepièce.Toutepiècedecegenreréparée
ou remplacée dans le cadre de cette garantie est garantie pour le restant de la
période qui précède la première échéance de remplacement, et elle sera réparée
ouremplacéegratuitementdansuncentrederéparationsagrééHOMELITE®
jusqu’au moment ou elle doit être remplacée.
HomeliteConsumerProducts,Inc.effectuerales réparationssousgarantiedans
uncentre deréparationsHOMELITE® agréé ou chez un concessionnaire. Tout
diagnostiqueeffectué dansun centrede réparationsHOMELITE® agréé sera
gratuit si le diagnostique aide a déterminer qu’une pièce couverte par la garantie
est défectueuse. Des pièces approuvées par le fabricant ou équivalentes peuvent
être utilisées pour tout entretien ou réparation sous garantie des pièces relatives
au système de contrôle des émissions et doivent être fournies gratuitement au
propriétairesilapièceesttoujourssousgarantie.HomeliteConsumerProducts,
Inc. est responsable des dommages au moteur causés par une pièce toujours
couverte par la garantie.
Des ajouts ou des pièces modifiées qui ne sont pas exemptées par California Air
Resource Board ne peuvent pas être utilisées. L’utilisation de toute pièce non-
exemptée ou modifiée peut justifier le refus d’une réclamation au titre de la garantie.
HomeliteConsumerProducts,Inc.neserapasresponsablepourdesdommagesaux
pièces sous garantie causés par l’utilisation d’une pièce non-exemptée ou modifiée.
A publié une liste de toutes les Liste de pièces du système de contrôle
d’émissions couvertes par une garantie.Homelite ConsumerProducts,Inc.,
fournira tous les documents relatifs aux procédures et politiques se rapportant à sa
garantie dans les cinq jours suivant une demande de California Air Resources Board.
LISTE DE PIÈCES DU SYSTÈME DE CONTRÔLE D’ÉMISSIONS
Les pièces du système de contrôle d’émissions varient dépendamment du produit.
Votre garantie du système de contrôle d’émissions s’applique à tous les composants
suivants qui peuvent faire partie de votre produit:
(1) Systèmedecontrôled’alimentationencarburant
(i) Carburateur etles composantsinternes(et/ourégulateurde pression ou
système d’alimentation par injection).
(ii) Systèmedecontrôlederapportair/carburant.
(iii) Systèmed’enrichissementpourdémarrageàfroid.
(iv) Réservoir de carburant.
(2) Systèmed’admissiond’air
(i) Systèmed’admissioncontrôléed’airchaud.
(ii) Tubulured’admission.
(iii) Filtreàair.
(3) Systèmed’allumage
(i) Bougies d’allumage.
(ii) Systèmed’allumagemagnéto-électrique.
(iii) Systèmed’avance/retardàl’allumage.
(4) Systèmederecirculationdesgazd’échappement(RGE)
(i) Corps de vanne et l’espaceur du carburateur de RGE, si applicable.
(ii) SystèmedecontrôledutauxdeRGE.
(5) Systèmed’injectiond’air
(i) Pompe à air ou valve à impulsion.
(ii) Valves qui affectent la distribution d’écoulement.
(iii) Distributeur.
(6) Catalyseur ou système de réacteur thermique
(i) Convertisseur catalytique.
(ii) Réacteur thermique.
(iii) Tubulured’échappement.
(7) Contrôles de particules
(i) Pièges, filtres, électrofiltres et tout autre dispositif utilisé pour capturer les
émissions de particules.
(8) Piècesdiversesutiliséesdanslessystèmesénumérésci-dessus
(i) Commandes électroniques.
(ii) Valves et interrupteurs sensibles au vide, à la température et au temps.
(iii) Tuyaux,courroies,connecteursetmodules.
HomeliteConsumerProducts,Inc.fourniraaupropriétairedesinstructionsd’entretien
et d’utilisation écrites avec chaque nouveau moteur.
HOMELITE CONSUMER PRODUCTS, INC. DÉCLARATION DE GARANTIE LIMITÉE SYSTÈMES DE CONTRÔLE DES
ÉMISSIONS POUR LES ÉTATS-UNIS ET LA CALIFORNIE. PETITS MOTEURS NON ROUTIERS ET HORS ROUTE
VOS DROITS ET RESPONSABILITÉS EN VERTU DE CETTE GARANTIE
Página 3 — Español
ADVERTENCIA:
Lea y comprenda todas las instrucciones. El
incumplimiento de las instrucciones señaladas
abajo puede causar descargas eléctricas, incendios
y lesiones serias.
LEA TODAS LAS INSTRUCCIONES
Familiarícese con la herramienta. Lea
cuidadosamente el manual del operador. Aprenda
los usos y limitaciones de la sierra, así como los
posibles peligros específicos de esta herramienta.
Puede ocurrir un contragolpe cuando la punta
de la barra guía toca un objeto, o cuando la
madera entra y pellizca la cadena de la sierra en el
punto de corte. En algunos casos, el contacto de la
pieza de trabajo con la punta de la barra guía puede
causar una reacción súbita en dirección inversa, la
cual lanza la barra guía hacia arriba y hacia atrás,
en la dirección donde se encuentra el operador. El
pellizcamiento de la cadena de la sierra en el corte,
a lo largo de la parte superior de la barra guía, puede
causar un rápido empuje de dicha barra hacia atrás,
en la dirección donde se encuentra el operador.
Cualquiera de estas dos reacciones puede causar
la pérdida de control de la sierra, lo cual a su vez
puede producir lesiones corporales serias. No
dependa exclusivamente de los dispositivos de
seguridad incorporados en la sierra. Como usuario
de una motosierra, debe tomar varias medidas para
evitar accidentes y lesiones en todos sus trabajos
de corte.
•Con un conocimiento básico del contragolpe
de la sierra, puede reducir o incluso eliminar las
sorpresas. La sorpresa súbita contribuye a los
accidentes.
 •Mantengasujetaconfirmezalasierraconambas
manos cuando esté funcionando el motor.
Coloque la mano derecha en el mango trasero
y la izquierda en el mango delantero, rodeando
ambos con los pulgares y los dedos restantes.
Una sujeción firme con el brazo izquierdo rígido
le ayuda a mantener el control de la sierra si ésta
llega a dar un contragolpe.
 •Asegúrese de que no hayaobstrucciones en
el área donde esté cortando. NO permita que
la punta de la barra guía entre en contacto con
ningún tronco, rama, cerca o cualquier otra
obstrucción a la que le pueda pegar al estar
operando la sierra.
• Corte a velocidades altas del motor. Siempre
corte con el motor funcionando a plena velocidad.
Oprima completamente el gatillo del acelerador
y mantenga una velocidad de corte estable.
 •No se estire ni cortearriba de laaltura del
pecho.
 • Sigalasinstruccionesdeafiladoymantenimiento
del fabricante correspondientes a la cadena de
la sierra.
 •Sóloutilice barras y cadenas derepuesto
especificadas por el fabricante, o su
equivalente.
No maneje la motosierra con una sola mano.Si
se maneja con una sola mano la unidad, pueden
resultar lesionados el operador, los ayudantes y
demás personas presentes. La motosierra está
hecha para ser manejada con las dos manos.
No maneje la motosierra cuando esté cansado.
Lafatigacausadescuido.Seamásprecavidoantes
de los períodos de descanso y hacia el final de
su turno. Nunca utilice la motosierra cuando esté
cansado, enfermo o se encuentre bajo los efectos
de alguna droga, alcohol o medicamento.
Use calzado de seguridad. Póngase ropa ajustada
y guantes protectores, así como dispositivos de
protección para los ojos, los oídos y la cabeza.
La ropa protectora pesada puede aumentar la
fatiga del operador, lo cual puede originar un
golpe de calor. En climas cálidos y húmedos, el
trabajo pesado debe programarse para las primeras
horas de la mañana o las últimas horas de la tarde,
cuando las temperaturas son más bajas.
No se pare sobre ninguna superficie inestable
mientras utiliza la motosierra, como las escaleras,
andamios, árboles, techos, etc.
Tenga precaución al manejar combustible. Aleje
la motosierra por lo menos 9 metros (30 pies) del
lugar de reabastecimiento de combustible antes de
arrancar el motor.
No permita que otras personas esn cerca de
la motosierra al arrancar o accionar la misma
para cortar.Mantengaaloscircunstantesyalos
animales alejados del área de trabajo.
No comience a cortar hasta que tenga despejada
el área de trabajo, una postura firme y una trayectoria
de retirada planeada de la caída del árbol.
Mantenga todas las partes del cuerpo alejadas
de la cadena de la sierra cuando esté funcionando
el motor.
REGLAS DE SEGURIDAD GENERALES
Página 4 — Español
REGLAS DE SEGURIDAD GENERALES
Siempre traslade la motosierra con el motor
apagado y el freno de la cadena puesto, la
barra guía y la cadena de la sierra hacia atrás y
el silenciador alejado del cuerpo. Al transportar la
motosierra, use la funda correspondiente de la barra
guía.
No utilice la motosierra si está dañada, mal
ajustada o no está armada completamente y de
forma segura. Asegúrese de que la cadena de la
sierra deje de moverse cuando se suelte el gatillo
de control del acelerador.
Apague el motor antes de poner en reposo la
sierra. No deje el motor funcionando desatendido.
Como medida de precaución adicional, aplique el
freno de la cadena antes de poner en reposo la
sierra.
Tenga extrema precaución al cortar broza
pequeña y árboles jóvenes, ya que el material
delgado puede atraparse en la cadena de la sierra
y puede latiguear hacia usted o desequilibrarlo.
Al cortar una rama que esté bajo tensión, es
alerta al impulso de regreso de la misma, de manera
que no le pegue cuando se libere la tensión presente
en las fibras de la madera.
Mantenga los mangos secos, limpios y sin aceite
ni mezcla de combustible.
Puede sufrir intoxicación por monóxido de
carbono.Sóloutilicelamotosierraenáreasbien
ventiladas.
No utilice la sierra subido en un árbol, a menos
que haya recibido capacitación específica para
hacerlo.
No realice tareas de corte subido en una
escalera, es extremadamente peligroso.
Todas las tareas de servicio de la motosierra,
aparte de los puntos indicados en el manual de
instrucciones y todo el mantenimiento, deben
ser efectuadas por técnicos de servicio de
motosierras competentes. (Por ejemplo, si se
utilizan herramientas inadecuadas para desmontar
el volante o para sostenerlo con el fin de retirar
el embrague, puede causarse daño estructural al
volante, lo cual a su vez puede originar el estallido
del mismo.)
Siempre tenga un extintor de incendios al usar
una motosierra.
Sólo use las barras guía y las cadenas de
contragolpe moderado de repuesto especificadas
para la sierra.
No adapte la cabeza motriz de la sierra a ningún
arco de sierra de mano ni la use para accionar
ningún accesorio o dispositivo no especificado para
la sierra.
La sierra de gasolina está clasificada por CSA
como sierra de Clase 1C (y la eléctrica como
sierra de Clase 2C). Es para uso infrecuente
por propietarios de casas, quienes gustan de
vacacionar en cabañas y excursionistas, así como
para uso general como desmonte, poda, corte de
leña, etc. No es para uso prolongado. Los períodos
prolongados de manejo de la unidad pueden causar
problemas circulatorios en las manos del operador
debido a la vibración. Para tal uso puede convenir
utilizar una sierra dotada de características de
antivibración.
Guarde estas instrucciones. Consúltelas con
frecuencia y empléelas para instruir a otros usuarios.
Siprestaaalguienestaproducto,facilíteletambién
las instrucciones.
REGLAS DE SEGURIDAD ESPECÍFICAS
ADVERTENCIA:
Los avisos de advertencia, las etiquetas y las
instrucciones encontrados en esta sección del
manual del operador son para su propia seguridad.
El incumplimiento de cualquiera de las instrucciones
puede causar lesiones serias.
No corte enredaderas ni broza pequeña [de menos
de 76 mm (3 pulg.) de diámetro].
Las superficies del silenciador están muy
calientes durante y después del funcionamiento
de la motosierra; mantenga todas las partes
del cuerpo alejadas de aquél. Puede causarse
quemaduras serias si llega a tocar el silenciador.
Siempre sujete la sierra con ambas manos cuando
esté funcionando el motor.Sujetefirmementelos
mangos de la motosierra, rodeándolos con los
pulgares y los dedos restantes.
Página 5 — Español
REGLAS DE SEGURIDAD ESPECÍFICAS
Nunca permita utilizar la sierra a quien no haya
recibido instrucciones adecuadas sobre la forma
correcta de emplear la unidad. Esto se aplica tanto
a las sierras alquiladas como a las propias.
Antes de arrancar el motor, asegúrese de que no
esté tocando ningún objeto la cadena de la sierra.
Póngase ropa ajustada. Siempre póngase
pantalones largos gruesos, botas y guantes. No se
ponga joyas, pantalones cortos, mangas largas,
o sandalias, ni ande descalzo. No se ponga ropa
holgada, ya que puede ser atraída hacia adentro
del motor o puede quedar atrapada en la cadena o
en la maleza misma. Póngase overoles, pantalones
vaqueros o zahones (chaparreras) hechos de
material resistente a los cortes o que contengan
partes incorporadas de tal material. Recójase el
cabello de manera que le quede arriba del nivel de
los hombros.
Al utilizar este producto, póngase protección para
los ojos con protección lateral con la marca de
cumplimiento de las normas ANSI Z87.1, así
como protección para los oídos.
Al utilizar esta herramienta, póngase protección
ocular con la marca de cumplimiento de la norma
ANSI Z87.1 junto con protección auditiva y la
cabeza.
Mantenga a los circunstantes y a los animales
alejados del área de trabajo. No permita acercarse
a otras personas al arrancar la motosierra o al cortar
con la misma.
NOTA: El tamaño del área de trabajo depende de la
tarea, así como del tamaño del árbol o de la pieza
de trabajo. Por ejemplo, talar un árbol requiere un
área de trabajo más grande que otros tipos de cortes
(como cortes de tronzado, etc.).
Mantenga la protección anticontragolpe SAFE-
T-TIP® de la punta de la barra guía debidamente
montada en ésta para evitar un contragolpe
rotatorio.
Siga las instrucciones de afilado y mantenimiento
correspondientes a la cadena de la sierra.
Nunca utilice la motosierra si está dañada, mal
ajustada o no está armada completamente y de
manera que funcione de forma segura. Asegúrese
de que la cadena de la sierra deje de moverse
cuando se suelte el gatillo de control del acelerador.
Silacadenasemueveestandoelmotorenmarcha
lenta, posiblemente necesita ajuste el carburador.
Consulte el apartado Ajuste del carburador de la
sección Mantenimientodeestemanual.Silacadena
de la sierra aún se mueve al estar el motor en marcha
lenta después de haberse efectuado un ajuste,
lleve la unidad a un centro de servicio autorizado y
suspenda el uso de la misma hasta que se efectúe
la reparación.
Este producto está diseñado para uso poco
frecuente por parte de propietarios y otros
usuarios ocasionales para las aplicaciones
generales como despejar, podar y cortar leña,
etc. No es para uso prolongado. Los períodos
prolongados de manejo de la unidad pueden causar
problemas circulatorios en las manos del operador
debido a la vibración. Para tal uso puede convenir
utilizar una sierra dotada de características de
antivibración.
REABASTECIMIENTO DE
COMBUSTIBLE (¡NO FUME!)
Para reducir el riesgo de incendio o de lesiones
por quemadura, maneje con cuidado el combustible.
Es sumamente inflamable.
Mezcle y guarde el combustible en un recipiente
aprobado para gasolina.
Mezcle el combustible al aire libre, donde no haya
chispas ni llamas.
Busque suelo raso para depositar la unidad,
apague el motor y permita que se enfríe antes
de reabastecerlo de combustible.
Afloje lentamente la tapa del tanque de
combustible para aliviar la presión y para evitar
que se escape combustible por la tapa.
Después de reabastecer de combustible la
unidad ponga la tapa y apriétela firmemente.
Limpie todo el combustible que se haya
derramado de la unidad. Aléjese por lo menos 9
metros (30 pies) del sitio de reabastecimiento de
combustible antes de encender el motor.
Nunca intente eliminar el combustible derramado
quemándolo en ninguna circunstancia.
CONTRAGOLPE
El contragolpe es una reacción peligrosa que
puede ocasionar lesiones serias. No dependa
únicamente de los dispositivos de seguridad
suministrados con la sierra. Como usuario de una
motosierra, debe tomar medidas de precaución
especiales para evitar accidentes y lesiones en
todos sus trabajos de corte. Vea las secciones
Reglas de seguridad generales y Funcionamiento de
este manual, donde encontrará información sobre
el contragolpe y sobre la forma de evitar lesiones
corporales serias.
Página 6 — Español
SÍMBOLOS
Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de
riesgo relacionados con este producto.
SÍMBOLO SEÑAL SIGNIFICADO
PELIGRO: Indica una situación peligrosa inminente, la cual, si no se evita,
causará la muerte o lesiones serias.
ADVERTENCIA: Indica una situación peligrosa posible, la cual, si no se evita,
podría causar la muerte o lesiones serias.
PRECAUCIÓN: Indica una situación peligrosa posible, la cual, si no se evita,
podría causar lesiones menores o leves.
PRECAUCIÓN: (Sinelsímbolodealertadeseguridad.)Indicaunasituación
que puede producir daños materiales.
Página 7 — Español
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos
estudiarlos y aprender su significado. Una correcta interpretación de estos símbolos le permitirá
utilizar mejor y de manera más segura la producto.
SÍMBOLO NOMBRE DENOMINACIÓN / EXPLICACIÓN
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer
y comprender el manual del operador antes de usar
este producto.
Póngase protección para
los ojos, los oídos y la
cabeza
Al utilizar este equipo, póngase protección para los ojos
con protección lateral con la marca de cumplimiento de
lanormaANSIZ87.1,asícomoprotecciónparalosoídos
y la cabeza.
ProtecciónSAFE-T-TIP
de la punta LaproteccióndelapuntaSAFE-T-TIP®enlabarraguía
ayuda a evitar la tensión de retroceso por rotación.
Seprohíbefumar Seprohíbefumar,causarchispasytenerllamas
abiertas.
Use las dos manos Sujete y opere la sierra debidamente con ambas
manos.
Con una mano No maneje la motosierra con una sola mano.
Monóxidodecarbono
Los motores generan monóxido de carbono, el cual
es un gas inodoro tóxico y mortal. No los ponga a
funcionar en espacios encerrados.
Contragolpe ¡PELIGRO! Esté alerta de un posible contragolpe.
Contacto de la punta de
la barra con el material Evite el contacto del material con la punta de la
barra.
Póngase guantes Al manejar la motosierra póngase guantes protectores
antideslizantes de uso pesado.
Póngase calzado de
seguridad
Cuando utilice este equipo póngase zapatos de
seguridad antideslizantes.
Gasolina y lubricante
Use gasolina sin plomo para vehículos con un octanaje
mínimode87[(R+M)/2].Esteproductoestáimpulsado
por un motor de dos tiempos y utiliza una mezcla de
gasolina y lubricante para motor de dos tiempos.
Mantengaalejadasalas
personas presentes
Mantengaatodosloscircunstantesyanimalesauna
distanciamínimade15metros(50pies).
SÍMBOLOS
Página 8 — Español
GLOSARIO DE TÉRMINOS
Tronzado
Es el proceso de cortar transversalmente un árbol o
tronco talado en tramos.
Freno de la cadena
Es un dispositivo empleado para detener la cadena
de la sierra.
Cabeza motriz de la motosierra
Es la motosierra sin la cadena de aserrar ni la barra
guía.
Embrague
Es un mecanismo para conectar y desconectar del
mecanismo impulsor el mecanismo impulsado.
Rueda dentada de impulsión
Es la pieza dentada que impulsa la cadena de la
sierra.
Tala
Es el proceso de cortar un árbol para derribarlo.
Corte trasero de tala
Es el corte final de la operación de tala de un árbol,
el cual se efectúa en el lado opuesto al del corte de
muescado.
Protector delantero de la mano
Es una barrera protectora estructural situada entre
el mango delantero de una motosierra y la barra
guía, normalmente localizada cerca de la posición
de la mano en el mango delantero, y algunas veces
se emplea como palanca de activación del freno de
la cadena.
Mango delantero
Es el mango de soporte situado en la parte frontal
de la motosierra, o en esa dirección. Este mango es
para la mano izquierda.
Barra guía
Es una estructura sólida con un riel, la cual sirve para
sostener y guiar la cadena de la sierra.
Contragolpe
Es el movimiento de la barra guía hacia atrás o hacia
arriba, o ambos, el cual ocurre cuando la cadena de
aserrar, cerca de la parte superior de la punta de la
barra guía, toca cualquier objeto como un tronco
o rama, o cuando la madera se cierra y pellizca la
cadena en la abertura del corte.
Contragolpe por pellizco
Es el rápido empuje de la sierra hacia atrás, el cual
puede ocurrir cuando la madera se cierra y pellizca
la cadena en movimiento en el corte a lo largo de la
parte superior de la barra guía.
Contragolpe rotatorio
Es el movimiento rápido de la sierra hacia arriba y
hacia atrás, el cual puede ocurrir cuando la cadena
en movimiento, cerca de la parte superior de la punta
de la barra guía, toca un objeto como un tronco o
una rama.
Cadena de contragolpe moderado
Es una cadena que cumple con los requisitos relativos
alniveldecontragolpeestipuladosenlanormaANSI
B175.1alprobarseenunamuestrarepresentativa
de las sierras de cadena.
Posición normal de corte
Sonaquellasposicionesadoptadasparaefectuar
los cortes de tronzado y de tala de árboles.
Corte de muescado
Es un corte en forma de muesca efectuado para
dirigir la caída del árbol.
Mango trasero
Es el mango de soporte situado en la parte trasera
de la motosierra, o en esa dirección. Es donde
normalmente está alojado el acelerador. Este mango
es para la mano derecha.
Barra guía de contragolpe reducido
Es una barra guía la cual se ha demostrado que
reduce el contragolpe de manera notable.
Cadena de repuesto de la sierra
Es una cadena que cumple con los requisitos
relativos al nivel de contragolpe estipulados en la
normaANSIB175.1alprobarseconciertassierras
de cadena en particular. Es posible que no cumpla
conlosrequisitosdedesempeñodelanormaANSI
al emplearse con otras sierras.
Protección SAFE-T-TIP® de la punta
Es un accesorio que puede suministrarse montado
en el extremo de la barra guía, y cuyo objetivo es
evitar que la cadena toque la madera en el extremo
de la barra guía.
Cadena de aserrado
Es una cadena en forma de collar, con dientes de
corte para cortar madera, la cual es impulsada por
un motor y está soportada por la barra guía.
Pértiga
Es un árbol pequeño (un árbol joven) o rama que
está doblado o atrapado bajo tensión. Puede saltar
hacia atrás rápidamente al cortarse, causando así
una situación peligrosa.
Página 9 — Español
ESPECIFICACIONES DEL PRODUCTO
CARACTERÍSTICAS
Longitud de la barra:
 UT10548 ............................. 356mm(14pulg.)
 UT10568 ............................. 406mm(16pulg.)
 UT10588 ............................. 457mm(18pulg.)
Paso de la cadena .............. 9,5mm(0,375pulg.)
Calibre de la cadena.........1,27mm(0,050pulg.)
Tipodecadena .................. Dientes de bajo perfil
de garganta ancha grande
Rueda dentada de impulsión .......... De 6 dientes
Cilindrada del motor ................................... 42cc
PROTECCIÓN DELANTERA DE LA MANO /
FRENO DE LA CADENA
MANGO
DELANTERO
TAPA DEL
CILINDRO
LIBERADOR
DEL GATILLO
TAPA DEL ACEITE
DE LA CADENA
TAPA DEL
EMBRAGUE
MANGO
TRASERO
GATILLO DEL
ACELERADOR
ALOJAMIENTO DEL
ARRANCADOR
MANGO DEL
ARRANCADOR
Potencia del motor .............................. 2HPmín.
Marchalenta
del motor ................ De2600-3400r/min(RPM)
Capacidad del tanque
de combustible .......................... 340ml(11,5oz.)
Capacidad del tanque
de aceite de la cadena ................192ml(6,5oz.)
Peso-Sinbarra,cadena,
combustible ni lubricante ............. 4,4kg(9,8lb.)
Fig.1a
SAFE-T-TIP®
DIAL DE TENSADO
DE LA CADENA
PERILLA DE AJUSTE
DE LA CUBIERTA DEL
EMBRAGUE
SILENCIADOR
Página 10 — Español
CARACTERÍSTICAS
FAMILIARÍCESE CON LA
MOTOSIERRA
Vea las figuras 1a y 1b.
Para usar este producto con la debida seguridad
se debe comprender la información indicada en
la producto misma y en este manual, y se debe
comprender también el trabajo que intenta realizar.
Antes de usar este producto, familiarícese con
todas las características de funcionamiento y
normas de seguridad del mismo.
PALANCA DEL ANEGADOR
La palanca del anegador abre y cierra la válvula
de anegación situada dentro del carburador. Las
posicionesposiblesson:ANEGACIÓNMÁXIMAy
FUNCIONAMIENTO.
PROTECCIÓN DELANTERA DE LA
MANO / FRENO DE LA CADENA
El freno de la cadena tiene el objeto de detener con
rapidez el desplazamiento de la cadena. Cuando
la palanca del freno de la cadena (la protección
de la mano) se empuja hacia la barra, la cadena
se detiene de inmediato. El freno de la cadena no
evita contragolpes.
BARRA GUÍA
La barra guía instalada en la fábrica dispone de
una punta de radio pequeño, la cual ofrece una
capacidad de disminución del contragolpe un
poco menor.
CADENA DE SIERRA DE CONTRAGOLPE
MODERADO
La cadena de contragolpe moderado de la sierra
reduce al mínimo la fuerza de la reacción de
contragolpe al evitar que los dientes de corte se
introduzcan demasiado profundamente en la zona
de contragolpe.
BOMBA DE CEBADO
La bomba de cebado sirve para bombear
combustible del tanque al carburador.
PROTECCIÓN ANTICONTRAGOLPE
SAFE-T-TIP® DE LA PUNTA
La punta anticontragolpe SAFE-T-TIP® de la punta
es un aditamento montado en el extremo de la
barra guía cuyo objeto es evitar que la parte de
la cadena situada en el extremo de la barra guía
toque la madera.
GATILLO DEL ACELERADOR
El gatillo del acelerador sirve para controlar la
rapidez de desplazamiento de la cadena.
BOMBA DE
CEBADO
PALANCA DEL
ANEGADOR
INTERRUPTOR DE
ENCENDIDO/APAGADO
TAPA DEL TANQUE DE COMBUSTIBLE
STOP
Fig.1b
Página 11 — Español
ADVERTENCIA:
Las superficies del silenciador alcanzan
temperaturas muy elevadas tanto durante
como después de accionar la motosierra;
mantenga todas las partes del cuerpo
alejadasdelsilenciador.Sepuedenocasionar
quemaduras graves de entrar en contacto con
el silenciador.
ADVERTENCIA:
No permita que su familarización con este
productolovuelvadescuidado.Tengapresente
que un descuido de un instante es suficiente
para causar una lesión grave.
LISTA DE EMPAQUETADO (continuado)
Lubricante para motor de dos tiempos
Lubricanteparalabarraylacadena(sóloUT10588)
Cadena de repuesto de 457 mm (18 pulg.)
(sóloUT10588)
Estuche(noincluidaconUT10548)
Manualdeloperador
ADVERTENCIA:
Sifaltaoestádañadaalgunapieza,noutilice
este producto sin haber reemplazado la pieza.
Usar este producto con partes dañadas o
faltantes puede causar lesiones serias al
operador.
ADVERTENCIA:
No intente modificar este producto ni hacer
accesorios no recomendados para la misma.
Cualquier alteración o modificación constituye
maltrato el cual puede causar una condición
peligrosa, y como consecuencia posibles
lesiones corporales serias.
NOTA: La motosierra ha sido probada
completamente en la fábrica. Es normal encontrar
algún leve residuo de aceite en la sierra. Lea
y desprenda todas las etiquetas colgadas y
guárdelas con el manual del operador.
DESEMPAQUETADO
Embarcamos este producto completamente
armado.
Extraiga cuidadosamente de la caja la producto
y los accesorios. Asegúrese de que estén
presentes todos los artículos enumerados en
la lista de empaque.
ADVERTENCIA:
No use este producto si no está totalmente
ensamblado o si alguna pieza falta o está
dañada. Si utiliza un producto que no se
encuentra ensamblado de forma correcta y
completa, puede sufrir lesiones graves.
Inspeccione cuidadosamente la producto para
asegurarse de que no haya sufrido ninguna
rotura o daño durante el transporte.
No deseche el material de empaque hasta que
haya inspeccionado cuidadosamente la producto
y la haya utilizado satisfactoriamente.
Sihaypiezasdañadasofaltantes,lesuplicamos
llamaral1-800-242-4672,dondelebrindaremos
asistencia.
LISTA DE EMPAQUETADO
Motosierra
Funda
Llave de combinación
ARMADO
FUNCIONAMIENTO
Página 12 — Español
ADVERTENCIA:
Siempre póngase protección ocular con la
marca de cumplimiento de la norma ANSI
Z87.1 junto con protección para los oídos.
La inobservancia de esta advertencia puede
permitir que los objetos lanzados hacia los ojos
y otros provocarle lesiones graves.
ADVERTENCIA:
No utilice ningún aditamento o accesorio
no recomendado por el fabricante de este
producto. El empleo de aditamentos o
accesorios no recomendandos podría causar
lesiones serias.
ADVERTENCIA:
El uso de este equipo puede producir chispas
propensas a iniciar incendios cerca de
vegetación seca. Es posible que se necesite
un parachispas. El operador debe ponerse en
contacto con las agencias contra incendios
locales para conocer las leyes y regulaciones
relacionadas con los requisitos de prevención
de incendios.
APLICACIONES
Este producto puede emplearse para los fines
enumerados abajo:
Operaciones básicas de desramado, tala y
tronzado
Eliminación de raíces zancas
ADVERTENCIA:
Siempreapagueelmotorantesdeabastecer
el combustible. Nunca reabastezca de
combustible ninguna máquina con el motor
en marcha o caliente. Aléjese por lo menos 9
metros (30 pies) del sitio de reabastecimiento
de combustible antes de encender el motor. ¡NO
FUMEymanténgasealejadodellamasabiertas
o de chispas. La manipulación insegura del
combustible puede producir lesiones graves.
FUNCIONAMIENTO
COMBUSTIBLE Y REABASTECIMIENTO
DEL MISMO
FORMA SEGURA DE MANEJAR EL
COMBUSTIBLE
ADVERTENCIA:
Revise la herramienta para ver si tiene fugas
de combustible. Una tapa del tanque de
combustible con fugas constituye un riesgo de
incendio y debe reemplazarse inmediatamente.
Siencuentrafugas,corrijaelproblemaantes
de utilizar la herramienta. De lo contrario puede
producirse un incendio, con el consiguiente
riesgo de lesiones serias.
Siempremanejeconcuidadoelcombustible,
ya que es sumamente inflamable.
Siemprereabastezcalaunidadalairelibreyno
inhale los vapores del combustible.
No permita que la gasolina ni el lubricante le
toquen la piel.
Mantengalagasolinayellubricantelejosdelos
ojos.Silagasolinaoellubricanteletocanlos
ojos, láveselos de inmediato con agua limpia.
Si persiste la irritación, vea a un doctor de
inmediato.
Limpie de inmediato todo combustible
derramado.
Consulte el apartado Reabastecimiento de
combustible de la sección Reglas de seguridad
específicas de este manual, donde encontrará
información de seguridad adicional.
COMBUSTIBLES OXIGENADOS
NO USE COMBUSTIBLE E85. ANULARÁ SU
GARANTÍA.
NOTA: No están cubiertos en la garantía los
problemas de desempeño o daños al sistema
de combustible producidos por el uso de un
combustible oxigenado con un contenido superior
a los porcentajes de alcohol o compuesto de éter
señalados abajo.
Etanol.Lasgasolinasconuncontenidode10%
de etanol por volumen (comunmente conocida
comoE10)esaceptable. La E85 no lo es.
Página 13 — Español
FUNCIONAMIENTO
MEZCLADO DEL COMBUSTIBLE
Este producto está accionado por un motor de
2tiemposyrequiereelpremezcladodegasolina
ylubricanteparamotordedostiempos.Mezcle
previamente gasolina sin plomo y lubricante para
motoresde2tiemposenunrecipienteydeuso
aprobado para gasolina. NO mezcle más producto
del que pueda utilizar en un período de 30 días.
Combustible recomendado: El motor está
certificado para funcionar con gasolina sin plomo
destinada para uso automotor.
NOTA: Le recomendamos que utilice el lubri-
canteHomelitedeprimeracalidadparamotores
de2tiemposocualquierlubricantesintéticode
altacalidadparamotoresde2tiemposeneste
producto.Mezclearazónde76ml(2.6oz.)por
galón (EE. UU.).
No use lubricante de uso automotor ni lubricante
paramotoresfueradebordade2tiempos.
LUBRICANTE DE ALTA CALIDAD PARA
MOTOR DE DOS TIEMPOS
GASOLINA LUBRICANTE
 3,8litro[1,0galón(US)]  76ml(2,6onzas)
LLENADO DEL TANQUE
Vea la figura 2.
 Limpie la superficie situada alrededor de la tapa
del combustible para evitar la contaminación
del mismo.
 Afloje lentamente la tapa del tanque de
combustible, girando en sentido contrario a las
agujas del reloj.
 Cuidadosamente vierta en el tanque la mezcla
de combustible. Evite los derrames.
 Antes de volver a colocar la tapa del tanque de
combustible, limpie e inspeccione la junta.
 Vuelva a colocar inmediatamente la tapa del
tanque de combustible y apriételo con la mano’
girando en el sentido de las agujas del reloj.
Limpie todo derrame de combustible.
Aléjese al menos 9 m (30 pies) del sitio de carga
de combustible antes de poner en marcha el
producto.
NOTA: Es normal la emisión de humo en los
motores nuevos durante y después de la primera
vez que se usan.
Fig.2
50:1
GASOLINE
& LUBRICANT
MIX
ABASTECIMIENTO DE LUBRICANTE
PARA LA BARRA Y LA CADENA
Vea la figura 3.
UselubricanteHOMELITEpara barra ycadena.
Está diseñado para las cadenas y los sistemas de
lubricación de las mismas, y está formulado para
desempeñarse en una amplia gama de temperaturas
sin requerir ninguna dilución. La motosierra debe
gastar aproximadamente un tanque de lubricante
por cada tanque de combustible.
Página 14 — Español
NOTA: No use lubricante sucio, usado o
contaminado de ninguna forma. Puede dañarse
la bomba de aceite, la barra o la cadena.
Cuidadosamente vierta el lubricante para la barra
y la cadena en el tanque correspondiente.
 Llene el taque de aceite cada vez que reabastezca
de combusible el motor.
FUNCIONAMIENTO DEL FRENO DE LA
CADENA
Vea las figuras 4 y 5.
Verifique las condiciones de funcionamiento del
freno de la cadena cada vez antes de usar la
unidad.

Accione el freno de la cadena rotando su mano
izquierda alrededor del mango frontal, de
manera tal que permita que la parte posterior
de la mano empuje la palanca del freno de la
cadena o la protección de la mano hacia la barra
mientras la cadena gira rápidamente. Asegúrese
de mantener en todo momento las manos en
los mangos de la sierra.
Vuelva a poner el freno de la cadena en la posición
de FUNCIONAMIENTO; para ello sujete la parte
superior de la palanca (la protección de la mano)
de dicho freno y tire de la misma hacia el mango
delantero hasta que se oiga un chasquido.
ADVERTENCIA:
Sielfrenonodetienelacadenadeinmediato,
o si el mismo no permanece en la posición de
funcionamiento sin asistencia, lleve la sierra a un
centro de servicio autorizado para su reparación
antes de volver a usarla.
ARRANQUE DEL MOTOR
Vea las figuras 6 a 11.
El arranque de la herramienta difiere según si el
motor está frío o caliente.
ADVERTENCIA:
Mantengaelcuerpoalaizquierdadelplanode
la cadena. Nunca se coloque a horcajadas por
encima de la sierra o de la cadena, ni incline el
cuerpo a través del plano de la cadena.
FUNCIONAMIENTO
POSICIÓN DE
FUNCIONAMIENTO
POSICIÓN DE
FRENADO
Fig.3
Fig.4
Fig.5
CHAIN
LUBRICANT
MANGO DEL
ARRANCADOR
Fig.6
Página 15 — Español
STOP
STOP
FUNCIONAMIENTO
Coloque la motosierra en suelo nivelado,
y asegúrese de que no haya objetos ni
obstrucciones en la cercanía inmediata que
puedan tocar la barra y la cadena.
Sostengafirmementeelmangodelanterocon
la mano izquierda y coloque el pie derecho en
la base del mango trasero.
Para arrancar con el motor frío:
Coloqueelinterruptordeencendido/apagado
en la posición de FUNCIONAMIENTO ( I ).
Asegúrese de que el freno de la cadena esté
en la posición de funcionamiento; para ello, tire
de la palanca (la protección de la mano) hacia
atrás.
Oprima hasta el fondo y suelte la bomba de
cebado siete veces.
Tiredelapalancadelanegadordelcarburador
completamente hacia afuera, a la posición de
ANEGACIÓN MÁXIMA.
Cuandola temperatura estéarriba de 10 °C
(50°F),tiredelmangodelarrancadorhastaque
el motor intente arrancar, pero no más de tres
veces. Cuando la temperatura esté abajo de
10°C (50 °F),tiredel mango del arrancador
hasta que el motor intente arrancar, pero no
más de cinco veces.
Empuje la palanca del anegador a la posición
de FUNCIONAMIENTO.
Tire del mango del arrancador hasta que
empiece a funcionar el motor.
NOTA: Permita que la sierra funcione en esta
posiciónde 15 a30 segundos,segúnsea la
temperatura.
Presione el liberador del gatillo y oprima y suelte
el gatillo del acelerador para permitir que vuelva
a funcionar en marcha lenta el motor.
PRECAUCIÓN:
Sinosesueltalaaceleraciónparcialcuando
la palanca del freno de la cadena está en la
posición de frenado, puede resultar seriamente
dañada la unidad. Nunca oprima sin dejar de
soltar el gatillo del acelerador mientras el freno
de la cadena esté en la posición de frenado.
INTERRUPTOR DE
ENCENDIDO/APAGADO
EN LA POSICIÓN
DE FUNCIONAMIENTO
BOMBA DE
CEBADO
ANEGACIÓN MÁXIMA
PALANCA DEL
ANEGADOR
POSICIÓN DE
FUNCIONAMIENTO
POSICIÓN DE
FUNCIONAMIENTO
STOP
STOP
Fig.7
Fig.9
Fig.10
Fig.8
STOP
STOP
Página 16 — Español
FUNCIONAMIENTO
Para arrancar con el motor caliente:
Coloqueelelinterruptordeencendido/apagado
en la posición de FUNCIONAMIENTO ( I ).
Asegúrese de que el freno de la cadena esté
en la posición de funcionamiento; para ello, tire
de la palanca (la protección de la mano) hacia
atrás.
Tirede la palancadel anegador hacia fuera,
a la posición ANEGACIÓN MÁXIMA e
inmediatamente después, empújela a la
posición FUNCIONAMIENTO para un arranque
en frío.
Tire del mango del arrancador hasta que
empiece a funcionar el motor, pero no lo haga
másde5veces.Sielmotornoarrancaluegode
5intentos,recurraalprocedimientodearranque
con el motor frío.
Oprima y suelte el gatillo del acelerador para
permitir que vuelva a funcionar en marcha lenta
el motor.
APAGADO DEL MOTOR
Vea las figuras 12 y 13.
Suelteelgatillodelaceleradorypermitaqueel
motor funcione en marcha lenta. Para apagar
el motor coloque el interruptor de encendido/
apagado en la posición de APAGADO ( ). No
deposite la sierra en el suelo mientras aún esté
moviéndose la cadena. Para tener un grado
adicional de seguridad, ponga el freno de la cadena
cuando no esté usándose la sierra.
Enelcaso dequeel interruptorde encendido/
apagado no detenga la cadena, tire de la palanca
del anegador completamente a la posición
extendida (ANEGACIÓN MÁXIMA ) y accione
elfrenodelacadenaparaapagarelmotor.Siel
interruptordeencendido/apagadonodetienela
sierra estando puesto en la posición de APAGADO,
permitaquereparenelinterruptordeencendido/
apagado antes de usar nuevamente la motosierra
para evitar condiciones inseguras y posibles
lesiones serias.
NOTA: Una vez que termine de utilizar la sierra,
siempre alivie la presión de los tanques; para ello,
afloje y vuelva a apretar la tapa del aceite de la
cadena y la de la mezcla de combustible. Deje
enfriar el motor antes de guardar la unidad.
GATILLO DEL
ACELERADOR
LIBERADOR
DEL GATILLO
INTERRUPTOR DE
ENCENDIDO/APAGADO EN
LA POSICIÓN DE APAGADO
POSICIÓN
DE FRENADO
TORNILLO DE
MARCHA LENTA
“T”
Fig.11
Fig.12
Fig.14
Fig.13
Página 17 — Español
AJUSTE DE LA MARCHA LENTA
Vea la figura 14.
ADVERTENCIA:
La cadena se moverá alrededor de la barra
guía cuando se ajuste la velocidad de marcha
lenta. Utilice todas las prendas de protección
y no permita la presencia de personas ajenas
a la operación, niños ni mascotas a menos
de 15 metros (50 pies) de distancia. Efectúe
los ajustes con la unidad apoyadasobre una
superficie estable de modo que la cadena/
barra guía no entre en contacto con el piso ni
conningúnobjeto.Mantengatodaslaspartes
del cuerpo alejadas de la cadena/barra guía
y del silenciador. El incumplimiento de estas
instrucciones podría causar lesiones personales
de gravedad.
Siel motor arranca, funciona y acelera, pero
no funciona en marcha lenta, gire el tornillo de
marcha lenta “T” hacia la derecha para aumentar
la velocidad de dicha marcha.
Silacadenaavanzaalestarelmotorenmarcha
lenta, gire el tornillo de marcha lenta “T” hacia
la izquierda para reducir la velocidad de dicha
marcha y detener el movimiento de la cadena.
Silacadenadelasierraaúnsemuevealestar
el motor en marcha lenta, lleve la unidad a un
centro de servicio autorizado para que la ajusten
y suspenda el uso de la misma en tanto no se
efectúe la reparación.
ADVERTENCIA:
LA CADENA DE LA SIERRA NUNCA DEBE
AVANZARALESTARELMOTORENMARCHA
LENTA. Gire el tornillo de marcha lenta “T”
hacia la izquierda para reducir dicha marcha y
así detener la cadena, lleve la unidad un centro
de servicio autorizado para que la ajusten y
suspenda el uso de la misma en tanto no se
efectúelareparación.Silacadenasemueveal
estar el motor en marcha lenta, pueden ocurrir
lesiones corporales serias.
TIRÓN
EMPUJE
FUNCIONAMIENTO
Fig.15
EMPUJÓN Y TIRÓN
Vea la figura 15.
La fuerza de reacción de la sierra es siempre
opuesta a la dirección en que está moviéndose
la cadena. Así, el operador debe estar preparado
para controlar el TIRÓN al cortar por el borde
inferiordelabarraguía,yelEMPUJÓNalcortar
por el borde superior de dicha barra.
NOTA: La motosierra ha sido probada
completamente en la fábrica. Es normal encontrar
algún leve residuo de aceite en la sierra.
Página 18 — Español
FUNCIONAMIENTO
ADVERTENCIA:
El CONTRAGOLPE ocurre cuando la cadena
en movimiento hace contacto con un objeto
en la parte superior de la punta de la barra, o
cuando la madera entra y pellizca la cadena de
la sierra en el punto de corte. El contacto de
la parte superior de la punta de la barra con la
madera puede causar que la cadena se clave
en el material y se detenga instantáneamente.
El resultado es una reacción súbita en dirección
inversa, la cual lanza la barra guía hacia arriba y
hacia atrás, en la dirección donde se encuentra
eloperador.Silacadenadelasierrasepellizca
en el corte, a lo largo de la parte superior de la
barra guía, puede causarse un rápido empuje de
dicha barra hacia atrás, en la dirección donde
se encuentra el operador. Cualquiera de estas
dos reacciones puede originar una pérdida de
control, la cual a su vez podría ser causa de
lesiones serias.
No dependa exclusivamente de los dispositivos
de seguridad incorporados en la sierra. Como
usuario de una motosierra, debe tomar las
medidas necesarias para evitar accidentes y
lesiones en todos sus trabajos de corte. Consulte
el apartado Reglas de seguridad generales,
donde encontrará más información.
PRECAUCIONES RELACIONADAS CON
EL CONTRAGOLPE
Vea las figuras 16 y 17.
El contragolpe rotatorio ocurre cuando la cadena
en movimiento hace contacto con un objeto en la
zona de peligro de contragolpe de la barra guía.
El resultado es una reacción súbita en dirección
inversa, la cual lanza la barra guía hacia arriba y
hacia atrás, en la dirección donde se encuentra el
operador. Esta reacción súbita puede originar una
pérdida de control, la cual a su vez podría ser causa
de lesiones serias.
CONTRAGOLPE
ROTATORIO
ZONA DE
PELIGRO DE
CONTRAGOLPE
Fig.17
Fig.16
PREPARACIÓN PARA EL CORTE
SUJECIÓN CORRECTA DE LOS
MANGOS
Vea la figura 18.
Consulte el apartado Reglas de seguridad
generales, donde encontrará información sobre
el equipo de seguridad adecuado.
Póngase guantes antideslizantes para lograr una
capacidad de sujeción y protección máximas.
Sujetelasierrafirmementeconambasmanos.
Siempremantenga la mano izquierdaen el
mango delantero y la mano derecha en el mango
trasero, de manera que su cuerpo quede a la
izquierda del plano de la cadena.
ADVERTENCIA:
Nunca sujete la unidad con la posición de las
manos intercambiada, ni con el cuerpo en
ninguna postura que pueda colocar el mismo o
el brazo a través del plano de la cadena.
Página 19 — Español
EL BRAZO
RECTO
EL PULGAR BAJO
LA BARRA DEL
MANGO
PLANO DE
LA CADENA
Fig.19
Fig.20
FUNCIONAMIENTO
Mantengaunasujeciónadecuadadelasierra
siempre que esté funcionando el motor. Los
dedos deben rodear el mango, con el pulgar
doblado bajo la barra del mismo. Esta forma
de sujeción es la que tiene menor probabilidad
de fallar por un contragolpe o cualquier otra
reacción súbita de la sierra. Cualquier forma
de sujeción en la cual el pulgar y los dedos
restantes están en el mismo lado del mango es
peligrosa, debido a que incluso un contragolpe
leve de la sierra puede originar la pérdida del
control.
POSICIÓN CORRECTA
DE LAS MANOS
EN LOS MANGOS
ADVERTENCIA:
NO accione el gatillo del
acelerador con la mano
izquierda, sujetando el
mango delantero con la
mano derecha. Nunca
permita que ninguna parte
del cuerpo cruce el plano
de la cadena mientras esté
funcionando la sierra.
PLANO
DE LA
CADENA
POSTURA CORRECTA PARA EL
CORTE
Vea la figura 19.
ADVERTENCIA:
Utilice siempre la postura de corte adecuada
que se describe en esta sección. No se arrodille
nunca mientras utilice la motosierra, excepto
cuando esté talando un árbol, como se muestra
enlaFigura20.Sisearrodilla,puedeperder
la estabilidad y el control de la motosierra y
causarse lesiones graves.
Su peso debe quedar distribuido de forma
equilibrada con ambos pies en suelo firme.
Mantengaelbrazoizquierdoconelcodorígido
en posición de “brazo recto” para poder tolerar
la fuerza de cualquier contragolpe.
Mantengaelcuerpoalaizquierdadelplanode
la cadena.
Mantengaelpulgarbajolabarradelmango.
FORMA CORRECTA DE
SUJECIÓN FORMA INCORRECTA
DE SUJECIÓN
Fig.18
Página 20 — Español
FUNCIONAMIENTO
PRECAUCIONES RELACIONADAS CON
EL ÁREA DE TRABAJO
Vea la figura 20.
Sólo corte madera o materiales hechos de
madera; no corte lámina metálica, plásticos,
mampostería, ni materiales de construcción que
no sean de madera.
Nunca permita utilizar la sierra a ningún niño.
No permita utilizar la sierra a ninguna persona
que no haya leído este manual del operador o
no haya recibido instrucciones adecuadas sobre
la forma correcta de emplear esta motosierra.
Mantengaa todas laspersonas, ayudantes,
circunstantes, niños y animales a una DISTANCIA
SEGURA del área de corte. Durante las
operaciones de tala de árboles, una distancia
segura es por lo menos el doble de la altura de
los árboles más altos presentes en el área de
la tala. Durante las tareas de tronzado (corte en
tramos más pequeños), debe mantenerse una
distanciamínimade4,6metros(15pies)entre
los trabajadores.
Siemprecorteconambospiesbienapoyados
en suelo sólido para evitar perder el equilibrio.
No corte arriba de la altura del pecho, ya
que si se tiene la sierra más arriba de esa
altura, es difícil de controlar bajo la fuerza del
contragolpe.
No tale árboles cerca de cables eléctricos o de
edificios. Deje tal operación a los profesionales.
Corte solamente cuando la visibilidad y la luz
sean adecuadas para ver claramente.
PROCEDIMIENTOS BÁSICOS DE
FUNCIONAMIENTO Y CORTE
Practique cortando unos pocos troncos pequeños
aplicando la siguiente técnica para acostumbrarse
al manejo de la sierra antes de comenzar una tarea
de corte de mayores proporciones.
 Adopte una postura correcta del cuerpo frente
a la madera, con la sierra en marcha lenta.
 Acelere el motor hasta el punto máximo justo
antes de comenzar el corte; para ello, oprima
el gatillo del acelerador.
Inicie el corte poniendo la sierra contra el
tronco.
Mantenga el motor a la máxima aceleración
todo el tiempo que esté cortando.
 Permita que la cadena efectúe el corte; sólo
apliqueunalevepresiónhaciaabajo.Sifuerza
el corte, puede dañarse la barra, la cadena o el
motor.
Suelte el gatillo del aceleradortan pronto
como se termine el corte, permitiendo al motor
funcionarenmarchalenta.Sihacefuncionarla
sierra a la aceleración máxima sin estar cortando
nada, puede ocurrir un desgaste innecesario de
la cadena, de la barra y del motor.
 No aplique presión en la sierra al final del
corte.
TALA DE ÁRBOLES
CONDICIONES PELIGROSAS
ADVERTENCIA:
No tale árboles durante períodos de viento o
lluvia intensos. Espere hasta que cese el tiempo
peligroso.
Al talar un árbol, es importante prestar atención a
las siguientes advertencias para evitar toda posible
lesión seria.
No corte árboles extremadamente delgados ni
árboles grandes con ramas podridas, corteza
suelta o troncos huecos. Permita que expertos
derriben estos árboles con equipo pesado de
empuje o arrastre, y después recórtelos.
No corte árboles cerca de cables eléctricos o
de edificios.
Revise cada árbol para ver si tiene ramas
muertas que pudiesen caer y golpearlo al talar
aquél.
Periódicamente eche un vistazo a la copa del
árbol durante el corte trasero, para asegurarse
de que caiga en la dirección deseada.
Sielárbolcomienzaacaerenunadirección
equivocada, o si la sierra se pellizca o queda
colgada en el tronco durante la caída del árbol,
¡deje la sierra y sálvese!
Página 21 — Español
FUNCIONAMIENTO
PROCEDIMIENTO CORRECTO PARA
TALAR ÁRBOLES
Vea las figuras 21 a 24.
 Planifique su ruta de escape (o rutas, en caso de
que esté bloqueada la ruta planeada). Despeje
el área inmediata al árbol, y asegúrese de que
no haya obstrucciones en la ruta planeada
de retirada. Despeje la trayectoria de retirada
seguraaproximadamentea 135º de lalínea
planeada de caída del árbol.
 Considere la fuerza y dirección del viento, la
inclinación y equilibrio del árbol, y por último, la
ubicación de las ramas más grandes del mismo.
Estos aspectos influyen en la dirección de caída
del árbol. No trate de talar ningún árbol a lo
largo de una línea diferente de su línea natural
de caída.
Corte una muesca de aproximadamente 1/3
del diámetro del tronco en el costado del árbol.
Efectúe los cortes de la muesca de manera que
queden cruzando en ángulo recto el plano de
caída. Esta muesca debe limpiarse para dejar una
línea recta. Para mantener el peso de la madera
fuera de la sierra, siempre efectúe el corte inferior
de la muesca antes del corte superior.
Efectúe el corte trasero nivelado y horizontal, a
unadistanciamínimade51mm(2pulg.)arriba
del corte horizontal de la muesca.
NOTA:Nuncacortehastalamuesca.Siempre
deje una franja de madera entre la muesca y
elcortetrasero[aprox.51mm(2pulg.)ó1/10
del diámetro del árbol]. Esto se llama “bisagra”
o “madera de bisagra”. Controla la caída del
árbol y evita el deslizamiento, el torcimiento o
la separación violenta del árbol de su cepa.
Con los árboles de diámetro grande, detenga el
corte trasero antes de llegar a una profundidad
tal, que el árbol pudiese caer o asentarse en la
cepa. Después introduzca cuñas de madera
o plástico suaves en el corte, de manera que
no toquen la cadena. Encaje las cuñas poco a
poco, como ayuda para derribar el árbol.
NOTA: Al tronzar o talar un árbol con una cuña,
puede ser necesario desmontar la protección
anticontragolpeSAFE-T-TIP® de la punta para
permitir tirar de la barra por todo el corte.
Después de terminar el corte, debe volver a
montar de inmediato la protección de la punta.
135º DE
LA LÍNEA
PLANEADA
DE CAÍDA TRAYECTORIA DE
RETIRADA SEGURA
LÍNEA
PLANEADA DE
CAÍDA
LÍNEA
PLANEADA
DE CAÍDA
TRAYECTORIA
DE RETIRADA
SEGURA
MUESCA -
APROX. 1/3 DEL
DIÁMETRO DEL
TRONCO
CORTE TRASERO
51 mm (2 pulg.)
 A medida que comience a caer el árbol, apague
la motosierra y deposítela en el suelo de
inmediato. Retírese por la trayectoria despejada,
pero observe lo que sucede por si algo llega a
caer en su camino.
Fig.21
45°
45°
90°
135°
135°
90°
Fig.22
BISAGRA 51 mm (2 pulg.)
O 1/10 DEL DIÁM.
Página 22 — Español
CUÑA Fig.24
CORTE
HORIZONTAL
CORTE
VERTICAL
PARTE
SUELTA
Fig.25
CONTRAGOLPE
Fig.26
FUNCIONAMIENTO
ADVERTENCIA:
Nunca corte hasta la muesca al efectuar el corte
trasero. La bisagra, que es la parte de madera
existente entre la muesca y el corte trasero,
controla la caída del árbol.
ELIMINACIÓN DE RAÍCES ZANCAS
Vea la figura 25.
Una raíz zanca es una raíz larga que se extiende
desde el tronco del árbol, por encima de la tierra.
Antes de talar el árbol, elimine las raíces zancas
grandes. Primero efectúe el corte horizontal en la
raíz zanca, seguido del corte vertical. Retire del
área de trabajo la parte suelta resultante. Una vez
habiendo eliminado las raíces zancas grandes de la
forma señalada en Procedimiento correcto para
talar árboles, aplique el procedimiento adecuado
para talar el árbol.
TRONZADO
Vea la figura 26.
Tronzadoeseltérminoaplicadoalcortedeltronco
de un árbol derribado, en tramos de la longitud
deseada.
Solamentecorteuntroncoalavez.
Apoye los troncos pequeños en un caballete de
aserrar o en otro tronco mientras los tronza.
Mantengadespejadaeláreadelcorte.Asegúrese
de que ningún objeto pueda tocar la punta de la
barra guía ni la cadena durante el corte, ya que
puede originarse un contragolpe. Para evitar
tal peligro, mantenga montada la protección
anticontragolpeSAFE-T-TIP® mientras efectúa
el corte. Consulte el apartado Contragolpe de
la sección Reglas de seguridad específicas de
este manual, donde encontrará información de
seguridad adicional.

Durante las operaciones de tronzado párese
en el lado cuesta arriba de manera que la parte
recortada del tronco no ruede encima de usted.
Algunas veces es imposible evitar el
pellizcamiento (sólo con las técnicas de corte
estándar) o es difícil predecir en qué dirección
irá a asentarse un tronco al cortarse.
BISAGRA
CORTE
TRASERO
Fig.23
Página 23 — Español
TRONZADO POR ARRIBA
FUNCIONAMIENTO
TRONZADO CON CUÑA
Vea la figura 27.
Si el diámetro del tronco es suficientemente
grande para introducir una cuña de tronzar suave
sin tocar la cadena, debe utilizar la cuña para
mantener abierto el corte y de esta manera evitar
el pellizcamiento.
NOTA: Al tronzar o cortar un árbol con una cuña,
puede ser necesario desmontar la protección
anticontragolpe SAFE-T-TIP® de la punta para
permitir tirar de la barra por todo el corte. Después
de terminar el corte, debe volver a montar la
protección de la punta.
TRONZADO DE TRONCOS BAJO
TENSIÓN
Vea la figura 28.
Efectúe el primer corte de tronzado a 1/3 del
espesordeltroncoytermineconuncortede2/3
por el lado opuesto. A medida que corta el tronco,
éste tenderá a doblarse. La sierra puede resultar
pellizcada o quedar colgada en el tronco si efectúa
elprimercorteaunaprofundidadmayorde1/3
del diámetro del tronco.
Preste atención en especial a los troncos sujetos
a tensión para evitar el pellizcamiento de la barra
y de la cadena en la madera.
TRONZADO POR ARRIBA
Vea la figura 29.
Comience por el lado superior del tronco, con la
parte inferior de la sierra puesta contra el tronco;
ejerza una presión leve hacia abajo. Observe que
la sierra tenderá a alejarse de usted.
TRONZADO POR ABAJO
Vea la figura 30.
Comience por el lado inferior del tronco, con la
parte superior de la sierra puesta contra el tronco;
ejerza una presión leve hacia arriba. Durante el
tronzado por abajo, la sierra tenderá a venirse
hacia usted. Esté preparado para esta reacción
y sujete firmemente la sierra para conservar el
control de la misma.
DESRAMADO Y PODA
Vea las figuras 31 y 32.

Trabajelentamente,manteniendoambasmanosen
lasierra,sujetándolafirmemente.Mantengabien
apoyados los pies y bien equilibrado el cuerpo.
CUÑA
Fig.27
CARGA
CORTE FINAL
TRONCO APOYADO POR UN EXTREMO
TRONCO APOYADO POR AMBOS EXTREMOS
CORTE FINAL
PRIMER CORTE, 1/3 DEL DIÁM.
CARGA
Fig.28
Fig.29
1ST CUT 1/3 DIA
Página 24 — Español
Mantenga el árbol entre usted y la cadena
mientras realice el desramado.
No realice tareas de corte subido en una
escalera. Es extremadamente peligroso. Deje
tal operación a los profesionales.
Nocortearribadelaalturadelpecho.Sisostiene
la sierra arriba de la altura del pecho, es difícil
controlarla bajo la fuerza del contragolpe.
ADVERTENCIA:
Nunca se suba a un árbol para desramarlo o
podarlo. No se pare en escaleras, plataformas
o troncos, techos, ni en ninguna posición que
pueda causarle la pérdida del equilibrio o del
control de la sierra.
Al podar árboles es importante no realizar el
corte a nivel de una rama, junto a la rama o
tronco de donde sale, hasta que haya recortado
la primera para reducir el peso de la misma. De
esta manera se evita desprender la corteza del
miembro progenitor.
 •Paraelprimercortedetronzado,cortepor
abajolarama1/3deldiámetrodelamisma.
 •Tronceporarribalaramaparadesprenderla.
 •Termineconuncortelisoybienhechocontra
el miembro progenitor, de manera que se
forme la corteza para sellar el corte.
ADVERTENCIA:
Silasramasporpodarestánarribadelaaltura
del pecho, contrate a un experto para que
efectúe la poda.
CORTE DE PÉRTIGAS
Vea la figura 33.
Una pértiga es cualquier tronco, rama, cepa
enraizada o árbol joven que ha sido doblado por la
presión de otro árbol o rama, de manera que azota
si se corta o se elimina el elemento que lo detiene.
Con la cepa enraizada de un árbol caído hay un
gran peligro de que la misma vuelva súbitamente
a la posición vertical durante el corte de tronzado
paraseparareltroncodelacepa.Tengacuidado
con las pértigas; son peligrosas.
CORTE FINAL
PRIMER CORTE
1/3 DEL
DIÁMETRO
SEGUNDO CORTE
CARGA
Fig.31
PÉRTIGA Fig.33
FUNCIONAMIENTO
TRONZADO POR ABAJO Fig.30
Fig.32
CORTE UNA RAMA A LA VEZ Y DEJE RAMAS
DE SOPORTE BAJO EL ÁRBOL HASTA QUE
ESTÉ CORTADO EL TRONCO
ADVERTENCIA:
Las pértigas son peligrosas y podrían golpear
al operador, obligándole a perder el control de
la motosierra. Esto podría causarle lesiones
mortales o serias al operador.
Página 25 — Español
ADVERTENCIA:
Asegúresedequeelinterruptordeencendido/
apagado se encuentre en la posición STOP
” y de que la motosierra se haya
detenido antes de ejecutar cualquier tarea de
mantenimiento en la máquina. De no hacerlo,
se pueden generar lesiones personales de
gravedad.
ADVERTENCIA:
Las superficies del silenciador alcanzan
temperaturas muy elevadas tanto durante
como después de accionar la motosierra;
mantenga todas las partes del cuerpo
alejadasdelsilenciador.Sepuedenocasionar
quemaduras graves de entrar en contacto con
el silenciador.
ADVERTENCIA:
Al dar servicio a la unidad, sólo utilice piezas
derepuestoHomeliteidénticas.Elempleode
piezas diferentes puede ser peligroso o dañar
el producto.
ADVERTENCIA:
Siempre póngase protección ocular con
protección lateral con la marca de cumplimiento
delanormaANSIZ87.1juntoconprotección
auditiva y la cabeza.
MANTENIMIENTO GENERAL
Evite el empleo de solventes al limpiar piezas
de plástico. La mayoría de los plásticos son
susceptibles a diferentes tipos de solventes
comerciales y pueden resultar dañados. Utilice
paños limpios para eliminar la suciedad, el polvo,
el aceite, la grasa, etc.
MANTENIMIENTO
POSICIÓN DE
FUNCIONAMIENTO
TAPA DEL
EMBRAGUE
ADVERTENCIA:
No permita en ningún momento que fluidos
para frenos, gasolina, productos a base de
petróleo, aceites penetrantes, etc., lleguen a
tocar las piezas de plástico. Las sustancias
químicas pueden dañar, debilitar o destruir
el plástico, lo cual a su vez puede producir
lesiones corporales serias.
RUEDA
DENTADA
Fig.34
Fig.35
Fig.36
TUERCAS DE
MONTAJE DE
LA BARRA
TUERCAS DE
MONTAJE DE
LA BARRA
LLAVE
COMBINACIÓN
Página 26 — Español
ORIFICIO DEL
PASADOR DE TENSADO
DE LA CADENA
RANURA DE
LA BARRA
ESLABONES DE IMPULSIÓN
DE LA CADENA
MANTENIMIENTO
LUBRICACIÓN
Todos los cojinetes de esta herramienta están
lubricados con suficiente cantidad de aceite de
alta calidad para toda la vida útil de la unidad en
condiciones normales de funcionamiento. Por lo
tanto, no se necesita lubricación adicional.
TAPA DEL
EMBRAGUE
TAPA DEL
EMBRAGUE
RUEDA
DENTADA
Fig.40
Fig.39
PASADOR
DE AJUSTE
Fig.38
Fig.37
DIENTES DE
CORTE AVANCE DE LA
CADENA
ESLABONES DE IMPULSIÓN
DE LA CADENA
TORNILLO
TENSOR DE LA
CADENA
TUERCAS DE
MONTAJE DE
LA BARRA
Página 27 — Español
MANTENIMIENTO
Fig.41
Fig.42
Fig.43
CÓMO REEMPLAZAR LA BARRA GUÍA
Y LA CADENA
Vea las figuras 34 a 43.
PELIGRO:
Nunca arranque el motor sin haber instalado la
barra guía, la cadena, la tapa del embrague y el
tambordelembrague.Sintodasestaspiezasen
su lugar, el embrague puede salir disparado o
estallar, exponiendo de esta manera al operador
a una posible lesión seria.
ADVERTENCIA:
Para evitar lesiones corporales serias, lea
y comprenda todas las instrucciones de
seguridad indicadas en esta sección.
Siemprecoloqueelinterruptorenlaposición
de APAGADO ” antes de realizar cualquier
tarea en la sierra.
Asegúrese de que el freno de la cadena no
esté puesto; para ello, tire de la palanca del
mismo (protección de la mano) hacia el mango
delantero, a la posición de funcionamiento.
NOTA: Al reemplazar la barra guía y la cadena,
siempre utilice la barra y la cadena especificadas
en la sección Combinaciones de barra y cadena,
más adelante en este manual.
 Póngase guantes al manipular la cadena y la
barra. Estos componentes están afilados y
pueden contener rebabas.
Retire las tuercas de montaje de la barra usando
la llave de combinación provista.
Retire la cubierta del embrague.
Retire la barra y la cadena de la superficie de
montaje.
Retire la cadena vieja de la barra.
Extienda la nueva cadena de la sierra en un
círculo y enderece todo retorcimiento presente
en la misma. Los dientes de corte deben estar
orientados en la dirección de desplazamiento
delacadena.Siestánorientadosenladirección
opuesta, invierta la posición de la cadena.
Coloque los eslabones de impulsión de la
cadena en la ranura de la barra.
 Acomode la cadena de tal manera que haya
una holgura en la parte posterior de la barra.
Mantengalacadenaensuposiciónenlabarra
y coloque la holgura alrededor de la rueda
dentada.
 Acomode la barra contra la superficie de
montaje de manera que los pernos de la barra
queden en la ranura larga de la misma.
Vuelva a colocar la cubierta del embrague
asegurándose de que el pasador de ajuste de
la cubierta del embrague esté en el orificio del
pasador tensionador de la cadena de la barra y
que los dos espárragos de la barra estén fijos en
sus respectivos orificios situados en la cubierta
del embrague.
NOTA: Es posible que haya que reposicionar
levemente el pasador de ajuste con el tornillo
de tensión de la cadena para alinearlo con la
posición del orificio del pasador tensionador de
la cadena de la barra.
BARRA GUÍA
TUERCAS DE
MONTAJE DE
LA BARRA
Página 28 — Español
Vuelva a colocar la cubierta del embrague y las
tuercas de montaje de la barra.
Ajuste manualmente las tuercas de montaje de
la barra. La barra debe moverse libremente para
ajustar la tensión.
 Elimine toda holgura de la cadena, girando el
tornillo tensionador de la cadena en el sentido
de las agujas del reloj hasta que la cadena
se asiente sin holgura contra la barra con los
eslabones de transmisión en la ranura de la barra.
 Levante la punta de la barra guía para revisar
la holgura de la cadena.
 Sostenga hacia arriba el extremo de la barra
de guía y ajuste firmemente las tuercas de
montaje de la barra.
La cadena está bien tensada cuando no hay holgura
de la misma en la parte inferior de la barra guía, la
cadena se siente bien ajustada en la barra, y puede
avanzarse con la mano sin ningún atoramiento de
aquélla. Asegúrese de que no esté puesto el freno
de la cadena.
NOTA: Silacadenaestádemasiadoceñida,no
girará. Afloje levemente las tuercas de la barra y
gireelreguladordetensión 1/4 de vueltaenel
sentido contrario a las agujas del reloj. Levante
el extremo de la barra de guía y vuelva a ajustar
firmemente las tuercas de la barra. Asegúrese de
que la cadena rote sin atascarse.
AJUSTE DE LA TENSIÓN DE LA CADENA
Vea las figuras 44 a 46.
ADVERTENCIA:
Nunca toque ni ajuste la cadena mientras esté
funcionando el motor. La cadena de la sierra
estásumamenteafilada.Siemprellevepuestos
guantes protectores al efectuar labores de
mantenimiento de la cadena.
 Apague el motor antes de ajustar la tensión de
la cadena.
Asegúrese de que las tuercas de montaje de
la barra queden lo suficientemente flojas como
para ajustarlas manualmente.
Gire el tornillo tensionador de la cadena en el
sentido de las agujas del reloj para aumentar la
tensión de la cadena.
Fig.44
1,27 mm (0,050 pulg.)
Fig.46
Fig.45
MANTENIMIENTO
NOTA: La cadena, estando fría, está bien tensada
cuando no hay holgura de la misma en la parte
inferior de la barra guía, la cadena se siente bien
ajustada en la barra, y puede avanzarse con la
mano sin ningún atoramiento.
 Vuelva a tensar la cadena cada vez que las partes
planas de los eslabones de impulsión sobresalen
suspendidos de la ranura de la barra.
NOTA: Durante el funcionamiento normal
de la sierra, aumenta la temperatura de
lasierra. Si lacadena está bien tensada,
estando caliente los eslabones de impulsión
sobresalen suspendidos de la ranura de la barra
aproximadamente1,27mm(0,050pulg.).Como
1,27 mm (0,050 pulg.)
PARTES PLANAS DE LOS
ESLABONES DE IMPULSIÓN
Fig.47
ESPACIO LIBRE DE LOS DIENTES LIMPIADORES
(CALIBRES DE PROFUNDIDAD)
0,6 mm
(0,025 pulg.)
Página 29 — Español
ayuda para determinar la tensión adecuada de
la cadena caliente, puede emplearse la llave de
combinación suministrada como guía.
NOTA: Las cadenas nuevas tienden a estirarse;
revise frecuentemente la tensión de la cadena
y tense ésta según se requiera.
PRECAUCIÓN:
Si se tensa la cadena estando ésta caliente,
puede quedar demasiado apretada al enfriarse.
Compruebe la “tensión en frío” antes de volver a
usar la máquina para evitar posibles lesiones.
MANTENIMIENTO DE LA CADENA
Vea las figuras 47 y 48.
PRECAUCIÓN:
Verifique que el interruptor esté en la posición
de APAGADO ” antes de realizar cualquier
tarea en la sierra.
Sóloutiliceunacadenadecontragolpemoderado
con esta sierra. Esta cadena de corte rápido
proporciona reducción del contragolpe si se le da
debido mantenimiento.
Para poder dar un corte liso y rápido, es necesario
dar un mantenimiento adecuado a la cadena.
La cadena requiere afilarse cuando las virutas de
madera salen pequeñas y polvorientas, cuando
es necesario forzar la cadena a pasar a través de
la madera durante el corte, o cuando la cadena
corta hacia un lado. Durante el mantenimiento de
la sierra considere lo siguiente:
Un ángulo incorrecto de limado de la placa lateral
puede aumentar el riesgo de un contragolpe
violento.
Espacio libre de los dientes limpiadores (calibres
de profundidad).
Demasiado bajo aumenta el peligro de
contragolpe.
• Sinoestálosuficientementebajodisminuye
la capacidad de corte.
Silosdientesdecortehantocadoobjetosduros
como clavos y piedras, o han sido desgastados
por el lodo o la arena presentes en la madera,
ESQUINA DE CORTE
PLACA LATERAL
CALIBRE DE
PROFUNDIDAD
PUNTERA
GARGANTA
TALÓN
ORIFICIO
DEL REMACHE
PLACA
SUPERIOR
Fig.49
Fig.50
Fig.51
MANTENIMIENTO
Fig.48
INSPECCIONE
LA RUEDA
DENTADA DE
IMPULSIÓN
Página 30 — Español
 Con un cepillo de alambre limpie las limaduras
producidas por la lima.
PRECAUCIÓN:
Si la cadena está desafilada o mal afilada,
durante el corte puede causar una velocidad
excesiva del motor, lo cual puede dañarlo.
ADVERTENCIA:
Un afilado inadecuado de la cadena aumenta
el peligro de contragolpe.
ADVERTENCIA:
Sinosecambiaosereparalacadenacuando
está dañada, puede causar lesiones serias.
MANTENIMIENTO
permita que afilen la cadena en un centro de
servicio autorizado.
NOTA: Al cambiar la cadena, inspeccione la
rueda dentada de impulsión para ver si tiene
desgasteodaños.Sihayseñalesdedesgaste
o daños presentes en las áreas indicadas, lleve
la sierra a un centro de servicio autorizado para
que cambien la rueda dentada.
NOTA: Si no comprende completamente el
procedimiento correcto de afilado de la cadena
después de leer las instrucciones siguientes, lleve
la sierra a afilar a un centro de servicio autorizado
o reemplácela con una cadena de contragolpe
moderado recomendada.
AFILADO DE LOS DIENTES DE CORTE
Vea las figuras 49 a 52.
Tengacuidadodeafilartodoslosdientesdecorte
a los ángulos especificados y a la misma longitud,
ya que sólo puede lograrse un corte rápido cuando
están uniformes todos los dientes de corte.
ADVERTENCIA:
La cadena de la sierra está sumamente afilada.
Para evitar sufrir lesiones serias, siempre lleve
puestos guantes protectores al efectuar labores
de mantenimiento de la cadena.
Tenselacadenaantesdeafilarla.Consulteel
apartado Ajuste de la tensión de la cadena.
Useunalimaredondadex4,0mm(5/32pulg.)
de diámetro con mango. Efectúe toda la
limadura en el punto medio de la barra.
Mantengalalimaalniveldelaplacasuperior
de los dientes de corte. No permita que la lima
se incline ni se balancee.
 Aplique una presión leve pero firme. Efectúe el
movimiento hacia la parte frontal del diente.
 Levante la lima para separarla del acero en cada
movimiento de regreso.
 Dé unas pocas pasadas firmes a cada diente
de corte. Lime todos los dientes de corte
izquierdos en una dirección. Después lleve la
lima al otro lado y lime los dientes de corte
derechos en la dirección opuesta.
DIENTES DE CORTE
IZQUIERDOS
DIENTES
DE CORTE
DERECHOS Fig.52
FORMA INCORRECTA
MÁS DE 30°
ÁNGULO DE LIMADURA DE LA PLACA SUPERIOR
MENOS DE 30°
Fig.53
30°
FORMA CORRECTA
Página 31 — Español
ÁNGULO DE LIMADURA DE LA PLACA
SUPERIOR
Vea la figura 53.
ÁNGULOCORRECTO:30º−Losmangosde
las limas están marcados con marcas guía
para alinear correctamente la lima con el fin de
generar el ángulo correcto de la placa superior.
MENOSDE30º−Paracortetransversal.

MÁS DE 30º − El canto en bisel se desafila
rápidamente.
ÁNGULO DE LA PLACA LATERAL
Vea la figura 54.
ÁNGULO CORRECTO: 80° – Se genera
automáticamente si se pone una lima de
diámetro correcto en el mango.
EN FORMA DE GARFIO – “Agarra”, se
desafila rápidamente y aumenta el peligro de
unCONTRAGOLPE. Resulta deesta forma
por usarse una lima de diámetro demasiado
pequeño, o por sostenerse ésta muy abajo.
PENDIENTEHACIA ATRÁS– Senecesita
demasiada presión para avanzar el corte, causa
desgaste excesivo en la barra y la cadena.
Resulta de esta forma por usarse una lima de
diámetro demasiado grande, o por sostenerse
ésta muy alto.
MANTENIMIENTO DEL ESPACIO
LIBRE DEL CALIBRE DE
PROFUNDIDAD
Vea las figuras 55 a 57.
Mantengalos calibresde profundidada un
espaciolibrede0,6mm(0,025pulg.).Utilice
un igualador de calibres de profundidad para
verificar los espacios libres de los mismos.
Cada vez que se lima la cadena verifique el
espacio libre de los calibres de profundidad.
Con una lima plana y un igualador de calibres
de profundidad, baje de manera uniforme todos
los calibres. Use un igualador de calibres x 0,6
mm(0,025pulg.)Despuésdebajarcadacalibre
de profundidad, devuélvales su forma original
redondeando la parte frontal de los mismos.
Tengacuidadodenodañarloseslabonesde
impulsión adyacentes con el borde de la lima.
FORMA INCORRECTA
PENDIENTE HACIA ATRÁS
ÁNGULO DE LIMADURA DE LA PLACA LATERAL
Fig.54
80°
FORMA CORRECTA
GANCHO
LIMA PLANA
IGUALADOR DE CALIBRES
DE PROFUNDIDAD
Fig.56
RESTABLEZCA LA
FORMA ORIGINAL
REDONDEANDO LA
PARTE FRONTAL
Fig.57
MANTENIMIENTO
Fig.55
ESPACIO LIBRE DE LOS DIENTES LIMPIADORES
(CALIBRES DE PROFUNDIDAD)
0,6 mm
(0,025 pulg.)
Cada calibre de profundidad debe ajustarse
con la lima plana, en la misma dirección en que
se limó con la lima redonda el diente de corte
adyacente.Tengacuidadodenotocarlacara
del diente de corte adyacente con la lima plana
al ajustar los calibres de profundidad.
Página 32 — Español
MANTENIMIENTO
MANTENIMIENTO DE LA BARRA GUÍA
Vea la figura 58.
PRECAUCIÓN:
Asegúrese de que se haya detenido la cadena
antes de ponerse a trabajar con la cadena.
Cada semana de uso invierta la barra guía en la
sierra para distribuir el desgaste y prolongar al
máximo la vida de servicio de aquélla. La barra
debe limpiarse cada día de uso y debe revisarse
para ver el desgaste y los posibles daños.
La formación de minúsculos surcos y protuberancias
en los rieles de la barra es un proceso normal de
desgastedelamisma.Talesfallasdebenalisarse
con una lima tan pronto como aparezcan.
Debe cambiarse toda barra que presente cualquiera
de las siguientes fallas:
Desgaste dentro de los rieles de la barra
que permite a la cadena descansar sobre su
costado.
Barra guía doblada.
Rieles agrietados o rotos.
Rieles ensanchados.
Lubrique semanalmente las barras guía dotadas
de rueda dentada en la punta. Con una jeringa
de grasa lubrique semanalmente el orificio de
lubricación. Gire la barra guía y verifique que no
tengan impurezas los orificios de lubricación y la
ranura de la cadena.
MONTAJE DE LA PROTECCIÓN SAFE-
T-TIP® DE LA PUNTA
Vea las figuras 59 y 60.
Apague el motor y desconecte el cable de la
bujía.
MontelaprotecciónSAFE-T-TIP® en la punta
de la barra.
 Acomode la orejeta de inmovilización en el
ranura en hueco de la barra guía.
Apriete el tornillo de montaje con la llave hasta
dejarlo ajustado.
De donde quedó ajustado, con una llave
apriételo3/4devueltamás.
ORIFICIO DE
LUBRICACIÓN
TORNILLO DE
MONTAJE
SAFE-T-TIP®
APRIÉTELO
3/4 DE
VUELTA
MANTENIMIENTO DE LA
PROTECCIÓN SAFE-T-TIP® DE LA
PUNTA
Vea las figuras 59 y 60.
PRECAUCIÓN:
Asegúrese de que se haya detenido la cadena
antes de ponerse a trabajar con la cadena.
ADVERTENCIA:
Aunque la barra guía viene con una protección
anticontragolpe SAFE-T-TIP® ya montada,
verifique el apriete del tornillo de montaje cada
vez antes de usar la sierra.
Fig.58
Fig.59
Fig.60
Página 33 — Español
Para apretar el tornillo de montaje de la protección
de la punta, siga las instrucciones explicadas
a continuación. Estos son tornillos especiales
endurecidos. Si no puede apretarse el tornillo,
cambietantoéstecomolaprotecciónSAFE-T-TIP®
antes de utilizar la unidad.
NOTA: No sustituya el tornillo con uno ordinario. Al
reemplazar piezas sólo utilice piezas de repuesto
idénticas del fabricante.
Además de evitar el contacto de la cadena con
objetos sólidos en la punta de la barra, la protección
SAFE-T-TIP® también ayuda a mantener la cadena
alejada de superficies abrasivas, como la tierra.
Manténgalaenelladoderechodelabarra,entre
la cadena y el suelo, durante el corte a nivel con
el suelo.
El tornillo de montaje requiere una llave de tuercas
dex7,9mm(5/16pulg.)(ounallaveajustable)
paralograrfuerzadetorsiónde4a5N■∙m(35a45
lb∙■pulg.).Puedelograrsefuerzadetorsióndentro
de este intervalo mediante el siguiente método.
Apriete el tornillo con la llave hasta dejarlo
ajustado.
De donde quedó ajustado, con una llave
apriételo3/4devueltamás.
LIMPIEZA DEL FILTRO DE AIRE
Vea las figuras 61 a 62.
 Accione el freno de la cadena.
Quite los dos tornillos que sostienen la tapa del
cilindro.
 Levante la parte delantera de la tapa del
cilindro, por encima de la palanca del freno de
la cadena.
Levante la parte trasera de la tapa del cilindro
más allá del mango.
Antes de retirar el filtro de aire del carburador,
elimine con aire comprimido o con cepillo tanta
tierra y aserrín como sea posible del área del
carburador y de la cámara de combustión.
NOTA: Asegúrese de que la barra del anegador
esté salida para evitar la contaminación del
carburador.
 Levante el filtro de aire de su base.
MANTENIMIENTO
TAPA DEL
CILINDRO
TORNILLOS
FILTRO DE AIRE
Fig.62
Fig.61
Fig.63
RESPIRADEROS
DE LA TAPA
DEL ARRANCADOR
Escoja una de los siguientes métodos optativos
de limpieza:
 Para dar una limpieza leve al filtro, golpéelo
ligeramente contra una superficie lisa y plana
para desalojar la mayoría del aserrín y de las
partículas de polvo.
Después de cada cinco horas de funcionamiento
limpie el filtro en agua jabonosa tibia, enjuáguelo
y déjelo secar por completo. Reemplace el filtro
conunonuevodespuésdecada25horasde
uso.
STOP
STOP
Página 34 — Español
MANTENIMIENTO
Fig.64
TORNILLO DE
MARCHA
LENTA “T”
NOTA: Un método alternativo es limpiar el filtro
conairecomprimido.Siemprepóngaseprotección
para los ojos para evitar lesiones oculares.
Vuelva a instalar el filtro de aire.
NOTA:Siutilizaunamangueradeaireparasecarel
filtro, sople con la misma a través de ambos lados
del filtro.
PRECAUCIÓN:
Asegúrese de que el filtro de aire esté colocado
correctamente antes de volver a montarlos en la
sierra. Nunca accione el motor sin el filtro de aire;
de lo contrario, la motosierra podría sufrir daños
graves.
LIMPIEZA DE LA UNIDAD DEL
ARRANCADOR
Vea la figura 63.
Con un cepillo o con aire comprimido, mantenga
los respiraderos de enfriamiento de la unidad del
arrancador despejados y libres de basura.
AJUSTE DEL CARBURADOR
Vea la figura 64.
ADVERTENCIA:
La cadena se moverá alrededor de la barra
guía cuando se ajuste la velocidad de marcha
lenta. Utilice todas las prendas de protección
y no permita la presencia de personas ajenas
a la operación, niños ni mascotas a menos
de 15 metros (50 pies) de distancia. Efectúe
los ajustes con la unidad apoyadasobre una
superficie estable de modo que la cadena/
barra guía no entre en contacto con el piso ni
conningúnobjeto.Mantengatodaslaspartes
del cuerpo alejadas de la cadena/barra guía
y del silenciador. El incumplimiento de estas
instrucciones podría causar lesiones personales
de gravedad.
Antes de ajustar el carburador:
Con un cepillo o aire comprimido limpie las
aberturas de ventilación de la tapa del arrancador.
Limpie el filtro de aire. Consulte el apartado
Limpieza del filtro de aire de la sección
Mantenimiento de este manual.
Permita que se caliente el motor antes de ajustar
la velocidad de marcha lenta.
FRENO DE LA
CADENA
POSTE
TAPA DEL ACEITE DE
LA CADENA
TAPA DE LA MEZCLA DE
COMBUSTIBLE
Fig.65
STOP
TAPA DEL
CILINDRO
TORNILLOS
Fig.66
CUBIERTA DEL
ARRANCADOR
Página 35 — Español
MANTENIMIENTO
ADVERTENCIA:
Las condiciones del tiempo y la altitud pueden
afectar la carburación. No permita la presencia de
personas cerca de la motosierra mientras ajusta
el carburador.
Ajuste de marcha lenta — El ajuste de marcha
lenta sirve para controlar qué tan abierta permanece
la válvula del acelerador cuando se suelta el gatillo
del mismo. Para ajustar:
Gire a la derecha el tornillo de marcha lenta “T”
si desea aumentar la misma.
Gire a la izquierda el tornillo de marcha lenta “T”
si desea disminuir la misma.
ADVERTENCIA:
LACADENADELASIERRANUNCADEBEAVAN-
ZARALESTARELMOTORENMARCHALENTA.
Silacadenasemuevealestarelmotorenmarcha
lenta, pueden resultar lesiones corporales serias.
LIMPIEZA DEL MOTOR
Vea las figuras 65 a 68.
Limpie periódicamente con aire comprimido las
aletas del cilindro y las del volante. Puede causarse
un recalentamiento peligroso debido a las impurezas
presentes en el cilindro.
ADVERTENCIA
Nunca accione la sierra sin estar todas las partes
de la misma montadas firmemente, incluida la
tapa de la unidad de impulsión y el alojamiento
del arrancador.
Debido a que algunas piezas pueden fracturarse
y presentar el peligro de salir disparadas, deje
toda reparación del volante y del embrague a
los técnicos de un centro de servicio autorizado
capacitados en la fábrica.
Quite los tornillos y la tapa del cilindro como se
indicó anteriormente.
Limpie las aletas del cilindro.
Levante el freno de la cadena sobre el nivel del
poste.
Tiendalamotosierradecostadoconlabarrayla
cadena en el suelo.
Quite la tapa del aceite de la cadena y la de la
mezcla del combustible.
Quite los tres tornillos que sostienen el alojamiento
del arrancador en su lugar.
Levante la cubierta del arrancador y déjela a un
lado.
■Coloquenuevamente latapa delaceite de la
cadena y la de la mezcla del combustible para
evitar contaminación durante la limpieza.
Limpie las aletas del volante.
■Quitelatapadelaceitedelacadenayladela
mezcla del combustible.
Reemplace el alojamiento del arrancador. Vuelva
a instalar los tornillos y ajústelos.
■Vuelvaacolocarlatapadelaceitedelacadena
y la del tanque de combustible.
LIMPIE LAS
ALETAS DEL
VOLANTE
FILTRO DE COMBUSTIBLE
LIMPIE LAS
ALETAS DEL
CILINDRO
Fig.68
Fig.69
Fig.67
Página 36 — Español
este servicio lo realicen únicamente los técnicos de
servicio calificados.
Es necesario limpiar o reemplazar el parachispas
cada 50horas o anualmente para asegurarse del
buen funcionamiento de la unidad. Los parachispas
pueden estar instalados en diferentes posiciones
dependiendo del modelo del cual se trate.
Comuníquese con el establecimiento de servicio más
cercano para confirmar la ubicación del parachispas
para su modelo específico.
ADVERTENCIA:
Nunca utilice la motosierra sin el parachispas
montado en su lugar. De lo contrario puede
producirse un incendio, con el consiguiente riesgo
de lesiones serias.
INSPECCIÓN Y LIMPIEZA DEL FRENO
DE LA CADENA
Vea la figura 71.
Siempremantengaelmecanismodelfrenodela
cadena limpio, y cepillo ligeramente la articulación.
Siemprepruebeelfrenodelacadenaantesde
efectuar cualquier tarea de limpieza de la unidad.
Consulte el apartado Funcionamiento del freno
de la cadena, donde encontrará información
adicional.
Vuelva a colocar la tapa del cilindro. Vuelva a
instalar los tornillos y asegúrelos.
■Coloquenuevamenteelfrenodelacadenaenel
poste.
NOTA: Asegúrese de que el filtro de aire se
encuentre en la posición adecuada antes de volver
a instalar la tapa del cilindro.
NOTA:Siobservaalgunapérdidadepotenciaenla
herramienta con motor de gasolina, la abertura de
escape y el silenciador pueden estar obstruidos con
depósitos de carbono. Puede ser necesario eliminar
estos depósitos para restablecer el desempeño
original de la unidad. Recomendamos enfáticamente
que este servicio lo realicen únicamente técnicos de
servicio calificados.
REVISIÓN DEL FILTRO DE
COMBUSTIBLE
Vea la figura 69.
Reviseperiódicamenteelfiltrodecombustible.Siel
filtro de combustible se contamina o se daña, solicite
su reemplazo en un centro de servicio autorizado.
CAMBIO DE LA BUJÍA
Vea la figura 70.
EnestemotorseempleaunabujíaChampionRCJ-6Y
conunaseparacióninterelectródicadex0,64mm
(0,025pulg.).Cada50horas,oconmayorfrecuencia
si es necesario, ponga una bujía nueva exactamente
igual a la original.
 Afloje la bujía; para ello, gírela hacia la izquierda
con una llave.
 Retire la bujía.
 Enrosque la nueva bujía con la mano, girándola
hacia la derecha. Apriétela firmemente con una
llave.
NOTA: Tengacuidadodenoestropearlarosca
delabujía.Siseestropealaroscadelabujía,
resultará seriamente dañado el cilindro.
LIMPIEZA DEL ORIFICIO DE ESCAPE
Y DEL SILENCIADOR
NOTA: Dependiendo del tipo de combustible
utilizado, el tipo y la cantidad de lubricante utilizado,
o las condiciones de funcionamiento en particular, la
aberturadeescape,elsilenciadory/oelparachispas
pueden resultar obstruidos con depósitos de
carbón.Siobservaalgunapérdidadepotenciaen
su herramienta con motor de gasolina, quizá sea
necesario eliminar dichos depósitos para restaurar
el rendimiento. Recomendamos enfáticamente que
MANTENIMIENTO
Fig.70
LIMPIE EL FRENO
DE LA CADENA
Fig.71
Página 37 — Español
ADVERTENCIA:
Incluso con la limpieza diaria del mecanismo, no
puede certificarse la seguridad del freno de la
cadena en las condiciones de uso en el campo.
MantengalaprotecciónSAFE-T-TIP® de la punta
puesta en la barra guía y aplique técnicas de corte
adecuadas.
ALMACENAMIENTO DE LA PRODUCTO
 Limpie todo material extraño de la producto.
Almacene la unidad en un espacio bien ventilado
inaccesible a los niños. Evite que la unidad entre
en contacto con agentes corrosivos como las
sustancias químicas para el jardín y las sales para
derretir el hielo.
 Cumpla todos los reglamentos federales y
municipales para el almacenamiento y manejo
seguro de la gasolina.
Al almacenar 1 mes o más:
 Drene todo el combustible del tanque en un
recipiente de uso aprobado para gasolina.
 Ponga a funcionar el motor hasta que se apague
por sí mismo. De esta manera se elimina toda la
mezcla de combustible y lubricante que pudiera
deteriorarse, para luego dejar barniz y goma en
el sistema de combustible.
MANTENIMIENTO
Oprima varias veces la bomba de cebado para
purgar el combustible del carburador.
 Drene todo el lubricante de la barra y la cadena
en un recipiente aprobado para aceite.
 Nunca olvide colocar la funda sobre la barra guía y
la cadena antes de transportar o guardar la unidad.
OPERACIÓN DEL MOTOR A
ALTITUDES ELEVADAS
Lleve este equipo a un centro de servicio técnico
autorizado para que ajusten este motor en caso de
que se lo deba hacer funcionar a más de 609,6 metros
(2000pies)dealtura.Denohacerlo,elrendimiento
del motor podría ser deficiente y se generaría un
mayor nivel de emisiones contaminantes. Un motor
ajustado para altitudes elevadas no puede hacerse
funcionar a una altura inferior a los 609,6 metros
(2000pies).Dehacerlo,elmotorsesobrecalentará
y sufrirá graves daños. Lleve todo motor que haya
sido modificado para funcionar a altitudes elevadas
a un centro de servicio técnico autorizado para que
restauren las condiciones de las especificaciones
de fábrica originales antes de hacerlo funcionar a
menosde609,6metros(2000pies)dealtura.
PROGRAMA DE MANTENIMIENTO PARA EL CONTROL DE EMISIONES Y LISTA DE PIEZAS GARANTIZADAS
Piezas para el Inspeccionar cada vez Limpiar cada Reemplazar cada Limpiar cada Reemplazar cada
control de antes de usar la unidad 5 horas de uso 25 horas de uso 25 horas de uso 50 Horas
emisiones o cada año o cada año
CONJUNTO DEL FILTRO DE AIRE
incluye:
 Filtro ........................................................................X ......................... X
CONJUNTO DEL CARBURADOR
incluye:
Represa térmica
 Juntas
CONJUNTO DEL TANQUE DE COMBUSTIBLE
incluye:
Conductos de combustible . X
 Tapadelcombustible .......... X
 Filtrodecombustible
CONJUNTO DEL ENCENDIDO
incluye:
Bujía .................................................................................................................................................................X
TODASLASPIEZASRELACIONADASCONLASEMISIONESESTÁNGARANTIZADASPORDOSAÑOSOPOREL
PERÍODODETIEMPOPREVIOALMOMENTODELPRIMERCAMBIOPROGRAMADODELASPIEZAS,LO QUE
SUCEDAPRIMERO.
Página 38 — Español
SOLUCIÓN DE PROBLEMAS
Problema Causa posible Solución
El motor no arranca.
[Asegúrese de que el
interruptordeencendido/
apagado esté en la posición
de FUNCIONAMIENTO
( l ).]
No hay chispa.
Está ahogado el motor.
Limpie o reemplace la bujía, según sea necesario. Reajuste
la separación interelectródica de la bujía. Consulte la sección
Reemplazo de la bujía más arriba en este manual.
TeniendoAPAGADO el interruptorde encendido/apagado ,
retire la bujía. Coloque la palanca del anegador en la posición
de MARCHA (hasta el fondo y tire de la cuerda de arranque
de15 a 20veces. De estamanera se eliminael exceso de
combustible del motor. Limpie la bujía y vuelva a instalarla.
Coloqueelinterruptordeencendido/apagadoenlaposición
de FUNCIONAMIENTO ( l ). Oprima y suelte totalmente siete
veceslabombadecebado.Tiredelarrancadortresvecescon
la palanca del anegador en la posición de FUNCIONAMIENTO.
Sino arranca el motor,ponga la palanca del anegadoren
ANEGACIÓN MÁXIMA y repita el procedimiento normal de
arranque.Siaúnnoarrancaelmotor,repitaelprocedimiento
con una bujía nueva.
El motor arranca,
pero no acelera
adecuadamente.
La aguja “L” (inyección
moderada) del carburador
necesita un ajuste.
Lleve la unidad a un centro de servicio autorizado para darle
un ajuste al carburador.
El motor arranca y luego
se apaga. La aguja “L” (inyección
moderada) del carburador
necesita un ajuste.
Lleve la unidad a un centro de servicio autorizado para darle
un ajuste al carburador.
El motor arranca, pero no
funciona adecuadamente
a alta velocidad.
La aguja “H” (inyección
intensa) del carburador
necesita un ajuste.
Lleve la unidad a un centro de servicio autorizado para darle
un ajuste al carburador.
El motor no alcanza la
máxima velocidad y/
o despide demasiado
humo.
Está incorrecta la
mezcla de lubricante y
combustible.
Está sucio el filtro de
aire.
La aguja “H” (inyección
intensa) del carburador
necesita un ajuste.
Use combustible nuevo y la proporción correcta de mezcla
con lubricante para motor de dos tiempos.
Limpie el filtro de aire. Consulte el apartado Limpieza del
filtro de aire en la sección Mantenimiento de este manual.
Lleve la unidad a un centro de servicio autorizado para darle
un ajuste al carburador.
COMBINACIONES DE BARRA Y CADENA
Especificaciones de la cadena:9,5mm(3/8pulg.)depaso,1,3mm(0,05pulg.)decalibre
Longitud Núm. pieza Núm. pieza Eslabones
barra barra guía cadena de impulsión
14pulg. 310625001 901212001 52
 16pulg. 310626001 901212002 56
 18pulg. 310627001 671258001 62
Página 39 — Español
SOLUCIÓN DE PROBLEMAS
Problema Causa posible Solución
El motor arranca,
funciona y acelera, pero
no puede ponerse en
marcha lenta.
La cadena avanza
estando el motor en
marcha lenta.
Es necesario ajustar
la marcha lenta en el
carburador.
Es necesario ajustar
la marcha lenta en el
carburador.
Hayunafugadeaireen
el sistema de admisión.
Girehacialaderechaeltornillodemarchalenta“T”para
aumentar la misma. Consulte el apartado Ajuste del
carburador de la sección Mantenimiento de este manual.
Gire hacia la izquierda el tornillo de marcha lenta “T”
para disminuir la misma. Consulte el apartado Ajuste del
carburador de la sección Mantenimiento de este manual.
Comuníquese con un centro de servicio autorizado para ver
la posibilidad de instalar un carburador reconstruido.
La barra y la cadena
están muy calientes y
despiden humo.
Está vacío el tanque de
aceite de la cadena.
Demasiada tensión en la
cadena.
No está funcionando el
lubricador.
El tanque de aceite debe llenarse cada vez que se llena el
de combustible.
Tense la cadena según las instrucciones indicadas en el
apartado Ajuste de la tensión de la cadena en la sección
Mantenimiento de este manual.
Accioneelmotoramediaaceleraciónde30a45segundos.
Detenga la sierra y revise para ver si hay señales de goteo de
aceiteporlaprotecciónSAFE-T-TIP®yporlabarraguía.Si
hay aceite presente, es posible que esté desafilada la cadena
oqueestédañadalabarra.Sinohaylubricantepresente
enlaprotecciónSAFE-T-TIP®, comuníquese con un centro
de servicio autorizado.
El motor arranca y
funciona, pero la cadena
no avanza.
Está puesto el freno de
la cadena.
Demasiada tensión en la
cadena.
No están bien
ensambladas la barra
guía y la cadena.
Están dañadas la barra
guíay/olacadena.
Está dañada la rueda
dentada de impulsión.
Suelte el freno de la cadena. Consulte el apartado
Funcionamiento del freno de la cadena en la sección
Mantenimiento de este manual.
Tense la cadena según las instrucciones indicadas en el
apartado Ajuste de la tensión de la cadena en la sección
Mantenimiento de este manual.
Consulte el apartado Reemplazo de la barra guía y la
cadena en la sección Mantenimiento de este manual.
Inspeccione la barra guía y la cadena para ver si están
dañadas.
Lleve la unidad a un centro de servicio autorizado para
reemplazar la rueda dentada.
1-800-242-4672
www.homelite.com
¿NECESITA AYUDA?
LLAME AL
LLÁMENOS PRIMERO
Sitienepreguntassobreelfuncionamientooelmantenimientodel
producto,llamealteléfonodeatenciónalconsumidordeHomelite®.
Este producto ha sido probado enteramente antes de embarcarse
para asegurar la completa satisfacción del consumidor.
Página 40 — Español
GARANTÍA
DECLARACIÓN DE LA GARANTÍA LIMITADA
HomeliteConsumerProducts,Inc.garantizaalcomprador
original al menudeo que este producto para uso en el exterior
HOMELITE carece de defectos en materiales y mano de
obra y acuerda reparar o reemplazar, a la sola discreción de
Homelite,cualquierproductodefectuososincargoalguno
dentro del plazo establecido después de la fecha de compra.
Dos años para todos los otros modelos, si se utilizan para
fines personales, familiares o domésticos;
90 días si el producto se emplea para cualquier otro
propósito, como el de alquiler o el uso comercial.
Esta garantía se otorga solamente al comprador original al
menudeo, y comienza en la fecha de la compra original al
menudeo.
Cualquier parte de este producto manufacturado o
suministrado por HOMELITE que, a juicio razonable de
HOMELITE,tengadefectosenlosmaterialesoenlamanode
obra, será reparado o remplazado por un centro de servicio
autorizado de productos HOMELITE, sin cargo alguno al
comprador por concepto de piezas y mano de obra.
El producto, incluida toda pieza defectuosa, debe enviarse a un
establecimiento de servicio autorizado dentro del período de la
garantía. El gasto de enviar el producto al establecimiento para
cualquier trabajo cubierto por la garantía, así como el gasto de
devolverlo al propietario después de la reparación, correrán
porcuentadelpropietario.LaresponsabilidaddeHomelite
con respecto a todo reclamo se limita a las reparaciones o
reemplazo del producto, y ningún reclamo de incumplimiento
de la garantía será causante de la cancelación o rescisión
delcontratode venta de ningúnproductoHOMELITE.En
el establecimiento se requerirá el recibo de compra para
respaldarcualquierreclamoalamparodelagarantía.Todo
trabajo efectuado en cumplimiento de la garantía debe ser
realizado en un establecimiento de servicio autorizado de
productosHomelite.
Esta garantía se limita a noventa (90) días a partir de la fecha
original de la compra de cualquier producto HOMELITE
empleado para propósitos comerciales o de alquiler, o
cualquier otro propósito generador de ingresos.
Esta garantía no cubre ningún producto HOMELITE que
haya sido sujeto a un uso indebido, maltrato, negligencia
o accidente, o que haya sido utilizado de cualquier forma
contraria a las instrucciones de manejo especificadas en
el manual del operador. Esta garantía no aplica a los daños
en el producto que resulten del mantenimiento indebido ni
a producto alguno que haya sido alterado o modificado.
La garantía no cubre ninguna reparación necesaria por el
uso normal ni por el uso de piezas o accesorios que sean
incompatiblesconelproductoHOMELITE,oafectendeforma
desfavorable su funcionamiento, desempeño o durabilidad.
Además, esta garantía no cubre:
A. Afinación– Bujías, carburador, ajustes del carburador,
encendido, filtros
B. Artículossujetosadesgaste–Perillasdetope,carretes
exteriores, hilos de corte, carretes interiores, poleas
del arrancador, cuerdas del arrancador, correas de
transmisión, aspas, arandelas de fieltro, pasadores de
enganche, hojas de triturar, ventiladores de sopladoras,
tubos de sopladoras y de aspiradoras, sacos y correas
de aspiradoras, barras guía y cadenas de sierras, hojas
Homelitesereservaelderechoacambiaromejorareldiseñode
cualquierproductoHOMELITEsinasumirningunaobligación
de modificar ningún producto fabricado previamente.
TODASLASGARANTÍAS IMPLÍCITASESTÁNLIMITADAS
EN DURACIÓN SEGÚN EL PERÍODO DE GARANTÍA
DECLARADA.PORCONSIGUIENTE,CUALQUIERGARANTÍA
IMPLÍCITA, INCLUSO LAS DE COMERCIABILIDAD,
IDONEIDADPARAUNPROPÓSITOENPARTICULAR,ODE
CUALQUIER TIPO, PIERDEN TOTALMENTE SU VALIDEZ
DESPUÉSDELVENCIMIENTODELPERÍODODEGARANTÍA
CORRESPONDIENTEDEDOSAÑOSONOVENTADÍAS.LA
OBLIGACIÓNDEHOMELITEENVIRTUDDEESTAGARANTÍA
SELIMITAESTRICTAYEXCLUSIVAMENTEALAREPARACIÓN
O REEMPLAZO DE LAS PIEZAS DEFECTUOSAS, Y
HOMELITENOASUMENIAUTORIZAANADIEAASUMIR
ENSUNOMBRENINGUNAOTRAOBLIGACIÓN.ALGUNOS
ESTADOS NO PERMITEN LIMITACIONES EN CUANTO
A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR
LO CUAL ES POSIBLE QUE LA LIMITACIÓN ANTERIOR
NO SE APLIQUE EN EL CASO DE USTED. HOMELITE
NO ASUME NINGUNA RESPONSABILIDAD POR DAÑOS
DIRECTOS,INDIRECTOSODENINGÚNOTROTIPO,COMO
ELGASTODEENVIAREL PRODUCTO HOMELITE A UN
ESTABLECIMIENTOHOMELITEDESERVICIOAUTORIZADO
YELGASTODEENVIARLODEALLÍALPROPIETARIO,EL
TIEMPODEVIAJEDELMECÁNICO,CARGOSTELEFÓNICOS
O TELEGRÁFICOS, ALQUILER DE UN PRODUCTO
SUSTITUTODURANTEELTIEMPODEREALIZACIÓNDEL
SERVICIODELAGARANTÍA,VIAJES,PÉRDIDAODAÑOS
A OBJETOS DE PROPIEDAD PERSONAL, PÉRDIDA DE
INGRESOS,PÉRDIDADELUSODELPRODUCTO,PÉRDIDA
DETIEMPOOINCONVENIENTES.ENALGUNOSESTADOS
NOSEPERMITELAEXCLUSIÓNOLIMITACIÓNDEDAÑOS
DIRECTOSOINDIRECTOS,PORLOCUALESPOSIBLEQUE
LALIMITACIÓNOEXCLUSIÓNDESCRITAARRIBANOSE
APLIQUEENSUCASO.
Esta garantía le confiere derechos legales específicos; es
posible también que usted goce de otros derechos, los cuales
pueden variar de un estado a otro.
Estagarantía se aplica atodos los productosHOMELITE
fabricadosporoparaHomeliteyvendidosenEstadosUnidos
y en Canadá.
Para localizar el establecimiento de servicio autorizado
Homelite más cercano, llame al 1-800-242-4672, o visite
nuestro sitio Web en www.homelite.com.
Página 41 — Español
GARANTÍA
LA SIGUIENTE DECLARACIÓN DE LA OFICINA DE RECURSOS ATMOSFÉRICOS DE CALIFORNIA (CARB) SE APLICA SÓLO A LOS
MODELOS OBLIGADOS A CUMPLIR CON LOS REQUISITOS DE DICHO ORGANISMO.
La Dirección de Protección Ambiental (EPA) de EE.UU., la Oficina de Recursos
AtmosféricosdeCalifornia(CARB)yHomeliteConsumerProducts,Inc.tienenelplacer
deexplicarlaGarantíadelSistemadeControldeEmisionesdesumotornovehicularo
motor pequeño para uso fuera de carreteras. En California, los equipos nuevos que usen
motores pequeños para uso fuera de carreteras deben diseñarse, fabricarse y equiparse
de manera que cumplan con las rigurosas normas estatales contra la contaminación del
aire.Enotrosestados,losmotoresnuevosnovehicularesfabricadosenelaño2011yen
años posteriores deben estar diseñados, fabricados y equipados, al momento de la venta,
para cumplir las normas de la EPA de EE.UU. para motores pequeños para uso fuera de
carreteras. El motor no vehicular debe carecer de defectos en los materiales y en la mano
de obra que puedan causar el incumplimiento de las normas de la EPA de EE.UU. durante
los primeros dos años de uso del motor a partir de la fecha de venta al comprador final.
HomeliteConsumerProducts,Inc.debegarantizarelsistemadecontroldeemisionesdesu
motor no vehicular o motor pequeño para uso fuera de carreteras por el período señalado
arriba, siempre y cuando dicho motor no haya sido sujeto a uso indebido, negligencia o
mantenimiento inadecuado.
Es posible que el sistema de control de emisiones incluya piezas como el carburador o el
sistema de inyección de combustible, el sistema de encendido, convertidores catalíticos,
tanques de combustible, válvulas, filtros, abrazaderas, conectores y otros componentes
relacionados.Tambiénpuedeincluirmangueras,correasyconectores,ademásdeotros
ensambles relacionados con el control de emisiones.
Dondeexistaunacondiciónamparableenlagarantía,HomeliteConsumerProducts,Inc.
reparará su motor no vehicular o motor pequeño para uso fuera de carreteras sin ningún
cargo a usted, incluyendo el diagnóstico, las piezas de repuesto y la mano de obra si el
trabajo se efectúa en un centro de servicio autorizado de productos para uso en el exterior
de la marca HOMELITE®.
COBERTURA DE LA GARANTÍA DEL FABRICANTE:
Elsistemadecontroldeemisionesdeesteproductoestágarantizadopordosaños.Siestá
defectuosacualquierpiezadelmotorrelacionadaconelcontroldeemisiones,Homelite
Consumer Products, Inc. la reparará o la remplazará, sin cargo al consumidor.
RESPONSABILIDADES DEL PROPIETARIO EN RELACIÓN CON LA
GARANTÍA
(a)Comopropietariodelmotornovehicularomotorpequeñoparausofueradecarre-
teras, usted es responsable de la realización del mantenimiento necesario indicado en
elmanual deloperador. Homelite ConsumerProducts, Inc. lerecomienda conservar
todos los recibos de mantenimiento de su motor no vehicular o motor pequeño para
usofuera decarreteras;no obstante,HomeliteConsumer Products,Inc. nopuede
negar la cobertura de la garantía únicamente por la carencia de recibos o por no
asegurarse el propietario de la realización de todo el mantenimiento programado.
(b)Sinembargo,comopropietariodeunmotornovehicularomotorpequeñoparauso
fuerade carreteras, usted debesaber que HomeliteConsumer Products, Inc.puede
negarle la cobertura de la garantía si dicho motor o una parte del mismo ha fallado debido
a uso indebido, negligencia, mantenimiento inadecuado o modificaciones no autorizadas.
(c) Usted es responsable de presentar su motor no vehicular o motor pequeño para uso
fuera de carreteras en un establecimiento de servicio autorizado tan pronto como surja
el problema. Las reparaciones amparadas por la garantía deben realizarse en un plazo
razonable menor de 30 días.
Sitienealgunapreguntaconrespectoasusderechosyresponsabilidadesenrelacióncon
la garantía, le recomendamos comunicarse con un representante del departamento de
servicioalconsumidordeHomeliteConsumerProducts,Inc.llamandoal1-800-242-4672.
REQUISITOS DE COBERTURA DE DEFECTOS ESTABLECIDOS EN
LA GARANTÍA:
(a) El período de garantía se inicia el día en que el motor o equipo es entregado a un
comprador final.
(b)Cobertura deGarantía GeneralporEmisiones. HomeliteConsumer Products, Inc.
garantiza al comprador final y a cada uno de los compradores subsiguientes que su motor
no vehicular o motor para uso fuera de carreteras está diseñado, fabricado y equipado,
al momento de la venta, para cumplir todas las normas correspondientes adoptadas por
la Oficina de Recursos Atmosféricos de California (CARB) o la Dirección de Protección
Ambiental (EPA) de EE.UU.; que carece de defectos en los materiales y en la mano de obra
que puedan causar el incumplimiento de las normas correspondientes por parte del motor
durante un período de dos años a partir de la fecha de compra del motor no vehicular
omotorpequeñoparausofueradecarreterasporelcompradorinicial.Sepuedenusar
piezas de repuesto o servicios equivalentes en rendimiento y durabilidad en las tareas
de mantenimiento o reparación no amparadas por la garantía, sin que se reduzcan las
obligacionesdeHomeliteConsumerProducts,Inc.amparadasporestagarantía.
(c) La garantía sobre las piezas relacionadas con el control de emisiones se
interpretarácomosigue:Todapiezagarantizadacuyocambionoestéprogramado
según lo requerido en el Programa de mantenimiento está garantizada por dos
años.Sialgunadedichaspiezas(incluidacualquierpiezaparalaqueseprogramen
únicamente inspecciones regulares) falla durante el período de cobertura de la
garantía,seráreparadaoreemplazadasincargoencualquierCentrodeServicio
AutorizadodeHOMELITE®. Cualquier pieza reparada o reemplazada en virtud de la
garantía quedará garantizada por el resto del período de la garantía. Una declaración
que indique “reparar o reemplazar según sea necesario” no reduciría el período de
coberturadelagarantía.Todapiezagarantizadacuyocambioestéprogramado
según lo requerido en el Programa de mantenimiento está garantizada por el período
previoalmomentodelprimercambioprogramadoparadichapieza.Todapieza
reparada o reemplazada en virtud de la garantía queda garantizada por el resto
del período previo al momento del primer cambio programado, y será reparada o
reemplazadaencualquierCentrodeServicioAutorizadodeHOMELITE® sin cargo
hasta que llegue el momento de dicho cambio.
HomeliteConsumerProducts,Inc.repararátododefectoamparado por lagarantíaen
cualquier Centro de Servicio Autorizado de HOMELITE®, incluido cualquier centro de
distribuciónautorizadoarealizarelserviciodelosmotoresobjetodelapresente.Todo
trabajodediagnósticoqueserealiceenunCentrodeServicioAutorizadodeHOMELITE®
será sin cargo para el propietario si mediante dicho trabajo se determina que una pieza
garantizadaestá defectuosa.Se puedenutilizarpiezas derepuestoaprobadas por el
fabricante, o equivalentes, para cualquier mantenimiento o reparación amparado por la
garantía en las piezas relacionadas con el control de emisiones, y deben proporcionarse
sin ningún cargo para el propietario si dichas piezas aún están protegidas por la garantía.
HomeliteConsumerProducts,Inc.esresponsablededañosaotroscomponentesdelmotor
causados por la falla de una pieza garantizada cuya garantía aún esté vigente.
No está permitido utilizar piezas agregadas o modificadas que no estén exentas por la
Oficina de Recursos Atmosféricos de California. El uso de cualquier pieza agregada o
modificada que no esté exenta constituirá causal para rechazar un reclamo en virtud de
lagarantía.HomeliteConsumerProducts,Inc.noseráresponsabledegarantizarfallas
de piezas garantizadas causadas por el uso de una pieza agregada o modificada que no
esté exenta.
La Lista de piezas para el control de emisiones define específicamente las piezas
garantizadas relacionadas con el control de emisiones. HomeliteConsumerProducts,
Inc. proporcionará cualquier documento que describa sus procedimientos o políticas de
garantía dentro de los cinco días de haber sido requerido por la Oficina de Recursos
Atmosféricos de California.
LISTA DE PIEZAS PARA EL CONTROL DE EMISIONES
Laspiezasparael controldeemisiones varían deun producto aotro.Sugarantía del
sistema de control de emisiones se aplica a cualquiera de los siguientes componentes
que pueda estar incluido en su producto:
(1) Sistemadeadministracióndecombustible
(i) Carburadorypiezasinternas(y/oreguladordepresiónosistemadeinyecciónde
combustible).
(ii) Sistemaderetroalimentaciónycontroldelamezcladeaireycombustible.
(iii) Sistemadeenriquecimientodelamezclaparaarranqueenfrío.
(iv) Tanquedecombustible.
(2) Sistemadeinduccióndeaire
(i) Sistemacontomadeairecalientecontrolada.
(ii) Múltipledeadmisión.
(iii) Filtrodeaire.
(3) Sistemadeencendido
(i) Bujías.
(ii) Sistemadeigniciónmagnéticooelectrónico.
(iii) Sistemadeavance/retardodechispa.
(4) Sistemaderecirculacióndegasesdeescape(ExhaustGasRecirculation,EGR)
(i) Cuerpo de válvula y separador del carburador del EGR, si corresponde.
(ii) SistemaderetroalimentaciónderégimenycontroldelEGR.
(5) Sistemadeinyeccióndeaire
(i) Bomba de aire o válvula de impulsos.
(ii) Válvulas que afecten la distribución del flujo.
(iii) Múltiplededistribución.
(6) Catalizador o sistema de reactor térmico
(i) Convertidor catalítico.
(ii) Reactor térmico.
(iii) Múltipledeescape.
(7) Controles de partículas
(i) Trampas,filtros,precipitadoresycualquierotrodispositivoutilizadoparacaptar
emisiones de partículas.
(8) Elementosvariosutilizadosenlossistemasantesmencionados
(i) Controles electrónicos.
(ii) Válvulas e interruptores sensibles al vacío, la temperatura y el tiempo.
(iii) Mangueras,correas,conectoresyconjuntos.
Concadanuevomotor,HomeliteConsumerProducts,Inc.proveeráinstruccionesescritas
para su mantenimiento y uso por parte del propietario.
DECLARACIÓN DE GARANTÍA LIMITADA DE HOMELITE CONSUMER PRODUCTS, INC. Y REGULACIONES FEDERALES Y DEL
ESTADO DE CALIFORNIA EN RELACIÓN CON LOS SISTEMAS DE CONTROL DE EMISIONES DE MOTORES NO VEHICULARES Y
DE MOTORES PEQUEÑOS PARA USO FUERA DE CARRETERAS
DERECHOS Y OBLIGACIONES DEL CONSUMIDOR SEGÚN LA GARANTÍA
UT10548 / 14 in. 35cc Chain Saw
Scie à chaîne de 35 cc de 356 mm(14 po)
Motosierra de 356 mm (14 pulg.), 35 cc
UT10568 / 16 in. 38cc Chain Saw
Scie à chaîne de 38 cc de 406 mm (16 po)
Motosierra de 406 mm (16 pulg.), 38 cc
UT10588 / 18 in. 42cc Chain Saw
Scie à chaîne de 42 cc de 457 mm (18 po)
Motosierra de 457 mm (18 pulg.), 42 cc
(ALL VERSIONS) / (TOUTES LES VERSIONS) / (TODAS LAS VERSIONES)
HOMELITE CONSUMER PRODUCTS, INC.
1428 Pearman Dairy Road, Anderson, SC 29625
1-800-242-4672 • www.homelite.com
A subsidiary of Techtronic Industries Co., Ltd. • OTC: TTNDY
988000-561
7-18-11 (REV:03)
SERVICE
For parts or service, contact your nearest Homelite authorized service dealer.
Be sure to provide all relevant information when you call or visit. For the loca-
tion of the authorized service dealer nearest you, please call 1-800-242-4672
or visit us online at www.homelite.com.
REPAIR PARTS
The model number of this product is found on a plate or label attached to the
housing. Please record the serial number in the space provided below.
MODEL NO. _________________________________
SERIAL NO. _________________________________
DÉPANNAGE
Pour tout entretien ou réparation du produit, contacter le centre de réparations
Homelite agréé le plus proche. Veiller à fournir toutes les informations pertinentes
lors de tout appel téléphonique ou visite. Pour obtenir l’adresse du centre de
réparations agréé le plus proche, téléphoner au 1-800-242-4672, ou visiter
notre site www.homelite.com.
PIÈCES DE RECHANGE
Le numéro de modèle se trouve sur une plaquette ou étiquette placée sur le
bâti. Noter le numéro de série dans l’espace ci-dessous.
NUMÉRO DE MODÈLE ______________________
NUMÉRO DE SÉRIE _________________________
SERVICIO
Para obtener piezas o servicio, comuníquese con el centro de servicio
autorizado de Homelite más cercano. Asegúrese de proporcionar todos los
datos pertinentes al llamar o al presentarse personalmente. Para obtener
información sobre el establecimiento de servicio autorizado más cercano a
usted, le suplicamos llamar al 1-800-242-4672 o visitar nuestro sitio en la red
mundial, en la dirección www.homelite.com.
PIEZAS DE REPUESTO
El número de modelo de este producto se encuentra en una placa o etiqueta
pegada a la caja del motor. Le recomendamos anotar el número de serie en
el espacio suministrado abajo.
NÚMERO DE MODELO ______________________
NÚMERO DE SERIE _________________________
OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
CALIFORNIA PROPOSITION 65
WARNING:
This product, its exhaust, and other sub-
stances that may become airborne from
its use may contain chemicals, including
lead, known to the State of California
to cause cancer, birth defects, or other
reproductive harm. Wash hands after
handling.
PROPOSITION 65 DE LA
CALIFORNIE
AVERTISSEMENT :
Ce produit, les gaz d’échappement
qu’il dégage et les autres substances
rejetées dans l’air à la suite de son
utilisation peuvent contenir des produits
chimiques, notamment du plomb qui,
selon l’État de la Californie, peuvent
causer le cancer, des anomalies
congénitales et d’autres dommages au
système reproducteur. Bien se laver
les mains après toute manipulation.
CALIFORNIA - PROPUESTA DE
LEY NÚM. 65
ADVERTENCIA:
Este producto, su escape y otras
sustancias que puedan llegar a ser
aerotransportadas por su uso pueden
contener sustancias químicas (por
ejemplo, plomo) consideradas por el
estado de California como causantes de
cáncer, defectos de nacimiento u otras
alteraciones reproductivas. Lávese las
manos después de utilizar el aparato.

Navigation menu
