Centrale

Controller

Manuel de l’utilisateur

301C

User Manual

M-510324

7/10

Controller Unit

301C

User Manual

M-510324

7/10

M-510324 301C User Manual iii

7/10 Honeywell

Notices and Trademarks

July 2010

While this information is presented in good faith and believed to be accurate,

Honeywell disclaims the implied warranties of merchantability for a particular

purpose and makes no express warranties except as may be stated in its

written agreement with and for its customers.

In no event is Honeywell liable to anyone for any indirect, special or

consequential damages. The information and specifications in this document

are subject to change without notice.

This manual covers software version 3.086.

Honeywell Analytics

405 Barclay Boulevard

Lincolnshire, Illinois 60069

M-510324 301C User Manual v

7/10 Honeywell

Symbol Definitions

The following table lists the symbols used in this document to denote

certain conditions:

Symbol Definition

ATTENTION: Identifies information that requires

special consideration

TIP: Identifies advice or hints for the user, often

in terms of performing a task

REFERENCE _ INTERNAL: Identifies an

additional source of information within the

bookset.

CAUTION

Indicates a situation which, if not avoided, may

result in equipment or work (data) on the system

being damaged or lost, or may result in the

inability to properly operate the process.

CAUTION: Indicates a potentially hazardous

situation which, if not avoided, may result in minor

or moderate injury. It may also be used to alert

against unsafe practices.

CAUTION: Symbol on the equipment refers the

user to the product manual for additional

information. The symbol appears next to required

information in the manual.

WARNING: Indicates a potentially hazardous

situation which, if not avoided, could result in

serious injury or death.

WARNING symbol on the equipment refers the

user to the product manual for additional

information. The symbol appears next to required

information in the manual.

M-510324 301C User Manual vii

7/10 Honeywell

INTRODUCTION ............................................................11

Intended Use ......................................................................................... 11

Receiving and Unpacking ...................................................................... 11

Installation Instructions ...................................................................... 12

Basic Guidelines .................................................................................... 12

Surface Mount Installation..................................................................... 13

Wiring Details .................................................................................... 14

Power Connections ........................................................................... 16

Communication Connections ............................................................ 16

Settings for Specific Transmitters ...................................................... 16

Relay Output ..................................................................................... 17

Jumper Use Instructions ........................................................................ 18

GETTING STARTED ......................................................19

Initial Startup ......................................................................................... 19

Datalogger (SDcard) ............................................................................. 19

Programming Interface...................................................................... 20

Keypad Functions .................................................................................. 20

LED Definitions ...................................................................................... 21

System Operation .................................................................................. 21

SYSTEM PROGRAMMING ............................................22

Tx Info Menu ..................................................................................... 25

Ident Menu ............................................................................................ 26

Product and Sensor Types ..................................................... 27

COM Menu ............................................................................................ 29

Scale Menus (1 and 2) .......................................................................... 30

Detection Menu ..................................................................................... 31

Display Menu ......................................................................................... 32

Alarm A, B and C Menus ....................................................................... 33

Servicing and Operating Menus ............................................................ 34

Status Code ........................................................................................... 35

Erase Current Tx ................................................................................... 35

Change Tx Address ............................................................................... 36

Groups Menu ..................................................................................... 37

Creating Groups .................................................................................... 38

Deleting Groups .................................................................................... 39

viii 301C User Manual M-510324

Honeywell 7/10

Event Menu .......................................................................................40

Action Menu ...........................................................................................42

Delays Menu.......................................................................................... 43

Latch Mode............................................................................. 44

Conditions ..............................................................................................45

Status .....................................................................................................49

Database................................................................................................ 49

Acquisition Menu ...............................................................................50

Starting and Stopping Tx Logging ..........................................51

Starting and Stopping Event Logging .....................................52

Copy Menu ........................................................................................53

Configuration .....................................................................................53

Parameters ............................................................................................54

System Log Menu ..................................................................................55

Config Menu ......................................................................................56

Network Menu ...................................................................................61

Remote Calibration ................................................................................63

Tests Menu ........................................................................................65

Test Sequence .......................................................................................67

Normal Mode .........................................................................................69

Single Tx Mode ......................................................................................69

Debug Mode ..........................................................................................69

Simulation Mode ....................................................................................70

Bacnet Menu ..........................................................................................72

Changing BACNet values .......................................................75

Wireless Network Menu .....................................................................77

Parameters Menu ..................................................................................78

Changing PAN ID or RF Channel ...........................................80

Diagnostics Menu ..................................................................................82

Nodes Menu ...........................................................................................83

New Node Menu ....................................................................................87

Hibernate Menu .....................................................................................88

Reset Network Menu .............................................................................88

Status Log Menu ....................................................................................89

Consolidate Route Menu .......................................................................89

BACnet/IP MODULE .........................................................................91

Specifications .........................................................................................91

BACnet Objects .....................................................................................91

Analog Input ...........................................................................92

M-510324 301C User Manual ix

7/10 Honeywell

Analog Value .......................................................................... 92

Binary Input ............................................................................ 92

Binary Output ......................................................................... 93

Binary Value ...........................................................................93

Device .................................................................................... 93

Object Names ......................................................................... 94

Protocol Implementation Conformance Statement ............................ 99

BACnet Protocol Implementation Conformance Statement .................. 99

Specifications .................................................................................. 105

LIMITED WARRANTY .................................................107

Limited Warranty ................................................................................. 107

Re-Stocking Policy .............................................................................. 107

Exclusions ........................................................................................... 108

Warranty Limitation and Exclusion ..................................................... 108

Disclaimer of Unstated Warranties ...................................................... 109

Limitation of Liability ............................................................................ 109

M-510324 301C User Manual 11

7/10 Honeywell

Introduction

The 301C controllers act as nerve centers for gas detection networks,

providing continuous monitoring for up to 96 connected units (plus 1

301ADI). Since the controllers are factory programmed to the owner’s

specifications, installation is limited simply to mounting and connecting

them. Once installed and connected, the controllers allow the user to

monitor, adjust, or reconfigure an entire network of units.

The 301C has a supplementary option of the wireless coordinator that

enables this controller to communicate with and manage up to 25

wireless gas detection devices in addition to its regular capabilities.

Intended Use

The controller is intended to monitor an entire gas detection network

around the clock. The unit offers logging capabilities, creating log files

of all transmitter concentrations and alarms for analysis. The unit is

also equipped with grouping or zoning capabilities that allow users to

query and monitor specific groups of transmitters or specific transmitter

zones.

Receiving and Unpacking

Upon receiving the controller unit:

• Check that the package is undamaged

• Carefully open the package.

• Locate the packing slip or purchase order and verify that all items

on the order are present and undamaged

Note: If the package or any of its contents are damaged, please refer to

the Warranty section at the back of the manual for instructions.

12 301C User Manual M-510324

Honeywell 7/10

Introduction

Installation Instructions

Basic Guidelines

Follow these instructions to the letter to ensure that the equipment will

function properly. Failure to respect these guidelines will release

Honeywell Analytics from any responsibility in the event of improper

functioning:

• Locate all units in areas easily accessible for service.

• Avoid locations where instruments are subject to vibrations

• Avoid locating units near sources of electromagnetic interference

• Avoid locating units in areas subject to significant temperature

swings

• Verify local requirements and existing codes that may impact

choice of location.

M-510324 301C User Manual 13

7/10 Honeywell

Introduction

Installation Instructions

Surface Mount Installation

It is recommended that controllers be installed 5 feet (1.5 m) above the

floor, at approximate eye level.

Mark the holes as shown:

• Height markers 6 13/32” apart

• Width markers 10 9/16” apart

• Pre-drill 1/4” mounting holes as needed

• Securely mount the 301C using the appropriate screws

Wiring for the unit must be passed through the knock-outs provided at

the bottom of the unit.

17.4 cm

6 13/32”

26.8 cm

10 9/16”

1.5m

5’

Ø .5cm

¼”

14 301C User Manual M-510324

Honeywell 7/10

Introduction

Wiring Details

The diagram below provides the details required to connect the 301C

with the wireless communication module (coordinator). This module

allows the controller to communicate with and manage the 301W

wireless gas detectors.

Details concerning power supply, cables, capacities, etc., are provided

in the Specifications section at the back of this manual.

COMMUNICATION

Communication Wire Gauge:

2-24 AWG (Belden 9841)

Twisted and shielded cable

2000 feet (600 m) per channel

T-tap: 65 feet (20 m) / T-tap

130 feet (40 m) total

Channel Specifications:

Channel 1-2: Modbus,Vulbus protocol

Channel 3: Modbus protocol only

Communicates only with Vulcain

transmitters

Channel 4: Modbus output

Communicates only with VA301BDCM

Channel 4 (not used)

Channel 3

A 4

B 4

A 3

B 3

Channel 2

Channel 1

B 2

A 2

A 1

B 1

V-

V+

V-

V+



5(6(7

3&%&:5$

6+,(/'

6+'1

9 %$%$

%$

5,*+7

/()7

$/$50B$

%

$

9

$/$50B%

$/$50B&

32:(5

)$8/7

'2:1

(17(5

(6&

6,/(1&(

1&

12 12 1&

0$'(,1&$1$'$

5& 5&

5(/$<

5(/$<

5(/$<

5(/$<

9LQ 9RXW



(7+(51(702'8/(

99

-

-

-

-

-

5

/('

/('

/('

/('

/('

&

6:

6:

6: 6:

6:

6:

/('

/('

/('

/('

/('

/('

/(' .

-

-

-

(2/

(2/

(2/

(2/

%=

-

-

-

-

-

-

-

.

.

/

5

-

6:

-

.

0DGHLQ&DQDGD

9XOFDLQ,QF



9$&:35%

5(6(7

-

-

'

'

-3

/

1&

12 12

Ethernet: 10/100-compatible with 10Base-T

interface, RJ-45

Visual Indicators:

Green LED LINK

Yellow LED ACT

BacNet/IP MODULE (-BIP option)

Always respect minimum

voltage requirements at device

LCD screen

Wireless

communication module

Wireless Communication:

ISM worldwide

Indoor range 30m

RELAY OUTPUTS

3+5

4+6

1+3

2+4

Normally

open

Normally

closed

531

642

RISK OF ELECTRIC SHOCK

End-of-line specification:

The E.O.L. jumper for

channels 1-2-3-4 must

always be in E.O.L.

position.

End-of-line jumper

position

SD Card

Grounding screw

M-510324 301C User Manual 15

7/10 Honeywell

Introduction

Wiring Details

The connectors, or ports, on the PCB allow various wiring to be

connected to the controller. The wiring includes power, communication,

BACNet and relays, each with an assigned position (and number) on

the board:

J22 Power Input: Connect the power supply to the controller

(see Wiring Details for cabling diagrams)

J23, J24 Communication

inputs: Connect communication cables to channels 1

through 3.

Relay Outputs 1-4: Depending on the desired configuration,

connect the relay cables to either N.O. or N.C.

SHDN jumper Place the jumper over the Shutdown header

pins to reset or restart the system.

EOL Resistors 1-4: Place the jumper over the header pins to

create the connection to attenuate

communication echoes.

16 301C User Manual M-510324

Honeywell 7/10

Introduction

Power Connections

The 301C requires a power range of 17-27 Vac, 50/60 Hz (8.64 VA),

18-36 Vdc, 350 mA @24 Vdc (8.4 VA). Polarization is not important in

either AC or DC mode. The system must be grounded on the

transformer and a dedicated circuit breaker must be used.

Communication Connections

Communication cables must be grounded using the shield terminal,

using twisted and shielded pair Belden 2-24 AWG #9841 cable (or

equivalent).

The network cabling can extend up to a limit of 2000 feet (609 m) per

channel.

The length of a T-tap can reach 65 feet (20 m), up to a maximum of 130

feet (40 m) for all T-taps.

All wireless devices associated to the controller will automatically be

detected and communicate with the controller using wireless

communication protocols.

Settings for Specific Transmitters

Honeywell Sensepoint XCD Transmitters must be configured for 9600

baud, no parity, and a unique address. Honeywell XNX Universal

Transmitters must be configured for 9600 baud and a unique address.

Information on configuring each transmitter is in the associated

technical manual.

M-510324 301C User Manual 17

7/10 Honeywell

Introduction

Relay Output

The relay output can withstand up to 5A at 30Vdc or 250Vac (resistive

load only). Relays can be used to activate horns and strobes. Although

each relay is programmed with a default setting (below), they can be

configured using the controller programming menu.

If relays are set to Normally closed, the relay is powered up with the

controller and the device linked to the relay is functioning. The relay will

shut down when the specified alarm condition is reached.

If the relay is set to normally open, the relay will remain off when the

controller is powered up and the device connected to the relay will only

be activated when the specified alarm condition is reached.

Note: These functions are reversed if the controller Failsafe mode has

been activated.

RELAY OUTPUTS

N.O. N.C.

COMM

Normally closed

Normally open

18 301C User Manual M-510324

Honeywell 7/10

Relay Output

Jumper Use Instructions

The jumpers on the controller PCB allow a variety of operations to be

performed manually:

EOL 1-4: Enables the user to add End-Of-Line jumpers that improve

communication signals. Put the jumper in R position (as

shown on wiring diagram) to activate the End-of-Line

termination. (R provides a resistance termination and RC

provides resistance and condensator termination.)

SHDN: Enables the microcontroller to be reset or temporarily shut

down. This function is used mainly when system wiring

adjustments are needed (power off for safety).

Relays These jumpers allow the relay to be tested by activating it

J29-J32 without having any effect on Events.

M-510324 301C User Manual 19

7/10 Honeywell

Getting Started

Relay Output

Getting Started

The controller units are customized to the purchaser’s specifications but

they can be further programmed using the following menu options.

Initial Startup

Make sure that all wiring has been completed according to

specifications in the wiring details before powering up the unit. When

all is secure, remove the SHDN jumper to power-up the unit. It should

only take a few seconds until the unit is fully operative.

Datalogger (SDcard)

The DLC (Data Logger Card) option for the controller collects data and

stores it on a digital Flash memory card (SDCard). In the event that the

card memory becomes full:

• Information logging is stopped

• No SDcard flag is displayed on-screen

• The SDcard LED blinks

See the Acquisition section for more details on starting and stopping the

datalogging function.

CAUTION Always deactivate datalogging function before removing the

SDcard. Never remove the card when its LED is on.

20 301C User Manual M-510324

Honeywell 7/10

Getting Started

Programming Interface

The front panel of the 301C provides a programming keypad (buttons)

and LEDs.

301C front panel Keypad

Keypad Functions

Each unit has 7 keypad keys, or buttons:

Arrows: Used to move the cursor through the various programming

fields (Up, Down, Left and Right), or to adjust the display

contrast (press and hold the up or down arrow until desired

contrast is reached and release).

ESC: Used to exit the programming menu or to cancel a change or

input.

Enter: Used to access the programming menu and to modify

programming fields.

Silence: Turns off the controller’s buzzer.

M-510324 301C User Manual 21

7/10 Honeywell

Getting Started

Programming Interface

LED Definitions

The controller is equipped with 7 LEDs that provide a status for each

function related to that indicator:

Alarm A: A blinking red light indicates that an event has been

activated. A constant red light indicates that one or more

transmitters has reached Alarm A or Alarm 1.

Alarm B When the red indicator is on, one or more transmitters has

reached Alarm B or Alarm 2.

Alarm C When the red indicator is on, one or more transmitters has

reached Alarm C.

Power: Green indicates that the unit is powered up and functional

Fault: When the amber LED is on, it indicates a fault (i.e. a

communication, maintenance or device problem)

Tx: When the amber LED is blinking, it indicates that the

controller is sending information or requests on the

communication channel.

Rx: When the green LED is blinking, it indicates that the

controller is receiving information.

Each of these functions is linked to parameters programmed in the

control unit, which we will discuss in the following section.

System Operation

The system operates in four different modes that allow it to use,

analyze, debug, and simulate the actions that the system can perform.

These modes are: Normal, Single Tx, Debug and Simulate. The default

system operation mode is Normal. The other modes are available

through the Tests menu (option 8 from the Main Menu).

Note: Systems services may be disrupted by some menu operations.

22 301C User Manual M-510324

Honeywell 7/10

System Programming

Programming Interface

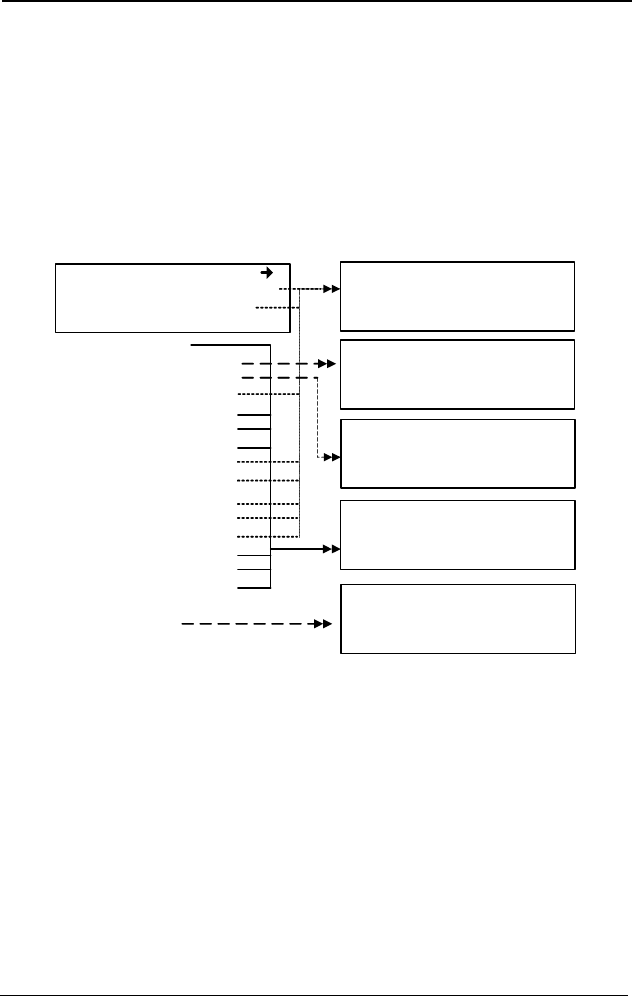

System Programming

The system’s Normal programming mode offers several menu options

that are accessible from the main menu screen:

Tx Info: Allows transmitter parameters to be programmed

Groups: Allows groups of transmitters to be set up

Events: Allows events and event behavior to be programmed

Acqui: Allows the datalogging feature to be activated or deactivated

Copy: Allows data or parameters to be copied from the (controller)

configuration to parameters

Config: Allows system parameters and password to be set

Network: Allows actions on the network to be performed,

communication statistics to be consulted, and remote

calibrations to be performed

Tests: Allows each device to be tested sequentially (inputs, outputs,

communications, events, etc.) and operation of various

parameters to be validated

BACNet: Allows a device’s BACNet parameters to be set

Wireless: Allows a network of wireless gas detection devices to be

configured, monitored, and modified.

Note: Access to the programming functions is password protected.

The default password is 2967.

The screen display shown below appears initially. This display can be

configured to scroll among the information screens for each device

connected to the controller.

If one or more of the connected devices is in an alarm mode, the

controller will only scroll between the main information screen and the

screens for device(s) in alarm mode. In this case, you must scroll

manually to view screens for other devices.

VA301C Ver. 3.00

Ad: 1 Gr:0 Ev:0

2007-01-17 13:18:18

M-510324 301C User Manual 23

7/10 Honeywell

System Programming

Programming Interface

The information screen also displays icons representing certain system

functions. Here is a list of possible icons and their meaning:

Icon Description

BACNet: Indicates that there is a BACNet module present

and that it is communicating with the controller.

BACNet error: Indicates that a BACNet module is present

but communication with the controller has failed (error)

Debug: Indicates whether the controller is in debug mode

(Single TX, Debug or Simulation modes). When in

simulation mode, SIM appears next to this icon.

Log: Indicates that either “Tx Logging” or “Event logging” is

enabled.

Log error: Indicates that an error occured during TX or

Event logging. All logging functions are stopped.

SDC: Indicates that an SDcard is present and functionning.

The icon “fills” (from white to black) progressively as

memory is used. A white icon indicates empty memory

and black indicates full memory.

SDC error: If this symbol persists for more than 5 seconds,

an SD card card is present but not functioning properly.

Wireless network: Indicates that the wireless network

coordinator (wireless communication module) is present

and communicating with the controller.

Wireless network error: Indicates that the wireless network

coordinator (wireless communication module) is present

but is not communicating with the controller.

24 301C User Manual M-510324

Honeywell 7/10

System Programming

Programming Interface

Since the controller’s programming functions are password protected, it

is necessary to access the login screen:

• Press Enter to access the programming options. The password

screen appears:

• Use the keypad Up or Down arrows to increase or decrease the

value, one digit at a time, starting with the first digit

• When all the digits of the password are correct, press Enter to

access the programming functions.

The first MENU options screen appears. Use the keypad arrows to

navigate through multiple screens to the desired function and press

Enter to access it.

PASSWORD

_ _ _ _

1. Tx Info 3. Events

2. Groups 4. Aqui

5. Copy 7. Network

6. Config 8. Tests

9. BACNet

10. Wireless

M-510324 301C User Manual 25

7/10 Honeywell

System Programming

Tx Info Menu

Tx Info is the menu option that is dedicated to transmitter information

and contains several sub-menu options. The exact list of screens will

vary depending on the transmitter type. A summary is presented below

with details on the following pages

Ident: Allows the network component’s

identification information to be

viewed.

COM: Allows the communication

protocol to be viewed or changed

Detection Allows the detection range and

or Scale(1) the unit of measurement

and parameters to be viewed and

Scale(2): changed

Display: Allows the label (or name) of a

specific component to be

changed

Alarms: Allow alarm thresholds to be

viewed and sometimes changed.

There can be significant

variations in this screen

depending on transmitter type.

Status Transmitter and node status

Displays: (in hexadecimal values)

Erase or Erases or changes the

Current Tx: Tx address

26 301C User Manual M-510324

Honeywell 7/10

System Programming

Tx Info Menu

Ident Menu

The Ident, or identification menu allows a component’s network ID to be

consulted:

The upper right corner of the screen shows the component’s address. If

the address of the device whose information must be viewed is known:

• Use the arrows to move the cursor arrow to the on-screen address

• Press Enter (the value can be edited while the number is flashing)

• Use the up or down arrows to increase or decrease the value

• Press Enter again to validate the entry and display the information

for the desired device.

The bottom left corner of the display shows the transmitter name (ex.:

301D2 - product name) and the sensor type (ex.: CH4 - methane

sensor). These values can also be changed for Group or Vulbus

product types. The procedure is identical for both fields:

Programming or changing a product or sensor type

• Use the arrows to move the cursor to the product type field.

• Press Enter to select the field (the value can be modified when

flashing)

• Use the arrows to scroll through the list of product types and press

Enter when the desired product or sensor appears

1. Tx Info 001

-Ident-

NotVul

CO2 (IR)

M-510324 301C User Manual 27

7/10 Honeywell

System Programming

Tx Info Menu

Product and Sensor Types

This is a list of all the (preprogrammed) product types available from the

Identification option in the Tx Info menu.

The order of the products below is not necessarily the order in which

they will appear in the controller

* E3Point and 420MDBS are examples of standard devices.

Note: When Group is selected as a product type, the remaining Tx

INFO screens are not accessible (because each product in the

group has already been individually programmed). Only the Ident

and Erase current Tx screens will be available.

Product Types

Addresses 1-96

VA301D2 VA301AP XNX

90DM3R VASQN8X XCD

VA301IRF VA301EM VA201R

IRT100 VA301EMRP VA201T

EC-F9 GsPnt2 90DM2

VA201T2 S301RLC VA201D

VA301T (Std.Device)* VA301D

GsPnt VA901T NotVul

RgRt3

Product Types

Addresses 97-120 Addresses 121-170

301ADI (?)

(?) 301W

301RW

301RPT

1. Tx Info 121

-Ident-

301W

CO2 (IR)

28 301C User Manual M-510324

Honeywell 7/10

System Programming

Tx Info Menu

The sensor type list applies to address ranges 1-96 and is not

dependent on the type of product selected. Devices in the address

range from 97-170 will display a BACNet object identifier, rather than a

sensor type.

*An additional Product Type, simply called “Group”, represents a group

created in the Groups Menu in the controller. When scrolling through

the available product type list, this name will appear as many times as

there are groups created in the controller (example: Group 1, Group 2,

Group 3, etc.). If a group is selected as the product type, then the

sensor type options are limited to MIN, MAX and MEAN.

M-510324 301C User Manual 29

7/10 Honeywell

System Programming

Tx Info Menu

COM Menu

This screen displays the selected communication protocol for device

addresses from 1 to 96. Each transmitter’s protocol is defined by the

controller (see Network Auto-configuration section)

If a transmitter is compatible with several different protocols, it can be

modified using to one of the following options:

•Vulbus

• Mdbs ASCII 7D 2S NP 9600 bauds

• Mdbs RTU 8D 2S NP 9600 bauds

• Mdbs RTU 8D 1S NP 9600 bauds

• Mdbs RTU 8D 1S OP 9600 bauds

When a transmitter is configured with the Modbus communication

protocol, the transmitters automatically sends the programmable

parameters to the controller.

Note: Vulbus transmitter parameters must be programmed manually.

1. Tx Info 001

-COM-

Mdbs RTU 8D 1S EP

9600 bauds

1. Tx Info 001

-COM-

Mdbs RTU 8D 1S EP

9600 bauds

30 301C User Manual M-510324

Honeywell 7/10

System Programming

Tx Info Menu

Scale Menus (1 and 2)

These menus appear only for certain devices. Scale(1) allows the

detection range, minimum and maximum, to be defined for the selected

device. Whatever value is specified is the value that will appear at the

device display (if applicable). The Minimum value is generally left at 0.

Parameters for the XNX and XCD gas detectors can be viewed here

but can be changed only at the transmitter.

Scale(2) allows the factor by which to divide the scale (between 0 and

65535) and the unit of measurement for the selected scale to be

determined.

The factor allows precise scale limits for detection to be set. By dividing

the maximum scale value in the first Scale screen (250 in this example)

by 10, a scale value of 25.0 can then be displayed.

The “Units” allow the unit of measurement for the device to be selected:

°F: Sets degree Farenheit as the unit of measurement

°C Sets degree Centigrade as the unit of measurement

%RH Sets Relative Humidity as the unit of measurement

mV Sets millivolts as the unit of measurement

V Sets volts as the unit of measurement

mA Sets milliamps as the unit of measurement

% Sets the percentage of gas as the point unit of measurement

ppm Sets parts per million of gas as the point unit of

measurement

1. Tx Info 001

-Scale(1)-

Max 00250

Min 00000

1. Tx Info 001

-Scale(2)-

Factor 00010

Units %

M-510324 301C User Manual 31

7/10 Honeywell

System Programming

Tx Info Menu

Detection Menu

The detection menu (available only for devices with addresses between

1 and 96) displays the detection range (scale: 0-100.0) and the unit of

measurement (unit: %) for the selected component. If a transmitter

uses the Modbus protocol, the detection parameters are automatically

defined during network configuration and are not editable. Vulbus

protocols must be manually defined by the programmer.

The detection scale is between 0 and the maximum value (0.00) and

the unit of measurement is either ppm or percent (% for oxygen and %

LEL for combustibles).

The detection menu is not available for the VA301R or VA301AP.

Programming or modifying the scale range or unit:

• Use the arrows to move the cursor to the scale or unit option

• Press Enter and use the arrow to increase or decrease the value

• Press Enter when the desired value is obtained

1. Tx Info 001

-Detection-

scale: 0-0.00

unit: %

32 301C User Manual M-510324

Honeywell 7/10

System Programming

Tx Info Menu

Display Menu

This option allows a specific label or name to be assigned to the

selected component (transmitters, relay modules, annunciators). Up to

20 characters, including spaces, can be used in the label (example:

BOILER ROOM). The default Modbus transmitter labels are composed

of the component (or transmitter) name, sensor type and address.

Vulbus transmitter labels contain 20 blank characters (spaces).

1. Tx Info 001

-Display-

edit (20 char.max)

301D2 CH4 Ad001

M-510324 301C User Manual 33

7/10 Honeywell

System Programming

Tx Info Menu

Alarm A, B and C Menus

The screens for viewing alarm thresholds are combined in this manual.

There will be either two or three levels, depending on transmitter type.

If present, separate “MIN” and “MAX”levels permit manual control of the

hysteresis of each alarm. Normally, the “MAX” level is set greater than

“MIN.” However, alarms can be made to trigger on falling concentration

(as with oxygen) by setting the “MAX” threshold smaller than the “MIN”

threshold.

With certain transmitters, only one threshold will be displayed.

Additionally, with certain transmitters, the alarm thresholds are read-

only at the controller. These thresholds can be set only at the

transmitter.

These are typical screens:

Typical screen for viewing alarms A or B on XCD and XNX transmitters

Typical screen for viewing or changing alarm A, B, or C thresholds on

other transmitters.

34 301C User Manual M-510324

Honeywell 7/10

System Programming

Tx Info Menu

Servicing and Operating Menus

These functions vary depending on the transmitter type. These displays

show the total time the device has been in service and the amount of

time remaining until the next required calibration or replacement.

M-510324 301C User Manual 35

7/10 Honeywell

System Programming

Tx Info Menu

Status Code

These screens display transmission or node status and sensor status

for the selected transmitter. This read-only information can assist

service personnel in troubleshooting.

The XNX and XCD gas detectors will report the warning or fault number

(iFaultWarnNumber) in hexidecimal on the third line. These transmitters

will also report the monitoring state (iMonitoringState) in the fourth line.

See the transmitter documentation for interpretation of fault numbers

and monitoring states.

Typical display for XNX or XCD

Typical display for other transmitters

Erase Current Tx

This function allows the configuration to be erased or the Tx address for

the displayed component to be changed.

Note: Selecting erase current Tx only erases the current device entry

Tx Info configuration. No other data is erased.

1. Tx Info 001

erase current Tx

Change Tx Address

36 301C User Manual M-510324

Honeywell 7/10

System Programming

Tx Info Menu

Change Tx Address

Selecting Change Tx Address allows users to move a device from one

TX address to another:

• Use the arrows to scroll to Change Tx Address and press Enter to

select

• In the next screen, scroll to the address number and press Enter to

select

• Use the up or down arrows to increase or decrease the address

value and press Enter to validate the new address.

The Change Tx address option is only available (active) for device

address 1 to 96 and if there is a Modbus device connected.

If the address is valid, the screen will display “Processing”.

If the address is invalid, the screen will display “Invalid Tx” and return

to the Change Tx Address screen (the address for GasPoint devices

cannot be changed)

A final screen will display either “Error” or “Success” (re-start procedure

if Error is displayed).

Note: If a device address is changed to one already associated with

another device, the existing data will be overwritten. Customers

should know their network’s address assignments and be careful

when changing a Tx address. Delete the original Tx address to

avoid duplicate entries.This feature is not supported with XNX

and XCD transmitters.

1. Tx Info 001

erase current Tx

Change Tx Address

1. Tx Info 001

To address: 001

1. Tx Info 001

Processing...

M-510324 301C User Manual 37

7/10 Honeywell

System Programming

Groups Menu

Programming groups of transmitters allows several units to be

combined which then enables actions (events) to be taken based on a

series of units rather than each unit, individually.

A group is a stack containing the addresses from each of the

transmitters included in the group.

Groups are displayed in a single line; if a group contains more than four

components, the arrows must be used to scroll left and right of the

display window to view all members of a group.

The cursor in the Group screen is represented by the blinking brackets

(<end>). Any information between the brackets can be edited.

1. TxInfo 3. Events

2. Groups 4. Acqui

2. Groups 001

<end> [----] [----] [----]

[----] [----] [----] [----]

empty all groups

38 301C User Manual M-510324

Honeywell 7/10

System Programming

Groups Menu

Creating Groups

• Use the arrows to move the cursor to a group line and press Enter

• The field can be edited when the brackets stop blinking and the

word “end” blinks

• Use the up or down arrows to scroll through the list of all units

connected to the 301C, until the desired address is displayed .

• Press Enter again to validate the address.

• The address is added to the group and the <end> bracket is

shifted one position to the right.

The process can be repeated until all the desired transmitters in the

group (up to 126) have been added. The address for each transmitter

added in the Tx Info menu is available when creating groups.

Note: Groups created in the Groups menu will appear in the product

type list (Tx Info - Ident screen) as “Group xx” (the number

assigned to the group when it was created).

7/10 Honeywell

System Programming

Groups Menu

Deleting Groups

Use the empty all groups command to delete all groups previously

programmed in the controller.

Single groups can be deleted with a simple procedure:

• Scroll to the first transmitter in the group list,

• Select the transmitter (its address blinks) and scroll to <del> (<del>

erases the entry and <end> marks the end of the stack)

• Press enter and the group is emptied.

This procedure makes it possible to delete one, several or all entries

previously included in a group.

Note: Up to 126 groups, with a maximum of 128 members each, can be

created.

40 301C User Manual M-510324

Honeywell 7/10

System Programming

Event Menu

Though the controller has a default setting for Event configuration (as

shown below), the Event menu is programmable. Event programming

lets specific actions to be defined:

Action: What will be done if programmed criteria are reached

Delay: Defines the length of time to wait before taking an

action on an event and time to wait after an event

has returned to normal before the action output is

returned to normal state.

Conditions: AND, OR or none (---); equations that allow more

detailed control of an event

Coverage Determines the period during which the event is

period: applicable

Status: Disables or enables a programmed Event

disabled:

Database: Erases the selected event or all events

M-510324 301C User Manual 41

7/10 Honeywell

System Programming

Event Menu

3. Events 001

-Delays-

Before: 99min

After: 01min

3. Events 001

-Action-

Target: Ctrl

Relay: #01

3. Events 001

1/3 Gr036

=2.01% AND

3. Events 001

-Coverage Period-

All day

All week

3. Events 001

-Database-

Erase current event

Erase all events

3. EVENEMENT 001

-Status : disabled-

Enable event

42 301C User Manual M-510324

Honeywell 7/10

System Programming

Event Menu

Action Menu

Actions are comprised of two parameters:

Target Indicates which component is responsible for the action to

be taken;

Tx (transmitter)

Re (Relay/Annunciator)

Ctrl (Controller)

Relay Indicates which of three possible outputs will be activated

when the event is true;

#XX (activates the component’s #xx relay), Buzzer (activates

the component’s audible alarm)

ALL (activates the relays and audible alarms)

Example: Tx 007 detects a concentration exceeding the set values.

The target (controller) triggers relay 1 connected to that event (a fan

perhaps).

3. Events 001

-Action-

Target: Ctrl

Relay: #01

M-510324 301C User Manual 43

7/10 Honeywell

System Programming

Event Menu

Delays Menu

This option allows Before and After settings that will delay the activation

or deactivation of an action to be programmed.

Before Delays the action for the specified length of time. If the

condition persists beyond this delay, the defined action is

executed.

After The time to wait after an event has returned to normal before

returning action output to normal state. The after delay also

offers a Latch option, described below.

Before and After delays can be configured at either 30 or 45 seconds or

from 1 to 99 minutes, in one minute increments. Five dashes (-----)

indicates that no delay has been programmed.

• Use the keypad arrows to scroll to the desire option

• Press Enter to select the option

• Use the keypad arrows to scroll through the second or minute

settings

• Press Enter at the desired setting. The delay is set.

3. Events 001

-Delays-

Before: 99min

After: 01min

44 301C User Manual M-510324

Honeywell 7/10

System Programming

Event Menu

Latch Mode

• The Latch function is executed on an Event state

• It is possible to select the Latch mode by changing the after delay

to “ ”

• The Event stays active until the Silence keypad button is pressed

• The Silence keypad button has two functions: Silence the buzzer

and unlatch the event.

• When the Silence keypad button is pressed, events in Latch mode

are unlatched and reevaluated. If the Event condition persists, the

Event remains active and returns to Latch mode. If the condition

does not persist, the event is deactivated.

Note: If the Event has a Before delay and the Silence button is pressed

while the Event conditions are still true, the buzzer will be

silenced only for the length of the programmed delay.

7/10 Honeywell

Event Menu

Conditions

Conditions are the parameters that define what makes an Event true.

Each condition is defined by four elements and can be combined with

other conditions to provide greater flexibility. A condition, as in the

example provided below, defines:

IF at least 1/3 of group 36 detects concentrations greater than 2.01% of

specified gas AND all of group 03 detects a concentration greater than

2.99% of gas, then the specified action (Actions were set at the first

Event screen) for that Event will be triggered.

Since the display screens offer limited space, scroll left and right to view

and edit further information.

Condition programming screens

The portion of the Events condition screen that is within the brackets is

divided into four editable list fields:

3. Events 001

1/3 Gr036

>2.01% AND

3. Events 001

all Gr003

AND > 2.99%

46 301C User Manual M-510324

Honeywell 7/10

System Programming

Event Menu

The top left portion contains the statistic quantifier (available only for

Groups) that take only the specified part of the group into the equation.

Options available in this field are:

all: includes all transmitters in the group

mean: includes the average concentration for the group’s transmitters

max: includes the group’s maximum concentration

min: includes the group’s minimum concentration

1/4: includes at least a quarter of the group’s transmitters that

meets set conditions

1/3: includes at least a third of the group’s transmitters that meets

set conditions

1/2: includes at least half of the group’s transmitters that meets set

conditions

2/3: includes at least two thirds of the group’s transmitters that

meets set conditions

3/4: includes at least three quarters of the group’s transmitters that

meets set conditions

1 or +: at least one or more than one of the group’s transmitters that

meets set conditions

M-510324 301C User Manual 47

7/10 Honeywell

System Programming

Event Menu

The bottom left portion contains the logic, or operator, quantifier that

determines how conditions are calculated. Options available in this field

are:

The top right portion contains the source, which defines what device or

group of devices the Event will be based on. The list provides the

following options:

GrAll: Includes all transmitters (see note)

Gr_ _ _: Includes only the devices in the specified group (see note)

Tx000: Includes only the specified transmitter (connected to the con-

troller)

Clock: Includes only information gathered between the specified

times. Selecting clock sets a condition that is applied only

between the start and end time frame. It is possible to set

one condition screen to specific parameters and the second

to clock, which means that the specified condition will trigger

an event only if it occurs during the set time period.

Note: Clicking on the magnifying glass to the right of a Group number

on the display opens a view of the Group for consultation or

editing. Press Esc to close the group view and return to the

Event condition screen.

Operator

Symbol Meaning

--- No operator

= Equal to

<= Equal to or smaller than

< Smaller than

>= Equal to or larger than

> Larger than

!= Not equal to

max When the maximum value is reached, an action is triggered. It

will not be deactivated until levels fall below minimum value

min

When concentrations fall below minimum value, an action is

triggered. It will not be deactivated until concentrations rise

above set maximum value

48 301C User Manual M-510324

Honeywell 8/10

System Programming

Event Menu

The bottom right portion contains the operand, which defines what

device or group of devices on which the Event will be based. The list

provides the following options:

OFF Used for status on binary inputs (ex.: used with 301ADI)

ON: Used for status on binary inputs (ex.: used with 301ADI)

Fault: Bases trigger on maintenance alarm, communication failure or

device failure

Alrm A: If the chosen device or group has an Alarm A or Alarm 1, an

event will be triggered.

Alrm B: If the chosen device or group has an Alarm B or Alarm 2, an

event will be triggered

Alrm C: If the chosen device or group has an Alarm C, an event will be

triggered.

The Coverage Period screen allows the period that will be covered by

the Event to be defined. (The time frames for each of these periods

can be defined in the controller Config menu.) This option provides two

further selection fields:

Day definition field: allows All day, Daytime, or Nighttime to be selected

Week definition field: Weekend, Working Days, All week

1. Use the keypad up or down arrows to scroll to either All day or All

week

2. Press Enter to select. The value can now be changed

3. Use the keypad up ro down arrows to scroll through options (see

above)

4. Press Enter to select.

3. Events 001

-Coverage Period-

All day

All week

M-510324 301C User Manual 49

7/10 Honeywell

System Programming

Event Menu

Status

This screen displays the current event status and allows it to be either

enabled or disabled, depending on the current status.

Enable event:This is a “toggle” switch; press Enter to change the value

from Enable to Disable and vice versa

After going through all the steps and programming an event, this screen

will display “Enable event”. Press Enter to activate all the parameters

and enable the Event.

If an existing Event is being consulted, this screen would display

“Disable event”. Press Enter to disable an Event (it will not be deleted

but will not function). The programming of this Event is always present,

which means that it easily can be reactivated by scrolling to this screen

and pressing Enter.

Database

This screens displays the options linked to the database:

Erase current event:Lets user erase the current event

Erase all events:Lets user erase all events

3. EVENT 001

-Status : disabled-

Enable event

3. Events 001

-Database-

Erase current event

Erase all events

50 301C User Manual M-510324

Honeywell 7/10

System Programming

Acquisition Menu

The Acquisition mode is only accessible when there is an SD card

present (controllers with the Data Logging, or DLC function). It is used

to enable or disable the logging of system Events or transmitter

information. The information is logged (or recorded) on an SD card.

Intervals or conditions must be defined before using this option.

The first line of the Acquisition screen offers either :

Delay mode: Allows for delay intervals of 10 to 59 seconds

or 1 to 60 minutes.

Threshold mode: Allows log values to be set according to set

variation thresholds (based on last reading) of

3% or more, 5% or more or 10% or more of

last detected concentration.

If a 3% threshhold is selected, the system will not log a value at 3% but

will log a value of 3.1%. Remember that the sampling rate (system

refresh rate) may have an impact on logging.

Here is an example of threshold logging. The logs a semi-colon

delineated text files.

4. Acquisition

10% threshold mode

Start Tx logging

Start event logging

2005-04-27 11:05:20;1_CO2_ppm;574;-normal-:

2005-04-27 11:06:02;1_CO2_ppm;503;-normal-:

2005-04-27 11:06:15;1_CO2_ppm;562;-normal-:

2005-04-27 11:06:28;1_CO2_ppm;645;-normal-:

2005-04-27 11:06:39;1_CO2_ppm;557;-normal-:

2005-04-27 11:30:45;1_CO2_ppm;715;-normal-:

M-510324 301C User Manual 51

7/10 Honeywell

System Programming

Acquisition Menu

Starting and Stopping Tx Logging

In the previous step, “Acquisition”, the frequency at which Tx logs would

be recorded can be configured. To start the logging function:

When “Start Tx logging” appears on the display, it indicates that the

acquisition, or logging, mode is inactive. When “Stop Tx logging”

appears, it indicates that Tx data is being logged. The log message is

displayed on the screen according to the chosen mode and LED 1 will

light up.

Press the Enter keypad button to stop or start Tx logging.

When Tx data is logged, the system creates files named

tayymmdd.log, tbyymmdd.log and tcyymmdd.log, each representing

one third of the network. The record includes the transmitter’s date,

time and address, the sensor type, the concentration read, as well as

the alarm status. Here is a sample of what a Tx log looks like:

The first column of the Tx log displays the date (yyyy-mm-dd) and the

time (hh:mm:ss) of the log. In this example, the “Delay mode” was set

to one minute intervals.

The third column of the Tx log displays the transmitter address and the

fourth displays the gas type, gas concentration and unit of

measurement.

The display then lists the next transmitter address with its gas type,

concentration and unit of measurement, and so on until all the

transmitters have been listed.

2004-01-23 17;54;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;1.5;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;55;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;0.5;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;56;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;0.5;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;57;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;1.0;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;58;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;1.5;-normal-;003_CO_ppm;0;-normal-

52 301C User Manual M-510324

Honeywell 7/10

System Programming

Acquisition Menu

Starting and Stopping Event Logging

The Acquisition menu offers an event logging option. Event Logging

records controller transactions, events, Tx and alarm flags and relay

status.

When “Start Event logging” appears on the display, it indicates that the

acquisition, or logging, mode is inactive. When “Stop Event logging”

appears, it indicates that Event data is being logged.

Press the Enter keypad button to stop or start Event logging.

When Event data is logged, the system creates a file named

evyymmdd.log. The record includes the date, time and the event.

Here is a sample of what an Event log looks like:

The first column of the Event log displays the date (yyyy-mm-dd) and

time (hh:mm:ss) of the log. Column A displays the date and time of the

log. In this example, the event’s “Delay mode” was set to one minute

intervals.

The system logs the following types of events:

• Event Log

• Event status changed

• Alarm A, B, C, Fault, and X status changed

Note: New log files are created when the existing files reach 32 000

lines or at the start of a new week (0h00 Sunday)

2004-01-23 17:54:25: Event logging enable

2004-01-23 17:55:25: Event logging enabled

2004-01-23 19:05:47; Simulation sequence activated

2004-01-23 19:05:48; Tx 6 communication no more in fault

2004-01-23 19:05:48; Tx 8 communication no more in fault

M-510324 301C User Manual 53

7/10 Honeywell

System Programming

Copy Menu

The Copy menu allows programmed parameters to be copied and

transferred. Data from the SD card can be transferred to a controller or

from a controller to the SD card or copy parameters from one device to

the next. The Copy option offers three screens: Configuration,

Parameters and System Log.

Configuration

If the controller is equipped with an SD card, the configuration function

allows data to be transferred either from the 301C to the SD card or the

reverse. This makes it possible to transfer the controller’s programming

to a computer or from a computer to the controller.

The first option in the configuration screen is 301C to SDcard.

Selecting this option copies the controller’s configuration and

parameters into a “config.ini” file 1.

The second option is SDcard to 301C allows the configuration and

parameters of the “config.ini” file on an SDcard to be copied to the

controller.

Note: The “config.ini” file contents can be modified at any time and from

any computer.

1. When transferring data, the system will automatically search for an existing “config.ini”

file before proceeding. If one exists, the system searches for a “config.bak” file. If

found, the file is deleted. Then, the pre-existing “config.ini” file is renamed “config.bak”,

making it possible to save the new “config.ini” file and keep a backup copy of the previ-

ous one.

After inserting an SD card into the controller, the controller’s system looks for an exist-

ing “config.ini” file that contains an “autoload” tag equal to 1 (yes). If the tag is found,

the system loads the contents of the file and resets “autoload” to 0 (no). This is a useful

feature for editing the file on a computer without having any impact on the controller

(such as recorded Events).

5. Copy

-Configuration-

Config to SDcard

SDcard to Config

54 301C User Manual M-510324

Honeywell 7/10

System Programming

Configuration

Parameters

The “parameters” function allows one transmitter’s configuration to be

copied to another or one event’s parameters to be copied to another

event. This allows several devices that share identical or similar

parameters to be quickly configured.

The options within this screen are:

Tx Info to Tx Info copies transmitter parameters from one device to

another.

Event to Event copies parameters from Event to Event.

The process is identical for both options:

• Select source, (the data to be copied) using the up/down keypad

arrows and press Enter.

• When the transmitter address is flashing, use the up/down keypad

buttons to search for the desired device address.

• Press Enter to select the new address

• Select the target address (where the data is to be copied to) in

exactly the same way as source

• Select COPY and press Enter. The parameters have been copied.

5. Copy

-parameters-

TxInfo to TxInfo

Event to Event

TxInfo to TxInfo

source tx001

target tx113

COPY

Event to Event

source #001

target #013

COPY

M-510324 301C User Manual 55

7/10 Honeywell

System Programming

Configuration

System Log Menu

The controller will record log information to its internal memory. If the

controller is equipped with an SD card, the system log function allows

users to save system log information to the memory card in text format.

When this option is selected, a log of all the last actions performed on

the controller is copied to the SDcard, with the filename slyymmdd.log.

This file can contain up to a maximum of 64Kb of information in text

format. Once the memory card is full, the oldest log entries are erased

and replaced by new entries.

Here is an example of a system log:

5. Copy

-System Log-

SysLog to SDcard

--- START of system log dump : 2007-04-18 13:19:05 ---

2007-04-04 18:42:06;Accessing menu;

2007-04-04 18:43:47;Event 1 definition modified;

2007-04-04 18:48:12;Exiting menu;

2007-04-04 18:54:49;System power-down;

2007-04-04 18:56:40;System power-up;

2007-04-04 19:02:44;Accessing menu;

2007-04-04 19:03:07;Event 6 definition modified;

2007-04-04 19:03:21;Exiting menu;

2007-04-05 10:51:28;Accessing menu;

2007-04-05 10:54:59;Database reset;

2007-04-05 10:55:18;Tx 25 parameters modified;

2007-04-05 10:55:29;Group 0 definition modified;

2007-04-05 10:55:36;Group 0 definition modified;

2007-04-05 10:55:46;Group 0 definition modified;

2007-04-05 10:55:55;Group 4 definition modified;

2007-04-05 10:55:57;Exiting menu;

2007-04-05 10:56:02;Accessing menu;

2007-04-05 10:56:19;Tx 24 parameters modified;

56 301C User Manual M-510324

Honeywell 7/10

System Programming

Config Menu

The Config menu contains several main configuration screens and is

used to program the controller display mode, adjust the date and time,

select the display language, change the controller access password,

modify the Slave Port configuration, set the Relay Configuration, and

select the AP Broadcast mode.

Each main screen offers further programming options, as shown.

5. Copy 7. Network

6. Config 8. Tests

6. Config

Set User Password

- 2967 -

Slave Port Cnfg

6. Config

Relay Configuration

AP Brdcst: auto

Honeywell

6. Config

Day definition

Week definition

6. Config

Manual scroll mode

Set Date and Time

Menu français

Slave Port Cnfg

Address: 001

38400 bauds

Mdbs RTU 8D 2S NP

Relay Configuration

-Failsafe-

All relays

Inactive

Relay Configuration

-Silence-

1234

dis ena dis dis

Day definition

-Daytime-

sta: 08:00

end: 17:00

Week definition

-Working Days-

sta: Monday

end: Friday

Date and Time

2005-11-21 11:47:36

(ISO 8601 standard)

M-510324 301C User Manual 57

7/10 Honeywell

Config Menu

Selecting the first line of the first screen allows selection from three

display modes: Manual scroll, 3-second scroll, 5-second scroll. If

Manual scroll mode is chosen, the screen will only advance if you press

on the arrow keypad buttons. If either 3 or 5 second scroll mode is

chosen, the screens will automatically scroll display readings for all

devices connected to the controller after 3 or 5 seconds.

3 or 5 second scroll modes do not prevent the keypad arrows to be used

to return to a previous screen or move ahead through the screens

manually.

Selecting the second line allows the date and time in a new screen to

be adjusted; Date and Time. When a number is flashing, the value can

be changed using the up/down keypad arrows. The year, month, day

and the hour, minute and second values can be changed.

The controller does not manage Daylight Savings Time, therefore,

users must manually adjust any time changes.

Selecting the third line allows the display language to be changed. If the

display is already in English, it will then display the Menu français option

(and vice-versa). Simply scroll to the line and press Enter to change the

language.

6. Config

Manual scroll mode

Set Date and Time

Menu français

Date and Time

2005-11-21 11:47:36

(ISO 8601 standard)

58 301C User Manual M-510324

Honeywell 7/10

Config Menu

The second main screen in the Config menu allows a new user

password to be set and the slave port configuration to be modified.

The default password is 2967. Select Set User Password to change the

password:

• When the first digit blinks, change the value by using the up/down

keypad arrows to increase or decrease the number

• Use the left/right keypad arrows to move from one digit to the next.

• When the desired password has been set, press Enter to validate it

and exit the editing mode.

Note: Contact Honeywell technical support for help with lost passwords

at 1-800-563-2967.

6. Config

Set User Password

- 2967 -

Slave Port Cnfg

M-510324 301C User Manual 59

7/10 Honeywell

System Programming

Config Menu

Scroll through the main Config menu screens using the left (previous) or

right (next) keypad arrows.

The third main screen in the Config menu allows the relay configuration

to be set, the AP broadcast mode and to select from four separate

manufacturers for the given controller.

When Relay Configuration is selected, two further options to configure

the relays are available: The first screen, Failsafe, appears allowing

the failsafe to be activated for all relays using the Enter keypad button.

This function is used in case of a power failure: if power is cut, the relay

will activate the connected device (ex. a light) to signal the problem.

Scrolling to the right displays the “Silence” screen that enables or

disables the silence option for each relay, using the Enter keypad

button.

6. Config

Relay Configuration

AP Brdcst: auto

Honeywell

Relay Configuration

-Failsafe-

All relays

Inactive

Relay Configuration

-Silence-

1234

dis ena dis dis

60 301C User Manual M-510324

Honeywell 7/10

System Programming

Config Menu

The fourth screen in the Config menu allows a definition of a day and a

week to be programmed.

Day and Week definition allows hours (time frames) to be defined for

either Daytime and Working Days respectively.

Note: Remember, the controller uses a 24 hour clock (0:00 to 23:59).

Any time changes (DST) must be made manually or through

BACNet time synchronisation (BACNet module required).

6. Config

Day definition

Week definition

Day definition

-Daytime-

sta: 08:00

end: 17:00

Week definition

-Working Days-

sta: Monday

end: Friday

M-510324 301C User Manual 61

7/10 Honeywell

System Programming

Network Menu

The Network menu allows network device information to be either

scanned or reset.

This menu offers four options, divided into two screens; the first screen

contains three options:

Reset Database: Resets all network device Tx information in the

database. This only resets the Tx infomation

for the network device. It does not affect

programmed Groups or Events.

Network Scan: Begins an auto-detect of all network devices

that allows the system to configure the Tx

database for network devices (i.e. it will scan

and add new devices but will not overwrite or

erase the old database)

Reset and Scan: Performs both previous functions

simultaneously.

Note: Once one of these options has been set, wait until the controller

completes the process. Do not interrupt or stop the process once

it has begun.

7. Network

Reset Database

Scan Network

Reset and Scan

62 301C User Manual M-510324

Honeywell 7/10

System Programming

Network Menu

The second Network screen offers the Statistics and Calibration

options.

Selecting Statistics from the Network menu displays a screen

containing the statistics for the selected device address.

Valid: Indicates the number of valid responses for the last 16

requests

Errors: Indicates the number of errors in the response for the last 16

requests

Timeouts: Indicates the number of timeouts (no response) for the last

16 requests

7. Network

Statistics

Calibration

Statistics 001

Valid 16 100%

Errors 0 0%

Timeouts 0 0%

M-510324 301C User Manual 63

7/10 Honeywell

System Programming

Network Menu

Remote Calibration

The network menu also offers a Calibration option for use with devices

that support network calibration.

The Calibration screen contains four (4) lines of information:

Line 1: Indicates the mode (Calib, meaning calibration), the

(Modbus) address of the device to calibrate (001) and the

type of device to calibrate (301D2)

Line 2: Indicates the status (Normal or In calib…) of the specified

device

Line 3: Displays the function to perform (Set Zero)

Line 4: Displays the function to perform (Set Span) and the span

gas concentration value (246 ppm)

5. On the first line, scroll to the device address and press Enter

6. Scroll through the devices to display the desired device* and press

Enter to select.

7. The second line displays the device’s status

8. Scroll to select the desired function, Set Zero to set the device's

zero, and press Enter to select.

9. Upon pressing Set Zero, the controller requests confirmation.

*The device must be configured in the 301C’s database in order to be

included in the device addresses displayed on screen.

7. Network

Statistics

Calibration

Calib 007 S301M

Status: Normal

Set Zero

Set Span 246 PPM

Calib 007 S301M

Status: Normal

Set Zero

Set Span 246 PPM

64 301C User Manual M-510324

Honeywell 7/10

System Programming

Network Menu

10. Press Enter to confirm or Esc to cancel. If confirmed, the controller

calibrates the sensor’s Zero. This takes only a few moments and

the display returns to the default calibration screen.

Note: Never calibrate any unit’s Zero with ambient air. Always use

Nitrogen (N2) at the calibration port to calibrate the Zero.

11. To calibrate the device, scroll to Set Span** and change the span

gas calibration value using this procedure;

a. Using the right arrow, move the cursor to xxx PPM (span

value field). Press Enter to select the field (it is editable when

flashing).

b. Use the up or down arrows to increase or decrease the

value, press Enter to validate the new value.

c. Move the cursor back to Set Span and press Enter to start

the calibration.

The device Span is being calibrated. The screen will display the

device’s status as “In calib...” until the calibration is complete.

**When selecting Set Span, make sure that the device has been

supplied with the appropriate calibration gas before and during the

calibration process.

Calib 001 : 301D2

Status : Normal

Set Zero

Set Span 2.60 ppm

Calib 001 : 301D2

Status : In calib...

Set Zero

Set Span 2.60 ppm

M-510324 301C User Manual 65

7/10 Honeywell

System Programming

Tests Menu

The Tests menu allows a variety of tests to be performed on

components and on the network communications. It also allows the

system to be operated in four different modes which, in turn, provide

different functionalities.

5. Copy 7. Network

6. Config 8. Tests

8. Tests

Oprt Mode: normal

8. Tests

Test sequence

Start Sim Sequence

Maximum load

Simulation Sequence

Start with Tx001

Confirm

Test sequence

Relays activated

Any key to continue

Esc to quit

Test sequence

BUZZER activated

Any key to continue

Esc to quit

Test sequence

LEDs activated

Any key to continue

Esc to quit

Test sequence

Press ‘left’

Esc to quit

Test sequence

Display test

Any key to continue

Esc to quit

Test sequence

Test Network comm.

9600 bauds

Channel 1 PASSED

Test sequence

Test done

Any key to continue

66 301C User Manual M-510324

Honeywell 7/10

System Programming

Tests Menu

The Tests menu provides four main options, divided between two

screens. Each of these options offers different capabilities.

The first screen presents three options:

Test sequence: Enables each output to be activated and validates

operation of each controller keypad buttons, display

pixels, and various communication protocols.

Start Sim

Sequence: This options starts or stops the Simulation mode,

which allows a simulation of a gas concentration

over an associated scale range on all transmitters.

The simulated gas concentration values are local (on

the controller) and do not affect logging functions.

(Events will be activated for the simulation but

detection devices are not affected.)

Maximum load: Activates all controller components

The second screen option is “Oprt Mode”, which offers three separate

operation settings: Normal, Single Tx or Debug.

Normal Normal controller operation mode

Single Tx: Activates the polling mode on a single transmitter.

Debug: Activates the service mode to perform a calibration

and to test Events without triggering actions.

8. Tests

Test sequence

Start Sim Sequence

Maximum load

8. Tests

Oprt Mode: normal

M-510324 301C User Manual 67

7/10 Honeywell

System Programming

Tests Menu

Test Sequence

When test sequence is selected from the main Tests menu, the

controller will display the Test sequence screen.

If Esc is pressed on the keypad, the main Tests menu screen will be

displayed. However, to perform system tests, press any key to proceed

to the first test screen.

This screen tests each component individually and will advance only to

the next component when a key is pressed. This option will display 13

screens. Screens 1, 2 and 3 test Relays, BUZZER and LEDs.

The following six screens prompt the user to press the keypad buttons,

in turn: left, right, up, down, Silence, Enter and Esc. The system will not

advance until a key is pressed.

Test sequence

Relays activated

Any key to continue

Esc to quit

Test sequence

BUZZER activated

Any key to continue

Esc to quit

Test sequence

Press ‘left’

Esc to quit

68 301C User Manual M-510324

Honeywell 7/10

System Programming

Tests Menu

The system then moves to the Display test. When the blank screen is

displayed, it is testing for display pixels. Press any key to proceed to the

next step.

The final test that the system performs is a network communication

test:

Once these tests have begun, do not interrupt or stop them. The

system tests all five bauds (communication speed: 9600, 19200,

38400, 57600, 115200) and each of the 4 channels per baud.

When the system has completed the test, it displays the final Tests

screen. Press any key to return to the main Tests menu.

Test sequence

Display test

Any key to continue

Esc to quit

Test sequence

Test Network comm.

9600 bauds

Channel 1 PASSED

Test sequence

Test done

Any key to continue

M-510324 301C User Manual 69

7/10 Honeywell

System Programming

Tests Menu

Normal Mode

This is the system’s normal (default) operation mode. When the system

is in normal mode, some values can be changed without interrupting

services. When a value has been changed in any of the menu fields,

the change will take effect upon returning to the main menu screen.

Single Tx Mode

This mode allows transmitters to be analyzed one at a time. The

controller polls only the selected device, which subsequently has its

information updated. This mode does not interfere with Event

Evaluation functions.

Debug Mode

This mode allows complete system operation to be evaluated and

tested without affecting operations (outside of debug mode). Events

are evaluated and displayed as necessary but no action is

triggered.

70 301C User Manual M-510324

Honeywell 7/10

System Programming

Tests Menu

Simulation Mode

This mode deactivates network communication Information Updates. It

can be combined with any of the three previous modes (example: using

the Simulation mode when in Debug mode allows the user to test the

entire system [groups, events, etc] without triggering any actions or

using any additional material such as gases). It allows gas

concentrations to be simulated over an associated scale for each

transmitter, sequentially:

Alarm levels A, B and C are evaluated according to the simulated gas

concentration and events are evaluated and actions are taken.

This type of alarm simulation at the controller does not work with

certain transmitters with falling alarms. In these cases, an alarm can be

simulated at the transmitter.

While in simulation mode, the controller is unaware of the device’s

actual network status. This mode can be stopped at any time in the

Test menu (see Normal System Operation).

If one of these modes has been activated, the system will automatically

return to Normal Mode after 12 hours of inactivity. (No changes will be

lost.)

M-510324 301C User Manual 71

8/10 Honeywell

System Programming

BACnet Menu

The BACNet menu offers several main menu screens to configure the

BACNET IP connection, DHCP, server, time zone information and more.

72 301C User Manual M-510324

Honeywell 7/10

System Programming

Bacnet Menu

The first of these screens allows the identification and address to be

configured:

BACnet ID: (Building Automation and Control Networks) is the

device ID number assigned to this particular

controller on a network.

Static IP address: This is an address that is used when DHCP is

disabled.

Changing BACNet values

• Use the keypad arrows to scroll down to select the desired line and

press Enter to select it.

• Selecting BACnet ID activates the field. The ID value (0-4194303)

can be increased or decreased using the up or down keypad

arrows

If the Static IP address option is selected, the following screen appears.

All controllers are shipped with a preset IP address as shown in the

example below.

9. BACNet

-Device-

BACnet ID : 1

Static IP address

-IP address-

192.168. 1.254

-Network mask-

255.255.255. 0

M-510324 301C User Manual 73

7/10 Honeywell

System Programming

Bacnet Menu

The next screen allows the device DHCP (Dynamic Host Configuration

Protocol) to be enabled or disabled.

• Simply press Enter to change the field value. Consult the IT

department for details concerning this option.

9. BACNet

-DHCP : disabled-

Enable DHCP

74 301C User Manual M-510324

Honeywell 7/10

System Programming

Bacnet Menu

The next main BACNet screen allows modification of the SNTP (Simple

Network Time Protocol) server IP address and configure the frequency

at which the system will make SNTP server requests. Honeywell has

made these options available to better adapt to the building’s network

protocol, however Honeywell does not provide configuration or support

for these options.

Selecting Server request activate the minute The SNTP server option

opens another screen that allows the SNTP server IP address to be

changed

The SNTP server option opens a secondary screen that allows the

SNTP server’s IP address to be modified. Consult the IT

department for details concerning these settings

scrolling through 0 to 60 minutes to set the frequency at which the

system will perform SNTP server synchronizations.

9. BACNet

- SNTP Client -

SNTP server

SNTP request : 1min

SNTP server

10. 4. 1. 12

M-510324 301C User Manual 75

7/10 Honeywell

Bacnet Menu

The next main menu screen is the Date and Time screen. This screen

allows the system’s time zone to be defined (if it differs from universal

time) and whether daylight savings time is applicable.

If the Time Zone field is selected, use the keypad arrows to scroll

through the available times (from 0:00 to +13:00 and -12:00 to 0:00)

The Device Name screen allows a specific name to be assigned to the

BACNet device.

The next screens allow users to configure BACNet communication

between different systems on a network (subnets), specifically with

Foreign Device Registration and BBMD.

9. BACNet

-Time Zone-

Time Zone : 0:00

DST: OFF

9. BACNet

-Device Name-

edit (20 char.max)

301C:1

76 301C User Manual M-510324

Honeywell 7/10

Bacnet Menu

The Foreign Device Registration (FDR) allows users to enable the FDR

and to set a specific Time To Live (in seconds).

A Foreign Device is a BACNet device that has an IP subnet address

different from those on the BACNet/IP network it seeks to join.

The TTL (Time-To-Live) parameter is the registration duration supplied

to the BBMD at the time of registration. Devices must re-register within

this specified interval to remain connected.

The BBMD Info screen lets users specify the address for the BBMD to

which the device will try to connect (or register).

For more information on this subject, please consult the ASHRAE

standard number 135-2001, Annex J, section J5.

9. BACNet

-ForeignDevReg:dis-

Enable FDR

TTL: 43200 sec

9. BACNet

-BBMD Info-

IP: 192.168. 1.100

Port: 0xBAC0

M-510324 301C User Manual 77

7/10 Honeywell

System Programming

Wireless Network Menu

The wireless menu allows wireless communication parameters to be

set, wireless network diagnostics to be consulted, and the various

aspects of the wireless nodes (sensors) to be accessed.

Wireless Network

1. Parameters

2. Diagnostics

3. Nodes

Hibernate

Enter to confirm

Esc to cancel

Parameters

1. 7B7177EFACE0049

2. WC Version

3. PAN ID

System Menu

Invalid Option

Log Mode

Log

PAN ID

VAL : 1B05

MAX : FFFF

MIN : 0001

Diagnostics

1. Weak Link Report

2. Lost Link Report

Nodes

1. ID 121 (79h)

2. 7B7177EFACE0049

3. Product VA301W

Nodes

1. ID 121 (79h)

2. 7B7177EFACE0049

3. Product VA301W

System Menu

Invalid Option

4. RF channel

5. Log Mode No Log

6. Association Ina

7. Nodes 0

8. Max nodes 0

9. Max hops 0

10. Power 0

11. AHFO 0

12. BO 0

13. SUO 0

14. LCO 18

15. LTO 0

16. MMO 0

17. BMO 0

18. KNSRO 0

19. FNSRO 0

20. Clone WC

4. Link Quality 1

5. Op Mode Log

6. Net Addr 9

7. SWU slot 1

8. # of parents 1

9. DP Id 0

10. DP Net Addr 0

11. DP LQ1 2

12. DP Retries (?)

13. DP BM 0

14. DP LC 256

15. AP1 ID (?)

16. AP1 Net Addr (?)

17. AP1 LQ1 16

18. AP1 Retries 128

19. AP1 BM (?)

20. AP1 LC 27132032

21. AP2 ID 2

22. AP2 Net Addr31756

23. AP2 LQ1 198

24. AP2 Retries 190

25. AP2 BM 0

26. AP2 LC 56320

27. LSU 661

28. Status Alive

29. Freshness 2

30. Version A14

31. Hibernate

32. Replace

33. Remove

34. Consolidate Route

35. Failsafe ON

The “ Nodes” menu appearing under

both Weak and Lost link reports is

identical to the “Nodes” (option 3) in

the Wireless Network menu

Association

Ina

System Menu

No Node Found

MAC 1st part

VAL : 00155F00

MAX : FFFFFFFF

MIN : 00000000

New Node

VAL : 121

MAX : 180

MIN : 121

Hibernate

Enter to confirm

Esc to cancel

4. New Node

5. Hibernate

6. Reset Network

7. Status Log NoLog

8. Consolidate route

Status Log

No Log

Status Log

Enter to confirm

Esc to cancel

Conslidate Route

Enter to confirm

Esc to cancel

Consolidate Route

VAL : 00060

MAX : 65535

MIN : 00000

78 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

Parameters Menu

When Parameters is selected from the Wireless Network main menu

options, all the coordinator parameters are displayed in order.

The screen can only display three items at one time. Use the up or

down arrows to scroll through the list of parameters.

Note: When data is provided for information purposes only, it is not

editable. When an item that is not editable is selected, the

screen will briefly display the “System Menu - Invalid Option”

screen (as shown above).

Parameters

1. 7B7177EFACE0049

2. WC Version

3. PAN ID

System Menu

Invalid Option

Log Mode

Log

PAN ID

VAL : 00000

MAX : 65535

MIN : 00001

4. RF channel

5. Log Mode No Log

6. Association Ina

7. Nodes 0

8. Max nodes 0

9. Max hops 0

10. Power 0

11. AHFO 0

12. BO 0

13. SUO 0

14. LCO 18

15. LTO 0

16. MMO 0

17. BMO 0

18. KNSRO 0

19. FNSRO 0

20. Clone WC

Association

Ina

MAC 1st part

VAL : 00155F00

MAX : FFFFFFFF

MIN : 00000000

M-510324 301C User Manual 79

7/10 Honeywell

System Programming

Wireless Network Menu

Changing PAN ID or RF Channel

When the PAN ID or the RF channel is changed, using the Parameters

menu option within the Wireless Network menu, the system needs

confirmation at more than one option, as described below:

To change the PAN ID:

• Select Parameters from the Wireless Network menu

• Scroll down (using the arrows) to hightlight option 3, PAN ID

• Press Enter to select

• Change the PAN ID values, as desired and press Enter

• The next screen requests either confirmation or cancellation. Press

Enter to confirm (If Esc is pressed, no changes will be made and

the screen returns to the main Wireless Network menu)

• The system displays the RF channel screen; press Enter to

proceed (or to record changed values)

• The next screen requests confirmation or cancellation. Press Enter

to confirm. If Esc is pressed at this point, the changes to the

PAN ID will not be made.

Note: Whenever changes are made to the PAN ID or the RF channel,

the network must rebuild itself. Losing the network (entire network

in Fault mode) during this process is normal and should only last

approximately 10 minutes.

Parameters

1. 7B7177EFACE0049

2. WC Version

3. PAN ID

PAN ID

VAL : FF07

MAX : FFFF

MIN : 0001

PAN ID

Enter to confirm

Esc to cancel

RF Channel

Enter to confirm

Esc to cancel

RF channel

VAL : 011

MAX : 255

MIN : 001

80 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

The following table provides the list of parameters displayed for the

coordinator (wireless communication module). Use the up or down

keypad arrows to navigate the entire list.

# Title Value Description

1. 7B177A7EFACE0049 Coordinator MAC address

2. WC Version A10 Wireless coordinator firmware version

3. PAN ID FF07 The hexadecimal ID number assigned

to the coordinator

4. RF channel 11 Radio frequency channel

5. Log Mode No

Log

Displays whether debug mode is

activated

6. Association Ina Defines whether new nodes can join the

network

7. Nodes 0 Displays the number of nodes

associated to the wireless coordinator.

8. Max nodes 0 Defines the maximum nodes that can

reside in the network (1-60)

9. Max hops 0 Defines the maximum number of hops a

node can make on a communication

route to the wireless coordinator

10. Power 0 Sets the transmission power amplifier

value

11. AHFO 0 Defines the time between wake-up

cycles

12. BO 0 Sets the time between transmission of

two consecutive beacons by a node to

establish and maintain synchronization

13. SUO 0 Defines the status update period; time

between 2 consecutive status update

packets sent from node to coordinator

14. LCO 18 Packet sent from the coordinator to the

node, confirming to the node that it is

registered on the network at the

coordinator

15. LTO 0 The number of status update packets

that can be missed before a “leave

indication” is triggered

M-510324 301C User Manual 81

7/10 Honeywell

System Programming

Wireless Network Menu

16. MMO 0 Defines the bandwidth of the message

retry measurement

17. BMO 0 Defines the bandwidth of the missed

beacons measurement

18. KNSRO 0 Defines the frequency at which a node

updates information from known

neighbors

19. FNSRO 0 Defines the frequency at which a node

will scan for new neighbors

20. Clone WC Although accessible, this option is not

available (will be used for future

advanced use features).

# Title Value Description

82 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

Diagnostics Menu

The diagnostics menu allows both Weak Link and Lost Link reports to

be consulted. These reports consist of the multiple-item node

information list (as it appears in the Nodes menu). If there are no weak

or lost links, the system will return the message “System Menu No

Node Found”.

If more than one node appears in this section, use the left or right

keypad arrows to scroll through nodes.

Diagnostics

1. Weak Link Report

2. Lost Link Report

Nodes

1. ID 121 (79h)

2. 7B7177EFACE0049

3. Product VA301W

M-510324 301C User Manual 83

7/10 Honeywell

System Programming

Wireless Network Menu

Nodes Menu

The Nodes menu displays a multiple-item node information list. Use the

left and right keypad arrows to scroll between nodes and then use the

up or down keypad arrows to scroll through the information list for each

node.

Each line represents specific information, as shown in the screen

(above):

Line 1 displays the device’s network identification (the last two digits of

a hexadecimal ID, example 79) and controller reference number

(121) for the specific transmitter.

Line 2 displays the device’s MAC address

Line 3 displays the type of product (VA301W).

The screen can display only three items at one time, so the up or down

arrows must be used to scroll through the list

Nodes

1. ID 121 (79h)

2. 7B7177EFACE0049

3. Product VA301W

84 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

The following table provides the list of data displayed for each node.

Use the right or left keypad arrows to navigate the possible nodes, then

use the up or down keypad arrows to navigate the entire list of data for

the selected node.

# Title Value Description

4. Link Quality 1 Percentage of signal strength (0-100%) for

a node, relative to parent signal quality

5. Log Mod Log Indicates whether the node is in debug

mode

6. Net Addr 0009 Displays the node’s (hexadecimal) network

address (seen in 1st screen)

7. SWU slot 1 Displays the SWU slot used to transmit

beacon

8. # of Parents 1 Displays the number of current parents for

a given node, from 0 - 3.

9. DP Id 0 Displays the ID associated to the default

parent

10. DP Net Addr 0 Displays the default parent network

address

11. DP LQI 2 Displays the link quality with the default

parent:

0 = no useful link/1 = weak link/2 = strong

link

12. DP Retries (?) Displays the number of default parent

retries

13. DP BM 0 Displays the number of parent beacons

missed over last beacon period

14. DP LC 256 Displays the time since lasct

communication to default parent (in

milliseconds)

15. AP1 ID (?) Displays the ID associated to the

alternative parent 1

16. AP1 Net Addr (?) Displays the alternative parent 1 network

address

17. AP1 LQI 16 Displays the link quality with alternative

parent 1:

0 = no useful link/1 = weak link/2 = strong

link

M-510324 301C User Manual 85

7/10 Honeywell

System Programming

Wireless Network Menu

18. AP1 Retries 128 Displays the number of alternative parent 1

retries

19. AP1 BM (?) Displays the number of alternative parent 1

beacons missed over last beacon period

20. AP1 LC 27132

032

Displays the time since last communication

to alternative parent 1 (in milliseconds)

21. AP2 ID 2 Displays the ID associated to alternative

parent 2

22. AP2 Net Addr 31756 Displays the alternative parent 2 network

address

23. AP2 LQI 198 Displays the link quality with alternative

parent 2:

0 = no useful link/1 = weak link/2 = strong

link

24. AP2 Retries 190 Displays the number of alternative parent 2

retries

25. AP2 BM 0 Displays the number of alternative parent 2

beacons missed over last beacon period

26. AP2 LC 56320 Displays the time since last communication

to alternative parent 2 (in milliseconds)

27. LSU 661 Displays the time at which the system was

last updated

28. Status Alive Displays whether the node is activated or

off

29. Freshness 2 Displays the number of status updates that

can be missed before a “leave indication” is

triggered

30. Version A14 Node (device) firmware version

31. Hibernate Selecting these options displays a

confirmation screen. If confirmed, the

selected function will be executed (see

descriptions below).

32. Replace

33. Remove

34. Consolidate Route Enabling this option forces the node to take

the best route to the controller using an

alternate parent.

35. Failsafe ON This option is only available only when

there is a relay module in the network. It

allows users to specify relay failsafe

settings for a wireless relay module.

# Title Value Description

86 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

Options 1 through 29 are for information purposes only and cannot be

modified.

Options 16 through 21 are only displayed if the selected node has a

second parent (a parent is any other node to which a node may

connect to create a link to the controller).

Option 22 through 27 are only displayed if the node has a third parent.

Options 31 through 33 allow the Hibernate, Replace, or Remove nodes

to be selected:

Hibernate Places the node in hibernation (power down). This mode is

used for maintenance or to change the battery.

Replace Allows a node to be replaced by another without changing

the MAC address or node ID (enables a free node with a

different [or same] MAC address to be mapped to the current

node ID).

Remove Removes the node from the network and erases the node

data from the coordinator memory and from the 301C

database.

Option 34, Consolidate Route, allows the user to force the node to find

the best route to the controller using an alternate parent.

M-510324 301C User Manual 87

7/10 Honeywell

System Programming

Wireless Network Menu

New Node Menu

The New Node menu allows users to add new nodes to the existing

network, assigning a specific ID number to its MAC address.

• Scroll to highlight New Node and press Enter to select

• In the New Node window, enter the desired ID value in the VAL field

and press Enter

• Press Enter to confirm

• When the MAC 1st part screen appears, enter the first 8 digits of

the new node’s MAC address* and press Enter

• Press Enter to confirm

• When the MAC 2nd part screen appears, enter the last 8 digits of

the new node’s MAC address and press Enter

• Press Enter to confirm

*The node’s MAC address is printed on the node’s housing.

Note: If an ID number that already exists is assigned, this function will

not be completed.

Wireless Network

4. New Node

5. Hibernate

6. Reset Network

MAC 1st part

VAL : 00155F00

MAX : FFFFFFFF

MIN : 00000000

MAC 2nd part

VAL : 80000024

MAX : FFFFFFFF

MIN : 00000000

New Node

VAL : 121

MAX : 180

MIN : 121

88 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

Hibernate Menu

The hibernate menu allows users to shut down the entire network of

wireless nodes, to prevent any damage when maintenance is needed.

Reset Network Menu

This function, which should only be used by authorized, fully

qualified technicians, resets the wireless network parameters to zero,

enabling nodes to look for a new controller in Association mode.

CAUTION This function resets the nodes; once reset, nodes may change

IDs, and thus render controller Events and Groups inoperable.

Hibernate

Enter to confirm

Esc to cancel

Wireless Network

4. New Node

5. Hibernate

6. Reset Network

Wireless Network

4. New Node

5. Hibernate

6. Reset Network

Reset Network

Enter to confirm

Esc to cancel

M-510324 301C User Manual 89

7/10 Honeywell

System Programming

Wireless Network Menu

Status Log Menu

The Status Log file, named wyymmddq.log, that will be recorded on

the SD card contains 27 columns of information (as in the sample

above) that correspond to each of the first 27 fields in the Nodes Menu.

The resulting file can then be copied to a computer and consulted or

printed, as needed.

Consolidate Route Menu

Although nodes will always look for the best route to the controller, this

command forces all nodes to search for the shortest communication

route, with the least hops, to the controller using an alternate parent.

Wireless Network

5. Hibernate

6. Reset Network

7. Status Log NoLog

Status Log

Enter to confirm

Esc to cancel

Status Log

Log

Wireless Network

6. Reset Network

7. Status Log NoLog

8. Consolidate Route

Consolidate Route

Enter to confirm

Esc to cancel

Consolidate Route

VAL : 00060

MAX : 65535

MIN : 00000

90 301C User Manual M-510324

Honeywell 7/10

System Programming

Wireless Network Menu

M-510324 301C User Manual 91

7/10 Honeywell

BACnet/IP MODULE

(BIP option)

Specifications

Ethernet Port : 10/100-compatible with 10 Base-T interface, RJ-45

Visual Indicators : Green LED LINK

Yellow LED ACT

Network Configuration: See 301C BACnet menu section.

BACnet/IP protocol

UDP Port: 47808. This value is not modifiable using the 301C.

The module has been developed as per ANSI/ASHRAE Standard 135-

2001 : BACnet®— A Data Communication Protocol for Building

Automation and Control Networks. The Data Link Layer option is per

BACnet/IP (Annex J).

http://www.ashrae.org/

BACnet Objects

BACnet objects represent any information available through the 301C

sub network. Each available value is represented by one object of a

specific type. There are currently 6 object types supported :

Analog Input represented by ‘AI’

Analog Value represented by ‘AV’

Binary Input represented by ‘BI’

Binary Output represented by ‘BO’

Binary Value represented by ‘BV’

Device represented by ‘DEV’

92 301C User Manual M-510324

Honeywell 7/10

BACnet/IP MODULE

Analog Input

The Analog Input object type defines a standardized object whose

properties represent the externally visible characteristics of an analog

input, such as a gas sensor.

Supported properties for the Analog Input object type are :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Out_of_Service and Units.

Analog Value

The Analog Value object type defines a standardized object whose

properties represent the externally visible characteristics of an analog

value. An "analog value" is a control system parameter residing in the

memory of the BACnet Device, such as a gas alarm level.

Supported properties for the Analog Value object type are :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value and Units.

Binary Input

The Binary Input object type defines a standardized object whose

properties represent the externally visible characteristics of a binary

input. A "binary input" is a physical device or hardware input that can be

in only one of two distinct states, such as the 301ADI digital inputs.

Supported properties for the Binary Input object type are :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Polarity, Inactive_Text and

Active_Text and Out_of_Service.

M-510324 301C User Manual 93

7/10 Honeywell

BACnet/IP MODULE

Binary Output

The Binary Output object type defines a standardized object whose

properties represent the externally visible characteristics of a binary

output. A "binary output" is a physical device or hardware output that

can be in only one of two distinct states, such as a relay or a switchable

power output.

Supported properties for the Binary Output object type are :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Polarity, Inactive_Text,

Active_Text, Priority_Array, Relinquish_Default and Out_of_Service.

Binary Value

The Binary Value object type defines a standardized object whose

properties represent the externally visible characteristics of a binary

value. A "binary value" is a control system parameter residing in the

memory of the BACnet Device.

Supported properties for the Binary Value object type are :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Inactive_Text, Active_Text,

Priority_Array, and Relinquish_Default.

Device

The Device object type defines a standardized object whose properties

represent the externally visible characteristics of a BACnet Device.

There is only one Device object to represent the BACnet Module.

Supported properties for the Device object are : Object_Identifier,

Object_Name, Object_Type, System_Status, Vendor_Name,

Vendor_Identifier, Model_Name, Firmware_Revision,

Application_Software_Version, Protocol_Version, Protocol_Revision,

Protocol_Services_Supported, Protocol_Object_Types_Supported,

Object_List, Max_APDU_Length_Accepted, Segmentation_Supported,

APDU_Timeout, Number_Of_APDU_Retries,

Device_Address_Binding, Database_Revision, Local_Time,

Local_Date, UTC_Offset, Daylight_Savings_Status and

Out_of_Service.

94 301C User Manual M-510324

Honeywell 7/10

BACnet/IP MODULE

Honeywell Products and BACnet Objects

Object Names

Object names are constructed in two parts, as follows:

Part one: The device display label (product name) for the network in

which the object resides. This value is editable only when

using the 301C controller.

Part two: Unique tag label among all the objects for the same device.

Ex : “301D2 CO2 AD:14.CO2” where ‘301D2 CO2 AD:14’ is the

device display label and ‘CO2’ is the unique tag label that identifies the

object as a CO2 sensor.

Vulcain Object Tag Labels

Table 1:

Tag Labels Description Object

Type

‘Gas label’ Gas sensor AI

.Alrm Simple alarm level AV

Amin /Amax Alarm level A and hysteresis AV

Bmin /Bmax Alarm level B and hysteresis AV

Cmin /Cmax Alarm level C and hysteresis AV

relx Relay output X (1 to 8) BO

buzz Buzzer output BO

.outx Output X (1 to 3) BO or BV

.AIx Analog input X (1 to 16) AI

.BIx Binary Input X (1 to 12) BI

.RH Relative Humidity sensor AI

.Temp Temperature sensor AI

M-510324 301C User Manual 95

7/10 Honeywell

BACnet/IP MODULE

Object Table For Honeywell Network Devices

Objects residing in Honeywell network devices

Device GP2 301IRF 301EM 201T2/vulbus 90DM3R

Objects

.GAZ .GAZ .GAZ .GAZ .GAZ

.Amin .Amin .Amin .Amin .Alrm

.Amax .Amax .Amax .Amax

.Bmin .Bmin .Bmin .Bmin

.Bmax .Bmax .Bmax .Bmax

.Cmin .Cmin .Cmin .Cmin

.Cmax .Cmax .Cmax .Cmax

.rel1 .rel1 .rel1 (snsr1) .rel1

.rel2 .rel2 .rel2 (snsr1)

.rel3 .rel3 (snsr1)

.rel4 (snsr1)

.out1

(snsr1)

.out2

(snsr1)

.out3

(snsr1)

96 301C User Manual M-510324

Honeywell 7/10

BACnet/IP MODULE

Object Table For Honeywell Network Devices

Objects residing in Honeywell network devices

Device 301AP 301C 301R 301ADI 901T

Objects

.rel1 .rel1 .rel1 .AI1 to .AI16 .GAZ

.rel2 .rel2 .rel2 .BI1 to .BI12 .Amin

.rel3 .rel3 .rel3 .Amax

.buzz .rel4 .rel4 .Bmin

.buzz .rel5 .Bmax

.rel6 .Cmin

.rel7 .Cmax

.rel8

M-510324 301C User Manual 97

7/10 Honeywell

BACnet/IP MODULE

Object Table For Honeywell Network Devices

* Std.Device refers to the following products: S301M, 420MDBS and

90DM4

** The values .Cmin and .Cmax apply only to the 90DM4.

Objects residing in Honeywell network devices

Device ECF9 S301RLC 301W 301RW Std.Device*

Objects

.GAZ .GAZ .GAZ .rel1 .GAZ

.Amin .Amin .Amin .rel2 .Amin

.Amax .Amax .Amax .rel3 .Amax

.Bmin .Bmin .Bmin .rel4 .Bmin

.Bmax .Bmax .Bmax .rel5 .Bmax

.Cmin .Cmin .Cmin .rel6 .Cmin**

.Cmax .Cmax .Cmax .rel7 .Cmax**

.rel8

98 301C User Manual M-510324

Honeywell 7/10

BACnet/IP MODULE

Object Examples

In the first example, we see the CO2 gas sensor input for a 301D2

Vulcain network device:

Name : “301D2 CO2 AD:14.CO2”

Value : 600

Units : PPM

Object : 1.AI2*

Description : Analog Input

* 1 is the 301C unique device instance, AI is the object type and 2 is the

unique instance of the object in this device. We identify this object as

“Analog Input 2 of BACnet device 1”.

In this example, we can see the output status for relay 2 of the same

Vulcain network device, but with a different device display label:

Name : “Floor 01 Sensor 02 .rel2”

Value : OFF

Units :

Object : 1.BO4*

Description : Binary Output

*We identify this object as “Binary Output 4 of BACnet device 1”.

Example 3 where we can see the first 24V output status of a 301EM

Vulcain network device.

Name : “301EM CO AD:25.out1”

Value : OFF

Units :

Object : 1.BV1

Description : Binary Value*

*We identify this object as “Binary Value 1 of BACnet device 1”.

M-510324 301C User Manual 99

7/10 Honeywell

Protocol Implementation Conformance Statement

Protocol Implementation Conformance

Statement

(Normative)

BACnet Protocol Implementation Conformance

Statement

Date : August 1, 2005

Vendor Name : Honeywell Analytics

Product Name : 301C -BIP

Product Model Number: N/A

Applications Software Version : 1.0

Firmware Revision : 1.0

BACnet Protocol Revision : 1.0

Product Description:

The 301C -BIP has a module that uses BACnet communication. As

such, the components of a Vulcain network can be connected to a

BACnet network via the 301C controller.

BACnet Standardized Device Profile (Annex L)

 BACnet Operator Workstation (B-OWS)

 BACnet Building Controller (B-BC)

 BACnet Advanced Application Controller (B-AAC)

 BACnet Application Specific Controller (B-ASC)

 BACnet Smart Sensor (B-SS)

BACnet Smart Actuator (B-SA)

100 301C User Manual M-510324

Honeywell 7/10

Protocol Implementation Conformance Statement

List all BACnet Interoperability Building Blocks Supported (Annex K)

Data Sharing

 Data Sharing-ReadProperty-A (DS-RP-A)

 Data Sharing-ReadProperty-B (DS-RP-B)

 Data Sharing-ReadPropertyMultiple-A (DS-RPM-A)

 Data Sharing-ReadPropertyMultiple-B (DS-RPM-B)

 Data Sharing-ReadPropertyConditional-A (DS-RPC-A)

 Data Sharing-ReadPropertyConditional-B (DS-RPC-B)

 Data Sharing-WriteProperty-A (DS-WP-A)

 Data Sharing-WriteProperty-B (DS-WP-B)

 Data Sharing-WritePropertyMultiple-A (DS-WPM-A)

 Data Sharing-WritePropertyMultiple-B (DS-WPM-B)

 Data Sharing-COV-A (DS-COV-A)

 Data Sharing-COV-B (DS-COV-B)

 Data Sharing-COVP-A (DS-COVP-A)

 Data Sharing-COVP-B (DS-COVP-B)

 Data Sharing-COV-Unsolicited-A (DS-COVU-A)

 Data Sharing-COV-Unsolicited-B (DS-COVU-B)

Scheduling

 Scheduling-A (SCHED-A)

 Scheduling-Internal-B (SCHED-I-B)

 Scheduling-External-A (SCHED-E-B)

Trending

 Viewing and Modifying Trends-A (T-VMT-A)

 Trending-Viewing and Modifying Trends-Internal-B (T-VMT-I-B)

 Trending-Viewing and Modifying Trends-External-B (T-VMT-E-B)

 Trending-Automated Trend Retrieval-A (T-ATR-A)

 Trending-Automated Trend Retrieval-B (T-ATR-B)

M-510324 301C User Manual 101

7/10 Honeywell

Protocol Implementation Conformance Statement

Network Management

 Network Management-Connection Establishment-A (NM-CE-A)

 Network Management-Connection Establishment-B (NM-CE-B)

 Network Management-Router Configuration-A (NM-RC-A)

 Network Management-Router Configuration-B (NM-RC-B)

Alarm and Event Management

 Alarm and Event-Notification-A (AE-N-A)

 Alarm and Event-Notification Internal-B (AE-N-I-B)

 Alarm and Event-Notification External-A (AE-N-E-B)

 Alarm and Event-ACK-A (AE-ACK-A)

 Alarm and Event-ACK-B (AE-ACK-B)

 Alarm and Event-Alarm Summary-A (AE-ASUM-A)

 Alarm and Event-Alarm Summary-B (AE-ASUM-B)

 Alarm and Event-Enrollment Summary-A (AE-ESUM-A)

 Alarm and Event-Enrollment Summary-B (AE-ESUM-B)

 Alarm and Event-Information-A (AE-INFO-A)

 Alarm and Event-Information-B (AE-INFO-B)

 Alarm and Event-LifeSafety-A (AE-LS-A)

 Alarm and Event-LifeSafety-B (AE-LS-B)

Device Management

 Device Management-Dynamic Device Binding-A (DM-DDB-A)

 Device Management-Dynamic Device Binding-B (DM-DDB-B)

 Device Management-Dynamic Object Binding-A (DM-DOB-A)

 Device Management-Dynamic Object Binding-B (DM-DOB-B)

 Device Management-DeviceCommunicationControl-A (DM-DCC-A)

 Device Management-DeviceCommunicationControl-B (DM-DCC-B)

 Device Management-Private Transfer-A (DM-PT-A)

 Device Management-Private Transfer-B (DM-PT-B)

 Device Management-Text Message-A (DM-TM-A)

 Device Management-Text Message-B (DM-TM-B)

 Device Management-TimeSynchronization-A (DM-TS-A)

 Device Management-TimeSynchronization-B (DM-TS-B)

 Device Management-UTCTimeSynchronization-A (DM-UTC-A)

 Device Management-UTCTimeSynchronization-B (DM-UTC-B)

102 301C User Manual M-510324

Honeywell 7/10

Protocol Implementation Conformance Statement

 Device Management-ReinitializeDevice-A (DM-RD-A)

 Device Management-ReinitializeDevice-B (DM-RD-B)

 Device Management-Backup and Restore-A (DM-BR-A)

 Device Management-Backup and Restore-B (DM-BR-B)

 Device Management-List Manipulation-A (DM-LM-A)

 Device Management-List Manipulation-B (DM-LM-B)

 Device Management-Object Creation and Deletion-A (DM-OCD-A)

 Device Management-Object Creation and Deletion-B (DM-OCD-B)

 Device Management-Virtual Terminal-A (DM-VT-A)

 Device Management-Virtual Terminal-B (DM-VT-B)

Segmentation Capability :

 Segmented requests supportedWindow Size

 Segmented responses supportedWindow Size : Take maximum

Windows size supported by the other device

Standard Object Types Supported :

Data Link Layer Options

 BACnet IP, (Annex J)

 BACnet IP, (Annex J), Foreign Device

 ISO 8802-3, Ethernet (Clause 7)

 ANSI/ATA 878.1, 2.5 Mb. ARCNET (Clause 8)

 ANSI/ATA 878.1, RS-485 ARCNET (Clause 8), baud rate(s)

 MS/TP master (Clause 9), baud rate(s):

Analog Input For all objects

Analog Output 1) cannot be dynamically createable using Create

Object service

Analog Value 2) cannot be dynamically deletable using DeleteObject

sercice

Binary Input 3) No additionnal writable properties exist

Binary Output 4) No proprietary properties exist

Binary Value 5) No range restriction

Device

M-510324 301C User Manual 103

7/10 Honeywell

Protocol Implementation Conformance Statement

 MS/TP slave (Clause 9), baud rate(s):

 Point-To-Point, EIA 232 (Clause 10), baud rate(s):

 Point-To-Point, modem, (Clause 10), baud rate(s):

 LonTalk, (Clause 11), medium:

 Other:

Device Address Binding :

Is static device binding supported? (This is currently necessary for two-

way communication with MS/TP slaves and certain other devices.)

Ye s  No

Networking Options

 Router, BACnet / Modbus.

 Annex H, BACnet Tunneling Router over IP

 BACnet/IP Broadcast Management Device (BBMD)

Does the BBMD support registrations by Foreign Devices?

 Yes  No

Character Sets Supported

Indicating support for multiple character sets does not imply that they

can all be supported simultaneously.

 ANSI X3.4 IBM/Microsoft DBCS

 ISO 8859-1

 ISO 10646 (UCS-2) ISO 10646 (UCS-4)

 JIS C 6226

If this product is a communication gateway, describe the types of non-

BACnet equipment/networks(s) that the gateway supports :

M-510324 301C User Manual 105

8/10 Honeywell

Specifications

Power requirements 301C 17-27 Vac, 50/60 Hz, 8.64 VA

18-36 Vdc, 350mA @ 24 Vdc (8.4 VA)

Operating temperature range -20°C to 50°C (-4°F to 122°F)

Operating humidity range 0 to 95% RH (non-condensing)

Operating altitude Up to 3000 m (9843 ft)

Network capacity Up to 96 transmitters, 32 per channel

Channels 1, 2 = Modbus and Vulbus

Channel 3 = Modbus only

Channel 4 = slave communication (i.e.

BACNet use)

Communication Up to 609m (2,000 ft) per channel

(length of lines) T-tap maximum = 20m (65 ft) per t-tap,

overall total of 40m (130 feet)

Wireless communication

range:

30m (98.5 ft)

Wireless communication ISM worldwide, range 30 m indoor

User interface Graphic 122 x 32 dot matrix backlit display

User friendly keypad

Visual indicators Power Green LED

Alarm A, B, C Red LED

Fault Amber LED

Tx Amber LED

Rx Green LED

Outputs 4 DPDT relays

Output rating 5A, 30Vdc or 250 Vac (resistive load)

Audible alarm 65dBA at 1 m (3 ft)

Time delays Programmable Before and After delays

Battery 3 volt lithium battery

Enclosure NEMA 4X, ABS-polycarbonate - indoor use

Dimensions (HxWxD) 28 x 20.3 x 7cm (7.99” x 11.02” x 2.76”)

Certifications ANSI/UL 61010-1

CAN/CSA C22.2 No. 61010-1

ETL 116662

M-510324 301C User Manual 107

7/10 Honeywell

Limited Warranty

Honeywell Analytics, Inc. warrants to the original purchaser and/or

ultimate customer ("Purchaser") of Vulcain products ("Product") that if

any part thereof proves to be defective in material or workmanship

within twelve (12) months, such defective part will be repaired or

replaced, free of charge, at Honeywell Analytics' discretion if shipped

prepaid to Honeywell Analytics at 4005 Matte Blvd., Unit G, Brossard,

Quebec, J4Y 2P4, in a package equal to or in the original container.

The Product will be returned freight prepaid and repaired or replaced if

it is determined by Honeywell Analytics that the part failed due to

defective materials or workmanship. The repair or replacement of any

such defective part shall be Honeywell Analytics' sole and exclusive

responsibility and liability under this limited warranty.

Re-Stocking Policy

The following restocking fees will apply when customers return products

for credit:

• 15% restocking fee will be applied if the product is returned within 1

month following the shipping date

• 30% restocking fee will be applied if the product is returned within 3

months following the shipping date

A full credit (less restocking fee) will only be issued if the product is in

perfect working condition. If repairs are required on the returned

product, the cost of these repairs will be deducted from the credit to be

issued.

No credits will be issued beyond the three month period.

108 301C User Manual M-510324

Honeywell 7/10

Limited Warranty

Exclusions

A. If Gas sensors are part of the Product, the gas sensor is

covered by a twelve (12) month limited warranty of the manufacturer.

B. If gas sensors are covered by this limited warranty, the gas

sensor is subject to inspection by Honeywell Analytics for extended

exposure to excessive gas concentrations if a claim by the Purchaser is

made under this limited warranty. Should such inspection indicate that

the gas sensor has been expended rather than failed prematurely, this

limited warranty shall not apply to the Product.

C. This limited warranty does not cover consumable items, such

as batteries, or items subject to wear or periodic replacement, including

lamps, fuses, valves, vanes, sensor elements, cartridges, or filter

elements.

Warranty Limitation and Exclusion

Honeywell Analytics will have no further obligation under this limited

warranty. All warranty obligations of Honeywell Analytics are

extinguishable if the Product has been subject to abuse, misuse,

negligence, or accident or if the Purchaser fails to perform any of the

duties set forth in this limited warranty or if the Product has not been

operated in accordance with instructions, or if the Product

serial number has been removed or altered.

M-510324 301C User Manual 109

7/10 Honeywell

Limited Warranty

Disclaimer of Unstated Warranties

The warranty printed above is the only warranty applicable to this

purchase. All other warranties, express or implied, including, but not

limited to, the implied warranties of merchantability or fitness for a

particular purpose are hereby disclaimed.

Limitation of Liability

It is understood and agreed that Honeywell Analytics’ liability, whether

in contract, in tort, under any warranty, in negligence or otherwise shall

not exceed the amount of the purchase price paid by the purchaser for

the product and under no circumstances shall Honeywell Analytics be

liable for special, indirect, or consequential damages. The price stated

for the product is a consideration limiting Honeywell Analytics' liability.

No action, regardless of form, arising out of the transactions under this

warranty may be brought by the purchaser more than one year after the

cause of actions has occurred.

Centrale

301C

Manuel de l’utilisateur

M-510324

7/10

M-510324 Manuel de l’utilisateur 301C iii

7/10 Honeywell

Avis et marques de commerce

Juillet 2010

Quoique cette information est présentée en bonne foi et est présumée exacte,

Honeywell décline la garantie tacite de la qualité marchande pour un emploi

particulier et offre aucune garantie exprès, è l’exception des conventions écrites

avec et pour ses clients.

Honeywell ne sera, sous aucune circonstance, responsable à qui que ce soit

pour des dommages spéciaux ou indirectes. Les informations et les

spécifications dans ce document sont susceptibles d’être modifiées sans

préavis.

Ce manuel traite de la version logicielle 3.086.

Honeywell Analytics

405 Barclay Blvd.

Lincolnshire, IL 60069

M-510324 Manuel de l’utilisateur 301C v

7/10 Honeywell

Définitions des symboles

Le tableau suivant contient la liste des symboles utilisés dans ce

document pour indiquer certaine conditions :

Symbole Définition

ATTENTION: Identifie une information demandant

une attention spéciale

Truc: Identifie un conseil ou un truc pour

l’utilisateur, souvent concernant une tâche

RÉFÉRENCE- INTERNE Indique une source

d’information supplémentaire à l’intérieur du

document.

ATTENTION

Indique une situation à éviter pouvant entraîner des

dommages au système ou la perte de travail

(documents) ou pouvant prévenir l’opération

normale du système.

ATTENTION : Indique une situation potentiellement

dangereuse qui peut entraîner des blessures

mineures ou modérées si pas évité. Peut

également signaler des actions dangereuses

ATTENTION: Un symbole sur l’équipement qui

réfère l’utilisateur à la documentation pour de plus

amples informations. Ce symbole apparaît à côté

des informations nécessaires dans le manuel.

AVERTISSEMENT : Indique une situation

potentiellement dangereuse qui peut entraîner des

blessures majeures ou la mort si pas évité.

AVERTISSEMENT Un symbole sur l’équipement

qui réfère l’utilisateur à la documentation pour de

plus amples informations. Ce symbole apparaît à

côté des informations nécessaires dans le manuel.

M-510324 Manuel de l’utilisateur 301C vii

7/10 Honeywell

INTRODUCTION ............................................................11

Utilisation ........................................................................................... 11

Réception et vérification .................................................................... 11

Note:Instructions d’installation ........................................................... 12

Directives de base ................................................................................. 12

Installation murale ................................................................................. 13

DÉTAILS DE CONNEXION ............................................14

•Connexions d’alimentation ............................................................... 16

•Connexions de communication ........................................................ 16

Note:Paramètres d'émetteurs spécifiques ........................................ 16

Note:Sortie relais ............................................................................... 17

Note:Instructions pour cavaliers ........................................................ 18

DÉMARRAGE ................................................................19

Premier démarrage ............................................................................... 19

Note:Enregistrement de données (sdcard) ....................................... 19

•Interface de programmation ............................................................. 20

•Fonctions du clavier ......................................................................... 20

•Definitions des DEL ......................................................................... 21

•Operation du système ......................................................................21

PROGRAMMATION DU SYSTÈME ...............................22

•Menu INFO Tx ................................................................................. 26

Menu Ident ............................................................................................ 27

Types de produit et types de sondes .................................................... 28

COM ...................................................................................................... 30

Echelle (1 et 2) ...................................................................................... 31

Détection ............................................................................................... 32

Affichage ............................................................................................... 33

Alarme A, B et C .................................................................................... 34

Entretien et Exploitation des Menus ...................................................... 35

Code d’Etat ............................................................................................ 36

Effacer Tx courant ................................................................................. 36

viii Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Note:Menu groupes ...........................................................................38

Créer des groupes .................................................................................39

Supprimer des groupes ..........................................................................39

•Menu événement .............................................................................40

Action .....................................................................................................42

Délais .....................................................................................................43

Délais mode latch ...................................................................44

Conditions ..............................................................................................45

Statut ......................................................................................................49

4.Menu acquisition .............................................................................50

Débuter et arrêter log even. ...................................................................52

Note:Menu copie ...............................................................................53

Configuration ..........................................................................................53

Paramètres ............................................................................................54

Journal Sys ............................................................................................55

•Menu config ......................................................................................56

Note:Menu Réseau ............................................................................62

7.Menu Tests......................................................................................67

Sequence de test ................................................................................... 69

Mode Normal .........................................................................................71

Mode Tx unique ..................................................................................... 71

Mode débogage .....................................................................................71

Mode Simulation ....................................................................................72

7.Menu BACNet .................................................................................73

Changer les valeurs BACNet ..................................................74

•Menu reseau sans-fil ........................................................................79

Parametres ............................................................................................80

Modifier le PAN ID ou le Canal RF .........................................81

Diagnostics ............................................................................................84

Noeuds ...................................................................................................85

Nouveau noeud...................................................................................... 90

Menu Hiberner .......................................................................................91

Menu RAZ reseau ..................................................................................91

Menu Log Statut .....................................................................................92

Menu Consolider Acces .........................................................................92

Spécifications .........................................................................................95

Configuration de réseau ........................................................................ 95

Protocole BACnet/IP ............................................................................. 95

Objets BACNet .................................................................................96

M-510324 Manuel de l’utilisateur 301C ix

7/10 Honeywell

Entrée analogique .................................................................. 96

Valeur analogique .................................................................. 96

Entrée binaire ......................................................................... 97

Sortie binaire .......................................................................... 97

Valeur binaire ......................................................................... 97

Dispositif ................................................................................. 98

Produits Vulcain et objets BACnet ....................................................... 98

ÉNONCÉ DE CONFORMITÉ D'IMPLÉMENTATION DE

PROTOCOLE ...............................................................105

Description du produit ........................................................................ : 105

Options Couche liaison de données ..................................... 109

Association d'adresse de dispositif ...................................... 109

Options de réseautage ......................................................... 109

Jeux de caractères supportés .............................................. 109

SPÉCIFICATIONS ........................................................111

GARANTIE LIMITÉE ....................................................113

Garantie limitée ................................................................................... 113

Politique de Retour .............................................................................. 113

Exclusions ........................................................................................... 114

Limitation et exclusion de la garantie .................................................. 114

Dénégation de responsabilité d’autres garanties ................................ 115

Limitation de responsabilité ................................................................. 115

M-510324 Manuel de l’utilisateur 301C 11

7/10 Honeywell

Introduction

Utilisation

Introduction

La centrale 301C agit de centrale pour réseaux de détection de gaz,

offrant une surveillance continue sur un maximum de 96 unités (avec

un 301ADI) connectées. Puisque la centrale est configuré selon vos

besoins, l’installation demande simplement le montage et la connexion.

Aussitôt installée, la centrale vous permet de monitorer, d’ajuster ou de

configurer un réseau complet d’unités.

Le 301C comporte l’option du coordonnateur sans-fil qui permet à la

centrale de communiquer avec et de gérer les détecteurs de gaz sans-

fil (jusqu’à 60), tout en conservant toutes ses fonctionnalités

précédentes.

Utilisation

Le 301C est une centrale créée pour monitorer la totalité d’un réseau

de détection de gaz vingt quatre heures sur vingt quatre. La centrale

offre la possibilité d’enregistrement de données, de création de fichiers

journal pour toutes les concentrations et alarmes de transmetteurs aux

fins d’analyse. Ces unités sont également munies de fonctions de

groupes et de zones qui vous permettent d’interroger et de monitorer

certains groupes ou certaines zones de transmetteurs.

Réception et vérification

Lorsque vous recevez votre commande:

• Vérifiez le colis pour assurer qu’il n’y a aucun dommage.

• Ouvrez le colis avec soin.

• Trouvez le bordereau de marchandise ou le bon de commande et

vérifiez que tout les articles apparaissant sur la liste sont bien dans

le colis et ne sont pas endommagés.

Note: Si le colis ou la marchandise est endommagé, veuillez vous

référer à la section Garantie à la fin de ce guide.

12 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Introduction

Instructions d’installation

Directives de base

Suivre les instructions minutieusement pour assurer le bon

fonctionnement de l’équippement. À défaut de respecter les directives,

Honeywell Analytics sera libéré de toute responsabilité :

• Installer les unités dans des endroits facilement accessible pour

l’entretien

• Éviter les endroits où les unités pourraient être exposées aux

vibrations

• Éviter d’installer les unités près de sources de perturbations

électromagnétique

• Éviter d’installer les unités dans des endroits sujets à de grandes

variations de température

• Consultez les réglementations et normes locales en vigueur, car

celles-ci ont un impacte sur le choix d’emplacement.

M-510324 Manuel de l’utilisateur 301C 13

7/10 Honeywell

Introduction

Instructions d’installation

Installation murale

Nous recommandons d’installer les centrales à 1.5m (5 pi.) du sol.

Mesurer les distances tel qu’indiqué :

• Distance en hauteur 6 13/32” entre les trous

• Distance en largeur entre les trous 10 9/16”

• Perçer les trous 1/4 po

• Fixer la centrale avec les vis appropriées

Le câblage de l’unité doit être enfiler dans les trous des pastilles

poinçonnées (knock-out) situées en dessous de l’unité.

17.4 cm

6 13/32”

26.8 cm

10 9/16”

1.5m

5’

Ø .5cm

¼”

14 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Détails de connexion

Instructions d’installation

Détails de connexion

Le dessin ci-dessous démontre la connexion pour la centrale. Les

descriptions de connecteurs et de connexions se trouvent dans les

pages suivantes. Ce module permet à la centrale de communiquer

avec et de gérer les détecteurs de gaz sans-fil 301W.

Les détails de câblage, alimentation, capacités, etc. se trouvent à la

section Spécifications de ce guide.

(ne pas utilser)

M-510324 Manuel de l’utilisateur 301C 15

7/10 Honeywell

Détails de connexion

Instructions d’installation

Les connecteurs, ou ports, de la carte (PCB) permettent d’effectuer la

connexion du câblage à la centrale. Le câblage inclut l’alimentation, la

communication, la connexion BACNet et les relais, chacun avec une

position (et un chiffre) assignée sur la carte :

J22 Alimentation : Connecter l’alimentation à la centrale (voir

Connexions d’alimentation pour les détails)

J23, J24 Entrées

Communication : Connecter les câbles de communication aux

canaux 1 à 3. Le canal 4 est utilisé pour

communication esclave de Modbus

Sorties relais 1-4 : Selon la configuration désirée, connecter le

câblage soit aux bornes N.O ou N.C.

Cavalier SHDN : Placer le cavalier d’interruption d’alimentation

sur les connecteurs pour réinitialiser le

système.

EOL Resistors 1-4 : Placer le cavalier sur les connecteurs pour

créer une connexion et atténuer les échos de

communication.

16 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Détails de connexion

Connexions d’alimentation

La centrale 301C nécessite une plage d’alimentation de 17-27 Vca, 50/

60 Hz (8.64 VA), 18-36 Vcc, 350 mA @24 Vcc (8.4 VA). La polarisation

n’importe pas, que ce soit en mode CA ou CC. Le système doit être mis

à la terre sur le transformateur et un circuit dédié doit être utilisé.

Connexions de communication

Les câbles de communication doivent être mis à la terre sur le terminal

blindé avec les fils torsadés et blindés paire Belden 2-24 AWG #9841

(ou équivalent).

Le câblage de réseau peut atteindre jusqu’à 609 m (2000 pi.) par canal.

La longueur d’une dérivation peut atteindre 20 m (65 pi.), jusqu’à un

maximum de 40m (130 pi.) pour toutes les dérivations.

Note: Canal 4 est le port de communication esclave : aucun

transmetteur ne peut y être connecté. Ex. : Canal 4 peut être

utilisé pour la connexion (esclave) BACnet.

Tous les dispositifs sans fils associés à la centrale seront

automatiquement détectés et utiliseront les protocoles de

communication sans fils pour communiquer avec la centrale.

Paramètres d'émetteurs spécifiques

Les émetteurs Sensepoint XCD de Honeywell doivent être configurés

pour un débit de 9 600 bauds, avec une adresse unique et sans

aucune parité, tandis que les émetteurs universels XNX de Honeywell

doivent être configurés pour un débit de 9 600 bauds et avec une

adresse unique (la parité étant toujours paire pour ce type

d'émetteurs). Vous trouverez des informations sur la configuration de

chaque émetteur dans le manuel technique associé.

M-510324 Manuel de l’utilisateur 301C 17

7/10 Honeywell

Détails de connexion

Sortie relais

La sortie relais supporte jusqu’à 5A à 30 Vcc ou 250 Vca (charge

résistive seulement). Les relais peuvent activer les alarmes sonores et

les lampes stroboscopiques. Consulter le dessin pour instructions de

connexion. Chaque relais est configuré avec des valeurs par défaut,

cependant, la configuration des relais peut être modifiée depuis le

menu de programmation de la centrale.

Si le relais est réglé à Normalement fermé, le relais est mis sous

tension en même temps que la centrale et le dispositif connecté au

relais est en fonction. Le relais se fermera lorsque la condition d’alarme

précisée est atteinte.

Si le relais est réglé à Normalement ouvert, le relais demeure fermé

lors de la mise sous tension de la centrale. Le dispositif connecté au

relais fonctionnera seulement lorsque la condition d’alarme précisée est

atteinte.

Note: Ces fonctions sont inversées lorsque le mode de sécurité

intégrée (Failsafe) est activé sur la centrale.

SORTIES RELAIS

3+5

4+6

1+3

2+4

Normalement

ouvert

Normalement

fermé

531

642

RISQUE DE CHOC ÉLECTRIQUE

18 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Instructions pour cavaliers

Les divers cavaliers de la carte (PCB) permettent d’effectuer certaines

opérations manuellement :

EOL 1-4 : Permet l’ajout de cavaliers de fin de ligne pour améliorer les

signaux de communication. Mettre le cavalier en position R

pour activer la terminaison fin-de-ligne. (Position R offre une

terminaison à résistance, tandis que RC offre une

terminaison de condensateur.)

SHDN : Permet de réinitialiser ou de temporairement couper

l’alimentation de la centrale. Cette fonction est utile pour

effectuer des ajustements au câblage du système

(alimentation interrompue pour sécurité).

Relays Permettent d’effectuer des tests sur les relais sans aucun

J29-J32 : impact sur les événements.

M-510324 Manuel de l’utilisateur 301C 19

7/10 Honeywell

Démarrage

Enregistrement de données (sdcard)

Démarrage

Quoique la centrale est configurer selon vos besoins, la programmation

peut toujours être modifiée par l’entremise de ses menus. Cette section

du manuel vous guidera dans les options du menu de programmation.

Premier démarrage

Assurer que tout le câblage est terminé et effectué selon les

spécifications et les détails de connexion avant de mettre la centrale

sous tension. Lorsque tout est sécuritaire, enlever le connecteur du

cavalier SHDN pour alimenter l’unité (il y aura un délai de quelques

secondes).

Enregistrement de données (sdcard)

L’option d’enregistrement de données (DLC) de la centrale collecte

automatiquement les données et les enregistre sur une carte mémoire

Flash (SDcard). Si la mémoire de la carte atteint sa capacité :

• L’enregistrement des données s’arrête

• Aucun avis n’est affiché à l’écran

• Le DEL de la carte clignote (le boîtier doit être ouvert pour le voir)

Consulter la section Acquisition pour de plus amples détails sur le

démarrage et l’arrêt de la fonction enregistrement de données.

ATTENTION

Toujours désactiver la fonction d’enregistrement de données

avant d’enlever la carte mémoire. Jamais enlever la carte

lorsque le DEL est allumé.

20 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Démarrage

Interface de programmation

Le panneau avant du 301C comporte un clavier de boutons poussoirs

puis des indicateurs DEL.

Panneau 301C

Fonctions du clavier

La centrale comporte 7 touches de clavier, soit :

Flèches : Utilisées pour naviguer les divers menus de programmation

(haut, bas, gauche, droite), ou pour ajuster le contraste de

l’affichage (appuyer et maintenir enfoncé une touche de

flèche (haut = plus clair, bas=plus sombre). Relâcher lorsque

le contraste est satisfaisant.

ESC : Permet de quitter un menu de programmation ou pour

annuler une entrée ou une modification.

Enter : Permet d’accéder au menu de programmation et de modifier

(valider) les champs de configuration.

Silence : Désactive l’alarme sonore de la centrale.

M-510324 Manuel de l’utilisateur 301C 21

7/10 Honeywell

Démarrage

Definitions des DEL

La centrale comporte 7 DEL indiquant le statut de chaque fonction :

Alarm A : Le DEL rouge clignotant indique qu’un événement est activé.

Le DEL rouge continu indique qu’un ou plusieurs

transmetteurs ont atteint un niveau d’alarme programmé.

Alarm B Le DEL rouge indique qu’un ou plusieurs transmetteurs ont

et C : atteint un niveau d’alarme programmé

Power : Le DEL vert indique que l’unité est sous tension et

fonctionnelle

Fault : Le DEL jaune indique une faute (de communication,

d’entretien ou un problème avec l’unité)

Tx : Le DEL jaune clignotant indique que la centrale transmet des

requêtes sur le canal de communication.

Rx : Le DEL vert clignotant indique que la centrales reçoit des

données.

Les fonctions sont liées aux paramètres configurés dans la centrale, ce

que nous discuterons dans la section suivante.

Operation du système

Le système peut opérer en quatre (4) modes différents permettant

d’utiliser, d’analyser, de déboger et de simuler les actions du système.

Ces modes sont : Normal, Tx simple, Débogage et Simulation. Le

mode d’opération par défaut est Normal. Les autres modes sont

accessible par le menu de programmation Tests (option 8 du Menu

principale).

Note: Les services du systèmes peuvent êtres interrompus par

certaines des opérations du menu.

22 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Operation du système

Programmation du système

Le mode de programmation Normal offre huit options de menu, tous

accessibles du menu principale :

Info Tx : Permet de configurer les paramètres des

transmetteurs

Groupes : Permet de configurer des groupes de transmetteurs

Evene : Permet de configurer des événement et les actions

liées aux événements

Acqui : Permet d’activer ou de désactiver la fonction

d’enregistrement de données

Copy : Permet de copier des données ou des paramètres de

la centrale à un ordinateur (et vice-versa) ou de

transmetteur à transmetteur

Config : Permet de régler les paramètres du système et de

modifier le mot de passe.

Network : Permet d’éffectuer des actions sur le réseau Vulcain

et de consulter les statistiques de communication.

Tests : Permet d’éffectuer un essais sur les entrées et sorties

(communication, événement, etc) et de valider

l’opération de divers paramètres.

BACNet: Permet de configurer les paramètres BACNet d’un

dispositif

Wireless: Permet de configurer, monitorer et de modifier un

réseau de détecteurs de gaz sans-fil.

Note: L’accès aux fonctions est protégé par mot de passe (par défaut

est 2967).

M-510324 Manuel de l’utilisateur 301C 23

7/10 Honeywell

Programmation du système

Operation du système

Lorsqu’en opération normale, le système affiche l’écran ci-dessous et

déroule des écrans d’informations pour chaque dispositif connecté à la

centrale:

Si un ou plusieurs appareils connectés à la centrale sont en mode

d’alarme, la centrale affichera seulement l’écran principal et les écrans

pour les appareils en mode d’alarme. Le cas échéant, il est nécessaire

d’utiliser les flèches pour dérouler les écrans de tout autre dispositif.

301C Ver. 3.0

Ad: 1 Gr:0 Ev:0

2006-05-17 13:18:18

24 Manuel de l’utilisateur 301C M-510324

Honeywell 8/10

Programmation du système

Operation du système

L’écran d’information affiche également des icônes représentant

certaines fonctions. Voici la liste des icônes et leurs descriptions :

Icône Description

BACNet : Indique la présence d’un module BACNet en

communication avec la centrale.

Erreur BACNet : Indique la présence d’un module BACNet, mais

que la communication avec la centrale est en faute (erreur)

Débogage : Indique que la centrale est en mode débogage

(modes de TX unique, Débogage ou Simulation). SIM apparaît

avec cette icône lorsque en mode de simulation.

Log : Indique que soit le « Log Tx » ou le « Log even » est activé.

Erreur de log : Indique qu’une erreur est survenue lors de

l’enregistrement de Tx ou Even. Toutes fonctions

d’enregistrements sont arrêtées.

SDC : Indique la présence d’une carte mémoire (SDcard) en

fonction. L’icône se rempli (de blanc à noir) selon la quantité de

mémoire utilisée. Une icône blanche indique une mémoire vide

et une icône noire indique une mémoire pleine.

Erreur SDC : Si ce symbole persiste pendant plus de 5

secondes, une carte SD est présent mais ne fonctionne pas

correctement.

Réseau sans-fil : Indique qu’un coordonnateur de réseau sans-fil

(module de communication sans-fil) est présent et en

communication avec la centrale.

Réseau sans-fil : Indique qu’un coordonnateur de réseau sans-fil

(module de communication sans-fil) est présent, mais que la

communication avec la centrale est en faute.

M-510324 Manuel de l’utilisateur 301C 25

7/10 Honeywell

Programmation du système

Operation du système

Puisque les fonctions de programmation de la centrale sont protégées

par mot de passe, il est nécessaire d’accéder à l’écran de mot de

passe :

• Appuyer sur Enter pour afficher l’écran « Mot de passe »

• Utiliser les flèches haut ou bas pour augmenter ou diminuer la

valeur du premier chiffre

• Utiliser la flèche de droite pour passer au prochain chiffre

• Lorsque tous les chiffres sont exactes, appuyer sur Enter pour

valider le mot de passe et accéder aux fonctions de programmation.

Le premier des écrans MENU apparaît. Utiliser les flèches pour

naviguer les divers écrans. Lorsque la fonction désirée est affichée,

déplacer le curseur (petite flèche à l’écran) à gauche de l’option puis

appuyer sur Enter pour y accéder.

Mot de passe

_ _ _ _

1. InfoTx 3. Evene

2. Groupes 4. Acqui

5. Copie 7. Reseau

6. Config 8. Tests

9. BACNet

10. Reseau sans-fil

26 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu INFO Tx

INFO Tx est l’option de menu dédiée aux informations de

transmetteurs et contient plusieurs autres options qui peuvent varier

selon l’adresse (ou le type) d’appareil. Certains appareils afficheront

les options Tx INFO suivantes :

Ident : Permet de consulter ou modifier

l’information d’identification de

la composante de réseau.

COM : Permet de consulter ou de

modifier le protocole de

communication

Detection Permet de visionner ou de

ou Echelle(1)modifier la plage de détection

et Echelle(2): et l’unité de mesure

Affichage : Permet de consulter ou de

modifier l’identification (nom)

d’une composante

Alarmes: Seuils d'alerte permettra d'être

visionnées et parfois changé. Il

ne peut y avoir des variations

importantes dans cet écran en

fonction de l'émetteur de type.

Codes Indique les codes d’états aux

d’Etat: fins de dépannage (dans les

valeurs hexadécimales)

Effacer ou

en cours Tx: Efface ou modifie l'adresse Tx

INFO Tx

001 

- Detection -

INFO Tx

001 

- Achage -

edition (20car .max)



INFO Tx

001 

- Alarme B -

MIN MAX

0.00

ppm

0.00

ppm

INFO Tx

001 

- Alarme C -

MIN MAX

0.00

ppm

0.00

ppm



INFO Tx

001 

- Code d’Etat -

Etat Tx: - - - -

Etat Sonde: - - - -

INFO Tx

001

Eacer Tx courant

Changer l’adresse



INFO Tx

001 

- Ident -

(?)

Aucune Sonde

INFO Tx

001 

- COM -

Aucun Tx



plage: ( ) - ( ) . ( )

unte: ppm



INFO Tx

001 

- Echelle(1) -

MAX 01000

MIN

00000



INFO Tx

001 

- Echelle(2) -

Facteur 00010

Unites



M-510324 Manuel de l’utilisateur 301C 27

7/10 Honeywell

Programmation du système

Menu INFO Tx

Menu Ident

Le menu Ident, ou identification, permet de consulter ou de modifier

l’identification de réseau de la composante sélectionnée :

La partie supérieure droit de l’écran affiche l’adresse de réseau de la

composante. Sélectionner le champs pour inscrire l’adresse à consulter

(si elle est connue) :

• Utiliser les flèches pour déplacer le curseur à la gauche de

l’adresse

• Appuyer sur Enter (l’adresse est en mode édition lorsqu’elle

clignote)

• Utiliser les flèches haut et bas pour augmenter ou diminuer la

valeur

• Appuyer sur Enter pour valider l’adresse et afficher les

informations de cette composante.

La partie inférieure de gauche affiche le nom du transmetteur (ex. :

301D2 - nom du produit) et le type de sonde (ex. : CH4 - méthane).

Ces valeurs peuvent également être modifiées pour le type de produit

Vulbus ou groupe:

Programmer ou modifier le type de produit ou de sonde

• Utiliser les flèches pour déplacer le curseur à la gauche du champ

de produit ou de sonde.

• Appuyer sur Enter pour sélectionner le champ (en mode édition

lorsque le champs clignote)

• Utiliser les flèches pour dérouler la liste de types de produit ou de

sondes et appuyer sur Enter lorsque le produit ou la sonde

approprié est affiché.

1. InfoTx 001

-Ident-

NotVul

CO2 (IR)

28 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu INFO Tx

Types de produit et types de sondes

Voici une liste de tous les types de produits (preprogrammés)

disponibles à partir de l’option -Ident- du menu INFO Tx.

* Le produit « Std.Device » comprend les produits suivants: S301M,

90DM4, 420MDBS et 301ADI.

Note: Lorsque le type de produit est un groupe, les autres écrans INFO

TX ne seront pas disponibles (puisque chaque produit à déjà été

configuré dans la centrale). Seul les écrans Ident, Affichage et

Effacer Tx courant seront disponibles.

Types de produit

Adresses 1-96

VA301D2 VA301AP XNX

90DM3R VASQN8X XCD

VA301IRF VA301EM VA201R

IRT100 VA301EMRP VA201T

EC-F9 GsPnt2 90DM2

VA201T2 S301RLC VA201D

VA301T (Std.Device)* VA301D

GsPnt VA901T NotVul

RgRt3

Types de produit

Adresses 97-120 Adresses 121-170

301ADI (?)

(?) 301W

301RW

301RPT

M-510324 Manuel de l’utilisateur 301C 29

7/10 Honeywell

Programmation du système

Menu INFO Tx

Voici une liste de tous les types de sondes (preprogrammés)

disponibles à partir de l’option -Ident- du menu INFO Tx

La liste de type de sonde s’applique aux adresses 1 à 96 et ne dépend

pas de la sélection de type de produit. Les dispositifs dans la plage

d’adresses de 97 à 170 affichent un identificateur BACNet.

* Un type de produit supplémentaire, intitulé « Groupe », représente les

groupes créés dans le menu Groupe de la centrale. Lors du

déroulement dans la liste de types de produits disponible, ce type

apparaîtra pour chaque groupe créé (Groupe 1, Groupe 2, Groupe 3,

etc.). Si le type de produit sélectionné est un groupe, les types de

sondes disponibles seront uniquement MIN, MAX et MOY.

Types de sondes

CH4 CH4 COCl2 R123 (IR)

CO CO B2H6 Comb (IR)

NH3 CO H2 CO2 (IR)

NO2 H2 AsH3 CO2 (IR)

HCL SO2 ClO2 R245A (IR)

R11 H2S PH3 FE227 (IR)

R12 ETO CO R404A (IR)

R22 NO Unknown IR sensor R507A (IR)

R134A Cl2 Comb (IR) R401A (IR)

R125 SIH4 R11 (IR) R13B1 (IR)

R123 HCN R12 (IR) R23 (IR)

F2 O3 R22 (IR) No sensor

HF HBr R134A (IR) *

Comb BCl3 R125 (IR)

30 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu INFO Tx

COM

Cet écran affiche le protocole de communication de la composante

sélectionnée pour les adresses de 1 à 96. Le protocole de chaque

transmetteur est défini par la centrale (voir la section Auto-configuration

du réseau)..

Si un transmetteur est compatible avec plusieurs protocoles, il est

possible de sélectionner un autre protocole parmi les options

suivantes :

•Vulbus

• Mdbs ASCII 7D 2S NP 9600 bauds

• Mdbs RTU 8D 2S NP 9600 bauds

• Mdbs RTU 8D 1S NP 9600 bauds

• Mdbs RTU 8D 1S OP 9600 bauds

Lorsqu’un transmetteur est configuré avec le protocole de

communication Modbus, le transmetteur envoi automatiquement les

paramètres de programmation à la centrale.

Note: Les paramètres de transmetteurs Vulbus doivent être configurer

manuellement.

1. InfoTx 001

-COM-

Mdbs RTU 8D 1S EP

9600 bauds

M-510324 Manuel de l’utilisateur 301C 31

7/10 Honeywell

Programmation du système

Menu INFO Tx

Echelle (1 et 2)

Ces menus apparaîssent uniquement pour certains dispositifs. Echelle

(1) permet de modifier la plage de détection, minimum et maximum,

pour l’appareil sélectionné.

Echelle (2) permet de configurer le facteur de division de la plage (entre

0 et 65535) et de modifier l’unité de mesure pour la plage sélectionnée.

Le facteur permet des limites de plages plus précises pour la détection.

En divisant la valeur de plage maximum dans le premier écran Echelle

(250 dans cet exemple) par 10, il est possible de détecter une valeur de

plage de 25.0.

Les « Unités » permettent de régler l’unité de mesure de chaque

appareil :

°F Règle l’unité de mesure en degrés Farenheit

°C Règle l’unité de mesure en degrés Celcius

%RH Règle l’unité de mesure au pourcentage d’humidité relative

mV Règle l’unité de mesure du point en millivolts

V Règle l’unité de mesure du point en volts

mA Règle l’unité de mesure du point en milliamps

% Règle l’unité de mesure du point au pourcentage du gaz

ppm Règle l’unité de mesure du point en parties par million du

gaz

1. INFO Tx 121

-Echelle(1)-

Max 00250

Min 00000

1. INFO Tx 121

-Echelle(2)-

Facteur 00001

Unites ppm

32 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu INFO Tx

Détection

Le menu Détection (disponible uniquement pour les adresses de 1 à

96) affiche la plage de détection (plage: 0 à 0.00) ainsi que l’unité de

mesure (unité : %) pour le transmetteur sélectionné. La plage de

détection est entre 0 et la valeur maximale (0.00) et l’unité de mesure

est soit ppm ou pourcent (%). Si le transmetteur utilise le protocole

Modbus, les paramètres de détection sont définis de façon automatique

lors de la configuration du réseau et ne peuvent être modifiés. Les

protocoles Vulbus doivent être définis par une programmeur.

Le menu de détection n’est pas disponible pour les appareils 301R ou

301AP.

Programmer ou modifier la plage ou l’unité de détection :

• Utiliser les flèches pour déplacer le curseur à l’option plage ou

unité

• Appuyer sur Enter et utiliser les flèches haut et bas pour

augmenter ou diminuer la valeur

• Appuyer sur Enter pour valider la valeur désireé

1. InfoTx 001

-Detection-

plage: 0-0.00

unite: %

M-510324 Manuel de l’utilisateur 301C 33

7/10 Honeywell

Programmation du système

Menu INFO Tx

Affichage

Cette option permet de donner une étiquette ou un nom à la

composante sélectionnée (transmetteur, relais et annonciateurs).

L’étiquette peut contenir jusqu’à 20 caractères, incluant les espaces (ex.

: CHAMBRE GICLEURS). Les étiquettes de transmetteurs Modbus

sont assignés par défaut et sont composés du nom de la composante,

le type de sonde et l’adresse.

Les étiquettes de transmetteur Vulbus contiennent 20 espaces blancs.

1. INFO Tx 001

-Affichage-

edition (20 car.max)

301D2 CH4 Ad001

34 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu INFO Tx

Alarme A, B et C

Puisque les écrans d’affichage sont identiques pour chacun des

alarmes, ils ont été regroupés aux fins de ce manuel. Cependant,

chaque alarme doit être configuré séparément selon vos besoins.

Cette option permet de configurer des niveaux d’alarme minimum et

maximum pour les alarmes A, B et C. Ceci crée une plage de

tolérance où aucune action n’est effectuée. Toutefois, si les

concentrations de gaz dépassent le niveau maximum, un alarme est

activé. L’alarme ne sera pas désactivé avant que la concentration de

gaz revienne en dessous du niveau minimum précisé.

• Utiliser les flèches du clavier pour déplacer le curseur à la gauche

de soit MIN ou MAX

• Appuyer sur Enter pour sélectionner le champs à modifier

• Utiliser les flèches haut et bas pour augmenter ou diminuer la

valeur

• Appuyer sur Enter pour valider la valeur affichée

Ceux-ci sont des écrans typiques:

Typiques de screen pour la visualisation des alarmes A ou B de XCD et

XNX transmetteurs.

Typiques de screen pour la visualisation ou changer des alarmes A, B,

ou les seuils C seuils sur d'autres transmetteurs.

1. INFO Tx 026

-Alarme B-

Level

60.0 %LEL

1. INFO Tx 001

-Alarme A-

MIN

0.00%

MAX

0.00%

M-510324 Manuel de l’utilisateur 301C 35

7/10 Honeywell

Programmation du système

Menu INFO Tx

Entretien et Exploitation des Menus

Ces fonctions varient selon le type d'émetteur. Ces écrans montrent le

temps total du dispositif a été mis en service et le temps restant jusqu'à

la prochaine calibration nécessaires ou de remplacement.

1. INFO Tx 001

-Entretien-

4002h en fonction

15514h avant entr.

1. INFO Tx 121

-Temps d’Operation-

Temps de Vie: 00000

Depuis calib: 00730

 1.

INFO Tx

026 

- Temps d’operation -

Sensor life left:

1804 days

36 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu INFO Tx

Code d’Etat

Cet écran affiche l’état de la transmission (Tx) ou du noeud (seulement

pour les appareils sans-fil) et l’état de la sonde pour l’adresse du

dispositif sélectionné, en valeurs hexadécimales. Cet écran est aux fins

d’informations seulement; les données affichées ne peuvent pas être

modifiées.

L'étalage typique pour X ou Y

Étalage typique pour d'autres transmetteurs

Note: L’écran Code d’Etat contient des informations importantes pour

les techniciens qualifiés lors du dépannage.

Effacer Tx courant

Cette fonction permet de supprimer la configuration (InfoTx seulement)

de la composante sélectionnée.

Note: Cette fonction efface seulement les données InfoTx. Aucune

autre information n’est effacée.

1. INFO Tx 026

-Code d’Etat-

Etat Tx:

Etat Monitor:

0000

0001

1. INFO Tx 121

-Code d’Etat-

Etat Tx: 12FAh

Etat Sonde: 4407h

1. INFO Tx 001

Effacer Tx courant

Changer l’adresse

M-510324 Manuel de l’utilisateur 301C 37

7/10 Honeywell

Programmation du système

Menu INFO Tx

L’option Changer l’adresse permet de modifier l’adresse d’un dispotif :

• Utiliser les flèches pour dérouler à Changer l’adresse pui appuyer

sur Enter pour sélectionner

• À l’écran suivant, dérouler à l’adresse puis appuyer sur Enter pour

sélectionner

• Utiliser les flèches haut ou bas pour augmenter ou diminuer la

valeur puis appuyer sur Enter pour valider la nouvelle adresse.

L’option Changer l’adresse est seulement disponible pour les adresses

de 1 à 96 et s’il y a un appareil Modbus connecté.

Si l’adresse est valide, l’écran affichera « En cours... ».

Si l’adresse est invalide, l’écran affichera « Tx invalide » et reviendra à

l’écran Changer l’adresse (il n’est pas possible de changer l’adresse de

dispositifs GasPoint).

Un dernier écran affichera soit « Succes » ou « Erreur » (en cas

d’erreur, recommencer le processus).

Note: Si une adresse est changée à une adresse déjà associé à un

dispositif, les données existantes seront écrasées. Les clients

doivent connaître les adresses attribuées de leurs réseaux et

porter une attention spécial lors de changement d’adresse.

Ne pas oublier de supprimer l’adresse d’origine pour éviter toutes

duplications de données.

1. INFO Tx 001

Effacer Tx courant

Changer l’adresse

1. INFO Tx 001

Change a: 001

1. INFO Tx 001

En cours...

38 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu groupes

La programmation de groupes de transmetteurs permet de regrouper

des unités, ce qui permet d’agir (événements) en réponse à un groupe

d’unités plutôt que sur chaque unité, individuellement.

Un groupe est un bloc contenant les adresses de chaque transmetteurs

du groupe.

Les groupes sont affichés sur une seule ligne; si le groupe contient plus

de quatre composantes, il faudra utiliser les flèches gauche et droite

pour visionner la liste de tous les transmetteurs du groupe (puisque un

écran peut contenir seulement 20 caractères).

Le curseur de l’écran Groupe est représenté par les parenthèses

clignotantes (<fin>). Les informations entre les parenthèses peuvent

être modifiées.

2. GROUPE 001

<fin> [----] [----] [----]

[----] [----] [----] [----]

vider les groupes

1. InfoTx 3. Evene

2. Groupes 4. Acqui

M-510324 Manuel de l’utilisateur 301C 39

7/10 Honeywell

Programmation du système

Menu groupes

Créer des groupes

• Utiliser les flèches pour déplacer le curseur à la gauche du numéro

de groupe

• Appuyer sur Enter puis changer le numéro

• Appuyer sur Enter pour valider (créer)

• Utiliser les flèches pour placer le curseur sur une ligne de groupe et

appuyer sur Enter

• Le champ est en mode édition lorsque le <fin> clignote

• Uitliser les flèches haut et bas pour dérouler dans la liste d’unités

connectées à la centrale jusqu’à l’obtention de l’adresse

appropriée.

• Appuyer sur Enter pour valider l’adresse.

• L’adresse est ajouter au groupe et le curseur est déplacé vers la

droite.

Répéter le processus pour ajouter tous les transmetteurs désirés

(jusqu’à 126 par groupe). L’adresse de chaque transmetteur configuré

dans le menu InfoTx est disponible pour créer des groupes.

Note: Les groupes créés dans ce menu apparaîtront dans la liste de

types de produits (menu INFO Tx, option Ident) et seront

identifiés « Groupe xx » (xx est le numéro assigné au groupe lors

de la création).

Supprimer des groupes

La commande vider les groupes permet de supprimer tous les groupes

configurés dans la centrale.

Pour supprimer des groupes individuellement :

• Afficher le premier transmetteur du groupe

• Sélectionner le transmetteur (l’adresse clignote) et utiliser les

flèches pour dérouler les options et sélectionner <del> (l’option

<del> supprime l’entrée et l’option <fin> indique la fin du bloc.

• Appuyer sur Enter et le groupe est vidé.

Cette procédure permet de supprimer un, plusieurs ou tous les

transmetteurs du groupe.

40 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu événement

Quoique la centrale est expédiée avec des configurations d’événement

par défaut (exemple ci-dessous), le menu Évenement offre la flexibilité

de modifier les paramètres. La programmation d’événement permet de

définir des actions précises :

Action : Quelle action sera activée si les critères configurés

sont atteints

Delais : Définition du délais à attendre avant de démarrer

une action et à attendre après qu’un événement soit

revenu à normal avant de remettre la sortie en état

normal

Conditions : ET, OU ou --- (aucun); sont les opérandes

permettant un contrôle précis d’un événement

Periode couverte :Définit la période durant laquelle l’événement est

valide (actif)

Statut : active : Active ou désactive un événement

Base de donnee: Permet d’effacer l’évenement sélectionné ou

d’effacer tous les évenements.

M-510324 Manuel de l’utilisateur 301C 41

7/10 Honeywell

Programmation du système

Menu événement

Les valeurs par défaut du système pour les actions à effectuer :

• Relais No. 1 sera activé lorsque le niveau d’alarme A est atteint sur

n’importe quel transmetteur connecté au réseau

• Relais No. 2 sera activé lorsque le niveau d’alarme B est atteint sur

n’importe quel transmetteur connecté au réseau

• Relais No. 3 sera activé lorsque le niveau d’alarme C est atteint sur

n’importe quel transmetteur connecté au réseau

• Appuyer sur la touche Silence pour reconnaitre les événements et

arrêter l’alarme sonore.

• Relais No. 4 sera activé lorsque n’importe quel transmetteur

connecté au réseau est en faute.

3. EVENEMENT 001

-Delais-

Avant: 99min

Apres: 01min

3. EVENEMENT 001

-Action-

Cible: Ctrl

Relais: #01

3. EVENEMENT 001

1/3 Gr036

=2.01% ET

3. EVENEMENT 001

-Periode couverte-

Toute la journee

Toute la semaine

3. EVENEMENT 001

-Statut : desactive-

Active evenement

3. EVENEMENT 001

-Base de donnee-

Effacer evenement

Eff. Tous les even.

42 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu événement

Action

Les Actions comprennent deux paramètres :

Cible Indique quelle composante est responsable de l’action à

effectuer, soit :

Tx (transmetteur)

Re (relais/annonciateur)

Ctrl (centrale)

Relais Indique quelle des trois sorties sera activé lorsque

l’événement est vrai :

#XX (active le relais #xx de la composante), Alarme sonore

(active l’alarme sonore de la composante)

ALL (active tous les relais et les alarmes sonores)

3. EVENEMENT 001

-Action-

Cible: Ctrl

Relais: #01

M-510324 Manuel de l’utilisateur 301C 43

7/10 Honeywell

Programmation du système

Menu événement

Délais

Cette option permet de configurer les paramètres Avant et Après qui

retardent l’activation ou la désactivation d’une action.

Avant Retarde une action pour la durée de temps précisée. Si la

condition persiste après le délai précisé, un alarme est activé

et l’action précisée est effectuée.

Après Retarde la désactivation d’une action; l’action continuera

jusqu’à l’épuisement du temps de délais précisé et si

l’événement n’est plus vrai. Il est également possible de

sélectionner l’option “latch” dans le champs de délais après.

Les délais Avant et Après peuvent être programmés à soit 30 ou 45

secondes ou de 1 à 99 minutes, en incrément de 1 minute. L’option à

cinq traits d’union indique qu’il n’y a aucun délai configuré.

• Utiliser les flèches pour déplacer le curseur à l’option désirée

• Appuyer sur Enter pour sélectionner l’option

• Utiliser les flèches pour dérouler dans la liste de secondes ou

minutes

• Appuyer sur Enter pour valider le délais désiré.

3. EVENEMENT 001

-Delais-

Avant: 99min

Apres: 01min

44 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu événement

Délais mode latch

La fonction Latch, disponible depuis le menu déroulant du délais Après,

est exécuté sur un état d’événement. Essentiellement, c’est un circuit

de verrouillage, c’est à dire qu’une intervention humaine est nécessaire

pour déverrouiller l’action de l’événement.

L’événement demeure actif jusqu’au moment de pression sur la touche

Silence. Cette touche arrête l’alarme sonore et relâche l’événement.

Lors de l’appui sur la touche Silence, les événements sont relâchés et

réévalués. Si la condition de l’événement est toujours vrai,

l’événement demeure actif et revient en mode Latch. Si la condition ne

persiste pas, l’événement est désactivé.

Note: Si un événement est configuré avec un délais Avant et que la

touche Silence est enfoncée lorsque les conditions de

l’événement sont toujours vraies, l’alarme sonore sera fermé

seulement pour la durée du délais précisé.

M-510324 Manuel de l’utilisateur 301C 45

7/10 Honeywell

Programmation du système

Menu événement

Conditions

Les Conditions sont les paramètres de définition (de calculs) qui

décident si un événement est vrai ou non. Chaque condition est définie

par quatres éléments. Il est également possible de lier deux conditions

pour obtenir une plus grande flexibilité. Une condition défini :

Si au moins 1/3 du groupe 36 détecte des concentrations supérieures à

2.01% du gaz précisé ET tout les éléments du groupe 03 détectent une

concentration supérieure à 2.99% de gaz, l’action précisée (configurée

dans le premier écran événement) pour cette événement sera

déclencher.

Puisque l’affichage offre une espace limitée, il est nécessaire de

naviguer à gauche et à droite pour configurer ou consulter tous les

paramètres de condition.

Écrans de programmation de conditions

La partie de l’écran de condition événement entre parenthèses est

divisée en quatres champs éditables :

3. EVENEMENT 001

1/3 Gr036

>2.01% ET

3. EVENEMENT 001

tous Gr003

ET > 2.99%

46 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu événement

La partie supérieur de gauche contient le quantificateur de statistique

(disponible seulement pour les groupes). Cette option permet de

choisir quelle partie du groupe à inclure dans l’équation. Les options

de ce champs sont :

tous : inclus tous les transmetteurs du groupe

moy : inclus la concentration moyenne des transmetteurs du groupe

max : inclus la concentration maximum du groupe

min : inclus la concentration minimum du groupe

1/4 : inclus au moins un quart des transmetteurs du group ayant

atteint les conditions

1/3 : inclus au moins un tiers des transmetteurs du group ayant

atteint les conditions

1/2 : inclus au moins la moitié des transmetteurs du group ayant

atteint les conditions

2/3 : inclus au moins deux tiers des transmetteurs du group ayant

atteint les conditions

3/4 : inclus au moins trois quarts des transmetteurs du group ayant

atteint les conditions

1 or + : au moins un ou plusieurs des transmetteurs du groupe ayant

atteint les conditions

M-510324 Manuel de l’utilisateur 301C 47

7/10 Honeywell

Programmation du système

Menu événement

La partie inférieure à gauche de l’écran contient le quantificateur de

logique, ou l’opérateur, qui détermine comment les conditions sont

calculées. Les options disponibles dans ce champs sont :

La partie supérieure droite de l’écran contient la source, ce qui défini

sur quel unité ou groupe d’unités l’événement sera basé. Les options

disponibles dans ce champs sont :

GrTous :Inclus tous les transmetteurs (voir note)

Gr000 : Inclus seulement les unités dans le groupe précisé (voir note)

Tx000 : Inclus seulement le transmetteur précisé (connecte à la

centrale)

Heure : Inclus seulement les informations recueillies dans la plage

horaire précisée. La sélection de l’horloge configure une con-

dition applicable seulement entre l’heure de début et l’heure de

fin. Il est possible de configurer un écran de condition avec

des paramètres particuliers et l’autre écran de condition avec

une plage horaire : la condition précisée déclenchera un évé-

nement seulement si elle se produit dans la plage précisée.

Note: Cliquer sur la loupe à droite d’un groupe pour accéder à l’écran

du groupe (consultation ou modification). Appuyer sur ESC pour

fermer l’écran et revenir à l’écran de condition.

Symbole

opérateur Description

--- Aucun opérateur

=Égal à

<= Égal à ou inférieur à

< Plus petit que

>= Égal à ou supérieur à

> Plus grand que

! Pas égal

max./min

Lorsque la valeur maximum est atteinte, une action est

déclenchée. L’action ne sera pas désactiver sans que les niveaux

baissent en dessous de la valeur minimum

Lorsque que les concentrations descendent plus bas que la valeur

minimum, une action est déclenchée. L’action ne sera pas

désactivé sans que les niveaux remontent au dessus de la valeur

maximum précisée

48 Manuel de l’utilisateur 301C M-510324

Honeywell 8/10

Programmation du système

Menu événement

La partie inférieure à droite de l’écran contient l’opérande, qui défini

quel statut déclenchera un événement. Les options disponibles dans

ce champ sont :

OFF : Utilisé pour le statut des entrées binaires (ex. : utilisé avec le

301ADI)

ON : Utilisé pour le statut des entrées binaires (ex. : utilisé avec le

301ADI)

Faute : Base le déclenchement sur un alarme d’entretien, de commu-

nication ou de faute d’unité

Alrm A: Si le dispositif ou le groupe choisi éprouve une Alarme A ou

Alarme 1, un événement sera déclenché.

Alrm B: Si le dispositif ou le groupe choisi éprouve une Alarme B ou

Alarme 2, un événement sera déclenché.

Alrm C: Si le dispositif ou le groupe choisi éprouve une Alarme C, un

événement sera déclenché.

L’écran Période couverte permet de définir la période couverte par

l’événement. Ce champ offre deux options supplémentaires :

Champ de définition de jour : permet de sélectionner soit Toute la

journée, Jour ou Nuit

Champ de définition de semaine : permet de sélectionner soit Toute la

semaine, Jours ouvrables ou Fin de semaine

1. Utiliser les touches de flèches haut ou bas pour naviguer soit à

Toute la journee ou à Toute la semaine.

2. Appuyer sur Enter pour sélectionner

3. Utiliser les touches de flèches haut ou bas pour dérouler les

options

4. Appuyer Enter pour sélectionner l’option affichée

3. EVENEMENT 001

-Periode couverte-

Toute la journee

Toute la semaine

M-510324 Manuel de l’utilisateur 301C 49

7/10 Honeywell

Programmation du système

Menu événement

Statut

Cet écran affiche le statut de l’évenement sélectionné et permet soit

d’activer ou de désactiver, selon le statut actuel.

Active Appuyer sur Enter pour sélectionner Active

evenement evenement ou Desactive evenement

Lorsque tous les détails d’un événement sont inscrits, le dernier écran

de configuration affiche « Active evenement ». Appuyer sur Enter pour

valider les paramètres et activer l’événement.

Lors de consultation d’un événement existant, la première ligne de cet

écran afficherait « Désactive evenement ». Appuyer sur Enter sur cette

ligne permet de basculer entre l’activation et la désactivation. L’appui

sur la touche Enter (pour désactiver) ferme simplement l’événement et

ne supprime pas l’événement. L’événement sera toujours disponible

pour réactivation.

3. EVENEMENT 001

-Statut : desactive-

Active evenement

50 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu acquisition

Le mode Acquisition est seulement disponible lorsque la centrale est

munie d’une carte SD (option d’enregistrement de données). Cette

fonction permet d’activer ou de désactiver l’enregistrement des

événements du système ou les informations des transmetteurs.

L’information est enregistrée sur une carte de mémoire « SD ».

L’utilisateur doit configurer les intervales et les conditions

d’enregistrement nécessaires à cette fonction.

La première ligne de l’écran Acquisition permet de sélectionner soit :

Mode delai : Permet de préciser des intervalles d’enregistrement

de 10 à 59 secondes ou de 1 à 60 minutes.

Mode seuil : Permet de configurer l’enregistrement selon les seuil

de variation depuis la dernière lecture, soit de 3% ou

plus, 5% ou plus ou de 10% ou plus de la dernière

concentration détectée.

La sélection du seuil 3% ne signifie pas qu’une variation de 3% sera

détectée mais qu’une variation 3.1% le sera. La fréquence de saisie

(fréquence de rafraîchissement) peut affecter l’enregistrement de

données.

Voici un exemple de l’enregistrement en mode seuil. Ces fichiers sont

des fichiers textes séparés par des points-virgules :

4. Acquisition

Mode seuil 10%

Debuter log Tx

Debuter log even.

2005-04-27 11:05:20;1_CO2_ppm;574;-normal-:

2005-04-27 11:06:02;1_CO2_ppm;503;-normal-:

2005-04-27 11:06:15;1_CO2_ppm;562;-normal-:

2005-04-27 11:06:28;1_CO2_ppm;645;-normal-:

2005-04-27 11:06:39;1_CO2_ppm;557;-normal-:

2005-04-27 11:30:45;1_CO2_ppm;715;-normal-:

M-510324 Manuel de l’utilisateur 301C 51

7/10 Honeywell

Programmation du système

Menu acquisition

Debuter et arreter log Tx

L’étape précédente traitait la fréquence d’enregistrement de données.

Maintenant, il faut débuter le processus :

Lorsque « Debuter log Tx » est affiché, le mode acquisition

(enregistrement) est inactif. Lorsque « Arreter log Tx » est affiché, les

données sont en cours d’enregistrement. Un message

d’enregistrement est affiché à l’écran et le DEL de la carte SD s’allume.

Appuyer sur Enter pour Débuter ou Arrêter l’enregistrement.

Lorsque les données Tx sont enregistrées, le système crée des fichiers

taaammjj.log, tbaammjj.log et tcaammjj.log. Ces fichiers

contiennent, respectivement, le tiers des données des transmetteurs.

Le registre comprend la date et l’heure, l’adresse du transmetteur, le

type de sonde, la concentration à la lecture ainsi que le statut de

l’alarme.

Voici un exemple d’un registre de log Tx :

La première colonne affiche la date (aaaa-mm-jj) et l’heure (hh:mm:ss)

de l’enregistrement. Cet exemple indique un délai configuré à un

intervalle d’une minute.

La troisième colonne affiche l’adresse du transmetteur et le type de

sonde et la quatrième colonne indique la concentration et l’unité de

mesure.

Les colonnes se répètent pour chaque transmetteur, séparées par des

traits d’union. La liste continue ainsi jusqu’au dernier transmetteur dans

la liste.

2004-01-23 17;54;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;1.5;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;55;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;0.5;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;56;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;0.5;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;57;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;1.0;-normal-;003_CO_ppm;0;-normal-

2004-01-23 17;58;25; 001_CO_ppm;0;-normal-;002_NO2_ppm;1.5;-normal-;003_CO_ppm;0;-normal-

52 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu acquisition

Débuter et arrêter log even.

Le menu Acquisition offre l’option d’enregistrement d’événements.

L’enregistrement d’événements enregistre les transactions de la

centrale, les événements, les avertisseurs de Tx et d’alarmes et le

statut de relais.

Lorsque « Debuter log even. » est affiché, le mode acquisition

(enregistrement) est inactif. Lorsque « Arreter log even. » est affiché,

les données sonten cours d’enregistrement.

Appuyer sur Enter pour débuter ou arrêter l’enregistrement.

Lorsque les données d’événements sont enregistrées, le système crée

un fichier evaammjj.log. Ce registre indique la date, l’heure et

l’événement. Voici un exemple d’un registre d’événement :

La première colonne du registre indique la date (aaaa-mm-jj) et l’heure

(hh:mm:ss) de l’enregistrement. L’exemple ci-haut démontre des

intervalles de délais d’une minute.

Le système enregistre ces types d’événements :

• Journal événement

• Changement de statut d’événement

• Changement de statut pour alarmes A, B, C, faute

Note: De nouveaux fichiers « log » seront créés lorsque le fichier actuel

atteint 32,000 lignes ou le dimanche à 0h.

2006-01-23 17;54:25; Log evenement active

2006-01-23 17;55:25; Arrêt système

2006-01-23 19:05:47; Sequence de simulation active

2006-01-23 19:05:48; Tx 6 communication n’est plus en faute

2006-01-23 19:05:48; Tx 8 communication n’est plus en faute

M-510324 Manuel de l’utilisateur 301C 53

7/10 Honeywell

Programmation du système

Menu copie

L’option Copie du menu Info TX permet de copier ou de transférer les

paramètres programmés. Il est possible de transférer des données

d’une carte SD de la centrale à un ordinateur et vice versa ou de copier

des paramètres d’un transmetteur à un autre. L’option Copie offre trois

écrans : Configuration, Paramètres et Journal Sys.

Configuration

Si la centrale est munie d’une carte mémoire, la fonction Configuration

permet de transférer les données soit du 301C à la carte SD ou vice

versa. Ceci permet de transférer la programmation de la centrale sur un

ordinateur ou d’un ordinateur à la centrale.

La première option de l’écran, 301C vers SDcard, copie la configuration

et les paramètres de la centrale dans un fichier « config.ini » 1. La

deuxième option, SDcard vers 301C, permet de copier la configuration

et les paramètres du fichier « config.ini » à la carte SD de la centrale.

Note: Le fichier «config.ini» peut être modifié en tout temps de

n’importe quel ordinateur.

1. Lors de transfert de données, le système cherche automatiquement un fichier existant

nommé « config.ini » avant de procéder. Si un tel fichier existe, le système cherche le

fichier « config.bak ». Si le fichier est trouvé, il est supprimé. Le fichier « config.ini »

existant est renommé « config.bak ». Il est maintenant possible d’enregistrer le

nouveau fichier « config.ini », tout en conservant une copie du fichier précédant.

Lors de l’insertion d’une carte mémoire dans la centrale, le système de la centrale

cherche automatiquement un fichier « config.ini » existant contenant le label

« Autoload » égal à 1. Si le label est trouvé, le système télécharge le contenu du fich-

ier et réinitialise le « Autoload » à 0. Cette fonction est utile pour éditer la configuration

sur un ordinateur sans affecter la centrale (tels les événements enregistrés).

5. Copie

-parametres-

InfoTx vers InfoTx

Evene. vers Evene.

54 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu copie

Paramètres

La fonction paramètres permet de copier la configuration d’un

transmetteur à un autre ou de copier les paramètres d’un événement à

un autre. Ceci permet une configuration plus rapide pour les unités

partageant des paramètres identiques ou similaires.

Les options de cette écran sont :

InfoTx vers InfoTx copie les paramètres de transmetteur d’un unité à

l’autre.

Evene. vers Evene. copie les paramètres d’un événement à l’autre.

Le processus est identique pour chaque option :

• Utiliser les flèches pour sélectionner la source, (les données à

copier) et appuyer sur Enter.

• Lorsque l’adresse du transmetteur clignote, utiliser les flèches haut

et bas pour naviguer et sélectionner l’adresse désirée.

• Appuyer sur Enter pour valider l’adresse

• Sélectionner l’adresse cible (où copier les données) de même

façon que la sélection de la source

• Sélectionner COPIER et appuyer sur Enter. Les paramètres sont

copiés.

5. Copie

-parametres-

InfoTx vers InfoTx

Evene. vers Evene.

InfoTx vers InfoTx

source tx001

cible tx113

COPIER

Evene. vers Evene.

source #001

cible #013

COPIER

M-510324 Manuel de l’utilisateur 301C 55

7/10 Honeywell

Programmation du système

Menu copie

Journal Sys

La centrale enregistre les données du journal dans sa mémoire interne.

Si la centrale est munie d’une carte mémoire, la fonction Journal Sys

permet d’enregistrer les informations de journal du système en format

texte sur la carte de mémoire flash (SD card).

Lorsque sélectionnée, cette option créé un registre de toutes les

dernières actions de la centrale sur la carte de mémoire, dans un fichier

nommé « slaammjj.log ». Ce fichier peut contenir jusqu’à 64Ko

d’information en format texte. Lorsque la carte de mémoire atteint sa

capacité, les nouvelles informations remplacent les plus vieilles (qui

sont effacées).

Voici un exemple du fichier de journal :

--- START of system log dump : 1980-01-22 17:23:51 ---

1980-01-19 22:07:26;Accessing menu;

1980-01-19 22:07:41;Chargement config depuis carte SD;

1980-01-19 22:07:45;Sortie du menu;

1980-01-19 22:13:05;Accès au menu;

1980-01-19 22:13:16;Édition paramètres Tx 1;

1980-01-19 22:18:29;Sortie du menu;

1980-01-19 23:07:14;Accès au menu;

1980-01-19 23:07:40;Édition événement 1;

1980-01-19 23:07:43;Sortie du menu;

1980-01-19 23:08:10;Accès au menu;

1980-01-19 23:09:07;Édition événement 2;

1980-01-19 23:09:13;Sortie du menu;

1980-01-20 00:06:42;Accès au menu;

1980-01-20 00:06:52;Sortie du menu;

1980-01-20 00:07:49;Accès au menu;

1980-01-20 00:07:55;Sortie du menu;

1980-01-22 17:23:46;Accès au menu;

--- END of system log dump : 1980-01-22 17:23:51 ---

5. Copie

-Journal Sys-

Journal vers SDcard

56 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu config

Le menu Config, avec quatres écrans principaux, permet de configurer

le mode d’affichage de la centrale, d’ajuster la date et l’heure, de

sélectionner le langage d’affichage , de changer le mot de passe

d’accès à la centrale, de modifier le port esclave, régler la configuration

des relais, sélectionner le mode d’émission AP.

Chaque écran principale offre des options de programmation

supplémentaires.

5. Copie 7. Reseau

6. Config 8. Tests

6. Config

Mot de passe usage

- 2967 -

Cnfg port esclave

6. Config

Configurat. relais

Emission AP: auto

Honeywell

6. Config

Definition jour

Definition semaine

6. Config

Defilement manuel

Regle Date et heure

English menu

Cnfg port esclave

Adresse: 001

38400 bauds

Mdbs RTU 8D 2S NP

Configuration relais

-Failsafe-

Tous les relais

Inactif

Configuration relais

-Silence-

1234

ina act ina ina

Definition Jour

-Jour-

deb: 08:00

fin: 17:00

Definition semaine

-jours ouvrables-

deb: Lundi

fin: Vendredi

Date et heure

2005-11-21 11:47:36

(norme ISO 8601)

M-510324 Manuel de l’utilisateur 301C 57

7/10 Honeywell

Programmation du système

Menu config

La sélection de la première ligne (du premier écran) offre le choix de

trois modes d’affichage : Defilement manuel, Defilement 3 sec,

Defilement 5 sec. Ces réglages contrôlent la présence et la fréquence

d’affichage des données à l’écran de la centrale. Le mode de

défilement manuel signifie que l’utilisateur doit appuyer sur les flèches

pour visionner le statut de chaque unité connectée à la centrale. Les

mode de défilement 3 secondes et 5 secondes effectuent le

déroulement automatique des données, en fréquence de changement

d’écran de soit 3 ou 5 secondes.

Note: Il est toujours possible de dérouler dans les écrans d’affichage en

appuyant sur les flèches, peut importe le mode sélectionné.

La deuxième ligne permet d’ajuster la date et l’heure depuis un nouvel

écran, Date et heure. Lorsqu’un chiffre clignote, il est en mode édition.

Utiliser les flèches pour dérouler à la valeur désirée. Il est possible de

modifier l’année, le mois, le jour et l’heure, les minutes et les secondes.

La centrale ne gère pas les changement d’heure (telle l’heure avancée).

Tout changement d’heure doit être effectué manuellement.

La troisième ligne du premier écran Config permet de changer le

langage d’affichage. Si le menu est en anglais, l’écran indiquera Menu

français (et vice versa). Déplacer le curseur à la gauche du champ et

appuyer sur Enter pour changer le langage.

6. Config

Defilement manuel

Regle Date et heure

English menu

Date et heure

2005-11-21 11:47:36

(norme ISO 8601)

58 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu config

Le deuxième écran principale de configuration permet de modifier le

mot de passe et de modifier la configuration du port esclave.

Le mot de passe par défaut est 2967. Sélectionner Mot de passe

usager pour modifier le mot de passe :

• Lorsque le premier chiffre clignote, utiliser les flèches pour

augmenter ou diminuer la valeur, ensuite

• Utiliser les flèches droite et gauche pour déplacer le curseur une

espace et répéter le processus de changement pour chaque chiffre

désiré

• Lorsque le mot de passe désiré est afficher, appuyer sur Enter pour

le valider et quitter le mode d’édition.

Note: Communiquer avec le soutien technique de Honeywell pour

assistance concernant les mots de passe perdus au 1-800-563-

2967.

6. Config

Mot de passe usage

- 2967 -

Cnfg port esclave

M-510324 Manuel de l’utilisateur 301C 59

7/10 Honeywell

Programmation du système

Menu config

Pour changer l’adresse, le débit en bauds ou pour visionner le protocole

de communication du port esclave :

Déplacer le curseur à gauche de Cnfg port esclave et appuyer sur

Enter.

• Déplacer le curseur à la gauche du paramètre désiré (adresse ou

débit en bauds)

• Appuyer sur Enter pour sélectionner le paramètre

• Utiliser les flèches pour dérouler dans la liste de configurations

disponibles

• Appuyer sur Enter pour valider le nouveau paramètre et quitter le

mode édition.

Naviguer dans les écrans du menu Config avec les flèches gauche

(précédent) et droite (suivant).

Cnfg port esclave

Adresse: 001

38400 bauds

Mdbs RTU 8D 2S NP

60 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu config

Le troisième écran principale permet de régler la configuration des

relais, le mode d’émission AP et de choisir parmi quatre fabricants pour

la centrale.

La sélection Configurat. relais offre deux options supplémentaires pour

la configuration des relais :

La première option, Failsafe, permet d’activer (ou désactiver) tous les

relais en appuyant sur la touche Enter. Cette fonction est utilisée en cas

de panne d’électricité: en cas de panne, le relais déclenche le dispositif

connecté (ex. une lampe) pour signaler un problème.

La deuxième option, Silence, permet d’activer ou désactiver l’option

Silence de chaque relais. Déplacer le curseur à gauche du relais et

appuyer sur Enter pour basculer la valeur (act ou ina).

6. Config

Configurat. relais

Emission AP: auto

Honeywell

Configuration relais

-Failsafe-

Tous les relais

Inactif

Configuration relais

-Silence-

1234

ina act ina ina

M-510324 Manuel de l’utilisateur 301C 61

7/10 Honeywell

Programmation du système

Menu config

Le quatrième écran de configuration permet de programmer une

définition d’un jour et d’une semaine.

Les définitions de jour ou de semaine permettent de définir les plages

d’heures représentées par Jour et les plages de journées représentées

par Semaine.

Note: Ne pas oublier que la centrale fonctionne sur une horloge de 24

heures (0:00 à 23:59). La centrale ne gère pas les changement

d’heure (telle l’heure avancée). Tout changement d’heure doit

être effectué manuellement ou depuis la synchronisation d’heure

BACNet (module BACNet nécessaire).

6. Config

Definition jour

Definition semaine

Definition Jour

-Jour-

deb: 08:00

fin: 17:00

Definition semaine

-jours ouvrables-

deb: Lundi

fin: Vendredi

62 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu Réseau

Le menu Reseau permet soit de réinitialiser ou de balayer les

informations de dispositifs de réseau.

Ce menu offre plusieurs options supplémentaires, en deux écrans. Le

premier écran contient trois options :

RAZ base de Réinitialise toutes les informations de dispositifs de

donnee : réseau dans la base de données. Ceci réinitilise

seulement les données de dispositif de réseau. Il n’y

a aucun impacte sur les groupes ou les événements.

Balayage reseau :Démarre l’auto-détection de tous les dispositifs de

réseau, ce qui permet au système de configurer la

base de données de transmission pour les dispositifs

de réseau.

RAZ et balayage :Effectue un balayage et une réinitialisation

simultanément.

Note: Lorsqu’une de ces options est activée, il faut attendre la fin du

processus. Il est impossible d’interrompre le processus.

Le deuxième écran de Reseau présente les options Statistiques et

Etalonnage.

7. Reseau

RAZ base de donnees

Balayage reseau

RAZ et balayage

7. Reseau

Statistiques

Etalonnage

M-510324 Manuel de l’utilisateur 301C 63

7/10 Honeywell

Programmation du système

Menu Réseau

La sélection de statistiques affichent les statistiques pour l’adresse

précisée.

Valide: Indique le nombre de réponses valides pour les 16 dernières

requêtes.

Erreurs: Indique le nombre d’erreur de réponse pour les 16 dernières

requêtes.

Sans rep: Indique le nombre d’erreurs de temporisation (pas de

réponse) pour les 16 dernières requêtes.

Statistiques

Valide 16 100%

Erreurs 0 0%

Sans rep 0 0%

64 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu Réseau

Etalonnage

Le menu Reseau offre également l’option Etalonnage permettant

d’effectuer un étalonnage à distance pour les dispositifs qui supportent

l’étalonnage en réseau.

L'écran d'étalonnage contient quatre (4) lignes d'information:

Ligne 1: Indique le mode (Calib, ce qui signifie étalonnage),

l'adresse (Modbus) de l'unité à étalonner (007) et le type

d'unité à étalonner (301D2)

Ligne 2: Indique le statut (Normale ou En Etalon...) de l'unité

sélectionnée

Ligne 3: Affiche la fonction à effectuer (Etal Zero)

Ligne 4: Affiche la fonction à effectuer (Etal Plage) et la valeur de

concentration de gaz d'étalonnage (246 ppm)

7. Reseau

Statistiques

Etalonnage

Calib 001 : 301D2

Statut : Normal

Etal Zero

Etal plage 246 ppm

M-510324 Manuel de l’utilisateur 301C 65

7/10 Honeywell

Programmation du système

Menu Réseau

1. Déplacer le curseur à la gauche de l'adresse de l'unité sur la

première ligne et appuyer sur Enter

2. Dérouler la liste pour afficher l'adresse de l'unité désirée* puis

appuyer sur Enter pour sélectionner.

3. La deuxième ligne affiche le statut de l'unité

4. Déplacer le curseur à la gauche de la fonction désirée, Etal Zero

pour étalonner le zéro de l'unité, et appuyer sur Enter pour

sélectionner.

5. Lors de la sélection d'Etal Zero, la centrale demande la

confirmation.

*L'unité doit être configurée dans la base de donnée du 301C pour

figurer dans la liste d'adresses d'unités affichée à l'écran.

Etalon 001 : 301D2

Statut : Normal

Etal Zero

Etal plage 246 ppm

Calib 001 : 301D2

Etalonner Zero?

Etal Zero

Etal plage 246 ppm

66 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu Réseau

6. Appuyer sur Enter pour confirmer ou Esc pour annuler. Si confirmé,

la centrale procède à l'étalonnage du zéro de l'unité. Le processus

nécessite seulement quelques instant, puis l'écran affiche de

nouveau l'écran d'étalonnage.

Note: Ne jamais étalonner le zéro de l’unité avec de l’air ambiante

seulement. Toujours utiliser de l’azote (N2) au port d’étalonnage

pour étalonner le zéro.

7. Pour effectuer l'étalonnage de l'unité, déplacer le curseur à la

gauche de Etal Plage** et changer la valeur d'étalonnage avec la

procédure suivante :

a. Utiliser la flèche droite pour déplacer le curseur à la gauche de

xxx ppm (champ de valeur d'étalonnage). Appuyer sur Enter

pour sélectionner le champ (la valeur est éditable lorsqu'elle

clignote).

b. Utiliser les flèches haut et bas pour augmenter ou diminuer la

valeur. Appuyer sur Enter pour valider.

c. Déplacer le curseur à la gauche de la fonction Etal Plage et

appuyer sur Enter pour démarrer l'étalonnage.

L'étalonnage de la plage démarre. L'écran affiche le statut de l'unité,

« En etalon... » jusqu'à la terminaison de l'étalonnage.

**Lors de la sélection d'Etal Plage, assurer que l'unité est exposée au

gaz d'étalonnage approprié avant et pendant le processus

d'étalonnage.

Calib 001 : 301D2

Statut : Normal

Etal Zero

Etal plage 246 ppm

M-510324 Manuel de l’utilisateur 301C 67

7/10 Honeywell

Programmation du système

Menu Tests

Le menu Tests permet d’effectuer une gamme de vérifications sur les

composantes et sur les communications de réseau. Ce menu permet

également d’opérer le système dans quatre modes différents, chacun

offrant des fonctionalités particulières.

5. Copie 7. Reseau

6. Config 8. Tests

8. Tests

Mode fct: normal

8. Tests

Sequence de test

Debuter sequ. Sim.

Charge maximum

Sequence simulation

Debuter avec Tx001

Confirmer

Sequence de test

Relais actives

Appuyez une touche

ESC pour quittter

Sequence de test

Alarme sonore

Appuyez une touche

ESC pour quitter

Sequence de test

DEL active

Appuyez une touche

ESC pour quitter

Sequence de test

Presser ‘gauche’

ESC pour quitter

Sequence de test

Test affichage

Pressez une touche

ESC pour quitter

Sequence de test

Test comm. reseau

9600 bauds

Channel 1 SUCCES

Sequence de test

Test termine

Pressez une touche

68 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu Tests

Le menu Tests offre quatre options principales, disponibles sur deux

écrans. Chacune de ces options offres des fonctionnalités

supplémentaires.

Le premier écran présente trois options :

Sequence de test : Permet d’activer chaque sortie et de valider

l’opération de chaque touche de clavier, des pixels

d’affichage et les divers protocoles de

communication de la centrale.

Debuter sequ sim :Démarre ou arrête le mode de simulation,

permettant de simuler une concentration de gaz sur

la plage associée à chaque transmetteur, l’un après

l’autre. Les concentrations simulées sont locales

(dans la centrale). (Les événements seront activés

pour la simulation, mais les unités de détection ne

sont pas affectées.)

Charge maximum :Active toutes les composantes de la centrale

L’option au deuxième écran, « Mode fct », permet de sélectionner le

mode de fonctionnement, soit : Normal, Tx unique or debogage.

Normal : Mode d’opération normal de la centrale

Tx unique : Active le mode d’interrogation d’un seul

transmetteur.

Debogage : Active le mode de service permettant d’effectuer

l’étalonnage et de tester les événements sans

déclencher des actions.

8. Tests

Sequence de test

Debuter sequ. Sim.

Charge maximum

8. Tests

Mode fct: normal

M-510324 Manuel de l’utilisateur 301C 69

7/10 Honeywell

Programmation du système

Menu Tests

Sequence de test

Lors de la sélection de cette option, la centrale affiche l’écran de

Séquence de test. Appuyer sur ESC à n’importe quelle étape pour

revenir à l’écran principale du menu Tests.

Appuyer sur n’importe quelle touche pour procéder aux tests du

système.

Cette fonction comprend treize écrans de test pour chaque composante

de la centrale. Les trois premiers écrans effectuent l’essais des relais

de l’alarme sonore et des DEL.

Les six prochains écrans demande la pression sur les touches gauche,

droite, haut, bas, Silence, Enter et ESC. Le système avance seulement

lors de la pression sur une touche.

Le système essaye ensuite l’écran d’affichage; un écran en blanc est

affiché. Appuyer n’importe quelle touche pour procéder à l’écran

suivant.

Sequence de test

Relais actives

Appuyez une touche

ESC pour quittter

Sequence de test

Alarme sonore

Appuyez une touche

ESC pour quitter

Sequence de test

Presser ‘gauche’

ESC pour quitter

70 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu Tests

Le dernier test est l’essais de communication de réseau :

Assitôt ces essais commencés, il n’est pas possible de les interrompre

ou de les arrêter. Le système essaye chacun des cinq bauds (vitesse

de communication : 9600, 19200, 38400, 57600, 115200) et chacun

des quatre canaux par baud.

Aussitôt les essais terminés, le système affiche l’écran de sortie du

mode Séquence de test. Appuyer sur n’importe quelle touche pour

revenir à l’écran principale du menu Tests.

Sequence de test

Test affichage

Pressez une touche

ESC pour quitter

Sequence de test

Test comm. reseau

9600 bauds

Channel 1 SUCCES

Sequence de test

Test termine

Pressez une touche

M-510324 Manuel de l’utilisateur 301C 71

7/10 Honeywell

Programmation du système

Menu Tests

Mode Normal

Ceci est le mode d’opération normal (par défaut) du système. Lorsque

le système est en mode normal, certaines valeurs peuvent être

modifiées sans interruption de services. Toute modification est validée

et effectuée lors du retour à l’écran principale.

Mode Tx unique

Ce mode permet d’effectuer l’analyse de transmetteurs, un à la fois. La

centrale interroge seulement le transmetteur précisé, ce qui met à jour

seulement les données de ce transmetteur. Ce mode n’entrave pas les

fonctions d’évaluation d’événements.

Mode débogage

Ce mode permet d’évaluer et d’effectuer des essais complets

d’opération de système sans affecter les opérations (hors le mode

débogage). Les événements sont évalués et affichés, si

nécessaire, mais aucune action n’est activée.

72 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu Tests

Mode Simulation

Ce mode désactive les mises à jour d’information de communication de

réseau. Ce mode peut être employé, peu importe quel est le mode

d’opération actuel du système (exemple: l’emploi du mode Silumlation

simultanément avec le mode Débogage permet d’évaluer le système

au complet [groupes, événements, etc.] sans déclencher des actions

ou sans utilisation de matériel supplémentaire). Il permet de simuler

des concentrations de gaz sur une plage associée à chaque

transmetteur, en séquence :

Les niveaux d’alarme A, B et C sont évalués selon la concentration de

gaz et les événements sont évalués et les actions sont déclenchées.

Penrant la simulation, la centrale ne connait pas l’état actuel de la

composante de réseau. Il est possible d’arrêter ce mode en tout temps

depuis le menu Tests (voir Mode Normal) .

Si l’un de ces modes est activé, mais qu’il n’y a aucune activité le

système retourne à son opération normal après douze heures

d’inactivité (de clavier). Auncune information n’est perdue

M-510324 Manuel de l’utilisateur 301C 73

7/10 Honeywell

Programmation du système

Menu BACNet

Le menu BACNet offre plusieurs écrans d’options permettant de

configurer la connexion IP de BACNet, l’information du serveur et

l’information du fuseau horaire.

9. BACN



- Appareil -

BACnet ID : 1

9. BACN



- DHCP : desactive -



Active DHCP



9. BACN



Static IP Address



192. 168. 1 .254

9. BACN



Static Netmask



255 .255 .255. 0



9. BACN



Static Gateway



192 . 168 . 1 . 1

9. BACN



SNTP Client



Serveur SNTP

Requete SNTP

: 0min



9. BACN



Fuseau horair



Fuseau : 0:00

HA : INACT

9. BACN



Nom Appareil



edition (20car .max)

VA301C : 1



9. BACN



ForeignDevReg : des



Active FDR

TTL : 43200 sec

9. BACN

BBMD Info



IP : 192 . 168 . 1 . 100

Port : 0xBAC0



Serveur SNTP



0. 4. 1. 12



BACNet

10.

Reseau sans-l



74 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu BACNet

Le premier écran permet de configurer l’identification et l’adresse :

BACnet ID : (Building Automation and Control Networks) est le

numéro assigné à une centrale sur le réseau.

Adresse

Statique IP : Ceci est une adresse qui est toujours assignée à une

centrale en particulier (plutôt que recyclé et

réassigné lorsque la centrale ne l’utilise plus)

Changer les valeurs BACNet

• Utiliser les flèches pour déplacer le curseur à gauche du paramètre

désiré puis appuyer sur Enter pour le sélectionner.

• La sélection de BACnet ID active le mode édition du champs .

Utiliser les flèches pour augmenter ou diminuer la valeur ID (0-

419303)

La sélection de l’option Adresse statique IP ouvre l’écran de

modification de l’adresse IP. Toutes les centrales sont configurées avec

une adresse par défaut.

9. BACNet

-Appareil-

BACnet ID : 1

Adresse statique IP

9. BACNet

-Static IP Address-



192.168. 1.254

-Adresse IP-

192.168. 1.254

-Masque du reseau-

255.255.255. 0

M-510324 Manuel de l’utilisateur 301C 75

7/10 Honeywell

Programmation du système

Menu BACNet

Le deuxième écran permet d’activer ou de désactiver le protocole

DHCP (Dynamic Host Configuration Protocol).

• Appuyer sur la touche Enter pour basculer le champs Activer ou

Desactiver DHCP. Consulter votre service de TI pour de plus

amples informations sur le DHCP.

9. BACNet

-DHCP : desactive-

Active DHCP

76 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu BACNet

Le prochain écran principale BACNet permet de modifier l’adresse du

serveur SNTP et de configurer la fréquence à laquelle le système

effectuera des requêtes de serveur SNTP. Honeywell offre ces options

pour que nos produits s’adaptent mieux à vos protocoles de réseau,

cependant, nous ne’offrons ni la configuration, ni le soutien technique

pour ces options.

(SNTP=Simple Network Time Protocol, )

L’option Serveur SNTP ouvre un écran secondaire permettant de

modifier l’adresse IP du serveur SNTP. Consulter votre service de TI

pour de plus amples détails sur cette configuration.

Les options Requete SNTP activent le champs et permettent de

dérouler la liste de 0 à 60 minute, et de régler la fréquence à laquelle le

sytème effectuera des synchronisations de serveur SNTP.

9. BACNet

-SNTP Client-

Serveur SNTP

Requete SNTP : 1min

-Adresse IP-

10. 4. 1. 12

M-510324 Manuel de l’utilisateur 301C 77

7/10 Honeywell

Programmation du système

Menu BACNet

Le prochain écran est l’écran Fuseau horaire. Cet écran permet de

définir le fuseau horaire de votre système (S’il y a une différence entre

celui de votre système et le temps universel) et si le système est dans

une zone utilisant l’heure avancée.

La sélection du champs fuseau permet d’utiliser les flèches pour

dérouler dans une liste d’heures disponibles (de 0 :00 à +13 :00 et

-12 :00 à 0 :00)

Le dernier écran du menu BACNet permet de préciser un nom pour

l’appareil BACNet.

Les écrans suivants permettent de configurer la communication

BACNet entre les différents systèmes (sous-réseaux) sur un réseau en

utilisant le Foreign Device Registration et le BBMD.

9. BACNet

-Fuseau horaire-

Fuseau : 0:00

HA : INACT

9. BACNet

-Nom Appareil-

edition (20car.max)

301C:1

78 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu BACNet

L’écran Foreign Device Registration (FDR) permet d’activer le FDR et

de préciser une durée de vie (TTL, ou Time To Live) en secondes.

Un « Foreign Device » est un dispositif BACNet dont l’adresse IP du

sous-réseau est différente du réseau BACNet/IP auquel le dispositif

veut se joindre.

Le paramètre TTL (Time-To-Live, ou durée de vie) est la durée de vie

(et l’intervalle) de l’enregistrement envoyé au BBMD lors de

l’inscription. Les enregistrements des dispositifs doivent être refaits

avant l’expiration de la durée de vie pour que ceux-ci demeurent

connectés au réseau.

L’écran BBMD Info permet de préciser l’adresse du BBMD auquel le

dispositif se connectera (ou s’enregistrera).

Consulter la norme ASHRAE 135-2001, Annex J, section J5 pour de

plus amples informations sur ce sujet.

9. BACNet

-ForeignDevReg:des-

Active: FDR

TTL: 43200 sec

9. BACNet

-BBMD Info-

IP: 192.168. 1.100

Port: 0xBAC0

M-510324 Manuel de l’utilisateur 301C 79

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

Le réseau sans fil (disponible seulement dans le 301C-W, version 3 et

plus du 301C) permet de configurer les paramètres de communication

sans-fil, de consulter les diagnostics du réseau et de travailler avec les

divers aspects des noeuds sans-fil (sondes).

Reseau sans-fil

1. Parametres

2. Diagnostics

3. Noeuds

Hiberner

Enter pour confirmer

Esc pour annuler

Parametres

1. 7B7177EFACE0049

2. WC Version

3. PAN ID

Menu Systeme

Option Invalide

Mod Log

Log

PAN ID

VAL : 00000

MAX : 65535

MIN : 00001

Diagnostics

1. Rprt liens faibles

2. Rprt liens perdus

Noeuds

1. ID : TxRef 9:121

2. 7B7177EFACE0049

3. Produit VA301W

Noeuds

1. ID : TxRef 9:121

2. 7B7177EFACE0049

3. Produit VA301W

Menu Systeme

Option Invalide

4. Canal RF

5. Mode Log No Log

6. Association Ena

7. Noeuds 0

8. Max noeuds 0

9. Max sauts 0

10. Puissance 0

11. AHFO 0

12. BO 0

13. SUO 0

14. LCO 18

15. LTO 0

16. MMO 0

17. BMO 0

18. KNSRO 0

19. FNSRO 0

20. Clone WC

4. Qualité lien 1

5. Mode d’op. Log

6. Adr reseau 9

7. Fenetre SWU 1

8. # de parents 1

9. DP Id 0

10. DP Adr res 0

11. DP LQ1 2

12. DP Retries (?)

13. DP BM 0

14. DP LC 256

15. AP1 ID (?)

16. AP1 Adr res (?)

17. AP1 LQ1 16

18. AP1 Retries 128

19. AP1 BM (?)

20. AP1 LC 27132032

21. AP2 ID 2

22. AP2 Adr res 31756

23. AP2 LQ1 198

24. AP2 Retries 190

25. AP2 BM 0

26. AP2 LC 56320

27. LSU 661

28. Statut Alive

29. Fraicheur 2

30. Version A14

31. Hiberner

32. Remplacer

33. Enlever

34. Consolider acces

35. ‘Failsafe’ N/A

Le menu «Nœuds» affiché dans les

rapports de liens faible et de liens

perdus est identique au menu

«Nœuds» (option 3) du menu Reseau

sans-fil

Association

Ena

Menu Systeme

Aucun nœud trouve

4. Nouveau noeud

5. Hiberner

6. RAZ reseau

7. Log Statut NoLog

8. Consolider accès

MAC 1ere partie

VAL : 00155F00

MAX : FFFFFFFF

MIN : 00000000

Nouveau noeud

VAL : 09

MAX : 3A

MIN : 09

RAZ reseau

Enter pour confirmer

Esc pour annuler

Log Statut

Log

Consolider acces

Enter pour confirmer

Esc pour annuler

Log Statut

Enter pour confirmer

Esc pour annuler

Consolider acces

VAL : 00060

MAX : 65535

MIN : 00000

80 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu reseau sans-fil

Parametres

Lors de la sélection de l’option Parametres depuis le menu Sans-fil, les

paramètres sont affichés en ordre.

Puisque l’écran peut seulement afficher 3 items à la fois, il est

nécessaire de dérouler la liste de paramètres en utilisant les flèches

haut et bas.

Note: Certaines données sont affichées aux fins d’information

seulement et ne ne sont pas modifiables. Lors de la sélection

d’une de ces données, l’écran affiche brièvement « Menu

Systeme - Option invalide » (tel qu’indiqué ci-haut).

Parametres

1. 7B7177EFACE0049

2. WC Version

3. PAN ID

Menu Systeme

Option Invalide

Mod Log

Log

PAN ID

VAL : 00000

MAX : 65535

MIN : 00001

4. Canal RF

5. Mode Log No Log

6. Association Ena

7. Noeuds 0

8. Max noeuds 0

9. Max sauts 0

10. Puissance 0

11. AHFO 0

12. BO 0

13. SUO 0

14. LCO 18

15. LTO 0

16. MMO 0

17. BMO 0

18. KNSRO 0

19. FNSRO 0

20. Clone WC

Association

Ena

MAC 1ere partie

VAL : 00155F00

MAX : FFFFFFFF

MIN : 00000000

M-510324 Manuel de l’utilisateur 301C 81

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

Modifier le PAN ID ou le Canal RF

Lorsque le PAN ID ou le Canal RF est modifié depuis l’option

Parametres du menu Reseau sans-fils, il est nécessaire de confirmer

les modifications à plusieurs étapes. Les instructions ci-dessous sont

identiques, que ce soit pour modifier le PAN ID ou le Canal RF :

• Sélectionner Parametres depuis le menu Reseau sans-fil

• Dérouler (avec les flèches) pour surligner l’option 3, PAN ID(ou 4,

Canal RF)

• Appuyer sur Enter pour sélectionner

• Modifier les valeurs PAN ID (ou Canal RF) au besoin puis appuyer

sur Enter

• L’écran suivant demande une confirmation. Appuyer sur Enter pour

confirmer (l’appui sur Esc quitte l’option sans enregistrer les

modifications et l’écran revient au menu Reseau sans-fil)

• Le système affiche ensuite l’écran Canal RF (ou PAN ID); appuyer

sur Enter pour procéder (ou pour enregistrer les modifications s’il y

a lieu)

• L’écran suivant demande une confirmation. Appuyer sur Enter pour

confirmer. L’appui sur Esc à cette étape annule les

modifications au PAN ID (ou Canal RF) et quitte le menu

Parametres

Note: Le réseau doit se reconstruire lorsqu’il y a une modification du

PAN ID ou du Canal RF. Donc, la perte du réseau complet (le

réseau entier en mode Faute) est normal et le réseau devrait se

rétablir après 10 minutes.

Parametres

1. 7B7177EFACE0049

2. WC Version

3. PAN ID

PAN ID

VAL : FF07

MAX : FFFF

MIN : 0001

PAN ID

Enter pour confirmer

Esc pour annuler

Canal RF

Enter pour confirmer

Esc pour annuler

Canal RF

VAL : 011

MAX : 026

MIN : 011

82 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Menu reseau sans-fil

Le tableau ci-dessous contient la liste de paramètres affichés pour le

coordonnateur (module de communication sans fil). Utiliser les flèches

haut et bas pour dérouler la liste.

# Titre Valeur Description

1. 7B177A7EFACE0049 Adresse MAC du coordonnateur

2. WC Version A10 Version du micrologiciel du

coordonnateur sans fil

3. PAN ID FF07 L’indificateur hexadécimal assigné au

coordonnateur

4. Canal RF 11 Canal de radiofréquence du

coordonateur

5. Mode Log Log Indique si le mode débogage est activé

6. Association Ina Détermine si de nouveaux noeuds

peuvent se joindre au réseau

7. Noeuds 0 Affiche le nombre de noeuds dans le

réseau

8. Max noeuds 0 Détermine le nombre maximum de

noeuds permis sur le réseau (1-60)

9. Max sauts 0 Détermine le nombre maximum de sauts

permis à u noeud pour atteindre un

coordonnateur sans fil

10. Puissance 0 Règle la valeur d’amplification de

puissance de transmission

11. AHFO 0 Détermine le lapse de temps entre les

cycles de réveil

12. BO 0 Règle le lapse de temps entre la

transmission de deux balises

consécutives par un noeud pour établir

et maintenir la synchrinisation

13. SUO 0 Défini la période de mise à jour de statut;

temps entre 2 paquets de mise à jour de

statut consécutifs envoyés par un node

au coordonnateur

14. LCO 18 Paquet envoyé du coordonnateur au

noeud pour indiquer au noeud qu’il est

enregistré sur le réseau au

coordonnateur

M-510324 Manuel de l’utilisateur 301C 83

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

15. LTO 0 Le nombre de paquets de mise à jour de

statut qui peuvent être manqués sans

qu’un “leave indication” n’est lancé

16. MMO 0 Défini la bande passante de la mesure

de la relance de message

17. BMO 0 Défini la bande passante de la mesure

des balises manquées

18. KNSRO 0 Défini la fréquence à laquelle le noeud

met à jour les informations de voisins

connus

19. FNSRO 0 Défini la fréquence à laquelle le noeud

cherchera de nouveaux voisins

20. Clone WC Quoique ce menu est accessible, il

n’effectue aucune fonctions. Il servira

pour des fonctions avancées à venir

# Titre Valeur Description

84 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu reseau sans-fil

Diagnostics

Le menu diagnostics permet de consulter des rapports de liens faibles

et de liens perdus. Lors de la sélection d’une de ces options, l’écran

affiche une liste d’information pour le noeud (cette liste est identique à

celle de l’option 3, Noeuds, du menu principal Sans-fil). S’il n’y a pas

de liens faibles ou de liens perdus, l’écran affiche brièvement « Menu

Systeme - Aucun noeud trouve » .

Si le rapport de lien faible ou de lien perdu contient plus d’un noeud,

utiliser les flèches de gauche ou de droite pour naviguer d’un noeud à

l’autre et ensuite utiliser les flèches haut et bas pour dérouler la liste

d’informations pour le noeud.

Diagnostics

1. Rprt liens faibles

2. Rprt liens perdus

Noeuds

1. ID : 121 (79h)

2. 7B7177EFACE0049

3. Produit VA301W

Menu Systeme

Aucun nœud trouve

M-510324 Manuel de l’utilisateur 301C 85

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

Noeuds

Le menu Noeuds contient toutes les informations sur un noeud. Utiliser

les touches de clavier gauche et droite pour naviguer entre les noeud,

puis les flèches haut et bas pour dérouler les informations de chaque

noeud.

Chaque ligne représente une information précise, tel qu’indiqué dans

l’image (ci-haut) :

Ligne 1 affiche l’identification du dispositif (les deux derniers chiffres

d’un identificateur hexadécimal, exemple 09) et le numéro de

référence de la centrale (121) pour le transmetteur en

question.

Ligne 2 affiche l’adresse MAC du dispositif

Ligne 3 affiche le type de produit (301W).

L’écran peut seulement afficher trois lignes d’information à la fois, il est

nécessaire d’utiliser les flèches haut et bas pour dérouler la liste.

Consulter le tableau des informations du menu Noeuds ci-dessous pour

connaître les informations et leurs descriptions :

Noeuds

1. ID : 121 (79h)

2. 7B7177EFACE0049

3. Produit VA301W

86 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu reseau sans-fil

Le tableau suivant contient la liste des données affichées pour chaque

noeud. Utiliser les flèches de gauche ou de droite pour naviguer de

noeud en noeud, ensuite utiliser les flèches haut et bas pour dérouler la

liste pour le noeud sélectionné.

# Titre Valeur Description

4. Qualité lien 1 Pourcentage de la puissance de signal (0-

100%) d’un noeud, relatif à la qualité de

signal du parent

5. Mode d’op. Log Enregistre toutes les données d’activité du

dispositif sans-fil sélectionné (dans le

coordonnateur) .

6. Adr reseau 0009 Affiche l’adresse de réseau hexadécimale du

noeud

7. Fenetre

SWU

1 Affiche la fenêtre SWU utilisée pour

transmettre la balise

8. # de parents 1 Affiche le nombre de parents actuels pour le

noeud, de 0 à 3.

9. DP Id 0 Affiche l’identificateur associé au parent par

défaut

10. DP Adr res 0 Affiche l’adresse réseau pour le parent par

défaut

12. DP LQI 2 Affiche la qualité du lien avec le parent par

défaut :

0 = pas de lien/1 = lien faible/2 = lien fort

12. DP Retries (?) Affiche le nombre de relancements du parent

par défaut

13. DP BM 0 Affiche le nombre de balises de parent

manqué sur la dernière période de balise

14. DP LC 256 Affiche le temps depuis la dernière

communication avec le parent par défaut (en

millisecondes)

15. AP1 ID (?) Affiche l’identificateur associé au parent

alternatif 1

16. AP1 Adr res (?) Affiche l’adresse réseau du parent alternatif

M-510324 Manuel de l’utilisateur 301C 87

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

17. AP1 LQI 16 Affiche la qualité du lien avec le parent

alternatif 1 :

0 = pas de lien/1 =lien faible/2 = lien fort

18. AP1 Retries 128 Affiche le nombre de relancements du parent

alternatif 1

19. AP1 BM (?) Affiche le nombre de balises de parent

alternatif 1 manqué sur la dernière période

de balise

20. AP1 LC 27132

032

Affiche le temps depuis la dernière

communication avec le parent alternatif 1 (en

millisecondes)

21. AP2 ID 2 Affiche l’identificateur associé au parent

alternatif 2

22. AP2 Adr res 31756 Affiche l’adresse réseau du parent alternatif

23. AP2 LQI 198 Affiche la qualité du lien avec le parent

alternatif 2 :

0 = pas de lien/1 =lien faible/2 = lien fort

24. AP2 Retries 190 Affiche le nombre de relancements du parent

alternatif 2

25. AP2 BM 0 Affiche le nombre de balises de parent

alternatif 2 manqué sur la dernière période

de balise

26. AP2 LC 56320 Affiche le temps depuis la dernière

communication avec le parent alternatif 2 (en

millisecondes)

27. LSU 661 Affiche l’heure de la dernière mise à jour du

système

28. Statut Actif Indique si le noeud est actif ou inactif

29. Freshness 2 Affiche le nombre de mise à jour de statut qui

peuvent être manqué sans qu’un “leave

indication” n’est lancé

30. Version A14 Version du micrologiciel de l’appareil

# Titre Valeur Description

88 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu reseau sans-fil

Les options 1 à 29 sont aux fins d’information seulement et ne sont pas

modifiables.

Les options 16 à 21 sont affichées seulement si le noeud sélectionné a

un deuxième parent (un parent est un noeud auquel un autre noeud

peut se connecter pour créer un lien à la centrale).

Les options 22 à 27 sont seulement affichées si le noeud a un

troisième parent.

31. Hiberner La sélection d’une de ces options ouvre un

écran de confirmation. Lors de la

confirmation, l’appareil est msi en sommeil

profond (hors tension) pour pouvoir effectuer

des réparations, pour effectuer des

réparations, pour remplacer ou pour enlever

le noeud.

32. Remplacer

33. Enlever

34. Consolider accès Cette option force le noeud d’emprunter le

meilleur chemin vers la centrale en utilisant

un parent alternatif.

35. ’Failsafe’ N/A Cette option est seulement disponible

lorsqu’il y a un module de relais dans le

réseau. Permet de préciser la configuration

de relais sécurisé pour une module de relais

sans-fil.

# Titre Valeur Description

M-510324 Manuel de l’utilisateur 301C 89

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

Les options 31 à 33 permettent de mettre le détecteur en mode

d’hibernation (hors tension) pour effectuer des réparations, pour

remplacer ou pour enlever le noeud.

Hiberner Met le noeud en hibernation (hors tension). Ce

mode est utilisé aux fins d’entretien ou de

remplacement de pile.

Remplacer Permet de remplacer un noeud sans changer

l’adresse MAC ni l’identificateur (permet à un noeud

libre avec une adress MAC différente [ou identique]

de se mapper à l’identificateur du noeud actuel).

Enlever Enlève le noeud du réseau et efface les données du

noeud de la mémoire du coordonnateur et de la base

de données de la centrale.

Option 34, Consolider acces, permet de forcer le noeud de trouver le

meilleur chemin vers la centrale en utilisant un parent alternatif.

90 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu reseau sans-fil

Nouveau noeud

Le menu Nouveau noeud permet d’ajouter un nouveau noeud dans le

réseau et de préciser le numéro d’identificateur assigné à l’adresse

MAC.

• Dérouler à l’option Nouveau noeud puis appuyer sur Enter pour

sélectionner

• Dans l’écran Nouveau noeud, changer le numéro d’identificateur

dans le champs VAL puis appuyer sur Enter

• Appuyer sur Enter pour confirmer

• Dans l’écran MAC 1ere partie, inscrire les 8 premiers chiffres de

l’adresse MAC* puis appuyer sur Enter

• Appuyer sur Enter pour confirmer

• Dans l’écran MAC 2e partie, inscrire les 8 derniers chiffres de

l’adresse MAC puis appuyer sur Enter

• Appuyer sur Enter pour confirmer

*L’adresse MAC du noeud est imprimer sur le boîtier du noeud.

Note: Si le numéro d’identificateur existe déjà, cette fonction ne sera

pas complétée.

Reseau sans-fil

4. Nouveau noeud

5. Hiberner

6. RAZ reseau

MAC 1ere partie

VAL : 00155F00

MAX : FFFFFFFF

MIN : 00000000

MAC 2e partie

VAL : 80000024

MAX : FFFFFFFF

MIN : 00000000

Nouveau noeud

VAL : 09

MAX : 3A

MIN : 09

M-510324 Manuel de l’utilisateur 301C 91

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

Menu Hiberner

Le menu Hiberner permet de mettre (le réseau) en hibernation, c’est à

dire de mettre les appareils sur le réseau hors tension. Ceci permet de

faire de l’entretien sans risque d’endommager les appareils.

Menu RAZ reseau

Cette fonction, qui devraient seulement être utilisé par des

techniciens autorisés et qualifiés, réinitialise les paramètres de

réseau sans-fil à zéro, permettant aux noeuds de rechercher une

centrale en mode Association.

ATTENTION

Cette fonction réinitialise les noeuds; lorsque réinitialisés, les

identificateurs des noeuds peuvent changer, ce qui rend les

Événements et les Groupes de la centrale inopérants et

invalides.

Hiberner

Enter pour confirmer

Esc pour annuler

Reseau sans-fi

4. Nouveau noeud

5. Hiberner

6. RAZ reseau

Reseau sans-fi

4. Nouveau noeud

5. Hiberner

6. RAZ reseau

RAZ reseau

Enter pour confirmer

Esc pour annuler

92 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Programmation du système

Menu reseau sans-fil

Menu Log Statut

Ce menu permet de générer un fichier log qui sera enregistré sur la

carte mémoire de la centrale (nommé waammjjq.log). Le registre

contient 27 colonnes d’informations, correspondantes aux 27 premiers

champs du menu noeuds.

Le fichier générer peut ensuite être consulté sur un ordinateur ou

imprimé, selon les besoins.

Menu Consolider Acces

Quoique les noeuds recherchent toujours le meilleur chemin de

communication avec la centrale, cette fonction active immediatement la

recherche. Les noeuds rechercheront donc le meilleur chemin, avec le

moins de sauts vers la centrale en utilisant un parent alternatif.

Reseau sans fil

5. Hiberner

6. RAZ reseau

7. Log Statut NoLog

Log Statut

Enter pour confirmer

Esc pour annuler

Log Statut

Log

Reseau sans fil

6. RAZ reseau

7. Log Statut NoLog

8. Consolider acces

Consolider acces

Enter pour confirmer

Esc pour annuler

Consolider acces

VAL : 00060

MAX : 65535

MIN : 00000

M-510324 Manuel de l’utilisateur 301C 93

7/10 Honeywell

Programmation du système

Menu reseau sans-fil

M-510324 Manuel d’utilisateur 301C 95

7/10 Honeywell

MODULE BACNET/IP

(option -BIP)

Spécifications

Port Ethernet : 10/100-compatible avec 10Base-T interface, RJ-45

Indicateurs : DEL vert LINK

DEL jaune ACT

Configuration de réseau

Voir section du menu VA301C BACnet.

Protocole BACnet/IP

Port UDP/IP: 47808, non modifiable depuis la centrale VA301C.

Le module est développé selon la norme 135-2001 ANSI/ASHRAE :

« BACnet®— A Data Communication Protocol for Building Automation

and Control Networks ». L'option de couche liaison de données (Data

Link Layer) est selon le BACnet/IP (Annexe J).

http://www.ashrae.org/

96 Manuel d’utilisateur 301C M-510324

Honeywell 7/10

Objets BACNet

Les objets BACnet représentent toutes les informations disponibles par

le sous-réseau du VA301C. Chacune des valeurs disponibles est

représentée par un objet de type précis. Il y a actuellement six types

d'objets supportés :

Entrée analogique

Le type d'objet Entrée analogique définit un objet normalisé dont les

propriétés représentent des caractères externes visibles d'une entrée

analogique, tel un détecteur de gaz.

Les propriétés supportés pour un objet d'entrée analogique sont :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Out of Service et Present_Value and Units.

Valeur analogique

Le type d'objet Valeur analogique définit un objet normalisé dont les

propriétés représentent des caractères externes visibles d'une valeur

analogique. Une valeur analogique est un paramètre de système de

contrôle dans la mémoire du dispositif BACNet, tel un niveau de gaz.

Les propriétés supportés pour un objet valeur analogique sont :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Out_of_Service et Units.

Entrée analogique représenté par ‘AI’ (Analog Input)

Valeur analogique représenté par ‘AV’ (Analog Value)

Entrée binaire représenté par ‘BI’ (Binary Input)

Sortie binaire représenté par ‘BO’ (Binary

Output)

Valeur binaire représenté par ‘BV’ (Binary Value)

Dispositif représenté par

‘DEV’ (Device)

M-510324 Manuel d’utilisateur 301C 97

7/10 Honeywell

Objets BACNet

Entrée binaire

Le type d'objet Entrée binaire définit un objet normalisé dont les

propriétés représentent des caractères externes visibles d'une entrée

binaire. Une entrée binaire est un appareil ou un matériel physique qui

peut être seulement en un de deux états possibles, tels les entrées

numériques du VA301ADI.

Les propriétés supportés pour un objet entrée binaire sont :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Polarity, Inactive_Text,

Out_of_Service et Active_Text.

Sortie binaire

Le type d'objet Sortie binaire définit un objet normalisé dont les

propriétés représentent des caractères externes visibles d'une sortie

binaire. Une sortie binaire est un appareil ou un matériel physique qui

peut être seulement en un de deux états possibles, tels les relais ou les

puissances de sorties commutables.

Les propriétés supportés pour un objet entrée binaire sont :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Polarity, Inactive_Text,

Active_Text, Priority_Array, Out_of_Service et Relinquish_Default.

Valeur binaire

Le type d'objet Valeur binaire définit un objet normalisé dont les

propriétés représentent des caractères externes visibles d'une valeur

binaire. Une valeur analogique est un paramètre de système de

contrôle dans la mémoire du dispositif BACNet.

Les propriétés supportés pour un objet entrée binaire sont :

Object_Identifier, Object_Name, Object_Type, Status_Flags,

Event_State, Reliability, Present_Value, Inactive_Text, Active_Text,

Priority_Array, Out_of_Service et Relinquish_Default.

98 Manuel d’utilisateur 301C M-510324

Honeywell 7/10

Objets BACNet

Dispositif

Le type d'objet Dispositif définit un objet normalisé dont les propriétés

représentent des caractères externes visibles d'un dispositif BACNet. Il

y a seulement un objet Dispositif pour représenter le module BACNet.

Les propriétés supportés pour un objet dispositif sont :

Object_Identifier, Object_Name, Object_Type, System_Status,

Vendor_Name, Vendor_Identifier, Model_Name, Firmware_Revision,

Application_Software_Version, Protocol_Version, Protocol_Revision,

Protocol_Services_Supported, Protocol_Object_Types_Supported,

Object_List, Max_APDU_Length_Accepted, Segmentation_Supported,

APDU_Timeout, Number_Of_APDU_Retries,

Device_Address_Binding, Database_Revision, Local_Time,

Local_Date, UTC_Offset and Daylight_Savings_Status.

Produits Vulcain et objets BACnet

Nom d'objets

Les noms d'objets sont composés en deux parties, ainsi :

La première partie est composée du label d'affichage (nom du produit)

du dispositif de réseau où réside l'objet. La deuxième partie est son

étiquette repère unique parmi tous les objets du même dispositif.

Ex : “301D2 CO2 AD:14.CO2” où ‘301D2 CO2 AD:14’ est le label

d'affichage du dispositif et ‘CO2’ est le label repère unique qui identifie

l'objet comme une sonde CO2.

M-510324 Manuel d’utilisateur 301C 99

7/10 Honeywell

Objets BACNet

Labels repères d'objets Vulcain

Labels repères Description Type d'objet

.‘Gas label’ Capteur de gaz AI

.Alrm Niveau d'alarme simple AV

.Amin / .Amax Niveau d'alarme A et

hystérésis AV

.Bmin / .Bmax Niveau d'alarme B et

hystérésis AV

.Cmin / .Cmax Niveau d'alarme C et

hystéerésis AV

.relx Sortie relais X (1 à 8) BO

.buzz Sortie alarme sonore BO

.outx Output X (1 to 3) BO ou BV

.AIx Analog input X (1 to 16) AI

.BIx Binary Input X (1 to 12) BI

.RH Relative Humidity sensor AI

.Temp Temperature sensor AI

M-510324 Manuel d’utilisateur 301C 100

7/10 Honeywell

Objets BACNet

Objets pour les dispositifs de réseau Honeywell

Dispositif GP2 301IRF 301EM 201T2/vulbus 90DM3R

Objets

.GAZ .GAZ .GAZ .GAZ .GAZ

.Amin .Amin .Amin .Amin .Alrm

.Amax .Amax .Amax .Amax

.Bmin .Bmin .Bmin .Bmin

.Bmax .Bmax .Bmax .Bmax

.Cmin .Cmin .Cmin .Cmin

.Cmax .Cmax .Cmax .Cmax

.rel1 .rel1 .rel1 (snsr1) .rel1

.rel2 .rel2 .rel2 (snsr1)

.rel3 .rel3 (snsr1)

.rel4 (snsr1)

.out1

(snsr1)

.out2

(snsr1)

.out3

(snsr1)

M-510324 Manuel d’utilisateur 301C 101

7/10 Honeywell

Objets BACNet

Objets pour les dispositifs de réseau Honeywell

Dispositif 301AP 301C 301R 301ADI 901T

Objets

.rel1 .rel1 .rel1 .AI1 to .AI16 .GAZ

.rel2 .rel2 .rel2 .BI1 to .BI12 .Amin

.rel3 .rel3 .rel3 .Amax

.buzz .rel4 .rel4 .Bmin

.buzz .rel5 .Bmax

.rel6 .Cmin

.rel7 .Cmax

.rel8

Objets pour les dispositifs de réseau Honeywell

* Std.Device comprend les produits suivants : S301M, 420MDBS and

90DM4

** Les valeurs .Cmin et .Cmax s’appliquent uniquement au 90DM4.

Objets pour les dispositifs de réseau Honeywell

Dispositif ECF9 S301RLC 301W 301RW Std.Device*

Objets

.GAZ .GAZ .GAZ .rel1 .GAZ

.Amin .Amin .Amin .rel2 .Amin

.Amax .Amax .Amax .rel3 .Amax

.Bmin .Bmin .Bmin .rel4 .Bmin

.Bmax .Bmax .Bmax .rel5 .Bmax

.Cmin .Cmin .Cmin .rel6 .Cmin**

.Cmax .Cmax .Cmax .rel7 .Cmax**

.rel8

M-510324 Manuel d’utilisateur 301C 103

7/10 Honeywell

Objets BACNet

Exemples d'objet

Exemple 1

Voici une représentation de l'entrée de sonde d'un dispositif de réseau

VA301D2 de Vulcain.

Name : “301D2 CO2 AD:14.CO2”

Value : 600

Units : PPM

Object : 1.AI2*

Description : Analog Input

* 1 est l'instance de dispositif unique du 301C, AI est le type d'objet et 2

est l'instance unique de l'objet dans ce dispositif. Cet objet est identifié

« Entrée analogique 2 du dispositif BACNet 1 ».

Exemple 2

Voic une représentation du statut de sortie du relais 2 du même

dispositif de réseau de Vulcain avec un label d'affichage de dispositif

différent.

Name : “Floor 01 Sensor 02 .rel2”

Value : OFF

Units :

Object : 1.BO4*

Description : Binary Output

*Cet objet est identifié « Sortie binaire 4 du dispositif BACNet1 ».

Exemple 3

Voici une représentation du premier statut de sortie 24V d'un dispositif

de réseau de Vulcain 301EM.

Name : “301EM CO AD:25.out1”

Value : OFF

Units :

Object : 1.BV1

Description : Binary Value*

*Cet objet est identifié « Valeur binaire 1 du dispositif BACNet 1 ».

M-510324 Manuel de l’utilisateur 301C 105

7/10 Honeywell

Énoncé de conformité d'implémentation de protocole

Énoncé de conformité d'implémentation

de protocole

(NORMATIF)

Énoncé de conformité d'implémentation de protocole BACnet

Date : août 1 2005

Nom du vendeur : Honeywell Analytics

Nom du produit : 301C -BIP

Numéro de modèle du produit : N/A

Version de logiciel d'application : 1.0

Révision de micro logiciel : 1.0

Révision de protocole BACnet : 1.0

Description du produit :

Le 301C -BIP comporte un module utilisant la communication BACnet.

Comme tel, les composantes d'un réseau Vulcain peuvent être

connectées sur le réseau BACnet par la centrales 301C.

Profil de dispositif normalisé BACnet

(Standardized Device Profile) :

 BACnet Operator Workstation (B-OWS)

 BACnet Building Controller (B-BC)

 BACnet Advanced Application Controller (B-AAC)

 BACnet Application Specific Controller (B-ASC)

 BACnet Smart Sensor (B-SS)

BACnet Smart Actuator (B-SA)

106 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Énoncé de conformité d'implémentation de protocole

Liste de toutes les unités de structure d'interopérabilité BACnet

supportées (Annexe K) :

Partage de données

 Data Sharing-ReadProperty-A (DS-RP-A)

 Data Sharing-ReadProperty-B (DS-RP-B)

 Data Sharing-ReadPropertyMultiple-A (DS-RPM-A)

 Data Sharing-ReadPropertyMultiple-B (DS-RPM-B)

 Data Sharing-ReadPropertyConditional-A (DS-RPC-A)

 Data Sharing-ReadPropertyConditional-B (DS-RPC-B)

 Data Sharing-WriteProperty-A (DS-WP-A)

 Data Sharing-WriteProperty-B (DS-WP-B)

 Data Sharing-WritePropertyMultiple-A (DS-WPM-A)

 Data Sharing-WritePropertyMultiple-B (DS-WPM-B)

 Data Sharing-COV-A (DS-COV-A)

 Data Sharing-COV-B (DS-COV-B)

 Data Sharing-COVP-A (DS-COVP-A)

 Data Sharing-COVP-B (DS-COVP-B)

 Data Sharing-COV-Unsolicited-A (DS-COVU-A)

 Data Sharing-COV-Unsolicited-B (DS-COVU-B)

Planification

 Scheduling-A (SCHED-A)

 Scheduling-Internal-B (SCHED-I-B)

 Scheduling-External-A (SCHED-E-B)

Tendances

 Viewing and Modifying Trends-A (T-VMT-A)

 Trending-Viewing and Modifying Trends-Internal-B (T-VMT-I-B)

 Trending-Viewing and Modifying Trends-External-B (T-VMT-E-B) 

Trending-Automated Trend Retrieval-A (T-ATR-A)

 Trending-Automated Trend Retrieval-B (T-ATR-B)

M-510324 Manuel de l’utilisateur 301C 107

7/10 Honeywell

Énoncé de conformité d'implémentation de protocole

Gestion de réseau

 Network Management-Connection Establishment-A (NM-CE-A)

 Network Management-Connection Establishment-B (NM-CE-B)

 Network Management-Router Configuration-A (NM-RC-A)

 Network Management-Router Configuration-B (NM-RC-B)

Gestion d'alarme et d'événement

 Alarm and Event-Notification-A (AE-N-A)

 Alarm and Event-Notification Internal-B (AE-N-I-B)

 Alarm and Event-Notification External-A (AE-N-E-B)

 Alarm and Event-ACK-A (AE-ACK-A)

 Alarm and Event-ACK-B (AE-ACK-B)

 Alarm and Event-Alarm Summary-A (AE-ASUM-A)

 Alarm and Event-Alarm Summary-B (AE-ASUM-B)

 Alarm and Event-Enrollment Summary-A (AE-ESUM-A)

 Alarm and Event-Enrollment Summary-B (AE-ESUM-B)

 Alarm and Event-Information-A (AE-INFO-A)

 Alarm and Event-Information-B (AE-INFO-B)

 Alarm and Event-LifeSafety-A (AE-LS-A)

 Alarm and Event-LifeSafety-B (AE-LS-B)

Gestion de dispositif

 Device Management-Dynamic Device Binding-A (DM-DDB-A)

 Device Management-Dynamic Device Binding-B (DM-DDB-B)

 Device Management-Dynamic Object Binding-A (DM-DOB-A)

 Device Management-Dynamic Object Binding-B (DM-DOB-B)

 Device Management-DeviceCommunicationControl-A (DM-DCC-A)

 Device Management-DeviceCommunicationControl-B (DM-DCC-B)

 Device Management-Private Transfer-A (DM-PT-A)

 Device Management-Private Transfer-B (DM-PT-B)

 Device Management-Text Message-A (DM-TM-A)

 Device Management-Text Message-B (DM-TM-B)

 Device Management-TimeSynchronization-A (DM-TS-A)

 Device Management-TimeSynchronization-B (DM-TS-B)

 Device Management-UTCTimeSynchronization-A (DM-UTC-A)

 Device Management-UTCTimeSynchronization-B (DM-UTC-B)

 Device Management-ReinitializeDevice-A (DM-RD-A)

 Device Management-ReinitializeDevice-B (DM-RD-B)

 Device Management-Backup and Restore-A (DM-BR-A)

 Device Management-Backup and Restore-B (DM-BR-B)

108 Manuel de l’utilisateur 301C M-510324

Honeywell 7/10

Énoncé de conformité d'implémentation de protocole

 Device Management-List Manipulation-A (DM-LM-A)

 Device Management-List Manipulation-B (DM-LM-B)

 Device Management-Object Creation and Deletion-A (DM-OCD-A)

 Device Management-Object Creation and Deletion-B (DM-OCD-B)

 Device Management-Virtual Terminal-A (DM-VT-A)

 Device Management-Virtual Terminal-B (DM-VT-B)

Capacité de segmentation :

 Segmented requests supported window Size

 Segmented responses supported window Size : Take maximum

Windows size supported by the other device

Types d'objets normalisés supportés :

Entrée

analogique Pour tout objet: Analog

Input

Sortie

analogique

1) ne peut être créé dynamiquement

avec le service « CreateObject »

Analog

Output

Valeur

analogique

2) ne peut être supprimer

dynamiquement avec le service

« DeleteObject »

Analog

Value

Entrée binaire 3) aucunes autres propriétés

inscriptibles n'existent Binary Input

Sortie binaire 4) aucune propriété propriétaire existe Binary

Output

Valeur binaire 5) aucune restriction de plage Binary Value

Dispositif Device

M-510324 Manuel de l’utilisateur 301C 109

7/10 Honeywell

Énoncé de conformité d'implémentation de protocole

Options Couche liaison de données

(Data Link Layer) :

 BACnet IP, (Annex J)

 BACnet IP, (Annex J), Foreign Device

 ISO 8802-3, Ethernet (Clause 7)

 ANSI/ATA 878.1, 2.5 Mb. ARCNET (Clause 8)

 ANSI/ATA 878.1, RS-485 ARCNET (Clause 8), baud rate(s)

 MS/TP master (Clause 9), baud rate(s):

 MS/TP slave (Clause 9), baud rate(s):

 Point-To-Point, EIA 232 (Clause 10), baud rate(s):

 Point-To-Point, modem, (Clause 10), baud rate(s):

 LonTalk, (Clause 11), medium:

 Other:

Association d'adresse de dispositif :

L'association de dispositif statique est supporté? (En ce moment, ceci

est nécessaire pour la communication bidirectionnelle avec les

esclaves MS/TP et certains autres dispositifs.) Yes No

Options de réseautage:

 Router, BACnet / Modbus.

 Annex H, BACnet Tunneling Router over IP

 BACnet/IP Broadcast Management Device (BBMD)

Does the BBMD support registrations by Foreign Devices? Yes  No

Jeux de caractères supportés :

L'indication du support de multiples jeux de caractères ne signifie pas

qu'ils peuvent tous être supportés simultanément.

 ANSI X3.4 IBM/Microsoft DBCS ISO 8859-1

 ISO 10646 (UCS-2) ISO 10646 (UCS-4) JIS C 6226

Si ce produit est un point d'accés de communication, décrire les types

d'équipements ou réseaux non-BACnet supportés par le point d'accès :

M-510324 Manuel de l’utilisateur 301CW 111

8/10 Honeywell

Spécifications

Alimentation 301C 17-27 Vca, 50/60 Hz, 8.64 VA

18-36 Vcc, 350mA@24 Vcc, 8.4 VA

Plage de température de

fonctionnement -20°C à 50°C (-4°F to 122°F)

Plage d’humidité relative

de fonctionnement 0 à 95% RH (sans-condensation)

Altitude de fonctionnement Jusqu’à 3,000 m (9843 pi)

Capacité mise en réseau Jusqu’à 96 transmetteurs, 32 par port

Ports 1, 2 = Modbus et Vulbus

Port 3 = Modbus seulement

Port 4 = Communication esclave (c-à-d. pour

option BACNet)

Communication Jusqu’à 609 m (2,000 feet) par port

(longueur de lignes) Dérivation maximum = 20 m (65pi) par

dérivation, 40 m au total (130 pi)

Portée communication

sans fil 30 m (98.5 pi)

Interface utilisateur Affichage graphique à matrice 122 x 32 points

à rétroéclairage, clavier convivial

Indicateurs visuels Alimentation DEL vert

Alarme A, B, C DEL rouge

Faute DEL jaune

Tx DEL jaune

Rx DEL vert

Sorties 4 relais DPDT

5A, 30Vcc ou 250 Vca (charge résistive)

Alarme sonore 65dBA à 1 m (3 pi)

Délais Délais configurables Avant/Après

Pile Pile au lithium 3 V

Boîtier NEMA 4X, ABS-polycarbonate - intérieure

Dimensions (h, l, p) 28 x 20.3 x 7cm (7.99” x 11.02” x 2.76”)

Poids 1.1 Kg (2.4 lbs)

Certifications conforme à ANSI/UL 61010-1

CAN/CSA C22.2 No. 61010-1

ETL 116662

M-510324 Manuel de l’utilisateur 301C 113

7/10 Honeywell

Garantie limitée

Honeywell Analytics, Inc. garantie à l’Acheteur d’origine et/ou au client

final (« Acheteur ») de produits Vulcain (« Produit ») que si une pièce

quelconque du produit s’avère défectueuse , soit en matériel ou en

main d’oeuvre, dans douze (12) mois, cette pièce sera réparée ou

remplacer, sans frais, à la discrétion d’Honeywell Analytics si expédié,

port payé, à Honeywell Analytics at 4005 Matte Blvd., Unit G, Brossard,

Quebec, J4Y 2P4, dans l’emballage d’origine ou l’équivalent. Le Produit

sera retourné au client port payé si Honeywell Analytics détermine que

la pièce est défectueuse en raison de défaut matériel ou de main

d’oeuvre. La réparation ou le remplacement d’une telle pièce

défectueuse représente la seule et exclusive responsabilité

d’Honeywell Analytics sous cette garantie limitée.

Politique de Retour

Les frais suivants seront applicables lors de retour de produit pour

crédit :

• Des frais de retour de 15% seront appliqués lorsque le produit est

retourné dans le 1er mois suivant la date d’expédition

• Des frais de retour de 30% seront appliqués lorsque le produit est

retourné dans les 3 mois suivant la date d’expédition

Un crédit total (moins les frais de retour) sera uniquement appliqué si le

produit est en parfait état de fonctionnement. Si des réparations sont

nécessaires sur le produit retourné, les frais de cette réparation seront

déduit du crédit.

Auncuns crédits ne seront appliqués pour les retours après les 3 mois

suivant la date d’expédition.

M-510324 Manuel de l’utilisateur 301C 114

7/10 Honeywell

Garantie limitée

Exclusions

A. Si des capteurs de gaz font partie du Produit, le capteur est

couvert par une garantie limitée de douze (12) mois du fabricant.

B. Si les capteurs de gaz sont couverts par cette garantie limitée,

le capteur sera assujeti à l’inspection par Honeywell Analytics pour

l’exposition prolongée à des concentrations de gaz élevées si

l’Acheteur fait une réclamation sous cette garantie limitée. SI

l’inspection indique que la cause de la défectuosité est l’épuisement du

capteur plutôt qu’un défaut, cette garantie ne s’appliquera pas au

Produit.

C. Cette garantie limitée ne s’applique pas au produits

consommables, tels les piles, ou les articles sujets à l’usure ou au

remplacement régulier, incluant les lampes, les fusibles, les valves, les

aubes, les élements de sonde, les cartouches ou les éléments de

filtres.

Limitation et exclusion de la garantie

Honeywell Analytics n’aura aucun autre responsabilité sous cette

garantie limitée. Toutes responsabilités de garantie d’Honeywell

Analytics sont annulées si le Produit a subi des abus, de la

négligeance, un accident ou si l’Acheteur est en défaut de ses

obligations tels que décrit dans cette garantie ou si le Produit n’a pas

été utilisé selon les instructions ou si le numéro de série du Produit été

enlevé ou modifié.

M-510324 Manuel de l’utilisateur 301C 115

7/10 Honeywell

Garantie limitée

Dénégation de responsabilité d’autres garanties

La garantie ci-haut est la seule garantie applicable à cet achat. Toutes

autres garanties, soit implicites ou exprès, incluant mais pas limité à,

les garanties tacites de qualité marchande ou de l’aptitude à un emploi

particulier sont dénéguées par le présent document.

Limitation de responsabilité

Il est entendu que la responsabilité d’Honeywell Analytics, soit en

contrat, en délit civil, sous n’importe quelle garantie de responsabilité,

en négligence ou autrement n’excédera pas le prix d’achat payé par

l’Acheteur pour le produit. Honeywell Analytics ne sera pas

responsable, sous aucune circonstance, pour des dommages spéciaux

ou indirectes. Le prix déclaré pour le produit est une considération

limitant la responsabilité d’Honeywell Analytics. Aucune action, en

quelle forme que soit, survenant des transactions sous cette garantie

peuvent être entreprises par l’Acheteur plus d’un an après l’occurence

de la cause de ces actions.

Honeywell Time Clock 301C Users Manual Bilingual_Cover Page

301C to the manual 648bb0b5-7d1d-4ff9-a4c6-a501d417829b

Navigation menu

Versions of this User Manual:

Views

Navigation
