Série PRO 1000 Series

Non-Programmable Thermostats

Thermostat non programmables

Termostatos no programables

Operating Manual

Mode d’emploi

Manual de Uso

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 1 Tuesday, September 8, 2009 10:31 AM

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 2 Tuesday, September 8, 2009 10:31 AM

ENGLISH

PRO 1000 Series

This manual covers the following models:

TH1100D: For 1-Heat systems

TH1110D: For 1-Heat / 1-Cool systems

TH1210D

: For 2-Heat / 1-Cool heat pump systems

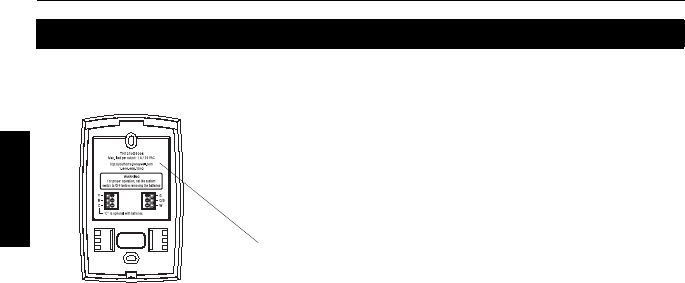

(Remove the thermostat from its wallplate to find the model number.)

Need Help?

For assistance with this product please visit http://yourhome.honeywell.com

or call Honeywell Customer Care toll-free at 1-800-468-1502.

Read and save these instructions.

® U.S. Registered Trademark. Patents pending.

© 2009 Honeywell International Inc. All rights reserved.

CAUTION: EQUIPMENT DAMAGE HAZARD.

To prevent possible compressor damage, do not use Cooling mode when the

outdoor temperature is below 50 °F (10 °C).

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page -1 Tuesday, September 8, 2009 10:31 AM

Operating Manual

ENGLISH

Overview

Thermostat features ............................. 1

Quick reference to controls .................. 2

Quick reference to display.................... 3

Operation

System switch (Heat/Cool) ................... 4

Fan switch (Auto/On)............................ 5

Temperature controls............................ 6

Compressor protection ......................... 7

Appendices

Battery replacement ............................. 8

In case of difficulty................................ 9

Customer assistance.......................... 10

2-year limited warranty ........................11

Table of contents

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 0 Tuesday, September 8, 2009 10:31 AM

PRO 1000 Series

1

ENGLISH

Your new Honeywell thermostat has been designed to give you many years of

reliable service and easy-to-use, push-button climate control.

Features

• Backlit display is easy to read

• Displays ambient (measured) temperature at all times

• One-touch access to setpoint temperature

• Built-in compressor protection

About your new thermostat

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 1 Tuesday, September 8, 2009 10:31 AM

Operating Manual

2

ENGLISH

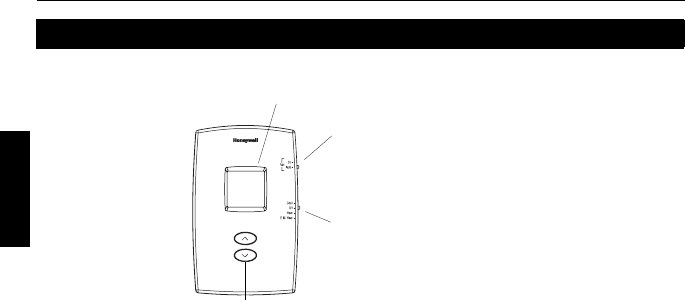

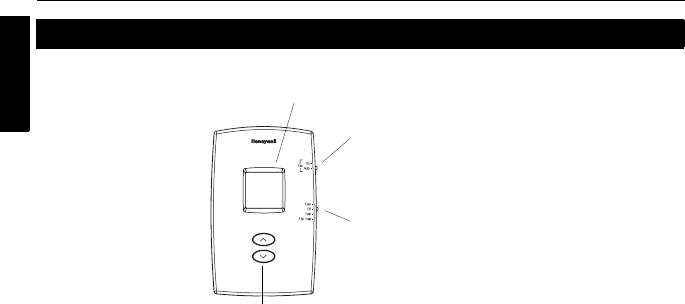

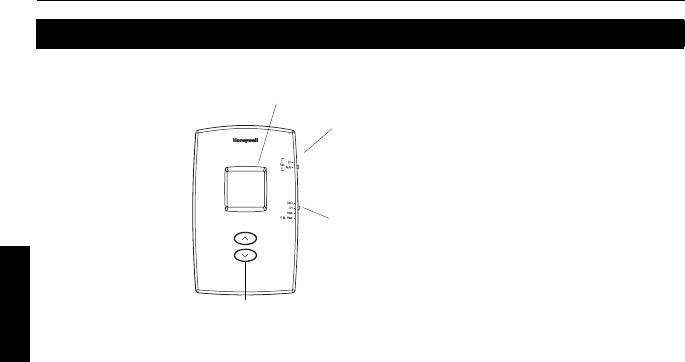

Quick reference to controls

System switch (see page 4)

•Cool: System is in Cooling mode.

•Off: System is off.

•Heat: System is in Heating mode.

•Em Heat: System is in Emergency Heat mode.

Fan Switch (see page 5)

•On: Fan runs continuously.

•Auto: Fan runs only when

heating or cooling is taking place.

Press to adjust temperature

Screen

Lit for 12 seconds when you press any button.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 2 Tuesday, September 8, 2009 10:31 AM

PRO 1000 Series

3

ENGLISH

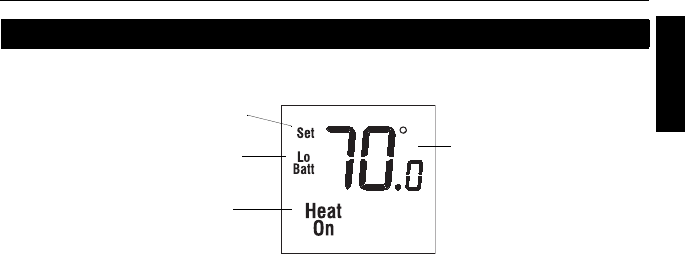

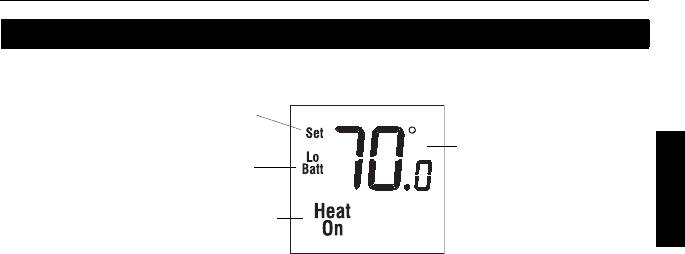

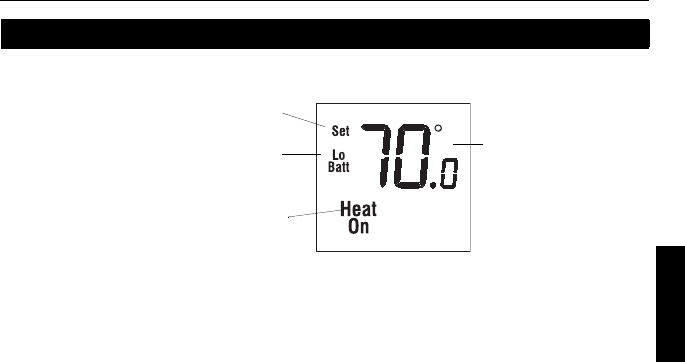

Quick reference to display

* If Heat On or Cool On is flashing, compressor protection is engaged (see page 7).

** Applies to TH1210D model only.

Temperature display

The ambient (measured)

temperature is normally

displayed. To view the

setpoint temperature, press

either of the temperature

adjustment buttons once.

The setpoint temperature

will appear for five seconds.

System Status

• Cool On: Cooling is activated. *

• Heat On: Heating is activated. *

• Aux On: Auxiliary heat is activated. **

Low-battery warning

(see page 8)

Setpoint indicator

Appears when the setpoint

temperature is displayed.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 3 Tuesday, September 8, 2009 10:31 AM

Operating Manual

4

ENGLISH

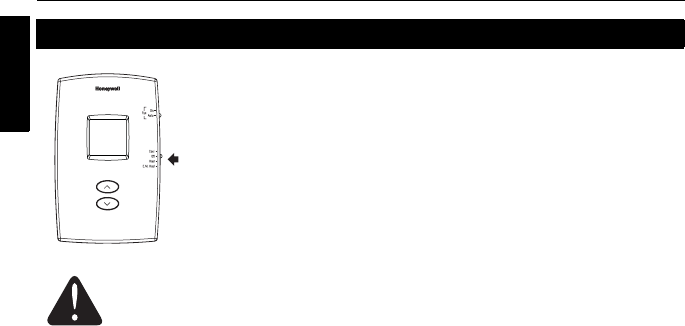

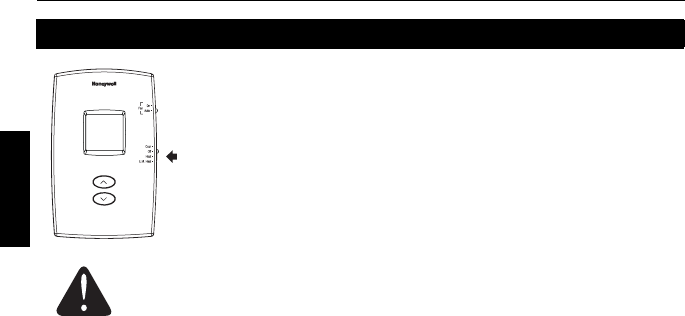

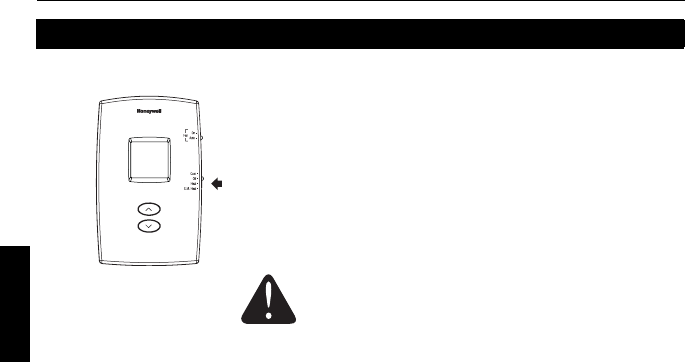

System switch

Use the System switch to place the system in one of the following

modes.

•Cool: System is in Cooling mode. (This mode is not available on

the TH1100D model.)

•Off: System is off.

•Heat: System is in Heating mode.

•Em Heat: System is in Emergency Heat mode. Only auxiliary

heating can be activated. The compressor is disabled. (This

mode is available on the TH1210D model only.)

CAUTION: EQUIPMENT DAMAGE HAZARD

Do not use Cooling mode when the outdoor temperature is below 50 °F (10 °C).

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 4 Tuesday, September 8, 2009 10:31 AM

PRO 1000 Series

5

ENGLISH

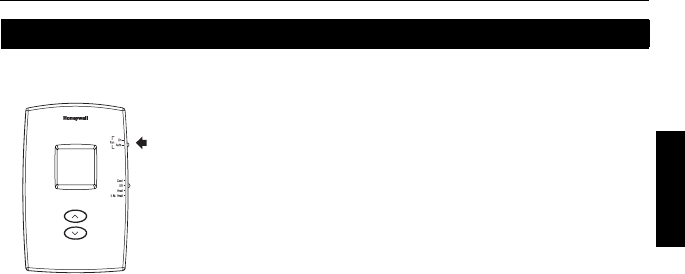

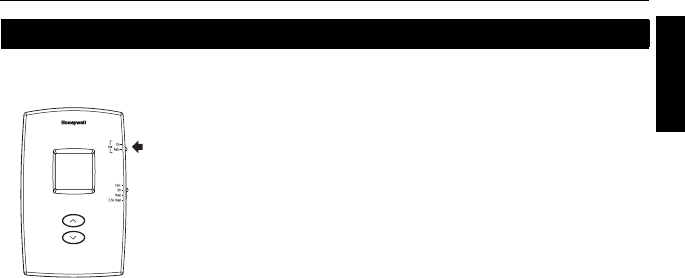

Fan switch (select models)

Use the Fan switch to select the fan operation.

•Auto: The fan runs only when heating or cooling is actually

taking place (commonly used setting).

•On: The fan runs continuously.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 5 Tuesday, September 8, 2009 10:31 AM

Operating Manual

6

ENGLISH

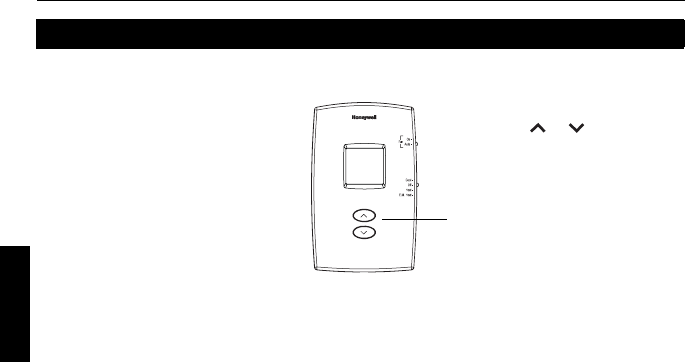

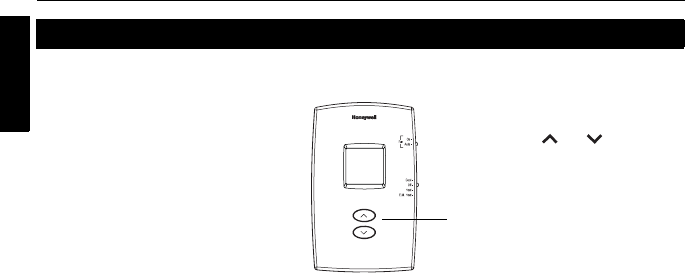

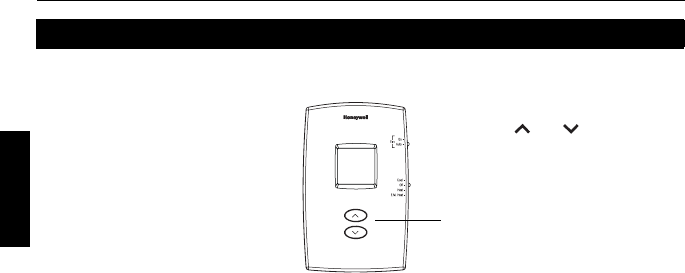

Temperature controls

Press the or button

once to display the setpoint

temperature. Press either

button more than once to

change the setpoint.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 6 Tuesday, September 8, 2009 10:31 AM

PRO 1000 Series

7

ENGLISH

Your thermostat has a feature that helps prevent damage to the compressor of

your air conditioning or heat pump system. Because damage can occur if the

compressor is restarted too soon after shutdown, this feature forces the

compressor to wait 5 minutes before restarting. During the wait time, the message

Cool On or Heat On flashes on the screen. When the safe wait time has elapsed,

the message stops flashing and the compressor turns on.

Built-in compressor protection (select models)

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 7 Tuesday, September 8, 2009 10:31 AM

Operating Manual

8

ENGLISH

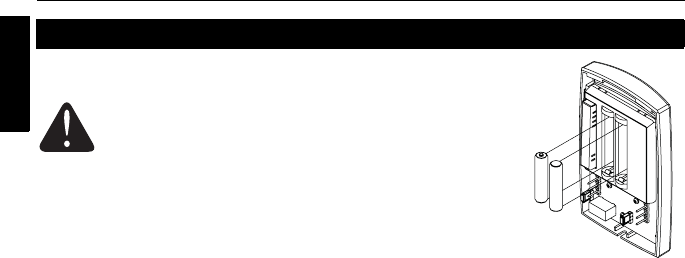

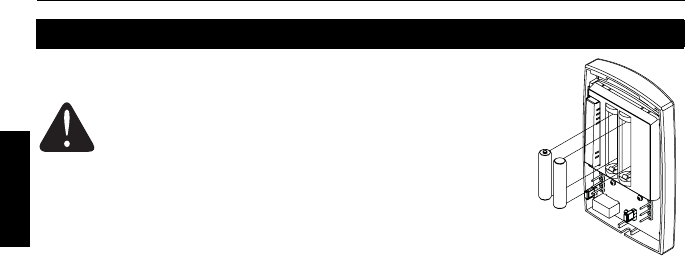

NOTE: Batteries are optional (and serve as backup power) only if your

thermostat is connected to 24 VAC.

Install two fresh AAA batteries when Lo Batt (low batteries) flashes on

the screen. The message appears for 60 days before the batteries are

depleted.

Replace batteries once a year, or when you will be away for more than

a month.

The settings are stored in non-volatile (permanent) memory and are

thus preserved when the thermostat is without AC power or batteries.

NOTE: The low-battery icon will not appear when the batteries are depleted

if the thermostat is connected to 24 VAC.

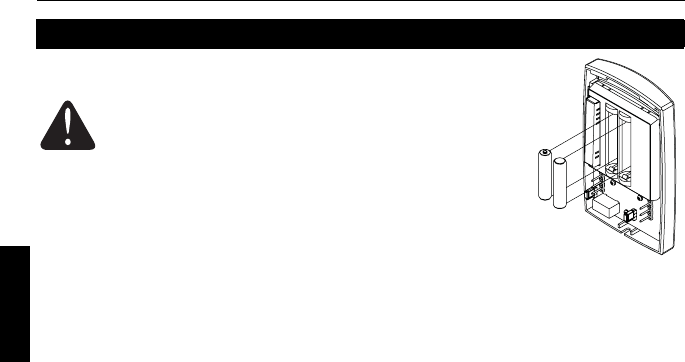

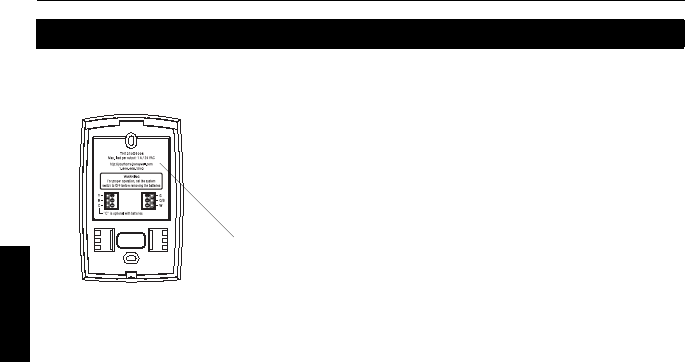

Battery replacement

Set the System switch to Off before removing the batteries.

Otherwise, the heating/cooling system could remain activated

even when batteries are removed.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 8 Tuesday, September 8, 2009 10:31 AM

PRO 1000 Series

9

ENGLISH

In case of difficulty

Screen is blank. • Check circuit breaker and reset if necessary.

• Ensure the heating/cooling system is powered up.

• Ensure the furnace door is properly closed.

• Ensure two fresh AAA alkaline batteries are correctly installed.

Temperature settings cannot be

changed.

•The System switch is off.

• You are setting the temperatures outside their allowable ranges:

• Heat: 40 °F to 90 °F (4.5 °C to 32 °C).

• Cool: 50 °F to 99 °F (10 °C to 37 °C).

Cool On or Heat On is flashing. • The compressor protection delay has been activated. Wait for the

delay to end (maximum of 5 minutes).

HI appears on the screen. • The ambient (measured) temperature is above 122 °F (50 °C).

LO appears on the screen. • The ambient (measured) temperature is below 32 °F (0 °C).

E1 appears on the screen. • The temperature sensor circuit is opened. Replace the thermostat.

E2 appears on the screen. • The temperature sensor circuit is shorted. Replace the thermostat.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 9 Tuesday, September 8, 2009 10:31 AM

Operating Manual

10

ENGLISH

Customer assistance

For assistance with this product, please visit

http://yourhome.honeywell.com.

Or call Honeywell Customer Care toll-free at

1-800-468-1502.

To save time, please note your model number and

date code before calling.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 10 Tuesday, September 8, 2009 10:31 AM

PRO 1000 Series

11

ENGLISH

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or

materials, under normal use and service, for a period of two (2) years from the date of purchase by the

consumer. If at any time during the warranty period the product is determined to be defective or

malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

(i) return it, with a bill of sale or other dated proof of purchase, to the place from which you purchased

it; or

(ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination

whether the product should be returned to the following address: Honeywell Return Goods, Dock 4

MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement product can

be sent to you.

This warranty does not cover removal or reinstallation costs. This warranty shall not apply if it is shown by

Honeywell that the defect or malfunction was caused by damage which occurred while the product was in

the possession of a consumer.

2-year limited warranty

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 11 Tuesday, September 8, 2009 10:31 AM

Operating Manual

12

ENGLISH

Honeywell’s sole responsibility shall be to repair or replace the product within the terms stated above.

HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY

INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM

ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS

PRODUCT. Some states do not allow the exclusion or limitation of incidental or consequential damages,

so this limitation may not apply to you.

THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT.

THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF

MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE

TWO-YEAR DURATION OF THIS WARRANTY.

Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may

not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary

from state to state.

If you have any questions concerning this warranty, please write Honeywell Customer Relations, 1985

Douglas Dr, Golden Valley, MN 55422 or call 1-800-468-1502. In Canada, write Retail Products

ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough, Ontario M1V 4Z9.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 12 Tuesday, September 8, 2009 10:31 AM

FRANÇAIS

Série PRO 1000

Le présent mode d’emploi porte sur les modèles suivants :

TH1100D : Pour systèmes à 1 étage de chauffage

TH1110D : Pour systèmes à 1 étage de chauffage / 1 étage de refroidissement

TH1210D

: Pour thermopompes à 2 étages de chauffage / 1 étage de refroidissement

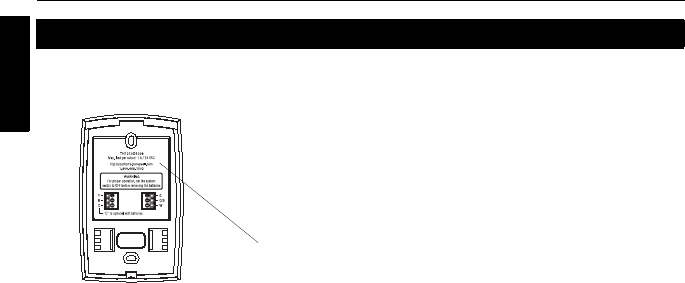

(Retirer le thermostat de la plaque murale pour trouver le numéro de modèle.)

Besoin d’aide?

Pour obtenir de l’aide sur ce produit, veuillez consulter le http://yourhome.honeywell.com

ou joindre le service à la clientèle en composant sans frais le 1-800-468-1502.

Veuillez lire le mode d’emploi et le conserver en lieu sûr.

® Marque de commerce enregistrée aux États-Unis. Brevets en instance.

© 2009 Honeywell International Inc. Tous droits réservés.

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL

Pour éviter des dommages au compresseur, ne pas utiliser le mode

Refroidissement lorsque la température extérieure est inférieure à 10 °C (50 °F).

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page -1 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

FRANÇAIS

Aperçu

Caractéristiques du thermostat ............ 1

Coup d’œil rapide sur les contrôles...... 2

Coup d’œil rapide sur l’affichage.......... 3

Programmation et fonctionnement

Sélecteur du système (Heat/Cool) ....... 4

Sélecteur du ventilateur (Auto/On) ....... 5

Réglage de la température................... 6

Protection du compresseur .................. 7

Annexes

Remplacement des piles ...................... 8

En cas de difficulté ............................... 9

Service à la clientèle .......................... 10

Garantie limitée de 2 ans ....................11

Table des matières

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 0 Tuesday, September 8, 2009 10:31 AM

Série PRO 1000

1

FRANÇAIS

Votre nouveau thermostat Honeywell a été conçu pour vous procurer de

nombreuses années de service fiable et assurer la régulation de la température

ambiante avec facilité, par simple bouton-poussoir.

Caractéristiques

• Affichage rétroéclairé facile à lire

• Affiche la température ambiante (mesurée) en tout temps

• Une seule touche permet de voir la température de consigne

• Protection intégrée du compresseur

À propos du thermostat

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 1 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

2

FRANÇAIS

Coup d’œil rapide sur les contrôles

Bouton-sélecteur du système (voir la page 4)

•Cool : Le système est en mode Refroidissement.

•Off : Le système est arrêté.

•Heat : Le système est en mode Chauffage.

•

Em Heat

: Le système est en mode Chauffage d’urgence.

Bouton-sélecteur du ventilateur (voir la page 5)

•On : Le ventilateur fonctionne sans arrêt.

•Auto : Le ventilateur fonctionne uniquement

lorsque le chauffage ou la climatisation est activée.

Réglage de la température

Écran

S’illumine pendant 12 secondes quand on appuie sur un bouton

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 2 Tuesday, September 8, 2009 10:31 AM

Série PRO 1000

3

FRANÇAIS

Coup d’œil rapide sur l’affichage

* Lorsque Cool On ou Heat On clignote, la protection du compresseur est activée (voir la page 7).

** S’applique au modèle TH1210D uniquement.

Température

La température ambiante

(mesurée) est normalement

affichée. Pour voir la

température de consigne,

appuyer une fois sur l’un

des boutons de réglage de

la température. La

température de consigne

apparaîtra pendant 5

secondes.

Indication de la consigne

Apparaît lorsque la température

de consigne est affichée.

Avertissement de piles

faibles (voir la page 8)

État du système

• Cool On : Le refroidissement est activé. *

• Heat On : Le chauffage est activé. *

•

Aux On

: Le chauffage d’appoint est activé. **

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 3 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

4

FRANÇAIS

Bouton-sélecteur du système

Utiliser le bouton-sélecteur System pour placer le système dans l’un des

modes suivants :

•Cool : Le système est en mode Refroidissement. (Ce mode n’est pas

disponible sur le modèle TH1100D.)

•Off : Le système est arrêté.

•Heat : Le système est en mode Chauffage.

•Em Heat : Le système est en mode Chauffage d’urgence. Seul le

chauffage d’appoint peut être activé. (Ce mode est disponible sur le

modèle TH1210D uniquement.)

MISE EN GARDE : RISQUE DE DOMMAGE MATÉRIEL

Ne pas utiliser le mode Refroidissement lorsque la température extérieure est inférieure

à 10 °C (50 °F).

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 4 Tuesday, September 8, 2009 10:31 AM

Série PRO 1000

5

FRANÇAIS

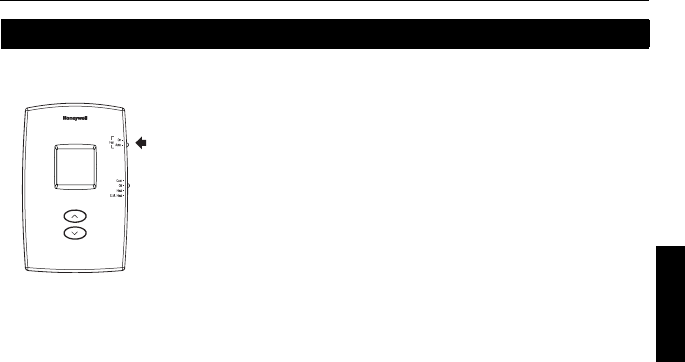

Bouton-sélecteur du ventilateur (modèles select)

Utiliser le bouton-sélecteur Fan pour choisir le mode de

fonctionnement du ventilateur.

•Auto : Le ventilateur fonctionne uniquement lorsque

le chauffage ou le refroidissement est en marche

(réglage habituel).

•On : Le ventilateur fonctionne sans arrêt.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 5 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

6

FRANÇAIS

Réglage de la température

Appuyer une fois sur le

bouton ou pour

afficher la température

de consigne. Appuyer

sur le bouton plus d’une

fois pour modifier la

température de

consigne.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 6 Tuesday, September 8, 2009 10:31 AM

Série PRO 1000

7

FRANÇAIS

Votre thermostat est muni d’une fonction servant à éviter des dommages au

compresseur de votre système de refroidissement ou de votre thermopompe.

Puisque le compresseur risque d’être endommagé s’il démarre trop tôt après son

arrêt, cette fonction oblige le compresseur à attendre 5 minutes avant de

redémarrer. Pendant cette attente, la mention Cool On ou Heat On clignote à

l’écran. Lorsque la période d’attente est écoulée, l’icône cesse de clignoter et le

compresseur démarre.

Protection intégrée du compresseur (modèles select)

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 7 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

8

FRANÇAIS

NOTA : Les piles sont facultatives (elles servent d’alimentation de secours en

cas de panne de courant) lorsque le thermostat est raccordé au 24 V c.a.

Installer deux piles AAA neuves lorsque Lo Batt (piles faibles) clignote.

Le message reste affiché pendant 60 jours, jusqu’à l’épuisement des

piles.

Remplacer les piles une fois par année, ou lorsque vous êtes absent

pendant plus d’un mois.

Les réglages sont stockés dans la mémoire (permanente) non volatile et

sont donc conservés lorsque le thermostat est sans alimentation.

NOTA : L'icône de piles faibles n'apparaîtra pas lorsque les piles sont

épuisées si le thermostat est raccordé au 24 V c.a.

Remplacement des piles

Placer le bouton-sélecteur System à Off avant d’enlever les

piles. Sinon, le système de chauffage/refroidissement pourrait

être mis sous tension même si les piles ont été enlevées.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 8 Tuesday, September 8, 2009 10:31 AM

Série PRO 1000

9

FRANÇAIS

En cas de difficulté

Rien n’apparaît à l’écran. • Vérifier si le disjoncteur est déclenché. Le réenclencher au besoin.

• S’assurer que le système de chauffage/refroidissement est alimenté.

• S’assurer que la porte de la fournaise est bien fermée.

• S’assurer que deux piles AAA neuves sont bien installées.

La température ne peut être modifiée. • Le bouton-sélecteur System est placé à Off.

• Vous tentez de régler la température en dehors de la marge permise :

• Chauffage : 4,5 °C à 32 °C (40 °F à 90 °F)

• Refroidissement : 10 °C à 37 °C (50 °F à 99 °F)

Cool On ou Heat On clignote à

l’écran.

• Le délai de protection du compresseur est en cours. Attendre la fin du

délai (maximum de 5 minutes).

HI est affiché. • La température ambiante (mesurée) est supérieure à 50 °C (122 °F).

LO est affiché. • La température ambiante (mesurée) est inférieure à 0 °C (32 °F).

E1 est affiché. • Le circuit de la sonde de température est ouvert. Remplacer le

thermostat.

E2 est affiché. • La sonde de température est court-circuitée. Remplacer le thermostat.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 9 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

10

FRANÇAIS

Service à la clientèle

Pour obtenir de l’aide sur ce produit, veuillez

consulter le site http://yourhome.honeywell.com.

ou vous adresser aux Services à la clientèle de

Honeywell en composant le 1 800 468-1502.

Pour gagner du temps, veuillez prendre en note le

numéro de modèle et le numéro de code de date

du thermostat avant d’appeler.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 10 Tuesday, September 8, 2009 10:31 AM

Série PRO 1000

11

FRANÇAIS

Honeywell garantit ce produit, à l’exception de la pile, contre tout vice de fabrication ou de matière dans la

mesure où il en est fait une utilisation et un entretien convenables, et ce, pour deux (2) ans à partir de la

date d’achat par le consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la

période de garantie, Honeywell remplacera ou réparera le produit (au gré de Honeywell) dans un délai

raisonnable.

Si le produit est défectueux,

(i) le retourner, accompagné d’une preuve d’achat indiquant la date d’achat, au détaillant auprès de qui

il a été acheté, ou

(ii) s’adresser aux Services à la clientèle de Honeywell en composant le 1 800 468-1502. Les Services

à la clientèle détermineront alors si le produit doit être retourné à l’adresse suivante : Honeywell

Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, ou si un produit

de remplacement peut vous être expédié.

La présente garantie ne couvre pas les frais de retrait ou de réinstallation. La présente garantie ne

s’appliquera pas s’il est démontré que la défectuosité ou le mauvais fonctionnement est dû à un

endommagement du produit alors que le consommateur l’avait en sa possession.

Garantie limitée de 2 ans

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 11 Tuesday, September 8, 2009 10:31 AM

Mode d’emploi

12

FRANÇAIS

La responsabilité de Honeywell se limite à réparer ou à remplacer le produit conformément aux modalités

susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU

DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT

DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE,

EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT NI DE TOUTE AUTRE

DÉFECTUOSITÉ DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la

restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s’appliquer.

LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPRESSES OU

TACITES, ET LES GARANTIES DE VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN

PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES APRÈS LA PÉRIODE DE DEUX ANS DE LA

PRÉSENTE GARANTIE.

Certaines provinces ne permettent pas de limiter la durée des garanties tacites et, par conséquent, la

présente limitation peut ne pas s’appliquer. La présente garantie donne au consommateur des droits

légaux spécifiques et peut-être certains autres droits qui peuvent varier d’une province à l’autre.

Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de

Honeywell à l’adresse suivante : Honeywell Customer Relations, 1985 Douglas Drive, Golden Valley, MN

55422, ou encore composer le 1 800 468-1502. Au Canada, prière de s’adresser au service des Produits

de détail, Honeywell Limited/Honeywell Limitée, 35, Dynamic Drive, Scarborough (Ontario) M1V 4Z9.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 12 Tuesday, September 8, 2009 10:31 AM

ESPAÑOL

Serie PRO 1000

Este manual incluye los siguientes modelos:

TH1100D: para sistemas con 1 etapa de calefacción

TH1110D: para sistemas con 1 etapa de calefacción / 1 etapa de enfriamiento

TH1210D

: para termobombas con 2 etapas de calefacción / 1 etapa de enfriamiento

(Retirar el termostato de la placa mural para ver el número de modelo)

¿Asistencia?

Para obtener asistencia relacionada con este producto, se recomienda visitar

http://yourhome.honeywell.com

o comunicarse con el número gratuito del servicio de atención al cliente de Honeywell,

llamando sin cargo al 1-800-468-1502.

Estas instrucciones deben leerse y conservarse

® Marca registrada de los EE. UU. Patentes en trámite.

© 2009, Honeywell International Inc. Todos los derechos reservados.

ADVERTENCIA: PELIGRO DE DAÑAR EL EQUIPO

Para evitar posibles daños en el compresor, el termostato no debe funcionar

cuando la temperatura exterior sea inferior a 10 ºC (50 ºF).

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page -1 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

ESPAÑOL

Generalidades

Características del termostato.............. 1

Referencia rápida para los controles.... 2

Referencia rápida para la pantalla........ 3

Programación y funcionamiento

Selector del sistema (Heat/Cool).......... 4

Selector del ventilador (Auto/On) ......... 5

Ajuste de la temperatura ...................... 6

Protección del compresor..................... 7

Apéndices

Reemplazo de las pilas ........................ 8

En caso de inconvenientes .................. 9

Asistencia al cliente............................ 10

Garantía limitada de 2 años ................11

Índice

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 0 Tuesday, September 8, 2009 10:31 AM

Serie PRO 1000

1

ESPAÑOL

Este termostato ha sido diseñado para brindar muchos años de funcionamiento

fiable y para permitir un control climático fácil de usar con sólo apretar un botón.

Características

• Pantalla con luz de fondo de lectura fácil.

• Indica la temperatura ambiente (medida) en todo momento.

• Un sólo botón permite ver la temperatura del punto de ajuste.

• Protección del compresor incorporada.

Información sobre el termostato

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 1 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

2

ESPAÑOL

Referencia rápida para los controles

Botón selector del sistema (ver la página 4).

•Cool: el sistema está en modo Enfriamiento.

•Off: el sistema está apagado.

•Heat: el sistema está en modo Calefacción.

•

Em Heat

:

el sistema está en modo Calefacción

de

urgencia.

Botón selector del ventilador (ver la página 5).

•On: el ventilador funciona continuamente.

•Auto: el ventilador funciona únicamente cuando la

calefacción o el enfriamiento están activados.

Ajsute de la temperatura.

Pantalla

Se ilumina durante 12 segundos cuando se oprime un botón.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 2 Tuesday, September 8, 2009 10:31 AM

Serie PRO 1000

3

ESPAÑOL

Referencia rápida para la pantalla

* Cuando Heat On o Cool On parpadean, la protección del compresor está activada (ver la página 7).

** Sólo para el modelo TH1210D.

Temperatura

Se indica normalmente

la temperatura ambiente

(medida). Para ver la

temperatura del punto de

ajuste, presionar una vez

uno de los botones de

ajuste de temperatura.

La température del punto

de ajuste aparecerá

durante 5 segundos.

Indicación del punto de ajuste

Aparece cuando se visualiza la

temperatura del punto de ajuste.

Advertencia de pilas débiles

(ver la página 8).

Éstado del sistema

• Cool On: el enfriamiento está activado. *

• Heat On: la calefacción está activada. *

•

Aux On

: la calefacción auxiliar está activada. **

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 3 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

4

ESPAÑOL

Botón selector del sistema

Utilizar el botón selector System para poner el termostato en

uno de los modos siguientes:

•Cool: el sistema está en modo Enfriamiento. (Este modo no

está disponible en el modelo TH1100D.)

•Off: el sistema está apagado.

•Heat: el sistema está en modo Calefacción.

•Em Heat: el sistema está en modo Calefacción de urgencia.

Sólo puede activarse la calefacción auxiliar. El compresor está

desactivado. (Este modo es disponible en el modelo TH1210D

solamente.).

ADVERTENCIA: PELIGRO DE DAÑAR EL EQUIPO

No se debe hacer funcionar el sistema de refrigeración

cuando la temperatura exterior sea inferior a 10 ºC (50 ºF).

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 4 Tuesday, September 8, 2009 10:31 AM

Serie PRO 1000

5

ESPAÑOL

Botón selector del ventilador (modelos seleccionados)

Utilizar el botón selector Fan para elegir el modo de

funcionamiento del ventilador.

•Auto: el ventilador funciona únicamente cuando la

calefacción o el enfriamiento están en marcha (ajuste

común).

•On: el ventilador funciona continuamente.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 5 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

6

ESPAÑOL

Ajuste de la temperatura

Presionar una vez los

botones o para

visualizar la temperatura

del punto de ajuste.

Presionar cualquier

botón más de una vez

para cambiar el valor del

punto de ajuste.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 6 Tuesday, September 8, 2009 10:31 AM

Serie PRO 1000

7

ESPAÑOL

El termostato tiene una función que protege el compresor del acondicionador de

aire o del sistema de bomba de calor. El compresor puede dañarse si vuelve a

encenderse inmediatamente después de apagarse. Esta función lo fuerza a

esperar 5 minutos antes de volver a entrar en funcionamiento. Durante este

tiempo, la pantalla mostrará el mensaje Cool On o Heat On. Una vez

transcurridos los 5 minutos de seguridad, el mensaje dejará de parpadear y se

encenderá el compresor.

Protección del compresor incorporada (modelos seleccionados)

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 7 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

8

ESPAÑOL

NOTA: las pilas son opcionales (sirven de alimentación de urgencia en caso

de corte de corriente) cuando el termostato está conectado a 24 V C.A.

Instalar dos pilas AAA nuevas cuando Lo Batt (pilas débiles) parpadee. El

mensaje permanecerá durante 60 días, hasta que la pilas se hayan agotado.

Reemplazar la pilas una vez por año o durante una ausencia de más de un

mes.

Los ajustes están salvaguardados en la memoria (permanente) no volátil y

por lo tanto se preservan cuando el termostato está sin alimentación

eléctrica o sin pilas.

NOTA: el ícono de pilas débiles no aparecerá cuando las pilas estén

descargadas si el termostato está conectado a 24 V C.A.

Reemplazo de las pilas

Colocar el botón selector System en Off antes de retirar las

pilas. De lo contrario, el sistema de calefacción / enfriamiento

podría permanecer activado aun si se han retirado las pilas.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 8 Tuesday, September 8, 2009 10:31 AM

Serie PRO 1000

9

ESPAÑOL

En caso de inconvenientes

No aparece nada en la pantalla. • Verificar el interruptor automático y reconectarlo si fuera necesario.

• Verificar que el sistema de calefacción/enfriamiento esté conectado.

• Verificar que la puerta del calefactor esté bien cerrada.

• Verificar que las dos pilas AAA cargadas estén bien instaladas.

No puede modificarse la temperatura. • El botón selector System está apagado (Off)

• Se está tratando de ajustar la temperatura fuera del margen permitido:

• Calefacción: 4.5 °C a 32 °C (40 °F a 90 °F).

• Enfriamiento: 10 °C a 37 °C (50 °F a 99 °F).

Cool On o Heat On parpadean en la

pantalla.

• El lapso de protección del compresor está en curso y hay que esperar

que termine (máximo de 5 mminutos).

HI aparece en la pantalla. • La temperatura ambiente (medida) es superior a 50 °C (122 °F).

LO aparece en la pantalla. • La temperatura ambiente (medida) es inferior a 0 °C (32 °F).

E1 aparece en la pantalla. • El circuito de la sonda de temperatura está abierto. Reemplazar el

termostato.

E2 aparece en la pantalla • La sonda de temperatura está en corto circuito. Reemplazar el

termostato.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 9 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

10

ESPAÑOL

Asistencia al cliente

Para obtener asistencia relacionada con este

producto, recomendamos visitar el sistio http://

yourhome.honeywell.com.

O comunicarse con el número gratuito del servicio de

asistencia al cliente, llamando al 1-800-468-1502.

Para ahorrar tiempo, se recomienda tener a mano el

número de modelo y el código de fecha antes de

llamar.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 10 Tuesday, September 8, 2009 10:31 AM

Serie PRO 1000

11

ESPAÑOL

Honeywell garantiza este producto, a excepción de la batería, por el término de dos (2) años contra

cualquier defecto de fabricación o de los materiales, a partir de la fecha de compra por parte del

consumidor, en condiciones normales de uso y servicio. Si en cualquier momento durante el período de

garantía se verifica que el producto tiene un defecto o mal funcionamiento, Honeywell lo reparará o

reemplazará (a elección de Honeywell).

Si el producto tiene defectos,

(i) devuélvalo, con la factura de venta u otra prueba de compra fechada, al lugar donde lo compró; o

(ii) comuníquese con el Centro de atención al cliente de Honeywell al 1-800-468-1502. El servicio de

atención al cliente decidirá si se debe devolver el producto a la siguiente dirección: Devolución de

mercaderías de Honeywell, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, o si

se le puede enviar un producto en reemplazo.

Esta garantía no cubre los costos de extracción o reinstalación. Esta garantía no se aplicará si Honeywell

demuestra que el defecto o mal funcionamiento estaba causado por daños ocurridos mientras el

producto estaba en posesión de un consumidor.

Garantía limitada de 2 años

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 11 Tuesday, September 8, 2009 10:31 AM

Manual de Uso

12

ESPAÑOL

La única responsabilidad de Honeywell será reparar o reemplazar el producto dentro de los plazos

establecidos anteriormente. HONEYWELL NO RESPONDERÁ POR LA PÉRDIDA O DAÑO DE NINGÚN

TIPO, INCLUIDO EL DAÑO INCIDENTAL O INDIRECTO DERIVADO, DIRECTA O INDIRECTAMENTE,

DEL INCUMPLIMIENTO DE LAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, O DE OTRAS FALLAS DE

ESTE PRODUCTO. Algunos estados no permiten la exclusión o limitación del daño incidental o indirecto,

entonces, esta limitación puede no resultar aplicable a su caso.

LA PRESENTE GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE HONEYWELL PROPORCIONA

RESPECTO DE ESTE PRODUCTO. LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS

LAS GARANTÍAS DE COMERCIABILIDAD Y APTITUD PARA UN OBJETIVO PARTICULAR, ESTA

LIMITADA A LA DURACIÓN DE DOS AÑOS DE LA PRESENTE GARANTÍA.

Algunos estados no permiten las limitaciones sobre la duración del período de una garantía implícita,

entonces la limitación anterior puede no resultar aplicable a su caso. Esta garantía le brinda derechos

legales específicos, y usted podrá tener otros derechos que varían según el estado.

Si tiene preguntas sobre la presente garantía, sírvase escribir a Honeywell Customer Relations, 1985

Douglas Dr, Golden Valley, MN 55422 o llamar al 1-800-468-1502. En Canadá, escriba a Retail Products

ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough, Ontario M1V 4Z9.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 12 Tuesday, September 8, 2009 10:31 AM

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 1 Tuesday, September 8, 2009 10:31 AM

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 2 Tuesday, September 8, 2009 10:31 AM

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 3 Tuesday, September 8, 2009 10:31 AM

Automation and Control Systems

Solutions d’automatisation et de contrôle

Sistemas para automatización y control

Honeywell International Inc.

1985 Douglas Drive North

Golden Valley, MN 55422

http://yourhome.honeywell.com

Honeywell Limited-Honeywell Limitée

35 Dynamic Drive

Scarborough, Ontario M1V 4Z9

69-1971EFS-04 09-09

® U.S. Registered Trademark.

© 2009 Honeywell International Inc.

Patents pending. All rights reserved.

Printed in USA

® Marque déposée aux É.-U.

© 2009 Honeywell International Inc.

Brevets en instance. Tous droits réservés.

Imprimé aux É.-U.

® Marca registrada en EE.UU.

© 2009 Honeywell International Inc.

Patentes pendientes. Todos los derechos reservados

Impreso en EE.UU.

400-626-002-D (69-1971EFS-04 non-prog TH1110D_TH1210D user manual) USA.book Page 4 Tuesday, September 8, 2009 10:31 AM
