Horizon Hobby BLH7601 Receiver User Manual BRWBLH7601 1
Horizon Hobby, LLC Receiver BRWBLH7601 1
BRWBLH7601_User Manual_1
BLH7601 User Guide BLH7601 Bedienungsanleitung
EN
DE
Specifications
Spezifikationen
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole
discretion of Horizon Hobby, LLC. For up-to-date product literature, visit horizonhobby.com
and click on the support tab for this product.
Meaning of Special Language
The following terms are used throughout the product literature to indicate various levels of
potential harm when operating this product:
WARNING: Procedures, which if not properly followed, create the probability of property
damage, collateral damage, and serious injury OR create a high probability of supercial injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property
damage AND a possibility of serious injury.
NOTICE: Procedures, which if not properly followed, create a possibility of physical property
damage AND a little or no possibility of injury.
WARNING: Read the ENTIRE instruction manual to become familiar with the
features of the product before operating. Failure to operate the product correctly
can result in damage to the product, personal property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common
sense and requires some basic mechanical ability. Failure to operate this Product in a safe
and responsible manner could result in injury or damage to the product or other property.
This product is not intended for use by children without direct adult supervision. Do not
attempt disassembly, use with incompatible components or augment product in any way
without the approval of Horizon Hobby, LLC. This manual contains instructions for safety,
operation and maintenance. It is essential to read and follow all the instructions and
warnings in the manual, prior to assembly, setup or use, in order to operate correctly and
avoid damage or serious injury.
Age Recommendation: Not for children under 14 years. This is not a toy.
Frequency 2404-2476 MHz
Input/Output Voltage 3.0-4.2V
Type Ultra Micro 4-in-1 Control Board
(Receiver, ESC, Mixer, Gyro)
Frequenz 2404-2476 MHz
Eingangs- / Ausgangsspannung 3.0-4.2V
Sorte Ultra-Mikroempfänger 4-in-1 Controllboard
(Emfanger, ESC, Miscer, Kreisel)
Receiver Ports
Empfängeranschlüsse
Binding Procedure
IMPORTANT: For subsequent ights, power ON the transmitter for 5 seconds before
connecting the ight battery.
Bindevorgang
WICHTIG: Für folgende Flüge schalten Sie den Sender 5 Sekunden bevor sie den Flugakku
anschließen ein.
Receiver Installation
Right Rear Motor PortLeft Rear Motor Port
Right Front Motor PortLeft Front Motor Port
Troubleshooting Guide Problemlösung
Limited Warranty
What this Warranty Covers - Horizon Hobby, LLC, (Horizon) warrants to the original
purchaser that the product purchased (the “Product”) will be free from defects in materials
and workmanship at the date of purchase.
What is Not Covered
This warranty is not transferable and does not cover (i) cosmetic damage, (ii) damage due
to acts of God, accident, misuse, abuse, negligence, commercial use, or due to improper
use, installation, operation or maintenance, (iii) modification of or to any part of the Product,
(iv) attempted service by anyone other than a Horizon Hobby authorized service center,
(v) Product not purchased from an authorized Horizon dealer, (vi) Product not compliant
with applicable technical regulations, or (vii) use that violates any applicable laws, rules, or
regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO OTHER WARRANTY
OR REPRESENTATION, AND HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES OF NON-INFRINGEMENT,
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. THE PURCHASER
ACKNOWLEDGES THAT THEY ALONE HAVE DETERMINED THAT THE PRODUCT WILL
SUITABLY MEET THE REQUIREMENTS OF THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive remedy shall be that Horizon
will, at its option, either (i) service, or (ii) replace, any Product determined by Horizon to be
defective. Horizon reserves the right to inspect any and all Product(s) involved in a warranty
claim. Service or replacement decisions are at the sole discretion of Horizon. Proof of
purchase is required for all warranty claims. SERVICE OR REPLACEMENT AS PROVIDED
UNDER THIS WARRANTY IS THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL OR
CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION OR COMMERCIAL
LOSS IN ANY WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED IN CONTRACT,
WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY OR ANY OTHER THEORY OF LIABILITY,
EVEN IF HORIZON HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES. Further,
in no event shall the liability of Horizon exceed the individual price of the Product on which
liability is asserted. As Horizon has no control over use, setup, final assembly, modification
or misuse, no liability shall be assumed nor accepted for any resulting damage or injury.
By the act of use, setup or assembly, the user accepts all resulting liability. If you as
the purchaser or user are not prepared to accept the liability associated with the use of
the Product, purchaser is advised to return the Product immediately in new and unused
condition to the place of purchase.
Law
These terms are governed by Illinois law (without regard to conflict of law principals). This
warranty gives you specific legal rights, and you may also have other rights which vary
from state to state. Horizon reserves the right to change or modify this warranty at any time
without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot provide warranty support or service.
Once assembly, setup or use of the Product has been started, you must contact your local
distributor or Horizon directly. This will enable Horizon to better answer your questions and
service you in the event that you may need any assistance. For questions or assistance,
please visit our website at www.horizonhobby.com, submit a Product Support Inquiry, or call
the toll free telephone number referenced in the Warranty and Service Contact Information
section to speak with a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compliant in the country you live
and use the Product in, please use the Horizon Online Service Request submission process
found on our website or call Horizon to obtain a Return Merchandise Authorization (RMA)
number. Pack the Product securely using a shipping carton. Please note that original boxes
may be included, but are not designed to withstand the rigors of shipping without additional
protection. Ship via a carrier that provides tracking and insurance for lost or damaged
parcels, as Horizon is not responsible for merchandise until it arrives and is accepted at
our facility. An Online Service Request is available at http://www.horizonhobby.com/content/
service-center_render-service-center. If you do not have internet access, please contact
Horizon Product Support to obtain a RMA number along with instructions for submitting
your product for service. When calling Horizon, you will be asked to provide your complete
name, street address, email address and phone number where you can be reached during
business hours. When sending product into Horizon, please include your RMA number, a
list of the included items, and a brief summary of the problem. A copy of your original sales
receipt must be included for warranty consideration. Be sure your name, address, and RMA
number are clearly written on the outside of the shipping carton.
NOTICE: Do not ship LiPo batteries to Horizon. If you have any issue with a LiPo
battery, please contact the appropriate Horizon Product Support office.
Garantie und Service Informationen
Garantiezeitraum
Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass das gekaufte Produkt frei
von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen
Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt
der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem
Garantiezeitraum.
Einschränkungen der Garantie
(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen
werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im
Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die
bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden
von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn
ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese
Garantiebestimmungen ohne Ankündigung zu ändern oder modizieren und widerruft dann
bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten
und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der
Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem
vorgesehenen Einsatzzweck entspricht.
(c) Ansprüche des Käufers Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt,
bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die
exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall
einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt
nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen
durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes,
kommerziellen Einsatz oder Modikationen irgendwelcher Art aus.
Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle,
Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden aus.
Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung
bedürfen der Schriftform.
Schadensbeschränkung
Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder
kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen
verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit einem Vertrag, der
Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine
Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des
Produktes hinaus gehen. Horizon hat keinen Einuss auf den Einbau, die Verwendung
oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer
gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in
der folge auftretende Verletzungen oder Beschädigungen. Mit der Verwendung und dem
Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen
ohne Einschränkungen und Vorbehalte. Wenn Sie als Käufer nicht bereit sind, diese
Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren,
werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung
vollständig bei dem Verkäufer zurückzugeben.
Sicherheitshinweise
Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und
Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten.
Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von
Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt
ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten
vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise
für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor
der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang
verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.
Fragen, Hilfe und Reparaturen
Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne
Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb
kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird,
um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.
Warranty and Service Contact Information
Country of
Purchase Horizon Hobby Contact Information Address
United States
of America
Horizon Service Center
(Repairs/Repair Requests)
servicecenter.
horizonhobby.com/
RequestForm/ 1608 Interstate Dr.
Champaign, Illinois, 61822
USA
Horizon Product Support
(Technical Assistance)
productsupport
@horizonhobby.com.
877-504-0233
Sales
websales@horizonhobby.com
800-338-4639
European
Union
Horizon Technischer Service
sales@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel,
Germany
Sales: Horizon Hobby GmbH
+49 (0) 4121 2655 100
FCC Information
FCC ID: BRWBLH7601
This equipment has been tested and found to comply with the limits for Part 15 of the
FCC rules. These limits are designed to provide reasonable protection against harmful
interference in a residential installation. This equipment generates uses and can radiate
radio frequency energy and, if not installed and used in accordance with the instructions,
may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by one
or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment to an outlet on a circuit different from that to which the receiver
is connected.
• Consult the dealer or an experienced radio/TV technician for help.
This device complies with part 15 of the FCC rules. Operation is subject to the following
two conditions: (1) This device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired
operation.
NOTICE: Modications to this product will void the user’s authority to operate
this equipment.
This product contains a radio transmitter with wireless technology which has been tested
and found to be compliant with the applicable regulations governing a radio transmitter in
the 2.400GHz to 2.4835GHz frequency range.
IC Information
IC: 6157A-BLH7601
This device complies with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this device may not cause interference,
and (2) this device must accept any interference, Including interference that may cause
undesired operation of the device.
Horizon Hobby, LLC hereby declares that this product is in
compliance with the essential requirements and other relevant provisions of
the RED Directive.
A copy of the EU Declaration of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance.
Instructions for Disposal of WEEE by Users in the European Union
This product must not be disposed of with other waste. Instead, it is the
user’sresponsibility to dispose of their waste equipment by handing it over
to adesignated collection point for the recycling of waste electrical and
electronic equipment. The separate collection and recycling of your waste
equipment at the time of disposal will help to conserve natural resources
and ensure that it is recycled in amanner that protects human health and
the environment. For more information about where you can drop off your waste equipment
for recycling, please contact your local city ofce, your household waste disposal service or
where you purchased the product.
Compliance Information for the European Union
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
Spezielle Bedeutungen
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf
unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich
wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit
hoher Wahrscheinlichkeit oberächliche Verletzungen.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich
wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich
möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.
HINWEIS
Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen
Ermessen von Horizon Hobby, LLC. jederzeit geändert werden. Die aktuelle Produktliteratur
nden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt.
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem
Betrieb mit den Produktfunktionen vertraut zu machen. Wird das Produkt nicht
korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum
führen oder schwere Verletzungen verursachen.
Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem
Menschenverstand betrieben werden und benötigt gewisse mechanische
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle
Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen
Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder
ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung
durch Horizon Hobby, LLC das Produkt zu zerlegen, es mit inkompatiblen Komponenten
zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält
Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor
Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im
Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann
und Schäden oder schwere Verletzungen vermieden werden.
Garantie und Service Kontaktinformationen
Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen
Anforderungen der RED Direktive ist.
Eine Kopie der Konformitätserklärung ist online unter folgender Adresse
verfügbar: http://www.horizonhobby.com/content/support-render-compliance.
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist
die Verantwortung des Benutzers, dass Produkt an einer registrierten
Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass
die Umwelt geschont wird und natürliche Ressourcen nicht über die Gebühr
beansprucht werden. Dadurch wird das Wohlergehen der menschlichen
Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll
entsorgt werden kann, können Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
Rechtliche Informationen für die Europäische Union
Land des
Kauf Horizon Hobby Kontaktinformationen Adresse
EU
Horizon Technischer
Service +49 (0) 4121 2655 100
service@horizonhobby.eu
Hanskampring 9
D 22885 Barsbüttel,
Germany
Horizon Hobby GmbH
Empfängerinstallation
Hinten rechts
Motoranschluss
Hinten links
Motoranschluss
1. Disconnect the ight battery from the quadcopter.
2. Select a clean model memory on your transmitter (computer radios only).
3. Select Acro or Airplane model type on your transmitter.
4. Make sure all servo reversing is set to Normal on your transmitter.
5. Center all trims on your transmitter.
6. Power off the transmitter and move all switches to the 0 position. Move the throttle to
the low/off position.
7. Connect the ight battery in the quadcopter. The blue LED on the 4-in-1 control unit
ashes after 5 seconds.
8. Put the transmitter into bind mode while powering on the transmitter.
9. Release the bind button/switch after 2–3 seconds. The quadcopter is bound when the
blue LED on the 4-in-1 control unit turns solid.
10. Disconnect the ight battery and power the transmitter off.
If you encounter problems, obey binding instructions and refer to the troubleshooting guide
for other instructions. If needed, contact the appropriate Horizon product support ofce.
Flight Mode and Rate Selection – RTF
The nano QX RTF model comes with the Blade MLP4DSM transmitter. This transmitter’s
ight mode selection feature lets the pilot change between stability mode and agility mode.
• When powered on, this transmitter is automatically in
stability mode and high rate.
• Change ight modes by pressing and releasing the left control stick while the transmitter
is powered on. Change rates by pressing and releasing the right control stick.
• In low-rate mode, the controls cannot reach their maximum values. This mode is typically
preferred by pilots looking for smoother/easier control response during rst time use.
• In high-rate mode, the controls can reach their maximum values. This mode is typically
preferred by experienced pilots who are ready for fast forward ight and aerobatic
maneuvers (loops, rolls, etc.).
• Stability mode is shown by the ight control board on the quadcopter glowing solid blue.
When own in stability mode, the nano QX will limit the bank angle with full control input
and return the aircraft to a neutral ight position when you release the elevator/aileron
stick. This mode is typically preferred by pilots during rst time use.
• Agility mode is shown by the ight control board on the quadcopter glowing solid red.
When own in agility mode, the model will not return to a neutral ight position when you
release the controls. This mode is typically preferred by experienced pilots who are ready
for fast forward ight and aerobatic maneuvers (loops, rolls, etc.).
Flight Mode Selection – BNF
If you purchased a BNF nano QX, the channel 6 switch on your transmitter will select ight
modes. When the ight control board on the quadcopter is solid blue, the ight mode is set
to self-stabilizing mode. When the light is solid red, the quadcopter is in agility mode. See
the table on the following page for specic setup information.
Flight Mode Selection – BNF
If you purchased a BNF nano QX, the channel 6 switch on your transmitter will select ight
modes. When the ight control board on the quadcopter is solid blue, the ight mode is set
to self-stabilizing mode. When the light is solid red, the quadcopter is in agility mode. See
the table on the following page for specic setup information.
Problem Possible Cause Solution
Nano QX control
response is
inconsistent or
requires extra trim to
neutralize movement.
Aircraft not initialized on a
level surface.
Disconnect the ight battery,
center the control trim and re-
initialize the quadcopter.
Battery not correctly placed in
battery slot.
Adjust battery position so
quadcopter balances in the
center of the frame.
Nano QX will not
respond to throttle.
Throttle too high and/or
throttle trim is too high
Reset controls with the throttle
stick and throttle trim at the
lowest setting.
nano QX moved during
initialization.
Disconnect the flight battery and
re-initialize the nano QX while
keeping the quadcopter from
moving.
Throttle channel is reversed.
Disconnect ight battery, reverse
the throttle channel on the
transmitter, recconnect ight
battery.
Nano QX does not
function and smells
burnt after connecting
the flight battery.
Flight battery connected with
the wrong polarity.
Replace the 4-in-1 board.
Connect the ight battery noting
proper polarity.
LED on receiver
flashes rapidly and
aircraft will not
respond to transmitter
(during binding).
Transmitter too near aircraft
during binding process.
Power off the transmitter. Move
the transmitter a larger distance
from the aircraft. Disconnect and
reconnect the ight battery to
the aircraft. Follow the binding
instructions.
Bind switch or button was not
held while transmitter was
powered on.
Power off transmitter and repeat
bind process.
Aircraft or transmitter is too
close to large metal object,
wireless source or another
transmitter.
Move aircraft and transmitter
to another location and attempt
binding again.
LED on the receiver
flashes rapidly and
the nano QX will
not respond to the
transmitter (after
binding)
Less than a 5-second wait
between rst powering on the
transmitter and connecting
the ight battery to the nano
QX
Leave the transmitter powered
on. Disconnect and reconnect the
ight battery to the nano QX
The nano QX is bound to
a different model memory
(ModelMatch™ transmitters
only)
Select the correct model memory
on the transmitter. Disconnect
and reconnect the ight battery
to the nano QX
Flight battery or transmitter
battery charge is too low Replace or recharge batteries
Aircraft or transmitter is too
close to large metal object,
wireless source or another
transmitter.
Move aircraft and transmitter
to another location and attempt
connecting again.
Warranty Requirements
For Warranty consideration, you must include your original sales receipt verifying the
proof-of-purchase date. Provided warranty conditions have been met, your Product will
be serviced or replaced free of charge. Service or replacement decisions are at the sole
discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty, service will be completed and payment
will be required without notification or estimate of the expense unless the expense exceeds
50% of the retail purchase cost. By submitting the item for service you are agreeing to
payment of the service without notification. Service estimates are available upon request.
You must include this request with your item submitted for service. Non-warranty service
estimates will be billed a minimum of ½ hour of labor. In addition you will be billed for
return freight. Horizon accepts money orders and cashier’s checks, as well as Visa,
MasterCard, American Express, and Discover cards. By submitting any item to Horizon for
service, you are agreeing to Horizon’s Terms and Conditions found on our website http://
www.horizonhobby.com/content/service-center_render-service-center.
ATTENTION: Horizon service is limited to Product compliant in the country of
use and ownership. If received, a non-compliant Product will not be serviced.
Further, the sender will be responsible for arranging return shipment of the
un-serviced Product, through a carrier of the sender’s choice and at the
sender’s expense. Horizon will hold non-compliant Product for a period of 60
days from notification, after which it will be discarded.
10-2015
Problem mögliche Ursache Lösung
nano QX hat
inkonsequentes
Flugverhalten
und benötigt für
Neutralsstellung extra
Trimmung
Fluggerät wurde nicht auf
eine ebene Fläche bei der
Initialisierung gestellt.
Ziehen Sie den Flugakku ab,
stellen Sie die Trimmung auf
Neutral und stecken Sie den Akku
zur Neuinitialisierung wieder an.
Akku liegt nicht richtig im
Akkuschacht.
Korrigieren Sie die Position
im Akkuschacht, so das der
Schwerpunkt des Quadcopters in
dessen Mitte liegt.
nano QX reagiert nicht
auf Gaseingaben
Gastrimmung oder
Gasknüppel zu hoch
Bringen Sie Gashebel und
Trimmung auf die niedrigste
Einstellung
nano QX wurde während der
Initialisierung bewegt
Trennen Sie den Flugakku,
initialisieren Sie den Quad Copter
neu, dabei darf er nicht bewegt
werden
Gaskanal ist reversiert
Trennen Sie den Flugakku,
reveriseren Sie den Gaskanal und
schließen den Akku neu an
nano QX funktioniert
nicht und riecht nach
Anschluß des Akkus
verbrannt
Flugakku ist mit der falschen
Polarität angeschlossen
Ersetzen Sie das 4-in-1
Kontrollboard. Schließen Sie den
Flugakku in richtiger Polarität an
LED auf dem
Empfänger blinkt
schnell, Quad-Copter
reagiert bei Bindung
nicht auf Sender
Sender war zu nah am
Flugzeug während des
Bindevorganges.
Schalten Sie den Sender aus.
Stellen Sie den Sender weiter
vom Fluggerät weg. Trennen und
schließen Sie den Akku erneut an
den Quad-Copter an. Folgen Sie
den Bindeanweisungen
Bindeschalter wurde beim
Einschalten des Senders nicht
gedrückt.
Schalten Sie den Sender aus
und wiederholen Sie den
Bindeprozess
Das Fluggerät oder der
Sender ist zu nahe an
einem Metallkörper, einer
Strahlungsquelle oder einem
anderen Sender.
Versuchen Sie den Vorgang noch
einmal an einem anderen Ort
LED auf dem
Empfänger blinkt
schnell, nano QX
reagiert nicht auf den
Sender (nach dem
Binden)
Sie haben weniger als 5
Sekunden gewartet nachdem
Sie den Sender eingeschaltet
und den Flugakku
angeschlossen haben
Lassen Sie den Sender
eingeschaltet. Trennen und
schließen Sie den Flugakku
erneut an
Der nano QX ist an ein
anderen Modellspeicher
gebunden. (Betrifft nur Sender
mit ModelMatch)
Wählen Sie auf dem Sender den
richtigen Modellspeicher. Trennen
und schließen Sie den Flugakku
erneut an
Ladung des Flugakkus zu
gering oder Senderbattereien
zu schwach
Ersetzen oder laden Sie die Akkus
Das Fluggerät oder der
Sender ist zu nahe an
einem Metallkörper, einer
Starhlungsquelle oder einem
anderen Sender
Versuchen Sie den Vorgang noch
einmal an einem anderen Ort.
1. Trennen Sie den Flugakku von ihrem Quad-Copter.
2. Wählen Sie einen neuen Modellspeicher für Ihren Sender (Nur Computersender)
3. Wählen Sie ein Acro oder Flugzeugmodelltyp auf Ihrem Sender.
4. Stellen Sie bitte sicher dass alle Servoreverseeinstellungen auf -Normal- stehen.
5. Stellen Sie alle Trimmungen auf Neutral
6. Schalten Sie den Sender aus und schalten alle Schalter auf die 0 Position. Stellen Sie
den Gashebel in die niedrigste Motor Aus Position.
7. Schließen Sie den Flugakku an den Quad-Copter an. Die blaue LED auf der 4-in-1
Einheit blinkt nach 5 Sekunden.
8. Bringen Sie den Sender in den Bindemode während Sie ihn einschalten.
9. Lassen Sie den Bindeschalter nach 2 -3 Sekunden los. Der Quad-Copter ist gebunden
wenn die blaue LED auf der 4-in-1 Einheit leuchtet.
10. Trennen Sie den Flugakku und schalten den Sender aus.
Wenn Probleme auftreten beachten Sie bitte die Bindeanweisungen und schauen in die
Hilfestellung zur Problemlösung. Kontaktieren Sie falls notwendig den technischen Service
von Horizon Hobby.
Auswahl Flugmodus und Dual Rate – RTF
Der Nano QX in der RTF Version wird mit dem MLP4DSM Sender geliefert. Dieser erlaubt
den Wechsel der Flugmodi zwischen dem Stabilitätsmodus und dem Agilitätsmodus.
• Wenn Sie den Sender einschalten, bendet sich dieser immer im Stabilitätsmodus und
Dual Rate ist in Max
• Sie können den Modus durch Drücken des linken Steuerknüppels (von oben) und das
Dual Rate durch Drücken des rechten Steuerknüppels ändern.
• Dual Rate in MIN Modus führt dazu, dass die Ausschläge nicht den vollen Wert erreichen
können. Diese Einstellung wird Piloten empfohlen, die ein sanfteres Flugverhalten
wünschen.
• Bei Dual Rate in Max werden die maximalen Steuerausschläge zur Verfügung gestellt.
Dieser Modus wird in der Regel den erfahrenen Piloten empfohlen, die Wert auf maximale
Agilität des Modells legen.
• Der Stabilitätsmodus wird durch das Dauerleuchten der blauen LED angezeigt. Im
Stabilitätsmodus werden der Roll- und Nickwinkel begrenzt. Zudem geht das Modell
automatisch in den Schwebeug über, wenn Sie den Steuerknüppel für die Rollfunktion
loslassen. Dies ist der Modus für Anfänger.
• Der Agilitätsmodus wird durch das Leuchten der roten LED angezeigt. Dieser Modus ist
für den erfahrenen Piloten, der Kunstug machen kann und auf maximale Perfomance
Wert legt.
Auswahl Flugmodus BnF
Die Flugmodi bei einem BnF Modell können durch den Kanalschalter des Kanals 6 aus-
gewählt werden. Das Modell bendet sich im Stabilitätsmodus, wenn die LED solide blau
leuchtet und im Agilitätsmodus, wenn sie solide rot leuchtet. Sheen Sie sich bitte die Tabelle
mit den Setups auf der nächsten Seite an.
Vorne rechts
Motoranschluss
Vorne links
Motoranschluss
Wartung und Reparatur
Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren
Fachhändler oder direkt an Horizon.
Rücksendungen/Reparaturen werden nur mit einer von Horizon vergebenen RMA Nummer
bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom technischen Service.
Mehr Informationen dazu erhalten Sie im Serviceportal unter www. Horizonhobby.de oder
telefonisch bei dem technischen Service von Horizon.
Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel
nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen
Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme
keine Verantwortung für den Versand des Produktes übernimmt. Bitte legen Sie dem Produkt
einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller
eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine
Telefonnummer für Rückfragen, sowie eine Email Adresse.
Garantie und Reparaturen
Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem
autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht.
Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese
Entscheidung obliegt einzig Horizon Hobby.
10-2015
Horizon Hobby, LLC con la presente dichiara che il prodotto è conforme ai
requisiti essenziali e ad altre disposizioni rilevanti della direttiva RED.
Una copia della dichiarazione di conformità per l’Unione Europea è disponibile
a: http://www.horizonhobby.com/content/support-render-compliance.
Istruzioni del RAEE per lo smaltimento da parte di utenti dell’Unione
Europea
Questo prodotto non deve essere smaltito assieme ai riuti domestici.
Al contrario, l’utente è responsabile dello smaltimento di tali riuti che
devono essere portati in un centro di raccolta designato per il riciclaggio di
riuti elettrici e apparecchiature elettroniche. La raccolta differenziata e il
riciclaggio di tali riuti provenienti da apparecchiature nel momento dello
smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto
a proteggere il benessere dell’uomo e dell’ambiente. Per maggiori informazioni sui centri
di raccolta, contattare il proprio ufcio locale, il servizio di smaltimento riuti o il negozio
presso il quale è stato acquistato il prodotto.
Guide de L’utilisateur - BLH7601 BLH7601 Guidea Dell’utente
Spécifications Specifiche
La fréquence 2404-2476 MHz
Tension d’entrée / sortie 3.0-4.2V
La catégorie Récepteur Ultra Micro platine électronique 4 en 1
(Récepteur, ESC, mixer, gyro)
Frequenza 2404-2476 MHz
Tensione di ingresso / uscita 3.0-4.2V
Genere Ricevitore Ultra Micro il gruppo 4-in-1
(Ricevitore, ESC, miscelatore, giroscopio)
Ports Récepteurs
Porte del ricevitore
Procédure d’affectation Procedura di connessione
IMPORTANTE: Per i voli successivi, accendere il trasmettitore 5 secondi prima di collegare
la batteria di bordo.
Guide de dépannage
Garantie et réparations
Durée de la garantie
Garantie exclusive - Horizon Hobby, LLC. (Horizon) garantit que le Produit acheté (le « Produit
») sera exempt de défauts matériels et de fabrication à sa date d’achat par l’Acheteur. La
durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été
acquis. La durée de garantie est de 6 mois et la durée d’obligation de garantie de 18 mois à
l’expiration de la période de garantie.
Limitations de la garantie
(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas transférable. Le
recours de l’acheteur consiste en la réparation ou en l‘échange dans le cadre de cette
garantie. La garantie s’applique uniquement aux produits achetés chez un revendeur
Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les
revendications en garantie seront acceptées sur fourniture d’une preuve d’achat valide
uniquement. Horizon se réserve le droit de modier les dispositions de la présente garantie
sans avis préalable et révoque alors les dispositions de garantie existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux capacités
et à la forme physique de l’utilisateur pour une utilisation donnée du produit. Il est de la
seule responsabilité de l’acheteur de vérier si le produit correspond à ses capacités et à
l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion d‘Horizon de déterminer si un produit
présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de
l’acheteur lorsqu’un défaut est constaté.
Horizon se réserve la possibilité de vérier tous les éléments utilisés et susceptibles d’être
intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du
seul ressort d’Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués
par des cas de force majeure, une manipulation incorrecte du produit, une utilisation
incorrecte ou commerciale de ce dernier ou encore des modications de quelque nature
qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipulation
erronés, d’accidents ou encore du fonctionnement ainsi que des tentatives d’entretien ou
de réparation non effectuées par Horizon. Les retours effectués par le fait de l’acheteur
directement à Horizon ou à l’une de ses représentations nationales requièrent une
conrmation écrite.
Limitation des dégâts
Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou
indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce
soit au produit et ce, indépendamment du fait qu’un recours puisse être formulé en relation
avec un contrat, la garantie ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas
de recours issus d’un cas de garantie lorsque ces recours dépassent la valeur unitaire du
produit. Horizon n’exerce aucune inuence sur le montage, l’utilisation ou la maintenance
du produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur. Horizon
ne prend en compte aucune garantie et n‘accepte aucun recours pour les blessures ou les
dommages pouvant en résulter. En utilisant et en montant le produit, l’acheteur accepte sans
restriction ni réserve toutes les dispositions relatives à la garantie gurant dans le présent
document.
Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en relation avec
l’utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non
utilisé et dans son emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec précaution
et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L’incapacité
à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des
dégâts matériels conséquents. Ce produit n’est pas destiné à être utilisé par des enfants
sans la surveillance par un tuteur. La notice d’utilisation contient des indications relatives
à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement
du produit. Il est absolument indispensable de lire et de comprendre ces indications
avant la première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une
manipulation erronée et des accidents entraînant des blessures et des dégâts.
Questions, assistance et réparations
Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation
d’éligibilité à l’application de la garantie sans avoir consulté Horizon. Cela vaut également
pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le
revendeur qui conviendra avec Horizon d’une décision appropriée, destinée à vous aider le
plus rapidement possible.
Maintenance et réparation
Si votre produit doit faire l’objet d’une maintenance ou d‘une réparation, adressez-vous soit
à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement.
Veuillez noter que le carton d‘emballage d’origine ne suft pas, en règle générale, à protéger
le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de
messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend
Garanzia
Periodo di garanzia
La garanzia esclusiva - Horizon Hobby, LLC, (Horizon) garantisce che i prodotti acquistati
(il “Prodotto”) sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il
periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato
acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo
tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a terzi.
L’acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa
garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato
Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di
acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di
cambiare o modicare i termini di questa garanzia senza alcun preavviso e di escludere tutte
le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l’adeguatezza
o l’idoneità del prodotto a particolari previsti dall’utente. È sola responsabilità dell’acquirente
il fatto di vericare se il prodotto è adatto agli scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a propria discrezione riparare o
sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia.
Queste sono le uniche rivalse a cui l’acquirente si può appellare, se un prodotto è difettoso.
Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene coinvolto
nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono
solo in base alla discrezione di Horizon. Questa garanzia non copre dei danni superciali
o danni per cause di forza maggiore, uso errato del prodotto, negligenza, uso ai ni
commerciali, o una qualsiasi modica a qualsiasi parte del prodotto. Questa garanzia
non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una
manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon.
La restituzione del prodotto a cura dell’acquirente, o da un suo rappresentante, deve essere
approvata per iscritto dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali;
perdita di protto o di produzione; perdita commerciale connessa al prodotto,
indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre
la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto
per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio,
sull’utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi
Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze.
Con l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le condizioni, limitazioni
e riserve di garanzia citate in questa sede. Qualora l’utente non fosse pronto ad assumersi
tale responsabilità associata all’uso del prodotto, si suggerisce di restituire il prodotto intatto,
mai usato e immediatamente presso il venditore.
Indicazioni di sicurezza
Questo è un prodotto sosticato di hobbistica e non è un giocattolo. Esso deve essere
manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica
e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e
responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o
all’ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini
senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di
sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere
e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il
prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni.
Domande, assistenza e riparazioni
Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza
o riparazione senza previo colloquio con Horizon. Questo vale anche per le riparazioni in
garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto
subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo
possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore
specializzato o direttamente ad Horizon. Il prodotto deve essere Imballato con cura. Bisogna
far notare che i box originali solitamente non sono adatti per effettuare una spedizione
senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una
tracciabilità e un’assicurazione, in quanto Horizon non si assume alcuna responsabilità
in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una
descrizione dettagliata dei problemi e ad una lista di tutti i singoli componenti spediti. Inoltre
abbiamo bisogno di un indirizzo completo, di un numero di telefono per rivolgere ulteriori
domande e di un indirizzo e-mail.
© 2018 Horizon Hobby, LLC.
Blade and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
All other trademarks, service marks and logos are property of their respective owners.
US 7,898,130. US D578,146. PRC ZL 200720069025. PRC ZL 2007001249
Created 09/18 BLH7601 59925
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents
niveaux de danger lors de l’utilisation de ce produit:
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent
entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité
élevée de blessure supercielle.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner
des dégâts matériels ET des blessures graves.
REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner
des dégâts matériels ET potentiellement un risque faible de blessures.
REMARQUE
La totalité des instructions, garanties et autres documents est sujette à modication à la
seule discrétion d’Horizon Hobby, LLC. Pour obtenir la documentation à jour, rendez-vous sur
le site www.horizonhobby.com et cliquez sur l’onglet de support de ce produit.
Signification de certains termes spécifiques
AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation an de vous
familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une
utilisation incorrecte du produit peut entraîner l’endommagement du produit lui-même,
ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon
sens et requiert des aptitudes de base en mécanique. Toute utilisation de ce produit ne
respectant pas les principes de sécurité et de responsabilité peut entraîner des dégâts
matériels, endommager le produit et provoquer des blessures. Ce produit n’est pas
destiné à être utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez
pas de démonter le produit, de l’utiliser avec des composants incompatibles ou d’en
améliorer les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel comporte
des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital
de lire et de respecter toutes les instructions et tous les avertissements du manuel avant
l’assemblage, le réglage ou l’utilisation an de manipuler correctement l’appareil et
d’éviter tout dégât matériel ainsi que toute blessure grave.
14 ans et plus. Ceci n’est pas un jouet. Déclaration de conformité de l’Union européenne : Horizon Hobby, LLC
déclare par la présente que ce produit est en conformité avec les exigences
essentielles et les autres dispositions dela RED Directive.
Une copie de la déclaration de conformité européenne est disponible à :
http://www.horizonhobby.com/content/support-render-compliance.
Instructions relatives à l’élimination des D3E pour les utilisateurs résidant dans
l’Union européenne
Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la
responsabilité de l‘utilisateur de remettre le produit à un point de collecte
ofciel des déchets d’équipements électriques. Cette procédure permet
de garantir le respect de l’environnement et l’absence de sollicitation
excessive des ressources naturelles. Elle protège de plus le bien-être
de la communauté humaine. Pour plus d’informations quant aux lieux
d’éliminations des déchets d‘équipements électriques, vous pouvez contacter
votre mairie ou le service local de traitement des ordures ménagères.
Informations de conformité pour l’Union européenne
Coordonnées de Garantie et réparations
Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse
Union européenne
Horizon Technischer
Service sales@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel,
Germany
Sales: Horizon
Hobby GmbH +49 (0) 4121 2655 100
Information IC
IC: 6157A-BLH7601
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils
radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes : (1)
l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter
tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en comprom-
ettre le fonctionnement.
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a
totale discrezione di Horizon Hobby, LLC. Per una documentazione aggiornata sul prodotto,
visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto.
Convenzioni terminologiche
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare
i vari livelli di pericolo potenziale durante l’uso del prodotto:
AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio
di danni alle cose, danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni
superficiali alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di
danni alle cose E di gravi lesioni alle persone.
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il
rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.
AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con le
caratteristiche del prodotto prima di farlo funzionare. L’uso improprio del prodotto
può causare danni al prodotto stesso e ad altre
cose e gravi lesioni alle persone.
Questa ricevente è un prodotto sofisticato per appassionati di modellismo. Deve essere
utilizzato in modo attento e responsabile e richiede alcune conoscenze basilari di
meccanica. L’uso improprio o irresponsabile di questo prodotto può causare lesioni
alle persone e danni al prodotto stesso o a proprietà. Questo prodotto non deve essere
utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare mai di
smontare, utilizzare componenti incompatibili o modificare il prodotto senza previa
approvazione di Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la
sicurezza, l’uso e la manutenzione del prodotto. È fondamentale leggere e seguire tutte le
istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto
per poterlo utilizzare correttamente ed evitare di causare danni alle cose o gravi lesioni
alle persone.
Almeno 14 anni. Non è un giocattolo.
Guida alla risoluzione dei problemi
Dichiarazione di Conformità EU:
Garanzia e Assistenza - Informazioni per i contatti
Stato
di acquisto Horizon Hobby Telefono/Indirizzo e-mail Indirizzo
Unione
Europea
Horizon
Technischer
Service
sales@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon
Hobby GmbH +49 (0) 4121 2655 100

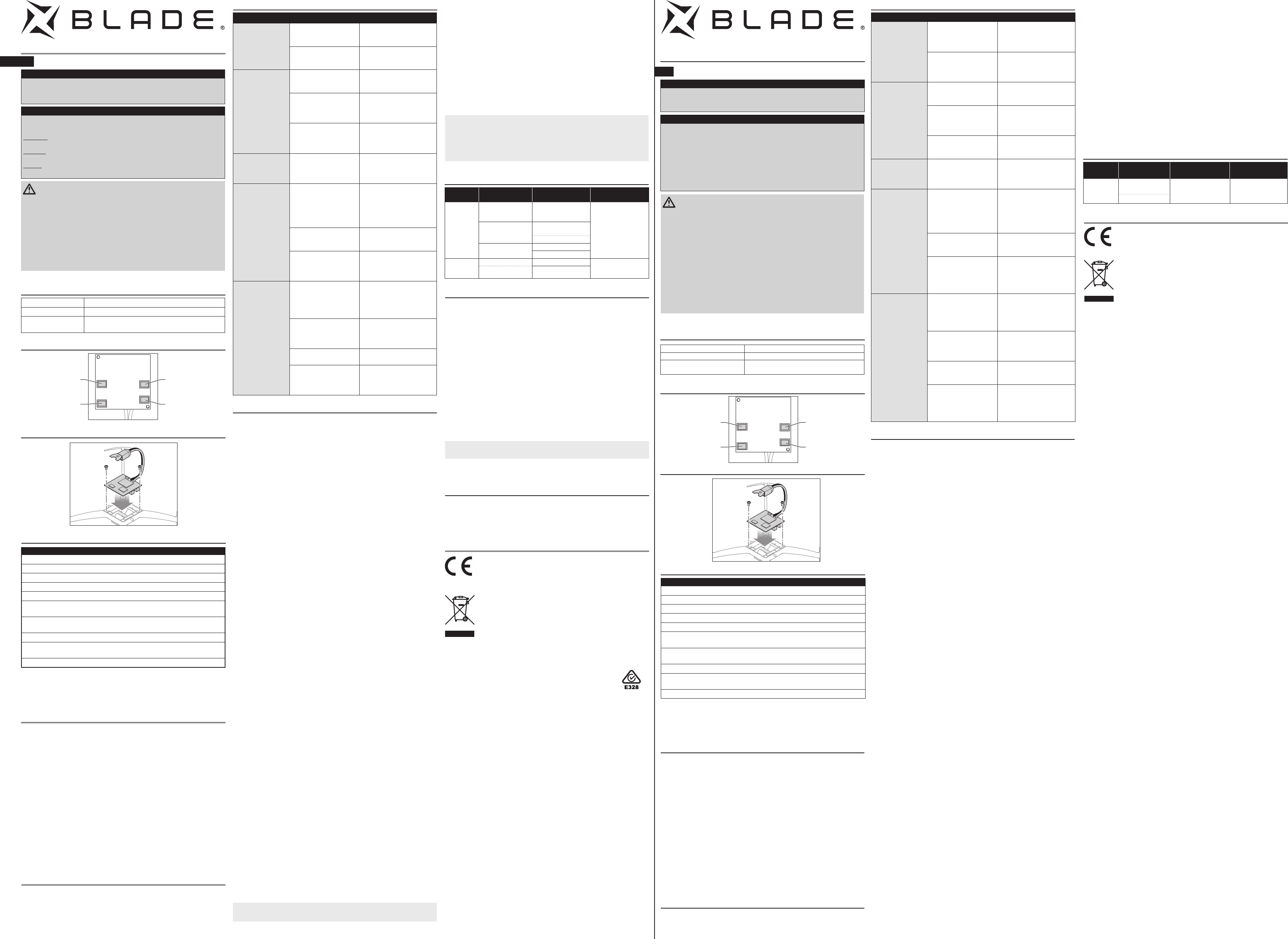

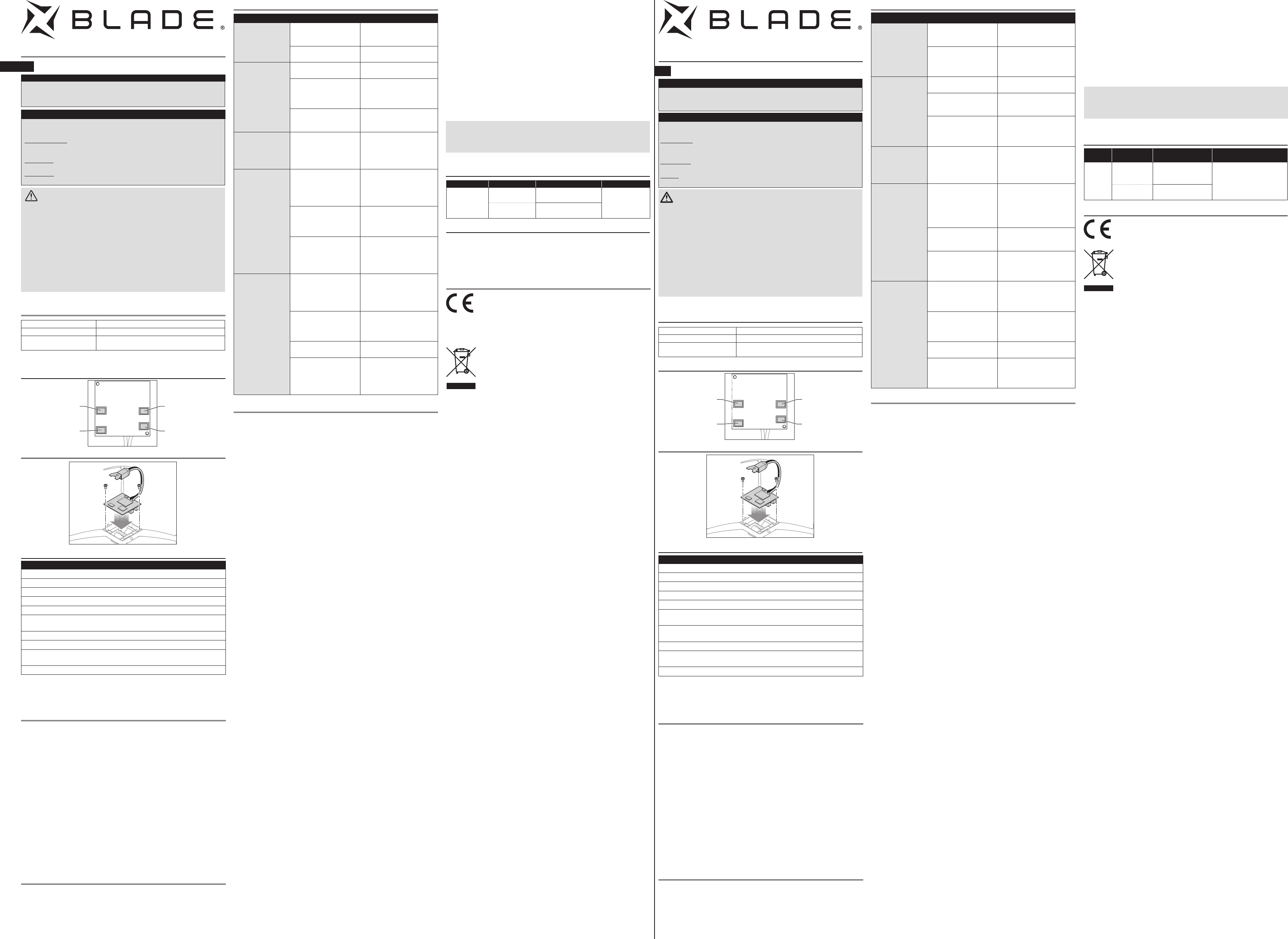

Installation du Récepteur Installazione del ricevitore
Port moteur
avant gauche
Port moteur
avant droite
Port moteur
arrière gauche
Port moteur
arrière droite
Porta motore
posteriore sinistra
Porta motore
posteriore destra
Porta motore
anteriore sinistra
Porta motore
anteriore destra
FR IT
1. Débranchez la batterie du nano QX.
2. Sélectionnez une mémoire libre dans votre émetteur (émetteur programmable uniquement).
3. Sélectionnez avion ou acro en type de modèle dans votre émetteur.
4. Vériez dans votre émetteur que tous les servos sont dans le sens de rotation NORMAL.
5. Placez au neutre tous les trims de l'émetteur.
6. Mettez l’émetteur hors tension et placez tous les interrupteurs sur la position 0. Placez
le manche des gaz dans la position la plus basse/gaz coupés.
7. Branchez la batterie, la DEL bleue du module 4 en 1 va se mettre à clignoter après 5 secondes.
8. Mettez votre émetteur en mode affectation (Bind).
9. Relâchez le bouton/interrupteur Bind après 2 ou 3 secondes. Le nano QX est affecté
quand la DEL bleue devient xe.
10. Débranchez la batterie et mettez l’émetteur hors tension.
IMPORTANT: Pour effectuer les vols suivants, mettez l’émetteur sous tension 5 secondes
avant de connecter la batterie.
Si vous rencontrez des difcultés, référez-vous au guide de dépannage. Si nécessaire,
contactez votre revendeur ou le service technique Horizon Hobby.
Sélection du mode de vol et des débattements (RTF)
Le nano QX quadcoptère RTF est livré avec un émetteur Blade MLP4DSM. Cet émetteur
permet au pilote de choisir entre le mode stabilité et le mode agilité.
• Quand l'émetteur est mis sous tension, il est automatiquement placé en mode stabilité et en
grands débattements.
• Changez de mode de vol en pressant puis relâchant le manche de gauche quand l'émetteur
est sous tension. Changez de débattements en pressant puis relâchant le manche de droite.
• En mode petits débattements, les commandes ne peuvent atteindre leurs valeurs
maximales. Ce mode est le préféré des pilotes qui recherchent des commandes douces
pour effectuer les premiers vols.
• En mode grands débattements, les commandes peuvent atteindre leurs valeurs maximales.
Ce mode est préféré des pilotes expérimentés qui veulent effectuer des translations rapides
et des gures acrobatiques (Boucles, tonneaux, etc.).
• Le mode stabilité est afché par l'éclairage xe de la DEL bleue du module de contrôle.
Quand vous volez en mode stabilité, le nano QX a un angle d'inclinaison limité et se remet
au neutre quand vous lâchez le manche des ailerons et de la profondeur. Ce mode est
préféré des pilotes débutants pour effectuer les premiers vols.
• Le mode agilité est afché par l'éclairage xe de la DEL rouge du module de contrôle.
Quand vous volez en mode agilité, le modèle ne se remet pas au neutre quand vous lâchez
les manches. Ce mode est préféré des pilotes expérimentés qui veulent effectuer des
translations rapides et des gures acrobatiques (Boucles, tonneaux, etc.).
Sélection du mode de vol (BNF)
Si vous avez acheté votre nano QX en mode BNF, l'interrupteur de la voie 6 de votre
émetteur permettra la sélection des modes de vol. Quand la DEL bleue du module de
commande est allumée xement, cela signie que le mode stabilité est activé. Quand la DEL
rouge est allumée xement cela signie que le quadcoptère est en mode agilité. Consultez le
tableau de la page suivante pour des informations de congurations spéciques.
Problème Cause possible Solution
Le nano QX répond
de façon incorrecte
ou nécessite l’ajout
de trim pour arrêter le
mouvement.
L'appareil n'a pas été initialisé
sur une surface à niveau
Déconnectez la batterie, replacez
les trims au neutre et réinitialisez
le quadcoptère.
La batterie n'est pas correctement
placée dans son support.
Placez la batterie de façon à obtenir
l'équilibre au centre de son châssis.
Le nano QX ne répond
pas aux gaz.
Le manche des gaz et/ou le
trim est également trop haut.
Baissez le manche des gaz et placez
le trim à la valeur la plus basse.
Le nano QX à été déplacé
durant l’initialisation.
Débranchez, puis rebranchez la
batterie afin d’initialiser le nano
QX en prenant soin de ne pas le
déplacer durant cette opération.
La voie des gaz est inversée.
Débranchez la batterie, inversez
la voie des gaz, puis rebranchez
la batterie.
Le nano QX ne
fonctionne pas et
dégage une odeur
de brûlé après avoir
branché la batterie.
La polarité de la batterie n’a
pas été respectée.
Remplacez le module 4en1.
Branchez la batterie en
respectant la polarité.
La DEL du module
clignote rapidement et
l’appareil ne répond
pas aux commandes.
(durant l’affectation).
L’émetteur est trop près de
l’appareil durant l’affectation.
Mettez l’émetteur hors tension.
Eloignez-le de l’appareil.
Débranchez puis rebranchez la
batterie. Suivez les instructions
d’affectation.
Le bouton ou l'interrupteur
d'affectation n'a pas été
maintenu durant la mise sous
tension de l'émetteur.
Mettez l'émetteur hors tension
et répétez le processus
d'affectation.
L'appareil ou l'émetteur
se trouve trop proche d'un
grand objet métallique, d'un
réseau sans l ou d'un autre
émetteur.
Placez l'avion et l'émetteur à un
autre emplacement et retentez
l'affectation.
La DEL du module
clignote rapidement et
l’appareil ne répond
pas aux commandes
(après l’affectation).
Moins de 5 secondes se sont
écoulées entre l’allumage de
l’émetteur et la connexion
de la batterie de vol sur le
nano QX.
Laissez l’émetteur sous tension.
Débranchez puis rebranchez la
batterie du nano QX.
Le nano QX est affecté à
une mémoire de modèle
différente (radios ModelMatch
uniquement).
Sélectionnez la mémoire de
modèle correcte sur l’emetteur.
Débranchez puis rebranchez la
batterie du nano QX.
Charge des batteries de
l’émetteur trop faible.
Remplacez ou chargez les
batteries de l’emetteur.
L'appareil ou l'émetteur
se trouve trop proche d'un
grand objet métallique, d'un
réseau sans l ou d'un autre
émetteur.
Placez l'avion et l'émetteur à un
autre emplacement et retentez la
connexion.
aucune responsabilité pour l’expédition du produit jusqu’à sa réception acceptée. Veuillez
joindre une preuve d’achat, une description détaillée des défauts ainsi qu’une liste de tous
les éléments distincts envoyés. Nous avons de plus besoin d’une adresse complète, d’un
numéro de téléphone (pour demander des renseignements) et d’une adresse de courriel.
Garantie et réparations
Les demandes en garantie seront uniquement traitées en présence d’une preuve d’achat
originale émanant d’un revendeur spécialisé agréé, sur laquelle gurent le nom de l’acheteur
ainsi que la date d’achat. Si le cas de garantie est conrmé, le produit sera réparé Cette
décision relève uniquement de Horizon Hobby.
Réparations payantes
En cas de réparation payante, nous établissons un devis que nous transmettons à
votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la
conrmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les
réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que
les frais de réexpédition. En l’absence d’un accord pour la réparation dans un délai de 90
jours, nous nous réservons la possibilité de détruire le produit ou de l’utiliser autrement.
ATTENTION: Nous n’effectuons de réparations payantes que pour les composants
électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier
celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et
doivent par conséquent être effectuées par l’acheteur lui-même.
5-14-2015
1. Scollegare la batteria dal Quad-Copter.
2. Scegliere una memoria libera sul trasmettitore (solo modelli computerizzati).
3. Scegliere l’aereo come tipo di modello.
4. Controllare che tutti i reverse dei servi siano su “normal”.
5. Centrare tutti i trim sul trasmettitore.
6. Spegnere il trasmettitore e posizionare tutti gli interruttori sulla posizione 0. Portare lo stick
del motore completamente in basso.
7. Collegare la batteria sul Quad-Copter. Il LED blu sull’unità di controllo 4-in-1 lampeggia dopo
5 secondi.
8. Mettere il trasmettitore nel modo “bind” e accenderlo.
9. Rilasciare il pulsante/interruttore di “bind” dopo 2-3 secondi. Il Quad-Copter è connesso
quando il LED blu sull’unità di controllo resta acceso con luce ssa.
10. Scollegare la batteria dal modello e spegnere il trasmettitore.
Se si incontrassero problemi, osservare le istruzioni per il “binding” e far riferimento alla
guida per la soluzione dei problemi per ulteriori istruzioni.
Scelta della modalità di volo e della corsa (RTF)
Il modello nano QX RTF viene fornito con il trasmettitore MLP4DSM. La scelta di modalità
con questo trasmettitore permette di passare da "stability" ad "agility".
• Quando si accende, il trasmettitore si trova in modalità "stability" e con corse massime.
• Per cambiare modalità basta premere e rilasciare lo stick di sinistra mentre il
trasmettitore è acceso. Per cambiare le corse premere e rilasciare lo stick di destra.
• Nella modalità con le corse ridotte, i controlli non possono raggiungere la loro massima
escursione. In genere viene usata per avere delle risposte morbide e un controllo più
facile per i piloti principianti.
• Nella modalità con le corse massime, i controlli possono raggiungere la loro massima
escursione. Viene normalmente preferita dai piloti già esperti che vogliono eseguire delle
manovre acrobatiche.
• La modalità "stability" viene visualizzata sulla scheda di controllo con il LED lampeggiante
in blu. Quando si vola in questa modalità il nano QX limita l'angolo di rollio anche con
i comandi al massimo livellando subito il velivolo appena si rilascia il comando. Viene
preferita dai piloti principianti durante i primi voli.
• La modalità "agility" viene visualizzata sulla scheda di controllo con il LED sso in rosso.
Quando si vola in questa modalità, il modello non ritorna in posizione livellata quando
si rilascia il comando. Viene preferita dai piloti già esperti che vogliono eseguire il volo
traslato veloce e l'acrobazia.
Scelta della modalità di volo
Se si ha un nano QX BNF l'interruttore del canale 6 sul trasmettitore sceglie la modalità di
volo. Quando la scheda di controllo del quadricottero ha il LED in blu sso, vuol dire che è in
modalità autostabilizzante. Quando il LED è rosso sso si è in modalità "agility". Si vedano le
tabelle seguenti per maggiori informazioni.
Problema Possibile causa Soluzione
La risposta dello nano
QX è inconsistente o
richiede un extra trim
per neutralizzare il
movimento
Velivolo non inizializzato su di
una superficie piana.
Scollegare la batteria di bordo,
centrare il trim e ripetere
l'inizializzazione del quadricottero.
Batteria non inserita bene
nella sua sede.
Regolare la posizione della
batteria in modo che il
quadricottero sia bilanciato al
centro del telaio.
Lo nano QX non
risponde al comando
motore
Stick e/o trim del motore
troppo in alto
Resettare i controlli con stick e
trim completamente in basso
Lo nano QX si è mosso
durante l’inizializzazione
Scollegare la batteria di bordo e
rifare l’inizializzazione dello nano
QX tenendolo ben fermo
Il canale del motore è invertito
Scollegare la batteria di bordo,
invertire il canale del motore
sul trasmettitore e ricollegare la
batteria di bordo
Lo nano QX non
funziona e si sente
odore di bruciato
dopo aver collegato la
batteria di bordo
Batteria di bordo collegata
con polarità invertita
Sostituire il circuito del 4-in-1.
Collegare la batteria di bordo
facendo attenzione alla polarità
Il LED sul ricevitore
lampeggia
velocemente e l’aereo
non risponde al
trasmettitore (durante
il “binding”)
Trasmettitore troppo vicino al
modello durante la procedura
di “binding”
Spegnere il trasmettitore.
Allontanare il trasmettitore
all’aereo. Scollegare e ricollegare
la batteria di bordo. Ripetere la
procedura di “binding” seguendo
le istruzioni
Il comando per il "bind" non è
stato premuto all'accensione
del trasmettitore.
Spegnere il trasmettitore e
ripetere la procedura.
Il modello o il trasmettitore
sono troppo vicini a grossi
oggetti metallici, sorgenti WiFi
o ad un altro trasmettitore.
Spostare il modello e il
trasmettitore in un altro posto
prima di ripetere la procedura.
Il LED sul ricevitore
lampeggia
velocemente e l’aereo
non risponde al
trasmettitore (dopo il
“binding”)
Non sono passati 5
secondi dall’accensione del
trasmettitore al collegamento
della batteria di bordo
Lasciare acceso il trasmettitore.
Scollegare e ricollegare la
batteria allo nano QX
Lo nano QX è connesso
ad una memoria diversa
(solo trasmettitori con
ModelMatch™)
Scegliere la memoria giusta
sul trasmettitore. Scollegare e
ricollegare la batteria allo nano
QX
Batteria di bordo o del
trasmettitore quasi scariche Sostituire o ricaricare le batterie
Il modello o il trasmettitore
sono troppo vicini a grossi
oggetti metallici, sorgenti WiFi
o ad un altro trasmettitore.
Spostare il modello e il
trasmettitore in un altro posto
prima di ripetere la procedura.
Garanzia a riparazione
Le richieste in garanzia verranno elaborate solo se è presente una prova d’acquisto in
