BRWBLH8850_User Manual_1

Instruction Manual

Inductrix Brushless

Bedienungsanleitung

Manuel d’utilisation

Manuale di Istruzioni

WARNING: Read the ENTIRE instruction manual to become

familiar with the features of the product before operating.

Failure to operate the product correctly can result in damage to

the product, personal property and cause serious injury.

This is a sophisticated hobby product. It must be operated with

caution and common sense and requires some basic mechanical

The following terms are used throughout the product literature to

indicate various levels of potential harm when operating this product:

WARNING: Procedures, which if not properly followed, create the

probability of property damage, collateral damage, and serious injury

OR create a high probability of supercial injury.

CAUTION: Procedures, which if not properly followed, create the probability

of physical property damage AND a possibility of serious injury.

NOTICE: Procedures, which if not properly followed, create a possibility of

physical property damage AND a little or no possibility of injury.

NOTICE

All instructions, warranties and other collateral documents are

subject to change at the sole discretion of Horizon Hobby, LLC. For

up-to-date product literature, visit www.horizonhobby.com and click

on the support tab for this product.

Meaning of Special Language

3EN

Age Recommendation: Not for children under 14 years.

This is not a toy.

ability. Failure to operate this Product in a safe and responsible

manner could result in injury or damage to the product or other

property. This product is not intended for use by children without

direct adult supervision. Do not use with incompatible components

or alter this product in any way outside of the instructions provided

by Horizon Hobby, LLC. This manual contains instructions for safety,

operation and maintenance. It is essential to read and follow all the

instructions and warnings in the manual, prior to assembly, setup or

use, in order to operate correctly and avoid damage or serious injury.

•Always keep a safe distance in all directions around your model to

avoid collisions or injury. This model is controlled by a radio signal

subject to interference from many sources outside your control.

Interference can cause momentary loss of control.

•Always operate your model in open spaces away from full-size

vehicles, trafc and people.

•Always carefully follow the directions and warnings for this and any

optional support equipment (chargers, rechargeable battery packs, etc.).

•Always keep all chemicals, small parts and anything electrical out of

the reach of children.

Safety Precautions and Warnings

•Always avoid water exposure to all equipment not specically designed

and protected for this purpose. Moisture causes damage to electronics.

•Never place any portion of the model in your mouth as it could cause

serious injury or even death.

•Never operate your model with low transmitter batteries.

•Always keep aircraft in sight and under control.

•Always move the throttle fully down at rotor strike.

•Always use fully charged batteries.

•Always keep transmitter powered on while aircraft is powered.

•Always remove batteries before disassembly.

•Always keep moving parts clean.

•Always keep parts dry.

•Always let parts cool after use before touching.

•Always remove batteries after use.

•Never operate aircraft with damaged wiring.

•Never touch moving parts.

NOTICE: Consult local laws and ordinances before operating FPV (rst

person view) equipment. In some areas, FPV operation may be limited

or prohibited. You are responsible for operating this product in a legal

and responsible manner.

If you are operating this product in North America,

you are required to have an Amateur Radio (HAM) license.

Visit www.arrl.org for more information.

5EN

Table of Contents

Specications ...........................6

First Flight Preparation ..............7

Flying Checklist .........................7

Charging Warnings ....................8

Installing the Propellers .............9

Install the Flight Battery ...........10

BNF Transmitter Setup .............11

Transmitter

and Receiver Binding ..............11

Understanding the

Primary Flight Controls ............12

Flight Mode Selection ..............14

Fly the Quadcopter ..................15

Low Voltage Cutoff (LVC) ..........17

Battery Level Indicator .............17

Changing the

Center LED Taillight Color ........18

Video System (BNF with FPV) ...18

Troubleshooting Guide .............21

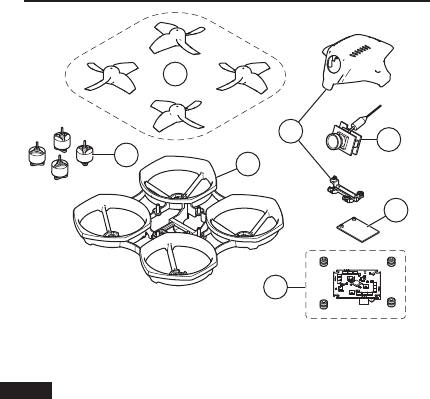

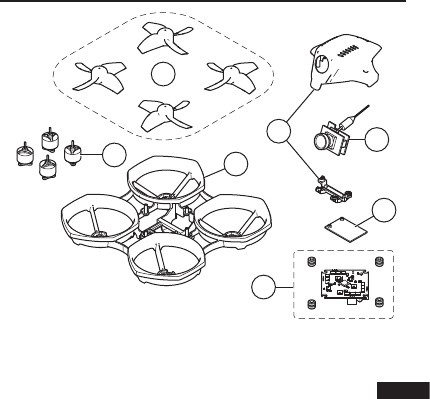

Exploded View.........................24

Parts Listings ..........................25

Optional Parts .........................25

Limited Warranty .....................26

Warranty and Service

Contact Information .................31

FCC Information ......................32

IC Information .........................33

Compliance Information

for the European Union ............34

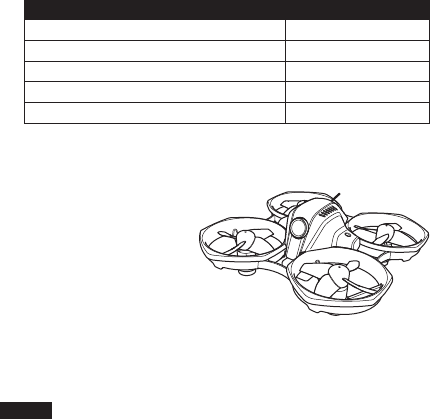

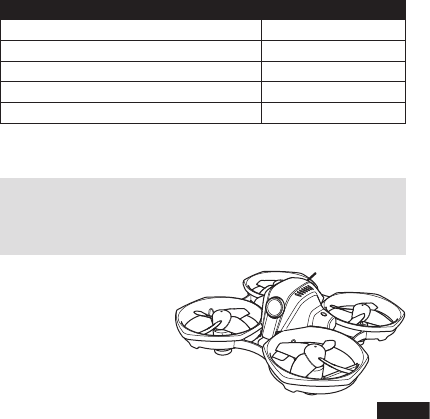

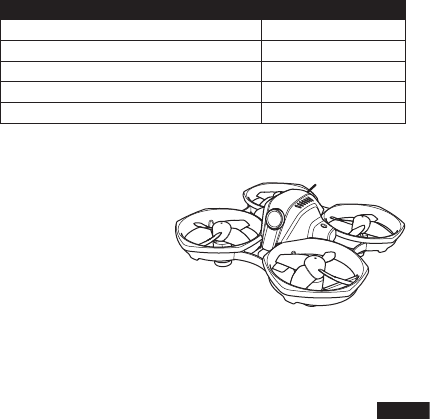

Length 4.33 in (110mm)

Width 4.13 in (105mm)

Height 1.97 in (50mm)

Propeller Diameter 1.57 in (40mm)

Flying Weight 1.94 oz (55g)

Specifications

To receive product updates, special offers and more,

Box Contents:

•Inductrix Brushless

7EN

First Flight Preparation

•Remove and inspect contents

•Begin charging the ight battery

•Assemble the aircraft

•Program your computer transmitter

•Install the ight battery in the aircraft (once it has been fully charged)

•Bind your transmitter

•Familiarize yourself with the controls

•Find a suitable area for ying

Flying Checklist

❏Always turn the transmitter on ﬁrst

❏Plug the ight battery into the lead from the ESC

❏Allow the ESC to initialize and arm properly

❏Fly the model

❏Land the model

❏Unplug the ight battery from the ESC

❏Always turn the transmitter off last

Charging Warnings

WARNING: Failure to comply with the following warnings could

result in product malfunction, electrical issues, excessive heat,

FIRE, and ultimately injury and property damage.

•NEVER LEAVE CHARGING BATTERIES UNATTENDED.

•NEVER CHARGE BATTERIES OVERNIGHT.

•Never charge damaged batteries. If the battery begins to swell during

charging or use, discontinue immediately.

•Always use the included battery and charger. Disconnect the battery

after charging.

•Charge batteries away from ammable materials in a well-ventilated area.

•Never charge, transport, or store batteries in hot, cold, or very sunny

places (recommended between 40–120° F or 5–49° C).

Charge the Flight Battery

CAUTION: Only use chargers specically designed to charge

the included Li-Po battery. Failure to do so could result in re,

causing injury or property damage.

CAUTION: Never exceed the recommended charge rate.

9EN

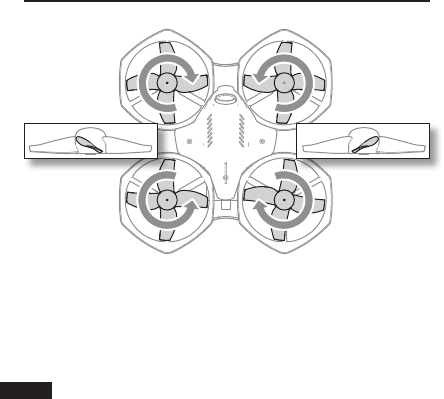

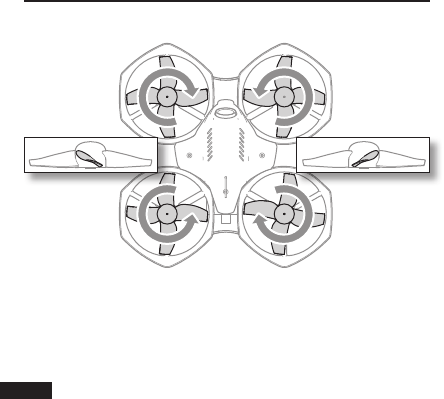

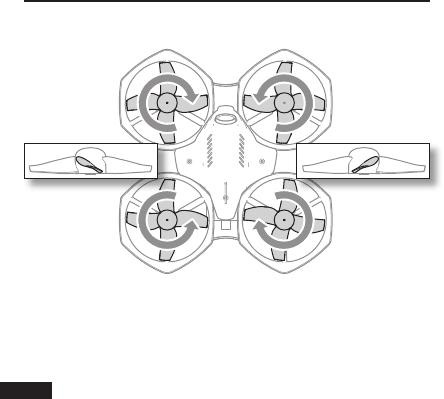

Installing the Propellers

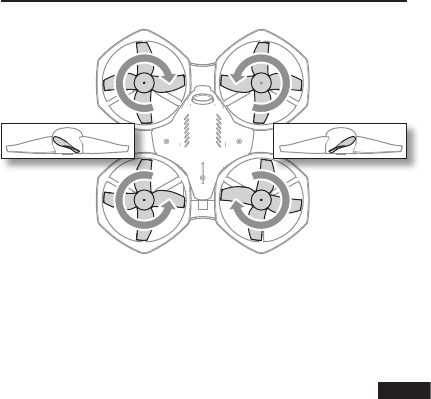

1. Refer to the illustration for the proper motor rotation and propeller location.

2. The propellers are press t onto the motor shafts. Remove the

propellers by pulling the center hub straight up away from the motor.

3. Install the propellers by pressing the center hub over the motor shaft,

being careful not to press it too far down on the shaft. The propeller

and motor should spin freely when installed correctly.

Clockwise

Counter-

Clockwise

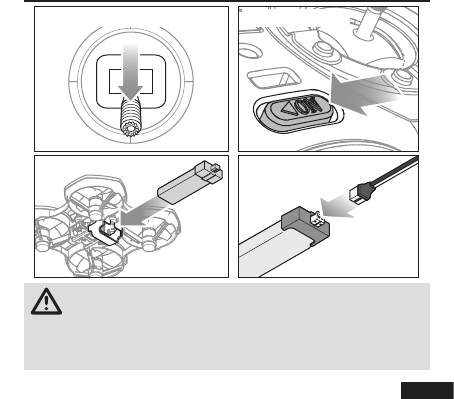

Install the Flight Battery

12Throttle down Power ON

CAUTION: Always disconnect the Li-Po battery from the

aircraft when not ying to avoid over-discharging the battery.

Batteries discharged to a voltage lower than the lowest approved

voltage may become damaged, resulting in loss of performance and

potential re when the batteries are charged.

11 EN

Transmitter and Receiver Binding

BNF Transmitter Setup

If you are using a computer transmitter, set the model type to “Acro” or

“Airplane” mode. In the channel input menu, set channel 6 (Aux1) to

a momentary switch such as the bind button ( I) and channel 5 (Gear)

to a 3-position switch (switch B). In the Servo Setup menu, reverse

channel 6 (Aux1). Bind the quadcopter to your transmitter following the

Transmitter and Receiver Binding directions below.

General Binding Procedure (BNF®)

1. Disconnect the ight battery from the quadcopter.

2. Set the model type in your transmitter settings to “Acro” mode.

3. Center all trims on your transmitter.

4. Power off the transmitter and fully lower the throttle.

5. Connect the ight battery in the quadcopter. Aircraft LED’s will begin

ashing slowly, turn aircraft upside down until LED ash rapidly

indicating the Inductrix is in bind mode.

6. Put the transmitter into bind mode while powering on the transmitter.

7. Release the bind button/switch after 2–3 seconds. The quadcopter

is bound when all of the LEDs on the aircraft turn solid.

8. Disconnect the ight battery and power the transmitter off.

tooltip

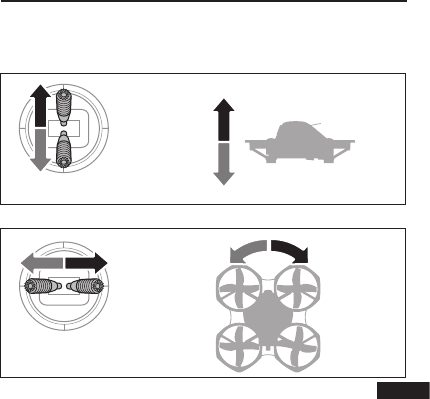

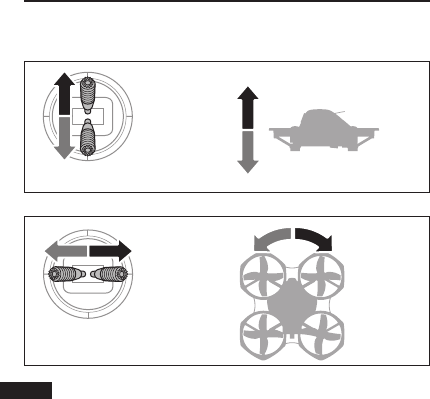

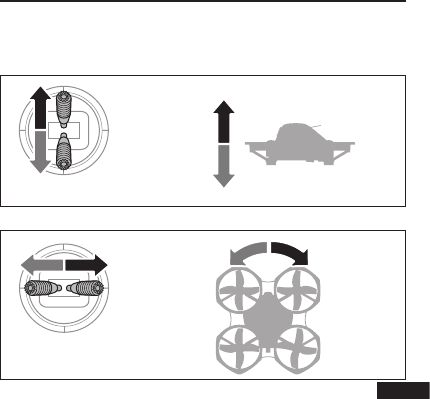

Understanding the Primary Flight Controls

If you are not familiar with the controls of your quadcopter, take a few

minutes to familiarize yourself with them before attempting your rst ight.

Throttle

Rudder

Left Side View

Top View

Climb

Nose yaws

right

Nose yaws

left

Descend

Throttle up/down

Rudder left/right

13 EN

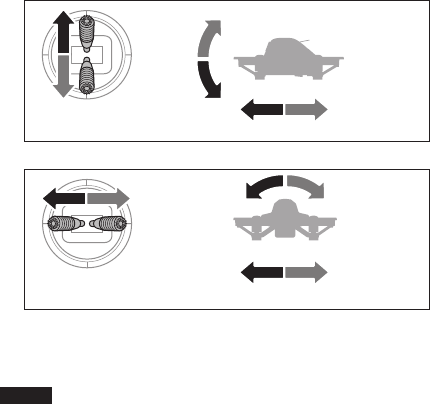

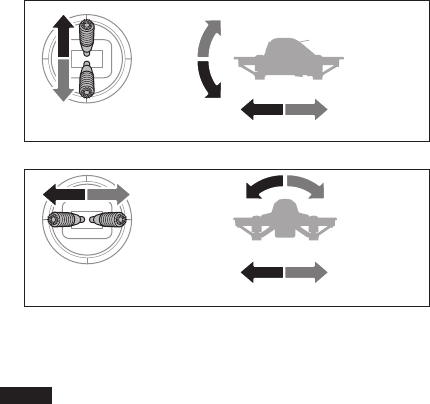

Elevator

Aileron

Left Side View

Rear View

Pitches Forward

Rolls Left

Pitches Backward

Rolls Right

Aileron left/right

tooltip

Elevator up/down

Flight Mode Selection

Cycle between the ight modes by changing the position of the ight

mode switch as programmed in the binding section above. The active

ight mode is indicated by the LED taillight on the quadcopter*.

•Safe mode (blue LED, switch position 0): The bank angle is

limited. When the sticks are released, the quadcopter will return to

level ight.

•Horizon Mode (magenta LED, switch position 1): Keeps the

aircraft level when there are no inputs, but allows ips and rolls when

the stick is at full deection.

•AS3X mode (red LED, switch position 2): The quadcopter has

no bank angle limits and will not return to level ght if the sticks are

released. Use rates and expo to tune the performance according to

your ying style.

* The LED taillight only indicates the active ight mode continuously if

the color mode of the LED has not been changed. See Changing the

LED Taillight Color for more information.

15 EN

The LEDs indicate the front and back of the quadcopter. The white LEDs

indicate the front. The red LEDs and tail light indicate the back.

Takeo

Arm the motors by pressing the arming switch. Increase the throttle

until the model is approximately 2 ft. (600mm) off the ground in a low-

level hover and concentrate on balancing the throttle stick’s position so

that the quadcopter holds a steady hover altitude. In some cases, you

may need to make a few short “hops” to an altitude of just a few inches

until you become familiar with the control inputs and trim settings

required to maintain a steady hover and altitude.

Hovering

The Inductrix® quadcopter requires minor throttle adjustments to

maintain its altitude in hover. Remember to keep these throttle

adjustments as minimal as possible. Large adjustments could result in

a loss of control or a possible crash.

While attempting to establish a low-level hover, check to see if any

trim adjustments are required to keep the quadcopter from drifting

in various directions. If you nd that it constantly drifts without any

directional control input, land the model before making any adjustments

to the trim settings.

•If the nose of the quadcopter rotates to the left or right, adjust the

rudder trim in the opposite direction.

Fly the Quadcopter

•If the quadcopter continually drifts forward or backward, adjust the

elevator trim in the opposite direction.

•If the quadcopter continually drifts to the left or right, adjust the

aileron trim in the opposite direction.

Continue making minor trim adjustments until the machine hovers at a

low altitude with very little drifting and directional control input. If this is

your rst multicopter or helicopter, seek the help of an experienced pilot

to trim the model for you before making your rst ight.

With your quadcopter properly trimmed and maintaining a stable

low-level hover, practice using the rudder, elevator and aileron controls

to familiarize yourself with the machine’s responses to control inputs.

Remember to keep the control inputs as minimal as possible.

Average ight times are 3-4 minutes.

Landing

To land the quadcopter, establish a low level hover. Slowly lower the

throttle until the quadcopter touches down.

After landing, press the arming button to disarm the motors.

Unplug and remove the ight battery.

To prevent excessive wear to the motors, always allow the motors to

cool between ights.

NOTICE: Crash damage is not covered under warranty.

17 EN

Low Voltage Cuto (LVC)

Once the battery reaches 3V under load, the ESC will continuously lower

power supplied to the motor until complete shutdown occurs. This helps

prevent over-discharge of the Li-Po battery. Land immediately once the ESC

activates LVC. Continuing to y after LVC can damage the battery, cause a

crash or both. Crash damage and batteries damaged due to over-discharge

are not covered under warranty.

Repeatedly ying the aircraft until LVC activates will damage the ight battery.

Disconnect and remove the Li-Po battery from the aircraft after use to

prevent trickle discharge. During storage, make sure the battery charge does

not fall below 3V per cell.

Battery Level Indicator

When rst powered on, the quadcopter indicates the charge level of the ight

battery by lighting the center LED taillight briey.

Taillight Color Battery Charge Level

Green fully charged

Yellow partially charged

Red discharged, do not y

After the ight battery charge level is shown, the LED taillight indicates

the active ight mode or the alternate chosen color as described in the

Changing the Center LED Taillight Color section.

Changing the Center LED Taillight Color

To change the color of the center LED taillight:

1. Power on the transmitter.

2. Power on the quadcopter. DO NOT arm the motors.

3. Push both transmitter sticks fully forward and hold for 3 seconds.

The taillight on the quadcopter will ash continuously.

4. Push the aileron stick right or left to choose the desired taillight color.

5. Pull both transmitter sticks fully back and hold for 1 second to save

the desired color. The taillight will now display the chosen color

continuously. It will show the active ight mode for approximately

1second after changing ight modes.

To reset the taillight to the default ﬂight mode indicator color mode:

1. Power on the transmitter.

2. Power on the quadcopter. DO NOT arm the motors.

3. Pull both transmitter sticks fully backward and hold for 5 seconds.

The taillight will change color to the active ight mode.

NOTICE: Consult local laws and ordinances before operating FPV

(rst person view) equipment. In some areas, FPV operation may be

limited or prohibited. You are responsible for operating this product

in a legal and responsible manner.

Video System (BNF with FPV)

19 EN

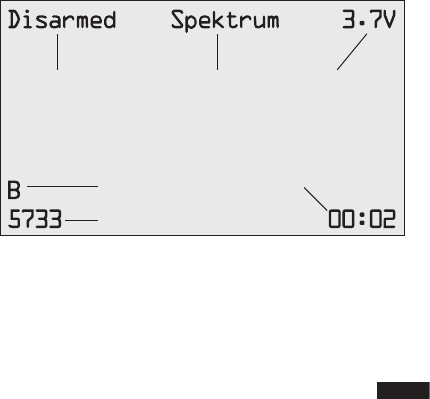

On Screen Display

Flight Mode

Band Flight Time

Channel

Pilot Name Battery Voltage

Flight Controller Status

When powering up the aircraft to y, the OSD will display the ight

status in the upper left corner.

When the aircraft has a solid connection to the RC controller, the OSD

will display DISARMED

Once the aircraft is armed, the OSD will be display the Flight Mode in

the upper left corner.

Available Frequencies, North America (mHz)

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

Band E 5705 5685 5665 5665 5885 5905 5905 5905

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

The video transmitter installed in the BNF FPV version includes an

integrated On Screen Display system (OSD). The OSD delivers the

pilot useful information on the video display. The OSD shows the Flight

Mode, time aloft, and voltage. A call sign is also available on the OSD to

display your HAM call sign to satisfy amateur radio rules.

The video transmitter frequency and power output can be set directly

from compatible Spektrum transmitters or set in the OSD menu.

OSD Menu

The OSD has a menu system which has options where the pilot can

make changes.

1. To enter the menu the motor must be disarmed.

2. Flip the ight mode switch back and forth twice to enter the menu.

3. To navigate the menu use elevator stick to move up and down through

the menu, and aileron stick to move side to side through the menu.

21 EN

Available Frequencies, European Union (mHz)

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

Troubleshooting Guide

Problem Possible Cause Solution

Will not respond to

throttle

Throttle too high and/or

throttle trim is too high

Reset controls with the throttle

stick and throttle trim at the

lowest setting

Does not function

and smells burnt

after connecting

the flight battery

Flight battery

connected with the

wrong polarity

Replace the 3-in-1 board.

Connect the ight battery

noting proper polarity

Crashes

immediately upon

lift-off or doesn’t

lift off

Propellers in wrong

locations Make necessary adjustments

Static in FPV feed Interference on chosen

channel

Change the video transmitter

and receiver channel

Problem Possible Cause Solution

LED on receiver

flashes rapidly

and quadcopter

will not respond to

transmitter (during

binding)

Transmitter too near

aircraft during binding

process

Power off the transmitter. Move

the transmitter a larger distance

from the aircraft. Disconnect and

reconnect the ight battery to

the aircraft. Follow the binding

instructions

Bind switch or button

was not held while

transmitter was

powered on

Power off transmitter and

repeat bind process

Aircraft or transmitter is

too close to large metal

object, wireless source

or another transmitter

Move aircraft and transmitter

to another location and attempt

binding again

23 EN

Problem Possible Cause Solution

LED on the

receiver flashes

rapidly and the

quadcopter will

not respond to the

transmitter (after

binding)

Less than a 5-second

wait between rst

powering on the

transmitter and

connecting the

ight battery to the

quadcopter

Leave the transmitter powered

on. Disconnect and reconnect

the ight battery to the

quadcopter

The quadcopter is

bound to a different

model memory

(ModelMatch™

transmitters only)

Select the correct model

memory on the transmitter.

Disconnect and reconnect the

ight battery to the quadcopter

Flight battery or

transmitter battery

charge is too low

Replace or recharge batteries

Aircraft or transmitter is

too close to large metal

object, wireless source

or another transmitter

Move aircraft and transmitter

to another location and attempt

connecting again

Exploded View

25 EN

Part # Description

FSV1063

Dominator V3 Modular WVGA Headset

FSV1076 Fat Shark Dominator HD3 Headset

SPMVR2510 Focal V2 FPV Wireless Headset w/Diversity

SPMVM430HA

Headset conversion

SPMVR2520

Focal DVR FPV Headset

Part # Description

1 BLH8851 Main Control Board

2 BLH8852 FPV Camera with OSD

3 BLH8853 Motor (1)

4 BLH8854 Prop Set (4)

5 BLH8855 Canopy

6 BLH8856 Main Frame

7 SPM4647 Receiver

Parts Listings

Optional Parts

Limited Warranty

What this Warranty Covers

Horizon Hobby, LLC, (Horizon) warrants to the original purchaser that the product

purchased (the “Product”) will be free from defects in materials and workmanship

at the date of purchase.

What is Not Covered

This warranty is not transferable and does not cover (i) cosmetic damage, (ii)

damage due to acts of God, accident, misuse, abuse, negligence, commercial

use, or due to improper use, installation, operation or maintenance, (iii) modifica-

tion of or to any part of the Product, (iv) attempted service by anyone other than

a Horizon Hobby authorized service center, (v) Product not purchased from an

authorized Horizon dealer, (vi) Product not compliant with applicable technical

regulations, or (vii) use that violates any applicable laws, rules, or regulations.

OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON MAKES NO OTHER

WARRANTY OR REPRESENTATION, AND HEREBY DISCLAIMS ANY AND ALL

IMPLIED WARRANTIES, INCLUDING, WITHOUT LIMITATION, THE IMPLIED

WARRANTIES OF NON-INFRINGEMENT, MERCHANTABILITY AND FITNESS FOR

A PARTICULAR PURPOSE. THE PURCHASER ACKNOWLEDGES THAT THEY

ALONE HAVE DETERMINED THAT THE PRODUCT WILL SUITABLY MEET THE

REQUIREMENTS OF THE PURCHASER’S INTENDED USE.

Purchaser’s Remedy

Horizon’s sole obligation and purchaser’s sole and exclusive remedy shall be that

Horizon will, at its option, either (i) service, or (ii) replace, any Product determined

27 EN

by Horizon to be defective. Horizon reserves the right to inspect any and all

Product(s) involved in a warranty claim. Service or replacement decisions are

at the sole discretion of Horizon. Proof of purchase is required for all warranty

claims. SERVICE OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS

THE PURCHASER’S SOLE AND EXCLUSIVE REMEDY.

Limitation of Liability

HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT, INCIDENTAL

OR CONSEQUENTIAL DAMAGES, LOSS OF PROFITS OR PRODUCTION OR

COMMERCIAL LOSS IN ANY WAY, REGARDLESS OF WHETHER SUCH CLAIM IS

BASED IN CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY OR

ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS BEEN ADVISED OF

THE POSSIBILITY OF SUCH DAMAGES. Further, in no event shall the liability of

Horizon exceed the individual price of the Product on which liability is asserted. As

Horizon has no control over use, setup, final assembly, modification or misuse, no

liability shall be assumed nor accepted for any resulting damage or injury. By the

act of use, setup or assembly, the user accepts all resulting liability. If you as the

purchaser or user are not prepared to accept the liability associated with the use

of the Product, purchaser is advised to return the Product immediately in new and

unused condition to the place of purchase.

Law

These terms are governed by Illinois law (without regard to conflict of law principals).

This warranty gives you specific legal rights, and you may also have other rights

which vary from state to state. Horizon reserves the right to change or modify this

warranty at any time without notice.

WARRANTY SERVICES

Questions, Assistance, and Services

Your local hobby store and/or place of purchase cannot provide warranty support

or service. Once assembly, setup or use of the Product has been started, you must

contact your local distributor or Horizon directly. This will enable Horizon to better

answer your questions and service you in the event that you may need any assis-

tance. For questions or assistance, please visit our website at www.horizonhobby.

com, submit a Product Support Inquiry, or call the toll free telephone number

referenced in the Warranty and Service Contact Information section to speak with a

Product Support representative.

Inspection or Services

If this Product needs to be inspected or serviced and is compliant in the country

you live and use the Product in, please use the Horizon Online Service Request

submission process found on our website or call Horizon to obtain a Return

Merchandise Authorization (RMA) number. Pack the Product securely using a

shipping carton. Please note that original boxes may be included, but are not

designed to withstand the rigors of shipping without additional protection. Ship

via a carrier that provides tracking and insurance for lost or damaged parcels, as

Horizon is not responsible for merchandise until it arrives and is accepted at our

facility. An Online Service Request is available at http://www.horizonhobby.com/

content/service-center_render-service-center. If you do not have internet access,

please contact Horizon Product Support to obtain a RMA number along with

instructions for submitting your product for service. When calling Horizon, you

will be asked to provide your complete name, street address, email address and

29 EN

phone number where you can be reached during business hours. When send-

ing product into Horizon, please include your RMA number, a list of the included

items, and a brief summary of the problem. A copy of your original sales receipt

must be included for warranty consideration. Be sure your name, address, and

RMA number are clearly written on the outside of the shipping carton.

NOTICE: Do not ship LiPo batteries to Horizon. If you have any issue

with a LiPo battery, please contact the appropriate Horizon Product

Support office.

Warranty Requirements

For Warranty consideration, you must include your original sales receipt

verifying the proof-of-purchase date. Provided warranty conditions have

been met, your Product will be serviced or replaced free of charge. Service or

replacement decisions are at the sole discretion of Horizon.

Non-Warranty Service

Should your service not be covered by warranty, service will be completed and

payment will be required without notification or estimate of the expense unless

the expense exceeds 50% of the retail purchase cost. By submitting the item

for service you are agreeing to payment of the service without notification.

Service estimates are available upon request. You must include this request with

your item submitted for service. Non-warranty service estimates will be billed

a minimum of ½ hour of labor. In addition you will be billed for return freight.

Horizon accepts money orders and cashier’s checks, as well as Visa, MasterCard,

American Express, and Discover cards. By submitting any item to Horizon for ser-

vice, you are agreeing to Horizon’s Terms and Conditions found on our website

http://www.horizonhobby.com/content/service-center_render-service-center.

ATTENTION: Horizon service is limited to Product compliant in the

country of use and ownership. If received, a non-compliant Product

will not be serviced. Further, the sender will be responsible for

arranging return shipment of the un-serviced Product, through a

carrier of the sender’s choice and at the sender’s expense. Horizon

will hold non-compliant Product for a period of 60 days from notifi-

cation, after which it will be discarded. 10/15

31 EN

Warranty and Service Contact Information

Horizon Hobby Contact Information Address

Horizon Service Center

(Repairs and Repair Re-

quests)

servicecenter.

horizonhobby.com/

RequestForm/

1608 Interstate Dr.

Champaign, Illinois

61822 USA

Horizon Product Support

(Product Technical

Assistance)

productsupport

@horizonhobby.com

877-504-0233

Sales

websales

@horizonhobby.com

800-338-4639

United States of America

European Union

Horizon Hobby Contact Information Address

Horizon Technischer Service service@horizonhobby.eu Hanskampring 9

D 22885 Barsbüttel

Germany

Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100

FCC ID: BRWBLH8850

This equipment has been tested and found to comply with the limits for

Part 15 of the FCC rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation. This

equipment generates uses and can radiate radio frequency energy and,

if not installed and used in accordance with the instructions, may cause

harmful interference to radio communications.

However, there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful interference

to radio or television reception, which can be determined by turning

the equipment off and on, the user is encouraged to try to correct the

interference by one or more of the following measures:

•Reorient or relocate the receiving antenna.

•Increase the separation between the equipment and receiver.

•Connect the equipment to an outlet on a circuit different from that to

which the receiver is connected.

•Consult the dealer or an experienced radio/TV technician for help.

This device complies with part 15 of the FCC rules. Operation is subject

to the following two conditions: (1) This device may not cause harmful

interference, and (2) this device must accept any interference received,

including interference that may cause undesired operation.

FCC Information

33 EN

IC Information

IC: 6157A-BLH8850

This device complies with Industry Canada licence-exempt RSS

standard(s). Operation is subject to the following two conditions: (1) this

device may not cause interference, and (2) this device must accept any

interference, including interference that may cause undesired operation

of the device.”

NOTICE: Modications to this product will void the user’s authority to

operate this equipment.

Antenna Separation Distance

This equipment complies with FCC radiation exposure limits set forth

for an uncontrolled environment.

Instructions for disposal of WEEE

by users in the European Union

This product must not be disposed of with other waste. Instead,

it is the user’s responsibility to dispose of their waste equipment

by handing it over to a designated collections point for the

recycling of waste electrical and electronic equipment. The separate

collection and recycling of your waste equipment at the time of disposal

will help to conserve natural resources and make sure that it is recycled

in a manner that protects human health and the environment. For more

information about where you can drop off your waste equipment for

recycling, please contact your local city ofce, your household waste

disposal service or where you purchased the product.

Inductrix BL BNF Basic (BLH8850)

EU Compliance Statement:

Horizon Hobby, LLC hereby declares that this product is in

compliance with the essential requirements and other relevant provisions of

the RED Directive.

A copy of the EU Declaration of Conformity is available online at:

http://www.horizonhobby.com/content/support-render-compliance.

Compliance Information for the European Union

35 DE

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um

sich vor dem Betrieb mit den Produktfunktionen vertraut zu

machen. Wird das Produkt nicht korrekt betrieben, kann dies zu

Schäden am Produkt oder persönlichem Eigentum führen oder schwere

Verletzungen verursachen.

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf

unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich

wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER

mit hoher Wahrscheinlichkeit oberächliche Verletzungen.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich

wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich mögli-

cherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.

HINWEIS

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente

können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geän-

dert werden. Die aktuelle Produktliteratur nden Sie auf horizonhobby.

com unter der Registerkarte „Support“ für das betreffende Produkt.

Spezielle Bedeutungen

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und

gesundem Menschenverstand betrieben werden und benötigt gewisse

mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere

und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder

Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt

eignet sich nicht für die Verwendung durch Kinder ohne direkte Über-

wachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung

durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen

Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese

Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und

Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder

Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen

und zu befolgen, damit es bestimmungsgemäß betrieben werden kann

und Schäden oder schwere Verletzungen vermieden werden.

•Halten Sie stets in allen Richtungen einen Sicherheitsabstand um Ihr

Modell, um Zusammenstöße oder Verletzungen zu vermeiden. Dieses

Modell wird von einem Funksignal gesteuert, das Interferenzen von vielen

Quellen außerhalb Ihres Ein ussbereiches unterliegt. Diese Interferenzen

können einen augenblicklichen Steuerungsverlust verursachen.

•Betreiben Sie Ihr Modell immer auf einer Frei äche ohne Fahrzeuge in

voller Größe, Verkehr oder Menschen.

Sicherheitsvorkehrungen und Warnhinweise

37 DE

•Befolgen Sie stets sorgfältig die Anweisungen und Warnhinweise für das

Modell und jegliche optionalen Hilfsgeräte (Ladegeräte, Akkupacks usw.).

•Bewahren Sie alle Chemikalien, Klein- und Elektroteile stets außerhalb

der Reichweite von Kindern auf.

• Setzen Sie Geräte, die für diesen Zweck nicht speziell ausgelegt und geschüt-

zt sind, niemals Wasser aus. Feuchtigkeit kann die Elektronik beschädigen.

•Stecken Sie keinen Teil des Modells in den Mund, da dies zu schweren

Verletzungen oder sogar zum Tod führen kann.

•Betreiben Sie Ihr Modell nie mit fast leeren Senderakkus.

•Halten Sie das Fluggerät immer in Sicht und unter Kontrolle.

•Gehen Sie sofort auf Motor Aus bei Rotorberührung.

•Verwenden Sie immer vollständig geladene Akkus.

•Lassen Sie immer den Sender eingeschaltet wenn das Fluggerät

eingeschaltet ist.

•Nehmen Sie vor der Demontage des Fluggerätes die Akkus heraus.

•Halten Sie bewegliche Teile immer sauber.

•Halten Sie die Teile immer trocken.

•Lassen Sie Teile immer erst abkühlen bevor Sie sie anfassen.

•Nehmen Sie die Akkus/Batterien nach Gebrauch heraus.

•Betreiben Sie Ihr Fluggerät niemals mit beschädigter Verkabelung.

•Fassen Sie niemals bewegte Teile an.

Inhaltsverzeichnis

Spezikationen ............................ 39

Vorbereitungen vor dem

ersten Flug .................................. 40

Checkliste für den Flug ................ 40

Warnhinweise zum Laden

der Akkus .................................... 41

Einsetzen der Propeller ................ 42

Einsetzen des Flug-Akkus ............ 43

Einrichten des BNF-Senders ........ 44

Binden von Sender und

Empfänger ................................... 44

Verstehen der primären

Flugsteuerung ............................. 45

Auswahl des Flugmodus .............. 47

Fliegen des Quadcopters ............. 48

Niedrigtrennspannung (LVC) ........ 50

Akkuladezustandsanzeige ............ 50

Ändern der Farbe der mittleren

LED-Rückleuchten ....................... 51

Videosystem (BNF mit FPV) .......... 52

Fehlerbehebung .......................... 54

Explosionszeichnung .................... 57

Teileliste ....................................... 58

Optionale Bauteile ........................ 58

Garantie und Service

Informationen .............................. 59

Kontaktinformationen zu Garantie

und Service ................................. 64

Konformitätsinformationen für die

Europäische Union ....................... 65

39 DE

Länge 95mm

Breite 95mm

Höhe 45mm

Rotordurchmesser 40mm

Fluggewicht 52g

Spezifikationen

Bitte registrieren Sie ihr Produkt unter www.bladehelis.com um

Updates, spezielle Angebote und weitere Informationen zu erhalten.

HINWEIS: Bitte beachten Sie lokale Vorschriften und Gesetze bevor Sie

FPV Ausrüstung in Betrieb nehmen. Sie sind alleine dafür verantwortlich

das Produkt in legaler und verantwortlicher Weise zu nutzen.

Packungsinhalt:

•Inductrix® BL FPV Quadcopter

Vorbereitungen vor dem ersten Flug

•Entnehmen und überprüfen Sie die Komponenten

•Laden Sie den Flugakku

•Montieren Sie das Flugzeug

•Programmieren Sie Ihren Sender

•Setzen Sie den Akku ein wenn er vollständig geladen ist

•Binden Sie den Sender mit dem Hubschrauber

•Machen Sie sich mit den Kontrollen vertraut

•Finden Sie eine geeignete Fläche zum iegen

Checkliste für den Flug

❏Schalten Sie immer den Sender zuerst ein

❏Stecken Sie den Flugakku an den Anschluß der ESC

❏Lassen Sie der ESC Kontrolleinheit Zeit zum initialisieren und armieren

❏Fliegen Sie das Modell

❏Landen Sie das Modell

❏Stecken Sie den Flugakku von der ESC

❏Schalten Sie immer den Sender als letztes aus

41 DE

Warnhinweise zum Laden der Akkus

WARNUNG: Alle Anweisungen und Warnhinweise müssen

genau befolgt werden. Falsche Handhabung von Li-Po-Akkus

kann zu Brand, Personen- und/oder Sachwertschäden führen.

•LADEN SIE NIEMALS AKKUS UNBEAUFSICHTIGT.

•LADEN SIE NIEMALS AKKUS ÜBER NACHT.

•Laden Sie njemals beschädigte Akkus Sollte der Akku zu einem beliebigen

Zeitpunkt beginnen, sich aufzublähen oder anzuschwellen, stoppen Sie die

Verwendung unverzüglich.

•Verwenden Sie immer das Ladegerät und den Akku aus dem Lieferumfang.

Trennen Sie nach dem Laden den Akku.

•Laden Sie die Akkus immer weit entfernt von brennbaren in gut belüfteten Bereichen.

•Laden, transportieren oder lagern Sie niemals Akkus in heißen, kalten oder Plätzen

mit starker Sonneneinstrahlung. (Empfohlener Temperaturbereich 40 - 120°)

ACHTUNG: Verwenden Sie nur Ladegeräte, die für LIPO Akkus

vorgesehen sind. Nichtbeachtung kann zu Feuer,

Beschädigungen oder Verletzungen führen.

ACHTUNG: Überschreiten Sie niemals die vorgesehene Ladezeit.

Einsetzen der Propeller

1. Siehe Abbildungen zur korrekten Motordrehung und Propellerplatzierung.

2. Die Propeller sind per Presspassung auf den Motorwellen angebracht. Die

Propeller durch Ziehen der mittleren Nabe gerade weg vom Motor entfernen.

3. Die Propeller durch Drücken der mittleren Nabe über der Motorwelle

montieren und darauf achten, die Nabe nicht zu weit auf die Welle zu

drücken. Propeller und Motor sollten sich bei korrekter Montage hindernisfrei

drehen.

Uhrzeigersinn Gegen den

Uhrzeigersinn

43 DE

Einsetzen des Flug-Akkus

Gas nach unten Einschalten

ACHTUNG: Trennen Sie den Li-Po-Akku immer vom Empfänger

des Flugzeugs wenn Sie nicht iegen um eine Tiefentladung zu ver-

meiden. Akkus die unter die zulässige Mindestspannung entladen werden,

können dadurch beschädigt werden, was sich in Leistungsverlust und

potentieller Brandgefahr bei dem Laden bemerkbar machen kann.

Binden von Sender und Empfänger

Einrichten des BNF-Senders

Wird ein Computersender verwendet, den Modelltyp auf den Modus „Acro“ oder

„Fluggerät“ einrichten. Im Kanal-Eingabemenü Kanal 6 (Aux1) als Taster wie

einen Bindungsschalter (I) und Kanal 5 (Getriebe) als einen Dreistellungsschalter

(Schalter B) einrichten. Im Servo-Einrichtungsmenü Kanal 6 (Aux1) umkehren.

Den Quadcopter an den Sender unter Beachtung der nachfolgenden

Anweisungen zum Binden von Sender und Empfänger binden.

Allgemeine Vorgehensweise zum Binden (BNF®)

1. Den Flug-Akku vom Quadcopter trennen.

2. Den Modelltyp in den Sendereinstellungen auf „Acro“-Modus einstellen.

3. Alle Trimmungen auf dem Sender zentrieren.

4. Den Sender ausschalten und Gas komplett reduzieren.

5. Den Flug-Akku an den Quadcopter anschließen. Die LEDs des Fluggerät

beginnen langsam zu blinken, das Fluggerät auf den Kopf drehen, bis

die LED schnell blinken, um so anzuzeigen dass sich der Inductrix im

Bindungsmodus bendet.

6. Den Sender in den Bindungsmodus bringen, während der Sender

eingeschaltet wird.

7. Den Bindungsschalter nach 2-3 Sekunden loslassen. Der Quadcopter ist

gebunden, wenn die LEDs auf dem Fluggerät durchgängig leuchten.

8. Den Flug-Akku trennen und den Sender ausschalten.

45 DE

tooltip

Verstehen der primären Flugsteuerung

Wenn Ihnen die Steuerung Ihres Quadcopter noch nicht geläug ist,

nehmen Sie sich bitte ein paar Minuten Zeit, umsich mit ihr vertraut zu

machen, bevor Sie Ihren ersten Flug versuchen.

Gasgeber

Seitenruder

Ansicht von links

Draufsicht

Aufsteigen

Nase dreht

nach rechts

Nase dreht

nach links

Sinken

Gasgeber nach

oben/unten

Seitenruder nach

links/rehts

tooltip

Höhenruder

Querruder

Ansicht von links

Rückansicht

Vorwärts

Nach links

Rückwärts

Nach rechts

Querruder nach

links/rechts

Höhenruder nach

unten/oben

47 DE

Auswahl des Flugmodus

Zwischen den Flugmodi wechseln, indem die Position des Flugmodus-

schalters laut der Programmierung im vorstehenden Abschnitt zum Binden

geändert wird. Der aktive Flugmodus wird durch die LED-Heckleuchte auf

dem Quadcopter* angezeigt.

•Safe-Modus (blaue LED, Schalterposition 0): Die Schräglage

ist begrenzt. Werden die Steuerknüppel losgelassen, wird der

Quadcopter in den Horizontalug zurückkehren.

•Horizon-Modus (magentafarbene LED, Schalterposition 1):

Hält das Fluggerät im Horizontalug, wenn keine Eingaben getätigt

werden, ermöglicht aber Flips und Rollen, wenn der Knüppel voll

ausgelenkt wird.

•AS3X-Modus (rote LED, Schalterposition 2): Der Quadcopter

verfügt über keine Begrenzung der Schräglage und wird nicht in den

Horizontalug zurückkehren, wenn die Steuerknüppel losgelassen

werden. Die Geschwindigkeiten und Exponential zum Einstellen der

Leistung entsprechend des Flugstils verwenden.

* Die LED-Heckleuchte zeigt nur den aktiven Flugmodus durchgängig

an, wenn der Farbmodus der LED nicht verändert wurde. Siehe Farbe

der LED-Heckleuchte ändern zu weiteren Informationen.

Die LEDs zeigen die Vorder- und Rückseite des Quadcopters an. Die weißen LEDs zei-

gen die Vorderseite an. Die roten LEDs und die Heckleuchte zeigen die Rückseite an.

Start

Die Motoren durch Betätigen des Scharfschalters einschalten. Die Gaszufuhr

erhöhen, bis das Modell etwa 600mm (2 Fuß) über dem Boden schwebt,

und auf das Balancieren der Gashebel-Position konzentrieren, sodass der

Quadcopter eine stabile Höhe beim Schweben hält. In einigen Fällen müssen

einige kleine „Sprünge“ auf eine Höhe von ein paar Zentimetern durchgeführt

werden, bis man mit den für ein stabiles Schweben und einer stabilen Höhe

erforderlichen Steuereingaben und Trimmungseinstellungen vertraut ist.

Schweben

Der Inductrix-Quadcopter erfordert kleine Gasanpassungen, um seine Höhe

beim Schweben aufrechtzuerhalten. Daran denken, diese Gasanpassungen so

klein wie möglich zu halten. Große Anpassungen können einen Kontrollverlust

oder einen möglichen Absturz verursachen.

Beim Versuch, einen niedrigen Schwebeug aufzubauen, prüfen, ob Trim-

mungsanpassungen erforderlich sind, um den Quadcopter davon abzuhalten,

in verschiedene Richtungen abzudriften. Driftet der Quadcopter ständig

ohne Richtungseingaben ab, das Modell landen, ehe Anpassungen an den

Trimmungseinstellungen vorgenommen werden.

•Dreht sich die Nase des Quadcopters nach links oder rechts, die

Seitenrudertrimmung in die entgegengesetzte Richtung anpassen.

Fliegen des Quadcopters

49 DE

•Driftet der Quadcopter kontinuierlich nach vorne oder hinten, die

Höhenrudertrimmung in die entgegengesetzte Richtung anpassen.

•Driftet der Quadcopter kontinuierlich nach links oder rechts, die

Querrudertrimmung in die entgegengesetzte Richtung anpassen.

Weiter kleinere Trimmungsanpassungen vornehmen, bis die Maschine in

kleiner Höhe mit wenig Abdrift und Richtungseingaben schwebt. Ist dies der

erste Multicopter oder Hubschrauber, Hilfe von einem erfahrenen Piloten

suchen, um das Modell für den ersten Flug zu trimmen.

Mit einem korrekt getrimmten Quadcopter, der einen stabilen Schwebeug

aufrechterhält, mit den Steuerungen für Seiten-, Höhen- und Querruder üben,

um sich mit den Reaktionen auf die Steuerungseingaben vertraut zu machen.

Daran denken, die Steuerungseingaben so klein wie möglich zu halten.

Die durchschnittliche Flugdauer beträgt 3-4Minuten.

Landen

Zum Landen des Quadcopters einen niedrigen Schwebeug aufbauen. Die

Gaszufuhr langsam senken, bis der Quadcopter den Boden berührt.

Nach dem Landen den Scharfschalter betätigen, um die Motoren zu deaktivieren.

Den Flug-Akku ausstecken und entfernen.

Um eine übermäßige Abnutzung der Motoren zu vermeiden, die Motoren

zwischen den Flügen abkühlen lassen.

HINWEIS: Schäden durch Abstürze sind durch die Gewährleistung

nicht gedeckt.

Niedrigtrennspannung (LVC)

Die ESC versorgt den Motor durchgehend mit weniger Leistung, bis dieser sich voll-

ständig abschaltet, wenn der Akku unter Last unter 9 V entladen wird. Dadurch wird

eine Tiefentladung des LiPo-Akkus vermieden. Wenn die ESC die LVC aktiviert, setzen

Sie sofort zur Landung an. Wenn Sie das Fluggerät dennoch weiteriegen, kann dies

zu Akkuschaden, Absturz oder beidem führen. Absturzschäden und Akkuschäden,

die durch eine Tiefentladung bedingt sind, werden von der Garantie nicht abgedeckt.

Durch wiederholtes Fliegen des Helikopters bis zur LVC-Aktivierung wird der Akku

des Helikopters beschädigt.

Entfernen Sie den LiPo-Akku nach Gebrauch aus dem Fluggerät, um eine allmähliche

Entladung zu verhindern. Stellen Sie während der Lagerung sicher, dass die Akkuladung

nicht unter 3 V pro Zelle abfällt.

Akkuladezustandsanzeige

Beim ersten Einschalten zeigt der Quadcopter den Ladezustand des

Flug-Akkus an, indem die mittlere LED-Heckleuchte kurz aueuchtet.

Farbe der Heckleuchte Akkuladezustand

Grün vollständig geladen

Gelb teilweise geladen

Rot entladen, nicht iegen

Nach der Anzeige des Ladezustands des Flug-Akkus, zeigt die LED-Heck-

leuchte den aktiven Flugmodus oder die alternativ gewählte Farbe an, wie im

Abschnitt Farbe der mittleren LED-Heckleuchte ändern beschrieben.

51 DE

Ändern der Farbe der mittleren LED-Rückleuchten

Zum Ändern der Farbe der mittleren LED-Heckleuchte:

1. Sender einschalten.

2. Quadcopter einschalten. Die Motoren NICHT aktivieren.

3. Beide Senderhebel vollständig nach vorn drücken und für 3Sekunden

halten. Die Heckleuchte am Quadcopter wird kontinuierlich blinken.

4. Den Höhenruderhebel nach rechts oder links drücken, um die

gewünschte Farbe der Heckleuchte zu wählen.

5. Beide Senderhebel vollständig nach hinten ziehen und für 1Sekunde

halten, um die gewünschte Farbe zu speichern. Die Heckleuchte

wird nun die gewählte Farbe durchgängig anzeigen. Sie wird den

aktiven Flugmodus für etwa 1Sekunde nach dem Ändern der

Flugmodi anzeigen.

Zum Zurücksetzen der Heckleuchte auf den standardmäßigen

Farbmodus der Flugmodusanzeige:

1. Sender einschalten.

2. Quadcopter einschalten. Die Motoren NICHT aktivieren.

3. Beide Senderhebel vollständig nach hinten ziehen und für 5Sekunden

halten. Die Heckleuchte wird die Farbe zum aktiven Flugmodus ändern.

HINWEIS: Die örtlichen Vorschriften und Verordnungen vor dem Betrieb von

FPV-(First-Person-View-)Geräten konsultieren. In einigen Regionen kann der

FPV-Betrieb eingeschränkt oder verboten sein. Sie sind für den legalen und

verantwortungsbewussten Betrieb dieses Produkts verantwortlich.

Videosystem (BNF mit FPV)

Der in der Version BNF FPV installierte Videosender verfügt über ein

On-Screen-Display-System (OSD). Das OSD gibt dem Piloten nützliche

Informationen auf dem Videodisplay. Das OSD zeigt den Flugmodus, Zeit in

der Luft und Spannung an. Zudem ist ein Rufzeichen auf dem OSD verfügbar.

Es wird empfohlen, Ihr HAM-Rufzeichen anzuzeigen, um die Vorschriften des

Amateurfunks einzuhalten.

Die Frequenz und die Ausgangsleistung des Videosenders können direkt von

kompatiblen Spektrum-Sendern oder über das OSD-Menü eingestellt werden.

OSD-Menü

Das OSD verfügt über ein Menüsystem mit Optionen, in denen der Pilot

Änderungen vornehmen kann.

1. Um in das Menü zu gelangen, muss der Motor deaktiviert werden.

2. Den Schalter für den Flugmodus zweimal hin und her drehen, um das

Menü aufzurufen.

3. Durch das Menü navigieren: Den Höhenruder-Knüppel verwenden,

um sich durch das Menü auf und ab zu bewegen, und den Querruder-

Knüppel, um sich von Seite zu Seite durch das Menü zu bewegen.

53 DE

Flug-Modus

Band Flugzeit

Kanal

Pilotenname Akku-Spannung

Anzeige auf dem Bildschirm

Status der Flugsteuerung

Wird das Fluggerät zum Fliegen eingeschaltet, zeigt das OSD den

Flugstatus in der linken oberen Ecke an.

Wenn das Fluggerät über eine feste Verbindung zum RC-Controller

verfügt, zeigt das OSD die Meldung DISARMED (Deaktiviert) an

Sobald das Fluggerät aktiviert ist, zeigt das OSD den Flugstatus in der

linken oberen Ecke an.

Verfügbare Frequenzen, Nordamerika (mHz)

Verfügbare Frequenzen, Europäische Union (mHz)

Fehlerbehebung

Problem Mögliche Ursache Lösung

Reagiert nicht

auf Gas Gas zu hoch und/oder

Gastrimmung zu hoch

Die Steuerungen mit Gashebel

und Gastrimmung auf niedrigs-

ter Einstellung zurücksetzen

Funktioniert nicht

und riecht nach dem

Anschließen des

Flug-Akkus verbrannt

Flug-Akku mit der

falschen Polarität ange-

schlossen

Die 3-in-1-Schalttafel ersetzen.

Den Flug-Akku unter Beachtung

der korrekten Polarität anschließen

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

Band E 5705 5685 5665 5665 5885 5905 5905 5905

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

55 DE

Problem Mögliche Ursache Lösung

Stürzt sofort nach

dem Start ab oder

hebt nicht ab

Propeller benden sich

an den falschen Stellen Die notwendigen Anpassungen

vornehmen

Statik in der FPV-

Einspeisung Interferenzen auf dem

gewählten Kanal Den Kanal zum Senden und

Empfangen des Videos ändern

LED auf dem

Empfänger

blinkt schnell

und Quadcopter

reagiert nicht

auf den Sender

(während des

Bindens)

Sender während des

Bindungsvorgangs zu

nah am Fluggerät

Den Sender ausschalten. Den Sen-

der in eine größere Entfernung zum

Fluggerät bringen. Den Flug-Akku

vom Fluggerät trennen und wieder

anschließen. Die Anweisungen zum

Binden befolgen

Bindungsschalter

wurde nicht gehalten,

während Sender

eingeschalten wurde

Sender ausschalten und den

Bindungsvorgang wiederholen

Fluggerät oder Sender

zu nah an einem großen

Metallobjekt, einer draht-

losen Quelle oder einem

anderen Sender

Flugzeug und Sender an eine

andere Stelle bringen und das

Binden erneut versuchen

Problem Mögliche Ursache Lösung

LED auf dem

Empfänger blinkt

schnell und Qua-

dcopter reagiert

nicht auf den

Sender (nach dem

Binden)

Weniger als 5Sekun-

den zwischen dem

ersten Einschalten am

Sender und Verbinden

des Flug-Akkus am

Quadcopter gewartet

Den Sender eingeschaltet

belassen. Den Flug-Akku vom

Quadcopter trennen und wieder

anschließen.

Der Quadcopter ist an

einen anderen Modell-

speicher gebunden (nur

ModelMatch™-Sender)

Den korrekten Modellspeicher

auf dem Sender wählen. Den

Flug-Akku vom Quadcopter

trennen und wieder anschließen.

Ladezustand des Flug-

Akkus oder des Sender-

Akkus zu niedrig

Akkus ersetzen oder auaden

Fluggerät oder Sender

zu nah an einem gro-

ßen Metallobjekt, einer

drahtlosen Quelle oder

einem anderen Sender

Flugzeug und Sender an eine

andere Stelle bringen und das

Verbinden erneut versuchen

57 DE

Explosionszeichnung

Teile-Nr. Beschreibung

FSV1063

Dominator V3 Modularer WVGA-Kopfhörer

FSV1076 Fat Shark Dominator HD3 Headset

SPMVR2510 Focal V2 FPV Wireless Headset mit Vielfalt

SPMVM430HA

Headset-Konvertierung

SPMVR2520

Focal DVR FPV Headset

Teile-Nr. Beschreibung

1 BLH8851 Hauptschalttafel

2 BLH8852 FPV-Kamera mit OSD

3 BLH8853 Motor (1)

4 BLH8854 Propellersatz (4)

5 BLH8855

Überdachung

6 BLH8856 Hauptrahmen

7 SPM4647

Empfänger

Teileliste

Optionale Bauteile

59 DE

Warnung

Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch einge-

setzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen

an Sachgütern führen. Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und

beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der

Fernsteuerung.

Garantiezeitraum

Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, dass dasgekaufte

Produkt frei von Material- und Montagefehlern ist. Der Garantiezeitraum

entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt

erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der

Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum

Einschränkungen der Garantie

(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht

übertragen werden. Der Anspruch des Käufers besteht in der Reparatur

oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich

ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler

erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht

gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger

Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese

Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und

widerruft dann bestehende Garantiebestimmungen.

Garantie und Service Informationen

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes,

die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten

Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich,

zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen

Einsatzzweck entspricht.

ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder

ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn

ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den

Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur

oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische

Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung

des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder

Modifikationen irgendwelcher Art aus.

Die Garantie schließt Schäden, die durch falschen Einbau, falsche Handhabung,

Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausge-

führt wurden aus.

Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind,

die gegen geltendes Recht, Gesetze oder Regularien verstoßen haben.

Rücksendungen durch den Käufer direkt an Horizon oder eine seiner

Landesvertretung bedürfen der Schriftform.

Schadensbeschränkung

Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle

oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt

61 DE

stehen verantwortlich, unabhängig ab ein Anspruch im Zusammenhang mit

einem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon

wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die

über den individuellen Wert des Produktes hinaus gehen. Horizon hat keinen

Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder

etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon über-

nimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende

Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des

Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne

Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang

mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass

Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem

Verkäufer zurückzugeben.

Sicherheitshinweise

Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit

Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie

auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig

zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen

erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch

Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung

enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und

den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten

Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang ver-

hindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen

Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung

ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für

Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler,

der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu

fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur

Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an

Ihren Fachhändler oder direkt an Horizon.

Rücksendungen / Reparaturen werden nur mit einer von Horizon vergebenen

RMA Nummer bearbeitet. Diese Nummer erhalten Sie oder ihr Fachhändler vom

technischen Service. Mehr Informationen dazu erhalten Sie im Serviceportal

unter www. Horizonhobby.de oder telefonisch bei dem technischen Service von

Horizon.

Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton

in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden.

Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und

Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand

des Produktes übernimmt. Bitte legen Sie dem Produkt einen Kaufbeleg bei,

sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten

Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine

Telefonnummer für Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen

Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem

autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum

63 DE

hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder

ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen

Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag,

den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn

wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem

Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30

Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollten

wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben,

behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.

ACHTUNG: Kostenpflichtige Reparaturen nehmen wir nur für

Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei

Hubschraubern und RC-Cars sind extrem aufwendig und müssen des-

halb vom Käufer selbst vorgenommen werden. 10/15

Kontaktinformationen zu Garantie und Service

Europäische Union

Horizon Hobby Telefon/E-mail Ad-

resse Adresse

Horizon Technischer

Service service@horizonhobby.eu Hanskampring 9

D 22885 Barsbüttel,

Germany

Sales: Horizon Hobby

GmbH +49 (0) 4121 2655 100

65 DE

Anweisungen zur Entsorgung von Elektro-und

Elektronik-Altgeräten für Benutzer in der Europäischen Union

Dieses Produkt darf nicht zusammen mit anderem Abfall

entsorgt werden. Stattdessen ist der Benutzer dafür

verantwortlich, unbrauchbare Geräte durch Abgabe bei

einer speziellen Sammelstelle für das Recycling von unbrauchbaren

elektrischen und elektronischen Geräten zu entsorgen. Die separate

Sammlung und das Recycling von unbrauchbaren Geräten zum

Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu bewahren

und sicherzustellen, dass Geräte auf eine Weise wiederverwertet

werden, bei der die menschliche Gesundheit und die Umwelt geschützt

werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum

Recycling abgeben können, erhalten Sie bei lokalen Ämtern, bei der

Müllabfuhr für Haushaltsmüll sowie dort, wo Siedas Produkt gekauft

haben.

Inductrix BL BNF Basic (BLH8850)

EU Konformitätserklärung:

Horizon Hobby, LLC erklärt hiermit, dass dieses Produkt den

grundlegenden Anforderungen und anderen relevanten Bestimmungen der

RED-Direktive.

Eine Kopie der EU-Konformitätserklärung ist online verfügbar unter:

http://www.horizonhobby.com/content/support-render-compliance.

Konformitätsinformationen für die Europäische Union

Les termes suivants sont utilisés dans l’ensemble du manuel pour

indiquer différents niveaux de danger lors de l’utilisation de ce produit:

AVERTISSEMENT: Procédures qui, si elles ne sont pas suivies cor-

rectement, peuvent entraîner des dégâts matériels, des dommages

collatéraux et des blessures graves OU engendrer une probabilité élevée

de blessure supercielle.

ATTENTION: Procédures qui, si elles ne sont pas suivies correctement,

peuvent entraîner des dégâts matériels ET des blessures graves.

REMARQUE: Procédures qui, si elles ne sont pas suivies correctement,

peuvent entraîner des dégâts matériels ET potentiellement un risque

faible de blessures.

REMARQUE

La totalité des instructions, garanties et autres documents est sujette

à modication à la seule discrétion d’Horizon Hobby, LLC. Pour ob-

tenir la documentation à jour, rendez-vous sur le site horizonhobby.

com et cliquez sur l’onglet de support de ce produit.

Signiﬁcation de certains termes spéciﬁques

67 FR

AVERTISSEMENT: Lisez la TOTALITE du manuel d’utilisation

an de vous familiariser avec les caractéristiques du produit

avant de le faire fonctionner. Une utilisation incorrecte du produit

peut entraîner l’endommagement du produit lui-même, ainsi que

des risques de dégâts matériels, voire de blessures graves.

Ceci est un produit de loisirs perfectionné. Il doit être manipulé

avec prudence et bon sens et requiert quelques aptitudes de base

en mécanique. Toute utilisation de ce produit ne respectant pas les

principes de sécurité et de responsabilité peut entraîner des dégâts

matériels, endommager le produit et provoquer des blessures. Ce

produit n’est pas destiné à être utilisé par des enfants sans la sur-

veillance directe d’un adulte. N’essayez pas de démonter le produit,

de l’utiliser avec des composants incompatibles ou d’en améliorer

les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel

comporte des instructions relatives à la sécurité, au fonctionnement

et à l’entretien. Il est capital de lire et de respecter toutes les

instructions et avertissements du manuel avant l’assemblage, le

réglage ou l’utilisation an de le manipuler correctement et d’éviter

les dommages ou les blessures graves.

14 ans et plus. Ceci n’est pas un jouet.

•Maintenez toujours une distance de sécurité adéquate dans toutes les

directions autour de l’appareil pour éviter tout risque de collision ou de bles-

sure. Cet appareil est contrôlé par un signal radio et peut être soumis à des

interférences provenant de nombreuses sources hors de votre contrôle. Les

interférences peuvent entraîner une perte de contrôle momentanée.

•Utilisez toujours l’appareil dans des espaces dégagés, à l’écart des véhi-

cules, de la circulation et des personnes.

•Respectez toujours scrupuleusement les instructions et avertissements

relatifs à l’appareil et à tous les équipements complémentaires optionnels

utilisés (chargeurs, packs de batteries rechargeables, etc.).

•Tenez les produits chimiques, les petites pièces et les composants élec-

triques hors de portée des enfants.

• Évitez d’exposer à l’eau tout équipement non conçu et protégé à cet effet.

L’humidité endommage les composants électroniques.

• Ne mettez jamais aucune pièce de l’appareil dans votre bouche. Vous vous

exposeriez à un risque de blessure grave, voire mortelle.

• N’utilisez jamais l’appareil lorsque les batteries de l’émetteur sont presque vides.

• Gardez toujours l’aéronef en vue et sous contrôle.

• Baissez toujours le manche des gaz lorsque les pales touchent un objet ou le sol.

• Utilisez toujours des batteries complètement chargées.

• N’éteignez jamais l’émetteur lorsque l’aéronef est soustension.

• Retirez toujours les batteries avant le démontage.

• Nettoyez systématiquement les pièces mobiles.

Précautions et directives liées à la sécurité

69 FR

Si vous utilisez ce produit en Amérique du Nord, vous devez

détenir la licence de radio amateur (HAM). Veuillez consulter

le site www.arrl.org pour plus d’informations.

• Séchez systématiquement les pièces de l’appareil.

• Laissez toujours les pièces refroidir avant de les toucher.

• Retirez systématiquement les batteries après utilisation.

• N’utilisez jamais l’aéronef lorsque les câbles sontendommagés.

• Ne touchez jamais les pièces mobiles.

REMARQUE: Consultez les lois et réglementations en vigueur avant

d’utiliser un équipement FPV. Dans certains lieux, le vol FPV peut être

interdit ou limité. Il est de votre responsabilité d’utiliser de manière

responsable ce produit tout en respectant les lois.

Table des matières

Spécications .............................. 71

Préparation avant le premier vol ... 72

Liste de contrôles de vol .............. 72

Avertissements relatifs à la charge 73

Installation des hélices ................. 74

Installation de la batterie de vol .... 75

Conguration de l’émetteur BNF .. 76

Affectation de l’émetteur et du

récepteur ..................................... 76

Compréhension des commandes de

vol principales .............................. 77

Sélection du mode de vol ............. 79

Utilisation du quadricoptère .......... 80

Coupure par tension faible (LVC) .. 82

Indicateur du niveau de batterie ... 82

Modier la couleur de la DEL de feu

arrière centrale ............................ 83

Système vidéo (BNF avec FPV) .... 84

Guide de dépannage ................... 86

Vue éclatée ..................................89

Liste des pièces ........................... 90

Pièces facultatives ....................... 90

Garantie et réparations ................ 91

Informations de contact du service et

de la garantie ............................... 96

Informations IC ............................ 97

Informations de conformité pour

l’Unioneuropéenne...................... 98

71 FR

Contenu de la boîte:

•Quadricoptère Inductrix® BL FPV

Longueur 110mm

Largeur 105mm

Hauteur 50mm

Diamètre du rotor 40mm

Masse 55g

Spécifications

Pour recevoir les mises à jour produit, les offres spéciales et plus

encore, enregistrez votre produit sur www.bladehelis.com

Préparation avant le premier vol

•Sortez tous les éléments de la boîte et inspectez-les

•Mettez la batterie en charge

•Assemblez le modèle

•Programmez votre émetteur

•Installez la batterie totalement chargée dans le modèle

•Affectez votre émetteur

•Familiarisez-vous avec les commandes

•Choisissez un endroit approprié pour le vol

Liste de contrôles de vol

❏Mettez toujours l’émetteur sous tension en premier

❏ Branchez la batterie à la prise du contrôleur

❏ Patientez durant l’initialisation du contrôleur

❏Effectuez votre vol

❏Faites atterrir le modèle

❏ Débranchez la batterie du contrôleur

❏Mettez toujours l’émetteur hors tension en dernier

73 FR

Avertissements relatifs à la charge

AVERTISSEMENT: Le non-respect des avertissements suivants peut entraîner

un dysfonctionnement du produit, des problèmes électriques, une chaleur

excessive, un INCENDIE et, en n de compte, des blessures et des dommages

matériels.

•NE JAMAIS LAISSER DES BATTERIES DE CHARGE SANS

SURVEILLANCE.

•NE CHARGEZ JAMAIS LES PILES AU COURS DE LA NUIT.

•Ne chargez jamais les batteries endommagées. Si la batterie commence à goner

pendant le chargement ou l’utilisation, arrêtez immédiatement.

•Utilisez toujours la batterie et le chargeur inclus. Débranchez la batterie après la charge.

•Chargez les batteries à l’écart des matériaux inammables dans un endroit bien ventilé.

•Ne jamais charger, transporter ou entreposer les batteries dans des endroits chauds,

froids ou très ensoleillés (recommandés entre 40 et 120 ° F ou 5-49 ° C).

ATTENTION :

Utilisez uniquement des chargeurs spéciquement

conçus pour charger la batterie de vol Li-Po. Le fait de charger la

batterie avec un chargeur non-compatible peut être à l’origine d’un

incendie provoquant des blessures corporelles ou des dégâts matériels.

ATTENTION : Ne dépassez jamais l’intensité de charge

recommandée.

1. Consultez l’illustration pour connaître la bonne rotation du moteur et le

bon emplacement de l’hélice.

2. Les hélices s’ajustent aux arbres du moteur par pression. Retirez les

hélices en enlevant le moyeu central du moteur en tirant vers le haut.

3. Installez les hélices en appuyant le moyeu central sur l’arbre du moteur,

en faisant attention à ne pas l’enfoncer trop loin dans l’arbre. L’hélice et

le moteur doivent tourner librement s’ils sont installés correctement.

Installation des hélices

Sens des

aiguilles

d'une montre

Sens inverse

des aiguilles

d'une montre

75 FR

Installation de la batterie de vol

12Gaz en bas

ATTENTION: Débranchez toujours la batterie du modèle

quand vous ne l’utilisez pas, an d’éviter une décharge trop

importante. Des batteries déchargées à un voltage inférieur à celui

recommandé, seront endommagées, elles perdront en performance

et pourront entraîner un risque d’incendie durant la charge.

Mise sous tension

de l’émetteur

Aectation de l’émetteur et du récepteur

Conﬁguration de l’émetteur BNF

Si vous utilisez un émetteur informatique, réglez le type d’appareil sur le mode

«Acro» ou «Avion». Dans le menu de saisie de canal, réglez le canal 6

(Aux1) sur un commutateur momentané comme le bouton d’affectation (I) et

le canal 5 (Vitesse) sur un commutateur à 3 positions (commutateur B). Dans

le menu de paramétrage des servos, inversez le canal 6 (Aux1).

Affectez le quadricoptère à votre émetteur en suivant les consignes

d’affectation de l’émetteur et du récepteur ci-dessous.

Procédure d’aectation générale (BNF)

1. Débranchez la batterie de vol du quadricoptère.

2. Réglez le type d’appareil dans les paramètres de votre émetteur sur le

mode «Acro».

3. Centrez tous les trims sur votre émetteur.

4. Éteignez l’émetteur et abaissez entièrement les gaz.

5. Raccordez la batterie de vol dans le quadricoptère. La DEL de

l’appareil commence lentement à clignoter, mettre l’appareil à

l’envers jusqu’à ce que la DEL clignote rapidement, indiquant que

l’Inductrix est en mode d’affectation.

6. Mettez l’émetteur en mode d’affectation pendant que vous l’allumez.

7. Relâchez le bouton/commutateur d’affectation après 2-3 secondes. Le

quadricoptère est affecté lorsque toutes les DEL sur l’appareil se xent.

8. Débranchez la batterie de vol et éteignez l’émetteur.

77 FR

tooltip

Throttle (Gaz)

Gouverne de direction

Vue latérale

Monter

Descendre

Compréhension des commandes de vol de principales

Si vous n’avez pas encore bien assimilé les commandes de votre quadcop-

tère, prenez quelques minutes pour vous familiariser avec elles avant de

tenter votre premier vol.

Vue de dessus

Le nez

tourne vers

la droite

Le nez

tourne vers

la gauche

Augmenter/Réduire

les gaz

Gouverne de direction

à gauche/droite

Gouverne de profondeur

Aileron

tooltip

Vuelatérale

Vue arrière

Vers l’avant

Gauche

Vers l’arrière

Droite

Aileron à

gauche/droite

Gouverne de profondeur

baissée/levée

79 FR

Sélection du mode de vol

Passez d’un mode de vol à l’autre en changeant la position du

commutateur de mode de vol selon la programmation dans la section

affectation ci-dessous. Le mode de vol actif est indiqué par la DEL de

feu arrière sur le quadricoptère*.

•Mode sécurisé (SAFE) (DEL bleue, interrupteur en position 0):

L’angle d’inclinaison est limité. Lorsque les leviers sont relâchés, le

quadricoptère revient à niveau.

•Mode Horizon (DEL magenta, interrupteur en position 1):

Maintient l’appareil de niveau lorsqu’il n’y a pas de commandes,

mais permet les retournements et roulements lorsque la manette est

en position maximale.

•Mode AS3X (DEL rouge, interrupteur en position 2): Le

quadricoptère n’a pas de limite d’angle d’inclinaison et ne revient

pas à niveau si les leviers sont relâchés. Utilisez les régimes et l’expo

pour ajuster la performance à votre style de vol.

* La DEL de feu arrière indique uniquement le mode de vol actif en

continu si le mode de couleur de la DEL n’a pas été modié. Voir

Modiﬁer la couleur de la DEL de feu arrière pour plus d’informations.

Les DEL indiquent l’avant et l’arrière du quadricoptère. Les DEL blanches

indiquent l’avant. Les DEL rouges et le feu arrière indiquent l’arrière.

Décollage

Activez les moteurs en appuyant sur le commutateur d’activation. Augmentez

les gaz jusqu’à ce que l’appareil soit à environ 600 mm (2 pi) du sol en vol

stationnaire bas et concentrez-vous sur l’équilibrage de la position de la

manette des gaz de façon à ce que le quadricoptère maintienne une altitude

de vol stationnaire stable. Dans certains cas, vous pourriez avoir besoin de

faire quelques petits «bonds» d’une altitude de quelques centimètres jusqu’à

ce que vous soyez familiarisé avec les commandes et les réglages des trims

requis pour maintenir un vol stationnaire et une altitude stables.

Vol stationnaire

Le quadricoptère Inductrix nécessite de petits ajustements des gaz pour maintenir

son altitude en vol stationnaire. Rappelez-vous que ces ajustements des gaz

doivent être aussi minimes que possible. Des ajustements importants peuvent

provoquer une perte de contrôle, voire une chute.

Tout en essayant d’établir un vol stationnaire bas, vériez si des ajustements

des trims sont requis pour empêcher le quadricoptère de dériver dans d’autres

directions. Si vous trouvez qu’il dérive constamment sans saisie de commande de

direction, posez l’appareil avant d’ajuster les réglages des trims.

• Si le nez du quadricoptère tourne vers la gauche ou la droite, ajustez le trim de

gouverne de direction dans la direction opposée.

Utilisation du quadricoptère

81 FR

• Si le quadricoptère dérive continuellement vers l’avant ou l’arrière, ajustez le

trim d’élévateur dans la direction opposée.

• Si le quadricoptère dérive continuellement vers la gauche ou la droite, ajustez

le trim d’aileron dans la direction opposée.

Faites de petits ajustements des trims jusqu’à ce que l’appareil soit en vol

stationnaire à basse altitude avec très peu de dérive et de saisie de commandes

de direction. S’il s’agit de votre premier multicoptère ou hélicoptère, demandez

l’aide d’un pilote expérimenté pour ajuster les trims de l’appareil pour vous avant

votre premier vol.

Une fois votre quadricoptère correctement ajusté et en vol stationnaire basse

altitude stable, entraînez-vous à utiliser les commandes de la gouverne de direc-

tion, de l’élévateur et de l’aileron pour vous familiariser avec les réactions de la

machine aux saisies de commande. Rappelez-vous que les saisies de commande

doivent être aussi minimes que possible.

Les temps de vol moyens sont de 3 à 4 minutes.

Atterrissage

Pour faire atterrir le quadricoptère, effectuez un vol stationnaire bas. Abaissez

doucement la manette des gaz jusqu’à ce que le quadricoptère touche le sol.

Après l’atterrissage, appuyez sur le bouton d’activation pour désactiver les moteurs.

Débranchez et retirez la batterie de vol.

Pour empêcher toute usure excessive des moteurs, laissez-les toujours refroidir

entre chaque vol.

REMARQUE : Les dégâts consécutifs à une chute ne sont pas pris en charge

dans le cadre de la garantie.

Coupure par tension faible (LVC)

Le CEV (ESC) ne cessera de diminuer la puissance fournie au moteur jusqu’àla

coupure complète lorsque la batterie atteint une tension de 3Vsous charge. Ceci

permet d’éviter que la batterie Li-Po ne subisse une décharge trop «profonde».

Posez-vous immédiatement lorsque le CEV active la coupure par tension faible (LVC).

Continuer àvoler après une coupure par tension faible (LVC = Low Voltage Cutoff)

peut endommager la batterie ou entraîner un écrasement au sol, voire les deux. Les

dommages suite àun écrasement au sol et des batteries endommagées suite àune

décharge trop profonde ne sont pas couvertes par la garantie.

Une utilisation répétée du quadcoptère jusqu’à l’enclenchement du LVC peut

endommager la batterie.

Déconnectez et sortez la batterie Li-Po du quadcoptère après utilisation an d’éviter

une décharge au goutte àgoutte. Pendant le stockage, assurez-vous que la charge

de la batterie ne tombe pas en-deçà de 3Vpar cellule.

Indicateur du niveau de batterie

Lors de son premier allumage, le quadricoptère indique le niveau de charge

de la batterie de vol en allumant brièvement la DEL de feu arrière centrale.

Couleur du feu arrière Niveau de charge de la batterie

Vert entièrement chargée

Jaune partiellement chargée

Rouge déchargée, ne pas utiliser

83 FR

Après avoir afché le niveau de charge de la batterie, la DEL de feu arrière

indique le mode de vol actif ou la couleur alternative choisie selon la descrip-

tion dans la section Modier la couleur de la DEL de feu arrière centrale.

Modiﬁer la couleur de la DEL de feu arrière centrale

Pour modiﬁer la couleur de la DEL de feu arrière centrale:

1. Mettez l’émetteur en marche.

2. Mettez le quadricoptère en marche. N’activez PAS les moteurs.

3. Mettez les deux leviers de l’émetteur complètement vers l’avant et maintenez

pendant 3 secondes. Le feu arrière du quadricoptère clignote en continu.

4. Poussez le levier de l’aileron vers la droite ou la gauche pour choisir la

couleur de feu arrière souhaitée.

5. Mettez les deux leviers de l’émetteur complètement vers l’arrière et mainte-

nez pendant 1 seconde pour enregistrer la couleur souhaitée. Le feu arrière

afche maintenant la couleur souhaitée en continu. Il afchera le mode de

vol actif pendant environ 1 seconde après avoir changé de mode de vol.

Pour réinitialiser le feu arrière au mode par défaut d’indication du

mode de vol :

1. Mettez l’émetteur en marche.

2. Mettez le quadricoptère en marche. N’activez PAS les moteurs.

3. Mettez les deux leviers de l’émetteur complètement vers l’arrière et

maintenez pendant 5 secondes. Le feu arrière change de couleur pour

indiquer le mode de vol actif.

REMARQUE : Consultez les lois et ordonnances de votre région avant

d’utiliser l’équipement FPV (vue à la première personne). Certaines régions

peuvent limiter ou interdire l’utilisation de l’équipement FPV. L’utilisation de ce

produit d’une façon légale et responsable est sous votre entière responsabilité.

Système vidéo (BNF avec FPV)

L’émetteur vidéo installé dans la version BNF FPV dispose d’un système

OSD intégré. Le système OSD fournit au pilote des informations utiles sur

l’afchage vidéo. Le système OSD afche le mode de vol, le temps en altitude

et la tension. Un indicatif est également disponible sur la commande pour

afcher votre indicatif HAM pour satisfaire les règles de la radio amateur.

La fréquence et la puissance utile de l’émetteur vidéo peuvent être réglées

directement à partir des émetteurs Spektrum compatibles ou dans le menu

OSD.

Menu OSD

Le système OSD a un système de menu avec des options où le pilote peut

effectuer des changements.

1. Pour entrer dans le menu, le moteur doit être désactivé.

2. Actionnez le commutateur de mode de vol deux fois pour entrer dans le

menu.

3. Pour parcourir le menu, utilisez le manche de l’élévateur pour vous

déplacer vers le haut et vers le bas dans le menu, et le manche de l’aileron

pour vous déplacer d’un côté à l’autre du menu.

85 FR

Afﬁchage sur écran (OSD)

Statut du contrôleur de vol

Lorsque vous mettez l’avion sous tension, le système OSD afche le

statut du vol dans le coin supérieur gauche.

Lorsque l’appareil est correctement branché au contrôleur RC, le

système OSD indique DISARMED (DÉSARMÉ).

Lorsque l’appareil est armé, le système OSD afche le mode de vol

dans le coin supérieur gauche.

Mode de vol

Bande Temps de vol

Canal

Nom du pilote Tension de batterie

Guide de dépannage

Problème Cause possible Solution

Neige sur la vidéo FPV

Interférences sur la canal

sélectionné Changez le canal de l’émetteur et

du récepteur vidéo

L’hélicoptère ne

répond pas à la

manette des gaz

La manette des gaz est trop

élevée et/ou le réglage du

trim de gaz est trop élevé

Réinitialisez les commandes avec

la manette des gaz et le trim de

gaz au niveau le plus bas

Fréquences disponibles, Amérique du Nord (mHz)

Fréquences disponibles, Union européenne (mHz)

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

Band E 5705 5685 5665 5665 5885 5905 5905 5905

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

87 FR

Problème Cause possible Solution

Ne fonctionne pas

et sent le brûlé

après avoir raccordé

la batterie de vol

Batterie de vol raccordée

avec la mauvaise polarité

Remplacez la plaque 3-en-1.

Raccordez la batterie de vol en

notant la bonne polarité

La DEL sur le

récepteur clignote

rapidement et

le quadricoptère

ne répond pas à

l’émetteur (lors de

l’affectation)

L’émetteur est trop

proche de l’appareil

pendant le processus

d’affectation

Éteignez l’émetteur. Éloignez l’émetteur

de l’appareil. Débranchez et rebran-

chez la batterie de vol de l’appareil.

Suivez les instructions d’affectation

Le commutateur ou le

bouton d’affectation

n’a pas été maintenu

pendant la mise en

marche de l’émetteur

Mettez l’émetteur hors tension et

répétez le processus d’affectation

L’appareil ou l’émetteur est

trop proche d’un grand objet

métallique, d’une source sans

l ou d’un autre émetteur

Déplacez l'appareil et l'émetteur

et réessayez l'affectation

Problème Cause possible Solution

La DEL sur le

récepteur clignote

rapidement et

le quadricoptère

ne répond pas à

l’émetteur (après

l’affectation)

Moins de 5 secondes d’at-

tente entre la première mise

en route de l’émetteur et le

raccordement de la batterie

de vol au quadricoptère

Laissez l’émetteur allumé.

Débranchez et rebranchez la

batterie de vol du quadricoptère

Le quadricoptère est

affecté à la mémoire

d’un modèle différent

(émetteurs ModelMatch

seulement)

Sélectionnez la mémoire du

modèle correct sur l’émetteur.

Débranchez et rebranchez la

batterie de vol du quadricoptère

Niveau de charge de la

batterie de vol/de l’émet-

teur trop faible

Remplacez/rechargez les

batteries

L’appareil ou l’émetteur

est trop proche d’un

grand objet métallique,

d’une source sans l ou

d’un autre émetteur

Déplacez l'appareil et l'émetteur

et réessayez la connexion

Chute immédia-

tement après

décollage ou ne

décolle pas

Hélices aux mauvais

emplacements Faites les ajustements néces-

saires

89 FR

Vue éclatée

Référence Description

FSV1063

Casque WVGA modulaire Dominator V3

FSV1076 Casque Fat Shark Dominator HD3

SPMVR2510 Casque focal sans l V2 FPV avec diversité

SPMVM430HA

Conversion de casque

SPMVR2520

Casque focal magnétoscope numérique FPV

Référence Description

1 BLH8851 Panneau de commande principale

2 BLH8852 CaméraFPV avec afchage à l’écran

3 BLH8853 Moteur (1)

4 BLH8854 Ensemble hélices (4)

5 BLH8855

Verrière

6 BLH8856 Châssis

principal

7 SPM4647 Récepteur

Liste des pièces

Pièces facultatives

91 FR

Garantie et réparations

Durée de la garantie

Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit que le Produit acheté (le

« Produit ») sera exempt de défauts matériels et de fabrication à sa date d’achat

par l’Acheteur. La durée de garantie correspond aux dispositions légales du pays

dans lequel le produit aété acquis. La durée de garantie est de 6 mois et la durée

d’obligation de garantie de 18 mois à l’expiration de la période de garantie.

Limitations de la garantie

(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et n’est pas trans-

férable. Le recours de l’acheteur consiste en la réparation ou en l’échange

dans le cadre de cette garantie. La garantie s’applique uniquement aux

produits achetés chez un revendeur Horizon agréé. Les ventes faites à des

tiers ne sont pas couvertes par cette garantie. Les revendications en garantie

seront acceptées sur fourniture d’une preuve d’achat valide uniquement.

Horizon se réserve le droit de modifier les dispositions de la présente garantie

sans avis préalable et révoque alors les dispositions de garantie existantes.

(b) Horizon n’endosse aucune garantie quant à la vendabilité du produit ou aux

capacités et à la forme physique de l’utilisateur pour une utilisation donnée

du produit. Il est de la seule responsabilité de l’acheteur de vérifier si le

produit correspond à ses capacités et à l’utilisation prévue.

un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là

les recours exclusifs de l’acheteur lorsqu’un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et sus-

ceptibles d’être intégrés dans le cas de garantie. La décision de réparer ou de

remplacer le produit est du seul ressort d’Horizon. La garantie exclut les défauts

esthétiques ou les défauts provoqués par des cas de force majeure, une manipu-

lation incorrecte du produit, une utilisation incorrecte ou commerciale de ce

dernier ou encore des modifications de quelque nature qu’elles soient.

La garantie ne couvre pas les dégâts résultant d’un montage ou d’une manipula-

tion erronés, d’accidents ou encore du fonctionnement ainsi que des tentatives

d’entretien ou de réparation non effectuées par Horizon. Les retours effectués

par le fait de l’acheteur directement à Horizon ou à l’une de ses représentations

nationales requièrent une confirmation écrite.

Limitation des dommages

Horizon ne saurait être tenu pour responsable de dommages conséquents

directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de

quelque manière que ce soit au produit et ce, indépendamment du fait qu’un

recours puisse être formulé en relation avec un contrat, la garantie ou l’obligation

de garantie. Par ailleurs, Horizon n’acceptera pas de recours issus d’un cas de

garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon

n’exerce aucune influence sur le montage, l’utilisation ou la maintenance du

produit ou sur d’éventuelles combinaisons de produits choisies par l’acheteur.

Horizon ne prend en compte aucune garantie et n‘accepte aucun recours pour

les blessures ou les dommages pouvant en résulter. Horizon Hobby ne saurait

être tenu responsable d’une utilisation ne respectant pas les lois, les règles ou

règlementations en vigueur.

93 FR

En utilisant et en montant le produit, l’acheteur accepte sans restriction ni réserve

toutes les dispositions relatives à la garantie figurant dans le présent document.

Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces dispositions en rela-

tion avec l’utilisation du produit, nous vous demandons de restituer au vendeur le

produit complet, non utilisé et dans son emballage d’origine.

Indications relatives à la sécurité

Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec

précaution et bon sens et nécessite quelques aptitudes mécaniques ainsi que

mentales. L’incapacité à utiliser le produit de manière sure et raisonnable peut

provoquer des blessures et des dégâts matériels conséquents. Ce produit n’est

pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La

notice d’utilisation contient des indications relatives à la sécurité ainsi que des

indications concernant la maintenance et le fonctionnement du produit. Il est

absolument indispensable de lire et de comprendre ces indications avant la

première mise en service. C’est uniquement ainsi qu’il sera possible d’éviter une

manipulation erronée et des accidents entraînant des blessures et des dégâts.

Horizon Hobby ne saurait être tenu responsable d’une utilisation ne respectant pas

les lois, les règles ou règlementations en vigueur.

Questions, assistance et réparations

Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une

estimation d’éligibilité à l’application de la garantie sans avoir consulté Horizon.

Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans

un tel cas, contacter le revendeur qui conviendra avec Horizon d’une décision

appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation

Si votre produit doit faire l’objet d’une maintenance ou d’une réparation, adressez-

vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit

soigneusement. Veuillez noter que le carton d’emballage d’origine ne suffit pas, en règle

générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites

appel à un service de messagerie proposant une fonction de suivi et une assurance,

puisque Horizon ne prend aucune responsabilité pour l’expédition du produit jusqu’à

sa réception acceptée. Veuillez joindre une preuve d’achat, une description détaillée

des défauts ainsi qu’une liste de tous les éléments distincts envoyés. Nous avons de

plus besoin d’une adresse complète, d’un numéro de téléphone (pour demander des

renseignements) et d’une adresse de courriel.

Garantie et réparations

Les demandes en garantie seront uniquement traitées en présence d’une preuve

d’achat originale émanant d’un revendeur spécialisé agréé, sur laquelle figurent

le nom de l’acheteur ainsi que la date d’achat. Si le cas de garantie est confirmé,

le produit sera réparé. Cette décision relève uniquement d’Horizon Hobby.

Réparations payantes

En cas de réparation payante, nous établissons un devis que nous transmettons à

votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la

confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur.

Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en

atelier ainsi que les frais de réexpédition. En l’absence d’un accord pour la réparation

dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou

de l’utiliser autrement.

95 FR

ATTENTION: Nous n’effectuons de réparations payantes que pour les

composants électroniques et les moteurs. Les réparations touchant à la

mécanique, en particulier celles des hélicoptères et des voitures radio-

commandées, sont extrêmement coûteuses et doivent par conséquent

être effectuées par l’acheteur lui-même. 10/15

Informations de contact du service et de la garantie

Horizon Hobby

Numéro de téléphone/

E-mail Adresse

Horizon Service Center

(Repairs and Repair

Requests)

servicecenter.

horizonhobby.com/

RequestForm/

1608 Interstate Dr.

Champaign, Illinois

61822 USA

Horizon Product Support

(Product Technical

Assistance)

productsupport

@horizonhobby.com

877-504-0233

Sales

websales

@horizonhobby.com

800-338-4639

Amérique du Nord

Union européenne

Horizon Hobby

Numéro de téléphone/

E-mail Adresse

Horizon Technischer

Service service@horizonhobby.eu Hanskampring 9

D 22885 Barsbüttel

Germany

Sales: Horizon Hobby

GmbH +49 (0) 4121 2655 100

97 FR

Informations IC

IC: 6157A-BLH8850

Le présent appareil est conforme aux CNR d’Industrie Canada

applicables aux appareils radio exempts de licence. L’exploitation est

autorisée aux deux conditions suivantes : (1) l’appareil ne doit pas

produire de brouillage, et (2) l’utilisateur de l’appareil doit accepter tout

brouillage radioélectrique subi, même si le brouillage est susceptible

d’en compromettre le fonctionnement.

REMARQUE: Toute modication de ce produit annule l’autorité de

l’utilisateur à utiliser cet équipement.

Instructions relatives à l’élimination des D3E pour

les utilisateurs résidant dans l’Union européenne

Ce produit ne doit pas être éliminé avec d’autres déchets.

Il relève de la responsabilité de l’utilisateur d’éliminer les

équipements mis au rebut en les remettant à un point de collecte

désigné en vue du recyclage des déchets d’équipements électriques et

électroniques. La collecte et le recyclage séparés de vos équipements au

moment de leur élimination aideront à préserver les ressources naturelles

et à garantir que les déchets seront recyclés de manière à protéger la

santé humaine et l’environnement. Pour plus d’informations quant aux lieux

de dépôt de vos équipements mis au rebut en vue du recyclage, veuillez

contacter votre mairie, votre service de traitement des ordures ménagères

ou le magasin dans lequel vous avez acheté le produit.

Inductrix BL BNF Basic (BLH8850)

Déclaration de conformité de l’Union européenne :

Horizon Hobby, LLC déclare par la présente que ce produit

est en conformité avec les exigences essentielles et les autres dispositions

de la directive RED.

Une copie de la déclaration de conformité européenne est disponible à:

http://www.horizonhobby.com/content/support-render-compliance.

Informations de conformité pour l’Union européenne

99 IT

AVVERTENZA: leggere TUTTO il manuale di istruzioni e

familiarizzare con le caratteristiche del prodotto prima di farlo

funzionare. Un uso improprio del prodotto può causare danni al

prodotto stesso e alle altre cose e gravi lesioni alle persone.

Nella documentazione relativa al prodotto vengono utilizzati i seguenti ter-

mini per indicare i vari livelli di pericolo potenziale durante l’uso del prodotto:

AVVERTENZA: indica procedure che, se non debitamente seguite,

determinano il rischio di danni alle cose, danni collaterali e gravi lesioni

alle persone O il rischio elevato di lesioni superciali alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, deter-

minano il rischio di danni alle cose E di gravi lesioni alle persone.

AVVISO: indica procedure che, se non debitamente seguite, possono

determinare il rischio di danni alle cose E il rischio minimo o nullo di

lesioni alle persone.

AVVISO

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono

soggetti a cambiamenti a totale discrezione di Horizon Hobby, LLC.

Per una documentazione aggiornata sul prodotto, visitare il sito

horizonhobby.com e fare clic sulla sezione Support del prodotto.

Signiﬁcato di termini specialistici

100

Almeno 14 anni. Non è un giocattolo.

Questo è un prodotto sosticato per appassionati di modellismo.

Deve essere azionato in maniera attenta e responsabile e richiede

alcune conoscenze basilari di meccanica. L’uso improprio o ir-

responsabile di questo prodotto può causare lesioni alle persone e

danni al prodotto stesso o alle altre cose. Questo prodotto non deve

essere utilizzato dai bambini senza la diretta supervisione di un

adulto. Non tentare in nessun caso di smontare il prodotto, di utiliz-

zarlo con componenti non compatibili odi potenziarlo senza previa

approvazione di Horizon Hobby, LLC. Questo manuale contiene le

istruzioni per la sicurezza, l’uso e la manutenzione del prodotto. È

fondamentale leggere e seguire tutte le istruzioni e le avvertenze del

manuale prima di montare, impostare o utilizzare il prodotto, alne

di utilizzarlo correttamente e di evitare di causare danni alle cose o

gravi lesioni alle persone.

•Mantenere sempre un perimetro di sicurezza intorno al modello per

evitare collisioni o ferite. Questo modello funziona con comandi radio

soggetti alle interferenze di altri dispositivi non controllabili dall’utente.

Leinterferenze possono provocare una momentanea perdita di controllo.

•Utilizzare sempre il modello in spazi aperti liberi daveicoli, trafco o persone.

•Seguire sempre scrupolosamente le istruzioni e le avvertenze relative al

e a tutti gli accessori (caricabatterie, pacchi batterie ricaricabili ecc.).

Ulteriori precauzioni per la sicurezza e avvertenze

101 IT

•Tenere sempre le sostanze chimiche, i componenti dipiccole dimen-

sioni e i componenti elettrici fuori dallaportata dei bambini.

•Evitare sempre il contatto con l’acqua di tutti i dispositivi che non

sono stati specicatamente progettati per funzionare in acqua.

L’umidità danneggia le parti elettroniche.

•Non mettere in bocca alcun componente del modello poiché potrebbe

causare lesioni gravi o persino la morte.

•Non far volare il modello se le batterie del trasmettitore sono poco cariche.

•Tenere sempre il modello a vista e sotto controllo.

•Abbassare sempre completamente lo stick del motore, quando le

eliche rischiano di toccare un oggetto o il suolo.

•Utilizzare sempre batterie completamente cariche.

•Tenere sempre acceso il trasmettitore mentre il velivolo è alimentato.

•Rimuovere sempre le batterie prima dello smontaggio.

• Tenere sempre pulite le parti mobili.

•Tenere sempre asciutte le parti.

•Lasciare sempre raffreddare le parti dopo l’uso prima ditoccarle.

•Rimuovere sempre le batterie dopo l’uso.

•Non far volare mai il velivolo con il cablaggio danneggiato.

•Non toccare mai le parti mobili.

102

Indice

Speciche .................................103

Preparativi per il primo volo ........104

Controlli di volo .......................... 104

Avvertenze e istruzioni per

le batterie ..................................105

Installazione delle eliche .............106

Installazione della batteria di volo 107

Impostazione trasmittente BNF ..108

Connessione trasmittente/

ricevente ....................................108

Descrizione dei comandi

di voli primari ............................. 109

Selezione modalità di volo ..........111

Far volare il quadricottero ...........112

Spegnimento per bassa

tensione (LVC) ............................114

Indicatore del livello della batteria 114

Cambiare il colore della luce

posteriore LED centrale ..............115

Sistema video (BNF con FPV) .....116

Guida alla risoluzione

dei problemi ..............................118

Vista esplosa .............................121

Elenchi dei componenti ..............122

Componenti opzionali ................122

Garanzia limitata ........................123

Garanzia e informazioni di

contatto dell’assistenza ..............126

Informazioni di conformità

per l’Unione Europea .................127

103 IT

Contenuto della scatola:

•Quadricottero Inductrix® BL FPV

Lunghezza 110mm

Larghezza 105mm

Altezza 50mm

Diametro del rotore 40mm

Peso in volo 55g

Specifiche

Per ricevere gli aggiornamenti del prodotto, le offerte

speciali e altro, bisogna registrarlo su www.bladehelis.com

AVVISO: Prima di operare in FPV consultare le leggi e le ordinanze

locali. In alcune aree le operazioni in FPV potrebbero essere limitate

o proibite. L’utilizzatore risponde direttamente dell’utilizzo in maniera

legale e responsabile.

104

Preparativi per il primo volo

•Togliere il contenuto dalla scatola e controllarlo

•Iniziare a caricare la batteria di volo

•Montare la batteria sul quadricoptero (dopo averla ben caricata)

•Programmare il trasmettitore computerizzato

•Connettere (bind) il vostro tramettitore

•Familiarizzare con i comandi

•Trovare un’area adatta al volo

Controlli di volo

❏Accendere sempre prima il trasmettitore

❏Collegare la batteria di volo al cavo proveniente dall’unità di controllo 4-in-1

❏Attendere che l’unità di controllo 4-in-1 si inizializzi e si armi

❏Far volare il modello

❏Far atterrare il modello

❏Scollegare la batteria di bordo dall’unità di controllo

❏Spegnere sempre il trasmettitore per ultimo

105 IT

Avvertenze e istruzioni per le batterie

AVVERTENZA: Non seguendo le seguenti avvertenze potrebbero

vericarsi malfunzionamenti del prodotto, problemi elettrici, un

eccessivo sviluppo di calore, INCENDI e in denitiva lesioni e danni materiali.

•NON LASCIARE MAI L’ALIMENTATORE, IL CARICABATTERIE E LA BATTE-

RIA INCUSTODITI DURANTE L’USO.

•NON CARICARE MAI LE BATTERIE DURANTE LA NOTTE SENZA SUPERVISIONE.

•Non caricare mai le batterie danneggiate. Se durante la carica o durante l’uso si

forma un rigonamento della batteria, interrompere direttamente l’uso/la carica.

•Usare sempre la batteria e il caricabatteria inclusi nella confezione. Sconnettere

la batteria dopo la carica.

•Caricare sempre le batterie lontano da materiali inammabili in un luogo ben ventilato.

•Non caricare, trasportare o conservare mai le batterie in ambienti estremamente

caldi, freddi o esposti al sole (la temperatura consigliata è compresa tra 5 e 49 °C).

ATTENZIONE: usare solo caricatori progettati specicamente per

queste batterie LiPo. In caso contrario si potrebbero incendiare

procurando danni.

ATTENZIONE: non superare le correnti di carica raccomandate.

106

1. Consultare l’illustrazione per vericare il senso di rotazione del motore e la

posizione dell’elica.

2. Le eliche sono ssate a pressione sugli alberi motore. Per togliere le eliche,

rimuovere il mozzo centrale dal motore tirandolo verso l’alto.

3. Installare le eliche premendo il mozzo centrale sull’albero motore, facendo

attenzione a non applicare troppa forza. Se installate correttamente, l’elica

e il motore devono poter ruotare liberamente.

Installazione delle eliche

Orario Antiorario

107 IT

Installazione della batteria di volo

ATTENZIONE: scollegare sempre la batteria LiPo dall’aereo

quando non si deve volare, per evitare di sovrascaricarla.

Le batterie scaricate al di sotto della soglia minima approvata, si

potrebbero danneggiare perdendo capacità o anche incendiarsi quando

si tenta di ricaricarle.

Stick motore in basso Posizione ON

108

Connessione trasmittente/ricevente

Impostazione trasmittente BNF

Se si utilizza una trasmittente computerizzata, impostare il tipo di modello su

“Acro” o “Airplane”. Nel menu channel input (canali in ingresso), assegnare

il canale 6 (Aux 1) a un interruttore a pulsante, ad esempio il pulsante BIND

(connessione) (I), e il canale 5 (Gear) a un interruttore a 3 posizioni (interruttore

B). Nel menu Servo Setup (Imposta servi), invertire il canale 6 (Aux 1).

Collegare il quadricottero alla trasmittente seguendo le istruzioni per la

connessione trasmittente-ricevente sottostanti.

Procedura di binding (connessione) generale (BNF)

1. Scollegare la batteria di volo dal quadricottero.

2. Selezionare la modalità "Acro" nelle impostazioni della trasmittente.

3. Centrare tutti i trim sulla trasmittente.

4. Spegnere la trasmittente e abbassare completamente il comando motore.

5. Collegare la batteria di volo al quadricottero. I LED del velivolo

inizieranno a lampeggiare lentamente. Capovolgere il velivolo

nché i LED non lampeggiano velocemente indicando che

l’Inductrix è in modalità di connessione.

6. Attivare la modalità connessione sulla trasmittente durante l'accensione.

7. Rilasciare il pulsante/interruttore di connessione dopo 2-3 secondi. Il quadri-

cottero è connesso quando tutti i LED sull'aereo si accendono con luce ssa.

8. Scollegare la batteria di volo e spegnere la trasmittente.

109 IT

tooltip

Descrizione dei comandi di voli primari

Se non si ha familiarità con i comandi del quadricoptero, è necessario dedicare

alcuni minuti per familiarizzarsi con essi prima di tentare il primo volo.

Throttle

Timone

Vista dall’alto

Vista laterale sinistra

Salita

La fusoliera

vira a destra

La fusoliera

vira a sinistra

Discesa

Timone a

sinistra/destra

Throttle

alzato/abbassato

110

Elevatore

Alettone

Vista laterale sinistra

Vista retro

tooltip

Avanti

Sinistra

Indietro

Destra

Alettone a

sinistra/destra

Elevatore

abbassato/alzato

111 IT

Selezione modalità di volo

Scorrere le modalità di volo cambiando la posizione dell’interruttore della modalità

di volo secondo quanto programmato nella sezione precedente sulla connessione.

La modalità di volo attiva è indicata dalla luce posteriore LED del quadricottero*.

•Modalità SAFE (LED blu, posizione interruttore 0): l’angolo

d’inclinazione è limitato. Quando vengono rilasciati gli stick, il

quadricottero tornerà a volare a livello.

•Modalità Horizon (orizzonte) (LED magenta, posizione

interruttore 1): mantiene il velivolo a livello in assenza di input, ma

consente ip e rollii quando lo stick è alla massima inclinazione.

•Modalità AS3X (LED rosso, posizione interruttore 2): l’angolo

d’inclinazione del quadricottero non viene limitato e non tornerà a

volare a livello rilasciando gli stick. Utilizzare i ratei e gli esponenziali

per regolare la prestazione in base al proprio stile di volo.

* Se le impostazioni del colore della luce posteriore LED non sono state

cambiate, la luce indica solo e sempre la modalità di volo attiva. Vedere

Cambiare il colore della luce posteriore LED per maggiori informazioni.

112

I LED distinguono la parte anteriore del quadricottero da quella posteriore. I

LED bianchi indicano la parte anteriore. I LED rossi e la luce di coda indicano

la parte posteriore.

Decollo

Attivare i motori premendo l’interruttore di attivazione. Aumentare la potenza

nché il modello non raggiunge una quota di circa 600 mm (2 piedi) in volo

stazionario a bassa quota e concentrarsi sul bilanciamento dello stick del mo-

tore in modo che il quadricottero si mantenga a un’altitudine costante in volo

stazionario. In alcuni casi, sarà necessario effettuare dei piccoli “balzi” a una

quota di pochi centimetri nché non si prende dimestichezza con i comandi e

le impostazioni dei trim per mantenere quota e un volo stazionario.

Volo stazionario

Il quadricottero Inductrix

necessita di piccole regolazioni del comando motore

per mantenere la quota in volo stazionario. Ricordare di effettuare soltanto

regolazioni minime. Regolazioni più ampie potrebbero causare la perdita di

controllo dell’aeromodello o un impatto.

Mentre si cerca di raggiungere un volo stazionario a bassa quota, controllare l’even-

tuale necessità di piccole regolazioni ai trim per evitare che il quadricottero sbandi

in varie direzioni. Se il modello sbanda senza alcun comando dai controlli direzionali,

atterrare prima di effettuare qualsiasi regolazione alle impostazioni dei trim.

•Se il muso del quadricottero vira verso destra o verso sinistra, regolare il

trim del timone nella direzione opposta.

Far volare il quadricottero

113 IT

•Se il quadricottero continua a sbandare in avanti o indietro, regolare il trim

dell’elevatore nella direzione opposta.

•Se il quadricottero continua a sbandare verso destra o verso sinistra,

regolare il trim dell’alettone nella direzione opposta.

Continuare ad apportare piccole regolazioni ai trim nché il modello non rag-

giunge il volo stazionario a bassa quota con sbandate e comandi dai controlli

direzionali minimi. Se è il primo multicottero o elicottero, chiedere aiuto a un

pilota esperto per regolare il modello prima di effettuare il primo volo.

Con il quadricottero adeguatamente regolato e mantenendo un volo stazio-

nario a bassa quota, allenarsi a usare i comandi del timone, dell’elevatore e

dell’alettone per famigliarizzare con le risposte del modello. Ricordare di agire

sui comandi il meno possibile.

Il tempo di volo medio è 3-4 minuti.

Atterraggio

Per fare atterrare il quadricottero, portarlo in volo stazionario a bassa quota.

Abbassare lentamente il comando motore nché il quadricottero non tocca terra.

Dopo l’atterraggio, premere il pulsante di attivazione per disattivare i motori.

Scollegare e rimuovere la batteria di volo.

Per prevenire un’usura eccessiva ai motori, lasciare sempre che si raffreddino

tra un volo e l’altro.

AVVISO: i danni dovuti ad un impatto non sono coperti da garanzia.

114

Spegnimento per bassa tensione (LVC)

Il controllo elettronico di velocità continuerà ad abbassare la corrente erogata al

motore no allo spegnimento completo quando la batteria raggiunge i3Vsotto carico.

Questo fa si che si possa evitare una scarica eccessiva della batteria Li-Po. Effettuare

immediatamente l’atterraggio quando il regolatore di velocità attiva il taglio di bassa

tensione (LVC). Continuare afar volare il modello dopo che ha raggiunto il taglio di bassa

tensione (LVC) può danneggiare la batteria, causare lo schianto del velivolo oentrambe

le cose. Idanni della batteria oquelli dovuti allo schianto in seguito auno scaricamento

eccessivo non sono coperti dalla garanzia.

Far volare l’elicottero no all’attivazione del taglio di bassa tensione (LVC) danneggia la

batteria dell’elicottero.

Dopo l’uso scollegare erimuovere dal velivolo la batteria Li-Po per evitare lo

scaricamento passivo. Durante la conservazione, assicurarsi che la carica della batteria

non scenda sotto i3 Vper cella.

Indicatore del livello della batteria

Alla prima accensione, il quadricottero indica il livello di carica della

batteria di volo illuminando brevemente il posteriore LED centrale.

Colore della luce posteriore Livello di carica della batteria

Verde completamente carica

Giallo parzialmente carica

Rosso scarica, non volare

115 IT

Cambiare il colore della luce posteriore LED centrale

Dopo avere segnalato il livello di carica della batteria, la luce posteriore

LED indica la modalità di volo attiva o il colore alternativo prescelto come

descritto nella sezione Cambiare il colore della luce posteriore LED centrale.

Per modiﬁcare il colore della luce posteriore LED centrale:

1. Accendere la trasmittente.

2. Accendere il quadricottero. NON attivare i motori.

3. Spingere completamente in avanti gli stick della trasmittente tenendoli premuti

per 3 secondi. La luce posteriore del quadricottero continuerà a lampeggiare.

4. Spostare lo stick dell'alettone a destra o a sinistra per selezionare il colore della

luce posteriore desiderato.

5. Tirare indietro entrambi gli stick della trasmittente e tenerli premuti per 1

secondo per memorizzare il colore desiderato. Ora la luce posteriore avrà

sempre il colore prescelto. Indicherà la modalità di volo attiva per circa 1

secondo dopo che si modica la modalità di volo.

Per ripristinare l'impostazione di default della luce posteriore per l'indicazione

della modalità di volo:

1. Accendere la trasmittente.

2. Accendere il quadricottero. NON attivare i motori.

3. Tirare completamente verso di sé gli stick della trasmittente tenendoli premuti

per 5 secondi. La luce posteriore assumerà il colore corrispondente alla

modalità di volo attiva.

116

Sistema video (BNF con FPV)

AVVISO: consultare le leggi e le normative locali prima di azionare

gli strumenti FPV (visione in prima persona). In alcuni luoghi, l’utilizzo

della funzione FPV potrebbe essere limitato o proibito. È responsabilità

dell’utente nale utilizzare il prodotto in maniera legale e responsabile.

La trasmittente video installata nella versione BNF FPV include un sistema di

visualizzazione sullo schermo On Screen Display (OSD) integrato. L’OSD fornisce

al pilota informazioni utili sullo schermo video. Indica la modalità di volo, il tempo in

volo e la tensione. La visualizzazione OSD mette a disposizione anche un indicativo

di chiamata. È consigliato per visualizzare il proprio indicativo di chiamata HAM per

ottemperare alle normative dei radioamatori.

La frequenza e la potenza di uscita della trasmittente video possono essere

impostate direttamente dalle trasmittenti Spektrum compatibili oppure impostate

nel menu OSD.

Menu OSD

La visualizzazione OSD dispone di un sistema di menu che presenta opzioni in cui il

pilota può effettuare modiche.

1. Per accedere al menu il motore deve essere disattivato.

2. Per accedere al menu far scattare indietro e avanti due volte l’interruttore della

modalità di volo.

3. Per esplorare il menu, utilizzare lo stick dell’elevatore per spostarsi verso l’alto o

verso il basso nel menu e lo stick dell’alettone per spostarsi da un lato all’altro

del menu.

117 IT

Display dello schermo (OSD)

Stato del controller di volo

Quando si accende il velivolo per il volo, il sistema OSD visualizzerà lo

stato del volo nell’angolo in alto a sinistra.

Quando l’aeromodello dispone di una connessione stabile al controller

del radiocomando, il sistema OSD visualizza la scritta DISARMED

(Disarmato)

Dopo avere armato il velivolo, il sistema OSD visualizzerà la modalità di

volo nell’angolo in alto a sinistra.

Modalità di volo

Banda Tempo di volo

Canale

Nome del pilota Tensione batteria

118

Guida alla risoluzione dei problemi

Problema Possibile causa Soluzione

Non risponde alla

manetta

La manetta è troppo

alta e/o il trim della

manetta è troppo alto

Resettare i comandi con lo

stick throttle e trim del throt-

tle completamente in basso

Frequenze disponibili, Nord America (mHz)

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

Band E 5705 5685 5665 5665 5885 5905 5905 5905

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

Frequenze disponibili, Unione europea (mHz)

Band CH 1 CH 2 CH 3 CH 4 CH 5 CH 6 CH 7 CH 8

Band A 5865 5845 5825 5805 5785 5765 5745 5745

Band B 5733 5752 5771 5790 5809 5828 5847 5866

FS/IRC 5740 5760 5780 5800 5820 5840 5860 5860

RaceBand 5732 5732 5732 5769 5806 5843 5843 5843

119 IT

Problema Possibile causa Soluzione

Non funziona e

si sente odore di

bruciato dopo avere

collegato la batteria

di volo

Batteria di volo

collegata con la

polarità errata

Sostituire la scheda 3-in-1.

Collegare la batteria di volo

facendo attenzione alla

polarità

Il LED sulla

ricevente

lampeggia

velocemente e

il quadricottero

non risponde

alla trasmittente

(durante la

procedura di

binding)

La trasmittente è

troppo vicina all'ae-

romodello durante la

procedura di binding

Spegnere la trasmittente. Spostare

la trasmittente portandola a una

distanza maggiore dall'aeromodello.

Scollegare e ricollegare la batteria

di volo all'aeromodello. Seguire le

istruzioni per la procedura di binding

L'interruttore o il pulsante

di connessione non è stato

tenuto premuto mentre la

trasmittente veniva accesa

Spegnere la trasmittente

e ripetere la procedura di

binding

Aeromodello o

trasmittente sono troppo

vicini a grossi oggetti

metallici, a una sorgente

wireless o a un altro

trasmettitore

Spostare aeromodello e

trasmettitore in un altra

posizione e riprovare il

binding

120

Problema Possibile causa Soluzione

Il LED sulla rice-

vente lampeggia

velocemente e il

quadricottero non

risponde alla tra-

smittente (dopo

la procedura di

binding)

Attesa inferiore a

5secondi tra la prima

accensione della tra-

smittente e la connes-

sione della batteria di

volo al quadricottero

Lasciare accesa la trasmittente.

Scollegare e ricollegare la batte-

ria di volo al quadricottero

Il quadricottero è col-

legato alla memoria

di un modello diverso

(solo trasmittenti

ModelMatch)

Selezionare la memoria

modello corretta sulla

trasmittente. Scollegare e

ricollegare la batteria di volo

al quadricottero

Batteria di volo o batteria

trasmittente quasi scarica

Sostituire o ricaricare le batterie

Aeromodello o tra-

smittente sono troppo

vicini a grossi oggetti

metallici, a una sor-

gente wireless o a un

altro trasmettitore

Spostare aeromodello

e trasmettitore in un altra

posizione e provare di nuovo

la connessione

Si schianta subito

dopo il decollo o

non decolla Eliche in posizione errata Apportare le modiche

necessarie

Immagine statica

con segnale FPV Interferenze sul

canale prescelto Cambiare il canale sul video

trasmettitore e sul ricevitore

121 IT

Vista esplosa

122

Componente # Descrizione

1 BLH8851 Scheda di controllo principale

2 BLH8852

Telecamera FPV con display a schermo

3 BLH8853 Motore (1)

4 BLH8854 Set eliche (4)

5 BLH8855 Calotta

6 BLH8856 Telaio principale

7 SPM4647

Ricevitore

Elenchi dei componenti

Componenti opzionali

Componente # Descrizione

FSV1063

Maschera Dominator V3 Modular WVGA

FSV1076 Maschera Fat Shark Dominator HD3

SPMVR2510 Maschera FPV Focal V2 wireless con Diversity

SPMVM430HA

Conversione maschera

SPMVR2520

Maschera FPV Focal DVR

123 IT

Garanzia limitata

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, LLC (Horizon) garantisce che il prodotto acquistato

(il “Prodotto”) sarà privo di difetti relativi ai materiali e di eventuali errori di montaggio

alla data di acquisto. Il periodo di garanzia è conforme alle disposizioni legali del paese

nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si

estende ad altri 18 mesi dopo tale termine.

Limiti della garanzia

(a) La garanzia è limitata all’acquirente originale (Acquirente) e non è cedibile a terzi.

L’acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di

questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore

autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia.

La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si

riserva il diritto di cambiare o modificare i termini di questa garanzia senza alcun preav-

viso e di escludere tutte le altre garanzie già esistenti.

(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per

l’adeguatezza o l’idoneità del prodotto a particolari previsti dall’utente. È sola respon-

sabilità dell’acquirente il fatto di verificare se il prodotto è adatto agli scopi da lui previsti.

o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia.

Queste sono le uniche rivalse a cui l’acquirente si può appellare, se un prodotto è

difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene

coinvolto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione

124

sono a discrezione di Horizon. Questa garanzia non copre dei danni superficiali o danni

per cause di forza maggiore, uso errato del prodotto, un utilizzo che viola qualsiasi

legge, regolamentazione o disposizione applicabile, negligenza, uso ai fini commerciali,

o una qualsiasi modifica a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad un’installazione errata, ad un funzionamento

errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti

diversi da Horizon. La restituzione del prodotto a cura dell’acquirente, o da un suo rap-

presentante, deve essere approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali;

perdita di profitto o di produzione; perdita commerciale connessa al prodotto, indip-

endentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre

la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del

prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul mon-

taggio, sull’utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti.

Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali

circostanze. Con l’utilizzo e il montaggio del prodotto l’utente acconsente a tutte le

condizioni, limitazioni e riserve di garanzia citate in questa sede.

Qualora l’utente non fosse pronto ad assumersi tale responsabilità associata all’uso del

prodotto, si suggerisce di restituire il prodotto intatto, mai usato e immediatamente presso

il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere

manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica

e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e

125 IT

responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o

all’ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini

senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni

di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale

leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in

funzione il prodotto. Solo così si eviterà un utilizzo errato e si preverranno incidenti,

lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza

o riparazione senza previo colloquio con Horizon. Questo vale anche per le riparazioni in

garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto

subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo

possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore

specializzato o direttamente ad Horizon. Il prodotto deve essere imballato con cura.

Bisogna far notare che i box originali solitamente non sono adatti per effettuare una

spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che

fornisce una tracciabilità e un’assicurazione, in quanto Horizon non si assume alcuna

responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta

assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli compo-

nenti spediti. Inoltre abbiamo bisogno di un indirizzo completo, di un numero di telefono

per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia e riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d’acquisto in

126

originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visi-

bile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato

o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che

verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l’autorizzazione

da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al

vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti

di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non

pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di

conseguenza.

ATTENZIONE: Le riparazioni a pagamento sono disponibili solo

sull’elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto

per gli elicotteri e le vetture RC, sono molto costose e devono essere effet-

tuate autonomamente dall’acquirente. 10/15

Garanzia e informazioni di contatto dell’assistenza

Unione Europea

Horizon Hobby Telefono/Indirizzo e-mail Indirizzo

Horizon Technischer

Service service@horizonhobby.de Hanskampring 9

D 22885 Barsbüttel,

Germany

Sales: Horizon Hobby

GmbH +49 (0) 4121 2655 100

127 IT

Istruzioni del RAEE per lo smaltimento

da parte di utenti dell’Unione Europea

Questo prodotto non deve essere smaltito assieme ai riuti

domestici. Al contrario, l’utente è responsabile dello smaltimento

di tali riuti che devono essere portati in un centro di raccolta

designato per il riciclaggio di riuti elettrici e apparecchiature elettroniche. La

raccolta differenziata e il riciclaggio di tali riuti provenienti da apparecchiature

nel momento dello smaltimento aiuteranno a preservare le risorse naturali

e garantiranno un riciclaggio adatto a proteggere il benessere dell’uomo e

dell’ambiente. Per maggiori informazioni sui centri di raccolta, contattare il

proprio ufcio locale, il servizio di smaltimento riuti o il negozio presso il quale

è stato acquistato il prodotto.

Inductrix BL BNF Basic (BLH8850)

Dichiarazione di Conformità EU:

Horizon Hobby, LLCcon la presente dichiara che il prodotto è

conforme ai requisiti essenziali e ad altre disposizioni rilevanti della direttive RED.

A copy of the EU Declaration of Conformity is available online at:

http://www.horizonhobby.com/content/support-render-compliance.

Informazioni di conformità per l’Unione Europea

128

Blade, E-ite, Inductrix, Meow Mode, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo,

SAFE, ModelMatch, Focal, and the Horizon Hobby logo are trademarks or registered

trademarks of Horizon Hobby, LLC.

The Spektrum trademark is used with permission of Bachmann Industries, Inc.

All other trademarks, service marks or logos are property of their respective owners.

Created 07/18 58615 BLH8850

Horizon Hobby BLH8850 Inductrix Brushless User Manual BRWBLH8850 1

Horizon Hobby, LLC Inductrix Brushless BRWBLH8850 1

BRWBLH8850_User Manual_1

Navigation menu

Namespaces

Views

Navigation
