Si vous utilisez ce produit en Amérique du Nord, vous devez détenir la licence de radio amateur (HAM).
AVERTISSEMENT: lisez la TOTALITÉ du manuel d’utilisation afi n de vous familiariser avec les caractéristiques
du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner sa détérioration,
ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes
de base en mécanique. Toute utilisation irresponsable de ce produit ne respectant pas les principes de sécurité peut
provoquer des blessures, entraîner des dégâts matériels et endommager le produit. Ce produit n’est pas destiné à être
utilisé par des enfants sans la surveillance directe d’un adulte. N’essayez pas de démonter le produit, de l’utiliser avec
des composants incompatibles ou d’en améliorer les performances sans l’accord d’Horizon Hobby, LLC. Ce manuel
comporte des instructions relatives à la sécurité, au fonctionnement et à l’entretien. Il est capital de lire et de respecter
la totalité des instructions et avertissements du manuel avant l’assemblage, le réglage et l’utilisation, ceci afi n de
manipuler correctement l’appareil et d’éviter tout dégât matériel ou toute blessure grave.
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors de
l’utilisation de ce produit:
REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET
éventuellement un faible risque de blessures.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET
des blessures graves.
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels
et des blessures graves OU engendrer une probabilité élevée de blessure superfi cielle.
• Maintenez toujours une distance de sécurité adéquate
dans toutes les directions autour de l’appareil pour éviter
tout risque de collision ou de blessure. Cet appareil est
contrôlé par un signal radio et peut être soumis à des
interférences provenant de nombreuses sources hors de
votre contrôle. Les interférences peuvent entraîner une
perte de contrôle momentanée.
• Utilisez toujours l’appareil dans des espaces dégagés, à
l’écart des véhicules, de la circulation et des personnes.
• Respectez toujours scrupuleusement les instructions et
avertissements relatifs à l’appareil et à tous les équipe-
ments complémentaires optionnels utilisés (chargeurs,
packs de batteries rechargeables, etc.).
• Tenez les produits chimiques, les petites pièces et les
composants électriques hors de portée des enfants.
• Évitez d’exposer à l’eau tout équipement non conçu et
protégé à cet effet. L’humidité endommage les com-
posants électroniques.
• Ne mettez jamais aucune pièce de l’appareil dans votre
bouche. Vous vous exposeriez à un risque de blessure
grave, voire mortelle.
• N’utilisez jamais l’appareil lorsque les batteries de
l’émetteur sont presque vides.
• Gardez toujours l’aéronef en vue et sous contrôle.
• Baissez toujours le manche des gaz lorsque les pales
touchent un objet ou le sol.
• Utilisez toujours des batteries complètement chargées.
• N’éteignez jamais l’émetteur lorsque l’aéronef est
soustension.
• Retirez toujours les batteries avant le démontage.
• Nettoyez systématiquement les pièces mobiles.
• Séchez systématiquement les pièces de l’appareil.
• Laissez toujours les pièces refroidir avant de les toucher.
• Retirez systématiquement les batteries après utilisation.
• N’utilisez jamais l’aéronef lorsque les câbles sonten-
dommagés.
• Ne touchez jamais les pièces mobiles.
REMARQUE
La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon
Hobby, LLC. Pour obtenir la documentation àjour, rendez-vous sur le site horizonhobby.com et cliquez sur l’onglet de
support de ce produit.
Signifi cation de certains termes spécifi ques
Précautions et directives liées à la sécurité
14 ans et plus. Ceci n’est pas un jouet.
35 FR
Contenu de la boîte
• Drone Blade Inductrix 200
• Micro caméra 25mW
• Batterie Li-Po 3S 11,1V 800mA 15C
• Chargeur Li-Po 3S 1,2A
• Adaptateur secteur 1,3A 13,5V
Éléments requis
• Lunettes ou récepteur FPV
• Émetteur compatible
DSM2/DSMX
(DX6i et supérieur)
Table des matières
Longueur 155mm
Hauteur 45mm
Diamètre du rotor 55mm
Masse 185 g
Spécifications
Pour enregistrer votre produit en ligne, veuillez visiter www.bladehelis.com
Contenu de la boîte ......................................................... 35
Préparation au premier vol .............................................. 36
Procédure de vol ............................................................. 36
Avertissements relatifs à la charge ................................. 36
Charge de la batterie ...................................................... 36
Réglage de l’émetteur ..................................................... 37
Installation de la batterie ................................................ 40
Mise sous tension de l’Inductrix 200 ............................... 40
Affectation de l’émetteur et du récepteur ........................ 40
SAFE Technologie ........................................................... 41
Compréhension des commandes de vol de base ............. 41
Sélection du mode de vol ................................................ 42
Pilotage du Inductrix .......................................................42
Utilisation de la micro caméra FPV .................................. 43
Inspections après-vol et Maintenance ............................. 43
Remplacement des hélices ............................................. 44
Correction des déviations ................................................ 44
Guide de résolution des problèmes ................................. 45

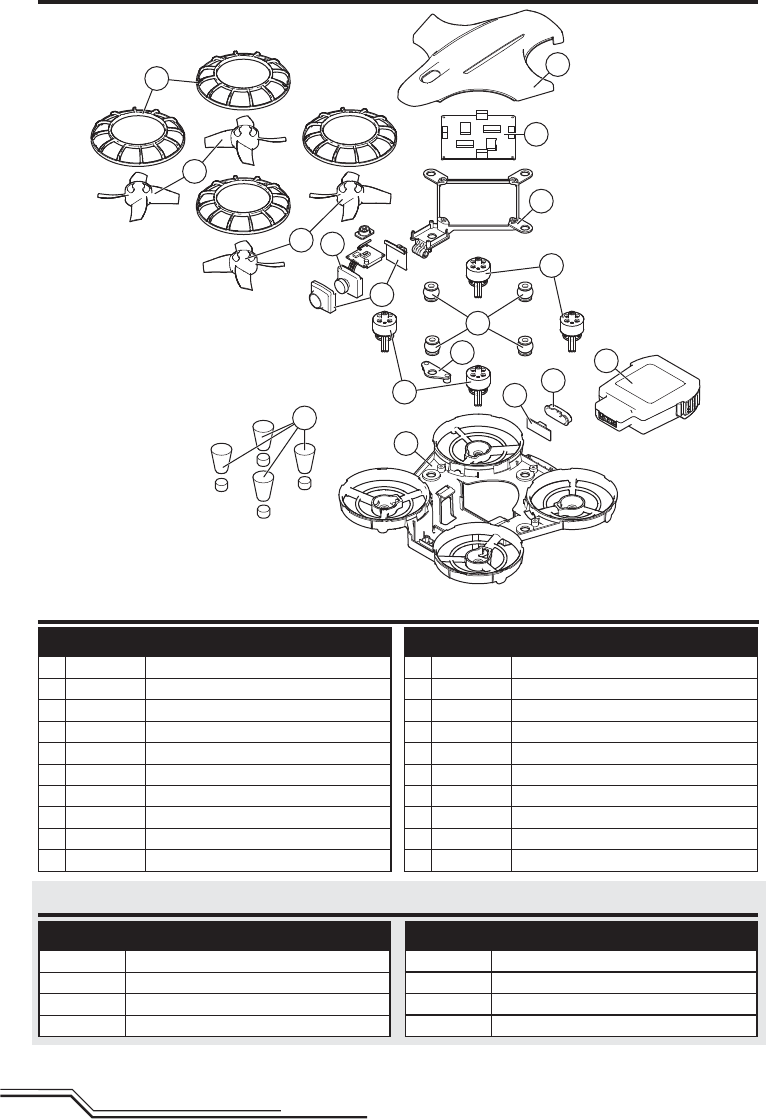

Vue éclatée ..................................................................... 46
Liste des pièces détachées ............................................. 46
Pièces optionnelles ......................................................... 46
Garantie et réparations ................................................... 47
Coordonnées de Garantie et réparations ......................... 48
Information IC ................................................................. 48
Informations de conformité pour l’Union européenne ...... 48
36
FR
ATTENTION: les instructions et avertissements
doivent être scrupuleusement suivis. Une
manipulation non appropriée des batteries Li-Po peut
provoquer un incendie, des blessures corporelles et/ou des
dégâts matériels.
• NE LAISSEZ JAMAIS LA BATTERIE ET LE CHARGEUR SANS
SURVEILLANCE DURANT L’UTILISATION.
• NE CHARGEZ JAMAIS LES BATTERIES DURANT LA NUIT.
• En manipulant, en chargeant ou en utilisant la batterie Li-Po
incluse, vous assumez tous les risques associés aux batteries
au lithium.
• Si la batterie commence à gonfl er ou à se dilater, cessez
immédiatement de l’utiliser. Si vous étiez en train de la
charger ou de la décharger, interrompez la procédure et
déconnectez-la. Continuer à utiliser, charger ou décharger une
batterie qui gonfl e ou se dilate peut provoquer un incendie.
• Pour obtenir les meilleurs résultats, entreposez toujours la
batterie à température ambiante, dans un endroit sec.
• Lorsque vous transportez la batterie ou que vous la stockez
temporairement, la température doit toujours être comprise
entre 5 et 49 ºC.
• Ne stockez en aucun cas la batterie ou l’aéronef dans une
voiture ou à un endroit directement exposé à la lumière du
soleil. Laissée dans une voiture chaude, la batterie peut se
détériorer ou même prendre feu.
• Chargez toujours les batteries à distance de tout matériau
infl ammable.
• Faites toujours l’inspection de la batterie avant la charge,
et ne chargez jamais des batteries hors d’usage ou
endommagées.
• Déconnectez toujours la batterie après la charge et laissez le
chargeur se refroidir entre les charges.
• Surveillez toujours en continu la température du pack de
batteries au cours de la charge.
• UTILISEZ EXCLUSIVEMENT UN CHARGEUR CONÇU
SPÉCIFIQUEMENT POUR CHARGER DES BATTERIES LI-PO. Le
fait de charger la batterie avec un chargeur non-compatible
peut être à l’origine d’un incendie provoquant des blessures
corporelles et/ou des dégâts matériels.
• Ne déchargez jamais les cellules Li-Po en dessous de 3 V.
• Ne couvrez jamais les étiquettes d’avertissement avec des
bandes auto-agrippantes.
• Ne chargez jamais les batteries sans respecter les niveaux
recommandés.
• N’essayez jamais de démonter ou de modifi er le chargeur.
• Ne laissez jamais des mineurs charger des packs de
batteries.
• Ne chargez jamais les batteries dans des endroits
extrêmement chauds ou froids (la plage de températures
recommandées se situe entre 5 et 49 °C) et ne les exposez
jamais à la lumière directe du soleil.
Avertissements relatifs à la charge

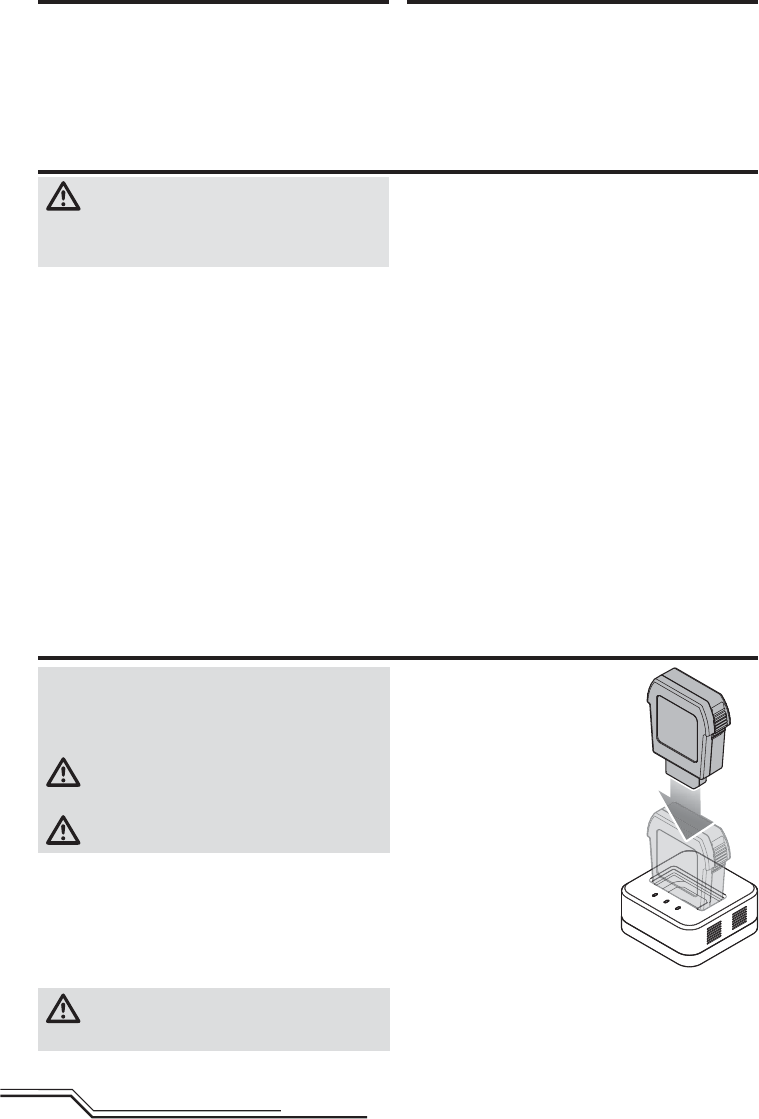

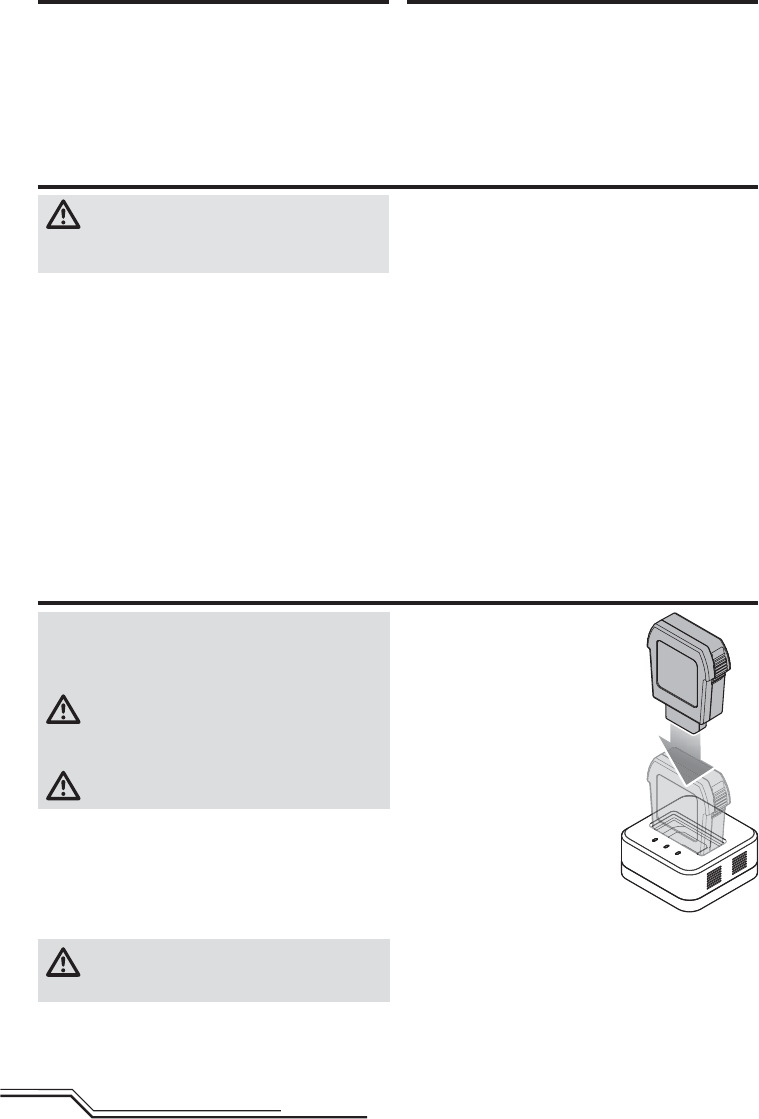

Charge de la batterie
REMARQUE: Chargez uniquement des batteries froides au
toucher et non endommagées. Contrôlez l’état de la batterie
pour être sûr qu’elle n’est pas endommagée, gonfl ée, pliée
ou percée
ATTENTION : Utilisez uniquement des chargeurs
spécifi quement conçus pour charger la batterie
Li-Po incluse.
ATTENTION : Ne dépassez jamais l’intensité de
charge recommandée.
Indicateurs DEL de charge
VERT, clignotement rapide = Prêt pour la charge
ROUGE clignotant = En charge
VERT ET ROUGE clignotant = Équilibrage
VERT fi xe = Charge terminée
BLEU fi xe ou clignotant = Erreur
ATTENTION: Débranchez immédiatement la batterie
une fois que la charge est terminée. Ne laissez jamais
une batterie connectée au chargeur.
N’utilisez que l’adaptateur secteur
fourni avec le chargeur inclus.
1. Connectez l’adaptateur secteur
au chargeur et à une prise
appropriée.
2. Insérez la batterie dans le
chargeur.
3. Retirez la batterie du chargeur
lorsque la charge est terminée.
4. Débranchez l’adaptateur
secteur de la prise murale et
du chargeur.
Indicateur erreur DEL bleue
du chargeur
Un clignotement
= Erreur d’initialisation
De ux clignotements
= Erreur tension d’alimentation
Trois clignotements = Erreur batterie
Quatre clignotements = Protection courant de charge
Cinq clignotements = Protection temps de charge
Fixe = Protection (Tension>4,3V)
Préparation au premier vol
• Sortez tous les éléments de la boîte et inspectez-les
• Mettez la batterie en charge
• Programmez votre émetteur
• Familiarisez-vous avec les commandes
• Installez la batterie totalement chargée dans le drone
• Affectez votre émetteur
• Choisissez un endroit approprié pour le vol
Procédure de vol
RMettez toujours l’émetteur sous tension en premier
R Branchez la batterie au câble du contrôleur 3-en-1
R Patientez durant l’initialisation du contrôleur
REffectuez votre vol
RFaites atterrir le modèle
R Débranchez la batterie du contrôleur
RMettez toujours l’émetteur hors tension en dernier
37 FR
Réglage de l’émetteur
Après avoir inversé la voie 6, affectez l’émetteur et le drone
normalement.
Les modes de vol sont contrôlés par l’interrupteur Mode
de vol.
La coupure moteur est contrôlé par le bouton
Affectation(Bind)/Panique/Écolage.
Une fois affecté, la DEL dans le drone devrait s’allumer
en bleu pour le mode de vol 0 (Modes Stabilité, Petits
débattements), en vert le mode de vol 1 (Modes Stabilité,
Grands débattements) et rouge pour le mode de vol 2
(Mode Agilité).
Si les moteurs ne démarrent pas lorsque vous donnez les
commandes appropriées, la voie 6 n’a pas été inversée
correctement. Utilisez les instructions ci-dessus pour
inverser la voie 6.
Pour utiliser l’émetteur DXe avec le Blade Inductrix, la voie 6 doit être inversée.

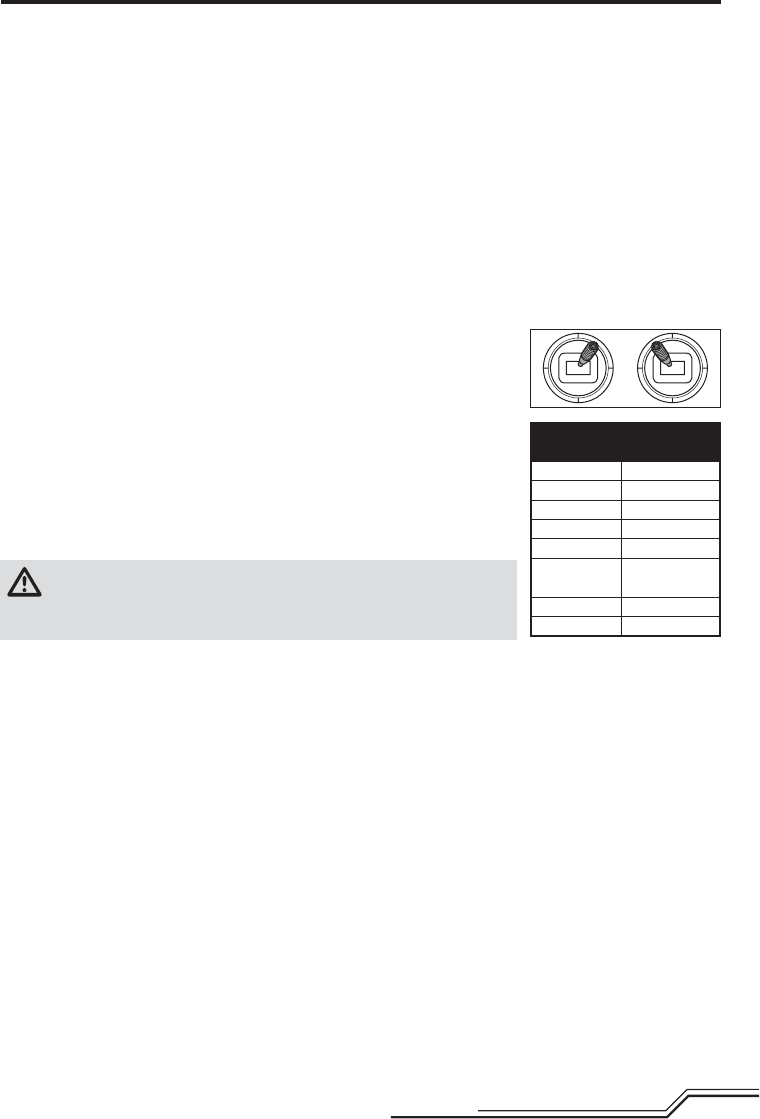

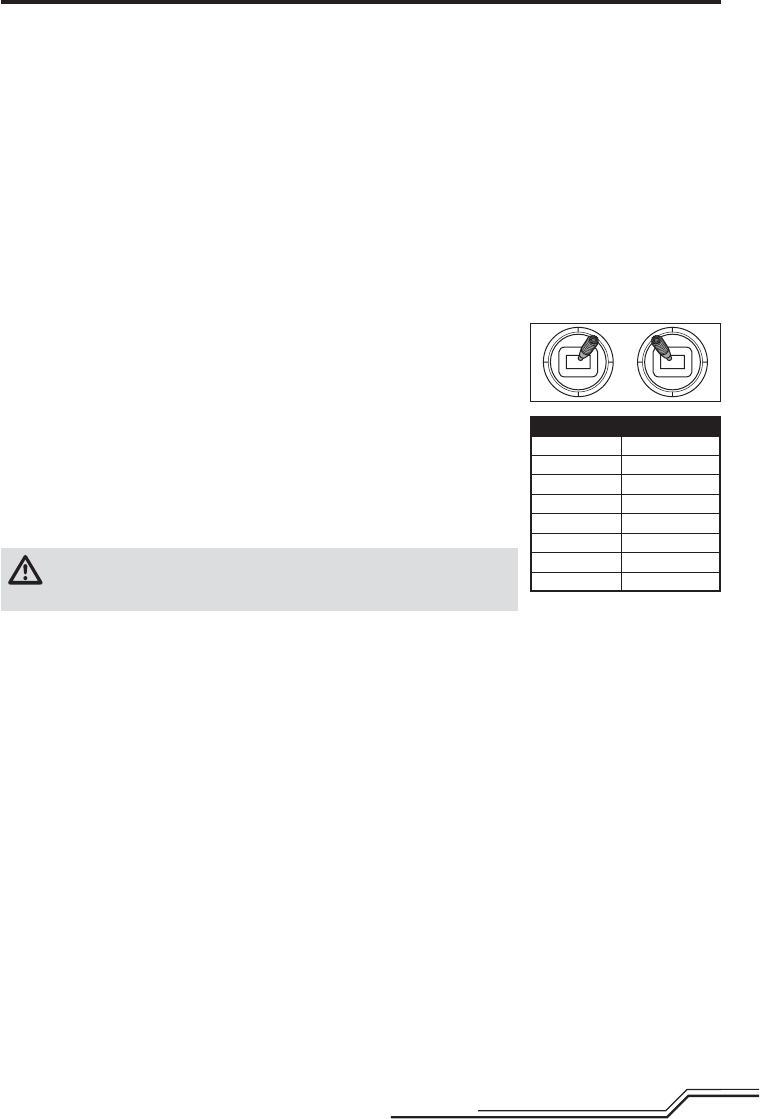

Pour inverser la voie 6:
1. Lorsque vous mettez votre DXe sous tension, maintenez les manches gauche et droit
dans les coins intérieurs supérieurs comme sur l’illustration.
2. Mettez les manches au neutre après que l’émetteur aie bipé. La DEL clignotera lentement.
3. Pour sélectionner la voie à inverser, déplacez le manche droit vers la gauche ou la droite
puis laissez-le revenir au neutre. Déplacez le manche vers la droite pour sélectionner la
voie suivante. Déplacez le manche vers la gauche pour sélectionner la voie précédente.
La DEL clignotera rapidement selon la voie sélectionnée, comme indiqué dans le tableau.
Sélectionnez la voie 6.
4. Pour inverser la voie sélectionnée, déplacez la manche droit vers le haut ou le bas. La DEL
changera de couleur indiquant la nouvelle direction de la voie.
La DEL clignotera Orange pour indiquer que la voie est normale.
La DEL clignotera Rouge pour indiquer que la voie est inversée.
5. Pour sauvegarder les modifi cations, mettez votre DXe hors tension.
ATTENTION: Lors des mises sous tension suivantes, vérifi ez toujours que la direc-
tion des gaz est correcte et maintenez une distance de sécurité autour du moteur et
des pales. Le non-respect de cette consigne peut entraîner des blessures ou endommager
le modèle.
DXe
Clignotement
de la DEL Voie
1
1 - Gaz
2
2 - Aileron
3
3 - Profondeur
4
4 - Dérive
5
5 - Mode de vol
6
6 - Coupure
moteur
7
7 - Volets
8
8 - Voie Aux.
Programmez votre émetteur avant d’essayer d’effectuer
l’affectation ou de faire voler le drone. On trouvera, ci-après, des
valeurs de programmation pour les Spektrum DX6i, DX7s, DX6,
DX7, DX8, DX9 et DX18.
Les fi chiers de programme des modèles pour les émetteurs
Spektrum utilisant l’interface AirWare sont disponibles en ligne
sur www.spektrumrc.com.
Votre drone est également compatible avec les émetteurs
Spektrum DXe avec les versions 1.3 ou supérieures du logiciel.
Utilisez les instructions ci-dessous pour inverser la voie 6 ou utilisez
le câble de programmation approprié et l'application sur votre ordi-
nateur, smartphone ou tablette pour programmer votre DXe. Nous
vous recommandons de télécharger les informations de réglage du
Blade Inductrix 200 avec la DXe sur www.spektrumrc.com.
Si vous programmez votre DXe à l'aide de l'application sur votre
ordinateur, smartphone ou tablette, assurez-vous que la valeur
des "voies émetteur" est réglée par défaut à 7. Si, pour une
raison quelconque, cette valeur a été changée à 9, l’Inductrix
sera affecté à votre DXe mais ne répondra pas aux commandes.
Si votre DXe était fournie avec une autre hélicoptère Blade
Ready To Fly (RTF), le logiciel de l'émetteur doit être mis à jour à
l'aide du câble de programmation approprié et l'application sur
votre ordinateur, smartphone ou tablette disponible sur
www.spektrumrc.com.
Veuillez noter que les confi gurations des interrupteurs des DXe
incluses avec les Blade 230 S RTF et les Micro AH-64 Apache RTF
sont différentes par rapport à la confi guration habituelle de la DXe.
38
FR
Course des servos
LISTE DES FONCTIONSPARAMETRES SYSTEME
DX7s
Double-débattements et Expo
Voie
Interr. Pos (Volet)
D/R
Expo*
Aile-
rons
0 100/100 0
1 100/100 0
2 75/75 0
Pro-
fond-
eur
0 100/100 0
1 100/100 0
2 75/75 0
Déri-
ve
0 100/100 0
1 100/100 0
2 75/75 0
Chronomètre
Mode à rebours
Durée 5:00 Tone
Démarrage Manche des gaz
Seuil 25%
Coupure moteur
Bouton Affectation (Bind)/ I
Appuyé (~1 seconde) = Coupure moteur
Coupure moteur
Interrupteur volets
Pos. 0 = Normal
Pos.1 = Coupure moteur
* L’utilisation d’Expo n’est pas nécessaire pour piloter l’Inductrix 200. S’il le souhaite, le pilote peut régler ce paramètre
pour personnaliser la réactivité du drone par rapport au neutre.
Chronomètre
Rebours 5:00
Interrupteur THR CUT
VALEURSLISTE DES PARAMETRES
DX6i
Type de Modulation
AUTO DSMX-ENABLE
D/R COMBI
D/R SW AILE
Fonctionnement des modes de vol
Interrupteur Volets: Pos 0 = Mode Stabilité, Petits débattements (DEL bleue sur le drone)
Pos 1 = Mode Stabilité, Grands débattements (DEL verte sur le drone)
Pos 2 = Mode Agilité (DEL rouge sur le drone)
Mixing
MIX 1 ACT
GEAR > GEAR ACT
RATE D 0% U –100%
SW GEAR TRIM – INH
MIX 2 ACT
GEAR > GEAR ACT
RATE D 0% U +100%
SW ELE D/R TRIM – INH
VOLET
VOLET Profondeur
NORM 100 0
LAND 100 0
Voie Course Inversion
Gaz 100/100 Normal
Ailerons 100/100 Normal
Profondeur 100/100 Normal
Dérive 100/100 Normal
Voie Course Inversion
Train 100/100 Normal
AX1 100/100 Inversion
AX2 100/100 Normal
Type de
modèle ACRO
Sélection interr.
Écolage Aux 1
Volet Gear
Autres INH
Double-débattements et Expo
Voie Pos. Inter. D/R Expo*
Ailerons 0 100 INH
1 75 INH
Profondeur 0 100 INH
1 75 INH
Dérive 0 100 INH
1 75 INH
Course de servo
Voie Travel
Gaz 100/100
Ailerons 100/100
Profondeur 100/100
Dérive 100/100
Gyro 100/100
Pas 100/100
INVERSION
Voie Direction
Gaz N
Ailerons N
Profondeur N
Dérive N
Gyro R
Volets N
Type de
modèle Acro
Fonctionnement des modes de vol
Interrupteur Gear: Pos 0, Interrupteur Elev D/R: 0 ou 1 = Mode Stabilité, Petits débattements (DEL bleue sur le drone)
Interrupteur Gear: Pos 1, Interrupteur Elev D/R: 0 = Mode Stabilité, Grands débattements (DEL verte sur le drone)
Interrupteur Gear: Pos 1, Interrupteur Elev D/R: 1 = Mode Agilité (DEL rouge sur le drone)
39 FR
Course des servos
LISTE DES FONCTIONSPARAMETRES SYSTEME
DX8
PARAMETRES SYSTEME
Type de
modèle Avion
Mode de vol
Inter. 1 Inter. B
Inter. 2 Désactivé
Assignation des voies
Entrées
1 Gaz N/A
2 Ailerons N/A
3 Profondeur N/A
4 Dérive N/A
5 Train B
6 AUX1 I
Voie Course Inversion
Gaz 100/100 Normal
Ailerons 100/100 Normal
Profondeur 100/100 Normal
Dérive 100/100 Normal
Train 100/100 Normal
Voie Course Inversion
AX1 100/100 Inversion
AX2 100/100 Normal
AX3 100/100 Normal
AX4 100/100 Normal
Course des servos
LISTE DES FONCTIONS
DX6, DX7 (Gen 2), DX9, DX18
Chronomètre
Mode à rebours
Durée 5:00
Démarrage Manche des gaz
Seuil 25%
Unique Désactivé
Double-débattements et Expo
Voie
Inter. (F) Pos
D/R Expo*DX6 DX7, 9,
18
Aile-
rons
0 0 100/100 0
1 100/100 0
1 2 75/75 0
Pro-
fon-
deur
0 0 100/100 0
1 100/100 0
1 2 75/75 0
Dérive
0 0 100/100 0
1 100/100 0
1 2 75/75 0
Double-débattements et Expo
Voie
Interr. Pos (AIL D/R)
D/R
Expo*
Aile-
rons
0 100/100 0
1 100/100 0
2 75/75 0
Pro-
fon-
deur
0 100/100 0
1 100/100 0
2 75/75 0
Double-débattements et Expo
Voie
Interr. Pos (AIL D/R)
D/R
Expo*
Dérive
0 100/100 0
1 100/100 0
2 75/75 0
Chronomètre
Mode à rebours
Durée 5:00 Tone
Démarrage Manche des gaz
Seuil 25%
Voie Course Inversion
Gaz 100/100 Normal
Ailerons 100/100 Normal
Profondeur 100/100 Normal
Dérive 100/100 Normal
Voie Course Inversion
Gear 100/100 Normal
AX1 100/100 Inversion
AX2 100/100 Normal
Coupure moteur
Bouton Affectation (Bind)/ I
Appuyé = Coupure moteur
Coupure moteur
Bouton Affectation (Bind)/ I
Appuyé = Coupure moteur
* L’utilisation d’Expo n’est pas nécessaire pour piloter l’Inductrix 200. S’il le souhaite, le pilote peut régler ce paramètre
pour personnaliser la réactivité du drone par rapport au neutre.
Fonctionnement des modes de vol
Interrupteur Mode de vol: Pos 0 = Mode Stabilité, Petits débattements (DEL bleue sur le drone)
Pos 1 = Mode Stabilité, Grands débattements (DEL verte sur le drone)
Pos 2 = Mode Agilité (DEL rouge sur le drone)
Fonctionnement des modes de vol
Interrupteur B: Pos 0 = Mode Stabilité, Petits débattements (DEL bleue sur le drone)
Pos 1 = Mode Stabilité, Grands débattements (DEL verte sur le drone)
Pos 2 = Mode Agilité (DEL rouge sur le drone)
Type de
modèle ACRO
Sélection interr.
Écolage Aux 1
Mode de Vol Gear
Autres INH
40
FR

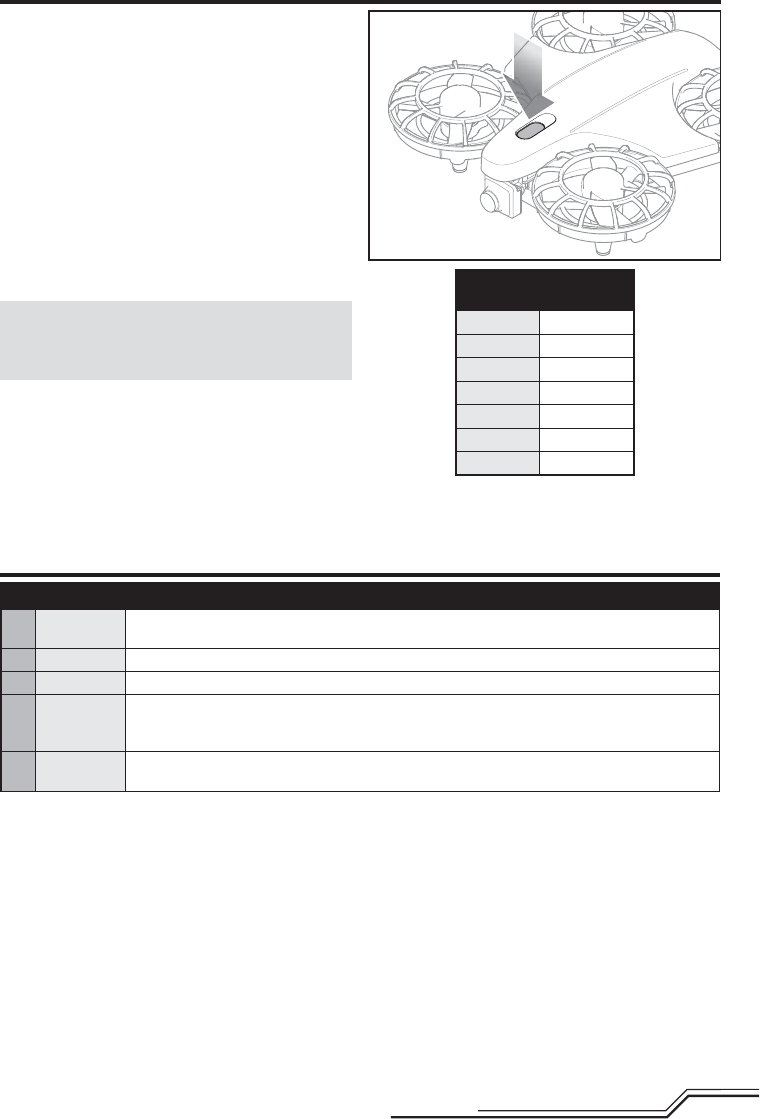

Installation de la batterie
Mise sous tension de l’Inductrix 200

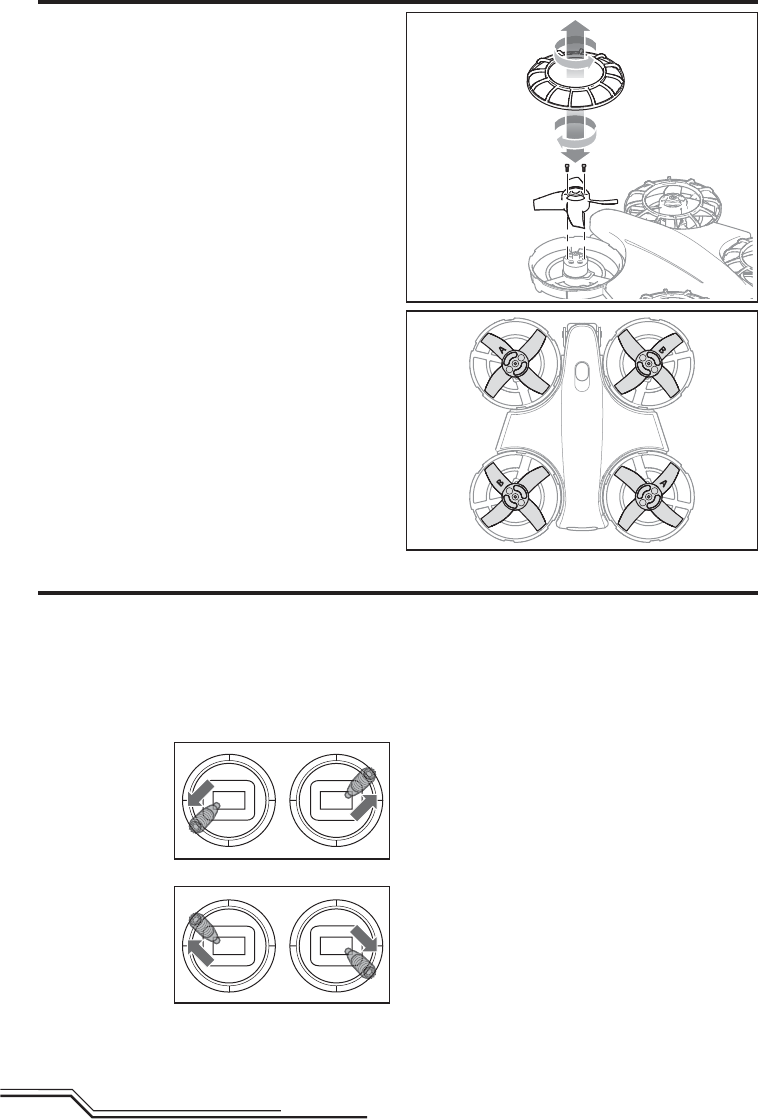

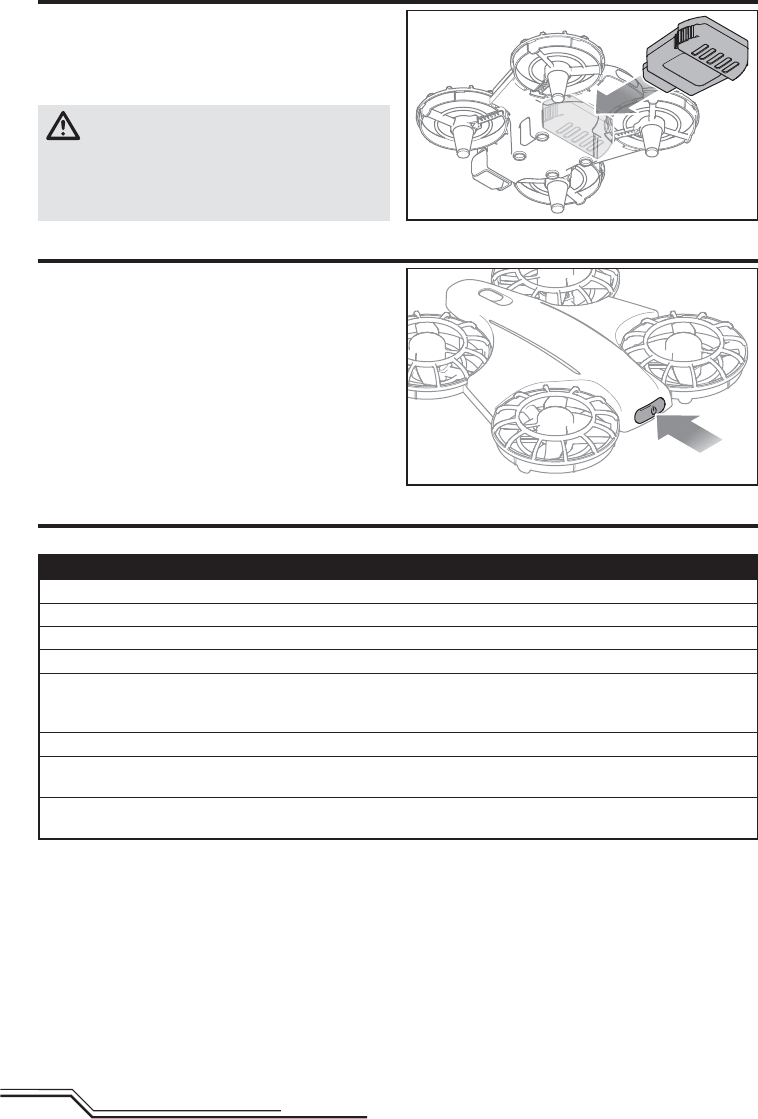

1. Glissez la batterie à l’arrière du drone, comme indiqué
sur l’illustration, jusqu’à ce qu’elle se bloque.
2. Pour retirer la batterie, appuyez sur les languettes de
verrouillage situées sur les côtés de la batterie et tirez
tout droit pour la sortir du drone.
ATTENTION: Débranchez toujours la batterie du
modèle quand vous ne l’utilisez pas, afin d’éviter
une décharge trop importante. Des batteries déchar-
gées à un voltage inférieur à celui recommandé seront
endommagées, elles perdront en performance et pourront
entraîner un risque d’incendie durant la charge.
1. Appuyez une fois sur le bouton d’alimentation/DEL
pour mettre le drone sous tension.
2. Appuyez et maintenez le bouton d’alimentation/DEL
pendant 1-2 secondes pour mettre le drone hors
tension.
Pour affecter ou ré-affecter votre drone à l’émetteur de votre choix, veuillez suivre les instructions suivantes.
Si vous rencontrez des diffi cultés, référez-vous au guide de dépannage. Si nécessaire, contactez votre revendeur ou le
service technique Horizon Hobby. Pour consulter la liste des émetteurs compatibles, veuillez visiter www.bindnfl y.com.
A ectation de l’émetteur et du récepteur
Processus général d’a ectation
1. Référez-vous au tableau des paramètres de l’émetteur pour confi gurer votre émetteur.
2. Baissez le manche des gaz à fond. Mettez tous les trims de votre émetteur au neutre.
3. Mettez l’émetteur hors tension et placez tous les interrupteurs en position 0.
4. Connectez la batterie au drone.
5. Appuyez sur le bouton d’alimentation/DEL. La DEL du drone s’allumera rouge, jaune ou vert pour indiquer le niveau de
charge de la batterie. La DEL clignotera brièvement vert et rouge puis clignotera continuellement bleu, indiquant l’entrée
en mode affectation.
6. Mettez l’émetteur en mode affectation en mettant l’émetteur sous tension.
7. Relâchez le bouton/interrupteur affectation au bout de 2-3 secondes. Le drone est affecté lorsque la DEL de celui-ci
devient fi xe.
8. Appuyez et maintenez le bouton d’alimentation/DEL du drone pour mettre ce dernier hors tension. Mettez l’émetteur
hors tension.
41 FR
La technologie révolutionnaire SAFE (Système d’entraî-
nement assisté par capteurs) utilise la combinaison de
capteurs sur différents axes et un logiciel permettant au
modèle de connaître sa position par rapport à l’horizon.
Cette reconnaissance de l’espace est utilisée pour générer
un domaine de vol sécurisé en limitant les angles afi n de
piloter en sécurité. Au-delà de la stabilité, cette protection
offre de multiples modes au choix du pilote pour dévelop-
per son niveau de pilotage avec un degré élevé de sécurité
tout en conservant toujours les sensations et la réponse.
La technologie SAFE apporte:
• Une protection du domaine de vol qui s’active avec un
simple basculement d’un interrupteur.
• Des modes différents pour adapter instantanément la
technologie SAFE à votre niveau de pilotage.
Par dessus tout, la technologie SAFE, bien que très sophis-
tiquée, ne nécessite aucune opération pour en profi ter.
Chaque appareil équipé de la technologie SAFE est livré
prêt à l’emploi et est optimisé pour offrir la meilleure
expérience de vol possible. FlySAFERC.com
Technologie
Gouverne de profondeur
Gouverne de direction

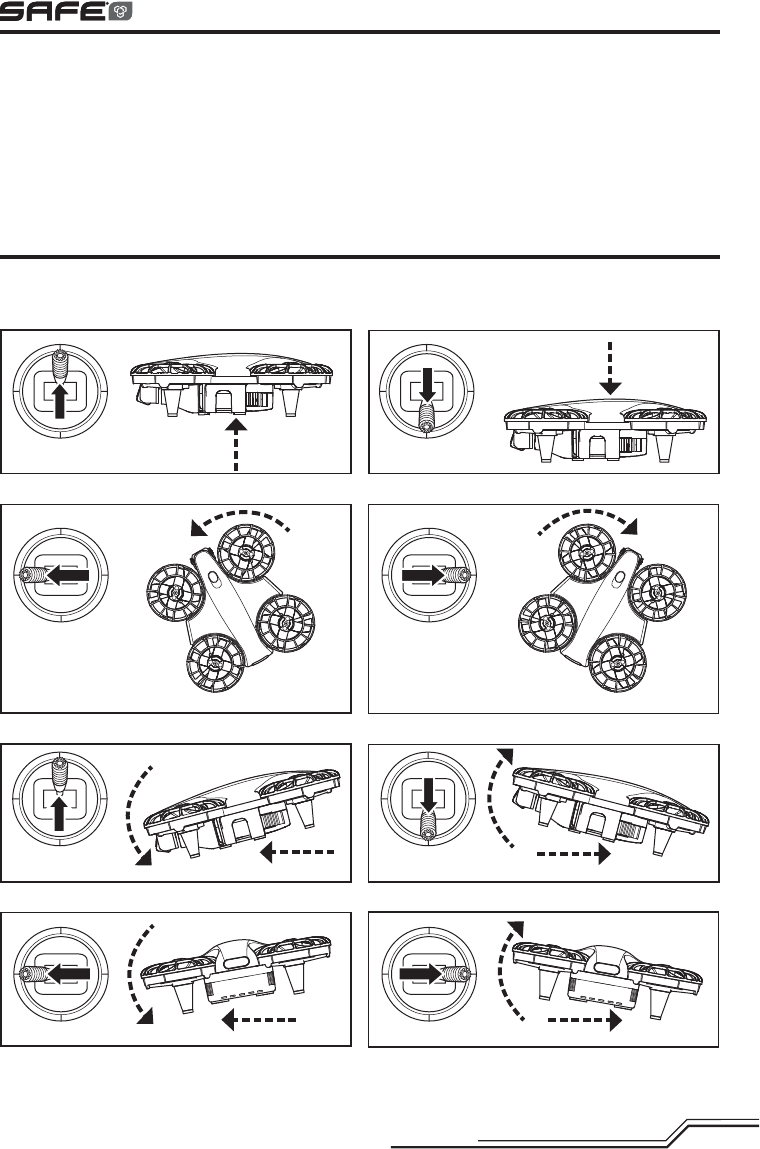

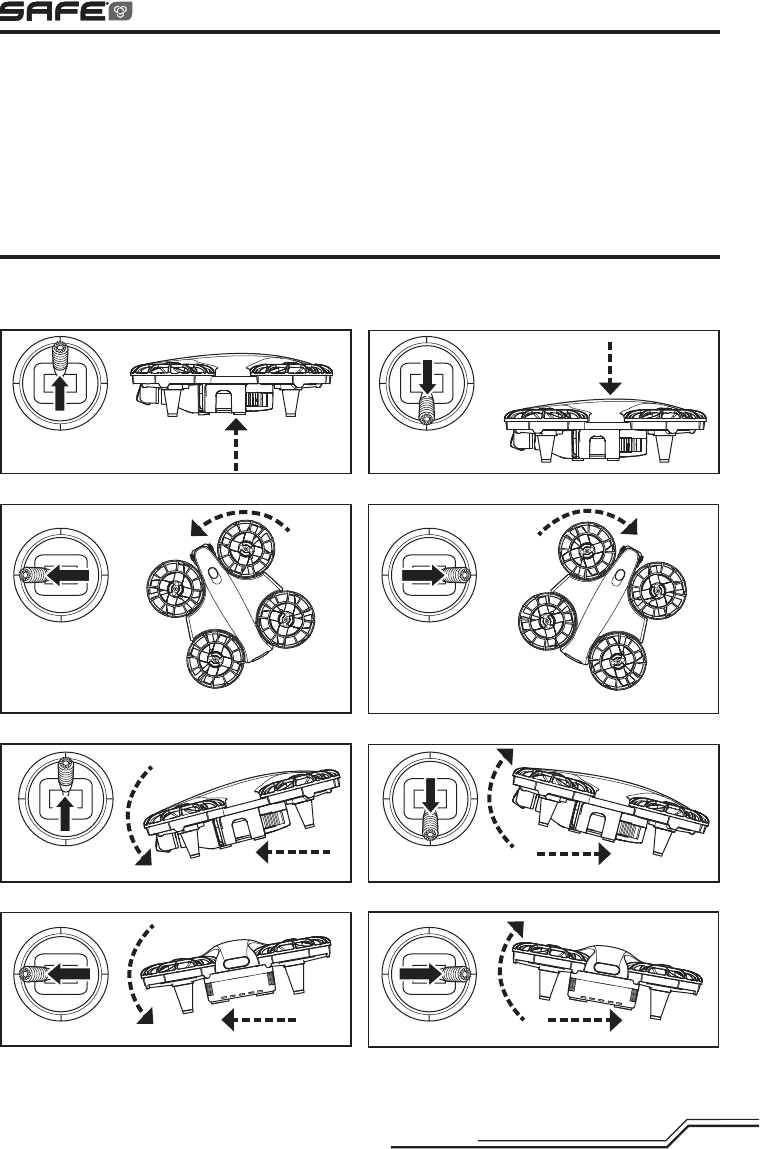

Compréhension des commandes de vol de base
Si vous n’avez pas encore bien assimilé les commandes de votre quadcoptère, prenez quelques minutes pour vous
familiariser avec elles avant de tenter votre premier vol.
Throttle (Gaz)
Descendre
Monter
Aileron
Vue latérale Vue latérale
Vers l’avant Vers l’arrière
Vue latérale Vue latérale
Aileron à gauche Gauche Aileron à droite Droite
Vue arrière Vue arrière
Gouverne de
profondeur baissée Gouverne de
profondeur levée
Gouverne de
direction à gauche Gouverne de
direction à droite
Le nez tourne vers la droite
Le nez tourne vers la gauche
Réduire
les gaz
Augmenter
les gaz
42
FR
• En mode Stabilité, Petits débattements (DEL bleue sur le
drone), le drone a un angle d’inclinaison réduit.
• En mode Stabilité, Grands débattements (DEL verte sur
le drone), le drone a un angle d’inclinaison maximal.
• En Mode Agilité (DEL rouge sur le drone), il n’y a pas
d’auto-stabilisation. Servez-vous des débattements et
expo pour adapter le drone à votre style de pilotage.
Veuillez vous référer au Tableau de programmation de
l’émetteur pour la sélection des interrupteurs et informa-
tions de réglage.
Sélection du mode de vol
Consultez les réglementations locales avant de choisir
votre zone de vol.
Nous vous recommandons de faire voler votre appareil en
extérieur par vent calme ( 5KM/H ou moins) ou à l’intérieur
d’un grand gymnase. Volez toujours à l’écart des maisons,
des arbres, des lignes électriques et autres constructions.
Vous devrez également éviter de voler au dessus des zones
fréquentées comme les parcs publics, les cours d’écoles et
les terrains de sport.
Lorsque vous avez trouvé un zone de vol adaptée et que vous
êtes prêt à voler:
1. Mettez l’émetteur sous tension.
2. Installez la batterie dans votre drone.
3. Mettez le drone sous tension en appuyant sur le bouton
d’alimentation/DEL. La DEL s’allumera pendant 1-2
secondes pour indiquer le niveau de charge de la
batterie.
Vert = Complètement chargée
Jaune = Chargée approximativement de moitié
Rouge = Déchargée. Ne volez pas. Rechargez la batterie.
Décollage
Avec tous les trims au neutre et les gaz baissés à fond,
démarrez les moteurs en bougeant le manche de dérive
vers la droite puis de nouveau au centre. Augmentez
progressivement les gaz jusqu’à atteindre une altitude
de 60cm. En essayant de toucher le moins possible aux
commandes, essayez de maintenir le drone en station-
naire. Par vent faible, le modèle ne devrait pas nécessiter
de corrections aux manches. Après avoir actionné le
manche du cyclique puis l’avoir relâché, le modèle doit
se stabiliser seul. Le modèle peut continuer de glisser à
cause de l’inertie. Déplacez le manche du cyclique dans
la direction opposée pour arrêter le mouvement.
N’utilisez pas les trims de votre émetteur pour éliminer les
déviations. Si le drone ne reste pas au stationnaire en condi-
tions calmes, effectuez une correction des déviations.
Pilotage
Avec votre quadcoptère correctement réglé et en station-
naire à basse altitude, entrainez-vous à utiliser les com-
mandes de dérive, de profondeur et d’ailerons afi n de vous
familiariser avec la réponse du modèle. Effectuez toujours
de petits mouvements avec les manches de commande.
Une fois que vous maîtrisez le vol basique, vous pourrez
essayer les différents modes de vol et fonctions expliqués
dans la section Sélection du mode de vol de ce manuel.
Vous pouvez accéder aux différents modes de vol en
utilisant les commandes programmées dans la section
Réglage de l’émetteur.
Relâcher les manches dans le mode Stabilité permettra
au drone de s’auto-stabiliser. Si vous êtes désorienté,
baissez lentement le manche des gaz pour atterrir douce-
ment.
L’autonomie de vol avec la batterie fournie est de 5-6
minutes.
Coupure basse tension (LVC)
Le système LVC diminue la puissance aux moteurs
lorsque la tension de la batterie chute. La DEL du drone
vous indiquera lorsque le niveau de charge de la batterie
est bas. Lorsque la DEL du drone clignote rouge continu-
ellement, atterrissez immédiatement et rechargez votre
batterie. Continuer le vol après que la DEL se soit mise à
clignoter rouge entrainera le ralentissement des moteurs
puis leur coupure, causant le crash.
REMARQUE: Les dommages causés par un crash ne
sont pas couverts par la garantie.
REMARQUE: Voler jusqu’à l’enclenchement du LVC de
manière répétée endommagera la batterie.
Le LVC n’empêche pas la décharge de la batterie durant
son stockage.
Atterrissage
Pour atterrir, diminuez lentement les gaz quand vous
êtes en stationnaire bas. Après l’atterrissage, activez la
fonction Coupure moteur, comme décrite dans Réglage
de l’émetteur, pour arrêter les moteurs. Appuyez sur le
bouton d’alimentation/DEL du drone pour le mettre hors
tension. Retirez la batterie du drone après utilisation pour
éviter l’auto-décharge. Contrôlez que la tension de la
batterie ne descend pas sous 3V par élément durant son
stockage.
Pilotage de l’Inductrix
43 FR

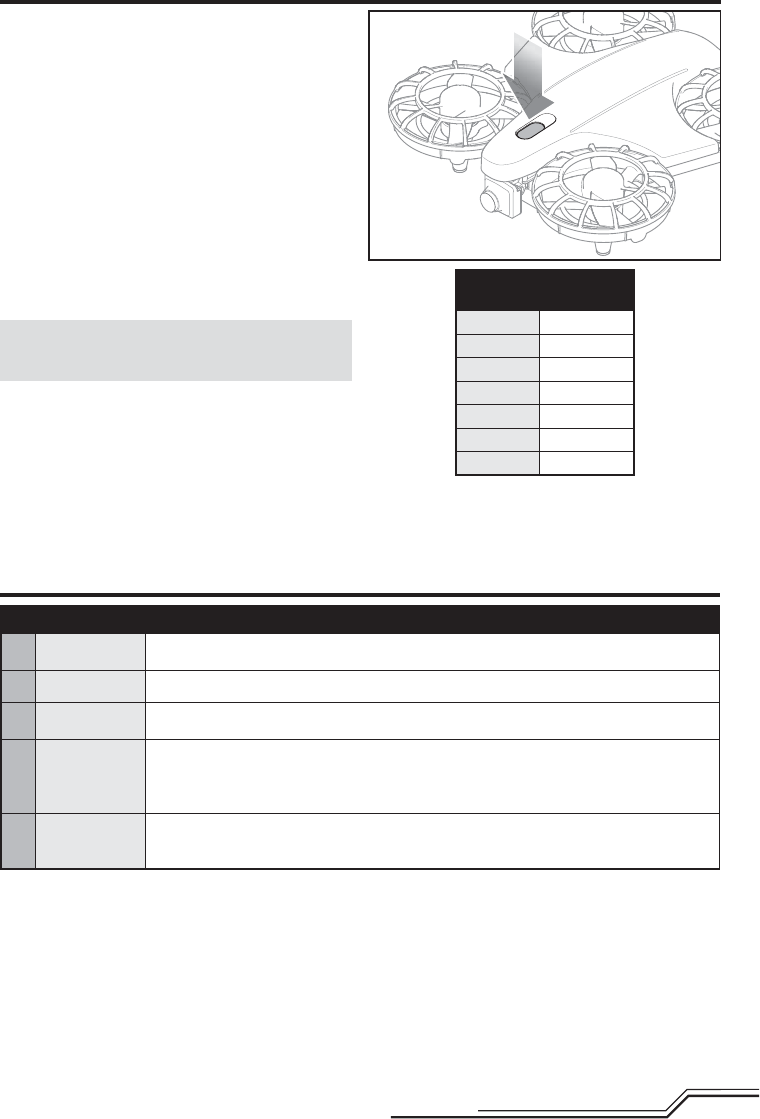

Consultez les lois et réglementations en vigueur avant
d’utiliser un équipement FPV. Dans certains lieux, le vol FPV
peut être interdit ou limité. Il est de votre responsabilité
d’utiliser de manière responsable ce produit tout en
respectant les lois.
1. Mettez votre émetteur sous tension puis votre drone.
2. Mettez le récepteur vidéo sous tension pour vous assurer
que la voie est libre, puis mettez le transmetteur vidéo sous
tension.
3. Sélectionnez la voie désirée pour le transmetteur vidéo sur
votre émetteur en appuyant sur le bouton du drone pour
faire défi ler les voies disponibles, de 1 à 7 comme indiqué.
4. Réglez l’angle vertical de la caméra en pivotant la caméra
de haut en bas avant le vol.
5. Effectuez un test des commandes avant le vol.
S’il y a des parasites, sélectionnez une autre voie.
REMARQUE: La portée de votre micro caméra 25mW
de votre drone est inférieure à celle de votre émetteur.
Assurez-vous d’avoir la portée appropriée pour fi lmer.
Conseil: Si vous volez avec des lunettes FPV et que vous
êtes sujet au mal des transports, asseyez-vous sur une
chaise. Si vous commencez à vous sentir mal au cours du
vol, baissez votre menton vers votre poitrine.
Volez dans une zone dégagée à l’écart des personnes,
arbres, voitures ou bâtiments. La portée de votre système
peut changer si un obstacle bloque le signal. Il est normal
de remarquer des coupures vidéo lorsque vous passez
derrière des arbres ou autres obstacles.
Voies émetteur pour la
micro caméra FPV
Voie 1 5740 MHz
Voie 2 5760 MHz
Voie 3 5780 MHz
Voie 4 5800 MHz
Voie 5 5820 MHz
Voiel 6 5840 MHz
Voie 7 5860 MHz
Utilisation de la micro caméra FPV
Ces fréquences sont compatibles avec les produits Band F,
Fatshark, Immersion RC et Airwave
Inspections après-vol et Maintenance
√
Nettoyage Assurez-vous que la batterie n’est pas connectée avant d'entreprendre le nettoyage. Al’aide
d’une brosse douce ou d'un chiffon sec non-pelucheux, enlevez la poussière et les débris.
Moteurs Remplacez le moteur quand le modèle devient instable ou qu’il vire lors de prise d’altitude.
Câblage Assurez-vous que les câbles ne bloquent pas de pièces en mouvement. Remplacez tout câble
endommagé et tout connecteur devenu lâche.
Pièces servant
àla fi xation
Assurez-vous de l’absence de toute vis, bride ou connecteur desserré. Ne serrez pas exces-
sivement des vis métalliques dans des pièces en plastique. Serrez les vis de façon àce que les
pièces soient parfaitement jointives, et ne donnez ensuite qu’1/8ème de tour supplémentaire.
N’utilisez pas de frein fi let en liaison avec des pièces en plastique.
Rotors
Vérifi ez l’absence de tout dommage au niveau des pales de rotor et des pièces en mouvement
àvitesse élevée. Citons, au nombre des dommages que peuvent présenter ces pièces: fentes,
criques, bavures ou rayures. Remplacez les pièces endommagées avant d’effectuer un vol.
44
FR
Correction des déviations
Le drone a été calibré en usine avant l’expédition, mais il est possible qu’un crash entraine une déformation de la structure et donc
une légère déviation en mode Stabilité. Dans cette situation, veuillez suivre la procédure de calibration.
Avant de commencer la procédure de calibration, assurez-vous que les batteries sont complètement chargées et que le drone et
l’émetteur ont bien été affectés selon les instructions d’affectation.
Pour calibrer votre Blade Inductrix 200:
1. Mettez l’émetteur et le drone sous tension normalement.
2. Référez-vous aux illustrations ci-contre. Selon le mode
utilisé, placez les
manches comme
sur l’illustration
et appuyez sur le
bouton affectation
(Bind) jusqu’à
ce la DEL du
drone devienne
blanche (environ 3
secondes).
Si vous utilisez
une DX6i, au lieu
d’appuyer sur le
bouton affectation
(Bind), mettez
l’interrupteur volet
(Flap) dur la position
1 jusqu’à ce la DEL du drone devienne blanche.
3. Relâchez les manches et le bouton affectation (Bind).
4. Démarrez les moteurs normalement.
5. Augmentez progressivement les gaz pour placer votre
drone en stationnaire bas. La DEL clignotera continuel-
lement indiquant que la procédure de calibration a
commencé. Maintenez le drone en stationnaire pendant
environ 15 secondes en touchant au minimum les com-
mandes.
6. Posez votre drone et baissez complètement les gaz.
7. Après l’atterrissage, appuyez sur le bouton Affectation/
Panique pour terminer la procédure de calibration. La
DEL sera bleue fi xe.
Mode 2
Mode 1
Remplacement des hélices
Veuillez suivre les étapes suivantes pour changer les
hélices endommagées.
1. Tournez la moitié supérieure de la cage de protection
de l’hélice en question dans le sens anti-horaire pour
la débloquer puis soulevez-la pour la retirer.
2. Retirez les 2 vis et retirez l’hélice en tirant droit dessus.
3. Notez que les hélices sont marquées A ou B pour
vous indiquer leur bon emplacement sur le drone. En
utilisant l’illustration comme guide de remplacement,
changez l’hélice. Assurez-vous de bien aligner les trous
de vis sur la partie supérieure du moteur avec les trous
correspondants sur l’hélice.
4. Remettez les 2 vis en place. Ne serrez pas les vis de
manière excessive.
5. Alignez les languettes de la cage de protection supé-
rieure avec les encoches correspondantes. Tournez la
cage dans le sens horaire pour la bloquer.
45 FR
Guide de résolution des problèmes
Problème Cause possible Solution
Le quadcoptère ne répond pas
aux gaz
Le manche des gaz et/ou le trim est
également trop haut
Baissez le manche des gaz et placez le trim à la
valeur la plus basse
La voie des gaz est inversée
Aux 1 inversée ou mal réglé ce qui enm-
pêche le démarrage des moteur
Mettez le drone hors tension, inversez la voie des
gaz sur l’émetteur, remettez le drone sous tension
Commande de démarrage
des moteurs mal donnée
Baissez complètement les gaz et bougez le
manche de dérive vers la droite puis de nouveau
au neutre
Le quadcoptère a une autono-
mie et une puissance réduite
La batterie n’est pas totalement chargée Rechargez totalement la batterie
Alimentation inappropriée pour le chargeur
Utilisez une autre source d’alimentation pour le
chargeur
La batterie est endommagée Remplacez la batterie en respectant les
caractéristiques
La température est peut-être basse Vérifiez que la batterie est à température ambiante
(20°) avant de l’utiliser
Problème d’affectation
L’émetteur est trop près de l’appareil
durant l’affectation
Mettez l’émetteur hors tension. Eloignez-le de
l’appareil. Débranchez puis rebranchez la batterie.
Suivez les instructions d’affectation
Le bouton ou l’interrupteur d’affectation
n’a pas été maintenu durant la mise
sous tension de l’émetteur
Mettez l’émetteur hors tension et répétez
le processus d’affectation
L’appareil ou l’émetteur se trouve trop
proche d’un grand objet métallique, d’un
réseau sans fi l ou d'un autre émetteur
Placez l’avion et l’émetteur à un autre
emplacement et retentez l’affectation
Problème de connexion
(après affectation)
Moins de 5 secondes se sont écoulées
entre l’allumage de l’émetteur et la
connexion de la batterie de vol sur le
quadcoptère
Laissez l’émetteur sous tension. Débranchez puis
rebranchez la batterie du quadcoptère
Le quadcoptère est affecté à une
mémoire de modèle différente (radios
ModelMatch uniquement)
Sélectionnez la mémoire de modèle correcte sur
l’emetteur. Débranchez puis rebranchez la batterie
du quadcoptère
Charge des batteries de l’émetteur trop
faible
Remplacez ou chargez les batteries
de l’emetteur
L’appareil ou l’émetteur se trouve trop
proche d’un grand objet métallique, d’un
réseau sans fi l ou d'un autre émetteur
Placez l’avion et l’émetteur à un autre
emplacement et retentez la connexion
Crash immédiatement après
avoir décollé
Les hélices ne sont pas correctement
placées ou vous n’avez pas sélectionné
la bonne configuration
Effectuez les modifications nécessaires
Les voies d’ailerons, de profondeur ou
de dérive sont inversées à l’émetteur
Assurez-vous que les voies d’ailerons, de
profondeur ou de dérive ne sont pas inversées
Le drone ne continue pas le
processus d’initialisation après
avoir indiqué le niveau de
charge de la batterie
Le drone a bougé lors de l’initialisation Ne bougez pas le drone jusqu’à ce que
l’initialisation soit terminée
Parasites dans le retour FPV Interférences sur la voie sélectionnée
Changez de voie pour le transmetteur et
le récepteur vidéo avec la section utilisation
de la micro caméra
La DEL du chargeur est fi xe ou
clignote bleu Erreur de charge Référez-vous à la section Charge de la batterie
pour obtenir les liste des codes erreur
46
FR
1
8
2
15
9
5
3
6
12
10
13
14
14
11
7
4
1

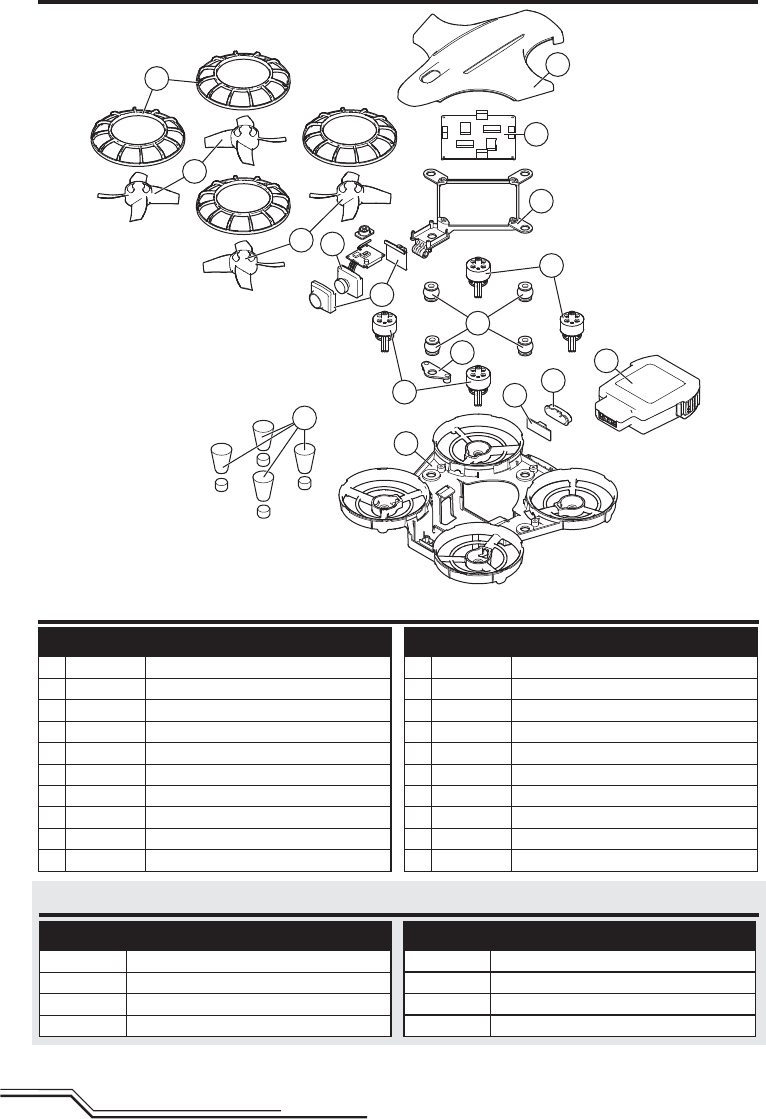

Vue éclatée
Liste des pièces détachées
Réf. pièce Description
SPMVR1100 Lunettes Fat Shark
Émetteur seul DXe DSMX
Émetteur seul 6 voies DX6 DSMX
Émetteur seul 6 voies DX6i DSMX
Réf. pièce Description
Émetteur seul 7 voies DX7 DSMX
Émetteur seul 8 voies DX8 DSMX
Émetteur seul 9 voies DX9 DSMX
Émetteur seul 18 voies DX18 DSMX
Pièces optionnelles
Réf. pièce Description
1 BLH9001 Set d’hélices
2 BLH9002 Partie inférieure du fuselage
3 BLH9003 Train d’atterrissage
4 BLH9004 Partie supérieure du fuselage
5 BLH9005 Amortisseurs
6 BLH9006 Support de carte principale
7 BLH9007 Support caméra
8 BLH9008 Protections d’hélices
9 BLH9009 Connecteur d’alimentation
10 BLH9010 Cabochon DEL
Réf. pièce Description
11 BLH9011 Caméra FPV
12 BLH9012 Module 3-en-1
13 BLH9013 Interrupteur d’alimentation
14 BLH9014 Moteur principal Brushless
15 BLH9016 Batterie Li-Po 3S 11,1V 800mA
BLH9015 Chargeur
BLH9017 Adaptateur secteur
BLH9017AU Adaptateur secteur AU
BLH9017EU Adaptateur secteur EU
BLH9017UK Adaptateur secteur UK
47 FR
Garantie et réparations
Durée de la garantie
Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit
que le Produit acheté (le « Produit ») sera exempt de défauts
matériels et de fabrication à sa date d’achat par l’Acheteur. La
durée de garantie correspond aux dispositions légales du pays
dans lequel le produit aété acquis. La durée de garantie est
de 6 mois et la durée d’obligation de garantie de 18 mois à
l’expiration de la période de garantie.
Limitations de la garantie
(a) La garantie est donnée à l’acheteur initial (« Acheteur ») et
n’est pas transférable. Le recours de l’acheteur consiste
en la réparation ou en l’échange dans le cadre de cette
garan tie. La garantie s’applique uniquement aux produits
achetés chez un revendeur Horizon agréé. Les ventes faites
à des tiers ne sont pas couvertes par cette garantie. Les
revendications en garantie seront acceptées sur fourniture
d’une preuve d’achat valide uniquement. Horizon se réserve
le droit de modifier les dispositions de la présente garantie
sans avis préalable et révoque alors les dispositions de
garantie existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité
du produit ou aux capacités et à la forme physique de
l’utilisateur pour une utilisation donnée du produit. Il est de
la seule responsabilité de l’acheteur de vérifier si le produit
correspond à ses capacités et à l’utilisation prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion
d’Horizon de déterminer si un produit présentant un cas
de garantie sera réparé ou échangé. Ce sont là les recours
exclusifs de l’acheteur lorsqu’un défaut est constaté.
Horizon se réserve la possibilité de vérifier tous les éléments
utilisés et susceptibles d’être intégrés dans le cas de garantie.
La décision de réparer ou de remplacer le produit est du seul
ressort d’Horizon. La garantie exclut les défauts esthétiques
ou les défauts provoqués par des cas de force majeure, une
manipulation incorrecte du produit, une utilisation incorrecte
ou commerciale de ce dernier ou encore des modifications de
quelque nature qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage
ou d’une manipulation erronés, d’accidents ou encore du
fonctionnement ainsi que des tentatives d’entretien ou de répa-
ration non effectuées par Horizon. Les retours effectués par
le fait de l’acheteur directement à Horizon ou à l’une de ses
représentations nationales requièrent une confirmation écrite.
Limitation des dommages
Horizon ne saurait être tenu pour responsable de dommages
conséquents directs ou indirects, de pertes de revenus ou
de pertes commerciales, liés de quelque manière que ce
soit au produit et ce, indépendamment du fait qu’un recours
puisse être formulé en relation avec un contrat, la garantie ou
l’obligation de garantie. Par ailleurs, Horizon n’acceptera pas
de recours issus d’un cas de garantie lorsque ces recours
dépassent la valeur unitaire du produit. Horizon n’exerce
aucune influence sur le montage, l’utilisation ou la main-
tenance du produit ou sur d’éventuelles combinaisons de
produits choisies par l’acheteur. Horizon ne prend en compte
aucune garantie et n‘accepte aucun recours pour les blessures
ou les dommages pouvant en résulter. Horizon Hobby ne sau-
rait être tenu responsable d’une utilisation ne respectant pas
les lois, les règles ou règlementations en vigueur.
En utilisant et en montant le produit, l’acheteur accepte sans
restriction ni réserve toutes les dispositions relatives à la
garantie figurant dans le présent document. Si vous n’êtes
pas prêt, en tant qu’acheteur, à accepter ces dispositions en
relation avec l’utilisation du produit, nous vous demandons de
restituer au vendeur le produit complet, non utilisé et dans son
emballage d’origine.
Indications relatives à la sécurité
Ceci est un produit de loisirs perfectionné et non un jouet.
Il doit être utilisé avec précaution et bon sens et néces-
site quelques aptitudes mécaniques ainsi que mentales.
L’incapacité à utiliser le produit de manière sure et raison-
nable peut provoquer des blessures et des dégâts matériels
conséquents. Ce produit n’est pas destiné à être utilisé par des
enfants sans la surveillance par un tuteur. La notice d’utilisation
contient des indications relatives à la sécurité ainsi que des
indications concernant la maintenance et le fonctionnement du
produit. Il est absolument indispensable de lire et de compren-
dre ces indications avant la première mise en service. C’est
uniquement ainsi qu’il sera possible d’éviter une manipulation
erronée et des accidents entraînant des blessures et des
dégâts. Horizon Hobby ne saurait être tenu responsable d’une
utilisation ne respectant pas les lois, les règles ou règlementa-
tions en vigueur.
Questions, assistance et réparations
Votre revendeur spécialisé local et le point de vente ne peu-
vent effectuer une estimation d’éligibilité à l’application de la
garantie sans avoir consulté Horizon. Cela vaut également pour
les réparations sous garantie. Vous voudrez bien, dans un tel
cas, contacter le revendeur qui conviendra avec Horizon d’une
décision appropriée, destinée à vous aider le plus rapidement
possible.
Maintenance et réparation
Si votre produit doit faire l’objet d’une maintenance ou d’une
réparation, adressez-vous soit à votre revendeur spécialisé,
soit directement à Horizon. Emballez le produit soigneuse-
ment. Veuillez noter que le carton d’emballage d’origine ne
suffit pas, en règle générale, à protéger le produit des dégâts
pouvant survenir pendant le transport. Faites appel à un
service de messagerie proposant une fonction de suivi et une
assurance, puisque Horizon ne prend aucune responsabilité
pour l’expédition du produit jusqu’à sa réception acceptée.
Veuillez joindre une preuve d’achat, une description détaillée
des défauts ainsi qu’une liste de tous les éléments distincts
envoyés. Nous avons de plus besoin d’une adresse complète,
d’un numéro de téléphone (pour demander des renseigne-
ments) et d’une adresse de courriel.
Garantie et réparations
Les demandes en garantie seront uniquement traitées en
présence d’une preuve d’achat originale émanant d’un
revendeur spécialisé agréé, sur laquelle figurent le nom de
l’acheteur ainsi que la date d’achat. Si le cas de garantie est
confirmé, le produit sera réparé. Cette décision relève unique-
ment d’Horizon Hobby.
Réparations payantes
En cas de réparation payante, nous établissons un devis que
nous transmettons à votre revendeur. La réparation sera seule-
ment effectuée après que nous ayons reçu la confirmation
du revendeur. Le prix de la réparation devra être acquitté au
revendeur. Pour les réparations payantes, nous facturons au
minimum 30 minutes de travail en atelier ainsi que les frais de
réexpédition. En l’absence d’un accord pour la réparation dans
un délai de 90 jours, nous nous réservons la possibilité de
détruire le produit ou de l’utiliser autrement.
ATTENTION: Nous n’effectuons de réparations payantes
que pour les composants électroniques et les moteurs.
Les réparations touchant à la mécanique, en particulier
celles des hélicoptères et des voitures radiocomman-
dées, sont extrêmement coûteuses et doivent par con-
séquent être effectuées par l’acheteur lui-même. 10/15
48
FR
Le présent appareil est conforme aux CNR d’Industrie Canada
applicables aux appareils radio exempts de licence. L’exploi-
tation est autorisée aux deux conditions suivantes :
(1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisa-
teur de l’appareil doit accepter tout brouillage radioélectrique
subi, même si le brouillage est susceptible d’en compromettre
le fonctionnement.
Coordonnées de Garantie et réparations
Information IC
Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse
France Horizon Hobby SAS infofrance@horizonhobby.com 11 Rue Georges Charpak
77127 Lieusaint, France
+33 (0) 1 60 18 34 90
Informations de conformité pour l’Union européenne
Déclaration de conformité de l’Union européenne :
Horizon Hobby, LLC déclare par la présente que ce produit est en conformité avec les exigences essentielles
et les autres dispositions de la RTTE Directive CEM, et Directive DBT.
Une copie de la déclaration de conformité européenne est disponible à:
http://www.horizonhobby.com/content/support-render-compliance.
Instructions relatives à l’élimination des D3E pour les utilisateurs résidant dans l’Union européenne
Ce produit ne doit pas être éliminé avec
d’autres déchets. Il relève de la responsabilité
de l’utilisateur d’éliminer les équipements mis
au rebut en les remettant à un point de col-
lecte désigné en vue du recyclage des déchets
d’équipements électriques et électroniques.
La collecte et le recyclage séparés de vos
équipements au moment de leur élimination aideront à pré-
server les ressources naturelles et à garantir que les déchets
seront recyclés de manière à protéger la santé humaine et
l’environnement. Pour plus d’informations quant aux lieux de
dépôt de vos équipements mis au rebut en vue du recyclage,
veuillez contacter votre mairie, votre service de traitement
des ordures ménagères ou le magasin dans lequel vous avez
acheté le produit.
68
IT
©2016 Horizon Hobby, LLC.
Blade, E-fl ite, Inductrix, SAFE, the SAFE logo, DSM, DSM2, DSMX, the BNF logo, AirWare, ModelMatch and the Horizon Hobby logo
are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of
Bachmann Industries, Inc. All other trademarks, service marks or logos are property of their respective owners. Patents pending.
Created 1/16 51869.1 BLH9080
2
EN
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product before
operating. Failure to operate the product correctly can result in damage to the product, personal property and
cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires some basic
mechanical ability. Failure to operate this Product in a safe and responsible manner could result in injury or damage
to the product or other property. This product is not intended for use by children without direct adult supervision. Do
not use with incompatible components or alter this product in any way outside of the instructions provided by Horizon
Hobby, LLC. This manual contains instructions for safety, operation and maintenance. It is essential to read and follow
all the instructions and warnings in the manual, prior to assembly, setup or use, in order to operate correctly and avoid
damage or serious injury.
The following terms are used throughout the product literature to indicate various levels of potential harm when
operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a little or no
possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND a
possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral damage,
and serious injury OR create a high probability of superfi cial injury.
• Always keep a safe distance in all directions around
your model to avoid collisions or injury. This model is
controlled by a radio signal subject to interference from
many sources outside your control. Interference can
cause momentary loss of control.
• Always operate your model in open spaces away from
full-size vehicles, traffi c and people.
• Always carefully follow the directions and warnings for
this and any optional support equipment
(chargers, rechargeable battery packs, etc.).
• Always keep all chemicals, small parts and anything
electrical out of the reach of children.
• Always avoid water exposure to all equipment not
specifi cally designed and protected for this purpose.
Moisture causes damage to electronics.
• Never place any portion of the model in your mouth as it
could cause serious injury or even death.
• Never operate your model with low transmitter batteries.
• Always keep aircraft in sight and under control.
• Always move the throttle fully down at rotor strike.
• Always use fully charged batteries.
• Always keep transmitter powered on while aircraft is
powered.
• Always remove batteries before disassembly.
• Always keep moving parts clean.
• Always keep parts dry.
• Always let parts cool after use before touching.
• Always remove batteries after use.
• Never operate aircraft with damaged wiring.
• Never touch moving parts.
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon
Hobby, LLC. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.
Meaning of Special Language
Safety Precautions and Warnings
Age Recommendation: Not for children under 14 years. This is not a toy.
If you are operating this product in North America, you are required to have an Amateur Radio (HAM) license.
3EN
Box Contents
• Blade® Inductrix™ 200 Quadcopter
• 25mW Micro Camera System
• 800mAh 3S 11.1V 15C LiPo
• 3S, 1.2 A LiPo Charger
• 13.5V, 1.3A Power Supply
Table of Contents
Length 6.1 in (155mm)
Height 1.8 in (45mm)
Propeller Diameter 2.1 in (55mm)
Flying Weight 6.5 oz (185 g)
Specifications
To register your product online,visit www.bladehelis.com
Needed to Complete
• FPV Headset or
Ground Station Receiver
• Full Range
DSM2®/DSMX®
Transmitter (DX6i and up)
Box Contents ...................................................................3
First Flight Preparation .....................................................4
Flying Checklist ...............................................................4
Charging Warnings...........................................................4
Battery Charging ..............................................................4
Transmitter Setup ............................................................5
Installing the Flight Battery ..............................................8
Powering On the Inductrix™ 200 Quadcopter ..................8
Transmitter and Receiver Binding .....................................8
SAFE® Technology ...........................................................9
Understanding the Primary Flight Controls .......................9
Flight Mode Selection ....................................................10
Flying the Inductrix™ Quadcopter .................................10
Using the Micro Camera.................................................11
Post-Flight Inspection and Maintenance Checklist ..........11
Replacing the Propellers ................................................12
Drift Calibration..............................................................12
Troubleshooting Guide ...................................................13
Exploded View ...............................................................14
Parts Listings .................................................................14
Optional Parts ................................................................14
Limited Warranty ...........................................................15
Warranty and Service Contact Information .....................16
FCC Statement...............................................................16
IC Information ................................................................16
Compliance Information for the European Union .............16
4
EN
Charging Warnings
Battery Charging
First Flight Preparation
• Remove and inspect contents
• Begin charging the fl ight battery
• Program your computer transmitter
• Familiarize yourself with the controls
• Install the fl ight battery in the quadcopter
(once it has been fully charged)
• Bind your transmitter
• Find a suitable area for fl ying
Flying Checklist
RAlways turn the transmitter on fi rst
R Plug the fl ight battery into the lead from the 3-in-1 ESC
R Allow the receiver and ESC to initialize and arm
RFly the model
RLand the model
R Unplug the fl ight battery from the 3-in-1 ESC
RAlways turn the transmitter off last
NOTICE: Charge only batteries that are cool to the touch
and are not damaged. Look at the battery to make
sure it is not damaged e.g., swollen, bent, broken or
punctured.
CAUTION: Only use chargers specifi cally
designed to charge the included Li-Po battery.
Failure to do so could result in fi re, causing injury or
property damage.
CAUTION: Never exceed the recommended
charge rate.
Charger LED Indications
GREEN, Fast Flash = Ready to Charge
RED Flash = Charging
RED AND GREEN Flash = Cell Balancing
GREEN Solid = Full Charge
BLUE Solid or Flashing = Error
CAUTION: Once charging is complete,
immediately remove the battery. Never leave
a battery connected to the charger.
Use only the included power
supply with the included charger.
1. Connect the power supply to
the charger and to a suitable
outlet.
2. Insert the battery into the
charger.
3. Remove the battery from the
charger when the charging
cycle is complete.
4. Remove the power supply from
the AC outlet and charger.
Charger Blue LED Error Codes
One Flash = Initialization failed
Two Flashes = Input voltage error
Three Flashes = Battery error
Four Flashes = Charge current error
Five Flashes = Charge time protection
Solid = Hardware protection (Voltage > 4.3V)
CAUTION: All instructions and warnings must
be followed exactly. Mishandling of Li-Po batter-
ies can result in a fi re, personal injury and/or property
damage.
• NEVER LEAVE CHARGING BATTERIES UNATTENDED.
• NEVER CHARGE BATTERIES OVERNIGHT.
• By handling, charging or using the included Li-Po battery,
you assume all risks associated with lithium batteries.
• If at any time the battery begins to balloon or swell,
discontinue use immediately. If charging or discharging,
discontinue and disconnect. Continuing to use, charge
or discharge a battery that is ballooning or swelling can
result in fi re.
• Always store the battery at room temperature in a dry
area for best results.
• Always transport or temporarily store the battery in a
temperature range of 40–120º F (5–49° C).
• Do not store battery or model in a car or direct sunlight.
If stored in a hot car, the battery can be damaged or
even catch fi re.
• Always charge batteries away from fl ammable materials.
• Always inspect the battery before charging
• Always disconnect the battery after charging, and
let the charger cool between charges.
• Always constantly monitor the temperature of the
battery pack while charging.
• ONLY USE A CHARGER SPECIFICALLY DESIGNED TO
CHARGE LI-PO BATTERIES. Failure to charge the battery
with a compatible charger may cause a fi re resulting in
personal injury and/or property damage.
• Never discharge Li-Po cells to below 3V under load.
• Never cover warning labels with hook and loop strips.
• Never charge batteries outside recommended levels.
• Never charge damaged batteries.
• Never attempt to dismantle or alter the charger.
• Never allow minors to charge battery packs.
• Never charge batteries in extremely hot or cold places
(recommended between 40–120° F or
(5–49° C) or place in direct sunlight.
5EN
Transmitter Setup
Program your transmitter before attempting to bind or fl y
the quadcopter. Transmitter programming values are shown
below for the Spektrum DX6i, DX7s, DX6, DX7, DX8, DX9
and DX18.
The fi les for models using Spektrum™ transmitters with
AirWare™ software are also available for download online
at www.spektrumrc.com.
Your quadcopter is also compatible with Spektrum DXe
radios with software version 1.3 or higher. Use the directions
below to reverse channel 6, or use the appropriate program-
ming cable and the PC or mobile app to program the DXe.
We recommend downloading the Blade® Inductrix™ DXe
model setup available at www.spektrumrc.com.
If you are programming your DXe using the PC or mobile
app, make sure the "Transmitter Channels" value is set to
the default of 7. If for any reason this value is changed
to 9, the Inductrix will bind to the DXe, but will not respond
to control inputs.
If your DXe was included in another Blade Ready To Fly (RTF)
helicopter, the transmitter software will have to be updated
using the appropriate programming cable and either the
PC or mobile app available at www.spektrumrc.com.
Please note, the switch confi guration used for DXe transmit-
ters included with the Blade 230 S RTF and Micro AH-64
Apache RTF varies from the standard DXe layout.
After reversing channel 6, bind the transmitter and
quadcopter normally.
Flight modes are controlled by the Flight Mode switch.
Motor Stop is controlled by the Bind/Panic/Trainer button.
Once bound, the LED in the quadcopter should glow
blue for fl ight mode 0 (Stability, low angle mode), green
for fl ight mode 1 (Stability, high angle mode) and red for
fl ight mode 2 (Agility mode).
If the motors will not start when giving the correct start
command, channel 6 has not been reversed correctly. Use
the directions above to reverse channel 6.
To use the DXe transmitter with the Blade Inductrix, channel 6 must be reversed.
To reverse channel 6:
1. While powering on the DXe, hold the left and right sticks in the top-inside corners
as shown.
2. Re-center the sticks after the transmitter beeps. The LED will fl ash slowly.
3. To select a channel to reverse, move the right stick to the left or right and allow it
to re-center. Move the stick to the right to select the next channel. Move the stick
to the left to select the previous channel. The LED will fl ash rapidly corresponding
to the channel selected, as shown in the table. Select channel 6.
4. To reverse the selected channel, move the right stick up or down. The LED will
change color to indicate the new channel direction.
The LED will fl ash Orange to indicate the channel is normal.
The LED will fl ash Red to indicate the channel is reversed.
5. To store the changes, power off the DXe.
CAUTION: During the subsequent power up, always verify the throttle
direction is correct and keep clear of the motor and rotor blades. Failure to do
so may result in injury or damage to the product.
DXe
LED Flashes Channel
1 1-Throttle
2 2-Aileron
3 3-Elevator
4 4-Rudder
5 5-Flight Mode
6 6-Motor Stop
7 7-Flaps
8 8-Aux Channel
6
EN
Servo Setup
FUNCTION LISTSYSTEM SETUP
DX7s
D/R & Expo
Chan
Switch Pos (FLAP)
D/R
Expo*
AILE
0 100/100 0
1 100/100 0
2 75/75 0
ELEV
0 100/100 0
1 100/100 0
2 75/75 0
RUDD
0 100/100 0
1 100/100 0
2 75/75 0
Timer
Mode Count Down
Time 5:00 Tone
Start Throttle Out
Pos 25%
Chan Travel Reverse
THR 100/100 Normal
AIL 100/100 Normal
ELE 100/100 Normal
RUD 100/100 Normal
Chan Travel Reverse
GER 100/100 Normal
AX1 100/100 Reverse
AX2 100/100 Normal
Model Type ACRO
SW Select
Trainer Aux 1
Flap Gear
All Others INH
Motor Stop
Bind / I Button
Pressed (~1 sec) = Motor Stop
Motor Stop
Flap Switch
Pos 0 = Normal
Pos 1 = Motor Stop
* Use of "Expo" is not necessary for successful fl ight of the Inductrix 200. The pilot may adjust this setting to tailor the
sensitivity of the quadcopter around neutral if desired.
D/R & Expo
Chan Sw Pos D/R Expo*
AILE 0 100 INH
1 75 INH
ELEV 0 100 INH
1 75 INH
RUDD 0 100 INH
1 75 INH
Timer
Down Timer 5:00
Switch THR CUT
ADJUST LISTSETUP LIST
DX6i
TRAVEL ADJ
Channel Travel
THRO 100/100
AILE 100/100
ELEV 100/100
RUDD 100/100
GEAR 100/100
FLAP 100/100
REVERSE
Channel Direction
THRO N
AILE N
ELEV N
RUDD N
GEAR R
FLAP N
Modulation Type
AUTO DSMX-ENABLE
D/R COMBI
D/R SW AILE
Model Type Acro
Flight Mode Operation
Gear Sw: Pos 0, Elev D/R Sw: 0 or 1 = Stability, Low-Angle Mode (quadcopter LED Blue)
Gear Sw: Pos 1, Elev D/R Sw: 0 = Stability, High-Angle Mode (quadcopter LED Green)
Gear Sw: Pos 1, Elev D/R Sw: 1 = Agility Mode (quadcopter LED Red)
Flight Mode Operation
FLAP Sw: Pos 0 = Stability, Low-Angle Mode (quadcopter LED Blue)
Pos 1 = Stability, High-Angle Mode (quadcopter LED Green)
Pos 2 = Agility Mode (quadcopter LED Red)
Mixing
MIX 1 ACT
GEAR > GEAR ACT
RATE D 0% U –100%
SW GEAR TRIM – INH
MIX 2 ACT
GEAR > GEAR ACT
RATE D 0% U +100%
SW ELE D/R TRIM – INH
FLAPS
FLAP ELEV
NORM 100 0
LAND 100 0
7EN
Servo Setup
FUNCTION LISTSYSTEM SETUP
DX8
SYSTEM SETUP
Model Type Airplane
F-Mode Setup
Switch 1 Switch B
Switch 2 Inhibit
Channel Assign
Channel Input
1 Throttle N/A
2 Aileron N/A
3 Elevator N/A
4 Rudder N/A
5 Gear B
6 AUX 1 I
Chan Travel Reverse
THR 100/100 Normal
AIL 100/100 Normal
ELE 100/100 Normal
RUD 100/100 Normal
GER 100/100 Normal
Chan Travel Reverse
AX1 100/100 Reverse
AX2 100/100 Normal
AX3 100/100 Normal
AX4 100/100 Normal
Servo Setup
FUNCTION LIST
DX6, DX7 (Gen 2), DX9, DX18
Timer
Mode Count Down
Time 5:00
Start Throttle Out
Over 25%
One Time Inhibit
D/R & Expo
Chan
Switch (F) Pos
D/R Expo*DX6 DX7, 9,
18
AILE 0 0 100/100 0
1 100/100 0
1 2 75/75 0
ELEV 0 0 100/100 0
1 100/100 0
1 2 75/75 0
RUDD 0 0 100/100 0
1 100/100 0
1 2 75/75 0
D/R & Expo
Chan
Switch Pos (AIL D/R)
D/R
Expo*
AILE
0 100/100 0
1 100/100 0
2 75/75 0
ELEV
0 100/100 0
1 100/100 0
2 75/75 0
D/R & Expo
Chan
Switch Pos (AIL D/R)
D/R
Expo*
RUDD
0 100/100 0
1 100/100 0
2 75/75 0
Timer
Mode Count Down
Time 5:00 Tone
Start Throttle Out
Pos 25%
Chan Travel Reverse
THR 100/100 Normal
AIL 100/100 Normal
ELE 100/100 Normal
RUD 100/100 Normal
Chan Travel Reverse
GER 100/100 Normal
AX1 100/100 Reverse
AX2 100/100 Normal
Model Type ACRO
SW Select
Trainer Aux 1
F Mode Gear
All Others INH
Motor Stop
Bind / I Button
Pressed = Motor Stop
Motor Stop
Bind / I Button
Pressed = Motor Stop
* Use of "Expo" is not necessary for successful fl ight of the Inductrix 200. The pilot may adjust this setting to tailor the
sensitivity of the quadcopter around neutral if desired.
Flight Mode Operation
F MODE Sw: Pos 0 = Stability, Low-Angle Mode (quadcopter LED Blue)
Pos 1 = Stability, High-Angle Mode (quadcopter LED Green)
Pos 2 = Agility Mode (quadcopter LED Red)
Flight Mode Operation
Sw B: Pos 0 = Stability, Low-Angle Mode (quadcopter LED Blue)
Pos 1 = Stability, High-Angle Mode (quadcopter LED Green)
Pos 2 = Agility Mode (quadcopter LED Red)
8
EN
Installing the Flight Battery
Powering On the Inductrix™ 200 Quadcopter
1. Slide the battery into the back of the quadcopter,
as shown, until it locks.
2. To remove the battery, press the locking tabs on both
sides of the battery and pull the battery straight out the
back of the quadcopter.
CAUTION: Always remove the Li-Po battery
from the quadcopter when not fl ying to avoid
over-discharging the battery. Batteries discharged to
a voltage lower than the lowest approved voltage may
become damaged, resulting in loss of performance and
potential fi re when batteries are charged.
1. Push the power button/LED once to power on the
quadcopter.
2. Push and hold the power button/LED for 1-2 seconds to
power off the quadcopter.
To bind or re-bind your quadcopter to your chosen transmitter, please follow the directions below.
If you encounter problems, obey binding instructions and refer to the troubleshooting guide for other instructions.
If needed, contact the appropriate Horizon Product Support offi ce. For a list of compatible DSM® transmitters,
please visit www.bindnfl y.com.
Transmitter and Receiver Binding
General Binding Procedure
1. Refer the Transmitter Setup Table to correctly setup your transmitter.
2. Lower the throttle stick to the lowest position and center all trims on your transmitter.
3. Power off the transmitter and move all switches to the 0 position.
4. Install the fl ight battery.
5. Press the quadcopter power button/LED. The quadcopter LED glows red, yellow or green, indicating the battery charge
level. The LED fl ashes green and red briefl y then continuously fl ashes blue, indicating the quadcopter is in bind mode.
6. Put the transmitter into bind mode while powering on the transmitter.
7. Release the bind button/switch after 2–3 seconds. The quadcopter is bound when the LED on the quadcopter glows solid.
8. Press and hold the quadcopter power button/LED to power the quadcopter off. Power the transmitter off.
9EN
Revolutionary SAFE® (Sensor Assisted Flight Envelope)
technology uses an innovative combination of multi-axis
sensors and software that allows model aircraft to know
its position relative to the horizon. This spatial awareness
is utilized to create a controlled fl ight envelope the aircraft
can use to maintain a safe region of bank and pitch angles
so you can fl y more safely. Far beyond stability, this level of
protection offers multiple modes so the pilot can choose to
develop his or her skills with a greater degree of security
and fl ight control that always feels crisp and responsive.
SAFE® technology delivers:
• Flight envelope protection you can enable at the fl ip of
a switch.
• Multiple modes let you adapt SAFE® technology to your
skill level instantly.
Best of all, sophisticated SAFE® technology doesn’t require
any work to enjoy. Every aircraft with SAFE® installed is
ready to use and optimized to offer the best possible fl ight
experience.
FlySAFERC.com
Technology
Elevator
Forward
Elevator down Elevator up Backward
Left Side View Left Side View
Rudder
Rudder left Rudder right
Understanding the Primary Flight Controls
If you are not familiar with the controls of your quadcopter, take a few minutes to familiarize yourself with them before
attempting your fi rst fl ight.
Throttle
Throttle down
Throttle up
Left Side View Left Side View
Descend
Climb
Aileron
Aileron left Left Aileron right Right
Rear ViewRear View
Nose Yaws Left Nose Yaws Right
10
EN
• In stability low angle mode (quadcopter LED blue), the
controls provide a minimum bank angle.
• In stability high angle mode (quadcopter LED green), the
controls provide a maximum bank angle.
• In agility mode (quadcopter LED red), the system does
not self level. Use rates and expo to tune the perfor-
mance according to your fl ying style.
Refer to the Transmitter Setup Table for transmitter switch
selection and specifi c setup information.
Flight Mode Selection
Consult your local laws and ordinances before choosing a
location to fl y your aircraft.
We recommend fl ying your aircraft outside in calm winds or
inside a large gymnasium. Always avoid fl ying near houses,
trees, wires and buildings. You should also be careful to
avoid fl ying in areas where there are many people, such as
busy parks, schoolyards or soccer fi elds.
When you have located a suitable fl ying site and are ready to fl y:
1. Power on the transmitter.
2. Install the fl ight battery into the quadcopter.
3. Power on the quadcopter by pressing the power
button/LED. The LED will glow for approximately
1-2 seconds indicating the battery charge status.
Green = Fully charged.
Yellow = Approximately half full.
Red = Discharged. Do not fl y. Charge the fl ight battery.
Takeo
With all trims centered and the throttle fully lowered,
start the motors by moving the rudder stick to the right
then back to center. Increase the throttle until the model
is approximately 2 ft. (600mm) off the ground.
Making small corrections on the transmitter, try to hold
the quadcopter in one spot. If fl ying in calm winds, the
model should require almost no corrective inputs. After
moving the cyclic stick and returning it to center the
model should level itself. The model may continue to
move due to inertia. Move the cyclic stick in the opposite
direction to stop the movement.
Do not use the trims on the transmitter to eliminate drift.
If the quadcopter does not hold a reasonable hover in
calm conditions, perform the Drift Calibration.
Flying
With your quadcopter maintaining a stable low-level hover,
practice using the rudder, elevator and aileron controls to
familiarize yourself with the machine’s responses to control
inputs. Remember to keep the control inputs as minimal
as possible.
When you are comfortable with basic fl ight you may
explore the different fl ight modes and functions explained
in the Flight Mode Selection section of this manual. The
different fl ight modes are accessed using the controls
programmed in the Transmitter Setup section.
Releasing the sticks in either of the Stability Modes will allow
the quadcopter to level itself. If you become disoriented,
slowly lower the throttle stick to land softly.
Typical fl ight times for the included battery range
from 5-6 minutes.
Low Voltage Cuto (LVC)
LVC decreases the power to the motors when the bat-
tery voltage gets low. The LED on the quadcopter will
indicate when the battery charge is getting low. When the
quadcopter LED fl ashes red continuously, land the aircraft
immediately and recharge the fl ight battery. Continuing to
fl y after the LED begins to fl ash red will cause the motors
to slow and eventually shut down, causing a crash.
NOTICE: Crash damage is not covered under warranty.
NOTICE: Repeated fl ying to LVC will damage the battery.
LVC does not prevent the battery from over-discharge
during storage.
Landing
To land, slowly decrease the throttle while in a low-level
hover. After landing, activate the motor stop feature, as
described in the Transmitter Setup, to stop the motors.
Press the power button/LED on the quadcopter to power
off. Remove the battery from the aircraft after use to
prevent over discharge. During storage, make sure the
battery charge does not fall below 3V per cell.
Flying the Inductrix™ Quadcopter
11 EN
Consult local laws and ordinances before operating FPV
equipment. In some areas, FPV operation may be limited or
prohibited. You are responsible for operating this product in
a legal and responsible manner.
1. Power on your radio transmitter, then power on the aircraft.
2. Power on the video receiver to make sure the channel is
clear and then power on the video transmitter.
3. Select the desired video transmitter channel by pressing
the button on the quadcopter to scroll through the available
channels, 1-7, as shown.
4. Adjust the vertical camera angle by rotating the camera
up or down prior to fl ight.
5. Perform a range test before fl ying.
If you experience static in the video feed, select a different
channel.
NOTICE: The 25mW micro video camera range on your
quadcopter is less than your fl ight control transmitter
range. Ensure you have adequate video camera range
for fi lming.
Tip: If you are fl ying with an FPV headset and are prone
to motion sickness, sit in a chair. If you start to suffer from
motion sickness while fl ying, lower your chin against your
chest.
Fly in open areas, away from people, trees, cars, and
buildings. The range of the system can be impacted by any
obstructions blocking your signal. It is normal to see break
up in the video going behind trees and other obstacles.
Ultra Micro FPV Camera
Transmitter Channels
Channel 1 5740 MHz
Channel 2 5760 MHz
Channel 3 5780 MHz
Channel 4 5800 MHz
Channel 5 5820 MHz
Channel 6 5840 MHz
Channel 7 5860 MHz
Using the Micro FPV Camera
These frequencies are compatible with Band F, Fatshark,
Immersion RC and Airwave video receiver products
Post-Flight Inspection and Maintenance Checklist
√
Cleaning Make sure the battery is not installed before cleaning. Remove dust and debris with a soft brush
or a dry, lint-free cloth.
Motors Replace the motor when the model will not fl y steady or veers off when doing a climb out.
Wiring Make sure the wiring does not block moving parts. Replace damaged wiring and loose connectors.
Fasteners
Make sure there are no loose screws, other fasteners or connectors. Do not over-tighten metal
screws in plastic parts. Tighten screws so the parts are mated together, then turn the screw only
1/8th of a turn more. Do not use threadlock on or near plastic parts.
Propellers Make sure there is no damage to the propellers or other parts that move at high speed. Damage to
these parts includes cracks, burrs, chips or scratches. Replace damaged parts before fl ying.
12
EN
Dri Calibration
The quadcopter has been calibrated at the factory before shipment, but it is possible that a crash will cause mechani-
cal distortion of the frame, resulting in a slight drift in the Stability modes. In this situation, please follow the calibration
procedure below.
Before beginning the calibration procedure, fully charge the fl ight battery and ensure the quadcopter and transmitter are
bound properly, per the binding instructions.
To Calibrate the Blade Inductrix 200:
1. Power on the transmitter and quadcopter normally.
2. Refer to the
illustrations at
right. Depending
on which control
layout mode your
transmitter uses,
move the control
sticks to the
positions shown
and press the bind
button until the
LED on the
quadcopter
glows white
(approximately
3 seconds).
If you are using the DX6i transmitter, rather than pressing
the bind button, change the fl ap switch to position 1 until
the LED on the quadcopter glows white.
3. Release the sticks and bind button.
DX6i users, change the fl ap switch back to position 0.
4. Start the motors normally.
5. Slowly advance the throttle to bring the quadcopter into
a low hover. The LED will fl ash continuosly to indicate
the calibration process has begun. Hold the hover for
approximately 15 seconds, using as little control input as
possible to keep the quadcopter steady.
6. Land the quadcopter by slowly lowering the throttle.
7. After landing, press the bind/panic button to complete the
calibration process. The LED will show solid blue.
Mode 2
Mode 1
Replacing the Propellers
Follow the steps below to replace any damaged propellers:
1. Twist the top half of the protective cage of the affected
propeller counter-clockwise to unlock, and lift it to
remove the cage.
2. Remove 2 screws and remove the propeller by pulling
straight up.
3. Note the propellers are marked “A” or “B” to show the
proper location on the quadcopter. Using the illustration
as a placement guide, replace the propeller. Make sure
to line up the screw holes in the top of the motor with
the corresponding holes in the propeller.
4. Replace 2 screws. Do not overtighten the screws.
5. Line up the top protective cage tabs with the respective
slots in the propeller shroud. Twist the cage clockwise
until it locks into place.
13 EN
Troubleshooting Guide
Problem Possible Cause Solution
Quadcopter will not respond to
throttle
Throttle too high and/or throttle trim
is too high
Reset controls with the throttle stick
and throttle trim at the lowest setting
Throttle channel is reversed
AUX 1 reversed or not set properly
prevents the motors from starting
Power the quadcopter off, reverse the
throttle channel on the transmitter, power
the quadcopter back on
Motor start command not given
correctly
Lower the throttle completely and move the
rudder stick completely right then back to
center
Quadcopter has reduced fl ight
time or is underpowered
Flight battery charge is low Completely recharge the fl ight battery
Inadequate power to fl ight battery
charger Use a different power source for the charger
Flight battery is damaged Replace the fl ight battery and follow the fl ight
battery instructions
Flight conditions too cold Make sure the battery is warm
(room temperature) before use
Diffi culty binding
Transmitter too near aircraft during
binding process
Power off the transmitter. Move the transmitter
a larger distance from the aircraft. Disconnect
and reconnect the fl ight battery to the
Quadcopter. Follow the binding instructions
Bind switch or button was not held
while transmitter was powered on Power off transmitter and repeat bind process
Quadcopter or transmitter is too close
to large metal object, wireless source
or another transmitter
Move quadcopter and transmitter to another
location and attempt binding again
Diffi culty connecting
(after binding)
Less than a 5-second wait between
fi rst powering on the transmitter and
powering on the quadcopter
Leave the transmitter powered on. Power off
the quadcopter and power it back on
The quadcopter is bound to a
different model memory
(ModelMatch™ transmitters only)
Select the correct model memory on the
transmitter. Disconnect and reconnect the
fl ight battery to the quadcopter
Flight battery or transmitter battery
charge is too low Replace or recharge batteries
Quadcopter or transmitter is too close
to large metal object, wireless source
or another transmitter
Move quadcopter and transmitter to another
location and attempt connecting again
Crashes immediately upon
lift-off
Propellers in wrong locations or
incorrect fl ight mode selected
Ensure propeller direction and motor direction
are correct
Aileron, elevator or rudder are
reversed in the transmitter
Ensure aileron, elevator or rudder are not
reversed
Quadcopter does not complete
initialization beyond showing
the battery charge level
Quadcopter moved during initialization Allow the quadcopter to sit still until it
initializes completely
Static in FPV feed Interference on chosen channel Change the video transmitter and receiver
channel per the Using the Micro Camera section
Charger LED glows solid or
fl ashes blue Charging error Refer to the Battery Charging section for a list
of error codes
14
EN
1
8
2
15
9
5
3
6
12
10
13
14
14
11
7
4
1
Exploded View
Parts Listings
Part # Description
SPMVR1100 Fat Shark Headset
DXe DSMX Transmitter Only
DX6 DSMX 6-Channel Transmitter Only
DX6i DSMX 6-Channel Transmitter Only
Part # Description
DX7 DSMX 7-Channel Transmitter Only
DX8 DSMX 8-Channel Transmitter Only
DX9 DSMX 9-Channel Transmitter Only
DX18 DSMX 18-Channel Transmitter Only
Optional Parts
Part # Description
1 BLH9001 Propeller Set
2 BLH9002 Main Frame Bottom
3 BLH9003 Landing Gear
4 BLH9004 Main Frame Top
5 BLH9005 Dampers
6 BLH9006 PCB Mount
7 BLH9007 Camera Mount
8 BLH9008 Prop Guards
9 BLH9009 Power Connector
10 BLH9010 LED Cover
Part # Description
11 BLH9011 FPV Camera
12 BLH9012 3-in-1 Control Unit
13 BLH9013 Power Switch
14 BLH9014 Brushless Main Motor
15 BLH9016 800mAh 3S 11.1V LiPo Battery
BLH9015 Charger
BLH9017 Power Supply
BLH9017AU Power Supply, AU
BLH9017EU Power Supply, EU
BLH9017UK Power Supply, UK
15 EN
Limited Warranty
What this Warranty Covers
Horizon Hobby, LLC, (Horizon) warrants to the original purchas-
er that the product purchased (the “Product”) will be free from
defects in materials and workmanship at the date of purchase.
What is Not Covered
This warranty is not transferable and does not cover (i) cosmet-
ic damage, (ii) damage due to acts of God, accident, misuse,
abuse, negligence, commercial use, or due to improper use,
installation, operation or maintenance, (iii) modification of or to
any part of the Product, (iv) attempted service by anyone other
than a Horizon Hobby authorized service center, (v) Product not
purchased from an authorized Horizon dealer, (vi) Product not
compliant with applicable technical regulations, or (vii) use that
violates any applicable laws, rules, or regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON
MAKES NO OTHER WARRANTY OR REPRESENTATION, AND
HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES
OF NON-INFRINGEMENT, MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. THE PURCHASER
ACKNOWLEDGES THAT THEY ALONE HAVE DETERMINED THAT
THE PRODUCT WILL SUITABLY MEET THE REQUIREMENTS OF
THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive
remedy shall be that Horizon will, at its option, either (i) service,
or (ii) replace, any Product determined by Horizon to be defec-
tive. Horizon reserves the right to inspect any and all Product(s)
involved in a warranty claim. Service or replacement decisions
are at the sole discretion of Horizon. Proof of purchase is
required for all warranty claims. SERVICE OR REPLACEMENT
AS PROVIDED UNDER THIS WARRANTY IS THE PURCHASER’S
SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF
PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN ANY
WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED IN
CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY
OR ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS
BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
Further, in no event shall the liability of Horizon exceed the
individual price of the Product on which liability is asserted. As
Horizon has no control over use, setup, final assembly, modi-
fication or misuse, no liability shall be assumed nor accepted
for any resulting damage or injury. By the act of use, setup
or assembly, the user accepts all resulting liability. If you as
the purchaser or user are not prepared to accept the liability
associated with the use of the Product, purchaser is advised to
return the Product immediately in new and unused condition to
the place of purchase.
Law
These terms are governed by Illinois law (without regard to
conflict of law principals). This warranty gives you specific
legal rights, and you may also have other rights which vary
from state to state. Horizon reserves the right to change or
modify this warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot provide
warranty support or service. Once assembly, setup or use of
the Product has been started, you must contact your local
distributor or Horizon directly. This will enable Horizon to better
answer your questions and service you in the event that you
may need any assistance. For questions or assistance, please
visit our website at www.horizonhobby.com, submit a Product
Support Inquiry, or call the toll free telephone number refer-
enced in the Warranty and Service Contact Information section
to speak with a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compli-
ant in the country you live and use the Product in, please use
the Horizon Online Service Request submission process found
on our website or call Horizon to obtain a Return Merchandise
Authorization (RMA) number. Pack the Product securely
using a shipping carton. Please note that original boxes may
be included, but are not designed to withstand the rigors of
shipping without additional protection. Ship via a carrier that
provides tracking and insurance for lost or damaged parcels,
as Horizon is not responsible for merchandise until it arrives
and is accepted at our facility. An Online Service Request is
available at http://www.horizonhobby.com/content/_service-
center_render-service-center. If you do not have internet
access, please contact Horizon Product Support to obtain
a RMA number along with instructions for submitting your
product for service. When calling Horizon, you will be asked
to provide your complete name, street address, email address
and phone number where you can be reached during business
hours. When sending product into Horizon, please include your
RMA number, a list of the included items, and a brief summary
of the problem. A copy of your original sales receipt must
be included for warranty consideration. Be sure your name,
address, and RMA number are clearly written on the outside of
the shipping carton.
NOTICE: Do not ship Li-Po batteries to Horizon. If you have
any issue with a Li-Po battery, please contact the appropriate
Horizon Product Support office.
Warranty Requirements
For Warranty consideration, you must include your orig-
inal sales receipt verifying the proof-of-purchase date.
Provided warranty conditions have been met, your Product will
be serviced or replaced free of charge. Service or replacement
decisions are at the sole discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty, ser-
vice will be completed and payment will be required
without notification or estimate of the expense unless
the expense exceeds 50% of the retail purchase cost.
By submitting the item for service you are agreeing to pay-
ment of the service without notification. Service estimates are
available upon request. You must include this request with your
item submitted for service. Non-warranty service estimates
will be billed a minimum of ½ hour of labor. In addition you
will be billed for return freight. Horizon accepts money orders
and cashier’s checks, as well as Visa, MasterCard, American
Express, and Discover cards. By submitting any item to Horizon
for service, you are agreeing to Horizon’s Terms and Conditions
found on our website http://www.horizonhobby.com/content/_
service-center_render-service-center.
ATTENTION: Horizon service is limited to Product com-
pliant in the country of use and ownership. If received,
a non-compliant Product will not be serviced. Further,
the sender will be responsible for arranging return
shipment of the un-serviced Product, through a carrier
of the sender’s choice and at the sender’s expense.
Horizon will hold non-compliant Product for a period
of 60 days from notification, after which it will be dis-
carded.
10/15
16
EN
Warranty and Service Contact Information
Country of
Purchase Horizon Hobby Contact Information Address
United States of
America
Horizon Service Center
(Repairs and Repair Requests)
servicecenter.horizonhobby.
com/RequestForm/
4105 Fieldstone Rd
Champaign, Illinois, 61822 USA
Horizon Product Support
(Product Technical Assistance)
productsupport@horizonhobby.com
877-504-0233
Sales websales@horizonhobby.com
800-338-4639
United Kingdom Service/Parts/Sales:
Horizon Hobby Limited
sales@horizonhobby.co.uk Units 1–4 , Ployters Rd, Staple Tye
Harlow, Essex, CM18 7NS, United
Kingdom
+44 (0) 1279 641 097
Germany Horizon Technischer Service service@horizonhobby.de Christian-Junge-Straße 1
25337 Elmshorn, Germany
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
France Service/Parts/Sales:
Horizon Hobby SAS
infofrance@horizonhobby.com 11 Rue Georges Charpak
77127 Lieusaint, France
+33 (0) 1 60 18 34 90
FCC Statement
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of
the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential
installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in ac-
cordance with the instructions, may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment to an outlet on a circuit different from that to which the receiver is connected.
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that
may cause undesired operation.
NOTICE: Modifi cations to this product will void the user’s authority to operate this equipment.
This product contains a radio transmitter with wireless technology which has been tested and found to be compliant with
the applicable regulations governing a radio transmitter in the 2.400GHz to 2.4835GHz frequency range.
17 EN
EU Compliance Statement:
Horizon Hobby, LLC hereby declares that this product is in compliance with the essential requirements and
other relevant provisions of the R&TTE, EMC, and LVD Directives.
A copy of the EU Declaration of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance.
Compliance Information for the European Union
Instructions for disposal of WEEE by users in the European Union
This product must not be disposed of with other waste. Instead, it is the user’s responsibility to dispose of their
waste equipment by handing it over to a designated collections point for the recycling of waste electrical and
electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will
help to conserve natural resources and make sure that it is recycled in a manner that protects human health and
the environment. For more information about where you can drop off your waste equipment for recycling, please
contact your local city offi ce, your household waste disposal service or where you purchased the product.
IC Information
This device complies with Industry Canada license-exempt RSS standard(s). Operation is subject to the following two
conditions:(1) this device may not cause interference, and (2) this device must accept any interference, including interference
that may cause undesired operation of the device.
68
IT
©2016 Horizon Hobby, LLC.
Blade, E-fl ite, Inductrix, SAFE, the SAFE logo, DSM, DSM2, DSMX, the BNF logo, AirWare, ModelMatch and the Horizon Hobby logo
are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of
Bachmann Industries, Inc. All other trademarks, service marks or logos are property of their respective owners. Patents pending.
Created 1/16 51869.1 BLH9080
