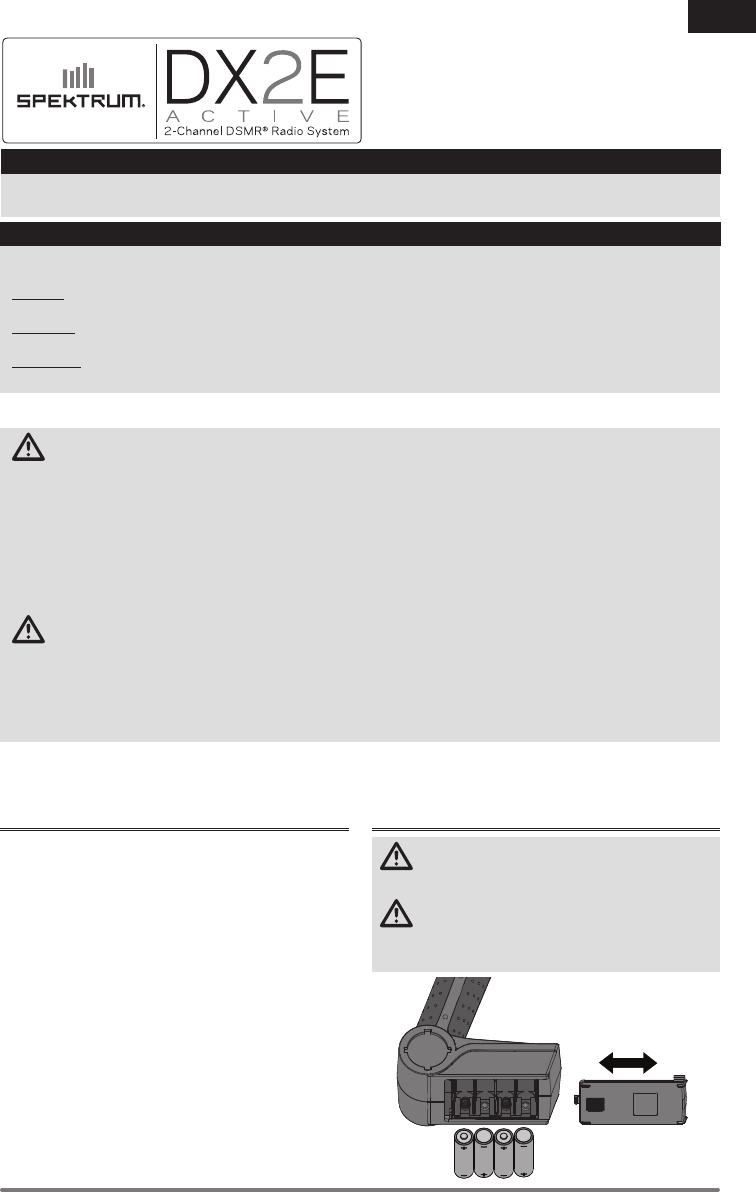

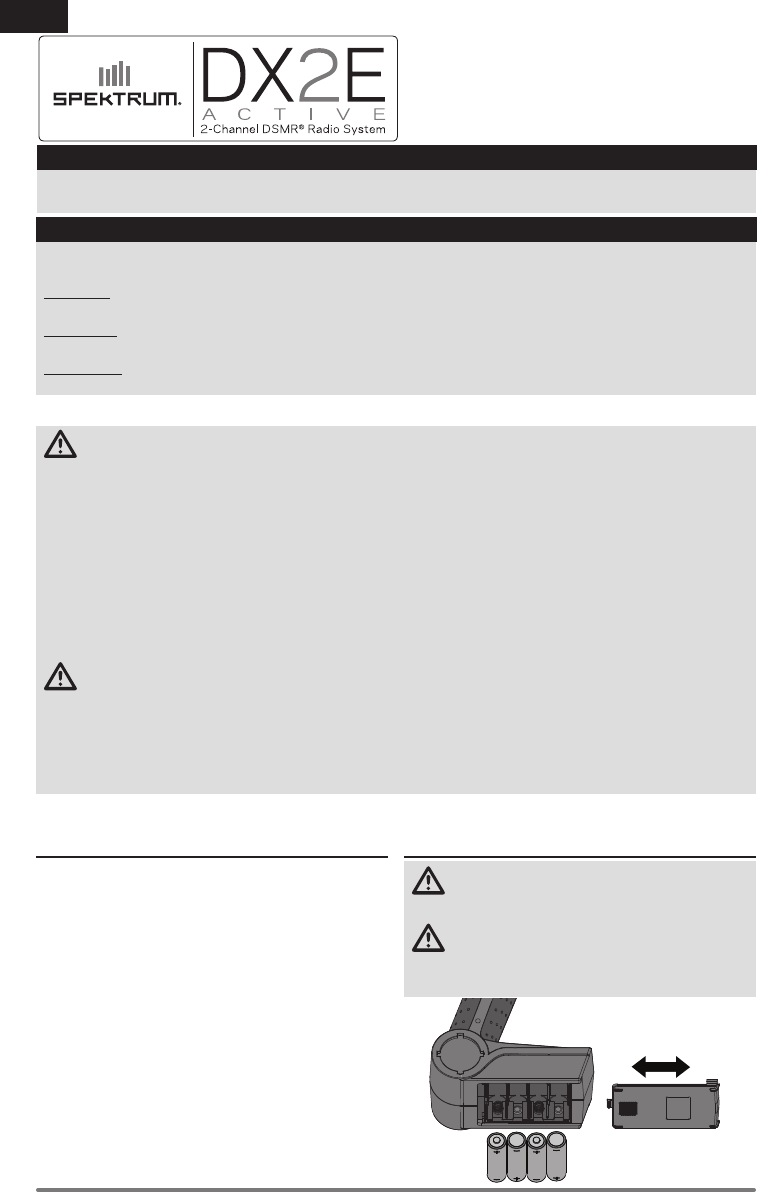

SPEKTRUM DX2E ACTIVE USER GUIDE
EN
The following terms are used throughout the product literature to indicate various levels of potential harm
when operating this product:
NOTICE: Procedures, which if not properly followed, create a possibility of physical property damage AND a
little or no possibility of injury.
CAUTION: Procedures, which if not properly followed, create the probability of physical property damage AND
a possibility of serious injury.
WARNING: Procedures, which if not properly followed, create the probability of property damage, collateral
damage, and serious injury OR create a high probability of superfi cial injury.
NOTICE
All instructions, warranties and other collateral documents are subject to change at the sole discretion of Horizon
Hobby, LLC. For up-to-date product literature, visit horizonhobby.com and click on the support tab for this product.
MEANING OF SPECIAL LANGUAGE
WARNING: Read the ENTIRE instruction manual to become familiar with the features of the product
before operating. Failure to operate the product correctly can result in damage to the product, personal
property and cause serious injury.
This is a sophisticated hobby product. It must be operated with caution and common sense and requires
some basic mechanical ability. Failure to operate this Product in a safe and responsible manner could result
in injury or damage to the product or other property. This product is not intended for use by children without
direct adult supervision. Do not attempt disassembly, use with incompatible components or augment product
in any way without the approval of Horizon Hobby, LLC. This manual contains instructions for safety, operation
and maintenance. It is essential to read and follow all the instructions and warnings in the manual, prior to
assembly, setup or use, in order to operate correctly and avoid damage or serious injury.
WARNING AGAINST COUNTERFEIT PRODUCTS: Always purchase from a Horizon Hobby, LLC
authorized dealer to ensure authentic high-quality Spektrum product. Horizon Hobby, LLC disclaims all
support and warranty with regards, but not limited to, compatibility and performance of counterfeit products
or products claiming compatibility with DSM or Spektrum technology.
NOTICE: This product is only intended for use with unmanned, hobby-grade, remote-controlled vehicles and
aircraft. Horizon Hobby disclaims all liability outside of the intended purpose and will not provide warranty
service related thereto.
Warranty Registration
Visit www.spektrumrc.com/registration today to register your product.
Age Recommendation: Not for children under 14 years. This is not a toy.
SAFETY PRECAUTIONS
• Always ensure all batteries have been properly charged
prior to using the model.
• Always check all servos and their connections prior to each run.
• Never operate your model near spectators, parking areas
or any other area that could result in injury to people or
damage of property.
• Never operate your model during adverse weather
conditions. Poor visibility can cause disorientation and loss
of control of your model.
• Never point the transmitter antenna directly toward the
model. The radiation pattern from the tip of the antenna is
inherently low.
• If at any time during the operation of your model you
observe any erratic or abnormal operation, immediately
stop operation of your model until the cause of the
problem has been ascertained and corrected.

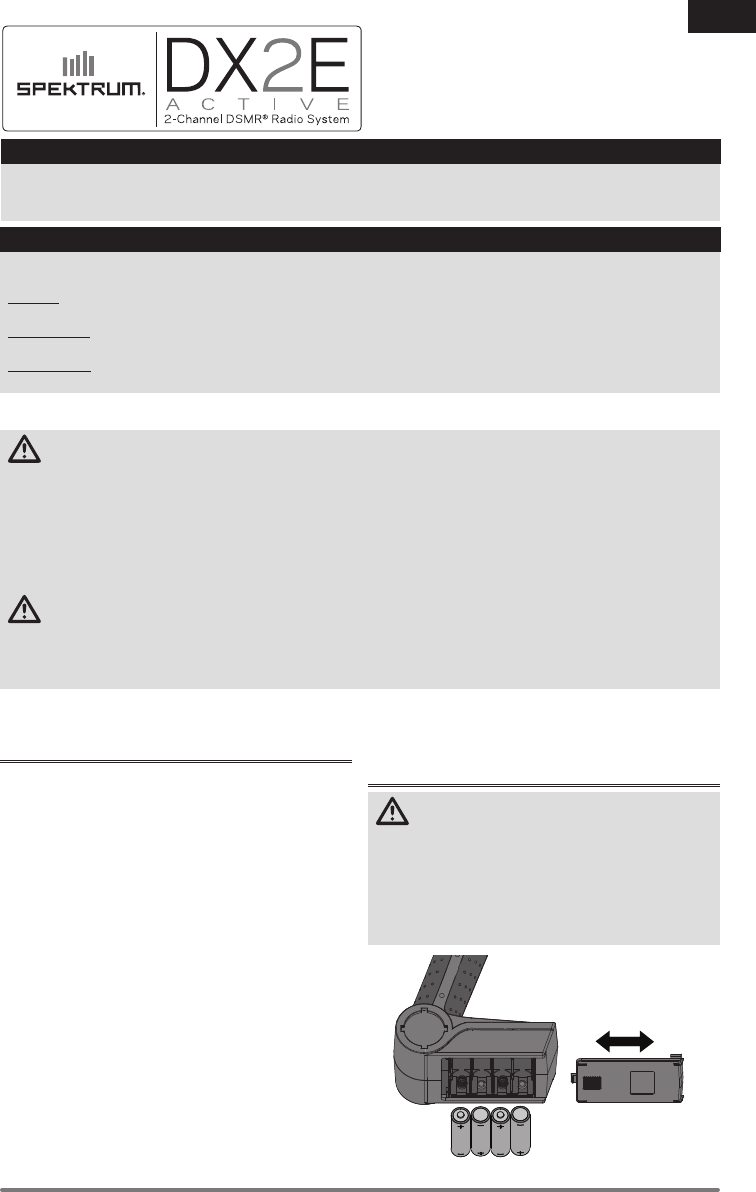

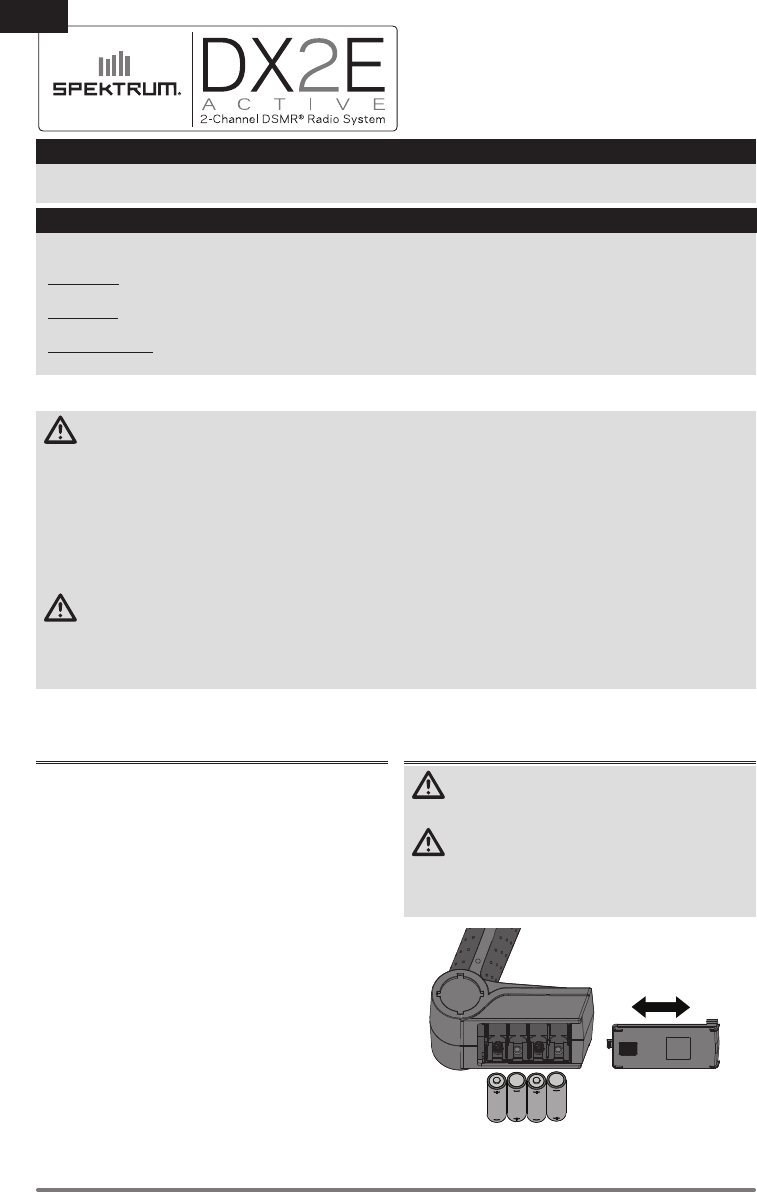

INSTALLING THE BATTERIES
CAUTION: Risk of explosion if battery is replaced
by an incorrect type. Dispose of used batteries
according to national regulations.
CAUTION: If using rechargeable batteries, charge
only rechargeable batteries. Charging non-
rechargeable batteries may cause the batteries to burst,
resulting in injury to persons and/or damage to property.
2 SPEKTRUM DX2E ACTIVE USER GUIDE
EN

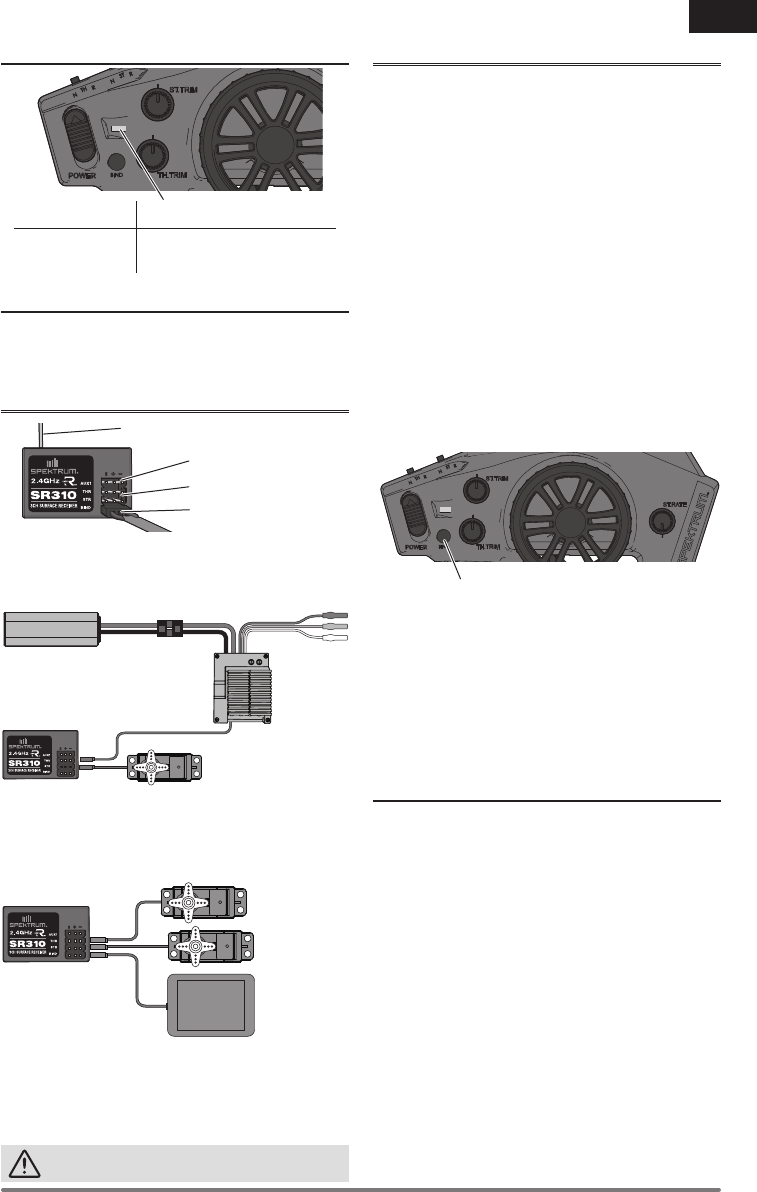

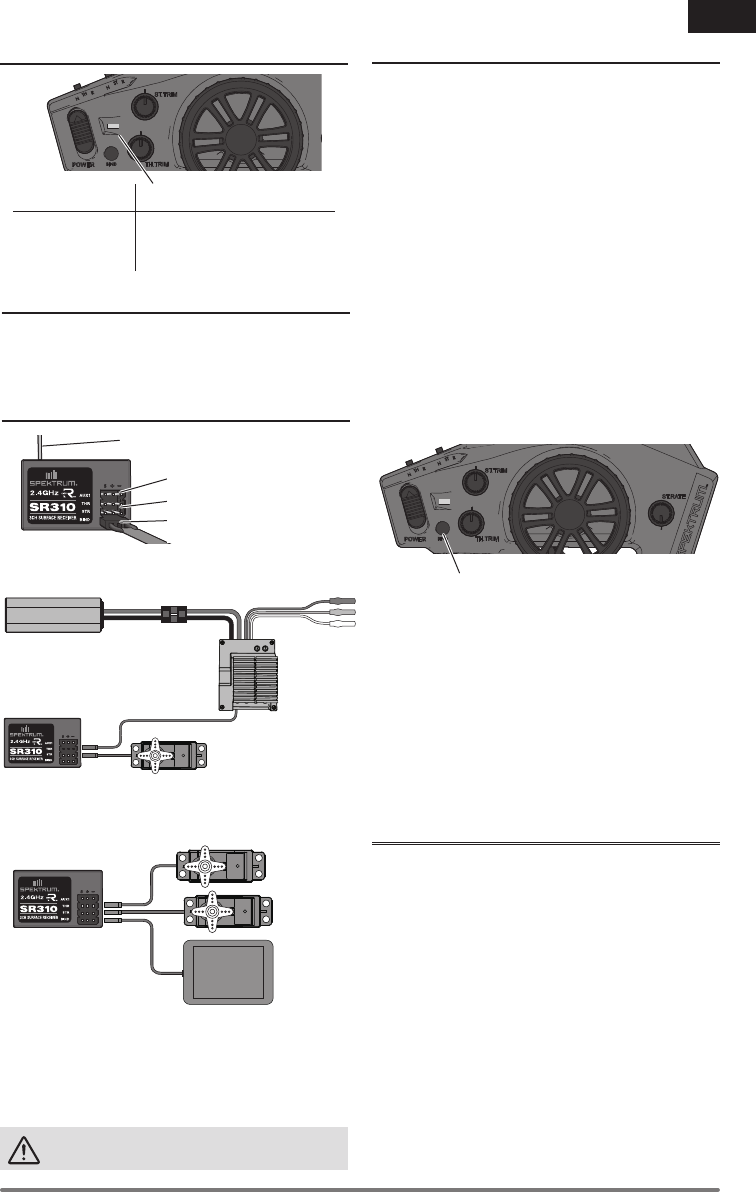

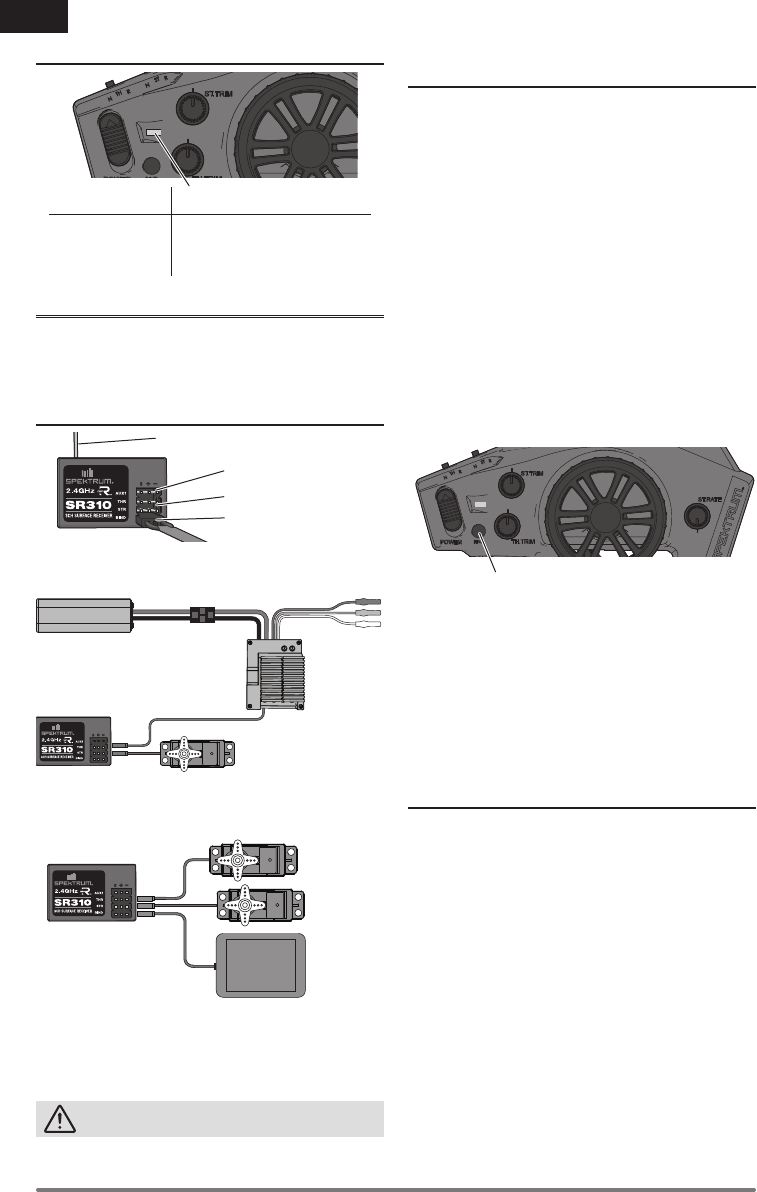

Throttle Port
Steering Port
Bind Plug
Antenna
Bind Button
RECEIVER COMPATIBILITY
The DX2E is compatible with all Spektrum™ DSMR® and
DSM2® receivers.
RECEIVER CONNECTION AND IN-
STALLATION
FAILSAFE
Failsafe positions are also set during binding. In the unlikely
event that the radio link is lost during use, the receiver will
drive the servos to their preprogrammed failsafe positions
(normally full brakes and straight steering). If the receiver
is turned on prior to turning on the transmitter, the receiver
will enter failsafe mode. When the transmitter is turned on,
normal control is resumed. For more information on setting
the failsafe, refer to the Binding a Receiver section above.
Receiver
Steering Servo
Throttle Servo
Battery
Battery To Motor
Electronic
Speed Control
Steering Servo
Receiver
TYPICAL ELECTRIC INSTALLATION
Install the Receiver in your vehicle using double-sided foam
servo tape. Foam servo tape will hold the receiver in place
and help isolate it from vibrations. Mount the antenna up
and away from the vehicle in an antenna tube. The higher up
the antenna is, the better signal it will receive.
CAUTION: Do not cut the antenna.
TYPICAL GAS INSTALLATION
BINDING A RECEIVER
Binding is the process of programming the receiver to
recognize the GUID (Globally Unique Identifier) code of a
single specific transmitter. When a receiver is bound to a
transmitter, the receiver will only respond to that specific
transmitter. The DX2E and SR310 are bound at the factory,
but if you need to rebind for any reason, please follow these
steps:
1. With the receiver off, insert the bind plug into the BIND
port on the receiver.
2. Power the receiver through any other port. The green
LED will flash continuously, indicating the receiver is in
bind mode.
3. With the steering wheel and throttle trigger in the desired
preset failsafe positions (see the Failsafe section on this
page for more information), press and hold the bind
button and turn on the transmitter. The green LED on the
front of the transmitter will flash within three seconds,
indicating the transmitter is in bind mode. Release the
bind button when the green LED flashes. Continue to
hold the failsafe positions until the binding process is
complete.
4. The LED on the receiver will glow solid when the
transmitter and receiver are bound.
5. Remove the bind plug and store it in a convenient place.
You must rebind when:
• Different failsafe positions are desired e.g., when throttle
or steering reversing has been changed.
• Changing receiver types e.g., changing from a DSM2
receiver to DSMR receiver.
• Binding the receiver to a different transmitter.
Solid Green Battery is good (Above 4V)
Flashing Green Battery voltage is critically low.
Replace batteries (below 4V)
BATTERY LED MONITOR
3
SPEKTRUM DX2E ACTIVE USER GUIDE
EN

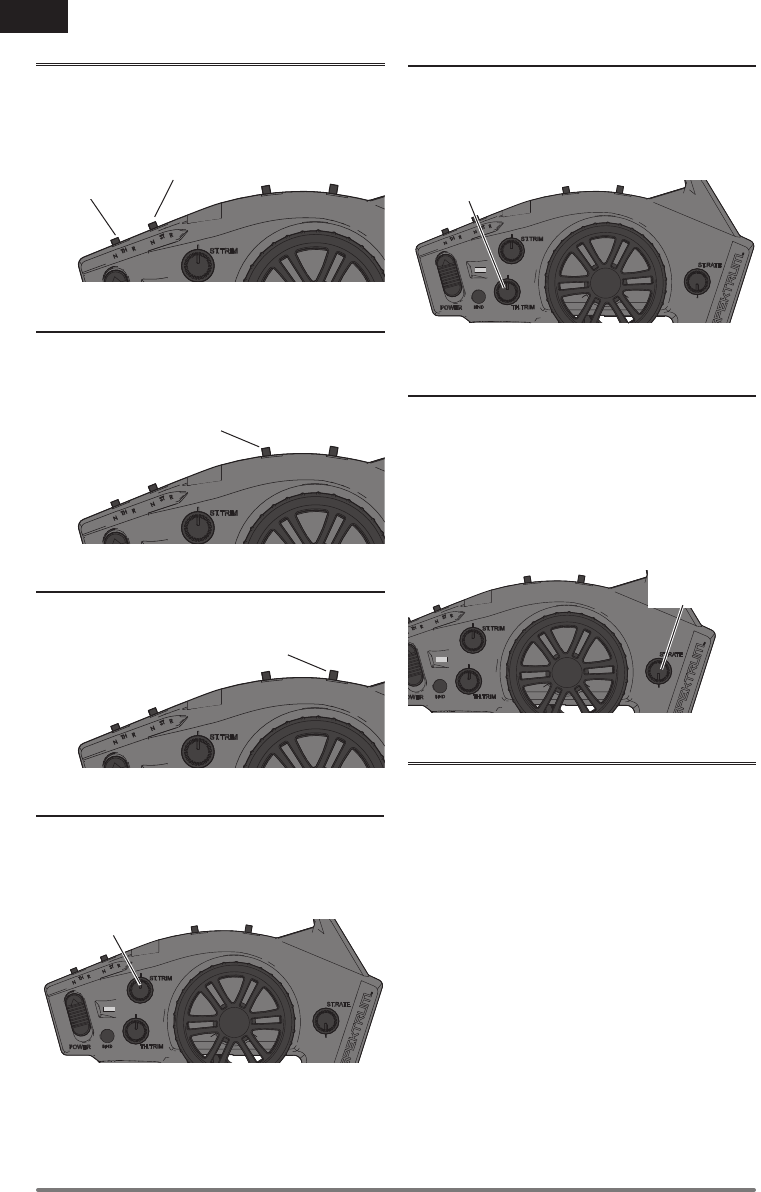

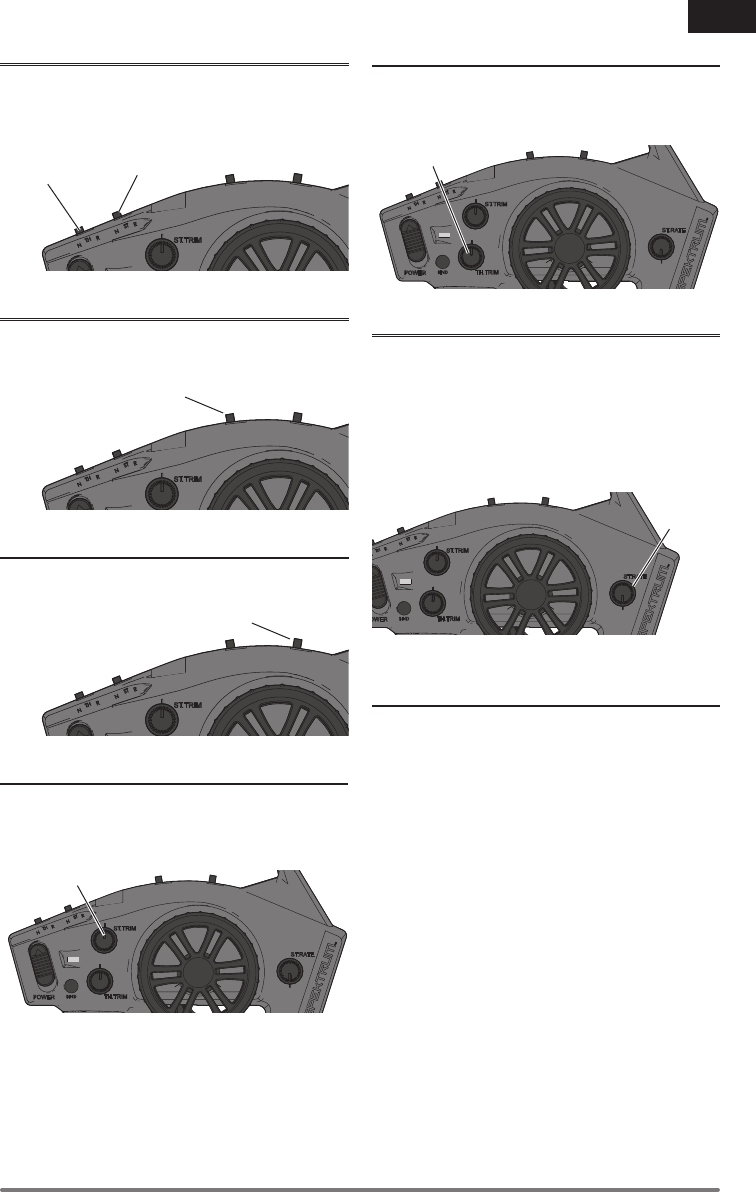

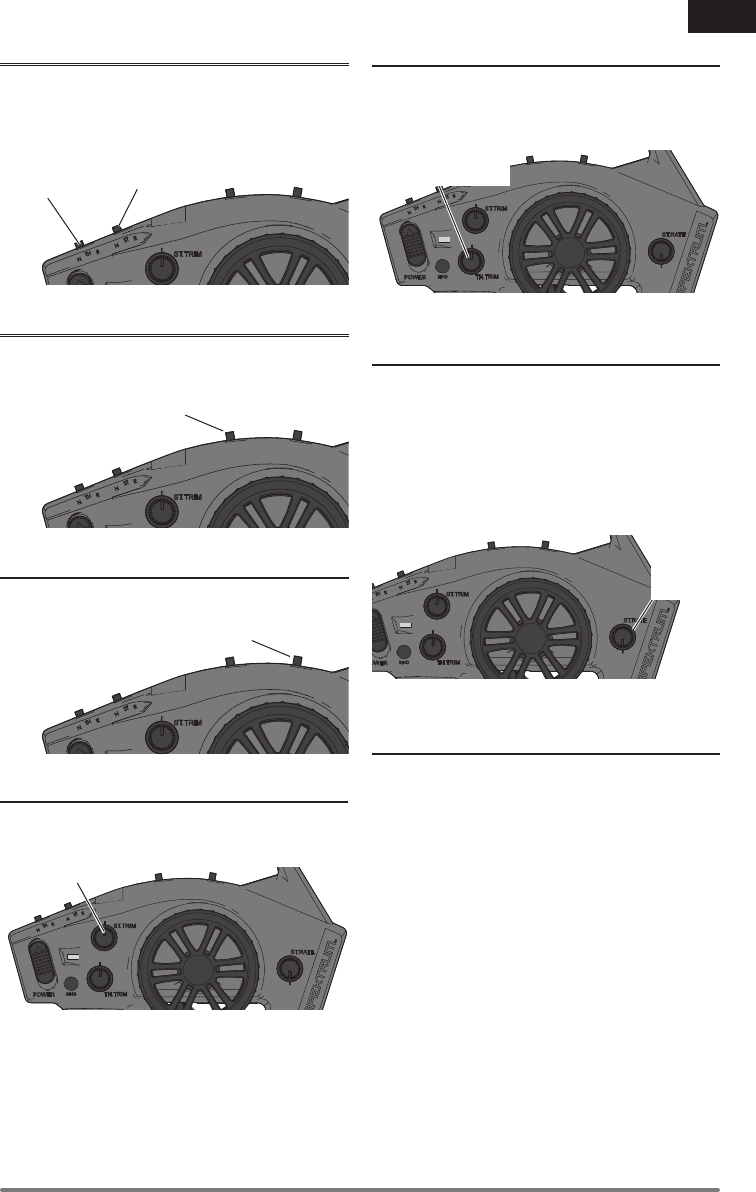

Steering Trim Dial
Throttle Trim Dial
Steering
Rate Dial
SERVO REVERSING
If a right steering command does not result in the wheels
turning right (and vice versa), the channel may need to be
reversed. To reverse a channel, switch the position of the
correlating switch—“N” is for normal, “R” is for reverse.
THROTTLE LIMITER
The Throttle Limiter switch limits the throttle ouput from
50/70/100%.This is useful for limiting motor ouput on slick or
loose traction tracks or to limit vehicle speeds for new drivers.
3-POSITION SWITCH
The 3-Position Switch is used to control a third channel and
is factory preset at -100%/Neutral/100%.
STEERING TRIM
The steering trim dial is used to adjust the steering trim
when the wheel is centered. Rotating the dial changes the
steering trim (the steering at rest position). Normally, the
steering trim is adjusted until the vehicle tracks straight.
THROTTLE TRIM
The throttle trim dial is used to adjust the throttle trim
when the throttle stick is released (neutral position). This is
typically used to adjust the brakes. Rotating the dial causes
the throttle trim (the throttle position at rest) to be changed.
CHANGING THE TRAVEL ADJUST
SETTINGS
The travel function supports precise endpoint adjustments in
each direction for the steering and throttle channels.
1. Hold the trigger in the full brake position and the steering wheel
in full right position while powering on the transmitter. The LED
flashes rapidly, indicating the programming mode is active.
2. Throttle End Point: Hold the trigger in the full throttle position.
Turn the TH TRIM knob to adjust the full throttle end point.
3. Brake End Point: Hold the trigger in the full brake position.
Turn the TH TRIM knob to adjust the full brake end point.
Return the trigger to the center position.
4. Left Steering End Point: Hold the steering wheel in the full left
position. Turn the ST TRIM knob to adjust the left end point.
5. Right Steering End Point: Hold the steering wheel in the full
right position. Turn the ST TRIM knob to adjust the right end
point. Return the steering wheel to the center position.
6. Power off the transmitter to save the travel adjust settings.
The minimum Travel is 75%, and the Maximum travel is
150%. The default travel settings are 125% steering and
100% throttle.
IMPORTANT: If the travel is changed on the DX2E, you must
rebind and calibrate AVC® Receivers.
STEERING RATE AND GAIN CONTROL
Steering rate (also known as dual rate) allows on-the-fly
steering travel adjustments to be made using the ST Rate
dial. Steering rate limits the amount of travel of the steering
servo. The steering rate cannot be greater than 100%.
When the DX2E is bound to a DSMR® AVC® receiver, the
ST RATE knob controls the sensor gain value. Turn the knob
counterclockwise to reduce the gain or clockwise to increase
the gain.
Reverse Switch
Steering
Reverse Switch
Throttle
Throttle limiter Switch
3 position Switch
4 SPEKTRUM DX2E ACTIVE USER GUIDE
EN

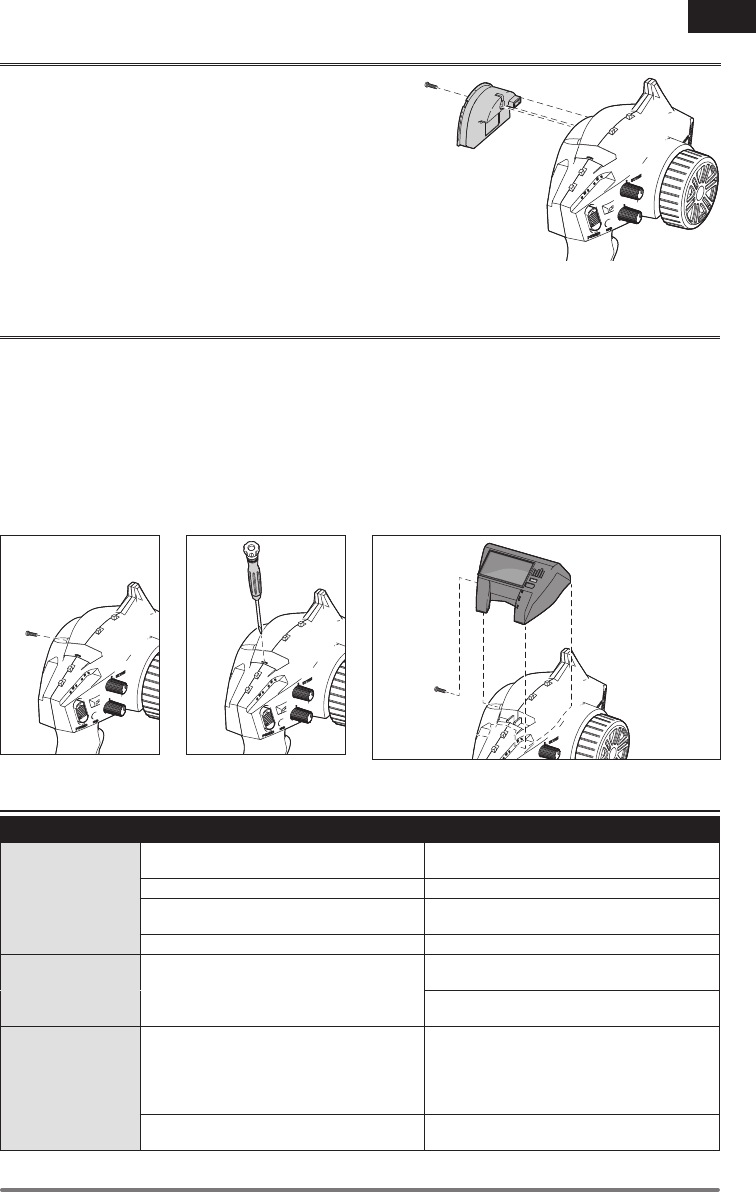

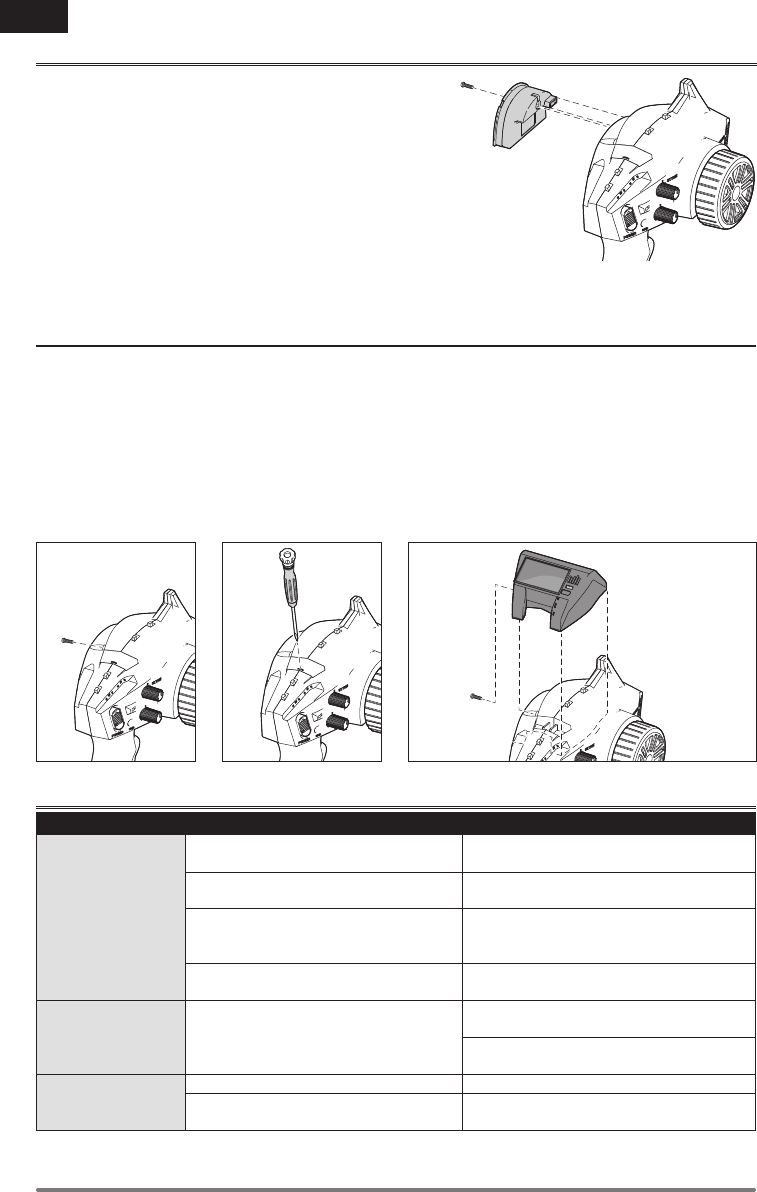

BLUETOOTH MODULE:
The Optional Bluetooth Module (sold separately) allows
wireless access to the radio application on supported smart
phones or tablets. The application displays a dashboard for a
selected vehicle and allows for easy setting changes and
access to model memory.
1. Make sure the transmitter is off.
2. Remove the back cover plate from the back side of transmitter
by removing one screw.
Tip: A small flat blade screwdriver may be used to gently pry
the back cover plate off once the screw is removed.
3. Firmly seat the Bluetooth Module into the back of the DX2E and secure with the screw removed in step 2.
For more information on the Bluetooth Module vist www.spektrumrc.com
SPEEDOMETER MODULE:
The Optional Speedometer Module (sold separately) provides an easy-to-use, large format reading of your speed. The
Speedometer module is also used to input your roll-out and pole count.
IMPORTANT: The Speedometer Module requires a telemetry module or a telemetry receiver and a brushless motor sensor.
1. Make sure the transmitter is off.
2. Remove the screw installed in the DX2E transmitter case as shown.
3. Remove the cover on the top of the radio using a small flat blade screw driver to gently pry it off.
4. Firmly seat the Speedometer Module into place and secure it with the screw removed in step 2.
For more information on the Speedomer Module visit www.spektrumrc.com
2. 3. 4.
5
SPEKTRUM DX2E ACTIVE USER GUIDE
EN
2.4GHZ TROUBLESHOOTING GUIDE
Problem Possible Cause Solution
The system will
not connect
Your transmitter and receiver are too close together Move transmitter 1 to 3 meters from receiver
You are around metal objects Move to an area with less metal
The model selected is not the model bound to Check model selected and ensure you are bound
to that model
Your transmitter was accidentally put into bind
mode and is no longer bound to your receiver Rebind your transmitter and receiver
The receiver goes into
failsafe mode a short
distance away from the
transmitter
Check the receiver antenna to be sure it is not
cut or damaged
Replace the receiver or contact Horizon Product Support
Make sure your receiver antenna is in an antenna
tube and is above the vehicle
The receiver quits
responding during
operation
Inadequate battery voltage
Charge batteries. Spektrum receivers require at
least 3.5V to operate. An inadequate power supply
can allow voltage to momentarily drop below 3.5V
and cause the receiver to brown out and reconnect
Loose or damaged wires or connectors between
battery and receiver Check the wires and connection between the battery
and receiver. Repair or replace wires and/or connectors
1-YEAR LIMITED WARRANTY
What this Warranty Covers
Horizon Hobby, LLC, (Horizon) warrants to the original
purchaser that the product purchased (the “Product”) will be
free from defects in materials and workmanship for a period of
1 year from the date of purchase.
What is Not Covered
This warranty is not transferable and does not cover (i)
cosmetic damage, (ii) damage due to acts of God, accident,
misuse, abuse, negligence, commercial use, or due to
improper use, installation, operation or maintenance, (iii)
modifi cation of or to any part of the Product, (iv) attempted
service by anyone other than a Horizon Hobby authorized
service center, (v) Product not purchased from an authorized
Horizon dealer, (vi) Product not compliant with applicable
technical regulations or (vii) use that violates any applicable
laws, rules, or regulations.
OTHER THAN THE EXPRESS WARRANTY ABOVE, HORIZON
MAKES NO OTHER WARRANTY OR REPRESENTATION, AND
HEREBY DISCLAIMS ANY AND ALL IMPLIED WARRANTIES,
INCLUDING, WITHOUT LIMITATION, THE IMPLIED WARRANTIES
OF NON-INFRINGEMENT, MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE. THE PURCHASER
ACKNOWLEDGES THAT THEY ALONE HAVE DETERMINED THAT
THE PRODUCT WILL SUITABLY MEET THE REQUIREMENTS OF
THE PURCHASER’S INTENDED USE.
Purchaser’s Remedy
Horizon’s sole obligation and purchaser’s sole and exclusive
remedy shall be that Horizon will, at its option, either (i)
service, or (ii) replace, any Product determined by Horizon to
be defective. Horizon reserves the right to inspect any and all
Product(s) involved in a warranty claim. Service or replacement
decisions are at the sole discretion of Horizon. Proof of
purchase is required for all warranty claims. SERVICE OR
REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE
PURCHASER’S SOLE AND EXCLUSIVE REMEDY.
Limitation of Liability
HORIZON SHALL NOT BE LIABLE FOR SPECIAL, INDIRECT,
INCIDENTAL OR CONSEQUENTIAL DAMAGES, LOSS OF
PROFITS OR PRODUCTION OR COMMERCIAL LOSS IN ANY
WAY, REGARDLESS OF WHETHER SUCH CLAIM IS BASED IN
CONTRACT, WARRANTY, TORT, NEGLIGENCE, STRICT LIABILITY
OR ANY OTHER THEORY OF LIABILITY, EVEN IF HORIZON HAS
BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
Further, in no event shall the liability of Horizon exceed the
individual price of the Product on which liability is asserted.
As Horizon has no control over use, setup, fi nal assembly,
modifi cation or misuse, no liability shall be assumed nor
accepted for any resulting damage or injury. By the act of use,
setup or assembly, the user accepts all resulting liability. If you
as the purchaser or user are not prepared to accept the liability
associated with the use of the Product, purchaser is advised to
return the Product immediately in new and unused condition to
the place of purchase.
Law
These terms are governed by Illinois law (without regard to
confl ict of law principals). This warranty gives you specifi c legal
rights, and you may also have other rights which vary from
state to state. Horizon reserves the right to change or modify
this warranty at any time without notice.
WARRANTY SERVICES
Questions, Assistance, and Services
Your local hobby store and/or place of purchase cannot
provide warranty support or service. Once assembly, setup or
use of the Product has been started, you must contact your
local distributor or Horizon directly. This will enable Horizon to
better answer your questions and service you in the event that
you may need any assistance. For questions or assistance,
please visit our website at www.horizonhobby.com, submit a
Product Support Inquiry, or call the toll free telephone number
referenced in the Warranty and Service Contact Information
section to speak with a Product Support representative.
Inspection or Services
If this Product needs to be inspected or serviced and is compliant
in the country you live and use the Product in, please use the
Horizon Online Service Request submission process found on
our website or call Horizon to obtain a Return Merchandise
6 SPEKTRUM DX2E ACTIVE USER GUIDE
EN
Authorization (RMA) number. Pack the Product securely using a
shipping carton. Please note that original boxes may be included,
but are not designed to withstand the rigors of shipping without
additional protection. Ship via a carrier that provides tracking
and insurance for lost or damaged parcels, as Horizon is not
responsible for merchandise until it arrives and is accepted
at our facility. An Online Service Request is available at http://
www.horizonhobby.com/content/service-center_render-service-
center. If you do not have internet access, please contact Horizon
Product Support to obtain a RMA number along with instructions
for submitting your product for service. When calling Horizon,
you will be asked to provide your complete name, street address,
email address and phone number where you can be reached
during business hours. When sending product into Horizon,
please include your RMA number, a list of the included items,
and a brief summary of the problem. A copy of your original sales
receipt must be included for warranty consideration. Be sure
your name, address, and RMA number are clearly written on the
outside of the shipping carton.
NOTICE: Do not ship LiPo batteries to Horizon. If you
have any issue with a LiPo battery, please contact the
appropriate Horizon Product Support offi ce.
Warranty Requirements
For Warranty consideration, you must include your original
sales receipt verifying the proof-of-purchase date. Provided
warranty conditions have been met, your Product will be
serviced or replaced free of charge. Service or replacement
decisions are at the sole discretion of Horizon.
Non-Warranty Service
Should your service not be covered by warranty, service
will be completed and payment will be required without
notifi cation or estimate of the expense unless the
expense exceeds 50% of the retail purchase cost. By
submitting the item for service you are agreeing to payment of
the service without notifi cation. Service estimates are available
upon request. You must include this request with your item
submitted for service. Non-warranty service estimates will
be billed a minimum of ½ hour of labor. In addition you will
be billed for return freight. Horizon accepts money orders
and cashier’s checks, as well as Visa, MasterCard, American
Express, and Discover cards. By submitting any item to Horizon
for service, you are agreeing to Horizon’s Terms and Conditions
found on our website http://www.horizonhobby.com/content/
service-center_render-service-center.
ATTENTION: Horizon service is limited to Product
compliant in the country of use and ownership.
If received, a non-compliant Product will not be
serviced. Further, the sender will be responsible for
arranging return shipment of the un-serviced Product,
through a carrier of the sender’s choice and at the
sender’s expense. Horizon will hold non-compliant
Product for a period of 60 days from notifi cation, after
which it will be discarded.
10-15
Country of Purchase Horizon Hobby Contact Information Address
United States of
America
Horizon Service Center
(Repairs and Repair Requests)
servicecenter.horizonhobby.com/RequestForm/
4105 Fieldstone Rd
Champaign, Illinois, 61822 USA
Horizon Product Support
(Product Technical Assistance)
productsupport@horizonhobby.com
877-504-0233
Sales websales@horizonhobby.com
800-338-4639
European Union Horizon Technischer Service service@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
WARRANTY AND SERVICE CONTACT INFORMATION
7
SPEKTRUM DX2E ACTIVE USER GUIDE
EN
FCC ID: BRWDX2EQ2UC
FCC ID: BRWDASRX18
This device complies with part 15 of the FCC rules. Operation
is subject to the following two conditions:
This device may not cause harmful interference.
This device must accept any interference received, including
interference that may cause undesired operation.
CAUTION: Changes or modifi cations not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the equipment.
This product contains a radio transmitter with wireless
technology which has been tested and found to be compliant
with the applicable regulations governing a radio transmitter
in the 2.400GHz to 2.4835GHz frequency range.
Antenna Separation Distance
When operating your Spektrum transmitter, please be sure
to maintain a separation distance of at least 5 cm between
your body (excluding fi ngers, hands, wrists, ankles and feet)
and the antenna to meet RF exposure safety requirements as
determined by FCC regulations.

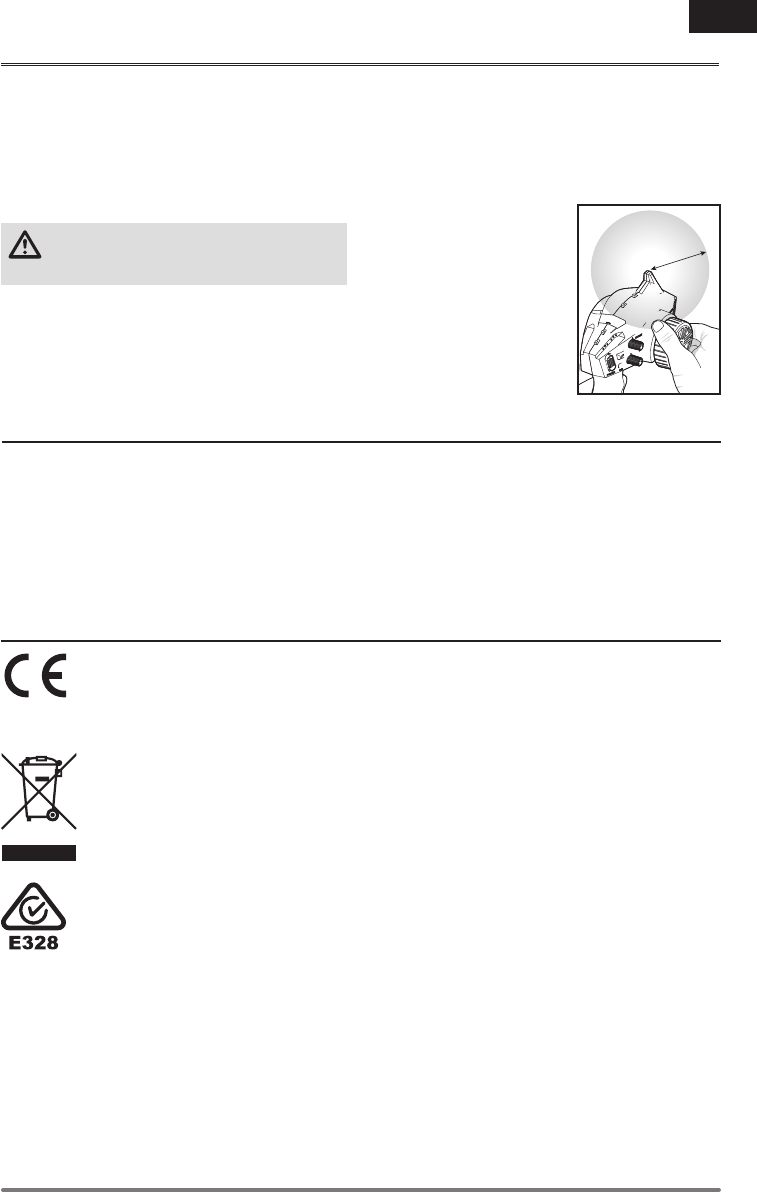

The illustrations show the
approximate 20 cm RF exposure
area and typical hand placement
when operating your Spektrum
transmitter.
IC: 6157A-DX2EQ2UC
IC: 6157 A-ASRX18
This device complies with Industry Canada license-exempt
RSS standard(s). Operation is subject to the following two
conditions: (1) this device may not cause interference, and (2)
this device must accept any interference, Including interfer-
ence that may cause undesired operation of the device.
FCC INFORMATION
IC INFORMATION
COMPLIANCE INFORMATION FOR THE EUROPEAN UNION
Horizon Hobby, LLC hereby declares that this product is in compliance with the essential requirements and other
relevant provisions of the RED Directive.
A copy of the EU Declaration of Conformity is available online at:
http://www.horizonhobby.com/content/support-render-compliance.
Instructions for disposal of WEEE by users in the European Union
This product must not be disposed of with other waste. Instead, it is the user’s responsibility to dispose of their
waste equipment by handing it over to a designated collections point for the recycling of waste electrical and electronic
equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve
natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more
information about where you can drop off your waste equipment for recycling, please contact your local city offi ce, your
household waste disposal service or where you purchased the product.
20 cm
55223.1
SPM2335
Created: 6/2017
© 2017 Horizon Hobby, LLC.
DSM, DSM2, DSMR, AVC, Active Vehicle Control and the
Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
All other trademarks, service marks and logos are property of their respective owners.
US 9,320,977. Other patents pending.
8 SPEKTRUM DX2E ACTIVE USER GUIDE
DE
Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe
Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:
HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND
geringe oder keine Gefahr von Verletzungen ergeben.
ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden
UND die Gefahr von schweren Verletzungen.
WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden,
Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberfl ächliche Verletzungen.
HINWEIS
Alle Anweisungen, Garantien und dazugehörigen Dokumente können ohne Ankündigung von Horizon Hobby LLC
geändert werden. Eine aktuelle Version ersehen Sie bitte im Support Feld unter: http://www.horizonhobby.com
ERKLÄRUNG DER BEGRIFFE
WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den
Produktfunktionen vertraut zu machen. Wird das Produkt nicht korrekt betrieben, kann dies zu Schäden
am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug. Dies ist ein hochentwickeltes Hobby-
Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse
mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise
betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses
Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen.
Verwenden Sie das Produkt nicht mit inkompatiblen Komponenten oder verändern / gebrauchen es ausserhalb
der Anweisungen von Horizon Hobby. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb
und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen
und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden
kann und Schäden oder schwere Verletzungen vermieden werden.
WARNUNG ZU GEFÄLSCHTEN PRODUKTEN: Bitte kaufen Sie Ihre Spektrum Produkte immer von einem
autorisiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum
Produkt gekauft haben. Horizon Hobby lehnt jede Unterstützung, Service oder Garantieleistung von gefälschten
Produkten oder Produkten ab die von sich in Anspruch nehmen kompatibel mit Spektrum oder DSM zu sein.
HINWEIS: Dieses Produkt ist ausschließlich für die Verwendung in unbemannten ferngesteuerten Fahrzeugen
im Hobbybereich vorgesehen. Horizon Hobby lehnt jede Haftung und Garantieleistung ausserhalb der
vorgesehen Verwendung ab.
Garantieregistrierung: Registrieren Sie bitte heute Ihr Produkt unter www.spektrumrc.com/registration.
Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.
SICHERHEITSHINWEISE
• Bitte stellen Sie vor der Nutzung des Modells sicher, dass alle
Akkus vollständig geladen sind.
• Prüfen Sie stets alle Servos und ihre Verbindungen vor jedem Lauf.
• Betreiben Sie ihr Modell niemals in der Nähe von Zuschauern,
Parkplätzen oder jedem anderen Ort an dem Menschen verletzt
oder Eigentum beschädigt werden kann.
• Betreiben Sie ihr Modell niemals bei widrigen
Wetterbedingungen. Schlechte Sicht kann zu Desorientierung
und Kontrollverlust des Modells führen.
• Zielen Sie niemals mit der Antenne direkt auf das Modell. Die
Abstrahlung von der Antennenspitze ist gering.
• Sollten Sie zu irgendeinem beliebigen Zeitpunkt eine falsche oder
abnormale Reaktion des Modells beobachten, beenden Sie sofort
den Betrieb bis die Ursache dafür gefunden und korrigiert wurde.
EINSETZEN DER SENDERBATTERIEN
ACHTUNG: Bei Ersatz des Akkus durch einen
ungeeigneten Akkutyp besteht Explosionsgefahr. Entsorgen
Sie aufgebrauchte Akkus nach landesrechtlichen Vorschriften.
ACHTUNG: Wenn Sie wiederaufl adbare Batterien
verwenden, laden Sie nur diese auf. Das Laden nicht
wiederaufl adbarer Batterien kann zu Explosion führen und
dadurch Verletzungen und/oder Sachschäden verursachen.
9
SPEKTRUM DX2E ACTIVE USER GUIDE
DE
Anschluss Gasservo/Regler
Anschluss Lenkservo
Bindestecker
Antenne
Bind Button
EMPFÄNGER KOMPATIBILITÄT
Die DX2E ist kompatibel mit allen Spektrum DSMR und DSM2
Empfängern.
EMPFÄNGEREINBAU UND
ANSCHLÜSSE
FAILSAFE
Die Failsafepositionen werden während des Bindes eingestellt.
In dem unvorhergesehenden Fall, dass die RF Verbindung
unterbrochen wird, fährt der Empfänger die Servos in die
vorprogrammierten Failsafepositionen. Sollte der Empfänger
vor dem Sender eingeschaltet werden geht der Empfänger in
den Failsafemode. Wird dann der Sender eingeschaltet haben,
Sie wieder normale Kontrolle über das Modell. Für mehr
Informationen über das Einstellen der Faisafepositionen sehen
Sie bitte im Abschnitt-Binden des Empfänger nach.
TYPISCHER ELEKTROEINBAU
Befestigen Sie den Empfänger mit doppelseitigen
Schaumklebeband. Das Klebeband hält den Empfänger
in Position und schützt ihn vor Vibrationen. Schieben Sie
die Antenne in ein Antennenröhrchen und stellen dieses
aufrecht. Je höher die Antenne steht, desto besser wird sie
das Signal empfangen.
ACHTUNG: Schneiden oder kürzen Sie die Antenne
nicht.
TYPISCHER VERBRENNEREINBAU
BINDEN DES EMPFÄNGERS
Binden ist der Prozess der Programmierung des Empfänger
mit dem eindeutigen Signal eines spezifischen Senders
(GUID). Ist der Empfänger an den Sender gebunden, wird nur
er auf die Signale des Senders reagieren. Die DX2E und der
SR310 sind ab Werk gebunden. Sollten Sie diese neu binden
wollen folgen Sie bitte dieses Schritten:
1. Stecken Sie mit ausgeschalteten Empfänger den
Bindestecker in den Bindeanschluß des Empfängers.
2. Schalten Sie den Empfänger durch einen beliebigen
anderen Anschluß ein. Die grüne LED blinkt und zeigt
damit den Binde Mode an.
3. Mit dem Gashebel und Lenkrad in den gewünschten
Preset Failsafepositionen (siehe dazu den Abschnitt
Failsafe auf dieser Seite) drücken und halten Sie den
Bindeknopf gedrückt und schalten den Sender ein.
Die grüne LED auf der Vorderseite des Senders blinkt
innerhalb von drei Sekunden und zeigt damit an, dass
sich der Sender im Bindemode befindet. Lassen Sie
den Knopf los wenn die grüne LED blinkt. Halten Sie die
Failsafepositionen bis der Bindevorgang durchgeführt ist.
4. Die LED auf dem Empfänger leuchtet und zeigt damit an,
dass Sender und Empfänger gebunden sind.
5. Nehmen Sie den Bindestecker aus dem Bindeport
herraus und heben ihn sorgfältig auf.
Sie müssen den Bindevorgang wiederholen wenn:
• Sie andere Failsafepositionen wünschen, oder wenn
die Gas- oder Lenkfunktion reversiert wurden.
• Wechsel der Empfängers von DSM2, DSMR oder
Empfänger.
• Sie den Empfänger an einen anderen Sender binden.
Grün Batterie ist OK (über 4V)
Grün blinkt Batteriespannung ist kritisch
niedrig. Ersetzen Sie die
Batterien. (unter 4 Volt)
AKKUSTATUS INDIKATOR
Lenkservo
Gasservo
Akku
Empfänger
Akku Zum Motor
Elektronischer
Fahrtenregler
Empfänger
Lenkservo
10 SPEKTRUM DX2E ACTIVE USER GUIDE
DE
Reverseschalter
Lenkung Reverseschalter Gas
Gasbegrenzerschalter
3-Positionen-Schalter
Lenktrimmung
Gastrimmung
Steering
Rate Dial
SERVOREVERSE
Sollte die Lenkbewegung nach Rechts nicht zur Folge haben,
dass sich die Reifen auch nach rechts bewegen, müssen
Sie den Kanal reversieren (umdrehen). Um den Kanal zu
reversieren schalten Sie den dazugehörigen Schalter auf
die andere Position - N steht für Normal, R für Reversiert.
Sie können einen kleinen Schraubendreher nutzen um die
Schalter zu bewegen.
GASBEGRENZER
Über den Gasbegrenzerschalter wird die Drehzahlleistung
von 50/70/100 % begrenzt. Dies ist insbesondere für die
Beschränkung der Drehzahlleistung auf glatten Strecken oder
Strecken mit geringer Bodenhaftung oder zur Begrenzung
der Geschwindigkeit bei neuen Fahrern nützlich.
3-POSITIONEN-SCHALTER
Der 3-Positionen-Schalter steuert einen dritten Kanal und ist
ab Werk auf -100 %/Neutral/100 % eingestellt.
LENKUNGSTRIMMUNG
Mit dem Drehrad der Lenkungstrimmung können Sie die
Trimmwerte nach Links und Rechts verändern. Mit diesem
Drehrad können Sie den Geradeauslauf des Fahrzeuges einstellen.
TRIMM DES GASKANALS
Mit dieser Trimfunktion können Sie eine Feinjustage des Gas und
Bremsservos vornehmen. Zum Beispiel ist es möglich das Standgas
bei einem Auto mit Verbrennungsmotor für die Kaltlaufphase zu
erhöhen um ein Absterben des Motors zu verhindern.
ÄNDERN DER
SERVOWEGEINSTELLUNGEN
Die Servowegfunktion (Travel) unterstützt die präzise
Endpunkteinstellung in beide Richtungen bei dem Gas- oder
Steuerkanal.
1. Halten Sie den Gashebel in der Vollbremsposition und das
Lenkrad voll nach rechts eingeschlagen während Sie den
Sender einschalten. Die LED blinkt schnell und zeigt damit
den aktivierten Programmiermode an.
2. Vollgasendpunkt: Halten Sie den Gashebel in der
Vollgasposition. Drehen Sie den Gastrimmknopf TH TRIM
und den Vollgaspunkt einzustellen.
3. Bremspunkt: Halten Sie den Gashebel in der
Vollbremsposition. Drehen Sie den Gastrimmknopf um den
Vollbremspunkt einzustellen. Bringen Sie den Gashebel
dann zurück in die Mittelpostion.
4. Endpunkt Lenkung Links: Halten Sie das Lenkrad voll
nach links eingeschlagen. Drehen Sie den ST TRIM Knopf
um den Lenkausschlag einzustellen.
5. Endpunkt Lenkung Rechts: Halten Sie das Lenkrad voll
nach links eingeschlagen. Drehen Sie den ST TRIM Knopf
um den Lenkausschlag einzustellen.
6. Schalten Sie den Sender aus um die Servowegeinstellungen zu
speichern. Der Mindestweg ist 75% und der Maximumweg ist
150%. Der Standardweg bei der Lenkung beträg 125% und
100% bei der Gasfunktion.
WICHTIG: Werden die Servowegwerte auf der DX2E geändert
müssen Sie erneut binden und AVC Empfänger neu kalibrieren.
LENKRATE UND GAINKONTROLLE
Die Lenkrate (auch bekannt als Dual Rate) ermöglicht
es bei dem Fahren mit dem ST Rate Drehregler den
Lenkausschlag einzustellen. Der ST Rate Regler limitiert
dann den möglichen Lenkausschlag kann aber nicht
größer als 100% gestellt werden. Ist die DX2e an einen
DSMR AVC Empfänger gebunden regelt der Drehregler den
Gainwert (Verstärkungswert). Drehen Sie den Drehregler
gegen den Uhrzeigersinn um den Wert zu verringern und im
Uhrzeigersinn um ihn zu zu erhöhen.
11
SPEKTRUM DX2E ACTIVE USER GUIDE
DE
BLUETOOTH-MODUL:
Das optionale Bluetooth-Modul (separat erhältlich) ermöglicht einen
drahtlosen Zugriff auf die Fernsteueranwendungen auf kompatiblen
Smartphones oder Tablets. Die Anwendung enthält ein Dashboard für ein
ausgewähltes Fahrzeug und ermöglicht ein problemloses Änderung der
Einstellungen und den Zugriff auf den Fahrzeugspeicher.
1. Achten Sie darauf, dass der Sender ausgeschaltet ist.
2. Nehmen Sie die Abdeckung auf der Rückseite des Senders ab, indem
Sie eine Schraube herausschrauben.
Tipp: Mit einem kleinen, flachen Schraubenzieher können Sie die
Abdeckung nach dem Entfernen der Schraube behutsam öffnen.
3. Setzen Sie das Bluetooth-Modul fest in die Rückseite des DX2E ein und fixieren Sie es mit der in Schritt 2 entfernten Schraube.
Weitere Informationen zum Bluetooth-Modul finden Sie auf www.spektrumrc.com
GESCHWINDIGKEITSMESSER-MODUL:
Das optionale Geschwindigkeitsmesser-Modul (separat erhältlich) bietet eine bedienerfreundliche und große
Geschwindigkeitsanzeige. Über das Geschwindigkeitsmesser-Modul können Sie zudem weitere Daten eingeben.
WICHTIG: Für den Einsatz des Geschwindigkeitsmesser-Moduls sind ein Telemetriemodul oder ein Telemetrie-Empfänger
sowie ein Brushless-Motorsensor erforderlich.
1. Achten Sie darauf, dass der Sender ausgeschaltet ist.
2. Entfernen Sie die Schraube wie abgebildet vom Sendergehäuse des DX2E.
3. Öffnen Sie die Abdeckung am Sender behutsam mit einem kleinen, flachen Schraubenzieher und nehmen Sie sie ab.
4. Setzen Sie das Geschwindigkeitsmesser-Modul fest ein und fixieren Sie es mit der in Schritt 2 entfernten Schraube.
Weitere Informationen zum Bluetooth-Modul finden Sie auf www.spektrumrc.com
2. 3. 4.
12 SPEKTRUM DX2E ACTIVE USER GUIDE
DE
2.4GHZ FEHLERSUCHANLEITUNG
Problem Mögliche Ursache Lösung
Das System will sich
nicht verbinden
Sender und Empfänger stehen zu nah
zusammen Stellen Sie den Sender und Empfänger
2,64–3,96 m auseinander
Sie sind von metallischen Objekten umgeben Gehen Sie in eine Umgebung mit weniger Metall
Das gewählte Modell ist nicht
das gebundene Modell Prüfen Sie das gewählte Modell und stellen
sicher dass es gebunden ist
Ihr Sender wurde versehentlich in den
Bindemode gebracht und ist nicht länger
an den Empfänger gebunden Binden Sie Sender und Empfänger erneut
Der Empfänger geht
nach kurzer Distanz in
den Failsafemode
Überprüfen Sie die Empfängerantenne auf
Beschädigungen oder Kürzungen
Ersetzen Sie den Empfänger oder kontakten
den technische Service von Horizon Hobby
Stellen Sie sicher, dass sich die Antenne im Antenne-
röhrchen befi ndet und überhalb des Fahrzeuges ist
Der Empfänger reagiert
nicht mehr
Nicht ausreichende Akkuspannung
Laden Sie die Akkus. Spektrum Empfänger be-
nötigen mindestesn 3,5 Volt Betriebsspannung.
Eine nicht ausreichende Stromversogung kann die
Akkuspannung unter 3,5 Volt fallen lassen
Lose oder beschädigte Kabel/Verbinder zwi-
schen Akku und Empfänger
Überprüfen Sie die Kabel und Verbinder zwischen
Akku und Empfänger. Reparieren oder ersetzen
Sie Kabel oder Verbinder
GARANTIE UND SERVICE INFORMATIONEN
WARNUNG
Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn
es falsch eingesetzt wird, zu erheblichen Verletzungen bei
Lebewesen und Beschädigungen an Sachgütern führen.
Betreiben Sie Ihr RC-Modell nur auf freien Plätzen und
beachten Sie alle Hinweise der Bedienungsanleitung des
Modells wie auch der Fernsteuerung.
GARANTIEZEITRAUM
Exklusive Garantie ¬ Horizon Hobby LLC (Horizon)
garantiert, dass das gekaufte Produkt frei von Material- und
Montagefehlern ist. Der Garantiezeitraum entspricht den
gesetzlichen Bestimmung des Landes, in dem das Produkt
erworben wurde. In Deutschland beträgt der Garantiezeitraum
6 Monate und der Gewährleistungszeitraum 18 Monate nach
dem Garantiezeitraum.
EINSCHRÄNKUNGEN DER GARANTIE
(a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt
und kann nicht übertragen werden. Der Anspruch des
Käufers besteht in der Reparatur oder dem Tausch im
Rahmen dieser Garantie. Die Garantie erstreckt sich
ausschließlich auf Produkte, die bei einem autorisierten
Horizon Händler erworben wurden. Verkäufe an
dritte werden von dieser Garantie nicht gedeckt.
Garantieansprüche werden nur angenommen, wenn
ein gültiger Kaufnachweis erbracht wird. Horizon behält
sich das Recht vor, diese Garantiebestimmungen ohne
Ankündigung zu ändern oder modifizieren und widerruft
dann bestehende Garantiebestimmungen.
(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit
des Produktes, die Fähigkeiten und die Fitness des
Verbrauchers für einen bestimmten Einsatzzweck des
Produktes. Der Käufer allein ist dafür verantwortlich,
zu prüfen, ob das Produkt seinen Fähigkeiten und dem
vorgesehenen Einsatzzweck entspricht.
(c) Ansprüche des Käufers ¬ Es liegt ausschließlich im
Ermessen von Horizon, ob das Produkt, bei dem ein
Garantiefall festgestellt wurde, repariert oder ausgetauscht
wird. Dies sind die exklusiven Ansprüche des Käufers,
wenn ein Defekt festgestellt wird.
Horizon behält sich vor, alle eingesetzten Komponenten zu
prüfen, die in den Garantiefall einbezogen werden können.
Die Entscheidung zur Reparatur oder zum Austausch liegt
nur bei Horizon. Die Garantie schließt kosmetische Defekte
oder Defekte, hervorgerufen durch höhere Gewalt, falsche
Behandlung des Produktes, falscher Einsatz des Produktes,
kommerziellen Einsatz oder Modifikationen irgendwelcher
Art aus.
Die Garantie schließt Schäden, die durch falschen Einbau,
falsche Handhabung, Unfälle, Betrieb, Service oder
Reparaturversuche, die nicht von Horizon ausgeführt wurden
aus. Rücksendungen durch den Käufer direkt an Horizon oder
eine seiner Landesvertretung bedürfen der Schriftform.
SCHADENSBESCHRÄNKUNG
Horizon ist nicht für direkte oder indirekte Folgeschäden,
Einkommensausfälle oder kommerzielle Verluste, die
in irgendeinem Zusammenhang mit dem Produkt
stehen verantwortlich, unabhängig ab ein Anspruch im
Zusammenhang mit einem Vertrag, der Garantie oder der
Gewährleistung erhoben werden. Horizon wird darüber hinaus
keine Ansprüche aus einem Garantiefall akzeptieren, die über
den individuellen Wert des Produktes hinaus gehen. Horizon
hat keinen Einfluss auf den Einbau, die Verwendung oder die
Wartung des Produktes oder etwaiger Produktkombinationen,
die vom Käufer gewählt werden. Horizon übernimmt keine
Garantie und akzeptiert keine Ansprüche für in der folge
auftretende Verletzungen oder Beschädigungen. Mit der
Verwendung und dem Einbau des Produktes akzeptiert
der Käufer alle aufgeführten Garantiebestimmungen ohne
Einschränkungen und Vorbehalte.
Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen
im Zusammenhang mit der Benutzung des Produktes
zu akzeptieren, werden Sie gebeten, dass Produkt in
unbenutztem Zustand in der Originalverpackung vollständig
bei dem Verkäufer zurückzugeben.
13
SPEKTRUM DX2E ACTIVE USER GUIDE
DE
SICHERHEITSHINWEISE
Dieses ist ein hochwertiges Hobby Produkt und kein
Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt
werden und erfordert einige mechanische wie auch mentale
Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig
zu betreiben kann zu Verletzungen von Lebewesen und
Sachbeschädigungen erheblichen Ausmaßes führen. Dieses
Produkt ist nicht für den Gebrauch durch Kinder ohne die
Aufsicht eines Erziehungsberechtigten vorgesehen. Die
Anleitung enthält Sicherheitshinweise und Vorschriften
sowie Hinweise für die Wartung und den Betrieb des
Produktes. Es ist unabdingbar, diese Hinweise vor der ersten
Inbetriebnahme zu lesen und zu verstehen. Nur so kann der
falsche Umgang verhindert und Unfälle mit Verletzungen und
Beschädigungen vermieden werden.
FRAGEN, HILFE UND REPARATUREN
Ihr lokaler Fachhändler und die Verkaufstelle können eine
Garantiebeurteilung ohne Rücksprache mit Horizon nicht
durchführen. Dies gilt auch für Garantiereparaturen. Deshalb
kontaktieren Sie in einem solchen Fall den Händler, der
sich mit Horizon kurz schließen wird, um eine sachgerechte
Entscheidung zu fällen, die Ihnen schnellst möglich hilft.
WARTUNG UND REPARATUR
Muss Ihr Produkt gewartet oder repariert werden, wenden Sie
sich entweder an Ihren Fachhändler oder direkt an Horizon.
Rücksendungen / Reparaturen werden nur mit einer von
Horizon vergebenen RMA Nummer bearbeitet. Diese
Nummer erhalten Sie oder ihr Fachhändler vom technischen
Service. Mehr Informationen dazu erhalten Sie im
Serviceportal unter www. Horizonhobby.de oder telefonisch
bei dem technischen Service von Horizon.
Packen Sie das Produkt sorgfältig ein. Beachten Sie,
dass der Originalkarton in der Regel nicht ausreicht, um
beim Versand nicht beschädigt zu werden. Verwenden
Sie einen Paketdienstleister mit einer Tracking Funktion
und Versicherung, da Horizon bis zur Annahme keine
Verantwortung für den Versand des Produktes übernimmt.
Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie
eine ausführliche Fehlerbeschreibung und eine Liste aller
eingesendeten Einzelkomponenten. Weiterhin benötigen wir
die vollständige Adresse, eine Telefonnummer für Rückfragen,
sowie eine Email Adresse.
GARANTIE UND REPARATUREN
Garantieanfragen werden nur bearbeitet, wenn ein
Originalkaufbeleg von einem autorisierten Fachhändler
beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht.
Sollte sich ein Garantiefall bestätigen wird das Produkt
repariert oder ersetzt. Diese Entscheidung obliegt einzig
Horizon Hobby.
KOSTENPFLICHTIGE REPARATUREN
Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen
Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die
Reparatur wird erst vorgenommen, wenn wir die Freigabe des
Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem
Händler zu entrichten. Bei kostenpflichtigen Reparaturen
werden mindestens 30 Minuten Werkstattzeit und die
Rückversandkosten in Rechnung gestellt. Sollten wir nach 90
Tagen keine Einverständniserklärung zur Reparatur vorliegen
haben, behalten wir uns vor, das Produkt zu vernichten oder
anderweitig zu verwerten.
ACHTUNG: Kostenpflichtige Reparaturen nehmen wir
nur für Elektronik und Motoren vor. Mechanische
Reparaturen, besonders bei Hubschraubern und
RC-Cars sind extrem aufwendig und müssen
deshalb vom Käufer selbst vorgenommen werden.
10-15
14 SPEKTRUM DX2E ACTIVE USER GUIDE
DE
55223.1
SPM2335
Created: 6/2017
© 2017 Horizon Hobby, LLC.
DSM, DSM2, DSMR, AVC, Active Vehicle Control and the
Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
All other trademarks, service marks and logos are property of their respective owners.
US 9,320,977. Other patents pending.
GARANTIE UND SERVICE KONTAKTINFORMATIONEN
Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED Direktive ist.
Eine Kopie der Konformitätserklärung ist online unter folgender Adresse
verfügbar : http://www.horizonhobby.com/content/support-render-compliance.
Entsorgung in der Europäischen Union
Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Es ist die Verantwortung des Benutzers, dass Produkt
an einer registrierten Sammelstelle für Elektroschrott abzugeben diese Verfahren stellt sicher, dass die Umwelt
geschont wird und natürliche Ressourcen nicht über die Gebühr beansprucht werden. Dadurch wird das Wohlergehen
der menschlichen Gemeinschaft geschützt. Für weitere Informationen, wo der Elektromüll entsorgt werden kann, kön-
nen Sie Ihr Stadtbüro oder Ihren lokalen Entsorger kontaktieren.
EU KONFORMITÄTSERKLÄRUNG:
Land des Kauf Horizon Hobby Telefon/E-mail Adresse Adresse
Europäische Union Horizon Technischer Service service@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
15
SPEKTRUM DX2E ACTIVE USER GUIDE
DE
16 SPEKTRUM DX2E ACTIVE USER GUIDE
FR
Les termes suivants sont utilisés dans l’ensemble du manuel pour indiquer différents niveaux de danger lors
de l’utilisation de ce produit:
REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET poten-
tiellement un risque faible de blessures.
ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des
blessures graves.
AVERTISSEMENT: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et
des blessures graves OU engendrer une probabilité élevée de blessure superfi cielle.
REMARQUE
La totalité des instructions, garanties et autres documents est sujette à modifi cation à la seule discrétion d’Horizon Hobby, LLC. Pour
obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur l’onglet de support de ce produit.
SIGNIFICATION DE CERTAINS TERMES SPÉCIFIQUES
AVERTISSEMENT: Lisez la TOTALITÉ du manuel d’utilisation afi n de vous familiariser avec les caractéristiques du
produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner l’endommagement du produit
lui-même, ainsi que des risques de dégâts matériels, voire de blessures graves.
Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en
mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut entraîner des dégâts
matériels, endommager le produit et provoquer des blessures. Ce produit n’est pas destiné à être utilisé par des enfants sans la
surveillance directe d’un adulte. N’essayez pas de modifi er ou d’utiliser ce produit avec des composants incompatibles hors des
instructions fournies par Horizon Hobby, LLC. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à
l’entretien. Il est capital de lire et de respecter toutes les instructions et tous les avertissements du manuel avant l’assemblage, le
réglage ou l’utilisation afi n de manipuler correctement l’appareil et d’éviter tout dégât matériel ainsi que toute blessure grave.
ATTENTION AUX CONTREFAÇONS: Toujours acheter chez un revendeur offi ciel Horizon hobby pour être sur d’avoir des
produits authentiques. Horizon Hobby décline toute garantie et responsabilité concernant les produits de contrefaçon ou
les produits se disant compatibles DSM ou Spektrum.
REMARQUE: Ce produit est uniquement réservé à une utilisation avec des modèles réduits radiocommandés de loisir. Horizon
Hobby se dégage de toute responsabilité et garantie si le produit est utilisé d’autre manière que celle citée précédemment.
REMARQUE: Veuillez visiter www.spektrumrc.com/registration pour enregistrer en ligne votre produit.
14 ans et plus. Ceci n’est pas un jouet.
• Contrôlez toujours que toutes les batteries sont
correctement chargées avant d’utiliser le véhicule.
• Toujours contrôler les servos et leurs connexions avant
chaque Utilisation.
• Ne pilotez jamais votre modèle à proximité de spectateurs,
sur un parking ou n’importe quel autre lieu où vous pouvez
causer des blessures corporelles ou des dégâts matériels.
• Ne pilotez jamais votre modèle sous une averse. Une
mauvaise visibilité peut entraîner une perte de l’orientation
et une perte de contrôle de votre véhicule.
• Ne pointez jamais l’extrémité de l’antenne directement vers
le modèle. Les ondes émises par l’extrémité de l’antenne
sont très faibles.
• Si, en cours d’utilisation de votre modèle, vous constatez,
à quelque moment que ce soit, un comportement erratique
ou anormal, cessez immédiatement de l’utiliser jusqu’à
trouver la cause du problème et y remédier.
INSTALLATION DES PILES
PRÉCAUTIONS RELATIVES A LA SÉCURITÉ
ATTENTION: Risque d‘explosion si une pile est
remplacée par un type de pile incorrect. Éliminer les
piles usées conformément aux réglementations nationales.
ATTENTION: Si vous utilisez des piles
rechargeables, ne chargez que les piles
rechargeables. Le chargement de piles non rechargeables
peut provoquer une explosion des piles, ce qui entraîne des
blessures aux personnes et / ou des dommages matériels.
17
SPEKTRUM DX2E ACTIVE USER GUIDE
FR
Port des gaz
Port de la direction
Prise d’affectation
Antenne
Bouton d’affectation
COMPATIBILITÉ DES RÉCEPTEURS
Le DX2E est compatible avec tous les récepteurs surface
Spektrum DSMR et DSM2.
BRANCHEMENTS ET
INSTALLATION DU RÉCEPTEUR
FAILSAFE
Les positions du failsafe sont enregistrées durant
l’affectation. Si une perte de signal intervient durant
l’utilisation du modèle, les servos seront automatiquement
placés en position failsafe (généralement gaz au ralenti et
direction au neutre). Quand le signal est rétabli, le failsafe se
désactive, le contrôle se réactive. Pour plus d’informations
concernant le paramétrage du failsafe, consultez la section
d’affectation du récepteur.
INSTALLATION TYPIQUE POUR MODÈLE
ÉLECTRIQUE
Le récepteur doit être fixé à votre véhicule en utilisant de la
mousse double-face. Cette mousse double-face maintient le
récepteur en place tout en l’isolant des vibrations. L’antenne
doit être guidée verticalement à l’aide d’un tube d’antenne.
Plus l’antenne sera élevée, meilleure sera la réception.
ATTENTION: Ne coupez jamais l’antenne.
INSTALLATION TYPIQUE POUR
MODÈLE THERMIQUE
AFFECTATION DU RÉCEPTEUR
L’affectation est le processus qui programme le récepteur
pour qu’il reconnaisse le code (appelé GUID—Globally Unique
Identifier) d’un émetteur spécifique. Quand un récepteur est
affecté à un émetteur, le récepteur ne répondra qu’aux ordres
donnés par cet émetteur ou mémoire modèle. La DX2E et le
SR310 sont affectés ensemble à l’usine, cependant si vous
devez effectuez une affectation, suivez les étapes suivantes:
1. Récepteur hors tension, insérez la prise de bind
dans le port bind du récepteur.
2. Alimentez le récepteur par n’importe quel autre port.
La DEL verte va se mettre à clignoter, indiquant que
le récepteur est en mode affectation.
3. Avec le volant et la gâchette en position désirée
pour le failsafe (consultez la section failsafe pour plus
d’informations), pressez et maintenez le bouton Bind
tout en mettant l’émetteur sous tension. La DEL verte
sur la façade de l’émetteur va clignoter durant 3 secondes
indiquant que l’émetteur est en mode affectation. Relâchez
le bouton dès que la DEL se met à clignoter. Continuez à
maintenir les commandes en position de failsafe jusqu’a la fin
du processus.
4. La DEL du récepteur s’éclaire de façon fixe quand l’affectation
est effectuée.
5. Retirez la prise de bind et rangez-la soigneusement.
Vous devez refaire l’affectation quand:
• Différentes positions de failsafe sont désirées ou que les
sens de rotation des servos ont été changés.
• Vous changez de récepteur.
• Vous affectez le récepteur à un autre récepteur.
Vert fixe Tension correcte (supérieure à 4V)
Vert clignotant Tension faible, remplacez les
piles (en dessous de 4V)
DEL D’INDICATION DE TENSION
Servo de direction
Servo des gaz
Batterie
Récepteur
Batterie Vers le moteur
Contrôleur
Récepteur
Servo de direction
18 SPEKTRUM DX2E ACTIVE USER GUIDE
FR
Interrupteur
d’inversion des gaz
Interrupteur régulateur de gaz
Interrupteur 3 positions
Potentiomètre du
trim de direction
Potentiomètre du trim
des gaz
Potentiomètre de
débattement de la
direction
INVERSION DU SENS DES SERVOS
Si quand vous tournez le volant vers la droite, les roues
braquent vers la gauche (et vice et versa), la voie doit être
inversée. Pour inverser une voie, déplacez l’interrupteur de la
voie correspondante de la position N à la position R.
RÉGULATEUR DE GAZ
L’interrupteur de régulateur de gaz permet de limiter les gaz
à 50/70/100%. Il est très utile pour limiter la sortie moteur
sur les pistes à faible traction ou pour limiter la vitesse du
véhicule pour les pilotes débutants.
INTERRUPTEUR 3 POSITIONS
L’interrupteur 3 positions sert à contrôler une troisième voie
et est préréglé en usine à -100%/Neutre/100%.
TRIM DE DIRECTION
Le trim de direction vous permet de corriger la trajectoire
du véhicule. Par exemple, si votre véhicule a tendance à aller
vers la droite, ajustez le trim vers la gauche jusqu’à obtenir
une trajectoire parfaitement rectiligne.
TRIM DES GAZ
Le bouton rotatif du trim des gaz sert à ajuster le trim
des gaz lorsque la manette des gaz est relâchée (position
neutre). On s’en sert typiquement pour régler les freins. Une
rotation du bouton entraîne un changement du trim des gaz
(la position de la manette des gaz au repos).
MODIFICATION DES COURSES
La fonction de réglage des courses permet un réglage précis des fins
de courses dans chaque direction de la voie des gaz et de direction.
1. Maintenez la gâchette sur frein maxi et le volant braqué à droite
lors de la mise sous tension de l’émetteur. La DEL clignote
rapidement, indiquant l’activation du mode programmation.
2. Fin de course de l’accélérateur: Maintenez la gâchette en
position plein gaz. Agissez sur le potentiomètre TH TRIM pour
régler la fin de course de l’accélérateur.
3. Fin de course du frein: Maintenez la gâchette en position frein.
Agissez sur le potentiomètre TH TRIM pour régler la fin de
course du frein. Relâchez la gâchette pour la remettre au neutre.
4. Fin de course de la direction vers la gauche: Maintenez le volant
totalement vers la gauche. Agissez sur le potentiomètre ST TRIM
pour régler la fin de course de la direction vers la gauche.
5. Fin de course de la direction vers la droite: Maintenez le volant
totalement vers la droite. Agissez sur le potentiomètre ST
TRIM pour régler la fin de course de la direction vers la droite.
Relâchez la gâchette pour la remettre au neutre.
6. Mettez l’émetteur hors tension pour enregistrer le réglage des
fins de courses. La course minimale est de 75% et la course
maximale est de 150%. le réglage par défaut est une course
de 125% à la direction et une course de 100% aux gaz.
IMPORTANT: Si vous modifiez les courses de la DX2E, vous
devrez réaffecter et recalibrer les récepteurs AVC.
DÉBATTEMENT DE LA DIRECTION ET
CONTRÔLE DE LA SENSIBILITÉ
Le débattement de direction peut être ajusté à tout moment
durant le pilotage. Cette fonction vous permet de réduire
le débattement de la direction, le débattement ne peut
être supérieur à 100%. Quand la DX2E est affectée à un
récepteur DSMR AVC, le potentiomètre ST RATE contrôle la
sensibilité du récepteur. Faites tourner le potentiomètre ST
RATE dans le sens anti-horaire pour réduire la sensibilité.
Faites tourner le potentiomètre ST RATE dans le sens horaire
pour augmenter la sensibilité.
Interrupteur
d’inversion de la
direction
19
SPEKTRUM DX2E ACTIVE USER GUIDE
FR
MODULE BLUETOOTH:
Le module Bluetooth optionnel (vendu séparément) permet un accès
sans fil aux applications radio sur les tablettes et smartphones
compatibles. L’application affiche un tableau de bord pour le véhicule
sélectionné et permet de faire des changements de réglage rapides et
d’accéder à la mémoire du modèle.
1. Assurez-vous que l’émetteur est hors tension.
2. Retirez le couvercle arrière de l’émetteur en retirant une vis.
Conseil: Vous pouvez utiliser un petit tournevis plat pour retirer le
couvercle arrière une fois que vous avez retiré la vis.
3. Mettez bien le module Bluetooth en place à l’arrière de la DX2E et
fixez-le à l’aide de la vis retirée à l’étape 2.
MODULE COMPTEUR:
Le module compteur optionnel (vendu séparément) fournit un affichage simple et large de votre vitesse. Le module compteur
est également utiliser pour entrer le compteur de pôles moteur et la distance parcourue par rotation moteur.
IMPORTANT: Le module compteur nécessite un module télémétrique ou un récepteur télémétrique et un capteur moteur
Brushless.
1. Assurez-vous que l’émetteur est hors tension.
2. Retirez la vis du boitier de l’émetteur DX2E comme indiqué sur l’illustration.
3. Retirez le couvercle sur la partie supérieure de l’émetteur à l’aide d’un petit tournevis plat.
4. Mettez bien le module compteur en place et fixez-le à l’aide de la vis retirée à l’étape 2.
2. 3. 4.
Pour plus d’informations sur le module Bluetooth, veuillez-vous rendre sur www.spektrumrc.com
Pour plus d’informations sur le module Bluetooth, veuillez-vous rendre sur www.spektrumrc.com
GUIDE DE DÉPANNAGE 2.4GHZ
Problème Cause possible Solution
Le système ne
se connecte pas
L’émetteur et le récepteur sont trop proches l’un
de l’autre Eloignez l’émetteur à une distance de 2m environ
Vous êtes trop proche d’objets métalliques Eloignez-vous de cette zone
Le modèle sélectionné n’est pas affecté avec
l’émetteur Vérifi ez que vous avez sélectionné le bon modèle
et qu’il est affecté
Emetteur mis accidentellement en mode affectation Ré-effectuez le procesus d’affectation
Le récepteur passe
en mode failsafe à
une faible distance de
l’émetteur
Contrôlez l’état de l’antenne du récepteur
Remplacez le récepteur ou contactez le service
technique Horizon Hobby
Assurez-vous que l’antenne du récepteur se trouve
dans un tube d’antenne et au-dessus du véhicule
Le récepteur ne
répond pas durant
l’utilisation
Tension de la batterie trop faible
Rechargez totalement les batteries. Les récepteurs
Spektrum nécessitent un minimum de 3.5V pour
fonctionner. Une alimentation insuffi sante, peut
momentanément chuter en dessous de 3.5V, cau-
sant une coupure d’alimentation
Câbles abîmés ou débranchés entre la batterie
et le récepteur Contrôlez l’état des câbles et remplacez-les s’ils
sont endommagés
20 SPEKTRUM DX2E ACTIVE USER GUIDE
FR
GARANTIE ET RÉPARATIONS
URÉE DE LA GARANTIE
Garantie exclusive - Horizon Hobby, LLC (Horizon) garantit
que le Produit acheté (le « Produit ») sera exempt de défauts
matériels et de fabrication à sa date d’achat par l’Acheteur.
La durée de garantie correspond aux dispositions légales
du pays dans lequel le produit a été acquis. La durée de
garantie est de 6 mois et la durée d’obligation de garantie
de 18 mois à l’expiration de la période de garantie.
LIMITATIONS DE LA GARANTIE
(a) La garantie est donnée à l’acheteur initial (« Acheteur
» et n’est pas transférable. Le recours de l’acheteur
consiste en la réparation ou en l‘échange dans le cadre
de cette garantie. La garantie s’applique uniquement aux
produits achetés chez un revendeur Horizon agréé. Les
ventes faites à des tiers ne sont pas couvertes par cette
garantie. Les revendications en garantie seront acceptées
sur fourniture d’une preuve d’achat valide uniquement.
Horizon se réserve le droit de modifier les dispositions de
la présente garantie sans avis préalable et révoque alors
les dispositions de garantie existantes.
(b) Horizon n’endosse aucune garantie quant à la vendabilité
du produit ou aux capacités et à la forme physique de
l’utilisateur pour une utilisation donnée du produit. Il est
de la seule responsabilité de l’acheteur de vérifier si
le produit correspond à ses capacités et à l’utilisation
prévue.
(c) Recours de l’acheteur – Il est de la seule discrétion
d‘Horizon de déterminer si un produit présentant un
cas de garantie sera réparé ou échangé. Ce sont là
les recours exclusifs de l’acheteur lorsqu’un défaut est
constaté.
Horizon se réserve la possibilité de vérifier tous les
éléments utilisés et susceptibles d’être intégrés dans le
cas de garantie. La décision de réparer ou de remplacer le
produit est du seul ressort d’Horizon. La garantie exclut les
défauts esthétiques ou les défauts provoqués par des cas
de force majeure, une manipulation incorrecte du produit,
une utilisation incorrecte ou commerciale de ce dernier ou
encore des modifications de quelque nature qu’elles soient.
La garantie ne couvre pas les dégâts résultant d’un montage
ou d’une manipulation erronés, d’accidents ou encore du
fonctionnement ainsi que des tentatives d’entretien ou de
réparation non effectuées par Horizon. Les retours effectués
par le fait de l’acheteur directement à Horizon ou à l’une de
ses représentations nationales requièrent une confirmation
écrite.
LIMITATION DES DÉGÂTS
Horizon ne saurait être tenu pour responsable de dommages
conséquents directs ou indirects, de pertes de revenus ou
de pertes commerciales, liés de quelque manière que ce
soit au produit et ce, indépendamment du fait qu’un recours
puisse être formulé en relation avec un contrat, la garantie
ou l’obligation de garantie. Par ailleurs, Horizon n’acceptera
pas de recours issus d’un cas de garantie lorsque ces
recours dépassent la valeur unitaire du produit. Horizon
n’exerce aucune influence sur le montage, l’utilisation ou la
maintenance du produit ou sur d’éventuelles combinaisons
de produits choisies par l’acheteur. Horizon ne prend en
compte aucune garantie et n‘accepte aucun recours pour les
blessures ou les dommages pouvant en résulter. En utilisant
et en montant le produit, l’acheteur accepte sans restriction
ni réserve toutes les dispositions relatives à la garantie
figurant dans le présent document.
Si vous n’êtes pas prêt, en tant qu’acheteur, à accepter ces
dispositions en relation avec l’utilisation du produit, nous
vous demandons de restituer au vendeur le produit complet,
non utilisé et dans son emballage d’origine.
QUESTIONS, ASSISTANCE ET RÉPARATIONS
Votre revendeur spécialisé local et le point de vente ne
peuvent effectuer une estimation d’éligibilité à l’application
de la garantie sans avoir consulté Horizon. Cela vaut
également pour les réparations sous garantie. Vous voudrez
bien, dans un tel cas, contacter le revendeur qui conviendra
avec Horizon d’une décision appropriée, destinée à vous
aider le plus rapidement possible.
MAINTENANCE ET RÉPARATION
Si votre produit doit faire l’objet d’une maintenance ou
d‘une réparation, adressez-vous soit à votre revendeur
spécialisé, soit directement à Horizon. Emballez le produit
soigneusement. Veuillez noter que le carton d‘emballage
d’origine ne suffit pas, en règle générale, à protéger le
produit des dégâts pouvant survenir pendant le transport.
Faites appel à un service de messagerie proposant une
fonction de suivi et une assurance, puisque Horizon ne prend
aucune responsabilité pour l’expédition du produit jusqu’à sa
réception acceptée. Veuillez joindre une preuve d’achat, une
description détaillée des défauts ainsi qu’une liste de tous
les éléments distincts envoyés. Nous avons de plus besoin
d’une adresse complète, d’un numéro de téléphone (pour
demander des renseignements) et d’une adresse de courriel.
GARANTIE ET RÉPARATIONS
Les demandes en garantie seront uniquement traitées en
présence d’une preuve d’achat originale émanant d’un
revendeur spécialisé agréé, sur laquelle figurent le nom de
l’acheteur ainsi que la date d’achat. Si le cas de garantie
est confirmé, le produit sera réparé Cette décision relève
uniquement de Horizon Hobby.
RÉPARATIONS PAYANTES
En cas de réparation payante, nous établissons un devis
que nous transmettons à votre revendeur. La réparation
sera seulement effectuée après que nous ayons reçu la
confirmation du revendeur. Le prix de la réparation devra
être acquitté au revendeur. Pour les réparations payantes,
nous facturons au minimum 30 minutes de travail en atelier
ainsi que les frais de réexpédition. En l’absence d’un accord
pour la réparation dans un délai de 90 jours, nous nous
réservons la possibilité de détruire le produit ou de l’utiliser
autrement.
ATTENTION: Nous n’effectuons de réparations payantes
que pour les composants électroniques et les moteurs.
Les réparations touchant à la mécanique, en particulier
celles des hélicoptères et des voitures radiocommandées,
sont extrêmement coûteuses et doivent par conséquent
être effectuées par l’acheteur lui-même.
10-15
21
SPEKTRUM DX2E ACTIVE USER GUIDE
FR
55223.1
SPM2335
Created: 6/2017
© 2017 Horizon Hobby, LLC.
DSM, DSM2, DSMR, AVC, Active Vehicle Control and the
Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
All other trademarks, service marks and logos are property of their respective owners.
US 9,320,977. Other patents pending.
INFORMATION IC
IC: 6157A-DX2EQ2UC
IC: 6157 A-ASRX18
Le présent appareil est conforme aux CNR d’Industrie Canada applicables aux appareils radio exempts de licence. L’exploitation
est autorisée aux deux conditions suivantes: (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit
accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le fonctionnement.
COORDONNÉES DE GARANTIE ET RÉPARATIONS
Déclaration de conformité de l’union européenne : Horizon Hobby, LLC déclare par la présente que ce produit est en
conformité avec les exigences essentielles et les autres dispositions de la directive RED.
Une copie de la déclaration de conformité Européenne est disponible à :
http://www.horizonhobby.com/content/support-render-compliance.
Elimination dans l’Union européenne :
Ce produit ne doit pas être éliminé avec les ordures ménagères. Il est de la responsabilité de l‘utilisateur de
remettre le produit à un point de collecte offi ciel des déchets d’équipements électriques. Cette procédure permet
de garantir le respect de l’environnement et l’absence de sollicitation excessive des ressources naturelles. Elle
protège de plus le bien-être de la communauté humaine. Pour plus d’informations quant aux lieux d’éliminations
des déchets d‘équipements électriques, vous pouvez contacter votre mairie ou le service local de traitement des
ordures ménagères.
DÉCLARATION DE CONFORMITÉ DE L’UNION EUROPÉENNE :
Pays d’achat Horizon Hobby Numéro de téléphone/E-mail Adresse
Union européenne Horizon Technischer Service service@horizonhobby.de Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
22 SPEKTRUM DX2E ACTIVE USER GUIDE
FR
23
SPEKTRUM DX2E ACTIVE USER GUIDE
IT
Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale
durante l’uso del prodotto:
AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio
minimo o nullo di lesioni alle persone.
ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni
alle persone.
AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali
e gravi lesioni alle persone o il rischio elevato di lesioni superfi ciali alle persone.
AVVISO
Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon
Hobby, LLC. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla scheda di
supporto per questo prodotto.
SIGNIFICATO DEI TERMINI USATI
AVVERTENZA: Leggere TUTTO il manuale di istruzioni e familiarizzare con le caratteristiche del prodotto prima di farlo
funzionare. Un uso improprio del prodotto puo` causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.
Questo è un prodotto sofi sticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e
richiede alcune conoscenze basilari di meccanica. L’uso improprio o irresponsabile di questo prodotto può causare lesioni
alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza
la diretta supervisione di un adulto. Non usare questo prodotto con componenti incompatibili o alterarlo al di fuori delle
indicazioni fornite da Horizon Hobby, LLC. Questo manuale contiene le istruzioni per la sicurezza, l’uso e la manutenzione
del prodotto. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o
utilizzare il prodotto, al fi ne di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.
AVVERTENZA CONTRO PRODOTTI CONTRAFFATTI: Raccomandiamo di acquistare sempre da rivenditori autorizzati
Horizon per essere sicuri di avere un prodotto originale di alta qualità. Horizon rifi uta qualsiasi tipo di assistenza in
garanzia di prodotti contraffatti o che dichiarano compatibilità con DSM o Spektrum.
AVVISO: Questo prodotto è rivolto esclusivamente a veicoli di tipo hobbistico senza pilota a bordo e controllati a distanza. Al
di fuori di questo utilizzo, Horizon Hobby declina ogni responsabilità e non riconosce interventi in garanzia.
Registrazione della garanzia: Visitare oggi stesso il sito www.spektrumrc.com/registration per registrare il prodotto.
Almeno 14 anni. Non è un giocattolo.
PRECAUZIONI PER LA SICUREZZA
• Prima di usare il modello accertarsi che le batterie del
trasmettitore e del ricevitore siano ben cariche.
• Controllare sempre tutti i servi e i loro collegamenti prima
di ogni corsa.
• Non usare il modello vicino a spettatori, aree di parcheggio o
altre situazioni che possano recare danno a persone o cose.
• Non usare il modello in condizioni meteorologiche avverse.
Una scarsa visibilità può creare disorientamento e perdita
di controllo del modello.
• Non puntare l’antenna verso il modello, perché quello è il
punto di minore irraggiamento e quindi la portata è molto
ridotta e si potrebbe perdere il controllo del veicolo.
• Non prendere rischi. Se in qualsiasi momento si notano
comportamenti del modello strani o pericolosi, bisogna fermarsi
finché non si individua e si corregge la causa del problema.
INSTALLAZIONE DELLE BATTERIE
NEL TRASMETTITORE
ATTENZIONE: se la batteria viene sostituita con una
di tipo non corretto, potrebbe verifi carsi il rischio di
esplosioni. Smaltire le batterie usate secondo le normative
nazionali vigenti.
ATTENZIONE: in caso di utilizzo di batterie ricaricabili,
ricaricare solo le batterie ricaricabili. Ricaricare batterie
non ricaricabili può causare l’esplosione delle batterie con
conseguenti lesioni alle persone e/o danni alle cose.
24 SPEKTRUM DX2E ACTIVE USER GUIDE
IT
Presa motore
Presa sterzo
Bind Plug
Antenna
Tasto Bind
COMPATIBILITÀ DEL RICEVITORE
La DX2E è compatibile con tutti i ricevitori di superficie
Spektrum DSM e DSM2.
COLLEGAMENTI AL
RICEVITORE E INSTALLAZIONE
FAILSAFE
L’impostazione del failsafe si fa durante la connessione
(binding). Nel malaugurato caso che si perda il collegamento
radio durante il funzionamento, il ricevitore manderà i servi
nella posizione stabilita per il fail-safe (normalmente freno al
massimo e sterzo diritto). Quando il segnale del trasmettitore
viene di nuovo ricevuto, i servi tornano a funzionare
normalmente. Per ulteriori informazioni si veda la sezione
riguardante il “binding”.
INSTALLAZIONE CON MOTORE ELETTRICO
Montare il ricevitore sul veicolo usando spugna biadesiva per
servi, in questo modo il ricevitore sta al suo posto e viene
anche isolato dalle vibrazioni. Montare l’antenna nella parte
alta del veicolo usando un tubetto per tenerla lontano dal
telaio, più è alta e meglio riceve il segnale.
ATTENZIONE: Non tagliare l’antenna.
INSTALLAZIONE CON MOTORE A SCOPPIO
CONNESSIONE
(BINDING) DEL RICEVITORE
Questa procedura programma il ricevitore a riconoscere
il numero unico GUID del “suo” trasmettitore. Una volta
connesso, il ricevitore risponderà solo a quel trasmettitore.
Il DX2E e l’SR310 sono già connessi (bound) in fabbrica,
però se fosse necessario, è possibile rifare la connessione
(rebind) seguendo la procedura:
1. Con il ricevitore spento inserire il connettore per il “bind”
nella presa dedicata sul ricevitore.
2. Alimentare il ricevitore attraverso una porta qualsiasi.
Il LED verde lampeggia continuamente indicando che
il ricevitore è nel modo “bind”.
3. Con il volantino dello sterzo e il grilletto del motore
posizionati per il fail-safe (vedi la sezione riguardante
il Fail-Safe per maggiori informazioni), accendere il
trasmettitore tenendo premuto il suo pulsante di “bind”.
Il LED verde, posto nella parte anteriore del trasmettitore,
lampeggerà entro 3 secondi indicando che il trasmettitore
è nel modo “bind”. Rilasciare il pulsante di “bind” mentre
il LED verde sta lampeggiando. Mantenere i comandi in
posizione di fail-safe finché la procedura non è terminata.
4. Il LED sul ricevitore resta acceso fisso quando
trasmettitore e ricevitore sono connessi.
5. Togliere il connettore per il “bind” e conservarlo
accuratamente.
Bisogna rifare questa operazione quando:
• Si desidera una posizione diversa del Failsafe, per esempio
quando si inverte la corsa di motore e/o sterzo.
• Si cambia tipo di ricevitore.
• Si vuole connettere il ricevitore ad un altro trasmettitore.
Verde fisso La batteria è buona (sopra 4V)
Verde
lampeggiante La tensione della batteria è
troppo bassa. Sostituire le
batterie (inferiore a 4V)
LED INDICATORE DELLA BATTERIA
Servo sterzo
Servo motore
Batteria
Ricevitore
Batteria Al motore
Regolatore
elettronico
di velocità
Ricevitore
Servo sterzo
25
SPEKTRUM DX2E ACTIVE USER GUIDE
IT
Interruttore
Reverse sterzo
Interruttore Reverse
motore
Interruttore limitazione del gas
Interruttore a tre posizioni
Manopola trim sterzo
INVERSIONE DEI SERVI
Se con un comando dello sterzo a destra le ruote vanno
verso sinistra (o viceversa), allora bisogna invertire il canale
dello sterzo. Per fare questo basta spostare l’interruttore
relativo da una posizione all’altra (“N” sta per normale, “R”
sta per reverse), aiutandosi con un piccolo cacciavite.
LIMITATORE DEL GAS
L’interruttore che limita la potenza del motore del 50, 70 e
100% è utile su tracciati scivolosi o per limitare la velocità
se il pilota è alle prime armi.
INTERRUTTORE A TRE POSIZIONI
L’interruttore a tre posizioni serve a controllare un terzo
canale ed è impostato di fabbrica a -100%, neutro e 100%.
TRIM DELLO STERZO
Serve per una regolazione fine dello sterzo quando il
volantino sta al centro in posizione di riposo. Normalmente il
trim dello sterzo si regola per far procedere diritto il veicolo.
TRIM DEL THROTTLE
La manopola del trim del throttle è usata per regolarlo
quando la barra del throttle è rilasciata (posizione neutra).
Normalmente si utilizza per regolare i freni. Ruotando la manopola
si cambia il trim del throttle (throttle in posizione ferma).
CAMBIARE LE REGOLAZIONI
DELLE CORSE
Questa funzione permette di regolare i fine corsa con
precisione in ogni direzione sia per il canale dello sterzo che
per quello del motore.
1. Tenere il grilletto nella posizione di freno massimo mentre
si accende il trasmettitore. Il LED lampeggia velocemente,
indicando che la modalità di programmazione è attiva.
2. Fine corsa motore: tenere il grilletto nella posizione di
motore al massimo. Girare il TH TRIM per regolare il fine
corsa al massimo.
3. Fine corsa freno: tenere il grilletto nella posizione di freno
al massimo. Girare il TH TRIM per regolare il fine corsa
del freno. Riportare il grilletto nella posizione centrale.
4. Fine corsa dello sterzo a sinistra: tenere il volantino tutto a
sinistra. Girare il ST TRIM per regolare il fine corsa di sinistra.
5. Fine corsa dello sterzo a destra: tenere il volantino tutto a
destra. Girare il ST TRIM per regolare il fine corsa di destra.
6. Spegnere il trasmettitore per salvare le regolazioni fatte. La
corsa minima è al 75% e quella massima è al 150%. Le
corse di default sono al 125% per lo sterzo e al 100% per
il motore.
IMPORTANTE: se si cambia la corsa sul DX2E, bisogna
rifare la connessione (rebind) e calibrare i ricevitori AVC.
CORSA DELLO STERZO E CONTROLLO
DELLA SENSIBILITÀ
Il rateo di sterzata (detto anche dual rate) consente di
effettuare regolazioni “on-the-fly” della corsa dello sterzo
usando la manopola ST Rate. Il rateo di sterzata limita il
valore della corsa del servo dello sterzo. Il rateo di sterzata
non può essere superiore al 100%. Quando la radio DX2E è
connessa a una ricevente DSMR con AVC, la manopola ST
RATE controlla il valore di sensibilità del sensore. Ruotare la
manopola in senso antiorario per ridurre la sensibilità o in
senso orario per aumentarla.
Manopola trim
motore
Manopola
rateo di
sterzata
26 SPEKTRUM DX2E ACTIVE USER GUIDE
IT
MODULO BLUETOOTH
Il modulo Bluetooth opzionale (venduto separatamente) consente
l’accesso wireless all’applicazione del radiocomando su smartphone
o tablet supportati. L’applicazione visualizza il dashboard di un veicolo
selezionato e consente di apportare modifiche e di accedere alla
memoria del modello con facilità.
1. Accertarsi che la trasmittente sia spenta.
2. Togliere una vite e rimuovere la copertura nera dalla parte posteriore
della trasmittente.
Consiglio: dopo aver rimosso la vite, usare un cacciavite piccolo a testa
piatta per sollevare delicatamente la copertura posteriore.
3. Inserire saldamente il modulo Bluetooth nella parte posteriore della
DX2E e fissare con la vite rimossa al punto 2.
Per maggiori informazioni sul modulo Bluetooth, visitare il sito www.spektrumrc.com
MODULO TACHIMETRO
Il modulo Tachimetro opzionale (venduto separatamente) permette di leggere facilmente la velocità in formato grande. Il
modulo Tachimetro viene usato anche per inserire il rollout e il numero di poli.
IMPORTANTE: il modulo Tachimetro richiede un modulo per telemetria o una ricevente con telemetria e un sensore per
motore brushless.
1. Accertarsi che la trasmittente sia spenta.
2. Rimuovere la vite installata nella scocca della trasmittente DX2E, come illustrato nella figura.
3. Rimuovere la copertura sul lato superiore dalla radio usando un cacciavite piccolo a testa piatta per sollevarla
delicatamente.
4. Inserire saldamente il modulo Tachimetro e fissarlo con la vite rimossa al punto 2.
Per maggiori informazioni sul modulo Tachimetro, visitare il sito www.spektrumrc.com
2. 3. 4.
GUIDA ALLA RISOLUZIONE DEI PROBLEMI
Problema Possible causa Soluzione
Il sistema non si collega
La trasmittente e la ricevente sono troppo vicine Spostare la trasmittente da 2,4 a 3,6 metri dalla
ricevente
La trasmittente e la ricevente sono troppo vicine
a dei grandi oggetti metallici (veicoli, ecc.)
Allontanarsi dai grandi oggetti metallici
(veicoli, ecc.)
Il modello selezionato non è collegato alla trasmittente
Assicurarsi che sia stata selezionata la memoria
di modello corretta e che la trasmittente sia
collegata al modello
La trasmittente è stata messa in modalità
collegamento e la ricevente non è più collegata Rifare il collegamento tra trasmittente e ricevente
La ricevente va in modalità
Failsafe a poca distanza
dalla trasmittente
Controllare l’antenna della ricevente e assicurarsi
che non sia tagliata o danneggiata
Sostituirla o contattare il servizio di assistenza
Horizon
Assicurarsi che l’antenna della ricevente si trovi in
un tubetto per antenne, al di sopra del veicolo
La ricevente smette
di rispondere durante
l’utilizzo
Tensione della batteria bassa Ricaricare completamente le batterie
I cavi o i connettori tra batteria e ricevente sono
danneggiati o lenti
Controllare i cavi e le connessioni tra batteria e
ricevente. Riparare o sostituire i cavi e/o i connettori
27
SPEKTRUM DX2E ACTIVE USER GUIDE
IT
PERIODO DI GARANZIA
Periodo di garanzia
La garanzia esclusiva - Horizon Hobby, LLC (Horizon)
garantisce che i prodotti acquistati (il “Prodotto”) sono
privi di difetti relativi ai materiali e di eventuali errori di
montaggio. Il periodo di garanzia è conforme alle disposizioni
legali del paese nel quale il prodotto è stato acquistato. Tale
periodo di garanzia ammonta a 6 mesi e si estende ad altri
18 mesi dopo tale termine.
Limiti della garanzia
(a) La garanzia è limitata all’acquirente originale (Acquirente)
e non è cedibile a terzi. L’acquirenteha il diritto a far
riparare o a far sostituire la merce durante il periodo
di questa garanzia.La garanzia copre solo quei prodotti
acquistati presso un rivenditore autorizzato Horizon.Altre
transazioni di terze parti non sono coperte da questa
garanzia. La prova di acquisto è necessaria per far valere
il diritto di garanzia. Inoltre, Horizon si riserva il diritto di
cambiare o modificare i termini di questa garanzia senza
alcun preavviso e di escludere tutte le altregaranzie già
esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità
del prodotto, per l’adeguatezza o l’idoneità del prodotto
a particolari previsti dall’utente. È sola responsabilità
dell’acquirente il fatto di verificare se il prodotto è adatto
agli scopi da lui previsti.
(c) Richiesta dell’acquirente – spetta soltanto a Horizon, a
propria discrezione riparare o sostituire qualsiasi prodotto
considerato difettoso e che rientra nei termini di garanzia.
Queste sono le uniche rivalse a cui l’acquirente si può
appellare, se un prodotto è difettoso. Horizon si riserva
il diritto di controllare qualsiasi componente utilizzato
che viene coinvolto nella rivalsadi garanzia. Le decisioni
relative alla sostituzione o alla riparazione avvengono
solo in base alla discrezione di Horizon. Questa garanzia
non copre dei danni superficiali o danni per cause di
forza maggiore, uso errato del prodotto, negligenza, uso
ai fini commerciali, o una qualsiasi modifica a qualsiasi
parte del prodotto. Questa garanzia non copre danni
dovuti ad una installazione errata, ad un funzionamento
errato, ad una manutenzione o un tentativo di riparazione
non idonei a cura di soggetti diversi da Horizon. La
restituzione del prodotto a cura dell’acquirente,, o da un
suo rappresentante, deve essere approvata per iscritto
dalla Horizon.
Limiti di danno
Horizon non si riterrà responsabile per danni speciali,
diretti, indiretti o consequenziali; perdita di profitto o di
produzione; perdita commerciale connessa al prodotto,
indipendentemente dal fatto che la richiesta si basa su un
contratto o sulla garanzia. Inoltre la responsabilità di Horizon
non supera mai in nessun caso il prezzo di acquisto del
prodotto per il quale si chiede la responsabilità. Horizon
non ha alcun controllo sul montaggio, sull’utilizzo o sulla
manutenzione del prodotto o di combinazioni di vari prodotti.
Quindi Horizon non accetta nessuna responsabilità per
danni o lesioni derivanti da tali circostanze. Con l’utilizzo
e il montaggio del prodotto l’utente acconsente a tutte le
condizioni, limitazioni e riserve di garanzia citate in questa
sede. Qualora l’utente non fosse pronto ad assumersi tale
responsabilità associata all’uso del prodotto, si suggerisce
di restituire il prodotto intatto, mai usato e immediatamente
presso il venditore.
Indicazioni di sicurezza
Questo è un prodotto sofisticato di hobbistica e non è un
giocattolo. Esso deve essere manipolato con cautela, con
giudizio e richiede delle conoscenze basilari di meccanica
e delle facoltà mentali di base. Se il prodotto non verrà
manipolato in maniera sicura e responsabile potrebbero
risultare delle lesioni, dei gravi danni a persone, al prodotto
o all’ambiente circostante. Questo prodotto non è concepito
per essere usato dai bambini senza una diretta supervisione
di un adulto. Il manuale del prodotto contiene le istruzioni
di sicurezza, di funzionamento e di manutenzione del
prodotto stesso. È fondamentale leggere e seguire tutte le
istruzioni e le avvertenze nel manuale prima di mettere in
funzione il prodotto. Solo così si eviterà un utilizzo errato e di
preverranno incidenti, lesioni o danni.
Domande, assistenza e riparazioni
Il vostro negozio locale e/o luogo di acquisto non possono
fornire garanzie di assistenza o riparazione senza previo
colloquio con Horizon. Questo vale anche per le riparazioni
in garanzia. Quindi in tale casi bisogna interpellare un
rivenditore, che si metterà in contatto subito con Horizon per
prendere una decisione che vi possa aiutare nel più breve
tempo possibile.
Manutenzione e riparazione
Se il prodotto deve essere ispezionato o riparato, si prega di
rivolgersi ad un rivenditore specializzato o direttamente ad
Horizon. Il prodotto deve essere Imballato con cura. Bisogna
far notare che i box originali solitamente non sono adatti
per effettuare una spedizione senza subire alcun danno.
Bisogna effettuare una spedizione via corriere che fornisce
una tracciabilità e un’assicurazione, in quanto Horizon non
si assume alcuna responsabilità in relazione alla spedizione
del prodotto. Inserire il prodotto in una busta assieme ad
una descrizione dettagliata dei problemi e ad una lista di
tutti i singoli componenti spediti. Inoltre abbiamo bisogno di
un indirizzo completo, di un numero di telefono per rivolgere
ulteriori domande e di un indirizzo e-mail.
Garanzia a riparazione
Le richieste in garanzia verranno elaborate solo se è
presente una prova d’acquisto in originale proveniente da un
rivenditore specializzato autorizzato, nella quale è ben visibile
la data di acquisto. Se la garanzia viene confermata, allora il
prodotto verrà riparato o sostituito. Questa decisione spetta
esclusivamente a Horizon Hobby.
Riparazioni a pagamento
Se bisogna effettuare una riparazione a pagamento,
effettueremo un preventivo che verrà inoltrato al
vostro rivenditore. La riparazione verrà effettuata dopo
l’autorizzazione da parte del vostro rivenditore. La somma
per la riparazione dovrà essere pagata al vostro rivenditore.
Le riparazioni a pagamento avranno un costo minimo di
30 minuti di lavoro e in fattura includeranno le spese di
restituzione. Qualsiasi riparazione non pagata e non richiesta
entro 90 giorni verrà considerata abbandonata e verrà
gestita di conseguenza.
ATTENZIONE: Le riparazioni a pagamento sono
disponibili solo sull’elettronica e sui motori. Le riparazioni
a livello meccanico, soprattutto per gli elicotteri e le
vetture RC sono molto costose e devono essere effettuate
autonomamente dall’acquirente.
10-15
28 SPEKTRUM DX2E ACTIVE USER GUIDE
IT
55223.1
SPM2335
Created: 6/2017
© 2017 Horizon Hobby, LLC.
DSM, DSM2, DSMR, AVC, Active Vehicle Control and the
Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC.
The Spektrum trademark is used with permission of Bachmann Industries, Inc.
All other trademarks, service marks and logos are property of their respective owners.
US 9,320,977. Other patents pending.
CONTATTI PER LA GARANZIA E L'ASSISTENZA
Horizon Hobby, LLC con la presente dichiara che il prodotto è conforme ai requisiti essenziali e ad altre disposizioni rilevanti
della direttiva RED.
Una copia della dichiarazione di conformità per l’Unione Europea è disponibile a: http://www.horizonhobby.com/content/
support-render-compliance.
Smaltimento all’interno dell’Unione Europea:
Questo prodotto non deve essere smaltito assieme ai rifi uti domestici. Invece è responsabilità dell’utente
lo smaltimento di tali rifi uti, che devono essere portati in un centro di raccolta designato per il riciclaggio di
rifi uti elettronici. Con tale procedimento si aiuterà preservare l’ambiente e le risorse non verranno sprecate.
In questo modo si proteggerà il benessere dell’umanità. Per maggiori informazioni sui punti di riciclaggio si
prega di contattare il proprio uffi cio locale o il servizio di smaltimento rifi uti.
DICHIARAZIONE DI CONFORMITÀ UE:
Stato di acquisto Horizon Hobby Telefono/Indirizzo e-mail Indirizzo
Unione Europea Horizon Technischer Service service@horizonhobby.eu Hanskampring 9
D 22885 Barsbüttel, Germany
Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100
