{ Husqvarna g

Instruction Manual

Manual de Instrucciones

Manuel d'lnstructions

137 /142

AWARNING:

Read and follow all Safety Rules and Operating Instructions before

using this product. Failure to do so can result in serious injury.

ADVERTENClA:

Lea el manual de instrucciones y siga todas las advertencias e en-

strucciones de seguridad. El no hacerlo puede resultar en lesiones H

graves.

AVERTISSEMENT:

Lire le manuel d'instructions et bien respecter tous les avertisse-

merits et routes les instructions de securite. Tout defaut de le faire

pourrait entra_ner des blessures graves.

545133466 1/3/07

1 2 3

\\12 5-- 7

4

_ 11 10

21

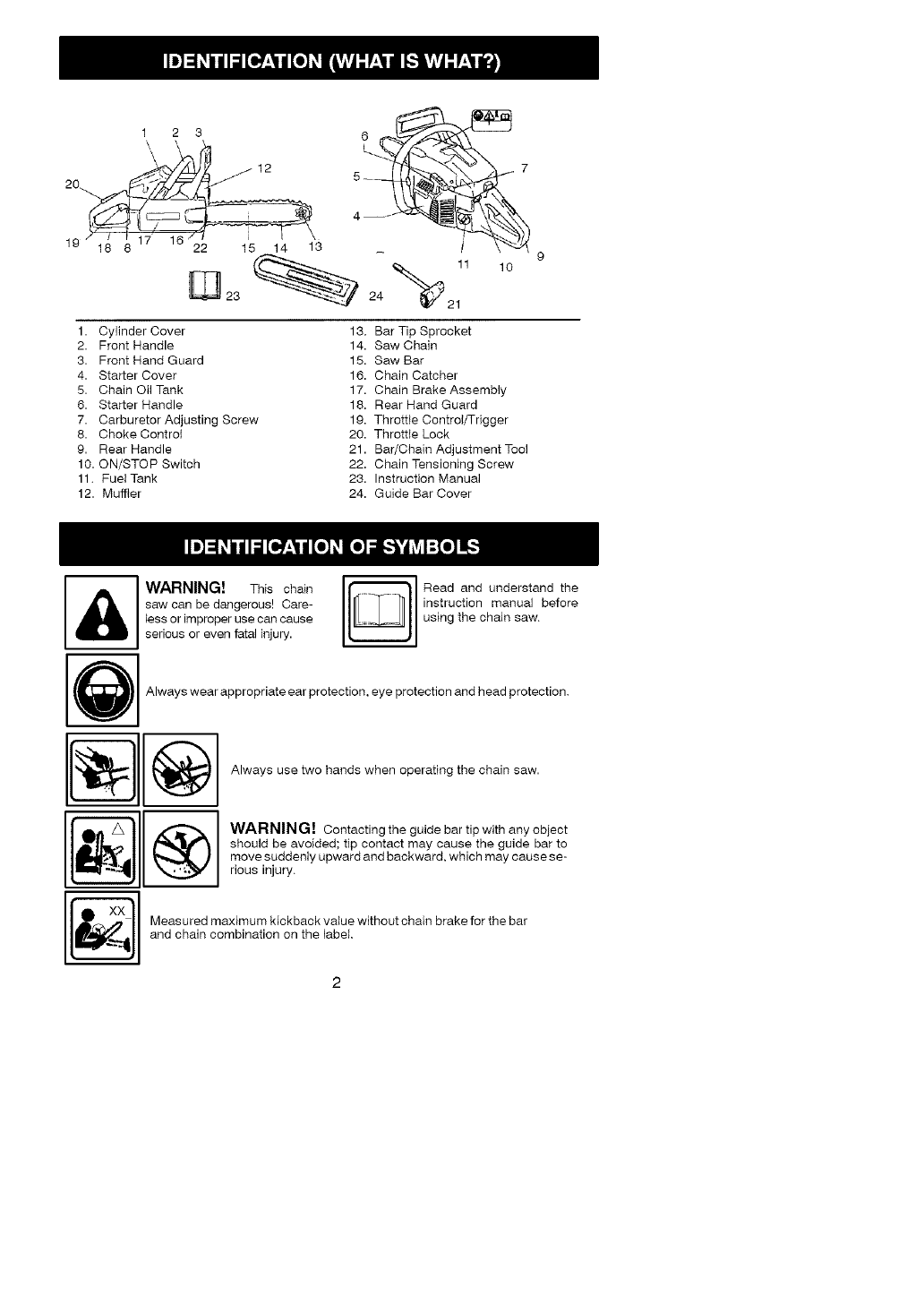

1. Cylinder Cover 13. Bar Tip Sprocket

2. Front Handle 14. Saw Chah_

3. Front Hand Guard 15. Saw Bar

4. Starter Cover 16. Chain Catcher

5. Chain Oil Tank 17. Chain Brake Assembly

6. Starter Handle 18. Rear Hand Guard

7. Carburetor Adjusting Screw 19. Throttle Control/Trigger

8. Choke Control 20. Throttle Lock

9. Rear Handle 21. Bar/Chah_ Adjustment Tool

10. ON/STOP Switch 22. Chain Tensioning Screw

11. FueITank 23. Instruction Manual

12. Muffler 24. Guide Bar Cover

f_l

WARNING! This chain I_1

U

saw can be dangerous! Care-

less or improper use can cause

serious or even fatal injury.

Read and understand the

instruction manual before

using the chain saw.

Always wear appropriate ear protection, eye protection and head protection.

Always use two hands when operating the chain saw.

WARNING! Contactingtheguidebartipwithanyobject

should be avoided; tip contact may cause the guide bar to

move suddenly upward and backward, which may cause se-

rious injury.

Measured maximum kickback value without chain brake for the bar

and chain combination on the label

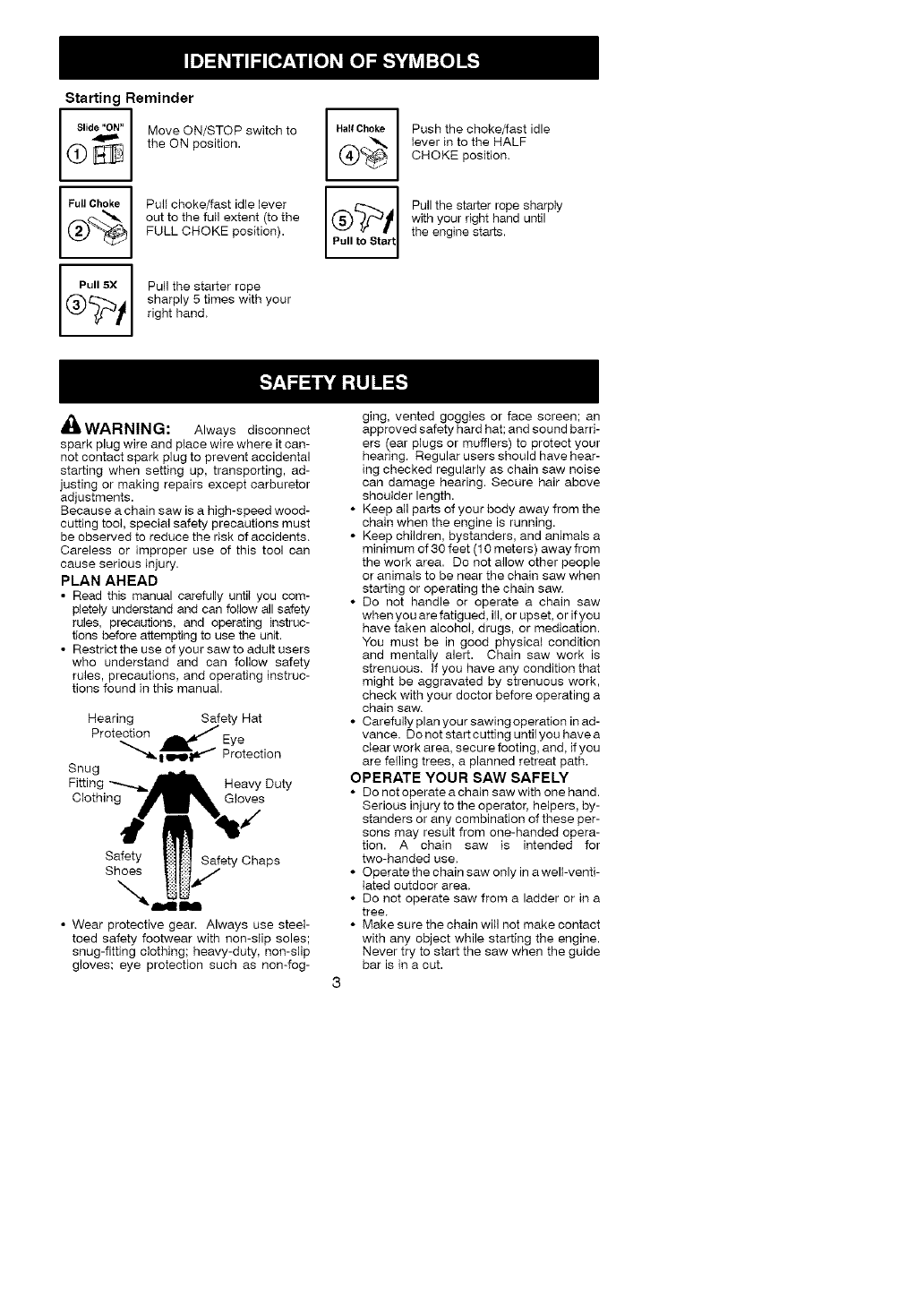

Starting Reminder

m

Slide "ON"

FullChoke

(2)'_

Pull 5X

_b,--bl

Move ON/STOP switch to

the ON position.

Pull choke/fast idle lever

out to the full extent (to the

FULL CHOKE position).

Pull the starter rope

sharply 5 times with your

right hand,

m

HalfChoke

Pull to Start

Push the choke/fast idle

lever in to the HALF

CHOKE position,

Pull the starter rope sharply

with your right hand until

the engine starts.

,_ WARNING: Always disconnect

spark plug wire and place wire where it can-

not contact spark plug to prevent accidental

starting when setting up, transporting, ad-

justing or making repairs except carburetor

adjustments.

Because a chain saw is a high-speed wood-

cutting tool, special safety precautions must

be observed to reduce the risk of accidents,

Careless or improper use of this tool can

cause serious injury.

PLAN AHEAD

• Read this manual carefully until you com-

pletely understand and can follow all safety

rules, precautions, and operating instruc-

tions before attempting to use the unit.

• Restrict the use of your saw to adult users

who understand and can follow safety

rules, precautions, and operating instruc-

tions found in this manual.

Hearing Safety Hat

Protection _ Eye

"'_"_ IW'O _" Protection

Snug

Fitting Heavy Duty

Clothing Gloves

Safety Safety Chaps

Shoes

• Wear protective gear, Always use steeF

toed safety footwear with non-slip soles;

snug-fitting clothing; heavy-duty, non-slip

gloves; eye protection such as non-fog-

ging, vented goggles or face screen; an

approved safety hard hat; and sound barri-

ers (ear plugs or mufflers) to protect your

hearing, Regular users should have hear-

ing checked regularly as chain saw noise

can damage hearing. Secure hair above

shoulder length.

•Keep all parts of your body away from the

chain when the engine is running.

• Keep children, bystanders, and animals a

minimum of 30 feet (10 meters) away from

the work area. Do not allow other people

or animals to be near the chain saw when

starting or operating the chain saw,

• Do not handle or operate a chain saw

when you are fatigued, ill, or upset, or if you

have taken alcohol, drugs, or medication.

You must be in good physical condition

and mentally alert. Chain saw work is

strenuous, if you have any condition that

might be aggravated by strenuous work,

check with your doctor before operating a

chain saw,

• Carefullyplanyoursawingoperation inad-

vance. Do not start cutting until you have a

ciear work area, secure footing, and, if you

are felling trees, a planned retreat path,

OPERATE YOUR SAW SAFELY

• Do not operate a chain saw with one hand.

Serious injury to the operator, helpers, by-

standers or any combination of these per-

sons may result from one-handed opera-

tion. A chain saw is intended for

two-handed use,

• Operate the chain saw only in a welt-venti-

lated outdoor area,

• Do not operate saw from a ladder or in a

tree,

• Make sure the chain will not make contact

with any object while starting the engine.

Never try to start the saw when the guide

bar is in a cut.

• Donotputpressureonthesawattheend

ofthecut.Applyingpressurecancause

youtolosecontrolwhenthecutiscom-

pleted.

• Stoptheenginebeforesettingthesaw

down.

• Donotoperateachainsawthatisdam-

aged,improperlyadjusted,ornotcom-

pieteiyandsecurelyassembled.Always

replacebar,chain,handguard,orchain

brakeimmediatelyifitbecomesdamaged,

brokenorisotherwiseremoved.

• Withtheenginestopped,handcarrythe

chainsawwiththemufflerawayfromyour

body,andtheguidebarandchaintothe

rear,preferablycoveredwithascabbard.

MAINTAINYOURSAW IN GOOD

WORKING ORDER

• Have a_l chain saw service performed by a

qualified service dealer with the exception

of the items listed in the maintenance sec-

tionofthis manual. Forexample, ifimprop-

er toots are used to remove or hold the fly-

wheel when servicing the clutch, structural

damage to the flywheel can occur and

cause the flywheel to burst.

• Make certain the saw chain stops moving

when the throttle trigger is released. For

correction, refer to CARBURETOR AD-

JUSTMENTS.

• Never modify your saw in any way.

• Keep the handles dry, clean, and free of oil

or fuel mixture.

• Keep fuel and oil caps, screws, and fas-

teners securely tightened.

• Use only Husqvarna accessories and re-

placement parts as recommended.

HANDLE FUEL WITH CAUTION

• Do not smoke while handling fuel or while

operating the saw.

• Eliminate all sources of sparks or flame in

the areas where fuel is mixed or poured.

There should be no smoking, open flames,

or work that could cause sparks. Allow en-

gine to coot before refueling.

• Mix and pour fuel in an outdoor area on

bare ground; store fuel in a cool, dry, well

ventilated place; and use an approved,

marked container for all fuel purposes.

Wipe up all fuel spills before starting saw.

• Move at least 10 feet (3 meters) from fuel-

ing site before starting engine.

• Turn the engine off and let saw cool in a

non-combustible area, not on dry leaves,

straw, paper, etc. Slowly remove fuel cap

and refuel unit.

• Store the unit and fuel in an area where fuel

vapors cannot reach sparks or open

flames from water heaters, electric motors

or switches, furnaces, etc.

KICKBACK

_WARNING: Avoid kickback which

can result in serious injury. Kickback is the

backward, upward or sudden forward motion

of the guide bar occurring when the saw

chain near the upper tip of the guide bar con-

tacts any object such as a log or branch, or

when the wood closes in and pinches the

saw chain in the cut. Contacting a foreign ob-

ject in the wood can also result in loss of

chain saw control.

•Rotational Kickback can occur when the

moving chain contacts an object at the up-

per tip of the guide bar. This contact can

cause the chain to dig into the object,

which stops the chain for an instant. The

result is a Iightning fast, reverse reaction

which kicks the guide bar up and back to-

ward the operator.

• Pinch-Kickback can occur when the the

wood closes in and pinches the moving

saw chain in the cut along the top of the

guide bar and the saw chain is suddenly

stopped. This sudden stopping of the

chain results in a reversal of the chain

force used to cut wood and causes the

saw to move in the opposite direction of the

chain rotation. The saw is driven straight

back toward the operator.

• Pull-In can occur when the moving chain

contacts a foreign object in the wood in the

cut along the bottom of the guide bar and

the saw chain is suddenly stopped. This

sudden stopping pulls the saw forward and

away from the operator and could easily

cause the operator to lose control of the

saw.

Avoid Pinch-Kickback:

• Be extremely aware of situations or ob-

structions that can cause material to pinch

the top of or otherwise stop the chain,

• Do not cut more than one log at a time.

• Do not twist the saw as the bar is with-

drawn from an undercut when bucking.

Avoid Pull-in:

• Always begin cutting with the engine at full

speed and the saw housing against wood.

• Use wedges made of piastic or wood.

Never use metal to hold the cut open.

Kickback Path

Avoid Obstructions

ClearThe Working Area

REDUCE THE CHANCE OF

KICKBACK

• Recognize that kickback can happen.

With a basic understanding of kickback,

you can reduce the element of surprise

which contributes to accidents.

• Never let the moving chain contact any ob-

ject at the tip of the guide bar.

• Keep the working area free from obstruc-

tions such as other trees, branches, rocks,

fences,stumps,etc.Eliminateoravoid

anyobstructionthatyoursawchaincould

hitwhileyouarecuttingthroughaparticu-

larlogorbranch.

•Keep your saw chain sharp and properly

tensioned. A loose or dull chain can in-

crease the chance of kickback occurring,

Follow manufacturer's chain sharpening

and maintenance instructions. Check ten-

sion at regular intervals with the engine

stopped, never with the engine running.

Make sure the chain brake nuts are se-

curely tightened after tensioning the chain.

• Beginandcontinuecuttingatfullspeed. If

the chain is moving at a slower speed,

there is greater chance of kickback occur-

ring.

• Cut one log at a time,

• Use extreme caution when re-entering a

previous cut.

• Do not attempt cuts starting with the tip of

the bar (plunge cuts),

• Watch for shifting logs or other forces that

could close a cut and pinch or fall into

chain,

• Use the Reduced-Kickback Guide Bar

and Low-Kickback Chain specified for

your saw,

MAINTAIN CONTROL

Stand to the left of

the saw

Never reverse

hand positions

|-

It

_ Elbow locked

-'_-_o on underside of

handlebar

• Keep a good, firm grip on the saw with both

hands when the engine is running and

don't let go. A firm grip will help you reduce

kickback and maintain control of the saw.

Keep the fingers of your left hand encir-

cling and your left thumb under the front

handlebar. Keep your right hand com-

pletely around the rear handle whether

your are right handed or left handed. Keep

your left arm straight with the elbow

locked,

• Position your left hand on the front handle-

bar so it is in a straight line with your right

hand on the rear handle when making

bucking cuts. Never reverse right and left

hand positions for any type of cutting,

• Stand with your weight evenly balanced on

both feet,

• Stand slightly to the left side of the saw to

keep your body from being in a direct line

with the cutting chain,

• Do not overreach. You could be drawn or

thrown off balance and lose control of the

saw.

• Do not cut above shoulder height. It is diffi-

cult to maintain control of saw above

shoulder height.

KICKBACK SAFETY FEATURES

_bWARNING: The following features

are included on your saw to help reduce the

hazard of kickback; however, such features

will not totally eliminate this dangerous reac-

tion. As a chain saw user, de not rely only on

safety devices. You must follow all safety

precautions, instructions, and maintenance

in this manual to help avoid kickback and

other forces which can result in serious

injury,

• Reduced-Kickback Guide Bar, designed

with a small radius tip which reduces the

size of the kickback danger zone on the

bar tip, A Reduced- Kickback Guide Bar

has been demonstrated to significantly re-

duce the number and seriousness of kick-

backs when tested in accordance with

safety requirements for gasoline powered

chain saws as set by ANSI B175.1.

Reduced Kickback Symmetrical Guide Bar

__all Radius Tip

Symmetrical Guide Bar _ "_,_,

/

Large Radius Tip

• Low-Kickback Chain, designed with a

contoured depth gauge and guard link

which deflect kickback force and allow

wood to gradually ride into the cutter.

Low-Kickback Chain has met kickback

performance requirements when tested

on a representative sample of chain saws

below 3,8 cubic inch displacement speci-

fied in ANSI B175.1.

Contoured Depth Gauge

D Elongated Guard Link

Low-Kickback _ and allows wood

Chain to gradually ride

into cutter

L'-'_,_%wl_Can Obstruct Material

Not a Low-Kickback Chain

• Front Hand Guard, designed to reduce the

chance of your left hand contacting the chain

if your hand slips off the front handteben

• Position of front and rear handlebars, de-

signed with distance between handles and

"in-line" with each other. The spread and

"in-line" position of the hands provided by

this design work together to give balance

and resistance in controlling the pivot of

the saw back toward the operator if kick-

back occurs.

CHAIN BRAKE AND CKA ANGLE

• Chain Brake, designed to stop the chain in

the event of kickback.

_i_WARNING: WE DO NOT REP-

RESENT AND YOU SHOULD NOT AS-

SUME THAT THE CHAIN BRAKE WILL

PROTECT YOU IN THE EVENT OF A

KICKBACK. Kickback is a lightning fast ac-

tion which throws the bar and rotating chain

back and up toward the operator. Kickback

can be caused by allowing contact of the bar

tip in the danger zone with any hard object.

Kickback can also be caused by pinching the

saw chain along the top of the guide bar. This

action may push the guide bar rapidly back

toward the operator. Either of these events

may cause you to lose control of the saw

which could result in serious injury or even

death. DO NOT RELY UPON ANY OF THE

DEVICES BUILT INTO YOUR SAW. YOU

SHOULD USE THE SAW PROPERLY AND

CAREFULLY TO AVOID KICKBACK. Re-

duced-kickback guide bars and low-kick-

back saw chains reduce the chance and

magnitude of kickback and are recom-

mended. Your saw has a low kickback chain

and bar as original equipment. Repairs on a

chain brake shoutd be made by an autho-

rized servicing dealer. Take your unit to the

Computed kickback angle (CKA) Table

BAR

place of purchase if purchased from a ser-

vicing dealer, or to the nearest authorized

Husqvarna® service dealer.

•Tip contact in some cases may cause a light-

ning fast reverse REACTION, kicking the

guide bar up and back toward the operator.

• Pinching the saw chain along the top of the

guide bar may push the guide bar rapidly

back toward the operator.

• Either of these reactions may cause you to

lose control of the saw which could result

in serious injury. Do not rely upon the safe-

ty devices built into your saw.

_, WARNING: Computed kickback

angle (CKA) listed on your saw and listed in the

CKA table below represents angle of kickback

your bar and chain combinations will have

when tested in accordance with CSA (Cana-

dian Standards Association) and ANSI stan-

dards. When purchasing replacement bar and

chain, considerations should be given to the

lower CKA values, Lower CKA values repre-

sent safer angtes to the user, higher values in-

dicate more angle and higher kick energies.

Computed angles represented indicate total

energy and angle associated without activation

of the chain brake during kickback, Activated

angle represents chain stopping time relative to

activation angle of chain break and resulting

kick angle of saw, In all cases lower CKA val-

ues represent a safer operating environment

for the user.

The following guide bar and chain combina-

tions meet kickback requirements of CSA

Standards Z62,1, Z62,3, & ANSI B175.1

when used on saws listed in this manual.

Use of bar and chain combinations other

than those listed is not recommended and

may not meet the CKA requirements per

standard.

CKA WITHOUT

MODEL

137

142

137

142

137

142

137

142

142

Type Length CHAIN TYPE

0.050 GA 14" 91VG- 52

0.050 GA 14" 91VG- 52

0.043 GA 14" 90SG- 52

0.043 GA 14" 90SG- 52

0.050 GA 16" 91VG- 56

0.050 GA 16" 91VG- 56

0.043 GA 16" 90SG- 56

0.043 GA 16" 90SG- 56

0.050 GA 18" 91VG- 62

CHAIN BRAKE

25"

25"

25"

25"

25"

25 _

25"

25"

25"

NOTE: If this saw isto be used for commer-

cial logging, a chain brake is required and

shall not be removed or otherwise disabled

to comply with Federat OSHA Regulations

for Commercial Logging. Contact your au-

thorized Husqvarna service dealer.

SAFETY NOTICE: Exposure to vibrations

through prolonged use of gasoline powered

hand tools could cause blood vessel or nerve

damage in the fingers, hands, and joints of

people prone to circulation disorders or

abnormal swellings. Prolonged use in cold

weather has been linked to blood vessel

damage in otherwise healthy people. If

symptoms occur such as numbness, pain,

loss of strength, change in skin color or texture,

or loss of feeling inthe fingers, hands, or joints,

discontinue the use of this tool and seek

medicalattention.Ananti-vibrationsystem

doesnotguaranteetheavoidanceofthese

problems.Userswhooperatepowertoolson

acontinualandregularbasismustmonitor

closelytheirphysicalconditionandthe

conditionofthistool.

SPECIALNOTICE: Your saw is equipped

with a temperature limiting muffler and spark

arresting screen which meets the

requirements of California Codes 4442 and

4443. All U.S. forest land and the states of

California, Idaho, Mah_e, Mh_nesota, New

Jersey, Oregon, and Washington require by

law that many internal combustion engines

to be equipped with a spark arresting screen.

If you operate a chain saw in a state or locale

where such regulations exist, you are legally

responsible for maintaining the operating

condition of these parts. Failure to do so is

a violation of the law. Refer to the SERVICE

section for maintenance of the spark

arresting screen.

Failure to follow all Safety Rutes and

Precautions can result in serious injury. If

situations occur which are not covered in this

manual, use care and good judgement. If you

need assistance, contact your authorized

Husqvarna service dealer.

STANDARDS: This saw is listed by

Underwriter's Laboratories, Inc., in

accordance with:

ANSI B175.1-2000 American National

Standards for Gasoline-Powered Chain

Saws - Safety Requirements

CBA Z62.1-1995 Chah_ Saws

Occupational Health and Safety

CSA Z62.3=1996 Chain Saw Kickback

Occupational Health and Safety

Protective gloves (not provided) should be

worn during assembly.

ATTACHING THE BAR & CHAIN (If

not already attached)

_IWARNING: Recheck each assem-

bly step if the saw is received assembled. Al-

ways wear gloves when handling the chain.

The chain is sharp and can cut you even

when it is not moving!

1. Loosen and remove the chain brake nuts

and the chain brake from the saw.

2. Remove the plastic shipping spacer (if

present).

Location of shipping spacer

Chain Brake

Chain Brake

Nuts

Bar Tool

3. An adjusting pin and screw is used to ad-

just the tension of the chain. It is very im-

portant when assembling the bar. that

the pin tocated on the adjusting screw

aligns into a hole in the bar. Turning the

screw will move the adjustment pin up

and down the screw. Locate this adjust-

ment before you begin mounting the bar

onto the saw. See illustration.

Inside view of

._._C hai n Brake

ft _ _ '\

Adjustment located on Chain Brake

4. Turn the adjusting screw by hand coun-

terctockwise until the adjusting pin just

touches the stop. This should allow the

pin to be near the correct position. Fur-

ther adjustment may be necessary as

you mount the bar.

5. Slide guide bar behind clutch drum until

guide bar stops against clutch drum

sprocket.

Mount the Bar

6. Prepare the chain by checking the proper

direction. Without following the illustration it

is easy to place the chain on the saw in the

wrong direction. Use the illustration of the

chain to determine the proper direction.

_ ip of

Bar

DIIRECTION OF ROTATION

Cutters Depth Gauge

Drive Links /

7. Place chain over and behind clutch, fit-

ting the drive links in the clutch drum

sprocket.

Above_acadenaene_enaranaie

8. Fitbottomofdrivelinksbetweenthe

teethinthesprocketinthenoseofthe

guidebar.

9. Fitchaindrivelinks into bar groove.

10. Pull guide bar forward until chain is snug

in guide bar groove. Ensure all drive links

are in the bar groove.

11. Now, install chain brake making sure the

adjusting pin is positioned in the lower

hole in the guide bar. Remember this pin

moves the bar forward and backward as

the screw is turned.

12. Install chain brake nuts and finger tighten

only. Once the chain is tensioned, you

will need to tighten chain brake nuts.

CHAIN TENSION

(including units with chain already installed)

NOTE: When adjusting chain tension,

make sure the chain brake nuts are finger

tight only. Attempting to tension the chain

when the chain brake nuts are tight can

cause damage.

Checking the tension:

Use the screwdriver end of the bar tool to

move the chain around the bar. If the chain

does not rotate, it is too tight. If too loose, the

chain will sag below the bar.

Guide

_ Bar

/Chain Adjustment

Chain Brake Nuts Tool (Bar Tool)

Adjusting the tension:

Chah_ tension is very important. Chain

stretches during use. This is especially true

during the first few times you use your saw.

Always check chain tension each time you

use and refuel your saw.

You can adjust the chain tension by loosen-

ing the chain brake nuts and turning the ad-

justing screw t/4 of a turn while lifting up on

the bar.

•If chain is too tight, turn adjusflng screw 1/4

turn counterclockwise.

• If chain is too loose, turn adjusting screw

1/4 turn clockwise.

.._zz_.L z Adjusting ///

Chain Brake Nuts Guide Bar

Adjusting Screw - 1/4 Turn

• Lift up the tip of the bar and tighten the

chain brake nuts with the combination

screwdriver/wrench.

• Recheck chain tension.

,_._e.Z.L , Chain Brake A b"

_ _ Nuts

£A

,_WARNING: If the saw is operated

with a Ioose chain, the chain could jump off

the guide bar and result in serious injury.

FUELING ENGINE

_, WARNIN G: Remove fuel cap slowly

when refueling.

This engine is certified to operate on unleaded

gasoline. Before operation, gasoline should be

mixed with a good quality synthetic 2-cycle

air-cooled engine oil designed to be mixed at a

ratio of 50:1, (A 50:1 ratio is obtained by mixing

2.6 ounces of oil with 1 gaflon of unleaded

gasoline). DO NOT USE automotive or boat

oil. These oils will cause engine damage.

When mixing fuel follow the instructions printed

on the container, Always read and follow the

safety rules listed under HANDLE FUELWITH

CAUTION,

BAR AND CHAIN LUBRICATION

The bar and chain require continuous lubri-

cation. Lubrication is provided by the auto-

matic oiler system when the oil tank is kept

filled. Lack of oil will quickly ruin the bar and

chain. Too little oii will cause overheating

shown by smoke coming from the chain and/

or discoloration of the bar. In freezing weather

oil will thicken, making it necessary to thin bar

and chain oil with a small amount (5 to 10%) of

#1 Diesel Fuel or kerosene.

Bar and chain oil must be free flowing for the oil

system to pump enough oil for adequate lu-

brication.

Genuine Husqvarna bar and chain oil is rec-

ommended to protect your unit against exces-

sive wear from heat and friction. Husqvarna oil

resists high temperature thinning.

If Husqvarna bar oil is not available, use a good

grade SAE 30 oil.

• Never use waste oil for bar and chain lu-

brication.

• Always stop the engine before removing

the oil cap.

IMPORTANT

Experience indicates that alcohol-blended

fuels (called gasohol or using ethanol or

methanol) can attract moisture which leads

to separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage for 30

days or longer. Drain the gas tank, start the

engine and let it run unti_ the fuel lines and

carburetor are empty. Use fresh fuel next

season. See STORAGE section for addi-

tionat information.

AWAR NIN G: The chain must not move

when the engine runs at idle speed. Ifthe chain

moves at idle speed refer to CARBURETOR

ADJUSTMENTS within this manual Avoid

contact with the muffler. A hot muffler can

cause serious bums.

To stop the engine, move the ON/STOP

switch to the STOP position.

To start the engine, hold the saw firmly on

the ground as illustrated below. Make sure

the chain is free to turn without contacting

aey object.

Use only 15"- 18" of rope per pull.

Hold saw firmly while pulling starter rope.

Important points to remember

When pulling tile starter rope. do not use the

full extent of the rope as this can cause the

rope to break. Do not let starter rope snap

back. Hold the handle and let the rope rewind

slowly. For cold weather starting, start the

unit at full choke; allow the engine to warm up

before squeezing the throttle trigger.

NOTE: Do not cut material with the choke/

fast idle lever at the FULL CHOKE position.

STARTING A COLD ENGINE (or a

warm engine after running out of

fuel)

NOTE: In the following steps, when tile ctlo-

keifast idle lever is pulled out to the full extent,

the correct throttle setting for starting is set au-

tomatically.

1. Move ON/STOP switch to the ON position.

2. Pull the choke/fast idle lever out to the full

extent (to the FULL CHOKE position).

3. Pull starter rope quickly with your right

hand a maximum of 5 times. Then, pro-

ceed to the next step.

NOTE: If the engine sounds as if it is trying

to start before the 5th pull, stop pulling and

immediately proceed to the next step.

4. Push the choke/fast idle lever in to the

HALF CHOKE position.

5. Pull the starter rope quickly with your

right hand until the engine starts.

6. Allow the engine to run for approximately

30 seconds. Then, squeeze and release

throttle trigger to allow engine to return to

idle speed.

CHOKE/FAST IDLE LEVER

STARTING A WARM ENGINE:

1. Move ON/STOP switch to the ON position.

2. PulJ tile cheke/fast idle lever out te the

HALF CHOKE pesitien.

3. Pull the starter rope quickly with your

right hand until the engine starts.

4. Squeeze and release throttle trigger to

allow engine to return to idle speed.

DIFFICULT STARTING (or starting a

flooded engine)

The engine may be flooded with too much

fuel if it has not started after 10 pulis.

Flooded engines can be cleared of excess

fuel by following the warm engine starting

procedure listed above. Ensure the ON/

STOP switch is in the ON position.

Starting could require pulling the starter rope

handle many times depending on how badly

the unit is flooded. If engine fails to start refer

to the TROUBLESHOOTING TABLE.

CHAIN BRAKE

_L, WARNING: If the brake band is worn

too thin it may break when tile chain brake is

triggered. With a broken brake band, the chain

brake will not stop the chain, The chain brake

should be replaced by an authorized service

dealer if any part is worn to less than 0,020"

(0.5 mm) thick, Repairs on a chain brake

should be made by an authorized service deal-

er. Take your unit to the place of purchase if

purchased from a servicing dealer, or to the

nearest authorized Husqvarna service dealer,

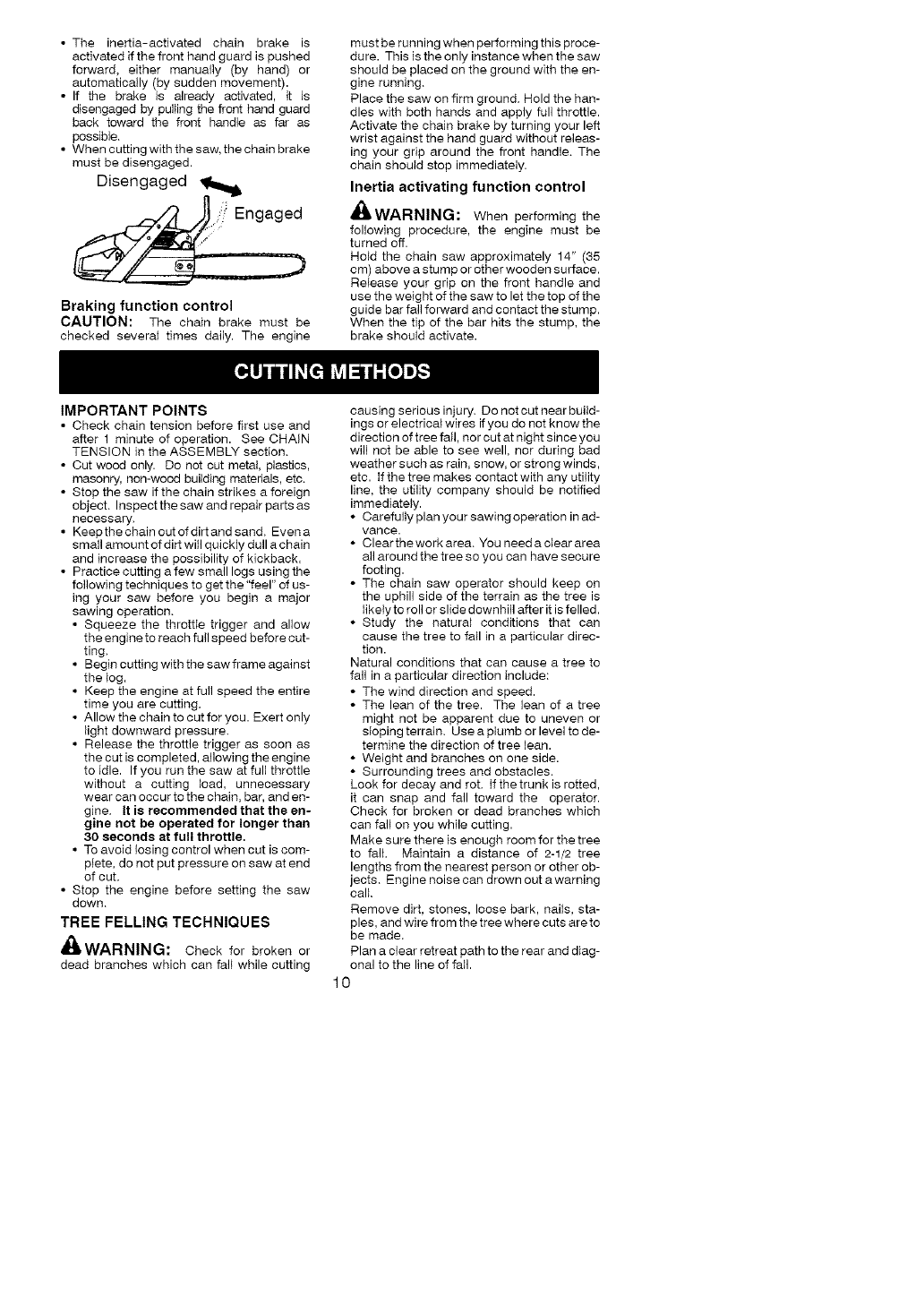

• This saw is equipped with a chain brake.

The brake is designed to stop the chain if

kickback occurs.

• Theinertia-activatedchainbrakeis

activatedifthefronthandguardispushed

forward,eithermanually(byhand)or

automatically(bysuddenmovement).

• If thebrakeis alreadyactivated,it is

disengagedbypullingthefronthandguard

backtowardthefronthandleasfaras

possible,

• Whencuttingwiththesaw,thechainbrake

mustbedisengaged.

Disengaged

Braking function control

CAUTION: The chain brake must be

checked several times daily. The engine

must be running when performing this proce-

dure. This is the only instance when the saw

should be placed on the ground with the en-

gine running.

Place the saw on firm ground. Hold the han-

dles with both hands and apply full throttle.

Activate the chain brake by turning your left

wrist against the hand guard without releas-

ing your grip around the front handle. The

chain should stop immediately.

Inertia activating function control

_IIWARNING: When performh3g the

followh_g procedure, the engine must be

turned off.

Hold the chain saw approximately 14" (35

cm) above a stump or other wooden surface.

Release your grip on the front handle and

use the weight of the saw to let the top of the

guide bar fall forward and contact the stump.

When the tip of the bar hits the stump, the

brake shouid activate.

IMPORTANT POINTS

• Check chain tension before first use and

after 1 minute of operation. See CHAIN

TENSION in the ASSEMBLY section.

• Cut wood only. Do not cut metal, plastics,

masonry, non-wood building materials, etc.

• Stop the saw if the chain strikes a foreign

object. Inspect the saw and repair parts as

necessary.

• Keepthe chain outofdirtand sand. Evena

small amount of dirt will quickly dull a chain

and increase the possibility of kickback.

• Practice cutting a few small logs using the

following techniques to get the "feel" of us-

ing your saw before you begin a major

sawing operation.

• Squeeze the throttIe trigger and allow

the engine to reach full speed before cut-

ting.

• Begin cutting with the saw frame against

the log.

• Keep the engine at full speed the entire

time you are cutting.

• AIIowthechaintocutforyou. Exert only

light downward pressure.

• Release the throttle trigger as soon as

the cut is completed, allowing the engine

to idle. If you run the saw at full throttle

without a cutting load, unnecessary

wear can occur to the chain, bar, and en-

gine. It is recommended that the en-

gine not be operated for longer than

30 seconds at full throttle.

• To avoid losing control when cut is com-

plete, do not put pressure on saw at end

of cut.

• Stop the engine before setting the saw

down,

TREE FELLING TECHNIQUES

_WARNING: Check for broken or

dead branches which can fall while cutting

causing serious injury. Do not cut near build-

ings or electrical wires if you do not know the

direction of tree fall, nor cut at night since you

will not be able to see well, nor during bad

weather such as rain, snow, or strong winds,

etc. If thetree makes contact with any utility

line, the utility company should be notified

immediately.

•Carefullyplanyoursawingoperation inad-

vance.

• Cleartheworkarea. You needacleararea

all around the tree so you can have secure

footing.

• The chain saw operator should keep on

the uphill side of the terrain as the tree is

likely to roll or slide downhill after it is felled.

• Study the natural conditions that can

cause the tree to fall in a particular direc-

tion.

Natural conditions that can cause a tree to

fall in a particular direction include:

• The wind direction and speed.

• The lean of the tree. The lean of a tree

might not be apparent due to uneven or

sloping terrain. Use a plumb or level to de-

termine the direction of tree lean.

• Weight and branches on one side.

• Surrounding trees and obstacles.

Look for decay and rot. If thetrunk is rotted,

it can snap and fall toward the operator.

Check for broken or dead branches which

can fall on you while cutting.

Make sure there is enough room for the tree

to fall Maintain a distance of 2-1/2 tree

lengths from the nearest person or other ob-

jects. Engine noise can drown out a warning

call

Remove dirt, stones, loose bark, nails, sta-

ples, and wire from the tree where cuts are to

be made.

Plan a clear retreat path to the rear and diag-

onal to the line of fall.

10

_. x2 Plan a clear retreat path

%

()--_- Direction of Fall

t

45 ° /

FELLING LARGE TREES

(6 h_ches/15 cm in diameter or larger)

The notch method is used to fell large trees.

A notch is cut on the side of the tree in the de-

sired direction of fall. After a felling cut is

made on the opposite side of tree, the tree

will tend to fall into the notch.

NOTE: If the tree has large buttress roots,

remove them before maMng the notch. Ifus-

ing saw to remove buttress roots, keep saw

chain from contacting ground to prevent dull-

ing of the chain.

NOTCH CUT AND FELLING THE

TREE

• Make notch cut by cutting the top of the

notch first. Cut through 1/3 of the diameter

of the tree. Next complete the notch by cut-

ting the bottom of the notch. See illustra-

tion. Once the notch is cut remove the

notch of wood from the tree.

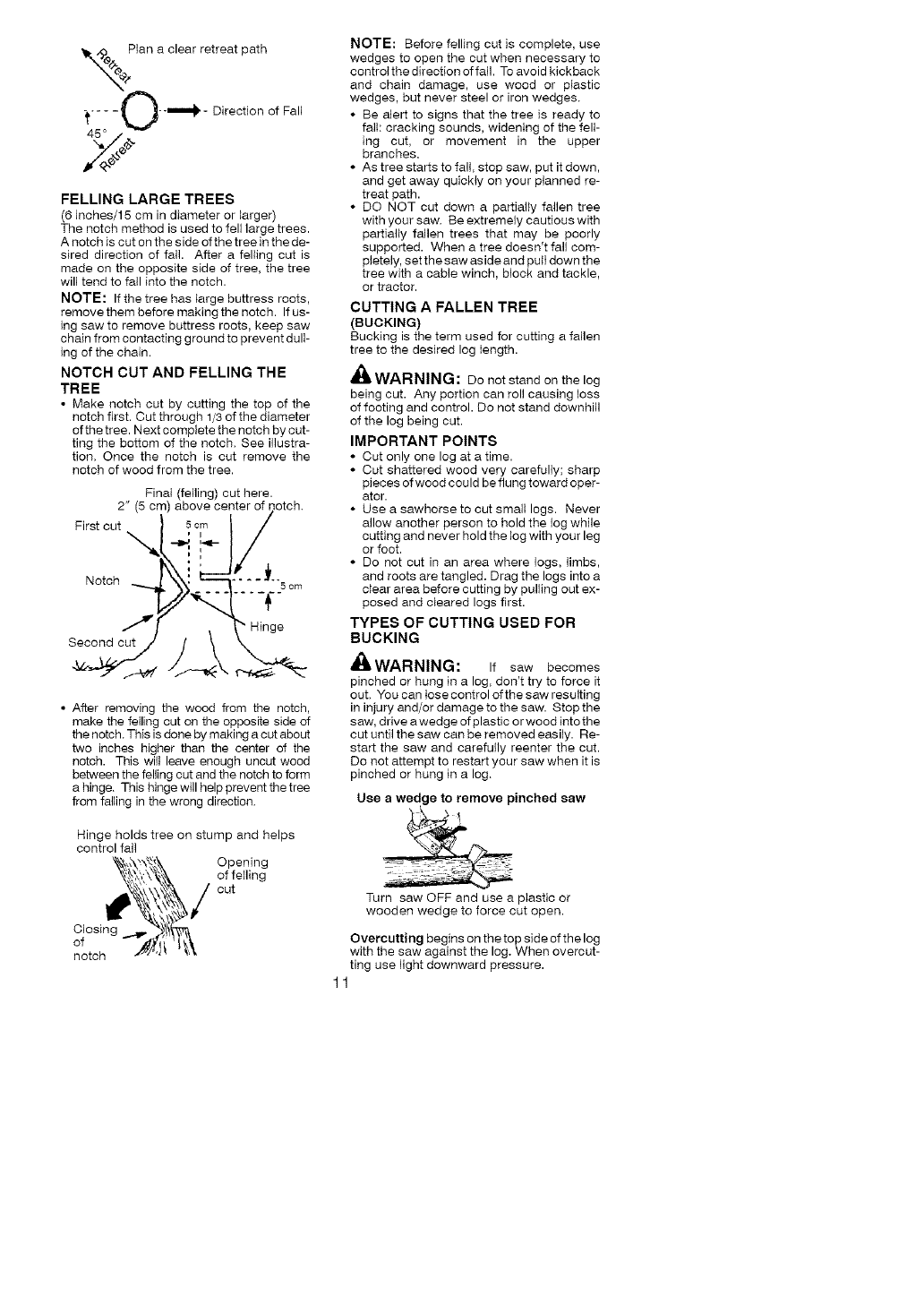

• After removing the wood from the notch,

make the felling cut on the opposite side of

the notch. This is done by making a cut about

two inches higher than the center of the

notch. This will leave enough uncut wood

between the felling cut and the notch to form

a hinge. This hinge will help prevent the tree

from falling in the wrong direction.

NOTE: Before felling cut is complete, use

wedges to open the cut when necessary to

control the direction of fall. To avoid kickback

and chain damage, use wood or plastic

wedges, but never steel or iron wedges.

• Be alert to signs that the tree is ready to

fall cracking sounds, widening of the fell-

ing cut, or movement in the upper

branches.

• As tree starts to fall, stop saw, put it down,

and get away quickly on your planned re-

treat path.

• DO NOT cut down a partially fallen tree

with your saw. Be extremely cautious with

partially fallen trees that may be poorly

supported. When a tree doesn't fall com-

pletely, set the saw aside and pull down the

tree with a cable winch, block and tackle,

or tractor.

CUTTING A FALLEN TREE

(BUCKING)

Bucking is the term used for cutting a fallen

tree to the desired log length.

_lJ WARNING : Do not stand on the log

being cut. Any portion can roll causing loss

of footing and control. Do not stand downhill

of the log being cut.

IMPORTANT POINTS

• Cut only one log at a time.

• Cut shattered wood very carefully; sharp

pieces of wood could be flung toward oper-

ator.

• Use a sawhorse to cut small logs. Never

allow another person to hold the log while

cutting and never hold the tog with your leg

or foot.

• Do not cut in an area where logs, limbs,

and roots are tangled. Drag the logs into a

clear area before cutting by pulling out ex-

posed and cleared logs first.

TYPES OF CUTTING USED FOR

BUCKING

_WARNING: If saw becomes

pinched or hung in a log, don't try to force it

out. You can tose control ofthe saw resulting

in injury and/or damage to the saw. Stop the

saw, drive a wedge of plastic or wood into the

cut until the saw can be removed easily. Re-

start the saw and carefully reenter the cut.

Do not attempt to restart your saw when it is

pinched or hung in a log.

Use a wedge to remove pinched saw

Hinge holds tree on stump and helps

control fall

_.,"4, ' out

of -",,_i 'l i\

notch .z/-r,,__ _,_

Turn saw OFF and use a plastic or

wooden wedge to force cut open.

Overcutting begins on the top side of the log

with the saw against the log. When overcut-

ting use light downward pressure.

11

Overcutting Undercutting

Undercutting involves cutting on the under-

side of the log with top of saw against the log.

When undercutth_g use light upward pres-

sure. Hold saw firmly and maintain control

The saw will tend to push back toward you.

_WARNING: Never turn saw upside

down to undercut. The saw cannot be con-

trolled in this position.

Always make your first cut on the compres-

sion side ofthe tog. The compression sMe of

the log is where the pressure of the log's

weight is concentrated.

First cut on compression side of log

Second cut

Second cut

First cut on compression side of log

BUCKING WITHOUT A SUPPORT

• Overcut through 1/3 of the diameter of the

log=

•Roll the log over and finish with a second

overout.

• Watch for logs with a compression side to

prevent the saw from pinching. See illustra-

tion for cutting logs with a compression side.

BUCKING USING A LOG OR

SUPPORT STAND

• Remember your first cut is always on the

compressions side ofthe log. (Refer tothe

illustration below for your first and second

cuts).

• Your first cut should extend 1/3 of the

diameter of the log.

• Finish with your second cut.

Using a log for support 2nd Cut

Using a support stand

1st Cut

LIMBING AND PRUNING

_L, WARNING: Be aiert for and guard

against kickback. Do not allow the moving

chain to contact any other branches or objects

at the nose of the guide bar when limbing or

pruning. Allowing such contact can result in

serious injury.

&WARNING: Never climb into atree

to limb or prune. Do not stand on ladders,

platforms, a log. or inany position which can

cause you to lose your balance or control of

the saw.

IMPORTANT POINTS

• Work slowly, keeping both hands firmly

gripped on the saw. Maintain secure foot-

ing and balance.

• Watch out for springpotes. Springpoles

are small size limbs which can catch the

saw chain and whip toward you or pull you

off balance. Use extreme caution when

cutting small size limbs.

• Be alert for springback. Watch out for

branches that are bent or under pressure.

Avoid being struck by the branch or the

saw when the tension in the wood fibers is

released.

• Keep a clear work area. Frequently clear

branches out of the way to avoid tripping

over them.

LIMBING

• Always limbatreeafter itis cutdown. Only

then can limbing be done safely and prop-

erly.

• Leave the larger limbs underneath the

felled tree to support the tree as you work.

• Start at the base of the felled tree and work

toward the top, cutting branches and

limbs. Remove small limbs with one cut.

12

• Keep the tree between you and the chain.

Cut from the side of the tree opposite the

branch you are cutting.

• Remove larger, supporting branches with

the cutting techniques described in BUCK-

ING WITHOUT A SUPPORT.

• Always use an overcut to cut small and

freely hanging limbs. Undercutting could

cause _imbs to fali and pinch the saw.

PRUNING

_WARNING: Limit pruning to limbs

shoulder height or below. Do not cut if

branches are higher than your shoulder. Get

a professional to do the job.

• Make your fist cut I/3 of the way through

the bottom of the limb.

• Next make a 2nd cut all the way

through the limb. Then cut a third over-

cut leaving a 1 to 2 inch cellar from the

trunk of the tree.

l i _'i Secon¢c_u_

ThirdaiUt .,_'_

_l C°_/Ir#_q_" Firsteut

_1 [ Pruning technique

z't

AB_WARNING: Muffler is very hot dur-

ing and after use. Do net touch the muffler or

allow combustible material such as dry

grass or fuel to do so.

We recommend all service and adjustments

not listed in this manual be performed by an

authorized Husqvarna Service Dealer.

MAINTENANCE SCHEDULE

Check:

FueI mixture level .... Before each use

Bar _ubrication ....... Before each use

Chain tension ....... Before each use

Chain sharpness .... Before each use

For damaged parts .. Before each use

For loose caps ...... Before each use

For loose fasteners... Before each use

For loose parts ...... Before each use

Muffler ............. Every 25 hours*

Inspect and Clean:

Bar ................ Before each use

Complete saw ....... After each use

Air filter ............. Every 5 hours*

Chain brake ........ Every 5 hours*

Replace spark plug . Yearly

Replace fuel filter... Yearly

*Hours of Operation

AIR FILTER

CAUTION: Do not clean filter in gasoline or

other flammable soivent to avoid creating a

fire hazard or producing harmful evaporative

emissions.

Cleaning the air filter:

A dirty air filter decreases engine perform-

ance and increases fuel consumption and

harmful emissions. Always clean after 15

tanks of fuel or 5 hours of operation, which-

ever comes first. Clean more frequently in

dusty conditions. A used air filter can never

be completely cleaned. It is advisable to re-

place your air filter with a new one after every

50 hours of operation, or annually, whichever

comes first.

1. Loosen 3 screws on cylinder cover.

2. Remove cylinder cover.

3. Remove air filter.

4. Clean the air filter using hot soapy water.

Rinse with clean cool water. Air dry com-

pletely before reinstalling.

5. Reinstall air filter.

6. Reinstall cylinder cover and 3 screws.

Tighten securely.

_i_ Air Filter

' _--_ _" _ Air Filter

_'=_]*'_J" "_" Screws

MUFFLER AND SPARK ARREST-

ING SCREEN

A_, WARNING: The muffler on this prod-

uct contains chemicals known to the State of

California to cause cancer.

NOTE: THE SPARK ARRESTING

SCREEN ON THIS UNIT IS NOT SERVI-

CEABLE.

For normal homeowner use, the muffler and

spark arresting screen will not require re-

placement. After 75 hours of use, we recom-

mend that your muffler be replaced by your

authorized Husqvarna service dealer.

CARBURETOR ADJUSTMENTS

The chain will be moving during most of this

procedure. Wear your protective equipment

and observe all safety precautions. The

chain must not move at idle speed.

The carburetor has been carefully set at the

factory. Adjustments may be necessary if

you notice any of the following conditions:

•Chain moves at idle. See iDLE SPEED-T

adjusting procedure.

• Saw will not idle. See IDLE SPEED-T ad-

justing procedure.

Idle Speed-T

Allow engine to idle. If the chain moves, idle

is too fast. If the engine stalls, idle is too slow.

13

Adjustspeeduntilenginerunswithoutchain

movement(idletoofast)orstalling(idletoo

stow).

• Turnidlespeedscrew(T)clockwisetoin-

creaseenginespeed.

• Turnidlespeedscrew(T)counterclock-

wisetodecreaseenginespeed.Ifyoure-

quirefurtherassistanceorareunsureabout

performingthisprocedure,contactyourau-

thorizedservicedealer,

BAR MAINTENANCE

If your saw cuts to one side, has to be forced

through the cut, or been run with an improper

amount of bar lubrication it may be neces-

sary to service your bar. A worn bar will dam-

age your chain and make cutting difficult.

After each use, ensure ON/STOP switch is

in the STOP position, then clean all sawdust

from the guide bar and sprocket hole.

To maintain guide bar:

• Move ON/STOP switch to the STOP posi-

tion.

• Loosen and remove chain brake nuts and

chain brake. Remove bar and chain from

saw.

• Clean the oil holes and bar groove after

each 5 hours of operation.

Remove Sawdust From _ 1_

Guide Bang roov__ _'_

_ Holes _, _''_

,.j..

• Burring of guide bar rails is a normal

process of rail wear. Remove these burrs

with a fiat file.

• When rail top is uneven, use a flat file to re-

store square edges and sides.

_(7_ File Rail Edges_ r] 17

I'1 and Sides IUI

Square I I

Worn Groove Correct Groove

Replace guide bar when the groove is worn,

the guide bar is bent or cracked, or when exce-

ss heating or burring of the rails occurs. If re-

placement is necessary, use only the guide bar

specified for your saw in ti_e repair parts list or

on the decal located on the chain saw.

CHAIN SHARPENING

Chah_ sharpening is a complicated task that

requires special tools. We recommended

you refer chain sharpening to a professional

chain sharpener.

IGNITION TIMING

Ignition timing is fixed and nonadjustable.

SPARK PLUG

The spark plug should be replaced each

year to ensure the engine starts easier and

runs better.

1. Loosen 3 screws on cylinder cover.

2. Remove the cylinder cover.

3. Pull off the spark plug boot.

4. Remove spark plug from cylinder and

discard.

5. Replace with Champion RCJ-7Y spark

plug nd tighten securely with a 3/4 inch

(19 mm) socket wrench. Spark plug gap

should be 0.025 inches (0.6 mm).

6. Reinstall the spark plug boot.

7. Reinstall the cylinder cover and 3

screws. Tighten securely.

Spark Plug Boot

STORAGE

_bWARNING: Stop engine and allow

to cool, and secure the unit before storing or

transporting in a vehicle. Store unit and fuel

in an area where fuel vapors cannot reach

sparks or open flames from water heaters,

electric motors or switches, furnaces, etc.

Store unitwith all guards in place. Position so

that any sharp object cannot accidentally

cause injury to passersby. Store the unit out

of reach of children.

• Before storing, drain all fuel from the unit.

Start engine and allow to run until it stops.

• Clean the unit before storing. Pay particu-

lar attention to the air intake area, keeping

it free of debris. Use a mild detergent and

sponge to clean the plastic surfaces.

• Do not store the unit or fuel in a closed area

where fuel vapors can reach sparks or an

open flame from hot water heaters, electric

motors or switches, furnaces, etc.

• Store in a dry area out of the reach of chil-

dren.

CAUTION: It is important to prevent gum

deposits from forming in essential fuel sys-

tem parts such as the carburetor, fuel filter,

fuel hose, or fuel tank during storage. Alco-

hol blended fuels (called gasohol or using

ethanol or methanol) can attract moisture

which leads to fuel mixture separation and

formation of acids during storage. Acidic gas

can damage the engine.

14

TROUBLESHOOTING TABLE

_b, WARNING: Always stop unit and disconnect spark plug before performing all of

the recommended remedies below except remedies that require operation of the unit,

TROUBLE REMEDY

Engine will not

start or will run

only a few

seconds after

starting.

CAUSE

1. ignition switch off,

2. Engine flooded.

3. Fuei tank empty.

4. Spark plug not firing.

5. FueI not reaching

carburetor.

1. Move ignition switch to ON.

2. See "Difficult Starting" in

Operation Section.

3. Fill tank with correct fuel mixture.

4. Install new spark plug.

5. Check for dirty fuel filter; replace.

Check for kinked or split fuel line;

repair or replace.

1. See "Carburetor Adjustment" in the

Service and Adjustments Section.

2. Contact an authorized service dealer.

Engine will 1. Carburetor requires

not idle adjustment.

properly. 2. Crankshaft seals worn.

Engine will not 1. Air fitter dirty. 1. Clean or repIace air filter.

accelerate, 2. Spark plug fouled. 2. Clean or replace plug and regap.

lacks power. 3. Chain brake engaged. 3. Disengage chain brake.

or dies under 4. Carburetor requires 4. Contact an authorized service dealer.

a load. adjustment.

Engine 1. Too much oil mixed with 1. Empty fuel tank and refill with

smokes gasoline, correct fuel mixture.

excessively.

Chain moves 1. Idie speed requires 1. See "Carburetor Adjustment" in the

at idle speed, adjustment. Service and Adjustments Section.

2. Clutch requires repair. 2. Contact an authorized service dea_er.

SECTION 1: LIMITED WARRANTY

Husqvarna Forest & Garden Company

("Husqvarna') warrants Husqvarna product

to the originaI purchaser to be free from defects

in material and workmanship from the date of

purchase for the "Warranty Period" of the prod-

ucts as set forth below:

Lifetime Warranty: All tiller tines against

breakage, trimmer shafts, ignition coils and

modules on hand held product.

3Year Warranty: Spindles (on Zero Turn

Riders and Commercial Waik-Behinds),

2 Year COMMERCIAL Warranty: Husq-

varna Commercial Turf Equipment - zero

turn riders, wide area walks, and ground en-

gaging commercial equipment,

2 Year NON-COMMERCIAL Warranty: Au-

tomatic mower, riding lawn mowers, yard and

garden tractors, walk behind mowers, tiliers,

chain saws, trimmers, brushcutters, clearing

saws, snow blowers, hand held blowers, back-

pack blowers, hedge trimmers, electrical prod-

ucts and power-assist collection systems for

non-commercial, non-professional, non-insti-

tutional or non-income producing use, except

as herein stated_

Emission control system components nec-

essary to comply with CARB and EPA regu-

lations, except for those components which

are part of engine systems manufactured by

third party engine manufacturers for which

the purchaser has received a separate war-

ranty with product information supplied at

time of purchase.

1Year Warranty: Power cutters, stump

grinder, pole pruners and pole saws for non-

commercial, non-professional, non-institu-

tional or non - income producing use. All trim-

mers, brushcutters, clearing saws, hovering

trimmers, stick edgers, backpack blowers,

hand held blowers, hedge trimmers, and

power-assist collection systems used for

commercial, institutional, professional, or in-

come producing purposes or use.

Batteries have a one year prorated limited

warranty with 100% replacement during the

first 6 months.

90 Day Warranty: Automatic mower, chain

saws, power cutters, stump grinders, pole

saws, pole pruners, snow throwers, model se-

ries 580 & 600 walk- behind mowers, and com-

mercial turf equipment or any Husqvama prod-

uct used for commercial, institutional,

professional, or income producing purposes or

use except as otherwise provided herein.

Husqvarna Safety Apparel carries a 90-day

warranty from the date of the customer's origi-

nal purchase for defects in material and work-

manship. NormaI wear, tear or abuse is not

covered under warranty. Product must be re-

turned to Charlotte with a warranty claim form.

All care and maintenance instructions must be

followed as stated by the manufacturer on the

15

care label. The fit of the protective apparel/boot

is not covered under warranty.

30 Day Warranty: Replacement parts, ac-

cessories including bars and chains, tools and

display items.

SECTION 2: HUSQVARNA'S OB-

LIGATIONS UNDER THE WARRANTY

Husqvama will repair or replace defective com-

bonents without charge for parts or labor if a

component fails because of a defect in material

or workmanship during the warranty period.

SECTION 3: ITEMS NOT COVERED

BY THIS WARRANTY

The following items are not covered by this

warranty:

(1)Normal customer maintenance items

which become worn through normal reg-

ular use, including, but not limited to,

belts, blades, blade adapters, bulbs, fil-

ters, guide bars, lubricants, rewind

springs, saw chains, spark plugs, starter

ropes and tines;

(2) Natural discoloration of material due to ul-

traviolet light.

(3) Engine and drive systems not manufac-

tured by Husqvarna; these items are cov-

ered by the respective manufacturer's

warranty as provided in writing with the

product information supplied at the time

of purchase; all claims must besent tothe

appropriate manufacturer.

(4) Lawn and garden attachments are cov-

ered by a third party which gives a war-

ranty; all claims for warranty should be

sent to the manufacturer; and

(5) Emission control system components

necessary to comply with CARB and

EPA regulations which are manufactured

by third party engine manufacturer.

SECTION 4: EXCEPTIONS AND

LIMITATIONS

This warranty shall be inapplicable to de-

fects resulting from the following:

(1) Accident, abuse, misuse, negligence and

neglect, including stale fuel, dirt, abra-

sives, moisture, rust, corrosion, or any

adverse reaction due to incorrect storage

or use habits.

(2) Failure to operate or maintain the unit in ac-

cordance with the instruction manual or in-

struction sheet furnished by Husqvarna.

(3) Alterations or modifications that change

the intended use of the product or affects

the product's performance, operation,

safety, or durability, or causes the product

to fail to comply with any applicable laws.

(4)Additional damage to parts or compo-

nents due to continued use occurring af-

ter any of the above.

REPAIR OR REPLACEMENT AS PRO-

VIDED UNDER THIS WARRANTY IS THE

EXCLUSIVE REMEDY OF THE PUR-

CHASER. HUSQVARNA SHALL NOT BE

LIABLE FOR ANY INCIDENTAL OR CON-

SEQUENTIAL DAMAGES FOR BREACH

OF ANY EXPRESS OR IMPLIED WAR-

RANTY ON THESE PRODUCTS EXCEPT

TO THE EXTENT PROHIBITED BYAPPLI-

CABLE LAW. ANY IMPLIED WARRANTY

OR MERCHANTABILITY OR FITNESS

FOR A PARTICULAR PURPOSE ON

THESE PRODUCTS IS LIMITED IN DURA-

TION TO THE WARRANTY PERIOD AS

DEFINED IN THE LIMITED WARRANTY

STATEMENT. HUSQVARNA RESERVES

THE RIGHT TO CHANGE OR IMPROVE

THE DESIGN OF THE PRODUCT WITH-

OUT NOTICE, AND DOES NOT ASSUME

OBLIGATION TO UPDATE PREVIOUSLY

MANUFACTURED PRODUCTS.

Some states do not allow the exclusion of inci-

dental or consequential damages, or limitations

on how long an implied warranty lasts, so the

above limitations or exclusions may not apply

to you. This warranty gives you specific legal

rights, and you may also have other rights

which vary from state to state.

SECTION 5: CUSTOMER RE-

SPONSIBILITIES

The product must exhibit reasonable care,

maintenance, operation, storage and general

upkeep as written in the maintenance section

of the Owner's/Operator's manual. Should an

operational problem or failure occur, the prod-

uct should not be used, but delivered as is to an

authorized Husqvama dealer for evaluation.

Proof of purchase, as explained in Section 6,

rests solely with the customer.

SECTION 6: PROCEDURE TO OB-

TAIN WARRANTY CONSIDERATION

It is the Owner's and Dealer's responsibility

to make certain that the Warranty Registra-

tion Card is properly filled out and mailed to

Husqvarna Forest & Garden Company. This

card should be mailed within ten (10) days

from the date of purchase in order to confirm

the warranty and to facilitate post-sale ser-

vice.

Proof of purchase must be presented to the

authorized Husqvarna dealer in order to ob-

tain warranty service. This proof must in-

clude date purchased, modeI number, serial

number, and complete name and address of

the selling dealer.

To obtain the benefit of this warranty, the

product believed to be defective must be de-

livered to an authorized Husqvarna dealer in

a timely manner, no later than thirty (30) days

from date of the operational problem or fail-

ure. The product must be delivered at the

owner's expense. Pick-up and delivery

charges are not covered by this warranty.

An authorized Husqvarna dealer can be nor-

mally located through the "YeIIow Pages" of

the local telephone directory or by calling

1-800-HUSKY62 for a dealer in your area.

Husqvarna

7349 Statesville Road

CHARLOTTE, NC 28269

16

YOUR WARRANTY RIGHTS AND OB-

LIGATIONS: The U.S. Environmental Protec-

tion Agency, California Air Resources Board,

Environment Canada and HUSQVARNA are

pleased to explain the emissions control sys-

tem warranty on your year 2007 and later small

off-road engine. In California, all small off-road

engines must be designed, built, and equipped

to meet the State's stringent anti-smog stan-

dards, HUSQVARNA must warrant the emis-

sion controi system on your small off-road en-

gine for the periods of time listed below

provided there has been no abuse, neglect, or

improper maintenance of your small off-road

engine, Your emission control system in-

cludes parts such as the carburetor, the igni-

tion system and the fuel tank (California

only). Where a warrantable condition exists,

HUSQVARNA will repair your small off-road

engine engine at no cost to you. Expenses

covered under warranty include diagnosis,

parts and labor. MANUFACTURER'S

WARRANTY COVERAGE: If any emis-

sions related part on your engine (as listed

under Emissions Control Warranty Parts

List) is defective or a defect in the materials

or workmanship of the engine causes the

failure of such an emission related part, the

part will be repaired or replaced by HUSQ-

VARNA. OWNER'S WARRANTY RE-

SPONSIBILITIES: As the small off- road en-

gine engine owner, you are responsible for

the performance of the required mainte-

nance listed in your instruction manual.

HUSQVARNA recommends that you retain

all receipts covering maintenance on your

small off-road engine, but HUSQVARNA

cannot deny warranty soiely for the lack of

receipts or for your failure to ensure the per-

formance of all scheduled maintenance. As

the smatl off-road engine engine owner, you

should be aware that HUSQVARNA may

deny you warranty coverage if your small

off-road engine engine or a part of it has

failed due to abuse, neglect, improper main-

tenance, unapproved modifications, or the

use of parts not made or approved by the

original equipment manufacturer. You are

responsible for presenting your small off-

road engine to a HUSQVARNA authorized

repair center as soon as a problem exists.

Warranty repairs should be completed in a

reasonable amount of time, not to exceed 30

days. If you have any questions regarding

your warranty rights and responsibilities,

you should contact your nearest authorized

service center or call HUSQVARNA at

1-800-487-5962. WARRANTY COM-

MENCEMENT DATE: The warranty period

begins on the date the small off-road engine

is purchased. LENGTH OF COVERAGE:

This warranty shall be for a period of two

years from the initial date of purchase.

WHAT IS COVERED: REPAIR OR RE-

PLACEMENT OF PARTS. Repair or re-

placement of any warranted part will be per-

formed at no charge to the owner at an

approved HUSQVARNA servicing center. If

you have any questions regarding your war-

ranty rights and responsibilities, you should

contact your nearest authorized service

center or call HUSQVARNA at

1-800-487-5962. WARRANTY PERIOD:

Any warranted part which is not scheduled

for replacement as required maintenance, or

which is scheduled only for regular inspec-

tion to the effect of "repair or replace as nec-

essary" shall be warranted for 2 years. Any

warranted part which is scheduled for re-

placement as required maintenance shall be

warranted for the period of time up to the first

scheduled replacement point for that part.

DIAGNOSIS: The owner shall not be

charged for diagnostic labor which leads to

the determination that a warranted part is de-

fective if the diagnostic work is performed at

an approved HUSQVARNA servicing cen-

ter, CONSEQUENTIAL DAMAGES:

HUSQVARNA may be liable for damages to

other engine components caused by the fail-

ure of a warranted part still under warranty.

WHAT IS NOT COVERED: All failures

caused by abuse, neglect, or improper main-

tenance are not covered, ADD-ON OR MO-

DIFIED PARTS: The use of add-on or modi-

fied parts can be grounds for disallowing a

warranty claim. HUSQVARNA is not liable to

cover failures of warranted parts caused by

the use of add-on or modified parts, HOW

TO FILE A CLAIM: if you have any ques-

tions regarding your warranty rights and re-

sponsibilities, you should contact your near-

est authorized service center or call

HUSQVARNA at 1-800-487-5962.

WHERE TO GET WARRANTY SERVICE:

Warranty services or repairs shall be pro-

vided at all HUSQVARNA service centers.

call: 1-800-487-5962. MAINTENANCE,

REPLACEMENT AND REPAIR OF EMIS-

SION RELATED PARTS: Any HUSQVAR-

NA approved replacement part used in the

performance of any warranty maintenance

or repair on emission related parts will be

provided without charge to the owner if the

part is under warranty, EMISSION CON-

TROL WARRANTY PARTS LIST: Carbure-

tor, Ignition System: Spark Plug (covered up

to maintenance schedule), ignition Module,

Muffler including catalyst, Fuel Tank (Califor-

nia oniy). MAINTENANCE STATEMENT:

The owner is responsible for the perfor-

mance of all required maintenance as de-

fined in the instruction manual,

17

The information on the product label indicates which standard your engine is certified,

Example: (Year) EPA Phase 1 or Phase 2 and/or CALIFORNIA.

This engine is certified to be emissions compliant for the following use:

[] Moderate (50 hours)

[] Intermediate (125 hours)

[] Extended (300 hours)

18

1 2 3

\\12 5-- 7

4

_ 11 10

21

1. Caja de cilindro

2. Mango delantera

3. Protector de mano

4. Caja del arranque

5. Tanque de lubricante de cadena

6. Mango de la cuerda de arraeque

7. Tornilio de ajuste en el carburador

8. Palanca del cebador

9. Mango trasera

10. Interruptor ON/OFF

11. Tanque de combustible

12. Silenciador

13. Pueta de1 engranaje

14. Cadena

15. Barra guia

16. Captador de cadena

17. Freno de cadena

18. Protector de mano

19. Gatilio acelerador

20. Traba del aceterador

21. Herramienta de ajuste de la cadena

22. Tornil_o de ajuste de la cadena

23. Manual de instrucciones

24. Caja de barra

ADVERTENCIA: iEsta

sierra de cadena puede ser

peligrosa! El uso descuidado

o indebido de esta herramienta

puede causar graves heridas.

D Lea y comprenda el

manual de instruc-

ciones antes de usar la

sierra.

Use siempre la proteccion de oidos apropiada, la proteccion de

ojos y la protecci6n de la cabeza.

Use siempre las dos manos cuando trabaje con la sierra de

cadena.

ADVERTENClA: Debe evitarse cualquier contacto de

la punta de la barra guia con cualguier objeto, ya que puede

causar que la barra guia se desplace repentinamente hacia

arriba y hacia atr&.s, con posibles graves heridas.

Maximo valor de kickback medido sin et freno de cadena para la

combinaci6n de barra y cadena h_dicada en la etiqueta.

19

Simbolos de arranque

m

Slide "ON"

Full Choke

Pull 5X

L_b_J

Mueva el ieterruptor ON/

STOP a la posici6n ON.

Tire de ia palanca del

cebador/marcha lenta rapF

da su maxima extensi6n (a

la posici6n FULL CHOKE).

Firmemente, tire del mango

de la cuerda de arranque

5 veces con su mane

derecha.

m

HalfChoke

®W

Pull to Start

Empuje la palanca del

cebador/marcha lenta rapida

a la posicion HALF CHOKE.

Tire del mango de la cuerda

de arranque con su maeo

derecha hasta que el motor

se ponga en marcha.

_ ADVERTENCIA: Desconecte

siempre el cable de la bujia y col6quelo

donde no puede entrar en contacto con el

bujia, para evitar cualquier arranque

accidental at preparar, transportar, ajustar o

reparar et aparato, excepto en el caso de

ajustes al carburador.

Debido a que las sierras de cadena son

instrumentos para cortar madera a alta

velocidad, deben observarse precauciones

de seguridad especiales para reducir el

riesgo de accidentes. El uso descuidado o

indebido de esta herramienta puede causar

graves heridas.

PIENSE ANTES DE PROCEDER

• Antes de utilizar la sierra, lea attentamente

este manual hasta estar seguro o

comprenderlo completamente y poder

seguir todas las reglas de seguridad,

precauci6ns e instrucciones de use que

se dan en 61.

• Umite el uso de la sierra a aqueHos usuarios

adultos que comprendan y puedan

implementar todas las precauciones, reglas

de seguridad e instrucciones de uso que se

enouentran en este manual

Protecci6n / Casco Duro

de Oidos Proteccion

_1 _ de Ojos

Ropa Ajustada

al Guantes de

Uso Industrial

Zapatos de

Seguridad

Pantorrilleras

de Seguridad

•Use equipo protector. Siempre use calzado

de seguridad con puntas de acero y suelas

anti-desIizantes; ropa ajustada al cuerpo;

guantes gruesos de uso industrial

anti-deslizantes; protecci6n de ojos tales

come gafas de seguridad que no se

empa_an y con aberturas de veetilacion o

mascara protectora para la cara; casco duro

aprobado; y barrera de soeido (tapones de

oido u orejeras anti-sonido) para proteger la

audici6n. Los que usan sierras de fuerza

deberAn hacerse revisar la audici6n

frecuentemente ya que el ruido de }as sierras

de cadena puede daSar los oidos.

• Maetenga todas las partes del cuerpo

alejadas de la cadena siempre que el

motor este en funcionamiento.

• Maetenga a los niSos, espectadores y

animales a una distancia minima de 10

metros (30 pies) del Area de trabajo o

cuando esta haciendo arrancar el motor.

• No levante ni opere las sierras de cadena

cuando esta fatigado, enfermo, ansioso o

si ha tomado alcohol, drogas o remedios.

Es imprescindible que ud. este en buenas

condiciones fisicas y alerta mentatmente.

Si ud. sufre de cualquier condicion que

pueda empeorar con el trabajo arduo,

ases6rese con su medico.

• No ponga en marcha la sierra sin tener un

Area de trabajo despejada, superficie

estable para pararse y, siesta derrubando

arboles, un camino predeterminado de

retroceso.

USE LA SIERRA OBSERVANDO

TODOS LOS PROCEDIMIENTOS

DE SEGURIDAD

• Mantenga las dos manes en las manijas

siempre que el aparato este en march& El

uso del aparato con una sola mano puede

causar graves heridas aI usuario, a los

asistentes, o a los espectadores. Las sierras

de cadena estae diseSadas para que se las

use con las dos manos en todo momento.

20

• Haga uso de la sierra de cadena t3nicamente

en lugares exteriores bien ventilados.

• No haga uso de la sierra desde las

escaleras port&tiles ni de los arboles.

• Asegt_rese de que la cadena no vaya a

hacer contacto con ningQn objeto antes de

poner en marcha eI motor. Nunca intente

hacer arrancar la sierra con la barra guia

en un corte,

• No aplique presion a la sierra al final de los

cortes. Aplicar presi6n puede hacer que

pierda el control al completarse el corte.

• Pare el motor antes de apoyar la sierra en

nieg(m lado.

• No ponga en funcionamiento la sierra de

cadena si est#t da_fiada, incorrectamente

ajustada, o si no esta armada completa y

seguramente. Siempre cambie el barre,

cadena, protector de mano, freno de

cadena, o el otras piezas immediatamente si

da[_ado, roto, o se sale per cualquier motivo.

• Cuando cargue la sierra de cadena en las

manos, hagalo con el motor parado, el

sitenciador alejado del cuerpo, y la cadena

hacia atr_ts y cubierta con un estuche.

MANTENGA LA SIERRA EN

BUENAS CONDICIONES DE

FUNCIONAMIENTO

• Ueve la sierra de cadena a un centro de

servicio autorizado Husqvarna para que

haga todo servicio menos aquellos

procedimientos tistados en la seccion de

mantenimiento de este manual. Por

ejemplo, si se usan herramientas que no

corresponden para retirar o sostener el

volante al hacer servicio al embrague,

pueden ocurrir dafios estructurales al

volante y causar que reviente.

• AsegQrese de que la cadena se detenga

por compteto cuando se suelta el gatillo.

Para hacer correcciones, yea los AJ USTE

AL CARBURADOR.

• Nunca haga modificaciones de ninguna

indoie a su sierra.

• Mantenga las manijas secas, Iimpias y libres

de aceite o de mezcla de combustible.

• Maetenga las tapas y los fijadores bien fijos.

• Use exclusivamente los accesorios y

repuestos musqvarna reoomendados.

MANEJE EL COMBUSTIBLE CON

EXTREMO CUIDADO

• No fume mientras trabaja con el combustible

ni cuando ester haciendo uso de la sierra.

• Elimine todas las posibles fuentes de

chispas o llamas en las _treas donde se

mezcla o vierte el combustible.

• Mezcte y vierta el combustible afuera y use

recipiente aprobado para combustibles y

marcado como tal. Limpie todos los

derrames de combustible.

• Alejese a por Io menos 3 metros (10 pies)

del lugar de abastecimiento antes de

poner el motor en marcha.

• Apague el motor y deje que la sierra se

enfrie en un lugar libre de substancias

combustibles y no sobre hojas secas,

paja, papel, etc. Retire la tapa lentamente

y reabastezca el aparato.

•Guarde el aparato en un espacio fresco,

seco y bien ventilado donde los vapores del

combustible no puedan entrar en contacto

con chispas ni llamas abiertas provenientes

de termotaegues, motores o interruptores

etectricos, calefactroes centrales, etc.

RECULADA

A_,ADVERTENCIA: Evite reculada le

pueden causar graves heridas. Reculada

es el movimiento hacia et frente, hacia atr&s

o r&pidamente hacia adelante, esto puede

ocurrir cuando la punta de la barra guia de la

sierra de cadena entra en contacto con

cualquier objeto como puede ser otra rama o

tronoo, o cuando la madera se cierra y

atasca mientras se hace et corte. El entrar

en contacto con atgQn objeto extrafio a la

madera ie puede causar al usuario la perdida

del control de la sierra de cadena.

• La Reculada Rotacional puede acontecer

cuando la cadena en movimiento entra en

contacto con algQn objeto en la parte

superior de la punta de la barra guia puede

causar que ia cadena entre at materiai y se

detenga per un instante. El resultado es una

reaccion ieversa, a vetocidad de rel&mpago,

que hace recular la perra guia hacia arriba y

hacia atr&.s hacia et usuario.

• La Reculada por Atasco acontecen

cuando la madera se cierra y atasca la

cadena en movimiento en el corte a Io largo

de la parte superior de la barra guia y la

cadena se detiene repentinamente. Esta

detenci6n repentina de la cadena tiene como

resultado una inversi6n de la fuerza de la

cadena usada para cortar madera y causa

que la sierra se mueva en sentido opuesto al

de la rotacion de la cadena. La sierra

directamente hacia atras en direcci6n al

usuario.

• La Reculada por Impulsion puede

acontecer cuando la cadena en

movimiento entra en contacto son algQn

objeto extrafio a la madera en el corte a Io

largo de la parte inferior de la barra guia y

ta cadena se detiene repentinamente.

Esta detenci6n repentina de la cadena tira

de la sierra adelante y lejos del usuario y

podria hacer f&cilmente al usuario perder

el control de la sierra.

Para Evitar la Reculada pot Presion:

• Mantengase completamente conciente de

toda situaci6n u obstrucci6n que pueda

hacer que el material presione la cadena

en la parte superior o que pueda parar la

cadena de cualquier otto modo.

• No corte mrs de un tronco a ta vez.

• No retuerza la sierra al retirar ta barra de

un corte ascendiente cuando esta

seooionando tronoos.

Para Evitar la Irnpulsion:

• Empiece todo corte con el motor

acelerado a fondo y con la caja de la sierra

apoyada contra Ia madera.

• Use cuf_as de pl#.stico o de madera (nunca

de metal) para mantener abierto el corte.

21

Codo rigido

Despeje el Area

de Trabajo

REDUZCA LAS PROBABILIDADES

DE RECULADA

• Reconozca que la sierra puede recular.

Con una comprensi6n basica del

fen6meno de la reculada de la sierra, ud.

puede reducir el elemento de sorpresa

que contribuye a los accidentes,

• Nunca permita que la cadena en

movimiento toque ningOn objeto en la

punta de la barra guia.

• Mantenga el Area de trabajo libre de

obstrucciones como por ejemplo otros

arboles, ramas, pie@as, cercas, tocones,

etc. Elimine o evite todo obstaculo que la

sierra pueda enfrentar at cortar

determinado tronco o rama.

• Mantenga la sierra afitada y con la tensi6n

correcta. Las cadenas con poco filo o flojas

incrementan la probabilidad de reculada.

Siga las instrucciones de1 fabrbante para

affiar y efectuar mantenimiento de la cadena.

Verifique la tensi6n a intervalos regulares

con el motor parado, nunca en marcha.

AsegQrese de que las tuercas de la freno de

cadena esten ajustadas firmemente.

• Empiece y efectQe la totalidad de cada

corte con el acelerador a fondo. Si la

cadena se esta moviendo a una velocidad

menor que la maxima, hay mas

probabilidad de que la sierra recule.

• Corte Qnicamente un tronco a la vez.

• Use cuidado extremo al entrar de nuevo

en un corte ya empezado.

• No intente hacer cortes empezando con la

punta de la barra (cortes de tatadro).

• Tenga cuidado con troncos que se

desplazan y con las demas fuerzas que

podrian cerrar un corte y apretar ta cadena o

caer sobre ella,

• Use la Barra Guia Reducidora de

Reculadas y la Cadena Minimizadora de

Reculadas recomendadas para su sierra.

MANTENGA EL CONTROL

Parese hacia I__

izquierda de la

sierra

Nunca invierta

la posicion de

las manos

El pulgar por debajo

de la manija

•Sostener firmemente con las dos manos le

ayudara a mantener el controi de la sierra.

No afloje. Mantenga la mano derecha

envotviendo totalmente la manija trasera,

sea ud. derecho o zurdo, Sostenga la

manija delantera con la mane izquierda,

colocando el pulgar debajo de la manija y

rodeando la manija con los dedos.

Mantenga el brazo izquierdo totalmente

extendido con el code fijo,

• CoIoque ta mano izquierda en la manija

delantera, de modo que quede en linea recta

con la mane derecha en ta manija trasera,

cuando este haciendo cortes de

seccionamiento. Parese levemente hacia la

izquierda de ta sierra para evitar que el

cuerpo este en linea directa con la cadena.

• Parese con el peso distribuido igualmente

entre los dos pies.

• Parese levemente hacia la izquierda de la

sierra de cadena para evitar que el cuerpo

este en linea directa con la cadena.

• No se extienda excesivamente. La sierra

puede impulsarlo o empujarlo y ud. puede

perder eI equitibrio y el control de ta sierra.

• No corte arriba del nivel de los hombros.

Es dificil mantener et control de la sierra si

esta por encima del nivel de los hombres.

DISPOSITIVOS DE SEGURIDAD

CONTRA LAS RECULADAS

_L, ADVERTENCIA: Los siguientes

dispositivos han sido incluidos en la sierra

para ayudar a reducir el riesgo de reculadas;

sin embargo, tales implementos no pueden

eliminar totalmente esta reaccion peligrosa.

Como usuario de sierra de cadena, ud, no

debe confiarse solamente en los

dispositivos de seguridad. Ud. debe seguir

todas las precauciones de seguridad,

instrucciones y mantenimiento que se

encuentran en este manual para ayudar a

evitar las reculadas y otras fuerzas que

pueden causar graves heridas,

• Barra Guia Reducidora de Reculadas,

dise[_ada con punta de radio peque[_o que

reduce el tamaSo de la zona de peligro en

la punta de la barra, Este tipo de barra ha

demostrado que reduce significa-

tivamente la cantidad y la seriedad de las

reculadas cuando hart side examinado de

acuerdo con ANSI (American National

Standards Institute, inc.) B175.1.

22

Reducidora de

Reculadas Zona De Peligro

Punta de Radio

Pequefio

Z_na De

Barra Gula Simetrica ligro

{Punta de Radio Grande

• Las Cadenas Minimizadoras de Reculadas

hae satisfecho los requisitos de reedimiento

en pruebas con una muestra representativa

de sierras de cadena coe desplazamieeto

de menos de 3,8 putgadas, come se

especifica en ANSI Bt75.1.

Marcador de Profundidad Peffilado

f Estab6n Protector

Alargado

! Desv[a la g .....

de Reacci6n y

Permite que la

Cadena Minimizadora _ Madera Entre

de Reculadas Gradualmente a

la CuchJlla

Puede Obstruir Material

No un Cadena }V_nimizadora de Reouladas

• Protector de Mane Delantera, disefiado

para reducir la probabilidad que su mane

izquierda entre en contacto con lacadena,

si la mano se desprende de la manija

delantera.

• La Posicion de las Manijas Delantera y

Trasera, disefiadas con distancia entre las

manijas y "en lined' la una con la otra. La

separaci6n y la colocaci6n en linea que este

dise[_o provee se combinan para dar

equilibrio y resistencia para controlar la

propulsi6n de la sierra hacia el usuario si

aconteoe una reculada.

FRENO DE CADENA Y ANGULO

ACR

• Freno de Cadena, dise_ado para detener

ta cadena en el case de reculada.

_ADVERTENCIA: NUESTRA

COMPA_IIA NO REPRESENTA Y USTED

NO DEBERA ASUMIR QUE EL PRENO DE

CADENA LO PROTEGERA EN CASO DE

RECULADAS. Una reculada es una acci6n

r_[pida la cual lanza la barra y la cadena rotativa

hacia atras y hacia arriba en direccion al

usuario. Una reculada podria ser causada

cuando se permite que la punta de la barra en

la zona de peligro entre en contacto con

cualquier objeto en ta zona superior de ta barra

guia. Esta accion puede empujar la barra guia

r_tpidamente hacia atras en direccion doede se

encuentra el usuario. Cualquiera de estos dos

acontecimientos puede causar que el usuario

pierda el control de la sierra Io que podria

resultar en lesioees de alta gravedad o hasta la

muerte. NO DEPENDA CIEGAMENTE EN

CUALQUIERA DE LOS DISPOSITIVOS

INCLUIDOS EN SU CUIDADOSAMENTE

PARA EVlTAR LAS RECULADAS. Las barras

guia reducidoras de reculadas y las cadenas

de sierra de baja acci6n de reculadas reducen

la ocasi6n y magnitud de las reculadas y son

recomendadas. Con su sierra vienen incluidas

una cadena de baja accion de recuiadas y una

barra de equipo original. Las reparacioees del

freno de cadena deberan ser efectuadas per

un centro de servicio autorizado. Lleve su

aparato al lugar de compra, si Io adquirio en

una centro de servicio, o al centro perito

autorizado Husqvarna para este tipo del

servicio de mas cercaeo.

•El contacto con la punt a de la sierra puede

causar una REACCION contraria que a

una velocidad vertiginosa expulsa la

espada hacia arriba y hacia atr_ts, en

direcci6n al operador.

• Si la cadena queda atrapada por la parte

superior de la espada, esta puede rebotar

bruscamente hacia el operador.

• Cualquiera de estas dos reacciones

puede provocar ta perdida del control de la

sierra de oadena y oausar una grave

lesi6n. No confie en los dispositivos de

seguridad que incorpora su sierra.

_,ADVERTENCIA: E_ a.ngulo

computado de reculada (ACR) que consta e_la

sierra (como CKA) y el la tabla a continuaci6n,

representa el angulo de reculada que teedra la

combinaci6n de barra y cadena de su aparato,

el ser probada de acuerdo con los criterios de

CSA (Asociaci6n Canadiense de Normas) y

ANSI. A_comprar barra y cadena de repuesto,

deben tomarse en consideraci6n los vaIores

mas bajos de ACR. Los valores mas bajos de

ACR representan #.ngulos m#.s seguros para

el usuario, mientras que los valores mas altos

indican mayor angulo y energias m#.s altas en

las reculadas. Los a.ngulos computados

representados ee la columna no-activada

indican la energia total y el angulo asociado sin

activaci6n del freno de cadena durante la

reculada. El #.ngulo activado representa el

tiempo de detenci6n de la cadena relative al

#.ngulo con activaci6n y el #.ngulo resultante de

reculada de la sierra.

La siguieete combinaci6n de barra guia y

cadeea, satisface los requisites en coetra de

reculadas de CSI Z62.1, Z62.3 y de ANSI

B175.1, al ser usadas en conjunto con las

sierras que menoionamos en este manual. El

use de cualquier otra combieaci6n de barra y

oadeea no menoionada en el manual no es

recemeedado y adem#.s, puede que no

satisfaga los requisitos de las normas de CKA.

23

Tabla de angulo computado de reculada

BARRA

MODELO Tipo Largo

137 0.050 GA 14"

142 0.050 GA 14"

137 0.043 GA 14"

142 0.043 GA 14"

137 0.050 GA 16"

142 0.050 GA 16"

137 0.043 GA 16"

142 0.043 GA 16"

142 0.050 GA 18"

(ACR-[CKA])

TIPO DE

CADENA

91VG-52

91VG-52

90SG-52

90SG-52

91VG-56

glVG-56

g0SG-56

g0SG-56

glVG-62

ACR SIN FRENO

DE CADENA

25 _

25 _

25 _

25 _

25 _

25 _

25 _

25 _

25 _

AVISO: Siesta sierra ha de usarse para el

tumbado comercial de Arboles, un freno de

cadena se requiere y no ser#t quitado ni sera

lisiado de otra manera conformarse con las

Regulaciones Federales del OSHA para el

tumbado comercial de arboles. Entre en

contacto con su centro de servicio autorizado

Husqvarna.

AVISO DE SEGURIDAD: El estar

expuesto alas vibraciones a traves de1 uso

prolongado de herramientas de fuerza a

gasolina puede causar daSos a los vasos

sanguineos o a los nervios de los dedos, las

manos y las coyunturas en aquellas personas

que tienen propensidad a los trastornos de la

circutaci6n o alas hinchazoeees anormales. El

uso proloegado en tiempo frio ha sido

asociado con da[_os a los vasos sanguineos

de personas que por otra parte se encuentran

en perfecto estado de salud. Si ocurren

sintomas rates como el entumecimiento, el

dolor, la faita de fuerza, los cambios en el coIor

o la textura de la pie1o falta de sentido en los

dedos, las manes o las coyunturas, pare de

usar esta m&.quina inmediatamente y procure

atension medica. Los sistemas de

anti-vibracion no garantizae que se eviten

tales problemas. Los usuarios que hacen use

continuo y prolongando de las herramientas de

fuerza deben fiscalizar atentamente su estado

fisico y el estado del aparato.

AVISO ESPECIAL: Su sierra viene

equipada con silenciador limitador de

temperatura y con rejilla antichispa que cumple

Es necessario utilizar guantes protectores

los requisitos de los C6digos de California

4442 y 4443. Todas las tierras forestadas

federales, m_ts los estados de California,

idaho, Maine, Minnesota, Nueva Jersey,

Washington y Oreg6n, requieren por iey que

muchos motores de combustion intema esten

equipados con rejilla antichispa. Si usted usa

una sierra de cadena donde existen taies

reglamentos, usted tiene la responsabilidad

juridica de mantener estas piezas en correcto

estado de funcionameineto. De Io contrario,

estar&, en infraccion de la ley. Refiera a la

seccion del SERVICIO para el maetenimiento

de la rejilla antichispas. EI no cumplimiento de

todos los reglas de seguridad e de las

precauci6nes puede tener graves heridas

como resultado. Si acontecen situaciones

no previstas en este manuat, tenga cuidado

y use buen criterio. Si necesita ayuda, entre

en contacto con su centre de servicio

autorizado Husqvarna.

CRITERIOS: Este produeto est#. enlistado

por Underwriter's Laboratores, Inc., de

aouerdo con:

ANSI B175.1-2000 Padron Estadounidense

Nacionat para Herramientas de Fuerza -

Sierra de Cadena A GasoIina-Requisitos de

Seguridad

OSA Z62.1-1gg5 Seguridad y Salud

Ocupacionai en relacion con las Sierras de

Cadena

OSA Z62.3-1gg6 Seguridad y Salud

Ocupacional en relacion con Reculadas de

Sierras de Cadena

(no inciuidos) durante el montaje.

INSTALACION DE LA BARRA Y LA

CADENA (si no vinieron ya

instalados)

_L.ADVERTENCIA: Verifique cada

paso del montaje si recibi6 la sierra ya armada.

Use siempre quantes protectiores al tocar la

cadena, iLa cadena es filosa y Io puede cortar,

aOn no estando en movimiento!

1. Afloje y saque las tuercas de la freno de

cadena y la freno de cadena de la sierra.

2. Retire el separador de plastico (si

presente).

24

Separador de plastico

Tuercas de la

Freno de /._ freno _adena

Herramienta

Cuchillas Marcador de Profundidad

Eslabones de Funcionamiento

Co;oque ia cadena por encima y detr#ts

del embrague, poner las estabones de

funcionamiento en el cilindro del

embrague.

3. El aparato tiene clavija y tornillo de

ajuste para ajustar ia tensi6n de la

cadena. Es muy importante que al

instalar la barra, la clavija que se

encuentra en el torniHo de ajsute este

alineada con un orificio en la barra. Girar

el toreillo hace que la clavijade ajsute se

desiice hacia arriba y hacia abajo por el

tornillo. Ubique este ajuste antes de

empezar a instalar la barra en la sierra.

Vea la ilustraci6n siguiente.

Vista interior del

de eadena

Ubicaci6n del ajuste

4. Gire el tornillo de ajuste a mano hacia la

izquierda (en contra del sentido de1 reloj)

hasta que la clavija de ajuste toque el

retentor. Esto debe colocar el clavija

cerca de la posici6n correcta.

5. Haga deslizar la barra por detras del

cilindro del embrague hasta que la barra

se detenga al tocar el engranaje del

cilindro del embrague.

Instale la barra

Retire muy cuidadosamente la cadena

del paquete. Sostenga la cadena con

Ion eslabones de impulsi6n orientados

come se ve en la ilustraci6n.

PaUE_ta_9e

DEBERAN APUNTAR EN

DIRECCION A LA ROTACION

Place chain onto the sprocket

8. Coloque los eslabones de propulsi6n

entre los dientes de la engranaje en la

punta de la barra.

9. Coloque los eslabones de propulsion en

ta ranura de la barra.

10. Tire la barra hacia adelante hasta que la

cadena quede tirante en la ranura de la

barra. Asegure todas las eslabones de

propulsion estae en el ranura de la barra.

11. Ahora instale }a freno de cadena

asegurandose que la clavija de ajuste este

posicionada en et orificio inferior en la

barra guia. Recuerde que la clavija hace

deslizar la barra hacia adelante y hacia

atras para ajustar la tensi6n de la cadena.

12. Instale las tuercas de la freno de cadena

y aj0stelas a mano Linicamente. Ajuste

las tuercas de ta freno de cadena

despues de que la cadena este

tensionada.

TENSION DE LA CADENA

(inclusive los aparatos con la cadena

ya instalada)

AVISO: AI hacer ajustes a ta tensi6n de la

cadena, asegOrese que las tuercas de la

freno de cadena esten ajustadas a mano

Onicamente. Si intenta tensionar ia cadena

con las tuercas de la freno de cadena

ajsutadas, puede da_ar el aparato.

Para verificar la tension:

Use la punta de la herramienta de la barra

para mover ia cadena alrededor de la barra.

Si no puede hacer rotar ia cadena, esta

demasiado ajustada. Si ia cadena se

encuentra demasiado floja, coigara per

debajo de la barra.

Barra

/ Herramienta de

Tuercas de la la cadena

freno de cadena

25

Para ajustar la tension:

La tensi6n de la cadena es rnuy importante.

La cadena se va estirando con el uso,

especialmente durante las primeras veces

que usa la sierra. Verifique sin falta la tensi6n

de la cadena cada vez que use la sierra y

cada vez que la abastezca de combustible.

Se ajusta la tension de la cadena aflojando

las tuercas de la freno de cadenay girando el

tornillo de ajuste 1/4 de vueita mientras se

mantiene la barra tevantada

• Si la cadena esta demasiado tirante, gire

el tornillo de ajuste 1/4 de vuelta a la

izquierda (en contra del sentido del reloj).

• Si la cadena est&. demasiado floja, gire el

toreilto de ajuste 1/4 de vuelta a la derecha

(en el sentido det reloj).

Tuerca de la Barra Guia

freno de cadena

ABASTECIMIENTO DEL MOTOR

Tornillo de Ajuste - 1/4 de Vuelta

•Levante la punta de la barra y ajuste las

tuercas de la freno de cadena con la

herramienta doble.

• Vuelva a verificar la tensi6n de la cadena.

Tuerca de la

_j_'j freno de _I_R

=1=

d=_ADVERTENCIA: Si ia sierra se

funciona con un cadena flojo, la eadena

podria saltar de la barra y resultado en

accidentes muy graves.

r=ADVERTENCIA: Remueva ta tapa

del tanque de combustible lentamente al

reabastecer combustible,

Este motor est&. habilitado para funcionar

con gasoiina sin plomo. Antes de comenzar

con el uso, se deber&, mezclar la gasolina

con un aceite de sh_tetico de buena calidad

para motores de 2 tiempos enfriados a aire.

Mezcle la gasolina con el aceite en la

proporci6n 50:1. Se obtiene unaproporci6n

de 50:1 mezclando 76 ml (2,6 onzas) de

aceite con 4 litros (1 gal6n) de gasolina sin

plomo. NO USE aceite para autom6viles ni

para barcas. Estos aceites daSar&.n el motor.

AI mezclar el combustible, siga las

instrucciones impresas en el recipiente. Una

vez haya a_adido el aceite a la gasolina,

agite al recipiente brevemente para

asegurar que el combustible este

completamente mezclado, Siempre lea y

siga las instrucciones de seguridad que

tienen que ver con el combustible antes de

abastecer el aparato.

LUBRICAClON DE LA BARRA Y DE

LA CADENA

La barra y la cadena requieren lubricaci6n

constante, El sistema autom&.tico de

lubricaci6n provee la lubricacion necesaria

mientras se mantenga Heno el tanque de

aceite. La falta de aceite arruinar&, ta barra y

la cadena rapidamente. El uso de

demasiado poco aciete causar&, exceso de

catentamiento que sera detectable per el

humo proveniente de la cadena y/o per la

descotoraci6n de la barra. Cuando la

temperatura es inferior a 0 grados

centigrados, el aceite se pone m&.s gureso,

tornando necesaria la adici6n de una

pequei_a cantidad (de 5 a 10%) de Fuel Oil

#1 (#1 Diesel Fuel) o querosen para diluir el

aceite de la barra y la cadena. El aceite para

barra y cadena debe fluir libremente.

El aceite Husqvarna para barra y cadena

esta formulado para proteger su aparato del

desgaste excesivo provocado por el calor y

la fricci6n y resiste la perdida de espesura a

altas temperaturas.

• Nunca utilice aceite usado.

• Pare siempre el motor antes de abrir las

tapas.

IMPORTANTE

La experiencia indica que los combustibles

mezclasdos con alcohol (los Ilamados gasohol

o los que contienen etanol o metanol) pueden

atraer humedad, I oque puede causar la

separacion y }aformacion de acidos durante el

almacenamiento. La gasolina acidica puede

da_ar el sistema de combustible del motor

durante el aimacenamiento. Para evitar

promblemas con el motor, debera vaciarse el

sistema de combustible antes de almacenar el

aparato por 30 dias o mas. Vacie el tanque de

combustible, ponga el motor en marcha y

dejeto en marcha hasta que la lineas de

combustible y el carburador queden vacios.

Cuando vaya a usar el aparato nuevamente,

use combustible fresco. Vea la instrucciones

de ALMACENAMIENTO para obtener m_ts

informaciones.

26

£A __..____.._,_

d_I_AUVI"H/I-I_IGIA: La cadeea no

debe moverse cuando el motor se eecueetre

en marcha inactiva. Si ta cadena se mueve

en marcha inactiva, vea ta secci6n de

AJUSTES AL CARBURADOR ee este

manual. Evite contacto con el silenciador.

Ue sileeciador caliente podria causar

quemaduras muy graves.

Para detener el motor, mueva el interruptor

ON/STOP a la posici6n STOP.

Para poner en marcha el motor, sujete la

sierra firmemente ee el suelo coma se

ilustra. AsegQrese de que la cadeea pueda

moverse Iibremente sin tocar ningLie objeto.

Use 6nicamente de 15 a 18 pulgadas de

cuerda por tir6n.

Sujete la sierra firmemente mientras tira

de la cuerda de arranque.

Puntos importantes para recordar

At tirar de ta cuerda de arranque, no use la

extensi6n completa de la cuerda ya que esto

puede causar que la cuerda se parta. No

permita que la cuerda de arranque regrese a

su lugar bruscamente. Sujete el mango y

permita que la cuerda rebobine lentamente.

Para arranques bajo condicioees de clima

frio, ponga en marcha el motor con el

cebador en la posici6n FULL CHOKE;

permita que el motor caHente antes de

apretar el gatillo acelerador.

AVlSO: No comience a cortar ningtJn tipo

de material cuando la palanca del

cebador/marcha ieactiva rapida se

eecuentran en la posici6n FULL CHOKE.

PARA ARRANCAR EL MOTOR

FRIO (o motor caliente despues de

quedar sin combustible)

AVlSO: En los pasos siguientes, cuaedo la

palanca det cebador/marcha inactiva rapida

se activa en su maxima exteesi6n,

autom_.ticamente fijara la aceleraci6n para

la puesta en marcha.

1. Mueva el interruptor ON/STOP a la

posici6n ON.

2. Tire de la palanca det cebador/marcha

inactiva r&pida en su maxima extensi6n.

3. Rapidameete, tire de la cuerda de

arranque con su mano derecha un

maximo de 5 veces. Luego, pase al

siguiente paso.

AVlSO: Si el motor parece que este

intentando arraecar antes del quinto tir6n,

pare de tirar y proceda inmediatameete al

siguieete paso.

4. Empuje la palanca del cebador/marcha

tenta rapida a la posici6n HALF CHOKE.

5. Tire de la cuerda de arranque

r&.pidamente con su mano derecha

hasta que el motor se ponga en marcha.

6. Permita que el motor continQe en

marcha por aproximadamente 30

segundos. Luego, apriete y sueite el

gatiflo acelerador para liberar la marcha

inactiva r_tpida y asi permitir que el

motor marche en marcha inactiva.

ERRUPTOR ON/STOP

PALANCA DEL RALENTJ RAPIDO/

ESTRANGULADOR

FULL HALF ©FF__

PARA ARRANCAR CON EL

MOTOR CALIENTE:

1. Mueva el interruptor ON/STOP a la

posici6n ON.

2. Empuje la palanca del cebador/marcha

tenta rapida a la posici6n HALF CHOKE.

3. Tire de la cuerda de arranque

r&.pidamente con su mano derecha

hasta que el motor se ponga en marcha.

4. Apriete y suelte el gatillo acelerador

para permitir que el motor regrese en

marcha inactiva.

ARRANQUE DIFICIL (o arranque de

motor ahogado)

El motor puede encontrarse ahogado con

demasiado combustible si no se ha puesto en

marchadespues de110 tir6n. Un motor quese

eecuentre ahogado puede ser aclarado del

exceso de combustible siguieedo el

procedimiento de puesta ee marcha para

motores calientes que se has indicado

anteriomqente. AsegQrese de que el interruptor

ON/STOP se encuentre en la posici6n ON.

Que el motor se ponga en marcha puede

requerir que se tire de la cuerda de arraeque

muchas veces, dependiendo cuan ahogado

se encuentre el motor. Si el motor no arranca,

refi@ase a la TABLA DIAGNOSTICA.

FRENO DE CADENA

_b, ADVERTENCIA: La banda del

freno podr#, romperse al activar el freno si esta

se encuentra demasiado usada y fina. Si la

banda del freno se encuentra rot& el freno de

27

cadena no detendra la cadena. La banda del

freno se debe substituir por un distribuidor

autorizado de1 servicio si cualquier parte se

desgasta menos de 0,5 mm (0.020 pulgada)

de grueso. Las repareciones del freno de

cadena deberAn ser efectuadas por un agente

de servicio autorizado. Ueve su aparato al

lugar de compra, si Io adquM6 en una agencia

de servicio, o al agente perito autorizado para

este tipo de servicio mas cercano.

• Esta sierraviene equipada con un freno de

cadena diseSada para detener la cadena

en el caso de reculada.

• El freno de cadena inercia-activado se

ectiva si et protector detantero de mano es

empujado hacia adelante ya sea

manualmente (a meco) o automatieamente

(por el movimiento repentino).

• Si el freno ya esta activado, se Io

desactiva tirando el protector de mano

delantero hacia anoA, acercAndolo a la

manija delantera todo Io que sea posible.

• Para cortar con la sierra, es necesario

desactivar el freno de cadena.

Desactivado

PUNTOSIMPORTANTES

Control del freno

PRECAUCION: El freno de cadena debe

ser inspeccionado varias veces al dia. AI

hacer esta inspecci6n, el motor siempre

debe estar prendido.

Coloque la sierra en sueto firme. Sostenga

las manijas con ambas manos y presione el

gatillo o para acelerar a fondo. Active el

freno de cadena dando vuelta a su muSeca

izquierda contra el protector de mano

delantera sin soltar la manija delantera. La

cadena debe parar inmediatamente.

Control del funcionamiento

activado por inercia

_,ADVERTENCIA: Ouaedo lteve a

cabo el precedimiento siguiente, el motor

debera estar apagado.

Sujete la sierra unos 35 cm (14") por encima

de un tocon u otro superfice de madera.

Libere la empuSadura del mango delaetero y

que la punta de la barra guia caiga hecia

adelecta y pueda entrar en contacto con el

tecon. Cuando ta punta de ta barra golpee el

tocon, el freno debe ectivarse.

• Verifique ia tension de ia cadena antes del

primer uso y despues de un minuto de

funcionamiento. Vea TENSION DE LA

OADENA en la seccion de MONTAGE.

• Oorte madera Onicamente. No corte

metal, plAstico, ladrillos, cemento, otros

materiales de construcci6n que no sean

de madera, etc.

• Pare ta sierra si la cadena toca cuaiquier

objeto ajeno. Inspeccione la sierray repare o

instale repuestos segOn la necesidad.

• Mantenga ia cadena fuera de la arena y la

tierra. La menor caetidad de tierra desafila

rapidameete las cadenas y asi incrementa la

posibilidad de reculadas.

• Oorte varios troncos peque[_os como

practica, usando la siguiente tecnica, para

ecostumbrarse al manejo de la sierra, antes

de empezar un proyecto de grandes

dimensiones.

• Acelere el motor a fondo antes de

empezar a cortar apretaedo el gatillo

ecelerador.

• Empiece el corte con el bastidor de la

sierra apoyada contra el tronco.

• Maetenga el motor con acelerador a fondo

constantemente mientras corta.

• Deje que la sierra haga todo el trabajo de

cortar; no use mAs que una muy ligera

presion hecia abajo.

• Sueite el gatillo ecelerador inmediata-

mente ai terminar de cortar, dejando que el

motor funcione a marcha lenta. Si

mantiene la sierra en marcha con

ecelerador a fondo sin estar cortando,

puede causar desgaste innecesario. Se

recomienda que no opere el motor por

mas de 30 segundos a la velocidad

maxima.

• Para no perder el control cuando se haya

comptetado ei corte, no le ponga presi6n a

la sierra al final del corte.

•Pare el motor antes de apoyer ia sierra al

finalizar un corte.

TECNICAS PARA TUMBAR

ARBOLES

_L, ADVERTENCIA: Vea que no haya

ramas rotas o muertas que podrian caerle

encima mientras corta, causando heridas

graves. No corte cerca de edificios ni cables

electricos si no sabe la direeci6n de tumbado

del arbol, ni de neche ya que no podra ver

bien, ni durante mai tiempo como liuvia,

nieve, o vientos fuertes, etc. Si el Arboi hace

contacto con algOn cable de linea de servicio

p0blico, la compa_a de servicio pt_blico

debera ser notificada de inmediato.

• PIanifique la operacion de corte

cuidadosamente por adelantado.

• Despeje al Area de trabajo. Ud. precisa un

Area despejada en todo el contorno de

Arbol donde pueda pisar con firmeza

entodo momento.

• El usuario de la sierra de cadena debera

permanecer del lado cuesta arriba del

28

terreno ya que es probable que el &.rbol

rodillo o se deslice cuesta abajo despues de

caer.

•Estudie las condiciones naturales que

puedan causer que el &.rbol caiga en una

direcci6n determinada.

Entre las condiciones naturales que pueden

causer que el &.rbol caiga en una direcci6n

determieada, se encuentran:

• La direccion y la veIocidad del viento.

• El angulo de inclinaci6n de1 &.rboL El

angulo de los &.rboles a veces no se note

debido al declive del terreno o a terreno

desparejo. Use plane o cordel de sonde

pare determiner I direcci6n de la

inclinaci6n del arbol.

• El arbol es m&.s pesado o tieno mucho mrs

tames de un lade.

• Arboles y obst&.culos en derredor.

Verifique si hay porciones descompuestas o

podridas. Si el tronco est&. podrido, puede

partirse repentinamente sin aviso y caer

sobre el usuario.

AsegQrese de que haya suficiente espacio

pare ta caida del arbol. Mantenga una

distancia equivalente a dos veces y medio

del larbo del &.rbol que est&. cortando entre el

&.rbol y la persona m&.s cercana u otros

objetos. El ruido de1 motor puede impedir

que se escuchen las advertencias gritadas.

Retire la tierra, las piedras, la corteza suelta,

los clavos, las grampas y el aiambre que

pueda haber en el arbot en et lugar del corte.

Planifique una ruta predeterminada y

despejada de retroceso.

Planifique una ruta predeterminada

y despejada de retroceso

etroceso

Retroceso

/Retrooeso

PARA TUMBAR ARBOLES

GRANDES (con di&metro de 15 cm/

6 pulgadas o m&s)

Se usa el metodo de corte de muesca pare

los &.rboles grandes. La muesca es un corte

en el lado del &rbol hacia el cual se desea

que caiga. Despu_,s de hacer el corte de

tumbade del lado opuesto, el &rbel tendr&, la

tendencia de caer hacia el lado en que se ha

hecho el corte de muesca.

AVISO: Si et arbol tiene raices de apoyo

grandes, retirelas antes de hacer el corte de

muesca. Si uso la sierra pare quitar raices

grandes de apoyo, prevenir la cadena de

entrar en contacto con la tierra esto le previene

de perder det filo.

CORTE DE MUESCA Y TUMBADO

DEL ARBOL

• Hagaelcortedemuescacortandoprimero

la parte superior de ta muesca. Haga que

el corte atraviese un tercio del ancho del

tronco. Luego complete el corte de

muesca cortando la parte de abajo de la

muesca. Yea la ilustraci6n. Una vez

completo el corte de muesca, retire la

cuSa de madera det &.rbol.

• Despues de retirada Ia cu[_a de madera, del

lado opuesto al corte de muesca haga el

corte de tumbado. El corte de tumbado debe

quedar a 5 cm (2 pulgadas) m&.s arriba que

el centro del corte de muesca. Este

procedimiento dejara suficiente madera sin

cortar entre el corte de tumbado y la muesca

pare former una bisagra. Esta bisagra

ayudar&, a evitar que el arbol caiga en la

direcci6n equivocada.

La bisagra sostiene el &.rbol en el

toc6n y ayuda a controlar la caida

"__x,,._:_ Abertura dei

_'\,,_,_ corte de

x\, ,_ _ tumbada

Cierre de _'IvL'_ll_

la muesca ..,_,',_ I_,_,

AVISO: Antes de completer el tumbado, use

cu[_as pare abrir el corte, cuando sea

necesario, pare controlar la direcci6n de la

caida. Use cuSas de madera o de plastico,

pero nunca de acero o de hierro, pare evitar

que la sierra recule y pare evitar daSos ala

cadena.

• Este alerta a los indicios de que el arbol esta

por caer: los crujidos, el ensanchamiento del

corte de tumbado y los movimientos de las

ramas superiores.

• En el instante en que el &.rbol comienza a

caer, pare la sierra, apoyela en el suelo y

retrocede r_qaidamente, por ta trayectoria de

retroceso prevista.

• Afin d'eviter des blessures, NE COUPEZ

PAS les arbres incompletemeet tombes

avec la trongonneuse. Soyez extr&ment

soigneux avec les arbres qui ne tombent pas

compl&tement parce qu'il peuvent avoir un

support tres precaire. Si I'arbre ne tombe pas

completement, laissez la trongonneuse de

c6te et employez un treuil, une moufle ou un

tracteur pour acheveil

CORTE DE UN ARBOL TUMBADO

(SECCIONAMIENTO)

El termine seccionamiento significa cortar

un &rbol tumbado en secciones det largo

deseado.

29

A

44, ADVERTENClA: Nosepare sabre

ei tronco que esta siendo cortado. Cuaiquier

parte de1 tronco puede rodar haciendo que el

usuario pierda el equilibrio y el control. No se

posicioee cuesta abajo dei tronco que esta

siendo cortado.

PUNTOS IMPORTANTES

• Corte t3nicamente un tronco a la vez.

• Carte con sumo cuidado la madera astiHada.

La sierra puede arrojar pedazos

punteagudos y _osos hacia el usuario.

• Use un caballete para cortar troncos

pequeSos, Nunca permita a otra persona

que sostenga el tronco mientras ud, corta ni

sostenga el tronco con la piema o el pie,

• No corte en lugares donde haya troncos,

ramas y raices entrelazadas come puede

acontecer despues de un vendaval. Arrastre

los troncos hasta un lugar despejado antes

de eortarlos, empezando por troncos

expuestos y ya retirados.

TIPOS DE CORTE QUE SE USAN

PARA EL SECCIONAMIENTO

_L, ADVERTENCIA: Si la sierra queda

apretada o atascada dentro del tronco, no

intente sacarla a la fuerza. Puede perder el

control de la sierra, causando heridas o da(fos

al aparato, Pare la sierra, martille una cu_fa de

pI_tstico o de madera en el corte hasta que la

sierra salga f#tcilmente. Ponga la sierra de

nuevo en marcha y col6quela cuidadosamente

de nuevo en el corte, No intente porter en

marcha la sierra de nuevo cuaedo esta

apretada o atascada en un tronco.

Use una cul_a para sacar la sierra

atascada.

Apague _asierra y use una cuSa de

madera o de pl#tstico para abrir el tajo,

Corte Descendiente empieza desde el lado

superior dei tronco con ia parte de abajo de

la sierra contra el trance; haga una leve

presion hacia abajo.

Corte descendiente Corte ascendiente

Corte Ascendiente empieza desde el lade

inferior del tronco con ia parte de arriba de la

sierra contra el tronco; haga una leve fuerza

hacia arriba. Sujete la sierra firmemente

para mantener el control. La sierra tendra la

tendencia de empujar el usuario hacia atr&.s.

ADVERTENOIA: Nunca invierta la

sierra para hacer cortes ascendientes. No

se puede controiar la sierra de esa forma.

Haga siempre el primer corte del lade del

tronco que estA bajo compresi6n. El lade de

compresiSn del tronco es donde ia presiSn

del peso del tronco se concentra,

Primer corte del lado del tronco

bajo compresion _,_

Seguedo corte

Seguedo corte

Primer corte de lade del tronco

bajo compresi6n

SECCIONAMIENTO SIN APOYO

•Haga el corte descendiente de un tercio

del diametro.

• Haga radar el tronco y termine con otro

corte descendiente,

• Tenga cuidado con los troncos presionados

de un lado. Yea la ilustraciSn anterior para

seocionar un tronoo presionado,

SECCIONAMIENTO USANDO

TRONCO O CABALLETE DE APOYO

• Recuerde que el primer carte siempre es de

lado del tronco bajo compresiSn, (Vea en la

ilustraciSn que sigue el primer corte y el

segundo sorte.)

• El primer corte deber_t extenderse per 1/3

del di&metro del tronco,

• Termine por el segundo corte,

Uso de tronco come apoyo

2do corte

30

/ler corte

PARA CORTAR RAMAS YPODAR

_ADVERTENCIA: Este alerta y

tenga cuidado con _os reculada. Cuando

cortar ramas y podar, eunca permita que la

cadena en movimiento toque nh_gQn objeto

en la punta de la barra guia. Permitir tal

contacto puede causar graves heddas.

_i&ADVERTENOIA: Nunce trepe a

los #.rboles para cortar ramas o para podar.

No se pare sabre escaleras, plataformas,

troncos ni en nieguna posicion que podria

causarle que pierda el equilibrio o el control

de la sierra.

PUNTOS IMPORTANTES

• Trabaje lentamente, con las dos manos

sujetando firmemente la sierra. Manteega el

equilibrio, con los pies en una superficie

estable.

• Tome cuidado con las ramas chicas. El

material de poco di&.metro puede

entredarse en la cadena, dando un

latigazo al usuario o haciendo que pierda

el equilibfio. Use extremo cuidado al cortar

ramas pequeflas,

• Este alerta contra los rebotes. Tenga

cuidado ai cortar ramas dobladas o bajo

presi6n para evitar ser golpeado per la rama

o la sierra cuando se suelte }a tension en las

fibras de madera.

• Despeje frecuentemente las rams

acumuladas para no le hagan tropezar.

PARA CORTAR RAMAS

•Siempre corte las ramas del arbol

despues de que se Io haya tumbado.

Unicamente asi se puede cortar las ramas

de forma adecuada y segura,

• Deje las ramas m#ts gruesas debajo del

arbol tumbado para que qpoyen el arbol

mientras ud. trabaja.

• Empiece por la base del #trbol tumbado y

vaya trabajaedo hacia el tope, cortando

las ramas. Corte las ramas pequeflas de

un solo oorte,

• Maetenga el tronco del arbol entre ud. y la

cadena tanto como fuere posible,

• Retire las ramas mrs grandes y las rarnas

de apoyo con la tecnicas descrita en la

secci6n SECCIONAMIENTQ SIN APOYO.

• Use siempre un corte descendiente para

cortar ramas pequeflas y ramas que

cue_gan libremente. Los cortes

ascendientes podrian hacer que las

ramas caigan y apreten la sierra.

PARA PODAR

,_ADVERTENCIA: Pode Linica-

mente hast la altura del hombro. No corte las

ramas que queden m&.s altas que los

hombros. Consiga a un profesional para

efectuar ese trabajo.

• Haga eI primer corte en forma ascendiente

de 1/3 del diametro de la rama.

• Despues haga un segundo corte

atravesando completamente la rama.

Fimalmente haga un tercer corte,

descendiente, dejando un toco de 2,5 a 5

cm. sobresaliendo del tronco del &.rbol.

_i; n,i .f_" _..c,z

iI r / Segundo corte

car corteS!

_1 '_/_ "q''" Primer corte

_1 t/ T_cnica para podar

AADVERTENCIA: El silenciador es

extremedament caliente durante et uso y

despues de usar aparato. No toque el

silenciador ni permita que el material

combustible tat coma gasolina o hierba seca

hagan contacto.

Recomendamos que todo el servicio y todos

los ajustes no listados en este manual sean

efectuados por un centro de servicio

autorizado Husqvarna,

31

PLANILLA DE MANTENIMIENTO

Verifique:

El nivel de combustible Antes de cada uso

Lubricaci6n de la barra Antes de cada uso

Tensi6n de la cadena. Antes de cada uso

Afitaci6n de la cadena Antes de cada uso

Piezas dafiadas ..... Antes de cada uso

Tapas sueltas ....... Antes de cada uso

Fijadores sueltos .... Antes de cada uso

Inspeccionar y Limpiar:

Barra .............. Antes de cada uso

Sierra completa ...... Despues de cada

uso

Filtro de aire ........ Cada 5 horas *

Rejilla antichispas .... Cada 25 horas *

Oambiar la bujia ...... Anuaimente

Cambiar et filtro de combustible ....

................... Anualmente

• Horas de uso

FILTRO DE AIRE

PFIECAUCl0N: No use gasolina ni ningQn

otro liquido inflamabte para timpiar el fittro,

para evitar incendios y emisiones nocivas.

Limpieza del filtro de aire:

Elfiltro de aire sucio disminuir& la vida Qtil y el

rendimiento de1 motor eincrementar& el

consumo de combustible y la produccion de

contaminantes. Limpie siempre el filtro de

aire despues de 15 tanques de combustbile

o 5 horas de uso, el que acontezca primero.

Limpielo con m&.s frecuencia en condiciones

muy polvorientas. Los filtros usados nunca

quedan totalmente timpios. Se aconseja

reemplazar al filtro de aire por uno nuevo

despues du cada 50 horas de uso o

anualmente, Io que acontezca primero.

1. Afloje los 3 tornillos en la tapa del cilindro.

2. Retire la tapa del cilindro.

3. Retire el filtro de aire.

4. Limpie el _tro de aire con agua catiente y

jab6n. Enjuague bien con agua clara y fria.

Sequelo al aire totalmente antes de

reinstalarlo.

5. Reinstale de ffltro de aire.

6. Reinstale la tapa del cilindro y los 3

tornillos. Apriete firmemente.

...i;_'_f" , Filtro de Aire

u "__"_ 'Tornillos

_ 'P- _,, de ta Filtro

_"'"_ de Aire

SILENCIADOR YREJILLA

ANTICHISPAS

ADVERTENCIA: El silenciador en

este producto contiene las substancias

quimicas que el estado de California

reconoce como causantes de c#mcer.

AVlSO: A LA REJILLA ANTICHISPAS EN

ESTE APARATO NO SE LE DA SERVICIO.

Para el uso normal del dueho de la casa, el

silenciador y la rejilla antichispa no requerirAn

reemplazo. Despues de 75 horas de uso,

recomendamos que al sitenciador sea

substituido por un centro de servicio

autorizado Husqvarna.

AJUSTE AL CARBURADOR

_ ADVERTENCIA: La cadena

estar&.en movimiento duraete la mayor parte

de este prodecimiento. Use el equipo

protector y observe todad las precauciones

de seguridad. La cadena no debe moverse

con el motor en marcha lenta.

El carburador ha sido ajustado

cuidadosamente en la f#tbrica. Posiblemente

se hagan necesarios ajustes si se nota

cualquiera de las siguientes condiciones:

•La cadena se mueve con el motor en

marcha lent& Yea procedimiento de

MARCHA LENTA "T".

• La sierra no anda a marcha lent& Vea

procedimiento de MAROHA LENTA "F'.

Marcha Lenta "T"

Deje que el motor trabaje en marcha lenta. Si

la cadena se mueve, la marcha lenta es

demasiado. Si el motor se para, la marcha

lenta es demasiado lent& Ajuste las

revoluciones hasta que el motor se

mantenga en marcha sin que la cadena se

mueva (la marcha lenta es demasiado) o

que el motor se ahogue (la marcha lenta es

demasiado _enta).

• Gire et tornillo de ta marcha lenta "T" a la

derecha (en el sentido del retoj) para

aumentar las revoluciones del motor.

• Gire el tornillo de la marcha lenta "T" a la

izquierda (en contra del sentido dei reloj)

para bajar las revoluciones.

Si necesita mas ayuda o no est#t seguro de

c6mo hacer el procedimiento, entre en

contacto con su distribuidor autorizado del

servicio.

MANTENIMIENTO DE LA BARRA

Si la sierra corta para un lado, si hay que

forzada para que atraviese el corte, o si se la

ha hecho funcionar con una caetidad

inadecuada de lubricante de barra, tal vez

sea necesario un mantenimiento de ia barra.

Las barras gastadas daf_an la cadena y

tornan dificii el trabajo de cortar.

Despues de usar, asegQrese el interruptor

ON/STOP ester en posici6n STOP, luego

limpie todo el aserrin y cuatquier otro

escombro de la ranura de la barra y del

orificio del engranaje.

Para mantener la barra guia:.

• Mueva el interruptor ON/STOP en

posici6n STOP.

• Afloje y retire las tuercas del freno de

cadena y el freno de cadena. Retire la

barra y la cadena del aparato.

• Limpie los orificios delaceite y el ranurade

la barra despues de cada 5 horas de la

operaci6n.

Retire el Aserrin de la _

Ranura deia Barr__._

Orificios del aceite ,, Q

..._._.,. Orific

• Los rieles de ta barra desarraHan

protuberancias al gastarse. Saqueias con

una lima plan&

• Si la superficie superior del riel esta

desnivelada, use una lima plana para

restaurar la forma cuadrada.

"_ Encuadre los _ I-U]

Bordes del Riels

con una Lima

Ranura Ranura

gastada correcta

32

Cambie ]a barra si ta ranura esta gastada, si

la barra esta torcida o resquebrajada o si hay

catentamiento excesivo o formaci6n de

protuberancias en los rieles. Si es necesario

cambiar la barra, use exclusivamente la

barra guia especificada para su sierra en la

lista de repuestos, especificada tambien en

la caicomania de repuesto de barra y

cadena que se enouentra en la sierra.

AFILADO DE LA CADENA

E] afiiado de la cadena es una tarea

compiicada que requiere herramientas

especiates. Recomendamos que lieve la

cadena a un afilador profesional.

ENCENDIDO

E] encendido es fijo y no ajustable.

BUJIA

Deber#t cambiarse la bujia anuaimente para

asegurar que el motor arranque mas

facilmente y marche mejor.

1. Afloje los tres tornillos en la tapa del

cilindro.

2. Retire la tapa del cilindro.

3. Saque ]a cubierta de ]a bujia.

4. Retire la bujia de] cilindro y desechela.

5. Reemplacela con una bujia Champion

RCJ-7Y aj0stela firmemente con una

llave de 19 mm (3/4 de pulgada).

Separaci6n de electrodos: 0,6 mm

(0.025 de pulgada).

6. Reinstaie la cubierta de la bujia.

7. Reinstale la tapa det cilindro y los tres

tornilios. Apriete firmemente.

Cubierta de la Bujia

ALMACENAJE

_&ADVERTENCIA: Pare et motor y

deje que se enfrie y fije bien el aparato antes de

guardaflo o de transportaflo en un vehiculo.

Guarde el aparato y el combustible en un lugar

donde los vapores de combustible no pueden

hacer contacto con chispas ni Iiamas abiertas

provenientes de los termotanques, los motores

o interruptores electricos, los calefactores

centrales, etc. Guarde el aparato con todos los

protectores en sus lugares respectivos.

Col6quele de modo que no pueda haber

accidentes a los transeLintes con objetos

filosos. Guarde et aparato fuera del alcance de

los ni[_os.

• Antes de guardar el aparato, vacie todo el

combustible. Ponga en marcha el motor y

dejelo en marcha lenta hasta que el motor

pare solo.

• Umpie el aparato antes de guardaflo. Preste

atenci6n especialmente al _trea de entrada

de aire. manteni@ndola libre de escombros.

Use un detergente suave y una esponja

para limpiar ]as uperficies de pol#tstio.

• No guarde el aparato ni el combustible en

lugares cerrados donde los vapores de

combustible puedan alcanzar chispas o

llamas abiertas de los termotanques,

calefactores oentrales, motores o

interruptores electricos, etc.

• Guarde el aparato en un lugar seco fuera

del alcance de los nif_os.

PRECAUCION: Es importante prevenir la

formacion de dep6sitos de goma en las

piezas esenciales del sistema de

combustible, tales como el carburador, el

filtro de combustible, la manguera de

combustible o el tanque, durante el

aimacenado. Los combustibles con mezcla

de alcohol (el Ilamado gasohol o que use

etanol o methanol) pueden atraer humedad,

que Ileva a la separaci6n y a la formaci6n

deacidos durante el almacenado. La

gasoliea acidica puede danar el motor.

TABLA DIAGNOSTICA

ADVERTENCIA: Siempre apague el aparato y desconecte la bujia antes de hacer

cualquiera de las reparaciones recomendadas a continuaci6n excepto reparaciones

que requieran que la unidad este en operacion,

PROBLEMA

EI motor no

arranoa o se

mantiene en

marcha sole

unos segundos

despues de ar-

ranoar.

EI motor no

anda en

marcha lenta

como debe.

CAUSA

1. El interrupter est#t off.

2. El motor esta ahogado.

3. El tanque de

combustible est#t vacio.

4. La bujia no hace chispa.

5. El combustible no est#t

Ilegando al carburador.

1. La marcha lenta

requiere ajuste.

2. El carburador requiere

ajuste.

SOLUClON

1. Coloque el interruptor en ON.

2. Yea "Arranque Dificil" en la

secci6n Uso.

3. Uene eI tanque con la mezcla

correcta de combustible.

4. Instale una bujia nueva.

5. Verifique si el filtro de combustible

esta sucio; limpielo. Verifique si hay

dobleces en la linea de combustible

o si est#t partida: reparla o cambiela.

1. Vea"Ajuste al Carburador" en ta

seccion Servicio.

2. Entre en contacto con su distribuidor

autorizado del servicio.

33

TABLA DIAGNOSTICA

PROBLEMA

El motor no

acelera, le falta

potencia o se

para bajo car-

ga.

CAUSA

1. El filtro de aire esta

sucio.

2. La bujia estA

carbonizada.

3. La freno de cadena es

activado.

4. El carburador requiere

ajuste.

1. La mezcla de combus-

tible se ha hecho.

SOLUCION

1. Umpie o oambie el filtro de aire.

2. Limpie o cambie la bujia y

calibre la separacion.

3. Desactive el freno de cadena.

4. Entre en contacto con su distribuidor

autorizado del servicio.

El motor 1. Vacie el tanque de combustible

humea y Ilenelo de combustible con la

exoesivamente, mezcla correct&

La cadena se 1. La marcha lenta 1. Vea"Ajuste al Carburador" en la

mueve en requiere ajuste, seccion Servicio.

marcha lenta. 2. El embrague requiere 2. Entre en contacto con su distribuidor

reparaciones, autorizado del servicio.

SECCION 1: GARANTIA LIMITADA

Husqvarna Forest & Garden Company

("Husqvarna") garantiza al comprador

original que el producto Husqvarea estara

libre de defectos en material y mano de obra

desde la fecha de compra por el "Periodo de

Garantia" del producto como indicamos a

continuaci6n:

Garantia de Per '7ida: En contra de roturas

en todas las herramieetas de dientes de labrar,

mangos de podadoras, bobinas y modulos de

ignici6n ee productos manuaies.

GarantJa de 3Aflos: Ejes (en podadoras de

tractor de cero viraje y de podadoras

comerciales de empuje manual).

GarantJa OOMEROIAL de 2Al_os: El

Equipo Comercial para Cesped de

Husqvarna - equipo para conducir de cero

viraje, de Areas extensas y equipo comercial

para relacionados con el terreno.

Garantia de 2 A_os para Equipo NO

COMERCIAL: Podadoras automaticas,

podadoras para conducir, tractores de patio y

jardin, podadoras que se mueven mediante

empuje manual, herramientas para tabrar,

sierras de cadena, podadoras, podadoras de

maleza, sierras aclaradoras, sopladoras de

nieve, soptadoras manuales, sopladoras tipo

mochila, podadoras de arbustos, productos

eiectricos y sistemas de colecci6n asistidos

por energla para uso no comerciaL no

profesional, no institucional y sin fines de lucro,

exceptuando como se especifica en esta

declaracion de garantia.

Componentes de sistema de emisi6n de

control necesarios para aoatar tas

regulaciones de CARB y EPA, exceptuando

los componentes que son parte del sistema del

motor manufacturados por terceros

fabricantes pot los cuates et comprador haya

recibido una garantia separada con la

informaci6n det producto suministrada en el

momento de la compra.

GarantJa de 1 AI_o: Podadoras de energia,

trituradoras de tocones, podadoras de

ramas y sierras de ramas para uso no

oomercial, no profesional, no institucional o

sin fines de lucro. Todas las podadoras,

podadoras de maleza, sierras aclaradoras,

podadoras colgantes, cortadoras de borde

tipo bast6n, sopladoras tipo mochila,

sopladoras manuales, podadoras de

arbustos, podadoras de cesped mediante

impulso manual, y sistemas de colecci6n

asistidos por energia utilizados para uso

comercial, institucional, profesional o con

fines de lucro.

Las baterias cuentan con un a[_o de

garantia limitada prorrateado, con un 100%

de reemplazo durante los primeros 6 meses.

GarantJa de 90 Diaa: Podadoras de cesped

automaticas, sierras de cadena, podadoras

electricas, trituradoras de tocones, sierras de

ramas, podadoras de ramas, maquinas lanza

nieve, podadoras de empuje manual modelos

de serie 580 & 600, y equipo de cesped

comercial o cualquier producto Husqvama

utilizado para uso comercial, institucional,

profesional o con fines de lucro o cualquier otro

uso, exceptuando aquellos usos que se

detallan en este declaraci6n.

La Indumentaria de Proteccion

Husqvarna cuenta con una garantia de g0

dias contados a partir de la fecha en que el

cfiente hizo ta compra original del producto y

cubre por defectos en el material o mano de

obra. La garantia no cubre eI desgaste

normal roturas o abuso de1 producto. El

producto debe ser devuelto a Charlotte junto

con un formulario de reclamaci6n de

garantia. Todas las instrucciones de cuidado

y mantenimiento deben ser seguidas

literalmente como Io indica el fabricante en la

etiqueta de cuidados. El ajuste de la

indumentaria y botas de proteccion no

queda cubierto bajo la garantia.

GarantJa de 30 Dias: Piezas de repuesto,

accesorios incluyendo barras y cadenas,

herramientas y articulos de exhibici6n.

34

SECCION 2: OBLIGACION DE

HUSQVARNA BAJO GARANTIA

Husqvama reparara o reemplazar#t elementos

defectuosos sin cargo aiguno por piezas o

labor si el elemento failara debido a defectos

de material o mano de obra durante el periodo

de garantia.

SECCION 3: ARTICULOS NO

CUBIERTOS BAJO ESTA GARANTIA

Los siguientes articulos no estAn cubiertos

bajo esta garantia:

(1) Articulos de mantenimiento normal por

parte del ciiente que se vayan gastando

por el uso normal y regular, incluyendo,

pero no limitandose alas correas,

cuchillas, adaptadores de cuchillas,

bombeadores, filtros, barras guia,

lubricantes, resortes para rebobinar,

cadenas de sierra, bujias, cuerdes de

arranque, y productos de punta pare

labrar,

(2) Descoloramiento natural de1 material

debido a rayos uitravioleta.

(3) Sistemas de motor y de acci6n no

manufacturados por Husqvarna; estos

articulos est#tn cubiertos por la garantia

del fabricante respectivo como se

provee por escrito en la informaci6n del

producto suministrada en el momento de

compra; toda reciamaci6n deber#t ser

enviada al fabricante apropiado.

(4) Accesorios pare el cesped y jardin estan

cubiertos pot un tercero quien provee

una garantia; toda reciamaci6n debera

ser enviada al fabficante, y

(5) Elementos de sistemas de control de

emisi6n para cumplir con las

regulaciones de CARB y de EPA, los

cuales sean manufacturados por

terceras compaSias de fabricantes de

motor.

SECCION 4: EXCEPCIONES Y

LIMITACIONES

La garantia no aplicar& a defectos que

resulten de Io siguiente:

(1) Accidentes, abuso, mat uso, negligencia

y descuido, incluyendo el uso de

combustible rancio, suciedad,

abrasivos, humedad, enmohecimiento,

corrosi6n o cualquier reacci6n adverse

debido al almacenaje o h#tbitos de uso

incorrectos.

(2) La negligencia al operar o mantener el

aparato de acuerdo con el manual de

instrucciones o la hoja de instrucciones

provista por Husqvarna.

(3) Las alteraciones o modificaciones que

cambien la intenci6n de uso del producto

o que afecte el funcionamiento del

producto, su operaci6n, seguridad, o

durabilidad o que cause que el producto

no cumpla con las leyes aplicables.

(4) DaSos adicionales alas piezas o

elementos debido ai uso continuo que

ocurra despues de Io antes mencionado.

LAS REPARACIONES O EL REEMPLAZO

COMO SE PROVEE BAJO ESTA

GARANTIA SON RESPONSABILIDAD

EXCLUSIVA DEL COMPRADOR,

HUSQVARNA NO DEBERA SER

RESPONSABLE POR NINGUN DANO

INCIDENTAL O A CONSECUENCIA DEL

INCUMPLIMIENTO DE CUALQUIER

GARANTIA EXPRESA O INDICADA EN

ESTOS PRODUCTOS EXCEPTO AL

GRADO QUE LA LEY APLICABLE

PROHIBE. CUALQUIER GARANTIA

INDICADA O MERCADEO O PROPIEDAD

DE ESTOS PRODUCTOS PARA UN

PROPOSITO EN PARTICULAR ESTA

LIMITADO A LA DURACION DEL PERIODO

DE GARANTIA COMO SE DEFINE EN LA

DECLARACION DE GARANTIA LIMITADA.

HUSQVARNA SE RESERVA EL DERECHO

A CAMBIAR O MEJORAR EL DISENO DEL

PRODUCTO SIN PREVlO AVlSO, Y NO

ASUME NINGUN TIPO DE

RESPONSABILIDAD PARA ACTUALIZAR

PRODUCTOS QUE HAN SIDO

MANUFACTURADOS PREVlAMENTE.

Algunos estados no permiten exclusiones de

daSos incidentales o consecuentes o

limitaciones en cuanto al periodo de

duraci6n de una garantia, Io que implica que

Io mencionado anteriormente puede que no

posea ningOn tipo de validez en el estado en

donde usted reside. Esta garantia le provee

a usted derechos iegales especificos, y

puede que usted cuente con otros derechos

los cuales varian entre diferentes estados.

SECCION 5: RESPONSABILIDAD

DEL CLIENTE

A este producto se le debe aplicar el

cuidado, mantenimiento, uso, almacenaje y

mantenimiento general razonables como se

especifica en la secci6n de mantenimiento

del manual de instrucciones. Si ocurriera un

problema en la operacion o algt3n fallo, este

producto no deber_t ser utilizado y debera

ser entregado de inmediato a un agente

Husqvarna para su evaluaci6n. La prueba

de compra, como se explica en la secci6n 6,

es responsabilidad completa del cliente.

SECCION 6: PROCEDIMIENTO

PARA OBTENER CONSIDERACION

DE GARANTIA

Es responsabilidad de1 propietario y del

agente el asegurarse de que ta tarjeta de

registro de garantia sea completada de

forma apropiada y enviada ala CompaSia

Husqvarna Forest & Garden. Esta tarjeta

debera ser enviada por correo dentro de los

diez (10) contados despues de la fecha de

compra, con el prop6sito de poder confirmar

la garantia y facilitar el servicio de post

venta.

Para obtener servicio de garantia de parte de

un agente Husqvarna autorizado se debera

presentar prueba de compra. Esta prueba

debera incluir la fecha de compra, n0mero de

modelo, nOmero de serie y el hombre y

direccion completos del agente que vendio el

producto.

Pare obtener el beneficio de esta garantia, el

producto que se piensa se encuentra

defectuoso deber_t ser entregado a tiempo a

35

un agente Husqvama, a no mAs tardar de los est#tn cubiertos bajo esta garantia. Un agente

treinta (30) dims despues de haber surgido el autotizado Husqvama puede ser Iocatizado

problema de operaci6n o el fallo de1 producto, normatmente en las p#tginas amarillas de su

El producto debera ser enviado a costo del directorio de telefonos local o liamando al

cliente. Los cargos por recogido y entrega no 1-800-HUSKY62.

Husqvarna

734g Statesville Road

CHARLOTTE, NO 28269

SUS DERECHOS Y OBLIGAClONES DE

GARANTIA: La Agencia de Protecci6n

Ambiental de los Estados Unidos, la Junta

de Recursos Ambientales de California, la

Agencia Ambiental Canadiense y

HUSQVARNA se complacen en explicar la

garantia con la que cuenta el sistema de

control de emisi6n en su motor pequeSo,

modelo 2007 y mas adelante, para uso fuera

de carretera. En California, todos los

motores pequeSos para uso fuera de

carretera deben ser diseSados, construidos

y equipados para satisfacer las rigurosas

normas antihumo que posee el estado.

HUSQVARNA deber&, garantizar el sistema

de control de emisi6n en su m#tquina de

motor peque[_o para uso fuera de carretera

por los periodos de tiempo que explicamos a

continuacion y con la condici6n de que su

m_tquina de motor peque[_o para uso fuera

de carretera no haya suftido ning0n tipo de

abuso, negligencia o mantenimiento

inapropiado. Su sistema de control de emisi6n

inctuye piezas tales como et carburador, el

sistema de igeicion y el tanque de combustible

(solamente en California). Donde exista una

condicion que requiera reparacion bajo

garantia, HUSQVARNA reparar#t gratis su

motor pequeSo para uso fuera de carretera.

Los gatos cubiertos bajo la garantia incluyen

el diageostico, las piezas y labor.

CUBIERTA DE GARANTIA DEL

FABRICANTE: Si cualquier pieza

relacionada con el sistema de emisi6n de su

motor (como hemos enumerado en la lista

de piezas de control de emisi6n bajo

garantia) se encontrara defectuosa o

defectos en el material o en ia labor del motor

causaran que tal pieza comenzara a fallar, la

pieza ser_t reparada o reemplazada por

HUSQVARNA. GARANTIA DE

RESPONSABILIDAD DE DEL DUEI_IO:

Como duello de una m#tquina de motor

peque[_o para uso fuera de carretera, usted

ser_t responsable por el mantenimiento

adecuado en los periodos previamente

programados y enumerados en su manual

de instrucciones. HUSQVARNA

recomienda que guarde todos los recibos

que indiquen que se ha desempe[_ado

mantenimiento en su m&.quina de motor

peque[_o para uso fuera de carretera, pero

HUSQVARNA no podra negar el servicio

bajo garaetia t3nicamente a causa de la falta

de recibos o por el incumplimiento de su

parte en asegurarse que el mantenimiento

programado haya sido desempe[fado.

Como duello de una m_tquina de motor

peque[fo para uso fuera de carretera, usted

debera contar con el conocimiento de que

HUSQVARNA puede negar ia cubierta bajo

garantia si su m_tquina de motor peque_o

para uso fuera de carretera o alguna pieza

de la misma ha dejado de funcionar debido al

abuso, negligencia, mantenimiento

inapropiado, modificaciones no aprobadas o

el uso de piezas que no hayan sido

fabricadas o aprobadas por el fabricante

original del equipo. Es responsabilidad suya

el Ilevar su maquina de motor pequeSo para

uso fuera de carretera a un centro de

reparaci6n autorizado HUSQVARNA tan

pronto como se presente el probiema. Las

reparaciones bajo garaetia deber#tn ser

completadas en un periodo de tiempo

razonabie, que no exceda los 30 dims. Si

cuenta usted con alguna pregunta en

relaci6n a sus derechos y responsabilidades

de garantia, usted deber#t comunicarse con

su centro de servicio autorizado mas

cercano o Ilamar a HUSQVARNA al

1-800-487-5962. FECHA DEL

COMIENZA DE LA GARANTIA: El periodo

de garantia comienza en la fecha de compra

de ia maquina de motor peque[_o para uso

fuera de carretera. DURAClON DE LA

GARANTIA: Esta garantia cuenta con un

periodo de duraci6n de dos aSos

comenzaedo en la fecha inicial de compra.

QUE CUBRE LA GARANTIA:

REPARACION O REEMPLAZO DE

PIEZAS. La reparaci6n o el reemplazo de

cualquier pieza garantizada ser&n

desempe[_ados y ofrecidos al duello sin

costo alguno en un centro de servicio

HUSQVARNA. Si cuenta usted con alguna

pregunta en relaci6n a sus derechos y

responsabilidades de garantia, usted

debera comunicarse con su centro de

servicio autorizado m_ts cercano o Iiamar a

HUSQVARNA al 1-800-487-5962.

PERIODO DE GARANTIA: Cualquier

pieza garantizada que no este programada

para ser reemplazada como parte del

maetenimiento requerido, o que este

programada 0nicamente para inspecci6n

36

regularparaefectos de "reparaci6n o

reemplazo si fuera necesario" deberA

garantizarse por un periedo de dos ai_os.

Cualquier pieza garantizada que est',

programada para ser reemplazada cemo

parte del mantenimiento requerido deberA

estar garantizada por el periedo de tiempo

que comienza en la fecha de compra inicial

hasta la fecha de} primer reemplazo

programado para dicha pieza.

DIAGNOSTICO: No se debera cobrar al

due[_ ning0n tipo de cargos per la labor de

diagn6stico la cual determine que una pieza

garantizada se encuentra defectuosa si el

trabajo de diagn6stico ha sido

desempe[_ado por un centro de servicio

autorizado HUSQVARNA. DANOS POR

OONSECUECIA: HUSQVARNA podra ser

responsable de daSos ocurridos a otras

piezas de1 motor causados por la falia de una

pieza garantizada que se encuentre bajo el

periodo de garantia. QUE NO CUBRE LA

GARANTIA: Todas las falias causadas per

el abuso, negligencia o mantenimiento

ina propiado no est#tn cubiertas. PIEZAS

ANADIDAS O MODIFIOADAS: El usa de

piezas af_adidas e ia modificaci6n de piezas

pedrAn servir como base para que se anule

la reclamacion de garantia. La garantia de

HUSQVARNA no se responsabiliza por el

real funcionamiento debido at uso de piezas

a[_adidas o de piezas modificadas.

COMO ENTABLAR UNA RECLAM-

AOION: Si cuenta usted con alguna

pregunta relacionada son sus derechos y

responsabilidades de garantia, usted

deberA entrar en contacto con su centre de

servicio autorizado HUSQVARNA mAs

cercano o Iiamar a HUSQVARNA al

1-800-487-5962. DONDE OBTENER

SERVIClO DE GARANTIA: Servicio o

reparaciones bajo garantia deber&.n ser

provistas en todos los centros de servicio

HUSQVARNA. Por favor comuniquese al

1-800-487-5962. MANTENIMIENTO,

REEMPLAZO Y REPARACION DE

PIEZAS RELACIONADAS CON LA

EMISION: Cualquier pieza de repuesto

HUSQVARNA aprobada y utilizada en el

desempe[to de cualquier servicio de

mantenimiento o servicio de reparaci6n bajo

garantia de piezas relacionadas con la

emision sera provisto sin costo alguno al

due[to si la pieza se encuentra bajo garantia.

LISTA SE PIEZAS DE CONTROL DE

EMISlON GARANTIZADAS: Carburador,

Sistema de Ignici6n: Bujia (cubierta hasta la

fecha de mantenimiento programada),

Modulo de Ignici6n, Silenciador iecluyendo

el Catalizador, Tanque de Combustible

(solamente en California). DEOLARACION

DE MANTENIMIENTO: El due[to es

responsable de adquirir todo el

mantenimiento requerido como Io define en

el manual de instrucciones.

La informaciom en la etiqueta del producto indica las normas de certificaci6n de su motor.

Ejemplo: (ASo) EPA Fase 1 o Fase 2 y/o CALIFORNIA.

Informaci6n Importante en relaci6n

las

regulaciones de emisi6n para mo-

tores peque[_os operados fuera de

la oarretera.

de la durabilidad del motor

Vea el manual de instrucciones

para especificaciones de

mantenimiento y ajustes.

Se certifica este motor para satisfacer los requisitos de emisi6n para los uso siguientes:

[] Moderado (50 horas)

[] Intermedio (125 horas)

[] Extendido (300 horas)

37

1 2

\\

3

12 5-- 7

4

_ 11 10

21

1. Calotte du cylindre

2. Poignee avant

3. Protege-main avant

4. B&ti de demarreur

5. Reservoir d'huiie pour la chatne

6. Poignee de demarreur

7. Vis de reglage du carburetor

8. Bouton de I'etrangleur

9. Poignee arriere

10. Interrupteur ON/OFF

11. Reservoir de carburant

12. Silencieux

13. Pignon

14. Cha_ne

15. Barre-guide

16. Bouclier de la chaine

17. Frein de cha_ne

18. Protection main droite

19. G&chette des gaz

20. Verrouillage des gaz

21. Outil de reg_age de la cha_ne

22. Vis de tension de la chaTne

23. Manuel d'instructions

24. Protection de la barre-guide

AVERTISSEMENT: Cette D

trongonneuse peut 6tre danger-

euse! L'emploi negligeant ou im-

propre peut causer des blessures

graves ou m6mes fatales.

Usez et comprenez le

manuel d'instructions

avant d'utiiiser la

tron_oneeuse.

Portez toujours la protection de Foufe appropriee, la protection des yeux et

la protection de t&te.

Employez toujours Fappareil & deux mains.

AVERTISSEMENT! II faudra eviter soigneusement

tout contact de la pointe de la barre avec n'importe quel ob-

jet; ce contact peut faire que la barre saute soudainement

vers le haut et vers I'arriere, ce que pourrait entrainer des

blessures graves.

La valeur mesuree de recui, sans frein de chaine, pour la combinai-

son de barre et de chaine sur I'etiquette.

38

Symboles pour demarrage

m

Slide "ON"

QE1

Full Choke

Pull 5X

Mettez I'interrupteur ON/

STOP en position _,ON,>.

Tirez le levier de 1'6trang-

leur/du ralenti rapide au

maximum (daes la position

,,FULL CHOKE_>).

Avec la main droite, tirez

rapidement la corde de

d_,marreur 5 fois.

_AVERTISSEMENT: Debranchez

m

HalfChoke Mettez le levier de

I'etrangleur/du ralenti

('4)_ rapide darts la position

,,HALF CHOKE,,.

Avec la main droite, tirez

f'_'_'_,._,_ rapidement la corde de

_k2.,'_.? [demarreur jusqu'&, ee que

Pull to Start le moteur demarre.

toujours te fit de la bougie d'allumage et le fil

d'endroit oQ il ne peut pas entrer en contact

avec la bougie d'allumage pour emp6cher

commencer accidentel en installant, trans-

port, s'ajustant ou en depannant exceptez

les reglages de carburateur.

Puisque les tronconneuses sont des

machines & haute vitesse pour te coupage

de bois, il faura bien respecter les

precautions sp_,ciales de securite afin de

reduire le risque d'accidents. Uemploi

negligent ou impropre de cet appariel pourra

entrainer des blessures graves.

PREPAREZ-VOUS

• Usez attentivement I'ensemble de ce

manuel et respectez toutes les regles de

securite, tes precautions et les instructions

d'utilisation avant d'utiliser I'appareil.

• Limitez I'emploi de votre tronconneuse aux

utilisateurs adultes qui comprennent et qui

peuvent bien respecter ies regles de securi-

te, les precautions et les instructions d'uti-

iisation qui se trouvent darts ce manuel.

Protection 8_, _,_ Casque de

de l'oute _ !Q,g_ securite

Protection

V_,tements des yeux

bien

ajustes _ Gamuts

Scullers epals

Jambi_,res

de securitY, _ de securite

•Portez de I'equipement de securit& Em-

pioyez toujours des chaussures de securi-

tY,avec des bouts en acier et des semelles

non-glissantes; des habits ajustes; des

gants a haute resistance non-giissants;

de la protection aux yeux telle comme des

lunettes protectrices aerees non em-

buantes ou masque protecteur; un casque

de securitY, approuve; et de la protection

raudition (des boules ou des cache-

oreilles). Les utilisateurs devront se faire

examiner I'audition r6gulierement, puis-

que ie bruit des tronconneuses peut nuit

I'audition. Fixez les cheveux au-dessus

des epaules.

• Tenez toutes les parties du corps eliog-

nees de la chaine quand le moteur est en

marche.

• Tenez les enfants, les passants et les ani-

maux eloignes d'au moins t0 m_,tres (30

pieds) de I'espace de travail ou quand

vous mettez I'appareil en marche.

• Ne maniez pas ni utilisez pas la trongon-

neuse quand vous 6tes fatigue, malade,

bouleverse ou si vous avez pris de I'alcool,

des drogues ou des medicaments. II fau-

dra que vous soyez en bonne condition

physique et mentalment vigilant. Si vous

souffrez d'une condition de sante qui pour-

rait s'aggraver en raison de travail ardu,

consultez votre medecin.

• Planifiez soigneusement a I'avance votre

travail de coupe. Ne commencez pas

couper sans avoir debarass_, I'espace de

travail et sans avoir une surface stable

pour vous tenir debout et, Iorsqu vous

abattez des arbres, un chemin de retraite.

UTILISEZ LA TRON(_ONNEUSE

RESPECTANT LES BESOINS DE

SECURITI_

• N'employez pas I'appareil & une main seu_e,

puisque cela peut entrainer des blessures

graves a. I'utilisateur, aux assistants, aux

passants. Les troegonneuse demandent I'u-

tilisation a. deux mains a.tout moment.

• Utilisez I'appareil exciusivement dans les

endroits exterieurs bien aeres.

• N'employez pas I'appareil debout ou assis

sur une echelle ou un arbre.

39

• Assurez-vous que la cha;ne ne va pas

toucher quoi que se soit tandis que vous

mettez t'appareil en marche. Ne tentez ja-

mais de mettre le moteur en marche avec

la barre dans le trou.

• N'exercez aucune pression sur la trongon-

neuse & la fin d'une coupure. La pression

pourrait vous faire perdre le contr61e Iors-

que ta coupure est achevee.

• Arr6tez le moteur avant de poser I'appareil.

• N'employez pas I'appareil qui est endom-

magee, incorrectement ajuste, ou pas

completement et solidement reuni. Sub-

stituez toujours la barre, la cha_ne, le

protege-main, ou le frein & chaTnes im-

mediatement s' il devient endommage,

casse ou &tes autrement retire.

• Lorsque vous transporterez t'appareil,

faites-le toujours avec le moteur arr6te, le

silencieux eloigne du corps et la barre et la

chaine & I'arriere, couverts d'un fourreau.

TENEZ TOUJOURS LA TRON(_ON-

NEUSE EN BON ETAT DE

FONCTIONNEMENT

• Tout service& latronconneuse devra_tre

fait par un Autorise de Service apres-

vente, sauf les services decrits dans la

section de service de ce manuel Par ex-

empte, au cas d'6tre employes des outils

incorrectes pour enlever ou serrer le vo-

lant Iors de faire un service & Fembrayage,

cela peut entraTeer des dommages struc-

turels au volant, qui pourrait donc eclater.

• Assurez-vous que la chatne s'arr&te

quand t'accelerateur est declenche. Le re-

glage est decrit dans REGLAGE DU CAR-

BURATEUR,

• Ne modifiez jamais I'appareil en quoi que

oe soit.

• Tenez toujours les arises seches, nettes et

depourvues d'huile ou carburant.

• Tenez les bouchons et les fermoirs soig-

neusement fermes.

• Employez exclusivement les accessoires

et les pieces de rechange Husqvarna re-

commandes.

MANIEZ LE CARBURANT AVEC

SOIN

• Ne fumez pas alors que vous maniez le

carburant ou employez la troncoonneuse.

• Elimineztoutes les sources d'etincelles et

de flammes dans les endroits o3 I'on m6le

ou verse le carburant. Hee devrait y com-

pris y fumee, les flammes ouvert, ou travail

qui pourrait causer des etinceIles. Per-

mettez au moteur de se refroidir avant le

ajouter le carburant au reservoir.

• M61ez et versez te carburant dehors, en

utilisant un recipient de carburants ap-

prouve et etiquete. Essuyez tousles dev-

ersements de carburant.

• EIoignez-vous au moins de 3 metres (10

pieds) de I'endroit de ravitaillage avant de

mettre te moteur en marche.

• Arr6tez le moteur et laissez I'appareil se

refroidir dans en endroit non-combustible,

pas sur des feuiHes seches, de la paille, du

papier, etc. Enlevez le bouchon du carbu-

rant lentement et ravitaillez I'appareiL

•Gardez I'appareil darts un endroit frais, sec

et bien aere o3 les vapeurs du carburant ne

peuvent pas atteindre des etinceltes ou des

flammes nues des chauffeurs d'eau, des

moteurs ou des interrupteurs electricques, le

chauffage central, etc.

RECUL

_,AVERTISSEMENT: Evitez lerecul

qui peut entrainer des blessures graves. Le

Recul est te mouvement vers I'arriere et/ou le

haut de la barre-guide qui se produit quand la

partie de la chaine du haut du bout de la barre-

guide entre en contact avec tout objet, tel qu'u-

ne autre b_che ou branche, ou quand le bois

se referme et pince la cha_ne de la tron9on-

neuse dans la coupe. Entre en contact avec

un objet etranger qui se trouve dans le bois

peut egalement avoir comme consequence la

perte de commande & tronponneuse.

• Le Recul de Rotation peut se produire

quand la chaine en mouvement entre en

contact avec un objet & t'extremite supe-

rieure du bout de la barre-guide. Ce con-

tact peut enfoncer la chaine dans cet ob-

jet, ce qui l'arr6te pour un instant. Le

resultat est une reactioe ultra-rapide qui

projette la barre-guide vers le haut et Far-

riere, vers I'utilisateur.

• Le Pincement-Recul peut se produire

quand le bois se referme et pince la cha_ne

en mouvement darts la coupe, le tong du

bout de la barre-guide et la chatee s'arr&te

soudainement. Cet arr&t soudain de la

cha_ne cause un renversement de la force

de la chatne utilisee pour couper le bois et

projette la tronc onneuse darts la direction in-

verse de ta rotation de ta chaine. La troncon-

neuse directement vers I'utilisateur.

• Le Retraction peut se produire quand le

chaine en mouvement entre en contact

avec un objet etraeger qui se trouve dans

te bois, le long du bas de la barre-guide et

la chaine s'arr6te soudainement. Cet arr6t

soudain de la chatne tire la tronponneuse en

avaet et loin de t'operateur et pourrait facile-

ment faire detruire I'operateur la commande

de la tronconneuse.

I_vitez le recul-pincement :

• Faites tres attention aux situations ou ob-

structions qui peuvent causer un pince-

ment du haut de la chaine ou I'arr6t de

cette derniere.

• Ne coupez pas plus d'une boche b. la fois.

• Lots du tron9oneage, ne faites pas pivoter

la tron9oneeuse quand vous enlevez la

barre de la coupe.

I_vitez la retraction :

• Quand vous commencez la coupe, assurez-

vous toujours que le moteur est & pleine vi-

tesse et que le chassis de la trongonneuse

est contre le bois.

• Utilisez des coins de ptastique ou de bois,

jamais en metal, pour maietenir la coupe

ouverte.

40

_ t _ Eviter Ies obstructions

Deg__

I'endroit du t_- ;_'_ _" :v r_{_&

travail

POUR REDUISEZ LE

PROBABILITI_ DE RECUL

• Soyez toujours conscient de la possibilite

de recul. Avec une comprehension basi-

que du recui, vous pourrez reduire la sur-

prise qui contribut aux accidents.

• Ne permettez jamais que la chain, etant en

mouvement, touche n'emporte quel objet

& la pointe de la barre.

• Tenez I'espace de travail debarrasse des

obstructions teis comme les autres

arbres, les branches, les pierres, les

ct6tures, les souches, etc. Etiminez ou evi-

tez toute obstruction que la chaine pourrait

toucher pendant la coupure. En coupant

les branches, ne laissez pas le barre-

guide contactez le branchement ou

d'autres objets autour de lui.

• Maintenez la chaine tranchante et avec la

tension correcte. Les chaines l&ches ou

emoussees peuvent augmenter les possi-

bilites de recuL Respectez les instructions

du fabriquant a. I'egard d'aiguisement de la

chaine et les instructions d'entretien. Veri-

fiez la tension regulierement, mais jamais

avec le moteur en marche. Assurez-vous

que les ecrous de la frein de chatne sont

bien ajustes.

• Commencez et continuez la coupure avec

racceleration & fond. Si la chaTne tourne &

une vitesse moindre que le maximum, il

existe une possibflite plus grande de recul.

• Ne coupez qu'un rondin au m&me temps.

• Soyez extr6mement soigneux en rentrant

dans une coupure dej& commencee.

• Ne tenez pas commencer les coupures

avec la pointe de la barre (coupure de per-

ceuse).

• Prenez garde aux rondins glissants etaux

autres forces qui pourraient fermer la cou-

pure et serrer la chatne ou tomber sur elle.

• Employez la barre au recul reduit et la

cha_ne au recul reduit specifiees.

MAINTENEZ LE CONTROLE

Tenez-vous de- _I_

bout legerement

gauche de la

tron_onneuse.

N'inversez jamais les

positions des mains.

Le coude rigide

Le pouce en bas de ranse.

t

• Serrez fortement la trongonneuse avec les

deux mains afin de maintener le contr61e.

Ne I&chez pas. Serrez I'anse d'arriere

avec la main droite, soit que vous soyez

droitier ou soit que vous soyez gaucher.

Tenez les doigts de la main gauche autour

de, avec le pouce em bas de, I'anse d'a-

vant. Maintenez le bras gauche tout droit

avec le coude rigide.

• Quand vous faites une coupe de trongon-

nage, mettez ta main gauche sur la poig-

nee avant de facon a I'aligner avec la main

droite sur la poignee arriere. N'inversezja-

mais les positions des mains, quelle que

soit la coupe.

• Tenez-vous avec le poids distribue egaF

ment entre les deux pieds.

• Tenez-vous legerement a gauche de la

trongonneuse afin d'eviter que le corps

soit en tigne droite avec le cha_ne.

• Ne vous penchez pas. Vous pourrez per-

dre I'equilibre et le contr6]e.

• Ne coupez pas plus haut que les epaules.

II est tres difficile de maintenir le contr61e

de la tron9onneuse quand elie est plus

haut que les epaules.

DISPOSITIFS DE SECURITE DANS

LE RECUL

,I_AVERTISSEMENT: Les disposi-

tifs suivants ont ete inclus dans votre

tronconneuse afin de reduire le danger de re-

cul, neanmoins, de tels dispositifs n'elimin-

ent pas completement ce danger. Ne vous

confiez pas au seuls dispositifs de s6curit&

Respectez toutes les regles de securite afin

d'eviter le recu] et les autres forces qui peuv-

ent causer des biessures graves.

41

• La barre au recul reduit, congue avec une

pointe de rayon court qui reduit tes dimen-

sions du zone de danger de recul dans la

pointe de la barre. Ce type de barre reduit de

fagon significative le hombre et la gravite des

reculs aux tests fails en conformite avec

ANSi B175.1,

Barre symetrique au recul reduit

_aOlnte de

_on reduit

Barre symetrique

{

Pointe de rayon large

• La cha_ne au recul reduit satisfait les de-

mandes de performance aux tests d'un

eehantillon represantatif des tron_on-

neuses avec deplacement de 3,6 pouces

cubiques specifies dans ANSi B175.1.

Indicateur de Profondeur de

Forme Speciale

Maillon Protecteur

AIIonge

Detoumela Forcedu

/Recul et Permet que le

Chalne au Recul Reduit _ Bois Entre GradueNe-

ment dans le Coupeur

X_. _ obstructions

Pare une basse Cha_ne au Reoul Reduit

• Protecteur de main d'avant: con ocupour re-

duir la possibilite que votre main gauche

touche la chaine si vous I&chez l'anse ac-

cidentalement,

• La position des anses d'avant et d'arriere,

ooncue avec distance entre les deux et en

ligne. La separation et la position en ligne

offertes par cette conception cooperent

pour donner de l'equitibre et de la resis-

tance dans le contrGle du pivotement de la

trongonneuse vers I'utilisateur darts le cas

de recul.

FREIN DE CHAINE ET ANGLE CKA

(ANGLE^CALCULE DE RECUL DE

LA CHAINE)

• Frein & chaTne, congu pour arr_ter la

chaine en cas du recul.

,_ AVERTISSEMENT: NOUSN'EX-

PRIMONS PAS ET VOUS NE DEVEZ PAS

SUPPOSER CUE LE FREIN DE CHAiNE

VOUS PROTEGERA DANS LE CAS DE RE-

CUL. Le recul est une action rapide comme un

eclair qui jette en arriere et en I'air ia barre et la

chatne rotative vers I'operateur, Le recul peut

&tre cause en permettant le contact de I'extre-

mite de barre darts la zone de danger avec

n'importe quel objet dur. il peut 6tre cause aus-

si en pin9ant la cha_ne le long du haut du

barre-guide. Cette action peut pousser le barre

rapidement en arriere vers I'operateur, L'un ou

I'autre de ces evenements peut vous faire per-

dre te contrGIe de la tron_onneuse, ce qui peut

produire des blessures serieuses ou mGme la

mort. NE VOUS REPOSEZ PAS SUR N'IM-

PORTE QUEL DISPOSITIF INCQRPORE

DANS VOTRE TRONCONNEUSE. VOUS

DEVEZ UTIUSER LA TRONCONNEUSE

CORRECTEMENT ET AVEC SOIN POUR

EVlTER LE RECUL, Les barres & recul reduit

et les cha_nes & recul reduit bas reduisent le

chance et ta grandeur du recul ; ils sont donc

recommandes, Votre troncoonneuse a une

chatne et une barre & faible recul en tant qu'e-

quipement d'origine, Sur un frein & chatnes

devraient &tre depannes par un distributeur de

service autoris& Prenez votre unite & I'endroit

de I'achat si achete d'un distributeur de service,

ou au marchand principal autorise Husqvarna

le plus proche de service.

• Si le bout touche un objet, des etincelles

peuvent 6tre produites et ia direction peut

6tre INVERSEE, renvoyant le guide-chatne

en haut et en arriere vers l'utilisateur,

• Si la chaine est bloquee au niveau du

guide-chaine, it peut sauter rapidement

en arriere en direction de I'utilisateur,

• Ces deux manceuvres peuvent vous faire

perdre le contrGle de la tronconneuse, ce qui

pourrait provoquer de graves blessures. Ne

vous fiez pas uniquement aux accessoires

de securite de votre trongonneuse,

,_ AVERTISSEMENT: L'anglecalcu-

le de recul (CKA) sur votre tronconneuse et

dans la liste ci-dessous represente I'angle de

recul qu'auront vos combinaisons de barre et

chatne quand etles seront testees en conformi-

te avec tes criteres CSA (Association Cana-

dienne De Normes) et ANSI. Au moment d'a-

cheter barre et cha_ne de rechange, les valeurs

CKA les plus bas devront &tre considerees.

Les valeurs CKA pius bas representent les

angles ayant moins danger pour t'utilisateur,

tandis que tes valeurs plus hauts representent

des angles pIus grands et des energies plus

fortes. Les angles calcules representes dans la

rubrique non-actionne indiquent I'energie to-

tale et I'angle associe sans actionner le frein de

chatne pendant le recul, L'angle actionne re-

presente le temps d'arr&t relatif & I'angle d'ac-

tionnement du frein de chaine et I'angle conse-

quent de recul de la tronoconneuse.

La combinaisons suivante de barre et

cha_ne correspond aux normes sur le recul

CSA Z62.1, Z62,3 et ANSI B175.1. L'utilisa-

tion Iors qu'elle est utilisee avec les troncon-

neuses indiquees dans ce manual, N'utili-

sez pas de combinaisons de barre et de

cha_ne differentes que celles indiquees dans

ce manual, car etles risqueraient de ne pas

correspondre aux criteres CKA selon les

normes.

42

Tableau de I'angle calcule de recul (CKA)

MODELE

137

142

137

142

137

142

137

142

142

BARRE TYPE. DE

Type Longueur CHAINE

0.050 GA 14" 91VG- 52

0.050 GA 14" 91VG- 52

0.043 GA 14" 90SG- 52

0.043 GA 14" 90SG- 52

0.050 GA 16" 91VG- 56

0.050 GA 16" 91VG- 56

0.043 GA 16" 90SG- 56

0.043 GA 16" 90SG- 56

0.050 GA 18" 91VG- 62

CKA SANS

FREIN DE CHAiNE

25"

25"

25 _

25"

25"

25 _

25"

25"

25"

REMARQUE: Si cette trongonneuse doit

&tre utilisee pour I'abattement d'arbres, un

frein de chaine est exige et ne sera pas retire

ou ne sera pas autrement invalide pour 6tre

conforme aux regtes OSHA federales pour

I'abattement d'arbres. Contactez votre dis-

tributeur de service Husqvarna.

AVIS DE SECURITE : Une exposition

aux vibrations Iors d'une utilisation prolongee

d'outils & main peut endommager les vais-

seaux sanguins ou les nerfs des doigts, mains

et jointures de gens qui sent sujets & des de-

sordres de la circulation ou des enflures anor-

males. Une utilisation prolongee par temps

froid a ete reliee a des dommages aux vais-

seaux sanguins soufferts par des gens habi-

tueHement en bonne sant& Si des sympt6mes

tels que perte de sensation, douieur, perte de

force, changement de la couleur ou texture de

la peau ou perte de sensation dans les doigts,

les mains ou les jointures se presentent, cess-

er d'utiliser I'appareil et consulter un medecin.

Un systeme anti-vibrations ne garantit pas que

ces problemes seront evites. Les personnes

qui utilisent des appareiis motorises d'une

fagon continue et reguliere doivent suivre de

pres leur condition physique et la condition de

I'appareiL

AVIS SPECIAL: Votre trongonneuse vient

equipee d'un silencieux limiteur de tempera-

ture et un ecran anti-etincelles afin de satis-

faire les conditions des codes de Californie

4442 et 4443. Toutes {es terres fiscales boi-

sees et les etats de Californie, idaho, Maine,

Minnesota, Nouvelle Jersey, Oregon et

Washington exigent par Ioi un ecran anti-

etincelles dans beaucoup de moteurs de

combustion interne. Si vous utilisez une

tronconneuse ot3il y a de telies regies, vous

&tes juridiquement responsable du maintien

de ces pieces. Le manque de ces conditions

est une violation de la ioi. Voir la section

SERVICE.

Tout defaut de respecter tous les

avertissemetns et regles de securite peut

entrainer des blessures graves. Dans des

situations qui ne sont pas couvertes dans ce

manuel, soyez prudent(e) et faites preuve de

ben sens. Si vous avez besoin d'aide,

addressez-vous & un distributeur de service

Husqvarna.

NORMES: Cet appareil est homologue par

Underwriter's Laboratories, Inc., comme se

conformant & la:

ANSI B175,1=2000 Norme Nationale

Americaine pour les outils moteurs -

trongonneuse a essence - Reglementation

sur la Securite (ANSI B175.1-2000).

OSA Z62,1-1995 "La Securite et Sante de

I'utilisateur de la Trongonneuse"

OSA Z62.3=1996 "La Securite de Sant@ de

I'utilisateur en ce qui Concerne le Recul de

la Tronconneuse"

II est conseille de porter des gants de protec-

tion (non fournis) Iors de montage.

INSTALLATION DE LA BARRE ET

LA CHAINE (si elles ne sent pas dej&

instailees)

_iAVERTISSEMENT: Verifiez cha-

que pas du montage si veus avez re9u I'ap-

pareil dej& monte. Empioyez toujeurs des

gants quand vous maniez la chaine. La

cha_ne est tranchante et peut vous blesser

re&me quand elie n'est pas en mouvement.

1. Desserrez et enlevez les ecrous de la

presse et enlevez la presse de la barre

de la tronconneuse.

2. Enlevez le separateur en plastique pour

d'emballage (si present).

)arateur d'emballage

Frein.de /_1

cha_

43

Eorous du

frein de

chaine

Uoutil pour

la barre

3. ilyaunegoupiileetunevisdereglage

employeespourreglerlatensiondela

chaTne,lIesttresimportantdenslemon-

tagedelabarrequelagoupillequise

trouvesurlavisdereglagesoitalign6e

avecuntrouquisetrouvedanslaberre.

Quandonfaittournezlavis.iagoupille

monteretdescendreparlavis.Trouvez

cereglageavantd'installerlebarredans

I'appareil.VoirHIlustrationquisuit.

}_m_a',,_Vueinterieuredu

_de lachaine

/

Reglage du frein de la chaine

4. ,&,la main. toumez lavis de reglage dans la

sens contraire de I'horloge pour deplacer la

goupille de reglage jusqu'& ce qu'elle

touche la butee. Cela permet pour le gou-

pille d'etre pres de la bonne position.

5. Glissez la barre-guide derriere ie tam-

bour de I'embrayage jusqu'& ce qu'elle

bute contre ie pignon du tambour de

I'embrayage.

Installez la barre

Enlevez ta chaine de son emballage

avec soin et tenez la avec les coupoirs

tel qu'indique.

Extremite

du barre-

guide

LES LAMES DOIVENT

FAIRE FACE DANS LA

DIRECTION DE LA ROTATION

Indicateur de profondeur

Maiilons d'entrainement

7. Placez la chaine dans le pignon situe

derriere le tambour d'embrayage. Met-

tez la chaine entre les dents du pignon.

Placez la cha;ne sur le pignon

8. Introduisez les bas des maillons d'en-

trainement entre les dents de la pignon

en la embout de la barre-guide.

9. Introduisez ies maiHons d'entra_nement

dans la rainure de ia barre-guide.

10. Tirez la barre-guide vers I'avant jusqu'&

ce que le chaine soit bien dens la rainure

de la barre-guide. Assurez-vous tous

les mailions d'entra_nement sont dens la

rainure de la barre-guide.

11. Instaliez maintenant le frein de chaine en

vous assurant que la goupilie de reglage

est dans le trou inferieur de ie barre-

guide. Souvenez-vous que cette gou-

piHe fait bouger vers I'evant et I'arriere le

barre-guide quand vous tournez levis.

12. Instal_ez tes ecrous de la frein de cha_ne

et ajustez-les evez les doigts. Apres

avoir tensione le cha_ne, il faudra ejuster

les ecrous de la frein de chaine.

TENSION DE LA CHAINE (y eom-

pris les appareils avec la chaine

deja installee)

REMARQUE: Lors du reglage de laten-

sion de le chatne, assurez-vous que les

ecrous de la frein de chatne eient ete serres

& la main uniquement, Un reglage de la ten-

sion de la chaine Iorsque les ecrous sont

serres risque d'endommager la tron9on-

neuse.

Verification de la tension :

,&,I'aide du bout en tournevis de I'outil pour la

barre, deplacez la chatne autour de le barre-

guide. Si la chaine ne roule pas. elle est trop

tensionee. Si elle est trop l&che, elle pendra

en bas de la barre.

Berre-

guide

/Outil de la barre

Ecrous de la

frein de chatne

Reglage de la tension :

La tension de la cha_ne est tres importante.

La chaine s'etend avec I'usage. speciaie-

ment pendant les premieres fois que la

tronconneuse est employee. Verifiez tou-

jours la tension de la chaine chaque fois que

vous utilisez I'apparail et chaque fois que

vous le reviteiilez. On fait le reglage en des-

serrent les ecrous de ta barre et en faisant

tourner lavis de reglage 90 degres pendant

qu'on hausse la barre.

•SHa cha_ne es trop tensionee, faites toum-

er lavis 90 degres dens le sens inverse

des aiguilles d'une montre.

44

• Si la chatne est trop t&che, tournez la vis 90

degres dans le sens des aiguilles d'une

motre.

,._zc_ZJ_ ,, Vis de Z' /

Vis de reglage - 1/4 de tour

RAVITAILLEMENT DU MOTEUR

•Haussez la pointe de la barre et ajustez les

ecrous avec I'outil special fourni.

• Verifiez, encore une fois, la tension de la

chaine.

Ecrous de-- /_

_-_/ 'a frein de "_IL'_ '_

_L, AVERTISSEMENT: Site tron_on-

neuse est fonctionne avec une cha_ne I&che,

la chaine pourrait saut de la barre et du resul-

tat dans les biessures graves.

_ AVERTISSEMENT: Enlevez le

capuchon de remplissage (carburant) lente-

ment quand ajoutant plus de carburant &

I'appareil.

II est certifi6 que ce moteur fonctionnera

avec de I'essence sans plomb. Avant

d'utiliser I'appareil, vous devriez m6Ianger

I'essence & une synthetique huile de bonne

qualite pour les moteurs & 2 temps refroidis &

air sp6cifiee pour les melanges b. 50:1. La

proportion de melange est de 50 & 1 et est

obtenue en utilisant 76 ml d'huile par 4 litres

d'essence sans plomb. N'UTILISEZ PAS

d'huiles pour automobiles ni pour bateaux.

EIles peuvent endommager ie moteur. Lors

du melange du carburant, suivez les

instructions imprimees sur le contenant.

Apres avoir ajoute l'essence, secouez le

oontenant pendant un moment pour vous

assurer d'un parfait melange. Avant de

rempiir votre appareil, lisez et respectez

toujours les regles de securite du carburant.

LUBRIFICATION DE LA CHAINE ET

DE LA BARRE

La barre et la cha_ne ont besoin de lubrifica-

tion continuelle. La lubrification est fournie

par un systeme de lubrification automatique

quand le reservoir d'huile est maintenu rem-

pli. Le manque d'huile detruira la barre et la

chaine rapidement. Le manque d'huile caus-

era surchauffement qui se pourra detecter par

la fumee qui sort de ta cha_ne et/ou par la de-

coloration de la barre. Quand la temperature

est sous zero, t'huile devient plus epaisse,

donc il faudra la diluer avec un peu (5 a 10%)

de gazole N° 1 ou petrole. L'huile de barre et

cha_ne doit courir librement. L'huile Husqvarna

de barre et chaTne est formulee pour proteger

votre appareil contre les deg&ts excessifs

causes par la chaleur et la friction e teile resiste

la perte d'epaisseur & hautes temperatures.

• N'employez jamais d'huile usee.

• Arr6tez le moteur avant d'enlever les bou-

chons.

IMPORTANT

II a ete prouve que les carburants contenant

de i'alcool (ou utilisant de 1'6thanol ou du me-

tanol) peuvent attirer I'huimidit6 qui entraine

le separation du carburant et ia formation

d'acides durant le rangement. Le gaz acidi-

ques peuvent endommager le dispositif du

carburant d'un moteur. Pour eviter les

probl&mes de moteur, le dispositif du carbu-

rant doit 6tre purge avant de ranger i'outil

pendant 30 jours ou plus. Videz le reservoir

du carburant, faiter demarrer le moteur et

laissez-le tourner jusqu'& ce que ies tuyaux

de carburant et le carburateur soient vides.

La saison suivante, utilisez du carburant

frais. Pour plus de details, voir la section EN-

TREPOSAGE.

A

4_ AVERTISSEMENT: La chatne ne

doit pas &tre en mouvement Iorsque le moteur

est au ralenti. Si c'est ie oas, referez-vous & la

pattie intitulee REGLAGE DU

CARBURATUER dans ce mode d'emploi. Ne

touchez pas le pot d'echappement; ceci

pourrait resulter en brOlure serieuse.

Pour arr_tet le moteut, mettez rinterrupteur

ON/STOP en position ,,STOP,_.

Pout demarrer le moteut, tenez bien la

tronconneuse par terre comme illustre. La

chaine devra pouvoir tourner sans toucher

d'autres objets.

Utilisez entre 15 pouces et 18 pouces de

oorde par tentative.

Tenez bien la tron9onneuse en place Iors

de chaque tentative.

45

Conseils irnportants

En tirant la corde, ne la tirez pas jusqu'au bout.

Ceci peut faire casser la corde. Ne laissez pas

la corde revenir violamment. Tennez la poig-

nee en laissant ta sorde revenir doucement.

Lots d'un temps foid, demarrez votre appareil

avec retrangleur en position maximum.

Laissez le moteur se rechauffer avant de

presser la detente de I'etrangleur.

REMARQUE: Ne I'utilisez pas quand le

levier de I'etrangleur/du ralenti rapide est en

position maximum.

DEMARRAGE D'UN MOTEUR

FROID (ou d'un moteur apres

6puisernent du carburant)

REMARQUE: Dans les etapes suivantes,

Iorsque la bouton de t'6trangieur/du ralenti

accel6r6 est tiree & fond, la g&chette se met

automatiquement dans la position correcte

pour te demarrage.

1. Mettez I'interrupteur ON/STOP en posi-

tion <,ON,,.

2. Tirez le levier de l'6trangteur/du ralenti

rapide au maximum (dans la position

,,FULL CHOKE_).

3. Tirez ta corde de demarreur rapidement

avec votre main droite un maximum de 5

fois. Pub, procedez & I'@tape suivante.

REMARQUE: Si le moteur pourrait sembler

essayer de demarrer avant 5erne tirage, arr@t

tirant et procedez immediatement a.1'6tape sui-

vante.

4. Mettez le levier de I'etrangleur/du ralenti

rapide dans la position ,,HALF OHOKE,_.

5. Avec la main droite, tirez rapidement la

corde jusqu'#t ce que le moteur demarre.

6. Laissez le moteur tourner au ralenti

acceler6 pendant 30 secondes. Apres,

pressez la g&chette puis I&chez-la pour

que le moteur tourne au ralenti normal.

LEVIER DE L'ETRANGLEUR/

DU RALENTI RAPIDE

DEMARRAGE D'UN MOTEUR

CHAUD

1. Mettez I'interrupteur ON/STOP en posi-

tion <,ON,,.

2. Mettez le levier de 1'6trangleur/du ralenti

rapide dans la position ,,HALF CHOKE,,.

3. Avec la main droite, tirez rapidement la

corde jusqu'& ce que le moteur demarre.

4. Pressez la g&chette puis I&chez-la pour

que le moteur tourne au ralenti normal.

DIFFICULTIES DE DEMARRAGE (ou

d'un moteur noye)

II est possible que le moteur soit noye sql n'a

pas demarr6 apres 10 tentatives.Pour vider

un moteur noye, suivez les consignes indi-

quees pour un moteur chaud. IIfaut que I'in-

terrupteur ON/STOP soit en position ,,ON,>.

Site moteur est extr6ment noye, it faudra

peut-6tre plusieurs tentatives. Si le moteur

ne demarre toujours pas, voyez le TAB-

LEAU DE DEPANNAGE.

FREIN DE CHAINE

_b, AVERTISSEMENT: SHe collier de

frein est us& il peut se casser Iorsque le frein

de chaine est active. Si le collier de frein est

defectueux, le frein de chaine n'arr6tera pas la

cha_ne. La collier de frein devrait _tre

remplacee par un distributeur autorise de ser-

vice si n'importe quelte pattie est usee moins

de 0,5 mm (0,020 pouce) d'epaisseur. Sur un

frein A chaTnes devraient 6tre depann6s par un

distributeur autorise de service. Prenez votre

appareil A I'endroit de I'achat si achete d'un dis-

tributeur de service, ou au marchand principal

autorise le plus proche de service.

•Oet apparei] est foumi d'un frein de chaTne

congu pour arr6ter ta chaTne en cas de recul.

• Le frein de cha_ne inertie-lance est

actionne si la protecteur de main est

pousse en avant, soit manuellement (b. la

main) ou automatiquement (par le

mouvement soudain).

• Si le frein est d6j& actionne, on peut le

desactionner tirant le protecteur de main

vers I'anse d'avant autant que possible.

• Pour pouvoir couper avec la trongonneuse,

le frein dolt 6tre d6sactionne.

D6sactionn6

Contr61e de la fonction de freinage

ATTENTION: Vous devez verifier le frein de

cha;ne plusieurs fob par jour. Le moteur dolt

toumer en executant ce proc6de. C'est le seul

exemple quand la sierra devrait 6tre placee sur

la terre avec le fonctionnement de moteur.

Mettez la trongonneuse sur un endroit so-

lide. Tenez les poignees des deux mains et

mettez le moteur & pleins gaz. Encienchez le

frein de cha_ne en faisant tourner votre poig-

net gauche contre le protege-main, sans

I&cher la poignee avant. La cha_ne devrait

s'arr6ter immediatement.

46

Verification de la force d'inertie

,i_AVERTISSEMENT: auand vous

faites ce qui suit, le moteur dolt _tre arr_t&

Tenez la tronconneuse & environ 15 cm (14

pouces) au dessus d'une souche ou d'un

trongon ou de toute autre surface en bois..

ReI&chez votre prise sur la poignee avant et

utilisez le poids de latronQonneuse laissez le

dessus du barre la chute en avant et entrer

en contact avec le trongon, Quand I'extremF

te de la barre frappe le trongon, le frein de-

wait lancer.

CONSEILS IMPORTANTS

• Verifiez la tension de la chaTne avant la

premiere utilisation et apres 1 minute de

travail, Voir TENSION DE LA CHAINE

dans MONTAJ E.

• Ooupez bois seulement, Ne coupez pas

metal, ptastique, maoconnerie, materiaux

de construction qui ne sont pas bois, etc.

• Arr6tezl'appareilsi lachaTnetoucheunob-

jet etranger, Faites une inspection de la

tronQonneuse et reparez les pieces si ne-

cessaire,

• Evitez que la chaTne touche de la salete ou

du sable. M&me un peu de salete I'emous-

sera rapidement, ce qui accroTtra le risque

de recul.

• Ooupez des rondins petits, en employant

les techniques suivantes, afin de vous ha-

bituer & I'utilisation de I'appareil, avant de

tenter un travail important.

• Serrez I'accelerateur et laissez que le

moteur atteigne la vitesse maximum

avant de commencer a couper,

• Oommencez chaque coupure avec le

cadre de I'appareil appuye sur le rondin>

• Maintenez le moteur & vitesse maximum

en tout moment pendant que vous 6tes

en train de couper.

• Laissez que I'appareil fasse le travail.

N'exercez qu'une pression tres legere,

• L&chez I'accelerateur des I'instant oQ

vous achevez ta coupure, laissant le

moteur tourner au ralenti. Si vous lais-

sez tourner le moteur & vitesse maxi-

mum sans couper, I'appareil pourra sub-

ir des deg&ts excessifs, On lui

recommande que le moteur pour ne

pas _tre fonctionne pendant plus que

30 secondes a la vitesse maximum,

• Afin d'eviter la perte du contr61e au mo-

ment d'achever la copure, n'exercez

pas de pression sur la tronQonneuse &

ce moment.

• Arr6tez le moteur avant de poser I'appareil

sur la terre.

TECHNIQUES POUR ABATTRE

LES ARBRES

_AVERTISSEMENT: Verifiez les

branchements casses ou morts qui peuvent

tomber tout en coupant entraTnant des dom-

mages serieux. Ne coupez pas pres de b&ti-

ments ou de ills d'electricite si vous ne savez

pas la direction darts laquelle I'arbre va tom-

ber, ni de nuit non plus, parce qu'it n'y pas vi-

sibilite suffisante, ni avec mauvais temps tel

que ta pluie, la neige, ou Ies vents forts parce

qu'il est difficile de juger oQ I'arbre va tomber.

Si I'arbre touche & tout fil electrique, vous de-

vez en aviser immediatement ta compagnie de

services publics,

• Planifiez soigneusement & I'avance votre

travail de coupe.

• Degagez I'aire de travail, II vous faut une

aire degagee tout autour de I'arbre oQ vous

pourrez conserver un bon equilibre,

• L'utilisateur de la tronoconneuse dolt se tenir

en amont du terrain, puisque I'arbre abattu

rputera ou glissera vers le bas,

• Etudiez les conditions naturelles qui peuv-

ent faire tomber un arbre dans une direc-

tion particuliere,

Les conditions naturelles qui peuvent deter-

miner la direction dans laquelte un arbre va

tomber comprennent:

• La direction et la vitesse des vents.

• Uinclination de I'arbre. Parfois elle n'est pas

evidente & cause de la pente, Emptoyez un

fil & plomb ou equivalent pour determiner la

direction de I'inclination de I'arbre>

• Poids et branches d'un seul c6t&

• Les arbres et les obstacles autour de

I'arbre>

Verifiez s'il y a des elements pourris. Si

I'arbre est pourri il peut casser net et tomber

dessus I'utilisateur.

Assurez-vous ,qu'il y a de t'espace pour que

I'arbre tombe. Etabfissez une distance equi-

valente a deux Iongueurs et demi de I'arbre

entre celui-ci et la personne ou I'objet plus

proche. Le bruit du moteur peut masquer

votre avis crie.

Enlevez la poussiere, les pierres, ecorce

libre, clous, agrafes, etfil de cuivre de I'arbre

que I'on va couper.

Planifiez une vole d'acces claire de retraite &

I'arriere et & la diagonale & la ligne de la chute.

_",._e Planifiez une vole

"_e_, d'acces claire de retrait

.... _'_ ,,,,,,,,,,_. Direction

1" _,_ _ de chute

45 _ /_

POUR ABATTRE DE GRANDS

ARBRES

(Diametre de 15 cm. ou plus large)

La methode de I'entaille est employee pour

abattre des arbres grands. On coupe une

entaille du c6te de I'arbre vers lequeI on de-

sire que I'arbre tombe, Apres avoir fait une

coupure de chute de I'autre c6te, t'arbre aura

la tendance de tomber vers I'entaille.

47

REMARQUE:SiI'arbreadegrossesra-

cinesdecontrefort,enlevez-les avant de

faire I'entaille. S} & I'aide de la trongonneuse

pour retirer des racines de contrefort,

emp_che la chaTee d'entrer en contact avec

la terre pour emp6cher la cha_ne de devenir

emoussee.

COMMENT FAIRE L'ENTAILLE ET

ABATTRE L'ARBRE

• Faites rentaille coupant tout d'abord la

partie superieure. Coupez jusqu'& 1/3 du

diametre de I'arbre. Puis completez I'en-

taille coupaet la partie de bas. Voir I'iF

lustration. Apres avoir complete le cou-

page, enlevez I'entaille de I'arbre.

Coupure finale (coupure de

chute) ici, e. 5 cm plus haut que

le centre de I'entaille

Premiere coupure , i I /

"-4-'i ',"-I/

IY'%'

• Apres avoir enleve le bois de Ventaille,

faites ia coupure de chute de I'autre c6te

de I'arbre. Faites une coupure & 5 cm plus

haut que le centre de I'entaille. II restera

bois suffisant sans couper entre la cou-

pure de chute et I'entaille pour former un

gond, qui aidera & eviter que I'arbre tombe

en une direction erronee.

Le gond maintient I'arbre sur la souche

et aide & contr61er la chute

S,i:)_,_'_ Ouverture de

de chute

L'entaiHe _ _/t_

ferme ,,4/,]_ t_\

Avant d'achever la coupure de chute, em-

ployez des cales pour ouvrir la coupure si

necessaire afin de contr61er la direction de

chute. Employez des cates en plastique ou

en bois, mais jamais en acier ou en fer, afin

d'eviter de recul et des deg&ts e. la chaine.

•Soyez attentif aux signes qui indiquent

que I'arbre est pr6t & tomber: des bruits de

bois, la coupure de chute devient plus

grande, ou mouvement dans les branches

ies plus hautes.

• Des le moment que I'arbre commence la

chute, arr6tez le trongonneuse, laissez-la

sur la terre et sortez par la route de retraite

pre-etablie.

• Afin d'eviter des blessures, NE COUPEZ

PAS les arbres incompletement tombes

avec ta tron9onneuse. Soyez extr6ment

soigneux avec les arbres qui ne tombent

pas completement parce qu'ii peuvent

avoir un support tres precaire. Si I'arbre ne

tombe pas completement, laissez la

tron9onneuse de c6te et employez un

treuil, une moufle ou un tracteur pour

achever.

COMMENT COUPER UN ARBRE

TOMBE (TRON(_ONNAGE)

Tronconnage est le terme utilise pour la

coupe d'un arbre tonbe en bOches de la taille

desiree.

_b' AVERTISSEMENT: Ne restez

pas debout sur I'arbre que vous 6tes en train

de couper. N'importe queue partie du rondin

peut rouler et vous pourrez tomber. Ne re-

stez pas debout sur une pente plus basque

le rondin qu'on est en train de couper.

RENSEIGNEMENTS IMPORTANTS

• Ne coupez qu'un rondin & Ia fois.

• Prenez garde quand vous coupez du bois

brise. L'appareil pourrait jeter des mor-

ceaux tranchants vers I'utilisateur.

• Empioyez un chevalet pour sectionner

des rondins petits. Ne permettez jamais

qu'une autre personne serre ie rondin pen-

dant que vous coupez et ne serrez jamais

de rondin avec le pied ou la jambe.

• Ne coupez pas daes une aire oQ des roe-

dins, des branches et des racines sont en-

tassees. Avant de les couper, deplaces

les rondins pour les mettre dans une aire

degagee.

TYPES DE COUPURES EMPLOYleS

POUR TRON(_ONNAGE

_ AVERTISSEMENT: silatron_on-

neuse reste attrapee darts un rondin, ne ten-

tez pas tirer pour l'enlever. Vous pourriez

perdre le contr61e de latrongonneuse et sub-

ir des blessures et/ou des dommages & I'ap-

parei]. Arr_tez I'appareil, martelez une cale

en plastique ou bois darts la coupure jusqu'&

ce que vous pouvez enlever I'appareil faciF

ment. Mettez latron_onneuse en marche en-

core une fois et entrez dans la ooupure avec

beaucoup de soin. Ne tentez jamais mettre

I'appareil en march quand il est pris darts un

rondin.

Utilisez un cale pour enlever une

tron£onneuse pinc_e.

Arretez la trongonneuse et marteiez une

cale en plastique ou bois pour ouvrir la

coupure.

Coupe par le dessus - du c6te de haut

avec le cadre de I'appareil appuye contre le

rondin, et descendent. Employez une pres-

sion tres legere vers le sol.

48

Coupe par le Coupe par le

dessus dessous

Coupe par le deaaous -pour faire une en-

taiIle en partant du bas, vous devez couper le

bas de la grume avec te haut de votre

tronconneuse. Utilisez une pression legere

vers le haut. Tenez bien votre tron oconneuse

et contrSlez-la bien. Votre tronoconneuse

aura tendance b. revenir vers vous pendant

la coupe.

_AVERTISSEMENT: N'inversez

jamais la tron£onneuse pour effectuer une

coupure ascendante. L'appareil ne peut pas

6tre contr61e de cotto fa;on.

Faites toujours votre premiere coupure du c6te

de compression du rondin. Le c6te de com-

pression du rondin est oQ la pression du poids

du rondin est concentree.

Premiere coupure du cote de

compression du rondin

I

Deuxieme coupure

iv / Deuxieme coupure

Premiere coupure du cote de

compression du rondin

COMMENT TRON(_ONNAGE SANS

SUPPORT

• Faites une coupe par le dessus jusqu'&

1/3 du diametre du rondin.

• Faites rouler le rondin et inversez sa posi-

tion, finissant par une seconde coupe par

le dessous.

• Faites attention speciale aux rondins qui

ont un c6te dec compression afin d'eviter

que la barre reste prise dans la coupure (il-

lustration ci-dessus de cette coupe).

COMMENT TRON(_ONNAGE UTILI-

SANT UN RONDIN OU UN CHEVA-

LET

• Rappelez-vous que ta premiere coupure

est du c6te pressione du rondin.

• La premiere coupure dolt couper 1/3 du

diametre du rondin.

• Achevez ayes la seconde coupure.

Utilisation d'un rondin pour le support

1ere coupure

Utilisation d'un stand de support

2eme coupure

f re soupure

._J 1ere eoupure

/----_ure

COMMENT COUPER DES

BRANCHES ET TAILLER

'I_ AVERTISSEMENT: Garde sontre

le recuL Ne permettez jamais que la cha_ne,

etant en mouvement, touche n'emporte quel

objet & pointe de la barre pendant couper des

branches et tailler.

_bAVERTISSEMENT: Ne grimpez

jamais aux arbres couper branches ou tail-

ler. N'employez pas de piate-formes,

echelies, rondins ou n'importe quel superfi-

cie pas stable. Vous pourriez perdre I'equi-

libre ou le contr61e de la trongonneuse.

RENSEIGNEMENTS IMPORTANTS

•Travaillez lentement, en maintenant les

deux mains fermement saisies sur la

trongonneuse. Conservez un bon equi-

libre.

• Observez dehors pour des branches pet-

its. Les branches petites fines peuvent

s'attraper centre la chaTne et battre I'utili-

sateur ou le tirer et faire perdre I'equilibre.

Prenez garde aux branches petites et em-

ployez extr6me caution.

• Prenez garde & la reaction de branches

ptiees ou sous pression. Evitez &tre battu

par les branches ou l'appareil quand la

tension dans les fibres est liberee.

• Debarrassez-vous des branches tom-

bees frequemment afin d'eviter les chutes.

POUR COUPER LES BRANCHES

• Coupez toujours tes branches apres que

t'arbre est tomb& C'est seulement ainsi que

I'on peut couper les branches avec securit&

• Laissez tes branches les plus grandes

sous I'arbre tombe le supporter pendant

que vous travaillez.

• Commencez & ta base de I'arbre et travait-

lez vers le haut, coupant les branches. En-

levez tes branches bien petites d'une

seule coupure.

49

• Toujours que possible, maintenez I'arbre

entre vous et la chaine.

• Eelevez les branches plus grandes avec la

techniques decrites dans la section prece-

dente COMMENT TRON_ONNAGE

SANS SUPPORT

• Emptoyez toujours une coupe par le des-

sus en coupant des branches petites et

cetles qui pendent librement. Les cou-

pures ascendantes pourraient faire que

les branches tombent et serrent Ia chaine.

POUR TAILLER

_AVERTISSEMENT: Ne taillez

que les branches qui sont & la hauteur des

epaules et plus bas. Pour les autres, contra-

tez un professioneel.

• Faites la premiere coupure 1/3 du

diametre, commen9ant d'en bas.

• Puis faites une deuxieme coupure

completement a travers la branche.

Achevez avec une troisieme coupure,

descendante, pour laisser un col de 3 a 5

cm du tronc.

Deuxieme coupure

Troisieme couture _r"

oo

_)" T_c hP qemierpec: U;Pa_.;ler

_ AVERTISSEMENT: Le silencieux

est tres chaud pendant et apres utilisation.

Ne touchez pas le silencieux ou ne permet-

tez pas le materiel qui est combustible

(seche herbe, carburant) pour entrer en con-

tact avec le silencieux.

Nous recommandons que tout service et

reglage pas decrits dans ce manual soient

effectues par un concessionaire de service

autoris&

ENTRETIEN

Verifiez:

Niveau du Carburant .... Avant chaque

utilisation

Lubrification de la Barra . Avant chaque

utilisation

Tension de la Cha_ne ,.. Avant chaque

utilisation

Tranchant de la chaTne.. Avant chaque

utilisation

Pieces Endommagees .. Avant chaque

utilisation

Bouchons L&ches ...... Avant chaque

utilisation

Fermoirs L&ches ....... Avant chaque

utilisation

Faire Inspection et Nettoyer:

Barre ................ Avant chaque

utilisation

Appareil complet ....... Apres chaque

utilisation

Filtre d'Air ............ Chaque 5

heures*

Ecran anti-etincelles .... Chaque 25

heures*

Remplacer la bougie .... Annuellement

Remplacer le filtre

de carburant ........... Annuellement

* Heures d'utilisation

FILTRE A AIR

ATTENTION: Ne nettoyez pas le filtre

aveo en essence ni auoun autre solvant

combustible, afin d'eviter la creation du

danger d'incendie ou de production de

vapeurs evaporatives nuisibles.

Comment nettoyer le filtre d'air:

Un filtre & air sale nuit & la duree et & la perfor-

mance du moteur et eccroit la consommation

de carburant et les echappements nocifs. Net-

toyez toujours votre filtre & air apres 15 remplis-

sages du reservoir de carburant ou 5 heures

d'utilisation, selon la premiere de ces eventuali-

tes. Nettoyezqe plus souvent si vous travaillez

dans des endroits poussiereux. Un filtre & air

usage ne peut jamais 6tre bien nettoye et il est

recommande de remplecer le filtre & air apres

50 heures d'utilisation ou chaque annee, selon

la premiere de ces eventualites.

1. Desserrez les 3 vis de la calotte du cy-

Iindre.

2. Enlevez la calotte du cylindre.

3. Enlevez le filtre A air.

4. Nettoyez le filtre A air avec de I'eau savon-

neuse chaude. Rincez-le & I'eau froide et

propre. Laissez-le secher compl&tement &

I'air avant de le reinstaller.

5. Reinstallez le filtre A air.

6. Reinstallez la calotte du cylindre et les 3

vis. Serrez solidement.

.,,' _ _- Filtre & air

/_",%

._ Vis de la

"_" Filtre & air

SILENClEUX ET ECRAN DU

PARE-ETINCELLES

_ AVERTISSEMENT: Le silencieux

sur ce produit contient des produits chimi-

ques connus de I'etat de la Californie pour

causer le cancer.

REMARQUE: L'ECRAN PARE-ETIN-

CELLES SUR CETTEAPPAREIL NE PEUT

PAS ETRE ENTRETENU.

Pour I'usage normal de proprietaire d'une

maison, le silencieux et d'un ecran pare-

etincelles n'exigeront remplacement, Apres

75 heures d'utilisation, nous recommandons

50

que votre sitencieux est remplace par votre

centre de service autorise Husqvarna.

RIeGLAGE DU CARBURATEUR

,_ AVERTISSEMENT: Durant la

plus grande partie de ce travail, la cha_ne

tournera. Portez votre equipement de

protection et suivez toutes les regles de se-

curite. La cha_ne ne doit pas bouger quand le

moteur est au ralenti.

Le carbureteur a ere soigneusement regle &

I'usine, mais des reglages peuvent 6tre re-

quis si vous remarquez ce qui suit :

•La chance bouge quand le moteur est au ra-

lenti. Voir RALENTI-T procedure de re-

gtages.

• La trongoeeeuse refuse de tourner au ra-

lenti. Voir RALENTI-T procedure de re-

glages.

Ralenti-T

Permettez au moteur de tourner au ralenti.

Si la cha_ne bouge, le ralenti est trop rapide.

Si le moteur s'arr_te, le ralenti est trop lent.

Ajustez la vitesse jusqu'& ce que le moteur

tourne sans mouvement b. chaine (ralenti

trop rapide) ou s'arr6ter (ralenti trop tent).

• Toumez la vis du ralenti (T) dans le sens de

l'horloge pour augmenter la vitesse du mo-

teur.

• Tournez la vis du ralenti (T) dans le sens

contraire de I'hodoge pour baisser la vi-

tesse du moteur.

Si vous avez besoin d'aide ou n'6tes pas

sOt(e) de pouvoir bien faire ce travail, con-

tactez un distributeur autorise de service.

MAINTIEN DE LA BARRE

Si votre appareil coupe vers le c6te, s'il est

necessaire de le forcer afin de completer la

coupure, ou s'il a et6 utilise avec une quanti-

te insuffisante de lubrification, il sera peut-

etre necessaire de faire un service de la

barre. La barre usee peut endommager la

chaine et rendre le coupage difficite.

Apres chaque utilisation, assurez-vous le

interrupteur ON/STOP est en position

,,STOP_, puis enlevez la sciure de la barre-

guide et de trou du pignon.

Pour maintien de la barre-guide:

• Mettez I'interrupteur ON/STOP en position

_,STOP,,.

• Desserrez et enlevez ta ecrous de la frein

de chaTee et ta frein de chaTne. Enlevez la

barre et chaine de la trongonneuse.

• Enlevez la rainure de la barre et la trous de

huilage apres toutes les 5 houres de la uti-

lisation.

Enlevez la sciure de la

rainure de la barre-guide

\

o_ Treus de lubrificatien _,

• Un ebarbage des glissieres de la barre-

guide est normal. Enlevez-le avec une

lime plate.

• Quand le haut de ta glissiere est inegal, uti-

tisez une lime plate pour redonner un bord

bien droit au bout et aux c6tes.

_[._ Umez les _ r]_j ]

bords et les

c6tes en carre

Raieure comme

Rainure usee elle doit &tre

Remplacez la barre-guide quand la glissiere

est usee, quand la barre-guide est tordue ou

craquelee ou quand un trop grand echauffe-

ment ou ebarbage des glissieres se produit.

Si vous devez remplacer la barre-guide, n'u-

tilisez que celle qui est specifiee pour votre

troncoonneuse dans la liste de pieces ou sur

le decalque de la tron9onneuse.

AIGUISEMENT DE LA CHAINE

Uaiguisement de la cha_ne est un procede

complique qui exige des outils speciaux.

Nous vous recommandons de faire faire I'ai-

guisement chez un professionnel.

TEMPS D'ALLUMAGE

L'allumage est fixe et non-reglable.

BOUGIE

La bougie doit _tre remplacee chaque annee

pour vous assurer que le moteur demarre

plus facilement et fonctionne mieux.

1. Desserrez les 3 vis de la calotte du cy-

lindre.

2. Enlevez la calotte du cytindre.

3. Enlevez la bougie de son puit.

4. Enlevez la bougie du cylindre et jettez-la.

5. Remplacezqa par une bougie Champion

RCJ-7Y et serrez-ia avec une cle & 19

mm (3/4 pouce). Uecartement dolt &tre

de 0,6 mm (0,025 pouce).

6. Reinstallez le puit de la bougie.

7. Reinstaltez la calotte du cylindre et les 3

vis. Serrez solidement.

Puit de la bougie

ENTREPOSAGE

_b AVERTISSEMENT: Arr6tez le

moteur et laissez-le refroidir, et verifiez que

tout est bien attach& avant de mettre I'appareil

en entreposage ou de le transporter dans un

vehicule. Gardez I'appareil et le carburant dans

un endroit oQles vapeurs du carburant ne pois-

sent pas atteindre des etincelles ou des

flammes des chaffeures d'eau, les moteurs et

les interrupteurs electriques, chauffage central,

etc. Gardez I'appareil avec tousles protecteurs

& leur place. Placezqe de facon que personne

ne puisse se blesser accidentalement, et hors

de la portee des enfants.

51

• Avantdegarder,verseztoutlecarburant

det'appareil.Mettezlemoteurenmarche

et laissez-letournerjusqu'&cequ'il

s'arr6tetoutseul.

• NettoyezI'appareilavantdelegarder.

Fakesattentionspeciatementaux

bouchesd'entreed'airet mainenez-les

debarrassees de dechets. Employez un

detergent leger et une eponge pour le net-

toyage des surfaces en plastique et tes eti-

quettes.

• Rangez la trongonneuse et le carburant

daes un endroit bien a6re oQ les vapeurs

d'essence ne peuvent pas atteindre d'etin-

celles ou de flammes hues de chauffe-eau,

de moteurs ou d'interrupteurs electriques, de

fournaises, etc.

TABLEAU DE DEPANNAGE

•Rangez bien la trongonneuse hors de por-

tee des enfants.

ATTE NTI ON :IIest tres important d'evit-

er la formation de dep6ts de gomme dans les

pieces essentielles du systeme de carbura-

tion, telles comme le carburateur, te filtre de

carburant, la ligne de carburant et te reser-

voir de carburant pendant Fentreposagte.

Les carburants m&16s avec I'alcool (dits "ga-

sohol" e aussi ethanol, ou methanol) peuv-

ent attiror I'humidite. qui ontraTne uee se-

paration du carburant et la formation

d'acides, durant I'entreposage. qui peuvent

nuire le moteur.

_t AVERTISSEMENT: Toujours arr&tez l'unite et debranehez la bougie d'allumage

avant d'executer tout le recommande ci-dessous excepte les remedes qui exigent

fonctionnement de appareiL

PROBLF:ME

Le moteur

ne demar-

rer pas ou

ne tourne

que queP

ques

instants

apres le

demarrage.

CAUSE

1. Interrupteur sur arr&t.

2. Moteur noye.

3. Reservoir d'essence vide.

4. La bougie ne fait pas feu.

5. Le carburant n'atteint pas ie

carburateur.

Le moteur 1. Reglage du ralenti requise.

ne tourne

pas bien au 2. Le carburateur exige ue reglage.

ralenti.

Le moteur 1. Filtre & air sale.

refuse d'ac- 2. Bougie encrassee.

celerer,

manque de 3. Le frein de chaTee est actionne.

puissance 4. Le carburateur exige un reglage.

ou meurt

SOUS la

charge.

Le moteur 1. Melange de carburant incorrect. 1. Vider le reservoir du carburant et

fume exces- le remplir du bon melange.

sivement.

Au ralenti, 1. Reglage du ralenti requise. 1. Voir "Reglages du carburateur"

la chatne dans la section Service.

bouge. 2. Reparation de l'embrayage 2. Contactez un distributeur autorise

requise, de service.

SECTION 1: GARANTIE LIMITEE

REM_:DE

1. Mettre I'interrupteur sur mise ee

route (ON).

2.Voir "Instructions de demarrage'.

3. Remplir le reservoir du bon

melange de carburant.

4. Poser une nouveHe bougie.

5.Voir si le filtre & essence est sale.

Le remplacer. Voir si le tuyau

d'essence est entortille ou brise.

Reparer ou remplacer.

1.Voir "Reglages du carburateur"

dans la section Service.

2.Contactez un distributeur autorise

de service.

1. Nettoyer ou remplacer le filtre & air.

2. Nettoyer ou remplacer la bougie et

regler recartement.

3. Desactionne le frein de chatne.

4.Contactez un distributeur autorise

de service.

Husqvarna Forest & Garden Company

(,,Husqvarna,,) garantit & I'acheteur original

tout produit Husqvarna ne presente aucun

defaut materiel ou de fonctionnement depuis la

date d'achat et pendant route la ,,periode de

garantie,, telte qu'etablie si-dessous.

Garantie avie :Toutes dents de cultivateur

contre casse, axes de coupe-herbe, bobine

d'atlumage et modules sur produits tenus & la

main.

Garantie de 3 arts : Broches (sur les Zero

Turn Riders et les tondeuse & contr61e ardere &

usage commercial)

Garantie COMMEROIALE de 2 ans :

L'equipement de gazon commercial

Husqvarna - Zero Turn Riders, Wide Area

Walks et I'equipement commercial de tonte de

gazon.

Garantie NON-COMMERCIALE de 2 ans :

Tondeuse automatique, tondeuse & siege,

tracteur de jardin et de pelouse, tondeuse &

52

contr61e arriere, cuttivateur, coupe-herbe,

coupe-broussailles, tron£onneuses d'eclair-

cissage, souffleuse & neige, souffleuse & la

main, souffieuse portable sur le dos, taille- hale,

produits electriques et systemes de collection

electriques pour usage non commercial non

professionnel, non institutionnet et ne

produisant pas de reyenu, sauf specifie darts la

presente garantie. Elements du systeme de

contr61e des emissions necessaires pour se

conformer aux reglements de I'EPA et CARB,

sauf les elements qui font partie des systemes

de moteurs fabriques par des fabricants de

moteurs tiers pour lesquels I'acheteur a regu

une garantie separee darts I'information sur le

produit fournie au moment de I'achat.

Garantie d'l an : Secateurs electriques,

broyeuses de souches, echenilloir- elargueur

et elargeur pour usage non commercial, non

professionnel, non institutionnel ou ne

produisant pas de revenu. Tous les

coupe-gazon, les coupe-hales, _es

tron conneuses d'ecaircissage, les coupe-

broussailles, les coupe-bordures, les

souffleuses portables sur le dos, }es

souffleuses & la main, les coupe-haies, et tes

systemes de collection electriques & fins ou &

usage commercial institutionnel ou produisant

un revenu,

Les batteries disposent d'une garantie limitee &

un an et peuvent 6tre remplacees

integralement darts les 6 premiers mois.

Garantie de 90 jours :Tondeuse

automatique, tronponneuses & chaTne,

coupeuses electriques, broyeuses de souche,

echenilloir-e_argueur, souffleuse de neige, }es

tondeuses & contr6]e arriere des series 580 et

600, et I'equipement de gazon commercial et

tout produit Husqvama utitise & des fins de

location ou sauf autrement prevu dans la

presente garantie.

L'equipement de s_rete de Husqvarna porte

une garantie 90-jour de la date de I'aot_at origi-

nal du client pour des defauts dans le materiel

ou de fonctionnement, Uusage normal, la

larme ou i'abus n'est pas couvert sous la ga-

rantie. Le produit doit 6tre retourne a Chartotte

avec une feuitle de reclamation de garantie.

Toutes les instructions de soin et d'entretien

doivent &tre suivies comme indique par le fabri-

cant sur I'etiquette de soin. L'ajustement de 1'6-

quipement/bottes protecteur n'est pas couvert

sous la garantie,

Garantie de 30 joura :Pieces de rechange,

accessoires comprenant des barres et des

chatnes, outils et articles d'affichage.

SECTION 2 : OBLIGATIONS DE

HUSQVARNA DANS LE CADRE DE

LA GARANTIE

Pendant la periode de garantie, Husqvarna

s engage & reparer ou remplacer gratuitement

les pieces defectueuses presentant un defaut

de materiel ou de fabrication,

SECTION 3 :ELEMENTS NON

COUVERTS PAR LA GARANTIE

Les elements suivants ne sont pas couverts

par cette garantie :

(1) Les elements de maintenance normaux

dont I'usure est liee a. une utilisation

reguliere normale comme, par exempte,

les courroies, les lames, les adaptateurs de

lame, les ampouies, les filtres, les

guide-chatnes, tes tubrifiants, les ressorts

de rembobinage, les guide-chatnes de

scies, les bougies, les cordons de

demarrage et les dents ;

(2) La decoloration naturelle du materiel due

aux rayons ultraviolets.

(3) Le moteur et les systemes d'entrainement

qui ne sont pas fabriques par Husqvama;

ces elements sont couverts par la garantie

du fabricant correspondant comme

delivree par ecrit avec la brochure

informative fournie au moment de I'achat ;

toutes les reclamations sont & envoyer au

fabricant en question.

(4) Les acoessoires de gazon et de jardin sont

couverts par une partie tierce octroyant

une garantie; toute demande de prise en

compte de la garantie devra &tre envoyee

au fabricant ; et

(5) Les composants de systemes de contr61e

des emissions qui sont necessaires au

respect des directives CARB et EPA et

sont fabriques par un fabricant de moteur

tiers,

SECTION 4 : EXCEPTIONS ET

RESTRICTIONS

La presente garantie ne pourra _tre appliquee

dans les cas suivants :

(1) Accident, utilisation abusive, mauvaise

utiiisation, negligence, maintenance non

appropriee (carburant trop ancien, salete,

matieres abrasives, humidite, rouilie,

corrosion ou toute occurrence liee & un

entreposage inadapte ou de mauvaises

habitudes d'utilisation.

(2) Utilisation ou maintenance de I'appareil

non conforme au manuel d'instructions ou

au livret d'instruction fourni par Husqvama.

(3) Modifications alterant I'utilisation visee du

produit, affectant }a performance, le

fonctionnement, la securite ou la duree de

vie de ce produit ou emp&chant une

observation des dispositions legales en

vigueur.

(4) Dommage suppiementaire cause a. des

pieces ou composants et lie a une

utitisation continue suivant rapparition de

l'un des cas mentionnes ci-dessus.

LA REPARATION OU LE REMPLACEMENT

ENTRANT DANS LE CADRE DE CE3q-E

GARANTIE SONT LES SEULES

SOLUTIONS OFFERTES A UACHETEUR.

HUSQVARNA NE POURRA ETRE TENU

RESPONSABLE DES DOMMAGES

INCIDENTS OU CONSEQUENTS LIES A LA

RUPTURE D'UNE GARANTIE EXPLICITE

OU IMPLICITE SUR CES PRODUITS, SAUF

DANS LES CAS INTERDITS PAS LA LOI EN

VlGUEUR, TOUTE GARANTIE IMPLICITE,

EXPLOITABIUTE OU CAPACITE DES

PRODUITS A REMPUR UN OBJECTIF

PARTICUUER EST UMITEE A LA PERIODE

DE GARANTIE DEFINE DANS LA

DECLARATION DE GARANTIE LIMITEE.

53

HUSQVARNA SE RESERVE LE DROIT DE

MODIFIER OU D'AMELIORER UASPECT

DES PRODUITS SANS PREAVlS ET NE

S'ENGAGE PAS A METTRE A JOUR LES

PRODUITS FABRIQUES PRECEDEM-

MENT.

Detrains Etats n'autorisent pas t'exclusion de

dommages incidents ou consequents ou les

restrictions de la duree d'une garantie implicite.

Les restrictions ou exclusions citees plus haut

pourraient doric ne pas s'appfiquer dans votre

cas. Oette garantie vous donne des droits

legaux specifiques mais vous pouvez

egalemeet beneficier d'autres droits variant

d'un Etat & I'autre.

SECTION 5 : RESPONSABILITES

DU CLIENT

IIcoevient d'appliquer & ce produit les soins, la

maintenance, le fonctionement, i'entreposage

et I'entretien general qui sont indiqu6s dans la

section Maintenance du manuel d'instructions.

En cas de dysfonctionnement ou d'erreur, il est

recommaede de ne pas utiliser le produit et de

le soumettre tel quel & verification aupres d'un

revendeur Husqvarna agr_. Oomme indique

darts ia section 6, ta preuve de I'achat est sous

ia seule responsabilite de I'acheteur.

SECTION 6 : PROCEDURE A

SUIVRE EN CAS DE DEMANDE DE

GARANTIE

Le proprietaire et le revendeur sont tenus de

verifier que la Carte d'enregistrement de

garantie est remplie en bonne et due forme et

retournee & Husqvarna Forest & Garden

Company. Pour confirmer la garantie et faciliter

le service apres-vente, cette carte devra 6tre

renvoy,ee dans les dix (10) jours suivant la date

de I'achat.

Uutitisateur devra presenter une preuve de son

achat au revendeur Husqvama agree pour

beneficier des services de garantie. Ce

document doit indiquer la date d'achat, le

numero du modele, le numero de serie ainsi

que le nom et I'adresse complete du

revendeur.

Pour beneficier de cette garantie, le produit

suppose defectueux doit 6tre remis au

revendeur Husqvarna agree pendant une

periode raisonnable ne depassant pas trente

(30) jours apres la date du dysfonctionnement

ou de I'erreur en question. La livraison du

produit s'effectuera au frais du proprietaire.

Les frais de ramassage et de livraison ne sont

pas couverts par cette garantie. Les

revendeurs Husqvarna agrees sont

habitueHement indiques dans ies "pages

jaunes" de I'annuaire telephonique. Vous

pouvez egalemeet appeler le

1-800-HUSKY62 pour connaTtre le revendeur

de votre region.

Husqvarna

7349 Stateaville Road

CHARLOTTE, NO 28269

DROITS ET OBLIGATIONS DE VOTRE GA-

RANTIE: L'Agence de Protection de I'Envi-

ronnement des E-U, California Air Resources

Board, Environnement Canada et division

HUSQVARNA ont le ptaisir d'expiiquer ia ga-

rantie du systeme de contr61e des emissions

sur votre petit moteur tout-terrain, pour les an-

nees 2007 et plus tard. En Californie, tous les

petits moteurs tout-terrain doivent &tre congus,

construits et equipes de maniere & se coeforrn-

er aux normes severes anti-smog de I'Etat.

HUSQVARNA doit garantir le syst_,me de

contr61e des emissions de votre petit moteur

tout-terrain pendant la periode indiquee ci-

dessous, & condition qu'il n'y ait eu aucun mau-

vais traitement, negligence ou mauvais entre-

tien du petit moteur tout-terrain. Votre syst_,me

de contr6te des emissions comprend des

pieces comme ie carburateur, ie systeme d'aF

lumage et le reservoir de carburant (seule-

ment en Californie). S'il se produit une panne

couverte par la garantie, HUSQVARNA repar-

era votre petit moteur tout-terrain gratuitement

pour vous. Les frais couvertes par ia garantie

comprennent le diagnostic, les pieces et la

main-d'oeuvre.

COUVERTURE DE GARANTIE DU FABRI-

CANT :Si une piece relative aux emissions de

votre moteur (figurant sur la liste de pieces ga-

ranties & titre du contr61e des emissions) est

d_,fectueuse ou si un vice de materiau ou de

main-d'oeuvre du moteur occasionne la panne

d'une pi_,ce relative aux emissions, cette piece

sera changee ou reparee par HUSQVARNA.

RESPONSABILITES DE GARANTIE DU

PROPRIETAIRE : En qualite de proprietaire

du petit moteur tout-terrain, vous 6tes re-

sponsable d'effectuer I'entretien requis tel qu'i-

ndique dans votre manuel d'instructions, mais

HUSQVARNA ne peut annuier votre garantie

uniquemeet paroe que vous n'avez pas con-

serve vos re9us ou parce que vous n'avez pas

effectue tout I'entretien prevu. En qualite de

proprietaire du petit moteur tout-terrain, vous

devez realiser que HUSQVARNA peut vous

refuser de couvrir votre garantie si votre petit

moteur tout-terrain ou une piece de ce moteur

tombe en panne & la suite d'un mauvais traite-

ment, de negligence, de mauvais entretien, de

modifications non approuvees ou & la suite de

rutilisation de pieces qui ne sont pas faites ou

approuvees par le fabricant de materiel origi-

54

hal Vous &tes responsable de presenter votre

petit moteur tout-terrain & un centre de service

autorise de HUSQVARNA aussit6t que se pre-

sente un probleme. Les reparations couvertes

par cette garantie doivent 6tre terminees darts

des detais raisonnables, ne pouvant pas de-

passer 30 jours. Si vous avez des questions

sur vos droits et vos responsabilites en vertu

de la garantie, vous pouvez contacter votre

centre de service le plus proche ou appeler

HUSQVARNA, au numero 1-800-487-5962.

DATE DE DEBUT DE GARANTIE :La pe-

riode de garantie commence & la date & la-

quelie vous avez ,achete votre petit moteur

tout-terrain. DUREE DE COUVERTURE :

Cette garaetie est vatabie pendant deux aes &

partir de la date d'achat initial. CE QUI EST

COUVERT : REPARATION OU REM-

PLACEMENT DES PARTIES. La reparation

ou le remplacement de toute piece sous garae-

tie sera effectuee gratuitement pour le propriet-

aire de I'appareil daes un centre de service ap-

prouve HUSQVARNA. Si vous avez des

questions sur vos droits et vos responsabilites

relativement & cette garantie, vous devez con-

tacter votre centre de service autorise le plus

proche ou appeler H,USQVARNA au numero

1-800-487-5962. PERIOBE BE GARANTIE

: Toute piece sous garantie qui ne doit pas 6tre

remptacee pour un entretien normal, ou qui dolt

seulement 6tre inspectee regulieremeet pour

voir s'il faut la reparer ou la rempiacer, est ga-

rantie pendant deux arts. Toute piece qui dolt

6tre remplacee pour un entretien normal est

garantie jusqu'& la date de premier remplace-

meet prevu. DIAGNOSTIC : Le proprietaire ne

doit pas payer la main-d'oeuvre pour le diag-

nostic & I'aide duquel on a determine qu'une

piece sous garantie est defectueuse si ie travail

de diagnostic a ete effectue dans un distribu-

teur de service Husqvarna.

DOMMAGES INDIRECTS : HUSQVARNA

peuvent _tre respoesabies de dommages &

d'autres elements de moteur occasioenes par

la panne d'une piece sous garantie. CE QUI

N'EST PAS COUVERT :Toute panne occa-

sionnee par un mauvais traitement, la negli-

gence ou un mauvais entretien n'est pas couv-

erte. PIECES AJOUTEES OU MODIFIEES :

L'utiiisation de pieces ajoutees ou medifiees

peut constituer une raison d'annulation de re-

clamation en vertu de la garantie.. HUSQVAR-

NA n'est pas responsable de couvrir les pae-

nes de pieces sous garantie occasionnees par

I'utiiisation de pieces ajoutees,ou modifiees.

COMMENT REMPLIR UNE RECLAMATION

:Si vous avez des questions sur vos dreits et

vos respensabilites de garantie, veus pouvez

contacter votre centre de service le ptus pro-

che ou appe]er HUG,QVARNA au numero

1-800-487-5962. OU OBTENIR LE SER-

VICE EN VERTU DE LA GARANTIE : Le ser-

vice ou les reparations en vertu de la garantie

sont offerts darts tousies centres de service

HUSQVARNA. Appelez le numero

1-800-487-5962. EN]'RETIEN, REM-

PLACEMENT OU , REPARATION DE

PIECES RELATIVES A L'EMISSlON :Toute

piece de remplacement approuvee HUSQ-

VARNA utilisee dans I'accomplissement de

tout entretien ou reparation en vertu de la ga-

rantie sur les pieces relatives a. ]'emission sera

foumie gratuitement au proprietaire si cette

piece est sous garantie. LISTE DES PIE(,_ES

GARANTIES RELATIVES AU CONTROLE

DES EMISSIONS: Carburateur, systeme d'al-

lumage, beugie (couverte jusqu'& la date de

remp]acement pour I'entretien), module d'al}u-

mage, silencieux, y comptis le cata_yseur, res-

eryoir de carburaet (seulement en Caiifornie).

DECLARATION D'ENTRETIEN : Le propriet-

aire est responsable d'effectuer tout ]'entretien

requis tel qu'indique dans le manuel d'instruc-

tions.

Uinformation sur I'etiquette du produit indique la norme de certification de votre moteur.

Example: (Aenee) EPA Phase 1 ou Phase 2 et/ou CAUFORNIE.

Renseignements importants sur ie

moteur. Ce moteur se forme aux

reglements sur les emissions pour

petits moteurs tout-terrain.

Heures de Iongevite du moteur Consultez le manuel d'instructions

pour les caracteristiques et les

reglages d'entretien.

Ce moteur est certifie se conformer aux regles d'emissions pour les usages suivants :

[] Modere (80 heures)

[] Interm6diaire (125 heures)

[] Etendu (300 heures)

55

Husqvarna

7349 Statesville Road

CHARLOTTE, NC 28269

For customer assistance call:

704-921-7000

or contact us at our website:

www.usa.husqvarna.com

56
