Owner's Manual

Husqvarna

ROTARY LAWN MOWER

625 Series Briggs & Stratton Engine

Power-Propelled

22" Multi-Cut

Model No.

917.374421

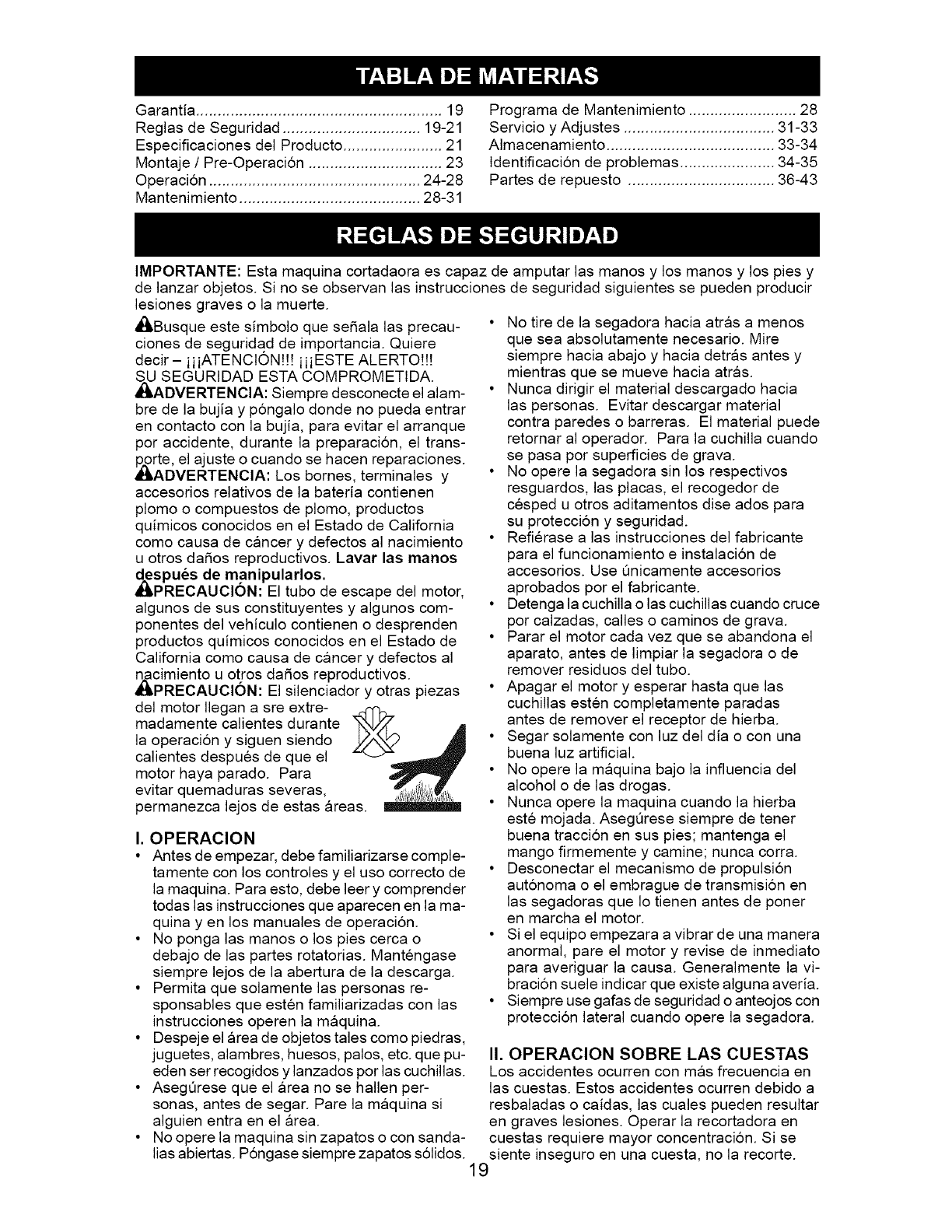

• EspaSol, p. 19

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Husqvarna, Charlotte, NC 28269

Visit our website: www.husqvama.com

U.S.A.

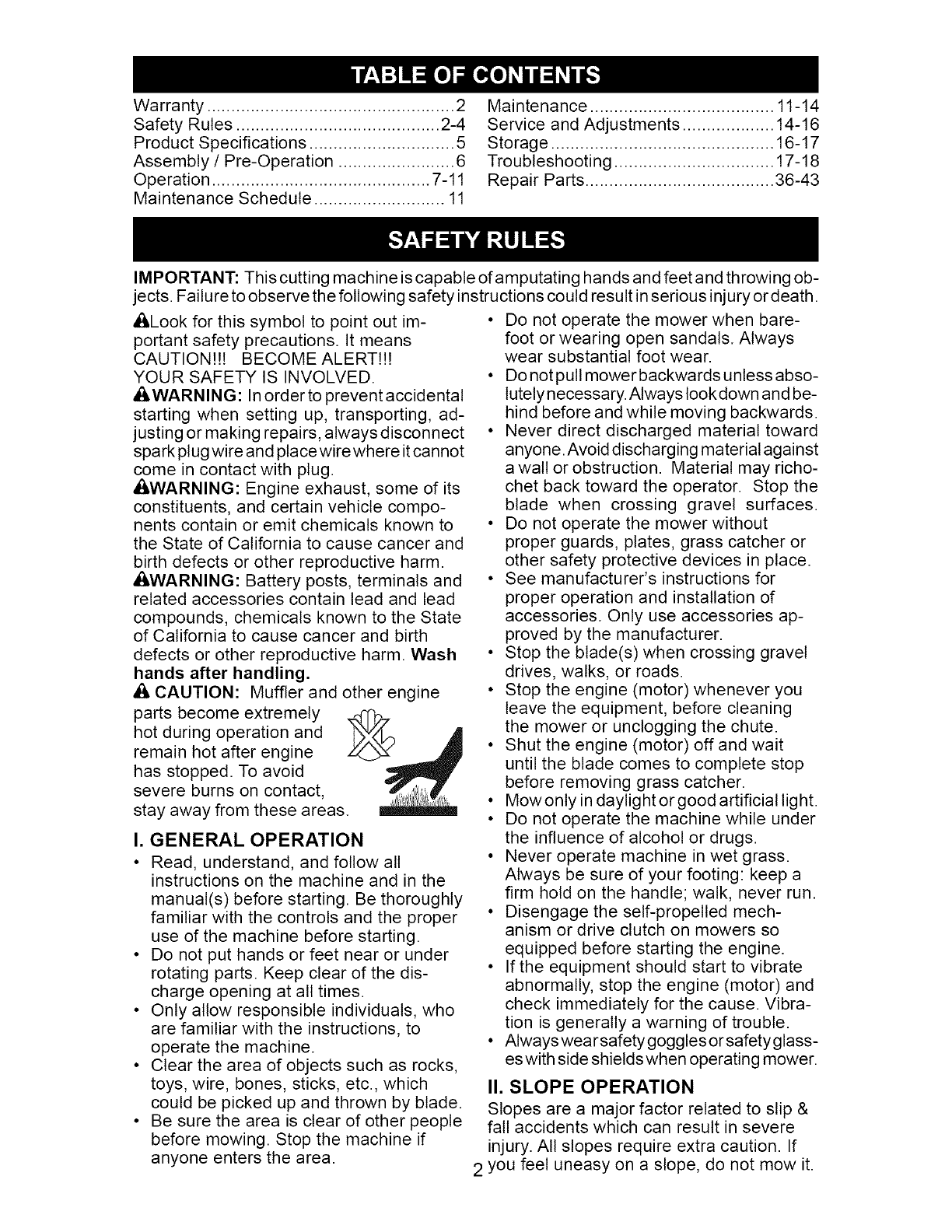

Warranty ................................................... 2

Safety Rules .......................................... 2-4

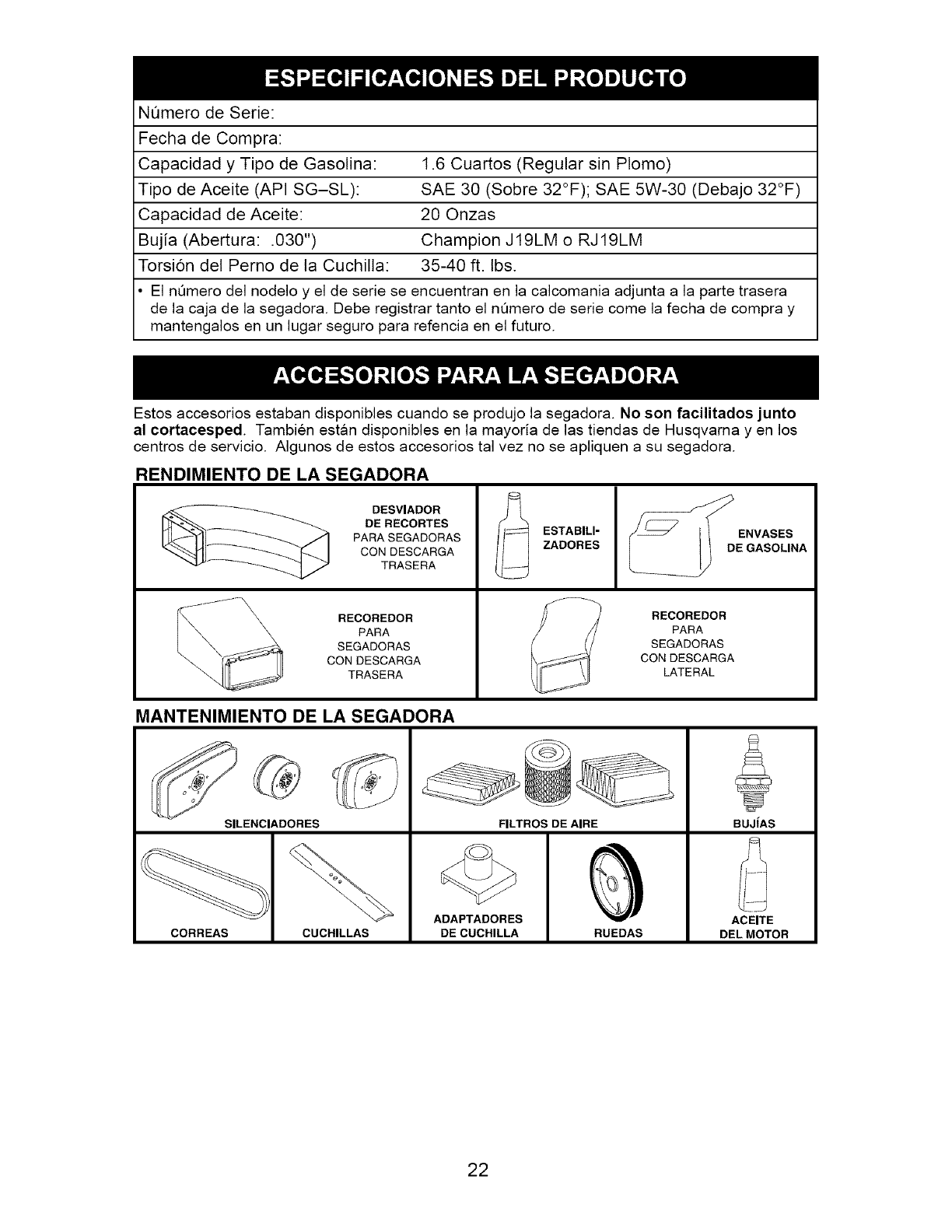

Product Specifications .............................. 5

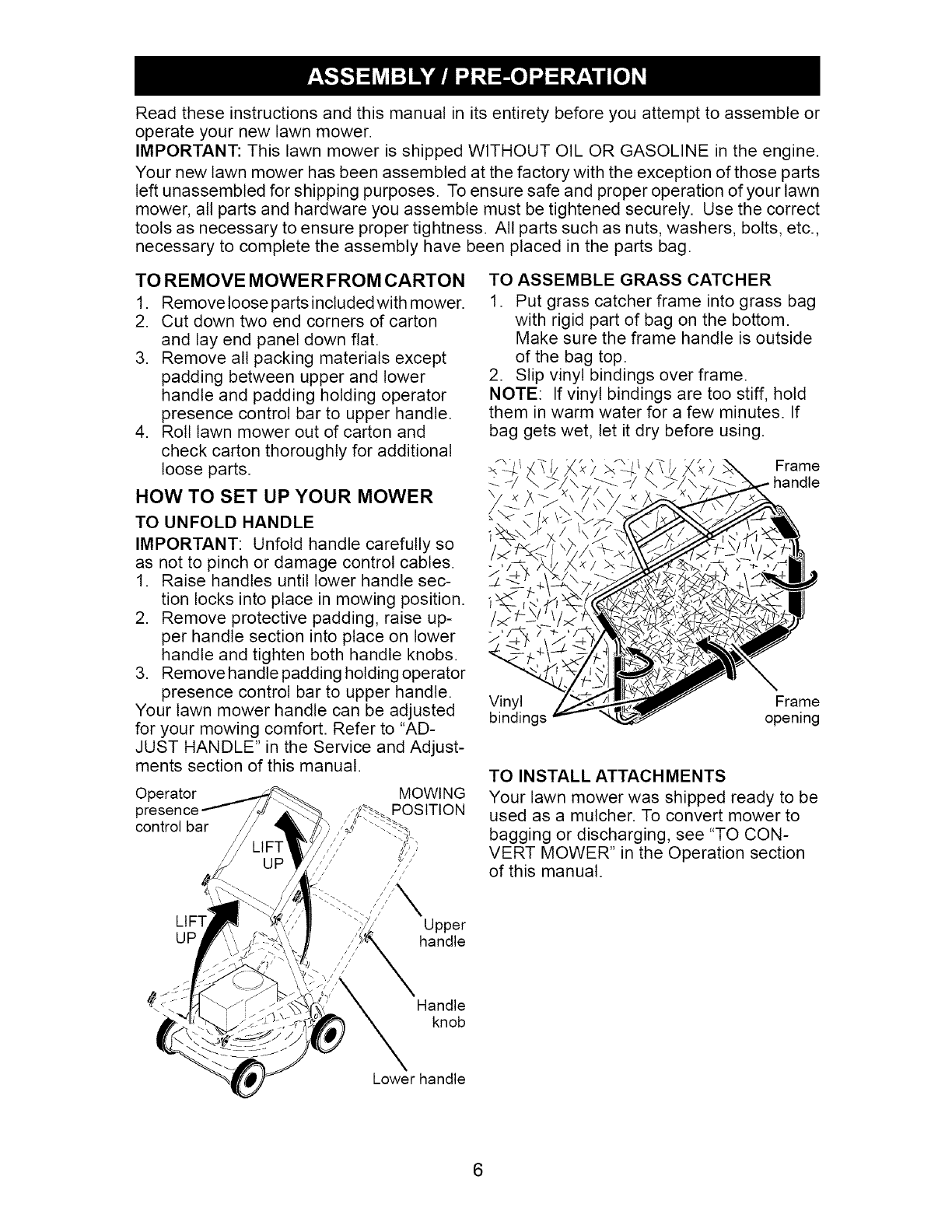

Assembly /Pre-Operation ........................ 6

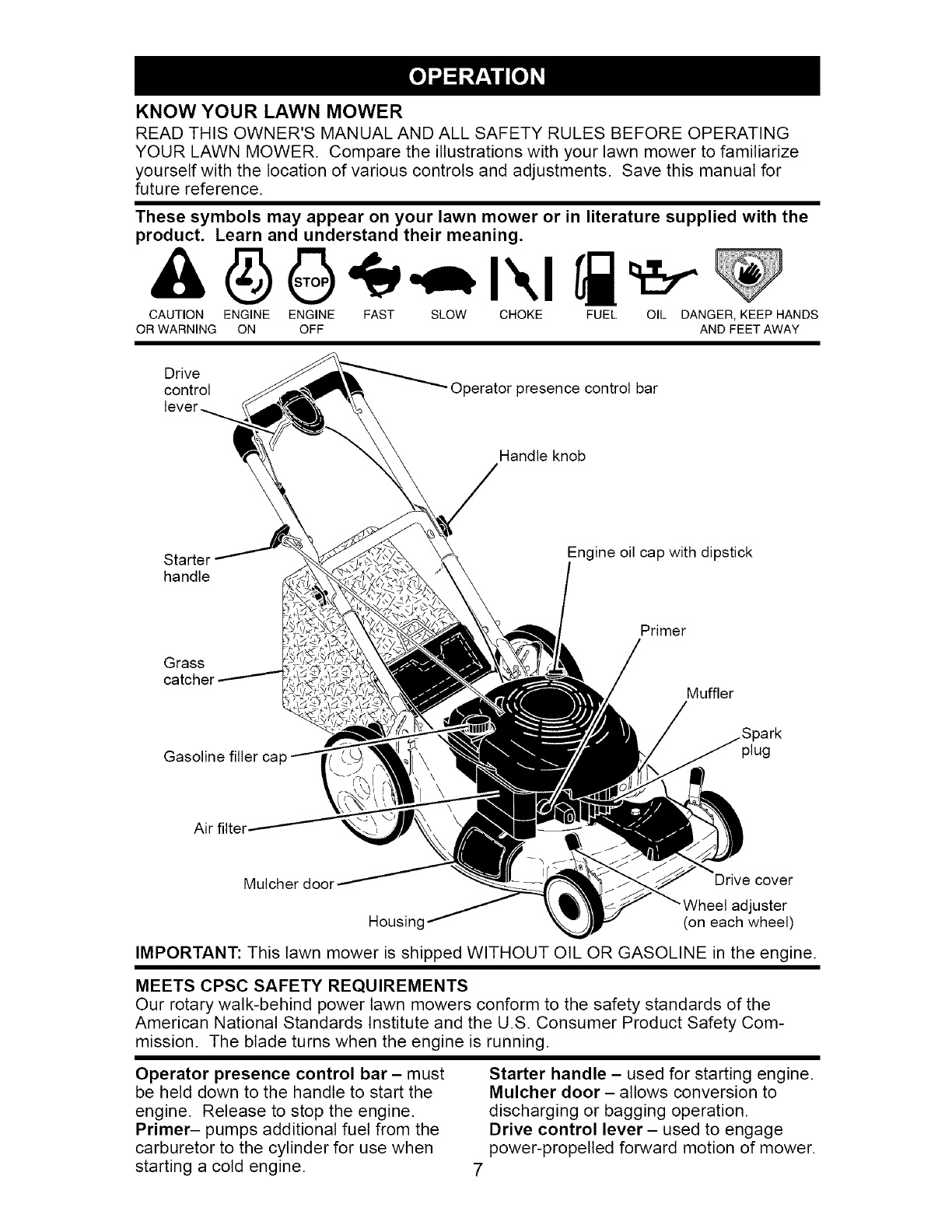

Operation ............................................. 7-11

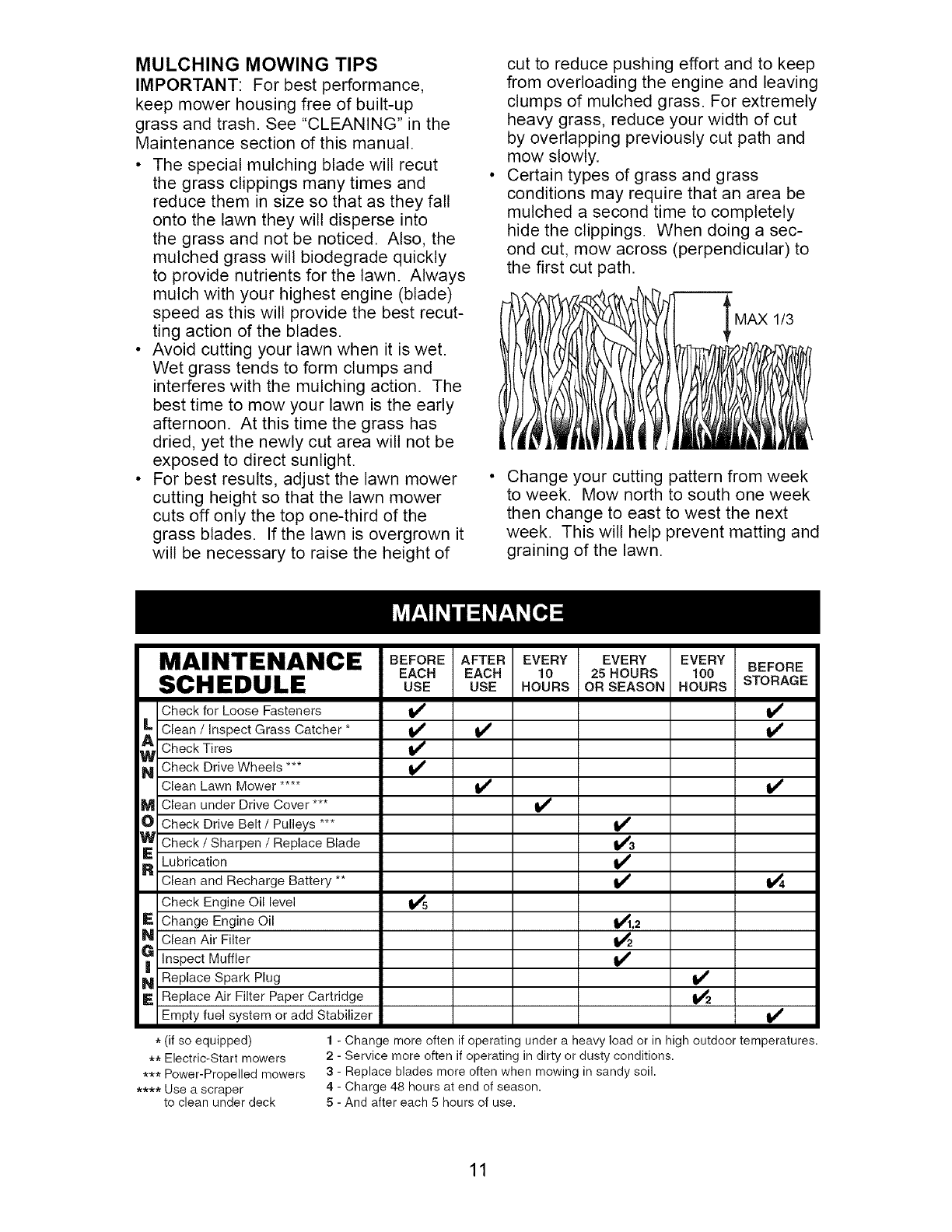

Maintenance Schedule ........................... 11

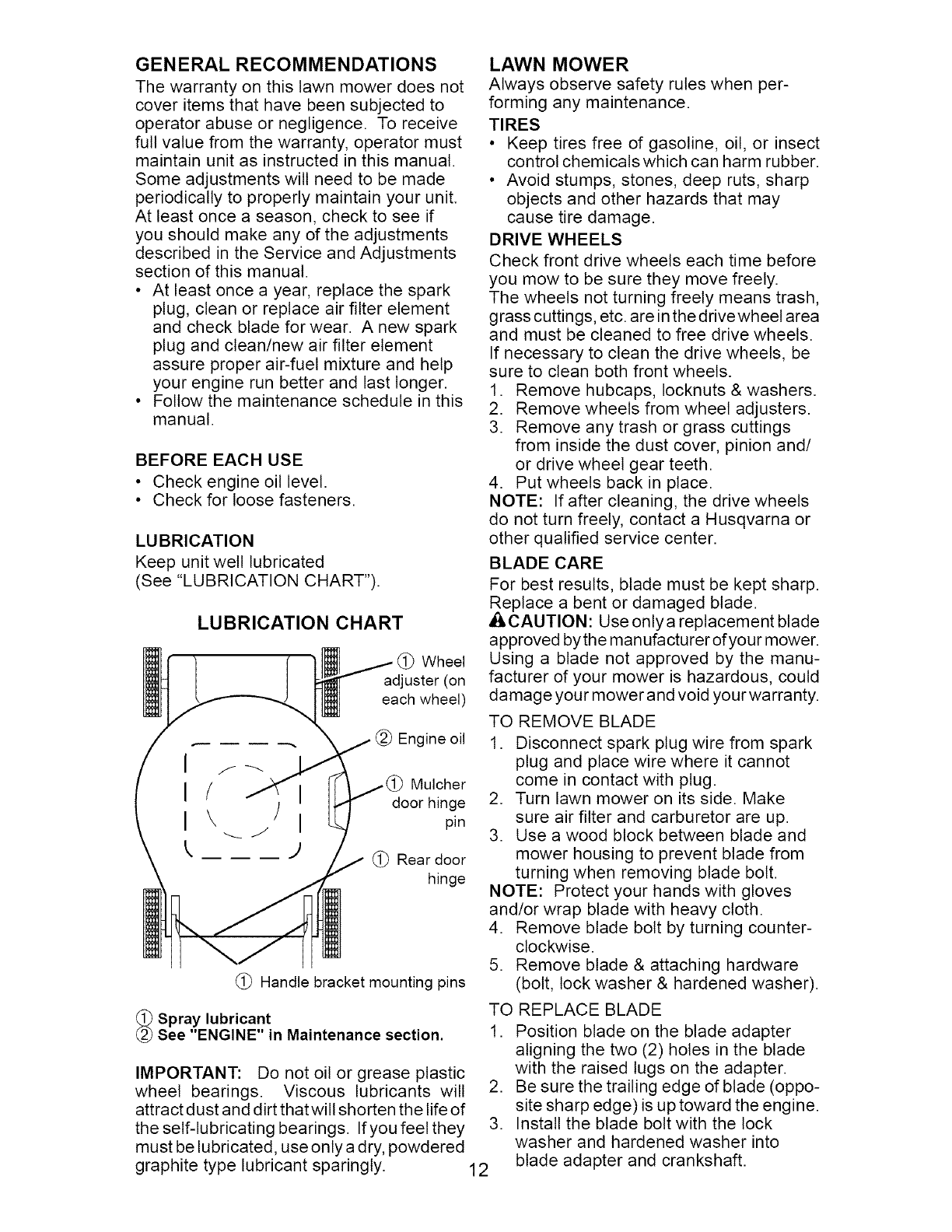

Maintenance ...................................... 11-14

Service and Adjustments ................... 14-16

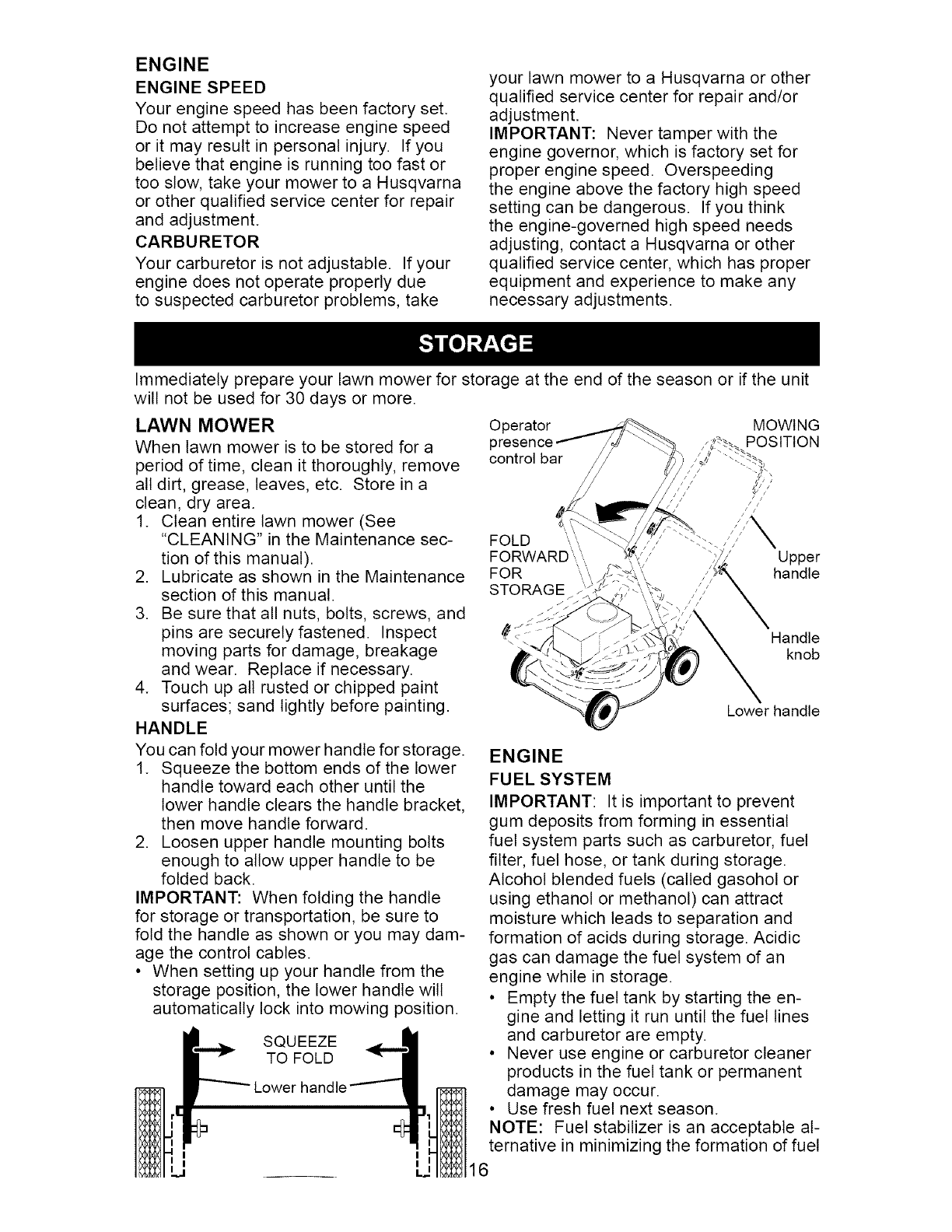

Storage .............................................. 16-17

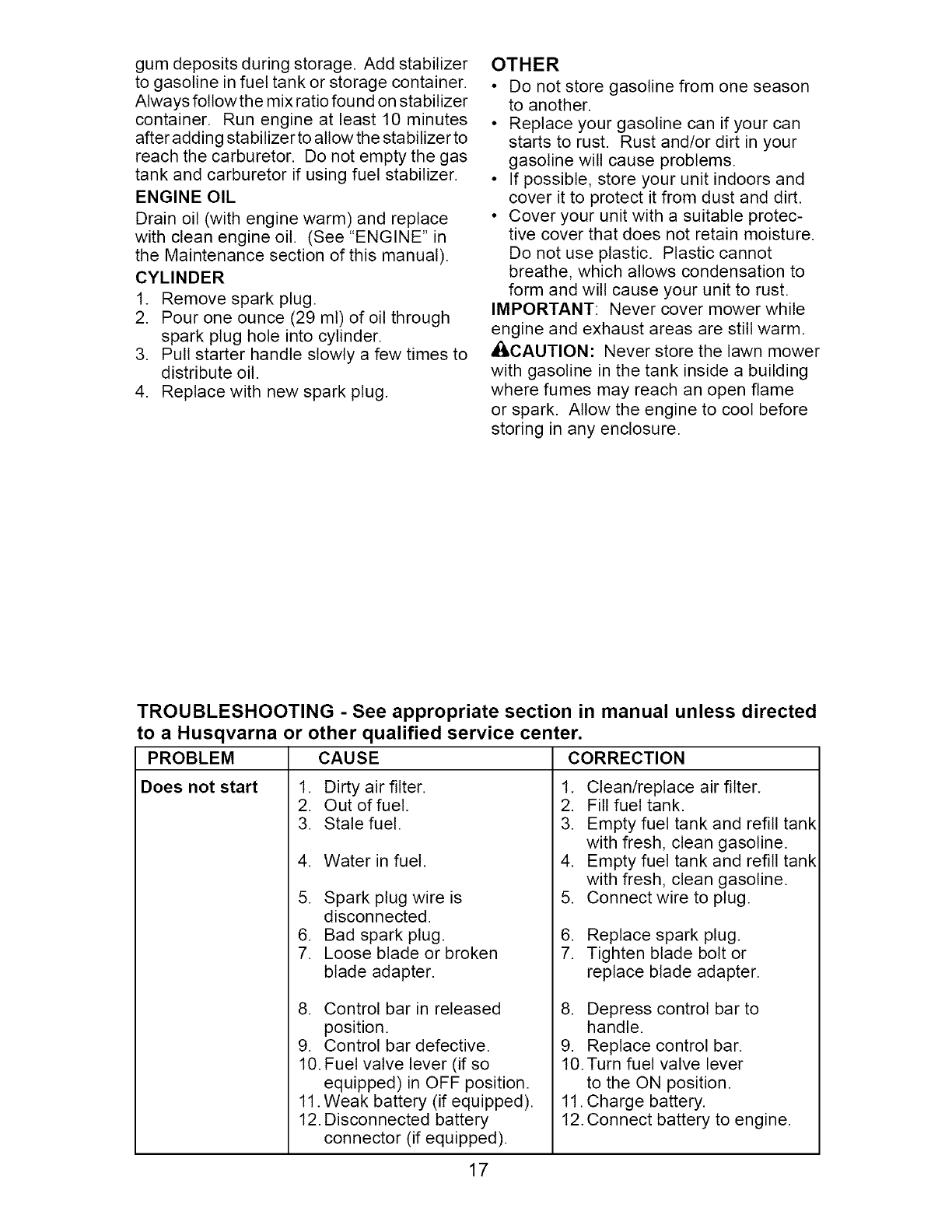

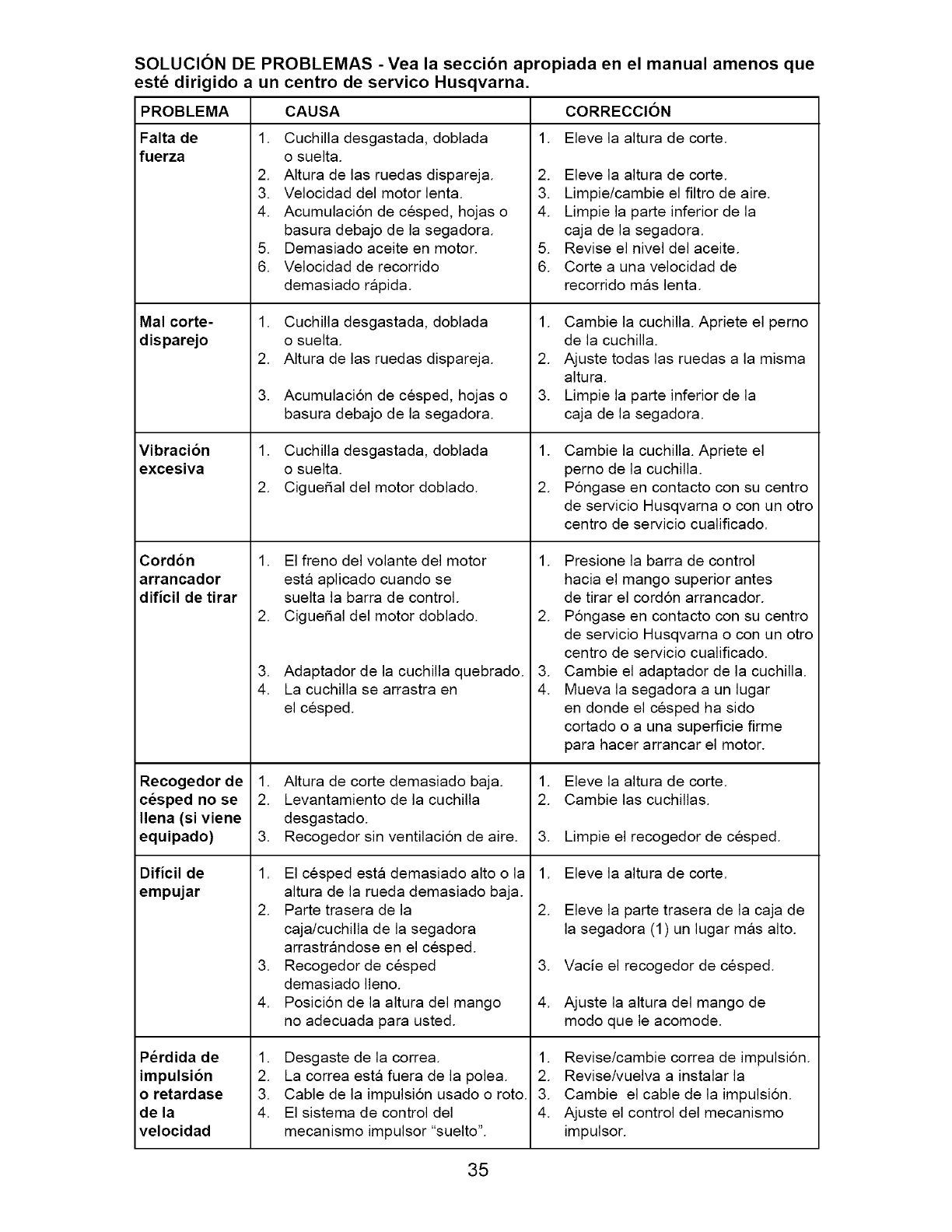

Troubleshooting ................................. 17-18

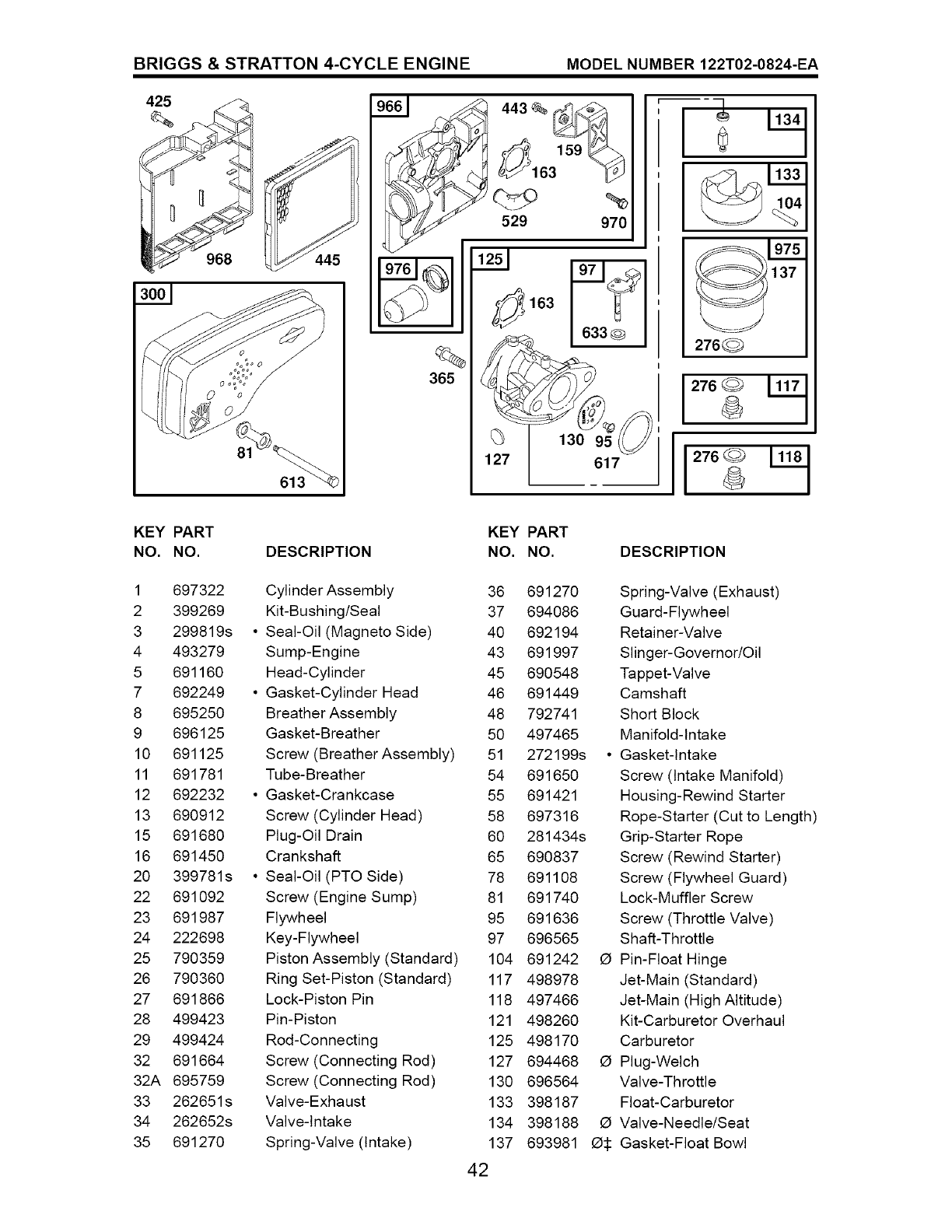

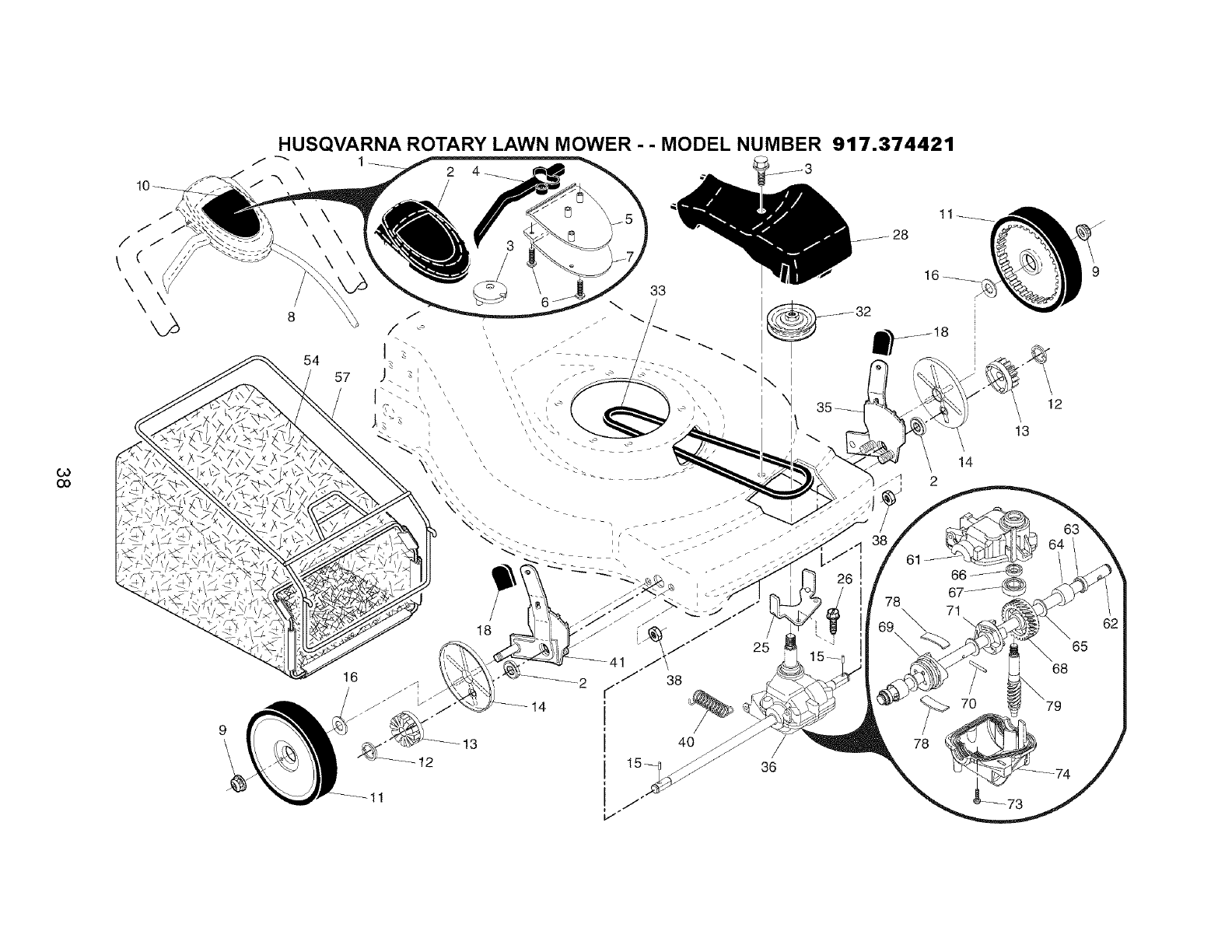

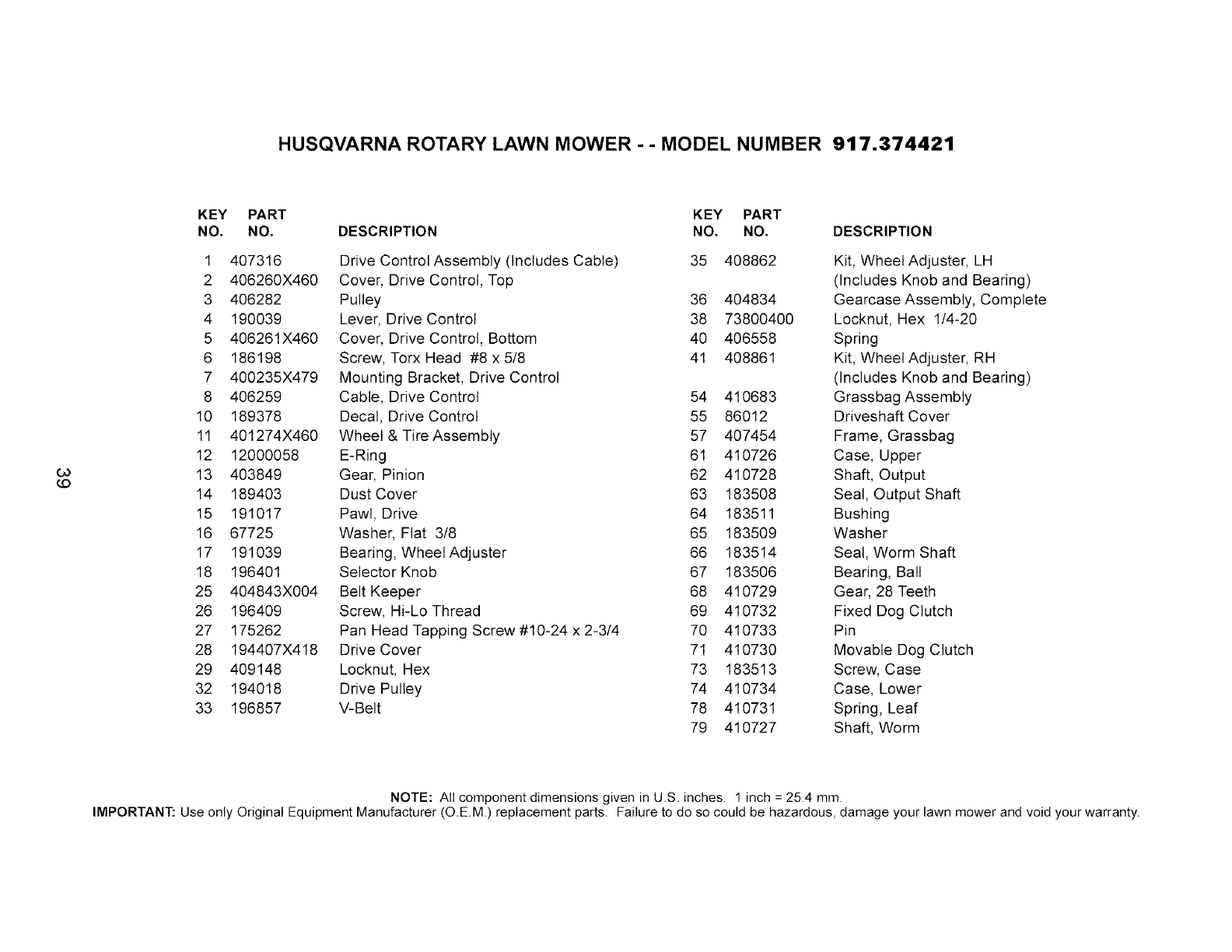

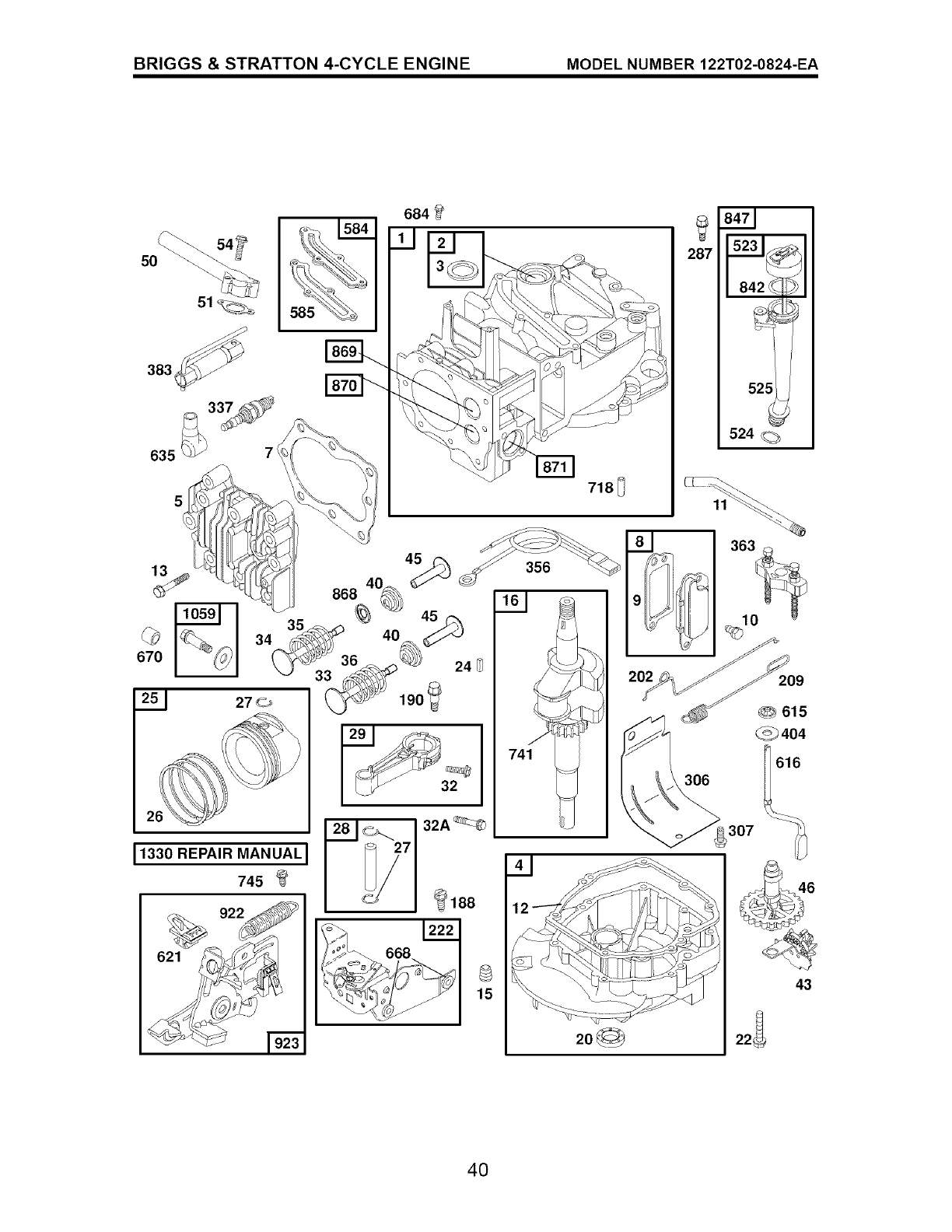

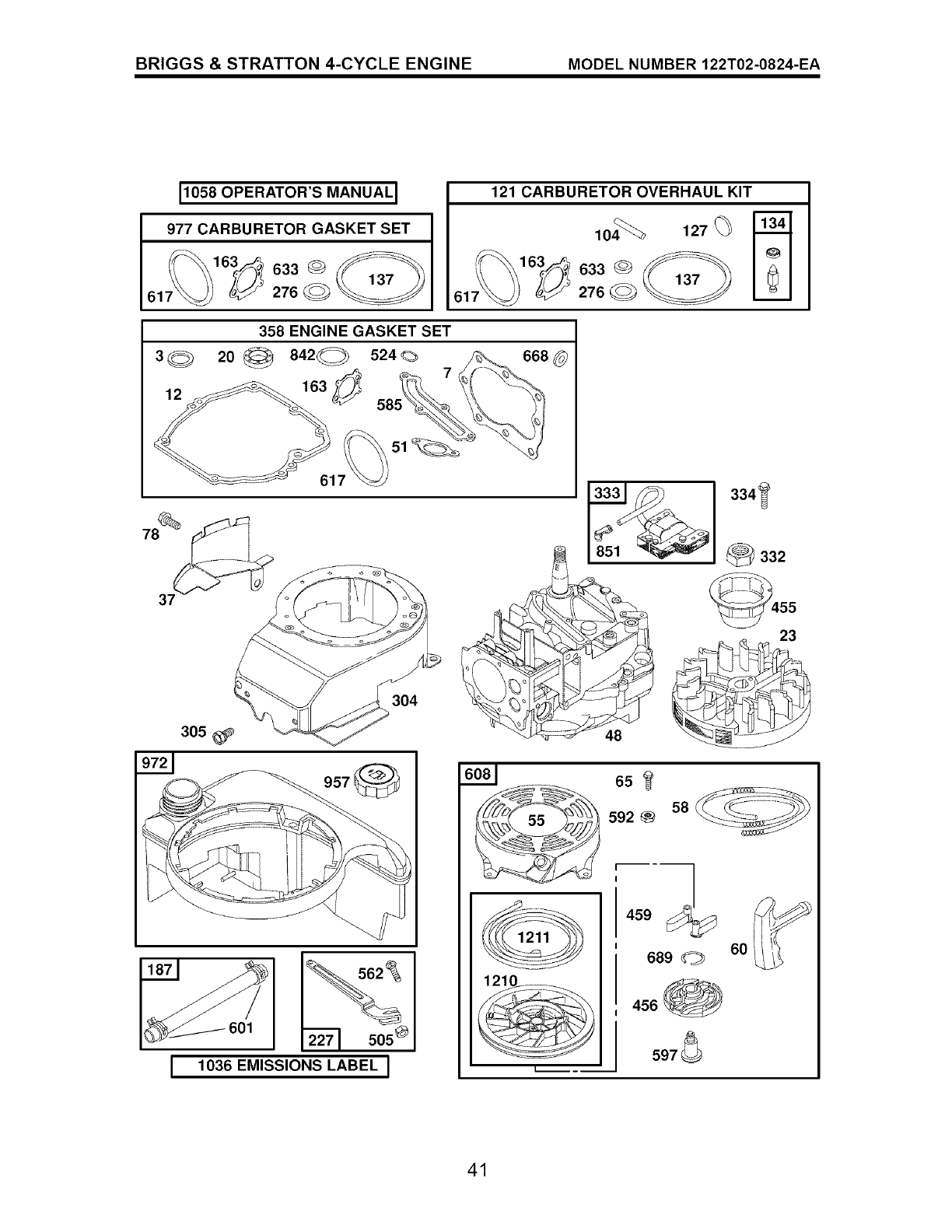

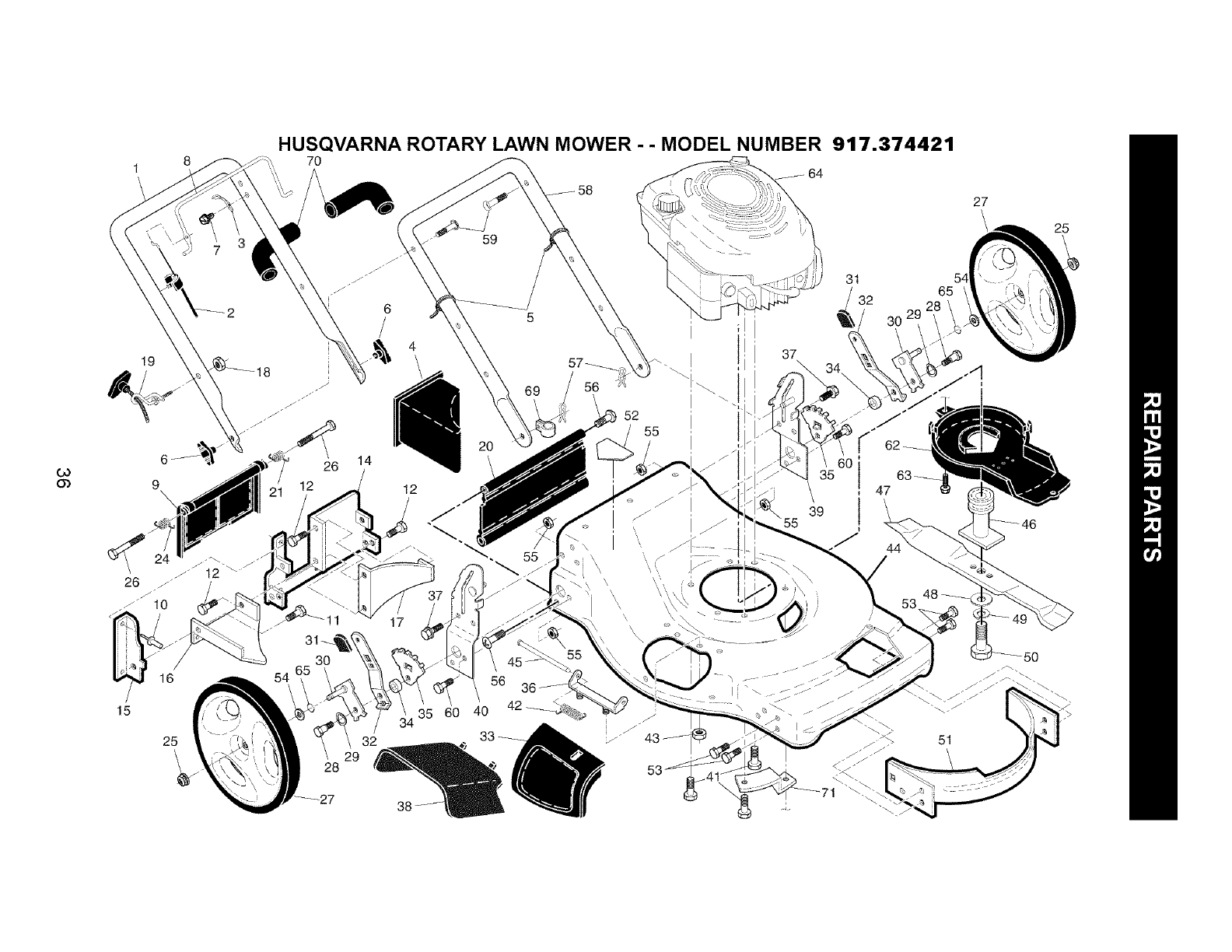

Repair Parts ....................................... 36-43

IMPORTANT: This cutting machine is capable of amputating hands and feet and throwing ob-

jects. Failure to observe the following safety instructions could result in serious injury or death.

_i, Look for this symbol to point out im-

portant safety precautions. It means

CAUTIONN! BECOME ALERTH!

YOUR SAFETY IS INVOLVED.

AWARNING: In order to prevent accidental

starting when setting up, transporting, ad-

justing or making repairs, always disconnect

spark plug wire and place wire where it cannot

come in contact with plug.

AWARNING: Engine exhaust, some of its

constituents, and certain vehicle compo-

nents contain or emit chemicals known to

the State of California to cause cancer and

birth defects or other reproductive harm.

_I,WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely

hot during operation and

remain hot after engine

has stopped. To avoid

severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop the machine if

anyone enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless abso-

lutely necessary. Always Iookdown and be-

hind before and while moving backwards.

• Never direct discharged material toward

anyone. Avoid discharging material against

a wall or obstruction. Material may richo-

chet back toward the operator. Stop the

blade when crossing gravel surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mowonly in daylight orgood artificial light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wearsafety goggles or safetyglass-

es with side shields when operating mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe

injury. All slopes require extra caution. If

2 you feel uneasy on a slope, do not mow it.

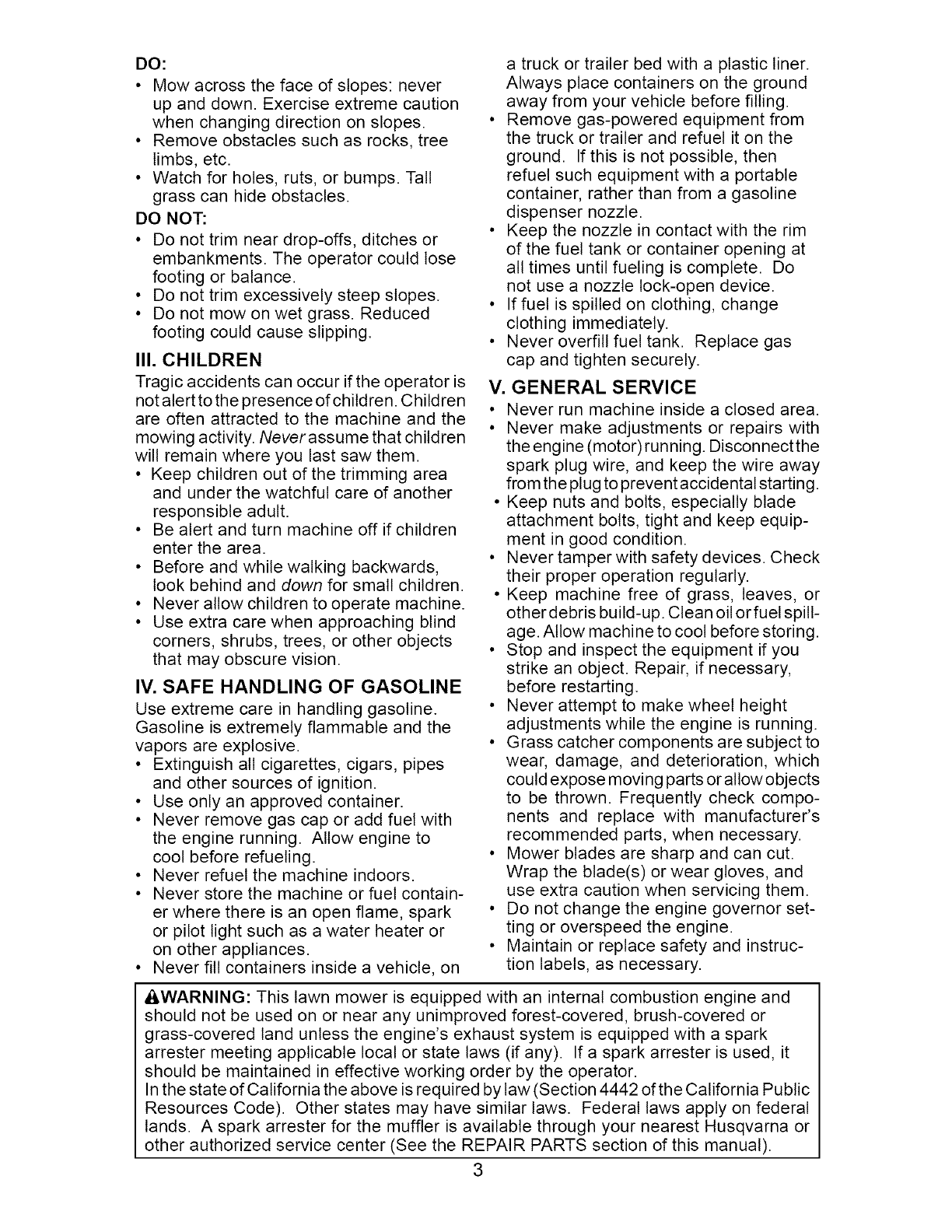

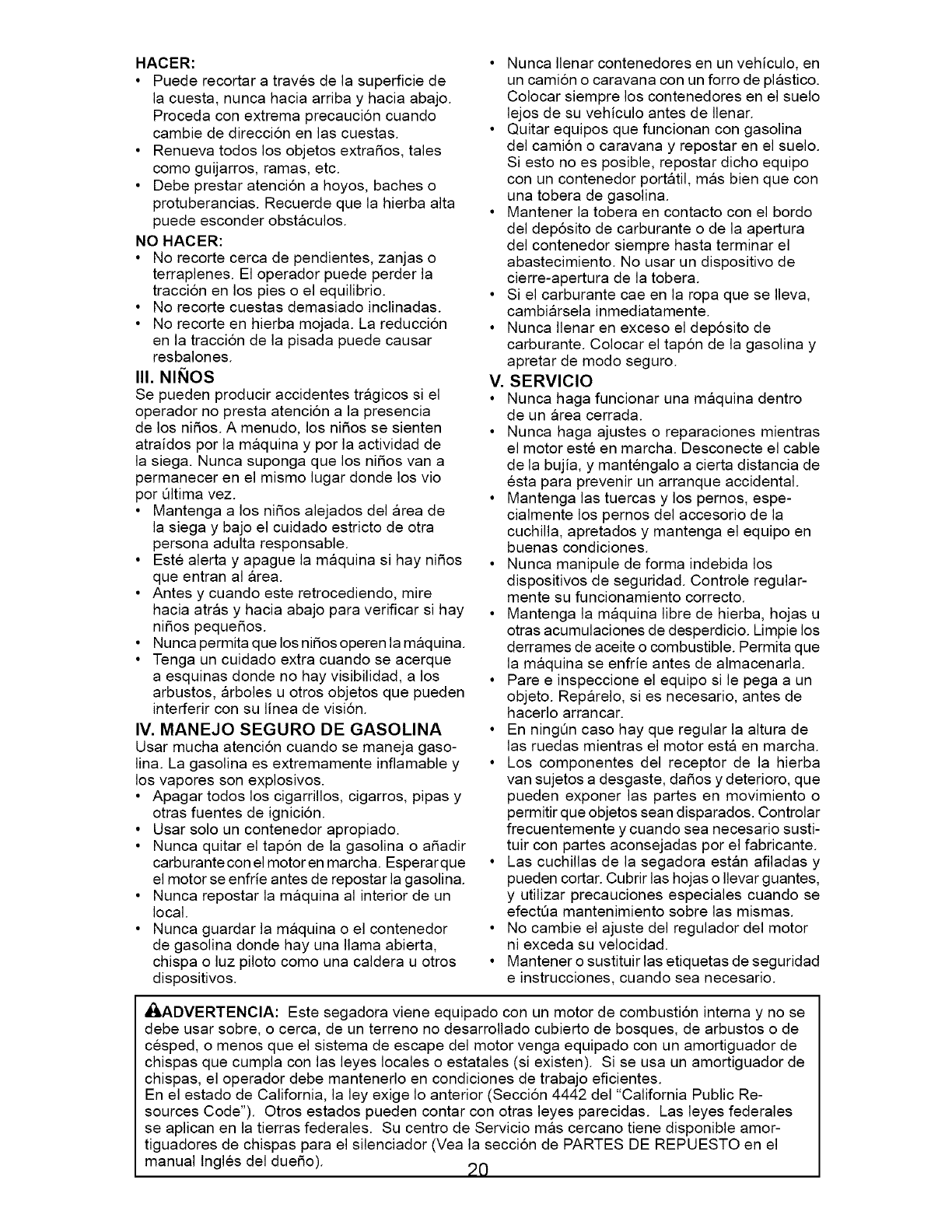

DO:

• Mowacrosstheface of slopes: never

up anddown. Exerciseextremecaution

when changingdirectionon slopes.

• Removeobstaclessuchas rocks,tree

limbs,etc.

• Watchfor holes,ruts,or bumps.Tall

grasscanhideobstacles.

DO NOT:

• Donot trim near drop-offs,ditchesor

embankments.Theoperatorcouldlose

footing or balance.

• Donot trim excessivelysteepslopes.

• Donot mowonwet grass.Reduced

footing couldcauseslipping.

III. CHILDREN

Tragicaccidentscanoccuriftheoperatoris

notalerttothepresenceofchildren.Children

are often attractedto the machineand the

mowingactivity.Never assume that children

will remain where you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to

cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or

on other appliances.

• Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

• Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

• Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

• If fuel is spilled on clothing, change

clothing immediately.

• Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

• Never run machine inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect the

spark plug wire, and keep the wire away

from the plug to prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

• Never tamper with safety devices. Check

their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel spill-

age. Allow machine to coot before storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine is running.

• Grass catcher components are subject to

wear, damage, and deterioration, which

could expose moving parts or allow objects

to be thrown. Frequently check compo-

nents and replace with manufacturer's

recommended parts, when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor set-

ting or overspeed the engine.

• Maintain or replace safety and instruc-

tion labels, as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California Public

Resources Code). Other states may have similar laws. Federal laws apply on federal

lands. A spark arrester for the muffler is available through your nearest Husqvarna or

other authorized service center (See the REPAIR PARTS section of this manual).

SECTION 1: LIMITED WARRANTY

Husqvarna Forest & Garden Company ("Husqvarna")

warrants Husqvarna product to the original purchaser

to be free from defects in material and workmanship

from the date of purchase for the "Warranty Period" of

the product as set forth below:

2 YEAR NON-COMMERCIAL WARRANTY: Automatic

Mower, Riding lawn mowers, yard and garden tractors,

walk behind mowers, tillers, chain saws, trimmers,

brushcutters, clearing saws, snow blowers, handheld

blowers, backpack blowers, hedge trimmers, electri-

cal products and power-assist collection systems for

noncommercial, nonorofessional, noninstitutional or

nonincome Droducina use. except as herein stated.

Emission control system components necessary to

comply with CARB-TIER-II and EPA regulations.

Husqvarna Safety Apparel carries a 90-day warranty

from the date of the customer's original purchase for

defects in material and workmanship. Normal wear,

tear or abuse is not covered under warranty. Product

must be returned to Charlotte with a warranty claim

form. All care and maintenance instructions must be

followed as stated by the manufacturer on the care la-

bel. The fit of the protective apparel/boot is not covered

under warranty.

SECTION 2: HUSQVARNA'S OBLIGATIONS UNDER

THE WARRANTY

Husqvarna will repair or replace defective components

without charge for parts or labor if a component fails

because of a defect in material or workmanship during

the warranty period.

SECTION 3: ITEMS NOT COVERED BY THIS WAR-

RANTY

The following items are not covered by this warranty:

(1)Normal customer maintenance items which become

worn through normal regular use, including, but

not limited to, belts, blades, blade adapters, bulbs,

filters, guide bars, lubricants, rewind springs, saw

chain, spark plugs, starter ropes and tines;

(2) Natural discoloration of material due to ultraviolet

light;

(3)Lawn and garden attachments are covered by a

third party which gives a warranty, all claims for

warranty should be sent to the manufacturer; and

(4)Emission Control System components necessary

to which are manufactured by third party engine

manufacturer.

SECTION 4: EXCEPTIONS AND LIMITATIONS

This warranty shall be inapplicable to defects resulting

from the following:

(1)Accident, abuse, misuse, negligence and neglect,

including stale fuel, dirt, abrasives, moisture, rust,

corrosion, or any adverse reaction due to incorrect

storage or use habits;

(2)Failure to operate or maintain the unit in ac-

cordance with the Owner's/Operator's manual or

instruction sheet furnished by Husqvarna;

(3)Alterations or modifications that change the

intended use of the product or affects the product's

performance, operation, safety, or durability, or

causes the product to fail to comply with any ap-

plicable laws; or:

(4)Additional damage to parts or components due to

continued use occurring after any of the above.

REPAIR OR REPLACEMENT AS PROVIDED UNDER

THIS WARRANTY IS THE EXCLUSIVE REMEDY OF

THE PURCHASER. HUSQVARNA SHALL NOT BE

LIABLE FOR ANY INCIDENTAL OR CONSEQUEN-

TIAL DAMAGES FOR BREACH OF ANY EXPRESS

OR IMPLIED WARRANTY ON THESE PRODUCTS

EXCEPT TO THE EXTENT PROHIBITED BY AP-

PLICABLE LAW. ANY IMPLIED WARRANTY OF

MERCHANTABILITY OR FITNESS FOR A PARTICU-

LAR PURPOSE ON THESE PRODUCTS IS LIMITED

IN DURATION TO THE WARRANTY PERIOD AS

DEFINED IN THE LIMITED WARRANTY STATEMENT.

HUSQVARNA RESERVES THE RIGHT TO CHANGE

OR IMPROVE THE DESIGN OF THE PRODUCT

WITHOUT NOTICE, AND DOES NOT ASSUME

OBLIGATION TO UPDATE PREVIOUSLY MANUFAC-

TURED PRODUCTS.

Some states do not allow the exclusion of incidental

or consequential damages, or limitations on how long

an implied warranty lasts, so the above limitations or

exclusions may not apply to you. This warranty gives

you specific legal rights, and you may also have other

rights which vary from state to state.

SECTION 5: CUSTOMER RESPONSIBILITIES

The product must exhibit reasonable care, mainte-

nance, operation, storage and general upkeep as

written in the maintenance section of the Owner's/

Operator's manual. Should an operational problem

or failure occur, the product should not be used, but

delivered as is to an authorized Husqvarna dealer for

evaluation. Proof of purchase, as explained in section

6, rests solely with the customer.

SECTION 6: PROCEDURE TO OBTAIN WARRANTY

CONSIDERATION

It is the Owner's and Dealer's responsibility to make

certain that the Warranty Registration Card is properly

filled out and mailed to Husqvarna Forest & Garden

Company. This card should be mailed within ten (10)

days from the date of purchase in order to confirm the

warranty and to facilitate post-sale service.

Proof of purchase must be presented to the authorized

Husqvarna dealer in order to obtain warranty service.

This proof must include date purchased, model num-

ber, serial number, and complete name and address of

the selling dealer.

To obtain the benefit of this warranty, the product

believed to be defective must be delivered to an

authorized Husqvarna dealer in a timely manner, no

later than thirty (30) days from date of the operational

problem or failure. The product must be delivered at

the owner's expense. Pick-up and delivery charges are

not covered by this warranty. An authorized Husqvarna

dealer can be normally located through the "Yellow

Pages" of the local telephone directory or by calling

1-800-HUSKY62 for a dealer in your area.

HUSQVARNA

7349 Statesville Road

Charlotte, NC 28269

531 83 81-23 2002

4

Serial Number:

Date of Purchase:

Gasoline Capacity /Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion J19LM or RJ19LM

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Husqvarna retailers and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in its entirety before you attempt to assemble or

operate your new lawn mower.

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been assembled at the factory with the exception of those parts

left unassembled for shipping purposes. To ensure safe and proper operation of your lawn

mower, all parts and hardware you assemble must be tightened securely. Use the correct

tools as necessary to ensure proper tightness. All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have been placed in the parts bag.

TO REMOVE MOWER FROM CARTON

1. Remove loose parts included with mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

I. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding operator

presence control bar to upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

I: POSITION

control bar

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be

used as a mulcher. To convert mower to

bagging or discharging, see "TO CON-

VERT MOWER" in the Operation section

of this manual.

Upper

UP handle

Handle

knob

Lower handle

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Drive

control Operator presence control bar

Handle knob

Starter

handle

Engine oil cap with dipstick

Primer

Grass

catche_

Gasoline filler cap

Mulcher door

Muffler

plug

Drive cover

Wheel adjuster

Housin( (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Our rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer- pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle - used for starting engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Drive control lever - used to engage

power-propelled forward motion of mower.

The operation of any lawn

SAFETVGLASSESmower can resultin foreign

objectsthrownintotheeyes,

which can result in severe

eye damage. Always wear

safety glasses or eye shields while oper-

ating your lawn mower or performingany

adjustmentsor repairs. We recommenda

standardsafetyglassesorwidevisionsafety

maskworn overspectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

,_CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by hold-

ing the operator presence control bar

down to the handle and pulling the drive

control lever rearward to the handle.

The farther toward the handle the lever

is pulled, the faster the unit will travel.

• Forward motion will stop when either

the operator presence control bar or

drive control lever are released. To stop

forward motion without stopping engine,

release the drive control lever only. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling

NOTE: If after releasing the drive control

the mower will not roll backwards, push

the mower forward slightly to disengage

drive wheels.

• To keep drive control engaged when

turning corners, push down on the

handle to lift the front wheels off the

ground while turning lawn mower.

DRIVE CONTROL ADJUSTMENT

Over time, the drive control system may

become "loose", resulting in decreased

speed. There is a turnbuckle on the

underside of the drive control housing to

increase tension on the drive cable. Pro-

ceed as follows:

1. Turn unit off and disconnect spark plug

wire from spark plug.

2. Turn nut on underside of drive control

to increase drive speed.

3. Operate mower to test drive speed.

Readjust as required.

4. If condition fails to improve after the

above steps (forward speed remains

the same), your drive belt is worn and

should be replaced.

O _=ratorpresence control bar

Drive

control

TO lever

ENGAGE DRIVE

Adjustment DRIVE CONTROL

turnbuckle CONTROL DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LEVER BACKWARD

TO LOWER MOWER Plate tab

LEVER FORWARD TO RAISE MOWER Lever

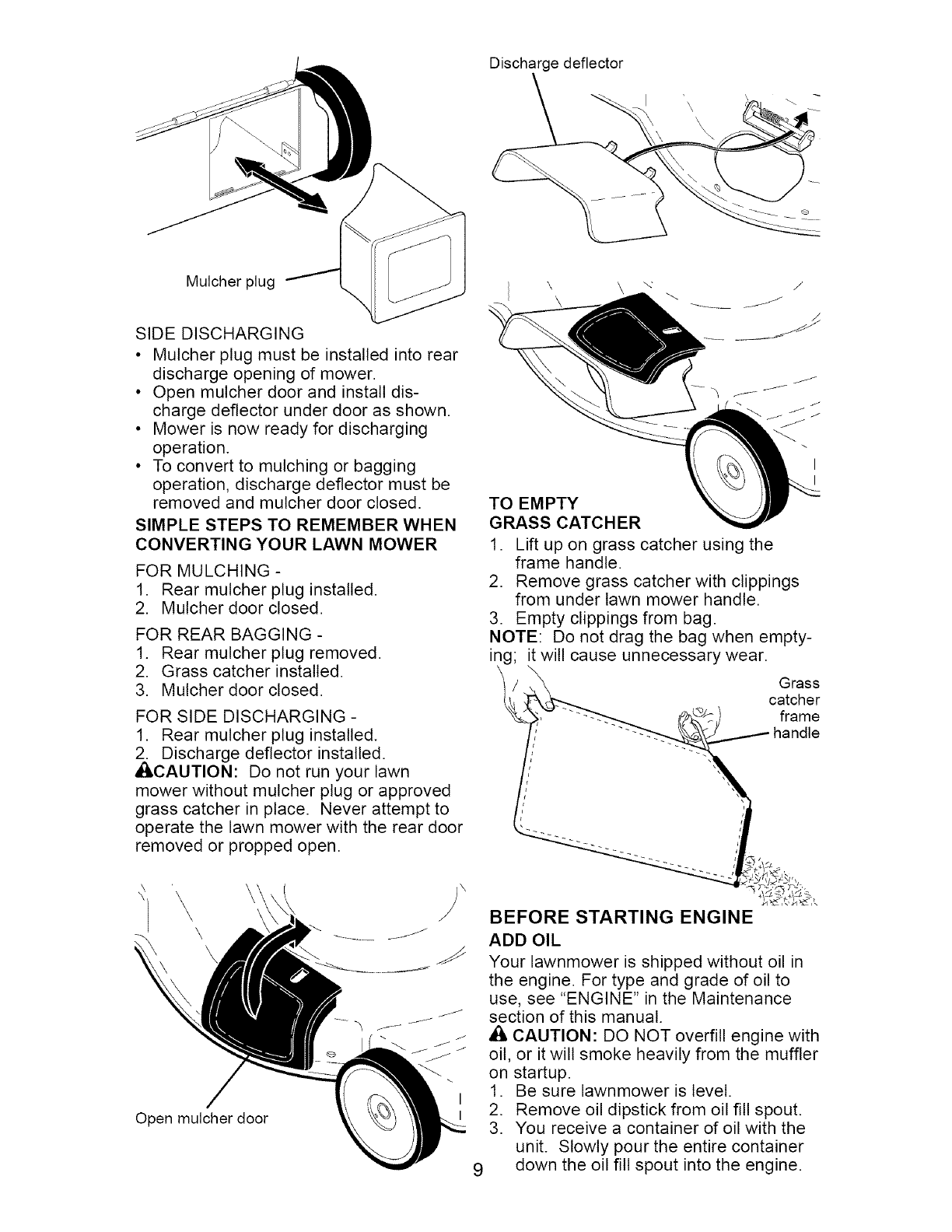

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Open rear door, remove mulcher plug.

Store mulcher plug in a safe place.

• You can now install the grass catcher or

optional clipping deflector.

• To convert to mulching or discharging

operation, install mulcher plug into rear

discharge opening of mower.

Mulcher plug

SIDE DISCHARGING

• Mulcher plug must be installed into rear

discharge opening of mower.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching or bagging

operation, discharge deflector must be

removed and mulcher door closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear mulcher plug installed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Rear mulcher plug removed.

2. Grass catcher installed.

3. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear mulcher plug installed.

2. Discharge deflector installed.

,_CAUTION: Do not run your lawn

mower without mulcher plug or approved

grass catcher in place. Never attempt to

operate the lawn mower with the rear door

removed or propped open.

Discharge deflector

\

TO EMPTY

GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

\Grass

catcher

- -_ frame

\\

Open mulcher door

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE:Initialoil fill requiresonly 18oz.

due to residualoil in enginefrom the

manufacturers100%qualitytesting.When

changingoil youmayneed20 oz.

4. Insertandtightendipstick.

IMPORTANT:

• Checkoil levelbefore eachuse. Add oil

if needed. Fillto full line on dipstick.

• Changethe oil after every 25hours of

operationor eachseason. You may

needto changethe oil moreoften

underdusty,dirty conditions. See "TO

CHANGEENGINEOIL" in the Mainte-

nancesectionof this manual.

,gine

oil cap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the prod-

uct and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you do

flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps.

Gasoline

filler cap

Primer

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

ACAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

ACAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

MOWING TIPS

ACAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

• Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

10

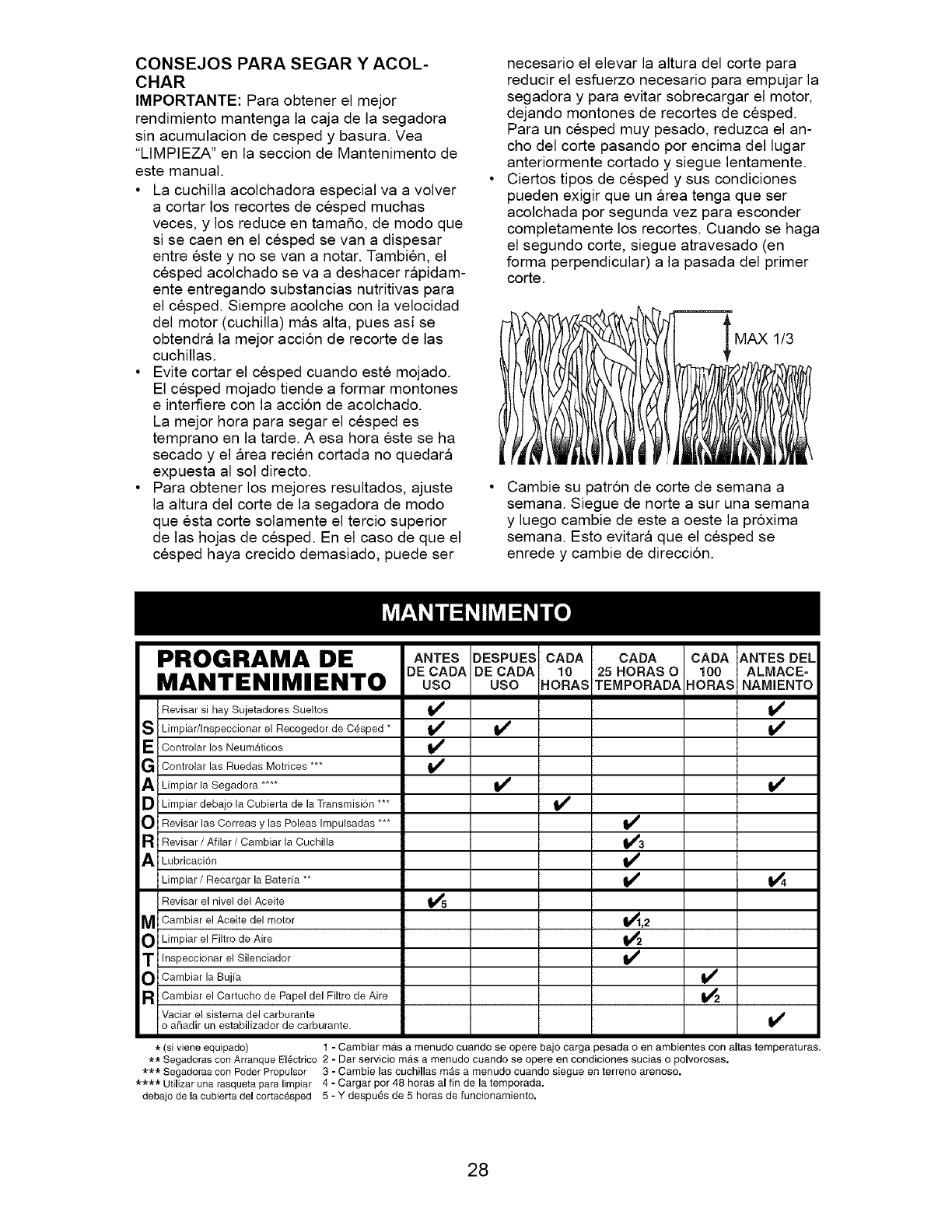

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower •

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

1/3

Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

BEFORE AFTER EVERY EVERY EVERY

EACH EACH 10 25 HOURS 100 BEFORE

SCHEDULE USE USE HOURSORSEASOHHOURSSTORAGE

Check for Loose Fasteners

_ Clean /Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt /Pulleys ***

_ Check /Sharpen /Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

E Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

E Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

/,

v'

_,2

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

11

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LU BRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Engine oil

Mulcher

door hinge

pin

Rear door

hinge

Handle bracket mounting pins

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means trash,

grass cuttings, etc. are in the drive wheel area

and must be cleaned to free drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Husqvarna or

other qualified service center.

BLADE CARE

For best results, blade must be kept sharp.

Replace a bent or damaged blade.

&CAUTION: Use onlya replacement blade

approved bythe manufacturer of your mower.

Using a blade not approved by the manu-

facturer of your mower is hazardous, could

damage your mower and void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade & attaching hardware

(bolt, lock washer & hardened washer).

TO

_Spray lubricant

See "ENGINE" in Maintenance section. 1.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will 2.

attract dust and dirt that will shorten the life of

theself-lubricating bearings. Ifyou feel they 3.

must be lubricated, use only a dry, powdered

graphite type lubricant sparingly. 12

REPLACE BLADE

Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

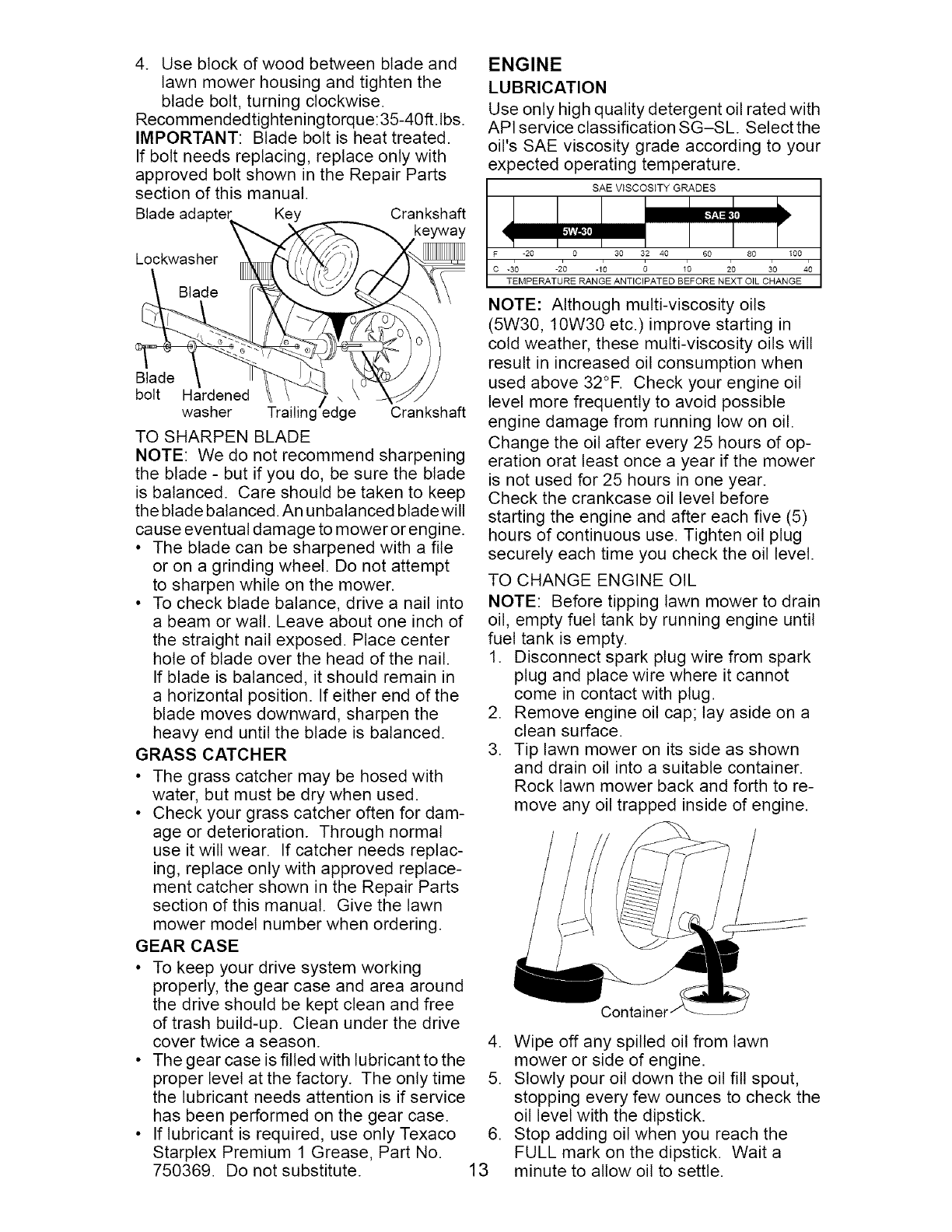

4. Useblockof wood betweenbladeand

lawn mowerhousingand tightenthe

blade bolt,turningclockwise.

Recommendedtighteningtorque:35-40ft.lbs.

IMPORTANT: Bladeboltis heattreated.

If boltneedsreplacing,replaceonlywith

approvedboltshowninthe RepairParts

sectionof thismanual.

Bladeadapter Key

Lockwasher

Blade

bolt Hardened /\

washer Trailing edge

TO SHARPEN BLADE

Crankshaft

I

Crankshaft

NOTE: We do not recommend sharpening

the blade - but if you do, be sure the blade

is balanced. Care should be taken to keep

the blade balanced. An unbalanced blade will

cause eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to the

proper level at the factory. The only time

the lubricant needs attention is if service

has been performed on the gear case.

• If lubricant is required, use only Texaco

Starplex Premium 1 Grease, Part No.

750369. Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated with

API service classification SG-SL Select the

oil's SAE viscosity grade according to your

expected operating temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

c-J0 -27 -_; ; _'0 i0 _0 47

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°F. Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of op-

eration orat least once a year if the mower

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to drain

oil, empty fuel tank by running engine until

fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Container

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

13 minute to allow oil to settle.

7. Continueaddingsmall amountsof oil,

recheckingthe dipstickuntil oil level

settlesat FULL. DO NOToverfill,or

enginewill smokeheavilyfrom the muf-

fler on startup.

8. Alwaysbe sureto retightenoil dipstick

beforestartingengine.

9. Reconnectsparkplugwiretosparkplug.

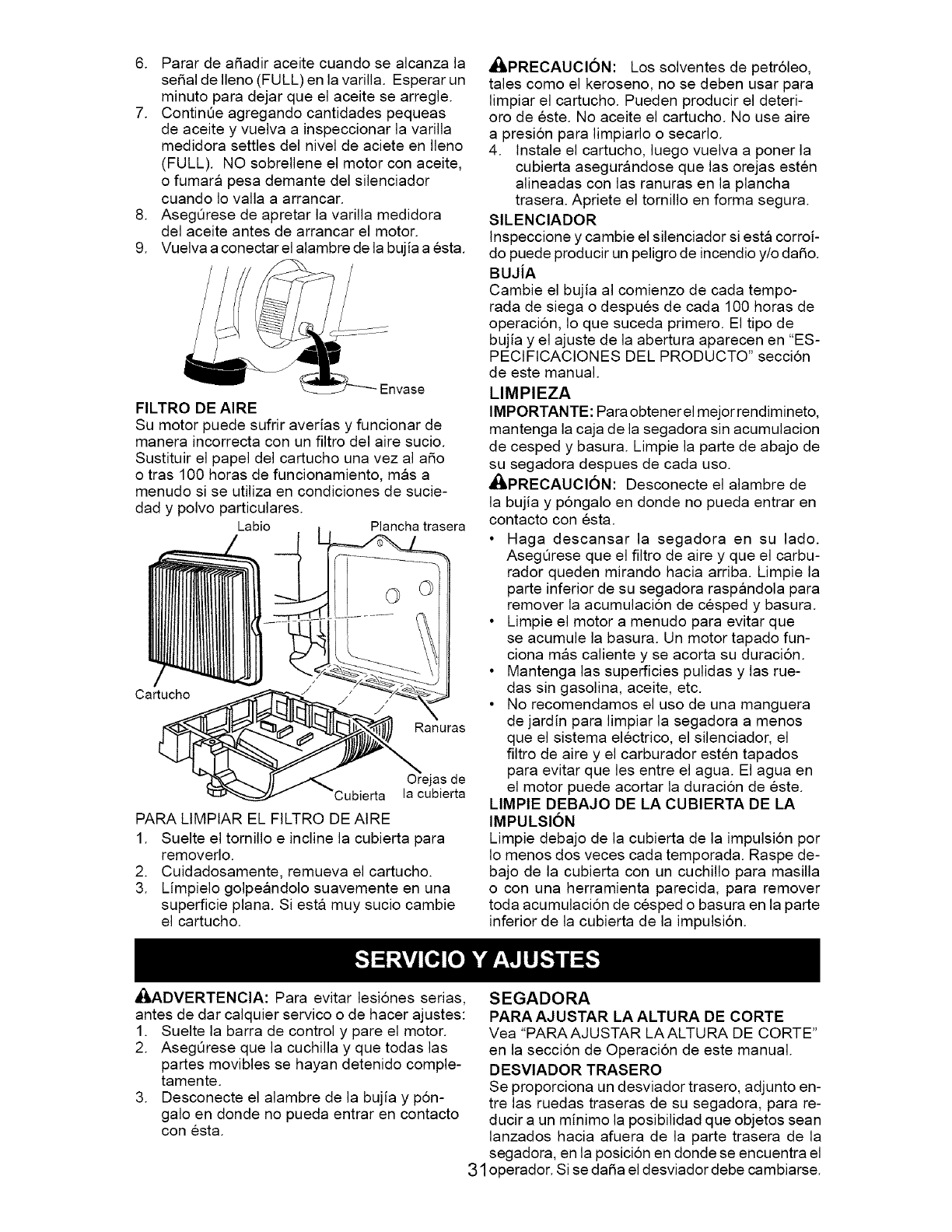

AIR FILTER

Yourenginewill not runproperlyand may

bedamagedby usinga dirty airfilter.

Replacethe airfilter cartridgeevery100

hoursof operationor everyseason,which-

everoccursfirst. Serviceair cleanermore

often underdusty conditions.

Back plate

/

Cartridge __._ Slot

Cover

tab

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

J:;LCAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover.

Be sure tabs are aligned with slots in

the back plate. Fasten screw securely.

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a sea-

son. Scrape underside of cover with putty

knife or similar tool to remove any build-up

of trash or grass on underside of drive cover.

J& WARNING: To avoid serious injury, before performing any service and adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving parts have completely stopped.

3. Disconnect spark plug wire from spark plug and place wire where it cannot come in

contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

14

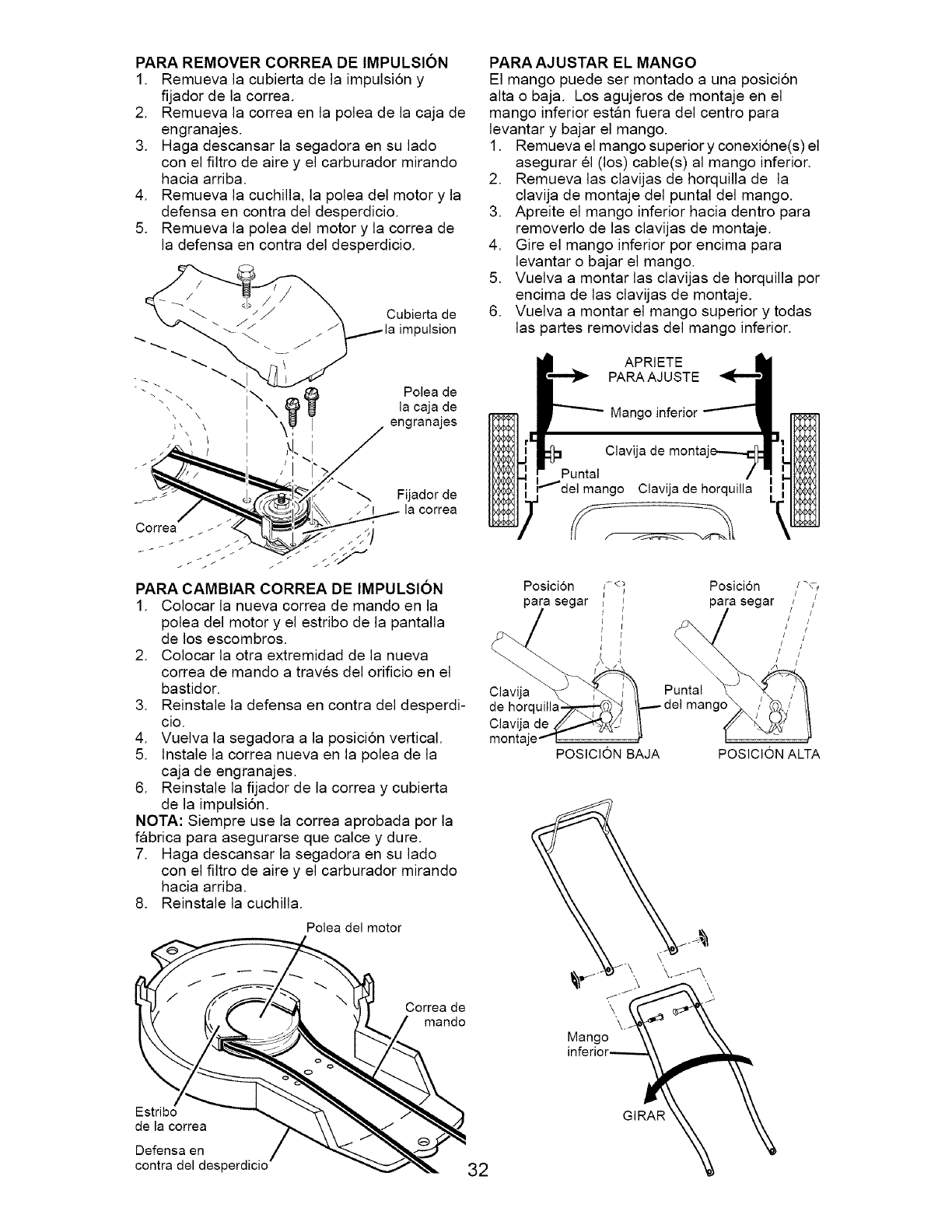

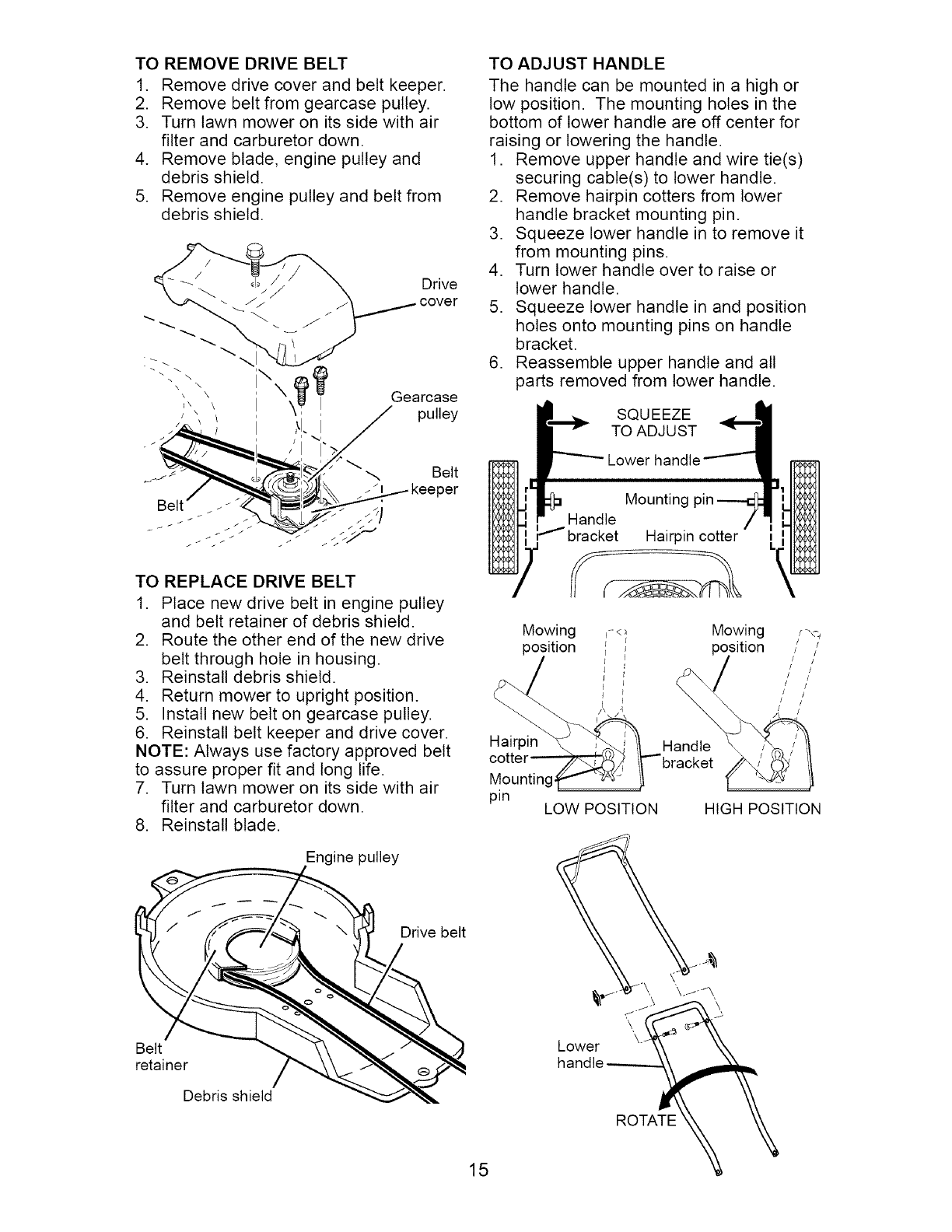

TO REMOVE DRIVE BELT

1. Remove drive cover and belt keeper.

2. Remove belt from gearcase pulley.

3. Turn lawn mower on its side with air

filter and carburetor down.

4. Remove blade, engine pulley and

debris shield.

5. Remove engine pulley and belt from

debris shield.

TO REPLACE DRIVE BELT

1. Place new drive belt in engine pulley

and belt retainer of debris shield.

2. Route the other end of the new drive

belt through hole in housing.

3. Reinstall debris shield.

4. Return mower to upright position.

5. Install new belt on gearcase pulley.

6. Reinstall belt keeper and drive cover.

NOTE: Always use factory approved belt

to assure proper fit and long life.

7. Turn lawn mower on its side with air

filter and carburetor down.

8. Reinstall blade.

Engine pulley

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and wire tie(s)

securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Handle

I bracket

Lower handle'"""

Mounting pin_ Ji_

Hairpin cotter L

Mowing ¢o Mowing r-q

position position / /

f/ I

/ /I

; , / /

Hairpin "_ _! !1 Handle X _, /!

cotter /_) !_"bracket _',_' _]_'

Mountingf'f _'_ _ [ 1_--_

p_n LOW POSITION HIGH POSITION

Belt

retainer

Debris shield

Drive belt

Lower

ROTATE

15

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Husqvarna

or other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Husqvarna or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Husqvarna or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for storage at the end of the season or if the unit

will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may dam-

age the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into mowing position.

SQUEEZE

TO FOLD

""-" Lower handle _

MOWING

POSITION

Operator

presence

control bar/

FOLD

FORWARD

FOR ".

STORAGE

/ /

/•

//_//

Upper

handle

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

i_ damage may occur.

, • Use fresh fuel next season.

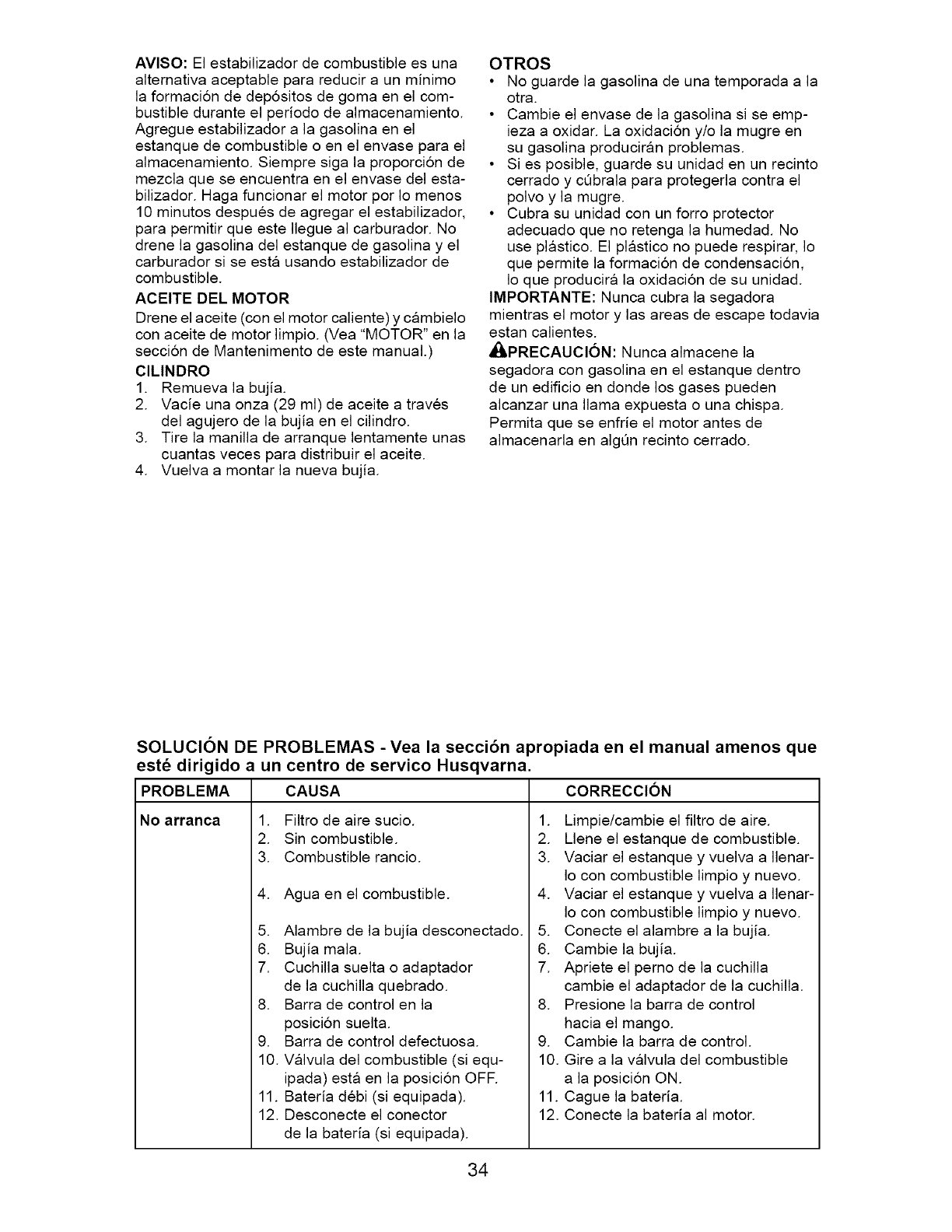

NOTE: Fuel stabilizer is an acceptable al-

ternative in minimizing the formation of fuel

• _ 16

gumdepositsduringstorage.Addstabilizer

to gasolineinfueltankorstoragecontainer.

Alwaysfotlowthemixratiofoundonstabilizer

container. Run engine at least10 minutes

afteraddingstabilizertoallowthestabilizerto

reachthe carburetor. Donot emptythegas

tank and carburetorif usingfuelstabilizer.

ENGINEOIL

Drainoil (with enginewarm)and replace

with cleanengineoil. (See"ENGINE"in

the Maintenancesectionof this manual).

CYLINDER

1. Removesparkplug.

2. Pourone ounce(29 ml)of oil through

sparkplughole intocylinder.

3. Pullstarter handleslowlya few timesto

distributeoil.

4. Replacewith newsparkplug.

OTHER

• Do notstoregasolinefromone season

to another.

• Replaceyourgasolinecan if your can

startsto rust. Rustand/ordirt in your

gasolinewilt causeproblems.

• If possible,store your unitindoorsand

coverit to protectit from dust and dirt.

• Coveryourunitwitha suitableprotec-

tive coverthat doesnot retain moisture.

Donot useplastic. Plasticcannot

breathe,whichallowscondensationto

form and will causeyour unitto rust.

IMPORTANT:Nevercovermowerwhile

engineand exhaustareasare stillwarm.

_I, CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING -See appropriate section in manual unless directed

to a Husqvarna or other qualified service center,

PROBLEM CAUSE CORRECTION

Does not start 1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

17

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Husqvarna or other qualified service center,

PROBLEM CAUSE

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

Hard to push

Loss of drive

or slowing of

drive speed

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

,

2.

.

Worn, bent or loose blade.

Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of mower housing or

blade dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Husqvarna or

other qualified service center.

1. Depress control bar to

upper handle before

pulling the starter rope.

2. Contact a Husqvarna or

other qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of mower housing

one (1) setting higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

18

Garantia ......................................................... 19

Reglas de Seguridad ................................ 19-21

Especificaciones del Producto ....................... 21

Montaje /Pre-Operacion ............................... 23

Operacion ................................................. 24-28

Mantenimiento .......................................... 28-31

Programa de Mantenimiento ......................... 28

Servicio y Adjustes ................................... 31-33

AImacenamiento ....................................... 33-34

Identificacion de problemas ...................... 34-35

Partes de repuesto .................................. 36-43

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

A_,Busque este simbolo que se5ala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENClON))( iiiESTE ALERTO())

_ SEGURIDAD ESTA COMPROMETIDA.

ADVERTENClA: Siempre desconecte el alam-

bre de la bujia y p6ngalo donde no pueda entrar

en contacto con la bujia, para evitar el arranque

por accidente, durante la preparacion, el trans-

,_rte, el ajuste o cuando se hacen reparaciones.

ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da_os reproductivos. Lavar las manos

spues de manipularlos.

PRECAUClON: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

,_cimiento u otros da5os reproductivos.

PRECAUClON: El silenciador y otras piezas

del motor Ilegan a sre extre-

madamente calientes durante

la operaci6n y siguen siendo

calientes despues de que el

motor haya parado. Para

evitar quemaduras severas,

permanezca lejos de estas areas.

I. OPERACION

• Antes de empezar, debe familiarizarse comple-

tamente con los controles y el uso correcto de

la maquina. Para esto, debe leery comprender

todas las instrucciones que aparecen en la ma-

quina yen los manuales de operacion.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el area de objetos tales como piedras,

juguetes, alambres, huesos, palos, etc. que pu-

eden ser recogidos y lanzados por las cuchillas.

• AsegQrese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con sanda-

lias abiertas. P6ngase siempre zapatos solidos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase a las instrucciones del fabricante

para el funcionamiento e instalacion de

accesorios. Use Qnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando cruce

por calzadas, calles o caminos de grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena traccion en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmision en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una manera

anormal, pare el motor y revise de inmediato

para averiguar la causa. Generalmente la vi-

braci6n suele indicar que existe alguna averia.

• Siempre use gafas de seguridad o anteojos con

proteccion lateral cuando opere la segadora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

19

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucion cuando

cambie de direccion en las cuestas.

• Renueva todos los objetos extra5os, tales

como guijarros, ramas, etc.

• Debe prestar atencion a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

traccion en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reduccion

en la traccion de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los niSos. A menudo, los niSos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Qltima vez.

• Mantenga a los niSos alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay niSos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

niSos peque5os.

• Nunca permita que los ni5os operen la maquina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, arboles u otros objetos que pueden

interferir con su linea de vision.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignicion.

• Usar solo un contenedor apropiado.

• Nunca quitar el tapon de la gasolina o a5adir

carburante con el motor en marcha. Esperarque

el motor se enfrie antes de repostar la gasolina.

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo, en

un camion o caravana con un forro de plastico.

Colocar siempre los contenedores en el suelo

lejos de su vehiculo antes de Ilenar.

• Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portatil, mas bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVlClO

• Nunca haga funcionar una maquina dentro

de un _lrea cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el cable

de la bujia, y mantengalo a cierta distancia de

esta para prevenir un arranque accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la maquina libre de hierba, hojas u

otras acumulaciones de desperdicio. Limpie los

derrames de aceite o combustible. Permita que

la maquina se enfrie antes de almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da5os y deterioro, que

pueden exponer las partes en movimiento o

permitir que objetos sean disparados. Controlar

frecuentemente y cuando sea necesario susti-

tuir con partes aconsejadas por el fabricante.

• Las cuchillas de la segadora estan afiladas y

pueden cortar. Cubrir las hojas o Ilevar guantes,

y utilizar precauciones especiales cuando se

efectOa mantenimiento sobre las mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de seguridad

e instrucciones, cuando sea necesario.

_ADVERTENClA: Este segadora viene equipado con un motor de combustion interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Seccion 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la seccion de PARTES DE REPUESTO en el

manual Ingles del dueSo). 20

SECCION 1: GARANTiA LIMITADA

Husqvarna Forest & Garden Company ("Husqvarna") ga-

rantiza al comprador original que el producto Husqvarna

no tiene defectos de material y fabricaci6n a partir de

la fecha de compra y por el "Periodo de Garantia" del

producto segQn Io establecido a continuaci6n:

GARANTiA NO COMERClAL DE 2 ANOS: Cor-

tacesped automatico, cortacesped conducibles,

tractores de jardin y terreno, cortacesped con los que

se camina al lado, dispositivos de filtrado, hojas de

cadena, desbastadores, cortadores de maleza, sierras

de despeje, quitanieves, sopladores manuales, sopla-

dotes tipo mochila, desbastadores de hilo, productos

electricos y sistemas de recogida de motor para uso

no comercial, no profesional, no institucional y sin

finalidad de aanancias, exce_to Io mencionado aaui.

Los componentes del sistema de control de las

emisiones necesarios para cumplir con las normas

CARB-TIERII y EPA.

El Aparejo de Seguridad Husqvarna tiene una ga-

rantia de 90 dias a partir de la fecha de compra origi-

nal pot defectos de material o fabricaci6n. El desgaste

normal, la rotura o el mal uso no estan cubiertos por la

garantia. El producto ha de devolverse a Charlotte con

un formulario de petici6n de garantia. Hay que seguir

todas las instrucciones de cuidado y mantenimiento tal

y como estan indicadas pot el productor en la etiqueta

de cuidado. La conformidad del aparejo/estructura de

protecci6n no esta cubierta pot la garantia.

SECCION 2: OBLIGACIONES DE HUSQVARNA EN

EL PERIODO DE GARANTIA

Husqvarna reparara o sustituir los componentes defec-

tuosos sin cargar al comprador la parte o la mano de

obra si un componente falla a causa de un defecto de

material o fabricaci6n durante el periodo de garantia.

SECCION 3: ART[CULOS NO CUBIERTOS POR

ESTA GARANTiA

Los articulos siguientes no estan cubiertos por esta

garantia:

(1) Articulos normales de mantenimiento del cliente que

se desgastan con el uso regular normal, incluyendo,

pero no Iimitado acorreas, hojas, adaptadores de

hojas, bombillas, filtros, cintas de guia, lubricantes,

muelles de rebobinado, cadena de la sierra, bujias

de encendido, cuerdas y brazos de arranque;

(2) La decoloraci6n natural del material debido a los

rayos ultravioletas;

(3) Los accesorios del cesped y del jardin estan

cubiertos por una tercera parte que proporciona

una garantia, todas las reclamaciones en garantia

se tendran que enviar al productor; y

(4) Componentes del Sistema de Control de las Emisio-

nes necesarios para motores que forman parte de Io

fabricado por la tercera parte productora del motor.

SECCION 4: EXCEPCIONES Y LIMITACIONES

Esta garantia no se aplicara a defectos derivados de

Io siguiente:

(1) Accidente, abuso, uso incorrecto, negligencia y

descuido, incluido carburante pasado, suciedad,

abrasivos, humedad, herrumbre, corrosi6n, o

cualquier reacci6n adversa debida a almacenaje

incorrecto o costumbres de uso;

(2) No hacer funcionar o mantener la unidad de acuerdo

con el manual del Propietario/Operador o la hoja de

instrucciones proporcionada por Husqvarna;

(3) AIteraciones o modificaciones que cambien el uso del

producto para el que se ha concebido o que afecte

el rendimiento, el funcionamiento, la seguridad o la

duraci6n del producto, o Ileve el producto a no cumplir

(4) DaSos adicionales a partes o componentes debido

al uso continuativo despues de una cualquiera de

las cosas indicadas arriba.

LA REPARACION Y SUSTITUClON TAL Y COMO

PROPORCIONADAS POR ESTA GARANTiA SON EL

REMEDIO EXCLUSIVO QUE TIENEN EL COMPRA-

DOR. HUSQVARNA NO SERik RESPONSABLE POR

CUALQUIER DANO INCIDENTAL O CONSECUENClAL

DEBIDO A LA VlOLAClON DE CUALQUIER GARANT[A

EXPRESADA O IMPL[CITA SOBRE ESTOS PRODUC-

TOS EXCEPTO POR LO QUE PROHiBE LA LEYAPLI-

CABLE. CUALQUIER GARANTiA IMPLiClTA DE CO-

MERClABILIDAD O IDONEIDAD PARA UN OBJETIVO

PARTICULAR SOBRE ESTOS PRODUCTOS ESTik

LIMITADA EN CUANDO A DURAClON AL PERIODO DE

GARANT[A SEGON LO DEFINIDO EN LA DECLARA-

ClON DE LA GARANTiA LIMITADA. HUSQVARNA SE

RESERVA EL DERECHO DE CAMBIAR O MEJORAR

EL DISENO DEL PRODUCTO SIN AVISO, Y NO SE

OBLIGAA PONER AL DiA LOS PRODUCTOS PREC-

EDENTEMENTE FABRICADOS.

Algunos paises no permiten que se excluyan los da-

5os incidentales o consecuenciales, o las Iimitaciones

sobre cuanto dura una garantia implicita, asi que las

Iimitaciones o exclusiones indicadas arriba puede que

no se apliquen en tu caso. Esta garantia te propor-

ciona unos derechos legales, pero puedes tener otros

derechos que varian segQn el pais de residencia.

SECCION 5: RESPONSABILIDADES DEL CLIENTE

El producto se tiene que cuidar, mantener, hacer

funcionar, guardar y en general conservar segun Io

indicado en la secci6n de mantenimiento del manual

del Propietario/Operador. Si ocurriera un problema de

funcionamiento o una averia, no usar el producto, sino

entregado tal y como esta a un revendedor Husqvarna

autorizado para la estimaci6n. La prueba de compra,

como esta explicado en la secci6n 6, es responsabili-

dad L_nicadel cliente.

SECCION 6: PROCEDIMIENTO PARA OBTENER LA

APLICACION DE LA GARANTiA

Es responsabilidad del Propietario y del Revendedor

asegurar que la Ficha de Registro de la Garantia este

adecuadamente compilada y que se haya enviado por

correo a Husqvarna Forest & Garden Company. Esta

ficha ha de enviarse dentro de diez (10) a partir de la

fecha de compra a fin de confirmar la garantia y para

facilitar el servicio posventa.

La prueba de compra ha de presentarse al revendedor

autorizado Husqvarna a fin de obtener el servicio de

garantia. La prueba ha de incluir la fecha de compra el

numero del modelo, el numero de serie, y el hombre y la

direcci6n completas del revendedor adonde se compr6.

Para obtener el beneficio de esta garantia, el producto

que se considera defectuoso ha de enviarse a un

revendedor autorizado Husqvarna en un plazo de

tiempo oportuno, no mas de treinta (30) dias despues

de haber descubierto el problema de funcionamiento

o la averia. Los gastos para el envio del producto

son a cargo del propietario. Los gastos de recogida y

entrega no estan cubiertos por esta garantia. Normal-

mente es posible individuar un revendedor Husqvarna

autorizado a traves de las "Paginas Amarillas" de la

propia Iocalidad o Ilamando al 1-800-HUSKY62 para

conocer el revendedor de tu zona.

con una cualquiera de las leyes aplicables; o:

HUSQVARNA

7349 Statesville Road

Charlotte, NC 28269

531 83 81-23 2002

21

Numero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion J19LM o RJ19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

• El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto

al cortacesped Tambien estan disponibles en la mayoria de las tiendas de Husqvarna yen los

centros de servicio. Algunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

_/ RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

__D ENVASES

E GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJiAS

ACEITE

DEL MOTOR

22

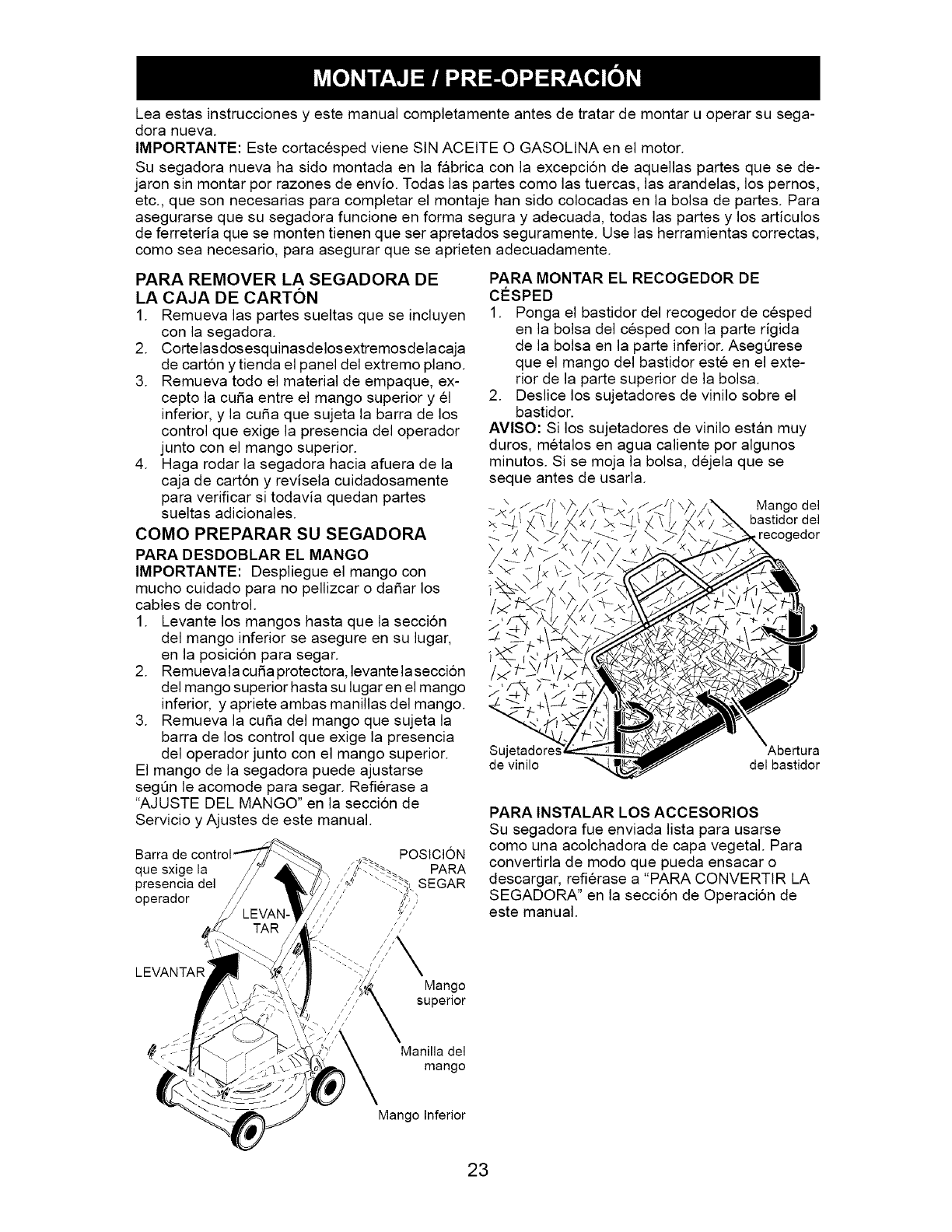

Lea estas instrucciones y este manual completamente antes de tratar de montar u operar su sega-

dora nueva.

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la fabrica con la excepcion de aquellas partes que se de-

jaron sin montar por razones de envio. Todas las partes como las tuercas, las arandelas, los pernos,

etc., que son necesarias para completar el montaje han sido colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en forma segura y adecuada, todas las partes y los articulos

de ferreteria que se monten tienen que ser apretados seguramente. Use las herramientas correctas,

como sea necesario, para asegurar que se aprieten adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Cortelasdosesquinasdelosextremosdelacaja

de carton y tienda el panel del extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y el

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la seccion

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la secci6n

del mango superior hasta su lugar en el mango

inferior, y apriete ambas manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

Barra de POSICION

que sxige la PARA

presencia del _ _ SEGAR

operador

PARA MONTAR EL RECOGEDOR DE

ClaSPED

1. Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. AsegQrese

que el mango del bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVlSO: Si los sujetadores de vinilo estan muy

duros, metalos en agua caliente por algunos

minutos. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidor del

recogedor

Sujetadore: Abertura

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la seccion de Operaci6n de

este manual.

LEVANTAR

Mango

superior

_l:. Manilla del

mango

Mango Inferior

23

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURtDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicacion de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR R,APIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Palanca de

control de la

impulsi6n Barra de control que exige la

presencia del operador

Manilla del mango

Cordon

arrancador

Tapa del deposito de

aciete del motor con varilla

indicadora de nivel

Recogedor

de cesped

Tapa del deposito

de la gasolina

Filtro de aire

Puerta de la acolchadora

Caja

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUlSITOS DE SEGURIDAD DE LA CPSC

Cebador

Silenciador

Bujia

de

la impulsi6n

Ajustador de

la rueda (en

cada rueda)

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, cumplen con los

estandares de seguridad del American National Standards Institute y de la U.S. Consumer Product

Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Cebador- bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Puerta de la acolchadora - permite la conver-

si6n para la operaci6n de descarga o ensacado.

Palanca de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Cord6n arrancador - se usa para hacer ar-

24rancar el motor.

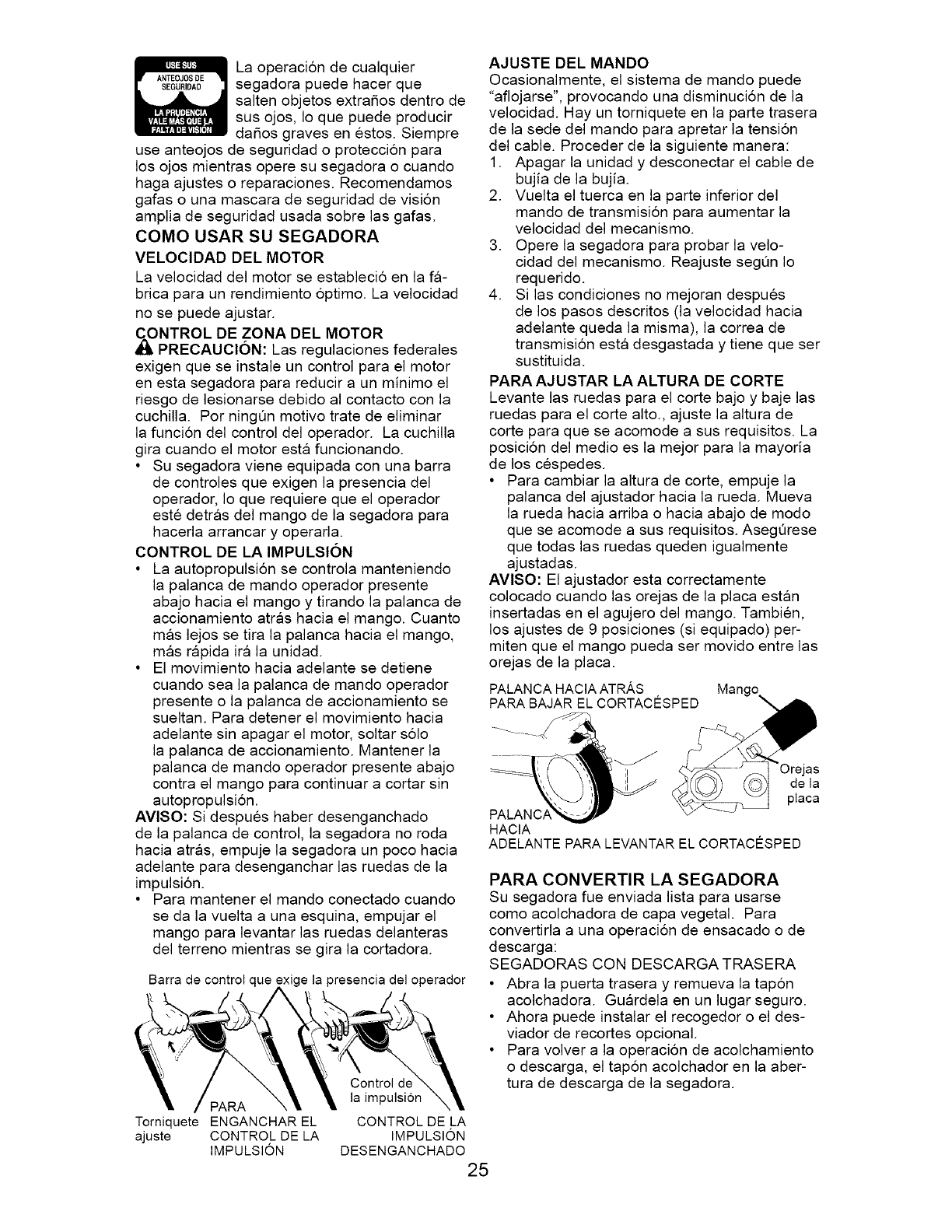

Laoperaciondecualquier

segadorapuedehacerque

saltenobjetosextrafiosdentrode

susojos,Ioquepuedeproducir

dafiosgravesenestos.Siempre

useanteojosdeseguridado proteccionpara

losojosmientrasoperesusegadorao cuando

hagaajustesoreparaciones.Recomendamos

gafasounamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

COMOUSAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se establecio en la fa-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

_NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning0n motivo trate de eliminar

la funcion del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de la segadora para

hacerla arrancar y operarla.

CONTROL DE LA IMPULSION

• La autopropulsion se controla manteniendo

la palanca de mando operador presente

abajo hacia el mango y tirando la palanca de

accionamiento atras hacia el mango. Cuanto

mas lejos se tira la palanca hacia el mango,

mas rapida ira la unidad.

• El movimiento hacia adelante se detiene

cuando sea la palanca de mando operador

presente o la palanca de accionamiento se

sueltan. Para detener el movimiento hacia

adelante sin apagar el motor, soltar s61o

la palanca de accionamiento. Mantener la

palanca de mando operador presente abajo

contra el mango para continuar a cortar sin

autopropulsi6n.

AVlSO: Si despues haber desenganchado

de la palanca de control, la segadora no roda

hacia atras, empuje la segadora un poco hacia

adelante para desenganchar las ruedas de la

impulsion.

• Para mantener el mando conectado cuando

se da la vuelta a una esquina, empujar el

mango para levantar las ruedas delanteras

del terreno mientras se gira la cortadora.

Barra de control que la presencia del operador

Torniquete ENGANCHAR EL

ajuste CONTROL DE LA

IMPULSION

Control de

la impulsi6n

CONTROLDE LA

IMPULSION

DESENGANCHADO

25

AJUSTE DEL MANDO

Ocasionalmente, el sistema de mando puede

"aflojarse", provocando una disminucion de la

velocidad. Hay un torniquete en la parte trasera

de la sede del mando para apretar la tension

del cable. Proceder de la siguiente manera:

1. Apagar la unidad y desconectar el cable de

bujia de la bujia.

2. Vuelta el tuerca en la parte inferior del

mando de transmision para aumentar la

velocidad del mecanismo.

3. Opere la segadora para probar la velo-

cidad del mecanismo. Reajuste segQn Io

requerido.

4. Si las condiciones no mejoran despues

de los pasos descritos (la velocidad hacia

adelante queda la misma), la correa de

transmision esta desgastada y tiene que ser

sustituida.

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA HACIAATRikS ,Mango

PARA BAJAR EL CORTACESPED

---....J OOre,

_,,/_([_(_) (_)_ de la

PALAN placa

HACIA

ADELANTE PARALEVANTARELCORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para

convertirla a una operacion de ensacado o de

descarga:

SEGADORAS CON DESCARGA TRASERA

• Abra la puerta trasera y remueva la tap6n

acolchadora. Guardela en un lugar seguro.

• Ahora puede instalar el recogedor o el des-

viador de recortes opcional.

• Para volver a la operacion de acolchamiento

o descarga, el tap6n acolchador en la aber-

tura de descarga de la segadora.

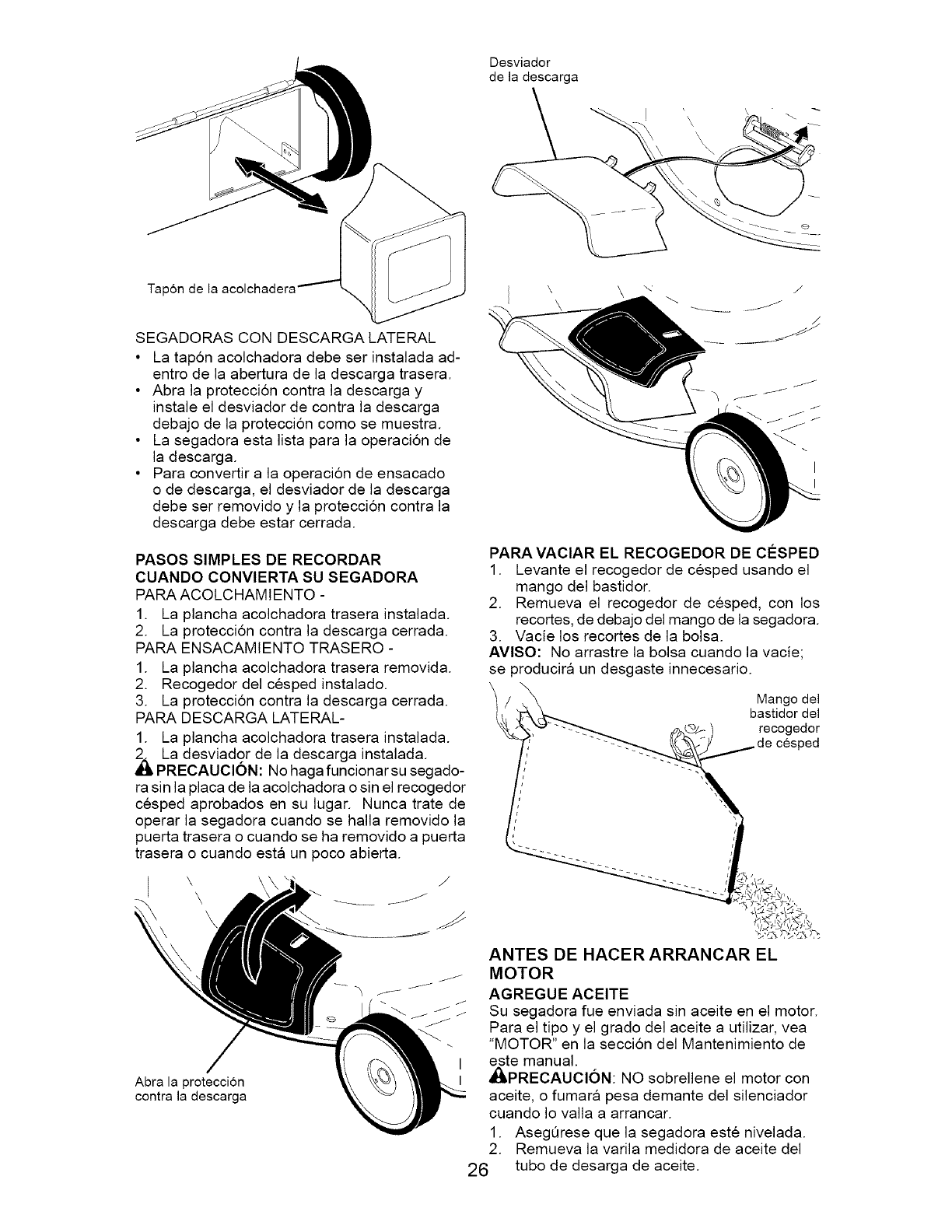

Tap6n de

SEGADORAS CON DESCARGA LATERAL

• La tap6n acolchadora debe ser instalada ad-

entro de la abertura de la descarga trasera.

• Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

PASOS SIMPLES DE RECORDAR

CUANDO CONVlERTA SU SEGADORA

PARA ACOLCHAMIE NTO -

1. La plancha acolchadora trasera instalada.

2. La protecci6n contra la descarga cerrada.

PARA ENSACAMIENTO TRASERO -

1. La plancha acolchadora trasera removida.

2. Recogedor del cesped instalado.

3. La protecci6n contra la descarga cerrada.

PARA DESCARGA LATERAL-

1. La plancha acolchadora trasera instalada.

h La desviador de la descarga instalada.

PRECAUClON: No hagafuncionarsu segado-

ra sin la placa de la acolchadora o sin el recogedor

cesped aprobados en su lugar. Nunca trate de

operar la segadora cuando se halla removido la

puerta trasera o cuando se ha removido a puerta

trasera o cuando esta un poco abierta.

\/

Abra la protecci6n

contra la descarga

Desviador

de la descarga

\

\\

PARA VACIAR EL RECOGEDOR DE CleSPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los

recortes, de debajo del mango de la segadora.

3. Vacie los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacie;

se producira un desgaste innecesario.

\

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Mango del

bastidordel

recogedor

cesped

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

"MOTOR" en la seccion del Mantenimiento de

este manual.

_,PRECAUCI6N: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegOrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del

26 tubo de desarga de aceite.

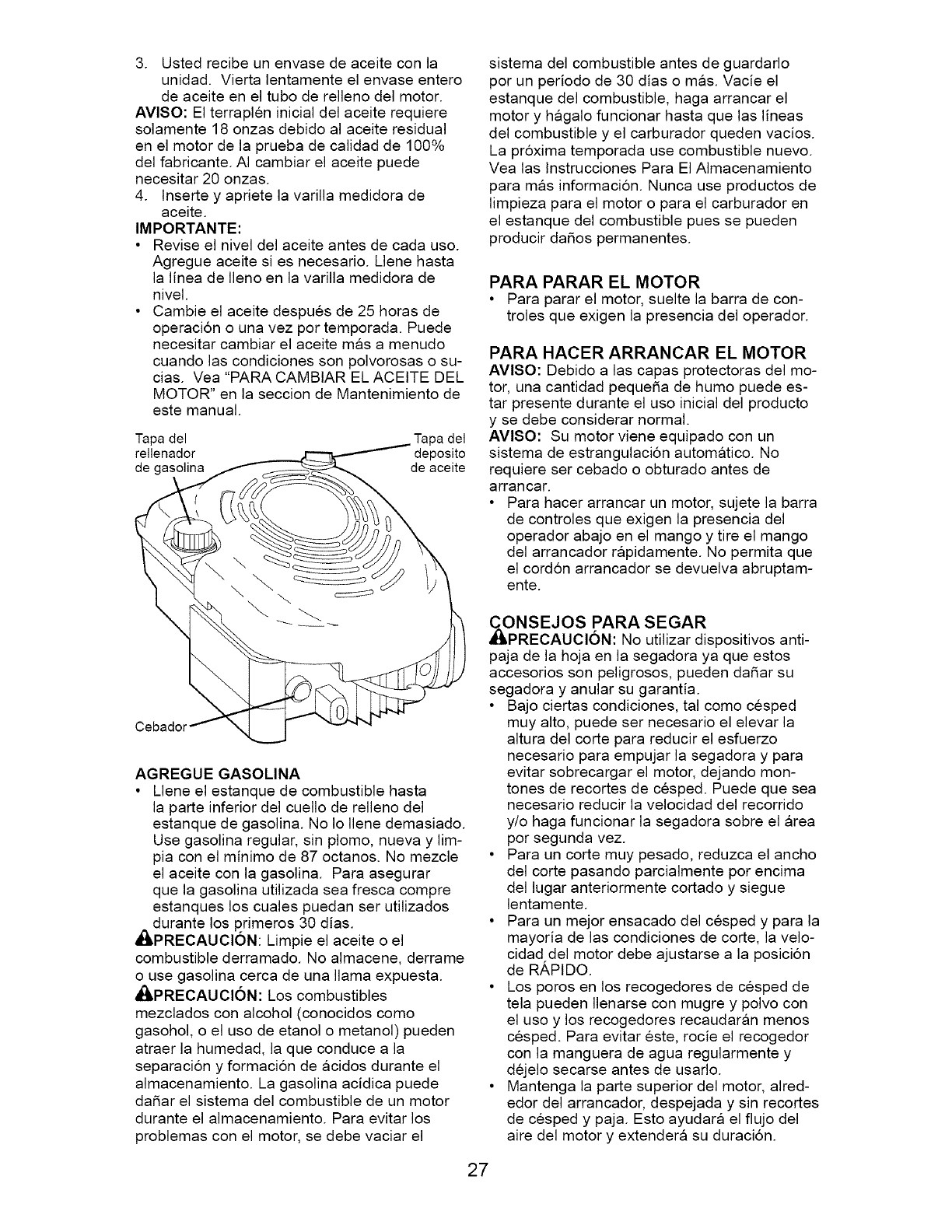

3. Ustedrecibeunenvasedeaceiteconla

unidad.Viertalentamenteelenvaseentero

deaceiteeneltuboderellenodelmotor.

AVlSO:Elterrapleninicialdelaceiterequiere

solamente18onzasdebidoalaceiteresidual

enelmotordelapruebadecalidadde 100%

delfabricante.AIcambiarelaceitepuede

necesitar20onzas.

4. Inserteyaprietelavarillamedidorade

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despues de 25 horas de

operacion o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

Tapa del 3a del

rellenador deposito

de gasolina de aceite

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

durante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separacion y formacion de acidos durante el

almacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea las lnstrucciones Para El AImacenamiento

para mas informacion. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad peque5a de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

AVlSO: Su motor viene equipado con un

sistema de estrangulacion automatico. No

requiere ser cebado o obturado antes de

arrancar.

• Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador rapidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

_0NSEJOS PARA SEGAR

PRECAUCION: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden da5ar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de core, la velo-

cidad del motor debe ajustarse a la posicion

de RAPIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, aired-

edor del arrancador, despejada y sin recortes

de cesped y paD. Esto ayudara el flujo del

aire del motor y extendera su duracion.

27

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Yea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tama5o, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapidam-

ente entregando substancias nutritivas para

el cesped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues asi se

obtendra la mejor accion de recorte de las

cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

einterfiere con la accion de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste •

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo core, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

1/3

Cambie su patron de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la proxima

semana. Esto evitara que el cesped se

enrede y cambie de direccion.

PROGRAMA DE ANTEsDESPUESCADA CADA CADAANTESDEL

DECADADECADA 10 25NORASO 100 ALMACE-

MANTENIMIENTO uso uso .O.ASTEMPO.ADANO.ASNAMIENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped *

EControlar los Neumaticos

G Controlar las Ruedas Motrices ***

ALimpiar la Segadora ....

DLimpiar debajo la Cubierta de la Transmisi6n ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar /Afilar /Cambiar la Cuchilla

ALubricaci6n

Limpiar /Recargar la Bateria **

Revisar el nivel del Aceite

aCambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Bujia

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o afiadir un estabilizador de carburante.

v' v'

v'

14

14

v' v'

14

v'

*(si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

** Segadoras con Arranque EI6ctrico 2 - Dar servicio m_.s a menudo cuando se opere en condiciones sucias o polvorosas,

*** Segadoras con Poder Propulsor 3 - Gamble las cuchillas mas a menudo cuando siegue en terreno arenoso,

**** Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despu_s de 5 horas de funcionamiento,

28

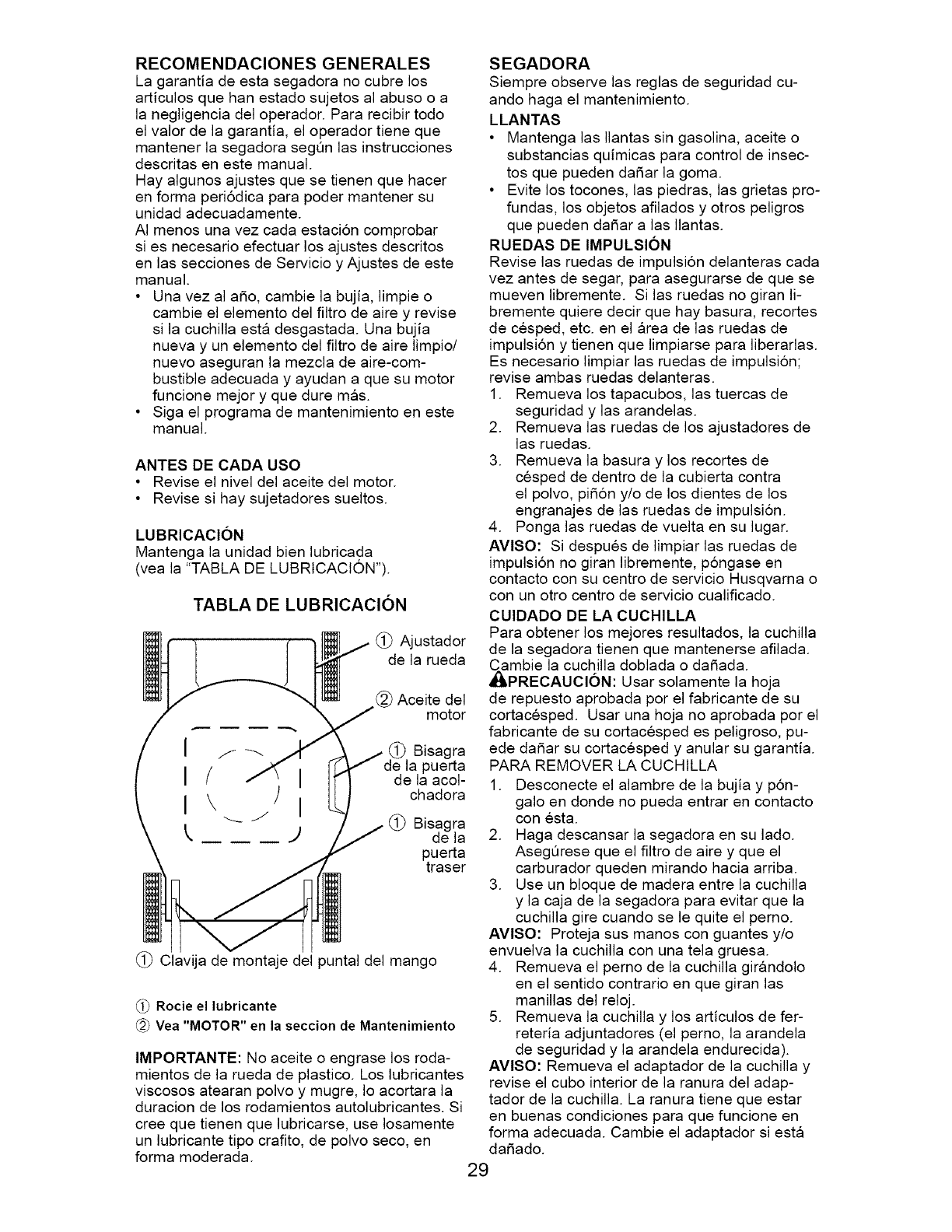

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

• Una vez al ado, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRtCACION").

TABLA DE LUBRICACION

Ajustador

de la rueda

Aceite del

motor

Bisagra

la puerta

de la acol-

chadora

Bisagra

de la

puerta

traser

Clavija de montaje del puntal del mango

Rocie el lubricante

@ Yea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden da5ar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden da5ar a las Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. en el area de las ruedas de

impulsi6n y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cesped de dentro de la cubierta contra

el polvo, pi56n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despues de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Husqvama o

con un otro centro de servicio cualificado.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

Cambie la cuchilla doblada o da5ada.

_PRECAUCl6N: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

ede da5ar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el pemo.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el pemo de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteda adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adap-

tador de la cuchilla. La ranura tiene que estar

en buenas condiciones para que funcione en

forma adecuada. Cambie el adaptador siesta

da_ado.

29

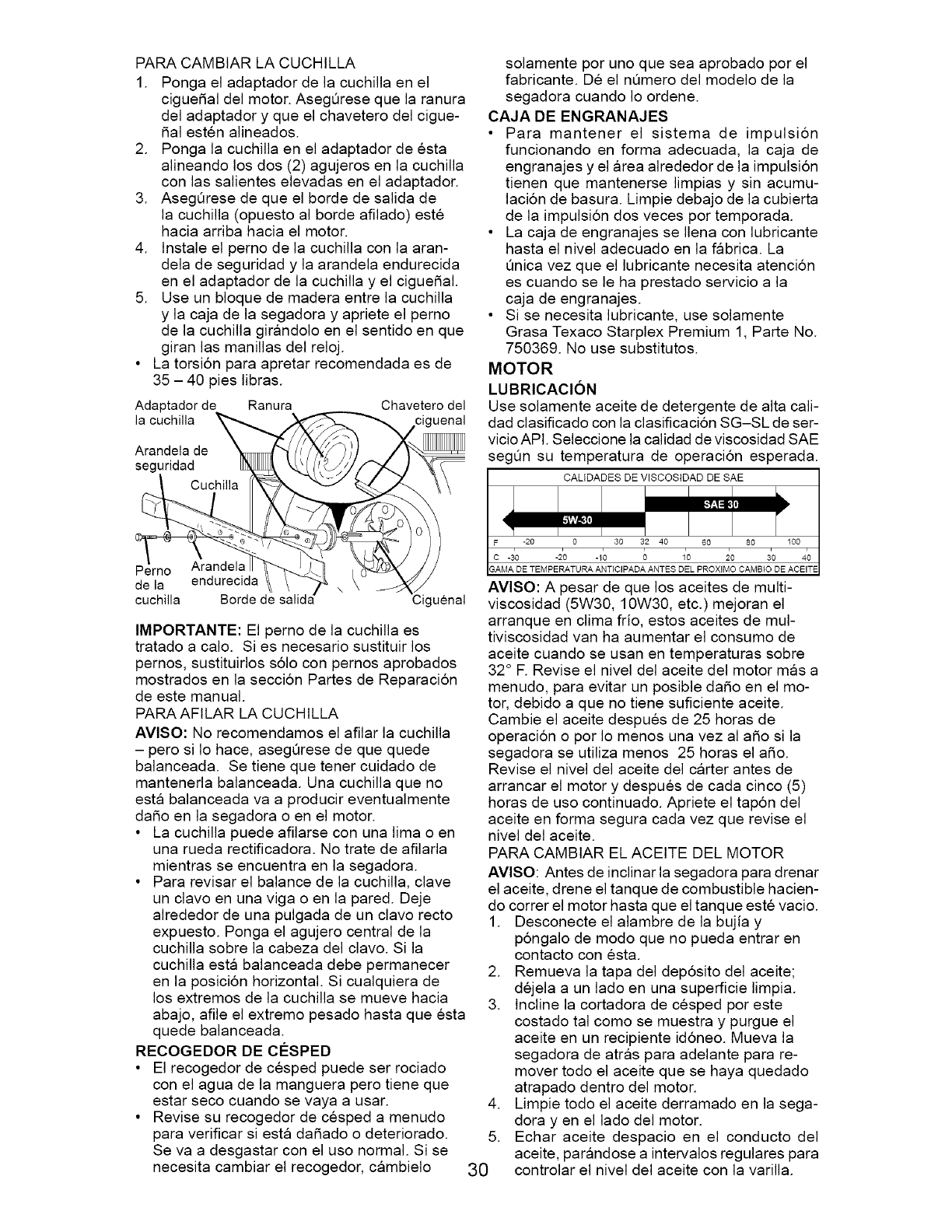

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

ciguedal del motor. AsegQrese que la ranura

del adaptador y que el chavetero del cigue-

dal esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el ciguedal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

Adaptador de Ranura Chavetero del

la cuchilla

Arandela de

seguridad

solamente por uno que sea aprobado por el

fabricante. De el nQmero del modelo de la

segadora cuando Io ordene.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsion

funcionando en forma adecuada, la caja de

engranajes y el area alrededor de la impulsion

tienen que mantenerse limpias y sin acumu-

laci6n de basura. Limpie debajo de la cubierta

de la impulsion dos veces por temporada.

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fabrica. La

Onica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente

Grasa Texaco Starplex Premium 1, Parte No.

750369. No use substitutos.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operacion esperada.

CALIDADES DE VISCOSIDAD DE SAE

Perno Arandela

de la endurecida

cuchilla Borde de salida" :iguenal

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparacion

de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegQrese de que quede

balanceada. Se tiene que tener cuidado de

mantenerla balanceada. Una cuchilla que no

esta balanceada va a producir eventualmente

dado en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDOR DE ClaSPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar siesta dadado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

.

5.

30

F -20 0 30 32 40 60 80 100

C -10 -27 -1; ; 1'0 20 30 4;

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° F. Revise el nivel del aceite del motor mas a

menudo, para evitar un posible dado en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operacion o por Io menos una vez al ado si la

segadora se utiliza menos 25 horas el ado.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVlSO: Antes de inclinar la segadora para drenar

el aceite, drene el tanque de combustible hacien-

do correr el motor hasta que el tanque este vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. Remueva la tapa del deposito del aceite;

dejela a un lado en una superficie limpia.

3. Incline la cortadora de cesped por este

costado tal como se muestra y purgue el

aceite en un recipiente idoneo. Mueva la

segadora de atras para adelante para re-

mover todo el aceite que se haya quedado

atrapado dentro del motor.

Limpie todo el aceite derramado en la sega-

dora yen el lado del motor.

Echar aceite despacio en el conducto del

aceite, parandose a intervalos regulares para

controlar el nivel del aceite con la varilla.

6. Parardearadiraceitecuandosealcanzala

serialdeIleno(FULL)enlavarilla.Esperarun

minutoparadejarqueelaceitesearregle.

7. ContinQeagregandocantidadespequeas

deaceiteyvuelvaa inspeccionarlavarilla

medidorasettlesdelniveldeacieteenIleno

(FULL).NOsobrelleneelmotorconaceite,

ofumarapesademantedelsilenciador

cuandoIovallaaarrancar.

8. AsegQresedeapretarlavarillamedidora

delaceiteantesdearrancarel motor.

9. Vuelvaaconectarelalambredelabujiaaesta.

Envase

FILTRODEAIRE

Sumotorpuedesufriraveriasyfuncionarde

maneraincorrectaconunfiltrodelairesucio.

Sustituirelpapeldelcartuchounavezal aro

o tras100horasdefuncionamiento,masa

menudosiseutilizaencondicionesdesucie-

dady polvoparticulares.

Labio Planchatrasera

Cartucho

j/

Ranuras

!jas de

Cubierta la cubierta

PARA LIMPIAR EL FtLTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plan& Siesta muy sucio cambie

el cartucho.

_PRECAUCl6N: Los solventes de petr61eo,

tales como el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deteri-

oro de este. No aceite el cartucho. No use aire

a presion para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegurandose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

SILENClADOR

Inspeccione y cambie el silenciador siesta corroi-

do puede producir un peligro de incendio y/o daro.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" seccion

de este manual.

LIMPIEZA

IMPORTANTE: Para obtenerel mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

AI_PRECAUCl6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegOrese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora raspandola para

remover la acumulacion de cesped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duracion.

• Mantenga las superficies pulidas y las rue-

alas sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duracion de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n por

Io menos dos veces cada temporada. Raspe de-

bajo de la cubierta con un cuchillo para masilla

o con una herramienta parecida, para remover

toda acumulacion de cesped o basura en la parte

inferior de la cubierta de la impulsi6n.

_ADVERTENClA: Para evitar lesiones serias,

antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

galo en donde no pueda entrar en contacto

con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARAAJUSTAR LAALTURA DE CORTE"

en la seccion de Operacion de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto en-

tre las ruedas traseras de su segadora, para re-

ducir a un minimo la posibilidad que objetos sean

lanzados hacia afuera de la parte trasera de la

segadora, en la posicion en donde se encuentra el

31 operador. Si se data el desviador debe cambiarse.

PARAREMOVERCORREADEIMPULSION

1. Remuevalacubiertadelaimpulsi6ny

fijadordelacorrea.

2. Remuevalacorreaenlapoleadelacajade

engranajes.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchiNa, la polea del motor y la

defensa en contra del desperdicio.

5. Remueva la polea del motor y la correa de

la defensa en contra del desperdicio.

PARA CAMBIAR CORREA DE IMPULSION

1. Colocar la nueva correa de mando en la

polea del motor y el estribo de la pantaNa

de los escombros.

2. Colocar la otra extremidad de la nueva

correa de mando a traves del orificio en el

bastidor.

3. Reinstale la defensa en contra del desperdi-

cio.

4. Vuelva la segadora a la posicion vertical.

5. Instale la correa nueva en la polea de la

caja de engranajes.

6. Reinstale la fijador de la correa y cubierta

de la impulsion.

NOTA: Siempre use la correa aprobada por la

fabrica para asegurarse que calce y dure.

7. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

8. Reinstale la cuchiNa.

Polea del motor

Correa de

mando

Estribo

de la correa

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posicion

alta o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superiory conexione(s) el

asegurar el (los) cable(s) al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango inferior

:_1 Clavija de monta

Puntal

""del mango Clavija de horquilla

Clavija

de horquill_

Clavija de

montaj,

POSICION BAJA

Posici6n

para segar /

i/ /1

i1 ii

ii i

P

mango_

POSICION ALTA

Mango

GIRAR

De_nsa en

contra del desperdicio 32

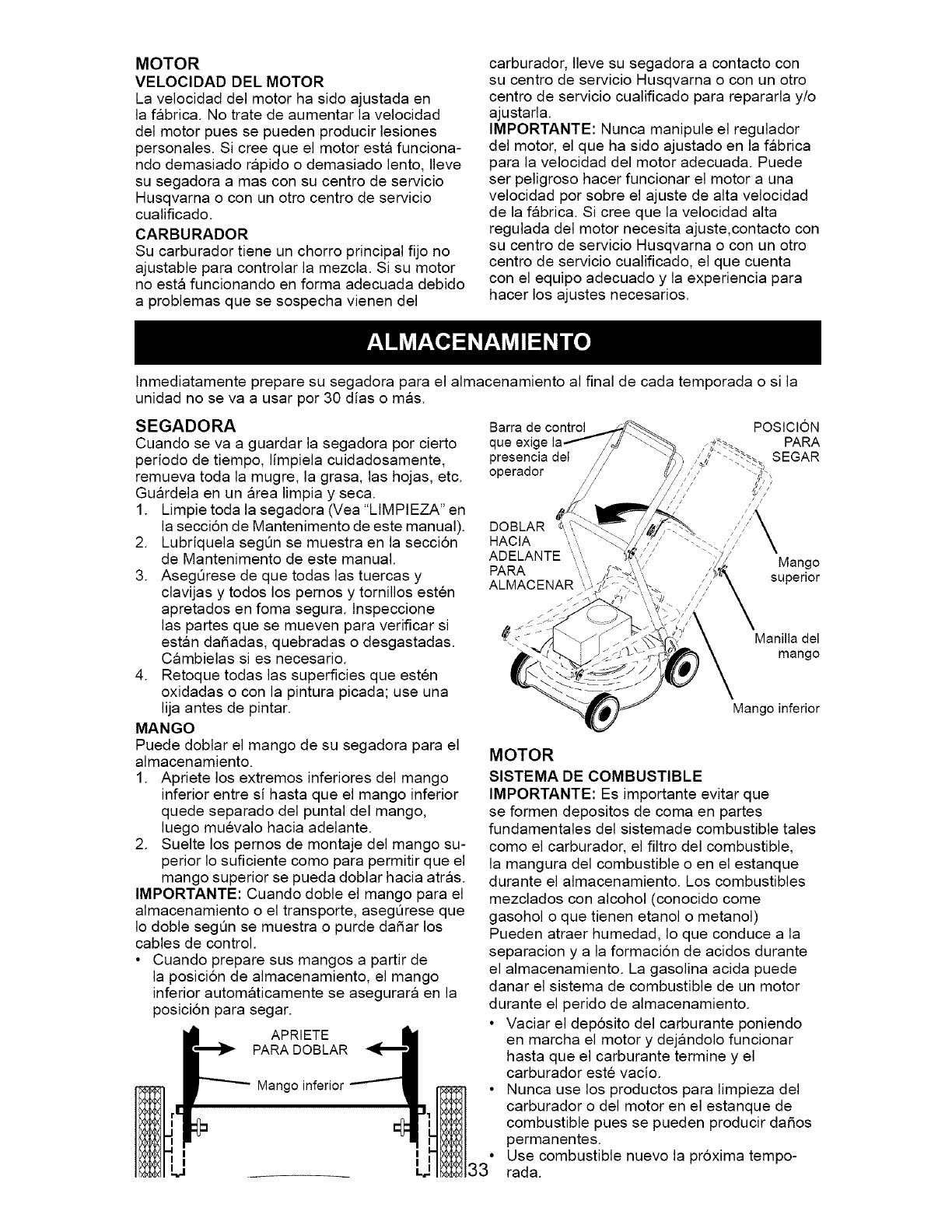

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fabrica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor esta funciona-

ndo demasiado rapido o demasiado lento, Ileve

su segadora a mas con su centro de servicio

Husqvarna o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del

carburador, Ileve su segadora a contacto con

su centro de servicio Husqvarna o con un otro

centro de servicio cualificado para repararla y/o

ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto con

su centro de servicio Husqvarna o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el almacenamiento al final de cada temporada o si la

unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Gu_lrdela en un glrea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA" en

la secci6n de Mantenimento de este manual).

2. Lubriquela segQn se muestra en la secci6n

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

estan da5adas, quebradas o desgastadas.

C_lmbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango su-

perior Io suficiente como para permitir que el

mango superior se pueda doblar hacia atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg0rese que

Io doble seg0n se muestra o purde da5ar los

cables de control.

• Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior automaticamente se asegurara en la

posici6n para segar.

APRIETE

PARA DOBLAR

"'"" Mango inferior

I LL 1

,I 33"

Barra de control

que exige

presencia del

operador

POSICION

PARA

SEGAR

DOBLAR /"'/X

•. / /

HACIA .,,

ADELANTE ".. Mango

PARA '.. superior

ALMACENAR ,..

Manilla del

mango

Mango inferior

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da_os

permanentes.

Use combustible nuevo la pr6xima tempo-

rada.

AVI$O:Elestabilizadordecombustibleesuna

alternativaaceptableparareducira unminimo

laformaci6ndedepositosdegomaenelcom-

bustibleduranteelperiododealmacenamiento.

Agregueestabilizadorala gasolinaenel

estanquedecombustibleo enelenvaseparael

almacenamiento.Siempresigalaproporci6nde

mezclaqueseencuentraenelenvasedelesta-

bilizador.HagafuncionarelmotorporIomenos

10minutosdespuesdeagregarelestabilizador,

parapermitirqueesteIleguealcarburador.No

drenelagasolinadelestanquedegasolinay el

carburadorsi seestausandoestabilizadorde

combustible.

ACEITEDELMOTOR

Dreneelaceite(conelmotorcaliente)ycambielo

conaceitedemotorlimpio.(Vea"MOTOR"enla

secciondeMantenimentodeestemanual.

ClLINDRO

1. Remuevalabujia.

2. Vacieunaonza(29ml)deaceitea traves

delagujerodelabujiaenelcilindro.

3. Tirelamanilladearranquelentamenteunas

cuantasvecesparadistribuirelaceite.

4. Vuelvaa montarlanuevabujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cQbrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formacion de condensacion,

Io que producira la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_PRECAUCl6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algQn recinto cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Husqvarna.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posicion suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) esta en la posicion OFF.

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

4. Vaciar el estanque y vuelva a Ilenar-

Io con combustible limpio y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la valvula del combustible

a la posicion ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

34

SOLUCION DE

est_ dirigido a

PROBLEMA

Falta de 1.

fuerza

2.

3.

4.

5.

6.

Mal corte- 1.

disparejo 2.

3.

Vibraci6n 1.

excesiva

2.

Cord6n 1.

arrancador

dificil de tirar

2.

3.

4.

Recogedor de 1.

cesped nose 2.

Ilena (si viene

equipado) 3.

Dificil de 1.

empujar 2.

3.

4.

Perdida de 1.

impulsion 2.

o retardase 3.

de la 4.

velocidad

PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

un centro de servico Husqvarna.

CAUSA CORRECCION

1. Eleve la altura de corte.

Cuchilla desgastada, doblada

o suelta.

Altura de las ruedas dispareja.

Velocidad del motor lenta.

Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

Demasiado aceite en motor.

Velocidad de recorrido

demasiado rapida.

Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Acumulacion de cesped, hojas o

basura debajo de la segadora.

Cuchilla desgastada, doblada

o suelta.

CigueSal del motor doblado.

El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

CigueSal del motor doblado.

Adaptador de la cuchilla quebrado.

La cuchilla se arrastra en

el cesped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilacion de aire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

Desgaste de la correa.

La correa esta fuera de la polea.

Cable de la impulsi6n usado o roto.

El sistema de control del

mecanismo impulsor "suelto".

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Husqvama o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Husqvarna o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsi6n.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsion.

4. Ajuste el control del mecanismo

impulsor.

35

Co

O_

8

1

19

16

15

25

HUSQVARNA ROTARY LAWN MOWER - - MODEL NUMBER 917.3744:21

70

30

26 14

28

32

29

59

12

56

35 60 ,_0 42_

12

56

\\

52

55

37

3t

32

39 1

65

44

48-

53

27

50

51

25

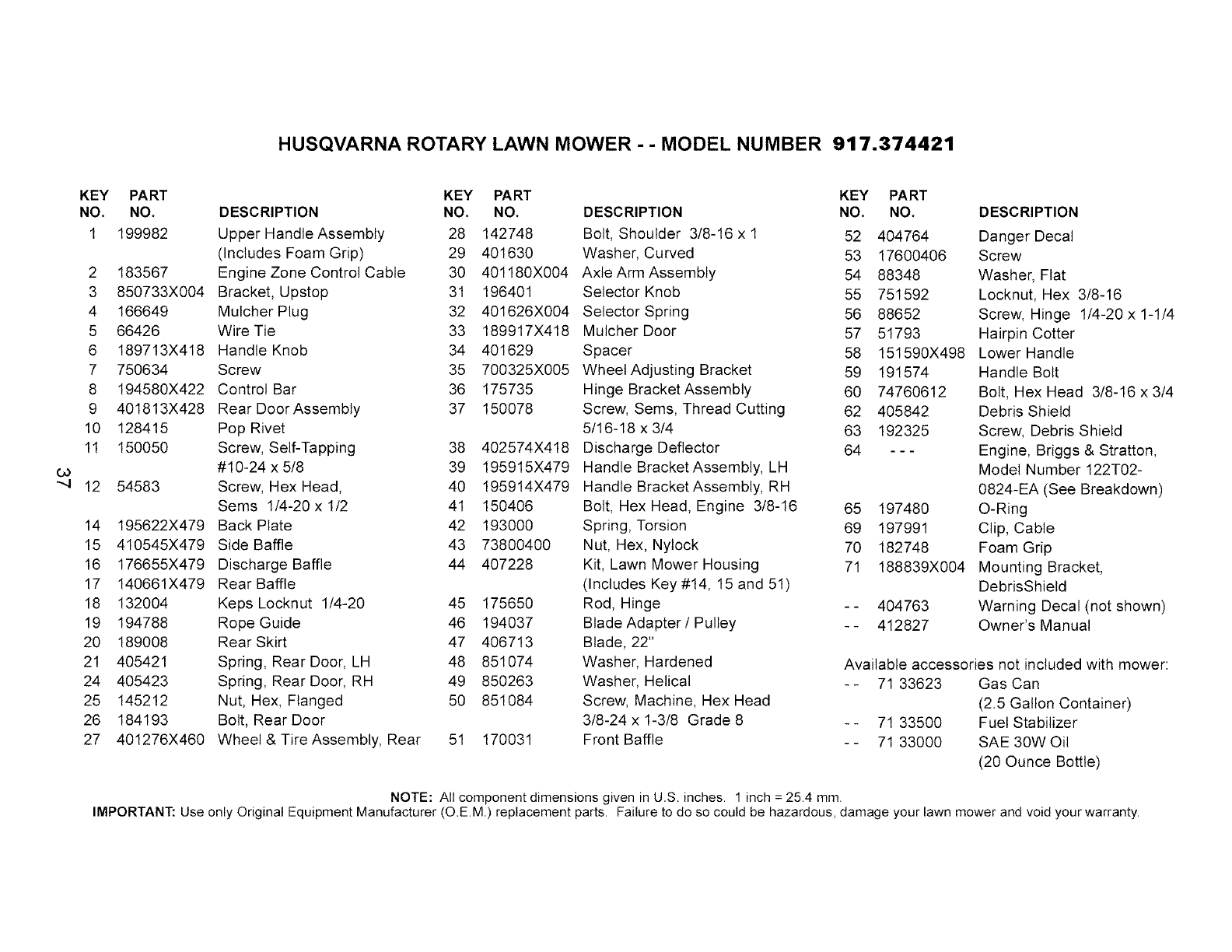

HUSQVARNA ROTARY LAWN MOWER - - MODEL NUMBER 917.374421

KEY

NO.

1

2

3

4

5

6

7

8

9

10

11

co

--4 12

14

15

16

17

18

19

2O

21

24

25

26

27

PART KEY PART

NO. DESCRIPTION NO. NO.

199982 Upper Handle Assembly 28 142748

(Includes Foam Grip) 29 401630

183567 Engine Zone Control Cable 30 401180X004

850733X004 Bracket, Upstop 31 196401

166649 Mulcher Plug 32 401626X004

66426 Wire Tie 33 189917X418

189713X418 Handle Knob 34 401629

750634 Screw 35 700325X005

194580X422 Control Bar 36 175735

401813X428 Rear Door Assembly 37 150078

128415 Pop Rivet

150050 Screw, Self-Tapping 38 402574X418

#10-24 x 5/8 39 195915X479

54583 Screw, Hex Head, 40 195914X479

Sems 1/4-20 x 1/2 41 150406

195622X479 Back Plate 42 193000

410545X479 Side Baffle 43 73800400

176655X479 Discharge Baffle 44 407228

140661X479 Rear Baffle

132004 Keps Locknut 1/4-20 45 175650

194788 Rope Guide 46 194037

189008 Rear Skirt 47 406713

405421 Spring, Rear Door, LH 48 851074

405423 Spring, Rear Door, RH 49 850263

145212 Nut, Hex, Flanged 50 851084

184193 Bolt, Rear Door

401276X460 Wheel & Tire Assembly, Rear 51 170031

KEY PART

DESCRIPTION NO, NO,

Bolt, Shoulder 3/8-16 x 1 52 404764

Washer, Curved 53 17600406

Axle Arm Assembly 54 88348

Selector Knob 55 751592

Selector Spring 56 88652

Mulcher Door 57 51793

Spacer 58 151590X498

Wheel Adjusting Bracket 59 191574

Hinge Bracket Assembly 60 74760612

Screw, Sems, Thread Cutting 62 405842

5/16-18 x 3/4 63 192325

Discharge Deflector 64 - - -

Handle Bracket Assembly, LH

Handle Bracket Assembly, RH

Bolt, Hex Head, Engine 3/8-16 65 197480

Spring, Torsion 69 197991

Nut, Hex, Nytock 70 182748

Kit, Lawn Mower Housing 71 188839X004

(Includes Key #14, 15 and 51)

Rod, Hinge -- 404763

Blade Adapter /Pulley - - 412827

Blade, 22"

Washer, Hardened

Washer, Helical

Screw, Machine, Hex Head

3/8-24 x 1-3/8 Grade 8

Front Baffle

DESCRIPTION

Danger Decal

Screw

Washer, Flat

Locknut, Hex 3/8-16

Screw, Hinge 1/4-20 x 1-1/4

Hairpin Cotter

Lower Handle

Handle Bolt

Bolt, Hex Head 3/8-16 x 3/4

Debris Shield

Screw, Debris Shield

Engine, Bdggs & Stratton,

Model Number 122T02-

0824-EA (See Breakdown)

O-Ring

Clip, Cable

Foam Grip

Mounting Bracket,

DebrisShield

Warning Decal (not shown)

Owner's Manual

Available accessories not included with mower:

-- 71 33623 Gas Can

(2.5 Gallon Container)

-- 71 33500 Fuel Stabilizer

-- 71 33000 SAE 30WOil

(20 Ounce Bottle)

NOTE: All component dimensions given in U.S. inches. 1 inch =25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O,EM) replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty,

Co

OO

HUSQVARNA ROTARY LAWN MOWER - - MODEL NUMBER 917.3744:21

28

14

12

13

HUSQVARNA ROTARY LAWN MOWER - - MODEL NUMBER 917.374421

(jO

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

1 407316 Drive ControlAssembly (Includes Cable) 35 408862 Kit, WheetAdjuster, LH

2 406260X460 Cover, Drive Control, Top (Includes Knob and Bearing)

3 406282 Pulley 36 404834 GearcaseAssembly, Complete

4 190039 Lever, Drive Control 38 73800400 Locknut, Hex 1/4-20

5 406261X460 Cover, Drive Control, Bottom 40 406558 Spring

6 186198 Screw, Torx Head #8 x 5/8 41 408861 Kit, WheetAdjuster, RH

7 400235X479 Mounting Bracket, Drive Control (Includes Knob and Bearing)

8 406259 Cable, Drive Control 54 410683 Grassbag Assembly

10 189378 Decal, Drive Control 55 86012 Driveshaft Cover

11 401274X460 Wheel & Tire Assembly 57 407454 Frame, Grassbag

12 12000058 E-Ring 61 410726 Case, Upper

13 403849 Gear, Pinion 62 410728 Shaft, Output

14 189403 Dust Cover 63 183508 Seal, Output Shaft

15 191017 Pawl, Drive 64 183511 Bushing

16 67725 Washer, Flat 3/8 65 183509 Washer

17 191039 Bearing, Wheel Adjuster 66 183514 Seal, Worm Shaft

18 196401 Selector Knob 67 183506 Bearing, Ball

25 404843X004 Belt Keeper 68 410729 Gear, 28 Teeth

26 196409 Screw, Hi-Lo Thread 69 410732 Fixed Dog Clutch

27 175262 Pan Head Tapping Screw #10-24 x 2-3/4 70 410733 Pin

28 194407X418 Drive Cover 71 410730 Movable Dog Clutch

29 409148 Locknut, Hex 73 183513 Screw, Case

32 194018 Drive Pulley 74 410734 Case, Lower

33 196857 V-Belt 78 410731 Spring, Leaf

79 410727 Shaft, Worm

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O2M) replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty,

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0824-EA

635

684

11

718_

I_8471

287

524

1330 REPAIR MANUAL

745

922

32

j 32A_

_188

74i

306

209

O615

_?_ 404

307

43

4O

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0824-EA

61;

11058 OPERATOR'S MANUAL I

977 CARBURETOR GASKET SET

16_ 633 @

276

3©

61:

121 CARBURETOR OVERHAUL KIT

lO_

16_ 633 @_

276

127

358 ENGINE GASKET SET

20_ 842_ s24_

163

51

617

305

304

562_

I 1036 EMISSIONS LABEL I

668

I...._ _........_-"

65

58

592

689 __

456 _

597

60

41

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0824-EA

425

968 445

365

443 %,

_'°i163

529 970

0

137

276_

KEY PART

NO. NO.

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

1

2

3

4

5

7

8

9

10

11

12

13

15

16

2O

22

23

24

25

26

27

28

29

32

32A

33

34

35

697322

399269

299819s

493279

691160

692249

695250

696125

691125

691781

692232

690912

691680

691450

399781s

691092

691987

222698

790359

790360

691866

499423

499424

691664

695759

262651s

262652s

691270

Cylinder Assembly 36 691270

Kit-Bushing/Seal 37 694086

Seal-Oil (Magneto Side) 40 692194

Sump-Engine 43 691997

Head-Cylinder 45 690548

Gasket-Cylinder Head 46 691449

Breather Assembly 48 792741

Gasket-Breather 50 497465

Screw (Breather Assembly) 51 272199s

Tube-Breather 54 691650

Gasket-Crankcase 55 691421

Screw (Cylinder Head) 58 697316

Plug-Oil Drain 60 281434s

Crankshaft 65 690837

Seal-Oil (PTO Side) 78 691108

Screw (Engine Sump) 81 691740

Flywheel 95 691636

Key-Flywheel 97 696565

Piston Assembly (Standard) 104 691242

Ring Set-Piston (Standard) 117 498978

Lock-Piston Pin 118 497466

Pin-Piston 121 498260

Rod-Connecting 125 498170

Screw (Connecting Rod) 127 694468

Screw (Connecting Rod) 130 696564

Valve-Exhaust 133 398187

Valve-Intake 134 398188

Spring-Valve (Intake) 137 693981

42

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifold-Intake

• Gasket-Intake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter (Cut to Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

Screw (Throttle Valve)

Shaft-Throttle

O Pin-Float Hinge

Jet-Main (Standard)

Jet-Main (High Altitude)

Kit-Carburetor Overhaul

Carburetor

O Plug-Welch

Valve-Throttle

Float-Carburetor

O Valve-Needle/Seat

O:1:Gasket-Float Bowl

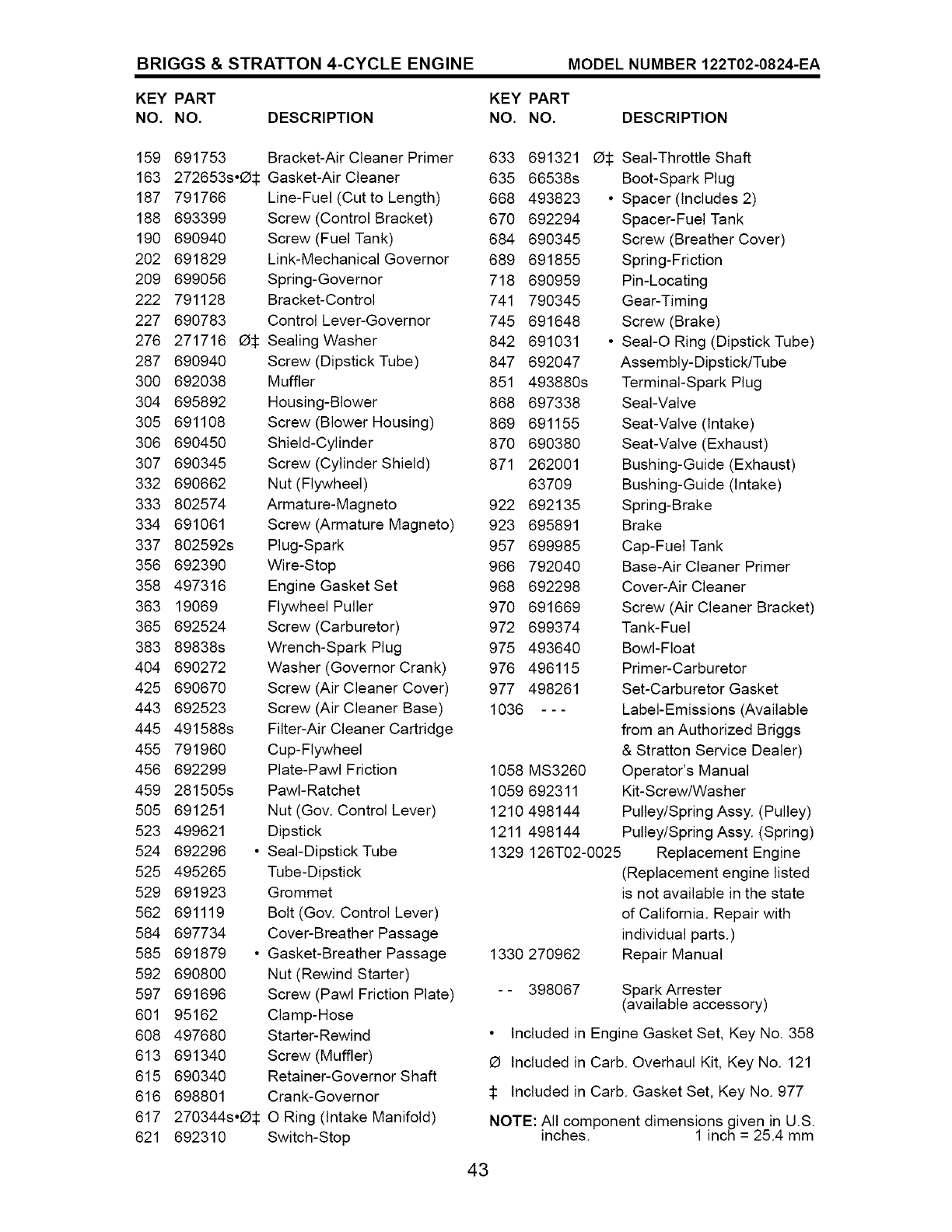

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122T02-0824-EA

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

159 691753 Bracket-Air Cleaner Primer 633 691321 O$

163 272653soO$ Gasket-Air Cleaner 635 66538s

187 791766 Line-Fuel (Cut to Length) 668 493823 •

188 693399 Screw (Control Bracket) 670 692294

190 690940 Screw (Fuel Tank) 684 690345

202 691829 Link-MechanicalGovernor 689 691855

209 699056 Spring-Governor 718 690959

222 791128 Bracket-Control 741 790345

227 690783 Control Lever-Governor 745 691648

276 271716 O$ Sealing Washer 842 691031 •

287 690940 Screw (Dipstick Tube) 847 692047

300 692038 Muffler 851 493880s

304 695892 Housing-Blower 868 697338

305 691108 Screw (Blower Housing) 869 691155

306 690450 Shield-Cylinder 870 690380

307 690345 Screw (Cylinder Shield) 871 262001

332 690662 Nut (Flywheel) 63709

333 802574 Armature-Magneto 922 692135

334 691061 Screw (Armature Magneto) 923 695891

337 802592s Plug-Spark 957 699985

356 692390 Wire-Stop 966 792040

358 497316 Engine Gasket Set 968 692298

363 19069 Flywheel Puller 970 691669

365 692524 Screw(Carburetor) 972 699374

383 89838s Wrench-SparkPlug 975 493640

404 690272 Washer (Governor Crank) 976 496115

425 690670 Screw (Air Cleaner Cover) 977 498261

443 692523 Screw (Air Cleaner Base) 1036 - - -

445 491588s Filter-Air Cleaner Cartridge

455 791960 Cup-Flywheel

456 692299 Plate-Pawl Friction 1058 MS3260

459 281505s PawI-Ratchet 1059 692311

505 691251 Nut (Gov. Control Lever) 1210 498144

523 499621 Dipstick 1211 498144

524 692296 • Seal-Dipstick Tube 1329 126T02-0025

525 495265 Tube-Dipstick

529 691923 Grommet

562 691119 Bolt (Gov. Control Lever)

584 697734 Cover-Breather Passage

585 691879 • Gasket-Breather Passage 1330 270962

592 690800 Nut (Rewind Starter)

597 691696 Screw (Pawl Friction Plate)

601 95162 Clamp-Hose

608 497680 Starter-Rewind

613 691340 Screw (Muffler)

615 690340 Retainer-Governor Shaft

616 698801 Crank-Governor

617 270344soO_ O Ring (Intake Manifold)

621 692310 Switch-Stop

Seal-Throttle Shaft

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Air Cleaner Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Label-Emissions (Available

from an Authorized Briggs

& Stratton Service Dealer)

Operator's Manual

Kit-Screw/Washer

Pulley/Spring Assy. (Pulley)

Pulley/Spring Assy. (Spring)

Replacement Engine

(Replacement engine listed

is not available in the state

of California. Repair with

individual parts.)

Repair Manual

-- 398067 SparkArrester

(available accessory)

• Included in Engine Gasket Set, Key No. 358

O Included in Carb. Overhaul Kit, Key No. 121

Included in Carb. Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

43

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.corn www.sears.ca

OurHome

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U,S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciOn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

© Sears Brands, LLC

® Registered Trademark /TM Trademark /SM Service Mark of Sears Brands, LLC

® Marca Registrada /TM Marca de Fabrica /SMMarca de Servicio de Sears Brands, LLC

MC Marque de commerce /MD Marque depos6e de Sears Brands, LLC

412827 Rev. 1 02.01.07 BY Printed in U.S.A.
