Husqvarna 961430099 OM, HU800H, 96143009902, 2014 01, MOWER User Manual To The 529bf5b3 0bc4 476f 94d2 84836972e2ce

User Manual: Husqvarna 961430099 to the manual

Open the PDF directly: View PDF .
Page Count: 44

English/French

586 38 16-32

Operator’s Manual

Manuel de L’Opérateur

HU800H / 961430099

Gasoline containing up to 10% ethanol (E10) is accept-

able for use in this machine. The use of any gasoline ex-

ceeding 10% ethanol (E10) will void the product warranty.

Vous pouvez utiliser de l’essence contenant jusqu’à

10 % d’éthanol (E10) avec cet appareil. L’utilisation

d’essence contenant plus de 10 % d’éthanol annulera

la garantie du produit. Please read the operator's manual carefully and make sure

you understand the instructions before using the machine.

Lisez très attentivement et soyez certain de comprende

ces instructions avant d’utiliser cette machine.

2

Look for this symbol to point out im-

por tant safety precautions. It means

CAUTION!!! BE COME ALERT!!! YOUR

SAFE TY IS IN VOLVED.

WARNING: In order to prevent ac ci den-

tal starting when setting up, trans port-

ing, ad just ing or making repairs, always

dis con nect spark plug wire and place

wire where it can not come in contact

with plug.

CAUTION: Muffl er and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

WARNING: Engine exhaust, some of

its constituents, and certain vehicle

com po nents contain or emit chem i-

cals known to the State of Cal i for nia

to cause can cer and birth defects or

oth er re pro duc tive harm.

WARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to

the State of Cal i for nia to cause can cer

and birth defects or oth er re pro duc tive

harm. Wash hands after handling.

WARNING: This lawn mower is equipped

with an internal com bus tion engine and

should not be used on or near any

un im proved forest-covered, brush-

covered or grass-cov ered land un-

less the engine’s exhaust system is

equipped with a spark arrester meeting

applicable local or state laws (if any).

If a spark arrester is used, it should be

maintained in effective working order

by the operator.

In the state of California the above is required by law (Sec-

tion 4442 of the California Public Resources Code). Other

states may have similar laws. Federal laws apply on federal

lands. A spark arrester for the muffl er is available through

your nearest authorized service center.

I. CHILDREN

WARNING: CHILDREN CAN

BE SERIOUSLY INJURED OR

KILLED BY THIS EQUIPMENT.

Carefully read and follow all of

the safety instructions below.

SAFETY RULES

The American Academy of Pediatrics recommends that

children be a minimum of 12 year of age before operating

a pedestrian controlled lawn mower and a minimum of 16

years of age before operating a riding lawn mower.

Tragic accidents can occur if the op er a tor is not alert to

the presence of children. Children are often attracted to

the ma chine and the mowing activity. Never assume that

children will remain where you last saw them.

• Keep children out of the mowing area and under the

watchful care of a re spon si ble adult other than the

operator.

• Be alert and turn machine off if chil dren enter the area.

• Before and while walking back wards, look behind and

down for small chil dren.

• Never allow children to operate the machine.

II. GENERAL OPERATION

• Read, understand, and follow all in struc tions on the

machine and in the manual(s) before starting. Be

thor ough ly familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under rotating parts.

Keep clear of the dis charge opening at all times.

• Only allow responsible individuals, who are familiar

with the in struc tions, to operate the machine.

• Clear the area of objects such as rocks, toys, wire,

bones, sticks, etc., which could be picked up and

thrown by blade. Stay behind the handle when the

engine (motor) is running.

• Be sure the area is clear of other people before mow-

ing. Stop ma chine if anyone enters the area.

• Do not operate machine bare footed or while wearing

sandals. Al ways wear substantial footwear with good

ankle support while mowing.

• Do not pull mower backwards unless absolutely nec es-

sary. Always look down and behind before and while

moving backwards.

• Never direct discharged material toward anyone. Avoid

discharging material against a wall or obstruction. Ma-

terial may richochet back toward the operator. Stop

blade when crossing gravel surfaces.

• Do not operate the mower without proper guards,

plates, grass catcher or oth er safety protective devices

in place.

• See manufacturer’s instructions for proper operation

and installation of accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing grav el drives, walks,

or roads.

• Never leave a running machine unattended.

• Stop the engine (motor) and wait until the blade comes

to a complete stop before clean ing the machine, re-

moving the grass catcher, or unclogging the discharge

chute.

• Mow only in daylight or good artifi cial light.

• Do not operate the machine while under the infl uence

of alcohol or drugs.

IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE

TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.

3

SAFETY RULES ......................................................... 2-3

PRODUCT SPECIFICATIONS ....................................... 4

CUSTOMER RESPONSIBILITIES ................................. 4

ASSEMBLY .................................................................4-5

OPERATION .............................................................6-10

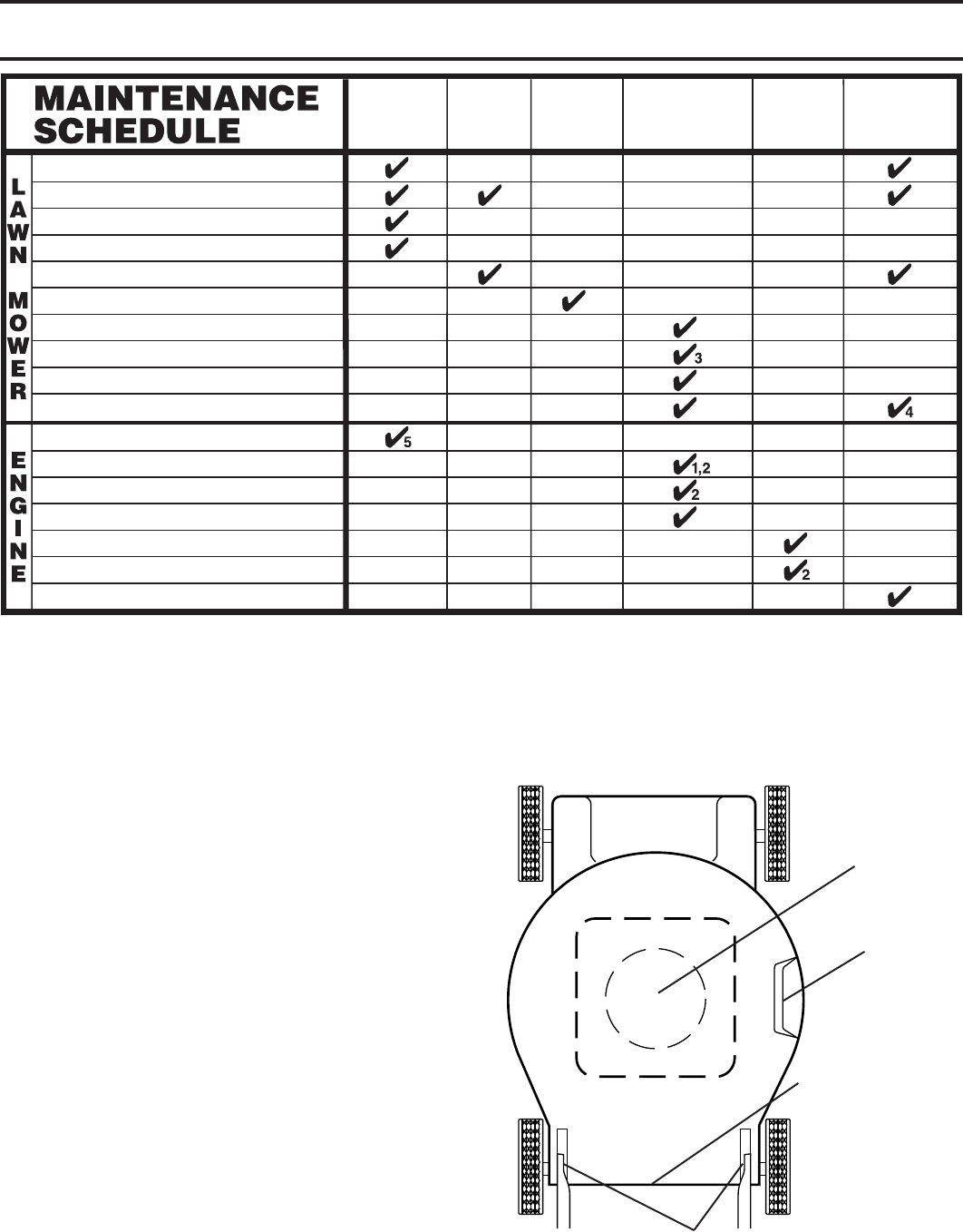

MAINTENANCE SCHEDULE ...................................... 11

MAINTENANCE ...................................................... 11-14

SERVICE AND AD JUST MENTS ............................15-16

STORAGE ...............................................................16-17

TROU BLE SHOOT ING ............................................ 17-18

WARRANTY ............................................................19-22

TABLE OF CONTENTS

• Never operate machine in wet grass. Always be sure

of your footing: keep a fi rm hold on the handle; walk,

never run.

• Disengage the drive system, if so equipped, before

starting the engine (motor).

• If the equipment should start to vi brate abnormally,

stop the engine (motor) and check immediately for the

cause. Vibration is generally a warning of trouble.

• Always wear eye protection when op er at ing machine.

• Use extra care when approaching blind corners, shrubs,

trees, or other objects that may obscure vision.

• When loading or unloading this machine, do not exceed

the maximum recommended operation angle of 15°.

• Wear proper Personal Protective Equipment (PPE)

while operating this machine, including (at a minimum)

sturdy footwear, eye protection, and hearing protection.

Do not mow in shorts or open toed footwear.

Always let someone know you are outside mowing.

III. SLOPE OPERATION

Slopes are a major factor related to slip & fall accidents,

which can result in severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: nev er up and down.

Exercise extreme caution when changing direction on

slopes.

• Remove obstacles such as rocks, tree limbs, etc.

• Watch for holes, ruts, bumps or hidden objects. Uneven

terrain could cause a slip and fall accident. Tall grass

can hide obstacles.

DO NOT:

• Do not mow near drop-offs, ditches or embankments.

You could lose your footing or balance.

• Do not mow on wet grass or excessively steep slopes.

Poor footing could cause a slip and fall accident.

IV. SAFE HANDLING OF GASOLINE

To avoid personal injury or property damage, use extreme

care in handling gasoline. Gasoline is extremely fl ammable

and the vapors are explosive.

• Extinguish all cigarettes, cigars, pipes and other sources

of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with the engine

running.

• Allow engine to cool before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel container where there

is an open fl ame, spark or pilot light such as a water

heater or on other appliances.

• Never fi ll containers inside a vehicle, on a truck or trailer

bed with a plastic liner. Always place containers on

the ground away from your vehicle before fi lling.

• Remove gas-powered equipment from the truck or

trailer and refuel it on the ground. If this is not possible,

then refuel such equipment with a portable container,

rather than from a gasoline dispenser nozzle.

• Keep the nozzle in contact with the rim of the fuel tank

or container opening at all times until fueling is complete.

Do not use a nozzle lock-open device.

• If fuel is spilled on clothing, change clothing immediately.

• Never overfi ll fuel tank. Replace gas cap and tighten

securely.

V. GENERAL SERVICE

• Never run a machine inside a closed area.

• Never make adjustments or repairs with the engine

(motor) running. Dis con nect the spark plug wire, and

keep the wire away from the plug to prevent ac ci den tal

starting.

• Keep all nuts and bolts tight to be sure the equipment

is in safe working condition.

• Never tamper with safety devices. Check their proper

operation reg u lar ly. Never do anything to interfere with

the intended function of a safety device or reduce the

protection provided by a safety device.

• Keep machine free of grass, leaves, or other debris

build-up. Clean oil or fuel spillage. Allow machine to

cool before storing.

• Stop and inspect the equipment if you strike an object.

Repair, if nec es sary, before restarting.

• Never attempt to make wheel height adjustments while

the engine is running.

• Grass catcher components are sub ject to wear, dam-

age, and de te ri o ra tion, which could expose moving

parts or allow objects to be thrown. Frequently check

com po nents and replace with man u fac tur er’s recom-

mended parts, when necessary.

• Mower blades are sharp and can cut. Wrap the blade(s)

or wear gloves, and use extra caution when ser vic ing

them.

• Do not change the engine governor setting or overspeed

the engine.

• Maintain or replace safety and instruction labels, as

necessary.

4

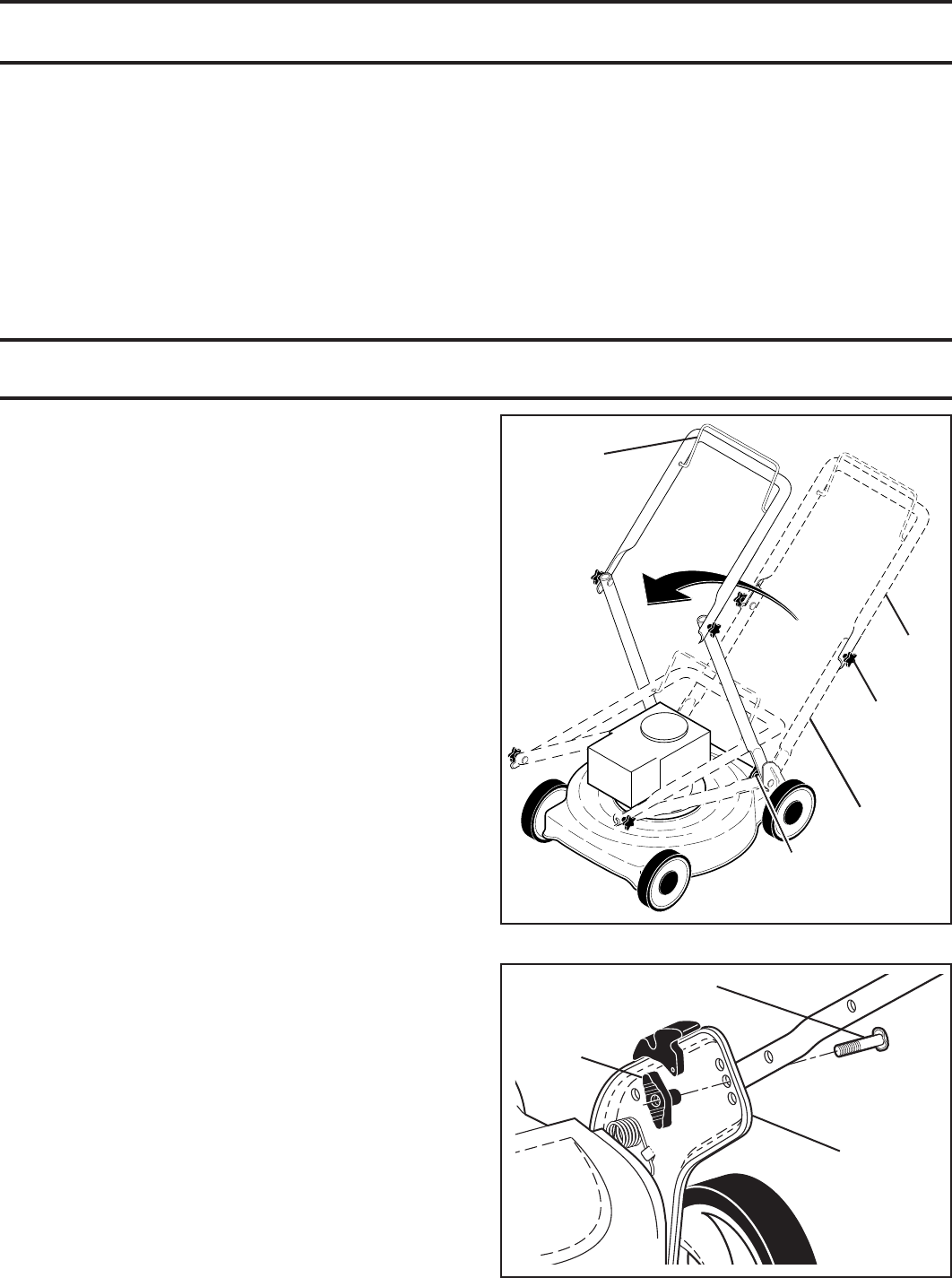

ASSEMBLY

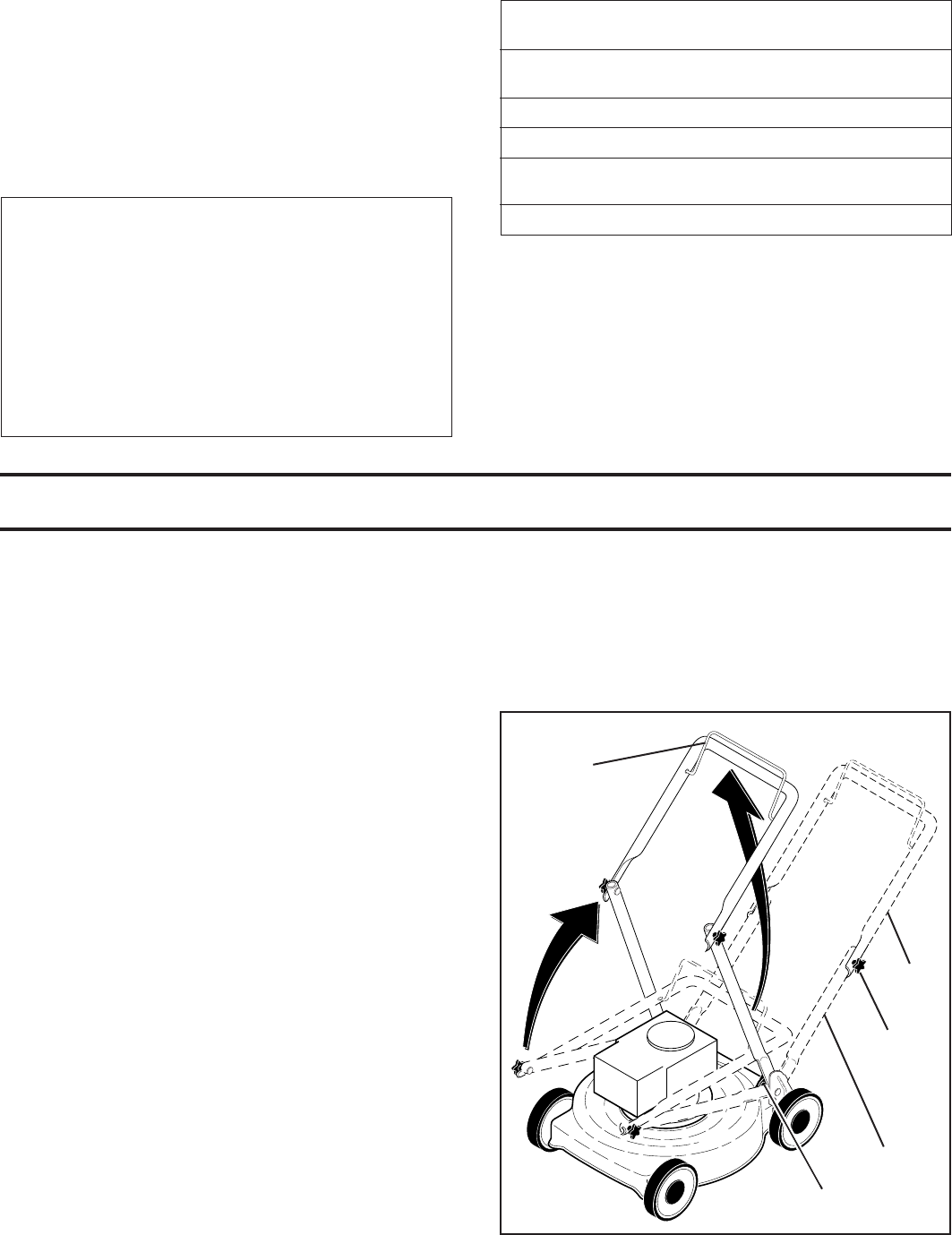

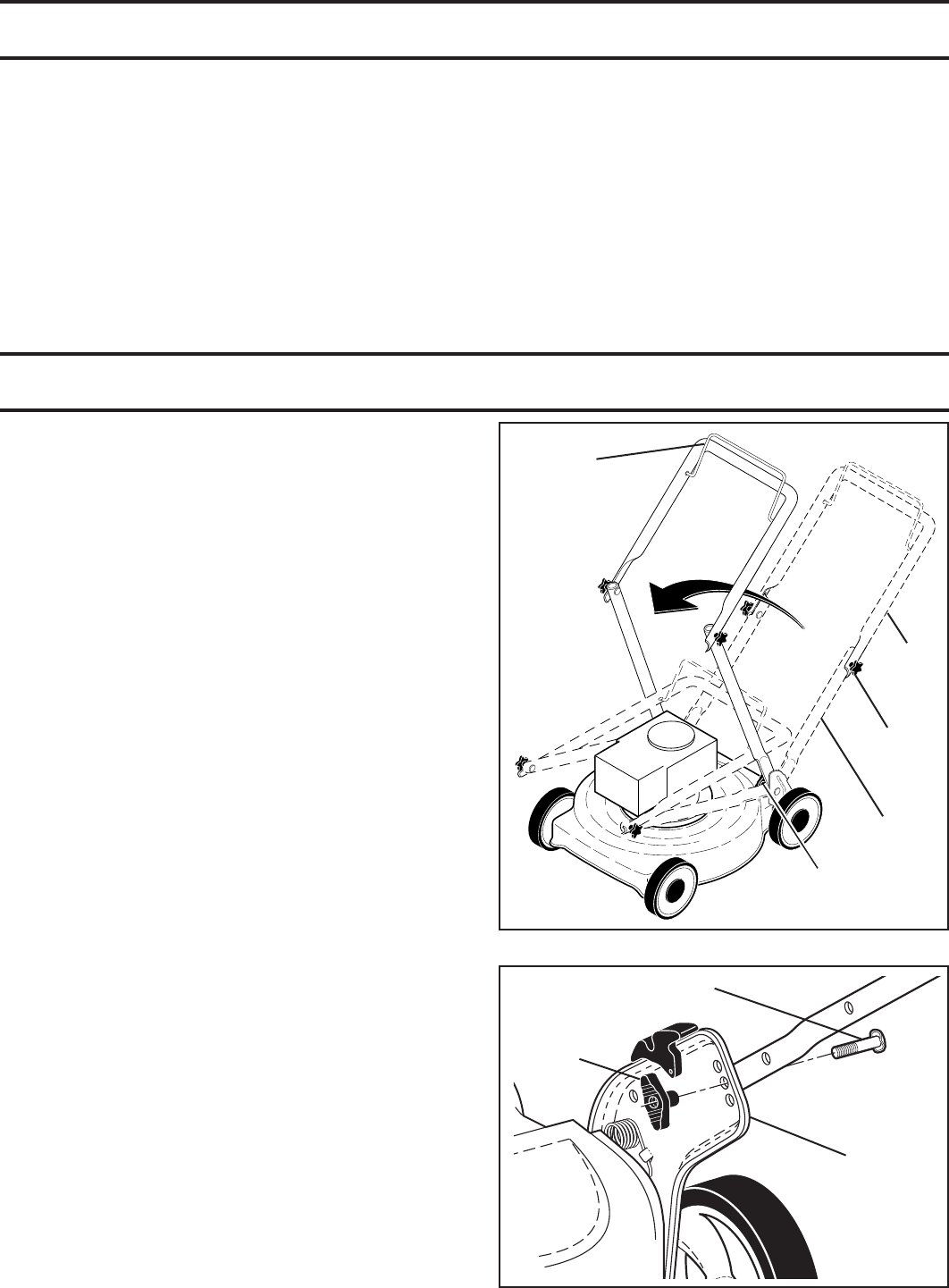

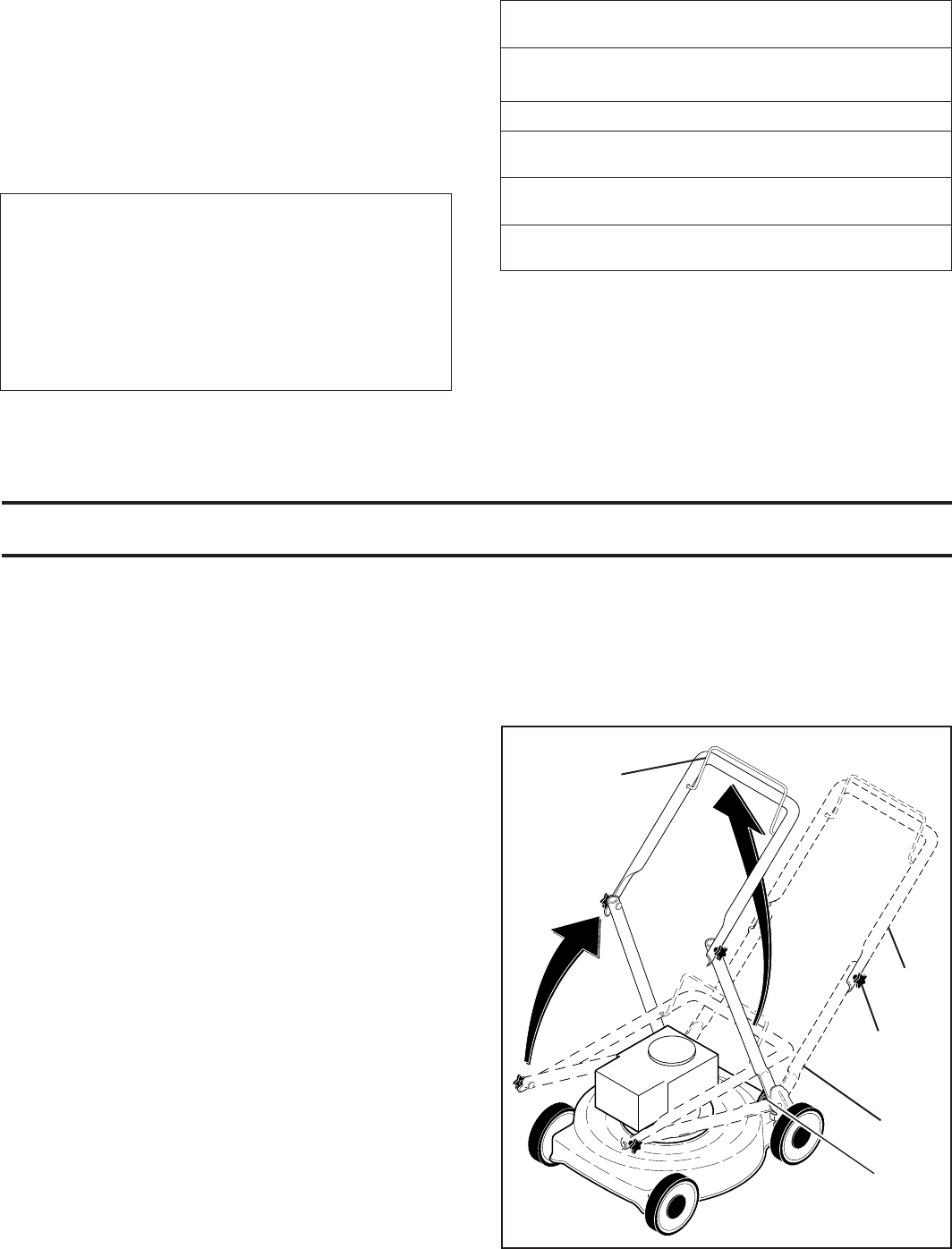

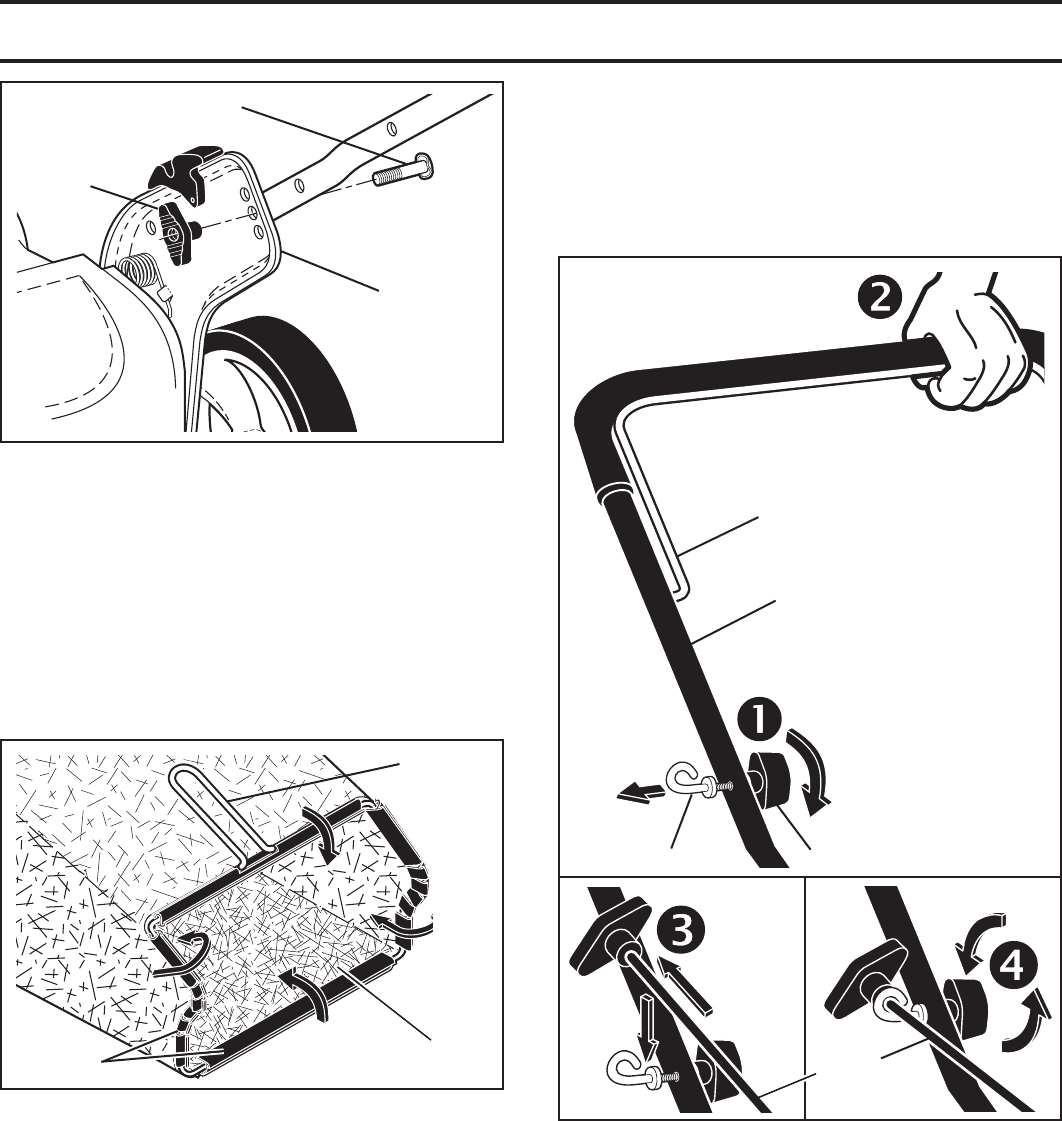

FIG. 1

OPERATOR

PRESENCE

CONTROL

BAR

UPPER

HANDLE

“STAR”

KNOB

LIFT

UP

LIFT

UP

LOWER

HANDLE

MOWING

PO SI TION

UPPER

HANDLE

LOWER HANDLE

“STANDARD” KNOB

Read these instructions and this man u al in its entirety before

you attempt to assemble or operate your new lawn mow er.

IMPORTANT: THIS LAWN MOWER IS SHIPPED WITH-

OUT OIL OR GASOLINE IN THE ENGINE.

Your new lawn mower has been as sem bled at the factory

with the ex cep tion of those parts left unassembled for ship-

ping purposes. All parts such as nuts, washers, bolts, etc.,

necessary to com plete the as sem bly have been placed in

the parts bag. To ensure safe and proper operation of your

lawn mow er, all parts and hard ware you assemble must

be tightened se cure ly. Use the correct tools as nec es sary

to ensure proper tightness.

TO RE MOVE LAWN MOW ER FROM CAR TON

1. Remove loose parts included with mower.

2. Cut down two end corners of car ton and lay end panel

down fl at.

3. Remove all packing materials ex cept padding be tween

upper and lower handle and padding holding operator

presence control bar to up per handle.

4. Roll lawn mower out of carton and check carton thor-

ougly for ad di tion al loose parts.

HOW TO SET UP YOUR LAWN MOW ER

TO UNFOLD HANDLE (See Figs. 1 and 2)

IMPORTANT: UNFOLD HANDLE CAREFULLY SO AS

NOT TO PINCH OR DAMAGE CON TROL CABLES.

1. Raise lower handle section to operating position and

align holes in lower handle with holes in handle brackets.

2. Insert handle bolts through lower handles and handle

brackets; secure with lower (“standard”) knobs.

3. Remove protective padding, raise upper handle sec-

tion into place on lower handle and tighten both upper

(“star”) knobs.

4. Remove any packing material from around control bar.

Your handles may be adjusted for your mowing comfort.

Refer to “ADJUST HANDLE” in the Service and Ad just ments

sec tion of this man u al.

CONGRATULATIONS on your purchase of a new lawn

mower. It has been designed, engineered and man u fac tured

to give you the best possible dependability and performance.

Should you experience any problem you cannot easily rem-

edy, please contact your nearest authorized service center/

department. We have competent, well-trained tech ni cians

and the proper tools to service or repair this lawn mower.

Please read and retain this manual. The instructions will

enable you to assemble and maintain your lawn mower

properly. Always observe the “SAFETY RULES”.

SERIAL

NUMBER: _________________________________

DATE OF PURCHASE: _______________________

THE MODEL AND SERIAL NUMBERS WILL BE FOUND

ON A DECAL ATTACHED TO THE REAR OF THE LAWN

MOWER HOUSING.

YOU SHOULD RECORD BOTH SERIAL NUMBER AND

DATE OF PURCHASE AND KEEP IN A SAFE PLACE

FOR FUTURE REFERENCE.

CUSTOMER RESPONSIBILITIES

• Read and observe the safety rules.

• Follow a regular schedule in maintaining, caring for

and using your lawn mower.

• Follow the instructions under “Maintenance” and “Stor-

age” sec tions of this own er’s manual.

PRODUCT SPECIFICATIONS

Gasoline Capacity 1.0 Quarts

and Type: (Unleaded Regular Only)

Oil Type (API SG–SL): SAE 30 (above 0°C / 32°F)

SAE 10W-30 (below 0°C / 32°F)

Oil Capacity: 0.58 Quarts

Spark Plug: NGK BPR5ES (Gap: .030")

Valve Clearance: Intake: 0.006 mm

(± 0.001") Exhaust: 0.008 mm

Blade Bolt Torque: 35–40 ft. lbs.

5

ASSEMBLY

TO ASSEMBLE GRASS CATCHER

(See Fig. 3)

1. Put grass catcher frame into grass bag with rigid part

of bag on the bottom. Make sure the frame handle is

outside of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold them in warm water

for a few minutes. If bag gets wet, let it dry before using.

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to be used as a

mulcher. To convert mower to bagging or discharging,

see “TO CON VERT MOWER” in the Operation section of

this man u al.

FIG. 3

FRAME

HANDLE

VINYL

BINDINGS FRAME

OPENING

FIG. 2

HANDLE

BRACKET

BOLT

KNOB

INSTALL STARTER ROPE (See Fig. 4)

1. Loosen T-knob.

2. Hold control bar against upper handle.

3. Slowly pull engine starter rope out until rope will slip

into loop of rope guide.

4. Tighten T-knob.

FIG. 4

UPPER

HANDLE

CONTROL BAR

ENGINE

STARTER

ROPE

ROPE GUIDE T-KNOB

6

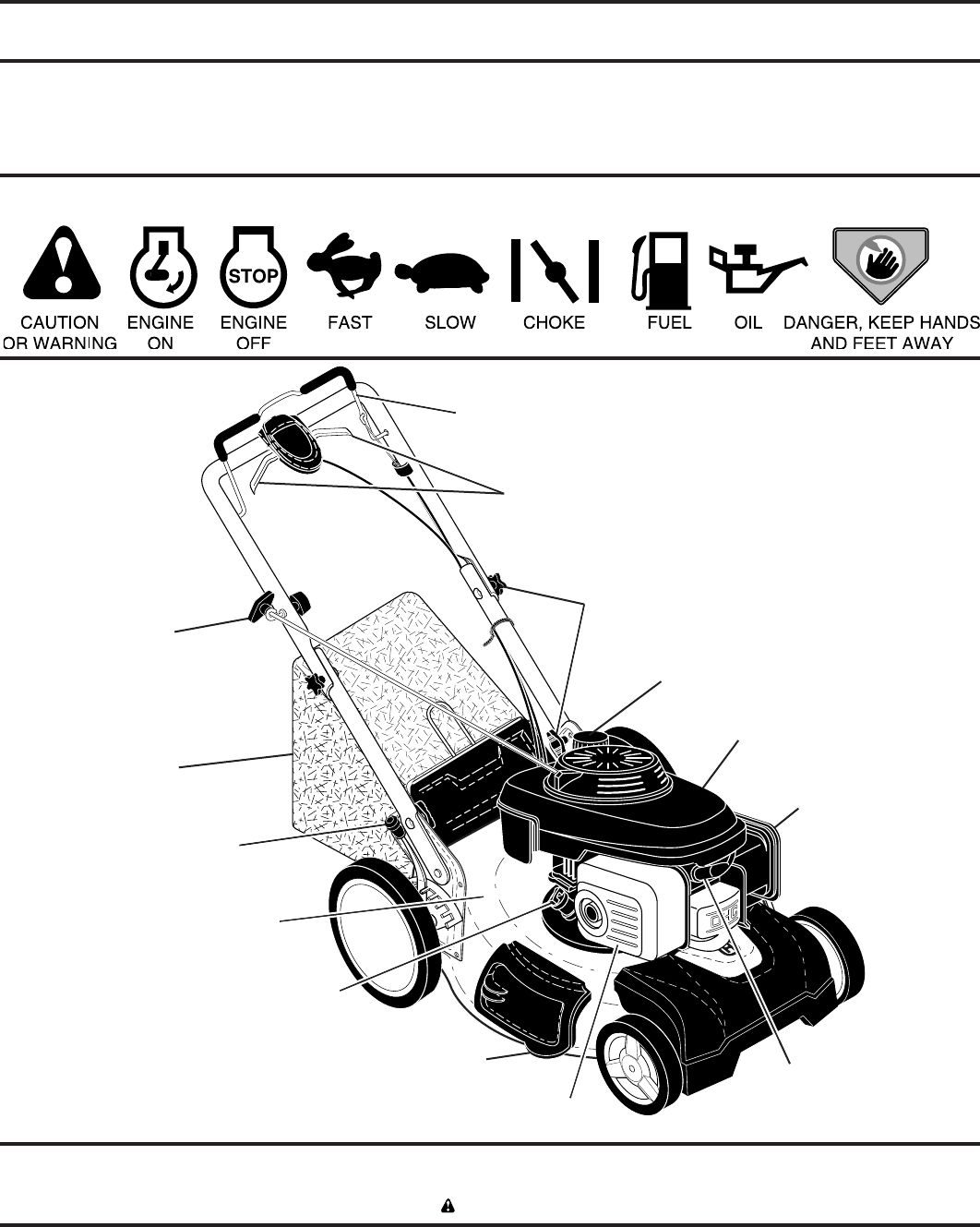

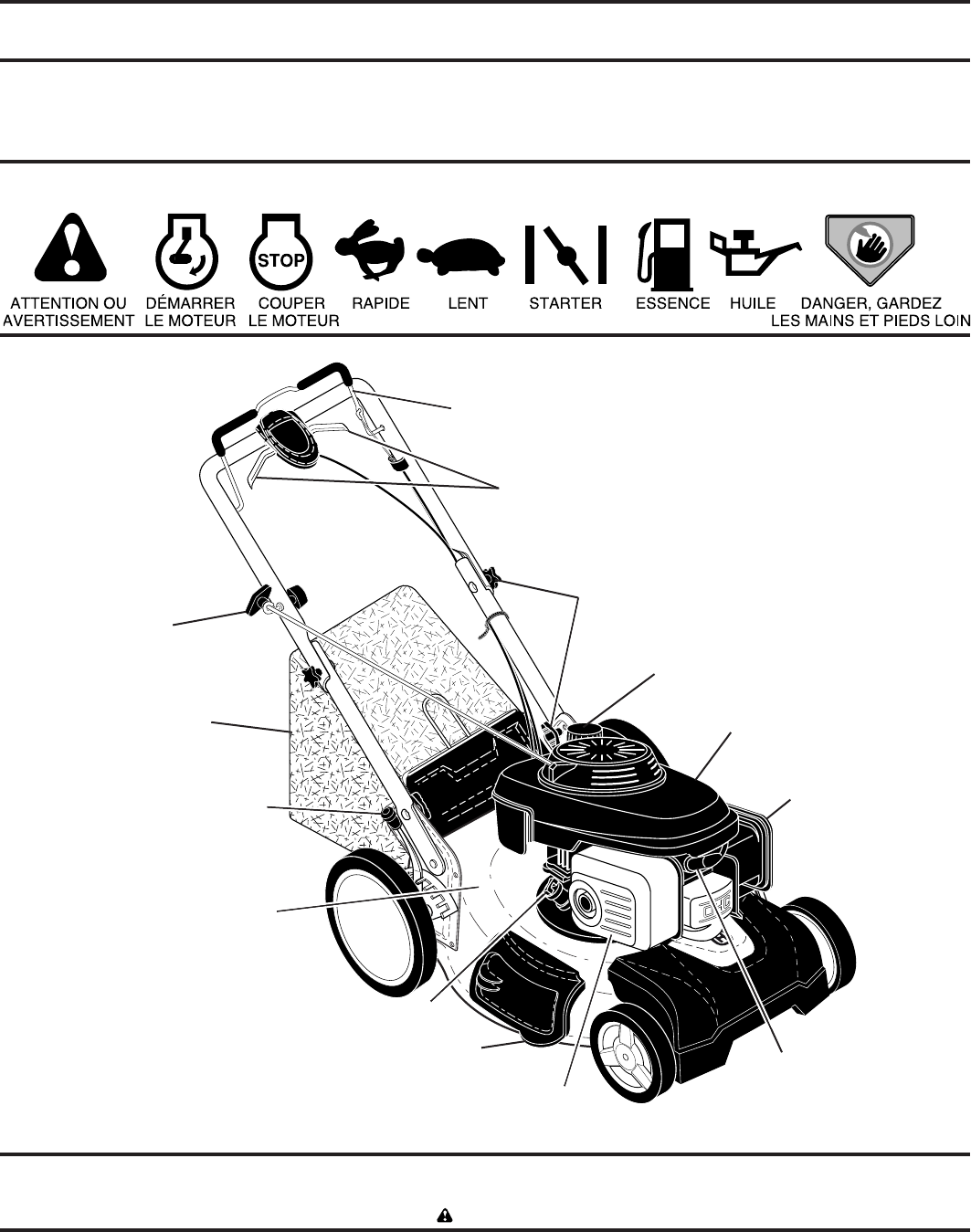

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND SAFETY RULES BEFORE OPERATING YOUR LAWN MOWER.

Compare the illustrations with your lawn mower to familiarize yourself with the location of various controls and adjustments.

Save this manual for future reference.

MEETS CPSC SAFETY REQUIREMENTS

Our rotary walk-behind power lawn mowers conform to the safety standards of the American National Standards Institute

and the U.S. Consumer Product Safety Commission. WARNING: The blade turns when the engine is running.

OPERATOR PRESENCE CONTROL BAR – must be

held down to the handle to start the blade. Release to

stop the blade.

DRIVE CONTROL LEVERS – used to engage power-

propelled forward motion lawn mower.

HOUSING

GRASS

CATCHER

STARTER HANDLE – used for starting the engine.

MULCHER DOOR – allows conversion to discharge or

bagging operation.

STARTER

HANDLE

FUEL VALVE LEVER

EN GINE OIL CAP WITH DIPSTICK

HANDLE KNOBS

GAS O LINE FILL ER CAP

These symbols may appear on your lawn mower or in literature supplied with the product. Learn and understand

their meaning.

MULCHER

DOOR

OPERATION

DRIVE CONTROL LEVERS

WHEEL HEIGHT

ADJUSTER LEVER

AIR FILTER

SPARK PLUG

NOTE: Gasoline containing up to 10% ethanol

(E10) is acceptable for use in this machine. The

use of any gasoline exceeding 10% ethanol

(E10) will void the product warranty.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

MUFFLER

OPERATOR PRESENCE CON TROL BAR

7

2. Rotate turnbuckle on drive control to increase drive

speed.

3. Operate mower to test drive speed. Readjust as re-

quired.

4. If condition fails to improve after the above steps (for-

ward speed remains the same), your drive belt is worn

and should be re placed.

OPERATION

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory for optimum per-

formance. Speed is not adjustable.

ENGINE ZONE CONTROL

CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not un der

any cir cum stanc es attempt to defeat

the function of the operator control. The

blade turns when the engine is running.

• Your lawn mower is equipped with an operator presence

control bar which requires the operator to be positioned

behind the mower handle to start and operate the

mower.

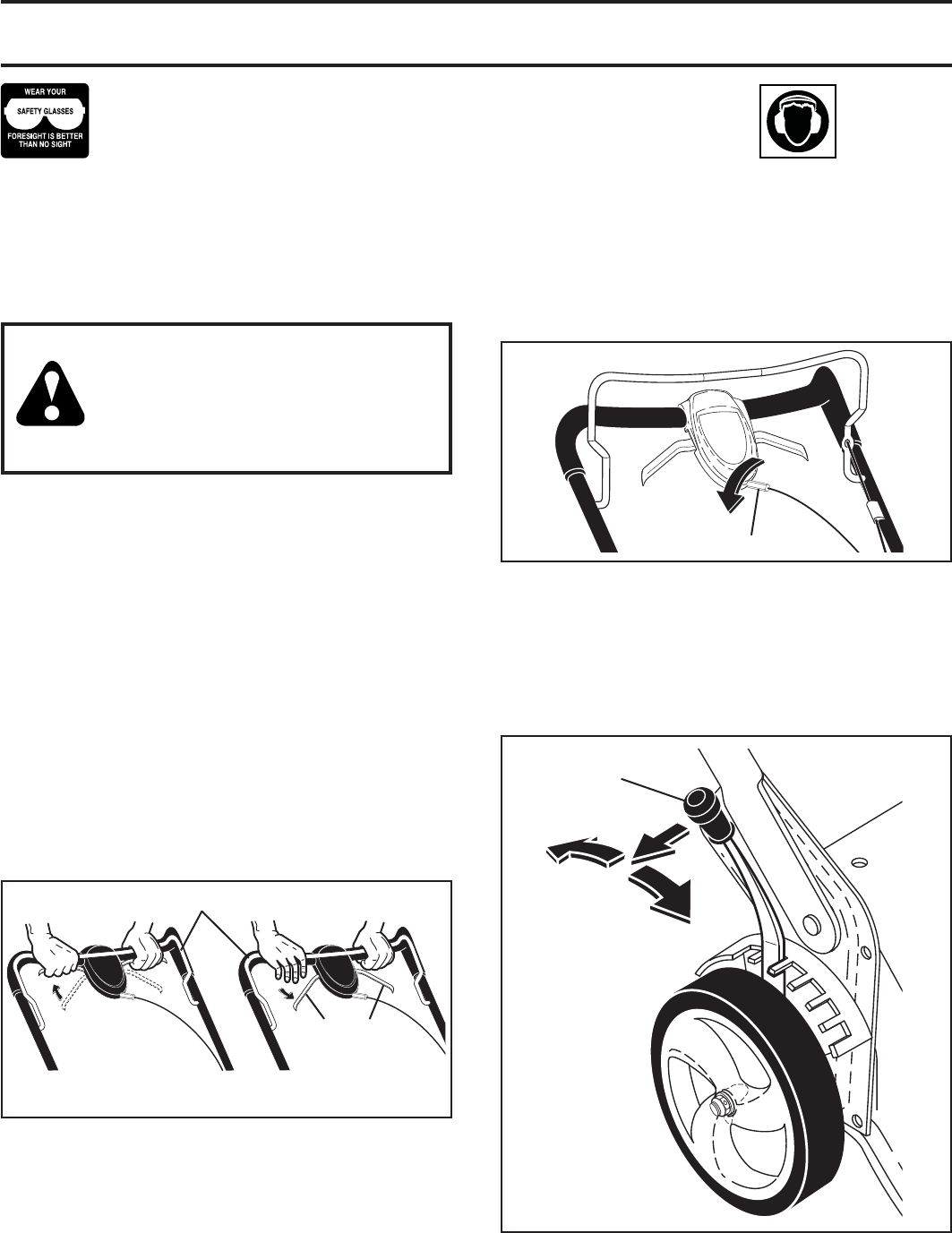

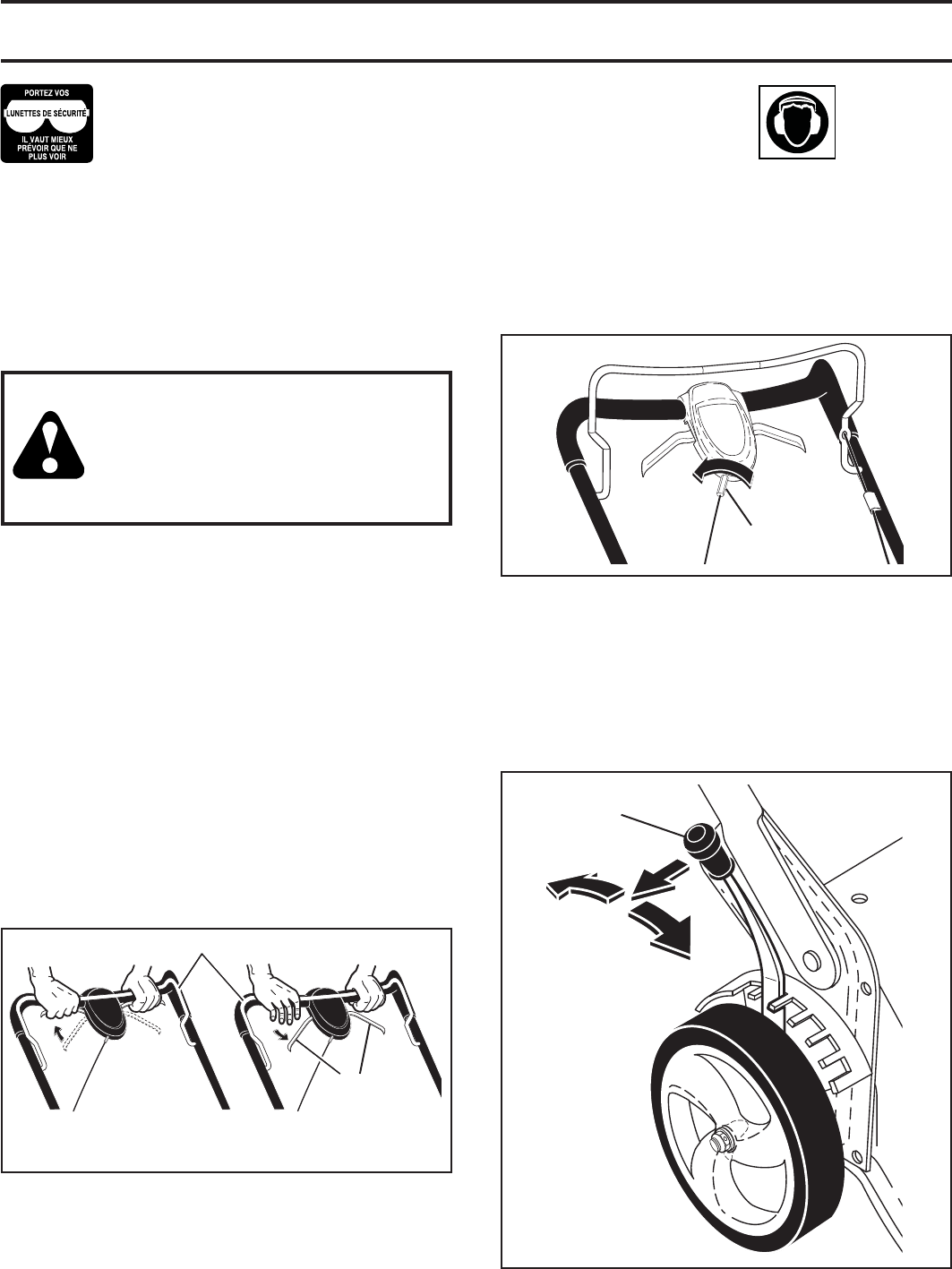

DRIVE CONTROL (See Fig. 4)

• Self-propelling is controlled by hold ing the operator

presence control bar down to the handle and pulling

either drive control lever rearward to the handle. The

further toward the handle a lever is pulled, the faster

the unit will travel.

• Forward motion will stop when either the operator pres-

ence control bar or a drive control lever are released. To

stop forward motion without stop ping engine, re lease a

drive control lever only. Hold op er a tor presence control

bar down against handle to con tin ue mowing without

self-propelling.

NOTE: If after releasing the drive control the mower will

not roll backwards, push the mower forward slightly to

disengage drive wheels.

TO ADJUST CUTTING HEIGHT (See Fig. 6)

All four wheels are adjusted by a single lever.

• Pull adjuster lever toward wheel. To raise mower, move

lever forward to desired position. To lower mow er, move

the lever toward the rear.

TO ENGAGE

DRIVE CONTROL

DRIVE

CONTROL

LEVERS

DRIVE CONTROL

DISENGAGED

OPERATOR PRESENCE CONTROL BAR

FIG. 4

FIG. 5

ADJUSTMENT TURNBUCKLE

DRIVE CONTROL ADJUSTMENT (See Fig. 5)

Over time, the drive control system may become “loose”,

resulting in decreased speed. There is a turnbuckle on

the drive control housing to increase tension on the drive

cable. Pro ceed as follows:

1. Turn unit off and disconnect spark plug wire from spark

plug.

FIG. 6

WHEEL

AD JUST ER

LEVER

LEVER BACKWARD

TO LOWER MOWER

LEVER FORWARD

TO RAISE MOWER

The operation of any lawn mower can result in foreign objects thrown into the eyes,

which can result in severe eye damage. Always wear safety glasses or eye shields

while operating your lawn mower or performing any adjustments or repairs. We

recommend standard safety glasses or a wide vision safety mask over spectacles.

Use ear pro-

tectors to

avoid damage

to hearing.

8

OPERATION

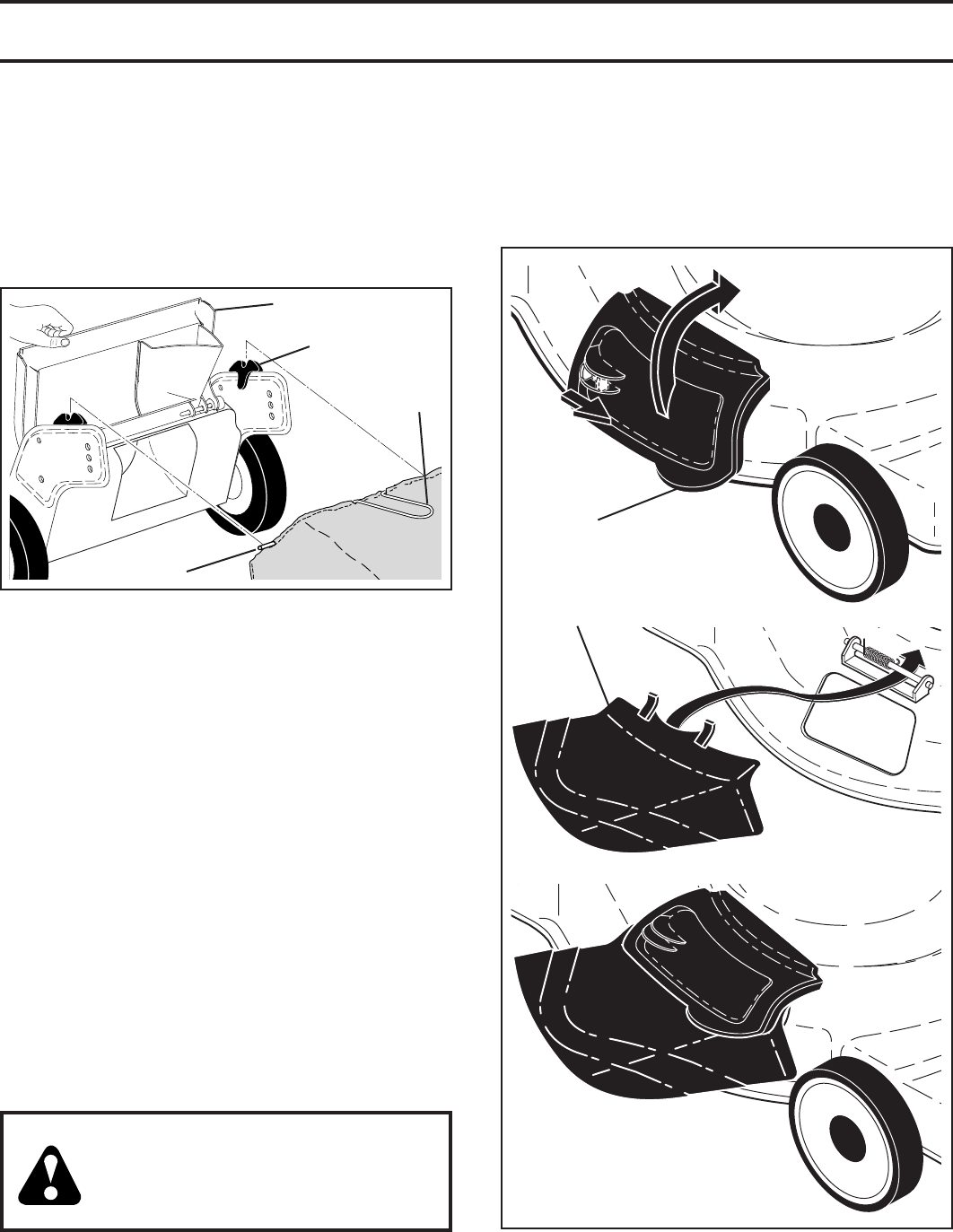

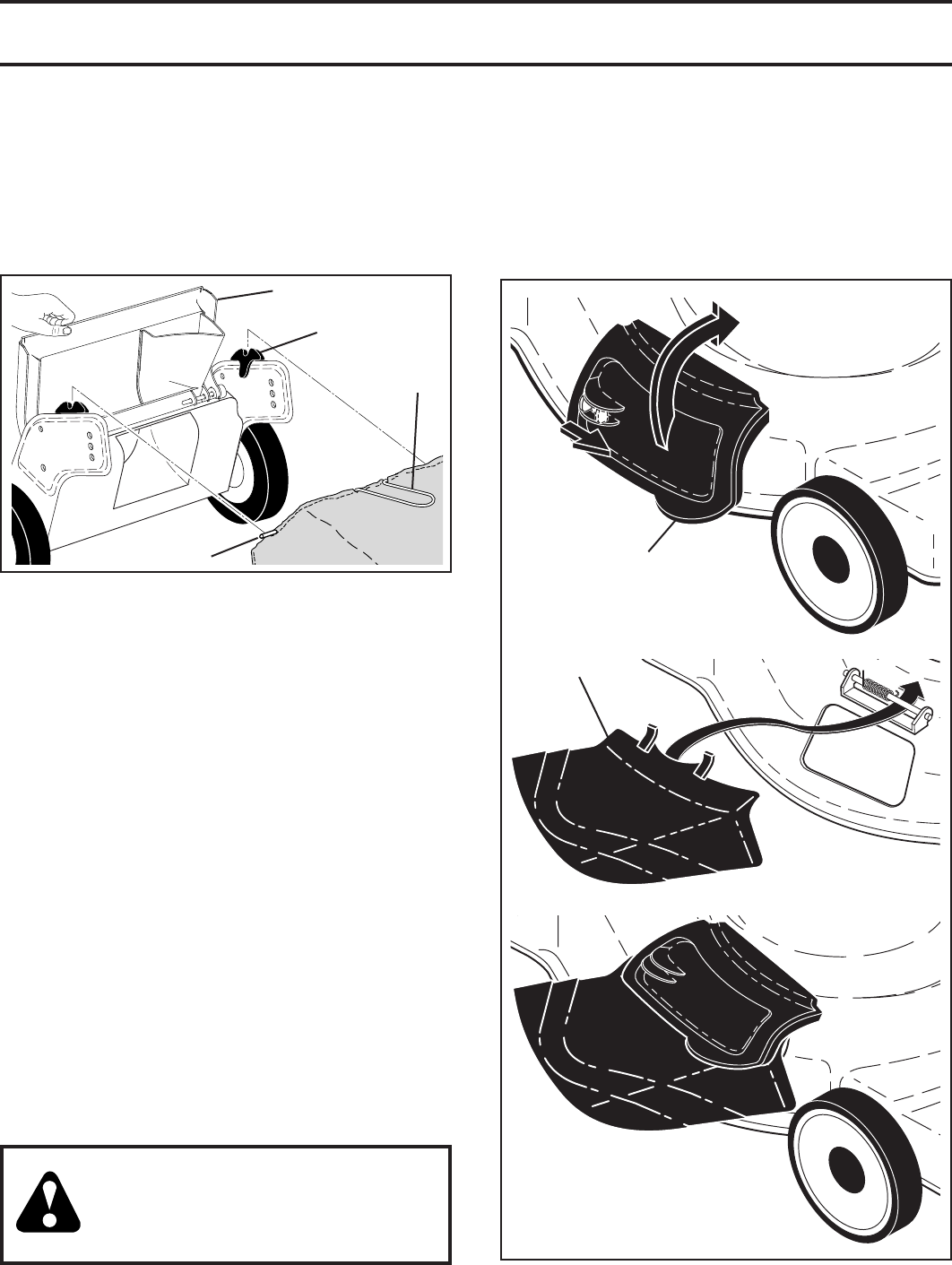

TO CONVERT MOWER

Your lawn mower was shipped ready to be used as a

mulcher. To convert to bagging or discharging:

REAR BAGGING (See Fig. 7)

• Lift rear door of the lawn mower and place the grass

catcher frame hooks onto the grass bag brackets.

• To convert to mulching or dis charg ing operation, remove

grass catch er and close rear door.

MOWER IS NOW READY FOR

DISCHARGING OPERATION

OPEN MULCHER

DOOR

INSTALL

DISCHARGE

DEFLECTOR

FIG. 8

UNLOCK

LATCH

SIDE DIS CHARG ING (See Fig. 8)

• Rear door must be closed.

• Open mulcher door and install dis charge defl ector

under door as shown.

• Mower is now ready for discharging operation.

• To convert to mulching or bagging operation, dis charge

defl ector must be removed and mulcher door must be

closed and locked.

SIMPLE STEPS TO REMEMBER

WHEN CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed and locked.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed and locked.

FOR SIDE DISCHARGING -

1. Rear door closed.

2. Discharge defl ector installed.

CAUTION: Do not run your lawn mower

without rear door closed or ap proved

grass catch er in place. Nev er at tempt

to op er ate the lawn mow er with the rear

door re moved or propped open.

FIG. 7

GRASS BAG

BRACKET

REAR DOOR

GRASS

CATCHER

HANDLE

GRASS

CATCHER

FRAME HOOK

9

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open fl ame.

Alcohol blended fuels (called gasohol

or using ethanol or methanol) can at-

tract moisture which leads to separation

and for ma tion of acids during storage.

Acidic gas can damage the fuel sys-

tem of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before stor age of 30

days or longer. Empty the gas tank,

start the engine and let it run until the

fuel lines and carburetor are empty. Use

fresh fuel next season. See Storage

In struc tions for additional information.

Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

OPERATION

BEFORE STARTING ENGINE

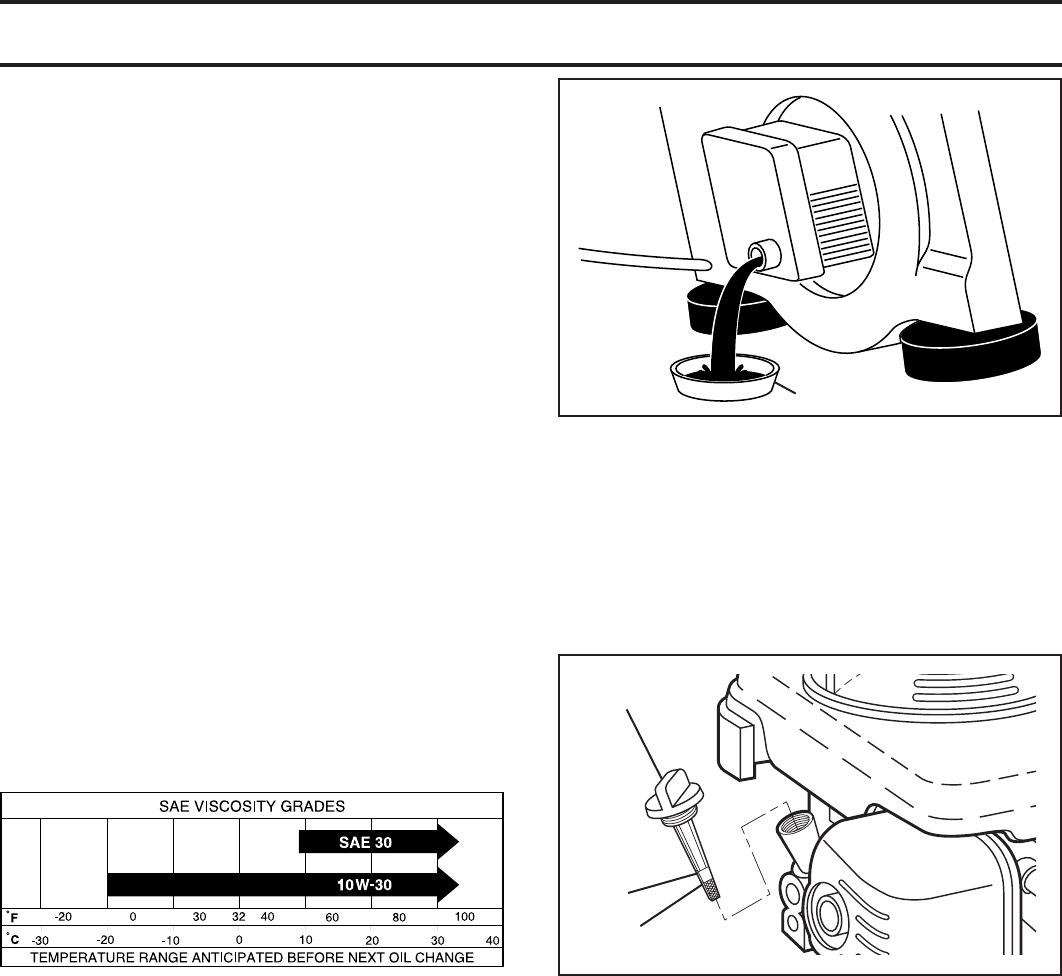

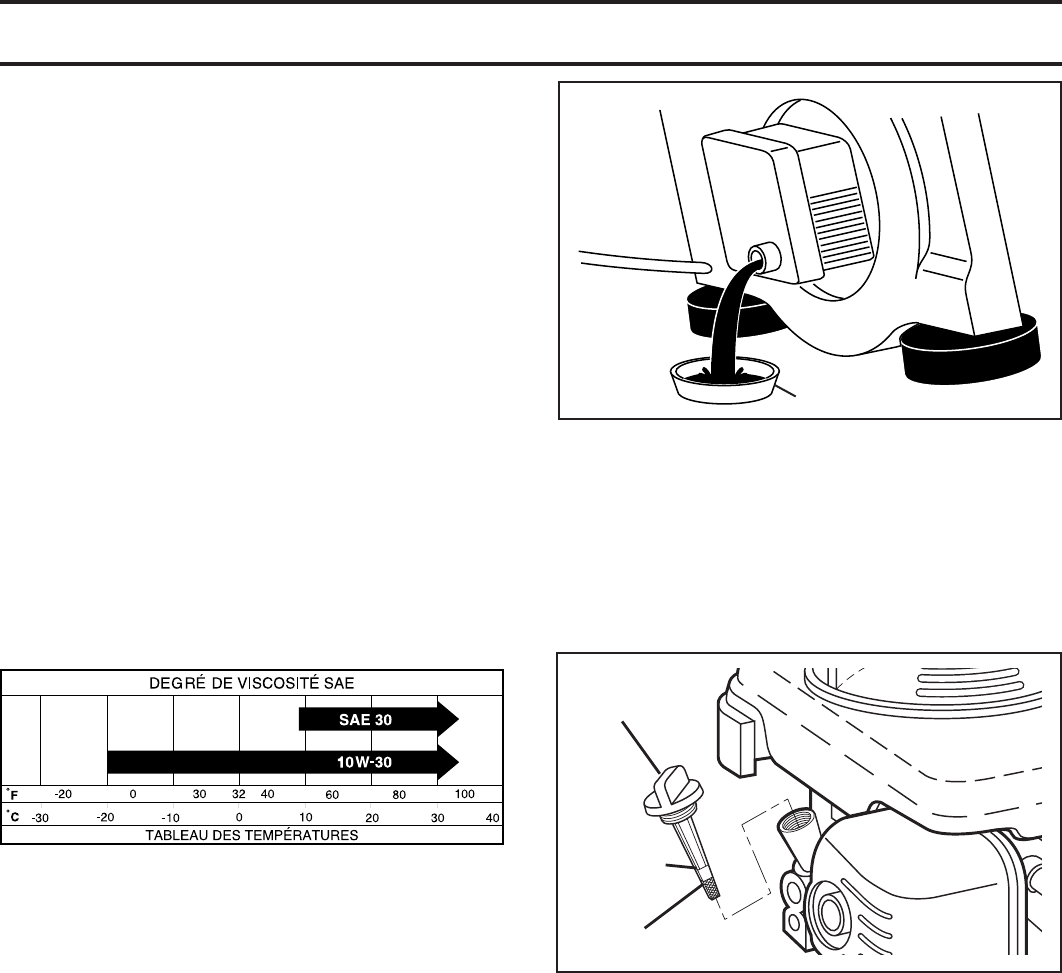

ADD OIL (See Fig. 10)

Your lawnmower is shipped without oil in the engine. For

type and grade of oil to use, see “EN GINE” in the Mainte-

nance section of this manual.

CAUTION: DO NOT overfi ll engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level.

2. Remove oil fi ll cap/dipstick from oil fi ll spout.

3. You recieve a container of oil with the unit. Slowly

pour the entire container down the oil fi ll spout into the

engine.

4. Insert and tighten oil fi ll cap/dipstick.

IMPORTANT:

• Check oil level before each use. Add oil if needed. Fill

to full line on dipstick.

• Change the oil after every 25 hours of operation or

each season. You may need to change the oil more

often under dusty, dirty conditions. See “TO CHANGE

ENGINE OIL” in the Maintenance section of this manual.

ADD GASOLINE (See Fig. 10)

• Fill fuel tank to bottom of tank fi ller neck. Do not over-

fi ll. Use fresh, clean, regular unleaded gasoline with

a minimum of 87 octane. Do not mix oil with gasoline.

Purchase fuel in quan ti ties that can be used within 30

days to assure fuel freshness.

FIG. 9

GRASS

CATCHER

FRAME

HANDLE

BAG

HANDLE

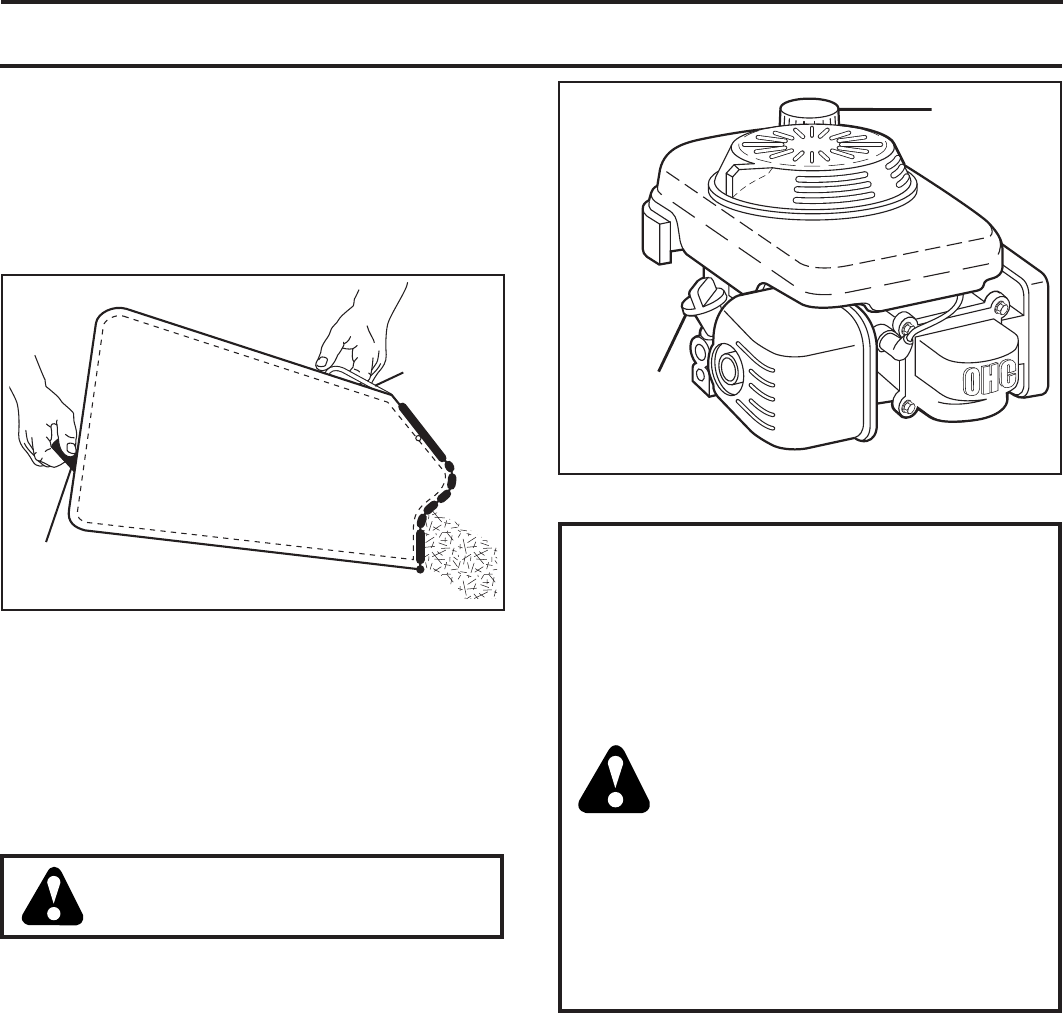

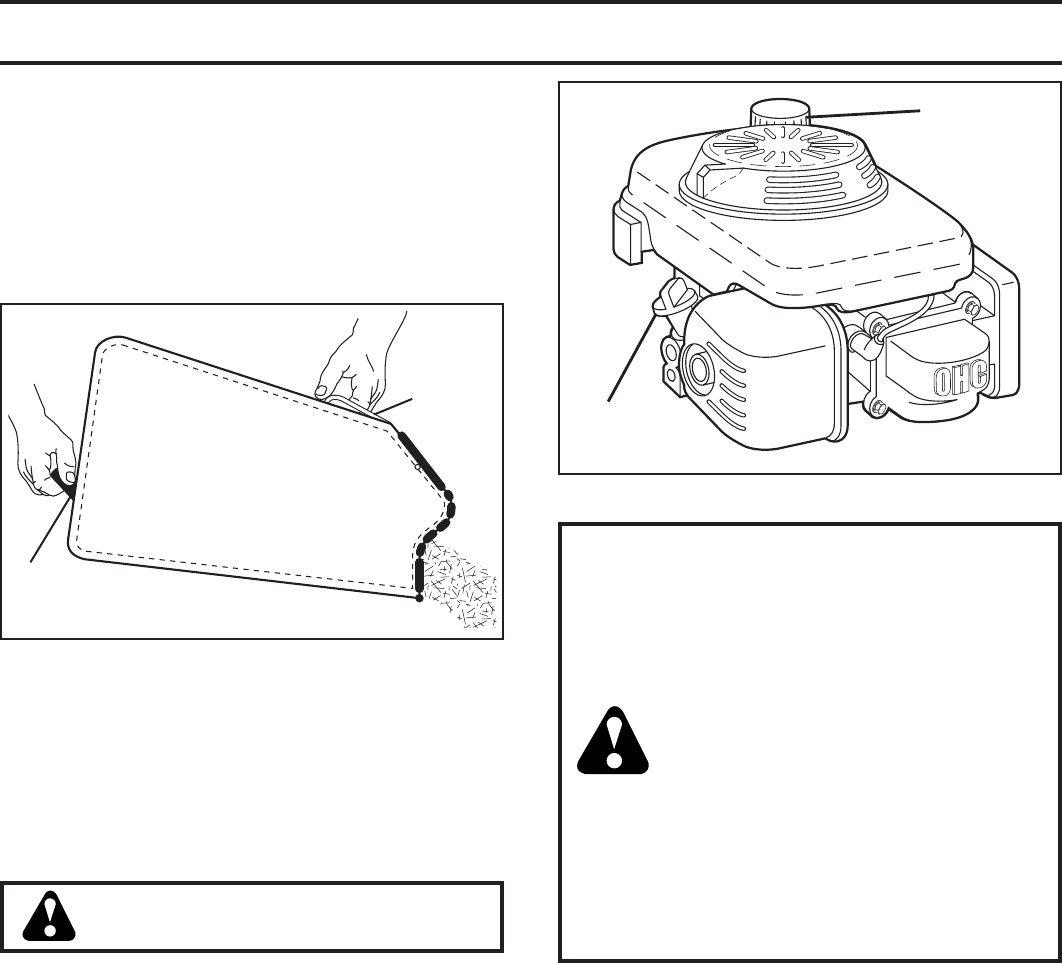

TO EMPTY GRASS CATCHER (See Fig. 9)

1. Lift up on grass catcher using the frame han dle.

2. Remove grass catcher with clippings from under lawn

mower han dle.

3. Empty clippings from bag using both frame handle and

bag handle.

NOTE: Do not drag the bag when emptying; it will cause

unnecessary wear.

TO STOP ENGINE (See Fig. 11)

• To stop engine, release operator presence control bar.

Wait until blade and all moving parts have stopped and

turn fuel valve to OFF position if you do not intend to

re start the engine soon.

TO START ENGINE (See Fig. 11)

NOTE: Due to protective coatings on the engine, a small

amount of smoke may be present during the initial use of

the product and should be considered normal.

1. Be sure fuel valve is in the ON po si tion.

2. Hold operator presence control bar down to the han dle

and pull starter handle quickly. Do not allow starter rope

to snap back.

GASOLINE

FILLER CAP

OIL FILL

CAP/DIP-

STICK

FIG. 10

10

MULCHING MOWING TIPS

IMPORTANT: FOR BEST PERFORMANCE, KEEP MOWER

HOUSING FREE OF BUILT-UP GRASS AND TRASH. SEE

“CLEANING” IN THE MAINTENANCE SECTION OF THIS

MANUAL.

• The special mulching blade will recut the grass clip-

pings many times and reduce them in size so that as

they fall onto the lawn they will disperse into the grass

and not be noticed. Also, the mulched grass will biode-

grade quickly to provide nutrients for the lawn. Always

mulch with your highest engine (blade) speed as this

will provide the best recutting action of the blades.

• Avoid cutting your lawn when it is wet. Wet grass tends

to form clumps and interferes with the mulching action.

The best time to mow your lawn is the early afternoon.

At this time the grass has dried, yet the newly cut area

will not be exposed to direct sunlight.

• For best results, adjust the lawn mower cutting height

so that the lawn mower cuts off only the top one-third

of the grass blades (See Fig. 12). If the lawn is over-

grown it will be necessary to raise the height of cut to

reduce pushing effort and to keep from overloading

the engine and leaving clumps of mulched grass. For

extremely heavy mulching, reduce your width of cut by

overlapping previously cut path and mow slowly.

OPERATION

• Certain types of grass and grass conditions may require

that an area be mulched a second time to completely

hide the clippings. When doing a second cut, mow

across (perpendicular) to the fi rst cut path.

• Change your cutting pattern from week to week. Mow

north to south one week then east to west the next

week. This will help prevent matting and graining of

the lawn.

FIG. 12

MAX 1/3

MOWING TIPS

CAUTION: Do not use de-thatcher

blade attachments on your mower.

Such attachments are hazardous, will

damage your mower and could void

your warranty.

• Under certain conditions, such as very tall grass, it

may be necessary to raise the height of cut to reduce

pushing effort and to keep from overloading the engine

and leaving clumps of grass clippings. It may also be

necessary to reduce ground speed and/or run the lawn

mower over the area a second time.

• For extremely heavy cutting, reduce the width of cut

by overlapping previously cut path and mow slowly.

• For better grass bagging and most cutting conditions,

the engine speed should be set in the fast position.

• Pores in cloth grass catchers can become fi lled with dirt

and dust with use and catchers will collect less grass.

To prevent this, regularly hose catcher off with water

and let dry before using.

• Keep top of engine around starter clear and clean of

grass clippings and chaff. This will help engine air fl ow

and extend engine life.

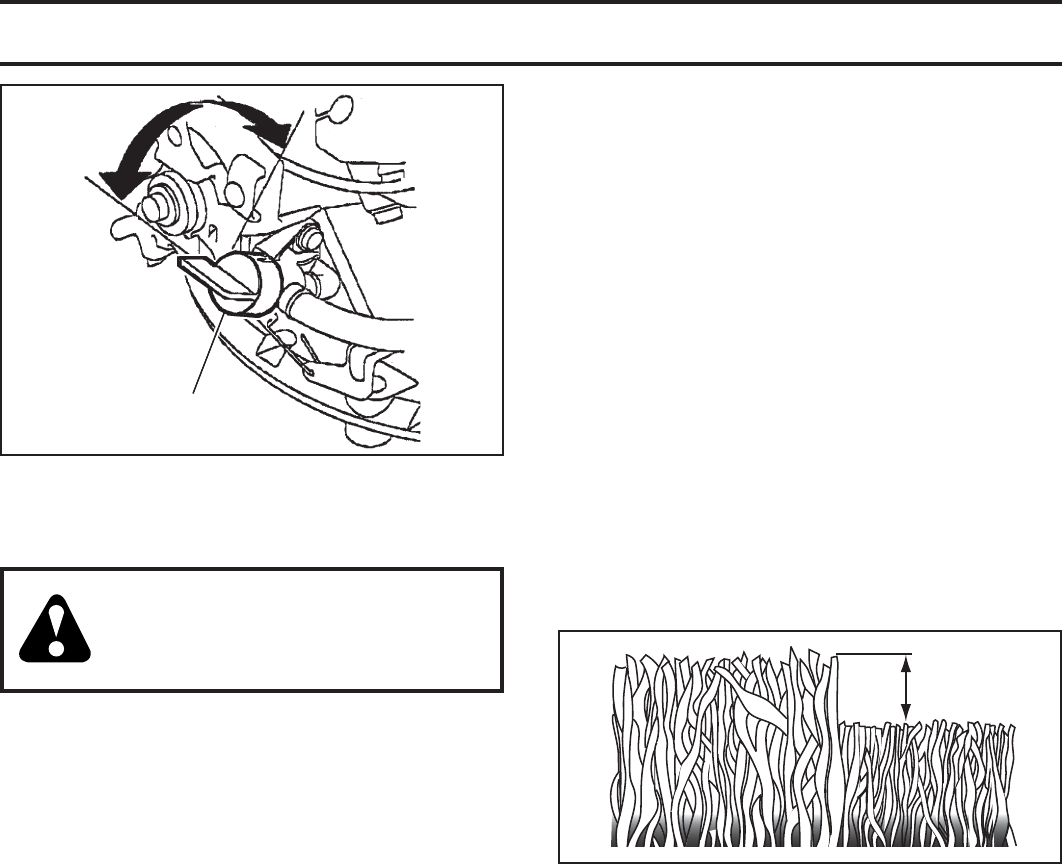

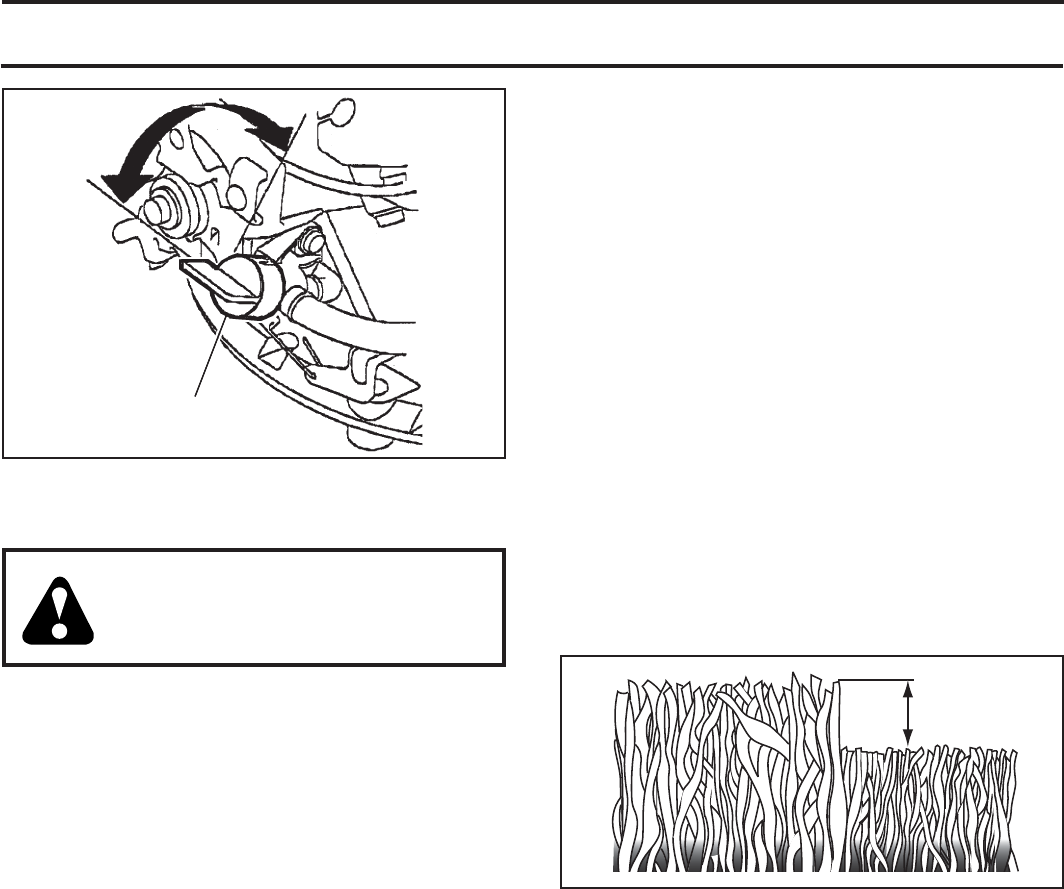

FUEL VALVE LEVER

ON

OFF

FIG. 11

11

➁ ENGINE OIL

➀ HANDLE BRACK ET MOUNT ING PINS

➀ REAR DOOR HINGE

➀ MULCHER

DOOR

HINGE PIN

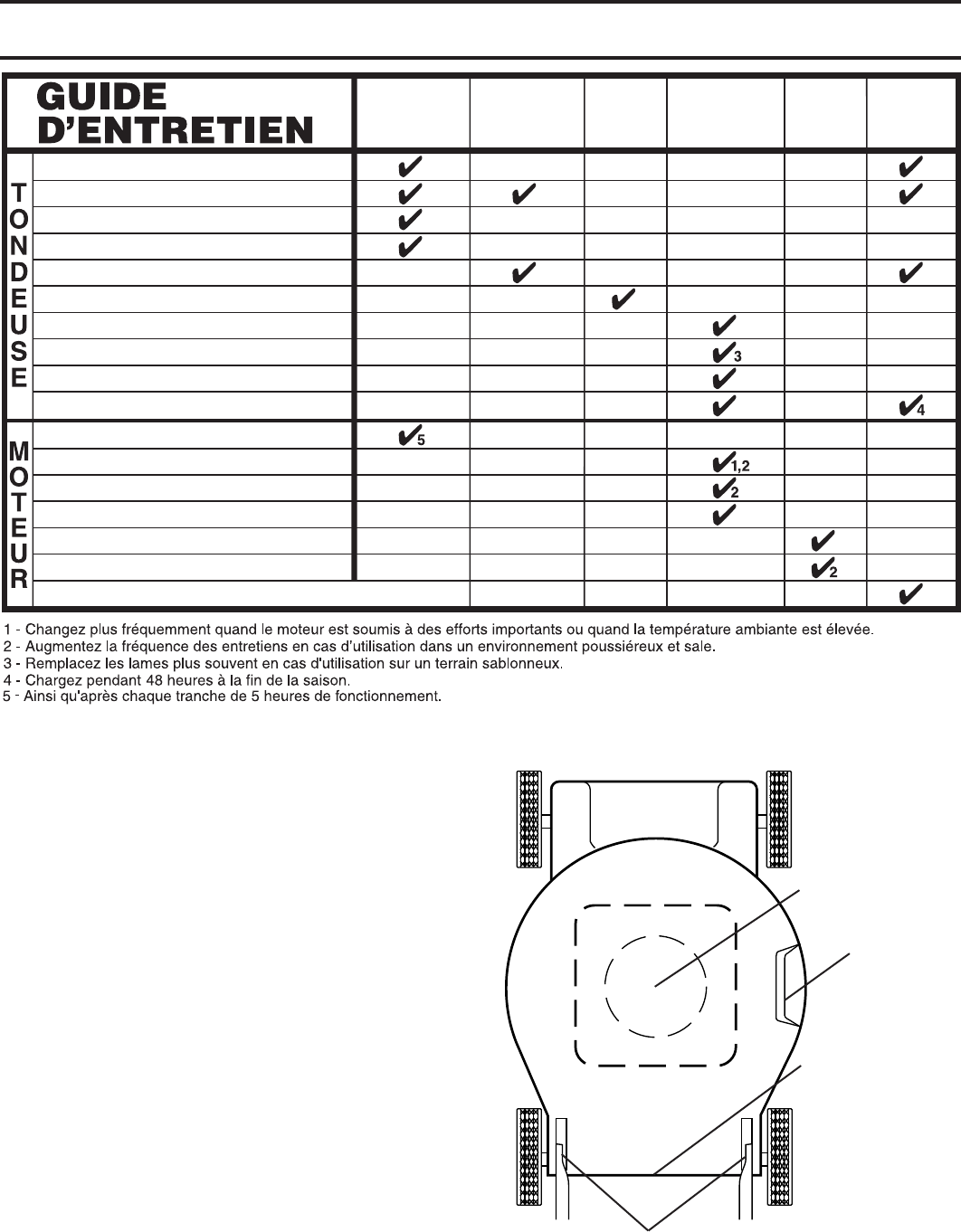

LUBRICATION CHARTGENERAL RECOMMENDATIONS

The warranty on this lawn mower does not cover items that

have been subjected to operator abuse or negligence. To

receive full value from the warranty, operator must maintain

mower as instructed in this manual. Some adjustments

will need to be made periodically to properly maintain your

unit. At least once a season, check to see if you should

make any of the adjustments described in the Service and

Ad just ments section of this manual.

• At least once a year, replace the spark plug, clean or

replace air fi lter element and check blade for wear. A

new spark plug and clean/new air fi lter element assure

proper air-fuel mixture and help your engine run better

and last longer.

• Follow the maintenance schedule in this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See “LUBRICATION CHART”).

IMPORTANT: DO NOT OIL OR GREASE PLASTIC WHEEL

BEARINGS. VISCOUS LU BRI CANTS WILL ATTRACT DUST

AND DIRT THAT WILL SHORT EN THE LIFE OF THE SELF-

LU BRI CAT ING BEARINGS. IF YOU FEEL THEY MUST BE

LU BRI CATED, USE ONLY A DRY, POW DERED GRAPHITE

TYPE LUBRICANT SPAR INGLY. ➀ SPRAY LUBRICANT

➁ SEE “ENGINE” IN MAINTENANCE SECTION

Check for Loose Fasteners

Clean / Inspect Grass Catcher *

Check Tires

Check Drive Wheels ***

Clean Lawn Mower ****

Clean under Drive Cover ***

Check Drive Belt / Pulleys ***

Check / Sharpen / Replace Blade

Lubrication

Clean and Recharge Battery **

Check Engine Oil level

Change Engine Oil

Clean Air Filter

Inspect Muffler

Replace Spark Plug

Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE

EACH

USE

AFTER

EACH

USE

EVERY

10

HOURS

EVERY

25 HOURS

OR SEASON

EVERY

100

HOURS

BEFORE

STORAGE

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

(if so equipped)

Electric-Start mowers

Power-Propelled mowers

Use a scraper

to clean under deck

*

**

***

****

MAINTENANCE

12

LAWN MOWER

Always observe safety rules when performing any main-

te nance.

TIRES

• Keep tires free of gasoline, oil, or insect control chem i-

cals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp objects and

other hazards that may cause tire damage.

DRIVE WHEELS

Check rear drive wheels each time you mow to be sure they

move freely. The wheels not turning freely means trash,

grass cuttings, etc., may be inside the drive wheel and dust

cover area and must be cleaned out to free drive wheels.

If necessary to clean the drive wheels, check both rear

wheels.

BLADE CARE

For best results, mower blade must be kept sharp. Re place

a bent or dam aged blade.

CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower

and void your warranty.

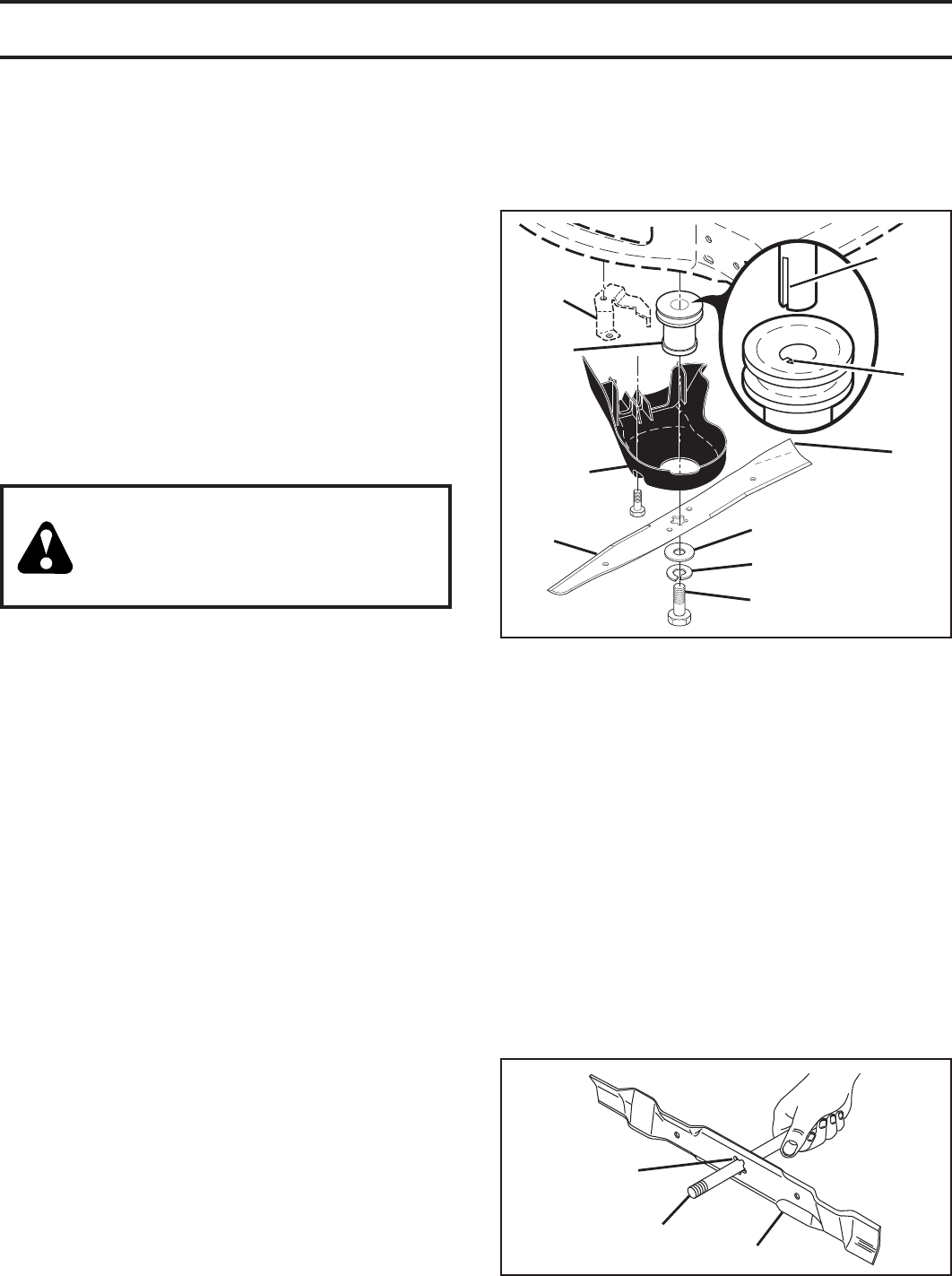

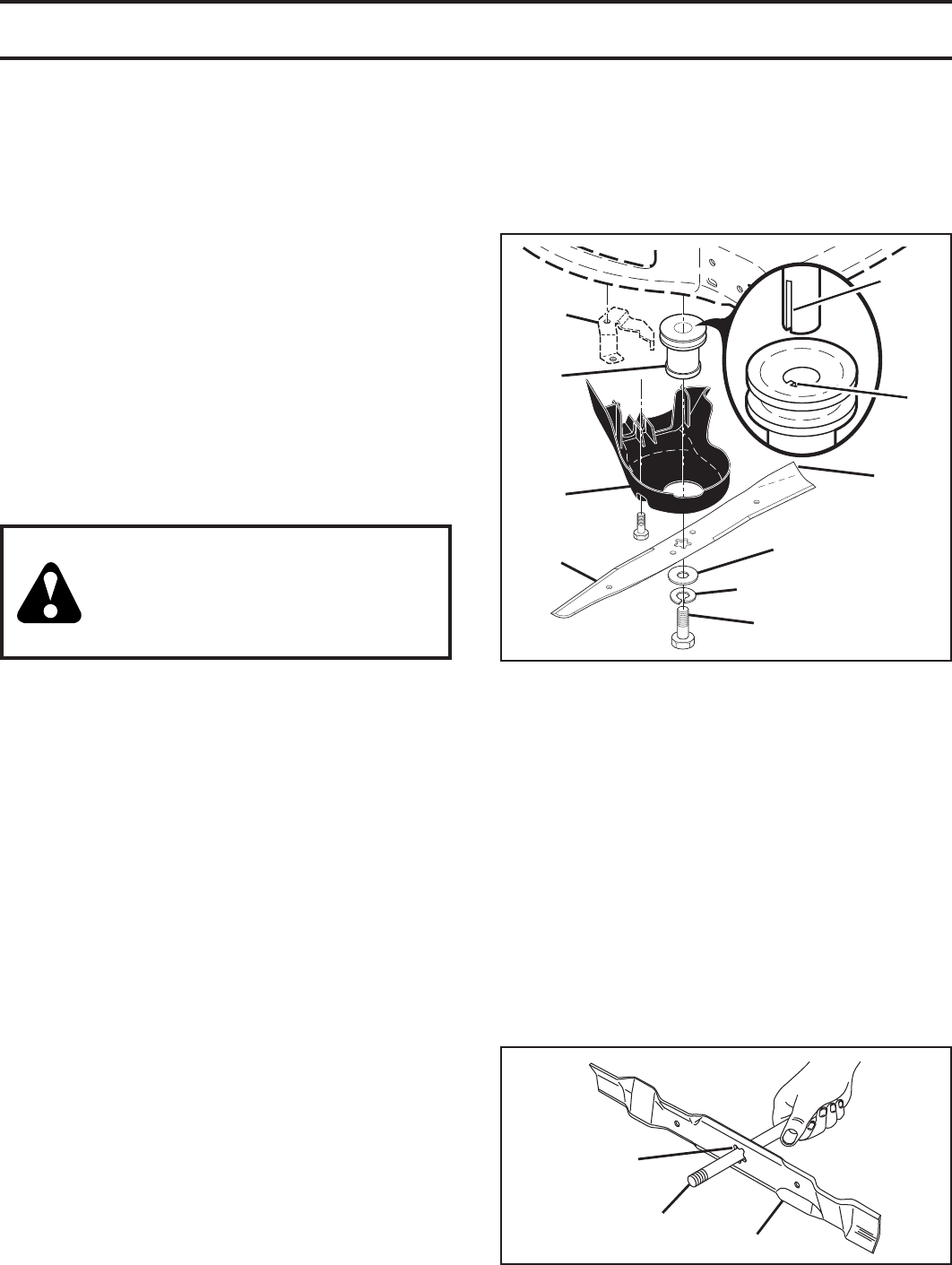

TO REMOVE BLADE (See Fig. 13)

1. Disconnect spark plug wire from spark plug and place

wire where it cannot come in contact with plug.

2. Turn lawn mower on its side. Make sure air fi lter and

carburetor are up.

3. Use a wood block between blade and mower hous ing

to prevent blade from turning when re mov ing blade

bolt.

NOTE: Protect your hands with gloves and/or wrap blade

with heavy cloth.

4. Remove blade bolt by turning counter-clockwise.

5. Remove blade and attaching hardware (bolt, lock

wash er and hardened wash er).

6. Remove debris shield.

NOTE: Remove the blade adapter and check the key inside

hub of blade adapter. The key must be in good condition

to work properly. Replace adapter if damaged.

TO REPLACE BLADE (See Fig. 13)

1. Position the blade adapter on the engine crank shaft.

Be sure key in adapter and crankshaft keyway are

aligned; and that the drive belt is inside the tab of the

belt retainer.

2. Install debris shield.

3. Position blade on the blade adapter.

IMPORTANT: TO ENSURE PROPER AS SEM BLY, CENTER

HOLE IN BLADE MUST ALIGN WITH STAR ON BLADE

ADAPTER.

4. Be sure the trailing edge of blade (opposite sharp edge)

is up toward the engine.

MAINTENANCE

5. Install the blade bolt with the lock washer and hardened

washer into blade adapter and crankshaft.

6. Use block of wood between blade and lawn mower

housing and tighten the blade bolt, turning clockwise.

• The recommended tightening torque is 35–40 ft. lbs.

IMPORTANT: BLADE BOLT IS HEAT TREATED. IF BOLT

NEEDS REPLACING, REPLACE ONLY WITH APPROVED BOLT.

TO SHARPEN BLADE (See Fig. 14)

NOTE: We do not recommend sharp en ing blade - but if

you do, be sure the blade is balanced. An un bal anced

blade will cause eventual damage to lawn mower or engine.

• The blade can be sharp ened with a fi le or on a grinding

wheel. Do not attempt to sharpen while on the mower.

• To check blade balance, you will need a 5/8" diameter

steel bolt, pin, or a cone balancer. (When using a cone

bal anc er, follow the in struc tions supplied with bal anc er.)

NOTE: Do not use a nail for balancing blade. The lobes

of the center hole may appear to be centered, but are not.

• Slide blade on to an unthreaded portion of the steel bolt

or pin and hold the bolt or pin parallel with the ground.

If blade is bal anced, it should remain in a horizontal

po si tion. If either end of the blade moves downward,

sharpen the heavy end until the blade is balanced.

FIG. 14

CENTER HOLE

BLADE

5/8" BOLT OR PIN

FIG. 13

BLADE BOLT

HARDENED

WASHER

LOCK WASHER

TRAILING

EDGE

BLADE

ADAPTER

BELT RE-

TAINER

KEY

BLADE

CRANK-

SHAFT

KEY WAY

DEBRIS

SHIELD

13

MAINTENANCE

GRASS CATCHER

• The grass catcher may be hosed with water, but must

be dry when used.

• Check your grass catcher often for damage or de te-

ri o ra tion. Through normal use it will wear. If catcher

needs replacing, replace only with ap proved replace-

ment catcher. Give the lawn mower model number

when ordering.

GEAR CASE

• To keep your drive system working properly, the gear

case and area around the drive should be kept clean

and free of trash build-up. Clean under the drive cover

twice a season.

• The gear case is fi lled with lubricant to the proper

level at the factory. The only time the lubricant needs

attention is if service has been performed on the gear

case.

ENGINE

Maintenance, repair, or replacement of the emission control

devices and systems, which are being done at the custom-

ers expense, may be performed by any non-road engine

repair establishment or individual. Warranty repairs must

be performed by an authorized engine manufacturer’s

service outlet.

LUBRICATION

Use only high quality detergent oil rated with API service

classifi cation SG–SL. Select the oil's SAE viscosity grade

according to your expected operating temperature.

NOTE: Multi-viscosity oils (5W30, 10W30 etc.) improve

starting in cold weather, and you should check your engine

oil level frequently to avoid possible engine damage from

running low on oil.

Change the oil after every 25 hours of operation or at least

once a year if the lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before starting the engine

and after each fi ve (5) hours of continuous use. Tighten oil

plug securely each time you check the oil level.

TO CHANGE ENGINE OIL (See Figs. 15 & 16)

NOTE: Before tipping lawn mower to drain oil, empty fuel

tank by running engine until fuel tank is empty.

1. Disconnect spark plug wire from spark plug and place

wire where it cannot come in contact with plug.

2. Remove oil fi ll cap/dipstick; lay aside on a clean surface.

3. Tip lawn mower on its side as shown and drain oil into

a suitable container. Rock lawn mower back and forth

to remove any oil trapped inside of engine.

4. Wipe off any spilled oil from lawn mower or side of

engine.

5. Fill engine with oil. Slowly pour oil down the oil fi ll spout

into the engine.

6. Wait one minute to allow oil to settle. Use guage on oil

fi ll cap/dipstick for checking level. Insert dipstick into

the tube and rest the oil fi ll cap on the tube. DO NOT

thread the cap into the tube when taking reading.

OIL FILL CAP /

DIPSTICK

LOWER

MARK

UPPER

MARK

FIG. 16

CONTAINER

FIG. 15

7. Continue adding small amounts of oil and rechecking

the dipstick until it reads full. DO NOT overfi ll, or engine

will smoke on startup.

8. Always be sure to retighten oil fi ll cap/dipstick before

starting engine.

9. Reconnect spark plug wire to spark plug.

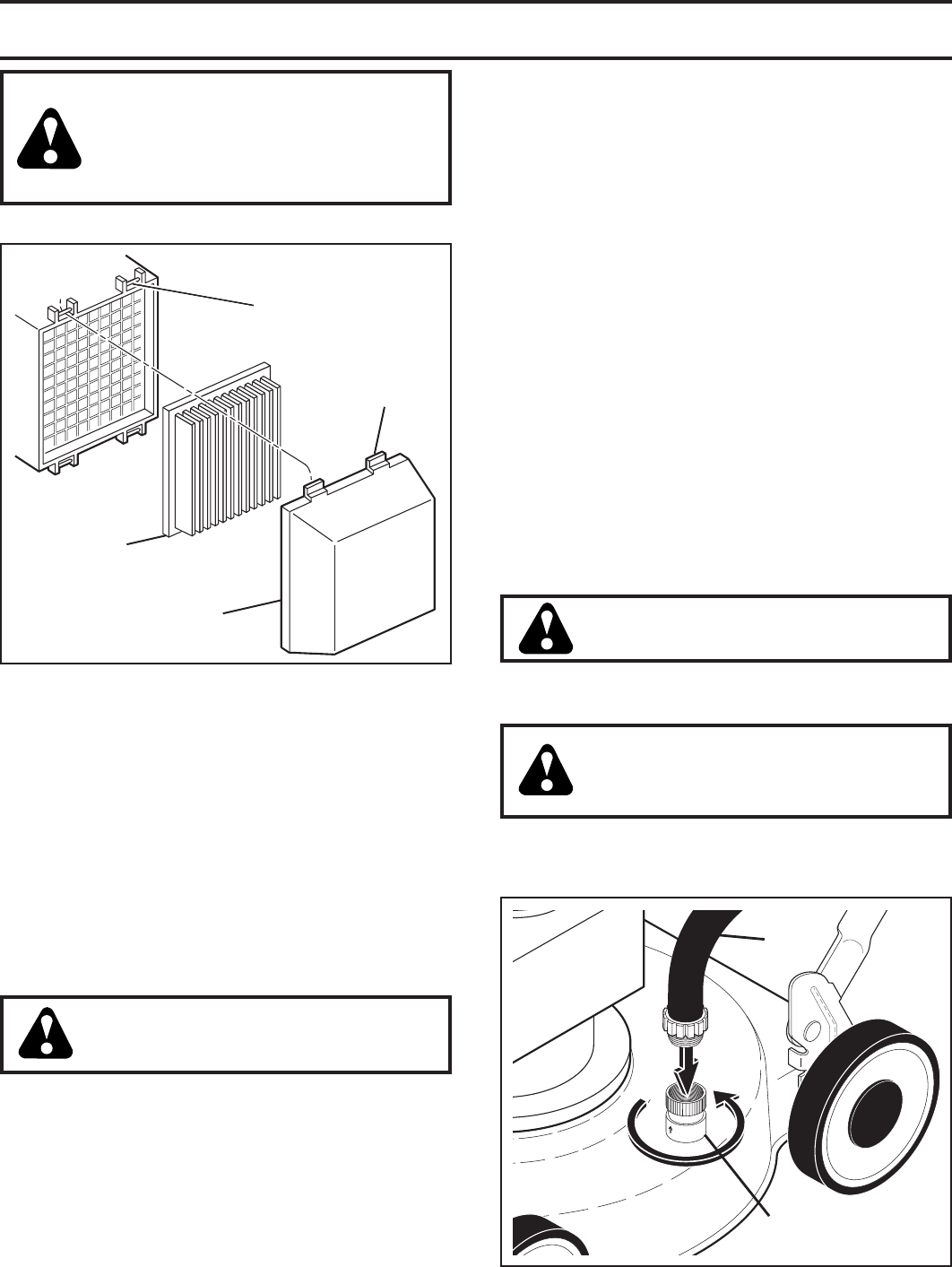

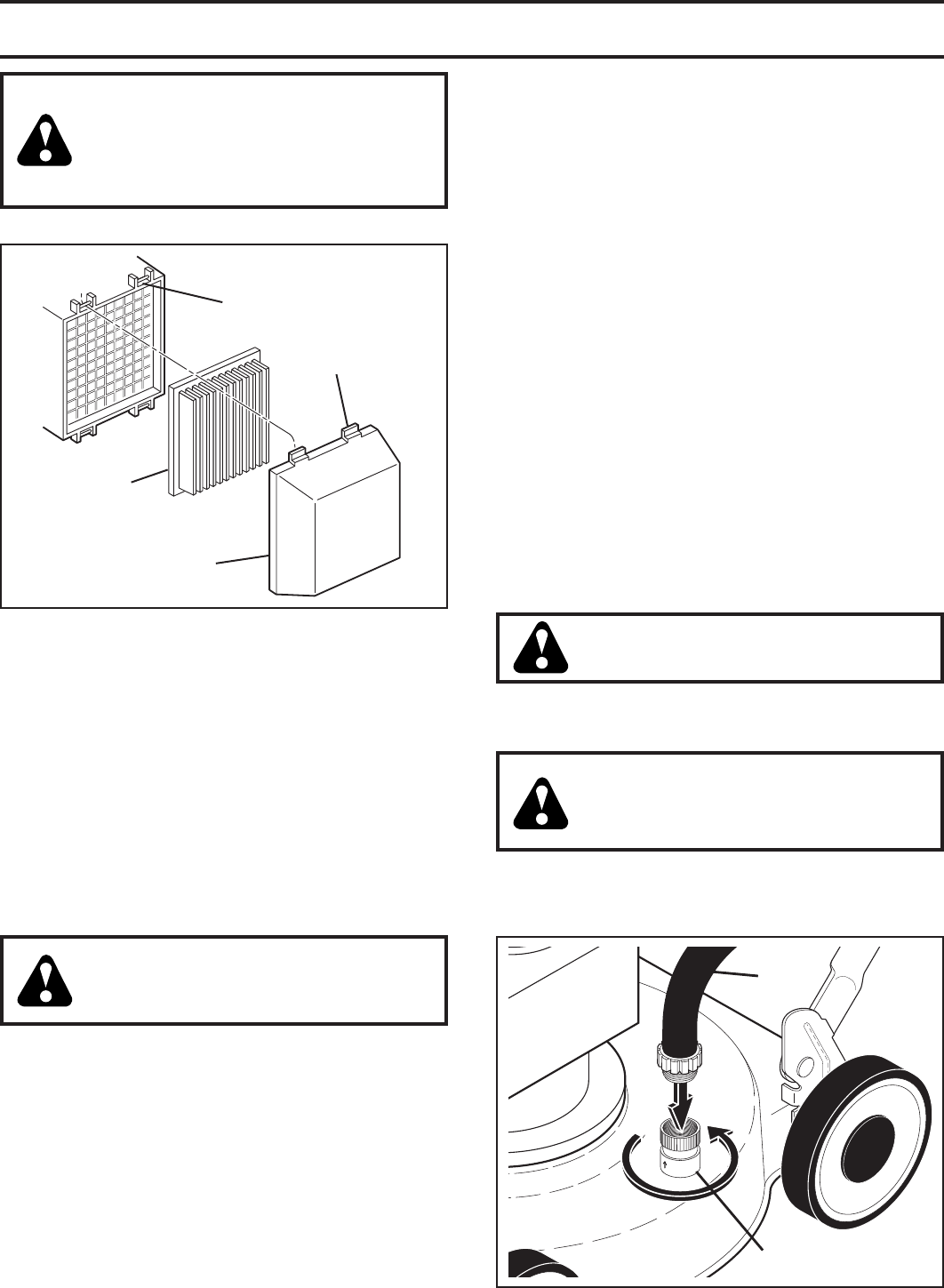

AIR FILTER (See Fig. 17)

Your engine will not run properly and may be damaged by

using a dirty air fi lter. Replace the air fi lter every 100 hours of

operation or every season, whichever occurs fi rst. Service

air cleaner more often under dusty conditions.

TO CLEAN AIR FILTER

1. Remove cover.

2. Carefully remove cartridge.

3. Clean by gently tapping on a fl at surface. If very dirty,

replace cartridge.

14

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a season. Scrape

underside of cover with putty knife or similar tool to remove

any build-up of trash or grass on underside of drive cover.

WATER WASHOUT FEATURE (See Fig. 18)

Your lawn mower is equipped with a fi tting that allows quick

and easy cleaning of the underside of the housing. To use

this feature, proceed as follows:

1. Move lawn mower to an area of cut grass or another

hard surface.

NOTE: Water, grass and other debris will drain from beneath

the mower housing during the washout process.

2. Remove grass catcher and discharge chute assembly

from lawn mower.

3. Close mulcher door (if equipped).

4. Connect a garden hose to the fi tting where shown.

IMPORTANT: BE SURE THE GARDEN HOSE IS NOT ROUTED

UNDER THE LAWN MOWER HOUSING OR ENTANGLED IN

THE WHEELS.

5. Turn on water supply and check for leaks at the fi tting.

If no leaks are present, start engine (as described in the

Operation section of this manual) and let engine run until

the underside of the lawn mower is clean.

WARNING: Do not engage the drive

system during the washout process.

6. Shut off the engine.

7. Shut off water supply and remove hose from fi tting.

CAUTION: Do not remove hose from

fi tting while engine is running. Water

in engine can result in shortened en-

gine life.

8. Start engine (as described in the Operation section

of this manual) and let engine run for a full minute to

remove excess water from mower.

MAINTENANCE

CAUTION: Petroleum solvents, such as

ker o sene, are not to be used to clean

car tridge. They may cause de te ri o ra tion

of the cartridge. Do not oil car tridge.

Do not use pres sur ized air to clean or

dry car tridge.

4. Install cartridge, then replace cover.

FITTING

HOSE

FIG. 18

CARTRIDIGE

FILTER COVER

SLOT

TAB

FIG. 17

MUFFLER

Inspect and replace corroded muffl er as it could create a

fi re hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of each mowing season

or after every 100 hours of operation, whichever occurs

fi rst. Spark plug type and gap setting are shown in the

“PROD UCT SPEC I FI CA TIONS” section of this manual.

CLEANING

IMPORTANT: FOR BEST PERFORMANCE, KEEP MOWER

HOUSING FREE OF BUILT-UP GRASS AND TRASH. CLEAN

THE UNDERSIDE OF YOUR MOWER AFTER EACH USE.

CAUTION: Disconnect spark plug wire

from spark plug and place wire where

it cannot come in contact with plug.

• Clean the underside of your lawn mower by scraping

to remove build-up of grass and trash.

• Clean engine often to keep trash from accumulating.

A clogged engine runs hotter and shortens engine life.

• Keep fi nished surfaces / wheels free of gasoline, oil,

etc.

• With the exception of the water washout port (if

equipped), we do not recommend using a garden

hose to clean the outside of your lawn mower unless

the elec tri cal system, muffl er, air fi lter and carburetor

are covered to keep water out. Water in engine can

result in shortened engine life.

15

CAUTION: TO AVOID SERIOUS INJURY, BEFORE

PERFORMING ANY SERVICE OR ADJUSTMENTS:

1. Release control bar and stop engine.

2. Make sure the blade and all moving parts

have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come in

contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See “TO ADJUST CUTTING HEIGHT” in the Operation

section of this manual.

REAR DEFLECTOR

The rear defl ector, attached between the rear wheels of

your mower, is provided to minimize the possibility that

objects will be thrown out of the rear of the mower into

the operator's mowing position. If the defl ector becomes

damaged, it should be replaced.

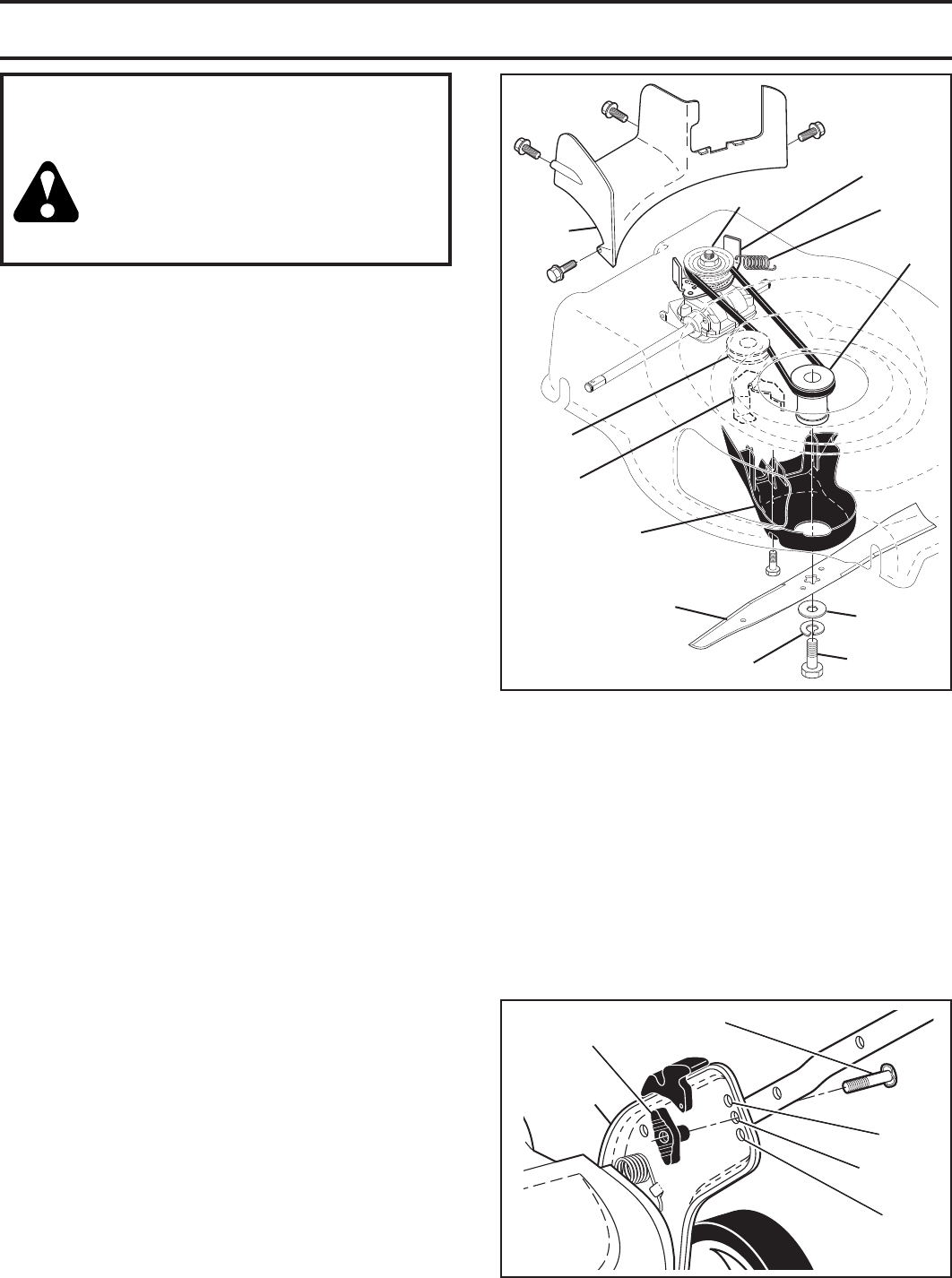

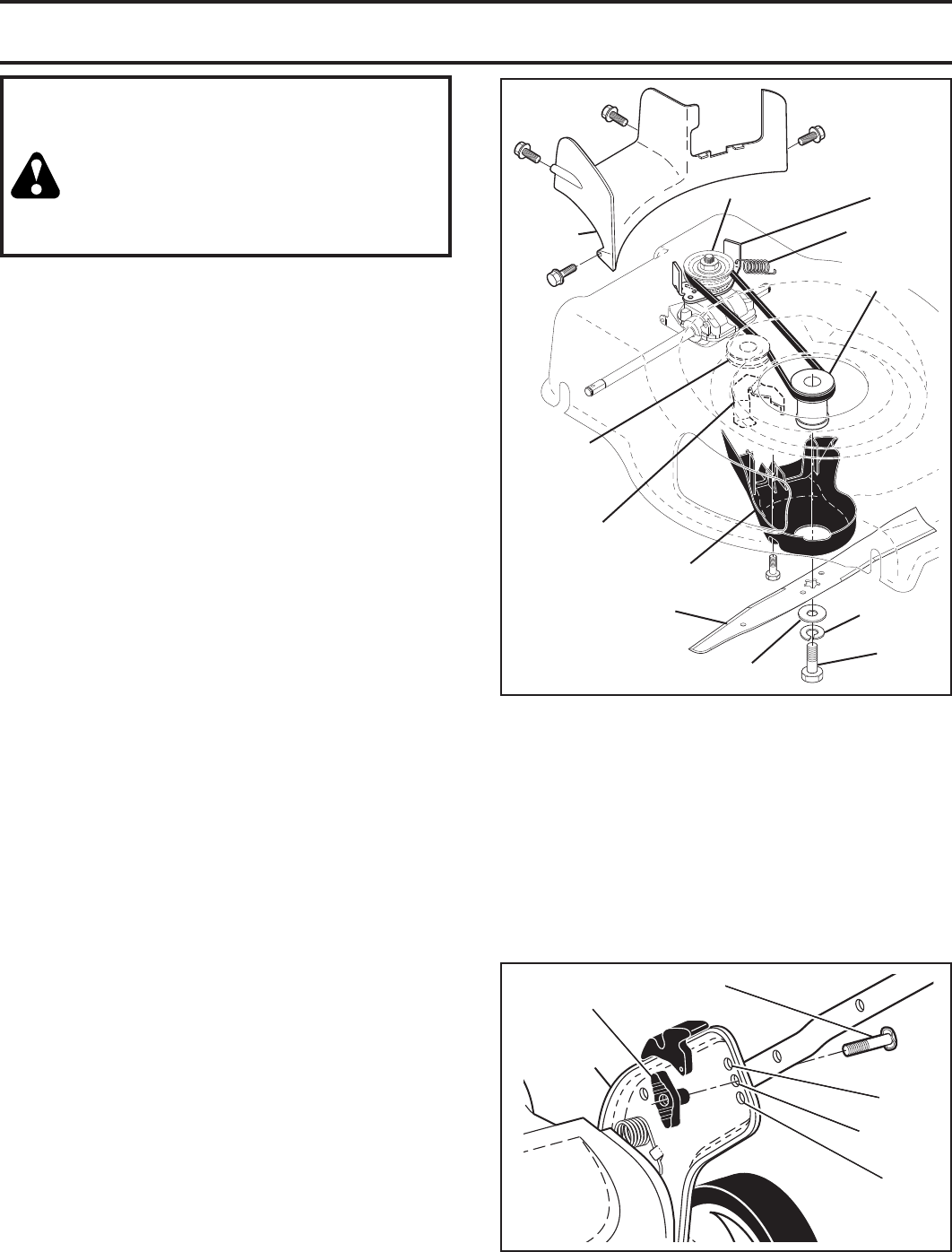

TO REMOVE DRIVE BELT (See Fig. 19)

1. Remove screws securing rear baffl e.

2. Turn lawn mower on its side with air fi lter and car bu re-

tor up.

3. Remove rear baffl e from mower.

4. Disconnect return spring from rear baffl e / rear gearcase

belt keeper.

5. Remove blade bolt, lockwasher, hardened washer and

blade.

6. Remove debris shield.

7. Remove gearcase belt keeper.

8. Remove drive belt.

TO REPLACE DRIVE BELT (See Fig. 19)

1. Place new drive belt on gearcase pulley.

NOTE: Always use factory approved belt to assure proper

fi t and long life.

2. Reinstall gearcase belt keeper. Be sure the new drive

belt is inside the tabs of the gearcase belt keeper.

3. Position the blade adapter on the engine crank shaft.

Be sure key in adapter and crankshaft keyway are

aligned; and that the new drive belt is inside the tabs

of the belt retainer.

4. Reattach return spring to rear baffl e / rear gearcase

belt keeper.

5. Place rear baffl e in mower housing.

6. Reinstall debris shield.

7. Reinstall blade. The recommended tightening torque is 33-

40 ft. lbs.

8. Return mower to upright po si tion.

9. Reinstall rear baffl e screws.

SERVICE AND ADJUSTMENTS

FIG. 20

HANDLE

BRACKET

BOLT

KNOB

HIGH

MEDIUM

LOW

TO ADJUST HANDLE (See Fig. 20)

The handle on your lawn mower has three (3) height posi-

tions - adjust to height that suits you.

1. Remove knob and carriage bolt on one side of the

lower handle.

2. While holding handle assembly, remove knob and

car riage bolt from opposite side, align hole in handle

with desired hole in handle bracket and reassemble

bolt and knob and tighten securely.

3. Align opposite side of handle with same positioning

hole and secure with bolt and knob.

FIG. 19

BLADE BOLT

HARDENED

WASHER

LOCKWASHER

BLADE

ADAPTER

BLADE

BELT

RETAINER

IDLER

PULLEY

RETURN

SPRING

GEARCASE

BELT KEEPER

DEBRIS

SHIELD

REAR

BAFFLE

GEARCASE

PULLEY

16

SERVICE AND ADJUSTMENTS

ENGINE

Maintenance, re pair, or re place ment of the emission con trol

de vic es and sys tems, which are be ing done at the cus tom-

ers expense, may be performed by any non-road engine

repair es tab lish ment or individual. Warranty repairs must

be performed by an authorized engine man u fac tur er's

service outlet.

ENGINE SPEED

Your engine speed has been factory set.

STORAGE

Immediately prepare your mower for storage at the end of

the season or if the unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a period of time, clean

it thoroughly, remove all dirt, grease, leaves, etc. Store in

a clean, dry area.

1. Clean entire lawn mower (See “CLEANING” in the

Maintenance section of this manual).

2. Lubricate as shown in the Maintenance section of this

manual.

3. Be sure that all nuts, bolts, screws, and pins are securely

fastened. Inspect moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint surfaces; sand

lightly before painting.

HANDLE (See Figs. 21 and 22)

You can fold your lawn mower han dle for storage.

1. Loosen the two “star” handle knobs on sides of the

upper handle and allow handle to fold down to the rear.

2. Loosen the two “standard” handle knobs on sides of

the lower handle and pivot entire handle as sem bly

forward and allow it to rest on mower.

3. Reinstall “standard” knobs and carriage bolts to lower

handle or handle brackets for safe keeping.

• When setting up your handle from the storage posi-

tion, you must manually lock lower handle into mowing

position.

IMPORTANT: WHEN FOLDING THE HANDLE FOR STORAGE

OR TRANSPORTATION, BE SURE TO FOLD THE HANDLE AS

SHOWN OR YOU MAY DAMAGE THE CONTROL CABLES.

CARBURETOR

Your carburetor is not adjustable.

IMPORTANT: NEVER TAMPER WITH THE ENGINE

GOVERNOR, WHICH IS FACTORY SET FOR PROPER

ENGINE SPEED. OVER SPEED ING THE ENGINE ABOVE THE

FACTORY HIGH SPEED SETTING CAN BE DANGEROUS. IF

YOU THINK THE ENGINE-GOVERNED HIGH SPEED NEEDS

ADJUSTING, CONTACT YOUR NEAREST HUSQVARNA

OR OTHER AUTHORIZED SER VICE CEN TER, WHICH HAS

PROPER EQUIP MENT AND EXPERIENCE TO MAKE ANY

NEC ES SARY ADJUSTMENTS.

FIG. 22

HANDLE

BRACKET

BOLT

KNOB

FIG. 21

MOWING

POSITION

OPERATOR

PRES ENCE

CONTROL

BAR

FOLD

FORWARD

FOR

STORAGE

LOWER

HANDLE

UPPER

HANDLE

“STAR”

KNOB

LOWER HANDLE

“STANDARD” KNOB

UPPER

HANDLE

17

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through spark plug hole

into cylinder.

3. Pull starter handle slowly a few times to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season to another.

• Replace your gasoline can if your can starts to rust.

Rust and/or dirt in your gasoline will cause problems.

• If possible, store your unit indoors and cover it to give

protection from dust and dirt.

• Cover your unit with a suitable protective cover that

does not retain moisture. Do not use plastic. Plastic

cannot breathe, which allows condensation to form and

will cause your unit to rust.

IMPORTANT: NEVER COVER MOWER WHILE ENGINE AND

EXHAUST AREAS ARE STILL WARM.

CAUTION: Never store the lawn mower

with gasoline in the tank inside a build-

ing where fumes may reach an open

fl ame or spark. Allow the engine to cool

before storing in any enclosure.

STORAGE

TROUBLESHOOTING POINTS

Does not start 1. Dirty air fi lter. 1. Clean/replace air fi lter.

2. Out of fuel. 2. Fill fuel tank.

3. Stale fuel. 3. Empty fuel tank and refi ll tank with fresh,

clean gasoline.

4. Water in fuel. 4. Empty fuel tank and refi ll tank with fresh,

clean gasoline.

5. Spark plug wire is disconnected. 5. Connect wire to plug.

6. Bad spark plug. 6. Replace spark plug.

7. Loose blade or broken blade adapter. 7. Tight en blade bolt or replace blade adapter.

8. Control bar in released position. 8. Depress control bar to handle.

9. Control bar defective. 9. Replace control bar.

10. Fuel valve lever (if equipped) in OFF position. 10. Turn fuel valve lever to the ON position.

11. Weak battery (if equipped). 11. Charge battery.

12. Disconnected battery connector (if equipped). 12. Connect battery to engine.

PROBLEM CAUSE CORRECTION

ENGINE

FUEL SYSTEM

IMPORTANT: IT IS IMPORTANT TO PREVENT GUM DEPOSITS

FROM FORMING IN ESSENTIAL FUEL SYSTEM PARTS

SUCH AS CARBURETOR, FUEL FILTER, FUEL HOSE, OR

TANK DURING STORAGE. ALCOHOL BLENDED FUELS

(CALLED GASOHOL OR USING ETHANOL OR METHANOL)

CAN ATTRACT MOISTURE WHICH LEADS TO SEPARATION

AND FORMATION OF ACIDS DURING STORAGE. ACIDIC GAS

CAN DAMAGE THE FUEL SYSTEM OF AN ENGINE WHILE IN

STORAGE.

• Empty the fuel tank by starting the engine and letting

it run until the fuel lines and carburetor are empty.

• Never use engine or carburetor cleaner products in the

fuel tank or permanent damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable alternative in mini-

mizing the formation of fuel gum deposits during stor age.

Add stabilizer to gasoline in fuel tank or storage container.

Always follow the mix ratio found on stabilizer container.

Run engine at least 10 minutes after adding stabilizer to

allow the stabilizer to reach the carburetor. Do not empty

the gas tank and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace with clean engine

oil. (See “ENGINE” in the Maintenance section of this

manual).

See appropriate section in manual unless directed to a Husqvarna or other authorized repair center.

18

Loss of power 1. Rear of lawn mower housing or cutting 1. Raise cutting height.

blade dragging in heavy grass.

2. Cutting too much grass. 2. Raise cutting height.

3. Dirty air fi lter. 3. Clean/replace air fi lter.

4. Buildup of grass, leaves and trash under 4. Clean underside of mower housing.

mower.

5. Too much oil in engine. 5. Check oil level.

6. Walking speed too fast. 6. Cut at slower walking speed.

Poor cut – 1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

uneven 2. Wheel heights uneven. 2. Set all wheels at same height.

3. Buildup of grass, leaves and trash under 3. Clean underside of mower housing.

mower.

Excessive 1. Worn, bent or loose blade. 1. Replace blade. Tighten blade bolt.

vibration 2. Bent engine crankshaft. 2. Contact a Husqvarna or other authorized

service center.

Starter rope 1. Engine fl ywheel brake is on when control 1. Depress control bar to upper handle before

hard to pull bar is released. pulling starter rope.

2. Bent engine crankshaft. 2. Contact a Husqvarna or other authorized

service center.

3. Blade adapter broken. 3. Replace blade adapter.

4. Blade dragging in grass. 4. Move lawn mower to cut grass or other

hard surface before starting.

Grass catcher 1. Cutting height too low. 1. Raise cutting height.

not fi lling 2. Lift on blade worn off. 2. Replace blade.

(if so equipped) 3. Catcher not venting air. 3. Clean grass catcher.

Hard to push 1. Grass is too high or wheel height is too low. 1. Raise cutting height.

2. Rear of lawn mower housing or cutting 2. Raise rear of lawn mower housing one (1)

blade dragging in heavy grass. setting higher.

3. Grass catcher too full. 3. Empty grass catcher.

4. Handle height position not right for you. 4. Adjust handle height to suit.

Loss of drive 1. Belt wear. 1. Check/replace drive belt.

(or slowing of 2. Belt off of pulley. 2. Check/reinstall drive belt.

drive speed) 3. Drive cable worn or broken. 3. Put belt on pulleys / replace belts if broken.

4. “Loose” drive control system. 4. Adjust drive control.

TROUBLESHOOTING POINTS

PROBLEM CAUSE CORRECTION

See appropriate section in manual unless directed to a Husqvarna or other authorized repair center.

19

Consumer Wheeled Products - Limited Warranty

Husqvarna warrants to the original retail purchaser that this Husqvarna® product is free from defects in material or workmanship under normal use

and maintenance from the date of retail purchase for the applicable Warranty Period shown on Exhibit A. This Limited Warranty may not be transferred

to any subsequent purchaser of this Husqvarna® product. Certain components (e.g., engines and transmissions) are excluded from coverage, and other

limitations apply, as described in this document. Husqvarna will repair or replace at its discretion, any defective product or part covered by the Limited

Warranty, free of charge at any authorized Husqvarna Servicing Dealer/Center using original OEM Husqvarna replacement parts, subject to the

limitations and exclusions described below. Husqvarna does not offer an over-the-counter exchange program.

DISCLAIMERS, LIMITATIONS AND EXCLUSIONS

1. WARRANTY DISCLAIMER. THIS LIMITED WARRANTY IS THE SOLE EXPRESS WARRANTY PROVIDED BY HUSQVARNA AND THERE ARE NO

WARRANTIES WHICH EXTEND BEYOND THE DESCRIPTION ON THE FACE HEREOF, EXCEPT AS MAY BE PROVIDED BY LAW. THIS WARRANTY IS

GIVEN ONLY BY HUSQVARNA, AND MAY BE MODIFIED ONLY BY HUSQVARNA. THIS LIMITED WARRANTY IS THE FINAL EXPRESSION OF OUR

AGREEMENT, AND IS A COMPLETE AND EXCLUSIVE STATEMENT OF THE TERMS OF THAT AGREEMENT. THIS LIMITED WARRANTY GIVES YOU

SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY BASED ON LOCALITY

2. LIMITED DURATION. ANY WARRANTY THAT MAY BE IMPLIED BY LAW (INCLUDING ANY IMPLIED WARRANTY OF FITNESS FOR A

PARTICULAR PURPOSE OR USE AND IMPLIED WARRANTY OF MERCHANTABILITY) IS LIMITED TO THE DURATION OF THE APPLICABLE

WARRANTY PERIOD UNDER THIS LIMITED WARRANTY. SOME LOCALITIES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED

WARRANTY LASTS, SO THE ABOVE LIMITATIONS MAY NOT APPLY TO YOU.

3. EXCLUSIVE REMEDIES. SOME LOCALITIES, INCLUDING THE PROVINCE OF QUEBEC, DO NOT ALLOW THE EXCLUSION OR LIMITATION OF

LIABILITY FOR INJURY TO PERSON OR FOR DAMAGES RESULTING FROM THE FAULT OF THE MANUFACTURER AND/OR THE EXCLUSION OR

LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES. AS SUCH, SOME OF THE FOLLOWING LIMITATIONS MAY NOT APPLY TO YOU. THE

ABOVE REMEDIES ARE THE EXCLUSIVE REMEDIES FOR ANY BREACH OF THIS LIMITED WARRANTY. NO OTHER REMEDY, INCLUDING, BUT NOT

LIMITED TO ANY SPECIAL, INCIDENTAL, INDIRECT OR CONSEQUENTIAL DAMAGES, FOR LOST PROFITS, LOST SALES, INJURY TO PERSON OR

PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS SHALL BE AVAILABLE, AND ALL SUCH DAMAGES ARE HEREBY

DISCLAIMED.

4. Engines, Transmissions and certain other components are NOT covered. This Limited Warranty does not cover any of the following:

(a) Engines and Attachments.Except where otherwise indicated on Exhibit A, all Engines and Attachments are not covered by this Limited Warranty. In most cases, these

items are NOT manufactured by Husqvarna in which case they may be covered separately by their respective manufacturer's warranties if one is provided and included with

the product at the time of purchase. All such claims must be submitted and sent to the appropriate manufacturer or as otherwise directed in those separate warranties.

Husqvarna is not authorized to handle warranty adjustments or repairs on engines manufactured by Briggs & Stratton, Honda, Kawasaki, or Kohler (with the exception of

models equipped with LCT engines). Husqvarna does not assume any warranty obligation of the other manufacturers' engines under this Limited Warranty.

(b) Transmissions. Except where otherwise indicated on ExhibitA, Transmission / Transaxle (including Drive Systems) are not covered by this Limited Warranty. In most

cases, these items are NOT manufactured by Husqvarna in which case they may be covered separately by their respective manufacturer's warranties if one is provided and

included with the product at the time of purchase. The following transmission / transaxle manufacturers, Dana, Hydro-Gear, Tuff-Torq provide a warranty for the

transmission / transaxle to the ultimate purchaser or to Husqvarna. Husqvarna will assign the transmission / transaxle manufacturer's warranty or any rights thereof to the

original purchaser of the unit. To obtain transmission / transaxle warranty service, first contact the retailer who you purchased the unit from. Should you require assistance

or have any questions concerning transmission / transaxle warranty coverage, contact Husqvarna directly at our website www.husqvarna.com or call 800-487-5951 (US) or

800-805-5523 (Canada) for an authorized Husqvarna service provider. All such claims must be submitted and sent to the appropriate manufacturer or as otherwise directed

in those separate warranties. Husqvarna is not authorized to handle warranty adjustments or repairs on transmissions or transaxles. Husqvarna does not assume any

obligations under this Limited Warranty for the above listed manufacturers (for exceptions - see Exhibit A).

(c) Expendable Parts. This Limited Warranty does not cover general maintenance parts and items ("Expendable Parts"), including without limitation spark plugs, bulbs,

filters, lubricants, starter cords, belts, blades, and blade adapters.

(d) Emissions Control Components. This Limited Warranty does not cover Emissions control equipment and components to the extent regulated by the U.S. Environmental

Protection Agency or similar state, provincial or federal agencies. Such equipment and components are covered by a separate emission control warranty statement supplied

with your new product. Please consult this separate warranty statement for details.

5. Any COMMERCIAL, INSTITUTIONAL, AGRICULTURAL, INDUSTRIAL, INCOME PRODUCING, or RENTAL use will result in either

No Warranty or a Shortened Warranty Period. Depending on the product, there is either NO WARRANTY (whether statutory, contractual or

otherwise) or a reduced warranty if the product is used for commercial, institutional, agricultural, industrial, income producing, or rental purposes and, in

such circumstances, this Limited Warranty is offered instead of and replaces any warranty regime provided for by law. Please refer to Exhibit A.

6. Reconditioned or Refurbished Products have a 30 Day Limited Warranty. Under this Limited Warranty, Certified Factory Reconditioned or

Refurbished products have a 30 Day Limited Warranty for parts and labor for Non-Commercial Use. Products are only reconditioned at the Husqvarna

Factory.

7. Owner's (Your) Responsibilities. To preserve your rights under this Limited Warranty, you must exercise reasonable care and use of the product,

including, following the preventative maintenance, storage, fuel and oil usages as prescribed in the enclosed operator's manual. For example, the

following items are the Owner's responsibility and are not covered by this Limited Warranty:

a. Set-up and pre-delivery service, and engine tune-ups;

b. Adjustments after the first (30) thirty days of purchase and beyond, such as throttle cable, belt guides adjustments; and

c. Preventative maintenance as outlined in the operator's manual.

In addition, you must cease using the product immediately upon any failure or damage. The product should be taken to an authorized Husqvarna

servicing dealer prior to any further use.

8. Damages resulting from normal aging, wear and tear or neglect are NOT covered. The Limited Warranty does not cover damage other than

that resulting from defects in material or workmanship. The following are NOT considered defects in material or workmanship, and therefore are NOT

covered.

20

(a) Abrasion to mower decks;

(b) Tires damaged by external punctures;

(c) Natural discoloration of materials due to ultraviolet light;

(d) Damage to cutting equipment by way of contact with, rocks, or other non-approved materials and/or structures;

In addition, this Limited Warranty does not cover damages, malfunctions or failures resulting from abuse or neglect of the product related to or including

any of the following:

(e) Failure to provide or perform required maintenance services as prescribed in the operator's manual;

(f) Abuse, misuse, neglect, modifications, alterations, normal wear, improper servicing, use of unauthorized attachments, Lack of lubrication or

engine failure, due to the use of oils that do not meet Engine manufacturer's specifications;

(g) Use of gasohol, containing methanol (wood alcohol). Gasohol which contains a maximum 10% ethanol (grain alcohol) or 15% MTBE

(methyl/tertiary/butyl/ether) is approved;

(h) Use of ether or any starting fluids;

(i) Pressure cleaning or steam cleaning the product;

(j) Use of spark plugs other than those meeting emission performance requirements listed in the operator's manual;

(k) Tampering with engine speed governor or emission components, or running engines above specified and recommended engine speeds as

listed in your operator's manual;

(l) Operation of the unit with improperly installed/removed or modified cutting shields, guards, or safety devices;

(m) Any removed/damaged air filter, excessive dirt, abrasives, salt water, moisture, corrosion, rust, varnish, stale fuel, or any adverse reaction due

to incorrect storage procedures;

(n) Failures due to improper set up, pre-delivery service or repair service by anyone other than an authorized Husqvarna servicing dealer during

the warranty period;

(o) Dirt contaminated grease or oil, use of incorrect type of greases or oils, failure to comply with recommended greasing intervals, water or

moisture damage, and/or improper storage;

(p) Sprayers pumping or spraying caustic or flammable materials, lack of or broken strainers; or

(q) Continued use of product, after initial operational problem or failure occurs.

9. Reinforced Stamped (Armor Protected) 10 Year Limited & Fabricated Limited Lifetime, Deck Warranties. These Limited Warranties are for

the deck shell only – mechanical components/parts such as belts, pulleys, spindle housings, bearings, blades, rods, height adjusters, caster/anti scalp

wheels etc… are NOT covered. The Limited Lifetime Warranty does not cover damage other than that resulting from defects in material or

workmanship. The following are NOT considered defects in material or workmanship, and therefore are NOT covered:

(a) Abrasion to mower decks, including sand wear;

(b) Damage to cutting equipment by way of contact with, rocks, or other non-approved materials and/or structures;

(c) Rust and corrosion; and

(d) Natural discoloration of paint or other materials due to ultraviolet light.

HOW TO OBTAIN SERVICE

10. Authorized Husqvarna Servicing Dealer/Center. In order to obtain warranty coverage it is your responsibility (at your expense) to deliver or ship

your Husqvarna unit to an authorized Husqvarna Servicing Dealer/Center and arrange for pick-up or return of your unit after the repairs have been made.

If you do not know the location of your nearest authorized Husqvarna Servicing Dealer, call Husqvarna, at 1-800-487-5951 during the hours of 8:00 AM

to 8:00 PM Eastern Standard Time, or visit www.husqvarna.com. Should you require assistance or have questions concerning this Limited Warranty, you

may contact us at 800-487-5951 (US) or 800-805-5523 (Canada) during the hours of 8:00 AM to 8:00 PM Eastern Standard Time or contact us through

the web at www.husqvarna.com.

11. Documentation Required. You must maintain and present Proof of purchase (including date, product model and, if applicable, engine serial

number) to an authorized Husqvarna Servicing Dealer for warranty service under this Limited Warranty. Proof of purchase rests solely with you.

Husqvarna encourages you to register your product online at www.usa.husqvarna.com (US & Canada) to help ensure, among other things, that you can

be notified of important product information. However, registering your product is not a condition of warranty service.

Husqvarna Professional Products, NA, Inc.

9335 Harris Corners Parkway, Suite 500, Charlotte, NC 28269

575 49 43-01 W 2012 IR

21

Consumer Wheeled Limited Warranty Chart 2012 Exhibit A

Consumer (personal,

household use only) Commercial (any commercial,

professional, institutional, agricultural, or

income producing use, other than

Rental Use

)

Rental (any

rental usage)

Riding Lawn Tractors:

Frame, Chassis, Front Axle 5 Years No Warranty No Warranty

Engine* * * *

Transmission (if made by Husqvarna/Peerless) 3 Years No Warrant

y

No Warrant

y

Transmission (if third party)** ** ** **

XLS Models only - stamped deck shell. Armor

Protected Limited Warranty 10 Years No Warranty No Warranty

Fabricated Deck shell. Limited Lifetime Warranty *** No Warrant

y

No Warrant

y

Battery 1 Year Pro-rated No Warrant

y

No Warrant

y

Other Non-Expendable Components 3 Years No Warranty No Warranty

Engine* * * *

Transmission ** ** No Warranty No Warranty

RZ4623 (967009801 & 967009802)

RZ5426 (967003601 & 967003602) - stamped deck

shell. Armor Protected Limited Warranty 10 Years No Warranty No Warranty

Fabricated Deck shell. Limited Lifetime Warranty *** No Warrant

y

No Warrant

y

Battery 1 Year Pro-rated No Warrant

y

No Warrant

y

Other Non-Expendable Components 3 Years No Warranty No Warranty

Engine* * * *

Transmission ** ** ** **

MZ5424S & MZ5425S (967003901 & 25021) -

stamped deck shell. Armor Protected Limited

Warranty 10 Years No Warranty No Warranty

Fabricated Deck shell. Limited Lifetime Warranty *** No Warrant

y

No Warrant

y

Battery 1 Year Pro-rated No Warrant

y

No Warrant

y

Other Non-Expendable Components 3 Years 1 Year No Warranty

LE475 Edger, Tillers, Snow Throwers

Engine* * * *

Other Non-Expendable Components 2 Years 90 days 90 days

Tiller Tines *** No Warrant

y

No Warrant

y

Walk Behind Mowers, High Wheel Trimmer

Engine* * * *

Battery 1 Year Pro-rated No Warrant

y

No Warrant

y

Other Non-Expendable Components 3 Years No Warranty No Warranty

Hovering Trimmers

Engine* * * *

Other Non-Expendable Components 2 Years 1 Year 90 days

Front Mounted Deck Riders

Engine* * * *

Transmission 2 Years No Warranty No Warranty

Other Non-Expendable Components 2 Years No Warranty No Warranty

Cultivators

Battery 1 Year Pro-rated No Warranty No Warranty

Other Non-Expendable Components 2 Years No Warranty No Warranty

Pressure Washers

Model 5525PW:

Engine* * * *

Pump 2 Years No Warranty No Warranty

Other Non-Expendable Components 2 Years No Warranty No Warranty

Engine* * * *

Pump 2 Years 2 Years No Warranty

Other Non-Expendable Components 2 Years 2 Years No Warranty

Generators

Engine* * * *

Other Non-Expendable Components* *2 Years (2nd Year Parts

Only) *2 Years-1365GN (2nd Year Parts Only) No Warrant

y

Spreaders

Residential Zero Turn Mowers ( MZ & EZ )

All other Pressure Washers (6027PW, 9032PW, 1340PW)

Product/Com

p

onent

Residential Zero Turn Mowers ( RZ Only )

22

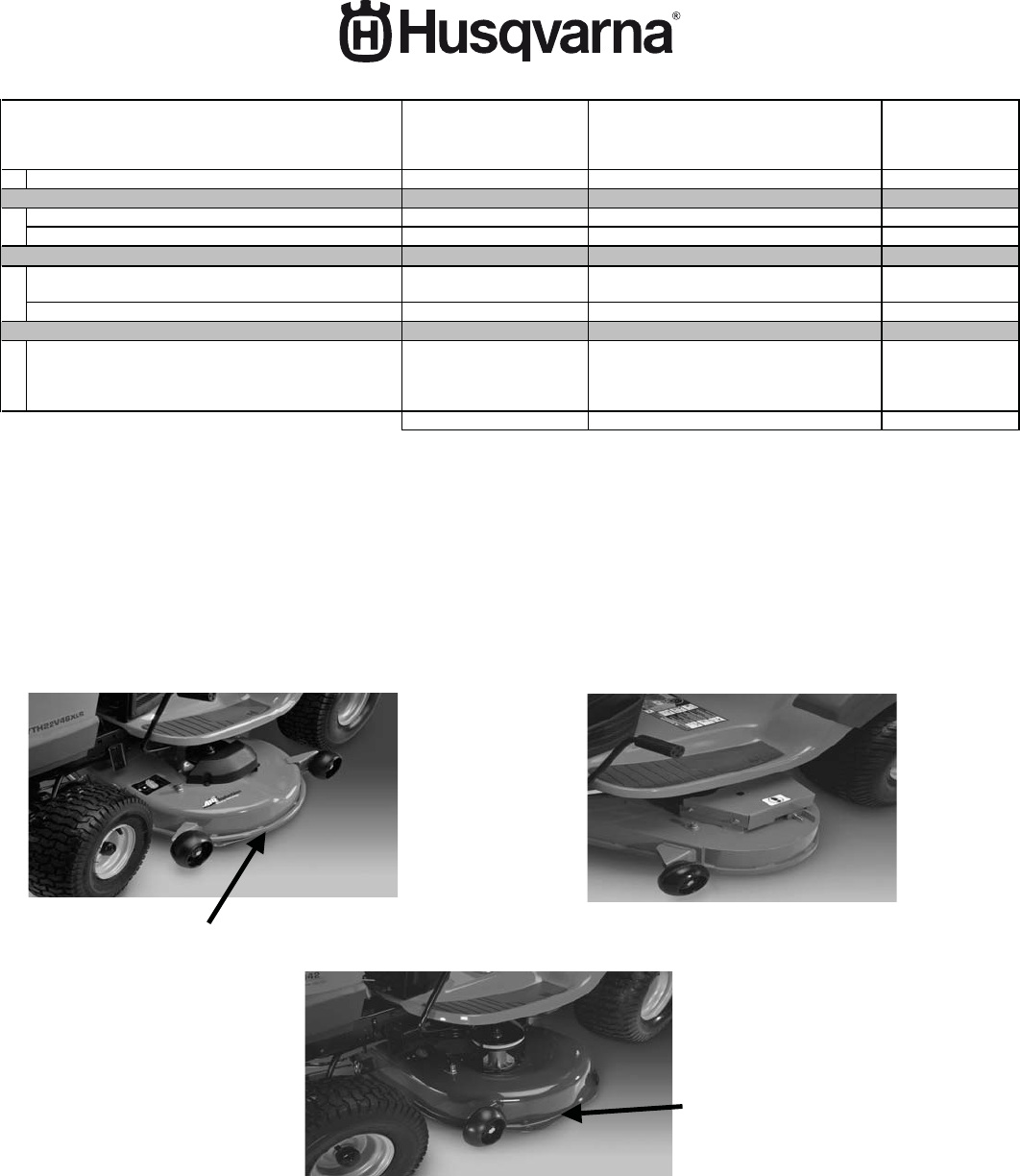

Consumer Wheeled Limited Warranty Chart 2012 Exhibit A

Consumer (personal,

household use only) Commercial (any commercial,

professional, institutional, agricultural, or

income producing use, other than

Rental Use

)

Rental (any

rental usage)

Product/Com

p

onent

Spreader 1 Year 1 Year 1 Year

Robotic Mowers

Robotic Mower 2 Years 90 days 90 days

Battery 1 Year 1 Year 1 Year

Parts & Accessories (if purchased)

Accessories (e.g., grass catcher, bumper guard

accessories, etc. 1 Year No Warranty No Warranty

Parts (e.g., belts, blades, etc.) 30 days No Warranty No Warranty

Parts & Accessories (if replaced in Warranty Service)

Replacement parts and/or accessories provided

under this Limited Warranty are warranted only for

the BALANCE of the warranty period applicable to

the part or accessory that was replaced. See to left See to left See to left

Consumer Commercial Rental

Armor Protected Stamped Deck Shell Example Below Fabricated Deck Shell Example Below

Stamped Deck Shell below, NOT reinforced

*** "Limited Lifetime Warranty" on Tiller tines and Fabricated Deck shell is for the life of the product or 7 (seven) years after the last date of the

complete unit's final production, whichever comes first. Deck Shell replacement will be limited to a maximum of two (2) decks within the Limited

Lifetime Warranty.

** See reference 1 (b) of the warranty statement.

RZ - Two (2) Year Consumer warranty, parts & labor, with Hydro-Gear Distributor network.

EZ - One (1) Year Commercial warranty, parts & labor, with Husqvarna.

Two (2) Year Consumer warranty, parts & labor, with Hydro-Gear Distributor network.

MZ - Two (2) Year Commercial warranty, parts & labor, with Hydro-Gear Distributor network.

* See Separate Engine Manufacturer's or Manufacturer's warranty. LCT Engines on specific Snow Throwers & Tillers, warranty through

Husqvarna.

Armor Protected

Stamped Deck Shell

Reinforced area

No reinforced area

23

Ce symbole signale les points importants en

matière de sé cu ri té. Il signifi e - AT TEN TION

!!!, SOYEZ PRUDENT !!! VOTRE SÉ CU RI TÉ

EST EN JEU.

ATTENTION : Débranchez toujours le fi l

de bougie d’allumage et pour prévenir les

dé mar ra ges accidentels, posez-le de telle

fa çon qu’il ne puisse pas entrer en contact

avec la bougie d’allumage lors de l’ins tal-

la tion, du transport, des ajustements ou

des réparations.

ATTENTION : Le silencieux et d’autres

piè ces de moteur deviennent extrêmement

chauds lors du fonctionnement et restent

chauds après que le moteur se soit arrêté.

Pour éviter des brûlures graves, restez loin

de ces zones.

AVERTISSEMENT : Les gaz d’échappement

et cer tains com po sants des vé hi cu les

con tien nent ou émet tent des produits

chi mi ques re con nus dan ge reux par l’État

de la Ca li for nie, parce que can cé ri gè nes

ou té ra to gè nes ou res pon sa bles d’autres

trou bles de la reproduction.

AVERTISSEMENT : Les bornes des bat-

teries, ainsi que toutes les bornes et leurs

accessoires contenant du plomb, des déri-

vés du plomb ou des produits chi mi ques à

base de plomb, sont reconnus dangereux

par l’État de la Ca li for nie, parce que can-

cé ri gè nes ou té ra to gè nes ou res pon sa bles

d’autres trou bles de la re pro duc tion. Lavez-

vous soi gneu se ment les mains après les

avoir touchés.

AVERTISSEMENT : Ce tondeuse à gazon est

équipé d’un moteur à com bus tion interne

et il ne doit pas être utilisé sur ou près d’un

terrain couvert d’arbres, d’arbrisseaux, ou

d’herbe si le système d’échap pe ment n’est

pas muni d’un pare-étincelles qui rencontre

les exigences des lois locales applicables.

Quand un pare-étin cel les est utilisé, il doit

être maintenu en bon état de fonctionnement

par l’opérateur. Un pare-étincelles pour le si-

lencieux est disponible au centre d’entretien

autorisé le plus proche.

Dans l'état de Californie ceci est exigé par la loi (Code de res-

sources publiques de Californie Section 4442). D'autres provinces

ou zones fédérales peuvent avoir des lois similaires. Les lois fé-

dérales s'appliquent sur les territoires fédéraux. Un pare-étincelle

pour le silencieux est disponible chez un concessionnaire autorisé.

I. ENFANTS

AVERTISSEMENT : LES ENFANTS

PEUVENT ÊTRE GRAVEMENT BLESSÉS OU

TUÉS PAR CET ÉQUIPEMENT. Lisez atten-

tivement et respectez toutes les consignes

de sécurité ci-dessous.

Selon l'Académie américaine de pédiatrie, il faut que les enfants

aient au minimum 12 ans avant d'utiliser une tondeuse à pousser

et au minimum 16 ans avant d'utiliser une tondeuse autoportée.

Des accidents dramatiques peuvent survenir si l’utilisateur ne

fait pas attention à la présence des enfants. Les enfants sont

fré quem ment attirés par la machine et par la tonte de la pelouse.

Ne croyez jamais que les enfants restent à l’endroit où vous les

avez vu en dernier.

• Tenir les enfants loin de la zone de travail et sous la sur-

veillance attentive d'un adulte autre que l'opérateur.

• Soyez vigilant et arrêtez la machine si un enfant pénètre

dans l’aire de tonte.

• Avant de reculer et lorsque vous reculez regardez toujours

vers le bas et derrière s’il y a des enfants en bas âge.

• N’autorisez jamais les enfants à utiliser la machine.

• Soyez particulièrement prudents lorsque vous approchez

des angles morts, des buissons, des arbres ou de tout objet

pouvant boucher la vision normale.

II. FONCTIONNEMENT GÉNÉRAL

• Il est impératif, avant de démarrer la machine, de lire et

de comprendre toutes les instructions présentes dans le/s

manuel/s d’utilisation et sur la machine. Bien connaître les

commandes et l’utilisation de la machine avant la dé mar rer.

• Ne mettez pas les mains ou les pieds près ou au-dessous des

parties rotatives. Restez loins de l’ouverture de la dé char ge

a tout temps.

• Seuls des adultes dignes de confi ance connaissant les

instructions doivent être autorisés à utiliser la machine.

• Débarrassez l’aire de tonte des objets tels que les pierres,

les jouets, les fi ls métalliques, les os, les bâtons etc. Ces

objets peuvent être soulevés et projetés par la lame. Rester

derrière la poignée lorsque le moteur est en cours de fonc-

tionnement.

• Assurez-vous qu’il n’y a personne, en particulier ni ani maux

domestiques ni enfants, dans l’aire de tonte avant de com-

men cer à tondre. Arrêtez la machine si quelqu’un s’introduit

dans l’aire de tonte.

• Ne pas faire fonctionner la machine pieds nus ou en portant

des sandales. Lors de la tonte, toujours porter des chaussures

offrant un bon maintien des chevilles.

• Ne faites pas reculer la machine à moins d’y être contraint.

Regardez toujours parterre et derrière vous avant de re cu ler.

• Ne dirigez jamais l’évacuation du matériau vers les personnes.

Evitez de diriger l’évacuation du matériau vers un mur ou un

obstacle. Le matériau évacué risque de rebondir en arrière

vers l’opérateur. Arrêtez les lames lorsque vous passez sur

du gravillon.

• N’utilisez jamais la machine si les protections, les plateaux

et les autres dispositifs de sécurité ne sont pas en place.

• Consultez les instructions du producteur pour connaître

le mode correct de fonctionnement et d’installation des

ac ces soi res. N’utilisez que les accessoires conseillés par

le producteur.

IMPORTANT: CETTE MACHINE COUPANTE EST CAPABLE D’AMPUTER LES MAINS, LES PIEDS ET DE PROJETER DES

OBJETS. L’INOBSERVATION DES RÈGLES DE SÉCURITÉ SUIVANTES PUET ETRE LA CAUSE DES BLESSURES SÉRIEUSES

ET ÉVENTUELLEMENT MORTELLES.

RÈGLES DE SÉCURITÉ

24

RÈGLES DE SÉCURITÉ .........................................23-24

SPÉCIFICATIONS DU PRODUIT ................................ 25

RESPONSABILITÉS DU CLIENT ............................... 25

ASSEMBLAGE .......................................................25-26

UTILISATION. .........................................................27-31

GUIDE D'ENTRETIEN ................................................. 32

ENTRETIEN ........................................................... 32-35

RÉVISIONS ET RÉGLAGES .................................36-37

ENTREPOSAGE ..................................................... 37-38

GUIDE DE DÉPANNAGE ......................................38-39

GARANTIE ..............................................................40-43

SOMMAIRE

• Arrêtez les lames lorsque vous traversez des allées gra-

villon nées, des trottoirs ou des rues.

• Ne jamais laisser la machine fonctionner sans surveillance.

• Arrêter le moteur et attendre jusqu'à ce que la lame soit à

l'arrêt complet avant de nettoyer la machine, retirer le récu-

pérateur d'herbes ou débourrer la goulotte d'évacuation.

• Tondez uniquement avec la lumière du jour ou avec une

bonne lumière artifi cielle.

• N’utilisez pas la machine si vous êtes sous l’infl uence de

l’alcool ou des drogues.

• N’utilisez jamais la machine sur de l’herbe humide. Mar chez

d’un pas sûr: saisissez bien la poignée et marchez; ne courrez

jamais.

• Avant de démarrer le moteur, désengager le système d'entraî-

nement, selon l'équipement.

• Si la machine commence à vibrer de façon anormale, arrêtez

le moteur et cherchez immédiatement la cause. Les vi bra tions

sont en général un signal d’alarme.

• Toujours porter des lunettes de protection lors de l'utilisation

de la machine.

• Soyez très prudent lorsque vous approchez des coins

aveugles, arbustes, arbres ou autres objets qui peuvent

obstruer la vision.

• Il ne faut pas dépasser un angle maximum de 15° pour

charger et décharger cette machine.

• Le port d'Équipements de protection individuelle (EPI) appro-

priés est conseillé pendant l'utilisation de cette machine et

comprend (au moins) des chaussures robustes, des lunettes

de sécurité et des protections auditives. Ne tondez pas en

chaussures découvertes et/ou à bout ouvert.

Veillez à informer une tierce personne que vous êtes en train de

tondre à l'extérieur.

III. FONCTIONNEMENT DANS LES PEN TES

Les pentes sont souvent à l’origine de glissades ou de chutes

pouvant causer de graves blessures. Faites très attention au

cas de pentes. Si vous ne vous y sentez pas en sécurité sur les

pentes, ne tondez pas.

FAITES:

• Tondez parallèlement à la pente, jamais en montée ou en

descente. Faites très attention lorsque vous changez de

direction.

• Enlevez les obstacles tels que les pierres, les branches les

arbres, etc.

• Prendre garde aux trous, aux ornières, aux bosses et aux

objets cachés. Un terrain accidenté peut entraîner une chute.

L’herbe haute peut cacher des obstacles.

NE FAITES PAS:

• Ne pas tondre près de surélévations, de fossés ou d'ornières.

Vous pourriez perdre votre stabilité ou votre équilibre.

• Ne pas tondre du gazon humide ou sur des pentes trop

raides. Un terrain accidenté peut entraîner une chute.

IV. MANIPULATION SÛRE DU CARBURANT

Pour éviter les blessures corporelles et les dommages matériels,

prendre grand soin dans la manipulation de l'essence.

• Eteignez les cigarettes, cigares, pipes et autre sources

d’incendie.

• N’utilisez qu’un bidon homologué.

• N’enlevez jamais le bouchon et n’ajoutez jamais de carburant

lorsque le moteur est en marche.

• Laissez le moteur refroidir avant de le remplir.

• Ne remplissez jamais le réservoir à l’intérieur.

• Ne rangez jamais ni l’appareil ni le bidon dans un endroit

où se trouve une fl amme nue, des étincelles ou une fl amme

pilote (chauffe-eau ou autres appareils).

• Ne remplissez jamais les bidons dans une voiture, un camion

ou une remorque revêtue de plastique. Placez toujours

les bidons sur le sol et à l’écart de votre véhicule avant le

remplissage.

• Sortez l’appareil à essence du camion ou de la remorque

et remplissez-le au sol. Si cela n’est pas possible, remplis-

sez-le avec un bidon portable plutôt qu’avec un distributeur

à pistolet.

• Laissez la buse au contact du bord de l’orifi ce du réservoir

d’essence ou du bidon pendant toute la durée du remplissage.

N’utilisez pas de dispositif dont le pistolet se verrouille en

ouverture.

• Si vous versez du carburant sur vos vêtements, changez-

vous immédiatement.

• Ne remplissez jamais trop le réservoir. Remettez le bouchon

en place et serrez bien.

V. ENTRETIEN GÉNÉRALE

• Ne faites jamais marcher la tondeuse à l’intérieur d’un espace

clos.

• Ne faites ni réglage ni réparation avec le moteur en marche.

Débranchez le fi l de la bougie et éloignez-le de la bougie

pour éviter les démarrages accidentels

• Garder les boulons et écrous serrés afi n de s'assurer que

l'équipement est en état de fonctionnement sécuritaire.

• N’altérez jamais le fonctionnement normal des dispositifs de

sécurité. Vérifi ez régulièrement leur bon fonc tion ne ment. Ne

jamais rien faire qui puisse interférer avec le fonctionnement

d'un dispositif de sécurité ou réduire la protection fournie par

un dispositif de sécurité.

• Evitez que des herbes, des feuilles, ou des débris en tout

genre ne s’accumulent sur votre machine. Nettoyez les écla-

boussures d’huile ou d’essence. Laissez refroidir la machine

avant de l’entreposer.

• Dans le cas où vous heurtez un objet, arrêtez la machine et

vérifi ez l’absence de dégâts. Avant de redémarrer, réparez

si nécessaire les dégâts.

• N’essayez jamais de régler la hauteur de la roue lorsque le

moteur est en marche.

• Les éléments du bac de ramassage s’usent et peuvent

s’abîmer et se détériorer, risquant ainsi de projeter les parties

en mouvement ou des objets. Contrôlez fré quem ment ces

éléments et remplacez-les, en cas de besoin, par des pièces

de rechange conseillées par le fabricant.

• Les lames de la tondeuse sont affûtées et peuvent couper.

Enveloppez les lames ou portez des gants et faites très

attention lors des opérations d’entretien sur les lames.

• Ne changez pas le réglage du limiteur de régime et évitez

tout survitesse du moteur.

• Nettoyez ou remplacez au besoin les étiquettes d’information.

25

MONTAGE

FIG. 1

BARRE DE

COMMANDE

DE PRÉSENCE

D’OPÉ RA TEUR

BOUTON

DU GUIDON

SUPÉRIEUR

“STAR”

SOU L-

E VEZ

SOU L-

E VEZ

GUIDON

IN FÉ RIEUR

POSITION

DE TONTE

GUIDON

SU PÉ R-

IEUR

BOUTON

DU GUIDON

INFÉRIEUR

“STANDARD”

Lisez complètement ces instructions et ce manuel dans sa totalité

avant de tenter de monter ou d’utiliser votre nouvelle tondeuse à gazon.

IMPORTANT: CETTE TONDEUSE À GAZON EST FOURNIE

AVEC MOTEUR SANS HUILE OU ESSENCE.

Votre nouvelle tondeuse à gazon a été montée à l’usine sauf les

pièces qui ne sont pas montées à cause de l’expédition. Toutes

les pièces comme les écrous, les rondelles, les boulons, etc. qui

sont nécessaires à compléter le mon ta ge ont été mises dans

le sac des pièces. Pour assurer l’utilisation correcte et sûre de

votre tondeuse, toutes les pièces et la visserie que vous montez

doivent être serrées à fond. Utilisez les outils corrects pour as-

surer le serrage exact.

POUR ENLEVER LA TONDEUSE À

GAZON DU CARTON

1. Enlevez toutes les pièces détachées du carton.

2. Coupez les deux coins au bout du carton et dépliez-les.

3. Enlevez tous les matériaux d’emballage à l’exception du

rembourrage entre le guidon supérieur et le guidon inférieur

et le rembourrage qui maintiennent la barre de commande

de présence d’opérateur contre le guidon supérieur.

4. Roulez la tondeuse à gazon du carton et examinez le carton

pour les pièces détachées.

COMMENT MONTER VOTRE

TON DEU SE À GA ZON

POUR DÉPLIER LE GUIDON (Voir Figs. 1 & 2)

IMPORTANT: DÉPLIEZ SOIGNEUSEMENT LES GUIDONS POUR

NE PAS PINCER OU AVARIER LES CÂBLES DE COMMANDE.

1. Soulevez la section du guidon inférieur à la position de tonte et

alignez le trou du guidon avec un des trous de positionnement

de hauteur.

2. Insérez les boulons de guidon par les guidon et le supports

et fi xez-le avec le boutons inférieur (“standard”).

3. Enlevez le rembourrage protecteur, soulevez le guidon

supérieur à la position de tonte et serrez à fond les deux

boutons de guidon supérieur (“star”).

4. Enlevez les matières de rembourrage de la zone de la barre

de commande.

Le guidon de votre tondeuse à gazon peut être réglé pour votre

confort. Référez-vous à la section de “POUR RÉGLER LE GUI-

DON” dans la section de Révision et Réglages de ce manuel.

FÉLICITATIONS pour votre achat d’une tondeuse à gazon . Elle

a été conçue, perfectionnée, et fabriquée pour assurer le bon

fonc tion ne ment et la sûreté maximum.

En cas d’un problème que vous ne pouvez pas ré sou dre, con tac tez

le centre d’entretien autorisé le plus proche. Vous y trouverez

les techniciens qualifi és et les outils ap pro priés pour l’entretien

et la réparation de cette machine.

Veuillez lire et conserver ce manuel. Les instructions qu’il con tient

vous permettront de monter, et d’entretenir cor rec te ment votre ton-

deuse à gazon. Observez toujours les “RÈGLES DE SÉ CU RI TÉ”.

NUMÉRO

DE SÉRIE: ____________________________________

DATE D’ACHAT: ________________________________

LES NUMÉROS DE SÉRIE ET DE MODÈLE SERONT SI TUÉS

SUR LA DÉCALCOMANIE COLLÉE SUR L’ARRIÈRE DU

BOÎTIER DE TONDEUSE.

VOUS DEVRIEZ NOTER CES NUMÉROS-CI ET LA DATE

D’ACHAT. CONSERVEZ-LES POUR LA RÉFÉRENCE

D’AVE NIR.

RESPONSABILITÉS DU CLIENT

• Lisez et faites attention aux règles de sécurité.

• Suivez un programme habituel d’entretien, de soin, et d’uti-

li sa tion de la tondeuse à gazon.

• Suivez les instructions dans les sections d'entretien et

d’en tre po sa ge de ce manuel de pro prié tai re.

SPÉCIFICATIONS DE PRODUIT

Capacité et le 1,0 Quarts de Gallon

Type d’essence: L’essence sans Plomb Normale

Type d’huile SAE 30 (température + 32°F)

(API SG–SL): SAE 10W30 (température – 32°F)

Capacité d’huile: 0,58 Quarts de Gallon

Bougie d’allumage: NGK BPR5ES

(Écart: 0,030 po)

Dégagement de Entrée: 0,006 mm

Soupape (± 0.004 mm): D'échappement: 0,008 mm

Couple de rotation

au boulon de lame: 35-40 ft.-lbs.

26

MONTAGE

FIG. 2

SUPPORT

DE GUIDON

BOULON

BOUTON

INSTALLER LES ACCESSOIRES

Votre tondeuse à gazon a été expédiée prête à utiliser comme

une tondeuse broyeuse. Pour la convertir au ramassage ou au

déchargement, voir “POUR CONVERTIR LA TONDEUSE” dans

la section d’utilisation de ce manuel.

POUR MONTER LE RAMASSE-HERBE

(Voir Fig. 3)

1. Mettez le cadre du ramasse-herbe dans le sac de décharge

avec la partie rigide du sac sur le fond. Assurez-vous que

la poignée de cadre soit au dehors du haut du sac.

2. Glissez les étriers de pression de vinyle par-dessus du cadre.

REMARQUE: Si les étriers sont trop rigides, mettez-les dans de

l’eau chaude pendant quelques minutes. Si le sac de décharge

devient mouillé, laissez-le sécher avant de l’utiliser.

FIG. 3

CÔTÉ DU

CADRE

ÉTRIERS DE

PRESSION

DE VINYLE

OUVERTURE

DU CADRE

INSTALLER LE CÂBLE DE DÉMARREUR

(Voir Fig. 4)

1. Desserrer un bouchon-T.

2. Tenez la barre de commande contre le guidon supérieur.

3. Tirez lentement sur le câble de démarreur du moteur jusqu’à

ce qu’il glisse dans la boucle du guide du câble de démarreur.

4. Serrer un bouchon-T.

FIG. 4

GUIDON

SUPÉRIEUR

BARRE DE COMMANDE

CÂBLE

DE

DÉMARREUR

GUIDE DU CÂBLE BOUCHON-T

27

RENCONTRE LES EXIGENCES DES NORMES DE SÉCURITÉ CPSC

Les tondeuses à gazon rotatives tractées qui se poussent par l’arrière conforment aux normes de sécurité d’American National Standards

Institute et de U.S. Consumer Product Safety Commission. AVERTISSEMENT: La lame tourne lorsque le moteur fonctionne.

BARRE DE COMMANDE DE PRÉSENCE D’OPÉRATEUR –

doit être tenue contre le guidon pour démarrer la lame.

Re lâ chez pour arrêter la lame.

LEVIERS DE COMMANDE D'ENTRAÎNEMENT – est utilisé pour

engager le mouvement de devant tracté de la tondeuse à gazon.

CONNAISSEZ SUR VOTRE TONDEUSE À GAZON

LISEZ CE MANUEL DE PROPRIÉTAIRE ET LES RÈGLES DE SÉCURITÉ AVANT D’UTILISER VOTRE TONDEUSE À GAZON.

Comparez les illustrations avec votre tondeuse à gazon afi n de se mettre au courant des positions des différentes commandes

et des différents réglages. Conservez ce manuel pour la référence d’avenir.

POIGNÉE DE DÉMARREUR – est utilisée pour démarrer le moteur.

PORTE DE BROYEUSE – permet de la conversion de l’utilisation

de ramassage ou de déchargement.

BARRE DE COMMANDE DE PRÉ SEN CE D’OPÉRATEUR

RAMASSE-HERBE

BOUTONS DE GUIDON

POIGNÉE DE

DÉ MAR REUR

VALVE D'ESSENCE

BOUCHON D’HUILE DE MOTEUR AVEC LA JAUGE

BOUCHON DE REM PLIS SA GE

D’ESSENCE

Ces symboles peuvent se montrer sur votre motovineuse à gazon ou dans les publications fournies avec le produit. Apprenez

et comprenez la signifi cation des symboles.

PORTE DE

BROYEUSE

UTILISATION

FILTRE À AIR

BOÎTIER

LEVIERS DE LA COMMANDE D’ENTRAÎNEMENT

BOUGIE

D'ALLUMAGE

SILENCIEUX

LEVIER DE DISPOSITIF DE

RÉGLAGE DES ROUES

IMPORTANT: Cette tondeuse à gazon est

fournie avec moteur SANS HUILE OU ESSENCE.

REMARQUE: Vous pouvez utiliser de l'essence

contenant jusqu'à 10% d'éthanol (E10) avec cet appareil.

L'utilisation d'essence contenant plus de 10% d'éthanol

annulera la garantie du produit.

28

UTILISATION

COMMENT UTILISER VOTRE

TON DEU SE À GAZON

COMMANDE DE LA VITESSE DE MOTEUR

La vitesse du moteur a été réglée à l’usine pour un rendement

maximum. La vitesse n’est pas réglable.

CONTRÔLE DE LA ZONE DU MOTEUR

ATTENTION: Les règlements fédéraux

re quiè rent que une commande de moteur

soit installée sur la tondeuse à gazon afi n

de minimiser le risque de blessure à cause

de contact avec la lame. N’essayez jamais

de renverser la fonction de la commande

d’opé ra teur. La lame tourne lorsque le

moteur fonctionne.

• Votre tondeuse à gazon est munie d’une barre de com man de

de présence d’opérateur qui requiert que l’opérateur soit

positionné derrière le guidon de tondeuse pour dé mar rer et

utiliser la tondeuse à gazon.

COMMANDE D’ENTRAÎNEMENT (Voir Fig. 4)

• Pour commander le déplacement automatique vous devez

pousser vers le bas et vers la poignée la barre de commande

indiquant la présence de l’opérateur et tirer un ou tous les

deux leviers de commande vers la poignée. Plus le levier

est tiré vers la poignée plus l’appareil circule rapidement.

• La marche avant s’arrête en lâchant la barre de commande

indiquant la présence de l’opérateur ou le levier de commande.

Pour arrêter la marche avant sans arrêter le moteur, lâchez

uniquement les leviers de commande de l’entraînement.

Maintenez vers le bas, contre la poignée, la barre de com-

mande indiquant la présence de l’opérateur pour continuer

à tondre sans déplacement automatique.

REMARQUE: Si après d’avoir relâchez la barre de commande,

la tondeuse à gazon ne roule pas vers l’arrière, poussez légère-

ment la tondeuse ver l’avant pour désengager les roues motrices.

1. Eteignez la tondeuse et débranchez la bougie de son câble.

2. Tournez la tourillon pour l'epreuve la vitesse d’entraînement.

3. Mettez en marche la tondeuse pour mettre à l’epreuve la

vitesse d’entraînement. Régler au besoin.

4. Si la situation ne s’améliore pas après cette opération (la

marche avant ne change pas), vous devez remplacer la

courroie d’entraînement de votre appareil.

POUR RÉGLER LA HAUTEUR DE COUPE

(Voir Fig. 6)

Les quatres roues sont réglées par un levier unique.

• Tirez le levier de réglage dans la direction de la roue. Pour

lever la tondeuse, placez le levier à la position désirée. Pour

baisser la tondeuse, déplacez le levier vers l’arrière.

FIG. 5

TOURILLON

DE RÉGLAGE

COMMANDE

D’ENTRAÎNEMENT

EMBRAYÉE

LEVIERS

COMMANDE

D’ENTRAÎNEMENT

DÉBRAYÉE

BARRE DE COMMANDE DE PRÉSENCE D’OPÉRATEUR

FIG. 4

RÉGLAGES DE LA COMMANDE

D’ENTRAÎNEMENT (Voir Fig. 5)

Avec le temps, le système de commande de l’entraînement se

“relâche” ce qui diminue la vitesse. Une tourillon, à la commande de

l’entraînement, permet de resserrer le câble. Procédez de la sorte:

FIG. 6

RÉGLAGE

DE LEVIER

UNIQUE

BAISSEZ LES

ROUES POUR UNE

COUPE HAUTE

SOULEVEZ LES

ROUES POUR UNE

COUPE BASSE

L’utilisation d’une tondeuse à gazon présente le risque de pro jec tion des particules

dans les yeux qui peuvent causer des blessures sérieuses. Portez toujours des

lunettes de sécurité ou une visière des yeux avant d’utiliser votre tondeuse à gazon,

ou de faire tout réparations et tout réglages. Nous re com man dons une visière de

sécurité panoramique pour ceux qui portent des verres correctives ou des lunettes

de sécurité standard.

Utiliser des

protecteurs

d'oreilles pour

éviter tout

dommage à

l'audience.

29

ÉTAPES FACILES À SE RAPPELER EN

CONVERTISSANT LA TONDEUSE À GAZON

POUR LE BROYAGE -

1. La porte arrière fermée.

2. La porte de broyeuse est fermée et serrée à fond et ver-

rouillé.

POUR LE RAMASSAGE ARRIÈRE -

1. Le ramasse-herbe est installé.

2. La porte de broyeuse est fermée et serrée à fond et ver-

rouillé.

POUR LE DÉCHARGEMENT LATÉRAL -

1. La porte arrière fermée.

2. Le défl ecteur de décharge est installé.

ATTENTION: N’utilisez pas votre tondeuse à

gazon sans que le bouchon de la broyeuse,

défl ecteur de l'herbe coupée ou le ramasse-

herbe soient en place. Ne tentez jamais

d'utiliser la tondeuse à gazon quand la porte

arrière est enlevée ou ouverte.

UTILISATION

POUR CONVERTIR LA TONDEUSE

Votre tondeuse à gazon a été expédiée prête à utiliser comme

une tondeuse broyeuse. Pour la convertir au ramassage ou au

déchargement:

RAMASSAGE ARRIÈRE (Voir Fig. 7) -

• Soulevez la porte arrière de la tondeuse et placez les crochets

du cadre du ramasse-herbe sur les supports du ramasse-

herbe.

• Pour convertir au broyage ou au déchargement, enlevez le

ramasse-herbe et fermez la porte arrière.

FIG. 8

OUVREZ LE

PORTE DE

BROYEUSE

INSTALLEZ LE

DÉFLECTEUR DE

DÉCHARGEMENT

LA TONDEUSE EST

MAINTENANT PRÊTE

POUR L’UTILISATION

DE DÉ CHAR GE MENT

OUVREZ

LE VERROU

DÉCHARGEMENT LATÉRAL (Voir Fig. 8) -

• Le porte arrière doit être fermée.

• Ouvrez la porte de la broyeuse et installez le défl ecteur

comme montré.

• La tondeuse est maintenant prête pour le déchargement.

• Pour convertir au broyage ou au ramassage, le défl ecteur de

décharge doit être enlevé et la porte de broyeuse doit être

fermée et verrouillé.

FIG. 7

SUPPORT DU

RAMASSE-HERBE

PORTE ARRIÈRE

POIGNÉE DU

RAMASSE-

HERBE

CROCHET DU

RAMASSE-

HERBE

30

ATTENTION: Essuyez toujours l'huile ou

l'essence renversée. Vous ne devez ja-

mais emmagasiner, répandre ou utiliser de

l'essence près d'ue fl amme nue.

Les carburants mélangés avec l’alcool

(appelés gasohol ou utilisant l’éthanol ou

le méthanol) peuvent attirer l’humidité qui

cause la séparation et la formation d’acide

pendant l’entreposage. Le gaz acide peut

endommager le système d’essence d’un

moteur pendant l’entreposage. Pour

éviter les problèmes avec le moteur, le

système d’essence doit être vidangé avant

l’entreposage de 30 jours ou plus. Vidangez

le réservoir d’essence, démarrez le moteur

et laissez-le fonctionner jusqu’à ce que les

carburant et le carburateur soient vides.

Utilisez de l’essence fraîche la saison sui-

vante. Reportez-vous aux in struc tions sur

l’entreposage pour les autres renseigne-

ments. N’utilisez jamais de produits de

nettoyage de moteur ou de carburateur dans

le réservoir d’essence ou des dommages

permanents pourraient être causés.

POUR ARRÊTER LE MOTEUR (Voir Fig. 11)

• Pour arrêter le moteur, relâchez la barre de commande de

présence d’opérateur. Si vous n'avez pas l'intention de

mettre en marche le moteur bientôt, attendez jusqu'à ce

que la lame et toutes les pièces mobiles soient arrêtées et

tournez la valve d'essence à la position D’ARRÊT (OFF).

POUR DÉMARRER LE MOTEUR (Voir Fig. 11)

REMARQUE: En raison du revêtement de pro tec tion du moteur,

une petite quantité de fumée est normale la première fois qu’on

utilise le produit.

1. Assurez la valve d'essence est dans la position de MARCHE

(ON).

2. Tenez la barre de commande de présence d’opérateur contre

le guidon et tirez rapidement sur la poignée de démarreur.

Ne laissez pas le câble de démarreur revenir brusquement

à sa position originale.

UTILISATION

AVANT DE DÉMARRER LE MOTEUR

AJOUTER DE L’HUILE (Voir Fig. 10)

Votre tondeuse à gazon est expédiée sans huile dans le moteur.

Pour le type et la catégorie d’huile à utiliser, voir “MOTEUR” dans

la section d’entretein de ce manuel.

ATTENTION: NE remplissez pas trop le

moteur avec de l’huile, ou il fumera forte-

ment du silencieux sur la mise en marche.

1. Assurez-vous que la tondeuse à gazon soit sur un terrain

plat.

2. Enlevez la jauge d’luile du goulot de remplissage d’huile.

3. Vous recevez un récipient d’huile avec l’unité. Versez lente-

ment le récipient entier d’huile dans le moteur en utilisant le

goulot de remplissage d’huile.

4. Versez lentement l'huile.

IMPORTANT:

• Vérifi ez le niveau d’huile avant de chaque utilisation. Ajoutez

de l’huile si c’est nécessaire. Remplissez jusqu’au niveau

indiqué (FULL) sur la jauje d’huile.

• Changez l’huile après chaque 25 heures d’utilisation ou

après chaque saison. Il peut être nécessaire de changer

l’huile plus souvent lorsqu’il y a beaucoup de poussière.

Voir “CHANGER L’HUILE DE MOTEUR” dans la section

d’entretein de ce manuel.

AJOUTEZ DE L’ESSENCE (Voir Fig. 10)

• Remplissez le réservoir d’essence jusqu'au fond du goulot

de remplissage. N'en mettez pas trop. Utilisez de l’essence

sans plomb, régulière, fraîche, et propre avec au moins 87

indice d'octane. Ne mélangez pas l’huile avec l’essence.

Pour assurer que l’essence utilisée soit fraîche, achetez des

conteneurs d’essence pouvant être utilisés en moins de 30

jours.

FIG. 9

POI-

GNÉE DU

CADRE DE

RAMASSE-

HERBE

POIGNÉE

DE RAMASSE-HERBE

POUR VIDER LE RAMASSE-HERBE

(Voir Fig. 9)

1. Soulevez le ramasse-herbe en utilisant la poignée du cadre.

2. Enlevez le ramasse-herbe avec l’herbe coupée du dessous

du guidon de tondeuse à gazon.

3. Vider coupures avec le ramasse-herbe.

REMARQUE: Ne traînez pas le sac quand vous le videz. Ceci

l’userait inutilement.

BOUCHON DE

REMPLISSAGE

D'ESSENCE

BOUCHON DE

REMPLISSAGE

D'HUILE DE

MOTEUR AVEC

LA JAUGE

FIG. 10

31

UTILISATION

CONSEILS DE BROYER/TONDRE

IMPORTANT: POUR LE MEILLEUR RENDEMENT, MAINTENEZ

LE BOÎTIER DE TONDEUSE EXEMPT DE L’ACCUMULATION

DE L’HERBE ET LES DÉBRIS. NETTOYEZ LE DESSOUS DU

BOÎTIER DE TONDEUSE APRÈS CHAQUE UTILISATION.

VOIR LA SECTION DE “NETTOYAGE” DANS LA SECTION

D'ENTRETIEN DE CE MANUEL.

• La lame de broyeuse spéciale recoupera beaucoup de fois

l’herbe coupée pour la faire plus petite. L’herbe coupée sera

distribuée partout dans la pelouse. L’herbe coupée qui a été

recoupée par le broyeuse est biodégradable. Cette action

donnera à la pelouse des substances nutritives. Pour le

meilleur rendement des lames, la vitesse de moteur (lame)

doit être maintenue à la position rapide.

• Ne tondez pas la pelouse quand l’herbe est mouillée. L’her be

mouillée formera les masses de l’herbe coupée qui gêneront

avec l’action de la broyeuse. Le meilleur temps de tondre

est au debout de l’après-midi. La pelouse doit être sèche

à cette heure et la zone coupée pas exposée à la lumière

directe du soleil.

• Pour les meilleurs résultats, ajustez la hauteur de coupe de

la tondeuse afi n que la tondeuse coupe seulement le tiers

du haut de l’herbe (Voir Fig. 12). Au cas où l’herbe est très

haute, il sera nécessaire d’élever la hauteur de coupe pour

réduire les efforts de propulsion, pour éviter de surchauffer le

moteur et pour éviter l’agglutination et l’abandon de masses

d’herbe coupée. Pour les conditions de broyer de l’herbe

très diffi ciles, réduisez la largeur de coupe en im bri quant

l’allée auparavant coupée et tondez lentement.

• Certaines types d’herbe et les conditions d’herbe auront be-

soin qu’une zone soit broyer une deuxième fois pour cacher

l’herbe coupée. Quand vous faites la deuxième coupe, tondez

perpendiculaire à (ou en travers) la première coupe.

• Changez votre parcours de coupe de semaine à semaine.

Tondez de nord à sud une semaine et la prochaine semaine

d’est à ouest. Ceci évitera le paillasson et la granulation de

la pelouse.

CONSEILS DE TONDRE

ATTENTION: N’utilisez pas d’accessoires

amovibles pour découpeuses de chaumes

sur votre tondeuse. Ils sont dangereux, et

risquent d’abîmer votre tondeuse et annuler

votre garantie.

• Sous certaines conditions telles que le gazon très haut, élevez

la hauteur de coupe pour réduire l’effort de pousser et pour

éviter le surchauffage du moteur et pour ne pas laisser des

paquets d’herbe coupée. Il pourrait être né ces sai re que

vous devrait réduire la vitesse de course et/ou marchez la

ton deu se à gazon par-dessus la zone une deuxième fois.

• Pour une coupe extrêmement épaisse, réduisez la largeur

de coupe en imbriquant l’allée auparavant coupée et tondez

lentement.

• Pour la plupart des conditions de coupe et pour le meilleur

ramassage, la vitesse de moteur devrait être réglée à la

position RAPIDE.

• Les pores dans le linge du ramasse-herbe peuvent se

remplir de la saleté et la poussière et il ramassera moins

de gazon coupé. Pour prévenir cette obstruction, arrosez

ré gu liè re ment le ramasse-herbe et laissez-le sécher avant

de l’utiliser encore.

• Conservez propre le sommet du moteur autour du dé mar reur.

Ceci aidera le courant d’air du moteur et étendra la durabilité.

FIG. 12

MAX 1/3

VALVE

D’ESSENCE

ON

OFF

FIG. 11

32

ENTRETIEN

➁ HUILE DE MOTEUR

➀ GOUPILLE DE MONTAGE DU SUPPORT DE GUIDON

➀ CHARNIÈRE DE LA

PORTE DE ARRIÈRE

➀ CHARNIÈRE

DE LA PORTE

DE BROYEUSE

➀ LUBRIFIANT À VAPORISER

➁ RÉFÉREZ-VOUS Â “MOTEUR” DANS LA SECTION EN TRE TIEN

Vérifiez l'intégrité des systèmes de fixation

Nettoyez / Vérifiez le Ramasse-Herbe *

Vérifier les Pneus

Vérifier les Roues d'entraînement ***

Nettoyez la Tondeuse ****

Nettoyez sous le Couvercle d'entraînement ***

Vérifiez la Courroie et les Poulies ***

Vérifiez / Aiguisez / Remplacez la Lame

Tableau de lubrification

Nettoyez / Rechargez la Batteie **

Vérifiez le niveau d'huile de moteur

Remplacez l'huile de moteur

Nettoyez le Filtre à Air

Inspectez le Silencieux

Remplacez la Bougie d'allumage

Remplacez la Cartouche du filtre à air

Vider le système de carburant ou ajouter du stabilisant

AVANT

CHAQUE

UTILISATION

APRÈS

CHAQUE

UTILISATION

TOUTES

LES 10

HEURES

TOUTES LES

25 HEURES

OU SAISON

TOUTES

LES 100

HEURES

AVANT

L'ENTRE-

POSAGE

(si équipé)

Tondeuse à Démarreur Életrique

Tondeuse à Force Propulsive

Utiliser un grattoir pour nettoyer le dessous du châssis de la tondeuse

*

**

***

****

RECOMMANDATIONS GÉNÉRALES

La garantie pour cette tondeuse à gazon ne couvre pas les élé-

ments qui ont été sujets à un abus ou à des négligences de la part

de l’utilisateur. Pour conserver une garantie complète, l’utilisateur

doit maintenir la tondeuse tel que précisé dans ce manuel.

Quelques ajustements sont nécessaires périodiquement pour

entretenir correctement votre machine. Tous les réglages dans

la section de Révision et Réglages de ce manuel devraient être

vérifi és au moins une fois par saison.

• Une fois par an, remplacez la bougie d’allumage, nettoyez

ou remplacez le fi ltre à air, et vérifi ez la lame pour les signes

d’usure. Une nouvelle bougie d’allumage et un fi ltre à air

propre assurent la présence d’un mélange air/essence cor-

rect, permettant ainsi à votre moteur de mieux fonctionner

et de durer plus longtemps.

• Respectez les indications du Guide d’entretien de ce ma nuel.

AVANT CHAQUE UTILISATION

1. Vérifi ez le niveau d’huile de moteur.

2. Vérifi ez l’intégrité des systèmes de fi xation.

LUBRIFICATION

Conservez votre machine bien lubrifi ée

(Voir le “TABLEAU DE LUBRIFICATION”).

IMPORTANT: NE METTEZ NI D’HUILE NI DE GRAISSE SUR

LES PALIERS ANTIFRICTION DE PLASTIQUE DES ROUES.

LES LUBRIFIANTS QUI ATTIRENT LA POUSSIÈRE ET LES

SALETÉS DIMINUENT L’ESPÉRANCE DE DURABILITÉ DE CES

PALIERS À LUBRIFICATION AUTOMATIQUE. SI VOUS PENSEZ

QU’ILS DOIVENT ÊTRE LUBRIFIÉS, UTILISEZ SEULEMENT

ET AVEC MODÉRATION UN LUBRIFIANT SEC, EN POUDRE

DE TYPE GRAPHITE.

TABLEAU DE LUBRIFICATION

33

TONDEUSE À GAZON

Observez toujours les règles de sécurité quand vous faites l’entretien.

PNEUS

• Assurez-vous que vos pneus ne soient pas en contact avec de

l’essence, de l’huile ou des produits de chimique insecticide

qui pourraient détruire le caoutchouc.

• Évitez les souches, les pierres, les ornières profondes, les

objets tranchants et les autres hasards qui pourraient causer

des dégâts les pneus.

ROUES MOTRICES

Vérifi ez toujours les roues motrices arrière avant de tondre pour

assurer qu’elles tournent librement. Si elles ne tournent pas

librement, il y a des débris, de l’herbe coupée, etc. à l’intérieur

des roues motrices et des cache-poussière. Vous devez nettoyer

les roues pour les libérer. S’il est nécessaire à nettoyer les roues

motrices, vérifi ez les deux roues arrière.

ENTRETIEN DE LA LAME

Pour les meilleurs résultats, la lame de tondeuse doit être bien

aiguisée. Remplacez les lames tordues ou abîmées.

DANGER: N’utilisez que les lames de rechange

autorisée par le fabricant de votre tondeuse.

L’usage d’une lame n’ayant pas été autorisée

par le fabricant de votre tondeuse est dange-

reux et risque d’endommager votre tondeuse

et d’annuler sa garantie.

ENLEVER LA LAME (Voir Fig. 13)

1. Débranchez le fi l de bougie d’allumage et posez-le de telle

façon qu’il ne puisse pas entrer en contact avec la bougie

d’allumage.

2. Mettez la tondeuse sur le côté. Assurez-vous que le fi ltre à

air et le carburateur sont vers le haut.

3. Utilisez un bloc de bois entre la lame et le boîtier de tondeuse

pour empêcher la lame de tourner quand vous enlevez le

boulon de lame.

REMARQUE: Protégez vos mains avec des gants et/ou envel-

oppez la lame dans un linge épais.

4. Enlevez le boulon de lame en le tournant dans le sens con-

traire des aiguilles d’une montre.

5. Enlevez la lame et la visserie (le boulon, la rondelle frein et

la rondelle en acier trempé).

6. Enlevez le défl ecteur de debris.

REMARQUE: Enlevez l’adaptateur de lame et vérifi ez la clé

dans le moyeu de l’adaptateur de lame. La clé doit être en bonne

condition pour fonctionner correctement. Remplacez l’adaptateur

s’il est endommagé.

REMPLACER LA LAME (Voir Fig. 13)

1. Posez l’adaptateur de lame sur le vilebrequin de moteur.

Assurez-vous que la clé dans l’adaptateur et le logement

de clavette dans le vilebrequin sont alignés; et cette cour-

roie d’entraînement est la étiquette intérieure de le guide de

courroie.

2. Installez le défl ecteur de debris.

3. Posez la lame sur l’adaptateur de lame.

IMPORTANT: POUR ASSURER L'ASSEMBLAGE ADÉQUAT,

ALIGNEZ LE TROU DU CENTRE DE LAME AVEC L'ÉTOILE

DU L’ADAPTATEUR DE LAME.

4. Assurez-vous que le bord arrière de la lame (opposé au bord)

est vers le haut du moteur.

5. Installez le boulon de lame avec la rondelle frein et la rondelle

en acier trempé dans l’adaptateur de lame et le vilebrequin.

ENTRETIEN

6. Utilisez un bloc de bois entre la lame et le boîtier de tondeuse

et serrez le boulon de lame, en le tournant dans le sens des

aiguilles d’une montre.

• Le couple de serrage recommandé est de 35-40 lb-pi.

IMPORTANT: LE BOULON DE LAME EST TRAITÉ À LA

CHALEUR. SI LE BOULON A BESOIN REMPLACER,

REMPLACEZ SEULEMENT PAR LE BOULON APPROUVÉ.

AFFILER LA LAME (Voir Fig. 14)

REMARQUE: Nous ne recommandons pas que vous affi lez la

lame - mais si vous faites ça, la lame doit être équilibrée. Une

lame mal équilibrée causera une vibration excessive et éventuel-

lement abîmera la tondeuse ou le moteur.

• La lame peut être affi lée avec une lime ou une meule.

N’essayez pas d’affi ler la lame sans l’enlever de la ton deu se.

• Pour vérifi er l’équilibre de la lame, vous aurez besoin d’un

boulon de dia. 5/8 po. ou d'une cheville en acier de dia.

5/8 po. ou d'une équilibreuse conique (Si vous utilisez une

équilibreuse conique, suivez les instructions fournies avec

l’équilibreuse).

REMARQUE: N’utilisez pas un clou pour équilibrer la lame. Les

parties de l’orifi ce central peuvent avoir l’apparence qu’elles sont

centrées, mais elles ne sont pas.

• Glissez la lame sur la partie sans fi letage du boulon ou la

cheville en acier et gardez le boulon/la cheville dans une

position parallèle avec la terre. Si la lame est équilibrée,

elle doit rester horizontale. Si une extrémité de la lame se

déplace vers le bas, aiguisez l’extrémité qui est trop lourde

jusqu’à ce que la lame soit bien équilibrée.

FIG. 14

TROU

CENTRAL

LAME

BOULON OU

CHEVILLE DE 5/8"

FIG. 13

BOULON DE LAME

RONDELLE DURCIE

RONDELLE FREIN

BORD

ARRIÈRE

ADAPTA-

TEUR DE

LAME

GUIDE DE

COURROIE

CLÉ

LAME

LOGE-

MENT DE

CLAVETTE

DE VILE-

BREQUIN

DÉFLECTEUR

DE DEBRIS

34

ENTRETIEN

RAMASSE-HERBE

• Le ramasse-herbe peut être arrosé, mais il doit être sec avant

de l’utiliser.

• Vérifi ez souvent votre ramasse-herbe pour assurer qu’il n’est

pas avarié ou usé. Il s’usera sous une utilisation normale.

Remplacez-le si nécessaire avec un ramasse-herbe ap-

prou vé par le fabricant. Donnez le numéro de modèle de la

tondeuse à gazon lorsque vous commandez.

BOÎTE DE VITESSE

• Pour que votre système d’entraînement fonctionne correcte-

ment, la boîte de vitesse et la surface autour de l’entraînement

devraient être conservés propre et sans débris. Nettoyez

deux fois par saison sous le couvercle d’entraînement.

• La boîte de vitesse est remplie de lubrifi ant jusqu’au niveau

approprié à l’usine. Le lubrifi ant doit être vérifi é si l’entretien

a été exécuté sur la boîte de vitesse.

MOTEUR

L’entretien, la réparation, ou le remplacement d’aucun élément

et systém de la commande émission, les quelles sont fait aux

frais du client, peuvent être exécutés par aucun mécanique. Les

réparations de garantie doivent être exécutées par un centre de

service autorisé par le fabricant.

LUBRIFICATION DU MOTEUR

Utilisez seulement l’huile détergente de qualité supérieure classée

API SG–SL. Choisissez le grade de viscosité SAE de l’huile selon

la température à laquelle vous utiliserez la tondeuse.

REMARQUE: Les huiles de multiviscosité (5W30, 10W30 etc.)

améliorent le démarrage pendant le temps froid, et vérifi ez le niveau

d’huile de moteur fréquemment pour éviter l’endommagement du

moteur dû à l’utilisation avec un niveau d’huile bas.

Changez l’huile après chaque 25 heures d'utili-sation ou au

moins une fois par an si la ton-deuse est utilisée moins de 25

heures par an.

Vérifi ez le niveau d’huile du carter-moteur avant de démarrer le

moteur et après chaque cinq (5) heures d’utilisation continue.

Serrez à fond le bouchon d’huile chaque fois que vous vérifi ez

le niveau d’huile.

CHANGER L’HUILE DE MOTEUR

(Voir les Figs. 15 et 16)

REMARQUE: Avant de basculer la tondeuse à gazon pour vidan-

ger l’huile, vidangez le réservoir d’essence en laissant marcher

le moteur jusqu’à ce que le réservoir soit vide.

1. Débranchez le fi l de bougie d’allumage et posez-le de telle

façon qu’il ne puisse pas entrer en contact avec la bougie

d’allumage.

2. Enlevez le bouchon d’huile de moteur, posez-le à part sur

une surface propre.

3. Inclinez la tondeuse à gazon sur le côté et vidangez l’huile

dans une cuvette appropriée. Faites faire un mouvement

de va-et-vient à la tondeuse à gazon pour enlever l’huile

emprisonnée dans le moteur.

4. Essuyez tout débordement d’huile sur la tondeuse à gazon

et sur le côté du moteur.

5. Remplissez le moteur d’huile. Versez lentement l’huile dans

le tube de remplissage d’huile.

6. Attendez une minute pour permettre que l’huile se rasseoiée.

Pour lire le niveau approprié, insérez la jauge d’huile à

l’intérieur du tube et reposez le bouchon de remplissage

d’huile sur le tube. N’enfi lez pas le bouchon sur le tube.

Enlevez la jauge et lisez le niveau d’huile.

FIG. 16

BOUCHON DE

REMPLISSAGE

D’ESSENCE

MARQUE

INFÉRIEUR

MARQUE

SUPÉRIEUR

CUVETTE

FIG. 15

7. Continuez d’ajouter un peu d’huile et de revérifi er la jauge

jusqu’à ce qu’elle lise plein (FULL). NE remplissez pas trop

le moteur avec de l’huile, ou il fumera sur la mise en marche.

8. Assurez-vous toujours de resserer la gauje d’huile avant de

mettre en marche le moteur.

9. Branchez le fi l de bougie d’allumage à la bougie d’allumage.

FILTRE À AIR (Voir Fig. 17)

L’utilisation d’un fi ltre à air sale empêche le bon fonctionnement

du moteur et peut entraîner l’endommagement de ce dernier.

Remplacez le fi ltre à air chaque saison ou toutes les 100 heures

d’utilisation, plus souvent si vous tondez le gazon sous des condi-

tions très poussiéreuses et sales.

NETTOYER LE FILTRE À AIR

1. Enlevez le couvercle.

2. Enlevez soigneusement la cartouche.

3. Nettoyez en tapant légèrement sur une surface plate. Si la

cartouche est très sale, remplacez-la.

35

ENTRETIEN

ATTENTION: Les solvants de pétrole,

comme le kérosène, ne doivent pas être

utilisés pour nettoyer la cartouche. Ils peu-

vent causer la détérioration de la cartouche.

Ne mettez pas d’huile sur la cartouche.

N’utilisez pas d’air comprimé pour nettoyer

ou sécher la car tou che.

4. Installez la cartouche, ensuite replacez le couvercle.

NETTOYER SOUS LE COUVERCLE DE LA COURROIE

D’ENTRAÎNEMENT

Nettoyez sous le couvercle de la courroie d’entraînement au moins

deux fois chaque saison. Grattez le dessous du couvercle avec

un couteau de mastic ou un outil semblable pour enlever toute

accumulation de débris ou d’herbe sous le couvercle.

LE DISPOSITIF DE LAVAGE DE L’EAU

(Voir Fig. 18)

Votre tondeuse à gazon est équipé d’un ajustage qui permet le

nettoyage rapide et facile du dessous du logement. Pour employer

ce dispositif, opérez comme suit:

1. Déplacez la tondeuse à gazon à un secteur d’une herbe

coupée ou d’une surface dure différente.

REMARQUE: L’eau, l’herbe et d’autres débris s’écouleront sous le

logement de boîter de tondeuse pendant le processus de lavage.

2. Enlevez le ramasse-herbe et défl ecteur de decharge de la

tondeuse à gazon.

3. Fermez la porte de broyeuse (si équipée).

4. Reliez un tuyau de jardin à l’ajustage où montré.

IMPORTANT: SOYEZ SÛR QUE LE TUYAU DE JARDIN N’EST

PAS CONDUIT SOUS LE BOÎTER DE TONDEUSE À GAZON

OU N’EST PAS EMPÊTRÉ DANS LES ROUES.

5. Allumez l’approvisionnement et le contrôle en eau pour des

fuites à l’ajustage.

Si aucune fuite n’est présente, mettez en marche le moteur

(comme décrit dans la section d’opération de ce manuel) et lais-

sez le moteur courir jusqu’à ce que le dessous de la tondeuse

à gazon soit propre.

ATTENTION: N’engagez pas le système

d’entraînement pendant le processus de

lavage.

6. Coupez le moteur.

7. Coupez l’approvisionnement en eau et enlevez le tuyau de

l’ajustage.

DANGER: N’enlevez pas le tuyau de

l’ajustage de précision tandis que le moteur

tourne. L’eau dans le moteur peut avoir

comme conséquence la vie raccourcie de

moteur.

8. Mettez en marche le moteur (comme décrit dans la section

d’opération de ce manuel) et laissez le moteur courir pendant

une pleine minute pour enlever l’exès d’eau de tondeuse à

gazon.

AJUSTAGE

TUYAU

FIG. 18

FIG. 17

CARTOUCHE

COUVERCLE

FENTE

PATTE

SILENCIEUX

Inspectez et remplacez le silencieux corrodé pour éviter les risques

d’incendie et/ou les dégâts.

BOUGIE D’ALLUMAGE

Remplacez le bougie d’allumage au début de chaque saison

de tonte ou après toutes les 100 heures d’utilisation ce qui se

présente en premier. Pour le type de bougie d’allumage et le

réglage d’écartement, référez-vous à la “SPÉCIFICATIONS DE

PRODUIT’’ section de ce manuel.

NETTOYAGE

IMPORTANT: POUR LE MEILLEUR RENDEMENT, MAINTENEZ

LE BOÎTIER DE TONDEUSE EXEMPT DE L’ACCUMULATION

DE L’HERBE ET LES DÉBRIS. NETTOYEZ LE DESSOUS DU

BOÎTIER DE TONDEUSE APRÈS CHAQUE UTILISATION.

ATTENTION: Débranchez le fi l de bougie

d’allumage et posez-le de telle façon qu’il

ne puisse pas entrer en contact avec la

bougie d’allumage.

• Nettoyez le dessous de la tondeuse en grattant pour enlever

l’ac cu mu la tion d’herbe et de débris.

• Nettoyez fréquemment le moteur pour éviter l’accumulation

de débris. Un moteur sale marche à une température plus

élevée et par conséquent à une espérance de vie plus courte

que normale.

• Essuyez les surfaces fi nies et les roues de toutes les traces

d’essence, d’huile, etc.

• À l'exception du port de lavage de l'eau (si équipé), nous

ne recommandons pas l’emploi d’un tuyau d’arrosage pour

nettoyer votre l'extérieur de tondeuse à gazon à moins que

le système électrique, le silencieux, le fi ltre à air et le carbu-

rateur soient couverts pour les mettre à l’abri de l’eau. La

présence d’eau dans le moteur peut en réduire la durée.

36

ATTENTION: AVANT D’EFFECTUER TOUS LES RÉVISION

OU RÉGLAGES:

1. Relâchez la barre de commande et arrêtez le

moteur.

2. Assurez-vous que la lame et toutes les pièces

mobiles soient arrêtées com plè te ment.

3. Débranchez le fi l de bougie d’allumage et

posez-le de telle façon qu’il ne puisse pas entrer

en contact avec la bougie d’allumage.

TONDEUSE À GAZON

POUR RÉGLER LA HAUTEUR DE COUPE

Voir “RÉGLER LA HAUTEUR DE COUPE” dans la section

d’utilisation de ce manuel.

DÉFLECTEUR ARRIÈRE

Le défl ecteur arrière fi xé entre les roues arrière de votre ton-

deuse à gazon, est utilisé pour diminuer le risque de projection

des objets à l’arrière de la tondeuse dans l’espace occupé par

l’opérateur lors de la tonte. Si le défl ecteur arrière est avarié, il

devrait être remplacé.

POUR ENLEVER LA COURROIE

D’ENTRAÎNEMENT (Voir Fig. 19)

1. Enlevez les vis fi xant la chicane arrière.

2. Inclinez la tondeuse à gazon sur le côté avec le fi ltre à air et

le carburateur vers le haut.

3. Retirez la chicane arrière.

4. Dégager la ressort de rappel de la chicane arrière / guide de

courroie arrière.

5. Retirez le boulon à lame, rondelle frein, rondelle en acier

trempé et la lame.

6. Retirez la défl ecteur de debris.

7. Retirez la guide de courroie de la boîte de vitesses.

8. Retirez la courroie.

POUR REMPLACER LA COURROIE

D’ENTRAÎNEMENT (Voir Fig. 19)

1. Insérez la nouvelle courroie du poulie de la boîte de vitesses.

REMARQUE: Utilisez toujours une courroie approuvée par le

fabricant pour assurer une adaptation parfaite et une longue

durabilité.

2. Réinstallez le guide-courroie de la boîte de vitesses. Assurez-

vous que la nouvelle courroie d’entraînement est les étiquettes

intérieures de la guide de courroie.

3. Posez l’adaptateur de lame sur le vilebrequin de moteur.

Assurez-vous que la clé dans l’adaptateur et le logement de

clavette dans le vilebrequin sont alignés; et cette courroie

d’entraînement est les étiquettes intérieures de le guide de

courroie.

4. Réngrener la ressort de rappel de la chicane arrière / guide

de courroie arrière.

5. Réinstallez la chicane arrière.

6. Réinstallez le protecteur de débris.

7. Réinstallez le lame. Le couple de serrage recommandé est

de 35-40 lb-pi.

8. Remettez la tondeuse à gazon en position droite.

9. Réinstallez les vis de la chicane arrière.

RÉVISION ET RÉGLAGES

FIG. 20

SUPPORT

DE GUIDON

BOULON

BOUTON

HAUTE

MOYENNE

BASSE

POUR RÉGLER LE GUIDON (Voir Fig. 20)

Le guidon de la tondeuse à gazon a trois (3) positions de hauteur

- réglez-le à une hauteur confortable.

1. Enlevez le bouton et le boulon de chariot sur un (1) côté du

guidon inférieur.

2. Lorsque vous tenez l’ensemble du guidon, enlevez le bouton

et le boulon de chariot de l’autre côté, alignez le trou dans

le guidon avec le trou désiré dans le support de guidon puis

replacez le boulon et le bouton et serrez à fond.

3. Alignez l’autre côté du guidon à la même position et fi xez le

boulon et le bouton.

FIG. 19

ADAPTATEUR

DE LAME

BOULON

À LAME

RONDELLE EN ACIER TREMPÉ

RONDELLE

FREIN

LAME

GUIDE DE COURROIE

POULIE DE

GALET-

TENDEUR

GUIDE DE

COURROIE

DE LA

BOÎTE DE

VITESSES

DÉFLECTEUR DE DÉBRIS

CHICANE

ARRIÈRE

POULIE

DE LA

BOÎTE DE VITESSES

RESSORT DE

RAPPEL

37

ENTREPOSAGE

MOTEUR

L'entretien, la réparation, ou le remplacement d'aucun élément

et systém de la commande émission, les quelles sont fait aux

frais du client, peuvent être exécutés par aucun mécanique. Les

réparations de garantie doivent être exécutées par un centre de

service autorisé par le fabricant.

VITESSE DE MOTEUR

La vitesse de votre moteur a été réglée à l’usine.

RÉVISION ET RÉGLAGES

Préparez immédiatement votre tondeuse à gazon pour

d’en tre po sa ge à la fi n de la saison ou si la tondeuse à gazon ne

sera pas utilisée pour une période de 30 jours ou plus.

TONDEUSE À GAZON

Quand la tondeuse à gazon doit être entreposée pour une certaine

période, nettoyez-la soigneusement, enlevez toutes la saleté, la

graisse, les débris feuilles. Entreposez dans un endroit propre

et sec.

1. Nettoyez la tondeuse à gazon dans sa totalité (Référez-vous

à la section de “NETTOYAGE” dans la section d'entretien de

ce manuel).

2. Lubrifi ez comme montré dans la section d'entretien de ce

manuel.

3. Assurez-vous que tous les écrous, les boulons, les vis et les

goupilles soient bien attachés. Vérifi ez les pièces tour nan tes

pour l’avarie, la casse, et l’usure. Remplacez-les si né ces sai re.

4. Retouchez les surfaces rouillées et les surfaces où la peinture

est abîmée; poncez légèrement avant de peindre.

GUIDON (Voir les Figs. 21 et 22)

Vous pouvez replier votre guidon de tondeuse à gazon pour

l'entreposage.

1. Desserrez les deux boutons de guidon “star” sur les côtés

du guidon supérieur et pliez le guidon vers l’arrière.

2. Desserrez les deux boutons de guidon “standard” sur des

deux côtés du guidon inférieur et faites pivoter vers l'avant

le guidon en entier jusqu’à ce qu’il repose sur la tondeuse.

3. Réinstallez les boutons “standard” et les boulons de char-

iot sur le guidon inférieur ou les supports de guidon pour

l'entreposage.

• Lorsque vous dépliez le guidon après l'entreposage, le

guidon inférieur doit être bloqué à la main dans la position

d'utilisation.

IMPORTANT: QUAND VOUS REPLIEZ LE GUIDON POUR

L’ENTREPOSAGE OU LE TRANSPORT, ASSUREZ-VOUS

QUE VOUS PLIEZ LE GUIDON COMME MONTRÉ, OU VOUS

POURRIEZ ENDOMMAGER LES CÂBLES DE COMMANDE.

CARBURATEUR

Votre carburateur n’est pas réglable.

IMPORTANT: NE TOUCHEZ PAS LE RÉGULATEUR DE

MOTEUR QUI A ÉTÉ RÉGLÉ À L’USINE AVEC LA VITESSE DE

MOTEUR CORRECTE. NE DÉPASSEZ JAMAIS LA VITESSE DE

MOTEUR QUI A ÉTÉ ÉTABLIE À L’USINE. CETTE ACTION PEUT

ÊTRE DANGEREUSE. SI VOUS PENSEZ QU’UN RÉGLAGE

DE LA VITESSE MAXIMUM SOIT NÉCESSAIRE, CONTACTEZ

LE CENTRE DE SERVICE HUSQVARNA OU AUTRE CENTRE

QUALIFIÉ LE PLUS PROCHE. IL Y A DES TECHNICIENS BIEN

QUALIFIÉS ET DES OUTILS APPROPRIÉS POUR FAIRE LES

RÉPARATIONS NÉCESSAIRES.

FIG. 22

SUPPORT

DE GUIDON

BOULON

BOUTON

FIG. 21

POSI-

TION DE

TONTE

BARRE DE

COMMANDE

DE PRÉSENCE

D’OPÉ RA TEUR

REPLIER

EN AVANT

POUR EN-

TREPOSAGE

GUIDON

INFÉRIEUR

BOULON

DE GUIDON

SUPÉRIEUR

“STAR”

BOULON DE GUIDON

INFÉRIEUR “STANDARD”

GUIDON

SUPÉR-

IEUR

38

Le moteur 1. Filtre à air sale 1. Nettoyez/remplacez le fi ltre à air.

refuse 2. Sans essence. 2. Remplissez réservoir d’essence.

de démarrer 3. Essence trop vieille. 3. Vidangez le réservoir et remplissez-le avec de

l'essence fraîche et propre.

4. Eau dans l’essence. 4. Vidangez le réservoir et remplissez-le avec de

l'essence fraîche et propre.

5. Fil de bougie d'allumage débranché. 5. Branchez le fi l de bougie d’allumage à la bougie.

6. Mauvaise bougie d’allumage. 6. Changez la bougie d’allumage.

7. Lame desserrée ou adaptateur de lame cassé. 7. Serrez boulon de lame/remplacez l’adaptateur de lame.

8. Barre de commande relâchée. 8. Tenez la barre de commande contre le guidon.

9. Barre de commande défectueuse. 9. Remplacez la barre de commande.

10. La valve d’essence (si équipé) est dans la 10. Turnez le valve d’essence dans la position de marche

position de marche OFF. ON.

11. Batterie faible (si équipé). 11. Chargez la batterie.

12. Connexion de batterie débranchée (si équipé). 12. Branchez la batterie au moteur.

13. Levier de commande de moteur en position 13. Placez le levier de commande de moteur dans la

STOP. position RAPIDE.

ENTREPOSAGE

CYLINDRE

1. Enlevez la bougie d’allumage.

2. Versez 29 ml (une once) d’huile par l’orifi ce de la bougie

d’allumage dans le cylindre.

3. Tirez lentement la poignée de démarreur pendant quelques

secondes pour répartir l’huile.

4. Installez une nouvelle bougie d’allumage.

AUTRES

• Ne conservez pas d’essence d’une saison à l’autre.

• Changez votre bidon d’essence s’il commence à rouiller.

La rouille et/ou les saletés dans l’essence feront arriver les

problèmes.

• Si possible, entreposez votre tondeuse à gazon à l’intérieur

d’un bâtiment et couvrez-la pour la protéger des saletés et

de la poussière.

• Couvrez votre tondeuse à gazon avec une housse adéquate

qui ne retient pas l’humidité. N’utilisez pas de plastique. Le

plastique ne peut pas respirer ce qui permet la condensation

et la formation de rouille sur votre tondeuse à gazon.

IMPORTANT: NE COUVREZ JAMAIS VOTRE TONDEUSE

À GAZON QUAND LE MOTEUR ET LE SILENCIEUX SONT

ENCORE CHAUDS.

ATTENTION: N’entreposez jamais à

l’in té rieur d’un bâtiment une tondeuse à

gazon avec de l’essence dans le réservoir.

Les vapeurs d’essence en provenance du

ré ser voir peuvent s’enfl ammer au contact

d’une fl amme découverte ou des étincelles.

Laissez refroidir le moteur avant de placer la

tondeuse à gazon dans un espace clos.

MOTEUR

SYSTÈME D’ESSENCE

IMPORTANT: IL EST IMPORTANT DE PRÉVENIR, PENDANT

L’ENTREPOSAGE, LES DÉPÔTS DE GOMME DANS LES

PARTIES ESSENTIELLES DU SYSTÈME D’ESSENCE TELLES

QUE LE CARBURATEUR, LE FILTRE À ESSENCE, LES

CONDUITES D’ESSENCE, OU LE RÉSERVOIR D’ESSENCE.

LES ESSENCES CONTENANT DE L’ALCOOL (ÉTHANOL OU

MÉTHANOL ET PARFOIS APPELÉES GASOHOL) PEUVENT

ABSORBER DE L’HUMIDITÉ. CECI CONDUIT À LA SÉPARATION

DES ÉLÉMENTS DU MÉLANGE ET À LA FORMATION D’ACIDE

EN CAS DE CONSERVATION PROLONGÉE. L’ESSENCE

DEVENUE ACIDE PEUT AVARIER LE SYSTÈME D’ESSENCE

PENDANT LA DURÉE DE L’ENTREPOSAGE.

• Vidangez le réservoir d'essence en mettant en marche le

moteur et le laissant courir jusqu’à ce que les conduites

d'essence et le carburateur soient vides.

• N’utilisez jamais de produits spéciaux pour nettoyer le mo teur

ou le carburateur dans le réservoir d’essence. L’em ploi de

ces produits pourrait causer des dégâts permanents.

• Utilisez de l’essence fraîche l’année suivante.

REMARQUE: Les stabilisateurs d’essence sont une alternative

acceptable pour minimiser la formation des dépôts de gomme

pendant les périodes d’entreposage. Ajoutez le stabilisateur dans

l’essence dans le réservoir d’essence ou le bidon d’es sen ce.

Respectez le rapport d’essence/stabilisateur indiqué sur le fl acon

de stabilisateur. Marchez le moteur pendant au moins 10 minutes

après avoir ajouté le stabilisateur pour permettre le stabilisateur

d’atteindre le carburateur. Ne vidangez pas le réservoir d’essence

ou le carburateur si vous utilisez un sta bi li sa teur d’essence.

HUILE DE MOTEUR

Vidangez l’huile (avec un moteur chaud) et remplacez avec

de l’huile de moteur fraîche (Voir “MOTEUR” dans la section

d'entretien de ce manuel).

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Voir la section appropriée dans le manuel à moins que dirigé à un centre d’entretien Husqvarna.

39

Le moteur 1. L’arrière du boîtier de tondeuse à gazon ou 1. Élevez la hauteur de coupe.

manque de lame entraînée dans l’herbe haute.

puissance 2. Trop d’herbe. 2. Élevez la hauteur de coupe.

3. Filtre à air sale. 3. Nettoyez ou remplacez le fi ltre à air.

4. Accumulation d’herbe, de feuilles, 4. Nettoyez le dessous du boîtier de la tondeuse à gazon.

et de débris sous la tondeuse.

5. Trop d’huile dans le moteur. 5. Vérifi ez le niveau d’huile.

6. Vitesse trop rapide. 6. Baissez la vitesse de marche.

Coupe 1. Lame usée, tordue ou desserrée. 1. Remplacez la lame. Serrez le boulon de lame.

irrégulière 2. Hauteur des roues inégale. 2. Réglez les 4 roues à la même hauteur.

3. Accumulation d’herbe, de fuilles, 3. Nettoyez le dessous du boîtier de tondeuse à gazon.

et de débris sous la tondeuse.

Vibrations 1. Lame usée, tordue ou desserrée. 1. Remplacez la lame. Serrez le boulon de lame.

excessives 2. Vilebrequin tordu. 2. Contactez un centre de service Husqvarna

ou autre centre de service qualifée.

Câble de 1. Le frein du volant est serré quand la barre de 1. Tenez la barre de commande contre le guidon

démarreur commande est relâchée. supérieur avant de tirer le câble de démarreur.

diffi cile 2. Vilebrequin tordu. 2. Contactez un centre de service Husqvarna

à tirer ou autre centre de service qualifée.

3. Adaptateur de lame cassé. 3. Changez l’adaptateur de lame.

4. La lame entraînée dans l’herbe. 4. Poussez-la sur une zone où l’herbe est déjà coupée

ou sur un terrain dur et plat.

5. Commande lame/frein défectueuse. 5. Remplacez la commande de lame/frein.

Le ramasse- 1. Hauteur de coupe trop basse. 1. Élevez la hauteur de coupe.

herbe ne se 2. La section de lame qui soulève 2. Changez la lame.

remplit pas l’herbe est usée.

(si la tondeuse 3. Le ramasse-herbe ne permet 3. Nettoyez le sac de décharge.

équipée d’un plus le assage d’air.

ramasse-

herbe)

Diffi cile à 1. L’herbe est trop haute ou la hauteur des roues 1. Élevez la hauteur de coupe.

pousser est trop basse.

2. Arrière du boîtier de tondeuse à gazon ou 2. Élevez la partie arrière du boîtier de la tondeuse

lame entraînée dans l’herbe haute. à gazon (un réglage plus haut).

3. Ramasse-herbe trop plein. 3. Videz le ramasse-herbe.

4. La hauteur du guidon ne vous convient pas. 4. Réglez le guidon à une hauteur qui vous convient.

Perte de 1. Usure de la courroie. 1. Vérifi ez/remplacez la courroie d’entraînement.

commande ou 2. Tirez la courroie de la poulie. 2. Vérifi ez/réinstallez la courroie d’entraînement.

ralentissement 3. Ressort de tension de la courroie enlevé. 3. Remplacez le ressort de tension de la courroie.

de la vitesse 4. Le système de commande d’entraînement 4. Ajustez la commande d’entraînement.

d’entraînement “desserré”.

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE SOLUTION

Voir la section appropriée dans le manuel à moins que dirigé à un centre d’entretien Husqvarna.

40

Produits sur roues de consommateur – Garantie limitée

Husqvarna garantit à l’acheteur original que ce produit HusqvarnaMD est exempt de vices de matériaux ou de fabrication sous des conditions nor-

males d’utilisation et d’entretien à compter de la date d’achat au détail pour la période de garantie applicable indiquée à l’annexe A. Cette garantie ne

peut être transférée à aucun aquéreur subséquent de ce produit Husqvarna®. Certains composants (p. ex. les moteurs et les transmissions) sont exclus

de la couverture et d’autres restrictions s’appliquent comme le décrit ce document. Husqvarna réparera ou remplacera à sa discrétion, tout produit ou

pièces défectueux couverts par la garantie limitée, gratuitement dans un centre de service agréé ou un dépositaire Husqvarna en utilisant les pièces

de remplacements d’origine Husqvarna, sous réserve des restrictions et exclusions ci-dessous. Husqvarna n’offre pas un programme d’échange au

comptoir.

AVERTISSEMENTS, LIMITATIONS ET EXCLUSIONS

1. EXCLUSION DE GARANTIE. CETTE GARANTIE LIMITÉE EST LA SEULE GARANTIE EXPRESSE FOURNIE PAR HUSQVARNA

ET IL N’EXISTE PAS D’AUTRES GARANTIES EXPRESSE À L’EXCEPTION DE CELLES QUI SONT EXPRESSÉMENT AU PRÉSENT

DOCUMENT, SAUF SUIVANT LES LOIS APPLICABLES. CETTE GARANTIE EST OFFERTE UNIQUEMENT PAR HUSQVARNA ET NE

PEUT ÊTRE MODIFIÉE QUE PAR HUSQVARNA. CETTE GARANTIE LIMITÉE EST L’EXPRESSION FINALE DE NOTRE ACCORD, ET

EXPRIME COMPLÈTEENT ET EXCLUSIVEMENT LES CONDITIONS DE CET ACCORD. LA PRÉSENTE GARANTIE LIMITÉE VOUS

DONNE DES DROITS SPÉCIFIQUES, ET VOUS POUVEZ AVOIR D’AUTRES DROITS LESQUELS VARIENT SUIVANT VOTRE EM-

PLACEMENT.

2. DURÉE LIMITÉE. TOUTE GARANTIE POUVANT ÊTRE IMPLICITE PAR LA LOI (Y COMPRIS TOUTE GARANTIE IMPLICITE DE

CONVENANCE À UN USAGE PARTICULIER OU D’UTILISATION ET DE GARANTIE IMPLICITE DE QUALITE MARCHANDE) EST

LIMITÉE À LA DURÉE DE LA PÉRIODE DE GARANTIE APPLICABLE EN VERTU DE CETTE GARANTIE. CERTAINES LOCALITÉS

N’AUTORISENT PAS LES LIMITATIONS SUR LA DURÉE D’UNE GARANTIE IMPLICITE, LES LIMITATIONS CI-DESSOUS PEUVENT

NE PAS S’APPLIQUER À VOUS.

3. RECOURS EXCLUSIFS. CERTAINES LOCALITÉS, Y COMPRIS LA PROVINCE DU QUÉBEC, NE PERM ETTENT PAS L’EXCLUSION

OU LA LIMITATION DE GARANTIE POUR LES DOMMAGES CORPORELS OU POUR LES DOMMAGES RÉSULTANTS D’UN DÉFAUT

DE FABRICATION, ET/OU L’EXCLUSION OU LA LIMITATION SUR LES DOMMAGES INDIRECTS OU CONSÉCUTIFS. PAR CON-

SÉQUENT, CERTAINES DES LIMITATIONS CI-DESSOUS PEUVENT NE PAS S’APPLIQUER À VOUS. LES RECOURS CI-DESSUS SONT

LES SEULS RECOURS EXCLUSIFS POUR TOUTE VIOLATION DE CETTE GARANTIE LIMITÉE. AUCUN AUTRE RECOURS, Y-COM-

PRIS MAIS SANS S’Y LIMITER, AUX DOMMAGES ACCESSOIRES, INDIRECTS OU CONSÉCUTIFS, POUR UNE PERTE DE PROFITS,

UNE PERTE DE VENTES, DES DOMMAGES CORPORELS OU MATÉRIELS, OU TOUT DOMMAGE ACCESSOIRE OU CONSÉCUTIF,

N’EST DISPONIBLE, ET TOUS LES DOMMAGES SONT EXCLUS PAR LA PRÉSENTE.

4. Les moteurs, transmissions et certains autres composants ne sont PAS couverts.. Cette garantie limitée ne couvre aucun des cas suivants :

(a) Moteurs et accessoires.Sauf autrement indiqué sur l’Annexe A, tous les moteurs et accessoires ne sont pas couverts par cette garantie. Dans la

plupart des cas, ces articles ne sont PAS fabriqués par Husqvarna, auquel cas, ils peuvent être couverts séparément par les garanties de leur fabricant

respectif si elles sont fournies et accompagnent le produit au moment de l’achat. Toutes les réclamations doivent être soumises et envoyées au fabri-

cant approprié ou selon toute autre indication sur ces garanties distinctes. Husqvarna n’est pas autorisée à effectuer des réglages ou des réparations

sous garantie dans le cas des moteurs fabriqués par Briggs & Stratton, Honda, Kawasaki ou Kohler (exception : modèles équipés de moteurs LCT).

Husqvarna n’assume aucune obligation sous garantie dans le cas des moteurs d’autres fabricants, sous cette garantie limitée.

(b) Transmissions. Sauf autrement indiqué à l’Annexe A, outes les transmissions / boîtes-pont(incluant les systèmes d’entraînement) ne sont pas

couvertes par cette garantie limitée. Dans la plupart des cas, ces articles ne sont PAS fabriqués par Husqvarna, auquel cas, ils peuvent être couverts

séparément par les garanties de leur fabricant respectif si elles sont fournies et accompagnent le produit au moment de l’achat. Les fabricants suivants

de transmission / boîte-pont, Dana, Hydro-Gear, Tuff-Torq, offrent une garantie sur la transmission ou la boîte-pont à l’acheteur fi nal ou à Husqvarna.

Husqvarna assignera par la suite la garantie du fabricant sur la transmission / boîte-pont, ou tout droit à cet égard, à l’acheteur original de l’appareil.

Pour obtenir un service sous garantie au niveau de la transmission / boîte-pont, communiquer d’abord avec le détaillant auprès de qui l’appareil a été

acheté. Si vous avez besoin d’aide ou si vous avez des questions concernant la garantie en lien avec la transmission / boîte-pont, communiquer avec

Husqvarna directement à partir du site Web www.husqvarna.com ou appelez le 800 487 5951 (É.-U.) ou le 800 805 5523 (Canada) pour contacter

un revendeur Husqvarna autorisé. Toutes les réclamations doivent être soumises et envoyées au fabricant approprié ou selon toute autre indication

sur ces garanties distinctes. Husqvarna n’est pas autorisée à effectuer les réglages ou les réparations au titre de la garantie sur les transmissions ou

les boîtes-pont. Husqvarna n’assume pas d’obligation de garantie à l’égard des fabricants indiqués ci-haut (pour les exceptions – voir l’Annexe A).

(c) Pièces non-réutilisables. Cette garantie limitée ne couvre pas les articles et pièces d’entretien générales (« Pièces non-réutilisables »), inclu-

ant, mais sans s’y limiter, les bougies d’allumage, ampoules, fi ltres, lubrifi ants, cordes de lanceur, courroies, lames et adaptateurs de lames..

(d) Composants de contrôle d’émissions. Cette garantie limitée ne couvre pas l’équipement et les composants de contrôle des émissions au-delà des

règlements de l’U.S. Environmental Protection Agency (EPA) ou autres agences semblables. Ces équipements et composants sont couverts par une

déclaration de garantie de contrôle des émissions distincte, fournie avec votre nouveau produit. Veuillez lire les informations sur cette déclaration de

garantie distincte.

5. Toute utilisation COMMERCIALE, INSTITUTIONNELLE, AGRICOLE, À REVENU DE PRODUCTION ou LOCATIVE résultera soit

par une suppression de la garantie ou le raccourcissement de sa durée. Selon le produit, soit il ne bénéfi ciera d’aucune garantie ou sa durée sera

réduite, si le produit est utilisé à des fi ns commerciales ou locatives, institutionnelles, agricoles, industrielles, à revenu de production ou locatives,

dans ces circonstances, cette GArantie limité est offerte à la place et remplace le régime de garantie prévu par la loi. Se référer à l’Annexe A.

6. Les produits remis à neuf ou révisés disposent d’une garantie limité de 30 jours. Sous cette garantie limitée, Les produits certifi és remis à neuf

ou révisés en usine disposent d’une garantie limité de 30 jours pour les pièces et la main d’oeuvre pour l’utilisation non-commerciale. Les produits

sont remis à neuf à l’usine Husqvarna.

7. Propriétaires (Vos) responsabilités. Pour préserver vos droits en vertu de la présente garantie limitée, vous devez faire preuve de diligence

raisonnable en matière d’entretien et de l’utilisation du produit, y compris, le suivi de l’entretien préventif, l’entreposage, l’usage de combustibles

et d’huiles tels que prescrits dans le manuel de l’utilisateur ci-joint. Par exemple, le propriétaire est responsable des points suivants, ils ne sont pas

couverts par cette garantie limitée :

41

a. Montage et service de préparation avant livraison, mises au point du moteur.

b. Réglages après les premiers trente (30) jours de l’achat et au-delà, tel que réglages du câble d’accélérateur, des guides de courroie.

c. L’entretien préventif comme décrit dans le manuel de l’utilisateur.

De plus, vous devez cesser immédiatement l’utilisation du produit lors d’une défaillance ou d’un dommage quelconque. Le produit devrait être

envoyé à un centre de service agréé ou à un dépositaire Husqvarna avant toute nouvelle utilisation.

8. Les dommages résultant du vieillissement normal, de l’usure ou de négligence ne sont PAS couverts. La garantie limitée ne couvre pas

les dommages autres que ceux découlant de défauts de matériel ou de fabrication. Les points suivants ne sont PAS considérés comme des défauts de

matériaux ou de fabrication et ne sont donc PAS couverts.

(a) abrasions aux plateaux de tondeuse;

(b) pneus endommagés par des perforations externes;

(c) décoloration naturelle des matériaux due aux rayons ultraviolets;

(d) dommages à l’équipement de coupe par le contact avec, des roches ou d’autres matériaux non approuvés et/ou des structures.

De plus, cette garantie limitée ne couvre pas les dommages, les défauts de fonctionnement ou les défaillances résultant de l’abus ou de la négli-

gence des produits connexes ou un des points suivants :

(e) défaut de fournir ou d’effectuer les entretiens requis conformément aux indications dans le manuel de l’utilisateur;

(f) abus, négligence, modifi cations, transformations, usure normale, mauvais entretien, utilisation d’accessoires non autorisés, manque de

lubrifi cation ou défaillance du moteur en raison de l’utilisation d’huiles qui ne répondent pas aux spécifi cations du fabricant de moteurs;

(g) utilisation d’alcool-essence contenant du méthanol (alcool de bois). essence-alcool, laquelle contient un maximum de 10 % d’éthanol

(alcool de grains) ou 15 % de MTBE (éther tert butylique méthylique) est approuvée;

(h) utilisation de l’éther ou tout autre liquide de démarrage;

(i) nettoyage à la pression ou à la vapeur du produit;

(j) utilisation de bougies d’allumage autres que celles répondants aux exigences de performance en matière d’émissions indiquées dans le

manuel de l’utilisateur;

(k) altération du régulateur de vitesse du moteur ou des composants d’émissions, ou le fait de faire tourner les moteurs au-dessus des spéci-

fi cations et des régimes de moteur recommandés dans le manuel de l’utilisateur;

(l) L’utilisation de l’appareil sans boucliers ni protecteurs ou de dispositifs de sécurité de coupage modifi és, retirés ou mal installés.

(m) Tous fi ltres à air retirés ou endommagés, saleté excessive, abrasifs, eau salée, humidité, corrosion, rouille, vernis, carburant usagé, ou

toute réaction indésirable due à de mauvaises procédures d’entreposage;

(n) Les défaillances en raison d’un montage, d’un service de préparation avant livraison incorrect, d’une réparation effectuée par toute per-

sonne autre que dans un centre de service agréé ou chez un dépositaire Husqvarna pendant la période de garantie;

(o) La graisse ou l’huile contaminée par la saleté, l’usage de types inappropriés de graisse ou d’huiles, le défaut de se conformer aux inter-

valles recommandés de graissage, des dommages causés par l’eau ou l’humidité ou un entreposage inadéquat;

(p) pulvérisateurs à pompage ou la pulvérisation de matériaux infl ammables ou caustiques, crépines absentes ou brisées.

(q) utilisation prolongée d’un produit lorsqu’un problème de fonctionnement ou une défaillance initiale survient.

9. Garanties limitées à vie de fabrication de 10 ans, unité de coupe renforcée et estampée (protégée par armure). Ces garanties limitées ne

sont offertes que pour la coque de l’unité de coupe; les composés/pièces mécaniques tels que les courroies, les boîtiers de broches, les roulements, les

lames, les tiges, les régulateurs de hauteur, le pivot, les roues anti-scalp, ne sont PAS couverts. La garantie limitée à vie ne couvre pas les dommages

autres que ceux découlant de défauts de matériel ou de fabrication. Les points suivants ne sont PAS considérés comme des défauts de matériaux ou

de fabrication et ne sont donc PAS couverts :

(a) abrasions aux plateaux de tondeuse, y-compris l’usure due au sable;

(b) dommages à l’équipement de coupe par le contact avec, des roches ou d’autres matériaux non approuvés et/ou des structures;

(c) rouille et corrosion; et

(d) décoloration naturelle de la peinture et des matériaux due aux rayons ultraviolets;

COMMENT OBTENIR LE SERVICE

10. Centre de service agréé ou dépositaire Husqvarna. Afi n d’obtenir une couverture de garantie, il est de votre responsabilité (à vos frais) de

livrer ou d’expédier votre appareil Husqvarna à un centre de service agréé ou un dépositaire Husqvarna et d’organiser le ramassage ou le retour de

votre appareil après que les réparations aient été effectuées. Si vous ne connaissez pas l’emplacement du centre de service agréé ou un dépositaire

Husqvarna au 1 800 487 5951 entre 8 h et 20 h (HNE), ou visitez www.husqvarna.com. Si vous avez besoin d’aide ou si vous avez des questions con-

cernant cette garantie limitée, vous pouvez communiquer avec nous au 800 487 5951 entre 8 h et 20 h (HNE) ou au 800 805 5523 (Canada) entre 8 h

et 20 h (HNE) ou consultez le site www.husqvarna.com.

11. Documentation requise. Vous devez conserver et présenter une preuve d’achat (y compris la date, le modèle du produit et, le cas échéant, le

numéro de série du moteur) à un centre de service agréé ou un dépositaire Husqvarna pour une réparation sous garantie en vertu de cette garantie limi-

tée. La preuve d’achat incombe exclusivement à vous. Husqvarna vous encourage à enregistre votre produit en ligne à l’adresse www.usa.husqvarna.

com (É.-U. et Canada) pour nous aider à assurer, entre autres, que vous soyez prévenu sur des informations importantes sur les produits. Cependant,

l’enregistrement de votre produit n’est pas une condition du service de la garantie.

Husqvarna Professional Products, NA, Inc.

9335 Harris Corners Parkway, Suite 500, Charlotte, NC 28269

575 49 43-01 W 2012 IR

42

Tableau de garantie limitée des produits sur roues de consommateur 2012

Annexe A

Consommateur (perso

nnel, utilisation

domestique seulement)

Commercial (toute utilisation

commerciale, professionnelle,

institutionnelle, agricole ou à revenu

de production, sauf l’utilisation en

location

)

Location (toute

utilisation en

location)

Tondeuses à siège :

Cadre, châssis, essieu avant 5 ans Aucune garantie Aucune garantie

Moteur* * * *

(

Husqvarna/Peerless) 3 ans Aucune garantie Aucune garantie

Transmission (si tierce partie)** ** ** **

Modèless XLS Models uniquement - coque

d'unité de coupe étampée. Garantie limitée de la 10 ans Aucune garantie Aucune garantie

Coque d'unité de coupe fabriquée. Garantie

limitée à vie *** Aucune garantie Aucune garantie

Batterie 1 an au prorata Aucune garantie Aucune garantie

Autres composants non réutilisables 3 ans Aucune garantie Aucune garantie

Moteur* * * *

Transmission** ** Aucune garantie Aucune garantie

()

RZ5426 (967003601 et 967003602) - coque

d'unité de coupe étampée. Garantie limitée de la

protection à l''armure 10 ans Aucune garantie Aucune garantie

Coque d'unité de coupe fabriquée. Garantie

limitée à vie *** Aucune garantie Aucune garantie

Batterie 1 an au prorata Aucune garantie Aucune garantie

Autres composants non réutilisables 3 ans Aucune garantie Aucune garantie

Moteur* * * *

Transmission** ** ** **

MZ5424S et MZ5425S (967003901 et 25021) -

coque d'unité de coupe étampée. Garantie

limitée de la protection à l''armure 10 ans Aucune garantie Aucune garantie

Coque d'unité de coupe fabriquée Garantie

Tondeuses « Zero Turn » - usage résidentiel ( MZ

Produit/composant

Tondeuses « Zero Turn » - usage résidentiel ( RZ

C

oque

d'

un

ité d

e coupe

f

a

b

r

i

qu

é

e.

G

aran

ti

e

limitée à vie *** Aucune garantie Aucune garantie

Batterie 1 an au prorata Aucune garantie Aucune garantie

Autres composants non réutilisables 3 ans 1 an Aucune garantie

Tranche gazon LE475, rotoculteurs, souffleuses à neige

Moteur* * * *

Autres composants non réutilisables 2 ans 90 jours 90 jours

Dents de rotoculteur *** Aucune garantie Aucune garantie

Tondeuses poussée, taille-haie à roue haute

Moteur* * * *

Batterie 1 an au prorata

A

ucune garantie

A

ucune garantie

Autres composants non réutilisables 3 ans Aucune garantie Aucune garantie

Coupe-herbe sur coussin d'air

Moteur* * * *

Autres composants non réutilisables 2 ans 1 an 90 jours

Tondeuses autoportées à plateau avant

Moteur* * * *

Transmission 2 ans Aucune garantie Aucune garantie

Autres composants non réutilisables 2 ans Aucune garantie Aucune garantie

Cultivateurs

Batterie 1 an au prorata Aucune garantie Aucune garantie

Autres composants non réutilisables 2 ans Aucune garantie Aucune garantie

Nettoyeurs à pression

Modèle 5525PW :

Moteur* * * *

Pompe 2 ans Aucune garantie Aucune garantie

Autres composants non réutilisables 2 ans Aucune garantie Aucune garantie

Moteur* * * *

Pompe 2 ans 2 ans Aucune garantie

Autres composants non réutilisables 2 ans 2 ans Aucune garantie

Tous les autres nettoyeurs à pression (6027PW, 9032PW, 1340PW)

43

Tableau de garantie limitée des produits sur roues de consommateur 2012

Annexe A

Consommateur (perso

nnel, utilisation

domestique seulement)

Commercial (toute utilisation

commerciale, professionnelle,

institutionnelle, agricole ou à revenu

de production, sauf l’utilisation en

location

)

Location (toute

utilisation en

location)

Produit/composant

Générateurs

Moteur* * * *

Autres composants non réutilisables*

*2 ans (2e année

pièces seulement) *2 années – 1365GN (2e année

pièces seulement) Aucune garantie

Épandeuses

Épandeuse 1 an 1 an 1 an

Tondeuses robotiques

Tondeuse robotique 2 ans 90 jours 90 jours

Batterie 1 an 1 an 1 an

Pièces et accessoires (si acheté)

Accessoires (p. ex., bac de ramassage,

accessoires de protection de pare-choc, etc.). 1 an Aucune garantie Aucune garantie

Pièces (p. ex., courroies, lames, etc.) 30 jours Aucune garantie Aucune garantie

Pièces et accessoires (si remplacés sous le service de la garantie)

Les pièces ou accessoires de remplacement

fournis sous cette garantie limitée sont garantis

uniquement pour le SOLDE de la période de

garantie applicable à la pièce ou à l'accessoire

ayant été remplacé. Voir à gauche Voir à gauche Voir à gauche

Consommateur Commercial Location

**Voir la référence 1 (b) de l'énoncé de garantie.

RZ – Deux (2) ans de garantie au consommateur, pièces et main-d'oeuvre, auprès du réseau de distributeurs Hydro-Gear.

EZ – Un (1) an de garantie commerciale, pièces et main-d'oeuvre, auprès de Husqvarna.

Deux (2) ans de garantie au consommateur, pièces et main-d'oeuvre, auprès du réseau de distributeurs Hydro-Gear.

MZ D (2) d ti i l iè t i d' è d é d di t ib t H d G

*Voir la garantie distincte du fabricant de moteur ou du fabricant. Moteurs LCT sur souffleuses à neige et rotoculteurs spécifiques,

garantie par Husqvarna.

Exemples de coque d'unité de coupe étampée protégée par armure,

c

Exemple de coque d'unité de coupe fabriquée, ci-des

Coque d'unité de coupe étampée ci-dessous, NON renforcée

*** La « Garantie à vie limitée » sur les dents des rotoculteurs et de la coque fabriquée de l'unité de coupe est pour la durée de vie

utile du produit ou 7 (sept) années après la dernière date de la production complète finale de l'équipement, selon la première

éventualité. Le remplacement de la coque de l'unité de coupe est limité à (2) unités de coupe dans le cadre de la garantie à vie

limitée

MZ – Deux (2) ans de garantie commerciale, pièces et main-d'oeuvre, auprès du réseau de distributeurs Hydro-Gear.

Coque d'unité de coupe

étampée protégée par

armure

Zone non renforcée

44

02/18/2014 BY
