Quickstart Guide (English)

Introduction

Your Perfect Tone is Just a Touch Away

Thank you for purchasing the HeadRush Pedalboard!

Featuring a finely tuned quad-core DSP system and powered by its exclusive Eleven® HD Expanded platform, the

HeadRush Pedalboard delivers the most versatile, realistic-sounding and responsive amplifier, cabinet,

microphone and effects models ever found in a floorboard guitar effects processor.

The HeadRush Pedalboard delivers a new generous and diverse offering of classic vintage and modern amp and

effects models, including exclusive original boutique effects that can’t be found anywhere else, as well as the

ability to load your own custom impulse response (IR) files. There are also exclusive features that can’t be found on

any other guitar processor, including gapless preset-switching with delay/reverb tail spillover, a looper with over 20

minutes of record time, the ability to peel off loop layers in the reverse order they were added, and much more.

The heart of the HeadRush Pedalboard is the 7-inch touch display and its guitarist-oriented user interface,

enabling you to touch, swipe, and drag-and-drop to instantly create and edit your rigs in an unprecedented

realistic and intuitive way. The large display also gives ultra-clear feedback when performing live, especially when

making slight changes to your tone using the Hands-Free Mode.

The following information is a quick-start guide to get you up and running, but you can also find a complete

manual, tutorial videos, as well as share your feedback by visiting us at headrushfx.com.

Oh. One more thing. This one goes to 11.

Box Contents

HeadRush Pedalboard

USB Cable

Power Cable

Software Download Card

Quickstart Guide

Safety & Warranty Manual

Important: Visit headrushfx.com to download the complete user guide.

Support

For the latest information about this product (documentation, technical specifications, system requirements,

compatibility information, etc.) and product registration, visit headrushfx.com.

For additional product support, visit headrushfx.com/support.

Features

Top Panel

910

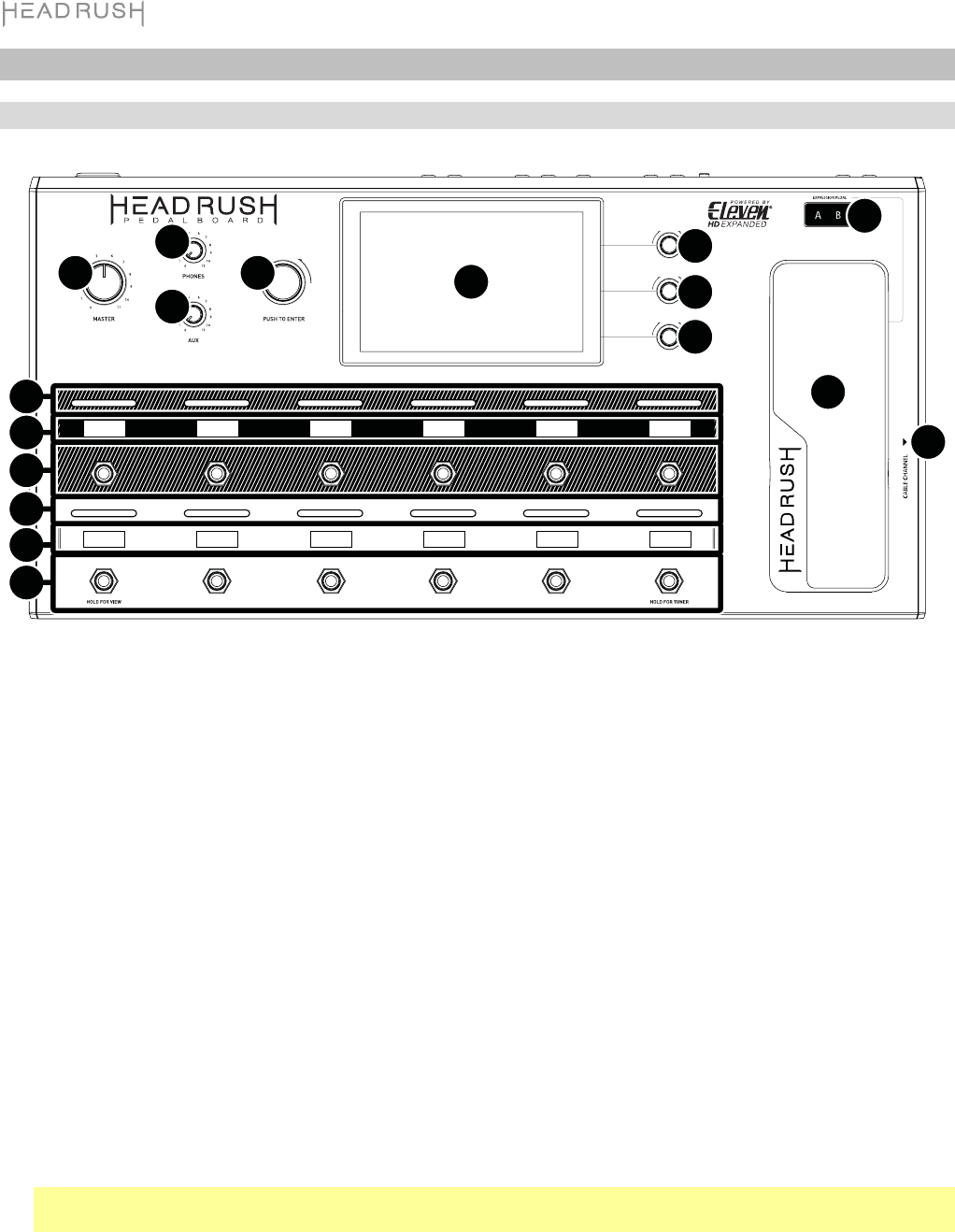

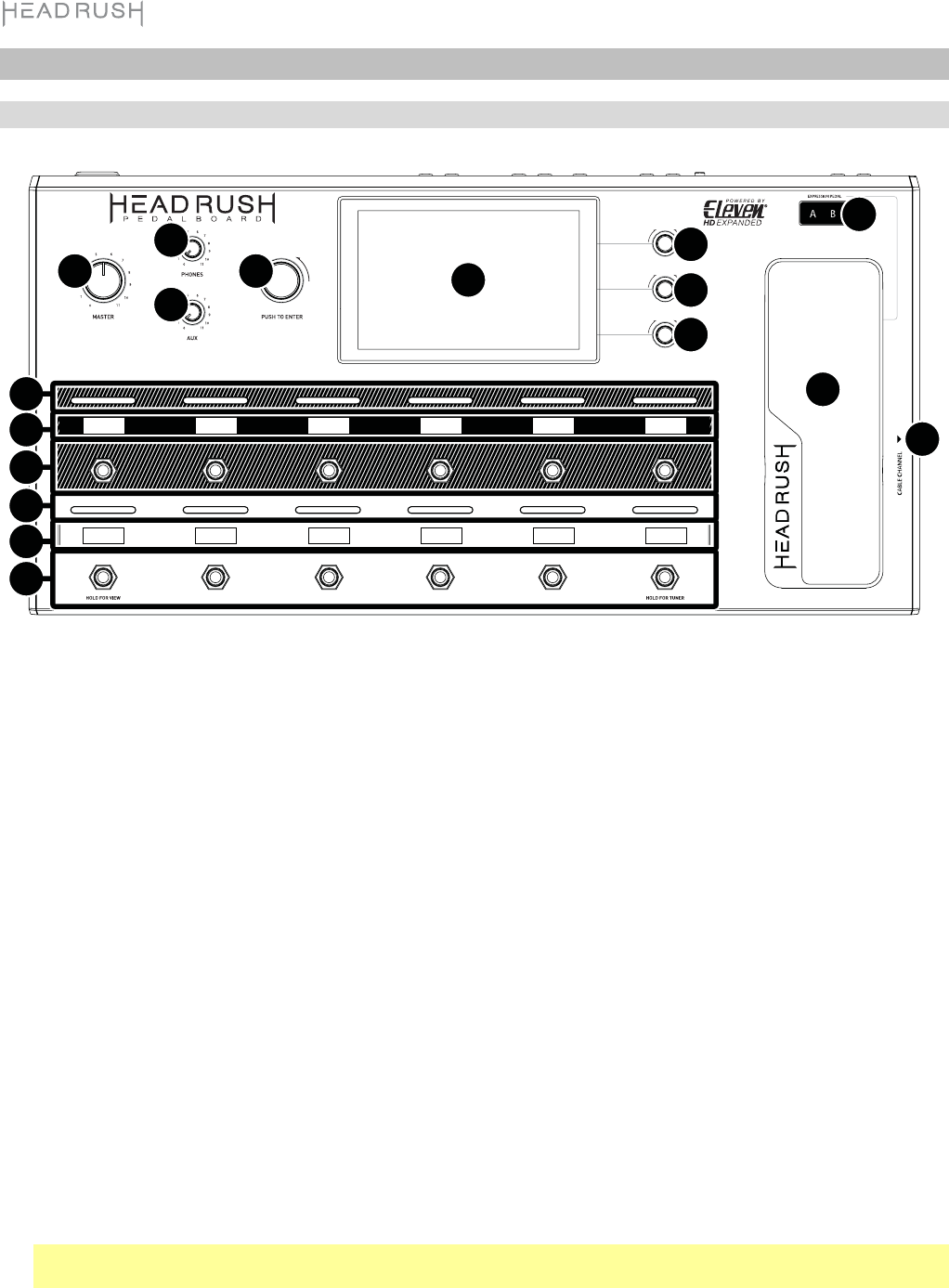

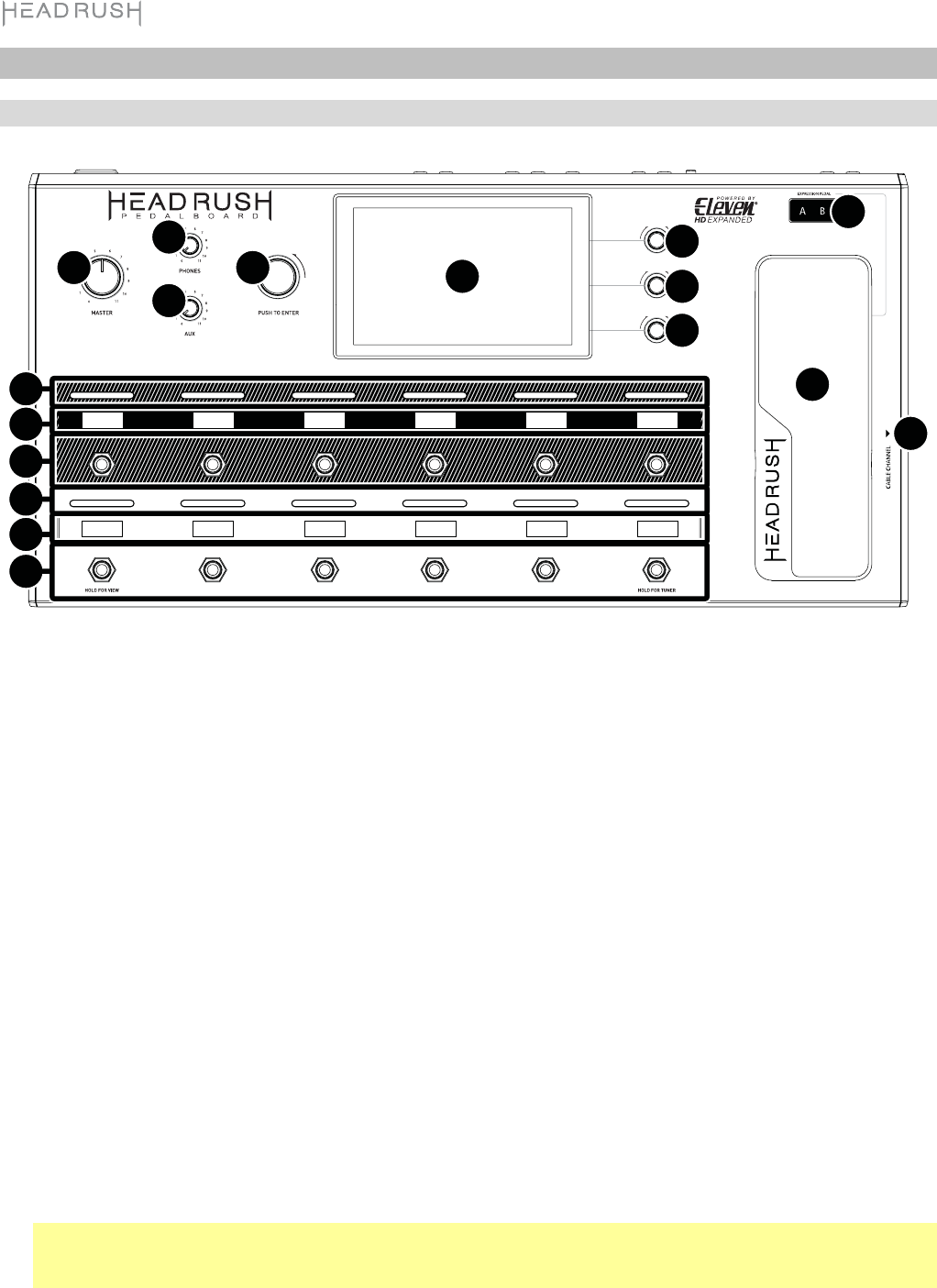

1. Main Display: This full-color multi-touch display shows information relevant to HeadRush Pedalboard’s

current operation. Touch the display (and use the hardware controls) to control the interface. See Basic

Operation to learn how it works.

2. Parameter Knobs: Turn these knobs to adjust the parameters or settings shown next to them in the main

display.

3. Encoder: Turn this encoder to scroll through the available menu options or adjust the parameter values of the

selected field in the display. Push the encoder to confirm your selection.

4. Footswitches: Press these footswitches to activate or deactivate the assigned model or to load the assigned rig.

5. Footswitch Displays: These display strips indicate the model or rig assigned to each footswitch.

6. Footswitch Indicators: These lights indicate whether the model or rig assigned to each footswitch is on

(brightly lit) or off (dimly lit).

7. Expression Pedal: Use this pedal to adjust the assigned parameter/parameters. See Basic Operation >

Hardware Assign > Expression Pedal for more information.

8. Expression Pedal Status LCD: This small LCD indicates the current status of the expression pedal. See

Basic Operation > Hardware Assign > Expression Pedal for more information.

9. Master Volume: Turn this knob to adjust the volume level of the outputs.

10. Phones Volume: Turn this knob to adjust the volume level of the phones output.

11. Aux Volume: Turn this knob to adjust the volume level of the aux input.

Important: The audio signal from the aux input is routed directly to the outputs of HeadRush Pedalboard

without any modeling applied. It is also unaffected by the master volume or phones volume knobs.

12. Cable Channel: Place your cables under and through this indent on the underside of HeadRush Pedalboard

to keep your stage clutter-free and prevent people from tripping over cables.

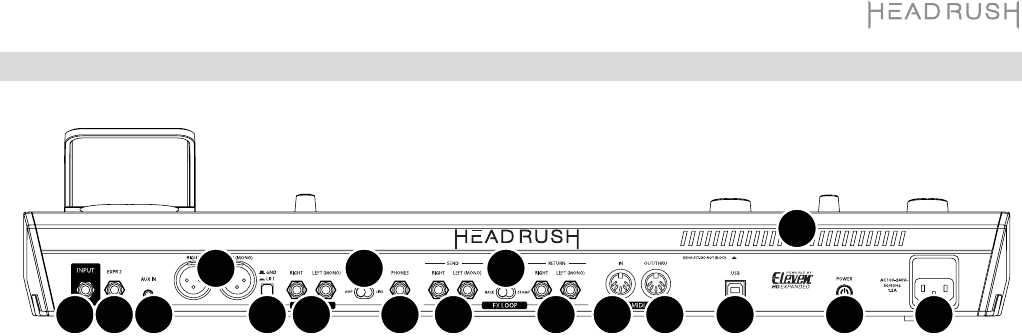

Rear Panel

4562

11 12 13

15 16 17

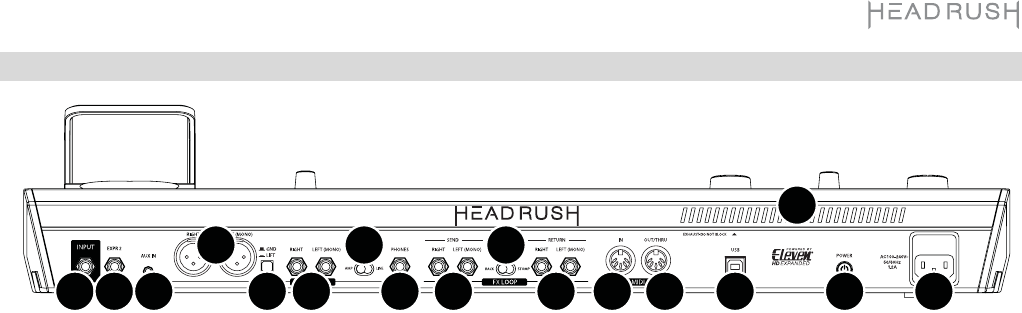

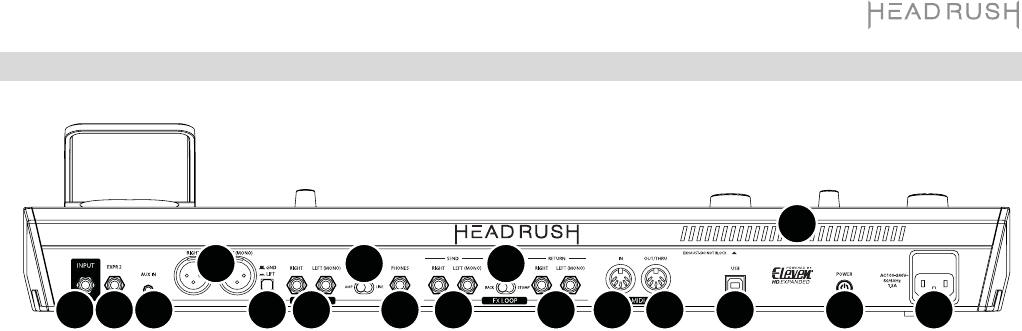

1. Power Input (IEC): Connect this input to a power outlet using the included power cable.

2. Power Switch: Press this button to turn HeadRush Pedalboard’s power on. Press and hold this button to

turn HeadRush Pedalboard’s power off.

3. Vent: Make sure this vent is unobstructed while using HeadRush Pedalboard.

4. Guitar Input (1/4”/6.35 mm, TS): Connect your guitar to this input using a standard instrument cable.

5. Expression Pedal Input (1/4”/6.35 mm, TRS): Connect an optional secondary expression pedal to this input

using a standard instrument cable.

6. Aux Input (1/8”/3.5 mm, TRS): Connect an optional audio source (e.g., smartphone, tablet, etc.) to this input

using an 1/8”/3.5 mm stereo cable.

7. Outputs (XLR): Connect these outputs to the inputs of your mixer, active loudspeaker, etc. If you only need to

use one output, use the one labeled L/Mono.

8. Ground-Lift Switch: Engage (depress) this switch to reduce hum or noise.

9. Outputs (1/4”/6.35 mm, TRS): Connect these outputs to the inputs of your amplifier, audio interface, etc. Set

the Amp/Line selector to the setting appropriate for the connected device. If you only need to use one

output, use the one labeled L/Mono.

10. Amp/Line Selector: Use this switch to select the level of the signal sent from the 1/4”/6.35 mm outputs.

When set to Amp, the output level will be +6 dBu for a standard guitar amplifier. When set to Line, output

level will be line-level, +18 dBu.

11. Phones Output (1/4”/6.35 mm, TRS): Connect standard 1/4” (6.35 mm) stereo headphones to this output.

Use the phones volume knob to control the volume level.

12. Send Outputs (1/4”/6.35 mm, TRS): Connect these outputs to the inputs of another effects module, an effect

pedal, or the effects loop return of an amplifier. Set the Rack/Stomp selector to the setting appropriate for

the connected device. If you only need to use one output, use the one labeled L/Mono.

13. Return Inputs (1/4”/6.35 mm, TRS): Connect these inputs to the outputs of another effects module, an effect

pedal, or the effects loop send of an amplifier. Set the Rack/Stomp selector to the setting appropriate for the

connected device. If you only need to use one output, use the one labeled L/Mono.

14. Rack/Stomp Selector: Use this switch to select the level of the signal sent from the send outputs to the

return inputs. When set to Rack, output level will be line-level, +18 dBu. When set to Stomp, the output level

will be +6 dBu like a standard guitar pedal (“stompbox”).

15. MIDI Input (5-pin DIN): Use a standard MIDI cable to connect this input to the MIDI output of an optional

external MIDI device.

16. MIDI Output (5-pin DIN): Use a standard MIDI cable to connect this output to the MIDI input of an optional

external MIDI device.

17. USB Port: Connect this USB port to a computer using a standard USB cable. This connection allows

HeadRush Pedalboard to send and receive the digital audio signal to and from your computer. You can also

use this connection to import or export rigs, model presets, and setlists.

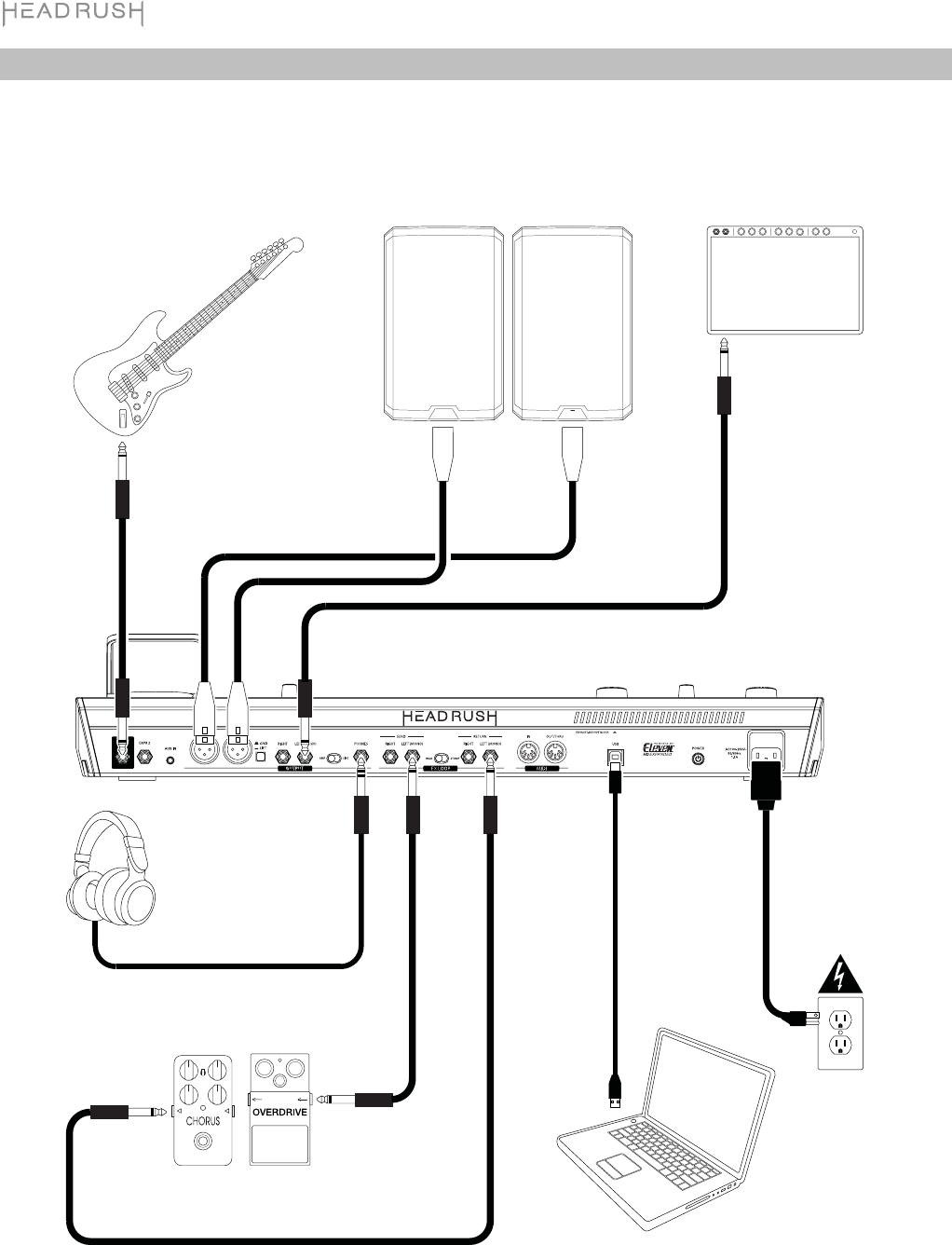

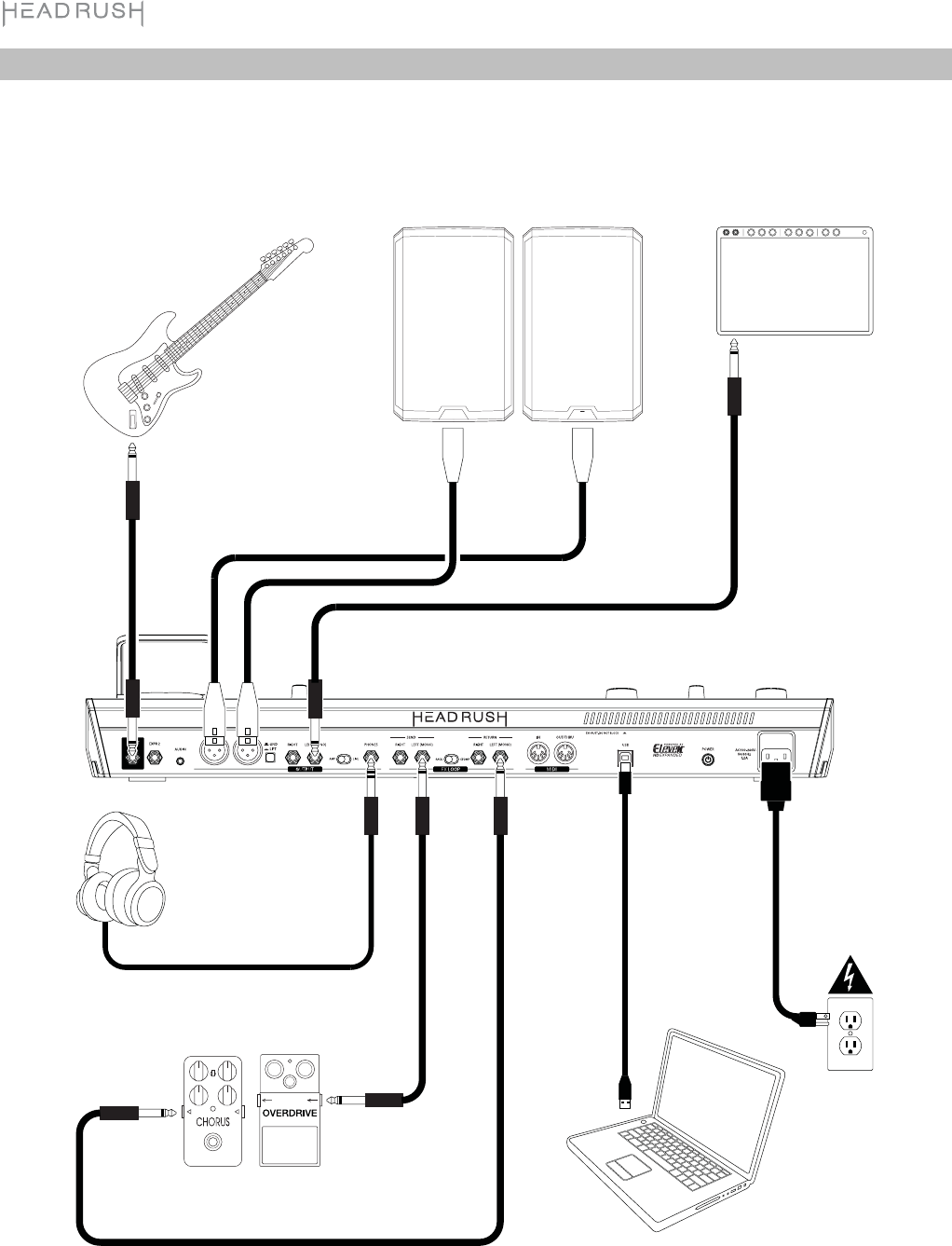

Setup

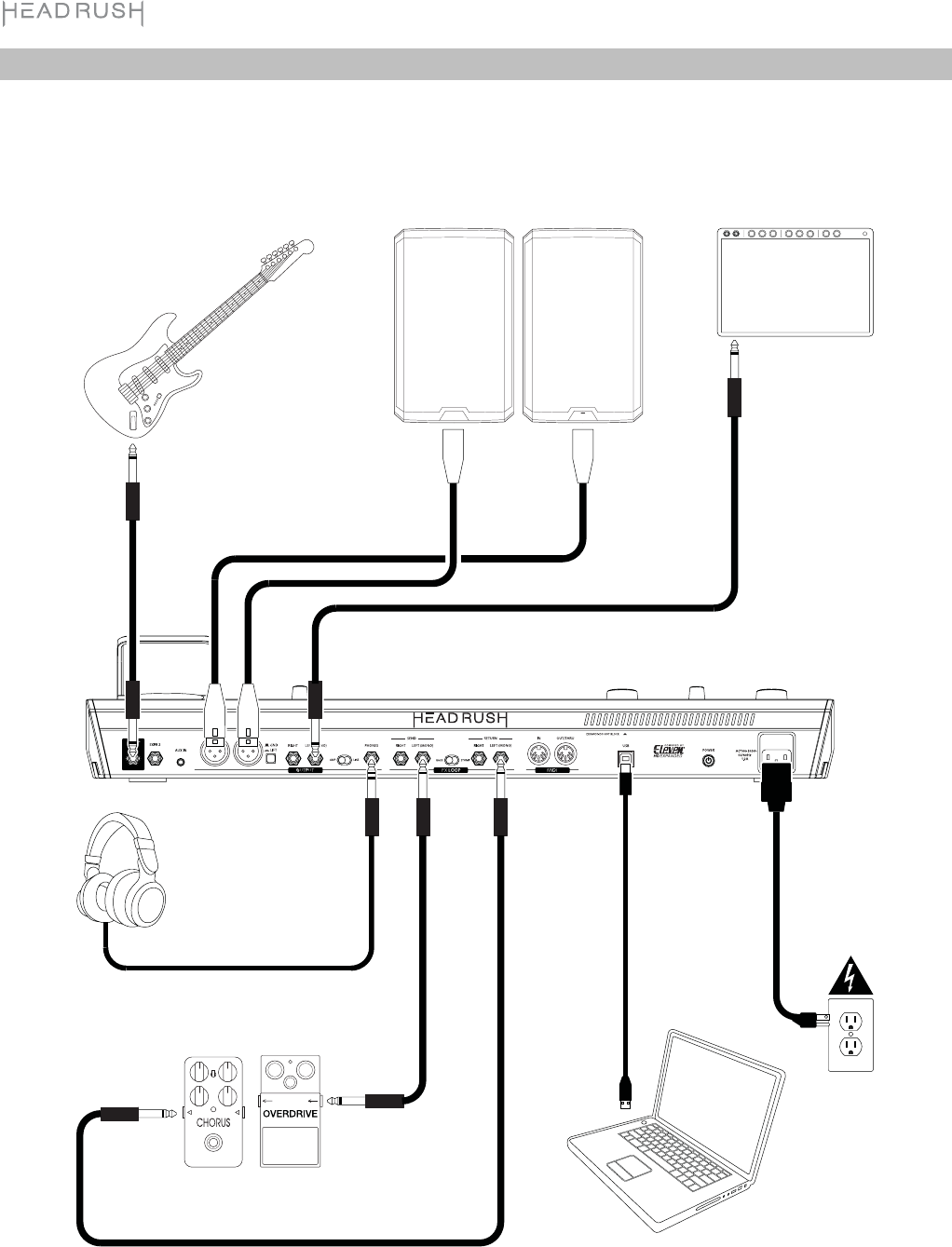

Items not listed under Introduction > Box Contents are sold separately.

Guitar PA loudspeakers or mixer Guitar amplifier

Headphones

External effect stompboxes,

modules, etc.

Computer

Power

outlet

Basic Operation

This chapter describes some of HeadRush Pedalboard’s basic functions. You can visit headrushfx.com to

download the complete user guide for even more information.

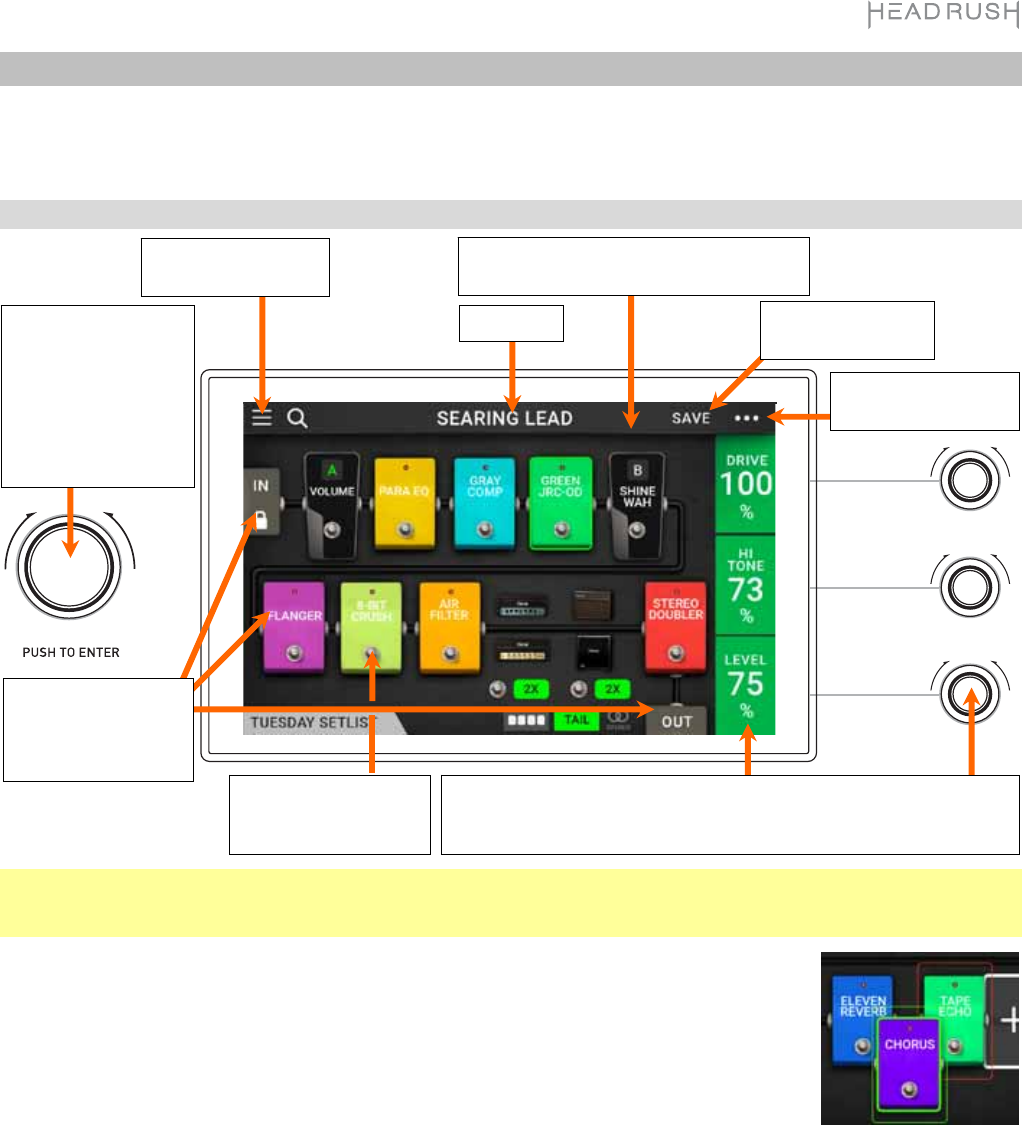

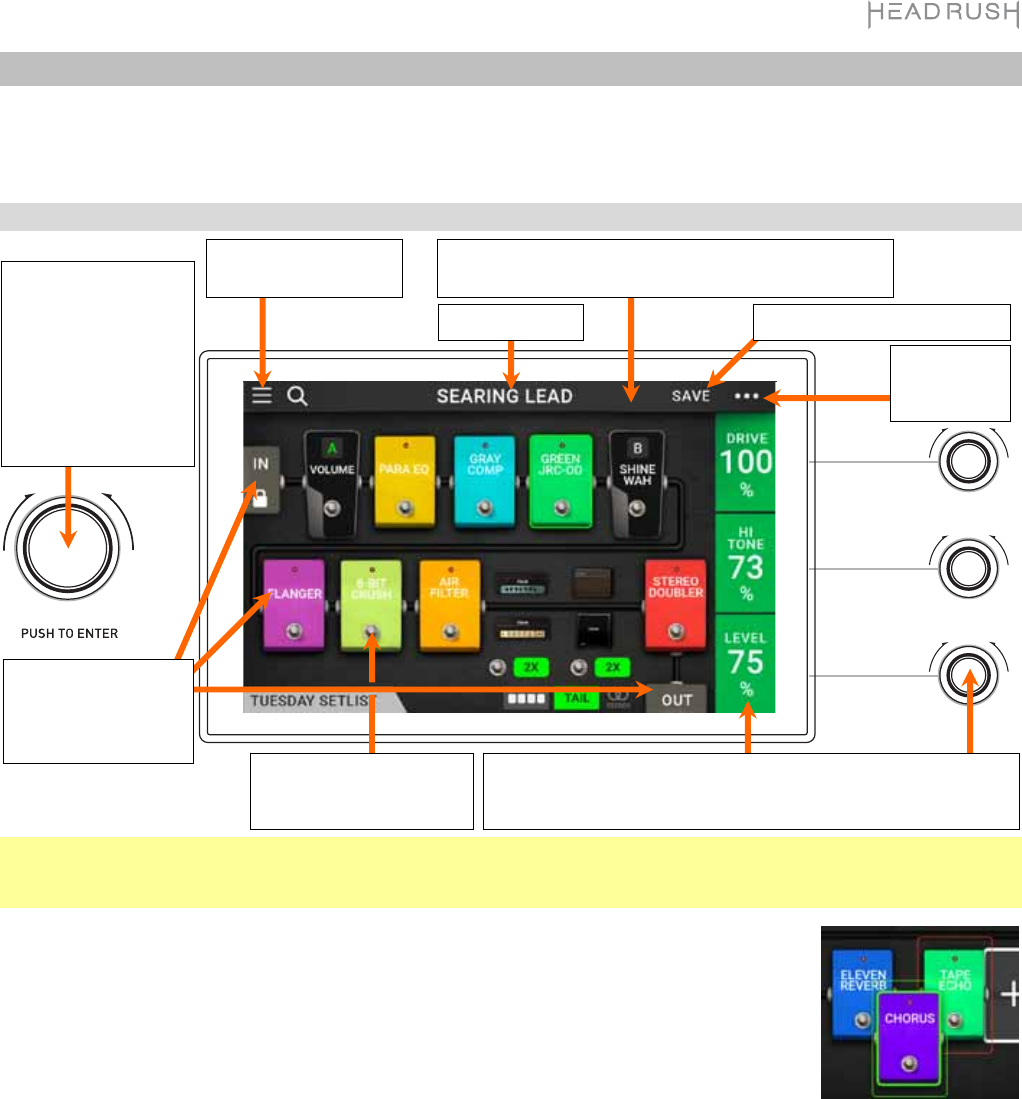

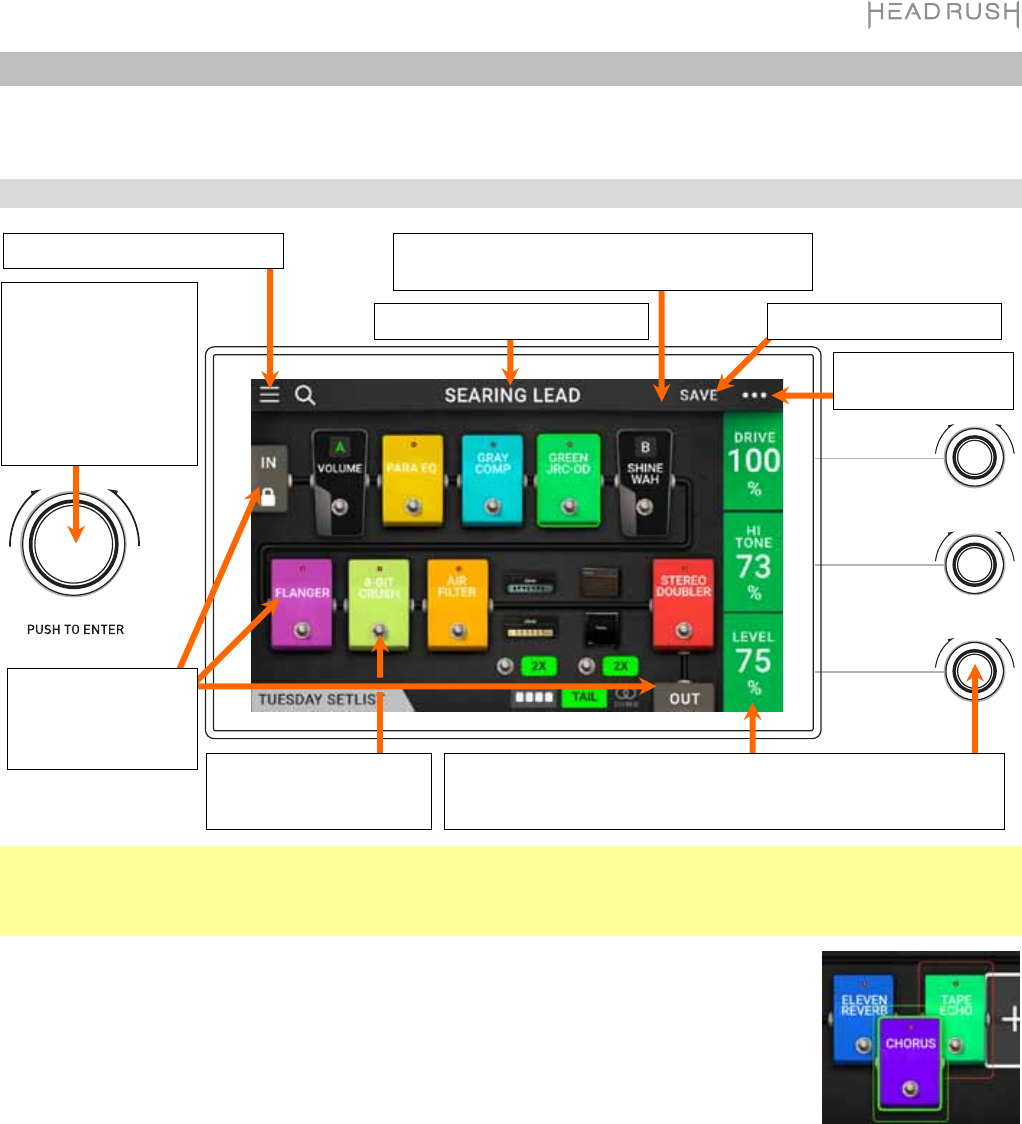

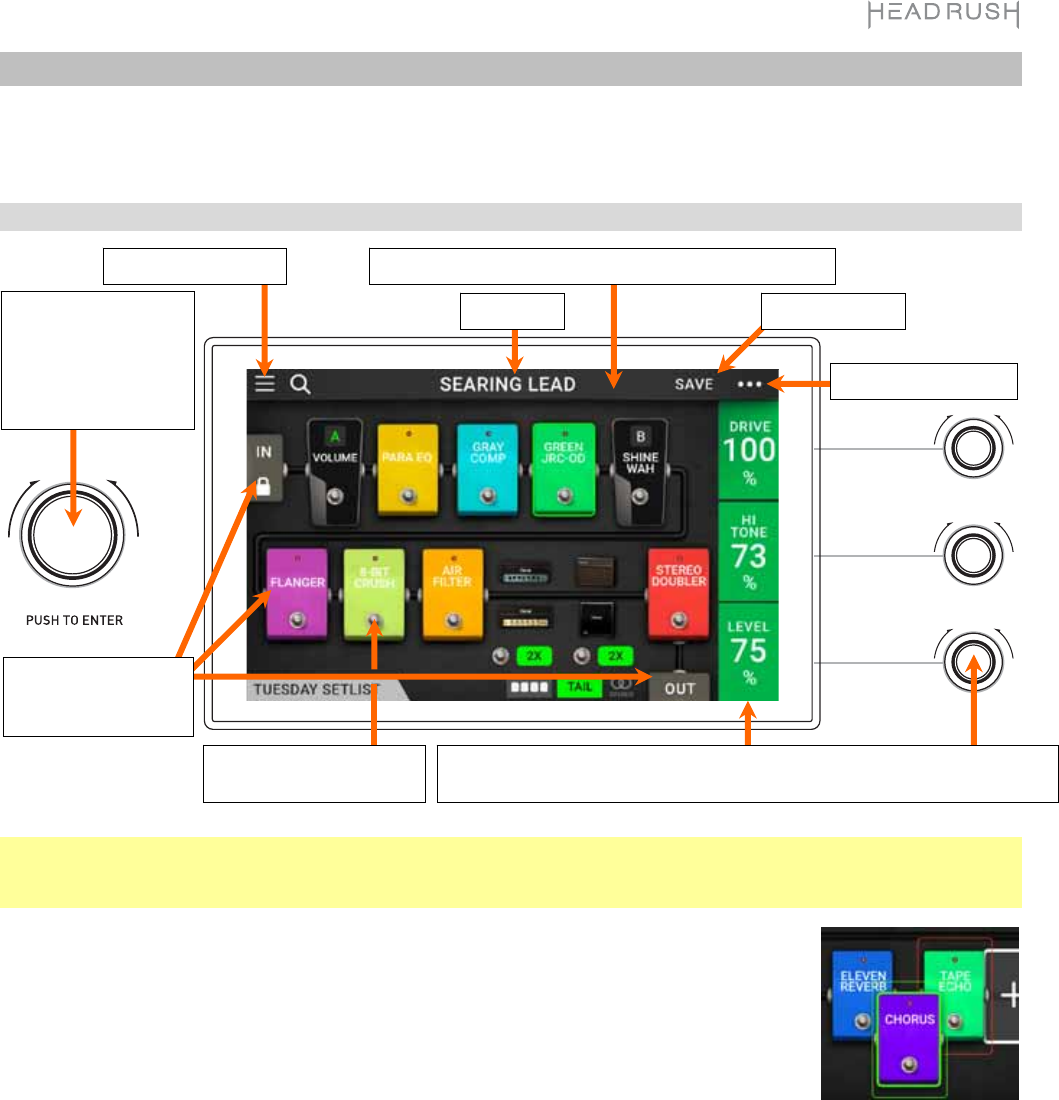

Main Screen

Important: The sequence of models in your signal chain is not necessarily reflected in the footswitches. You can

freely assign models to available footswitches without changing your signal chain at all—and vice versa. See

Hardware Assign to learn about this.

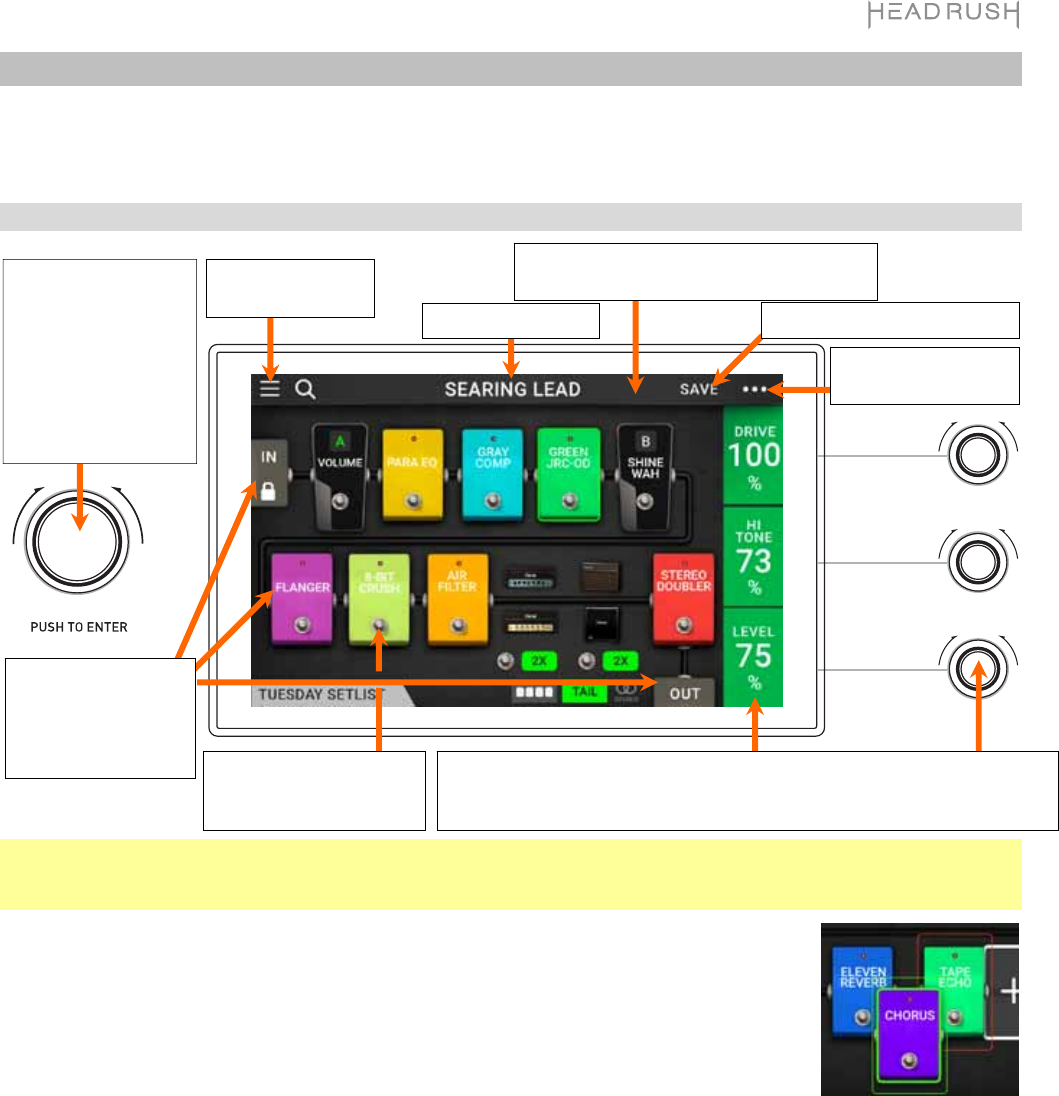

To assign a model (amp, cab, or effect) to an empty slot, tap it (¬) and then use the list

that appears. See Rigs > Creating a Rig to learn about this.

To show a model’s parameters on the right edge of the screen, tap the model so it is

outlined in green. You can then turn the parameter knobs to adjust the parameters to

their left. Tap anywhere in the column of those three parameters to show the next three (if

the model has more than three parameters).

When no model is selected, these parameters will be ones that you assign in the

Hardware Assign screen.

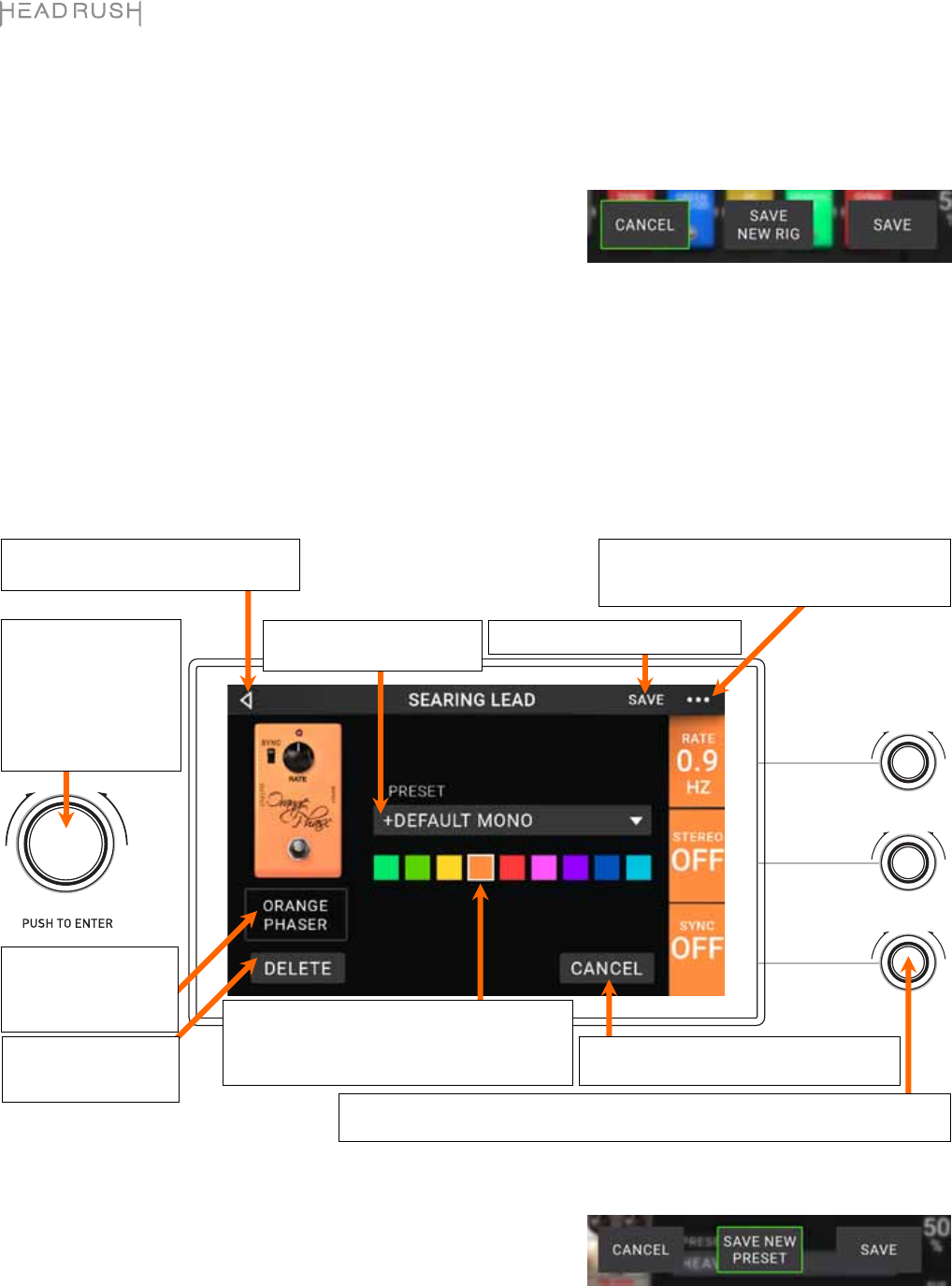

To show a model’s settings screen, double-tap it. Its settings screen will appear with

its preset menu, parameters, and assigned color.

To activate or deactivate a model, press the footswitch assigned to it, or tap the

model’s footswitch in the display.

To load another rig (preset):

•Press the upper-left (Rig S) or lower-left (Rig T) footswitch to load the previous

or next rig immediately.

•Tap the W or X next to the name of the current rig on the screen.

•Tap the name of the rig on the screen and then turn the encoder.

To view other options, tap the yyy button in the upper-right corner, and then tap an option.

To rearrange the

models in your signal

chain, tap and drag a

model to another slot

or between two other

models (the ones after

that position will shift

one slot further down

the signal chain).

Tap and drag this bar downward to view list of rigs.

Rig name.

Double-tap a model,

In, or Out to show its

parameters.

Turn the parameter knobs to adjust these parameters. When a model is

selected, tap anywhere in this column to show the next three parameters.

Tap for more options.

Tap to save rig.

Turn encode

to move

through selectable

items onscreen or to

adjust parameters.

Press encoder as an

Enter

command.

Tap its footswitch to

activate or deactivate it.

Tap to view setlists.

Views

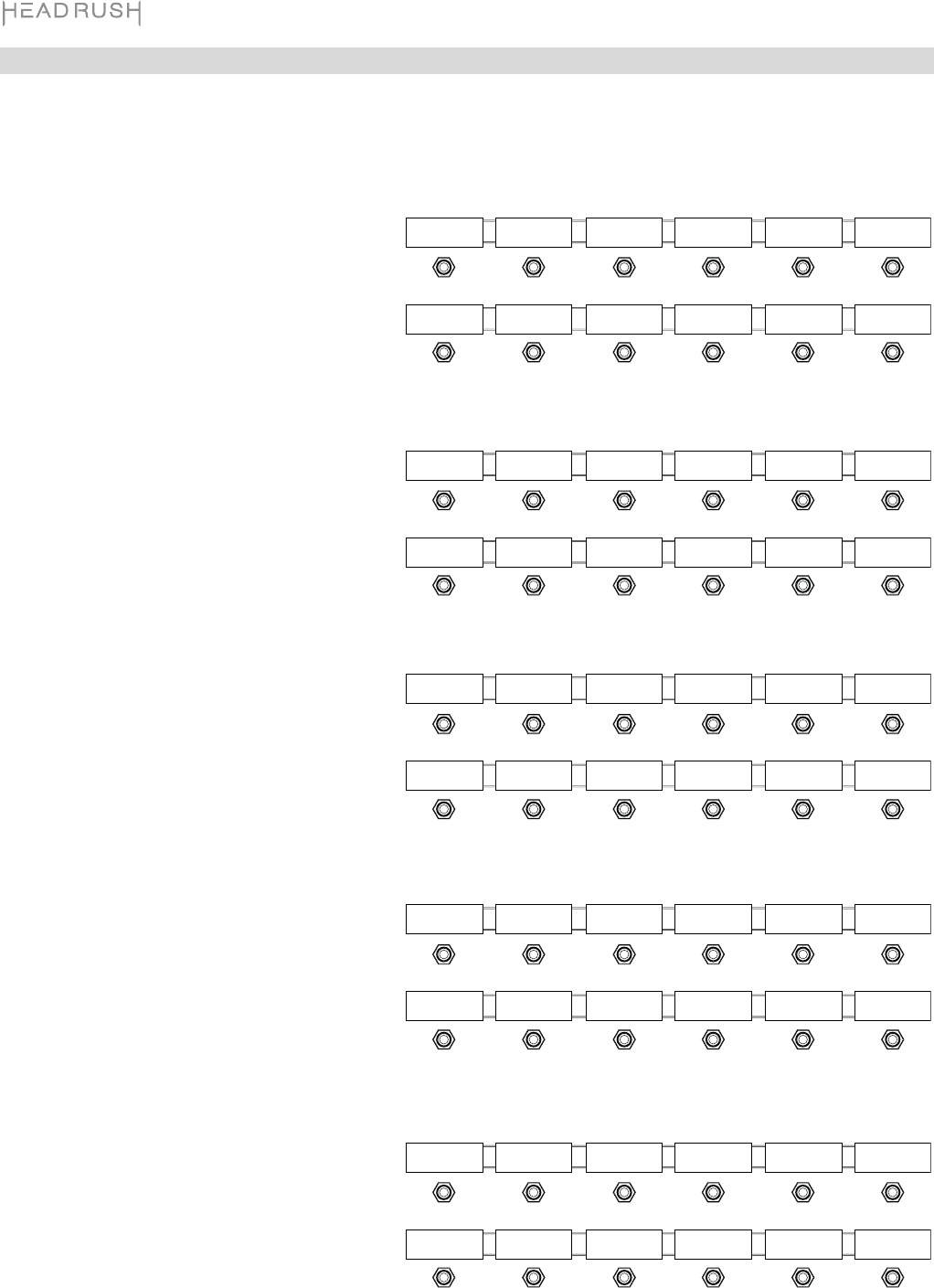

HeadRush Pedalboard’s footswitches can be used not only to activate or deactivate models (amps, cabs, or

effects) but also to select rigs or setlists. The middle eight footswitches are always in one of four modes:

To change the view:

1. Press and hold the lower-left footswitch until

Exit appears in its display. The adjacent four

footswitches now correspond to the four

views: Stomp, Rig, Hybrid, and Setlist.

2. Press a footswitch to enter that view.

Stomp View

The middle eight footswitches correspond to

models (amps, cabs, or effects) in your signal

chain. Press a footswitch to activate or deactivate

its model.

Rig View

The middle eight footswitches correspond to rigs

you have saved. Press a footswitch to load its rig.

To show the previous or next four rigs, press

the upper-left (Bank S) or lower-left (Bank T)

footswitch.

Hybrid View

The upper middle four footswitches correspond

to rigs you have saved. Press one of these

footswitches to load its rig. The lower middle four

footswitches correspond to models (amps, cabs,

or effects) in your signal chain. Press one of these

footswitches to activate or deactivate its model.

Setlist View

The middle eight footswitches correspond to

setlists you have saved. Press a footswitch to

load its setlist.

Rig c Model 1 Model 2 Model 3 Model 4 Looper

Rig d Model 5 Model 6 Model 7 Model 8

Tuner

Bank c Rig 1 Rig 2 Rig 3 Rig 4 Looper

Bank d Rig 5 Rig 6 Rig 7 Rig 8

Tuner

Bank c Rig 1 Rig 2 Rig 3 Rig 4 Looper

Bank d Model 1 Model 2 Model 3 Model 4

Tuner

Bank c Setlist 1 Setlist 2 Setlist 3 Setlist 4

Bank d Setlist 5 Setlist 6 Setlist 7 Setlist 8

Exit Stomp Rig Hybrid Setlist

Rigs

While using HeadRush Pedalboard, a rig is a preset: the combination of assigned models—the amps, cabs, and

effects—and the parameter settings of each of them. You can create, edit, save, and load rigs, making it easy to

recall the perfect sound for each part of your performance.

Each rig has 11 slots, each of which can have one model (amp, cab, or effect) assigned to it. Assigned slots will

show graphical representations of the models, and empty slots will show a ¬ symbol.

Creating a New Rig

To create a new rig, tap the yyy button in the upper-right corner

of the screen, and tap New Rig.

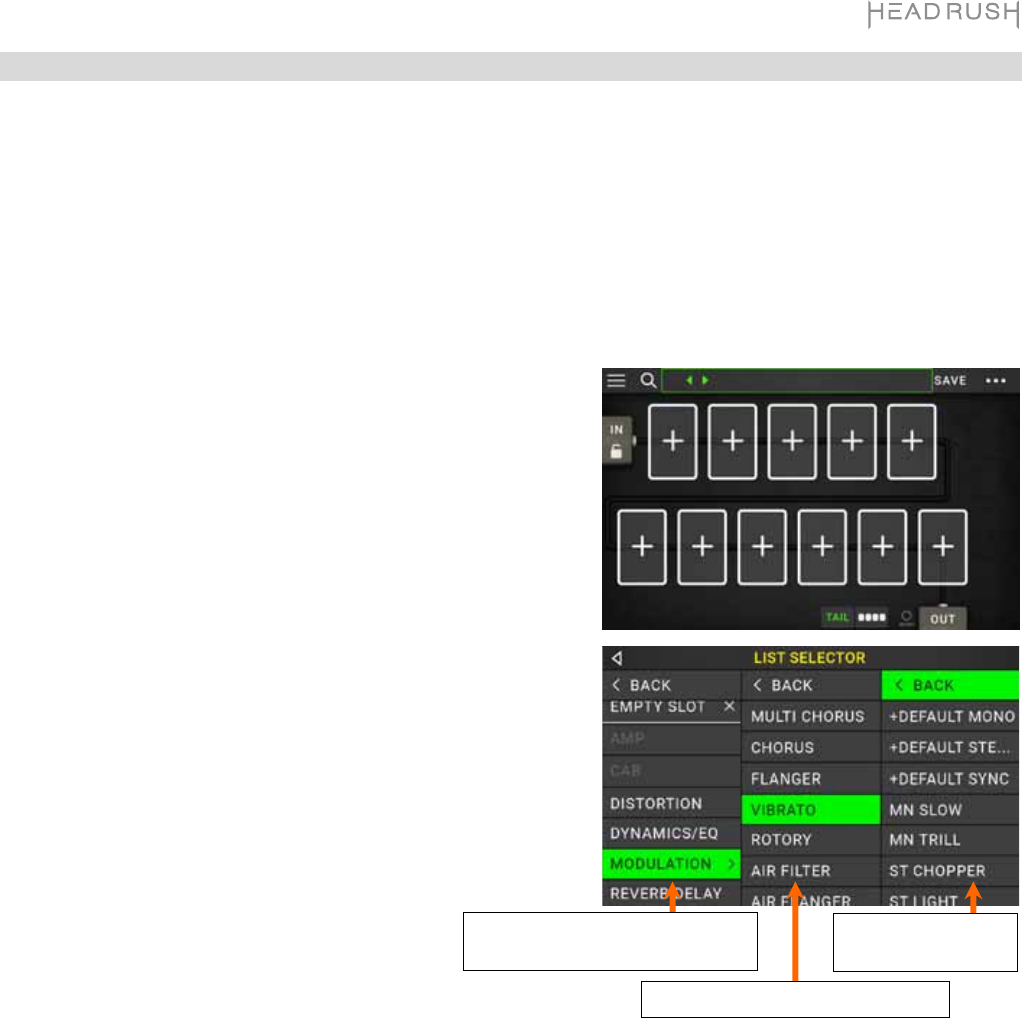

To assign a model (amp, cab, or effect) to an empty slot:

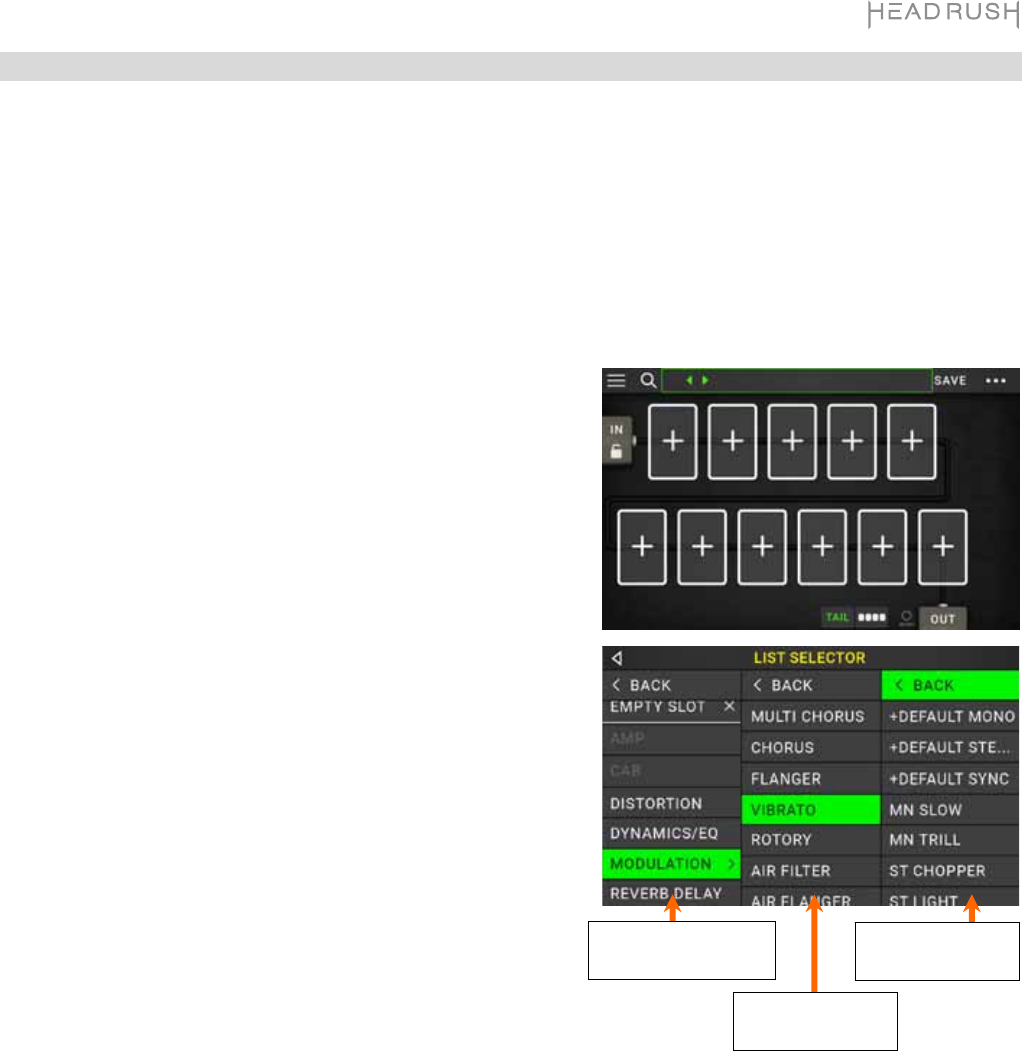

1. Tap the empty slot (¬).

2. In the list that appears, tap the type of model you want to

assign: Amp, Cab, or effect (Distortion, Dynamics/EQ,

Modulation, Reverb/Delay, FX-Loop, or Expression).

3. In the list that appears, tap the model you want to assign.

4. In the next list that appears, tap the preset you want to load

for that model.

If you load an amp or cab to a slot with an empty adjacent slot, a

matching amp or cab will be loaded automatically to the other

slot. After that, you can configure them independently: you can

separate them in the signal chain, you can change the type of the

amp or cab, and you can delete each model separately.

Optimizing Your Signal Chain

The signal chain is the path that the audio signal follows from your guitar through your selected models and ends

at the outputs of HeadRush Pedalboard. You can use the touchscreen to arrange your selected models in any

sequence, but you may find that some configurations will sound better than others.

Here are some common model placement suggestions for creating tones with HeadRush Pedalboard:

•Dynamics (e.g., compressors), filters (e.g., wah, pitch shifters), and volume pedals generally are placed

at the beginning of the signal chain. Alternatively, you can place volume pedals at the end of the signal

chain to provide a slight variance in functionality.

•Gain-based effects (e.g., overdrive/distortion, fuzz) usually come next.

•Equalization (EQ) is often used to shape the tonal characteristics of overdrive/distortion and fuzz effects, so

put an EQ after them. Alternatively, place it before them to shape the guitar’s general tone—cutting

unwanted frequencies—before the gain pedals.

•Modulation effects like flangers, phasers, and chorus are typically placed next.

•Time-based effects like delays and reverbs are generally placed near the end of the signal chain.

•An amp and a cab are often placed at the very end of the signal chain, although you can place it wherever

you want.

Model types: amps,

cabs & effects

vailable models

for each type.

vailable presets

for each model.

Saving a Rig

If you have changed the rig at all since loading it, you will see an asterisk (¹) next to its name at the top of the

screen. You can save these changes to this rig, save these changes as another rig, or discard them altogether.

To save a rig, tap Save in the upper-right corner.

To save your changes to the current rig, tap Save.

To save your changes as a new rig, tap Save New Rig, use the

keyboard that appears to enter a name, and then tap Save.

To return to the previous screen without saving, tap Cancel at

any time.

To discard any changes you’ve made to the rig, tap the yyy button in the upper-right corner, and tap Discard

Changes.

Adjusting Settings

To adjust the settings of a model in your rig, double-tap it to open its settings screen.

Saving a Preset

To save a preset, tap Save in the upper-right corner.

To save your changes to the current preset, tap Save.

To save your changes as a new preset, tap Save New Preset,

use the keyboard that appears to enter a name, and then tap Save.

To return to the previous screen without saving, tap Cancel at

any time.

Tap the Preset menu to select a preset. See Savin

a Preset.

Tap this button and tap Discard Changes to discard

any changes you’ve made since opening this screen.

Turn the parameter knobs to adjust their parameters. Tap anywhere

in this column to show the next three parameters (if any).

Tap Delete to

unassign the model

from the slot.

Tap a color to assign it to this model. That

color will be shown on the main screen, in

the Hardware Assign screen, and in the

wit

h in

r f

r thi

ode

Tap Cancel to return to discard your

changes and return to the main screen.

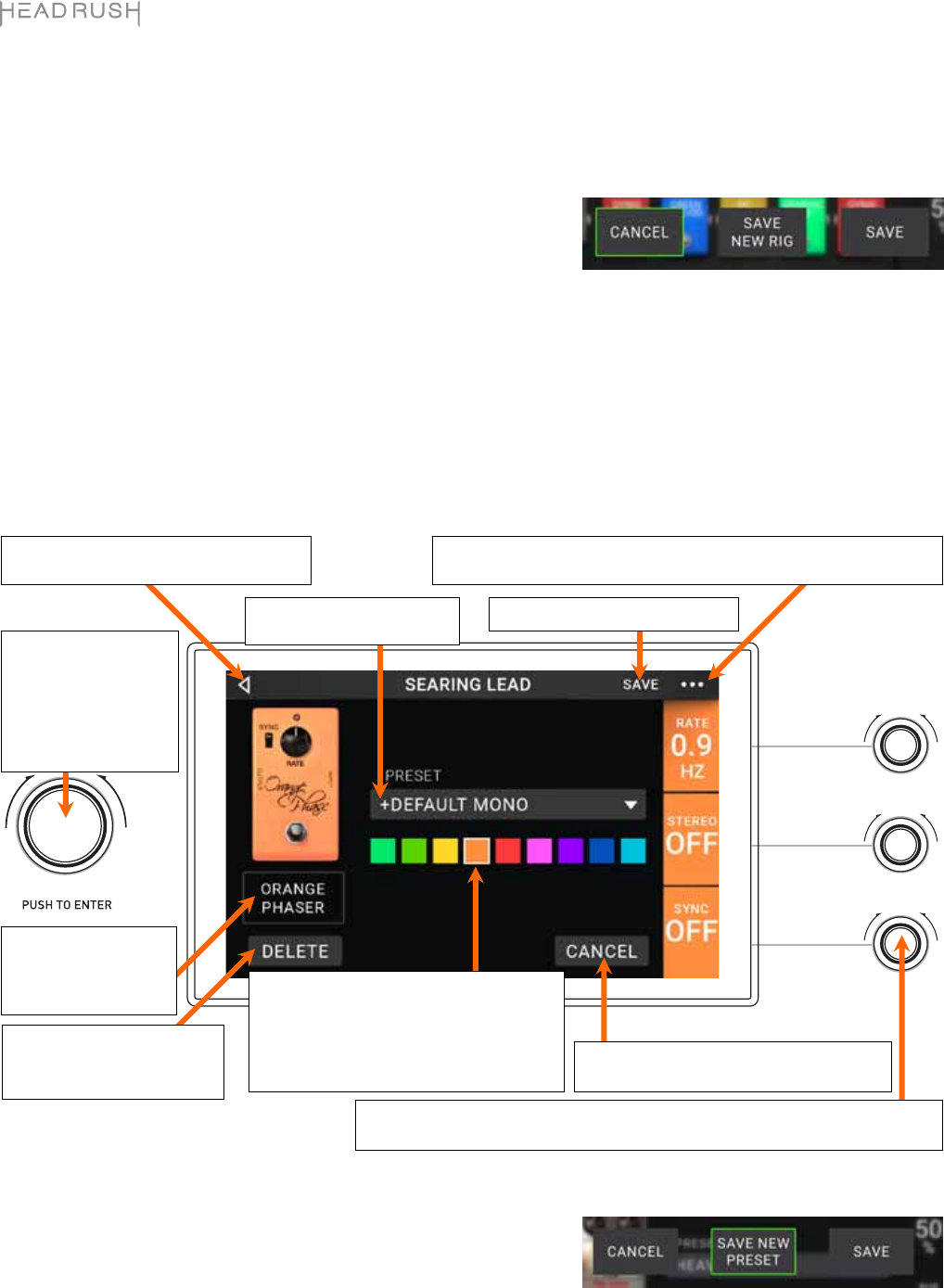

Tap the model name

to assign a different

model to this slot.

Turn encoder to move

through selectable

items onscreen or to

adjust parameters.

Press encoder as an

Ente

command.

Tap

to return to retain your changes

and return to the main screen.

Hardware Assign

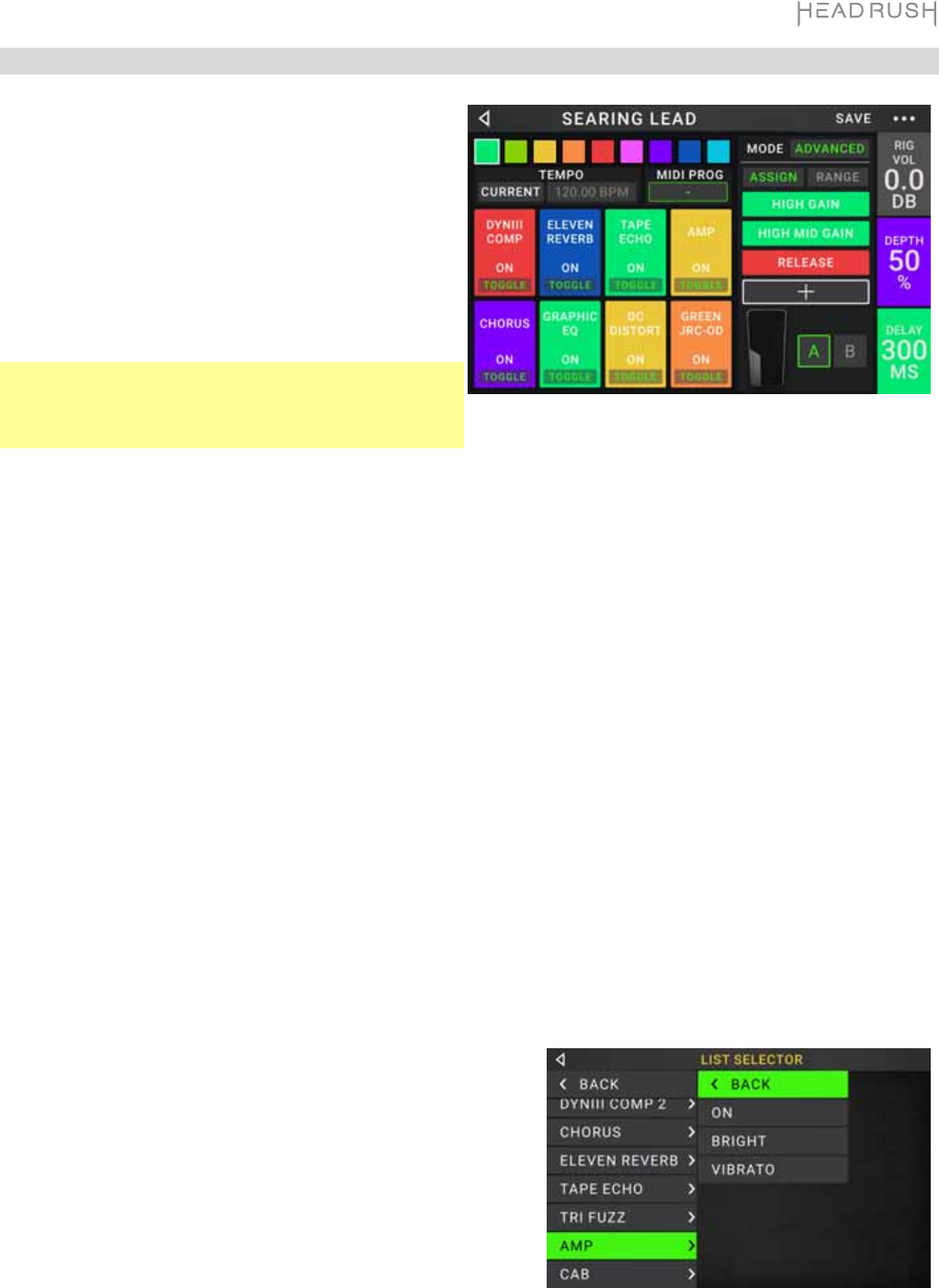

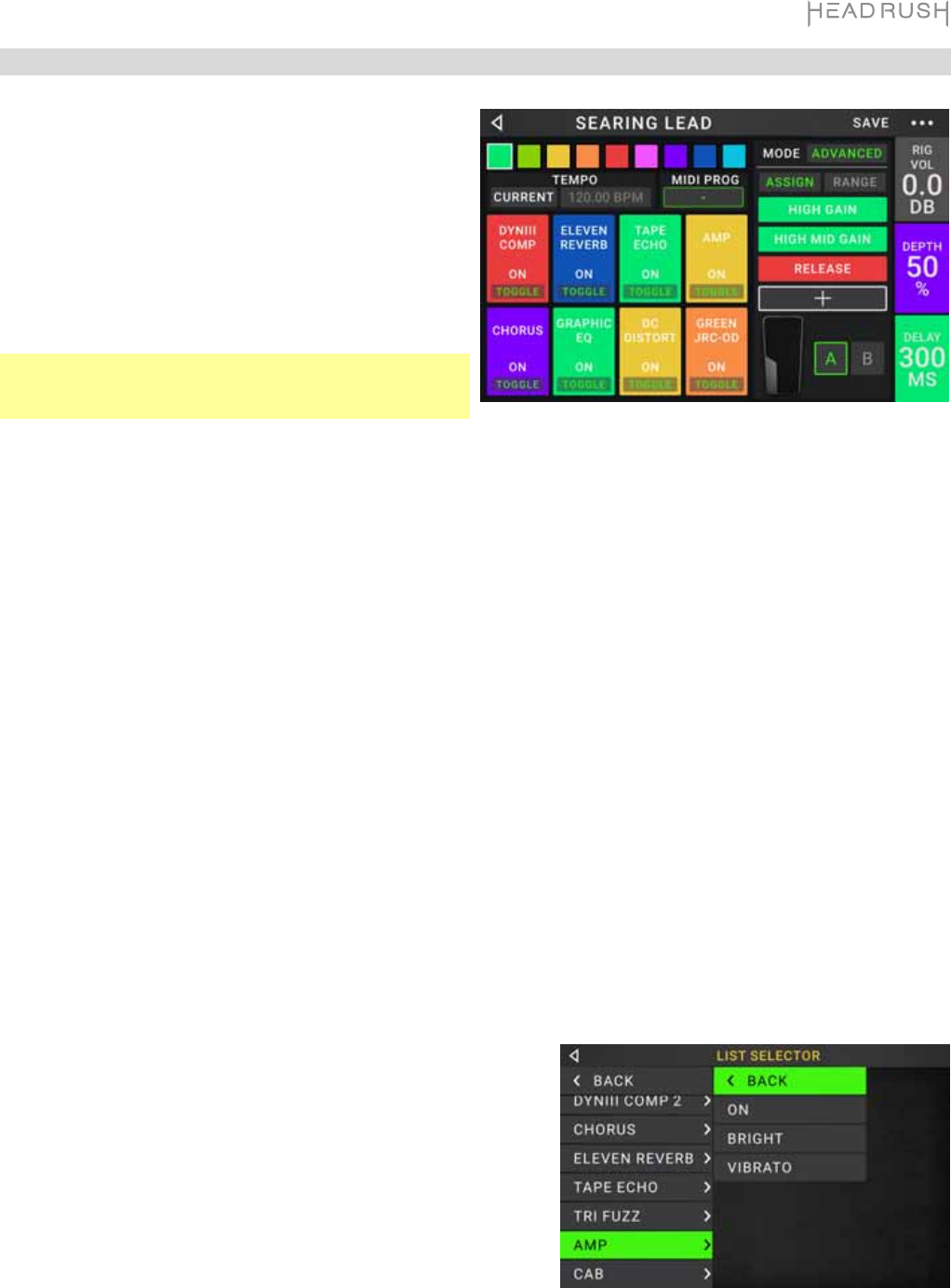

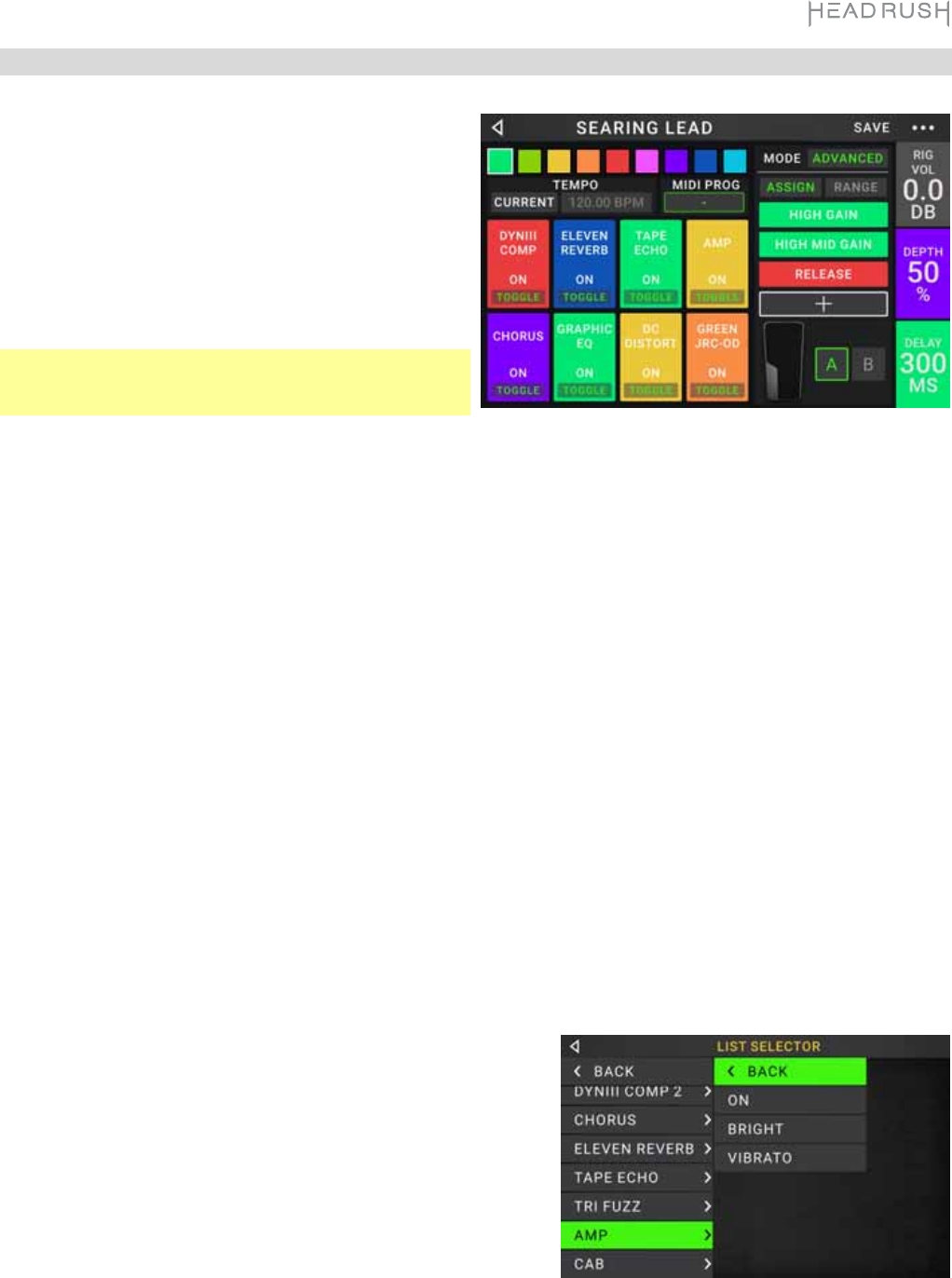

The Hardware Assign screen enables you to customize

how HeadRush Pedalboard’s footswitches, expression

pedal, and parameter knobs control each rig.

To open the Hardware Assign screen, tap the yyy

button in the upper-right corner of the main screen,

and then tap Hardware Assign.

To return to the main screen, tap the

button in the

upper-left corner.

Important: The Hardware Assign settings are all part of

the overall rig, so remember to save your changes you

want to keep.

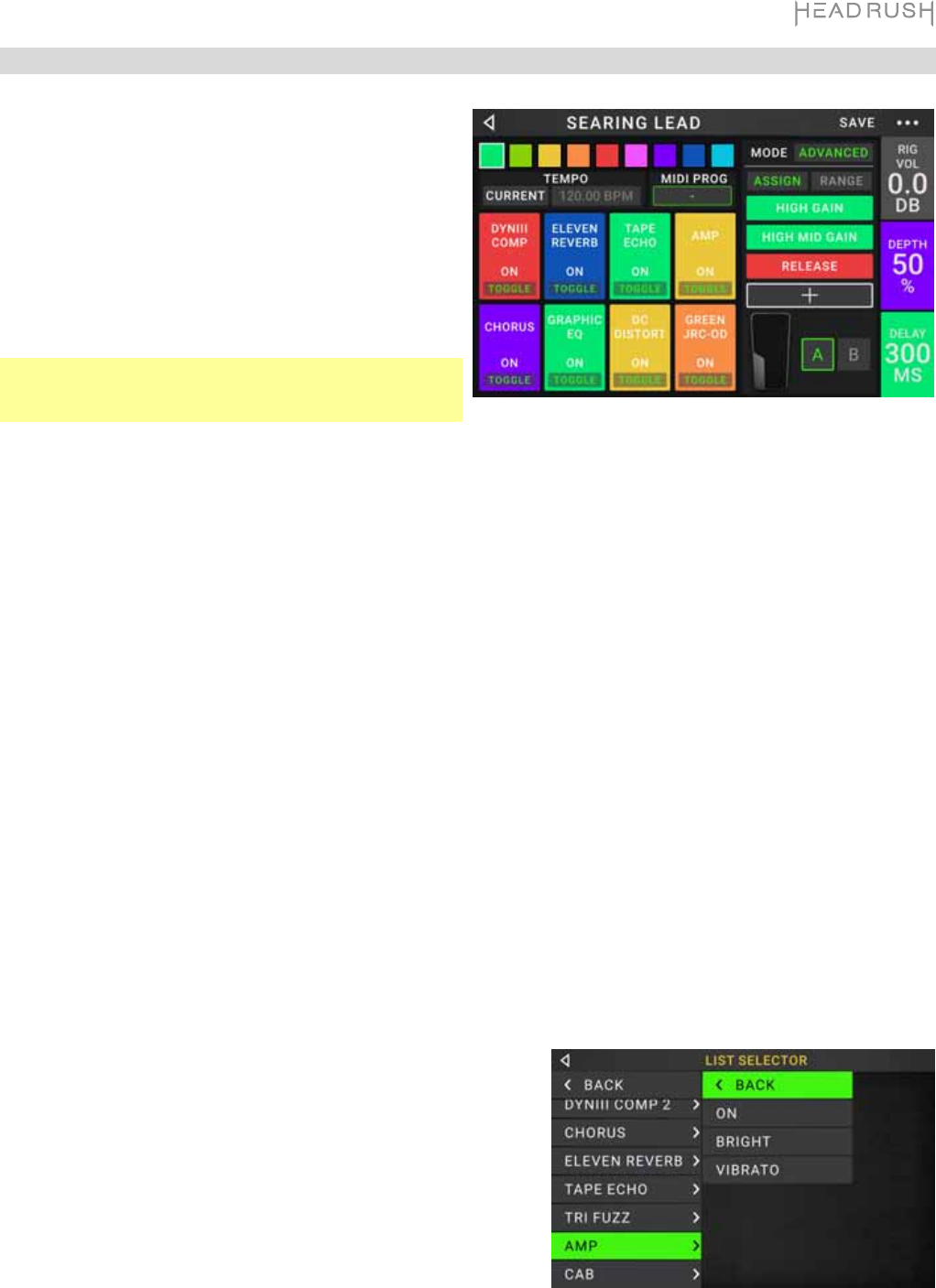

To set the color associated with the rig, tap it in the upper-left part of the screen. This color will appear next to

the rig name when you view a list of all available rigs or when you view and create setlists. It will also be the color

of the corresponding footswitch indicator when HeadRush Pedalboard is in Rig View.

To set the tempo of the rig’s time-based effects (delays, modulation, etc.), tap the button under Tempo to

select Current or Fixed.

•Current: The rig will use the last-used tempo or the one set by the Tempo footswitch.

To set the tempo, press the Tempo footswitch (the lower-right-most one) at the desired tempo 3–8 times to

set the new tempo in beats per minute (BPM). You can do this anytime that footswitch display shows Tempo.

•Fixed: The rig will use a tempo that you set here.

To set the tempo, turn the encoder to set the desired tempo in beats per minute (BPM). You can set the

tempo only in this Hardware Assign screen.

Footswitches

The eight boxes in the lower-left corner represent the middle eight footswitches of HeadRush Pedalboard. You

can assign any switch-based parameters (ones with only two states) to any of the footswitches—regardless of

their location in the signal chain.

To assign a parameter to a footswitch:

1. Tap a box. ¬ indicates an empty box.

2. In the list that appears, tap the model with the parameter you

want to assign.

3. In the list that appears, tap the parameter you want to assign.

Usually, the parameter will simply be On (to activate or

deactivate it).

Tap Unassigned ³ to unassign that footswitch.

To swap two assignments, tap and drag one of them over the

other, and then release it.

Expression Pedal

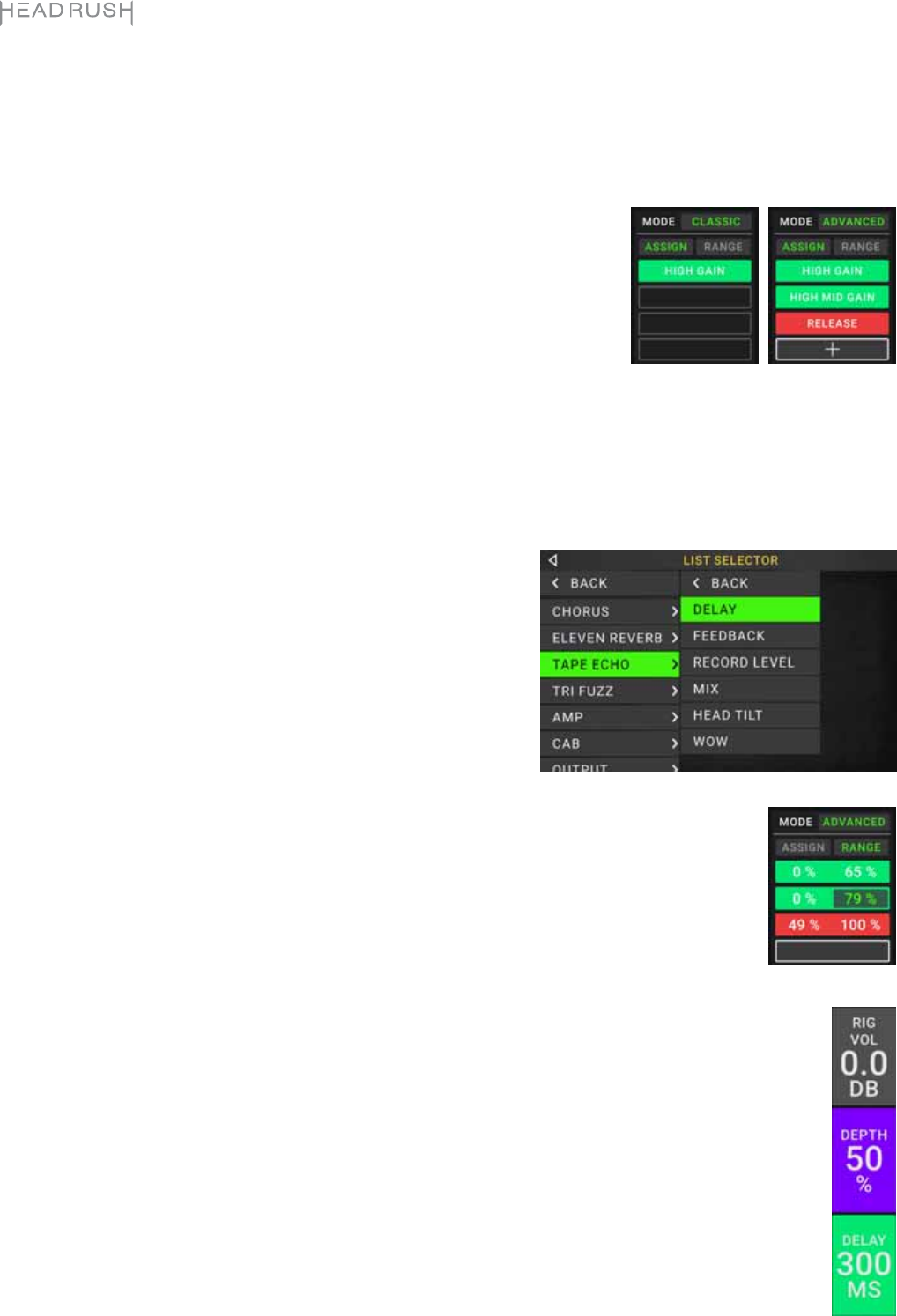

The expression pedal can control two parameters (in Classic Mode) or two sets of parameters (in Advanced

Mode). Use the toe switch to switch between them—Expression Pedal A or B.

To activate the toe switch, move the “toe end” of the expression pedal so it touches the pedalboard, and then

press down. The expression pedal status LCD will indicate A or B.

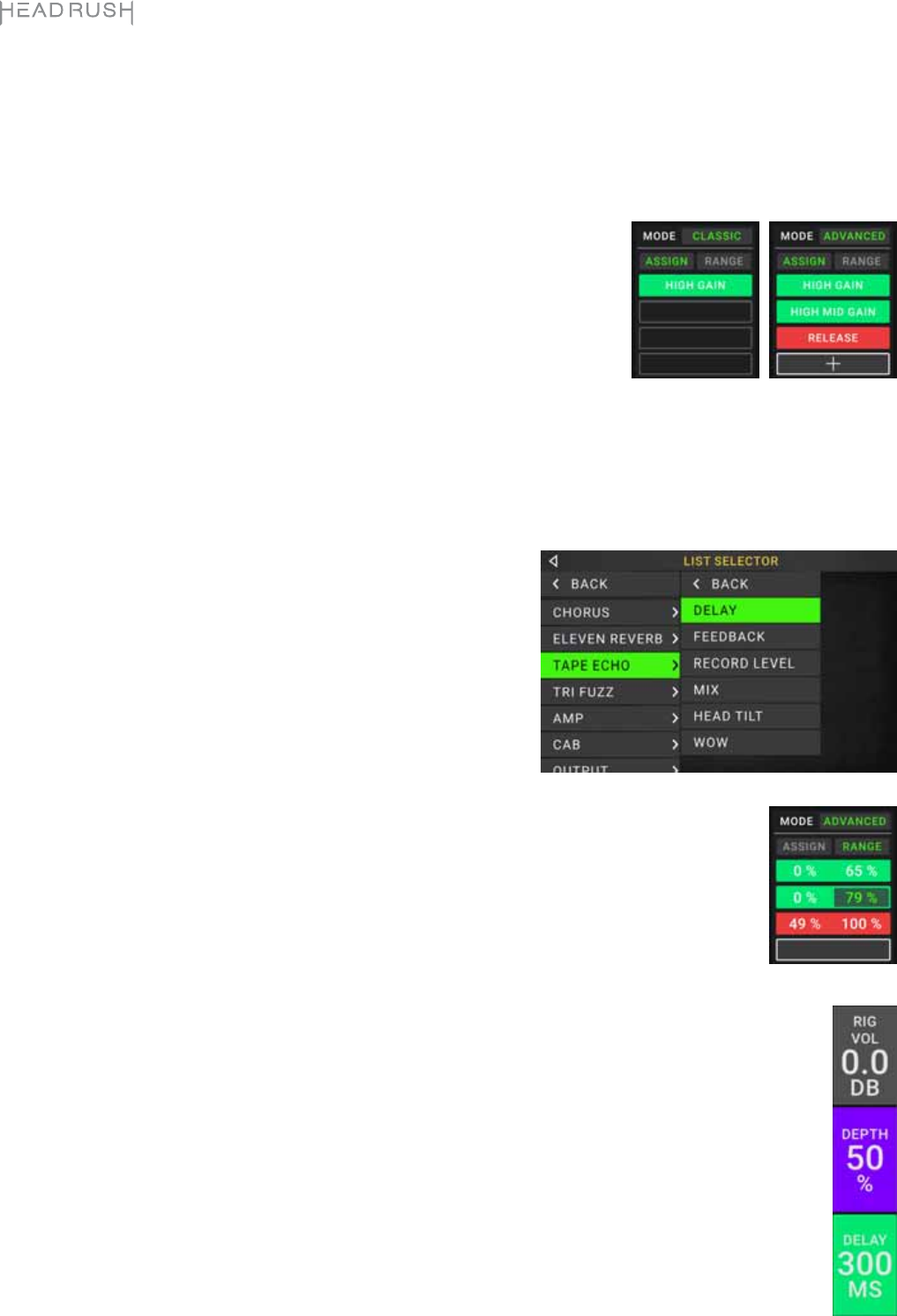

The column of four boxes represents the expression pedal settings. You can

assign one or more continuously adjustable parameters (ones with a range of

values) to the expression pedal.

To set the expression pedal mode, tap the button above Range in the

upper-right corner to select Classic or Advanced.

•Classic: You can assign one parameter to each expressional pedal (A

and B). Using the toe switch will select the other expression pedal and

deactivate (bypass) the current expression pedal’s parameter. For

instance, if you assign a wah pedal to Expression Pedal A and a volume

pedal to Expression Pedal B, only one of them will be active at any time;

when you are controlling the wah pedal, the volume pedal will be

bypassed, and vice versa.

•Advanced: You can assign up to four parameters to each expression pedal (A and B). Moving the pedal

will adjust all of its assigned parameters simultaneously. Using the toe switch will select the other

expression pedal and leave the current pedal’s parameters active and at their maximum values.

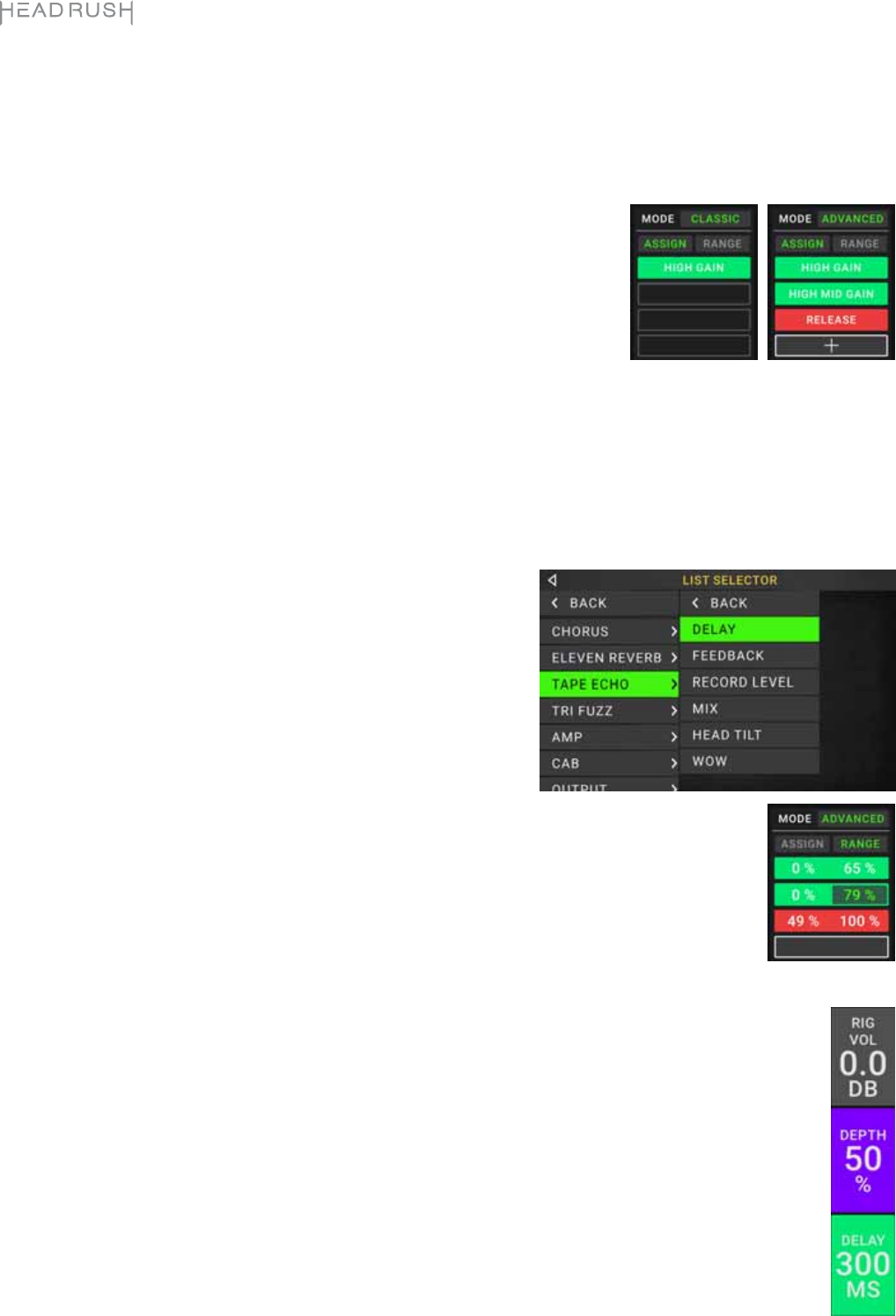

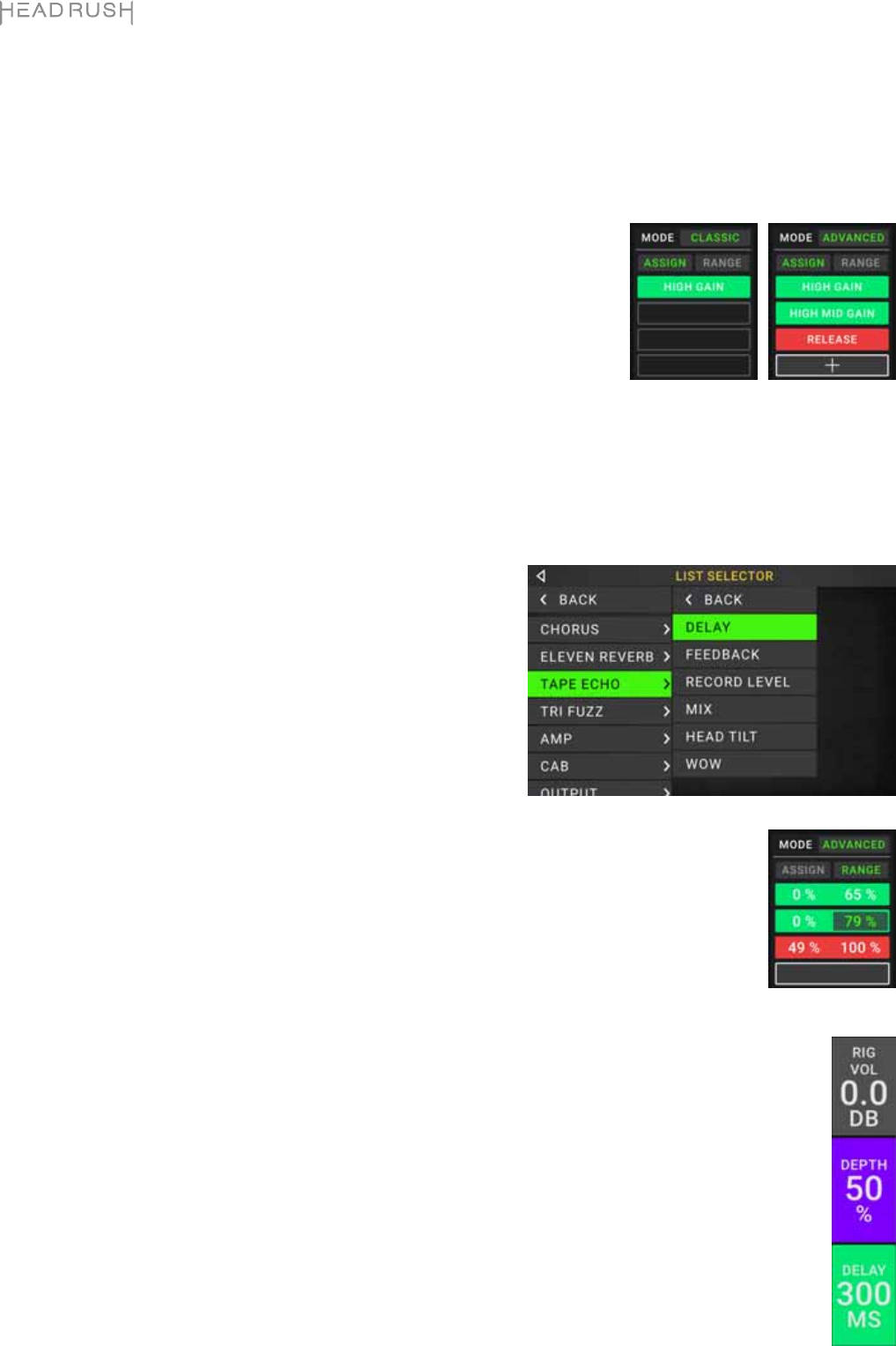

To assign a parameter to the expression pedal:

1. If the Assign button is not on, tap it.

2. Tap a box under the Assign button. ¬ indicates an empty box.

3. In the list that appears, tap the model with the parameter you

want to assign.

4. In the list that appears, tap the parameter you want to assign.

Tap Unassigned ³ to unassign that box.

To swap two assignments (while in Advanced Mode), tap and

drag one of them over the other, and then release it.

To set the range of an assigned parameter:

1. If the Range button is not on, tap it.

2. Tap a value under the Range button.

3. Turn the encoder to set the desired value as a percentage of the parameter’s entire range.

Press the encoder or tap elsewhere to confirm the value.

Quick Parameters

The right edge of the screen shows a column of fields for three parameters. These are the three parameters

that are shown first whenever you load a rig. When no model is selected on the main screen, you can turn

the three parameter knobs to adjust these parameters. You can assign any continuous parameters to

these knobs (parameters with a range of values rather than ones with only “on” and “off” states).

To assign a parameter to a parameter knob:

1. Tap the field to which you want to assign a parameter. ¬ indicates an empty field.

2. In the list that appears, tap the model with the parameter you want to assign. You can also select

parameters for the incoming signal (Input) or outgoing signal (Output).

3. In the list that appears, tap the parameter you want to assign.

Tap Unassigned ³ to unassign that parameter knob.

Setlists

You can use setlists to organize your rigs. A setlist is a saved collection of rigs, which you can save and recall at a

later time. This is useful, for instance, if you only need some of your rigs for a performance; you can save a setlist

of just those rigs so you don’t have to spend time searching through all of your rigs before playing the next song.

To view your setlists, tap the

≡

button in the upper-left corner of the main screen. The Setlists screen will appear.

To return to the main screen, tap the

button in the upper-left corner.

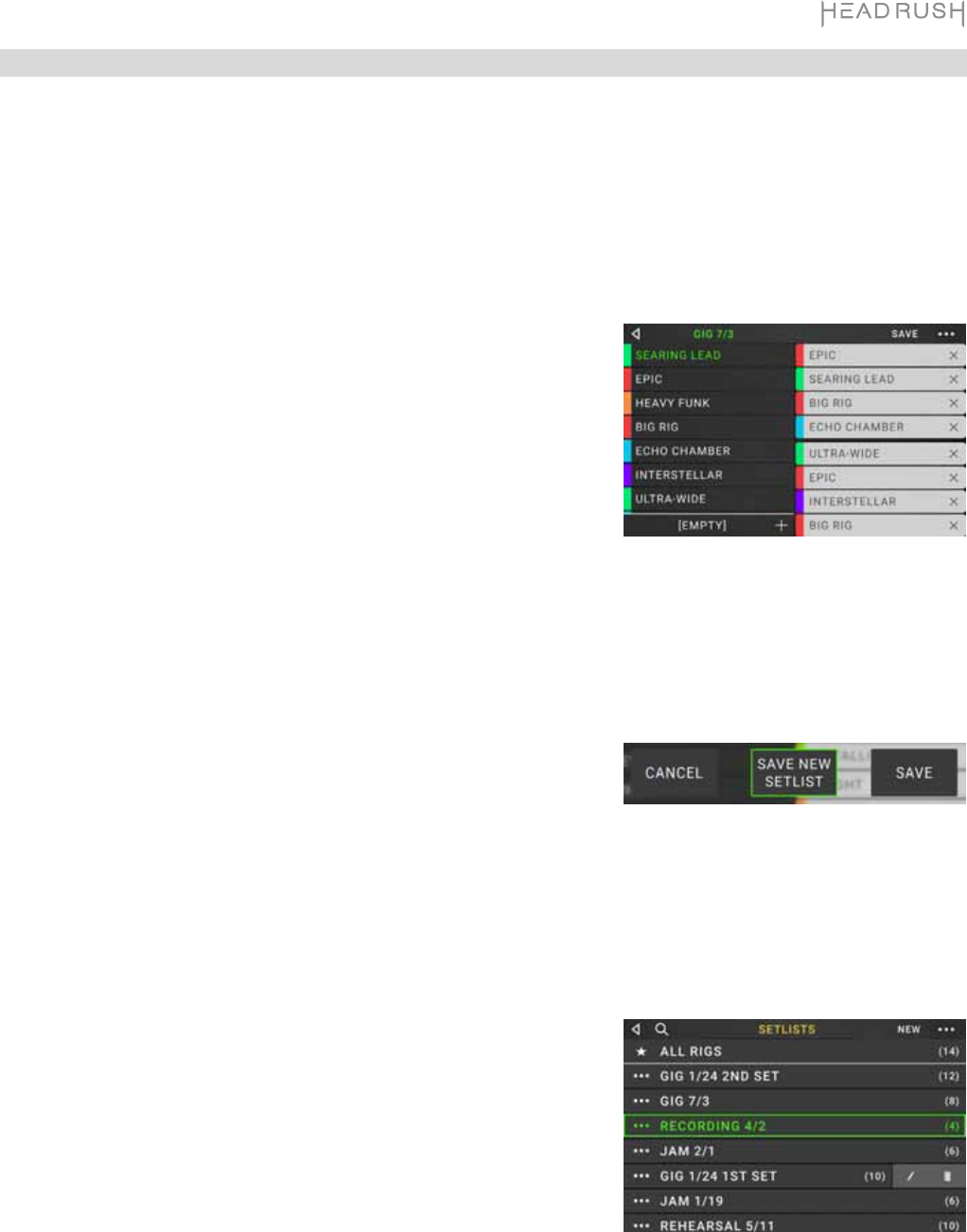

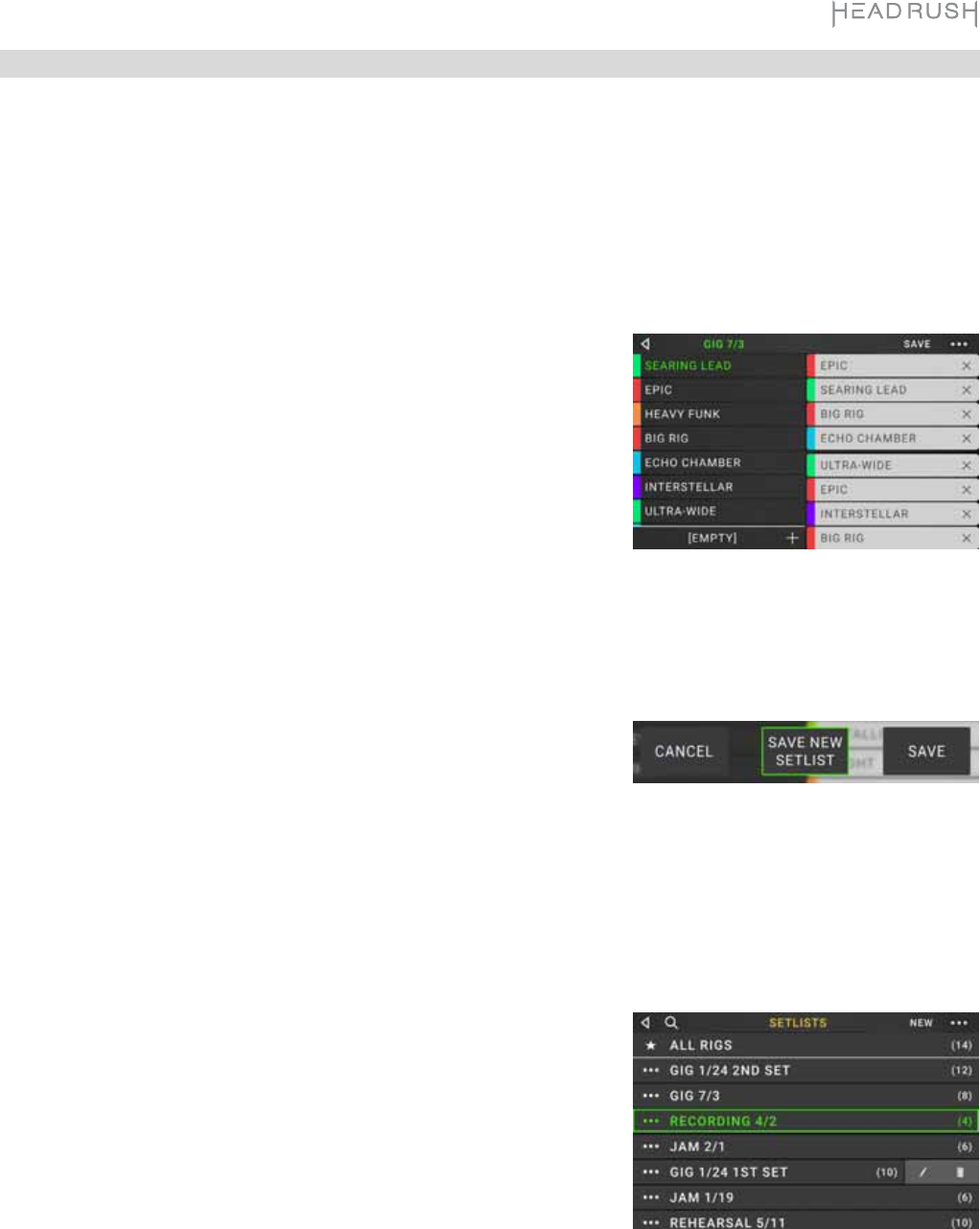

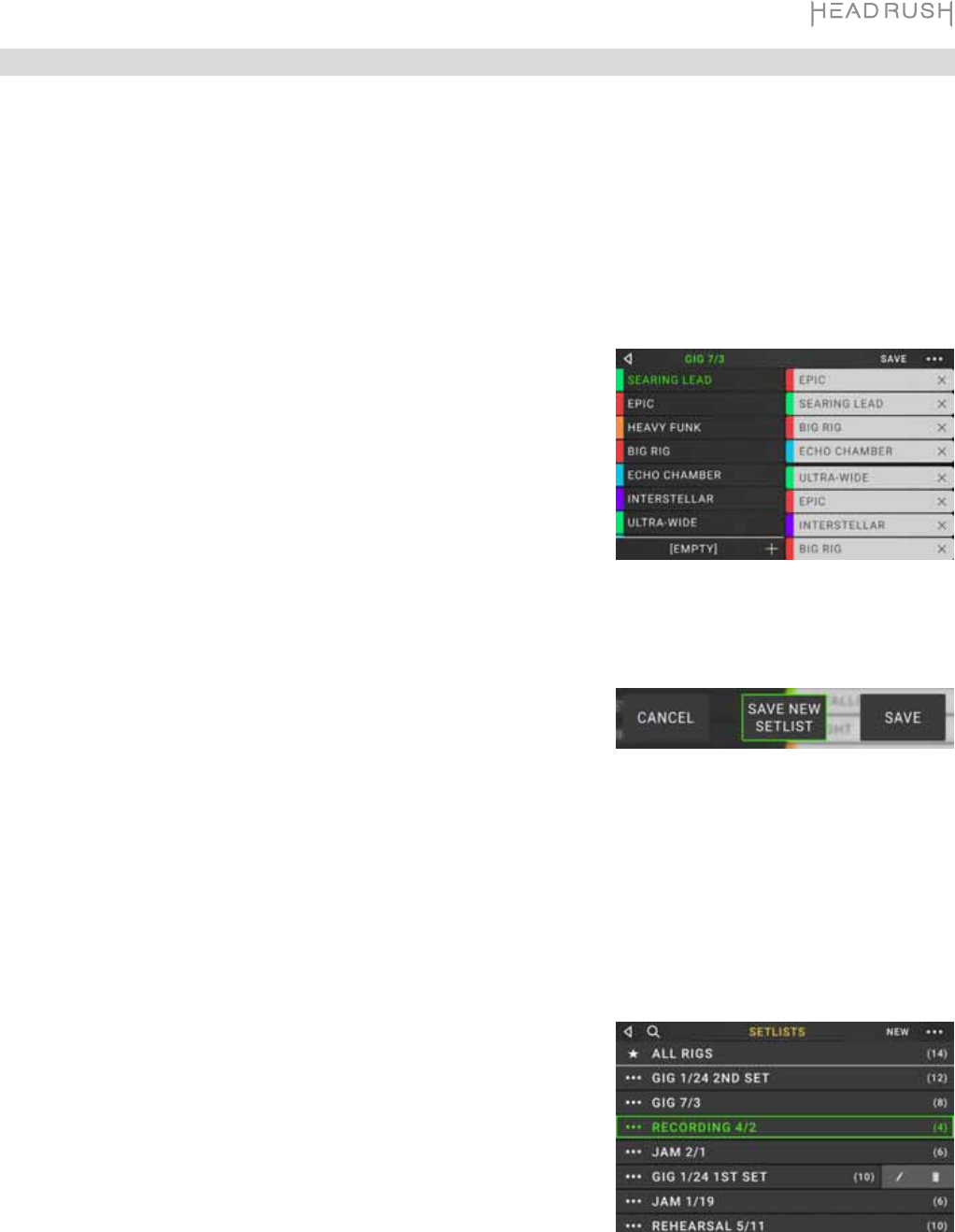

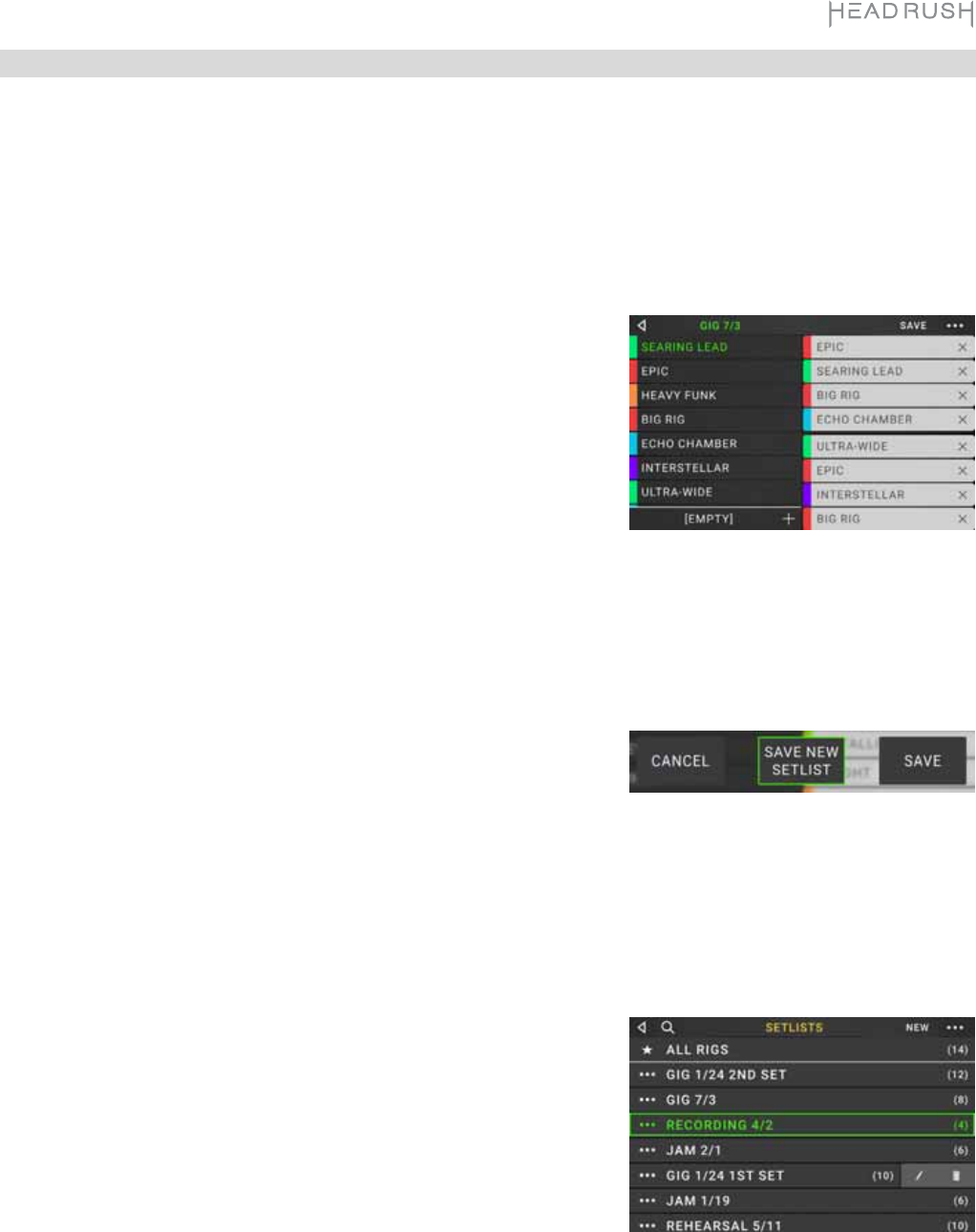

To create a setlist:

1. Tap New in the upper-right corner.

2. In the screen that appears, the left half is a list of all available rigs,

and the right half is the list of rigs in the setlist.

To add a rig to the setlist, tap it to add it to the end of the list.

Alternatively, tap and hold it, and then drag it to the desired location

in the list. You can add the same rig to a setlist more than once.

The [Empty ¬] rig in the lower-left corner is a slot to use as a

placeholder to make rearranging the setlist easier; it will not be

available as a selectable rig when moving through rigs in the setlist.

To rearrange the setlist, tap and hold a rig in the list on the right

half, and then drag it to the desired location in the list.

To remove a rig from the setlist, tap the

on its right edge.

To save a setlist, tap Save in the upper-right corner.

To save your changes to the current setlist, tap Save.

To save your changes as a new setlist, tap Save New Setlist,

use the keyboard that appears to enter a name, and then tap Save.

(At any time) To return to the previous screen without saving, tap

Cancel.

To discard any changes you’ve made to the setlist, tap the

button

in the upper-left corner, and tap Discard Changes.

To load a setlist:

1. While viewing the main screen, tap the

≡

button in the upper-left

corner to view the Setlists screen. Each setlist will show the number

of rigs in parentheses (including multiple instances of the same rig).

2. Tap the desired setlist. The first rig of that setlist will load

immediately. Tap All Rigs to view all rigs instead of a specific setlist.

To edit a setlist, tap the yyy button on its left side, and then tap the

pencil icon. You will see the same screen you used to create the setlist,

where you can edit and save it.

To delete a setlist, tap the yyy button on its left side, and then tap the

trash can icon. Tap Yes to confirm the deletion or Cancel to return to

the Setlists screen without deleting it.

Hands-Free Mode

Hands-Free Mode enables you to adjust any of the settings

on your models by using just the footswitches and

expression pedal.

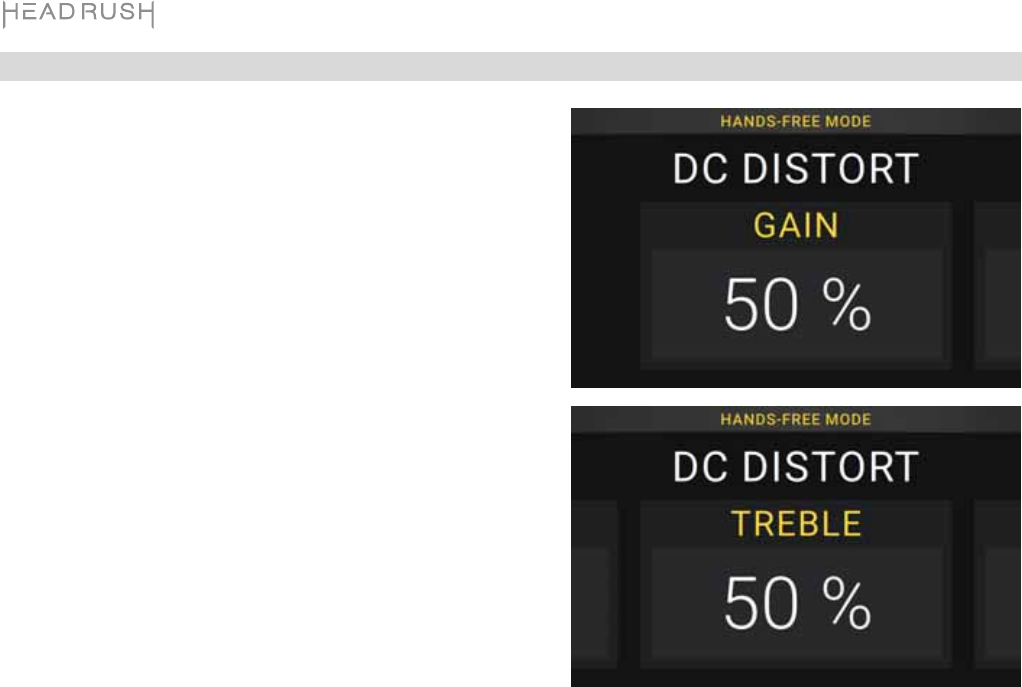

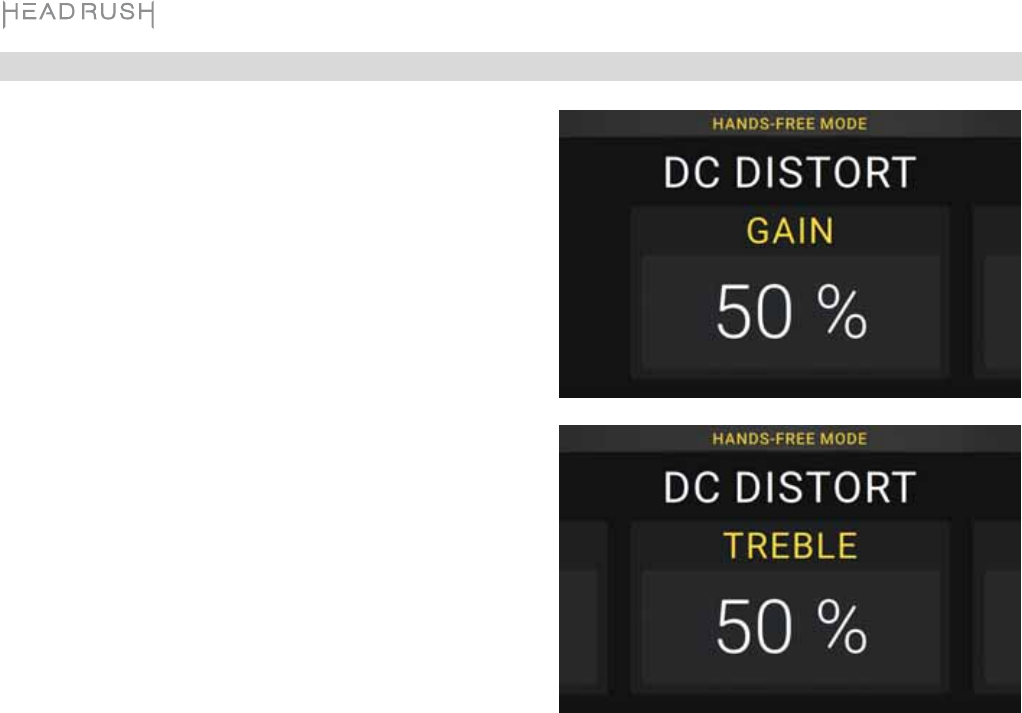

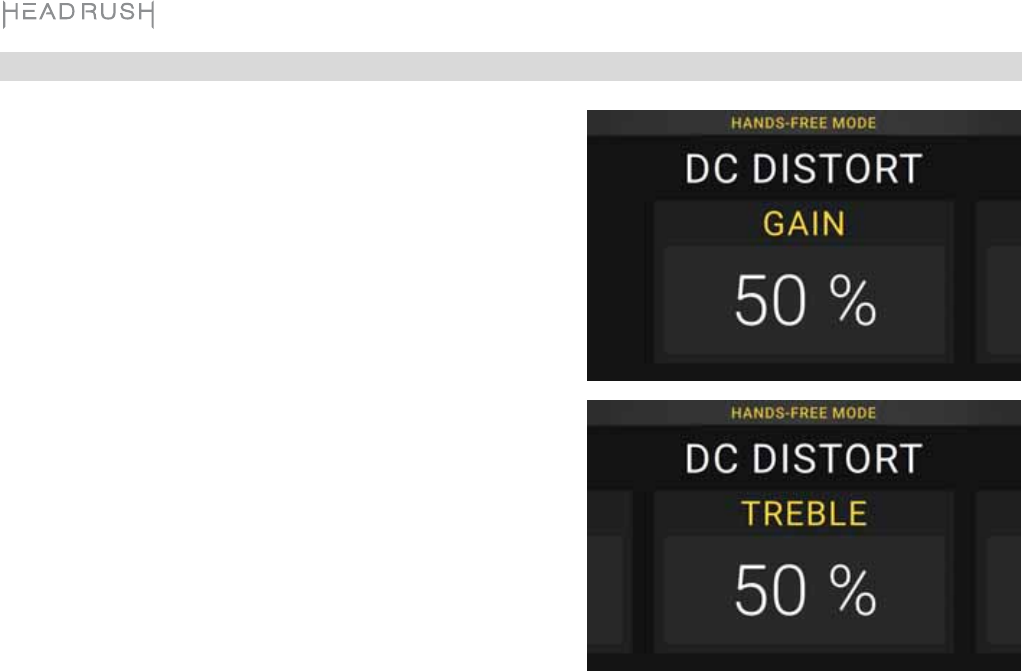

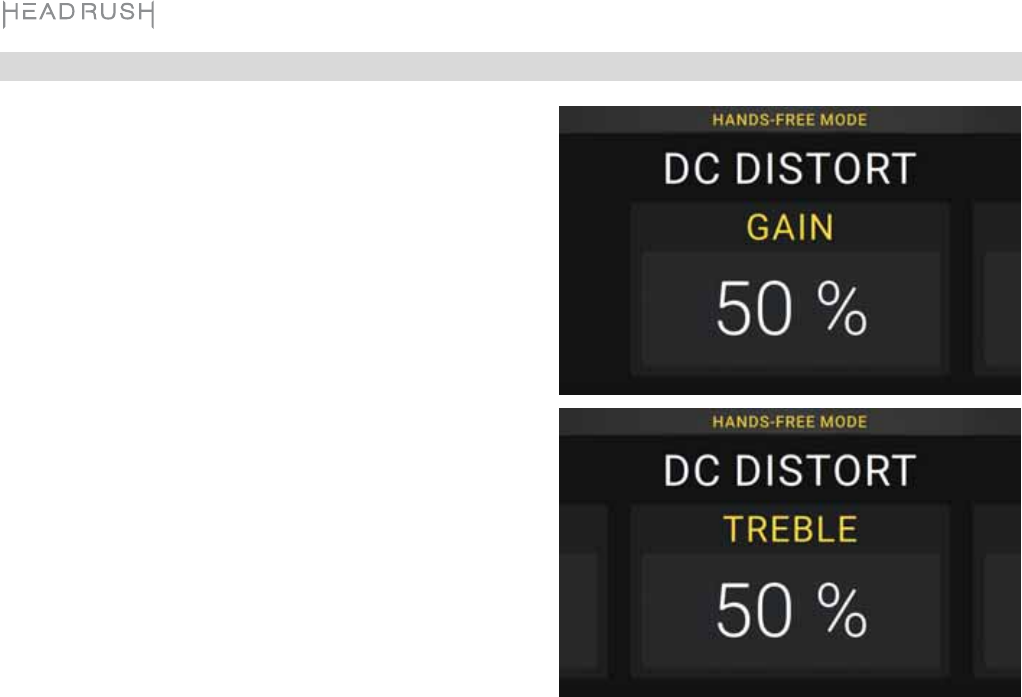

To enter Hands-Free Mode, press and hold a footswitch

assigned to a model for over one second. While in Hands-

Free Mode, the screen will show a single parameter and its

value, and the top six footswitches will correspond to six

parameters of that model.

To exit Hands-Free Mode, press the lower-left most (Exit)

footswitch.

To change the value, move the expression pedal.

To show another parameter, press the corresponding

footswitch. If that model has more than six parameters,

press the lower-middle two (W or X) footswitches to show

the previous or next six parameters.

Guía de inicio rápido (Español)

Introducción

El tono perfecto está a un toque de distancia

Gracias por comprar la HeadRush Pedalboard!

Con su finamente afinado sistema DSP de cuádruple núcleo e impulsado por su exclusiva plataforma Eleven® HD

Expanded, la HeadRush Pedalboard le ofrece los modelos de amplificadores, gabinetes, micrófonos y efectos

más versátiles, de mejor respuesta y de sonido más real jamás incluidos en el procesador de una pedalera de

efectos de guitarra.

La HeadRush Pedalboard brinda una nueva oferta generosa y diversa de modelos de amplificadores y efectos

clásicos y modernos, incluyendo los exclusivos efectos boutique originales que no se pueden encontrar en otro

lado, así como también la capacidad de cargar sus propios archivos de respuesta al impulso (IR) personalizados.

También existen características exclusivas que no se puede encontrar en ningún otro procesador de guitarra,

incluyendo la conmutación entre presets sin interrupciones con efecto de cascada de cola de

retardo/reverberación, un generador de bucles con más de 20 minutos de tiempo de grabación, la capacidad de

eliminar capas de los bucles en el orden inverso en el que fueron agregadas y mucho más.

El corazón de la HeadRush Pedalboard es su pantalla táctil de 7 pulgadas y su interfaz de usuario diseñada para

guitarristas, el cual le permite tocar, deslizar y arrastrar y soltar para crear y editar instantáneamente sus equipos

de una manera realista e intuitiva sin precedentes. Su gran pantalla también brinda una respuesta ultra clara al

tocar en vivo, especialmente al realizar cambios mínimos en su tono usando el modo Manos libres.

La siguiente información es una guía de inicio rápido para que pueda ponerse en marcha rápidamente, pero

también puede encontrar el manual completo y videos tutoriales, así como también comentarnos sus experiencias,

en headrushfx.com.

Oh. Solo una cosa más. Esta sigue hasta 11.

Contenido de la caja

HeadRush Pedalboard

Cable USB

Cable de corriente

Tarjeta de descarga de software

Guía de inicio rápido

Manual sobre la seguridad y garantía

Importante: Visite headrushfx.com para descargar la guía del usuario completa.

Soporte

Para obtener la información más reciente acerca de este producto (documentación, especificaciones técnicas,

requisitos de sistema, información de compatibilidad, etc.) y registrarlo, visite headrushfx.com.

Para obtener soporte adicional del producto, visite headrushfx.com/support.

Características

Panel superior

910

1. Pantalla principal: Esta pantalla multitáctil a todo color muestra información relevante para la operación

actual de la HeadRush Pedalboard. Toque la pantalla (y utilice los controles de hardware) para controlar la

interfaz. Consulte Funcionamiento básico para aprender cómo funciona.

2. Perillas de parámetros: Gire estas perillas para ajustar los parámetros o los ajustes que se muestran junto a

ellas en la pantalla principal.

3. Codificador: Utilice este codificador para desplazarse por las opciones de menú disponibles o ajustar los valores

de los parámetros del campo seleccionado en la pantalla. Pulse el codificador para introducir su selección.

4. Interruptores de pedal: Pulse estos interruptores de pedal para activar o desactivar el modelo asignado o

para cargar el equipo asignado.

5. Pantallas de los interruptores de pedal: Estas bandas de visualización indican el modelo o equipo

asignado a este interruptor de pedal.

6. Indicadores de los interruptores de pedal: Estas luces indican si el modelo o equipo asignado a cada

interruptor de pedal se encuentra encendido (con luz fuerte) o apagado (con luz tenue).

7. Pedal de expresión: Utilice este pedal para ajustar el/los parámetro(s) asignado(s). Consulte

Funcionamiento básico > Asignación de Hardware > Pedal de expresión para obtener más información.

8. LCD de estado del pedal de expresión: Este pequeño LCD indica el estado actual del pedal de expresión.

Consulte Funcionamiento básico > Asignación de Hardware > Pedal de expresión para obtener más

información.

9. Master Volume: Gire esta perilla para ajustar el volumen de las salidas.

10. Phones Volume: Gire esta perilla para ajustar el volumen de la salida para auriculares.

11. Aux Volume: Gire esta perilla para ajustar el volumen de la entrada auxiliar.

Importante: La señal de audio proveniente de la entrada auxiliar se encamina directamente hacia las salidas

de la HeadRush Pedalboard sin aplicarle ningún modelado. Tampoco se ve afectada por las perillas de

volumen maestro o de volumen de los auriculares.

12. Cable Channel: Coloque sus cables por debajo y a través de esta muesca del lado inferior de la HeadRush

Pedalboard para mantener el escenario prolijo y evitar que la gente se tropiece con los cables.

Panel trasero

4562

11 12 13

15 16 17

1. Entrada de corriente (IEC): Conecte esta entrada a una toma de corriente utilizando el cable de corriente

incluido.

2. Interruptor de encendido: Pulse este botón para encender la HeadRush Pedalboard. Mantenga pulsado

este botón para apagar la HeadRush Pedalboard.

3. Ventilación: Asegúrese de que esta ventilación no se encuentre obstruida mientras utiliza la HeadRush

Pedalboard.

4. Entradas de guitarra (6,35 mm/1/4 pulg., TRS): Conecte su guitarra a esta entrada utilizando un cable para

instrumentos estándar.

5. Entrada del pedal de expresión (6,35 mm/1/4 pulg., TRS): Conecte a esta entrada un pedal de expresión

secundario opcional utilizando un cable para instrumentos estándar.

6. Entrada auxiliar (3,5 mm/1/8 pulg., TRS): Conecte una fuente de audio opcional (por ej., un teléfono

inteligente [smartphone], tableta, etc.) a esta entrada mediante un cable estéreo de 3,5 mm (1/8 pulg.).

7. Salidas (XLR): Conecte estas salidas a las entradas de su mezclador, altavoz activo, etc. Si sólo precisa

utilizar una salida, utilice la que tiene el rótulo L/Mono.

8. Interruptor de levantamiento de tierra: Acople (baje) este interruptor para reducir el zumbido o ruido.

9. Salidas (6,35 mm/1/4 pulg., TRS): Conecte estas salidas a las entradas de su amplificador, interfaz de audio,

etc. Coloque el selector Amp/Line en la posición que corresponde al dispositivo conectado. Si sólo precisa

utilizar una salida, utilice la que tiene el rótulo L/Mono.

10. Selector Amp/Line: Utilice este interruptor para seleccionar el nivel de la señal enviada desde las salidas de

6,35 mm/1/4 pulg. Cuando se lo coloque en Amp, el nivel de la salida será de +6 dBu para un amplificador

de guitarra estándar. Cuando se lo coloque en Line, la salida tendrá nivel de línea, +18 dBu.

11. Salida para auriculares (6,35 mm/1/4 pulg., TRS): Conecte auriculares estéreo estándar de 6,35 mm (1/4

pulg.) a esta salida. Use las perillas phones volume para controlar el nivel de volumen.

12. Salidas de envío (6,35 mm/1/4 pulg., TRS): Conecte estas salidas a las entradas de otro módulo de efectos,

un pedal de efectos o el retorno del bucle de efectos de un amplificador. Coloque el selector Rack/Stomp

en la posición correspondiente al dispositivo conectado. Si sólo precisa utilizar una salida, utilice la que tiene

el rótulo L/Mono.

13. Entradas del retorno (6,35 mm/1/4 pulg., TRS): Conecte estas entradas a las salidas de otro módulo de

efectos, un pedal de efectos o el envío del bucle de efectos de un amplificador. Coloque el selector

Rack/Stomp en la posición correspondiente al dispositivo conectado. Si sólo precisa utilizar una salida,

utilice la que tiene el rótulo L/Mono.

14. Selector Rack/Stomp: Utilice este interruptor para seleccionar el nivel de la señal enviada desde las salidas de

envío a las entradas de retorno. Cuando se lo coloque en Rack, la salida tendrá nivel de línea, +18 dBu. Cuando

se lo coloca en Stomp, el nivel de la salida será de +6 dBu para un pedal de guitarra estándar (“stompbox”).

15. Entrada de MIDI: (DIN de 5 patillas): Use un cable MIDI estándar para conectar esta entrada a la salida MIDI

de un dispositivo MIDI externo opcional.

16. Salida MIDI (DIN de 5 patillas): Use un cable MIDI estándar de para conectar esta salida a la entrada MIDI de

un dispositivo MIDI externo.

17. Puerto USB: Conecte este puerto USB a un ordenador utilizando un cable USB estándar. Esta conexión

permite que la HeadRush Pedalboard envíe y reciba la señal de audio digital desde y hacia su ordenador.

También puede utilizar esta conexión para importar o exportar equipos, presets de modelos y listas de equipos.

Instalación

Los elementos que no se enumeran en Introducción > Contenido de la caja se venden por separado.

Guitarra

ltavoces amplificados o

Amplificador de guitarra

Auriculares

Stompboxes, módulos, etc. de

efectos externos.

Ordenador

Toma de

corriente

Funcionamiento básico

Este capítulo describe algunas de las funciones básicas de la HeadRush Pedalboard. Puede visitar headrushfx.com

para descargar la guía de usuario completa y obtener más información.

Pantalla principal

Importante: La secuencia de modelos en su cadena de señal no se refleja necesariamente en los interruptores

de pedal. Puede asignar libremente modelos a los interruptores de pedal disponibles sin modificar su cadena de

señal en lo absoluto—y viceversa. Consulte Asignación de hardware para aprender sobre esto.

Para asignar un modelo (amplificador, gabinete o efecto) a una ranura vacía, tóquelo (¬)

y luego utilice la lista que aparece. Consulte Equipos > Creación de un equipo nuevo

para aprender sobre esto.

Para mostrar los parámetros de un modelo en el lado derecho de la pantalla,

tóquelo de manera que quede resaltado en verde. Entonces podrá utilizar las perillas de

parámetros para ajustar los parámetros a su izquierda. Toque en cualquier lugar de la

columna de esos tres parámetros para mostrar los siguientes tres (si el modelo tiene más

de tres parámetros).

Cuando no se seleccione ningún modelo, estos parámetros serán los que asigne en la

pantalla Asignación de hardware.

Para mostrar la pantalla de ajustes de un modelo, tóquela dos veces. Su pantalla de

ajustes aparecerá con su menú predefinido, parámetros y color asignado.

Para activar o desactivar un modelo, pulse el interruptor de pedal asignado a él o

toque el interruptor de pedal del modelo en la pantalla.

Para cargar otro equipo (preset):

•Pulse el interruptor de pedal superior izquierdo (Rig S) o inferior derecho (Rig

T) para cargar el equipo anterior o siguiente inmediatamente.

•Toque el W o X junto al nombre del equipo actual en la pantalla.

•Toque el nombre del equipo en la pantalla y luego gire el codificador.

Para ver otras opciones, toque el botón yyy en la esquina superior derecha y luego

toque una opción.

Para reacomodar los

modelos de su cadena

de señal, toque y

arrastre un modelo

hacia otra ranura o

entre los dos otros

modelos (los que le

siguen a esa posición

se desplazarán una

ranura hacia abajo en la

cadena de señal).

Toque para ver las

listas de equipos.

Toque y arrastre esta barra hacia abajo

para ver la lista de equipos.

Nombre del e

Haga un doble toque

sobre un modelo,

entrada o salida

para mostrar sus

arámetros. Gire las perillas de parámetros para ajustar estos parámetros. Una vez

seleccionado un modelo, toque en cualquier lugar de esta columna para

mostrar los siguientes tres parámetros.

Toque para ver más

opciones.

Toque para guardar el equipo.

Gire el codificado

para desplazarse por

los elementos

seleccionables en la

pantalla o para ajustar

los parámetros. Pulse

un codificador para

efectuar un comando

Ente

Toque su interrupto

pedal para activarlo o

desactivarlo.

Vistas

Los interruptores de pedal de la HeadRush Pedalboard no sólo se pueden utilizar para activar o desactivar

modelos (amplificadores, gabinetes o efectos) sino también para seleccionar equipos o listas de equipos. Los

ocho interruptores de pedal del medio se encuentran siempre en uno de cuatro modos:

Para cambiar la vista:

1. Mantenga pulsado el interruptor de pedal

inferior izquierdo hasta que aparezca Exit en

la pantalla. Los cuatro interruptores de pedal

adyacentes ahora se corresponden con las

cuatro vistas: Stomp, Rig, Hybrid y Setlist.

2. Pulse un interruptor de pedal para entrar a

esa vista.

Vista Stomp

Los ocho interruptores de pedal del medio

corresponden a modelos (amplificadores,

gabinetes o efectos) de su cadena de señal.

Pulse un interruptor de pedal para activar o

desactivar su modelo.

Vista Rig

Los ocho interruptores de pedal del medio

corresponden a equipos que ha guardado. Pulse

un interruptor de pedal para cargar su equipo.

Para mostrar los cuatro equipos anteriores o

siguientes, pulse el interruptor de pedal superior

izquierdo (Bank S) o inferior izquierdo (Bank T).

Vista híbrida

Los cuatro interruptores de pedal superiores del

medio corresponden a equipos que ha guardado.

Pulse uno de estos interruptores de pedal para

cargar su equipo. Los cuatro interruptores de

pedal inferiores del medio corresponden a

modelos (amplificadores, gabinetes o efectos) de

su cadena de señal. Pulse uno de estos

interruptores de pedal para activar o desactivar

su modelo.

Vista de lista de equipos

Los ocho interruptores de pedal del medio

corresponden a listas de equipos que ha

guardado. Pulse un interruptor de pedal para

cargar su lista de equipos.

Rig c Model 1 Model 2 Model 3 Model 4 Looper

Rig d Model 5 Model 6 Model 7 Model 8

Tuner

Bank c Rig 1 Rig 2 Rig 3 Rig 4 Looper

Bank d Rig 5 Rig 6 Rig 7 Rig 8

Tuner

Bank c Rig 1 Rig 2 Rig 3 Rig 4 Looper

Bank d Model 1 Model 2 Model 3 Model 4

Tuner

Bank c Setlist 1 Setlist 2 Setlist 3 Setlist 4

Bank d Setlist 5 Setlist 6 Setlist 7 Setlist 8

Exit Stomp Rig Hybrid Setlist

Equipos

Al utilizar la HeadRush Pedalboard, un equipo es un preset: la combinación de modelos—amplificadores, gabinetes y

efectos—asignados y los ajustes de los parámetros de cada uno de ellos. Puede crear, editar, guardar y cargar equipos

para recuperar fácilmente el sonido perfecto para cada parte de su interpretación.

Cada equipo tiene 11 ranuras, cada una de las cuales puede tener un modelo (amplificador, gabinete o efectos)

asignado a ella. Las ranuras asignadas exhibirán representaciones gráficas de los modelos y las ranuras vacías

exhibirán un símbolo ¬.

Creación de un equipo nuevo

Para crear un equipo nuevo, toque el botón yyy ubicado en la

esquina superior derecha de la pantalla y toque New Rig.

Para asignar un modelo (amplificador, gabinete o efecto) a una

ranura vacía:

1. Toque la ranura vacía (¬).

2. En la lista que aparece, toque el tipo de modelo que desea

asignar: Amp, Cab o efecto (Distortion, Dynamics/EQ,

Modulation, Reverb/Delay, FX-Loop o Expression).

3. En la lista que aparece, toque el modelo que desea asignar.

4. En la siguiente lista que aparece, toque el preset que desea

cargar para ese modelo.

Si carga un amplificador o gabinete en una ranura que tiene

adyacente otra ranura vacía, se cargará automáticamente en la otra

ranura un amplificador o gabinete que coincida con el de la primera

ranura. A continuación, podrá configurarlos de forma independiente:

puede separarlos en la cadena de señal, puede modificar el tipo de

amplificador o gabinete y puede eliminar cada modelo por separado.

Optimización de su cadena de señal

La cadena de señal es el recorrido realizado por la señal de audio desde su guitarra, a través de sus modelos

seleccionados y hasta las salidas de la HeadRush Pedalboard. Puede utilizar la pantalla táctil para acomodar sus

modelos seleccionados en cualquier orden, pero encontrará que algunas configuraciones suenan mejor que otras.

Estas son algunas sugerencias sobre las ubicaciones más comunes de modelos para crear tonos con la HeadRush

Pedalboard:

•Los controles dinámicos (por ej., compresores), los filtros (por ej., wah, desplazadores de tono) y los pedales

de volumen generalmente se ubican al comienzo de la cadena de señal. Como alternativa, puede colocar los

pedales de volumen al final de la cadena de señal para lograr una leve variación de la funcionalidad.

•Los efectos basados en la ganancia (por ej., overdrive/distorsión, fuzz) suelen venir a continuación.

•La ecualización (EQ) se suele usar para dar forma a las características tonales a los efectos de overdrive/distorsión

y fuzz, así que coloque un ecualizador después de ellos. Como alternativa, colóquelo antes de ellos para darle

forma al tono general de la guitarra—eliminando frecuencias no deseadas—antes de los pedales de ganancia.

•Los efectos de modulación tales como flangers, phasers y coros suelen colocarse a continuación.

•Los efectos basados en el tiempo tales como retardos y reverberaciones se suelen colocar cerca del final de la

cadena de señal.

•Al final de la cadena de señal se suelen colocar un amplificador y un gabinete, aunque los puede colocar en

donde desee.

Tipos de modelos: amplificadores,

gabinetes y efectos.

Modelos disponibles para cada tipo.

Presets disponibles

para cada modelo.

Guardado de un equipo

Si ha modificado el equipo desde que lo cargó, verá un asterisco (¹) junto a su nombre en la parte superior de la

pantalla. Puede guardar estos cambios en este equipo, guardar estos cambios como otro equipo o descartarlos.

Para guardar un equipo, toque Save en la esquina superior derecha.

Para guardar sus cambios en el equipo actual, toque Save.

Para borrar sus cambios como un equipo nuevo, toque Save

New Rig, utilice el teclado que aparece para introducir un

nombre y luego toque Save.

Para regresar a la pantalla anterior sin guardar, toque Cancel en

cualquier momento.

Para descartar cualquier cambio realizado al equipo, toque el botón yyy de la esquina superior derecha y

toque Discard Changes.

Modificación de los ajustes

Para modificar los ajustes de un modelo de su equipo, tóquelo dos veces para abrir su pantalla de ajustes.

Guardado de un preset

Para guardar un preset, toque Save en la esquina superior derecha.

Para guardar sus cambios en el equipo actual, toque Save.

Para guardar sus cambios como un preset nuevo, toque Save

New Preset, utilice el teclado que aparece para introducir un

nombre y luego toque Save.

Para regresar a la pantalla anterior sin guardar, toque Cancel en

cualquier momento.

Toque el menú Preset para

seleccionar un preset. Consulte Guardado de un preset.

Toque este botón y toque Discard Changes para

descartar cualquier cambio realizado desde la

apertura de esta pantalla.

Gire las perillas de parámetros para ajustar sus parámetros. Toque en cualquier lugar de

esta columna

ara mostrar los si

uientes tres

arámetros

(

si existen

)

Toque Delete para

desasignar el modelo

de la ranura.

Toque un color para asignarlo a este modelo. Este

color se mostrará en la pantalla principal, en la

pantalla de Asignación de hardware y en el

indicador del interruptor de pedal de este modelo. Toque Cancel a fin de volver para descartar

sus cambios

resar a la

antalla

rinci

al.

Toque el nombre del

modelo para asignar un

modelo diferente a esta

ranura.

Gire el codificador para

desplazarse por los

elementos seleccionables

en la pantalla o para

ajustar los parámetros.

Pulse un codificador

para efectuar un

comando Enter.

Toque

a fin de conservar sus cambios y

regresar a la pantalla principal.

Asignación de hardware

La pantalla Hardware Assign le permite personalizar la

manera en que los interruptores de pedal, pedales de

expresión y perillas de parámetros de la HeadRush

Pedalboard controlan cada equipo.

Para abrir la pantalla Hardware Assign, toque el

botón yyy en la esquina superior derecha de la pantalla

principal y luego toque Hardware Assign.

Para regresar a la pantalla principal, toque el botón

de la esquina superior derecha.

Importante: Los ajustes de Hardware Assign son todos

parte del equipo general, así que recuerde guardar los

cambios que desea conservar.

Para ajustar el color asociado con el equipo, tóquelo en la parte superior izquierda de la pantalla. Este color

aparecerá junto al nombre del equipo cuando visualice la lista de los equipos disponibles o cuando vea y cree

listas de equipos. También será el color del indicador del interruptor de pedal correspondiente cuando la

HeadRush Pedalboard se encuentre en vista de Equipo.

Para ajustar el tempo de los efectos basados en el tiempo del equipo (retardos, modulaciones, etc.), toque el

botón bajo Tempo para seleccionar Current o Fixed.

•Current: El equipo usará el último tempo que usó o el tempo ajustado por el interruptor de pedal de Tempo.

Para ajustar el tempo, pulse el interruptor de pedal de Tempo (el de más abajo a la derecha) a la

velocidad deseada 3-8 veces para ajustar el nuevo tempo en pulsos por minuto (BPM). Puede hacer esto

en cualquier momento en el que en la pantalla del interruptor de pedal aparezca Tempo.

•Fixed: El equipo usará el tempo que defina aquí.

Para ajustar el tempo, gire el codificador para ajustar el tempo deseado en pulsos por minuto (BPM).

Puede ajustar el tempo únicamente desde esta pantalla de Asignación de hardware.

Interruptores de pedal

Las ocho casillas en la esquina inferior izquierda representan los ocho interruptores de pedal del medio de la

HeadRush Pedalboard. Puede asignar cualquier parámetro basado en interruptores (aquellos que sólo tienen dos

estados) a cualquiera de los interruptores de pedal—independientemente de su ubicación en la cadena de señal.

Como asignar un parámetro a un interruptor de pedal:

1. Toque una casilla. ¬ indica una casilla vacía.

2. En la lista que aparece, toque el modelo con el parámetro que

desea asignar.

3. En la lista que aparece, toque el parámetro que desea

asignar. Generalmente, el parámetro simplemente estará en

On (para activarlo o desactivarlo).

Toque Unassigned ³ para desasignar ese interruptor de pedal.

Para intercambiar dos asignaciones, toque y arrastre una de

ellas sobre la otra y luego suéltela.

Pedal de expresión

El pedal de expresión puede controlar dos parámetros (en modo Clásico) o dos conjuntos de parámetros (en

modo Avanzado). Utilice el interruptor de punta del pie para conmutar entre ellos—pedal de expresión A o B.

Para activar el interruptor de punta del pie, mueva la “punta del pie” del pedal de expresión de manera que

toque la pedalera y luego píselo. El LCD de estado del pedal de expresión indicará A o B.

La columna de cuatro casillas representa los ajustes del pedal de expresión.

Puede asignar uno o más parámetros continuamente ajustables (aquellos con

un rango de valores) al pedal de expresión.

Para ajustar el modo del pedal de expresión, toque el botón encima de

Range en la esquina superior derecha para seleccionar Classic o Advanced.

•Clásico: Puede asignar un parámetro a cada pedal de expresión (A y

B). Al utilizar el interruptor de punta del pie se seleccionará el otro pedal

de expresión y se desactivará (omitirá) el parámetro del pedal de

expresión actual. Por ejemplo, si le asigna un pedal de wah al Pedal de

expresión A y un pedal de volumen al Pedal de expresión B, sólo uno

de ellos podrá estar activo a la vez; cuando esté controlando el pedal

de wah, el pedal de volumen se omitirá y viceversa.

•Avanzado: Puede asignar hasta cuatro parámetros a cada pedal de expresión (A y B). Al mover el pedal se

ajustarán todos sus parámetros asignados simultáneamente. Al usar el interruptor de punta del pie se

seleccionará el otro pedal de expresión y se dejarán los parámetros del pedal actual activos y en sus

valores máximos.

Como asignar un parámetro al pedal de expresión:

1. Si el botón Assign no está encendido, tóquelo.

2. Toque una casilla debajo del botón Assign. ¬ indica una

casilla vacía.

3. En la lista que aparece, toque el modelo con el parámetro que

desea asignar.

4. En la lista que aparece, toque el parámetro que desea asignar.

Toque Unassigned ³ para desasignar esa casilla.

Para intercambiar dos asignaciones, (estando en modo Avanzado)

toque y arrastre una de ellas sobre la otra y luego suéltela.

Para ajustar el rango de un parámetro asignado:

1. Si el botón Range no está encendido, tóquelo.

2. Toque un valor debajo del botón Range.

3. Gire el codificador para ajustar el valor deseado como un porcentaje del rango completo

del parámetro. Pulse el codificador o to que en cualquier otro lugar para confirmar el valor.

Parámetros rápidos

El borde derecho de la pantalla muestra una columna de campos para tres parámetros. Estos son los tres

parámetros que se muestran primero siempre que carga un equipo. Cuando no se selecciona ningún

modelo en la pantalla principal, puede girar las tres perillas de parámetros para ajustar estos

parámetros. Puede asignar cualquier parámetro continuo a estas perillas (parámetros con un rango de

valores en lugar de parámetros que sólo pueden encontrarse en un único estado, encendido o apagado).

Como asignar un parámetro a una perilla de parámetro:

1. Toque el campo al cual le desea asignar un parámetro. ¬ indica un campo vacío.

2. En la lista que aparece, toque el modelo con el parámetro que desea asignar. También puede

seleccionar parámetros para la señal entrante (Input) o la señal saliente (Output).

3. En la lista que aparece, toque el parámetro que desea asignar.

Toque Unassigned ³ para desasignar esa perilla de parámetro.

Listas de equipos

Puede utilizar listas de equipos para organizar sus equipos. Una lista de equipos es una colección guardada de

equipos, la cual puede guardar y recuperar más tarde. Esto resulta útil, por ejemplo, si sólo necesita algunos de sus

equipos para una interpretación; puede guardar una lista de equipos con sólo aquellos equipos de manera que no sea

necesario perder tiempo recorriendo todos sus equipos antes de tocar la siguiente canción.

Para visualizar sus listas de equipos, toque el botón

≡

en la esquina superior izquierda de la pantalla principal.

Aparecerá la pantalla Setlists.

Para regresar a la pantalla principal, toque el botón

de la esquina superior derecha.

Para crear una lista de equipos:

1. Toque New en la esquina superior derecha.

2. En la pantalla que aparecerá a continuación, la mitad izquierda es una

lista de todos los equipos disponibles y la mitad derecha es la lista de

los equipos que se agregarán a la lista de equipos.

Para agregar un equipo a la lista de equipos, tóquelo a fin de

agregarlo al final de la lista. Como alternativa, manténgalo tocado y

arrástrelo hasta la posición deseada de la lista. Puede agregar el

mismo equipo más de una vez a una lista de equipos. El equipo

[Empty ¬] en la esquina inferior izquierda es una ranura que se utiliza

para guardar equipos temporalmente facilitando así la reorganización

de la lista de equipos; no estará disponible como un equipo

seleccionable al desplazarse por los equipos de la lista de equipos.

Para reorganizar la lista de equipos, mantenga tocado un equipo de

la lista en la mitad derecha y luego arrástrelo hacia la ubicación

deseada de la lista.

Para eliminar un equipo de la lista de equipos, toque la

en su

borde derecho.

Para guardar una lista de equipos, toque Save en la esquina superior

derecha.

Para guardar sus cambios en la lista de equipos actual, toque Save.

Para guardar sus cambios como una lista de equipos nueva, toque

Save New Setlist, utilice el teclado que aparece para introducir un

nombre y luego toque Save.

(En cualquier momento) Para regresar a la pantalla anterior sin guardar,

toque Cancel.

Para descartar cualquier cambio realizado a la lista de equipos, toque

el botón

de la esquina superior izquierda y toque Discard Changes.

Para cargar una lista de equipos:

1. Desde la pantalla principal, toque el botón

≡

en la esquina superior

izquierda para visualizar la pantalla Setlists. Cada lista de equipos

mostrará la cantidad de equipos entre paréntesis (incluyendo las

instancias repetidas del mismo equipo).

2. Toque la lista de equipos deseada. El primer equipo de esa lista de

equipos se cargará inmediatamente. Toque All Rigs para visualizar

todos los equipos en lugar de una lista de equipos específica.

Para editar una lista de equipos, toque el botón yyy en su lado izquierdo

y luego toque el icono del lápiz. Observará la misma pantalla utilizada para

crear la lista de equipos, en donde podrá editarla y guardarla.

Para eliminar una lista de equipos, toque el botón yyy en su lado

izquierdo y luego toque el icono del cesto de basura. Toque Yes para

confirmar la eliminación o Cancel para regresar a la pantalla de listas de

equipos sin eliminarla.

Modo Manos libres

El modo Manos libres le permite modificar cualquiera de los

ajustes en sus modelos con solo usar los interruptores de

pedal y el pedal de expresión.

Para entrar al modo Manos libres, mantenga pulsado un

interruptor de pedal asignado a un modelo durante más de

un segundo. Una vez en modo Manos libres, la pantalla

mostrará un único parámetro y su valor, y los seis

interruptores de pedal de más arriba corresponderán a seis

parámetros de ese modelo.

Para salir del modo Manos libres, pulse el interruptor de

pedal de más abajo a la izquierda (Exit).

Para modificar el valor, mueva el pedal de expresión.

Para mostrar otro parámetro, pulse el interruptor de pedal

correspondiente. Si ese modelo tiene más de seis

parámetros, pulse los dos interruptores de pedal de más

abajo al medio (W o X) para mostrar los seis parámetros

anteriores o siguientes.

Guide d’utilisation rapide (Français)

Présentation

La sonorité parfaite au simple touché

Merci d’avoir choisi le HeadRush Pedalboard.

Doté d’un processeur de signal numérique quadricoeur réglé avec précision et alimenté par sa plateforme Eleven®

HD Expanded exclusive, le HeadRush Pedalboard propose des modélisations d’amplificateurs, d’enceintes, de

microphones et d’effets offrant un rendu sonore des plus réactifs, réalistes et polyvalents, jamais offerts dans un

processeur d’effets de guitare au sol.

Le HeadRush Pedalboard offre un vaste choix de modèles d’amplificateurs et d’effets classiques, vintages et

modernes, dont une collection d’effets originale et exclusive inédite, ainsi que la possibilité de charger vos

propres fichiers de réponse impulsionnelle. Il dispose également de fonctionnalités exclusives, dont le passage

d’un préréglage à un autre sans blanc avec queue de délais/réverbération, un module de boucles avec plus de 20

minutes d’enregistrement, la capacité de séparer les niveaux des boucles dans l’ordre inverse de celui

dans lequel ils ont été ajoutés, et bien plus encore.

Au cœur du HeadRush Pedalboard se trouve un écran tactile de 18 cm avec une interface utilisateur créée

spécialement pour les guitaristes, qui leur permettent de toucher, glisser et déposer afin de créer et de modifier

des configurations personnalisées à la volée de manière intuitive et réaliste comme jamais auparavant. Le grand

écran affiche également des informations utiles sur les opérations, comme lorsque des modifications sont

apportées en mode mains libres.

Les informations contenues dans ce guide de démarrage vous permettront de commencer à utiliser le pédalier

rapidement, mais vous trouverez un guide d’utilisation complet, des didacticiels vidéo, ainsi qu’un endroit où

partager vos commentaires en visitant le site headrushfx.com.

Ce pédalier dispose de 11 emplacements.

Contenu de la boîte

HeadRush Pedalboard

Câble USB

Câble d’alimentation

Carte de téléchargement de logiciel

Guide de démarrage

Consignes de sécurité et informations concernant la garantie

Important : Veuillez visiter headrushfx.com afin de télécharger le guide d’utilisation complet.

Assistance technique

Pour les toutes dernières informations concernant la documentation, les spécifications techniques, la

configuration requise, la compatibilité et l’enregistrement du produit, veuillez visiter headrushfx.com.

Pour de l’assistance supplémentaire, veuillez visiter le site headrushfx.com/support.

Caractéristiques

Panneau supérieur

910

1. Écran principal : Cet écran tactile multipoint couleur affiche les informations pertinentes aux opérations en

cours du HeadRush Pedalboard. Touchez l’écran (et utilisez les commandes matérielles) pour contrôler

l’interface. Veuillez consulter la section Fonctionnement de base pour plus d’information.

2. Boutons des paramètres : Utilisez ces boutons afin de modifier les valeurs des paramètres ou réglages

correspondants à l’écran.

3. Encodeur : Ce bouton permet de parcourir les options de menu disponibles ou d’ajuster les valeurs de

paramètre du champ sélectionné à l’écran. Appuyez sur le bouton pour confirmer la sélection.

4. Commutateurs au pied : Ces commutateurs au pied permettent d’activer ou de désactiver la configuration

personnalisée (rig) ou le modèle assigné.

5. Bandes d’affichage des commutateurs au pied : Ces bandes affichent le nom de la configuration

personnalisée ou du modèle assigné à chaque commutateur.

6. Indicateurs des commutateurs au pied : Ces voyants indiquent si la configuration personnalisée ou le

modèle assigné à chaque commutateur est activé (forte intensité) ou désactivé (faible intensité).

7. Pédale d’expression : Cette pédale permet d’ajuster le ou les paramètres assignés. Veuillez consulter la

section Fonctionnement de base > Assignation matérielle > Pédale d’expression afin d’en savoir plus.

8. Écran d’état ACL de la pédale d’expression : Ce petit écran ACL indique l’état actuel de la pédale

d’expression. Veuillez consulter la section Fonctionnement de base > Assignation matérielle > Pédale

d’expression afin d’en savoir plus.

9. Master Volume : Ce bouton permet d’ajuster le volume des sorties.

10. Phones : Ce bouton permet de régler le volume de la sortie casque.

11. Aux : Ce bouton permet d’ajuster le volume de l’entrée auxiliaire.

Important : Les signaux audio provenant de l’entrée auxiliaire sont transmis directement sans modélisation aux

sorties du HeadRush Pedalboard. Il n’est également pas affecté par les boutons de volume principal ou casque.

12. Passage pour câbles : Ce passage permet de faire passer les câbles sous le HeadRush Pedalboard afin de

désencombrer la scène et d’éviter que les gens ne trébuchent sur les câbles.

Panneau arrière

4562

11 12 13

15 16 17

1. Entrée d’alimentation (CEI) : Utilisez le câble d’alimentation secteur fourni pour relier cette entrée à une prise

secteur.

2. Interrupteur d’alimentation : Enfoncer cette touche permet de mettre le HeadRush Pedalboard sous

tension. Maintenir cette touche enfoncée permet de mettre le HeadRush Pedalboard hors tension.

3. Orifice de ventilation : Cet orifice de ventilation doit rester non obstrué lors de l’utilisation de HeadRush

Pedalboard.

4. Entrée guitare (6,35 mm, TS) : Cette entrée permet de brancher une guitare en utilisant un câble pour

instrument standard.

5. Entrée pour pédale d’expression (6,35 mm, TRS) : Cette entrée permet de brancher une pédale

d’expression supplémentaire en utilisant un câble pour instrument standard.

6. Entrée auxiliaire (3,5 mm, TRS) : Cette entrée permet de brancher une source audio (smartphone, tablette,

etc.) en utilisant un câble stéréo de 3,5 mm.

7. Sorties (XLR) : Ces sorties permettent de relier les entrées d’une console de mixage, d’une enceinte active,

etc. Lorsqu’une seule sortie est requise, utilisez la sortie L/Mono.

8. Interrupteur de mise à la terre : Enfoncer cette touche permet de réduire le ronflement ou les bruits parasitaires.

9. Sorties (6,35 mm, TRS) : Ces sorties permettent de relier les entrées d’un amplificateur, d’une interface

audio, etc. Veillez à régler le sélecteur Amp/Line sur le réglage approprié en fonction de l’appareil branché.

Lorsqu’une seule sortie est requise, utilisez la sortie L/Mono.

10. Sélecteur Amp/Line : Ce sélecteur permet de régler le niveau du signal provenant des sorties 6,35 mm. Si

vous sélectionnez le réglage Amp, le niveau de sortie sera de +6 dBu pour un amplificateur de guitare

standard. Si vous sélectionnez le réglage Line, le niveau de sortie sera à niveau ligne de +18 dBu.

11. Sortie casque (6,35 mm, TRS) : Cette sortie permet de brancher un casque d’écoute stéréo 6,35 mm. Le

niveau de cette sortie est commandé par le bouton Phones.

12. Sorties Send (6,35 mm, TRS) : Ces sorties permettent de relier les entrées d’un autre module d’effets, d’une

pédale d’effets, ou du retour de boucle d’effets d’un amplificateur. Veillez à régler le sélecteur Rack/Stomp

sur le réglage approprié en fonction de l’appareil branché. Lorsqu’une seule sortie est requise, utilisez la

sortie L/Mono.

13. Entrées Return (6,35 mm, TRS) : Ces entrées permettent de relier les sorties d’un autre module d’effets,

d’une pédale d’effets, ou du départ de boucle d’effets d’un amplificateur. Veillez à régler le sélecteur

Rack/Stomp sur le réglage approprié en fonction de l’appareil branché. Lorsqu’une seule sortie est requise,

utilisez la sortie L/Mono.

14. Sélecteur Rack/Stomp : Ce sélecteur permet de régler le niveau du signal acheminé des sorties Send aux

entrées Return. Si vous sélectionnez le réglage Rack, le niveau de sortie sera à niveau ligne de +18 dBu. Si

vous sélectionnez le réglage Stomp, le niveau de sortie sera de +6 dBu comme une pédale de guitare

standard (stompbox).

15. Entrée MIDI (DIN à 5 broches) : Cette entrée permet de relier la sortie MIDI d’un appareil MIDI externe en

utilisant un câble MIDI standard.

16. Sortie MIDI (DIN à 5 broches) : Cette sortie permet de relier l’entrée MIDI d’un appareil MIDI externe en

utilisant un câble MIDI standard.

17. Port USB : Ce port USB permet de brancher un ordinateur en utilisant un câble USB standard. Cette

connexion permet au HeadRush Pedalboard de transmettre et de recevoir un signal audionumérique vers et

depuis un ordinateur. Vous pouvez également utiliser cette connexion pour importer ou exporter des

configurations personnalisées, des préréglages de modèle et des setlists.

Installation

Les articles qui ne figurent pas dans la section Présentation > Contenu de la boîte sont vendus séparément.

Guitare Enceintes ou console de mixage Amplificateur de guitare

Casque d’écoute

Stompbox et modules d’effets

externes, etc.

Ordinateur

limentation

secteur

Fonctionnement de base

Cette section explique certaines des fonctions de base du HeadRush Pedalboard. Veuillez visiter headrushfx.com pour

télécharger le guide d’utilisation complet pour plus d’informations.

Fenêtre d’accueil

Important : L’ordre des modèles de la chaîne du signal ne reflète pas nécessairement l’ordre des commutateurs au

pied. Vous pouvez assigner des modèles aux commutateurs au pied disponibles sans modifier la chaîne du signal, et

également modifier la chaîne du signal sans modifier les modèles assignés aux commutateurs au pied. Veuillez

consulter la section Assignation matérielle afin d’en savoir plus.

Pour assigner un modèle (d’amplificateur, d’enceinte ou d’effet) à un emplacement vide,

tapez sur l’emplacement (¬), puis sélectionnez un des modèles dans la liste qui s’affiche.

Veuillez consulter la section Configurations personnalisées (rigs) > Création d’une

configuration personnalisée afin d’en savoir plus.

Pour afficher les paramètres d’un modèle sur le bord droit de l’écran, tapez sur le modèle afin

qu’il soit surligné en vert. Vous pouvez maintenant utiliser les boutons des paramètres afin de

régler les paramètres qui se trouvent à gauche. Tapez n’importe où dans la colonne de ces trois

paramètres pour afficher les trois prochains paramètres (si le modèle a plus de trois paramètres).

Lorsqu’aucun modèle n’est sélectionné, ces paramètres seront ceux que vous assignerez à la

page Assignation matérielle.

Pour afficher la page des paramètres du modèle, double-tapez sur le modèle. La fenêtre

des paramètres devrait s’afficher avec le menu des préréglages, des paramètres et la couleur

qui lui est assignée.

Pour activer ou désactiver un modèle, appuyez sur le commutateur au pied qui lui est

assigné, ou tapez sur le « commutateur au pied » du modèle à l’écran.

Pour charger une autre configuration personnalisée (rig) :

•Appuyez sur le commutateur au pied supérieur gauche (Rig S) ou inférieur gauche (Rig

T) pour charger immédiatement la configuration personnalisée précédente ou suivante.

•Tapez W ou X à côté du nom de la configuration personnalisée à l’écran.

•Tapez sur le nom de la configuration personnalisée à l’écran, puis tournez l’encodeur.

Pour afficher les autres options, tapez sur le bouton yyy dans le coin supérieur droit et

sélectionnez une option.

Double-tapez sur un

modèle, sur In ou sur

Out pour afficher ses

paramètres.

Tournez les boutons des paramètres afin de régler ces paramètres.

Lorsqu’un modèle est sélectionné, vous pouvez taper n’importe où

dans cette colonne

our afficher les trois

aramètres suivants.

Tapez pour afficher

plus d’options.

Tournez l’encodeu

pour parcourir les

éléments

sélectionnables ou

pour modifier les

paramètres. Appuyez

sur l’encodeur pour

confirmer la sélection.

Tapez son commutateu

au pied pour l’activer ou

le désactiver.

Pour réorganiser les

modèles dans votre

chaîne du signal, tapez

et faites glisser un

modèle vers un autre

emplacement ou entre

deux autres modèles

(tous ceux placés après

seront décalés d’un

emplacement dans la

chaîne du signal).

Tapez pour afficher les setlists. Tapez et faites glisser cette barre vers le bas pour

afficher la liste des réglages personnalisés.

Nom du préréglage personnalisé. Tapez pour sauvegarder.

Modes d’affichage des commutateurs

Les commutateurs au pied du HeadRush Pedalboard peuvent être utilisés pour activer et désactiver des modèles

(d’amplificateur, d’enceinte ou d’effet) mais également pour sélectionner des configurations personnalisées ou des

setlists. Les huit commutateurs au pied du milieu peuvent basculer entre quatre modes :

Pour modifier l’affichage :

1. Maintenez le commutateur au pied en bas à

gauche jusqu’à ce qu’Exit s’affiche. Les quatre

commutateurs adjacents correspondent désormais

aux quatre modes suivants : Stomp, Rig, Hybrid et

Setlist.

2. Appuyez sur le commutateur au pied

correspondant afin d’accéder à ce mode

d’affichage.

Affichage Stomp

Les huit commutateurs au pied du milieu

correspondent aux modèles (d’amplificateur,

d’enceinte ou d’effet) dans la chaîne du signal.

Appuyez sur un commutateur au pied pour activer

ou désactiver le modèle assigné.

Affichage Rig

Les huit commutateurs au pied du milieu

correspondent aux configurations personnalisées

que vous avez sauvegardées. Appuyez sur un des

commutateurs au pied afin de charger la

configuration personnalisée assignée.

Pour afficher les quatre configurations

personnalisées précédentes ou suivantes,

appuyez sur le commutateur au pied supérieur

gauche (Bank S) ou inférieur gauche (Bank T).

Affichage Hybrid

Les quatre premiers commutateurs au pied du milieu

correspondent aux configurations personnalisées

que vous avez sauvegardées. Appuyez sur un de

ces commutateurs au pied afin de charger la

configuration personnalisée assignée. Les quatre

derniers commutateurs au pied du milieu

correspondent aux modèles (d’amplificateur,

d’enceinte ou d’effet) dans la chaîne du signal.

Appuyez sur un de ces commutateurs au pied pour

activer ou désactiver le modèle assigné.

Affichage Setlist

Les huit commutateurs au pied du milieu

correspondent aux setlists que vous avez

sauvegardées. Appuyez sur un des commutateurs

au pied afin de charger la setlist assignée.

c Model 1 Model 2 Model 3 Model 4 Loo

d Model 5 Model 6 Model 7 Model 8

Tuner

Bank c Ri

1Ri

2Ri

3 Ri

4Loo

Bank d Ri

5Ri

6Ri

7 Ri

Tuner

Bank c Ri

1Ri

2Ri

3 Ri

4Loo

Bank d Model 1 Model 2 Model 3 Model 4

Tuner

Bank c Setlist 1 Setlist 2 Setlist 3 Setlist 4

Bank d Setlist 5 Setlist 6 Setlist 7 Setlist 8

Exit Stom

brid Setlist

Configurations personnalisées (rigs)

Dans le HeadRush Pedalboard, un rig est une configuration personnalisée : un ensemble de modèles assignés (modèles

d’amplificateurs, d’enceintes et d’effets) et les paramètres de chacun d’eux. Vous pouvez créer, modifier, sauvegarder et

charger des configurations personnalisées, facilitant le rappel des sons parfaits pour chaque partie de votre prestation.

Chaque configuration personnalisée dispose de 11 emplacements, chacun pouvant être assigné qu’à un seul modèle

(d’amplificateur, d’enceinte ou d’effet). Les emplacements assignés sont identifiés par des représentations graphiques

des modèles, et les emplacements vides sont identifiés par le symbole ¬.

Création d’une configuration personnalisée

Pour créer une nouvelle configuration personnalisée, tapez sur le

bouton yyy dans le coin supérieur droit et tapez sur New Rig.

Pour assigner un modèle (d’ampli, d’enceinte ou d’effet) à un

emplacement vide :

1. Tapez l’emplacement vide (¬).

2. Dans la liste qui s’affiche, tapez sur le type de modèle que vous

souhaitez assigner : Amp, Cab, ou effet (Distortion, Dynamics/EQ,

Modulation, Reverb/Delay, FX-Loop ou Expression).

3. Dans la liste qui s’affiche, tapez sur le modèle que vous souhaitez

assigner.

4. Dans la liste qui s’affiche ensuite, tapez sur le préréglage que

vous souhaitez assigner.

Si vous chargez un modèle d’amplificateur ou d’enceinte à un

emplacement adjacent à un emplacement vide, un modèle

d’amplificateur ou d’enceinte similaire sera chargé automatiquement

à l’autre emplacement. Après quoi vous pourrez les configurer

indépendamment : vous pourrez les séparer dans la chaîne du

signal, modifier le type d’amplificateur ou d’enceinte, et supprimer

chaque modèle séparément.

Optimisation de la chaîne du signal

La chaîne du signal représente le trajet qu’emprunte le signal audio de votre guitare pour traverser les modèles que vous

avez sélectionnés et se rendre aux sorties du HeadRush Pedalboard. Vous pouvez utiliser l’écran tactile pour organiser les

modèles sélectionnés dans n’importe quel ordre, mais certaines configurations auront un meilleur son que d’autres.

Voici quelques suggestions pour organiser les modèles afin de créer des sons avec HeadRush Pedalboard :

•Les pédales pour la dynamique (p. ex., compresseurs), les filtres (p. ex., wah-wah, transpositeur de la hauteur

tonale) et le volume sont généralement placées au début de la chaîne du signal. Il est également possible de

placer des pédales de volume à la fin de la chaîne du signal.

•Les pédales d’effets basés sur le gain (p. ex., l’overdrive/distorsion, fuzz) sont généralement placées ensuite.

•Comme l’égalisation (EQ) est souvent utilisée pour façonner les caractéristiques tonales des effets

overdrive/distorsion et fuzz, placez une pédale d’égalisation après une pédale de gain. Il est également possible

d’en placer une avant les pédales de gain afin de façonner la tonalité générale de la guitare, coupant ainsi les

fréquences indésirables.

•Les effets de modulation tels que flanger, phaser et chorus sont généralement placés ensuite.

•Les effets temporels comme les délais et les réverbérations sont généralement placés vers la fin de la chaîne

du signal.

•Les amplificateurs et les enceintes sont généralement placés à la fin de la chaîne du signal, vous pouvez

cependant les placer où vous le souhaitez.

Types de modèles : amplificateurs,

enceintes et effets.

Préréglages disponibles

pour chaque modèle.

Modèles disponibles pour chaque type.

Sauvegarder une configuration personnalisée

Si vous avez modifié la configuration personnalisée après l’avoir chargée, un astérisque (¹) apparaît à côté de son nom

dans le haut de l’écran. Vous pouvez sauvegarder ces modifications dans cette configuration, sauvegarder ces

modifications en tant que nouvelle configuration, ou les supprimer.

Pour sauvegarder une configuration personnalisée, tapez sur Save

dans le coin supérieur droit.

Pour sauvegarder les modifications dans la configuration

personnalisée en cours, tapez sur Save.

Pour sauvegarder les modifications en tant que nouvelle

configuration personnalisée, tapez sur Save New Rig, puis utilisez

le clavier qui s’affiche afin d’entrer un nom, puis tapez sur Save.

Pour revenir à la fenêtre précédente sans sauvegarder, vous pouvez taper sur Cancel à tout moment.

Pour supprimer les modifications apportées à la configuration personnalisée, tapez sur le bouton yyy dans le coin

supérieur droit et tapez sur Discard Changes.

Modification des réglages

Pour modifier les réglages d’un modèle dans une configuration personnalisée, double-tapez le modèle pour ouvrir

sa fenêtre des réglages.

Sauvegarder un préréglage

Pour sauvegarder un préréglage, tapez sur Save dans le coin

supérieur droit.

Pour sauvegarder les modifications dans la configuration

personnalisée en cours, tapez sur Save.

Pour sauvegarder les modifications en tant que nouveau

préréglage, tapez sur Save New Preset, puis utilisez le clavier qui

s’affiche afin d’entrer un nom, puis tapez sur Save.

Pour revenir à la fenêtre précédente sans sauvegarder, vous pouvez taper sur Cancel à tout moment.

Tapez sur le menu Preset pour

sélectionner un préréglage.

euillez consulter la section

Sauvegarder un préréglage.

Tapez sur ce bouton puis sur Discard Changes pour supprimer

les modifications apportées à la configuration personnalisée.

Tournez les boutons des paramètres afin de régler leurs paramètres. Tapez n’importe

où dans la colonne pour afficher les trois prochains paramètres (le cas échéant).

Tapez sur Delete afin de

supprimer l’assignation du

modèle pour cet emplacement.

Tapez une couleur pour l’assigner à ce

modèle. Cette couleur s’affichera dans la

fenêtre principale, dans la fenêtre Hardware

Assign et dans l’indicateur de commutateur

au pied pour ce modèle.

Tapez sur Cancel pour annuler les

modifications et revenir à la fenêtre principale.

Tapez le nom du

modèle afin d’assigner

un autre modèle à cet

emplacement.

Tournez l’encodeur pour

parcourir les éléments

sélectionnables ou pour

modifier les paramètres.

Appuyez sur l’encodeur

pour confirmer la sélection.

Tapez sur

pour sauvegarder les

modifications et revenir à la fenêtre principale.

Assignation matérielle

La fenêtre Hardware Assign vous permet de

personnaliser comment les commutateurs au pied, les

boutons des paramètres et la pédale d’expression du

HeadRush Pedalboard commande chaque configuration

personnalisée.

Pour ouvrir la fenêtre Hardware Assign, tapez sur le

bouton yyy dans le coin supérieur droit de l’écran

principal, puis tapez sur Hardware Assign.

Pour retourner à la fenêtre principale, tapez sur le

bouton

dans le coin supérieur gauche.

Important : Les réglages Hardware Assign font partie

de la configuration personnalisée, alors n’oubliez pas

de sauvegarder les modifications que vous désirez

conserver.

Pour définir la couleur de la configuration personnalisée, tapez sur la couleur dans la partie supérieure gauche

de la fenêtre. Cette couleur apparaîtra à côté du nom de la configuration personnalisée lorsque la liste de toutes

les configurations personnalisées disponibles s’affiche ou lorsque vous affichez et créez des setlists. Elle sera

également la couleur de l’indicateur du commutateur au pied lorsque le HeadRush Pedalboard est en mode Rig.

Pour définir le tempo des effets temporels de la configuration personnalisée (délais, modulation, etc.), tapez

le bouton sous Tempo afin de sélectionner Current ou Fixed.

•Current : La configuration utilisera le dernier tempo que vous avez utilisé ou le tempo réglé par le commutateur

au pied Tempo.

Pour définir le tempo, appuyez sur le commutateur au pied Tempo (côté inférieur droit) au tempo désiré 3

à 8 fois afin de définir le nouveau tempo en battements par minute (BPM). Vous pouvez le faire à tout

moment lorsque cette pédale affiche Tempo.

•Fixed : La configuration personnalisée utilisera le tempo réglé ici.

Pour définir le tempo, tournez l’encodeur au tempo désiré en battements par minute (BPM). Vous pouvez

définir le tempo uniquement à partir de cette fenêtre Hardware Assign.

Commutateurs au pied

Les huit cases dans le coin inférieur gauche représentent les huit commutateurs au pied milieu du HeadRush

Pedalboard. Vous pouvez assigner n’importe lequel des paramètres de commutation à l’un des commutateurs au

pied indépendamment de leur position dans la chaîne du signal.

Pour assigner un paramètre à un commutateur au pied :

1. Tapez sur un des emplacements. ¬ indique une case vide.

2. Dans la liste qui s’affiche, tapez sur le modèle pour lequel

vous désirez assigner le paramètre.

3. Dans la liste qui s’affiche, tapez sur le paramètre que vous

souhaitez assigner. Généralement, le paramètre sera

simplement réglé sur On (pour l’activer ou le désactiver).

Tapez sur Unassigned ³ afin de supprimer l’assignation de

ce commutateur au pied.

Pour permuter deux assignations, tapez et faites glisser l’un

des modèles sur l’autre, puis soulevez le doigt de l’écran.

Pédale d’expression

La pédale d’expression peut commander deux paramètres (en mode Classic) ou deux ensembles de paramètres (en

mode Advanced). Utilisez le contacteur au pied pour commuter entre la pédale d’expression A et B.

Pour activer le contacteur au pied, déplacez la pédale d’expression de façon à ce que le côté contacteur touche au

pédalier, puis appuyez. L’écran d’état ACL de la pédale d’expression indiquera A ou B.

La colonne de quatre cases représente les paramètres de la pédale d’expression.

Vous pouvez assigner un ou plusieurs paramètres réglables en continu (ceux avec

une plage de valeurs) à la pédale d’expression.

Pour définir le mode de la pédale d’expression, tapez sur le bouton au-dessus

de Range dans le coin supérieur droit pour sélectionner Classic ou Advanced.

•Classic : Vous pouvez assigner un paramètre à chaque pédale d’expression

(A et B). L’utilisation du contacteur au pied permet de sélectionner l’autre

pédale d’expression et de désactiver (déviation) le paramètre de la pédale

d’expression actuelle. Par exemple, si vous assignez une pédale wah-wah à

la pédale d’expression A et une pédale de volume à la pédale d’expression

B, qu’une seule pédale sera active à la fois ; lorsque vous commandez la

pédale wah-wah, la pédale de volume est désactivée, et vice versa.

•Advanced : Vous pouvez assigner jusqu’à quatre paramètres à chaque pédale d’expression (A et B). Déplacer la

pédale permet de modifier simultanément tous les paramètres qui lui sont assignés. L’utilisation du contacteur

au pied permet de sélectionner l’autre pédale d’expression tout en laissant les paramètres de la pédale

d’expression actuelle activés et à leurs valeurs maximales.

Pour assigner un paramètre à la pédale d’expression :

1. Si le bouton Assign n’est pas allumé, tapez-le.

2. Tapez sur une des cases sous le bouton Assign. ¬ indique une

case vide.

3. Dans la liste qui s’affiche, tapez sur le modèle avec le paramètre

que vous souhaitez assigner.

4. Dans la liste qui s’affiche, tapez sur le paramètre que vous

souhaitez assigner.

Tapez sur Unassigned ³ afin de supprimer l’assignation pour

cette case.

Pour permuter deux assignations (en mode Avanced), tapez et faites

glisser l’un des modèles sur l’autre, puis soulevez le doigt de l’écran.

Pour définir la plage d’un paramètre assigné :

1. Si le bouton Range n’est pas allumé, tapez-le.

2. Tapez sur une des valeurs sous le bouton Range.

3. Tournez l’encodeur pour définir la valeur pour l’ensemble de la plage du paramètre en pourcentage.

Appuyez sur l’encodeur ou tapez ailleurs sur l’écran afin de confirmer la valeur.

Paramètres rapides

Le bord droit de l’écran affiche une colonne de champs pour trois paramètres. Ce sont les trois paramètres

qui apparaissent chaque fois que vous chargez une configuration personnalisée. Lorsqu’aucun modèle n’est

sélectionné sur la fenêtre principale, vous pouvez utiliser les trois boutons des paramètres pour modifier ces

paramètres. Vous pouvez assigner n’importe quels paramètres continus à ces boutons (paramètres avec une

plage de valeurs, plutôt que ceux à commutation).

Pour assigner un paramètre à un bouton de paramètre :

1. Tapez sur le champ auquel vous souhaitez affecter un paramètre. ¬ indique un champ vide.

2. Dans la liste qui s’affiche, tapez sur le modèle avec le paramètre que vous souhaitez assigner. Vous

pouvez également sélectionner des paramètres pour le signal d’entrée (Input) ou le signal sortant (Output).

3. Dans la liste qui s’affiche, tapez sur le paramètre que vous souhaitez assigner.

Tapez sur Unassigned ³ afin de supprimer l’assignation de ce bouton de paramètre.

Setlists

Vous pouvez utiliser des setlists pour organiser les configurations personnalisées. Une setlist est une collection de

configurations personnalisées que vous pouvez sauvegarder et rappeler. Ceci s’avère utile lorsque vous avez

uniquement besoin de certaines de vos configurations personnalisées pour une prestation ; vous pouvez sauvegarder

une setlist avec uniquement les configurations personnalisées dont vous avez besoin et de cette façon vous n’aurez

pas cherché à travers toutes vos configurations pour trouver la prochaine chanson.

Pour afficher vos setlists, tapez sur le bouton ≡ dans le coin supérieur gauche de la fenêtre principale. La fenêtre

Setlists s’affiche.

Pour retourner à la fenêtre principale, tapez sur le bouton

dans le coin supérieur gauche.

Pour créer une setlist :

1. Tapez sur New dans le coin supérieur droit.

2. Dans la fenêtre qui s’affiche, la partie gauche est une liste de toutes les

configurations personnalisées disponibles, et la partie droite est la liste

des configurations personnalisées dans la setlist.

Pour ajouter une configuration personnalisée à la setlist, tapez-la

afin de l’ajouter à la fin de la liste. Vous pouvez également cliquer sur la

configuration et la faire glisser à l’endroit souhaité dans la liste. Vous

pouvez ajouter la même configuration à une setlist plus d’une fois.

L’emplacement pour configuration personnalisée vide [Empty ¬] dans

le coin inférieur gauche est un emplacement réservé pour faciliter la

réorganisation des setlists ; il n’est pas sélectionnable lorsque vous

parcourez les configurations personnalisées dans la setlist.

Pour réorganiser la setlist, tapez sur la configuration dans la liste de

droite, puis faites-la glisser à l’endroit désiré dans la liste.

Pour supprimer une configuration personnalisée de la setlist, tapez

sur le

à droite.

Pour sauvegarder une setlist, tapez sur Save dans le coin supérieur droit.

Pour sauvegarder les modifications dans la setlist en cours, tapez

sur Save.

Pour sauvegarder les modifications en tant que nouvelle setlist,

tapez sur Save New Setlist, puis utilisez le clavier qui s’affiche afin

d’entrer un nom, puis tapez sur Save.

Pour revenir à la fenêtre précédente sans sauvegarder, vous pouvez

cliquer sur Cancel à tout moment.

Pour supprimer les modifications apportées à la setlist, tapez sur le

bouton

dans le coin supérieur droit et tapez sur Discard Changes.

Pour charger une setlist :

1. À partir de la fenêtre principale, tapez sur le bouton

≡

dans le coin

supérieur gauche pour afficher la fenêtre Setlists. Chaque setlist affiche

le nombre de configurations personnalisées entre parenthèses (prend en

compte les multiples occurrences d’une configuration personnalisée).

2. Tapez sur la setlist désirée. La première configuration personnalisée de

cette setlist sera chargée immédiatement. Tapez sur All Rigs pour afficher

toutes les configurations personnalisées au lieu d’une setlist précise.

Pour modifier une setlist, tapez sur le bouton yyy sur le côté gauche, puis

tapez sur l’icône du crayon. La même fenêtre utilisée pour créer la setlist

s’affichera, vous permettant de modifier et de sauvegarder la setlist.

Pour supprimer une setlist, tapez sur le bouton yyy sur le côté gauche,

puis tapez sur l’icône de la poubelle. Tapez sur Yes afin de confirmer la

suppression ou sur Cancel afin d’annuler l’opération et de revenir à la

fenêtre Setlists.

Mode mains libres

Le mode mains libres vous permet de régler l’un des paramètres

des modèles en utilisant seulement le commutateur au pied et la

pédale d’expression.

Pour accéder au mode mains libre, appuyez sur un commutateur

au pied assigné à un modèle pendant plus d’une seconde. En

mode mains libres, la fenêtre affiche un seul des paramètres et sa

valeur, et les six premiers commutateurs au pied correspondront

aux six paramètres de ce modèle.

Pour quitter le mode mains libres, appuyez sur le commutateur

inférieur gauche (Exit).

Pour modifier la valeur, déplacez la pédale d’expression.

Pour afficher un autre paramètre, appuyez sur le commutateur

au pied correspondant. Si ce modèle a plus de six paramètres,

appuyez sur les deux derniers commutateurs au pied du milieu

(W ou X) pour afficher les six paramètres précédents ou suivants.

Guida rapida (Italiano)

Introduzione

La tua tonalità perfetta è a un solo tocco di distanza

Grazie per aver acquistato l’HeadRush Pedalboard.

Dotata di un sistema DSP quad-core finemente messo a punto e alimentato dalla sua esclusiva piattaforma

Eleven® HD Expanded, l’HeadRush Pedalboard offre i più versatili, realistici e reattivi amplificatori, casse, microfono

e modelli di effetti mai trovati in un processore di effetti a pedale per chitarra.

L’HeadRush Pedalboard garantisce una generosa e variegata offerta di amp classici vintage e moderni e di

modelli di effetti, inclusi esclusivi effetti originali che è impossibile trovare altrove, oltre alla possibilità di caricare i

propri file impulse response (IR) personalizzati. Presenta inoltre caratteristiche esclusive introvabili in altri

processori per chitarra tra cui la commutazione senza soluzione di continuità tra preset con effetti diffusivi di coda

di tipo delay/reverb, un looper con oltre 20 minuti di tempo di registrazione, la possibilità di sfogliare gli strati del

loop in ordine inverso rispetto a quello in cui sono stati aggiunti e molto altro.

Il cuore dell’HeadRush Pedalboard è il display tattile da 7 pollici e la sua interfaccia utente concepita per i

chitarristi che consente di toccare, far scorrere ed effettuare il drag-and-drop per creare e modificare

istantaneamente i propri impianti in una maniera realistica e intuitiva senza precedenti. Il display di grandi

dimensioni offre inoltre un feedback chiarissimo quando ci si esibisce dal vivo, soprattutto quando si apportano

lievi modifiche alle tonalità servendosi della modalità a mani libere.

Le seguenti informazioni rappresentano una guida rapida che consente di iniziare a utilizzare il prodotto, ma è

possibile trovare un manuale completo, video di tutorial e condividere le proprie esperienze recandosi alla pagina

headrushfx.com.

Ah. Ancora una cosa. Questo arriva fino a 11.

Contenuti della confezione

HeadRush Pedalboard

Cavo USB

Cavo di alimentazione

Scheda di download del Software

Guida rapida

Istruzioni di sicurezza e garanzia

Importante: recarsi alla pagina headrushfx.com per scaricare la guida per l’uso completa.

Assistenza

Per le ultime informazioni in merito a questo prodotto (documentazione, specifiche tecniche, requisiti di sistema,

informazioni sulla compatibilità, ecc.) e per effettuarne la registrazione, recarsi alla pagina headrushfx.com.

Per ulteriore assistenza sul prodotto, recarsi alla pagina headrushfx.com/support.

Caratteristiche

Pannello superiore

910

1. Display principale: questo display multi-touch a colori mostra informazioni specifiche per l’operazione

corrente dell’HeadRush Pedalboard. Toccare il display (e servirsi dei comandi hardware) per controllare

l’interfaccia. Si veda Operazioni base per saperne di più sul suo funzionamento.

2. Manopole parametri: girare queste manopole per regolare i parametri o le impostazioni illustrate accanto ad

esse sul display principale.

3. Codificatore: girare il codificatore per scorrere tra le opzioni disponibili del menù o regolare i valori dei

parametri del campo selezionato a display. Premere il codificatore per confermare la scelta.

4. Interruttori a pedale: premere questi interruttori a pedale per attivare o disattivare il modello assegnato o per

caricare l’impianto assegnato.

5. Display dell’interruttore a pedale: questi piccoli display indicano il modello o l’impianto assegnato a ciascun

interruttore a pedale.

6. Indicatori dell’interruttore a pedale: queste spie indicano se il modello o l’impianto assegnato a ciascun

interruttore a pedale è acceso (spia illuminata in maniera intensa) o spento (spia illuminata in maniera smorzata).

7. Pedale di espressione: servirsi di questo pedale per regolare il parametro/i parametri assegnati. Per maggiori

informazioni, si veda Operazioni base > Assegnazione hardware > Pedale di espressione.

8. LCD di stato del pedale di espressione: questo piccolo schermo LCD mostra lo stato corrente del pedale di

espressione. Per maggiori informazioni, si veda Operazioni base > Assegnazione hardware > Pedale di

espressione.

9. Master Volume: girare questa manopola per regolare il volume delle uscite.

10. Phones Volume: girare questa manopola per regolare il volume dell’uscita cuffie.

11. Aux Volume: girare questa manopola per regolare il volume dell’ingresso aux.

Importante: il segnale audio proveniente dall’ingresso aux è convogliato direttamente alle uscite

dell’HeadRush Pedalboard senza che venga applicato alcun modeling. Inoltre non è influenzato dal dalle

manopole volume master o volume cuffie.

12. Cable Channel: collocare i cavi in modo da farli passare attraverso questa fessura a livello del lato inferiore

dell’HeadRush Pedalboard per mantenere il palco ordinato ed evitare il rischio che qualcuno possa inciampare.

Pannello posteriore

4562

11 12 13

15 16 17

1. Ingresso di alimentazione (IEC): collegare questo ingresso ad una presa di alimentazione servendosi del

cavo di alimentazione in dotazione.

2. Interruttore di alimentazione: premere questo tasto per accendere l’HeadRush Pedalboard. Tenere premuto

il tasto per spegnere l’HeadRush Pedalboard.

3. Ventola: assicurarsi che questa ventola sia libera da ostacoli quando si utilizza l’HeadRush Pedalboard.

4. Ingresso chitarra (6,35 mm/1/4”, TS): collegare la chitarra a questo ingresso servendosi di un cavo strumentale

standard.

5. Ingresso pedale di espressione (6,35 mm/1/4”, TRS): collegare un pedale di espressione secondario

opzionale a questo ingresso servendosi di un cavo strumentale standard.

6. Ingresso Aux (3,5 mm/1/8”, TRS): collegare una fonte audio opzionale (ad es. smartphone, tablet, ecc.) a

questo ingresso servendosi di un cavo stereo da 3,5 mm (1/8”).

7. Uscite (XLR): collegare queste uscite agli ingressi del mixer, dell’altoparlante, ecc. Se occorre utilizzare una

sola uscita, servirsi di quella denominata L/Mono.

8. Interruttore di messa a terra: premere questo interruttore per ridurre ronzio o rumore.

9. Uscite (6,35 mm/1/4”, TRS): collegare queste uscite agli ingressi dell’amplificatore, dell’interfaccia audio, ecc.

Impostare il selettore Amp/Linea sulla configurazione adeguata al dispositivo collegato. Se occorre utilizzare

una sola uscita, servirsi di quella denominata L/Mono.

10. Selettore Amp/Line: servirsi di questo interruttore per selezionare il livello del segnale inviato dalle uscite da

6,35 mm/1/4”. Quando impostato su Amp, il livello di uscita sarà pari a +6 dBu per un amplificatore standard

per chitarra. Quando impostato su Line, il livello di uscita sarà a livello di linea, +18 dBu.

11. Uscita cuffie (6,35 mm/1/4”, TRS): collegare cuffie stereo standard da 6,35 mm (1/4”) a questa uscita.

Servirsi della manopola phones volume per controllarne il volume.

12. Uscite Send (6,35 mm/1/4”, TRS): collegare queste uscite agli ingressi di un altro modulo effetti, un pedale

effetti o al loop di effetti di ritorno di un amplificatore. Impostare il selettore Rack/Stomp sulla configurazione

adeguata al dispositivo collegato. Se occorre utilizzare una sola uscita, servirsi di quella denominata L/Mono.

13. Ingressi Return (6,35 mm/1/4”, TRS): collegare questi ingressi alle uscite di un altro modulo effetti, un pedale

effetti o al loop di effetti “send” di un amplificatore. Impostare il selettore Rack/Stomp sulla configurazione

adeguata al dispositivo collegato. Se occorre utilizzare una sola uscita, servirsi di quella denominata L/Mono.

14. Selettore Rack/Stomp: servirsi di questo interruttore per selezionare il livello del segnale inviato dalle uscite

send alle uscite return. Quando impostato su Rack, il livello di uscita sarà a livello di linea, +18 dBu. Quando

impostato su Stomp, il livello di uscita sarà pari a +6 dBu come un pedale standard per chitarra (“stompbox”).

15. Ingresso MIDI (DIN a 5 poli): servirsi di un cavo MIDI standard per collegare questo ingresso all’uscita MIDI di

un dispositivo MIDI esterno opzionale.

16. Uscita MIDI (DIN a 5 poli): servirsi di un cavo MIDI standard per collegare questa uscita all’ingresso MIDI di

un dispositivo MIDI esterno opzionale.

17. Porta USB: collegare questa porta USB al computer servendosi di un cavo USB standard Questo collegamento

consente all’HeadRush Pedalboard di inviare e ricevere il segnale audio digitale da/verso il computer. Si può

anche utilizzare questo collegamento per importare o esportare impianti, preset di modelli e setlist.

Configurazione

Gli elementi non elencati sotto Introduzione > Contenuti della confezione sono venduti separatamente.

Chitarra Altoparlanti PA o mixer Amplificatore per chitarra

Cuffie

Stompbox effetti esterni,

moduli, ecc.

Computer

Presa di

alimentazione

Operazioni base

Questo capitolo descrive alcune delle funzioni base dell’HeadRush Pedalboard. È possibile recarsi alla pagina

headrushfx.com per scaricare la guida per l’uso completa per ottenere ulteriori informazioni.

Schermo principale

Importante: la sequenza dei modelli contenuti nella catena di segnale non è necessariamente riflessa negli

interruttori a pedale. Si possono assegnare liberamente modelli agli interruttori a pedale disponibili senza

modificare la catena di segnale e viceversa. Si veda Assegnazione hardware per saperne di più.

Per assegnare un modello (amp, cab, o effetto) a uno slot vuoto, toccarlo (¬) e servirsi

dell’elenco che compare. Si veda Impianti > Creazione di un impianto per saperne di più.

Per visualizzare i parametri di un modello sul bordo destro dello schermo, toccare il

modello in modo che sia delimitato di verde. Girare quindi le manopole dei parametri

per regolare i parametri a sinistra. Toccare qualsiasi punto della colonna di questi tre

parametri per visualizzare i tre successivi (se il modello dispone di più di tre parametri).

Quando non viene selezionato alcun modello, questi parametri saranno quelli assegnati

nella schermata Assegnazione Hardware.

Per visualizzare la schermata delle impostazioni di un modello, toccarlo due volte. La

relativa schermata delle impostazioni comparirà con il rispettivo menù di preset,

parametri e colore assegnato.

Per attivare o disattivare un modello, premere l’interruttore a pedale ad esso assegnato

o toccare l’interruttore a pedale del modello nel display.

Per caricare un altro impianto (preset):

•Premere l’interruttore a pedale superiore sinistro (Rig S) o inferiore sinistro (Rig

T) per caricare immediatamente l’impianto precedente o quello successivo.

•Toccare W o X accanto al nome dell’impianto corrente sullo schermo.

•Toccare il nome dell’impianto sullo schermo e girare il codificatore.

Per visualizzare altre opzioni, toccare il tasto yyy presente nell’angolo superiore destro

e quindi toccare un’opzione.

Per riorganizzare i

modelli nella catena

di segnale, toccare e

trascinare un modello

in un altro slot o tra

due altri modelli (quelli

dopo quella posizione

scivoleranno di un

ulteriore slot lungo la

catena di segnale).

Nome impianto.

Toccare due volte un

modello, In, o Out

per visualizzare i suoi

parametri.

Girare le manopole dei parametri per regolare questi parametri.

Quando è stato selezionato un modello, toccare qualsiasi punto

della colonna

er visualizzare i tre

arametri successivi.

Toccare per

visualizzare

altre o

zioni.

Toccare per salvare l’impianto.

Girare il codificatore

per scorrere tra le

voci selezionabili su

schermo o per

regolare i parametri.

Premere il

codificatore come se

fosse un comando

Invio.

Toccare il suo interruttore

a pedale per attivarlo o

disattivarlo.

Toccare per

visualizzare le setlist.

Toccare e trascinare questa barra verso il basso per

visualizzare l’elenco degli impianti.

Viste

Gli interruttori a pedale dell’HeadRush Pedalboard possono essere utilizzati non solo per attivare o disattivare

modelli (amp, cab o effetti), ma anche per selezionare impianti o setlist. Gli interruttori a pedale centrale sono

sempre in una di quattro modalità:

Per cambiare la vista:

1. Tenere premuto l’interruttore a pedale

all’estremità inferiore sinistra fino a quando Exit

non compare a display. I quattro interruttori a

pedale adiacenti corrispondono ora alle quattro

viste: Stomp, Rig, Hybrid e Setlist.

2. Premere un interruttore a pedale per entrare

in quella determinata vista.

Vista Stomp

Gli otto interruttori a pedale centrali corrispondono

a modelli (amp, cab o effetti) nella catena di

segnali. Premere un interruttore a pedale per

attivare o disattivare il relativo modello.

Vista Rig

Gli otto interruttori a pedale centrali corrispondono

a impianti salvati in precedenza. Premere un

interruttore a pedale per caricare il relativo impianto.

Per visualizzare i quattro impianti precedenti o

successivi, premere l’interruttore a pedale superiore

sinistro (Bank S) o inferiore sinistro (Bank T).

Vista ibrida

I quattro interruttori a pedale centrali corrispondono

a impianti salvati in precedenza. Premere uno di

questi interruttori a pedale per caricare il relativo

impianto. I quattro interruttori a pedale centrali

inferiori corrispondono a modelli (amp, cab o effetti)

nella catena di segnali. Premere uno di questi

interruttori a pedale per attivare o disattivare il

relativo modello.

Vista Setlist

Gli otto interruttori a pedale centrali corrispondono

a setlist salvate in precedenza. Premere un

interruttore a pedale per caricare la relativa setlist.

c Model 1 Model 2 Model 3 Model 4 Loo

d Model 5 Model 6 Model 7 Model 8

Tuner

Bank c Ri

1Ri

2Ri

3 Ri

4Loo

Bank d Ri

5Ri

6Ri

7 Ri

Tuner

Bank c Ri

1Ri

2Ri

3 Ri

4Loo

Bank d Model 1 Model 2 Model 3 Model 4

Tuner

Bank c Setlist 1 Setlist 2 Setlist 3 Setlist 4

Bank d Setlist 5 Setlist 6 Setlist 7 Setlist 8

Exit Stom

brid Setlist

Impianti

Quando si utilizza l’HeadRush Pedalboard, un impianto (rig) è un preset: la combinazione di modelli assegnati (amp,

cab ed effetti) e le configurazioni dei parametri di ciascuno di essi. È possibile creare, modificare, salvare e caricare

impianti, con la massima facilità nel richiamare il suono perfetto per ciascuna parte della propria esibizione.

Ciascun impianto presenta 11 slot, a ciascuna delle quali può essere assegnato un modello (amp, cab, o effetto).

Gli slot assegnati mostreranno rappresentazioni grafiche dei modelli e gli slot vuoti presenteranno un simbolo ¬.

Creazione di un nuovo impianto

Per creare un nuovo impianto, toccare il tasto yyy nell’angolo

superiore destro dello schermo e toccare New Rig.

Per assegnare un modello (amp, cab o effetto) a uno slot vuoto:

1. Toccare lo slot vuoto (¬).

2. Nell’elenco che compare, toccare il tipo di modello che si

desidera assegnare. Amp, Cab o effetto (Distortion,

Dynamics/EQ, Modulation, Reverb/Delay, FX-Loop, o

Expression).

3. Nell’elenco che compare, toccare il modello che si desidera

assegnare.

4. Nell’elenco che compare, toccare il preset che si desidera

caricare per quel modello.

Se si carica un amp o un cab su uno slot avente uno slot vuoto

adiacente, un amp o un cab corrispondente sarà caricato

automaticamente su quest’ultimo. Dopodiché, è possibile

configurarli in maniera indipendente: è possibile infatti separarli

nella catena dei segnali, cambiare il tipo di amp o cab o

cancellare ciascun modello separatamente.

Ottimizzazione della catena di segnali

La catena dei segnali è il percorso seguito dai segnale audio dalla chitarra ai modelli selezionati e termina a

livello delle uscite dell’HeadRush Pedalboard. È possibile servirsi dello schermo tattile per sistemare i modelli

selezionati in qualsiasi sequenza, ma si potrebbe scoprire che alcune configurazioni suonano meglio di altre.

Ecco alcuni suggerimenti per una collocazione dei modelli per creare tonalità con l’HeadRush Pedalboard:

•Dinamica (ad es., compressors), filtri (ad es. wah, pitch shifters) e pedali volume sono solitamente

collocati all’inizio della catena dei segnali. Alternativamente, è possibile collocare i pedali volume alla fine

della catena dei segnali per garantire una leggera varianza a livello di funzionalità.

•Gli effetti basati sul guadagno (ad es. overdrive/distortion, fuzz) solitamente vengono dopo.

•L’equalizzazione (EQ) è spesso utilizzata per modellare le caratteristiche toniche degli effetti di

overdrive/distorsione e fuzz, quindi un EQ va collocato dopo di essi. Alternativamente, collocarli prima di essi

per modellare la tonalità generale della chitarra (tagliando frequenze indesiderate) prima dei pedali di guadagno.

•Gli effetti di modulazione quali flanger, phaser e chorus solitamente seguono.

•Gli effetti basati sul tempo quali delay e reverb sono solitamente collocati verso la fine della catena dei segnali.

•Un amp e un cab sono spesso collocati al termine della catena dei segnali, sebbene sia possibile collocarli

ovunque si desideri.

Tipi di modello: amp,

cab ed effetti.

Modelli disponibili per ciascun tipo.

Preset disponibili per

ciascun modello.

Salvataggio di un impianto

Se l’impianto è stato modificato dal momento in cui è stato caricato, accanto al suo nome a livello della parte

superiore dello schermo comparirà un asterisco (¹). È possibile salvare le modifiche su questo impianto, salvarle

sotto forma di un altro impianto o non salvarle affatto.

Per salvare un impianto, toccare Save nell’angolo superiore destro.

Per salvare le modifiche all’impianto corrente, toccare Save.

Per salvare le modifiche come nuovo impianto, toccare Save

New Rig, servirsi della tastiera che compare per inserire un nome,

quindi toccare Save.

Per tornare alla schermata precedente senza salvare, toccare Cancel in qualsiasi momento.

Per annullare eventuali modifiche apportate all’impianto, toccare il yyy tasto nell’angolo superiore destro e

quindi toccare Discard Changes.

Regolazione delle configurazioni

Per regolare le impostazioni di un modello in un impianto, toccarlo due volte per aprire la relativa schermata

delle impostazioni.

Salvataggio di un preset

Per salvare un preset, toccare Save nell’angolo superiore destro.

Per salvare le modifiche all’impianto corrente, toccare Save.

Per salvare le modifiche come nuovo preset, toccare Save New

Preset, servirsi della tastiera che compare per inserire un nome,

quindi toccare Save.

Per tornare alla schermata precedente senza salvare, toccare Cancel in qualsiasi momento.

Toccare il menu Preset per

selezionare un preset. Si veda Salvataggio di un Preset.

Toccare questo tasto e quindi toccare Discard Changes per annullare

tutte le modifiche apportate da quando è stata aperta la schermata.

Girare le manopole dei parametri per regolare i relativi parametri. Toccare

qualsiasi punto della colonna per mostrare i tre parametri successivi (se presenti).

Toccare Delete per annullare

l’assegnazione del modello

allo slot.

Toccare un colore per assegnarlo a questo

modello. Tale colore sarà visualizzato sullo

schermo principale, nella schermata di

assegnazione Hardware (Hardware Assign) e

a livello dell’indicatore dell’interruttore a

pedale per questo modello.

Toccare Cancel per annullare le modifiche

e tornare alla schermata principale.

Toccare il nome del

modello per assegnare

un modello diverso a

questo slot.

Girare il codificatore per

scorrere tra le voci

selezionabili su schermo

o per regolare i

parametri. Premere il

codificatore come se

fosse un comando Invio.

Toccare

per mantenere le modifiche e

tornare alla schermata principale.

Assegnazione Hardware

La schermata Hardware Assign consente di

personalizzare il modo in cui gli interruttori a pedale, il

pedale di espressione e le manopole dell’HeadRush

Pedalboard controllano ciascun impianto.

Per aprire la schermata Hardware Assign, toccare il

tasto yyy nell’angolo superiore destro della schermata

principale e quindi toccare Hardware Assign.

Per tornare alla schermata principale, toccare il

tasto

nell’angolo superiore sinistro.

Importante: le impostazioni Hardware Assign sono

tutte parte dell’impianto complessivo, quindi occorre

ricordarsi di salvare le modifiche che si desidera

conservare.

Per impostare il colore associato all’impianto, toccarlo nella parte superiore sinistra dello schermo. Questo

colore comparirà accanto al nome dell’impianto quando si visualizza un elenco degli impianti disponibili o quando

si visualizzano e creano setlist. Questo sarà anche il colore dell’indicatore dell’interruttore a pedale

corrispondente quando l’HeadRush Pedalboard si trova in modalità di visualizzazione impianto (Rig View).

Per impostare il tempo degli effetti basati sul tempo dell’impianto (delay, modulazione, ecc.), toccare il tasto

sotto Tempo per selezionare Current o Fixed.

•Current: l’impianto utilizzerà l’ultimo tempo è stato utilizzato o il tempo impostato dall’interruttore a pedale

Tempo.

Per impostare il tempo, premere l’interruttore a pedale Tempo (quello all’estrema destra in basso) al

tempo desiderato 3–8 volte per impostare il nuovo tempo in battiti al minuto (BPM). Questo può essere

fatto ogni volta in cui il display dell’interruttore a pedale mostra Tempo.

•Fixed: l’impianto utilizzerà un tempo impostato qui.

Per impostare il tempo, girare il codificatore per impostare il tempo desiderato in battiti al minuto (BPM).

Il tempo può essere configurato solo nella schermata Assegnazione Hardware.

Interruttori a pedale

Le otto caselle presenti nell’angolo inferiore sinistro rappresentano gli otto interruttori a pedale centrali

dell’HeadRush Pedalboard. È possibile assegnare qualsiasi parametro basato su interruttori (quelli con soli due

stati) a qualsiasi interruttore a pedale, indipendentemente dalla loro posizione nella catena di segnale.

Per assegnare un parametro a un interruttore a pedale:

1. Toccare un box. ¬ Indica un box vuoto.

2. Nell’elenco che compare, toccare il modello con il parametro

che si desidera assegnare.

3. Nell’elenco che compare, toccare il parametro che si

desidera assegnare. Solitamente, il parametro sarà

semplicemente On (sarà possibile attivarlo o disattivarlo).

Toccare Unassigned ³ per annullare l’assegnazione a

quell’interruttore a pedale.

Per scambiare due assegnazioni, toccare e trascinare una delle

due sull’altra, e quindi rilasciarla.

Pedale di espressione

Il pedale di espressione può controllare due parametri (in modalità classica) o due set di parametri (in modalità

avanzata). Servirsi dell’interruttore di punta per commutare tra di essi (pedale di espressione A o B).

Per attivare l’interruttore di punta, spostare l’estremità “in punta” del pedale di espressione in modo tale che tocchi la

pedaliera, quindi premere verso il basso. L’LCD di stato del pedale di espressione indicherà A o B.

La colonna a quattro caselle rappresenta la configurazione del pedale di

espressione. È possibile assegnare uno o più parametri regolabili in maniera

continua (quelli aventi un intervallo di valori) al pedale di espressione.

Per configurare la modalità del pedale di espressione, toccare il tasto al di

sopra di Range nell’angolo superiore destro per selezionare Classic o Advanced.

•Classic: è possibile assegnare un parametro a ciascun pedale di

espressione (A e B). Utilizzando l’interruttore di punta si selezionerà l’altro

pedale di espressione e si disattiverà (bypass) il parametro dell’attuale

pedale di espressione. Ad esempio, se si assegna un pedale wah al pedale

di espressione A e un pedale volume al pedale di espressione B, solo uno

di essi sarà attivo in un determinato momento. Quando si controlla il pedale

wah, il pedale del volume sarà bypassato e viceversa.

•Advanced: è possibile assegnare fino a un massimo di quattro parametri a ciascun pedale di espressione (A e

B). Lo spostamento del pedale regolerà tutti i parametri ad esso assegnati contemporaneamente. Utilizzando

l’interruttore di punta si seleziona l’altro pedale di espressione e si lasciano i parametri del pedale corrente attivi

e ai loro valori massimi.

Per assegnare un parametro al pedale di espressione:

1. Se il tasto Assign non è acceso, toccarlo.

2. Toccare una casella sotto il tasto Assign. ¬ indica una casella

vuota.

3. Nell’elenco che compare, toccare il modello con il parametro che

si desidera assegnare.

4. Nell’elenco che compare, toccare il parametro che si desidera

assegnare.

Toccare Unassigned ³ per annullare l’assegnazione a quella

casella.

Per scambiare due assegnazioni (in modalità avanzata Advanced)

toccare e trascinare una delle due sull’altra, e quindi rilasciarla.

Per impostare l’intervallo di un parametro assegnato:

1. Se il tasto Range non è acceso, toccarlo.

2. Toccare un valore presente sotto il tasto Range.

3. Girare il codificatore per impostare il valore desiderato come una percentuale dell’intervallo

complessivo del parametro. Premere il codificatore o toccare altrove per confermare il valore.

Parametri rapidi

Il margine destro dello schermo mostra una colonna di campi per tre parametri. Questi sono i tre parametri

illustrati per primi ogni qualvolta si carica un impianto. Quando non è stato selezionato alcun modello nella

schermata principale, è possibile girare le tre manopole parametro per regolare tali parametri. È possibile

assegnare qualsiasi parametro continuo a queste manopole (parametri con un intervallo di valori, anziché

quelli dotati unicamente di uno stato “on” o “off”).

Per assegnare un parametro a una manopola parametro:

1. Toccare il campo cui si desidera assegnare un parametro. ¬ indica un campo vuoto.

2. Nell’elenco che compare, toccare il modello con il parametro che si desidera assegnare. È inoltre

possibile selezionare parametri per il segnale in ingresso (Input) o per il segnale in uscita (Output).

3. Nell’elenco che compare, toccare il parametro che si desidera assegnare.

Toccare Unassigned ³ per annullare l’assegnazione a quella manopola.

Setlist

Per organizzare i propri impianti, è possibile servirsi di setlist. Una setlist è una collezione di impianti memorizzata, che

è possibile salvare e richiamare in un secondo momento. Ciò è utile, ad esempio, se si desidera utilizzare solo alcuni dei

propri impianti in un’esibizione; è possibile salvare una setlist che contenga unicamente tali impianti in modo tale che

non si debba perdere tempo cercando tra gli impianti prima di suonare la canzone successiva.

Per visualizzare le proprie setlist, toccare il tasto

≡

nell’angolo superiore sinistro della schermata principale.

Comparirà la schermata Setlists.

Per tornare alla schermata principale, toccare il tasto

nell’angolo superiore sinistro.

Per creare una setlist:

1. Toccare New nell’angolo superiore destro.

2. Nella schermata che compare, la parte sinistra mostra un elenco di tutti

gli impianti disponibili e la parte destra mostra l’elenco degli impianti

inseriti nella setlist.

Per aggiungere un impianto alla setlist, toccarlo per aggiungerlo in

fondo all’elenco. Alternativamente, toccarlo e trascinarlo nel punto

desiderato dell’elenco. È possibile aggiungere più volte lo stesso

impianto a una setlist. L’impianto [Empty ¬] presente nell’angolo

inferiore sinistro è uno slot da utilizzarsi come placeholder che serve a

facilitare l’operazione di riorganizzazione della setlist: non sarà

disponibile come impianto selezionabile quando si scorre tra gli

impianti presenti nella setlist stessa.

Per risistemare la setlist, toccare un impianto presente nella parte

destra e trascinarlo nel punto desiderato dell’elenco.

Per rimuovere l’impianto dalla setlist, toccare il

sul suo margine

destro.

Per salvare una setlist, toccare Save nell’angolo superiore destro.

Per salvare le modifiche apportate alla setlist corrente, toccare Save.

Per salvare le modifiche come nuova setlist, toccare Save New

Setlist, servirsi della tastiera che compare per inserire un nome, quindi

toccare Save.

(In qualsiasi momento) Per tornare alla schermata precedente senza

salvare, toccare Cancel.

Per annullare eventuali modifiche apportate alla setlist, toccare il tasto

nell’angolo superiore sinistro e quindi toccare Discard Changes.

Per caricare una setlist:

1. Visualizzando la schermata principale, toccare il tasto

≡

nell’angolo

superiore sinistro per visualizzare la schermata Setlists. Ciascuna

schermata mostrerà il numero di impianti tra parentesi (incluse le

occorrenze multiple di uno stesso impianto).

2. Toccare la setlist desiderata. Il primo impianto presente nella setlist

verrà caricato immediatamente. Toccare All Rigs per visualizzare tutti

gli impianti anziché una setlist specifica.

Per modificare una setlist, toccare il tasto yyy sul lato sinistro, quindi

toccare l’icona a forma di matita. Verrà visualizzata la stessa schermata

utilizzata per creare la setlist: qui è possibile modificarla e salvarla.

Per cancellare una setlist, toccare il tasto yyy sul lato sinistro, quindi toccare

l’icona a forma di cestino. Toccare Yes per confermare la cancellazione o

Cancel per tornare alla schermata relativa alle Setlist senza cancellarla.

Modalità mani libere

La modalità mani libere consente di regolare qualsiasi

impostazione dei modelli servendosi unicamente degli

interruttori a pedale e del pedale di espressione.

Per entrare in modalità mani libere (Hands-Free), tenere

premuto un interruttore a pedale assegnato a un modello per

più di un secondo. In modalità mani libere, la schermata

mostrerà un singolo parametro e il relativo valore e i sei

interruttori a pedale superiori corrisponderanno a sei

parametri di tale modello.

Per uscire dalla modalità mani libere, premere l’interruttore

a pedale all’estrema sinistra in basso (Exit).

Per modificare il valore, spostare il pedale diespressione.

Per visualizzare un altro parametro, premere l’interruttore a

pedale corrispondente. Se quel modello presenta più di sei

parametri, premere i due interruttori a pedale inferiori centrali

(W o X) per visualizzare i sei parametri precedenti o successivi.

Schnellstart-Anleitung (Deutsch)

Einführung

Der perfekte Sound ist nur einen Knopfdruck entfernt

Vielen Dank für den Kauf des HeadRush Pedalboards!

Das HeadRush Pedalboard verfügt über ein fein abgestimmtes Quad-Core-DSP-System und wird von der

exklusiven Eleven® HD Expanded Plattform betrieben. Das HeadRush Pedalboard bietet die vielseitigsten,

realistischsten und ansprechendsten Verstärker-, Cabinet-, Mikrofon- und Effektmodelle, die jemals in einem

Floorboard-Gitarreneffektprozessor angeboten wurden.

Das HeadRush Pedalboard bietet ein neues, großzügiges und vielfältiges Angebot an klassischen Vintage- und

modernen Amp- und Effektmodellen mit exklusiven Boutique-Effekten, die sonst nirgends zu finden sind, sowie

die Möglichkeit eigene Impulsantwort-Dateien zu laden. Es gibt auch exklusive Features, die kein anderer

Gitarrenprozessor anbietet, einschließlich lückenlosem Preset-Switching mit Delay/Reverb-Spillover, einem

Looper mit über 20 Minuten Aufnahmezeit sowie die Möglichkeit, Loop-Layers in der umgekehrten Reihenfolge, in

der sie hinzugefügt wurden, „abzuschälen“ und vieles mehr.

Das Herzstück des HeadRush Pedalboard ist sein 7-Zoll-Touchscreen-Display und seine gitarrenorientierte

Benutzeroberfläche, in der Sie Ihre Rigs über Berührungen in einer beispiellosen, realistischen und intuitiven Art und

Weise per Drag & Drop bearbeiten und erstellen können. Die große Anzeige bietet auch ein besonders klares

Feedback bei Live-Auftritten, vor allem, wenn Sie kleine Änderungen am Sound im Hands-Free-Modus vornehmen.

Die folgenden Informationen dienen als Schnellstartanleitung, damit Sie gleich beginnen können. Sie finden das

komplette Handbuch, Video-Tutorials und eine Feedback-Möglichkeit unter headrushfx.com.

Oh. Eine Sache noch. Dieses Pedalboard geht bis 11.

Lieferumfang

HeadRush Pedalboard

USB-Kabel

Stromkabel

Software-Download-Karte

Schnellstart-Anleitung

Sicherheitshinweise und Garantieinformationen

Wichtig: Besuchen Sie headrushfx.com, um das komplette Benutzerhandbuch herunterzuladen.

Kundendienst

Für die neuesten Informationen zu diesem Produkt (Dokumentation, technische Daten, Systemanforderungen,

Informationen zur Kompatibilität etc.) und für die Produktregistrierung besuchen Sie headrushfx.com.

Für zusätzlichen Produkt-Support besuchen Sie headrushfx.com/support.

Funktionen

Oberseite

910

1. Haupt-Display: Das Vollfarb-Multitouch-Display zeigt Informationen, die den aktuellen Betrieb des HeadRush

Pedalboard betreffen. Tippen Sie auf das Display (und verwenden Sie die Hardware-Steuerelemente), um die

Schnittstelle zu bedienen. Siehe Einfacher Betrieb, um zu lernen, wie es funktioniert.

2. Parameter-Regler: Drehen Sie diese Regler, um die nebenstehenden Parameter oder Einstellungen im

Hauptdisplay einzustellen.

3. Encoder: Mit diesem Encoder können Sie durch die verfügbaren Menüoptionen navigieren oder Parameterwerte

des ausgewählten Feldes am Display einstellen. Drücken Sie den Encoder, um Ihre Auswahl zu bestätigen.

4. Fußschalter: Betätigen Sie diese Fußschalter, um das zugewiesene Model zu aktivieren/deaktivieren oder

das zugeordnete Rig zu laden.

5. Fußschalter-Displays: Diese Anzeigen zeigen das Model oder den Rig an, die jedem Fußschalter zugeordnet

sind.

6. Fußschalter-Anzeigen: Diese Leuchten zeigen an, ob das dem Fußschalter zugeordnete Model oder Rig

eingeschaltet (leuchtet hell) oder ausgeschaltet (leuchtet schwach) ist.

7. Expression-Pedal: Verwenden Sie dieses Pedal, um den zugewiesenen Parameter/die Parameter

einzustellen. Weitere Informationen finden Sie unter Einfache Bedienung > Hardwarezuweisung >

Expression-Pedal.

8. Expression Pedal Status LCD: Dieses kleine LCD zeigt den aktuellen Status des Expression-Pedals an.

Weitere Informationen finden Sie unter Einfache Bedienung > Hardwarezuweisung > Expression-Pedal.

9. Master Volume: Drehen Sie diesen Regler, um die Lautstärke der Ausgänge einzustellen.

10. Phones Volume: Drehen Sie diesen Regler, um die Lautstärke der Kopfhörerausgänge einzustellen.

11. Aux Volume: Drehen Sie diesen Regler, um die Lautstärke des Aux-Eingangs einzustellen.

Wichtig: Das Audiosignal vom Aux-Eingang wird direkt an die Ausgänge des HeadRush Pedalboard geleitet,

ohne dass eine Modellierung angewendet wird. Es wird auch nicht vom Master-Volume oder den

Kopfhörerpegelreglern beeinflusst.

12. Cable Channel: Bringen Sie Ihre Kabel unter und durch diesen Einschnitt auf der Unterseite des HeadRush

Pedalboards, um die Bühne frei von Stolperfallen zu halten.

Rückseite

4562

11 12 13

15 16 17

1. Netzeingang (IEC): Verwenden Sie das mitgelieferte Netzkabel, um diesen Eingang mit einer Steckdose zu verbinden.

2. Netzschalter: Drücken Sie diese Taste, um das HeadRush Pedalboard einzuschalten. Halten Sie diese Taste

gedrückt, um das HeadRush Pedalboard auszuschalten.

3. Entlüftung: Vergewissern Sie sich, dass diese Entlüftung während der Verwendung von HeadRush Pedalboard

nicht behindert wird.

4. Gitarreneingang (6,35 mm Klinke TS): Schließen Sie Ihre Gitarre mit einem Standardinstrumentkabel an diesen

Eingang an.

5. Expression Pedal-Eingang (6,35 mm Klinke, TRS): Schließen Sie ein optionales sekundäres Expression-Pedal

über ein Standard-Instrumentenkabel an diesen Eingang an.

6. Aux-Eingang (3,5 mm Klinke, TRS): Schließen Sie eine optionale Audioquelle (z. B. Smartphone, Tablet, etc.) mit

einem 3,5 mm Stereokabel an diesen Eingang an.

7. Ausgänge (XLR): Verbinden Sie diese Ausgänge mit den Eingängen Ihres Mischpults, Aktivlautsprechers usw. Wenn

Sie nur einen Ausgang verwenden müssen, verwenden Sie den Ausgang, der mit L/Mono gekennzeichnet ist.

8. Ground Lift-Schalter: Aktivieren (drücken) Sie diesen Schalter, um Brummgeräusche oder Rauschen zu reduzieren.

9. Ausgänge (6,35 mm Klinke, TRS): Verbinden Sie diese Ausgänge mit den Eingängen des Verstärkers, der

Audioschnittstelle usw. Stellen Sie den Amp/Line-Wahlschalter auf die für das angeschlossene Gerät passende

Einstellung ein. Wenn Sie nur einen Ausgang verwenden müssen, verwenden Sie den Ausgang, der mit L/Mono

gekennzeichnet ist.

10. Amp/Line-Wahlschalter: Mit diesem Schalter wählen Sie den Pegel des Signals aus den 6,35 mm

Klinkenausgängen aus. Bei der Einstellung Amp wird der Ausgangspegel für einen Standard-Gitarrenverstärker

+6 dBu betragen. Bei Einstellung Line ist der Ausgangspegel Line-Level und +18 dBu.

11. Kopfhörerausgang (6,35 mm Klinke, TRS): Verbinden Sie handelsübliche 6,35 mm Stereo-Kopfhörer mit diesem

Ausgang. Verwenden Sie den Regler Phones Volume, um die Lautstärke einzustellen.

12. Send-Ausgänge (6,35 mm Klinke, TRS): Verbinden Sie diese Ausgänge mit den Eingängen eines anderen

Effektmoduls, eines Effektpedals oder der Effektschleife eines Verstärkers. Stellen Sie den Rack/Stomp-

Wahlschalter auf die für das angeschlossene Gerät passende Einstellung ein. Wenn Sie nur einen Ausgang

verwenden müssen, verwenden Sie den Ausgang, der mit L/Mono gekennzeichnet ist.

13. Return-Eingänge (6,35 mm Klinke, TRS): Verbinden Sie diese Eingänge mit den Ausgängen eines anderen

Effektmoduls, eines Effektpedals oder dem Send einer Verstärkereffektschleife. Stellen Sie den Rack/Stomp-

Wahlschalter auf die für das angeschlossene Gerät passende Einstellung ein. Wenn Sie nur einen Ausgang

verwenden müssen, verwenden Sie den Ausgang, der mit L/Mono gekennzeichnet ist.

14. Rack/Stomp-Wahlschalter: Mit diesem Schalter wählen Sie den Pegel des Signals, das von den Send-Ausgängen

an die Return-Eingänge gesendet wird. Bei der Einstellung Rack ist der Ausgangspegel Line-Level und +18 dBu.

Bei der Einstellung Stomp beträgt der Ausgangspegel +6 dBu, wie ein normales Gitarrenpedal („stompbox“).

15. MIDI-Eingang (5-poliger DIN): Verwenden Sie ein standardmäßiges MIDI-Kabel, um diesen Eingang mit dem MIDI-

Ausgang eines optionalen, externen MIDI-Gerätes zu verbinden.

16. MIDI-Ausgang (5-poliger DIN): Verwenden Sie ein standardmäßiges MIDI-Kabel, um diesen Ausgang mit dem

MIDI-Eingang eines optionalen, externen MIDI-Gerätes zu verbinden.

17. USB-Anschluss: Verwenden Sie ein Standard-USB-Kabel, um diesen USB-Port mit Ihrem Computer zu verbinden.

Mit dieser Verbindung kann HeadRush Pedalboard das digitale Audiosignal an und von Ihrem Computer senden

und empfangen. Sie können diese Verbindung auch zum Importieren oder Exportieren von Rigs, Model-Presets

oder Setlisten verwenden.

Setup

Teile, die nicht unter Einführung > Lieferumfang angegeben sind, sind separat erhältlich.

Gitarre PA-Lautsprecher oder Mixer Gitarrenverstärker

Kopfhörer

Externe Effekt-Stompboxes,

Module etc.

Computer

Steckdose

Einfacher Betrieb

Dieses Kapitel beschreibt einige grundlegende Funktionen des HeadRush Pedalboards. Besuchen Sie bitte

headrushfx.com, um die komplette Bedienungsanleitung für nähere Informationen herunterzuladen.

Hauptbildschirm

Wichtig: Die Reihenfolge der Models in Ihrer Signalkette spiegelt sich nicht unbedingt in den Fußschaltern wider. Sie

können Models ganz frei den verfügbaren Fußschaltern zuordnen ohne Ihre Signalkette zu verändern - und umgekehrt.

Weitere Informationen hierzu finden Sie unter Hardwarezuweisung.

Um ein Model (Amp, Cab oder Effekt) einem leeren Speicherplatz zuzuordnen, tippen Sie

darauf (¬) und verwenden dann die angezeigte Liste. Siehe Rigs > Erstellen eines neuen Rigs

um mehr darüber zu erfahren.

Um die Parameter eines Models am rechten Bildschirmrand anzuzeigen, tippen Sie auf

das Model, so dass es grün umrandet ist. Sie können dann die Parameter-Regler drehen, um

die Parameter auf der linken Seite einzustellen. Tippen Sie auf eine beliebige Stelle in der

Spalte dieser drei Parameter, um die nächsten drei (wenn das Modell mehr als drei Parameter

hat) anzuzeigen.

Wenn kein Model ausgewählt ist, sind diese Parameter diejenigen, die Sie im Fenster

Hardwarezuweisung zuordnen.

Um das Einstellungsfenster eines Models anzuzeigen, tippen Sie es doppelt an. Der

Einstellungsbildschirm wird mit dem voreingestellten Menü, den Parametern und der

zugeordneten Farbe angezeigt.

Um ein Model zu aktivieren oder zu deaktivieren, drücken Sie den ihm zugeordneten

Fußschalter oder tippen Sie im Display auf den Fußschalter des Models.

So laden Sie ein anderes Rig (Preset):

•Drücken Sie den oberen linken (Rig S) oder den unteren linken (Rig T) Fußschalter,

um das vorherige oder nächste Rig sofort zu laden.

•Tippen Sie auf W oder X neben dem Namen des aktuellen Rigs auf dem Bildschirm.

•Tippen Sie auf den Namen des Rigs und drehen Sie den Encoder.

Um weitere Optionen anzuzeigen, tippen Sie auf die Schaltfläche yyy oben rechts und tippen

dann auf eine Option.

Um die Models in

Ihrer Signalkette neu

anzuordnen, tippen

und ziehen Sie ein

Model auf einen

anderen Speicherplatz

oder zwischen zwei

andere Models (die

Models dahinter

rücken einen Slot

weiter nach unten).

Rig-Name.

Tippen Sie doppelt auf

In oder Out eines

Models, um seine

Parameter anzuzeigen.

Drehen Sie die Parameterregle

, um die Parameter anzupassen. Wenn

Sie ein Model ausgewählt haben, können Sie auf eine beliebige Stelle in

dieser Spalte tippen, um die nächsten drei Parameter auszuwählen.

Tippen Sie hier für

weitere Optionen.

Tippen Sie, um den

Rig zu speichern.

Drehen Sie den

Encoder, um durch

wählbare Elemente am

Bildschirm zu

navigieren oder um

Parameter einzustellen.

Drücken Sie Encoder

als Ente

-Befehl.

Drücken Sie auf den

Fußschalter, um es zu

aktivieren/deaktivieren.

Tippen Sie, um die

Setlisten anzuzeigen.

Tippen und ziehen Sie diese Leiste nach

unten, um die Rig-Liste anzuzeigen.

Ansichten

Die HeadRush Pedalboard-Fußschalter können nicht nur zum Aktivieren oder Deaktivieren von Models (Amps,

Cabs oder Effekten), sondern auch zur Auswahl von Rigs oder Setlists verwendet werden. Die mittleren acht

Fußschalter befinden sich immer in einem von vier Modi:

So ändern Sie die Ansicht:

1. Halten Sie den unteren linken Fußschalter

gedrückt, bis in der Anzeige Exit erscheint. Die

angrenzenden vier Fußschalter entsprechen

nun den vier Ansichten: Stomp, Rig, Hybrid

und Setlist.

2. Drücken Sie einen Fußschalter, um in diese

Ansicht zu gelangen.

Stomp-Ansicht

Die mittleren acht Fußschalter entsprechen den

Models (Verstärker, Cabs oder Effekte) in Ihrer

Signalkette. Drücken Sie einen Fußschalter, um

das Model zu aktivieren oder zu deaktivieren.

Rig-Ansicht

Die mittleren acht Fußschalter entsprechen

denen, die Sie gespeichert haben. Drücken Sie

einen Fußschalter, um das Rig zu laden.

Um die vorherigen oder nächsten vier Rigs

anzuzeigen, drücken Sie den oberen linken (Bank

S) oder unteren linken (Bank T) Fußschalter.

Hybrid-Ansicht

Die oberen, mittleren vier Fußschalter entsprechen

den Rigs, die Sie gespeichert haben. Drücken Sie

einen dieser Fußschalter, um das Rig zu laden. Die

unteren, mittleren vier Fußschalter entsprechen

den Models (Verstärker, Cabs oder Effekte) in Ihrer

Signalkette. Drücken Sie einen dieser Fußschalter,

um das Model zu aktivieren oder zu deaktivieren.

Setlist-Ansicht

Die mittleren acht Fußschalter entsprechen den

Setlists, die Sie gespeichert haben. Drücken Sie

einen Fußschalter, um eine Setlist zu laden.

c Model 1 Model 2 Model 3 Model 4 Loo

d Model 5 Model 6 Model 7 Model 8

Tuner

Bank c Ri

1Ri

2Ri

3 Ri

4Loo

Bank d Ri

5Ri

6Ri

7 Ri

Tuner

Bank c Ri

1Ri

2Ri

3 Ri

4Loo

Bank d Model 1 Model 2 Model 3 Model 4

Tuner

Bank c Setlist 1 Setlist 2 Setlist 3 Setlist 4

Bank d Setlist 5 Setlist 6 Setlist 7 Setlist 8

Exit Stomp Ri

brid Setlist

Rigs

Wenn Sie Ihr HeadRush Pedalboard verwenden, ist ein Rig ein Preset: die Kombination der zugewiesenen

Models - die Verstärker, die Cabs und die Effekte - und ihre jeweiligen Parametereinstellungen. Sie können Rigs

erstellen, bearbeiten, speichern und laden, so dass Sie den perfekten Sound für jeden Teil Ihrer Performance

leicht abrufen können.

Jedes Rig verfügt über 11 Speicherplätze, die jeweils einem Model (Amp, Cab oder Effekt) zugeordnet sind.

Zugewiesene Speicherplätze zeigen graphische Darstellungen der Models. Leere Speicherplätze zeigen ein ¬-Symbol.

Erstellen eines neuen Rigs

Um ein neues Rig zu erstellen, tippen Sie in der oberen rechten

Ecke des Bildschirms auf die Schaltfläche yyy und tippen dann

auf New Rig.

So weisen Sie einem leeren Slot ein Model (Amp, Cab oder

Effekt) zu:

1. Tippen Sie auf den leeren Speicherplatz (¬).

2. Tippen Sie in der erscheinenden Liste auf das Model, das Sie

zuordnen möchten. Amp, Cab oder Effekt (Distortion,

Dynamics/EQ, Modulation, Reverb/Delay, FX-Loop oder

Expression).

3. Tippen Sie in der erscheinenden Liste auf das Model, das Sie

zuordnen möchten.

4. Tippen Sie in der nächsten angezeigten Liste auf das Preset,

das Sie für dieses Model laden möchten.

Wenn Sie einen Verstärker oder ein Cabinet in einen Speicherplatz

mit einem leeren benachbarten Steckplatz laden, wird ein

passender Verstärker oder Cabinet automatisch in den anderen

Speicherplatz geladen. Danach können Sie sie unabhängig

konfigurieren: Sie können sie in der Signalkette trennen, Sie

können den Typ des Verstärkers oder Cabinets ändern und

können jedes Model separat löschen.

Optimierung Ihrer Signalkette

Die Signalkette ist der Pfad, den das Audiosignal ausgehend von Ihrer Gitarre durch Ihre ausgewählten Models

nimmt und an den Ausgängen von HeadRush Pedalboard endet. Sie können den Touchscreen verwenden, um

Ihre ausgewählten Models in beliebiger Reihenfolge zu arrangieren, Sie werden vielleicht feststellen, dass einige

Konfigurationen besser klingen als andere.

Hier sind einige populäre Model-Reihenfolgen für die Erstellung von Sounds mit dem HeadRush Pedalboard:

•Dynamik (z.B. Kompressoren), Filter (z.B. Wah, Pitch Shifters) und Lautstärke-Pedale werden

üblicherweise am Anfang der Signalkette platziert. Wahlweise können Sie die Lautstärkepedale am Ende

der Signalkette platzieren, um eine leichte Variation in der Funktionalität zu erzielen.

•Gain-basierte Effekte (z. B. Overdrive/Distortion, Fuzz) kommen in der Regel als nächstes.

•Equalization (EQ) wird häufig verwendet, um die tonalen Eigenschaften von Overdrive/Distortion und Fuzz-

Effekten zu formen, positionieren Sie also einen EQ nach ihnen. Wahlweise können Sie den EQ auch vor

ihnen platzieren, um den allgemeinen Tone der Gitarre vor den Gain-Pedalen zu formen und unerwünschte

Frequenzen zu entfernen.

•Modulationseffekte wie Flanger, Phaser und Chorus werden in der Regel als nächstes platziert.

•Zeitbasierte Effekte wie Delays und Reverbs werden meist nahe dem Ende der Signalkette platziert.

•Ein Verstärker und ein Cab sind oft ganz am Ende der Signalkette angeordnet, obwohl Sie sie überall

platziert werden können.

Model-Typen: Amps,

Cabs & Effekts.

erfügbare Models für jeden Typ.

erfügbare Presets

für jedes Model.

Speichern eines Rigs

Wenn Sie das Rig seit dem Laden geändert haben, sehen Sie am oberen Bildschirmrand ein Sternchen (¹) neben

seinem Namen. Sie können diese Änderungen auf diesem Rig speichern, diese Änderungen als ein anderes Rig

speichern oder komplett verwerfen.

Um ein Rig zu speichern, tippen Sie in der oberen rechten Ecke auf

Save.

Um die Änderungen am aktuellen Rig zu speichern, tippen Sie auf

Save.

Um Ihre Änderungen als neues Rig zu speichern, tippen Sie auf

Save New Rig und verwenden die angezeigte Tastatur, um einen

Namen einzugeben, und tippen Sie dann auf Save.

Um zum vorherigen Bildschirm zurückzukehren, ohne zu speichern, tippen Sie auf Cancel.

Um alle Änderungen am Rig zu verwerfen, tippen Sie in der rechten oberen Ecke auf die Schaltfläche yyy und tippen

Sie auf Discard Changes.

Anpassen der Einstellungen

Um die Einstellungen eines Modells in Ihres Rigs anzupassen, tippen Sie zweimal auf das Rig, um den

Einstellungsbildschirm zu öffnen.

Preset speichern

Um einen Preset zu speichern, tippen Sie in der oberen rechten Ecke

auf Save.

Um die Änderungen am aktuellen Rig zu speichern, tippen Sie auf

Save.

Um Ihre Änderungen als neues Preset zu speichern, tippen Sie auf

Save New Preset und verwenden die angezeigte Tastatur, um einen

Namen einzugeben. Tippen Sie dann auf Save.

Um zum vorherigen Bildschirm zurückzukehren, ohne zu speichern, tippen Sie auf Cancel.

Tippen Sie auf das Preset-Menü,

um ein Preset auszuwählen.

Siehe Preset speichern.

Tippen Sie auf diese Schaltfläche und tippen Sie auf Discard

Changes, um Änderungen zu verwerfen, die Sie seit dem Öffnen

dieses Bildschirms vorgenommen haben.

Drehen Sie die Parameterregler, um die Parameter anzupassen. Tippen Sie auf eine beliebige

Stelle in dieser Spalte, um die nächsten drei Parameter (falls vorhanden) anzuzeigen.

Tippen Sie auf Delete, um die

Zuordnung eines Models zum

Speicherplatz aufzuheben.

Tippen Sie auf eine Farbe, die Sie dem

Model zuweisen möchten. Diese Farbe

wird am Hauptbildschirm, im Bildschirm

Hardware zuweisen und in der

Fußschalter-Anzeige angezeigt.

Tippen Sie auf Cancel, um Ihre

Änderungen zu verwerfen und zum

Hauptbildschirm zurückzuspringen.

Tippen Sie auf den Model-

Namen, um diesem

Speicherplatz ein anderes

Model zuzuweisen.

Drehen Sie den Encoder, um

durch wählbare Elemente am

Bildschirm zu navigieren

oder um Parameter

einzustellen. Drücken Sie

Encoder als Enter -Befehl.

Tippen Sie auf

, um Ihre Änderungen zu speichern

und zum Hauptbildschirm zurückzuspringen.

Hardwarezuweisung

Der Bildschirm Hardware Assign ermöglicht die

Anpassung der HeadRush Pedalboard-Fußschalter,

des Expression-Pedals und der Parameter-Regler.

Um den Bildschirm Hardware Assign zu öffnen,

tippen Sie oben rechts auf dem Hauptbildschirm auf

die Schaltfläche

yyy

und tippen dann auf Hardware

Assign.

Um zum Hauptbildschirm zurückzukehren, tippen Sie

auf die Schaltfläche

in der oberen linken Ecke.

Wichtig: Die Hardware Assign-Einstellungen sind

Bestandteil des Gesamt-Rigs, daher sollten Sie die

Änderungen, die Sie behalten möchten, speichern.

Um die Farbe des Rigs festzulegen, tippen Sie im oberen linken Teil des Bildschirms darauf. Diese Farbe wird

neben dem Rig-Namen angezeigt, wenn Sie eine Liste aller verfügbaren Rigs ansehen oder wenn Sie Setlisten

anzeigen und erstellen. Es wird auch die Farbe der entsprechenden Fußschalteranzeige sein, wenn HeadRush

Pedalboard in der Rig-Ansicht ist.

Um das Tempo der zeitbasierten Rig-Effekte (Delays, Modulation usw.) einzustellen, tippen Sie auf die

Schaltfläche unter Tempo, um Current oder Fixed auszuwählen.

•Current: Im Rig wird das zuletzt verwendete oder das vom Tempo-Fußschalter eingestellte Tempo benutzt.

Um das Tempo einzustellen, drücken Sie den Tempo-Fußschalter (unten ganz rechts) mit dem

gewünschten Tempo drei bis acht mal, um das neue Tempo in Schlägen pro Minute (BPM) einzustellen. Sie

können dies immer dann tun, wenn das Fußschalter-Display Tempo zeigt.

•Fixed: Der Rig verwendet ein Tempo, das Sie hier einstellen.

Um das Tempo einzustellen, drehen Sie den Encoder, um das gewünschte Tempo in Schlägen pro Minute

(BPM) einzustellen. Sie können das Tempo nur im Bildschirm „Hardwarezuweisung“ einstellen.

Fußschalter

Die acht Boxen in der linken unteren Ecke repräsentieren die mittleren acht Fußschalter von HeadRush

Pedalboard. Sie können jedem beliebigen Switch-basierten Parameter (mit nur zwei Zuständen) einen beliebigen

Fußschalter zuweisen - unabhängig von seiner Position in der Signalkette.

So weisen Sie einem Fußschalter einen Parameter zu:

1. Tippen Sie auf ein Feld. ¬ zeigt ein leeres Feld an.

2. Tippen Sie in der erscheinenden Liste auf das Model mit dem

Parameter, das Sie zuordnen möchten.

3. Tippen Sie in der erscheinenden Liste auf den Parameter,

den Sie zuordnen möchten. Normalerweise ist der Parameter

einfach mit On zu aktivieren oder deaktivieren.

Tippen Sie auf Unassigned ³, um die Zuweisung des

Fußschalters aufzuheben.

Um zwei Zuweisungen auszutauschen, tippen und ziehen Sie

eine über die andere und lassen Sie sie dann wieder los.

Expression-Pedal

Das Expression-Pedal kann zwei Parameter (im klassischen Modus) oder zwei Parameter-Sets (im erweiterten Modus)

steuern. Verwenden Sie den Zehenschalter, um zwischen Expression-Pedal A oder B zu wechseln.

Um den „Toe-Switch“, einen Schalter unter dem Expression Pedal auf Höhe der Zehen zu aktivieren, bewegen

Sie das Expression-Pedals auf Seite Ihrer Zehen soweit herunter so, dass es das Pedalboard berührt und drücken es

dann nach unten. Die Expression-Pedal-Status-LCD zeigt A oder B an.

Die Spalte mit vier Feldern repräsentiert die Expression-Pedal-Einstellungen. Sie

können dem Expression-Pedal einen oder mehrere stufenlos einstellbare

Parameter (mit einem Wertebereich) zuordnen.

Um den Expression-Pedal-Modus einzustellen, tippen Sie auf die Schaltfläche

oberhalb von Range in der oberen rechten Ecke, um Classic oder Advanced

auszuwählen.

•Classic: Sie können jedem Expressionspedal (A und B) einen Parameter

zuordnen. Die Verwendung des Zehenschalters wählt das andere

Expression-Pedal und deaktiviert (umgeht) den Parameter des aktuellen

Expression-Pedals. Wenn Sie beispielsweise dem Expression-Pedal A ein

Wah-Pedal und dem Expression-Pedal B ein Lautstärkepedal zuweisen,

wird immer nur eines von ihnen aktiv sein.

•Advanced: Sie können jedem Expressionspedal (A und B) bis zu vier Parameter zuordnen. Durch Bewegen des

Pedals werden alle zugewiesenen Parameter gleichzeitig eingestellt. Die Verwendung des „Toe Switch“ wählt das

andere Expression-Pedal und belässt die Parameter des aktuellen Pedals aktiv und bei Ihren maximalen Werten.

So weisen Sie dem Expression-Pedal einen Parameter zu:

1. Wenn die Assign-Schaltfläche nicht aktiviert ist, tippen Sie darauf.

2. Tippen Sie unter der Schaltfläche Assign auf ein Feld. ¬ zeigt ein

leeres Feld an.

3. Tippen Sie in der erscheinenden Liste auf das Model mit dem

Parameter, das Sie zuordnen möchten.

4. Tippen Sie in der erscheinenden Liste auf den Parameter, den Sie

zuordnen möchten.

Tippen Sie auf Unassigned ³, um die Zuweisung dieses Feldes

aufzuheben.

Um zwei Zuweisungen (im Advanced Mode) auszutauschen, tippen

und ziehen Sie eine über die andere und lassen Sie sie dann wieder los.

So stellen Sie den Bereich eines zugewiesenen Parameters ein:

1. Wenn die Range-Schaltfläche nicht aktiviert ist, tippen Sie darauf.

2. Tippen Sie unter der Schaltfläche Range auf einen Wert.

3. Drehen Sie den Encoder, um den gewünschten Wert als Prozentsatz des gesamten

Parameterbereichs festzulegen. Drücken Sie den Encoder oder tippen Sie an anderer Stelle, um

den Wert zu bestätigen.

Quick Parameters

Der rechte Rand des Bildschirms zeigt eine Spalte für drei Parameter. Dies sind jene drei Parameter, die

zuerst angezeigt werden, wenn Sie ein Rig laden. Wenn auf dem Hauptbildschirm kein Model ausgewählt ist,

können Sie die drei Parameterregler nutzen, um diese Parameter anzupassen. Diesen Reglern können

beliebige kontinuierliche Parameter zugewiesen werden (Parameter mit einem Wertebereich und nicht nur mit

„On“/ „Off“-Zuständen).

So weisen Sie einem Parameter-Regler einen Parameter zu:

1. Tippen Sie auf das Feld, dem Sie einen Parameter zuweisen möchten. ¬ zeigt ein leeres Feld an.

2. Tippen Sie in der erscheinenden Liste auf das Model mit dem Parameter, das Sie zuordnen möchten. Sie

können auch Parameter für das Eingangssignal (Input) oder Ausgangssignal (Output) wählen.

3. Tippen Sie in der erscheinenden Liste auf den Parameter, den Sie zuordnen möchten.

Tippen Sie auf Unassigned ³•, um die Zuweisung dieses Parameter-Reglers aufzuheben.

Setlisten

Sie können Setlisten verwenden, um Ihre Rigs zu organisieren. Eine Setliste ist eine gespeicherte Sammlung von Rigs,

die Sie speichern und später wieder abrufen können. Dies ist zum Beispiel dann nützlich, wenn Sie nur bestimmte Rigs

für Ihre Performance benötigen; Sie können eine Setliste mit nur diesen Rigs speichern, damit Sie nicht erst durch alle

Rigs blättern müssen bevor Sie den nächsten Song spielen.

Um Ihre Setlisten anzusehen, tippen Sie auf die Schaltfläche ≡ in der oberen linken Ecke des Hauptfensters. Der

Bildschirm Setlists erscheint.

Um zum Hauptbildschirm zurückzukehren, tippen Sie auf die Schaltfläche

in der oberen linken Ecke.

So erstellen Sie eine Setliste:

1. Tippen Sie New in der oberen rechten Ecke.

2. Auf dem angezeigten Bildschirm ist die linke Hälfte eine Liste aller

verfügbaren Rigs und die rechte Hälfte die Liste der Rigs in der Setliste.

Um der Setliste ein Rig hinzuzufügen, tippen Sie auf das Rig, um es

am Ende der Liste hinzuzufügen. Wahlweise können Sie auf das Rig

tippen, halten und an die gewünschte Position in der Liste ziehen. Ein

und dasselbe Rig kann einer Setliste mehr als einmal hinzugefügt

werden. Das [Empty ¬]-Rig in der unteren linken Ecke ist ein

Speicherplatz, der als Platzhalter verwendet werden kann, um das

Umordnen der Setliste zu erleichtern; Er scheint nicht als selektierbares

Rig auf, wenn Sie durch Rigs in der Setliste blättern.

Um die Setliste neu anzuordnen, tippen und halten Sie ein Rig in der

Liste in der rechten Hälfte und ziehen ihn an die gewünschte Position in

der Liste.

Um ein Rig aus der Setliste zu entfernen, tippen Sie auf ³ am

rechten Rand.

Um einen Setlist zu speichern, tippen Sie in der oberen rechten Ecke auf

Save.

Um die Änderungen an der aktuellen Setliste zu speichern, tippen

Sie auf Save.

Um Ihre Änderungen als neue Setliste zu speichern, tippen Sie auf

Save New Setlist und verwenden die angezeigte Tastatur, um einen

Namen einzugeben. Tippen Sie dann auf Save.

Um jederzeit zum vorherigen Bildschirm zurückzukehren, ohne zu

speichern, tippen Sie auf Cancel.

Um alle Änderungen an der Setliste zu verwerfen, tippen Sie in der linken

oberen Ecke auf die Schaltfläche

und tippen Sie auf Discard Changes.

So laden Sie eine Setliste:

1. Tippen Sie im Hauptbildschirm auf die Schaltfläche ≡ in der oberen

linken Ecke, um das Fenster Setlists anzuzeigen. Jede Setliste zeigt

die Anzahl der Rigs in Klammern (einschließlich mehrerer Instanzen des

gleichen Rigs).

2. Tippen Sie auf die gewünschte Setliste. Das erste Rig dieser Setliste

wird sofort geladen. Tippen Sie auf All Rigs, um alle Rigs anstelle einer

bestimmten Setliste anzuzeigen.

Um eine Setliste zu bearbeiten, tippen Sie auf der linken Seite auf die

Schaltfläche yyy und tippen dann auf das Bleistiftsymbol. Sie sehen den

gleichen Bildschirm, in dem Sie die Setliste erstellt haben. Hier können Sie

sie bearbeiten und speichern.

Um eine Setliste zu löschen, tippen Sie auf die Schaltfläche yyy auf der

linken Seite und tippen Sie dann auf das Papierkorb-Symbol. Tippen Sie

auf Yes, um den Löschvorgang zu bestätigen oder auf Cancel, um zum

Bildschirm Setlisten zurückzukehren, ohne die Liste zu löschen.

Hands-Free-Modus

Im Hands-Free-Modus können Sie alle Einstellungen auf

Ihren Models mit den Fußschaltern und dem Expression-

Pedal vornehmen.

Um den Hands-Free Mode aufzurufen, halten Sie einen

Fußschalter mehr als eine Sekunde gedrückt, der einem

Modell zugewiesen wurde. Im Hands-Free-Modus zeigt der

Bildschirm einen einzelnen Parameter und seinen Wert an

und die oberen sechs Fußschalter entsprechen sechs

Parametern dieses Models.

Um den Hands-Free-Modus zu verlassen, drücken Sie den

unteren (Exit) Fußschalter.

Um den Wert zu ändern, verschieben Sie das Expression-

Pedal.

Um einen anderen Parameter anzuzeigen, drücken Sie den

entsprechenden Fußschalter. Wenn dieses Model mehr als

sechs Parameter hat, drücken Sie die unteren zwei (W oder X)

Fußschalter, um die vorherigen oder nächsten sechs

Parameter anzuzeigen.

Appendix (English)

Technical Specifications

Footswitches (12) footswitches with color LEDs & OLED displays

Pedals (1) expression pedal

Knobs (1) 300° master volume knob

(1) 300° phones volume knob

(1) 300° auxiliary volume knob

(1) 360° navigation/data encoder

(3) 360° parameter encoders

Displays Main Display

(1) full-color LED-backlit display with touch interface

6.9” / 176 mm (diagonal)

5.9” x 3.7” / 150 x 93 mm (width x height)

OLED Displays

(12) monochromatic OLED-backlit displays

1.2” / 30 mm (diagonal)

1.1” x 0.4” / 28 x 11 mm (width x height)

Connectors (1) 1/4” (6.35 mm) TS input (guitar)

(1) 1/4” (6.35 mm) TRS input (secondary expression pedal)

(1) 1/8” (3.5 mm) stereo input (auxiliary device)

(2) XLR outputs (with ground-lift switch)

(2) 1/4” (6.35 mm) TRS outputs (amp- or line-level)

(2) 1/4” (6.35 mm) TRS inputs (sends)

(2) 1/4” (6.35 mm) TRS outputs (returns)

(1) 5-pin MIDI input

(1) 5-pin MIDI output/thru

(1) USB Type-B port

(1) IEC power input

Power Connection IEC

Input Voltage 100–240 V, 50/60 Hz, 1.2 A

Dimensions

(width x depth x height, pedal fully forward)

23.6” x 11.2” x 2.9”

59.9 x 28.4 x 7.4 cm

Weight 15.7 lbs.

7.1 kg

Specifications are subject to change without notice.

Trademarks & Licenses

HeadRush is a trademark of inMusic Brands, Inc., registered in the U.S. and other countries.

Avid and Eleven are trademarks or registered trademarks of Avid Technology, Inc. in the U.S. and other countries.

All other product names, company names, trademarks, or trade names are those of their respective owners.

Manual Version 1.0

INMUSIC MG01 Guitar Processor User Manual HeadRush Pedalboard Quickstart Guide

INMUSIC BRANDS INC Guitar Processor HeadRush Pedalboard Quickstart Guide

Contents

Users Manual

Navigation menu

Namespaces

Views

Navigation
