User Manual EN
Manuel d’utilisation FR
Invacare® Rio™ H605
Bath Lift
Invacare® Rio™ H605 2Part No 1167607
This product complies with Directive 93/42/EEC concerning medical devices.
Ce produit est conforme à la Directive 93/42/CEE concernant les dispositifs médicaux.
FC Manuel d’utilisation......................................... page 19
© 2011 Invacare Corporation. All rights reserved. Republication, duplication or modification in whole or in part is prohibited without prior
written permission from Invacare. Trademarks are identified by ™ and ®. All trademarks are owned by or licensed to Invacare Corporation
or its subsidiaries unless otherwise noted.
Invacare® Rio™ H605 3Part No 1167607
1 GENERAL 4
Symbols .................................................................................................................................................................................................................................................... 4
Specifications and Weight Limitation ................................................................................................................................................................................................ 4
Technical Data........................................................................................................................................................................................................................................ 5
2SAFETY 6
Scope of Delivery................................................................................................................................................................................................................................... 6
Intended Use........................................................................................................................................................................................................................................... 6
General Warnings.................................................................................................................................................................................................................................. 7
Instructions on electromagnetic compatibility................................................................................................................................................................................ 7
Battery Warnings................................................................................................................................................................................................................................... 8
3SETUP 9
Recharging the Battery ......................................................................................................................................................................................................................... 9
Assembly................................................................................................................................................................................................................................................ 10
Setting Up the Bathlift in the Bathtub ............................................................................................................................................................................................. 11

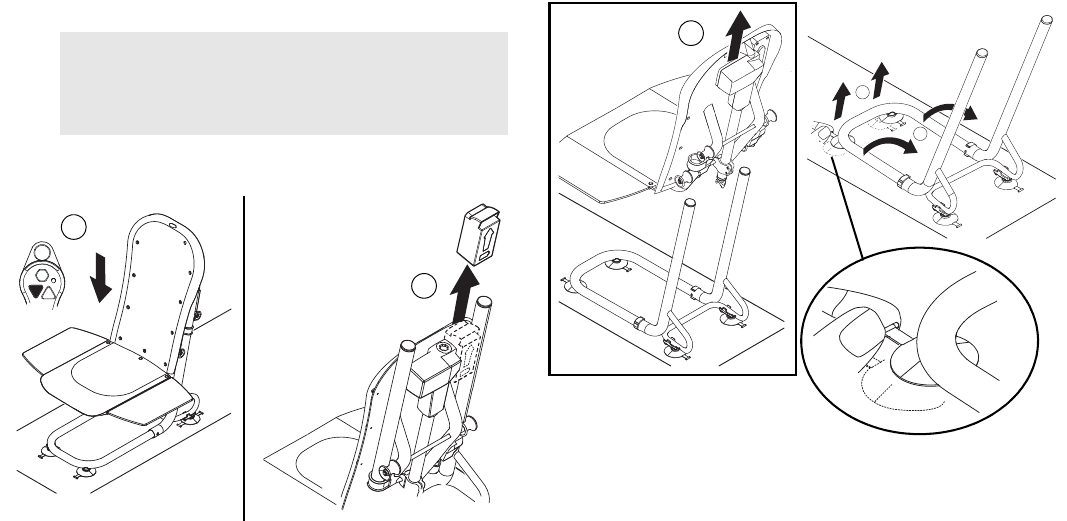

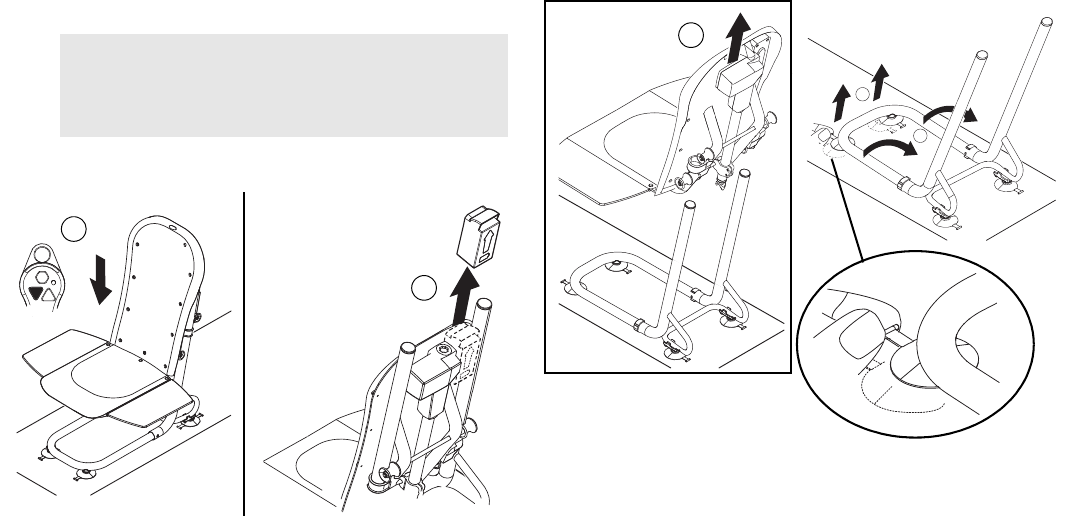

Removing the Bathlift from the Bathtub......................................................................................................................................................................................... 12
4USAGE 13
5 MAINTENANCE 15
6 WARRANTY 17
Limited Warranty - North America................................................................................................................................................................................................ 17
Customer Service and Warranty Information.............................................................................................................................................................................. 18
User Manual
DEALER: This manual MUST be given to the user of the product.
USER: BEFORE using this product, read this manual and save for future reference.
Invacare® Rio™ H605 Bathlift
1 GENERAL
Invacare® Rio™ H605 4Part No 1167607
1 General
1.1 Symbols
Signal words are used in this manual and apply to hazards or unsafe practices
which could result in personal injury or property damage. See the information
below for definitions of the signal words.
1.2 Service Life
The expected service life of this product is five years when used in accordance
with the safety instructions, maintenance intervals and correct use, stated in this
manual. The effective service life can vary according to frequency and intensity of
use.
Maintenance should be done at least every six months.
1.3 Specifications and Weight Limitation
The weight limitation of the bath lift is 265 lb (120 kg).

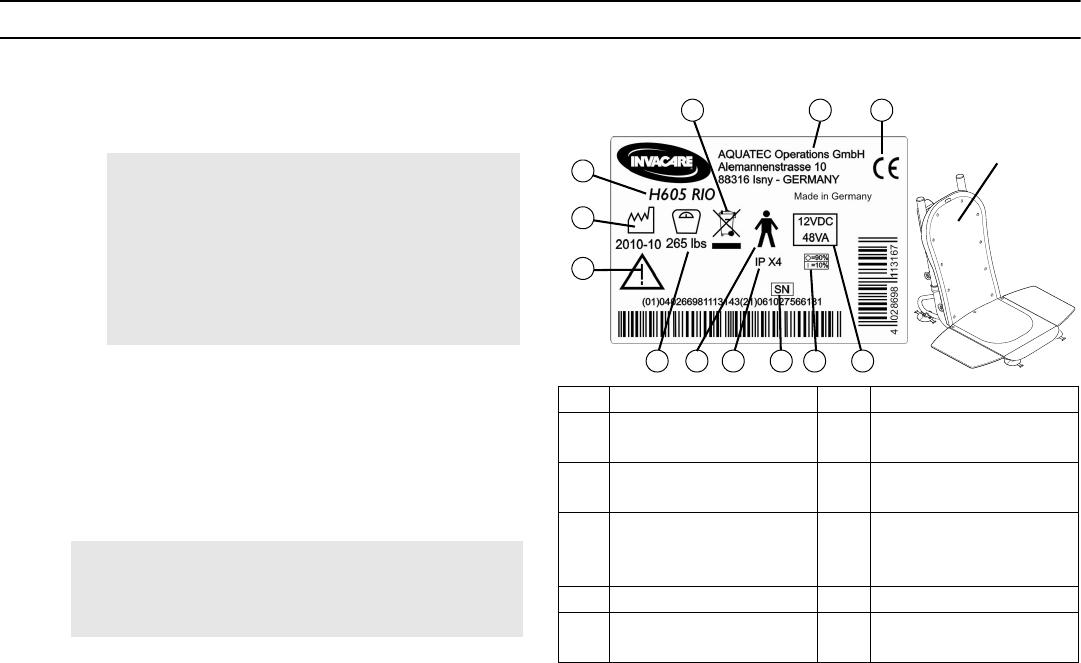

1.4 Product Labeling
WARNING
Warning indicates a potentially hazardous situation
which, if not avoided, could result in death or serious
injury.
CAUTION
Caution indicates a potentially hazardous situation which,
if not avoided, may result in property damage or minor
injury or both.
Gives useful tips, recommendations and information for
efficient, trouble-free use.
WARNING
ALWAYS observe the weight limit on the labeling of your
product. Check that all labels are present and legible. Replace
if necessary.

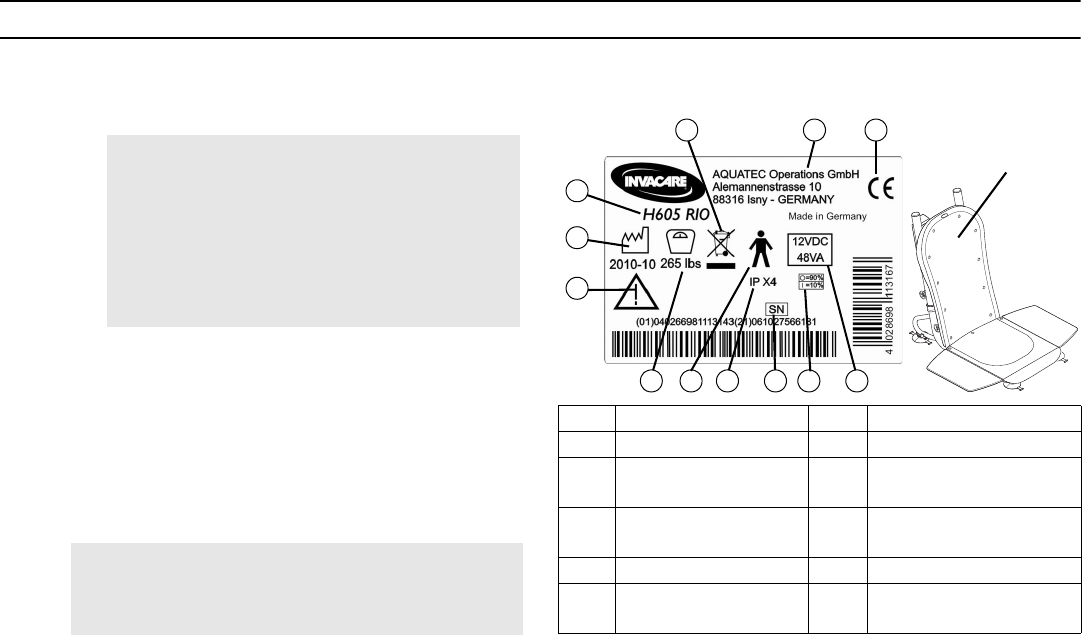

1 Manufacturer’s Data 7 Load Capacity
2 Conformity Marking8 Serial Number
3
Nominal voltage/nomi-
nal consumption 9
Follow the operating
instructions
4
duty cycle (max. 10%,
max. 2 min/18 min) 10 Date of manufacture
5 Protection class 11 Type designation
6
Application part of
type B 12 Disposal instructions
The product label is
located on the rear of
the backrest
12 1 2
11
10
9
7 6 5 4 38
1 GENERAL
Part No 1167607 5Invacare® Rio™ H605
1.5 Technical Data
Overall Depth (lower end position) 26.8 in 680 mm
Total Height (upper end position) 40.6 in 1030 mm
Height of Seat 2.4 - 17.3 in 60 mm - 440 mm
Width of Seat (without/with flaps) 14.6 in / 28.3 in 370 mm / 720 mm
Width of Backrest 13.8-15.7 in 350-400 mm
Height of Backrest 24.2 in 615 mm
Depth of Seat 17.3 in 440 mm
Angle of Seat 105°
Total Weight (without battery) 20.9 lb 9.5 kg
Weight of battery 3.5 lb 1.6 kg
Battery type Lead-acid gel 12 V 3 Ah
Charger input / output 120 V AC; 50 Hz / 12 V DC; 0.4 A
Charging time max 5 h
Drive protection class IP66W
Pendant control protection class IP67
Sound power level 52dB(A)
Actuating force for pendant control buttons < 5 N
2 SAFETY
Invacare® Rio™ H605 6Part No 1167607
2 Safety

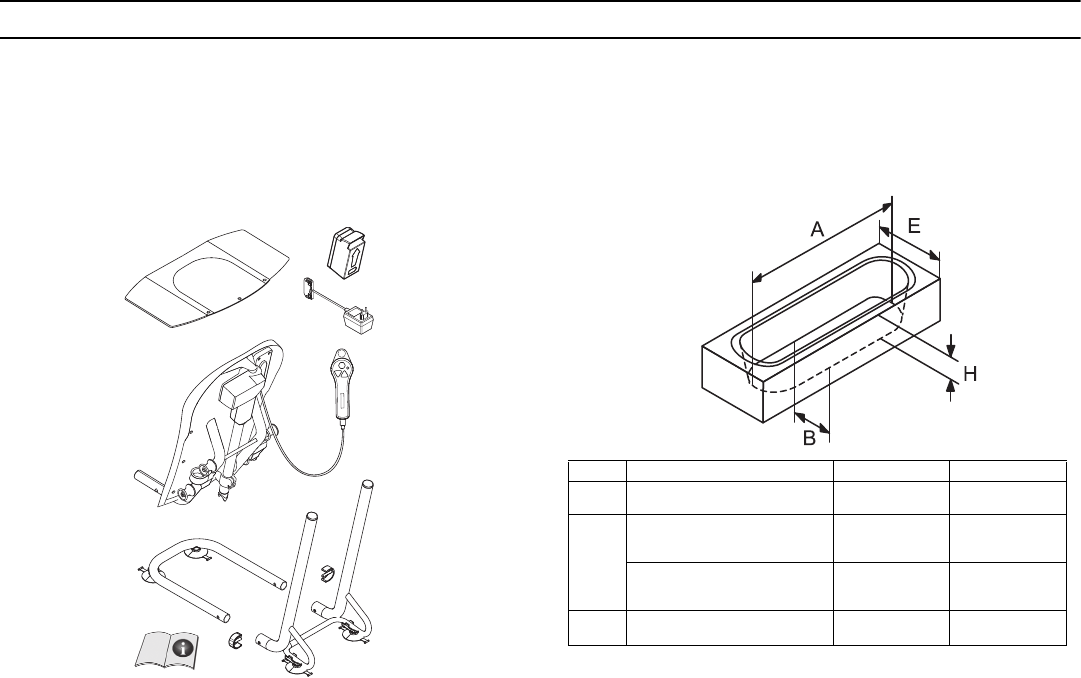

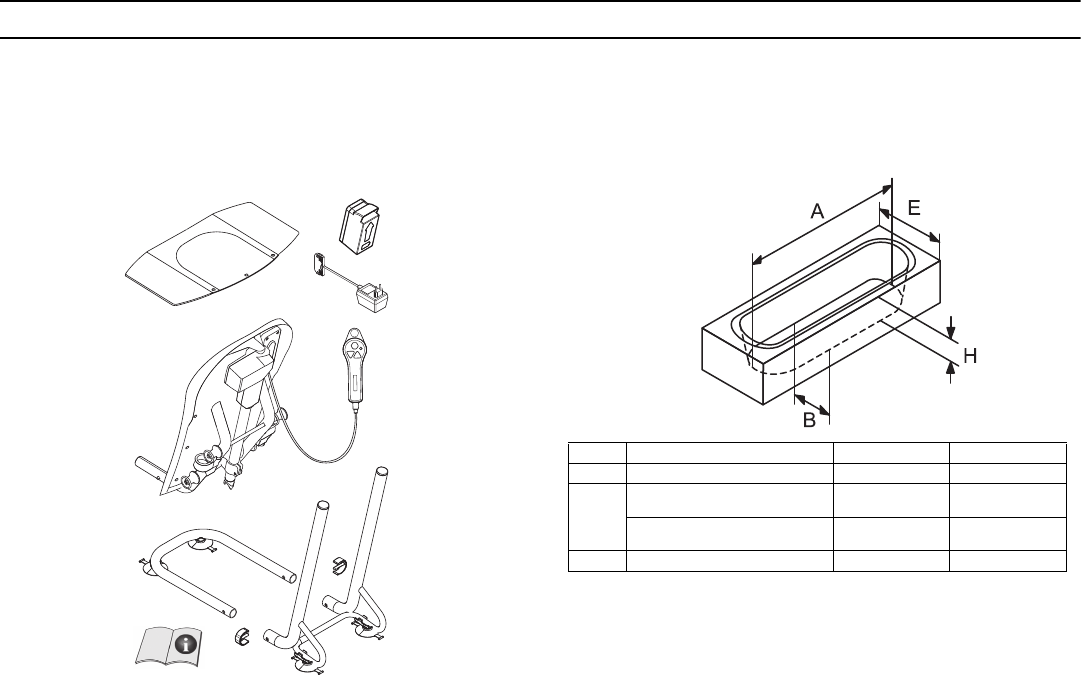

2.1 Scope of Delivery
If possible, keep the original packaging for transportation at a later date.
2.2 Intended Use
The bathlift is intended for lowering a person into a bathtub and lifting a person
out of a bathtub only. All other use can cause risk of injury. Only use the bathlift
in bathtubs of the specified size:
Check ALL parts for shipping damage. If shipping damage is
noted, DO NOT use. Contact carrier/dealer for further
instruction.
A Bathtub length at bottom min. 31.5 in min. 80 cm
B Bathtub width at bottom (inside) min. 14.2 in min. 36 cm
H Bathtub height inside (without
optional height adapters) max. 17.3 in max. 44 cm
Bathtub height inside (with
optional height adapters max. 18.9 in max. 48 cm
E Bathtub width outside max. 27.6 in max. 70 cm
2 SAFETY
Part No 1167607 7Invacare® Rio™ H605
2.3 General Warnings
2.4 Instructions on electromagnetic compatibility
Even if all applicable EMC guidelines and standards are complied with, it
is possible that the bathlift could be impaired by other electrical devices
(e.g. mobile telephones, CB radio devices, portable radios) or that the
lift could impair these devices. If you note any such interference, switch
off the other device and/or the bathlift. If you carry other electrically
operated medical products on your person and these products cause
interference or are impaired, switch off the bathlift and contact your
specialist dealer. For more information about the electromagnetic
characteristics, see the Technical data section.
WARNING
DO NOT USE THIS PRODUCT OR ANY AVAILABLE
OPTIONAL EQUIPMENT WITHOUT FIRST
COMPLETELY READING AND UNDERSTANDING
THESE INSTRUCTIONS AND ANY ADDITIONAL
INSTRUCTIONAL MATERIAL SUCH AS OWNER’S
MANUALS, SERVICE MANUALS OR INSTRUCTION
SHEETS SUPPLIED WITH THIS PRODUCT OR
OPTIONAL EQUIPMENT. IF YOU ARE UNABLE TO
UNDERSTAND THE WARNINGS, CAUTIONS OR
INSTRUCTIONS, CONTACT A HEALTHCARE
PROFESSIONAL, DEALER OR TECHNICAL PERSONNEL
BEFORE ATTEMPTING TO USE THIS EQUIPMENT -
OTHERWISE, INJURY OR DAMAGE MAY OCCUR.
ACCESSORIES WARNING
Invacare products are specifically designed and manufactured
for use in conjunction with Invacare accessories. Accessories
designed by other manufacturers have not been tested by
Invacare and are not recommended for use with Invacare
products.
WARNING
Risk of Injury
If your state of health does not allow you to bathe on your
own, ALWAYS take a bath under supervision.
DO NOT make any unauthorized alterations or conversions
to the device.
CAUTION
Risk of Damage
DO NOT expose the product to direct sunlight.
Only transport or store the product in dry spaces at
temperatures between 0°C and 40°C, an air pressure
between 860 and 1060 hPa and an air humidity between 30%
and 75%.
Note the information on the product label.
Only load the bathlift up to the specified maximum user
weight. If you overload the bathlift , it could result in damage
to the device.
2 SAFETY
Invacare® Rio™ H605 8Part No 1167607
2.5 Battery Warnings
WARNING
Risk of Injury
Only use original batteries in the device (Invacare H605 Rio
Battery).
Only charge the battery with the original charger (Invacare
H605 Rio plug-in charger).
Replace batteries with a greatly reduced output (range) in
good time.
Do not open or alter the power adapter or the battery.
Before cleaning the charger, always disconnect the power
adapter from the power socket.
Never throw the battery into fire and do not store the
battery near fire.
If the battery becomes damaged and diluted sulphuric acid
comes into contact with eyes, wash eyes immediately with
copious amounts of water and see a doctor without delay.
If the battery becomes damaged and diluted sulphuric acid
comes into contact with skin or clothing, thoroughly wash the
affected area immediately with water.
CAUTION
Risk of Damage
Do not touch the battery’s contacts with electrically
conductive objects as this could damage the battery (short
circuit).
3 SETUP
Part No 1167607 9Invacare® Rio™ H605
3 Setup

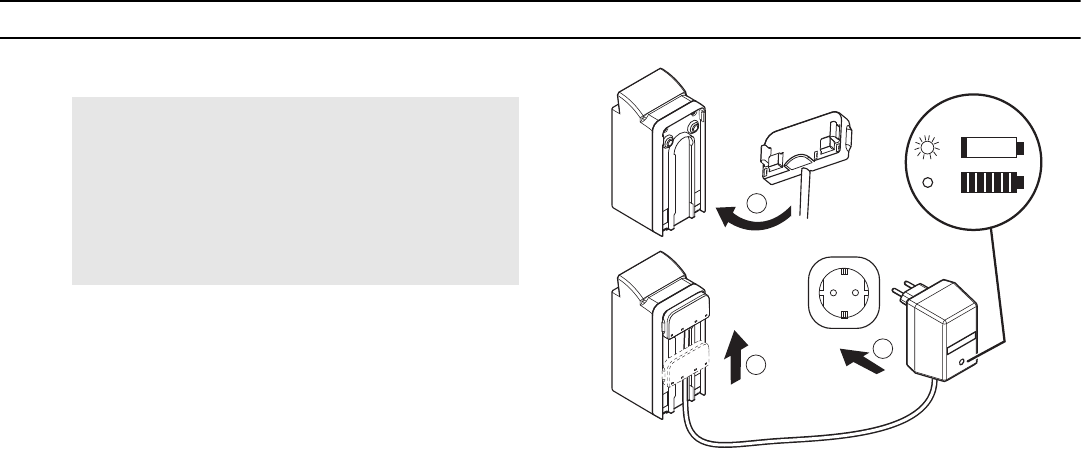

3.1 Recharging the Battery
• Recharge the battery after each use of the device.
• Only charge the battery in a dry room, never in the bathroom.
• When charging, ensure that there is sufficient ventilation in the
room.
• The charging time is a maximum of 5 hours.
• You cannot overcharge the battery; the charger switches off
automatically when the battery is fully charged.
• If not using the device, charge the battery at least once a month.
• After charging the battery, disconnect the charger and the battery
in reverse order.

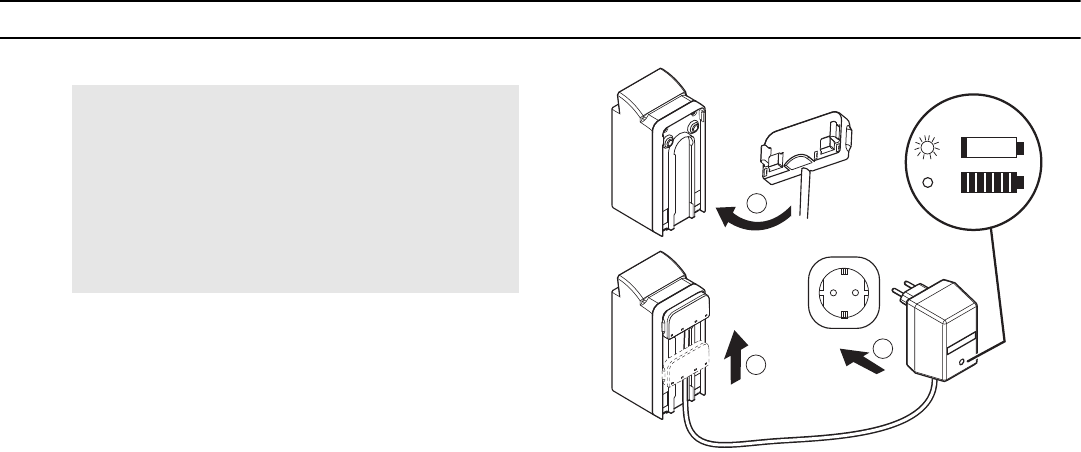

1. Remove the battery from the bathlift. Turn the battery over to
expose the slots for the battery charger adapter.
2. Slide the battery charger adapter up into the battery.
3. Plug the battery charger adapter into a wall outlet.
WARNING
Risk of Injury
Never touch the battery’s charge contacts.
CAUTION
Risk of Damage
When charging the battery, pay careful attention to the
sequence of steps.
~
1
3
2

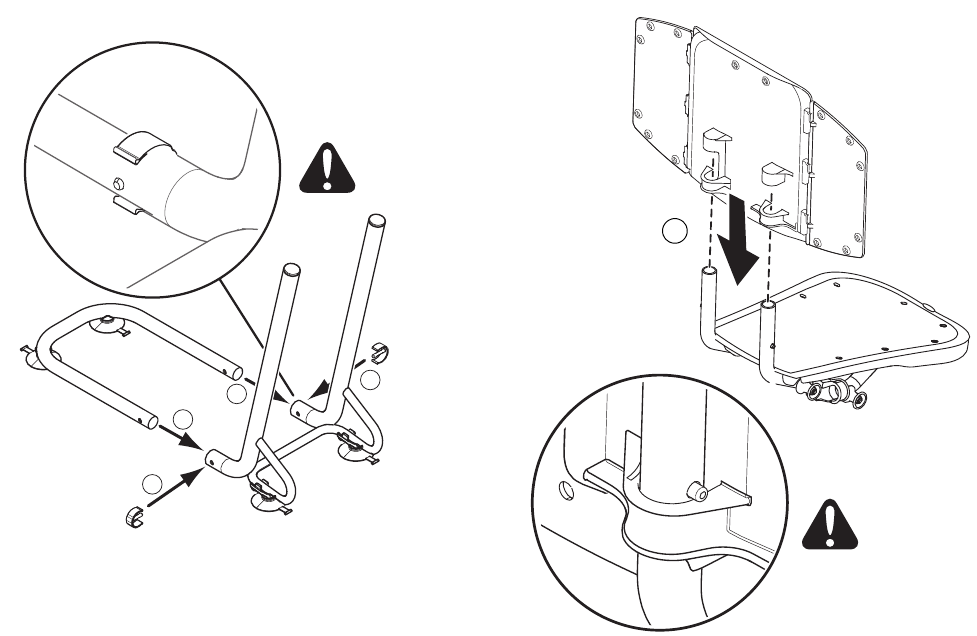

3 SETUP
Part No 1167607 11 Invacare® Rio™ H605

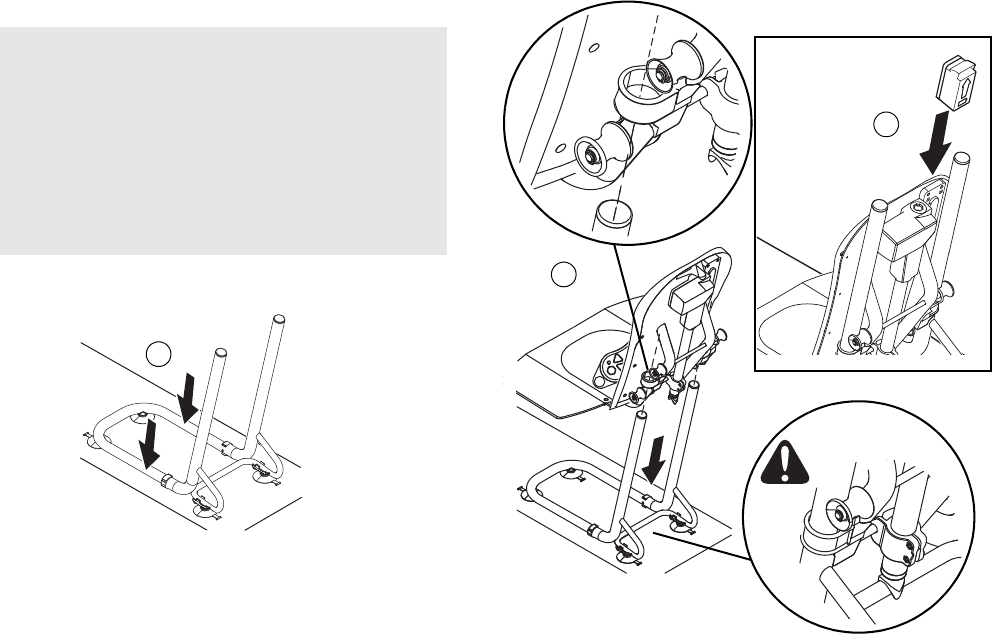

3.3 Setting Up the Bathlift in the Bathtub
Before setting up the device, clean the bathtub and the suction cups.
CAUTION
Risk of Tipping
Check that the device is seated correctly. When the device is
loaded, the suction cups should not come loose.
Risk of Pinching
Handle the backrest from the sides only.
Risk of Damage
Do not move the basic frame again after you have set it up in
the bathtub.
1
2
3
4 USAGE
Part No 1167607 13 Invacare® Rio™ H605
4 Usage
4.1 Operation

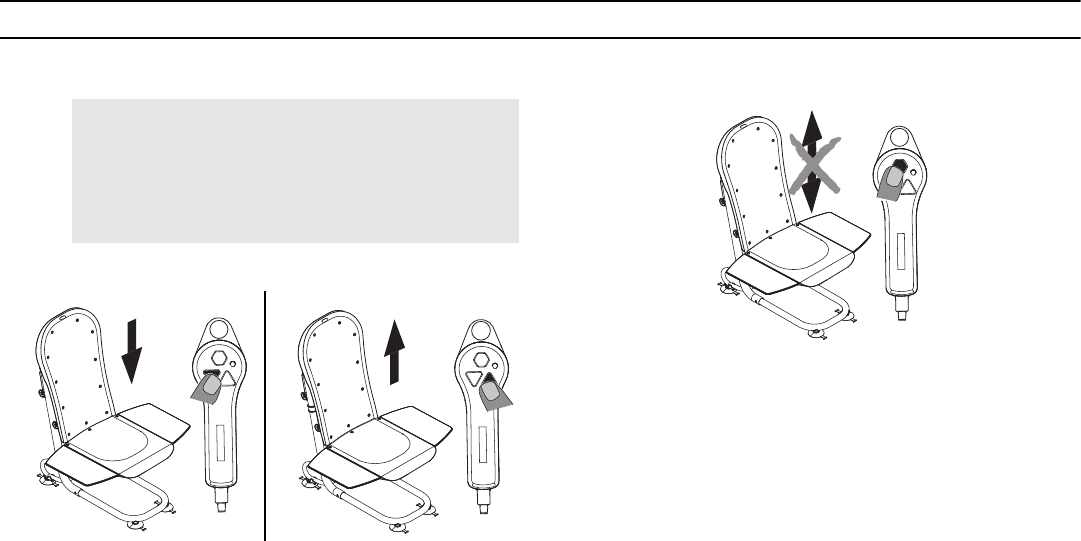

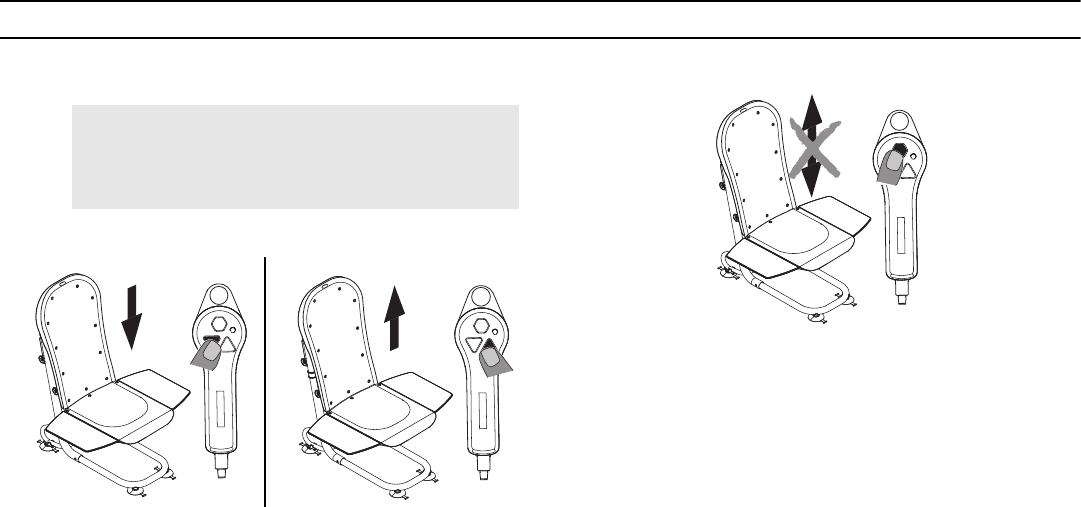

Lowering and Lifting
• If the LED on the hand control unit lights up RED, the battery is not
sufficiently charged. The seat does not lower, but can be lifted.
• The bathlift stops as soon as the button is released.
Emergency Stop Button
• All seat movement is interrupted immediately when the emergency
stop button is pressed.
WARNING
Risk of Injury
Check for any external damage each time you use the device.
If you identify any damage, contact a qualified technician.
4 USAGE
Invacare® Rio™ H605 14 Part No 1167607

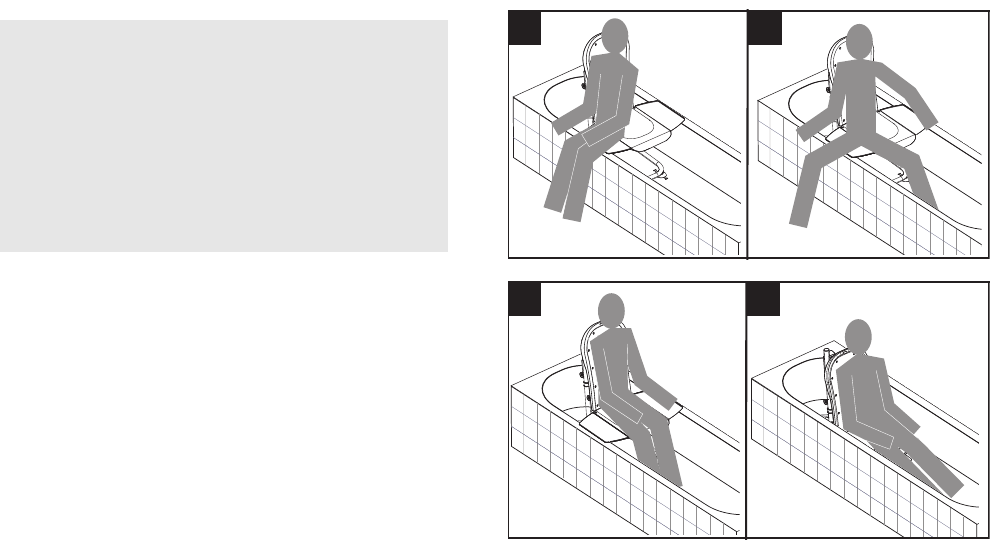

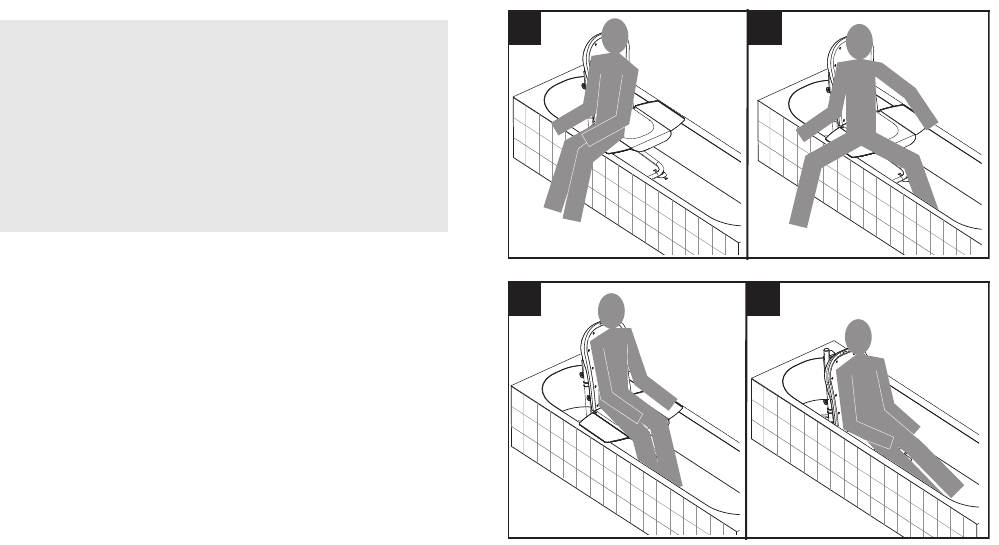

4.2 Using the Bathlift
To get out of the bath, proceed in the reverse order.
CAUTION
Risk of Injury
Keep long hair well clear of the guide tubes when lowering
the seat. If necessary, use a hair net.
DO NOT hold the guide tubes when lowering or raising the
seat. Otherwise, pinching could occur.
When you sit down on the seat, the two side flaps must be
lying flat on the edge of the bathtub. Lift or lower the bathlift
or alter the installation position to achieve this.
2
1
34
5 MAINTENANCE
Part No 1167607 15 Invacare® Rio™ H605
5 Maintenance
5.1 Care instructions
Basic frame and seat frame
• Keep the bathlift free of dirt and clean it at regular intervals.
• Do not use any aggressive (pH value under 4.5 or over 8.5) or
abrasive cleaning agents.
• Rinse the bathlift thoroughly after each bath.
Charger
• Disconnect the power adapter from the power socket before
cleaning.
• Clean the charger with a dry cloth.
5.2 Maintenance/periodic checks
• If operated and cared for properly, the bathlift is maintenance-free.
• To maintain your bathlift’s functional safety, you should check it for
technical safety defects before moving it to a new bath or at least
every 24 months.
• Note the service instructions. These instructions can be provided
on request.
• Any repairs necessary should be carried out by a qualified technician
with original replacement parts only. If third-party products are
used, responsibility for the replacement is transferred to the
implementing party.
5.3 Disposal
When the product can no longer be used, the product, accessories and the
packaging materials should be sorted correctly.
This product contains a rechargeable lead battery. Old batteries may contain
hazardous materials that could damage the environment or health.
Please be environmentally responsible and recycle this product through
your recycling facility at its end of life.
5.4 Reuse
This product is suitable for reuse after it has been reconditioned. Follow
the instructions in Maintenance on page 15 when reconditioning the
product.
5.5 Transport
• Before transporting, disassemble the device into its component
parts, as described in the “Scope of delivery” section.
• Do not transport the device with the battery inserted.
• If possible, transport the device in its original box.
5.6 Storage
• Allow the device to dry fully in the air.
• Store the battery separately from the seat frame.
• If not using the device, recharge the battery at least once a month.
WARNING: RISK OF INJURY
Always have a dealer inspect the product for damage
before transferring the product to a different user. If any
damage is found, DO NOT use the product. Otherwise
injury may occur.
5 MAINTENANCE
Invacare® Rio™ H605 16 Part No 1167607
5.7 Troubleshooting
FAULT POSSIBLE CAUSE REMEDY
No motor sound audible/the lift
does not move
Battery is empty or not sufficiently charged
Battery contacts are dirty
Battery is not inserted correctly
Cable for hand control unit is damaged.
Recharge battery fully
Clean battery contacts
Insert battery correctly
Contact a qualified technician.
Lift can only be raised Battery not sufficiently charged Recharge battery fully
Lift stops when rising Maximum load exceeded Observe maximum load
LED on power socket does not
light up during charging
Battery defective
Charger not inserted correctly
Charger defective
Battery is already fully charged
Replace battery
Insert charger correctly
Replace charger
-----
Device slips Suction cups damaged Replace suction cups
LED on hand control unit lights up
during operation
Battery not sufficiently charged
Electronics defective
Recharge battery fully
Contact a qualified technician.
6 WARRANTY
Part No 1167607 17 Invacare® Rio™ H605
6 Warranty
6.1 Limited Warranty - North America
PLEASE NOTE: THE WARRANTY BELOW HAS BEEN DRAFTED TO COMPLY WITH FEDERAL LAW APPLICABLE TO PRODUCTS
MANUFACTURED AFTER JULY 4, 1975.
This warranty is extended only to the original purchaser/user of our products.
This warranty gives you specific legal rights and you may also have other legal rights which vary from state to state.
Invacare warrants this product to be free from defects in materials and workmanship for three years for the original purchaser. If within such warranty
period any such product shall be proven to be defective, such product shall be repaired or replaced, at Invacare’s option. This warranty does not include any
labor or shipping charges incurred in replacement part installation or repair of any such product. Invacare’s sole obligation and your exclusive remedy under
this warranty shall be limited to such repair and/or replacement.
For warranty service, please contact the dealer from whom you purchased your Invacare product. In the event you do not receive satisfactory warranty
service, please write directly to Invacare at the address on the back page. Provide dealer’s name, address, model number, date of purchase, indicate nature
of the defect and, if the product is serialized, indicate the serial number.
Invacare Corporation will issue a return authorization. The defective unit or parts must be returned for warranty inspection using the serial number, when
applicable, as identification within thirty (30) days of return authorization date. DO NOT return products to our factory without our prior consent. C.O.D.
shipments will be refused; please prepay shipping charges.
LIMITATIONS AND EXCLUSIONS: THE WARRANTY SHALL NOT APPLY TO PROBLEMS ARISING FROM NORMAL WEAR OR FAILURE TO
ADHERE TO THE ENCLOSED INSTRUCTIONS. IN ADDITION, THE FOREGOING WARRANTY SHALL NOT APPLY TO SERIAL NUMBERED
PRODUCTS IF THE SERIAL NUMBER HAS BEEN REMOVED OR DEFACED; PRODUCTS SUBJECTED TO NEGLIGENCE, ACCIDENT, IMPROPER
OPERATION, MAINTENANCE OR STORAGE; OR PRODUCTS MODIFIED WITHOUT INVACARE’S EXPRESS WRITTEN CONSENT INCLUDING,
BUT NOT LIMITED TO: MODIFICATION THROUGH THE USE OF UNAUTHORIZED PARTS OR ATTACHMENTS: PRODUCTS DAMAGED BY
REASON OF REPAIRS MADE TO ANY COMPONENT WITHOUT THE SPECIFIC CONSENT OF INVACARE; PRODUCTS DAMAGED BY
CIRCUMSTANCES BEYOND INVACARE’S CONTROL; PRODUCTS REPAIRED BY ANYONE OTHER THAN AN INVACARE DEALER, SUCH
EVALUATION SHALL BE SOLELY DETERMINED BY INVACARE.
THE FOREGOING EXPRESS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY OTHER EXPRESS WARRANTIES WHATSOEVER, WHETHER
EXPRESS OR IMPLIED, INCLUDING THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE AND THE
SOLE REMEDY FOR VIOLATIONS OF ANY WARRANTY WHATSOEVER, SHALL BE LIMITED TO REPAIR OR REPLACEMENT OF THE DEFECTIVE
PRODUCT PURSUANT TO THE TERMS CONTAINED HEREIN. THE APPLICATION OF ANY IMPLIED WARRANTY WHATSOEVER SHALL NOT
EXTEND BEYOND THE DURATION OF THE EXPRESS WARRANTY PROVIDED HEREIN. INVACARE SHALL NOT BE LIABLE FOR ANY
CONSEQUENTIAL OR INCIDENTAL DAMAGES WHATSOEVER.
THIS WARRANTY SHALL BE EXTENDED TO COMPLY WITH STATE/PROVINCIAL LAWS AND REQUIREMENTS.
6 WARRANTY
Invacare® Rio™ H605 18 Part No 1167607
6.2 Customer Service and Warranty Information
Canada Invacare Canada, Inc., 570 Matheson Blvd. E. Unit 8, Mississauga, Ontario, L4Z 4G4
Tel: (905) 890-8300, Fax: (905) 890-5244, www.invacare.ca
United States Invacare Corporation, One Invacare Way, Elyria, Ohio 44036-2125
Tel: (800) 333-6900, www.invacare.com
Invacare® Rio™ H605 19 Part No 1167607
1 GÉNÉRALITÉS 20
Pictogrammes........................................................................................................................................................................................................................................ 20
Spécifications et limitation du poids ................................................................................................................................................................................................ 20
Caractéristiques techniques .............................................................................................................................................................................................................. 21
2 SÉCURITÉ 22
Contenu de la livraison....................................................................................................................................................................................................................... 22
Utilisation conforme............................................................................................................................................................................................................................ 22
Avertissements généraux................................................................................................................................................................................................................... 23
Remarques concernant la compatibilité électromagnétique...................................................................................................................................................... 23
Avertissements accumulateurs ......................................................................................................................................................................................................... 24
3 MISE EN SERVICE 25
Chargement de l'accumulateur......................................................................................................................................................................................................... 25
Assemblage............................................................................................................................................................................................................................................ 26
Montage dans la baignoire.................................................................................................................................................................................................................. 27
Démontage dans la baignoire............................................................................................................................................................................................................ 28
4 UTILISATION 29
5 MAINTENANCE 31
6 GARANTIE 33
Garantie limitée – Amérique du Nord ........................................................................................................................................................................................... 33
Coordonnées des SAV et services de garantie............................................................................................................................................................................. 34
Manuel d’utilisation
REVENDEUR : Ce manuel DOIT être remis à l’utilisateur du produit.
UTILISATEUR : AVANT d’utiliser ce produit, lisez ce manuel et conservez-le pour pouvoir vous y reporter.
Invacare® Rio™ H605 Elévateur de bain
1 GÉNÉRALITÉS
Invacare® Rio™ H605 20 Part No 1167607
1 Généralités
1.1 Pictogrammes
Les mots d’avertissement utilisés dans le présent manuel s’appliquent aux risques
ou aux pratiques dangereuses qui pourraient provoquer des blessures ou des
dommages matériels. Voir les informations ci-dessous pour la définition des
mots d’avertissement.
1.2 Durée de vie
La durée de vie escomptée du produit mentionné dans le manuel, lorsqu’il est
utilisé dans le respect des instructions de sécurité, des intervalles de maintenance
et des instructions d’entretien, est de cinq ans. La maintenance et l’inspection
doivent être effectuées tous les six mois au moins.
1.3 Spécifications et limitation du poids
La limite de poids de l’élévateur de bain est de 120kg.
1.4 Étiquetage du produit
AVERTISSEMENT
Avertissement indique une situation potentiellement
dangereuse qui pourrait provoquer des blessures graves
ou la mort.
ATTENTION
Attention indique une situation potentiellement
dangereuse qui, si elle n’est pas évitée, peut résulter dans
des dommages et/ou des blessures légères.
Donne des astuces, conseils et informations pour une
utilisation efficace et sans problème.
AVERTISSEMENT
Observer TOUJOURS le poids limite indiqué sur l’étiquette
de votre produit. Vérifier la présence et la lisibilité de toutes
les étiquettes. Les remplacer si nécessaire.
1 Indications du fabricant 7 Capacité de charge
2 Certification de
conformité
8 Numéro de série
3Tension nominale/prise de
courant nominale
9 Respecter le mode
d'emploi
4 Durée de mise en marche
(max. 10%, max. 2min/
18min)
10 Date de fabrication
5 Mode de protection 11 Désignation du type
6 Pièce d'utilisation du type B 12 Remarque concernant
l'élimination
L’étiquette du produit
est apposée à l’arrière
du dossier.
12 1 2
11
10
9
7 6 5 4 38
1 GÉNÉRALITÉS
Part No 1167607 21 Invacare® Rio™ H605
1.5 Caractéristiques techniques
Profondeur totale (position finale inférieure) 26.8 po 680 mm
Hauteur totale (position finale supérieure) 40.6 po 1030 mm
Hauteur du siège 2.4 - 17.3 po 60 mm - 440 mm
Largeur du siège (sans/avec rabats) 14.6 po / 28.3 po 370 mm / 720 mm
Largeur du dossier 13.8-15.7 po 350-400 mm
Hauteur du dossier 24.2 po 615 mm
Profondeur d'assise 17.3 po 440 mm
Angle d'assise 105°
Poids total (sans accumulateur) 20.9 lb 9.5 kg
Poids de l'accumulateur 3.5 lb 1.6 kg
Type d'accumulateur Plomb-gel12 V 3 Ah
Entrée/Sortie chargeur 120 V AC; 50 Hz / 12 V DC; 0.4 A
Durée de chargement max 5 h
Mode de protection de l'entraînement IP66W
Classe de protection de la télécommande IP67
Niveau de puissance acoustique 52dB(A)
Résistance des boutons de la télécommande < 5 N
2 SÉCURITÉ
Invacare® Rio™ H605 22 Part No 1167607
2 Sécurité
2.1 Contenu de la livraison
Dans la mesure du possible, gardez l'emballage d'origine pour des
transports ultérieurs.
2.2 Utilisation conforme
L'élévateur de bain n'est prévu que pour l'abaissement et l'élévation d'une
personne dans la baignoire. Toute autre utilisation peut provoquer des
blessures. N'utilisez l'élévateur de bain que dans des baignoires dont les
dimensions correspondent aux valeurs indiquées:
Vérifiez l’état de TOUTES les pièces après transport. Si vous
constatez un dommage dû au transport, N’UTILISEZ PAS le
produit. Contactez le transporteur/revendeur pour
connaître la marche à suivre.
A Longueur de la baignoire en bas min. 31.5 po min. 80 cm
B Largeur de la baignoire en bas (à
intérieur) min. 14.2 po min. 36 cm
H Hauteur de la baignoire (sans les
adaptateurs de hauteur livrés en
option)
max. 17.3 po max. 44 cm
Hauteur de la baignoire (avec les
adaptateurs de hauteur livrés en
option)
max. 18.9 po max. 48 cm
E Largeur de la baignoire à
l'extérieur max. 27.6 po max. 70 cm
2 SÉCURITÉ
Part No 1167607 23 Invacare® Rio™ H605
2.3 Avertissements généraux
2.4 Remarques concernant la compatibilité
électromagnétique
L'appareil répond aux exigences de toutes les direc-tives et normes CEM
à respecter. Cependant, il est possible que le fonctionnement du siège
élévateur de bain soit perturbé par d'autres appareils électriques (par ex.
téléphones portables, installations radio, radio portative) ou que celui-ci
perturbe leur fonctionnement. Si vous remarquez un tel comportement,
arrêtez l'appareil perturbateur et/ou l'élévateur de bain. Si vous disposez
d'autres produits médicinaux à actionnement électrique provoquant une
perturbation ou étant eux-mêmes perturbés, arrêtez l'élévateur de bain
et prenez contact avec votre marchand spécialisé. Pour toutes autres
données relatives aux propriétés électromagnétiques, veuillez vous
reporter au chapitre « Caractéristiques techniques ».
AVERTISSEMENT
NE PAS UTILISER CE PRODUIT OU TOUT AUTRE
ÉQUIPEMENT DISPONIBLE EN OPTION SANS AVOIR
LU ET COMPRIS COMPLÈTEMENT CES INSTRUCTIONS
ET TOUTE AUTRE DOCUMENTATION
D’INSTRUCTIONS SUPPLÉMENTAIRE, TELLE QUE LES
MANUELS D’UTILISATION, LES MANUELS
D'ENTRETIEN OU FEUILLES D'INSTRUCTIONS
FOURNIES AVEC CE PRODUIT OU L’ÉQUIPEMENT EN
OPTION. SI VOUS NE COMPRENEZ PAS LES
AVERTISSEMENTS, MISES EN GARDE OU
INSTRUCTIONS, CONTACTEZ UN PROFESSIONNEL
DE SANTE, REVENDEUR OU TECHNICIEN AVANT
D'ESSAYER D'UTILISER CET ÉQUIPEMENT, SOUS PEINE
DE RISQUER DES BLESSURES OU DES DOMMAGES.
AVERTISSEMENT ACCESSOIRES
Les produits Invacare sont spécialement conçus et fabriqués
pour être utilisés en combinaison avec les accessoires
Invacare. Les accessoires conçus par d’autres fabricants n’ont
pas été testés par Invacare et leur utilisation avec les produits
Invacare est déconseillée.
AVERTISSEMENT
Risque de blessures !
Prenez toujours votre bain sous surveillance si votre état de
santé ne vous permet pas de prendre un bain tout(e) seul(e).
Ne procédez pas à des transformations ou modifications de
l'appareil de votre propre chef.
ATTENTION
Risque d'endommagement !
N'exposez pas le produit à la lumière directe du soleil.
Ne transportez ou ne stockez le produit que dans des locaux
secs à une température entre 0°C et 40°C, une pressión d'air
entre 860 et 1060hPa et une humidité de l'air de 30% à 75%.
Prenez note des informations figurant sur l’étiquette du
produit.
Ne pas dépasser le poids d'usager maximum indiqué afin de
respecter la capacité de charge du siège élévateur de bain. Si
vous surchargez l'élévateur de bain, cela peut provoquer des
endommagements de l'appareil.
2 SÉCURITÉ
Invacare® Rio™ H605 24 Part No 1167607
2.5 Avertissements accumulateurs
AVERTISSEMENT
Risque de blessures !
N'utiliser l'appareil qu'avec les accumulateurs d'origine
(accumulateur Invacare® H605 RIO).
Ne charger l'accumulateur qu'avec le chargeur d'origine
(chargeur enfichable Invacare® H605 RIO).
Veillez à remplacer à temps les accumulateurs à puissance
fortement réduite (portée).
Ne pas ouvrir ou modifier le bloc d'alimentation et
l'accumulateur.
Avant de nettoyer le chargeur, veillez à débrancher la prise
secteur.
Ne jetez jamais l'accumulateur au feu et ne le stockez jamais à
proximité d'un feu.
Si, après un endommagement de l'accumulateur, de l'acide
sulfurique diluée venait à entrer en contact avec les yeux,
rincez-les immédiatement avec beaucoup d'eau et allez
consulter un médecin sans attendre.
Si, après un endommagement de l'accumulateur, de l'acide
sulfurique diluée venait à entrer en contact avec la peau ou les
vêtements, lavez immédiatement et minutieusement l'endroit
concerné avec de l'eau.
ATTENTION
Risque d'endommagement !
Ne touchez pas les contacts de l'accumulateur avec des objets
électroconducteurs ; cela peut provoquer un
endommagement de l'accumulateur (court-circuit).
3 MISE EN SERVICE
Part No 1167607 25 Invacare® Rio™ H605
3 Mise en service
3.1 Chargement de l'accumulateur
• Chargez l'accumulateur après chaque utilisation.
• Ne charger l'accumulateur que dans une pièce sèche, jamais dans la
salle de bains.
• Veiller à une aération suffisante de la pièce pendant le chargement.
• La durée de chargement s'élève à 5 heures maximum.
• Vous ne pouvez pas surcharger l'accumulateur, le chargeur s'arrête
automatiquement lorsque l'accumulateur est plein.
• Si l'appareil n'est pas utilisé, recharger l'accumulateur au moins une
fois par mois.
• Après le chargement de l'accumulateur, séparez le chargeur de
l'accumulateur dans la séquence inverse.
1. Retirer le chargeur de l’élévateur de bain. Retourner l’accumulateur
afin d’en faire correspondre les rainures avec le chargeur
d’accumulateur.
2. Faire glisser le chargeur dans l’accumulateur.
3. Brancher le chargeur d’accumulateur à une prise murale.
AVERTISSEMENT
Risque de blessures !
Ne touchez jamais les contacts de chargement de
l'accumulateur.
ATTENTION
Risque d'endommagement !
Lors du chargement de l'accumulateur, respectez à tout prix
la séquence des opérations.
~
1
3
2
3 MISE EN SERVICE
Part No 1167607 27 Invacare® Rio™ H605
3.3 Montage dans la baignoire
Avant la mise en place, nettoyez la baignoire et les ventouses.
ATTENTION
Risque de basculement !
Vérifiez que l'appareil ait une position stable. Les ventouses ne
doivent pas se détacher lorsque l'appareil est chargé
Risque de pincement !
Saisissez le dossier par les côtés.
Risque d'endommagement !
Une fois le montage dans la baignoire effectué, ne décalez plus
l'armature de base.
1
2
3
4 UTILISATION
Part No 1167607 29 Invacare® Rio™ H605
4 Utilisation
4.1 Commande
Abaissement et élévation
• Si la DEL de l'appareil de commande manuelle est allumée en rouge,
cela signifie que l'accumulateur n'est pas suffisamment chargé. Le
siège n'est pas abaissé, il pourra cependant encore être élevé.
• Lorsque le bouton est relâché, l'élévateur s'arrête immédiatement.
Bouton d'arrêt d'urgence
• Lorsque le bouton d'arrêt d'urgence est actionné, tout mouvement
du siège est immédiatement interrompu.
AVERTISSEMENT
Risque de blessures !
Avant chaque utilisation, vérifiez que l'appareil n'a pas de
dommages extérieurs. Si vous constatez des
endommagements, veuillez vous adresser sans tarder à un
atelier spécialisé autorisé.
4 UTILISATION
Invacare® Rio™ H605 30 Part No 1167607
4.2 Prendre un bain
Pour sortir, procédez aux opérations en sens inverse.
ATTENTION
Risque de blessures !
Maintenir les cheveux longs éloignés des tubes de guidage lors
de l'abaissement. Si nécessaire, portez une résille.
Lors de l’abaissement et de l’élévation du siège, ne vous tenez
pas aux tubes de guidage. Il existe sinon un risque de
basculement.
Les deux rabats latéraux doivent être posés de façon plane
sur le bord de la baignoire. Pour ce faire, élevez ou abaissez
l'élévateur de bain ou modifiez la position de montage.
2
1
34
5 MAINTENANCE
Part No 1167607 31 Invacare® Rio™ H605
5 Maintenance
5.1 Entretien
Armature de base et carcasse de siège
• Veillez à ce que l'élévateur de bain reste propre et nettoyez-le
régulièrement.
• N'utilisez pas de produits agressifs (valeur pH inférieure à 4,5 ou
supérieure à 8,5) ou de pro-duits abrasifs.
• Rincez soigneusement l'élévateur avec la douche après chaque bain.
Chargeur
• Débrancher le bloc d'alimentation de la prise pour le nettoyage.
• Nettoyez le chargeur avec un chiffon sec.
5.2 Maintenance/Contrôle périodique
• L'élévateur de bain ne nécessite aucune maintenance s'il est utilisé
et entretenu correctement.
• Afin de garantir la sécurité de fonctionnement du siège élévateur, il
faudra le soumettre tous les deux ans à un contrôle visant à
détecter d'éventuels défauts techniques.
• Veuillez respecter ce faisant le manuel de service. Sur demande, il
sera mis à votre disposition.
• Si des réparations s'avèrent nécessaires, elles ne pourront être
effectuées que par un atelier spécialisé autorisé et en utilisant des
pièces de rechange d'origine. Si des produits étrangers sont utilisés,
la personne effectuant les réparations endossera la responsabilité
pour le remplacement.
5.3 Élimination
Lorsque le produit n’est plus utilisable, le produit, les accessoires et les
matériaux d’emballage doivent être triés.
Le produit présent contient un accumulateur rechargeable au plomb. Les
batteries usagées contiennent éventuellement des produits polluants
nuisibles à l'environnement et à la santé.
Préservez l’environnement en faisant recycler ce produit en fin de vie.
5.4 Réutilisation
Le produit peut être réutilisé. Veuillez respecter les instructions de
Maintenance lors de la préparation.
5.5 Transport
• Pour le transport, désassembler les différents composants de
l'appareil représentés au paragraphe « Contenu de la livraison ».
• Ne transportez pas l'appareil avec l'accumulateur monté.
• Dans la mesure du possible, transportez l'appareil dans le carton
d'origine.
5.6 Stockage
• Exposez l'appareil à l'air jusqu'à ce qu'il soit entièrement sec.
• Stockez l'accumulateur et la carcasse du siège séparément.
• Si l'appareil n'est pas utilisé, recharger l'accumulateur au moins une
fois par mois.
AVERTISSEMENT: RISQUE DE
BLESSURE
Faites toujours inspecter le produit par un revendeur avant de
le céder à un autre utilisateur. Si des dommages sont détectés,
NE PAS utiliser le produit. Sinon, il y a un risque de blessure.
5 MAINTENANCE
Invacare® Rio™ H605 32 Part No 1167607
5.7 Dépannage
DÉFAUT CAUSE POSSIBLE REMÈDE
Aucun bruit de moteur/l'élévateur
ne bouge pas. L'accumulateur est vide ou n'est pas suffisamment
chargé.
Les contacts de l'accumulateur sont encrassés.
L'accumulateur n'est pas monté correctement.
Le câble de l'appareil de commande manuel est
endommagé.
Charger entièrement l'accumulateur.
Nettoyer les contacts de l'accumulateur.
Monter l'accumulateur correctement.
Envoyer l'appareil à un atelier spécialisé autorisé pour
le faire réparer.
Le siège s'élève uniquement. L'accumulateur n'est pas suffisamment chargé. Charger entièrement l'accumulateur.
Le siège s'arrête pendant
l'élévation. La charge est trop élevée. Respecter la charge maximum.
La DEL du bloc d'alimentation n'est
pas allumée pendant le chargement. L'accumulateur est défectueux.
Le chargeur n'est pas correctement branché.
Le chargeur est défectueux.
L'accumulateur est déjà entièrement chargé.
Remplacer l'accumulateur.
Brancher correctement le chargeur.
Remplacer le chargeur.
---
Il est impossible d'obtenir une
position antidérapante. Les ventouses sont endommagées. Remplacer les ventouses.
La DEL de l'appareil de commande
manuelle s'allume lors de
l'utilisation.
L'accumulateur n'est pas suffisamment chargé.
Défaut électronique.
Charger entièrement l'accumulateur.
Envoyer l'appareil à un atelier spécialisé autorisé pour
le faire réparer.
6 GARANTIE
Part No 1167607 33 Invacare® Rio™ H605
6 Garantie
6.1 Garantie limitée – Amérique du Nord
NOTEZ QUE LA GARANTIE CI-DESSOUS A ÉTÉ RÉDIGÉE POUR ÊTRE CONFORME À LA LOI FÉDÉRALE APPLICABLE AUX PRODUITS
FABRIQUÉS APRÈS LE 4 JUILLET 1975.
Cette garantie s’applique uniquement pour l’acheteur/utilisateur initial de nos produits.
Cette garantie vous donne des droits spécifiques et vous pouvez disposer d’autres droits en fonction de l’État.
Invacare garantit pendant trois ans à l’acheteur d’origine que ce produit est exempt de défauts dans ses matériaux et sa conception. Si, pendant cette période
de garantie, le produit s’avérait défectueux, il devra être réparé ou remplacé à l’appréciation d’Invacare. Cette garantie n’inclut pas la main-d’œuvre et les
frais de transport encourus pour l’installation de la pièce de rechange ou la réparation du produit. La seule obligation d’Invacare et votre droit exclusif à
l’action en justice sont limités à ces réparations et/ou remplacements.
Pour les interventions sous garantie, merci de contacter le revendeur qui vous a vendu votre produit Invacare. Si vous n’êtes pas satisfait de la prise en
charge sous garantie, écrivez directement à Invacare à l’adresse mentionnée au verso du manuel. Indiquez le nom et l’adresse du vendeur, le numéro du
modèle, la date d’achat, la nature du défaut et, si le produit en porte un, indiquez son numéro de série.
Invacare émettra alors une autorisation de retour. Le produit ou les pièces défectueux doivent être retournés pour un examen de garantie avec le numéro
de série pour identification, s’il existe, dans les trente (30) jours suivant la date d’autorisation de retour. NE PAS retourner les produits à notre usine sans
notre consentement. Les envois contre remboursement seront refusés, merci de régler les frais d’expédition.
LIMITATIONS ET EXCLUSIONS : LA GARANTIE NE S’APPLIQUE PAS AUX PROBLÈMES CAUSÉS PAR L’USURE NORMALE OU LE NON-RESPECT
DES PRÉSENTES INSTRUCTIONS. EN OUTRE, LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX PRODUITS DE SÉRIE DONT LE NUMÉRO DE
SÉRIE A ÉTÉ SUPPRIMÉ OU EFFACÉ ; AUX PRODUITS SOUMIS À LA NÉGLIGENCE, À UN ACCIDENT, UNE UTILISATION NON-CONFORME, UN
DÉFAUT DE MAINTENANCE OU DE STOCKAGE ; OU AUX PRODUITS MODIFIÉS SANS L’ACCORD PRÉALABLE ÉCRIT D’INVACARE,
INCLUANT MAIS NON LIMITÉ AUX ACTIONS SUIVANTES : MODIFICATION PAR L’UTILISATION DE PIÈCES OU ACCESSOIRES NON
AUTORISÉS : PRODUITS ENDOMMAGÉS EN RAISON DE RÉPARATIONS EFFECTUÉES SUR TOUT COMPOSANT SANS L’ACCORD D’INVACARE
; PRODUITS ENDOMMAGÉS PAR DES CIRCONSTANCES HORS DU CONTRÔLE D’INVACARE ; PRODUITS RÉPARÉS PAR TOUT AUTRE QU’UN
REVENDEUR INVACARE. INVACARE EST SEUL À POUVOIR ÉVALUER LA SITUATION.LA PRÉSENTE GARANTIE EST EXCLUSIVE ET REMPLACE
TOUTES LES AUTRES GARANTIES EXPRESSES ÉVENTUELLES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET DE
CAPACITÉ À REMPLIR UNE FONCTION PARTICULIÈRE.
ELLE NE S’ÉTEND PAS AU-DELÀ DE LA DURÉE DE LA GARANTIE EXPRESSE MENTIONNÉE ICI ET TOUTE ACTION EN JUSTICE POUR
VIOLATION DE TOUTE GARANTIE IMPLICITE EST LIMITÉE À LA RÉPARATION ET AU REMPLACEMENT DU PRODUIT DÉFECTUEUX
CONFORMÉMENT AUX PRÉSENTS TERMES. INVACARE NE SAURAIT ÊTRE TENU RESPONSABLE POUR TOUT DOMMAGE INDIRECT OU
ACCIDENTEL DE QUELQUE NATURE.
LA PRÉSENTE GARANTIE EST ÉTENDUE POUR ÊTRE CONFORME AUX LOIS ET EXIGENCES DE L’ÉTAT/DE LA PROVINCE CONCERNÉ(E).
6 GARANTIE
Invacare® Rio™ H605 34 Part No 1167607
6.2 Coordonnées des SAV et services de garantie
Canada Invacare Canada, Inc., 570 Matheson Blvd. E. Unit 8, Mississauga, Ontario, L4Z 4G4
Tel: (905) 890-8300, Fax: (905) 890-5244, www.invacare.ca
États-Unis Invacare Corporation, One Invacare Way, Elyria, Ohio 44036-2125
Tel: (800) 333-6900, www.invacare.com
Manufacturer:
Aquatec Operations GmbH,
Alemannenstraße 10, D-88316 Isny
Deutschland
Tel: (49) (0) 75 62 7 00 0
Fax: (49) (0) 75 62 7 00 66,
Part No 1167607 Rev A - 1/11
Invacare Corporation
USA
One Invacare Way
Elyria, Ohio USA
44036-2125
800-333-6900
www.invacare.com
