LYT0957-004B

Master Page: Cover1

DU_GR-DVX707EG_00-Cover.fm Page 2

DIGITALE VIDEOCAMERA

GR-DVX707

GR-DVX507

GR-DVX407

GR-DVX400

NEDERLANDS

Automatische demonstratie 8

AAN DE SLAG 9

VIDEOBEELDEN OPNEMEN &

WEERGEVEN 18

DIGITALE STILBEELDCAMERA

(D.S.C.) OPNEMEN EN

WEERGEVEN

GEAVANCEERDE FUNCTIES 37

VERWIJZINGEN 80

TERMEN 102

Bezoek onze Homepage op het World Wide

Web en vul ons klantenonderzoek in

(uitsluitend in het Engels):

Voor accessoires:

http://www.jvc-victor.co.jp/english/index-e.html

http://www.jvc-victor.co.jp/english/accessory

GEBRUIKSAANWIJZING

De D.S.C. (Digitale Stilbeeld Camera)-functies zijn

beschikbaar op de GR-DVX707 en de GR-DVX507.

De afbeeldingen in deze

gebruiksaanwijzing laten

de GR-DVX707 zien.

DU_GR-DVX707EG_00-Cover.fm Page 2 Wednesday, February 20, 2002 5:05 PM

2 NE

Master Page: Left-Safety

DU_GR-DVX707EG_02-08.fmPage 2

Meer over deze gebruiksaanwijzing

●De inhoudsopgave op de omslag bevat alle belangrijke onderdelen van deze gebruiksaanwijzing.

●Aan het eind van de meeste subonderdelen vindt u opmerkingen. Vergeet niet deze opmerkingen eveneens

door te lezen.

●Er is een onderscheid gemaakt tussen basisfuncties/-bediening en geavanceerde functies/bediening, zodat u

sneller de uitleg kunt vinden die u nodig heeft.

Wij raden u aan…

…de index (墌blz. 94 – 101) te bekijken en vóór gebruik van de camera vertrouwd te raken met de plaats

van knoppen, enzovoort.

…de onderstaande “Veiligheidsvoorschriften” goed door te lezen. Deze informatie is uitermate belangrijk

voor een veilig gebruik van de camcorder.

VEILIGHEIDSVOORSCHRIFTEN

Beste klant,

Dank u voor de aanschaf van deze digitale videocamera. Lees voor gebruik de waarschuwingen en

voorzorgsmaatregelen op de volgende bladzijden goed door om te zorgen dat u dit product veilig kunt

gebruiken.

Lees vóór gebruik ook de waarschuwingen en aanwijzingen op bladzijde 88 tot en met 90 goed door.

WAARSCHUWING:

STEL DIT TOESTEL NIET BLOOT AAN

REGEN OF VOCHT TER

VOORKOMING VAN BRAND EN

ELEKTRISCHE SCHOKKEN.

VOORZORGSMAATREGELEN:

●Om elektrische schokken te vermijden, mag u

de ombouw niet openen. In het toestel

bevinden zich geen door de gebruiker te

repareren onderdelen. Laat onderhoud over aan

de vakman.

●Trek de stekker van het netsnoer bij voorkeur uit

het stopcontact wanneer u de netadapter voor

langere tijd niet gaat gebruiken.

OPMERKINGEN:

●Het spanningslabel (serienummer) en

waarschuwingen voor de veiligheid zijn op het

onder- en/of achterpaneel van het hoofdtoestel

aangegeven.

●De informatie betreffende de stroomvoor-

ziening en de veiligheidswaarschuwing voor de

netadapter bevinden zich op de boven- en

onderkant daarvan.

LET OP:

Voorkom een

elektrische schok of

beschadiging van

het toestel en steek

de kleine stekker

van het netsnoer in

de netadapter zodat

deze goed vast zit. Steek vervolgens de grotere

stekker van het netsnoer in een stopcontact.

Gebruikte batterijen

Niet weggooien, maar inleveren

als KCA.

DU_GR-DVX707EG_02-08.fm Page 2 Wednesday, February 6, 2002 7:30 PM

NE 3

Master Page: Right-Safety

DU_GR-DVX707EG_02-08.fmPage 3

VOORZORGSMAATREGELEN:

●De camcorder is gemaakt voor gebruik met kleurentelevisiesignalen van het PAL type. Het toestel kan

niet gebruikt worden met een televisie gebaseerd op een ander systeem. Opname en weergave met de

LCD-monitor/zoeker is echter overal mogelijk.

●Gebruik de JVC BN-V306U/V312U accu’s en laad deze op met de meegeleverde multi-voltage

netstroomadapter of gebruik deze netstroomadapter en dit netsnoer om de camcorder van stroom te

voorzien. (Een stekkeradapter kan eventueel noodzakelijk zijn voor aanpassing aan afwijkende

stopcontactontwerpen in verschillenden landen.)

Wanneer het toestel in een kast of op een plank wordt gezet, moet u er op letten dat er voldoende

ventilatieruimte aan alle kanten van het toestel overblijft (10 cm of meer aan beide zijkanten, aan de

bovenkant en aan de achterkant).

Blokkeer de ventilatie-openingen niet.

(Als de ventilatie-openingen geblokkeerd worden door een krant, een kleedje of iets dergelijks, is het

mogelijk dat de warmte niet uit het toestel kan ontsnappen.)

Zet geen open vuur, zoals een brandende kaars, op het toestel.

Denk aan het milieu wanneer u batterijen weggooit en volg de lokale regelgeving aangaande het

wegwerpen van deze batterijen strikt op.

Het toestel mag niet worden blootgesteld aan druppelend of spattend water.

Gebruik dit toestel niet in een badkamer of andere plek waar water voorhanden is.

Zet ook geen voorwerpen met water of andere vloeistoffen erin op het toestel (zoals cosmetica, medicijnen,

bloemenvazen, potplanten, kopjes enz.).

(Als water of een andere vloeistof in het toestel terecht komt, kan dit leiden tot brand of een elektrische

schok.)

DU_GR-DVX707EG_02-08.fm Page 3 Wednesday, February 6, 2002 3:26 PM

4 NE

Master Page: Left-Safety

DU_GR-DVX707EG_02-08.fmPage 4

VEILIGHEIDSVOORSCHRIFTEN

Richt de lens of de zoeker niet direct naar de zon. Dit zou namelijk uw ogen kunnen beschadigen of

problemen in de werking van het interne circuit kunnen veroorzaken met mogelijk brand of een elektrische

schok tot gevolg.

LET OP!

De volgende opmerkingen zijn uitermate belangrijk en dienen beschadiging van het toestel en letsel te

voorkomen.

Bij het dragen van de camcorder, moet u deze goed in uw hand houden en zorgen dat de handriem stevig

rond uw pols is geplaatst. Draag de camcorder niet door deze aan de zoeker en/of de LCD-monitor vast te

houden. De camcorder zou anders kunnen vallen of op een andere manier worden beschadigd.

Let op dat uw vingers niet in de cassettehouder vast komen te zitten. Let vooral op kinderen. De camcorder is

geen speelgoed.

Gebruik geen statief op een instabiel of scheef oppervlak. Het statief zou anders om kunnen vallen met

ernstige beschadiging van de camcorder tot gevolg.

LET OP!

Verbind geen kabels (audio/video, S-video, enz.) met de camcorder wanneer deze op de tv is geplaatst en laat

de camcorder niet op de TV liggen. Iemand zou namelijk over de kabels kunnen struikelen of er op staan

waardoor de camcorder van de TV valt met beschadiging tot gevolg.

䡲Deze camcorder is uitsluitend ontworpen voor gebruik met een digitale videocassette, SD-geheugenkaart

of MultiMediaCard. Alleen cassettes met het merkteken “ ” en geheugenkaartjes* met het merkteken

“ ” of “ ” kunnen in dit toestel gebruikt worden.

Alvorens een belangrijke scène op te nemen…

… gebruik uitsluitend cassettes voorzien van de Mini DV-markering .

… moet u er zeker van zijn dat u alleen geheugenkaartjes* gebruikt met het merkteken of

… onthoud dat deze camcorder niet uitwisselbaar met andere digitale videoformaten is.

… vergeet niet dat deze camcorder voor privé-gebruik is ontworpen. Commercieel gebruik zonder de vereiste

toestemming is verboden. (Het wordt tevens aanbevolen dat u vooraf toestemming heeft gekregen voor het

opnemen van bijvoorbeeld een show, uitvoering, expositie of toneelstuk voor persoonlijk gebruik.)

* Geheugenkaarten kunnen alleen worden gebruikt in de GR-DVX707/507.

DU_GR-DVX707EG_02-08.fm Page 4 Wednesday, February 6, 2002 7:31 PM

NE 5

Master Page: Right-Safety

DU_GR-DVX707EG_02-08.fmPage 5

* Bevestig het accu-aansluitingsklepje als u de accu-aansluiting wilt beschermen wanneer u de accu

verwijdert. Voor aanbrengen/verwijderen, zie “De accu opladen” (墌pg. 10).

OPMERKING:

Om de optimale prestaties van uw camcorder te waarborgen, kunt u de meegeleverde kabels voorzien van

een of meer kernfilters. Als een kabel slechts voorzien is van één kernfilter, dient u het uiteinde van de kabel

dat het dichtst bij het kernfilter zit op de camcorder aan te sluiten.

Meegeleverde accessoires

●Netadapter

AP-V10EG of AP-V12EG

●Netsnoer ●Accu

BN-V306U

●Afdekklepje accu-

aansluiting*

(Reeds op de

camcorder bevestigd)

●Afstandsbediening

RM-V717U

●Kabeladapter ●Cd-rom ●R03 (AAA) Batterij x 2

(voor

afstandsbediening)

●USB-kabel

(alleen

GR-DVX707/507)

●Pc-

verbindingskabel

(alleen

GR-DVX407/400)

●Geheugenkaart van 8 MB

(alleen GR-DVX707/507)

(Zit al in de camcorder)

●Lensdop

(墌blz. 7 voor

het

bevestigen)

●Audio/video-kabel

(ø3,5 ministekker naar

tulpstekker)

●Montagekabel

GR-DVX707/507:

Allebei de stekkers hebben 1

ring rond de pin.

GR-DVX407/400:

De ene stekker heeft drie

ringen rond de pin, terwijl de

andere slechts 1 ring heeft.

●Handgreepriem

(墌blz. 6 voor het

bevestigen)

●Vingersteun

(墌blz. 6

voor het

bevestigen)

DU_GR-DVX707EG_02-08.fm Page 5 Wednesday, February 6, 2002 3:26 PM

6 NE

Master Page: Left

DU_GR-DVX707EG_02-08.fmPage 6

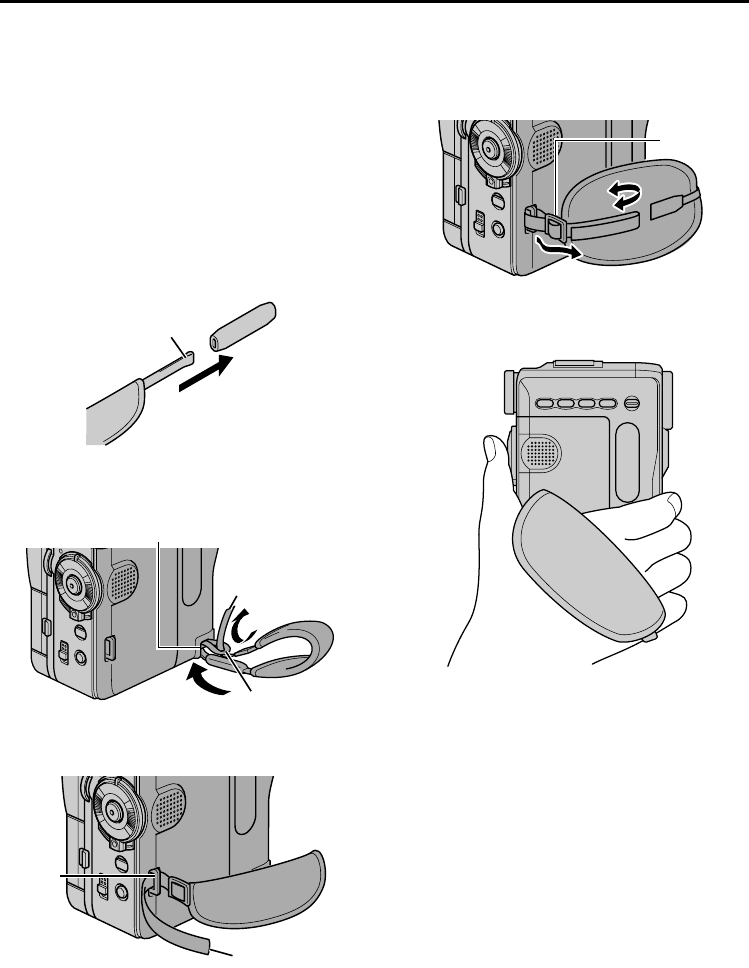

De handgreepriem bevestigen

OPMERKINGEN:

●Het is raadzaam de vingersteun te gebruiken,

aangezien u hierdoor voorkomt dat het

opnamelampje of de flits (alleen GR-DVX707/507)

door uw vingers wordt afgedekt.

●De handgreepriem kan ook op de camcorder

worden bevestigd als u de vingersteun niet

gebruikt. Zorg dat u het opnamelampje en de

flitser (alleen GR-DVX707/507) niet bedekt

wanneer u de camcorder zonder vingersteun

vasthoudt.

1) Zet de vingersteun vast op het uiteinde van de

band g.

2) Haal het lusuiteinde g door het oog a, haal het

andere uiteinde van de band h en het kussen

door het lusuiteinde h.

3) Haal het uiteinde van de band h door het oog b.

4) Haal het uiteinde van de band door de gesp c.

Open het kussen en vouw het uiteinde van de

band h in het kussen. Vouw het kussen weer

dicht.

5) Pas de handgreep aan. (墌blz. 12)

DU_GR-DVX707EG_02-08.fm Page 6 Wednesday, February 6, 2002 7:32 PM

NE 7

Master Page: Right

DU_GR-DVX707EG_02-08.fmPage 7

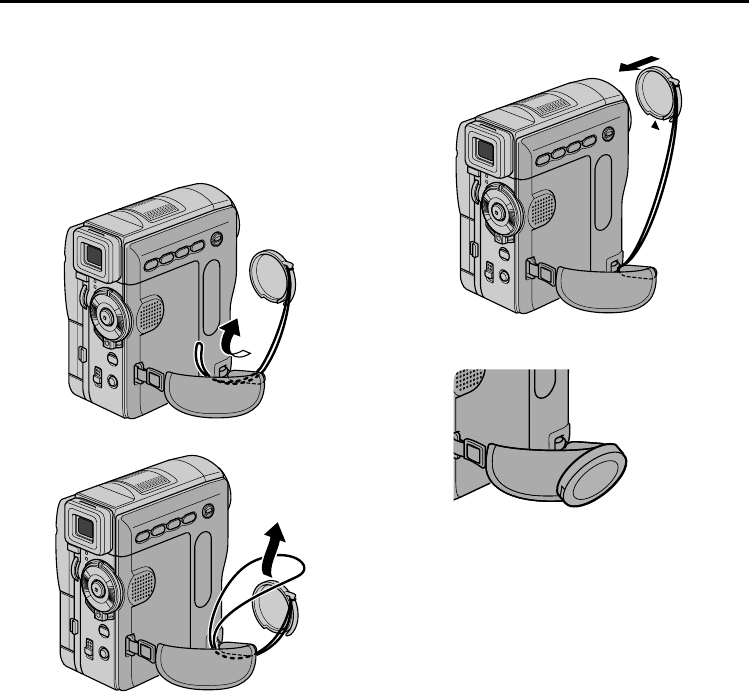

De lensdop bevestigen

U kunt de lens beschermen door de bijgeleverde

lensdop op de in de illustratie getoonde wijze aan

de camcorder te bevestigen.

OPMERKING:

De lensdop is goed op de camcorder geplaatst als de

dop rondom tegen de camcorder aan drukt.

3) Zet de lensdop vast met de inkeping naar onder.

●Tijdens het opnemen

DU_GR-DVX707EG_02-08.fm Page 7 Wednesday, February 6, 2002 7:32 PM

8 NE

Master Page: Left

DU_GR-DVX707EG_02-08.fmPage 8

Automatische demonstratie

De Automatische demonstratie wordt uitgevoerd

wanneer u “DEMO MODE” instelt op “ON”

(fabrieksinstelling).

䡲De Automatische demonstratie begint wanneer de

camcorder ongeveer 3 minuten lang niet wordt

bediend nadat de aan/uit-knop is ingesteld op “A” of

“M”, en de camcorder geen cassette bevat.

䡲De demonstratie wordt onderbroken als u tijdens de

demonstratie een handeling met het toestel uitvoert.

Als u vervolgens tenminste 3 minuten geen

handelingen meer uitvoert, wordt de demonstratie

hervat.

䡲De “DEMO MODE” blijft ook op “ON” (aan) staan

wanneer u de stroomtoevoer naar de camcorder

onderbreekt.

䡲De Automatische demonstratie annuleren:

1) Houd de blokkeerknop op de aan/uit-knop ingedrukt

en zet de aan/uit-knop op “M”.

2) Open het LCD-scherm volledig of trek de zoeker

volledig uit.

3) Druk de draaiknop MENU in. Het menuscherm

verschijnt.

4) Selecteer “sSYSTEM” met de draaiknop MENU en

druk de draaiknop in. Het menu SYSTEM verschijnt.

5) Selecteer “DEMO MODE” met de draaiknop MENU

en druk de draaiknop in. Het submenu verschijnt

verschijnt.

6) Selecteer “OFF” met de draaiknop MENU en druk de

draaiknop in.

7) Selecteer “BRETURN” met de draaiknop MENU en

druk de draaiknop tweemaal in. Het normale scherm

verschijnt weer.

OPMERKING:

Neem de lensdop weg als u op het LCD-scherm of in de

zoeker wilt zien welke wijzigingen de Automatische

demonstratie doorvoert.

MOD EDEMO

OFF

PLA

Aan/uit-knop

Blokkeerknop

Draaiknop

Submenu

Alleen

GR-DVX707/

507

DU_GR-DVX707EG_02-08.fm Page 8 Wednesday, February 6, 2002 3:26 PM

Master Page: Right-SecCover

DU_GR-DVX707EG_09-17.fm Page 9

NE 9

AAN DE SLAG

Stroomtoevoer .......................................................................................10

De handgreep verstellen .........................................................................12

De zoeker verstellen ...............................................................................12

Bevestigen op een statief ........................................................................13

LCD-scherm en zoeker .............................................................................13

De helderheid van het LCD-scherm aanpassen ............................................13

Gebruiksstand .......................................................................................14

Datum/tijd instellen ...............................................................................15

Een cassette plaatsen/Een cassette verwijderen ........................................16

Plaats een geheugenkaart/Een geheugenkaart verwijderen

(alleen GR-DVX707/507) ......................................................................17

INHOUD

DU_GR-DVX707EG_09-17.fm Page 9 Wednesday, February 6, 2002 7:42 PM

10 NE

Master Page: Left

DU_GR-DVX707EG_09-17.fm Page 10

Met het dubbele stroomtoevoersysteem van deze

camcorder kunt u zelf de meest geschikte

stroombron kiezen. Gebruik de meegeleverde

stroomtoevoerapparaten niet voor andere

apparatuur.

De accu opladen

1Zorg dat de pijl op accu naar de lenszijde wijst en

druk de accu tegen de accuhouder a. Schuif de

accu vervolgens vast tot u een klik hoort b.

2Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “OFF”.

3Sluit de netadapter op de camcorder aan c en

vervolgens het netsnoer op de netadapter d.

4Steek het overgebleven uiteinde van het netsnoer

in een stopcontact e.

5Het lampje CHARGE op de camcorder gaat

knipperen om aan te geven dat het laden is

begonnen.

6De accu is opgeladen wanneer het lampje

CHARGE niet meer knippert maar continu brandt.

7Trek de stekker van het netsnoer uit het

stopcontact.

8Koppel de netadapter los van de camcorder.

De accu losmaken...

Schuif de lipje BATT.RELEASE naar rechts en

verwijder de accu.

OPMERKINGEN:

●De camcorder kan tijdens het opladen niet

worden gebruikt.

●Verwijder indien nodig eerst de beschermdop van

de accu.

●Het lampje CHARGE gaat mogelijk niet branden

wanneer u de accu voor het eerst gebruikt of nadat

u de accu lang niet heeft gebruikt. U moet de accu

in dat geval even van de camcorder verwijderen

en dan weer terug plaatsen en opnieuw proberen

te laden.

●Wanneer de gebruiksduur heel kort blijkt te zijn

hoewel de accu volledig opgeladen was, is de

accu versleten en zult u deze dienen te vervangen.

Koop in dat geval een nieuwe.

●Voor andere opmerkingen, 墌blz. 81.

De accu gebruiken

Voer de stapp 1 van “De accu opladen” in de linker

kolom uit.

Opnametijd bij benaderin

Voor GR-DVX707:

Voor GR-DVX507/407/400:

* Meegeleverd

OPMERKINGEN:

●De opnametijd zal onder de volgende

omstandigheden aanzienlijk korter uitvallen:

• Als u de zoomstand of de stand Opnamestand-

by regelmatig inschakelt.

• Als het LCD-scherm vaak wordt gebruikt.

• Als u regelmatig de weergavestand inschakelt.

●Voordat u een langere periode met de camcorder

gaat opnemen, is het raadzaam genoeg accu’s bij

de hand te hebben voor ongeveer 3 maal de

geplande opnameduur.

Stroomtoevoer

Lipje

BATT.RELEASE

Naar stopcontact

Naar DC-

aansluiting

Netsnoer

Open het

dekseltje

Netadapter

Lampje CHARGE

Aan/uit-knop

Blokkeerknop

Accu Oplaadtijd

BN-V306U Ongeveer 1 uur 30 min.

BN-V312U

(los verkrijgbaar)

Ongeveer 2 uur 40 min.

Accu LCD-scherm

ingeschakeld

Zoeker

ingeschakeld

BN-V306U* 45 min. 55 min.

BN-V312U 1 uur 40 min. 2 uur

BN-V840U 4 uur 50 min. 5 uur 40 min.

BN-V856U 7 uur 20 min. 8 uur 35 min.

Accu LCD-scherm

ingeschakeld

Zoeker

ingeschakeld

BN-V306U* 50 min. 1 uur 05 min.

BN-V312U 1 uur 50 min. 2 uur 15 min.

BN-V840U 5 uur 20 min. 6 uur 40 min.

BN-V856U 8 uur 10 min. 10 uur 10 min.

AAN DE SLAG

DU_GR-DVX707EG_09-17.fm Page 10 Wednesday, February 20, 2002 6:58 PM

NE 11

Master Page: Right

DU_GR-DVX707EG_09-17.fm Page 11

INFORMATIE:

De los verkrijgbare accuset voor extra lang gebruik

bestaat uit een accu en een netadapter/oplader:

VU-V840 KIT: BN-V840U-accu en AA-V15EG- of

AA-V15EK-netstroomadapter/oplader

VU-V856 KIT: BN-V856U-accu en AA-V80EG- of

AA-V80EK-netstroomadapter/oplader

Lees de handleiding van de accuset voor u deze gaat

gebruiken.

U kunt BN-V840U of BN-V856U accu’s aan de

camcorder bevestigen en de stroomvoorziening

direct naar de camcorder laten plaatsvinden door

het los verkrijgbare JVC VC-VBN856U

gelijkstroomsnoer te gebruiken.

Netstroom gebruiken

1Sluit de netadapter op de camcorder aan a en

vervolgens het netsnoer op de netadapter b.

2Steek het overgebleven uiteinde van het netsnoer

in een stopcontact c.

OPMERKINGEN:

●De bijgeleverde netadapter kiest automatisch het

voltage binnen het bereik van 110 V t/m 240 V

wisselstroom.

●Voor andere opmerkingen, 墌blz. 81.

Informatie over accu’s

Lithium-ion is gevoelig voor kou.

GEVAAR! Probeer de accu’s niet uit elkaar te halen

en stel ze niet bloot aan vlammen of extreme hitte,

want dit kan leiden tot brand of een ontploffing.

WAARSCHUWING! Laat de accu of de

aansluitingen van de accu niet in contact komen

met metalen, want dit kan resulteren in kortsluiting

en kan mogelijk brand veroorzaken.

De voordelen van lithium-ionaccu’s

Lithium-ion accu’s zijn klein maar hebben een groot

vermogen. Wanneer dit type accu echter wordt

blootgesteld aan lage temperaturen (onder 10 °C),

neemt de gebruiksduur af en is het zelfs mogelijk dat

de accu helemaal niet meer werkt. Als dat gebeurt,

dient u de accu korte tijd in uw zak, of op een

andere veilige, warme plek, te doen om deze op te

warmen. Vervolgens plaatst u hem weer op de

camcorder. Zolang de accu zelf niet te koud wordt,

zouden er geen nadelige gevolgen mogen zijn voor

de prestaties.

(Als u een verwarmingselement gebruikt, moet u er

op letten dat de accu zelf niet in direct contact komt

met het element.)

Voor andere opmerkingen, 墌blz. 81.

LET OP:

Zorg voordat u de stroombron loskoppelt dat de

spanning van de camcorder is uitgeschakeld. Dit

nalaten kan een onjuist functioneren veroorzaken.

Naar stopcontact

Naar DC-

aansluiting

Netadapter

Open het

dekseltje

Netsnoer

DU_GR-DVX707EG_09-17.fm Page 11 Wednesday, February 6, 2002 7:07 PM

12 NE

Master Page: Left

DU_GR-DVX707EG_09-17.fm Page 12

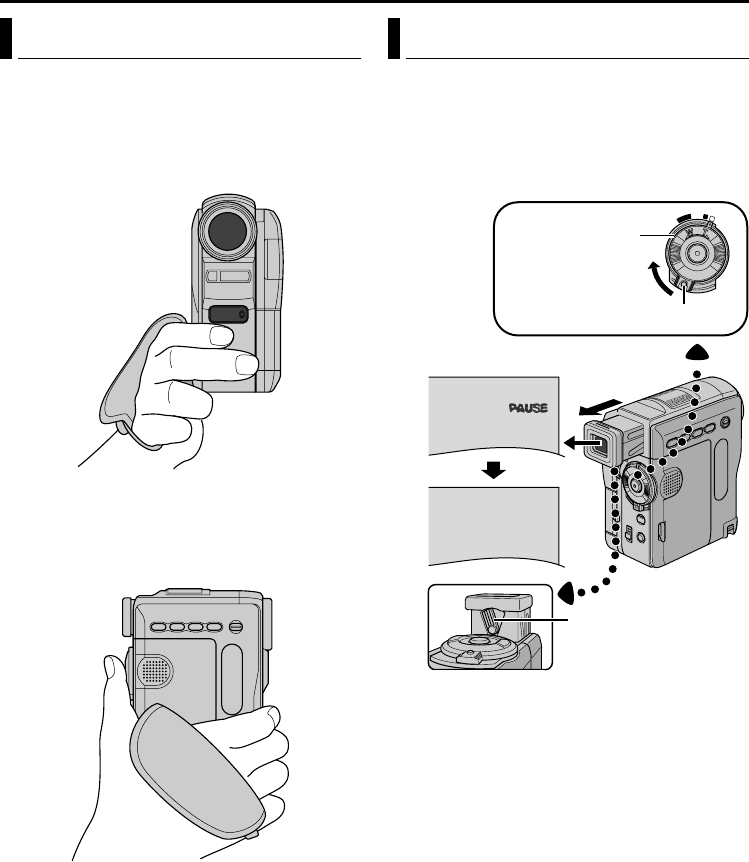

1Maak de riem losser.

2Plaats uw rechterhand door de lus en houd de

greep vast.

3Houd uw ringvinger en pink op de vingersteun

om te voorkomen dat deze het opnamelampje of

de flits (alleen GR-DVX707/507) blokkeren.

4Plaats uw duim en uw vingers zo door de

handgreep dat u de start-/stoptoets voor opname,

de aan/uit-knop en de motorzoomring

gemakkelijk kunt bedienen. Stel de

klittenbandstrip naar wens af.

1Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “A” of

“M”.

2Trek de zoeker helemaal uit.

3Draai aan de dioptrie-regelknop totdat de

aanduidingen in de zoeker scherp zijn.

De handgreep verstellen De zoeker verstellen

PAUSE

OFF

PLAY

Aan/uit-knop

Blokkeerknop

Dioptrie-regelknop

AAN DE SLAG (vervolg)

DU_GR-DVX707EG_09-17.fm Page 12 Wednesday, February 6, 2002 3:32 PM

NE 13

Master Page: Right

DU_GR-DVX707EG_09-17.fm Page 13

Plaats de schroef van het statief in de

statiefaansluiting van de camera. Draai vervolgens

de schroef vast.

●Sommige statieven zijn niet voorzien van

geleidepennen.

Opnemen met het LCD-scherm:

Controleer of de zoeker helemaal ingedrukt is. Open

het LCD-scherm volledig. Het LCD-scherm kan 270°

draaien (90° naar beneden, 180° naar boven).

Opnemen met de zoeker:

Controleer of het LCD-scherm gesloten en

vergrendeld is. Trek de zoeker helemaal uit.

●Let er op dat u de zoeker helemaal uittrekt tot u

een klik hoort, anders kan hij tijdens het gebruik

worden teruggeduwd.

Draai aan de draaiknop MENU (MENU/BRIGHT) tot

de helderheidsindicator op het display beweegt en

de gewenste helderheid is bereikt.

Bevestigen op een statief

LET OP:

Wanneer u de camcorder op een statief zet, moet

u de poten uitschuiven zodat de camcorder stabiel

kan staan. U kunt beter geen kleine statieven

gebruiken. Deze zouden kunnen omvallen

waardoor de camcorder beschadigd zou kunnen

raken.

LCD-scherm en zoeker

De helderheid van het LCD-scherm

aanpassen

180˚ 90˚

BR I GHT

Draaiknop

MENU/BRIGHT

DU_GR-DVX707EG_09-17.fm Page 13 Wednesday, February 6, 2002 3:32 PM

14 NE

Master Page: Left

DU_GR-DVX707EG_09-17.fm Page 14

U zet de camcorder aan door de aan/uit-knop op

een van de gebruiksstanden te zetten (niet op “OFF”)

terwijl u de blokkeerknop op de aan/uit-knop

ingedrukt houdt.

Kies de gewenste gebruiksstand met de aan/uit-knop

en de schakelaar VIDEO/MEMORY (alleen

GR-DVX707/507).

Gebruiksstand

Stand aan/uit-knop

A (volautomatisch opnemen):

Voor opnames ZONDER speciale effecten en

zonder handmatige instellingen. Geschikt voor

standaardopnames.

Op het LCD-scherm staat “A”.

M (handmatig opnemen):

U kunt via de menu’s verschillende

opnamefuncties instellen. (墌blz. 38)

Zet de camera in deze stand als u meer creatieve

mogelijkheden wilt dan bij het volautomatisch

opnemen.

Er wordt niets weergegeven op het LCD-scherm.

OFF:

Hiermee zet u de camcorder uit.

●In deze stand kunt u de op band opgenomen

beelden afspelen.

●In deze stand kunt u een op een geheugenkaart

opgeslagen stilbeeld weergeven of overbrengen

naar een computer. (alleen GR-DVX707/507)

●In deze stand kunt u een stilbeeld op de band

overbrengen naar een computer. (alleen

GR-DVX407/400)

●In deze stand kunt u via de menu’s verschillende

opnamefuncties instellen. (墌blz. 38)

OFF

PLAY

Lampje

POWER

Schakelaar VIDEO/MEMORY

(alleen GR-DVX707/507)

Aan/uit-knop

Blokkeerknop

Stand van de schakelaar VIDEO/MEMORY

(alleen GR-DVX707/507)

VIDEO:

In deze stand kunt u beelden op een band

opnemen of een band afspelen. Als “REC SELECT”

is ingesteld op “ / ” (墌blz. 50), worden

stilbeelden zowel op de band als op de

geheugenkaart opgenomen.

MEMORY:

●In deze stand kunt u opnemen op een

geheugenkaart of toegang krijgen tot gegevens

die op een geheugenkaart zijn opgeslagen.

●Wanneer de aan/uit-knop op “A” of “M” staat,

verschijnt de op dat moment geselecteerde

beeldgrootte.

1024

AAN DE SLAG (vervolg)

DU_GR-DVX707EG_09-17.fm Page 14 Wednesday, February 6, 2002 7:16 PM

NE 15

Master Page: Right

DU_GR-DVX707EG_09-17.fm Page 15

De datum en tijd worden automatisch altijd op de

band opgenomen. U kunt tijdens de weergave

kiezen of u de datum al dan niet wilt weergeven.

(墌blz. 38, 49)

1Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

2Open het LCD-scherm volledig of trek de zoeker

volledig uit.

3Druk de draaiknop MENU in. Het menuscherm

verschijnt.

4Selecteer “nDISPLAY” met de draaiknop

MENU en druk de draaiknop in. Het menu

DISPLAY verschijnt.

5Selecteer “CLOCK ADJ.” met de draaiknop

MENU en druk de draaiknop in. De parameter

voor “dag” is geselecteerd.

6Draai aan de draaiknop MENU om de gewenste

dag te selecteren en druk de draaiknop in.

Herhaal deze procedure om maand, jaar, uren en

minuten in te voeren.

7Selecteer “BRETURN” met de draaiknop MENU

en druk de draaiknop tweemaal in. Het

menuscherm wordt gesloten.

Oplaadbare lithiumbatterij van de

ingebouwde klok

Om de datum en de tijd in het geheugen te kunnen

opslaan, is er een oplaadbare lithiumbatterij in de

camcorder ingebouwd. Terwijl de camcorder via de

netadapter op een stopcontact is aangesloten of zo

lang de op de camcorder bevestigde accu nog

stroom afgeeft, wordt de oplaadbare lithiumbatterij

van de klok altijd opgeladen. Wanneer de

camcorder echter ongeveer 3 maanden niet gebruikt

wordt, zal de lithiumbatterij leeg raken en zullen de

in het geheugen opgeslagen datum en tijd verloren

gaan. In een dergelijk geval dient u de camcorder

eerst via de netadapter minstens 24 uur op een

stopcontact aan te sluiten om de oplaadbare

lithiumbatterij van de klok weer op te laden.

Vervolgens moet u de juiste tijd en datum weer

instellen voordat u de camcorder weer gaat

gebruiken.

Het is natuurlijk ook mogelijk de camcorder te

gebruiken zonder de tijd en de datum in te stellen.

OPMERKING:

Zelfs als u “CLOCK ADJ.” kiest terwijl de parameter

niet is geselecteerd, blijft de interne klok van de

camcorder werken. De klok stopt wanneer u de

selectiebalk naar de eerste parameter voor de

datum/tijd (dag) verplaatst. De klok start vanaf de

ingestelde datum en tijd wanneer u na het instellen

van de minuten op de draaiknop MENU drukt.

Datum/tijd instellen

OFF

PLA

Lampje POWER

Aan/uit-knop

Blokkeerknop

Draaiknop MENU

FADER

/ W I P E

AM AEPROGR

ACAMER

LMANUA

MSYSTE

DSC

END

AYDISPL

AN E

W. BAL

EXPOSURE

Alleen

GR-DVX707/507

RE NEON SC LCD / TV

UAOT

IMETDATE /

TIME CODE

CLOCK

ADJ .

–

–FFO

12 ..02

NRETUR

Alleen

GR-DVX707/507

CLOCK

ADJ .

12 .

.02

Alleen

GR-DVX707/507

DU_GR-DVX707EG_09-17.fm Page 15 Wednesday, February 6, 2002 3:32 PM

16 NE

Master Page: Left

DU_GR-DVX707EG_09-17.fm Page 16

Om een cassette te kunnen plaatsen of verwijderen,

moet u de camcorder eerst aanzetten.

1Schuif de schakelaar OPEN/EJECT omlaag en

houd deze in de richting van de pijl. Trek

vervolgens de cassettehouder open tot deze

vastklikt. De houder wordt automatisch geopend.

●Raak de interne onderdelen niet aan.

2Plaats of verwijder een cassette en druk op

“PUSH HERE” om de cassettehouder te sluiten.

●U mag alleen op het met “PUSH HERE” (druk

hier) aangeduide deel drukken om de

cassettehouder te sluiten; als u andere

onderdelen aanraakt, kan uw vinger klem

komen te zitten in de cassettehouder, hetgeen

kan leiden tot letsel of tot schade aan het

toestel.

●Wanneer de cassettehouder eenmaal is

gesloten, wordt deze automatisch verder in het

mechanisme getrokken. Wacht totdat de

houder geheel in het mechanisme is getrokken

alvorens het deksel van de cassettehouder te

sluiten.

●Als de accu bijna leeg is, kan het zijn dat u het

deksel van de cassettehouder niet kunt sluiten.

Forceer de houder niet. Vervang de accu door

een volledig opgeladen accu of sluit de

camcorder aan op het lichtnet voordat u

verdergaat.

3Doe het deksel van de cassettehouder goed dicht

totdat deze op zijn plaats vastklikt.

U beschermt uw opnamen als volgt…

Schuif het wisbeveiligingsknopje aan de achterkant

van de cassette in de richting van “SAVE”. Hierdoor

kan er niet meer over een reeds bestaande opname

op de cassette worden opgenomen. Als u op deze

cassette wilt opnemen, moet u het knopje

terugschuiven in de richting van “REC” voordat u de

cassette in het toestel plaatst.

Opnametijd bij benadering

Op bladzijde 38 en 44 vindt u meer informatie over

het wijzigen van de opnamesnelheid.

OPMERKINGEN:

●Het duurt een paar seconden voordat de

cassettehouder opengaat. Forceer de houder niet.

●Wanneer u een paar seconden wacht en de

cassettehouder niet opengaat, moet u het deksel

van de cassettehouder eerst even sluiten en het

dan nogmaals proberen. Als de cassettehouder

dan nog niet opengaat, zet u de camcorder uit,

wacht u even en zet u de camcorder weer aan.

●Als de cassette niet correct wordt geladen, opent u

het deksel van de cassettehouder volledig en

verwijdert u de cassette. Probeer de cassette na

een paar minuten opnieuw te plaatsen.

●Wanneer u de camcorder plotseling van een

koude plaats naar een warme ruimte verplaatst,

moet u even wachten met het openen van het

deksel van de cassettehouder.

●Als u de cassettehouder sluit voordat deze

helemaal naar binnen is getrokken, kan dit schade

aan de camcorder veroorzaken.

●Ook als de camcorder uit staat, kunt u een

cassette plaatsen of verwijderen. Het is echter

mogelijk dat de cassettehouder niet meer volledig

in het mechanisme wordt getrokken als u deze

sluit terwijl de camcorder uit staat. Zet de

camcorder daarom bij voorkeur aan voordat u een

cassette plaatst of verwijdert.

●Als u een opname hervat nadat het deksel van de

cassettehouder geopend is geweest, wordt er een

blanco gedeelte op de band opgenomen of kan er

een reeds opgenomen scène worden gewist

(overschreven), ongeacht of de cassettehouder nu

geopend is of niet. Bij “Opname midden op een

band” (墌blz. 21) vindt u informatie over het

voortzetten van een opname midden op een band.

Een cassette plaatsen

/Een cassette verwijderen

Zorg dat de

vensterkant

naar buiten is

gericht.

Deksel van cassettehouder

Cassettehouder

PUSH HERE Schakelaar OPEN/

EJECT

Wisbeveiligingsknopje

Band Opnamesnelheid

SP LP

30 min. 30 min. 45 min.

60 min. 60 min. 90 min.

80 min. 80 min. 120 min.

AAN DE SLAG (vervolg)

DU_GR-DVX707EG_09-17.fm Page 16 Wednesday, February 6, 2002 7:29 PM

NE 17

Master Page: Right

DU_GR-DVX707EG_09-17.fm Page 17

De meegeleverde geheugenkaart zit al in de

camcorder wanneer deze aan u wordt geleverd.

1Zorg dat de camcorder uit staat.

2Open het kaartsleufklepje.

3U plaatst een geheugenkaart door deze stevig in

de sleuf te drukken met de schuine rand eerst.

U verwijdert een geheugenkaart door er

eenmaal op te drukken. Wanneer de

geheugenkaart dan uit de sleuf komt, trekt u de

kaart er helemaal uit.

●Raak het contactpunt aan de achterzijde van

de etiketkant niet aan.

4Sluit het kaartsleufklepje.

Waardevolle bestanden beveiligen (alleen

beschikbaar voor SD-geheugenkaart)…

Schuif het wis-/schrijfbeveiligingsknopje aan de

zijkant van de geheugenkaart naar de tekst “LOCK”

toe. Hierdoor voorkomt u dat over de op de

geheugenkaart aanwezige bestanden kan worden

opgenomen. Als u op deze geheugenkaart wilt

opnemen, schuift u de knop weg van de tekst

“LOCK” voordat u de kaart in het toestel plaatst.

OPMERKINGEN:

●U mag alleen SD-geheugenkaarten met de

markering “ ” of MultiMediaCards met de

markering “ ” gebruiken.

●Sommige merken geheugenkaart kunnen niet in

deze camcorder worden gebruikt. Raadpleeg de

fabrikant of de dealer voor u een geheugenkaart

aanschaft.

●Voor u een nieuwe geheugenkaart kunt gebruiken,

moet u deze eerst formatteren. (墌blz. 36)

LET OP:

Plaats of verwijder de geheugenkaart niet terwijl de

camcorder aan staat. Hierdoor kunnen de op de

geheugenkaart opgeslagen gegevens onleesbaar

worden of kan de camcorder mogelijk niet meer

herkennen of er al dan niet een kaart in het toestel

aanwezig is.

Plaats een geheugenkaart

/Een geheugenkaart verwijderen

(alleen GR-DVX707/507)

Etiket

Geheugenkaart

Schuine rand

Kaartsleufklepje

Wis-/

schrijfbeveiligingsknopje

DU_GR-DVX707EG_09-17.fm Page 17 Wednesday, February 6, 2002 7:29 PM

18 NE

Master Page: Left-SecCover

DU_GR-DVX707EG_18-25.fm Page 18

VIDEOBEELDEN OPNEMEN &

WEERGEVEN

VIDEOBEELDEN OPNEMEN ........................................................................... 19

Standaardopnames maken ........................................................................ 19

Resterende bandduur ............................................................................... 19

In-/uitzoomen ........................................................................................ 20

Journalistenopnames ............................................................................... 20

Zelfopnames ........................................................................................... 20

Tijdcode ................................................................................................. 21

Opname midden op een band .................................................................... 21

VIDEOBEELDEN WEERGEVEN ........................................................................ 22

Normale weergave .................................................................................. 22

Stilbeelden weergeven ............................................................................. 22

Snelzoeken ............................................................................................. 22

Beeld-voor-beeld-weergave ..................................................................... 22

Blanco gedeelten zoeken .......................................................................... 23

Verbindingen met een tv of videorecorder .................................................. 24

INHOUD

DU_GR-DVX707EG_18-25.fm Page 18 Wednesday, February 6, 2002 3:39 PM

NE 19

Master Page: Right-Heading0

DU_GR-DVX707EG_18-25.fm Page 19

VIDEOBEELDEN OPNEMEN

OPMERKING:

Voer voordat u verdergaat de onderstaande

procedures uit:

●Stroomtoevoer (墌blz. 10)

●Een cassette plaatsen (墌blz. 16)

●Verwijder de lensdop (墌blz. 7)

1Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

2Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “A” of

“M”.

3Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het lampje POWER gaat branden en de

camcorder wordt in de stand Opnamestand-by

geplaatst. De tekst “PAUSE” verschijnt.

4U begint met opnemen door de start/stop-knop

voor opnemen in te drukken. Het opnamelampje

gaat branden en op het LCD-scherm wordt

“TREC” weergegeven zolang u opneemt.

5Het opnemen wordt stopgezet als u nogmaals op

de start/stop-knop voor opnemen drukt. De

camcorder wordt nu weer in de stand

Opnamestand-by geplaatst.

Resterende bandduur

Op het LCD-scherm staat aangegeven hoeveel tijd er

nog ongeveer op de band over is. “– – min” betekent

dat de resterende duur op dat moment wordt

berekend. Als de resterende bandduur 2 minuten

bereikt, beginnen de cijfers op het scherm te

knipperen.

OPMERKINGEN:

●Het beeld wordt nooit tegelijkertijd op het LCD-

scherm en in de zoeker weergegeven.

●Wanneer de stand Opnamestand-by 5 minuten

ononderbroken ingeschakeld blijft, wordt de

camcorder automatisch uitgezet. U kunt de

camcorder dan weer aanzetten door de zoeker in

te drukken en weer uit te trekken of door het LCD-

scherm te sluiten en weer te openen.

●Aanduidingen op het LCD-scherm of in de zoeker:

• Wanneer het toestel van stroom wordt voorzien

door een accu: de Accu-aanduiding “ ”

wordt weergegeven. (墌blz. 100)

• Wanneer het toestel van stroom wordt voorzien

via een stopcontact: de Accu-aanduiding “ ”

wordt niet weergegeven.

●De tijdcode wordt onderbroken en er worden

mogelijk fouten bij het monteren gemaakt als er

een leeg gedeelte tussen opgenomen scènes op de

band voorkomt. Zie “Opname midden op een

band” (墌blz. 21) als u dit wilt vermijden.

●Als u het opnamelampje of de piepsignalen wilt

uitschakelen, 墌blz. 38, 48.

●Als u wilt opnemen met de opnamesnelheid LP

(Long Play), 墌blz. 38, 44.

●Voor andere opmerkingen, 墌blz. 81.

Standaardopnames maken

OFF

PLA

Lampje POWER

Schakelaar VIDEO/MEMORY

(alleen GR-DVX707/507)

Start/stop-knop

voor opnemen

Aan/uit-knop

Blokkeerknop

Draaiknop MENU

Opnamelampje

min

90 min 89 min 3 min

2 min

1 min0 min

min

(Knippert) (Knippert) (Knippert)

(Bezig met berekenen)

DU_GR-DVX707EG_18-25.fm Page 19 Wednesday, February 6, 2002 7:26 PM

20 NE

Master Page: Left

DU_GR-DVX707EG_18-25.fm Page 20

In-/uitzoomen

In- en uitzoomen of het direct vergroten of

verkleinen van een beeld.

Inzoomen

Draai de zoomring naar “T”.

Uitzoomen

Draai de zoomring naar “W”.

●Hoe verder u de zoomring draait, hoe sneller het

in-/uitzoomen plaatsvindt.

OPMERKINGEN:

●Scherpstellen is soms niet eenvoudig tijdens het

in-/uitzoomen. U kunt dan de zoomwaarde

instellen terwijl de camcorder in de stand

Opnamestand-by staat, de scherpstelling

(墌blz. 55) handmatig vastzetten en vervolgens

in- of uitzoomen in de opnamestand.

●U kunt tot 200X inzoomen of overschakelen naar

een optische vergroting van maximaal 10X.

(墌blz. 44)

●Inzoomen met een sterkere vergroting dan 10X

gebeurt op digitale wijze en wordt om die reden

digitaal inzoomen genoemd.

●De beeldkwaliteit is bij het digitaal inzoomen iets

minder.

●U kunt niet digitaal inzoomen als de schakelaar

VIDEO/MEMORY op “MEMORY” staat.

●Macro-opnamen (tot 5 cm vanaf het onderwerp)

zijn mogelijk wanneer de zoomring helemaal op

“W” is ingesteld. Zie ook “TELE MACRO” in het

menu MANUAL op bladzijde 46.

●Voor andere opmerkingen, 墌blz. 81.

Journalistenopnames

In sommige

situaties kunnen

andere

opnamehoeken

meer

spectaculaire

resultaten

opleveren dan bij

normale

opnames. Houd

de camcorder in

de gewenste stand

en draai het LCD-

scherm in de

juiste richting. Het

LCD-scherm kan 270° draaien (90° naar beneden,

180° naar boven).

Zelfopnames

U kunt ook uzelf opnemen terwijl u uw

eigen beeld op het LCD-scherm kunt

blijven bekijken. Open het LCD-

scherm en draai het 180° naar boven

tot het naar voren wijst, richt

vervolgens de lens op uzelf en begin

met opnemen.

OFF

PLAY

Inzoomen (T: Telephoto

(teleopname))

Uitzoomen (W: Wide angle

(breedhoekopname))

10X (optisch)

zoombereik

Zoomwaarde bij benadering

Zoomring

Digitaal

zoombereik

VIDEOBEELDEN OPNEMEN (vervolg)

DU_GR-DVX707EG_18-25.fm Page 20 Wednesday, February 6, 2002 7:26 PM

NE 21

Master Page: Right

DU_GR-DVX707EG_18-25.fm Page 21

Tijdcode

Tijdens het opnemen wordt een tijdcode op de band aangebracht. Met deze code kunt u de plaats van een

opgenomen scène op de band tijdens de weergave controleren.

Indien u de opname vanaf een blanco gedeelte start, begint de tijdcode te lopen vanaf “00:00:00”

(minuten:seconden:frame). Indien u vanaf een reeds opgenomen gedeelte start, zal de tijdcode vanaf het

laatste tijdcodenummer verder lopen.

U heeft een tijdcode nodig voor het monteren van meerdere scènes in een willekeurige volgorde (墌blz. 73 –

77). De tijdcode wordt onderbroken wanneer er tijdens het opnemen halverwege de cassette een blanco

gedeelte op de band wordt gelaten. Bij het hervatten van de opname begint de tijdcode weer te lopen bij

“00:00:00”. Er zullen in dat geval mogelijk dezelfde tijdcodes worden aangebracht als bij eerder opgenomen

scènes zijn gebruikt. U kunt dit voorkomen door “Opname midden op een band” hieronder in de volgende

gevallen uit te voeren:

●Indien u na weergave van een opgenomen

cassette de opname op deze cassette wilt

vervolgen.

●Als tijdens het opnemen de stroomtoevoer wordt

onderbroken.

●Als u tijdens het opnemen de cassette verwijdert

en weer terugplaatst.

●Als u op een gedeeltelijk opgenomen cassette wilt

opnemen.

●Als u op een leeg gedeelte tussen opnamen op de

cassette wilt opnemen.

●Als u na opname van een scène het opnemen

hervat en vervolgens de cassettehouder opent en weer sluit.

Opname midden op een band

1) Speel de band af of gebruik de functie voor het zoeken naar blanco gedeelten (墌blz. 23) om het punt op

te zoeken waarvandaan u de opname wilt laten beginnen en schakel vervolgens de

stilbeeldweergavestand in. (墌blz. 22)

2) Zet de aan/uit-knop op “A” of “M” terwijl u de blokkeerknop op de aan/uit-knop ingedrukt houdt en begin

vervolgens op te nemen.

OPMERKINGEN:

●De tijdcode kan niet op nul worden gezet.

●Tijdens het snel door- en terugspoelen zal de weergave van de tijdcode mogelijk niet soepel lopen.

●De tijdcode wordt alleen weergegeven als “TIME CODE” is ingesteld op “ON”. (墌blz. 49)

Wanneer op een band een blanco gedeelte is opgenomen

Juiste manier van opnemen

12:34:24

Beeldnummers worden

tijdens de opname niet

getoond.

Minuten

Seconden

Beelden

(25 beelden = 1 seconde)

Display

Tijdcode 00:00:00 Tijdcode 05:43:21 Tijdcode 00:00:00

Band Reeds opgenomen scène Blanco Nieuw opgenomen scène

Opnamebeginpunt Opname-eindpunt Opnamebeginpunt

Tijdcode 00:00:00 Tijdcode 05:43:21 Tijdcode 05:44:00

Band Reeds opgenomen scène Nieuwe scène Laatste scène

Opnamebeginpunt Opnamebeginpunt Opnamebeginpunt

DU_GR-DVX707EG_18-25.fm Page 21 Wednesday, February 6, 2002 3:39 PM

22 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_18-25.fm Page 22

VIDEOBEELDEN WEERGEVEN

1Plaats een cassette. (墌blz. 16)

2Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Druk op 4/9 om de weergave te starten.

5Druk op 8 om de weergave te stoppen.

●Druk in de stopstand op 3 om de band

terug te spoelen of op 5 om de band snel

door te spoelen.

OPMERKINGEN:

●Als de stopstand 5 minuten lang ingeschakeld

blijft wanneer een accu de stroombron is, wordt

de camcorder automatisch uitgezet. Om de

camcorder weer aan te zetten, dient u de aan/uit-

knop eerst naar “OFF” en vervolgens naar “P”

te draaien.

●U kunt het weergegeven beeld op het LCD-

scherm, in de zoeker of op een aangesloten tv

bekijken. (墌blz. 24)

●U kunt het weergegeven beeld ook op het LCD-

scherm bekijken als het scherm is omgedraaid en

tegen de camcorder is gedrukt.

●Aanduidingen op het LCD-scherm of in de zoeker:

• Wanneer het toestel van stroom wordt voorzien

door een accu: de Accu-aanduiding “ ”

wordt weergegeven. (墌blz. 100)

• Wanneer het toestel van stroom wordt voorzien

via een stopcontact: de Accu-aanduiding “ ”

wordt niet weergegeven.

• Er worden in de stopstand geen aanduidingen

weergegeven.

●Wanneer een kabel is aangesloten op de AV-

aansluiting, wordt via de luidspreker geen geluid

weergegeven.

Het volume van de luidspreker regelen…

Draai de zoomring in de richting van “T” om het

volume te verhogen of naar “W” om het te verlagen.

Stilbeelden weergeven

Deze functie onderbreekt de weergave van

videobeelden.

1) Druk tijdens de weergave op 4/9.

2) Druk nogmaals op 4/9 om de weergave te

hervatten.

●Als een stilbeeld langer dan 3 minuten wordt

weergegeven, wordt de stopstand van de

camcorder automatisch ingeschakeld.

●Als u op 4/9 drukt, is het mogelijk dat de

weergave niet onmiddellijk wordt onderbroken

omdat de camcorder het beeld nog moet

stabiliseren.

Snelzoeken

Deze functie laat u tijdens de weergave van

videobeelden met hoge snelheid in voor- of

achterwaartse richting zoeken.

1) Druk op 5 voor voorwaarts zoeken of op 3

voor achterwaarts zoeken.

2) Druk op 4/9 om de normale weergave te

hervatten.

●Houd tijdens de weergave 5 of 3

ingedrukt. Het zoeken zal doorgaan zo lang u

de toets ingedrukt houdt. De normale weergave

start weer zodra u de toets loslaat.

●Tijdens het snelzoeken met hoge snelheid krijgt

het beeld mogelijk een mozaïekachtig effect.

Dit is normaal en duidt niet op een defect.

LET OP:

Tijdens het snel zoeken, zijn

delen van het beeld mogelijk

niet duidelijk zichtbaar, met

name aan de linkerzijde van

het scherm.

Beeld-voor-beeld-weergave

Deze functie stelt u in staat beeld-voor-beeld te

zoeken.

1) Schakel de stilbeeldweergave in.

2) Draai tijdens de stilbeeldweergave de draaiknop

MENU naar “+” voor voorwaartse beeld-voor-

beeld-weergave en naar “–” voor achterwaartse

beeld-voor-beeld-weergave.

3) Druk op 4/9 om de normale weergave te

hervatten.

●U kunt ook de meegeleverde

afstandsbediening gebruiken om de beeld-

voor-beeld-weergave in te schakelen.

(墌blz. 68)

Normale weergave

OFF

PLA

Luidspreker

Weergave-/pauzeknop (4/9)

Aan/uit-knop

Blokkeerknop

topknop

(8)

Terugspoelknop (3)

Zoomring

(Luidspreker-

volumecontrole)

Doorspoelknop (5)

Schakelaar

VIDEO/MEMORY

(alleen GR-DVX707/

507)

DU_GR-DVX707EG_18-25.fm Page 22 Wednesday, February 6, 2002 7:21 PM

NE 23

Master Page: Right

DU_GR-DVX707EG_18-25.fm Page 23

Blanco gedeelten zoeken

Deze functie helpt u een plek in het midden van de

band te vinden waar u een nieuwe opname kunt

beginnen zonder tijdcodes te verstoren. (墌blz. 21)

1Plaats een cassette. (墌blz. 16)

2Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Druk de draaiknop

MENU in. Het

menuscherm

verschijnt.

5Selecteer “tVIDEO”

met de draaiknop

MENU en druk de

draaiknop in. Het

menu VIDEO verschijnt.

6Selecteer “BLANK

SRCH” met de

draaiknop MENU en

druk de draaiknop in.

Het submenu

verschijnt.

7Selecteer “EXECUTE”

met de draaiknop

MENU en druk de

draaiknop in.

●De aanduiding

“BLANK SEARCH”

gaat knipperen en

de camcorder gaat

automatisch voor of achterwaarts zoeken tot

een punt op de band dat zich ongeveer

3 seconden vóór het gevonden blanco

gedeelte bevindt.

●Als u het zoeken naar een blanco gedeelte

halverwege wilt annuleren, drukt u op 8.

OPMERKINGEN:

●In stap 7 zoekt de camcorder in achterwaartse

richting als de huidige positie een blanco gedeelte

is. Als de huidige positie een opgenomen gedeelte

is, zoekt de camcorder in voorwaartse richting.

●Als de melding “HEAD CLEANING REQUIRED.

USE CLEANING CASSETTE” (Koppen moeten

worden schoongemaakt. Gebruik

reinigingscassette.) is verschenen toen u de

cassette in het toestel deed, zal de functie voor het

zoeken van blanco gedeelten niet werken.

●Als tijdens het zoeken naar een blanco gedeelte

het begin of het einde van de band wordt bereikt,

stopt de camcorder automatisch.

●Het is mogelijk dat blanco gedeelten van minder

dan 5 seconden niet worden teruggevonden.

●Het gevonden blanco gedeelte kan tussen twee

reeds opgenomen scènes liggen. Voor u begint

met opnemen moet u daarom controleren of er

zich na het gevonden blanco gedeelte geen ander

materiaal bevindt.

Weergave in slowmotion

Inzoomen tijdens weergave

Speciale weergave-effecten

Uitsluitend instelbaar met de meegeleverde

afstandsbediening. (墌blz. 68, 69)

OFF

PLA

Schakelaar VIDEO/MEMORY

(alleen GR-DVX707/507)

Aan/uit-knop

Draaiknop MENU

Stopknop (8)

Blokkeerknop

MSYSTE

AYDISPL

VIDEO SOUND MODE

MOD E

BIT

SYNC ROH

REC

SCHRBLA KN

END

COP Y

BLANK SRCH

CANCE L

EXECUTE

–

BLANK SEARCH

DU_GR-DVX707EG_18-25.fm Page 23 Wednesday, February 6, 2002 7:21 PM

24 NE

Master Page: Left

DU_GR-DVX707EG_18-25.fm Page 24

A. Gebruik de meegeleverde audio-/videokabel en los verkrijgbare S-videokabel.

* De audiokabel is niet nodig als u alleen stilbeelden wilt bekijken.

** Aansluiten als geen S-videokabel wordt gebruikt.

*** Open dit klepje als u de kabels wilt aansluiten.

B. Als de tv of videorecorder een 21-pins aansluiting heeft

Gebruik de meegeleverde kabeladapter.

* De audiokabel is niet nodig als u alleen stilbeelden wilt bekijken.

** Aansluiten als geen S-videokabel wordt gebruikt.

*** Open dit klepje als u de kabels wilt aansluiten.

OPMERKING:

Druk de video-uitgangsschakelaar van de kabeladapter in de vereiste stand:

Y/C: bij een verbinding met een tv of videorecorder die geschikt is voor Y/C-signalen en via een S-

videokabel is aangesloten.

CVBS: bij een verbinding met een tv of videorecorder die niet geschikt is voor Y/C-signalen en via een

audio-/videokabel is aangesloten.

Verbindingen met een tv of videorecorder

Wit naar AUDIO L IN*

Rood naar AUDIO R IN*

Videorecorder

Naar AV

Audio-/videokabel [ø3,5

ministekker naar

tulpstekker]

(meegeleverd)

Aansluitingen-

klepje***

Naar S-VIDEO

Geel naar VIDEO

IN**

Naar S-VIDEO IN

S-videokabel

(los verkrijgbaar)

Naar tv of

videorecorder

Naar tv of videorecorder

Wit naar AUDIO L IN*

Geel**

Videorecorder

Naar S-VIDEO

Rood naar AUDIO R IN*

Naar S-IN

Audio-/videokabel [ø3,5

ministekker naar

tulpstekker]

(meegeleverd)

Aansluitingenklepje***

S-videokabel

(los verkrijgbaar) “Y/C”/“CVBS”-

selectieknop

video-uitgang

Kabeladapter

Naar AV

VIDEOBEELDEN WEERGEVEN (vervolg)

DU_GR-DVX707EG_18-25.fm Page 24 Wednesday, February 6, 2002 3:39 PM

NE 25

Master Page: Right

DU_GR-DVX707EG_18-25.fm Page 25

1Zorg dat alle apparaten zijn uitgeschakeld.

2Sluit de camcorder op een tv of videorecorder

aan zoals in de afbeelding wordt getoond.

(墌blz. 24)

Ga naar stap 3 als u een videorecorder gebruikt.

Ga anders naar stap 4.

3Verbind de videorecorderuitgang met de tv-

ingang (zie de gebruiksaanwijzing van uw

videorecorder).

4Zet de camcorder, videorecorder en tv aan.

5Zet de videorecorder in de AUX-invoerstand en

de tv in de videostand.

Instellen of de volgende aanduidingen al dan niet

op de aangesloten tv moeten worden

weergegeven…

●Datum/tijd

Stel “DATE/TIME” in op “AUTO”, “ON” of op

“OFF”. (墌blz. 49)

Of druk op DISPLAY op de afstandsbediening om

de datumaanduiding in of uit te schakelen.

●Tijdcode

Stel “TIME CODE” in op “ON” of op “OFF”.

(墌blz. 49)

●Weergavegeluidstand, bandtransportsnelheid en

bandtransportaanduidingen voor videoweergave

Stel “ON SCREEN” in op “LCD” of op “LCD/TV”.

(墌blz. 49)

OPMERKINGEN:

●Gebruik bij voorkeur de netadapter als

spanningsbron in plaats van de accu. (墌blz. 11)

●Om de beelden en het geluid van de camcorder te

kunnen volgen zonder een cassette of

geheugenkaart in het toestel te doen, zet u de aan/

uit-knop op “A” of “M” en zet u vervolgens uw tv

in de juiste stand.

●Zorg dat het volume van de tv zo laag mogelijk

staat om te voorkomen dat er plotseling veel

lawaai klinkt wanneer u de camcorder aanzet.

●Als u een tv of luidsprekers heeft die niet speciaal

zijn afgeschermd, moet u de luidsprekers niet in

de buurt van de tv plaatsen daar dit ruis in het

weergavebeeld van de camcorder veroorzaakt.

●Zolang de audio-/videokabel is aangesloten op de

AV-aansluiting, komt er geen geluid uit de

luidspreker.

OPMERKING:

Het LCD-scherm openen wanneer u de

aansluitingen gebruikt die zich eronder bevinden...

1) Open het aansluitingenklepje.

2) Trek het aansluitingenklepje helemaal open.

3) Draai het aansluitingenklepje 90° naar links.

4) Open het LCD-scherm.

DU_GR-DVX707EG_18-25.fm Page 25 Wednesday, February 6, 2002 3:39 PM

26 NE

Master Page: Left-SecCover

DU_GR-DVX707EG_26-36.fm Page 26

DIGITALE STILBEELDCAMERA (D.S.C.)

OPNEMEN EN WEERGEVEN

De D.S.C. (Digitale Stilbeeld Camera)-functies zijn

beschikbaar op de GR-DVX707 en de GR-DVX507.

D.S.C.-OPNAMES MAKEN ............................................................................ 27

Basisopnames (D.S.C.-momentopname) ...................................................... 27

D.S.C.-WEERGAVE ...................................................................................... 28

Normale weergave van stilbeelden ............................................................ 28

Automatische weergave van beelden ......................................................... 28

Weergave van videofragmenten (alleen GR-DVX707) ................................. 29

Digitale geluidseffecten weergeven (alleen GR-DVX707) ............................. 29

Indexweergave van bestanden ................................................................. 30

Bestandsinformatie weergeven ................................................................. 30

Weergave van aanduidingen op het scherm verwijderen .............................. 31

Bestanden beveiligen ............................................................................... 31

Bestanden verwijderen ............................................................................ 33

Een nieuwe map maken ............................................................................ 34

Afdrukinformatie instellen (instelling DPOF) ............................................... 34

Een geheugenkaart initialiseren ................................................................. 36

INHOUD

DU_GR-DVX707EG_26-36.fm Page 26 Wednesday, February 6, 2002 3:50 PM

NE 27

Master Page: Right-Heading0

DU_GR-DVX707EG_26-36.fm Page 27

D.S.C.-OPNAMES MAKEN

U kunt uw camcorder als digitale stilbeeldcamera

gebruiken voor het maken van momentopnames.

Stilbeelden worden op de geheugenkaart van de

camcorder opgeslagen.

OPMERKING:

Voer voordat u verdergaat de onderstaande

procedures uit:

●Stroomtoevoer (墌pg. 10)

●Plaats een geheugenkaart (墌pg. 17)

●Verwijder de lensdop (墌blz. 7)

1Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

2Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “A” of

“M”.

3Open het LCD-scherm volledig of trek de zoeker

volledig uit.

4Druk op SNAPSHOT. De aanduiding “O”

wordt weergegeven terwijl u de momentopname

maakt.

●Stilbeelden worden in de momentopnamestand

zonder lijst vastgelegd.

●Zie “Bestanden verwijderen” (墌blz. 33) als u

ongewenste momentopnamen wilt

verwijderen.

●Als u het geluid van de sluiter niet wilt horen,

stelt u “BEEP” in op “OFF”. (墌blz. 48)

●Als u de beeldgrootte en/of beeldkwaliteit wilt

wijzigen, 墌blz. 50

ABeeldgrootte (墌blz. 50, 97)

BOpnamepictogram (墌blz. 97)

CKaartpictogram (墌blz. 97)

DBeeldkwaliteit (墌blz. 50, 97)

EResterend aantal opnames (墌blz. 97)

OPMERKINGEN:

●Zelfs als “DIS” is ingesteld op “ON” (墌blz. 46),

wordt de stabilisatiefunctie uitgeschakeld.

●Als geen momentopnames mogelijk zijn, knippert

“O” wanneer u op SNAPSHOT drukt.

●Als Programma AE met speciale effecten

(墌blz. 42) is ingeschakeld, zijn bepaalde standen

van Programma AE met speciale effecten niet

actief tijdens het maken van momentopnames. In

dat geval, knippert het pictogram.

●Als gedurende ongeveer 5 minuten geen opnames

worden gemaakt terwijl de aan/uit-knop op “A” of

“M” staat en de stroom wordt geleverd door de

accu, wordt de camcorder automatisch

uitgeschakeld om energie te sparen. U kunt in dat

geval weer momentopnames maken als u de

zoeker indrukt en weer uittrekt of het LCD-scherm

sluit en weer opent.

●De monitordrivestand (墌blz. 53) wordt

uitgeschakeld manneer u de schakelaar VIDEO/

MEMORY instelt op “MEMORY” zet.

●Als een kabel is aangesloten op de AV-aansluiting,

is het geluid van de sluiter niet hoorbaar via de

luidspreker, maar wordt het wel op de band

opgenomen.

●De stilbeelden worden gemaakt conform de DCF-

norm (Design rule for Camera File system). Ze zijn

niet compatibel met apparaten die niet conform

de DCF-norm zijn.

Basisopnames (D.S.C.-

momentopname)

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar VIDEO/MEMORY

Knop SNAPSHOT

Momentopnamestand

zonder lijst

U hoort het geluid

van een sluiter.

1024

DU_GR-DVX707EG_26-36.fm Page 27 Thursday, February 7, 2002 9:55 AM

28 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_26-36.fm Page 28

D.S.C.-WEERGAVE

De met de camcorder gemaakte stilbeelden worden

automatisch genummerd en in numerieke volgorde

op de geheugenkaart opgeslagen. U kunt de

opgeslagen beelden één voor één bekijken, alsof u

door een fotoalbum bladert.

1Plaats een geheugenkaart. (墌blz. 17)

Zet de schakelaar

VIDEO/MEMORY

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

Als het weergavescherm voor videofragmenten

(E-MAIL CLIP, (

墌

blz. 29)) of voor digitaal geluid

(SOUND, (

墌

blz. 29)) verschijnt, drukt u op

SELECT

. Het scherm MEMORY SELECT verschijnt.

6Selecteer “IMAGE” met de draaiknop MENU en

druk de draaiknop in. Het scherm voor weergave

van stilbeelden (IMAGE) verschijnt.

7Druk op 3 om het vorige bestand weer te

geven. Druk op 5 om het volgende bestand

weer te geven.

●Als u op INFO drukt, verschijnt informatie over

het weergegeven bestand. (墌blz. 30)

●U kunt ook het gewenste bestand opzoeken in

het indexscherm. (墌blz. 30)

●Het is mogelijk om de weergave op het scherm

uit te schakelen. (墌blz. 31)

OPMERKINGEN:

●Zelfs als u een nieuw stilbeeld maakt terwijl u een

stilbeeld met een lager nummer weergeeft, wordt

dat bestaande beeld niet overschreven, aangezien

nieuwe stilbeelden automatisch altijd na het laatst

opgenomen stilbeeld worden opgeslagen.

●Beelden die zijn opgenomen met een andere

bestandsgrootte dan “640 x 480”, “1024 x 768”

en “1280 x 960” (alleen GR-DVX707) en met een

ander apparaat, worden als miniatuurbeelden

weergegeven. Deze miniatuurbeelden kunnen

niet naar een pc worden overgebracht.

●Beelden die zijn gemaakt met apparaten die niet

DCF-compatibel zijn (bijvoorbeeld JVC GR-

DVX7), kunnen niet op deze camcorder worden

weergegeven. In dat geval wordt het bericht

“UNSUPPORTED FILES” weergegeven.

Het is mogelijk om automatisch alle op een

geheugenkaart opgeslagen beelden één voor één

weer te geven.

1Voer de stappen 1–6 van “Normale weergave

van stilbeelden” uit.

2Druk op 4/9 om de automatische weergave te

starten.

●Als u tijdens de automatische weergave op

3 drukt, worden de bestanden in aflopende

volgorde weergegeven.

●Als u tijdens de automatische weergave op

5 drukt, worden de bestanden in oplopende

volgorde weergegeven.

3Als u de automatische weergave wilt beëindigen,

drukt u op 8.

Normale weergave van stilbeelden

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar

VIDEO/MEMORY

Stopknop (8)/

Knop SELECT

(alleen GR-DVX707)

Terugspoelknop (3)

Doorspoelknop

(5)

Weergave-/pauzeknop (4/9)

Draaiknop MENU

Automatische weergave van beelden

[Bij normale weergave]

Zo geeft u het volgende

beeld weer

[Bij automatische

weergave]

Zo geeft u het vorige beeld weer

Bee

weergavesc

erm

(IMAGE)

DU_GR-DVX707EG_26-36.fm Page 28 Thursday, February 7, 2002 9:55 AM

NE 29

Master Page: Right

DU_GR-DVX707EG_26-36.fm Page 29

U kunt videofragmenten (墌blz. 60) weergeven die

op de geheugenkaart zijn opgeslagen.

1Plaats een geheugenkaart. (墌blz. 17)

2Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

5Als het scherm voor beeldweergave (IMAGE) of

weergave van digitaal geluid (SOUND)

verschijnt, drukt u op SELECT. Het scherm

MEMORY SELECT verschijnt.

6Selecteer “E-MAIL

CLIP” met de

draaiknop MENU en

druk de draaiknop in.

Het scherm voor

weergave van

videofragmenten

(E-MAIL CLIP)

verschijnt.

7Druk op 3 om het vorige bestand te

selecteren. Druk op 5 om het volgende

bestand te selecteren.

●Als u op INFO drukt, verschijnt informatie over

het weergegeven bestand. (墌blz. 30)

●U kunt ook het gewenste bestand opzoeken in

het indexscherm. (墌blz. 30)

8Druk op 4/9 om de weergave te starten.

9Druk op 8 om de weergave te stoppen.

Op de meegeleverde geheugenkaart zijn twaalf

geluidseffecten meegeleverd. U kunt de

geluidseffecten die op de geheugenkaart zijn

opgeslagen, beluisteren. U kunt ook geluideffecten

kopiëren op de band. (墌blz. 59)

Plaats de meegeleverde geheugenkaart. (

墌

blz. 17)

Zet de schakelaar

VIDEO/MEMORY

op “MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

5Als het scherm voor beeldweergave (IMAGE) of

voor weergave van videofragmenten (E-MAIL

CLIP) verschijnt, drukt u op SELECT. Het scherm

MEMORY SELECT verschijnt.

6Selecteer “SOUND”

met de draaiknop

MENU en druk de

draaiknop in. Het

scherm voor weergave

van digitaal geluid

(SOUND) verschijnt.

7Als u het geluidseffect

wilt weergeven, drukt u op 4/9.

●Alle geluiden worden in aflopende volgorde

weergegeven.

OPMERKINGEN:

●Op het scherm voor weergave van digitaal geluid:

• Druk op 3 om het vorige bestand te

selecteren. Druk op 5 om het volgende

bestand te selecteren.

• Als u op INFO drukt, verschijnt informatie over

het weergegeven bestand. (墌blz. 30)

●U kunt ook het gewenste bestand opzoeken in het

indexscherm. (墌blz. 30)

Weergave van videofragmenten

(alleen GR-DVX707)

E-MAIL CLIP

Digitale geluidseffecten

weergeven (alleen GR-DVX707)

EXPLOSION Explosie

SIREN Sirene

LAUGHTER Gelach

RACE CAR Racewagen

DOOR BELL Deurbel

BUZZER Zoemer

FANFARE Fanfare

APPLAUSE Applaus

CHEERS Gejuich

BOING Boing

SCREAM Gil

JEERS Boe-geroep

SOUND

DU_GR-DVX707EG_26-36.fm Page 29 Wednesday, February 20, 2002 4:14 PM

30 NE

Master Page: Left

DU_GR-DVX707EG_26-36.fm Page 30

Het is mogelijk om meerdere op de geheugenkaart

opgeslagen bestanden tegelijk weer te geven.

Dankzij deze mogelijkheid is het eenvoudiger om

specifieke bestanden terug te vinden.

1Voor de indexweergave van beeldbestanden,

voert u stap 1–6 van “Normale weergave van

stilbeelden” (墌blz. 28) uit.

Voor indexweergave van

videofragmentbestanden, voert u stap 1–6 van

“Weergave van videofragmenten (alleen

GR-DVX707)” (墌blz. 29) uit.

Voor indexweergave van geluidsbestanden, voert

u stap 1–6 van “Digitale geluidseffecten

weergeven (alleen GR-DVX707)” (墌blz. 29) uit.

2Druk op INDEX. Het indexscherm van het

geselecteerde bestandstype verschijnt.

3Draai aan de draaiknop MENU om de omlijsting

naar het geselecteerde bestand te verplaatsen.

●Als u op 5 drukt, wordt de volgende

bladzijde weergegeven. Als u op 3 drukt,

wordt de vorige bladzijde weergegeven.

4Druk de draaiknop MENU in. Het geselecteerde

bestand wordt weergegeven.

●Als u op INFO drukt, verschijnt informatie over

het weergegeven bestand. (墌rechter kolom)

U kunt de relevante bestandsinformatie weergeven

door tijdens de normale weergave of de

indexweergave op de knop INFO te drukken.

●Druk nogmaals op de knop INFO om het

informatiescherm te sluiten.

OPMERKING:

Bij beelden die zijn opgenomen met andere

apparaten of zijn bewerkt op een pc, wordt

“QUALITY: – – –” weergegeven.

Indexweergave van bestanden

123

456

78 9

Indexscherm

Geselecteerde bestand

Indexnummer

Bestandsinformatie weergeven

DCF : Map en bestandsnummer (alleen

IMAGE)

FOLDER : Mapnaam (墌blz. 34)

FILE : Bestandsnaam (墌blz. 34)

DATE : Datum waarop het bestand is

gemaakt

SIZE : Beeldgrootte (alleen IMAGE/E-MAIL

CLIP)

QUALITY : Beeldkwaliteit (alleen IMAGE)

TIME : Weergavetijd (alleen E-MAIL CLIP/

SOUND)

PROTECT : Als u dit instelt op “ON”, wordt het

bestand beveiligd tegen ongewenst

wissen. (墌blz. 31)

. 1 0

0 2

DCF : 100 - 0010

Informatiescherm

D.S.C.-WEERGAVE (vervolg)

DU_GR-DVX707EG_26-36.fm Page 30 Wednesday, February 6, 2002 3:50 PM

NE 31

Master Page: Right

DU_GR-DVX707EG_26-36.fm Page 31

1Voer de stappen 1–6 van “Normale weergave

van stilbeelden” (墌blz. 28) uit.

2Druk de draaiknop MENU in. Het menuscherm

verschijnt.

3Selecteer “nDISPLAY” met de draaiknop

MENU en druk de draaiknop in. Het submenu

verschijnt.

4Selecteer “OFF” met de draaiknop MENU en

druk de draaiknop in. De aanduidingen voor de

gebruiksstand en de accu ( ) verdwijnen.

●Als u de aanduidingen weer wilt laten

weergeven, selecteert u “ON”.

De beveiligingsstand helpt te voorkomen dat

bestanden ongewenst worden gewist.

1Plaats een geheugenkaart. (墌blz. 17)

2Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

Als u een ander bestandstype wilt selecteren, gaat

u naar stap 5.

Anders, gaat u naar stap 7.

5Druk op SELECT. Het scherm MEMORY SELECT

verschijnt.

6Draai aan de draaiknop MENU en selecteer het

gewenste bestandstype. Druk de draaiknop in.

7Druk de draaiknop MENU in. Het menuscherm

verschijnt.

Weergave van aanduidingen op

het scherm verwijderen

RETURN

DISPLAY

OFF

Gebruiksstandaanduiding

Accu-aanduiding

Bestanden beveiligen

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar

VIDEO/MEMORY

Knop SELECT

(alleen GR-DVX707)

Draaiknop MENU

Terugspoelknop (3)

Doorspoelknop (5)

VERVOLG OP VOLGENDE BLADZIJDE

DU_GR-DVX707EG_26-36.fm Page 31 Wednesday, February 6, 2002 3:50 PM

32 NE

Master Page: Left

DU_GR-DVX707EG_26-36.fm Page 32

8Selecteer “PROTECT”

met de draaiknop

MENU en druk de

draaiknop in. Het

submenu verschijnt.

Het weergegeven bestand beveiligen

9Selecteer “CURRENT”

met de draaiknop

MENU en druk de

draaiknop in. Het

scherm PROTECT

verschijnt.

10 Druk op 3 of

5 om het gewenste

bestand te selecteren.

11 Selecteer

“EXECUTE” met de

draaiknop MENU en

druk de draaiknop in.

●Als u de beveiliging

wilt opheffen,

selecteert u

“RETURN”.

●Herhaal stap 10 en 11 voor alle bestanden die

u wilt beveiligen.

Alle op de geheugenkaart opgeslagen

bestanden beveiligen

9Selecteer “PROT.ALL” met de draaiknop MENU

en druk de draaiknop in. Het scherm PROTECT

verschijnt.

10 Selecteer “EXECUTE” met de draaiknop

MENU en druk de draaiknop in.

●Als u de beveiliging wilt opheffen, selecteert u

“RETURN”.

OPMERKINGEN:

●Als de markering “ ” verschijnt, is het

weergegeven bestand beveiligd.

●Als de geheugenkaart wordt geïnitialiseerd of

beschadigd raakt, worden ook beveiligde

bestanden gewist. Als u belangrijke bestanden

zeker niet wilt kwijtraken, moet u ze naar een pc

overbrengen en daar opslaan.

De beveiliging opheffen

Voer voordat u de onderstaande procedure volgt,

stap 1–8 bij “Bestanden beveiligen” (墌blz. 31) uit.

De beveiliging van het weergegeven

bestand opheffen

9Selecteer “CURRENT” met de draaiknop MENU

en druk de draaiknop in. Het scherm PROTECT

verschijnt.

10 Druk op 3 of 5 om het gewenste

bestand te selecteren.

11 Selecteer “EXECUTE” met de draaiknop

MENU en druk de draaiknop in.

●Als u de selectie wilt annuleren, selecteert u

“RETURN”.

●Herhaal stap 10 en 11 voor alle bestanden

waarvan u de beveiliging wilt opheffen.

De beveiliging opheffen van alle op de

geheugenkaart opgeslagen bestanden

9Selecteer “CANC.ALL” met de draaiknop MENU

en druk de draaiknop in. Het scherm PROTECT

verschijnt.

10 Selecteer “EXECUTE” met de draaiknop

MENU en druk de draaiknop in.

●Als u de selectie wilt annuleren, selecteert u

“RETURN”.

DISPLAY

END

PROTECT

DELETE

DPOF

NO . RESE T

FORMAT

PROTECT

RENT

PROT . ALL

CANC . AL L

RETURN

CUR

ROT EC TP

RETURN

PROTECTED

D.S.C.-WEERGAVE (vervolg)

DU_GR-DVX707EG_26-36.fm Page 32 Wednesday, February 6, 2002 3:50 PM

NE 33

Master Page: Right

DU_GR-DVX707EG_26-36.fm Page 33

Reeds opgeslagen bestanden kunt u stuk voor stuk of

allemaal tegelijk verwijderen.

1Plaats een geheugenkaart. (墌blz. 17)

2Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

Als u een ander bestandstype wilt selecteren, gaat

u naar stap 5.

Anders, gaat u naar stap 7.

5Druk op SELECT. Het scherm MEMORY SELECT

verschijnt.

6Draai aan de draaiknop MENU en selecteer het

gewenste bestandstype. Druk de draaiknop in.

7Druk de draaiknop MENU in. Het menuscherm

verschijnt.

8Selecteer “DELETE” met de draaiknop MENU en

druk de draaiknop in. Het submenu verschijnt.

Het weergegeven bestand verwijderen

9Selecteer “CURRENT”

met de draaiknop

MENU en druk de

draaiknop in. Het

scherm DELETE

verschijnt.

10 Druk op 3 of

5 om het gewenste

bestand te selecteren.

11 Selecteer

“EXECUTE” met de

draaiknop MENU en

druk de draaiknop in.

●Als u het

verwijderen wilt

annuleren, selecteert

u “RETURN”.

●Herhaal stap 10 en 11 voor alle bestanden die

u wilt verwijderen.

OPMERKING:

Als u de markering “ ” ziet, is het geselecteerde

bestand beveiligd en kan het niet worden

verwijderd.

Alle op de geheugenkaart opgeslagen

bestanden verwijderen

9Selecteer “ALL” met de draaiknop MENU en druk

de draaiknop in. Het scherm DELETE verschijnt.

10 Selecteer “EXECUTE” met de draaiknop

MENU en druk de draaiknop in.

●Als u het verwijderen wilt annuleren, selecteert

u “RETURN”.

OPMERKINGEN:

●Beveiligde bestanden (墌blz. 31) kunt u op

bovenstaande wijze niet verwijderen. U kunt deze

alleen verwijderen als u eerst de beveiliging

opheft.

●Wanneer bestanden eenmaal zijn verwijderd, kunt

u deze niet meer terughalen. Controleer voordat u

bestanden verwijdert of u ze wel echt wilt

verwijderen.

Bestanden verwijderen

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar

VIDEO/MEMORY

Knop SELECT

(alleen GR-DVX707)

Draaiknop MENU

Terugspoelknop (3)

Doorspoelknop (5)

LET OP:

Verwijder de geheugenkaart niet en voer ook geen

andere handelingen uit (zet bijvoorbeeld de

camcorder niet uit) terwijl u bestanden verwijdert.

Zorg ook dat u de meegeleverde netadapter

gebruikt, aangezien de gegevens op de

geheugenkaart beschadigd kunnen raken als de

accu tijdens het verwijderen leegraakt. Als de

gegevens op de geheugenkaart beschadigd raken,

initialiseert u de kaart. (墌blz. 36)

DELETE

RENT

ALL

RETURN

CUR

ELETED

EXECUTE

DELETE?

RETURN

DU_GR-DVX707EG_26-36.fm Page 33 Thursday, February 7, 2002 9:55 AM

34 NE

Master Page: Left

DU_GR-DVX707EG_26-36.fm Page 34

U kunt nieuwe stilbeelden die u gaat maken,

onderscheiden van reeds gemaakte stilbeelden door

de bestandsnaam te veranderen in DVC00001. Deze

nieuwe beelden worden in een nieuwe map

opgeslagen.

1Plaats een geheugenkaart. (墌blz. 17)

2Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

5Als het weergavescherm voor videofragmenten

(E-MAIL CLIP, (墌blz. 29)) of voor digitaal geluid

(SOUND, (墌blz. 29)) verschijnt, drukt u op

SELECT. Het scherm MEMORY SELECT

verschijnt.

6Selecteer “IMAGE” met de draaiknop MENU en

druk de draaiknop in. Het scherm voor weergave

van stilbeelden (IMAGE) verschijnt.

7Druk de draaiknop MENU in. Het menuscherm

verschijnt.

8Selecteer “NO. RESET” met de draaiknop MENU

en druk de draaiknop in. Het scherm NO. RESET

verschijnt.

9Selecteer “EXECUTE” met de draaiknop MENU

en druk de draaiknop in. De nieuwe map

(bijvoorbeeld “101JVCGR”) wordt gemaakt en

het bestand dat bij de opname hoort, begint bij

DVC00001.

Bestands- en mapnamen

Elke keer dat u een opname maakt, wordt een

bestandsnaam gemaakt met een nummer dat hoger

is dan het grootste nummer van de in gebruik zijnde

bestandsnaam. Zelfs als u een beeldbestand

verwijdert dat een nummer heeft dat midden in het

bereik valt, wordt dat nummer niet voor een nieuwe

opname gebruikt. Er blijft een gat in de numerieke

volgorde. Wanneer de bestandsnaam DVC09999

bereikt, wordt een nieuwe map (bijvoorbeeld

“101JVCGR”) gemaakt en de

bestandsnaamnummering begint in die map

opnieuw bij DVC00001.

Deze camcorder is compatibel met de standaard

DPOF (Digital Print Order Format) om

ondersteuning te kunnen bieden voor toekomstige

systemen, zoals automatisch afdrukken. U kunt een

van de twee afdrukinformatie-instellingen selecteren

voor beelden die op de geheugenkaart zijn

opgeslagen: “Alle stilbeelden afdrukken (één afdruk

per stilbeeld)” of “Afdrukken door stilbeelden en het

aantal afdrukken te selecteren”.

OPMERKINGEN:

●Als u een geheugenkaart plaatst die al op de

hieronder getoonde wijze is ingesteld met een

printer die compatibel is met DPOF, worden

automatisch afdrukken gemaakt van de

geselecteerde stilbeelden.

●Als u beelden wilt afdrukken die op band zijn

opgenomen, moet u ze eerst overbrengen naar

een geheugenkaart. (墌blz. 65)

Alle stilbeelden afdrukken (één afdruk per

stilbeeld)

1Plaats een geheugenkaart. (墌blz. 17)

2Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

4Open het LCD-scherm volledig of trek de zoeker

volledig uit.

●Het bestandstype (IMAGE, E-MAIL CLIP of

SOUND) dat de vorige keer werd

weergegeven, wordt ook nu weergegeven.

5Als het weergavescherm voor videofragmenten

(E-MAIL CLIP, (墌blz. 29)) of voor digitaal geluid

(SOUND, (墌blz. 29)) verschijnt, drukt u op

SELECT. Het scherm MEMORY SELECT

verschijnt.

6Selecteer “IMAGE” met de draaiknop MENU en

druk de draaiknop in. Het scherm voor weergave

van stilbeelden (IMAGE) verschijnt.

7Druk de draaiknop MENU in. Het menuscherm

verschijnt.

8Selecteer “DPOF” met

de draaiknop MENU

en druk de draaiknop

in. Het submenu

verschijnt.

9Selecteer “ALL 1” met

de draaiknop MENU

en druk de draaiknop

in. Het scherm DPOF verschijnt.

Een nieuwe map maken Afdrukinformatie instellen

(instelling DPOF)

DPOF

RENT

ALL 1

RESET

RETURN

CUR

D.S.C.-WEERGAVE (vervolg)

DU_GR-DVX707EG_26-36.fm Page 34 Wednesday, February 6, 2002 3:50 PM

NE 35

Master Page: Right

DU_GR-DVX707EG_26-36.fm Page 35

10 Selecteer

“EXECUTE” met de

draaiknop MENU en

druk de draaiknop in.

Het normale

weergavescherm

verschijnt.

●Als u de selectie wilt

annuleren, draait u aan de draaiknop MENU

om “RETURN” te selecteren, waarna u de

draaiknop indrukt.

Afdrukken door stilbeelden en het aantal

afdrukken te selecteren

1Voer de stappen 1–8 van “Alle stilbeelden

afdrukken (één afdruk per stilbeeld)” (墌blz. 34)

uit.

2Selecteer “CURRENT”

met de draaiknop

MENU en druk de

draaiknop in. Het

scherm DPOF

verschijnt.

3Druk op 3 of 5

om het gewenste

bestand te selecteren.

4Draai aan de draaiknop MENU om de

nummeraanduiding (00) te selecteren. Druk de

draaiknop in.

5Selecteer het aantal

afdrukken met de

draaiknop MENU en

druk de draaiknop in.

●Herhaal stap 3 tot en

met 5 voor het

gewenste aantal

afdrukken.

●Het maximumaantal afdrukken dat u kunt

instellen, is 15.

●Als u het aantal afdrukken wilt wijzigen,

selecteert u het beeld nogmaals en past u het

aantal aan.

6Selecteer “RETURN”

met de draaiknop

MENU en druk de

draaiknop in. De tekst

“SAVE?” verschijnt.

●Als u in stap 3 tot en

met 5 geen

instellingen had

gewijzigd, verschijnt het menuscherm weer.

7Draai aan de draaiknop MENU om “EXECUTE”

te selecteren als u de net opgegeven instelling

wilt opslaan en druk de draaiknop in.

●Als u de selectie wilt annuleren, draait u aan

de draaiknop MENU om “CANCEL” te

selecteren, waarna u de draaiknop indrukt.

Het aantal afdrukken weer op nul instellen

1Voer de stappen 1–8 van “Alle stilbeelden

afdrukken (één afdruk per stilbeeld)” (墌blz. 34)

uit.

2Selecteer “RESET” met de draaiknop MENU en

druk de draaiknop in. Het scherm DPOF

verschijnt.

3Selecteer “EXECUTE” met de draaiknop MENU

en druk de draaiknop in. Het normale

weergavescherm verschijnt.

●Als u de selectie wilt annuleren, draait u aan

de draaiknop MENU om “RETURN” te

selecteren, waarna u de draaiknop indrukt.

●Het aantal afdrukken wordt voor alle

stilbeelden op nul ingesteld.

DPOF

EXECUTE

ALL1?

RETURN

SHEETS

DPOF

SHEETS

DPOF

EXECUTE

SAVE?

CANCE L

LET OP:

Terwijl u de bovenstaande procedure uitvoert,

mag u de stroomtoevoer nooit onderbreken,

aangezien de geheugenkaart hierdoor beschadigd

kan raken.

DU_GR-DVX707EG_26-36.fm Page 35 Thursday, February 7, 2002 9:55 AM

36 NE

Master Page: Left

DU_GR-DVX707EG_26-36.fm Page 36

U kunt geheugenkaarten op elk gewenst moment

initialiseren.

Wanneer u een geheugenkaart initialiseert, worden

alle daarop opgeslagen bestanden en gegevens

gewist, ook als ze beveiligd zijn.

1Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

2Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

3Open het LCD-scherm volledig of trek de zoeker

volledig uit.

4Druk de draaiknop

MENU in. Het

menuscherm

verschijnt.

5Selecteer “FORMAT”

met de draaiknop

MENU en druk de

draaiknop in. Het

scherm FORMAT

verschijnt.

6Selecteer “EXECUTE” met de draaiknop MENU

en druk de draaiknop in. De geheugenkaart

wordt geïnitialiseerd.

●Wanneer de initalisatie klaar is, verschijnt “NO

IMAGES STORED”, “NO E-MAIL CLIP

STORED” of “NO SOUND FILES”.

●Als u de initialisatie wilt annuleren, draait u

aan de draaiknop MENU om “RETURN” te

selecteren en drukt u de draaiknop in.

Een geheugenkaart initialiseren

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar VIDEO/

MEMORY

Draaiknop MENU

DISPLAY

END

PROTECT

DELETE

DPOF

NO . RESE T

FORMAT

ORMA TF

EXECUTE

DATA?EX I ST I NG

ERASE AL L

RETURN

LET OP:

Voer tijdens de initialisatie geen andere

handelingen uit (zet de camcorder bijvoorbeeld

niet uit). Zorg ook dat u de meegeleverde

netadapter gebruikt, aangezien de geheugenkaart

beschadigd kan raken als de accu tijdens de

initialisatie leegraakt. Als de gegevens op de

geheugenkaart beschadigd raken, initialiseert u de

kaart.

D.S.C.-WEERGAVE (vervolg)

DU_GR-DVX707EG_26-36.fm Page 36 Thursday, February 7, 2002 9:55 AM

Master Page: Right-SecCover

DU_GR-DVX707EG_37-79.fm Page 37

NE 37

GEAVANCEERDE FUNCTIES

MENU’S VOOR GEDETAILLEERDE AANPASSINGEN .......................................... 38

De menu-instellingen wijzigen .......................................................................... 38

OPNAMEMENU’S ........................................................................................ 40

Wipe- of fade-effecten .................................................................................. 40

Programma AE met speciale effecten .................................................................. 42

Belichtingsfunctie (alleen GR-DVX707/507) ......................................................... 43

De witbalans aanpassen ................................................................................ 43

WEERGAVEMENU’S .................................................................................... 51

OPNAMEFUNCTIES ...................................................................................... 53

Night-Scope ............................................................................................... 53

Momentopnames (tijdens video-opnames) ............................................................ 53

Flitser voor momentopnames (alleen GR-DVX707/507) ........................................... 54

De lichtopbrengst van de flitser aanpassen (alleen GR-DVX707/507) ........................... 54

Automatisch scherpstellen .............................................................................. 55

Handmatig scherpstellen ................................................................................ 55

De belichting instellen ................................................................................... 56

Diafragmablokkering .................................................................................... 57

Achtergrondlicht compenseren .......................................................................... 57

De witbalans aanpassen ................................................................................ 58

De witbalans handmatig instellen ...................................................................... 58

Digitale geluidseffecten opnemen (alleen GR-DVX707) ............................................. 59

Videofragmenten voor e-maildoeleinden opnemen (alleen GR-DVX707) ......................... 60

KOPIËREN .................................................................................................. 62

Kopiëren naar een videorecorder ....................................................................... 62

Kopiëren naar een videorecorder die is voorzien van een DV IN-aansluiting

(digitaal kopiëren)........................................................................................ 63

Kopiëren vanaf een videorecorder die is voorzien van een DV OUT-aansluiting

(digitaal dubben) (alleen GR-DVX707/507/407) .................................................. 64

Op een band opgenomen stilbeelden naar een geheugenkaart kopiëren

(alleen GR-DVX707/507) .............................................................................. 65

DE AFSTANDSBEDIENING GEBRUIKEN ........................................................... 66

Audiodubben .............................................................................................. 70

Audiodubben met digitale geluidseffecten (alleen GR-DVX707) ................................... 71

Invoegmontage ........................................................................................... 72

Willekeurige montage van meerdere scènes [RA-montage] ........................................ 73

SYSTEEMAANSLUITINGEN ............................................................................ 78

Aansluiting op een pc .................................................................................... 78

De camcorder als webcam gebruiken (alleen GR-DVX707) ......................................... 79

INHOUD

DU_GR-DVX707EG_37-79.fm Page 37 Thursday, February 7, 2002 11:33 AM

38 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_37-79.fm Page 38

MENU’S VOOR GEDETAILLEERDE AANPASSINGEN

Deze camcorder is voorzien van een

gebruiksvriendelijk menusysteem dat op het scherm

wordt weergegeven. Via dit menusysteem kunt u

een groot aantal gedetailleerde

camcorderinstellingen eenvoudiger opgeven.

(墌blz. 40 – 52)

1Menu’s voor video- en D.S.C.-opnames (D.S.C.

alleen GR-DVX707/507):

●Zet de schakelaar VIDEO/MEMORY op

“VIDEO” of “MEMORY”. (alleen GR-DVX707/

507)

●Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

Menu’s voor videoweergave:

●Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

●Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

●Meer informatie over D.S.C.-weergavemenu’s

(alleen GR-DVX707/507) vindt u bij “D.S.C.-

WEERGAVE” (墌blz. 28).

2Open het LCD-scherm volledig of trek de zoeker

volledig uit.

3Druk de draaiknop MENU in. Het menuscherm

verschijnt.

4Draai aan de draaiknop MENU om de gewenste

functie te selecteren en druk de draaiknop in.

Het geselecteerde functiemenu verschijnt.

5De hieronder beschreven instellingsprocedure

hangt af van de geselecteerde functie.

Menu’s zonder submenu’s

—vWIPE/FADER, rPROGRAM AE,

pEXPOSURE (alleen GR-DVX707/507),

uW. BALANCE

1) Draai aan de draaiknop MENU om de gewenste

optie te selecteren.

Voorbeeld: Menu rPROGRAM AE

2) Druk de draaiknop MENU in om de selectie te

voltooien. Het menuscherm verschijnt weer.

●Herhaal de procedure voor eventuele andere

functiemenu’s die u wilt instellen.

3) Druk de draaiknop MENU nogmaals in. Het

menuscherm wordt gesloten.

De menu-instellingen wijzigen

OFF

PLA

Aan/uit-knop

Blokkeerknop

Draaiknop MENU

Schakelaar VIDEO/MEMORY

FADER

/ W I P E

AM AEPROGR

ACAMER

LMANUA

MSYSTE

DSC

END

AYDISPL

AN E

W. BAL

EXPOSURE

MSYSTE

AYDISPL

VIDEO SOUND MODE

MOD E

BIT

SYNC ROH

REC

SCHRBLA KN

END

COPY

Menuscherm voor

video- en D.S.C.-

opnames

Menuscherm voor

videoweergave

Alleen

GR-DVX707/507

Alleen

GR-DVX707/507

IC FILMCLASS

SEP I A

GHTT

ILI

ONEMONOT

SNO

GIHTSPOTL

ESTROB

SL XO

䊱

䊲

Het pictogram van de

geselecteerde instelling

wordt diapositief

weergegeven.

Geselecteerde instelling

Alleen GR-DVX707/507

FADER

/ W I P E

AM AEPROGR

ACAMER

LMANUA

MSYSTE

DSC

END

AYDISPL

AN E

W. BAL

EXPOSURE

Alleen

GR-DVX707/507

DU_GR-DVX707EG_37-79.fm Page 38 Wednesday, February 6, 2002 4:12 PM

NE 39

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 39

Menu’s met submenu’s

—mCAMERA, qMANUAL, sSYSTEM,

nDISPLAY, oDSC (alleen GR-DVX707/507),

tVIDEO

1) Draai aan de draaiknop MENU om de gewenste

functie te selecteren en druk de draaiknop in. Het

submenu verschijnt.

Voorbeeld: Menu mCAMERA

2) Draai aan de draaiknop MENU om de gewenste

optie te selecteren.

3) Druk de draaiknop MENU in om de selectie te

voltooien.

●Herhaal de procedure voor eventuele andere

functiemenu’s die u wilt instellen.

4) Druk de draaiknop MENU in. Het menuscherm

verschijnt weer.

●Herhaal de procedure voor eventuele andere

functiemenu’s die u wilt instellen.

5) Druk de draaiknop MENU nogmaals in. Het

menuscherm wordt gesloten.

OPMERKINGEN:

●De “mCAMERA”-instellingen worden van kracht

op het moment dat u de aan/uit-knop instelt op

“A” of op “M”. U kunt de menu-instellingen

echter alleen wijzigen als de aan/uit-knop in de

stand “M” staat.

●De “qMANUAL”-instellingen worden pas van

kracht wanneer u de aan/uit-knop instelt op “M”.

●De “sSYSTEM”- en “nDISPLAY”-functies die

u instelt wanneer de aan/uit-knop op “M” staat,

worden ook doorgevoerd als u de aan/uit-knop op

“P” zet. Het menu “CLOCK ADJ.” verschijnt

alleen als de aan/uit-knop op “M” staat.

●De “nDISPLAY”-instellingen zijn alleen van

kracht als de aan/uit-knop op “A” staat. U kunt de

menu-instellingen echter alleen wijzigen als de

aan/uit-knop in de stand “M” staat.

●U kunt de datumaanduiding ook in-/uitschakelen

door op de knop DISPLAY van de (meegeleverde)

afstandsbediening te drukken. (墌blz. 25, 62, 74)

MOD ESNAP

BTMOD ESOUND

ZOOM

UPGA I N

–

LFUL

AGC

NRETUR

ODEREC M

Geselecteerde instelling

Alleen

GR-DVX707/507

Het pictogram van de

eselecteerde instelling wordt

iapositief weergegeven.

SP–ODEREC M

Submenu

Alleen

GR-DVX707/507

MOD ESNAP

BTMOD ESOUND

ZOOM

UPGAIN

–

LFUL

AGC

ODEREC M

NRETUR

Alleen

GR-DVX707/507

FADER

/ W I P E

AM AEPROGR

ACAMER

LMANUA

MSYSTE

DSC

END

AYDISPL

AN E

W. BAL

EXPOSURE

Alleen

GR-DVX707/507

DU_GR-DVX707EG_37-79.fm Page 39 Thursday, February 7, 2002 10:09 AM

40 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_37-79.fm Page 40

OPNAMEMENU’S

Met behulp van deze effecten kunt u professioneel

ogende beeldovergangen maken. Gebruik deze

effecten om de overgang van scène naar scène wat

meer pit te geven.

BELANGRIJK:

Sommige wipe-/fade-effecten kunnen in bepaalde

standen van Programma AE met speciale effecten

niet worden gebruikt. (墌blz. 42) Als u een niet-

bruikbaar wipe-/fade-effect selecteert, knippert de

aanduiding ervan in het blauw of dooft de

aanduiding.

U kunt een wipe- of fade-effect toepassen wanneer u

een video-opname start of beëindigt.

1Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

2Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

3Open het LCD-scherm volledig of trek de zoeker

volledig uit.

4Stel “vWIPE/FADER” in op de gewenste stand.

(墌blz. 38)

●De aanduiding van het geselecteerde effect

verschijnt.

5Druk op de start/stop-knop voor opnemen om

het opnemen te starten of te beëindigen. Het

geselecteerde fade in-/fade out- of wipe in-/wipe

out-effect wordt uitgevoerd.

Het geselecteerde effect uitschakelen…

Selecteer “OFF” in stap 4.

OPMERKINGEN:

●Het is mogelijk om tijdens het opnemen andere

effecten voor “vWIPE/FADER” te selecteren.

●U kunt de lengte van een wipe of fade vergroten

door de start/stop-knop voor opnemen in te

drukken en ingedrukt te houden.

Wipe- of fade-effecten

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar VIDEO/MEMORY

(alleen GR-DVX707/507)

Draaiknop MENU

Start/stop-knop

voor opnemen

DU_GR-DVX707EG_37-79.fm Page 40 Wednesday, February 6, 2002 4:12 PM

NE 41

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 41

WIPE/FADER ( : fabrieksinstelling)

Aanduiding Instelling Beschrijving

—OFF Hiermee schakelt u alle effecten uit.

FADER–WHITE Fade-in of fade-out met een wit scherm.

FADER–BLACK Fade-in of fade-out met een zwart scherm.

FADER–B.W Fade-in vanuit een zwartwitscherm naar een kleurenscherm, of

fade-out van kleur naar zwartwit.

WIPE–CORNER

Een wipe-in op een zwart scherm vanuit de rechterboven- naar de

linkerbenedenhoek, of een wipe-out van de linkerbeneden- naar

de rechterbovenhoek met als resultaat een zwart scherm.

WIPE–WINDOW

De scène begint in het midden van een zwart scherm, waarna er

een wipe-in naar de hoeken plaatsvindt; of een wipe-out

geleidelijk vanuit de hoeken naar het midden.

WIPE–SLIDE Wipe-in van rechts naar links of wipe-out van links naar rechts.

WIPE–DOOR

Wipe-in waarbij de twee helften van een zwart scherm

respectievelijk naar links en rechts wegtrekken, waardoor de scène

zichtbaar wordt; of een wipe-out waarbij een zwart scherm vanaf

links en rechts de scène geleidelijk helemaal afdekt.

WIPE–SCROLL

Wipe-in van de scène vanaf de onderkant naar de bovenkant van

een zwart scherm of een wipe-out van boven naar onder,

waardoor een zwart scherm ontstaat.

WIPE–SHUTTER

Wipe-in vanaf het midden van een zwart scherm in de richting van

de boven en onderkant; of wipe-out vanaf de boven- en onderkant

naar het midden toe, waardoor een zwart scherm ontstaat.

DU_GR-DVX707EG_37-79.fm Page 41 Wednesday, February 6, 2002 4:12 PM

42 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 42

BELANGRIJK:

Sommige standen van Programma AE met speciale

effecten kunnen niet in combinatie met bepaalde

wipe-/fade-effecten worden gebruikt. (墌blz. 40) Als

u een onbruikbare stand selecteert, gaat de

aanduiding van wipe-/fade-effecten knipperen of

dooft deze.

1Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

2Open het LCD-scherm volledig of trek de zoeker

volledig uit.

3Stel “rPROGRAM AE” in op de gewenste

stand. (墌blz. 38)

●De aanduiding van de geselecteerde stand

verschijnt.

De geselecteerde stand uitschakelen…

Selecteer “OFF” in stap 3.

OPMERKINGEN:

●Programma AE met speciale effecten kunt u

tijdens het opnemen of in de stand Opnamestand-

by wijzigen.

●Sommige standen van Programma AE met speciale

effecten kunnen in de stand Night-Scope niet

worden gebruikt.

PROGRAM AE ( : fabrieksinstelling)

Programma AE met speciale

effecten

Aanduiding Instelling Beschrijving

—OFF Hiermee schakelt u Programma AE met speciale effecten uit.

SHUTTER 1/50

(Variabele sluitertijd)

De sluitertijd is vastgesteld op 1/50 seconde. De zwarte stroken die

meestal verschijnen wanneer u een foto maakt van een tv-scherm

worden smaller.

SHUTTER 1/120

De sluitertijd is vastgesteld op 1/120 seconde. De flikkering die zich

voordoet wanneer u opnames maakt onder een tl-buis of kwiklamp

wordt verminderd.

SPORTS

(Variabele sluitertijd: 1/250 – 1/4000)

Als u deze instelling selecteert, kunt u snel bewegende beelden

beeld voor beeld vastleggen en zo een levendige, stabiele

slowmotionweergave bewerkstelligen. Hoe korter de sluitertijd, hoe

donkerder het beeld wordt. Gebruik de sluiterfunctie dus alleen als u

voldoende licht hebt.

SNOW

Deze instelling compenseert onderwerpen die anders mogelijk te

donker worden als u opnames maakt in een zeer lichte omgeving,

bijvoorbeeld een sneeuwlandschap.

SPOTLIGHT

Met deze instelling compenseert u onderwerpen die anders te licht

zouden zijn als ze bij zeer sterke directe belichting worden

opgenomen, bijvoorbeeld onder spots.

OPMERKING:

“SPOTLIGHT” heeft hetzelfde effect als een waarde van –3 voor de

belichtingsinstellingsfunctie. (墌blz. 56)

TWILIGHT

Hierdoor zien avondscènes er natuurlijker uit. De witbalans

(墌blz. 43, 58) wordt automatisch ingesteld op “ ”, maar kan

worden aangepast aan uw wensen. Als u Twilight (schemerlicht)

selecteert, wordt de camcorder bij een afstand van 10 m tot oneindig

automatisch scherpgesteld. Als de afstand minder dan 10 m

bedraagt, dient u de scherpstelling handmatig uit te voeren. De flits

werkt in deze stand niet.

SEPIA

Opgenomen beelden krijgen een bruine schijn, net als oude foto’s.

Als u deze stand combineert met de cinemastand krijgen uw

opnames een klassiek uiterlijk.

OPNAMEMENU’S (vervolg)

DU_GR-DVX707EG_37-79.fm Page 42 Wednesday, February 6, 2002 4:12 PM

NE 43

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 43

* Voor GR-DVX707: alleen beschikbaar als de schakelaar VIDEO/MEMORY is ingesteld op “VIDEO”.

EXPOSURE ( : fabrieksinstelling)

Zie “De belichting instellen” (墌blz. 56) voor meer informatie.

W. BALANCE ( : fabrieksinstelling)

Zie “De witbalans aanpassen” (墌blz. 58) voor meer informatie.

MONOTONE

Net als bij de zwartwitfilms uit vroeger tijden worden uw beelden in

zwartwit opgenomen. In combinatie met de cinemastand vergroot u

hiermee het effect van een “oude film”.

CLASSIC FILM* Hierdoor krijgen opgenomen beelden een stroboscoopeffect.

STROBE*De opname ziet er uit als een reeks opeenvolgende foto’s.

Slow Shutter (lange sluitertijd) (alleen GR-DVX507/407/400)

In deze stand worden donkere voorwerpen of gebieden nog lichter

gemaakt dan ze al bij een goede, natuurlijk belichting zouden zijn.

Gebruik “SLOW 10X” of “SLOW 4X” alleen in donkere

omstandigheden.

OPMERKINGEN:

●Als u “SLOW 10X” of “SLOW 4X” gebruikt, krijgt het beeld een

stroboscoopeffect.

●Wanneer u “SLOW 10X” of “SLOW 4X” gebruikt, is het vaak lastig

om de camcorder scherp te stellen. U kunt dit voorkomen door

handmatig scherp te stellen en/of een statief te gebruiken.

SLOW 4X In de stand Slow Shutter wordt de lichtgevoeligheid vergroot, zodat u

ook in donkere omstandigheden kunt filmen.

SLOW 10X In de stand Slow Shutter wordt de lichtgevoeligheid nog eens extra

vergroot, zodat u ook in zeer donkere omstandigheden kunt filmen.

Belichtingsfunctie (alleen GR-DVX707/507)

Aanduiding Instelling Beschrijving

—AUTO Hiermee herstelt u de automatische belichting.

— MANUAL Hiermee zorgt u dat de aanduiding voor de belichtingsinstelling

verschijnt.

De witbalans aanpassen

—AUTO De witbalans wordt automatisch aangepast.

MWB U kunt de witbalans handmatig aanpassen wanneer u bij verschillende soorten

belichting filmt.

FINE Buiten op een zonnige dag.

CLOUD Buiten op een bewolkte dag.

HALOGEN Een videolamp of een soortgelijke belichting wordt gebruikt.

DU_GR-DVX707EG_37-79.fm Page 43 Thursday, February 7, 2002 10:09 AM

44 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 44

CAMERA ( : fabrieksinstelling)

Opnamesnelheid

Hiermee kunt u de gewenste opnamesnelheid (SP of LP) instellen.

OPMERKINGEN:

●Audiodubben (墌blz. 70) en invoegmontage (墌blz. 72) zijn mogelijk op banden die zijn opgenomen met

de opnamesnelheid SP.

●Wanneer u tijdens het opnemen van snelheid verandert, zal het beeld op het overgangspunt wazig zijn.

●Speel cassettes die met de snelheid LP zijn opgenomen bij voorkeur met deze camcorder af.

●Tijdens de weergave van een band die met een andere camcorder is opgenomen, verschijnen er mogelijk

ruisblokken in beeld of valt het geluid soms weg.

Geluidsstand

Zoomfunctie

* Voor GR-DVX707/507: alleen beschikbaar als de schakelaar VIDEO/MEMORY is ingesteld op “VIDEO”.

Menu Camera

REC MODE SP Standard Play (standaardweergave)

LP Long Play (lange weergave) is economischer, omdat u beschikt over 1,5

keer de normale opnametijd van een band.

SOUND

MODE

12 BIT In deze stand is video-opname van stereogeluid mogelijk op vier aparte

kanalen. Deze stand wordt aanbevolen wanneer u wilt audiodubben.

(gelijkwaardig aan de stand 32 kHz van vorige modellen)

16 BIT In deze stand is video-opname van stereogeluid op twee aparte kanalen

mogelijk. (gelijkwaardig aan de stand 48 kHz van vorige modellen)

ZOOM 10X Wanneer u “10X” instelt terwijl u gebruik maakt van de digitale

zoomfunctie, wordt de zoomvergroting teruggebracht naar 10X,

aangezien het digitale inzoomen in dat geval wordt uitgeschakeld.

40X* Hierbij kunt u wel gebruik maken van de digitale zoomfunctie. Doordat

beelden digitaal worden verwerkt en uitvergroot, zijn zoomwaarden

mogelijk van 10X (de limiet voor optisch zoomen) tot een maximum van

40X digitale uitvergroting.

200X* Hierbij kunt u wel gebruik maken van de digitale zoomfunctie. Doordat

beelden digitaal worden verwerkt en uitvergroot, zijn zoomwaarden

mogelijk van 10X (de limiet voor optisch zoomen) tot een maximum van

200X digitale uitvergroting.

OPNAMEMENU’S (vervolg)

DU_GR-DVX707EG_37-79.fm Page 44 Wednesday, February 6, 2002 4:12 PM

NE 45

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 45

Momentopnamestand voor video-opnames

Zie “Momentopnames (tijdens video-opnames)” (墌blz. 53) voor meer informatie over de procedure.

U hoort het geluid van een sluiter.

Grovere korrel

SNAP MODE FULL Momentopnamestand zonder lijst

PIN-UP Pin-upstand

FRAME Momentopnamestand met lijst

GAIN UP OFF Met deze functie kunt u in het donker opnamen maken zonder dat de

helderheid van het beeld achteruit gaat.

AGC Het beeld is mogelijk korrelig, maar het beeld is wel helder.

AUTO De sluitertijd wordt automatisch aangepast (1/25 – 1/200 sec.). Het

filmen van een voorwerp in een donkere omgeving met een sluitertijd

van 1/25 sec. zorgt voor een helderder beeld dan in de stand AGC, maar

de bewegingen van het gefilmde object zijn niet vloeiend en natuurlijk.

Het beeld kan nogal korrelig zijn. Terwijl de sluitertijd automatisch wordt

aangepast, wordt “ ” weergegeven.

DU_GR-DVX707EG_37-79.fm Page 45 Wednesday, February 6, 2002 4:12 PM

46 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 46

MANUAL ( : fabrieksinstelling)

Digitale beeldstabilisatie

Maximale macro-instelling

Meestal hangt de afstand tot een voorwerp waarbij de lens is scherpgesteld af van de zoominstelling. Tenzij

de afstand tot het voorwerp meer dan 1 m bedraagt, is de lens niet scherpgesteld bij de maximale macro-

instelling.

Menu Manual (handmatig)

DIS OFF Deze functie kunt u gebruiken om onstabiele beelden te compenseren

die het gevolg zijn van bewegingen van de camera, met name bij sterk

inzoomen.

OPMERKINGEN:

●Als er te veel beweging is en in de volgende omstandigheden is

accurate stabilisatie vaak niet meer mogelijk:

• Wanneer u voorwerpen met verticale of horizontale strepen filmt.

• Wanneer u donkere of vage voorwerpen filmt.

• Wanneer u voorwerpen met veel achtergrondlicht filmt.

• Wanneer u scènes filmt met beweging in verschillende richtingen.

• Wanneer u scènes filmt met een contrast-arme achtergrond.

●Schakel deze stand uit als u opneemt terwijl de camcorder op een

statief staat.

●Het lampje “ ” knippert of dooft als de stabilisatiefunctie niet kan

worden gebruikt.

TELE

MACRO

OFF Hiermee schakelt u de functie uit.

ON Wanneer “ON” is ingeschakeld, kunt u een zo groot mogelijk voorwerp

filmen op een afstand van ongeveer 60 cm.

●Afhankelijk van de zoominstelling is het mogelijk dat de lens niet kan

scherpstellen.

OPNAMEMENU’S (vervolg)

DU_GR-DVX707EG_37-79.fm Page 46 Wednesday, February 6, 2002 4:12 PM

NE 47

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 47

Schermbreedtestand

* Voor GR-DVX707/507: alleen beschikbaar als de schakelaar VIDEO/MEMORY is ingesteld op “VIDEO”.

Vermindering windruis

Momentopnameflitsstand (alleen GR-DVX707/507)

De lichtopbrengst van de flitser aanpassen (alleen GR-DVX707/507)

WIDE MODE OFF Als u deze instelling kiest, blijven de schermverhoudingen ongewijzigd.

Voor weergave op een tv met normale schermverhoudingen.

CINEMA* Boven en onder aan het scherm wordt een zwarte strook toegevoegd. De

aanduiding verschijnt. Tijdens weergave op breedbeeld-tv’s, worden

de zwarte stroken aan de boven- en onderkant van het scherm

weggelaten en wordt de schermverhouding 16:9. Raadpleeg de

handleiding van uw breedbeeld-tv als u deze stand gebruikt. Tijdens

weergave/opname op een tv/LCD-scherm/zoeker met schermverhouding

4:3, worden boven en onder aan het scherm zwarte stroken toegevoegd

zodat het beeld eruit ziet als een bioscoopbeeld met de

schermverhouding 16:9.

SQUEEZE* Voor weergave op tv’s met een schermverhouding van 16:9. Het beeld

wordt natuurlijk opgerekt om te zorgen dat het zonder vervorming

precies binnen het scherm past. De aanduiding verschijnt. Raadpleeg

de handleiding van uw breedbeeld-tv als u deze stand gebruikt. Bij

weergave/opname op een tv/LCD-scherm/zoeker met de

schermverhouding 4:3 wordt het beeld verticaal opgerekt.

S.WIDE*

(alleen

GR-DVX707)

De aanduiding verschijnt. Het zoombereik wordt vergroot voorbij het

maximale breedhoekbereik van de optische zoom. De

breedhoekinstelling van deze stand komt overeen met gebruik van een

0,9X breedhoeklens. In-/uitzoomen is mogelijk van 0,9X tot 10X. Deze

stand is geschikt voor het filmen in kleine ruimtes.

WIND CUT OFF Hiermee schakelt u de functie uit.

ON Helpt om de ruis te verminderen die door wind wordt veroorzaakt. De

aanduiding “ ” verschijnt. Bij gebruik van deze functie verandert de

geluidskwaliteit. Dit is normaal.

FLASH AUTO Zie “Flitser voor momentopnames (alleen GR-DVX707/507)” (墌blz. 54).

AUTO C

OFF

FLASH ADJ. ±3 Zie “De lichtopbrengst van de flitser aanpassen (alleen GR-DVX707/

507)” (墌blz. 54).

DU_GR-DVX707EG_37-79.fm Page 47 Wednesday, February 6, 2002 4:12 PM

48 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 48

SYSTEM ( : fabrieksinstelling)

Pieptoon, melodie en sluitergeluid

Instelling van het opnamelampje

ID-nummerinstelling (alleen GR-DVX407/400)

Automatische demonstratie

In deze stand worden bepaalde functies gedemonstreerd zoals Programma AE met speciale effecten,

enzovoort. U kunt de automatische demonstratie gebruiken om na te gaan hoe deze functies werken.

(墌blz. 8)

Menu System

BEEP OFF Hoewel u het tijdens het filmen niet hoort, wordt het sluitergeluid op de

band opgenomen.

BEEP Het piepsignaal wordt weergegeven wanneer de stroomtoevoer wordt in-

of uitschakeld, en aan het begin en einde van elke opname. Ook bij het

inschakelen van het sluitergeluidseffect. (墌blz. 27, 53)

MELODY In plaats van een piepsignaal wordt een melodie weergegeven wanneer u

een handeling uitvoert. Ook bij het inschakelen van het

sluitergeluidseffect. (墌blz. 27, 53)

TALLY OFF Het opnamelampje blijft de hele tijd branden.

ON Het opnamelampje gaat branden om aan te geven dat de opname begint.

ID NUMBER Dit nummer is nodig wanneer u de camcorder via de J-aansluiting (JLIP) of pc-aansluiting

op bijvoorbeeld een computer aansluit. Het beschikbare nummerbereik gaat van 01 tot

99. De fabrieksinstelling is 06.

DEMO MODE OFF Er vindt geen automatische demonstratie plaats.

ON In deze stand worden bepaalde functies gedemonstreerd zoals

Programma AE met speciale effecten, enzovoort. U kunt de automatische

demonstratie gebruiken om na te gaan hoe deze functies werken. De

demonstratie begint in de volgende gevallen:

•Wanneer het menuscherm is gesloten nadat u “DEMO MODE” hebt

ingesteld op “ON”.

•Als “DEMO MODE” is ingesteld op “ON” en de camcorder ongeveer

3 minuten lang niet bediend wordt nadat de aan/uit-knop is ingesteld

op “A” of “M”.

De demonstratie wordt onderbroken als u tijdens de demonstratie een

handeling met het toestel uitvoert. Als u vervolgens tenminste 3 minuten

geen handelingen meer uitvoert, wordt de demonstratie hervat.

OPMERKINGEN:

●Als zich een cassette in de camcorder bevindt, kan de demonstratie niet

worden ingeschakeld.

●De “DEMO MODE” blijft ook op “ON” (aan) staan wanneer u de

stroomtoevoer naar de camcorder onderbreekt.

●Als “DEMO MODE” ingesteld blijft op “ON”, zijn sommige functies

niet beschikbaar. Stel deze optie na het bekijken van de demonstratie

in op “OFF”.

OPNAMEMENU’S (vervolg)

DU_GR-DVX707EG_37-79.fm Page 48 Wednesday, February 6, 2002 4:12 PM

NE 49

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 49

De fabriekswaarde voor menu-instellingen herstellen

Geluidsinvoer (alleen GR-DVX707)

DISPLAY ( : fabrieksinstelling)

Weergave van schermaanduidingen

Weergave van datum- en tijdaanduiding

De tijdcode instellen

De datum/tijd wijzigen

CAM RESET CANCEL Alle instellingen worden niet teruggezet naar de in de fabriek opgegeven

waarde.

EXECUTE Alle instellingen worden teruggezet naar de in de fabriek opgegeven

waarde.

SOUND IN MIC Als u deze optie selecteert, kunt u geluid invoeren via de stereomicrofoon

van de camcorder wanneer u bezig bent met audiodubben(墌blz. 70).

“MIC” verschijnt in het audiodubscherm.

D.SOUND Als u deze optie selecteert, kunt u geluidseffecten invoeren die zijn

opgenomen op de meegeleverde geheugenkaart wanneer u bezig bent

met audiodubben (墌blz. 71). “D.SOUND” verschijnt in het

audiodubscherm.

Menu Display

ON SCREEN LCD Hiermee voorkomt u dat de aanduidingen van de camcorder (met

uitzondering van datum, tijd en tijdcode) op het eventueel aangesloten

tv-scherm worden weergegeven.

LCD/TV Hiermee zorgt u dat de aanduidingen van de camcorder op het tv-scherm

worden gegeven wanneer de camcorder op een tv is aangesloten.

DATE/TIME OFF De datum/tijd wordt niet weergegeven.

AUTO De datum/tijd wordt in de volgende gevallen ongeveer vijf seconden lang

weergegeven:

●Wanneer u de aan/uit-knop van “OFF” instelt op “A” of “M”.

●Wanneer de weergave begint. De camcorder geeft de datum/tijd weer

wanneer de beelden zijn opgenomen.

●Wanneer de datum tijdens de weergave wordt gewijzigd.

ON De datum/tijd wordt altijd weergegeven.

TIME CODE OFF De tijdcode wordt niet weergegeven.

ON De tijdcode wordt weergegeven op de camcorder en de aangesloten tv.

Beeldnummers worden tijdens het opnemen niet weergegeven.

CLOCK ADJ. Hiermee kunt u de huidige datum en tijd instellen. (墌blz. 15)

DU_GR-DVX707EG_37-79.fm Page 49 Wednesday, February 6, 2002 4:12 PM

50 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 50

DSC ( : fabrieksinstelling)

Beeldkwaliteit

Beeldgrootte

Aantal beelden dat bij benadering kan worden opgeslagen

De getallen tussen aanhalingstekens gelden voor de GR-DVX507.

* Alleen meegeleverd met GR-DVX507

** Alleen meegeleverd met GR-DVX707 (12 geluidseffecten reeds aanwezig)

*** Alleen GR-DVX707

Het opnamemedium selecteren

Menu DSC (alleen GR-DVX707/507)

QUALITY FINE U kunt de beeldkwaliteit naar uw eigen voorkeuren instellen. Dit toestel

beschikt over twee instellingen voor de beeldkwaliteit: FINE en

STANDARD (in volgorde van kwaliteit).

OPMERKING:

Het aantal beelden dat kan worden opgeslagen, hangt af van de gekozen

beeldkwaliteit, maar ook van de beeldcompositie en het soort

geheugenkaart dat u gebruikt.

STANDARD

IMAGE SIZE 640 x 480* U kunt de beeldgrootte naar uw eigen voorkeuren instellen.

* GR-DVX507: De fabrieksinstelling is 640 x 480.

** GR-DVX707: De fabrieksinstelling is 1024 x 768.

OPMERKING:

U kunt de instellingen alleen wijzigen als de schakelaar VIDEO/

MEMORY op “MEMORY” staat.

1024 x 768**

1280 x 960

(alleen

GR-DVX707)

Beeldgrootte/

beeldkwaliteit

SD-geheugenkaart MultiMediaCard

8 MB** 8 MB 16 MB 32 MB 64 MB 8 MB* 16 MB 32 MB

640 x 480/FINE

39 46 (45) 98 (95) 205 (205) 405 (405) 50 (55) 105 (105) 210 (215)

640 x 480/STANDARD

134 150 (160) 295 (295) 625 (625)

1215 (1215)

160 (190) 320 (320) 640 (645)

1024 x 768/FINE

17 20 (20) 46 (45) 98 (95) 190 (190) 25 (24) 50 (48) 100 (100)

1024 x 768/STANDARD

55 66 (65) 145 (145) 310 (310) 605 (605) 80 (75) 160 (160) 320 (320)

1280 x 960/FINE***

11 12 28 62 120 16 32 64

1280 x 960/STANDARD***

37 44 98 205 405 50 100 200

REC SELECT Als u momentopnames maakt terwijl de schakelaar VIDEO/MEMORY op

“VIDEO” staat, worden de stilbeelden alleen op band opgenomen.

/Als u momentopnames maakt terwijl de schakelaar VIDEO/MEMORY op

“VIDEO” staat, worden de stilbeelden niet alleen op band opgenomen

maar ook op de geheugenkaart (640 x 480 pixels). In deze stand is de

optie “SNAP MODE” in het menu CAMERA ook van toepassing op

geheugenkaartopnames.

OPNAMEMENU’S (vervolg)

DU_GR-DVX707EG_37-79.fm Page 50 Thursday, February 7, 2002 10:09 AM

NE 51

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 51

VIDEO ( : fabrieksinstelling)

Weergavegeluid

Terwijl de videoband wordt afgespeeld, wordt automatisch nagegaan in welke geluidsstand de opname is

gemaakt en wordt het geluid weergegeven. Selecteer het type geluid dat u bij de beeldweergave wilt

gebruiken. Volg de menutoegangsprocedure op bladzijde 38, selecteer “SOUND MODE” of “12BIT MODE”

in het menuscherm en selecteer de gewenste instelling.

OPMERKINGEN:

●De instelling “SOUND MODE” is zowel voor 12-bits als voor 16-bits geluid beschikbaar. (Bij vorige

modellen werd “12-bits” “32 kHz” genoemd en “16-bits” “48 kHz”.)

●Tijdens het door- of terugspoelen kan niet worden nagegaan in welke geluidsstand de opname is gemaakt.

Tijdens de weergave wordt de geluidsstand in de linkerbovenhoek weergegeven.

Synchronisatieaanpassing

Opnamesnelheid

Zoeken naar blanco gedeelten

Dubben vanaf band naar geheugenkaart

Menu Video

SOUND

MODE

STEREO Het geluid wordt via beide “L”- en “R”-kanalen in stereo weergegeven.

SOUND L Geluid van het “L”-kanaal wordt in stereo weergegeven.

SOUND R Geluid van het “R”-kanaal wordt in stereo weergegeven.

12BIT MODE MIX Originele en gedubde geluiden worden gecombineerd en in stereo via

beide “L”- en “R”-kanalen weergegeven.

SOUND 1 Het oorspronkelijke geluid wordt via beide “L”- en “R”-kanalen in stereo

weergegeven.

SOUND 2 Het gedubde geluid wordt via beide “L”- en “R”-kanalen in stereo

weergegeven.

SYNCHRO ±0.0 Zie “Zorgen voor een meer nauwkeurige montage” (墌blz. 77).

REC MODE SP Hiermee kunt u de gewenste opnamesnelheid (SP of LP) instellen. Het is

raadzaam “REC MODE” in het menu VIDEO te gebruiken als u deze

camcorder tijdens het digitale dubben (alleen GR-DVX707/507/407) als

opnameapparaat gebruikt. (墌blz. 64)

OPMERKING:

U kunt “REC MODE” instellen wanneer de aan/uit-knop is ingesteld op

“P” of op “M”.

BLANK

SRCH

CANCEL Helpt u een blanco gedeelte van de band te vinden als u ergens midden

op de band wilt beginnen met opnemen. (墌blz. 23)

EXECUTE

COPY

OFF Maakt het mogelijk om momentopnamen te maken tijdens de weergave

van videobeelden.

ON Maakt het mogelijk om beelden te dubben die op band of een

geheugenkaart zijn opgenomen. (墌blz. 65)

WEERGAVEMENU’S

DU_GR-DVX707EG_37-79.fm Page 51 Wednesday, February 6, 2002 4:12 PM

52 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_37-79.fm Page 52

WEERGAVEMENU’S (vervolg)

SYSTEM ( : fabrieksinstelling)

DISPLAY ( : fabrieksinstelling)

Menu Display

Menu System

BEEP OFF 墌blz. 48 Elke instelling valt onder het menu “sSYSTEM”, dat

verschijnt wanneer u de aan/uit-knop instelt op “M”.

(墌blz. 38)

De instellingen zijn hetzelfde als in de beschrijving op

bladzijde 48.

BEEP

MELODY

TALLY OFF 墌blz. 48

ID NUMBER (alleen

GR-DVX407/400)

墌blz. 48

DEMO MODE OFF 墌blz. 48

Menu Display

ON SCREEN LCD 墌blz. 49 Elke instelling valt onder het menu “nDISPLAY”, dat

verschijnt wanneer u de aan/uit-knop instelt op “M”.

(墌blz. 38)

De instellingen zijn hetzelfde als in de beschrijving op

bladzijde 49.

OPMERKING:

U kunt de datumaanduiding ook in-/uitschakelen door op

de knop DISPLAY van de (meegeleverde)

afstandsbediening te drukken. (墌blz. 25, 62, 74)

LCD/TV

DATE/TIME OFF 墌blz. 49

AUTO

TIME CODE OFF 墌blz. 49

12: 34 : 24

20..21

BIT/SOU

Instelling ON SCREEN:

Voor weergave van

geluid, bandsnelheid en

het lopen van de band

tijdens video-weergave.

Instelling DATE/TIME:

Voor datum/tijd.

Instelling TIME CODE:

Voor tijdcode.

* 25 beelden = 1 seconde

Minuten

Beelden*

Seconden

DU_GR-DVX707EG_37-79.fm Page 52 Wednesday, February 6, 2002 4:12 PM

NE 53

Master Page: Right-Heading0

DU_GR-DVX707EG_37-79.fm Page 53

OPNAMEFUNCTIES

In deze stand worden donkere voorwerpen of

gebieden nog lichter gemaakt dan ze al bij goede,

natuurlijk belichting zouden zijn. Hoewel het beeld

niet korrelig wordt, krijgt het mogelijk een

stroboscoopeffect vanwege de lange sluitertijd.

1Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

2Open het LCD-scherm volledig of trek de zoeker

volledig uit.

3Druk op NIGHT. Hierdoor verschijnt de Night-

Scope-aanduiding “ ”.

●De sluitertijd wordt automatisch aangepast,

waardoor een 30 maal hogere gevoeligheid

wordt gebruikt.

●“ ” verschijnt naast “ ” terwijl de sluitertijd

automatisch wordt aangepast.

Night-Scope uitschakelen…

Druk nogmaals op NIGHT. Hierdoor verdwijnt de

Night-Scope-aanduiding.

OPMERKINGEN:

●Als de stand Night-Scope actief is, kunnen de

volgende functies of instellingen niet worden

ingeschakeld en knippert of dooft de aanduiding

van die functies of instellingen:

• Bepaalde standen van “Programma AE met

speciale effecten” (墌blz. 42).

• “Flitser voor momentopnames (alleen

GR-DVX707/507)” (墌blz. 54).

• “GAIN UP” in het menu CAMERA. (墌blz. 45)

• “DIS” in het menu MANUAL. (墌blz. 46)

●In de stand Night-Scope kan het lastig zijn om de

camcorder scherp te stellen. U kunt dit vermijden

door een statief te gebruiken.

Deze functie biedt u de mogelijkheid op band

stilbeelden vast te leggen die lijken op foto’s.

1Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

2Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

3Open het LCD-scherm volledig of trek de zoeker

volledig uit.

4Stel “SNAP MODE” in op de gewenste stand.

(墌blz. 38, 45)

5Druk op SNAPSHOT.

●De aanduiding “O” verschijnt en er wordt

gedurende zes seconden een stilbeeld

opgenomen. Vervolgens wordt de camera weer

in de stand Opnamestand-by geplaatst.

●Het is ook mogelijk om tijdens het opnemen

momentopnames te maken. Gedurende

ongeveer zes seconden wordt de

momentopname gemaakt, waarna de normale

opname wordt hervat.

●Momentopnames worden, ongeacht de positie

van de aan/uit-knop (“A” of “M”), altijd gemaakt

in de geselecteerde momentopnamestand.

OPMERKINGEN:

●

Zie “BEEP” op bladzijde 48 als u het geluid van de sluiter

wilt opheffen.

●

Als geen momentopnames mogelijk zijn, knippert

“

” wanneer u op

SNAPSHOT

drukt.

●

Als Programma AE met speciale effecten (

墌

blz. 42) is

ingeschakeld, zijn bepaalde standen van Programma AE

met speciale effecten niet actief tijdens het maken van

momentopnames. In dat geval, knippert het pictogram.

●

Als u op

SNAPSHOT

drukt terwijl “DIS” op “ON”

(

墌

blz. 46) staat, wordt de stabilisatiefunctie

uitgeschakeld.

●

Ook tijdens de beeldweergave zijn alle

momentopnamestanden beschikbaar wanneer

“ COPY” in het menu VIDEO is ingesteld op

“OFF”. (

墌

blz. 51) Het geluid van de sluiter is echter niet

hoorbaar.

●

Tijdens het maken van momentopnames is het mogelijk

dat een deel van het beeld in de zoeker ontbreekt. Er zijn

echter geen gevolgen voor het opgenomen beeld.

●

Als een kabel is aangesloten op de AV-aansluiting, is het

geluid van de sluiter niet hoorbaar via de luidspreker,

maar wordt het wel op de band opgenomen.

Motordrivestand

Als u in stap 5 SNAPSHOT ingedrukt houdt, krijgt u

hetzelfde effect als wanneer u foto’s zou nemen met

een motordrive. (Interval tussen stilbeelden:

ongeveer 1 seconde)

●

De motordrivestand wordt uitgeschakeld wanneer u “REC

SELECT” instelt op “ / ”. (

墌

blz. 38, 50)

Night-Scope

OFF

PLA

Aan/uit-knop

Blokkeerknop

Schakelaar VIDEO/

MEMORY

(alleen

GR-DVX707/507)

Draaiknop MENU

Knop NIGHT

Knop SNAPSHOT

Momentopnames (tijdens video-

opnames)

DU_GR-DVX707EG_37-79.fm Page 53 Wednesday, February 6, 2002 4:12 PM

54 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 54

U kunt de flitser gebruiken als u een

momentopname maakt in de stand Opnamestand-

by. (墌blz. 27, 53)

●Wanneer u de aan/uit-knop instelt op “A”, gaat de

flitser automatisch af als het donker is ( wordt

weergegeven).

●Wanneer de aan/uit-knop is ingesteld op “M”,

kunt u de flitsinstelling als volgt selecteren:

●Zie “De menu-instellingen wijzigen” (墌blz. 38)

voor het instellen van deze functie.

Als “AUTO C” is geselecteerd...

De aanduiding van de rode-ogenvermindering C

gaat branden. Druk op SNAPSHOT. De flitser gaat

tweemaal af. De eerste flits dient om de

roodweerkaatsing van het menselijk oog te

verminderen en de tweede flits is voor de eigenlijke

opname.

OPMERKINGEN:

●Gebruik de flitser niet als mensen zich er vlak voor

bevinden.

●De flitser gaat niet af als de flitser is ingesteld op

“OFF” of als de Night-Scope-stand (墌blz. 53) is

ingeschakeld. De flitser gaat ook niet af als de

batterijen bijna leeg zijn. De flitser gaat bovendien

niet af als deze is ingesteld op “AUTO” terwijl

GAIN UP is ingesteld op “OFF” (墌blz. 45) en

Programma AE met speciale effecten is ingesteld

op “TWILIGHT”. (墌blz. 42)

●Hoewel beelden die met een flitser zijn gemaakt

er meestal witter uitzien dan ze in werkelijkheid

zijn, maakt de camcorder het beeld automatisch

donkerder wanneer u de flitser gebruikt. Als u een

voorwerp filmt dat zich op een afstand bevindt die

de flitser niet kan bereiken (meer dan ongeveer

twee meter), moet u de flitser instellen op “OFF”

om te voorkomen dat het beeld te donker of te

getint wordt.

●De kleurtoon verandert afhankelijk van de

belichting die voor de achtergrond wordt gebruikt,

bijvoorbeeld tl- of halogeenlampen.

●Terwijl de flitser zich oplaadt, knippert en gaat

de flitser niet af. Hoewel er zich beeldruis kan

voordoen, is dit geen storing. De ruis wordt ook

niet opgenomen. Het kan tien seconden duren

voordat de flitser is opgeladen.

Wanneer u in het donker een momentopname

maakt (墌blz. 27, 53), gaat de flitser van de

camcorder af en wordt de lichtopbrengst

automatisch aangepast. Het is ook mogelijk om de

lichtopbrengst van de flitser handmatig aan te

passen. Als u vindt dat de momentopnames die u

hebt gemaakt er te helder of donker uitzien, kunt u

deze handmatig aanpassen.

1Selecteer “FLASH ADJ.” in het menu MANUAL

en druk de draaiknop MENU in.

●De instelling verschijnt.

2Als u meer lichtopbrengst wilt, draait u de

draaiknop MENU naar “+”. Als u minder

lichtopbrengst wilt, draait u de draaiknop MENU

naar “–”.

●Aanpassingsbereik: –3 tot +3.

3Druk de draaiknop MENU in. Draai aan de

draaiknop MENU om “BRETURN” te selecteren

en druk de draaiknop tweemaal in om het

menuscherm te sluiten.

OPMERKING:

Wanneer u een ander voorwerp opneemt of van

opnamelocatie verandert, stelt u de waarde weer in

op ±0, zoals wordt beschreven in stap 2. Maak

vervolgens een momentopname om de

lichtopbrengst van de flitser te controleren. Nadat u

dat hebt gedaan, stelt u de gewenste lichtopbrengst

in.

Flitser voor momentopnames

(alleen GR-DVX707/507)

AUTO : Automatische flits als het donker is (

verschijnt).

AUTO

: Automatische flits als het donker is (

verschijnt) en vermindering van het

rode-ogeneffect.

ON : Altijd een flits.

OFF : Geen flits.

OFF

PLA

Aan/uit-knop

Knop SNAPSHOT Blokkeerknop

Schakelaar VIDEO/

MEMORY

Draaiknop MENU De lichtopbrengst van de flitser

aanpassen (alleen GR-DVX707/

507)

OPNAMEFUNCTIES (vervolg)

DU_GR-DVX707EG_37-79.fm Page 54 Wednesday, February 6, 2002 4:12 PM

NE 55

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 55

Dankzij het Full Range AF-systeem kunt u continu

opnames maken (gaande van close-up (minimale

afstand slechts 5 cm tot het onderwerp) tot

oneindig).

In de onderstaande situaties kan het echter

voorkomen dat het scherpstellen niet automatisch

lukt. (Gebruik in die gevallen “Handmatig

scherpstellen”):

●Als twee onderwerpen elkaar binnen hetzelfde

beeld overlappen.

●Als er te weinig licht is.*

●Als het onderwerp te weinig contrast heeft

(verschil tussen licht en donker), bijvoorbeeld een

vlakke, effen muur of een helderblauwe lucht.*

●Als een donker voorwerp nauwelijks zichtbaar is

in de zoeker.*

●Als een beeld hele kleine patronen of identieke,

zich herhalende patronen bevat.

●Als het beeld blootstaat aan zonnestralen of licht

dat weerkaatst via een grote hoeveelheid water.

●Als u een beeld met een contrastrijke achtergrond

filmt.

* De volgende waarschuwingen voor te laag

contrast knipperen: , , en

OPMERKINGEN:

●Als de lens vegen of vuil bevat, is nauwkeurig

scherpstellen ook niet mogelijk. Houd de lens dan

ook schoon. (墌blz. 91) Als zich condensvorming

voordoet, veegt u het condens met een zachte

doek weg of wacht u tot het op natuurlijke wijze is

opgedroogd.

●Als u een onderwerp filmt dat zich dicht bij de

lens bevindt, moet u eerst uitzoomen. (墌blz. 20)

Als in de autofocusstand is ingezoomd, is het

mogelijk dat automatisch wordt uitgezoomd als de

afstand tussen camcorder en onderwerp dit

vereist. Dit gebeurt niet als “TELE MACRO” is

ingesteld op “ON”. (墌blz. 38, 46)

OPMERKING:

Als u de zoeker gebruikt, zou u “De zoeker

verstellen” (墌blz. 12) al uitgevoerd moeten

hebben.

1Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

2Druk op FOCUS. De aanduiding voor handmatig

scherpstellen verschijnt.

3Als u wilt scherpstellen op een verafgelegen

onderwerp, draait u de draaiknop MENU naar

“+”. De aanduiding “ ” verschijnt en knippert.

Als u wilt scherpstellen op een dichtbijgelegen

onderwerp, draait u de draaiknop

naar “–”.

De aanduiding “ ” verschijnt en knippert.

4Druk de draaiknop MENU in om het

scherpstellen te voltooien.

●Als u terug wilt gaan naar automatisch

scherpstellen, drukt u tweemaal op FOCUS of

zet u de aan/uit-knop op “A”.

●Als u FOCUS eenmaal indrukt, wordt de

camcorder weer in de

scherpstellingsaanpassingsstand gezet.

OPMERKINGEN:

●Zorg dat u de lens in de maximale macrostand

scherpstelt wanneer u handmatig scherpstelt. Als u

in de breedhoekstand op een onderwerp

scherpstelt, is het niet mogelijk om scherpe

beelden te krijgen wanneer u inzoomt, omdat de

scherptediepte kleiner wordt bij langere

brandpuntsafstanden.

●Als u niet verder of dichterbij kunt scherpstellen,

gaat “ ” of “ ” knipperen.

Automatisch scherpstellen

Scherpstellingsdetectiezone

Handmatig scherpstellen

Aanduiding

handmatig

scherpstellen

Terwijl u scherpstelt op

een verafgelegen

onderwerp

Aanduiding

handmatig

scherpstellen

Terwijl u scherpstelt op

een dichtbijgelegen

onderwerp

DU_GR-DVX707EG_37-79.fm Page 55 Thursday, February 7, 2002 10:09 AM

56 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 56

In de volgende situaties is het raadzaam handmatig

de belichting in te stellen:

●Als u filmt met omgekeerde belichting of als de

achtergrond te licht is.

●Als u filmt met een reflecterende natuurlijke

achtergrond, bijvoorbeeld het strand of een

besneeuwde berg.

●Als de achtergrond erg donker is of als het

onderwerp licht is.

Voer voordat u gaat beginnen de onderstaande

procedures uit:

●Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

●Open het LCD-scherm volledig of trek de zoeker

volledig uit.

1Voor GR-DVX707/507:

Stel “pEXPOSURE” in op “MANUAL”.

(墌blz. 43)

Voor GR-DVX407/400:

Druk op EXPOSURE.

●De aanduiding voor de belichtingsinstelling

verschijnt.

2Als u het beeld lichter wilt maken, draait u de

draaiknop MENU naar “+”. Als u het beeld

donkerder wilt maken, draait u de draaiknop

MENU naar “–”. (maximaal ±6)

●De instelling +3 heeft hetzelfde effect als

achtergrondlichtcompensatie. (墌blz. 57)

●De instelling –3 heeft hetzelfde effect als het

instellen van “rPROGRAM AE” op

“SPOTLIGHT”. (墌blz. 42)

3Druk de draaiknop MENU in om het instellen

van de belichting te voltooien.

De automatische belichting herstellen...

Voor GR-DVX707/507:

Stel “pEXPOSURE” in op “AUTO”. (墌blz. 43) Of

zet de aan/uit-knop op “A”.

Voor GR-DVX407/400:

Druk tweemaal op EXPOSURE. Of zet de aan/uit-

knop op “A”.

●Als u eenmaal op EXPOSURE drukt, wordt de

belichtingsinstellingsstand weer ingeschakeld.

OPMERKING:

Het is niet mogelijk om handmatig de belichting in

te stellen als tegelijk ook “rPROGRAM AE” is

ingesteld op “SPOTLIGHT” of “SNOW”

(墌blz. 38, 42), of als de

achtergrondlichtcompensatie is ingeschakeld.

(墌blz. 57)

De belichting instellen

OFF

PLA

Aan/uit-knop

Draaiknop MENU

Knop EXPOSURE (alleen

GR-DVX407/400) Blokkeerknop

Schakelaar VIDEO/

MEMORY (alleen

GR-DVX707/507)

OPNAMEFUNCTIES (vervolg)

DU_GR-DVX707EG_37-79.fm Page 56 Wednesday, February 6, 2002 4:12 PM

NE 57

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 57

Net als de pupil van het menselijk oog, trekt het

diafragma in een goedverlichte omgeving samen om

te voorkomen dat er te veel licht binnenvalt. In een

donkere omgeving verwijdt het diafragma zich om

meer licht binnen te laten.

Gebruik deze functie in de volgende situaties:

●Als u een bewegend onderwerp filmt.

●Als de afstand tot het onderwerp verandert

(waardoor de grootte ervan op het LCD-scherm of

in de zoeker verandert), bijvoorbeeld als het

onderwerp zich van u verwijdert.

●Als u filmt met een reflecterende natuurlijke

achtergrond, bijvoorbeeld het strand of een

besneeuwde berg.

●Als u onderwerpen onder een spot filmt.

●Bij het inzoomen.

Wanneer het onderwerp zich dichtbij bevindt,

blokkeert u het diafragma. Zelfs als het onderwerp

zich nu van u verwijdert, wordt het beeld niet

donkerder of lichter.

Voer voordat u gaat beginnen de onderstaande

procedures uit:

●Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

●Open het LCD-scherm volledig of trek de zoeker

volledig uit.

1Voor GR-DVX707/507:

Stel “pEXPOSURE” in op “MANUAL”.

(墌blz. 43)

Voor GR-DVX407/400:

Druk op EXPOSURE.

●De aanduiding voor de belichtingsinstelling

verschijnt.

2Zoom in of uit totdat het onderwerp het LCD-

scherm of de zoeker vult. Druk vervolgens op de

draaiknop MENU en houd deze langer dan

twee seconden ingedrukt. De

belichtingsinstellingsaanduiding en de

aanduiding “ ” verschijnen.

Druk de draaiknop MENU in. De aanduiding

“ ” verandert in “ ” en het diafragma wordt

geblokkeerd.

De automatische diafragmaregeling herstellen...

Voor GR-DVX707/507:

Stel “pEXPOSURE” in op “AUTO”. (墌blz. 43) Of

zet de aan/uit-knop op “A”.

Voor GR-DVX407/400:

Druk tweemaal op EXPOSURE. Of zet de aan/uit-

knop op “A”.

●De belichtingsinstellingsaanduiding en “ ”

verdwijnen.

De belichtingsinstelling en het diafragma

blokkeren…

Na stap 1 bij “De belichting instellen” stelt u de

belichting in door te draaien aan de draaiknop

MENU. Vervolgens blokkeert u het diafragma in stap

2 bij “Diafragmablokkering”. Selecteer “AUTO”

voor automatisch blokkeren of druk tweemaal op

EXPOSURE bij stap 1. Het diafragma wordt na

ongeveer twee seconden automatisch ingesteld.

Bij achtergrondlichtcompensatie wordt het

onderwerp snel lichter gemaakt.

Druk op BACKLIGHT. wordt weergegeven en het

onderwerp wordt lichter gemaakt. Als u nogmaals

op dezeknop drukt, verdwijnt en het vorige

lichtheidsniveau wordt weer ingesteld.

●Als u de knop BACKLIGHT gebruikt, is het

mogelijk dat het licht rondom het onderwerp te fel

wordt en het onderwerp zelf te wit.

●Achtergrondlichtcompensatie is ook beschikbaar

als de aan/uit-knop op “A” staat.

Diafragmablokkering

OFF

PLA

Aan/uit-knop

Draaiknop

Knop EXPOSURE

(alleen GR-DVX407/400) Blokkeerknop

Schakelaar

VIDEO/MEMORY

(alleen GR-DVX707/507)

Knop BACKLIGHT

Achtergrondlicht compenseren

Aanduiding voor diafragmablokkering

DU_GR-DVX707EG_37-79.fm Page 57 Thursday, February 7, 2002 10:09 AM

58 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 58

De witbalans die betrekking heeft op de juistheid

van kleurreproductie bij verschillende

belichtingsomstandigheden. Als de witbalans

correct is, worden alle overige kleuren nauwkeurig

gereproduceerd.

De witbalans wordt doorgaans automatisch

aangepast. Als u echter een ervaren

camcordergebruiker bent, kunt u deze functie

handmatig bedienen om een meer professionele

kleur-/tintreproductie te bewerkstelligen.

( : fabrieksinstelling)

●Zie “De menu-instellingen wijzigen” (墌blz. 38)

voor het instellen van deze functie.

●De aanduiding van de geselecteerde stand

verschijnt, behalve van de stand “AUTO”.

Teruggaan naar automatische witbalansregeling…

Stel “uW.BALANCE” in op “AUTO”. (墌blz. 38)

Of zet de aan/uit-knop op “A”.

OPMERKING:

U kunt de witbalansregeling niet gebruiken als

“rPROGRAM AE” is ingesteld op “SEPIA” of op

“MONOTONE”. (墌blz. 42)

U kunt de witbalans handmatig aanpassen wanneer

u bij verschillende soorten belichting filmt.

Voer voordat u gaat beginnen de onderstaande

procedures uit:

●Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “M”.

●Open het LCD-scherm volledig of trek de zoeker

volledig uit.

1Stel “uW.BALANCE” in op “MWB”.

(墌blz. 38, 43)

●De aanduiding knippert langzaam.

2Houd een vel wit papier voor het onderwerp. Pas

de zoominstelling aan of stel u zo op dat het

witte papier het hele scherm vult.

3Druk op de draaiknop MENU tot snel begint

te knipperen.

Wanneer het instellen klaar is, gaat weer

normaal knipperen.

4Druk de draaiknop MENU tweemaal in. Het

menuscherm wordt gesloten en de aanduiding

voor de handmatige witbalansinstelling

wordt weergegeven.

OPMERKINGEN:

●In stap 2 is het mogelijk moeilijk om scherp te

stellen op wit papier. Stel in dat geval handmatig

scherp. (墌blz. 55)

●U kunt een onderwerp binnen onder allerlei

belichtingsomstandigheden filmen (natuurlijk licht,

tl-lamp, kaarslicht, enzovoort). Aangezien de

kleurtemperatuur verschilt naar gelang de lichtbron,

verschilt ook de tint van het onderwerp naar gelang

de witbalansinstelling. Gebruik de functie om een

meer natuurlijk resultaat te bewerkstelligen.

●Wanneer u de witbalans handmatig hebt aangepast,

blijft de instelling behouden, ook als de

stroomtoevoer onderbroken of de accu verwijderd

wordt.

De witbalans aanpassen

—AUTO De witbalans wordt

automatisch aangepast.

MWB U kunt de witbalans

handmatig aanpassen

wanneer u bij verschillende

soorten belichting filmt.

(墌“De witbalans handmatig

instellen”)

FINE Buiten op een zonnige dag.

CLOUD Buiten op een bewolkte dag.

HALOGEN Een videolamp of een

soortgelijke belichting wordt

gebruikt.

De witbalans handmatig instellen

Wit papier

Draaiknop MENU

OPNAMEFUNCTIES (vervolg)

DU_GR-DVX707EG_37-79.fm Page 58 Wednesday, February 6, 2002 4:12 PM

NE 59

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 59

De geluidseffecten die zich reeds op de

meegeleverde geheugenkaart bevinden, kunnen

naar band worden gekopieerd.

1Plaats een cassette. (墌blz. 16)

Plaats de meegeleverde geheugenkaart. (

墌

blz. 17)

3Zet de schakelaar VIDEO/MEMORY op “VIDEO”.

4Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “A” of

“M”.

5Open het LCD-scherm volledig of trek de zoeker

volledig uit.

6Druk op INDEX. Het indexscherm voor

geluidseffecten (墌blz. 30) verschijnt.

7Draai aan de draaiknop MENU om het gewenste

geluidseffect te selecteren.

8Druk de draaiknop MENU in om de selectie te

voltooien.

●Door op D.SOUND te

drukken start u de

weergave van het

huidige geselecteerde

geluidseffect. U kunt

het effect controleren

zonder dat u het op

band hoeft op te

nemen. Druk nogmaals op D.SOUND als u de

weergave van het geluidseffect halverwege wilt

afbreken.

9Druk tijdens de opname op D.SOUND. De

aanduiding van het geselecteerde geluidseffect

met de markering “ ” wordt bewegend

weergegeven en het geluidseffect wordt op de

band opgenomen.

●

Het geluidseffect kan tijdens het opnemen niet via

de luidspreker worden weergegeven. Sluit een

hoofdtelefoon aan op de hoofdtelefoonaansluiting

als u het geluidseffect wilt horen.

De opname van het geluidseffect halverwege

annuleren...

Druk nogmaals op D.SOUND. De camcorder stopt

met opnemen van het geluidseffect en de

geluidseffectaanduiding verdwijnt.

Geluidsgegevens van onze website downloaden

U kunt geluidsgegevens van onze website

downloaden (zie onze URL hieronder) en ze van uw

pc via een USB-kabel overbrengen naar de

geheugenkaart. Zo krijgt u de beschikking over nog

meer geluidseffecten.

http://www.jvc-victor.co.jp/english/download/

d-sound/index.html

●U kunt ook de PC-kaartadapter CU-VPSD60,

disketteadapter CU-VFSD50 of USB-lezer/-

schrijver CU-VUSD70 gebruiken om

geluidsgegevens van een pc naar de geheugenkaart

over te brengen.

●U moet geluidsgegevens naar de map

DCSD\100JVCGR op de geheugenkaart kopiëren.

●De bestandnamen moet een numerieke volgorde

hebben en beginnen bij DVC00001.mp3. Als u de

meegeleverde geheugenkaart gebruikt, moeten de

bestandsnamen beginnen bij DVC00013.mp3

aangezien twaalf geluidseffecten als

DVC00001.mp3 tot en met DVC00012.mp3 reeds

op de geheugenkaart zijn opgeslagen.

OPMERKINGEN:

●

U kunt geluidseffecten ook gebruiken voor

audiodubben. (

墌

blz. 71)

●

Het is ook mogelijk om geluidsfragmenten in de

D.S.C.-weergavestand te selecteren. (

墌

blz. 29, 30)

●

Het opnemen van geluidsfragmenten is alleen

mogelijk wanneer de geluidseffectaanduiding wordt

weergegeven.

●

U kunt op de pc gemaakte geluidsfragmenten naar

een geheugenkaart kopiëren door ze met de

opgegeven bestandsnaam naar de map met geluiden

op de geheugenkaart over te brengen. Raadpleeg

voor meer informatie de gebruikshandleiding van de

meegeleverde software. Sommige op een pc

gemaakte geluidsfragmenten kunt u niet op deze

camcorder weergeven.

Digitale geluidseffecten opnemen

(alleen GR-DVX707)

OFF

PLA

Aan/uit-knop

Draaiknop MENU

Knop D.SOUND

Schakelaar VIDEO/

MEMORY

Blokkeerknop

Knop INDEX

INDEX

Geselecteerd

geluid

CER

min

EX P LOS I O N

DU_GR-DVX707EG_37-79.fm Page 59 Thursday, February 7, 2002 10:09 AM

60 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 60

Het is mogelijk om in 160 x 120 pixels

videofragmenten te maken op basis van real-time

gemaakte beelden of van eerder opgenomen

videobeelden. Deze fragmenten kunt u op een

geheugenkaart opslaan als bestanden die eenvoudig

via e-mail kunnen worden verzonden.

Videofragmenten maken met real-time

beelden van de camera

1Plaats een geheugenkaart. (墌blz. 17)

2Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “A” of “M”.

4Druk op E-MAIL om de stand Opnamestand-by

voor e-mail in te schakelen.

●“E-MAIL CLIP” verschijnt.

5Druk op de start/stop-knop voor opnemen om

het opnemen te starten.

6Druk op de start/stop-knop voor opnemen om

het opnemen te beëindigen.

●“COMPLETED” wordt weergegeven, waarna

de camcorder weer in de stand Opnamestand-

by voor e-mail wordt geplaatst.

7Druk op E-MAIL om het opnemen van het

e-mailfragment te beëindigen. Het normale

scherm verschijnt weer.

De op een geheugenkaart opgenomen

videofragmenten bekijken…

Zie “Weergave van videofragmenten (alleen

GR-DVX707)” (墌blz. 29).

Ongewenste videofragmenten van een

geheugenkaart verwijderen…

Zie “Bestanden verwijderen” (墌blz. 33).

Videofragmenten voor

e-maildoeleinden opnemen (alleen

GR-DVX707)

OFF

PLA

ILCLIAM

E P

ILCLIAM

E P

00 : 1 5

CER

16 0 3 5

00 : 0 0

STANDBY

m i n

1 06

ILCLIAM

00:15

CER

160 3

mi n

00:00

STANDBY

160 35

m i n

mi n

OC DPL E TM EOCDPLETME

Blokkeerknop

Knop E-MAIL

Schakelaar VIDEO/MEMORY

Aan/uit-knop

Resterende tijd

Het opnemen wordt

stopgezet wanneer u

nogmaals op de start/stop-

knop voor opnemen drukt.

De opname is klaar.

Draaiknop MENU

Start/stop-knop

voor opnemen

Het opnemen begint

wanneer u op de start/stop-

knop voor opnemen drukt.

OPNAMEFUNCTIES (vervolg)

DU_GR-DVX707EG_37-79.fm Page 60 Wednesday, February 6, 2002 4:12 PM

NE 61

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 61

Videofragmenten maken van opgenomen

videobeelden

1Plaats een cassette. (墌blz. 16)

2Plaats een geheugenkaart. (墌blz. 17)

3Zet de schakelaar VIDEO/MEMORY op

“VIDEO”.

4Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

5Druk op 4/9 om de videoweergave te starten.

6Druk op E-MAIL om de stand Opnamestand-by

in te schakelen.

●“E-MAIL CLIP” verschijnt.

●Als u het opnemen van het e-mailfragment wilt

beëindigen, drukt u nogmaals op E-MAIL of op

8 om de videoweergave te beëindigen.

7Op het punt waar u met kopiëren wilt beginnen,

drukt u op de start/stop-knop voor opnemen om

het e-mailfragment op te nemen.

8Druk op de start/stop-knop voor opnemen om

het opnemen van het e-mailfragment te

beëindigen.

●“COMPLETED” wordt weergegeven, waarna

de camcorder weer in de stand Opnamestand-

by voor e-mail wordt geplaatst.

9Druk op E-MAIL om het opnemen van het

e-mailfragment te beëindigen. Het normale

scherm verschijnt weer.

De op een geheugenkaart opgenomen

videofragmenten bekijken…

Zie “Weergave van videofragmenten (alleen

GR-DVX707)” (墌blz. 29).

Ongewenste videofragmenten van een

geheugenkaart verwijderen…

Zie “Bestanden verwijderen” (墌blz. 33).

OPMERKINGEN:

●De maximale opnametijd per videoclip is

ongeveer 3 minuten.

●Het is niet mogelijk om de weergavebediening uit

te voeren zolang het videofragment wordt

opgenomen.

●Als tijdens de opname van het e-mailfragment het

einde van de band wordt bereikt, wordt het

gedeelte dat niet meer op de band past

automatisch op de geheugenkaart opgeslagen.

●Als het einde van de band in stap 6 wordt bereikt,

wordt de stand Opnamestand-by voor e-mail

automatisch geannuleerd.

●De met deze camcorder opgeslagen

videofragmenten zijn compatibel met MPEG4.

Sommige op andere apparaten opgeslagen

MPEG4-bestanden kunnen op deze camcorder

niet worden weergegeven.

●Er kan zich beeldruis voordoen wanneer u de

videofragmenten op het LCD-scherm of in de

zoeker bekijkt, maar deze ruis is niet aanwezig in

de videofragmenten die daadwerkelijk op de

geheugenkaart zijn opgeslagen.

●U kunt videofragmenten ook in Windows® Media

Player versie 6.4 of hoger op uw pc bekijken.

Raadpleeg hiervoor de instructies voor uw pc en

de software.

OFF

PLA

Blokkeerknop

Knop E-MAIL

Schakelaar

VIDEO/MEMORY

Aan/uit-knop

Draaiknop

MENU Weergave-/pauzeknop (4/9)

Start/stop-knop

voor opnemen

DU_GR-DVX707EG_37-79.fm Page 61 Thursday, February 7, 2002 4:34 PM

62 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_37-79.fm Page 62

KOPIËREN

* Aansluiten als geen S-videokabel wordt

gebruikt.

** Open dit klepje als u de kabels wilt aansluiten.

1Volg de illustraties bij het aansluiten van de

camcorder en de videorecorder. Zie ook

bladzijde 24 en 25.

2Stel de schakelaar VIDEO/MEMORY in op

“VIDEO”. (alleen GR-DVX707/507)

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “P”.

4Zet de videorecorder aan.

5Plaats de broncassette in de camcorder.

6Plaats de doelcassette in de videorecorder.

7Schakel de standen AUX en Opname-Pauze van

de videorecorder in.

●Raadpleeg de gebruikshandleiding van de

videorecorder.

8Druk op 4/9 op de camcorder om de weergave

van de broncassette te starten.

9Start de opname met de videorecorder op het

punt waar u met kopiëren wilt beginnen.

10 U kunt het kopiëren onderbreken door de

opnamepauzestand van de videorecorder in te

schakelen en op de camcorder op 4/9 te

drukken.

11 Herhaal stap 8–10 als u nog meer stukken

wilt kopiëren. Zet de videorecorder en de

camcorder stop.

OPMERKINGEN:

●Gebruik bij voorkeur de netadapter als

spanningsbron in plaats van de accu. (墌blz. 11)

●Wanneer de weergave van de camcorder begint,

worden de beelden weergegeven op uw tv.

Hierdoor weet u dat de verbindingen en het AUX-

kanaal goed zijn ingesteld voor de

kopieerprocedure.

●Zorg voordat u met kopiëren begint dat de

aanduidingen van de camcorder niet op de

aangesloten tv worden weergegeven. Als dat wel

het geval is, worden ze op de nieuwe band

opgenomen.

Instellen of de volgende aanduidingen al dan niet

op de aangesloten tv moeten worden

weergegeven...

• Datum/tijd

Stel “DATE/TIME” in op “AUTO”, “ON” of op

“OFF”. (墌blz. 38, 49) Of druk op DISPLAY op

de afstandsbediening om de datumaanduiding

in of uit te schakelen.

• Tijdcode

Stel “TIME CODE” in op “OFF” of op “ON”.

(墌blz. 38, 49)

• Aanduiding van geluidsweergavestand,

bandsnelheid en het lopen van de band

Stel “ON SCREEN” in op “LCD” of op “LCD/

TV”. (墌blz. 38, 49)

Kopiëren naar een videorecorder

Naar S-VIDEO

S-videokabel (los

verkrijgbaar)

“Y/C”/“CVBS”-

selectieknop

video-uitgang

Naar AV

Aansluitingenklepje**

Audio-/videokabel

[ø3,5 ministekker naar

tulpstekker]

(meegeleverd)

Naar AUDIO-, VIDEO*-

en S-IN-aansluiting

Als uw

videorecorder is

uitgerust met een

SCART-

aansluiting,

gebruikt u de

meegeleverde

kabeladapter.

Videorecorder

Kabeladapter

(meegeleverd)

DU_GR-DVX707EG_37-79.fm Page 62 Thursday, February 7, 2002 11:49 AM

NE 63

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 63

Het is ook mogelijk om opgenomen beelden van de

camcorder over te brengen naar een andere

videorecorder. Aangezien hierbij een digitaal

signaal wordt overgebracht, is er vrijwel geen verlies

aan beeld-en geluidskwaliteit.

1Zorg dat alle apparaten zijn uitgeschakeld.

2Sluit deze camcorder op de in de illustratie

getoonde wijze met een DV-kabel aan op een

videorecorder die is voorzien van een DV-

ingangsaansluiting.

3Zet de schakelaar VIDEO/MEMORY van deze

camcorder op “VIDEO”. (alleen GR-DVX707/

507)

4Houd de blokkeerknop op de aan/uit-knop van

de camcorder ingedrukt en draai de aan/uit-knop

naar “P”.

5Zet de videorecorder aan.

6Plaats de broncassette in de camcorder.

7Plaats de doelcassette in de videorecorder.

8Druk op 4/9 op de camcorder om de weergave

van de broncassette te starten.

9Schakel de opnamestand van de videorecorder in

op het punt waar u het kopiëren wilt starten.

10 U kunt het kopiëren onderbreken door de

opnamepauzestand van de videorecorder in te

schakelen en op de camcorder op 4/9 te

drukken.

11 Herhaal stap 8–10 als u nog meer stukken

wilt kopiëren. Zet de videorecorder en de

camcorder stop.

OPMERKINGEN:

●Gebruik bij voorkeur de netadapter als

spanningsbron in plaats van de accu. (墌blz. 11)

●Als u de afstandbediening gebruikt terwijl zowel

de camcorder als de videorecorder van JVC zijn,

voeren beide apparaten dezelfde bewerking uit. U

kunt dit voorkomen door op de knoppen op de

apparaten zelf te drukken.

●Als tijdens het kopiëren op het afspelende

apparaat een blanco gedeelte of een beeld met

storing wordt weergegeven, is het mogelijk dat het

kopiëren wordt stopgezet om te voorkomen dat

ongewenste beelden worden gekopieerd.

●Hoewel de DV-kabel correct is aangesloten, is het

mogelijk dat het beeld in stap 9 soms niet

verschijnt. Als dit probleem zich voordoet, zet u

het apparaat uit en brengt u de verbindingen

opnieuw tot stand.

●Als u probeert “Tijdens de weergave in-/

uitzoomen” (墌blz. 68) of “Speciale effecten

weergeven” (墌blz. 69) uit te voeren of als u

tijdens de weergave op SNAPSHOT drukt, wordt

alleen het oorspronkelijke weergegeven beeld dat

op de band is opgenomen via de DV-aansluiting

verzonden.

●Als u een DV-kabel gebruikt, dient u de los

verkrijgbare JVC VC-VDV204U DV-kabel te

nemen.

Kopiëren naar een videorecorder

die is voorzien van een DV IN-

aansluiting (digitaal kopiëren)

Open het

aansluitingenklepje.

Kernfilter

Naar DV

DV-kabel (los

verkrijgbaar)

Naar DV IN

Videorecorder die is

uitgerust met DV-aansluiting

DU_GR-DVX707EG_37-79.fm Page 63 Thursday, February 7, 2002 10:09 AM

64 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 64

Het is ook mogelijk om opgenomen beelden vanaf

een andere videorecorder die van een DV-

aansluiting is voorzien naar de camcorder te

kopiëren. Aangezien hierbij een digitaal signaal

wordt overgebracht, is er vrijwel geen verlies aan

beeld-en geluidskwaliteit.

1Zorg dat alle apparaten zijn uitgeschakeld.

2Sluit deze camcorder op de wijze die in de

illustratie wordt getoond aan op een

videorecorder die is voorzien van een DV-

uitgangsaansluiting.

3Zet de schakelaar VIDEO/MEMORY van deze

camcorder op “VIDEO”. (alleen GR-DVX707/

507)

4Houd de blokkeerknop op de aan/uit-knop van

de camcorder in gedrukt en draai de aan/uit-

knop naar “P”.

5Stel “REC MODE” in op “SP” of op “LP”.

(墌blz. 38, 51)

6Zet de videorecorder aan.

7Plaats de broncassette in de videorecorder.

8Plaats de doelcassette in de camcorder.

9Druk op de start/stop-knop voor opnemen van de

camcorder om de opnamepauzestand in te

schakelen.

●De aanduiding “ ” verschijnt op het

scherm.

10 Druk op de start/stop-knop voor opnemen van

de camcorder om te beginnen met opnemen.

●De aanduiding gaat draaien.

11 Druk nogmaals op de start/stop-knop voor

opnemen van de camcorder om de

opnamepauzestand in te schakelen.

●De aanduiding stopt met draaien.

12 Herhaal stap 10 –11 als u nog meer stukken

wilt kopiëren. Zet de videorecorder en de

camcorder stop.

OPMERKINGEN:

●

Gebruik bij voorkeur de netadapter als spanningsbron

in plaats van de accu. (

墌

blz. 11)

●

Als u de afstandbediening gebruikt terwijl zowel de

camcorder als de videorecorder van JVC zijn, voeren

beide apparaten dezelfde bewerking uit. U kunt dit

voorkomen door op de knoppen op de apparaten zelf

te drukken.

●

Als tijdens het kopiëren op het afspelende apparaat een

blanco gedeelte of een beeld met storing wordt

weergegeven, is het mogelijk dat het kopiëren wordt

stopgezet om te voorkomen dat ongewenste beelden

worden gekopieerd.

●

Hoewel de DV-kabel correct is aangesloten, is het

mogelijk dat het beeld in stap

soms niet verschijnt.

Als dit probleem zich voordoet, zet u het apparaat uit

en brengt u de verbindingen opnieuw tot stand.

●

Digitaal dubben wordt uitgevoerd in de geluidsstand

waarmee de oorspronkele band is opgenomen,

ongeacht de huidige instelling voor “SOUND MODE”.

(

墌

blz. 44)

●

Tijdens het digitaal dubben, worden geen signalen

verzonden via de AV- of S-Video-uitgangsaansluiting.

●

Als u een DV-kabel gebruikt, dient u de los verkrijgbare

JVC VC-VDV204U DV-kabel te nemen.

Kopiëren vanaf een videorecorder

die is voorzien van een DV OUT-

aansluiting (digitaal dubben)

(alleen GR-DVX707/507/407)

Open het

aansluitingenklepje.

Kernfilter

Naar DV

DV-kabel (los

verkrijgbaar)

Naar DV OUT

Videorecorder die is uitgerust

met DV-aansluiting

DV. IN

KOPIËREN (vervolg)

DU_GR-DVX707EG_37-79.fm Page 64 Wednesday, February 6, 2002 4:12 PM

NE 65

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 65

Het is mogelijk om stilbeelden van een band naar

een geheugenkaart te kopiëren.

1Plaats een cassette. (墌blz. 16)

2Plaats een geheugenkaart. (墌blz. 17)

3Zet de schakelaar VIDEO/MEMORY op

“VIDEO”.

4Houd de blokkeerknop op de aan/uit-knop

ingedrukt gedrukt en zet de aan/uit-knop op

“P”.

5Stel “ COPY”

in op “ON”.

(墌blz. 38, 51)

6Druk op 4/9 om de

weergave te starten.

7Druk nogmaals op

4/9 om de weergave

van stilbeelden starten

op het punt waarop u wilt kopiëren.

8Als u het beeld wilt

kopiëren, drukt u op

SNAPSHOT.

●De aanduiding “ ”

knippert tijdens het

dubben.

●Het geselecteerde

beeld wordt op de

geheugenkaart opgeslagen.

OPMERKINGEN:

●Als u in stap 8 op SNAPSHOT drukt terwijl er geen

geheugenkaart in het apparaat aanwezig is,

verschijnt het bericht “COPYING FAILED”.

●Als een met “WIDE MODE” (墌blz. 47) op band

opgenomen beeld naar een geheugenkaart wordt

gekopieerd, wordt het signaal dat de stand WIDE

identificeert niet meegekopieerd.

●Als u de weergave van speciale effecten voor een

videobeeld wilt kopiëren, voert u de procedure tot

stap 8 uit met de (meegeleverde)

afstandbediening. (墌blz. 69)

●Beelden worden gekopieerd met 640 x 480 pixels.

Op een band opgenomen

stilbeelden naar een

geheugenkaart kopiëren (alleen

GR-DVX707/507)

OFF

PLA

Aan/uit-knop

Knop SNAPSHOT Blokkeerknop

Schakelaar VIDEO/

MEMORY

Draaiknop MENU

Weergave-/pauzeknop (4/9)

COPY OFF

–

SPSP

DU_GR-DVX707EG_37-79.fm Page 65 Thursday, February 7, 2002 10:09 AM

66 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_37-79.fm Page 66

DE AFSTANDSBEDIENING GEBRUIKEN

U kunt de afstandsbediening met volledige functionaliteit gebruiken om de camcorder op afstand te bedienen

en om basishandelingen van de videorecorder (weergave, stoppen, pauze, doorspoelen, terugspoelen) uit te

voeren. Bovendien zijn er aanvullende weergavefuncties mee mogelijk. (墌blz. 68)

De batterijen plaatsen

Voor de afstandsbediening gebruikt u twee batterijen

van het type “AAA (R03)”. Zie “Algemene

voorzorgsmaatregelen in verband met de batterijen”

(墌blz. 88).

1Verwijder het deksel van het batterijvak door het

lipje op de hier getoonde wijze in te drukken.

2Plaats twee “AAA (R03)”-batterijen in de juiste

stand in het batterijvak.

3Plaats het deksel van het batterijvak terug.

Effectief bereik van de signalen (gebruik

binnenshuis)

Wanneer u de afstandsbediening gebruikt, dient u

deze op de afstandsbedieningssensor te richten. Het

geschatte effectieve bereik van de signalen voor

gebruik binnenshuis is 5 m.

OPMERKING:

Het verzonden signaal is mogelijk minder effectief

of kan leiden tot onjuiste handelingen als de sensor

direct wordt blootgesteld aan zonlicht of een

krachtige lichtbron.

Knoppen en functies

132+

–

Lipje Sensor voor afstandsbediening

DU_GR-DVX707EG_37-79.fm Page 66 Wednesday, February 6, 2002 4:12 PM

NE 67

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 67

Knoppen

Functies

Als de aan/uit-knop van de

camcorder op “A” of “M”

staat.

Als de aan/uit-knop van de

camcorder op “P” staat.

AInfraroodzendvenster Hiervandaan wordt het infraroodsignaal verzonden.

BZoomknoppen (T/W) In-/uitzoomen (墌blz. 20) In-/uitzoomen (墌blz. 68)

CKnop DISPLAY 墌blz. 25, 62, 74

DKnop SHIFT 墌blz. 68, 73

EKnoppen voor SLOW terugspoelen

en doorspoelen

Knop Links en knop Rechts

墌blz. 68

FKnop REW ●Snel achterwaarts zoeken/snel

voorwaarts zoeken op een

band (墌blz. 22)

●Hiermee geeft u het vorige

bestand op de geheugenkaart

weer (alleen GR-DVX707/507)

(墌blz. 28)

GKnop FADE/WIPE 墌blz. 75

HKnop EFFECT ON/OFF 墌blz. 69

IKnop EFFECT 墌blz. 69

JPAUSE IN-aansluiting 墌blz. 74

KKnop START/STOP Werkt hetzelfde als de start/stop-knop voor opnemen op de

camcorder.

LKnop MBR SET 墌blz. 73

MKnop SNAPSHOT Werkt hetzelfde als SNAPSHOT op de camcorder.

NKnop Omhoog

Knop INSERT

墌blz. 68

墌blz. 72

OKnop Omlaag

Knop A. DUB

墌blz. 68

墌blz. 70

PKnop PLAY ●Hiermee start u de weergave

van een band (墌blz. 22)

●Hiermee start u de

automatische weergave van

beelden die zich op een

geheugenkaart bevinden

(alleen GR-DVX707/507)

(墌blz. 28)

QDoorspoelknop ●Doorspoelen van/snelzoeken

op een band (墌blz. 22)

●Hiermee geeft u het volgende

bestand op een geheugenkaart

weer (alleen GR-DVX707/507)

(墌blz. 28)

RKnop STOP ●Hiermee stopt u de band

(墌blz. 22)

●Hiermee stopt u de

automatische weergave (alleen

GR-DVX707/507) (墌blz. 28)

SKnop PAUSE Hiermee onderbreekt u de

weergave (墌blz. 68)

TKnoppen R.A.EDIT 墌blz. 73 – 77

DU_GR-DVX707EG_37-79.fm Page 67 Wednesday, February 20, 2002 4:16 PM

68 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 68

Slowmotionweergave

Deze functie stelt u in staat om tijdens de weergave

van videobeelden langzaam in voor- of

achterwaartse richting te zoeken.

Druk tijdens normale weergave van videobeelden

langer dan twee seconden op SLOW (YI of IU).

●Na ongeveer één minuut langzaam terugspoelen

of ongeveer twee minuten langzaam doorspoelen

wordt de normale weergave hervat.

●Als u de slowmotionweergave wilt onderbreken,

drukt u op PAUSE (9).

●Als u de slowmotionweergave wilt stopzetten,

drukt u op PLAY (U).

OPMERKINGEN:

●Het is ook mogelijk om slowmotionweergave in te

schakelen vanuit de stilbeeldweergave door meer

dan twee seconden op SLOW (YI of IU) te

drukken.

●Tijdens de slowmotionweergave kan het beeld een

mozaïekachtig uiterlijk krijgen. Dit komt door de

digitale beeldverwerking.

●Als u SLOW (YI of IU) indrukt en vasthoudt, is het

mogelijk dat het stilbeeld een paar seconden lang

wordt weergegeven, gevolgd door een paar

seconden lang een blauw scherm. Dit is normaal

en duidt niet op een defect.

●Mogelijk is er een kleine marge tussen het

beginpunt van de slowmotionweergave dat u hebt

gekozen en het daadwerkelijke beginpunt voor de

slowmotionweergave.

●Tijdens de slowmotionweergave zijn er storingen

in het beeld, dat soms onstabiel lijkt, vooral bij

stilstaande beelden. Dit is normaal en duidt niet

op een defect.

Beeld-voor-beeld-weergave

Deze functie stelt u in staat om tijdens de weergave

van videobeelden beeld-voor-beeld te zoeken.

Druk tijdens normale weergave of stilbeeldweergave

herhaald op SLOW (IU) om voorwaarts te gaan of op

SLOW (YI) om achterwaarts te gaan. Elke keer dat u

op SLOW (YI of IU) drukt, wordt het beeld

weergegeven.

Tijdens de weergave in-/uitzoomen

Deze functie stelt u in staat om tijdens de weergave

van videobeelden tot maximaal 20X in te zoomen

op het opgenomen beeld.

1) Druk op PLAY (U) om de

weergave te starten.

2) Druk op het punt waarop u wilt

inzoomen op de zoomknop (T).

●Als u wilt uitzoomen, drukt u

op de zoomknop (W).

3) Het is mogelijk om het beeld op

het scherm te verplaatsen om zo

een bepaald gedeelte van het

beeld te vinden. Houd SHIFT

ingedrukt en druk op L (links), F

(rechts), U (omhoog) en E (omlaag).

●Als u wilt stoppen met in-/uitzoomen, houdt u

W ingedrukt tot de uitvergroting weer normaal

is. Of druk op STOP (8) en vervolgens op PLAY

(U).

OPMERKINGEN:

●U kunt de zoomfunctie ook gebruiken tijdens

slowmotion- en stilbeeldweergave.

●Vanwege de digitale beeldverwerking kan de

beeldkwaliteit nadelig worden beïnvloed.

Zoomknoppen

SHIFT

Knop Links of

SLOW

terugspoelen

Knop Rechts of

SLOW

doorspoelen

Knop Omhoog

Knop Omlaag

PLAY

PAUSE

Sensor voor afstandsbediening

DE AFSTANDSBEDIENING GEBRUIKEN (vervolg)

STOP

DU_GR-DVX707EG_37-79.fm Page 68 Thursday, February 7, 2002 10:09 AM

NE 69

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 69

Speciale effecten weergeven

Met deze functie kunt u creatieve beeldeffecten aan

het weergegeven videobeeld toevoegen.

De effecten die u tijdens de weergave kunt

gebruiken, zijn CLASSIC FILM, MONOTONE, SEPIA

en STROBE. Deze effecten zijn tijdens weergave

hetzelfde als bij opname. (墌blz. 42)

1) Druk op PLAY (U) om de weergave te starten.

2) Druk op EFFECT. Het

selectiemenu PLAYBACK

EFFECT verschijnt.

3) Druk herhaald op

EFFECT om de

selectiebalk naar het

gewenste effect te

verplaatsen.

●De geselecteerde functie wordt ingeschakeld

en het menu verdwijnt na twee seconden.

●Druk op EFFECT ON/OFF om het

geselecteerde effect uit te schakelen. Druk

nogmaals op EFFECT ON/OFF om het

geselecteerde effect weer in te schakelen.

●Als u het geselecteerde effect wilt wijzigen,

herhaalt u de procedure vanaf stap 2

hierboven.

PLAY

EFFECT

EFFECT ON/OFF

Sensor voor

afstandsbediening

CLASSIC FILM Hierdoor krijgen

opgenomen beelden

een stroboscoopeffect.

MONOTONE Net als bij de

zwartwitfilms uit

vroeger tijden worden

uw beelden in

zwartwit opgenomen.

In combinatie met de

cinemastand vergroot

u hiermee het effect

van een “oude film”.

SEPIA Opgenomen beelden

krijgen een bruine

schijn, net als oude

foto’s. Als u deze

stand combineert met

de cinemastand

krijgen uw opnames

een klassiek uiterlijk.

STROBE De opname ziet er uit

als een reeks

opeenvolgende foto’s.

PLA

ACK

FILM

DU_GR-DVX707EG_37-79.fm Page 69 Wednesday, February 6, 2002 4:12 PM

70 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 70

U kunt het geluidsspoor alleen in de stand 12-bits en

bij opnamesnelheid SP bewerken. (墌blz. 44)

1Speel de band af om het punt te zoeken waarop

u de montage wilt beginnen en druk op PAUSE

(9).

2Houd A. DUB (D) op

de afstandsbediening

ingedrukt en druk op

PAUSE (9). De

aanduiding “9D”

verschijnt.

3Druk op PLAY (U) en

begin te praten.

Spreek in de

microfoon.

●Als u het dubben wilt onderbreken, drukt u op

PAUSE (9).

4Als u het audiodubben wilt beëindigen, drukt u

op PAUSE (9) en vervolgens op STOP (8).

Het gedubde geluid tijdens de videoweergave

beluisteren…

Stel “12BIT MODE” in op “SOUND 2” of op “MIX”.

(墌blz. 38, 51)

OPMERKINGEN:

●Tijdens het audiodubben kunt u het geluid niet via

de luidspreker weergeven. Als u het geluid wilt

beluisteren, moet u de los verkrijgbare

hoofdtelefoon op de hoofdtelefoonaansluiting

aansluiten. (alleen GR-DVX707)

●Als u het audiodubben uitvoert op een band die

als 12-bits is opgenomen, worden het oude en het

nieuwe geluidsspoor apart opgenomen.

●Als u opneemt op een blanco gedeelte op de

band, is het mogelijk dat het geluid wordt

verstoord. Zorg dat u alleen op gedeelten opneemt

waarop al videobeelden zijn opgenomen.

●Als de microfoon tijdens de weergave op tv gaat

rondzingen, haalt u de microfoon van de tv weg of

zet u het geluid van de tv zachter.

●Als u tijdens de opname overschakelt van 12-bits

naar 16-bits en vervolgens de band gebruikt voor

audiodubben, is deze niet meer voor dat

doeleinde te gebruiken vanaf het punt waarop de

16-bits opname begint.

●Als de band tijdens het audiodubben terecht komt

bij scènes die zijn opgenomen met de snelheid LP,

scènes die zijn opgenomen met 16-bits audio of

bij een blanco gedeelte van de band, wordt het

audiodubben beëindigd.

●Als u het audiodubben wilt uitvoeren terwijl u het

beeld op tv bekijkt, moet u de hiervoor benodigde

aansluitingen tot stand brengen. (墌blz. 24, 25)

Audiodubben

PAUSE

PLAY

A.DUB

STOP

Sensor voor

afstandsbediening

Hoofdtelefoonaansluiting

(alleen GR-DVX707)

Luidspreker

Stereomicrofoon

Open het aan-

sluitingenklepje.

MIC

Alleen GR-DVX707

DE AFSTANDSBEDIENING GEBRUIKEN (vervolg)

DU_GR-DVX707EG_37-79.fm Page 70 Thursday, February 7, 2002 10:09 AM

NE 71

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 71

1Plaats de meegeleverde geheugenkaart.

(墌blz. 17) Voer vervolgens stap 1 en stap 2 op

bladzijde 70 uit.

2Druk de draaiknop MENU in. Het menuscherm

verschijnt.

3Selecteer “sSYSTEM” met de draaiknop MENU

en druk de draaiknop in. Het menu SYSTEM

verschijnt.

4Selecteer “SOUND IN” met de draaiknop MENU

en druk de draaiknop in. Het submenu

verschijnt.

5Selecteer “D.SOUND”

met de draaiknop

MENU en druk de

draaiknop in.

6Selecteer “BRETURN”

met de draaiknop

MENU en druk de

draaiknop tweemaal

in. Het menuscherm wordt gesloten en de

geluidseffectaanduiding verschijnt.

7Druk op INDEX om het indexscherm met

geluidseffecten te openen.

8Draai aan de draaiknop MENU om het gewenste

geluidseffect te selecteren en druk de draaiknop

in.

9Druk op PLAY (U) om te beginnen met

audiodubben. Het geselecteerde geluidseffect

wordt op de band opgenomen.

●“ ” beweegt terwijl het audiodubben bezig

is.

●Als u het dubben van het geluidseffect

halverwege wilt onderbreken, drukt u op

D.SOUND.

10 Druk op STOP (8) om het audiodubben te

beëindigen.

OPMERKINGEN:

●Stel “SOUND IN” na het dubben in op “MIC”.

●Het gedubde geluidseffect wordt op SOUND 2

opgenomen. (墌blz. 51)

●Als u in stap 9 op PAUSE (9) drukt om het dubben

te onderbreken, blijft de aanduiding van het

geselecteerde geluidseffect zichtbaar. Druk op

PLAY (U) om het dubben te hervatten.

Audiodubben met digitale

geluidseffecten (alleen

GR-DVX707)

PAUSE

PLAY

A.DUB

STOP

Sensor voor

afstandsbediening

Knop D.SOUND

Draaiknop MENU

APPLAUSE

D.SOUND

DU_GR-DVX707EG_37-79.fm Page 71 Thursday, February 7, 2002 10:09 AM

72 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 72

Het is mogelijk om een nieuwe scène op een reeds

opgenomen band op te nemen. U kunt een gedeelte

van de oorspronkelijke opname met minimale

beeldvervorming aan het begin- en eindpunt van de

nieuwe scène vervangen. Het oorspronkelijke geluid

blijft behouden.

OPMERKINGEN:

●Zorg ervoor dat u de volgende stappen uitvoert

voordat “TIME CODE” is ingesteld op “ON”.

(墌blz. 38, 49)

●Invoegmontage is niet mogelijk op een band die is

opgenomen met de opnamesnelheid LP of op een

blanco gedeelte van een band.

●Als u de invoegmontage wilt uitvoeren terwijl u

het beeld op de tv ziet, moet u de hiervoor

benodigde verbindingen tot stand brengen.

(墌blz. 24, 25)

1Speel de band af, zoek het eindpunt voor de

montage en druk op PAUSE (9). Ga na wat de

tijdcode op dit punt is. (墌blz. 38, 49)

2Druk op REW (

) tot het beginpunt voor de

montage is bereikt en druk op PAUSE (9).

3Houd INSERT (I) op

de afstandsbediening

ingedrukt en druk op

PAUSE (9). De

aanduiding “9I” en

de tijdcode (min.:sec.)

verschijnen en de

camcorder wordt in de

invoegpauzestand geplaatst.

4Druk op START/STOP om met monteren te

beginnen.

●Zorg dat het invoegen begint bij de tijdcode

die u in stap 1 hebt gecontroleerd.

●Als u het monteren wilt onderbreken, drukt u

op START/STOP. Druk nogmaals op deze knop

als u het monteren wilt hervatten.

5Als u het invoegmonteren wilt beëindigen, drukt

u op START/STOP en vervolgens op STOP (8).

OPMERKINGEN:

●U kunt Programma AE met speciale effecten

(墌blz. 38, 42) gebruiken om de scènes die bij het

invoegmonteren worden bewerkt wat meer pit te

geven.

●Tijdens de invoegmontage verandert de datum- en

tijdinformatie.

●Als u invoegmontage toepast op een blanco

gedeelte van de band, is het mogelijk dat er

storing van beeld en geluid optreedt. Zorg dat u

alleen op gedeelten opneemt waarop al

videobeelden zijn opgenomen.

●Tijdens de invoegmontage, wanneer de band

terecht komt bij scènes die zijn opgenomen met

de snelheid LP of bij een blanco gedeelte, wordt

de invoegmontage beëindigd. (墌blz. 100, 101)

Invoegmontage

PAUSE

START/STOP

INSERT

PLAY

REW

STOP

Sensor voor

afstandsbediening

12:34

DE AFSTANDSBEDIENING GEBRUIKEN (vervolg)

DU_GR-DVX707EG_37-79.fm Page 72 Wednesday, February 6, 2002 4:12 PM

NE 73

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 73

U kunt eenvoudig gemonteerde videobanden maken

door de camcorder als bronapparaat te gebruiken. U

kunt maximaal 8 “scènes” voor automatische

montage in de door u gewenste volgorde selecteren.

RA-montage kan eenvoudiger worden uitgevoerd als

de MBR (afstandsbediening voor meerdere merken)

is ingesteld voor gebruik van uw merk videorecorder

(zie “LIJST MET VIDEORECORDERCODES”). U kunt

RA-montage echter ook uitvoeren als u de

videorecorder handmatig bedient.

Zorg er vóór gebruik voor dat de afstandsbediening

batterijen bevat. (墌blz. 66)

De afstandsbedienings-/

videorecordercode instellen

1Zet de videorecorder aan en richt de

afstandsbediening op de infraroodsensor van de

videorecorder. Zoek de juiste code in de lijst met

videorecordercodes, houd MBR SET ingedrukt en

voer de merkcode in.

De code wordt automatisch ingesteld wanneer u

MBR SET loslaat en de videorecorder wordt

aangezet.

2Zorg dat de videorecorder aan staat. Houd SHIFT

ingedrukt en druk op de afstandsbediening op de

knop van de gewenste functie. De functies die u

met de afstandsbediening kunt bedienen, zijn

PLAY, STOP, PAUSE, FF, REW en VCR REC STBY

(u hoeft voor deze laatste niet op SHIFT te

drukken).

U kunt nu beginnen met de RA-montage.

BELANGRIJK

Hoewel de MBR-afstandsbediening compatibel is

met videorecorders van JVC en met videorecorders

van een groot aantal andere fabrikanten, is het

mogelijk dat de afstandsbediening niet in

combinatie met uw videorecorder werkt of slechts

een beperkte functionaliteit biedt.

OPMERKINGEN:

●Als de videorecorder in stap 1 niet aan gaat,

probeert u een andere code in de lijst met

videorecordercodes.

●Sommige merken videorecorders gaan niet

automatisch aan. Zet de videorecorder in dat

geval handmatig aan en probeer stap 2.

●Als u de videorecorder niet met de

afstandsbediening kunt bedienen, dient u de

knoppen op de videorecorder zelf te gebruiken.

●Wanneer de batterijen van de afstandsbediening

leegraken, wordt het merk videorecorder dat u

hebt ingesteld, gewist. In dat geval moet u de oude

batterijen vervangen door nieuwe en het merk

videorecorder opnieuw instellen.

LIJST MET VIDEORECORDERCODES

Willekeurige montage van

meerdere scènes [RA-montage]

MBR SET

SHIFT

Videorecorder

MERK

VIDEORECORDER CODES

AKAI F

BLAUPUNKT AC

DAEWOO AH

FERGUSON I

GRUNDIG A

HITACHI F

JVC A

LG/GOLDSTAR AA

MITSUBISHI F

NEC C

PANASONIC A

MERK

VIDEORECORDER CODES

PHILIPS A

SAMSUNG ID

SANYO C

SELECO, REX I

SHARP A

SONY F

THOMSON,

TELEFUNKEN,

SABA,

NORDMENDE

TOSHIBA F

VERVOLG OP VOLGENDE BLADZIJDE

DU_GR-DVX707EG_37-79.fm Page 73 Wednesday, February 6, 2002 4:12 PM

74 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 74

Verbindingen tot stand brengen

Zie ook bladzijde 24 en 25.

* Aansluiten als geen S-videokabel wordt

gebruikt.

** EDIT: GR-DVX707/507

JLIP: GR-DVX407/400

*** Als uw videorecorder is uitgerust met een

SCART-aansluiting, gebruikt u de meegeleverde

kabeladapter.

1AEen JVC-videorecorder voorzien van een

Remote PAUSE-aansluiting…

…Sluit de montagekabel aan op de Remote

PAUSE-aansluiting.

BEen JVC-videorecorder die niet is uitgerust

met een Remote PAUSE-aansluiting maar wel

met een R.A.EDIT-aansluiting…

…Sluit de montagekabel aan op de R.A.EDIT-

aansluiting.

CEen andere videorecorder dan hierboven

genoemd…

…Sluit de montagekabel aan op de PAUSE IN-

aansluiting van de afstandsbediening.

2Plaats een opgenomen band in de camcorder.

3Zet de schakelaar VIDEO/MEMORY op

“VIDEO”. (alleen GR-DVX707/507)

4Houd de blokkeerknop op de aan/uit-knop

ingedrukt en zet de aan/uit-knop op “P”.

5Zet de videorecorder aan, plaats een band

waarop u kunt opnemen en schakel de AUX-

stand in.

●Raadpleeg hiervoor de handleiding van de

videorecorder.

OPMERKINGEN:

●Zorg er voordat u RA-montage gaat uitvoeren voor

dat de aanduidingen niet op het tv-scherm worden

weergegeven. Als dat wel het geval is, worden ze

op de nieuwe band opgenomen.

Instellen of de volgende aanduidingen al dan niet

op de aangesloten tv moeten worden

weergegeven…

• Datum/tijd

Stel “DISPLAY” in op “AUTO”, “ON” of op

“OFF”. (墌blz. 38, 49) Of druk op DISPLAY op

de afstandsbediening om de datumaanduiding

in of uit te schakelen.

• Tijdcode

Stel “TIME CODE” in op “ON” of op “OFF”.

(墌blz. 38, 49)

• Aanduidingen van weergavegeluidsstand,

bandsnelheid en het lopen van de band

Stel “ON SCREEN” in op “LCD” of op “LCD/

TV”. (墌blz. 38, 49)

●Zet de video-uitgangsschakelaar van de

kabeladapter in de vereiste stand:

Y/C: bij een verbinding met een tv of

videorecorder die geschikt is voor Y/C-

signalen en via een S-videokabel is

aangesloten.

CVBS: bij een verbinding met een tv of

videorecorder die niet geschikt is voor Y/C-

signalen en via een audio-/videokabel is

aangesloten.

●Als u monteert op een videorecorder die is

voorzien van een DV-ingangsaansluiting, kunt u

een los verkrijgbare DV-kabel aansluiten in plaats

van een S-Video-kabel en een audio/video-kabel.

DISPLAY

Naar

EDIT** of

JLIP**

Naar AV

Audio/video-

kabel

(meegeleverd)

Montagekabel

(meegeleverd)

Naar S-VIDEO

Naar AUDIO-,

VIDEO*- en

S-IN-

aansluiting

S-videokabel

(los

verkrijgbaar)

“Y/C”/“CVBS” video-

uitgangsselectieknop

Videorecorder

ABNaar

Remote PAUSE

of R.A.EDIT

CNaar

PAUSE IN

Open het

aanslui-

tingen-

klepje.

Kabeladapter***

DE AFSTANDSBEDIENING GEBRUIKEN (vervolg)

DU_GR-DVX707EG_37-79.fm Page 74 Wednesday, February 6, 2002 4:12 PM

NE 75

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 75

Scènes selecteren

6Wijs met de afstandsbediening in de richting van

de afstandsbedieningssensor van de camcorder.

Druk op PLAY (U) en vervolgens op R.A.EDIT

ON/OFF op de afstandsbediening.

Het menu voor RA-montage verschijnt.

7Als u aan het begin van de scène een wipe- of

fade-effect gebruikt, drukt u op FADE/WIPE op

de afstandsbediening.

●Loop door de effecten door er herhaald op te

drukken en stop wanneer het gewenste effect

wordt weergegeven.

8Druk aan het begin van de scène op EDIT IN/

OUT op de afstandsbediening. De

montagebeginpositie verschijnt in het menu voor

RA-montage.

9Druk aan het einde van de scène op EDIT IN/

OUT. De eindpositie van de montage verschijnt

in het menu voor RA-montage.

10 Druk op FADE/WIPE als u aan het einde van

de scène een wipe-/fade-effect gebruikt.

●Loop door de effecten door er herhaald op te

drukken en stop wanneer het gewenste effect

wordt weergegeven.

●Als u een wipe-/fade-effect selecteert voor een

montage-eindpunt, wordt het effect

automatisch ook toegepast op het daarop

volgende montage-begingpunt.

●Wanneer u gebruik maakt van wipe-/fade-

effecten, wordt de daarvoor benodigde tijd

opgenomen in de totale tijd.

11 Als u speciale weergave-effecten gebruikt,

drukt u op EFFECT. (墌blz. 69)

12 Herhaal stap 8 tot en met 11 om als u nog

meer scènes wilt monteren.

●Als u reeds vastgelegde punten wilt wijzigen,

drukt u op CANCEL op de afstandsbediening.

De vastgelegde punten verdwijnen één voor

één, te beginnen met het laatst vastgelegde

punt.

●Als u geen wipe-/fade-effect of Programma AE

met speciale effecten gebruikt, herhaalt u

alleen stap 8 en 9.

OPMERKINGEN:

●Wanneer u een scène kiest, dient u de

montagebeginpunten en de montage-eindpunten

zo in te stellen dat er een relatief groot verschil

tussen zit.

●Als de zoektijd voor een beginpunt langer duurt

dan vijf minuten, wordt de stand Opnamestand-by

voor het opnemend apparaat geannuleerd en

vindt er geen montage plaats.

●Als er na de montagebegin- en montage-

eindpunten lege gedeelten voorkomen, is het

mogelijk dat er in de gemonteerde versie een

blauw venster verschijnt.

●Aangezien bij tijdcodes er niet nauwkeuriger dan

in seconden wordt gewerkt, is het mogelijk dat de

totale tijdsduur van de tijdcodes niet exact

overeenkomt met de totale programmatijd.

●Als u de camcorder uitzet, worden alle

montagebegin- en montage-eindpunten gewist.

●Als u Sepia of Monotone selecteert bij Programma

AE met speciale effecten, kunt u geen

zwartwitfade-effect gebruiken. In dat geval

knippert de zwartwitaanduiding. Wanneer het

volgende montagebeginpunt is vastgelegd, wordt

het effect uitgeschakeld. Als u deze effecten wilt

combineren, gebruikt u Sepia of Monotone tijdens

de opname en past u vervolgens het zwartwitfade-

effect tijdens de RA-montage toe.

●Het is niet mogelijk om wipe-/fade-effecten en

Programma AE met speciale effecten te gebruiken

als u RA-montage uitvoert via een DV-kabel.

PLAY

CANCEL

R.A.EDIT

ON/OFF

FADE/WIPE

EFFECT

EDIT IN/OUT

Sensor voor

afstandsbediening

Menu voor RA-

montage

Geselecteerde instelling

–– : –– ~

––

0:000

––

TOTAL

CODETIME

NIOUT

MOD E

VERVOLG OP VOLGENDE BLADZIJDE

DU_GR-DVX707EG_37-79.fm Page 75 Wednesday, February 6, 2002 4:12 PM

76 NE

Master Page: Left

DU_GR-DVX707EG_37-79.fm Page 76

Automatisch monteren op een

videorecorder

13 Spoel de band in de camcorder terug naar het

begin van de scène die u wilt bewerken en druk

op PAUSE (9).

14 Richt de afstandsbediening naar de sensor van

de videorecorder en druk op VCR REC STBY

(79) of schakel de opnamepauzestand van de

videorecorder handmatig in.

15 Druk op de start-/

stopknop voor

opnemen. De montage

gebeurt zoals

geprogrammeerd tot

en met het einde van

de laatste vastgelegde

scène.

●Wanneer het dubben klaar is, worden de

pauzestand van de camcorder en de

opnamepauzestand van de videorecorder

ingeschakeld.

●Als u geen montage-eindpunt vastlegt, wordt

de band automatisch helemaal tot het einde

gekopieerd.

●Als u aan de knoppen van de camcorder zit

tijdens het automatisch monteren, wordt de

videorecorder in de opnamepauzestand

geplaatst en wordt het automatisch monteren

beëindigd.

16 Schakel de stopstand van de camcorder en de

videorecorder in.

Als u de weergave van de RA-montageteller wilt

laten verdwijnen, drukt u op R.A.EDIT ON/OFF

op de afstandsbediening.

OPMERKINGEN:

●Door op R.A.EDIT ON/OFF op de

afstandsbediening te drukken, wist u alle

instellingen die waren vastgelegd tijdens de RA-

montage.

●Wanneer de montagekabel tijdens het kopiëren is

aangesloten op de PAUSE IN-aansluiting van de

afstandsbediening, dient u ervoor te zorgen dat u

de afstandsbediening op de sensor van de

videorecorder richt en dat het pad tussen beide

onbelemmerd is.

●RA-montage werkt mogelijk niet correct als u een

band gebruikt met meerdere gedupliceerde

tijdcodes. (墌blz. 21)

PAUSE

START/STOP

VCR REC

STBY

R.A.EDIT

ON/OFF

OFF

PLA

Sensor voor

afstandsbediening

Start/stop-knop

voor opnemen

00:25

02 : 05

––––

07:18

08 : 31

–– ––

03:33

05 : 53

13 : 15

15 :

16 : 29

––––

––

–– –– ––

NIOUTMODE

09:30

9:39

TOTAL

CODETIME

––

DE AFSTANDSBEDIENING GEBRUIKEN (vervolg)

DU_GR-DVX707EG_37-79.fm Page 76 Wednesday, February 6, 2002 4:12 PM

NE 77

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 77

Zorgen voor een meer nauwkeurige montage

Op sommige videorecorders vindt de overgang van

de opnamepauzestand naar de opnamestand sneller

plaats dan bij andere. Zelfs als u voor de camcorder

en de videorecorder op het exact hetzelfde moment

begint met de montage, is het mogelijk dat u scènes

ongewenst kwijtraakt of tot de ontdekking komt dat

er scènes die u niet wou kopiëren op de doelband

staan. Controleer, om een netjes gemonteerde band

te krijgen, hoe de timing van de camcorder ten

opzichte van de videorecorder is.

De timing tussen videorecorder en

camcorder vaststellen

1Speel de band af die zich in de camcorder

bevindt, richt de afstandsbediening op de sensor

van de camcorder en druk op R.A.EDIT ON/

OFF.

Het menu voor RA-montage verschijnt.

2Voer alleen voor programma 1 RA-montage uit.

Om te controleren of de timing tussen

videorecorder en camcorder correct is, selecteert

u het begin van een scèneovergang als

montagebeginpunt.

3Speel de gekopieerde scène af.

●Als beelden uit de scène die voorafging aan de

overgang die u als montagebeginpunt had

gekozen, zijn opgenomen, betekent dit dat de

videorecorder te snel overschakelt van de

opnamepauzestand naar de opnamestand.

●Als de scène die u probeerde te kopiëren te

laat begint, begint de videorecorder te laat met

opnemen.

De timing tussen videorecorder en

camcorder aanpassen

4Richt de afstandsbediening op de sensor van de

camcorder en druk op R.A.EDIT ON/OFF om het

menu voor RA-montage te sluiten. Druk

vervolgens de draaiknop MENU in. Het

menuscherm verschijnt.

5Selecteer “tVIDEO”

met de draaiknop

MENU en druk de

draaiknop in. Het

menu VIDEO

verschijnt. Draai aan

de draaiknop MENU

om “SYNCHRO” te

selecteren en druk de draaiknop in. De waarde

voor “SYNCHRO” wordt geselecteerd.

6Op basis van uw bevindingen met de controle

van de timing kunt u de opnametiming van de

videorecorder versnellen door de draaiknop

MENU naar “+” te draaien. U kunt de

opnametiming van de videorecorder ook

vertragen door de draaiknop MENU naar “–” te

draaien.

Het aanpassingsbereik loopt van –1,3 tot +1,3 en

kan worden aangepast in stappen van 0,1

seconde.

Druk de draaiknop MENU in als u klaar bent met

instellen.

7Selecteer “BRETURN” met de draaiknop MENU

en druk de draaiknop tweemaal in.

Voer nu de RA-montage uit vanaf stap 6 op

bladzijde 75.

OPMERKINGEN:

●Voordat u een daadwerkelijke RA-montage

uitvoert, is het raadzaam de RA-montage een

aantal malen te testen om te controleren of de

waarde die u net hebt ingesteld nu wel geschikt is.

Voer desgewenst de benodigde wijzigingen door.

●Afhankelijk van de videorecorder kan het

voorkomen dat het timingverschil niet volledig

kan worden gecorrigeerd.

R.A.EDIT

ON/OFF

Sensor voor

afstandsbediening

–– : –– ~

––

NIOUT

MOD E

––

0:000

TOTAL

CODETIME

Menu voor

RA-montage

Programma 1

ROSYNCH O.1

–

DU_GR-DVX707EG_37-79.fm Page 77 Wednesday, February 6, 2002 4:12 PM

78 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_37-79.fm Page 78

SYSTEEMAANSLUITINGEN

[A] Met USB- of pc-verbindingskabel

Deze camcorder kan met behulp van de

meegeleverde software stilbeelden overbrengen naar

een pc.

[B] Met DV-kabel

Het is bovendien mogelijk om stilbeelden via een DV-

aansluiting naar een pc over te brengen met behulp

van op de pc aanwezige of in de handel verkrijgbare

software.

1Sluit de camcorder met de geschikte kabel op de

pc aan (zie de illustratie hierboven).

2Als u gebruik maakt van de USB-verbinding, stelt

u de schakelaar VIDEO/MEMORY in op

“MEMORY”. (alleen GR-DVX707/507)

3Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “P” en

zet de pc aan.

●Raadpleeg de gebruikshandleiding van de

software voor een uitleg over het overbrengen

van een stilbeeld naar de pc.

OPMERKINGEN:

●

In de “HANDLEIDING VOOR SOFTWARE-INSTALLATIE EN

USB- OF PC-AANSLUITING” vindt u informatie over het

installeren van de meegeleverde software en

stuurprogramma’s.

●

Gebruik bij voorkeur de netadapter als spanningsbron in

plaats van de accu. (

墌

blz. 11)

●

Sluit nooit de USB- of pc-verbindingskabel en de DV-kabel

tegelijk op de camcorder aan. Sluit alleen de kabel die u wilt

gebruiken op de camcorder aan.

●

Zorg dat u de los verkrijgbare JVC VC-VDV206U of VC-

VDV204U DV-kabel gebruikt wanneer u met een DV-kabel

werkt. Welk type DV-kabel u moet gebruiken, hangt af van

het type DV-aansluiting (4- of 6-pins) op de pc. U kunt ook

de DV-kabel gebruiken die is meegeleverd met de

videocapturekaart.

●

Als de pc die via de USB-kabel is aangesloten op de

camcorder niet aan staat, wordt de camcorder niet in de USB-

stand geplaatst.

●

De datum-/tijdinformatie kan niet op de pc worden

vastgelegd.

●

Raadpleeg de gebruikshandleidingen van de pc en de

software.

●

De stilbeelden kunnen ook naar een pc worden overgebracht

via een videocapturekaart die is voorzien van een DV-

aansluiting.

●

Het kan zijn dat het systeem niet goed werkt als u niet de juiste

pc of videocapturekaart gebruikt.

Aansluiting op een pc

[A] Met USB- of pc-verbindingskabel

Naar PC

Naar USB

PC-verbindingskabel (meegeleverd)

Pc met DV-

aansluiting

USB-kabel (meegeleverd)

Naar DV

[B] Met DV-kabel

Alleen GR-DVX707/507

Naar USB-aansluiting

Naar RS-232C

Naar DV-

aansluiting

Kernfilter

DV-kabel (los

verkrijgbaar)

Open het

aanslui-

tingenklepje.

Alleen GR-DVX407/400

Open het

aanslui-

tingenklepje.

Als u in het bezit bent van de GR-DVX707/507:

“USB MODE” en/of “ACCESSING FILES” verschijnt op het

LCD-scherm terwijl de pc toegang zoekt tot gegevens op de

camcorder of als de camcorder een bestand naar de pc

overbrengt.

Koppel de USB-kabel NOOIT los terwijl “ACCESSING

FILES” op het LCD-scherm wordt weergegeven, aangezien

dit kan leiden tot schade aan het product.

DU_GR-DVX707EG_37-79.fm Page 78 Thursday, February 7, 2002 10:09 AM

NE 79

Master Page: Right

DU_GR-DVX707EG_37-79.fm Page 79

Via de USB-aansluiting is de camcorder ook als

webcam te gebruiken.

1Zorg dat alle benodigde software (meegeleverd)

op de pc is geïnstalleerd en dat alle apparaten uit

staan.

2Sluit de camcorder door middel van de USB-

kabel op de pc an.

3Zet de schakelaar VIDEO/MEMORY op

“MEMORY”.

4Houd de blokkeerknop op de aan/uit-knop

ingedrukt en draai de aan/uit-knop naar “A” of

“M”.

5Zet de pc aan.

●Op het scherm verschijnt “Web CAMERA”.

●Zo lang u de pc niet

aan zet, wordt de

camcorder niet in

de webcamstand

geplaatst.

6Wanneer u klaar bent,

zet u eerst de pc uit en

dan de camcorder.

Koppel de USB-kabel los van de camcorder en

de pc.

OPMERKINGEN:

●Gebruik bij voorkeur de netadapter als

spanningsbron in plaats van de accu. (墌blz. 11)

●Gebruik het meegeleverde programma PIXELA

ImageMixer om real time (dat wil zeggen niet

eerder opgenomen) videobeelden vast te leggen.

●U kunt de camcorder ook voor webconferenties

gebruiken door te werken met Microsoft

Windows® NetMeeting® en u aan te melden bij

MSN Hotmail.

●In de webcamstand kunnen de volgende knoppen

niet worden gebruikt: E-MAIL, SNAPSHOT, de

start-/stopknop voor opnemen.

De camcorder als webcam

gebruiken (alleen GR-DVX707)

Schakelaar VIDEO/

MEMORY

Open het

aansluitingenklepje.

Naar USB

Naar USB-

aansluiting

USB-kabel

(meegeleverd)

Pc met USB-

aansluiting

Raadpleeg de gebruikshandleiding van de pc en

de meegeleverde software.

b CAMERAeW bCAMERAeW

DU_GR-DVX707EG_37-79.fm Page 79 Thursday, February 7, 2002 10:09 AM

80 NE

Master Page: Left-SecCover

DU_GR-DVX707EG_80-103.fm Page 80

VERWIJZINGEN

DETAILS ..................................................................................................... 81

PROBLEMEN OPLOSSEN .............................................................................. 82

VOORZORGSMAATREGELEN ........................................................................ 88

ONDERHOUD DOOR DE GEBRUIKER .............................................................. 91

SPECIFICATIES ............................................................................................ 92

INDEX ........................................................................................................ 94

Knoppen ................................................................................................ 94

Aansluitingen .......................................................................................... 94

Lampjes ................................................................................................. 94

Overige onderdelen ................................................................................. 94

Aanduidingen .......................................................................................... 96

TERMEN .................................................................................................. 102

INHOUD

DU_GR-DVX707EG_80-103.fm Page 80 Wednesday, February 6, 2002 5:02 PM

NE 81

Master Page: Right-Heading0

DU_GR-DVX707EG_80-103.fm Page 81

DETAILS

ONDERWERP OPMERKINGEN

V Stroomtoevoer

(墌blz. 10)

●Laad de accu op bij een temperatuur tussen 10°C en 35°C op. 20°C tot 25°C is

de ideale oplaadtemperatuur. Als het te koud is, wordt de accu mogelijk niet

volledig opgeladen.

●De eerder vermelde oplaadtijden gelden voor een volledig lege accu.

●De oplaadtijd varieert naar gelang de omgevingstemperatuur en de toestand van

de accu.

●Gebruik de netadapter niet in de buurt van een radio, aangezien daardoor storing

in de ontvangst kan optreden.

●Aangezien binnen in de netadapter elektriciteit wordt verwerkt, wordt de adapter

warm tijdens het gebruik. Zorg dan ook dat u de adapter altijd in een goed

verluchte ruimte gebruikt.

●Bij de volgende handelingen wordt het opladen stopgezet:

•Als u de aan/uit-knop op “P”, “A” of “M” zet.

•Als u de netadapter van de camcorder loskoppelt.

•Als u de stekker van de netadapter uit het stopcontact trekt.

•Als u de accu van de camcorder losmaakt.

V VIDEOBEELDEN

OPNEMEN

(墌blz. 19, 20)

●Als u het LCD-scherm buiten in direct zonlicht gebruikt, is het LCD-scherm

mogelijk slecht te zien. Als dit gebeurt, kunt u beter de zoeker gebruiken.

●De cassettehouder kan niet worden geopend tenzij de camcorder van stroom

wordt voorzien.

●Nadat u het deksel van de cassettehouder hebt geopend duurt het even voordat

de cassettehouder opengaat. Forceer de houder niet.

●Wanneer de cassettehouder eenmaal is gesloten, wordt deze automatisch verder

in het mechanisme getrokken. Wacht totdat de houder geheel in het mechanisme

is getrokken alvorens het deksel van de cassettehouder te sluiten.

●Wanneer u de start-/stopknop voor opnemen indrukt, kan het mogelijk enkele

seconden duren voordat het opnemen daadwerkelijk begint. De aanduiding “T”

gaat draaien wanneer de camcorder daadwerkelijk begint met op nemen.

●De tijd die nodig is om de resterende bandduur te berekenen en weer te geven

evenals de nauwkeurigheid van de berekening kunnen variëren naar gelang het

gebruikte bandtype.

●“TAPE END” verschijnt als de band het einde bereikt. De stroomtoevoer wordt

automatisch uitgeschakeld wanneer deze toestand vijf minuten gehandhaafd

blijft. “TAPE END” verschijnt ook wanneer u een cassette inbrengt die aan het

einde is.

●Tijdens het opnemen wordt geen geluid via de luidspreker weergegeven. Als u

het geluid wilt beluisteren, moet u de los verkrijgbare hoofdtelefoon op de

hoofdtelefoonaansluiting aansluiten. (alleen GR-DVX707) Het geluidsvolume is

op het niveau waarop het tijdens de videoweergave was ingesteld. (墌blz. 22)

DU_GR-DVX707EG_80-103.fm Page 81 Wednesday, February 6, 2002 5:02 PM

82 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 82

PROBLEMEN OPLOSSEN

Als het probleem zich blijft voordoen nadat u de stappen in de onderstaande tabel hebt uitgevoerd, dient u

contact op te nemen met uw JVC-dealer.

Stroomvoorziening

Video- en D.S.C.-opnames maken (D.S.C. alleen op GR-DVX707/507)

De camcorder is een apparaat dat wordt gestuurd door een microcomputer. Extern geluid en interferentie

(van een tv, radio, enzovoort) kunnen de normale werking van deze camcorder verstoren. Als dat probleem

zich voordoet, verbreekt u eerst de verbinding met de stroombron (accu, netadapter, enzovoort) en wacht u

een paar minuten. Vervolgens sluit u de stroombron weer aan en begint u weer bij het begin.

SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING

1. Er is geen stroomtoevoer. 1. • De voeding is niet correct

aangesloten.

•De accu is leeg.

•Het LCD-scherm is niet

volledig geopend of de zoeker

is tijdens het opnemen niet

uitgetrokken.

1. •Sluit de netadapter goed aan.

(墌blz. 11)

•Vervang de lege accu door

een volle accu.

(墌blz. 10, 11)

•Open het LCD-scherm

volledig of trek de zoeker uit.

SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING

2. Het opnemen lukt niet. 2. •De aan/uit-knop staat op

“P” of “OFF”.

— Voor video-opnames —

•Het wisbeveiligingsknopje

van de cassette staat op

“SAVE”.

•De schakelaar VIDEO/

MEMORY staat op

“MEMORY”.

•“TAPE END” verschijnt.

•Het deksel van de

cassettehouder is open.

— Voor D.S.C.-opnames —

•De schakelaar VIDEO/

MEMORY staat op “VIDEO”.

2. •Zet de aan/uit-knop op “A” of

“M”. (墌blz. 14)

— Voor video-opnames —

• Zet het wisbeveiligingsknopje

van de cassette op “REC”.

(墌blz. 16)

•Zet de schakelaar VIDEO/

MEMORY op “VIDEO”.

•Plaats een nieuwe cassette.

(墌blz. 16)

•Sluit het deksel van de

cassettehouder.

— Voor D.S.C.-opnames —

•Zet de schakelaar VIDEO/

MEMORY op “MEMORY”.

3. Als u een onderwerp filmt dat

door helder licht wordt belicht,

verschijnen verticale lijnen.

3. •Dit is het resultaat van een

uitzonderlijk groot contrast en

wordt niet veroorzaakt door

een storing.

—

4. Als het scherm tijdens het

filmen aan direct zonlicht

wordt blootgesteld, kan het

eventjes rood of zwart kleuren.

4. •Dit is normaal en duidt niet op

een defect.

—

5. De datum/tijd wordt tijdens

het opnemen niet

weergegeven.

5. •“DATE/TIME” staat op “OFF”. 5. • Stel “DATE/TIME” in op “ON”.

(墌blz. 38, 49)

DU_GR-DVX707EG_80-103.fm Page 82 Thursday, February 7, 2002 11:50 AM

NE 83

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 83

Video- en D.S.C.-weergave (D.S.C. alleen op GR-DVX707/507)

6. Tijdens het opnemen is geen

geluid hoorbaar.

6. •De los verkrijgbare hoofdtele-

foon is niet op de hoofdtele-

foonaansluiting aangesloten.

(alleen GR-DVX707)

•Het geluidsvolume van de

hoofdtelefoonaansluiting

(alleen GR-DVX707) is niet

correct ingesteld. Het geluids-

volume is op dit punt het-

zelfde als het niveau waarop

het tijdens de videoweergave

was ingesteld.

•Sluit de los verkrijgbare

hoofdtelefoon op de

hoofdtelefoonaansluiting aan

(alleen GR-DVX707).

(墌blz. 95)

•Pas het geluidsvolume tijdens

de weergave aan. (墌blz. 22)

7. De aanduidingen op het LCD-

scherm of in de zoeker

knipperen.

7. •Bepaalde wipe-/fade-

effecten, bepaalde standen

van Programma AE met

speciale effecten, “DIS” en

andere functies die niet

tegelijk kunnen worden

gebruikt, worden gelijktijdig

geselecteerd.

7. •Lees de gedeelten over wipe-

/fade-effecten, Programma AE

met speciale effecten en “DIS”

nogmaals. (墌blz. 38, 40 –

43, 46)

8. De digitale zoomfunctie werkt

niet.

• 10X optische zoom is

geselecteerd.

• De schakelaar

VIDEO/

MEMORY

staat op “MEMORY”.

8. •Stel “ZOOM” in op “40X” of

op “200X”. (墌blz. 44)

•Zet de schakelaar VIDEO/

MEMORY op “VIDEO”.

SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING

9. De afspeel-, terugspoel- en

doorspoelfunctie werken niet.

9. •De aan/uit-knop staat op “A”

of “M”.

•De schakelaar VIDEO/

MEMORY staat op

“MEMORY”.

9. •Zet de aan/uit-knop op

“P”. (墌blz. 22)

•Zet de schakelaar VIDEO/

MEMORY op “VIDEO”.

10. Het beeld op het LCD-scherm

is vervormd.

10. •Tijdens het afspelen van een

niet-opgenomen gedeelte van

de band, tijdens het

snelzoeken en tijdens de

weergave van stilbeelden, zijn

de aanduidingen op het LCD-

scherm mogelijk vervormd.

Dit is normaal en duidt niet op

een defect.

10.

—

11. De band draait maar er is geen

beeld.

11. •Uw tv heeft wel AV-

ingangsaansluitingen, maar

de tv is niet ingesteld op de

stand VIDEO.

•Het deksel van de

cassettehouder is open.

11.

•Stel de tv in op de stand die of

het kanaal dat bedoeld is voor

de weergave van

videobeelden. (

墌

blz. 24, 25)

•Sluit het deksel van de

cassettehouder. (

墌

blz. 16)

12. Tijdens de videoweergave

verschijnen blokken beeldruis,

of er is geen beeld en het

scherm is blauw.

12.

—

12.

•Reinig de koppen van de

videorecorder met een los

verkrijgbare

reinigingscassette. (

墌

blz. 91)

13. U kunt de inhoud van een

geheugenkaart niet weergeven.

13. •De aan/uit-knop staat op “A”

of “M”.

•De schakelaar VIDEO/

MEMORY staat op “VIDEO”.

13. •Zet de aan/uit-knop op

“P”. (墌blz. 28)

•Zet de schakelaar VIDEO/

MEMORY op “MEMORY”.

VERVOLG OP VOLGENDE BLADZIJDE

DU_GR-DVX707EG_80-103.fm Page 83 Thursday, February 7, 2002 11:50 AM

84 NE

Master Page: Left

DU_GR-DVX707EG_80-103.fm Page 84

Geavanceerde functies

SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING

14. De scherpstelling vindt niet

automatisch plaats.

14. •De scherpstelling staat op de

stand Handmatig.

•De opname is gemaakt in een

donkere of contrastarme

omgeving.

•De lens is vuil of bedekt met

condens.

14. •Stel de scherpstelling in op de

stand Automatisch.

(墌blz. 55)

•Reinig de lens en controleer

de scherpstelling nogmaals.

(墌blz. 91)

15. De momentopnamestand kan

niet worden gebruikt.

15. •U hebt de stand Squeeze

(breedbeeld) (SQUEEZE)

geselecteerd.

15. •Schakel de stand Squeeze

(breedbeeld) (SQUEEZE) uit.

(墌blz. 47)

16. De kleur van

momentopnamen ziet er

eigenaardig uit.

16. •De lichtbron of het

onderwerp bevat geen wit. Of

achter het onderwerp

bevinden zich verschillende

lichtbronnen.

•De stand Sepia (SEPIA) of

Zwartwit (MONOTONE) is

ingeschakeld.

16. •Zoek een wit onderwerp en

stel uw opname zo samen dat

deze binnen de lijst past.

(墌blz. 27, 53)

•Schakel de standen Sepia

(SEPIA) en Zwartwit

(MONOTONE) uit.

(墌blz. 42)

17. De gemaakte momentopname

is te donker.

17. •De opname is gemaakt met te

veel achtergrondverlichting.

17. •Druk op BACKLIGHT.

(墌blz. 57)

18. De gemaakte momentopname

is te licht.

18. •Het onderwerp is te licht. 18. •Stel “rPROGRAM AE” in

op “SPOTLIGHT”.

(墌blz. 42)

19. De witbalans kan niet worden

ingesteld.

19. •De stand Sepia (SEPIA) of

Zwartwit (MONOTONE) is

ingeschakeld.

19. •Schakel de stand Sepia

(SEPIA) of de stand Zwartwit

(MONOTONE) uit voordat u

de witbalans instelt.

(墌blz. 42, 43)

20. De wipe-/fade-effecten

werken niet.

20. •De aan/uit-knop staat op “A”. 20. • Zet de aan/uit-knop op “M”.

(墌blz. 14)

21. De zwartwitfade werkt niet. 21. •De stand Sepia (SEPIA) of

Zwartwit (MONOTONE) is

ingeschakeld.

21. •Schakel de standen Sepia

(SEPIA) en Zwartwit

(MONOTONE) uit.

(墌blz. 42)

22. Programma AE met speciale

effecten werkt niet.

22. •De aan/uit-knop staat op “A”. 22. • Zet de aan/uit-knop op “M”.

(墌blz. 14)

23. Zelfs als u de functie Slow

Shutter (lange sluitertijd) niet

hebt geselecteerd, ziet het

beeld eruit alsof de functie wel

is ingeschakeld.

23. •Als u in het donker filmt,

wordt de camcorder zeer

gevoelig voor licht en krijgt

het beeld hetzelfde uiterlijk

als wanneer de functie Slow

Shutter is ingeschakeld.

23. •Als u wilt dat de belichting er

iets natuurlijker uitziet, stelt u

“GAIN UP” in op “ACG” of

“OFF”. (墌blz. 38, 45)

PROBLEMEN OPLOSSEN (vervolg)

DU_GR-DVX707EG_80-103.fm Page 84 Wednesday, February 6, 2002 5:02 PM

NE 85

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 85

Andere problemen

24. Hoewel u probeert een

momentopname te maken, is

er geen flits.

24. •Het onderwerp is te licht

terwijl de flits staat ingesteld

op “AUTO” of “AUTO C”.

• Als knippert, wordt de flitser

opgeladen.

•De camcorder staat in de

opnamestand.

•In het menuscherm is “GAIN

UP” ingesteld op “OFF”, of

“rPROGRAM AE” is

ingesteld op “TWILIGHT”.

24. •Stel “FLASH” in op “ON” in

het menu MANUAL.

(墌blz. 38, 47)

•Het kan tien seconden duren

voordat de flitser is

opgeladen.

•Zet de camcorder weer in de

stand Opnamestand-by.

(墌blz. 53, 54)

•Stel “GAIN UP” in op

“AUTO ” of “ACG”

(墌blz. 38, 45) of schakel de

stand “TWILIGHT” uit.

(墌blz. 38, 42)

25. Hoewel de flits afgaat terwijl u

een momentopname maakt,

werkt de vermindering van het

rode-ogeneffect niet.

25. • Het onderwerp kijkt niet recht

in de flits.

•Het onderwerp kijkt niet in de

eerste flits, wat een belangrijk

onderdeel is van de

vermindering van het rode-

ogeneffect.

•De camcorder bevindt zich te

ver van het onderwerp.

•“FLASH” is niet ingesteld op

“AUTO C” in het menu

MANUAL.

25. •Het onderwerp moet recht in

de flits kijken, vooral naar de

eerste flits. Als het onderwerp

de eerste flits niet ziet, kan de

vermindering van het rode-

ogeneffect moeilijk

plaatsvinden. (墌blz. 54)

•De flits werkt voor

onderwerpen op een afstand

van ongeveer 0,7 m tot 2 m

van de camcorder.

(墌blz. 54)

•Stel “FLASH” in op

“AUTO C” om de

aanduiding voor de

vermindering van het rode-

ogeneffect weer te geven.

(墌blz. 38, 54)

SYMPTOOM MOGELIJKE OORZAKEN OPLOSSING

26. De aanduiding CHARGE op de

camcorder gaat niet branden.

26. • De temperatuur van de accu is

extreem hoog/laag.

•Het opladen is moeilijk op

plaatsen met een zeer hoge of

lage temperatuur.

26. •U kunt de accu beschermen

door deze op te laden bij een

temperatuur van 10°C tot

35°C. (墌blz. 88)

27. “SET DATE/TIME!” verschijnt. 27. •De ingebouwde

lithiumbatterij van de klok is

leeg.

•De ingestelde datum/tijd is

gewist.

27. •Sluit de camcorder met

behulp van de netadapter

minstens 24 uur op een

stopcontact aan om de

oplaadbare lithiumbatterij

van de klok weer op te laden.

(墌blz. 15)

28. Er is geen beeld. 28. •Er is geen stroomtoevoer naar

de camcorder of er is een

andere storing.

28. •Schakel de stroomtoevoer

naar de camcorder uit en weer

in. (墌blz. 14)

29. Sommige functies zijn niet

beschikbaar wanneer u de

draaiknop MENU gebruikt.

29. •De aan/uit-knop staat op “A”. 29. •Zet de aan/uit-knop op “M”.

(墌blz. 14)

VERVOLG OP VOLGENDE BLADZIJDE

DU_GR-DVX707EG_80-103.fm Page 85 Wednesday, February 6, 2002 5:02 PM

86 NE

Master Page: Left

DU_GR-DVX707EG_80-103.fm Page 86

30. Op de geheugenkaart

opgeslagen bestanden kunnen

niet worden verwijderd.

30. •Op de geheugenkaart

opgeslagen bestanden zijn

beveiligd.

30. •Hef de beveiliging van de op

de geheugenkaart opgeslagen

bestanden op en verwijder ze.

(墌blz. 31 – 33)

31. Wanneer het beeld op de

printer wordt afgedrukt, staat

onder aan het scherm een

zwarte balk.

31. •Dit is normaal en duidt niet op

een defect.

31. •U kunt dit voorkomen door op

te nemen terwijl “DIS” is

ingeschakeld (墌blz. 46).

32. Wanneer de camcorder is

aangesloten via de DV-

aansluiting, werkt de

camcorder niet.

32. •De DV-kabel is aangebracht/

losgemaakt terwijl de

camcorder aan stond.

32. •Zet de camcorder uit en weer

aan en probeer het nogmaals.

33. De achterzijde van het LCD-

scherm is warm.

33. •Het lampje dat wordt gebruikt

om het LCD-scherm te

verlichten wordt warm.

33. •Sluit het LCD-scherm om het

uit te zetten of zet de aan/uit-

knop op “OFF”. Laat het

apparaat afkoelen.

34. Het beeld op het LCD-scherm

is donker of bleek.

34. •Op plaatsen met een lage

temperatuur wordt het beeld

donker vanwege de

eigenschappen van het LCD-

scherm. Als dit probleem zich

voordoet, verschillen de

weergegeven kleuren van de

eigenlijk opgenomen kleuren.

Dit is geen storing van de

camcorder.

•Als de fluorescentielamp van

het LCD-scherm het einde van

de levensduur bereikt, wordt

het beeld op het LCD-scherm

donker. Raadpleeg uw JVC-

dealer.

34. •Pas de helderheid en de hoek

van het LCD-scherm aan.

(墌blz. 13)

35. Overal op het LCD-scherm of

in de zoeker verschijnen felle

gekleurde punten.

35. • Het LCD-scherm en de zoeker

zijn met precisietechnologie

vervaardigd. Het is echter

constant mogelijk dat zwarte

punten of heldere lichtpunten

(rood, groen of blauw) op het

LCD-scherm of in de zoeker

verschijnen.

Deze punten worden niet op

de band opgenomen. De

oorzaak hiervan ligt niet in

een apparaatdefect.

(Effectieve punten: meer dan

99,99 %)

35.

—

36. De aanduidingen en de

beeldkleur op het LCD-scherm

zijn niet duidelijk.

36. •Dit kan zich voordoen

wanneer het oppervlak of de

rand van het LCD-scherm

wordt ingedrukt.

36.

—

37. Het lukt niet om de cassette in

de camcorder te plaatsen.

37. •U probeert de cassette in de

verkeerde stand in te brengen.

•De accu is bijna leeg.

37. •Plaats de cassette in de juiste

stand. (墌blz. 16)

•Plaats een volle accu.

(墌blz. 10, 11)

PROBLEMEN OPLOSSEN (vervolg)

DU_GR-DVX707EG_80-103.fm Page 86 Wednesday, February 6, 2002 5:02 PM

NE 87

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 87

38. Het lukt niet om de

geheugenkaart in de

camcorder te plaatsen.

38. •U probeert de geheugenkaart

in de verkeerde stand in te

brengen.

38. •Plaats de cassette in de juiste

stand. (墌blz. 17)

39. U kunt de geheugenkaart niet

uit de camcorder verwijderen.

39.

—

39. •Druk de geheugenkaart nog

een aantal malen in.

(墌blz. 17)

40. Het beeld verschijnt niet op

het LCD-scherm.

40. •De zoeker is uitgetrokken.

•Het LCD-scherm staat te

donker ingesteld.

40. •Druk de zoeker terug.

•Pas de helderheid van het

LCD-scherm aan. (墌blz. 13)

•Als het LCD-scherm 180

graden omhoog is gedraaid,

moet u het LCD-scherm

helemaal open klappen.

(墌blz. 13)

41. Het beeld op het LCD-scherm

is schokkerig.

41. •Het luidsprekervolume staat

te hoog ingesteld.

41. •Zet de luidspreker minder

luid. (墌blz. 22)

42. Het LCD-scherm, de zoeker en

de lens zijn vuil geworden

(bijvoorbeeld door

vingerafdrukken).

42.

—

42. •Veeg de onderdelen met een

zachte doek schoon. Te hard

vegen kan schade

veroorzaken. (墌blz. 91)

43. De tijdcode verschijnt niet. 43. •“TIME CODE” staat op “OFF”. 43. •Stel “TIME CODE” in op

“ON”. (墌blz. 38, 49, 52)

44. Er verschijnt een

ongebruikelijke aanduiding.

44.

—

44. • Raadpleeg het gedeelte van de

handleiding waarin

aanduidingen op het LCD-

scherm/in de zoeker worden

behandeld. (墌blz. 96 – 99)

45. Er verschijnt een

foutaanduiding (E01, E02 of

E06).

45. • Er is een storing opgetreden. In

dit geval zijn de functies van

de camcorder onbruikbaar

geworden.

45. •Verwijder de voeding (accu,

enzovoort) en wacht een paar

minuten tot de aanduiding

verdwijnt. Als de aanduiding

verdwijnt, kunt u de

camcorder weer gebruiken.

Als de aanduiding niet

verdwijnt ondanks dat u de

bovenstaande procedure

twee- of driemaal hebt

uitgevoerd, raadpleegt u uw

JVC-dealer. Laat de cassette

in het toestel zitten. Anders

beschadigt u de band.

46. Er verschijnt een

foutaanduiding (E03 of E04).

46. • Er is een storing opgetreden. In

dit geval zijn de functies van

de camcorder onbruikbaar

geworden.

46. •Verwijder de cassette

eenmaal en plaats hem terug.

Controleer of de aanduiding

verdwijnt. Als de aanduiding

verdwijnt, kunt u de

camcorder weer gebruiken.

Als de aanduiding niet

verdwijnt ondanks dat u de

bovenstaande procedure

twee- of driemaal hebt

uitgevoerd, raadpleegt u uw

JVC-dealer.

DU_GR-DVX707EG_80-103.fm Page 87 Wednesday, February 6, 2002 5:02 PM

88 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 88

VOORZORGSMAATREGELEN

Algemene voorzorgsmaatregelen in verband

met de batterijen

Als de afstandsbediening niet werkt ondanks dat u

deze op correcte wijze gebruikt, zijn de batterijen

ervan leeg. Plaats in dat geval nieuwe batterijen.

Gebruik alleen de volgende batterijen: 2x AAA

(R03)

Houd rekening met de volgende regels in verband

met het batterijgebruik. Als u batterijen verkeerd

gebruikt, kunnen deze ontploffen of gaan lekken.

1. Zie bladzijde 66 als u batterijen wilt vervangen.

2. Gebruik geen andere batterijen dan degene die

hier zijn aangegeven.

3. Zorg dat u de batterijen in de juiste richting

plaatst.

4. Gebruik geen oplaadbare batterijen.

5. Stel batterijen niet bloot aan te grote warmte,

aangezien ze hierdoor kunnen gaan lekken of

kunnen ontploffen.

6. Gooi de batterijen niet in het vuur.

7. Verwijder de batterijen uit het apparaat als u het

gedurende langere periode gaat opslaan, om

lekkage van de batterijen te voorkomen. Lekkage

kan tot storingen van het apparaat leiden.

8. Laad de batterijen niet opnieuw op.

Accu’s

De meegeleverde accu is

een lithium-ionaccu. Lees

de volgende

voorzorgsmaatregelen

voordat u de

meegeleverde accu of

een los verkrijgbare accu

gaat gebruiken:

1. Voorkom gevaar als volgt…

...niet in brand steken.

...voorkom kortsluiting van de contactpunten.

Zorg dat de accuafdekkap op de accu is

aangebracht wanneer u de accu vervoert. Als u

de afdekkap kwijt bent, vervoert u de accu in

een plastic tas.

...niet aanpassen of demonteren.

...niet blootstellen aan temperaturen hoger dan

60°C, aangezien de accu hierdoor oververhit

kan raken, kan ontploffen of vlam kan vatten.

...gebruik alleen de aangegeven laadtoestellen.

2. Voorkom schade en verleng de levensduur als

volgt…

...vermijd onnodige schokken.

...laad de accu op in een omgeving waar de

temperatuur binnen het toegestane bereik ligt,

dat in de onderstaande tabel staat. Dit is een

accu die werkt door middel van een

chemische reactie — koudere temperaturen

belemmeren de chemische reactie, terwijl

warmere temperaturen ertoe kunnen leiden

dat de accu niet helemaal wordt geladen.

... bewaar de accu op een koele, droge plaats.

Langdurige blootstelling aan hoge

temperaturen vergroot de natuurlijke mate van

ontlading en leidt tot een kortere levensduur.

... laad de accu elke zes maanden helemaal op

en laat de accu vervolgens volledig leeglopen

als u de accu gedurende lange tijd niet

gebruikt.

... verwijder de accu uit de lader of de

ingeschakelde camcorder wanneer u die niet

gebruikt, aangezien sommige apparaten zelfs

stroom gebruiken als ze uitstaan.

OPMERKINGEN:

●Het is normaal dat de accu warm is na het laden

of na gebruik.

Specificaties voor het toegestane

temperatuurbereik

Opladen ........10°C tot 35°C

Gebruik .........0°C tot 40°C

Opslag...........–10°C tot 30°C

●De oplaadtijd is gebaseerd op een

kamertemperatuur van 20°C.

●Hoe lager de temperatuur, hoe lager het opladen

duurt.

Cassettes

Lees de onderstaande voorzorgsmaatregelen om uw

cassettes op juiste wijze te gebruiken en op te slaan:

1. Ga bij het gebruik als volgt te werk…

... zorg dat de cassette de markering Mini DV

heeft.

... houd er rekening mee dat als u opneemt op

cassettes waarop al opnames staan, deze reeds

opgenomen beeld- en geluidssignalen door de

nieuwe worden overschreven.

... zorg dat u de cassette in de juiste stand in de

camcorder inbrengt.

... vermijd herhaaldelijk plaatsen en verwijderen

van de cassette zonder dat u de band laat

draaien. Hierdoor verslapt de bandspanning,

wat tot schade kan leiden.

... open het afdekklepje aan de voorzijde van de

cassette niet. Hierdoor kunnen er

vingerafdrukken en stof op de band

terechtkomen.

2. Sla cassettes als volgt op…

... uit de buurt van verwarmingstoestellen of

andere warmtebronnen.

... niet in direct zonlicht.

... op een plaats waar ze niet worden

blootgesteld aan onnodige schokken of

trillingen.

... op een plaats waar ze niet worden

blootgesteld aan sterke magnetische velden

(bijvoorbeeld velden die worden opgewekt

door motoren, transformators of magneten).

... verticaal, in de originele doosjes.

Contactpunten

DU_GR-DVX707EG_80-103.fm Page 88 Wednesday, February 6, 2002 5:02 PM

NE 89

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 89

Geheugenkaarten

Lees de volgende voorzorgsmaatregelen om uw

geheugenkaarten op juiste wijze te gebruiken en op

te slaan:

1. Ga bij het gebruik als volgt te werk…

...zorg dat de geheugenkaart de markering SD of

MultiMediaCard heeft.

...zorg dat u de geheugenkaart in de juiste stand

inbrengt.

2. Houd rekening met het volgende wanneer de

camcorder toegang zoekt tot de geheugenkaart

(tijdens opnemen, weergeven, wissen,

initialiseren, enzovoort)…

...verwijder de geheugenkaart nooit en zet de

camcorder nooit uit.

3. Sla de geheugenkaarten als volgt op…

...uit de buurt van verwarmingstoestellen of

andere warmtebronnen.

...niet in direct zonlicht.

...op een plaats waar ze niet worden

blootgesteld aan onnodige schokken of

trillingen.

...op een plaats waar ze niet worden

blootgesteld aan sterke magnetische velden

(bijvoorbeeld velden die worden opgewekt

door motoren, transformators of magneten).

LCD-scherm

1. Om schade aan het LCD-scherm te voorkomen

mag u het volgende NIET DOEN…

...hard tegen het scherm duwen of er op slaan.

...de camcorder met het LCD-scherm naar onder

op de grond leggen.

2. U kunt de levensduur als volgt verlengen. . .

...wrijf het LCD-scherm niet af met een ruwe

doek.

3. Houd rekening met de volgende verschijnselen

die zich voordoen bij het gebruik van LCD-

schermen.

Deze verschijnselen zijn geen storingen:

•Tijdens het gebruik van de camcorder kan het

oppervlak rond het LCD-scherm evenals de

achterzijde van het LCD-scherm warm worden.

•Als u de stroomtoevoer lange tijd ingeschakeld

laat, wordt het oppervlak rond het LCD-scherm

warm.

Hoofdtoestel

1. Om veiligheidsredenen mag u het volgende

NIET DOEN…

...de behuizing van de camcorder openen.

...het toestel demonteren of aanpassen.

...de contactpunten van de accu kortsluiten.

Houd het toestel uit de buurt van metalen

objecten wanneer u het niet gebruikt.

...brandbare stoffen, water of metalen objecten

in het toestel laten binnendringen.

... de accu verwijderen of de stroomtoevoer

onderbreken terwijl de camcorder aan staat.

...de accu op de camcorder laten terwijl u de

camcorder niet gebruikt.

2. Gebruik de camcorder niet…

...op plaatsen die erg vochtig of stoffig zijn.

...op plaatsen met roet of stoom, bijvoorbeeld in

de buurt van een gasfornuis.

...op plaatsen waar veel schokken of trillingen

voorkomen.

...in de buurt van een tv-toestel.

...in de buurt van apparaten die een sterk

magnetisch veld opwekken (luidsprekers, tv-/

radioantennes, enzovoort).

... op plaatsen met een extreem hoge (meer dan

40°C) of extreem lage (minder dan 0°C)

temperatuur.

3. Laat de camcorder NIET achter…

...op plaatsen waar het meer dan 50°C is.

...op plaatsen waar de vochtigheid bijzonder

laag (minder dan 35%) of bijzonder hoog

(meer dan 80%) is.

...in direct zonlicht.

...in een afgesloten auto (in de zomer).

...in de buurt van een verwarmingstoestel.

4. Bescherm de camcorder als volgt…

... laat het toestel niet nat worden.

... laat het toestel niet vallen en sla er niet mee

tegen harde voorwerpen.

...stel het toestel wanneer u het vervoert niet

bloot aan schokken of overmatige trillingen.

...richt de lens niet gedurende lange tijd op

bijzonder lichte voorwerpen.

...stel de lens niet aan direct zonlicht bloot.

...draag het toestel niet door het vast te houden

bij het LCD-scherm of de zoeker.

... zwaai niet te veel met het toestel terwijl u het

bij de handband of handgreep vasthoudt.

... zwaai niet te veel met de zachte cameratas

terwijl de camcorder erin zit.

5. Vuile camcorderkoppen kunnen de volgende

problemen veroorzaken:

•Geen beeld tijdens de weergave.

•Ruisblokken verschijnen tijdens de weergave.

•Tijdens opname of weergave wordt de

waarschuwing voor een vuile kop “ ” getooned.

•Het opnemen kan niet naar behoren worden

uitgevoerd.

Gebruik in deze gevallen een los verkrijgbare

reinigingscassette. Plaats deze cassette en speel hem

af. Als u de cassette meerdere malen na elkaar

gebruikt, kan schade aan de videokoppen ontstaan.

DU_GR-DVX707EG_80-103.fm Page 89 Friday, February 8, 2002 2:56 PM

90 NE

Master Page: Left

DU_GR-DVX707EG_80-103.fm Page 90

Nadat de camcorder ongeveer 20 seconden heeft

gedraaid, stopt deze automatisch. Raapleeg ook de

gebruiksaanwijzing van de reinigingscassette.

Als het probleem zich na het gebruik van de

reinigingscassette blijft voordoen, raadpleegt u uw

JVC-dealer.

Mechanische, bewegende onderdelen die zorgen

voor het voortbewegen van de videokoppen en

videoband worden meestal met verloop van tijd vuil

en verslijten. Om te zorgen dat u een scherp beeld

houdt, is het raadzaam periodiek onderhoud te laten

uitvoeren nadat u de camcorder ongeveer 1000 uur

hebt gebruikt. Raadpleeg uw JVC-dealer voor

periodiek onderhoud.

Juist omgaan met een cd-rom

• Zorg dat u het spiegelende oppervlak (de achterzijde

van de bedrukte kant) niet vuil maakt of krast. Schrijf

niet en plak geen etiketten op de voor- of achterkant.

Als de cd-rom vuil wordt, veegt u deze voorzichtig

met een zachte doek af. Maak cirkelvormige

bewegingen vanuit het midden naar de buitenkant

toe.

•Gebruik geen conventionele disc-reinigers of

reinigingsspray.

•Buig de cd-rom niet en raak het spiegelend

oppervlak ervan niet aan.

•Sla de cd-rom niet op in een stoffige, hete of vochtige

omgeving. Houd de cd-rom van direct zonlicht

verwijderd.

Ernstige storingen

Informatie over condensvorming...

●Het is u vast al wel opgevallen dat wanneer u

een koude vloeistof in een glas doet, zich

waterdruppels vormen aan de buitenkant van

het glas. Ditzelfde verschijnsel doet zich voor

op de koppen van een camcorder wanneer het

toestel wordt overgebracht van een koude naar

een warme omgeving, wanneer een koude

kamer wordt verwarmd, in extreem vochtige

omstandigheden of op een plek waar koude

lucht uit een airco-installatie binnenstroomt.

●Vocht op de koppen kan tot ernstige schade aan

de videoband leiden en kan inwendige schade

aan de camcorder zelf veroorzaken.

Als zich een ernstige storing voordoen, dient u

onmiddellijk te stoppen met het gebruik van de

camcorder en uw JVC-dealer te raadplegen.

De camcorder is een apparaat dat wordt gestuurd

door een microcomputer. Extern geluid en

interferentie (van een tv, radio, enzovoort) kunnen

de normale werking van deze camcorder

verstoren. Als zich zulke storingen voordoen,

maakt u eerst de voedingsbron (accu, netadapter,

enzovoort) los en wacht u een paar minuten

voordat u de aansluitingen weer tot stand brengt.

Vervolgens begint u bij het begin, zoals u dat

altijd doet.

VOORZORGSMAATREGELEN (vervolg)

DU_GR-DVX707EG_80-103.fm Page 90 Wednesday, February 6, 2002 5:02 PM

NE 91

Master Page: Right-Heading0

DU_GR-DVX707EG_80-103.fm Page 91

ONDERHOUD DOOR DE GEBRUIKER

1Zet de camcorder uit.

2Schuif de schakelaar OPEN/EJECT omlaag en

houd deze in de richting van de pijl. Trek

vervolgens de cassettehouder open tot deze

vastklikt. De houder wordt automatisch geopend.

Verwijder de cassette.

3Druk op “PUSH HERE” om de cassettehouder te

sluiten.

●Wanneer de cassettehouder eenmaal is

gesloten, wordt deze automatisch verder in het

mechanisme getrokken. Wacht totdat de

houder geheel in het mechanisme is getrokken

alvorens het deksel van de cassettehouder te

sluiten.

4Houd het lipje BATT.RELEASE rechts 1 vast en

verschuif het om het te verwijderen 2.

1Reinig de behuizing door deze voorzichtig met

een schone doek schoon te vegen.

Doe de doek in een oplossing met milde zeep en

wring hem goed uit als u zwaar vuil wilt

verwijderen. Veeg het apparaat daarna met een

droge doek af.

2Klap het LCD-scherm open. Veeg het voorzichtig

met een zachte doek schoon. Zorg ervoor dat u

het LCD-scherm niet beschadigt. Sluit het LCD-

scherm.

3U reinigt de lens door deze met een blaaskwastje

schoon te blazen en vervolgens met

lensreinigingspapier af te vegen.

4Trek de zoeker helemaal uit.

5Open het reinigingsklepje van de zoeker in de

richting van de pijl A.

Breng een blaaskwastje of een zachte doek in het

gat aan de zijkant van de zoeker in en reinig er

de binnenkant van de zoeker mee B.

6Sluit het klepje en zorg dat het dichtklikt. Druk

de zoeker weer in het toestel.

OPMERKINGEN:

●Vermijd het gebruik van te sterke

schoonmaakmiddelen, zoals benzine of alcohol.

●U mag de camcorder pas reinigen nadat u de accu

hebt verwijderd en andere eventuele

stroombronnen zijn losgekoppeld.

●Er kan zich schimmel op de lens vormen als deze

vuil is.

●Als u een reinigingsmiddel of een chemisch

behandelde doek wilt gebruiken, dient u eerst de

voorzorgsmaatregelen van dat product door te

nemen.

Na het gebruik

Cassettehouder

Verwijderen.

Shakelaar OPEN/EJECT

PUSH HERE

Lipje BATT.RELEASE

Deksel van cassettehouder

De camcorder reinigen

Klepje Blaaskwastje

DU_GR-DVX707EG_80-103.fm Page 91 Thursday, February 7, 2002 11:50 AM

92 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 92

SPECIFICATIES

* Alleen GR-DVX707

Camcorder

Algmeen

Voeding : 11,0 V gelijkstroom (via netadapter)

7,2 V gelijkstroom (via accu)

Stroomverbruik

LCD-scherm uitgeschakeld/

zoeker ingeschakeld

: Ongeveer 4,5 W (GR-DVX707)/

Ongeveer 3,8 W (GR-DVX507/407/400)

LCD-scherm ingeschakeld/

zoeker uitgeschakeld

: Ongeveer 5,4 W (GR-DVX707)/

Ongeveer 4,7 W (GR-DVX507/407/400)

Afmetingen (B x H x D) : 54 mm x 113,5 mm x 96 mm

(met LCD-scherm gesloten en zoeker ingeduwd)

Gewicht : Ongeveer 490 g (GR-DVX707/507)

(met handgreepriem)

Ongeveer 480 g (GR-DVX407/400)

(met handgreepriem)

Bedrijfstemperatuur : 0°C tot 40°C

Bedrijfsvochtigheid : 35% tot 80%

Opslagtemperatuur : –20°C tot 50°C

Pickup : 1/3,8” CCD (GR-DVX707)

1/4” CCD (GR-DVX507/407/400)

Lens : F 1.8, f = 3,8 mm tot 38 mm, 10:1 motorzoomlens (GR-DVX707)

F 1.8, f = 3,6 mm tot 36 mm, 10:1 motorzoomlens (GR-DVX507/407/

400)

Filterdiameter : ø27 mm

LCD-scherm : 2,5” diagonaal gemeten, LCD-scherm/TFT active matrix-systeem

Zoeker : Elektronische zoeker met 0,44” zwart/wit-LCD-scherm

Luidspreker : Mono

Van digitale videocamera

Indeling : DV-indeling (SD-stand)

Signaalindeling :PAL-standaard

Indeling voor opname/weergave : Video : digitale componentenopname

Audio : PCM digitale opname, 32 kHz 4-kanalen (12-bits), 48 kHz

2-kanalen(16-bit)

Cassette : Mini-DV-cassette

Bandsnelheid : SP: 18,8 mm/s

LP: 12,5 mm/s

Maximale opnametijd

(met cassette van 80 min.)

: SP: 80 min.

LP: 120 min.

Voor digitale stilbeeldcamera (alleen GR-DVX707/507)

Opslagmedia : SD-geheugenkaart/MultiMediaCard

Compressiesysteem : Stilbeelden : JPEG (-compatibel)

Bewegende beelden*: MPEG4 (-compatibel)

Bestandsgrootte

Stilbeelden : 3 standen (1280 x 960 pixels*/1024 x 768 pixels/640 x 480 pixels)

Bewegende beelden* : 1 stand (160 x 120 pixels)

Beeldkwaliteit : 2 standen (FINE/STANDARD)

Aantal beelden dat bij benadering kan worden opgeslagen

:墌blz. 50

DU_GR-DVX707EG_80-103.fm Page 92 Wednesday, February 20, 2002 4:17 PM

NE 93

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 93

De vermelde specificaties gelden voor de snelheid SP, tenzij anders staat vermeld. Ontwerp en specificaties

kunnen zonder kennisgeving worden gewijzigd.

Van aansluitingen

Video-uitvoer : 1 V (p-p), 75 Ω, analoog

Audio-uitvoer : 300 mV (rms), 1 kΩ, analoog, stereo

Hoofdtelefoonuitvoer

(alleen GR-DVX707)

:Stereo

S-VIDEO : Y: 1 V (p-p), 75 Ω, analoge uitvoer

C: 0,29 V (p-p), 75 Ω, analoge uitvoer

Invoer/uitvoer

(alleen GR-DVX707/507/407)

: 4-pins, conform IEEE 1394

Uitvoer

(alleen GR-DVX400)

: 4-pins, conform IEEE 1394

USB (alleen GR-DVX707/507) :5-pins

EDIT (alleen GR-DVX707/507) : ø3,5 mm, 2-polig

JLIP (alleen GR-DVX407/400) : ø3,5 mm, 4-polig

PC (alleen GR-DVX407/400) : ø2,5 mm, 3-polig

Netadapter

Algmeen

Stroomvereisten : 110 V tot 240 Vd wisselstroom, 50 Hz/60 Hz

Uitvoer : 11,0 V G gelijkstroom, 1,0 A

DU_GR-DVX707EG_80-103.fm Page 93 Wednesday, February 6, 2002 5:02 PM

94 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 94

INDEX knoppen, aansluitingen en lampjes

OFF

PLA

DU_GR-DVX707EG_80-103.fm Page 94 Wednesday, February 6, 2002 5:02 PM

NE 95

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 95

Knoppen

a•Zoomring [T/W] ............................... 墌blz. 20

•Luidsprekervolumecontrole .............. 墌blz. 22

bStart-/stopknop voor opnemen ........... 墌blz. 19

cAan/uit-knop [A, M, P, OFF] ......... 墌blz. 14

dBlokkeerknop...................................... 墌blz. 14

e•Momentopnameknop

[SNAPSHOT] .............................. 墌blz. 27, 53

•Informatieknop [INFO]

(alleen GR-DVX707/507) ................. 墌blz. 30

f•Knop voor opnemen van e-mailfragmenten

[E-MAIL] (alleen GR-DVX707) ... 墌blz. 60, 61

•Indexknop [INDEX]

(alleen GR-DVX707/507)...... 墌blz. 30, 59, 71

•Belichtingsknop [EXPOSURE]

(alleen GR-DVX407/400).................. 墌blz. 56

g•Menudraaiknop [MENU, +,–] ........... 墌blz. 38

•Helderheidsknop LCD-scherm

[BRIGHT, +,–]................................... 墌blz. 13

hAccuvergrendelingsknop

[BATT.RELEASE]墌blz. 10

iShakelaar voor openen/uitwerpen cassette

[OPEN/EJECT]..................................... 墌blz. 16

j•Weergave-/pauzeknop [4/9] .......... 墌blz. 22

•Knop voor achtergrondlichtcompensatie

[BACKLIGHT] ................................... 墌blz. 57

k•Doorspoelknop [5] ...................... 墌blz. 22

•Night-Scope-knop [NIGHT].............. 墌blz. 53

lSchakelaar VIDEO/MEMORY [VIDEO/

MEMORY] (alleen GR-DVX707/507) . 墌blz. 14

m•Terugspoelknop [3]...................... 墌blz. 22

•Scherpstelknop [FOCUS].................. 墌blz. 55

n•Stopknop [8].................................... 墌blz. 22

•Digitaal-geluidknop [D.SOUND]

(alleen GR-DVX707) ........................ 墌blz. 59

•D.S.C.-weergaveselectieknop [SELECT] (alleen

GR-DVX707) ............................ 墌blz. 28 – 34

oDioptrie-regelknop ............................. 墌blz. 12

Aansluitingen

De aansluitingen bevinden zich achter de klepjes.

PS-video-uitgangsaansluiting

[S-VIDEO]............................... 墌blz. 24, 62, 74

Q•Montageaansluiting [EDIT]

(alleen GR-DVX707/507).................. 墌blz. 74

•J-aansluiting [JLIP (Joint Level Interface

Protocol)]

(alleen GR-DVX407/400).................. 墌blz. 74

Het is ook mogelijk om een JLIP-compatibele

camcorder of videorecorder aan te sluiten om

deze vanaf de computer te bedienen via de los

verkrijgbare software HS-V16KITE.

RHoofdtelefoonaansluiting [ ]

(alleen GR-DVX707) ........................... 墌blz. 70

Er wordt geen geluid weergegeven als de

hoofdtelefoon hierop is aangesloten.

SAudio-/video-uitgangsaansluiting

[AV].........................................墌blz. 24, 62, 74

TDC-ingangsaansluiting [DC] ..........墌blz. 10, 11

U•USB-aansluiting (Universal Serial Bus) (alleen

GR-DVX707/507) .............................墌blz. 78

•Pc-aansluiting

(alleen GR-DVX407/400) ..................墌blz. 78

VDigital Video-aansluiting [DV IN/OUT

(GR-DVX707/507/407) of DV OUT

(GR-DVX400)] (i.Link*) ...........墌blz. 63, 64, 78

* i.Link heeft betrekking op de IEEE1394-1995-

branchespecificatie en uitbreidingen daarvan.

Het logo wordt gebruikt voor producten die

conform de i.Link-standaard zijn.

Lampjes

AVoedingslampje [POWER] .............墌blz. 14, 19

BOplaadlampje [CHARGE]....................墌blz. 10

COpnamelampje..............................墌blz. 19, 48

Overige onderdelen

aLCD-scherm ..................................墌blz. 13, 20

bZoeker.................................................墌blz. 12

cKlepje voor reinigen van de zoeker .....墌blz. 91

dLuidspreker .........................................墌blz. 22

eDeksel van cassettehouder ..................墌blz. 16

fOogje van handgreepriem.....................墌blz. 6

gCamerasensor

Zorg dat u dit gebied niet afdekt, aangezien het

een sensor bevat die nodig is om te filmen.

hStereomicrofoon..................................墌blz. 70

iLens

jSensor van flitser (alleen GR-DVX707/507)

Zorg dat u dit gebied niet afdekt, aangezien het

een sensor bevat die nodig is voor de flitser.

kFlitser (alleen GR-DVX707/507)..........墌blz. 54

lSensor voor afstandsbediening ............墌blz. 66

mKaartsleufklepje [MEMORY CARD]

(alleen GR-DVX707/507) ....................墌blz. 17

nAccuhouder.........................................墌blz. 10

oGeleidepengat

pStatiefaansluiting.................................墌blz. 13

DU_GR-DVX707EG_80-103.fm Page 95 Wednesday, February 20, 2002 4:18 PM

96 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 96

INDEX aanduidingen

Aanduidingen

Aanduidingen op LCD-scherm/in zoeker, alleen tijdens opname

aAanduiding voor geselecteerd wipe-/fade-effect

(墌blz. 40, 41)

bAanduiding voor geselecteerde

schermbreedtestand (墌blz. 47)

cAanduiding voor het lopen van de band

(墌blz. 19)

(Draait wanneer de band draait.)

dOpnamesnelheid (SP/LP) (墌blz. 44)

eResterende bandduur (墌blz. 19)

f•REC: (Verschijnt tijdens het opnemen)

(墌blz. 19)

•PAUSE: (Verschijnt in de stand Opnamestand-

by) (墌blz. 19)

gStand Invoegmontage/invoegmontagepauze

(墌blz. 72)

hAanduiding voor windruisvermindering

(墌blz. 47)

iAanduiding van de geluidsstand (墌blz. 44)

(Verschijnt ongeveer vijf seconden lang nadat u

de camcorder hebt aangezet)

jTijdcode (墌blz. 49, 52)

1234

SOUND

BIT

REC

min

15:55

DU_GR-DVX707EG_80-103.fm Page 96 Thursday, February 7, 2002 11:50 AM

NE 97

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 97

Aanduidingen op LCD-scherm/in zoeker, alleen tijdens D.S.C.-opnames (alleen

GR-DVX707/507)

aBeeldgrootte: 1280 (1280 x 960) (alleen

GR-DVX707), 1024 (1024 x 768) of 640

(640 x 480) (墌blz. 50)

bOpnamepictogram (墌blz. 27)

(Verschijnt en knippert tijdens het opnemen.)

cKaartpictogram (墌blz. 27)

(Wordt weergegeven tijdens het opnemen en

knippert wanneer geen geheugenkaart in het

toestel aanwezig is: (SD-geheugenkaart) of

(MultiMediaCard).)

dBeeldkwaliteit: F (FINE) en S (STANDARD) (in

volgorde van kwaliteit) (墌blz. 50)

e•Resterend aantal opnames (墌blz. 27)

(Hier wordt het geschatte aantal resterende

opnames dat nog kan worden opgeslagen,

weergegeven. Het aantal neemt toe of af al naar

gelang de instellingen voor beeldkwaliteit/-

grootte, enzovoort.)

•Resterende opnametijd op geheugenkaart voor

e-mailfragmenten (alleen GR-DVX707)

(墌blz. 60)

fOpnametijd voor e-mailfragmenten (alleen

GR-DVX707) (墌blz. 60)

12345

1024

00 :

DU_GR-DVX707EG_80-103.fm Page 97 Thursday, February 7, 2002 11:50 AM

98 NE

Master Page: Left

DU_GR-DVX707EG_80-103.fm Page 98

Aanduidingen op LCD-scherm/in zoeker, zowel tijdens video- als D.S.C.-opnames

aGebruiksstand (墌blz. 14)

b• : Night-Scope-aanduiding (墌blz. 53)

(Verschijnt wanneer de stand Night-Scope actief

is.)

• : Stand Gain Up (墌blz. 45)

(Verschijnt als “GAIN UP” is ingesteld op

“AUTO” en de sluitertijd automatisch wordt

aangepast.)

cAanduiding voor vermindering van het rode-

ogeneffect (alleen GR-DVX707/507) (墌blz. 54)

(Verschijnt als “FLASH” is ingesteld op

“AUTO C”.)

dWitbalansaanduiding (墌blz. 58)

e• : Aanduiding voor

achtergrondlichtcompensatie (墌blz. 57)

•±: Aanduiding voor belichtingsinstelling

(墌blz. 56)

fAanduiding voor geselecteerd Programma AE

met speciale effecten (墌blz. 42, 43)

gAanduiding voor diafragmablokkering

(墌blz. 57)

hDigitale beeldstabilisatiefunctie (“DIS”)

(墌blz. 46)

iZoomwaarde (bij benadering) (墌blz. 20)

(Verschijnt bij het in-/uitzoomen.)

jZoomaanduiding (墌blz. 20)

(Verschijnt bij het in-/uitzoomen.)

(De niveau-aanduiding g beweegt.)

kO: (Verschijnt wanneer u een

momentopname maakt) (墌blz. 53)

lFlitseraanduiding (alleen GR-DVX707/507)

(墌blz. 54)

(Verschijnt wanneer de flitser klaar is. Er

verschijnt naast de aanduiding een getal als u de

lichtopbrengst van de flitser hebt aangepast.)

m• EXPLOSION: Geselecteerd digitaal

geluidseffect (alleen GR-DVX707) (墌blz. 59)

•BRIGHT: Aanduiding van de

helderheidsinstelling (LCD-scherm/zoeker)

(墌blz. 13)

(De niveau-aanduiding g beweegt.)

nAccu-aanduiding (墌blz. 100)

oDatum/tijd (墌blz. 15)

pAanduiding voor handmatig scherpstellen

(墌blz. 55)

EXPLOSION

INDEX aanduidingen (vervolg)

DU_GR-DVX707EG_80-103.fm Page 98 Wednesday, February 20, 2002 4:18 PM

NE 99

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 99

Aanduidingen op LCD-scherm/in zoeker tijdens videoweergave

aAanduiding van de geluidsstand (墌blz. 51)

bAanduiding voor zoeken naar lege gedeelten

(墌blz. 23)

cBandsnelheid (墌blz. 44)

d•U : Afspelen

•

: Doorspoelen/snelzoeken

•

: Terugspoelen/snelzoeken

•9 : Pauze

•9 U : Langzaam doorspoelen

•Y 9 : Langzaam terugspoelen

•D : Audiodubben

•9D : Audiodubpauze

(Verschijnen terwijl een band draait.)

eGeluidsinvoer voor audiodubben(墌blz. 70, 71)

fDatum/tijd (墌blz. 49, 52)

g•VOLUME : Aanduiding voor volumeniveau

(luidspreker of hoofdtelefoon (alleen

GR-DVX707)) (墌blz. 22)

(De niveau-aanduiding g beweegt.)

•BRIGHT : Aanduiding helderheidsinstelling

(LCD-scherm) (墌blz. 13)

(De niveau-aanduiding g beweegt.)

hTijdcode (墌blz. 49, 52)

Aanduidingen op LCD-scherm/in zoeker tijdens D.S.C.-weergave (alleen GR-DVX707/

507)

aAanduiding van gebruiksstand (墌blz. 31)

bAanduiding helderheidsinstelling (LCD-scherm)

(墌blz. 13)

(De niveau-aanduiding g beweegt.)

SEARC

MIC

12345

BR I GHT

DU_GR-DVX707EG_80-103.fm Page 99 Thursday, February 7, 2002 11:50 AM

100 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 100

INDEX aanduidingen (vervolg)

Waarschuwingsaanduidingen

Aanduidingen Functie

Geeft aan hoeveel accustroom nog beschikbaar is.

Resterende stroom: hoog

Resterende stroom: leeg

Wanneer de accu bijna leeg is, gaat de accu-aanduiding knipperen.

Wanneer de accu helemaal leeg is, wordt de stroomtoevoer automatisch

uitgeschakeld.

Verschijnt als er geen cassette in het toestel zit. (墌blz. 16)

CHECK TAPE’S ERASE

PROTECTION TAB

Verschijnt als het wisbeveiligingsknopje is ingesteld op “SAVE” terwijl de aan/uit-

knop op “A” of “M” staat en de schakelaar VIDEO/MEMORY is ingesteld op

“VIDEO”. (墌blz. 14)

HEAD CLEANING

REQUIRED USE

CLEANING CASSETTE

Verschijnt als tijdens het opnemen vuil op de koppen is vastgesteld. Gebruik een

los verkrijgbare reinigingscassette. (墌blz. 91)

CONDENSATION

OPERATION PAUSED

PLEASE WAIT

Verschijnt als zich condensvorming voordoet. Wanneer deze aanduiding wordt

weergegeven, moet u meer dan een uur wachten om de condens te laten

wegtrekken.

TAPE!

Verschijnt als zich geen cassette in de camcorder bevindt wanneer u op de start-/

stopknop voor opnemen drukt of op de knop SNAPSHOT drukt, terwijl de aan/

uit-knop op “A” of “M” staat en de schakelaar VIDEO/MEMORY is ingesteld op

“VIDEO”.

TAPE END Verschijnt wanneer tijdens opname of weergave het einde van de band wordt

bereikt. (墌blz. 81)

DIFFERENT

FORMATTED TAPE

Verschijnt als een ander type band in de camcorder wordt geplaatst.

SET DATE/TIME!

●Verschijnt als de datum/tijd niet is ingesteld. (墌blz. 15)

●Verschijnt als de ingebouwde (lithium)batterij voor de klok leeg is en de

ingestelde datum/tijd is gewist. (墌blz. 15)

LENS CAP Verschijnt vijf seconden lang als u de camcorder aanzet terwijl de lensdop er nog

op zit.

A. DUB ERROR! Verschijnt als u probeert te audiodubben op een leeg gedeelte van een band.

(墌blz. 70)

A. DUB ERROR!

<CANNOT DUB ON A

LP RECORDED TAPE>

<CANNOT DUB ON A

16BIT RECORDING>

<CHECK TAPE’S

ERASE PROTECTION

TAB>

●Verschijnt als u probeert te audiodubben op een band die is opgenomen met

de snelheid LP. (墌blz. 70)

●Verschijnt als u probeert te audiodubben op een band die is opgenomen met

16-bits audio. (墌blz. 70)

●Verschijnt als u op de afstandsbediening op A. DUB (D) drukt terwijl het

wisbeveiligingsknopje op “SAVE” staat. (墌blz. 70)

●Verschijnt als u probeert te audiodubben met digitale geluidseffecten terwijl

zich geen geheugenkaart in de camcorder bevindt. (墌blz. 71)

INSERT ERROR! Verschijnt als u probeert een invoegmontage uit te voeren op een leeg gedeelte

van een band. (墌blz. 72)

DU_GR-DVX707EG_80-103.fm Page 100 Wednesday, February 6, 2002 5:02 PM

NE 101

Master Page: Right

DU_GR-DVX707EG_80-103.fm Page 101

Aanduidingen Functie

INSERT ERROR!

<CANNOT EDIT ON A

LP RECORDED TAPE>

<CHECK TAPE’S

ERASE PROTECTION

TAB >

●

Verschijnt als u probeert een invoegmontage uit te voeren op band die is

opgenomen met de snelheid LP. (

墌

blz. 72)

●

Verschijnt als u op de afstandsbediening op

INSERT

(

) drukt terwijl het

wisbeveiligingsknopje op “SAVE” staat. (

墌

blz. 72)

MEMORY IS FULL

Verschijnt als het geheugen van de geheugenkaart vol is en u geen momentopnames

kunt maken.

COPYING FAILED

●

Verschijnt als u probeert tegen kopiëren beveiligde signalen te kopiëren wanneer

deze camcorder wordt gebruikt als videorecorder.

●

Verschijnt in de volgende gevallen wanneer u van band naar geheugenkaart

kopieert (digitale stilbeelden of videofragmenten):

– als zich geen geheugenkaart in de camcorder bevindt.

– als het geheugen van de geheugenkaart vol is.

– als de geheugenkaart niet is geformatteerd.

– als een tegen schrijven beveiligde SD-geheugenkaart is geplaatst.

(

墌

blz. 61, 65)

MEMORY CARD!

of PLEASE INSERT

CARD

Verschijnt als er geen geluidsbestanden op de geheugenkaart zijn geladen wanneer

u probeert op een geheugenkaart op te nemen of probeert toegang te krijgen tot

gegevens op een geheugenkaart.

PLEASE FORMAT

Verschijnt als en een probleem is met een geheugenkaart, omdat het geheugen

beschadigd is of de kaart zelf niet geïnitialiseerd. Initialiseer de geheugenkaart.

(

墌

blz. 36)

NO SOUND FILES

Verschijnt als er geen geluidsbestanden zijn opgeslagen op de geheugenkaart

wanneer u probeert digitale geluidseffecten te gebruiken.

NO IMAGE STORED

Verschijnt als er geen beeldbestanden op de geheugenkaart zijn opgeslagen wanneer

u probeert de inhoud van de geheugenkaart weer te geven.

NO E-MAIL CLIP

STORED

Verschijnt als er geen videofragmentbestanden zijn opgeslagen op de geheugenkaart

wanneer u probeert de inhoud van de geheugenkaart weer te geven.

CARD ERROR!

Verschijnt als de camcorder de geplaatste geheugenkaart niet herkent. Verwijder de

geheugenkaart en plaats deze weer terug. Herhaal deze procedures tot er geen

aanduiding meer verschijnt. Als de aanduiding blijft verschijnen, is de geheugenkaart

beschadigd.

UNSUPPORTED FILES

●

Verschijnt als u een bestand met een andere indeling dan MP3 selecteert.

●

Verschijnt wanneer u een bestand weergeeft dat niet compatibel is met DCF of een

bestand met een grootte die niet compatibel is met deze camcorder.

CHECK CARD’S

WRITE PROTECTION

SWITCH

●

Verschijnt als u probeert digitale stilbeelden te maken terwijl het

wisbeveiligingsknopje van de SD-geheugenkaart in de stand “LOCK” staat.

●

Verschijnt wanneer u probeert de menuoptie MEMORY SELECT uit te voeren terwijl

zich een tegen schrijven beveiligde SD-geheugenkaart in de camcorder bevindt.

E01, E02 of E06

UNIT IN SAFEGUARD

MODE REMOVE AND

REATTACH BATTERY

De foutaanduidingen (E01, E02 of E06) geven aan wat voor type storing zich heeft

voorgedaan. Als er geen foutaanduiding verschijnt, wordt de camcorder automatisch

uitgezet. Verwijder de voeding (accu, enzovoort) en wacht een paar minuten tot de

aanduiding verdwijnt. Als de aanduiding verdwijnt, kunt u de camcorder weer

gebruiken. Als de aanduiding blijft verschijnen, raadpleegt u uw JVC-dealer.

E03 of E04

UNIT IN SAFEGUARD

MODE EJECT AND

REINSERT TAPE

De foutaanduidingen (E03 of E04) geven aan wat voor type storing zich heeft

voorgedaan. Als er geen foutaanduiding verschijnt, wordt de camcorder automatisch

uitgezet. Verwijder de cassette eenmaal en plaats hem terug. Controleer of de

aanduiding verdwijnt. Als de aanduiding verdwijnt, kunt u de camcorder weer

gebruiken. Als de aanduiding blijft verschijnen, raadpleegt u uw JVC-dealer.

DU_GR-DVX707EG_80-103.fm Page 101 Wednesday, February 6, 2002 5:02 PM

102 NE

Master Page: Left-Heading0

DU_GR-DVX707EG_80-103.fm Page 102

TERMEN

Aanduidingen op het LCD-scherm/in de

zoeker ......................................................... 96 – 99

Aansluitingen

De accu opladen ..........................................10

Kopiëren ............................................... 62 – 65

Met een pc ....................................................78

Met een tv of videorecorder ..........................24

Opladen .......................................................10

Webcam .......................................................79

Willekeurige montage van meerdere

scènes ...................................................73 – 77

Accu .......................................................10, 11, 88

Achtergrondlicht compenseren ............................57

Afstandsbediening ...............................................66

Audiodubben ......................................................70

Automatisch scherpstellen (“Autofocus”– AF) ......55

Automatisch uitzetten ....................................19, 27

Automatische weergave van beelden ..................28

Beeldgrootte (IMAGE SIZE) ..................................50

Beeldkwaliteit (QUALITY) ...................................50

Beeld-voor-beeld-weergave ...........................22, 68

Bestanden beveiligen ....................................31, 32

Bestanden verwijderen ........................................33

Bevestigen op een statief .....................................13

Blanco gedeelten zoeken (BLANK SRCH) ......23, 51

Datum/tijd

Instellingen ...................................................15

Weergave ...............................................49, 52

DCF (Design rule for Camera File system) ......27, 28

De afstandsbedienings-/videorecordercode

instellen ..............................................................73

De band doorspoelen ..........................................22

De band terugspoelen .........................................22

De belichting instellen ........................................56

De fabriekswaarde voor menu-instellingen

herstellen (CAM RESET) .......................................49

De handgreep verstellen ......................................12

De helderheid van het LDC-scherm aanpassen ...13

De lichtopbrengst van de flitser aanpassen

(FLASH ADJ.) .......................................................54

De menu-instellingen wijzigen ............................38

De tijdcode instellen (CLOCK ADJ.) ....................15

De zoeker verstellen ............................................12

Demonstratiestand (DEMO MODE) .................8, 48

Diafragma ...........................................................57

Diafragmablokkering ...........................................57

Digitale geluidseffecten ...........................29, 59, 71

DIS (Digitale beeldstabilisatie) .............................46

Dubben vanaf band naar geheugenkaart

( COPY) .........................................51, 65

Een cassette plaatsen ........................................... 16

Een cassette verwijderen ..................................... 16

Een geheugenkaart initialiseren ........................... 36

Een geheugenkaart plaatsen ................................ 17

Een geheugenkaart verwijderen .......................... 17

E-mailfragmenten opnemen .......................... 60, 61

Fade-in/-out .................................................. 40, 41

Flitser (FLASH) .................................................... 54

Geheugenkaart ............................................. 17, 89

Geluidsinvoer (SOUND IN) .................... 49, 70, 71

Geluidsstand (SOUND MODE) ..................... 44, 51

Grovere korrel (GAIN UP) ................................... 45

Handmatig scherpstellen ..................................... 55

Het opnamemedium selecteren (REC SELECT) .... 50

ID-nummerinstelling (ID NUMBER) .................... 48

Indexweergave van bestanden ............................ 30

Instelling DPOF

(Digital Print Order Format) .......................... 34, 35

Invoegmontage ................................................... 72

Inzoomen tijdens weergave ................................ 68

Journalistenopnames ........................................... 20

Kanalen (links/rechts) .......................................... 51

Kopiëren ..................................................... 62 – 65

Lampjes ...................................................... 41 – 52

Luidsprekervolume ............................................. 22

Macro-instelling (TELE MACRO) ......................... 46

Meegeleverde accessoires ..................................... 5

Menuscherm

CAMERA ................................................ 44, 45

D.S.C.-weergave ................................... 31 – 36

DISPLAY ................................................. 49, 52

DSC .............................................................. 50

MANUAL ............................................... 46, 47

SYSTEM ............................................ 48, 49, 52

VIDEO .......................................................... 51

Momentopname ........................................... 27, 53

Momentopnamestand (SNAP MODE) ................. 45

Motordrivestand .................................................. 53

MultiMediaCard ............................................ 17, 89

DU_GR-DVX707EG_80-103.fm Page 102 Wednesday, February 20, 2002 4:20 PM

NE 103

Master Page: Right

DU_GR-DVX707EG_02-08IX.fmPage 103

Netadapter ....................................................10, 11

Night-Scope ........................................................53

Oplaadbare lithiumbatterij van de

ingebouwde klok .................................................15

Opnamelampje (TALLY) ................................19, 48

Opnamesnelheid (REC MODE) ......................44, 51

Opnamestand-by .................................................19

Opnametijd

Accu .............................................................10

Band .............................................................16

Pieptoon (BEEP) ...................................................48

Programma AE met speciale effecten

(PROGRAM AE)

Oude film (CLASSIC FILM) ............................43

Schemerlicht (TWILIGHT) .............................42

Sepia (SEPIA) .................................................42

Slow Shutter (lange sluitertijd) (SLOW) ..........43

Sluitertijd (SHUTTER) ....................................42

Sneeuw (SNOW) ...........................................42

Sport (SPORTS) .............................................42

Spot (SPOTLIGHT) ........................................42

Stroboscooop (STROBO) ...............................43

Zwartwit (MONOTONE) ...............................43

Willekeurige montage van

meerdere scènes ..........................................73 – 77

Reinigen ..............................................................91

Resterende accuduur .........................................100

Schermbreedtestand (WIDE MODE)

Breed (S.WIDE) .............................................47

Cinema (CINEMA) ........................................47

Squeeze (breedbeeld) (SQUEEZE) .................47

SD-geheugenkaart .........................................17, 89

Snelzoeken ..........................................................22

Speciale weergave-effecten .................................69

Specificaties ..................................................92, 93

Stand aan/uit-knop ..............................................14

Stand van de knop VIDEO/MEMORY ..................14

Stilbeelden weergeven ........................................22

Synchronisatieaanpassing (SYNCHRO) ................77

Tijdcode (TIME CODE) ........................... 21, 49, 52

Vermindering windruis (WIND CUT) .................. 47

Webcam ............................................................. 79

Weergave in slowmotion .................................... 68

Weergave van schermaanduidingen

(ON SCREEN) ...................................................... 49

Weergavegeluid (SOUND MODE,

12BIT MODE) ..................................................... 51

Wipe-in/-ut ................................................... 40, 41

Wisbeveiliging .............................................. 16, 17

Witbalans (W.BALANCE) .............................. 43, 58

Zelfopnames ....................................................... 20

Zoomfunctie (ZOOM) ................................... 20, 44

DU_GR-DVX707EG_02-08IX.fm Page 103 Thursday, March 28, 2002 3:23 PM

GR-DVX707

GR-DVX507

GR-DVX407

GR-DVX400

Master Page: Cover4

DU_GR-DVX707EG_00-Cover.fm Page 1

EG Gedrukt in Japan

0202HOV*ID*VP

DU_GR-DVX707EG_00-Cover.fm Page 1 Thursday, March 28, 2002 2:46 PM

JVC GR DVX507EG X User Manual LYT0957 004B

GR-DVX407EG-X GR-DVX407EG-X, GR-DVX507EG-X, GR-DVX707EG-X LYT0957-004B Nederlands,

GR-DVX707EG-X GR-DVX707EG-X LYT0957-004B Nederlands,

GR-DVX400EG-X GR-DVX400EG-X, GR-DVX407EG-X, GR-DVX507EG-X LYT0957-004B Nederlands,

Navigation menu

Versions of this User Manual:

Views

Navigation
