Uppsök vår hemsida på World Wide Web för närmare detaljer

om den digitala videokameran:

http://www.jvc-victor.co.jp/english/cyber/

För tillbehör:

http://www.jvc-victor.co.jp/english/accessory/

BRUKSANVISNING

DIGITAL VIDEOKAMERA

SW

LYT1120-009A

GR-DX55

GR-DX45

GR-DX35

GR-DX25

SVENSKA

INNEHÅLL

AUTOMATISK

DEMONSTRATION 6

FÖRBEREDELSER 7 – 10

INSPELNING &

AVSPELNING AV

BAND 11 – 15

AVANCERADE

FUNKTIONER 16 – 33

REFERENSER 34 – 47

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM1

SV

2

None

Anlita bilderna på sidorna 40 och 42 medan du läser denna bruksanvisning. De nummer som anges för

respektive reglage, uttag och indikatorer på dessa bilder används konsekvent i denna bruksanvisning

såvida inte annat anges.

INNEHÅLL

ANVÄNDNING AV MENYER FÖR

FINJUSTERING........................................ 21 – 25

Inspelningsmeny .......................................... 21 – 24

Avspelningsmeny ......................................... 24 – 25

KOPIERING ........................................... 26 – 27

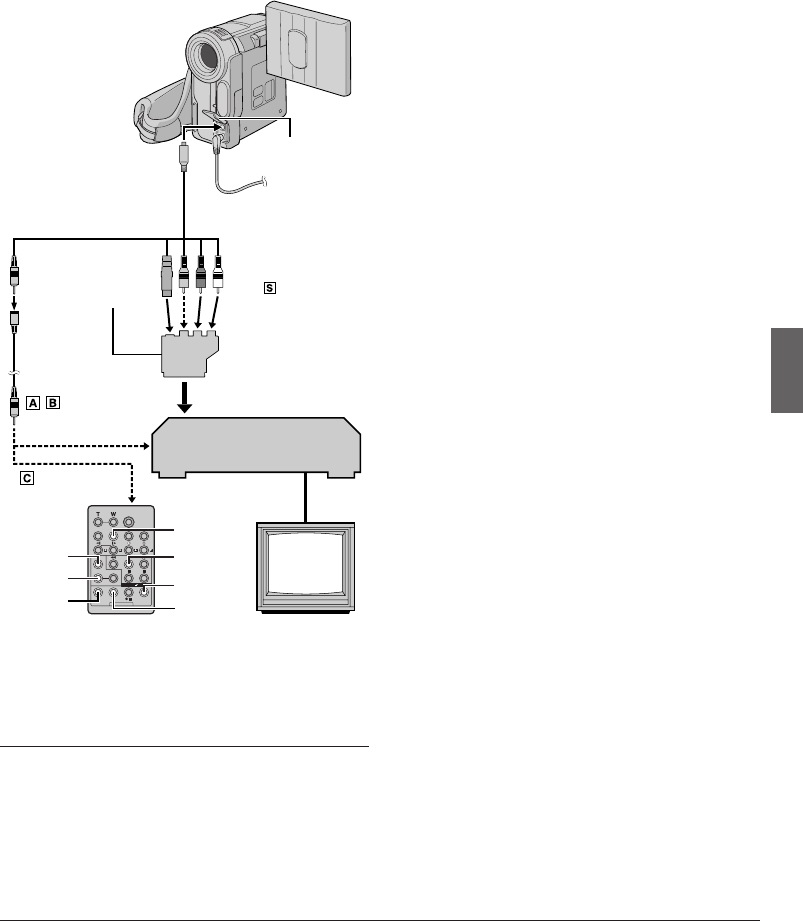

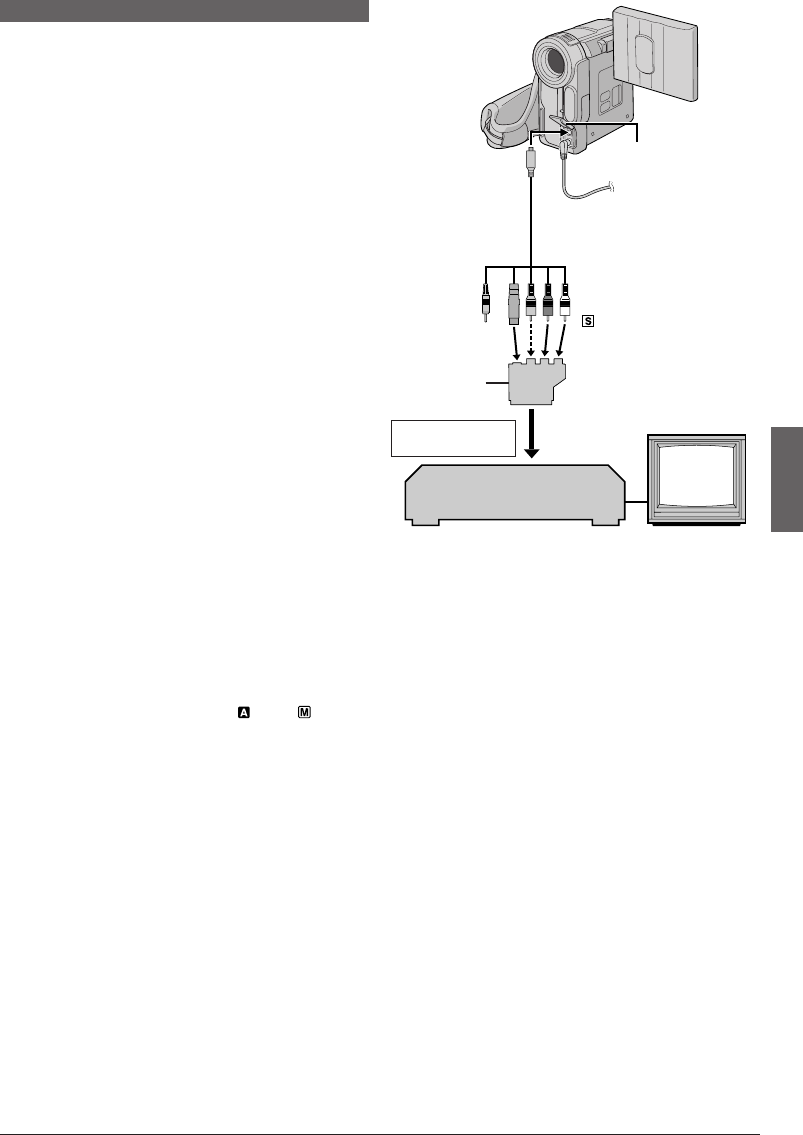

Kopiering till eller från en videobandspelare ................ 26

Kopiering till eller från en videoapparat som har en

DV-kontakt (Digital kopiering) .............................. 27

ATT ANVÄNDA FJÄRRKONTROLLEN .............. 28 – 32

Avspelning i ultrarapid.......................................... 28

Avspelning bild för bild ......................................... 28

Avspelning med specialeffekter ............................... 28

Avspelningszoom ................................................ 28

Ljudkopiering ..................................................... 29

Insticksredigering................................................ 29

Sammansatt redigering [R.A.Edit] ..................... 30 – 32

Tips för effektivare redigering................................. 32

SYSTEMANSLUTNINGAR .................................. 33

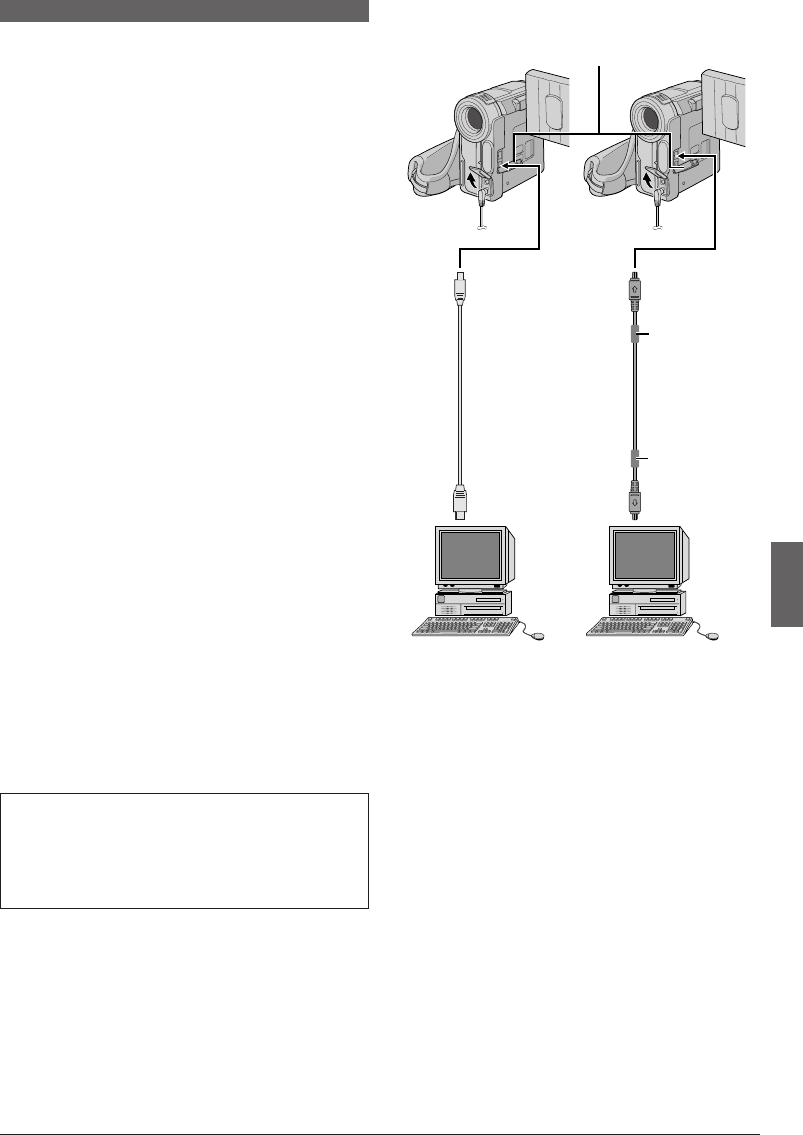

Anslutning till en persondator ................................. 33

REFERENSER

FELSÖKNING.......................................... 34 – 36

FÖRSIKTIGHETSÅTGÄRDER......................... 37 – 39

INDEX ................................................. 40 – 44

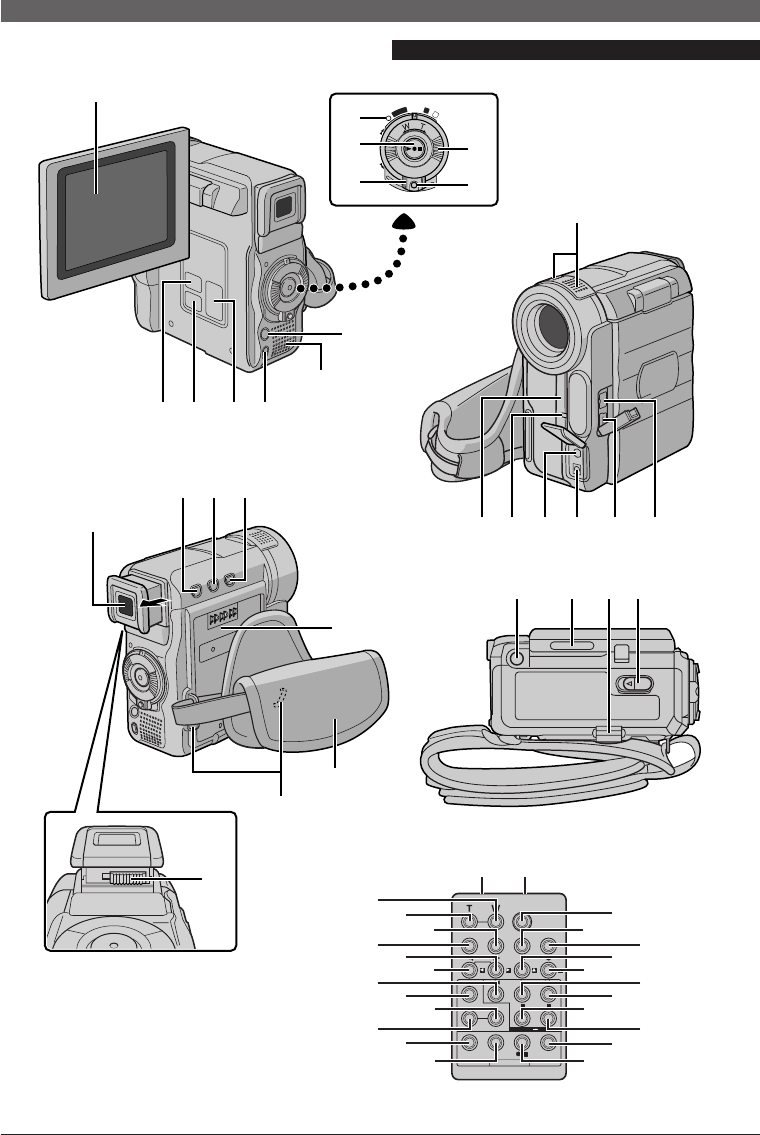

Kontroller, anslutningar och indikatorer ............... 40 – 41

Indikatorer på LCD-skärmen/i sökaren ............... 42 – 44

TEKNISKA DATA ............................................ 45

TERMINOLOGI ........................................ 46 – 47

FÖRBEREDELSER

Strömförsörjning ................................................ 7 – 8

Justering av handremmen .......................................... 8

Justering av sökaren ................................................ 8

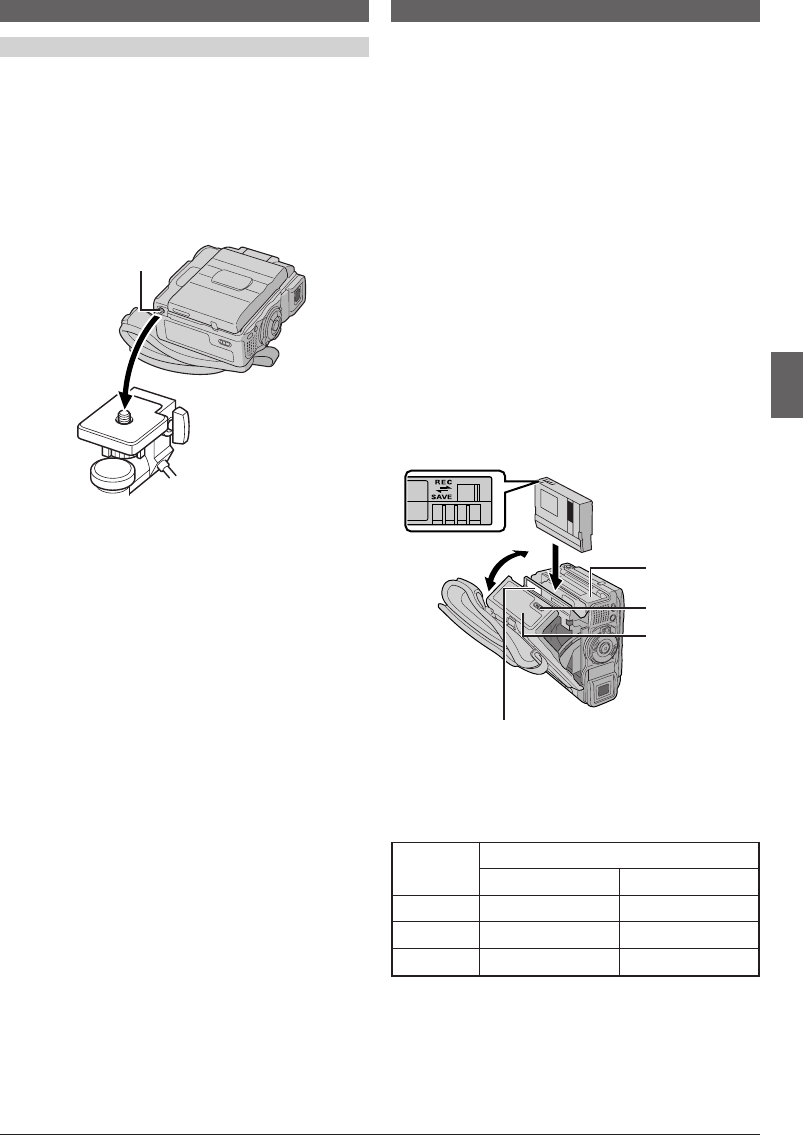

Montering av ett stativ ............................................. 9

Isättning/urtagning av en kassett .......................... 9 – 10

Inställning av datum/tid ........................................... 10

Välj inspelningsläge ................................................ 10

INSPELNING & AVSPELNING AV BAND

BANDINSPELNING ................................... 11 – 13

Grundläggande inspelning ............................... 11 – 12

Zoomning ......................................................... 12

Tidkoder .......................................................... 13

BANDAVSPELNING .................................. 13 – 15

Normal avspelning ....................................... 13 – 14

Blanksökning ..................................................... 14

Anslutningar ..................................................... 15

AVANCERADE FUNKTIONER

FÖR INSPELNING .................................... 16 – 20

Nattfält ........................................................... 16

Program AE med specialeffekter .............................. 16

Toning/strykningseffekter ..................................... 17

Snapshot .......................................................... 18

Automatisk skärpeinställning .................................. 18

Manuell skärpeinställning ...................................... 19

Exponeringskontroll ............................................. 19

Bländarlås ........................................................ 20

Justering av vitbalans .......................................... 20

Manuell vitbalans ............................................... 20

SÄKERHETSFÖRESKRIFTER 3

MEDFÖLJANDE TILLBEHÖR5

ATT FÄSTA OBJEKTIVSKYDDET 5

SÅ SÄTTER DU FAST

STÖRNINGSFILTRET 6

AUTOMATISK DEMONSTRATION 6

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM2

SV

3

NoneNone

ANMÄRKNINGAR:

●Videokamerans märkskylt (med serienumret) och säkerhetsföreskrifter sitter på dess undersida och/eller

baksida.

●Information om spänning och säkerhetsföreskrifter för nättillsatsen återfinns på dess ovansida och undersida.

VARNING:

UTSÄTT INTE APPARATEN FÖR REGN OCH FUKT FÖR ATT UNDVIKA

BRAND OCH ELEKTRISKT ÖVERSLAG.

Ärade kund,

Tack för att du köpt denna digitala videokamera. För säker användning av produkten ska du läsa igenom

säkerhetsföreskrifterna (墌 sid. 3 och 4) innan den tas i bruk.

OBSERVERA:

●Fara för elektrisk stöt. Öppna inte höljet! Det finns inga delar inuti apparaten som konsumenten kan åtgärda.

Överlämna alla reparationer till kvalificerad personal.

●Om du inte använder nättillsatsen under en längre period rekommenderar vi att du drar ut sladden ur

nätuttaget.

OBSERVERA:

Undvik elstötar eller skador på enheten genom att först ansluta den smala

ändan av nätkabeln till nätadaptern tills den sitter ordentligt, och anslut

sedan nätkabelns breda ända till ett vägguttag.

SÄKERHETSFÖRESKRIFTER

OBSERVERA:

●Videokameran är konstruerad för användning med färgsignaler av typen PAL. Den kan inte användas för

avspelning på TV-apparater med någon annan standard. Det går dock bra att spela in direkt samt spela av på

LCD-skärmen/sökaren var som helst.

●Använd JVC batteripaketen BN-V107U/V114U samt den medföljande nättillsatsen för multispänning och

nätkabeln till att ladda dem eller strömförsörja kameran från ett vägguttag. (Adapter för stickkontakt kan bli

nödvändig för att passa nätuttag med olika utformning i olika länder.)

Om enheten installeras i ett skåp eller på en hylla ska du försäkra att det finns tillräckligt friutrymme på alla

sidor för god ventilation (minst 10 cm på båda sidor, ovansidan och baksidan).

Akta dig för att blockera ventilationshålen.

(Värmen inuti enheten kan inte tränga ut om ventilationshålen blockeras av en tidning, en duk el.dyl.)

Placera inga öppna värmekällor, t.ex. ett stearinljus, ovanpå enheten.

Av miljöskäl får batterier inte slängas med det övriga avfallet utan ska göras av med i enlighet med gällande

lagar och lokala föreskrifter.

Utsätt inte enheten för droppar eller vattenstänk.

Använd inte enheten i ett badrum eller andra fuktiga ställen.

Placera aldrig en behållare fylld med vatten eller annan vätska (t.ex. smink, läkemedel, blomvaser, krukväxter,

koppar el.dyl.) ovanpå enheten.

(Det uppkommer risk för brand eller elstötar om vatten eller annan vätska tränger in i enheten.)

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM3

SV

4

None

Rikta aldrig objektivet eller sökaren rakt mot solen. Detta kan skada ögonen och leda till fel på enhetens inre

delar. Det föreligger också risk för brand eller elstötar.

OBSERVERA!

Lakttag noga nedanstående punkter för att undvik såväl personella som materiella skador.

Om du bär eller håller videokameran i sökaren och/eller LCD-skärmen kan du tappa den eller skada den på

andra sätt.

Akta dig för att fastna med fingrarna i kassettlocket. Låt inte barn leka med kameran då denna slags skada kan

uppstå.

Använd inte ett stativ på ostadiga eller sluttande ytor. Det kan falla och orsaka allvarliga skador på kameran.

OBSERVERA!

Videokameran bör inte lämnas ovanpå TV:n när kablar (Audio/Video, S-videokabel, etc.) är anslutna. Någon

kan snubbla på kablarna och göra att kameran faller ned och skadas.

䡲Denna videokamera är utformad exklusivt för den digitala videokassetten. Endast videokassetter märkta

“ ” kan användas med denna enhet.

Före inspelning av en viktig scen ska du . . .

..... kontrollera att enbart kassetter med märket Mini DV används..

..... kom ihåg att kameran inte passar med andra videoformat.

..... kom ihåg att kameran bara är avsedd att användas av privatpersoner. Kommersiell användning utan tillstånd

är förbjuden. (Vi rekommenderar att tillstånd inhämtas även om du spelar in en show, uppträdande, utställning

el.dyl. enbart för personligt bruk.)

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM4

SV

5

ANM.:

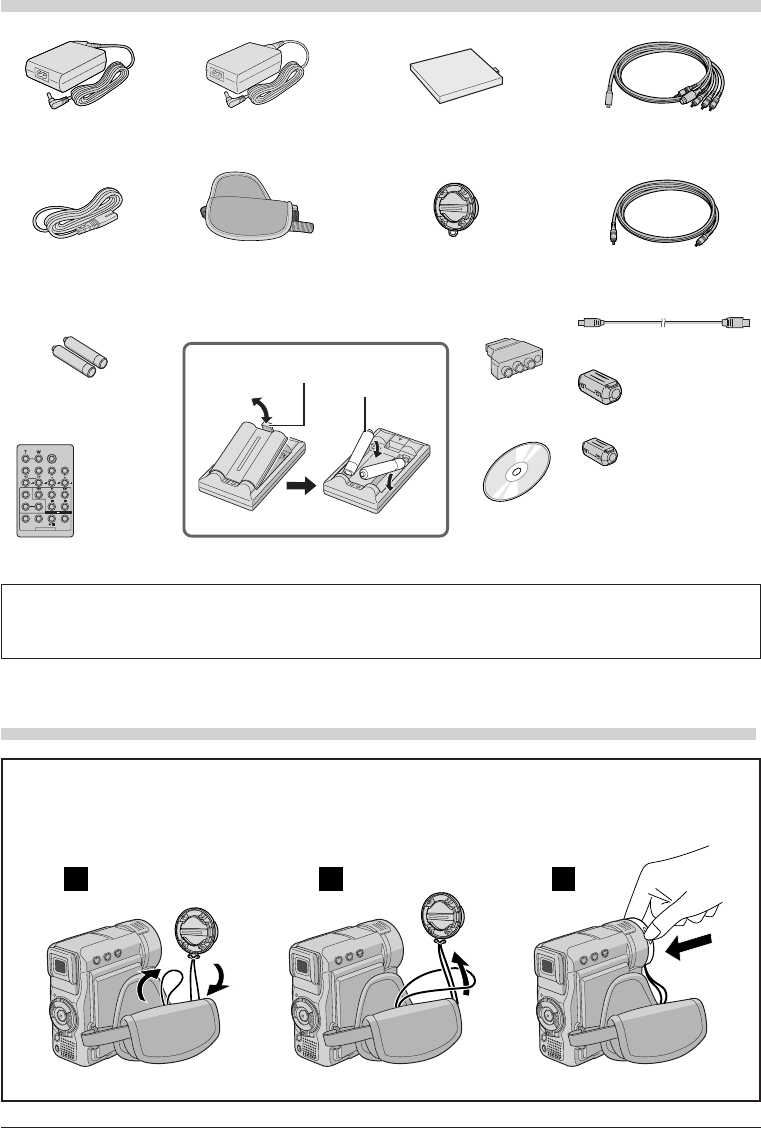

För att ge bästa möjliga resultat med din videokamera kan de medföljande kablarna utrustas med kärnfilter. Om en

kabel bara har ett kärnfilter ska den ände som är närmast filtret anslutas till videokameran.

S-video/Audio/Video/

Redigeringskabel

Handrem (fastsatt

på videokameran)

Batteripaket BN-V107U

eller BN-V107U-S

Nättillsats AP-V11E eller AP-V13E

Objektivlock

(Se nedan

beträffande

ditsättningen)

MEDFÖLJANDE TILLBEHÖR

CD-ROM

Nätkabel

Kabeladapter

Fjärrkontroll

RM-V717U

Batteri R03 (AAA) x 2

(för fjärrkontrollen)

Skydda objektivet genom att sätta fast objektivskyddet såsom framgår av bilden.

ANM.:

Kontrollera att objektivskyddet är påsatt ordentligt genom att bekräfta att det är plant mot kameran.

ATT FÄSTA OBJEKTIVSKYDDET

123

None

eller

Förlängningskabel

för redigering

+

–

+

–

132

Batteri R03

(AAA) x 2

Flik

USB-kabel

2 st. störningsfilter

(för medföljande S-video/

Audio/Video/Redigerings-

kabel och nättillsatskabel

墌 sid. 6 för anslutning)

1 st. störningsfilter

(för medföljande

USB-kabel

墌 sid. 6 för

anslutning)

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM5

SV

6

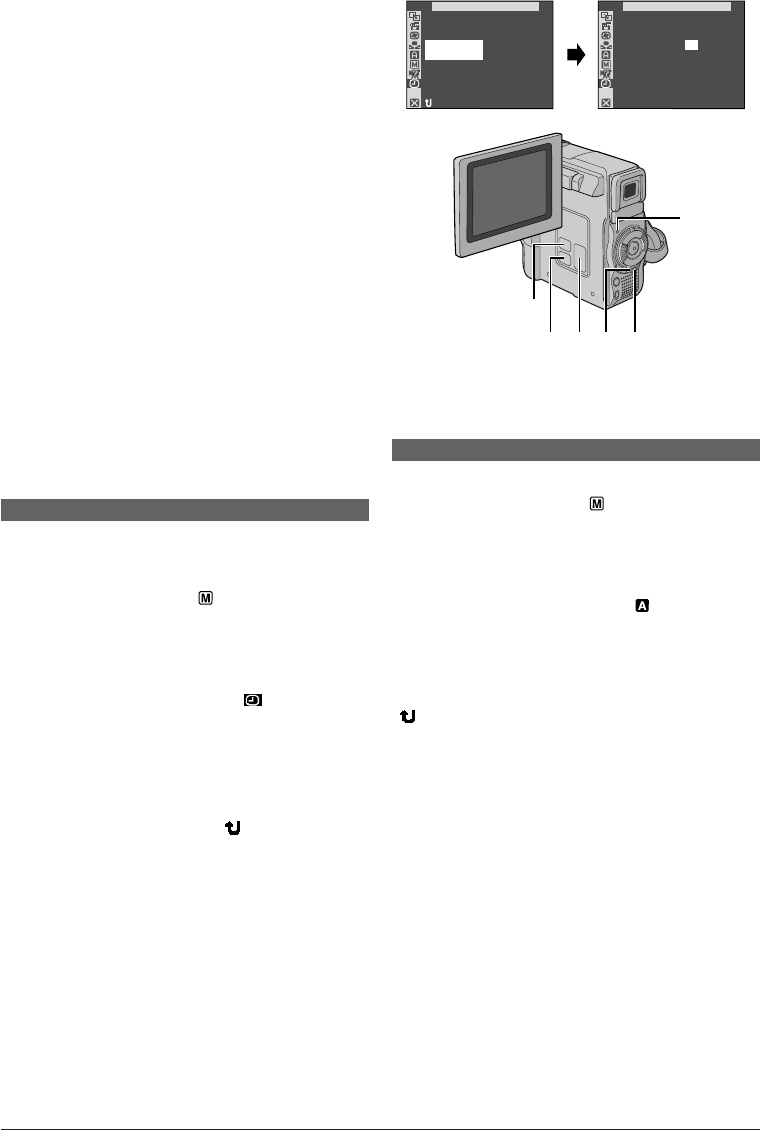

Automatiskt demonstration äger rum när “DEMO MODE”

stätts på “ON” (fabriksförinställd).

䡲Automatisk demonstration startas om ingen åtgärd utförts i

cirka 3 minuter efter att strömbrytaren 8 ställts på “ ” eller

“ ” och ingen kassett är isatt i kameran.

䡲En åtgärd under pågående demonstration stoppar

demonstrationen tillfälligt. Demonstrationen återupptas sedan

om ingen annan åtgärd utförs under drygt 3 minuter därefter.

䡲“DEMO MODE” förblir “ON” när strömmen till kameran slås av.

䡲Avstängning av den automatiska demonstrationen:

1. Sätt strömbrytaren 8 i läge “ ” medan du trycker ned

låsknappen 0 som sitter på strömbrytaren 8, och tryck på

MENU 2. Då visas menyskärmen.

2. Tryck på + eller – 3 för att välja “ (SYSTEM)”, och tryck på

SELECT/SET 1.

3. Tryck på + eller – 3 för att välja “DEMO MODE”, och tryck på

SELECT/SET 1. Då visas delmenyn.

4. Tryck på + eller – 3 för att välja “OFF”, och tryck på SELECT/

SET 1.

5. Tryck på + eller – 3 för att välja “RETURN”, och tryck på

SELECT/SET 1 två gånger. Då visas den vanliga skärmen.

ANM.:

Om du inte tar bort objektivskyddet kan du inte se de faktiska ändringarna av den automatiska demonstrationen

aktiverad på LCD skärmen eller i sökaren.

AUTOMATISK DEMONSTRATION

None

RETURN

OFF

ON

EMO MODED–

SYSTE

M

8102 3

Delmeny

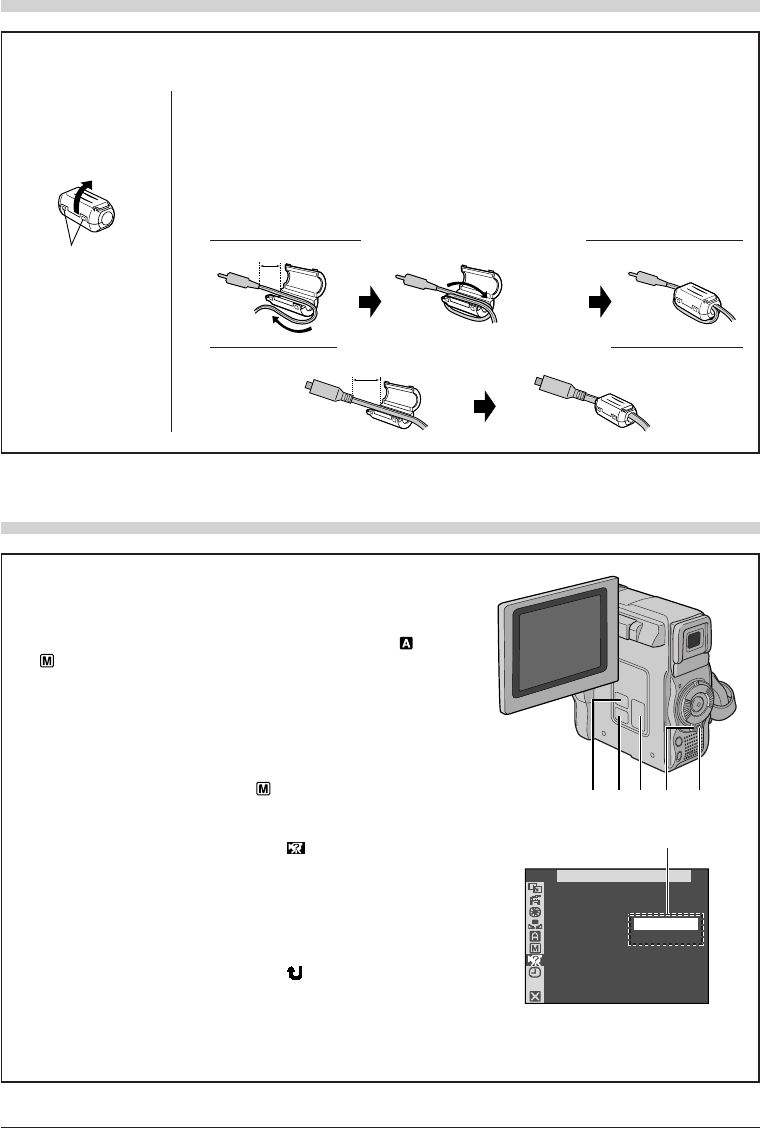

Anslut kärnfiltret (na) till medföljande nättillsatskabel, S-video/Audio/Video/Redigeringskabel och USB-kabel.

Störningsfiltret dämpar interferensstörningar.

SÅ SÄTTER DU FAST STÖRNINGSFILTRET

1Lossa på

stopparna i bägge

ändar av

kärnfiltret.

䡲Vid anslutning av kablar ska ändan med kärnfiltret anslutas till kameran.

Stoppare

3 cm

Vira ett

varv

21) Dra kabeln genom störningsfiltret och lämna ungefär 3 cm kabel mellan

kontakten och kärnfiltret.

Om du använder de nättillsatskabel eller USB-kabel, var noga med att vira

kabeln en gång runt utsidan på störningsfiltret i enlighet med vad som visas.

Vira kabeln så att den är spänd.

ANM.: Se till att kabeln inte skadas.

2) Stäng kärnfiltret så att det klickar på plats.

3 cm För nättillsatskabel och USB-kabel

För S-video/Audio/Video/Redigeringskabel

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM6

SV

7

8

y

6

)

Batteripaket

BN-V107U

BN-V114U

(extra tillbehör)

Laddningstid

Omkr. 1 tim. 30 min.

Omkr. 3 tim.

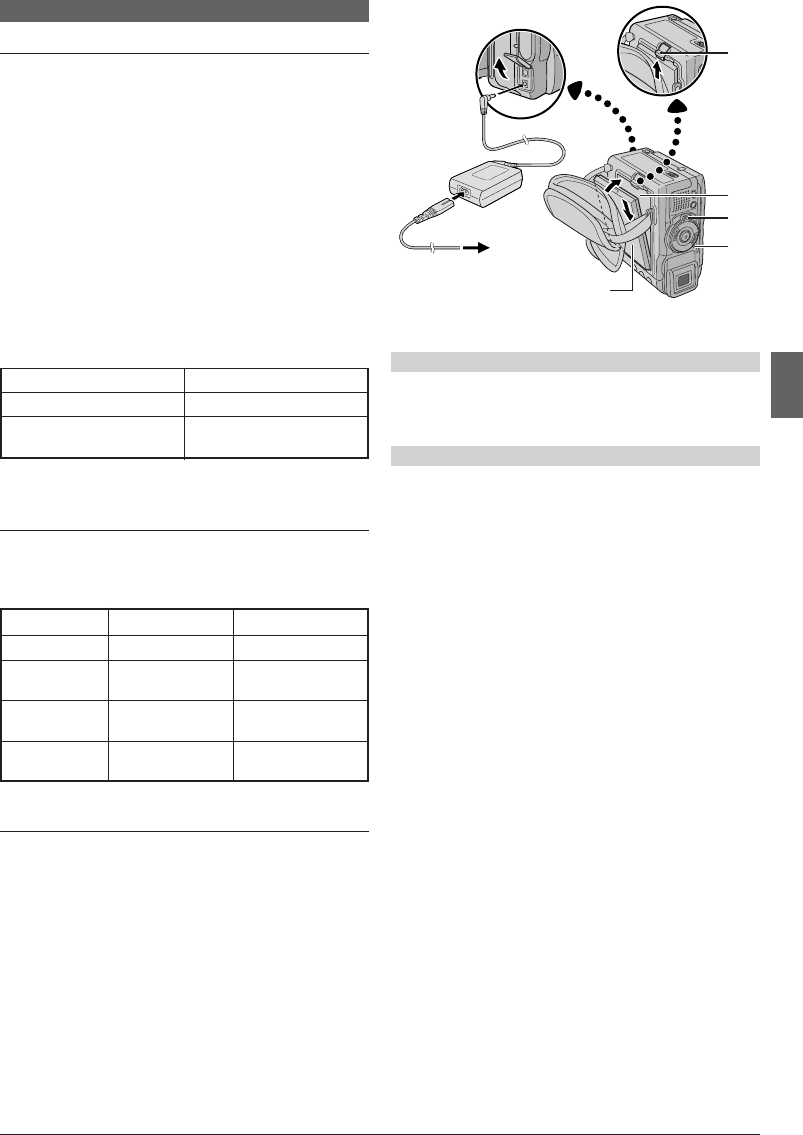

Strömförsörjning

LADDNING AV BATTERIPAKETET

1Sätt in änden med kontakten på batteipaketet i

monteringsytan ) för batteripaket och tryck bestämt på

änden på batteripaketet i pilens riktning tills det låses

på plats i enlighet med vad som visas i illustrationen.

2Ställ strömbrytaren 8 på “OFF”. Anslut nätkabeln till

kameran och sedan till nättillsatsen.

3Anslut nätkabeln till ett vägguttag. Strömindikatorn

6 på kameran börjar blinka som tecken på att laddning

startats.

4Laddningen är avslutad när strömindikatorn 6

slocknar. Koppla bort nätkabeln från vägguttaget och

koppla sedan bort nättillsatsen från kameran.

För att ta bort batteriet:

Meden du skjuter BATT. RELEASE y, ta bort det.

HUR DU ANVÄNDER BATTERIPAKETET

Utför steg 1 under “LADDNING AV BATTERI-

PAKETET”.

Batteripaket

BN-V107U

BN-V114U

(extra tillbehör)

BN-V840U

(extra tillbehör)

BN-V856U

(extra tillbehör)

LCD-skärm på

1 tim. 5 min.

2 tim.10 min.

5 tim. 50 min.

8 tim. 20 min.

Sökare på

1 tim. 25 min.

2 tim. 55 min.

7 tim. 50 min.

11 tim. 10 min.

Laddningstiderna gäller ett helt urladdat batteripaket.

ANVÄNDNING AV NÄTSPÄNNING

Anslut nättillsatsen till videokameran såsom visas på

följande bild.

•Den medföljande nättillsatsen är försedd med en

automatisk spänningsväljare för omfånget från 110 V

till 240 V.

FÖRBEREDELSER

Batteripaket

Till

uttaget DC

Till

vägguttag

Nättillsats

Ungefärlig inspelningstid

OBSERVERA

Kontrollera att strömmen till kameran är avslagen innan

strömkällan kopplas bort. I annat fall kan det uppstå fel

på kameran.

INFORMATION

Batteripaketssatsen för extra lång användning består

av ett batteripaket och en nättillsats/batteriladdare:

SATSEN VU-V840 : Batteripaket BN-V840U och

nättillsats/batteriladdare

AA-V15EG

SATSEN VU-V856 : Batteripaket BN-V856U och

nättillsats/batteriladdare

AA-V80EG

Läs igenom satsens bruksanvisning före användning.

Dessutom, om du använder extra tillbehöret JVC VC-

VBN856U likströmssladd är det möjligt att ansluta

BN-V840U eller BN-V856U batteripaket till

videokameran och tillföra ström direkt till den.

ANM.:

●Om skyddslocket sitter kvar på batteripaketet, skall du

först ta bort locket.

●Kameran kan inte användas under pågående laddning.

●Laddning kan inte utföras om fel typ av batteri används.

●Det kan hända att strömindikatorn 6 inte tänds när ett

batteripaket laddas för första gången eller efter en längre

tids förvaring. Ta bort batteripaketet, fäst det på nytt och

försök sedan igen.

●Om brukstiden för ett fulladdat batteripaket börjar bli allt

kortare innebär det att batteriet nått slutet av sin

livslängd. Införskaffa ett nytt batteripaket.

●Inspelningstiden reduceras märkbart vid flitig användning

av zoomen, när inspelningsberedskap aktiveras gång på

gång och när LCD-skärmen används ofta.

●Innan du ger dig på en längre inspelning ska du tillse att

du har batterier laddade för att täcka 3 gånger den

planerade inspelnings tiden.

Fortsättning på nästa sida.

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM7

SV

8

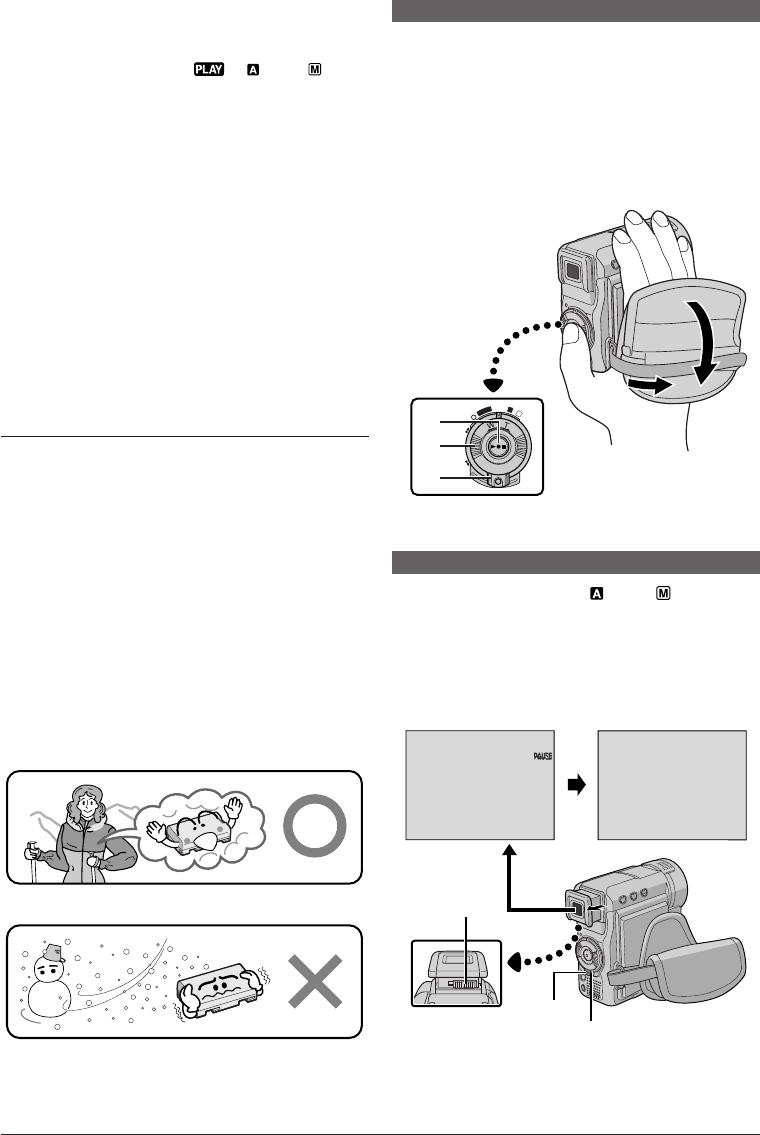

Justering av sökaren

1Ställ strömbrytaren 8 på “ ” eller “ ” medan du

trycker på låsknappen 0 som sitter på brytaren.

2Dra ut sökaren helt och ställ in den manuellt för

optimal funktion.

3Skjut diopterns justeringsreglage e tills

indikeringarna i sökaren är så tydliga som möjligt.

P

L

A

Y

O

F

F

A

M

S

H

U

T

T

L

E

S

E

A

R

C

H

8

9

7

Lithuim-ion batterier är känsliga för kyla.

FÖRBEREDELSER

PAUSE

e

0

8

●Eftersom nättillsats behandlar elektricitet internt blir den

varm under användning. Tillse att du använder den i

välventilerade utrymmen.

●Följande åtgärder gör att laddning stoppas.

•Strömbrytaren 8 ställs på “ ”, “ ” eller “ ”.

•Nättillsatsen kopplas bort från kameran.

•Nättillsatsens nätkabel kopplas bort från vägguttaget.

•Batteriet avlägsnas från kameran.

●Videokameran slås av automatiskt om den strömförsörjs

av nättillsatsen och det gått runt 5 minuter sedan den

ställdes i beredskapsläget då en kassett är isatt. Om ett

batteri är fäst på kameran i detta läge inleds laddning av

detta.

●Användning av den valfria nättillsatsen/laddaren

AA-V100EG gör det möjligt att ladda batteripaketet

BN-V107U/V114U utan att använda kameran. Den kan

dock inte användas enbart som nättillsats.

●För att undvika att störa mottagningen ska du inte

använda nättillsats i närheten av en radio.

●Genomför uppladdning i en omgivningstemperatur på

mellan 10 och 35 grader Celsius. 20 till 25 grader Celsius

är den idealiska uppl addningstemperaturen. Om det är

för kallt kanske uppladdningen inte blir fullkomlig.

●Uppladdningstid varierar beroende på

omgivningstemperatur och batteripaketets status.

Om batterier

FARA! Försök aldrig ta isär batteriern. Utsätt dem

heller inte för öppen låga eller hög värme då det kan

förorsaka brand eller explosion.

VARNING! Låt inte batterierna eller dess poler komma

i kontakt med metall då detta kan resultera i

kortslutning och möjligen förorsa kabrand.

Fördelarna med Lithiumbattarier

Lithium-ion batteripaket är små och har stor

strömlagringskapacitet. Men när de utsätts för kyla

(under 10 grader Celsius) kommer användningstiden

att sjunka och det kan faktiskt helt strejka. Om detta

sker, lägg batteriet i din ficka eller på annan varm plats

et tögonblick och sätt sedan tillbaka det på kameran.

Så länge som batteriet i sig självt inte är kallt bör det

inte påverka funktionen.

(Om du använder en värmedyna, se till att batteriet inte

kommer i direkt kontakt med den.)

Justering av handremmen

1Dra isär kardborrlåset.

2För handen genom remmen och fatta tag i kameran.

3Stick in tummen och fingrarna i greppet och se till att

du lätt kan manövrera inspelningsstart/stopptangenten

7, strömbrytaren 8 och powerzoom-ringen

(SHUTTLE SEARCH) 9. Se till att du spänner

kardborrsremmen så att den passar din hand.

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM8

SV

9

u

Montering av ett stativ

VARNING

När du sätter kameran på ett stativ ska du dra ut dess

ben för att stabilisera videokameran. Vi rekommenderar

inte att du använder små stativ då detta kan innebära

att enheten faller omkull och skadas.

1Montera kameran på ett stativ genom att anpassa

skruven till monteringshålet r på kameran. Dra sedan

åt skruven medurs. Vissa stativ är inte försedda med

sprintar.

FÖRBEREDELSER

Insättning/urtagning av en kassett

Kameran måste vara påslagen för att kassettdörren

skall kunna öppnas.

1Skjut och håll kvar OPEN/EJECT-omkopplaren u i

pilens riktning och drag därefter ut kassetthållarlocket

tills det låses på plats. Hållaren öppnas automatiskt.

•Rör inte vid de inre komponenterna.

2Sätt i eller ta ur en kassett och tryck sedan på

märket “PUSH HERE” för att stänga kassetthållaren.

•Kassetthållaren förs in automatiskt när den stängs.

Vänta tills den förts in helt och hållet innan

kassetthållarlocket stängs.

•Det kan bli svårt att stänga kassetthållarlocket när

batteriet börjar bli svagt. Försök inte att stänga det

med våld. Sätt i ett fulladdat batteripaket innan du

försöker på nytt.

3Stäng kassetthållarlocket så att det låses på plats.

Stäng LCD-skärmen.

Skydda viktiga inspelningar genom att:

Skjuta raderskyddsomkopplaren på bandets baksida i riktningen

“SAVE”. Detta förhindrar nyinspelning på bandet. Skjut

omkopplaren tillbaka till läget “REC” när du vill kunna spela in

nytt material på bandet.

Kassetthållare

Kassetthållarlock

Sätt i med fönstersidan

vänd utåt.

Band Inspelningsläge

SP LP

30 min. 30 min. 45 min.

60 min. 60 min. 90 min.

80 min. 80 min. 120 min.

Ungefärlig inspelningstid

Var noga med att endast trycka på delen märkt “PUSH HERE”

för att stänga kassetthållaren; om du vidrör andra delar kan ett

finger nypas fast i kassetthållaren, så att du själv eller kameran

skadas.

ANM.:

●Kassetthållaren kan inte öppnas om en strömkälla inte är

inkopplad.

Fortsättning på nästa sida.

r

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM9

SV

10

FÖRBEREDELSER

RETURN

–

–

–

AREMACD

ISPLAY

RE NEON SC LCD / TV

UAOT

IMETDATE /

T I ME CODE

CLOCK

ADJ .

FFO

2.025.1

13

30:7

AREMACD

ISPLAY

CLOCK

ADJ .

2.025.1

13

30:7

8

1

02 3

6

●Det tar ett par sekunder innan kassetthållaren öppnas.

Försök inte att öppna den med våld.

●När du öppnat kassetthållarlocket kan det dröja litet innan

hållaren öppnas. Använd inte våld.

●Om du väntar några sekunder utan att kassetthållaren

öppnas stänger du kassetthållarlocket och försöker igen.

Om kassetthållaren fortfarande inte kommer ut stänger

du av videokameran och slår på den igen.

●Om bandet inte laddas på rätt sätt ska du öppna

kassetthållarlocket och ta ut det. Försök igen om några

minuter.

●Vänta en stund med att öppna kassetthållarlocket om

kameran plötsligt har flyttats från ett kallt till ett varmt

ställe.

●När en gång kassetthållaren är stängd går den in

automatiskt. Vänta tills den gått in helt innan du stänger

kassetthållarlocket.

●Om du stänger kassetthållarlocket innan kassetthållaren

kommer ut, kan kameran skadas.

●Du kan sätta i och ta ur kassetter även när videokameran

är avstängd. Det kan dock hända att kassetthållaren inte

går tillbaka om kassetthållaren stängs när videokameran

är avstängd. Vi rekommenderar att strömmen slås på

innan du sätter i eller tar ur kassetter.

●När du återupptar inspelningen efter att ha öppnat

kassetthållarlocket spelas ett blankt avsnitt in på bandet,

eller en tidigare inspelad scen raderas (spelas över),

oavsett om kassetthållaren kommit ut eller inte. Se sidan

13 för information om hur du spelar in från mitten av ett

band.

Inställning av datum/tid

Datum och tid spelas alltid automatiskt in på band. Du

kan själv välja om du vill att det skall visas under

avspelning (墌 sid. 23).

1Ställ strömbrytaren 8 på “ ” medan du trycker på

låsknappen 0 som sitter på brytaren och öppna LCD

skärmen eller dra ut sö karen helt. Strömindikatorn 6

tänds och videokameran sätts på.

2Tryck på MENU 2 för att tillgå menyskärmen.

3Tryck på + eller – 3 för att välja “ (CAMERA

DISPLAY)” och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja “CLOCK ADJ.”, och

tryck på SELECT/SET 1. “Dag” är framhävd.

Tryck på + eller – 3 fört att mata in dagen och tryck på

SELECT/SET 1. Upprepa detta för att mata in månad,

år, timme och minut.

Tryck på + eller – 3 för att välja “RETURN” och

tryck på SELECT/SET 1 två gånger. Menyskärmen

försvinner.

ANM.:

●Även om du väljer “CLOCK ADJ.” fortsätter den digitala

videokamerans interna klocka att gå om inte parametern

är markerad. När du flyttar markeringen till första

parametern för datum/tid (dag) stannar klockan. När du

ställt in minuterna och trycker på SELECT/SET 1 börjar

datum och tid gå från den tid du just angivit.

●墌 sid. 38, “Den inbyggda klockans uppladdningsbara

lithium batteri”.

Välj inspelningsläge

Välj typ av bandinspelning utifrån dina egna önskemål.

1Ställ strömbrytaren 8 på “ ” medan du trycker på

låsknappen 0 som sitter på brytaren och öppna LCD

skärmen eller dra ut sö karen helt. Strömindikatorn 6

tänds och videokameran sätts på.

2Tryck på MENU 2. Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja “ (CAMERA)”

och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja “REC MODE” och

tryck på SELECT/SET 1. Delmenyn visas. Tryck på +

eller – 3 för att välja “SP” eller “LP” och tryck på

SELECT/SET 1. Tryck på + eller – 3 för att välja

“RETURN” och tryck på SELECT/SET 1 två

gånger. Menyskärmen försvinner.

•Ljudkopiering och insticksredigering (墌 sid. 29) är

även möjlig med ett band som har spelats in i SP-

funktionen.

•“LP” (Långsam av/inspelning) är mer ekonomiskt och

ger 1,5 gånger så lång inspelningstid.

ANM.:

●Om du ändrar inspelningsläge under pågående

inspelning, blir inspelningen suddig just där.

●Vi rekommenderar att band som spelats in i LP på den

här videokameran även spelas av på den.

●Under avspelning av ett band inspelat på en annan

videokamera, kan det förekomma brusblock och tillfälliga

pauser i ljudet.

09 DX55/45/35/25EG_SW 01-10 03.2.3, 0:04 PM10

SV

11

20 5

m

h

1h30m

1h29m

0h03m

1h30m

0h02m

0h01m

0h00m

P

L

A

Y

O

F

F

A

M

S

H

U

T

T

L

E

S

E

A

R

C

H

180°90°

t

6

7

80

3

Under filmning

BANDINSPELNING

Visning av återstående

bandtid (Ungefärlig)

Visning

(under beräkning)

(Blinkar)

(Blinkar)

(Blinkar)

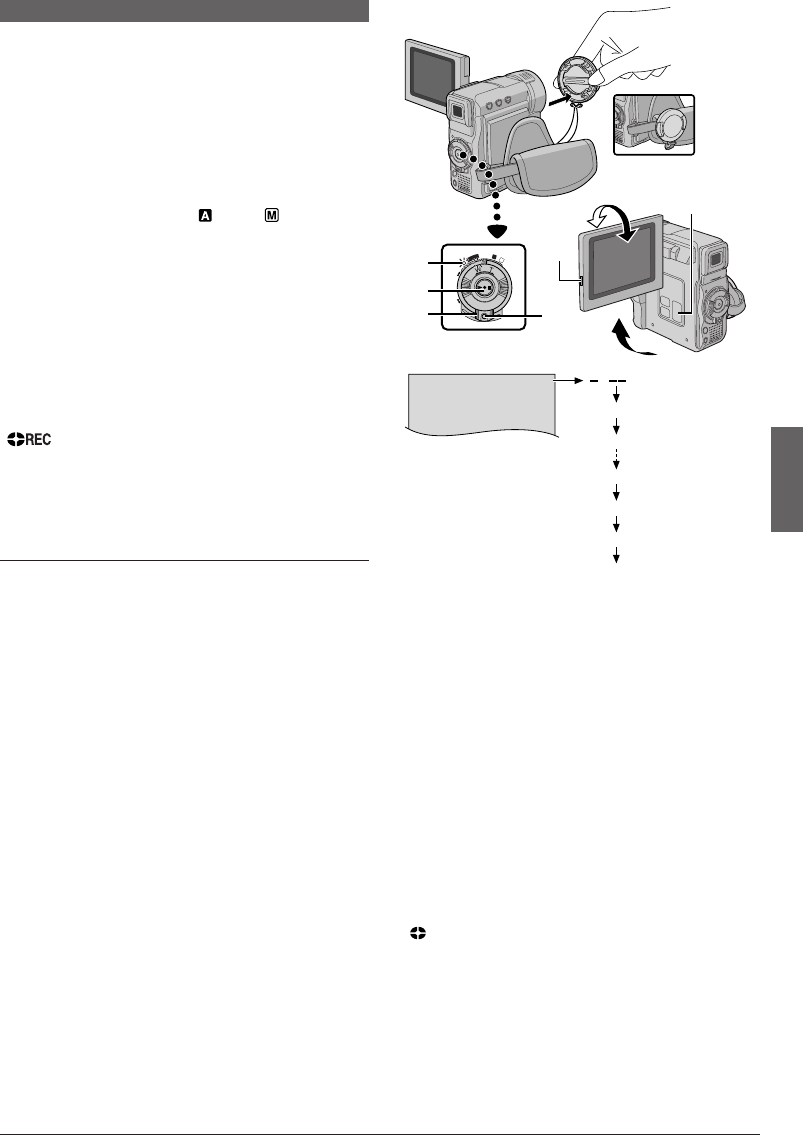

Grundläggande inspelning

Utför åtgärderna nedan innan du fortsätter.

●Strömförsörjning ( sid. 7)

●Justering av handremmen ( sid. 8)

●Justering av sökaren ( sid. 8)

●Isättning av en kassett ( sid. 9)

●Välj inspelningsläge ( sid. 10)

1Ta av objektivskyddet.

Dra i den nedre ändan t av LCD-skärmen för att

öppna den.

2Ställ strömbrytaren 8 på “ ” eller “ ” medan du

trycker på låsknappen 0 som sitter på brytaren.

Filmning när LCD-skärmen används: Öppna LCD-

skärmen till fullo.

Filmning när sökaren används: Dra ut sökaren till

fullo.

• Strömindikatorn 6 tänds och kameran ställs på

inspelningsberedskap. “PAUSE” ^ visas på skärmen.

• Bilden visas inte samtidigt på LCD-skärmen och i

sökaren. Se “PRIORITY” i menyn “SYSTEM”

( sid. 23).

3Tryck på tangenten för inspelningsstart/stopp 7.

“ ” %, ^ visas och inspelningslampan @ är tänd

medan inspelning pågår.

• Stoppa inspelning genom att trycka på tangenten för

inspelningsstart/stopp 7 igen. Kameran ställs åter på

inspelningsberedskap.

För att ställa in ljusstyrkan på visningen

..... tryck på MONITOR BRIGHT + eller – 3 tills

ljusstyrkans indikator 7 i visningen flyttas, och

önskad ljusstyrka uppnås.

• Det går även att justera ljusstyrkan för sökaren.

Dra ut sökaren, ställ posten “PRIORITY” i menyn

SYSTEM på “FINDER” ( sid. 23) och justera sedan

såsom beskrivs ovan.

ANM.:

●Om kameran står i inspelningsberedskap i mer än

5 minuter så kommer den att stänga av sig själv

automatiskt. För att slå på videokameran igen, tryck in

och dra ut sökaren eller stäng och öppna LCD-skärmen.

●När ett blankt parti lämnas mellan inspelade scener på

bandet så kommer tidskoden att avbrytas och fel kan uppstå

när du vill redigera bandet. För att undvika detta, se

“INSPELNING FRÅN MITTEN AV BANDET” ( sid. 13).

●Se sid. 23 för detaljer om hur inspelningslampan @

eller pipljud ska slås av.

●När du använder LCD-skärmen utomhus i direkt solljus,

kan det vara svårt att se LCD-skärmen. Om det är så,

rekommenderar vi att du använder sökaren istället.

●Det kan hända att svarta punkter eller ljusa färgpunkter

(röda, gröna eller blå) visas konstant på LCD-skärmen

eller i sökaren ( sid. 36).

●När inspelning start/stopp knappen 7 trycks in kan det ta

ett par sekunder innan den faktiska inspelningen startar.

“ ” % börjar rotera när videokameran faktiskt börjar

spela in.

●Tiden det tar att beräkna den återstående bandlängden,

samt exaktheten i beräkningen, kan variera beroende på

bandtypen som används.

●“TAPE END” visas när bandet når slutet, och strömmen

slås av automatiskt 5 minuter senare om enheten lämnas

i detta tillstånd. “TAPE END” visas också om du sätter i ett

band som redan är spolat till slutet.

09 DX55/45/35/25EG_SW 11-15 03.2.3, 0:04 PM11

SV

12

BANDINSPELNING

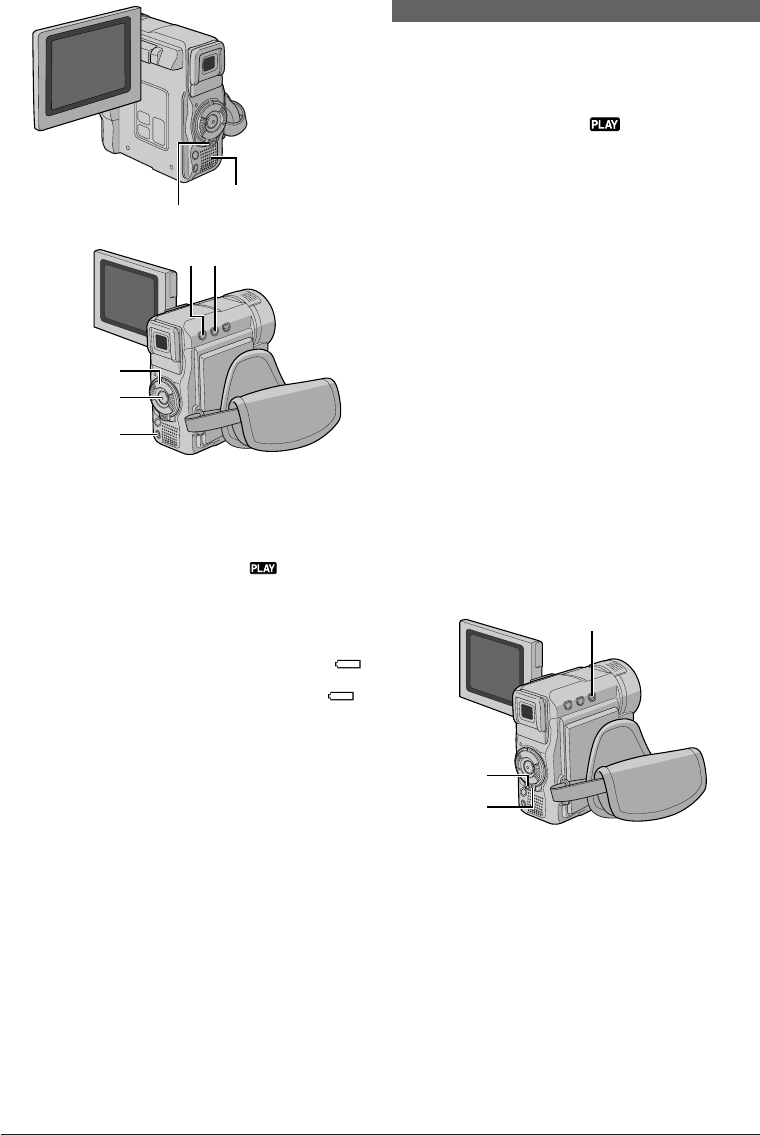

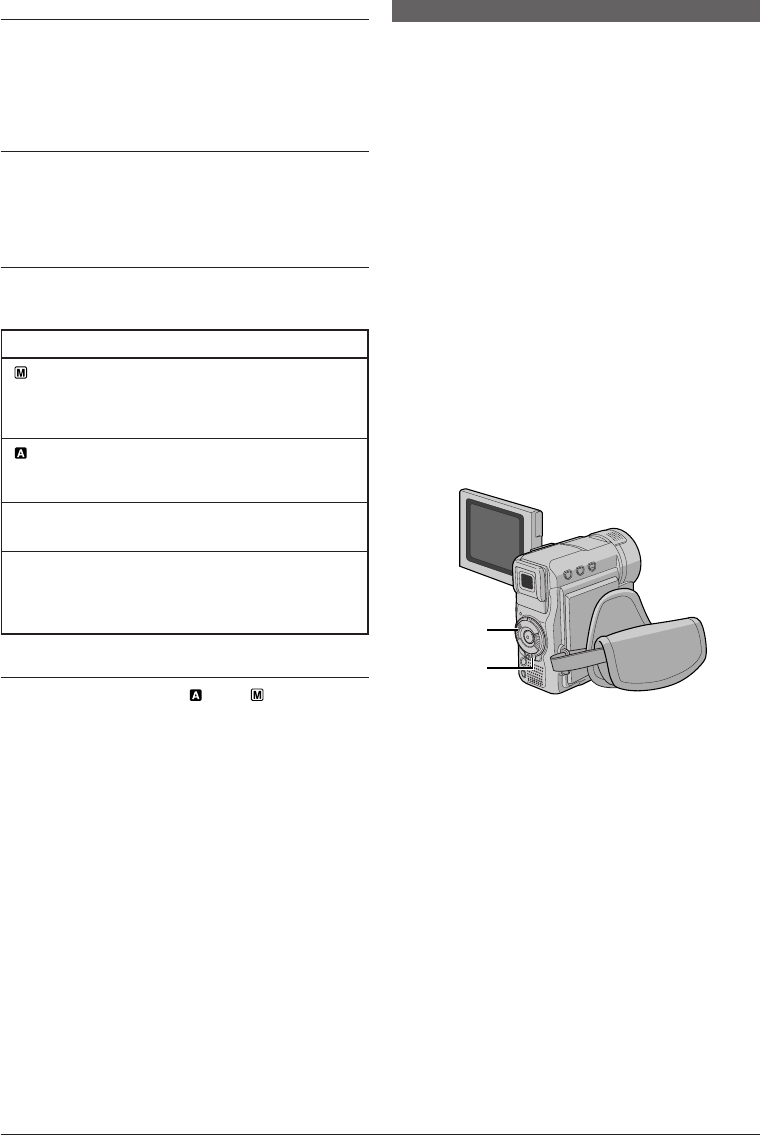

Strömbrytarens position

(Manuell):

Du kan ställa in olika inspelningsfunktioner med hjälp av

menyerna. Om du vill ha fler möjligheter än de du har

med helautomatisk inspelning, försök med det här läget.

(Helautomatisk):

Du kan spela in UTAN specialeffekter och manuella

inställningar. Lämplig för vanlig inspelning.

OFF:

Låter dig stänga av videokameran.

PLAY:

•Tillåter dig att avspela en inspelning på bandet.

•Tillåter dig att överföra stillbilder/rörliga bilder

inspelade på bandet till en persondator.

Journalistfilmning

I vissa situationer kan olika filmningsvinklar ge mera

dramatiska effekter. Håll kameran i önskad prosition

och vrid på LCD-skärmen till den mest bekväma

riktningen. Den kan roteras 270° (90° neråt och 180°

uppåt).

Självinspelning

Du kan filma dig själv medan du ser bilderna på LCD-

skärmen. Öppna LCD-skärmen och vrid på den uppåt

180° så att den riktas framåt, rikta sedan objektivet mot

dig själv och starta inspelningen.

Driftsläge

Välj önskat driftsläge för inspelningen du tänker utföra

med strömbrytaren 8.

9

8

Strömlänkad drift

När strömbrytaren 8 står på “ ” eller “ ” kan kameran

också slås på/av genom att öppna/stänga LCD-skärmen

eller dra ut/trycka in sökaren.

Zooming

För att zooma in och ut eller direkt ändra

bildförstoringen.

Zooma In

Vrid powerzoom-ringen (SHUTTLE SEARCH) 9

medurs.

Zooma Ut

Vrid powerzoom-ringen (SHUTTLE SEARCH) 9

moturs.

Ju mer du vrider på powerzoom-ringen 9, desto

snabbare blir zoomningshastigheten.

ANM.:

●Skärpeinställringen kan bli instabil under zoomning. Ställ i

så fall in zoomen medan kameran står i

inspelningsberedskap, lås med manuell fokusering

( sid. 19) och zooma in eller ut i inspelningsläge.

●Zoomning är möjlig upp till maximalt 700X, eller den kan

kopplas om till 16X förstoring med användning av den

optiska zoomen ( sid. 21).

●Zoomförstoring över 16 ggr sker med hjälp av digital

bildbehandling och kallas därför digital zoom.

●Bildkvaliteten kan försämras vid digital zoom.

●Makrotagning (så nära som cirka 5 cm från motivet) kan

ske när powerzoom-ringen 9 vrids medurs hela vägen.

Se också “TELE MACRO” i menyskärmen på sidan 22.

09 DX55/45/35/25EG_SW 11-15 03.2.3, 0:04 PM12

SV

13

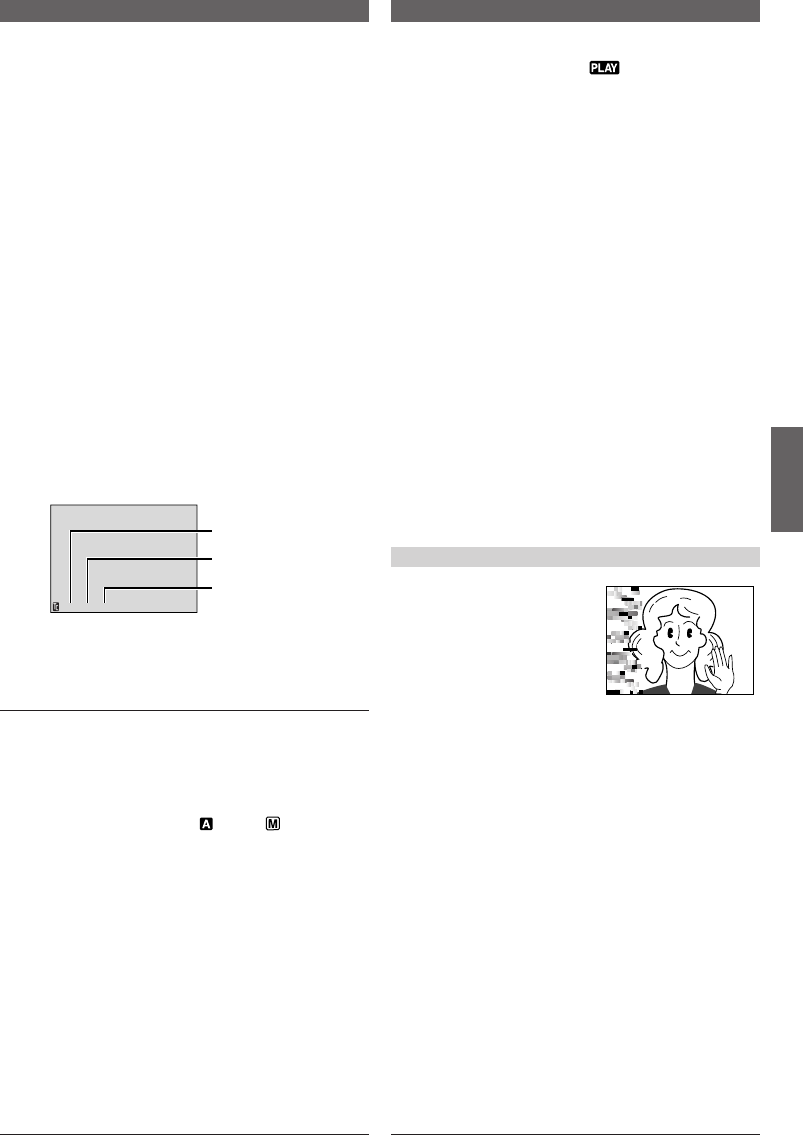

12: 34: 24

BANDINSPELNING

Rama

(25 ramar = 1 sekund)

Sekunder

Minuter

Rutor visas inte under

inspelning.

BANDAVSPELNING

Visning

Tidkoder

Under inspelning läggs en tidkod in på bandet. Den är

till för att ange placeringen för en viss scen vid

avspelning.

Om inspelningen börjar från ett blankavsnitt, börjar

tidkoden att räkna från “00:00:00” (minut:sekund:ruta).

Om inspelningen startar från slutet av föregående

inspelning, fortsätter tiden från det senaste

tidkodnumret.

För att genomföra sammansatt redigering ( sid. 30 –

32) måste man använda tidskoder. Om ett blankavsnitt

spelas in en bit in på bandet, avbryts tidkoden. När

inspelningen återupptas, börjar tidkoden från “00:00:00”

igen. Det betyder att kameran alltså kan spela in

samma tidkoder som redan finns i tidigare inspelade

scener. För att förhindra att det blir ett blankt avsnitt på

bandet går du igenom förfarandet “INSPELNING FRÅN

MITTEN AV BANDET” (se nedan) i följande fall;

•När du spelar in igen efter att ha spelat av bandet.

•När strömmen bryts under inspelning.

•När bandet tas ut och stopps in igen under inspelning.

•När du spelar in på ett delvis inspelat band.

•När du spelar in ett blankavsnitt en bit in på bandet.

•När du spelar in igen efter att ha spelat in en scen och

öppnat/stängt kassettluckan.

INSPELNING FRÅN MITTEN AV BANDET

1Avspela ett band eller använd blanksökning

( sid. 14) för att leta upp punkten där du vill starta

avspelning och aktivera sedan läget för

stillbildsavspelning ( sid. 13, “Normal avspelning”).

2Håll låsknappen 0 på strömbrytaren 8 intryckt och

ställ strömbrytaren 8 i läget “ ” eller “ ”. Starta

sedan inspelning.

ANM.:

●Tidkoden kan inte nollställas.

●Under snabbspolning framåt och bakåt, rör sig inte

tidkodvisningen mjukt.

●Tidskoden visas enbart när “TIME CODE” står på “ON”

( sid. 24).

Normal avspelning

1Ladda ett band ( sid. 9).

2Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren. För att starta

avspelningen, tryck på

4

/6 7.

•Tryck åter på

4

/6 7 för att stoppa avspelning tillfälligt

(stillbild).

•För att stoppa avspelningen, tryck på 5 4.

•Vrid SHUTTLE SEARCH-ringen 9 moturs (

2

) och

släpp den sedan för att snabbspola bakåt, och vrid

den medurs (

3

) och släpp den för att snabbspola

framåt i stoppläget.

•Sökning i snabb hastighet (bildsökning) kan utföras

genom att vrida SHUTTLE SEARCH-ringen 9

moturs (

2

) eller medurs (

3

) under avspelning

(sökningen fortsätter så länge SHUTTLE SEARCH-

ringen 9 hålls intryckt).

•Tryck på zoomknappen T p på fjärrkontrollen för att

zooma in (upp till 44X) eller på W o för att zooma ut.

Det går även att förstora en specifik del av bilden

( sid. 28).

•Ett tryck på

4

/6 7 återtar normal avspelning.

Avspelning i ultrarapid/Avspelningszoom/

Specialfunktioner vid avspelning:

Endast tillgänglig med fjärrkontroll ( sid. 28).

För att kontrollera ljudnivån:

..... tryck på VOL. + * för att höja volymen, och på

– & för att sänka den.

OVSERVERA

Under bildsökning kan vissa

delar av bilden te sig en

aning suddiga, speciellt på

den vänstra sidan av

skärmen.

Fortsättning på nästa sida.

09 DX55/45/35/25EG_SW 11-15 03.2.3, 0:04 PM13

SV

14

8

& *

7

9

4

BANDAVSPELNING

Högtalare

(

8

0

ANM.:

●Om kameran är stoppad i mer än 5 minuter när den

försörjs av ett batteripaket kommer den att stänga av sig

automatiskt. För att slå på den igen, ställ strömbrytaren

8 på “OFF” igen och tryck sedan på “ ”.

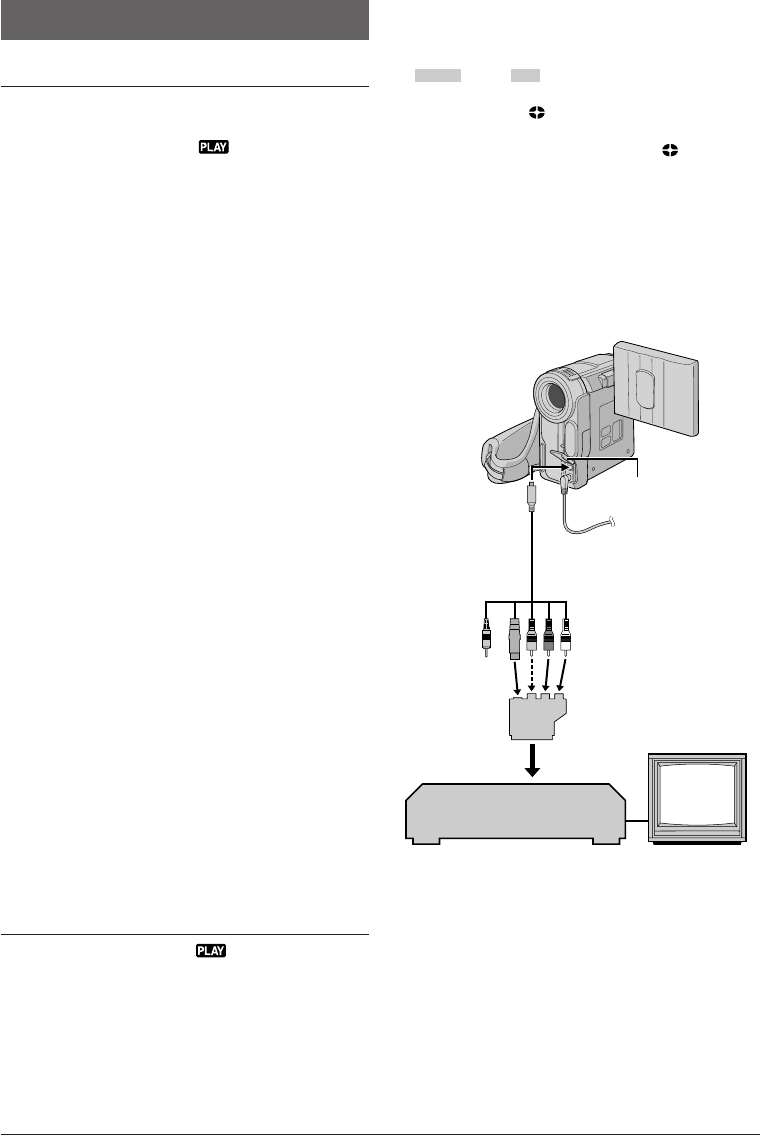

●Avspelningsbilden kan också ses på LCD-skärmen, i

sökaren eller på en ansluten TV ( sid. 15).

●Du kan också se avspelningsbilden på LCD-skärmen när

den har vänts helt och tryckts mot kamerahuset.

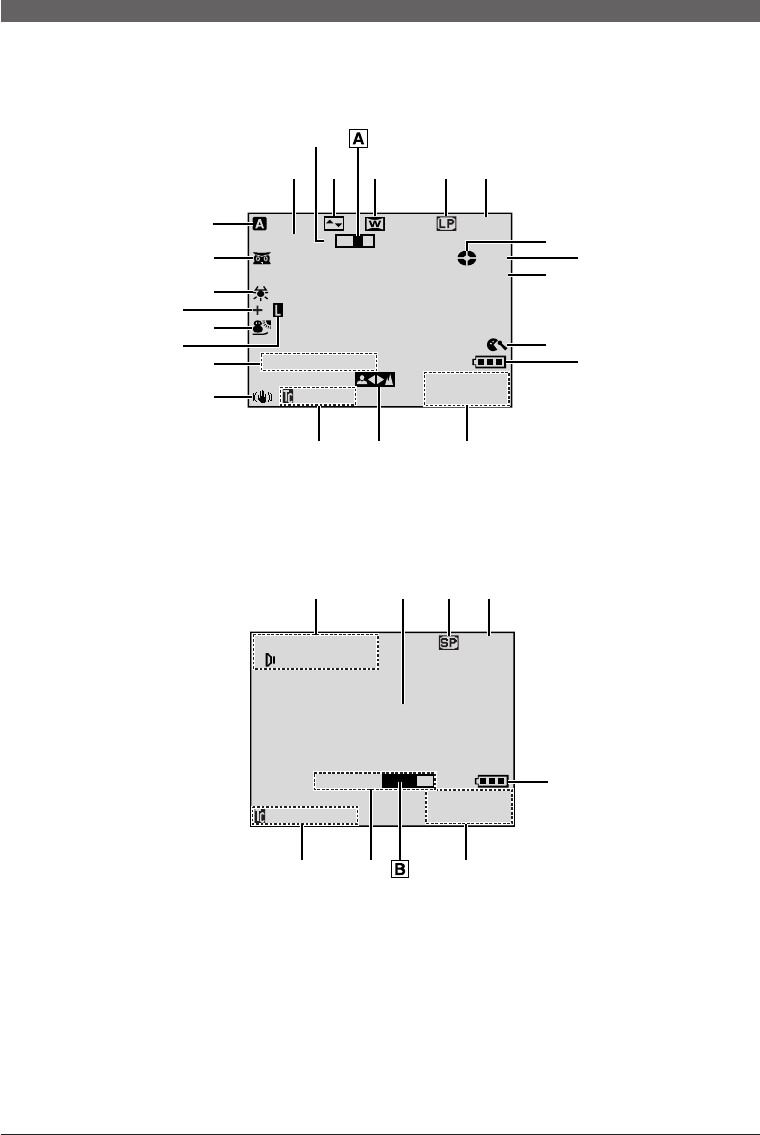

●Indikationer för LCD-skärm/sökare:

Vid strömförsörjning med batteripaketet: indikatorn “ ”

för batteripaketets återstående laddning visas.

Vid strömförsörjning från ett vägguttag: indikatorn “”

visas ej.

●När en kabel ansluts till S/AV-kontakten # hörs inget ljud

från högtalaren.

●Om avspelning av stillbild fortsätter mer än cirka 3

minuter aktiveras kamerans stoppläge automatiskt.

●När

4

/6 7 trycks in kommer bilden kanske inte att

pausas omedelbart så att videokameran kan stabilisera

bilden.

Blanksökning

Denna funktion hjälper dig att finna en punkt för

inspelningsstart mitt på bandet så att tidskoderna inte

ska rubbas ( sid. 13).

1Ladda ett band ( sid. 9).

2Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren.

3Tryck på BLANK SEARCH (.

•“BLANK SEARCH” r börjar och kameran startar

automatiskt sökning framåt eller bakåt, varefter den

stoppar vid en punkt cirka 3 sekunder före början på

det upphittade blankavsnittet.

Att makulera blanksökning halvvägs . . .

..... tryck på 5 4.

ANM.:

●Om den nuvarande positionen i steg 3 är i ett blankavsnitt

söker kameran i baklänges riktning, och om positionen är

i ett inspelat avsnitt söker den i framlänges riktning.

●Blanksökning fungerar inte om meddelandet “HEAD

CLEANING REQUIRED. USE CLEANING CASSETTE”

visats för det aktuella bandet.

●Sökningen stoppas automatiskt om början eller slutet av

bandet nås under blanksökning.

●Det går kanske inte att hitta ett blankavsnitt som är

kortare än 5 sekunder.

●Det kan hända att det upphittade blankavsnittet befinner

sig mellan två inspelade scener. Kontrollera därför att det

inte finns någon inspelad scen efter blankavsnittet innan

inspelning startas.

09 DX55/45/35/25EG_SW 11-15 03.2.3, 0:04 PM14

SV

15

Till S/AV #

S-video/Audio/Video/

Redigeringskabel (medföljer)

Kontaktskydd*

*Öppna skyddet när du ansluter kablarna.

** Ljudkontakten behövs inte för att se enbart stillbilder.

*** Anslut när S-video kontakten inte används.

Videobandspelare

TV

BANDAVSPELNING

Till anslutningarna

AUDIO**, VIDEO*** och

-IN

“Y/C”/“CVBS”-

omkopplare för

videoutgång

Använd den medföljande

kabeladaptern, om din

videobandspelare har en

SCART-kontakt.

Ansluts

inte

Anslutningar

1Se till att alla enheter är avstängda.

2Anslut kameran till en TV eller en videobandspelare

enligt bilden.

Om du använder en videobandspelare . . . gå till

steg 3.

Om inte . . . gå till steg 4.

3Ansulut videoutgången till TV-ingången, se

anvisningarna till din videobandspelare.

4Slå på kameran, videobandspelaren och TV:n.

5Ställ videobandspelaren i ingångsläget AUX och

TV:n i läget VIDEO.

För att välja om följande information skall visas på

TV-skärmen eller inte . . .

•Datum/tid

..... ställ “DATE/TIME” på “AUTO”, “ON” eller “OFF” i

menyskärmen ( sid. 23, 25).

Eller, tryck på DISPLAY Q på fjärrkontrollen för att

slå datumindikeringen på/av.

•Tidkod

..... ställ “TIME CODE” på “ON” eller “OFF” i

menyskärmen ( sid. 24, 25).

•Indikeringar utom datum/tid och tidskod

..... välj “LCD”, “LCD/TV” eller “OFF” för “ON SCREEN”

på menyskärmen ( sid. 23, 25).

ANM.:

●Vi rekommenderar att nättillsatsen används som

strömkälla istället för batteripaketet ( sid. 7).

●Ställ in video out-väljaren på kabeladaptern i enlighet

med vad som behövs:

Y/C : Vid anslutning till en TV eller video som klarar Y/

C-signaler och använder en S-videokabel.

CVBS : Vid anslutning till en TV eller video som inte

klarar Y/C-signaler och använder en Audio/Video-

kabel.

●För att kunna se bilderna och höra ljudet från

videokameran utan att sätta i ett band, ställ

videokamerans strömbrytare 8 på “ ” eller “ ”, ställ

sedan in din TV på passande ingångsfunktion.

●Glöm inte att dra ner TV:ns volymkontroll helt, så att du

inte plötsligt får ett högt, skrällande ljud när kameran slås

på.

●Om du har en TV eller högtalare som inte är avskärmade

bör högtalarna inte placeras strax intill TV:n då det kan

uppstå störningar på bilden från kameran.

●Om ingen bild visas och inget ljud hörs från TV-

mottagaren, skall du välja “OFF” för “S/AV INPUT” på

menyskärmen (endast GR-DX55/DX35  sid. 35).

●Medan S-video/Audio/Video/Redigeringskabeln är

ansluten till S/AV kontakten # kan inget ljud höras ur

högtalaren.

Till TV eller

videobandspelare

09 DX55/45/35/25EG_SW 11-15 03.2.3, 0:04 PM15

SV

16

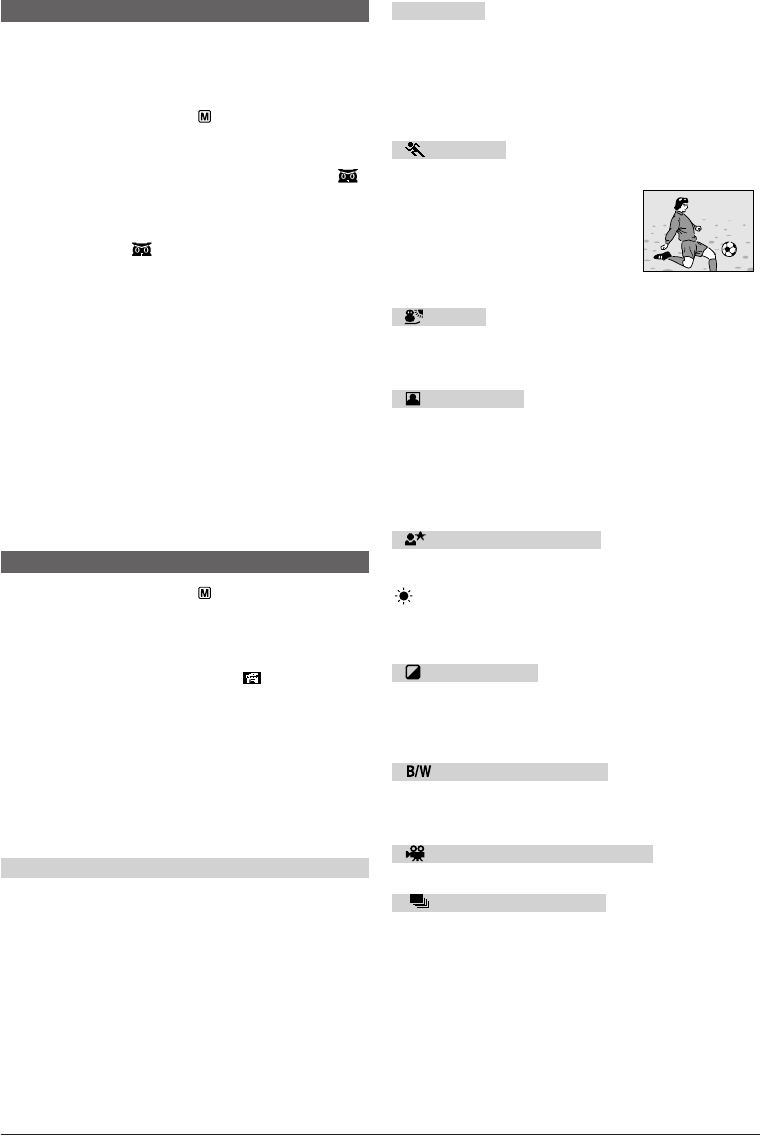

FÖR INSPELNING

Nattfält

En funktion som gör mörka motiv eller ytor ljusare än

de vore vid t.o.m. god naturlig belysning. Den inspelade

bilden är inte grynig, men den kan se en aning hackig

ut p.g.a. den långsamma slutartiden.

1Ställ strömbrytaren 8 på “ ” medan du trycker ner

låsknappen 0 på strömbrytaren 8. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på NIGHT * så att indikatorn för nattfält “ ”

2 visas.

• Slutarhastigheten ställs automatiskt in på att ge 30

gånger högre känslighet.

•“A” visas bredvid “ ” 2 när slutarhastigheten ställs

in automatiskt.

För att deaktivera nattfält . . .

..... tryck på NIGHT * igen sa att indikatorn för nattfält

försvinner.

ANM.:

●När du använder nattfält kommer följande funktioner inte

att kunna aktiveras och dess indikator blinkar eller

slocknar:

• Vissa funktioner med Program AE med specialeffekter

(墌 sid. 16).

• “GAIN UP” på menyn CAMERA (墌 sid. 22).

• “DIS” på menyn MANUAL (墌 sid. 22).

●I nattfältsläget kan det vara svårt att erhålla korrekt

skärpa. Vi rekommenderar att du använder manuell

skärpeinställning och/eller stativ.

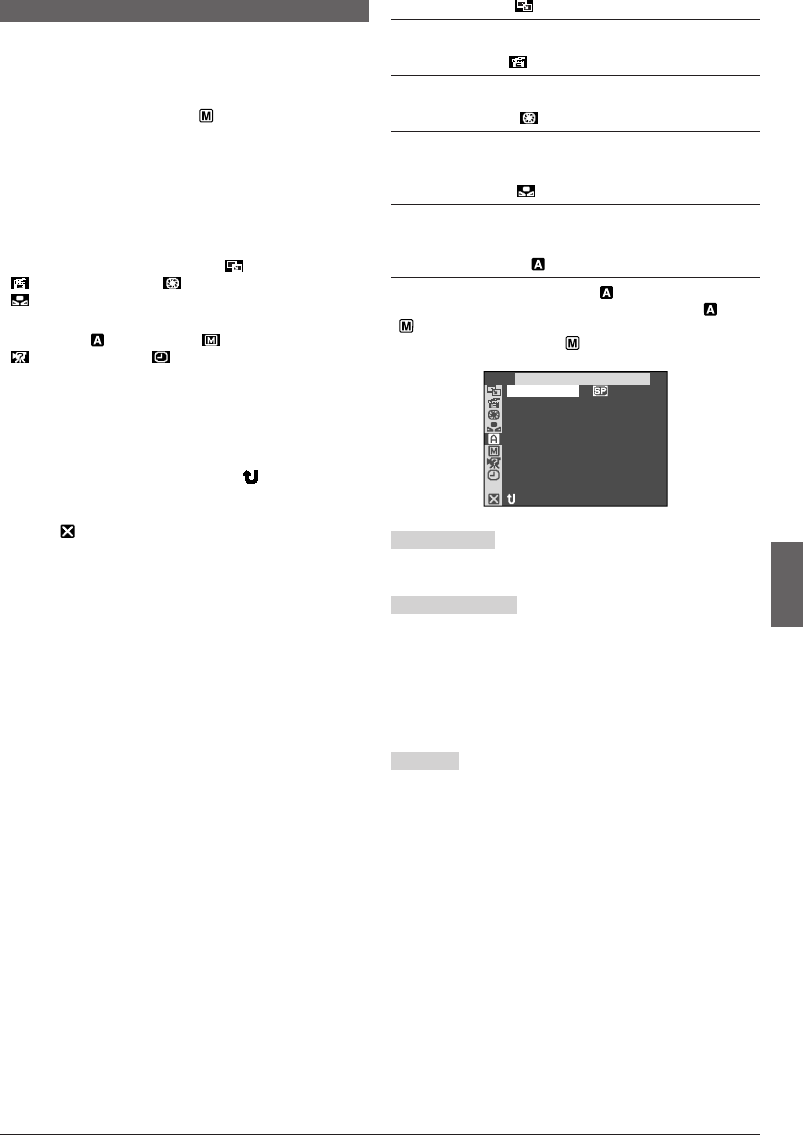

Program AE med specialeffekter

1Ställ strömbrytaren 8 på “ ” medan du trycker ner

låsknappen 0 på strömbrytaren 8. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på MENU 2. Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja “ (PROGRAM

AE)” och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja önskat läge

och tryck på SELECT/SET 1. Valet är avslutat. Tryck

på SELECT/SET 1 igen. Då försvinner menyskärmen.

• Menyn PROGRAM AE försvinner och det valda läget

aktiveras. Indikatorn för det valda läget visas.

Att koppla ur valt läge . . .

..... välj “OFF” i steg 4.

VIKTIGT

Vissa funktioner med Program AE med special-effekter

kan inte användas med vissa tonings/strykningseffekter

(墌 sid. 17). Om en oanvä nbar funktion väljs kommer

dess indikator att blinka.

ANM.:

●Program AE med specialeffekter kan ändras under

inspelning och i inspelningsberedskap.

●Vissa funktioner med Program AE med specialeffekter

kan inte användas när nattfält är aktiverad.

SHUTTER

1/50: Slutarhastigheten är 1/50 sekund. De svarta band

som vanligtvis syns när man filmar en TV-skärm, blir

smalare.

1/120: Slutarhastigheten är 1/120 sekund. Blinkande

som uppträder när man filmar under ett lysrör eller en

kvartslampa minskar.

SPORTS

(Långsam slutare: 1/250 – 1/4000)

Dessa slutartider medger inspelning

av snabbt rörliga motiv med en

bildruta i taget, vilket gör dem

idealiska för senare avspelning i

slowmotion. Tänk på att bilden blir

mörkare ju snabbare slutartiden är.

Använd slutarfunktionen under goda ljusförhållanden.

SNOW

Kompenserar för objekt som annars skulle synas för

mörka vid filmning i mycket ljusstarka omgivningar som

till exempel snö.

SPOTLIGHT

Kompenserar för objekt som annars skulle synas för

ljusstarka vid filmning under mycket kraftig

direktbelysning som till exempel spotlights.

ANM.:

SPOTLIGHT har samma effekt som –3 med

exponeringskontrollen (墌 sid. 19).

TWILIGHT (Skymning)

Ger kvällsscener ett mera naturligt utseende

.

Vitbalansen (墌 sid. 20) är ursprungligen inställd på

, men du kan ändra inställningen. Om du väljer

Twilight (skymning) ställer videokameran automatiskt

skärpan på från cirka 10 m till oändlighet. För mindre

än 10 m justerar du skärpan manuellt.

SEPIA (Sepia)

De inspelade scenerna antar en brunaktig färgton

liknande gamla fotografier. Kombinera denna med

funktionen Cinema för att ge filmen ett gammalmodigt

utseende.

MONOTONE (Entonig)

Filmen spelas in i svart-vitt på samma sätt som en

svart-vit film. Om den används tillsammans med

Cinema-läget, förstärks “klassiker”-känslan.

CLASSIC FILM (Klassisk film)

Ger de inspelade scenerna en stroboskopeffekt.

STROBE (Stroboskop)

Gör att scenen ser ut som en serie ögonblicksbilder.

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM16

SV

17

FÖR INSPELNING

3

1

2

7

8

0

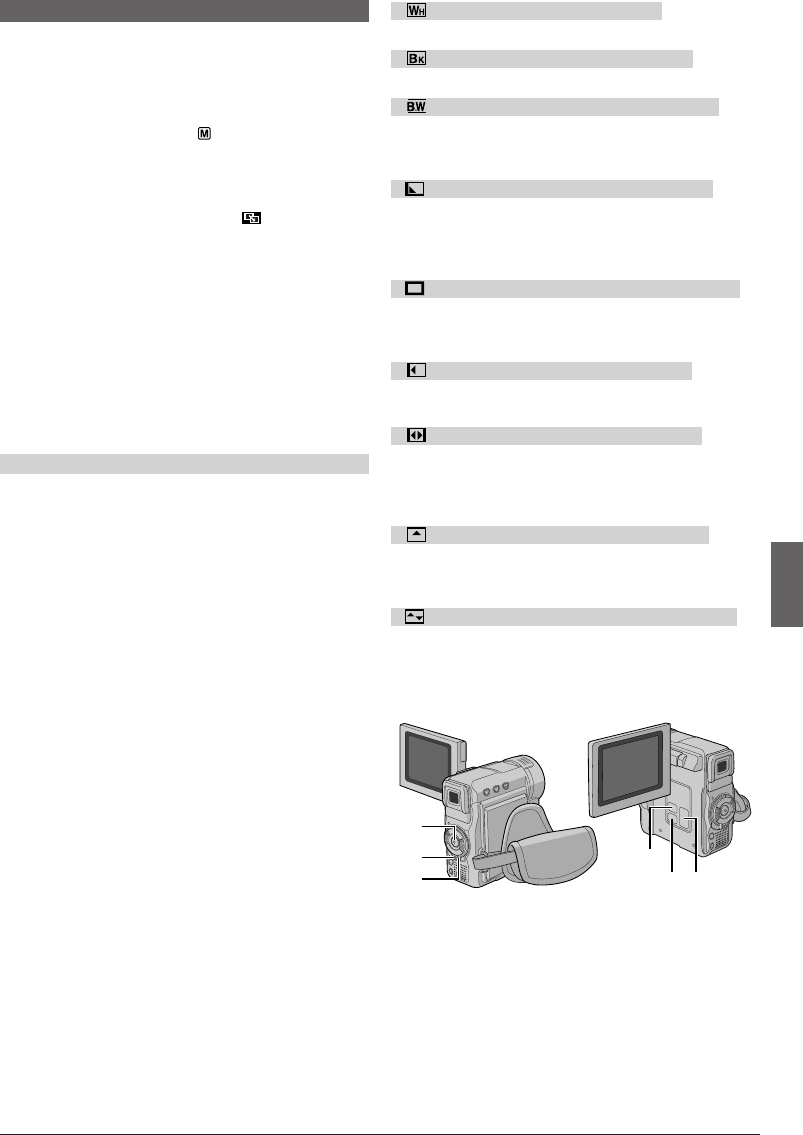

Toning/strykningseffekter

Med dessa effekter kan du göra proffsiga

scenövergångar. Använd dem för att skapa en

snyggare övergång mellan scener.

Toning och strykning fungerar när bandinspelningen

startas eller när den avslutas.

1Ställ strömbrytaren 8 på “ ” medan du trycker ner

låsknappen 0 på strömbrytaren 8. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på MENU 2. Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja “ (WIPE/

FADER)” och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja önskat läge och

tryck på SELECT/SET 1. Valet är avslutat. Tryck på

SELECT/SET 1 igen.

•Menyn WIPE/FADER försvinner och effekten

reserveras. Den indikator som motsvarar den valda

effekten visas.

5Tryck på tangenten för inspelningsstart/stopp 7 för

att aktivera in-/uttoning eller in-/utstrykning.

Att koppla ur valt läge . . .

..... välj “OFF” i steg 4.

VIKTIGT

Vissa toning/strykningseffekter kan inte användas med

vissa funktioner i Program AE med specialeffekter

(墌 sid. 16). Om en oanvändbar toning/strykningseffekt

väljs så kommer indikatorn att blinka eller slockna.

ANM.:

Du kan förlänga en Tonings eller Stryknings genom att

trycka ned tangenten för inspelningsstart/stopp 7 och

hålla den nedtryckt.

FADER — WHITE (VITTONING)

Tonar in eller ut med en vit skärm.

FADER — BLACK (SVARTTONING)

Tonar in eller ut med en svart skärm.

FADER — B.W (SVART & VIT TONING)

Tonar in från en svart och vit skärm till en färgskärm,

eller tonar ut från en färgskärm till en svart och vit

skärm.

WIPE — CORNER (HÖRNSTRYKNING)

Stryker in på en svart skärm från det övre högra till det

nedre vänstra hörnet, eller stryker ut från det nedre

vänstra till det övre högra hörnet och lämnar en svart

skärm.

WIPE — WINDOW (FÖNSTERSTRYKNING)

Scenen startas i mitten av en svart skärm och stryker

in mot hörnorna, eller kommer in från hörnorna och

gradvis stryker mot mitten.

WIPE — SLIDE (GLIDSTRYKNING)

Stryker in från höger till vänster eller ut från vänster till

höger.

WIPE — DOOR (DÖRRSTRYKNING)

Stryker in genom att de två halvorna på en svart skärm

öppnas åt vänster och höger och avslöjar scenen, eller

stryker ut genom att den svarta skärmen dyker upp

från vänster och höger och täcker scenen.

WIPE — SCROLL (RULLSTRYKNING)

Scenen stryker in från undersidan till ovansidan på en

svart skärm, eller stryker ut från ovansidan till

undersidan och lämnar en svart skärm.

WIPE — SHUTTER (SLUTARSTRYKNING)

Stryker in mot ovan- och undersidan från mitten på en

svart skärm, eller stryker ut från ovan- och undersidan

mot mitten och lämnar en svart skärm.

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM17

SV

18

FÖR INSPELNING

Ljudeffekten från slutaren kan höras.

FULL

Snapshot-läge

utan ram

FRAME

Snapshot-läge

med ram

PIN-UP

Pinup-läge

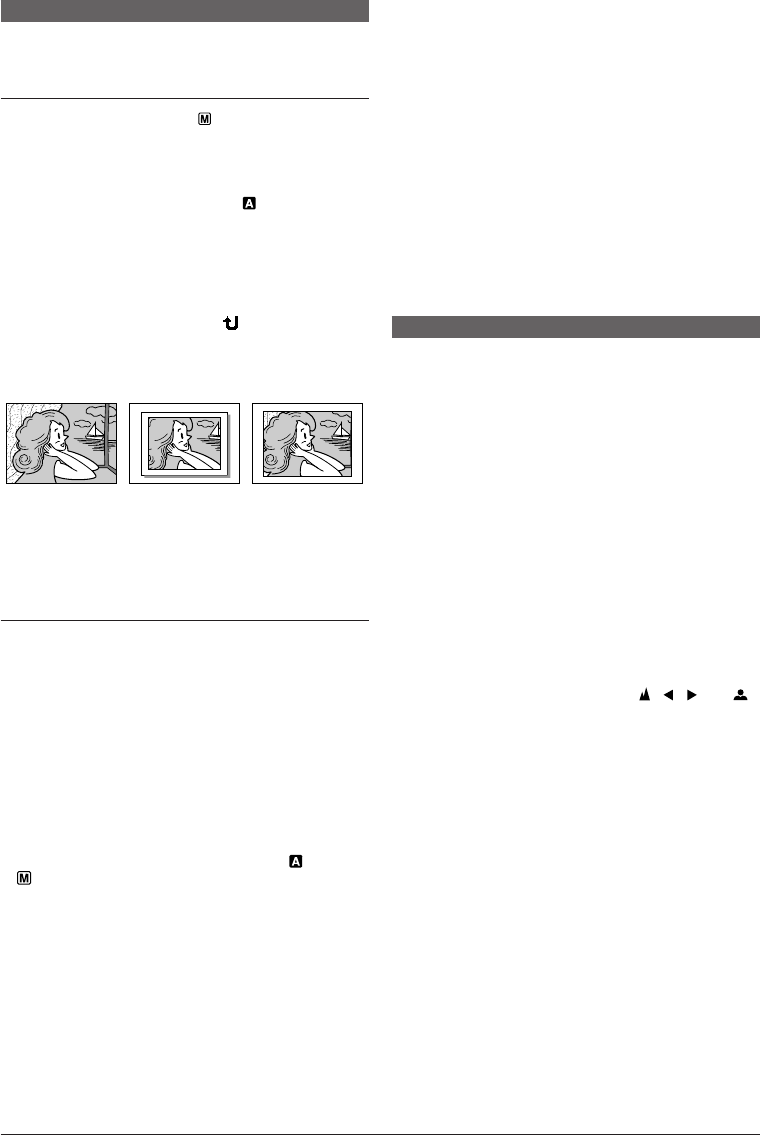

Snapshot

Denna funktion gör det möjligt att spela in

fotografiliknande stillbilder på bandet.

VAL AV SNAPSHOTLÄGE

1Ställ strömbrytaren 8 på “ ” medan du trycker ner

låsknappen 0 på strömbrytaren 8. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på MENU 2. Menyskärmen visas.

3Tryck på + eller – 3 för att välja “ (CAMERA)”

och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja “SNAP MODE” och

tryck på SELECT/SET 1.

5Tryck på + eller – 3 för att välja önskat

snapshotläge och tryck på SELECT/SET 1.

Tryck på + eller – 3 för att välja “ RETURN” och

tryck på SELECT/SET 1 två gånger. Menyskärmen

försvinner.

SNAPSHOT INSPELNING

1Tryck på SNAPSHOT 5. “PHOTO” ^ visas medan

snapshot-bilden tas.

Om du trycker på knappen i

inspelningsberedskap . . .

..... kommer “PHOTO” ^ att visas och en stillbild

kommer att spelas in under omkring 6 sek. sen

kommer kameran att ställa sig i

inspelningsberedskap.

Om du trycker på knappen under inspelning igen . . .

..... kommer “PHOTO” ^ att visas och en stillbild att

spelas in under omkring 6 sek. sen kommer

kameran att återuppta inspelningen igen.

•Oavsett av om strömbrytaren 8 står på (“ ” eller

“ ”) så kommer Snapshot inspelning att ske om du

väljer Snapshot funktionen.

Motordriftsläge

Om du håller SNAPSHOT knappen 5 intryckt ger det

samma effekt som seriefotografering (intervallerna

mellan bilderna komer att bli omkring 1 sek.).

ANM.:

●Använd “BEEP” på sid. 23 för att slå av slutarljudet.

●Om snapshotinspelning inte kan användas kommer

“PHOTO” ^ att blinka när SNAPSHOT 5 trycks in.

●Även om program AE med specialeffekter (墌 sid. 16) är

aktiverad så kommer vissa effekter i program AE med

specialeffekter inte att kunna användas under

snapshotinspelning. I dylika fall kommer ikonen att blinka.

●Stabilisatorn stängs av om du trycker på SNAPSHOT 5

när “ON” har valts för “DIS” (墌 sid. 22).

●Även under bandavspelning kan samtliga snapshot-

funktioner användas. Slutarljudet hörs dock inte.

●Under snapshot-inspelning kan en del av den bild som

visas i sökaren saknas. Den inspelade bilden påverkas

dock inte av detta.

●När en kabel ansluts till S/AV-kontakten # hörs inte

slutarljudet från högtalaren, men ljudet spelas in på

bandet.

Automatisk skärpeinställning

Videokamerans kontinuerligt aktiverade automatiska

skärpeinställning möjliggör kontinuerlig fotografering

från närbilder (så nära som cirka 5 cm från motivet) till

oändligheten.

I nedanstående situationer kan det dock hända att

automatisk skärpeinställning inte kan ställa in skärpan

på rätt sätt (ställ i så fall in skärpan manuellt):

•När två motiv överlappar varandra i samma scen.

•Vid dålig belysning.*

•När motivet ej har klara kontraster (skillnad mellan

mörker och ljus), t.ex. en flat, enfärgad vägg eller en

klar, blå himmel.*

•När ett mörkt motiv syns dåligt i sökaren.*

•När scenen innehåller fina mönster eller periodiskt

upprepade mönster.

•När scenen påverkas av solstrålar eller ljus som

reflekteras på en vattenyta.

•Vid filmning av en scen med kraftig

bakgrundskontrast.

*Följande lågkontrastvarningar blinkar: , , och

ANM.:

●Det kan vara svårt att erhålla god skärpa om objektivet är

smutsigt eller dammigt. Torka i så fall av objektivet med

en mjuk, torr trasa. Om det bildas fukt på objektivet ska

du torka av det med en mjuk trasa eller vänta tills det har

avdunstat.

●Vid filmning av ett motiv tätt intill objektivet bör du först

zooma ut (墌 sid. 12). Om motivet är inzoomat i

autofokusläget kan det hända att kameran zoomar ut

automatiskt beroende på avståndet mellan kameran och

motivet. Kameran zoomas inte ut automatiskt när “TELE

MACRO” är aktiverad (墌 sid. 22).

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM18

SV

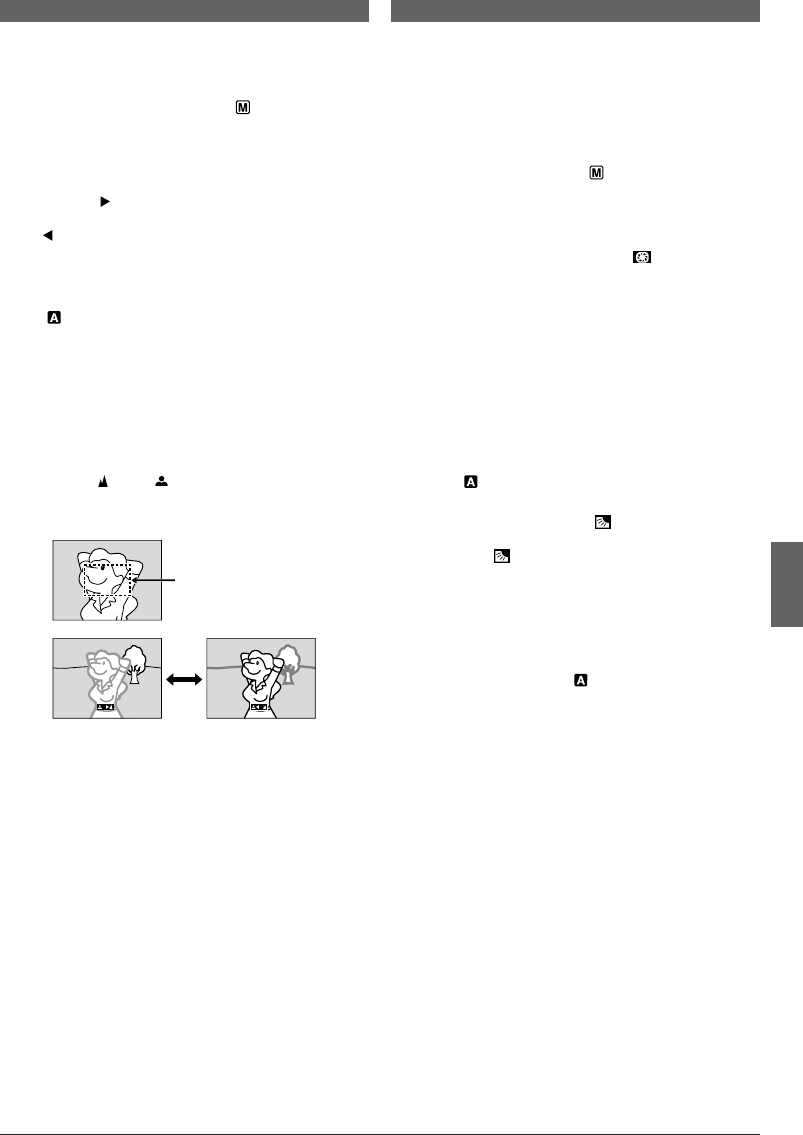

19

FÖR INSPELNING

Vid fokusering på

ett närbeläget

motiv

Vid fokusering på

ett avlägetset

motiv

Skärpeinställningens

avkänningsruta

Manuell skärpeinställning

För att få en korrekt skärpeinställning.

1Om du använder sökaren, skall du redan ha utfört

nödvändiga justeringar för sökaren (墌 sid. 8).

2Sätt strömbrytaren 8 i läge på “ ” medan du

trycker ned låsknappen 0 som sitter på strömbrytaren

8 och tryck därefter på FOCUS ( (墌 sid. 40 och 41).

Då tänds indikatorn för manuell skärpeinställning.

3För att ställa in skärpan på ett motiv längre bort,

tryck på + 3. “ ” q visas och blinkar.

För att ställa in skärpan på ett motiv närmare, tryck på

– 3. “ ” q visas och blinkar.

4Tryck på SELECT/SET 1. Manuell

skärpeinställningen är klar.

Tryck på FOCUS ( två gånger eller sätt strömbrytaren

8 på “ ” för att återgå till automatisk skärpeinställning.

Om du endast trycker en gång på FOCUS (, återgår

videokameran till funktionen för skärpeinställning igen.

ANM.:

●Var noga med att fokusera i det maximala telefotoläget

när den manuella skärpeinställning används. Om du

ställer in skärpan på ett motiv i vidvinkelläget går det inte

att erhålla en skarp bild vid zoomning eftersom

skärpedjupet reduceras vid längre brännvidder.

●Indikeringen “” eller “ ” börjar blinka när skärpan inte

kan justeras längre bort eller närmare.

Exponeringskontroll

Manuell justering av exponeringen rekommenderas i

följande situationer:

•Vid filmning med solen framför dig eller då

bakgrunden är alltför ljus.

•Vid filmning i en naturlig miljö där bakgrunden är

reflekterande, t.ex. på en sandstrand eller i skidbacken.

•När bakgrunden är alltför mörk eller motivet alltför ljust.

1Ställ strömbrytaren 8 på “ ” medan du trycker ner

låsknappen 0 på strömbrytaren 8. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på MENU 2. Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja “ (EXPOSURE)”

och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja “MANUAL” och tryck

på SELECT/SET 1. Menyskärmen försvinner.

Indikatorn för exponeringskontroll visas.

5Tryck på + 3 för att göra bilden ljusare eller – 3 för

att göra den mörkare (maximalt ±6).

6Tryck på SELECT/SET 1. Exponerings-justeringen

är klar.

Återgå till automatisk exponeringskontroll . . .

..... välj “AUTO” i steg 4, eller ställ strömbrytaren 8 i

läget “ ”.

För att snabbt lysa upp motivet . . .

..... tryck på BACKLIGHT &. 4 visas och motivet

lyses upp. Om du trycker på samma knapp igen

försvinner 4 och ljusstyrkan återgår till

föregående nivå.

•+3 exponering har samma effekt som tangenten

BACKLIGHT &.

•Användning av BACKLIGHT & kan göra ljuset runt

motivet alltför skarpt och att motivet blir vitt.

•Motljuskompensation kan också användas när

strömbrytaren 8 står på “ ”.

ANM.:

Bakgrundsljus, strålkastare (墌 sid. 16) kompensation och

“SNOW (墌 sid. 16)” har ingen effekt när manuell

exponeringskontroll aktiverats.

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM19

SV

20

FÖR INSPELNING

Bländarlås

Använd denna funktion i följande situationer:

•När du filmar ett rörligt motiv.

•När avståndet till motivet ändras (så att dess storlek

på LCD-skärmen eller i sökaren ändras) såsom när

motivet backar bortåt.

•Vid filmning i en naturlig miljö där bakgrunden är

reflekterande, t.ex. på en sandstrand eller i skidbacken.

•Vid filmning av ett motiv under en strålkastare.

•Vid zoomning.

När ett motiv är nära, håll bländaren stängd. Även om

motivet rör sig ifrån dig, blir inte bilden mörkare eller

ljusare.

Utför steg 1 till 4 under “Exponeringskontroll”

(墌 sid. 19) innan du utför det nedanstående.

5Justera zoomningen så att motivet fyller LCD-

skärmen eller sökaren och tryck ned SELECT/SET 1

och håll den nedtryck minst 2 sekunder. Indikatorn för

exponeringskontroll 4 och “ ” 6 visas. Tryck på

SELECT/SET 1. “ ” 6 ändras nu till “ ” och

bländaren låses.

Återgå till automatisk bländarkontroll . . .

..... genom att trycka + eller – 3 så att “AUTO” visas,

och sedan trycka på SELECT/SET 1 i steg 4.

Exponeringskontrollindikatorn 4 och “ ” 6

försvinner. Du kan även ställa strömbrytaren 8 på

“ ”.

Låsa exponeringskontrollen och bländaren . . .

..... efter steg 4 under “Exponeringskontroll”

(墌 sid. 19), ändra exponeringen genom att trycka

på + eller – 3. Lås sedan bländaren i steg 5 under

“Bländarlås”. För automatisk låsning, tryck + eller –

3 så att “AUTO” väljs och tryck sedan på

SELECT/SET 1 i steg 4. Bländaren blir

automatisk efter ca 2 sekunder.

Bländare

Fungerar liksom det männskliga ögats pupill som dras

samman i ljusa omgivningar för att stänga ute ljuset

och vidgas i mörkare omgivningar för att släppa in

mera ljus.

Justering av vitbalans

Termen vitbalans innebär exakthet i färgåtergivningen

under skiftande ljusförhållanden. Om vitbalansen är rätt

inställd kommer alla övriga färger att återges på rätt

sätt.

Vitbalansen justeras vanligtvis automatiskt.

Professionella videofilmare kanske vill kunna

kontrollera den här funktionen manuellt, för att få en

mer professionell färgbalans.

1Ställ strömbrytaren 8 på “ ” medan du trycker ner

låsknappen 0 på strömbrytaren 8. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på MENU 2 . Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja

“ (W.BALANCE)” och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja önskad funktion.

“AUTO”: Vitbalansen justeras automatiskt

(fabriksinställning).

“ MWB”: Vitbalansen ställs in manuellt.

“ FINE”: Utomhus en solig dag.

“ CLOUD”: Utomhus en molning dag.

“ HALOGEN”: En videolampa eller liknande

används.

5Tryck på SELECT/SET 1. Valet är avslutat. Tryck på

SELECT/SET 1 igen. Då försvinner menyskärmen och

den valda funktionens indikator utom “AUTO” tänds.

Återgå till automatisk vitbalanskontroll . . .

..... genom att välja “AUTO” i steg 4. Du kan även ställa

strömbrytaren 8 på “ ”.

ANM.:

Vitbalans kan inte användas när Sepia eller Entonig

(墌 sid. 16) är aktiverade.

Manuell vitbalans

Ska du genomföra manuell inställning av vitbalansen

vid fotografering under olika ljusomständigheter.

1Följ steg 1 till 4 under inställning av vitbalans och

välj “ MWB”.

2Håll upp ett vitt pappersark framför motivet. Ställ in

zoomen eller flytta dig själv så att det vita papperet

fyller hela skärmen.

3Tryck på SELECT/SET 1 tills börjar blinka.

När inställningen är klar, återgår till vanlig

blinkning.

4Tryck på SELECT/SET 1 två gånger. Menyskärmen

slocknar och indikatorn 3 för manuell vitbalans

tänds.

ANM.:

●I steg 2 kan det vara svårt att ställa in skärpan på det vita

papperet. Justera i så fall skärpan manuellt (墌 sid. 19).

●Det kan förekomma olika typer av belysning när ett motiv

filmas inomhus (naturlig, lysrör, stearinljus etc.). Eftersom

färgtemperaturen skiftar beroende på ljuskällan kommer

nyansen för motivet att variera beroende den aktuella

vitbalansinställningen. Ställ in vitbalansen på

ovanstående sätt för att erhålla naturligare färger.

●Den utförda manuella vitbalansjusteringen förblir i kraft,

även om strömmen slås av eller batteriet tas ut.

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM20

SV

21

ANVÄNDNING AV MENYER FÖR FINJUSTERING

MANUALAV I GAT I ONN–

EC MODER–

RETURN

AGC

AIN UPG–FULL

NAP MODES–

40

X

OOMZ–

12

bit

OUND MODES–

MACER

A

Inspelningsmeny

Denna videokamera är försedd med ett lättanvänt

menysystem på skärmen som förenklar många av de

mer komplicerade inställningarna (墌 sid. 21 – 24).

1Håll låsknappen 8 på strömbrytaren 0 intryckt och

ställ strömbrytaren 8 i läget “ ”. Öppna

vätskekristallskärmen eller dra ut sökaren helt.

2Tryck på MENU 2. Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja önskad

funktionsmenyn och tryck på SELECT/SET 1.

4Funktionsmenyns inställningar beror på funktionen

ifråga.

Om du valt en funktion utöver “ WIPE/FADER”,

“ PROGRAM AE”, “ EXPOSURE” eller

“ W. BALANCE” . . .

..... se spalten till höger.

Om du valt “ CAMERA”, “ MANUAL”,

“ SYSTEM” eller “ CAMERA DISPLAY” . . .

..... fortsätt med steg 5.

5Tryck på + eller – 3 för att välja önskad funktion och

tryck på SELECT/SET 1. En delmeny visas. Tryck

därefter på + eller – 3 för att välja önskad parameter

och trycka på SELECT/SET 1. Valet är nu avslutat.

6Tryck på + eller – 3 för att välja “ RETURN” och

tryck på SELECT/SET 1 två gånger. Då slocknar

menyskärmen.

•Ikonen motsvarar “END”.

ANM.:

Om menyskärmen lämnas utan åtgärd i ett par minuter kan

det kvardröja en spökbild på skärmen, och det kan ta ett

par sekunder innan denna spökbild försvinner. Detta

antyder inte fel på enheten.

WIPE/FADER

Se “Toning/strykningseffekter” (墌 sid. 17).

PROGRAM AE

Se “Program AE med specialeffekter” (墌 sid. 16).

EXPOSURE

Se “Exponeringskontroll” och “Bländarlås”

(墌 sid. 19, 20).

W.BALANCE

Se “Justering av vitbalans” och “Manuell vitbalans”

(墌 sid. 20).

CAMERA

Inställningar gjorda på menyn “ CAMERA” förblir

gällande oavsett om strömbrytaren 8 står på “ ” eller

“ ”. Menyinställningarna kan dock bara ändras när

strömbrytaren 8 står på “ ”.

REC MODE

Gör att du kan välja inspelningsläge ([SP] eller LP)

beroende på önskad inspelningstid (墌 sid. 10).

SOUND MODE

[12bit]: Tillåter bandinspelning i stereo på fyra

separata kanaler och det rekommenderas när du

genomför ljuddubbning. (Motsvarar läget 32 kHz på

tidigare modeller.)

16bit: Medger bandinspelning av stereoljud på två

separata kanaler. (Motsvarar läget 48 kHz på tidigare

modeller.)

ZOOM

16X: Om den är satt till “16X” med digital zoom ställs

zoomförstoringen om till 16X om den digitala

zoomningen avaktiveras.

[40X]: Gör att du kan använda digital zoom. Genom

att digitalt behandla och förstora bilder går det att

skapa bilder från 16X (gräns för optisk zoom) upp till

40X digital förstoring.

700X: Gör att du kan använda digital zoom. Genom

att digitalt behandla och förstora bilder går det att

skapa bilder från 16X (gräns för optisk zoom) upp till

700X digital förstoring.

[ ] = Fabriksinställning

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM21

SV

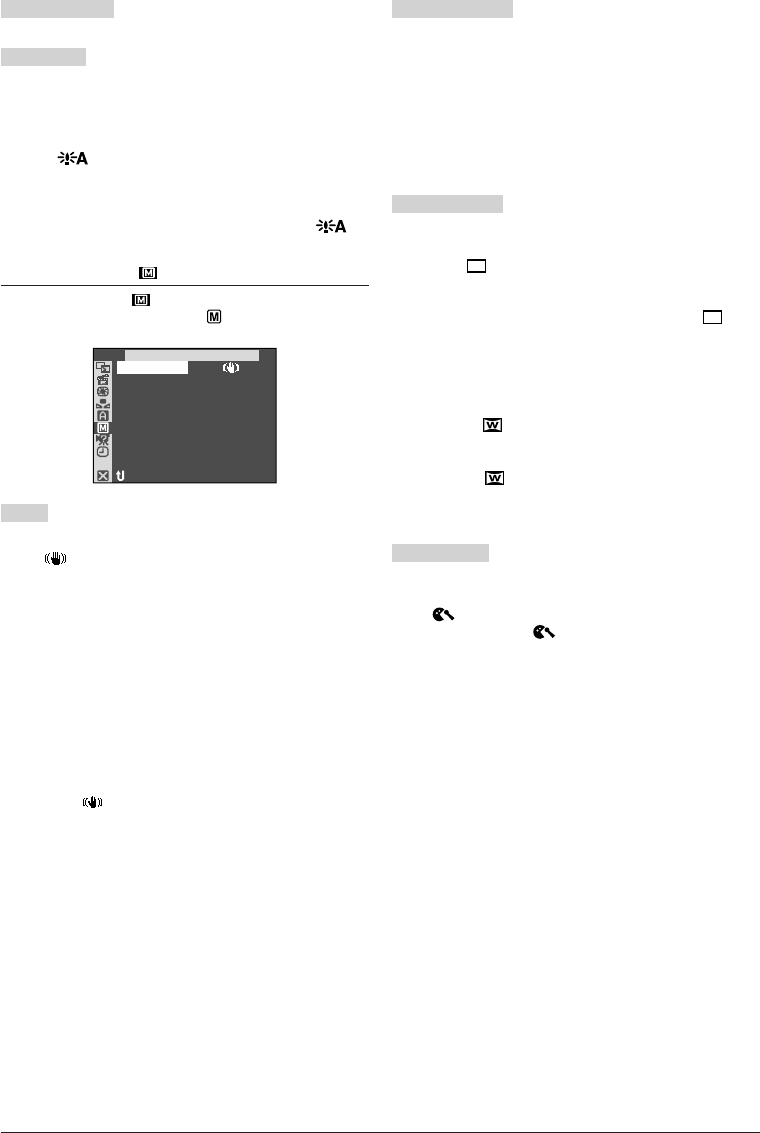

22

ANVÄNDNING AV MENYER FÖR FINJUSTERING

0

ADJ . –AUTO

LASH FLASHF–

ON

ISD–

RETURN

OFF

IND CUTW–OFF

IDE MODEW–OFF

ELE MACROT–

NAMUA

L

SNAP MODE

Se “Snapshot (墌 sid. 18).

GAIN UP

OFF: Om du vill filma mörka scener utan någon

justering av bildljusstyrkan.

[AGC]: Det sammantagna utseendet blir taggigt, men

bilden är ljus.

AUTO : Slutarhastigheten ställs automatiskt in

(1/25 — 1/200 sek.). Om man filmar ett motiv i dålig

belysning med 1/25 slutartid, blir bilden ljusare i AGC-

läge, men motivets rörelser är inte mjuka eller

naturliga. Totalintrycket kan bli en kornig bild. “ ”

lyser medan slutarhastigheten justeras automatiskt.

MANUAL

Inställningarna för “ MANUAL” gäller endast när

strömbrytaren 8 har satts på “ ”.

DIS

OFF: Att slå av denna funktion.

[ON ]: För att kompensera för suddiga bilder som

orsakats av att kameran skakat, i synnerhet vid stor

förstoring.

ANM.:

●Det kan vara omöjligt att få en fullständig stabilisering vid

häftiga skakningar och under följande förhållanden:

•När du filmar objekt med vertikala eller horisontella

ränder.

•När du filmar mörka eller otydliga objekt.

•När du filmar objekt i starkt motljus.

•När du filmar scener med rörelser i olika riktningar.

•När du filmar scener med bakgrunder med låg kontrast.

●Stäng av detta läge när du filmar med kameran monterad

på ett stativ.

●Indikatorn “” 8 blinkar eller slocknar om stabilisatorn

inte kan användas.

TELE MACRO

[OFF]: Att slå av denna funktion.

ON: I vanliga fall beror skärpeavståndet mellan

objektivet och ett objekt på zoomförstoringen. Om det

inte är minst 1 meter mellan objektiv och objekt, blir

bilden oskarp vid maximal telefoto-inställning. Om du

ställer in “ON”, kan du filma så stora motiv som

möjligt på cirka 60 cm avstånd.

•Beroende på zoomläget kan objektivet tappa

skärpan.

WIDE MODE

[OFF]: Inspelning utan ändring av skärmformat. För

avspelning på en TV med normalt skärmformat.

CINEMA : Infogar svarta band upptill respektive

nedtill på skärmen. Vid avspelning på bredskärms-TV

försvinner de svarta banden upptill respektive nedtill

på skärmen och skärmförhållandet blir 16:9. @

visas. Studera instruktionsboken för bredskärms-TV:n

när du använder detta läge. Vid avspelning/inspelning

på 4:3-TV-/LCD-skärmar/sökare infogas svarta band

upptill respektive nedtill på skärmen och bilden ser ut

som på en anpassad 16:9-film.

SQUEEZE : För avspelning på TV-apparater med

bildförhållande 16:9. Expanderar på ett naturligt sätt

bilden så att den passar in på skärmen utan

förvridning. @ visas. Studera instruktionsboken

för TV:n när du använder detta läge. Vid avspelning/

inspelning på 4:3-TV-/LCD-skärmar/sökare förlängs

bilden vertikalt.

WIND CUT

[OFF]: Slår av funktionen som dämpar störningar

p.g.a. vinden.

ON : Undertrycker störningar som skapas av

vinden. Symbolen “ ” * visas. Ljudkvaliteten

ändras en aning. Detta är normalt och tyder inte på

fel.

[ ] = Fabriksinställning

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM22

SV

23

ANVÄNDNING AV MENYER FÖR FINJUSTERING

MELODY

EEPB–

RETURN

AM RESETCLCD

RIORITYP–ON

EMO MODED–ON

EMOTER–ON

ALLYT–

SYSTE

M

RETURN

–

–

–

AREMACD

ISPLAY

LCD / TV

UAOT

IMETDATE /

T I ME CODE

CLOCK

ADJ .

FFO

12.03.52 30:17

RE NEON SC

SYSTEM

De funktioner för “ SYSTEM” som gäller när

strömbrytaren 8 har satts på “ ”, gäller också när

strömbrytaren 8 sätts på “ ” (墌 sid. 24).

BEEP

OFF: Även om det inte hörs under inspelning så

kommer slutarljudet att spelas in på bandet.

BEEP: Ett pipljud hörs när strömmen slås av och på

och i början och slutet av en inspelning. Men även för

att aktivera slutarljudeffekten (墌 sid. 18).

[MELODY]: I stället för ett pipljud hörs en melodi när

någon manövrering utförs. Även slutarens ljudeffekt

aktiveras (墌 sid. 18).

TALLY

OFF: Inspelningslampan förblir släckt hela tiden.

[ON]: Inspelningslampan tänds för att visa att

inspelningen har inletts.

REMOTE

OFF: Förhindrar kameran från att mottaga signaler

från fjärrkontrollen. Kameran kan ej styras med

fjärrkontrollen.

[ON]: Kameran kan mottaga signaler från

fjärrkontrollen.

DEMO MODE

OFF: Ingen automatisk demonstration sker.

[ON]: Demonstrerar vissa funktioner som program AE

med specialeffekter etc., och kan användas för att

bekräfta hur dessa funktioner fungerar.

Demonstrationen startas i följande fall:

•När menyskärmen stängs efter att “DEMO MODE”

ställts på “ON”.

•När “DEMO MODE” står på “ON” och ingen åtgärd

utförs i cirka 3 minuter efter att strömbrytaren 8

ställts på “ ” eller “ ”.

Om du utför någon manövrering under

demonstrationen, avbryts demonstrationen tillfälligt.

Om ingen ny manövrering utförs under 3 minuter

efter detta, återupptas demonstrationen.

ANM.:

●Om det finns en kassett i videokameran kan

demonstrationen inte aktiveras.

●“DEMO MODE” förblir “ON”, även om du stänger av

videokameran.

●Om “DEMO MODE” förblir “ON”, kan vissa funktioner inte

användas. Sätt därför på “OFF” när du har tittat på

demonstrationen.

PRIORITY

[LCD]: När LCD-skärmen är öppen till fullo visas

bilden enbart på skärmen, även om sökaren dras ut.

Bilden visas inte i sökaren.

FINDER: När sökaren dras ut visas bilden enbart i

sökaren, även om LCD-skärmen är öppen till fullo.

Bilden visas inte på skärmen.

CAM RESET

[RETURN]: Återställer inte samtliga inställningar till

fabriksinställningarna.

EXECUTE: Återställer samtliga inställningar till

fabriksinställningarna.

CAMERA DISPLAY

•Inställningar som gjorts i menyn “ CAMERA

DISPLAY” är effektiva enbart för bildtagning.

•Inställningar gjorda på menyn “ CAMERA

DISPLAY” förblir gällande även om strömbrytaren 8

står på “ ”. Menyinställningarna kan dock bara

ändras när strömbrytaren 8 står på “ ”.

ON SCREEN

LCD: Gör att videokamerans visning (utom datum, tid

och tidskod under avspelning) inte syns på den

anslutna TV:ns skärm.

[LCD/TV]: Gör att videokamerans visning syns på

skärmen när videokameran är ansluten till en TV.

DATE/TIME

OFF: Datum/tid visas inte.

[AUTO]: Visar datum/tid i ca. 5 sekunder i följande fall:

•När strömbrytaren 8 ändras från “OFF” till “ ” eller

“ ”.

•När bandinspelning startar. Videokameran visar

datum/tid när scener har spelats in.

•När datumet ändras under bandinspelning.

ON: Datum/tid visas alltid.

•Datumindikeringen kan också slås på/av med

tangenten DISPLAY Q på fjärrkontrollen.

[ ] = Fabriksinställning

09 DX55/45/35/25EG_SW 16-23 03.2.3, 0:03 PM23

SV

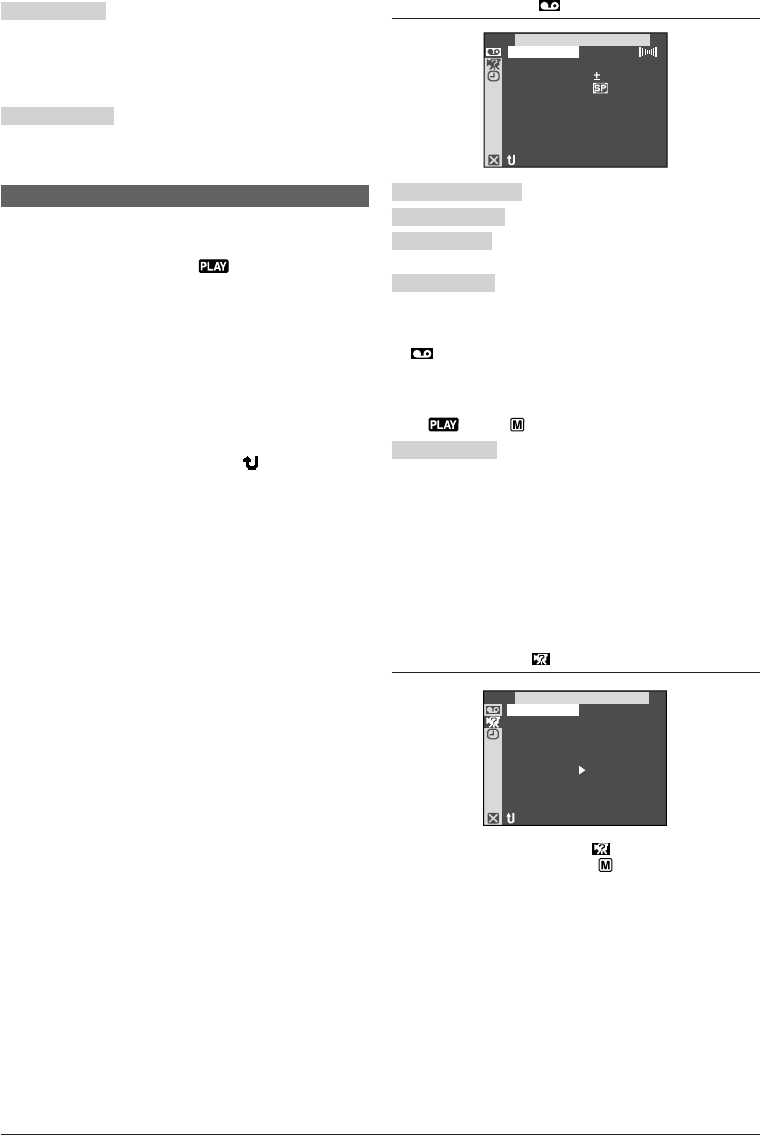

24

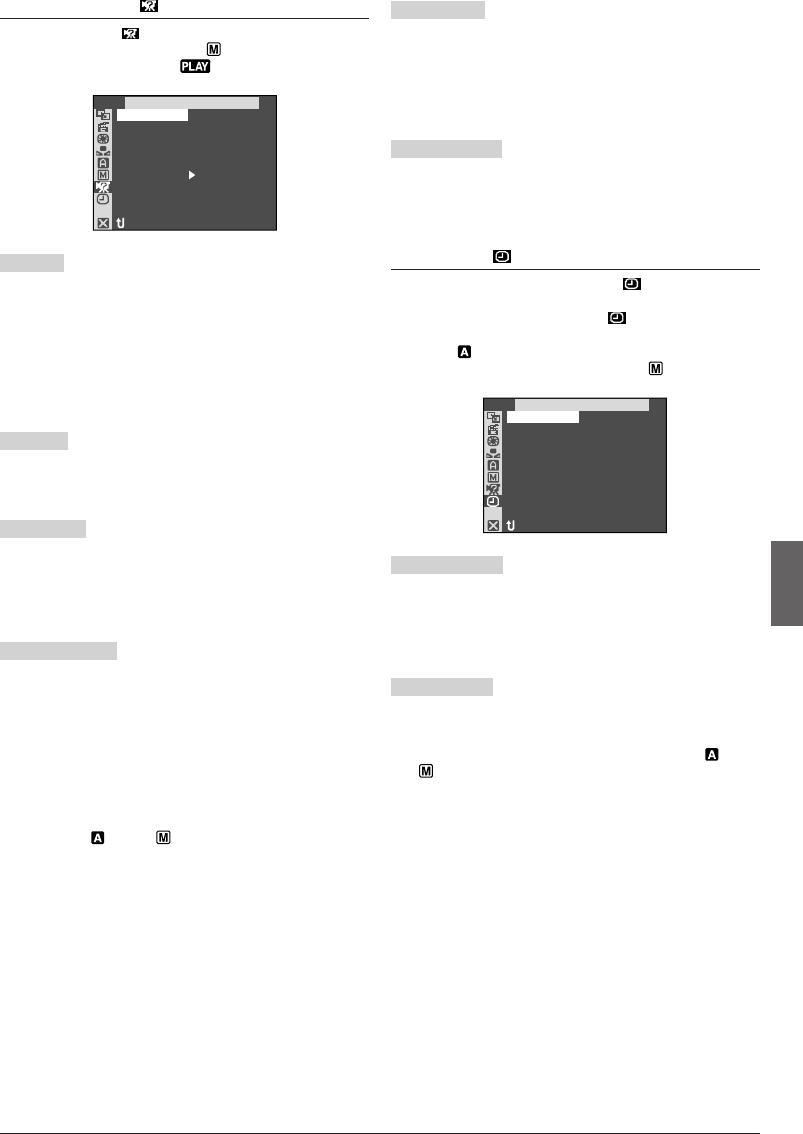

ANVÄNDNING AV MENYER FÖR FINJUSTERING

–

–

–

–

IVDE

O

MDOESOUND MDOE

12

bitROSYNCHODEREC M

STEREO

SOUND

1

O.O

–

OFF

NPUT

S/

AV I

RETURN

MELODY

EEPB–

RETURN

AM RESETCLCD

RIORITYP–ON

EMO MODED–ON

EMOTER–ON

ALLYT–

SYSTE

M

TIME CODE

[OFF]: Tidskod visas inte.

ON: Tidskod visas på videokameran och på den

anslutna TV-mottagaren. Ramnummer visas inte

under inspelning.

CLOCK ADJ.

Ger dig möjlighet att ställa in korrekt datum och tid

( sid. 10).

Avspelningsmeny

Följande procedur gäller för samtliga funktioner utom

Synchro Comp ( sid. 32).

1Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren.

2Tryck på MENU 2. Menyskärmen dyker upp.

3Tryck på + eller – 3 för att välja önskad

funktionsmenyn och tryck på SELECT/SET 1.

4Tryck på + eller – 3 för att välja önskad funktion och

tryck på SELECT/SET 1. En delmeny visas.

5Tryck på + eller – 3 för att välja önskad parameter

och tryck på SELECT/SET 1. Valet är nu avslutat.

6Tryck på + eller – 3 för att välja “ RETURN”, och

tryck på SELECT/SET 1 två gånger för att släcka

menyskärmen.

VIDEO

SOUND MODE

........ sid. 25, “Avspelningsljud”.

12bit MODE

........ sid. 25, “Avspelningsljud”.

SYNCHRO

........ sid. 32, “Tips för

effektivare redigering”.

REC MODE

Möjliggör val av bandinspelningsfunktion ([SP] eller

LP) enligt dina egna önskemål ( sid. 10).

Vi rekommenderar att du väljer “REC MODE” på

“ VIDEO”-menyn när denna videokamera

används som inspelningsapparat under kopiering

(endast GR-DX55/DX35  sid. 26, 27).

• “REC MODE” kan väljas när strömbrytaren 8 sätts

på “ ” eller “ ” ( sid. 10, 21).

S/AV INPUT

A/V IN: Möjliggör audio/video signalinmatning via

uttagen S/AV ( sid. 26).

S IN: Möjliggör S-video/audio signalinmatning via

uttagen S/AV ( sid. 26).

[OFF]: Möjliggör audio/video signalutmatning till en

TV-mottagare, videobandspelare, etc., via uttagen

S/AV ( sid. 15, 26).

• När du väljer “A/V IN” eller “S IN” för “S/AV INPUT”,

kan avspelning på videokameran inte ses via AV-

utgången.

SYSTEM

Varje inställning är länkad till “ SYSTEM”, som visas

när strömbrytaren 8 sätts på “ ” ( sid. 23).

Parametrarna är desamma som i beskrivningen på

sidan 23.

[ ] = Fabriksinställning

(endast GR-DX55/DX35)

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM24

SV

25

12

12: 34: 24

0

30.21 3:71

.

5

2

bit/SOUND

1

4

6

L

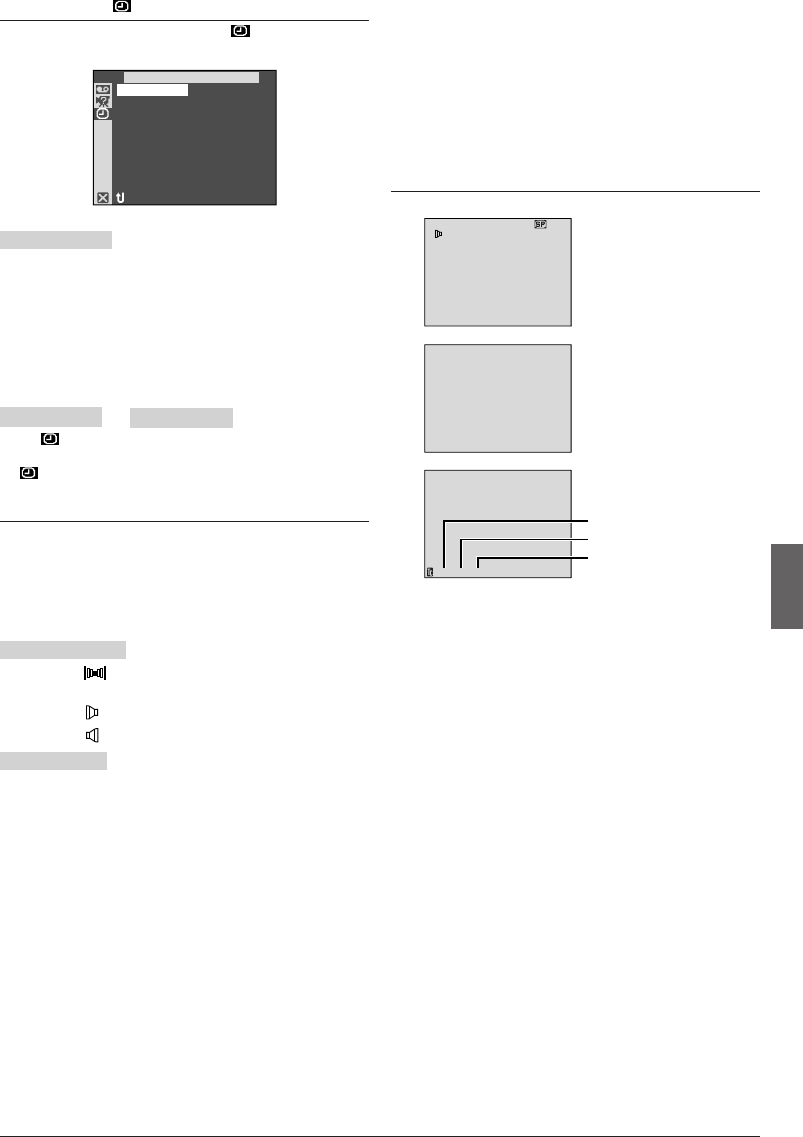

ANVÄNDNING AV MENYER FÖR FINJUSTERING

Inställningen ON SCREEN:

För avspelningsljud,

bandgångsriktning och

bandhastighet.

Inställningen DATE/TIME:

För datum/tid.

Visning

Minuter

Sekunder

Rama*

*25 ramar = 1 sekund

Inställningen TIME CODE:

För tidskod.

–EE –O

–

IVDE

ODISPLAY

R

ENEON SCTIDA METE / CODTIM

LCD

OFF

FF

RETURN

VIDEO DISPLAY

•Inställningar som gjorts i menyn “ VIDEO

DISPLAY” är effektiva enbart för bandavspelning.

ON SCREEN

OFF: Kamerans indikeringar (utom datum, tid och

tidskod) visas varken på skärmen eller en ansluten

TV.

[LCD]: Kamerans indikeringar visas enbart på

skärmen, ej på en ansluten TV (utom datum, tid och

tidskod).

LCD/TV: Kamerans indikeringar visas både på

skärmen och en ansluten TV.

DATE/TIME , TIME CODE

Se “ CAMERA DISPLAY” på sidorna 23, 24.

Fabriksförinställningen för “DATE/TIME” i menyn

“ VIDEO DISPLAY” är “OFF”.

Avspelningsljud

Under bandavspelning avläser kameran ljudläget i

vilket inspelningen gjordes och återger ljudet därefter.

Välj ljudtypen som ska åtfölja avspelningsbilden. Enligt

förklaringen för menytillgång på sid. 24 ska du välja

“SOUND MODE” eller “12bit MODE” på menyskärmen

och ställa in önskad parameter.

SOUND MODE

[STEREO ]: Ljudet från båda kanalerna (L och R)

utgår i stereo.

SOUND L : Ljud från vänster kanal (L) utgår.

SOUND R : Ljud från höger kanal (R) utgår.

12bit MODE

MIX: Ursprungligt och dubbat ljud kombineras och

utgår från båda kanalerna (L och R) i stereo.

[SOUND 1]: Ursprungligt ljud utgår från båda

kanalerna (L och R) i stereo.

SOUND 2: Dubbat ljud utgår från båda kanalerna (L

och R) i stereo.

[ ] = Fabriksinställning

ANM.:

●Under avspelning avläser kameran ljudläget i vilket

inspelningen gjordes. Detta är dock omöjligt under

snabbspolning framåt eller bakåt. Under avspelning visas

ljudläget i övre vänstra hörnet.

●Inställningen “SOUND MODE” kan användas för både

12-bits och 16-bits ljud. (Hos tidigare modeller används

begreppen “32 kHz” för “12-bits” och “48 kHz” för

“16-bits”.)

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM25

SV

26

KOPIERING

Kontaktskydd*

*Öppna skyddet när du ansluter kablarna.

** Anslut när S-video kabel inte används.

*** Om din videobandspelare har ett SCART-uttag

Att använda denna videokamera för avspelning ➝

använd den medföljande kabeladaptern.

Att använda denna videokamera för inspelning ➝

använd en separat inköpt kabeladapter för

signalutgång.

Videobandspelare

TV

Till S/AV #

S-video/Audio/Video/

Redigeringskabel (medföljer)

Ansluts

inte Till kontakterna för audio,

video** och S-video

Kabeladapter***

Kopiering till eller från en

videobandspelare

För att använda denna videokamera för

avspelning

1Gör som på bilden och anslut videokameran till

videobandspelaren. Se också sidorna 15.

2Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren. Slå sedan på

strömmen till videobandspelaren och sätt i lämpliga

kassetter i videokameran och videobandspelaren.

3Aktivera läget AUX på videobandspelaren och ställ

den på inspelningspaus.

4Starta avspelning på kameran för att finna punkten

strax innan redigeringens startpunkt. Tryck sedan på

4

/6 7 på kameran.

5Tryck på

4

/6 7 på kameran och starta

inspelningen på videobandspelaren.

6Ställ videobandspelaren på inspelningspaus och

tryck på

4

/6 7 på kameran.

7Upprepa steg 4 till 6 för att redigera fler scener.

Stoppa sedan kameran och videobandspelaren när

redigeringen är avslutad.

ANM.:

●När videokameran börjar spela av kommer det du spelat

in att visas på din TV. Detta kommer att bekräfta

anslutningarna och AUX kanalerna för dubbning.

●Innan du börjar kopiera, se till att indikationerna inte visas

på den anslutna TV-apparaten. Om de visas, spelas de in

på det nya bandet.

●Ställ in video out-väljaren på kabeladaptern i enlighet

med vad som behövs:

Y/C : Vid anslutning till en TV eller video som klarar Y/

C-signaler och använder en S-videokabel.

CVBS : Vid anslutning till en TV eller video som inte

klarar Y/C-signaler och använder en Audio/Video-

kabel.

För att välja om följande information skall visas på

TV-skärmen eller inte . . .

•Datum/tid

..... ställ “DATE/TIME” på “AUTO”, “ON” eller “OFF” i

menyskärmen ( sid. 23, 25).

Eller, tryck på DISPLAY Q på fjärrkontrollen för att

slå datumindikeringen på/av.

•Tidkod

..... ställ “TIME CODE” på “ON” eller “OFF” i

menyskärmen ( sid. 24, 25).

•Indikeringar utom datum/tid och tidskod

..... ställ “ON SCREEN” på “LCD”, “LCD/TV” eller “OFF”

i menyskärmen ( sid. 23, 25).

För att använda denna videokamera för

inspelning (endast GR-DX55/DX35)

1. Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren.

2. Ställ “S/AV INPUT” på “A/V IN” eller “S IN” och ställ

“REC MODE” på “SP” eller “LP” ( sid. 24).

3. Anslut kablarna såsom visas på bilden och sätt i en

kassett för inspelning.

4. Tryck på START/STOP s på fjärrkontrollen för att

aktivera funktionen för inspelningspaus. Då tänds

“

A/V IN

” eller “

S IN

” på skärmen.

5. Tryck på START/STOP s på fjärrkontrollen för att

starta inspelning. % roterar.

6. Tryck på START/STOP s på fjärrkontrollen på nytt

för att aktivera inspelningsberedskap. % slutar

att rotera.

ANM.:

●Vid användning av en kabeladapter, skall du läsa dess

bruksanvisning.

●Efter avslutad kopiering ska du återställa “S/AV INPUT”

till “OFF”

●Med denna procedur kan analoga signaler omvandlas till

digitala signaler.

●Det är också möjligt att kopiera från en annan

videokamera.

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM26

SV

27

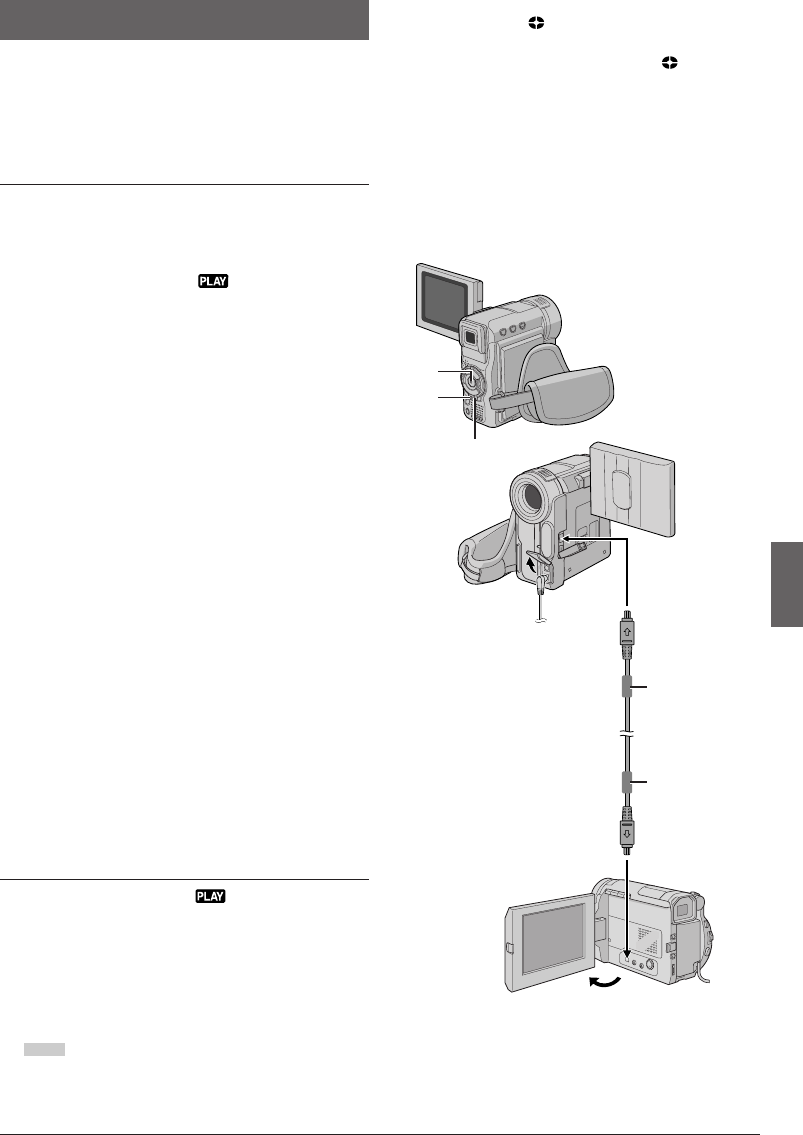

KOPIERING

8

0

7

DV kabel

(extra tillbehör)

Videoapparat med

DV-kontakt

Till DV IN/OUT

Till DV ^

Störningsfilter

Störningsfilter

Kopiering till eller från en videoapparat

som har en DV-kontakt (Digital kopiering)

Det är också möjligt att kopiera inspelade scener från

denna videokamera till annan videoutrustning utrustad

med en DV kontakt. Eftersom det är en digital signal

som sänds så förekommer i princip ingen

kvalitetsförändring i ljud eller bild.

För att använda denna videokamera för

avspelning

1Kontrollera att alla enheter har stängts av. Anslut

därefter denna videokamera med en DV-kabel till en

annan videoapparat som har en DV-ingångskontakt, på

det sätt som bilden visar.

2Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren. Slå sedan på

strömmen till den andra videoapparaten och sätt i

lämpliga kassetter i denna videokamera och

videoapparaten.

3Tryck på

4

7 för att spela av källbandet.

4Medan du övervakar den avspelade bilden på

skärmen starta inspelningen på din DV kontakt

utrustade videoutrustning vid den punkt där du vill

starta inspelningen.

ANM.:

●Det rekommenderas att du använder nättillsats för att

driva kameran istället för ett batteripaket ( sid. 7).

●Om fjärrkontrollen används när både apparaten för

inspelning och den för avspelning är JVC-videoapparater,

utför båda apparaterna samma manövrering. För att

förhindra detta, skall du i stället trycka på knapparna på

de båda enheterna.

●Om en blank del eller störd bild avspelas på spelaren

under dubbning kan dubbningen stoppas så att en

konstig bild inte spelas in.

●Även om digital videokabeln är korrekt ansluten kan det

ibland hända att bilden inte kommer upp på skärmen i

steg 4. Om detta sker ska du st änga av strömmen och

utföra anslutningen.

●Vid försök att använda avspelningszoom ( sid. 12, 28),

avspelning med specialeffekter ( sid. 28) eller

snapshot vid avspelning kommer endast den

ursprungliga bilden som spelats in på bandet att utgå från

uttaget DV ^.

●Vid användning av en DV-kabel skall du endast använda

en separat inköpt JVC VC-VDV204U DV-kabel.

För att använda denna videokamera för inspelning

(endast GR-DX55/DX35)

1. Ställ strömbrytaren 8 på “ ” medan du trycker

på låsknappen 0 som sitter på brytaren.

2. Välj “SP” eller “LP” för “REC MODE” på

menyskärmen ( sid. 24).

3. Anslut DV-kabeln såsom visas på bilden och sätt i

en kassett för inspelning.

4. Tryck på START/STOP s på fjärrkontrollen för att

aktivera funktionen för inspelningspaus. Då tänds

“

DV. IN

” på skärmen.

5. Tryck på START/STOP s på fjärrkontrollen för att

starta inspelning. % roterar.

6. Tryck på START/STOP s på fjärrkontrollen på nytt

för att aktivera inspelningsberedskap. % slutar

att rotera.

ANM.:

●Digitalkopiering utförs med den ljudfunktion som har

spelats in på originalbandet, oavsett den “SOUND

MODE”-inställning som just gäller ( sid. 21).

●Under digital kopiering kan inkommande signaler inte

utmatas via bild- eller ljuduttagen om de är

kopieringsskyddade.

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM27

SV

28

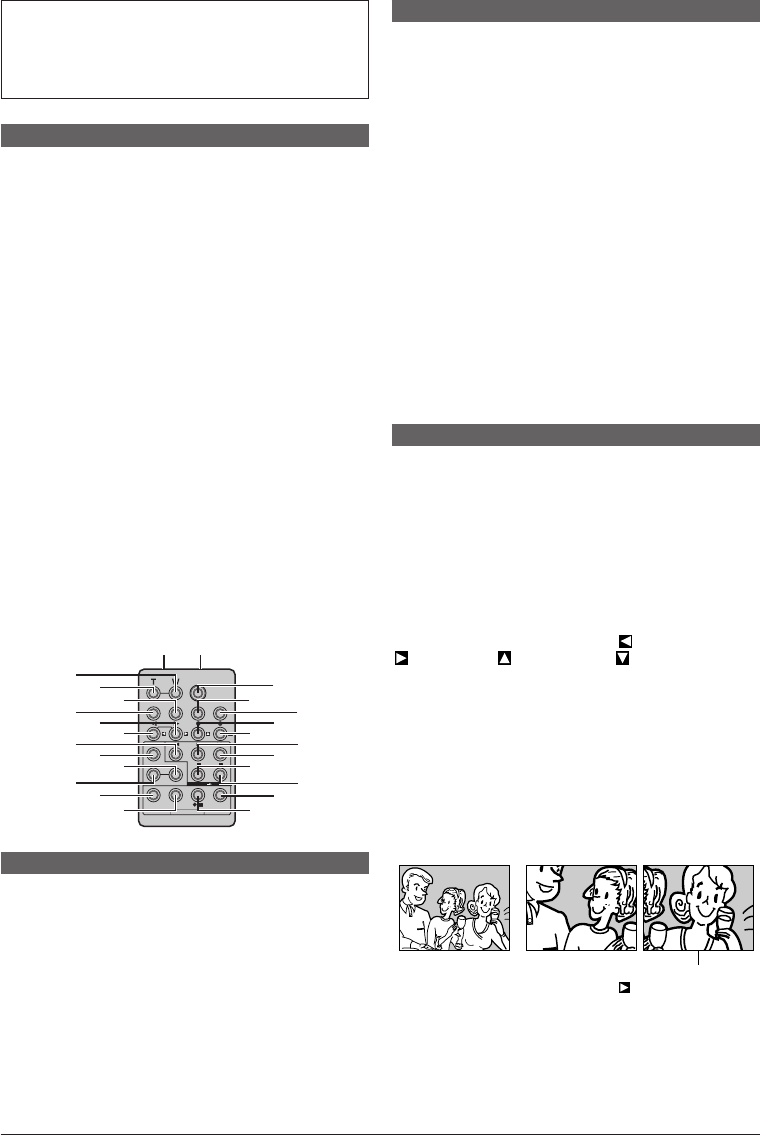

ATT ANVÄNDA FJÄRRKONTROLLEN

Kontrollera att “REMOTE” på menyn SYSTEM står

på “ON” ( sid. 23) och att fjärrkontrollen är riktad

mot fjärrkontrollsensorn !. Fjärrkontrollsignalen har

en effektiv räckvidd på ungefär 5 m vid användning

inomhus.

Tryck på T pNormalavspelning

För att flytta bilden trycker

du på (höger) E medan

du håller SHIFT W nedtryckt.

Avspelning bild för bild

För att möjliggöra sökning bild för bild under

bandavspelning.

1För att byta från vanlig avspelning till avspelning bild

för bild, skall du trycka upprepade gånger på SLOW

(

0

) E för framflyttning eller SLOW (

9

) R för

reversering. En ny bild avspelas varje gång du trycker

på knappen.

ANM.:

Du kan också aktivera avspelning bild för bild från

avspelning av stillbild genom att trycka upprepade gånger

på SLOW (

9

) R eller (

0

) E.

ia

W

Y

O

I

Q

R

T

E

U

s

df

g

hj

k

l;

PSA

p

o

Avspelning i ultrarapid

Att möjliggöra långsam sökning åt båda hållen under

bandavspelning.

1Håll SLOW (

9

) R eller (

0

) E nedtryckt i mer än ca.

2 sekunder för att byta från vanlig avspelning till

slowmotion. Efter omkring 5 minuter (ungefär 20

sekunder med en 80 minuters kassett) i ultrarapid

bakåt eller framåt så återupptas normal inspelning.

För att stoppa pågående avspelning i ultrarapid

trycker du på PLAY (

4

) j.

ANM.:

●Du kan också aktivera avspelning i slowmotion från

avspelning av stillbild genom att trycka ned SLOW R E

mer än ca. 2 sekunder.

●På grund av den digitala bildbehandlingen kan bilden få

en lätt mosaikeffekt under avspelning i ultrarapid.

●När SLOW (

9

) R eller (

0

) E hålls nedtryckt kan en

stillbild visas under några sekunder, sedan övergår den

till blå bakgrund under några sekunder. Detta är inte

tecken på ett fel.

●Det kan finnas en liten förskjutning mellan den startpunkt

som du har valt för avspelningen i ultrarapid och den

punkt där avspelningen faktiskt startar.

●Vid avspelning i ultrarapid förekommer störningar på

videofilmen och bilden kan vara ryckig, speciellt stadiga

bilder. Detta är inte ett funktionsfel.

●Under avspelning i ultrarapid, tryck på PAUSE (6) ; för

att tillfälligt stoppa avspelningen.

Avspelning med specialeffekter

För att tillåta dig att lägga till kreativa effekter till den

bandavspelade bilden.

1För att starta avspelningen, tryck på PLAY (

4

) j.

2Rikta fjärrkontrollen mot videokamerans sensor och

tryck på EFFECT I. Valmenyn PLAYBACK EFFECT

visas.

3Flytta markeringen till önskad effekt genom att

trycka på EFFECT I. Den valda effekten aktiveras och

efter 2 sekunder försvinner menyn.

För att deaktivera den valda effekten, tryck på

EFFECT ON/OFF U knappen på fjärrkontrollen. Om

du trycker på samma knapp igen kommer effekten att

åter aktiveras.

För att ändra vald effekt, upprepa steg 2 ovan.

ANM.:

De effekter som kan användas under avspelning ät klassisk

film, entonig, sepia och stroboskop. Effekterna fungerar på

samma sätt som de gör vid inspelning. Se sidan 16 för

mera information.

Avspelningszoom

Att närsomhelst kunna förstora den avspelade bilden

44 gg.

1Tryck på PLAY (

4

) j för att finna den intressanta

scenen.

2Tryck på zoomknappen T p eller W o på

fjärrkontrollen. Se till att fjärrkontrollen är riktad mot

videobandspelarens sensor. T p betyder inzoomning.

3Du kan flytta bilden på skärmen för att hitta en

särskild del som du vill titta närmare på. Medan du

håller SHIFT W, intryckt, tryck på (vänster) R,

(höger) E, (upp) g, och (ner) h.

För att avsluta zooming, tryck och håll W o intryckt

tills bilden blir normalt stor igen. Eller, tryck på STOP

(5) l och sedan på PLAY (

4

) j.

ANM.:

●Zoom kan också användas under avspelning i ultrarapid

och vid stillbildsavspelning.

●Beroende på digital bildbehandling kan bildkvaliteten

komma att lida.

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM28

SV

29

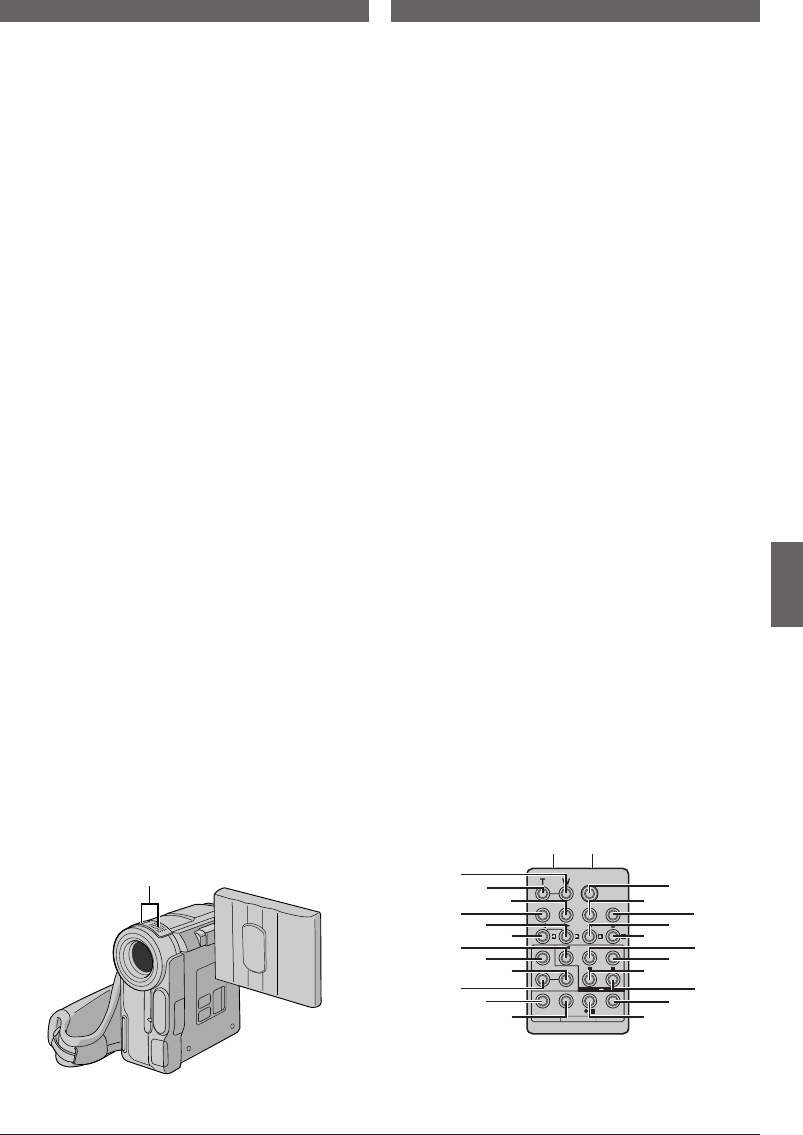

ATT ANVÄNDA FJÄRRKONTROLLEN

Stereomikrofon

ia

W

Y

O

I

Q

R

T

E

U

s

df

g

hj

k

l;

PSA

p

o

Ljudkopiering

Ljudspåret kan bara skräddarsys om det spelats in med

12-bits läge ( sid. 21).

ANM.:

●Ljudkopiering kan inte utföras med ett band inspelat med

16-bits ljud eller på ett band inspelat i LP eller på ett

blankavsnitt på bandet.

●För att göra en ljudkopiering samtidigt som du tittar på

TV, utför följande anslutningar ( sid. 15).

1Avspela bandet för att leta upp punkten där

redigeringen ska startas och tryck sedan på PAUSE

(6) ;.

2Håll A.DUB (e) h på fjärrkontrollen intryckt och

tryck på PAUSE (6) ;. “6e” y och “MIC” visas.

3Tryck på PLAY (

4

) j och börja tala in.

Prata in i mikrofonen.

•För att stoppa kopieringen tillfälligt, tryck på PAUSE

(6) ;.

4För att avsluta ljudkopieringen, tryck på PAUSE (6)

;, och sedan STOP (5) l.

Att höra det dubbade ljudet under avspelning . . .

..... ställ “12bit MODE” i läget “SOUND 2” eller “MIX” på

menyskärmen ( sid. 25).

ANM.:

●Ljudet hörs inte från högtalaren under pågående

ljudkopiering.

●Vid redigering på ett band som spelats in med 12-bits ljud

kommer det gamla och det nya ljudspåret att spelas in

separat.

●Ljudet kan bli förvrängt om du dubbar på ett blankt

bandavsnitt. Redigera endast på de inspelade avsnitten.

●Om du får rundgång eller ylande ljud under TV-

avspelning, flytta kamerans mikrofon bort från TV-

apparaten eller vrid ner TV:ns volym.

●Om du ändrat från 12-bits till 16-bits under inspelningen

och sedan använder bandet för ljudkopiering, kan

ljudkopiering inte användas från punkten där inspelning

med 16-bits inleddes.

●Om bandet, under ljudkopiering, kommer till ett ställe som

har spelats in med 16-bits ljud eller är tomt, avbryts

ljudkopiering ( sid. 44).

●För att utföra kopiering av ljud med en annan

videoapparat ansluten till videokamerans S/AV-kontakt

#, skall du först välja “A/V IN” eller “S IN” för “S/AV

INPUT” på menyskärmen (endast GR-DX55/DX35,

 sid. 24). “AUX” visas istället för “MIC”.

Insticksredigering

Du kan spela in en ny scen på ett tidigare inspelat band

och byta ut en del av originalinspelningen med

minimala bildstörningar i början och slutet.

Originalljudet ändras inte.

ANM.:

●Innan du utför följande steg, skall du kontrollera att “ON”

har valts för “TIME CODE” på menyskärmen

( sid. 24, 25).

●Insticksredigering är inte möjlig på ett band som har

spelats in i LP-funktionen och inte på en oinspelad del av

bandet.

●Utför anslutningar ( sid. 15), om du vill utföra

insticksredigering medan du tittar i TV-rutan.

1Avspela bandet för att hitta redigeringens slutpunkt

och tryck på PAUSE (6) ;. Kontrollera tidskoden vid

denna punkt ( sid. 24, 25).

2Tryck på REW (

2

) T tills du hittar redigeringens

startpunkt och tryck på PAUSE (6) ;.

3Håll INSERT (w) g intryckt på fjärrkontrollen och

tryck därefter på PAUSE (6) ;. “6w” & och tidskoden

(min.:sek.) visas och videokameran kopplas om till

pausfunktionen för insticksredigering.

4Tryck på START/STOP s för att starta redigeringen.

•Kontrollera insticksredigeringen vid den tidskod du

matade in i steg 1.

•Tryck på START/STOP s om du vill göra en paus i

redigeringen. Tryck på den igen för att återuppta

redigeringen.

5Tryck på START/STOP s och därefter på STOP (5)

4 för att avsluta insticksredigeringen.

ANM.:

●Programme AE med specialeffekter ( sid. 16) kan

användas för att snygga till scener som redigeras under

insticksredigering.

●Informationen om datum och tid ändras under

insticksredigering.

●Om du utför insticksredigering på en oinspelad del av

bandet, kan ljud och bild störas. Kom ihåg att endast

redigera inspelade delar.

●Om bandet under insticksredigering kommer till delar

som har spelats in i LP-funktionen eller en oinspelad del,

avbryts insticksredigeringen ( sid. 44).

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM29

SV

30

ATT ANVÄNDA FJÄRRKONTROLLEN

34

0

9

2

5

1

8

7

6

W

Q

d

Videobandspelare

(inspelande däck)

KODLISTA ÖVER VIDEOBANDSPELARE

Sammansatt redigering [R.A.Edit]

Skapa redigera videofilmer genom att använda

videokameran som uppspelande enhet. Du kan välja

upp till 8 “klipp” för automatiskt redigering i valfri

ordning. Funktionen R.A.Edit är lättare att använda om

du ställer in tillvalet MBR (flermärkeskompatibel

fjärrkontroll) så att det fungerar tillsammans med din

videobandspelare (se KODLISTA ÖVER VIDEOBAND-

SPELARE), men det går också att utföra funktionen

genom att handha videobandspelaren manuellt.

Kontrollera att batteriet är isatt i fjärrkontrollen

 sid. 5.

STÄLL I KODEN FÖR FJÄRRKONTROLLEN/

VIDEOBANDSPELAREN

1Slå av strömmen till videobandspelaren och rikta

fjärrkontrollen mot videobandspelarens infraröda

sensor. Titta därefter i KODLISTA ÖVER VIDEOBAND-

SPELARE, håll MBR SET d intryckt och mata in

märkeskoden.

Koden ställs in automatiskt när MBR SET d släpps

och strömmen till videobandspelaren slås på.

2Kontrollera att videobandspelaren är påslagen. Håll

tangenten SHIFT W intryckt och tryck samtidigt på

önskad driftstangent. Fjärrkontrollen kan styra

funktionerna PLAY, STOP, PAUSE, FF, REW och VCR

REC STBY (du behöver inte trycka pä SHIFT W för

denna).

Du är nu redo att starta sammansatt redigering

.

VIDEOBAND-

SPELARENS

MÄRKESNAMN

AKAI

BLAUPUNKT

DAEWOO

FERGUSON

GRUNDIG

HITACHI

JVC A

B

C

LG/

GOLDSTAR

MÄRKESKOD

6 2

6 4

7 7

1 3

1 8

9 7

9 8

3 2

1 4

3 4

6 6

6 3

9 1

9 6

9 3

1 1

VIDEOBAND-

SPELARENS

MÄRKESNAMN

MITSUBISHI

NEC

PANASONIC

PHILIPS

MÄRKESKOD

6 7

6 8

3 7

3 8

1 3

1 7

1 1

9 4

1 8

1 9

9 5

1 1

9 4

9 1

9 6

1 2

3 3

7 2

MÄRKESKOD

9 4

3 6

3 5

9 1

9 6

1 5

1 0

6 5

6 0

3 9

3 1

9 1

9 6

9 7

3 2

6 9

6 1

VIDEOBAND-

SPELARENS

MÄRKESNAMN

SAMSUNG

SANYO

SELECO,

REX

SHARP

SONY

THOMSON,

TELEFUNKEN,

SABA,

NORDMENDE

TOSHIBA

VIKTIGT

Fjärrkontrollen är kompatibel med JVC:s

videobandspelaren och videobandspelaren av flera

andra märken, men det är möjligt att den inte

fungerar eller bara kan styra vissa av funktionerna

på din videobandspelaren.

ANM.:

●Om videobandspelaren inte slås på i steg 1, prova med

en annan kod från listan.

●Vissa videomärken slås inte på automatiskt. Slå i så fall

på strömmen manuellt och försök sedan med steg 2.

●Om fjärrkontrollen inte kan styra videobandspelaren

använder du kontrollerna på videobandspelaren.

●När batterierna i fjärrkontrollen tar slut, raderas

videobandspelarens märke. Byt ut de gamla batterierna

mot nya för att återställa videobandspelarens märke.

UTFÖR ANSLUTNINGARNA

Se också sidorna 15 och 31.

1 En JVC videobandspelare försedd med uttag

för fjärrstyrningspaus . . .

....anslut förlängningskabeln för redigering till

styruttaget PAUSE (fjärrstyrningspaus).

En JVC videobandspelare som inte är

utrustad med fjärrstyrningspaus men med en

R.A.EDIT kontakt . . .

....anslut förlängningskabeln för redigering till

uttaget R.A.EDIT.

En videobandspelare annan än ovan . . .

....anslut förlängningskabeln för redigering till

fjärrkontrollens PAUSE-IN-kontakt a.

2Sätt i ett inspelat band i videokameran. Ställ

strömbrytaren 8 på “ ” medan du trycker på

låsknappen 0 som sitter på brytaren.

3Slå på videobandspelaren, sätt i ett band för

inspelning och ställ i läget AUX (anlita

videobandspelarens bruksanvisning).

ANM.:

●Före sammansatt redigering kontrollerar du att

indikationerna inte visas på TV-skärmen. Om de gör det

kommer de att spelas in på det nya bandet.

För att välja om följande information skall visas på TV-

skärmen eller inte . . .

•Datum/tid

.... ställ “DATE/TIME” på “AUTO”, “ON” eller “OFF” i

menyskärmen ( sid. 23, 25).

Eller, tryck på DISPLAY Q på fjärrkontrollen för att slå

datumindikeringen på/av.

•Tidkod

.... ställ “TIME CODE” på “ON” eller “OFF” i menyskärmen

( sid. 24, 25).

•Indikeringar utom datum/tid och tidskod

.... ställ “ON SCREEN” på “LCD”, “LCD/TV” eller “OFF” i

menyskärmen ( sid. 23, 25).

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM30

SV

31

ATT ANVÄNDA FJÄRRKONTROLLEN

I

O

Y

Q

j

A

P

●Var noga med att välja “OFF” för “S/AV INPUT” på

menyskärmen (endast GR-DX55/DX35,  sid. 24).

●Ställ in video out-väljaren på kabeladaptern i enlighet

med vad som behövs:

Y/C : Vid anslutning till en TV eller video som klarar Y/

C-signaler och använder en S-videokabel.

CVBS : Vid anslutning till en TV eller video som inte

klarar Y/C-signaler och använder en Audio/Video-

kabel.

●Vid redigering på videobandspelare som är utrustad med

en ingångskontakt för digital video så kan en digital

videokabel användas för att ansluta istället för

S-videokabel och Audio/Video-kabel.

Till PAUSE

(fjärrstyrningspaus)

eller R.A.EDIT

TV

Till PAUSE IN a

S-video/Audio/Video/

Redigeringskabel (medföljer)

* Anslut när S-video kabel inte används.

** Öppna skyddet när du ansluter kablarna.

Kontaktskydd**

Till S/AV #

Videobandspelare

“Y/C”/“CVBS”-

omkopplare för

videoutgång

Använd den

medföljande

kabeladaptern, om din

videobandspelare har

en SCART-kontakt.

Till anslutningarna

AUDIO, VIDEO*

och -IN

VÄLJ SCENER

4Rikta fjärrkontrollen mot videokamerans fjärrsensor.

Tryck på PLAY (

4

) j och sedan på R.A.EDIT ON/OFF

A på fjärrkontrollen.

Menyn för programmerad redigering visas.

Förlängnings-

kabel för

redigering

(medföljer)

5Om du använder toning/strykning i början av

scenen, tryck på FADE/WIPE Y på fjärrkontrollen.

•Tryck på tangenten upprepade gånger för att rulla

genom effekterna och stoppa när den önskade

effekten visas.

6Tryck på EDIT IN/OUT O på fjärrkontrollen vid

början av den önskade scenen. Startpunkten visas i

menyn för programmerad redigering.

7Tryck på EDIT IN/OUT O. vid slutet av den önskade

scenen. Slutpunkten visas i menyn för programmerad

redigering.

8Om du använder toning/strykning i slutet av scenen,

tryck på FADE/WIPE Y .

•Tryck på tangenten upprepade gånger för att kretsa

genom effekterna och stoppa sedan när den önskade

effekten visas.

•Om du väljer en bildtoning/strykningseffekt för

slutpunkt, kommer effekten att automatiskt tillämpas

på nästa startpunkt.

•Tiden som används för bildtoning/strykningseffekter

inkluderas i den totala tiden.

9Om du använder specialeffekter för avspelning,

tryck på EFFECT I ( sid. 28).

10

Repetera steg 6 till 9 för att registrera ytterligare

scener.

•Tryck på CANCEL P på fjärrkontrollen för att ändra

tidigare registrerade punkter. De registrerade

punkterna raderas en i taget från den senast

registrerade punkten vid vart tryck på tangenten.

•Om du inte använder toning/strykning eller program

AE med specialeffekter upprepar du bara steg 6 och

7.

ANM.:

●Välj scenerna så att det förekommer relativt lång tid

mellan startpunkten och slutpunkten.

●Om sökningen efter en startpunkt överskrider 5 minuter

kommer beredskapsläget på inspelningsdäcket att

kopplas ur, och redigeringen kan därmed inte utföras.

●En blå skärm kan inkluderas på det redigerade bandet

om det förekommer ett blankavsnitt före eller efter

redigeringens startpunkt eller slutpunkt.

●Eftersom tidskoder enbart registrerar tiden med

sekunders exakthet kan det hända att den totala tiden för

tidskoderna inte matchar den totala tiden för programmet.

●Alla registrerade startpunkter och slutpunkter för

redigeringen raderas om strömmen till kameran slås av.

●Om du använder program AE med specialeffekterna

Sepia eller Entonig går det inte att använda svart & vit

toning. I detta fall börjar indikeringen för svart & vit toning

att blinka. Effekten slås sedan av när nästa startpunkt har

registrerats. Kombinera dessa effekter genom att

använda Sepia eller Entonig under inspelning och sedan

svart & vit toning under sammansatt redigering.

●Det är inte möjligt att använda tonings/

strykningseffekterna och Program AE med specialeffekter

under slumpmässig sammansättnings redigering med

hjälp av en digital videokabel.

Fortsättning på nästa sida.

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM31

SV

32

ATT ANVÄNDA FJÄRRKONTROLLEN

Tips för effektivare redigering

Vissa videobandspelare gör övergången från

inspelningspaus till inspelning snabbare än andra. Även

om redigering för kameran och videon inleds samtidigt

kan det hända att önskade scener förloras eller

oönskade scener spelas in. Kontrollera och justera

kamerans timing gentemot videobandspelaren innan

redigeringen startas.

KONTROLLERA KAMERANS TIMING

GENTEMOT VIDEOBANDSPELAREN

1Spela av bandet i kameran, rikta fjärrkontrollen mot

videokamerans fjärrsensor och tryck på R.A.EDIT ON/

OFF A.

Menyn för programmerad redigering visas.

2Utför sammansatt redigering enbart på program 1.

Välj början av en scenövergång som din startpunkt för

att kunna kontrollera timingen mellan

videobandspelaren och kameran.

3Avspela den kopierade scenen.

•Om några bilder från scenen före scenövergången

som valdes som startpunkt har spelats in, betyder det

att din videobandspelare snabbt går från

inspelningspaus till inspelning.

•Om den kopierade scenen startas en bit in i scenen

innebär det att videobandspelaren reagerar ganska

långsamt.

KONTROLLERA KAMERANS TIMING

GENTEMOT VIDEOBANDSPELAREN

4Rikta fjärrkontrollen mot videokamerans fjärrsensor

och tryck på R.A.EDIT ON/OFF A för att få menyn för

programmerad redigering att försvinna, tryck sedan på

MENU 2. Menyskärmen dyker upp.

5Tryck på + eller – 3 för att välja “ (VIDEO)” och

tryck på SELECT/SET 1. Tryck på + eller – 3 för att

välja “SYNCHRO” och tryck på SELECT/SET 1.

Värdet för “SYNCHRO” markeras.

6Baserat på den utförda timingjusteringen går det nu

att trycka på + 3 för att påskynda videobandspelarens

inspelningstiming eller – 3 för att fördröja den.

Justeringsomfånget ligger mellan –1,3 till +1,3

sekunder i steg om 0,1 sekund. Tryck på SELECT/SET

1 för att avsluta inställningen.

7Tryck på + eller – 3 för att välja “RETURN” och

tryck på SELECT/SET 1 två gånger.

Utför nu sammansatt redigering med början från steg 4

på sidan 31.

ANM.:

●Innan du utför sammansatt redigering, gör några test

med sammansatt redigering för att se till att de värden du

har matat in är korrekta eller ej och justera i enlighet

därmed.

●Beroende på videon som används kan det uppkomma

situationer där tidsskillnaden inte kan korrigeras till fullo.

AUTOMATISK REDIGERING TILL

VIDEOBANDSPELAREN

11

Spola tillbaka bandet i kameran till det ställe som

du vill redigera och tryck på PAUSE (6) ;.

12

Rikta fjärrkontrollen mot videobandspelarens

fjärrsensor och tryck på VCR REC STBY (q6) S eller

sätt videobandspelaren i inspelningspaus manuellt.

13

Tryck på START/STOP s på fjärrkontrollen.

Redigeringen fortskrider enligt programmeringen till

slutet på den sist inregistrerade scenen.

•Efter avslutad kopiering ställs kameran i läget Pause

och videon i läget för inspelningspaus.

•Bandet kopieras automatiskt ända till slutet om du inte

registrerat någon slutpunkt.

•Om du utför någon åtgärd på kameran under

automatisk redigering kommer videobandspelaren att

ställas på inspelningspaus och redigeringen stoppas.

14

Ställ videokamera och videobandspelare i stopp-

läge.

För att få R.A.Edit räkneverket att försvinna, tryck på

R.A.EDIT ON/OFF A på fjärrkontrollen.

ANM.:

●Tryck på R.A.EDIT ON/OFF A på fjärrkontrollen för att

radera alla inställningar som gjordes under sammansatt

redigering.

●När redigeringskabeln är ansluten till paus-ingången

under kopiering, kontrollera att fjärrkontrollen pekar mot

videobandspelarens sensor och att det inte finns något

hinder mellan dem.

●Sammansatt redigering fungerar kanske inte på rätt sätt på

band där det förekommer dubbla tidskoder ( sid. 13).

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM32

SV

33

ELLER

SYSTEMANSLUTNINGAR

“ACCESSING FILES” visas på LCD skärmen medan

persondatorn har tillgång till data i videokameran eller

när videokameran överför bilder till persondatorn.

Lossa aldrig USB-kabeln medan “ACCESSING

FILES” visas på LCD-skärmen, därför att

utrustningen då kan skadas.

Till DV ^

Till USB

kontakt

DV kabel

(extra

tillbehör)

Till DV

kontakt

USB-kabel

(medföljer)

Till USB %

Persondator med DV

kontakt

Persondator

Störningsfilter

Störningsfilter

[A] När du använder

USB-kabel [B] Användning av en

DV-kabel

*Öppna skyddet när du ansluter kablarna.

Kontaktskydd*

Anslutning till en persondator

[A] När du använder USB-kabel

Det går att utföra det följande:

●Överföra stillbilder/rörliga bilder inspelade på ett band till

en dator

●Överföra stillbilder/rörliga bilder i realtid

●Använd denna videokamera som webkamera

[B] Användning av en DV-kabel

Det är också möjligt att överföra stillbilder/rörliga bilder

till en dator försedd med ett DV-uttag med hjälp av den

medföljande programvaran, en programvara som

medföljer datorn eller en separat inköpt programvara.

ANM.:

●Vi hänvisar till “HANDLEDNING FÖR INSTALLATION AV

MJUKVARAN OCH USB-ANSLUTNING” för installation

av medföljande programvara och drivrutiner.

●Det rekommenderas att du använder nättillsats för att

driva kameran istället för ett batteripaket ( sid. 7).

●Anslut aldrig USB-kabeln och DV-kabeln samtidigt till

kameran. Anslut bara den kabel som du önskar

använda med videokameran.

●Om den persondator som har anslutits till videokameran

via USB-kabel inte har satts på, kopplas inte

videokameran om till USB-funktionen.

●Datum/tids inställningen kan inte överföras till en

persondator.

●Använd den medföljan de programvaran PIXELA

ImageMixer för bildfångst i realtid.

●Videokameran kan också användas för nätkonferenser

genom att utnyttja Windows® Microsoft Netmeeting och

ansluta dig till Microsoft Hotmail.

●Vi hänvisar till bruksanvisningen till persondatorn och den

programvaran.

●Stillbilderna kan också överföras till en persondator med

ett capture-kort och DV-anslutning.

●När du använder en DV-kabel, måste du använda det

extra JVC-tillbehöret DV-kabel VC-VDV206U eller VC-

VDV204U i överensstämmelse med persondatorns

typ av DV-uttag (4 eller 6 stift).

●Systemet kanske inte fungerar som det ska beroende på

vilken dator eller datafångstbord du använder.

●Vid DV-anslutning hänvisar vi till den bruksanvisning som

medföljer ditt datafångskort för installation av drivrutin

och bruksföreskrifter.

09 DX55/45/35/25EG_SW 24-33 03.2.3, 0:03 PM33

SV

34

FELSÖKNING

Innan du kontaktar din JVC-handlare ska du gå igenom

följande tabell och se om du kan korrigera problemet

på egen hand.

Videokameran är mikrodatorstyrd. Externa

störningar (från TV, radio etc.) kan göra att den inte

fungerar korrekt. Koppla i så fall ur

strömförsörjningen (batteripaket, nättillsats, etc.)

och ta ur klockbatteriet. Vänta ett par minuter och

anslut dem sedan igen och fortsätt som vanligt från

början.

Ingen strömförsörjning.

• Strömkällan har anslutits felaktigt.

¥Anslut nättillsatsen ordentligt ( sid. 7).

• Batteriet är urladdat.

¥Sätt i ett fulladdat batteri ( sid. 7, 8).

“SET DATE/TIME!” visas.

• Datum/tid har inte ställts in.

¥Ställ in datum/tid ( sid. 10).

• Den inbyggda klockans uppladdningsbara

lithiumbatteri är urladdat.

• Tidigare inställt datum/tid har raderats.

¥Anslut videokameran till ett nätuttag med hjälp av

nättillsatsen under 24 timmer för att ladda upp

lithiumbatteriet igen ( sid. 38).

Inspelning kan inte utföras.

• Bandets raderingsomkopplare står på “SAVE”.

¥Ställ bandets raderingsomkopplare på “REC”

( sid. 9).

• Strömbrytaren 8 står i läget “ ” eller “OFF”.

¥Ställ strömbrytaren 8 på “ ” eller “ ” ( sid. 12).

• “TAPE END” visas.

¥Byt ut mot ett nytt band ( sid. 9).

• Kassetthållarlocket är öppet.

¥Stäng kassetthållarlocket.

Ingen bild.

• Kameran är inte strömförsörjd, eller annat fel har

uppstått.

¥Slå strömmen till kameran av och sedan på igen

( sid. 12).

Skärpan ställs inte in automatiskt.

• Skärpeinställningen står i läget “MANUAL”.

¥Ställ skärpeinställningen i läget “AUTO” ( sid. 19).

• Inspelning på ett mörk ställe eller ett motiv med dålig

kontrast.

• Objektivet är smutsigt eller immigt.

¥Rengör objektivet och kontrollera sedan skärpan på

nytt ( sid. 39).

Kassetten kan inte sättas i på rätt sätt.

• Kassetten är felvänd.

¥Sätt i kassetten rättvänd ( sid. 9).

• Batteriet är svagt.

¥Sätt i ett fulladdat batteri ( sid. 7, 8).

Snapshot funktionen kan inte användas.

• SQUEEZE funktionen är aktiverad.

¥Lämna SQUEEZE funktionen ( sid. 22).

Färgen i bilden som tas med hjälp av

Snapshot ser konstig ut.

• Motivets ljuskälla innehåller inte vitt.

Eller också finns det flera olika typer av ljuskällor

bakom motivet.

¥Finn ett vitt objekt och komponera bilden på så vis

att detta kommer med inom ramen ( sid. 18).

• Funktionen för sepia eller en enda färg har aktiverats.

¥Stäng av funktionen för sepia och en enda färg

( sid. 16).

Bilden som tas med snapshot funktionen är

för mörk.

• Motivet är belyst bakifrån.

¥Tryck på tangenten BACKLIGHT & ( sid. 19).

Bilden som tas med hjälp av Snapshot ser

konstig ut.

• Motivet är för ljusstarkt.

¥Ställ “PROGRAM AE” på “SPOTLIGHT” på

menyskärmen ( sid. 16).

Digital zoom fungerar inte.

• 16X optisk zoom har valts.

¥Ställ “ZOOM” på “40X” eller “700X” på menyskärmen

( sid. 21).

Svart & vit toning fungerar inte.

• Effekten Sepia eller Monotone är aktiverad.

¥Slå av Sepia eller Monotone ( sid. 16).

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM34

SV

35

FELSÖKNING

Bilden ter sig som om slutartiden är för

långsam.

•Vid inspelning i mörker blir enheten väldigt ljuskänslig

när “GAIN UP” står på “AUTO” på menyskärmen.

¥Ställ “GAIN UP” i läget “AGC” eller “OFF” på

menyskärmen om du vill att belysningen ska te sig

naturligare ( sid. 22).

Vitbalansen kan inte ställas in.

•Effekten Sepia eller Monotone är aktiverad.

¥Slå av Sepia eller Monotone före inställning av

vitbalansen ( sid. 16, 20).

När du filmar ett starkt upplyst motiv, syns

vertikala linjer.

•Detta beror på alltför stark kontrast och är inget fel.

Bilderna på LCD-skärmen är för mörka eller

vitaktiga.

•På ställen med låg temperatur blir bilder mörka på

grund av LCD-skärmens egenskaper. När detta

inträffar, skiljer sig de visade färgerna från de verkliga.

Detta är inget fel.

•När LCD-skärmens fluorescerande ljus närmar sig

slutet av sin livstid, blir bilderna på LCD-skärmen

mörkare. Fråga din JVC-handlare.

¥Justera ljusstyrka och vinkel för LCD-skärmen

( sid. 11).

Baksidan av LCD-skärmen är varm.

•Ljuset som används för att lysa upp LCD-skärmen gör

att den blir varm.

¥Stäng LCD-skärmen för att slå av den eller ställ

strömbrytaren 8 i läget “OFF”, och låt sedan

enheten svalna en stund.

Indikationer och färger på LCD-skärmen är

otydliga.

•Detta kan inträffa om man trycker på ytan eller kanten

på LCD-skärmen.

Indikationerna på LCD-skärmen eller i

sökaren blinkar.

•Vissa toning/stryknings-effekter, vissa lägen för

program AE med special-effekter, “DIS” och andra

funktioner som inte kan användas tillsammans är

valda samtidigt.

¥Läs om avsnitten om toning/strykningseffekter,

program AE med specialeffekter och “DIS”

( sid. 16, 17, 22).

När jag filmar en scen i direkt solljus, blir

bilden ett ögonblick röd eller svart.

•Detta är inget onormalt.

Datum/tid visas inte.

•“DATE/TIME” är ställt på “OFF” i menyskärmen.

¥Ställ “DATE/TIME” på “ON” i menyskärmen

( sid. 23, 25).

Tidskoden visas inte.

•“TIME CODE” är ställt på “OFF” i menyskärmen.

¥Ställ “TIME CODE” på “ON” i menyskärmen

( sid. 24, 25).

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM35

SV

36

FELSÖKNING

Starkt lysande färgpunkter syns överallt på

LCD-skärmen eller sökaren.

•LCD-skärmen och sökaren är

högprecisionsinstrument. Ändå kan svarta och

färgade (röda, gröna eller blå) punkter hela tiden

uppträda på LCD-skärmen eller sökaren. Punkterna

spelas inte in på bandet och de beror inte på något

fel. (Effektiva punkter: mer än 99,99 %)

Under inspelning kan ljudet inte höras.

•Detta är normalt och inget fel.

Bandet kan inte avspelas eller spolas framåt

eller bakåt.

•Strömbrytaren 8 har satts på “ ” eller “ ”.

¥Ställ strömbrytaren 8 i läget “ ” ( sid. 13).

LCD-skärmens indikationer är störda.

•Under avspelning av ett oinspelat avsnitt, höghastig-

hetssökning och stillbildsav-spelning blir

indikationerna i LCD-skärmen störda. Det beror inte

på något fel.

Bilder på LCD-skärmen är hoppiga.

•För hög högtalarvolym.

¥Vrid ner högtalarvolymen ( sid. 13).

Ingen avspelningsbild visas på den anslutna

TV-mottagaren

•Videokameran är i beredskapsläge för inspelning,

därför att funktionen för analog ingång har aktiverats.

¥Välj “OFF” för “S/AV INPUT” på menyskärmen

( sid. 24).

Brusstreck uppträder under avspelning, eller

avspelningsbilden försvinner och skärmen

blir blå.

¥Rengör bildhuvudena med en separat inköpt

rengöringskassett ( sid. 38).

LCD-skärmen, sökaren och linsen är smutsiga

(t.ex. fingeravtryck).

¥Torka försiktigt av dem med en mjuk trasa. Om du

torkar för hårt kan de skadas ( sid. 39).

Ett ovanligt märke visas.

¥Läs avsnittet av den här bruksanvisningen som

förklarar symboler på LCD-skärm/i sökare

( sid. 42 – 44).

En felindikering (E01, E02 eller E06) visas.

•Någon typ av fel har uppträtt. Kameran går inte att

använda.

¥Koppla ur strömförsörjningen (batteripaket etc.) och

vänta några minuter på att indikationen skall

försvinna. När den gör det kan du använda kameran

igen. Om indikationen kvarstår även efter att du

upprepat ovanstående två eller tre gånger kontaktar

du närmaste JVC-återförsäljare.

Stöt inte ur kassetten. Detta kan orsaka skador på

bandet.

En felindikering (E03 eller E04) visas.

•Någon typ av fel har uppträtt. Kameran går inte att

använda.

¥Stöt ur kassetten, sätt sedan i den igen och

kontrollera om indikatorn försvunnit. När den gör det

kan du använda kameran igen. Om indikationen

kvarstår även efter att du upprepat ovanstående två

eller tre gånger kontaktar du närmaste JVC-

återförsäljare.

Laddningsindikatorn på videokameran tänds

inte.

•Batteritemperaturen är extremt hög/låg.

•Det är svårt att ladda vid mycket höga eller låga

temperaturer.

¥För att skydda batteriet, rekommenderar vi att det

laddas mellan 10°C och 35°C ( sid. 37).

När bilden skrivs ut på skrivaren syns ett

svart streck längst ned på skärmen.

•Detta är inget onormalt.

¥Detta kan undvikas genom att spela in med “DIS”

aktiverad ( sid. 22).

När videokameran är ansluten via DV

kontakten fungerar den inte.

•DV kabeln kopplades in/ur när strömmen var på.

¥Stäng av och på videokameran igen för att kunna

använda den.

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM36

SV

37

FÖRSIKTIGHETSÅTGÄRDER

Kontakter

Att observera angående batterier

Batterierna har troligen blivit urladdade om

fjärrkontrollen inte fungerar trots att den hanteras på

rätt sätt. Sätt i nya batterier.

Använd endast följande batterityp:

Storlek R03 (AAA) x 2

Observera noga nedanstående punkter för batteribruk.

Felaktig hantering kan göra att batterierna läcker eller

rentav exploderar.

1. Byt batterier enligt anvisningarna på sidan 5.

2. Använd inte en batteristorlek som skiljer sig från den

specificerade.

3. Sätt i batterierna med polerna (+ och –) vända åt rätt

håll.

4. Använd inte laddningsbara batterier.

5. Utsätt inte batterier för hög värme då detta kan leda

till att de läcker eller exploderar.

6. Försök aldrig att bränna förbrukade batterier.

7. Ta ut batterierna ur enheten om den inte ska

användas under en längre period. I annat fall kan

batterierna läcka och orsaka problem.

8. Använd inte ladda medföljande batterier.

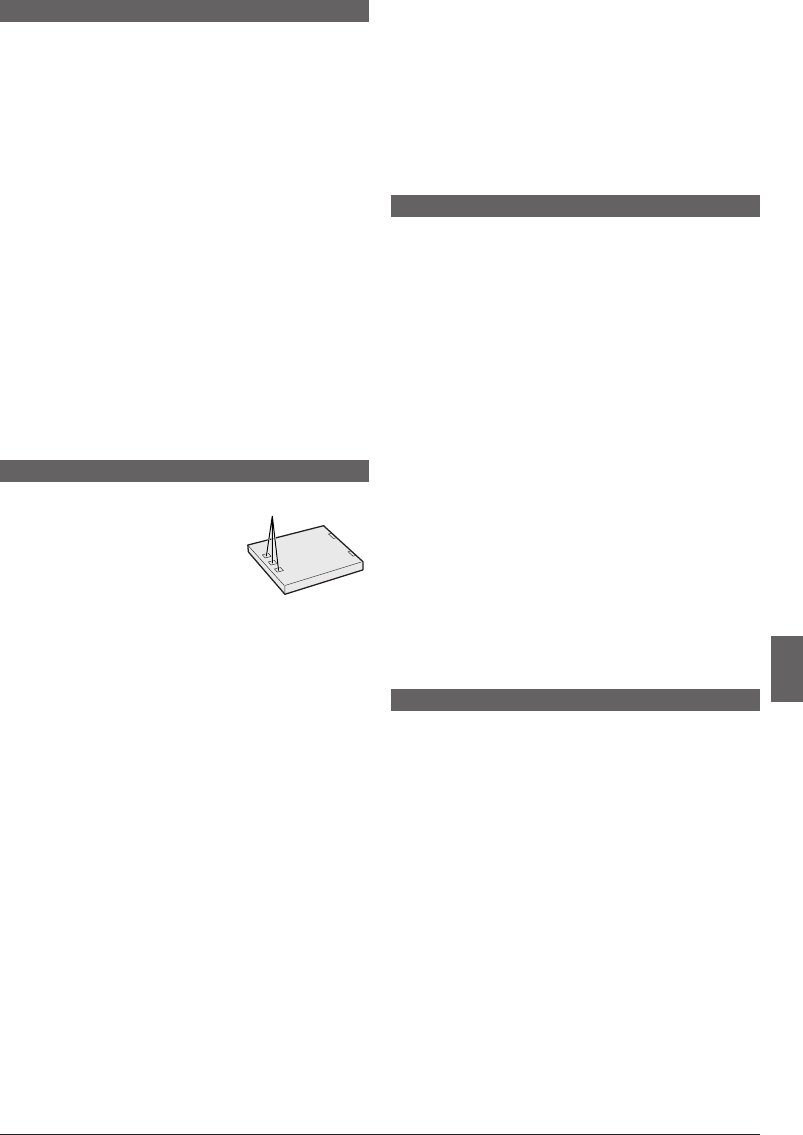

Batteripaket

Det medföljande batteripaketet

är av litium-jon. Läs noga

igenom följande

försiktighetsåtgärder innan det

medföljande batteripaketet eller

ett separat inköpt batteripaket

tas i bruk:

1. Undvik fara genom att . . .

... inte bränna batteriet.

... inte kortsluta kontakterna. Vid transport ska du

tillse att batteriskyddet sitter på batteriet. Om

batteriskyddet skulle vara borta, bär batteriet i en

plastpåse.

... inte modifiera eller plocka isär batteriet.

... utsätta batteriet för temperaturer över 60°C. Det

kan explodera eller ta eld.

... använda enbart specificerade laddare.

2. Förhindra skador och förläng livslängden genom

att . . .

... inte utsätta batteriet för onödiga stötar.

... ladda batterier inom de temperaturomfång som

visas i följande tabell. Det äger rum en kemisk

reaktion i batteriet. Låga temperaturer hämmar

den kemiska reaktionen, medan höga

temperaturer förhindrar en komplett laddning.

... förvara batteriet på ett torrt, svalt ställe. Långa

perioder i höga temperaturer påskyndar den

naturliga urladdningen och förkortar batteriets

livslängd.

... ladda upp och ur batteriet helt en gång var 6:e

månad om du planerar att förvara det under en

längre tidsperiod.

... koppla bort batteriet från laddaren eller enheten

som strömförsörjs när den inte ska användas.

Vissa maskiner drar en viss mängd ström även

när de är avslagna.

ANM.:

●Batteripaketet är varmt under användning och strax efter

laddning. Detta är normalt och tyder inte på fel.

Temperaturomfång

Laddning ................ 10°C till 35°C

Användning ............ 0°C till 40°C

Förvaring ................ –10°C till 30°C

●Laddningstiden är baserad på en rumstemperatur på

20°C.

●Ju lägre temperatur, desto längre laddningstid.

Kassetter

Följ nedanstående föreskrifter för att använda och

förvara dina kassetter på rätt sätt:

1. Under användning . . .

... kontrollera att kassetten är försedd med märket

Mini DV.

... tänk på att inspelning på en förinspelad kassett

automatiskt raderar de tidigare inspelade bild- och

ljudsignalerna.

... kontrollera att kassetten sätts i kameran på rätt

sätt.

... sätt inte i och ta ur kassetten upprepade gånger

utan att bandet har rört sig. Detta gör att bandet

slaknar och kan orsaka skador.

... öppna inte det främre bandskyddet. Bandet kan

då utsättas för fingeravtryck och damm.

2. Förvara kassetter . . .

... på behörigt avstånd från element och andra

värmekällor.

... på ställen där de inte utsätts för solsken.

... på ställen där de inte utsätts för stötar eller

vibrationer.

... på ställen där de inte utsätts för kraftig magnetisk

strålning (t.ex. från motorer, transformatorer eller

magneter).

... stående upprätt i deras ursprungliga askar.

LCD-skärm

1. Förhindra skador på LCD-skärmen,

UNDVIK ATT . . .

... trycka hårt på den eller utsätta den för stötar.

... lägga ned kameran med LCD-skärmen nedåt.

2. Förläng livslängden . . .

... torka inte av den med grova trasor.

3. Följande fenomen hänger samman med

LCD-skärmar och är inte tecken på att någonting

är fel:

•När man använder kameran kan ytan runt LCD-

skärmen och/eller baksidan av LCD-skärmen bli

varma.

•Om du lämnar kameran påslagen under en längre

tid, kan ytan runt LCD-skärmen bli varm.

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM37

SV

38

FÖRSIKTIGHETSÅTGÄRDER

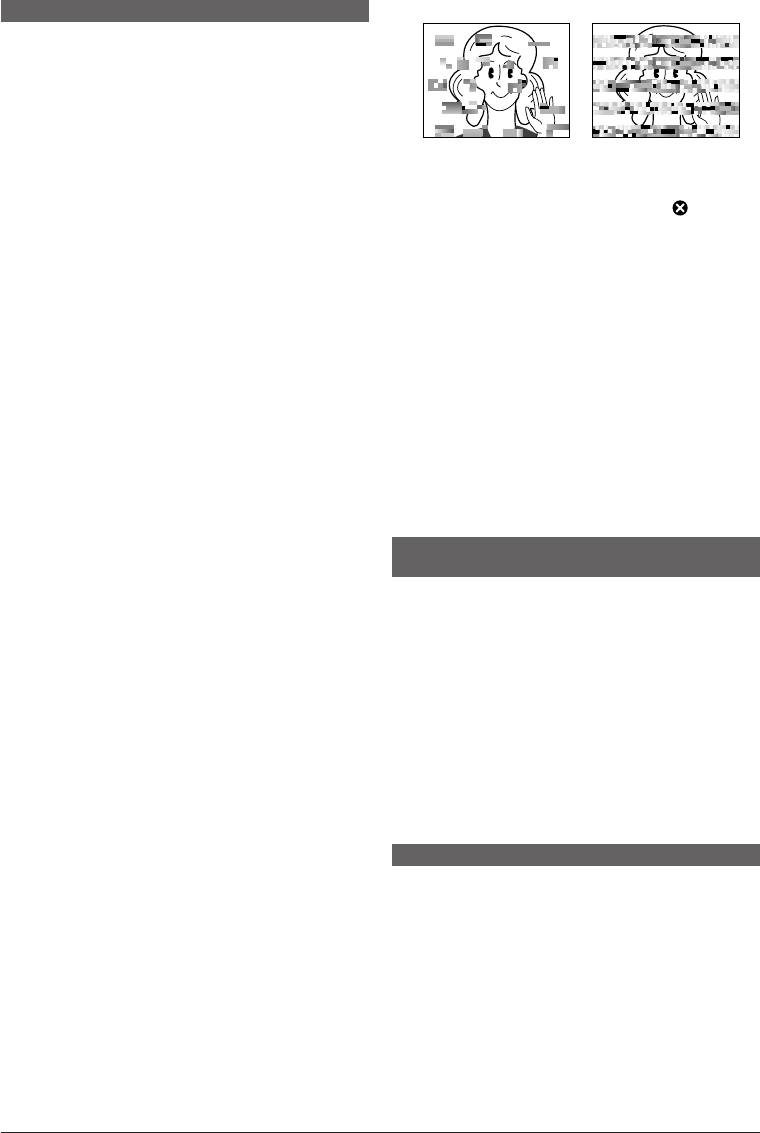

5. Smutsiga huvuden kan orsaka följande problem:

•Ingen bild under avspelning.

•Brusstreck uppträder under avspelning.

•Under inspelning eller avspelning visas

varningssymbolen för igensatt huvud “ ”.

•Inspelning kan inte utföras på rätt sätt.

Använd i dessa fall endast en rengöringskassett

(extra). Stoppa i den och spela av. Om du använder

kassetten mer än en gång i följd, kan skador uppstå

på videohuvudena.

Efter ca 20 sekunders avspelning, stannar bandet

automatiskt. Se även anvisningarna som medföljer

rengöringskassetten.

Om problemen kvarstår efter användning av

rengöringskassetten, kontakta din JVC-handlare.

Mekaniska rörliga delar används för att flytta

videohuvud och videoband tenderar att bli smutsiga

och utslitna med tiden. För att hela tiden ha bästa

möjliga bildkvalitet, kontrollera regelbundet kameran

när du har använt den i ca 1.000 timmar. Fråga din

JVC-handlare om råd om hur man gör dessa

kontroller.

Den inbyggda klockans

uppladdningsbara lithium batteri

För att lagra tid och datum i minnet sitter klockans

lithiumbatteri inne i kameran. Medan kameran är

ansluten till nätet med nättillsats eller medan

batteripaketet som sitter på kameran fortsätter att förse

den med ström så laddas klockans lithiumb atteri alltid

upp. Men om videokameran inte används på sådär en

3 månader så kommer klockans lithiumbatteri att

laddas ur och tid/da tum i minnet att försvinna. När

detta sker ska du först ansluta kameran till nätet med

nättillsats under omkring 24 timmar för att ladda upp

klockans lithiumbatteri. Ställ sedan åter in datum/tid

innan du tar videokameran i bruk igen.

Notera att kameran kan användas utan att ställa in

datum/tid.

Handhavande av CD-ROM-skivor

•Var noga med att inte smutsa ner eller skrapa

spegelytan (den yta som inte har tryck). Skriv ingenting

och sätt inte på några etiketter, varken på fram- eller

baksidan. Om CD-ROM-skivan blir smutsig, ska den

torkas av försiktigt med en mjuk duk med roterande

rörelser från centrum av skivan och utåt.

•Använd inte konventionella skivavtorkare eller

rengöringssprayer.

•Böj inte CD-ROM-skivan och ta inte på spegelytan.

•Förvara inte din CD-ROM-skiva dammigt, varmt eller

fuktigt. Se till att den aldrig utsätts för direkt solljus.

Huvudenheten

1. Av säkerhetsskäl bör du INTE . . .

... öppna kameraspelarens hölje.

... plocka isär eller modifiera enheten.

... kortsluta batteripaketets kontakter. Håll

batteripaketet borta från andra metallföremål när

det inte används.

... låta lättantändliga ämnen, vatten eller

metallföremål tränga in i enheten.

... ta av batteripaketet eller koppla bort strömkällan

när strömmen är påslagen.

... låta batteripaketet vara monterat når kameran inte

används.

2. Undvik att använda enheten . . .

... på ställen där den kan utsättas för fukt eller

damm.

... på ställen där den kan utsättas för sot eller ånga,

t.ex. nära en spis.

... på ställen där den kan utsättas för stötar eller

vibrationer.

... nära en TV-apparat.

... nära apparater som ger ifrån sig kraftiga

magnetiska eller elektriska strålar (högtalare,

antenner o.dyl.).

... på ställen som kan utsättas för extremt höga (över

40°C) eller låga (under 0°C) temperaturer.

3. Lämna INTE enheten . . .

... på ställen där temperaturen överstiger 50°C.

... på ställen med extremt låg (under 35%) eller hög

(över 80%) luftfuktighet.

... i direkt solsken.

... i en låst bil som står parkerad på sommaren.

... nära ett element.

4. Skydda enheten genom att INTE . . .

... låta den bli blöt.

... tappa den eller stöta den mot hårda föremål.

... utsätta den för kraftiga stötar eller vibrationer

under transporten.

... hålla objektivet riktat mot ljusstarka föremål under

långa perioder.

... utsätta objektivet för direkt solljus.

... bära den eller hålla den i sökaren eller LCD-

skärmen.

... svänga med den för mycket när du använder

bärremmen eller handgreppet.

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM38

SV

39

FÖRSIKTIGHETSÅTGÄRDER

När ett allvarligt fel uppstår

Sluta använda enheten omedelbart om det uppstår

ett fel och kontakta din lokala JVC-handlare.

Kameraspelaren drivs av en mikrodator. Den kan

påverkas av yttre störningar och interferenser (t.ex.

från en närbelägen TV eller radio). I sådana fall, ta

först bort strömförsörjningen (batteri, nätadapter

etc.), vänta några minuter, återanslut och börja om

från början som vanligt.

Angående fuktbildning . . .

●När du häller kall vätska i ett glas bildas det

vattendroppar på glasets utsida. På samma sätt kan

det bildas fukt på kamerans huvudtrumma när enheten

flyttas från ett kallt till ett varm ställe, vid snabb

uppvärmning av ett kallt rum, på extremt fuktiga ställen

och om kameran utsätts för den kalla luften från en

luftkonditioneringsapparat.

●Fukt på huvudtrumman kan orsaka svåra skador på

både videokassetten och kameraspelarens inre delar.

Underhållsåtgärder

1) Efter användning

1. Stäng av videokameran.

2. Skjut och håll OPEN/EJECT u-omkopplaren i

pilens riktning och drag därefter ut

kassetthållarlocket tills det låses på plats.

Kassetthållaren öppnas automatiskt. Ta ut

kassetten.

3. Tryck på “PUSH HERE” för att stänga

kassetthållaren och stäng kassettluckan.

•När en gång kassetthållaren är stängd går den

in automatiskt. Vänta tills den gått in helt innan

du stänger kassetthållarlocket.

4. Lyft sökaren uppåt. Tryck på BATT. RELEASE y

och ta bort batteripaketet.

2) Rengöring av kameran

1. För att rengöra utsidan ska du använda en mjuk

trasa. Blöt trasan i en mild tvållösning och vrid ur

den väl för att torka bort svårare fläckar. Torka

efter med en torr trasa.

2. Öppna LCD-skärmen. Torka försiktigt med en

mjuk trasa. Var försiktig så att inte skärmen

skadas. Stäng LCD-skärmen.

3. För att rengöra objektivet ska du använda en

blåsborste och sedan eftertorka med ett

linsrengörningspapper.

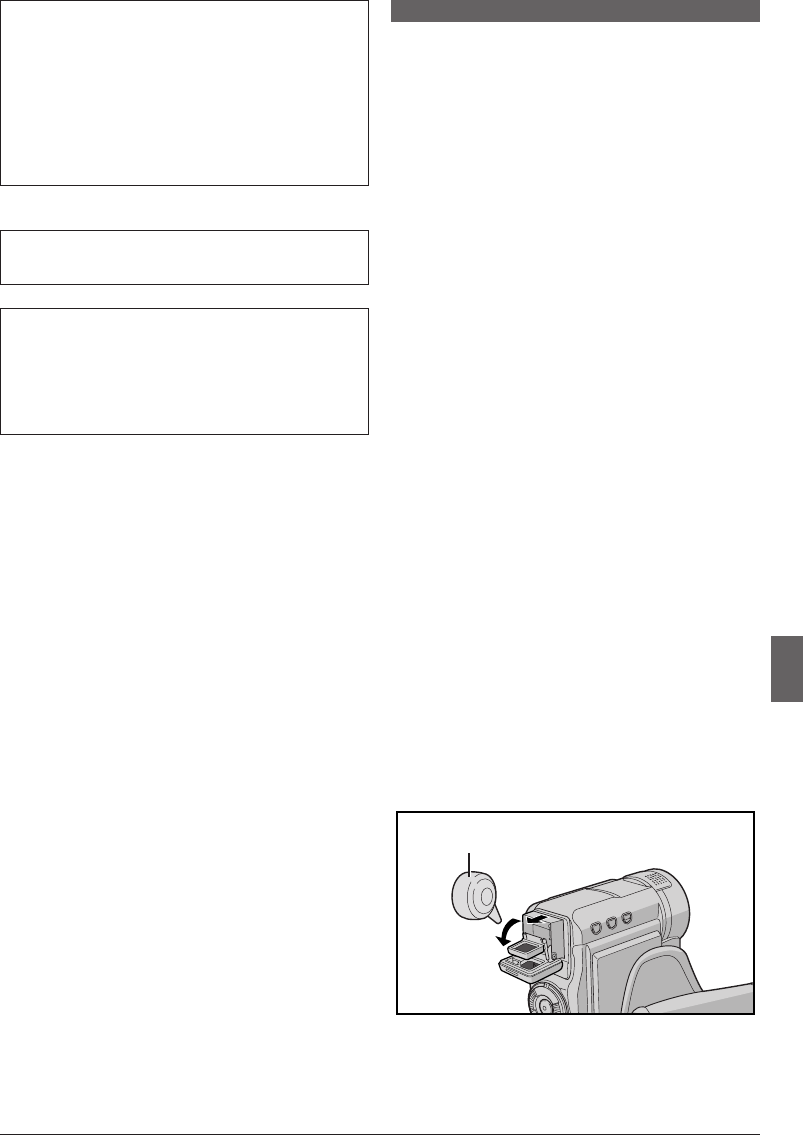

4. För att rengöra sökaren ska du dra ut den och

öppna den.

5. Sätt in linsborsten eller en mjuk trasa och rengör

insidan med den.

6. Stäng sökaren och tryck den tillbaka.

ANM.:

●Undvik kraftiga rengöringsmedel som bensin och sprit.

●Utför inte rengöring förrän batteripaketet tagits av eller de

övriga strömkällorna kopplats bort.

●Det kan bildas mögel på objektivet om det inte rengörs

regelbundet.

●Om du använder ett rengöringsmedel eller en kemiskt

behandlad trasa, läs försiktighetsåtgärderna för

produkten.

Linsborste

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM39

SV

40

P

L

A

Y

O

F

F

A

M

S

H

U

T

T

L

E

S

E

A

R

C

H

2 3 41

5

#@! ^%$

6

8

7

tr uy

*& (

)

w

q

e

0

9

ia

W

Y

O

I

Q

R

T

E

U

s

df

g

hj

k

l

;

PSA

p

o

INDEX

Kontroller, anslutningar och indikatorer

Sökare

Högtalare

LCD-skärm

Anlita dessa bilder när du läser instruktionerna.

Fjärrkontroll

Stereomikrofon

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM40

SV

41

INDEX

Kontakterna # till ^ sitter under kontaktlocket.

* Fyller samma funktion som motsvarande knapp på

videokameran.

iSändarfönster för infraröd stråle

Överför strålsignalen

oZoom-knapp (W) ....................................... sid. 28

pZoom-knapp (T) ........................................ sid. 28

QVisningsknapp [DISPLAY] ............  sid. 15, 26, 30

WSkiftknapp [SHIFT] .............................  sid. 28, 30

E•Slow motion framåtknapp [SLOW] [

0

] .... sid. 28

•Bildflyttningsknapp höger ........................ sid. 28

R•Slow motion bakåtknapp [SLOW] [

9

] .....  sid. 28

•Bildflyttningsknapp vänster ..................... sid. 28

TREW-knapp*

YBildtoning/strykningsknapp

[FADE/WIPE] ............................................. sid. 31

UEffektens till/frånslagsknapp

[EFFECT ON/OFF] .................................... sid. 28

IEffektvalsknapp [EFFECT] ........................  sid. 28

ORedigeringsknapp in/ut [EDIT IN/OUT] ..... sid. 31

PMakuleringsknapp [CANCEL] ................... sid. 31

aPause ingång [PAUSE IN] ......................... sid. 31

sSTART/STOP-knapp*

dInställningsknapp för videofabrikat

[MBR SET] ................................................  sid. 30

fSNAPSHOT-knapp*

g•Bildflyttningsknapp upp ........................... sid. 28

•INSERT-knapp .........................................  sid. 29

h•Bildflyttningsknapp ned ........................... sid. 28

•Ljudkopieringsknapp [A. DUB] ................ sid. 29

jPLAY-knapp*

kFF-knapp*

lSTOP-knapp*

;PAUSE-knapp*

APå/avslagsknapp för sammansatt redigering

[R.A. EDIT ON/OFF] ...........................  sid. 31, 32

SBeredskapsknapp för videobandspelare

[VCR REC STBY] ...................................... sid. 32

1SELECT/SET-knapp .................................. sid. 21

2MENU-knapp ............................................. sid. 21

3•+, – -knapp .............................................  sid. 21

•LCD-skärmens ljusreglage

[MONITOR BRIGHT +, –] ........................ sid. 11

4Stopp-knapp [5] ........................................ sid. 13

5Knapp för snapshot [SNAPSHOT] ............  sid. 18

6Strömindikator ................................  sid. 7, 11, 12

7•Tangent för inspelningsstart/stopp ..........  sid. 11

•Avspelning/pausknapp [

4

/6] .................. sid. 13

8Strömbrytare [ , , , OFF] ........... sid. 12

9•Powerzoom-ring [T/W] ............................. sid. 12

•SHUTTLE/SEARCH-ring [

2

/

3

] .......... sid. 13

0Låsknapp ................................................... sid. 12

!•Fjärrkontrollsensor

Fjärrkontrollsignalen har en effektiv räckvidd på

ungefär 5 m vid användning inomhus.

Det kan hända att kontrollen inte fungerar utomhus

eller om sensorn är utsatt för direkt solljus eller en

kraftig ljuskälla.

•Kamerasensor

Se till att du inte täcker det här området - här är

sensorn som krävs för inspelning inbyggd.

@Inspelningslampa ...............................  sid. 11, 23

#•Ingångs (endast GR-DX55/DX35)/

utgångskontakt för

S-video/audio/video [S/AV] .........  sid. 15, 26, 31

•Redigeringskontakt ................................. sid. 31

$Likströmsingång .........................................  sid. 7

%USB-uttag [Universal Serial Bus] .............. sid. 33

^Digital bildingång (endast GR-DX55/DX35)/

Utgång [DV] (i.Link*) ............................  sid. 27, 33

* i.Link är en hänvisning till IEEE1394-1995

industrispecifikation och dess utvidgningar. Logon

används för produkter som överenstämmer med

denna standard.

&•Knapp för motljuskompensation

[BACKLIGHT] .......................................... sid. 19

•Volymkontroll för hörlurar [VOL. –] ...........  sid. 13

*•NIGHT-knapp ..........................................  sid. 16

•Volymkontroll för hörlurar [VOL. +] .......... sid. 13

(•FOCUS-knapp ......................................... sid. 19

•BLANK SEARCH-knapp .........................  sid. 14

)Batteripaketets monteringsyta ....................  sid. 7

qFäste för handrem/bärrem

wHandrem ..................................................... sid. 8

eReglage för dioptrijustering .........................  sid. 8

rFäste för kamerastativ ................................  sid. 9

tSkärmhake [OPEN] ...................................  sid. 11

yBatteriets frigörningsknapp

[BATT. RELEASE]........................................  sid. 7

uOmkopplare OPEN/EJECT

(Öppna/Mata ut) .........................................  sid. 9

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM41

SV

42

INDEX

Indikatorer på LCD-skärmen/i sökaren

Under bandinspelning

Under bandavspelning

CER

SOUND b i t

21

5:55

6

w

1h50m

4

3

03:71

0

xW T

25.12.03

!@ #$

8

0

9

25

1

^

*

&

(

%

2

3

45

7

6

w )q

1

6

w

12 / 1

bi SOUND

BLANK SEARCH

VOLUME

t

116:21:24

6

4

L

03:71

25.12.03

e ytr

w )u

(

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM42

SV

43

INDEX

1Visas när strömbrytaren står på “ ”. ....... sid. 12

2•: Visas när Nattfält är aktiverat. .....  sid. 16

•: Visas när “GAIN UP” står på “AUTO” och

slutartiden justeras automatiskt. ....  sid. 22

3Visas när vitbalansen ställs in. .................. sid. 20

4•“”: Visas när exponeringen ställs in. ....  sid. 19

•: Visas när du använder kompensation

för motljus. .................................... sid. 19

5Visas valt program AE med

specialeffekter. .......................................... sid. 16

6Visas när bländaren låses. ........................ sid. 20

7•SOUND : Visar ljudläget i ungefär 5 sekunder

efter det att man har slagit på

videokameran ......................... sid. 21

•BRIGHT : Visar inställningen av ljusstyrka för

LCD-skärmen. ......................... sid. 11

8Visas när bildstabilisatorn (“DIS”) är

aktiverad. ................................................... sid. 22

9Ungefärligt zoomförhållande: Visas vid

zoomning. .................................................. sid. 12

0Visas vid zoomning.

Zoomnivåindikator ............................... sid. 12

!Visar vald toning/strykningseffekt. .............  sid. 17

@Visas i läget för Squeeze eller Cinema. ....  sid. 22

#Visar inspelningsläget (SP eller LP). ........  sid. 10

$Visar återstående bandtid. ........................  sid. 11

%Roterar när bandet går. ............................. sid. 11

^•“REC” visas under inspelning.

•“PAUSE” visas under

inspelningsberedskap.............................. sid. 11

•PHOTO: visas när man tar ett

snapshot. .................................. sid. 18

&Visas när funktionen för insticksredigering (w)

eller paus för insticksredigering (6w) har

aktiverats. .................................................. sid. 29

*Visas när vindskyddsfunktionen är aktiverad för att

minska bruset som skapas av vinden. .....  sid. 22

(Visar återstående batterikraft. ................... sid. 44

)Visar datum/tid. ............................  sid. 10, 23, 25

qVisas när fokuseringen ställs in

manuellt. .............................................  sid. 18, 19

wVisar tidskoden. ..................................  sid. 13, 24

eVisar ljudläget. ....................................  sid. 24, 25

rVisar läget för blanksökning. ..................... sid. 14

tVisar bandhastighet. ................................. sid. 10

yVisar att ett band går.

4

: Avspelning

3

: Snabbspolning framåt/

Höghastighetssökning

2

: Snabbspolning bakåt/

Höghastighetssökning

6: Paus

6

4

: Bildruteflyttning/avspelning i slow motion

framåt

1

6: Bildruteflyttning/avspelning i slow motion

bakåt

e: Ljudkopiering

6e : Ljudkopieringspaus

u•BRIGHT : Visar ljusstyrkan på

LCD-skärmen......................  sid. 11

•VOLUME : Visar inställningen av volym för

högtalare. ............................ sid. 13

Nivåindikatorn rör sig.

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM43

SV

44

INDEX

VARNINGSINDIKATIONER

(god) (dålig)

Visar återstående batterikraft. När batteriet börjar att ta

slut, blinkar batteriindikatorn (batterivarning). När

batteriet är slut, stängs strömförsörjningen av automatiskt.

Visas när inget band sitter i. ( sid. 9)

CHECK TAPE’S ERASE PROTECTION TAB

Visas när raderskyddsfliken står på “SAVE” då

strömbrytaren 8 står på “ ” eller “ ”.( sid. 9)

HEAD CLEANING REQUIRED USE CLEANING

CASSETTE

Visas om kameran känner av smuts på huvudena under

inspelning eller avspelning. Använd en rengöringskassett

som kan köpas i fackhandeln. ( sid. 38)

CONDENSATION, OPERATION PAUSED

PLEASE WAIT

Visas om kondens uppstår. När denna indikator tänds,

skall du vänta i mer än 1 timme tills kondensen

försvinner.

TAPE!

Visas om ett band ej är isatt vid ett tryck på tangenten

för inspelningsstart/stopp 7 eller SNAPSHOT 5 då

strömbrytaren 8 står på “ ” eller “ ”.

TAPE END

Visas när bandet börjar att ta slut under in- och

avspelning.

SET DATE/TIME!

•Visas när datum/tid inte har ställts in. ( sid. 10)

•Visas när det inbyggda klockbatteriet (litium) är

urladdat och tidigare inställt datum/tid har raderats.

( sid. 38)

LENS CAP

Visas i 5 sekunder efter att videokameran har satts på,

om objektivlocket inte har tagits bort.

A. DUB ERROR!

Visas om du försöker ljudkopiering med en oinspelad

del av ett band. ( sid. 29)

A. DUB ERROR!

<CANNOT DUB ON A LP RECORDED TAPE>

<CANNOT DUB ON A 16BIT RECORDING>

<CHECK TAPE’S ERASE PROTECTION TAB>

•Visas om du försöker ljudkopiering med ett band

inspelat i LP-funktionen.

•Visas om du försöker ljudkopiering med ett band

inspelat med 16-bits ljud.

•Visas om du trycker på fjärrkontrollens A. DUB (e) h

när skyddstappen mot oavsiktlig radering är i läge

“SAVE”.( sid. 29)

INSERT ERROR!

Visas om du försöker utföra insticksredigering på en

oinspelad del av bandet. ( sid. 29)

INSERT ERROR!

<CANNOT EDIT ON A LP RECORDED TAPE>

<CHECK TAPE’S ERASE PROTECTION TAB>

•Visas om du försöker utföra insticksredigering på ett

band inspelat i LP-funktionen.

•Visas om du trycker på INSERT (w) g på

fjärrkontrollen när raderskyddsomkopplaren är i läge

“SAVE”.( sid. 29)

E01, E02 eller E06 UNIT IN SAFEGUARD MODE

REMOVE AND REATTACH BATTERY

Felindikationerna (E01, E02 eller E06) visar vilken typ

av fel som uppstått. När en felindikation uppträder

stängs videokameran av automatiskt. Koppla ur

strömförsörjningen (batteripaket etc.) och vänta några

minuter på att indikationen skall försvinna. När den gör

det kan du använda kameran igen. Om indikationen

kvarstår ska du kontakta närmaste JVC-handlare.

E03 eller E04 UNIT IN SAFEGUARD MODE EJECT

AND REINSERT TAPE

Felindikationerna (E03 eller E04) visar vilken typ av fel

som uppstått. När en felindikation uppträder stängs

videokameran av automatiskt. Stöt ur kassetten, sätt

sedan i den igen och kontrollera om indikatorn

försvunnit. När den gör det kan du använda kameran

igen. Om indikationen kvarstår ska du kontakta

närmaste JVC-handlare.

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM44

SV

45

TEKNISKA DATA

Angivna specifikationer är för SP om inte annat sägs. Rätten till ändringar förbehålles utan föregående

meddelande

Videokamera

Allmänt

Strömförsörjning :

DC 11 V (

Med nättillsatts)

DC 7,2 V (Med batteripaketet

)

Strömförbrukning

LCD-skärm av,

sökare på: Ca. 3,4 W

LCD-skärm på,

sökare av : Ca. 4,6 W

Mått (B x H x D) : 55 mm x 102 mm x 96 mm

(med LCD-skärmen stängd och

sökaren helt intryckt)

Vikt : Ca. 440 g (utan handrem)

Brukstemperatur :0°C till 40°C

Rekommenderad

luftfuktighet : 35% till 80%

Lagrings-

temperatur :–20°C till 50°C

Pickup : 1/6" CCD

Objektiv : F1,6, f =2,7 mm till 43.2 mm,

16:1 Power Zoom-objektiv

Filterdiameter :ø30,5 mm

LCD-skärm : 3" tum mätt diagonalt, LCD-skärm/

TFT aktiv matris-system

(GR-DX55/DX45)

2,5" tum mätt diagonalt, LCD-

skärm/TFT aktiv matris-system

(GR-DX35/DX25)

Sökare : Elektronisk sökare med 0,24"

svart-vit vätskekristall

Högtalare : MONO

Digital videokamera

Format : DV format (SD-läge)

Signalformat : PAL Standard

Format för

inspelning/

avspelning : Video: Digital komponentinspelning

: Audio: PCM digitalinspelning,

32 kHz och 4 kanaler (12-bit),

48 kHz och 2 kanaler (16-bit)

Kassett : Mini DV-kassett

Bandhastighet : SP : 18,8 mm/sek.

LP : 12,5 mm/sek.

Max.

Inspelningstid : SP : 80 min.

(med en 80 min. LP : 120 min.

kassett)

Kontakter

S/AV

S-Videoutgång : Y (luminans) : 1 Vtt, 75 ohm, analog

C (krominans) : 0,29 Vtt, 75 ohm,

analog

S-Videoingång* : Y (luminans) : 0,8 Vtt – 1,2 Vtt,

75 ohm, analog

C (krominans) : 0,2 Vtt – 0,4 Vtt,

75 ohm, analog

Videoutgång : 1 Vtt, 75 ohm, analog

Videoingång* : 0,8 Vtt – 1,2 Vtt, 75 ohm, analog

Audioutgång : 300 mVRMS, 1 kiloohm, analog,

stereo

Audioingång* : 300 mVRMS, 50 kiloohm, analog,

stereo

Redigering :ø3,5 mm, 2-stifts

DV

Utgång : 4-stifts, uppfyller IEEE 1394

Ingång* : 4-stifts, uppfyller IEEE 1394

USB : 5-stifts

* Endast GR-DX55/DX35.

Nättillsats

Strömförsörjning

: 110 V till 240 V växelström

50 Hz/60 Hz

Utspänning : 11 V likström, 1 A

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM45

SV

46

TERMINOLOGI

A

Analog ingång .........................................  sid. 24, 26

Anslutningar ......................  sid. 7, 15, 26, 27, 31, 33

Automatisk avstängning ..........................  sid. 11, 14

Automatisk datumvisning ..............................  sid. 23

Automatisk skärpeinställning ........................  sid. 18

Avspelning bild för bild ..................................  sid. 28

Avspelning i ultrarapid .............................  sid. 13, 28

Avspelning med specialeffekter ....................  sid. 28

Avspelningszoom ..........................................  sid. 28

B

Batteripaket ...........................................  sid. 7, 8, 37

Batteri svagt ..................................................  sid. 44

Bildsökning ....................................................  sid. 13

Blanksökning .................................................  sid. 14

Bländare ........................................................  sid. 20

Bländarlås .....................................................  sid. 20

C

Cinema ..........................................................  sid. 22

Classic film ....................................................  sid. 16

D

Datum/tid, inställning .....................................  sid. 10

Datum/tid, visning .................................  sid. 23 – 25

Demonstrationsfunktion ............................  sid. 6, 23

Digital zoom ............................................  sid. 12, 21

Dioptrijustering ................................................  sid. 8

DIS (digital bildstabilisator) ...........................  sid. 22

E

Exponeringskontroll ......................................  sid. 19

F

Fjärrkontroll ...............................................  sid. 5, 28

Framspolning av bandet ................................  sid. 13

I

Ikoner ....................................................  sid. 21 – 25

Inspelning ......................................................  sid. 10

Inspelningsberedskap ...................................  sid. 11

Inspelningslampa ..........................................  sid. 23

Inspelningspip ...............................................  sid. 23

Insticksredigering ..........................................  sid. 29

Insättning av en kassett ..................................  sid. 9

In/utstrykning .................................................  sid. 17

In/uttoning .....................................................  sid. 17

J

Journalistfilmning ..........................................  sid. 12

Justering av handremmen...............................  sid. 8

K

Kanaler (vänster/höger) ................................  sid. 25

Kodinställning för fjärrkontroll/

videobandspelare .......................................  sid. 30

Kopiering .................................................  sid. 26, 27

L

LCD-skärmens ljusstyrka (ljusare) ................  sid. 11

LCD-skärmens ljusstyrka (mörkare) .............  sid. 11

Ljudfunktion (SOUND MODE) ..........  sid. 21, 24, 25

Ljudkopiering .................................................  sid. 29

Ljudnivå.........................................................  sid. 13

Ljusförbättring (GAIN UP) .............................  sid. 22

M

Manuell skärpeinställning ..............................  sid. 19

Medföljande tillbehör .......................................  sid. 5

Menyskärm, CAMERA ............................  sid. 21, 22

Menyskärm, CAMERA DISPLAY ............  sid. 23, 24

Menyskärm, MANUAL...................................  sid. 22

Menyskärm, SYSTEM ...................................  sid. 23

Menyskärm, VIDEO ......................................  sid. 24

Menyskärm, VIDEO DISPLAY .......................  sid. 25

Monotone ......................................................  sid. 16

Motljuskompensation ....................................  sid. 19

Motordriftsläge ..............................................  sid. 18

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM46

SV

47

TERMINOLOGI

T

Tekniska data ................................................  sid. 45

Telemakro (TELE MACRO) ...........................  sid. 22

Tidskoder ..........................................  sid. 13, 24, 25

TV-formatsändring (SQUEEZE) ....................  sid. 22

U

Underhåll .......................................................  sid. 39

Uppladdning av batteripaket ...........................  sid. 7

Urtagning av en kassett ..................................  sid. 9

V

Vidvinkelformat (WIDE MODE) .....................  sid. 22

Vindstörningsskydd (WIND CUT) .................  sid. 22

Visningar LCD-skärm/sökare ................  sid. 42 – 44

Vitbalans .......................................................  sid. 20

Z

Zoomning ......................................................  sid. 12

Å

Återspolning av band ....................................  sid. 13

N

Nollställning ...................................................  sid. 23

Nättfält ...........................................................  sid. 16

Nättillsats ....................................................  sid. 7, 8

P

Program AE med specialeffekter ..................  sid. 16

R

Raderingsskydd ..............................................  sid. 9

Rengöring av kameran ..................................  sid. 39

S

Sammansatt redigering .........................  sid. 30 – 32

Sepia .............................................................  sid. 16

Självinspelning ..............................................  sid. 12

Skymning (TWILIGHT) ..................................  sid. 16

Slutartid .........................................................  sid. 16

Snapshot .......................................................  sid. 18

Snapshotfunktion ..........................................  sid. 18

Snö (SNOW) .................................................  sid. 16

Sport .............................................................  sid. 16

Spotlight ........................................................  sid. 16

Stativmontering ...............................................  sid. 9

Stillbildsavspelning ........................................  sid. 13

Stroboskop ....................................................  sid. 16

Strömbrytarens position ................................  sid. 12

Strömlänkad drift ...........................................  sid. 12

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM47

COPYRIGHT© 2003 VICTOR COMPANY OF JAPAN, LTD.

VICTOR COMPANY OF JAPAN, LIMITED

EY Tryckt i Japan

0103-HO-UN-SN

09 DX55/45/35/25EG_SW 34-48 03.2.3, 0:02 PM48
