SVENSKA

DANSK

SUOMI

GET0708-004A

[E]

SW, DA, FI

KD-R621

CD RECEIVER / CD-SPELARE MED

MOTTAGARE / RADIO MED CD /

CD-VASTAANOTIN

Se sidan 4 för att avbryta demonstrationen i teckenfönstret. / Se side 4 vedrørende annullering af

displaydemonstrationen. / Näyttöesityksen peruuttamisen ohjeet ovat sivulla 4.

INSTRUCTIONS

BRUKSANVISNING

INSTRUKTIONSBOG

KÄYTTÖOHJE

Se separat handbok för installation och anslutning. / Se separat brugsanvisning for installation og

tilslutning. / Katso asennus- ja liitäntäohjeet erillisestä ohjekirjasta.

Bästa kund!

Denna apparat överensstämmer med gällande

EU-direktiv och standarder beträffande

elektromagnetisk kompatibilitet och elsäkerhet.

Europarepresentant för Victor Company of Japan,

Limited är:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Tyskland

Kære kunde

Dette apparat er i overensstemmelse med

gældende europæiske direktiver og standarder

vedrørende elektromagnetisk kompatibilitet og

elektrisk sikkerhed.

Europæisk repræsentant for Victor Company of

Japan, Limited er:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Tyskland

Hyvä asiakas,

Tämä laite on yhdenmukainen niiden voimassa

olevien eurooppalaisten direktiivien ja standardien

kanssa, jotka koskevat sähkömagneettista

yhteensopivuutta ja sähköturvallisuutta.

Victor Company of Japan, Limited:in Euroopan

edustaja on:

JVC Technical Services Europe GmbH

Postfach 10 05 04

61145 Friedberg

Saksa

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

PROBLEMER med betjeningen?

Nulstil apparatet.

Se mere pa siden vedrorende nulstilling af dit apparat.

Onko Käytössä ONGELMIA?

Säädä laite alkutilaan

Katso kohtaa Laitteen Säätö alkutilaan

CoverRear_KD-R621_004A_f.indd 1-2CoverRear_KD-R621_004A_f.indd 1-2 11/2/10 4:11:57 PM11/2/10 4:11:57 PM

2SVENSKA

ATT OBSERVERA ANGÅENDE LASERPRODUKTER

1. LASERPRODUKT AV KLASS 1

2. VARNING: Öppna inte det övre skyddet. Det finns inga delar inuti som användaren själv kan

utföra service på; låt service utföras av utbildad servicepersonal.

3. VARNING: Synlig och/eller osynlig laserstrålning, klass 1M, när denna del är öppnad. Betrakta ej

strålen med optiska instrument.

4. REPRODUKTION AV ETIKETT: VARNINGSETIKETT, PLACERAD PÅ APPARATENS UTSIDA.

Tack för att du köpt en JVC produkt.

Var snäll och läs noga alla instruktioner innan du använder den, så att du vet hur den ska skötas och

kan få ut mesta möjliga av den.

VARNING:

Stanna bilen före manövrering av bilstereon.

Varning!

Ställ in volymen så att det är möjligt att höra

ljud utanför bilen. Körning med volymen på för

hög nivå kan orsaka en olycka.

Varning angående volyminställning:

Digitala enheter (CD/USB) åstadkommer

mycket lite brus i jämförelse med andra

källor. Sänk volymen före uppspelning av

dessa digitala källor för att undvika att skada

högtalarna genom en plötslig ökning av

utgångsnivån.

Varning angående DualDisc-spelning:

Icke-DVD-sidan av “DualDisc” överensstämmer

inte med standarden “Compact Disc Digital

Audio”. Därför kanske användningen av icke-

DVD-sidan av DualDisc på denna produkt inte

rekommenderas.

Information för användare gällande

bortskaffning av gammal utrustning

och batterier

[Gäller endast EU-länder]

Dessa symboler anger att produkter och

batterier med denna symbol inte ska

kasseras som vanligt hushållsavfall, när de

inte ska användas mer.

Om du vill kassera denna produkt och

batteri, så ska detta göras i enlighet med

den lagstiftning som gäller i landet och

kommunen där du bor.

Genom att avyttra denna produkt på rätt

sätt, bidrar du till att bevara naturen och

förhindrar potentiellt negativa effekter på

miljön och den mänskliga hälsan.

Observera!

Märkningen Pb under symbolen för batterier

indikerar att detta batteri innehåller bly.

Produkter

Batteri

SW02-21_KD-R621[E]1.indd 2SW02-21_KD-R621[E]1.indd 2 10/25/10 4:18:14 PM10/25/10 4:18:14 PM

3SVENSKA

Fastsättning/losstagning av

kontrollpanelen

Hur apparaten nollställs

Dina förinställningar raderas

också.

Mata ut en skiva med våld

• Var försiktig så att du inte tappar skivan när

den matas ut.

• Om detta inte fungerar, försök att återställa

din mottagare.

Underhåll

Rengöring av bilstereon

Torka bort smuts på panelen med en torr

silikonduk eller en mjuk tygtrasa. Underlåtenhet

att iaktta denna försiktighetsåtgärd kan

resultera i skador på bilstereon.

Rengöring av anslutningskontakten

Torka bort smuts på anslutningskontakten

på bilstereon och panelen. Använd en

bomullspinne eller en tygtrasa.

JVC bär inget ansvar för förlust av data i en

iPod/iPhone och/eller USB-masslagringsenhet

som används tillsammans med systemet.

INNEHÅLLSFÖRTECKNING

3 Fastsättning/losstagning av

kontrollpanelen

3 Hur apparaten nollställs

3 Mata ut en skiva med våld

3 Underhåll

4 Avbryta demonstrationerna i

teckenfönstret

4 Ställa klockan

5 Förberedelse av fjärrkontrollen

5 Angående skivor

6 Grundläggande funktioner

7 Lyssna på radio

9 Lyssnar på en skiva

10 Ansluta andra externa

komponenter

10 Lyssna på andra externa

komponenter

11 Lyssna på en USB-enhet

12 Lyssna på en iPod/iPhone-enhet

14 Välja ett förinställt ljudläge

15 Menyfunktioner

18 Felsökning

20 Använda Bluetooth ®-enheter

21 Specifikationer

Fuktbildning : I en bil med

luftkonditionering kan det bildas kondens

på laserlinsen, vilket kan ge upphov till

skivläsningsfel. Ta i så fall ut aktuell skiva och

vänta tills fukten har avdunstat.

Temperaturen inne i bilen : Om bilen stått

parkerad länge i varmt eller kallt väder, vänta

tills temperaturen i bilen blivit mer normal

innan du kopplar på enheten.

[Håll]

SW02-21_KD-R621[E]1.indd 3SW02-21_KD-R621[E]1.indd 3 10/25/10 4:00:52 PM10/25/10 4:00:52 PM

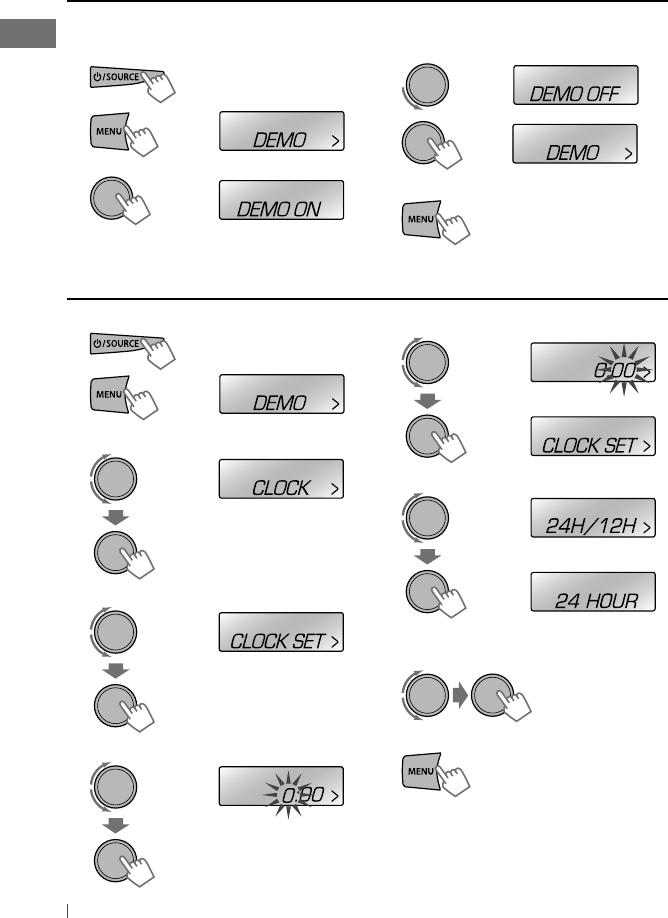

4SVENSKA

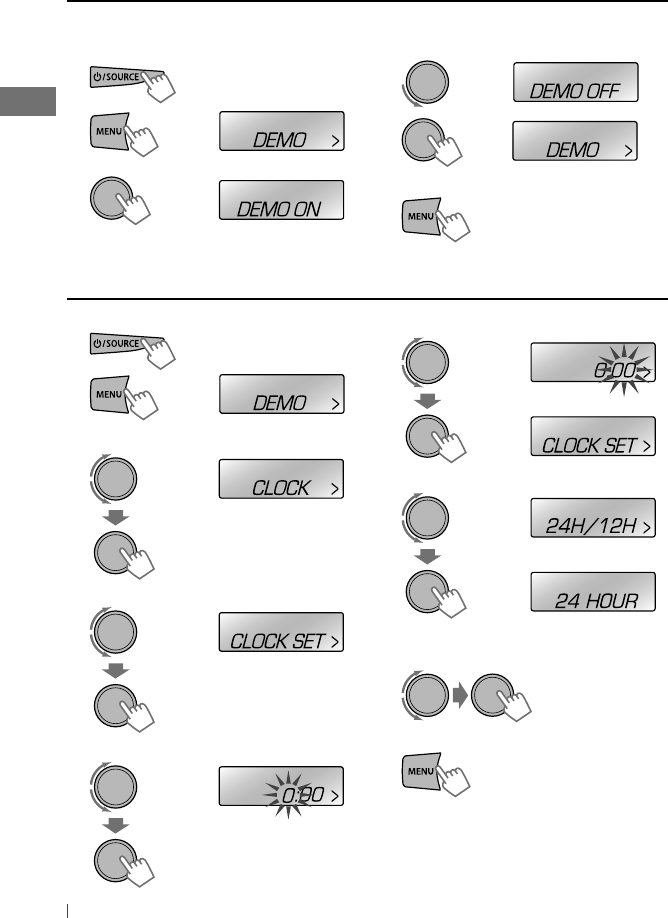

1 Slå på strömmen.

4 Välj <DEMO OFF>.

6 Avsluta proceduren.

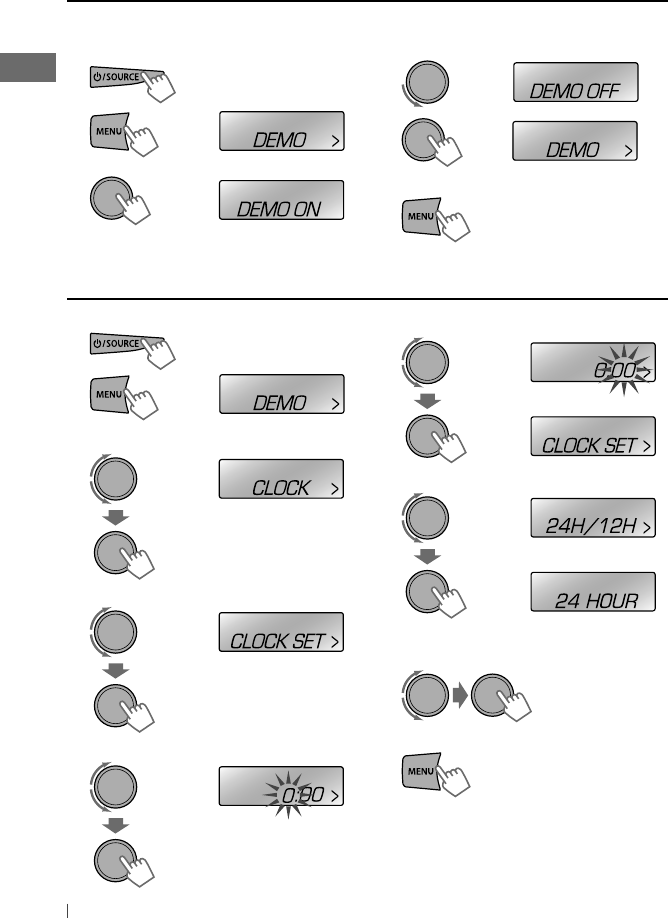

Avbryta demonstrationerna i teckenfönstret

(Fabriksinställning)

[Håll]

Teckenfönsterdemonstration aktiveras automatiskt om ingen funktion utförs under 20 sekunder.

Ställa klockan

1 Slå på strömmen.

3 Välj <CLOCK>.

4 Välj <CLOCK SET>.

5 Ställ in timmarna.

6 Ställ in minuterna.

7 Välj <24H/12H>.

8 Välj <24 HOUR> eller

<12 HOUR>.

9 Avsluta proceduren.

(Fabriksinställning)

[Håll]

(Fabriksinställning)

[Håll]

SW02-21_KD-R621[E]1.indd 4SW02-21_KD-R621[E]1.indd 4 11/1/10 12:06:07 PM11/1/10 12:06:07 PM

5SVENSKA

Varning!

• Felaktigt byte av batteri medför risk för

explosion. Byt endast ut batteriet mot ett

likadant eller likvärdigt batteri.

• Batterier får inte utsättas för hetta som solljus,

brand eller liknande.

Varning (för att förhindra olyckor och

skada):

• Använd inget annat batteri än CR2025 eller

motsvarande.

• Lämna inte fjärrkontrollen där den kan

utsättas för direkt solljus under längre

perioder (t.ex. på instrumentbrädan).

• Förvara batteriet utom räckhåll för barn.

• Batteriet får inte laddas om, kortslutas, öppnas

eller värmas eller eldas upp.

• Undvik att batteriet kommer i kontakt med

andra metallföremål.

• Använd inte pincetter eller liknande verktyg

på batteriet.

• Linda batteriet med tejp och isolera det när

du slänger det eller sparar det.

Förberedelse av fjärrkontrollen

Dra ut isoleringsbladet, när fjärrkontrollen ska

användas första gången.

Om fjärrkontrollen fungerar mindre bra är

det dags att byta batteriet.

Byte av litiumknappcellsbatteri

CR2025

Denna mottagare är utrustad med

fjärrkontrollfunktion på ratten.

• Vi hänvisar också till de anvisningar som följer

med fjärradaptern angående detaljer.

Isoleringsblad

Angående skivor

Bilstereon medger endast uppspelning av CD-

skivor märkta:

Skivor som inte kan användas:

• Skivor som inte är runda.

• Skivor som är färgade på inspelningsytan eller

skivor som är smutsiga.

• Inspelningsbara/omskrivningsbara skivor

som inte har slutbehandlats kan inte spelas

upp. (Angående åtgärder för slutbehandling

hänvisas till aktuellt skrivprogram och

bruksanvisningen till den skivbrännare som

används.)

• 8 cm CD-skivor kan inte användas. Försök att

sätta i en sådan skiva med hjälp av en adapter

kan orsaka tekniskt fel.

Hantering av skivor:

• Vidrör inte en skivas inspelningsyta.

• Klistra inte fast tejp e.dyl. på en skiva och

använd inte en skiva med tejp på.

• Använd inga tillbehör till en skiva.

• Rengör en skiva genom att torka av den från

mitten och ut mot kanten.

• Rengör en skiva med en torr silikonduk eller

en mjuk tygtrasa. Använd inga lösningsmedel.

• Dra ut en skiva horisontellt, när den ska tas ut

ur bilstereon.

• Ta bort eventuella kantskydd från mitthålet

och skivans ytterkant, innan en skiva sätts i.

SW02-21_KD-R621[E]f.indd 5SW02-21_KD-R621[E]f.indd 5 11/16/10 9:47:59 AM11/16/10 9:47:59 AM

6SVENSKA

Grundläggande funktioner

Inställningsratt Mata ut skivan

Skivfack

Fjärrkontrollsensor

• Utsätt INTE fjärrsensorn

för starkt solljus.

Teckenfönster

Extraingång på framsidan

Avlägsna panelen

Vid användning av reglagen på framsidan...

Huvudenhet Fjärrkontroll Grundläggande manövrering

/ SOURCE

— Bilstereon slås på/av [Håll].

SOURCE

En källa väljs (FM, CD, USB eller USB-IPOD, F-AUX, BT AUDIO eller

R-AUX eller BT PHONE, AM).

• “CD” eller ”USB” kan endast väljas medan en skiva är isatt eller en

USB-enhet är ansluten.

Inställningsratt

(vrid)

VOL – / + Justerar volymen.

— Välj alternativ.

Inställningsratt

(tryck på)

Ljudet snabbdämpas under pågående ljudåtergivning. Om “CD”

eller “USB/USB-IPOD” är valt som källa, så pausas uppspelning.

• Tryck en gång till på ratten för att koppla ur ljuddämpning eller

återuppta uppspelning.

— Bekräftar valet.

EQ SOUND

Väljer ljudläget.

• Håll knappen EQ på huvudenheten intryckt för att koppla in

tonklangsreglering direkt. (sidan 14)

BRIGHTNESS — Menyn <BRIGHTNESS> tas fram direkt. (sidan 16)

T/P BACK —

• Aktivera/avaktivera beredskapsmottagning av

trafikmeddelanden (TA)

• Aktivera sökläget för PTY [Håll].

• Manövreringsläget för en iPod/iPhone-enhet ändras [Håll]

(sidan 12)

• Återgår till föregående meny.

• Lämna menyn [Håll].

DISP —• Ändrar informationen i teckenfönstret.

• Informationen i teckenfönstret rullas fram [Håll].

USB-ingångsterminal

(Universal Serial Bus)

SW02-21_KD-R621[E]f.indd 6SW02-21_KD-R621[E]f.indd 6 11/16/10 9:47:59 AM11/16/10 9:47:59 AM

7SVENSKA

Förbättring av FM-mottagning

] <TUNER> ] <MONO> ] <MONO ON>

Mottagningen förbättras, men

stereoeffekten försvinner.

Du återställer stereoeffekten genom att

upprepa proceduren och välja <MONO OFF>.

Automatisk förinställning (FM)—

SSM (Strong-station Sequential Memory)

Du kan förinställa upp till 18 stationer för FM.

Medan du lyssnar på en station...

]

<TUNER>

]

<SSM>

]

”SSM” blinkar och lokala stationer med de

starkaste signalerna söks upp och lagras

automatiskt.

För att förinställa ytterligare 6 stationer:

Upprepa åtgärderna ovan, men välj en av de

andra SSM-inställningsintervallerna.

Manuell förinställning (FM/AM)

Du kan förinställa upp till 18 stationer för FM

och 6 stationer för AM.

]

Ställ in en station som ska förinställas.

“PRESET MODE” blinkar.

]

Välj förvalsnummer.

Förvalsnumret blinkar och ”MEMORY”

visas.

Välja förinställd station

eller

Ändring av informationsvisning i

teckenfönstret (gäller ej Radio Data

System-station)

Frekvens

Klocka

Använda fjärrkontrollen

∞

: Ändrar de förinställda stationerna.

: [Tryck på] Stationssökning utförs

automatiskt.

[Håll] Stationssökning utförs manuellt.

Lyssna på radio

[Håll]

]

“FM” eller “AM”

Ÿ• [Tryck på] Stationssökning utförs

automatiskt.

• [Håll] Stationssökning utförs manuellt.

”M” blinkar. Tryck sedan upprepade

gånger på knappen.

”ST” visas vid mottagning av en FM-stereosändning med tillräcklig signalstyrka.

[Håll]

SW02-21_KD-R621[E]1.indd 7SW02-21_KD-R621[E]1.indd 7 10/25/10 4:00:54 PM10/25/10 4:00:54 PM

8SVENSKA

• Aktivera mottagningen genom att ställa

in en annan station som sänder de Radio

Data System-signaler som krävs för TA-

beredskapsmottagning.

• Tryck en gång till på T/P BACK för att

avaktivera mottagningen.

Beredskapsmottagning av nyheter

(NEWS)

Beredskapsmottagning av nyheter gör

att radion tillfälligt växlar över till ett

nyhetsprogram (NEWS) från alla källor utom AM.

För att aktivera beredskapsmottagning av

nyheter, se <NEWS-STBY>. (sidan 17)

Spåra samma program—

Nätverksspårning

När du kör i ett område med dålig FM-

mottagning ställs mottagaren automatiskt in

på en annan FM Radio Data System-station

i samma nätverk. Tanken bakom detta är

att denna station eventuellt sänder samma

program med en starkare signal.

För att ändra inställning för

nätverksspårningsmottagning, se <AF-REG>.

(sidan 17)

Automatiskt stationsval—

Programsökning

När du väljer ett förinställt nummer ställs

stationen som är förinställd med det numret

vanligtvis in.

Om signalerna från den förinställda FM Radio

Data System-stationen är för svaga för bra

mottagning väljer enheten med hjälp av AF-

data en annan frekvens där samma program

möjligen sänds som på den ursprungliga

förinställda stationen.

För att aktivera programsökning, se

<P-SEARCH>. (sidan 17)

Ändra informationen i teckenfönstret

Stationsnamn (PS)

Stationsfrekvens

Programtyp

(PTY)

Klocka

(tillbaka till

början)

Söka efter ditt FM Radio Data

System-favoritprogram—PTY-

sökning

Du kan ställa in radiostationer som sänder ett

visst program du vill lyssna på genom att söka

efter en PTY-kod.

Den senast valda PTY-koden visas.

]

Välj en av dina favoritprogramtyper

eller en PTY-kod och starta sökning.

Om en station sänder ett program med

samma PTY-kod som den du valt ställs

den stationen in.

PTY-koder:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE,

DRAMA, CULTURE, SCIENCE, VARIED, POP M (musik),

ROCK M (musik), EASY M (musik), LIGHT M (musik),

CLASSICS, OTHER M (musik), WEATHER, FINANCE,

CHILDREN, SOCIAL, RELIGION, PHONE IN, TRAVEL,

LEISURE, JAZZ, COUNTRY, NATION M (musik), OLDIES,

FOLK M (musik), DOCUMENT

Beredskapsmottagningar

TA-standbymottagning

Beredskapsmottagning av trafikmeddelanden

(TA) gör att mottagaren tillfälligt växlar över till

trafikmeddelanden från alla källor utom AM.

• Vid ändring av volymen under pågående

mottagning av ett trafikmeddelande lagras

den inställda volymen automatiskt i minnet.

Den nya volyminställningen tillämpas nästa

gång ett trafikmeddelande tas emot.

Så här aktiverar du

beredskapsmottagningen av TA

Om TP-indikatorn tänds är

beredskapsmottagningen av

trafikmeddelanden (TA) aktiverad.

Om TP-indikatorn blinkar är

beredskapsmottagningen av

trafikmeddelanden (TA) ännu inte

aktiverad.

Följande funktioner finns endast för FM

Radio Data System-stationer.

[Håll]

SW02-21_KD-R621[E]f.indd 8SW02-21_KD-R621[E]f.indd 8 11/16/10 9:48:00 AM11/16/10 9:48:00 AM

9SVENSKA

Lyssnar på en skiva

Avspelningen startar automatiskt.

Alla spår spelar upprepas tills du ändrar källan eller matar

ut skivan.

Avbrytning av uppspelning och

utmatning av skiva

Om en utmatad skiva inte

avlägsnas inom 15 sekunder,

så matas den automatiskt in i

skivfacket igen.

Grundläggande funktioner

Val av mapp på MP3/WMA-skiva.

[Tryck på] Väljer spår.

[Håll] Snabbspola

spår framåt eller

bakåt.

Använda fjärrkontrollen

∞

: Val av mapp på MP3/WMA-skiva.

: [Tryck på] Väljer spår.

[Håll] Snabbspola spår framåt

eller bakåt.

Ändra informationen i teckenfönstret

Skivtitel/albumnamn/artist (mappnamn)*

Spårtitel (filnamn)*

Aktuellt spårnummer

med förfluten speltid

Klocka med det

aktuella spårnumret

(tillbaka till början)

“NO NAME” visas för konventionella CD-skivor

eller om inget namn har spelats in.

Val av spår/mapp på listan

• När en isatt MP3/WMA-skiva innehåller

många spår kan snabbsökning av skivan (±10,

±100) kopplas in genom att vrida snabbt på

inställningsratten.

• Tryck på T/P BACK för att återgå till

föregående meny.

Välja spelningslägen

Nedanstående uppspelningslägen kan endast

användas ett i taget.

]

“REPEAT”

“RANDOM”

REPEAT

TRACK RPT : Upprepa aktuellt spår

FOLDER RPT : Upprepar aktuell mapp

RANDOM

FOLDER RND : Spelar slumpmässigt

upp alla spår i aktuell mapp och sedan

spåren i efterföljande mappar

ALL RND : Slumpmässigt spela upp alla

spår

För att avbryta upprepad uppspelning/

slumpmässig uppspelning, välj “RPT OFF”

eller “RND OFF”.

[Håll]

SW02-21_KD-R621[E]1.indd 9SW02-21_KD-R621[E]1.indd 9 10/25/10 4:00:54 PM10/25/10 4:00:54 PM

10 SVENSKA

Ansluta andra externa komponenter

Lyssna på andra externa komponenter

Stereokabel (med 3,5 mm

L-formad stereominikontakt)

(medföljer ej)

En extern komponent kan anslutas till extraingången på kontrollpanelen (F-AUX) och/eller på

bilstereons baksida (R-AUX).

Sammanfattning av användning av externa komponenter via extraingångarna:

Extern

komponent

Extraingång

(AUX)

Förberedelse

Källnamn

Anslutningskabel/

enhet

(medföljer ej)

Inställningsalternativ

på meny Underalternativ Inställning

Bärbar

ljudspelare

Främre SRC SELECT F-AUX ON F-AUX Se nedan.

Bakre SRC SELECT R-AUX ON R-AUX

Bluetooth-

apparat

Bakre SRC SELECT R-AUX BT ADAPTER BT AUDIO/

BT PHONE *

KS-BTA100

(sidan 20)

“BT PHONE” visas när en Bluetooth-telefon används.

Vi hänvisar också till de anvisningar som följer med externa komponenter angående detaljer.

]

“F-AUX” eller “R-AUX”

ŸSätt igång den anslutna komponenten och

börja spela källan.

På kontrollpanelen (F-AUX): På baksidan (R-AUX):

Bärbar ljudspelare osv. Bärbar ljudspelare osv.

3,5 mm stereominikontakt

(medföljer ej)

För optimal ljudåtergivning rekommenderas användning av en

stereominikabel med 3-poliga kontakter.

SW02-21_KD-R621[E]1.indd 10SW02-21_KD-R621[E]1.indd 10 10/25/10 4:00:54 PM10/25/10 4:00:54 PM

11SVENSKA

Du kan använda USB-enheten på samma sätt som filerna på en skiva. (sid. 9)

• Bilstereon medger uppspelning av MP3/WMA-filer som sparats på en USB-masslagringsenhet

(t.ex. ett USB-minne eller en digital ljudspelare).

]

Slå på strömmen.

Alla spår spelas upp och repeteras tills en annan källa väljs eller USB-enheten kopplas loss.

Lyssna på en USB-enhet

USB-kabel (medföljer ej)

USB-ingångsterminal

Varningar!

• Se till att säkerhetskopiera all viktig

information.

• Det går inte att ansluta en dator eller

en bärbar hårddisk till USB-ingången på

bilstereon.

• Undvik att använda USB-enheten om den kan

hindra dig från att köra säkert.

• En elektrostatisk stöt vid anslutning av en

USB-enhet kan orsaka onormal uppspelning

på enheten. Koppla i så fall loss USB-enheten

och återställ sedan bilstereon och USB-

enheten.

• Lämna inte en USB-enhet i en bil utsatt för

direkt solsken eller höga temperaturer för att

undvika att enheten deformeras eller skadas.

• Mottagaren kanske inte kan spela upp filer

från en USB-enhet ordentligt när en USB-

förlängningssladd används.

• USB-enheter som utrustats

med specialfunktioner som t.ex.

datasäkerhetsfunktioner kan inte användas

med enheten.

• När du ansluter med en USB-kabel ska du

använda en USB 2.0-kabel.

• Använd inte en USB-enhet med 2 eller fler

partitioner.

• Beroende på formen på USB-enheterna och

anslutningportarna kanske vissa USB-enheter

inte ansluts ordentligt eller anslutningen kan

vara lös.

• Enheten kan inte identifiera en USB-enhet

med ett annat märkvärde än 5 V och som

överstiger 500 mA.

• Dra inte ur eller anslut USB-enheten

upprepade gånger medan “READING” visas på

skärmen.

• Det kan hända att bilstereon inte lyckas

identifiera ett minneskort som sätts i USB-

kortläsaren.

• Anslut endast en USB-enhet i taget till

enheten. Använd inte en USB-hubb.

• Drift och strömförsörjning fungerar eventuellt

inte som avsett för vissa USB-enheter.

• Högsta antalet tecken för:

– Mappnamn : 63 tecken

– Filnamn : 63 tecken

– MP3-tagg : 60 tecken

– WMA-tagg : 60 tecken

• Enheten kan känna igen totalt 65 025 filer,

255 mappar (255 filer per mapp, inklusive

mapp utan filer som inte stöds) och 8

hierarkier.

[Håll]

SW02-21_KD-R621[E]1.indd 11SW02-21_KD-R621[E]1.indd 11 11/1/10 12:06:09 PM11/1/10 12:06:09 PM

12 SVENSKA

Val av manövreringsläge

]

• Vi hänvisar till menyobjektet <IPOD SWITCH>

på sidan 17 angående detaljer.

Grundläggande funktioner

Gäller ej i läget <EXT MODE>.

[Tryck på] Väljer spår/

kapitel.

[Håll] Snabbspola spår

framåt eller bakåt.

Använda fjärrkontrollen

: [Tryck på] Väljer spår/kapitel.

[Håll] Snabbspola spår framåt

eller bakåt.

]

Slå på strömmen.

Alla spår spelas upp och repeteras tills en annan källa väljs eller iPod/iPhone-enheten kopplas loss.

USB 2.0-kabel (tillbehör till iPod/iPhone)

USB-ingångsterminal

Apple iPod/iPhone

Lyssna på en iPod/iPhone-enhet

Välja ett spår från menyn

Gäller ej i läget <IPOD MODE> eller

<EXT MODE>.

]

Välj önskad meny.

PLAYLISTS

ARTISTS

ALBUMS

SONGS

PODCASTS

GENRES

COMPOSERS

(tillbaka till början)

]

Välj önskat spår.

Upprepa denna manövrering tills önskat

spår har valts.

• När en vald meny innehåller många spår kan

snabbsökning av menyn (±10, ±100, ±1 000,

±10 000) kopplas in genom att vrida snabbt

på inställningsratten.

• Tryck på T/P BACK för att återgå till

föregående meny.

[Håll]

Varningar!

• Undvik att använda iPod/iPhone-spelaren, om det hindrar dig från att köra säkert.

• Se till att alla viktiga data har säkerhetskopierats för att undvika förlust av data.

[Håll]

SW02-21_KD-R621[E]f.indd 12SW02-21_KD-R621[E]f.indd 12 11/16/10 9:48:01 AM11/16/10 9:48:01 AM

13SVENSKA

Övrig information

• Gjord för

iPod touch (1:a, 2:a och 3:e generationen)

iPod classic

iPod med video *

iPod nano (1:a *, 2:a, 3:e, 4:e och 5:e generationen)

iPhone 4

iPhone 3GS

iPhone 3G

iPhone

* Lägena <IPOD MODE> och <EXT MODE> kan inte

användas.

• Det går inte att bläddra bland videofiler i menyn

“Videos” i läget <HEAD MODE>.

• Ordningen på låtarna som visas på urvalsmenyn på

enheten kan skilja sig från iPod-spelaren.

• Vid manövrering av en iPod/iPhone-spelare kan det

hända att vissa funktioner inte utförs korrekt eller

såsom avsetts. Besök följande JVC-webbplats om

detta händer. <http://www.jvc.co.jp/english/car/>

(webbsidan finns endast på engelska).

Välja spelningslägen

• Nedanstående uppspelningslägen kan endast

användas ett i taget.

• Gäller ej i läget <IPOD MODE> eller

<EXT MODE>.

]

“REPEAT”

“RANDOM”

REPEAT

ONE RPT : Har samma funktion som

“Repetera Ett” på iPod-spelaren

ALL RPT : Har samma funktion som

“Repetera Alla” på iPod-spelaren

RANDOM

ALBUM RND : Har samma funktion som

“Blanda Album” på iPod-spelaren

SONG RND : Har samma funktion som

“Blanda Spår” på iPod-spelaren

• För att koppa ur slumpmässig

uppspelning: Välj ”RND OFF”.

• “ALBUM RND” är inte tillgängligt för vissa iPod-

spelare/iPhone-mobiler.

• Tryck på T/P BACK för att återgå till

föregående meny.

[Håll]

Ändra informationen i teckenfönstret

Albumnamn/artist

Spårtitel

Aktuellt

spårnummer med förfluten speltid

Klocka

med det aktuella spårnumret

(tillbaka till

början)

SW02-21_KD-R621[E]f.indd 13SW02-21_KD-R621[E]f.indd 13 11/16/10 9:48:01 AM11/16/10 9:48:01 AM

14 SVENSKA

Lagra eget ljudläge

Du kan lagra dina egna inställningar i minnet.

] <PRO

EQ> ] <BASS / MIDDLE / TREBLE>

Ställ in ljudelementen (se tabellen nedan)

för den valda tonen.

4Upprepa åtgärderna i punkt 2 och 3 för

att justera andra toner.

Utförda inställningar lagras automatiskt

och ändras till “USER”.

[Håll]

Frekvens / Nivå / Q [Ursprungsinst.: Understruken ]

BASS 60 / 80/ 100/ 200 Hz –06 till +06 [ 00 ] Q1.0/ 1.25/ 1.5/ 2.0

MIDDLE 0.5 / 1.0/ 1.5/ 2.5 kHz –06 till +06 [ 00 ] Q0.75 / 1.0 / 1.25

TREBLE 10.0/ 12.5/ 15.0/ 17.5 kHz –06 till +06 [ 00 ] Q FIX

Ett förinställt ljudläge som passar aktuell

musikgenre kan väljas.

FLAT

NATURAL

DYNAMIC

VOCAL

BOOST

BASS BOOST

USER

(tillbaka

till början)

Lågbasnivån och tonklangen för valt ljudläge

kan justeras under pågående ljudåtergivning.

Justera nivån:

SUB.W : 00 till 08

BASS / MID / TRE : –06 till +06

Ljudläget lagras automatiskt och ändras

till “USER”.

Välja ett förinställt ljudläge

[Håll]

SW02-21_KD-R621[E]1.indd 14SW02-21_KD-R621[E]1.indd 14 11/1/10 12:06:09 PM11/1/10 12:06:09 PM

15SVENSKA

Menyfunktioner

Om ingen funktion utförs

under 60 sekunder avbryts

funktionen.

2 3 Upprepa steg 2 efter behov.

• Tryck på T/P BACK för att

återgå till föregående meny.

• Tryck på MENU för att

avsluta menyn.

[Håll]

Fortsättning...

Menyalternativ Valbara inställningar, [Ursprungsinställning: Understruken]

DEMO

Se sidan 4 angående inställningar.

CLOCK

CLOCK SET

Se sidan 4 angående inställningar.

24H/12H

Se sidan 4 angående inställningar.

CLOCK ADJ * 1AUTO

Den inbyggda klockan justeras automatiskt efter klocktidsdata i Radio Data

System-signalen. /

OFF

: Avbryts.

COLOR

BUTTON ZONE

29 förinställda färger /

USER

COLORFLOW

01/02/03

: Önskad färg för

knappbelysning (utom

DISP

BRIGHTNESS

) och färg i teckenfönstret kan

väljas var för sig.

• Efter val av <ALL ZONE> ändras belysning av knappar och teckenfönster till den färg

som gäller/valts för <BUTTON ZONE>.

• Ursprungsfärg :

BUTTON ZONE

[

DISP

ZONE

[

ALL

ZONE

[

]

DISP ZONE

ALL ZONE

COLOR SETUP

DAY COLOR BUTTON ZONE

Egna dag- och nattfärger kan skapas separat för <BUTTON ZONE>

respektive <DISP ZONE>.

Utför åtgärden i punkt

för att välja en primärfärg (

RED

GREEN

BLUE

) och justera sedan nivån [

—

]. Upprepa

denna åtgärd tills samtliga tre primärfärger har justerats.

• Om “

” väljs för alla primärfärger för <DISP ZONE>, så visas

ingenting i teckenfönstret.

DISP ZONE

NIGHT COLOR BUTTON ZONE

DISP ZONE

MENU COLOR ON

Ändrar teckenfönster- och knappbelysningen (utom

DISP

BRIGHTNESS

) under åtgärder med meny, listsökning och uppspelningsläge. /

OFF

Avbryts.

Aktiveras endast när CT-data (clock time, klocktid) tas emot.

Helzon

Visningszon

Knappzon

SW02-21_KD-R621[E]f.indd 15SW02-21_KD-R621[E]f.indd 15 11/16/10 9:48:01 AM11/16/10 9:48:01 AM

16 SVENSKA

Menyalternativ Valbara inställningar, [Ursprungsinställning: Understruken]

DIMMER

DIMMER SET AUTO

Teckenfönstrets och knapparnas belysning ändras mellan lägena för dagsljus/

mörker enligt inställningen <BRIGHTNESS>/<COLOR SETUP>, när strålkastarna släcks/

tänds

* 2

. /

Läget för mörker enligt inställningen <BRIGHTNESS>/<COLOR SETUP>

väljs för teckenfönstrets och knapparnas belysning. /

OFF

Läget för dagsljus enligt

inställningen <BRIGHTNESS>/<COLOR SETUP> väljs för teckenfönstrets och knapparnas

belysning.

BRIGHTNESS DAY

[

] /

NIGHT

[

]

Ljusstyrkenivån för belysning av teckenfönstret och

knapparna kan ställas in [

—

] för dag och natt.

DISPLAY

SCROLL * 3ONCE

Rullar visad information en gång. /

AUTO

Upprepar rullningen

(5-sekundersintervaller). /

OFF

: Avbryts.

(Genom att trycka på

DISP

i mer än en sekund kan man bläddra i displayen oberoende

av inställning.)

TAG DISPLAY ON

Visar tagginformationen när du spelar MP3- eller WMA-spår. /

OFF

Avbryts.

PRO EQ

Se sidan 14 angående inställningar.

AUDIO

FADER * 4, *5R06 — F06

[

]

Ställ in balansen för främre och bakre högtalare.

BALANCE * 5L06 — R06

[

]

Ställ in balansen för vänster och höger högtalare.

LOUD ON

Öka låga och höga frekvenser för att åstadkomma ett välbalanserat ljud vid låg

volym. /

OFF

Avbryts.

VOL ADJUST –05 — +05

[

]

Förinställ volymnivån för varje källa (utom “FM”) i relation till

FM-volymnivån. Volymnivån ökas eller minskas automatiskt när du byter källa. Välj före

justering den källa vars inställning ska ändras. (“VOL ADJ FIX” visas i teckenfönstret om

“FM” är valt som källa.)

SUB.W ON

Subwooferutgången aktiveras. /

OFF

Avbryts.

SUB.W LPF LOW 55Hz

LOW 85Hz

LOW 120Hz

Frekvenser lägre än 55 Hz/85 Hz/120 Hz

går vidare till subwoofern.

SUB.W LEVEL 00 — 08

[

]

Justera baselementets uteffektnivå.

HPF ON

Högpassfiltret aktiveras. Lågfrekventa signaler utestängs från de främre/bakre

högtalarna.

OFF

Avaktiveras (alla signaler skickas till främre/bakre högtalare).

BEEP ON

OFF

Knapptryckstonen aktiveras eller avaktiveras.

En ledningsanslutning för belysningskontroll erfordras. (Se “Installations/anslutningshandbok”). Det kan

hända att denna inställning inte fungerar korrekt i vissa fordon (gäller särskilt fordon med en inställningsratt

för reglering av ljusstyrka). Ändra i så fall inställningen till något annat än <DIMMER AUTO>.

Vissa tecken och symboler visas inte korrekt (eller raderas) i teckenfönstret.

Om du använder ett tvåhögtalarsystem, ställ in fadernivån på “00”.

Justeringen kan inte påverka subwooferns uteffekt.

SW02-21_KD-R621[E]f.indd 16SW02-21_KD-R621[E]f.indd 16 11/16/10 9:48:01 AM11/16/10 9:48:01 AM

17SVENSKA

Menyalternativ Valbara inställningar, [Ursprungsinställning: Understruken]

AUDIO

TEL MUTING * 6ON

Ljudet dämpas vid användning av en mobiltelefon (ej ansluten via KS-BTA100). /

OFF

Avbryts.

AMP GAIN * 7LOW POWER

VOLUME 00 – VOLUME 30 (Välj detta alternativ om maximal

uteffekt per högtalare är under 50 W för att förhindra att högtalarna skadas.) /

HIGH POWER

: VOLUME 00 – VOLUME 50

TUNER

SSM

Visas endast när källan är “FM”. Se sidan 7 angående inställningar.

AF-REG *8AF ON

: När de nyss mottagna signalerna försvagas byter enheten till en annan station

(programmet kan vara ett annat än det nuvarande). (AF-indikatorn tänds.) /

AF-REG

: När mottagningen av den nuvarande signalen blir svag byter enheten till en annan

station som sänder samma program. (AF- och REG-indikatorn tänds.) /

OFF

: Avbryts.

NEWS-STBY *8

Visas endast när källan är “FM”.

NEWS ON

NEWS OFF

: Beredskapsmottagning av

nyheter (NEWS) aktiveras eller avaktiveras.

P-SEARCH *8SEARCH ON

SEARCH OFF

: Programsökning aktiveras (om AF-REG är inkopplat)

eller avaktiveras.

MONO

Visas endast när källan är “FM”. Se sidan 7 angående inställningar.

IF BAND AUTO

Ökar tunerns selektivitet för att minska störningsljud mellan närliggande

stationer. (Stereoeffekten kan försvinna). /

WIDE

Kan påverkas av störningsbrus från

närliggande stationer, men ljudkvaliteten försämras inte och stereoeffekten kvarstår.

IPOD SWITCH * 9HEAD MODE

Styr iPod-uppspelning via enheten. /

IPOD MODE

Styr iPod-

uppspelning via din iPod/iPhone. /

EXT MODE

Ljud från en källa (musik, spel,

tillämpning etc.) som spelas upp i ansluten iPod-spelare/iPhone-mobil återges via

högtalare anslutna till bilstereon. “EXT MODE” visas alltid i teckenfönstret.

SRC SELECT

AM * 10 ON

OFF

“AM” i källvalet aktiveras eller avaktiveras.

F-AUX * 10 ON

OFF

“F-AUX” i källvalet aktiveras eller avaktiveras.

R-AUX * 10 ON

OFF

“R-AUX” i källvalet aktiveras eller avaktiveras. /

BT ADAPTER

Välj detta

när Bluetooth-adaptern KS-BTA100 är ansluten till den bakre extraingången. (sidan 10).

Källnamnet ändras till “BT AUDIO”.

Denna inställning fungerar inte om <BT ADAPTER> är valt för <R-AUX> under <SRC SELECT>.

Volymnivån ändras automatiskt till “VOLUME 30” om du ändrar till <LOW POWER> när volymnivån är

inställd på högre än “VOLUME 30”.

Endast för FM Radio Data System-stationer.

Visas endast när “USB-IPOD” är den valda källan.

*10

Visas endast när någon annan källa än ”AM/F-AUX/R-AUX/BT AUDIO” har valts separat.

SW02-21_KD-R621[E]1.indd 17SW02-21_KD-R621[E]1.indd 17 10/25/10 4:00:55 PM10/25/10 4:00:55 PM

18 SVENSKA

Problem Åtgärd/orsak

Allmänt

Inget ljud kommer från högtalarna. Justera volymen till optimal nivå. / Kontrollera att ljuddämpning/

paus inte är inkopplat på bilstereon. (sidan 6) / Kontrollera sladdar

och anslutningar.

“MISWIRING CHK WIRING THEN RESET

UNIT” / “WARNING CHK WIRING THEN

RESET UNIT” visas i teckenfönstret och

ingen manövrering kan utföras.

Kontrollera noga att högtalarkablarnas anslutningskopplingar är korrekt

täckta med isoleringstejp och återställ sedan bilstereon. (sidan 3)

Om meddelandet inte slocknar, så kontakta en återförsäljare av JVC-

bilstereoprodukter eller ett företag som tillhandahåller tillbehör.

Mottagaren fungerar inte alls. Återställ mottagaren. (sidan 3)

“F-AUX” eller “R-AUX” kan inte väljas. Markera inställningen <SRC SELECT>

<F-AUX / R-AUX>.

(sidan 17)

Ljudavbrott uppstår ibland vid

ljudåtergivning från en extern

komponent ansluten till en extraingång.

Kontrollera att rekommenderad stereominikabel används till

anslutningen. (sidan 10)

Rätt tecken visas inte (t.ex.

albumnamn).

Denna apparat kan endast visa bokstäver (versaler), siffror och ett

begränsat antal symboler.

FM/AM

SSM automatisk förinställning fungerar

inte.

Lagra stationerna manuellt.

Statiskt ljud när du lyssnar på radion. Anslut antennen ordentligt.

“AM” kan inte väljas. Markera inställningen <SRC SELECT>

<AM>. (sidan 17)

Uppspelning av skiva

Skivan kan inte spelas. Sätt i skivan rätt.

CD-R/RW-skivor kan inte spelas upp och

spår kan inte hoppas över.

Sätt i en slutbehandlad CD-R/RW-skiva (utför slutbehandling med

den komponent som använts vid inspelning).

Ljudet på skivan avbryts ibland. Avbryt uppspelningen under körning på ojämna vägar. / Byt skiva. /

Kontrollera sladdar och anslutningar.

“NO DISC” visas i teckenfönstret. Lägg i en spelbar skiva i skivfacket.

“PLEASE” och “EJECT“ visas växelvis på

displayen.

Tryck på

och sätt sedan in en skiva korrekt.

“IN DISC” visas i teckenfönstret. Skivan kan inte matas ut ordentligt. Kontrollera att ingenting

blockerar skivfacket.

Uppspelning av MP3/WMA

Skivan kan inte spelas. Använda skivor med MP3-/WMA-spår inspelade i det format som är

anpassat till ISO 9660 Level 1, Level 2, Romeo eller Joliet. / Lägg till

förlängningskoden <.mp3> eller <.wma> till filnamnen.

Det brusar. Hoppa till annat spår och ändra skivan.

“READING” fortsätter att blinka i

teckenfönstret.

En längre avläsningstid krävs. Använd inte för många hierarkiska

nivåer och mappar.

Spåren spelas inte upp i den ordning du

tänkt spela dem.

Uppspelningsordningen bestäms när filerna spelas in.

Förfluten speltid är inte korrekt. Detta händer ibland under uppspelning. Detta orsakas av det sätt

som spåren är inspelade på.

USB-

uppspelning

“READING” fortsätter att blinka i

teckenfönstret.

En längre avläsningstid krävs. Använd inte för många hierarkiska

nivåer och mappar. / Slå av strömmen och slå sedan på den igen. /

Sätt i USB-enheten igen.

Felsökning

SW02-21_KD-R621[E]1.indd 18SW02-21_KD-R621[E]1.indd 18 11/1/10 12:06:10 PM11/1/10 12:06:10 PM

19SVENSKA

Problem Åtgärd/orsak

USB-uppspelning

“NO FILE” visas i teckenfönstret. Kontrollera huruvida enheten innehåller spelbara filer.

Det brusar. Hoppa till en annan fil.

“NOT SUPPORT” visas och spår hoppas

över.

Kontrollera om spåret är ett spelbart filformat.

Spåren/mapparna spelas inte upp i

önskad ordning.

Uppspelningsordningen avgörs av filnamnet. Mappar med en siffra

i början av namnet sorteras i sifferordning. Mappar som inte har

någon siffra i början av namnet sorteras däremot i enlighet med

USB-enhetens filsystem.

“CANNOT PLAY” blinkar i teckenfönstret. /

“NO USB” visas i teckenfönstret. / Enheten

kan inte upptäcka USB-enheten.

Kontrollera huruvida den anslutna USB-enheten är kompatibel med

bilstereon. / Sätt i USB-enheten igen.

När ett spår spelas upp avbryts ljudet

ibland.

Spåren har inte kopierats korrekt till USB-enheten. Kopiera spåren

till USB-enheten igen och försök igen.

iPod/iPhone-uppspelning

iPod-spelaren slås inte på eller fungerar

inte.

Kontrollera anslutningskabeln och dess anslutning. / Uppdatera

firmware-versionen på iPod/iPhone. / Ladda batteriet i iPod/

iPhone. / Återställ iPod/iPhone. / Kontrollera om <IPOD SWITCH>-

inställningen är korrekt. (sidan 17)

Ljudet är förvrängt. Avaktivera equalizern på antingen enheten eller din iPod/iPhone.

Det brusar. Koppla ur (avmarkera) funktionen ”VoiceOver” på iPod-spelaren.

Besök <http://www.apple.com> angående detaljer.

Uppspelningen stannar. Hörlurarna kopplas bort under uppspelning. Starta om

uppspelningsfunktionen. (sidan 12)

“NO FILE” visas i teckenfönstret. Kontrollera huruvida enheten innehåller spelbara filer.

“CANNOT PLAY” blinkar i teckenfönstret. Kontrollera om den anslutna iPod/iPhone-enheten är kompatibel

med den här apparaten. (sidan 13)

Övrig information

• Denna mottagare kan spela upp multisessionsskivor,

men icke-stängda sessioner hoppas över under

spelning.

• Bilstereon medger uppspelning av filer med filändelsen

<.mp3> eller <.wma> (oberoende av om bokstäverna

är stora eller små).

• Bilstereon medger uppspelning av filer som uppfyller

följande kriterier:

– Bithastighet: MP3/WMA: 8 kbit/s — 320 kbit/s

– Samplingsfrekvens:

MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz,

16 kHz, 12 kHz, 11,025 kHz, 8 kHz

WMA: 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz

• Bilstereon kan visa WMA-taggar och ID3-taggar av

version 1,0/1,1/2,2/2,3/2,4 (för MP3).

• Sökningsfunktionen fungerar, men dess hastighet är inte

konstant.

• Denna mottagare kan spela filer som spelats in med

variabel bithastighet (VBR). (Filer som spelats in i VBR

har en avvikelse i visning av förfluten speltid.)

• Maximalt antal tecken för fil- och mappnamn varierar

bland de olika skivformaten (inklusive 4 filtilläggstecken

— <.mp3> eller <.wma>).

ISO 9660 nivå 1, nivå 2, Romeo: 64 tecken, Joliet: 32

tecken, Windows långa filnamn: 64 tecken

• Denna mottagare kan inte spela upp följande filer:

– MP3-filer: kodade i MP3i- eller MP3 PRO-format, i ett

olämpligt format, layer 1/2

– WMA-filer: kodade i lossless-, professional- eller

voice-format, ej baserade på Windows Media®

Audio, kopieringsskyddade med DRM

– Filer som har data såsom AIFF, ATRAC3, o.s.v.

SW02-21_KD-R621[E]1.indd 19SW02-21_KD-R621[E]1.indd 19 11/1/10 12:06:10 PM11/1/10 12:06:10 PM

20 SVENSKA

Använda Bluetooth ®-enheter

För Bluetooth-manövrering krävs att Bluetooth-adaptern KS-BTA100 (medföljer ej) ansluts till

extraingången (R-AUX/BT ADAPTER) på bilstereons baksida. (sidan 10)

• Vi hänvisar även till de anvisningar som medföljer Bluetooth-adaptern och Bluetooth-enheten

angående detaljer.

• Manövreringar kan variera beroende på ansluten enhet.

Förberedelse

1 Registrera (para) en Bluetooth-enhet med KS-BTA100.

Vi hänvisar till bruksanvisningen som medföljer KS-BTA100.

2 Ändra inställningen <SRC SELECT> på bilstereon.

]

]

<R-AUX>

]

[Håll]

Använda Bluetooth-mobiltelefonen

KS-BTA100

• Mottagning av ett samtal

När ett samtal kommer in...

• Ringa ett samtal

Uppringning av senast anslutna nummer från

telefonen.

• Omkoppling mellan handsfreeläge och

telefonläge

Under pågående samtal...

• Avslutning/avvisning av samtal

• Röstuppringning

Röstuppringning är endast tillgänglig om den

anslutna mobiltelefonen är utrustad med ett

röstigenkänningssystem.

Ändring av mikrofonvolymen

Volymnivå: hög/normal (ursprungsinställning)/låg

Mikrofon

Användning av en Bluetooth-ljudenhet

]

“BT AUDIO”

Om uppspelningen inte startar använder du Bluetooth-ljudspelaren för att starta uppspelning.

[Tryck på] Väljer spår.

[Håll] Snabbspola spår framåt eller bakåt.

(CD-

mottagare)

Angående mikrofonvolym:

När strömmen till CD-receivern slås av ändras volymnivån till Normal.

(Låg) (Hög)

SW02-21_KD-R621[E]1.indd 20SW02-21_KD-R621[E]1.indd 20 11/1/10 12:06:10 PM11/1/10 12:06:10 PM

21SVENSKA

Specifikationer

USB-AVSNITT

USB-standard :

USB 1.1, USB 2.0

Dataöverföringshastighet (Full Speed) :

Max.

12 Mbit/s

Kompatibel enhet :

Masslagring

Kompatibelt filsystem :

FAT 32 / 16 / 12

Spelbart ljudformat :

MP3/WMA

Max. ström :

Likström 5 V 500 mA

ALLMÄNT

Strömförsörjning :

Driftsspänning : Likström

14,4 V (11 V till 16 V tolerans)

Jordningssystem :

Negativ jord

Driftstemperatur :

0°C till +40°C

Yttermått (bredd × höjd × djup) : (ungefär)

– Installationsstorlek :

182 mm × 52 mm × 158 mm

– Panelstorlek :

188 mm × 59 mm × 9 mm

Vikt:

1,2 kg (exkl. tillbehör)

Rätt till ändringar förbehålls.

FÖRSTÄRKARE

Maxeffekt :

50 W per kanal

Kontinuerlig uteffekt (RMS) :

20 W per kanal

till 4 Ω, 40 Hz till 20 000 Hz vid högst 1% total

harmonisk distorsion.

Signal-brusförhållande :

70 dB

Belastningsimpedans :

4 Ω (4 Ω till 8 Ω tolerans)

Frekvensrespons :

40 Hz till 20 000 Hz

Utnivå för linjeutgång eller lågbasutgång/

impedans :

2,5 V/20 kΩ belastning (full skala)

Utgångsimpedans :

≤ 600 Ω

Andra uttag :

USB-ingång, extraingång på

framsidan, bakre extraingång/ingång för

Bluetooth-adapter, antenningång

RADIO

Frekvensintervall :

FM :

87,5 MHz till 108,0 MHz

AM :

MV : 531 kHz till 1 611 kHz

LV: 153 kHz till 279 kHz

FM-mottagning :

Användbar känslighet :

9,3 dBf (0,8 μV/75 Ω)

50 dB störavståndskänslighet :

16,3 dBf (1,8 μV/75 Ω)

Alternativ kanalselektivitet (400 kHz) :

65 dB

Frekvensrespons :

40 Hz till 15 000 Hz

Kanalseparation :

40 dB

MV Tuner :

Känslighet/Selektivitet :

20 μV/40 dB

LV Tuner :

Känslighet:

50 μV

CD-SPELAREN

Typ :

CD-spelare

Signaldetektor :

Kontaktlös optisk

upptagningslins (halvledarlaser)

Antal kanaler :

2 kanaler (stereo)

Frekvensrespons :

5 Hz till 20 000 Hz

Signal-brusförhållande :

98 dB

Svaj :

under mätgränsen

MP3-avkodningsformat (MPEG1/2 Audio

Layer 3) :

Max. bithastighet: 320 kbit/sek

WMA (Windows Media® Audio)

avkodningsformat :

Max. bithastighet:

192 kbit/sek

Microsoft och Windows Media är antingen

registrerade varumärken eller varumärken

som tillhör Microsoft Corporation i USA och/

eller andra länder.

• “Made for iPod,” and “Made for iPhone”

mean that an electronic accessory has

been designed to connect specifically

to iPod, or iPhone, respectively, and has

been certified by the developer to meet

Apple performance standards. Apple is not

responsible for the operation of this device

or its compliance with safety and regulatory

standards. Please note that the use of this

accessory with iPod, or iPhone may affect

wireless performance.

• iPhone, iPod, iPod classic, iPod nano, and

iPod touch are trademarks of Apple Inc.,

registered in the U.S. and other countries.

SW02-21_KD-R621[E]f.indd 21SW02-21_KD-R621[E]f.indd 21 11/16/10 9:48:02 AM11/16/10 9:48:02 AM

2DANSK

VIGTIGT FOR LASERPRODUKTER

1. KLASSE 1 LASER PRODUKT

2. ADVARSEL: Åbn ikke dækslet. Der findes ingen dele indeni apparet som brugeren kan reparere.

Overlad al service til kvalificeret servicepersonale.

3. ADVARSEL: Synlig og/eller usynlig klasse 1M-laserstråling ved åbning. Se ikke direkte ind med

optiske instrumenter.

4. REPRODUKTION AF ETIKETTE: ADVARSELSETIKETTE, FINDES UDEN PÅ APPARATET.

Tak fordi du købte et JVC produkt.

Vær venlig at læse brugsanvisningen omhyggeligt inden brug for at sikre, at du har en fuld

forståelse af og får det bedst mulige udbytte af apparatet.

ADVARSEL:

Stop bilen, inden du begynder at betjene

enheden.

Forsigtig:

Reguler lydstyrken, så du kan høre lydene uden

for bilen. Hvis lydstyrken er for høj, mens du

kører, kan det medføre ulykker.

Advarsel på volumenindstilling:

Digitale anordninger (CD/USB) frembringer

meget lidt støj i sammenligning med andre

kilder. Sænk lydstyrken før afspilning af disse

digitale kilder for at undgå beskadigelse af

højttalerne ved en pludselig forhøjelse af

udgangsniveauet.

Advarsel for afspilning af DualDisc:

Non-DVD-siden af en “DualDisc” overholder

ikke standarden for “Compact Disc Digital

Audio”. Derfor anbefales brug af Non-DVD-

siden af en DualDisc på dette produkt ikke.

Brugerinformation om bortskaffelse

af gammelt udstyr og batterier

[kun EU]

Disse symboler angiver, at produktet

og batteriet med dette symbol ikke

må bortskaffes som almindeligt

husholdningsaffald, når det skal smides ud.

Hvis du ønsker at bortskaffe dette

produkt og batteriet, bedes du gøre det i

overensstemmelse med gældende national

lovgivning eller andre love og bestemmelser

i dit land og kommune.

Ved at bortskaffe dette produkt korrekt

medvirker du til at bevare naturens

ressourcer samt forhindre eventuelle

negative påvirkninger af miljøet og

folkesundheden.

Bemærk:

Tegnet Pb under symbolet for batterierne

angiver, at dette batteri indeholder bly.

Produkter

Batteri

DA02-21_KD-R621[E]1.indd 2DA02-21_KD-R621[E]1.indd 2 11/1/10 12:47:41 PM11/1/10 12:47:41 PM

3DANSK

Sådan påsættes/aftages

kontrolpanelet

Nulstilling af dit apparat

De forudindstillede

justeringer slettes også.

Sådan skubbes en disc ud med

magt

• Pas på ikke at tabe discen, når den bliver

skubbet ud.

• Hvis det ikke virker, skal du prøve at nulstille

receiveren.

Vedligeholdelse

Rengøring af enheden

Tør snavset på panelet af med en tør

siliconeklud eller en blød klud. Hvis denne

forholdsregel ikke iagttages, kan enheden lide

skade.

Rengøring af apparatstikforbindelsen

Tør snavs på enhedens stikforbindelse og panel

bort. Brug en vatpind eller en klud.

JVC påtager sig intet ansvar for tab af data i

en iPod/iPhone og/eller USB-anordningen i

masslagerklasse, mens anlægget anvendes.

INDHOLD

3 Sådan påsættes/aftages

kontrolpanelet

3 Nulstilling af dit apparat

3 Sådan skubbes en disc ud med

magt

3 Vedligeholdelse

4 Annullering af

displaydemonstrationerne

4 Indstilling af uret

5 Forberedelse af fjernbetjeningen

5 Om discs

6 Grundlæggende betjening

7 Lytning til radioen

9 Lytter til en disc

10 Tilslutning af andre eksterne

komponenter

10 Sådan lytter du til de andre

eksterne komponenter

11 Sådan lytter du til en USB-

anordning

12 Sådan lytter du til en iPod/iPhone

14 Valg af en forudindstillet

lydtilstand

15 Menufunktioner

18 Fejlfinding

20 Anvendelse af

Bluetooth ®-anordninger

21 Tekniske specifikationer

Kondens : Hvis bilen er air-conditioneret,

kan der samle sig fugt på laserlinsen. Dette

kan medføre fejl i disclæsningen. Tag i dette

tilfælde discen ud og vent, til fugten er

fordampet.

Temperaturen inde i bilen : Hvis du har

parkeret bilen i lang tid i varmt eller koldt

vejr, bør du vente indtil temperaturen i bilen

bliver normal, inden du bruger apparatet.

[Hold]

DA02-21_KD-R621[E]1.indd 3DA02-21_KD-R621[E]1.indd 3 11/1/10 12:47:44 PM11/1/10 12:47:44 PM

4DANSK

1 Tænd for strømmen.

4 Vælg <DEMO OFF>.

6 Afslut proceduren.

Annullering af displaydemonstrationerne

(Standardindstilling)

[Hold]

Displaydemonstrationen vil blive aktiveret automatisk, hvis der ikke udføres nogen funktion i ca. 20 sekunder.

Indstilling af uret

1 Tænd for strømmen.

3 Vælg <CLOCK>.

4 Vælg <CLOCK SET>.

5 Indstil timen.

6 Indstil minuttallet.

7 Vælg <24H/12H>.

8 Vælg <24 HOUR> eller

<12 HOUR>.

9 Afslut proceduren.

(Standardindstilling)

[Hold]

(Standardindstilling)

[Hold]

DA02-21_KD-R621[E]1.indd 4DA02-21_KD-R621[E]1.indd 4 11/1/10 12:47:44 PM11/1/10 12:47:44 PM

5DANSK

Forsigtig:

• Fare for eksplosion, hvis batteriet sættes

forkert i. Skift kun ud med samme eller

tilsvarende type.

• Batteriet må ikke udsættes for kraftig varme

såsom solskin, åben ild eller lignende.

Advarsel (for at forhindre ulykker og

beskadigelser):

• Installer kun batteri CR2025 eller tilsvarende.

• Efterlad ikke fjernbetjeningen på et sted

(såsom instrumentbræt), hvor det udsættes

for direkte sollys i længere tid.

• Opbevar batteriet et sted, hvor børn ikke kan

nå det.

• Batteriet må ikke genoplades, skilles ad eller

opvarmes eller kasseres ved afbrænding.

• Efterlad ikke batteriet sammen med andre

materialer af metal.

• Prik ikke i batteriet med en pincet eller

lignende redskaber.

• Vikl tape omkring batteriet og isoler det når

det kasseres eller gemmes.

Forberedelse af fjernbetjeningen

Når du anvender fjernbetjeningen for første

gang, skal du trække isolationsarket ud.

Hvis fjernbetjeningen ikke fungerer

optimalt, skal batteriet udskiftes.

Udskiftning af lithium coinbatteriet

CR2025

Receiveren har styrehjulsfjernbetjening.

• Se de anvisninger, der følger med

fjernbetjeningsadapteren, for nærmere

oplysninger.

Isolationsark

Om discs

Denne enhed kan kun afspille CD’en med:

Discs, der ikke kan anvendes:

• Discs, der ikke er runde.

• Discs med farvet optageflade eller discs, der er

finaliserede.

• Det er ikke muligt at afspille en optagbar/

genskrivelig disc, der ikke er finaliseret.

(Angående finaliseringsprocessen henvises til

din disc-skrivesoftware og brugervejledningen

for din discoptager).

• 8 cm CD kan ikke anvendes. Forsøg på at isætte

og bruge en adapter kan føre til fejlfunktion.

Håndtering af discs

• Rør ikke ved discens optageflade.

• Klæb ikke tape etc. på discen og anvend ikke

en disc med påklæbet tape.

• Anvend ikke noget tilbehør til discen.

• Rengør discen fra midten ud mod yderkanten.

• Rengør discen med en tør siliconeklud eller en

blød klud. Anvend ikke opløsningsmidler.

• Når du tager en disc ud af denne enhed, skal

den trækkes ud horinsontalt.

• Fjern stykkerne fra midterhullet og disckanten,

inden du sætter discen i.

DA02-21_KD-R621[E]f.indd 5DA02-21_KD-R621[E]f.indd 5 11/16/10 11:13:38 AM11/16/10 11:13:38 AM

6DANSK

Grundlæggende betjening

Kontrolskive Får discen til at komme ud

Drev

Fjernbetjeningsføler

• Må IKKE udsættes for

skarpt sollys.

Displayvindue

Front ekstra

indgangsjackstik

Frigør panelet

Når du trykker på eller holder den følgende knap (knapper) inde...

Hovedenheden Fjernbetjening Generel betjening

/ SOURCE

— Tænder/slukker [Hold].

SOURCE

Vælger kilderne (FM, CD, USB eller USB-IPOD, F-AUX, BT AUDIO

eller R-AUX eller BT PHONE, AM).

• “CD” eller “USB” kan kun vælges, når en disc er sat i eller en

USB-anordning er tilsluttet.

Kontrolskive

(drej)

VOL – / + Justerer lydstyrken.

— Vælger poster.

Kontrolskive

(tryk på)

Afbryder lyden under afspilning. Hvis kilden er “CD” eller “USB/

USB-IPOD” vil afspilningen pausestoppe.

• Tryk på knappen igen for at annullere lydafbrydelsen eller

fortsætte afspilningen.

— Bekræfter valg.

EQ SOUND

Valg af lydmodus.

• Hold EQ-knappen på hovedapparatet inde for at indtaste

indstilling af toneniveauet direkte. (side 14)

BRIGHTNESS — Indtaster menuen <BRIGHTNESS> direkte. (side 16)

T/P BACK —

• Aktiver/deaktiver TA Standby-modtagelse.

• Gå ind i PTY-søgning [Hold].

• Vælger styreterminalen på en iPod/iPhone [Hold]. (side 12)

• Vender tilbage til foregående menu.

• Afslut menuen [Hold].

DISP —• Ændr displayinformationen.

• Ruller displayinformationen [Hold].

USB (Universal Serial

Bus)-indgangsterminal

DA02-21_KD-R621[E]f.indd 6DA02-21_KD-R621[E]f.indd 6 11/19/10 8:56:09 AM11/19/10 8:56:09 AM

7DANSK

Sådan forbedres FM-modtagelsen

] <TUNER> ] <MONO> ] <MONO ON>

Modtagningen bliver bedre, men

stereoeffekten går tabt.

Stereoeffekten genoprettes ved at gentage

samme procedure og vælge <MONO OFF>.

Automatisk forindstilling

(FM)—SSM (dvs. Strong-station

Sequential Memory)

Du kan forudindstille op til 18 FM-stationer.

Mens du lytter til en station…

]

<TUNER>

]

<SSM>

]

“SSM” blinker og der søges efter de lokale

stationer, der har de kraftigste signaler, og

de gemmes automatisk.

For at forindstille endnu 6 stationer,

skal man gentage den ovenstående

fremgangsmåde ved at vælge et af de andre

SSM indstillingsområder.

Manuel forudindstilling (FM/AM)

Du kan forudindstille op til 18 stationer til FM

og 6 stationer til AM.

]

Stil ind på en station, du ønsker at

forudindstille.

“PRESET MODE” blinker.

]

Vælger forindstillet tal.

Det forindstillede tal blinker og “MEMORY”

kommer frem.

Valg af forudindstillet station

eller

Ændring af display-informationen (for

non-Radio Data System station)

Frekvens

Anvendelse af fjernbetjeningen

∞

: Ændrer forudindstillede stationer.

: [Tryk på] Søger automatisk efter

stationer.

[Hold] Søger manuelt efter stationer.

Lytning til radioen

[Hold]

]

“FM” eller “AM”

Ÿ• [Tryk på] Søger automatisk efter stationer.

• [Hold] Søger manuelt efter stationer.

“M” blinker og tryk derefter gentagne

gange på knappen.

“ST” lyser ved modtagning af en FM-stereoudsendelse med tilstrækkelig signalstyrke.

[Hold]

DA02-21_KD-R621[E]1.indd 7DA02-21_KD-R621[E]1.indd 7 11/1/10 12:47:49 PM11/1/10 12:47:49 PM

8DANSK

• For at aktivere modtagningen, skal man stille

ind på en anden station, der har Radio Data

System-signaler, som kræves til TA Standby-

modtagning.

• For at deaktivere modtagningen, skal man

trykke på T/P BACK igen.

Standby til NEWS (nyheds) modtagning

NEWS Standby-modtagning lader enheden

skifte midlertidigt til dit favorit NEWS program

fra enhver kilde, bortset fra AM.

For at aktivere NEWS Standby modtagning,

se <NEWS-STBY>. (side 17)

Sporing af det samme

program—netværkssporingsmodtagelse

Når du kører i et område, hvor FM-modtagelsen

ikke er tilstrækkelig god, stiller receiveren

automatisk ind på en anden FM Radio Data

System-station på samme netværk, som

muligvis sender de samme program med

stærkere signaler.

Ændring af indstilling for

Netværkssporingsmodtagning, se

<AF-REG>. (side 17)

Automatisk stationsvalg—

Programsøgning

Når du vælger et forudindstillet nummer,

indstilles den forudindstillede station på det

pågældende nummer som regel.

Hvis signalerne fra den forudindstillede FM

Radio Data System-station ikke er tilstrækkelige

til god modtagelse, indstilles apparatet med

AF-data (alternativ frekvens) på en anden

station, som sender det samme program, som

det, den oprindelige forudindstillede station

sender.

Angående aktivering af Programsøgning

henvises til <P-SEARCH>. (side 17)

Ændring af displayinformationen

Stationsnavn (PS)

Stationsfrekvens

Programtype (PTY)

(tilbage til begyndelsen)

Søg efter dit yndlings FM Radio

Data System program—PTY-

søgning

Du kan stille ind på en station, som sender dit

yndlingsprogram, ved at søge efter en PTY

kode.

Den sidst valgte PTY kode vises.

]

Vælg en af dine foretrukne

programtyper eller en PTY-kode og

begynd søgning.

Hvis der er en station, som transmitterer

et program på samme PTY-kode, som du

har valgt, indstilles den station.

PTY-koder: NEWS, AFFAIRS, INFO, SPORT, EDUCATE, DRAMA,

CULTURE, SCIENCE, VARIED, POP M (musik), ROCK M (musik),

EASY M (musik), LIGHT M (musik), CLASSICS, OTHER M (musik),

WEATHER, FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN,

TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musik), OLDIES,

FOLK M (musik), DOCUMENT

Standby-modtagning

Standby-modtagning af trafikmeldinger

TA Standby-modtagelse lader receiveren skifte

midlertidigt til trafikmeldinger (TA) fra enhver

kilde, bortset fra AM.

• Hvis lydstyrken indstilles under modtagning af

trafikmeddelelse, vil den indstillede lydstyrke

blive gemt automatisk. Den vil blive anvendt,

næste gang trafikmeddelelsesfunktionen

aktiveres.

Aktivering af TA Standby-modtagning

Hvis TP-indikatoren lyser, er TA

Standby-modtagelse aktiveret.

Hvis TP-indikatoren blinker, er

TA Standby-modtagelse endnu

ikke aktiveret.

Følgende funktioner er kun til rådighed

til FM Radio Data System-stationer.

[Hold]

DA02-21_KD-R621[E]f.indd 8DA02-21_KD-R621[E]f.indd 8 11/16/10 11:13:46 AM11/16/10 11:13:46 AM

9DANSK

Lytter til en disc

Afspilning begynder automatisk.

Alle spor vil blive afspillet gentagne gange, indtil du

ændrer kilde eller skyder discen ud.

Standsning af afspilning og

udtagning af discen

Hvis den disc, der er kommet

ud, ikke fjernes inden

for 15 sekunder, vil den

automatisk blive trukket ind i

isætningssprækken igen.

Grundlæggende betjening

Vælger mappen på MP3/WMA.

[Tryk på] Vælger spor.

[Hold] Frem- eller

tilbagespoling af

sporet.

Anvendelse af fjernbetjeningen

∞

: Vælger mappen på MP3/WMA.

: [Tryk på] Vælger spor.

[Hold] Frem- eller tilbagespoling af

sporet.

Ændring af displayinformationen

Disc-titel/albumnavn/kunster (mappenavn)*

Sportitel (filnavn )*

Det aktuelle spor og den

forløbne afspilningstid

Det aktuelle spor og

(tilbage til begyndelsen)

“NO NAME” vises for almindlige CD'er eller hvis de

ikke er optaget.

Valg af en et spor/en mappe fra

listen

• Hvis MP3/WMA-discen indeholder mange

spor, kan du søge hurtigt (±10, ±100) gennem

discen ved at dreje kontrolskiven hurtigt.

• Tryk på T/P BACK, hvis du vil gå tilbage til den

foregående menu.

Valg af afspilningsmodi

Du kan kun benytte en af følgende

afspilningsfunktioner ad gangen.

]

“REPEAT”

“RANDOM”

REPEAT

TRACK RPT : Gentag det aktuelle spor

FOLDER RPT : Gentag den aktuelle mappe

RANDOM

FOLDER RND : Afspil tilfældigt alle spor

i den aktuelle mappe, og derefter alle

spor i de næste mapper

ALL RND : Afspil tilfældigt alle spor

For at annullere gentagen eller tilfældig

afspilning, vælges “RPT OFF” eller “RND OFF”.

[Hold]

DA02-21_KD-R621[E]1.indd 9DA02-21_KD-R621[E]1.indd 9 11/1/10 12:47:50 PM11/1/10 12:47:50 PM

10 DANSK

Tilslutning af andre eksterne komponenter

Sådan lytter du til de andre eksterne komponenter

3,5 mm ministereokabel

(med “L”-formet

apparatstikforbindelse

(medfølger ikke)

Det er muligt at slutte et eksternt apparat til det ekstra indgangsjackstik på kontrolpanelet (F-AUX)

og/eller på bagsiden af enheden (R-AUX).

Oversigt over anvendelse af de eksterne apparater via de ekstra indgangsjackstik:

Ekstern

komponent

Ekstra

indgangsjackstik

Klargøring

Kildenavn

Forbindelseskabel/

anordning

(medfølger ikke)

Menuindstillingspost Sub-post Indstilling

Bærbar

lydafspiller

For SRC SELECT F-AUX ON F-AUX Se herunder.

Bag SRC SELECT R-AUX ON R-AUX

Bluetooth-

anordning

Bag SRC SELECT R-AUX BT

ADAPTER

BT AUDIO/

BT PHONE *

KS-BTA100

(side 20)

“BT PHONE” kommer frem, når en Bluetooth-telefon er ibrug.

Se de anvisninger, der følger med de eksterne komponenter, for nærmere oplysninger.

]

“F-AUX” eller “R-AUX”

ŸTænd for den tilsluttede komponent og

begynd at afspille kilden.

På kontrolpanelet (F-AUX): På bagpanelet (F-AUX):

Bærbar lydafspiller, osv. Bærbar lydafspiller, osv.

3,5 mm ministereokabel

(medfølger ikke)

Det anbefales at anvende et 3-tilslutnings stik hovedstereo-ministik

for optimal lydudgang.

DA02-21_KD-R621[E]1.indd 10DA02-21_KD-R621[E]1.indd 10 11/1/10 12:47:51 PM11/1/10 12:47:51 PM

11DANSK

Du kan betjene USB-anordningen på samme måde, som du betjener filer på en disc. (side 9)

• Denne enhed kan afspille MP3/WMA-filer gemt på en USB-anordning i masselagerklasse (såsom

en USB-hukommelse, en digital lydafspiller etc.).

]

Tænd for strømmen.

Alle spor vil blive afspillet gentagne gange, indtil du ændrer kilden eller frakobler USB-

anordningen.

Sådan lytter du til en USB-anordning

USB-kabel (medfølger ikke)

USB-indgangsterminal

Forsigtig:

• Sørg for, at alle vigtige data er

sikkerhedskopierede.

• Du kan ikke tilslutte en computer eller

en bærbar HDD til enhedens USB-

indgangsterminal.

• Undgå at bruge USB-nøglen, hvis den gør din

kørsel mere usikker.

• Elektrisk stød ved tilslutning af en USB-

anordning kan medføre unormal afspilning

af anordningen. I det tilfælde skal USB-

anordningen frakobles, og enheden og USB-

anordningen skal nulstilles.

• Efterlad ikke en USB-anordning i bilen og

udsæt den ikke for direkte sollys eller høje

temperaturer for at undgå misdannelse eller

beskadigelse af anordningen.

• Denne enhed kan muligvis ikke afspille filerne

på en USB-nøgle ordentligt, når der anvendes

forlængerledning til USB’en.

• USB-enheder, som er udstyret med

specialfunktioner som f.eks. databeskyttelse,

kan ikke bruges sammen med enheden.

• Brug et USB 2.0 kabel, når der tilsluttes med et

USB-kabel.

• Undlad at bruge USB-enheder med 2 eller

flere partitioner.

• Afhængigt af USB-nøglernes form og

tilslutningsportene, kan nogle USB-

anordninger muligvis ikke sættes ordentligt i,

eller tilslutningen kan være løs.

• Denne enhed kan ikke genkende en USB-

enhed med en anden nominel spænding end

5 V og en mærkestrøm på over 500 mA.

• Du må ikke trække en USB-anordning ud eller

stikke den ind gentagne gange, mens der står

“READING” på displayet.

• Denne enhed kan muligvis ikke genkende

et hukommelseskort, som er sat i USB-

kortlæseren.

• Tilslut kun en USB-anordning til enheden ad

gangen. Benyt ikke en USB-hub.

• Betjeningen og strømforsyningen virker

muligvis ikke efter hensigten med nogle USB-

nøgler.

• Maksimalt antal tegn for:

– Mappenavne : 63 tegn

– Filnavne : 63 tegn

– MP3 Tag : 60 tegn

– WMA Tag : 60 tegn

• Denne enhed kan genkende i alt 65 025 filer,

255 mapper (255 filer pr. mappe inklusive

mappe med filer, der ikke understøttes) og 8

hierarkier.

[Hold]

DA02-21_KD-R621[E]1.indd 11DA02-21_KD-R621[E]1.indd 11 11/1/10 12:47:52 PM11/1/10 12:47:52 PM

12 DANSK

Valg af kontrolterminal

]

• For detaljer henvises til <IPOD SWITCH>

indstilling på side 17.

Grundlæggende betjening

Ikke anvendelig under <EXT MODE>.

[Tryk på] Vælger spor/

kapitel.

[Hold] Frem- eller

tilbagespoling af

sporet.

Anvendelse af fjernbetjeningen

: [Tryk på] Vælger spor/kapitel.

[Hold] Frem- eller tilbagespoling af

sporet.

]

Tænd for strømmen.

Alle spor vil blive afspillet gentagne gange, indtil du ændrer kilden eller frakobler din iPod/iPhone.

USB 2.0 kabel (tilbehør til iPod/iPhone)

USB-indgangsterminal

Apple iPod/iPhone

Sådan lytter du til en iPod/iPhone

Valg af et spor fra menuen

Ikke anvendelig under <IPOD MODE /

EXT MODE>.

]

Vælg den ønskede menu.

PLAYLISTS

ARTISTS

ALBUMS

SONGS

PODCASTS

GENRES

COMPOSERS

(tilbage til begyndelsen)

]

Vælg det ønskede spor.

Gentag dette trin, indtil det ønskede spor

er valgt.

• Hvis den valgte menu indeholder mange

spor, kan du søge hurtigt (±10, ±100,

±1 000, ±10 000) gennem menuen ved at

dreje kontrolskiven hurtigt.

• Tryk på T/P BACK, hvis du vil gå tilbage til den

foregående menu.

[Hold]

Forsigtig:

• Undgå at bruge din iPod/iPhone, hvis det gør, at din kørsel bliver mere usikker.

• Sørg for at lave sikkerhedskopier af alle vigtige data, så du undgår at miste dem.

[Hold]

DA02-21_KD-R621[E]f.indd 12DA02-21_KD-R621[E]f.indd 12 11/16/10 11:13:53 AM11/16/10 11:13:53 AM

13DANSK

Anden information

• Lavet til

iPod touch (1., 2. og 3. generation)

iPod classic

iPod med video *

iPod nano (1. *, 2., 3., 4. og 5. generation)

iPhone 4

iPhone 3GS

iPhone 3G

iPhone

* <IPOD MODE / EXT MODE> er ikke til rådighed.

• Det er ikke muligt at gennemse videofiler på menuen

“Videos” i <HEAD MODE>.

• Rækkefølgen af de sange, der vises på enhedens

valgmenu, kan være anderledes end rækkefølgen på

iPod’en.

• Nogle funktioner udføres muligvis ikke korrekt eller

som forventet, når en iPod/iPhone betjenes. Besøg i

så tilfælde følgende JVC webadresse: <http://www.

jvc.co.jp/english/car/> (webside findes kun på

engelsk).

Valg af afspilningsmodi

• Du kan kun benytte en af følgende

afspilningsfunktioner ad gangen.

• Ikke anvendelig under <IPOD MODE /

EXT MODE>.

]

“REPEAT”

“RANDOM”

REPEAT

ONE RPT : Fungerer på samme måde som

“Gentag En” på iPod’en

ALL RPT : Fungerer på samme måde som

“Gentag Alle” på iPod’en

RANDOM

ALBUM RND : Fungerer på samme måde

som “Bland Album” på iPod’en

SONG RND : Fungerer på samme måde

som “Bland Sange” på iPod’en

• For at annullere tilfældig afspilning, skal du

vælge “RND OFF”.

• “ALBUM RND” er ikke til rådighed for nogle

iPod/iPhone.

• Tryk på T/P BACK, hvis du vil gå tilbage til den

foregående menu.

[Hold]

Ændring af displayinformationen

Albumnavn/kunstner

Sportitel

Det

aktuelle spor og den forløbne afspilningstid

Det aktuelle spor og ur

(tilbage til

begyndelsen)

DA02-21_KD-R621[E]f.indd 13DA02-21_KD-R621[E]f.indd 13 11/16/10 11:22:56 AM11/16/10 11:22:56 AM

14 DANSK

Du kan vælge en indstillet lydfunktion, der

passer til musikgenren.

FLAT

NATURAL

DYNAMIC

VOCAL

BOOST

BASS BOOST

USER

(tilbage

til begyndelsen)

Mens du lytter, kan du justere subwoofer-

niveauet og tone-niveauet for den valgte

lydfunktion.

Reguler niveauet.

SUB.W : 00 til 08

BASS / MID / TRE : –06 til +06

Lydfunktionen gemmes automatisk og

ændres til “USER”.

Lagring af din egen lydtilstand

Du kan lagre dine egne indstillinger i

hukommelsen.

] <PRO

EQ> ] <BASS / MIDDLE / TREBLE>

Juster lydelementerne (se oversigten

herunder) for den valgte tone.

4Gentag trin 2 og 3 for at justere de andre

toner.

De udførte indstillinger gemmes

automatisk og ændres til “USER”.

[Hold]

Frekvens / Niveau / Q [Initial: Understreget ]

BASS 60 / 80/ 100/ 200 Hz –06 til +06 [ 00 ] Q1.0/ 1.25/ 1.5/ 2.0

MIDDLE 0.5 / 1.0/ 1.5/ 2.5 kHz –06 til +06 [ 00 ] Q0.75 / 1.0 / 1.25

TREBLE 10.0/ 12.5/ 15.0/ 17.5 kHz –06 til +06 [ 00 ] Q FIX

[Hold]

Valg af en forudindstillet lydtilstand

DA02-21_KD-R621[E]1.indd 14DA02-21_KD-R621[E]1.indd 14 11/2/10 9:13:33 AM11/2/10 9:13:33 AM

15DANSK

Menufunktioner

Hvis der ikke udføres nogen

funktioner i ca. 60 sekunder,

annulleres funktionen.

2 3 Gentag trin 2 efter behov.

• Tryk på T/P BACK, hvis

du vil gå tilbage til den

foregående menu.

• Tryk på MENU for at afslutte

menuen.

[Hold]

Fortsættes...

Menuposter Valgbar indstilling [Initial: Understreget]

DEMO

Se side 4 angående indstillinger.

CLOCK

CLOCK SET

Se side 4 angående indstillinger.

24H/12H

Se side 4 angående indstillinger.

CLOCK ADJ * 1AUTO

Det indbyggede ur justeres automatisk med CT (urtid) data i Radio Data

System-signalet. /

OFF

: Annulleret.

COLOR

BUTTON ZONE

29 forindstillede farver /

USER

COLORFLOW 01/02/03

: Vælger din foretrulne

farve til knap-belysning (undtagen for

DISP

BRIGHTNESS

) og displayfarve

separat.

• Hvis <ALL ZONE> vælges, vil knap- og displaybelysningen skifte til den aktuelle/valgte

<BUTTON ZONE> farve.

• Indledende farve :

BUTTON ZONE

[

DISP

ZONE

[

ALL

ZONE

[

]

DISP ZONE

ALL ZONE

COLOR SETUP

DAY COLOR BUTTON ZONE

Du kan lave dine egne dag- og nattefarver for <BUTTON ZONE>

og <DISP ZONE> separat.

Udfør trin

for at vælge en primær farve (

RED / GREEN /

BLUE

), og indstil derefter niveauet [

00 — 31

]. Gentag denne

procedure, indtil du har indstillet alle tre primære farver.

• Er der valgt “

” for alle de primære farver for <DISP ZONE>,

ses der ikke noget på displayet.

DISP ZONE

NIGHT COLOR BUTTON ZONE

DISP ZONE

MENU COLOR ON

Ændrer oplysningen af displayet og knappen (undtaget

DISP

BRIGHTNESS

), mens menu-, listesøgning- og afspilningstilstand benyttes. /

OFF

Annulleret.

Træder først i kraft, når CT (klokkeslæt)-data modtages.

Alle-zone

Display-zone

Knapzone

DA02-21_KD-R621[E]f.indd 15DA02-21_KD-R621[E]f.indd 15 11/16/10 3:11:55 PM11/16/10 3:11:55 PM

16 DANSK

Menuposter Valgbar indstilling [Initial: Understreget]

DIMMER

DIMMER SET AUTO

Skifter display- og knapbelysning mellem dag/nat-indstillinger i

<BRIGHTNESS>/<COLOR SETUP> indstilling, når du slukker/tænder bilens

forlygter

* 2

. /

Vælger nat-indstillingerne i <BRIGHTNESS>/<COLOR SETUP>

indstilling for display- og knapbelysningen. /

OFF

Vælger dag-indstillingerne i

<BRIGHTNESS>/<COLOR SETUP> indstilling for display- og knapbelysningen.

BRIGHTNESS DAY

[

] /

NIGHT

[

]

Vælger display- og knapbelysningens lysstyrkeniveau

[

—

] for dag og nat.

DISPLAY

SCROLL * 3ONCE

Ruller én gang gennem de viste informationer. /

AUTO

Fortsætter med at

bladre (i 5-sekunders intervaller). /

OFF

: Annulleret.

(Hvis du trykker på

DISP

i mere end et sekund, kan displayet bladres uanset indstilling.)

TAG DISPLAY ON

Viser tag-informationer, mens der afspilles spor i MP3/WMA. /

OFF

Annulleret.

PRO EQ

Se side 14 angående indstillinger.

AUDIO

FADER * 4, *5R06 — F06

[

]

Juster for- og baghøjttalernes udgangsbalance.

BALANCE * 5L06 — R06

[

]

Juster venstre og højre højttalers udgangsbalance.

LOUD ON

Forøg lave og høje frekvenser for at frembringe en velafbalanceret lyd ved lavt

lydstyrkeniveau. /

OFF

Annulleret.

VOL ADJUST –05 — +05

[

]

Forindstil hver kildes lydstyrkeniveau (undtaget “FM”),

sammenlignet med FM lydstyrkeniveauet. Lydstyrkeniveauet vil automatisk øges eller

sænkes, når du skifter kilde. Vælg inden justeringen den kilde, du vil justere.

(“VOL ADJ FIX” ses på displayet, hvis “FM” er valgt som kilden.)

SUB.W ON

Tænder for subwoofer-lyden. /

OFF

Annulleret.

SUB.W LPF LOW 55Hz

LOW 85Hz

LOW 120Hz

Frekvenser lavere end

55 Hz/85 Hz/120 Hz sendes til subwooferen.

SUB.W LEVEL 00 — 08

[

]

Juster subwooferens udgangsniveau.

HPF ON

Aktiverer højpasfilteret. Lavfrekvenssignaler afskæres fra front/baghøjttalerne.

OFF

Deaktiverer (alle signaler sendes til front/baghøjttalerne).

BEEP ON

OFF

Aktiverer og deaktiverer tastaturtone.

Det er nødvendigt med lyskontrolledningstilslutningen. (Se “Brugsanvisning for installation og tilslutning”).

Denne indstilling virker måske ikke korrekt i nogle køretøjer (især i dem, der har en kontrolskive til

dæmpning). I det tilfælde skal indstillingen ændres til noget andet end <DIMMER AUTO>.

Nogle tegn eller symboler vises ikke korrekt (eller vil være blanke) på displayet.

Hvis du bruger et system med to højttalere, skal fadeniveauet indstilles på “00”.

Justeringen påvirker ikke subwooferen.

DA02-21_KD-R621[E]f.indd 16DA02-21_KD-R621[E]f.indd 16 11/16/10 11:13:59 AM11/16/10 11:13:59 AM

17DANSK

Menuposter Valgbar indstilling [Initial: Understreget]

AUDIO

TEL MUTING * 6ON

Dæmper lyden, mens mobiltelefonen anvendes (ikke tilsluttet gennem

KS-BTA100). /

OFF

Annulleret.

AMP GAIN * 7LOW POWER

VOLUME 00 – VOLUME 30 (Vælg dette, hvis hver højttalers

maksimale styrke er mindre end 50 W for at forhindre beskadigelse af højtalerne). /

HIGH POWER

: VOLUME 00 – VOLUME 50

TUNER

SSM

Vises kun, når kilden er “FM”. Se side 7 angående indstillinger.

AF-REG *8AF ON

: Når de aktuelt modtagne signaler bliver svage, skifter apparatet til en

anden station (programmet kan være et andet end det, der modtages i øjeblikket).

(AF-indikatoren lyser.) /

AF-REG ON

: Når de aktuelt modtagne signaler bliver svage,

skifter apparatet til en anden station, der sender det samme program. (AF- og REG-

indikatorerne lyser.) /

OFF

: Annulleret.

NEWS-STBY *8

Vises kun, når kilden er “FM”.

NEWS ON

NEWS OFF

: Aktiverer eller deaktiverer

NEWS Standby-modtagningen.

P-SEARCH *8SEARCH ON

SEARCH OFF

: Aktiverer programsøgning (hvis AF-REG er aktiveret)

eller deaktiverer den.

MONO

Vises kun, når kilden er “FM”. Se side 7 angående indstillinger.

IF BAND AUTO

Øger indstillingsselektiviteten for at reducere interferensstøj mellem tilstødende

stationer. (Stereovirkningen går måske tabt). /

WIDE

Udsat for interferensstøj fra

nærliggende stationer, men lydkvaliteten forringes ikke, og stereoeffekten bibeholdes.

IPOD SWITCH * 9HEAD MODE

Styrer iPod-afspilning via enheden. /

IPOD MODE

Styrer iPod-

afspilning via iPod/iPhone. /

EXT MODE

Lyden fra en hvilken som helst funktion

(musik, spil, programmer etc.), som kører på den tilsluttede iPod/iPhone, udsendes

gennem de højttaler, som er sluttet til dette apparat. Displayet viser altid “EXT MODE”.

SRC SELECT

AM * 10 ON

OFF

Aktiver eller deaktiver “AM” under kildevalg.

F-AUX * 10 ON

OFF

Aktiver eller deaktiver “F-AUX” under kildevalg.

R-AUX * 10 ON

OFF

Aktiver eller deaktiver “R-AUX” under kildevalg. /

BT ADAPTER

Vælges, hvis det bageste, ekstra indgangsjackstik er sat i Bluetooth-

adapteren KS-BTA100. (side 10) Kildens navn skiftede til “BT AUDIO”.

Denne indstilling fungerer ikke, hvis <BT ADAPTER> er valgt for <R-AUX> i <SRC SELECT>.

Lydniveauet ændres automatisk til “VOLUME 30”, hvis du ændrer til <LOW POWER>, når lydniveauet er

indstillet højere end “VOLUME 30”.

Kun for FM Radio Data System-stationer.

Vises kun, når “USB-IPOD” er valgt som kilde.

*10

Vises kun, hvis en anden kilde end “AM/F-AUX/R-AUX/BT AUDIO” er valgt separat.

DA02-21_KD-R621[E]1.indd 17DA02-21_KD-R621[E]1.indd 17 11/1/10 12:47:55 PM11/1/10 12:47:55 PM

18 DANSK

Symptom Afhjælpning/Årsager

Generelt

Lyden kan ikke høres fra højttalerne. Juster lydstyrken til det optimale niveau. / Sørg for, at enheden

ikke er afbrudt/pausestoppet. (side 6) / Kontroller ledninger og

forbindelser.

“MISWIRING CHK WIRING THEN RESET

UNIT” / “WARNING CHK WIRING THEN

RESET UNIT” kommer frem på displayet

og det er ikke muligt at udføre nogen

betjeninger.

Kontroller for sikre dig, at højttalerledningernes terminaler er

ordentligt dækket med isolerbånd og nulstil derefter enheden. (side 3)

Hvis meddelelsen ikke forsvinder, bedes du rette henvendelse til din

JVC-bilforhandler eller en forretning, som forhandler sæt.

Enheden virker slet ikke. Nulstil enheden. (side 3)

“F-AUX” eller “R-AUX” kan ikke vælges. Kontroller indstillingen <SRC SELECT>

<F-AUX / R-AUX>.

(side 17)

Lyden afbrydes af og til under afspilning

fra et eksternt apparat, som er slutttet til

det ekstra indgangsjackstik.

Bekræft, at det anbefalede stereo-ministik anvendes til tilslutningen.

(side 10)

Der vises ikke korrekte tegn (f.eks.

albumnavn).

Enheden kan kun vise bogstaver (store bogstaver), tal og et

begrænset antal symboler.

FM/AM

SSM automatiske forudindstilling virker ikke.

Gem stationer manuelt.

Statisk støj når der lyttes til radioen. Tilslut antennen korrekt.

“AM” kan ikke vælges. Kontroller indstillingen <SRC SELECT>

<AM>. (side 17)

Discafspilning

Discen kan ikke afspilles. Sæt discen korrekt i.

CD-R/CD-RW kan ikke afspilles og der

kan ikke springes spor over.

Sæt en finaliseret CD-R/CD-RW (finaliseret med det apparat, som du

anvendte til optagelse) i.

Lyden afbrydes af og til. Stands afspilningen mens du kører på ujævne veje. / Skift discen. /

Kontroller ledninger og forbindelser.

“NO DISC” vises i displayet. Læg en disc, der kan afspilles, i bakken.

“PLEASE” og “EJECT” vises skiftevis i

displayet.

Tryk

, og sæt derefter disc’en korrekt ind.

“IN DISC” vises i displayet. Discen kan ikke tages korrekt ud. Kontroller, at der ikke er noget,

der blokerer isætningssprækken.

MP3/WMA afspilning

Discen kan ikke afspilles. Brug en disc med MP3/WMA-spor, som er optaget i et format, der

er kompatibelt med ISO 9660 Level 1, Level 2, Romeo eller Joliet. /

Tilføj tiltypekoden <.mp3> eller <.wma> til filnavnene.

Der dannes støj. Spring til et andet spor eller skift discen.

“READING” bliver ved at blinke på

displayet.

En længere udlæsningstid er nødvendig. Brug ikke for mange

hierarkiplan og mapper.

Sporene afspilles ikke i den rækkefølge,

som du har haft til hensigt, at de skal

spille i.

Afspilningsrækkefølgen afgøres, når filerne optages.

Forløbet afspilningstid er ikke korrekt. Dette sker af og til under afspilning. Det afhænger af, hvordan

sporene er optaget på discen.

USB

afspilning

“READING” bliver ved at blinke på

displayet.

En længere udlæsningstid er nødvendig. Brug ikke for mange

hierarkiplan og mapper. / Sluk og tænd for strømmen. / Sæt igen

USB-nøglen i.

Fejlfinding

DA02-21_KD-R621[E]1.indd 18DA02-21_KD-R621[E]1.indd 18 11/1/10 12:47:55 PM11/1/10 12:47:55 PM

19DANSK

Symptom Afhjælpning/Årsager

USB afspilning

“NO FILE” vises i displayet. Kontroller, om anordningen indeholder filer, der kan afspilles.

Der dannes støj. Gå videre til en anden fil.

“NOT SUPPORT” kommer frem og sporet

springes over.

Tjek, om sporet er i et filformat, der kan afspilles.

Sporene/mapperne afspilles ikke i den

rækkefølge, du har til hensigt.

Afspilningsrækkefølgen bestemmes af filnavnet. Mapper med

tal i begyndelsen af deres navne sorteres i numerisk rækkefølge.

Hvorimod mapper, der ikke har tal i begyndelsen af deres navne,

sorteres ifølge USB-anordningens filsystem.

“CANNOT PLAY” blinker på displayet. /

“NO USB” vises på displayet. / Enheden

kan ikke registrere USB-nøglen.

Kontroller, om den tilsluttede USB-anordning er kompatibel med

denne enhed. / Sæt igen USB-nøglen i.

Lyden falder nogle gange ud under

afspilning af et spor.

Sporerne er ikke blevet kopieret korrekt over på USB-anordningen.

Kopier sporene over på USB-anordningen igen, og prøv igen.

iPod/iPhone afspilning

iPod’en tænder ikke eller virker ikke. Kontroller forbindelseskablet og dets tilslutning. / Opdater iPod’ens/

iPhone’ns firmwareversion. / Oplad iPod’ens/iPhone’ns batteri. /

Nulstil iPod’en/iPhone’n. / Tjek, om indstillingen <IPOD SWITCH>

er korrekt. (side 17)

Lyden er forvrænget. Deaktiver equalizeren på enten enheden eller iPod’en/iPhone’n.

Der dannes støj. Deaktiver (fjern markering) egenskaben “VoiceOver” i din iPod.

Besøg <http://www.apple.com> angående detaljer.

Afspilningen standser. Hovedtelefonerne er afbrudt under afspilning. Genstart

afspilningsfunktionen. (side 12)

“NO FILE” vises i displayet. Kontroller, om anordningen indeholder filer, der kan afspilles.

“CANNOT PLAY” blinker på displayet. Tjek, om den tilsluttede iPod/iPhone er kompatibel med denne

enhed. (side 13)

Anden information

• Denne receiver kan afspille multi-sessionsdisce; men

ikke lukkede sessioner vil blive sprunget over ved

afspilning.

• Denne enhed kan afspille filer med filforlængelseskoden

<.mp3> eller <.wma> (uanset om den er med store

eller små bogstaver).

• Denne enhed kan afspille filer, der opfylder

nedenstående betingelser:

– Bithastighed: MP3/WMA: 8 kbps — 320 kbps

– Samplingfrekvens:

MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz,

16 kHz, 12 kHz, 11,025 kHz, 8 kHz

WMA: 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz

• Denne enhed kan vise WMA Tag and ID3 Tag Version

1,0/1,1/2,2/2,3/2,4 (for MP3).

• Søgefunktionen virker, men søgehastigheden er ikke

konstant.

• Receiveren kan afspille filer optaget i VBR (variabel

bithastighed). (Filer, der er optaget i VBR (variabel

bithastighed), har en forskydning i indikeringen af den

forløbne tid.)

• Det maksimale antal tegn i fil- og mappenavne

varierer afhængigt af det anvendte discformat (med 4

filnavnstegn—<.mp3> eller <.wma>).

ISO 9660 Niveau 1 og 2, Romeo: 64 tegn, Joliet: 32 tegn,

Windows langt filnavn: 64 tegn

• Denne enhed kan ikke afspille følgende filer:

– MP3 filer: kodet i MP3i- og MP3 PRO-format, et

passende format, lag 1/2.

– WMA-filer: kodet i lossless, professionelt og

stemmeformat, ikke baseret på Windows Media®

Audio, kopibeskyttet med DRM.

– Filer som indeholder data, såsom AIFF, ATRAC3, osv.

DA02-21_KD-R621[E]1.indd 19DA02-21_KD-R621[E]1.indd 19 11/1/10 12:47:55 PM11/1/10 12:47:55 PM

20 DANSK

Anvendelse af Bluetooth ®-anordninger

Til betjening af Bluetooth, kræves det, at man tilslutter Bluetooth-adapteren, KS-BTA100 (medfølger

ikke) til det ekstra indgangsjackstik (R-AUX/BT ADAPTER) bag på denne enhed. (side 10)

• Se også vejledningen leveret med Bluetooth-adapteren og Bluetooth-anordningen angående

detaljer.

• Betjeningerne kan afvige, alt efter hvilken anordning, der er tilsluttet.

Klargøring

1 Registrer (par) en Bluetooth-anordning med KS-BTA100.

Se den brugervejledning, der følger med KS-BTA100.

2 Ændr enhedens <SRC SELECT> indstillinger.

]

]

<R-AUX>

]

[Hold]

Anvendelse af en Bluetooth mobiltelefon

KS-BTA100

• Modtagelse af opkald

Ved indgående opkald...

• Sådan foretager du et opkald

Foretagelse af et opkald til det sidste kaldte

nummer fra din telefon.

• Skift mellem handsfree og telefin

Mens du taler...

• Slutter/afviser opkald

• Stemmeopkald

Stemmeopkald er kun tilgængelig,

når den tilsluttede mobiltelefon har

stemmegenkendelsessystemet).

Regulering af mikrofonlydstyrken.

Lydstyrkeniveau: Høj/ Normal (indledende)/ Lav

Mikrofon

Anvendelse af Bluetooth-audioanordningen

]

“BT AUDIO”

Hvis afspilningen ikke begynder, kan du betjene Bluetooth-audioafspilleren for at begynde

afspilningen.

[Tryk på] Vælger spor.

[Hold] Frem- eller tilbagespoling af sporet.

(CD receiveren)

Om mikrofonlydstyrken:

Når du mindsker CD receiverens lydstyrke, vil lydstyrkeniveauet skifte til Normal.

(Lav) (Høj)

DA02-21_KD-R621[E]1.indd 20DA02-21_KD-R621[E]1.indd 20 11/1/10 12:47:55 PM11/1/10 12:47:55 PM

21DANSK

Tekniske specifikationer

USB-SEKTION

USB Standard :

USB 1.1, USB 2.0

Dataoverførselshastighed (fuld hastighed) :

Maks. 12 Mbps

Kompatibel anordning :

Masselagerklasse

Kompatibelt filsystem :

FAT 32 / 16 / 12

Audioformat, der kan afspilles :

MP3/WMA

Maks. strøm :

DC 5 V 500 mA

GENERELT

Strømkrav :

Driftsspænding : DC 14,4 V (11 V til

16 V tolerance)

Jordforbindelse :

Negativ jordforbindelse

Arbejdstemperatur :

0°C til +40°C

Mål (B x H x D) : (ca.)

– Installationsstørrelse :

182 mm × 52 mm × 158 mm

– Panelstørrelse :

188 mm × 59 mm × 9 mm

Vægt :

1,2 kg (eksklusive tilbehør)

Kan ændres uden varsel.

AUDIO FORSTÆRKERSEKTION

Maksimum effekt :

50 W pr. kanal

Vedvarende effekt (RMS) :

20 W pr. kanal til

4 Ω, 40 Hz til 20 000 Hz ved højst 1% total

harmonisk forvrængning.

Signal/støjforhold :

70 dB

Impedans :

4 Ω (4 Ω til 8 Ω tolerance)

Frekvensrespons :

40 Hz til 20 000 Hz

Line-Out eller Subwoofer-Out-niveau/

impedans :

2,5 V/20 kΩ belastning (fuld skala)

Output impedans :

≤ 600 Ω

Anden terminal :

USB-indgangsterminal,

fronthjælpeindgangsjackstik, baghjælpe/

Bluetooth-adapterindgangsjackstik,

antenneindgang

TUNERSEKTION

Frekvensomåde :

FM :

87,5 MHz til 108,0 MHz

AM :

MB : 531 kHz til 1 611 kHz

LB : 153 kHz til 279 kHz

FM Tuner :

Egnet følsomhed :

9,3 dBf (0,8 μV/75 Ω)

50 dB støjdæmpningsfølsomhed :

16,3 dBf (1,8 μV/75 Ω)

Alternerende kanalfølsomhed (400 kHz) :

65 dB

Frekvensrespons :

40 Hz til 15 000 Hz

Stereoseparation :

40 dB

MB Tuner:

Følsomhed/Selektivitet :

20 μV/40 dB

LB Tuner :

Følsomhed :

50 μV

CD-AFSPILLERSEKTION

Type :

Compact disc-afspiller

Signaldetektionssystem :

Non-kontakt optisk

pickup (halvleder laser)

Antal kanaler :

2 kanaler (stereo)

Frekvensrespons :

5 Hz til 20 000 Hz

Signal/støjforhold :

98 dB

Wow og flutter :

Under den målbare grænse

MP3 optageformat (MPEG1/2 Audio Layer 3) :

Max. bit-hastighed: 320 kbps

WMA (Windows Media® Audio)

dekodningsformat :

Max. bit-hastighed:

192 kbps

Microsoft og Windows Media er

indregistrerede varemærker eller varemærker,

som tilhører Microsoft Corporation i USA og/

eller andre lande.

• “Made for iPod,” and “Made for iPhone”

mean that an electronic accessory has

been designed to connect specifically

to iPod, or iPhone, respectively, and has

been certified by the developer to meet

Apple performance standards. Apple is not

responsible for the operation of this device

or its compliance with safety and regulatory

standards. Please note that the use of this

accessory with iPod, or iPhone may affect

wireless performance.

• iPhone, iPod, iPod classic, iPod nano, and

iPod touch are trademarks of Apple Inc.,

registered in the U.S. and other countries.

DA02-21_KD-R621[E]1.indd 21DA02-21_KD-R621[E]1.indd 21 11/2/10 9:13:33 AM11/2/10 9:13:33 AM

2SUOMI

TÄRKEÄÄ TIETOA LASERTUOTTEISTA

1. LUOKAN 1 LASERLAITE

2. VARO: Älä avaa yläkantta. Laitteen sisällä ei ole käyttäjän huollettavia osia. Huollata laite

valtuutetussa huoltoliikkeessä.

3. VARO: Avattaessa olet alttiina näkyvälle ja/tai näkymättömälle luokan 1M lasersäteilylle. Älä

tarkastele sitä optisen laitteen läpi.

4. TARRAN TOISTO: VAROITUSTARRA, SIJOITETAAN LAITTEEN ULKOPUOLELLE.

Kiitos, että valitsit JVC-tuotteen.

Lue kaikki ohjeet huolellisesti ennen käyttöä, jotta ymmärrät varmasti laitteen toiminnan ja saavutat

parhaan mahdollisen käyttönautinnon.

VAROITUS:

Pysäköi auto ennen laitteen käyttämistä.

Varoitus:

Säädä äänenvoimakkuus niin, että voit kuulla

auton ulkopuolelta tulevat äänet. Ajaminen

äänenvoimakkuuden ollessa liian suuri saattaa

aiheuttaa onnettomuuden.

Äänenvoimakkuuden asetusta koskeva

varoitus:

Digitaaliset laitteet (CD/USB) tuottavat hyvin

vähän kohinaa verrattuna muihin äänilähteisiin.

Laske äänenvoimakkuutta ennen näiden

digitaalilähteiden toistoa, etteivät kaiuttimet

vaurioidu äänenvoimakkuuden noustessa

äkillisesti.

DualDisc-levyjen toistoa koskeva

huomautus:

“DualDisc”-levyjen CD-puoli ei ole yhteensopiva

“Compact Disc Digital Audio” -standardin

kanssa. Tämän takia emme suosittele DualDisc

-levyjen CD-puolen käyttöä tässä laitteessa.

Tietoja vanhojen laitteiden ja akkujen

hävittämisestä

[vain Euroopan unioni]

Nämä symbolit tarkoittavat, ettei symbolilla

varustettua tuotetta eikä akkua saa laittaa

talousjätteisiin, kun sen elinkaari päättyy.

Jos haluat hävittää tämän tuotteen ja

akun, tee niin kansallisen lainsäädännön tai

muiden maassasi ja kunnassasi voimassa

olevien määräysten mukaan.

Kun hävität tuotteen asianmukaisella

tavalla, autat säästämään luonnonvaroja

ja estämään mahdollisia ympäristö- ja

terveyshaittoja.

Huomautus:

Akkusymoblin alapuolella oleva Pb-merkintä

tarkoittaa, että akku sisältää lyijyä.

Tuotteet

Akku

FI02-21_KD-R621[E]1.indd 2FI02-21_KD-R621[E]1.indd 2 10/25/10 2:39:15 PM10/25/10 2:39:15 PM

3SUOMI

Ohjauspaneelin kiinnitys/irrotus

Laitteen säätö alkutilaan

Myös esiasetetut säädöt

poistetaan.

Levyn poistaminen käsin

• Varo pudottamasta levyä, kun se tulee ulos.

• Jos tämä ei toimi, yritä palauttaa vastaanotin

alkutilaan.

Kunnossapito

Laitteen puhdistaminen

Pyyhi pois lika pinnoilta kuivalla silikonirievulla

tai jollakin pehmeällä kankaalla. Jos tätä

huomautusta ei noudateta, laite saattaa

vahingoittua.

Liittimen puhdistaminen

Pyyhi pois lika laitteen liittimestä ja pinnoilta.

Käytä pumpulia tai kangasta.

JVC ei kanna vastuuta iPodin/iPhonen ja/tai

USB-massamuistilaitteen tiedon häviöstä tätä

järjestelmää käytettäessä.

SISÄLLYS

3 Ohjauspaneelin kiinnitys/irrotus

3 Laitteen säätö alkutilaan

3 Levyn poistaminen käsin

3 Kunnossapito

4 Esittelyn näytön peruuttaminen

4 Kellon asetus

5 Kaukosäätimen valmistelutoimet

5 Tietoa levyistä

6 Perustoiminnot

7 Radion kuunteleminen

9 Levyä kuunneltaessa

10 Muiden ulkoisten laitteiden

liittäminen

10 Muiden ulkoisten komponenttien

kuunteleminen

11 USB-laitteen kuuntelu

12 iPodin/iPhonen kuuntelu

14 Esivalitun äänitilan valinta

15 Valikkotoiminnot

18 Vianetsintä

20 Bluetooth ® -laitteiden

käyttäminen

21 Tekniset tiedot

Kosteuden tiivistyminen : Kun auto

on ilmastoitu, kosteutta saattaa kertyä

laserlinssille. Tämä saattaa aiheuttaa levyn

lukuvirheitä. Ota tällöin levy pois ja odota

kunnes kosteus haihtuu.

Auton sisälämpötila : Jos olet pysäköinyt

auton pitkäksi ajaksi kuumaan tai kylmään

säähän, odota, kunnes lämpötila tulee

normaaliksi auton sisällä ennen kuin käytät

laitetta.

[Pidä]

FI02-21_KD-R621[E]1.indd 3FI02-21_KD-R621[E]1.indd 3 10/25/10 2:39:16 PM10/25/10 2:39:16 PM

4SUOMI

1 Kytke virta päälle.

4 Valitse <DEMO OFF>.

6 Suorita toimenpide loppuun.

Esittelyn näytön peruuttaminen

(Alkuasetus)

[Pidä]

Näyttöesitys aktivoidaan automaattisesti, jos mitään ei tehdä noin 20 sekuntiin.

Kellon asetus

1 Kytke virta päälle.

3 Valitse <CLOCK>.

4 Valitse <CLOCK SET>.

5 Säädä tunnit.

6 Säädä minuutit.

7 Valitse <24H/12H>.

8 Valitse <24 HOUR> tai

<12 HOUR>.

9 Suorita toimenpide loppuun.

(Alkuasetus)

[Pidä]

(Alkuasetus)

[Pidä]

FI02-21_KD-R621[E]1.indd 4FI02-21_KD-R621[E]1.indd 4 10/25/10 2:39:16 PM10/25/10 2:39:16 PM

5SUOMI

Varoitus:

• Räjähdyksen vaara, jos paristo asetetaan

väärin. Vaihda tilalle vain samanlainen tai

vastaava paristo.

• Älä säilytä paristoa suorassa

auringonpaisteessa tai vie sitä tulenlähteen

yms. lähelle.

Varoitus (vältä tapaturmat ja vahingot):

• Varmista, että asennettava paristo on CR2025

tai tätä vastaava.

• Älä jätä kaukosäädintä pitkäksi aikaa suoraan

auringonvaloon (esim. kojelaudalle).

• Älä säilytä paristoa lasten ulottuvilla.

• Älä lataa paristoa uudelleen, älä pura sitä tai

aiheuta siihen oikosulkua. Älä kuumenna tai

hävitä paristoa polttamalla.

• Älä säilytä paristoa muiden metallien

yhteydessä.

• Älä vahingoita paristoa terävillä esineillä tai

muilla työkaluilla.

• Kääri paristo teippiin ja eristä se ennenkuin

heität sen pois tai asetat sensäilytykseen.

Kaukosäätimen valmistelutoimet

Irrota ensin eristekalvo ennen kuin aloitat

kaukosäätimen käytön.

Jos kauko-ohjaimen tehokkuus heikkenee,

vaihda paristo.

Litiumnappipariston vaihtaminen

CR2025

Tässä vastaanottimessa on valmius kauko-

ohjaukseen ohjauspyörästä.

• Katso myös kaukosäätimen sovittimen

mukana toimitettuja käyttöohjeita.

Eristekalvo

Tietoa levyistä

Tässä laitteessa voidaan toistaa

vain seuraavanlaisia CD-levyjä:

Levyt, joita ei voi käyttää:

• Levyt, jotka eivät ole pyöreitä.

• Levyt, joiden äänityspinnalla on väriä tai likaa.

• Ei ole mahdollista toistaa äänitettäviä/

uudelleenkirjoitettavia levyjä, joita

ei ole viimeistelty. (Katso tiedot

viimeistelytoimenpiteistä levyn

kirjoitusohjelman ja nauhurin käyttöohjeista.)

• 8 cm CD-levyjä ei voi käyttää. Jos levy yritetään

panna paikoilleen sovitinta käyttämällä, laite

saattaa mennä epäkuntoon.

Levyjen käsittely:

• Älä kosketa levyn äänityspuolta.

• Älä kiinnitä teippiä levylle äläkä käytä sellaista

levyä, jonka pinnalle on kiinnitetty teippi.

• Älä käytä levylle mitään lisälaitteita.

• Puhdista levyn keskustasta reunoille päin.

• Puhdista levy kuivalla silikonirievulla tai

pehmeällä kankaalla. Älä käytä liuotusaineita.

• Kun levyt otetaan pois tästä laitteesta, aseta

ne vaakasuoraan.

• Ota pois kehykset keskireiästä ja levyn

reunoilta ennen kuin asetat levyn paikalleen.

FI02-21_KD-R621[E]f.indd 5FI02-21_KD-R621[E]f.indd 5 11/16/10 9:27:40 AM11/16/10 9:27:40 AM

6SUOMI

Perustoiminnot

Säätönuppi Poistaa levyn

Latausaukko

Kauko-ohjainanturi

• ÄLÄ altista kirkkaalle

auringonvalolle.

Näyttöikkuna

Edessä oleva lisälaitteen

tuloliitäntä

Irrota paneeli

Kun painat seuraavia näppäimiä tai pidät niitä painettuina...

Pääyksikkö Kaukosäädin Yleinen käyttö

/ SOURCE

— Kytkee päälle/pois [Pidä].

SOURCE

Valitsee lähteet (FM, CD, USB tai USB-IPOD, F-AUX, BT AUDIO tai

R-AUX tai BT PHONE, AM).

• “CD” tai “USB” voidaan valita vain kun levy on asetettu tai USB-

laite liitetty.

Säätönuppi

(käännä)

VOL – / + Säätää äänenvoimakkuuden tasoa.

— Valitsee kohdat.

Säätönuppi

(paina)

Vaimentaa äänen toiston aikana. Jos lähteenä on “CD” tai “USB/

USB-IPOD”, toisto kytkeytyy tauolle.

• Vaimennus perutaan tai toistoa jatketaan painamalla painiketta

vielä kerran.

— Varmistaa valinnan.

EQ SOUND

Valitsee äänitilan.

• Kytke sävytason säätö suoraan pitämällä painettuna EQ-

painiketta päälaitteesta. (sivu 14)

BRIGHTNESS — Kytkee suoraan <BRIGHTNESS> -valikkoon. (sivu 16)

T/P BACK —

• TA-valmiustilavastaanoton ottaminen käyttöön/poistaminen

käytöstä

• Siirry PTY-hakutilaan [Pidä].

• Valitsee iPodin/iPhonen säätöliittimen [Pidä]. (sivu 12)

• Palaa edelliseen valikkoon.

• Poistu valikosta [Pidä].

DISP —• Vaihda näyttötiedot.

• Selaa näytön tietoja [Pidä].

USB (Universal Serial

Bus)-tuloliitin

FI02-21_KD-R621[E]f.indd 6FI02-21_KD-R621[E]f.indd 6 11/16/10 9:27:41 AM11/16/10 9:27:41 AM

7SUOMI

FM-vastaanoton parantaminen

] <TUNER> ] <MONO> ] <MONO ON>

Vastaanotto paranee, mutta stereoefekti

häviää.

Kun haluat palauttaa stereovaikutelman,

toista sama toiminto <MONO OFF> -asetuksen

valitsemiseksi.

Automaattinen esiasetus (FM) —

SSM (Strong-station Sequential Memory)

Voit esiasettaa korkeintaan 18 asemaa FM-

taajuusalueelle.

Asemaa kuunneltaessa...

]

<TUNER>

]

<SSM>

]

“SSM” vilkkuu ja voimakassignaaliset

paikallisasemat etsitään ja tallennetaan

automaattisesti.

Esiviritä toiset 6 asemaa toistamalla edellä

mainitut toimenpiteet valitsemalla yksi muista

SSM-asetusalasta.

Manuaalinen esiasetus (FM/AM)

Voit esiasettaa enintään 18 asemaa FM-

taajuuksille ja 6 asemaa AM-taajuuksille.

]

Hae asema, jonka haluat esivirittää.

“PRESET MODE” vilkkuu.

]

Valitsee esiviritysnumeron.

Esiviritysnumero vilkkuu ja “MEMORY”

tulee näkyviin.

Esiasetetun aseman valitseminen

tai

Näyttötietojen muuttaminen (Muille

kuin radiotietojärjestelmän (Radio Data

System) asemille)

Taajuus

Kello

Kauko-ohjaimen käyttäminen

∞

: Vaihtaa esiasetetut asemat.

: [Paina] Etsii asemia automaattisesti.

[Pidä] Etsii asemia manuaalisesti.

Radion kuunteleminen

[Pidä]

]

“FM” tai “AM”

Ÿ• [Paina] Etsii asemia automaattisesti.

• [Pidä] Etsii asemia manuaalisesti.

“M” vilkkuu, paina näppäintä sitten

toistuvasti.

“ST” syttyy, kun otetaan vastaan FM-stereoaseman lähetystä, jolla on riittävän voimakas signaali.

[Pidä]

FI02-21_KD-R621[E]1.indd 7FI02-21_KD-R621[E]1.indd 7 11/1/10 11:53:02 AM11/1/10 11:53:02 AM

8SUOMI

• Käynnistä vastaanotto virittämällä

toiselle asemalle, joka lähettää TA-

valmiustilavastaanotolle tarpeelliset Radio

Data System -järjestelmän signaalit.

• Lopeta vastaanotto painamalla T/P BACK

uudelleen.

NEWS-valmiustilavastaanotto

NEWS-valmiustilavastaanoton ollessa käytössä

vastaanotin siirtyy väliaikaisesti NEWS-

ohjelmaan mistä tahansa muusta lähteestä

kuin AM.

Katso tiedot NEWS-valmiustilavastaanoton

käynnistämisestä kohdasta <NEWS-STBY>.

(sivu 17)

Saman ohjelman hakeminen—

Network-Tracking Reception

Ajaessasi alueella, jossa FM-kuuluvuus ei ole

hyvä, vastaanotin hakee automaattisesti toisen

samaan verkkoon kuuluvan FM Radio Data

System-aseman, joka mahdollisesti lähettää

samaa ohjelmaa voimakkaammalla signaalilla.

Katso tiedot Network-Tracking Reception

-asetuksen muuttamisesta kohdasta

<AF-REG>. (sivu 17)

Automaattinen aseman valinta—

Ohjelmahaku

Kun valitset esiasetetun numeron, laite tavallisesti

hakee kyseiselle numerolle asetetun aseman.

Jos tämän esiasetetun FM Radio Data System-

aseman lähettämät signaalit eivät ole riittävän

voimakkaita, laite hakee AF (Alternative

Frequecy)-tietojen avulla toisen aseman, joka

lähettää samaa ohjelmaa kuin alkuperäinen

esiasetettu asema.

Katso tiedot Ohjelmahaun käynnistämisestä

kohdasta <P-SEARCH>. (sivu 17)

Näyttötietojen vaihtaminen

Aseman nimi (PS)

Aseman

taajuus

Ohjelmatyyppi (PTY)

Kello

(takaisin alkuun)

FM Radio Data System-

suosikkiohjelman hakeminen—

PTY-haku

Voit virittää suosikkiohjelmaasi lähettävän

aseman etsimällä PTY-koodia.

Valittu PTY-koodi tulee näyttöön.

]

Valitse jokin mieliohjelmatyypeistä tai

PTY-koodi ja aloita haku.

Jos verkossa on asema, joka lähettää

valitsemasi PTY-koodin ohjelmaa, asema

virittyy.

PTY-koodit:

NEWS, AFFAIRS, INFO, SPORT, EDUCATE,

DRAMA, CULTURE, SCIENCE, VARIED, POP M (musiikki),

ROCK M (musiikki), EASY M (musiikki), LIGHT M

(musiikki), CLASSICS, OTHER M (musiikki), WEATHER,

FINANCE, CHILDREN, SOCIAL, RELIGION, PHONE IN,

TRAVEL, LEISURE, JAZZ, COUNTRY, NATION M (musiikki),

OLDIES, FOLK M (musiikki), DOCUMENT

Valmiustilavastaanotot

TA-valmiustilavastaanotto

TA-valmiustilavastaanoton ollessa

käytössä vastaanotin siirtyy väliaikaisesti

liikennetiedotuksia (TA) lähettävän aseman

taajuudelle. TA-valmiustilavastaanotto ei toimi

AM-asemia kuunneltaessa.

• Jos äänenvoimakkuutta säädetään

liikennetiedotuksen vastaanoton aikana,

säädetty äänenvoimakkuus tallentuu

automaattisesti muistiin. Se tulee voimaan,

kun liikennetiedotustoiminto kytketään

seuraavan kerran.

TA-valmiustilavastaanoton ottaminen

käyttöön

Jos TP-merkkivalo syttyy, TA-

valmiustilavastaanotto on käytössä.

Jos TP-merkkivalo vilkkuu, TA-

valmiustilavastaanotto ei vielä ole

käytössä.

Seuraavat ominaisuudet ovat

käytettävissä vain FM Radio Data System-

asemien kohdalla.

[Pidä]

FI02-21_KD-R621[E]f.indd 8FI02-21_KD-R621[E]f.indd 8 11/16/10 9:27:41 AM11/16/10 9:27:41 AM

9SUOMI

Levyä kuunneltaessa

Toisto käynnistyy automaattisesti.

Kaikkia valitun levyn raitoja soitetaan toistuvasti kunnes

vaihdat lähteen tai poistat makasiinin CD-vaihtajasta.

Toiston lopettaminen ja levyn

poisto

Jos poistettua levyä ei oteta

pois 15 sekunnin aikana, se

vetäytyy automaattisesti takaisin

asetusaukkoon.

Perustoiminnot

Valitsee MP3/WMA-kansion.

[Paina] Valitsee

raidan.

[Pidä] Raidan

pikakelaus eteen- ja

taaksepäin.

Kauko-ohjaimen käyttäminen

∞

: Valitsee MP3/WMA-kansion.

: [Paina] Valitsee raidan.

[Pidä] Raidan pikakelaus eteen- ja

taaksepäin.

Näyttötietojen vaihtaminen

Levyn nimi/albumin nimi/artisti (kansion

nimi)*

Raidan nimi (tiedostonimi)*

Nykyisen raidan numero ja kulunut toistoaika

Nykyisen raidan numero ja kellonaika

(takaisin alkuun)

“NO NAME” näkyy tavanomaisilla CD-levyillä tai

jos sitä ei ole nauhoitettu.

Raidan/kansion valinta

luettelosta

• Jos MP3/WMA-levy sisältää monta raitaa,

nopea etsintä (±10, ±100) levyltä on

mahdollista kääntämällä valintasäädintä

nopeasti.

• Voit siirtyä takaisin edelliseen valikkoon

painamalla T/P BACK.

Toistotilojen valitseminen

Voit käyttää vain yhtä seuraavista toistotiloista

kerrallaan.

]

“REPEAT”

“RANDOM”

REPEAT

TRACK RPT : Toista nykyinen kappale

FOLDER RPT : Toistaa nykyisen kansion

RANDOM

FOLDER RND : Soita ensin nykyisen

kansion ja sitten seuraavien kansioiden

kaikki raidat satunnaisessa järjestyksessä

ALL RND : Soittaa kaikki raidat

satunnaisessa järjestyksessä

Peruuta jatkuva toisto tai satunnaistoisto

valitsemalla “RPT OFF” tai “RND OFF”.

[Pidä]

FI02-21_KD-R621[E]1.indd 9FI02-21_KD-R621[E]1.indd 9 10/25/10 2:39:18 PM10/25/10 2:39:18 PM

10 SUOMI

Muiden ulkoisten laitteiden liittäminen

Muiden ulkoisten komponenttien

kuunteleminen

3,5 mm stereo mini-liitin

(jossa “L” –muotoinen liitin)

(ei sisälly toimitukseen)

Ulkoinen laite voidaan liittää käyttöpaneelissa (F-AUX) ja/tai laitteen takana (R-AUX) olevaan

lisälaitteen tuloliittimeen.

Yhteenveto lisälaitteiden tuloliittimen kautta tapahtuvasta ulkoisten laitteiden käytöstä:

Ulkoinen laite Lisätulon

liitin

Valmistelu

Äänilähde

Liitäntäkaapeli/

laite

(ei sisälly

toimitukseen)

Valikon

säätökohta Apukohde Asetus

Kannettava

audiosoitin

Eteen SRC SELECT F-AUX ON F-AUX Lisätietoja on

jäljempänä.

Taakse SRC SELECT R-AUX ON R-AUX

Bluetooth-laite Taakse SRC SELECT R-AUX BT ADAPTER BT AUDIO/

BT PHONE *

KS-BTA100

(sivu 20)

“BT PHONE” näkyy, kun käytössä on Bluetooth-puhelin.

Katso myös ulkoisten laitteiden mukana toimitettuja käyttöohjeita.

]

“F-AUX” tai “R-AUX”

ŸKytke liitetty laite päälle ja aloita

äänilähteen toisto.

Käyttöpaneelissa (F-AUX): Takapaneelissa (R-AUX):

Kannettava audiosoitin

jne.

Kannettava audiosoitin

jne.

3,5 mm stereo mini-liitin

(ei sisälly toimitukseen)

Suosittelemme 3-liitinpistokkeisen stereominipistokkeen

käyttämistä parasta mahdollista äänilähtöä varten.

FI02-21_KD-R621[E]1.indd 10FI02-21_KD-R621[E]1.indd 10 10/25/10 2:39:18 PM10/25/10 2:39:18 PM

11SUOMI

Voit käyttää USB-laitetta samalla tavalla kuin käytät levyllä olevia tiedostoja. (sivu 9)

• Tällä laitteella on mahdollista toistaa MP3/WMA-tiedostoja, jotka on tallennettu USB-

massamuistilaitteeseen (kuten USB-muisti, digitaalinen audiosoitin jne.).

]

Kytke virta päälle.

Kaikkia valitun levyn raitoja soitetaan toistuvasti kunnes vaihdat lähteen tai kytket USB-laitteen irti.

USB-laitteen kuuntelu

USB-kaapeli (ei sisälly

toimitukseen)

USB-tuloliitin

Varoitus:

• Varmista, että kaikki tärkeät tiedot on tuettu.

• Yksikön USB-tuloliitäntään ei voi kytkeä

tietokonetta tai kannettavaa HDD-laitetta.

• Vältä USB-laitteen käyttöä, jos se vaarantaa

ajoturvallisuuden.

• Elektrostaattinen sähköisku USB-laitteen

kytkemisen yhteydessä saattaa aiheuttaa

epänormaalia toistoa. Irrota tällöin USB-laite ja

nollaa sitten tämä laite ja USB-laite.

• Välttääksesi USB-laitteen epämuodostumat

sekä vauriot, älä jätä laitetta autoon äläkä

altista sitä suoralle auringonvalolle tai korkeille

lämpötiloille.

• Tämä laite ei ehkä toista USB-laitteen

tiedostoja oikein, kun käytetään USB-

jatkojohtoa.

• Vastaanottimen kanssa ei voi käyttää USB-

laitteita, jotka on varustettu erityistoiminnoilla

kuten tietosuojatoiminnoilla.

•

Jos liität USB-kaapelilla, käytä USB 2.0 -kaapelia.

• Älä käytä USB-laitetta, jossa on 2 tai useampia

osioita.

• USB-laitteen muodosta ja liitäntäportista

riippuen joitakin USB-laitteita ei ehkä voi liittää

oikein tai liitäntä saattaa jäädä löysäksi.

• Tämä vastaanotin ei tunnista USB-laitetta,

jonka luokitus on muu kuin 5 V ja enemmän

kuin 500 mA.

• Älä irrota ja kiinnitä USB-laitetta toistuvasti,

kun “READING” näkyy näytössä.

• Tämä laite ei kenties tunnista USB-

kortinlukijaan asetettua muistikorttia.

• Yhdistä vastaanottimeen vain yksi USB-laite

kerrallaan. Älä käytä USB-hubia.

• Joidenkin USB-laitteiden kanssa toiminnot ja

virransaanti eivät välttämättä toimi oikein.

• Merkkien enimmäismäärä:

– Kansion nimet : 63 merkkiä

– Tiedostonimet : 63 merkkiä

– MP3 Tag : 60 merkkiä

– WMA Tag : 60 merkkiä

• Tämä laite tunnistaa yhteensä 65 025

tiedostoa ja 255 kansiota (255 tiedostoa

kansiota kohden mukaan luettuna kansio,

jonka sisältämiä tiedostoja ei tueta) sekä 8 eri

kansiotasoa.

[Pidä]

FI02-21_KD-R621[E]1.indd 11FI02-21_KD-R621[E]1.indd 11 11/1/10 11:53:03 AM11/1/10 11:53:03 AM

12 SUOMI

Säätöliittimen valinta

]

• Katso yksityiskohdat asetuksesta

<IPOD SWITCH> sivulta 17.

Perustoiminnot

Ei toimi tilassa <EXT MODE>.

[Paina] Valitsee raidan/

luvun.

[Pidä] Raidan pikakelaus

eteen- ja taaksepäin.

Kauko-ohjaimen käyttäminen

: [Paina] Valitsee raidan/luvun.

[Pidä] Raidan pikakelaus eteen- ja

taaksepäin.

]

Kytke virta päälle.

Kaikkia valitun levyn raitoja soitetaan toistuvasti kunnes vaihdat lähteen tai kytket iPodin/iPhonen

irti.

USB 2.0 -kaapeli (iPodin/iPhonen lisävaruste)

USB-tuloliitin

Apple iPod/iPhone

iPodin/iPhonen kuuntelu

Kappaleen valitseminen

valikosta

Ei toimi tilassa <IPOD MODE / EXT MODE>.

]

Valitse haluamasi valikko.

PLAYLISTS

ARTISTS

ALBUMS

SONGS

PODCASTS

GENRES

COMPOSERS

(takaisin alkuun)

]

Valitse haluamasi raita.

Toista tätä vaihetta kunnes haluamasi

raita on valittu.

• Jos valittu valikko sisältää monta raitaa, nopea

etsintä (±10, ±100, ±1 000, ±10 000) valikosta

on mahdollista kääntämällä valintasäädintä

nopeasti.

• Voit siirtyä takaisin edelliseen valikkoon

painamalla T/P BACK.

[Pidä]

Varoitus:

• Vältä iPodin/iPhonen käyttöä, jos se vaarantaa ajoturvallisuuden.

• Tee varmuuskopio kaikista tärkeistä tiedoista välttyäksesi tiedon häviämiseltä.

[Pidä]

FI02-21_KD-R621[E]f.indd 12FI02-21_KD-R621[E]f.indd 12 11/16/10 9:27:42 AM11/16/10 9:27:42 AM

13SUOMI

Lisätietoja

• Valmistettu mallille

iPod touch (1., 2. & 3. sukupolvi)

iPod classic

iPod videolla *

iPod nano (1. *, 2., 3., 4. & 5. sukupolvi)

iPhone 4

iPhone 3GS

iPhone 3G

iPhone

* <IPOD MODE / EXT MODE> eivät ole käytettävissä.

• Ei ole mahdollista selata “Videos”-valikon

videotiedostoja <HEAD MODE> -tilassa.

• Laitteen valintavalikossa näkyvä kappalejärjestys

saattaa poiketa iPodin järjestyksestä.

• Kun iPodia/iPhonea käytetään, tietyt toiminnot eivät

ehkä toimi oikein tai aiotulla tavalla. Katso tässä

tapauksessa JVC:n verkkosivuja: <http://www.jvc.

co.jp/english/car/> (vain englanninkielinen sivusto).

Toistotilojen valitseminen

• Voit käyttää vain yhtä seuraavista toistotiloista

kerrallaan.

• Ei toimi tilassa <IPOD MODE / EXT MODE>.

]

“REPEAT”

“RANDOM”

REPEAT

ONE RPT : Toimii samalla tavalla kuin

iPodin “Toisto Yksi”

ALL RPT : Toimii samalla tavalla kuin

iPodin “Toisto Kaikki”

RANDOM

ALBUM RND : Toimii samalla tavalla kuin

iPodin “Sekoitus Albumit”

SONG RND : Toimii samalla tavalla kuin

iPodin “Sekoitus Kappaleet”

• Satunnaistoisto peruutetaan valitsemalla

“RND OFF”.

• “ALBUM RND” ei ole käytettävissä joillakin

iPod/iPhone-laitteilla.

• Voit siirtyä takaisin edelliseen valikkoon

painamalla T/P BACK.

[Pidä]

Näyttötietojen vaihtaminen

Albumin nimi/esittäjä

Raidan nimi

Nykyisen raidan numero ja kulunut toistoaika

Nykyisen raidan numero ja kellonaika

(takaisin alkuun)

FI02-21_KD-R621[E]f.indd 13FI02-21_KD-R621[E]f.indd 13 11/16/10 9:27:42 AM11/16/10 9:27:42 AM

14 SUOMI

Oman äänitilan tallentaminen

Voit tallentaa omat säätösi muistiin.

] <PRO

EQ> ] <BASS / MIDDLE / TREBLE>

Säädä valitun äänen äänielementtejä

(katso alla olevaa taulukkoa).

4Toista vaiheet 2 ja 3 säätääksesi muita

sävyjä.

Säädöt tallennetaan automaattisesti ja

muutetaan kohtaan “USER”.

[Pidä]

Taajuus / Taso / Q [Alku: Alleviivattu ]

BASS 60 / 80/ 100/ 200 Hz –06 — +06 [ 00 ] Q1.0/ 1.25/ 1.5/ 2.0

MIDDLE 0.5 / 1.0/ 1.5/ 2.5 kHz –06 — +06 [ 00 ] Q0.75 / 1.0 / 1.25

TREBLE 10.0/ 12.5/ 15.0/ 17.5 kHz –06 — +06 [ 00 ] Q FIX

On mahdollista valita musiikkilajille sopiva

esiviritetty äänitila.

FLAT

NATURAL

DYNAMIC

VOCAL

BOOST

BASS BOOST

USER

(takaisin

alkuun)

Kuunneltaessa on mahdollista säätää

subwoofer-taso ja valitun äänimuodon sävytaso.

Säädä taso:

SUB.W : 00 — 08

BASS / MID / TRE : –06 — +06

Ääni tallennetaan automaattisesti ja

muutetaan kohtaan “USER”.

Esivalitun äänitilan valinta

[Pidä]

FI02-21_KD-R621[E]f.indd 14FI02-21_KD-R621[E]f.indd 14 11/16/10 9:27:42 AM11/16/10 9:27:42 AM

15SUOMI

Valikkotoiminnot

Jos mitään toimintoa ei

suoriteta noin 60 sekuntiin,

toiminto peruuntuu.

2 3 Toista tarvittaessa vaihe 2.

• Voit siirtyä takaisin

edelliseen valikkoon

painamalla T/P BACK.

• Poistu valikosta painamalla

MENU.

[Pidä]

Jatkuu...

Valikkokohta Valittavissa oleva asetus, [Alku: Alleviivattu]

DEMO

Katso asetukset sivulta 4.

CLOCK

CLOCK SET

Katso asetukset sivulta 4.

24H/12H

Katso asetukset sivulta 4.

CLOCK ADJ * 1AUTO

Laitteen sisäinen kello säädetään automaattisesti Radio Data System-signaalin

CT (kellonaika)-datan avulla. /

OFF

: Peruuttaa.

COLOR

BUTTON ZONE

29 esisäädettyä väriä /

USER

COLORFLOW

01/02/03

: Valitsee halutut värit

painikkeiden valaistukselle (paisi

DISP

BRIGHTNESS

) ja näytön värin

erikseen.

• Jos <ALL ZONE> on valittu, painikkeen ja näytön valaistus muuttuu nykyiselle/valitulle

<BUTTON ZONE> -värille.

• Oletusväri :

BUTTON ZONE

[

DISP

ZONE

[

ALL

ZONE

[

]

DISP ZONE

ALL ZONE

COLOR SETUP

DAY COLOR BUTTON ZONE

On mahdollista luoda omat päivä- ja yövärit erikseen asetuksille

<BUTTON ZONE> ja <DISP ZONE>.

Valitse pääväri (

RED

GREEN

BLUE

) suorittamalla vaihe

säädä sitten taso [

—

]. Toista tätä toimenpidettä kunnes

kaikki kolme ensisijaisväriä on säädetty.

• Jos “

” valitaan kaikille ensisijaisväreille kohdassa

<DISP ZONE>, mitään ei näy näytössä.

DISP ZONE

NIGHT COLOR BUTTON ZONE

DISP ZONE

MENU COLOR ON

Muuttaa näytön ja näppäinten (paitsi

DISP

BRIGHTNESS

) valaistusta

valikko-, luettelohaku- ja toistotilatoimintojen aikana. /

OFF

Peruuttaa.

Toimii vain, kun CT (kellonaika) -tietoja vastaanotetaan.

Koko alue

Näyttöala

Näppäinalue

FI02-21_KD-R621[E]f.indd 15FI02-21_KD-R621[E]f.indd 15 11/16/10 9:48:53 AM11/16/10 9:48:53 AM

16 SUOMI

Valikkokohta Valittavissa oleva asetus, [Alku: Alleviivattu]

DIMMER

DIMMER SET AUTO

Muuttaa näytön ja painikkeiden valaistusta päivä/yösäätöjen välillä

asetuksella <BRIGHTNESS>/<COLOR SETUP> kytkettäessä auton ajovalot pois/

päälle

* 2

. /

Valitsee yösäädöt asetuksella <BRIGHTNESS>/<COLOR SETUP>

näytölle ja painikkeiden valaistukselle. /

OFF

Valitsee päiväsäädöt asetuksella

<BRIGHTNESS>/<COLOR SETUP> näytölle ja painikkeiden valaistukselle.

BRIGHTNESS DAY

[

] /

NIGHT

[

]

Valitsee näytön ja painikkeiden valaistuksen kirkkaustason

[

—

] päivä- ja yökäyttöä varten.

DISPLAY

SCROLL * 3ONCE

Vierittää näytettävät tiedot kerran näytössä. /

AUTO

Toistaa selauksen (5

sekunnin välein). /

OFF

: Peruuttaa.

(Kun

DISP

-painiketta painetaan yli sekunnin ajan, voit vierittää tietoja näytössä

asetuksesta riippumatta.)

TAG DISPLAY ON

Tunnistetiedot näkyvät MP3- tai WMA-kappaleita toistettaessa. /

OFF

Peruuttaa.

PRO EQ

Katso asetukset sivulta 14.

AUDIO

FADER * 4, *5R06 — F06

[

]

Säätää etu- ja takakaiuttimen lähtötasapainoa.

BALANCE * 5L06 — R06

[

]

Säätää vasemman ja oikean kaiuttimen lähtötasapainoa.

LOUD ON

Korosta matalia ja korkeita taajuuksia niin, että ääni on tasapainoinen pienelläkin

äänenvoimakkuudella. /

OFF

Peruuttaa.

VOL ADJUST –05 — +05

[

]

Säädä eri lähteiden (paitsi “FM”) äänenvoimakkuuden taso

FM:n äänenvoimakkuuden tasoon verrattuna. Äänenvoimakkuus suurenee tai pienenee

automaatttisesti lähdettä vaihdettaessa. Valitse ennen säätöä säädettävä lähde.

(“VOL ADJ FIX” näkyy näytössä, jos lähteeksi on valittu “FM”.)

SUB.W ON

Kytkee subwooferin lähdön. /

OFF

Peruuttaa.

SUB.W LPF LOW 55Hz

LOW 85Hz

LOW 120Hz

Subwooferiin päästetään alle

55 Hz/85 Hz/120 Hz taajuudet.

SUB.W LEVEL 00 — 08

[

]

Säädä subwooferin lähtötasoa.

HPF ON

Käynnistää korkeitten ohitussuodattimen. Matalataajuiset signaalit leikataan etu/

takakaiuttimista.

OFF

Lopettaa (kaikki singaalit lähetetään etu/takakaiuttimiin).

BEEP ON

OFF

Ottaa näppäinäänen käyttöön tai pois käytöstä.

Valaistu ohjausjohto vaaditaan. (Katso “Asennus/Liitäntäohjekirja”.) Tämä asetus ei kenties toimi oikein

joissakin ajoneuvoissa (varsinkin sellaisissa, joissa on valintasäädin himmennystä varten. Muuta tässä

tapauksessa muulle asetukselle kuin <DIMMER AUTO>.

Kaikki merkit ja symbolit eivät välttämättä näy (tyhjä kohta) näytöllä.

Jos käytät kaksikaiutinjärjestelmää, säädä vaimentimen tasoksi “00”.

Säätö ei vaikuta alibassokaiuttimen lähtöön.

FI02-21_KD-R621[E]f.indd 16FI02-21_KD-R621[E]f.indd 16 11/16/10 9:27:42 AM11/16/10 9:27:42 AM

17SUOMI

Valikkokohta Valittavissa oleva asetus, [Alku: Alleviivattu]

AUDIO

TEL MUTING * 6ON

Vaimentaa äänen käytettäessä matkapuhelinta (ei liitetty KS-BTA100:n kautta). /

OFF

Peruuttaa.

AMP GAIN * 7LOW POWER

VOLUME 00 – VOLUME 30 (Valitse, jos kunkin kaiuttimen

suurin teho on alle 50 W, jotta saadaan vältettyä kaiuttimien vahingoittuminen.) /

HIGH POWER

: VOLUME 00 – VOLUME 50

TUNER

SSM

Mahdollinen vain kun lähteenä on “FM”. Katso asetukset sivulta 7.

AF-REG *8AF ON

Kun vastaanotettavat signaalit heikkenevät, laite siirtyy toiselle asemalle

(ohjelma saattaa olla toinen kuin parhaillaan vastaanotettava). (AF-merkkivalo syttyy.)

AF-REG ON

: Kun vastaanotettavat signaalit heikkenevät, laite siirtyy toiselle samaa

ohjelmaa lähettävälle asemalle. (AF- ja REG-merkkivalot syttyvät.) /

OFF

: Peruuttaa.

NEWS-STBY *8

Mahdollinen vain kun lähteenä on “FM”.

NEWS ON

NEWS OFF

: NEWS-

valmiustilavastaanoton ottaminen käyttöön tai poistaminen käytöstä

P-SEARCH *8SEARCH ON

SEARCH OFF

: Käynnistää ohjelmahaun (jos AF-REG on kytketty) tai

kytkee sen pois.

MONO

Mahdollinen vain kun lähteenä on “FM”. Katso asetukset sivulta 7.

IF BAND AUTO

Lisää virittimen valintatarkkuutta asemien välisen kohinan vähentämiseksi.

(Stereovaikutelma saatetaan menetttää). /

WIDE

Vierekkäisillä taajuuksilla lähettävät

asemat voivat aiheuttaa häiriöitä, mutta äänen laatu pysyy hyvänä ja stereovaikutelma

säilyy.

IPOD SWITCH * 9HEAD MODE

Ohjaa iPod-toistoa laitteen kautta. /

IPOD MODE

Ohjaa iPod-

toistoa iPodin/iPhonen kautta. /

EXT MODE

Liitetyssä iPod/iPhone -laitteessa

toimivan toiminnon ääni (musiikki, pelit, sovellutusohjelmat jne.) kuuluu tähän

laitteeseen liitetyistä kaiuttimista. Näyttö näyttää aina “EXT MODE”.

SRC SELECT

AM * 10 ON

OFF

Ota “AM” käyttöön tai pois käytöstä lähdevalinnassa.

F-AUX * 10 ON

OFF

Ota “F-AUX” käyttöön tai pois käytöstä lähdevalinnassa.

R-AUX * 10 ON

OFF

Ota “R-AUX” käyttöön tai pois käytöstä lähdevalinnassa. /

BT ADAPTER

Valitsee, jos takana oleva lisälaitteen tuloliitin on liitetty Bluetooth-

sovittimeen, KS-BTA100. (sivu 10) Lähteen nimeksi muuttui “BT AUDIO”.

Tämä asetus ei toimi, jos <BT ADAPTER> on valittu asetukseksi <R-AUX> kohdasta <SRC SELECT>.

Äänenvoimakkuuden taso vaihtuu automaattisesti arvoon “VOLUME 30”, jos vaihdat asetukseen

<LOW POWER> äänenvoimakkuuden ollessa asetettu suuremmaksi kuin “VOLUME 30”.

Vain FM Radio Data System -asemat.

Näkyy vain, kun “USB-IPOD” on valittu äänilähteeksi.

*10

Näkyy vain, kun valittuna erikseen on jokin muu lähde kuin “AM/F-AUX/R-AUX/BT AUDIO”.

FI02-21_KD-R621[E]f.indd 17FI02-21_KD-R621[E]f.indd 17 11/16/10 9:27:42 AM11/16/10 9:27:42 AM

18 SUOMI

Oire Korjaus/Syy

Yleistä

Kaiuttimista ei kuulu ääntä. Säädä äänenvoimakkuus optimaaliseksi. / Varmista, että laitetta ei

vaimennettu/kytketty tauolle. (sivu 6) / Tarkista johdot ja kytkennät.

“MISWIRING CHK WIRING THEN RESET

UNIT” / “WARNING CHK WIRING THEN

RESET UNIT” näkyy näytössä eikä mitään

toimintoa voi suorittaa.

Varmista, että kaiutinjohtojen liitännät on peitetty kunnolla

eristysteipillä ja nollaa sitten laite. (sivu 3)

Jos viesti ei näy, ota yhteys JVC-autoliikkeeseen tai tarvikkeita

myyvään liikkeeseen.

Tämä vastaanotin ei toimi ollenkaan. Nollaa vastaanotin. (sivu 3)

“F-AUX” tai “R-AUX” ei voi valita. Tarkista <SRC SELECT>

<F-AUX / R-AUX> -asetus. (sivu 17)

Ääni saattaa joskus katketa

kuunneltaessa lisälaitteen tuloliittimeen

liitettyä ulkoista laitetta.

Varmista, että liitännässä on käytetty suositettua

stereominipistoketta. (sivu 10)

Oikeat merkit eivät näy (esim. albumin

nimi).

Laite näyttää ainoastaan aakkoset (iso kirjain), numerot sekä

rajoitetun määrän merkkejä.

FM/AM

Automaattinen SSM-esiviritys ei toimi. Tallenna asemat manuaalisesti.

Radion kuuntelussa on staattista

häiriötä.

Kytke antenni kunnolla paikalleen.

“AM” -asemaa ei voi valita. Tarkista <SRC SELECT>

<AM> -asetus. (sivu 17)

Levyn toisto

Levyn toisto ei onnistu. Aseta levy oikein päin.

CD-R-/CD-RW-levyn toisto ei onnistu

eikä raidan ohitus toimi.

Aseta paikalleen viimeistelty CD-R/CD-RW (viimeistele eli sulje

tallennukseen käytetyllä laitteella).

Ääni katkeaa toisinaan. Lopeta toisto kuoppaisella tiellä ajaessasi. / Vaihda levy. / Tarkista

johdot ja kytkennät.

“NO DISC” tulee näyttöön. Aseta toistokelpoinen levy levyaukkoon.

“PLEASE” ja “EJECT” näkyvät näytöllä

vuorotellen.

Paina

, aseta levy sitten oikein.

“IN DISC” tulee näyttöön. Levyä ei voi poistaa oikein. Varmista, että mikään ei tuki

asetusaukkoa.

MP3/WMA-toisto

Levyn toisto ei onnistu. Käytä levyä, jonka MP3/WMA-raidat on tallennettu yhteensopivassa

muodossa: ISO 9660 Level 1, Level 2, Romeo tai Joliet. / Lisää

tiedostonimiin tiedostotunnisteet—<.mp3> tai <.wma>.

Laitteesta kuuluu kohinaa. Vaihda raitaa tai levyä.

“READING” vilkkuu näytössä. Levyn lukuun menee enemmän aikaa. Älä käytä liian hierarkkista

rakennetta ja liikaa kansioita.

Raitoja ei toisteta aikomassasi

järjestyksessä.

Toistojärjestys määräytyy tiedostoja tallennettaessa.

Kulunut toistoaika eiole oikea. Tätä saattaa toisinaan ilmetä toiston aikana. Syynä on tapa, jolla

raidat on tallennettu levylle.

USB-

toisto

“READING” vilkkuu näytössä. Levyn lukuun menee enemmän aikaa. Älä käytä liian hierarkkista

rakennetta ja liikaa kansioita. / Sammuta virta ja kytke se sitten

uudelleen. / Liitä USB-laite uudelleen.

Vianetsintä

FI02-21_KD-R621[E]1.indd 18FI02-21_KD-R621[E]1.indd 18 11/1/10 11:53:04 AM11/1/10 11:53:04 AM

19SUOMI

Oire Korjaus/Syy

USB-toisto

“NO FILE” ilmestyy näyttöön. Tarkista sisältääkö laite toistokelpoisia tiedostoja.

Laitteesta kuuluu kohinaa. Siirry toiseen tiedostoon.

“NOT SUPPORT” näkyy ja raita ohitetaan. Tarkista, onko raidan tiedostomuoto toistokelpoinen.

Kappaleita/kansioita ei toisteta

tarkoittamassasi järjestyksessä.

Toistojärjestys määräytyy tiedoston nimen perusteella. Jos kansioissa

on numerot niiden nimissä, lajittelu tapahtuu numerojärjestyksessä.

Jos kansioiden nimien alussa ei ole numeroita, lajittelu tapahtuu

USB-laitteen tiedostojärjestelmän mukaan.

“CANNOT PLAY” vilkkuu näytössä. / “NO

USB” tulee näyttöön. / Tämä laite ei

havaitse USB-laitetta.

Tarkista, onko kytketty USB-laite yhteensopiva tämän laitteen

kanssa. / Liitä USB-laite uudelleen.

Ääni katkeilee raitaa toistettaessa. Raitoja ei ole kopioitu oikein USB-laitteeseen. Kopioi raidat

uudelleen USB-laitteeseen ja yritä uudelleen.

iPod/iPhone-toisto

iPod ei kytkeydy päälle tai ei toimi. Tarkista liitäntäkaapeli ja sen kytkentä. / Päivitä iPodin/iPhonen

kiinteän ohjausohjelmiston versio. / Lataa iPodin/iPhonen akku. /

Nollaa iPod/iPhone. / Tarkista onko <IPOD SWITCH>-asetus oikea.

(sivu 17)

Äänessä on häiriöitä.

Ota taajuuskorjain pois käytöstä joko laitteesta tai iPodista/iPhonesta.

Laitteesta kuuluu kohinaa. Katkaise (poista rasti) iPodin “VoiceOver” -toiminto. Katso

tarkemmat tiedot osoitteesta <http://www.apple.com>.

Toisto pysähtyy. Kuulokkeet on irrotettu toiston aikana. Aloita toisto uudelleen.

(sivu 12)

“NO FILE” ilmestyy näyttöön. Tarkista sisältääkö laite toistokelpoisia tiedostoja.

“CANNOT PLAY” vilkkuu näytössä. Tarkista, onko kytketty iPod/iPhone yhteensopiva tämän laitteen

kanssa. (sivu 13)

Lisätietoja

• Tällä vastaanottimella voi toistaa monen istunnon

levyjä. Sulkemattomat istunnot kuitenkin ohitetaan

toiston yhteydessä.

• Tällä laitteella voi toistaa tiedostoja, joiden

tiedostotunnus on <.mp3> tai <.wma> (kirjainkoosta

riippumatta—iso/pieni).

• Tällä laitteella voi toistaa tiedostoja, jotka täyttävät alla

mainitut ehdot:

– Bittinopeus: MP3/WMA: 8 kbps — 320 kbps

– Näytteenottotaajuus:

MP3: 48 kHz, 44,1 kHz, 32 kHz, 24 kHz, 22,05 kHz,

16 kHz, 12 kHz, 11,025 kHz, 8 kHz

WMA: 48 kHz, 44,1 kHz, 32 kHz, 22,05 kHz

• Tämä laite näyttää WMA-tunnisteen ja ID3-

tunnisteversion 1,0/1,1/2,2/2,3/2,4 (MP3).

• Hakutoiminto toimii, mutta haun nopeus ei ole vakio.

• Tällä vastaanottimella voi toistaa VBR-muotoisia

tiedostoja (muuttuva bittinopeus). (VBR-muodossa

tallennetuissa tiedostoissa on poikkeama kuluneen ajan

ilmoituksessa.)

•

Tiedostojen/kansioiden nimien suurin sallittu merkkimäärä

vaihtelee riippuen käytettävästä levymuodosta (mukaan

lukien 4 tunnistemerkkiä—<.mp3> tai <.wma>).

ISO 9660 Level 1 ja 2, Romeo: 64 merkkiä, Joliet: 32

merkkiä, Windowsin pitkä tiedostonimi: 64 merkkiä

• Tällä vastaanottimella ei voi toistaa seuraavia tiedostoja:

– MP3-tiedostot: jotka on koodattu MP3i ja MP3 PRO

-formaatilla; sopimaton formaatti; kerros 1/2.

– WMA-tiedostot: jotka on koodattu tietoja

pakkaamattomassa muodossa, ammattilaismuodossa

ja äänimuodossa; jotka eivät perustu Windows

Media® Audioon; DRM-kopiointisuojattu.

– Tiedostoja, joiden tietomuotona on AIFF, ATRAC3 jne.

FI02-21_KD-R621[E]1.indd 19FI02-21_KD-R621[E]1.indd 19 11/1/10 11:53:04 AM11/1/10 11:53:04 AM

20 SUOMI

Bluetooth ® -laitteiden käyttäminen

Bluetooth-toiminnoille on tarpeen liittää Bluetooth-sovitin, KS-BTA100 (ei sisälly toimitukseen)

tämän laitteen takana sijaitsevaan lisälaitteen tuloliittimeen (R-AUX/BT ADAPTER) . (sivu 10)

• Katso myös Bluetooth-sovittimen ja Bluetooth-laitteen mukana toimitettuja käyttöohjeita.

• Toimintatavat saattavat olla erilaiset riippuen liitetystä laitteesta.

Valmistelu

1 Rekisteröi (yhdistä) Bluetooth-laite KS-BTA100:n kanssa.

Katso KS-BTA100:n mukana toimitettuja käyttöohjeita.

2 Muuta tämän laitteen <SRC SELECT> -asetukset.

]

]

<R-AUX>

]

[Pidä]

Bluetooth-matkapuhelimen käyttäminen

KS-BTA100

• Soittoon vastaaminen

Kun puhelu tulee...

• Soittaminen

Soittaminen viimeksi yhdistettyyn numeroon

puhelimesta

• Handsfree- ja puhelintilan kytkeminen

Puhuttaessa...

• Lopettaa/hylkää puhelun

• Äänivalinta

Äänivalinta on käytettävissä vain silloin, kun liitetyssä

matkapuhelimessa on äänitunnistusjärjestelmä.

Mikrofoninen äänenvoimakkuuden säätö

Äänenvoimakkuuden taso: Korkea/normaali (oletusasetus)/matala

Mikrofoni

Bluetooth -audiolaitteen käyttäminen

]

“BT AUDIO”

Jos toisto ei ala, aloita se Bluetooth-audiosoittimella.

[Paina] Valitsee raidan.

[Pidä] Raidan pikakelaus eteen- ja taaksepäin.

(CD-

vastaanotin)

Mikrofonin äänenvoimakkuudesta:

Kun mikrofonin tai CD-vastaanottimen virta katkaistaan, äänenvoimakkuuden taso muuttuu

normaaliasetukselle.

(Matala) (Korkea)

FI02-21_KD-R621[E]1.indd 20FI02-21_KD-R621[E]1.indd 20 11/1/10 11:53:04 AM11/1/10 11:53:04 AM

21SUOMI

Tekniset tiedot

USB-OSIO

USB-standardi :

USB 1.1, USB 2.0

Tiedonsiirtonopeus (täysi nopeus) :

Maks. 12 Mbps

Yhteensopiva laite :

Massamuistiväline

Yhteensopiva tiedostojärjestelmä :

FAT 32 / 16 / 12

Toistokelpoinen äänimuoto :

MP3/WMA

Enimmäisvirta :

Tasavirta 5 V 500 mA

YLEISTÄ

Virtavaatimukset :

Käyttöjännite : Tasavirta

14,4 V (11 V – 16 V sallittu)

Maadoitus :

Negatiivinen maa

Sallittu käyttölämpötila :

0°C – +40°C

Mitat (lev./kork./syv.) : (noin)

– Asennuskoko :

182 mm × 52 mm × 158 mm

– Paneelin koko :

188 mm × 59 mm × 9 mm

Paino :

1,2 kg (ilman lisälaitteita)

Pidätämme oikeudet muuttaa ilman erityistä

ilmoitusta.

ÄÄNENVAHVISTIN

Maksimiteholähtö :

50 W kanavalle

Jatkuva teho (RMS) :

20 W kanavalle, 4 Ω, 40 Hz –

20 000 Hz, kun harmoninen kokonaissärö on 1%

enimmillään.

Signaalikohinasuhde :

70 dB

Kuormainimpedanssi :

4 Ω (4 Ω – 8 Ω sallittu)

Taajuusvaste :

40 Hz – 20 000 Hz

Line-Out tai Subwoofer-Out-taso/

Impedanssi :

2,5 V/20 kΩ kuorma (koko alue)

Lähtöimpedanssi :

≤ 600 Ω

Toinen liitin :

USB-tuloliitin, edessä oleva

lisätuloliitin, takana oleva lisäliittimen/

Bluetooth-sovittimen tuloliitin, antennin tulo

VIRITIN

Taajuusalue :

FM :

87,5 MHz – 108,0 MHz

AM :

MW : 531 kHz – 1 611 kHz

LW : 153 kHz – 279 kHz

FM-viritin :

Käyttöherkkyys :

9,3 dBf (0,8 μV/75 Ω)

50 dB vaimennusherkkyys :

16,3 dBf (1,8 μV/75 Ω)

Vaihtoehtoisen kanavan valinta (400 kHz) :

65 dB

Taajuusvaste :

40 Hz – 15 000 Hz

Stereoerottelu :

40 dB

MW-viritin :

Herkkyys/Valinta :

20 μV/40 dB

LW-viritin :

Herkkyys :

50 μV

CD-SOITIN

Tyyppi :

Compact disc-soitin

Signaalin tunnistusjärjestelmä :

Ei-optinen

tunnistus (puolijohdelaser)

Kanavat :

2 kanavaa (stereo)

Taajuusvaste :

5 Hz – 20 000 Hz

Signaalikohinasuhde :

98 dB

Huojunta ja värinä :

Ei mitattavissa

vähäisyytensä vuoksi

MP3-pakkausmuoto (MPEG1/2 Audio Layer 3) :

Suurin siirtonopeus: 320 kbps

WMA (Windows Media® Audio)

-pakkausmuoto :

Suurin siirtonopeus: 192 kbps

Microsoft ja Windows Media ovat Microsoft

Corporationin rekisteröityjä tavaramerkkejä

tai tavaramerkkejä Yhdysvalloissa ja/tai

muissa maissa.

• “Made for iPod,” and “Made for iPhone”

mean that an electronic accessory has

been designed to connect specifically

to iPod, or iPhone, respectively, and has

been certified by the developer to meet

Apple performance standards. Apple is not

responsible for the operation of this device

or its compliance with safety and regulatory

standards. Please note that the use of this

accessory with iPod, or iPhone may affect

wireless performance.

• iPhone, iPod, iPod classic, iPod nano, and

iPod touch are trademarks of Apple Inc.,

registered in the U.S. and other countries.

FI02-21_KD-R621[E]f.indd 21FI02-21_KD-R621[E]f.indd 21 11/16/10 9:27:43 AM11/16/10 9:27:43 AM

JVC KD R621E CoverRear_KD R621_004A_f User Manual GET0708 004A

KD-R621E KD-R621E GET0708-004A

Navigation menu

Versions of this User Manual:

Views

Navigation
