KD-SD631

Manual de instalare/conectare

Ръководство за монтаж/свързване

GET0775-012A

[EY]

Consolă / Скоба *

Buzunar / Джоб

Şuruburi cu cap plat (M5 × 8 mm) /

Винтове с плоска глава (M5 × 8 мм) *

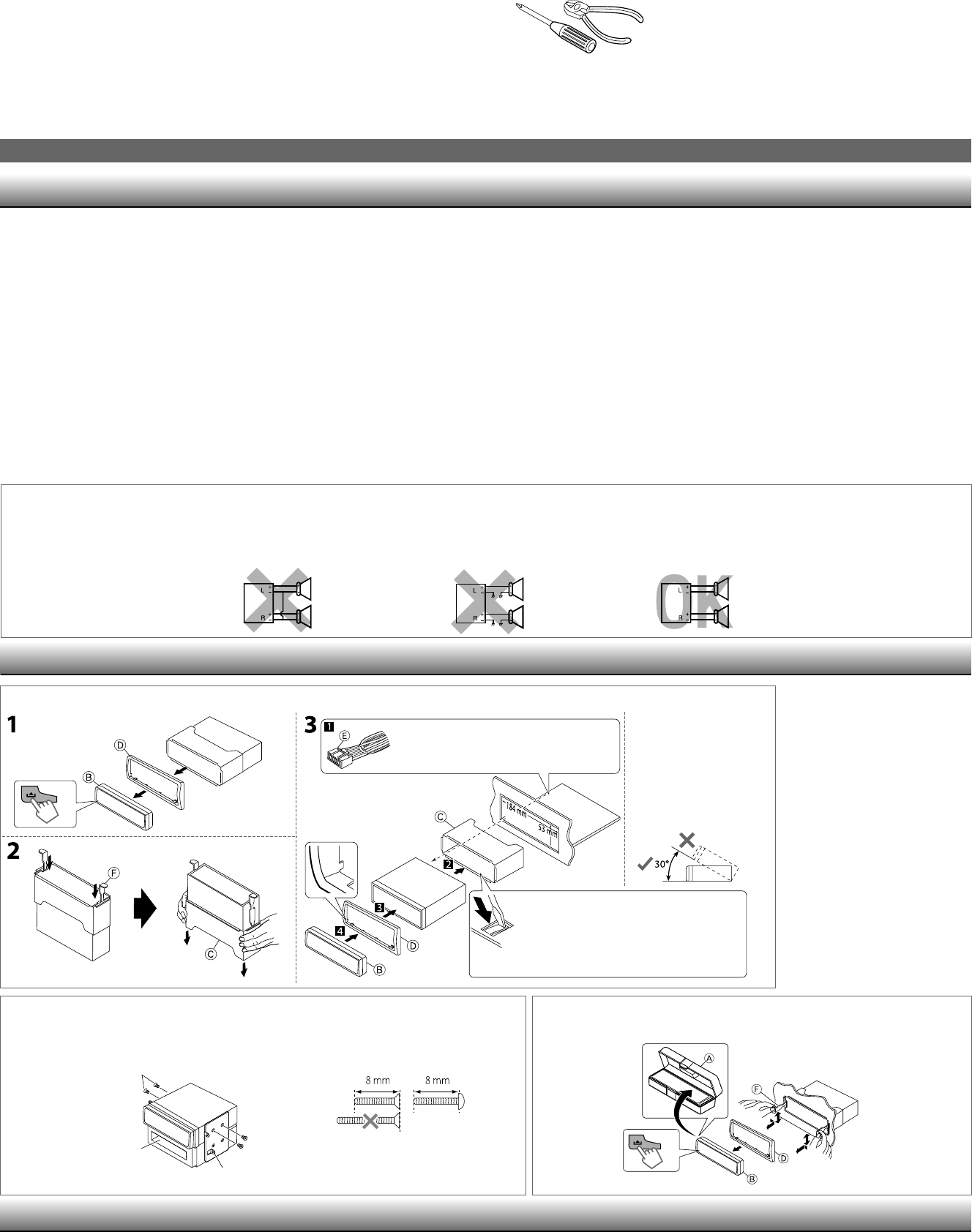

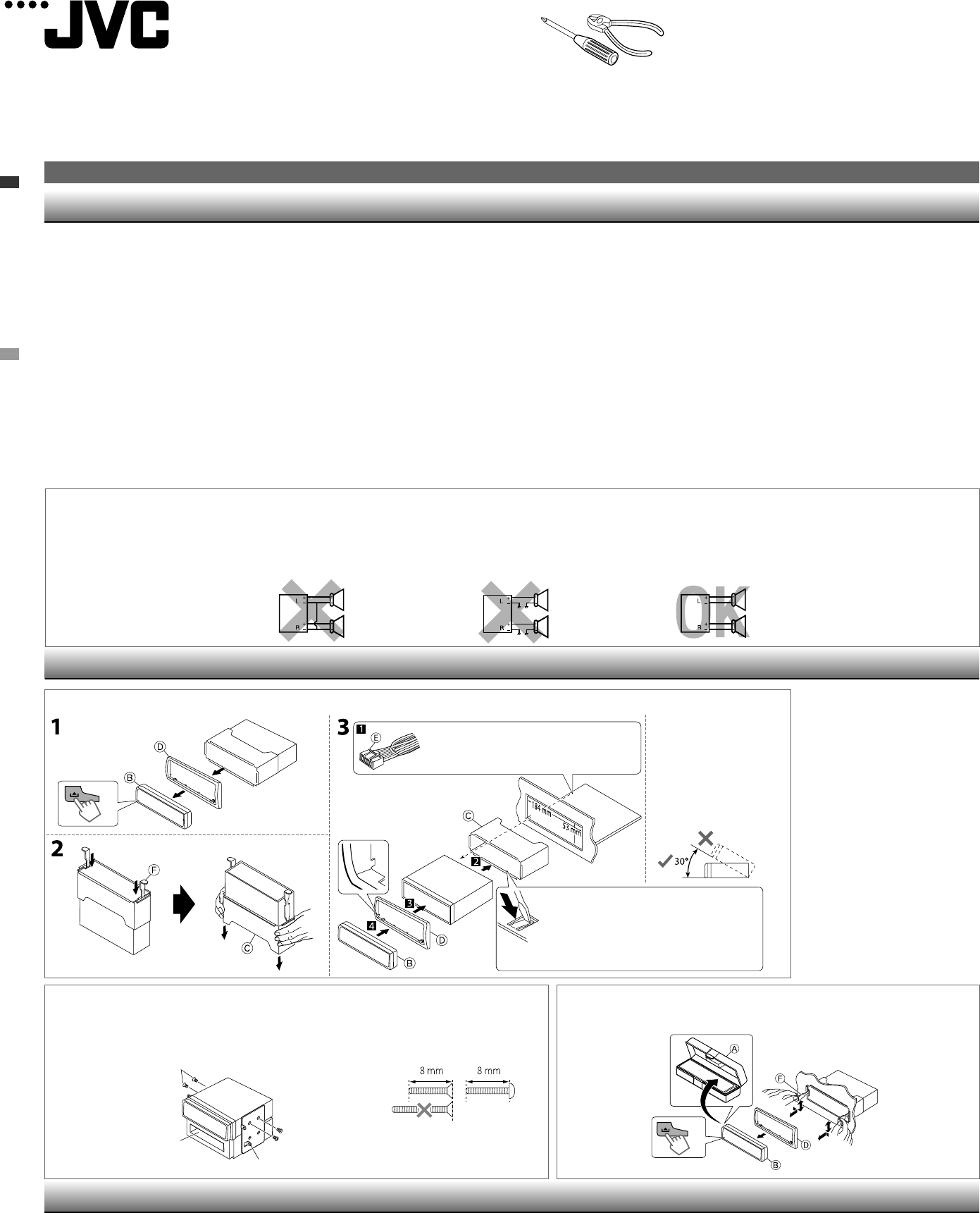

INSTALAREA / МОНТАЖ

În momentul în care instalaţi aparatul fără a folosi manşeta / Монтиране на

уреда без помощта на маншона

Montarea în tăblia de motor / Затворен монтаж

AVERTIZĂRI / ПРЕДУПРЕЖДЕНИЯ

Demontarea aparatului / Изваждане на уреда

Demontaţi mai întâi partea din spate... / Освободете първо задната част...

Efectuaţi conexiunile electrice necesare. /

Направете необходимите електрически

свързвания.

Îndoiţi umerele corespunzătoare pentru a fixa

manşeta sigur pe poziţie. /

Огънете съответните уши, за да задържите

здраво маншона на място.

Instalaţi unitatea la un unghi

mai mic de 30˚. /

Монтирайте уреда под ъгъл,

по-малък от 30˚.

* Nu este furnizat cu acest aparat.

* Не се доставя за този уред.

Lista de piese / Списък на детайлите

A Carcasă tare / Твърд калъф (×1)

B Panoul de control / Контролен пулт

(×1)

C Manşetă / Маншон (×1)

D Placă indicatoare / Планка монтажна

(×1)

E Cablu de alimentare / Захранващ

кабел (×1)

F Mânere / Дръжки (×2)

• Pentru montarea şi cablarea acestui produs trebuie să aveţi cunoştinţele şi experienţa necesare. Pentru

mai mare siguranţă, lăsaţi ca aceste operaţii să fie efectuare de profesionişti. Dacă aveţi probleme în timpul

instalării, consultaţi distribuitorul aparatului audio pentru maşini JVC.

• Aparatul poate fi instalat numai într-o maşină cu o sursă de 12 V curent continuu, masă.

•

Deconectaţi terminalul negativ al bateriei şi efectuaţi toate conexiunile electrice înainte de a instala aparatul.

• Conectaţi boxe cu o putere maximă mai mare de 50 W (impedanţă de 4 Ω până la 8 Ω). În caz contrar

modificaţi setarea <AMP GAIN>. (Vedeţi pagina 15 pentru INSTRUCŢIUNI.)

• Izolaţi firele neconectate cu bandă izolatoare sau alte materiale similare. Pentru a preveni un scurt-circuit,

nu scoateţi capacele de la capetele firelor sau terminalelor neconectate.

• Dacă siguranţa se arde, asiguraţi-vă că firele nu se ating pentru a provoca un scurt-circuit, apoi înlocuiţi

siguranţa veche cu una de acelaşi capacitate.

• Instalaţi acest aparat în consola vehiculului dumneavoastră.

• Montaţi aparatul, astfel încât unghiul de montare este de 30° sau mai puţin.

• Asiguraţi-vă de faptul că aţi efectuat pământarea aparatului la şasiul maşinii după instalare.

• După ce aparatul este montat, verificaţi dacă lămpile de frână, semnalizatoarele, ştergătoarele, etc pe

maşina funcţionează corespunzător.

• Nu atingeţi partea metalică a acestui aparat în timpul şi la scurt timp după folosire. Părţile din metal, cum ar

fi radiatorul şi carcasa pot deveni fierbinţi.

• Монтирането и свързването на този продукт изисква умения и опит. От съображения за

безопасност оставете това на специалистите. Ако срещнете проблеми по време на инсталацията, се

консултирайте с вашия доставчик на автомобилни аудио системи JVC.

•

Уредът може да бъде монтиран само в кола с 12 В постояннотоково захранване, отрицателно заземяване

.

• Откачете отрицателния полюсен извод на акумулаторната батерия и направете всички електрически

свързвания преди да монтирате уреда.

•

Свържете високоговорители с максимална мощност повече от 50 Вт (импеданс 4 Ω до 8 Ω). В

противен случай сменете настройката <AMP GAIN> (<УСИЛВАНЕ НА УСИЛВАТЕЛЯ>). (Вж. стр. 15 на

ИНСТРУКЦИИТЕ.)

• Изолирайте несвързаните проводници с винилова лента, или друг подобен материал. За избягване

на късо съединение, не сваляйте капачките от краищата на несвързаните проводници или клеми.

• Ако изгори предпазителят, най-напред се уверете, че проводниците не се допират, за да причиняват

късо съединение, след което сменете стария предпазител с нов със същия номинален ток.

• Монтирайте този уред в конзолата на автомобила си.

• Монтирайте уреда така, че монтажният ъгъл да е 30° или по-малък.

• Постарайте се да заземите този уред към шасито на колата след монтаж.

• След като монтирате уреда, проверете дали лампите на спирачките, мигачите, чистачките и т.н. на

колата работят правилно.

• Не докосвайте металната част на този уред по време на и малко след употребата на уреда. Металната

част, като радиатор и корпус, се нагряват.

PRECAUŢII referitoare la alimentarea electrică şi conexiunile boxelor

• NU CONECTAŢI boxele la conductoarele de curent electric ale acumulatorului auto; în caz contrar

aparatul poate fi puternic deteriorat.

• ÎNAINTE de a conecta conductoarele de tensiune pentru boxe la boxe, verificaţi cablajul boxelor din

maşina dvs.

ПРЕДПАЗНИ МЕРКИ за захранването и свързванията на

високоговорителите

• НЕ свързвайте изводите на високоговорителите на захранващия кабел към акумулаторната батерия

на колата. В противен случай уредът ще бъде повреден сериозно.

• ПРЕДИ да свържете изводите на високоговорителите на захранващия кабел към

високоговорителите, проверете опроводяването на високоговорителите в колата си.

ROMÂNĂ / БЪЛГАРСКИ

1211DTSSANJEIN

RO, BU

© 2011 JVC KENWOOD Corporation

• Siguranţa se arde.

h

Conductoarele roşii şi negre sunt conectate corect?

• Tensiunea nu poate fi cuplată.

h

Conductorul galben este conectat?

• Nu există nici un sunet în boxe.

h

Este scurtcircuitat firul de ieşire al boxelor?

• Pe afişaj apare “MISWIRING CHK WIRING THEN RESET UNIT”/ “WARNING CHK WIRING THEN RESET

UNIT” şi nu este posibilă nici o operaţie. h Conductorul de ieşire al boxei este scurtcircuitat sau atinge

şasiul maşinii/unităţii centrale? ; Aţi resetat unitatea?

• Sunetul este distorsionat.

h

Este pământat firul de ieşire al boxelor? ; Terminalele “–” ale boxelor L şi R

sunt pământate împreună?

• Zgomotul interferează cu sunetul.

h

Terminalul de pământare din spate este conectat la şasiul maşinii

utilizând fire mai scurte sau mai groase?

• Acest aparat se încinge.

h

Este pământat firul de ieşire al boxelor? ; Terminalele “–” ale boxelor L şi R sunt

pământate împreună?

• Acest aparat nu funcţionează deloc.

h

Aţi resetat unitatea?

• Предпазителят гори.

h

Свързани ли са правилно червеният и черният изводи?

• Не може да се включи захранването.

h

Свързан ли е жълтият извод?

• Няма звук от високоговорителите.

h

Окъсен ли е изходът за високоговорителите?

• На дисплея се появява “MISWIRING CHK WIRING THEN RESET UNIT”/ “WARNING CHK WIRING

THEN RESET UNIT” и не може да се извърши никаква операция.

h

Окъсен ли е изходът за

високоговорителите, или допира шасито на колата/главния уред? ; Нулирали ли сте уреда?

• Звукът е изкривен.

h

Заземен ли е изходът за високоговорителите? ; Заземени ли са в обща точка

“–” клемите на високоговорители L и R?

• Смущаване на звука от шум.

h

Свързана ли е задната заземителна клема към шасито на колата с

помощта на по-къси и по-дебели кабели?

• Уредът се нагрява.

h

Заземен ли е изходът за високоговорителите? ; Заземени ли са в обща точка

“–” клемите на високоговорители L и R?

• Уредът изобщо не работи.

h

Нулирали ли сте уреда?

DETERMINAREA ERORILOR / ОТКРИВАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Install_1-2_KD-SD631_E_012A.indd 1Install_1-2_KD-SD631_E_012A.indd 1 12/1/2011 3:41:33 PM12/1/2011 3:41:33 PM

2

*1 Nu este furnizat cu acest aparat.

*2 Ataşaţi foarte ferm cablul de pământare pe corpul metalic al şasiului maşinii, în zona ce nu este acoperită

de vopsea.

*3 Efectuaţi setările <L/O MODE>, consultaţi pagina 15 pentru INSTRUCŢIUNI.

*1 Не се доставя за този уред.

*2 Захванете здраво заземителния проводник към металния корпус или шасито на колата—към

небоядисано място.

*3 Направете настройката <L/O MODE> съответно, вж. стр. 15 на ИНСТРУКЦИИТЕ.

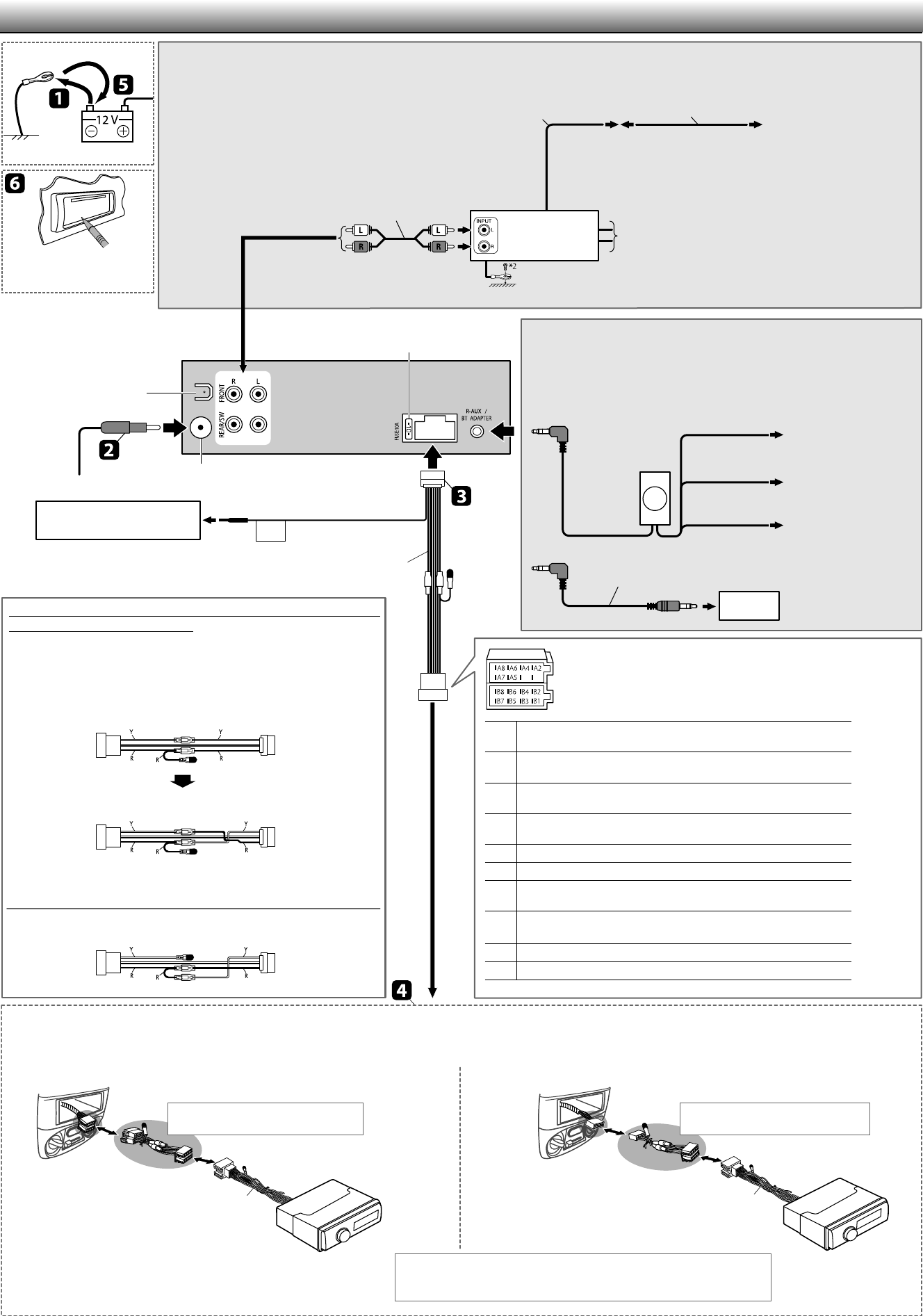

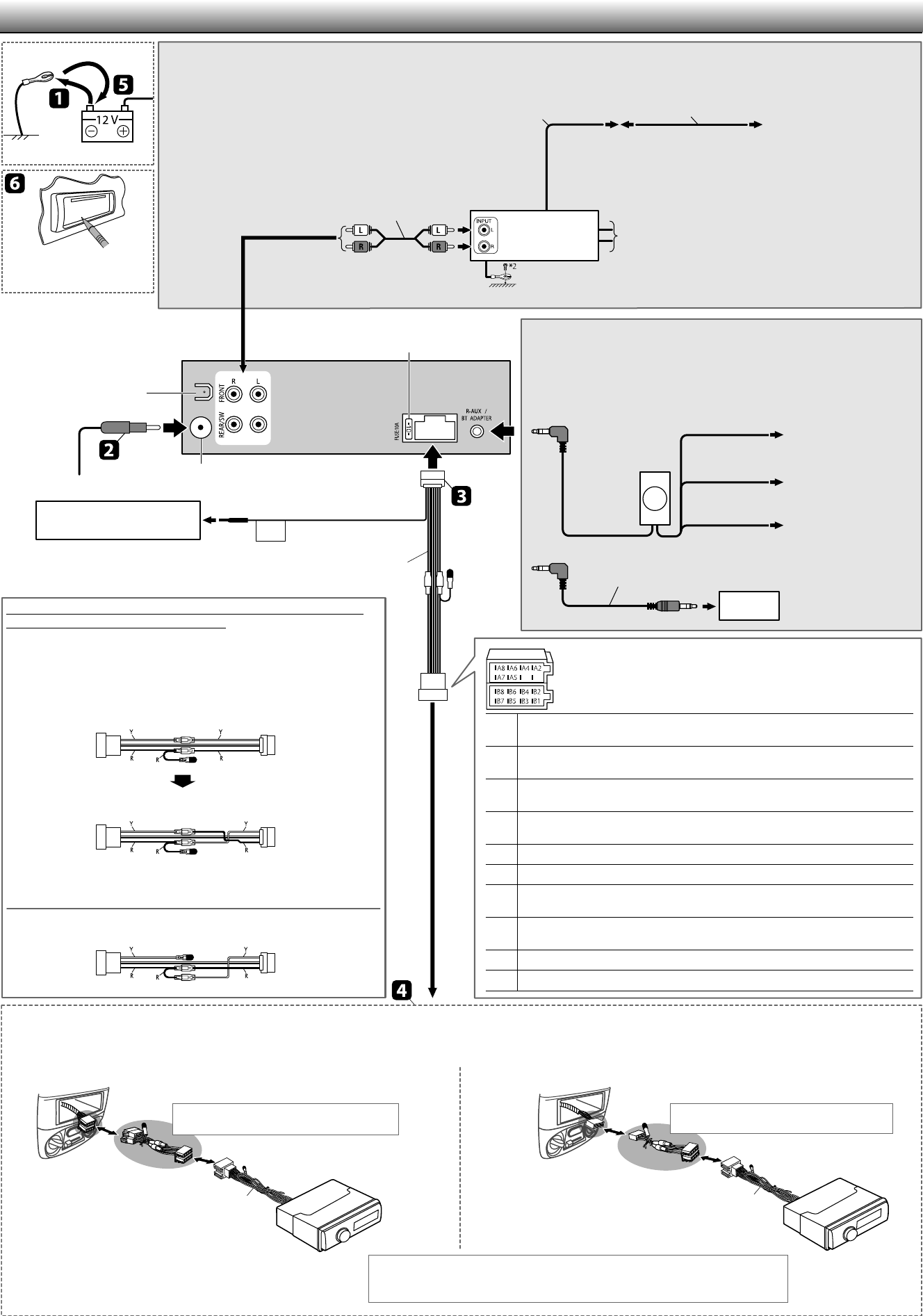

CONEXIUNI ELECTRICE / ЕЛЕКТРИЧЕСКИ СВЪРЗВАНИЯ
