KS-AX6604

KS-AX5602

POWER AMPLIFIER: INSTRUCTIONS

AMPLIFICATEUR DE PUISSANCE: MANUEL D’INSTRUCTIONS

0207MNMMDWTKC

EN, FR

ENGLISH

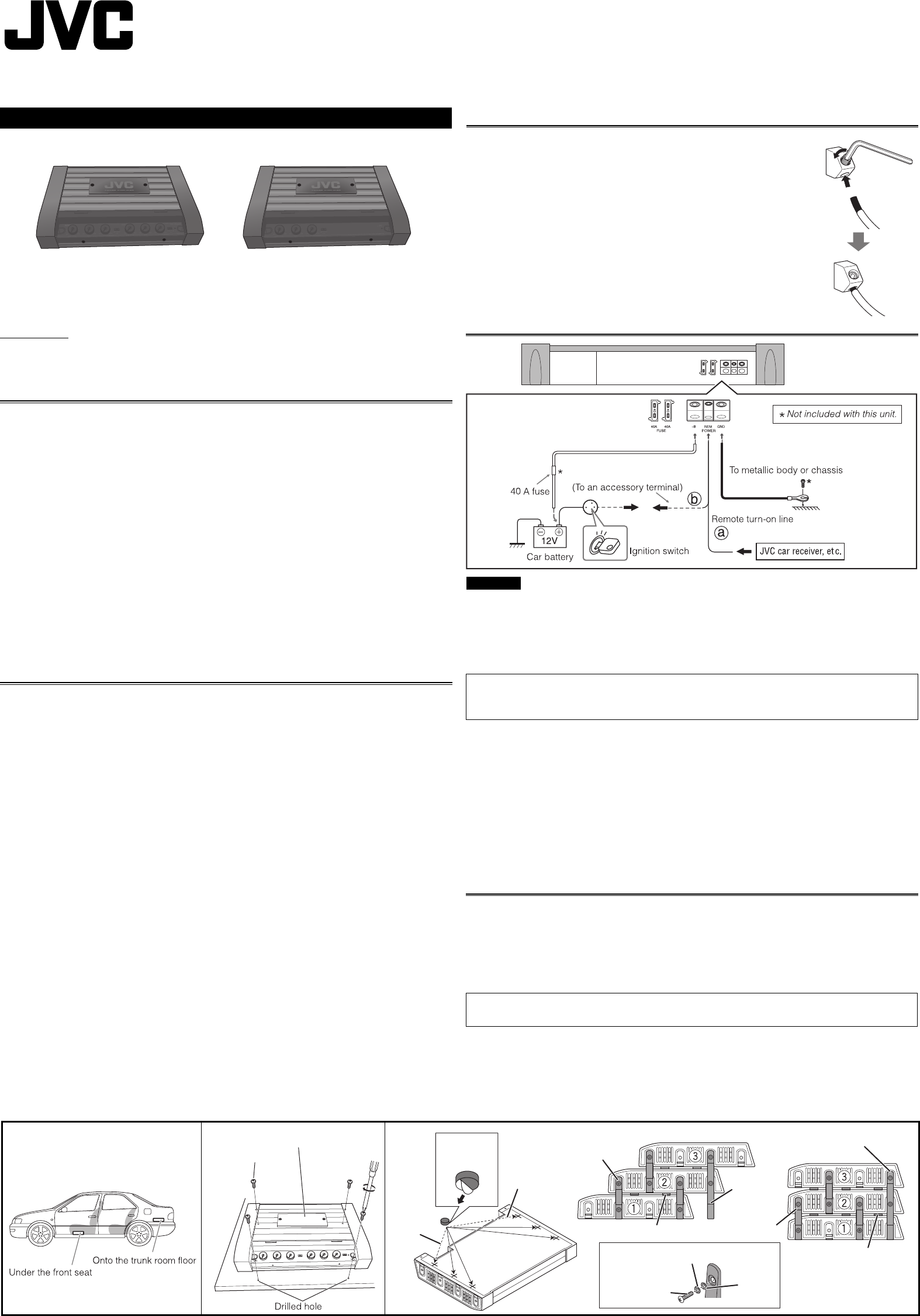

INSTALLATION

The following illustration shows a typical installation. However, you should make adjustments

corresponding to your speciﬁ c car. If you have any questions or require information regarding

installation kits, consult your “JVC IN-CAR ENTERTAINMENT” car audio dealer or a company

supplying the kits.

CAUTIONS AND NOTES

This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems.

• This unit uses BTL (Balanced Transformerless) ampliﬁ er circuitry, i.e., ﬂ oating ground system,

so please comply with the following:

Do not connect the “·” terminals of the speakers to each other.

Do not connect the “·” terminals of the speakers to the metal body or chassis.

• Cover the unused terminals with insulating tape to prevent them from short circuiting.

•

When an extension lead is used, it should be as thick and short as possible; connect it ﬁ rmly

with insulating tape.

• Be sure to leave an appropriate space between the antenna (aerial) and the wires of this unit.

•

When replacing the fuse, only use a 40 A fuse.

• Do not let pebbles, sand or metallic objects get inside the unit.

•

To keep the heat dissipation mechanism running effectively, wipe the accumulated dust off periodically.

• Listening to the tape, radio, CD or Digital Audio Player, etc. with the volume set at a high level

for a long period of time will exhaust the battery, while the engine is turned off or while the

engine is idling.

• This unit becomes very hot. Be careful not to touch the unit not only when using but for a while

after using.

DO NOT disassemble the units since there are no user serviceable parts inside.

CAUTION

To prevent short circuits while making connections, keep the battery’s negative terminal

disconnected.

• When using a power cord (purchased separately), be sure to place the 40 A fuse near the

battery as shown.

• Connect the lead wire (power cord) through which power is supplied directly to the battery’s

“ª” terminal only after all the other connections have been made.

The proper lead wire connected to each POWER terminal is as follows.

• + B and GND: cross section of 8 mm2 to 21 mm2

• REM: cross section of 0.8 mm2 to 8 mm2

• If you have any questions regarding the thickness of the power cord, etc., consult your nearest

“JVC IN-CAR ENTERTAINMENT” car audio dealer.

a When you use JVC car receiver with a remote lead, connect to the REM terminal on this

unit.

b When you connect a unit without a remote lead, connect to the accessory circuit of the

car which is activated by the ignition switch. In this case, noise may occur when the car

receiver is turned on or off. To avoid this noise, do not turn on or off the car receiver itself.

You can turn on or off the car receiver along with the on/off operation of the ignition switch.

If the POWER/PROTECTOR lamp lights in red, it indicates incorrect speaker wiring or

connections (see "TROUBLESHOOTING" on page 3). Make sure to correct speaker wiring and

other connections.

TERMINAL CONNECTIONS

When making the terminal connections…

1 Peel the insulating vinyl cover of a cord 7 mm to 10 mm long

and expose the inside conductor.

2 Loosen the hex screw in a terminal with a provided hex wrench

and insert the conductor into the terminal. Then ﬁ x the hex

screw again to secure the conductor.

Note

• The exposed conductor should be 7 mm to 10 mm long.

– If shorter, it may cause a poor conductivity.

– If longer, it may cause a short circuit.

• Use a proper hex wrench for each terminal.

– 4 mm: +B terminal and GND terminal

– 3 mm: REM terminal and speaker terminals

POWER SUPPLY

LVT1697-001A

[E/U]

SPEAKER SYSTEMS

Make sure to comply with the following notes:

• Be sure not to connect the “·” terminals of the speakers to a common point.

• If the ground wire is common to both left/right and front/rear speaker wirings, this unit cannot be

used. Always use the independent lead wires for the speakers to be used. In this case, redo the

wirings.

• Use the speakers with an impedance of 2 Ω to 8 Ω (4 Ω to 8 Ω: when used in Bridge Mode).

• Use the speakers which have sufﬁ cient capacity to the unit.

The proper lead wire connected to each SPEAKER OUTPUT terminal is as follows.

Cross section of 0.8 mm2 to 8 mm2

For KS-AX6604:

When you connect 4 speakers to the unit, down mixed signals (front and rear) are emitted

through the PRE OUT jacks.

For KS-AX5602:

Incoming signals are emitted through the PRE OUT jacks.

A Mount this unit on a ﬁ rm surface, such as in the trunk room or under the front seat.

• Since heat is generated in the unit, do not mount it near inﬂ ammable objects. In addition,

mount it in an area that will not prevent the unit from dissipating the heat.

• Do not mount the unit in the places subject to heat: near a radiator, in a glove compartment

or in insulated areas such as under a car mat that will prevent the unit from dissipating

heat.

• When mounting the unit under the front seat, make sure that adjusting the seat position

will not catch any wire of the unit.

B When mounting this unit, be sure to use the provided screws. If any other screws are used,

there is a risk of loosening the unit or damaging parts inside it.

• Before drilling holes in the trunk to install the unit, make sure that there is a sufﬁ cient

space under the trunk so that you do not drill holes in the fuel tank, etc.

• Detach the control cover on the unit before mounting (see "CONTROLS" on page 3).

• To detach and rotate the Logo Plate 180 degrees, use the provided hex wrench (3 mm).

C When you use more than one JVC’s ampliﬁ er, you can pile them up to three with provided

brackets, screws and washers in two ways, X or Y. Be sure to mount the lowest ampliﬁ er (1)

primarily following B.

• Before piling ampliﬁ ers, attach the provided spacers to "+" on the bottom of the ampliﬁ ers

2 and 3.

• Fix the ampliﬁ ers on both sides with proper brackets as illustrated. Brackets (L) are used

only for the ampliﬁ er 3.

• Before piling ampliﬁ ers as X, ﬁ rst make the connections for the power supply (see

"POWER SUPPLY") and speakers (see "SPEAKER CONNECTIONS" on page 2).

• It is recommended to pile ampliﬁ ers as X so that you can easily operate the controllers on

each ampliﬁ er.

Thank you for purchasing a JVC product. Please read all instructions carefully before operation,

to ensure your complete understanding and to obtain the best possible performance from the unit.

For safety....

•

Do not raise the volume level too much, as this will block outside sounds, making driving dangerous.

• Stop the car before performing any complicated operations.

ABC

Logo Plate (detachable) Spacer's

bottom

Screw (φ 4 × 20 mm)

Y only

Bracket (L)

Bracket (S)

Spacer

Bottom

Washer

(M4)

Spring Lock Washer

(M4)

Screw

(M4 × 12 mm)

KS-AX6604 KS-AX5602

EN_KS-AX6604_5602[EU].indd 1EN_KS-AX6604_5602[EU].indd 1 07.2.20 8:20:24 PM07.2.20 8:20:24 PM

Connection varies depending on the number of the speakers used in your car. Select the

appropriate connection referring to the following diagrams.

Before connecting: Securely connect all the parts. If the connections are loose, due to contact

resistance etc., heat will break out and may cause an accident. Secure and cover the cords with

insulating tape and run them under the car mats.

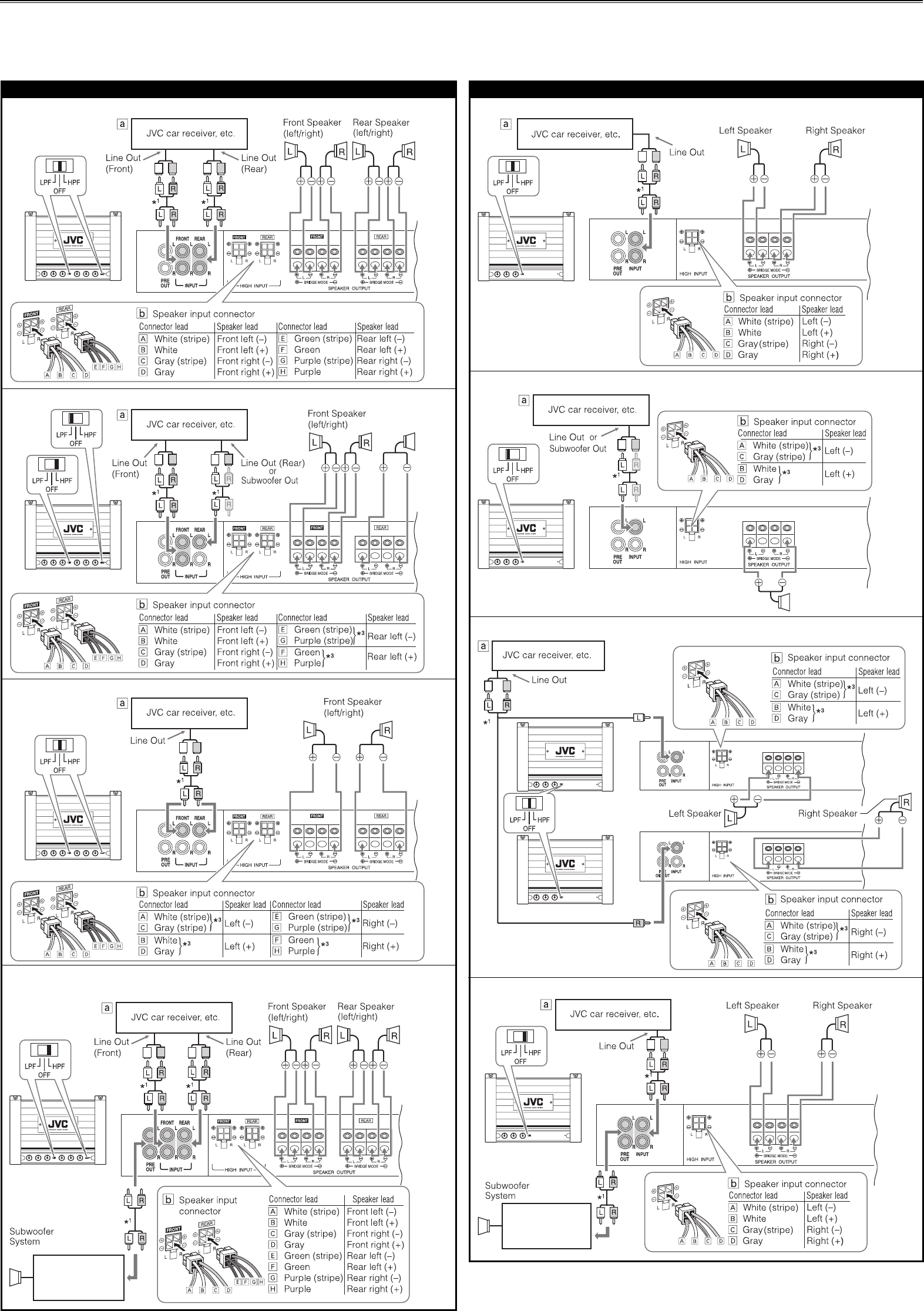

SPEAKER CONNECTIONS

å When your receiver is equipped with Line Output, connect the Line Output (through the

receiver) to the INPUT jacks on this unit.

∫ When your receiver is NOT equipped with Line Output, connect the provided speaker

input connector (through the receiver) to the HIGH INPUT terminal on this unit.

KS-AX5602

2-speaker system—Bridge Mode*

4-speaker system

2-speaker system plus subwoofer—Bridge Mode*

2-speaker system

2-speaker system (2 ampliﬁ ers)—Bridge Mode*

Subwoofer system—Bridge Mode*

KS-AX6604

1 Not provided for this unit.

2 Bridge Mode: Be sure to connect the line output from the receiver to the left (L) jack on this

unit.

3 Be sure to connect the both leads to the target speaker lead.

4-speaker system plus subwoofer (PRE OUT)

Down mixed signals are emitted through PRE OUT jacks. 2-speaker system plus subwoofer (PRE OUT)

Subwoofer

JVC power ampliﬁ er:

KS-AX6801/

KS-AX5801, etc.

Subwoofer

JVC power ampliﬁ er:

KS-AX6801/

KS-AX5801, etc.

Subwoofer

Top of the unit

EN_KS-AX6604_5602[EU].indd 2EN_KS-AX6604_5602[EU].indd 2 07.2.20 8:20:27 PM07.2.20 8:20:27 PM

BASS BOOST controller

Tu r ning this boosts the 45 Hz frequency within the range of 0 dB to +18 dB. Adjust the level

while listening to the sound. This control is preset to MIN when the unit is shipped.

Input LEVEL controller

The input level can be adjusted with this control when this unit is connected to other source

equipment. Adjust the level while listening to the sound. This control is preset to MIN when

the unit is shipped.

CROSSOVER ﬁ lter switch

OFF: Normally, set to this position. The switch is preset to this position when the unit is

shipped.

LPF: Set to this position when you want to turn on the LPF (Low-Pass Filter) switch (the

Low-Pass Filter transmits frequencies lower than the cutoff frequency).

HPF: Set to this position when you want to turn on the HPF (High-Pass Filter) switch (the

High-Pass Filter transmits frequencies higher than the cutoff frequency).

CROSSOVER frequency controller

Tu r ning this adjusts the cutoff frequency within the range of 30 Hz to 500 Hz. Adjust the level

while listening to the sound. This control is preset to 30 Hz when the unit is shipped.

POWER/PROTECTOR lamp

The lamp lights in green while the unit is turned on. When the lamp does not light or lights in

red with the unit on, it indicates there may be any trouble (see "TROUBLESHOOTING").

Power lndicator

The blue lamp illuminates while the unit is turned on.

SPECIFICATIONS

Maximum Power Output 800 W

RMS Power Output KS-AX6604: 100 W RMS x 4 channels at 4 Ω and ≤ 1% THD + N

KS-AX5602: 150 W RMS x 2 channels at 4 Ω and ≤ 1% THD + N

Load Impedance 4 Ω (2 Ω to 8 Ω allowance)

4 Ω (4 Ω to 8 Ω allowance) (Bridge Mode)

Frequency Response 5 Hz to 50 kHz* ( +0, –3 dB)

* Subsonic ﬁ lter cuts off extremely low frequency signals less than

20 Hz.

Input Sensitivity/Impedance 2 V/45 kΩ (0.3 V to 6 V, variable)

Distortion Less than 0.04% (at 1 kHz)

Signal-to-Noise Ratio 80 dBA (reference: 1 W into 4 Ω)

Power Requirement DC 14.4 V (11 V to 16 V allowance)

Grounding system Negative ground

Dimensions (W×H×D) 400 mm × 60 mm × 288 mm

Mass (approx.) KS-AX6604: 5.3 kg

KS-AX5602: 5.2 kg

Accessories Speaker input connector

KS-AX6604: 4P × 2

KS-AX5602: 4P × 1

Screw (φ 4 × 20 mm) × 4

Hex wrench

4 mm × 1

3 mm × 1

Spacer × 6

Bracket

L × 1

S × 2

Screw (M4 × 12 mm) × 6

Washer (M4) × 6

Spring Lock Washer (M4) × 6

Design and speciﬁ cations are subject to change without notice.

TROUBLESHOOTING

For more details, consult your “JVC IN-CAR ENTERTAINMENT” car audio dealer.

The POWER/PROTECTOR lamp does not light.

• Change the fuses if the current one is blown.

• Connect the ground lead securely to a metal part of the car.

• Turn on the equipment connected to this unit.

• Use a relay if your system employs too many ampliﬁ ers.

• Conﬁ rm the battery voltage (11 V to 16 V).

The POWER/PROTECTOR lamp lights in red and/or the unit heats up abnormally.

• Use the speakers of suitable impedance.

• Correct the speaker wirings if they are short-circuited.

• Leave the unit turned off for a while to cool it down.

No sound is heard.

• Conﬁ rm the connections for power supply (see “POWER SUPPLY” on page 1).

• Connect RCA pin cords to the INPUT jacks, or the speaker input connector to the HIGH INPUT

terminal.

Alternator noise is heard.

• Keep the power cords away from the RCA pin cords.

• Keep the RCA pin cords away from other electrical cables in the car.

• Connect the ground lead securely to a metal part of the car.

• Make sure the negative speaker leads do not touch the car chassis.

• Replace the plugs or use plugs with load resistors.

• Connect a bypass capacitor across the accessory switches (horn, fan, etc.).

Noise is made when you connect the unit to an AM (MW/LW) tuner.

• Move the speaker and power cords away from the antenna (aerial) lead.

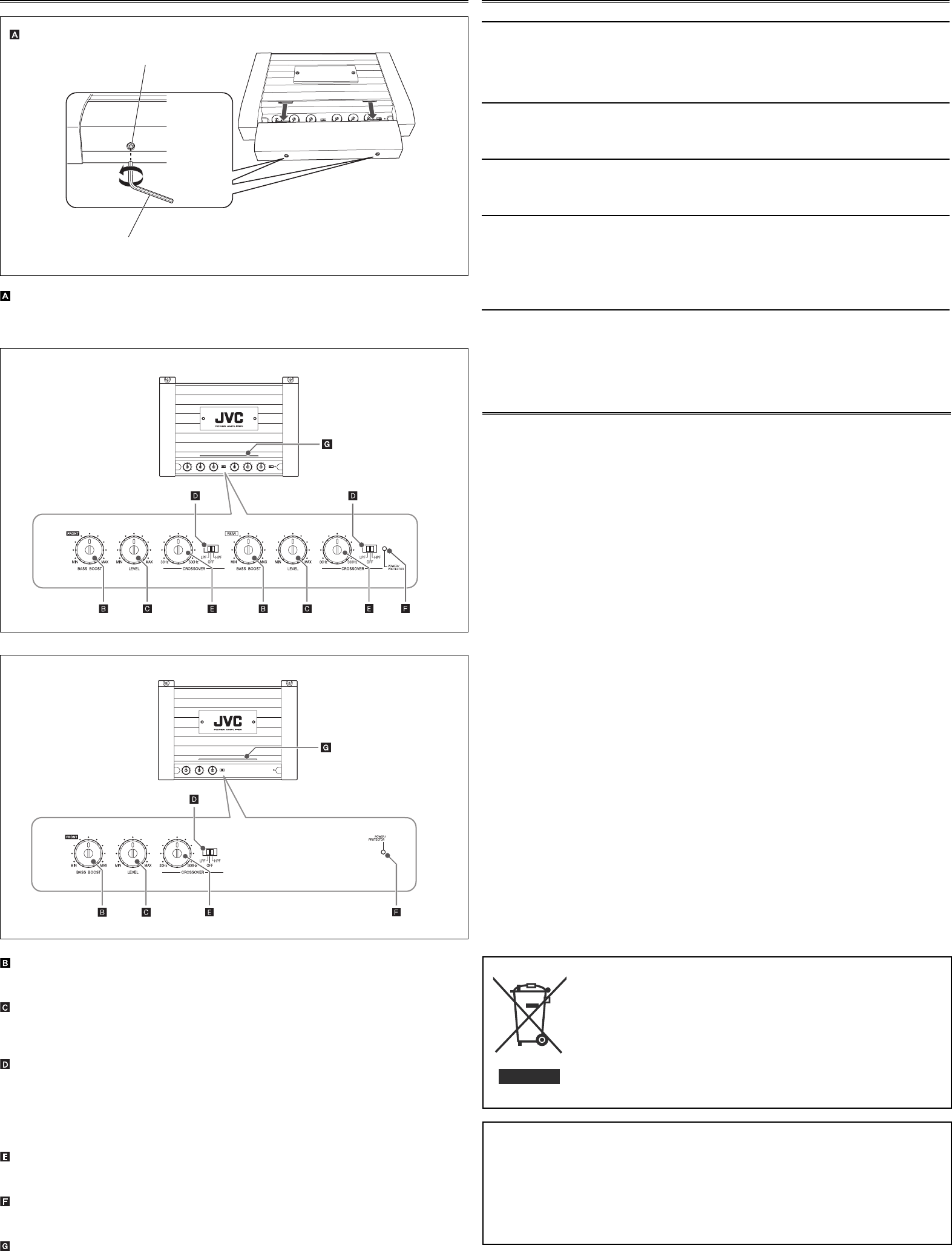

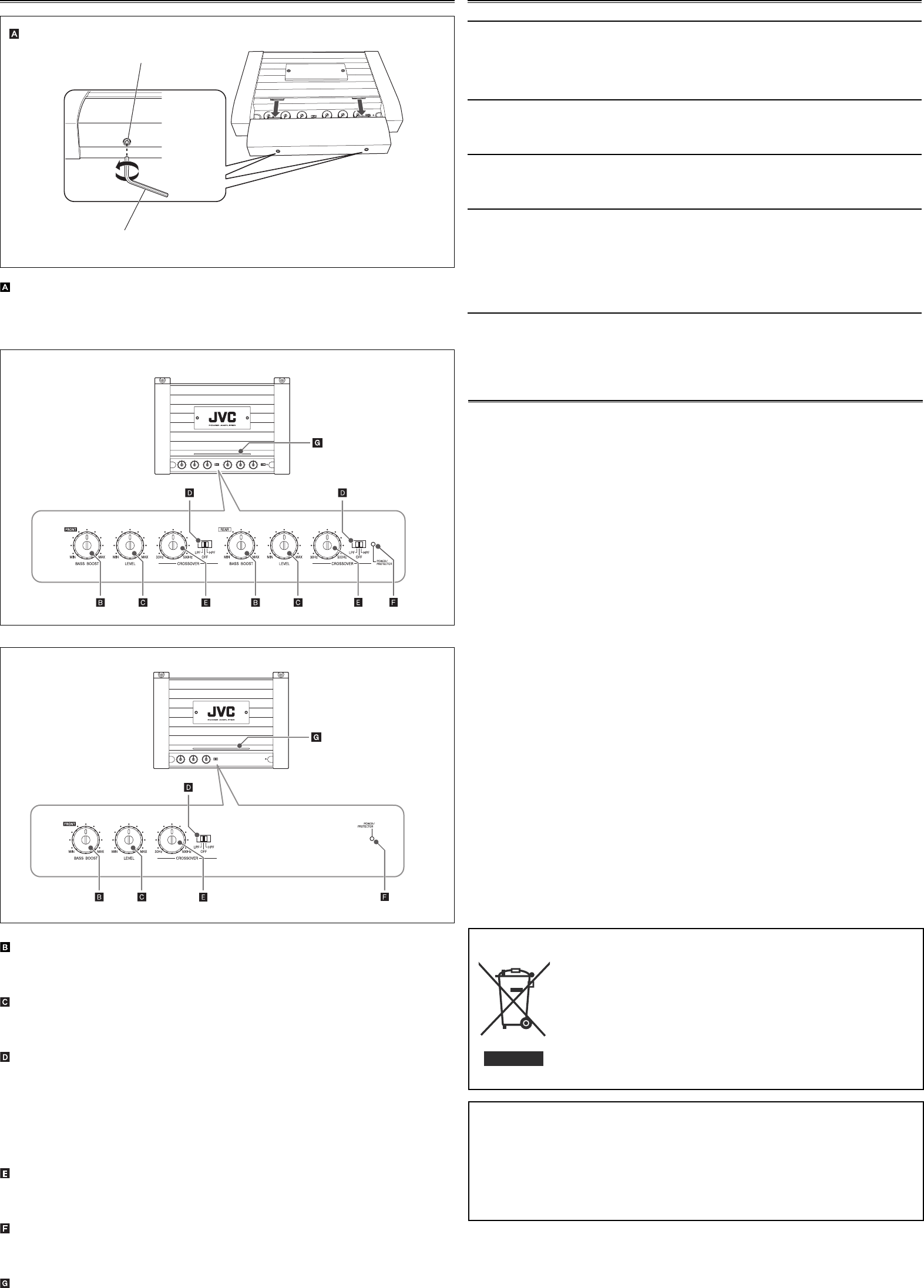

CONTROLS

Dear Customer,

This apparatus is in conformance with the valid European directives and standards regarding

electromagnetic compatibility and electrical safety.

European representative of Victor Company of Japan, Limited is:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Germany

Information for Users on Disposal of Old Equipment

This symbol indicates that the product with this symbol should not be

disposed as general household waste at its end-of-life. If you wish to

dispose of this product, please do so in accordance with applicable

national legislation or other rules in your country and municipality. By

disposing of this product correctly, you will help to conserve natural

resources and will help prevent potential negative effects on the

environment and human health.

This symbol is only valid in the European Union.

Control cover

To operate the following controls, remove the hex screws with a provided hex wrench (3 mm)

and detach the control cover. Attach it again after your operation.

KS-AX6604

KS-AX5602

Hex screw

Hex wrench (3 mm)

EN_KS-AX6604_5602[EU].indd 3EN_KS-AX6604_5602[EU].indd 3 07.2.20 8:20:29 PM07.2.20 8:20:29 PM

FRANÇAIS

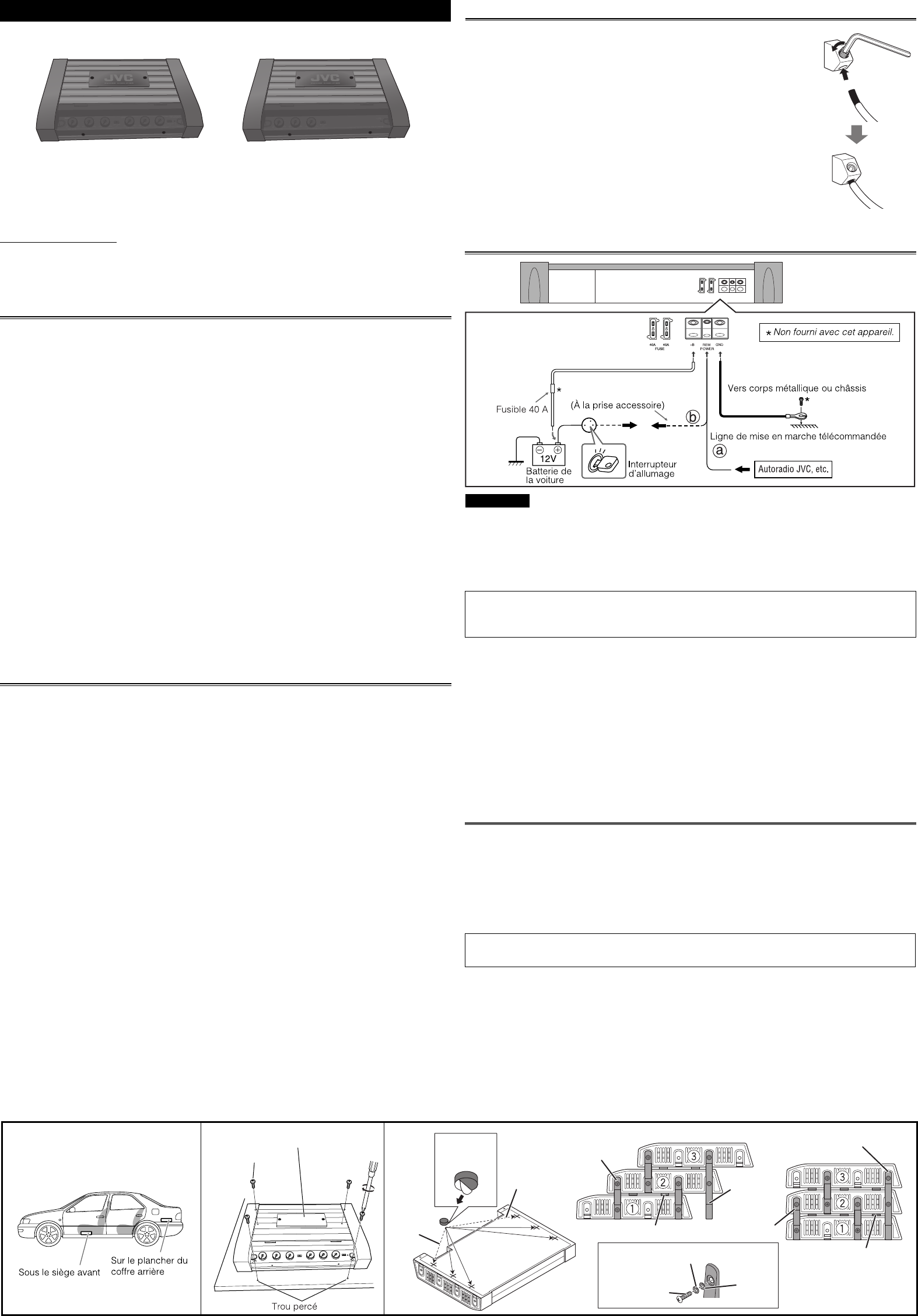

INSTALLATION

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les

ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez

besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou

une compagnie d’approvisionnement.

ATTENTION ET REMARQUES

Cet appareil est conçu pour fonctionner avec système électrique de 12 V CC avec mise à la

masse NÉGATIVE.

• Cet appareil utilise un circuit d’ampliﬁ cation BTL (symétrique sans transformateur), c’est à dire

un système à masse ﬂ ottante par conséquent veuillez vous conformer à ce qui suit:

Ne connectez pas les prises “·” des enceintes l’une à l’autre.

Ne connectez pas les prises “·” des enceintes au corps métallique ou au châssis.

• Recouvrir les bornes inutilisées avec du ruban isolant pour éviter de les court-circuiter.

•

Si vous utilisez un ﬁ l de prolongement, celui-ci doit être aussi épais et aussi court que possible.

Connectez-le solidement avec un ruban adhésif.

• Bien laisser un espace sufﬁ sant entre I’antenne et les ﬁ ls de cet appareil.

•

Lorsque le fusible doit être remplacé, utiliser uniquement un fusible 40 A.

• Ne pas laisser pénétrer de cailloux, de sable ou d’objets métalliques dans I’appareil.

• Pour que le mécanisme de dissipation de la chaleur fonctionne effectivement, essuyer

régulièrement la poussière qui s’accumule.

• Écouter la cassette, la radio, un CD, un lecteur audio numérique, etc. avec le volume réglé sur

un niveau élevé pendant une longue période de temps, use la batterie quand le moteur est

arrêté ou quand la voiture est au ralenti.

• Cet appareil devient très chaud. Faites attention de ne pas le toucher pendant son utilisation

mais aussi après sont utilisation.

NE DEMONTEZ PAS l’appareil. Il n’y a aucune pièce réparable par l’utilisateur à l’ntérieur.

ATTENTION

Pour éviter les courts-circuits lors des connexions, laissez la borne négative de la batterie

débranchée.

• Lors de l’utilisation d’un cordon d’alimentation (vendu séparément), assurez-vous de place un

fusible de 40 A près de la batterie, comme montré.

• Connectez le ﬁ l (cordon d’alimentation) à travers lequel l’alimentation est fournie directement à

la borne “ª” de la batterie uniquement après que toutes les autres connexions sont terminées.

Le ﬁ l correct connecté à chaque prise POWER est indiqué ci-après.

• + B et GND: section de 8 mm2 à 21 mm2

• REM: section du conducteur: 0,8 mm2 à 8 mm2

• Si vous avez des questions concernant la grosseur du cordon d’alimentation, etc., consulter

votre revendeur d’autoradios JVC le plus proche.

a Si vous utilisez un autoradio JVC muni d’un ﬁ l de télécommande, connectez à la prise

REM de cet appareil.

b Si vous utilisez un autoradio JVC sans ﬁ l de télécommande, connectez au circuit

accessoire de la voiture qui est mis sous tension avec le commutateur d’allumage. Dans ce

cas, du bruit peut se produire quand l’autoradio est mis sous ou hors tension. Pour éviter

ce bruit, ne mettez pas directement l’autoradio sous ou hors tension. Vous pouvez le mettre

sous ou hors tension en même temps que le commutateur d’allumage de votre voiture.

Si le témoin POWER/PROTECTOR s’allume en rouge, cela signiﬁ e que le câblage des

enceintes ou les connexions sont incorrects (référez-vous à “EN CAS DE DIFFICULTÉS” à la

page 3). Assurez-vous que le câblage des enceintes et les autres connexions sont corrects.

CONNEXIONS DES PRISES

Lors de la réalisation de la connexion des prises…

1 Retirez l’isolant de vinyle du cordon sur une longueur de

7 mm à 10 mm et mettez à nu le conducteur intérieur.

2 Desserrez la vis à tête hexagonale de la prise avec la clé

hexagonale fournie et insérez le conducteur dans la prise.

Puis remettez en place la vis à tête hexagonale pour ﬁ xer la

conducteur.

Remarque

• La partie exposée du conducteur doit être d’une longueur de 7 mm à

10 mm.

– Si elle est plus courte, la conductivité risque d’être mauvaise.

– Si elle est plus longue, cela peut causer un court-circuit.

• Une utilisez un clé hexagonale correcte pour chaque prise.

– 4 mm: Prise + B et prise GND

– 3 mm: Borne REM et bornes des haut-parleurs

ALIMENTATION

SYSTÉMES D’ENCEINTES

Assurez-vous de respecter les points suivants:

• Ne pas raccorder les bornes “·” des haut-parleur à un point commun.

• Si le ﬁ l de masse est commun aux câblages des enceintes gauche/droite et avant/arrière, cet

appareil ne peut pas être utilisé. Utilisez toujours des ﬁ ls de masse indépendants pour chaque

enceinte utilisée. Refaites les câblages si nécessaire.

• Utilisez des enceintes avec une impédance comprise entre 2 Ω et 8 Ω (4 Ω et 8 Ω: lors de

l’utilisation du mode de connexion en pont).

• Utilisez des enceintes d’une capacité sufﬁ sante avec l’appareil.

Le ﬁ l correct connecté à chaque prise SPEAKER OUTPUT est indiqué ci-après.

Section du conducteur: 0,8 mm2 à 8 mm2

Pour le KS-AX6604:

Quand vous connectez 4 enceintes à l’appareil, des signaux sous-mixés (avant et arrière) sont

sortis par les prises PRE OUT.

Pour le KS-AX5602:

Les signaux d’entrée sont sortis par les prises PRE OUT.

A Montez cet appareil sur une surface ferme, telle que dans le coffre ou sous un siège avant.

• Ne montez pas l’appareil près d’objets inﬂ ammables car il produit de la chaleur. De plus,

montez-le dans un endroit qui ne gênera pas la dissipation de la chaleur de l’appareil.

• Ne montez pas l’appareil dans un endroit sujet à la chaleur, comme près d'un radiateur,

dans la boîte à gants ou dans un endroit fermé tel que sous un tapis de sol, qui

empêchera la bonne dissipation de la chaleur.

• Lorsque vous monter l’appareil sous le siège avant, assurez-vous que vous pouvez ajuster

la position du siège sans qu’aucun ﬁ l ne soit accroché.

B Lors du montage de cet appareil, assurez-vous d’utiliser les vis fournies. Si vous

utilisez d’autres vis, l’appareil risque de se déserrer et des pièces internes peuvent être

endommagées.

•

Avant de percer des trous dans le coffre pour installer l’appareil, s’assurer qu’il y a un

espace sufﬁ sant sous le coffre pour ne pas faire de trous dans le réservoir de carburant,

etc.

• Détacher le couvercle du boîtier de commande de l’unité avant de procéder au montage

(voir “COMMANDES” page 3).

• Pour détacher et tourner la plaque de logo de 180 degrés, utilisez la clé hexagonale

fournie (3 mm).

C En cas d’utilisation de plusieurs ampliﬁ cateurs JVC, il est possible d’en empiler trois à l’aide

des supports, vis et rondelles fournis de deux manières différentes, X ou Y. S’assurer de

monter d’abord l’ampliﬁ cateur le plus bas (1) en suivant B.

• Avant de les empiler, placer les entretoises fournies sur “+” au bas des ampliﬁ cateurs 2 et

de 3.

• Fixer les ampliﬁ cateurs des deux côtés à l’aide de support adéquats, comme indiqué. Les

supports (L) sont utilisés uniquement pour l’ampliﬁ cateur 3.

• Avant d’empiler les ampliﬁ cateurs selon la méthode X, réaliser d’abord les connexions de

l’alimentation électrique (voir “ALIMENTATION”) et des haut-parleurs (voir “CONNEXION

DES ENCEINTES” page 2).

• Il est recommandé d’empiler les ampliﬁ cateurs en suivant la méthode X aﬁ n de pouvoir

aisément utiliser les contrôleurs sur chaque ampliﬁ cateur.

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant

d’utiliser l’appareil aﬁ n de bien comprendre son fonctionnement et d’obtenir les meilleures

performances possibles.

Pour votre sécurité....

•

N’augmentez pas trop le niveau du volume car cela peut bloquer les sons de l’extérieur et rendre la

conduite dangereuse.

• Arrêtez la voiture avant de réaliser une opération compliquée.

ABC

Plaque de logo (détachable) Bas de

l’entretoise

Vis (φ 4 × 20 mm)

Y uniquement

uniquement

Support (L)

Support (S)

Entretoise

Bas

Rondelle

(M4)

Rondelle ressort à bec (M4)

Vis

(M4 × 12 mm)

KS-AX6604 KS-AX5602

FR_KS-AX6604_5602[E]4.indd 1FR_KS-AX6604_5602[E]4.indd 1 2007.2.22 6:30:03 PM2007.2.22 6:30:03 PM

La connexion varie en fonction du nombre d’enceintes utilisées dans votre voiture. Choisissez la

connexion approprié en vous référant aux illustrations suivantes.

Avant de commencer la connexion:

Connectez solidement toutes les pièces. Si les connexions

sont lâches, à cause de la résistance des contacts, etc., de la chaleur peut se dégager et causer un

accident. Fixez et recouvrez les ﬁ ls avec un ruban isolant et faites-les passer sous les tapis de sol.

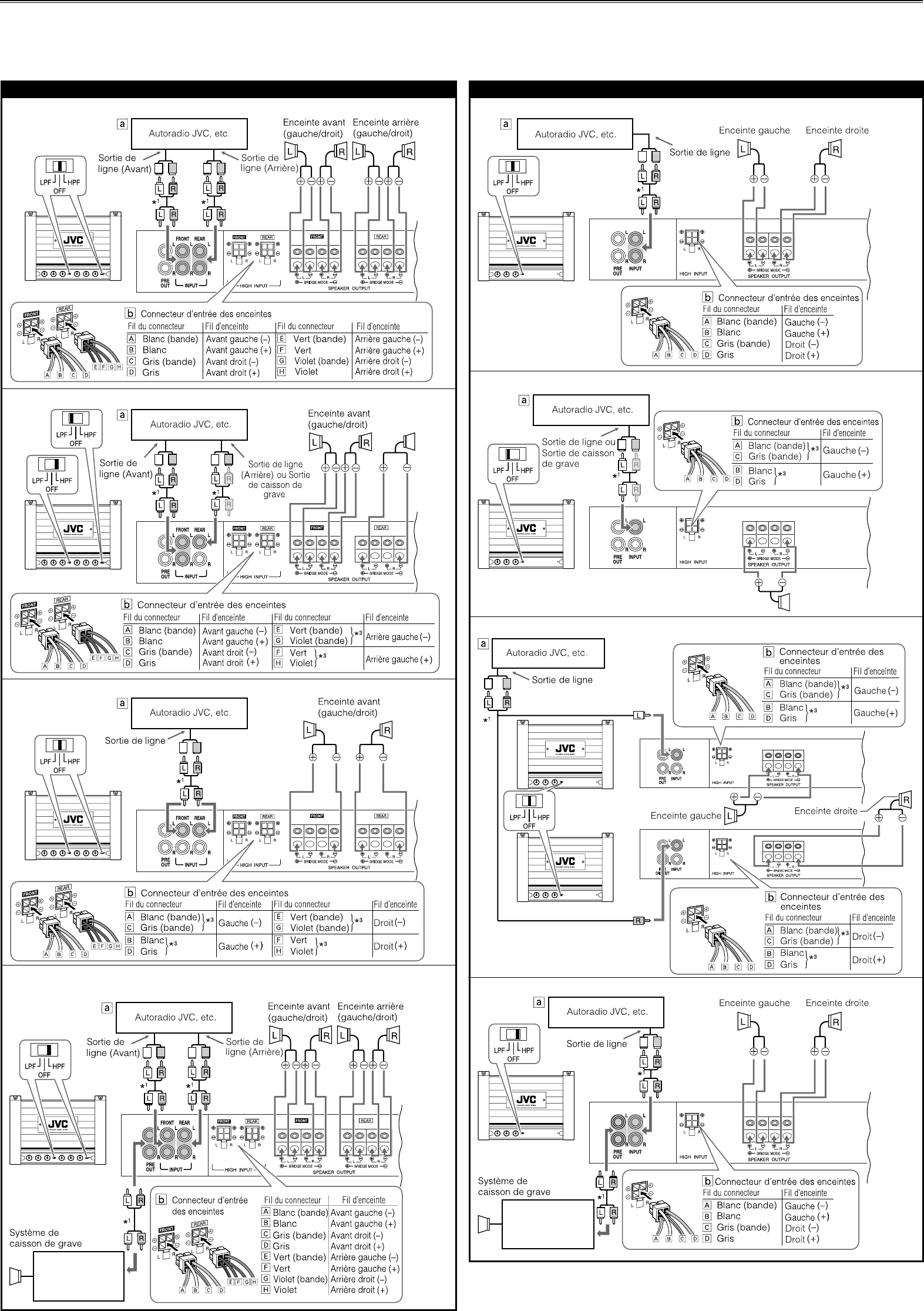

CONNEXION DES ENCEINTES

å Si votre récepteur est muni d’une sortie de ligne, connectez la sortie de ligne (à travers le

récepteur) aux prises INPUT de cet appareil.

∫ Si votre autoradio N’EST PAS muni d’une sortie de ligne, connectez le connecteur

d’enceinte (à travers l’autoradio) à la prise HIGH INPUT sur cet appareil.

KS-AX5602

Système à 2 enceintes—Bridge Mode (Mode en pont)*

Système à 4 enceintes

Système à 2 enceintes plus un caisson de grave—Bridge Mode (Mode en pont)*

Système à 2 enceintes

Système à 2 enceintes (2 ampliﬁ cateurs)—Bridge Mode (Mode en pont)*

Système de caisson de grave—Bridge Mode (Mode en pont)*

KS-AX6604

1 Non fourni avec cet appareil.

2 Bridge Mode (Mode en pont): Assurez-vous de connecter la sortie de ligne de l’autoradio à

la prise gauche (L) de cet appareil.

3 Assurez-vous de connecter les deux ﬁ ls au ﬁ l de l’enceinte cible.

Système à 4 enceintes plus un caisson de grave (PRE OUT)

Des signaux sous-mixés sont sortis par les prises PRE OUT. Système à 2 enceintes plus un caisson de grave (PRE OUT)

Subwoofer

Ampliﬁ cateur de

puissance JVC:

KS-AX6801/

KS-AX5801, etc.

Caisson de

grave

Ampliﬁ cateur de

puissance JVC:

KS-AX6801/

KS-AX5801, etc.

Caisson de

grave

Dessus de l’appareil

FR_KS-AX6604_5602[E]4.indd 2FR_KS-AX6604_5602[E]4.indd 2 2007.2.22 6:30:08 PM2007.2.22 6:30:08 PM

Réglage BASS BOOST

Tournez ce réglage accentue la fréquence de 45 Hz dans une plage de 0 dB à +18 dB.

Ajustez le niveau tout en écoutant le son. Cette commande est préréglée sur MIN à

l’expédition de l’usine.

Réglage du niveau d’entrée (LEVEL)

Le niveau d’entrée peut être ajusté avec ce réglage quand cet appareil est connecté à

d’autres appareils sources. Ajustez le niveau tout en écoutant le son. Cette commande est

préréglée sur MIN à l’expédition de l’usine.

Commutateur de ﬁ ltre de transition (CROSSOVER)

OFF: Normalement, réglez sur cette position. Ce commutateur est préréglé sur cette position

à l’expédition de l’usine.

LPF: Réglez le commutateur sur cette position si vous souhaitez mettre en service le ﬁ ltre

LPF (passe-bas) (le ﬁ ltre passe bas transmet les fréquences inférieures à la fréquence

de coupure).

HPF: Réglez le commutateur sur cette position si vous souhaitez mettre en service le

ﬁ ltre HPF (passe-haut) (le ﬁ ltre passe haut transmet les fréquences supérieur à la

fréquence de coupure).

Répartiteur CROSSOVER

Tournez ce réglage pour ajuster la fréquence de coupure dans une plage de 30 Hz à 500 Hz.

Ajustez le niveau tout en écoutant le son. Cette commande est préréglée sur 30 Hz à

l’expédition de l’usine.

Témoin POWER/PROTECTOR

Le témoin est allumé en vert quand l’appareil est sous tension. Si le témoin ne s’allume pas

ou s’allume en rouge quand l’appareil est sous tension, cela indique qu’il y a un problème

(référez-vous à “EN CAS DE DIFFICULTÉS”).

Indicateur d’alimentation

Le témoin bleu est allumé quand l’appareil est sous tension.

SPÉCIFICATIONS

Puissance de sortie maximum 800 W

Puissance de sortie (RMS) KS-AX6604: 100 W RMS x 4 canaux à 4 Ω et ≤ 1% THD + N

KS-AX5602: 150 W RMS x 2 canaux à 4 Ω et ≤ 1% THD + N

Impédance de charge 4 Ω (2 Ω à 8 Ω tolérés)

4 Ω (4 Ω à 8 Ω tolérés) (Mode en pont)

Réponse en fréquence 5 Hz à 50 kHz* ( +0, –3 dB)

* Un ﬁ ltre infrasonore limite les signaux d’extrême basse fréquence,

inférieure à 20 Hz.

Sensibilité d’entrée/Impédance 2 V/45 kΩ (0,3 V à 6 V, variable)

Distorsion Moins de 0,04% (à 1 kHz)

Rapport signal sur bruit 80 dBA (référence: 1 W pour 4 Ω)

Alimentation CC 14,4 V (11 V à 16 V tolérés)

Système de masse Masse négative

Dimensions (L/H/P) 400 mm × 60 mm × 288 mm

Masse (approx.) KS-AX6604: 5,3 kg

KS-AX5602: 5,2 kg

Accessoires fournis Connecteur d'entrée d'enceinte

KS-AX6604: 4P × 2

KS-AX5602: 4P × 1

Vis (φ 4 × 20 mm) × 4

Clef hexagonale

4 mm × 1

3 mm × 1

Entretoise × 6

Support

L × 1

S × 2

Vis (M4 × 12 mm) × 6

Rondelle (M4) × 6

Rondelle ressort à bec (M4) × 6

La conception et les spéciﬁ cations sont sujettes à changement sans notiﬁ cation.

EN CAS DE DIFFICULTÉS

S’assurer d’abord pour plus de détails, consulter votre revendeur d’accessoires audio JVC.

Le témoin POWER/PROTECTOR ne s’allume pas.

• Changez le fusible s’il a grillé.

• Connectez solidement le ﬁ l de masse à une partie métallique de la voiture.

• Mettez sous tension l’équipement connecté à cet appareil.

• Utiliser un relais si votre système emploie trop d’ampliﬁ cateurs.

• Vériﬁ er la tension de la batterie (11 V à 16 V).

Le témoin POWER/PROTECTOR s’allume en rouge et/ou l’appareil chauffe de façon anormale.

• Utilisez des enceintes d’une impédance correcte.

• Corrigez le câblage des enceintes s’il y a un court-circuit.

• Laissez l’appareil hors tension pendant un certain temps pour qu’il refroidisse.

Il n’y a pas de son.

• Vériﬁ ez les connexions pour l’alimentation (voir “ALIMENTATION” à la page 1).

• Connectez les cordons Cinch aux prises INPUT, ou le connecteur d’entrée d’enceinte à la prise

HIGH INPUT.

Des parasites de l’alternateur sont entendus.

• Tenez le cordon d’alimentation à l’écart du cordon à ﬁ ches Cinch.

• Maintenir les cordons à broches RCA éloignés des autres câbles électriques dans la voiture.

• Connectez solidement le ﬁ l de masse à une partie métallique de la voiture.

• Assurez-vous que les ﬁ ls négatifs des enceintes ne touchent pas le châssis de la voiture.

• Remplacer les prises ou utiliser des prises à résistance de charge.

• Raccorder un condensateur de découplage sur les commutateurs d’accessoires (klaxon,

ventilateur, etc.).

Du brui est produit quand vous connectez l’appareil au tuner AM (PO/GO).

• Éloignez les enceintes et les cordons d’alimentation du ﬁ l d’antenne.

COMMANDES

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la

compatibilité électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited:

JVC Technology Centre Europe GmbH

Postfach 10 05 52

61145 Friedberg

Allemagne

Informations relatives à l’élimination des appareils usagés, à l’intention des

utilisateurs

Lorsque ce symbole ﬁ gure sur le produit, cela signiﬁ e qu’il ne doit

pas être éliminé en tant que déchet ménager à la ﬁ n de son cycle de

vie. Si vous souhaitez éliminer ce produit, faites-le conformément à la

législation nationale ou autres règles en vigueur dans votre pays et votre

municipalité. En éliminant correctement ce produit, vous contribuez à la

conservation des ressources naturelles et à la prévention des éventuels

effets négatifs sur l’environnement et la santé humaine.

Ce symbole n’est reconnu que dans l’Union européenne.

Couvercle du boîtier de commande

Pour utiliser les commandes suivantes, retirer les vis hexagonales à l’aide d’une clé

hexagonale (fournie) (3 mm) puis retirer le couvercle du boîtier. Remettre ce dernier en place

une fois l’opération terminée.

KS-AX6604

KS-AX5602

Vis hexagonale

Clé hexagonale (3 mm)

FR_KS-AX6604_5602[E]4.indd 3FR_KS-AX6604_5602[E]4.indd 3 2007.2.22 6:30:10 PM2007.2.22 6:30:10 PM

JVC KS AX5602E/U EN_KS AX6604_5602[EU] User Manual AX5602E/U, AX6604E/U LVT1697 001A

KS-AX6604E/U KS-AX6604E/U LVT1697-001A nglish, French,

Navigation menu

Versions of this User Manual:

Views

Navigation
