JVC KW R500H5UN R500 User Manual Instruction B5A 0433 00

User Manual: JVC KW-R500H5UN KW-R500H5UN Instruction manual

Open the PDF directly: View PDF PDF.
Page Count: 18

[TIPE]
[RADIO TAPE MOBIL]
ALAT PENERIMA CD
BUKU PETUNJUK
ʼƖʷʻʺʺƖʷʷ
ƾƿ
KW-R500
Terima kasih telah membeli produk JVC.
Harap membaca seluruh petunjuk dengan teliti sebelum mengoperasikan, untuk memastikan anda
memahami secara keseluruhan dan mendapatkan performansi terbaik dari unit ini.

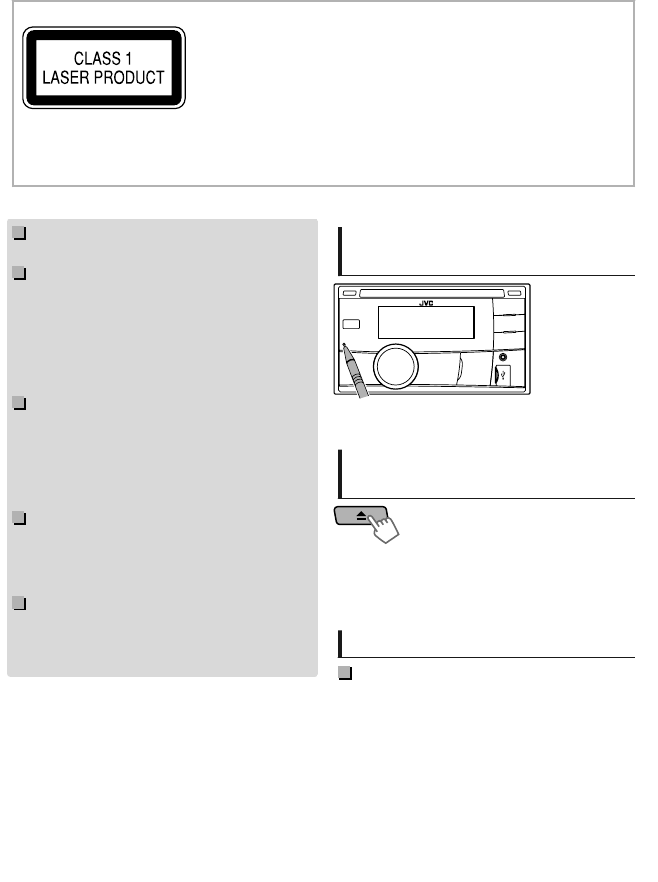

Penandaan produk menggunakan laser
Label ditempelkan pada casis/kotak dan mengatakan bahwa komponen tersebut
menggunakan sinar laser yang telah diklasifikasikan sebagai Kelas 1. Hal ini berarti bahwa unit
tersebut menggunakan sinar laser yang merupakan kelas paling lemah. Tidak ada bahaya
radiasi berbahaya di luar unit tersebut.
.
.
.
Peringatan:
Hentikan mobil sebelum mengoperasikan unit.
Perhatian:
Sesuaikan volume agar Anda masih dapat
mendengar suara di luar mobil. Mengemudi
sembari mendengar volume unit yang terlalu
tinggi dapat menyebabkan kecelakaan.
Hindari penggunaan perangkat USB atau iPod/
iPhone jika hal ini dapat mengganggu keamanan
pengemudian Anda.
Perhatian pada pengaturan volume:
Perangkat digital (CD/USB) tidak terlalu berisik jika
dibandingkan dengan sumber lainnya. Turunkan
volume sebelum memutar sumber-sumber
digital ini untuk menghindari kerusakan pada
pengeras suara akibat peningkatan level output
[keluaran] yang tiba-tiba.
Suhu dalam mobil:
Jika anda telah memarkir mobil terlalu lama
dalam cuaca yang panas atau dingin, tunggu
hingga suhu dalam mobil menjadi normal
kembali sebelum mengoperasikan unit ini.
Kondensasi:
Jika mobil dilengkapi AC, uap air bisa bertumpuk
pada lensa laser. Kondisi bisa menyebabkan
kesalahan baca pada disk. Untuk mengatasi hal ini,
keluarkan disk dan tunggu sampai uap air menguap.
Bagaimana cara mereset unit
anda
Penyetelan-penyetelan pengaturan awal anda
akan terhapus juga.
Bagaimana secara paksa
mengeluarkan sebuah disk
(Tahan)
Hati-hati untuk tidak menjatuhkan disk
tersebut ketika dikeluarkan.
Jika ini tidak bekerja, coba mengeset kembali
(reset) unit anda.
Perawatan
Membersihkan unit
Seka kotoran pada panel dengan silikon kering
atau kain halus. Jika tindakan pencegahan ini
tidak dilakukan, unit ini bisa mengalami
kerusakan.
2|ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN

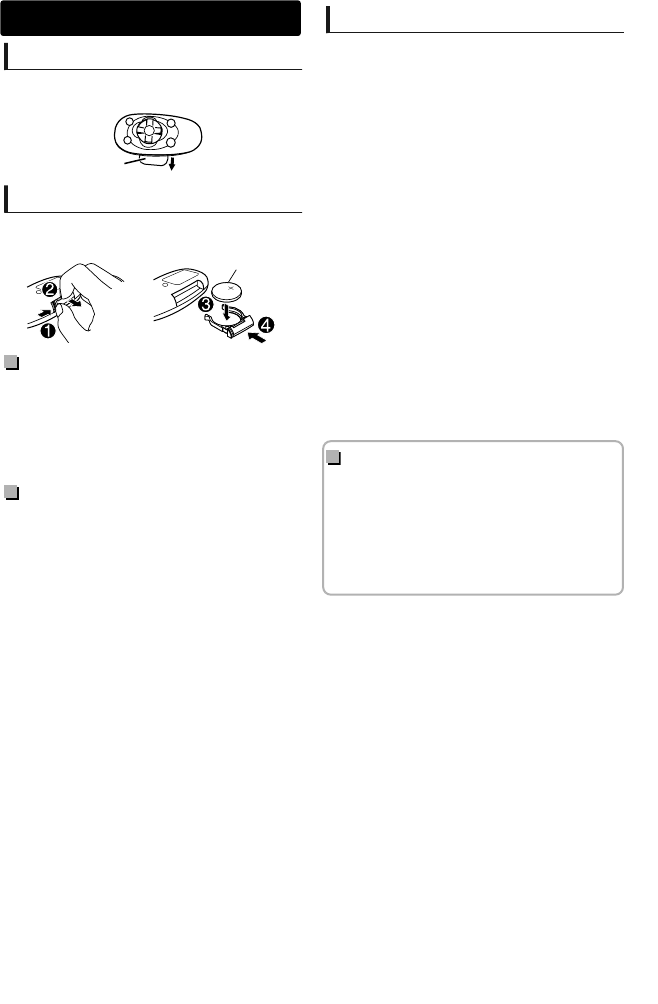

Mempersiapkan
Jika Anda menggunakan remote kontrol untuk
pertama kali, lepaskan lembar perekat.
Lembar perekat
Mengganti baterai koin litium
Jika efektivitas remote kontrol menurun,
gantilah baterainya.
CR2025
Perhatian:
Bahaya ledakan, jika salah mengganti baterai.
Hanya mengganti dengan jenis yang sama
atau setara.
Baterai tidak boleh terpaparkan ke udara panas
yang berlebihan seperti sinar matahari, api atau
semacamnya.
Peringatan:
Jangan memasang baterai selain CR2025 atau
yang setara.
Jangan meninggalkan remote kontrol dalam
tempat (seperti dasbor) yang terkena sinar
matahari langsung untuk waktu yang lama.
Simpan baterai di tempat yang tidak dapat
dijangkau anak-anak.
Jangan mengisi ulang, hubung pendek, ambil
bagian, memanaskan baterai atau
menempatkannya dalam api.
Jangan meletakkan baterai bersama bahan-
bahan dari logam lainnya.
Jangan mendorong baterai dengan penjepit
atau alat yang sejenis.
Sekat baterai dengan membungkusnya
menggunakan selotip saat membuang atau
menyimpannya.
Remote kontrol .................................................... 3
Persiapan ................................................................ 4
Pengaturan jam
Pengoperasian dasar .......................................... 4
Radio ........................................................................ 6
CD/USB .................................................................... 7
iPod/iPhone ........................................................... 8
Komponen eksternal .......................................... 9

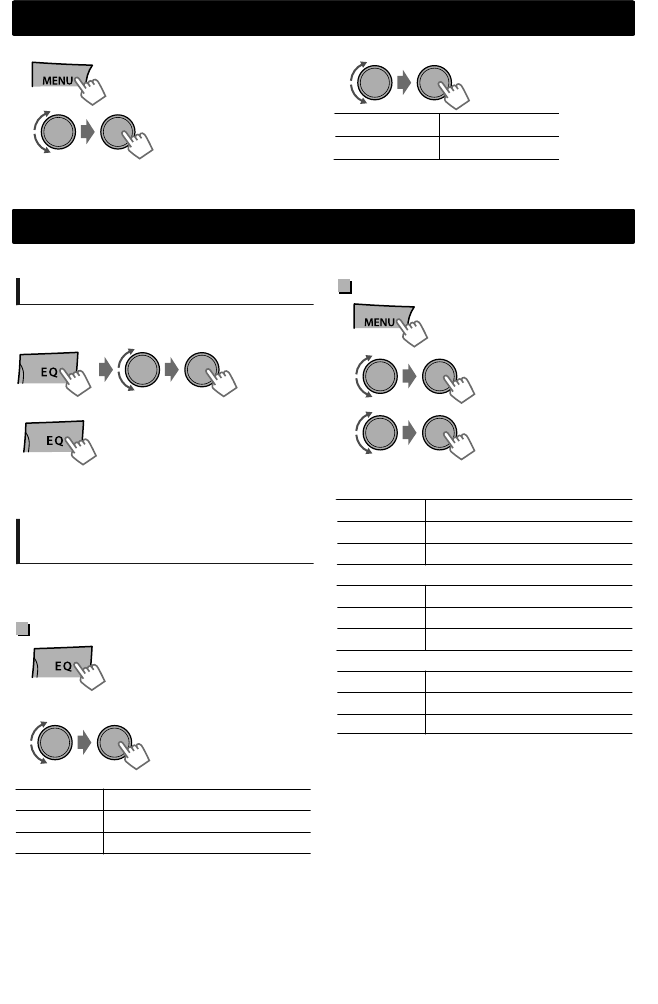

Penyesuaian kecerahan .................................. 10
Penyesuaian suara ............................................ 10
Pengoperasian menu ...................................... 11
Informasi tambahan ......................................... 13
Pemecahan Masalah ........................................ 15
Spesifikasi ............................................................ 16
Cara membaca manual ini:
Manual ini terutama menjelaskan
pengoperasian menggunakan tombol-
tombol pada panel kontrol.
< > menunjukkan tampilan-tampilan pada
panel kontrol.
[XX] menunjukkan pengaturan awal suatu
item menu.
Daftar isi
Remote kontrol
INDONESIAޓ|3
2014/9/30ޓ10:18:14KW-R500H4_UN_IN

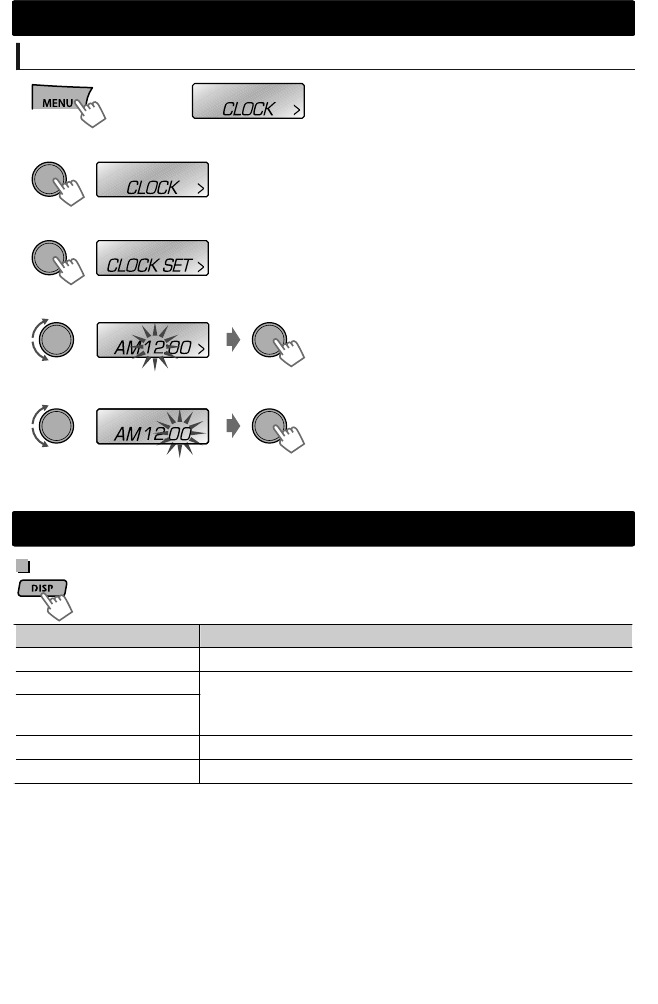

Pengaturan jam
(Tahan)
1
2Masuk <CLOCK>.
3Masuk <CLOCK SET>.
4Setel jam.
5Setel menit.
6Tekan MENU untuk keluar.
Pengoperasian dasar
Informasi tampilan
Mengubah informasi tampilan. (Tekan)
Menggulir informasi tampilan saat ini. (Tahan)
Sumber Tampilan
Radio Frekuensi ) Jam
CD/USB Judul album/Artis* - Judul trek* - No. trek/Waktu putar - No. trek/
Jam - (kembali ke permulaan)
*“NO NAME” muncul untuk CD konvensional atau jika tidak direkam.
iPod/iPhone (HEAD MODE/
IPOD MODE)
iPod/iPhone (EXT MODE) EXT MODE) Jam
Komponen eksternal (AUX) AUX) Jam
Persiapan
Persiapan
4|ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN

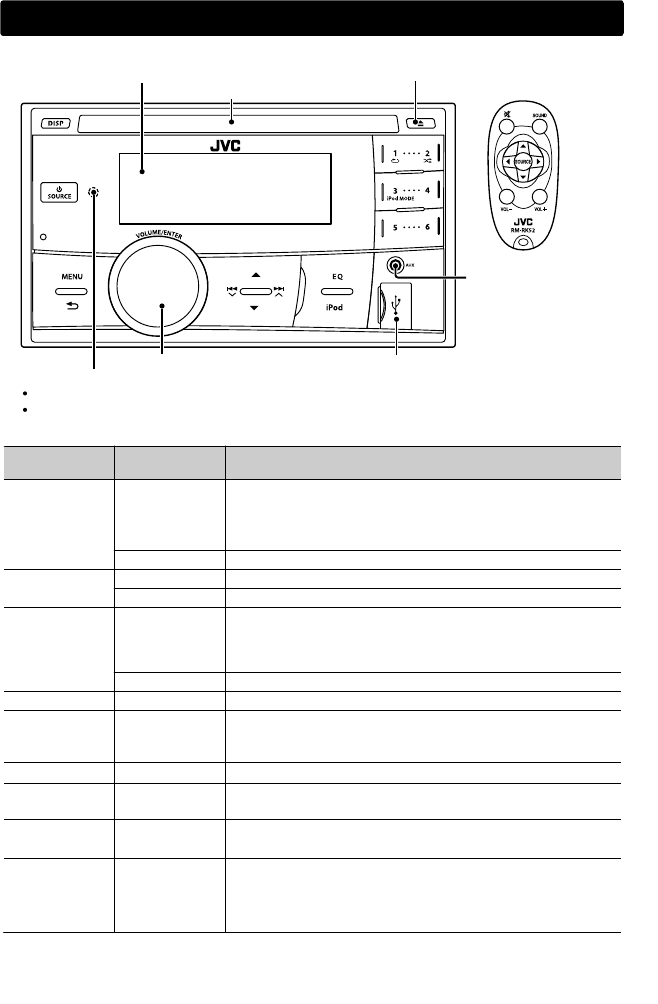

Remote kontrol
Terminal masukan USB
JANGAN SAMPAI terkena sinar matahari.
Sensor remote kontrol
Mengeluarkan disk
Jendela tampilan
Tombol kontrol
Celah pemuatan
Panel kontrol
Arahkan remote kontrol langsung pada sensor.
Jack input AUX
Jika Anda menekan atau menahan tombol berikut...
Panel kontrol Remote
kontrol Fungsi umum
SOURCE
—
Menghidupkan.
Mematikan. (Tahan)
Tekan SOURCE tombol pada panel kontrol dan putar
tombol kontrol dalam 2 detik untuk memilih sumber.
SOURCE Tekan berulang-ulang untuk memilih sumber.
Tombol kontrol
(putar)
VOL - / + Menyetel level volume.
— Memilih item.
Tombol kontrol
(tekan)
)
Membungkam suara atau menghentikan pemutaran untuk
sementara.
Tekan tombol lagi untuk membatalkan pembungkaman
suara atau melanjutkan pemutaran.
— Mengkonfirmasi pemilihan.
iPod — Mengalihkan ke sumber iPod.
Tombol angka
(1 - 6)—
Memilih stasiun prasetel.
Menyimpan stasiun saat ini ke tombol angka yang dipilih.
(Tahan) (' halaman 6)
EQ SOUND Memilih mode suara prasetel. (' halaman 10)
—
Kembali ke menu sebelumnya.
Keluar dari menu. (Tahan)
/  / Memilih stasiun prasetel. (' halaman 6)
Memilih folder MP3/WMA. (' halaman 7)
/ /
Mencari stasiun secara otomatis. (' halaman 6)
Mencari stasiun secara manual. (Tahan)
Memilih trek. (' halaman 7, 8)
Maju cepat atau memundurkan trek. (Tahan)
Pengoperasian dasar
INDONESIAޓ|5
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Mencari stasiun
Pilih <FM> atau <AM>.
Pencarian otomatis. (Tekan)
Pencarian manual. (Tahan)
“M” berkedip-kedip, kemudian tekan tombol
berulang-ulang.
A
B
“ST” menyala saat menerima siaran FM stereo dengan kekuatan sinyal cukup.
Menyimpan stasiun dalam
memori
Prasetel manual
Anda dapat menyetel sampai 18 stasiun FM dan 6
stasiun AM.
Sewaktu mendengarkan stasiun...
(Tahan)
Nomor preset berkedip-kedip dan “MEMORY”
muncul. Stasiun saat ini disimpan ke tombol
angka yang dipilih (1 - 6).
- - - - - - - - atau - - - - - - - -
(Tahan)
“PRESET MODE” berkedip.
1
Nomor preset berkedip-kedip dan “MEMORY”
muncul.
2Memilih stasiun preset.
Prasetel otomatis (FM saja)
SSM (Memori Urutan Stasiun-Kuat)
Anda dapat memprasetel sampai 18 stasiun radio
untuk FM.
(Tahan)
1
-<TUNER>
-<SSM>
-<SSM 01 – 06>
“SSM” berkedip. Setelah semua stasiun tersimpan,
“SSM” berhenti berkedip.
2
Untuk melakukan penyetelan awal
<SSM 07 – 12>/<SSM 13 – 18>, ulangi langkah
1 dan 2.
Memilih stasiun prasetel
- - - - - - - - atau - - - - - - - -
Anda juga bisa memilih stasiun prasetel
menggunakan / .
Menyetel Pengatur Waktu Radio
Anda bisa mendengarkan stasiun prasetel pada
saat tertentu tanpa memperhatikan sumber saat
ini.
(Tahan)
1
-<TUNER>
-<RADIO TIMER>
-<OFF>/<ONCE>/
<DAILY>
[OFF]
Membatalkan Pengatur Waktu Radio.
ONCE Mengaktifkan satu kali.
DAILY Mengaktifkan setiap hari.
2
-<FM>/<AM>
-<01>... <18>untuk FM/
<01>... <06>untuk AM
3Memilih stasiun prasetel.
4Menyetel waktu pengaktifan.
5Tekan MENU untuk keluar.
menyala setelah Pengatur Waktu Radio
selesai disetel.
Hanya satu pengatur waktu yang bisa disetel.
Menyetel satu pengatur waktu baru akan
membatalkan setelan sebelumnya.
Pengatur Waktu Radio tidak akan diaktifkan jika
unit mati atau jika <AM> disetel menjadi
<OFF> setelah memilih stasiun AM untuk
pengatur waktu.
Radio
Radio
6|ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Memainkan perangkat CD/USB
Sisi label
Sumber berubah menjadi “CD” dan pemutaran
dimulai.
Kabel USB 2.0
(tidak disediakan)
Terminal masukan USB
Sumber berubah menjadi “USB” dan pemutaran
dimulai.
Unit ini dapat memutar file MP3/WMA yang disimpan dalam alat penyimpanan massal CD-R, CD-RW,
dan USB (seperti memori USB dan Digital Audio Player).
Pastikan semua data penting sudah di-back up. Kami tidak bertanggung jawab untuk segala
kehilangan data dalam perangkat kelas penyimpanan massal USB sewaktu menggunakan sistem ini.
Disk yang keluar yang tidak diambil dalam 15 detik akan masuk kembali secara otomatis.
Jika disk tidak dapat dikeluarkan, ' halaman 2.
Memilih folder/trek
Memilih folder.
(Untuk MP3/WMA)
Memilih trek. (Tekan)
Maju cepat atau
memundurkan trek.
(Tahan)
Memilih trek/folder dari daftar
1
(Untuk MP3/WMA)
2Memilih folder.
Untuk MP3/WMA
Jika disk berisi banyak folder atau trek, Anda
dapat mencari folder atau trek yang diinginkan
secara cepat dengan cara memutar tombol
kontrol secara cepat.
3Memilih trek.
Memilih mode-mode putar ulang
Anda hanya bisa memilih mode putar ulang
berikut satu-satu.
Tekan 1 untuk REPEAT.
Tekan 2untuk RANDOM.
Tekan lagi untuk keluar.
- - - - - - - - atau - - - - - - - -
(Tahan)
<REPEAT>)<RANDOM>
1
2
REPEAT
RPT OFF Membatalkan pemutaran
berulang.
TRACK RPT Mengulangi trek yang
sekarang diputar.
FOLDER RPT * Mengulangi folder yang
sekarang diputar.
RANDOM
RND OFF
Membatalkan pemutaran acak.
FOLDER RND *
Memutar secara acak semua
trek dari folder yang sekarang
diputar, kemudian trek dari
folder berikutnya.
ALL RND Memutar secara acak semua
trek.
* Untuk MP3/WMA
CD/USB
CD/USB
INDONESIAޓ|7
2014/9/30ޓ10:18:14KW-R500H4_UN_IN

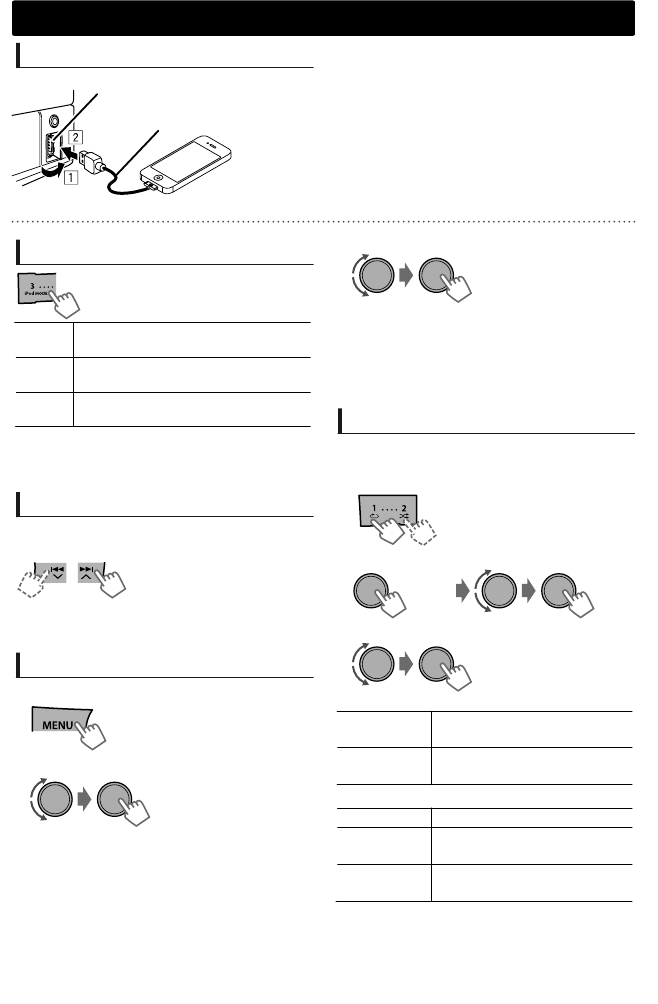

iPod/iPhone
Memainkan iPod/iPhone
Kabel USB 2.0 (aksesori iPod/iPhone)
Terminal masukan USB
Sumber berubah menjadi “USB”-“USB-IPOD” dan pemutaran dimulai.
Memilih mode kontrol
#<HEAD MODE>/<IPOD MODE>/
<EXT MODE>
HEAD
MODE
Mengendalikan pemutaran iPod
melalui unit ini.
IPOD
MODE
Mengendalikan pemutaran iPod
melalui iPod/iPhone.
EXT
MODE
Memperbolehkan sinyal audio apa
pun dari iPod/iPhone.
Anda juga bisa mengubah setelan
menggunakan <IPOD SWITCH> dalam menu.
(' halaman 12)
Memilih trek
Berlaku dalam <HEAD MODE>/<IPOD MODE>
saja.
Memilih trek/chapter.
(Tekan)
Maju cepat atau
memundurkan trek.
(Tahan)
Memilih trek dari daftar
Berlaku dalam <HEAD MODE> saja.
1
PLAYLISTS)ARTISTS)ALBUMS)SONGS)
PODCASTS)GENRES)COMPOSERS) (kembali
ke permulaan)
2Memilih daftar yang dikehendaki.
Ulangi langkah ini sampai trek yang dikehendaki
dipilih.
Jika menu terpilih berisi banyak atau trek, Anda
dapat mencari trek yang diinginkan secara
cepat dengan cara memutar tombol kontrol
secara cepat.
3Memilih trek yang dikehendaki.
Memilih mode-mode putar ulang
Berlaku dalam <HEAD MODE> saja.
Anda hanya bisa memilih mode putar ulang
berikut satu-satu.
Tekan 1 untuk REPEAT.
Tekan 2 untuk RANDOM.
Tekan lagi untuk keluar.
- - - - - - - - atau - - - - - - - -
(Tahan)
<REPEAT>)<RANDOM>
1
2
REPEAT
ONE RPT Fungsinya sama seperti
“Repeat One” dari iPod.
ALL RPT Fungsinya sama seperti
“Repeat All” dari iPod.
RANDOM
RND OFF Membatalkan pemutaran acak.
SONG RND Fungsinya sama seperti
“Shuffle Songs” dari iPod.
ALBUM RND Fungsinya sama seperti
“Shuffle Albums” dari iPod.
“ALBUM RND” tidak berlaku untuk sebagian
iPod/iPhone.
8|ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Anda bisa menghubungkan komponen eksternal ke jack input AUX (auxiliary) pada panel kontrol.
Untuk rincian selengkapnya, lihat juga buku petunjuk yang disediakan bersama komponen eksternal
tersebut.
Memutar komponen eksternal dari AUX
Audio player
portabel, dsb.
Steker mini stereo 3.5 mm
(tidak disediakan)
1Hubungkan ke AUX pada panel kontrol.
2Pilih <AUX>.
3Hidupkan komponen yang telah
tersambung dan mulai memutar sumber
tersebut.
Gunakan steker mini stereo dengan kepala steker 3-terminal agar hasil suara audio optimal.
Jika tidak, suara bisa terputus atau tidak jelas saat mendengarkan komponen eksternal.
Komponen eksternal
Komponen eksternal
INDONESIAޓ|9
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Anda bisa memilih kecerahan yang Anda sukai untuk <BUTTON ZONE>dan <DISP ZONE>secara terpisah.
(Tahan)
1
-<DIMMER>
-<BRIGHTNESS>
-<DAY>/<NIGHT>
2BUTTON ZONE BUTTON 00 ke 31
DISP ZONE DISP 00 ke 31
3
4Tekan MENU untuk keluar.
Penyesuaian suara
Unit ini mengingat setelan suara yang disesuaikan untuk masing-masing sumber.
Memilih suara prasetel
Anda bisa memilih mode suara prasetel yang sesuai
untuk genre musik bagi masing-masing sumber.
.
- - - - - - - - atau - - - - - - - -
Tekan berulang-ulang.
DYNAMIC-VOCAL BOOST-BASS BOOST-
USER-FLAT-NATURAL-(kembali ke permulaan)
Menyimpan pengaturan Anda
sendiri
Saat mendengarkan, Anda dapat menyesuaikan
dan menyimpan tingkat nada untuk masing-
masing sumber.
Penyama Mudah
(Tahan)
1
(Permulaan: [XX])
BASS LVL -06 ke +06 [+05]
MID LVL -06 ke +06 [00]
TRE LVL -06 ke +06 [+05]
Pengaturan disimpan dan <USER> diaktifkan.
2Menyetel level.
Penyama Pro
(Tahan)
1
-<PRO EQ>
-<BASS>/<MIDDLE>/
<TREBLE>
2
Menyesuaikan elemen suara nada yang dipilih.
BASS (Permulaan: [XX])
Frekuensi 60/80/[100]/200 Hz
Tingkat LVL -06 ke +06 [+05]
Q[Q1.0]/Q1.25/Q1.5/Q2.0
MIDDLE
Frekuensi 0.5/[1.0]/1.5/2.5 kHz
Tingkat LVL -06 ke +06 [00]
Q Q0.75/Q1.0/[Q1.25]
TREBLE
Frekuensi 10.0/[12.5]/15.0/17.5 kHz
Tingkat LVL -06 ke +06 [+05]
Q[Q FIX]
3
4Ulangi langkah 2 dan 3 untuk
menyesuaikan nada.
Pengaturan disimpan dan <USER> diaktifkan.
5Tekan MENU untuk keluar.
Penyesuaian kecerahan
Penyesuaian kecerahan
10 |ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
(Tahan)
Jika tidak dilakukan operasi selama kurang lebih
60 detik, operasi tersebut akan dibatalkan.
1
2
3Ulangi langkah 2 jika perlu.
Untuk kembali ke menu sebelumnya, tekan .
Untuk keluar dari menu, tekan DISP atau
MENU.

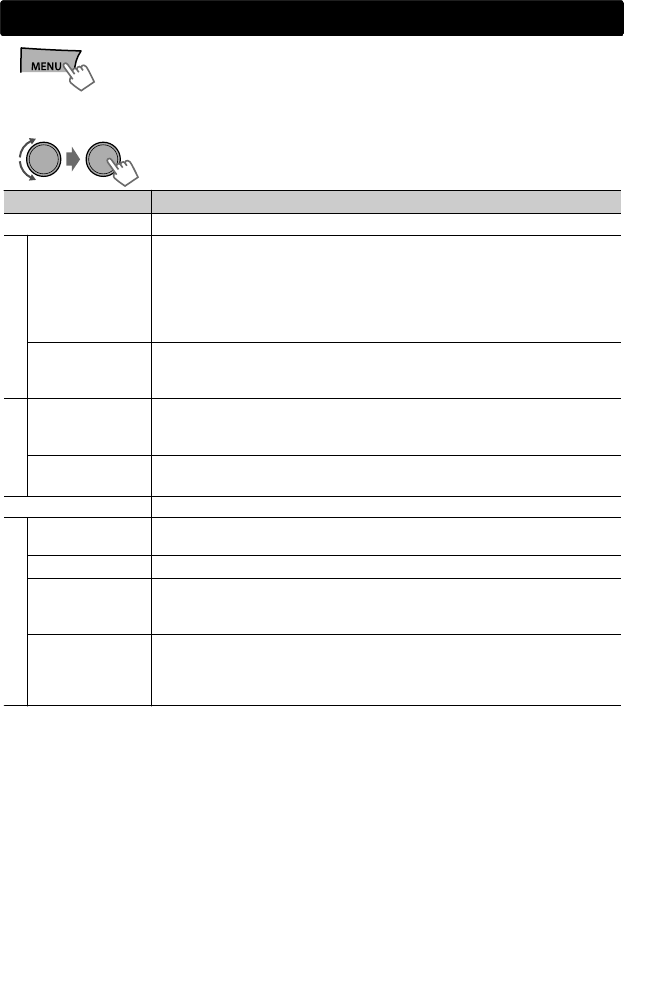

Item menu Pengaturan yang dapat dipilih (Permulaan: [XX])
CLOCK Untuk pengaturannya, ' halaman 4.
DIMMER
DIMMER SET Memilih tampilan dan pencahayaan tombol disesuaikan dalam setelan
<BRIGHTNESS>.
[AUTO]: Mengubah pengaturan antara Siang dan Malam saat Anda
mematikan/menghidupkan lampu depan mobil. *1
ON: Memilih pengaturan Malam.
OFF: Memilih pengaturan Siang.
BRIGHTNESS DAY[31]/NIGHT[15]: Setelan Kecerahan untuk tampilan dan
pencahayaan tombol untuk siang dan malam.
BUTTON ZONE/DISP ZONE: Menyetel level kecerahan 00 — 31.
DISPLAY
SCROLL *2 [ONCE]: Menggulir informasi tampilan satu kali.
AUTO: Mengulangi penggulungan (selang waktu 5-detik).
OFF: Dibatalkan.
TAG DISPLAY
[ON]: Menunjukkan informasi TAG sementara memutar trek-trek MP3/WMA.
OFF: Dibatalkan.
PRO EQ Untuk pengaturannya, ' halaman 10.
AUDIO
FADER *3 R06 — F06[00]: Menyesuaikan keseimbangan output speaker depan dan
belakang.
BALANCE
L06 — R06[00]: Menyesuaikan keseimbangan output speaker kiri dan kanan.
LOUD
(Kekerasan suara)
ON: Menguatkan frekuensi-frekuensi rendah dan tinggi untuk
menghasilkan keseimbangan suara yang baik pada level volume rendah.
[OFF]: Dibatalkan.
VOL ADJUST
(Atur volume)
-05 — +05[00]: Prasetel tingkat penyesuaian volume setiap sumber,
bandingkan dengan tingkat volume FM. Sebelum melakukan penyesuaian,
pilih sumber yang ingin Anda sesuaikan. (“VOL ADJ FIX” muncul jika “FM”
dipilih.)
*1 Diperlukan koneksi control lead yang bersinar. Pengaturan ini mungkin tidak berfungsi
dengan benar pada beberapa kendaraan, (khususnya pada kendaraan yang memiliki tombol
kontrol untuk meredupkan cahaya). Dalam hal ini, ubahlah pengaturan ke pengaturan lain,
selain <DIMMER AUTO>.
*2 Beberapa karakter atau simbol tidak akan diperlihatkan dengan tepat (atau akan
dikosongkan) pada tampilan.
*3 Jika anda menggunakan sistem dua-speaker, atur level pemudar pada “00”.
Pengoperasian menu
Pengoperasian menu
INDONESIAޓ|11
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Item menu Pengaturan yang dapat dipilih (Permulaan: [XX])
AUDIO
BEEP
(Nada sentuh
kunci)
[ON]/OFF: Mengaktifkan atau menonaktifkan suara sentuh-kunci.
TEL MUTING
(Pembisuan
telepon)
ON/[OFF]: Tidak berlaku untuk unit ini.
AMP GAIN
(Gain penguat)
LOW POWER: Membatasi level volume maksimal hingga 30. (Pilih jika daya
input maksimal masing-masing speaker kurang dari 50 W, agar tidak
merusak pengeras suara.)
[HIGH POWER]: Level volume maksimal adalah 50.
TUNER
SSM Untuk pengaturannya, ' halaman 6. (Hanya ditampilkan bila sumbernya
adalah “FM”.)
MONO
(Mode saluran
tunggal)
Hanya ditampilkan bila sumbernya adalah “FM”.
[OFF]: Memungkinkan penerimaan FM stereo.
ON: Meningkatkan penerimaan FM, efek stereo akan hilang.
IF BAND
(Pita frekuensi
antara)
[AUTO]: Penambahan selektivitas radio untuk menekan gangguan noise di
antara stasiun-stasiun dekat. (Efek stereo mungkin hilang).
WIDE: Dapat terkena desis interferensi dari stasiun radio yang berdekatan,
tapi kualitas suara tidak akan menurun dan efek stereo tidak akan hilang.
RADIO TIMER Untuk pengaturannya, ' halaman 6.
IPOD SWITCH
(Kontrol iPod/iPhone)
[HEAD MODE]/IPOD MODE/EXT MODE:
Untuk pengaturannya, ' halaman 8. (Hanya ditampilkan bila sumbernya
adalah “USB-IPOD”.)
SRC SELECT
AM *4
[ON]/OFF: Mengaktifkan atau menonaktifkan “AM”pada pemilihan sumber.
AUX *4
(Masukan
tambahan
depan)
[ON]/OFF: Mengaktifkan atau menonaktifkan “AUX” pada pemilihan
sumber.
*4 Ditampilkan hanya jika unit berada dalam sumber selain sumber yang bersangkutan “AM/
AUX”.
Pengoperasian menu
12 |ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Mengenai disk
Unit ini hanya dapat memutar CD berikut:
Unit ini dapat memutar ulang disk-disk multisesi;
namun, sesi-sesi yang belum ditutup akan
dilewati selama pemutaran.
Disk yang tidak bisa diputar
Disk yang tidak bundar.
Disk yang permukaan perekamannya belang-
belang atau disk yang kotor.
Disk yang bisa direkam/ditulis ulang yang
belum dituntaskan. (Untuk perincian mengenai
penuntasan disk, lihat perangkat lunak
penulisan disk dan manual instruksi perekam
disk Anda.)
CD 8 cm. Berupaya memasukan dengan
adaptor bisa mengakibatkan kerusakan.
Mungkin juga sulit mengeluarkan disk jika
dimasukkan.
Menangani disk
Jangan sentuh permukaan perekaman disk.
Jangan rekatkan selotip dll., pada disk, atau
menggunakan disk yang masih ditempeli
selotip.
Jangan gunakan aksesoris apa pun untuk disk.
Bersihkan dari bagian tengah disk dengan
gerakan ke arah luar.
Bersihkan disk dengan silikon kering atau kain
halus. Jangan gunakan pelarut apa pun.
Saat mengeluarkan disk dari unit ini, tarik disk
secara horizontal.
Hilangkan gerigis dari lubang tengah dan tepi
disk sebelum memasukkan disk.
Pemutaran disk ganda
Sisi yang non-DVD dari sebuah “DualDisc”, tidak
tunduk pada standar “Compact Disc Digital
Audio”. Oleh karena itu, penggunaan sisi Non-
DVD dari sebuah DualDisc pada produk ini tidak
disarankan.
Tentang file audio
File yang bisa diputar
Ekstensi file: MP3(.mp3), WMA(.wma)
Kecepatan bit:
MP3: 8 kbps - 320 kbps
WMA: 32 kbps - 192 kbps
Frekuensi sampling:
MP3: 48 kHz, 44.1 kHz, 32 kHz, 24 kHz,
22.05kHz, 16 kHz, 12 kHz, 11.025 kHz, 8 kHz
WMA: 48 kHz, 44.1 kHz, 32 kHz
File berkecepatan bit variabel (VBR). (Waktu
berlalu untuk file VBR tidak akan ditampilkan
secara benar.)
File yang tidak bisa diputar
File MP3:
- terkode dalam format MP3i dan MP3 PRO
- terkode dalam format yang tidak semestinya
- terkode dengan Lapisan 1/2
File WMA:
- terkode dalam format lossless, professional
dan voice
- tidak berbasis pada Windows Media® Audio
- proses penyalinan dilindungi (copy-
protected) dengan DRM
File yang berisi data seperti AIFF, ATRAC3, dsb.
Jumlah karakter maksimum untuk
nama file/folder
Bervariasi tergantung pada format disk yang
digunakan (termasuk 4 karakter ekstensi—
<.mp3> atau <.wma>).
ISO 9660 Level 1 dan 2: 64 karakter
Romeo: 64 karakter
Joliet: 32 karakter
Nama panjang file Windows: 64 karakter
Lainnya
Unit ini dapat memperlihatkan WMA Tag dan
ID3 Tag Versi 1.0/1.1/2.2/2.3/2.4 (untuk MP3).
Fungsi pencarian bekerja tetapi kecepatan
pencarian tidak konstan.
Informasi tambahan
Informasi tambahan
INDONESIAޓ|13
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Tentang perangkat USB
Saat menghubungkan kabel USB, gunakan
kabel USB 2.0.
Anda tidak dapat menghubungkan komputer
atau HDD portabel ke terminal input USB unit.
Setiap kali hanya dapat menghubungkan satu
perangkat USB ke unit. Jangan menggunakan
hub USB.
Perangkat USB yang dilengkapi dengan fungsi-
fungsi khusus seperti fungsi keamanan data
tidak dapat digunakan dengan unit ini.
Jangan menggunakan perangkat USB dengan
2 atau lebih partisi.
Unit ini tidak dapat mengenali perangkat USB yang
pentarafannya di luar 5 V dan melampaui 1 A.
Unit ini mungkin tidak mengenali kartu
memori yang dimasukkan ke dalam pembaca
kartu USB.
Unit ini mungkin tidak bisa memutar file yang
ada dalam USB dengan benar jika kabel
sambungan USB digunakan.
Bergantung pada bentuk perangkat USB dan
port sambungan, beberapa perangkat USB
mungkin tidak dapat dipasang dengan baik
atau mungkin sambungannya longgar.
Pengoperasian dan catu daya mungkin tidak
berfungsi sebagaimana mestinya untuk
beberapa perangkat.
Jumlah karakter maksimum untuk:
– Nama folder: 63 karakter
– Nama file: 63 karakter
– MP3 Tag: 60 karakter
– WMA Tag: 60 karakter
Unit ini dapat mengenali total 65 025 file, 255
folder (255 file per folder termasuk folder tanpa
file yang tidak didukung), dan dari 8 hierarki.
Perhatian-perhatian
Jangan menarik atau melepaskan perangkat
USB berulang-ulang sewaktu “READING”
[Membaca] diperlihatkan di layar tampilan.
Sengatan listrik saat menghubungkan
perangkat USB dapat menyebabkan
pemutaran yang tidak normal pada perangkat.
Jika demikian halnya, putuskan hubungan
perangkat USB, kemudian reset unit ini dan
perangkat USB.
Jangan meninggalkan perangkat USB di dalam
mobil, terpapar ke sinar matahari langsung atau
suhu tinggi. Karena bisa mengubah bentuk
perangkat atau menyebabkan kerusakan.
Tentang iPod/iPhone
iPod/iPhone yang bisa dihubungkan ke unit ini:
- iPod touch (generasi 4)
- iPod touch (generasi 3)
- iPod touch (generasi 2)
- iPod touch (generasi 1)
- iPod classic
- iPod dengan Video (generasi 5)*
- iPod nano (generasi 6)
- iPod nano (generasi 5)
- iPod nano (generasi 4)
- iPod nano (generasi 3)
- iPod nano (generasi 2)
- iPod nano (generasi 1)*
- iPhone 4S
- iPhone 4
- iPhone 3GS
- iPhone 3G
- iPhone
*<IPOD MODE>/<EXT MODE> tidak termasuk.
Anda tidak dapat menelusuri file video pada
menu “Videos” dalam <HEAD MODE>.
Urutan lagu yang ditampilkan pada menu
pemilihan unit ini mungkin berbeda dari iPod
itu.
Bila mengoperasikan iPod/iPhone, beberapa
pengoperasian mungkin tidak dapat dilakukan
dengan benar atau sebagaimana mestinya. Jika
ini terjadi, kunjunglah situs web JVC berikut:
<http://www.jvc.net/cs/car/>
Merek dagang dan
pemberitahuan lisensi
Microsoft dan Windows Media adalah baik
merek dagang yang terdaftar maupun merek
dagang dari Badan Hukum Microsoft di
Amerika Serikat dan/atau negara-negara lain.
“Made for iPod” and “Made for iPhone” mean
that an electronic accessory has been designed
to connect specifically to iPod, or iPhone,
respectively, and has been certified by the
developer to meet Apple performance
standards. Apple is not responsible for the
operation of this device or its compliance with
safety and regulatory standards. Please note
that the use of this accessory with iPod, or
iPhone may affect wireless performance.
iPhone, iPod, iPod classic, iPod nano, and iPod
touch are trademarks of Apple Inc., registered
in the U.S. and other countries.
Informasi tambahan
14 |ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Gejala Perbaikan/Sebab
4Umum
Tidak ada suara, suara terputus
atau bunyi statis.
Periksa kabel, antena dan sambungan kabel.
Periksa kondisi disk, perangkat yang terhubung dan rekaman
trek.
“MISWIRING CHK WIRING THEN
RESET UNIT”/“WARNING CHK
WIRING THEN RESET UNIT”muncul
di layar dan pengoperasian tidak
dapat dilakukan.
Pastikan bahwa terminal kabel pengeras suara teredam baik
dengan selotip sebelum menyetel ulang unit tersebut.
(' halaman 2)
Jika pesan itu tidak lenyap, hubungi dealer audio mobil JVC Anda
atau perusahaan yang memasok perlengkapan audio Anda.
Unit tidak berfungsi sama sekali. Setel ulang unit. (' halaman 2)
Sumber tidak dapat dipilih. Periksa <SRC SELECT> setelan. (' halaman 12)
Karakter-karakter yang benar
tidak ditampilkan (misalnya
nama album).
Unit ini hanya dapat menampilkan huruf (huruf besar), nomor
dan simbol dalam jumlah yang terbatas.
4FM/AM
Preset (pengaturan awal) SSM
otomatis tidak berfungsi.
Simpan stasiun-stasiun secara manual.
4CD/USB/iPod/iPhone
“PLEASE” dan “EJECT” muncul
secara alternatif pada tampilan.
Tekan [], kemudian masukkan disk dengan benar.
“IN DISC” muncul pada tampilan. Disk tidak dapat dikeluarkan dengan benar. Pastikan tidak ada
yang memblokir slot pemuatan.
“READING” tetap berkedip pada
tampilan.
Waktu yang lama diperlukan. Jangan menggunakan terlalu
banyak tingkat hierarki dan folder.
Masukkan lagi disk atau sambungkan lagi perangkat USB.
Trek/folder lagu tidak diputar
kembali dalam urutan yang Anda
maksudkan.
Urutan pemutaran ditentukan oleh nama file (USB) atau urutan
perekaman file (disk).
Waktu putar yang sudah lewat
tidak benar.
Kadang-kadang ini terjadi sewaktu pemutaran. Hal ini disebabkan
dengan bagaimana trek-trek tersebut direkam pada disk.
“NOT SUPPORT” muncul pada
tampilan dan trek melompat.
Periksa apakah trek merupakan format file yang dapat diputar.
“CANNOT PLAY” berkedip
pada display.
Unit tidak dapat mendeteksi
perangkat yang terhubung.
Periksa apakah perangkat yang terhubung kompatibel
dengan unit ini. (USB: ' halaman 16)
(iPod/iPhone: ' halaman 14)
Pastikan bahwa perangkat berisi file yang formatnya
didukung. (' halaman 13)
Hubungkan lagi perangkat.
iPod/iPhone tidak menyala atau
tidak berfungsi.
Periksa sambungan antara unit ini dan iPod/iPhone.
Lepaskan dan setel ulang iPod/iPhone menggunakan reset
keras. Untuk perincian mengenai cara menyetel ulang iPod/
iPhone, lihat manual petunjuk yang disediakan bersama
iPod/iPhone.
Periksa apakah pengaturan <IPOD SWITCH> sudah benar.
(' halaman 8)
Pemecahan Masalah
Pemecahan Masalah
INDONESIAޓ|15
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
BAGIAN PENGUAT AUDIO
Maksimum keluaran power 50 W per saluran
Output Power Kontinu (RMS) 20 W per saluran ke dalam 4Ω, 40 Hz hingga
20000 Hz pada distorsi harmoni total yang
kurang dari 1%.
Impedansi Beban 4Ω (kelonggaran 4Ω sampai 8Ω)
Respon Frekuensi 40 Hz sampai 20 000 Hz
Perbandingan Sinyal ke desis 70 dB
BAGIAN TUNER
FM Cakupan Frekuensi 87.5 MHz sampai 108.0 MHz
Sensitivitas yang dapat
digunakan
9.3 dBf (0.8 μV/75Ω)
50 dB Sensitivitas Peredaan 16.3 dBf (1.8 μV/75Ω)
Selektifitas Saluran Alternatif
(400 kHz) 65 dB
Respon Frekuensi 40 Hz sampai 15 000 Hz
Pemisahan Stereo 40 dB
AM Cakupan Frekuensi 531 kHz sampai 1 611 kHz
Sensitifitas/Selektifitas 20 μV/40 dB
BAGIAN ALAT PEMUTAR CD
Sistem Pendeteksi Sinyal Optik non kontak terbuka (laser semikonduktor)
Jumlah Saluran 2 saluran (stereo)
Respon Frekuensi 5 Hz sampai 20 000 Hz
Perbandingan Sinyal ke desis 98 dB
Wow dan Flutter Kurang dari batas ukuran
BAGIAN USB
USB Standard USB 1.1, USB 2.0
Laju Transfer Data (Kecepatan Penuh) Maks. 12 Mbps
Perangkat Kompatibel Kelas penyimpanan massal
Sistem File Kompatibel FAT 32/16/12
Format Audio yang Dapat Diputar MP3/WMA
Arus Pasokan Maksimum DC 5 V " 1 A
UMUM
Power yang Diperlukan (Voltase Pengoperasian) DC 14.4 V (kelonggaran 11 V sampai 16 V)
Sistem Pertanahan Tanah negatif
Temperatur pengoperasian yang diizinkan 0°C sampai +40°C
Dimensi
(L × T × P)
Ukuran instalasi kira-kira 185 mm × 106 mm × 163 mm
Ukuran panel kira-kira 190 mm × 110 mm × 14 mm
Massa 1.5 kJ (tidak termasuk aksesoris)
Dapat berubah sewaktu-waktu tanpa pemberitahuan.
Spesifikasi
Spesifikasi
16 |ޓINDONESIA
2014/9/30ޓ10:18:14KW-R500H4_UN_IN
Ada MASALAH dengan unit anda?
Silakan setel (reset) terlebih dahulu unit anda
Lihat pada halaman bagaimana cara mereset unit anda.

ʛʹʷʸʻÅÈÆÅÈ·Ê¿ÅÄ ʸʷʸʻ

Navigation menu
