Português

LVT1320-009A

[US, UN]

RX-D201S

RECEIVER DE CONTROLE DE ÁUDIO / VÍDEO

MANUAL DE INSTRUÇÕES

RX-D201S

STANDBY/ON

Advertências, Cuidados e Outros

Cuidado –– tecla STANDBY/ON!

Desconecte os plugues principais para desligar a energia

completamente.

A tecla STANDBY/ON em qualquer posição não desconecta

as linhas principais. A energia pode ser controlada remotamente.

CUIDADO

Para reduzir o risco de choques elétricos, fogo, etc.:

1. Não remova os parafusos, tampas ou o gabinete.

2. Não exponha este equipamento à chuva ou umidade.

CUIDADO

• Não obstrua as aberturas ou entradas de ventilação.

(Se as aberturas ou entradas de ventilação estiverem obstruídas

por um jornal ou tecido, etc., pode ser que o calor não seja

dissipado).

• Não coloque nenhuma fonte de chama desprotegida, como velas

acesas, no aparelho.

• Ao descarregar as baterias, devem ser considerados os

problemas ambientais e as regras locais; ou as legislações que

controlam a disposição destas baterias deverão ser estritamente

respeitadas.

• Não exponha este aparelho à chuva, umidade, jatos d’água e que

nenhum objeto cheio de água, como vasos, sejam colocados sob

o aparelho.

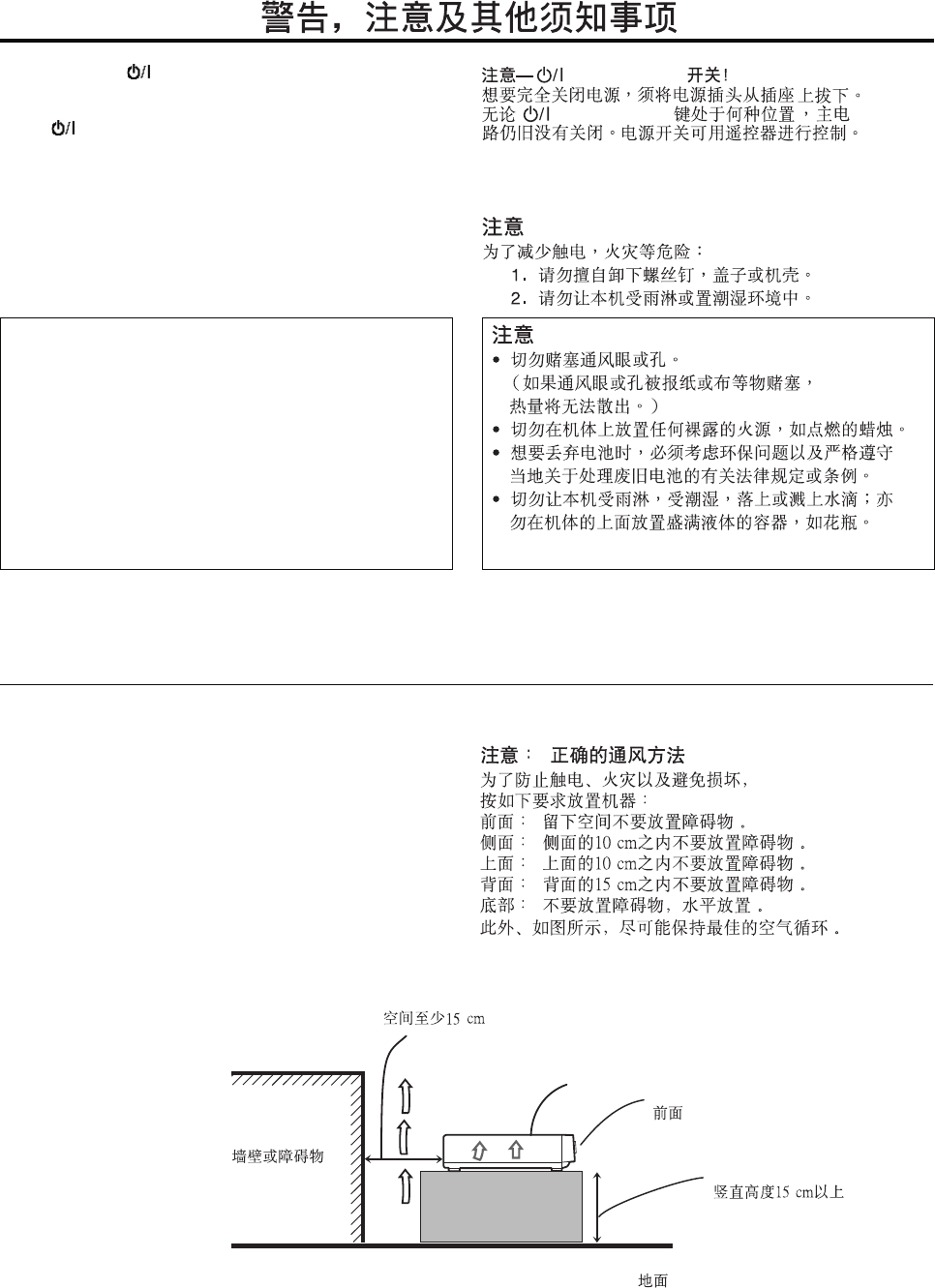

Cuidado: Ventilação Adequada

Para evitar o risco de choque elétrico e fogo e para proteger

contra danos.

Coloque o aparelho da seguinte maneira:

Frente: Nenhuma obstrução no espaço de abertura.

Laterais: Nenhuma obstrução a 10 cm das laterais.

Superior: Nenhuma obstrução a 10 cm da parte superior.

Traseira: Nenhuma obstrução a 15 cm da parte traseira.

Fundo: Nenhuma obstrução, coloque em uma superfície

plana.

Além disso, mantenha a circulação de ar da melhor maneira

possível, conforme ilustrado.

Chão

Espaço de 15 cm ou mais

Paredes ou

obstruções

Frente

Altura de 15 cm ou mais

Português

Índice

Identiﬁcação das peças ......................................... 2

Iniciando .................................................................. 4

Antes da Instalação ....................................................... 4

Veriﬁcando os acessórios fornecidos ............................. 4

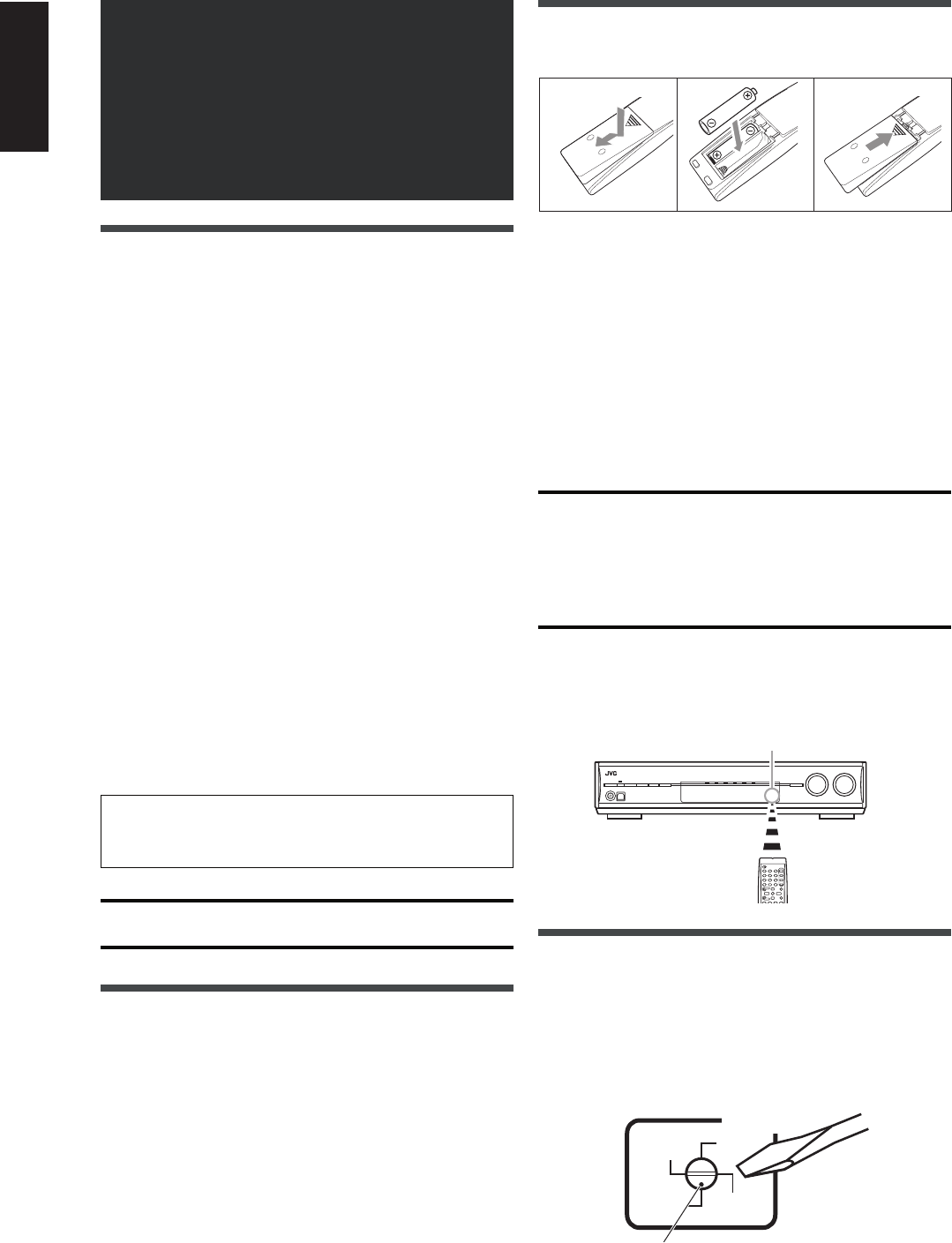

Colocando as baterias no controle remoto .................... 4

Ajustando o seletor de voltagem .................................... 4

Conectando as antenas FM e AM .................................. 5

Conectando os alto-falantes .......................................... 6

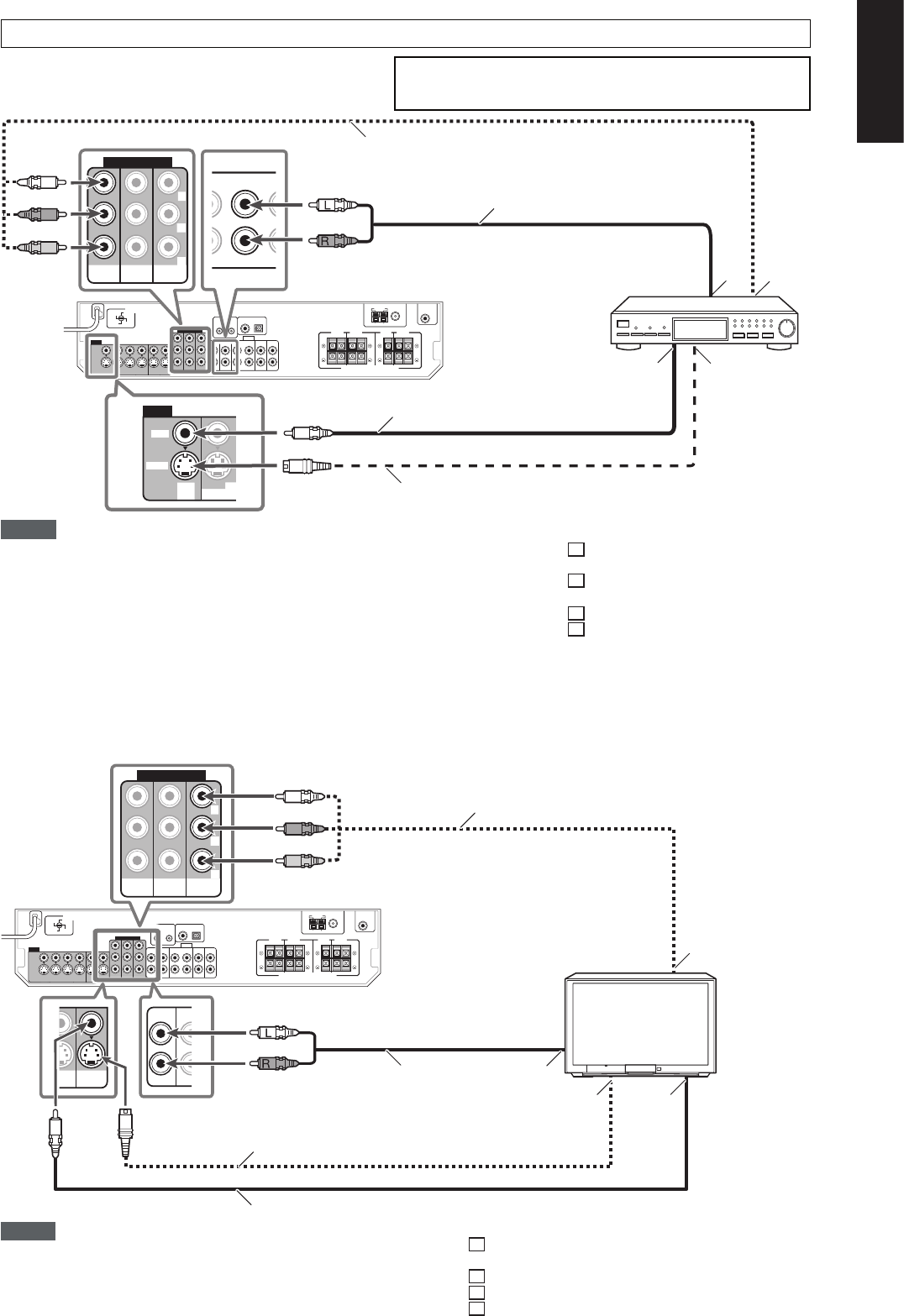

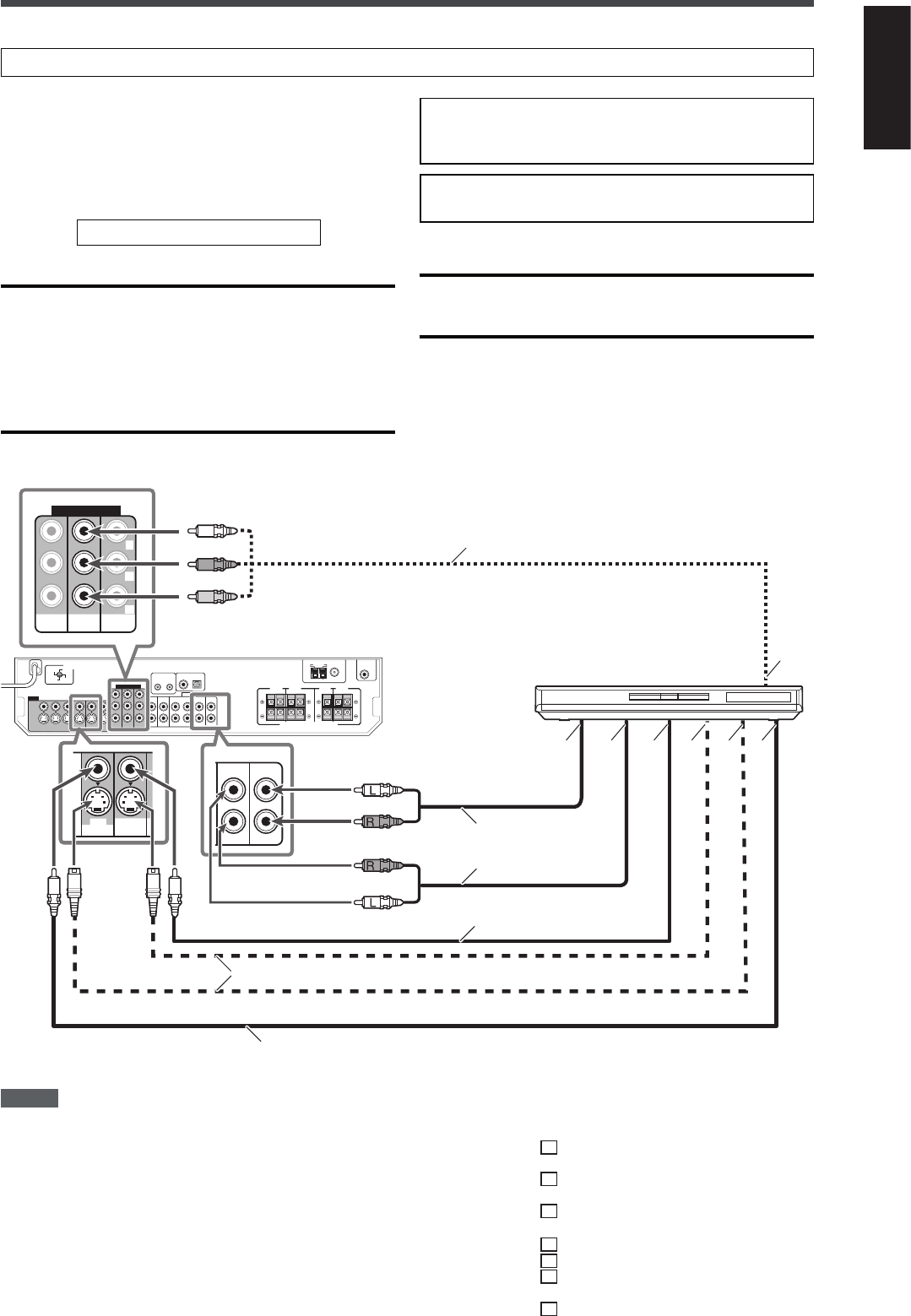

Conectando os componentes do vídeo ......................... 7

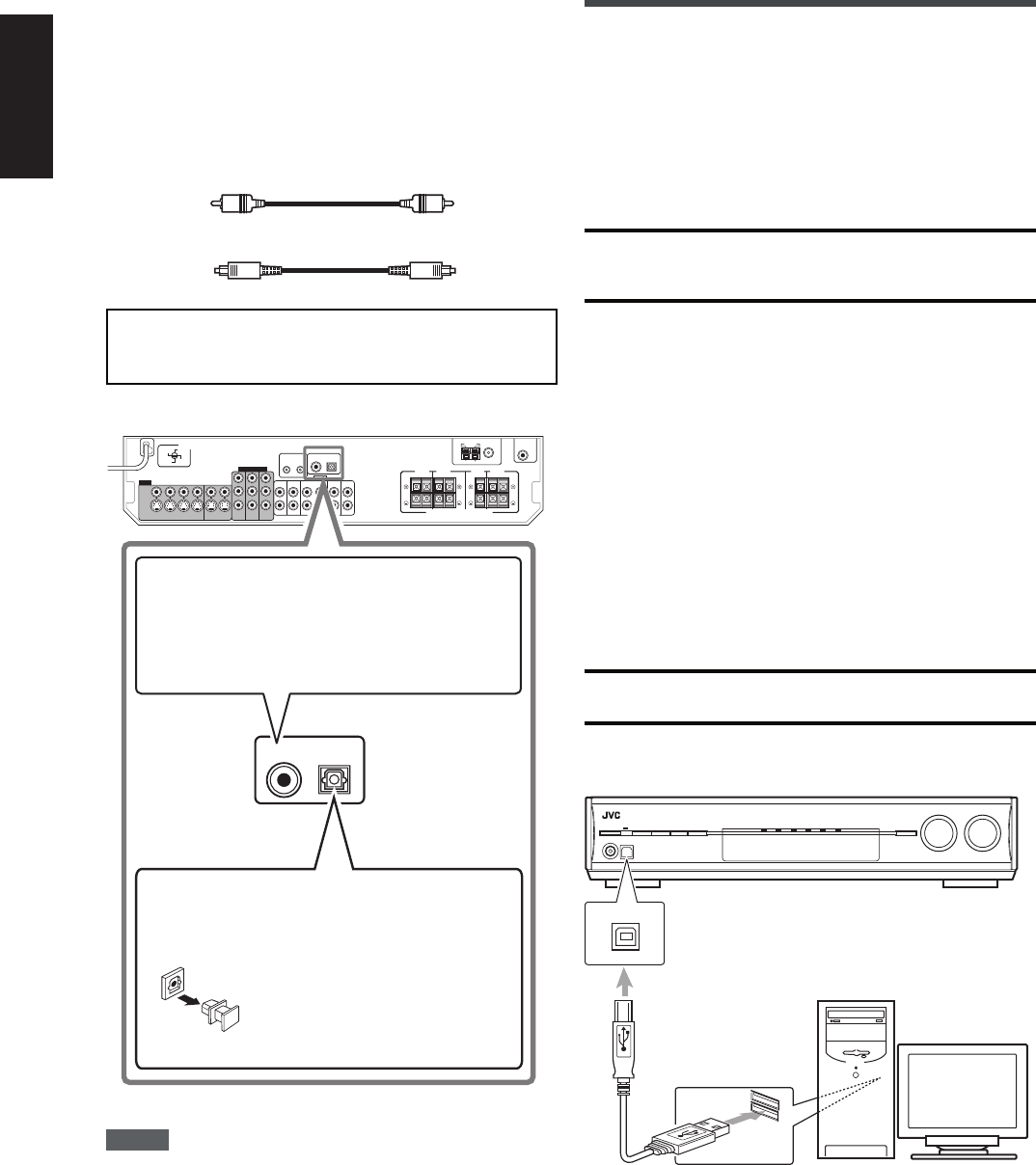

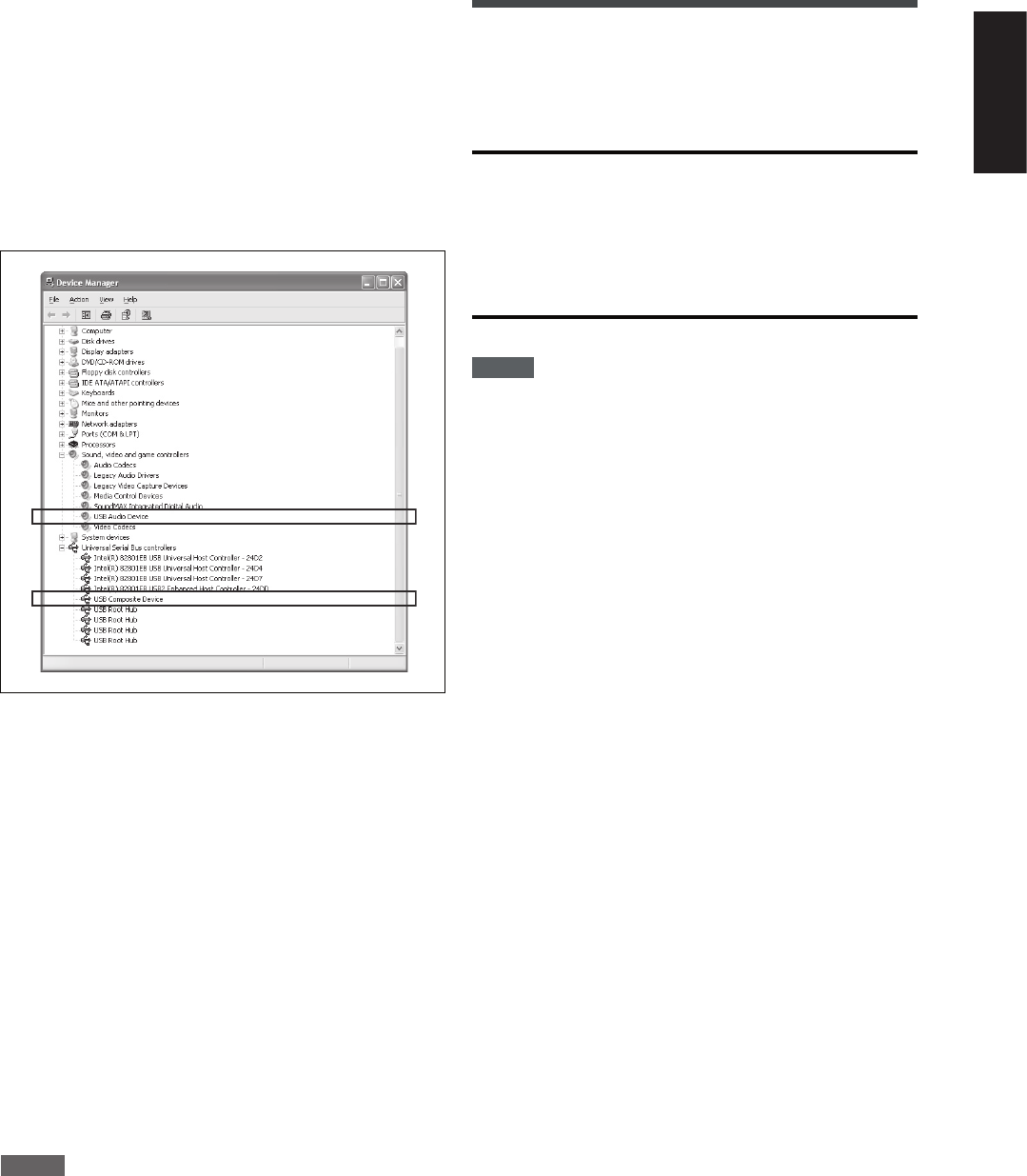

Conexão USB .............................................................. 10

Conectando o cabo de energia .....................................11

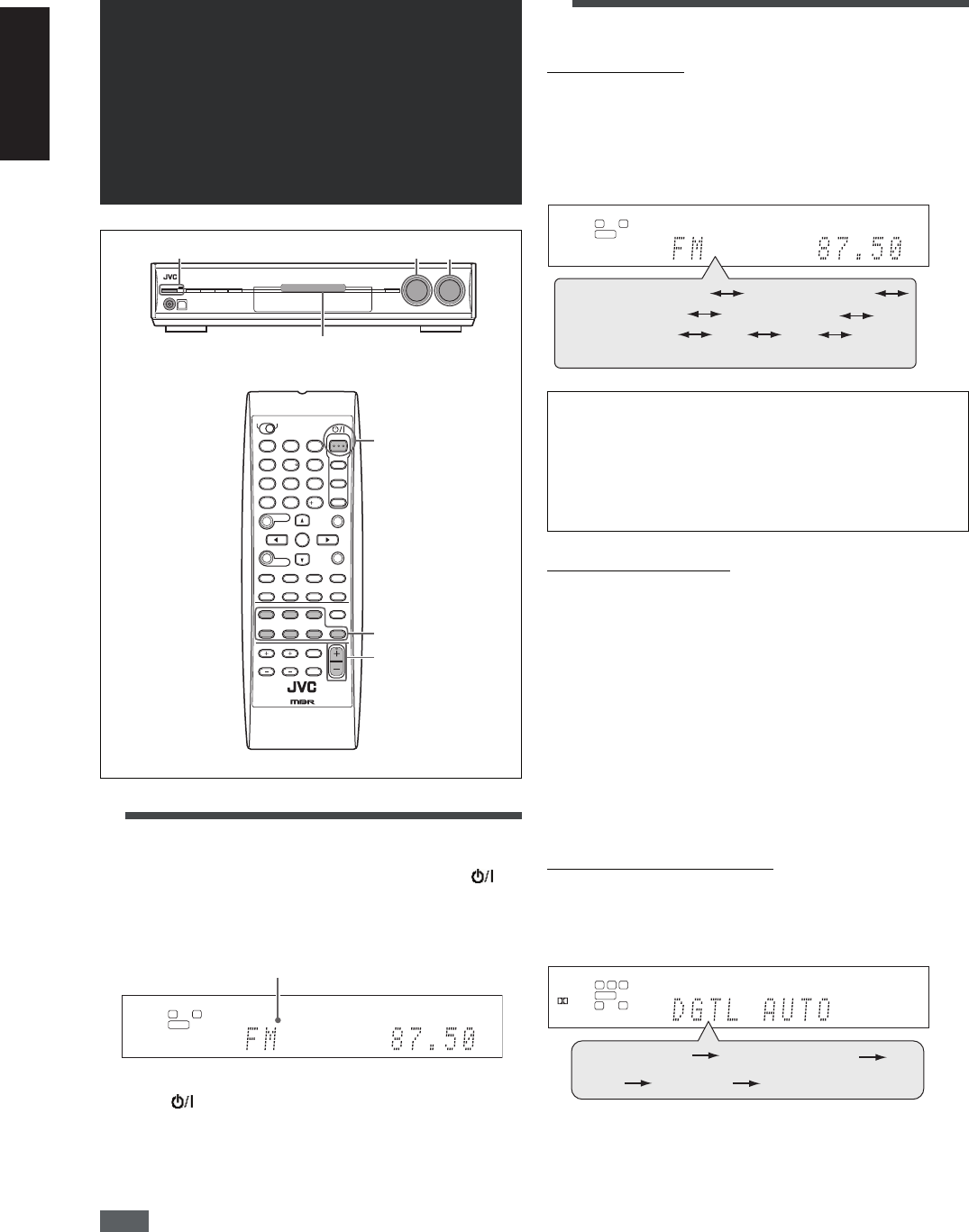

Operações básicas ............................................... 12

1 Ligue a energia ......................................................... 12

2 Selecione a fonte para reprodução ........................... 12

3 Ajuste o volume ......................................................... 13

Desligando os sons temporariamente ......................... 14

Alterando o brilho do visor ........................................... 14

Desligando a energia com o Timer .............................. 14

Conﬁgurações básicas ........................................ 15

Conﬁgurando as informações do alto-falante facilmente

— Conﬁguração Rápida do Alto-Falante .............. 15

Itens de conﬁguração básica ....................................... 16

Procedimentos operacionais ........................................ 17

Ajustando os alto-falantes ............................................ 17

Ativando a conﬁguração

EX/ES/PLIIx —EX/ES/PLIIx ......................................... 18

Selecionando o canal principal

ou sub-canal—DUAL MONO ....................................... 19

Ajustando o som baixo ................................................. 19

Utilizando o modo Midnigh t— MIDNIGHT MODE ...... 19

Conﬁgurando os terminais

(DIGITAL IN) de entrada digital

— DIGITAL IN 1/2 ................................................. 20

Selecionando o modo de entrada

do componente de vídeo

— DVD VIDEO IN/VCR VIDEO

IN/DBS VIDEO IN ............................................ 20

Ajustes de som ..................................................... 21

Itens de ajuste básico ..................................................21

Procedimentos operacionais ........................................21

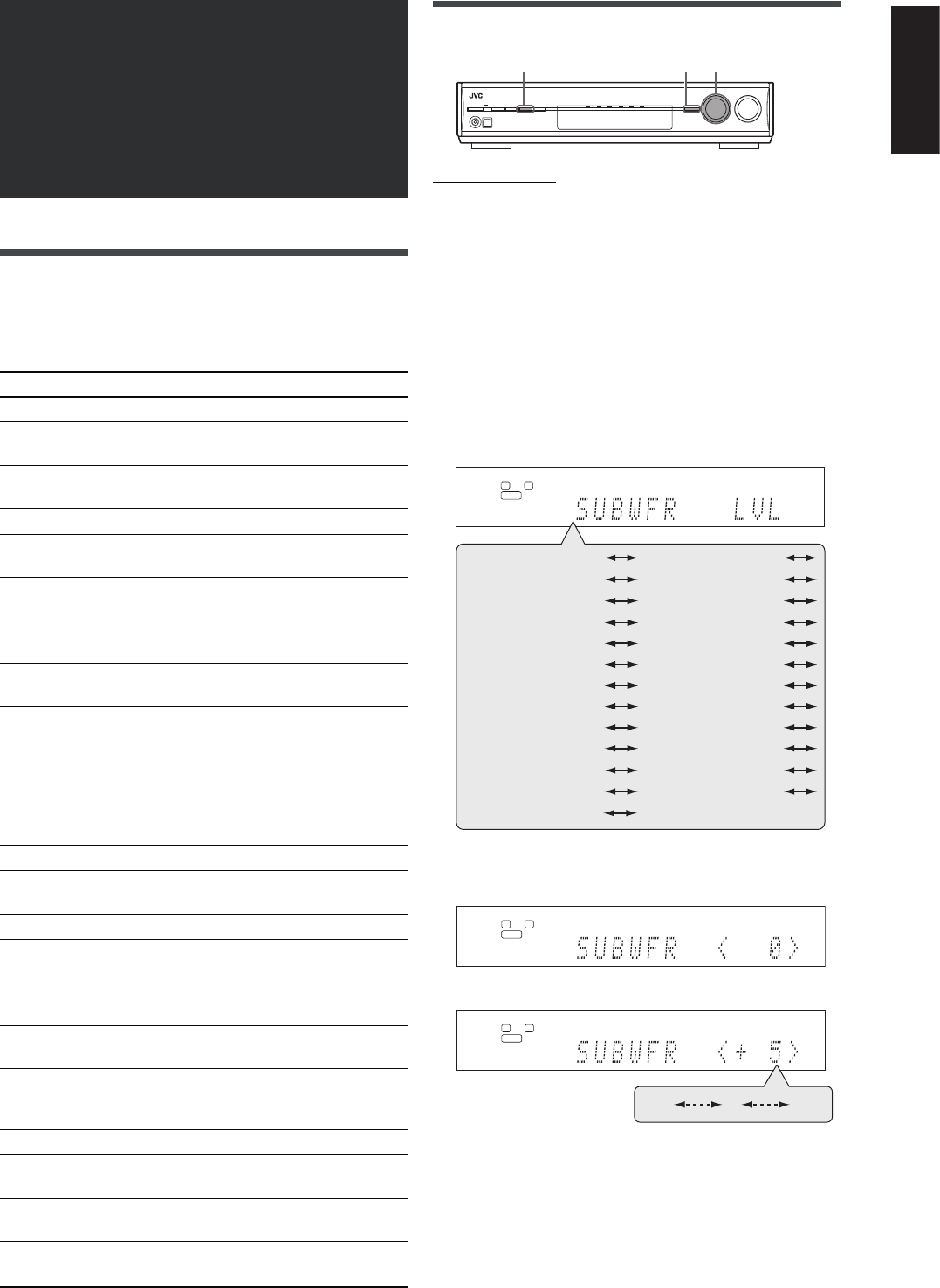

Ajustando os níveis de saída dos alto-falantes ............22

Ajustando os padrões de equalização .............................

—D EQ 63Hz/250Hz/1kHz/4kHz/16kHz ......................22

Ajustando sons baixos .................................................23

Ajustando os parâmetros de som para os modos

Surround/DSP ..............................................................23

Operações do sintonizador ..........................................25

Conﬁgurando o espaço de intervalo da sintonia AM ....25

Sintonizando estações manualmente ..........................25

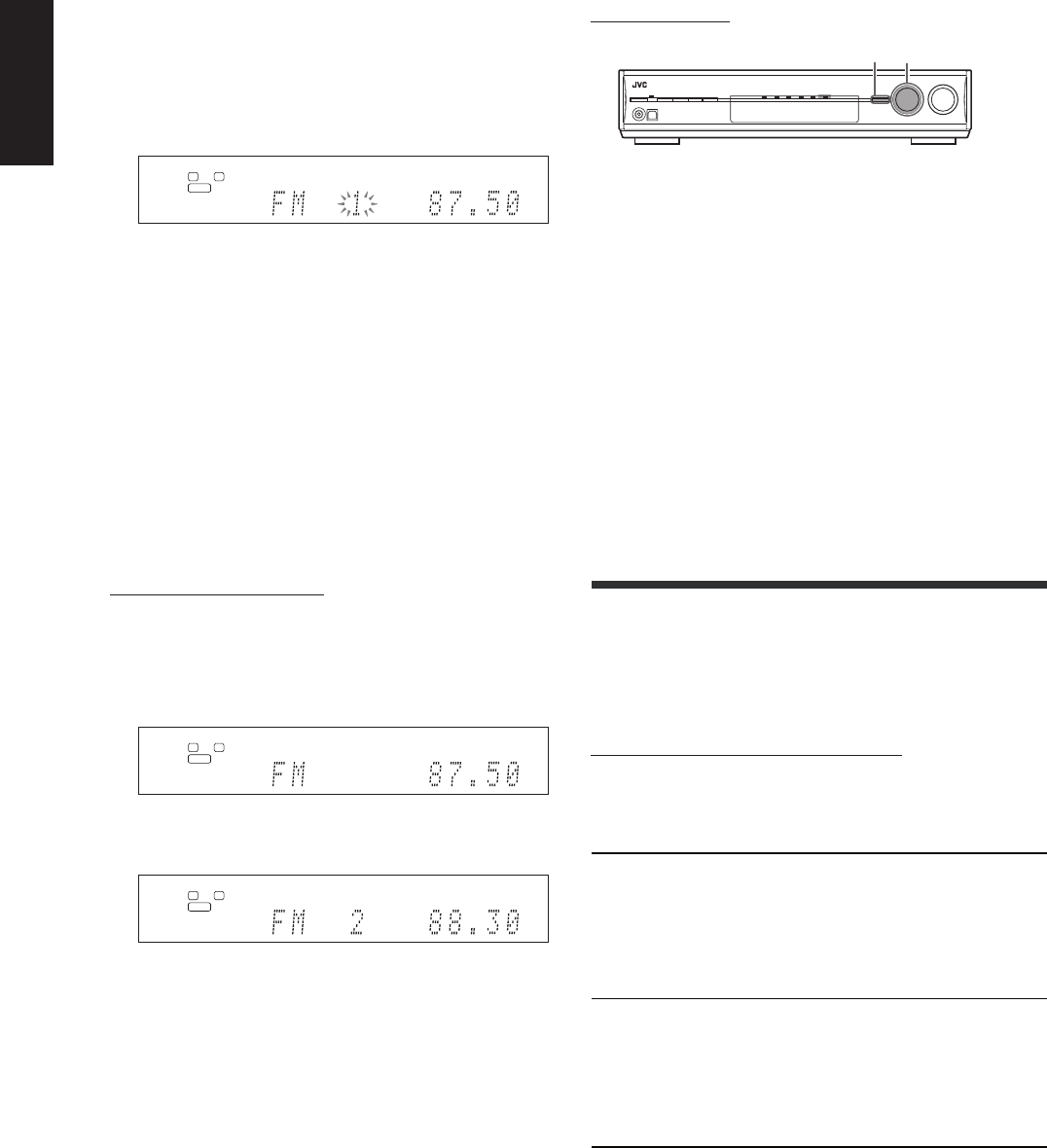

Utilizando a sintonia pré-deﬁnida .................................25

Selecionando o modo de recepção FM .......................26

Criando campos de som realísticos ................... 27

Reproduzindo o ambiente de teatro .............................27

Introduzindo os modos Surround .................................27

Introduzindo os modos DSP ........................................29

Utilizando os modos Surround/DSP ............................30

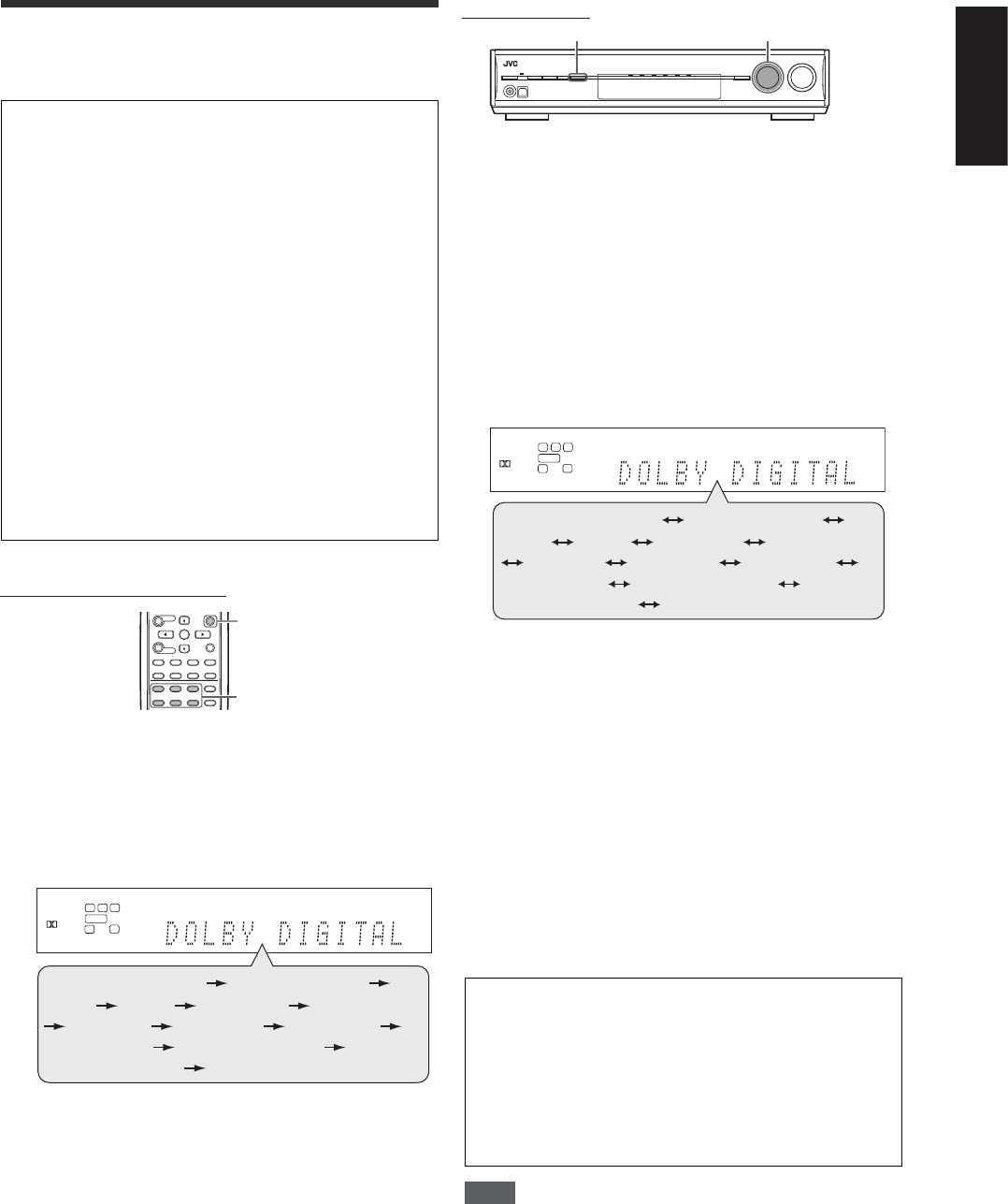

Ativando os modos Surround/DSP ..............................31

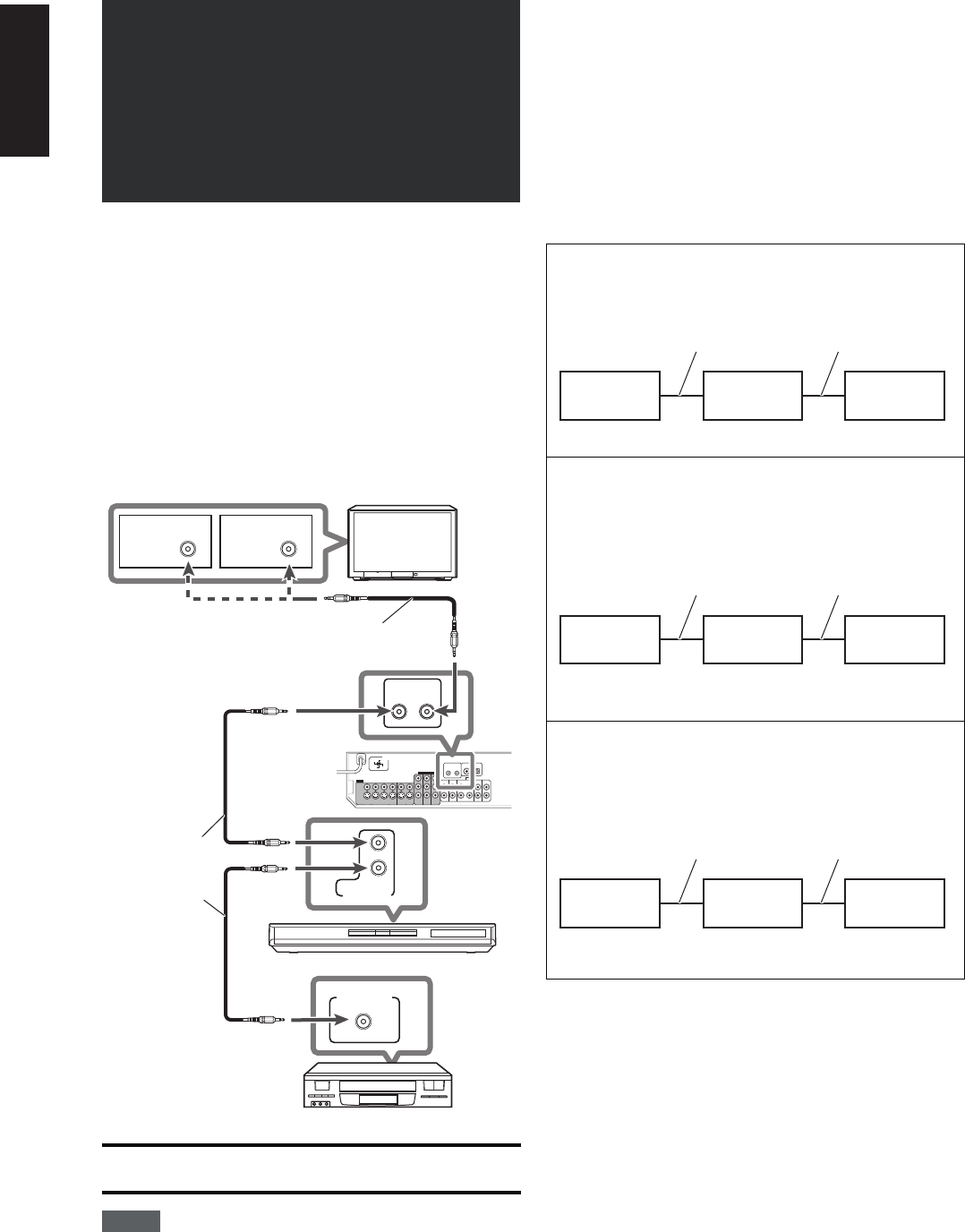

Sistema de controle remoto AV COMPU LINK ... 32

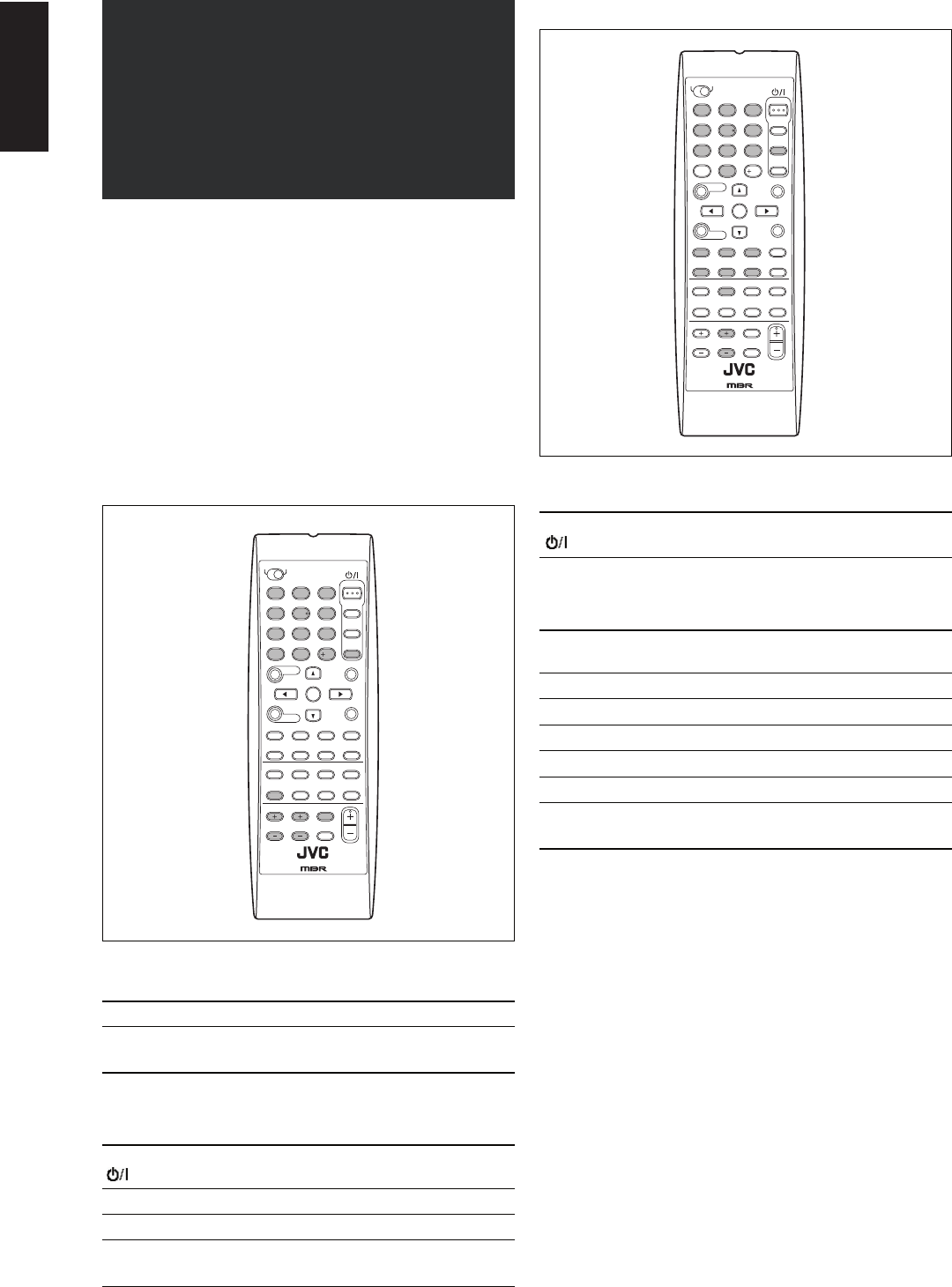

Operando outros produtos JVC .......................... 34

Operando produtos de outros fabricantes ........ 36

Solução de Problemas ......................................... 39

Especiﬁcações ..................................................... 40

Português

A/V CONTROL

RECEIVER

AUDIO

DVR/DVD

VCR

TV/DBS/

CATV

TEST

EFFECT

C.TONE

*D.EQ FREQ

RETURN

SOUND

*FRONT L

EX/ES/PL x

REC PAUSE

DBS

DVR/DVD

FM/AM

USB

TV/VIDEO

SURROUND

MUTING

CHANNEL

VOLUME

MIDNIGHT

VCR

ANALOG/

DIGITAL

100

DVR DVD

REMOTE CONTROL RM-SRX

D201J

TV VOLUME

STANDBY/ON

*FRONT R

*CENTER *SUBWFR

*SURR L *SURR R

*S BACK L *S BACK R

ENTER

*LEVEL

TUNING/REW

MEMORY

FF/TUNING

FM MODE

DIMMER

SLEEP

Identiﬁcação das

peças

Controle remoto

Consulte as páginas em parênteses para obter mais

detalhes.

1 Seletor de modo DVR/DVD (35, 38)

2 • Teclas numéricas (26, 34 – 38)

1 – 10, 0, +10, 100+

• Ajustando as teclas para o nível de saída do alto-

falante e do subwoofer e os ajustes de som (22)

TEST, FRONT L, FRONT R, EFFECT, CENTER, SUBWFR,

C. TONE, SURR L, SURR R, D. EQ FREQ, S BACK L, S

BACK R

• Tecla RETURN (34)

3 Teclas SOUND (22 – 24)

4 • Teclas de operação para as teclas do cursor do

gravador de DVD e para DVD player* (►, ◄,

▲, ▼), ENTER (35, 38)

• Teclas de ajuste para o nível de saída dos alto-falantes e

do subwoofer e o nível D. EQ FREQ (22)

LEVEL , LEVEL

5 Tecla MENU para gravador de DVD ou DVD player* (35, 38)

6 • Teclas de operação para componentes de vídeo (34, 35,

37, 38) REW, FF, REC PAUSE

• Teclas de operação para sintonia (25, 26)

TUNING,

TUNING , MEMORY, FM MODE

7 Teclas de seleção de fonte (12, 25, 26, 34 – 38)

DVR/DVD, VCR, DBS, TV, USB, FM/AM

8 Teclas CHANNEL +/– (34 – 38)

9 Teclas TV VOLUME +/– (34, 36)

10 Teclas STANDBY/ON (12, 34 – 38)

AUDIO, DVR/DVD, VCR, TV/DBS/CATV

11 Tecla SURROUND (31)

12 Tecla EX/ES/PLIIx (18)

13 Tecla DIMMER (14)

14 Tecla SLEEP (14)

15 Tecla MIDNIGHT (19)

16 Tecla ANALOG/DIGITAL (12)

17 Tecla TV/VIDEO (34, 36)

18 Tecla VOLUME +/– (13)

19 Tecla MUTING (14)

* Estas teclas podem ser utilizados para a operação do gravador

de DVD ou o DVD player da JVC com o seletor de modo

ajustado para “DVR” ou “DVD” (consulte a página 35).

Se estas teclas não funcionarem normalmente, utilize o controle

remoto fornecido com seu gravador de DVD ou DVD player.

Também consulte os manuais fornecidos com o gravador de

DVD ou o DVD player para obter mais detalhes.

• Ao operar um gravador de DVD (APENAS para produtos

JVC), ajuste o seletor de modo ( 1 ) para “DVR.”

• Ao operar um DVD player, ajuste o seletor de modo ( 1 )

para “DVD.”

Português

1 Cabo de energia (11)

2 SELETOR DE VOLTAGEM (4)

3 Terminais AV COMPU LINK-III (32)

4 Terminais DIGITAL IN (10)

• Coaxial: 1(DVR/DVD)

• Óptico: 2(DBS)

5 Terminais da ANTENNA (5)

6 Conector SUBWOOFER OUT (6)

7 Conectores VIDEO (7 – 9)

Conectores VIDEO (composto de vídeo), Conectores S-VIDEO

• Entrada: DBS IN, VCR IN (PLAY), DVR/DVD IN (PLAY)

• Saída: VCR OUT (REC), DVR OUT (REC), MONITOR OUT

8 Conectores COMPONENT VIDEO (Y, PB, PR) (7 – 9)

VCR (DBS) IN, DVR/DVD IN, MONITOR OUT

9 Conectores AUDIO (7 – 9)

• Entrada: TV IN, DBS IN, VCR IN (PLAY), DVR/DVD IN (PLAY)

• Saída: VCR OUT (REC), DVR OUT (REC)

10 Terminais dos Alto-falantes (6)

SURROUND BACK SPEAKERS, SURROUND SPEAKERS,

CENTER SPEAKER, FRONT SPEAKERS

DIGITAL EQ

LINEAR PCM

S.WFR PL

NEO : 6DSP

3D-PHONIC

LFE

C R

96 / 24

AUTO SURR

C.TONE

VIRTUAL SB

B.BOOST

TUNED STEREO SLEEP

AUTO MUTING

INPUT ATT

HEADPHONE

MHz

kHz

MIDNIGHT

DIGITAL

DIGITAL AUTO

ANALOG

DUAL MONO

123587

46-

AUDIO/VIDEO CONTROL RECEIVER

STANDBY/ON

DIMMER SETTING ADJUST SURROUND

DVR / DVD VCR DBS TV USB FM/AM

SOURCE

SELECTOR

/ MULTI JOG

MASTER

VOLUME

SET / TUNER PRESET

PHONES USB

4 5 6

789

321

CAUTION:SPEAKER IMPEDANCE 6

COMPU LINK-

III

COMPONENT VIDEO

VIDEO

AUDIO

MONITOR

OUT

DVR/DVD

DBS

IN OUT(REC) IN(PLAY)

VCR DVR

OUT(REC)

DVR/DVD

IN(PLAY)

VCR(DBS)

MONITOR

OUT

DVR

OUT(REC)

VCR

OUT(REC) IN(PLAY)

DBS

DVR/DVD

IN(PLAY)

VIDEO

S-VIDEO

DIGITAL IN

2(DBS)

1(DVR/DVD)

SURROUND BACK

SPEAKERS

SURROUND

SPEAKERS

CENTER

SPEAKER

FRONT

SPEAKERS

LEFTRIGHT LEFT

RIGHT LEFT

RIGHT

ANTENNA

COAXIAL

AM LOOP

FM 75

AM EXT

SUBWOOFER

OUT

123456

789

110V

127V

220V

230 -

240V

VOLTAGE

SELECTOR

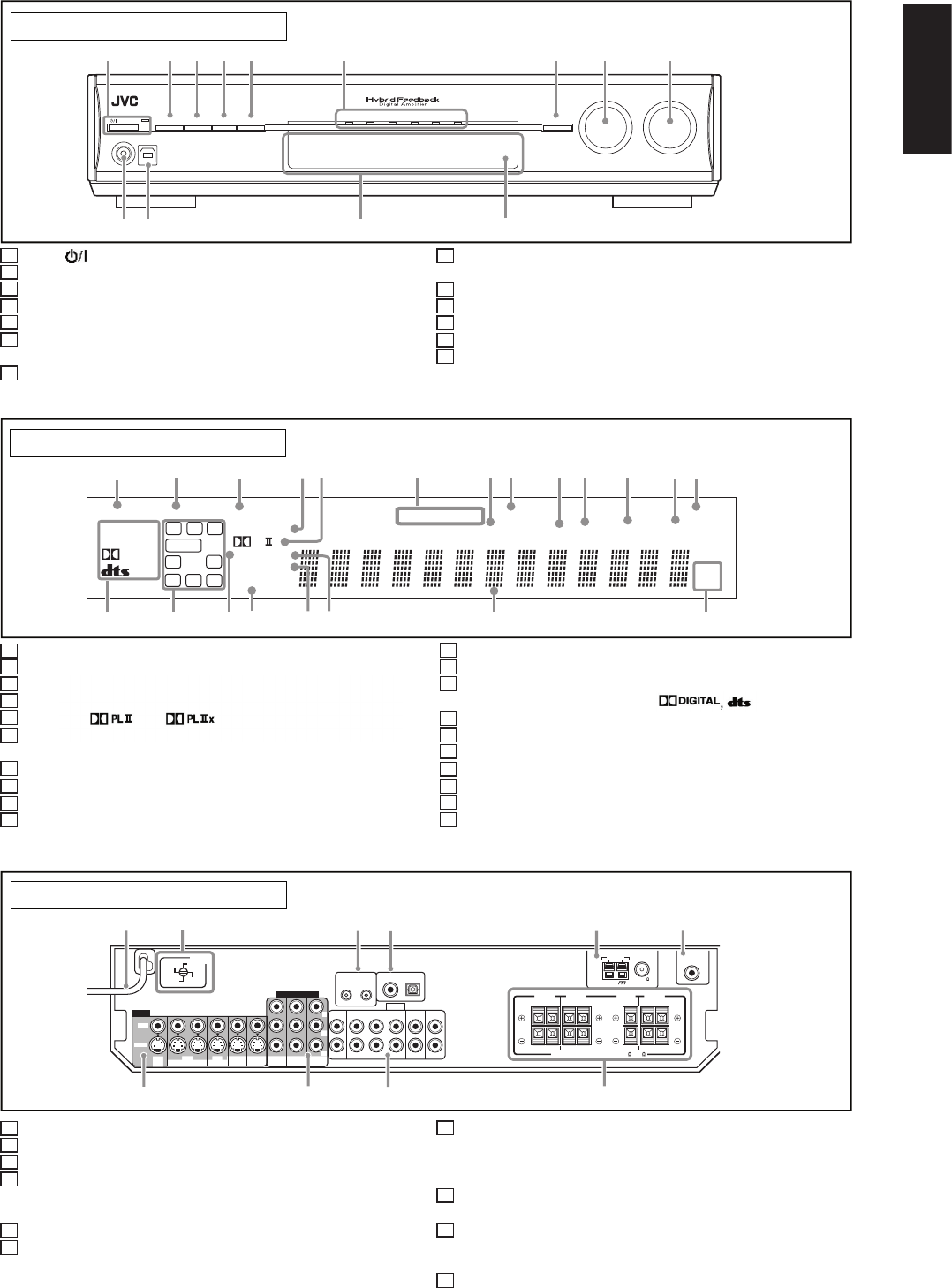

Consulte as páginas em parênteses para obter mais detalhes.

Painel frontal

1 Tecla STANDBY/ON e lâmpada de standby (12, 25)

2 Tecla DIMMER (14)

3 Tecla SETTING (15, 17, 25)

4 Tecla ADJUST (21, 25)

5 Tecla SURROUND (31)

6 Lâmpada de fonte

DVR/DVD, VCR, DBS, TV, USB, FM/AM

7 • Tecla SET (15, 17, 21)

• Tecla TUNER PRESET (26)

8 • SELETOR DE FONTE (12, 26)

• MULTI JOG (15, 17, 21, 26, 31)

9 Controle MASTER VOLUME (13)

10 Conector PHONES (13)

11 Terminal USB (10)

12 Janela do Visor (consulte abaixo)

13 Sensor remoto (4)

Janela do Visor

1 Indicador ANALOG (13)

2 Indicador DUAL MONO (19)

3 Indicador AUTO SURR (surround) (31)

4 Indicador HEADPHONE (13, 28)

5 Indicador e (27 – 29)

6 Indicadores de operação de Sintonia (25)

TUNED, STEREO

7 Indicador DIGITAL EQ (22)

8 Indicador AUTO MUTING (26)

9 Indicador C.TONE (24)

10 Indicador B.BOOST (23)

11 Indicador MIDNIGHT (19)

12 Indicador INPUT ATT (atenuado) (23)

13 Indicador SLEEP (14)

14 Indicadores do formato de sinal Digital (13, 27, 28)

DIGITAL AUTO, LINEAR PCM, , 96/24

15 Indicadores de sinal e do alto-falante (14)

16 Indicador NEO:6 (28)

17 Indicador VIRTUAL SB (30)

18 Indicador 3D-PHONIC (28, 29)

19 Indicador DSP (28, 29)

20 Visor principal

21 Indicadores de unidade de Freqüência

MHz (para estações de FM), kHz (para estações de AM)

Painel traseiro

Português

1 2 3

110V

127V

220V

230 -

240V

Iniciando

Antes da Instalação

Precauções gerais

• Certiﬁque-se de que suas mãos estejam secas.

• Desligue a energia de todos os componentes.

• Leia os manuais fornecidos com os componentes que você irá

conectar.

Locais

• Instale o receiver em um local que seja plano e protegido de

umidade e poeira.

• A temperatura ao redor do receiver deve estar entre–5°C e

35°C.

• Certiﬁque-se de que haja uma boa ventilação ao redor do

receiver. Uma ventilação ruim pode provocar superaquecimento

e daniﬁcar o receiver.

• Deixe uma distância suﬁciente entre o receiver e a TV.

Manuseando o receiver

• Não insira nenhum objeto metálico no receiver.

• Não desmonte o receiver ou remova os parafusos, as tampas e

o gabinete.

• Não exponha o receiver à chuva ou umidade.

• Não puxe o cabo de energia para desconectar o cabo. Ao

desconectar o cabo, sempre segure ﬁrmemente o plugue para

não daniﬁcar o cabo.

• Quando você estiver viajando ou estiver fora por um longo

período de tempo, remova o plugue da tomada da parede. Uma

pequena quantidade de energia é sempre consumida enquanto

o cabo de energia estiver conectado na tomada da parede.

O receiver possui um ventilador de resfriamento embutido

que opera quando o receiver é ligado. Certiﬁque-se de

deixar ventilação suﬁciente para obter um efeito de

refrigeração suﬁciente.

CUIDADO:

Não conecte o plugue de energia AC na tomada da parede até

que todas as conexões sejam concluídas.

Veriﬁcando os acessórios fornecidos

Certiﬁque-se de que você tenha todos os acessórios fornecidos a

seguir. Se algum deles estiver faltando, entre em contato com seu

revendedor imediatamente.

• Controle remoto (x?1)

• Baterias (x?2)

• Antena de quadro para AM (x?1)

• Antena de FM (x?1)

• Adaptador do plugue AC (x?1)

Colocando as baterias no controle remoto

Antes de utilizar o controle remoto, primeiro coloque as duas

baterias fornecidas.

1 Pressione e deslize a tampa da bateria na

parte traseira do controle remoto.

2 Insira as baterias.

Certiﬁque-se de combinar a polaridade: (+) para (+) e (–) para (–).

3 Substitua a tampa.

Se o alcance ou a eﬁciência do controle remoto diminuir, substitua

as baterias. Utilize duas baterias do tipo secas R6(SUM-3)/

AA(15F).

• As baterias fornecidas são para a conﬁguração inicial. Substitua

para uso contínuo.

CUIDADO:

Siga estas precauções para evitar que as células vazem ou se

rompam:

• Coloque as baterias no controle remoto de forma que elas

combinem a polaridade: (+) para (+) e (–) para (–).

• Utilize os tipos corretos de baterias. As baterias que possuem

uma aparência similar podem diferenciar na voltagem.

• Sempre substitua as duas baterias ao mesmo tempo.

• Não exponha as baterias ao calor ou à chama.

Quando estiver utilizando o controle remoto, aponte o controle

remoto diretamente no sensor remoto no painel frontal.

Sensor remoto

Ajustando o seletor de voltagem

Antes das conexões, sempre siga as instruções abaixo primeiro,

se necessário.

Selecione a voltagem correta no SELETOR DE VOLTAGEM na

parte traseira do receiver utilizando uma chave de fenda.

• Certiﬁque-se de que a marca de voltagem esteja ajustada para

a voltagem da região onde irá conectar este equipamento.

Marca de voltagem

SELETOR DE

VOLTAGEM

Português

ANTENNA

COAXIAL

FM 75

AM EXT

AM LOOP

ANTENNA

110V

127V

220V

230 -

240V

Conectando as antenas FM e AM

Não conecte o plugue de energia AC na tomada da parede até que todas as conexões sejam concluídas.

Antena de quadro AM

(fornecida)

Se a recepção FM estiver ruim, conecte uma

antena de FM externa (não fornecida).

Prenda os terminais no

quadro nas cavidades

da base para montar a

antena de quadro AM.

Se a recepção AM estiver ruim,

conecte um cabo externo coberto

com vinil simples (não fornecido).

Antena FM (fornecida)

Conexão da antena AM

Conecte a antena quadrada AM fornecida nos terminais AM

LOOP.

Conecte o ﬁo branco no terminal AM EXT, e conecte o ﬁo preto no

terminal .

Gire o quadrado até que você tenha a melhor recepção.

• Se a recepção for ruim, conecte um ﬁo externo coberto com

vinil simples (não fornecido) no terminal AM EXT. Mantenha a

antena quadrada AM conectada.

Conexão da antena FM

Conecte a antena FM fornecida no terminal FM 75 Ω COAXIAL

como uma medida temporária.

Estenda a antena FM fornecida na posição horizontal.

• Se a recepção for ruim, conecte uma antena FM externa (não

fornecida). Antes de conectar um cabo coaxial 75 Ω com

um conector (IEC ou DIN 45325), desconecte a antena FM

fornecida.

NOTAS

• Se o ﬁo da antena de quadro AM estiver

coberta com vinil, remova o vinil enquanto

estiver torcendo, conforme mostrado à

direita.

• Certiﬁque-se de que os condutores da

antena não toquem em nenhum outro

terminal, ﬁos de conexão ou cabos de

energia. Isso pode causar uma recepção

ruim.

Português

LS RS

SBL

CAUTION:SPEAKER IMPEDANCE 6

SURROUND BACK

SPEAKERS

SURROUND

SPEAKERS

CENTER

SPEAKER

FRONT

SPEAKERS

LEFTRIGHT LEFTRIGHT LEFTRIGHT

SUBWOOFER

OUT

SBR

(*SB)

110V

127V

220V

230 -

240V

1 2 3

–

Conectando os alto-falantes

Não conecte o plugue de energia AC na tomada da parede até que todas as conexões sejam concluídas.

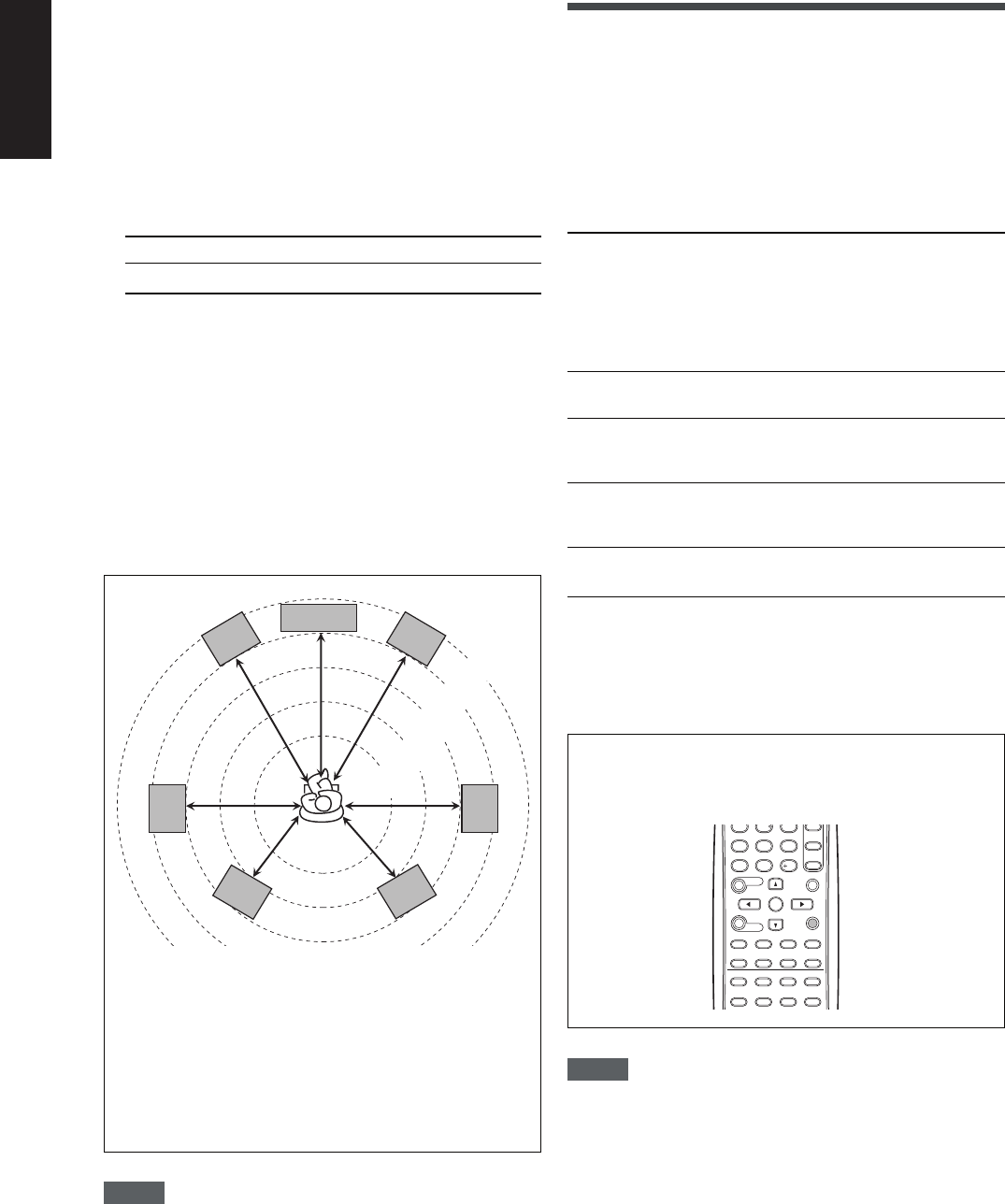

Diagrama de Layout dos Alto-Falantes

Alto-

falante

central (C)

Alto-falante

surround traseiro

direito (SBR)

* Alto-falante

surround traseiro

esquerdo (SBL)

Alto-falante

surround direito

(RS)

Alto-falante

surround

esquerdo (LS)

Alto-falante

frontal

esquerdo (L)

Alto-falante

frontal

direito (R)

Subwoofer

ampliﬁcado

(SW)

CUIDADOS:

• Utilize alto-falantes com a IMPEDÂNCIA DO ALTO-FALANTE

indicada pelos terminais do alto-falante (6Ω– 16Ω).

• NÃO conecte mais de um alto-falante no terminal do alto-falante.

Conectando os alto-falantes

Desligue todos os componentes antes de fazer as conexões.

1 Torça e remova o isolamento no ﬁnal de cada

ﬁo do alto-falante.

2 Abra o terminal () e, em seguida, insira o ﬁo

do alto-falante ().

• Para cada alto-falante, conecte os terminais (+) e (–) no

painel traseiro nos terminais (+) e (–) marcados nos alto-

falantes.

3 Feche o terminal.

*Quando estiver utilizando um alto-falante simples para o

alto-falante surround traseiro

Você poderá aproveitar o som surround com um alto-falante

surround traseiro. Quando estiver utilizando um alto-falante

surround traseiro,

– ajuste “SB OUT” para “<1SPK>” (consulte a página 17) e

– conecte o alto-falante surround traseiro no terminal surround

traseiro do alto-falante. (Nenhum som será emitido do alto-

falante se você conectá-lo no terminal surround traseiro

direito do alto-falante.)

Conectando o subwoofer ampliﬁcado

Ao conectar um subwoofer, você poderá melhorar o baixo ou

reproduzir os sinais LFE originais gravados no software digital.

Conecte o conector de entrada de um subwoofer

ampliﬁcado ao conector SUBWOOFER OUT no painel

traseiro, utilizando um cabo com plugues de pino

RCA (não fornecidos).

• Consulte também o manual fornecido com seu subwoofer.

Após a conexão de todos os alto-falantes e/ou subwoofer,

conﬁgure os ajustes de informações do alto-falante de maneira

adequada para obter o melhor efeito surround possível. Para

obter maiores detalhes, consulte as páginas 15 a 19.

NOTA

Você poderá colocar um subwoofer onde quiser, desde que o

som baixo seja não-direcional. Normalmente coloque-o de frente

para você.

Português

110V

127V

220V

230 -

240V

DVR

OUT(REC)

DVR/DVD

IN(PLAY)

ıÎ ‰ Ï Ì

DVR

OUT(REC)

DVR/DVD

IN(PLAY)

COMPONENT VIDEO

MONITOR

OUT

DVR/DVD

VCR(DBS)

Conectando os componentes do vídeo

Não conecte o plugue de energia AC na tomada da parede até que todas as conexões sejam concluídas.

Este receiver é equipado com os seguintes terminas de vídeo

— vídeo composto, S-video e terminais do vídeo componente.

• Se seus componentes de vídeo tiverem um S-video (Y/C-

separação) e/ou uma conexão de vídeo componente (Y, PB,

PR), conecte-os utilizando um cabo S-video (não fornecido) ou

um cabo de vídeo componente (não fornecido). Ao utilizar estes

terminais, você poderá obter uma melhor qualidade de ﬁgura na

ordem:

Componente > S-video > Composto

IMPORTANTE:

Os sinais de vídeo de um tipo destes conectores de entrada

são transmitidos apenas através dos conectores de saída

de vídeo do mesmo tipo. Deste modo, se um componente de

gravação de vídeo e um componente de reprodução de vídeo

estiverem conectados no receiver através dos terminais de vídeo

de tipo diferente, você não poderá gravar a ﬁgura. Além disso,

se a TV e um componente de reprodução de vídeo estiverem

conectados ao receiver através de terminais de vídeo de tipo

diferente, você não poderá visualizar a reprodução da ﬁgura na TV.

Desligue todos os componentes antes de fazer as

conexões.

• Quando você conectar outros componentes, consulte

também seus manuais.

NÃO utilize uma TV através de um Vídeo Cassete ou uma

TV com um Vídeo Cassete embutido; deste modo, a ﬁgura

poderá ﬁcar distorcida.

CUIDADO:

Se você conectar um dispositivo de ampliﬁcação de som como

um equalizador gráﬁco entre os componentes fonte e este

receiver, a saída de som deste receiver poderá ser distorcida.

Se seus componentes de vídeo possuirem um terminal AV

COMPU LINK

Consulte também a página 32 para obter informações detalhadas

sobre a conexão e o sistema de controle remoto AV COMPU

LINK.

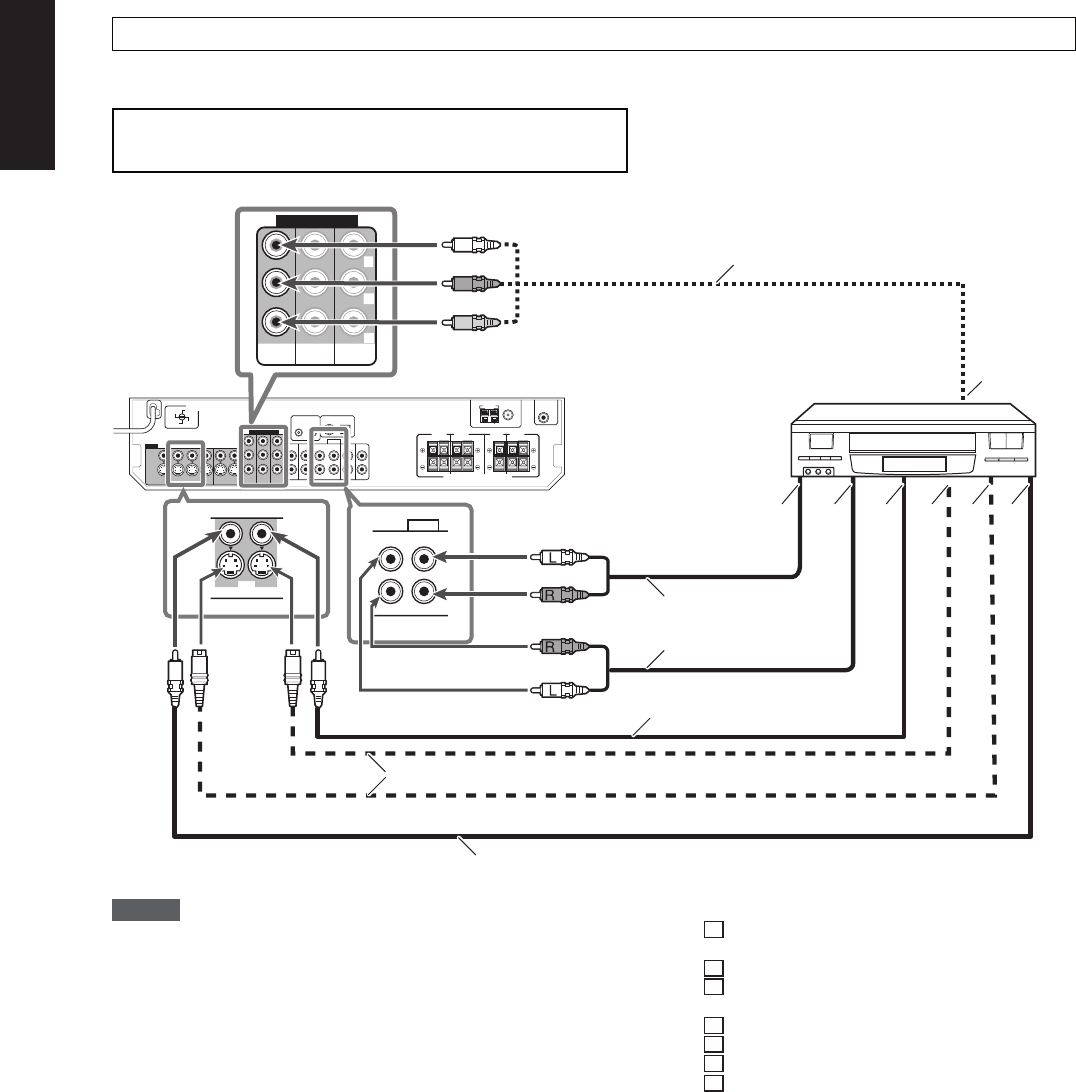

 Conectando um gravador de DVD ou um DVD player com seus conectores de saída de estéreo:

Verde

Azul

Vermelho

Cabo de vídeo componente (não fornecido)

Gravador de DVD ou

DVD player

Branco

Vermelho

Branco

Cabo para áudio estéreo

(não fornecido)

Cabo de vídeo composto

(não fornecido)

Cabo S-video (não fornecido)

Cabo de vídeo composto

(não fornecido)

NOTAS

• Ao conectar um gravador de DVD ou um DVD player nos conectores de entrada

de vídeo componente, selecione o modo de entrada de vídeo componente (DVD

VIDEO IN) corretamente. Se você não ﬁzer isso, você não poderá reproduzir a

ﬁgura na TV ou o sistema de controle remoto AV COMPU LINK não poderá operar

adequadamente. Consulte a página 20 para obter maiores detalhes.

• Selecione o modo de entrada analógica. Consulte “Selecionando o modo de entrada

analógica ou digital” na página 12.

• Você poderá aproveitar um som digital utilizando um cabo digital coaxial ou óptico.

Ao ser adquirido com a conﬁguração padrão de fábrica, o modo de entrada de áudio

para um gravador de DVD e um DVD player é conﬁgurado para ser utilizado com

terminal digital coaxial (DIGITAL IN 1 (DVR/DVD)). Para obter maiores detalhes da

conexão digital, consulte a página 10.

A Para a saída de vídeo componente

• Conecte Y, PB e PR corretamente.

B Para a saída do canal de áudio direito/

esquerdo

C Apenas para gravador de DVD: Para a

saída do canal de áudio direito/esquerdo

D Para a saída de vídeo composto

E Para a saída S-video

F Apenas para gravador de DVD: Para a

entrada S-video

G Apenas para gravador de DVD: Para a

entrada de vídeo componente

Português

110V

127V

220V

230 -

240V

VCR

OUT(REC) IN(PLAY)

AUDIO

OUT(REC) IN(PLAY)

VCR

ı Î ‰ Ï ÌÇ

COMPONENT VIDEO

MONITOR

OUT

DVR/DVD

VCR(DBS)

Não conecte o plugue de energia AC na tomada da parede até que todas as conexões sejam concluídas.

 Conectando um Vídeo Cassete

Desligue todos os componentes antes de fazer as conexões.

• Ao conectar outros componentes, consulte também seus manuais.

Verde

Azul

Vermelho

Cabo de vídeo componente (não fornecido)

Vídeo Cassete

Branco

Vermelho

Branco

Cabo de áudio estéreo

(não fornecido)

Cabo de vídeo composto

(não fornecido)

Cabo do S-video (não fornecido)

Cabo de vídeo composto (não fornecido)

NOTAS

• Quando estiver conectando um Vídeo Cassete nos conectores de entrada de

vídeo componente, selecione o modo de entrada de vídeo componente (VCR

VIDEO IN) corretamente. Se você não selecionar, você não poderá exibir a

ﬁgura na TV ou o sistema de controle remoto AV COMPU LINK não irá operar

adequadamente. Consulte a página 20 para obter maiores detalhes.

• Selecione o modo de entrada anágo. Consulte “Selecionando o modo de

entrada analógica ou digital”, na página 12.

• Você poderá aproveitar um som digital utilizando um cabo digital coaxial ou

óptico. Para obter mais detalhes da conexão digital, consulte a página 10.

A Para a saída de vídeo componente

• Conecte Y, PB e PR corretamente.

B Para a saída do canal de áudio esquerdo/direito

C Para a entrada do canal de áudio esquerdo/

direito

D Para a saída de vídeo composto

E Para a saída S-video

F Para a entrada S-video

G Para a entrada de vídeo composto

Português

ÎÇ

COMPONENT VIDEO

MONITOR

OUT

DVR/DVD

VCR(DBS)

MONITOR

OUT

DVD

LAY)

110V

127V

220V

230 -

240V

COMPONENT VIDEO

MONITOR

OUT

DVR/DVD

VCR(DBS)

VIDEO

OUT(REC)

DBS

VIDEO

S-VIDEO

DBS

IN O

Åı

ÎÇ

110V

127V

220V

230 -

240V

Não conecte o plugue de energia AC na tomada da parede até que todas as conexões sejam concluídas.

 Conectando um sintonizador DBS Desligue todos os componentes antes de fazer as conexões.

• Ao conectar outros componentes, consulte também seus

manuais.

Verde

Azul

Vermelho

Cabo de vídeo componente (não fornecido)

Branco

Vermelho

Cabo de áudio estéreo (não fornecido)

Sintonizador DBS

Cabo de vídeo composto

(não fornecido)

Cabo do S-video

(não fornecido)

NOTAS

• Ao conectar um sintonizador DBS nos conectores de entrada de vídeo componente,

selecione o modo de entrada de vídeo componente (DBS VIDEO IN) corretamente. Se

você não selecionar, você não poderá exibir a ﬁgura na TV. Consulte a página 20 para obter

mais detalhes.

• Selecione o modo de entrada analógica. Consulte “Selecionando o modo de entrada

analógica ou digital”, na página 12.

• Você poderá aproveitar um som digital utilizando um cabo digital coaxial ou óptico. Ao ser

adquirido com a conﬁguração padrão de fábrica, o modo de entrada de áudio para um

sintonizador DBS está conﬁgurado para utilização no terminal digital óptico (DIGITAL IN 2

(DBS)). Para obter mais detalhes sobre a conexão digital, consulte a página 10.

A Para a saída do do canal de áudio

esquerdo/direito

B Para a saída de vídeo componente

• Conecte Y, PB e PR corretamente.

C Para a saída de vídeo composto

D Para a saída S-video

 Conectando uma TV

Conecte a TV no conector MONITOR OUT apropriado para visualizar a reprodução de ﬁguras de qualquer outro componente de vídeo

conectado.

Verde

Azul

Vermelho

Cabo de vídeo componente (não fornecido)

Branco

Vermelho

Cabo de áudio estéreo

(não fornecido)

Cabo do S-video (não fornecido)

Cabo de vídeo composto (não fornecido)

NOTAS

• Selecione o modo de entrada analógica. Consulte “Selecionando o modo

de entrada analógica ou digital”, na página 12.

• Você poderá aproveitar um som digital utilizando um cabo digital coaxial

ou óptico. Para obter mais detalhes sobre a conexão digital, consulte a

página 10.

A Para a entrada de vídeo componente

• Conecte Y, PB e PR corretamente.

B Para a saída do do canal de áudio esquerdo/direito

C Para a entrada S-video

D Para a entrada de vídeo composto

Português

DIGITAL IN

2(DBS)

1(DVR/DVD)

110V

127V

220V

230 -

240V

USB

Conexão digital

Este receiver está equipado com dois terminais DIGITAL IN — um

terminal digital coaxial e um terminal digital óptico.

Para reproduzir o som digital, utilize a conexão digital além dos

métodos de conexão analógica descritos nas páginas 7 a 9.

Cabo digital coaxial (não fornecido)

Cabo digital óptico (não fornecido)

Desligue todos os componentes antes de fazer as

conexões.

• Ao conectar outros componentes, consulte também seus

manuais.

Quando o componente tiver um terminal de saída

digital coaxial, conecte-o no terminal 1(DVR/DVD),

utilizando um cabo digital coaxial (não fornecido).

Quando o componente tiver um terminal de

saída digital óptico, conecte-o no terminal

2(DBS), utilizando um cabo digital óptico (não

fornecido).

Antes de conectar um cabo

digital óptico, retire o plugue

de proteção.

NOTAS

• Ao ser adquirido com a conﬁguração padrão de fábrica, os

terminais DIGITAL IN foram ajustados para serem utilizados

com os seguintes componentes:

– 1(DVR/DVD): Para gravador de DVD ou DVD player

– 2(DBS): Para sintonizador DBS

Se você conectar outros componentes, altere a conﬁguração do

terminal de entrada digital (DIGITAL IN) corretamente. Consulte

“Conﬁgurando os terminais de entrada digital (DIGITAL IN)

— DIGITAL IN 1/2”, na página 20.

• Selecione o modo de entrada digital correto. Consulte

“Selecionando o modo de entrada analógica ou digital”, nas

páginas 12.

• Quando você quiser operar o componente conectado (exceto

sintonizador DBS) utilizando o sistema de controle remoto

AV COMPU LINK (consulte as páginas 32 e 33), conecte-os

também conforme descrito nas páginas 7 a 9.

Conexão USB

Este receiver está equipado com um terminal USB no painel

frontal.

Você poderá conectar seu PC neste terminal e aproveitar o som

reproduzido em seu PC.

Quando você conectar seu PC pela primeira vez, siga os

procedimentos abaixo.

• Lembre-se de que você não poderá enviar nenhum sinal ou

dados para seu PC a partir deste receiver.

IMPORTANTE:

Veriﬁque se seu PC está equipado com um drive CD-ROM e seja

executado no Windows® 98 SE*, Windows® Me*, Windows®

2000*, ou Windows® XP* e prepare seu CD-ROM.

Como instalar os drivers USB

O seguinte procedimento é descrito utilizando a versão em Inglês

do Windows® XP. Se seu PC estiver sendo excetuado em uma

versão diferente do sistema operacional ou em outro idioma, as

telas mostradas no monitor do seu PC irão ser diferentes das

utilizadas no procedimento a seguir.

1. Ligue seu PC e comece a executar o Windows® 98 SE,

Windows® Me, Windows® 2000 ou Windows® XP.

• Se o PC foi desligado, feche todos os aplicativos que

estão sendo executados.

2. Ligue o receiver e selecione a fonte como “USB

DIGITAL”.

3. Ajuste o volume para o mínimo.

IMPORTANTE:

Sempre ajuste o volume para “0” quando for se conectar ou

desconectar a outro equipamento.

4. Conecte a unidade ao PC utilizando um cabo USB (não

fornecido).

• Utilize o cabo “plugue A no plugue B série USB” quando for fazer

a conexão.

Cabo USB

(não fornecido)

Português

5. Os drivers USB serão instalados automaticamente.

• Se os drivers USB não forem instalados automaticamente,

instale os drivers USB seguindo as instruções no monitor

do PC.

6. Veriﬁque se os drivers foram instalados corretamente.

1. Abra o Painel de Controle de seu PC:

Selecione [Start] (Iniciar)  [Control Panel] (Painel de

Controle).

2. Selecione [System] (Sistema)  [Hardware]  [Device

Manager] (Gerenciador de Dispositivo)  [Sound, video

and game controllers] (Controladores de som, vídeo e

jogos)  [Universal Serial Bus controllers] (Controladores USB).

• A janela abaixo aparece e será possível veriﬁcar se os drivers

foram instalados.

Agora seu PC está pronto para reprodução através da

conexão USB.

Após a instalação ter sido concluída, você poderá utilizar seu PC

como fonte de reprodução. O PC reconhece automaticamente o

receiver sempre que um cabo USB for conectado entre o PC e o

receiver enquanto o receiver estiver ligado.

• Quando não estiver utilizando o PC como a fonte de reprodução,

desconecte o cabo USB.

Para reproduzir sons no PC, consulte os manuais fornecidos

com o aplicativo de reprodução de som instalado no PC.

Se nenhum som for reproduzido a partir dos alto-falantes,

veriﬁque os seguintes itens:

– selecione a fonte como “USB DIGITAL”.

– conecte o cabo USB corretamente.

– veriﬁque o se o dispositivo USB foi reconhecido

adequadamente.

– veriﬁque se o software de reprodução em seu PC é compatível

com o dispositivo USB.

– abra o Painel de Controle em seu PC, selecione [Sounds and

Audio Devices] (Dispositivos de Som e Áudio)  opção [Audio]

(Áudio)  [Sound playback] (Reproduzir Som)  [Default device]

(Dispositivo Padrão) e veriﬁque se [Default device] (Dispositivo

Padrão) está ajustado para [USB Audio device] (Dispositivo de

Áudio USB).

NOTAS

• NÃO desligue o receiver ou desconecte o cabo USB enquanto

estiver instalando os drivers e por alguns segundos enquanto seu

PC estiver reconhecendo o receiver.

• Use um cabo USB (versão 1.1 ou posterior). O comprimento de

cabo recomendado é de 1,5 m.

• Se seu PC não reconhecer o receiver, desconecte o cabo USB

e conecte-o novamente. Se ainda assim não funcionar, reinicie o

Windows.

• Os drivers instalados podem ser reconhecidos apenas quando o

cabo USB estiver conectado entre o receiver e seu PC.

• O som poderá ser reproduzido corretamente — interrompido

ou degradado — devido ás conﬁgurações de seu PC e as

especiﬁcações do PC.

* Microsoft®, Windows® 98 SE, Windows® Me, Windows® 2000 e

Windows® XP são marcas registradas da Microsoft corporation.

Conectando o cabo de energia

Quando todas as conexões de áudio/vídeo tiverem sido feitas,

conecte o plugue de energia AC na tomada da parede. Certiﬁque-

se de que os plugues estejam inseridos ﬁrmemente. A lâmpada

de standby acende na cor vermelho.

CUIDADOS:

• Não coloque o plugue antes de ajustar a chave do SELETOR

DE VOLTAGEM na parte traseira do receiver e depois que todos

os procedimentos de conexão tenham sido concluídos.

• Não toque no cabo de energia com as mãos molhadas.

• Não altere, torça ou puxe o cabo de energia, nem coloque

nenhum objeto pesado sobre ele, pois isso poderá provocar

fogo, choque elétrico ou outros acidentes.

• Se o cabo estiver daniﬁcado, consulte um revendedor e

substitua o cabo de energia por um novo.

NOTAS

• Mantenha o cabo de energia distante de cabos de conexão

e de antenas. O cabo de energia pode provocar ruído ou

interferência na tela.

• As conﬁgurações pré-deﬁnidas como canais pré-deﬁnidos e

ajustes de som poderão ser apagados em poucos dias nos

seguintes casos:

– Quando você desconectar o cabo de energia.

– Quando ocorrer falha de energia.

• Se a tomada da parede não estiver de acordo com o plugue AC,

utilize o adaptador do plugue AC fornecido.

• Quando você desconectar o cabo de energia com o receiver

ligado e conectar o cabo de energia novamente, o receiver

entra no modo standby.

• A seguinte janela será exibida, e você poderá veriﬁcar se os

drivers estão instalados.

Português

Source lamps

123

LS RS

S.WFR LFE

C R

AUTO SURR

DIGITAL

DIGITAL AUTO

DGTL AUTO DOLBY DIGITAL

DTS (Retorna para o começo)

ANALOG

S.WFR

AUTO SURR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

AUTO SURR

TUNED STEREO AUTO MUTING

MHz

ANALOG

DVR/DVD (DGTL) VCR (DIGITAL)

DBS (DIGITAL) TV (DIGITAL)

FM AM

(Retorna para o começo)

USB DIGITAL

Operações básicas

Lâmpadas de fonte

1 Ligue a energia

Pressione STANDBY/ON (ou STANDBY/ON

AUDIO no controle remoto).

A lâmpada standby se apaga e a lâmpada de fonte da fonte atual

irá acender na cor vermelho.

O nome da fonte atual será exibido.

Desligue a energia (em standby)

Pressione STANDBY/ON (ou STANDBY/ON AUDIO no

controle remoto) novamente.

A lâmpada standby irá acender na cor vermelho.

NOTA

Uma pequena quantidade de energia será consumida no modo

standby. Desligue a energia completamente, desconecte o cabo

de energia AC.

2 Selecione a fonte para reprodução

No painel frontal:

Gire o SELETOR DE FONTE até que o nome da

fonte que você deseja seja exibido no visor.

A lâmpada de fonte correspondente à fonte selecionada irá

acender na cor vermelho.

• Na medida em que você gira o SELETOR DE FONTE, a fonte

será alterada conforme abaixo:

DVR/DVD (DGTL)*: Selecione o gravador de DVD ou o DVD

player.

VCR (DIGITAL)*: Selecione o Vídeo Cassete.

DBS (DIGITAL)*: Selecione o sintonizador DBS.

TV (DIGITAL)*: Selecione a TV.

USB DIGITAL: Selecione o componente do PC.

FM: Selecione uma transmissão FM.

AM: Selecione uma transmissão AM.

A partir do controle remoto:

Pressione uma das teclas de seleção de fonte.

• Para o sintonizador, pressione FM/AM. Cada vez que você

pressionar FM/AM, a banda será alternada entre FM e AM.

* Selecionando o modo de entrada analógica ou

digital

Você precisa selecionar o modo de entrada adequado de acordo

com o método de conexão (analógica ou digital) nas páginas 7 a

10.

• No caso de conexão digital, você também precisará selecionar

o terminal de entrada digital correto. (Consulte “Conﬁgurando os

terminais de entrada digital (DIGITAL IN)—DIGITAL IN 1/2” na

página 20).

• As conﬁgurações “DGTL AUTO” e “ANALOG” serão

memorizadas para cada fonte.

APENAS a partir do controle remoto:

Pressione ANALOG/DIGITAL para selecionar o

modo de entrada analógico ou digital.

• Cada vez que você pressionar a tecla, o modo de entrada será

alterado conforme abaixo:

Português

S.WFR

AUTO SURR

ANALOG

LS RS

S.WFR LFE

C R

AUTO SURR

DIGITAL

DIGITAL AUTO

DGTL AUTO (DIGITAL AUTOMÁTICO):

Selecione para o modo de entrada digital.

O receiver detecta automaticamente o

formato do sinal de entrada, em seguida

o indicador do formato de sinal digital

(LINEAR PCM,

ou 96/24) para o sinal detectado irá

acender.

DOLBY DIGITAL*: Selecione para o software de reprodução

codiﬁcado com Dolby Digital.

DTS*: Selecione para software de reprodução

codiﬁcado com DTS.

ANALOG: Selecione para o modo de entrada

analógico. A luz do indicador ANALOG irá

acender no visor.

Conﬁguração inicial: DGTL AUTO

* Se os seguintes sintomas ocorrerem durante a reprodução do

software Dolby Digital ou DTS com “DGTL AUTO” selecionado,

selecione “DOLBY DIGITAL” ou “DTS”.

• O som não será emitido no começo da reprodução.

• É emitido ruído enquanto estiver buscando ou estiver

saltando capítulos ou bandas.

Ex.: Quando Dolby Digital for selecionado

NOTAS

• Você não poderá selecionar o modo de entrada digital quando

estiver selecionando “FM” ou “AM” como a fonte.

• O modo de entrada é ﬁxado como “DGTL AUTO” quando

estiver selecionando “USB DIGITAL” como a fonte.

• Quando você desliga a energia ou seleciona outra fonte,

“DOLBY DIGITAL” ou “DTS” é cancelado e o modo digital será

automaticamente reconﬁgurado para “DGTL AUTO”.

Os seguintes indicadores de formato de sinal digital no visor

indicam qual tipo de sinal vem para o receiver.

LINEAR PCM: Acende quando o sinal PCM Linear for recebido.

: • Acende quando o sinal Dolby Digital for

recebido.

• Pisca quando “DOLBY DIGITAL” for

selecionado para qualquer outro software,

exceto Dolby Digital.

: • Acende quando o sinal DTS convencional for

recebido.

• Pisca quando “DTS” for selecionado para

qualquer outro software, exceto DTS.

96/24: Pisca quando o sinal DTS 96/24 for recebido.

NOTA

Quando “DGTL AUTO” não puder reconhecer o sinal que está

sendo recebido, nenhum indicador do formato do sinal digital irá

acender no visor.

3 Ajuste o volume

Para aumentar o volume, gire o controle MASTER

VOLUME no sentido horário (ou pressione

VOLUME + no controle remoto).

Para diminuir o volume, gire o controle MASTER

VOLUME no sentido anti-horário (ou pressione

VOLUME – no controle remoto).

• Quando você ajusta o volume, a indicação do níveo do volume

é exibida no visor por alguns instantes.

CUIDADO:

Sempre ajuste o volume para o mínimo antes de iniciar qualquer

fonte. Se o volume for ajustado no seu nível alto, uma emissão

repentina de energia de som poderá daniﬁcar permanentemente

sua audição e/ou daniﬁcar seus alto-falantes.

NOTA

O nível de volume pode ser ajustado no alcance de “0” (mínimo) a

“50” (máximo).

Ouvindo com fone de ouvido

Você poderá aproveitar não apenas o software estéreo, mas

também o software multi-canais através do fone de ouvido. (Os

sons são “down-mixed” para os canais dianteiros enquanto estiver

reproduzindo em um software multi-canais).

Conecte um par de fones de ouvido no conector PHONES no

painel frontal para ativar o modo HEADPHONE.

O indicador HEADPHONE irá acender no visor.

• Você também poderá aproveitar o modo Surround/DSP com os

fones de ouvido — modo 3D HEADPHONE. Para obter mais

detalhes, consulte a página 28.

• Ao desconectar um par de fones de ouvido do Conector

PHONES o modo HEADPHONE (ou 3D HEADPHONE) será

desativado e os alto-falantes serão ativados.

CUIDADO:

Certiﬁque-se de abaixar o volume:

• Antes de conectar ou de colocar os fones de ouvido, pois um

volume alto pode daniﬁcar os fones de ouvido e sua audição.

• Antes de retirar os fones de ouvido, pois um volume alto pode

sair dos alto-falantes.

Português

S.WFR

AUTO SURR

ANALOG

S.WFR

AUTO SURR

SLEEP

ANALOG

10min 20min 30min 40min 50min 60min

90min

OFF (canceled) 80min 70min

LINEAR PCM

S.WFR PL

NEO : 6DSP

3D-PHONIC

LFE

96 / 24

AUTO SURR

VIRTUAL SB

HEADPHONE

DIGITAL

DIGITAL AUTO

ANALOG

DUAL MONO

S.WFR LFE

Desligando os sons temporariamente

APENAS a partir do controle remoto:

Pressione MUTING para desligar o som de todos

os alto-falantes e fones de ouvido conectados.

“MUTING” será exibido no visor e o volume será desligado.

Para restaurar o som, pressione MUTING novamente.

• Ao pressionar VOLUME +/– (ou girar o controle MASTER

VOLUME no painel frontal) o volume também será restaurado.

Alterando o brilho do visor

Você poderá escurecer o visor — Dimmer.

Pressione DIMMER repetidamente.

• Cada vez que você pressionar a tecla, o brilho do visor irá se

alterar conforme abaixo:

DIMMER 1: Escurece o visor.

DIMMER 2: Escurece o visor mais do que o DIMMER 1.

DIMMER 3: Desliga o visor.

(Temporariamente cancelado quando você

opera o receiver).

DIMMER OFF: Cancela o Dimmer (exibição normal).

Desligando a energia com o Timer

Você pode pegar no sono enquanto ouve música — Timer.

APENAS a partir do controle remoto:

Pressione SLEEP repetidamente.

• Cada vez que você pressionar a tecla, o tempo de desligamento

será alterado em intervalos de 10 minutos. O indicador SLEEP

acende no visor.

Indicador SLEEP

Quando o tempo para desligamento é atingido:

O receiver é desligado automaticamente.

Para veriﬁcar ou alterar o tempo restante até o tempo de

desligamento:

Pressione SLEEP uma vez.

O tempo restante (em minutos) até o tempo de desligamento será

exibido.

• Para alterar o tempo de desligamento, pressione SLEEP

repetidamente.

Para cancelar o Timer:

Pressione SLEEP repetidamente até que “SLEEP OFF” seja

exibido no visor. (O indicador SLEEP não será mais exibido).

• O Timer também será cancelado quando você desligar o

receiver.

Ajustes básicos da memória automática

Este receiver memoriza as conﬁgurações de som para cada

fonte:

• quando você desliga a energia, e

• quando você altera a fonte.

Quando você altera a fonte, as conﬁgurações memorizadas

para a fonte recentemente selecionada serão lembradas

automaticamente.

Os seguintes itens podem ser armazenados para cada fonte:

• Modo de entrada analógico/digital (consulte a página 12)

• Bass boost (consulte a página 23)

• Padrão de equalização digital (consulte a página 22)

• Modo atenuador de entrada (consulte a página 23)

• Modo Midnight (consulte a página 19)

• Nível de saída do alto-falante (consulte a página 22)

• Seleção de modo Surround/DSP (consulte a página 30)

NOTA

Se a fonte for FM ou AM, você poderá atribuir uma

conﬁguração diferente para cada banda.

Indicadores de sinal e do alto-falante no visor

Indicadores de sinal Indicadores do alto-falante

Os indicadores do sinal acendem de acordo com:

L: • Quando a entrada digital é selecionada: Acende

quando o sinal do canal esquerdo for recebido.

• Quando a entrada analógica é selecionada: Sempre

acende.

R: • Quando a entrada digital é selecionada: Acende

quando o sinal do canal direito for recebido.

• Quando a entrada analógica é selecionada: Sempre

acende.

C: Acende quando o sinal do canal central for recebido.

LS: Acende quando o sinal do canal surround esquerdo for

recebido.

RS: Acende quando o sinal do canal surround direito for recebido.

S: Acende quando o sinal surround mono-aural for recebido.

SB: Acende quando o sinal do canal surround traseiro for recebido.

LFE: Acende quando o sinal do canal LFE for recebido.

Os indicadores do alto-falante acendem de acordo com:

• O indicador do subwoofer ( ) acende quando

“SUBWOOFER” estiver conﬁgurado para “SUBWFR

<YES>”. Para obter mais detalhes, consulte a página 17.

• Os outros indicadores de alto-falante acendem apenas

quando o alto-falante correspondente estiver conﬁgurado

para “SML (pequeno)” ou “LRG (grande),” e também quando

for necessário para a reprodução atual.

Português

S.WFR

ANALOG

S.WFR

ANALOG

3.1ch

4.0ch

6.0ch 6.1ch

4.1ch

2.0ch 2.1ch

5.0ch 5.1ch

7.0ch* 7.1ch

3.0ch

(Retorna para o começo)

S.WFR

ANALOG

S.WFR

ANALOG

(Retorna para o começo)

SML*

S.WFR

ANALOG

1,7 2,4,6 1,3,5

S.WFR

ANALOG

S.WFR

ANALOG

3.1ch

4.0ch

6.0ch 6.1ch

4.1ch

2.0ch 2.1ch

5.0ch 5.1ch

7.0ch* 7.1ch

3.0ch

(Retorna para o começo)

S.WFR

ANALOG

S.WFR

ANALOG

(Retorna para o começo)

SML*

S.WFR

ANALOG

1,7 2,4,6 1,3,5

Conﬁgurações

básicas

Para obter o melhor efeito de som possível a partir dos modos

Surround/DSP (consulte as páginas 27 a 31), você deverá

conﬁgurar as informações dos alto-falantes e do subwoofer após

todas as conexões terem sido concluídas.

A partir das páginas 15 a 20, serão explicados como ajustar os

alto-falantes e outros itens básicos do receiver.

Conﬁgurando as informações do alto-

falante facilmente — Conﬁguração

Rápida do Alto-Falante

A Conﬁguração Rápida do Alto-Falante ajudará você a registrar de maneira

rápida e fácil o tamanho do alto-falante, distância dos alto-falantes e o nível

de saída de cada alto-falante de acordo com seu ambiente de audição para

criar o melhor efeito surround possível.

• Você também poderá registrar as informações de cada alto-falante’ manualmente.

Para obter mais detalhes, consulte a página 18.

Antes de iniciar, lembre-se...

Há um limite de tempo para realizar estes passos. Se a

conﬁguração for cancelada antes de você concluir, inicie desde o

passo 1 novamente.

1 Pressione SETTING e gire MULTI JOG até que

“QUICK SPK SET” seja exibido no visor.

2 Pressione SET (Conﬁgurar).

3 Gire MULTI JOG para selecionar um número

apropriado de alto-falantes conectados

(número de canais de alto-falantes).

Na medida em que você gira o jog, o número de canais de

alto-falantes será alterado conforme abaixo.

• Para obter mais detalhes do número de canais de alto-

falantes, consulte “Número e tamanho de alto-falantes

(canais)” na página 16.

• “7.0ch” é a conﬁguração inicial.

4 Pressione SET (Conﬁgurar).

5 Gire MULTI JOG para selecionar um tamanho

de sala apropriado para combinar com o

tamanho de sua sala de audição.

Na medida em que você gira o jog, o tamanho da sala é

alterado conforme abaixo.

• Para selecionar o tamanho de sala apropriado, consulte

“Tamanho da sala e a distância dos alto-falantes/nível de

saída” na página 16.

* “L” é a conﬁguração inicial.

6 Pressione SET (Conﬁgurar).

CONFIGURAÇÃO RÁPIDA DO ALTO-FALANTE agora está

concluída, em seguida o visor retorna para o menu SETTING

(Conﬁguração).

7 Pressione SETTING (Conﬁguração).

NOTAS

• Este procedimento não será concluído se você parar no meio do

processo de conﬁguração.

• Uma vez que a Conﬁguração Rápida do Alto-Falante é

realizada, os níveis de saída do alto-falante também serão

ajustados para os valores apropriados automaticamente

(comum para todas as fontes). Se você quiser ajustar os níveis

de saída do alto-falante separadamente para cada fonte,

consulte “Ajustando os níveis de saída dos alto-falantes”, na

página 22.

CONTINUA NA PRÓXIMA PÁGINA

Português

Número e tamanho de alto-falantes (canais)

Você pode descobrir como cada tamanho do alto-falante é

deﬁnido de acordo com o número de alto-falantes conectados

(número do canal “ch” do alto-falante) que você selecionou.

• O Subwoofer é contado como 0.1 canal.

O tamanho dos alto-falantes conectados

L/R C LS/RS SB SUBWFR

2.0CH GRANDE NENHUM NENHUM NENHUM NÃO

2.1CH PEQUENO NENHUM NENHUM NENHUM SIM

3.0CH GRANDE PEQUENO NENHUM NENHUM NÃO

3.1CH PEQUENO PEQUENO NENHUM NENHUM SIM

4.0CH GRANDE NENHUM PEQUENO NENHUM NÃO

4.1CH PEQUENO NENHUM PEQUENO NENHUM SIM

5.0CH GRANDE PEQUENO PEQUENO NENHUM NÃO

5.1CH PEQUENO PEQUENO PEQUENO NENHUM SIM

6.0CH GRANDE PEQUENO PEQUENO PEQUENO

(1SPK)

NÃO

6.1CH PEQUENO PEQUENO PEQUENO PEQUENO

(1SPK)

SIM

7.0CH GRANDE PEQUENO PEQUENO PEQUENO

(2SPK)

NÃO

7.1CH PEQUENO PEQUENO PEQUENO PEQUENO

(2SPK)

SIM

Tamanho da sala e a distância dos alto-falantes/

nível de saída

De acordo com o tamanho de sala selecionado, a distância dos

alto-falantes e o nível de saída do alto-falante para cada alto-

falante ativado são deﬁnidos conforme abaixo:

Tamanho

da sala

Alto-falante Distância Nível de

saída

(Grande)

L/R 3,0 m 0 dB

C 3,0 m 0 dB

LS/RS 3,0 m 0 dB

SBL(SB)/SBR 3,0 m 0 dB

(Médio)

L/R 2,7 m 0 dB

C 2,4 m –2 dB

LS/RS 2,1 m –3 dB

SBL(SB)/SBR 1,8 m –4 dB

(Pequeno)

L/R 2,4 m 0 dB

C 2,1 m –2 dB

LS/RS 1,5 m –4 dB

SBL(SB)/SBR 1,2 m –6 dB

NOTA

As abreviaturas utilizadas nas tabelas acima são para os

seguintes alto-falantes e subwoofer:

– L: Alto-falante frontal esquerdo

– R: Alto-falante frontal direito

– C: Alto-falante central

– LS: Alto-falante surround esquerdo

– RS: Alto-falante surround direito

– SB: Alto-falante surround traseiro

– SBL: Alto-falante surround traseiro esquerdo

– SBR: Alto-falante surround traseiro direito

– SUBWFR: Subwoofer

Itens de conﬁguração básica

Você poderá ajustar os seguintes itens. Consulte as páginas em

parênteses para obter mais detalhes.

• Você não poderá selecionar os itens que não estão disponíveis

com as conﬁgurações atuais. Por exemplo, quando o número

de canais de alto-falante estiver ajustado para “<5.1ch>”

na Conﬁguração Rápida do Alto-Falante, você não poderá

selecionar os seguintes itens:

S BACK OUT, S BACK DIST, S BACK L DIST, S BACK R DIST

Itens O que fazer

QUICK SPK SET Registre o número de alto-falantes que

você conectou e o tamanho de sua sala de

audição. (15)

SUBWOOFER* Registre seu subwoofer. (17)

FRONT SPK* Registre o tamanho do seu alto-falante

frontal. (17)

CENTER SPK* Registre o tamanho do seu alto-falante

central. (17)

SURROUND

SPK*

Registre o tamanho do seu alto-falante

surround. (17)

S BACK SPK* Registre o tamanho do seu alto-falante

surround traseiro. (17)

S BACK OUT* Registre o número de seu(s) alto-falante(s)

surround traseiro(s). (17)

DIST UNIT Selecione a unidade de medida para a

distância dos alto-falantes. (18)

FRONT L DIST* Registre a distância do alto-falante frontal

esquerdo para seu ponto de audição. (18)

FRONT R DIST* Registre a distância do alto-falante frontal

direito para seu ponto de audição. (18)

CENTER DIST* Registre a distância do alto-falante central

para seu ponto de audição. (18)

SURR L DIST* Registre a distância do alto-falante

surround esquerdo para seu ponto de

audição. (18)

SURR R DIST* Registre a distância do alto-falante

surround direito para seu ponto de audição.

(18)

S BACK DIST* Registre a distância do alto-falante

surround traseiro para seu ponto de

audição. (18)

S BACK L DIST* Registre a distância do alto-falante

surround traseiro esquerdo para seu ponto

de audição. (18)

S BACK R DIST* Registre a distância alto-falante surround

traseiro direito para seu ponto de audição.

(18)

EX/ES/PLIIx Selecione o modo de reprodução EX/ES/

PLIIx. (18)

DUAL MONO Selecione o canal de som Dual Mono. (19)

SUBWOOFER

OUT

Selecione os sons emitidos do subwoofer.

(19)

CROSSOVER Selecione a freqüência de corte do

subwoofer. (19)

LFE ATT Atenue os sons baixos (LFE). (19)

MIDNIGHT

MODE

Reproduza um som potente à noite. (19)

DIGITAL IN 1 Selecione o componente conectado ao

terminal digital coaxial—1(DVR/DVD). (20)

DIGITAL IN 2 Selecione o componente conectado ao

terminal digital óptico—2(DBS). (20)

DVD VIDEO IN Selecione o tipo de terminal de vídeo

utilizado para o gravador de DVD ou DVD

player. (20)

VCR VIDEO IN Selecione o tipo de terminal de vídeo

utilizado para o Vídeo Cassete. (20)

DBS VIDEO IN Selecione o tipo de terminal de vídeo

utilizado para o sintonizador DBS. (20)

* Se você utilizou a Conﬁguração Rápida do Alto-Falante na

página 15, estas conﬁgurações não serão solicitadas.

Português

S.WFR

ANALOG

S.WFR

ANALOG

DVR/DVD DBS

TV VCR

2,4

1,7 3,5

S.WFR

ANALOG

CENTER SPK

SURROUND SPK

FRONT R DIST

CENTER DIST

(Retorna para o começo)

S BACK SPK

SUBWOOFER

FRONT SPK

DIST UNIT

FRONT L DIST

SURR L DIST

S BACK DIST

SURR R DIST

DUAL MONO

CROSSOVER

SUBWOOFER OUT

EX/ES/PLIIx

LFE ATT MIDNIGHT MODE

DBS VIDEO IN

DVD VIDEO IN VCR VIDEO IN

DIGITAL IN 1DIGITAL IN 2

QUICK SPK SET

S BACK OUT

S BACK L DIST S BACK R DIST

Procedimentos operacionais

No painel frontal ONLY:

Antes de iniciar, lembre-se...

Há um limite de tempo para a realização dos seguintes passos.

Se a conﬁguração for cancelada antes de sua conclusão, inicie a

partir do passo 1 novamente.

Ex.: Quando estiver conﬁgurando o terminal DIGITAL IN 1.

1 Pressione SETTING (Conﬁguração).

MULTI JOG agora funciona para a operação de conﬁguração.

2 Gire MULTI JOG até que o item desejado seja

exibido no visor.

• Na medida em que você gira o MULTI JOG, os itens de

conﬁguração são alterados conforme abaixo:

3 Pressione SET (Conﬁgurar).

A conﬁguração atual do item selecionado será exibida.

4 Gire MULTI JOG para selecionar a

conﬁguração apropriada.

Sua conﬁguração foi armazenada.

5 Pressione SET (Conﬁgurar).

6 Repita os passos de 2 a 5 para ajustar outros

itens se necessário.

7 Pressione SETTING (Conﬁguração).

A indicação da fonte retorna para o visor.

Ajustando os alto-falantes

Para obter o melhor efeito surround possível a partir dos modos

Surround e DSP, registre a conﬁguração do alto-falante após

todas as conexões terem sido concluídas.

• Se você utilizou a Conﬁguração Rápida do Alto-Falante na

página 15, esta conﬁguração não será solicitada.

Conﬁgurando as informações do subwoofer —

SUBWOOFER

Selecione se você conectou um subwoofer ou não.

SUBWFR

<YES>

(Sim)

Selecione quando você tiver conectado um

subwoofer.

O indicador do subwoofer ( ) irá acender

no visor. Você poderá ajustar o nível de saída do

subwoofer (consulte a página 22).

SUBWFR

<NO> (Não)

Selecione quando você tiver desconectado um

subwoofer. Esta seleção altera o tamanho do

alto-falante frontal para “LRG” (consulte abaixo).

Conﬁguração inicial: SUBWFR <NO> (Não)

Ajuste do tamanho do alto-falante—FRONT SPK

(alto-falantes frontais), CENTER SPK (alto-falante

central), SURROUND SPK (alto-falantes surround),

S BACK SPK (alto-falante surround traseiros)

Registre os tamanhos de todos os alto-falantes conectados.

<LRG>

(grande)

Selecione quando o tamanho do alto-falante

cônico for maior que 12 cm.

<SML>

(pequeno)

Selecione quando o tamanho do alto-falante

cônico for menor que 12 cm.

<NO> (Não) Selecione quando você tiver desconectado um

alto-falante. (Não selecionável para os alto-

falantes frontais).

Conﬁguração

inicial:

<LRG> (para os alto-falantes frontais)

<SML> (para outros alto-falantes)

Ajustando o(s) alto-falante(s) surround traseiro(s)—

S BACK OUT

Registre o número de alto-falante(s) surround traseiro(s).

SB OUT

<1SPK>

Selecione quando você utilizar 1 alto-falante

surround traseiro.

SB OUT

<2SPK>

Selecione quando você utilizar 2 alto-

falantes surround traseiros.

Conﬁguração inicial: SB OUT <2SPK>

NOTAS

• Se você selecionou “SML (pequeno)” para o tamanho do alto-

falante frontal, você não poderá selecionar “LRG (grande)” para

outros alto-falantes.

• Quando “SUBWOOFER” estiver ajustado para “SUBWFR <NO>

(Não),” o tamanho do alto-falante frontal é ﬁxado em “LRG” (e

você não poderá selecionar “SML”).

• Quando “SURROUND SPK” estiver ajustado para “SML

(pequeno),” você não poderá selecionar “LRG (grande)” para o

alto-falante surround traseiro.

• Quando “SURROUND SPK” estiver ajustado para “NÃO,” o alto-

falante surround traseiro estiver ﬁxado para “NÃO”.

• Quando “S BACK SPK” estiver ajustado para “NÃO,” você não

poderá selecionar “S BACK OUT”.

• Quando “SB OUT” estiver ajustado para “<1SPK>,” conecte os

alto-falante surround traseiros no terminal traseiro surround

esquerdo do alto-falante (consulte a página 6).

Nenhum som será emitido do alto-falante surround traseiro se

você conectá-lo no terminal surround traseiro direito do alto-

falante.

Português

LS RS

SBL SBR

2.1 m

(7 ft)

2.4 m

(8 ft)

2.7 m

(9 ft)

3.0 m

(10 ft)

3.3 m

(11 ft)

Ativando a conﬁguração EX/ES/PLIIx

— EX/ES/PLIIx

Dependendo desta conﬁguração, os modos Surround disponíveis

para o software digital multi-canais varia — reprodução EX/

ES/PLIIx (7.1-canal) ou reprodução 5.1-canais. Selecione uma

conﬁguração apropriada para seu divertimento.

• Para obter mais detalhes sobre a relação entre a conﬁguração

EX/ES/PLIIx e os modos Surround disponíveis, consulte a

página 30.

• Para ativar o modo Surround, consulte a página 31.

<AUTO>

(Automático)

De acordo com o sinal de entrada, um modo

Surround apropriado será aplicado.

• Para software o Surround EX Dolby Digital e DTS-

ES, a reprodução de 6.1-canais será aplicada *.

• Para outros software codiﬁcados multi-canais

(moais de 4 canais), a reprodução de 5.1-canais

será aplicada.

<ON>

(Ativado)

Selecione para aplicar a reprodução 6.1-canais para

os software codiﬁcados 5.1-canais e 6.1-canais.

<PLIIx

MOVIE>

Selecione para aplicar a reprodução PLIIx MOVIE

(7.1-canais) para os software codiﬁcados 5.1-canais

e 6.1-canais.

<PLIIx

MUSIC>

Selecione para aplicar a reprodução PLIIx MUSIC

(7.1-canais) para os software codiﬁcados 5.1-canais

e 6.1-canais.

<OFF>

(Desativado)

Selecione para cancelar a reprodução EX/ES/PLIIx

(7.1-canais).

Conﬁguração inicial: <AUTO> (Automático)

* Para alguns software Dolby Digital Surround EX, a reprodução

com 5.1-canais Dolby Digital (“DOLBY DIGITAL”) pode ser

aplicada mesmo que você tenha selecionado “<AUTO>

(Automático)”. Neste caso, selecione “<ON> (Ativado)” para

aplicar “DOLBY D EX”.

A partir do controle remoto:

Pressione EX/ES/PLIIx repetidamente para selecionar uma

das conﬁgurações acima.

Ajustando a distância dos alto-falantes

A distância de seu ponto de audição aos alto-falantes é u dos

elementos importantes para se obter o melhor efeito de som

possível a partir dos modos Surround/DSP.

Ao atribuir a distância dos alto-falantes, o receiver ajusta

automaticamente o tempo de tempo de atraso do som através de

cada alto-falante para que o som de todos os alto-falantes possa

atingi-lo ao mesmo tempo.

Se você utilizou a Conﬁguração Rápida do Alto-Falante na página

15, esta conﬁguração não será solicitada.

 Unidade de medida — DIST UNIT

Selecione qual unidade de media você utiliza.

UNIT <meter> (metro) Selecione para ajustar a distância em metros.

UNIT <feet> (Pé) Selecione para ajustar a distância em pés.

Conﬁguração inicial: UNIT <meter> (metro)

 Distância dos alto-falantes—

FRONT L DIST (para o alto-falante frontal esquerdo),

FRONT R DIST (para o alto-falante frontal direito),

CENTER DIST (para o alto-falante central),

SURR L DIST (para o alto-falante surround esquerdo),

SURR R DIST (para o alto-falante surround direito),

S BACK L DIST (para o alto-falante surround traseiro

esquerdo),

S BACK R DIST (para o alto-falante surround traseiro

direito)

Limite ajustável: 0,3 m to 9,0 m em intervalos de 0,3 m

(1 pé to 3,0 pés em intervalos de 1 pé)

Conﬁguração inicial: 3,0 m (10 pés) para todos os alto-falantes

Neste caso, consulte a distância de acordo com a tabela abaixo:

Alto-falante frontal esquerdo (L): “FRONT L <3,0m> (10 pés)”

Alto-falante frontal direito (R): “FRONT R <3,0m> (10 pés)”

Alto-falante central (C): “CENTER <3,0m> (10 pés)”

Alto-falante surround esquerdo (LS): “SURR L <2,7m> (9 pés)”

Alto-falante surround direito (RS): “SURR R <2,7m> (9 pés)”

Alto-falante surround traseiro esquerdo (SBL): “SBACK L <2,4m> (8 pés)”

Alto-falante surround traseiro direito (SBR): “SBACK R <2,4m> (8 pés)”

NOTAS

• Você não poderá ajustar a distância dos alto-falantes para os

alto-falantes que você conﬁgurou como “NÃO”.

• Se você selecionou “<1SPK>” para “S BACK OUT” (consulte a

página 17), “S BACK DIST” será exibido em vez de “S BACK L

DIST” e “S BACK R DIST”.

NOTAS

• Quando “SURROUND SPK” estiver ajustado para “NÃO”

(consulte a página 17), esta função não estará disponível.

• Quando “S BACK SPK” estiver ajustado para “NÃO” (consulte a

página 17), o Virtual Surround Back (consulte a página 30) será

aplicado para a reprodução EX/ES/PLIIx (6.1-canais).

Português

Selecionando o canal principal ou

sub-canal — DUAL MONO

Você poderá selecionar o som de reprodução (canal) que desejar

enquanto estiver reproduzindo o software digital gravado (ou

transmitido) no modo Dual Mono (consulte a página 28), que inclui

dois canais mono aurais separadamente. Quando o receiver detecta

os sinais Dual Mono, o indicador DUAL MONO acende no visor.

D MONO

<MAIN>

(Principal)

Selecione para reproduzir o canal principal (Ch 1)*.

Indicador de Sinal “L” acende enquanto estiver

reproduzindo este canal.

D MONO

<SUB>

Selecione para reproduzir o sub-canal (Ch 2)*.

O indicador de Sinal “R” acende enquanto

estiver reproduzindo este canal.

D MONO

<ALL>

(Todos)

Selecione para reproduzir o canal principal e o

sub-canal (Ch 1/Ch 2)*.

Os indicadores de Sinal “L” e “R” acendem

enquanto estiver reproduzindo estes canais.

Conﬁguração inicial: D MONO <MAIN> (Principal)

* O sinal Dual Mono poderá ser ouvido a partir dos seguintes

alto-falantes—L (alto-falante frontal esquerdo), R (alto-falante

frontal direito), e C (alto-falante central), com relação à

conﬁguração atual do Surround:

Configuração

do DUAL

MONO

SURROUND

OFF

(Desativado)

Com o Surround Ativado

Configuração do CENTER SPK

SML/LRG NÃO

L R L C R L R

MAIN

(Principal) Ch 1 Ch 1 --- Ch 1 --- Ch 1 Ch 1

SUB Ch 2 Ch 2 --- Ch 2 --- Ch 2 Ch 2

ALL (Todos) Ch 1 Ch 2 --- Ch 1+Ch 2 --- Ch 1+Ch 2 Ch 1+Ch 2

NOTA

O formato Dual Mono não é idêntico com transmissão bilíngüe

para programas de TV. Deste modo, esta conﬁguração não surtirá

efeito enquanto estiver assistindo a estes programas bilíngües.

Ajustando o som baixo

Conﬁgurando a saída do subwoofer — SUBWOOFER

OUT

O subwoofer emite os sinais LFE* e os elementos de baixo de

cada alto-falante ajustados para “SML”.

Você poderá fazer os elementos de baixo dos canais frontais de

alto-falante (MAIN) (Principal) emitidos através do subwoofer.

SW <LFE> Selecione para emitir os sinais LFE e os elementos

de baixo de cada alto-falante ajustado para “SML”.

<LFE+MAIN>

(LFE +

Principal)

Selecione para emitir os elementos de baixo dos

canais dos alto-falantes frontais (MAIN) (Principal)

quando nenhum elemento de baixo for emitido

através do subwoofer em “SW <LFE>”.

Conﬁguração inicial: SW <LFE>

NOTA

• Quando “SUBWOOFER” estiver ajustado para “SUBWFR

<NO> (Não)” (consulte a página 17), esta função não estará

disponível.

* os sinais LFE serão emitidos apenas quando estiver

reproduzindo os seguintes software com os sinais LFE:

– Software multi-canais Dolby Digital

– Software multi-canais DTS

Quando estiver reproduzindo uma fonte analógica ou um

software PCM linear, nenhum sinal LFE será emitido.

Conﬁgurando a freqüência cruzada — CROSSOVER

Alto-falantes pequenos não podem reproduzir os sons baixos com

eﬁciência. Se você utilizar um alto-falante pequeno em qualquer

posição, este irá realocar automaticamente os elementos de som

baixo atribuídos ao alto-falante pequeno para alto-falantes grandes.

Para utilizar esta função de maneira adequada, conﬁgure este nível e

freqüência cruzada de acordo com o tamanho do alto-falante pequeno

conectado.

• Se você selecionou “LRG (grande)” para todos os alto-falantes

(consulte a página 17), esta função não entrará em efeito (“CROSS

OFF” será exibido).

CROSS

<80Hz>

Selecione quando a unidade de alto-falante cônico

embutida no alto-falante for de aproximadamente 12 cm.

CROSS

<100Hz>

Selecione quando a unidade de alto-falante cônico

embutida no alto-falante for de aproximadamente 10 cm.

CROSS

<120Hz>

Selecione quando a unidade de alto-falante cônico

embutida no alto-falante for de aproximadamente 8 cm.

CROSS

<150Hz>

Selecione quando a unidade de alto-falante cônico

embutida no alto-falante for de aproximadamente 6 cm.

CROSS

<200Hz>

Selecione quando a unidade de alto-falante cônico

embutida no alto-falante for menor que 5 cm.

Conﬁguração inicial: CROSS <100Hz>

NOTA

A freqüência cruzada não será válida para os modos

HEADPHONE e 3D HEADPHONE.

Conﬁgurando o atenuador do efeito de freqüência

baixa — LFE ATT

Se o som baixo for distorcido enquanto estiver reproduzindo o

software codiﬁcado com Dolby Digital ou DTS, conﬁgure o nível

de LFE para eliminar a distorção.

• Esta função entrará em efeito apenas quando os sinais LFE

forem recebidos.

LFE <0dB> Normalmente selecione este.

LFE <–10dB> Selecione quando o som baixo estiver distorcido.

Conﬁguração inicial: LFE <0dB>

Utilizando o modo Midnight — MIDNIGHT MODE

Você poderá aproveitar um som poderoso à noite utilizando o

modo Midnight.

Quando o modo Midnight é ativado, o indicador MIDNIGHT

acende no visor.

MIDNIGHT

<OFF>

(Desativado)

Selecione quando você quiser apreciar

o surround com seu alcance dinâmico

completo. (Nenhum efeito aplicado).

MIDNIGHT <1> Selecione quando você quiser reduzir um

pouco o efeito dinâmico.

MIDNIGHT <2> Selecione quando você quiser aplicar o efeito

de compressão totalmente (útil à noite).

Conﬁguração inicial: MIDNIGHT <OFF> (Desativado)

A partir do controle remoto:

Pressione MIDNIGHT repetidamente para selecionar uma das

conﬁgurações acima.

Português

Conﬁgurando os terminais (DIGITAL

IN) de entrada digital—DIGITAL IN 1/2

Quando você utiliza os terminais de entrada digital, registre quais

componentes serão conectados a cada terminal—DIGITAL IN

½ (consulte a página 10) para que o nome correto da fonte seja

exibido quando você selecionar a fonte digital.

Selecione um dos componentes a seguir para cada terminal:

DVR/DVD Para DVD player (ou gravador de DVD).

DBS Para o sintonizador DBS.

VCR Para o Vídeo Cassete.

TV Para a TV.

Conﬁguração inicial: DVR/DVD (para “DIGITAL IN 1”)

DBS (para “DIGITAL IN 2”)

NOTAS

• Você não poderá atribuir o mesmo componente para diferentes

terminais.

“DIGITAL IN 1” tem a propriedade de atribuição para “DIGITAL

IN 2”.

Ex.: Quando “DIGITAL IN 1” estiver ajustado para “DVR/DVD”,

“DIGITAL IN 2” é selecionável para os outros componentes.

• A conﬁguração “DIGITAL IN 1” afeta as conﬁgurações de

“DIGITAL IN 2”. Quando você tiver alterado “DIGITAL IN 1,”

conﬁrme os componentes atribuídos para “DIGITAL IN 2”.

Selecionando o modo de entrada do

vídeo componente—DVD VIDEO IN/

VCR VIDEO IN/DBS VIDEO IN

Quando você utiliza as entradas de vídeo componente para a

conexão do gravador de DVD (ou DVD player), Vídeo Cassete, ou

DBS, registre o tipo de conectores de entrada de vídeo.

Se você não selecionou os conectores de entrada apropriados,

você não poderá exibir a imagem na TV ou o sistema de controle

remoto AV COMPU LINK não irá operar adequadamente

(consulte a página 32).

Para o gravador de DVD ou o DVD player (DVD VIDEO IN):

DVD <S/C> Selecione ao conectar o gravador de DVD

(ou DVD player) no vídeo composto ou nos

conectores de entrada S-video.

DVD

<CMPNT>

Selecione ao conectar o gravador de DVD

(ou DVD player) no vídeo composto ou nos

conectores de entrada do vídeo componente.

Conﬁguração inicial: DVD <S/C>

Para o Vídeo Cassete (VCR VIDEO IN):

VCR <S/C> Selecione quando conectar o Vídeo Cassete no vídeo

composto ou nos conectores de entrada S-video.

Vídeo

Cassete

<CMPNT>

Selecione quando conectar o Vídeo Cassete nos

conectores de entrada do vídeo componente.

Conﬁguração inicial: VCR <S/C>

Para o DBS (DBS VIDEO IN):

DBS <S/C> Selecione quando conectar o DBS nos conectores

de entrada do vídeo composto ou S-video.

DBS

<CMPNT>

Selecione quando conectar o DBS nos conectores

de entrada do vídeo composto.

Conﬁguração inicial: DBS <S/C>

NOTA

Você não poderá selecionar “CMPNT” para VCR (Vídeo Cassete)

e o DBS ao mesmo tempo. Se você selecionar “CMPNT” para o

Vídeo Cassete, a conﬁguração para DBS será ﬁxada como “S/C”

e vice-versa.

Português

S.WFR

ANALOG

S.WFR

ANALOG

–10 0 +10

2,4

1,7 3,5

S.WFR

ANALOG

CENTER LVL

SURR L LVL

D EQ 63Hz

D EQ 250Hz

(Retorna para o começo)

SURR R LVL

FRONT L LVL

FRONT R LVL

S BACK L LVL

S BACK R LVL

D EQ 4kHz

BASS BOOST

D EQ 16kHz

LIVENESS

CENTER WIDTH

PANORAMA

ROOM SIZE

DIMENSION

CENTER GAIN CENTER TONE

CENTER ALIGN

SUBWFR LVL

S BACK LVL

INPUT ATT

EFFECT

D EQ 1kHz

Ajustes de som

Você poderá fazer os ajustes de som de sua preferência após

concluir a conﬁguração básica.

Itens de ajuste básico

Você poderá ajustar os seguintes itens. Consulte as páginas em

parênteses para obter mais detalhes.

• Você não poderá selecionar os itens que não estão disponíveis

para a conﬁguração atual.

Itens O que fazer

SUBWFR LVL*1 Ajusta o nível de saída do subwoofer. (22)

FRONT L

LVL*1*2

Ajusta o nível de saída do alto-falante frontal

esquerdo. (22)

FRONT R

LVL*1*2

Ajusta o nível de saída do alto-falante frontal

direito. (22)

CENTER LVL*1*2 Ajusta o nível de saída do alto-falante central. (22)

SURR L LVL*1*2 Ajusta o nível de saída do alto-falante surround

esquerdo. (22)

SURR R LVL*1*2 Ajusta o nível de saída do alto-falante surround

direito. (22)

S BACK LVL*1*2 Ajusta o nível de saída do alto-falante surround

traseiro. (22)

S BACK L

LVL*1*2

Ajusta o nível de saída do alto-falante surround

traseiro esquerdo. (22)

S BACK R

LVL*1*2

Ajusta o nível de saída do alto-falante surround

traseiro direito. (22)

D EQ 63Hz*1

D EQ 250Hz*1

D EQ 1kHz*1

D EQ 4kHz*1

D EQ 16kHz*1

Ajusta o padrão de equalização de cada

banda. (22)

BASS BOOST Aumenta o nível de baixo. (23)

INPUT ATT Atenua o nível de entrada da fonte analógica.

(23)

EFFECT*1 Ajusta o nível do efeito. (23)

ROOM SIZE

(Tamanho do

ambiente)

Seleciona o tamanho do ambiente para seu

ambiente de audição virtual. (23)

LIVENESS

(Vivacidade)

Seleciona o nível de vivacidade para seu

ambiente de audição virtual. (23)

PANORAMA Adiciona um efeito de som “wraparound” com

imagem na parede lateral. (23)

CENTER WIDTH

(Extensão

central)

Ajusta a localização do canal central entre

o alto-falante central e os alto-falantes

esquerdos/direitos. (24)

DIMENSION

(Dimensão) Ajusta o padrão da localização do som. (24)

CENTER GAIN

(Ganho central)

Ajusta a localização do som do canal central.

(24)

CENTER TONE*1

(Tom central) Torna o tom central suave ou agudo. (24)

CENTER ALIGN

(Alinhamento

central)

Alinha a localização vertical do sinal dos

canais centrais. (24)

*1 Você também poderá utilizar o controle remoto para o ajuste.

*2 Se você utilizou a Conﬁguração Rápida do Alto-Falante na

página 15, estas conﬁgurações não serão necessárias.

Procedimentos operacionais

No painel frontal:

Antes de iniciar, lembre-se...

Há um limite de tempo para a realização dos seguintes passos.

Se a conﬁguração for cancelada antes de sua conclusão, inicie a

partir do passo 1 novamente.

Ex.: Quando ajustar o nível de saída do subwoofer.

1 Pressione ADJUST (ajustar).

MULTI JOG agora funciona para o ajuste de som.

2 Gire MULTI JOG até que o item desejado seja

exibido no visor.

• Na medida em que você gira o MULTI JOG, os itens de

ajuste são alterados conforme abaixo:

3 Pressione SET (Conﬁgurar).

A conﬁguração atual para o item selecionado será exibida.

4 Gire MULTI JOG para ajustar o item

selecionado.

Seu ajuste foi armazenado.

5 Pressione SET (Conﬁgurar).

6 Repita os passos de 2 a 5 para ajustar outros

itens se necessário.

7 Pressione ADJUST (Ajustar).

A indicação da fonte é exibida novamente no visor.

Português

Ajustando os níveis de saída dos alto-

falantes

• SUBWFR LVL (nível de saída do subwoofer),

• FRONT L LVL (nível de saída do alto-falante frontal

esquerdo),

• FRONT R LVL (nível de saída do alto-falante frontal direito),

• CENTER LVL (nível de saída do alto-falante central),

• SURR L LVL (nível de saída do alto-falante surround

esquerdo),

• SURR R LVL (nível de saída do alto-falante surround direito),

• S BACK L LVL (nível de saída do alto-falante surround

traseiro esquerdo),

• S BACK R LVL (nível de saída do alto-falante surround

traseiro direito)

Você poderá ajustar o nível de saída dos alto-falantes.

Ajuste os níveis de saída de todos os alto-falantes para que você

possa ouvir os sons de todos os alto-falantes ao mesmo tempo.

• Uma vez concluído os ajustes, estes serão memorizados para

cada fonte.

Alcance ajustável: –10 (dB) a +10 (dB) (em intervalos de 1

passo)

Conﬁguração inicial: 0 (dB) para todos os alto-falantes

NOTAS

• Se você selecionou “NÃO” para um alto-falante (consulte a

página 17), o nível de saída para o alto-falante correspondente

não será ajustável.

• Se você selecionou “<1SPK>” para “S BACK OUT” (consulte a

página 17), “S BACK LVL” será exibido em vez de “S BACK L

LVL” e “S BACK R LVL”.

• enquanto estiver utilizando os fones de ouvido, você poderá

ajustar apenas o nível de saída dos alto-falantes frontais

esquerdos e direitos’.

A partir do controle remoto:

1 Pressione SOUND (Som).

2 Pressione TEST (Teste) para checar o

balanço de saída dos alto-falantes.

“TEST: FRONT L” inicia a piscar no visor e o tom de teste é

emitido pelos alto-falantes no sentido horário.

• Você poderá ajustar os níveis de saída do alto-falante sem o

tom de teste.

3 Ajuste os níveis de saída do alto-falante.

Pressione a tecla numércia correspondente ao alto-falante

que você deseja ajustar, em seguida LEVEL ou LEVEL

para ajustar o nível de saída.

Ex.: Para ajustar o nível de saída para o alto-falante frontal

esquerdo (L), pressione FRONT L, em seguida LEVEL

ou LEVEL .

4 Pressione TEST (Teste) novamente para

parar o tom de teste.

NOTAS

• Nenhum tom de teste será emitido dos alto-falantes para os as

conﬁgurações de alto-falante que estiverem ajustadas para “NÃO”

(consulte a página 17).

• Nenhum tom de teste estará disponível quando o fone de ouvido

estiver sendo utilizado.

• Se você selecionou “<1SPK>” para “S BACK OUT” (consulte a

página 17), pressione S BACK L, em seguida LEVEL ou LEVEL

para ajustar o nível de saída.

• Após pressionar SOUND (Som), as teclas numéricas funcionam

para os ajustes de som. Para utilizar as teclas numéricas para

operar sua fonte alvo, pressione a tecla de seleção de fonte

correspondente antes da operação.

Ajustando os padrões de equalização

— D EQ 63Hz/250Hz/1kHz/4kHz/16kHz

Você poderá ajustar os padrões de equalização em cinco bandas

de freqüência (freqüência central: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16

kHz) para os alto-falantes frontais.

• Uma vez concluído o ajuste, este será memorizado para cada

fonte.

Alcance ajustável: –8 (dB) to +8 (dB) (em intervalos de 2 dB)

Conﬁguração inicial: 0 (dB) para todas as bandas

• Quando o ajuste for realizado, o indicador DIGITAL EQ acende

no visor.

Se nenhum ajuste for necessário, conﬁgure as bandas de

freqüência para “0 (dB)”.

• O indicador DIGITAL EQ irá desaparecer do visor.

A partir do controle remoto:

Antes de iniciar, lembre-se...

Há um limite de tempo para a realização dos seguintes passos.

Se a conﬁguração for cancelada antes de sua conclusão, inicie

a partir do passo 2 novamente.

1 Pressione SOUND (Som).

2 Pressione D. EQ FREQ repetidamente

para selecionar a banda que você

deseja ajustar.

3 Pressione LEVEL ou LEVEL

para ajustar o padrão de equalização

da banda selecionada.

4 Repita os passos de 2 a 3 para ajustar

outras bandas.

NOTA

Após pressionar SOUND (Som), as teclas numéricas funcionam

para os ajustes de som. Para utilizar as teclas numéricas para

operar sua fonte alvo, pressione a tecla de seleção de fonte

correspondente antes da operação.

Português

Ajustando sons baixos

Reforçando o baixo — BASS BOOST

Você poderá aumentar o nível de baixo — Bass Boost.

• Uma vez concluído o ajuste, estes serão memorizados para

cada fonte.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

B BOOST <ON> (Ativado) Selecione para aumentar o nível de baixo.

O indicador B.BOOST acende no visor.

B BOOST <OFF>

(Desativado) Selecione para desativar o Bass Boost.

Conﬁguração inicial: B BOOST <OFF> (Desativado)

NOTA

Esta função afeta penas o som emitido pelos alto-falantes frontais.

Atenuando o sinal de entrada —

INPUT ATT

Quando o nível de entrada da fonte analógica for muito alto, o

som será distorcido. Se isso ocorrer, você precisará atenuar o

nível do sinal de entrada para evitar a distorção do som.

• Uma vez concluído o ajuste, este será memorizado para cada

fonte.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

ATT <ON>

(Ativado)

Selecione para atenuar o nível do sinal de

entrada.

O indicador INPUT ATT acende no visor.

ATT <NORMAL> Selecione para desativar a atenuação.

Conﬁguração inicial: ATT <NORMAL>

Ajustando os parâmetros de som para

os modos Surround/DSP

Você poderá ajustar os parâmetros de som Surround/DSP para a

sua preferência.

• Para obter mais detalhes sobre os modos Surround/DSP,

consulte as páginas 27 to 31.

Ajustando o nível de efeito para os modos DSP

— EFFECT

Esta conﬁguração está disponível apenas quando um dos modos

DSP (exceto ALL CH STEREO) estiver sendo utilizado. Para

ativar o modo DSP, consulte a página 31.

• Uma vez concluído o ajuste, este será memorizado para modo

DSP.

Alcance ajustável: 1 a 5 (em intervalos de 1 passo)

Conﬁguração inicial: EFFECT <3>

Na medida em que o número aumenta, o efeito ﬁca maior.

Normalmente, selecione “3.”

A partir do controle remoto:

Pressione SOUND (Som), em seguida EFFECT (efeito)

repetidamente para selecionar o nível que você deseja ajustar.

NOTA

Após pressionar SOUND (Som), as teclas numéricas

funcionam para os ajustes de som. Para utilizar as teclas

numéricas para operar sua fonte alvo, pressione a tecla de

seleção de fonte correspondente antes da operação.

Ajustando o tamanho do ambiente virtual para os modos

DSP — ROOM SIZE

Esta conﬁguração está disponível apenas quando um dos modos

DSP (exceto ALL CH STEREO) estiver sendo utilizado. Para

ativar o modo DSP, consulte a página 31.

• Se “SURROUND SPK” estiver ajustado para “<NO> (Não)”

(consulte a página 17), este item não será ajustável.

• Uma vez concluído o ajuste, este será memorizado para cada

modo DSP.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

Alcance ajustável: 1 a 5 (em intervalos de 1 passo)

Conﬁguração inicial: ROOM SIZE <3>

Na medida em que o número aumenta, o intervalo entre as

reﬂexões aumenta, deste modo você se sente em um ambiente

maior.

Normalmente, selecione “3”.

Ajustando o efeito de vivacidade para os modos DSP

— LIVENESS

Esta conﬁguração está disponível apenas quando um dos modos

DSP (exceto ALL CH STEREO) estiver sendo utilizado. Para

ativar o modo DSP, consulte a página 31.

• Se “SURROUND SPK” estiver ajustado para “<NO> (Não)”

(consulte a página 17), este item não será ajustável.

• Uma vez concluído o ajuste, este será memorizado para cada

modo DSP.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

Alcance ajustável: 1 to 5 (em intervalos de 1 passo)

Conﬁguração inicial: LIVENESS <3>

Na medida em que o número aumenta, o nível de atenuação das

reﬂexões com o decorrer do tempo diminui, do mesmo modo que

as alterações acústicas de “Dead” para “Live.”.

Normalmente, selecione “3”.

Ajustando o controle de panorama para Pro Logic IIx

Music e Pro Logic II Music — PANORAMA

Esta conﬁguração está disponível quando Pro Logic IIx Music ou

Pro Logic II Music estiver conﬁgurado para o sinal de som de 2

canais analógico ou digital.

Para ativar o Pro Logic IIx Music ou o Pro Logic II Music, consulte

a página 31.

• Uma vez concluído o ajuste, este será memorizado até que você

altere a conﬁguração.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

PANORAMA

<ON> (Não)

Selecione para adicionar o efeito de som

“wraparound” com uma imagem na parede lateral.

PANORAMA <OFF>

(Desativado)

Selecione para ouvir o som original gravado.

Conﬁguração inicial: PANORAMA <OFF> (Desativado)

Português

Ajustando a localização do canal central para o Pro

Logic IIx Music e o Pro Logic II Music — CENTER

WIDTH

Esta conﬁguração está disponível quando Pro Logic IIx Music ou

Pro Logic II Music estiver conﬁgurado para o sinal de som de 2

canais analógico ou digital.

Para ativar o Pro Logic IIx Music ou o Pro Logic II Music, consulte

a página 31.

• Se o “CENTER SPK” estiver ajustado para “NÃO” (consulte a

página 17), este item não será ajustado.

• Uma vez concluído o ajuste, este será memorizado até que você

altere a conﬁguração.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

Alcance ajustável: OFF e de 1 a 7 (em intervalos de 1 passo)

Conﬁguração inicial: C WIDTH <3>

Na medida em que o número aumenta, o som do canal central se

movimenta em direção aos alto-falantes esquerdo e direito.

Normalmente, selecione “3”.

Ajustando a posição da localização do som para Pro

Logic IIx Music e Pro Logic II Music — DIMENSION

Esta conﬁguração está disponível quando Pro Logic IIx Music ou

Pro Logic II Music estiver conﬁgurado para o sinal de som de 2

canais analógico ou digital.

Para ativar o Pro Logic IIx Music ou o Pro Logic II Music, consulte

a página 31.

• Uma vez concluído o ajuste, este será memorizado até que você

altere a conﬁguração.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

Alcance ajustável: 1 a 7 (em intervalos de 1 passo)

Conﬁguração inicial: DIMENSION <4>

Na medida em que o número aumenta, a localização do som se

movimenta da frente para trás.

Normalmente, selecione “4”.

Ajustando a localização do som do canal central

— CENTER GAIN

Esta conﬁguração está disponível apenas quando Neo:6 Music

estiver sendo utilizado.

• Se “CENTER SPK” estiver ajustado para “NÃO” (consulte a

página 17), este item não será ajustável.

• Uma vez concluído o ajuste, este será memorizado até que você

altere a conﬁguração.

• Você não poderá utilizar o controle remoto para esta

conﬁguração.

Alcance ajustável: 0 to 1.0 (em intervalos de 0,1 passo)

Conﬁguração inicial: C GAIN <0.3>

Na medida em que o número aumenta, o canal central será

localizado claramente.

Normalmente, selecione “0.3.”

Ajustando o tom central — CENTER TONE

Esta conﬁguração está disponível quando um dos modos

Surround/DSP estiver sendo utilizado. Para ativar o modo

Surround/DSP, consulte a página 31.

• Se “CENTER SPK” estiver ajustado para “NÃO” (consulte a

página 17), este item não será ajustável.

• Esta conﬁguração normalmente é utilizada para todos os modos

Surround, e é memorizável separadamente para os modos DSP.

Alcance ajustável: 1 a 5 (em intervalos de 1 passo)

Conﬁguração inicial: C TONE <3>

Na medida em que o número aumenta, o diálogo ﬁca mais forte.

Normalmente, selecione “3”.

• Quando o tom central estiver ajustado outra conﬁguração que

não seja “C TONE <3>,” o indicador C.TONE acende no visor.

A partir do controle remoto:

Pressione SOUND (Som), em seguida C. TONE

repetidamente para selecionar o nível que você deseja

ajustar.

NOTA

Após pressionar SOUND (Som), as teclas numéricas funcionam

para os ajustes de som. Para utilizar as teclas numéricas para

operar sua fonte alvo, pressione a tecla de seleção de fonte

correspondente antes da operação.

Alinhando a localização vertical

do canal central para os modos

Surround/DSP — CENTER ALIGN

Esta conﬁguração está disponível quando um dos modos Surround/

DSP (exceto PLIIx MUSIC, PLII MUSIC, NEO:6 MUSIC, e ALL CH

STEREO) estiver sendo utilizado. Para ativar o modo Surround/DSP,

consulte a página 31.

• Se “CENTER SPK” estiver ajustado para “NÃO” (consulte a página

17), este item não será ajustável.

• Uma vez concluído o ajuste, este será memorizado para cada modo

Surround/DSP.

• Você não poderá utilizar o controle remoto para esta conﬁguração.

C ALIGN <ON>

(Ativado)

Selecione quando você não puder sentir

que os atores ou cantores estiverem

falando ou cantando na tela.

C ALIGN <OFF>

(Desativado) O alinhamento central é desligado.

Conﬁguração inicial: C ALIGN <OFF> (Desativado)

Português

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

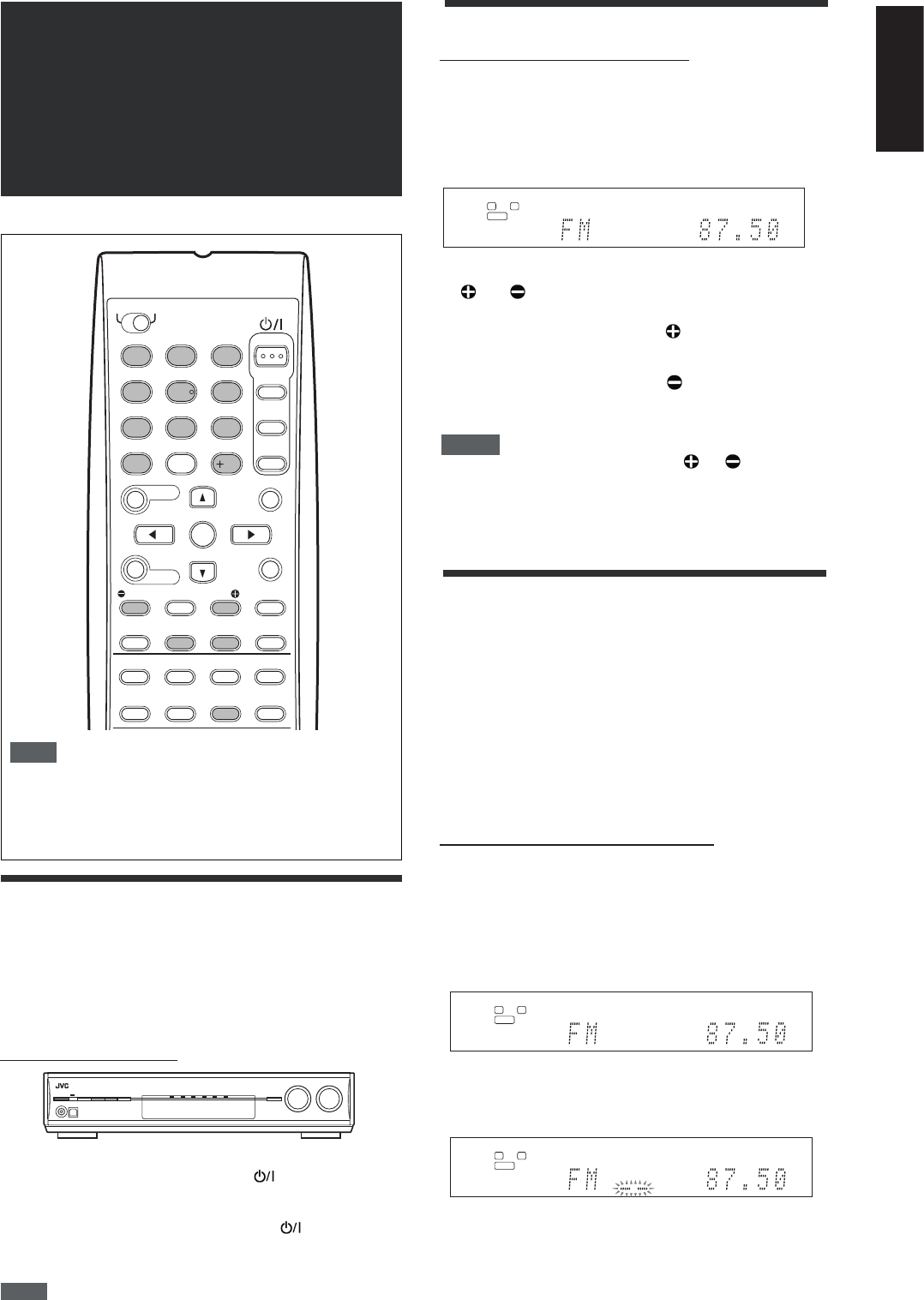

Operações do

sintonizador

As operações do sintonizador são feitas principalmente a

partir do controle remoto.

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

NOTA

Quando você selecionar “FM” ou “AM” utilizando SOURCE

SELECTOR no painel frontal, o controle remoto pode não

funcionar para as operações do sintonizador. Para utilizar o

controle remoto para as operações do sintonizador, selecione

“FM” ou “AM” utilizando a tecla FM/AM no controle remoto.

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

Conﬁgurando o espaço de intervalo da

sintonia AM

Alguns países separam as estações AM com intervalos de 9 kHz

e outros países utilizam espaçamento com intervalos de 10 kHz.

O espaçamento com intervalo de 9 kHz é a conﬁguração inicial.

• Certiﬁque-se de que o receiver esteja desligado, mas esteja

conectado na tomada AC ao conﬁgurar o intervalo do

sintonizador de AM.

APENAS no painel frontal:

Para selecionar o intervalo de 10 kHz:

Segure ADJUST (AJUSTAR) e pressione STANDBY/ON.

“10k STEP” será exibido no visor.

Para retornar para o intervalo de 9 kHz:

Segure SETTING (Conﬁguração) e pressione STANDBY/ON.

“9k STEP” será exibido no visor.

NOTA

Quando você alterar o espaçamento do intervalo do sintonizador

AM, as estações pré-deﬁnidas armazenadas serão apagadas.

Neste caso, restaure as estações.

Sintonizando estações manualmente

APENAS a partir do controle remoto:

1 Pressione FM/AM para selecionar a banda.

A última estação recebida da banda selecionada será

sintonizada.

• Cada vez que você pressionar a tecla, a banda será

alternada entre FM e AM.

2 Pressione repetidamente ou segure TUNING

ou TUNING até que a estação que você

desejar seja sintonizada.

• Pressione (ou segure) TUNING para aumentar a

freqüência.

• Pressione (ou segure) TUNING para diminuir a

freqüência.

NOTAS

• Quando você segura e libera TUNING ou TUNING, a

freqüência ﬁca mudando até uma estação ser sintonizada.

• Quando uma estação de potencia suﬁciente for sintonizada, o

indicador TUNED acende no visor.

• Quando um programa de FM estéreo for recebido, o indicador

STEREO também acenderá.

Utilizando a sintonia pré-deﬁnida

Uma vez que um número de canal é atribuído,

a estação pode ser sintonizada rapidamente

simplesmente selecionando o número. Você poderá

pré-deﬁnir até 30 estações de FM e 15 de AM.

Para armazenar as estações pré-deﬁnidas

Antes de iniciar, lembre-se...

Há um limite de tempo para a realização dos seguintes

passos. Se a conﬁguração for cancelada antes de sua

conclusão, inicie a partir do passo 2 novamente.

APENAS a partir do controle remoto:

1 Sintonize a estação que você deseja pré-

deﬁnir (consulte “Sintonizando estações

manualmente” acima).

• Se você quiser armazenas o modo de recepção de FM

para esta estação, selecione o modo de recepção o de

FM que você deseja. Consulte “Selecionando o modo de

recepção FM” na página 26.

2 Pressione MEMORY (Memória).

A posição do número do canal começa a piscar no visor por

aproximadamente 5 segundos.

CONTINUA NA PRÓXIMA PÁGINA

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

FM/AM

TUNING/REW

MEMORY

FF/TUNING

FM MODE

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

Português

21,3

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

S.WFR

TUNED STEREO AUTO MUTING

MHz

ANALOG

3 Pressione as teclas numéricas (1 – 10, +10)

para selecionar um número de canal enquanto

a posição do número do canal estiver

piscando.

• Para o canal número 5, pressione 5.

• Para o canal número 15, pressione +10, em seguida 5.

• Para o canal número 30, pressione +10, +10, em seguida 10.

4 Pressione MEMORY (MEMÓRIA) novamente

enquanto o número do canal selecionado

estiver piscando no visor.

O número do canal selecionado pára de piscar.

A estação é atribuída para o número do canal

selecionado.

5 Repita os passos de 1 a 4 até que você tenha

armazenado todas as estações que desejar.

Para apagar uma estação pré-deﬁnida armazenada

O armazenamento de uma nova estação em um número de canal

utilizado irá apagar a estação armazenada anteriormente.

Utilizando a sintonia pré-deﬁnida

A partir do controle remoto:

1 Pressione FM/AM para selecionar uma banda.

A última estação recebida da faixa selecionada será

sintonizada e as teclas numéricas agora irão funcionar para as

operações do sintonizador.

• Cada vez que você pressionar a tecla, a banda alterna entre

FM e AM.

2 Pressione as teclas numéricas (1 – 10, +10)

para selecionar um número de canal pré-

deﬁnido.

• Para o canal número 5, pressione 5.

• Para o canal número 15, pressione +10, em seguida 5.

• Para o canal número 30, pressione +10, +10, em seguida 10.

No painel frontal:

Antes de iniciar, lembre-se...

Há um limite de tempo para a realização dos seguintes passos.

Se a conﬁguração for cancelada antes de sua conclusão, inicie a

partir do passo 2 novamente.

1 Gire o SELETOR DE FONTE para selecionar

“FM” ou “AM”.

A última estação recebida da faixa selecionada será

sintonizada.

2 Pressione TUNER PRESET.

“P” será exibido no visor e MULTI JOG agora irá funcionar para

selecionar canais pré-deﬁnidos.

3 Gire MULTI JOG para selecionar um número de

canal pré-deﬁnido.

• Para aumentar o número de canais pré-deﬁnidos, gire o

MULTI JOG no sentido horário.

• Para diminuir o número de canais pré-deﬁnidos, gire o MULTI

JOG no sentido anti-horário.

Selecionando o modo de recepção FM

Quando uma transmissão de FM tiver uma recepção ruim ou

ruídos, você poderá modiﬁcar o modo de recepção FM enquanto

estiver recebendo uma transmissão FM.

• Você poderá armazenar o modo de recepção FM para cada

estação pré-deﬁnida (consulte a página 25).

APENAS a partir do controle remoto:

Enquanto estiver ouvindo uma estação FM,

pressione FM MODE.

• Cada vez que você pressionar a tecla, o modo de recepção FM

alterna entre “AUTO MUTING” e “MONO”.

AUTO

MUTING

Normalmente selecione esta opção.

Quando um programa estiver sendo transmitido em

estéreo, você irá ouvir som estéreo; quando estiver

no momo aural, você irá ouvir som mono aural.

Este modo também é útil para suprimir ruído

estático entre as estações. O indicador AUTO

MUTING acende no visor.

MONO Selecione esta opção para melhorar a recepção

(porém, o efeito estéreo será perdido).

Neste modo, você irá ouvir ruído enquanto estiver

sintonizando as estações. O indicador AUTO

MUTING irá desaparecer do visor. (o indicador

STEREO também irá desaparecer).

Conﬁguração inicial: AUTO MUTING

Português

LS RS

SBL

SBR

(SB)

Criando campos de

som realísticos

Reproduzindo o ambiente de teatro

Em um teatro, muitos alto-falantes estão localizados nas paredes

para reproduzir um som multi-canais impressionante, chegando

até você de todas as direções.

Com esta quantidade de alto-falantes, a localização do som e o

movimento do som podem ser expressos.

Os modos Surround/DSP embutidos neste receiver podem criar

um som Surround bem parecido, assim você pode se sentir em

um verdadeiro teatro.

Introduzindo os modos Surround

 Dolby Digital*

Dolby Digital é um método de compressão de sinal digital,

desenvolvido por Dolby Laboratories, e permite a codiﬁcação e

decodiﬁcação de multi-canais.

• Quando o sinal l é detectado na entrada digital, o

indicador acende no visor.

Dolby Digital 5.1CH

O método de codiﬁcação Dolby Digital 5.1CH (DOLBY DIGITAL)

grava e comprime digitalmente o canal central esquerdo, o canal

central direito, o canal central, o canal surround esquerdo, o canal

surround direito e os sinal do canal LFE (total de 6 canais, mas o

canal LFE é contado como 0,1 canal . Deste modo, chamado de

canal 5.1).

O Dolby Digital permite sons surround estéreo e ajusta a

freqüência de corte do treble surround a 20 kHz, comparado com

7 kHz do Dolby Pro Logic. Deste modo, o movimento do som e

a sensação de “estar lá” são bem maiores do que no Dolby Pro

Logic.

Dolby Digital EX

O Dolby Digital EX (DOLBY D EX) é um formato de codiﬁcação

surround digital que adiciona os canais do terceiro surround,

chamado de “surround back”.

Em comparação com o Dolby Digital 5.1CH, estes canais de

surround back recentemente adicionados podem reproduzir

movimentos mais detalhados atrás de você, enquanto você vê o

software de vídeo. Além disso, a localização do som surround irá

ﬁcar mais estável.

 Dolby Surround

Dolby Pro Logic II

O Dolby Pro Logic II é um formato de reprodução multi-canais

para a conversão do software de 2 canais em 5 canais (mais

subwoofer). O método de conversão baseado na matriz utilizado

para Dolby Pro Logic II não limita a freqüência de corte do tremble

surround e permite o som surround estéreo.

• Este receiver oferece dois tipos de modos Dolby Pro Logic

II— Pro Logic II Movie (PLII MOVIE) e Pro Logic II Music

(PLII MUSIC).

Quando Dolby Pro Logic II estiver ativado, o indicador

acende no visor.

PLII

MOVIE

Adequado para a reprodução de qualquer software

codiﬁcado Dolby Surround. Você poderá aproveitar um

campo de som muito próximo do criado com os sons

de 5.1 canais discretos.

PLII

MUSIC Adequado para a reprodução de qualquer software

estéreo de 2 canais. Você poderá aproveitar sons amplos

e profundos.

* Fabricado sob a licença da Dolby Laboratories.

“Dolby”, “Pro Logic”, e o símbolo double-D symbol são

marcas registradas da Dolby Laboratories.

CONTINUA NA PRÓXIMA PÁGINA

Português

Dolby Pro Logic IIx

O Dolby Pro Logic IIx é um formato de reprodução multi-canais

recentemente introduzido para a conversão não apenas do

software de 2 canais, mas de 2 canais em 7.1 canais (ou 6.1

canais) que foram desenvolvidos a partir do Dolby Pro Logic II. O

método de conversão baseado na matriz utilizado para o Dolby

Pro Logic IIx não limita a freqüência de corte do tremble surround.

• Este receiver oferece dois tipos de modos Dolby Pro Logic IIx

— Pro Logic IIx Movie (PLIIx MOVIE) e Pro Logic IIx Music

(PLIIx MUSIC).

Quando Dolby Pro Logic IIx estiver ativado, “PLIIx MOVIE” ou

“PLIIx MUSIC” será exibido e o indicador acende no

visor.

PLIIx

MOVIE

Adequado para a reprodução de qualquer

software codiﬁcado Dolby Surround. Você poderá

aproveitar um campo de som com um efeito

wraparound natural.

PLIIx

MUSIC

Adequado para a reprodução de qualquer

software estéreo de 2 canais. Você poderá

aproveitar sons amplos e profundos com 7.1

canais.

• Para aproveitar o software codiﬁcado com Dolby Digital, conecte

o componente da fonte que está utilizando o terminal digital na

parte traseira deste receiver. (Consulte a página 10).

 DTS**

O DTS é outro método de compressão de sinal digital,

desenvolvido pela Digital Theater Systems, Inc., e permite a

codiﬁcação e a decodiﬁcação multi-canais (1 canal até 6.1

canais).

• Quando o sinal DTS é detectado na saída digital, o indicador

acende no visor.

DTS Digital Surround

O DTS Digital Surround (DTS) é outro formato de áudio digital

de 5.1 canais discreto disponível em software de CD, LD e DVD.

Em comparação com o Dolby Digital, o formato DTS Digital

Surround possui uma taxa de compressão de áudio menor,

que permite adicionar amplitude e profundidade aos sons

reproduzidos. Deste modo, o DTS Digital Surround oferece um

som natural, sólido e claro.

DTS Extended Surround (DTS-ES)

O DTS-ES é outro formato de codiﬁcação digital multi-canais.

Ele aumenta signiﬁcativamente a impressão de surround em 360

graus e a expressão espacial adicionando o canal do terceiro

surround — canal surround back.

O DTS-ES inclui dois formatos de sinal com diferentes métodos

de gravação de sinal surround — DTS-ES Discrete 6.1ch (ES

DISCRETE) e DTS-ES Matrix 6.1ch (ES MATRIX).

O DTS-ES Discrete 6.1ch foi projetado para codiﬁcar (e

decodiﬁcar) um sinal de 6.1canais discretamente para evitar

interferência com cada canal.

O DTS-ES Matrix 6.1ch foi projetado para adicionar um canal de

surround extra ao DTS Digital Surround de 5.1 canais. Ao utilizar

um método de codiﬁcação/decodiﬁcação de matriz, um sinal do

canal “surround back” adicional é codiﬁcado (e decodiﬁcado) nos

sinais do canal surround direito e esquerdo.

DTS 96/24

Nos últimos anos, houve um interesse crescente em taxas de

amostragem maiores para gravação e para reprodução em casa.

As taxas de reprodução maiores permitem uma taxa de

freqüência maior e a maior profundidade de bit oferece um

alcance dinâmico estendido.

O DTS 96/24 é um formato de sinal digital multi-canais (de 96

kHz/24 bits) apresentado pela Digital Theater Systems, Inc. para

oferecer uma “qualidade de som melhor do que CD” em casa.

• Quando o sinal DTS 96/24 é detectado, e os indicadores

96/24 acendem. Você poderá aproveitar seu som com 5.1

canais com qualidade total.

DTS Neo:6

O DTS Neo:6 é outro método de conversão para criar 6 canais

(mais subwoofer) a partir do software de 2 canais analógico/

digital utilizando o decodiﬁcador de matriz digital de alta precisão

utilizado para DTS-ES Matrix 6.1ch.

• Este receiver oferece os seguintes modos DTS Neo:6 — Neo:6

Cinema (NEO:6 CINEMA) e Neo:6 Music (NEO:6 MUSIC).

Quando um deles estiver ativado, o indicador NEO:6 acende no

visor.

NEO:6

CINEMA

Adequado para reprodução de ﬁlmes. Você

poderá obter a mesma atmosfera com o

software de 2 canais como o software de 6.1

canais. Também é eﬁciente para reprodução do

software codiﬁcado com os formatos surround

convencionais.

NEO:6

MUSIC

Adequado para reprodução de software de

música. O sinal do canal frontal passa pelo

decodiﬁcador (resultando em nenhuma perda

na qualidade do som) e os sinais surround

transmitidos através de outros alto-falantes

expandem o campo de som naturalmente.

** “DTS”, “DTS-ES”, “Neo:6” e “DTS 96/24 são marcas

registradas da Digital Theater Systems, Inc.

Quando estiver utilizando o modo Surround, os sons são

emitidos pelos alto-falantes ativados que o modo Surround

requer.

• Se o “SURROUND SPK” ou o “CENTER SPK” estiver

ajustado para “<NO> (Não)” na conﬁguração do alto-falante

(consulte a página 17), os sinais do canal correspondente

serão alocados e emitidos através dos alto-falantes frontais.

• Se o “SURROUND SPK” e o “CENTER SPK” estiverem

ajustados para “<NO> (Não)” na conﬁguração do alto-

falante (consulte a página 17), será utilizado o processamento

3D-PHONIC original da JVC (que foi desenvolvido para criar

o efeito surround apenas através dos alto-falantes frontais). O

indicador 3D-PHONIC acende no visor.

Modo 3D HEADPHONE

Se você conectar um par de fones de ouvido

enquanto os modos Surround estiverem sendo

utilizados, o modo 3D HEADPHONE é ativado

sem relação ao tipo de software reproduzido.

“3D HEADPHONE” será exibido no visor e os

indicadores DSP e HEADPHONE acendem.

Sobre outros sinais digitais

PCM Linear

Os dados de áudio digital descomprimido utilizado para DVDs,

CDs e CDs de Vídeo.

Os DVDs suportam 2 canais com taxas de amostragem de

48/96 kHz, na quantidade de 16/20/24 bits. Por outro lado, os

CDs e os CDs de Vídeo estão limitados a 2 canais com 44.1

kHz a 16 bits.

• Quando o sinal PCM Linear for detectado, o indicador

LINEAR PCM acende.

Dual Mono

O Dual Mono pode ser facilmente entendido quando você

pensar em transmissões bilíngües para programas de TV (no

entanto, o formato Dual Mono não será idêntico com estes

formatos analógicos).

Este formato agora é adotado em Dolby Digital, DTS, e

assim por diante. Ele permite dois canais independentes

(chamados de canal principal e sub-canal) a serem gravados

separadamente.

• Você poderá selecionar o canal que deseja ouvir (consulte a

página 19).

Português

Introduzindo os modos DSP

O som ouvido em uma sala de concerto, clube, etc. consiste

de som direto e de som indireto — reﬂexos antecipados e

reﬂexos vindos de trás. Os sons diretos atingem o ouvinte

diretamente sem nenhum reﬂexo. Por outro lado, os sons indiretos

são atrasados pelas distâncias do teto e da parede. Estes

sons indiretos e sons diretos consistem dos elementos mais

importantes dos efeitos do surround acústicos.

Os modos DSP podem criar estes elementos importantes, dando

a você uma sensação real de “estar lá”.

Os modos DSP incluem os seguintes modos:

• Modos Digital Acoustic Processor (DAP)—HALL1, HALL2, LIVE

CLUB, DANCE CLUB, PAVILION, THEATER1, THEATER2

• MONO FILM—Utilizado para todos os tipos de sinais de 2

canais (incluindo o sinal Dual Mono)

• Todos os modos de Canal Estéreo (ALL CH STEREO)

Quando um dos modos DSP estiver ativado, o indicador DSP

acende no visor.

 Modos Digital Acoustic Processor (DAP)

Você poderá utilizar os seguintes modos DAP para reproduzir um

campo de som mais acústico em seu ambiente de audição.

HALL1 Reproduz a sensação espacial de uma grande sala

no formato retangular projetada especialmente

para concertos clássicos. (Sua capacidade é de

aproximadamente 2000 assentos).

HALL2 Reproduz a sensação espacial de uma grande

sala no formato “vineyard” especialmente projetada

para concertos clássicos. (Sua capacidade é de

aproximadamente 2000 assentos).

LIVE CLUB Reproduz a sensação espacial de um clube de

música ao vivo com um teto baixo.

DANCE

CLUB

Reproduz a sensação espacial de uma boate de

rock.

PAVILION Reproduz a sensação espacial de uma sala de

exposições com um teto alto.

THEATER1 Reproduz a sensação espacial de um grande teatro onde

a capacidade é de aproximadamente 600 assentos.

THEATER2 Reproduz a sensação espacial de um teatro pequeno

onde a capacidade é de aproximadamente 300 assentos.

NOTA

Quando “THEATER1” ou “THEATER2” estiver ativado enquanto

estiver reproduzindo uma fonte analógica ou digital com 2 canais,

o decodiﬁcador embutido Dolby Pro Logic II ﬁca ativado e o

indicador acende.

Sons diretos

Reﬂexos vindos de trás

Reﬂexos antecipados

Quando estiver utilizando o modo DAP, os sons emitidos

saem de todos os alto-falantes conectados e ativados.

• Se “SURROUND SPK” estiver ajustado para “<NO> (Não)”

na conﬁguração do alto-falante (consulte a página 17),

o processamento 3D-PHONIC original da JVC (que foi

desenvolvido para criar um efeito surround apenas nos alto-

falantes frontais) for utilizado.

O indicador 3D-PHONIC acende no visor.

 MONO FILM

Com o objetivo de reproduzir um campo de som mais acústico em

seu ambiente de audição enquanto estiver reproduzindo um software

de vídeo de som mono aural (sinais análógicos e digitais com 2

canais incluindo o sinal Dual Mono), você poderá utilizar este modo.

O efeito surround será adicionado e a localização do som das

palavras do ator será melhorada.

Este modo não poderá ser utilizado para sinais digitais multi-

canais.

Quando “MONO FILM” for utilizado, os sons são emitidos de

todos os alto-falantes conectados (e ativados).

• Se “SURROUND SPK” estiver ajustado para “<NO> (Não)”

na conﬁguração do alto-falante (consulte a página 17), é

utilizado o processamento 3D-PHONIC original da JVC (que

foi desenvolvido para criar um efeito surround apenas nos alto-

falantes frontais).

O indicador 3D-PHONIC acende no visor.

• Se os sinais de entrada se alterarem a partir do sinal digital

de 2 canais para outro tipo de sinal digital, “MONO FILM” é

cancelado e o modo Surround apropriado é ativado.

 Modo Todos os Canais Estéreo (ALL CH STEREO)

Este modo pode reproduzir um campo de som estéreo maior

utilizando todos os alto-falantes conectados (e ativados). Este

modo não poderá ser utilizado se “SURROUND SPK” estiver

ajustado para “<NO> (Não)” na conﬁguração do alto-falante

(consulte a página 17).

Som reproduzido a partir

do modo estéreo normal

Som reproduzido a

paritr do modo Todos os

Canais Estéreo

Português

Utilizando os modos Surround/DSP

Os modos Surround/DSP disponíveis variam de acordo com as conﬁgurações do alto-falante e os sinais de entrada. Consulte a tabela

abaixo.

• Os números dentro dos parênteses após o tipo de sinal de entrada indicam o número de canais frontais e dos canais de surround. Por

exemplo, (3/2) indica que os sinais são codiﬁcados com três sinais frontais (esquerdo/direito/central) e dois sinais surround (estéreo).

• Para conﬁguração EX/ES/PLIIx, consulte a página 18.

Tipo de sinal de Entrada

Configuração EX/ES/PLIIx

AUTO

(Automático) ON (Ativado) PLIIx MOVIE PLIIx MUSIC OFF

(Desativado)

Dolby Digital

Dolby Digital Surround EX DOLBY D EX*3*5DOLBY D EX*3 D+PLIIx

MOVIE*2,3

D+PLIIx

MUSIC*3DOLBY DIGITAL

Dolby Digital (3/2, 2/2) DOLBY DIGITAL DOLBY D EX*3 D+PLIIx

MOVIE*2,3

D+PLIIx

MUSIC*3DOLBY DIGITAL

Dolby Digital (3/1, 2/1, 3/0, 1/0) DOLBY DIGITAL

Dolby Digital (Dual Mono) DUAL MONO

DTS

DTS-ES Discrete*1DTS-ES

DSCRT*3

DTS-ES

DSCRT*3

DTS+PLIIx

MOVIE*2,3

DTS+PLIIx

MUSIC*3

DTS

SURROUND

DTS-ES Matrix*1DTS-ES

MATRIX*3

DTS-ES

MATRIX*3

DTS+PLIIx

MOVIE*2,3

DTS+PLIIx

MUSIC*3

DTS

SURROUND

DTS (3/2, 2/2)* 1 DTS

SURROUND DTS+NEO:6*3DTS+PLIIx

MOVIE*2,3

DTS+PLIIx

MUSIC*3

DTS

SURROUND

DTS (3/1, 2/1, 3/0, 1/0) DTS

DTS (Dual Mono) DUAL MONO

Analógico/LINEAR PCM

Dolby Digital (2/0) PLIIx MOVIE*4/PLIIx MUSIC*4/NEO:6 CINEMA/NEO:6 MUSIC

PLII MOVIE/

PLII MUSIC/

NEO:6 CINEMA/

NEO:6 MUSIC

*1 Processamento DTS 96/24 não é aplicado quando a conﬁguração EX/ES/PLIIx estiver ativada. Se você quiser aplicar o

processamento, ajuste a conﬁguração EX/ES/PLIIx para “OFF (Desativado)” (consulte a página 18).

*2 Quando “S BACK OUT” estiver ajustado para “<1SPK>,” D+PLIIx MOVIE será alterado para DOLBY D EX e DTS+PLIIx MOVIE

será alterado para DTS+ EX.

*3 Quando “S BACK SPK” estiver ajustado para “<NO> (Não),” Virtual Surround Back estiver ativado para os modos e o indicador

VIRTUAL SB acender no visor.

*4 Quando “S BACK SPK” estiver ajustado para “<NO> (Não),” PLllx MOVIE será alterado para PLll MOVIE e PLllx MUSIC será alterado

para PLll MUSIC.

*5 Para alguns software Dolby Digital Surround EX, a reprodução Dolby Digital de 5.1 canais (“DOLBY DIGITAL”) poderá ser aplicada

mesmo se você tiver selecionado “<AUTO> (Automático)”. Neste caso, selecione “<ON> (Ativado)” para aplicar “DOLBY D EX”.

Sobre os modos DSP

• Os seguintes modos DSP estão disponíveis, independente do tipo de sinal de entrada.

HALL1, HALL2, LIVE CLUB, DANCE CLUB, PAVILION, THEATER1, THEATER2

• Se um sinal de entrada for um sinal digital multi-canais (mais de 2 canais), “MONO FILM” não estará disponível.

• Se “SURROUND SPK” estiver ajustado para “<NO> (Não),” “ALL CH STEREO” não estará disponível.

Virtual Surround Back

Esta função cria um ótimo efeito surround a partir de trás como se você tivesse conectado o alto-falante surround traseiro. O

indicador VIRTUAL SB (Surround Back) acende no visor.

Se você conectou (e ativou) os alto-falantes surround, você poderá utilizar o Virtual Surround Back sem conectar o alto-falante

surround traseiro.

Se o Virtual Surround Back estiver ativado quando EX/ES/PLIIx estiver ajustado para uma conﬁguração diferente de “<OFF>

(Desativado)” e quando a reprodução do software incluir os seguintes sinais:

– Dolby Digital Surround EX

– DTS-ES

– Dolby Digital ou DTS com mais de 4 canais

Português

1,3

LS RS

S.WFR LFE

C R

DIGITAL

DIGITAL AUTO

SURROUND OFF (Retorna para o começo)

Surround modes*

AUTO SURROUND*

HALL1 HALL2 LIVE CLUB DANCE CLUB

PAVILION THEATER1 THEATER2

MONO FILM*

ALL CH STEREO*

LS RS

S.WFR LFE

C R

DIGITAL

DIGITAL AUTO

SURROUND OFF (Retorna para o começo)

Surround modes*

AUTO SURROUND*

HALL1 HALL2 LIVE CLUB DANCE CLUB

PAVILION THEATER1 THEATER2

MONO FILM*

ALL CH STEREO*

Ativando os modos Surround/DSP

Os modos Surround/DSP disponíveis variam de acordo com as

conﬁgurações do alto-falante e dos sinais de entrada. Para obter

mais detalhes, consulte a página 30.

A ativação de um dos modos Surround/DSP carrega

automaticamente as conﬁgurações e os ajustes

memorizados.

• Para ajustar o nível de saída do alto-falante, consulte a

página 22.

• Quando ativar um dos modos Surround/DSP, você poderá

ajustar CENTER TONE. (consulte a página 24)

• Quando ativar um dos modos Surround/DSP (exceto PLIIx

MUSIC, PLII MUSIC, NEO:6 MUSIC e ALL CH STEREO),

você poderá ajustar CENTER ALIGN. (consulte a página 24)

• Quando ativar “NEO:6 MUSIC,” você poderá ajustar

CENTER GAIN. (consulte a página 24)

• Quando ativar o modo DSP (exceto ALL CH STEREO),

você poderá ajustar as seguintes conﬁgurações:

EFFECT (consulte a página 23)

LIVENESS (consulte a página 23)

ROOM SIZE (consulte a página 23)

• Quando ativar o “PLIIx MUSIC” e “PLII MUSIC,” você

poderá ajustar as seguintes conﬁgurações:

CENTER WIDTH (consulte a página 24)

DIMENSION (consulte a página 24)

PANORAMA (consulte a página 23)

Selecionando os modos Surround/DSP

A partir do controle remoto:

1 Selecione e reproduza qualquer fonte.

• Certiﬁque-se de que você tenha selecionado o modo de

entrada (analógico ou digital) corretamente.

2 Pressione SURROUND repetidamente para

selecionar o modo Surround/DSP que você deseja.

Ex.: Quando “DOLBY DIGITAL” for selecionado para o

software Dolby Digital multi-canais:

*1 “AUTO SURROUND” é a conﬁguração inicial.

*2 Os modos Surround/DSP disponíveis variam de acordo com

as conﬁgurações do alto-falante e dos sinais de entrada.

Para obter mais detalhes, consulte a página 30.

*3 Se um sinal de entrada for um sinal digital multi-canais (mais

de 2 canais), “MONO FILM” não estará disponível.

*4 Se “SURROUND SPK” estiver ajustado para “<NO> (Não),”

“ALL CH STEREO” não estará disponível.

Para cancelar os modos Surround/DSP

Pressione SURROUND repetidamente até que “SURROUND

OFF” seja exibido no visor.

No painel frontal:

Antes de iniciar, lembre-se...

Há um limite de tempo para a realização dos seguintes passos.

Se a conﬁguração for cancelada antes de sua conclusão, comece

a partir do passo 2 novamente.

1 Selecione e reproduza qualquer fonte.

• Certiﬁque-se de que você tenha selecionado o modo de

entrada (analógico ou digital) corretamente.

2 Pressione SURROUND.

MULTI JOG agora funciona para a seleção dos modos

Surround/DSP.

3 Gire MULTI JOG para selecionar o modo

Surround/DSP que você deseja.

Ex.: Quando “DOLBY DIGITAL” for selecionado para o

software Dolby Digital multi-canais:

*1 “AUTO SURROUND” é a conﬁguração inicial.

*2 Os modos Surround/DSP disponíveis variam de acordo com

as conﬁgurações do alto-falante e dos sinais de entrada.

Para obter mais detalhes, consulte a página 30.

*3 Se um sinal de entrada for um sinal digital multi-canais (mais

de 2 canais), “MONO FILM” não estará disponível.

*4 If “SURROUND SPK” estiver ajustado para “<NO>,” “ALL CH

STEREO” não estará disponível.

Para cancelar os modos Surround/DSP

Gire MULTI JOG para que “SURROUND OFF” seja exibido no

visor.

Quando você selecionar “AUTO SURROUND”

Você poderá aproveitar o modo Surround facilmente.

• Para obter mais detalhes sobre os modos Surround, consulte a

página 30.

• Quando “AUTO SURROUND” estiver ativado, o indicador AUTO

SURR acende no visor.

Como o “AUTO SURROUND” funciona?

• Se um sinal multi-canais for recebido, um modo Surround

apropriado será selecionado automaticamente.

• Se um sinal Dolby Digital com 2 canais com sinal surround for

recebido, “PLIIx MOVIE” ou “PLII MOVIE” será selecionado.

• Se um sinal Dolby Digital com 2 canais sem sinal surround for

recebido, “SURROUND OFF (estéreo)” será selecionado.

• Se um sinal PCM Linear for recebido, “SURROUND OFF

(estéreo)” será selecionado.

NOTA

“AUTO SURROUND” não entrará em efeito nos seguintes casos:

– Enquanto estiver reproduzindo uma fonte analógica,

– Enquanto estiver selecionando um dos modos de decodiﬁcação

digital ﬁxa—“DOLBY DIGITAL” ou “DTS” (consulte a página 13).

Português

RX-D201S

COMPU LINK EX

COMPU LINK-III

COMPU LINK

COMPU LINK-

III

110V

127V

220V

230 -

240V

Sistema de

controle remoto

AV COMPU LINK

O sistema de controle remoto AV COMPU LINK permite

que você opere os componentes de vídeo da JVC (TV, DVD

player* e Vídeo Cassete) através deste receiver.

Este receiver está equipado com o AV COMPU LINK-III, que

adicionou uma função para operar os componentes de vídeo

da JVC através da conexão do vídeo componente. Para utilizar

este sistema de controle remoto, você precisa conectar os

componentes de vídeo que deseja operar, seguindo os diagramas

abaixo e os procedimentos na página 33.

• Consulte também os manuais fornecidos com seus

componentes de vídeo.

* “DVD player” nas páginas 32 e 33 pode ser substituído pelo

“gravador de DVD”.

Conexões 1: Conexão AV COMPU LINK

Vídeo Cassete

Mini-plugues Mono aurais

(não fornecidos)

Mini-plugues

Mono aurais

(não fornecidos)

DVD player

IMPORTANTE:

O sistema de controle remoto AV COMPU LINK não pode

controlar o sintonizador DBS conectado nas conexões DBS IN.

NOTAS

• Quando conectar o receiver e a TV ao terminal AV COMPU

LINK EX utilizando um cabo de vídeo componente, você não

poderá utilizar a seleção Automática do modo de entrada da TV

(consulte a página 33).

• Quando conectar apenas o Vídeo Cassete e o DVD player neste

receiver, conecte-o diretamente no receiver utilizando o cabo

com os mini-plugues mono aurais.

• Você poderá conectar apenas a TV ao terminal AV COMPU

LINK EX ou AV COMPU LINK-III para o terminal AV COMPU

LINK-III.

Conexão 2: Conexão do cabo do vídeo

Este receiver está equipado com três tipos de terminais de vídeo

— vídeo composto, S-video, e vídeo componente, e os sinais

vindos deste receiver através dos terminais de vídeo podem

sair apenas através do terminal do mesmo tipo. Deste modo,

você precisa conectar os componentes de vídeo neste receiver

utilizando um dos três modos a seguir.

• Quando utilizar o sistema de controle remoto AV COMPU LINK,

ajuste a saída do vídeo para o DVD player e o Vídeo Cassete

corretamente (consulte “Selecionando o modo de entrada do

vídeo componente—DVD VIDEO IN/VCR VIDEO IN/DBS VIDEO

IN” na página 20); caso contrário, a entrada correta para este

receiver não irá ser selecionada na TV.

Caso 1:

Quando conectar o equipamento fonte neste receiver

através dos terminais S-video, conecte este receiver na

entrada de vídeo 1 da TV utilizando os cabos do S-video.

Cabo do S-video Cabo do S-video

Equipamento

fonte

Na saída de vídeo 1

Caso 2:

Quando conectar o equipamento fonte neste receiver

através dos conectores do vídeo composto, conecte

este receiver no terminal da saída de vídeo 2 da TV

(entrada do vídeo composto) utilizando os cabos do vídeo

componente.

Cabo de vídeo composto Cabo de vídeo composto

Equipamento

fonte

Na saída de vídeo 2

(Composto)

Case 3:

Quando conectar o equipamento fonte neste receiver

através dos conectores do vídeo componente, conecte este

receiver no terminal da saída de vídeo 2 da TV (entrada

do vídeo componente) utilizando os cabos do vídeo

componente.

Cabo de vídeo componente Cabo de vídeo componente

Equipamento

fonte

Na saída de vídeo 2

(Componente)

Português

RX-D201S

COMPU LINK EX

COMPU LINK-III

COMPU LINK

COMPU LINK-

III

110V

127V

220V

230 -

240V

RX-D201S

COMPU LINK EX

COMPU LINK-III

COMPU LINK

COMPU LINK-

III

110V

127V

220V

230 -

240V

Procedimento de conexão

1 Se você já conectou seu Vídeo Cassete, DVD

player, TV e este receiver nas tomadas AC,

desconecte-os de suas tomadas de energia

AC primeiro.

2 Conecte seu Vídeo Cassete, DVD player, TV e

este receiver da seguinte maneira, utilizando

os cabos com os mini-plugues mono aurais

(não fornecidos).

• Consulte “Conexão 1” na página anterior.

3 Conecte os conectores de entrada/saída de

áudio no Vídeo Cassete, DVD player, TV e

neste receiver utilizando os cabos de áudio.

• Consulte as páginas 7 a 9.

4 Conecte os conectores de entrada/saída de

vídeo no Vídeo Cassete, DVD player, TV e este

receiver utilizando os cabos do S-video, os

cabos do vídeo composto ou os cabos do

vídeo componente.

• Consulte “Conexões 2” na página anterior.

5 Conecte os cabos de energia AC dos

componentes conectados e este receiver nas

tomadas AC.

6 Quando ligar a TV pela primeira vez após a

conexão do AV COMPU LINK, ligue o volume

da TV no mínimo utilizando o controle de

volume da TV na mesma.

7 Ligue outros componentes conectados

primeiro, em seguida ligue este receiver.

• Quando ligar o Vídeo Cassete, utilize o controle remoto

fornecido com este receiver (pressione STANDBY/ON

VCR).

O sistema de controle remoto AV COMPU LINK permite que você

utilize as cinco funções básicas relacionadas abaixo.

Controle remoto da TV, DVD player e do Vídeo

Cassete utilizando este controle remoto

Consulte as páginas 34 e 35 para obter mais detalhes.

• Aponte o controle remoto diretamente no sensor remoto em

cada componente.

Reprodução de vídeo com um toque

Simplesmente ao inserir a ﬁta de vídeo cassete sem a tarja

de segurança no Vídeo Cassete, você poderá aproveitar a

reprodução de vídeo sem ajustar outras chaves manualmente.

O receiver liga e altera a fonte automaticamente para “VCR” (ou

“VCR DIGITAL”).

A TV liga automaticamente e altera o modo de entrada para a

posição apropriada para que você possa reproduzir a imagem de

reprodução.

Quando você inserir uma ﬁta de vídeo cassete com a tarja de

segurança, pressione a tecla play (c) no Vídeo Cassete ou no

controle remoto. Assim, você poderá obter o mesmo resultado.

Reprodução de DVD com um toque

Simplesmente ao iniciar a reprodução no DVD player, você

poderá aproveitar a reprodução de DVD sem ajustar outras

chaves manualmente.

• Quando o DVD player estiver conectado com os conectores de

entrada analógicos neste receiver (e a saída analógica estiver

selecionada), o receiver ligará automaticamente e irá alterar a

fonte para “DVR/DVD”.

• Quando o DVD player estiver conectado com um terminal

de entrada digital neste receiver (e a saída entrada estiver

selecionada), o receiver ligará automaticamente e irá alterar a

fonte para “DVR/DVD DGTL”.

A TV liga automaticamente e altera o modo de entrada para a

posição apropriada para que você possa reproduzir a imagem de

reprodução.

Seleção automática do modo de entrada da TV

• Quando você selecionar “TV” (ou “TV DIGITAL”) como a fonte

para reprodução no receiver, a TV irá alterar automaticamente

o modo de entrada para o sintonizador de TV para que voce

possa assistir a TV.

• Quando você selecionar “DVR/DVD” (ou “DVR/DVD DGTL”),

“Vídeo Cassete” (ou “VCR DIGITAL”) ou “DBS” (ou “DBS

DIGITAL”) como a fonte para reprodução no receiver, a TV altera

automaticamente o modo de entrada para a posição apropriada

(ou entrada de vídeo 1 ou entrada de vídeo 2) para que você

possa reproduzir a imagem.

NOTA

Esta função não funciona quando você conecta este receiver e

a TV com o terminal AV COMPU LINK EX utilizando um cabo de

vídeo componente. Neste caso, reconecte a TV referindo-se ao

Caso 1 ou Caso 2 na página 32.

Liga/Desliga automático

A TV, DVD player e o Vídeo Cassete ligam e desligam junto com

o receiver.

Quando você ligar o receiver;

• Se a fonte anteriormente selecionada for “TV” (ou “TV

DIGITAL”) ou “DBS” (ou “DBS DIGITAL”), apenas a TV irá ligar

automaticamente.

• Se a fonte anteriormente selecionada for “DVR/DVD” (ou “DVR/

DVD DGTL”), a TV e o DVD irão ligar automaticamente.

• Se a fonte anteriormente selecionada for “Vídeo Cassete”

(ou “VCR DIGITAL”), a TV e o Vídeo Cassete irão ligar

automaticamente.

Quando você desliga o receiver, a TV, o DVD player e o Vídeo

Cassete irão desligar.

NOTA

Se você desligar o receiver enquanto estiver gravando no Vídeo

Cassete, o Vídeo Cassete não irá desligar, mas irá continuar

gravando.

Português

Operando outros

produtos JVC

Você poderá utilizar o controle remoto fornecido para operar

não apenas este receiver, mas também outros produtos JVC.

• Consulte também os outros manuais fornecidos com outros

produtos.

– Alguns Vídeos Cassetes da JVC podem operar dois tipos de

sinais de controle—códigos remotos “A” e “B”. Este controle

remoto pode operar um Vídeo Cassete cujo código do

controle remoto estiver ajustado para “A”.

– Alguns gravadores de DVD da JVC podem aceitar quatro

tipos de sinais de controle. Este controle remoto pode operar

um gravador de DVD cujo código do controle remoto estiver

ajustado para o código inicial. Para obter mais detalhes,

consulte o manual fornecido com o gravador de DVD.

• Para operar outros produtos, aponte o controle remoto

diretamente no sensor remoto do produto alvo.

 TV

Você sempre poderá executar as seguintes operações:

TV VOLUME +/–: Ajusta o volume da TV.

TV/VIDEO: Altera o modo de entrada (ou para entrada

de vídeo ou para sintonia de TV) na TV.

Após pressionar TV, você poderá realizar as seguintes operações

na TV.

STANDBY/ON

TV/DBS/

CATV:

Ligar ou desligar a TV.

CHANNEL +/–: Alterar os números de canais.

1 – 9, 0, 100+:Selecionar os números de canais.

RETURN (10):Alternar entre o canal anterior e o canal

atual.

 Vídeo Cassete

Você sempre poderá executar a seguinte operação:

STANDBY/ON

VCR:

Ligar e desligar o Vídeo Cassete.

Após pressionar Vídeo Cassete, você poderá realizar as

seguintes operações no Vídeo Cassete.

CHANNEL

+/–:

Alterar os números de canais no Vídeo Cassete.

c:Iniciar a reprodução.

:. Parar a reprodução

:Pausar a reprodução. Para liberar, pressione c.

FF: Avançar uma ﬁta.

REW: Retroceder uma ﬁta.

REC

PAUSE:

Inserir uma pausa na gravação. Para iniciar a

gravação, pressione esta tecla e, em seguida, c.

Português

DVR DVD

 Gravador de DVD ou DVD player

Para operar o

gravador de DVD,

ajuste o seletor de

modo para “DVR”.

Para operar o DVD

player, ajuste o

seletor de modo

para “DVD”.

Após ajustar o seletor de modo corretamente, você poderá

realizar as seguintes operações no gravador de DVD ou DVD

player.

Consulte as instruções fornecidas com o gravador de DVD ou

o DVD player para obter mais detalhes.

 Alterando o código do controle remoto para o

gravador de DVD

Alguns gravadores de DVD da JVC podem aceitar quatro

tipos de sinais de controle. Você poderá atribuir um dos quatro

códigos ao controle remoto fornecido com este receiver para

operação de seu gravador de DVD. Para obter mais detalhes,

consulte o manual fornecido com o gravador de DVD.

Conﬁguração inicial: 03

1 Ajuste o seletor de modo para “DVR”.

2 Pressione e segure STANDBY/ON DVR/DVD.

3 Pressione DVR/DVD.

4 Insira o código do controle remoto que desejar

utilizando as teclas 1 – 4 e 0.

EX.: Para inserir o código “2”, pressione 0, em seguida 2.

5 Libere STANDBY/ON DVR/DVD.

Agora, o código do controle remoto foi alterado.

Código para o DVR Número a inserir

1 01

2 02

3 03

4 04

Você sempre poderá executar a seguinte operação:

STANDBY/ON

DVR/DVD:

Ligar ou desligar o gravador de DVD ou o DVD

player.

Após pressionar DVR/DVD, você poderá realizar as seguintes

operações no gravador de DVD e no DVD player.

c:Iniciar a reprodução.

:Parar a reprodução

:Pausar a reprodução. Para liberar, pressione �.

:Saltar para o início do próximo

capítulo.

:Retornar para o início do capítulo atual (ou

anterior).

a/b/c/d:Selecionar um item na tela de menu.

MENU: Exibir o menu gravado nos discos.

ENTER: Inserir um item selecionado, número de canal,

número do capítulo/título, ou número da faixa

(se solicitado).

Apenas para operações do gravador de DVD:

CHANNEL +/–: Alterar os números dos canais.

1 – 9, 0: Selecionar um número de canal (enquanto estiver

parado) ou o número do capítulo/título, número da

faixa (enquanto estiver reproduzindo). Pressione

ENTER para inserir o número.

REC PAUSE: Inserir uma pausa na gravação. Para iniciar a

gravação, pressione c.

Apenas para operações do DVD player:

1 – 10, 0, +10: Seleciona um número do capítulo/título, ou

número da faixa, item do menu, etc.

Se estas teclas não funcionarem normalmente, utilize o

controle remoto fornecido com seu gravador de DVD ou

DVD player.

Consulte também os manuais fornecidos com o gravador

de DVD ou o DVD player para obter mais detalhes.

Português

Operando

produtos de outros

fabricantes

Ao alterar os sinais de transmissão, você poderá utilizar o

controle remoto fornecido para operar produtos de outros

fabricantes.

• Consulte também os outros manuais fornecidos com outros

produtos.

• Para operar estes componentes com o controle remoto, primeiro

você precisa ajustar os códigos dos fabricantes para TV, Vídeo

Cassete, conversor de CATV, sintonizador DBS e DVD player.

• Após substituir as baterias do controle remoto, conﬁgure os

códigos dos fabricantes novamente.

• Todas as funções podem não ser atribuídas às teclas em alguns

equipamentos.

 Alterando os sinais de transmissão para operação

de TV

1 Pressione e segure STANDBY/ON TV/DBS/

CATV.

2 Pressione TV.

3 Insira o código do fabricante utilizando as

teclas 1 – 9 e 0.

Consulte “Códigos dos fabricantes para TV” à direita.

4 Libere STANDBY/ON TV/DBS/CATV.

Agora, você poderá realizar as seguintes operações na TV.

TV VOLUME +/–: Ajuste o volume na TV.

TV/VIDEO: Altere o modo de entrada (ou TV

ou VIDEO).

Após pressionar TV, você poderá realizar as seguintes

operações na TV.

STANDBY/ON

TV/DBS/CATV:

Ligar ou desligar a TV.

CHANNEL +/–: Alterar os números de canais.

1 – 9, 0, 100+ (+10): Selecionar os números de canais.

Consulte as instruções fornecidas com a TV para obter mais

detalhes.

5 Após pressionar TV, tente operar sua TV

pressionando STANDBY/ON TV/DBS/CATV.

Quando sua TV for ligada ou desligada, você inseriu o código

correto.

Se mais de um código estiver relacionado para sua marca de

TV, tente cada um deles até que o código correto seja inserido.

Códigos dos fabricantes para TV

Fabricante Códigos

JVC 01

Hitachi 10

Magnavox 02

Mitsubishi 03

Panasonic 04,11

RCA 05

Samsung 12

Sanyo 13

Sharp 06

Sony 07

Toshiba 08

Zenith 09

Conﬁguração inicial: 01

Os códigos dos fabricantes estão sujeitos a alterações

sem aviso prévio. Se eles forem alterados, este controle

remoto poderá não operar o equipamento.

Português

 Alterando os sinais de transmissão para operar

um Vídeo Cassete

1 Pressione e segure STANDBY/ON VCR.

2 Pressione VCR.

3 Insira o código do fabricante utilizando as

teclas 1 – 9 e 0.

Consulte “Códigos dos fabricantes para Vídeo Cassete” à

direita.

4 Libere STANDBY/ON VCR.

Agora, você poderá realizar a seguinte operação no Vídeo

Cassete.

STANDBY/ON

VCR:

Ligar ou desligar o Vídeo Cassete.

Após pressionar Vídeo Cassete, você poderá realizar as

seguintes operações no Vídeo Cassete.

CHANNEL +/–: Alterar os números de canais no Vídeo

Cassete.

c:Iniciar a reprodução.

:Parar a reprodução

:Pausar a reprodução. Para liberar,

pressione c.

FF: Avançar uma ﬁta.

REW: Retroceder uma ﬁta.

REC PAUSE: Inserir uma pausa na gravação. Para

iniciar a gravação, pressione esta tecla

e em seguida c.

Consulte as instruções fornecidas com o Vídeo Cassete para

obter mais detalhes.

5 Tente operar seu Vídeo Cassete pressionando

STANDBY/ON VCR.

Quando seu Vídeo Cassete for ligado ou desligado, você

inseriu o código correto.

Se mais de um código estiver relacionado para sua marca de

TV, tente cada um deles até que o código correto seja inserido.

Códigos dos fabricantes para Vídeo Cassete

Fabricante Códigos

JVC 01, 02, 03

Emerson 10, 22

Gold Star 11

Hitachi 04

Mitsubishi 12

NEC 21

Panasonic 07, 13

Philips 09

RCA 05, 06

Samsung 20

Sanyo 17, 18, 19

Sony 14, 15, 16

Zenith 08

Conﬁguração inicial: 01

Os códigos dos fabricantes estão sujeitos a alterações

sem aviso prévio. Se eles forem alterados, este controle

remoto poderá não operar o equipamento.

Português

RX-D201S

COMPU LINK EX

COMPU LINK-III

COMPU LINK

COMPU LINK-

III

110V

127V

220V

230 -

240V

 Alterando os sinais de transmissão para operar

um conversor de CATV ou um sintonizador DBS

1 Pressione e segure STANDBY/ON TV/DBS/

CATV.

2 Pressione DBS.

3 Insira o código do fabricante utilizando as

teclas 1 – 9 e 0.

Consulte “Códigos dos fabricantes para conversor de CATV/

sintonizador DBS” abaixo.

4 Libere STANDBY/ON TV/DBS/CATV.

Após pressionar DBS, você poderá realizar as seguintes

operações no conversor de CATV ou no sintonizador DBS.

STANDBY/

ON TV/

DBS/CATV:

Ligar ou desligar o conversor de CATV ou o

sintonizador de DBS.

CHANNEL

+/–:

Alterar os números de canais no conversor

de CATV ou o sintonizador de DBS.

1 – 10, 0, +10: Selecione os números de canais no

conversor de CATV ou o sintonizador de

DBS.

Consulte as instruções fornecidas com o conversor de CATV

ou o sintonizador de DBS para obter mais detalhes.

5 Após pressionar DBS, tente operar seu

conversor de CATV ou sintonizador de DBS

pressionando STANDBY/ON TV/DBS/CATV.

Quando seu conversor de CATV ou o sintonizador de DBS for

ligado ou desligado, você inseriu o código correto.

Se mais de um código estiver relacionado para sua marca de

conversor de CATV ou sintonizador de DBS, tente cada um

deles até que o código correto seja inserido.

Códigos dos fabricantes conversor de

CATV/para sintonizador de DBS

Fabricante Códigos

Echostar (JVC) 01

G.I. 02, 03

Hamlin 10 – 13

Pioneer 08, 09

RCA 14

Scient 04, 05

Sony 15

Zenith 06, 07

Conﬁguração inicial: 01

 Alterando os códigos de transmissão para operar

um DVD player

1 Ajuste o seletor de modo para “DVD”.

2 Pressione e segure STANDBY/ON DVR/DVD.

3 Pressione DVR/DVD.

4 Insira o código do fabricante utilizando as

teclas 1 – 9 e 0.

Consulte “Códigos dos fabricantes para DVD player” abaixo.

5 Libere STANDBY/ON DVR/DVD.

Agora, você poderá realizar a seguinte operação no DVD

player.

STANDBY/

ON DVR/

DVD:

Ligar ou desligar o DVD player.

c:Iniciar a reprodução.

:Retornar para o início do capítulo atual (ou

avançar alguns modelos).

:Saltar para o início do próximo capítulo (ou

retroceder rapidamente alguns modelos).

:Parar a reprodução.

:Pausar a reprodução.

MENU: Exibir o menu gravado nos discos de DVD

VIDEO.

a/b/c/d:Selecionar um item na tela de menu.

ENTER: Inserir um item selecionado.

1 – 10, 0, +10: Selecionar o número do capitulo.

Consulte as instruções fornecidas com o DVD player para

obter mais detalhes.

6 Tente operar seu DVD player pressionando

STANDBY/ON DVR/DVD.

Quando seu DVD player for ligado ou desligado, você inseriu o

código correto.

Códigos dos fabricantes para DVD player

Conﬁguração inicial: 01

NOTA

Você não poderá utilizar este controle remoto para operar o

gravador de DVD de outros fabricantes.

Os códigos dos fabricantes estão sujeitos a alterações

sem aviso prévio. Se eles forem alterados, este controle

remoto poderá não operar o equipamento.

Fabricante Códigos

JVC 01

Panasonic 02

Philips 04

Pioneer 03

Sony 05

Toshiba 06

Yamaha 07

Português

Solução de

Problemas

Utilize este quadro para ajudá-lo a resolver problemas operacionais

diários. Se houver algum problema que você não consiga resolver,

entre em contrato com a central de serviços da JVC.

PROBLEMA POSSIVEL CAUSA SOLUÇÃO

Som

Não há energia. O cabo de energia não está conectado. Conecte o cabo de energia em uma tomada

AC.

O receiver é desligado (entra no modo

standby). Os alto-falantes estão sobrecarregados

por causa do volume alto.

1. Pare a reprodução da fonte.

2. Ligue o receiver novamente, em seguida

abaixe o volume.

Os alto-falantes estão sobrecarregados

devido a um curto-circuito nos terminais do

alto-falante.

Veriﬁque a ﬁação do alto-falante. Se a ﬁação do

alto-falante não estiver em curto circuito, entre

em contato com o revendedor.

O receiver está sobrecarregado devido à

alta voltagem.

Consulte seu revendedor após desconectar

o cabo de energia.

“OVER HEAT” pisca no visor, em

seguida o receiver é desligado. O receiver está sobrecarregado devido a

volume alto ou muito tempo de uso.

Baixe o volume do receiver por um período e

ligue-o novamente.

Se o receiver for desligado logo após executar

a solução acima, entre em contato com o

fabricante após desconectar o cabo de energia.

Energia

Não há som nos alto-falantes.

Os cabos de sinal do alto-falante não

estão conectados.

Veriﬁque a ﬁação do alto-falante, em seguida

reconecte, se necessário (consulte a página 6),

após desconectar o cabo de energia.

As conexões estão incorretas. Veriﬁque as conexões de áudio (consulte as páginas

7 a 11) após desconectar o cabo de energia.

Uma fonte incorreta foi selecionada. Selecione a fonte correta.

Muting está ativado. Pressione MUTING para cancelar o mudo

(consulte a página 14).

Um modo de entrada incorreto

(analógico ou digital) foi selecionado.

Selecione o modo de entrada correto

(analógico ou digital).

Som apenas de um alto-falante. Cabos do sinal de alto-falante não estão

conectados corretamente.

Veriﬁque a ﬁação do alto-falante e reconecte

se necessário (consulte a página 6) após

desconectar o cabo de energia.

Os sons estão intermitentemente

distorcidos por ruído externo, como

descarga de raios.

Quando você utiliza conexão

digital coaxial, os sons podem ser

intermitentemente distorcidos por ruído

externo como descarga de raios, mas o

som será restaurado automaticamente.

Isto não é um mau funcionamento.

Controle RemotoSintonizador

O controle remoto não opera conforme

desejado. O controle remoto não está preparado

para a operação pretendida.

Ajuste o seletor de modo corretamente, em seguida

pressione a tecla de seleção de fonte correspondente

ou SOUND (som) antes da operação.

O controle remoto não funciona. Há uma obstrução escondendo o

sensor remoto no receiver. Remova a obstrução.

Baterias estão fracas. Substitua as baterias.

O seletor de modo foi ajustado para a

posição incorreta.

Ajuste o seletor de modo para a posição

adequada.

Chiado ou zunido continuo durante a

recepção de FM.

O sinal de entrada é muito fraco. Conecte uma antena de FM externa ou entre

em contato com seu revendedor.

A estação está muito distante. Selecione outra estação.

Está sendo utilizada a antena errada. Veriﬁque com seu revendedor para certiﬁcar-

se de que possui a antena correta.

As antenas não estão conectadas corretamente. Veriﬁque a conexão.

Um ruído estridente ocasional durante

a recepção de FM.

Ruído de ignição de automóveis. Mova a antena mais longe do tráfego de

automóveis.

Português

Especiﬁcações

Os projetos e especiﬁcações estão sujeitos a alterações

sem aviso prévio.

Ampliﬁcador

Energia de Saída

Em operação estéreo:

Canais frontais: 100 W* por canal, min. RMS, conduzida em

6 Ω a 1 kHz com não mais que 0.8% da

distorção harmônica total.

Em operação surround:

Canais frontais: 100 W* por canal, min. RMS, conduzida em

6 Ω a 1 kHz com não mais que 0.8% da

distorção harmônica total.

Canal central: 100 W* por canal, min. RMS, conduzida em

6 Ω a 1 kHz com não mais que 0.8% da

distorção harmônica total.

Canais surround: 100 W* por canal, min. RMS, conduzida em

6 Ω a 1 kHz com não mais que 0.8% da

distorção harmônica total.

Canais surround

traseiros:

100 W* por canal, min. RMS, conduzida em

6 Ω a 1 kHz com não mais que 0.8% da

distorção harmônica total.

* Medido em AC 110 V, 127 V, 220 V e 240 V.

Áudio

Sensibilidade/Impedância da saída de Áudio:

DVR/DVD, Vídeo Cassete, DBS, TV:

270 mV/47 k Ω

Entrada de Áudio (DIGITAL IN)*:

Coaxial: DIGITAL IN 1(DVR/DVD):

0,5 V(p-p)/75 Ω

Óptico: DIGITAL IN 2(DBS):

–21 dBm a –15 dBm

(660 nm ±30 nm)

USB: USB DIGITAL

* Correspondente a PCM Linear, Dolby Digital e DTS (com

freqüência de amostragem—32 kHz, 44,1 kHz, 48 kHz).

Nível de saída de Áudio:

DVR, Vídeo Cassete: 270 mV

Relação Sinal para

Alcance (’66 IHF/DIN):

80 dB/62 dB

Resposta da Freqüência

(6 ):

20 Hz a 20 kHz (±1 dB)

Bass Boost: +4 dB ±1 dB em 100 Hz

Equalização (em operação DSP):

Freqüência central: 63 Hz, 250 Hz, 1 kHz, 4 kHz, 16 kHz

Alcance de controle: ±8 dB

Vídeo

Sensibilidade/Impedância da Entrada de Vídeo:

Vídeo composto: DVR/DVD, VCR, DBS:

1 V(p-p)/75 Ω

S-video: DVR/DVD, VCR, DBS:

Y (luminance): 1 V(p-p)/75 Ω

C (chrominance, burst): 0,3 V(p-p)/75 Ω

Componente: DVR/DVD, VCR (DBS):

Y (luminance): 1 V(p-p)/75 Ω

PB, PR: 0,7 V(p-p)/75 Ω

Nível de Saída/Impedância do Vídeo:

Vídeo Composto: DVR, VCR, MONITOR OUT:

1 V(p-p)/75 Ω

S-video: DVR, VCR, MONITOR OUT:

Y (luminance): 1 V(p-p)/75 Ω

C (chrominance, burst): 0,3 V(p-p)/75 Ω

Componente: MONITOR OUT:

Y (luminance): 1 V(p-p)/75 Ω

PB, PR: 0,7 V(p-p)/75 Ω

Sincronização: Negativo

Sintonizador de FM (IHF)

Alcance da Sintonia: 87,50 MHz a 108,00 MHz

Sensibilidade Utilizável:

Mono aural: 12,8 dBf (1,2 µV/75 Ω)

Sensibilidade Quieting 50 dB:

Mono aural: 16,0 dBf (1,7 µV/75 Ω)

Estéreo: 37,5 dBf (20,5 µV/75 Ω)

Separação Estéreo em REC OUT: 35 dB em 1 kHz

Sintonizador de AM

Alcance da Sintonia: 531 kHz a 1 710 kHz (em intervalos

de 9 kHz)

530 kHz a 1 710 kHz (em intervalos

de 10 kHz)

Geral

Requisitos de Energia: AC 110 V/127 V/220 V/230 V – 240 V,

ajustável com o seletor de voltagem,

50 Hz/60 Hz

Consumo de Energia: 180 W (em operação)

0,9 W (no modo standby)

Dimensões (L x A x C): 435 mm x 91,5 mm x 360 mm

Peso: 6,7 kg

CAUTION:SPEAKER IMPEDANCE 6

COMPU LINK-

III

COMPONENT VIDEO

VIDEO

AUDIO

MONITOR

OUT

DVR/DVD

DBS

IN OUT(REC) IN(PLAY)

VCR DVR

OUT(REC)

DVR/DVD

IN(PLAY)

VCR(DBS)

MONITOR

OUT

DVR

OUT(REC)

VCR

OUT(REC) IN(PLAY)

DBS

DVR/DVD

IN(PLAY)

VIDEO

S-VIDEO

DIGITAL IN

2(DBS)

1(DVR/DVD

)

SURROUND BACK

SPEAKERS

SURROUND

SPEAKERS

CENTER

SPEAKE

ONT

SPEAKERS

LEFTRIGHT LEFTRIGHT LEFTRIGHT

ANTENNA

COAXIAL

LOOP

FM 75

AM EXT

SUBWOOFER

OUT

110V

220V

230 -

240V

VOLTAGE

SELECTOR

110

220V

230 -

240V

0605RYMMDWJEIN

EN, CS

AUDIO / VIDEO CONTROL RECEIVER

RX-D201S

CAUTION:SPEAKER IMPEDANCE 6

COMPU LINK-

III

COMPONENT VIDEO

VIDEO

AUDIO

MONITOR

OUT

DVR/DVD

DBS

IN OUT(REC) IN(PLAY)

VCR DVR

OUT(REC)

DVR/DVD

IN(PLAY)

VCR(DBS)

MONITOR

OUT

DVR

OUT(REC)

VCR

OUT(REC) IN(PLAY)

DBS

DVR/DVD

IN(PLAY)

VIDEO

S-VIDEO

DIGITAL IN

2(DBS)

1(DVR/DVD

)

SURROUND BACK

SPEAKERS

SURROUND

SPEAKERS

CENTER

SPEAKE

ONT

SPEAKERS

LEFTRIGHT LEFTRIGHT LEFTRIGHT

ANTENNA

COAXIAL

LOOP

FM 75

AM EXT

SUBWOOFER

OUT

110V

220V

230 -

240V

VOLTAGE

SELECTOR

110

220V

230 -

240V

0605RYMMDWJEIN

EN, CS

AUDIO / VIDEO CONTROL RECEIVER

RX-D201S

Instruções da Linha (AC) Principal (não aplicável para Europa, Estados

Unidos, Canadá, Austrália e Reino Unido)

SELETOR DE

VOLTAGEM

CUIDADO com a linha (AC) principal

ANTES DE CONECTAR, certiﬁque-se de que

sua linha de voltagem (AC) principal corresponda

à posição da tomada do seletor de voltagem

fornecido no lado de fora deste equipamento e,

se for diferente, ajuste a tomada do seletor de

voltagem, para evitar danos e o risco de fogo/

choque elétrico.

JVC RX D201 203292_POR_2_0001_Rx D201_01 User Manual LVT1320 009A

Navigation menu

Versions of this User Manual:

Views

Navigation
