LVT1002-002B

[E]

RX-ES1SL

XV-N55SL

For Customer Use:

Enter below the Model No. and Serial No.

which are located either on the rear, bot-

tom or side of the cabinet. Retain this

information for future reference.

Model No.

Serial No.

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

HOME CINEMA CONTROL CENTER

HEIMKINOSTEUERZENTRUM

CENTRE DE COMMANDE DE CINEMA A LA MAISON

THUISBIOSCOOPCENTRALE

DVD VIDEO PLAYER

DVD-VIDEO-SPIELER

LECTEUR DVD VIDEO

DVD VIDEO-SPELER

Deutsch

Français

Nederlands

cover.RX-ES1&XV-N55[E]f 03.2.19, 4:27 PM1

G-1

Voorzichtig –– schakelaar!

Om de stroomtoevoer geheel uit te schakelen, trekt u de stekker uit

het stopkontakt. Anders zal er altijd een geringe hoeveelheid stroom

naar het apparaat lopen, ongeacht de stand van de schakelaar.

U kunt het apparaat ook met de afstandsbediening aan- en

uitschakelen.

Achtung –– -Schalter!

Den Netzstecker aus der Steckdose ziehen, um die

Stromversorgung vollkommen zu unterbrechen. Der Schalter

unterbrichet in keiner Stellung die Stromversorgung vollkommen.

Die Stromversorgung kann mit der Fernbedienung ein- und

ausgeschaltet werden.

Attention –– Commutateur !

Déconnecter la fiche de secteur pour couper complètement le

courant. Le commutateur ne coupe jamais complètement la

ligne de secteur, quelle que soit sa position. Le courant peut être

télécommandé.

VOORZICHTIG

Ter vermindering van gevaar voor brand, elektrische schokken, enz.:

1. Verwijder geen schroeven, panelen of de behuizing.

2. Stel dit toestel niet bloot aan regen of vocht.

VOORZICHTIG

• Zorg dat u de ventilatieopeningen en -gaten niet afsluit.

(Als de ventilatieopeningen en -gaten worden afgesloten door

bijvoorbeeld papier of een doek, kan er hitte in het apparaat

worden opgebouwd.)

• Zet geen bronnen met open vuur, zoals brandende kaarsen,

op het apparaat.

• Wees milieubewust en gooi lege batterijen niet bij het

huishoudelijk afval. Lege batterijen dient u in te leveren met

het KCA of bij een innamepunt voor batterijen.

• Stel dit apparaat niet bloot aan regen, vocht, drupwater of

spatwater en plaats geen enkel voorwerp waarin zich een

vloeistof bevindt, zoals een vaas, op het apparaat.

ACHTUNG

Zur Verhinderung von elektrischen Schlägen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen enternen und

nicht das Gehäuse öffnen.

2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ACHTUNG

• Blockieren Sie keine Belüftungsschlitze oder -bohrungen.

(Wenn die Belüftungsöffnungen oder -löcher durch eine Zeitung

oder ein Tuch etc. blockiert werden, kann die entstehende Hitze

nicht abgeführt werden.)

• Stellen Sie keine offenen Flammen, beispielsweise

angezündete Kerzen, auf das Gerät.

• Wenn Sie Batterien entsorgen, denken Sie an den

Umweltschutz. Batterien müssen entsprechend den geltenden

örtlichen Vorschriften oder Gesetzen entsorgt werden.

• Setzen Sie dieses Gerät auf keinen Fall Regen, Feuchtigkeit

oder Flüssigkeitsspritzern aus. Es dürfen auch keine mit

Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät

gestellt werden.

ATTENTION

Afin d’éviter tout risque d’électrocution, d’incendie, etc.:

1. Ne pas enlever les vis ni les panneaux et ne pas ouvrir le

coffret de l’appareil.

2. Ne pas exposer l’appareil à la pluie ni à l’humidité.

ATTENTION

• Ne bloquez pas les orifices ou les trous de ventilation.

(Si les orifices ou les trous de ventilation sont bloqués par un

journal un tissu, etc., la chaleur peut ne pas être évacuée

correctement de l’appareil.)

• Ne placez aucune source de flamme nue, telle qu’une bougie,

sur l’appareil.

• Lors de la mise au rebut des piles, veuillez prendre en

considération les problèmes de l’environnement et suivre

strictement les règles et les lois locales sur la mise au rebut

des piles.

• N’exposez pas cet appareil à la pluie, à l’humidité, à un

égouttement ou à des éclaboussures et ne placez pas des

objets remplis de liquide, tels qu’un vase, sur l’appareil.

Warnung, Achtung und sonstige Hinweise/ Mises en garde, précautions et

indications diverses/Waarschuwingen, voorzorgen en andere mededelingen

safety.RX-ES1&XV-N55[E] 03.2.20, 11:27 AM1

G-2

Achtung: Angemessene Ventilation / RX-ES1SL

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und

Feuer und zum Schutz gegen Beschädigung wie folgt auf:

Vorderseite: Offener Platz ohne Hindernisse.

Seiten: Keine Hindernisse innerhalb 10 cm von den Seiten.

Oberseite: Keine Hindernisse innerhalb 10 cm von der Oberseite.

Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte / RX-ES1SL

Pour éviter les chocs électriques, l’incendie et tout autre dégât.

Disposer l’appareil en tenant compte des impératifs suivants

Avant: Rien ne doit gêner le dégagement

Flancs: Laisser 10 cm de dégagement latéral

Dessus: Laisser 10 cm de dégagement supérieur

Arrière: Laisser 15 cm de dégagement arrière

Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate.

Veiller également à ce que l’air circule le mieux possible comme

illustré.

Standhöhe 15 cm oder mehr

Hauteur du socle: 15 cm ou plus

Standard op minstens 15 cm van de vloer

Abstand von 15 cm oder mehr

Dégagement de 15 cm ou plus

Minstens 15 cm tussenruimte

Wand oder Hindernisse

Mur, ou obstruction

Wand of meubilair

Boden / Plancher / Vloer

Voorzichtig: Zorg Voor Goede Ventilatie / RX-ES1SL

Om gevaar voor brand of een elektrische schok te voorkomen, dient u

bij opstelling van het apparaat op de volgende punten te letten:

Voorkant: Voldoende ruimte vrij houden.

Zijkanten: Minstens 10 cm aan weerszijden vrij houden.

Bovenkant: Niets bovenop plaatsen; 10 cm speling geven.

Achterkant: Minstens 15 cm ruimte achteraan vrij houden.

Onderkant: Opstellen op een egaal horizontaal oppervlak.

Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in

de afbeelding aangegeven.

Achtung: Angemessene Ventilation / XV-N55SL

Stellen Sie das Gerät zur Verhütung von elektrischem Schlag und

Feuer und zum Schutz gegen Beschädigung wie folgt auf:

Vorderseite: Offener Platz ohne Hindernisse.

Seiten: Keine Hindernisse innerhalb 3 cm von den Seiten.

Oberseite: Keine Hindernisse innerhalb 5 cm von der Oberseite.

Rückseite: Keine Hindernisse innerhalb 15 cm von der Rückseite.

Unterseite: Keine Hindernisse. Auf eine ebene Oberfläche stellen.

Zusätzlich die bestmögliche Luftzirkulation wie gezeigt erhalten.

Attention: Ventilation Correcte / XV-N55SL

Pour éviter les chocs électriques, l’incendie et tout autre dégât.

Disposer l’appareil en tenant compte des impératifs suivants

Avant: Rien ne doit gêner le dégagement

Flancs: Laisser 3 cm de dégagement latéral

Dessus: Laisser 5 cm de dégagement supérieur

Arrière: Laisser 15 cm de dégagement arrière

Dessous: Rien ne doit obstruer par dessous; poser l’appareil sur

une surface plate.

Veiller également à ce que l’air circule le mieux possible comme

illustré.

Voorzichtig: Zorg Voor Goede Ventilatie / XV-N55SL

Om gevaar voor brand of een elektrische schok te voorkomen, dient u

bij opstelling van het apparaat op de volgende punten te letten:

Voorkant: Voldoende ruimte vrij houden.

Zijkanten: Minstens 3 cm aan weerszijden vrij houden.

Bovenkant: Niets bovenop plaatsen; 5 cm speling geven.

Achterkant: Minstens 15 cm ruimte achteraan vrij houden.

Onderkant: Opstellen op een egaal horizontaal oppervlak.

Bovendien moet er rondom voldoende luchtdoorstroming zijn, zoals in

de afbeelding aangegeven.

XV-N55SL

RX-ES1SL

Standhöhe 5 cm oder mehr

Hauteur du socle: 5 cm ou

plus

Standard op minstens 5 cm

Abstand von 15 cm oder mehr

Dégagement de 15 cm ou plus

Minstens 15 cm tussenruimte

Wand oder Hindernisse

Mur, ou obstruction

Wand of meubilair

Boden / Plancher / Vloer

XV-N55SL und RX-ES1SL nicht

übereinander stellen.

Ne mettez pas le XV-N55SL et le RX-

ES1SL l’un sur l’autre.

Plaats de XV-N55SL en de RX-ES1SL

niet op elkaar.

safety.RX-ES1&XV-N55[E] 03.2.20, 11:27 AM2

G-3

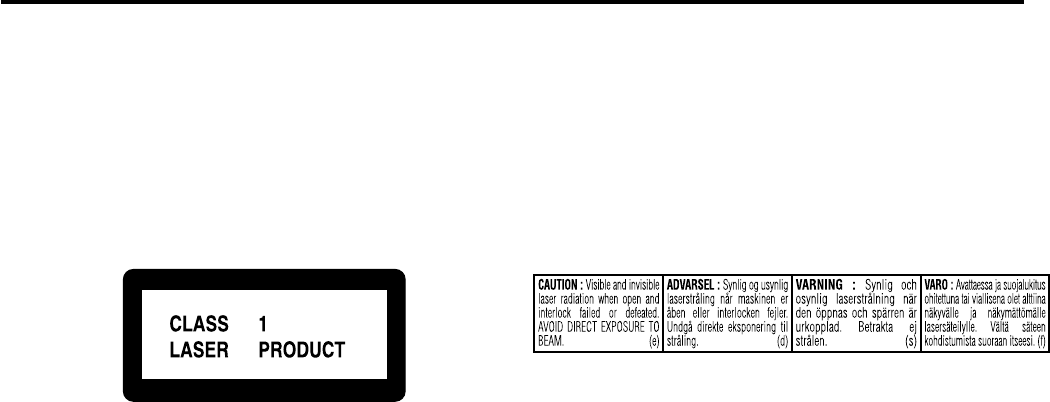

WICHTIGER HINWEIS FÜR LASER-PRODUKTE / IMPORTANT POUR LES

PRODUITS LASER / BELANGRIJKE INFORMATIE VOOR LASERPRODUKTEN

ANBRINGUNGSORTE FÜR LASER-PRODUKTE / REPRODUCTION DES ETI-

QUETTES / VERLARING VAN DE LABELS

1. LASER-PRODUKT DER KLASSE 1

2. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei

Öffnung und unterlassener oder kaputter Sperre. Vermeiden

Sie direkte Strahlung.

3. ACHTUNG: Das Gehäuse nicht öffnen. Das Gerät enthält

keinerlei Teile, die vom Benutzer gewartet werden können.

Überlassen Sie Wartungsarbeiten bitte qualifizierten

Kundendienst-Fachleuten.

1. PRODUIT LASER CLASSE 1

2. ATTENTION: Radiations laser visibles et invisibles lorsque le

boîtier de l’appareil est ouvert et que le verrouillage est

défaillant ou a été annulé. Eviter une exposition directe au

rayon.

3. ATTENTION: Ne pas ouvrir le couvercle du dessus. Il n’y a

aucune pièce utilisable à l’intérieur. Laisser à un personnel

qualifié le soin de réparer votre appareil.

1. KLAS 1 LASERPRODUKT

2. VOORZICHTIG: Zichtbare en onzichtbare laserstraling

wanneer geopend en interlock uitgeschakeld of buitenwerking.

Vermijd directe blootstelling aan de straal.

3. VOORZICHTIG: De bovenkap niet openen. Binnenin het

toestel bevinden zich geen door de gebruiker te repareren

onderdelen: laat onderhoud over aan bekwaam vakpersoneel.

1KLASSIFIZIERUNGSHINWEIS BEFINDET SICH AUF DER

AUSSENSIETE

1ÉTIQUETTE DE CLASSIFICATION, PLACÉE SUR LA

SURFACE EXTÉRIEURE

1CLASSIFICATIE-ETIKET AAN DE BUITENKANT VAN HET

APPARAAT

2WARNETIKETTE IM GERÄTEINNEREN

2ETIQUETTE D’AVERTISSEMENT PLACÉE À L’INTERIEUR

DE L’APPAREIL

2WAARSCHUWINGSLABEL, IN HET APPARAAT

safety.RX-ES1&XV-N55[E] 03.2.20, 11:27 AM3

Deutsch

Bedienungselemente ................................................ 2

Erste Schritte ............................................................. 5

Vorsichtsmaßnahmen ................................................................. 5

Prüfen des zum Lieferumfang gehörigen .................................... 5

Einlegen der Batterien in die Fernbedienung ............................. 5

Anschließen der UKW- und MW-Antenne .................................. 6

Anschließen der Lautsprecher und des DVD-Spielers ............... 7

Andere Videokomponenten anschließen .................................... 8

Anschließen des Netzkabels .................................................... 10

RX-ES1SL

Grundbetrieb .......................................................... 11

1 Einschalten der Stromversorgung ........................................ 11

2 Auswählen der Wiedergabesignalquelle ............................... 11

3 Einstellen der Lautstärke ...................................................... 12

Auswahl der digitalen Decodierbetriebsart ............................... 12

Aktivieren des TV Direct-Modus ............................................... 13

Vorübergehendes Stummschalten—Stummschaltfunktion ....... 13

Ausschalten der Stromversorgung mit Hilfe der

Einschlafschaltuhr .............................................................. 14

Ändern der Helligkeit des Displays ........................................... 14

Lautsprechereinstellungen................................... 15

So stellen Sie die Lautsprecher-informationen automatisch

ein—Smart Surround Setup ............................................... 15

Schnelle Einstellung der Lautsprecher und Subwoofer-

Informationen—Quick Setup .............................................. 16

Manuelle Einstellung der Lautsprecher und Subwoofer-

Informationen—Manual Setup............................................ 17

Grundeinstellungen............................................... 19

Vorgehensweise ....................................................................... 19

Konfigurieren der digitalen (DIGITAL IN) Eingänge

—DIGITAL IN...................................................................... 19

Aktivieren der Auto Surround-Funktion—AUTO SR ................. 20

Aktivieren des Auto Function-Modus—MODE.......................... 20

Klangeinstellungen ............................................... 21

Vorgehensweise ....................................................................... 21

Einstellen des Klangbilds—BASS, TREBLE ............................. 21

Einstellen des Subwoofer-Pegels—SUBWFR .......................... 21

Einstellen der Ausgangsbalance der Frontlautsprecher

—BAL ................................................................................. 22

Verstärken der Baßfrequenzen—B.BOOST ............................. 22

Dämpfen des Eingangssignals—ATT ....................................... 22

Tunerbedienung ..................................................... 23

Manuelles Einstellen von Sendern ........................................... 23

Speichern von Sendern und Abrufen vongespeicherten

Sendern .............................................................................. 23

Auswählen des UKW-Empfangsmodus .................................... 24

Verwenden des RDS-Systems (Radiodatensystems) für den

Empfang von UKW-Sendern .............................................. 25

Suchen einer Sendung nach PTY-Codes ................................. 26

Vorübergehendes Umschalten auf eine Sendung Ihrer Wahl ... 27

Erzeugen realistischer Klangfelder ..................... 28

Erzeugen von Theateratmosphäre ........................................... 28

Einführung in die Surround/DSP-Modi ..................................... 28

Informationen über Beziehungen zwischen

Lautsprecheraufstellung und Surround-/DSP-Modi............ 30

Verwendung der Surround-Modi ............................................... 30

Verwendung der DSP-Modi ...................................................... 32

Verwendung des DVD MULTI Wiedergabemodus ....

So aktivieren Sie den DVD MULTI-Wiedergabemodus ............ 34

Einstellen des Lautsprecherausgangspegels ........................... 34

Inhalt

XV-N55SL

Vor dem Betrieb ...................................................... 35

Zu dieser Anleitung ................................................................... 35

Über Discs ................................................................................ 35

Wichtige Bedienungsschritte ................................ 36

Ein- und Ausschalten des Players ............................................ 36

Erste Einstellung ....................................................................... 36

Grundschritte der Wiedergabe ................................................. 37

Fortsetzung der Wiedergabe .................................................... 38

Wiedergabe mit variabler Geschwindigkeit ............................... 39

Auffinden eines Szenen- oder Musikstückanfangs ................... 40

Spezialfunktionen .................................................. 41

Wiedergabe ab einer bestimmten Stelle ................................... 41

Ändern der Wiedergabefolge .................................................... 42

Wiederholung der Wiedergabe ................................................. 44

Ändern von Sprache, Sound und Szenenblickwinkel ............... 45

Spezielle Bild- und Toneffekte................................................... 46

Funktionen der Menüleiste ....................................................... 47

MP3/WMA-Disc-Wiedergabe ................................. 49

Betrieb ...................................................................................... 49

Wiedergabe von JPEG-Discs ................................ 51

Über JPEG-Discs ..................................................................... 51

Die wichtigsten Schritte ............................................................ 51

Fortgesetztes Betrachten von Bildern (Diaschaumodus) ......... 52

Ändern der Grundeinstellungen ........................... 54

Wahl der Grundeinstellungen ................................................... 54

Beschränkung der Wiedergabe für Kinder ................................ 57

Zusätzliche Informationen ..................................... 59

Anhang A: Länder/Regionalcode-Liste für

Kindersicherung ............................................... 59

Anhang B: Tabelle der Sprachen und ihrer Abkürzungen ..... 60

Anhang C: Digitalausgangssignal-Tabelle ............................ 60

Anhang D: Glossar ................................................................ 61

Bedienen anderer JVC-Produkte ........................... 62

Bedienen der Geräte von Fremdherstellern ......... 63

Fehlersuche ............................................................. 65

Technische Daten.................................................... 68

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:20 PM1

Deutsch

Fernbedienung

Bedienungselemente

DVD-A

123

456

789

+10

RM-SQPES1R

REMOTE CONTROL

Um die Abdeckung der

Fernbedienung zu öffnen,

hier drücken und dann nach

unten schieben.

Während des Receiverbetriebs (RX-ES1SL) den

Wahlschalter (h) auf „AUDIO/TV/VCR/STB“.

Während des DVD-Spielers betriebs (XV-N55SL), den

Wahlschalter (h) auf „DVD“.

Weitere Einzelheiten finden Sie auf den in Klammern

angegebenen Seiten.

1Taste TV DIRECT (13)

2Tasten Standby/Ein (11, 36, 62 – 64)

AUDIO, DVD , VCR , STB , TV

3Tasten zum Auswählen der Signalquellen (11)

DVD, VCR, STB, TV, DVD MULTI, FM/AM

4Tasten CHANNEL +/– (62, 64)

5Tasten TV VOL (Lautstärke) +/– (62, 64)

6•Bedienungstasten für Videokomponenten (62, 64)

4, 3, ¢, 1, 7, 8, ¡

•Bedientasten für den Tuner (23, 24)

TUNING 9, TUNING (, FM MODE, MEMORY

7•Bedienungstasten für DVD

TOP MENU, MENU, CHOICE, ON SCREEN, ENTER,

3, 2, 5, ∞

•Bedienungstasten RDS (25 – 27)

PTY 9, PTY (, PTY SEARCH, TA/NEWS/INFO, DISPLAY

8Taste SUBTITLE (45)

9Taste AUDIO (45)

pTaste ZOOM (46, 52)

qTaste VFP (46)

wTaste (40)

eTaste ANGLE (45)

rTaste 3D (47)

tREPEAT (44, 50, 53)

yTaste SLEEP (14)

uTaste DIMMER (14, 37)

iTaste BASS BOOST (22)

oTaste SMART S (Surround). SETUP (15)

;Taste EFFECT (33)

aTaste TEST (31)

sEinstelltasten für Lautsprecher- und Subwoofer-Ausgangspegel

(22, 31, 32, 34)

SUBWFR (Subwoofer) +/–, CENTER +/–, SURR L (Surround

links) +/–, SURR R (Surround rechts) +/–

dTaste TV/VIDEO (62, 64)

fTaste MUTING (13)

gTasten VOLUME +/– (12)

hWahlschalter

DVD, AUDIO/TV/VCR/STB

jTaste TITLE/GROUP (41, 50, 52)

kTaste RETURN (41)

l•Zifferntasten zur Klangeinstellung (21)

BASS 9/(, TREBLE 9/(

•Zifferntasten zum Auswählen gespeicherter Kanäle (24)

•Zifferntasten zum Bedienen von Videokomponenten (62 – 64)

/Taste ANALOG/DIGITAL INPUT (11, 12)

zTaste CANCEL (43)

xTaste TONE (21)

cTaste A (Audio).POSITION (22)

vTaste DECODE (12)

bTaste SURROUND (30)

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:20 PM2

Deutsch

Frontplatte

Displayfenster

Geräterückseite

RX-ES1SL

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

VCR AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

STB

CAUTION:

SPEAKER

IMPEDANCE

DVD

1234

4Lautsprecheranschlüsse (7)

FRONT SPEAKERS, SURROUND SPEAKERS, CENTER

SPEAKER

5Anschlüsse DVD IN (10)

FRONT, CENTER, SURR (REAR), SUBWOOFER

6Anschluß SUBWOOFER OUT (7)

Bedienungselemente

ANALOG PLΙΙ

SUBWFR LFE

SLEEP MODE TA STTUNED

INFONEWS

AUTO MUTING

A.POSITION

MHZ

kHZ

VOL

AUTO

AUTO SR

INPUT ATT

DSP

LCR

LS S RS

LPCM

DOLBY D

DTS

RDS

BASS BOOST

wr t y

1Taste STANDBY/ON und led STANDBY (11)

2Taste TV DIRECT (13)

3Taste SETTING (16, 17, 19)

4Taste ADJUST (21, 31, 33, 34)

5Taste SURROUND (31, 33)

6Displayfenster (siehe unten)

7Signalquellenanzeigen

DVD MULTI, DVD, STB, VCR, TV, FM/AM

8•Taste SET (16, 17, 19, 21, 31, 33, 34)

•Taste TUNER PRESET (24)

9Fernbedienungssensor (5)

pSOURCE SELECTOR (11)

MULTI JOG (16, 17, 19, 21, 31 – 34)

qRegler MASTER VOLUME (12)

wBuchse PHONES (Kopfhörer) (12)

1Signalformatanzeigen (11, 13)

ANALOG, LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS

2Signal- und Lautsprecheranzeigen (14)

3Anzeige DSP (29, 32, 33)

4Anzeige PL II (28)

5Anzeige HP (Kopfhörer) (12)

6Anzeige SLEEP (14)

7Anzeige AUTO MODE (20)

8Anzeige BASS BOOST (22)

9Betriebsanzeigen RDS (25, 27)

TA, NEWS, INFO, RDS

pTuner-Betriebsanzeigen (23)

TUNED, ST (stereo)

qAnzeige AUTO MUTING (24)

wAnzeige INPUT ATT (Eingangsdämpfung) (22)

eAnzeige AUTO SR (Surround) (20)

rHauptdisplay

tLautstärkepegelanzeige (11)

yAnzeige A (Audio).POSITION (22)

1Anschlüsse ANTENNA (Antenne) (6)

2Anschlüsse SCART (9)

AV IN/OUT (VCR, TV), AV IN (DVD, STB)

3Anschlüsse DIGITAL IN (8)

DIGITAL 1 (DVD) , DIGITAL 2 (STB), DIGITAL 3 (TV)

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

689p

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:47 PM3

Deutsch

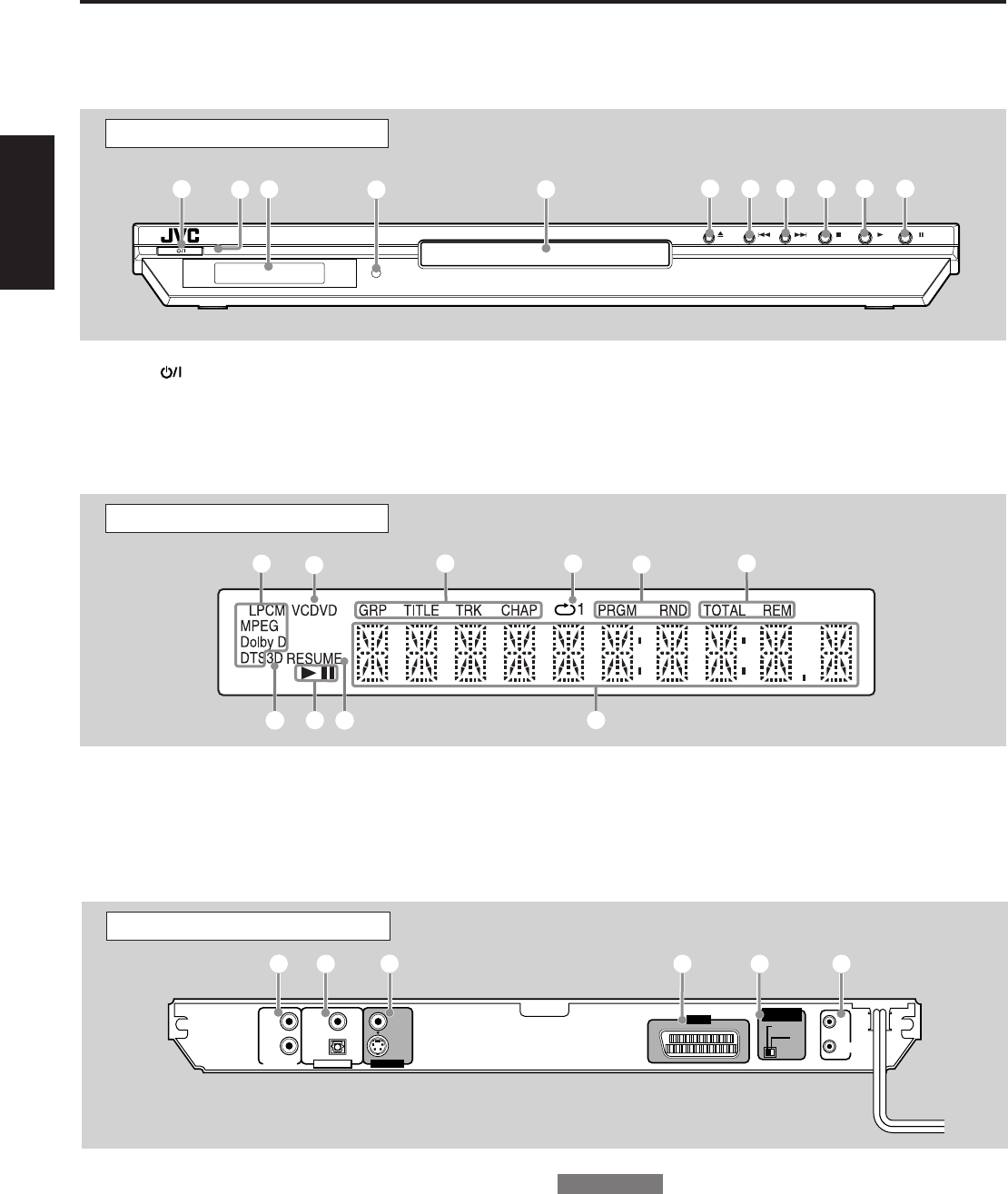

Frontplatte

Displayfenster

XV-N55SL

Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

Bedienungselemente

6Gesamtzeit/Restzeit-Anzeigen

73D-Anzeige

83 (Wiedergabe)/8 (Pause) Anzeigen

9Fortsetzungsanzeige

0Multi-Info-Fenster

1Audioformatanzeigen

2Disc-Anzeige

3Gruppe/Titel/Track/Kapitel-Anzeigen

4Wiederholungsmodus-Anzeige

5Programm/Zufallsfolge-Anzeigen

1Taste (36)

2Anzeige STANDBY/ON (36)

3Displayfenster

4Fernbedienungssensor (5)

5Disc-Fach

6Taste 0 (37)

7Taste 4 (39, 40)

8Taste ¢ (39, 40)

9Taste 7 (37, 38)

0Taste 3 (37, 39)

-Taste 8 (38, 39)

123456

890

Geräterückseite

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

RGB

COMP.

AV COMPU LINK

1345 6

HINWEISE

*1Diese Buchsen werden nicht mit diesem Gerät verwendet. Sie

werden verwendet, wenn das Abspielgerät direkt an ein

Fernsehgerät o. ä. angeschlossen wird.

*2Diese Buchsen werden nicht mit diesem Gerät verwendet. Sie

werden verwendet, wenn das Abspielgerät direkt an ein

Fernsehgerät o. ä. angeschlossen wird.

Verwenden Sie nur eine Art einer Videobuchse—Composite-Video,

S-Video, SCART—wenn Sie einen DVD-Spieler anschließen. Die

Verwendung von mehreren Buchsen führt dazu, dass Farbe und

Helligkeit nicht richtig im Display angezeigt werden.

1AUDIO OUT LEFT/RIGHT Buchsen*1

2DIGITAL OUT Buchsen (9)

COAXIAL, OPTICAL

3VIDEO OUT Buchsen*2

VIDEO, S-VIDEO

4Anschluss SCART (9)

AV OUT

5VIDEO SIGNAL SELECTOR (9)

6AV COMPU LINK (zur späteren Verwendung)

STANDBY / ON

135670-8 9

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM4

Deutsch

Erste Schritte

Einlegen der Batterien in die

Fernbedienung

Sie müssen die beiden mitgelieferten Batterien zunächst in die

Fernbedienung einlegen, bevor Sie sie verwenden können.

Drücken und schieben

Sie die Abdeckung des

Batteriefachs auf der

Rückseite der

Fernbedienung.

Legen Sie die Batterien ein.

Beachten Sie dabei unbedingt die

Polarität: (+) an (+) und (–) an (–).

Setzen Sie die Abdeckung

wieder ein.

Wenn der Steuerbereich oder die Wirksamkeit der Fernbedienung

nachläßt, wechseln Sie die Batterien aus. Verwenden Sie zwei

Trockenzellenbatterien des Typs R6P(SUM-3)/AA(15F).

•Die mitgelieferten Batterien sind für die ersten Einstellungen

gedacht. Tauschen Sie diese für einen kontinuierlichen Betrieb aus.

ACHTUNG:

Beachten Sie die nachstehenden Vorsichtsmaßnahmen, um zu

vermeiden, daß die Batterien auslaufen oder explodieren:

•Legen Sie die Batterien unter Einhaltung der Polarität in die

Fernbedienung ein: (+) an (+) und (–) an (–).

•Verwenden Sie immer den richtigen Batterietyp. Ähnlich

aussehende Batterien weisen möglicherweise unterschiedliche

Spannungswerte auf.

•Wechseln Sie stets beide Batterien gleichzeitig aus.

•Setzen Sie Batterien weder Hitze noch offener Flamme aus.

Wenn Sie die Fernbedienung verwenden, richten Sie sie direkt auf

den Fernbedienungssensor des frontplatte.

Vorsichtsmaßnahmen

Allgemeine Vorsichtsmaßnahmen

•Zerlegen Sie das Gerät NICHT und nehmen Sie NICHT die

Schrauben, Abdeckungen oder das Gehäuse ab.

•Setzen Sie das Gerät WEDER Regen NOCH Feuchtigkeit aus.

•Setzen Sie das Gerät KEINER direkten Sonneneinstrahlung aus

und stellen Sie es NICHT in der Nähe einer Heizung auf.

Aufstellungsorte

•Stellen Sie den Receiver an einem ebenen Ort auf, der vor

Feuchtigkeit und Staub geschützt ist.

Wenn Wasser in das Gerät gelangt, unterbrechen Sie die

Stromzufuhr, ziehen Sie den Stecker aus der Steckdose und

nehmen Sie Kontakt mit Ihrem Fachhändler auf. Wenn das Gerät in

diesem Zustand verwendet wird, besteht Feuergefahr und Gefahr

durch Stromschlag.

•Einen Standort auswählen, der trocken und nicht zu warm oder zu

kühl ist zwischen 5˚C und 35˚C

•Achten Sie darauf, dass der Receiver gut belüftet ist. Durch

schlechte Belüftung bildet sich ein Wärmestau im Receiver, der ihn

beschädigen kann.

•Zwischen dem Gerät und dem Fernseher muss sich genügend

Abstand befinden.

•Das Gerät an einem vor Vibrationen geschützten Ort aufstellen.

Umgang mit dem Receiver

•Fassen Sie das Netzkabel NICHT mit nassen Händen an.

•

Ziehen Sie NICHT am Netzkabel, um das Kabel aus der Netzsteck-

dose zu ziehen. Wenn Sie das Kabel aus der Steckdose ziehen möchten,

umfassen Sie stets den Stecker, um das Kabel nicht zu beschädigen.

•Verlegen Sie das Netzkabel nicht in der Nähe der Anschlusskabel

und der Antenne. Das Netzkabel kann sonst Rauschen oder

Bildstörungen verursachen. Es wird empfohlen, ein Koaxialkabel für

den Antennenanschluss zu verwenden, da es über eine gute

Abschirmung gegen Störungen verfügt.

•Wenn die Stromversorgung ausfällt oder das Netzkabel abgezogen

wird, werden die gespeicherten Einstellungen wie z. B. gespeicherte

UKW- und MW-Sender und Klangeinstellungen nach einigen Tagen

gelöscht.

•Ziehen Sie den Stecker aus der Wandsteckdose, wenn Sie in

Urlaub gehen oder wenn Sind Sie für längere Zeit nicht zu Hause

sind. Während der Stecker in die Wandsteckdose eingesteckt ist,

wird immer eine geringe Strommenge verbraucht.

So beugen Sie Fehlfunktionen vor

•Im Gerät befinden sich keine Teile, die gewartet werden müssen.

Wenn Probleme auftreten, ziehen Sie das Netzkabel ab, und

wenden Sie sich an Ihren Händler.

•Lassen Sie keine Objekte aus Metall, wie Drähte, Haarnadeln,

Münzen usw. in das Gerät gelangen.

•Blockieren Sie nicht die Belüftungsschlitze. Durch die Blockierung

der Belüftungsschlitze kann das Gerät beschädigt werden.

So reinigen Sie das Gehäuse

•Verwenden Sie ein weiches Tuch. Folgen Sie bitte den

entsprechenden Herstelleranweisungen bei der Verwendung von

Tüchern, die ein Reinigungsmittel enthalten.

•Verwenden Sie kein Benzol, Verdünner oder andere organische

Lösungs- und Desinfektionsmittel. Hierdurch können Verformungen

oder Verfärbungen auftreten.

Prüfen des zum Lieferumfang gehörigen

Überprüfen Sie, ob alle nachfolgend aufgeführten Zubehörteile in der

Verpackung enthalten sind.

Die Zahl in Klammern gibt die Menge der zum Lieferumfang

gehörenden Teile an.

•Fernbedienung (1)

•Batterien (2)

•MW-Rahmenantenne (1)

•UKW-Antenne (1)

•SCART-Kabel (1)

•Digitales Koaxialkabel (1)

•Audio-Videokabel (gelb/rot/weiß) (1)

—nicht erhältlich für RX-ES1SL

Sollten Teile fehlen, setzen Sie sich sofort mit Ihrem Fachhändler in

Verbindung.

Fernbedienungssensor

XV-N55SL

RX-ES1SL

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM5

Deutsch

HINWEISE

•Wenn die MW-Rahmenantenne mit Vinyl ummantelt

ist, entfernen Sie einen Teil der Vinylummantelung,

während Sie sie entsprechend der Darstellung in der

rechten Abbildung verdrillen.

•Vergewissern Sie sich, daß die Antennenleiter nicht

mit anderen Anschlüssen, Anschlußkabeln und

Netzkabeln in Berührung kommen. Anderenfalls

könnte der Empfang beeinträchtigt werden.

Stecken Sie die Zungen des

Rahmens in die

entsprechenden

Sockelschlitze, um die MW-

Rahmenantenne zu montieren.

Anschließen der UKW- und MW-Antenne

MW-Rahmenantenne

(gehört zum

Lieferumfang)

Wenn der MW-Empfang schlecht ist, schließen Sie einen

Einzeldraht mit Vinylummantelung an (gehört nicht zum

Lieferumfang).

Schließen Sie bei schlechtem UKW-

Empfang eine UKW-Außenantenne

an (gehört nicht zum Lieferumfang).

UKW-Antenne

(gehört zum Lieferumfang)

Erste Schritte

Anschluß der MW-Antenne

Schließen Sie die mitgelieferte MW-Rahmenantenne an die

Anschlüsse AM LOOP an.

Schließen Sie das weiße Kabel an den Anschluß AM EXT und das

schwarze Kabel an H-Anschluß an.

Drehen Sie die Rahmenantenne, bis der Empfang am besten ist.

•Schließen Sie bei schlechtem Empfang einen Draht mit

Vinylummantelung als Außenantenne an (gehört nicht zum

Lieferumfang) den Anschluß AM EXT an. Lassen Sie die MW-

Rahmenantenne weiterhin angeschlossen.

Anschluß der UKW-Antenne

Schließen Sie als vorübergehende Maßnahme die mitgelieferte UKW-

Antenne an den Anschluß FM 75 Ω COAXIAL an.

Verlegen Sie die mitgelieferte UKW-Antenne horizontal.

•Schließen Sie bei schlechtem Empfang eine UKW-Außenantenne

an (gehört nicht zum Lieferumfang). Bevor Sie ein 75 Ω-

Koaxialkabel mit einem Stecker (IEC oder DIN 45325) anschließen,

ziehen Sie die mitgelieferte UKW-Antenne ab.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD STB

VCR TV

FM 75

COAXIAL

AM LOOP

ANTENNA

FM 75

AM EXT

RX-ES1SL

132

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM6

Deutsch

Erste Schritte

Aktiver Subwoofer

FORTSETZUNG AUF DER NÄCHSTEN SEITE

AZum Mittenlautsprecher

BZum rechten Surroundlautsprecher

CZum linken Surroundlautsprecher

DZum rechten Frontlautsprecher

EZum linken Frontlautsprecher

Anschließen der Frontlautsprecher, des

Mittenlautsprechers und der Surround-Lautsprecher

Verbinden Sie die Lautsprecherklemmen (+) und (–) auf der

Rückseite des Receiver mit den Klemmen (+) und (–) der jeweiligen

Lautsprecher.

Schneiden Sie die Isolierung am Ende aller

Lautsprecherkabel (gehören nicht zum Lieferumfang)

ein, verdrillen Sie sie und ziehen Sie die Isolierung ab.

Öffnen Sie die Klemme des Lautsprecheranschlusses

(1), und führen Sie anschließend das

Lautsprecherkabel (2) ein.

Schließen Sie die Klemme des Lautsprecheranschlusses.

ACHTUNG:

Verwenden Sie ausschließlich Lautsprecher mit der SPEAKER

IMPEDANCE (Lautsprecherimpedanz), die an den

Lautsprecheranschlüssen angegeben ist.

Anschließen des Subwoofers

Durch den Anschluß eines Subwoofers können Sie den Baß

verstärken oder die LFE-Originalsignale von Digitalaufnahmen

wiedergeben.

Verwenden Sie ein (gehört nicht zum Lieferumfang)

Cinch-Kabel, um die Eingangsbuchse eines aktiven

Subwoofers mit der Buchse SUBWOOFER OUT auf

der Rückseite des Receiver zu verbinden.

•Weitere Informationen entnehmen Sie bitte der

Bedienungsanleitung des Subwoofers.

HINWEIS

Sie können den Subwoofer an einem beliebigen Ort aufstellen, da

Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird er

gegenüber der Hörposition aufgestellt.

Anschließen der Lautsprecher und des DVD-Spielers

Schalten Sie die Stromversorgung aller Komponenten aus, bevor Sie die Anschlüsse vornehmen.

Lautsprecheraufstellung

Nachdem Sie Frontlautsprecher, Mittenlautsprecher und Surround-Lautsprecher und/oder einen Subwoofer angeschlossen haben, müssen

Sie die Lautsprecher-Informationen richtig einstellen, um den bestmöglichen Surround-Effekt zu erzielen. Siehe Seiten 15 bis 18 bzgl.

weiterer Einzelheiten.

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Mitten-

lautsprecher

Subwoofer

Linker

Surroundlautsprecher Rechter

Surroundlautsprecher

XV-N55SL

RX-ES1SL

Linker

Frontlautsprecher Rechter

Frontlautsprecher

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

VCR TV

STB

SUBWOOFER

OUT

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:

SPEAKER

IMPEDANCE

123

ABCDE

RX-ES1SL

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM7

Deutsch

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

VCR TV

STB

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

AV COMPU LINK

RX-ES1SL

XV-N55SL

RGB

COMP.

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

AV IN

DVD STB

PCM

STREAM

COAXIAL

OPTICAL

DIGITAL OUT

AV OUT

HINWEISE

•Werkseitig wurden die Anschlüsse DIGITAL IN so konfiguriert, daß die folgenden Komponenten

angeschlossen werden können.

–DIGITAL 1 (Koaxialanschluß): Für einen DVD-Spieler

–DIGITAL 2 (Lichtwellenleiter): Für einen STB (Set-Top- Box)

–DIGITAL 3 (Lichtwellenleiter): Für einen TV-Tuner

Wenn Sie andere Komponenten anschließen, ändern Sie die Konfiguration des digitalen Eingangs

(DIGITAL IN) entsprechend. Weitere Informationen hierzu finden Sie unter „Konfigurieren der

digitalen (DIGITAL IN) Eingänge—DIGITAL IN“ auf Seite 19.

•Wählen Sie den richtigen digitalen Eingangsmodus aus.

Weitere Informationen hierzu finden Sie unter „Auswählen des analogen oder digitalen

Eingangsmodus“ auf Seite 11.

Andere Videokomponenten anschließen

Digitales Koaxialkabel (ein

Kabel wird mitgeliefert)

Erste Schritte

Digitales

Koaxialkabel

(ein Kabel wird

mitgeliefert)

Digitales

Lichtwellenleiter-

kabel (gehört nicht

zum Lieferumfang)

SCART-

Kabel (ein

Kabel wird

mitgeliefert)

Stellen Sie den VIDEO SIGNAL

SELECTOR (Videosignalauswahlregler)

entsprechend den Einstellungen Ihres

Fernsehgeräts ein.

•Wenn Ihr Fernsehgerät nur über ein

Composite-Videosignal verfügt, stellen Sie

den VIDEO SIGNAL SELECTOR auf „RGB/

COMP.“.

•Wenn Ihr Fernsehgerät nur über das Y/C-

Signal verfügt, stellen Sie den

Auswahlschalter auf „Y/C“, so daß Sie eine

bessere Bildqualität genießen können.

•Wenn Ihr Fernsehgerät über ein RGB-Signal

verfügt, stellen Sie den VIDEO SIGNAL

SELECTOR auf „RGB/COMP.“.

Anschließen des DVD-Spielers (XV-N55SL)

Schließen Sie den DVD-Spieler mit einem SCART-

und/oder einem Digitalkabel an.

•Ein digitaler Anschluß wird benötigt, damit Sie

digitalen Klang genießen können—Digitaler

optischer oder koaxialer Anschluß.

HINWEISE

•Werkseitig wurden die Anschlüsse DIGITAL IN so

konfiguriert, daß die folgenden Komponenten

angeschlossen werden können.

–DIGITAL 1 (Koaxialanschluß):

Für einen DVD-Spieler

–DIGITAL 2 (Lichtwellenleiter):

Für einen STB (Set-Top- Box)

–DIGITAL 3 (Lichtwellenleiter):

Für einen TV-Tuner

Wenn Sie andere Komponenten anschließen,

ändern Sie die Konfiguration des digitalen

Eingangs (DIGITAL IN) entsprechend. Weitere

Informationen hierzu finden Sie unter

„Konfigurieren der digitalen (DIGITAL IN)

Eingänge—DIGITAL IN“ auf Seite 19.

•Wählen Sie den richtigen digitalen

Eingangsmodus aus. Weitere Informationen hierzu

finden Sie unter „Auswählen des analogen oder

digitalen Eingangsmodus“ auf Seite 11.

Schalten Sie die Stromversorgung aller Komponenten aus, bevor

Sie die Anschlüsse vornehmen.

•Die Darstellung der Eingänge/Ausgänge zeigt typische Beispiele.

Wenn Sie andere Komponenten anschließen, lesen Sie auch in den

entsprechenden Bedienungsanleitungen nach, da die jeweiligen

Anschlußbezeichnungen auf der Geräterückseite von Komponente

zu Komponente unterschiedlich sein können.

Digitalanschlüsse

ACHTUNG:

Wenn Sie ein Gerät zur Klangregelung, z. B. einen grafischen

Equalizer, zwischen die Signalquellen und dieses Gerät schalten,

kann die Wiedergabe dieses Gerät verzerrt werden.

VIDEO SIGNAL

SELECTOR

RGB

COMP.

VCR AV IN /OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

DVD CAUTION:

SPEAKER

IMPEDANCE

STB

OPTICAL

DIGITAL OUT

COAXIAL

DIGITAL OUT

STB (Set-Top-Box)

Fernsehgerät

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

RX-ES1SL

Ziehen Sie die

Schutzkappe ab,

bevor Sie ein

Lichtwellenleiterkabel

anschließen.

Digitales Lichtwellenleiterkabel

(gehört nicht zum Lieferumfang)

Ziehen Sie die

Schutzkappe ab, bevor Sie

ein Lichtwellenleiterkabel

anschließen.

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM8

Deutsch

Erste Schritte

SCART-anschlüsse

SCART-Kabel (ein Kabel wird mitgeliefert)

Fernseh- und Videoformat

•Wenn das Fernsehgerät mit mehreren SCART-Anschlüssen

ausgestattet ist, lesen Sie in der Bedienungsanleitung des

Fernsehgeräts nach, welche Videosignale in die Ausgänge gespeist

werden, und schließen Sie das SCART-Kabel dann entsprechend

an.

•Dieses Receiver kann Videosignale (S-Video- oder FBAS-Signale)

nicht ändern. Wenn sich die Videosignalformate der

Videokomponenten unterscheiden (und beispielsweise das

S-Video- und das FBAS-Signalformat verwendet werden), wird das

Bild nicht ordnungsgemäß angezeigt. Stellen Sie in diesem Fall bei

allen Videokomponenten ein einheitliches Videosignalformat ein:

entweder das S-Video- oder das FBAS-Format. Anderenfalls

müssen Sie jedes Mal das Videosignalformat des Fernsehgeräts

umschalten, wenn Sie die Signalquelle ändern.

T-V LINK

•Sie können die T-V LINK-Funktion auch nutzen, wenn Sie ein

T-V LINK-kompatibles Fernsehgerät und einen

T-V LINK-kompatiblen Videorecorder über SCART-Kabel an dieses

Receiver anschließen. Weitere Einzelheiten über T-V LINK

entnehmen Sie den Bedienungsanleitungen des Fernsehgeräts

und Videorecorders.

•Schließen Sie das SCART-Kabel an die Buchse EXT-2 des

T-V LINK-kompatiblen JVC-Fernsehgeräts an, wenn Sie die

T-V LINK-Funktion verwenden möchten.

•Manche Fernseher, Videorecorder, Set-Top-Boxen und DVD-Spieler

unterstützen die Datenübertragung, wie z. B. T-V LINK. Die

erforderlichen Informationen finden Sie in den mit diesen Geräten

gelieferten Bedienungsanleitungen.

*Analogdecoder

Wenn Sie eine verschlüsselte Sendung über den Videorecorder

wiedergeben oder mit dem Videorecorder aufzeichnen möchten,

schließen Sie den analogen Decoder an den Videorecorder an, und

stellen Sie den verschlüsselten Kanal am Videorecorder ein. Wenn

kein entsprechender Anschluß für den Videorecorder vorgesehen ist,

schließen Sie den Decoder an das Fernsehgerät an.

Lesen Sie die entsprechenden Informationen in den Handbüchern

nach, die zum Lieferumfang dieser Geräte gehören.

*Aufnehmen von Sendungen der STB (Set-Top-Box)

Wenn Sie eine STB (Set-Top-Box) und einen Videorecorder direkt mit

Hilfe eines SCART-Kabels anschließen, können Sie die Sendungen

der STB (Set-Top-Box) ohne die Menübildschirme der STB (Set-Top-

Box) auf Videocassetten aufnehmen.

Weitere Einzelheiten finden Sie in der Bedienungsanleitung der STB

(Set-Top-Box).

Digitale Wiedergabe

Um Aufnahmen im digitalen Klangformat wiederzugeben, verwenden

Sie sowohl den Digital- als auch den SCART-Kabelanschluss (siehe

Seite 8 und 9).

Spezifikation der SCART-Anschlüsse

TV VCR STB DVD

AUDIO L/R 䡬䡬䡬䡬

IN FBAS 䡬䡬䡬䡬

VIDEO S-Video −䡬䡬䡬

RGB −䡬䡬䡬

AUDIO L/R 䡬*1䡬*1

OUT FBAS 䡬*1*2䡬*1*2

VIDEO S-Video 䡬*2−

RGB 䡬*2−

T-V LINK 䡬*3䡬*3䡬*3䡬*3

*1 Die Signale, die über ein SCART-anschlüsse eingespeist

werden, können nicht über dasselbe SCART-anschlüsse

ausgegeben werden.

*2 Das Format der Videoausgangssignale entspricht dem Format

der Videoeingangssignale. Wenn z. B. S-Video-Signale in dieses

Gerät eingespeist werden, werden nur

S-Video-Signale von diesem Gerät ausgegeben.

In den Bedienungsanleitungen, die zum Lieferumfang der

Videokomponenten gehören, finden Sie Informationen über die

Videoein- und -ausgangssignale.

*3 Die Signale für die T-V LINK-Funktion werden immer durch

dieses Receiver geleitet.

Siehe unten.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:

SPEAKER

IMPEDANCE

VCR TV

DVD STB

AV IN/OUT

AV IN

Fernsehgerät

Videorecorder

STB

VCR TV

DVD STB

RX-ES1SL

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM9

Deutsch

Anschließen des Netzkabels

Stecken Sie den Netzkabelstecker in die Wandsteckdose, nachdem Sie alle Audio-/Videoanschlüsse vorgenommen haben. Achten Sie darauf,

dass die Stecker fest in den Buchsen sitzen. Die Leucht STANDBY am Receiver und die Anzeige auf dem Abspielgerät leuchten rot auf.

•Verlegen Sie das Netzkabel nicht in der Nähe der Anschlusskabel und der Antenne. Das Netzkabel kann sonst Rauschen oder Bildstörungen

verursachen.

HINWEISE

•Benutzerdefinierte Einstellungen, wie beispielsweise gespeicherte Sender und Klangeinstellungen, können in den folgenden Fällen innerhalb

weniger Tage gelöscht werden:

–Das Netzkabel wird abgezogen.

–Die Stromversorgung fällt aus.

•Ziehen Sie das Netzkabel ab:

–falls Sie den Player längere Zeit nicht benutzen werden.

–bevor Sie den Player reinigen.

–bevor Sie den Player bewegen.

•Vermeiden Sie:

–das Anschließen oder Abtrennen des Netzkabels mit nassen Händen.

–Zerren am Netzkabel beim Abziehen, da das Kabel sonst beschädigt werden könnte und einen Brand, Elektroschock oder anderen Unfall

verursachen könnte.

ACHTUNG:

•Berühren Sie das Netzkabel nicht mit nassen Händen.

•Das Netzkabel darf nicht modifiziert, verdreht, gezerrt oder mit schweren Gegenständen belastet werden, da dies einen Brand, Elektroschock

oder anderen Unfall verursachen könnte.

•Falls das Netzkabel beschädigt ist, sollten Sie sich an Ihren Händler wenden und das Netzkabel durch ein neues ersetzen lassen.

Erste Schritte

Analoger Anschluß für DVD MULTI-Wiedergabe (siehe Seite 34)

•DVD MULTI-Wiedergabe wird beim XV-N55SL nicht unterstützt.

Stereo-Audiokabel (gehört nicht

zum Lieferumfang)

Mono-Audiokabel

(gehört nicht zum

Lieferumfang)

Mono-Audiokabe

(gehört nicht zum Lieferumfang)

Stereo-Audiokabel (gehört nicht

zum Lieferumfang)

Zum Audioausgang des mittleren

Kanals

Zum Audioausgang des linken

Surround-Kanals

Zum Audioausgang des rechten

Surround-Kanals

Zum Subwoofer-Ausgang

Zum Audioausgang des rechten

vorderen Front-Kanals

Zum Audioausgang des linken

vorderen Front-Kanals

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

AUDIO

CENTER

FRONT SUB

WOOFER

SURR

(REAR)

VCR TV

DVD STB

DVD-Spieler

(Beispiel: XV-NA7SL)

RX-ES1SL

HINWEIS

Verwenden Sie bei der DVD MULTI-Wiedergabe den gleichen DVD-

Spieler, der an diesen Receiver über ein SCART-Kabel

angeschlossen ist. Wenn Sie einen anderen DVD-Spieler verwenden,

wird ein gemischtes Klangbild von dem linken und rechten Kanal

wiedergegeben.

GE01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM10

Deutsch

RX-ES1SL

Grundbetrieb

Einschalten der Stromversorgung

Drücken Sie die Taste STANDBY/ON (oder die

AUDIO auf der Fernbedienung).

Die led STANDBY schaltet sich aus. Die Anzeige der aktuellen

Signalquelle leuchtet rot. Der Name der aktuellen Signalquelle (oder

Sendefrequenz) wird im Display angezeigt.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Den Wahlschalter stets auf

AUDIO/TV/VCR/STB stellen,

wenn der Receiver mit der

Fernbedienung bedient wird.

Auf der Frontplatte:

Drehen Sie so lange am SOURCE SELECTOR , bis

der von Ihnen gewünschte Signalquellenname auf

dem Display angezeigt wird.

Die der ausgewählten Signalquelle entsprechende Anzeige leuchtet

rot auf.

• Die Signalquelle wechselt durch Drehen am SOURCE SELECTOR

wie folgt:

Auf der Fernbedienung:

Drücken Sie eine der Tasten zum Auswählen der

Signalquellen.

• Jeder Tastendruck auf FM/AM schaltet von FM (UKW) auf AM (MW)

um.

DVD MULTI: Wählen Sie den DVD-Spieler mit Hilfe des

analogen diskreten Ausgangsmodus (5,1-Kanal-

Reproduktion) aus. Sehen Sie auf Seite 34 bzgl.

der DVD MULTI-Wiedergabe nach.

DVD (DIGITAL)*: Der DVD-Spieler wird als Signalquelle ausgewählt.

STB (DIGITAL)*: Die STB (Set-Top-Box) wird als Signalquelle

ausgewählt.

VCR: Der Videorecorder wird als Signalquelle ausgewählt.

TV (DIGITAL)*: Das Fernsehgerät wird als Signalquelle ausgewählt.

FM: Eine UKW-Sendung wird als Signalquelle

ausgewählt.

AM: Eine MW-Sendung wird als Signalquelle

ausgewählt.

* Auswählen des analogen oder digitalen

Eingangsmodus

Wenn Sie den DVD-Spieler, STB oder einen TV-Tuner mit der

analogen als auch der digitalen Anschlußmethode anschließen (siehe

Seiten 8 und 9), müssen Sie den korrekten Eingangsmodus

auswählen.

• Sie können nur den Digitaleingang für Signalquellen auswählen, für

die Sie zuvor digitale Eingangsanschlüsse ausgewählt haben.

(Siehe „Konfigurieren der digitalen (DIGITAL IN) Eingänge—

DIGITAL IN“ auf Seite 19).

NUR auf der Fernbedienung:

Drücken Sie die Taste ANALOG/DIGITAL INPUT um

den analogen oder digitalen Eingangsmodus

auszuwählen.

• Wenn Sie die Taste mehrfach hintereinander drücken, wird

abwechselnd der analoge („ANALOGUE“) und digitale

Eingangsmodus („DGTL AUTO“ ) aktiviert.

DGTL AUTO: Wählen Sie diese Einstellung aus, um den

digitalen Eingangsmodus zu aktivieren. Das

Receiver erkennt das eingehende Signal

automatisch, und die Anzeige für das erkannte

Digitalsignal (DOLBY D, DTS oder LPCM)

schalten sich ein.

ANALOGUE*: Wählen Sie diese Einstellung aus, um den

analogen Eingangsmodus zu aktivieren.

*Grundeinstellung

HINWEIS

Sie können den digitalen Eingabemodus nicht auswählen, wenn „DVD

MULTI“ als Wiedergabe-Signalquelle gewählt wurde.

Der eingestellte Lautstärkepegel wird hier angezeigt.

Der Name der aktuellen Signalquelle wird angezeigt.

So schalten Sie die Stromversorgung aus

(Bereitschaftsmodus)

Drücken Sie erneut die STANDBY/ON (oder die AUDIO auf

der Fernbedienung).

Die led STANDBY schaltet sich ein.

HINWEIS

Im Bereitschaftsmodus wird eine geringe Strommenge verbraucht.

Wenn Sie die Stromversorgung vollständig ausschalten möchten,

müssen Sie das Netzkabel abziehen.

Auswählen der

Wiedergabesignalquelle

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

DVD MULTI DVD (DVD DIGITAL)

STB (STB DIGITAL) VCR TV (TV DIGITAL)

FM AM

(Zurück zum Anfang)

GE11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM11

Deutsch

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

DGTL AUTO

DGTL DTS

DGTL D.D.

Grundbetrieb

Den Wahlschalter stets auf

AUDIO/TV/VCR/STB stellen,

wenn der Receiver mit der

Fernbedienung bedient wird.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Einstellen der Lautstärke

Um die Lautstärke zu erhöhen, den Regler MASTER

VOLUME im Uhrzeigersinn drehen (oder drücken

Sie VOLUME + auf der Fernbedienung).

Um die Lautstärke zu reduzieren, den Regler

MASTER VOLUME gegen den Uhrzeigersinn drehen

(oder drücken Sie VOLUME – auf der

Fernbedienung).

ACHTUNG:

Verringern Sie die Lautstärke immer auf die Minimaleinstellung, bevor

Sie eine Signalquelle wiedergeben. Wenn die Lautstärke zu hoch

eingestellt ist, kann durch die plötzlich vorhandene hohe

Schallenergie Ihr Hörvermögen dauerhaft geschädigt werden und/

oder können die Lautsprecher beschädigt werden.

HINWEIS

Die Lautstärke kann im Bereich von „0“ (Minimum) bis „50“ (Maximum)

eingestellt werden.

Verwenden eines Kopfhörers

Schließen Sie einen Kopfhörer an die Buchse PHONES auf der

Vorderseite an.

Hierdurch werden der aktuell ausgewählte

Surround-Modus deaktiviert, die Wiedergabe über die Lautsprecher

ausgeschaltet und der HEADPHONE-Modus aktiviert.

HP (Kopfhörer) des Displays schaltet sich ein.

•Wenn Sie einen Kopfhörer aus der Buchse PHONES ziehen, wird

der HEADPHONE-Modus deaktiviert und die Wiedergabe über die

Lautsprecher aktiviert.

HEADPHONE-Modus

Wenn Sie Kopfhörer verwenden, werden die folgenden Signale

unabhängig von Ihrer Lautsprechereinstellung ausgegeben:

—Bei Zweikanalsignalquellen werden die Signale des linken und

rechten Frontkanals direkt über den linken und rechten

Kopfhörer ausgegeben.

—Bei Mehrkanal-Signalen werden die vorderen linken und

rechten, die mittleren und die Surround Kanalsignale

heruntergemischt und dann über die Kopfhörer ohne fehlendes

Basselement ausgegeben.

Sie können den Klang mehrkanaliger Signalquellen über den

Kopfhörer genießen.

ACHTUNG:

Vergewissern Sie sich in den folgenden Fällen, dass die Lautstärke

abgesenkt ist:

•Sie möchten einen Kopfhörer anschließen oder aufsetzen. Durch

hohe Lautstärken können Sie sowohl den Kopfhörer beschädigen

als auch Ihr Hörvermögen schädigen.

•Sie möchten die Lautsprecher wieder einschalten. Über die

Lautsprecher kann unerwartet eine sehr hohe Lautstärke

wiedergegeben werden.

Auswahl der digitalen Decodierbetriebsart

Wenn die folgenden Symptome auftreten, während eine Aufnahme im

Dolby Digital- oder DTS Digital Surround-Format bei aktivierter

Einstellung „DGTL AUTO“ wiedergegeben wird (siehe Seite 11),

führen Sie das nachstehend beschriebene Verfahren durch:

•Zu Beginn erfolgt keine Tonwiedergabe.

•Beim Durchsuchen oder Überspringen von Kapiteln oder Titeln

treten Störgeräusche auf.

NUR auf der Fernbedienung:

Drücken Sie die Taste ANALOG/DIGITAL INPUT

um den „DGTL AUTO“ auszuwählen.

Drücken Sie die Taste DECODE um den „DGTL

D.D.“ oder „DGTL DTS“ auszuwählen.

•Wenn Sie diese Taste mehrfach hintereinander drücken, ändert

sich der digitale Eingangsmodus wie folgt:

•Wählen Sie „DGTL D.D.“ aus, um eine Aufnahme

wiederzugeben, die im Dolby Digital-Format codiert ist.

•Wählen Sie „DGTL DTS“ aus, um eine Aufnahme

wiederzugeben, die im DTS Digital Surround-Format codiert ist.

HINWEIS

Wenn Sie die Stromversorgung ausschalten oder eine andere

Signalquelle auswählen, werden die Einstellungen „DGTL DTS“ und

„DGTL D.D.“ deaktiviert, und der digitale Eingangsmodus wird

automatisch auf „DGTL AUTO“ zurückgesetzt.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

GE11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM12

Deutsch

Grundbetrieb

ANALOG

SUBWFR

Es gibt die folgenden Anzeigen für Analog-/Digitalsignale, die Sie

darüber informieren, welcher Signaltyp eingespeist wird.

ANALOG: Leuchtet, wenn der Analogeingang ausgewählt ist.

LPCM: Leuchtet, wenn Lineare PCM-Signale eingespeist

werden.

DOLBY D: •Leuchtet, wenn Dolby Digital-Signale eingespeist

werden.

•Blinkt, wenn ,,DGTL D.D.“ für eine Aufnahme

ausgewählt wird, die nicht im Dolby Digital-Format

codiert ist.

DTS: •Leuchtet, wenn DTS-Signale eingespeist werden.

•Blinkt, wenn ,,DGTL DTS“ für eine Aufnahme

ausgewählt wird, die nicht im DTS-Format codiert

ist.

HINWEIS

Wenn die eingehenden Signale mit Hilfe der Funktion „DGTL

AUTO“ nicht erkannt werden können, schaltet sich keine Anzeige

für Digitalsignale im Display ein.

Aktivieren des TV Direct-Modus

Mit Hilfe des TV Direct-Modus können Sie dieses Gerät als

AV-Wahlschalter verwenden, während das Gerät ausgeschaltet ist.

Wenn der TV Direct-Modus aktiviert ist, werden die Video- und

Audiosignale von Videokomponenten, z. B. einem DVD-Spieler, über

dieses Gerät an das Fernsehgerät übertragen. In diesem Fall können

Sie die Videokomponenten und das Fernsehgerät so verwenden, als

wären sie direkt miteinander verbunden.

•Diese Funktion kann für die folgenden Signalquellen angewendet

werden—DVD (außer DVD MULTI), STB und VCR, wenn diese mit

SCART-Kabeln angeschlossen sind.

Führen Sie das nachstehende Verfahren aus, um den TV Direct-

Modus zu aktivieren (oder zu deaktivieren):

Drücken Sie die Taste TV DIRECT.

Alle Anzeigen erlöschen, aber die aktuell ausgewählte

Signalquelle leuchtet grün.

Schalten Sie die Videokomponente und das

Fernsehgerät ein.

Wählen Sie die Zielvideokomponente aus.

Auf der Frontplatte:

Drehen Sie am SOURCE SELECTOR

(Signalquellenwahlregler), bis eine der

Signalquellenanzeigen—DVD, VCR oder STB—

grün aufleuchtet.

Auf der Fernbedienung:

Drücken Sie eine der Tasten zum Auswählen der

Signalquellen––DVD, VCR oder STB.

Die der ausgewählten Signalquelle entsprechende Anzeige

leuchtet grün auf.

Wenn Sie den TV Direct-Modus deaktivieren und das Receiver

ausschalten möchten, drücken Sie die Taste STANDBY/ON

auf der Frontplatte.

Das Receiver wird ausgeschaltet, und die led STANDBY schaltet sich

ein.

Wenn Sie den TV Direct-Modus deaktivieren und das Receiver

einschalten möchten, drücken Sie die Taste TV DIRECT.

Das Receiver wird eingeschaltet, und die Anzeige der aktuell

ausgewählten Signalquelle leuchtet rot.

HINWEISE

•Wenn der TV Direct-Modus aktiviert ist, können die Klangeffekte

nicht wiedergegeben werden, die dieses Receiver erzeugen kann.

Auch die an dieses Receiver angeschlossenen Lautsprecher

können nicht verwendet werden.

•Sie können die T-V LINK-Funktion zwischen Fernsehgerät und

Videorecorder verwenden, solange der TV Direct-Modus aktiviert

ist. (Weitere Einzelheiten zu den T-V LINK-Funktionen entnehmen

Sie bitte den Bedienungsanleitungen für Fernsehgerät und

Videorecorder).

•TV Direct kann für den Wiedergabemodus DVD MULTI nicht

verwendet werden (siehe Seite 34).

Vorübergehendes Stummschalten

—Stummschaltfunktion

NUR auf der Fernbedienung:

Drücken Sie die Taste MUTING um die Wiedergabe

über alle angeschlossenen Lautsprecher zu

deaktivieren.

„MUTING“ wird im Display angezeigt, und die Wiedergabe wird

ausgeschaltet (die Anzeige des Lautstärkepegels erlischt).

Wenn Sie die Lautstärke wiederherstellen möchten, drücken Sie

erneut die Taste MUTING.

•Wenn Sie die Taste VOLUME +/– (oder drehen Sie regler MASTER

VOLUME auf der Frontplatte) drücken, wird die Lautstärke ebenfalls

wiederhergestellt.

GE11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM13

Deutsch

Grundeinstellungen für die automatische

Speicherung

Dieses Receiver speichert die Klangeinstellungen für jede

Signalquelle:

•wenn Sie die Stromversorgung ausschalten,

•wenn Sie die Signalquelle wechseln, und

•wenn Sie den analogen/digitalen Eingangsmodus wechseln

(siehe Seite 11).

Wenn Sie die Signalquelle ändern, werden die gespeicherten

Einstellungen für die neu ausgewählte Signalquelle automatisch

abgerufen.

Für jede Signalquelle können die folgenden Einstellungen

gespeichert werden:

•Analoger/digitaler Eingangsmodus (siehe Seite 11)

•Klangeinstellung (siehe Seite 21)

•Subwoofer-Ausgangspegel (siehe Seite 21)

•Baßverstärkung (siehe Seite 22)

•Eingangsdämpfermodus (siehe Seite 22)

•Ausgangsbalance (siehe Seitee 22)

•Subwoofer-Audioposition (siehe Seite 22)

•Auswählen des Surround-/DSP-Modus (siehe Seiten 28 bis 33)

HINWEIS

Wenn das UKW- oder MW-Frequenzband als Signalquelle aktiviert

ist, können Sie für jedes Frequenzband unterschiedliche

Einstellungen zuweisen.

Signal- und Lautsprecheranzeigen im Display

Es gibt folgende Signalanzeigen—:

L: •Der Digitaleingang ist aktiviert: leuchtet, wenn ein Signal

für den linken Kanal eingeht.

•Der Analogeingang ist aktiviert: leuchtet immer.

R: •Der Digitaleingang ist aktiviert: leuchtet, wenn ein Signal

für den rechten Kanal eingeht.

•Der Analogeingang ist aktiviert: leuchtet immer.

C: Leuchtet, wenn ein Signal für den Mittenkanal eingeht.

LS: Leuchtet, wenn ein Signal für den linken Surround Kanal

eingeht.

RS: Leuchtet, wenn ein Signal für den rechten Surround Kanal

eingeht.

S: Leuchtet, das Monosignal für die Surround Kanäle eingeht.

LFE: Leuchtet, wenn ein Signal für den LFE-Kanal eingeht.

Für die Lautsprecheranzeigen gilt folgendes:

•Die Subwoofer-Anzeige (

SUBWFR

) leuchtet auf, wenn für

„SUBWFR“ die Einstellung „USE“ für Quick Setup (siehe Seite

16) oder „YES“ für Manual Setup (siehe Seite 17) ausgewählt

wurde.

•Die andere Lautsprecheranzeige leuchtet nur auf, wenn der

zugehörige Lautsprecher auf „SML“ oder „LRG“ eingestellt ist

und wenn dies für die aktuelle Wiedergabe nötig ist.

Signalanzeigen Lautsprecheranzeigen

Grundbetrieb

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

Ausschalten der Stromversorgung mit

Hilfe der Einschlafschaltuhr

Sie können einschlafen, während Sie Musik hören

—Einschlafschaltuhr.

NUR auf der Fernbedienung:

Drücken Sie die Taste SLEEP

mehrfach hintereinander.

Die Anzeige SLEEP leuchtet im Display, und die

Zeit bis zum Ausschalten wird in Schritten von 10

Minuten geändert.

Anzeige SLEEP

Der Ausschaltzeitpunkt ist erreicht:

Das Receiver schaltet sich automatisch aus.

So prüfen oder ändern Sie die Restzeit bis zum Ausschalten:

Drücken Sie die Taste SLEEP einmal.

Die Restzeit bis zum Ausschalten wird (in Minuten) angezeigt.

•Wenn Sie die Zeit bis zum Ausschalten ändern möchten, drücken

Sie die Taste SLEEP mehrfach hintereinander.

So deaktivieren Sie die Einschlafschaltuhr:

Drücken Sie die Taste SLEEP mehrfach hintereinander, bis

„SLEEP 0“ im Display angezeigt wird. (Die Anzeige SLEEP erlischt).

•Wenn Sie die Stromversorgung ausschalten, wird die

Einschlafschaltuhr ebenfalls deaktiviert.

Ändern der Helligkeit des Displays

Sie können das Display abdunkeln.

NUR auf der Fernbedienung:

Drücken Sie die Taste DIMMER

mehrfach hintereinander.

•Bei jedem Tastendruck ändert sich die Anzeige

wie folgt:

DIMMER 1: •Verdunkelt das Display

geringfügig.

•Verdunkelt die blauen

Signalquellenanzeigeleuchten.

DIMMER 2: •Verdunkelt das Display stärker

als DIMMER 1.

•Verdunkelt die blauen

Signalquellenanzeigeleuchten

(wie DIMMER 1).

DIMMER 3: Schaltet das Display aus und

die blauen Signalquellen-

anzeigeleuchten.

DIMMER OFF: Schaltet den Dimmer aus (normale Anzeige).

HINWEIS

Wählen Sie bei der Einstellung der Lautsprecher und Grundelemente

bzw. der Lautstärke „DIMMER OFF“, um die Einstellungen zu

bestätigen, die Sie am Display vorgenommen haben.

ANALOG

SUBWFR

SLEEP

VOL

10 20 30 40 50 60

90 80

(Deaktivierung)

ANALOG PL ΙΙ

SUBWFR LFE

AUTO SR

INPUT ATT

DSP HP

LCR

LS S RS

LPCM

DOLBY D

DTS

SUBWFR

LCR

LS RS

LFE

LCR

LS S RS

GE11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:48 PM14

Deutsch

Zur Erzeugung der bestmöglichen Surround-Effekte in den Surround/DSP-Betriebsarten (siehe Seite 28 bis 33) müssen Sie die Lautsprecher-

und Subwoofer-Informationen eingeben, nachdem Sie alle Anschlüsse vorgenommen haben. Sie können die Lautsprecherinformationen mit

einer der drei Methoden eingeben.

Smart Surround Setup: Die Lautsprecherinformationen werden automatisch durch eine einfache Aktion eingestellt—Sie klatschen in die Hände.

Die Zeitverzögerung und der Ausgangspegel für Mitten- und Surround-Lautsprecher werden automatisch eingestellt.

Quick Setup: Die Lautsprecher- und Subwoofer-Informationen werden schnell durch die Eingabe der Verwendung des Subwoofers,

der Anzahl der Lautsprecher und Ihrer Raumgröße eingestellt.

Manual Setup: Die Lautsprecher- und Subwoofer-Informationen werden von Ihnen manuell eingegeben.

• Schließen Sie, bevor Sie beginnen, die Lautsprechereinstellung vorzunehmen, die Lautsprecher und den Subwoofer an, stellen Sie sie auf

(siehe Seite 7) und schalten Sie den Receiver ein.

Den Wahlschalter stets

auf AUDIO/TV/VCR/STB

stellen, wenn der Receiver

mit der Fernbedienung

bedient wird.

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

So stellen Sie die Lautsprecher-informationen

automatisch ein—Smart Surround Setup

Der Abstand zwischen Hörposition und Lautsprechern ist ein

wichtiger Faktor, um den bestmöglichen Surround-Effekt über die

Surround-/DSP-Modi zu erzielen.

Die Zeitverzögerung des mittleren und der Surround-Lautsprecher

muß relativ zu den vorderen Lautsprechern eingestellt werden, so

daß die von den Lautsprechern ausgegebenen Töne Sie zur gleichen

Zeit erreichen (siehe auch Seite 18).

Bei der Verwendung von Smart Surround Setup wird die

Lautsprecher-Zeitverzögerung und der Ausgangspegel automatisch

durch eine einfache Aktion errechnet—Sie klatschen in die Hände.

•Verbinden Sie für die effektive Nutzung von Smart Surround Setup

sowohl den Mitten- und die Surround-Lautsprecher.

•Sie können ebenfalls die Übergangsfrequenz, die Dämpfung des

Baßfrequenzeffekts und die Komprimierung des Dynamikbereichs

manuell einstellen (siehe Seite 18).

•Wenn Sie Veränderungen an den Lautsprechern vornehmen,

müssen Sie die folgenden Schritte erneut durchführen.

NUR auf der Fernbedienung:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Begeben Sie sich zu der Stelle, an der Sie zuhören.

Drücken und halten Sie SMART S. SETUP gedrückt.

Auf dem Display blinkt „SETTING UP“.

Überprüfen Sie, ob „SETTING UP“ aufhört, zu

blinken und klatschen Sie einmal über Ihrem

Kopf in die Hände, während„SETTING UP“ im

Display erscheint.

Der Receiver beginnt mit der Erkennung des Klangpegels aller

Lautsprecher (außer des Subwoofers).

Nach der Klangerkennung erscheint eine der folgenden Anzeigen

auf dem Display.

SUCCESSFUL: Ihr Händeklatschen wurde erfolgreich erkannt.

Der Receiver stellt die Zeitverzögerung und

den Ausgangspegel für Mitten- und Surround-

Lautsprecher automatisch ein.

SILENT: Der Receiver erkennt nicht aus allen

Lautsprechern Klang.

SILENT-ALL: Der Receiver erkennt aus keinem der

Lautsprecher Klang.

FAILED: Der Receiver kann weder den rechten noch

den linken Kanal für die Front- und/oder

Surround-Lautsprecher korrekt erkennen.

•Wenn der Receiver den Klang nicht korrekt erkennen kann

(„SILENT ALL“ oder „FAILED“ erscheint auf dem Display),

erscheint wieder „SETTING UP“ auf dem Display. Wiederholen

Sie Schritt

•Die Lautsprecher-Zeitverzögerung und die Ausgangspegel

werden automatisch eingestellt, wenn:

—der Receiver den Klang als „SILENT“ zweimal

hintereinander erkennt.

—der Receiver den Klang als „SILENT“ das dritte Mal

erkennt, nachdem „SILENT“, „SILENT-ALL“ und/oder

„FAILED“ zweimal erkannt wurden.

•Wenn der Receiver den Klang drei Mal als „SILENT-ALL“ oder

„FAILED“ erkennt, erscheint „MANUAL“ auf dem Display.

Stellen Sie die Lautsprecher- und Subwoofer-Informationen

über „Quick Setup“ (siehe Seite 16) oder „Manual Setup“ (siehe

Seite 17) und die Lautsprecher-Ausgangspegel für den Mitten-

und Surround-Lautsprecher (siehe Seite 31 bis 33) ein.

Drücken Sie zum Deaktivieren von Smart Surround Setup die

Taste SMART S. SETUP, während auf dem Display „SETTING UP“

blinkt.

•Nachdem „SETTING UP“ aufgehört hat zu blinken können keine

anderen Funktionen ausgeführt werden. Beenden Sie Smart

Surround Setup.

HINWEIS

•Sie müssen die Subwoofer-Informationen und den Ausgangspegel

manuell einstellen (siehe Seite 17 und 22).

•Bei der Verwendung von Smart Surround Setup wird die

Einstellung der Lautsprecher-Zeitverzögerung und der

Ausgangspegel, die Sie zuvor eingegeben haben, deaktiviert.

•Stellen Sie die Lautsprecher-Informationen über „Quick Setup“

(siehe Seite 16) oder „Manual Setup“ (siehe Seite 17) und die

Lautsprecher-Ausgangspegel für den Mitten- und Surround-

Lautsprecher (siehe Seite 31 bis 33) ein, wenn.

—Sie die Lautsprechereinstellung über „Smart Surround Setup“

möchten

—„

Smart Surround Setup“ aufgrund von Umgebung, Lautsprechertyp

oder Klatschstärkesignal nicht korrekt funktionierte.

•„Smart Surround Setup“ arbeitet nicht korrekt, wenn der Klang

durch Ihren Körper oder Objekte blockiert wird.

•Klatschen Sie nicht zu stark in die Hände, damit Ihre Hände nicht

verletzt werden.

RX-ES1SL

Lautsprechereinstellungen

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

VOL

GE15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM15

Deutsch

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

VOL

USE * NO

Lautsprechereinstellungen

Schnelle Einstellung der Lautsprecher

und Subwoofer-Informationen—Quick

Setup

Durch die Eingabe von Verwendung des Subwoofers, Anzahl der

Lautsprecher und Ihrer Zimmergröße wird die Zeitverzögerung der

mittleren und Surround-Lautsprecher automatisch berechnet.

•Wenn Sie Veränderungen an den Lautsprechern vornehmen,

müssen Sie die Lautsprecher-Informationen erneut registrieren.

•Sie können ebenfalls die Übergangsfrequenz, die Dämpfung des

Baßfrequenzeffekts und die Komprimierung des Dynamikbereichs

manuell einstellen (siehe Seite 18).

NUR auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drücken Sie die Taste SETTING.

Die Einstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

Drehen Sie am MULTI JOG, bis „QUICK SETUP“

im Display angezeigt wird.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

Drücken Sie die Taste SET.

Auf dem Display wird „ENTER THE NUMBER OF SPEAKERS“

angezeigt.

•Sobald „QUICK SETUP“ ausgewählt wird, werden alle zuvor

eingestellten Lautsprechereinstellungen gelöscht.

Drehen Sie am MULTI JOG, um die Anzahl der

Lautsprecher auszuwählen, die Sie

angeschlossen haben.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

5 SPEAKERS*: Auswählen, wenn die vorderen, mittleren und

Surround-Lautsprecher angeschlossen sind.

4 SPEAKERS: Auswählen, wenn die vorderen und Surround-

Lautsprecher angeschlossen sind.

3 SPEAKERS: Auswählen, wenn die vorderen und mittleren

Lautsprecher angeschlossen sind.

*Grundeinstellung

Jede Lautsprechergröße wird entsprechend der Anzahl der

angeschlossenen Lautsprecher registriert. Weitere Einzelheiten

finden Sie unter „Lautsprechergröße in Abhängigkeit der

Lautsprecheranzahl“ auf der rechten Seite.

Durch Auswahl von „SMALL ROOM“

•Wird die Zeitverzögerung des mittleren

Lautsprechers auf 1 ms eingestellt.

•Die Zeitverzögerung der Surround-

Lautsprecher wird auf 3 ms

eingestellt.

Drücken Sie die Taste SET.

Auf dem Display wird „ENTER USE OF SUBWOOFER“

angezeigt.

Drehen Sie am MULTI JOG und legen Sie fest, ob

Sie einen Subwoofer angeschlossen haben oder

nicht.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

*Grundeinstellung

Drücken Sie die Taste SET.

Auf dem Display wird „ENTER ROOM SIZE“ angezeigt.

Drehen Sie am MULTI JOG, um die Zimmergröße

auszuwählen.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

*Grunde-

instellung

Die Zeitverzögerung der mittleren und Surround-Lautsprecher

wird entsprechend der Zimmergröße registriert. Weitere

Einzelheiten finden Sie unter „

Zeitverzögerung der Lautsprecher in

Abhängigkeit der Zimmergröße

“ weiter unten.

Drücken Sie die Taste SET, um den

Einstellvorgang abzuschließen.

Im Display wird für eine kurze Zeit SETUP END“ und danach

wieder der Signalquellenname angezeigt.

HINWEISE

•Die von Ihnen vorgenommenen Einstellungen werden erst

registriert, wenn „SETUP END“ auf dem Display angezeigt wird.

•Werden andere Einstellungen außer Lautstärke und Dimmer

vorgenommen, wird Quick Setup abgebrochen.

•Wenn Sie die Lautsprecher- und Subwoofer-Informationen nach

dem Quick Setup ändern möchten, verwenden Sie die manuelle

Einstellung (siehe Seite 17).

Lautsprechergröße in Abhängigkeit der Lautsprecheranzahl

Anzahl der Subwoofer Vorn Mitte Surround

Lautsprecher

3 NO LRG (groß) SML (klein) NO

3 USE (YES) SML (klein) SML (klein) NO

4 NO LRG (groß) NO SML (klein)

4 USE (YES) SML (klein) NO SML (klein)

5 NO LRG (groß) SML (klein) SML (klein)

5 USE (YES) SML (klein) SML (klein) SML (klein)

Zeitverzögerung der Lautsprecher in Abhängigkeit der Zimmergröße

ANALOG

SUBWFR

VOL

SUBWFR FRNT SP

LFE

DIGITAL IN AUTO SR MODE

QUICK SETUP

urück zum Anfang

)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

1,5 m

2,4 m

1,8 m

2,1 m

ANALOG

SUBWFR

VOL

5 SPEKAERS* 3 SPEAKERS

4 SPEAKERS

ANALOG

SUBWFR

VOL

SMALL* MEDIUM

LARGE

GE15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM16

Deutsch

Lautsprechereinstellungen

ANALOG

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Durch Auswahl von „MEDIUM ROOM“

•Wird die Zeitverzögerung des mittleren

Lautsprechers auf 1 ms eingestellt.

•Die Zeitverzögerung der Surround-

Lautsprecher wird auf 2 ms

eingestellt.

Durch Auswahl von „LARGE ROOM“

•Wird die Zeitverzögerung des

mittleren Lautsprechers auf 0 ms

eingestellt.

•Die Zeitverzögerung der

Surround-Lautsprecher wird

auf 0 ms eingestellt.

Manuelle Einstellung der Lautsprecher

und Subwoofer-Informationen—Manual

Setup

Sie können die Informationen für die folgenden Lautsprecher und

Subwoofer nach Ihren Wünschen manuell einstellen. Wenn Sie

Veränderungen an den Lautsprechern vornehmen, müssen Sie die

Informationen erneut registrieren.

•Subwoofer-Informationen—SUBWFR

•Lautsprechergröße—FRNT SP, CNTR SP, SURR SP

•Lautsprecher-Zeitverzögerung—CNTR DL, SURR DL

•Übergangsfrequenz—CROSS

•Dämpfung des Baßfrequenzeffekts—LFE

•Komprimierung des Dynamikbereichs—D.COMP

Vorgehensweise

NUR auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drücken Sie die Taste SETTING.

Die Einstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

Drehen Sie am MULTI JOG, bis das einzustellende

Element auf dem Display angezeigt wird. Drücken

Sie danach die Taste SET.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

Drehen Sie am MULTI JOG, um das in Schritt

ausgewählte Element einzustellen, und drücken

Sie danach die Taste SET.

Ihre Einstellung wird gespeichert.

Bsp.: Wenn Sie für „SUBWFR“ die Einstellung

„NO“auswählen.

Wiederholen Sie die Schritte

und

, wenn sie

andere Einstellungen vornehmen möchten.

Eingeben von Subwoofer-Informationen—

SUBWFR (subwoofer)

Geben Sie ein, ob ein Subwoofer angeschlossen ist oder nicht.

YES*: Wählen Sie diese Option, wenn ein Subwoofer

angeschlossen ist.

Die Subwoofer-Anzeige (

SUBWFR

) des Displays

schaltet sich ein (siehe Seite 14). Sie können den

Ausgangspegel des Subwoofers einstellen (siehe

Seite 22).

NO: Wählen Sie diese Einstellung aus, wenn Sie keinen

Subwoofer angeschlossen haben oder keinen

Subwoofer mehr verwenden.

*Grundeinstellung

Einstellen der Lautsprechergröße

— FRNT SP (Frontlautsprecher),

CNTR SP (Mittenlautsprecher),

SURR SP (Surround- lautsprecher)

Geben Sie die Größe aller angeschlossenen Lautsprecher ein.

LRG (Groß): Auswählen, wenn die Größe des Lautsprecherkonus

größer als 12 cm ist.

SML (Klein)*: Auswählen, wenn die Größe des Lautsprecherkonus

kleiner als 12 cm ist.

NO: Wählen Sie diese Einstellung aus, wenn kein

Lautsprecher angeschlossen ist. (Diese Auswahl ist

für die Frontlautsprecher nicht möglich).

*Grundeinstellung

HINWEISE

•Wenn Sie als Größe für die Frontlautsprecher die Einstellung „SML

(klein)“ ausgewählt haben, können Sie für die Größe des

Mittenlautsprechers und der Surround Lautsprecher nicht „LRG (groß)“

auswählen.

•Wenn Sie für den Subwoofer die Einstellung „NO“ ausgewählt

haben (siehe oben und auf Seite 16), können Sie als Größe für die

Frontlautsprecher nur „LRG (groß)“ auswählen.

ANALOG

SUBWFR

VOL

SUBWFR FRNT SP

LFE

DIGITAL IN AUTO SR MODE

QUICK SETUP

urück zum Anfang

)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

2,7 m

2,4 m

2,1 m

3,0 m

GE15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM17

Deutsch

Lautsprechereinstellungen

Einstellen der Lautsprecher-Zeitverzögerung

— CNTR DL (Zeitverzögerung des mittleren

Lautsprechers),

SURR DL (Zeitverzögerung der Surround-

Lautsprecher)

Mit Hilfe von Smart Surround Setup (siehe Seite 15) oder Quick Setup

(siehe Seite 16) können Sie auf einfachste Weise die Lautsprecher-

Zeitverzögerung einstellen.

Der Abstand zwischen Hörposition und Lautsprechern ist ein

wichtiger Faktor, um den bestmöglichen Surround-Effekt über die

Surround-Modi zu erzielen.

Die Zeitverzögerung des mittleren und der Surround-Lautsprecher

muß relativ zu den vorderen Lautsprechern eingestellt werden, so

daß die von den Lautsprechern ausgegebenen Töne Sie zur gleichen

Zeit erreichen.

•Eine Erhöhung (oder Reduzierung) der Zeitverzögerung um 1 ms

entspricht einer Verlängerung (Verkürzung) des Abstands um

30 cm.

CNTR DL*: Stellen Sie die Zeitverzögerung für den mittleren

Lautsprecher in einem Bereich von 0 ms bis 5 ms (in

Schritten von 1 ms) ein.

SURR DL*: Stellen Sie die Zeitverzögerung für die Surround-

Lautsprecher in einem Bereich von 0 ms bis 15 ms (in

Schritten von 1 ms) ein.

*„0ms“ ist die ursprüngliche Einstellung.

Beispiel: In diesem Fall werden die folgenden Werte

ausgewählt,

„CNTR DL“: „1ms“ und

„SURR DL“: „2ms“.

HINWEIS

Wenn Sie unter Lautsprecher-Informationen für den mittleren und die

Surround-Lautsprecher „NO“ ausgewählt haben (siehe Seite 17),

können Sie den Abstand für den mittleren und die Surround-

Lautsprecher nicht einstellen.

Einstellen der Übergangsfrequenz—CROSS

Kleine Lautsprecher sind nicht in der Lage, Baßfrequenzen effizient

zu reproduzieren. Wenn Sie einen kleinen Lautsprecher im System

verwenden, leitet das Gerät die Baßfrequenzen, die für den kleinen

Lautsprecher vorgesehen sind, automatisch an die großen

Lautsprecher um.

Legen Sie die Übergangsfrequenz nach der Größe des

angeschlossenen kleinen Lautsprechers fest.

•Wenn Sie für alle Lautsprecher (siehe Seite 17) die Einstellung

,,LRG (groß)“ ausgewählt haben, kann diese Funktion nicht aktiviert

werden.

80HZ: Wählen Sie diese Frequenz aus, wenn der

Durchmesser des in diesen Lautsprecher integrierten

Basschassis etwa 12 cm beträgt.

100HZ: Wählen Sie diese Frequenz aus, wenn der

Durchmesser des in diesen Lautsprecher integrierten

Basschassis etwa 10 cm beträgt.

120HZ: Wählen Sie diese Frequenz aus, wenn der

Durchmesser des in diesen Lautsprecher integrierten

Basschassis etwa 8 cm beträgt.

150HZ*: Wählen Sie diese Frequenz aus, wenn der

Durchmesser des in diesen Lautsprecher integrierten

Basschassis etwa 6 cm beträgt.

200HZ: Wählen Sie diese Frequenz aus, wenn der

Durchmesser des in diesen Lautsprecher integrierten

Basschassis unter 5 cm liegt.

*Grundeinstellung

HINWEIS

Die Übergangsfrequenz gilt nicht für den HEADPHONE-Modus.

Einstellen der Dämpfung des Baßfrequenzeffekts

—LFE

Wenn die Bassklänge bei der Wiedergabe einer Aufnahme im Dolby

Digital- oder DTS-Format verzerrt sind, können Sie den LFE-Pegel

so einstellen, dass die Verzerrung aufgehoben wird.

•Diese Funktion wird nur dann angewendet, wenn LFE-Signale

eingespeist werden.

0dB*: Dies ist die Normaleinstellung.

–10dB: Wählen Sie diese Einstellung aus, wenn

Baßfrequenzen verzerrt wiedergegeben werden.

*Grundeinstellung

Einstellen der Komprimierung des

Dynamikbereichs—D.COMP

Sie können den Dynamikbereich (Differenz zwischen minimaler und

maximaler Lautstärke) der reproduzierten Audiosignale komprimieren.

Diese Einstellung ist praktisch, wenn Sie spät nachts Surround-Klang

genießen möchten.

•Diese Funktion kann nur für die Wiedergabe von Audiosignalen

aktiviert werden, die im Dolby Digital-Format codiert sind.

OFF: Wählen Sie diese Einstellung aus, wenn Sie den

vollen Dynamikbereich wiedergeben möchten (ohne

Effekte).

MID*: Wählen Sie diese Einstellung aus, wenn Sie den

Dynamikbereich geringfügig komprimieren möchten.

MAX: Wählen Sie diese Einstellung aus, wenn Sie den

Dynamikbereich stark komprimieren möchten (diese

Einstellung ist praktisch, wenn Sie spät in der Nacht

Musik hören möchten).

*Grundeinstellung

3,0 m

Linker

Frontlautsprecher

Rechter

Frontlautsprecher

Rechter Surround

Lautsprecher

Mittenlautsprecher

2,7 m

2,4 m

2,1 m

Linker Surround

Lautsprecher

GE15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM18

Deutsch

ANALOG

SUBWFR

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Vorgehensweise

NUR auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drücken Sie die Taste SETTING.

Die Einstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

Drehen Sie am MULTI JOG, bis das

einzustellende Element auf dem Display

angezeigt wird. Drücken Sie danach die Taste

SET.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

* Das Element, das Sie einstellen können erscheint auf dem

Display, nachdem „DIGITAL IN“ einige Sekunden lang angezeigt

wurde.

Drehen Sie am MULTI JOG, um das in Schritt

ausgewählte Element einzustellen, und drücken

Sie danach die Taste SET.

Ihre Einstellung wird gespeichert.

Bsp.: Wenn Sie für „DIGITAL IN“ die Einstellung

„1DVD2STB3TV“auswählen.

Konfigurieren der digitalen (DIGITAL IN)

Eingänge—DIGITAL IN

Wenn Sie die digitalen Eingänge verwenden, geben Sie ein, welche

Komponente an welchen Eingang—DIGITAL 1/2/3 (siehe Seite 8)

angeschlossen ist, so daß der richtige Name der Signalquelle

angezeigt wird, wenn Sie die digitale Signalquelle auswählen.

1DVD2STB3TV* :Wählen Sie dies aus, wenn Sie die folgenden

Komponenten anschließen;

DIGITAL 1:DVD-Spieler

DIGITAL 2:STB

DIGITAL 3:TV-Tuner

1DVD2TV3STB :Wählen Sie dies aus, wenn Sie die folgenden

Komponenten anschließen;

DIGITAL 1:DVD-Spieler

DIGITAL 2:TV-Tuner

DIGITAL 3:STB

1STB2DVD3TV :Wählen Sie dies aus, wenn Sie die folgenden

Komponenten anschließen;

DIGITAL 1:STB

DIGITAL 2:DVD-Spieler

DIGITAL 3:TV-Tuner

1STB2TV3DVD :Wählen Sie dies aus, wenn Sie die folgenden

Komponenten anschließen;

DIGITAL 1:STB

DIGITAL 2:TV-Tuner

DIGITAL 3:DVD-Spieler

1TV2DVD3STB :Wählen Sie dies aus, wenn Sie die folgenden

Komponenten anschließen;

DIGITAL 1:TV-Tuner

DIGITAL 2:DVD-Spieler

DIGITAL 3:STB

1TV2STB3DVD :Wählen Sie dies aus, wenn Sie die folgenden

Komponenten anschließen;

DIGITAL 1:TV-Tuner

DIGITAL 2:STB

DIGITAL 3:DVD-Spieler

*Grundeinstellung

RX-ES1SL

Grundeinstellungen

SUBWFR FRNT SP

LFE

DIGITAL IN* AUTO SR MODE

QUICK SETUP (Zurück zum Anfang)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

ANALOG

SUBWFR

VOL

GE15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM19

Deutsch

Aktivieren des Auto Function-Modus—

MODE

Die Videokomponenten können über diesen Receiver durch

Aktivierung des Auto Function-Modus bedient werden.

•Diese Funktion kann für die folgenden Signalquellen angewendet

werden—DVD (außer DVD MULTI), STB und VCR, wenn diese mit

SCART-Kabeln angeschlossen sind.

AUTO1: Wenn eine Videokomponente eingeschaltet wird,

während das Receiver auch eingeschaltet ist, wählt das

Receiver die Videokomponente automatisch als

Signalquelle aus.

Die Anzeige AUTO MODE des Displays schaltet sich ein.

AUTO2: Wenn eine Videokomponente eingeschaltet, der

Receiver bereits eingeschaltet bzw. TV Direct

aktiviert ist, stellt der Receiver als Signalquelle

automatisch die Videokomponente ein.

Wenn eine Videokomponente eingeschaltet wird und

der Receiver ausgeschaltet ist, wird TV Direct aktiviert

und der Receiver stellt als Signalquelle automatisch die

Videokomponente ein.

Wenn eine Videokomponente, die momentan als

Signalquelle ausgewählt ist, ausgeschaltet wird, und

der Receiver eingeschaltet ist bzw. TV Direct

aktiviert ist, stellt der Receiver die zuvor ausgewählte

Signalquelle ein.

Wenn alle Videokomponenten ausgeschaltet sind,

der Receiver eingeschaltet bzw. TV Direct aktiviert

ist, schaltet sich der Receiver automatisch aus.

Die Anzeige AUTO MODE des Displays schaltet sich ein.

MANUAL*: Wählen Sie die Quelle manuell aus.

*Grundeinstellung

HINWEIS

Wenn Sie VCR als Signalquelle auswählen, funktionieren „AUTO1“

oder „AUTO2“ möglicherweise nicht, wenn Sie nur den Videorecorder

einschalten. Wenn dieser Fall eintritt, müssen Sie möglicherweise die

Wiedergabe starten, um den Auto Function-Modus zu aktivieren.

Grundeinstellungen

Aktivieren der Auto Surround-

Funktion—AUTO SR

Die Surround-Wiedergabe wird aktiviert, wenn Sie die entsprechende

Signalquelle auswählen (diese Signalquelle ist an einen

Digitaleingang angeschlossen).

Wählen Sie „ON“, wenn Auto Surround aktiviert wird.

ON: •Wenn mehrkanalige Signale eingespeist werden, wird

ein entsprechender Surround-Modus aktiviert.

•Wenn 2-kanal Dolby Digital- oder 2-kanal DTS-

Signale und Surround-Signale eingespeist werden,

wird „PL II MOVIE“ aktiviert.

•Wenn 2-kanal Dolby Digital- oder 2-kanal DTS-

Signale ohne Surround-Signale eingespeist werden,

wird „STEREO“ aktiviert.

•Wenn Linear PCM-Signale eingespeist werden, wird

nichts geändert.

Die Anzeige AUTO SR des Displays schaltet sich ein.

OFF*: Wählen Sie diese Einstellung aus, um die Auto

Surround-Funktion zu deaktivieren.

*Grundeinstellung

HINWEISE

•Diese Funktion hat in den folgenden Fällen keine Auswirkung:

–Es wird eine analoge Signalquelle wiedergegeben, und

–„DGTL D.D.“ oder „DGTL DTS“ wird als unveränderlicher

Eingangsmodus ausgewählt (siehe Seite 12).

•Wird der Surround-Modus automatisch durch „Auto Surround“

aktiviert, werden alle anderen Surround-Modi, die momentan aktiv

sind, kurzzeitig deaktiviert. Wenn das digitale Mehrkanalsignal nicht

mehr empfangen wird, wird „PL II MOVIE“ aktiviert.

•Wenn Sie die „SURROUND“-Taste drücken und es ist „Auto

Surround“ aktiviert, wird „Auto Surround“ kurzzeitig für die

momentan ausgewählte Signalquelle deaktiviert.

Die Auto Surround-Einstellung wird in den folgenden Fällen

wiederhergestellt:

–Das Receiver wird aus- und eingeschaltet.

–Die Signalquelle wird geändert,

–Der Analog-/Digitaleingang wird geändert, und

–Unter „AUTO SR“ wird erneut die Einstellung „ON“ ausgewählt.

GE15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM20

Deutsch

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Den Wahlschalter stets auf AUDIO/TV/VCR/STB stellen, wenn der Receiver mit der Fernbedienung bedient wird.

Vorgehensweise

Auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drücken Sie die Taste ADJUST.

Die Klangeinstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

Drehen Sie am MULTI JOG, bis das

einzustellende Element auf dem Display

angezeigt wird. Drücken Sie danach die Taste

SET.

• Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

Drehen Sie am MULTI JOG, um das in Schritt

ausgewählte Element einzustellen, und drücken

Sie danach die Taste SET.

Ihre Einstellung wird gespeichert.

Bsp.: Wenn Sie für „BASS“ die Einstellung „+10 (dB)“

auswählen.

Einstellen des Klangbilds—

BASS, TREBLE

Sie können die Tiefen und Höhen nach Ihrem persönlichen

Geschmack regeln.

• Sie müssen diese Einstellungen für jede Signalquelle vornehmen.

BASS*: Die Baßeinstellung kann geändert werden (von –10 dB

bis +10 dB).

TREBLE*: Die Höheneinstellung kann geändert werden (von –10 dB

bis +10 dB).

*„0“ ist die ursprüngliche Einstellung.

Verwenden der Fernbedienung:

Drücken Sie die Taste TONE.

Drücken Sie die Taste BASS 9/(

oder TREBLE 9/( um den

entsprechenden Pegel

(von –10 dB bis +10 dB)

einzustellen.

Einstellen des Subwoofer-Pegels

—SUBWFR

Sie können den Ausgangspegel des Subwoofers einstellen, wenn

zuvor ein Subwoofer angeschlossen wurde und die Subwoofer-

Informationen ordnungsgemäß eingegeben wurden—„USE“ für Quick

Setup oder „YES“ für Manual Setup (siehe Seiten 16 und 17).

• Sie müssen diese Einstellung für jede Signalquelle durchführen

SUBWFR*: Einstellung des Subwoofer-Ausgangspegels

(von –10 dB bis +10 dB).

*„0“ ist die ursprüngliche Einstellung.

Verwenden der Fernbedienung:

Drücken Sie die Taste SUBWFR +/–

um den Pegel (von –10 dB bis

+10 dB) abzugleichen.

RX-ES1SL

Klangeinstellungen

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ANALOG

SUBWFR

VOL

BASS TREBLE

PANORAMA

B.BOOST ATT (Zurück zum Anfang)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

ANALOG

SUBWFR

VOL

GE21-22.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM21

Deutsch

Klangeinstellungen

Verstärken der Baßfrequenzen—

B.BOOST

Sie können den Baßpegel verstärken—Bass Boost.

•Sie müssen diese Einstellung für jede Signalquelle durchführen.

ON: Wählen Sie diese Einstellung aus, um die

Baßfrequenzen zu verstärken (Bass Boost).

Die BASS BOOST-Anzeige leuchtet im Display auf.

OFF*: Wählen Sie diese Einstellung aus, um die

Baßverstärkung zu deaktivieren.

*Grundeinstellung

HINWEIS

Diese Funktion wirkt sich nur auf die Wiedergabe über die

Frontlautsprecher aus.

Verwenden der Fernbedienung:

Drücken Sie die Taste BASS BOOST.

•Wenn Sie diese Taste mehrfach hintereinander

drücken, wird die Baßverstärkung abwechselnd

ein- und ausgeschaltet.

Dämpfen des Eingangssignals—ATT

Wenn der Eingangspegel der analogen Signalquelle zu hoch ist,

klingt die Wiedergabe verzerrt. Sollte dieser Fall eintreten, müssen

Sie den Eingangssignalpegel dämpfen, um diese Klangverzerrung zu

verhindern.

•Diese Einstellung muß für jede analoge Signalquelle durchgeführt

werden.

•Die Fernbedienung können Sie für diese Einstellung nicht

verwenden.

ON: Auswählen, um den Eingangssignalpegel zu

dämpfen.

Die INPUT ATT-Anzeige leuchtet im Display auf.

NORMAL*: Auswählen, um die Dämpfung aufzuheben.

*Grundeinstellung

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Einstellen der Subwoofer-Audioposition

Bei der Wiedergabe einer Stereoquelle wird der Klang des

Subwoofers im Vergleich zum Klang einer Mehrkanalquelle verstärkt.

Sobald Sie die Subwoofer-Audioposition eingestellt haben, wird der

Ausgangspegel des Subwoofers bei der Wiedergabe einer

Stereoquelle durch den ausgewählten Wert reduziert. Die Anzeige

A (Audio).POSITION leuchtet auf, wenn diese Funktion aktiviert ist.

•Sie müssen diese Einstellung für jede einzelne Signalquelle

vornehmen.

NUR auf der Fernbedienung:

Drücken Sie die Taste A.POSITION

mehrere Male hintereinander, um den

Pegel für die Subwoofer-

Audioposition aus „–2 (dB)“,

„–4 (dB)“ und „–6 (dB)“ auszuwählen.

Je kleiner die Zahl, desto mehr erhöht sich

automatisch der Pegel, wenn in Stereo gehört

wird.

•Wenn keine Einstellungen vorgenommen

werden müssen, wählen Sie „OFF“

(Grundeinstellung) aus.

HINWEISE

•Der maximale Ausgangspegel des Subwoofers beträgt –10dB.

Bsp.:

Wenn der Ausgangspegel des Subwoofers auf „–8 (dB)“ und die

Subwoofer-Audioposition auf „–4 (dB)“ eingestellt wird, beträgt der

Ausgangspegel bei Stereo-Wiedergabe –10dB.

•Diese Funktion wird nur dann aktiviert, wenn auch der Surround-

Modus aktiviert wird.

Einstellen der Ausgangsbalance der

Frontlautsprecher—BAL

Wenn bei der Wiedergabe entweder der linke oder der rechte Kanal

dominant sein sollte, können Sie die Balance der Lautsprecher

ändern.

•Sie müssen diese Einstellung für jede Signalquelle durchführen.

•Die Fernbedienung können Sie für diese Einstellung nicht

verwenden.

BAL*: Einstellung der Balance der vorderen Lautsprecher.

•„CENTER“ bis „L-21“: Reduziert den Ausgang des

linken Kanals.

•„CENTER“ bis „R-21“: Reduziert den Ausgang des

rechten Kanals.

*„CENTER“ ist die ursprüngliche Einstellung.

GE21-22.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:49 PM22

Deutsch

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Die Tasten auf der Fernbedienung werden hauptsächlich für den

Betrieb des Tuners verwendet. Drücken Sie zuerst FM/AM, um

die Tasten auf der Fernbedienung zu verwenden.

Den Wahlschalter stets auf AUDIO/TV/VCR/STB stellen,

wenn der Receiver mit der Fernbedienung bedient wird.

Manuelles Einstellen von Sendern

NUR auf der Fernbedienung:

Drücken Sie die Taste FM/AM, um das

Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten

Frequenzbands wird eingestellt.

• Wenn Sie die Taste mehrfach hintereinander drücken, wechselt

das Frequenzband zwischen UKW und MW.

Sie können auch durch Drehen am SOURCE SELECTOR an der

Frontplatte „FM“ oder „AM“ auswählen.

Drücken Sie mehrmals hintereinander die Taste

TUNING 9 oder TUNING ( bzw. halten Sie die

Taste gedrückt, bis Sie die gewünschte Frequenz

gefunden haben.

Drücken Sie zuerst auf die Taste FM/AM auf der Fernbedienung,

wenn Sie „FM“ oder „AM“ mit dem SOURCE SELECTOR

(Signalquellenwahlregler) auf der Frontplatte auswählen möchten.

• Wenn Sie die Taste TUNING 9 drücken (oder gedrückt halten),

wird die Frequenz erhöht.

• Wenn Sie die Taste TUNING ( drücken (oder gedrückt halten),

wird die Frequenz verringert.

HINWEISE

• Wenn Sie die Taste TUNING 9 oder TUNING (, gedrückt halten

und loslassen, ändert sich die Frequenz so lange, bis ein Sender

eingestellt ist.

• Wenn ein Sender mit ausreichender Signalstärke eingestellt ist,

schaltet sich die Anzeige TUNED des Displays ein.

• Wenn eine UKW-Stereosendung empfangen wird, leuchtet darüber

hinaus die Anzeige ST (Stereo).

Speichern von Sendern und Abrufen

vongespeicherten Sendern

Sobald ein Sender einer Speicherplatznummer zugeordnet wurde,

kann der Sender schnell eingestellt werden. Sie können maximal

30 UKW- und 15 MW-Sender speichern..

So speichern Sie Sender

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

NUR auf der Fernbedienung:

Wählen Sie den Sender aus, den Sie

voreinstellen möchten (siehe „Manuelles

Einstellen von Sendern“ oben).

• Wenn Sie den UKW-Empfangsmodus für diesen Sender

speichern möchten, wählen Sie den gewünschten UKW-

Empfangsmodus aus. Weitere Informationen finden Sie unter

„Auswählen des UKW-Empfangsmodus“ auf Seite 24.

Drücken Sie die Taste MEMORY.

Die Eingabeposition der Speicherplatznummer blinkt etwa

5 Sekunden lang im Display.

RX-ES1SL

Tunerbedienung

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100+

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ENTER

GE23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:50 PM23

Deutsch

Auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drehen Sie am SOURCE SELECTOR, um „FM“

oder „AM“ auszuwählen.

Der zuletzt empfangene Sender des ausgewählten

Frequenzbands wird eingestellt.

Drücken Sie die Taste TUNER PRESET.

Im Display wird ein „P“ angezeigt, und der MULTI JOG kann jetzt

zur Auswahl der gespeicherten Kanäle verwendet werden.

Drehen Sie am MULTI JOG, um eine gespeicherte

Kanalnummer auszuwählen, während „P“ im

Display angezeigt wird.

•Durch Drehen am MULTI JOG im Uhrzeigersinn werden die

gespeicherten Kanalnummern erhöht.

•Durch Drehen am MULTI JOG gegen den Uhrzeigersinn

werden die gespeicherten Kanalnummern reduziert.

Auswählen des UKW-Empfangsmodus

Wenn eine UKW-Stereosendung nur schlecht zu empfangen ist oder

rauscht, können Sie den UKW-Empfangsmodus ändern, während Sie

die UKW-Sendung hören.

•Sie können den UKW-Empfangsmodus für jeden gespeicherten

Sender speichern (siehe Seite 23).

NUR auf der Fernbedienung:

Drücken Sie während des Empfangs einer UKW-

Sendung die Taste FM MODE.

Drücken Sie zuerst auf die Taste FM/AM auf der Fernbedienung,

wenn Sie „FM“ mit dem SOURCE SELECTOR auf der Frontplatte

auswählen möchten.

•Wenn Sie die Taste mehrfach hintereinander drücken, wechselt der

UKW-Empfangsmodus zwischen „AUTO MUTING“ und „MONO“.

AUTO MUTING*: Dies sollte die Normaleinstellung sein.

Wenn eine Sendung stereophon übertragen

wird, erfolgt die Wiedergabe stereophon.

Wenn die Sendung monophon ausgestrahlt

wird, erfolgt die Wiedergabe ebenfalls

monophon. Dieser Modus ist auch nützlich,

um das Rauschen zwischen den Sendern zu

unterdrücken. Die Anzeige AUTO MUTING

des Displays schaltet sich ein.

MONO: Wählen Sie diese Einstellung aus, um den

Empfang zu verbessern (allerdings geht der

Stereoeffekt verloren).

In diesem Modus hören Sie Rauschen,

während Sie Sender einstellen. Die Anzeige

AUTO MUTING des Displays schaltet sich

aus. (Die Anzeige ST erlischt ebenfalls).

*Grundeinstellung

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

Tunerbedienung

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

Drücken Sie die Zifferntasten (1 – 10, +10) um

eine Speicherplatznummer auszuwählen,

während die Eingabeposition der

Speicherplatznummer blinkt.

•Drücken Sie 5, um die Speicherplatznummer 5 auszuwählen.

•Drücken Sie +10 und anschließend 5, um die

Speicherplatznummer 15 auszuwählen.

•Drücken Sie die Taste +10, +10 und anschließend 10, um die

Speicherplatznummer 30 auszuwählen.

Drücken Sie die Taste MEMORY erneut, während

die ausgewählte Speicherplatznummer im

Display blinkt.

Der Sender wird unter der ausgewählten Speicherplatznummer

gespeichert.

•Die ausgewählte Kanalnummer hört zu blinken auf.

Drücken Sie mehrmals hintereinander die Taste

TUNING 9 oder TUNING ( bzw. halten Sie die

Taste gedrückt, bis Sie die gewünschte Frequenz

gefunden haben.

Wiederholen Sie Schritt

bis

, bis Sie alle

gewünschten Sender gespeichert haben.

So löschen Sie einen gespeicherten Sender

Wenn Sie einen neuen Sender unter einer bereits verwendeten

Speicherplatznummer speichern, wird der alte Sender überschrieben.

So stellen Sie einen gespeicherten Sender ein

NUR auf der Fernbedienung:

Drücken Sie die Taste FM/AM, um das

Frequenzband zu wählen.

Der zuletzt empfangene Sender des ausgewählten

Frequenzbands wird eingestellt und die Zifferntasten können jetzt

zur Tunerbedienung verwendet werden.

•Wenn Sie die Taste mehrfach hintereinander drücken, wechselt

das Frequenzband zwischen UKW und MW.

Drücken Sie die Zifferntasten (1 – 10, +10), um

eine Kanalnummer auszuwählen.

Drücken Sie zuerst auf die Taste FM/AM auf der Fernbedienung,

wenn Sie „FM“ oder „AM“ mit dem SOURCE SELECTOR auf der

Frontplatte auswählen möchten.

•Drücken Sie 5, um die Speicherplatznummer 5 auszuwählen.

•Drücken Sie +10 und anschließend 5, um die

Speicherplatznummer 15 auszuwählen.

•Drücken Sie die Taste +10, +10 und anschließend 10, um die

Speicherplatznummer 30 auszuwählen.

GE23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:50 PM24

Deutsch

Tunerbedienung

Anzeige RDS

ANALOG

SUBWFR

STTUNED

VOL

LR RDS

Es werden nur die Tasten auf der Fernbedienung für den RDS-

Betrieb verwendet.

Den Wahlschalter stets auf AUDIO/TV/VCR/STB stellen,

wenn der Receiver mit der Fernbedienung bedient wird.

Verwenden des RDS-Systems

(Radiodatensystems) für den Empfang

von UKW-Sendern

Mit Hilfe des RDS-Systems können UKW-Sender neben den

eigentlichen Programmsignalen zusätzliche Signale übertragen.

Beispielsweise können Sender ihren Sendernamen sowie

Informationen über den ausgestrahlten Programmtyp übermitteln,

z. B. Sport oder Musik usw.

Wenn ein UKW-Sender eingestellt wird, der RDS-Dienste bietet,

leuchtet die Anzeige RDS im Display.

Mit diesem Receiver können die folgenden RDS-Signaltypen

empfangen werden:

PS (Sendername): Es werden allgemein bekannte

Sendernamen angezeigt.

PTY (Sendungstyp): Es werden Sendungstypen angezeigt.

RT (Radiotext): Es werden vom Sender übertragene

Textnachrichten angezeigt.

Enhanced Other Networks: Siehe Seite 27.

HINWEISE

•RDS steht für MW-Sender nicht zur Verfügung.

•RDS funktioniert möglicherweise nicht richtig, wenn der eingestellte

Sender die RDS-Signale nicht ordnungsgemäß ausstrahlt oder die

Signale zu schwach sind.

Welche Informationen können RDS-Signale liefern?

Sie können die RDS-Signale, die vom Sender übermittelt werden, im

Display sehen.

Drücken Sie die Taste DISPLAY, während Sie einen

UKW-Sender hören.

•Wenn Sie diese Taste mehrfach hintereinander drücken, werden im

Display die folgenden Informationen nacheinander angezeigt:

PS (Sendername):

Während des Suchlaufs wird „PS“ angezeigt, und anschließend wird

der Sendername angezeigt. „NO PS“ wird eingeblendet, wenn kein

entsprechendes Signal vorhanden ist.

PTY (Sendungstyp):

Während des Suchlaufs wird „PTY“ angezeigt, und anschließend wird

der Programmtyp angezeigt. „NO PTY“ wird eingeblendet, wenn kein

entsprechendes Signal vorhanden ist.

RT (Radiotext):

Während des Suchlaufs wird „RT“ angezeigt. Anschließend wird die

Textnachricht angezeigt, die der Sender überträgt. „NO RT“ wird

eingeblendet, wenn kein entsprechendes Signal vorhanden ist.

Frequenz:

Sendefrequenz (kein RDS-Dienst).

Informationen über die im Display angezeigten Zeichen

Zum Anzeigen von PS-, PTY- oder RT-Signalen im Display werden die

folgenden Zeichen verwendet:

•Akzente können nicht dargestellt werden. „A“ beispielsweise kann

für folgende Zeichen stehen „Å, Ä, Ã, Á, À, Â, å, ä, ã, á, à, and â”.

HINWEIS

Wenn der Suchlauf sofort beendet wird, werden „PS“, „PTY“ und „RT“

nicht im Display angezeigt.

PS PTY

Frequenz

(Standardanzeige)

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

ENTER

GE23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:50 PM25

Deutsch

PTY-Codes

Tunerbedienung

Suchen einer Sendung nach PTY-Codes

Einer der Vorteile des RDS-Diensts besteht darin, daß die

gespeicherten Sender nach einem bestimmten Sendungstyp

durchsucht werden können (siehe Seiten 23 und 24), wenn der

entsprechende PTY-Code eingegeben wird.

So suchen Sie eine Sendung mit Hilfe von PTY-Codes

Bevor Sie beginnen, denken Sie an folgendes...

•Der PTY-Suchlauf wird nur für gespeicherte Sender durchgeführt.

•Zum Abbrechen des Suchlaufs können Sie jederzeit während der

Suche die Taste PTY SEARCH drücken.

•Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drücken Sie die Taste PTY SEARCH, während Sie

einen UKW-Sender hören.

„PTY SELECT“ blinkt im Display.

Drücken Sie die Taste PTY 9 oder PTY (, bis

der gewünschte PTY-Code im Display angezeigt

wird, während „PTY SELECT“ blinkt.

•Weitere Informationen finden Sie unter „Beschreibung der PTY-

Codes“.

Drücken Sie die Taste PTY SEARCH erneut,

während der PTY-Code, der im vorherigen Schritt

ausgewählt wurde, noch im Display angezeigt

wird.

Während des Suchlaufs werden „SEARCH“ und der ausgewählte

PTY-Code abwechselnd im Display angezeigt.

Das Receiver durchsucht 30 gespeicherte UKW-Sender, beendet

den Suchlauf, wenn die gewünschte Sendung gefunden wird, und

stellt diesen Sender ein.

So setzen Sie den Suchlauf nach dem ersten gefundenen Sender fort

Drücken Sie erneut die Taste PTY SEARCH, während die Anzeigen

im Display blinken.

•Wenn keine Sendung gefunden wird, erscheint „NOT FOUND“ im

Display.

Beschreibung der PTY-Codes:

News: Nachrichten.

Affairs: Themensendungen, in der aktuelle Nachrichten

ausführlicher behandelt werden—Debatte oder

Analyse.

Info: Sendungen mit dem Zweck, Informationen im

weitesten Sinn zu vermitteln.

Sport: Sendungen über alle Aspekte sportlicher Ereignisse.

Educate: Bildungssendungen.

Drama: Hörspiele und Hörspielserien.

Culture: Sendungen, die sich mit allen Aspekten nationaler

oder regionaler Kultur einschließlich Sprache, Theater

usw. beschäftigen.

Science: Sendungen über Naturwissenschaften und Technik.

Varied: Dieser Code wird hauptsächlich für Wortsendungen

verwendet, z. B. Quizsendungen, Ratespiele und

Interviews.

Pop M: Kommerzielle Musik, die aktuell Anklang findet.

Rock M: Rockmusik.

Easy M: Aktuelle zeitgenössische Musik mit Easy-Listening-

Charakter.

Light M: Instrumental- und Vokal- oder Chormusik.

Classics: Darbietung von Orchestermusik, Symphonien,

Kammermusik usw.

Other M: Musik, die keine der anderen Kategorien paßt.

Weather: Wetterberichte und Wettervorhersagen.

Finance: Börsen-, Handels- und Wirtschaftsberichte usw.

Children: Sendungen für ein junges Zielpublikum.

Social: Sendungen über Soziologie, Geschichte, Geographie,

Psychologie und Gesellschaft.

Religion: Sendungen mit religiösem Inhalt.

Phone In: Sendungen, an denen Zuhörer entweder per Telefon

oder auf einem öffentlichen Forum teilnehmen

können.

Travel: Reiseberichte.

Leisure: Sendungen über Freizeitaktivitäten.

Jazz: Jazzmusik.

Country: Musik, die aus den Südstaaten Amerikas stammt

oder die diese Tradition fortsetzt.

Nation M: Aktuelle Popmusik des Landes oder der Region in der

Sprache dieses Landes.

Oldies: Musik aus dem sogenannten „goldenen Zeitalter“ der

Popmusik.

Folk M: Musik, die ihre Wurzeln in der Musikkultur eines

bestimmten Landes hat.

Document: Tatsachenberichte, die in ermittelndem Stil vermittelt

werden.

TEST: Dieses Signal wird ausgestrahlt, wenn Sender oder

Empfänger für Notfalldurchsagen getestet werden.

Alarm !: Notfalldurchsage.

Bei einigen UKW-Sendern werden die PTY-Codes

möglicherweise anders als in der obigen Liste eingestuft.

Travel

Affairs

Rock M (Rockmusik)

Religion Easy M (Leichte Unterhaltungsmusik)

Children Classics

Finance

Weather

Other M (Sonstige Musik)

Social

Phone In

Light M (Leichte Musik)

Info (Informationen)

Sport

Educate (Erziehung)

Folk M (Folkmusik)

Oldies

Drama

Nation M (Volksmusik)

Culture

Jazz

Varied

Pop M (Popmusik)

Country

Science

Leisure

Alarm !

TEST

Documemt

None

News

GE23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:50 PM26

Deutsch

NEWS/INFO

TA/INFO

NEWS

TA/NEWS/INFO

INFO TA/NEWS

None

Tunerbedienung

So beenden Sie die Wiedergabe der durch die Enhanced Other

Networks-Funktion ausgewählten Sendung.

Drücken Sie erneut die TA/NEWS/INFO mehrfach hintereinander bis

der gewünschte, so daß die Anzeige des Programmtyps (TA/NEWS/

INFO) im Display erlischt. Das Gerät deaktiviert den Standby-Modus

der Enhanced Other Networks und stellt den zuvor empfangenen

Sender wieder ein.

Eine Notfallsendung (Alarm !-signal) wird von einem UKW-

Sender ausgestrahlt.

Das Receiver stellt automatisch diesen Sender ein. Ausgenommen

hiervon sind die folgenden Fälle:

•Sie hören einen Sender, der keine RDS-Dienste anbietet—all MW-,

einige UKW-Sender und andere Quellen.

•Das Receiver befindet sich im Bereitschafts- oder TV Direct-Modus.

Beim Empfang einer Notfallsendung wird „Alarm !“ im Display

angezeigt.

Das TEST-signal wird für Gerätetests verwendet, um

festzustellen, ob es das Alarm !-signal ordnungsgemäß

empfangen kann.

Wenn ein TEST-signal empfangen wird, arbeitet das Gerät in

derselben Weise wie beim Empfang des Alarm-signals. Wenn das

TEST-signal eingeht, stellt das Receiver automatisch den Sender ein,

der das TEST-signal ausstrahlt.

Beim Empfang des TEST-signals wird „TEST“ im Display

angezeigt.

HINWEISE

•Enhanced Other Networks-Daten, die von einigen Sendern

ausgestrahlt werden, sind möglicherweise nicht mit diesem

Receiver kompatibel.

•Enhanced Other Networks steht bei einigen UKW-Sendern mit

RDS-Dienst nicht zur Verfügung.

•Während Sie eine Sendung hören, die durch die Enhanced Other

Networks-Funktion eingestellt wurde, wird der Sender nicht

gewechselt, selbst wenn ein anderer Sender des Netzes eine

Sendung mit denselben Enhanced Other Networks-Daten

ausstrahlt.

•Während Sie eine Sendung hören, die durch die Enhanced Other

Network-Funktion eingestellt wurde, können Sie zur

Tunerbedienung nur die Tasten TA/NEWS/INFO und DISPLAY

verwenden.

•Der „Enhanced Other Networks“-Modus funktioniert nur, wenn ein

UKW-Sender mit Enhanced Other Networks-Code empfangen wird.

ACHTUNG:

Wenn abwechselnd zwischen dem Sender, der durch die Enhanced

Other Networks-Funktion eingestellt wurde, und dem aktuell

eingestellten Sender umgeschaltet wird, drücken Sie die Taste TA/

NEWS/INFO mehrfach hintereinander, um die Enhanced Other

Networks-Funktion zu deaktivieren. Wenn Sie die Taste nicht drücken,

wird schließlich der aktuell eingestellte Sender wiedergegeben, und

die Anzeige des im Display blinkenden Enhanced Other Networks-

Datentyps erlischt.

Vorübergehendes Umschalten auf eine

Sendung Ihrer Wahl

Ein weiterer praktischer RDS-Dienst heißt „Enhanced Other Networks“.

Auf diese Weise kann das Gerät von einem anderen Sender

vorübergehend auf eine Sendung Ihrer Wahl (TA, NEWS und/oder

INFO) umschalten. Ausgenommen hiervon sind die folgenden Fälle:

•Sie hören einen Sender, der keine RDS-Dienste anbietet—all MW-,

einige UKW-Sender und andere Quellen.

•Das Receiver befindet sich im Bereitschafts- oder TV Direct-Modus.

Bevor Sie beginnen, denken Sie an folgendes...

Die Enhanced Other Networks-Funktion wird nur für gespeicherte

Sender ausgeführt.

Drücken Sie die Taste TA/NEWS/INFO bis der

gewünschte Programmtyp im Display angezeigt

wird.

•Wenn Sie diese Taste mehrfach hintereinander drücken,

wird im Display folgendes nacheinander angezeigt:

TA: Verkehrsdurchsagen in Ihrem Sendebereich.

NEWS: Nachrichten.

INFO: Sendungen mit dem Zweck, Informationen im weitesten

Sinn zu vermitteln.

Eigentliche Funktionsweise der Enhanced Other Networks

-Funktion

Wenn der momentan eingestellte Sender mit der

Ausstrahlung des von Ihnen gewählten Programms beginnt

Der Receiver empfängt weiterhin den Sender, aber die Anzeige

des empfangenen PTY-Codes beginnt zu blinken.

‘

Nach Ende der Sendung blinkt die Anzeige des empfangenen

PTY-Codes nicht mehr, sondern leuchtet kontinuierlich, aber die

Enhanced Other Networks-Funktion bleibt weiterhin aktiviert.

Wenn ein UKW-Sender die von Ihnen gewünschte Sendung

ausstrahlt, während Sie einen anderen UKW-Sender im

gleichen Netzwerk hören

Der Receiver schaltet automatisch auf diesen Sender um. Die

Anzeige des empfangenen PTY-Codes beginnt zu blinken.

‘

Nach Ende der Sendung wechselt der Receiver zum zuvor

eingestellten Sender, aber die Enhanced Other Networks-Funktion

bleibt im Bereitschaftsmodus. Die Anzeige des empfangenen PTY-

Codes hört auf zu blinken und leuchtet kontinuierlich.

GE23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:50 PM27

Deutsch

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

** „DTS“ und „DTS Digital Surround“ sind Warenzeichen von Digital

Theater Systems, Inc.

Erzeugen von Theateratmosphäre

In einem Kinosaal sind zahlreiche Lautsprecher an den Wänden

angebracht, um einen beeindruckenden Multi-Surround-Klang zu

erzeugen, der den Hörer von allen Seiten erreicht.

Mit der umfangreichen Anzahl an Lautsprechern kann ein räumliches

Klangbild und eine Klangbewegung erzielt werden.

Die in diesem Receiver integrierten Surround/DSP-Modi können fast

dieselben Surround-Klänge wie in einem richtigen Kinosaal erzeugen

Einführung in die Surround/DSP-Modi

Die folgenden Surround/DSP-Modi können Sie mit diesem Receiver

verwenden.

■Surround-Modi

• Dolby Pro Logic II

• Dolby Digital

• DTS

■DSP (Digital Signal Processor)-Modi

• DAP (Digital Acoustic Processor)-Modi

• All Channel Stereo

■ Surround-modi

Dolby Pro Logic II*

Das Verfahren Dolby Pro Logic II verfügt über ein neu entwickeltes

mehrkanaliges Wiedergabeformat, mit dem alle

Zweikanalsignalquellen (normale Stereosignalquellen und im Dolby

Surround-Format codierte Signalquellen) in das 5,1-Kanalformat

überführt werden.

Beim matrixbasierten Codier-/Decodierverfahren von Dolby Pro Logic II

besteht keine Einschränkung für die Grenzfrequenz der hohen

Frequenzen der hinteren Kanäle. Darüber hinaus ermöglicht das

Verfahren im Gegensatz zu Dolby Pro Logic die stereophone

Wiedergabe für die hinteren Kanäle.

Mithilfe von Dolby Pro Logic II kann aus der Originalaufnahme ein

räumliches Klangfeld erzeugt werden, ohne dass neue Klänge und

Klangfärbungen hinzugemischt werden.

Für Dolby Pro Logic II stehen zwei Modi zur Verfügung:

Movie-modus und Music-modus:

Pro Logic II Movie—Dieser Modus eignet sich zum Wiedergeben von

Signalquellen, die im Dolby Surround-Format codiert sind und das

Kennzeichen

DOLBY SURROUND

tragen. Es wird ein Klangfeld erzeugt,

das dem Klangfeld eines diskreten 5,1-Kanal-Systems sehr nahe

kommt.

Pro Logic II Music—Dieser Modus eignet sich zum Wiedergeben

aller Zweikanalmusiksignalquellen. Mit diesem Modus wird ein breites

und plastisches Klangfeld erzeugt. In diesem Modus kann auch die

Panoramasteuerung aktiviert werden. Hierdurch entsteht ein

„Rundumklangeffekt“ mit Seiteneffekten.

• Wenn Dolby Pro Logic II aktiviert ist, leuchtet die Anzeige PL II

im Display.

Dolby Digital*

Dolby Digital ist eine digitale Signalkompressionsmethode, die von

den Dolby Laboratories entwickelt wurde. Sie ermöglicht die

mehrkanalige Kodierung und Dekodierung (1ch bis hin zu 5,1ch).

Die Kodiermethode Dolby Digital 5,1 nimmt die Signale des linken

vorderen Kanals, des rechten vorderen Kanals, des Mittelkanals, des

linken Surround Kanals, des rechten Surround Kanals und des LFE-

Kanals (insgesamt 6 Kanäle, der LFE-Kanal wird jedoch als 0,1-Kanal

gezählt, daher 5,1-Kanal) auf und komprimiert diese digital.

Außerdem ermöglicht Dolby Digital eine Surround-Wiedergabe in

Stereo und stellt die Übergangsfrequenz der Surround-Höhen auf

20 kHz anstatt auf 7 kHz wie bei Dolby Pro Logic ein. Dadurch ist die

Klangbewegung und das Gefühl, „mittendrin“ zu sein, viel stärker als

bei Dolby Pro Logic.

• Wenn Sie Aufnahmen wiedergeben möchten, die im Dolby Digital-

Format codiert sind, schließen Sie die Wiedergabekomponente an

den Digitalaneingang auf der Rückseite dieses Receiver

anschließen. (Siehe Seite 8).

HINWEIS

Dolby Digital-Aufnahmen können grob in zwei Kategorien unterteilt

werden: in Mehrkanalaufnahmen (bis maximal 5,1-Kanalaufnahmen)

und in Zweikanalaufnahmen. Wenn Sie Surround-Klänge beim

Wiedergeben von Dolby Digital-Zweikanalaufnahmen genießen

möchten, können Sie Dolby Pro Logic II verwenden.

*In Lizenz von Dolby Laboratories hergestellt. „Dolby“, „Pro Logic“

und das Doppel-D-Symbol sind Warenzeichen der Dolby

Laboratories.

RX-ES1SL

Erzeugen realistischer Klangfelder

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM28

Deutsch

Erzeugen realistischer Klangfelder

Frühe Reflexionen

Direktschall

Reflexionen von den Wänden

Verfügbare Surround-/DSP-Modi für jedes Eingangssignal

Modus STEREO DOLBY DTS PRO LOGIC II PRO LOGIC II LIVE DANCE HALL PAVILION ALL CH

Signale DIGITAL SURROUND MOVIE MUSIC CLUB CLUB ST.

Dolby Digital 䡬䡬⳯⳯⳯⳯⳯⳯⳯⳯

(mehrkanalig)

Dolby Digital 䡬⳯⳯䡬䡬 ⳯⳯⳯⳯⳯

(zweikanalig)

DTS Digital

Surround 䡬⳯䡬⳯⳯⳯⳯⳯⳯⳯

(mehrkanalig)

DTS Digital

Surround 䡬⳯⳯䡬䡬⳯⳯⳯⳯⳯

(zweikanalig)

Linear PCM 䡬⳯⳯䡬䡬䡬䡬䡬䡬䡬

Analog 䡬⳯⳯䡬䡬䡬䡬䡬䡬䡬

DVD MULTI ⳯⳯⳯⳯⳯⳯⳯⳯⳯⳯

䡬: Möglich ⳯: Unmöglich

Klangwiedergabe im All

Channel Stereo-Modus

DTS**

DTS ist eine weitere digitale Signalkompressionsmethode. Sie wurde

von Digital Theater Systems Inc. entwickelt und ermöglicht die

mehrkanalige Kodierung und Dekodierung.

DTS Digital Surround ist ein anderes digitales diskretes 5,1-Kanal-

Audioformat, das auf CDs, LDs und DVD-Software vorkommt.

Im Vergleich zu Dolby Digital ist die Audio-Kompressionsrate des DTS

Digital Surround-Formats geringer, wodurch das Klangfeld erweitert

wird und die Wiedergabe mehr Tiefe erhält. DTS Digital Surround gibt

daher einen natürlichen, vollen und klaren Klang.

• Wenn Sie Aufnahmen wiedergeben möchten, die im Dolby Digital-

Format codiert sind, schließen Sie die Wiedergabekomponente an

den Digitalaneingang auf der Rückseite dieses Receiver

anschließen. (Siehe Seite 8).

■ DSP (Digital Signal Processor)-modi

DAP (Digital Acoustic Processor)-modi

Die DAP-Modi wurden zur Erzeugung bestimmter Surround-Elemente

entwickelt.

Der Schall in einem Club, einer Diskothek, einer Halle oder einem

Pavillon besteht aus direktem und indirektem Schall—frühzeitige

Reflexionen und Reflexionen von den Wänden. Der direkte Schall

erreicht den Zuhörer ohne jegliche Reflexion. Andererseits benötigt

indirekter Schall aufgrund der Entfernung zur Decke und zu den

Wänden (siehe das nachstehende Diagramm) mehr Zeit, bevor er an

Ihr Ohr gelangt.

Dieser indirekte Schall bildet einen wichtigen Bestandteil der

Surround-Effekte. Der DAP-Modus kann diese wichtigen Elemente

reproduzieren und ein Gefühl des „Dabeiseins“ vermitteln.

Die DAP-Modi können verwendet werden, wenn Front und

Surround Lautsprecher an diesen Receiver angeschlossen sind

(dabei ist es unerheblich, ob ein Mittenlautsprecher

angeschlossen ist oder nicht: Über den Mittenlautsprecher

erfolgt keine Wiedergabe, selbst wenn er angeschlossen ist).

Dieses Receiver kann in den folgenden DAP-Modi betrieben werden:

LIVE CLUB: Gibt die räumliche Atmosphäre eines Live-

Musikclubs mit niedriger Decke wieder.

DANCE CLUB: Gibt die räumliche Atmosphäre eines Rock-

Tanzclubs wieder.

HALL: Gibt die räumliche Atmosphäre einer Halle für

klassische Musik wieder.

PAVILION: Gibt die räumliche Atmosphäre einer

Ausstellungshalle.

Diese DAP-Modi können verwendet werden, um der Wiedergabe von

Zweikanalaufnahmen entweder analogen oder Lineare PCM

digitalsignale Aufnahmen mit Ausnahme Surround-Effekte

hinzuzufügen. Diese können den Eindruck vermitteln, man befinde

sich „mitten im Geschehen“.

• Wenn ein DAP-Modi ausgewählt wird, leuchtet die Anzeige DSP im

Display.

All Channel Stereo

Mithilfe dieses Modus kann ein breiteres stereophones Klangfeld

erzeugt werden. Hierzu werden alle angeschlossenen (und

aktivierten) Lautsprecher verwendet.

Der All Channel Stereo-Modus kann verwendet werden, wenn

Front- und Surround Lautsprecher an diesen Receiver

angeschlossen sind dabei ist es unerheblich, ob ein

Mittenlautsprecher angeschlossen ist oder nicht.

• Ist der Mittenlautsprecher angeschlossen und aktiv, wird die gleiche

Phase der vorderen linken und rechten Signale gemischt und durch

den Mittenlautsprecher ausgegeben.

Der All Channel Stereo-Modus kann verwendet werden, wenn

Zweikanalaufnahmen entweder analoge oder Lineare PCM

digitalsignale wiedergegeben werden.

• Wenn der All Channel Stereo-Modus ausgewählt wird, leuchtet die

Anzeige DSP im Display.

Normalen Stereobetrieb

HINWEIS

Es können keine mehrkanaligen MPEG-Signale wiedergegeben

werden.

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM29

Deutsch

Front Front

Surround Surround

Wenn 5 und 4 Lautsprecher angeschlossen werden

Erzeugen realistischer Klangfelder

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Informationen über Beziehungen

zwischen Lautsprecheraufstellung und

Surround/DSP-Modi

Die verfügbaren Surround/DSP-Modi hängen davon ab, wie viele

Lautsprecher an diesen Receiver angeschlossen sind

Vergewissern Sie sich, dass Sie die Lautsprecherinformationen

richtig eingegeben haben (siehe Seiten 15 bis 18).

•Wenn lediglich Frontlautsprecher angeschlossen sind, können Sie

die Surround-Modi nicht verwenden

•Sie können die DSP-Modi nicht verwenden, wenn keine Surround-

Lautsprecher angeschlossen sind.

Wenn digitale Mehrkanalsoftware, wie z. B. Dolby Digital oder

DTS Digital Surround wiedergegeben wird, wird der entsprechende

Mehrkanal-Surround-Modus durch Drücken auf die Taste

SURROUND (und bei ausgewähltem digitalen Eingangsmodus)

automatisch aktiviert („DOLBY D“ oder „DTS“).

•Bei zweikanaliger Dolby Digital Software kann „PLII MUSIC“ oder

„PLII MOVIE“ durch Drücken der Taste SURROUND ausgewählt

werden.

•Weitere Einzelheiten finden Sie unter „Verfügbare Surround-/DSP-

Modi für jedes Eingangssignal“ auf Seite 29.

Verfügbarer Surround-Modi:

PL II MOVIE (Pro Logic II MOVIE)

PL II MUSIC (Pro Logic II MUSIC)

Verfügbarer DSP-Modi:

LIVE CLUB

DANCE CLUB

HALL

PAVILION

ALL CH ST. (All Channel Stereo)

Wenn 3 Lautsprecher angeschlossen werden

Verfügbarer Surround-Modi:

PL II MOVIE (Pro Logic II MOVIE)

PL II MUSIC (Pro Logic II MUSIC)

HINWEIS

Unter „AUTO SR (Auto Surround)“ ist die Einstellung „ON“ ausgewählt

(siehe Seite 20), Der Surround-Modus wird automatisch aktiviert,

wenn Sie eine Mehrkanalsignalquelle auswählen und die Wiedergabe

starten.

Legen Sie die gewünschte Aufnahme ein, und

starten Sie die Wiedergabe.

Drücken Sie die Taste SURROUND, um einen

entsprechenden Surround-Modus auszuwählen.

•Bei jedem Tastendruck ändert sich der Surround/DSP-Modus

wie folgt:

Wenn digitale Mehrkanal-Software, wie z. B. Dolby Digital

oder DTS Digital Surround, wiedergegeben wird:

Wenn zweikanalige digitale Software, wie z. B. Dolby Digital

oder DTS Digital Surround, wiedergegeben wird:

Wenn Software anderen Formates wiedergegeben wird:

Unter „AUTO SR (Auto Surround)“ ist die Einstellung „ON“

ausgewählt

Wenn eine digitale Signalquelle wiedergegeben wird, wird

automatisch ein entsprechender Surround-Modus eingestellt.

(Siehe Seite 20). →→

→→

→ Fahren Sie mit Schritt

fort.

Es ist wahrscheinlich bequemer, die

Klangeinstellungen mit der

Fernbedienung vorzunehmen, da Sie

Ihre Hörposition nicht verlassen

müssen und das Testsignal

verwenden können.

•Zum Auswählen der

Panoramasteuerung für den Pro

Logic II Music-Modus müssen Sie

die Tasten auf der Frontplatte

verwenden.

Verwendung der Surround-Modi

Sobald Sie Klangeinstellungen vorgenommen haben, werden sie für

jede Signalquelle gespeichert.

•Der Lautsprecher-Ausgangspegel muß nicht eingestellt werden,

wenn die Lautsprecher-Informationen mit Smart Surround Setup

(siehe Seite 15) eingestellt werden.

Den Wahlschalter stets auf AUDIO/TV/VCR/STB stellen,

wenn der Receiver mit der Fernbedienung bedient wird.

Bevor Sie beginnen, denken Sie an folgendes...

Vergewissern Sie sich, dass Sie die Lautsprecherinformationen richtig

eingegeben haben (siehe Seiten 15 bis 18).

NUR auf der Fernbedienung:

Mitte

Front Front

Surround Surround

Mitte

Front Front

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP deaktiviert)

STEREO

(Surround/DSP

deaktiviert)

DOLBY D oder DTS

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

deaktiviert)

ur ck zum Anfang

)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM30

Deutsch

Erzeugen realistischer Klangfelder

PL ΙΙ

SUBWFR

VOL

LPCM

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Drücken Sie die Taste TEST, um die

Lautsprecherbalance zu überprüfen.

„TEST L“ blinkt im Display, und ein Testton wird in der folgenden

Reihenfolge über die Lautsprecher wiedergegeben:

Passen Sie den Pegel der folgenden

Lautsprecher (von –10 dB bis +10 dB) an.

•Nehmen Sie die Einstellungen so vor, daß der Pegel des

ausgewählten Lautsprechers und der Frontlautsprecher

identisch ist.

Drücken Sie die Taste CENTER +/–, um den Pegel des

Mittenlautsprechers abzugleichen.

Drücken Sie die Taste SURR L +/–, um den Pegel des linken

Surroundlautsprechers abzugleichen.

Drücken Sie die Taste SURR R +/–, um den Pegel des rechten

Surroundlautsprechers abzugleichen.

Bsp.: Wenn Sie für „CENTER“ die Einstellung „+8 (dB)“

auswählen.

Drücken Sie erneut die Taste TEST, um die

Testtonfunktion zu beenden.

Der momentan ausgewählte Name der Quelle wird im Display

angezeigt.

Auf der Frontplatte:

•Wenn Sie die Tasten auf der Frontplatte verwenden, steht die

Testtonfunktion nicht zur Verfügung.

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Legen Sie die gewünschte Aufnahme ein, und

starten Sie die Wiedergabe.

Drücken Sie die Taste SURROUND.

Die Auswahl des Surround/DSP-Modus kann jetzt mit dem

MULTI JOG vorgenommen werden.

Drehen Sie am MULTI JOG, um den

entsprechenden Surround-Modus auszuwählen.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

Wenn digitale Mehrkanal-Software, wie z. B. Dolby Digital

oder DTS Digital Surround, wiedergegeben wird:

Wenn zweikanalige digitale Software, wie z. B. Dolby Digital

oder DTS Digital Surround, wiedergegeben wird:

Wenn Software anderen Formates wiedergegeben wird:

Unter „AUTO SR (Auto Surround)“ ist die Einstellung „ON“

ausgewählt

Wenn eine digitale Signalquelle wiedergegeben wird, wird

automatisch ein entsprechender Surround-Modus eingestellt.

(Siehe Seite 20). →→

→→

→ Fahren Sie mit Schritt

fort.

Drücken Sie die Taste ADJUST.

Die Klangeinstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

Drehen Sie am MULTI JOG, bis das einzustellende

Element auf dem Display angezeigt wird. Drücken

Sie danach die Taste SET.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

* Nur verwendbar für „PL II MUSIC“.

PL ΙΙ

SUBWFR

VOL

LPCM

TEST L

(

Linker Frontlautsprecher

)

TEST C

(

Mittenlautsprecher

)

TEST R

(

Rechter Frontlautsprecher

)

TEST LS

(

Linker Surround Lautsprecher

)

TEST RS

(

Rechter Surround Lautsprecher

)

PL ΙΙ

SUBWFR

VOL

LPCM

BASS TREBLE

PANORAMA*

B.BOOST ATT

urück zum Anfang

)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP deaktiviert)

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

STEREO (Surround/DSP

deaktiviert)

DOLBY D oder DTS

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

deaktiviert)

ur ck zum Anfang

)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM31

Deutsch

CENTER*1:Der Ausgangspegel des Mittenlautsprechers kann

(von –10 dB bis +10 dB) abgeglichen werden.

SURR L*1:Der Ausgangspegel des linken Surround

Lautsprechers kann (von –10 dB bis +10 dB)

abgeglichen werden.

SURR R*1:Der Ausgangspegel des rechten Surround

Lautsprechers kann (von –10 dB bis +10 dB)

abgeglichen werden.

PANORAMA-steuerung*2:

•Wählen Sie „ON“ aus, wenn Sie einen

„Rundumklang“ mit Seitenwandeffekten

erzeugen möchten.

• Wählen Sie „OFF“ aus, wenn Sie den

ursprünglich aufgenommenen Klang

wiedergeben möchten.

*1„0“ ist die Grundeinstellung für alle Lautsprecher.

*2„OFF“ ist die ursprüngliche Einstellung.

Drehen Sie am MULTI JOG, um das in Schritt

ausgewählte Element einzustellen, und drücken

Sie danach die Taste SET.

Ihre Einstellung wird gespeichert.

•Wenn Sie den Ausgangspegel der Lautsprecher ändern,

nehmen Sie die Einstellungen so vor, dass der Pegel des

ausgewählten Lautsprechers dem Pegel der Frontlautsprecher

entspricht.

Bsp.: Wenn Sie für „CENTER“ die Einstellung „+8 (dB)“

auswählen.

Schritte

und

wiederholen, um die anderen

Einstellungen zu ändern.

Surround Modus beenden

Drücken Sie auf der Fernbedienung die Taste SURROUND mehrere

Male hintereinander oder drücken Sie die Taste SURROUND auf der

Frontplatte, dann drehen Sie danach am MULTI JOG, so daß

„STEREO“ im Display angezeigt wird.

•Wenn der Surround-Modus während der Wiedergabe

mehrkanaliger digitaler Software deaktiviert wird, werden die

Signale aller Kanäle gemischt und über die Frontlautsprecher (und

Subwoofer, falls ein Subwoofer angeschlossen und auf—„USE“ für

Quick Setup oder „YES“ für Manual Setup eingestellt ist—siehe

Seiten 16 und 17) ausgegeben.

HINWEISE

•Sie können die Ausgangspegel der Lautsprecher einstellen, ohne

den Testton wiederzugeben.

•Es ist nicht möglich, den Ausgangspegel des mittleren

Lautsprechers einzustellen, ebenso ist kein Testton aus dem

mittleren Lautsprecher hörbar, wenn „CNTR SP“ auf „NO“

eingestellt ist.

•Es ist nicht möglich, die Ausgangspegel der Surround-Lautsprecher

einzustellen, ebenso ist kein Testton aus den Surround-

Lautsprechern hörbar, wenn „SURR SP“ auf „NO“ eingestellt ist.

•Denken Sie daran, die Lautsprechereinstellung nicht zu ändern,

wenn Sie einen Surround-Modus verwenden. Anderenfalls könnte

der Modus ausgeschaltet werden, wenn Sie die für den Surround-

Modus erforderlichen Lautsprecher deaktivieren.

•Es können keine Surround-Modi verwendet werden, wenn DVD

MULTI als Wiedergabequelle ausgewählt ist.

PL ΙΙ

SUBWFR

VOL

LPCM

Erzeugen realistischer Klangfelder

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Geben Sie die Zweikanalaufnahme—Linear PCM

digital oder analoge—wieder, und wählen Sie die

Signalquelle aus.

Drücken Sie mehrere Male hintereinander auf die

Taste SURROUND, bis einer der DSP-Modi im

Display angezeigt wird, den Sie anwenden

möchten.

Die Anzeige DSP des Displays schaltet sich ebenfalls ein.

•Bei jedem Tastendruck ändert sich der DSP-Modus wie folgt:

Drücken Sie die Taste TEST, um die

Lautsprecherbalance zu überprüfen.

„TEST L“ blinkt im Display, und ein Testton wird in der folgenden

Reihenfolge über die Lautsprecher wiedergegeben:

Es ist wahrscheinlich bequemer,

die Klangeinstellungen mit der

Fernbedienung vorzunehmen, da

Sie Ihre Hörposition nicht verlassen

müssen und das Testsignal

verwenden können.

Verwendung der DSP-Modi

Sobald Sie die Einstellungen der DSP-Modi vorgenommen haben,

werden diese für jede Signalquelle gespeichert.

•Sie können die DSP-Modi nicht verwenden, wenn keine Surround-

Lautsprecher angeschlossen sind.

•Sie können im „ALL CH ST.“ keine Effektstufe auswählen.

Den Wahlschalter stets auf AUDIO/TV/VCR/STB stellen,

wenn der Receiver mit der Fernbedienung bedient wird.

Bevor Sie beginnen, denken Sie an folgendes...

Vergewissern Sie sich, dass Sie die Lautsprecherinformationen richtig

eingegeben haben (siehe Seiten 15 bis 18).

NUR auf der Fernbedienung:

SUBWFR

VOL

DSP

LPCM

TEST L

(

Linker Frontlautsprecher

)

TEST C

(

Mittenlautsprecher

)

TEST R

(

Rechter Frontlautsprecher

)

TEST LS

(

Linker Surround Lautsprecher

)

TEST RS

(

Rechter Surround Lautsprecher

)

SUBWFR

VOL

DSP

LPCM

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

deaktiviert)

(Zur ck zum Anfang)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM32

Deutsch

Drehen Sie am MULTI JOG, bis das

einzustellende Element auf dem Display

angezeigt wird. Drücken Sie danach die Taste

SET.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

* Nur verwendbar für DAP-modi.

SURR L*1:Der Ausgangspegel des linken Surround

Lautsprechers kann (von –10 dB bis +10 dB)

abgeglichen werden.

SURR R*1:Der Ausgangspegel des rechten Surround

Lautsprechers kann (von –10 dB bis +10 dB)

abgeglichen werden.

EFFECT (nur verwendbar für DAP-modi) *2:

Die DAP-Effektstufe kann eingestellt werden.

Je größer die Zahl ist, desto ausgeprägter ist der

Effekt (im allgemeinen ist die Einstellung

„EFFECT 3“ aktiviert).

*1“„0 (dB)“ ist die Grundeinstellung für alle Lautsprecher.

*2„3“ ist die ursprüngliche Einstellung.

Drehen Sie am MULTI JOG, um das in Schritt

ausgewählte Element einzustellen, und drücken

Sie danach die Taste SET.

Ihre Einstellung wird gespeichert.

•Wenn Sie den Ausgangspegel der Lautsprecher ändern,

nehmen Sie die Einstellungen so vor, dass der Pegel des

ausgewählten Lautsprechers dem Pegel der Frontlautsprecher

entspricht.

Bsp.: Wenn Sie für „SURR R“ die Einstellung „+8 (dB)“

auswählen.

Wiederholen Sie Schritt

und

, um weitere

Einstellungen vorzunehmen.

DSP Modi beenden

Drücken Sie auf der Fernbedienung die Taste SURROUND mehrere

Male hintereinander oder drücken Sie die Taste SURROUND auf der

Frontplatten, dann drehen Sie danach am MULTI JOG, so daß

„STEREO“ im Display angezeigt wird. Die DSP-Anzeige im Display

erlischt.

HINWEIS

•Sie können die Lautsprecherpegel einstellen, ohne den Testton

wiederzugeben.

•Es ist nicht möglich, den Ausgangspegel des mittleren

Lautsprechers einzustellen, ebenso ist kein Testton aus dem

mittleren Lautsprecher hörbar, wenn „CNTR SP“ auf „NO“

eingestellt ist.

•Es ist nicht möglich, die Ausgangspegel der Surround-Lautsprecher

einzustellen, ebenso ist kein Testton aus den Surround-

Lautsprechern hörbar, wenn „SURR SP“ auf „NO“ eingestellt ist.

Erzeugen realistischer Klangfelder

Einstellung des Surround-Ausgangspegels (von

–10 dB bis +10 dB).

•Nehmen Sie die Einstellungen so vor, daß der Pegel des

ausgewählten Lautsprechers und der Frontlautsprecher

identisch ist.

Drücken Sie die Taste SURR L +/–, um den Pegel des linken

Surround Lautsprechers abzugleichen.

Drücken Sie die Taste SURR R +/–, um den Pegel des rechten

Surround Lautsprechers abzugleichen.

Bsp.: Wenn Sie für „SURR R“ die Einstellung „+8 (dB)“

auswählen.

Drücken Sie erneut die Taste TEST, um die

Testtonfunktion zu beenden.

Nur für die DAP-Modi:

Drücken Sie die Taste EFFECT, um die

gewünschte DAP-Effektstufe (1 bis 5)

auszuwählen.

•Je größer die Zahl ist, desto ausgeprägter ist der DAP-Effekt

(im allgemeinen ist die Einstellung „EFFECT 3“ aktiviert).

Auf der Frontplatte:

•Wenn Sie die Tasten auf der Frontplatte verwenden, steht die

Testtonfunktion nicht zur Verfügung.

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Geben Sie die Zweikanalaufnahme—Linear PCM

oder analoge—wieder, und wählen Sie die

Signalquelle aus.

Drücken Sie die Taste SURROUND.

Die Auswahl des Surround/DSP-Modus kann jetzt mit dem MULTI

JOG vorgenommen werden.

Drehen Sie am MULTI JOG, bis einer der DSP-Modi

im Display angezeigt, den Sie anwenden möchten.

Die Anzeige DSP des Displays schaltet sich ebenfalls ein.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

Drücken Sie die Taste ADJUST.

Die Klangeinstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

SUBWFR

VOL

DSP

LPCM

BASS TREBLE

PANORAMA

B.BOOST ATT (Zurück zum Anfang)

SUBWFR

SURR R

EFFECT*

SURR L

BAL

CENTER

SUBWFR

VOL

DSP

LPCM

EFFECT 3 EFFECT 4 EFFECT 5

EFFECT 1

EFFECT 2

SUBWFR

VOL

DSP

LPCM

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

SUBWFR

VOL

DSP

LPCM

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

deaktiviert)

(Zur ck zum Anfang)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

SUBWFR

VOL

DSP

LPCM

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM33

Deutsch

Auf der Frontplatte:

Bevor Sie beginnen, denken Sie an folgendes...

Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte.

Wenn der Einstellungsvorgang abgebrochen wird, bevor Sie ihn

abgeschlossen haben, beginnen Sie erneut mit Schritt

Drücken Sie die Taste ADJUST.

Die Klangeinstellungen können jetzt mit dem MULTI JOG

vorgenommen werden.

Drehen Sie am MULTI JOG, bis das

einzustellende Element auf dem Display

angezeigt wird. Drücken Sie danach die Taste

SET.

•Die Anzeige wechselt durch Drehen am MULTI JOG wie folgt:

CENTER*:Der Ausgangspegel des Mittenlautsprechers

kann(von –10 dB bis +10 dB) abgeglichen

werden.

SURR L*:Der Ausgangspegel des linken Surround

Lautsprechers kann (von –10 dB bis +10 dB)

abgeglichen werden.

SURR R*:

Der

Ausgangspegel

des rechten Surround

Lautsprechers kann (von –10 dB bis +10 dB)

abgeglichen werden.

*„0 (dB)“ ist die ursprüngliche Einstellung.

Drehen Sie am MULTI JOG, um das in Schritt

ausgewählte Element einzustellen, und drücken

Sie danach die Taste SET.

Ihre Einstellung wird gespeichert.

•Nehmen Sie die Einstellungen so vor, daß der Pegel des

ausgewählten Lautsprechers und der Frontlautsprecher

identisch ist.

Bsp.: Wenn Sie für „CENTER“ die Einstellung „+8 (dB)“

auswählen.

Wiederholen Sie Schritt

und

, um weitere

Einstellungen vorzunehmen.

HINWEISE

•Wenn Sie DVD MULTI als Wiedergabequelle auswählen, wird der

ausgewählte Surround/DSP-Modus beendet, und die Taste

SURROUND funktioniert nicht.

•Wenn Sie Kopfhörer verwenden, wird der Ton des vorderen linken

und rechten Kanals über die Kopfhörer ausgegeben.

•Die Taste DVD MULTI funktioniert nicht bei TV Direct.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

DVD

AUDIO/TV

/VCR/STB

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Dieser Receiver ist zur Reproduktion des analogen diskreten

Ausgangsmodus (5,1-Kanal-Reproduktion) des DVD-Spielers mit

einem DVD MULTI-Wiedergabemodus ausgestattet.

Zusätzlich kann der DVD MULTI-Wiedergabemodus zur Reproduktion

von DVD-Audioklang verwendet werden.

Lesen vor der Wiedergabe einer DVD zuerst die Bedienungsanleitung

des DVD-Spielers.

•Wenn Sie den DVD MULTI-Wiedergabemodus verwenden,

schließen Sie den DVD-Spieler mit seinem analogen diskreten

Ausgang an den DVD IN-Anschluß auf der Geräterückseite an

(siehe Seite 10).

•Der DVD MULTI-Wiedergabemodus kann nicht mit dem

XV-N55SL verwendet werden.

Den Wahlschalter stets auf AUDIO/TV/VCR/STB

stellen, wenn der Receiver mit der Fernbedienung

bedient wird.

So aktivieren Sie den DVD MULTI-

Wiedergabemodus

Auf der Frontplatte:

Drehen Sie am SOURCE SELECTOR, bis im

Display „DVD MULTI“ angezeigt wird.

Die DVD MULTI-Anzeige leuchtet rot auf.

Wählen Sie den analogen diskreten

Ausgangsmodus am DVD-Spieler und beginnen

Sie mit der DVD-Wiedergabe.

Auf der Fernbedienung:

Drücken Sie die Taste DVD MULTI.

Die DVD MULTI-Anzeige leuchtet rot auf.

Wählen Sie den analogen diskreten

Ausgangsmodus am DVD-Spieler

und beginnen Sie mit der DVD-

Wiedergabe.

Einstellen des Lautsprecherausgangspegels

Während der Wiedergabe einer DVD über den analogen diskreten

Ausgangsmodus am DVD-Spieler können Sie den Lautsprecher-

ausgangspegel einstellen. Sobald Sie die Klangeinstellungen

vorgenommen haben, werden diese gespeichert.

•Der Testton zum Einstellen der Lautsprecherausgangspegel wird

nicht über die Lautsprecher ausgegeben, wenn DVD MULTI

ausgewählt ist.

Auf der Fernbedienung:

Es ist wahrscheinlich bequemer, die Klangeinstellungen mit der

Fernbedienung vorzunehmen, da Sie Ihre Hörposition nicht verlassen

müssen.

Passen Sie den Pegel der folgenden

Lautsprecher (von –10 dB bis +10 dB).

•Nehmen Sie die Einstellungen so vor, daß der

Pegel des ausgewählten Lautsprechers und der

Frontlautsprecher identisch ist.

Drücken Sie die Taste CENTER +/–, um den Pegel

des Mittenlautsprechers abzugleichen.

Drücken Sie die Taste SURR L +/–, um den Pegel

des linken Surround Lautsprechers

abzugleichen.

Drücken Sie die Taste SURR R +/–, um den

Pegel des rechten Surround Lautsprechers abzugleichen.

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

BASS TREBLE

PANORAMA

B.BOOST ATT (Z

urück zum Anfang

)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

RX-ES1SL

Verwendung des DVD MULTI Wiedergabemodus

GE28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:51 PM34

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Vor dem Betrieb

Zu dieser Anleitung

• Die Display-Fensterinformationen und die OSD-Menüinhalte

(On Screen Display) sind bei den Bedienungsbeschreibungen

in eckigen Klammern [ ] ausgedrückt.

• Die für jede Bedienung/Funktion verfügbare(n) Disc(s) ist/sind

durch die folgenden Symbole angezeigt.

Über Discs

Abspielbare Disc-Arten

Der Player kann Discs abspielen, die eine der folgenden

Markierungen aufweisen.

Das DVD-Logo ist ein Warenzeichen.

Der Player kann auch die nachstehenden Discs abspielen:

• DVD-R, DVD-RW und +RW Discs, die im DVD VIDEO Format

beschrieben und finalisiert wurden

• CD-R und CD-RW Discs, die im SVCD, Video CD oder Audio

CD Format beschrieben und finalisiert wurden

• CD-R und CD-RW Discs, die mit MP3- oder WMA-Dateien

gemäß “ISO 9660” Format beschrieben wurden (Näheres

hierzu siehe Seite 49.)

• CD-R und CD-RW Discs, die mit JPEG-Dateien gemäß “ISO

9660” Format beschrieben wurden (Näheres hierzu siehe Seite

51.)

HINWEIS

Falls eine Disc verschmutzt, verkratzt oder verformt ist, oder bei

bestimmten Disc-Eigenschaften und

Aufzeichnungsbedingungen, kann das Gerät zuweilen relativ viel

Zeit beanspruchen, um den Inhalt zu lesen, und in manchen

Fällen kann eine solche Disc überhaupt nicht gelesen werden.

Der Player kann Tonsignale wiedergeben, die in MIX-MODE CD,

CD-G, CD-EXTRA und CD TEXT formatiert sind.

Ländercode von DVD VIDEO

Der Player kann DVD VIDEO Discs abspielen, deren Ländercode

die Ziffer “2” aufweist.

Beispiel für abspielbare DVD VIDEO Discs:

HINWEIS

Der Ländercode des Players ist auf der Rückseite des Players

angegeben.

Farbsystemformat

Der Player ist für die PAL-Fernsehnorm konstruiert und kann

außerdem Discs abspielen, die mit der NTSC-Fernsehnorm

aufgezeichnet wurden, vorausgesetzt, deren

Ländercodenummer enthält die Ziffer “2”.

Beachten Sie, dass das NTSC-Videosignal einer Disc in ein PAL-

Signal bzw. auch umgekehrt umgewandelt wird.

Nicht abspielbare Discs

Der Player kann die nachstehend aufgeführten Discs nicht

abspielen. Falls Sie versuchen, solche Discs abzuspielen, kann

das dabei auftretende Rauschen die Lautsprecher beschädigen.

• DVD-RW Discs, die im VR-Format beschrieben sind

• DVD-ROM, DVD-RAM, DVD AUDIO, CD-ROM, PHOTO CD,

SACD

Darüber hinaus kann der Player folgende Discs nicht abspielen:

• Nicht-finalisierte Discs

• Discs unregelmäßiger Form oder Discs mit Klebeband,

Aufklebern oder Klebstoff auf der Etikett- oder auf der

Wiedergabeseite. Bei Wiedergabe solcher Discs könnte der

Player beschädigt werden.

Digitaltonformate

Der Player unterstützt die folgenden Digitaltonformate

(Beschreibungen der einzelnen Digitaltonformate siehe Seite 61

“Anhang D:Glossar”):

Linear PCM, MPEG Mehrkanal, Dolby Digital, DTS (Digital

Theater Systems)

HINWEIS

Je nach der [DIGITAL-AUDIO-AUSGANG] Einstellung werden

Digitaltonsignale eventuell nicht gemäß der Aufzeichnung auf der

Disc ausgegeben. Näheres hierzu siehe Seite 56 “DIGITAL-

AUDIO-AUSGANG”.

Hinweise zu den Discs

• Bei manchen DVD VIDEO Discs beginnt der Player nach

Einlegen der Disc automatisch mit der Wiedergabe.

• Das Bild kann bei Defekten in der Disc zuweilen schlechte

Qualität oder Rauschen aufweisen.

• Bei manchen Discs sind gewisse in dieser Anleitung

beschriebene Bedienungsschritte nicht ausführbar.

Pflege und Handhabung der Discs

Falls eine Disc verschmutzt, verstaubt, verkratzt oder verformt ist,

erscheinen Wiedergabeton und -bild eventuell verschlechtert.

Gehen Sie mit den Discs grundsätzlich vorsichtig um.

Handhabung

• Berühren Sie nicht die Oberfläche der Discs.

• Discs dürfen nicht mit Klebeband, Aufklebern oder Klebstoff auf

der Etikett- oder auf der Wiedergabeseite versehen werden.

Aufbewahrung der Discs

• Bewahren Sie die Discs in den Hüllen auf. Wenn Discs ohne

Hülle aufeinandergestapelt werden, können sie leicht

beschädigt werden.

• Bewahren Sie Discs nicht an Orten auf, die direkter

Sonneneinstrahlung ausgesetzt sind, oder wo die Feuchtigkeit

oder Temperatur hoch ist. Lassen Sie Discs möglichst nicht im

Fahrzeug liegen!

Reinigen der Discs

• Wischen Sie eine Disc mit einem

weichen, trockenen Tuch von der

Mitte her nach außen ab. Wenn eine

Disc sich nicht leicht reinigen lässt,

können Sie sie mit einem mit

Wasser befeuchteten Tuch

abwischen.

• Verwenden Sie auf keinen Fall

Schallplattenreiniger, Benzin, Alkohol oder jegliche

Antistatikmittel.

Hinweise zum Urheberrecht

Bitte seien Sie sich der urheberrechtlichen Bestimmungen Ihres

Landes bewusst, bevor Sie Aufzeichnungen von DVD VIDEO,

SVCD, Video CD, Audio CD, MP3, WMA und JPEG Discs

machen.

Die Aufzeichnung von urheberrechtlich geschütztem Material

kann widerrechtlich sein.

DVD VIDEO SVCD Video CD

Audio CD

VIDEO

ALL 252 4

Dieses Produkt enthält urheberrechtlich geschützte Technik,

welche durch Methodenansprüche bestimmter U.S.-Patente und

andere bestimmte Rechte über geistiges Eigentum, die im

Besitz von Macrovision Corporation und anderen

Rechtsinhabern sind, geschützt sind. Der Gebrauch dieser

urheberrechtlich geschützten Technik muss durch Macrovision

Corporation autorisiert sein und ist nur für den Heimgebrauch

und die Betrachtung in begrenztem Ausmaß vorgesehen, soweit

nicht ausdrücklich durch Macrovision Corporation autorisiert.

Rückwärtige Entwicklung oder Zerlegen ist verboten.

XV-N55SL

XV-N55SL[EEN].book Page 35 Tuesday, February 18, 2003 10:17 PM

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Wichtige Bedienungsschritte

HINWEIS

Ein- und Ausschalten des Players

Betätigen Sie DVD auf der

Fernbedienung, oder drücken Sie an der

Frontkonsole.

Die STANDBY/ON Anzeige auf der Vorderseite, die im

Bereitschaftsmodus rot leuchtet, leuchtet nun grün.

Die linke und die rechte Seite des Anzeigefensters sind

beleuchtet.

Die erste Anzeige erscheint am Fernsehbildschirm, und die

folgenden Meldungen erscheinen eventuell am unteren Rand der

Erstanzeige.

• DISC WIRD EINGELESEN (Der Player liest die Disc-

Informationen.)

• FALSCHER LÄNDERCODE! (Der Ländercode der DVD VIDEO

Disc entspricht nicht dem Player. Die Disc kann nicht abgespielt

werden.)

•ÖFFNEN

• SCHLIESSEN

• KEINE DISC EINGELEGT

HINWEIS

Auch wenn Sie den Player abschalten, wird der Player nicht von

der Netzstromversorgung getrennt, solange es an der

Wandsteckdose angeschlossen bleibt. Dieser Zustand ist der

Bereitschaftszustand. Der Player verbraucht dabei eine geringe

Menge Strom.

Erste Einstellung

Wenn Sie den Player zum ersten Mal nach dem Kauf

einschalten, erscheint am Fernsehbildschirm die folgende

Meldung.

Vor der Playerbenutzung können Sie Anzeigesprache,

Bildschirmtyp und Digitalausgang gemäß der nachstehenden

Prozedur festlegen.

Betätigen Sie ENTER.

Die erste Seite des DVD PLAYER SET UP Bildschirms

erscheint. Das Pulldown-Menü der [BILDSCHIRMMENÜ-

SPRACHE] wird sofort angezeigt.

Betätigen Sie 5/∞, um die gewünschte

Sprache zu wählen.

Sie können die Bildschirmmenü-Sprache für die

gewünschten Anzeigen usw. wählen, darunter ENGLISCH,

FRANZÖSISCH und DEUTSCH.

Betätigen Sie ENTER.

Die zweite Seite wird angezeigt, worin das Pulldown-Menü

für [MONITOR-TYP] schon offen ist.

Den Wahlschalter stets auf „DVD“ stellen, wenn das

Abspielgerät mit der Fernbedienung bedient wird.

Über das Symbol Ungültige Anweisung

Wenn Sie eine Taste betätigen und der Player diese

Tastenbetätigung nicht akzeptiert, erscheint auf dem

Fernsehbildschirm. Bedienungen sind manchmal auch dann

inakzeptabel, wenn nicht angezeigt wird.

Beachten Sie, dass manche Bedienungsschritte eventuell

nicht akzeptiert werden. Bei manchen Discs z.B. ist kein

Schnellvorlauf/Schnellrücklauf oder keine

Zeitlupenwiedergabe möglich.

DISC WIRD EINGELESEN

Meldungsbereich

EXECUTE DVD PLAYER SETUP? - BASIC PICTURE/AUDIO

SETTING

YES - PRESS ENTER NO - CANCEL

(DVD-EINSTELLUNG DURCHFÜHREN? -

GRUNDEINSTELLUNG BILD/TON

JA - ENTER DRÜCKEN NEIN - CANCEL DRÜCKEN)

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

MENÜSPRACHE ENGLISCH

AUDIO-SPRACHE ENGLISCH

UNTERTITEL ENGLISCH

BILDSCHIRMMENÜ-SPRACHE DEUTSCH

DVD-EINSTELLUNG

ENGLISCH

FRANZÖSISCH

DEUTSCH

BILDSCHIRMMENÜ-SPRACHE Optionen

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

MONITOR-TYP 4:3 L.B.

BILDQUELLE AUTO

BILDSCHIRMSHONER ON

DVD-EINSTELLUNG

MP3&WMA/JPEG MP3

16:9 NORMAL

16:9 AUTO

4:3 LETTERBOX

4:3 PAN & SCAN

MONITOR-TYP Optionen

XV-N55SL

XV-N55SL[EEN].book Page 36 Tuesday, February 18, 2003 10:17 PM

Wichtige Bedienungsschritte

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Betätigen Sie 5/∞, um den gewünschten

Monitortyp zu wählen.

Für ein normales (konventionelles) Fernsehgerät wählen Sie

[4:3 LETTERBOX] oder [4:3 PAN & SCAN]. Für ein

Fernsehgerät mit Breitformatbildschirm wählen Sie [16:9

NORMAL] oder [16:9 AUTO]. (siehe Seite 55.)

Betätigen Sie ENTER.

Die dritte Seite wird angezeigt, worin das Pulldown-Menü für

[DIGITAL-AUDIO-AUSGANG] schon offen ist.

Betätigen Sie 5/∞, um einen geeigneten Typ

des Digitalausgangssignals zu wählen.

Dieser Punkt muss korrekt eingestellt werden, wenn Sie den

Player mit einem externen Surround-Decoder oder D/A-

Decoder verbinden. (Falls Sie den Player nicht an ein solches

Externgerät anschließen, brauchen Sie diesen Punkt nicht

einzustellen.)

• Bei Anschluss an einen Dolby Digital Decoder wählen Sie

[DOLBY DIGITAL/PCM].

• Wählen Sie bei Anschluß an einen DTS-Decoder

[BITSTROM/PCM].

• Bei Anschluss an ein anderes Digitalgerät wählen Sie [NUR

PCM].

Betätigen Sie ENTER.

Der Fernsehbildschirm kehrt zur Erstanzeige zurück.

Für späteren Aufruf des DVD-EINSTELLUNG.

Bildschirms

Drücken Sie ein paar Sekunden lang auf CHOICE, bis der DVD-

EINSTELLUNG Bildschirm erscheint.

Grundschritte der Wiedergabe

Betätigen Sie 0 um das Fach zu öffnen.

Legen Sie eine Disc in das Disc-Fach.

Betätigen Sie 3.

Der Player beginnt vom Anfang mit der Wiedergabe.

Wenn ein Menü auf dem Fernsehbildschirm

angezeigt wird

Wenn Sie eine DVD VIDEO, SVCD oder Video CD Disc einlegen,

erscheint eventuell ein Menü auf dem Fernsehbildschirm. An

diesem Menü können Sie einen gewünschten Inhalt für die

Wiedergabe wählen.

Für DVD VIDEO

1 Wählen Sie den gewünschten Inhalt mittels 5/∞/2/3.

2 Betätigen Sie ENTER.

Der Player beginnt mit der Wiedergabe des gewählten Inhalts.

Für SVCD/Video CD

Wählen Sie den gewünschten Inhalt mit den Zahlentasten.

Der Player beginnt mit der Wiedergabe des gewählten Inhalts.

HINWEISE

• Legen Sie keine unspielbaren Discs ein. (Siehe Seite 35.)

• Achten Sie beim Einlegen der Disc in das Fach darauf, dass die

Disc im Ring zu liegen kommt. Andernfalls könnte die Disc

beschädigt werden, wenn das Fach sich schließt, oder Sie

könnten die Disc eventuell nicht mehr aus dem Player

herausnehmen.

Zum Ändern der Helligkeit des Anzeigefensters

Betätigen Sie DIMMER auf der Fernbedienung.

Sie können die Helligkeit des Anzeigefensters auf eine von drei

Stufen oder auf Aus schalten. Falls die Helligkeit ausgeschaltet

ist, ist im Anzeigefenster nichts zu sehen.

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

DIGITAL-AUDIO-AUSGANG DOLBY DIGITAL/PCM

ANALOG-ABWÄRTSMISCHUNG DOLBY PROLOGIC

D-BEREICHSREGELUNG ON

AUSGANGSPEGEL STANDARD

DVD-EINSTELLUNG

NUR PCM

DOLBY DIGITAL/PCM

BITSTROM/PCM

DIGITAL-AUDIO-AUSGANG Optionen

Über PBC (Playback Control)

Manche SVCD/Video CD Discs unterstützen die PBC-

Funktion.

Mit der PBC-Funktion können Sie die Bedienung über Menüs

ausführen und hoch aufgelöste Einzelbilder genießen, deren

Auflösung viermal größer als die eines Videobilds ist.

• Um eine PBC-kompatible SVCD/Video CD Disc abzuspielen,

ohne die PBC-Funktion zu aktivieren, sollten Sie zum Start

der Wiedergabe anstelle von 3 die Zahlentasten betätigen.

• Um die PBC-Funktion noch einmal zu aktivieren,

1) betätigen Sie TOP MENU oder MENU,

oder

2) betätigen Sie 7, um die Wiedergabe abzubrechen, und

betätigen Sie dann 3.

PROGRESSIVE

• 8-cm-Discs in den Innenring einlegen.

Mit dem Etikett nach oben

02-Basic_operations_Ge.fm Page 37 Wednesday, February 19, 2003 7:31 PM

Wichtige Bedienungsschritte

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Überprüfung des Wiedergabestatus

Sie können die Nummer der gegenwärtigen Wahl (Nummer des

Titels/Kapitels von DVD VIDEO oder Tracknummer von SVCD/

Video CD/Audio CD), Zeitinformation (Track- oder Kapitelzeit im

Stoppzustand, oder verstrichene Track- oder Kapitelzeit während

der Wiedergabe) und den Transportstatus (Stopp, Wiedergabe,

Pause usw.) auf dem Fernsehbildschirm kontrollieren.

Betätigen Sie ON SCREEN.

Beispiel: für DVD VIDEO

Beachten Sie, dass beim Drücken von ON SCREEN wieder die

Menüleiste unter der Statusleiste angezeigt wird, von wo Sie

verschiedene Funktionen aufrufen können. Näheres zur

Menüleiste siehe Seite 47.

Ausschalten der Statusleiste

Betätigen Sie mehrmals ON SCREEN, bis die Statusleiste

erlischt.

Völliger Abbruch der Wiedergabe

Betätigen Sie 7.

Tip

Wenn Sie während der Wiedergabe 0 drücken, bricht der Player

die Wiedergabe ab und öffnet das Disc-Fach.

Zeitweiliger Abbruch der Wiedergabe

Betätigen Sie 8.

Betätigen Sie 3, um die Wiedergabe fortzusetzen. (Siehe

folgende Erläuterung.)

Fortsetzung der Wiedergabe

Der Player kann die Position auf einer Disc speichern, wo Sie die

Wiedergabe unterbrochen haben, und die Wiedergabe dann

später an dieser Stelle fortsetzen.

Es gibt drei Lesezeichenarten; EIN, AUS und DISC

FORTSETZEN. Als Werksvoreinstellung ist der Modus EIN aktiv.

• Der Modus kann über den “Grundeinstellung” Bildschirm

gewählt werden (siehe Seite 56).

Wenn der Lesezeichenmodus auf “EIN” gestellt ist

Wenn Sie 7 drücken, unterbricht der Player die Wiedergabe und

speichert die Lesezeichenstelle ab. Der Fernsehbildschirm zeigt

[FORTSETZUNGSHALT], und die [RESUME] Anzeige im

Anzeigefenster leuchtet auf.

Der Speicher der Lesezeichenstelle wird nicht gelöscht, wenn Sie

den Player abschalten.

Wenn Sie den Player nach dem Einstellen der “Fortsetzen”

Funktion ausgeschaltet haben, betätigen Sie einfach 3. Der

Player wird nun eingeschaltet, und die Wiedergabe beginnt an

der vorherigen Unterbrechungsstelle. Falls Sie den Player

einschalten, indem Sie und dann 3 betätigen, beginnt die

Wiedergabe ab dem Disc-Anfang.

Beachten Sie aber, dass der Speicher gelöscht wird, sobald Sie

das Disc-Fach öffnen.

Wenn der Lesezeichenmodus auf “DISC

FORTSETZEN” gestellt ist

Wenn Sie 7 drücken, unterbricht der Player die Wiedergabe und

speichert die Lesezeichenstelle ab. Der Fernsehbildschirm zeigt

[FORTSETZUNGSHALT], und die “RESUME” Anzeige im

Anzeigefenster leuchtet auf.

Der Speicher der Lesezeichenstelle wird nicht gelöscht, wenn Sie

das Disc-Fach öffnen oder den Player abschalten.

Tipp

Der Player speichert die Lesezeichenstellen der 30 zuletzt

gespielten Discs. Beim Abspeichern einer neuen

Lesezeichenstelle wird die Lesezeichenstelle der allerersten Disc

gelöscht.

Löschen des Speichers

Betätigen Sie 7 , während die Disc gestoppt ist.

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

Übertragungsrate

Gegenwärtige

Kapitelnummer

Gegenwärtiger

Transportstatus

Gegenwärtige Titelnummer Gegenwärtige

Kapitelzeit

Über die Symbole der Bildschirmanleitung

Das Bild wird zuweilen mit nachstehenden Symbolen belegt.

Sie haben folgende Bedeutung.

: Erscheint zu Beginn einer Szene, die aus mehreren

Blickwinkeln aufgenommen wurde (siehe Seite 45).

: Erscheint zu Beginn einer Szene, deren Ton in

mehreren Sprachen aufgezeichnet wurde (siehe Seite

45).

: Erscheint zu Beginn einer Szene, deren Untertitel in

mehreren Sprachen aufgezeichnet wurde (siehe Seite

45).

XV-N55SL[EEN].book Page 38 Tuesday, February 18, 2003 10:17 PM

Wichtige Bedienungsschritte

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Fortsetzen der Wiedergabe

Wenn der Lesezeichenmodus auf “EIN” gestellt ist

Betätigen Sie 3, während die Disc mit

unterbrochener Wiedergabe noch im Disc-

Fach liegt.

Der Player setzt die Wiedergabe ab der Stelle fort, wo sie

unterbrochen wurde. Der Fernsehbildschirm zeigt

“WIEDERGABE FORTSETZEN”.

Wiedergabe ab Anfang

Drücken Sie zuerst 7, bevor Sie 3 drücken, um die Wiedergabe

zu starten.

Wenn der Lesezeichenmodus auf “DISC

FORTSETZEN” gestellt ist

Betätigen Sie 0, um eine Disc einzulegen, für

die der Player eine Lesezeichenstelle

gespeichert hat.

Der Fernsehbildschirm zeigt “FORTSETZUNGSHALT”.

Betätigen Sie 3.

Der Fernsehbildschirm zeigt “WIEDERGABE

FORTSETZEN”, und das Gerät setzt die Wiedergabe ab der

Stelle fort, wo sie unterbrochen wurde.

Wiedergabe ab Anfang

Drücken Sie nach dem Einlegen der Disc zuerst 7, bevor Sie 3

drücken, um die Wiedergabe zu starten.

HINWEISE

• Wenn Sie die [LESEZEICHEN-FUNKTION] Einstellung von

[DISC FORTSETZEN] zu [AUS] oder [EIN] ändern, können Sie

nicht mehr die Wiedergabe einer Disc fortsetzen, für die eine

“Lesezeichen”-Position abgespeichert wurde. Wenn Sie

allerdings die [LESEZEICHEN-FUNKTION] Einstellung wieder

auf [DISC FORTSETZEN] setzen, können Sie die Wiedergabe

der Disc ab dem Lesezeichen wieder nutzen.

• Wenn Sie die Wiedergabe einer Disc, für die schon eine

“Lesezeichen”-Position abgespeichert ist, unterbrechen, wird

der Speicher mit der neuen Lesezeichenstelle aktualisiert.

• Bei einer doppelseitigen DVD VIDEO Disc betrachtet der Player

jede Seite als separate Disc. Um die Wiedergabe einer solchen

Disc also fortzusetzen, muss die Disc mit derselben Seite nach

unten weisend eingelegt werden.

• Wenn der Player eine Lesezeichenstelle für eine Disc

abspeichert, werden gleichzeitig die Einstellungen Audio,

Untertitel und Blickwinkel abgespeichert.

• Der Player setzt die Wiedergabe eventuell nicht genau ab der

Unterbrechungsstelle fort. Im Falle einer SVCD/Video CD Disc

mit PBC-Funktion wird der Player die Wiedergabe eventuell

etwas vor oder nach der Stelle fortsetzen, wo die Wiedergabe

ursprünglich unterbrochen wurde.

Wiedergabe mit variabler

Geschwindigkeit

Schneller Vor- oder Rücklauf der Wiedergabe

zur Kontrolle

Betätigen Sie während der Wiedergabe ¡

oder 1 an der Fernbedienung.

Sie können unter 1,5-facher, 5-facher, 20-facher und 60-

facher Geschwindigkeit wählen. Wenn Sie 3 betätigen,

schaltet der Player in die normale Wiedergabe zurück.

Halten Sie während der Wiedergabe ¢ oder

4 gedrückt.

Die Wiedergabe erfolgt mit der 5-fachen

Normalgeschwindigkeit vor- oder rückwärts.

HINWEIS

Während der schnellen Wiedergabe wird der Ton

stummgeschaltet, ausgenommen bei Wiedergabe einer Audio

CD und bei Wiedergabe einer DVD VIDEO oder Video CD mit

1,5-facher Normalgeschwindigkeit.Bei Audio-CD-Discs ist der

Ton nur unterbrochen zu hören.

x1,5 Schnellwiedergabe mit Ton

Während der schnellen Wiedergabe mit 1,5-facher

Geschwindigkeit wird die Disc mit Ton wiedergegeben,

• Bei DVD VIDEO Discs erlöschen die Untertitel nicht.

• Falls der Ton einer DVD VIDEO Disc im Format Dolby Digital

oder DTS aufgezeichnet ist, wird ein lineares Stereo-PCM-

Signal ausgespeist. Bei manchen DVD VIDEO Discs sind die

Klangqualität und die Lautstärke verändert, oder der Ton klingt

verstimmt.

• Zum Umschalten von schneller Rückwärtswiedergabe auf x1,5

Schnellwiedergabe drücken Sie zuerst 3 und dann einmal ¡.

Einzelbilder schrittweise vorrücken

Betätigen Sie im Pausezustand 8.

Jedesmal, wenn Sie 8 drücken, rückt die Darstellung zum

nächsten Einzelbild weiter.

Bei Betätigung von 3 wird wieder auf normale Wiedergabe

zurückgeschaltet.

Wiedergabe in Zeitlupe

Sie können unter 1/32, 1/16, 1/4 und 1/2 Geschwindigkeit

wählen.

Betätigen Sie während der Wiedergabe 8 und

dann ¡ (um die Wiedergabe in Zeitlupe zu

bewirken) oder auf 1 (um die Zeitlupen-

Wiedergabe in Rücklaufrichtung zu bewirken,

nur für DVD VIDEO Discs).

Wenn Sie 3 betätigen, schaltet der Player in die normale

Wiedergabe zurück.

HINWEISE

• Während der Wiedergabe in Zeitlupe wird der Ton

stummgeschaltet.

• Zeitlupen-Wiedergabe in Rücklaufrichtung ist bei SVCD und

Video CD nicht verfügbar.

XV-N55SL[EEN].book Page 39 Tuesday, February 18, 2003 10:17 PM

Wichtige Bedienungsschritte

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Wiedergabe der vorigen Szenen (Tipptasten-

Wiederholungsfunktion)

Betätigen Sie während der DVD VIDEO

Wiedergabe .

Die Wiedergabeposition springt zu dem Punkt etwa 10

Sekunden vor der gegenwärtigen Position zurück.

HINWEISE

• Diese Funktion ist nur innerhalb eines Titels verfügbar, darin

aber auch zwischen den Kapiteln.

• Die Funktion ist bei bestimmten DVD VIDEO Discs eventuell

nicht verfügbar.

Auffinden eines Szenen- oder

Musikstückanfangs

Bei DVD VIDEO: Während der Wiedergabe können Sie je nach

Disc-Konfigurierung ein Kapitel oder einen Titel

überspringen.

Bei SVCD/Video CD: Während der Wiedergabe ohne PBC-

Funktion können Sie einen Track überspringen.

Bei Audio CD: Während der Wiedergabe oder im Stoppmodus

können Sie einen Track überspringen.

Betätigen Sie ¢, um einen Sprung vorwärts

auszuführen.

Betätigen Sie 4, um einen Sprung

rückwärts auszuführen.

Gebrauch der Zahlentasten

Bei DVD VIDEO/Audio CD: Während der Wiedergabe oder im

Stoppmodus

Bei SVCD/Video CD: Während der Wiedergabe ohne PBC-

Funktion oder im Stoppmodus

Betätigen Sie die Zahlentasten, um die Zahl

zu bestimmen.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Der Player startet die Wiedergabe vom Antang der Wahl an.

HINWEISE

• Der Inhalt der Eingabe hängt vom Disc-Typ und dem

Playerstatus ab:

• Falls während der DVD VIDEO Wiedergabe ein Menü auf dem

Fernsehbildschirm erscheint, können Sie die Zahlentasten zur

Wahl eines Menüpunkts benutzen.

Playerstatus Disc-Typ Inhalt der Eingabe

Stoppzustand

DVD VIDEO Titel

SVCD/Video CD/Audio CD Track

Während

Wiedergabe

DVD VIDEO Kapitel

SVCD/Video CD/Audio CD Track

Über die Bildschirmschoner-Funktion

Wenn ein Fernsehbildschirm zu lange ein statisches Bild

darstellt, kann sich das Bild einbrennen. Um das zu

verhindern, aktiviert der Player die Bildschirmschoner-

Funktion automatisch, wenn ein statisches Bild, wie z.B. ein

Display der Bildschirmanleitung oder ein Menü länger als 5

Minuten angezeigt wird.

Wenn die Bildschirmschoner-Funktion aktiviert ist, wird der

Fernsehbildschirm dunkler.

Bei Betätigung einer beliebigen Taste wird die

Bildschirmschoner-Funktion wieder aufgehoben.

XV-N55SL[EEN].book Page 40 Tuesday, February 18, 2003 10:17 PM

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Spezialfunktionen

HINWEIS

Wiedergabe ab einer bestimmten

Stelle

Auffinden einer bestimmten Stelle im DVD-

Menü

DVD VIDEO Discs enthalten normalerweise eigene Menüs mit

dem jeweiligen Disc-Inhalt. Diese Menüs weisen verschiedene

Punkte auf, wie z.B. Titel von Filmen, Namen von Songs oder

Interpretendaten, und zeigen sie am Fernsehbildschirm an. Eine

gewünschte Szene kann mit Hilfe des DVD-Menüs aufgefunden

werden.

Betätigen Sie TOP MENU oder MENU,

während eine DVD VIDEO Disc eingelegt ist.

Das Menü erscheint auf dem Fernsehbildschirm.

Wählen Sie den gewünschten Inhalt mittels

5/∞/2/3, und betätigen Sie ENTER.

Der Player beginnt mit der Wiedergabe des gewählten

Inhalts.

Tipps

• Manche DVD VIDEO Discs haben eventuell auch ein anderes

Menü, das bei Betätigen von MENU erscheint.

• Angaben zum jeweiligen Menü finden Sie in der Anleitung der

DVD VIDEO Disc.

• Bei manchen Discs können Sie Inhalte durch Eingabe der

entsprechenden Zahl mit den Zahlentasten wählen, wobei der

Player die Wiedergabe dann eventuell automatisch startet.

HINWEIS

Die MENU-Taste funktioniert nicht im Stoppmodus.

Auffinden einer bestimmten Stelle im Menü

einer SVCD/Video CD Disc mit PBC

Manche SVCD/Video CD Discs unterstützen die PBC-Funktion.

PBC ist die Abkürzung für “Playback Control”. Manche mit PBC

aufgezeichneten SVCD/Video CD Discs haben eigene Menüs,

wie z.B. eine Liste von Songs dieser Disc. Mit Hilfe des PBC-

Menüs können Sie eine bestimmte Szene auffinden.

Betätigen Sie im Stoppmodus 3 oder TOP

MENU.

Am Fernsehbildschirm erscheint ein Disc-Menü.

Wählen Sie den gewünschten Inhalt mit den

Zahlentasten.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Der Player beginnt mit der Wiedergabe des gewählten Inhalts.

Betätigen Sie RETURN, um zum Menü zurückzukehren.

Tipp

Falls am Fernsehbildschirm eine Anzeige wie [WEITER] oder

[ZURÜCK] erscheint, können Sie mittels ¢ zur nächsten Seite

vorrücken bzw. mittels 4 zur vorausgehenden Seite

zurückspringen.

Vorgabe eines gewünschten Titels

Betätigen Sie während der Wiedergabe

TITLE/GROUP.

Im Titelanzeigebereich des Anzeigefensters wird [--]

angezeigt.

Wählen Sie den zu spielenden Titel mit den

Zahlentasten.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Der Player beginnt mit der Wiedergabe des gewählten Titels.

HINWEIS

Diese Funktion ist bei manchen DVD VIDEO Discs nicht

verfügbar.

Den Wahlschalter stets auf „DVD“ stellen, wenn das

Abspielgerät mit der Fernbedienung bedient wird.

XV-N55SL

03-Advanced_operations_Ge.fm Page 41 Wednesday, February 19, 2003 7:32 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Auffinden einer gewünschten Stelle im

gegenwärtigen Titel oder Track (Zeitsuche)

Sie können eine Disc ab der gewünschten Stelle spielen lassen,

indem Sie die Zeit ab Anfang des gegenwärtigen Titels (bei DVD

VIDEO) bzw. der Disc (bei SVCD/Video CD/Audio CD)

bestimmen.

Bei DVD VIDEO/Audio CD: Während der Wiedergabe oder im

Stoppmodus

Bei SVCD/Video CD: Unter jeder Bedingung außer SVCD/Video

CD Wiedergabe mit PBC

Betätigen Sie zweimal ON SCREEN.

Die Menüleiste erscheint auf dem Fernsehbildschirm.

Betätigen Sie 2/3, um auf zu

führen, und betätigen Sie ENTER.

Das Pulldown-Menü für die Zeiteingabe erscheint.

Anzeigebeispiel für DVD VIDEO

Anzeigebeispiel für Audio CD

Geben Sie die gewünschte Zeit mit den

Zahlentasten (0 bis 9) ein.

Die eingegebene Zeit wird nun im Pulldown-Menü angezeigt.

Beispiel (für DVD VIDEO)

Für die Wiedergabe ab 2(Std):34(M):00(S)

Betätigen Sie 2, 3, dann 4.

Beispiel (für SVCD/Video CD/Audio CD)

Für die Wiedergabe ab 23(M):40(S)

Betätigen Sie 2, 3, dann 4.

Sie brauchen nicht “0” für die hinteren Nullen einzutippen

(z.B. für die letzten beiden Stellen des Beispiels oben).

Korrektur eines Fehlers

Betätigen Sie mehrmals 2, um zu der falsch eingegebenen

Ziffer zurückzurücken, und geben Sie dann die richtige Ziffer

ein.

Betätigen Sie ENTER.

Der Player beginnt mit der Wiedergabe ab der eingegebenen

Zeit.

Ausblenden der Menüleiste

Betätigen Sie ON SCREEN.

Tipp

Die Tasten “10” und “+10” werden bei dieser Funktion nicht

verwendet.

HINWEISE

• Manche DVD VIDEO Discs weisen keine Zeitinformation auf,

und die Zeitsuchfunktion ist dann nicht verfügbar.

• Die Zeitsuchfunktion steht nicht während der

Programmwiedergabe zur Verfügung.

Ändern der Wiedergabefolge

Wiedergabe in einer bestimmten Reihenfolge

(Programmwiedergabe)

Durch das Programmieren von Tracks können Sie bis zu 99

Tracks in einer gewünschten Reihenfolge abspielen lassen. Sie

können denselben Track auch mehr als einmal programmieren.

Betätigen Sie im Stoppmodus zweimal ON

SCREEN.

Auf dem Fernsehbildschirm erscheint die Menüleiste.

Betätigen Sie 2/3, um auf zu

führen.

Anzeigebeispiel für Audio CD

Betätigen Sie ENTER.

Die Programmtabelle erscheint.

Die [PRGM]-Anzeigelampe im Anzeigefenster leuchtet auf.

1/3 1/3OFF 1/5

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

CHAP.

TIME _:__:__

OFF PROG. RND.

TIME 25:58TRACK 33

TIME __:__

TIME 2:34 __:

TIME 23 4_:

PROG.

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[EEN].book Page 42 Tuesday, February 18, 2003 10:17 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Wählen Sie die Reihenfolge der Tracks mit

den Zahlentasten.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Korrektur des Programms

Betätigen Sie 5/∞, um zu dem zu korrigierenden Track zu

führen, und drücken Sie dann CANCEL. Der Track wird

deaktiviert, und die nächsten programmierten Tracks rücken

nach.

Wenn Sie auf 7 drücken, werden alle programmierten Tracks

deaktiviert.

Betätigen Sie 3, um die

Programmwiedergabe zu starten.

Bei einer Audio-CD-Disc bleibt die Programmtabelle während

der Programmwiedergabe auf dem Bildschirm angezeigt.

(Wenn Sie auf ON SCREEN drücken, erscheint die

Statusleiste.)

Wenn alle programmierten Tracks abgespielt wurden, hält

der Player an, und die Programmtabelle erscheint wieder.

Beachten Sie, daß das Programm erhalten bleibt.

• Während der Programmwiedergabe können Sie den

Programminhalt nicht bearbeiten.

Überprüfung des Programminhalts

Betätigen Sie während der Wiedergabe 7. Die Wiedergabe

stoppt, und die Programmtabelle wird angezeigt.

Wenn der Player eine Audio CD abspielt und die

Programmtabelle nicht angezeigt wird, können Sie die Tabelle

durch die Schritte 1 bis 3 aufrufen.

Während der SVCD/Video CD Wiedergabe können Sie den

Programminhalt über die Menüleiste kontrollieren.

Stoppen der Programmwiedergabe

Betätigen Sie 7.

Löschen des Programms

Betätigen Sie 7, während im Stoppmodus die Programmtabelle

angezeigt wird.

Beenden des Programmmodus

Drücken Sie nach dem Löschen des Programms auf ON

SCREEN.

HINWEIS

Wenn das Disc-Fach geöffnet oder der Player ausgeschaltet

wird, wird das Programm gelöscht.

Wiedergabe in Zufallsfolge

(Zufallswiedergabe)

Drücken Sie im Stoppmodus zweimal auf ON

SCREEN.

Auf dem Fernsehbildschirm erscheint die Menüleiste.

Betätigen Sie 2/3, um zu zu führen.

Anzeigebeispiel für Audio CD

Betätigen Sie ENTER.

Der Player beginnt mit der Wiedergabe in Zufallsfolge.

Bei einer SVCD/Video CD Disc wird die Menüleiste

automatisch ausgeblendet.

Während der Wiedergabe in Zufallsfolge leuchtet im

Anzeigefenster die [RND]-Anzeigelampe auf.

Nach Abspielen aller Tracks der Disc wird die Disc

angehalten, und der Player beendet den Modus Wiedergabe

in Zufallsfolge.

Stoppen und Beenden der Wiedergabe in Zufallsfolge

Betätigen Sie 7. Der Player stoppt die Wiedergabe und beendet

den Modus Wiedergabe in Zufallsfolge.

PROGRAMM Total Program Time 00:25:12

No. TrackDisc

1 2 1

2 3 5

3 7 4

4 4 2

5 3 3

6 5 4

7 6 6

ZUM PROGRAMMIEREN BITTE ZAHLENTASTEN VERWENDEN.

CANCEL LÖSCHT LETZTEN SCHRITT, 7 LÖSCHT ALLES.

Gesamtprogrammzeit

Gewählte Tracknummer

RND.

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[EEN].book Page 43 Tuesday, February 18, 2003 10:17 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Wiederholung der Wiedergabe

Wiederholung der gegenwärtigen Wahl oder

aller Tracks

Bei DVD VIDEO: Während der Wiedergabe

Bei SVCD/Video CD/Audio CD: Unter jeder Bedingung außer

SVCD/Video CD Wiedergabe mit PBC

Betätigen Sie REPEAT.

Wenn Sie REPEAT im Stoppmodus drücken, drücken Sie auf

3, um die Wiedergabe zu starten.

Bei jeder Betätigung von REPEAT wechselt der

Wiederholungsmodus unter Alle wiederholen, Wiederhole 1

und Aus.

Die Anzeige im Anzeigefenster zeigt den gewählten

Wiederholungsmodus.

: Wiederholt den gegenwärtigen Titel für DVD VIDEO

oder alle Tracks für SVCD/Video CD/Audio CD.

1: Wiederholt das gegenwärtige Kapitel für DVD

VIDEO oder den gegenwärtigen Track für SVCD/Video

CD/Audio CD.

Keine Anzeige: Der Wiederholungsmodus ist auf Aus

gestellt.

Ein Fenster, das den gegenwärtigen Wiederholungsmodus

anzeigt, erscheint auf dem Fernsehbildschirm. Die

Modusanzeige im Fenster ist gleich wie die auf der Menüleiste.

(Beispiel für Wiederholungsmodus auf dem Fernsehbildschirm)

Stoppen der Wiedergabewiederholung

Betätigen Sie 7.

Wenn eine DVD VIDEO Disc eingelegt ist, stoppt der Player die

Wiedergabe und beendet den Wiederholungsmodus.

Wenn eine SVCD, Video CD oder Audio CD eingelegt ist, stoppt

der Player die Wiedergabe, beendet aber nicht den

Wiederholungsmodus.

Beenden der Wiedergabewiederholung

Betätigen Sie REPEAT, bis die Anzeigelampe für

Wiederholungsmodus im Anzeigefenster erlischt.

Tipp

Wenn der Programmwiedergabemodus bei einer SVCD, Video

CD oder Audio CD aktiv ist, wechselt der Wiederholungsmodus

auf dieselbe Weise. Beachten Sie allerdings, daß der Player im

“ ” Modus alle programmierten Tracks wiederholt, also nicht

alle Tracks einer Disc.

Wiederholung eines gewünschten Abschnitts

(A-B Wiedergabewiederholung)

Vergewissern Sie sich zuerst:

• Der Player ist im Wiedergabemodus außer bei SVCD/Video CD

Wiedergabe mit PBC.

Drücken Sie zweimal auf ON SCREEN.

Auf dem Fernsehbildschirm erscheint die Menüleiste.

Betätigen Sie 2/3, um zu zu führen,

und dann ENTER.

Das Pulldown-Menü für die Wiederholungsmoduswahl

erscheint.

Betätigen Sie 5/∞, um [A-B] zu wählen.

Drücken Sie ENTER am Anfang des zu

wiederholenden Abschnitts (Punkt A).

Das Pulldown-Menü verschwindet.

Das Wiederholungssymbol zeigt .

Drücken Sie ENTER am Ende des zu

wiederholenden Abschnitts (Punkt B).

Das Wiederholungssymbol zeigt .

Der Player sucht “A” auf und beginnt mit der Wiedergabe von

“A” bis “B”.

Die [ ] Anzeige im Anzeigefenster leuchtet auf.

Beenden der A-B Wiedergabewiederholung

Betätigen Sie 2/3, um zu zu führen, und dann

ENTER. Der A-B Wiederholungsmodus schaltet sich ab, und die

normale Wiedergabe wird fortgesetzt.

HINWEIS

Die Punkte A und B müssen innerhalb desselben Titels/Tracks

gesetzt werden.

CHAP

A-

A-B

XV-N55SL[EEN].book Page 44 Tuesday, February 18, 2003 10:17 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Ändern von Sprache, Sound und

Szenenblickwinkel

Wahl der Untertitelsprache (SUBTITLE)

Manche DVD VIDEO und SVCD Disc enthalten mehr als eine

Untertitelsprache. Wählen Sie nach Belieben eine davon aus.

Tipp

Am Anfang des Abschnitts, wo die Untertitel aufgezeichnet sind,

erscheint auf dem Fernsehbildschirm (außer wenn

[BILDSCHIRM-ANLEITUNG] auf [AUS] gestellt ist).

Betätigen Sie während der Wiedergabe

SUBTITLE.

Auf dem Fernsehbildschirm erscheint das Untertitel-

Wahlfenster.

Betätigen Sie 5/∞ oder SUBTITLE, um

Untertitel zu wählen.

Jedesmal, wenn Sie 5/∞ oder SUBTITLE drücken, wechselt

die Untertitelsprache.

Betätigen Sie ENTER.

Untertitel werden in der gewählten Sprache angezeigt.

Das Untertitel-Wahlfenster wird ausgeblendet.

HINWEISE

• Eine SVCD-Disc kann bis zu vier Untertitelsprachen enthalten.

Wenn Sie 5/∞ betätigen, wechselt die Anzeige zwischen

diesen Kanälen, und zwar ungeachtet, ob Untertitel tatsächlich

vorhanden sind.

• Das Untertitel-Wahlfenster verschwindet automatisch, wenn Sie

die Untertitelsprache länger als ein paar Sekunden unverändert

lassen.

• Bei DVD VIDEO erscheint die gewählte Sprache eventuell

abgekürzt auf dem Fernsehbildschirm. Siehe hierzu “Anhang B:

Tabelle der Sprachen und ihrer Abkürzungen” auf Seite 36.

Ändern der Audio-Sprache oder des Tons

(AUDIO)

Mit der Audiowahl können Sie die Audio-Sprache eines Films

wechseln oder Karaoke-Songs mit oder ohne Gesangstimme

anhören.

Tip

Am Anfang des Abschnitts, wo mehrfache Tonspuren

aufgezeichnet sind, erscheint auf dem Fernsehbildschirm

(außer wenn [BILDSCHIRM-ANLEITUNG] auf [AUS] gestellt ist).

Betätigen Sie während der Wiedergabe

AUDIO.

Auf dem Fernsehbildschirm erscheint das Tonwahlfenster.

Betätigen Sie 5/∞ oder AUDIO, um den

gewünschten Ton zu wählen.

Jedesmal, wenn Sie 5/∞ oder AUDIO drücken, wechselt die

Tonwahl.

Bei DVD VIDEO (Beispiel)

Bei SVCD

Bei Video CD

Betätigen Sie ENTER.

Sie können nun die gewählte Tonspur hören.

Das Tonwahlfenster wird ausgeblendet.

HINWEISE

• Das Tonwahlfenster verschwindet automatisch, wenn Sie die

Tonwahl länger als ein paar Sekunden unverändert lassen.

• Bei DVD VIDEO erscheint die gewählte Sprache eventuell

abgekürzt auf dem Fernsehbildschirm. Siehe hierzu “Anhang B:

Tabelle der Sprachen und ihrer Abkürzungen” auf Seite 60.

Wahl eines Szenenblickwinkels bei DVD

VIDEO (ANGLE)

Sie können eine Szene aus verschiedenen Blickwinkeln

anschauen, falls die DVD VIDEO Disc “Mehrfachblickwinkel”-

Abschnitte aufweist, wo mehrere Kameras eingesetzt wurden,

um eine Szene aus verschiedenen Blickwinkeln zu filmen.

Tipp

Am Anfang des “Mehrfachblickwinkel”-Abschnitts erscheint

auf dem Fernsehbildschirm (außer wenn [BILDSCHIRM-

ANLEITUNG] auf [AUS] gestellt ist).

Betätigen Sie während der Wiedergabe

ANGLE.

Auf dem Fernsehbildschirm erscheint das Blickwinkel-

Wahlfenster.

Betätigen Sie 5/∞ oder ANGLE, um den

gewünschten Blickwinkel zu wählen.

Jedesmal, wenn Sie 5/∞ oder ANGLE drücken, wechselt der

Blickwinkel.

Betätigen Sie ENTER.

Sie können das Bild nun aus dem gewählten Blickwinkel

anschauen.

Das Blickwinkel-Wahlfenster wird ausgeblendet.

HINWEIS

Das Blickwinkel-Wahlfenster verschwindet automatisch, wenn

Sie den Blickwinkel länger als ein paar Sekunden unverändert

lassen.

1/3

ENGLISCH

1/3

1/3 ENGLISCH 2/3 FRANZÖSISCH 3/3 DEUTSCH

ST1 ST2 L- 1 R-1 L- 2 R-2

ST (Stereo) L R

1/3

XV-N55SL[EEN].book Page 45 Tuesday, February 18, 2003 10:17 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Spezielle Bild- und Toneffekte

Bild heranzoomen

Betätigen Sie während der Wiedergabe oder

im Pausezustand ZOOM.

Auf Betätigung von ZOOM zoomt der Player das Bild heran.

Oben links im Bildschirm erscheint etwa 5 Sekunden lang

eine Information über die gegenwärtige Vergrößerung.

Bei jeder Betätigung von ZOOM wird die Vergrößerung

verdoppelt (1,8, 4, 8, 16, 32 und 64-fach).

Wenn ein Bild einer DVD VIDEO Disc auf einem normalen

Fernsehgerät (4:3, Briefkastenformat) betrachtet wird,

erscheinen eventuell schwarze Streifen über und unter dem

Bild. Falls Sie in solchem Fall den “ZOOM x 1,8” Modus

wählen, werden die schwarzen Streifen aber nahezu

unsichtbar.

Wenn eine 1:2,35 oder 1:1,85 DVD VIDEO Quelle abgespielt

wird, sind die schwarzen Streifen allerdings am Bildschirm zu

sehen.

Betätigen Sie 5/∞/2/3, um die Zoomposition

zu verstellen.

Rückkehr zur normalen Wiedergabe

Betätigen Sie ENTER.

HINWEIS

Im gezoomten Zustand sieht das Bild eventuell relativ grob aus.

Einstellen des Bildcharakters (VFP)

Mit der VFP-Funktion (Video Fine Processor) können Sie den

Bildcharakter entsprechend dem Programminhalt, Bildton oder

persönlichem Geschmack anpassen.

Betätigen Sie VFP während der Wiedergabe.

Auf dem Fernsehbildschirm erscheint das VFP-

Moduswahlfenster.

Wählen Sie die gewünschte Voreinstellung

mittels 2/3.

Bei jeder Betätigung der Taste wechselt der VFP-Modus wie

nachstehend.

Geben Sie den Bildcharakter vor, der dem gegenwärtigen

Programm oder der Zimmerbeleuchtung am besten

entspricht.

[NORMAL]: Anschauen von Fernsehprogrammen in einem

durchschnittlichen Raum.

[KINO]: Anschauen von Film-Software in einem Raum mit

gedämpfter Beleuchtung.

[BENUTZER 1] [BENUTZER 2]: Einstellen von Parametern,

welche den Bildcharakter beeinflussen, und Abspeichern

der Einstellung als Benutzervorgabe. Siehe nächsten

Schritt.

Betätigen Sie zur Festlegung einer

Benutzervorgabe 5/∞, um einen zu

ändernden Parameter auszuwählen.

•GAMMA

Korrigieren Sie den Wert, wenn neutrale Farben zu hell

oder zu dunkel wirken. Die Helligkeit der dunklen und hellen

Bestandteile bleibt allerdings unverändert.

Verfügbarer Bereich: –4 (ganz dunkel) bis +4 (ganz hell).

• HELLIGKEIT

Korrigieren Sie den Wert, wenn das gesamte Bild zu hell

oder zu dunkel wirkt.

Verfügbarer Bereich: –16 (ganz dunkel) bis +16 (ganz hell).

• KONTRAST

Korrigieren Sie den Wert, wenn ferne und nahe

Gegenstände unnatürlich wirken.

Verfügbarer Bereich: –16 bis +16.

• SÄTTIGUNG

Korrigieren Sie den Wert, wenn das Bild zu blass oder zu

grell wirkt.

Verfügbarer Bereich: –16 (äußerst kräftig) bis +16 (äußerst

blass)

• FARBTON

Korrigieren Sie den Wert, wenn Hauttöne unnatürlich

wirken.

Verfügbarer Bereich: –16 bis +16.

• SCHÄRFE

Korrigieren Sie den Wert, wenn das Bild verschwommen

wirkt.

Verfügbarer Bereich: 0 bis +3.

• Y VERZÖGERUNG

Korrigieren Sie den Wert, wenn das Bild

auseinandergezogen ist oder überlappt.

Verfügbarer Bereich: –2 bis +2.

Betätigen Sie ENTER.

Es erscheint ein Fenster für die Parametereinstellung.

ZOOM x 4

NORMAL KINO BENUTZER 1 BENUTZER 2

BENUTZER 1

HELLIGKEIT

GAMMA

KONTRAST

SÄTTIGUNG

FARBTON

SCHÄRFE

Y VERZÖGERUNG

+ 4

+13

+ 3

+ 2

Gewählte Voreinstellung

Parameter

SÄTTIGUNG + 4

Gewählter Parameter

XV-N55SL[EEN].book Page 46 Tuesday, February 18, 2003 10:17 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Stellen Sie den Parameterwert mittels 5/∞

ein.

Ein höherer Wert verstärkt die Wirkung.

Betätigen Sie ENTER.

Wiederholen Sie die Schritte 3 bis 6, falls Sie andere

Parameter festlegen wollen.

Ausblenden des VFP-Moduswahlfensters

Betätigen Sie VFP.

HINWEIS

Das Fenster für die VFP-Moduswahl und die Parametervorgabe

verschwindet, falls 10 Sekunden lang keine Eingabe gemacht

wird.

Simulation von Surround-Klang (3D

PHONIC)

Mit der 3D PHONIC Funktion kann die Stereoanlage einen

simulierten Surround-Klang hervorbringen.

Betätigen Sie während der Wiedergabe 3D.

Das 3D PHONIC Fenster erscheint auf dem

Fernsehbildschirm.

Wählen Sie den gewünschten Modus mittels

2/3.

Jedesmal, wenn Sie die Taste drücken, wechselt der 3D

PHONIC Modus wie folgt:

•ACTION

Eignet sich für Action-Filme und Sportprogramme, deren

Tonquelle dauernd in Bewegung ist.

• DRAMA

Natürlicher, warmer Klang. Ideal für entspannten

Filmgenuß.

•THEATER

Klangeffekte wie im Theater.

Stellen Sie den Effektpegel mittels 5/∞ ein.

Der Effektpegel läßt sich zwischen [1] und [5] festsetzen.

Ein höherer Wert verstärkt die Wirkung.

Ausblenden des 3D PHONIC Fensters

Betätigen Sie 3D.

HINWEISE

• Das 3D PHONIC Fenster verschwindet, wenn etwa 10

Sekunden lang keine Eingabe gemacht wurde.

• Die 3D PHONIC Funktion funktioniert nur bei der Wiedergabe

einer DVD VIDEO Disc, die mit Dolby Digital hergestellt worden

ist.

• Bei Wiedergabe einer DVD VIDEO Disc, die mit Dolby Digital

hergestellt worden ist, aber kein Signal für hinteren

Lautsprecher aufweist, kann die 3D PHONIC Einstellung zwar

geändert werden, aber es wird kein korrekter 3D-Effekt erzielt.

• Die 3D PHONIC Funktion hat keine Wirkung auf das Dolby

Digital Bitstrom-Signal von der DIGITAL OUT Buchse.

• Wenn die 3D PHONIC Funktion aktiv ist, ist die [ANALOG-

ABWÄRTSMISHUNG] Einstellung in der [AUDIO]

Einstellungsanzeige nicht verfügbar.

Funktionen der Menüleiste

Aufruf der Menüleiste

Betätigen Sie ON SCREEN, wenn eine Disc

eingelegt ist.

Auf dem Fernsehbildschirm erscheint eine Statusleiste für

die Art der eingelegten Disc.

Angaben zur Statusleiste siehe Seite 38.

Betätigen Sie noch einmal ON SCREEN.

Unter der Statusleiste erscheint eine Menüleiste für die Art

der eingelegten Disc.

(bei DVD VIDEO)

(bei SVCD)

(bei Video CD)

(bei Audio CD)

Ausblenden der Menüleiste und der Statusleiste

Betätigen Sie ON SCREEN.

Allgemeine Bedienung

Wählen Sie mittels 2/3 das gewünschte

Symbol.

Das gewählte Symbol ist durch gekennzeichnet.

Betätigen Sie ENTER.

Bei vielen Symbolen erscheint ein entsprechendes Pulldown-

Menü, es gibt aber einige Ausnahmen.

HINWEISE

• Eine Markierung oder ein Texthinweis am Menüsymbol für die

gegenwärtig gewählte Funktion oder den Modus wird grün

angezeigt.

• Manche Funktionen sind während der Wiedergabe nicht

verfügbar. (Sie können nicht zum zugehörigen Symbol

rücken, wenn es nicht verfügbar ist.)

ACTION DRAMA THEATER AUS

+ 5ACTION 4

Gewählter Effekt

1/3 1/3OFF 1/5

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

CHAP.

OFF ST1

PROG. RND.

TIME 25:58TRACK 33

-/4

OFF STPROG. RND.

TIME 25:58TRACK 33

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[EEN].book Page 47 Tuesday, February 18, 2003 10:17 PM

Spezialfunktionen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Funktionen der Menüleiste für DVD VIDEO

Zeitmoduswahl

Setzt während der Wiedergabe den im Anzeigefenster und in der

Statusleiste angezeigten Zeitmodus.

Betätigen Sie ENTER, um den Zeitmodus unter folgendem

auszuwählen.

• TOTAL: Verstrichene Zeit des gegenwärtigen Titels

• T.REM: Restzeit des gegenwärtigen Titels

• TIME: Verstrichene Zeit des gegenwärtigen Kapitels

• REM: Restzeit des gegenwärtigen Kapitels

Wiederholungsmodus (Siehe auch Seite 44)

Setzt während der Wiedergabe den Wiederholungsmodus.

1. Öffnen Sie das Pulldown-Fenster.

2. Wählen Sie mittels 5/∞ den Wiederholungsmodus unter

folgendem aus.

• KAPITEL: Wiederholung des gegenwärtigen Kapitels

• TITEL: Wiederholung des gegenwärtigen Titels

• A-B: Wiederholung von A-B

• AUS: Wiederholungsmodus deaktiviert

3. Betätigen Sie ENTER, um die gewählte

Wiederholungsfunktion zu aktivieren.

Zeitsuche (Siehe auch Seite 42)

Gibt eine Zeit nach Anfang des gegenwärtigen Titels vor, wo die

Wiedergabe beginnen soll.

Kapitelsuche

Setzt während der Wiedergabe ein gewünschtes Kapitel, aus

dem die Wiedergabe erfolgen soll.

1. Öffnen Sie das Pulldown-Fenster.

2. Geben Sie die gewünschte Kapitelnummer mit den

Zahlentasten (0 bis 9) ein. (Beispiel: Für “10” drücken Sie 1,

dann 0.)

3. Betätigen Sie ENTER, um die Wiedergabe ab dem

angewiesenen Kapitel zu starten.

Tonwahl (Siehe auch Seite 45)

Setzt während der Wiedergabe die Audio-Sprache bzw. die

Tonspur.

1. Öffnen Sie das Pulldown-Fenster.

2. Geben Sie die gewünschte Audio-Sprache oder Tonspur

mittels 5/∞ vor.

3. Betätigen Sie ENTER, um die Wiedergabe mit dem gewählten

Ton zu starten.

Untertitelwahl (Siehe auch Seite 45)

Wählt während der Wiedergabe die Untertitelsprache.

1. Öffnen Sie das Pulldown-Fenster.

2. Geben Sie die gewünschte Untertitelsprache mittels 5/∞ vor.

3. Betätigen Sie ENTER, um die Wiedergabe mit der gewählten

Untertitelsprache zu starten.

Blickwinkelwahl (Siehe auch Seite 45)

Setzt während der Wiedergabe bei Szenen mit Mehrfach-

Blickwinkel den gewünschten Blickwinkel.

1. Öffnen Sie das Pulldown-Fenster.

2. Geben Sie den Blickwinkel mittels 5/∞ vor.

3. Betätigen Sie ENTER, um die Wiedergabe mit dem gewählten

Blickwinkel zu starten.

Funktionen der Menüleiste für SVCD/Video

CD/Audio CD

Zeitmoduswahl

Setzt den im Anzeigefenster und in der Statusleiste angezeigten

Zeitmodus.

Betätigen Sie ENTER, um den Zeitmodus unter folgendem

auszuwählen.

• TIME: Verstrichene Zeit des gegenwärtigen Tracks

• REM: Restzeit des gegenwärtigen Tracks (ist im Stoppmodus

Gesamtzeit des gegenwärtigen Tracks)

• TOTAL: Verstrichene Zeit der gegenwärtigen Disc

• T.REM: Restzeit der gegenwärtigen Disc (ist im Stoppmodus

Gesamtzeit der Disc)

Wiederholungsmodus (Siehe auch Seite 44)

Setzt den Wiederholungsmodus.

1. Öffnen Sie das Pulldown-Fenster.

2. Wählen Sie mittels 5/∞ den Wiederholungsmodus unter

folgendem aus.

• TRACK: Wiederholung des gegenwärtigen Tracks

• ALLE: Wiederholung aller Tracks

• A-B: Wiederholung von A-B

• AUS: Wiederholungsmodus deaktiviert

3. Betätigen Sie ENTER, um die gewählte

Wiederholungsfunktion zu aktivieren.

Zeitsuche (Siehe auch Seite 42)

Gibt eine Zeit nach Anfang der Disc vor, wo die Wiedergabe

beginnen soll.

Programmwiedergabe (Siehe auch Seiten 42 und

43)

Setzt im Stoppzustand die Wiedergabefolge der Tracks.

Wiedergabe in Zufallsfolge (Siehe auch Seite 43)

Setzt im Stoppzustand die Wiedergabe in Zufallsfolge.

Tonwahl (Siehe auch Seite 45)

Wählt den bzw. die Audiokanal/-kanäle während der SVCD/Video

CD Wiedergabe.

1. Öffnen Sie das Pulldown-Fenster.

2. Wählen Sie den/die gewünschte(n) Audiokanal bzw. -kanäle

mittels 5/∞.

3. Betätigen Sie ENTER, um die Wiedergabe mit dem/den

gewünschte(n) Audiokanal bzw. -kanälen zu aktivieren.

Untertitelwahl (Siehe auch Seite 45)

Wählt die Untertitelsprache während der SVCD-Wiedergabe.

1. Öffnen Sie das Pulldown-Fenster.

2. Wählen Sie die gewünschte Untertitelsprache mittels 5/∞.

3. Betätigen Sie ENTER, um die Wiedergabe mit der

gewünschten Untertitelsprache zu aktivieren.

CHAP.

PROG.

RND.

03-Advanced_operations_Ge.fm Page 48 Wednesday, February 19, 2003 7:33 PM

XV-N55SL/LET0230-005A/Deutsch

Deutsch

MP3/WMA-Disc-Wiedergabe

HINWEIS

Betrieb

Der Player kann MP3-Dateien und WMA-Dateien auf einer privat

gebrannten CD-R/RW oder im Handel erhältlichen CD abspielen.

Discs, die MP3 oder WMA-Dateien enthalten, werden in der

vorliegenden Anleitung mit “MP3/WMA Disc” bezeichnet.

Wenn eine Disc sowohl MP3/WMA-Dateien als auch JPEG-

Dateien enthält, ist zu beachten, daß Sie nur solche Dateien

wiedergeben können, die in der [MP3&WMA/JPEG] Einstellung

der [BILD] Einstellungsanzeige gewählt sind. (Siehe Seite 56).

Über MP3/WMA-Discs

Auf einer MP3/WMA-Disc ist jeder Musiktitel als Datei (Track)

aufgezeichnet. Dateien werden manchmal in nach Interpret,

Album usw. eingeteilten Ordnern abgelegt.

• Jede Datei wird als Track behandelt.

• Ein Ordner, der einen oder mehrere Dateien enthält, wird als

Gruppe behandelt.

• Ein Ordner, der nicht direkt irgendwelche Tracks enthält, wird

ignoriert.

• Dateien, die zu keinem Ordner gehören, werden als “Gruppe 1”

zusammengefasst.

• Der Player erkennt bis zu 150 Tracks pro Gruppe und bis zu 99

Gruppen pro Disc. Falls außer MP3/WMA-Dateien auch noch

andere Dateien vorhanden sind, werden diese ebenfalls in der

150-Dateien-Gesamtzahl mitgezählt.

Hinweise zum Erstellen einer eigenen MP3/WMA-

Disc mittels einer CD-R/RW Disc

• Wählen Sie “ISO 9660” als Disc-Format.

• Für MP3-Dateien empfehlen wir, Musikmaterial mit einer

Sampling-Rate von 44,1 kHz und einer Datenübertragungsrate

von 128 kbps aufzuzeichnen.

• Bei WMA-Dateien müssen Sie sich vergewissern, daß die

Kopierschutzfunktion ausgeschaltet ist.

• Bei WMA-Dateien empfehlen wir, das Material mit einer Bitrate

von mindestens 64 kbps aufzuzeichnen.

Wichtige Bedienungsschritte

Steuern Sie die Wiedergabe der MP3/WMA-Disc mit den

nachstehenden Tasten.

ENTER: Startet im Stoppzustand die Wiedergabe.

3: Startet im Stopp- oder Pausezustand die Wiedergabe.

7: Stoppt die Wiedergabe.

8: Setzt die Wiedergabe in den Pausezustand.

4/¢: Springt während der Wiedergabe um einen Track

vorwärts oder zurück.

Wählt im Stoppzustand den vorigen oder nächsten

Track .

Wenn Sie während der Wiedergabe 3 drücken oder 7 betätigen,

um die Wiedergabe zu stoppen, und danach 3, startet der Player

die Wiedergabe ab dem Anfang des gegenwärtigen Tracks.

HINWEISE

• Der Player unterstützt keine “Packet-Writing (UDF-Format)”

Discs.

• Der Player unterstützt keine ID3-Tags.

• Der Player unterstützt Discs, die mit mehreren Sessions

gebrannt wurden.

• Bei bestimmten Disc-Eigenschaften oder

Aufzeichnungsbedingungen können gewisse Discs nicht

abgespielt werden.

• Funktionen der Wiedergabe mit Programm oder Zufallsfolge

funktionieren bei MP3/WMA-Discs nicht.

• Bei MP3 kann der Player nur Tracks mit den folgenden

Dateinamenserweiterungen wiedergeben: “.MP3”, “.Mp3”,

“.mp3” und “.mP3”.

• Bei WMA kann der Player nur Tracks mit den folgenden

Dateinamenserweiterungen wiedergeben: “.WMA”, “.wma” und

jegliche andere Kombination von Groß- und Kleinbuchstaben

(z.B. “.Wma”).

• Die zum Einlesen des Disc-Inhalts erforderliche Zeit variiert bei

verschiedenen Discs, abhängig von der Anzahl von

aufgezeichneten Gruppen (Ordner) und Tracks (Dateien) usw.

• Während der MP3/WMA-Disc-Wiedergabe kann die

Wiedergabe nicht durch Betätigen von ¡ oder 1 oder durch

Gedrückthalten von ¢ oder 4 vorwärts oder rückwärts

beschleunigt werden.

• Der Player unterstützt WMA-Dateien, die mit einer Bitrate von

48 kbps oder mehr aufgezeichnet wurden. Der Player kann

keine WMA-Dateien abspielen, die mit einer Bitrate von weniger

als 48 kbps aufgezeichnet wurden.

Wahl der gewünschten Gruppe und des

Tracks

Wenn nach Einlegen einer MP3/WMA-Disc der Disc-Inhalt

eingelesen ist, erscheint automatisch die MP3/WMA CONTROL

Anzeige auf dem Fernsehbildschirm.

Sie können auf folgende Weise die gewünschte Gruppe bzw. den

Track aus der Anzeige auswählen.

Achten Sie darauf, daß der schwarze Balken

(Cursor) in der linken (Gruppe) Spalte liegt.

Falls er in der rechten Spalte liegt, bewegen Sie ihn mittels 2

zur linken Spalte.

Den Wahlschalter stets auf „DVD“ stellen, wenn das

Abspielgerät mit der Fernbedienung bedient wird.

Max. 99 Gruppen pro Disc

Track 1.mp3

Track 2.mp3

Track 3.mp3

Gruppe 1

Gruppe 2

Gruppe 4

Gruppe 3

Track 4.mp3

Track 5.mp3

Track 6.mp3

Max. 150 Tracks

pro Gruppe

XV-N55SL

XV-N55SL[EEN].book Page 49 Tuesday, February 18, 2003 10:17 PM

MP3/WMA-Disc-Wiedergabe

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Verschieben Sie den schwarzen Balken

mittels 5/∞ zu einer gewünschten Gruppe.

In der rechten Spalte werden die Tracks der gewählten

Gruppe angezeigt.

Wählen Sie mittels 4/¢ einen

gewünschten Track, und betätigen Sie

ENTER oder 3.

oder

Betätigen Sie die Zahlentasten, um eine

gewünschte Tracknummer direkt einzugeben.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Der Player beginnt ab dem gewählten Track mit der

Wiedergabe.

Tip

Sie können einen gewünschten Track wählen, indem Sie den

schwarzen Balken mittels 3 zur rechten Spalte verschieben und

dann 5/∞ betätigen.

HINWEISE

• Falls ein MP3/WMA-Dateiname ein Doppelbytezeichen enthält,

kann der Player den Dateinamen nicht korrekt anzeigen.

• Nur MP3/WMA-Dateien werden in der MP3/WMA CONTROL

Anzeige aufgelistet.

• Die Reihenfolge der Gruppen/Tracks in der MP3/WMA

CONTROL Anzeige ist eventuell anders als die am PC-

Bildschirm gezeigte Reihenfolge, wenn Sie die Disc im PC

einlegen.

Direkte Wahl

Sie können eine gewünschte Gruppe durch Eingabe der

Gruppennummer direkt anweisen.

Betätigen Sie während der Wiedergabe oder

im Stoppzustand TITLE/GROUP.

[--] wird im Gruppenanzeigebereich des Fensters gezeigt.

Weisen Sie eine gewünschte

Gruppennummer mit den Zahlentasten an.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Weisen Sie die Gruppennummer binnen weniger Sekunden

nach Betätigen von TITLE/GROUP an (d.h. während das

Anzeigefenster [--] zeigt).

Der Player beginnt nun ab Track 1 der gewählten Gruppe mit

der Wiedergabe.

Weisen Sie eine gewünschte Tracknummer

mit den Zahlentasten an.

Der Player beginnt am vorgegeben Track mit der

Wiedergabe.

Sie können einen Track anstatt mit den Zahlentasten auch

mittels 4/¢ oder 5/∞ anweisen.

Wiedergabewiederholung

Betätigen Sie während der Wiedergabe oder

im Stoppzustand REPEAT.

Jedesmal, wenn Sie die Taste drücken, wechselt der

Wiederholungsmodus wie folgend.

Falls Sie REPEAT im Stoppzustand drücken, müssen Sie

auch ENTER oder 3 drücken, um die Wiedergabe zu

starten.

Abbruch der Wiedergabewiederholung

Betätigen Sie 7. Beachten Sie, dass dabei der

Wiederholungsmodus aktiv bleibt.

Beenden der Wiedergabewiederholung

Betätigen Sie während der Wiedergabe REPEAT, bis am

Anzeigefenster kein Wiederholungssymbol mehr angezeigt wird.

Betätigen Sie im Stoppzustand REPEAT, bis in der MP3/WMA

CONTROL Anzeige kein Wiederholungsmodus mehr angezeigt

wird.

MP3/WMA CONTROL

Group : 01 / 10

spring

sumer

fall

winter

sea

mountain

camp

picnic

skiing

flower

Time : 00:03:08

Track : 01 / 06 (Total 28)

begonia.mp3

german chamomile.mp3

kiwi fruit.mp3

orchard grass.mp3

petunia.mp3

north pole.mp3

Verstrichene Zeit des gegenwärtigen Tracks

Gruppenspalte Track-Spalte der

gegenwärtigen

Gruppe

Gewählter Track

MP3/WMA

CONTROL Anzeigefenster Funktion

REPEAT TRACK 1Wiederholt den

gegenwärtigen Track.

REPEAT GROUP Wiederholt alle Tracks

der gegenwärtigen

Gruppe.

REPEAT ALL Wiederholt alle Tracks

der Disc.

Keine Anzeige Der Wiederholungsmodus ist abgeschaltet.

MP3/WMA CONTROL REPEAT TRACK

Group : 01 / 10

spring

sumer

fall

Track : 01 / 06 (Total 28)

begonia.mp3

german chamomile.mp3

kiwi fruit.m

(Fernsehbildschirm)

Gewählter Wiederholungsmodus

XV-N55SL[EEN].book Page 50 Tuesday, February 18, 2003 10:17 PM

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Wiedergabe von JPEG-Discs

HINWEIS

Wenn eine Disc sowohl MP3/WMA-Dateien als auch JPEG-

Dateien enthält, ist zu beachten, daß Sie nur solche Dateien

wiedergeben können, die in der [MP3&WMA/JPEG] Einstellung

der [BILD] Einstellungsanzeige gewählt sind. (Siehe Seite 56).

Über JPEG-Discs

Auf einer JPEG-Disc ist jedes Bild als Datei aufgezeichnet.

Dateien werden manchmal nach Kategorien o.ä. getrennt in

Ordnern gruppiert.

• Ein Ordner, der eine oder mehr Dateien enthält, gilt als Gruppe.

• Ein Ordner, der keine Dateien enthält, wird ignoriert.

• Dateien, die zu keinem Ordner gehören, werden unter “Gruppe

1” zusammengefasst.

• Der Player erkennt bis zu 150 Dateien pro Gruppe und bis zu

99 Gruppen pro Disc. Falls außer JPEG-Dateien noch andere

Dateien vorhanden sind, werden diese ebenfalls gegen den

150-Dateien-Höchstwert aufgerechnet.

Hinweise zum Erstellen einer eigenen JPEG-Disc mit

einer CD-R/CD-RW

• Wählen Sie “ISO 9660” als Disc-Format.

• Wir empfehlen Ihnen, Ihr Material mit einer Auflösung von 640 x

480 Bildpunkten aufzuzeichnen.

• Das Gerät unterstützt das Baseline-JPEG-Format.

Die wichtigsten Schritte

Betrachten eines bestimmtn Bilds

Wenn Sie eine JPEG-Disc einlegen, wird der Disc-Inhalt

eingelesen, und die JPEG CONTROL Anzeige erscheint

automatisch auf dem Fernsehbildschirm.

Von dieser Anzeige können Sie eine gewünschte Datei zur

Wiedergabe abrufen.

Achten Sie darauf, daß die schwarze Leiste

(Cursor) in der linken (Gruppe) Spalte steht.

Falls sie sich in der rechten Spalte befindet, bewegen Sie sie

mittels 2 zur linken Spalte.

Bewegen Sie die Leiste mittels 5/∞ zu einer

gewünschten Gruppe.

In der rechten Spalte werden die Dateien der gewählten

Gruppe angezeigt.

Wählen Sie eine gewünschte Datei mittels

4/¢, und betätigen Sie dann ENTER.

Die gewünschte Datei (Foto) wird auf dem Fernsehbildschirm

dargestellt.

Tip

Sie können eine gewünschte Datei auch auswählen, indem Sie

die schwarze Leiste mittels 3 zur rechten Spalte (Datei)

bewegen und dann 5/∞ drücken.

HINWEIS

Falls die gewählte Datei nicht wiedergegeben werden kann,

erscheint ein schwarzer Bildschirm.

Aufruf eines anderen Bilds

Betätigen Sie 4/¢ oder 5/∞, um das gewünschte Bild zu

wählen.

Abschalten des Bilds

Betätigen Sie 7 oder MENU.

Das Fernsehbild schaltet auf die JPEG CONTROL Anzeige

zurück.

Den Wahlschalter stets auf „DVD“ stellen, wenn das

Abspielgerät mit der Fernbedienung bedient wird.

Max. 99 Gruppen pro Disc

Datei 1.jpg

Datei 2.jpg

Datei 3.jpg

Gruppe 1

Gruppe 2

Gruppe 4

Gruppe 3

Datei 4.jpg

Datei 5.jpg

Datei 6.jpg

Max. 150 Dateien

pro Gruppe

JPEG CONTROL

Group : 01 / 10

spring

sumer

fall

winter

sea

mountain

camp

picnic

skiing

flower

File : 01 / 06 (Total 28)


german chamomile.jpg

kiwi fruit.jpg

orchard grass.jpg


north pole.jpg

XV-N55SL

XV-N55SL[EEN].book Page 51 Tuesday, February 18, 2003 10:17 PM

Wiedergabe von JPEG-Discs

XV-N55SL/LET0230-005A/Deutsch

Deutsch

HINWEISE

• Der Player unterstützt das Baseline-JPEG-Format.

• Der Player unterstützt keine “Packet-Writing (UDF-Format)”

Discs.

• Der Player unterstützt Discs, die in mehreren Sessions

beschrieben wurden.

• Der Player kann manche Discs eventuell nicht lesen oder

braucht lange Zeit, um ein Bild einer Disc anzuzeigen, aufgrund

von Disc-Eigenschaften, Aufzeichnungsbedingungen oder

Gruppenanzahl (Ordner) o.ä.

• Programmierte und Zufalls-Wiedergabefunktionen

funktionieren bei JPEG-Discs nicht.

• Die Bildschirmschoner-Funktion wird aktiviert, wenn dasselbe

Bild länger als 5 Minuten dargestellt wird, ausgenommen bei

Diaschau-Wiedergabe.

• Der Player kann nur Tracks mit den folgenden

Dateinamenserweiterungen wiedergeben: “.jpg”, “.jpeg”,

“.JPG”, “.JPEG” und jegliche andere Kombination von Groß-

und Kleinbuchstaben (z.B. “Jpg”).

• Falls ein JPEG-Dateiname jegliche 2-Byte-Zeichen enthält,

kann der Player den Namen eventuell nicht korrekt anzeigen.

• Falls ein Bild mit mehr als 640 x 480 Bildpunkten aufgezeichnet

ist, verstreicht bis zur Anzeige des Bilds eventuell längere Zeit.

• Der Player unterstützt keine Bilder mit mehr als 2400

Bildpunkten pro Seite. Achten Sie darauf, daß die Bilder nicht

mehr als 2400 Bildpunkte pro Seite aufweisen.

Heranzoomen an das Bild

Betätigen Sie ZOOM im Pausenmodus.

Bei Betätigung von ZOOM zoomt der Player an das Bild

heran.

Bei jeder Betätigung von ZOOM wird die Vergrößerung

verdoppelt (1,8, 4, 8, 16, 32 und 64-fach).

Betätigen Sie 5/∞/2/3, um die Zoomposition

zu verschieben.

Fortgesetztes Betrachten von Bildern

(Diaschaumodus)

Dateien (Fotos) können auch automatisch nacheinander

aufgerufen werden.

Starten der Diaschau

Betätigen Sie 3 .

Die Diaschau beginnt mit dem Anfang der Disc.

Jede Datei (Foto) wird etwa 3 Sekunden lang dargestellt.

Vorzeitiges Abbrechen der Diaschau

Betätigen Sie 7 oder MENU.

Der Fernsehbildschirm schaltet auf die JPEG CONTROL

Anzeige zurück.

Wenn Sie 3 betätigen, wird die Diaschau-Wiedergabe ab dem

zuletzt dargestellten Bild fortgesetzt.

Ununterbrochene Anzeige des gegenwärtigen Bilds

Betätigen Sie 8 oder ENTER.

Wenn Sie 3 etätigen, wird die Diaschau-Wiedergabe fortgesetzt.

Wahl des Startpunkts einer Diaschau

Von der JPEG CONTROL Anzeige

Achten Sie darauf, daß die schwarze Leiste

(Cursor) in der linken (Gruppe) Spalte steht.

Falls sie sich in der rechten Spalte befindet, bewegen Sie sie

mittels 2 zur linken Spalte.

Bewegen Sie die Leiste mittels 5/∞ zu einer

gewünschten Gruppe.

Wählen Sie eine gewünschte Datei mittels

4/¢.

Betätigen Sie 3 .

Die Diaschau beginnt mit der gewünschten Datei.

Direkte Wahl

Betätigen Sie TITLE/GROUP während der

Wiedergabe oder im Stoppzustand.

Betätigen Sie die Zifferntasten, um eine

gewünschte Gruppennummer einzugeben.

Zur Wahl von 5: Betätigen Sie 5.

Zur Wahl von 23: Betätigen Sie +10, +10, dann 3.

Zur Wahl von 40: Betätigen Sie +10, +10, +10, dann 10.

Betätigen Sie die Zifferntasten, um eine

gewünschte Dateinummer einzugeben.

Der Player beginnt mit der Diaschau-Wiedergabe ab der

vorgegebenen Datei.

Falls Sie keine Datei anweisen, beginnt der Player die

Diaschau-Wiedergabe mit der ersten Datei in der Gruppe.

XV-N55SL[EEN].book Page 52 Tuesday, February 18, 2003 10:17 PM

Wiedergabe von JPEG-Discs

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Wiederholungsfunktion

Im Diaschaumodus können Sie die Wiedergabe von JPEG-

Dateien einer Gruppe oder einer Disc auch wiederholen lassen.

Betätigen Sie REPEAT, während die JPEG

CONTROL Anzeige zu sehen ist.

Bei Betätigung von REPEAT wird der Wiederholungsmodus

weitergeschaltet.

Wenn der Wiederholungsmodus eingeschaltet ist, leuchtet

die [ ] Anzeige im Anzeigefenster auf.

Der gewählte Wiederholungsmodus wird in der JPEG

CONTROL Anzeige dargestellt.

REPEAT ALL: Alle Dateien der Disc werden wiederholt.

REPEAT GROUP:Alle Dateien der gegenwärtigen Gruppe

werden wiederholt.

Keine Anzeige: Der Wiederholungsmodus ist

ausgeschaltet.

Betätigen Sie 3, um die

Wiederholungswiedergabe zu starten.

Anhalten der Wiederholungswiedergabe

Betätigen Sie 7.

Der Wiederholungsmodus bleibt aktiv.

Beenden der Wiederholungswiedergabe

Betätigen Sie 7 oder MENU, während die JPEG CONTROL

Anzeige dargestellt wird, und drücken Sie REPEAT, bis die

Wiederholungsmodusanzeige erlischt.

XV-N55SL[EEN].book Page 53 Tuesday, February 18, 2003 10:17 PM

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Ändern der Grundeinstellungen

HINWEIS

Wahl der Grundeinstellungen

In diesem Abschnitt wird auf die Einstellungen Bezug

genommen, die als werksseitige Vorgaben schon beim Kauf

vorhanden waren. Lesen Sie diesen Abschnitt durch, wenn Sie

den Player an ein Breitbild-Fernsehgerät anschließen wollen,

oder wenn Sie die Einstellungen sonstwie nach Wunsch und

Umgebung ändern möchten.

Zur Grundeinstellungen-Anzeige

Die Grundeinstellungen-Anzeige umfasst die Einstellbildschirme

SPRACHE, BILD, AUDIO und SONSTIGES, die jeweils

verschiedene Inhalte haben.

SPRACHE


AUDIO

SONSTIGES

Festlegen der Grundeinstellungen

Betätigen Sie CHOICE.

Auf dem Fernsehbildschirm erscheint eine der

Grundeinstellungen-Anzeigen.

Oben rechts in der Bildschirmanzeige sehen sie vier

Symbole für die Einstellungen.

: SPRACHE-Menü

: BILD-Menü

: AUDIO-Menü

: SONSTIGES-Menü

Wählen Sie mittels 2/3 das entsprechende

Symbol.

Die zugehörige Anzeige erscheint auf dem

Fernsehbildschirm.

Betätigen Sie 5/∞, um zu dem zu

ändernden Gegenstand zu führen.

Die Farbe des gewählten Inhalts wechselt.

Betätigen Sie ENTER.

Über dem gewählten Gegenstand erscheint ein Pulldown-

Menü.

Wählen Sie mittels 5/∞ unter den Optionen,

und drücken Sie dann ENTER.

Die gewählte Option ist nun aktiviert.

• Näheres zu den einzelnen Einstellungen siehe unten.

Ausblenden einer Grundeinstellungen-Anzeige

Betätigen Sie CHOICE.

HINWEISE

• Solange eine MP3/WMA order JPEG-Disc eingelegt ist, kann

keine Grundeinstellungen-Anzeige aufgerufen werden.

• Wenn eine Grundeinstellungen-Anzeige auf einem Breitbild-

Fernsehgerät gezeigt wird, erscheinen die oberen und unteren

Abschnitte des Grundeinstellungen-Fensters eventuell

beschnitten. In solchem Fall sollten Sie den Bildgrößenregler

des Fernsehgeräts verstellen.

Den Wahlschalter stets auf „DVD“ stellen, wenn das

Abspielgerät mit der Fernbedienung bedient wird.

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

MENÜSPRACHE ENGLISCH

AUDIO-SPRACHE ENGLISCH

UNTERTITEL ENGLISCH

BILDSCHIRMMENÜ-SPRACHE DEUTSCH

SPRACHE

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

MONITOR- TYP 4:3 LETTERBOX

BILDQUELLE AUTO

BILDSCHIRMSCHNER EIN


MP3&WMA/JPEG MP3&WMA

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

DIGITAL-AUDIO-AUSGANG BITSTROM/PCM

ANALOG-ABWÄRTSMISCHUNG 2-KANAL-STEREO

D-BEREICHSREGELUNG NORMAL

AUSGANGSPEGEL STANDARD

AUDIO

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

LESEZEICHEN-FUNKTION EIN

BILDSCHIRM-ANLEITUNG EIN

SONSTIGES

AUTOM. BEREITSCHAFT AUS

AV COMPULINK-MODUS DVD1

KINDERSICHERUNG

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

MENÜSPRACHE ENGLISCH

AUDIO-SPRACHE ENGLISCH

UNTERTITEL ENGLISCH

BILDSCHIRMMENÜ-SPRACHE ENGLISH

SPRACHE

ENGLICSH

FRANZÖSISCH

DEUTSCH

Gewählter Gegenstand

XV-N55SL

XV-N55SL[EEN].book Page 54 Tuesday, February 18, 2003 10:17 PM

Ändern der Grundeinstellungen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

SPRACHE-Menü

MENÜSPRACHE

Die normal angezeigte Menüsprache kann geändert werden, falls

sie auf einer DVD VIDEO Disc enthalten ist.

Mögliche Einstellungen

ENGLISCH, SPANISCH, FRANZÖSISCH, CHINESISCH,

DEUTSCH, ITALIENISCH, JAPANISCH, Sprachcodes von AA

bis ZU

• Falls die Disc über kein Menü in der gewählten Sprache verfügt,

wird die Standardsprache der Disc verwendet.

• Näheres zu den Sprachcodes siehe “Anhang B: Tabelle der

Sprachen und ihrer Abkürzungen” auf Seite 60.

• Diese Einstellung kann nicht während der Wiedergabe

geändert werden.

AUDIO-SPRACHE

Die normal wiedergegebene Audio-Sprache kann geändert

werden, falls sie auf einer DVD VIDEO Disc enthalten ist.

Mögliche Einstellungen

ENGLISCH, SPANISCH, FRANZÖSISCH, CHINESISCH,

DEUTSCH, ITALIENISCH, JAPANISCH, Sprachcodes von AA

bis ZU

• Falls die Disc nicht über die gewählte Sprache verfügt, wird die

Standardsprache der Disc verwendet.

• Näheres zu den Sprachcodes siehe “Anhang B: Tabelle der

Sprachen und ihrer Abkürzungen” auf Seite 60.

• Diese Einstellung kann nicht während der Wiedergabe

geändert werden.

UNTERTITEL

Die normal angezeigte Menüsprache kann geändert werden, falls

sie auf einer DVD VIDEO Disc enthalten ist.

Mögliche Einstellungen

AUS, ENGLISCH, SPANISCH, FRANZÖSISCH, CHINESISCH,

DEUTSCH, ITALIENISCH, JAPANISCH, Sprachcodes von AA

bis ZU

• Falls die Disc über keine Untertitel in der gewählten Sprache

verfügt, wird die Standardsprache der Disc verwendet.

• Näheres zu den Sprachcodes siehe “Anhang B: Tabelle der

Sprachen und ihrer Abkürzungen” auf Seite 60.

• Diese Einstellung kann nicht während der Wiedergabe

geändert werden.

BILDSCHIRMMENÜ-SPRACHE

Die am Bildschirm des Players angezeigte Sprache kann gewählt

werden.

Mögliche Einstellungen

ENGLISCH, FRANZÖSISCH, DEUTSCH

• Manche Bildschirmmeldungen werden ungeachtet der

Einstellung auf Englisch angezeigt.

• Die in der MP3-Anzeige gezeigte Bildschirmsprache kann nicht

geändert werden.

BILD-Menü

MONITOR-TYP

Sie können den Monitor-Typ dem Fernsehgerät anpassen, wenn

Sie DVD VIDEO Discs abspielen, die für Breitbild-Fernsehgeräte

erstellt sind.

Mögliche Einstellungen

16:9 NORMAL, 16:9 AUTO, 4:3 LETTER BOX, 4:3 PAN &

SCAN

[16:9 NORMAL] (Breitbildfernsehen): Zu wählen, wenn Sie

den Player an ein Breitbild-Fernsehgerät (16:9) anschließen

wollen, dessen Seitenverhältnis auf 16:9 festgelegt ist (der

Player passt die Bildbreite automatisch an das Ausgangssignal

an, wenn es eine 4:3 Bildquelle wiedergibt).

Wenn Sie eine 4:3 DVD VIDEO Bildquelle im [16:9 NORMAL]

Modus wiedergeben, erscheint der Bildcharakter aufgrund der

Bildbreitenumwandlung etwas verändert.

[16:9 AUTO] (Breitbildfernsehen): Zu wählen, wenn Sie den

Player an ein Breitbild-Fernsehgerät (16:9) anschließen wollen.

[4:3 LETTERBOX] (Briefkastenformat-Umwandlung): Zu

wählen, wenn Sie den Player an ein konventionelles

Fernsehgerät (4:3) anschließen wollen.

Wenn sie eine mit Breitbildformat erstellte DVD VIDEO Disc

abspielen wollen, weist das Bild oben und unten schwarze

Balken auf.

[4:3 PAN & SCAN] (Pan-Scan-Umwandlung): Zu wählen, wenn

Sie den Player an ein konventionelles Fernsehgerät (4:3)

anschließen wollen.

Wenn sie eine mit Breitbildformat erstellte DVD VIDEO Disc

abspielen wollen, wird das Bild gezoomt, um den Bildschirm

senkrecht auszufüllen, und die linken und rechten Seiten des

Bilds werden abgeschnitten.

Beachten Sie aber, dass bei manchen Discs das Bild dennoch

im 4:3 LB Modus angezeigt wird, selbst wenn Sie den 4:3 PS

Modus gewählt haben.

BILDQUELLE

Dieser Modus bestimmt, ob der Disc-Inhalt als Feld (Videoquelle)

oder als Einzelbild (Filmquelle) verarbeitet wird. Eine optimale

Bildqualität erhalten Sie je nach Art der wiederzugebenden

Bildquelle durch Wahl einer geeigneten Option.Diese Einstellung

ist sowohl beim Zeilensprungverfahren als auch beim

Zeilenfolgeverfahren verfügbar.

Mögliche Einstellungen

AUTO, FILM, VIDEO (NORMAL), VIDEO (AKTIV)

[AUTO]: Zu wählen, wenn eine Disc abgespielt werden soll, die

sowohl Video- als auch Bildquellenmaterial enthält.

Der Player erkennt den Bildtyp (Film- oder Videoquelle der

gegenwärtigen Disc anhand der Disc-Information. Wählen Sie

normalerweise diese Option.

[FILM]: Zu wählen, wenn eine Disc mit Filmquelle

wiedergegeben werden soll.

[VIDEO(NORMAL)]: Zu wählen, wenn eine Disc mit Videoquelle,

die relativ wenig Bewegung enthält, wiedergegeben werden

soll.

[VIDEO(AKTIV)]: Zu wählen, wenn eine Disc mit Videoquelle,

die

relativ

viel

Bewegung

enthält,

wiedergegeben

werden soll.

XV-N55SL[EEN].book Page 55 Tuesday, February 18, 2003 10:17 PM

Ändern der Grundeinstellungen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

BILDSCHIRMSCHONER

Sie können die Bildschirmschoner-Funktion auf EIN oder AUS

stellen. (Siehe Seite 40.)

Mögliche Einstellungen

EIN, AUS

MP3&WMA/JPEG

Der Player kann MP3/WMA und JPEG-Dateien auf einer CD-R/

CD-RW abspielen. Wenn eine Disc sowohl MP3/WMA-Dateien

als auch JPEG-Dateien enthält, ist zu beachten, daß Sie nur

solche Dateien wiedergeben können, die unter diesem

Menüpunkt gewählt sind.

Einstellungsoptionen

MP3&WMA, JPEG

[MP3&WMA]: wenn gewählt, können nur MP3/WMA-Dateien

wiedergegeben werden.

[JPEG]: wenn gewählt, können nur JPEG-Dateien

wiedergegeben werden.

AUDIO-Menü

DIGITAL-AUDIO-AUSGANG

Diese Einstellung muss korrekt vorgenommen werden, damit der

Digitalausgang des Players an eine mit Digitaleingang

ausgerüstete Komponente angeschlossen werden kann.

Näheres zum Bezug zwischen Einstellung und

Ausgangssignalen finden Sie auf Seite 60 unter “Anhang C:

Digitalausgangssignal-Tabelle”.

Mögliche Einstellungen

NUR PCM, DOLBY DIGITAL/PCM, BITSTROM/PCM

[NUR PCM]: Zu wählen, wenn Sie die DIGITAL OUT Buchse des

Players mit der linearen PCM-Digitaleingang einer anderen

Audio-Komponente verbinden.

[DOLBY DIGITAL/PCM]: Zu wählen, wenn Sie den Player mit

dem Digitaleingang eines Dolby Digital Decoders oder eines

Verstärkers mit eingebautem Dolby Digital Decoder verbinden.

Wenn diese Option gewählt ist, wird bei der Wiedergabe einer

Disc, die mit MPEG-Mehrkanal-Format erstellt ist, ein lineares

PCM-Digitalsignal ausgespeist.

[BITSTROM/PCM]: Zu wählen, wenn Sie den Player mit dem

Digitaleingang eines Verstärkers mit eingebautem DTS, MPEG-

Mehrkanal oder Dolby Encoder oder mit einem separaten

Encoder-Gerät verbinden.

• Bei manchen DVD VIDEO Discs, die keinen

hundertprozentigen Schreibschutz aufweisen, wird eventuell

ein 20 oder 24 Bit Digitalsignal ausgespeist.

• Ein mit 96 kHz oder höherer Sampling-Frequenz

aufgezeichnetes Signal wird an der DIGITAL OUT Buchse mit

einer 48 kHz Sampling-Frequenz ausgespeist.

• Wenn Sie eine DVD VIDEO oder AudioCD mit DTS abspielen

wollen, brauchen Sie einen DTS-Decoder, um ein korrektes

Tonsignal von den Lautsprechern zu erhalten.

ANALOG-ABWÄRTSMISCHUNG

Diese Einstellung muss korrekt gemäß der Audio-

Anlagenkonfigurierung vorgenommen werden, damit der auf

einer DVD VIDEO Disc mit Surround-Mehrkanalfunktion

aufgezeichnete Ton richtig wiedergegeben wird.

(Diese Funktion ist nicht verfügbar, wenn die 3D PHONIC

Funktion aktiviert ist.)

Mögliche Einstellungen

DOLBY-RAUMKLANG, 2-KANAL-STEREO

[DOLBY-RAUMKLANG]: Zu wählen, wenn Sie Mehrkanal-

Surround-Klang hören wollen, während die analogen AUDIO

OUT Buchsen mit einem Surround-Decoder verbunden sind.

[2-KANAL-STEREO]: Zu wählen, wenn Sie konventionellen

Zweikanal-Stereoton hören wollen, während die AUDIO OUT

Buchsen mit einem Stereoverstärker oder Fernsehgerät

verbunden sind, oder wenn Sie den Ton von einer DVD VIDEO

Disc auf eine MiniDisc, Kassette o.ä. aufzeichnen wollen.

D-BEREICHSREGELUNG

Mit dieser Einstellung erhalten Sie die optimale Klangqualität von

den analogen AUDIO OUT Buchsen, um eine mit Dolby Digital

Format aufgezeichnete DVD VIDEO Disc mit geringer oder

mittlerer Lautstärke anzuhören.

Mögliche Einstellungen

BREITER BEREICH, NORMAL, FERNSEHERMODUS

[BREITER BEREICH]: Bei dieser Wahl wird der Ton mit dem

größten Dynamikumfang wiedergegeben, damit Sie einen

kräftigen Wiedergabeton erhalten.

[NORMAL]: Normalerweise sollte diese Option gewählt werden.

[FERNSEHERMODUS]: Zu wählen, wenn der Klangpegel der

DVD VIDEO Disc schwächer als der Klangpegel des

Fernsehprogramms ist. Der Ton klingt dann auch bei

schwacher Lautstärke ausreichend deutlich.

AUSGANGSPEGEL

Mit dieser Einstellung können Sie den Pegel des Signalausgangs

von den analogen AUDIO OUT Buchsen des Players dämpfen.

Mögliche Einstellungen

STANDARD, NIEDRIG

• Wählen Sie [NIEDRIG], falls der Klang von den Lautsprechern

verzerrt erscheint.

SONSTIGES-Menü

LESEZEICHEN-FUNKTION

Hiermit können Sie den Lesezeichen-Wiedergabemodus

aktivieren.

Näheres zur Lesezeichen-Wiedergabefunktion siehe Seite 38

und 39.

Mögliche Einstellungen

EIN, AUS, DISC FORTSETZEN

[EIN]: Bei dieser Wahl kann der Player die Wiedergabe ab der

Stelle fortsetzen, wo die Wiedergabe zuletzt unterbrochen

wurde, vorausgesetzt, die Disc liegt noch im Fach.

[AUS]: Bei dieser Wahl ist die Lesezeichenfunktion deaktiviert.

[DISC FORTSETZEN]: Bei dieser Wahl kann der Player die

Wiedergabe der 30 zuletzt gespielten Discs fortsetzen. Der

Player speichert die Position des Wiedergabeabbruchs der 30

zuletzt gespielten Discs, auch wenn sie schon vom Disc-Fach

entfernt worden sind.

BILDSCHIRM-ANLEITUNG

Der Player kann “Bildschirm-Anleitung” Symbole oder Zeichen im

Bild darstellen, welche den Betriebszustand der Disc oder des

Players anzeigen.

Beispiel für “Bildschirm-Anleitung” Symbole: , ,

Mögliche Einstellungen

EIN, AUS

[EIN]: Bei dieser Wahl ist die Bildschirm-Anleitung aktiviert.

AUTOM. BEREITSCHAFT

Wenn der Player länger als 30 bzw. 60 Minuten stillsteht, schaltet

es automatisch in den Bereitschaftszustand.

Mögliche Einstellungen

60, 30, AUS

XV-N55SL[EEN].book Page 56 Tuesday, February 18, 2003 10:17 PM

Ändern der Grundeinstellungen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

AV COMPU LINK-MODUS

Dieser Gegenstand ist für zukünftige Funktion reserviert. Lassen

Sie ihn in der Voreinstellung (“DVD 1”).

KINDERSICHERUNG

Wenn diese Option gewählt wird, erscheint bei Betätigung von

ENTER der Fernbedienung die nachstehende

KINDERSICHERUNG-Anzeige. Damit können Sie Kinder davon

abhalten, DVD VIDEO Discs abzuspielen.

• Näheres zur Kindersicherung siehe Seite 57.

Beschränkung der Wiedergabe für

Kinder

Je nach der vom Benutzer vorgegebenen Stufe beschränkt diese

Funktion die Wiedergabe von DVD VIDEO Discs mit

gewalttätigen (oder sonstigen) Szenen. Wenn z.B. ein Film mit

gewalttätigem Inhalt eine Kindersicherungsfunktion aufweist,

können

Sie

Szenen,

die

von

Kindern

nicht

gesehen

werden

sollen, herausschneiden oder durch andere Szenen ersetzen

lassen.

Erstmalige Einstellung der Kindersicherung

Rufen Sie das SONSTIGES-Menü auf.

Betätigen Sie 5/∞, um zur Wahl von

[KINDERSICHERUNG] zu bewegen, und

drücken Sie dann ENTER.

Die Kindersicherung Bildschirmanzeige erscheint auf dem

Fernsehbildschirm.

Während auf [LÄNDERCODE] liegt,

drücken Sie nun ENTER, um das Pulldown-

Menü aufzurufen.

Wählen Sie den Ländercode mittels 5/∞.

Wählen Sie den Code des Landes, mit dessen Standards der

DVD VIDEO Disc-Inhalt klassifiziert wurde.

Siehe hierzu “Anhang A: Länder/Regionalcode-Liste für

Kindersicherung” auf Seite 59.

Betätigen Sie ENTER.

rückt nun zu [STUFE EINSTELLEN].

Betätigen Sie ENTER, um das Pulldown-

Menü aufzurufen.

Am Pulldown-Menü sind [OHNE] und die Stufen [8] bis [1]

verfügbar.

[OHNE] beschränkt die Wiedergabe nicht. Stufe [1] ist die

strikteste Beschränkung. Discs, die mit einer höheren Stufe

als hier gewählt klassifiziert sind, haben beschränkten

Zugang.

Wählen Sie mittels 5/∞ eine gewünschte

Kindersicherungsstufe, und betätigen Sie

ENTER.

rückt nun zu [PASSWORT].

Geben Sie mit den Zahlentasten (0 bis 9) ein

4-stelliges Passwort ein.

Betätigen Sie ENTER.

Die Kindersicherung ist nun aktiviert.

rückt nun zu [VERLASSEN]. Wenn Sie noch einmal auf

ENTER drücken, erscheint wieder das [SONSTIGES] Menü

der Grundeinstellungen-Anzeige.

Tipp

Falls Sie bei Schritt 8 das Passwort ändern wollen, sollten Sie

das vor Betätigen von ENTER tun.

WAHL

EINGABE

5∞ ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

STUFE EINSTELLEN OHNE

PASSWORT _ _ _ _

KINDERSICHERUNG

VERLASSEN

LÄNDERCODE DE

WAHL

EINGABE

5∞ ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

LÄNDERCODE DE

STUFE EINSTELLEN OHNE

PASSWORT _ _ _ _

KINDERSICHERUNG

VERLASSEN

WAHL

EINGABE

5∞ ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

LÄNDERCODE DE

STUFE EINSTELLEN OHNE

PASSWORT _ _ _ _

KINDERSICHERUNG

VERLASSEN

WAHL

EINGABE

5∞ ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

ZUM BEENDEN CHOICE DRÜCKEN.

LÄNDERCODE DE

STUFE EINSTELLEN OHNE

PASSWORT _ _ _ _

KINDERSICHERUNG

VERLASSEN

OHNE

WAHL

EINGABE

FÜR NEUES PASSWORT BITTE TASTEN 0-9 DRÜCKEN

ZUM BEENDEN CHOICE DRÜCKEN

LÄNDERCODE DE

STUFE EINSTELLEN OHNE

PASSWORT 1234

KINDERSICHERUNG

VERLASSEN

XV-N55SL[EEN].book Page 57 Tuesday, February 18, 2003 10:17 PM

Ändern der Grundeinstellungen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Ändern der Einstellungen

Sie können die Einstellung der Kindersicherungsfunktion auch

später ändern.

Rufen Sie das SONSTIGES-Menü auf.

Betätigen Sie 5/∞, um zur Wahl der

[KINDERSICHERUNG] zu führen, und

drücken Sie dann ENTER.

Die Kindersicherung Bildschirmanzeige erscheint auf dem

Fernsehbildschirm.

Während auf [PASSWORT] liegt, geben

Sie nun das gegenwärtige 4-Ziffern-Passwort

ein, und betätigen dann ENTER.

rückt nun zu [LÄNDERCODE], falls Sie das korrekte

Passwort eingegeben haben.

Falls Sie das falsche Passwort eingegeben haben, erscheint

“FALSCH! BITTE TASTEN 0-9 WIEDERHOLT DRÜCKEN”,

und Sie können nicht zum nächsten Schritt weitergehen.

Falls Sie das Passwort vergessen haben, geben Sie “8888”

ein. Das gegenwärtige Passwort wird dann gelöscht, und Sie

können ein neues Passwort eingeben.

Um [LÄNDERCODE] oder [STUFE

EINSTELLEN] zu ändern, rufen Sie das

zugehörige Pulldown-Menü mittels ENTER

auf, wenn auf den gewünschten

Gegenstand gerichtet ist.

Wählen Sie mittels 5/∞ die gewünschte

Option, und betätigen Sie ENTER.

Wenn Sie den Ländercode geändert haben, müssen Sie

auch die Stufe der Kindersicherung von neuem einstellen.

Während auf [PASSWORT] liegt, geben

Sie mit den Zahlentasten ein 4-Ziffern-

Passwort ein.

Das bei diesem Schritt eingegebene Passwort wird nun das

neue Passwort. Falls Sie das alte Passwort beibehalten

wollen, geben Sie dasselbe Passwort ein.

Betätigen Sie ENTER.

rückt nun zu [VERLASSEN]. Wenn Sie noch einmal auf

ENTER drücken, erscheint wieder das [SONSTIGES] Menü

der Grundeinstellungen-Anzeige.

HINWEIS

Falls Sie in Schritt 3 oben mehr als 3 mal das falsche Passwort

eingeben, rückt automatisch zu [VERLASSEN], und 5/∞

funktioniert nicht.

Zeitweilige Aufhebung der Kindersicherung

Wenn die Kindersicherung auf eine strikte Stufe eingestellt ist,

lassen sich manche Discs eventuell überhaupt nicht abspielen.

Wenn Sie eine solche Disc einlegen und abzuspielen versuchen,

werden Sie durch die nachstehende Kindersicherung-Anzeige

auf dem Fernsehbildschirm gefragt, ob Sie die Kindersicherung

zeitweilig aufheben wollen.

Betätigen Sie 5/∞, um zu [ZEITWEILIG

FREIGEBEN] zu führen, und drücken Sie

dann ENTER.

Geben Sie das 4-Ziffern-Passwort mit den

Zahlentasten (0 bis 9) ein.

Die Kindersicherung wird nun freigegeben, und der Player

beginnt mit der Wiedergabe.

Falls Sie ein falsches Passwort eingegeben haben, erscheint

“FALSCH! BITTE TASTEN 0-9 WIEDERHOLT DRÜCKEN”.

Geben Sie das korrekte Passwort ein.

HINWEIS

Wenn Sie bei Schritt 2 oben das falsche Passwort 3 mal

eingeben, rückt automatisch zu [NICHT FREIGEBEN], und 5/

∞ funktioniert nicht.

WAHL

EINGABE

5∞23 ZUR AUSWAHL, ENTER ZUR BESTÄTIGUNG.

_ _ _ _

KINDERSICHERUNG

ZEITWEILIG FREIGEBEN

NICHT FREIGEBEN

PASSWORT

XV-N55SL[EEN].book Page 58 Tuesday, February 18, 2003 10:17 PM

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Anhang A: Länder/Regionalcode-Liste für Kindersicherung (für Seite 57)

AD Andorra

AE Vereinigte Arabische

Emirate

AF Afghanistan

AG Antigua und Barbuda

AI Anguilla

AL Albanien

AM Armenien

AN Niederländische Antillen

AO Angola

AQ Antarktis

AR Argentinien

AS Amerikanisch-Samoa

AT Österreich

AU Australien

AW Aruba

AZ Aserbaidschan

BA Bosnien und Herzegowina

BB Barbados

BD Bangladesch

BE Belgien

BF Burkina Faso

BG Bulgarien

BH Bahrain

BI Burundi

BJ Benin

BM Bermudainseln

BN Brunei Dar Es Salam

BO Bolivien

BR Brasilien

BS Bahamas

BT Bhutan

BV Bouvetinsel

BW Botswana

BY Belarus

BZ Belize

CA Kanada

CC Kokosinseln (Keeling-I.)

CF Zentralafrikanische

Republik

CG Kongo

CH Schweiz

CI Elfenbeinküste

CK Cook-Inseln

CL Chile

CM Kamerun

CN China

CO Kolumbien

CR Costa Rica

CU Kuba

CV Kap Verde

CX Weihnachtsinsel

CY Zypern

CZ Tschechische Republik

DE Deutschland

DJ Dschibuti

DK Dänemark

DM Dominica

DO Dominikanische Republik

DZ Algerien

EC Ecuador

EE Estland

EG Ägypten

EH Westsahara

ER Eritrea

ES Spanien

ET Äthiopien

FI Finnland

FJ Fidschi

FK Falkland-Inseln (Malvinen)

FM Mikronesien (Föderation

von)

FO Färöer-Inseln

FR Frankreich

FX Frankreich, hauptstädtisch

GA Gabun

GB Vereinigtes Königreich

GD Grenada

GE Georgien

GF Französisch-Guyana

GH Ghana

GI Gibraltar

GL Grönland

GM Gambia

GN Guinea

GP Guadeloupe

GQ Äquatorialguinea

GR Griechenland

GS Süd-Georgia und

Sandwich-Inseln

GT Guatemala

GU Guam

GW Guinea-Bissau

GY Guyana

HK Hong Kong

HM Heard-Insel und McDonald-

Inseln

HN Honduras

HR Kroatien

HT Haiti

HU Ungarn

ID Indonesien

IE Irland

IL Israel

IN Indien

IO Britisches Territorium im

Indischen Ozean

IQ Irak

IR Iran (Islamische Republik)

IS Island

IT Italien

JM Jamaika

JO Jordanien

JP Japan

KE Kenia

KG Kirgisien

KH Kambodscha

KI Kiribati

KM Komoren

KN St Kitts und Nevis

KP Korea, Demokratische

Volksrepublik

KR Korea, Republik

KW Kuwait

KY Kaiman-inseln

KZ Kasachstan

LA Laos, Demokratische

Volksrepublik

LB Libanon

LC St Lucia

LI Liechtenstein

LK Sri Lanka

LR Liberia

LS Lesotho

LT Litauen

LU Luxemburg

LV Lettland

LY L y b i e n

MA Marokko

MC Monaco

MD Moldau, Republik

MG Madagaskar

MH Marshall-Inseln

ML Mali

MM Myanmar

MN Mongolei

MO Macao

MP Nördliche Mariannen-Inseln

MQ Martinique

MR Mauretanien

MS Montserrat

MT Malta

MU Mauritius

MV Malediven

MW Malawi

MX Mexiko

MY Malaysia

MZ Mosambik

NA Namibia

NC Neukaledonien

NE Niger

NF Norfolk-Inseln

NG Nigeria

NI Nicaragua

NL Niederlande

NO Norwegen

NP Nepal

NR Nauru

NU Niue

NZ Neuseeland

OM Oman

PA Panama

PE Peru

PF Französisch-Polynesien

PG Papua-Neuguinea

PH Philippinen

PK Pakistan

PL Polen

PM St Pierre und Miquelon

PN Pitcairn

PR Puerto Rico

PT Portugal

PW Palau

PY Paraguay

QA Katar

RE Reunion

RO Rumänien

RU Russische Föderation

RW Ruanda

SA Saudi-Arabien

SB Salomonen

SC Seychellen

SD Sudan

SE Schweden

SG Singapur

SH St Helena

SI Slowenien

SJ Svalbard und Jan Mayen

SK Slowakei

SL Sierra Leone

SM San Marino

SN Senegal

SO Somalia

SR Surinam

ST Sao Tome und Principe

SV EI Salvador

SY Syrien

SZ Swasiland

TC Turks- und Caicos-Inseln

TD Tschad

TF Französische Südterritorien

TG Togo

TH Thailand

TJ Tadschikistan

TK Tokelau

TM Turkmenistan

TN Tunesien

TO Tonga

TP Ost-Timor

TR Türkei

TT Trinidad und Tobago

TV Tuvalu

TW Taiwan

TZ Tansania

UA Ukraine

UG Uganda

UM Kleinere entlegene Inseln

der Vereinigten Staaten

US Vereinigte Staaten

UY Uruguay

UZ Usbekistan

VA Vatikanstaat (Heiliger Stuhl)

VC St Vincent und die

Grenadinen

VE Venezuela

VG Britische Jungferninseln

VI Jungferninseln der

Vereinigten Staaten von

Amerika

VN Vietnam

VU Vanuatu

WF Wallis- und Futuna-Inseln

WS Samoa

YE Jemen

YT Mayotte

YU Jugoslawien

ZA Südafrika

ZM Sambia

ZR Zaire

ZW Simbabwe

Zusätzliche Informationen

XV-N55SL

XV-N55SL[EEN].book Page 59 Tuesday, February 18, 2003 10:17 PM

Zusätzliche Informationen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Anhang B: Tabelle der Sprachen und ihrer Abkürzungen

Anhang C: Digitalausgangssignal-Tabelle

AA Afar FA Persisch KM Kambodschanisch OM (Afan) Oromo SU Sundanesisch

AB Abchasisch FI Finnisch KN Kanada OR Orija SV Schwedisch

AF Afrikaans FJ Fidschi KO Koreanisch (KOR) PA Pandschabi SW Suaheli

AM Amharisch FO Färöisch KS Kaschmiri PL Polnisch TA Tamilisch

AR Arabisch FY Friesisch KU Kurdisch PS Paschtu TE Telugu

AS Assamesisch GA Irisch KY Kirgisisch PT Portugiesisch TG Tadschikisch

AY Aymara GD Schottisch-Gälisch LA Lateinisch QU Ketschua TH Thai

AZ Aserbeidschanisch GL Galizisch LN Lingaia RM Rätoromanisch TI Tigrinja

BA Baschkirisch GN Guarani LO Laotisch RN Kirundi TK Turkmenisch

BE Weißrussisch GU Gudscherati LT Litauisch RO Rumänisch TL Tagalog

BG Bulgarisch HA Haussa LV Lettisch RU Russisch TN Setswana

BH Bihari HI Hindi MG Malagasisch RW Kinyarwanda TO Tonga

BI Bislama HR Kroatisch MI Maori SA Sanskrit TR Türkisch

BN Bengali, Bangla HU Ungarisch MK Mazedonisch SD Sindhi TS Tsongaisch

BO Tibetisch HY Armenisch ML Malajalam SG Sangho TT Tatarisch

BR Bretonisch IA Interlingua MN Mongolisch SH Serbokroatisch TW Twi

CA Katalanisch IE Interlingue MO Moldawisch SI Singhalesisch UK Ukrainisch

CO Korsisch IK Inupiak MR Marathi SK Slowakisch UR Urdu

CS Tschechisch IN Indonesisch MS Malaiisch (MAY) SL Slowenisch UZ Usbekisch

CY Walisisch IS Isländisch MT Maltesisch SM Samoanisch VI Vietnamesisch

DA Dänisch IW Hebräisch MY Burmesisch SN Schonisch VO Volapük

DZ Bhutani JI Jiddisch NA Nauruisch SO Somali WO Wolof

EL Griechisch JW Javanisch NE Nepalesisch SQ Albanisch XH Xhosa

EO Esperanto KA Georgisch NL Niederländisch SR Serbisch YO Yoruba

ET Estnisch KK Kasachisch NO Norwegisch SS Siswati ZU Zulu

EU Baskisch KL Grönländisch OC Provenzalisch ST Sesuto

(für Seiten 45 und 55)

(für Seite 56)

Disc-Typ

Ausgang

NUR PCM DOLBY DIGITAL/PCM BITSTROM/PCM

DVD mit 48/44,1 kHz, 16/20/24 Bit

lineare PCM 48/44,1 kHz, 16 Bit, Stereo lineare PCM

DVD mit 96 kHz, 16/22/24 Bit

lineare PCM 48 kHz, 16 Bit, Stereo lineare PCM (Downsampling)

DVD mit DTS 48 kHz, 16 Bit, Stereo lineare PCM DTS-Bitstrom

DVD mit Dolby Digital 48 kHz, 16 Bit, Stereo lineare PCM Dolby Digital Bitstrom

DVD mit MPEG Mehrkanal 48 kHz, 16 Bit, Stereo lineare PCM MPEG-Bitstrom

SVCD/Video CD/Audio CD 44,1 kHz, 16 Bit, Stereo lineare PCM

Audio CD mit DTS 48 kHz, 16 Bit, Stereo lineare PCM DTS-Bitstrom

CD-R/RW mit MP3/WMA Lineare PCM

XV-N55SL[EEN].book Page 60 Tuesday, February 18, 2003 10:17 PM

Zusätzliche Informationen

XV-N55SL/LET0230-005A/Deutsch

Deutsch

Anhang D: Glossar

Abwärtsmischung

Interne Stereomischung von Mehrkanal-Surround-Ton durch

einen DVD-Player. Die Abwärtsmischungssignale werden an den

Stereoausgangsbuchsen ausgespeist.

Bitstrom

Die digitale Form von Mehrkanal-Audiodaten (z.B. 5,1-Kanal) vor

der Dekodierung in die verschiedenen Kanäle.

Component-Video

Ein Videosignalformat, bei dem das Bild aus drei Kanälen

getrennter Informationen zusammengesetzt wird. Zu

Component-Video gehören unter anderem R/G/B und /Y/CB(PB)/

CR(PR).

Composite-Video

Ein einziges Bildaustastsignal, das für die meisten

Heimvideogeräte verwendet wird. Es enthält sämtliche

Informationen der Luminanz, Farbe und Synchronisierung.

Dolby Digital (AC3)

Ein Sechskanalsystem, das aus den Kanälen links, Mitte, rechts,

hinten links, hinten rechts und LFE (Low-Frequency Effect Kanal

zum Einsatz mit Sub-Woofer) besteht. Alle Verarbeitung erfolgt

auf der digitalen Seite. Nicht alle Dolby Digital Discs enthalten

sechs (5,1) Kanäle Information.

Dolby Surround/Dolby Pro Logic

Dolby Surround zeichnet vier Kanäle vorne und hinten in zwei

Kanälen so auf, dass ein Decoder bei der Wiedergabe die

ursprünglichen vier Kanäle wiederherstellen kann. Da der Ton in

zwei Kanälen aufgezeichnet wird, kann er mit einem

Zweikanalstereosystem normal wiedergegeben werden.

Dolby Pro Logic führt Richtungsschaltkreise bei der Decoder-

seitigen Verarbeitung ein (erhöht den Pegel spezifischer Kanäle

und senkt den Pegel stummer Kanäle), um eine stärkere

Raumwirkung zu erzielen, und fügt einen Mittenlautsprecher

hinzu, der primär für Dialog vorgesehen ist. Das Ergebnis ist eine

verbesserte Kanaltrennung.

DTS

Ein Digital Surround-Tonkodierungsformat, das mit sechs (5,1)

Kanälen) konfiguriert ist, ähnlich wie Dolby Digital. Es erfordert

einen Decoder, entweder im Player oder in einem externen

Empfänger. DTS ist die Abkürzung von Digital Theater Systems.

Nicht alle DTS-Discs enthalten sechs (5,1) Kanäle Information.

Dynamikumfang

Der Unterschied zwischen den lautesten und den leisesten

Tönen.

JPEG

Ein populäres Dateiformat für Standbildkompression und -

speicherung. JPEG ist die Abkürzung von Joint Photographic

Experts Group.

Das JPEG-Format läßt sich in drei Untergruppen aufteilen.

• Baseline JPEG: wird für Digitalkameras, das World Wide Web

usw. verwendet

• Progressive JPEG: wird für das World Wide Web usw.

verwendet

• Lossless JPEG: eine alte Version, die kaum noch verwendet

wird

Kapitel/Titel

Kapitel bezeichnet den kleinsten Abschnitt, und Titel bezeichnet

den größten Abschnitt einer DVD VIDEO. Ein Kapitel ist ein Teil

eines Titels und ähnlich wie der Track einer Video CD oder Audio

CD.

Lineare PCM

PCM bedeutet “Pulscodemodulation”. Lineare PCM ist das

übliche Verfahren zur digitalen Tonkodierung ohne Kompression

und wird für Audio-Tracks auf DVD VIDEO Discs, Audio CDs usw.

eingesetzt.

MP3

MP3 ist ein Tondatenkompressionsformat, eine Abkürzung für

MPEG-1 Audio Layer 3. Mit MP3 können Sie eine

Datenverkleinerung von etwa 1:10 erzielen.

MPEG

Eine Familie von Standards für die Kompression audio-visueller

Informationen. “MPEG” Standards umfassen MPEG-1, MPEG-2

und MPEG-4. Video CD und MP3 basieren auf MPEG-1,

während DVD sich auf MPEG-2 stützt. MPEG ist die Abkürzung

von Moving Picture coding Experts Group.

MPEG Mehrkanal

Diese Funktion erweitert das auf der Disc aufgezeichnete 5,1-

Kanal-Audioformat zu einem 7,1-Kanal-Format. Diese

Erweiterung des 5,1-Kanal-Klangs garantiert großen Hörgenuss

auch zu Hause.

PAL (Phase Alternation by Line)

Ein Farbfernsehformat, das in Westeuropa große Verbreitung

findet.

PBC

PBC, die Abkürzung von “Playback control”, bezeichnet ein

Verfahren zur Wiedergabesteuerung von Video CDs (VCD). Über

Menüs ist eine interaktive Steuerung der Discs möglich.

RGB

Diese Abkürzung steht für Rot, Grün, Blau. Bildschirmgeräte und

Fernsehgeräte stellen verschiedene Farbtöne durch

entsprechendes Mischen diese drei Farben dar.

Seitenverhältnis

Dieses Verhältnis bezeichnet die Form des rechtwinkligen

Fernsehbildschirms. Es bezieht sich auf die Breite des Bilds

relativ zur Höhe. Ein konventionelles Fernsehbild hat das

Seitenverhältnis 4:3.

S-Video

Ein Videosignal, das die Bildqualität über normale Composite-

Verbindungen verbessert. Wird bei Super VHS, DVD,

hochwertigen Fernsehgeräten u.ä. eingesetzt.

Track

Der kleinste Abschnitt auf SVCD, Video CD und Audio CD Discs.

WMA

WMA, die Abkürzung von “Windows Media Audio”, bezeichnet

ein Audiodatenkompressionsformat, das von Microsoft

Corporation entwickelt ist. Die Klangqualität von Daten, die mit

WMA komprimiert wurden, ist gleich wie die von MP3, aber die

Größe von WMA-Dateien ist kleiner als die von MP3-Dateien.

XV-N55SL[EEN].book Page 61 Tuesday, February 18, 2003 10:17 PM

Deutsch

Bedienen anderer JVC-Produkte

Mit der Fernbedienung können Sie nicht nur dieses Gerät,

sondern auch andere JVC-Produkte bedienen.

• Weitere Informationen entnehmen Sie bitte der

Bedienungsanleitung der anderen Produkte.

– Einige JVC-Videorecorder können zwei Arten von

Fernbedienungssignalen erkennen—Code „A“ und „B“. Mit

dieser Fernbedienung können Sie einen Videorecorder

bedienen, dessen Fernbedienungscode auf Code A gestellt

ist.

• Wenn Sie die anderen Produkte bedienen möchten, richten Sie

die Fernbedienung direkt auf den Fernbedienungssensor des

entsprechenden Produkts.

Stellen Sie den Wahlschalter auf AUDIO/TV/VCR/STB.

7Fernsehgerät

Sie können jederzeit die folgenden Funktionen ausführen:

TV : Schaltet das Fernsehgerät ein oder aus.

TV VOL +/–: Regelt die Lautstärke des Fernsehgeräts.

TV/VIDEO: Ändert den Eingangsmodus (Videoeingang

und TV-Tuner) am Fernsehgerät.

Nachdem Sie die Taste TV (Signalquellenwahltaste) gedrückt haben,

können Sie das Fernsehgerät wie folgt bedienen:

CHANNEL +/–: Ändert den Kanalnummer.

1 – 9, 0, +10 (100+): Wählt eine Kanalnummer aus.

10 (TV RETURN): Funktioniert wie die Taste TV RETURN.

7Videorecorder

Sie können jederzeit die folgenden Funktionen ausführen:

VCR : Schaltet den Videorecorder ein oder aus.

Nachdem Sie die Taste VCR (Signalquellenwahltaste) gedrückt

haben, können Sie den Videorecorder wie folgt bedienen:

CHANNEL +/–: Ändert die Kanalnummern an der

Videorecorder.

1 – 9, 0: Wählt Kanalnummern an der Videorecorder aus.

3:Startet die Wiedergabe.

7:Beendet die Wiedergabe.

8:Unterbricht die Wiedergabe. Drücken Sie die

Taste 3, um die Wiedergabe fortzusetzen.

¡:Spult das Band schnell vor.

1:Spult das Band schnell zurück.

7STB

Sie können jederzeit die folgenden Funktionen ausführen:

STB : Schaltet die STB ein oder aus.

Nachdem Sie die Taste STB (Signalquellenwahltaste) gedrückt

haben, können Sie die STB wie folgt bedienen:

CHANNEL +/–: Ändert die Kanalnummern an der STB.

1 – 9, 0: Wählt Kanalnummern an der STB aus.

7DVD-Spieler

Sie können jederzeit die folgenden Funktionen ausführen:

DVD : Schaltet den DVD-Spieler ein oder aus.

Nachdem Sie die Moduswahltaste auf „DVD“ eingestellt und

danach die Taste DVD (Taste zur Auswahl der Signalquelle) gedrückt

haben, können Sie den DVD-Spieler wie folgt bedienen:

3:Startet die Wiedergabe.

7:Beendet die Wiedergabe.

8:Unterbricht die Wiedergabe. Drücken Sie die

Taste 3, um die Wiedergabe fortzusetzen.

¢:Springt zum Anfang des nächsten Kapitels.

4:Springt zum Anfang des aktuellen (oder

vorherigen) Kapitels.

MENU: Zeigt den Menübildschirm an oder löscht ihn.

5/∞/3/2:Wählt ein Element auf dem Menübildschirm aus.

ENTER: Gibt ein ausgewähltes Element ein.

Sie können auch die Tasten AUDIO, SUBTITILE, TITLE/GROUP,

RETURN, ZOOM, VFP, , ANGLE, REPEAT, DIMMER, 3D und die

Zifferntasten verwenden, um den JVC DVD-Spieler zu bedienen.

Sehen Sie in den Anweisungen für den DVD-Spieler bzgl.

Einzelheiten nach.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

100+

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

GE62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:14 PM62

Deutsch

Hersteller Codes

JVC 01*, 02

AMSTRAD 03 – 06, 31

BT 01

CANAL STELLITE 20

CANAL + 20

D–BOX 24

ECHOSTAR 17 – 19, 21

FINLUX 11

FORCE 28

GALAXIS 27

GRUNDIG 07, 08

HIRSCHMANN 07, 17, 37

ITT NOKIA 11

JERROLD 16

KATHREIN 13, 14, 34

LUXOR 11

MASCOM 32

MASPRO 13

NOKIA 24, 26, 33

PACE 10, 25, 31

PANASONIC 15

PHILIPS 09, 23

RFT 12

SABA 35

SAGEM 22, 29

SALORA 11

SELECTOR 29

SKYMASTER 12, 36

THOMSON 35

TPS 22

TRIAX 30

WISI 07

Herstellercodes für Set-Top-Boxen

Bedienen der Geräte von Fremdherstellern

Die Herstellercodes können ohne vorherige Nachricht geändert

werden. Wenn sie geändert wurden, kann das entsprechende Gerät

nicht mehr mit dieser Fernbedienung bedient werden.

* Grundeinstellung

Wenn Sie die Fernbedienungssignale ändern, können Sie die

Fernbedienung dieses Geräts verwenden, um Geräte von

Fremdherstellern zu bedienen.

•Weitere Informationen entnehmen Sie bitte der

Bedienungsanleitung der anderen Produkte.

•Wenn Sie diese Komponenten mit der Fernbedienung

bedienen möchten, müssen Sie zunächst den Herstellercode

für den die Set-Top-Box, den Videorecorder und das

Fernsehgerät eingeben.

•Wenn die Batterien der Fernbedienung ausgewechselt werden,

müssen die Herstellercodes erneut eingegeben werden.

Stellen Sie den Wahlschalter auf AUDIO/TV/VCR/STB.

❏So ändern Sie die Fernbedienungssignale zum

Bedienen einer Set-Top-Box

Drücken Sie die Taste STB , und halten Sie sie

gedrückt.

Drücken Sie die Taste STB.

Geben Sie den Herstellercode mit Hilfe der Tasten

1 – 9 und 0 ein.

Lassen Sie die Taste STB los.

Jetzt können Sie die Set-Top-Box wie folgt bedienen:

STB : Schaltet die STB ein oder aus.

Nachdem Sie die Taste STB (Signalquellenwahltaste) gedrückt

haben, können Sie die STB wie folgt bedienen:

CHANNEL +/–: Ändert die Kanalnummern an der

STB.

1 – 9, 0: Wählt Kanalnummern an der STB

aus.

Versuchen Sie, die Set-Top-Box durch Drücken von

STB zu bedienen.

Wenn sich die Set-Top-Box ein- und ausschalten läßt, haben

Sie den richtigen Code eingegeben.

Wenn mehrere Codes für die Marke der Set-Top-Box

aufgelistet sind, probieren Sie die Codes einzeln aus, bis Sie

den richtigen eingegeben haben.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100+

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ENTER

GE62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:15 PM63

Deutsch

Hersteller Codes

JVC 01*

AKAI 02, 36

BELL+HOWELL 03, 16

BLAUPUNKT 04

CGM 03, 05, 16

DAEWOO 34

DIGITAL 05

FISHER 03, 16

G.E. 06

GRUNDIG 07

HITACHI 08, 09

LOEWE 05, 10, 11

MAGNAVOX 04, 05

MITSUBISHI 12 – 15

NOKIA 16

NORDMENDE 17 – 19, 31

ORION 20

PANASONIC 21

PHILIPS 05, 22

PHONOLA 05

SABA 17 – 19, 23, 31

SAMSUNG 24, 25

SANYO 03, 16

SHARP 26, 27

SIEMENS 07

SONY 28 – 30, 35

TELEFUNKEN 17 – 19, 31, 32

TOSHIBA 33

* Grundeinstellung

Herstellercodes für Videorecorder

Hersteller Codes

JVC 01*

AKAI 02, 05

BLAUPANKT 03

DAEWOO 09, 30, 31

FENNER 04, 30, 31

FISHER 05

GRUNDIG 06

HITACHI 07, 08

IRRADIO 02, 05

MAGNAVOX 09

MITSUBISHI 10, 32

MIVER 03

NOKIA 11, 33

NORDMENDE 12, 13, 17, 25 – 27

ORION 14

PANASONIC 15, 16

PHILIPS 09

SABA 12, 13, 17, 25 – 27

SAMSUNG 09, 18, 31

SANYO 05

SCHNEIDER 02, 05

SHARP 19

SONY 20 – 24

TELEFUNKEN 12, 13, 17, 25 – 27

THOMSON 12, 13, 17, 25 – 27, 29

TOSHIBA 28

* Grundeinstellung

Herstellercodes für Fernsehgeräte

Die Herstellercodes können ohne vorherige Nachricht geändert

werden. Wenn sie geändert wurden, kann das entsprechende Gerät

nicht mehr mit dieser Fernbedienung bedient werden.

❏So ändern Sie die Fernbedienungssignale zum

Bedienen eines Fernsehgeräts

Drücken Sie die Taste TV , und halten Sie sie

gedrückt.

Drücken Sie die Taste TV.

Geben Sie den Herstellercode mit Hilfe der Tasten

1 – 9 und 0 ein.

Lassen Sie die Taste TV los.

Jetzt können Sie das Fernsehgerät wie folgt bedienen:

TV : Schaltet das Fernsehgerät ein oder

aus.

TV VOL +/–: Regelt die Lautstärke des

Fernsehgeräts.

TV/VIDEO: Ändert den Eingangsmodus (TV

oder VIDEO).

Nachdem Sie die Taste TV (Signalquellenwahltaste) gedrückt

haben, können Sie das Fernsehgerät wie folgt bedienen:

CHANNEL +/–: Ändert den Kanalnummer.

1 – 9, 0: Wählt eine Kanalnummer aus.

Versuchen Sie, das Fernsehgerät durch Drücken

von TV zu bedienen.

Wenn sich das Fernsehgerät ein- und ausschalten läßt, haben

Sie den richtigen Code eingegeben.

Wenn mehrere Codes für die Marke des Fernsehgeräts

aufgelistet sind, probieren Sie die Codes einzeln aus, bis der

richtige eingegeben wurde.

Bedienen der Geräte von Fremdherstellern

❏So ändern Sie die Fernbedienungssignale zum

Bedienen eines Videorecorders

Drücken Sie die Taste VCR , und halten Sie sie

gedrückt.

Drücken Sie die Taste VCR.

Geben Sie den Herstellercode mit Hilfe der Tasten

1 – 9 und 0 ein.

Lassen Sie die Taste VCR los.

Jetzt können Sie den Videorecorder wie folgt bedienen:

VCR : Schaltet den Videorecorder ein oder

aus.

Nachdem Sie die Taste VCR (Signalquellenwahltaste) gedrückt

haben, können Sie den Videorecorder wie folgt bedienen:

CHANNEL +/–: Ändert den Kanal am Videorecorder.

1 – 9, 0: Wählt eine Kanalnummer am

Videorecorder aus.

3:Startet die Wiedergabe.

7:Beendet die Wiedergabe.

8:Unterbricht die Wiedergabe.

Drücken Sie die Taste 3, um die

Wiedergabe fortzusetzen.

¡:Spult das Band schnell vor.

1:Spult das Band schnell zurück.

Versuchen Sie, den Videorecorder durch Drücken

von VCR zu bedienen.

Wenn sich der Videorecorder ein- und ausschalten läßt, haben

Sie den richtigen Code eingegeben.

Wenn mehrere Codes für die Marke des Videorecorders

aufgelistet sind, probieren Sie die Codes einzeln aus, bis Sie

den richtigen eingegeben haben.

GE62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:15 PM64

Deutsch

Fehlersuche

Verwenden Sie diese Tabelle, um allgemeine Betriebsprobleme zu beheben. Wenn Sie ein Problem nicht lösen können, setzen Sie sich mit dem

nächstgelegenen JVC-Kundendienstzentrum in Verbindung.

RX-ES1SL

MÖGLICHE URSACHE

Das Netzkabel ist nicht ordnungsgemäß

eingesteckt.

Die Lautsprecherkabel sind nicht

angeschlossen.

Eine falsche Signalquelle wurde

ausgewählt.

Die Stummschaltung ist aktiviert.

Ein falscher Eingangsmodus (analog oder

digital) ist ausgewählt.

Die Anschlüsse sind nicht

ordnungsgemäß vorgenommen.

TV Direct ist aktiviert.

Die Balance wurde auf einen Extremwert

eingestellt.

Die Lautsprecher sind wegen zu hoher

Lautstärke überlastet.

Die Lautsprecher sind wegen eines

Kurzschlusses der

Lautsprecheranschlüsse überlastet.

Das Gerät ist durch einen hohen

Spannungswert überlastet.

Das Gerät wurde mit hoher Lautstärke

oder für eine lange Zeit betrieben und hat

sich somit überhitzt.

Die Fernbedienung ist nicht für den

beabsichtigten Vorgang eingestellt.

Ein Hindernis blockiert den

Fernbedienungssensor des Geräts.

Die Batterien sind verbraucht.

Der Moduswahlschalter wurde auf die

falsche Position gestellt.

Es wurde kein entsprechender Baßpegel

ausgewählt.

PROBLEM

Die Stromversorgung läßt sich nicht

einschalten.

Über die Lautsprecher erfolgt keine

Wiedergabe.

Die Tasten können nicht verwendet

werden.

Die Wiedergabe erfolgt nur über einen

Lautsprecher.

Die Led STANDBY leuchtet, nachdem

Sie die Stromversorgugn eingeschaltet

haben, aber anschließend schaltet sich

das Gerät aus (Bereitschaftsmodus).

„OVER HEAT“ blinkt im Display und das

Gerät schaltet danach aus.

Die Fernbedienung funktioniert nicht

wie beabsichtigt.

Die Fernbedienung funktioniert nicht.

Der Baßklang wird bei der Stereo-

Wiedergabe zu stark hervorgehoben.

Allgemein

LÖSUNG

Stecken Sie das Netzkabel in eine Netzsteckdose.

Prüfen Sie die Lautsprecherverkabelung, und

schließen Sie sie bei Bedarf erneut an.

Wählen Sie die richtige Signalquelle aus.

Drücken Sie MUTING, um die Stummschaltung

auszuschalten.

Wählen Sie den richtigen Eingangsmodus aus

(analog oder digital).

Prüfen Sie die Anschlüsse.

Deaktivieren Sie TV Direct (siehe Seiten 13 und 20).

Stellen Sie die Balance ordnungsgemäß ein (siehe

Seite 21).

1. Drücken Sie die Taste STANDBY ON auf der

Frontplatte, um das Gerät auszuschalten.

2. Stoppen Sie die Signalquelle.

3. Schalten Sie das erneut ein, und stellen Sie die

Lautstärke ein.

Sie anschließend die Lautsprecherverkabelung.

Wenn die Lautsprecherverkabelung nicht

kurzgeschlossen ist, setzen Sie sich mit einem

Fachhändler in Verbindung.

Nehmen Sie Kontakt mit Ihrem Vertragshändler auf,

nachdem Sie den Netzstecker gezogen haben.

Schalten Sie das Gerät wieder ein: Schaltet sich das

Gerät zu früh aus, nehmen Sie bitte Kontakt mit

Ihrem Vertragshändler auf, nachdem Sie den

Netzstecker gezogen haben.

Drücken Sie erst eine Signalquellenwahltaste oder

TONE und danach die Tasten, die Sie verwenden

wollten. (Siehe Seiten 21, 62, 63 und 64.)

Beseitigen Sie das Hindernis.

Tauschen Sie die Batterien aus.

Stellen Sie den Moduswahlschalter auf die korrekte

Position.

Den Audiopositionspegel einstellen (siehe Seite 22).

GE65-69.RX-ES1&XV-N55[E]f.p65 25/2/03, 9:38 AM65

Deutsch

Fehlersuche

PROBLEM

Der Surround-Modus kann nicht

ausgewählt werden.

Der DSP-Modus kann nicht

ausgewählt werden.

Der UKW-Empfang zischt oder summt

kontinuierlich.

Während des UKW-Empfangs sind

gelegentlich Knackgeräusche zu

hören.

LÖSUNG

Keine Mehrkanal-Software wiedergeben oder die

Lautsprechereinstellungen prüfen.

Nur Linear PCM oder analoge Software

wiedergeben oder die Lautsprechereinstellungen

prüfen.

Schließen Sie eine UKW-Außenantenne an, oder

setzen Sie sich mit einem Fachhändler in

Verbindung.

Stellen Sie einen neuen Sender ein.

Fragen Sie einen Fachhändler, ob Sie die richtige

Antenne verwenden.

Prüfen Sie die Anschlüsse.

Montieren Sie die Antenne in größerer Entfernung

zum Fahrzeugverkehr.

HINWEIS

Wenn Sie den digitalen Koaxialanschluß verwenden, kann die Wiedergabe aufgrund externer Einflüsse, z. B. Blitze, zeitweilig aussetzen. Die

Wiedergabe wird aber automatisch wiederhergestellt. Dies ist keine Fehlfunktion.

MÖGLICHE URSACHE

Der Surround-Modus steht nicht für die

wiedergegebene Software zur Verfügung,

oder es werden nur die vorderen

Lautsprecher aktiviert.

Der DSP-Modus steht nicht für die

wiedergegebene Software zur Verfügung,

oder es werden nur die vorderen

Lautsprecher aktiviert.

Das Eingangssignal ist zu schwach.

Der Sender ist zu weit entfernt.

Eine falsche Antenne wurde

angeschlossen.

Die Antennen sind nicht ordnungsgemäß

angeschlossen.

Dies sind Zündungsgeräusche von

Fahrzeugen.

FM/AM Surround/DSP

GE65-69.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:52 PM66

Deutsch

Fehlersuche

MÖGLICHE URSACHE

Der Netzstecker ist nicht ganz

eingesteckt.

Der Ländercode der eingelegten Disc

entspricht nicht dem Player.

Microcomputer-Störung aufgrund von

Blitzschlag oder statischer Elektrizität.

Kondensation, die durch plötzliche

Änderung der Temperatur oder

Luftfeuchtigkeit entstanden ist.

Die Disc macht eine Bedienung

unmöglich, oder es ist eine nicht-

abspielbare Disc eingelegt.

Wenn Sie im Bereitschaftsmodus 0 am

Player betätigen und gleichzeitig 7

gedrückt halten, wird die Disc-Fach-

Sperrfunktion aktiviert. Das Disc-Fach

kann in diesem Zustand nicht geöffnet

oder geschlossen werden.

Der Player ist direkt mit einem

Videorekorder verbunden, und die

Kopierschutzfunktion ist aktiviert.

Bei manchen Discs erscheint das Bild

verschwommen, wenn man

[BILDQUELLE] auf [FILM] oder [AUTO]

stellt.

Mehrere Geräte sind über mehrfache

Buchsen angeschlossen; die SCART-

Buchse, die S-VIDEO-Buchse und die

Composite-Buchse.

VIDEO SIGNAL SELECTOR auf der

Geräterückseite ist auf „Y/C“ eingestellt.

VIDEO SIGNAL SELECTOR auf der

Geräterückseite ist auf „RGB/COMP.“

eingestellt.

[D-BEREICHSREGELUNG] ist nicht auf

[FERNSEHERMODUS] eingestellt.

[AUSGANGSPEGEL] ist auf [STANDARD]

eingestellt.

Die MP3/WMA-Disc ist mit „Packet-Writing

(UDF-Format)“ gebrannt.

Die Datei ist kopiergeschützt.

Die Datei wurde mit einer Bitrate von

weniger als 48 kbps aufgezeichnet.

PROBLEM

Der Strom läßt sich nicht einschalten.

“FALSCHER LÄNDERCODE!” wird am

Fernsehbildschirm angezeigt.

Es ist keine Bedienung möglich.

[LOCK] wird im Anzeigefenster

angezeigt, und das Disc-Fach

öffnet sich nicht.

Das Bild ist stark gestört.

Farbe und Helligkeit werden nicht

richtig dargestellt.

Das Bild ist farblos, wenn sie ein

Fernsehgerät an die Compsite-Video-

Ausgangsbuchse des Players

anschließen.

Es erscheint kein Bild, wenn sie ein

Fernsehgerät an die S-VIDEO-Ausgangs-

buchse des Players anschließen.

Die DVD VIDEO Disc Wiedergabe-

lautstärke ist schwächer als die

Lautstärke des Fernsehprogramms.

Der Analog-Audioausgang klingt verzerrt.

Es ist kein Ton zu hören.

Dateien (Tracks) werden nicht in der

aufgezeichneten Reihenfolge abgespielt.

WMA-Dateien können nicht

wiedergegeben werden.

LÖSUNG

Schließen Sie ihn ordnungsgemäß an.

Überprüfen Sie den Disc-Ländercode, der auf der

Hülle aufgedruckt ist.

Schalten Sie die Spannung aus, ziehen Sie das

Netzkabel ab, und schließen Sie das Netzkabel

dann wieder an.

Schalten Sie die Spannung aus und dann erst nach

ein paar Stunden wieder ein.

Überprüfen Sie die Disc,

und wechseln Sie sie aus (siehe Seite 35).

Betätigen Sie im Bereitschaftsmodus am Player 0

und halten Sie gleichzeitig 7 gedrückt, um die

Sperrfunktion aufzuheben.

Schließen Sie den Player so an, dass das Bildsignal

direkt zum Fernsehgerät gespeist wird.

Stellen Sie [BILDQUELLE] auf [VIDEO (NORMAL)]

oder [VIDEO (AKTIV)].

Verbinden Sie nur jeweils ein Kabel mit der Buchse,

die Sie verwenden wollen.

Stellen Sie VIDEO SIGNAL SELECTOR auf “RGB/

COMP.”.

Stellen Sie VIDEO SIGNAL SELECTOR auf “Y/C”.

Stellen Sie die [D-BEREICHSREGELUNG]

Grundeinstellung auf [FERNSEHERMODUS] (siehe

Seite 56).

Stellen Sie die [AUSGANGSPEGEL]

Grundeinstellung auf [NIEDRIG] (siehe Seite 56).

Sie kann nicht abgespielt werden.

Der Player spielt die Dateien in alphabetischer

Reihenfolge ab. Die Wiedergabefolge kann also

variieren.

Das Abspielgerät kann keine kopiergeschützten

Dateien wiedergeben.

Das Gerät unterstützt solche WMA-Dateien nicht.

XV-N55SL

Netzspannung

Bedienung


Audio

MP3/WMA

GE65-69.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:16 PM67

Deutsch

Technische Daten

RX-ES1SL

Technische Daten und Konstruktion können ohne vorherige

Nachricht geändert werden.

UKW-Tuner (IHF)

Abstimmbereich: 87,50 MHz bis 108,00 MHz

Nutzbare Empfindlichkeit:

Mono: 17,0 dBf (1,95 µV/75 Ω)

Empfindlichkeitsschwelle 50 dB:

Mono: 21,3 dBf (3,2 µV/75 Ω)

Stereo: 41,3 dBf (31,5 µV/75 Ω)

Stereotrennung bei REC OUT: 35 dB bei 1 kHz

MW-Tuner

Abstimmbereich:

MW: 522 kHz bis 1 629 kHz

Allgemein

Anschlußwerte: AC 230V , 50 Hz

Leistungsaufnahme: 105 W (im Betrieb)

2 W (im Bereitschaftsmodus)

Abmessungen (B x H x T): 435 mm x 69,5 mm x 330,5 mm

Gewicht: 6,5 kg

Verstärker

Ausgangsleistung

Im Stereobetrieb:

Frontkanäle: 100 W Sinusdauertonleistung pro Kanal an

8 Ω bei 1 kHz mit einem Gesamtklirrgrad von

weniger als 10%. (IEC268-3)

Im Surround-Betrieb:

Frontkanäle: 100 W Sinusdauertonleistung pro Kanal an

8 Ω bei 1 kHz mit einem Gesamtklirrgrad von

weniger als 0,8%.

Mittenkanäle: 100 W, Sinusdauertonleistung an 8 Ω bei

1 kHz mit einem Gesamtklirrgrad von weniger

als 0,8%.

Surroundkanäle: 100 W Sinusdauertonleistung pro Kanal an

8 Ω bei 1 kHz mit einem Gesamtklirrgrad von

weniger als 0,8%.

Audio

Audioeingangsempfindlichkeit/Impedanz (1 kHz):

DVD, DVD MULTI, STB, VCR, TV: 260 mV/47 kΩ

Audioeingang (DIGITAL IN)* :

Koaxialanschluß: DIGITAL 1 (DVD):

0,5 V(p-p)/75 Ω

Lichtwellenleiter: DIGITAL 2/3 (STB/TV):

–21 dBm bis–15 dBm

(660 nm ±30 nm)

* Entspricht Linear PCM, Dolby Digital und DTS Digital Surround

(mit Abtastfrequenz—32 kHz, 44,1 kHz, 48 kHz).

Audioausgangspegel:VCR, TV: 250 mV

Rauschabstand (’66 IHF/DIN):

DVD MULTI: 87 dB/62 dB

Frequenzgang (8 Ω):

DVD, STB, VCR, TV: 20 Hz bis 20 kHz (±1 dB)

Klangregelung:

Baß (100 Hz): ±10 dB ±2 dB

Höhen (10 kHz): ±10 dB ±2 dB

Baßverstärkung: +4 dB ± 1 dB bei 100 Hz

Video

Videoeingangsempfindlichkeit/Impedanz (1 kHz):

FBAS-Signal:DVD, STB, VCR:

1 V(p-p)/75 Ω

S-VIDEO:DVD, STB, VCR:

(Y:leuchtdichte): 1 V(p-p)/75 Ω

(C:cchrominanz, burst): 0,286 V(p-p)/75 Ω

RGB:DVD, STB, VCR: 0,7 V(p-p)/75 Ω

Videoausgangspegel/Impedanz (1 kHz):

FBAS-Signal:VCR, TV: 1 V(p-p)/75 Ω

S-VIDEO:VCR, TV:

(Y:leuchtdichte): 1 V(p-p)/75 Ω

(C:cchrominanz, burst): 0,286 V(p-p)/75 Ω

RGB:TV: 0,7 V(p-p)/75 Ω

Rauschabstand (S/N): 45 dB

Synchronisation: Negativ

GE65-69.RX-ES1&XV-N55[E]f.p65 3/4/2003, 16:39 PM68

Deutsch

Specifications

Audio-Charakteristiken

Frequenzgang

CD (Sampling-Frequenz 44,1 kHz): 2 Hz bis 20 kHz

DVD (Sampling-Frequenz 48 kHz): 2 Hz bis 22 kHz

(4 Hz bis 20 kHz für DTS und Dolby Digital Bitstrom-Signale)

DVD (Sampling-Frequenz 96 kHz): 2 Hz to 44 kHz

Dynamikumfang: 16 Bit: Mehr als 98 dB

20/24 Bit: Mehr als 100 dB

Gleichlaufschwankungen: nicht meßbar (unter + 0.002%)

Klirrfaktor:

unter 0,006%

• In Lizenz von Dolby Laboratories hergestellt. „Dolby“ und das

Doppel-D Symbol sind Warenzeichen der Dolby Laboratories.

• Hergestellt unter Lizenz von Digital Theater Systems, Inc.

„DTS“ und „DTS Surround Sound“ sind Warenzeichen von

Digital Theater Systems, Inc.

XV-N55SL

Allgemeines

Lesbare Discs: DVD VIDEO, DVD-R (Video-Format), DVD-

RW (Video-Format), +RW (Video-Format),

SVCD, Video CD, Audio CD (CD-DA), MP3/

WMA-Format, JPEG, CD-R/RW (CD-DA,

SVCD, Video CD, MP3/WMA-Format, JPEG)

Videoformat: PAL

Andere

Netzspannung: AC 230 V , 50 Hz

Stromaufnahme: 12 W (POWER ON)

0,7 W (STANDBY-Modus)

Gewicht: 2,1 kg

Abmessungen (B X H X T) :

435 mm X 45 mm X 270,5 mm

Videoausgänge

VIDEO OUT (Klinkenbuchse):

1,0 V(p-p)/75 Ω

S-VIDEO OUT (S-Buchse):

Y-Ausgang: 1,0 V(p-p)/75 Ω

C-Ausgang: 286 mV(p-p)/75 Ω

RGB-Ausgang: 700 mV(p-p)/75 Ω

Horizontale Auflösung:

500 Zeilen oder mehr

Audioausgänge

ANALOG OUT (Klinkenbuchse):

2,0 Vrms (10 kΩ)

DIGITAL OUT (COAXIAL):

0,5 V(p-p) (75 Ω Terminierung)

DIGITAL OUT (OPTICAL):

–21 dBm bis –15 dBm (Spitze)

GE65-69.RX-ES1&XV-N55[E]f.p65 20/2/03, 4:52 PM69

Français

Table des matières

Identification des parties .......................................... 2

Pour commencer ....................................................... 5

Précautions ................................................................................. 5

Vérification des accessoires fournis ........................................... 5

Mise en place des piles dans la télécommande ......................... 5

Connexion des antennes FM et AM (PO) ................................... 6

Connexion des enceintes et du lecteur de DVD ......................... 7

Connexion d’autres appareils vidéo............................................ 8

Connexion du cordon d’alimentation ........................................ 10

RX-ES1SL

Fonctionnement de base ....................................... 11

1 Mise de l’appareil sous tension ............................................. 11

2 Sélection de la source de lecture .......................................... 11

3 Ajustement du volume .......................................................... 12

Sélection du mode de décodage numérique ............................ 12

Mise en service de la fonction TV Direct .................................. 13

Coupure temporaire du son—Sourdine .................................... 13

Mise hors tension de l’appareil avec la minuterie d’arrêt .......... 14

Modification de la luminosité de l’affichage .............................. 14

Réglages des enceintes ........................................ 15

Réglage automatique de l’information des enceintes—Smart

Surround Setup .................................................................. 15

Réglage rapide de l’information des enceintes et du caisson

de grave—Configuration rapide.......................................... 16

Réglage de l’information des enceintes et du caisson de

grave manuellement—Configuration manuelle .................. 17

Réglages de base ................................................... 19

Procédure de fonctionnement ................................................... 19

Réglage des prises d’entrée numériques (DIGITAL IN)

—DIGITAL IN...................................................................... 19

Réglage du Surround automatique—AUTO SR ....................... 20

Réglage du mode de fonction automatique—MODE................ 20

Ajustements sonores............................................. 21

Procédure de fonctionnement ................................................... 21

Ajustement de la tonalité—BASS, TREBLE ................................ 21

Ajustement du niveau de sortie du caisson de grave

—SUBWFR ......................................................................... 21

Ajustement de la balance de sortie des enceintes avant—BAL ... 22

Renforcement des graves—B.BOOST ..................................... 22

Atténuation du signal d’entrée—ATT ........................................ 22

Fonctionnement du tuner ...................................... 23

Accord manuel des stations ..................................................... 23

Utilisation de l’accord par préréglage ....................................... 23

Sélection du mode de réception FM ......................................... 24

Utilisation du système RDS (Radio Data System) pour la

réception des stations FM .................................................. 25

Recherche d’un programme par code PTY ................................. 26

Commutation temporaire sur le programme de votre choix ...... 27

Création de champs sonores réalistes ................ 28

Reproduction de l’ambiance d’un cinéma ................................. 28

Présentation des modes Surround/DSP ................................... 28

À propos des relations entre la disposition des enceintes et

des modes Surround/DSP ................................................. 30

Utilisation des modes Surround ................................................ 30

Utilisation des modes DSP ....................................................... 32

Utilisation du mode de lecture DVD MULTI .......... 34

Mise en service du mode de lecture DVD MULTI ..................... 34

Ajustement du niveau de sortie des enceintes ......................... 34

XV-N55SL

Avant le fonctionnement ....................................... 35

A propos de ce manuel ............................................................. 35

A propos des disques ............................................................... 35

Opérations de base ................................................ 36

Mise sous/hors tension du lecteur ............................................ 36

Configuration initiale ................................................................. 36

Lecture de base ........................................................................ 37

Reprise de la lecture ................................................................. 38

Lecture à plusieurs vitesses ..................................................... 39

Repérage du début d’une scène ou d’un morceau ................... 40

Opérations avancées ............................................. 41

Lecture à partir d’une position spécifique ................................. 41

Modification de l’ordre de lecture .............................................. 42

Lecture répétée ........................................................................ 44

Modification de la langue, du son et de l’angle de scène ......... 45

Image spéciale/effet de son ...................................................... 46

Fonctions de la barre de menu ................................................. 47

Lecture d’un disque MP3/WMA............................. 49

Opérations ................................................................................ 49

Lecture d’un disque JPEG .................................... 51

A propos des disques JPEG ..................................................... 51

Opérations de base .................................................................. 51

Pour visionner des images en continu (mode diaporama) ....... 52

Modification des réglages initiaux ....................... 54

Sélection des préférences ........................................................ 54

Lecture limitée pour enfants ..................................................... 57

Informations complémentaires ............................. 59

Annexe A: Liste des codes de pays/régions pour la censure

parentale .......................................................... 59

Annexe B: Tableau des langues et leurs abréviations .......... 60

Annexe C: Tableau des signaux de sortie numérique .......... 60

Annexe D: Glossaire ............................................................. 61

Commande d’autres appareils JVC ....................... 62

Commande d’appareils d’autres fabricants ......... 63

Guide de dépannage ............................................... 65

Spécifications .......................................................... 68

FR01-10.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:35 AM1

Français

Télécommande

Identification des parties

DVD-A

123

456

789

+10

RM-SQPES1R

REMOTE CONTROL

Pour ouvrir le couvercle de

la télécommande, poussez

ici puis faites glisser le

couvercle vers le bas.

Lors de la commande de l’ampli-tuner (RX-ES1SL), réglez le

sélecteur de mode (h) sur “AUDIO/TV/VCR/STB”.

Lors de la commande de lecteur de DVD (XVN55SL), réglez

le sélecteur de mode (h) sur “DVD”.

Référez-vous aux pages entre parenthèses pour plus de détails.

1Touche TV DIRECT (13)

2Touches attente/mise sous tension (11, 36, 62 – 64)

AUDIO, DVD , VCR , STB , TV

3Touches de sélection de source (11)

DVD, VCR, STB, TV, DVD MULTI, FM/AM

4Touches CHANNEL +/– (62 – 64)

5Touches TV VOL (volume) +/– (62, 64)

6•Touches de commande des appareils vidéo (62, 64)

4, 3, ¢, 1, 7, 8, ¡

•Touches de commande du tuner (23, 24)

TUNING 9, TUNING (, FM MODE, MEMORY

7•Touches de commande du lecteur de DVD

TOP MENU, MENU, CHOICE, ON SCREEN, ENTER,

3, 2, 5, ∞

•Touches de commande du RDS (25 – 27)

PTY 9, PTY (, PTY SEARCH, TA/NEWS/INFO, DISPLAY

8Touche SUBTITLE (45)

9Touche AUDIO (45)

pTouche ZOOM (46, 52)

qTouche VFP (46)

wTouche (40)

eTouche ANGLE (45)

rTouche 3D (47)

tTouche REPEAT (44, 50, 53)

yTouche SLEEP (14)

uTouche DIMMER (14, 37)

iTouche BASS BOOST (22)

oTouche SMART S (surround). SETUP (15)

;Touche EFFECT (33)

aTouche TEST (31)

sTouches d’ajustement pour le niveau des enceintes et du

caisson de grave (22, 31, 32, 34)

SUBWFR (caisson de grave) +/–, CENTER +/–,

SURR L (Surround gauche) +/–, SURR R (Surround droit) +/–

dTouche TV/VIDEO (62, 64)

fTouche MUTING (13)

gTouches VOLUME +/– (12)

hSélecteur de mode

DVD, AUDIO/TV/VCR/STB

jTouche TITLE/GROUP (41, 50, 52)

kTouche RETURN (41)

l•Touches numériques pour l’ajustement de la tonalité (21)

BASS 9/(, TREBLE 9/(

•Touches numériques pour la sélection des canaux préréglés

(24)

•Touches numériques pour la commande des appareils vidéo

(62 – 64)

/Touche ANALOG/DIGITAL INPUT (11, 12)

zTouche CANCEL (43)

xTouche TONE (21)

cTouche A (audio).POSITION (22)

vTouche DECODE (12)

bTouche SURROUND (30)

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:48 PM2

Français

Panneau avant

Fenêtre d’affichage

Panneau arrière

RX-ES1SL

Référez-vous aux pages entre parenthèses pour plus de détails.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

VCR AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER SURR

(REAR)

STB

CAUTION:

SPEAKER

IMPEDANCE

DVD

1234

4Prises d’enceinte (7)

FRONT SPEAKERS, SURROUND SPEAKERS, CENTER

SPEAKER

5Prises DVD IN (10)

FRONT, CENTER, SURR (REAR), SUBWOOFER

6Prise SUBWOOFER OUT (7)

Identification des parties

ANALOG PLΙΙ

SUBWFR LFE

SLEEP MODE TA STTUNED

INFONEWS

AUTO MUTING

A.POSITION

MHZ

kHZ

VOL

AUTO

AUTO SR

INPUT ATT

DSP

LCR

LS S RS

LPCM

DOLBY D

DTS

RDS

BASS BOOST

wr t y

1Touche STANDBY/ON et témoin STANDBY (11)

2Touche TV DIRECT (13)

3Touche SETTING (16, 17, 19)

4Touche ADJUST (21, 31, 33, 34)

5Touche SURROUND (31, 33)

6Fenêtre d’affichage (voir ci-dessous)

7Indicateurs de source

DVD MULTI, DVD, STB, VCR, TV, FM/AM

8•Touche SET (16, 17, 19, 21, 31, 33, 34)

•Touche TUNER PRESET (24)

9Capteur de télécommande (5)

pSélecteur SOURCE SELECTOR (11)

MULTI JOG (16, 17, 19, 21, 31 – 34)

qRéglage MASTER VOLUME (12)

wPrise PHONES (12)

1Indicateurs de format du signal (11, 13)

ANALOG, LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS

2Indicateurs de signal et d’enceinte (14)

3Indicateur DSP (29, 32, 33)

4Indicateur PL II (28)

5Indicateur HP (casque d’écoute) (12)

6Indicateur SLEEP (14)

7Indicateur AUTO MODE (20)

8Indicateur BASS BOOST (22)

9Indicateurs de fonctionnement RDS (25, 27)

TA, NEWS, INFO, RDS

pIndicateurs de fonctionnement du tuner (23)

TUNED, ST (stéréo)

qIndicateur AUTO MUTING (24)

wIndicateur INPUT ATT (atténuateur) (22)

eIndicateur AUTO SR (Surround) (20)

rAffichage principal

tIndicateur de niveau de volume (11)

yIndicateur A (audio).POSITION (22)

1Prises ANTENNA (6)

2Prises SCART (9)

AV IN/OUT (VCR, TV), AV IN (DVD, STB)

3Prises DIGITAL IN (8)

DIGITAL 1 (DVD) , DIGITAL 2 (STB), DIGITAL 3 (TV)

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

689p

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM3

Français

Panneau avant

Fenêtre d’affichage

XV-N55SL

Référez-vous aux pages entre parenthèses pour plus de détails.

Identification des parties

6Indicateurs de temps total/temps restant

7Indicateur de 3D

8Indicateur 3 (marche)/8 (pause)

9Indicateur de reprise

0Fenêtre multi-information

1Indicateurs de format audio

2Indicateur de disque

3Indicateurs de groupe/titre/piste/chapitre

4Indicateur de mode de répétition

5Indicateurs de programme/aléatoire

1Touche (36)

2Indicateur STANDBY (36)

3Fenêtre d’affichage

4Capteur de télécommande (5)

5Tiroir à disque

6Touche 0 (37)

7Touche 4 (39, 40)

8Touche ¢ (39, 40)

9Touche 7 (37, 38)

0Touche 3 (37, 39)

-Touche 8 (38, 39)

STANDBY / ON

135670-8 9

Panneau arrière

REMARQUES

*1Ces prises ne sont pas utilisées avec cet appareil. Elles le sont

quand le lecteur est connecté directement à un téléviseur ou à un

appareil similaire.

*2Ces prises ne sont pas utilisées avec cet appareil. Elles le sont

quand le lecteur est connecté directement à un téléviseur ou à un

appareil similaire.

Utilisez uniquement un type de prise vidéo—vidéo composite, S-

vidéo, Péritel—quand vous connectez le lecteur de DVD. Utiliser

plusieurs types en même temps entraînera un affichage incorrect

des couleurs et de la luminosité sur l’écran.

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

RGB

COMP.

AV COMPU LINK

1345 6

1Prises AUDIO OUT LEFT/RIGHT*1

2Prises DIGITAL OUT (9)

COAXIAL, OPTICAL

3Prises VIDEO OUT*2

VIDEO, S-VIDEO

4Prise SCART (9)

AV OUT

5VIDEO SIGNAL SELECTOR (9)

6AV COMPU LINK (pour une utilisation future)

123456

890

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM4

Français

Pour commencer

Mise en place des piles dans la

télécommande

Avant d’utiliser la télécommande, mettez en place les deux piles

fournies.

Faites pression sur le

couvercle du

compartiment à piles à

l’arrière de la

télécommande et faites le

glisser pour le retirer.

Insérez les piles.

Respectez les polarités:

(+) à (+) et (–) à (–).

Remettez le couvercle en

place.

Si la plage de fonctionnement de la télécommande diminue, remplacez

les piles. Utilisez deux piles sèches de type R6P(SUM-3)/AA(15F).

•Les piles fournies ne sont que les pour les réglages initiaux.

Remplacez-les pour continuer d’utiliser l’appareil.

ATTENTION:

Suivez ces précautions pour éviter toute fuite ou fissure des piles:

•Placez les piles dans la télécommande en respectant leurs

polarités: (+) à (+) et (–) à (–).

•Utilisez des piles de type correct. Des piles ayant l’air similaires

peuvent avoir une tension différente.

•Remplacez toujours les deux pile en même temps.

•N’exposez pas les piles à la chaleur ou à une flamme.

Lors de l’utilisation de la télécommande, dirigez celle-ci directement

vers le capteur de télécommande de panneau avant.

Précautions

Précautions générales

•NE DÉMONTEZ PAS l’appareil ni ne retirez les vis, les couvercles

ou le boîtier.

•N’EXPOSEZ PAS l’appareil à la pluie ou à l’humidité.

•N’EXPOSEZ PAS l’appareil à la lumière directe du soleil ni ne le

placez près d’un appareil de chauffage.

Emplacements

•Installez l’ampli-tuner dans un endroit plat et protégé de l’humidité

et de la poussière.

Si de l’eau pénétrait à l’intérieur de l’appareil, mettez ce dernier

hors tension et retirez la fiche de la prise secteur, puis consultez

votre revendeur. Utiliser l’appareil dans cet état peut entraîner un

incendie ou une électrocution.

•Choisissez un endroit plat, sec et ni trop chaud ni trop froid, entre

5˚C et 35˚C

•Assurez-vous qu’il y a une bonne ventilation autour de l’ampli-tuner.

Une mauvaise ventilation pourrait causer une surchauffe de

l’appareil et l’endommager.

•Laissez suffisamment d’espace entre l’appareil et le téléviseur.

•N’installez pas l’appareil dans un endroit sujet aux vibrations.

Manipulation de l’ampli-tuner

•NE TOUCHEZ PAS le cordon d’alimentation avec les mains

humides.

•NE TIREZ PAS directement sur le cordon d’alimentation. Pour le

débrancher, tenez-le toujours par la fiche de façon à ne pas

endommager le cordon.

•Gardez le cordon d’alimentation à l’écart des cordons de connexion

et de l’antenne. Le cordon d’alimentation peut causer du bruit et des

interférences sur l’écran. Il est recommandé d’utiliser un câble

coaxial pour la connexion de l’antenne, plus qu’il est correctement

blindé contre les interférences.

•Si une coupure de courant de produit ou si vous débranchez le

cordon d’alimentation, les réglages préréglés tels que les canaux

préréglés FM ou AM (PO) et les ajustements sonores peuvent être

effacés en quelques jours.

•Quand vous êtes en voyage ou absent pendant une période

prolongée, retirez la fiche de la prise secteur murale. Une petite

quantité d’électricité est toujours consommée quand le cordon

d’alimentation est connecté à la prise secteur murale.

Pour éviter tout mauvais fonctionnement

•Il n’y a pas de pièce réparable par l’utilisateur à l’intérieur de

l’appareil. En cas de problème, débranchez le cordon d’alimentation

et contactez votre revendeur.

•N’insérez aucun objet métallique tel qu’un fil, une épingle à

cheveux, des pièces de monnaie, etc. dans l’appareil.

•Ne bloquez pas les évents de ventilation. Les bloquer pourrait

endommager l’appareil.

Pour nettoyer le boîtier de l’appareil

•Utilisez un chiffon doux. Suivez les instructions appropriées sur

l’utilisation des chiffons à revêtement chimique.

•N’utilisez pas de benzène, de diluants, de solvants organiques ou

de désinfectants. Cela pourrait causer une déformation ou une

décoloration.

Vérification des accessoires fournis

Vérifiez que vous avez bien tous les accessoires fournis suivants.

Le nombre entre parenthèses indique la quantité de pièces fournie.

•Télécommande (1)

•Piles (2)

•Antenne cadre AM (PO) (1)

•Antenne FM (1)

•Câble SCART (1)

•Cordon coaxial numérique (1)

•Cordon audio/vidéo (jaune/rouge/blanc)

—n’est pas disponible pour le RX-ES1SL

Si quelque chose manquait, contactez votre revendeur

immédiatement.

Capteur de télécommande

XV-N55SL

RX-ES1SL

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM5

Français

REMARQUES

•Si l’antenne cadre AM (PO) est recouverte de vinyle,

retirez le vinyle en tordant de la façon montrée à

droite.

•Assurez-vous que les conducteurs d’antenne ne

touchent aucunes autres prises, cordons de

connexion et cordon d’alimentation. Cela pourrait

causer une mauvaise réception.

Insérez les languettes du

cadre dans les fentes de la

base pour assembler

l’antenne cadre AM (PO).

Connexion des antennes FM et AM (PO)

Antenne cadre

AM (PO) (fournie)

Si la réception AM (PO) est mauvaise, connectez un fil

extérieur recouvert de vinyle (non fourni).

Si la réception FM est mauvaise,

connectez une antenne FM

extérieure (non fourni).

Antenne FM (fourni)

Pour commencer

Connexion de l’antenne AM (PO)

Connectez l’antenne cadre AM (PO) fourni aux prises AM LOOP.

Connectez le cordon blanc à la prise AM EXT et le cordon noir à la

prise H.

Tournez l’antenne cadre jusqu’à ce que vous obteniez la meilleure

réception possible.

•Si la réception est mauvaise, connectez un fil extérieur recouvert de

vinyle (non fournie) à la prise AM EXT. Laissez l’antenne AM (PO)

connectée.

Connexion de l’antenne FM

Connectez provisoirement l’antenne FM fournie à la prise

FM 75 Ω COAXIAL.

Étendez l’antenne FM fournie horizontalement.

•Si la réception est mauvaise, connectez une antenne FM extérieure

(non fournie). Avant de brancher le câble 75 Ω avec connecteur

(IEC ou DIN 45325), déconnectez l’antenne FM.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD STB

VCR TV

FM 75

COAXIAL

AM LOOP

ANTENNA

FM 75

AM EXT

RX-ES1SL

132

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM6

Français

Pour commencer

Caisson de grave actif

SUITE À LA PAGE SUIVANTE

AÀ l’enceinte centrale

BÀ l’enceinte surround droite

CÀ l’enceinte surround gauche

DÀ l’enceinte avant droite

EÀ l’enceinte avant gauche

Connexion des enceintes avant, centrale et surround

Pour chaque enceinte, connectez les prises (+) et (–) du panneau

arrière aux prises (+) et (–) des enceintes respectives.

Tordez et retirez l’isolant à l’extrémité de chaque

cordon d’enceinte (non fourni).

Maintenez pressé le serre-câble de la prise d’enceinte

(1) puis insérez le cordon d’enceinte (2).

Retirez votre doigt du serre-câble.

ATTENTION:

Utilisez des enceintes avec l’impédance d’enceinte (SPEAKER

IMPEDANCE) indiquée sur les prises d’enceintes.

Connexion du caisson de grave

En connectant un caisson de grave vous pouvez améliorer les graves

et reproduire les signaux LFE originaux enregistrés dans la source

numérique.

Connectez la prise d’entrée d’un caisson de grave actif à

la prise SUBWOOFER OUT sur le panneau arrière en

utilisant un câble à fiches cinch (non fourni).

• Référez-vous aussi au mode d’emploi fourni avec votre caisson de

grave.

REMARQUE

Vous pouvez placer le caisson de grave à l’endroit que vous voulez

puisque les sons graves ne sont pas directionnels. Normalement,

placez-le devant vous.

Connexion des enceintes et du lecteur de DVD

Mettez tous les appareils hors tension avant de commencer les connexions.

Schéma de disposition des enceintes

Après avoir connecté les enceintes avant, centrale et surround et/ou un caisson de grave, réglez correctement l’information des enceintes

afin d’obtenir le meilleur effet Surround possible. Pour les détails, référez-vous aux pages 15 à 18.

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Enceinte

centrale

Enceinte

avant gauche

Enceinte

surround gauche Enceinte

surround droite

XV-N55SL

RX-ES1SL

Caisson

de grave

Enceinte

avant droite

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

VCR TV

STB

SUBWOOFER

OUT

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:

SPEAKER

IMPEDANCE

123

ABCDE

RX-ES1SL

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM7

Français

VCR AV IN /OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

DVD

CAUTION:

SPEAKER

IMPEDANCE

STB

OPTICAL

DIGITAL OUT

COAXIAL

DIGITAL OUT

STB (Décodeur)

Téléviseur

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

RX-ES1SL

REMARQUES

•À l’expédition de l’usine, les prises DIGITAL IN ont été réglées pour les appareils suivants:

–DIGITAL 1 (coaxial): Pour le lecteur de DVD

–DIGITAL 2 (optique):Pour le STB (Décodeur)

–DIGITAL 3 (optique):Pour le tuner de télévision

Si vous connectez d’autres appareils, changez le réglage de la prise d’entrée numérique

(DIGITAL IN). Référez-vous à “Réglage des prises d’entrée numériques (DIGITAL IN)—

DIGITAL IN” à la page 19.

•Choisissez le mode d’entrée numérique correct.

Référez-vous à “Sélection du mode d’entrée analogique ou numérique” à la page 11.

Connexion d’autres appareils vidéo

Cordon optique numérique (non fourni)

Cordon coaxial numérique

(1 câble fourni)

Pour commencer

Cordon coaxial

numérique (1

câble fourni)

Cordon optique

numérique

(non fourni)

Câble

SCART

(1 câble

fourni)

Avant de connecter

le cordon optique

numérique

débranchez la fiche

de protection.

Réglez le sélecteur VIDEO SIGNAL

SELECTOR correctement en fonction

de votre téléviseur.

•Si votre téléviseur prend en charge

uniquement les signaux vidéo

composites, réglez le sélecteur VIDEO

SIGNAL SELECTOR sur “RGB/COMP.”.

•Si votre téléviseur prend en charge

uniquement les signaux Y/C, réglez le

sélecteur sur “Y/C” pour obtenir une image

de meilleure qualité.

•Si votre téléviseur prend en charge les

signaux RVB, réglez le sélecteur VIDEO

SIGNAL SELECTOR sur “RGB/COMP.”.

Connexion du lecteur de DVD (XV-N55SL)

Connectez le lecteur de DVD en utilisant un câble

SCART et/ou un cordon numérique.

•Pour profiter du son numérique, vous devez utiliser

la connexion numérique—connexion optique

numérique ou connexion coaxiale numérique.

REMARQUES

•À l’expédition de l’usine, les prises DIGITAL IN ont

été réglées pour les appareils suivants:

–DIGITAL 1 (coaxial): Pour le lecteur de DVD

–DIGITAL 2 (optique):Pour le STB (Décodeur)

–DIGITAL 3 (optique):Pour le tuner de télévision

Si vous connectez d’autres appareils, changez le

réglage de la prise d’entrée numérique (DIGITAL

IN). Référez-vous à “Réglage des prises d’entrée

numériques (DIGITAL IN)—DIGITAL IN” à la page

19.

•Choisissez le mode d’entrée numérique correct.

Référez-vous à “Sélection du mode d’entrée

analogique ou numérique” à la page 11.

Mettez tous les appareils hors tension avant de commencer les

connexions.

•Les illustrations des prises d’entrée/sortie sont des exemples

typiques.

Quand vous connectez d’autres appareils, référez-vous aussi à

leurs modes d’emploi car le nom des prises imprimé au dos de

l’appareil varie d’appareil à l’autre.

Connexions numériques

ATTENTION:

Si vous connectez un appareil d’amélioration du son tel qu’un

égaliseur graphique entre l’appareil source et cet appareil, la sortie

sonore à travers cet appareil risque d’être déformée.

VIDEO SIGNAL

SELECTOR

RGB

COMP.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

VCR TV

STB

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

AV COMPU LINK

RX-ES1SL

XV-N55SL

RGB

COMP.

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

AV IN

DVD STB

PCM

STREAM

COAXIAL

OPTICAL

DIGITAL OUT

AV OUT

Avant de connecter le

cordon optique

numérique débranchez

la fiche de protection.

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM8

Français

Pour commencer

Connexion SCART

Câble SCART (1 câble fourni)

Pour le téléviseur et le format vidéo

•Si le téléviseur est muni de plusieurs prises SCART, référez-vous

au mode d’emploi qui l’accompagne pour savoir quel signal vidéo

est disponible pour chaque prise, puis connectez correctement le

câble SCART.

•Cet appareil ne peut pas convertir les signaux vidéo

(S-vidéo ou composite). Quand le signal vidéo d'un apparel vidéo

est différent de celui d'un autre (par exemple, S-vidéo et

composite), il se peut que vous ne puissiez pas voir les images.

Dans ce cas, unifiez les signaux vidéo de tous les appareils vidéo

en S-vidéo ou composite, ou vous devrez commuter le signal vidéo

du téléviseur chaque fois que vous changerez de source.

Pour T-V LINK

•Vous pouvez aussi utiliser la fonction T-V LINK si vous connecter

un téléviseur et un magnétoscope compatible T-V LINK à cet

appareil avec des câbles SCART. Pour plus d’informations sur la

fonction T-V LINK, référez-vous aux modes d’emploi fournis avec le

téléviseur et le magnétoscope.

•Connectez le câble SCART à la prise EXT-2 de votre téléviseur

JVC compatible T-V LINK pour pouvoir utiliser la fonction T-V LINK.

•Certains téléviseurs, magnétoscopes, décodeurs et lecteurs de

DVD prennent en charge les communications de données telles

que T-V LINK. Pour de plus amples informations, référez-vous aussi

aux modes d’emploi fournis avec ces appareils.

*Pour un décodeur analogique

Pour regarder ou enregistrer un programme codé sur votre

magnétoscope, connectez le décodeur analogique à votre

magnétoscope et choisissez le canal codé sur le magnétoscope.

S’il n’y a pas de prise appropriée pour le décodeur sur votre

magnétoscope, connectez le décodeur au téléviseur.

Référez-vous aussi aux modes d’emploi fournis avec ces appareils.

*Pour enregistrer des images à partir du STB (Décodeur)

Quand vous connectez un STB (Décodeur) ou un magnétoscope

directement avec un câble SCART, vous pouvez regarder les images

enregistrées du STB (Décodeur) sur le magnétoscope sans les

écrans de menu STB. Pour plus d’information, référez-vous au mode

d’emploi fourni avec le STB (Décodeur).

Pour les sons numériques

Pour reproduire le son numérique, utilisez à la fois la connexion

numérique et la connexion avec le câble SCART (voir pages 8 et 9).

Spécifications de la prise SCART

TV VCR STB DVD

AUDIO L/R 䡬䡬䡬䡬

IN Composite 䡬䡬䡬䡬

(entrée) VIDEO S-vidéo−䡬䡬䡬

RGB −䡬䡬䡬

AUDIO L/R 䡬*1䡬*1

OUT Composite 䡬*1*2䡬*1*2

(sortie) VIDEO S-vidéo䡬*2−

RGB 䡬*2−

T-V LINK 䡬*3䡬*3䡬*3䡬*3

*1 Les signaux arrivant par la prise SCART ne peuvent pas être

sortis par la même prise SCART.

*2 Le format vidéo des signaux vidéo de sortie sont constitués des

signaux vidéo d’entrée. Par exemple, si les signaux S-vidéo sont

entrés dans cet appareil, aucun autre signal que des signaux S-

vidéo ne peut être sorti de cet appareil.

Référez-vous aux modes d’emploi fournis avec les appareils

vidéo pour vérifier le réglage des signaux vidéo d’entrée/sortie.

*3 Les signaux pour la fonction T-V LINK traversent toujours

l’appareil en boucle.

Voir ci-

dessous.

SUITE À LA PAGE SUIVANTE

UDIO

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

AR)

CAUTION:

SPEAKER

IMPEDANCE

VCR TV

DVD STB

AV IN/OUT

AV IN

Téléviseur

Magnétoscope

STB

(Décodeur)

VCR TV

DVD STB

RX-ES1SL

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM9

Français

Connexion du cordon d’alimentation

Une fois que les connexions audio/vidéo ont été réalisées, connectez la fiche d’alimentation secteur sur la prise murale. Assurez-vous que les

fiches sont insérées fermement. Le témoin STANDBY sur l’ampli-tuner et l’indicateur sur le lecteur s’allume en rouge.

•Gardez le cordon d’alimentation à l’écart des codons de connexion et de l’antenne. Le cordon d’alimentation peut causer du bruit ou des

interférences sur l’écran.

REMARQUES

•Les réglages préréglés tels que les canaux préréglés et les ajustements sonores peuvent être effacés au bout de quelques jours dans les cas

suivants:

–Quand le cordon d’alimentation est débranché.

–Quand une coupure de courant se produit.

•Débrancher le cordon d’alimentation:

–si le lecteur ne va pas être utilisé pendant une période prolongée.

–avant de nettoyer le lecteur.

–avant de déplacer le lecteur.

•Ne pas:

–brancher ou débrancher le cordon d’alimentation avec les mains mouillées.

–tirer sur le cordon d’alimentation pour le débrancher, le cordon pourrait s’endommager et provoquer un incendie, une électrocution ou

d’autres accidents.

ATTENTION:

•Ne pas toucher le cordon d’alimentation avec les mains mouillées.

•Ne pas altérer, tordre ou tirer sur le cordon d’alimentation, ni placer quelque chose de lourd dessus, cela pourrait provoquer un incendie, une

électrocution ou d’autres accidents.

•Si le cordon est endommagé, consulter un revendeur et le faire remplacer par un cordon neuf.

Pour commencer

Connexion analogique pour la lecture DVD MULTI (voir page 34)

•La lecture DVD MULTI n’est pas disponible pour le XV-N55SL.

Cordon audio stéréo

(non fourni)

Cordon audio

monaural

(non fourni)

Cordon audio monaural

(non fourni)

Cordon audio stéréo (non fourni)

À la sortie audio du canal central

À la sortie audio du canal

surround gauche

À la sortie audio du canal

surround droit

À la sortie du caisson de grave

À la sortie audio du canal avant

droit

À la sortie audio du canal avant

gauche

REMARQUE

Lors de l’utilisation de la lecture DVD MULTI, utilisez le lecteur de

DVD connecté à cet ampli-tuner par le câble SCART. Si vous

connectez un autre lecteur de DVD, le son mixé des canaux gauche

et droit est reproduit.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

AUDIO

CENTER

FRONT SUB

WOOFER

SURR

(REAR)

VCR TV

DVD STB

Lecteur de DVD (ex. XV-NA7SL)

RX-ES1SL

FR01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM10

Français

RX-ES1SL

Fonctionnement de base

Mise de l’appareil sous tension

Appuyez sur STANDBY/ON (ou sur AUDIO sur

la télécommande).

Le témoin STANDBY s’éteint. L’indicateur de la source actuelle

s’allume en vert. Le nom de la source actuelle (ou la fréquence de la

station) apparaît sur l’affichage.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Lors de la commande de

l’ampli-tuner en utilisant la

télécommande, réglez

toujours le sélecteur de mode

sur AUDIO/TV/VCR/STB.

Sélection de la source de lecture

Sur le panneau avant:

Tournez le sélecteur SOURCE SELECTOR jusqu’à

ce que le nom de la source souhaitée apparaisse

sur l’affichage.

L’indicateur de source correspondant à la source choisie s’allume en

rouge.

•Quand vous tournez le sélecteur SOURCE SELECTOR, la source

change comme suit:

A partir de la télécommande:

Appuyez sur une des touches de sélection de source.

•Chaque fois que vous appuyez sur FM/AM, FM et AM (PO)

changent alternativement.

DVD MULTI: Choisit le lecteur de DVD en utilisant le mode de

sortie analogique discret (reproduction à 5,1

canaux).

Pour profiter de la lecture DVD MULTI, référez-

vous à la page 34.

DVD (DIGITAL)*: Choisit le lecteur de DVD.

STB (DIGITAL)*: Choisit le STB (Décodeur).

VCR: Choisit le magnétoscope.

TV (DIGITAL)*: Choisit le tuner de télévision.

FM: Choisit une émission FM.

AM: Choisit une émission AM (PO).

* Sélection du mode d’entrée analogique ou

numérique

Si vous avez connecté le lecteur de DVD, le décodeur ou le tuner de

télévision en utilisant à la fois la méthode de connexion analogique et

la méthode de connexion numérique (voir pages 8 et 9), vous devez

choisir le mode d’entrée correct.

•Vous pouvez choisir l’entrée numérique uniquement pour les

sources pour lesquelles vous avez choisi les prises d’entrée

numérique. (Référez-vous à “Réglage des prises d’entrée

numérique (DIGITAL IN)—DIGTAL IN” à la page 19.)

A partir de la télécommande SEULEMENT:

Appuyez sur ANALOG/DIGITAL INPUT pour choisir

le mode d’entrée analogique ou numérique.

•Chaque fois que vous appuyez sur la touche, le mode d’entrée

alterne entre l’entrée analogique (“ANALOGUE”) et l’entrée

numériques (“DGTL AUTO”).

DGTL AUTO: Choisissez ce réglage pour le mode d’entrée

numérique. L’appareil détecte automatiquement

le format du signal d’entrée, puis l’indicateur de

format du signal numérique (DOLBY D, DTS ou

LPCM) détecté s’allume.

ANALOGUE*: Choisissez ce réglage pour le mode d’entrée

analogique.

*Réglage initial

REMARQUE

Vous ne pouvez pas choisir le mode d’entrée numérique lors de la

sélection de “DVD MULTI” comme source de lecture.

Le niveau de volume actuel apparaît ici.

Le nom de la source actuelle apparaît.

Pour mettre l’appareil hors tension (en attente)

Appuyez de nouveau sur STANDBY/ON (ou sur AUDIO sur la

télécommande).

Le témoin STANDBY s’allume.

REMARQUE

Une petite quantité de courant est consommée en mode d’attente.

Pour mettre l’appareil complètement hors tension, débranchez le

cordon d’alimentation secteur.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

DVD MULTI DVD (DVD DIGITAL)

STB (STB DIGITAL) VCR TV (TV DIGITAL)

FM AM

(Retour au début)

FR11-14.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:36 AM11

Français

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

DGTL AUTO

DGTL DTS

DGTL D.D.

Fonctionnement de base

Lors de la commande de

l’ampli-tuner en utilisant la

télécommande, réglez

toujours le sélecteur de mode

sur AUDIO/TV/VCR/STB.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Ajustement du volume

Pour augmenter le volume, tournez le réglage

MASTER VOLUME dans le sens des aiguilles d’une

montre (ou appuyez sur VOLUME + sur la

télécommande).

Pour diminuer le volume, tournez le réglage

MASTER VOLUME dans le sens contraire des

aiguilles d’une montre (ou appuyez sur VOLUME –

sur la télécommande).

ATTENTION:

Réglez toujours le volume au minimum avant de démarrer une

source. Si le volume est réglé sur un niveau élevé, la soudaine

déflagration d’énergie sonore peut endommager de façon

permanente votre ouïe et/ou détruire vos enceintes.

REMARQUE

Le niveau de volume peut être ajusté dans une plage de “0” (minimum)

à “50” (maximum).

Écoute avec un casque d’écoute

Connectez un câble d’écoute à la prise PHONES sur le panneau

avant. Le mode Surround actuellement choisi est annulé, les

enceintes sont mises hors service et le mode HEADPHONE est mis

en service.

L’indicateur HP (casque d’ecoute) s’allume sur l’affichage.

•Déconnecter le casque d’écoute de la prise PHONES annule le

mode HEADPHONE et met en service les enceintes.

Mode HEADPHONE

Lors de l’utilisation du casque d’écoute, les signaux suivants sont

sortis quels que soient les réglages des enceintes:

—Pour les sources à 2 canaux, les signaux des canaux avant

gauche et droit sont sortis directement par le gauche et droit

casque.

—Pour les sources multicanaux, les signaux des canaux avant

gauche et droit, central et surround sont mixés et sortis par le

casque d’écoute sans oublier les éléments des graves.

Il est ainsi possible de profiter des sources sonores

multicanaux en utilisant le casque.

ATTENTION:

S’assurer de réduire le volume:

•Avant de connecter ou de se mettre le casque sur les oreilles, car

un volume élevé peut endommager le casque et l’ouïe.

•Avant de remettre en service les enceintes, car un volume élevé

peut être sorti par les enceintes.

Sélection du mode de décodage

numérique

Si les symptômes suivants se produisent pendant la lecture d’un

logiciel Dolby Digital ou DTS Digital Surround alors que “DGTL

AUTO” est choisi (voir page 11), suivez la procédure ci-dessous:

•Aucun ne sort au début de la lecture.

•Il y a du bruit lors de la recherche ou du saut de chapitres ou de

plages.

A partir de la télécommande SEULEMENT:

Appuyez sur ANALOG/DIGITAL INPUT pour

choisir le “DGTL AUTO”.

Appuyez sur DECODE pour choisir le “DGTL

D.D.” ou “DGTL DTS”.

•Chaque fois que vous appuyez sur la touche, le mode d’entrée

numérique change comme suit:

•Pour reproduire un logiciel codé avec Dolby Digital, choisissez

“DGTL D.D.”.

•Pour reproduire un logiciel codé avec DTS Digital Surround,

choisissez “DGTL DTS”.

REMARQUE

Quand vous mettez l’appareil hors tension ou que vous choisissez

une autre source, “DGTL DTS” et “DGTL D.D.” sont annulés et le

mode d’entrée numérique est réinitialisé automatiquement à

“DGTL AUTO”.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

FR11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM12

Français

Fonctionnement de base

ANALOG

SUBWFR

Nous vous présentons ci-dessous les indicateurs de format de

signal analogique/numérique de l’affichage qui indique le type de

signal entrant dans l’appareil.

ANALOG: S’allume quand l’entrée analogique est choisie.

LPCM: S’allume lors de l’entrée des signaux PCM linéaires.

DOLBY D: •S’allume lors de l’entrée des signaux Dolby Digital.

•Clignote quand “DGTL D.D.” est choisi pour un

logiciel non codé avec Dolby Digital.

DTS: •S’allume lors de l’entrée des signaux DTS.

•Clignote quand “DGTL DTS” est choisi pour un

logiciel non codé avec DTS.

REMARQUE

Quand “DGTL AUTO” ne peut pas reconnaître les signaux d’entrée,

aucun indicateur de format de signal numérique ne s’allume sur

l’affichage.

Mise en service de la fonction TV Direct

La fonction TV Direct peut être utilisée avec cet appareil comme

sélecteur AV quand l’appareil n’est pas sous tension.

Quand la fonction TV Direct est en service, les images et les sons

provenant des appareils vidéo tels qu’un lecteur de DVD vont

directement au téléviseur à travers cet appareil. Dans ce cas, vous

pouvez utiliser les appareils vidéo et le téléviseur comme s’ils étaient

directement.

•Cette fonction prend effet pour les sources suivantes—DVD (sauf

DVD MULTI), STB et VCR quand ces appareils sont connectés en

utilisant des câbles SCART.

Pour mettre en service (ou hors service) le mode TV Direct, suivez la

procédure ci-dessous:

Appuyez sur TV DIRECT.

Toutes les indications disparaissent, puis l’indicateur de la source

actuellement choisie s’allume en vert.

Mettez sous tension l’appareil vidéo et le

téléviseur.

Choisissez l’appareil vidéo cible.

Sur le panneau avant:

Tournez le sélecteur SOURCE SELECTOR

jusqu’à ce qu’un des indicateurs de source—

DVD, VCR ou STB—s’allume en vert.

A partir de la télécommande:

Appuyez sur une des touches de sélection de

source—DVD, VCR ou STBR.

L’indicateur de source correspondant à la source choisie s’allume

en vert.

Pour annuler le TV Direct et mettre l’appareil hors tension,

appuyez sur STANDBY/ON sur le panneau avant.

L’appareil est mis hors tension et le témoin STANDBY s’allume.

Pour annuler le TV Direct et mettre l’appareil sous tension,

appuyez sur TV DIRECT.

L’appareil se met sous tension et l’indicateur de la source

actuellement choisie s’allume en rouge.

REMARQUES

•Quand la fonction TV Direct est en service, vous ne pouvez pas

profiter de tous les effets sonores offerts par cet appareil et utiliser

les enceintes connectées à cet appareil.

•Vous pouvez utiliser la fonction T-V LINK entre le téléviseur et le

magnétoscope quand le mode TV Direct est hors service. (Pour les

fonctions T-V LINK, référez-vous aux modes d’emploi fournis avec

le téléviseur et le magnétoscope.)

•La fonction TV Direct ne peut pas être utilisée pour le mode de

lecture DVD MULTI (voir page 34).

Coupure temporaire du son—Sourdine

A partir de la télécommande SEULEMENT:

Appuyez sur MUTING pour couper le son de toutes

les enceintes connectées.

“MUTING” apparaît sur l’affichage et le volume est coupé (l’indicateur

de niveau de volume s’éteint).

Pour rétablir le son, appuyez de nouveau sur MUTING.

•Appuyer sur VOLUME +/– (ou réglage MASTER VOLUME sur la

panneau avant) rétablit aussi le son.

FR11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:49 PM13

Français

Ajustement de base et mémorisation automatique

Cet appareil mémorise les réglages sonores pour chaque source:

• quand vous mettez l’appareil sous tension,

• quand vous changez la source et

• quand vous changez le mode d’entrée analogique/numérique

(voir page 11).

Quand vous changez la source, les réglages mémorisés pour la

nouvelle source choisie sont rappelés automatiquement.

Les réglages suivants peuvent être mémorisés pour chaque

source:

• Mode d’entrée analogique/numérique (voir page 11)

• Ajustement de la tonalité (voir page 21)

• Niveau de sortie du caisson de grave (voir page 21)

• Accentuation des graves (voir page 22)

• Mode d’atténuation de l’entrée (voir page 22)

• Balance (voir page 22)

• Position audio du caisson de grave (voir page 22)

• Sélection du mode Surround/DSP (voir pages 28 à 33)

REMARQUE

Si la source est FM ou AM (PO), vous pouvez mémoriser un

réglage différent pour chaque bande.

Indicateurs de signal et d’enceinte sur l’affichage

Les indicateurs de signal suivant s’allument —:

L: • Quand l’entrée numérique est choisie: S’allume lors de

l’entrée du signal du canal gauche.

•Quand l’entrée analogique est choisie: Toujours allumé.

R: • Quand l’entrée numérique est choisie: S’allume lors de

l’entrée du signal du canal droit.

•Quand l’entrée analogique est choisie: Toujours allumé.

C: S’allume lors de l’entrée du signal du canal central.

LS: S’allume lors de l’entrée du signal du canal surround

gauche.

RS: S’allume lors de l’entrée du signal du canal surround droit.

S: S’allume lors de l’entrée du signal du canal surround

monaural.

LFE: S’allume lors de l’entrée du signal de canal LFE.

Les indicateurs d’enceintes s’allument comme suit:

• L’indicateur du caisson de grave (

SUBWFR

) s’allume quand

“SUBWFR” est réglé sur “USE” pour la configuration rapide (voir

page 16) ou sur “YES” pour la configuration manuelle (voir page

17).

• Les autres indicateurs d’enceinte s’allument uniquement quand

l’enceinte correspondante est réglée sur “SML” ou “LRG”, et

aussi quand elles sont nécessaires pour la lecture actuelle.

Indicateurs de signal Indicateurs d’enceinte

Fonctionnement de base

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

Mise hors tension de l’appareil avec la

minuterie d’arrêt

Vous pouvez vous endormir en écoutant de la musique—Minuterie

d’arrêt.

A partir de la télécommande SEULEMENT:

Appuyez répétitivement sur SLEEP.

L’indicateur SLEEP s’allume sur l’affichage et

l’heure de mise hors tension change par intervalle

de 10 minutes.

Indicateur SLEEP

Quand l’heure de mise hors tension arrive:

L’appareil se met hors tension automatiquement.

Pour vérifier ou modifier la durée restante avant la mise hors

tension:

Appuyez une fois sur SLEEP.

La durée restante (en minutes) avant la mise hors tension apparaît.

•Pour changer la durée avant la mise hors tension, appuyez

répétitivement sur SLEEP.

Pour annuler la minuterie d’arrêt:

Appuyez répétitivement sur SLEEP jusqu’à ce que “SLEEP 0”

apparaisse sur l’affichage. (L’indicateur SLEEP programme s’éteint.)

•Mettre l’appareil hors tension annule aussi la minuterie d’arrêt.

Modification de la luminosité de

l’affichage

Vous pouvez réduire la luminosité de l’affichage.

A partir de la télécommande SEULEMENT:

Appuyez répétitivement sur DIMMER.

•Chaque fois que vous appuyez sur la touche,

l’indication change comme suit:

DIMMER 1: •Assombrit légèrement

l’affichage.

•Assombrit les témoins bleus

d’indication de source.

DIMMER 2: • Assombrit l’affichage plus

qu’avec le réglage

DIMMER 1.

• Assombrit les témoins bleus

d’indication de source

(comme avec le réglage

DIMMER 1).

DIMMER 3: Met hors service l’affichage et

les témoins de source et

d’éclairage en bleu des indications.

DIMMER OFF: Annule l’assombrissement de l’affichage

(affichage normal).

REMARQUE

Lors du réglage des enceintes et des éléments de base ou de

l’ajustement du son, choisissez “DIMMER OFF” pour vérifier les

réglages réalisés sur l’affichage.

ANALOG

SUBWFR

SLEEP

VOL

10 20 30 40 50 60

90 80

(Annulé)

ANALOG PL ΙΙ

SUBWFR LFE

AUTO SR

INPUT ATT

DSP HP

LCR

LS S RS

LPCM

DOLBY D

DTS

SUBWFR

LCR

LS RS

LFE

LCR

LS S RS

FR11-14.RX-ES1&XV-N55[E]f.p65 21/2/03, 2:20 PM14

Français

Pour obtenir le meilleur effet Surround possible des modes Surround/DSP (voir pages 28 à 33), vous devez régler l’information des enceintes et

du caisson de grave une fois que toutes les connexions ont été réalisées. Vous pouvez régler l’information des enceintes en utilisant une des

trois méthodes suivantes.

Smart Surround Setup: Permet de régler l’information des enceintes automatiquement en une simple action—frapper dans vos mains. Le

temps de retard et le niveau de sortie pour l’enceinte centrale et les enceintes Surround sont réglés automatiquement.

Quick Setup: Permet de régler l’information des enceintes et du caisson de grave rapidement en entrant l’utilisation du caisson de

grave, le nombre des enceintes et la taille de la pièce.

Manual Setup: Permet de régler l’information des enceintes et du caisson de grave manuellement.

• Avant de commencer la configuration des enceintes, connectez et positionnez les enceintes et le caisson de grave (voir page 7) et mettez

l’ampli-tuner sous tension.

Lors de la commande de

l’ampli-tuner en utilisant la

télécommande, réglez

toujours le sélecteur de

mode sur AUDIO/TV/VCR/

STB.

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Réglage automatique de l’information

des enceintes—Smart Surround Setup

La distance du point d’écoute aux enceintes est un des éléments

important permettant d’obtenir le meilleur effet sonore possible pour

les modes Surroud/DSP.

Vous devez régler le temps de retard de l’enceinte centrale et des

enceintes Surround en fonction des enceintes avant de façon que le

son de toutes les enceintes vous atteigne en même temps (voir aussi

page 18).

En utilisant la configuration intelligente du Surround, le temps de

retard et le niveau de sortie des enceintes sont calculés

automatiquement par une simple action—frapper dans vos mains.

•Pour utiliser la configuration intelligente du Surround efficacement,

connectez l’enceinte centrale et les enceintes Surround.

•Vous pouvez aussi régler la fréquence de transition, l’atténuateur

d’effet basse fréquence et la compression de la plage dynamique

manuellement (voir page 18).

•Si vous changez vos enceintes, réalisez à nouveau les étapes

suivantes.

A partir de la télécommande SEULEMENT:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Mettez dans la position où vous souhaitez

écouter le son.

Maintenez pressée SMART S. SETUP.

“SETTING UP” clignote sur l’affichage.

Vérifiez que “SETTING UP” s’est arrêté de

clignoter et frappez une fois dans vos mains, au-

dessus de votre tête, pendant que “SETTING UP”

apparaît sur l’affichage.

L’ampli-tuner commence à détecter le niveau du son provenant de

toutes les enceintes (sauf le caisson de grave).

Après avoir détecté le son, une des indications suivantes apparaît

sur l’affichage.

SUCCESSFUL: Le son de votre frappement de mains a été

détecté avec succès. L’ampli-tuner règle

automatiquement le temps de retard et le

niveau de sortie de l’enceinte centrale et des

enceintes surround.

SILENT: L’ampli-tuner ne peut pas détecter le son

provenant de certaines enceintes.

SILENT-ALL: L’ampli-tuner ne peut pas détecter le son

provenant de toutes les enceintes.

FAILED: L’ampli-tuner ne peut pas détecter

correctement les canaux droit et gauche pour

les enceintes avant et/ou surround.

•Si l’ampli-tuner ne peut pas détecter le son correctement

(“SILENT”, “SILENT-ALL” ou “FAILED” apparaît sur l’affichage),

“SETTING UP” réapparaît sur l’affichage. Répétez alors l’étape

•Le temps de retard et le niveau de sortie sont réglés

automatiquement quand:

—l’ampli-tuner détecte le son comme “SILENT” deux fois à

suivre.

—l’ampli-tuner détecte le son comme “SILENT” la troisième

fois après avoir détecté “SILENT”, “SILENT ALL” et/ou

“FAILED” deux fois.

•Quand l’ampli-tuner détecte le son comme “SILENT-ALL” ou

“FAILED” trois fois, “MANUAL” apparaît sur l’affichage. Réglez

l’information des enceintes et du caisson de grave en utilisant la

configuration rapide (voir page 16) ou la configuration manuelle

(voir page 17), et le niveau de sortie de l’enceinte centrale et

des enceintes surround (voir pages 31 à 33).

Pour annuler la Smart Surround Setup, appuyez sur SMART S.

SETUP pendant que “SETTING UP” clignote sur l’affichage.

•Aucune autre opération ne peut être réalisée après que “SETTING

UP” s’arrête de clignoter. Terminez la configuration intelligente du

Surround.

REMARQUES

•Vous devez régler l’information du caisson de grave manuellement

(voir pages 17 et 21).

•Quand vous utilisez Smart Surround Setup, le temps de retard et le

niveau de sortie des enceintes que vous avez réglé précédemment

sont sans effet.

•Réglez l’information des enceintes en utilisant la configuration

rapide (voir page 16) ou la configuration manuelle (voir page 17), et

le niveau de sortie de l’enceinte centrale et des enceintes surround

(voir pages 31 à 33) quand:

—Vous souhaitez changer le réglage des enceintes réalisé par la

configuration intelligente du Surround.

—La configuration intelligente du Surround n’est pas réalisée

correctement à cause de certains facteurs tels que

l’environnement, les types des enceintes et la force du

frappement de mains.

•La configuration intelligente du Surround ne peut pas être réalisée

correctement si votre corps ou un objet bloque le son.

•Ne frappez pas trop fort dans vos mains car vous risqueriez de

vous faire mal.

RX-ES1SL

Réglages des enceintes

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

VOL

FR15-20.RX-ES1&XV-N55[E]f.p65 21/2/03, 3:37 PM15

Français

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

VOL

USE * NO

Réglages des enceintes

Réglage rapide de l’information des

enceintes et du caisson de grave—

Configuration rapide

En entrant l’utilisation du caisson de grave, le nombre d’enceintes et

la taille de la pièce, le temps de retard de l’enceinte centrale et des

enceintes surround est calculé automatiquement.

•Si vous changez vos enceintes, enregistrez à nouveau les

informations des enceintes.

•Vous pouvez aussi régler la fréquence de transition, l’atténuateur

d’effet basse fréquence et la compression de la plage dynamique

manuellement (voir page 18).

Sur le panneau avant SEULEMENT:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Appuyez sur SETTING.

MULTI JOG peut maintenant être utilisé pour les réglages.

Tournez MULTI JOG jusqu’à ce que “QUICK

SETUP” apparaisse sur l’affichage.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

Appuyez sur SET.

“ENTER THE NUMBER OF SPEAKERS” défile sur l’affichage.

•Quand vous choisissez “QUICK SETUP”, le réglage des

enceintes précédent est annulé.

Tournez MULTI JOG pour choisir le nombre

d’enceintes connectées.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

5 SPEAKERS*: Choisissez ce réglage quand des enceintes

avant, centrale et surround sont connectées.

4 SPEAKERS: Choisissez ce réglage quand des enceintes

avant et surround sont connectées.

3 SPEAKERS: Choisissez ce réglage quand des enceintes

avant et centrale sont connectées.

*Réglage initial

Chaque taille d’enceinte est enregistrée correctement en fonction

du nombre d’enceintes connectées. Pour les détails, référez-vous

au tableau “Taille des enceintes en fonction du nombre

d’enceintes” ci-à droite.

Quand “SMALL ROOM” est choisi.

•Le temps de retard de l’enceinte

centrale est réglé sur 1 msec.

•Le temps de retard des enceintes

surround est réglé sur 3 msec.

Appuyez sur SET pour terminer le réglage.

“SETUP END” apparaît pendant un moment, puis l’indication de

la source précédemment choisie apparaît sur l’affichage.

REMARQUES

•Le réglage que vous avez réalisé n’est pas enregistré tant que

“SETUP END” n’apparaît pas sur l’affichage.

•Réaliser n’importe quelle autre opération que l’ajustement du

volume et du gradateur annule la procédure de configuration

rapide.

•Si vous souhaitez changer l’information des enceintes et du

caisson de grave après avoir réalisé la configuration rapide, utilisez

la configuration manuelle (voir page 17).

Taille des enceintes en fonction du nombre d’enceintes

Nombre Caisson Avant Central Surround

d’enceintes de grave

3 NO LRG (grand) SML (petit) NO

3 USE (YES) SML (petit) SML (petit) NO

4 NO LRG (grand) NO SML (petit)

4 USE (YES) SML (petit) NO SML (petit)

5 NO LRG (grand) SML (petit) SML (petit)

5 USE (YES) SML (petit) SML (petit) SML (petit)

Temps de retard en fonction de la taille de la pièce

Appuyez sur SET.

“ENTER USE OF SUBWOOFER” défile sur l’affichage.

Tournez MULTI JOG pour choisir si vous avez

connecté un caisson de grave.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

*Réglage initial

Appuyez sur SET.

“ENTER ROOM SIZE” défile sur l’affichage.

Tournez MULTI JOG pour choisir la taille de la

pièce.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

*Réglage initial

Le temps de retard de l’enceinte centrale et des enceintes

surround est enregistré correctement en fonction de la taille de la

pièce. Pour les détails, référez-vous au tableau “Temps de retard

en fonction de la taille de la pièce” ci-dessous.

ANALOG

SUBWFR

VOL

SUBWFR FRNT SP

LFE

DIGITAL IN AUTO SR MODE

QUICK SETUP

(

Retour au début

)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

1,5 m

2,4 m

1,8 m

2,1 m

ANALOG

SUBWFR

VOL

5 SPEKAERS* 3 SPEAKERS

4 SPEAKERS

ANALOG

SUBWFR

VOL

SMALL* MEDIUM

LARGE

FR15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:50 PM16

Français

Réglages des enceintes

ANALOG

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

SUITE À LA PAGE SUIVANTE

Quand “MEDIUM ROOM” est choisi.

•Le temps de retard de l’enceinte

centrale est réglé sur 1 msec.

•Le temps de retard des enceintes

surround est réglé sur 2 msec.

Quand “LARGE ROOM” est choisi.

•Le temps de retard de l’enceinte

centrale est réglé sur 0 msec.

•Le temps de retard des enceintes

surround est réglé sur 0 msec.

Réglage de l’information des enceintes

et du caisson de grave manuellement—

Configuration manuelle

Vous pouvez régler les informations suivantes des enceintes et du

caisson de grave manuellement si vous le préférez. Si vous changez

vos enceintes, enregistrez à nouveau les informations des enceintes.

•Information du caisson de grave—SUBWFR

•Taille des enceintes—FRNT SP, CNTR SP, SURR SP

•Temps de retard des enceintes—CNTR DL, SURR DL

•Fréquence de transition—CROSS

•Atténuateur de l’effet des basses fréquences—LFE

•Compression de la plage dynamique—D.COMP

Procédure de fonctionnement

Sur le panneau avant SEULEMENT:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Appuyez sur SETTING.

MULTI JOG peut maintenant être utilisé pour les réglages.

Tournez MULTI JOG jusqu’à ce que l’élément que

vous souhaitez régler apparaisse sur l’affichage,

puis appuyez sur SET.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

Tournez MULTI JOG pour choisir le réglage

approprié pour l’élément choisi à l’étape

, puis

appuyez sur SET.

Votre réglage est mémorisé.

EX.: Quand “NO” est choisi pour “SUBWFR”.

Si vous souhaitez régler les autres éléments,

répétez les étapes

Réglage de l’information du caisson

de grave

— SUBWFR (subwoofer)

Enregistrez si vous avez connecté un caisson de grave ou non.

YES*: Choisissez ce réglage si vous connecté un caisson

de grave. L’indicateur de caisson de grave (

SUBWFR

)

s’allume sur l’affichage (voir page 14). Vous pouvez

ajuster le niveau de sortie du caisson de grave (voir

page 22).

NO: Choisissez ce réglage si vous n’avez pas connecté

de caisson de grave ou si vous l’avez déconnecté.

*Réglage initial

Réglage de la taille des enceintes

— FRNT SP (enceintes avant), CNTR SP (enceinte

centrale), SURR SP (enceinte surround)

Enregistrez la taille des enceintes connectées.

LRG (grand): Choisissez ce réglage quand la taille du cône du

haut-parleur est supérieure à 12 cm.

SML (petit)*: Choisissez ce réglage quand la taille du cône du

haut-parleur est inférieure à 12 cm.

NO: Choisissez ce réglage si vous n’avez pas connecté

d’enceinte. (Ne peut pas être choisi pour les

enceintes avant).

*Réglage initial

REMARQUES

•Si vous avez choisi “SML (petit)” pour la taille des enceintes avant,

vous ne pouvez pas choisir “LRG (grand)” pour la taille de

l’enceinte centrale et des enceintes surround.

•Si vous avez choisi “NO” pour le caisson de grave (voir ci-dessus et

page 16), vous pouvez choisir uniquement “LRG (grand)” pour la

taille des enceintes avant.

ANALOG

SUBWFR

VOL

SUBWFR FRNT SP

LFE

DIGITAL IN AUTO SR MODE

QUICK SETUP

(

Retour au début

)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

2,7 m

2,4 m

2,1 m

3,0 m

FR15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:50 PM17

Français

Réglages des enceintes

Réglage du temps de retard des enceintes

— CNTR DL (temps de retard central),

SURR DL (temps de retard surround)

Vous pouvez régler facilement le temps de retard des enceintes en

utilisant Smart Surround Setup (voir page 15) ou la configuration

rapide (voir page 16).

La distance du point d’écoute aux enceintes est un des éléments

important qui permet d’obtenir le meilleur son surround possible avec

les modes surround.

Vous devez régler le temps de retard de l’enceinte centrale et des

enceintes surround par rapport aux enceintes avant de façon que le

son de toutes les enceintes vous parvienne en même temps.

• Une augmentation (ou diminution) de 1 msec du temps de retard

correspond à une augmentation (ou diminution) de 30 cm de la

distance.

CNTR DL*: Réglez le temps de retard pour l’enceinte centrale dans

une plage de 0 msec à 5 msec (par intervalle de 1 msec).

SURR DL*: Réglez le temps de retard pour les enceintes

surround dans une plage de 0 msec à 15 msec (par

intervalle de 1 msec).

*“0ms” est le réglage initial.

Exemple: Dans ce cas,

régler “CNTR DL” sur “1ms” et

régler “SURR DL” sur “2ms”.

REMARQUE

Si vous avez choisi “NO” pour le réglage de l’enceinte centrale et des

enceintes surround (voir page 17), vous ne pouvez pas régler le

temps de retard pour l’enceinte centrale et les enceintes surround.

Réglage de la fréquence de transition—CROSS

Les petites enceintes ne peuvent pas reproduire efficacement les

graves. Si vous utilisez des petites enceintes dans n’importe position,

cet appareil redirige automatiquement les éléments graves affectés

aux petites enceintes vers les grandes enceintes.

Pour utiliser cette fonction correctement, régler le niveau de la

fréquence de transition en fonction de la taille des petites enceintes

connectées.

• Si vous avez choisi “LRG (grand)” pour toutes les enceintes (vour

page 17), cette fonction n’a aucun effet.

80HZ: Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 12 cm.

100HZ: Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 10 cm.

120HZ: Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 8 cm.

150HZ*: Choisissez cette fréquence quand le cône du haut-

parleur intégré à l’enceinte est d’environ 6 cm.

200HZ: Choisissez cette fréquence quand le haut-parleur

conique intégré à l’enceinte est inférieur à 5 cm.

*Réglage initial

REMARQUE

Le réglage de la fréquence de transition n’est pas valide pour le mode

HEADPHONE.

Réglage de l’atténuateur d’effet basse

fréquence—LFE

Si les sons graves sont déformés pendant la lecture d’un logiciel codé

avec le Dolby Digital ou DTS, réglez le niveau LFE pour éliminer la

déformation.

• Cette fonction n’a d’effet que lorsque les signaux du LFE.

0dB*: Normalement choisissez ce réglage.

–10dB: Choisissez ce réglage quand le son est déformé.

*Réglage initial

Réglage de la compression de la plage

dynamique—D.COMP

Si les sons graves sont déformés pendant la lecture d’un support

codé avec Dolby Digital ou DTS, réglez le niveau LFE pour éliminer

la déformation.

• Cette fonction n’a d’effet que lors de la reproduction d’une source

utilisant le Dolby Digital.

OFF: Choisissez ce réglage quand vous souhaitez profiter

du son surround avec sa plage dynamique complète.

(Aucun effet n’est appliqué.)

MID*: Choisissez ce réglage quand vous souhaitez réduire

un peu la plage dynamique.

MAX: Choisissez ce réglage quand vous souhaitez

appliquer l’effet de compression maximum. (Pratique

la nuit.)

*Réglage initial

3,0 m

Enceinte

avant gauche

Enceinte

avant droite

Enceinte surround

droite

Enceinte centrale

2,7 m

2,4 m

2,1 m

Enceinte surround

gauche

FR15-20.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:38 AM18

Français

RX-ES1SL

Réglages de base

ANALOG

SUBWFR

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Procédure de fonctionnement

Sur le panneau avant SEULEMENT:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Appuyez sur SETTING.

MULTI JOG peut maintenant être utilisé pour les réglages.

Tournez MULTI JOG jusqu’à ce que l’élément que

vous souhaitez régler apparaisse sur l’affichage,

puis appuyez sur SET.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

* Les éléments de réglage que vous pouvez choisir apparaissent

sur l’affichage après que “DIGITAL IN” apparaissent pendant

quelques secondes.

Tournez MULTI JOG pour choisir le réglage

approprié pour l’élément choisi à l’étape

, puis

appuyez sur SET.

Votre réglage est mémorisé.

EX.: Quand “1DVD2STB3TV” est choisi pour “DIGITAL IN”.

Réglage des prises d’entrée

numériques (DIGITAL IN)—DIGITAL IN

Quand vous utilisez les prises d’entrée numérique, enregistrez

l’appareil connecté à chaque prise—DIGITAL 1/2/3 (voir page 8) de

façon que le nom de source correct apparaisse quand la source

numérique est choisie.

1DVD2STB3TV* : Choisissez ce réglage lors de la connexion des

appareils suivants:

DIGITAL 1:Lecteur de DVD

DIGITAL 2:STB (Décodeur)

DIGITAL 3:Tuner de télévision

1DVD2TV3STB : Choisissez ce réglage lors de la connexion des

appareils suivants:

DIGITAL 1:Lecteur de DVD

DIGITAL 2:Tuner de télévision

DIGITAL 3:STB (Décodeur)

1STB2DVD3TV : Choisissez ce réglage lors de la connexion des

appareils suivants:

DIGITAL 1:STB (Décodeur)

DIGITAL 2:Lecteur de DVD

DIGITAL 3:Tuner de télévision

1STB2TV3DVD : Choisissez ce réglage lors de la connexion des

appareils suivants:

DIGITAL 1:STB (Décodeur)

DIGITAL 2:Tuner de télévision

DIGITAL 3:Lecteur de DVD

1TV2DVD3STB : Choisissez ce réglage lors de la connexion des

appareils suivants:

DIGITAL 1:Tuner de télévision

DIGITAL 2:Lecteur de DVD

DIGITAL 3:STB (Décodeur)

1TV2STB3DVD : Choisissez ce réglage lors de la connexion des

appareils suivants:

DIGITAL 1:Tuner de télévision

DIGITAL 2:STB (Décodeur)

DIGITAL 3:Lecteur de DVD

*Réglage initial

SUBWFR FRNT SP

LFE

DIGITAL IN* AUTO SR MODE

QUICK SETUP

(Retour au début)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

ANALOG

SUBWFR

VOL

FR15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:50 PM19

Français

Réglage du mode de fonction

automatique—MODE

Les appareils vidéo peuvent être commandés à travers cet ampli-

tuner en mettant en service le mode Auto Function.

•Cette fonction prend effet pour les sources suivantes—DVD (sauf

DVD MULTI), STB et VCR quand ces appareils sont connectés en

utilisant des câbles SCART.

AUTO1: Quand un appareil vidéo est mis sous tension quand cet

appareil est sous tension, l’appareil vidéo est choisi

automatiquement comme source.

L’indicateur AUTO MODE s’allume sur l’affichage.

AUTO2: Quand un appareil vidéo est mis sous tension alors

que cet ampli-tuner est sous tension ou que la

fonction TV Direct est en service, l’ampli-tuner choisit

automatiquement l’appareil vidéo comme source.

Quand un appareil vidéo est mis sous tension alors

que cet ampli-tuner est hors tension, la fonction TV

Direct se met en service et l’ampli-tuner choisit

automatiquement l’appareil vidéo comme source.

Quand l’appareil vidéo choisi actuellement comme

source est mis hors tension alors que l’ampli-tuner

est sous tension ou que la fonction TV Direct est en

service, l’ampli-tuner change la source sur la dernière

source choisie.

Quand tous les appareils vidéo sont mis hors

tension alors que l’ampli-tuner est sous tension ou

que la fonction TV Direct est en service, l’ampli-tuner

se met automatiquement hors tension.

L’indicateur AUTO MODE s’allume sur l’affichage.

MANUAL*: Choisissez la source manuellement.

*Réglage initial

REMARQUE

Lors de la sélection du magnétoscope comme source, “AUTO1” ou

“AUTO2” peut ne pas fonctionner si vous avez seulement mis le

magnétoscope sous tension. Si cela se produit, vous pouvez avoir

besoin de démarrer la lecture pour mettre en service le mode de

fonction automatique.

Réglages de base

Réglage du Surround automatique

—AUTO SR

Vous pouvez profiter du mode Surround en choisissant simplement la

source (avec l’entrée numérique choisie pour cette source).

Choisissez “ON” pour mettre en service le Surround automatique.

ON: •Si des signaux multicanaux entrent dans l’appareil, un

mode Surround approprié est mis en service.

•Si des signaux Dolby Digital 2 canaux ou DTS

2 canaux comprenant des signaux Surround, entrent

dans l’appareil, “PL II MOVIE” est choisi.

•Si des signaux Dolby Digital 2 canaux ou DTS

2 canaux ne comprenant pas de signaux surround,

entrent dans l’appareil, “STEREO” est choisi.

•Si des signaux Linear PCM entrent dans l’appareil,

rien ne change.

L’indicateur AUTO SR s’allume sur l’affichage.

OFF*: Choisissez ce réglage pour mettre hors service le

Surround automatique.

*Réglage initial

REMARQUES

•Cette fonction n’entre pas en service dans les cas suivants:

–Lors de la reproduction d’une source analogique.

–Lorsque “DGTL D.D.” ou “DGTL DTS” est chosi comme mode

d’entrée numérique fixe (voir page 12).

•Si le mode Surround est mis automatiquement en service avec le

Surround automatique, le mode Surround utilisé est annulé

temporairement. Quand l’entrée du signal numérique multicanaux

est interrompue, “PL II MOVIE” est mis en service.

•Si vous appuyez sur SURROUND alors que le Surround

automatique est en service, celui-ci est annulé temporairement

pour la source actuellement choisie.

Le réglage automatique du Surround est mis à nouveau en service

dans les cas suivants:

–Quand l’appareil est mis hors puis sous tension.

–Quand la source est changée.

–Quand l’entrée analogique/numérique est changée.

–Quand “AUTO SR” est réglé à nouveau sur “ON”.

FR15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:50 PM20

Français

RX-ES1SL

Ajustements sonores

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Lors de la commande de l’ampli-tuner en utilisant la télécommande, réglez toujours le sélecteur de mode

sur AUDIO/TV/VCR/STB.

Procédure de fonctionnement

Sur le panneau avant:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Appuyez sur ADJUST.

MULTI JOG peut maintenant être utilisé pour le ajustement

sonore.

Tournez MULTI JOG jusqu’à ce que l’élément que

vous souhaitez régler apparaisse sur l’affichage,

puis appuyez sur SET.

• Quand vous tournez MULTI JOG, l’indication change comme

suit:

Tournez MULTI JOG pour ajuster l’élément choisi

à l’étape

, puis appuyez sur SET.

Votre réglage est mémorisé.

EX.: Quand “+10 (dB)” est choisi pour “BASS”.

Ajustement de la tonalité—BASS, TREBLE

Vous pouvez ajuster les sons graves et aigus comme vous le

souhaitez.

• Vous devez faire cet ajustement pour chaque source.

BASS*: Pour ajuster les graves (de –10 dB à +10 dB).

TREBLE*: Pour ajuster les aigus (de –10 dB à +10 dB).

*“0” est le réglage initial.

Lors de l’utilisation de la télécommande:

Appuyez sur TONE.

Appuyez sur BASS 9/( ou

TREBLE 9/( pour ajuster le

niveau de sonore (de –10 dB à

+10 dB).

Ajustement du niveau de sortie du

caisson de grave—SUBWFR

Vous pouvez ajuster le niveau de sortie du caisson de grave si vous

avez connecté un caisson de grave et réglé correctement l’information

du caisson de grave—“USE” pour la configuration rapide ou “YES”

pour la configuration manuelle (voir pages 16 et 17).

• Vous devez faire cet ajustement pour chaque source.

SUBWFR*: Pour ajuster le niveau de sortie du caisson de grave

(de –10 dB à +10 dB).

*“0” est le réglage initial.

Lors de l’utilisation de la télécommande:

Appuyez sur SUBWFR +/– pour ajuster

le niveau de sortie sonore (de –10 dB

à +10 dB).

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ANALOG

SUBWFR

VOL

BASS TREBLE

PANORAMA

B.BOOST ATT

(Retour au début)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

ANALOG

SUBWFR

VOL

FR21-22.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:50 PM21

Français

Ajustements sonores

Renforcement des graves

—B.BOOST

Vous pouvez accentuer le niveau des graves—Accentuation des

graves.

•Vous devez faire cet ajustement pour chaque source.

ON: Choisissez ce réglage pour accentuer le niveau des

graves. (Accentuation des graves).

L’indicateur BASS BOOST s’allume sur l’affichage.

OFF*: Choisissez ce réglage pour mettre hors service

l’accentuation des graves.

*Réglage initial

REMARQUE

Cette fonction affecte uniquement le son sortant des enceintes avant.

Lors de l’utilisation de la télécommande:

Appuyez sur BASS BOOST.

•Chaque fois que vous appuyez sur la touche,

l’accentuation des graves est mise

alternativement en et hors service.

Atténuation du signal d’entrée—ATT

Quand le niveau d’entrée de la source analogique est trop élevé, le

son peut être déformé. Si cela se produit, vous devez atténuer le

niveau du signal d’entrée pour éviter la déformation du son.

•Vous devez faire cet ajustement pour chaque source analogique.

•Vous ne pouvez pas utiliser la télécommande pour ce réglage.

ON: Choisissez ce réglage pour atténuer le niveau du

signal de sortie.

L’indicateur INPUT ATT s’allume sur l’affichage.

NORMAL*: Choisissez ce réglage pour mettre hors service

l’atténuation.

*Réglage initial

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

Réglage de la position audio du caisson de grave

Quand une source stéréo est reproduite, le son du caisson de grave

est renforcé par rapport au son d’une source multi-canaux. Une fois

que vous avez réglé la position audio du caisson de grave, le niveau

de sortie du caisson de grave est réduit de la valeur choisie quand

une source stéréo est reproduite. L’indicateur A (audio).POSITION

s’allume quand cette fonction est en service.

•Vous devez faire cet ajustement pour chaque source.

A partir de la télécommande SEULEMENT:

Appuyez répétitivement sur

A.POSITION pour choisir le niveau

de la position audio du caisson de

grave, parmi “–2 (dB)”, “–4 (dB)” et

“–6 (dB)”.

Plus le nombre est petit, plus le niveau diminue

automatiquement lors de l’écoute d’une source

stéréo.

•Si aucun ajustement n’est requis, choisissez

“OFF” (réglage initial).

REMARQUES

•Le niveau de sortie maximum du caisson de grave est de −10 dB.

Ex:

Quand le niveau de sortie du caisson de grave est réglé sur

“–8 (dB)” et que la position audio du caisson de grave est réglée

sur “–4 (dB)”, le niveau de sortie lors de l’écoute d’une source

stéréo sera de

–10 dB.

•Cette fonction n’a pas d’effet quand un mode Surround est en

service.

Ajustement de la balance de sortie des

enceintes avant—BAL

Si les sons entendus des enceintes avant droite et gauche ne sont

pas équilibrés, vous pouvez ajuster la balance de sortie des

enceintes.

•Vous devez faire cet ajustement pour chaque source.

•Vous ne pouvez pas utiliser la télécommande pour ce réglage.

BAL*: Pour ajuster la balance des enceintes avant.

•“CENTER” à “L-21”: Diminue la sortie du canal

gauche.

•“CENTER” à “R-21”: Diminue la sortie du canal droit.

*“CENTER” est le réglage initial.

FR21-22.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:50 PM22

Français

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

SUITE À LA PAGE SUIVANTE

Les touches sur la télécommande sont principalement utilisées

pour commander le tuner. Pour utiliser les touches de la

télécommande, appuyez d’abord sur FM/AM.

Lors de la commande de l’ampli-tuner en utilisant la

télécommande, réglez toujours le sélecteur de mode sur

AUDIO/TV/VCR/STB.

Accord manuel des stations

A partir de la télécommande SEULEMENT:

Appuyez sur FM/AM pour choisir la bande.

La dernière station reçue de la bande choisie est accordée et les

touches.

• Chaque fois que vous appuyez sur la touche, la bande alterne

entre FM et AM (PO).

Vous pouvez aussi choisir “FM” ou “AM” en tournant le sélecteur

SOURCE SELECTOR sur le panneau avant.

Appuyez répétitivement ou maintenez pressée

TUNING 9 ou TUNING ( jusqu’à ce que vous

trouviez la fréquence souhaitée.

Si vous choisissez “FM” ou “AM” en utilisant le sélecteur SOURCE

SELECTOR sur le panneau avant, appuyez sur FM/AM sur la

télécommande avant cette opération.

• Appuyer sur (ou maintenir pressée) TUNING 9 augmente la

fréquence.

• Appuyer sur (ou maintenir pressée) TUNING ( diminue la

fréquence.

REMARQUES

• Si vous maintenez pressée puis relâchée TUNING 9 ou

TUNING (, la fréquence continue de changer jusqu’à ce qu’une

station soit accordée.

• Quand une station de signal suffisamment fort est accordée,

l’indicateur TUNED s’allume sur l’affichage.

• Quand un programme FM stéréo est reçu, l’indicateur ST (stéréo)

s’allume aussi.

Utilisation de l’accord par préréglage

Une fois qu’une station a été affectée à un numéro de canal, elle peut

être accordée rapidement. Vous pouvez prérégler 30 stations FM et

15 stations AM (PO).

Pour mémoriser les stations préréglées

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

A partir de la télécommande SEULEMENT:

Accordez la station que vous souhaitez prérégler

(voir “Accord manuel des stations” ci-dessus).

• Si vous souhaitez mémoriser le mode de réception FM pour cette

station, choisissez le mode de réception FM souhaité. Référez-

vous à “Sélection du mode de réception FM” à la page 24.

Appuyez sur MEMORY.

La position du numéro de canal clignote sur l’affichage pendant

environ 5 secondes.

RX-ES1SL

Fonctionnement du tuner

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ENTER

FR23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM23

Français

Sur le panneau avant:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Tournez le sélecteur SOURCE SELECTOR pour

choisir “FM” ou “AM”.

La dernière station reçue de la dernière bande choisie est accordée.

Appuyez sur TUNER PRESET.

“P” apparaît sur l’affichage et MULTI JOG peut être utilisé pour

choisir les canaux préréglés.

Tournez MULTI JOG pour choisir un numéro de

canal préréglé pendant que “P” apparaît sur

l’affichage.

•Tourner MULTI JOG dans le sens des aiguilles d’une montre

augmente le numéro du canal préréglé.

•Tournez MULTI JOG dans le sens contraire des aiguilles d’une

montre diminue le numéro du canal préréglé.

Sélection du mode de réception FM

Quand une émission FM est difficile à recevoir ou parasitée, vous

pouvez changer le mode de réception FM pendant la réception d’une

émission FM.

•Vous pouvez mémoriser le mode de réception FM pour chaque

station préréglée (voir page 23).

A partir de la télécommande SEULEMENT:

Lors de l’écoute d’une station FM, appuyez sur FM

MODE.

Si vous avez choisi “FM” en utilisant le sélecteur SOURCE

SELECTOR sur le panneau avant, appuyez sur FM/AM sur la

télécommande avant de réaliser cette opération.

•Chaque fois que vous appuyez sur la touche, le mode de réception

FM alterne entre “AUTO MUTING” et “MONO”.

AUTO MUTING*: Normalement choisissez ce réglage.

Quand un programme est diffusé en stéréo,

vous entendrez le son en stéréo; et quand il

est diffusé en monaural, vous l’entendrez en

monaural. Ce mode est aussi pratique pour

supprimer le bruit des parasites entre les

stations. L’indicateur AUTO MUTING s’allume

sur l’affichage.

MONO: Choisissez ce réglage pour améliorer la

réception (mais l’effet stéréo est perdu).

Dans ce mode, du bruit est entendu lors de

l’accord entre les stations. L’indicateur AUTO

MUTING s’éteint de l’affichage. (L’indicateur

ST programme s’éteint).

*Réglage initial

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

Fonctionnement du tuner

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

Appuyez sur les touches numériques (1 – 10,

+10) pour choisir un numéro de canal quand la

position de numéro de canal clignote.

•Pour le numéro de canal 5, appuyez sur 5.

•Pour le numéro de canal 15, appuyez sur +10 puis sur 5.

•Pour le numéro de canal 30, appuyez sur +10, +10 puis sur 10.

Appuyez de nouveau sur MEMORY pendant que

le numéro du canal choisi clignote sur l’affichage.

La station est affectée au numéro de canal choisi.

•Le numéro de canal choisi s’arrête de clignoter.

Appuyez répétitivement sur TUNING 9 ou

TUNING ( ou maintenez ces touches pressées

pour choisir une autre fréquence à mémoriser.

Répétez les étapes

jusqu’à ce que toutes

les stations souhaitées soient mémorisées.

Pour effacer une station prérégler en mémoire

Mémoriser une nouvelle station sur un numéro de canal déjà utilisé

efface la station précédemment mémorisée.

Pour accorder une station préréglée

A partir de la télécommande:

Appuyez sur FM/AM pour choisir la bande.

La dernière station reçue de la dernière bande choisie est

accordée et les touches numériques peuvent être utilisées pour

commander le tuner.

•Chaque fois que vous appuyez sur la touche, la bande alterne

entre FM et AM (PO).

Appuyez sur les touches numériques (1 – 10,

+10) pour choisir un numéro de canal.

Si vous choisissez “FM” ou “AM” en utilisant le sélecteur SOURCE

SELECTOR sur le panneau avant, appuyez sur FM/AM sur la

télécommande avant cette opération.

•Pour le numéro de canal 5, appuyez sur 5.

•Pour le numéro de canal 15, appuyez sur +10 puis sur 5.

•Pour le numéro de canal 30, appuyez sur +10, +10 puis sur 10.

FR23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM24

Français

Fonctionnement du tuner

Indicateur RDS

ANALOG

SUBWFR

STTUNED

VOL

LR RDS

Seules les touches de la télécommande peuvent être utilisées

pour la commande du RDS.

Lors de la commande de l’ampli-tuner en utilisant la

télécommande, réglez toujours le sélecteur de mode sur

AUDIO/TV/VCR/STB.

Utilisation du système RDS (Radio Data

System) pour la réception des stations

Le système RDS permet aux stations FM d’envoyer un signal

additionnel en même temps que le signal du programme ordinaire.

Par exemple, les stations envoient le nom de leur station ainsi que

des informations sur le type de programme qu’elles diffusent, tel que

sport, musique, etc.

Quand vous accordez une station FM offrant le service RDS,

l’indicateur RDS s’allume sur l’affichage.

Avec cet appareil, vous pouvez recevoir les types de signaux RDS

suivants:

PS (Nom de la station): Montre le nom courant de la station.

PTY (Type de programme): Montre le type de programme diffusé.

RT (Radio Texte): Affiche les messages que la station

envoie.

Enhanced Other Networks: Voir page 27.

REMARQUES

•Le système RDS n’est pas disponible pour les émissions

AM (PO).

•Le système RDS peut ne pas fonctionner correctement si la station

accordée ne transmet pas correctement le signal RDS ou si le

signal est trop faible.

Quelles informations les signaux RDS offrent-ils?

Vous pouvez voir les signaux RDS envoyés par la station sur

l’affichage.

Appuyez sur DISPLAY pendant l’écoute d’une

station FM.

•Chaque fois que vous appuyez sur la touche, l’affichage change

comme suit:

PS (Nom de la station):

Pendant la recherche, “PS” apparaît suivi du nom de la station.

“NO PS” apparaît si aucun signal n’est envoyé.

PTY (Type de programme):

Pendant la recherche, “PTY” apparaît suivi du type du programme

diffusé. “NO PTY” apparaît si aucun signal n’est envoyé.

RT (Radio Texte):

Pendant la recherche, “RT” apparaît suivi du message que la station

envoie. “NO RT” apparaît si aucun signal n’est envoyé.

Fréquence:

Fréquence de la station (service non-RDS).

À propos des caractères apparaissant sur l’affichage

Les caractères suivants sont utilisés pour l’affichage des signaux PS,

PTY ou RT:

•L’affichage ne peut pas afficher les lettres accentuées. Par

exemple, “A” peut être utilisé pour “Å, Ä, Ã, Á, À, Â, å, ä, ã, á, à et

â”.

REMARQUE

Si la recherche se termine sans qu’aucune station n’ait été trouvée,

“PS”, “PTY” et “RT” n’apparaît pas sur l’affichage.

PS PTY

Fréquence

(Indication normale)

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

ENTER

FR23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM25

Français

Codes PTY

Fonctionnement du tuner

Recherche d’un programme par code PTY

Un des avantages du service RDS est que vous pouvez localiser un

type de programme particulier parmi les canaux préréglés (voir

pages 23 et 24) en spécifiant les codes PTY.

Pour recherche un programme en utilisant les codes PTY

Avant de commencer, rappelez-vous...

•La recherche PTY peut uniquement être réalisée parmi les stations

préréglées.

•Pour arrêter la recherche en cours, appuyez sur PTY SEARCH.

•Il y a un temps limite pour réaliser les étapes suivantes. Si le

réglage est annulé avant la fin, recommencez à partir de l’étape

Appuyez sur PTY SEARCH pendant l’écoute

d’une station FM.

“PTY SELECT” clignote sur l’affichage.

Appuyez sur PTY 9 ou PTY ( jusqu’à ce que le

code PTY souhaité apparaisse sur l’affichage,

pendant que “PTY SELECT” clignote.

•Pour plus d’informations, référez-vous à “Description des codes

PTY”.

Appuyez de nouveau sur PTY SEARCH pendant

que le code PTY choisi à l’étape précédente est

toujours sur l’affichage.

Pendant la recherche, “SEARCH” et le code PTY choisi

apparaissent alternativement sur l’affichage.

L’appareil fait une recherche parmi les 30 stations FM préréglées

et s’arrête quand il a trouvé une station du type choisi et accorde

cette station.

Pour continuer la recherche après le premier arrêt

Appuyez de nouveau sur PTY SEARCH pendant que les indications

sur l’affichage clignotent.

•Si aucun programme n’est trouvé, “NOT FOUND” apparaît sur

l’affichage.

Description des codes PTY:

News: Informations.

Affairs: Émissions d’actualité prolongeant les informations—

débats ou analyses.

Info: Émissions dont le but est de donner des conseils

dans le sens le plus large.

Sport: Émissions concernant tous les aspects du sport.

Educate: Émissions éducatives.

Drama: Feuilletons radiophoniques et séries.

Culture: Émissions concertant tous les aspects de la culture

nationale ou régionale, incluant la langue, le théâtre,

etc.

Science: Émissions concernant la science et la technologie.

Varied: Utilisé principalement pour les émissions à base de

conversation comme les jeux radiophoniques et les

interviews de personnalités.

Pop M: Musique commerciale des succès populaires actuels.

Rock M: Musique rock.

Easy M: Musique contemporaine actuelle considérée comme

étant “facile à écouter”.

Light M: Musique instrumentale et vocale ou chorale.

Classics: Représentation d’œuvres orchestrales majeures,

de symphonies, de musique de chambre, etc.

Other M: Musique n’appartenant à aucune des autres

catégories.

Weather: Prévisions météorologiques.

Finance: Marché des titres, commerce, etc.

Children: Émissions pour les jeunes.

Social: Émissions à propos de sociologie, histoire,

géographie, psychologie et société.

Religion: Émissions religieuses.

Phone In: Émissions faisant intervenir des personnes du public

donnant leurs impressions, soit par téléphone ou

directement.

Travel: Informations sur les voyages.

Leisure: Émissions à propos des loisirs.

Jazz: Musique de jazz.

Country: Chansons originaires ou prolongeant la musique

traditionnelle des états américains du sud.

Nation M: Musique populaire actuelle d’un pays ou d’une région

dans la langue nationale.

Oldies: Musique de la période appelée “l’âge d’or” de la

musique populaire.

Folk M: Musiques ayant ses racines dans la culture musicale

d’un pays particulier.

Document: Émissions reposant sur des faits, présentées avec un

style d’investigation.

TEST: Émis pour tester les équipements et appareils

d’émission d’urgence.

Alarm !: Annonce d’urgence.

La classification des codes PTY pour certaines stations FM peut

être différente de la liste ci-dessus.

Travel

Affairs

Rock M (Musique rock)

Religion Easy M (Musique easy)

Children Classics

Finance

Weather

Other M (Autres Musiques)

Social

Phone In

Light M (Musique légère)

Info (Information)

Sport

Educate (Education)

Folk M (Musique folk)

Oldies

Drama

Nation M (Music nationale)

Culture

Jazz

Varied

Pop M (Musique pop)

Country

Science

Leisure

Alarm !

TEST

Documemt

None

News

FR23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM26

Français

Fonctionnement du tuner

Pour arrêter d’écouter le programme choisi par Enhanced Other

Networks

Appuyez répétitivement de nouveau sur TA/NEWS/INFO de façon

que l’indicateur de type de programme (TA/NEWS/INFO) disparaisse

de l’affichage. L’appareil quitte le mode d’attente Enhanced Other

Networks et retourne sur la station précédemment choisie.

Quand une émission d’urgence (signal Alarm !) est émise d’une

station FM

L’appareil accorde automatiquement la station sauf dans les cas

suivants:

•Quand vous écoutez une station non RDS (toutes les stations

AM (PO), certaines stations FM et autre source).

•Quand l’appareil est en mode d’attente ou en mode TV Direct.

Pendant la réception d’une émission d’urgence, “Alarm !” apparaît sur

l’affichage.

Le signal de TEST est utilisé pour tester si l’appareil peut

recevoir correctement le signa Alarm !

Le signal de TEST fait réagir l’appareil de la même façon que s’il

s’agissait d’un signal Alarm !. Si un signal de TEST est reçu, l’appareil

commute automatiquement sur la station diffusant le signal de TEST.

Lors de la réception du signal de TEST, “TEST” apparaît sur

l’affichage.

REMARQUES

•Les données Enhanced Other Networks envoyées de certaines

stations peuvent ne pas être compatibles avec cet appareil.

•Enhanced Other Networks ne fonctionne pas avec certaines

stations FM avec service RDS.

•Lors de l’écoute d’une émission accordée par la fonction Enhanced

Other Networks, la station ne change pas même si une autre

station commence à diffuser une émission de même type

Enhanced Other Networks.

•Lors de l’écoute d’un programme accordé par la fonction Enhanced

Other Networks, vous pouvez uniquement utiliser les touches TA/

NEWS/INFO et DISPLAY.

•Le mode Enhanced Other Networks fonctionne uniquement lors de

la réception d’une station FM avec un code Enhanced Other

Networks.

ATTENTION:

Si la station alterne par intermittence entre la station accordée par la

fonction Enhanced Other Networks et la station actuelle, appuyez

répétitivement sur TA/NEWS/INFO pour annuler la fonction Enhanced

Other Networks. Si vous n’appuyez pas sur la touche, la station

actuelle est finalement accordée de nouveau et l’indication du type de

donnée Enhanced Other Networks clignotant sur l’affichage disparaît.

Commutation temporaire sur le

programme de votre choix

Un autre service pratique RDS est appelé “Enhanced Other

Networks”.

Cela permet à l’appareil de commuter temporairement sur un

programme de votre choix (TA, NEWS et/ou INFO) à partir d’une

station différente sauf dans les cas suivants:

•Quand vous écoutez un réseau non RDS—toutes les stations AM

(PO), certaines stations FM et les autres sources.

•Quand l’appareil est en mode d’attente ou en mode TV Direct.

Avant de commencer, rappelez-vous...

La fonction Enhanced Other Networks ne fonctionne qu’avec les

stations FM préréglées.

Appuyez répétitivement sur TA/NEWS/INFO jusqu’à

ce que le type de programme souhaité apparaisse

sur l’affichage.

•Chaque fois que vous appuyez sur la touche, l’affichage change

comme suit:

TA: Informations routières dans votre région.

NEWS: Informations.

INFO: Programme dont le but est de donner des conseils dans le

sens le plus large possible.

Comment fonctionne la fonction Enhanced Other Networks:

Si la station actuellement accordée comment à émettre le type

de programme que vous avez choisi

L’ampli-tuner continue de recevoir la station, mais l’indicateur du

code PTY reçu clignote.

‘

Quand le programme est terminé, l’indicateur du code PTY reçu

s’arrête de clignoter et reste allumé, mais l’ampli-tuner reste en

mode d’attente Enhanced Other Networks.

Si une autre station FM du même réseau comme à émettre le

type de programme que vous avez choisi pendant que vous

écoutez une station FM

L’ampli-tuner accorde automatiquement cette station. L’indicateur

du code PTY reçu clignote.

‘

Quand le programme est terminé, l’ampli-tuner retourne à la

station précédemment accordée mais reste en mode d’attente

Enhanced Other Networks. L’indicateur du code PTY reçu s’arrête

de clignoter et reste allumé.

NEWS/INFO

TA/INFO

NEWS

TA/NEWS/INFO

INFO TA/NEWS

(None)

FR23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM27

Français

RX-ES1SL

Création de champs sonores réalistes

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

** “DTS” et “DTS Digital Surround” sont des marques deposées de

Digital Theater Systems, Inc.

Reproduction de l’ambiance d’un cinéma

Dans une salle de cinéma, beaucoup d’enceintes sont situées sur les

murs pour reproduire un son multi-surround impressionnant vous

atteignant de toutes les directions.

Avec toutes ces enceintes, la localisation du son et le mouvement du

son peuvent être exprimés.

Les modes Surround/DSP intégrés à cet ampli-tuner peuvent recréer

à peu près les mêmes son Surround que vous pourriez sentir dans

une vraie salle de cinéma.

Présentation des modes Surround/DSP

Vous pouvez utiliser les modes Surround/DSP suivants avec cet

ampli-tuner.

■Modes Surround

• Dolby Pro Logic II

• Dolby Digital

• DTS

■Modes DSP (Processeur de signal numérique)

• Modes DAP (Processeur acoustique numérique)

• All Channel Stereo

■ Modes Surround

Dolby Pro Logic II*

Dolby Pro Logic II intègre un format de lecture multicanaux

récemment mis au point permettant de décoder toutes les sources à

2 canaux—les sources stéréo et les sources codées avec Dolby

Surround—en 5,1 canaux.

Par rapport au Dolby Pro Logic conventionnel, la méthode matricielle

de codage/décodage du Dolby Pro Logic II n’a pas de limite pour la

fréquence de coupure des aigus arrière et autorise un son stéréo

arrière.

Le Dolby Pro Logic II permet de reproduire un son spacieux, à partir de

la source originale, sans ajout de nouveaux sons ni de colorations de

tonalité.

Le Dolby Pro Logic II offre deux modes—Movie mode et Music mode:

Pro Logic II Movie—convient pour la reproduction des sources

codées avec Dolby Surround portant la marque

DOLBY SURROUND

. l

permet de reproduire un champ sonore très proche de celui créé par

les sons à 5,1 canaux discrets.

Pro Logic II Music—convient pour la reproduction de n’importe

quelle source musicale à 2 canaux stéréo. Il permet de reproduire un

son large et profond. Pour ce mode, une commande panoramique

peut être utilisée, qui permet un effet sonore “d’enveloppe

panoramique” avec une image des murs latéraux.

• Quand le Dolby Pro Logic II est en service, l’indicateur PL II

s’allume sur l’affichage.

Dolby Digital*

Dolby Digital est une méthode de compression acoustique digitale

développée par Dolby Laboratories, et permet de coder et de décoder

des multi-canaux (canaux 1 à 5,1).

La méthode de codage Dolby Digital 5,1 canaux (aussi appelée

format audio numérique à 5,1 canaux discrets) enregistre et

compresse numériquement les signaux du canal avant gauche, du

canal avant droit, du canal central, du canal surround gauche, du

canal surround droit et du canal LFE (6 canaux en tout, mais le canal

LFE est compté comme 0,1 canal et par conséquent, appelé 5,1

canaux).

Dolby Digital autorise les sons stéréo surround et le réglage de la

fréquence de coupure des enceintes surround sur 20 kHz, nettement

supérieur aux 7 kHz du Dolby Pro Logic. De même, le mouvement du

son et “l’impression d’y être” sont encore plus accentuées avec le

Dolby Pro Logic.

• Pour profiter des logiciels codés avec Dolby Digital, connecter

l’appareil source en utilisant la prise numérique à l’arrière de

l’appareil. (Voir page 8).

REMARQUE

Les logiciels Dolby Digital peuvent être grossièrement regroupés en

deux catégories—logiciels multicanaux (jusqu’à 5,1 canaux) et à

2 canaux. Pour profiter des sons surround lors de la lecture d’un

logiciel Dolby Digital à 2 canaux, il est possible d’utiliser le Dolby Pro

Logic II.

*Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro Logic”

et le symbole double D sont des marques de commerce de Dolby

Laboratories.

FR28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM28

Français

Création de champs sonores réalistes

Réflexions

premières

Sons directs

Réflexions arrière

Modes Surround/DSP disponibles pour chaque signal d’entrée

Mode STEREO DOLBY DTS PRO LOGIC II PRO LOGIC II LIVE DANCE HALL PAVILION ALL CH

Signaux DIGITAL SURROUND MOVIE MUSIC CLUB CLUB ST.

Dolby Digital 䡬䡬⳯⳯⳯⳯⳯⳯⳯⳯

(Multicanaux)

Dolby Digital 䡬⳯⳯䡬䡬 ⳯⳯⳯⳯⳯

(2 canaux)

DTS Digital

Surround 䡬⳯䡬⳯⳯⳯⳯⳯⳯⳯

(Multicanaux)

DTS Digital

Surround 䡬⳯⳯䡬䡬⳯⳯⳯⳯⳯

(2 canaux)

PCM Linéaire 䡬⳯⳯䡬䡬䡬䡬䡬䡬䡬

Analogique 䡬⳯⳯䡬䡬䡬䡬䡬䡬䡬

DVD MULTI ⳯⳯⳯⳯⳯⳯⳯⳯⳯⳯

䡬: Possible ⳯: Impossible

Son reproduit en mode

All Channel Stereo

DTS**

DTS est une autre méthode de compression acoustique digitale,

développée par Digital Theater Systems, Inc., qui permet de coder et

décoder des multi-canaux

Le DTS Digital Surround est un autre format audio numérique à 5,1

canaux discrets disponible sur les logiciels CD, LD et DVD.

Comparé au Dolby Digital, le format DTS Digital Surround utilise un

taux de compression plus faible ce qui lui permet d’ajouter un souffle

et de la profondeur aux sons reproduits. Et c’est pourquoi le DTS

Digital Surround offre des sons naturels solides et clairs.

• Pour profiter des logiciels codés avec DTS Digital Surround,

connecter l’appareil source en utilisant la prise numérique à l’arrière

de l’appareil. (Voir page 8).

■ Modes DSP (Processeur de signal numérique)

Modes DAP (Processeur acoustique numérique)

Les modes DAP ont été conçus pour créer les éléments importants

de l’acoustique Surround.

Le son entendu dans un club de musique, un club de danse, une salle

de concert ou un pavillon est constitué de son direct et de son

indirect—réflexions premières et réflexions arrière. Les sons directs

atteignent directement l’auditeur sans réflexion. Tandis que les sons

indirects sont retardés par la distance du plafond et des murs (voir

l’illustration ci-dessous).

Ces sons indirects sont des éléments importants des effets

acoustiques Surround. Le mode DAP crée ces éléments importants et

vous donne une réelle impression de direct.

Les modes DAP peuvent être utilisés quand les enceintes avant

et surround sont connectées à cet ampli-tuner (qu’une enceinte

centrale soit connectée ou non: aucun son ne sort de l’enceinte

centrale si elle est connectée).

Les modes DAP suivants peuvent être utilisés avec cet ampli-tuner:

LIVE CLUB: Donne la sensation d’espace qu’un club de

musique à plafond bas.

DANCE CLUB: Donne la sensation d’espace d’un club de danse.

HALL: Donne la sensation d’espace d’une salle pour les

récitals classiques.

PAVILION: Donne la sensation d’espace d’une salle

d’exposition.

Ces modes DAP peuvent être utilisés pour ajouter des effets

acoustiques Surround lors de la reproduction d’un logiciel stéréo à

2 canaux analogique ou signal numérique PCM linéaires et vous

donner une réelle impression “d’immersion”.

• Quand un des modes DAP est choisi, l’indicateur DSP s’allume sur

l’affichage.

All Channel Stereo

Ce mode peut reproduire un champ sonore stéréo plus large en

utilisant toutes les enceintes connectées (et en service).

Le mode All Channel Stereo peut être utilisé quand les enceintes

avant et surround sont connectées à cet ampli-tuner, qu’une

enceinte centrale soit connectée ou non.

• Si l’enceinte centrale est connectée et en service, la même phase

des signaux avant gauche et droit et sortie par l’enceinte centrale.

Le mode All Channel Stereo peut être utilisé pendant la reproduction

d’un logiciel à 2 canaux, analogique ou signal numérique PCM

linéaires.

• Quand le mode All Channel Stereo est choisi, l’indicateur DSP

s’allume sur l’affichage.

Son reproduit à partir en

mode stéréo normal

REMARQUE

Les signaux MPEG multicanaux ne peuvent pas être reproduits.

FR28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:51 PM29

Français

Lors de la connexion de 5 enceintes ou de 4 enceintes

Création de champs sonores réalistes

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

À propos des relations entre la

disposition des enceintes et des modes

Surround/DSP

Les modes Surround/DSP disponibles varient en fonction du nombre

d’enceintes utilisées avec cet l’appareil.

Assurez-vous que les informations des enceintes sont réglées

correctement (voir pages 15 à 18).

•Si seules les enceintes avant sont connectées, il n’est pas possible

d’utiliser les modes Surround.

•Si les enceintes surround ne sont pas connectées, vous ne pouvez

pas utiliser les modes DSP.

Lors de la reproduction d’un support numérique multi-canaux

Dolby Digital ou DTS Digital Surround, le mode Surround multi-

canaux approprié est mis en service automatiquement (“DOLBY D”

ou “DTS”) en appuyant sur SURROUND (avec l’entrée numérique

choisie).

•Pour les supports Dolby Digital à 2 canaux, vous pouvez choisir

“PLII MUSIC” ou “PLII MOVIE” en appuyant sur SURROUND.

•Pour plus de détails, référez-vous à “Modes Surround/DSP

disponibles pour chaque signal d’entrée” à la page 29.

Modes Surround disponibles:

PL II MOVIE (Pro Logic II MOVIE)

PL II MUSIC (Pro Logic II MUSIC)

Modes DSP disponibles:

LIVE CLUB

DANCE CLUB

HALL

PAVILION

ALL CH ST. (All Channel Stereo)

Lors de la connexion de 3 enceintes

Modes Surround disponibles:

PL II MOVIE (Pro Logic II MOVIE)

PL II MUSIC (Pro Logic II MUSIC)

REMARQUE

Quand “AUTO SR (Surround automatique)” est en service “ON” (voir

page 20), le mode Surround est mis en service automatiquement

quand vous choisissez et démarrez la lecture d’une source

multicanaux.

Choisissez et reproduisez la source souhaitée.

Appuyez sur SURROUND pour choisir un mode

Surround approprié.

•Chaque fois que vous appuyez sur la touche, le mode

Surround/DSP change comme suit:

Lors de la lecture d’un support numérique multi-canaux

Dolby Digital ou DTS Digital Surround:

Lors de la lecture d’un support numérique à 2 canaux

Dolby Digital ou DTS Digital Surround:

Lors de la lecture n’importe quel autre support que ceux

cités ci-dessus.

Si “AUTO SR (Surround automatique)” est réglé sur “ON”

La lecture d’une source numérique met automatiquement en

service un mode surround approprié. (Voir page 20.)

→→

→ Allez à l’étape

Il est pratique d’utiliser la

télécommande pour les ajustements

sonores puisque vous pouvez les

réaliser à partir de votre point

d’écoute et utiliser le signal de test.

•Pour la sélection de la commande

panoramique pour Pro Logic II

Music, utiliser les touches du

panneau avant.

Utilisation des modes Surround

Une fois que le mode Surround ajusté, les ajustements sont

mémorisés pour chaque source.

•Si vous avez réglé l’information des enceintes en utilisant Smart

Surround Setup (voir page 15), vous n’avez pas besoin d’ajuster le

niveau de sortie des enceintes.

Lors de la commande de l’ampli-tuner en utilisant la

télécommande, réglez toujours le sélecteur de mode sur

AUDIO/TV/VCR/STB.

Avant de commencer, rappelez-vous...

Assurez-vous que les informations des enceintes sont réglées

correctement (voir pages 15 à 18).

A partir de la télécommande:

Centrale

Avant Avant

Surround Surround

Téléviseur Avant Avant

Surround Surround

Téléviseur

Centrale

Avant Avant

Téléviseur

STEREO (Surround/DSP

hors service)

DOLBY D ou DTS

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP hors service)

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP

hors service)

(

Retour au d but

)

LIVE CLUB

PAVILION

HALL DANCE CLUB

ALL CH ST.

FR28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:52 PM30

Français

Création de champs sonores réalistes

PL ΙΙ

SUBWFR

VOL

LPCM

SUITE À LA PAGE SUIVANTE

Appuyez sur TEST pour vérifier la balance de

sortie des enceintes.

“TEST L ” clignote sur l’affichage et une tonalité de test sort des

enceintes dans l’ordre suivant:

Ajustez le niveau de sortie des enceintes

suivantes (de –10 dB à +10 dB).

•Réalisez l’ajustement de façon que le niveau sonore de

l’enceinte choisie soit le même que celui des enceintes avant.

Pour ajuster le niveau de l’enceinte centrale,

appuyez sur CENTER +/–.

Pour ajuster le niveau de l’enceinte surround gauche,

appuyez sur SURR L +/–.

Pour ajuster le niveau de l’enceinte surround droite,

appuyez sur SURR R +/–.

Ex.: Quand “+8 (dB)” est choisi pour “CENTER”.

Appuyez de nouveau sur TEST pour arrêter la

tonalité de test.

Le nom de la source actuellement choisie apparaît sur l’affichage.

Sur le panneau avant:

•Aucune tonalité de test ne sort lors de l’utilisation des touches du

panneau avant.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Choisissez et reproduisez la source souhaitée.

Appuyez sur SURROUND.

MULTI JOG peut maintenant être utilisé pour la sélection du mode

Surround/DSP.

Tournez MULTI JOG pour choisir un mode

Surround approprié.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

Lors de la lecture d’un support numérique multi-canaux

Dolby Digital ou DTS Digital Surround:

Lors de la lecture d’un support numérique à 2 canaux

Dolby Digital ou DTS Digital Surround:

Lors de la lecture n’importe quel autre support que ceux

cités ci-dessus.

Si “AUTO SR (Surround automatique)” est réglé sur “ON”

La lecture d’une source numérique met automatiquement en

service un mode surround approprié. (Voir page 20).

→→

→ Allez à l’étape

Appuyez sur ADJUST.

MULTI JOG peut maintenant être utilisé pour le ajustement sonore.

Tournez MULTI JOG jusqu’à ce que l’élément que

vous souhaitez régler apparaisse sur l’affichage,

puis appuyez sur SET.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

* Disponible uniquement pour “PL II MUSIC”.

PL ΙΙ

SUBWFR

VOL

LPCM

TEST L

(Enceinte

avant gauche)

TEST C

(Enceinte

centrale)

TEST R

(Enceinte

avant droite)

TEST LS

(Enceinte surround gauche)

TEST RS

(Enceinte surround droite)

PL ΙΙ

SUBWFR

VOL

LPCM

BASS TREBLE

PANORAMA*

B.BOOST ATT (Retour au début)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

STEREO

(Surround/DSP

hors service)

DOLBY D ou DTS

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP hors service)

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

hors service)

(

Retour au d but

)

LIVE CLUB

PAVILION

HALL DANCE CLUB

ALL CH ST.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

FR28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:52 PM31

Français

CENTER*1:Ajustez le niveau de sortie de l’enceinte centrale

(de –10 dB à +10 dB).

SURR L*1:Pour ajuster le niveau de sortie de l’enceinte

surround gauche (de –10 dB à +10 dB).

SURR R*1:Pour ajuster le niveau de sortie de l’enceinte

surround droite (de –10 dB à +10 dB).

Commande PANORAMA*2:

• Choisissez “ON” quand vous souhaitez profiter

d’un effet sonore “panoramique” avec une

image de murs latéraux.

• Choisissez “OFF” quand vous souhaitez écouter

le son original enregistré.

*1“0” est le réglage initial pour chaque enceinte.

*2“OFF” est le réglage initial.

Tournez MULTI JOG pour choisir le réglage

approprié pour l’élément choisi à l’étape

, puis

appuyez sur SET.

Votre réglage est mémorisé.

• Pour ajuster les niveaux de sortie des enceintes, réalisez les

ajustements de façon que le niveau sonore de l’enceinte choisie

soit réglé au même niveau que les enceintes avant.

Ex.: Quand “+8 (dB)” est choisi pour “CENTER”.

Répétez les étapes

pour ajuster les

autores réglages.

Pour annuler le mode Surround

Appuyez répétitivement sur SURROUND sur la télécommande ou

appuyez sur SURROUND sur le panneau puis tournez MULTI JOG de

façon que “STEREO” apparaisse sur l’affichage.

• Si le mode Surround est annulé lors de la lecture d’un support

numérique multi-canaux, tous les signaux des canaux sont mixés et

sortis par les enceintes avant (et le caisson de grave si vous en

avez connecté un et fait le réglage du caisson de grave

correctement—“USE” pour la configuration rapide ou “YES” pour la

configuration manuelle—voir pages 16 et 17).

REMARQUES

• Vous pouvez ajuster le niveau de sortie des enceintes en utilisant la

télécommande sans sortir la tonalité de test.

• Vous ne pouvez pas ajuster le niveau de sortie de l’enceinte

centrale et aucune tonalité de test ne sort de celle-ci quand “CNTR

SP” est réglé sur “NO”.

• Vous ne pouvez pas ajuster le niveau de sortie des enceintes

surround et aucune tonalité de test ne sort de celles-ci quand

“SURR SP” est réglé sur “NO”.

• Rappelez-vous de ne pas changer les réglages des enceintes lors

de l’utilisation du mode Surround; sinon, ils peuvent être annulés

quand vous mettez hors service les enceintes nécessaires au

mode Surround.

• Vous ne pouvez utiliser aucun mode Surround quand DVD MULTI

est choisi comme source.

PL ΙΙ

SUBWFR

VOL

LPCM

Création de champs sonores réalistes

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Démarrer la lecture d’un logiciel à 2 canaux

—PCM linéaires ou signal analogique—et choisir

une source.

Appuyez répétitivement sur SURROUND jusqu’à

ce que le mode DSP que vous souhaitez

appliquer apparaisse sur l’affichage.

L’indicateur DSP s’allume sur l’affichage.

•Chaque fois que vous appuyez sur la touche, le mode DSP

change comme suit:

Appuyez sur TEST pour vérifier la balance de

sortie des enceintes.

“TEST L ” clignote sur l’affichage et une tonalité de test sort des

enceintes dans l’ordre suivant:

Il est pratique d’utiliser la

télécommande pour les

ajustements sonores puisque vous

pouvez les réaliser à partir de votre

point d’écoute et utiliser le signal

de test.

Utilisation des modes DSP

Une fois que vous avez ajusté les modes DSP, l’ajustement est

mémorisé pour chaque source.

•Vous ne pouvez pas utiliser les modes DSP si aucune enceinte

Surround n’est connectée.

•Il n’est pas possible d’ajuster le niveau d’effet pour “ALL CH ST.”.

Lors de la commande de l’ampli-tuner en utilisant la

télécommande, réglez toujours le sélecteur de mode

sur AUDIO/TV/VCR/STB.

Avant de commencer, rappelez-vous...

Assurez-vous que les informations des enceintes sont réglées

correctement (voir pages 15 à 18).

A partir de la télécommande:

SUBWFR

VOL

DSP

LPCM

TEST L

(Enceinte

avant gauche)

TEST C

(Enceinte

centrale)

TEST R

(Enceinte

avant droite)

TEST LS

(Enceinte surround gauche)

TEST RS

(Enceinte surround droite)

SUBWFR

VOL

DSP

LPCM

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

hors service)

(Retour au d but)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

FR28-34.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:43 AM32

Français

Tournez MULTI JOG jusqu’à ce que l’élément que

vous souhaitez régler apparaisse sur l’affichage,

puis appuyez sur SET.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

* Disponible uniquement pour les modes DAP.

SURR L*1:Pour ajuster le niveau de sortie de l’enceinte

surround gauche (de –10 dB à +10 dB).

SURR R*1:Pour ajuster le niveau de sortie de l’enceinte

surround droite (de –10 dB à +10 dB).

EFFECT (disponible uniquement pour les modes DAP) *2:

Pour ajuster le niveau d’effet DAP.

Plus le nombre est élevé, plus l’effet est important

(normalement réglez-le sur “EFFECT 3”).

*1“0 (dB)” est le réglage initial pour chaque enceinte.

*2“3” est le réglage initial.

Tournez MULTI JOG pour ajuster l’élément choisi

à l’étape

, puis appuyez sur SET.

Votre réglage est mémorisé.

•Lors de l’ajustement du niveau de sortie des enceintes, réalisez

l’ajustement de façon que le niveau sonore de l’enceinte choisie

soit le même que celui des enceintes avant.

Ex.: Quand “–8 (dB)” est choisi pour “SURR R”.

Répétez les étapes

pour réaliser d’autres

ajustements.

Pour annuler le mode DSP

Appuyez répétitivement sur SURROUND sur la télécommande ou

appuyez sur SURROUND puis tournez MULTI JOG sur le panneau

avant de façon que “STEREO” apparaisse sur l’affichage. L’indicateur

DSP s’éteint de l’affichage.

REMARQUES

•Vous pouvez ajuster les niveaux de sortie des enceintes pendant la

sortie de la tonalité de test.

•Vous ne pouvez pas ajuster le niveau de sortie de l’enceinte

centrale et aucune tonalité de test ne sort de celle-ci quand

“CNTR SP” est réglé sur “NO”.

•Vous ne pouvez pas ajuster le niveau de sortie des enceintes

surround et aucune tonalité de test ne sort de celles-ci quand

“SURR SP” est réglé sur “NO”.

Création de champs sonores réalistes

Ajustez le niveau de sortie des enceintes

suround (de –10 dB à +10 dB).

•Réalisez l’ajustement de façon que le niveau sonore de

l’enceinte choisie soit le même que celui des enceintes avant.

Pour ajuster le niveau de l’enceinte surround gauche,

appuyez sur SURR L +/–.

Pour ajuster le niveau de l’enceinte surround droite,

appuyez sur SURR R +/–.

Ex.: Quand “–8 (dB)” est choisi pour “SURR R”.

Appuyez de nouveau sur TEST pour arrêter la

tonalité de test.

Pour les modes DAP uniquement:

Appuyez sur EFFECT pour choisir le niveau

souhaité de l’effet DAP (1 à 5).

•Plus le nombre est élevé, plus l’effet DAP est important

(normalement réglez-le sur “EFFECT 3”).

Sur le panneau avant:

•Aucune tonalité de test ne sort lors de l’utilisation des touches du

panneau avant.

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Démarrer la lecture d’un logiciel à 2 canaux—

PCM linéaires ou signal analogique—et choisir

une source.

Appuyer sur SURROUND.

La molette MULTI JOG fonctionne maintenant pour la sélection du

mode Surround/DSP.

Tournez MULTI JOG jusqu’à ce que le mode DSP

que vous souhaitez appliquer apparaisse sur

l’affichage.

L’indicateur DSP s’allume sur l’affichage.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

Appuyer sur ADJUST.

MULTI JOG peut maintenant être utilisé pour le ajustement sonore.

SUBWFR

VOL

DSP

LPCM

BASS TREBLE

PANORAMA

B.BOOST ATT

(

Retour au début

)

SUBWFR

SURR R

EFFECT*

SURR L

BAL

CENTER

SUBWFR

VOL

DSP

LPCM

EFFECT 3 EFFECT 4 EFFECT 5

EFFECT 1

EFFECT 2

SUBWFR

VOL

DSP

LPCM

SUBWFR

VOL

DSP

LPCM

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

SUBWFR

VOL

DSP

LPCM

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

hors service)

(Retour au d but)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

FR28-34.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:43 AM33

Français

Sur le panneau avant:

Avant de commencer, rappelez-vous...

Il y a un temps limite pour réaliser les étapes suivantes. Si le réglage

est annulé avant la fin, recommencez à partir de l’étape

Appuyez sur ADJUST.

MULTI JOG peut maintenant être utilisé pour le ajustement sonore.

Tournez MULTI JOG jusqu’à ce que l’élément que

vous souhaitez régler apparaisse sur l’affichage,

puis appuyez sur SET.

•Quand vous tournez MULTI JOG, l’indication change comme

suit:

CENTER*:Ajustez le niveau de sortie de l’enceinte centrale

(de –10 dB à +10 dB).

SURR L*:Pour ajuster le niveau de sortie de l’enceinte

surround gauche (de –10 dB à +10 dB).

SURR R*:Pour ajuster le niveau de sortie de l’enceinte

surround droite (de –10 dB à +10 dB).

*“0 (dB)” est le réglage initial.

Tournez MULTI JOG pour ajuster l’élément choisi

à l’étape

, puis appuyez sur SET.

Votre réglage est mémorisé.

•Réalisez l’ajustement de façon que le niveau sonore de

l’enceinte choisie soit le même que celui des enceintes avant.

Ex.: Quand “+8 (dB)” est choisi pour “CENTER”.

Répétez les étapes

pour réaliser d’autres

ajustements.

REMARQUES

•Quand vous choisissez DVD MULTI comme source de lecture, le

mode Surround/DSP choisi est annulé et la touche SURROUND ne

fonctionne pas.

•Lors de l’utilisation d’un casque d’écoute, le son des canaux avant

gauche et droit et sorti par le casque d’écoute.

•La touche DVD MULTI ne fonctionne pas pour la fonction TV Direct.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

DVD

AUDIO/TV

/VCR/STB

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Cet ampli-tuner possède un mode de lecture DVD MULTI permettant

de reproduire le mode de sortie analogique discrète (reproduction à

5,1 canaux) du lecteur de DVD.

De plus, le mode de lecture DVD MULTI peut être utilisé pour

reproduire le son d’un DVD audio.

Avant de reproduire un DVD, référez-vous aussi au mode d’emploi qui

l’accompagne.

•Lors de l’utilisation du mode de lecture DVD MULTI, connectez le

lecteur de DVD avec ses prises de sortie analogique discrète aux

prises DVD IN sur le panneau arrière (voir page 10).

•Le mode de lecture DVD MULTI ne peut pas être utilisé pour le

XV-N55SL.

Lors de la commande de l’ampli-tuner en utilisant la

télécommande, réglez toujours le sélecteur de mode

sur AUDIO/TV/VCR/STB.

Mise en service du mode de lecture

DVD MULTI

Sur le panneau avant:

Tournez SOURCE SELECTOR jusqu’à ce que

“DVD MULTI” apparaisse sur l’affichage.

L’indicateur DVD MULTI s’allume en rouge.

Choisissez le mode de sortie analogique

discrète sur le lecteur de DVD et démarrez la

lecture d’un DVD.

A partir de la télécommande:

Appuyez sur DVD MULTI.

L’indicateur DVD MULTI s’allume en rouge.

Choisissez le mode de sortie

analogique discrète sur le lecteur

de DVD et démarrez la lecture

d’un DVD.

Ajustement du niveau de sortie des

enceintes

Vous pouvez ajuster le niveau de sortie des enceintes lors de la

lecture d’un DVD en utilisant le mode de sortie analogique discrète

sur le lecteur de DVD.

Une fois que vous avez ajusté le son, l’ajustement est mémorisé.

•La tonalité de test ne sort pas par les enceintes pour ajuster le

niveau de sortie des enceintes quand DVD MULTI est choisi.

A partir de la télécommande:

Il peut être pratique d’utiliser la télécommande pour l’ajustement du

son puisque vous pouvez faire ces ajustements à partir de votre point

d’écoute.

Ajustez le niveau de sortie des

enceintes suivantes (de –10 dB

à +10 dB).

•Réalisez l’ajustement de façon que le niveau

sonore de l’enceinte choisie soit le même que

celui des enceintes avant.

Pour ajuster le niveau de l’enceinte centrale,

appuyez sur CENTER +/–.

Pour ajuster le niveau de l’enceinte surround gauche,

appuyez sur SURR L +/–.

Pour ajuster le niveau de l’enceinte surround droite,

appuyez sur SURR R +/–.

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

BASS TREBLE

PANORAMA

B.BOOST ATT (Retour au début)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

RX-ES1SL

Utilisation du mode de lecture DVD MULTI

FR28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:52 PM34

XV-N55SL/LET0230-006A/Français

Français

Avant le fonctionnement

A propos de ce manuel

• L’information de l’afficheur et les éléments du menu de l’OSD

(Affichage à l’écran) sont mis entre parenthèses [ ] dans la

procédure de fonctionnement.

• Les icônes suivantes font référence au(x) disque(s) utilisables

pour chaque opération/fonction;

A propos des disques

Types de disques lisibles

Les disques porteurs des marques suivantes peuvent être lus sur

le lecteur.

Le logo DVD est une marque de fabrique.

Le lecteur peut aussi lire les disques suivants:

• Les disques DVD-R, DVD-RW et +RW enregistrés en format

DVD VIDEO et finalisés

• Les disques CD-R et CD-RW enregistrés en format SVCD, CD

Vidéo ou CD Audio et finalisés

• Les disques CD-R et CD-RW enregistrés en format MP3 ou

WMA conformément au format “ISO 9660” (Voir page 49 pour

les détails.)

• Les disques CD-R et CD-RW enregistrés en format JPEG

conformément au format “ISO 9660” (Voir page 51 pour les

détails.)

REMARQUE

Si un disque est sale, rayé ou déformé, soit à cause des

caractéristiques du disque soit à cause des conditions

d’enregistrement, il se peut que le lecteur prenne un temps

considérable pour lire le contenu, ou que le lecteur ne puisse pas

lire de tels disques.

Ce lecteur peut lire des signaux audio enregistrés sur des

disques MIX-MODE CD, CD-G, CD-EXTRA et CD TEXT.

Code de région du DVD VIDEO

Ce lecteur peut lire des disques DVD VIDEO dont le numéro de

code de région comprend “2”.

Exemples de disques DVD VIDEO lisibles:

REMARQUE

Le code de région du lecteur est inscrit sur l'arrière du lecteur.

Format du système de couleurs

Cet appareil prend en charge le système PAL, et peut également

lire des disques enregistrés avec le système NTSC dont les

numéros de code de région comprennent le “2”.

Noter que le signal vidéo NTSC d’un disque se convertit en un

signal et une sortie PAL.

Disques illisibles

Le lecteur ne peut pas lire les disques de la liste ci-dessous. Si

vous essayez de lire ces disques, cela peut provoquer des

parasites qui endommageraient les enceintes.

• Les disques DVD-RW enregistrés en format VR

• DVD-ROM, DVD-RAM, DVD AUDIO, CD-ROM, PHOTO CD,

SACD

De plus, le lecteur ne lit pas:

• Les disques non-finalisés

• Les disques de forme irrégulière ou les disques avec de

l’adhésif, des cachets ou de la colle que ce soit sur la face de

l’étiquette ou sur la face de lecture. Lire ces disques peut

endommager le lecteur.

Formats audio numériques

L’appareil prend en charge les formats audio numériques

suivants (voir page 61 “Annexe D:Glossaire” pour les

descriptions de chaque format audio):

PCM linéaire, MPEG Multicanal, Dolby Digital, DTS (Digital

Theater Systems)

REMARQUE

Selon le réglage [SORTIE AUDIO NUM.] du lecteur, il se peut

que les signaux audio numériques ne sortent pas tels qu’ils sont

enregistrés sur le disque. Voir “SORTIE AUDIO NUM.” en page

56 pour les détails.

Remarques sur les disques

• Avec certains disques DVD VIDEO, le lecteur commence à lire

automatiquement après l’insertion du disque.

• L’image peut être parfois mauvaise ou avec un bruit de fond à

cause des défauts du propre disque.

• Avec certains disques, il se peut que les opérations décrites

dans ce manuel ne soient pas possibles.

Entretien et manipulation des disques

Lorsqu’un disque est sale, poussiéreux, rayé ou déformé, il se

peut que la lecture du son et de l’image soit déteriorée. Prendre

les précautions qu’il convient lors de la manipulation des disques.

Manipulation

• Ne pas toucher la surface du disque.

• Ne pas endommager, ni coller du papier ou utiliser un adhésif

quelqu’il soit tant sur le côté de l’étiquette que sur le côté de

lecture.

Rangement des disques

• Ranger les disques dans leur pochette. Si les disques sont

empilés les uns sur les autres sans leur pochette de protection,

ils peuvent s’endommager.

• Ne pas laisser les disques dans un endroit directement exposé

aux rayons du soleil ou là où l’humidité ou la température est

élevée. Eviter de laisser les disques dans une voiture!

Nettoyage des disques

• Essuyer avec un chiffon doux et sec, dans un mouvement allant

du centre vers l’extérieur. Si le disque est difficile à nettoyer,

l’essuyer avec un chiffon imbibé d’eau.

• Ne jamais utiliser de produits de nettoyage, d’essence, d’alcool

ou d’agents antistatiques.

Remarques sur les droits d'auteur

Se renseigner sur les lois des droits d'auteur en vigueur dans

votre pays avant d'enregistrer à partir de DVD VIDEO, SVCD, CD

Vidéo, CD Audio, MP3, disques WMA et JPEG.

L’enregistrement de matériaux couverts par des droits d’auteur

peut constituer une infraction aux lois sur les droits d’auteur.

DVD VIDEO SVCD CD Vidéo

CD Audio

VIDEO

ALL 252 4

Ce produit intègre une technologie de protection des droits

d'auteur protégée par des clauses sur les procédés de

certains brevets américains et d'autres droits sur la propriété

intellectuelle détenue par Macrovision Corporation ainsi que

d'autres détenteurs. L'utilisation de cette technologie de

protection des droits d'auteur est soumise à l'autorisation de

Macrovision Corporation et est exclusivement destinée à une

exploitation à domicile et à d'autres usages limités, sauf

autorisation contraire de Macrovision Corporation. L'ingénierie

inverse et le désassemblage sont interdits.

XV-N55SL

XV-N55SL[EEN]_FR.book Page 35 Tuesday, February 18, 2003 10:42 PM

XV-N55SL/LET0230-006A/Français

Français

Opérations de base

REMARQUE

Mise sous/hors tension du lecteur

Appuyer sur DVD sur la télécommande ou

appuyer sur sur le panneau avant.

L'indicateur STANDBY/ON sur le panneau avant, qui s'allume

en rouge pendant l'état de veille, s'allume en vert.

Les côtés gauche et droit de l'afficheur s'éclairent.

L’affichage d’accueil apparaît sur l’écran du téléviseur, et les

messages suivants peuvent apparaître au bas de l’écran

d’accueil.

• EN LECTURE (Le lecteur est en train de lire les informations du

disque.)

• ERREUR DE CODE REGIONAL (Le code de région du disque

DVD VIDEO ne correspond pas au lecteur. Le disque ne peut

pas être lu.)

• OUVERTURE

• FERMETURE

• PAS DE DISQUE

REMARQUE

Même si le lecteur est mis hors tension, il est connecté a la

source d’alimentation secteur tant qu’il reste branché à la prise

murale. Cet état est appelé mode de veille. Dans cet état, le

lecteur consomme une très faible quantité d’énergie.

Configuration initiale

Lors de la mise sous tension du lecteur pour la première fois

après achat, le message suivant apparaît sur l’écran du

téléviseur.

Il est possible de régler la langue d’affichage, le type de moniteur

de télévision et la sortie numérique avant d’utiliser le lecteur, en

procédant comme indiqué ci-dessous.

Appuyer sur ENTER.

La première page de l’affichage CONFIGUR. LECTEUR

DVD apparaît.

Le menu déroulant de la [LANGUE D’ECRAN] est déjà

ouvert.

Appuyer sur 5/∞ pour sélectionner la langue

souhaitée.

Il est possible de sélectionner la langue d’écran pour les

affichages de préférences, etc. parmi l’ANGLAIS, le

FRANÇAIS et l’ALLEMAND.

Appuyer sur ENTER.

La seconde page sur laquelle le menu déroulant du [TYPE

D’ECRAN] est déjà ouvert, apparaît.

Appuyer sur 5/∞ pour sélectionner le type de

moniteur souhaité.

Pour un téléviseur normal (conventionnel), sélectionner [4:3

LB] ou [4:3 PS].

Pour un téléviseur à écran large, sélectionner [16:9

NORMAL] ou [16:9 AUTO]. (voir page 55).

Pour commander le lecteur en utilisant la télécommande,

réglez toujours le sélecteur de mode sur “DVD”.

A propos de l’icône de commande refusée

Lors de la pression d’une touche, si le lecteur n’accepte pas

cette commande, l’icône apparaît sur l’écran du téléviseur.

Occasionnellement, des opérations peuvent s’avérer

inacceptables même si l’icône ne s’affiche pas.

Remarquer qu’il se peut que certaines opérations ne soient pas

acceptées. Par exemple, certains disques peuvent refuser le défilement

rapide avant/arrière ou la lecture au ralenti.

EN LECTURE

Zone de messages

EXECUTE DVD PLAYER SETUP? - BASIC PICTURE/AUDIO

SETTING

YES - PRESS ENTER NO - CANCEL

(EXECUTER CONFIGUR. LECTEUR DVD? - IMAGE DE

BASE/REGLAGE AUDIO

OUI - APPUYER SUR ENTER

NON - APPUYER SUR CANCEL)

SELECTION

ENTER

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

LANGUE MENU ANGLAIS

LANGUE AUDIO ANGLAIS

SOUS-TITRE ANGLAIS

LANGUE D'ECRAN ANGLAIS

CONFIGUR. LECTEUR DVD

ANGLAIS

FRANCAIS

ALLEMAND

Options LANGUE D’ECRAN

SELECTION

ENTER

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

TYPE D'ECRAN 4:3 L.B.

SOURCE D'IMAGE AUTO

PROTECTION D'ECRAN MARCHE

CONFIGUR. LECTEUR DVD

MP3&WMA/JPEG MP3

16:9 NORMAL

16:9 AUTO

4:3 LB

4:3 PS

Options TYPE D’ECRAN

XV-N55SL

XV-N55SL[EEN]_FR.book Page 36 Tuesday, February 18, 2003 10:42 PM

Opérations de base

XV-N55SL/LET0230-006A/Français

Français

Appuyer sur ENTER.

La troisième page, sur laquelle le menu déroulant de la

[SORTIE AUDIO NUM.] est déjà ouvert, apparaît.

Appuyer sur 5/∞ pour sélectionner le type de

signal de sortie numérique souhaité.

Régler ce paramètre correctement lors du raccordement du

lecteur à un décodeur ambiophonique externe ou à un

convertisseur N/A. (Il est inutile de régler ce paramètre si le

lecteur n’est pas raccordé à un tel dispositif.)

• Lors du raccordement à un décodeur Dolby Digital,

sélectionner [DOLBY DIGITAL/PCM].

• Lors du raccordement à un décodeur DTS, sélectionner

[FLUX/PCM].

• Lors du raccordement à un autre équipement numérique,

sélectionner [SEULEMENT PCM].

Appuyer sur ENTER.

L’écran du téléviseur revient à l’affichage d’accueil.

Pour faire réapparaître l’affichage CONFIGUR.

LECTEUR DVD

Appuyer sur CHOICE quelques secondes jusqu’à ce que

l’affichage CONFIGUR. LECTEUR DVD apparaisse.

Lecture de base

Appuyer sur 0 pour ouvrir le tiroir à disque.

Placer un disque dans le tiroir à disque.

Appuyer sur 3.

Le lecteur commence la lecture au début.

Si un menu apparaît sur l’écran du téléviseur

Lors de l’insertion d’un disque DVD VIDEO, SVCD ou CD Vidéo,

un menu peut apparaître sur l’écran du téléviseur. A partir du

menu, un élément souhaité peut être sélectionné pour être lu.

Pour des DVD VIDEO

1 Appuyer sur 5/∞/2/3 pour sélectionner un élément souhaité.

2 Appuyer sur ENTER.

Le lecteur commence la lecture de l’élément sélectionné.

Pour SVCD/CD Vidéo

Appuyer sur les touches numérotées pour sélectionner l’élément

souhaité.

Le lecteur commence la lecture de l’élément sélectionné.

REMARQUES

• Ne pas insérer un disque illisible. (Voir page 35.)

• Lors de l’insertion d’un disque dans le tiroir à disque, bien le

positionner dans le retrait. Sinon, le disque pourrait être

endommagé à la fermeture du tiroir à disque, ou son retrait du

lecteur pourrait être impossible.

Pour changer la luminosité de l’afficheur

Appuyer sur DIMMER sur la télécommande.

La luminosité de l'afficheur peut être sélectionnée sur trois

niveaux, ou être désactivée. Si la luminosité est réglée sur la

position désactivée, rien n'apparaîtra à l'affichage.

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

SORTIE AUDIO NUM. FLUX

MIX. DEMUL. ANALOGIQUE DOLBY SURROUND

COMMANDE DE PLAGE D.

MARCHE

NIVEAU DE SORTIE

STANDARD

CONFIGUR. LECTEUR DVD

SELECTION

ENTER

SEULEMENT PCM

DOLBY DIGITAL/PCM

FLUX/PCM

Options SORTIE AUDIO NUM.

A propos des PBC (Contrôle de lecture)

Certains disques SVCD/CD Vidéo prennent en charge la

fonction PBC.

La fonction PBC permet de profiter du fonctionnement par

menus et d’images fixes à haute résolution qui ont une

résolution quatre fois meilleure que les images en mouvement.

• Pour lire un disque SVCD/CD Vidéo compatible PBC sans

activer la fonction PBC, appuyer sur les touches numérotées

au lieu de 3 pour commencer la lecture.

• Pour réactiver la fonction PBC,

1) appuyer sur TOP MENU ou MENU,

2) appuyer sur 7 pour arrêter la lecture, puis appuyer sur 3.

PROGRESSIVE

• Lors de l’insertion d’un disque de 8 cm, le placer dans

le retrait intérieur.

Avec l’étiquette vers le haut

XV-N55SL[EEN]_FR.book Page 37 Tuesday, February 18, 2003 10:42 PM

Opérations de base

XV-N55SL/LET0230-006A/Français

Français

Pour vérifier l’état de lecture

Il est possible de voir sur l’écran du téléviseur le numéro de la

sélection actuelle (le titre/numéro de chapitre pour un DVD

VIDEO ou numéro de piste pour SVCD/CD Vidéo/CD Audio),

l’information temporelle (durée de la piste ou du chapitre à l’arrêt,

ou le temps écoulé de la piste ou du chapitre pendant la lecture)

et l’état de transport (arrêt, lecture, pause, etc.).

Appuyer sur ON SCREEN.

Exemple: pour DVD VIDEO

Noter qu’une seconde pression de ON SCREEN rappelle la barre

de menu sous la barre d’état, qui permet d’accéder à diverses

fonctions. Voir page 47 pour les détails sur la barre de menu.

Pour désactiver la barre d’état

Appuyer sur ON SCREEN de façon répétée jusqu’à ce que la

barre d’état disparaisse.

Pour arrêter complètement la lecture

Appuyer sur 7.

A noter

Si on appuie sur 0 pendant la lecture, le lecteur arrête la lecture

et ouvre le tiroir à disque.

Pour arrêter temporairement la lecture

Appuyer sur 8.

Pour reprendre la lecture, appuyer sur 3. (Voir l’élément suivant.)

Reprise de la lecture

Le lecteur peut mémoriser la position d’un disque où la lecture a

été interrompue, et reprendre plus tard la lecture à partir de cette

position.

Il existe trois modes de reprise; MARCHE, ARRET et REPRISE

DISQUE. A l’achat le lecteur est initialment réglé sur mode de

MARCHE.

• Le mode peut être sélectionné en utilisant l’affichage de

préférences (voir page 56).

Quand le mode de reprise est sur “MARCHE”

Si on appuie sur 7, le lecteur arrête la lecture et mémorise la

position d’interruption. L’écran du téléviseur affiche [ARRET DE

REPRISE] et l’indicateur [RESUME] s’allume sur l’afficheur.

La mémoire de la position d’interruption n’est pas effacée si le

lecteur est mis hors tension.

Lors de la mise hors tension du lecteur après le réglage de la

fonction de reprise, appuyer simplement sur 3. Le lecteur est mis

sous tension et la lecture commence à partir de la position

d’interruption. Lors de la mise sous tension du lecteur en

appuyant sur ensuite en appuyant sur 3, la lecture

commence au début du disque.

Noter que la mémoire s’efface si le tiroir à disque s’ouvre.

Quand le mode de reprise est sur “REPRISE

DISQUE”

Si on appuie sur 7, le lecteur arrête la lecture et mémorise la

position d’interruption. L’écran du téléviseur affiche [ARRET DE

REPRISE] et l’indicateur [RESUME] s’allume sur l’afficheur.

La mémoire de la position d’interruption ne s’efface pas si le tiroir

à disque est ouvert ou le lecteur mis hors tension.

A noter

Le lecteur mémorise les positions d’interruption pour les 30

derniers disques lus. La mémorisation d’une nouvelle position

d’interruption effacera la position d’interruption mémorisée pour

le premier disque.

Pour effacer la mémoire

Appuyer sur 7 quand le disque est à l’arrêt.

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

Etat de transfert

Durée du

chapitre actuel

Etat de

transport actuel

Numéro du titre actuel Temps écoulé du

chapitre actuel

A propos des icônes du guide d’écran

Les icônes suivantes peuvent apparaître sur l’image. Elles ont

les significations suivantes.

: Apparaît au début d’une scène enregistrée à partir

d’angles multiples (voir page 45).

: Apparaît au début d’une scène enregistrée en plusieurs

langues audio (voir page 45).

: Apparaît au début d’une scène enregistrée avec des

sous-titres en plusieurs langues (voir page 45).

XV-N55SL[EEN]_FR.book Page 38 Tuesday, February 18, 2003 10:42 PM

Opérations de base

XV-N55SL/LET0230-006A/Français

Français

Pour reprendre la lecture

Quand le mode de reprise est sur “MARCHE”

Quand le disque dont la lecture a été

interrompue est encore dans le tiroir,

appuyer sur 3.

Le lecteur reprend la lecture à partir de la position où la

lecture a été interrompue. “RESUME PLAY” apparaît sur

l’écran du téléviseur.

Pour lire un disque depuis son début

Appuyer sur 7 avant d’appuyer sur 3 pour lancer la lecture.

Quand le mode de reprise est sur “REPRISE

DISQUE”

Appuyer sur 0 pour insérer un disque pour

lequel le lecteur a mémorisé une position

d’interruption.

“RESUME STOP” apparaît sur l’écran du téléviseur.

Appuyer sur 3.

“RESUME PLAY” apparaît sur l’écran du téléviseur et le

lecteur reprend la lecture à partir de la position où la lecture

avait été interrompue.

Pour lire un disque depuis son début

Après insertion du disque, appuyer sur 7 avant d’appuyer sur 3

pour lancer la lecture.

REMARQUES

• Si le réglage de [REPRISE] au départ de [REPRISE DISQUE]

est modifié sur [ARRET] ou [MARCHE], il ne sera pas possible

de reprendre la lecture sur un disque dont la position de

“reprise” a été mémorisée. Cependant, si [REPRISE] est à

nouveau réglé sur [REPRISE DISQUE], il sera alors possible

de reprendre la lecture du disque.

• Lors de l’interruption de la lecture d’un disque pour lequel une

position d’interruption a déjà été mémorisée, la mémoire sera

actualisée à la nouvelle position d’interruption.

• Pour un disque DVD VIDEO double-face, le lecteur considère

chaque face comme un disque différent. Dès lors, pour

reprendre la lecture d’un tel disque, le disque doit être inséré

avec la même face vers le bas.

• Quand le lecteur est réglé sur un point d’interruption pour un

disque, il mémorise aussi les réglages Audio, Sous-titres et

Angle.

• Il se peut que l’appareil ne reprenne pas la lecture exactement

à partir du point d’interruption. Dans le cas d’un disque SVCD/

CD Vidéo avec fonction PBC, il se peut que le lecteur reprenne

la lecture d’un point légèrement antérieur ou postérieur au point

où la lecture avait été interrompue.

Lecture à plusieurs vitesses

Défilement rapide avant ou arrière pendant le

contrôle

Pendant la lecture, appuyer sur ¡ ou 1

sur la télécommande.

Il est possible de sélectionner 1,5 fois, 5 fois, 20 fois et 60 fois

la vitesse normale. Appuyer sur 3 fait revenir le lecteur à la

lecture normale.

Pendant la lecture, maintenir enfoncé ¢ ou

La lecture est avancée ou reculée 5 fois sa vitesse normale.

REMARQUE

Pendant la lecture rapide, le son sera assourdi sauf à la lecture

d’un CD Audio, et à la lecture d’un DVD VIDEO ou CD Vidéo à

1,5 fois sa vitesse normale. Pour les disques CD Audio, le son

s'entendra par intermittence.

x1,5 Lecture rapide avec son

Lors de la lecture 1,5 fois la vitesse normale, le disque est lu avec

le son.

• Pour les disques DVD VIDEO, les sous-titres ne disparaissent

pas.

• Si le son d'un disque DVD VIDEO est enregistré en format

Dolby Digital ou DTS, des signaux stéréo PCM linéaires sont

émis. Avec certains disques DVD VIDEO, la qualité de son et le

volume peuvent varier, ou le son peut ne pas être accordé.

• Pour passer du défilement rapide arrière à la lecture rapide 1,5

x, appuyer d'abord sur 3, puis appuyer une fois sur ¡.

Avance en image fixe image par image

En pause, appuyer sur 8.

A chaque pression de 8, l’image fixe passe à l’image

suivante.

Appuyer sur 3 revient à la lecture normale.

Lecture au ralenti

Il est possible de sélectionner 1/32 fois, 1/16 fois, 1/4 fois et 1/2

fois la vitesse normale.

Pendant la lecture, appuyer sur 8, puis

appuyer sur ¡ (pour la lecture au ralenti

avant) ou sur 1 (pour la lecture au ralenti

arrière, seulement pour les disques DVD

VIDEO).

Appuyer sur 3 revient à la lecture normale.

REMARQUES

• Pendant la lecture au ralenti, le son sera assourdi.

• La lecture au ralenti arrière est impossible pour un SVCD et CD

Vidéo.

XV-N55SL[EEN]_FR.book Page 39 Tuesday, February 18, 2003 10:42 PM

Opérations de base

XV-N55SL/LET0230-006A/Français

Français

Relecture des scènes précédentes (Fonction

relecture par une simple pression)

Pendant la lecture d’un DVD VIDEO, appuyer

sur .

La position de lecture recule de 10 secondes par rapport à sa

position actuelle.

REMARQUES

• Cette fonction n’a d’effet qu’à l’intérieur d’un même titre, mais

est effective entre les chapitres.

• Cette fonction peut ne pas avoir d’effet avec certains disques

DVD VIDEO.

Repérage du début d’une scène ou

d’un morceau

Pour DVD VIDEO : Pendant la lecture, il est possible de sauter un

chapitre ou un titre, selon la configuration du disque.

Pour SVCD/CD Vidéo : Pendant la lecture sans la fonction PBC, il

est possible de sauter une piste.

Pour CD Audio : Pendant la lecture ou en mode d’arrêt, il est

possible de sauter une piste.

Pour sauter en avant, appuyer sur ¢.

Pour sauter en arrière, appuyer sur 4.

Utiliser les touches numérotées

Pour DVD VIDEO/CD Audio : Pendant la lecture ou en mode

d’arrêt

Pour les SVCD/CD Vidéo : Pendant la lecture sans la fonction

PBC ou en mode d’arrêt

Appuyer sur les touches numérotées pour

spécifier le numéro.

Pour sélectionner 5 : appuyer sur 5.

Pour sélectionner 23 : appuyer sur +10, +10, puis 3.

Pour sélectionner 40 : appuyer sur +10, +10, +10, puis 10.

Le lecteur lance la lecture à partir du début de la sélection.

REMARQUES

• Selon le type de disque et l’état du lecteur, ce qui est spécifié

diffère :

• Pendant la lecture d’un DVD VIDEO, si un menu apparaît sur

l’écran du téléviseur, il est possible d’utiliser les touches

numérotées pour sélectionner un élément du menu.

Etat du

lecteur

Type de disque Ce qui est

spécifié

A l’arrêt DVD VIDEO titre

SVCD/CD Vidéo/ CD

Audio

piste

En lecture DVD VIDEO chapitre

SVCD/CD Vidéo/ CD

Audio

piste

A propos de la fonction de protection d’écran

Une image peut être brûlée dans le moniteur de télévision si

une image statique est affichée pendant longtemps. Pour

éviter cela, le lecteur active automatiquement la fonction de

protection d’écran si une image statique, par exemple un

affichage d’écran ou un menu, reste affiché plus de 5 minutes.

Lorsque la fonction de protection d’écran est activée, l’écran

du téléviseur devient plus foncé.

Appuyer sur n’importe quelle touche relâchera la fonction de

protection d’écran.

XV-N55SL[EEN]_FR.book Page 40 Tuesday, February 18, 2003 10:42 PM

XV-N55SL/LET0230-006A/Français

Français

Opérations avancées

REMARQUE

Lecture à partir d’une position

spécifique

Repérage d’une scène souhaitée à partir du

menu d’un DVD

Les disques DVD VIDEO ont généralement leurs propres menus

qui indiquent le sommaire du disque. Ces menus contiennent

plusieurs éléments tels que les titres de films, titres de morceaux

ou informations sur l’artiste, et les affichent sur l’écran du

téléviseur. Il est possible de repérer une scène souhaitée à l’aide

du menu du DVD.

Quand un disque DVD VIDEO est inséré,

appuyer sur TOP MENU ou MENU.

Le menu apparaît sur l’écran du téléviseur.

Appuyer sur 5/∞/2/3 pour sélectionner un

élément souhaité, puis appuyer sur ENTER.

Le lecteur lance la lecture de l’élément sélectionné.

A noter

• Certains disques DVD VIDEO peuvent aussi avoir un menu

différent qui apparaît quand MENU est enfoncé.

• Voir les instructions de chaque disque DVD VIDEO pour son

menu particulier.

• Avec certains disques, les éléments peuvent être sélectionnés

en entrant le numéro correspondant à l’aide des touches

numérotées, ce qui peut provoquer le lancement de la lecture

automatiquement.

REMARQUE

La touche MENU ne fonctionne pas à l’arrêt.

Repérage d’une scène souhaitée à partir du

menu d’un SVCD/CD Vidéo avec PBC

Certains disques SVCD/CD Vidéo prennent en charge la fonction

PBC. PBC est l’abréviation de “Playback Control” (ou contrôle de

lecture). Certains disques SVCD/CD Vidéo enregistrés avec PBC

ont leurs propres menus, par exemple une liste des morceaux sur

le disque. Une scène spécifique peut être repérée à l’aide du

menu PBC.

En mode d’arrêt, appuyer sur 3 ou TOP

MENU.

Un menu du disque apparaît sur l’écran du téléviseur.

Appuyer sur les touches numérotées pour

sélectionner l’élément souhaité.

Pour sélectionner 5 : appuyer sur 5.

Pour sélectionner 23 : appuyer sur +10, +10, puis 3.

Pour sélectionner 40 : appuyer sur +10, +10, +10, puis 10.

Le lecteur lance la lecture de l’élément sélectionné.

Pour revenir au menu, appuyer sur RETURN.

A noter

Si quelque chose comme [PAGE SUIVANTE] ou [PAGE

PRECEDENTE] apparaît sur l’écran du téléviseur, appuyer sur

¢ pour passer à la page suivante, et appuyer sur 4 pour

retourner à la page précédente.

Spécification d’un titre souhaité

Pendant la lecture, appuyer sur TITLE/

GROUP.

[--] apparaît dans la zone d’affichage du titre de l’afficheur.

Appuyer sur les touches numérotées pour

spécifier le titre à lire.

Pour sélectionner 5 : appuyer sur 5.

Pour sélectionner 23 : appuyer sur +10, +10, puis 3.

Pour sélectionner 40 : appuyer sur +10, +10, +10, puis 10.

Le lecteur lance la lecture à partir du titre spécifié.

REMARQUE

Cette fonction peut ne pas fonctionner avec certains disques

DVD VIDEO.

Pour commander le lecteur en utilisant la télécommande,

réglez toujours le sélecteur de mode sur “DVD”.

XV-N55SL

XV-N55SL[EEN]_FR.book Page 41 Tuesday, February 18, 2003 10:42 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Repérage d’un point souhaité sur le titre ou la

piste en cours (Recherche temporelle)

Il est possible de lire un disque à partir d’un point souhaité en

spécifiant le temps à partir du début du titre en cours (pour un

DVD VIDEO) ou du disque (pour un SVCD/CD Vidéo/CD Audio).

Pour un DVD VIDEO/CD Audio : Pendant la lecture ou le mode

d’arrêt.

Pour un SVCD/CD Vidéo : Dans un mode quelconque sauf

lecture de SVCD/CD Vidéo avec PBC.

Appuyer deux fois sur ON SCREEN.

La barre de menu apparaît sur l’écran du téléviseur.

Appuyer sur 2/3 pour déplacer sur ,

puis appuyer sur ENTER.

Le menu déroulant pour l’entrée du temps apparaît.

Exemple d’écran pour DVD VIDEO

Exemple d’écran pour CD Audio

Appuyer sur les touches numérotées (0 à 9)

pour entrer le temps souhaité.

Le temps spécifié s’affiche sur le menu déroulant.

Exemple (pour DVD VIDEO)

Lecture à partir de 2(H):34(M):00(S)

Appuyer sur 2, 3, puis 4.

Exemple (pour SVCD/CD Vidéo/CD Audio)

Lecture à partir de 23(M):40(S)

Appuyer sur 2, 3, puis 4.

Il n’est pas nécessaire d’appuyer sur “0” pour entrer les zéros

de fuite (les deux derniers chiffres dans l’exemple ci-dessus).

Pour corriger une erreur

Appuyer plusieurs fois sur 2 pour revenir au chiffre erroné,

puis entrer le numéro correct.

Appuyer sur ENTER.

Le lecteur lance la lecture à partir du temps spécifié.

Pour supprimer la barre de menu

Appuyer sur ON SCREEN.

A noter

Les touches “10” et “+10” ne s’utilisent pas avec cette fonction.

REMARQUES

• Certains disques DVD VIDEO ne contiennent pas

d’informations de temps, et la fonction de recherche temporelle

ne peut pas être utilisée.

• La fonction de recherche temporelle ne peut pas être utilisée

pendant la lecture programmée.

Modification de l’ordre de lecture

Lecture dans un ordre spécifique (Lecture

programmée)

En programmant les pistes, il est possible de faire lire jusqu’à 99

pistes dans n’importe quel ordre. Il est possible de programmer

la même piste plus d’une fois.

En mode d’arrêt, appuyer deux fois sur ON

SCREEN.

La barre de menu apparaît sur l’écran du téléviseur.

Appuyer sur 2/3 pour déplacer sur .

Exemple d’écran pour CD Audio

Appuyer sur ENTER.

Le tableau de programmation apparaît.

L’indicateur [PRGM] s’allume sur l’afficheur.

1/3 1/3OFF 1/5

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

CHAP.

TIME _:__:__

OFF PROG. RND.

TIME 25:58TRACK 33

TIME __:__

TIME 2:34 __:

TIME 23 4_:

PROG.

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[EEN]_FR.book Page 42 Tuesday, February 18, 2003 10:42 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Appuyer sur les touches numérotées pour

spécifier les pistes dans l’ordre souhaité.

Pour sélectionner 5 : appuyer sur 5.

Pour sélectionner 23 : appuyer sur +10, +10, puis 3.

Pour sélectionner 40 : appuyer sur +10, +10, +10, puis 10.

Pour corriger le programme

Appuyer sur 5/∞ pour déplacer sur la piste à corriger,

puis appuyer sur CANCEL. La piste est effacée et les pistes

programmées qui suivent sont remontées.

Appuyer sur 7 élimine toutes les pistes programmées.

Appuyer sur 3 pour lancer la lecture

programmée.

Avec un disque CD Audio, le tableau de programmation reste

sur l’écran du téléviseur pendant la lecture programmée.

(Appuyer sur ON SCREEN fait apparaître la barre d’état.)

Une fois terminée la lecture de toutes les pistes

programmées, le lecteur s’arrête et le tableau de

programmation réapparaît.

Noter que le programme est mémorisé.

• Pendant la lecture programmée, il n’est pas possible de

modifier le contenu du programme.

Pour vérifier le contenu d’un programme

Pendant la lecture, appuyer sur 7. La lecture s’arrête et le

tableau de programmation apparaît.

Quand l’appareil lit un CD Audio et que le tableau de

programmation n’est pas affiché, il est possible de le faire

apparaître en effectuant les étapes 1 à 3.

Pendant la lecture d’un SVCD/CD Vidéo, il est possible de vérifier

le contenu du programme via la barre de menu.

Pour arrêter la lecture programmée

Appuyer sur 7.

Pour effacer le programme

A l’arrêt quand le tableau de programmation est affiché, appuyer

sur 7.

Pour quitter le mode de programmation

Après avoir supprimé le programme, appuyer sur ON SCREEN.

REMARQUE

Quand le tiroir à disque est ouvert et le lecteur hors tension, le

programme est effacé.

Lecture dans un ordre aléatoire (Lecture

aléatoire)

En mode d’arrêt, appuyer deux fois sur ON

SCREEN.

La barre du menu apparaît sur l’écran du téléviseur.

Appuyer sur 2/3 pour déplacer sur

Exemple d’écran pour CD Audio

Appuyer sur ENTER.

Le lecteur lance la lecture aléatoire.

Avec un disque SVCD/CD Vidéo, la barre de menu disparaît

automatiquement.

Pendant la lecture aléatoire, l’indicateur [RND] s’allume sur

l’afficheur.

Après la lecture de toutes les pistes du disque, le lecteur

arrête le disque et quitte le mode de lecture aléatoire.

Pour arrêter et quitter la lecture aléatoire

Appuyer sur 7. Le lecteur arrête la lecture et quitte le mode de

lecture aléatoire.

PROGRAMME Total Program Time 00:25:12

No. TrackDisc

1 2 1

2 3 5

3 7 4

4 4 2

5 3 3

6 5 4

7 6 6

TOUCHES NUMERIQUES POUR PROGRAMMER.

CAUCEL EFFAC. DERNIER PROG, 7 EFFACER TOUT

Temps total du programme

Numéro de la piste sélectionnée

RND.

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[EEN]_FR.book Page 43 Tuesday, February 18, 2003 10:42 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Lecture répétée

Répétition de la sélection en cours ou de

toutes les pistes

Pour un DVD VIDEO: Pendant la lecture.

Pour un SVCD/CD Vidéo/CD Audio : Dans un mode quelconque

sauf lecture de SVCD/CD Vidéo avec PBC

Appuyer sur REPEAT.

Si la touche REPEAT est pressée en mode d’arrêt, appuyer

sur 3 pour lancer la lecture.

A chaque pression de REPEAT, le mode de répétition passe

cycliquement entre Répétition Totale, Répétition 1 et

désactivé.

Le mode de répétition sélectionné s’indique sur l’afficheur.

: Répète le titre en cours du DVD VIDEO ou toutes les

pistes du SVCD/CD Vidéo/CD Audio.

1 : Répète le chapitre en cours du DVD VIDEO ou la

piste en cours du SVCD/CD Vidéo/CD Audio.

Aucune indication : Le mode de répétition est désactivé.

Une fenêtre indiquant le mode de répétition en cours s’affichera

sur l’écran du téléviseur. L’indication du mode sur la fenêtre est la

même que celle sur la barre du menu.

(Exemple de mode de répétition sur l’écran du téléviseur)

Pour arrêter la lecture répétée

Appuyer sur 7.

Quand un disque DVD VIDEO est inséré, le lecteur arrête la

lecture et quitte le mode de répétition.

Quand un disque SVCD, CD Vidéo ou CD Audio est inséré, le

lecteur arrête la lecture mais ne quitte pas le mode de répétition.

Pour quitter la lecture répétée

Appuyer sur REPEAT jusqu’à ce que l’indicateur du mode de

répétition disparaisse sur l’afficheur.

A noter

Quand le mode de lecture programmée est activé avec un SVCD,

CD Vidéo ou CD Audio, le mode de répétition change de la

même manière.

Noter, néanmoins, qu’en mode “ ” le lecteur répète toutes

les pistes programmées au lieu de toutes les pistes du disque.

Répétition d’un passage souhaité (Lecture

répétée A-B)

D’abord s’assurer que:

• Le lecteur est en mode de lecture sauf lecture de SVCD/CD

Vidéo avec PBC.

Appuyer deux fois sur ON SCREEN.

La barre du menu apparaît sur l’écran du téléviseur.

Appuyer sur 2/3 pour déplacer sur

, puis appuyer sur ENTER.

Le menu déroulant pour la sélection du mode de répétition

apparaît.

Appuyer sur 5/∞ pour sélectionner [A-B].

Appuyer sur ENTER au début du passage à

répéter (point A).

Le menu déroulant disparaît.

L’icône de répétition indique .

Appuyer sur ENTER à la fin du passage à

répéter (point B).

L’icône de répétition indique .

Le lecteur repère “A” et lance la lecture répétée entre “A” et

“B”.

L’indicateur [ ] s’allume sur l’afficheur.

Pour quitter la lecture répétée A-B

Appuyer sur 2/3 pour déplacer sur , et appuyer

sur ENTER. Le mode de répétition A-B disparaît, ensuite la

lecture normale continue.

REMARQUE

Les points A et B doivent être réglés sur un même titre/chapitre/

piste.

CHAP

A-

A-B

03-Advanced_operations_FR.fm Page 44 Wednesday, February 19, 2003 7:49 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Modification de la langue, du son et de

l’angle de scène

Pour sélectionner la langue de sous-titres

(SUBTITLE)

Certains DVD VIDEO et disques SVCD contiennent plus d’une

langue de sous-titres. Il est possible de choisir l’une d’entre elles.

A noter

Au début du passage où les sous-titres ont été enregistrés,

apparaît sur l’écran du téléviseur (sauf quand la préférence

[GUIDE A L’ECRAN] est réglée sur [ARRET]).

Pendant la lecture, appuyer sur SUBTITLE.

La fenêtre de sélection des sous-titres apparaît sur l’écran du

téléviseur.

Appuyer sur 5/∞ ou SUBTITLE pour

sélectionner le sous-titre.

A chaque pression sur 5/∞ ou SUBTITLE, la langue des

sous-titres change.

Appuyer sur ENTER.

Les sous-titres s’affichent dans la langue sélectionnée.

La fenêtre de sélection des sous-titres disparaît.

REMARQUES

• Un disque SVCD peut contenir jusqu’à quatre sous-titres. La

pression sur 5/∞ fait se succéder ces canaux de façon cyclique

indépendamment de l’enregistrement ou non de sous-titres.

• La fenêtre de sélection des sous-titres disparaîtra

automatiquement si le sous-titre n’est pas changé après

quelques secondes.

• Pour un DVD VIDEO, la langue sélectionnée peut être abrégée

sur l’écran du téléviseur. Voir “Annexe B: Tableau des langues

et leurs abréviations” en page 36.

Pour modifier la langue ou le son (AUDIO)

Le réglage de sélection du son permet de modifier la langue

audio d’un film, ou d’écouter un karaoke avec ou sans voix.

A noter

Au début de la partie où sont enregistrées plusieurs pistes de

langues, apparaît sur l’écran du téléviseur (sauf quand la

préférence [GUIDE A L’ECRAN] est réglée sur [ARRET]).

Pendant la lecture, appuyer sur AUDIO.

La fenêtre de sélection de la langue audio apparaît sur

l’écran du téléviseur.

Appuyer sur 5/∞ ou AUDIO pour

sélectionner la langue audio souhaitée.

A chaque pression sur 5/∞ ou AUDIO, la langue change.

Pour DVD VIDEO (exemple)

Pour SVCD

Pour CD Vidéo

Appuyer sur ENTER.

Il est possible d’entendre la langue audio sélectionnée.

La fenêtre de sélection de la langue audio disparaît.

REMARQUES

• La fenêtre de sélection de la langue audio disparaîtra

automatiquement si langue audio n’est pas changée après

quelques secondes.

• Pour un DVD VIDEO, la langue sélectionnée peut être abrégée

sur l’écran du téléviseur. Voir “Annexe B: Tableau des langues

et leurs abréviations” en page 60.

Pour sélectionner un angle de scène d’un

DVD VIDEO (ANGLE)

Il est possible de profiter d’un éventail d’angles de scène si le

disque DVD VIDEO contient des parties “multi-angle”, où

plusieurs caméras ont été utilisées pour filmer une même scène

sous différents angles.

A noter

Au début d’une partie “multi-angle”, apparaît sur l’écran du

téléviseur (sauf quand la préférence [GUIDE A L’ECRAN] est

réglée sur [ARRET]).

Pendant la lecture, appuyer sur ANGLE.

La fenêtre de sélection de l’angle apparaît sur l’écran du

téléviseur.

Appuyer sur 5/∞ ou ANGLE pour

sélectionner l’angle souhaité.

A chaque pression sur 5/∞ ou ANGLE, l’angle change.

Appuyer sur ENTER.

Il est possible de voir l’image à partir de l’angle sélectionné.

La fenêtre de sélection de l’angle disparaît.

REMARQUE

La fenêtre de sélection de l’angle disparaîtra automatiquement si

l’angle n’est pas changé après quelques secondes.

1/3

FRANCAIS

1/3

1/3 ANGLAIS 2/3 FRANCAIS 3/3 ALLEMAND

ST1 ST2 L- 1 R-1 L- 2 R-2

ST (Stéréo) L R

1/3

XV-N55SL[EEN]_FR.book Page 45 Tuesday, February 18, 2003 10:42 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Image spéciale/effet de son

Zoom avant de l’image

Pendant la lecture ou la pause, appuyer sur

ZOOM.

Appuyer sur ZOOM provoque un zoom avant sur l’image.

En haut à gauche de l’écran, l’information sur le

grossissement actuel apparaît pendant environ 5 secondes.

A chaque pression sur ZOOM, le grossissement est doublé

(1,8, 4, 8, 16, 32 et 64 fois).

Lors de la vision d’un disque DVD VIDEO sur un écran de

télévision normal (4:3, Letter Box), des bandes noires peuvent

apparaître en haut et bas de l’écran. Dans ce cas, si le mode

“ZOOM × 1,8” est sélectionné, les bandes noires deviennent

presque invisibles.

Néanmoins, lors de la lecture d’une source DVD VIDEO 1:2,35

ou 1:1,85, les bandes noires sont visibles sur l’écran.

Appuyer sur 5/∞/2/3 pour déplacer la

position zoomée.

Pour revenir à la lecture normale

Appuyer sur ENTER.

REMARQUE

Lors d’un zoom, l’image peut paraître grossière.

Ajustement du caractère de l’image (VFP)

La fonction VFP (Processeur de réglage vidéo précis) permet

d’ajuster le caractère de l’image selon le type de programmation,

nuance d’image ou ses préférences personnelles.

Pendant la lecture, appuyer sur VFP.

La fenêtre de sélection du mode VFP apparaît sur l’écran du

téléviseur.

Appuyer sur 2/3 pour sélectionner le

préréglage souhaité.

A chaque pression de la touche, le mode VFP est modifié

comme suit.

Régler le type de vidéo le mieux adapté au programme en

cours et aux conditions de la pièce.

[NORMAL] : pour regarder la télévision dans une pièce ordinaire.

[CINEMA] : pour regarder un film sur logiciel dans une salle sans

lumière.

[USAGER 1] [USAGER 2] : il est possible d’ajuster les

paramètres qui affectent le caractère de l’image et de

mémoriser les réglages sous forme de préréglages de

l’utilisateur. Voir l’étape suivante.

Pour définir un réglage de l’utilisateur,

appuyer sur 5/∞ pour sélectionner un

paramètre à modifier parmi les paramètres

suivants.

•GAMMA

Ajuster cela si la couleur neutre est claire ou foncée. La

luminosité de la portion claire et foncée est maintenue.

Plage disponible : –4 (la plus foncée) à +4 (la plus claire).

• LUMINOSITE

Ajuster cela si l’image est entièrement claire ou foncée.

Plage disponible : –16 (la plus foncée) à +16 (la plus claire).

• CONTRASTE

Ajuster cela si la position d’éloignement et de proximité

n’est pas naturelle.

Plage disponible : –16 à +16.

• SATURATION

Ajuster cela si l’image est blanchâtre ou noirâtre.

Plage disponible : –16 (la plus noire) à +16 (la plus

blanche).

•TEINTE

Ajuster cela si l’apparence de la couleur de la peau n’est

pas naturelle.

Plage disponible : –16 à +16.

•NET

Ajuster cela si l’image est floue.

Plage disponible : 0 à +3.

• RETARD LUMIN.

Ajuster cela si l’image paraît morcelée/superposée.

Plage disponible : –2 à +2.

Appuyer sur ENTER.

Une fenêtre de sélection pour le réglage des paramètres

apparaît.

Appuyer sur 5/∞ pour ajuster le niveau du

paramètre.

Plus la valeur est élevée, plus l’effet est renforcé.

Appuyer sur ENTER.

Répéter les étapes 3 à 6 pour régler d’autres paramètres.

ZOOM x 4

USAGER 1

LUMINOSITE

+ 4

GAMMA

+ 4

+13

CONTRASTE

+13

SATURATION

+13

TEINTE

+ 3

NET

+ 2

RETARD LUMIN.

Préréglage sélectionné sélectionné

Paramètre

NORMAL CINEMA USAGER 1 USAGER 2

SATURATION + 4

Paramètre sélectionné

XV-N55SL[EEN]_FR.book Page 46 Tuesday, February 18, 2003 10:42 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Pour supprimer la fenêtre de sélection du mode VFP

Appuyer sur VFP.

REMARQUE

La fenêtre pour la sélection du mode VFP et le réglage des

paramètres disparaît si aucune opération n’est effectuée pendant

environ 10 secondes.

Simulation du son ambiophonique (3D

PHONIC)

La fonction 3D PHONIC permet d’obtenir un effet de son

ambiophonique simulé à partir d’une chaîne stéréo.

Pendant la lecture, appuyer sur 3D.

La fenêtre 3D PHONIC apparaît sur l’écran du téléviseur.

Appuyer sur 2/3 pour sélectionner le mode

souhaité.

A chaque pression de la touche, le mode 3D PHONIC mode

se modifie comme suit:

•ACTION

Il convient aux films d’action et programmes sportifs dans

lesquels la source sonore se déplace.

• DRAME

Chaud son naturel. Il permet d’apprécier les films dans une

ambiance détendue.

•CINEMA

Il permet de profiter d’effets sonores comme dans une salle

de cinéma.

Appuyer sur 5/∞ pour ajuster le niveau de

l’effet.

Le niveau de l’effet est réglable de [1] à [5].

Plus la valeur est élevée, plus l’effet est renforcé.

Pour supprimer la fenêtre 3D PHONIC

Appuyer sur 3D.

REMARQUES

• La fenêtre 3D PHONIC disparaît si aucune opération n’est

effectuée pendant environ 10 secondes.

• La fonction 3D PHONIC ne fonctionne correctement qu’à la

lecture d’un disque DVD VIDEO enregistré avec Dolby Digital.

• Lors de la lecture d’un disque DVD VIDEO enregistré avec

Dolby Digital qui ne contient pas de signal à l’arrière, il est

possible de changer le réglage 3D PHONIC mais il ne sera pas

possible d’obtenir un effet 3D correct.

• La fonction 3D PHONIC n’a pas d’effet sur le signal de trains

binaires Dolby Digital de la prise DIGITAL OUT.

• Quand la fonction 3D PHONIC est activée, le réglage [MIX.

DEMUL. ANALOGIQUE] dans l'affichage du réglage [AUDIO]

n'est pas disponible.

Fonctions de la barre de menu

Affichage de la barre de menu

Quand un disque est inséré, appuyer sur ON

SCREEN.

Une barre d’état pour le type de disque inséré apparaîtra sur

l’écran du téléviseur.

Voir page 38 pour les détails sur la barre d’état.

Appuyer de nouveau sur ON SCREEN.

Une barre de menu pour le type de disque inséré apparaîtra

sous la barre d’état.

(pour DVD VIDEO)

(pour SVCD)

(pour CD Vidéo)

(pour CD Audio)

Pour supprimer la barre de menu et la barre d’état

Appuyer sur ON SCREEN.

Procédure opératoire de base

Appuyer sur 2/3 pour sélectionner l’icône

qu’on souhaite utiliser.

L’icône sélectionnée est pointée par .

Appuyer sur ENTER.

Avec beaucoup d’icônes, une fenêtre déroulante appropriée

apparaît, mais il y a des exceptions.

REMARQUES

• Une marque ou un texte sur l’icône du menu pour la fonction ou

le mode sélectionné en cours apparaît en vert.

• Certaines fonctions ne sont pas disponibles pendant la lecture.

( ne peut pas être déplacé sur l’icône associée quand elle

n’est pas disponible.)

+ 5ACTION 4

Mode d’effet sélectionné

ACTION DRAME CINEMA ARRET

1/3 1/3OFF 1/5

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

CHAP.

OFF ST1

PROG. RND.

TIME 25:58TRACK 33

-/4

OFF STPROG. RND.

TIME 25:58TRACK 33

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[EEN]_FR.book Page 47 Tuesday, February 18, 2003 10:42 PM

Opérations avancées

XV-N55SL/LET0230-006A/Français

Français

Fonctions de la barre de menu pour un DVD

VIDEO

Sélection du mode temporel

Pendant la lecture, selectionne le mode temporel indiqué sur

l’afficheur et la barre d’état.

Appuyer sur ENTER pour sélectionner le mode temporel parmi

les suivants.

• TOTAL: Temps de lecture écoulé du titre en cours

• T.REM: Temps restant du titre en cours

• TIME: Temps de lecture écoulé du chapitre en cours

• REM: Temps restant du chapitre en cours

Mode de répétition (Voir aussi page 44)

Sélectionne le mode de répétition pendant la lecture.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner le mode de répétition

parmi les suivants.

• CHAPITRE:Répétition du chapitre en cours

• TITRE: Répétition du titre en cours

• A-B: Répétition de A-B

• ARRET: Mode de répétition désactivé

3. Appuyer sur ENTER pour activer la fonction de répétition

sélectionnée.

Recherche temporelle (Voir aussi page 42)

Spécifie un temps à partir du début du titre en cours comme point

de départ de lecture.

Recherche de chapitre

Pendant la lecture, spécifie le chapitre souhaité à partir duquel la

lecture doit commencer.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur les touches numérotées (0 à 9) pour entrer le

numéro du chapitre souhaité. (Par exemple, pour spécifier

“10”, appuyer sur 1, puis 0.)

3. Appuyer sur ENTER pour commencer la lecture à partir du

chapitre spécifié.

Sélection audio (Voir aussi page 45)

Pendant la lecture, selectionne la langue audio ou la bande

sonore.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner la langue audio ou la

bande sonore souhaitée.

3. Appuyer sur ENTER pour commencer la lecture avec la langue

sélectionnée.

Sélection des sous-titres (Voir aussi page 45)

Pendant la lecture, selectionne la langue de sous-titres

souhaitée.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner la langue de sous-titres

souhaitée.

3. Appuyer sur ENTER pour commencer la lecture avec le sous-

titre sélectionné.

Sélection d’angle (Voir aussi page 45)

Pendant la lecture, sélectionne l’angle de scène souhaité dans

une partie multi-angle.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner un angle de scène.

3. Appuyer sur ENTER pour commencer la lecture avec l’angle

de scène sélectionné.

Fonctions de la barre de menu pour un

SVCD/CD Vidéo/CD Audio

Sélection du mode temporel

Sélectionne le mode temporel indiqué sur l’afficheur et la barre

d’état.

Appuyer sur ENTER pour sélectionner le mode temporel parmi

les suivants.

• TIME: Temps de lecture écoulé de la piste en cours

• REM: Temps restant de la piste en cours (en mode d’arrêt,

temps total de la piste en cours)

• TOTAL: Temps écoulé du disque en cours

• T.REM: Temps restant du disque en cours (en mode d’arrêt,

temps total du disque)

Mode de répétition (Voir aussi page 44)

Sélectionne le mode de répétition.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner le mode de répétition

parmi les suivants.

• PISTE: Répétiton de la piste en cours

• TOUTES: Répétition de toutes les pistes

• A-B: Répétition de A-B

• ARRET: Mode de répétition désactivé

3. Appuyer sur ENTER pour activer la fonction de répétition

sélectionnée.

Recherche temporelle (Voir aussi page 42)

Spécifie un temps à partir du début du disque comme point de

départ de lecture.

Lecture programmée (Voir aussi pages 42 et 43)

A l’arrêt, spécifie l’ordre de lecture des pistes.

Lecture aléatoire (Voir aussi page 43)

A l’arrêt, active la lecture aléatoire.

Sélection audio (Voir aussi page 45)

Pendant la lecture d’un SVCD/CD Vidéo, sélectionne le (les)

canal(aux) audio.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner le (les) canal(aux) audio

souhaité(s).

3. Appuyer sur ENTER pour la lecture avec le (les) canal(aux)

audio sélectionné(s).

Sélection des sous-titres (Voir aussi page 45)

Pendant la lecture d’un SVCD, sélectionne le sous-titre.

1. Ouvrir la fenêtre déroulante.

2. Appuyer sur 5/∞ pour sélectionner le sous-titre souhaité.

3. Appuyer sur ENTER pour commencer la lecture avec le sous-

titre sélectionné.

CHAP.

PROG.

RND.

XV-N55SL[EEN]_FR.book Page 48 Tuesday, February 18, 2003 10:42 PM

XV-N55SL/LET0230-006A/Français

Français

Lecture d’un disque MP3/WMA

REMARQUE

Opérations

Le lecteur peut lire des fichiers MP3 et des fichiers WMA sur un

disque CD-R/RW enregistré personnellement ou un CD vendu

dans le commerce.

Dans ce manuel nous appellerons “disque MP3/WMA” un disque

contenant des fichiers MP3 et/ou WMA.

Noter que si un disque contient à la fois des fichiers MP3/WMA et

des fichiers JPEG, seuls les fichiers du type sélectionné dans le

réglage [MP3&WMA/JPEG] dans l'affichage de préférences

[IMAGE] peuvent être lus. (Voir page 56).

A propos des disques MP3/WMA

Sur un disque MP3/WMA, chaque morceau est enregistré sous

forme de fichier (piste). Les fichiers sont parfois groupés en

dossiers par artistes, album, etc.

• Chaque fichier est considéré comme une piste.

• Un dossier qui contient un ou plusiers fichiers est considéré

comme un groupe.

• Un dossier qui ne contient pas directement des pistes est

ignoré.

• Les fichiers qui n’appartiennent à aucun dossier sont regroupés

dans “groupe 1”.

• L’appareil reconnaît jusqu’à 150 pistes par groupe, et jusqu’à 99

groupes par disques. S’il y a des fichiers autres que MP3/WMA,

ils sont aussi comptés par rapport au total de 150 fichiers.

Remarques sur la création d’un disque MP3/WMA

privé à l’aide d’un disque CD-R/CD-RW

• Sélectionner “ISO 9660” comme format de disque.

• Comme pour les fichiers MP3, il est recommandé d'enregistrer

les matériaux au taux d'échantillonnage de 44,1 kHz, en

utilisant un débit de 128 kbps.

• Comme pour les fichiers WMA, s'assurer que la caractéristique

des droits d'auteur est réglée sur la position désactivée.

• Comme pour les fichiers WMA, il est recommandé d'enregistrer

les matériaux à un taux de bits de 64 kbps ou supérieur.

Opérations de base

Utiliser les touches suivantes pour commander la lecture de

disques MP3/WMA.

ENTER: Lance la lecture pendant l’arrêt.

3: Lance la lecture pendant l’arrêt ou la pause.

7: Arrête la lecture.

8: Interrompt la lecture.

4/¢: Saute une piste en arrière ou en avant pendant la

lecture.

Sélectionne la piste précédente ou suivante pendant

l’arrêt.

Si on appuie sur 3 pendant la lecture, ou si on appuie sur 7 pour

arrêter la lecture suivi de 3, le lecteur lance la lecture à partir du

début de la piste actuelle.

REMARQUES

• Le lecteur ne prend pas en charge les disques à “écriture par

paquets (format UDF)”.

• Le lecteur ne prend pas en charge la marque ID3.

• Le lecteur prend en charge les disques enregistrés en sessions

multiples.

• Certains disques peuvent ne pas être lus à cause des

caractéristiques du disque ou des conditions d’enregistrement.

• Les fonctions de lecture programmée et aléatoire ne

fonctionnent pas avec les disques MP3/WMA.

• Comme pour les fichiers MP3, le lecteur peut seulement lire

des pistes avec les extensions de fichiers suivantes ; “.MP3”,

“.Mp3”, “.mp3” et “.mP3”.

• Comme pour les fichiers WMA, le lecteur peut seulement lire

des pistes avec les extensions de fichiers suivantes ; “.WMA”,

“.wma” et toute autre combinaison de lettres majuscules et

minuscules (telle que “.Wma”).

• Le temps requis pour la lecture du sommaire d’un disque peut

varier selon les disques, en fonction du nombre de groupes

(dossiers) ou de pistes (fichiers) enregistrés, etc.

• La lecture en avant ou en arrière n’est pas possible en

appuyant sur ¡ ou 1 ou bien en maintenant ¢ ou 4

enfoncé pendant la lecture d’un disque MP3/WMA.

• Le lecteur prend en charge les fichiers WMA enregistrés à un

taux de bits de 48 kbps ou supérieure. Le lecteur ne peut pas

lire des fichiers WMA enregistrés à un taux de bits inférieur à

48 kbps.

Sélection du groupe et de la piste souhaités

Quand un disque MP3/WMA est inséré, après la lecture du

sommaire du disque, l’affichage MP3/WMA CONTROL apparaît

automatiquement sur l’écran du téléviseur.

Il est possible de spécifier le groupe/piste souhaité de l’affichage

en procédant comme suit.

S’assurer que la barre noire (curseur) est

dans la colonne de gauche (groupe).

Si elle se trouve dans la colonne de droite, appuyer sur 2

pour la déplacer vers la colonne de gauche.

Appuyer sur 5/∞ pour déplacer la barre vers

le groupe souhaité.

Les pistes du groupe sélectionné apparaissent dans la

colonne de droite.

Pour commander le lecteur en utilisant la télécommande,

réglez toujours le sélecteur de mode sur “DVD”.

Max. 99 groupes par disque

Piste 1.mp3

Piste 2.mp3

Piste 3.mp3

Groupe 1

Groupe 2

Groupe 4

Groupe 3

Piste 4.mp3

Piste 5.mp3

Piste 6.mp3

Max.150 pistes par

groupe

XV-N55SL

XV-N55SL[EEN]_FR.book Page 49 Tuesday, February 18, 2003 10:42 PM

Lecture d’un disque MP3/WMA

XV-N55SL/LET0230-006A/Français

Français

Appuyer sur 4/¢ pour sélectionner la

piste souhaitée, puis appuyer sur ENTER ou

Appuyer sur les touches numérotées pour

spécifier directement le numéro de la piste

souhaitée.

Pour sélectionner 5 : appuyer sur 5.

Pour sélectionner 23 : appuyer sur +10, +10, puis 3.

Pour sélectionner 40 : appuyer sur +10, +10, +10, puis 10.

Le lecteur lance la lecture à partir de la piste sélectionnée.

A noter

Une piste souhaitée peut aussi être sélectionnée en appuyant

sur 3 pour déplacer ensuite la barre noire dans la colonne de

droite (piste) à l’aide de 5/∞.

REMARQUES

• Si un nom de fichier MP3/WMA comprend un caractère de 2

octets, le lecteur ne peut ne pas indiquer le nom du fichier

correctement.

• Seuls les fichiers MP3/WMA sont indiqués sur l’affichage MP3/

WMA CONTROL.

• L’ordre des groupes/pistes indiqué sur l’affichage MP3/WMA

CONTROL peut différer de l’ordre indiqué sur l’ordinateur

personnel lors du réglage du disque sur l’ordinateur.

Sélection directe

Un groupe souhaité peut être sélectionné directement en

spécifiant le numéro du groupe.

Pendant la lecture ou à l’arrêt, appuyer sur

TITLE/GROUP.

[--] apparaît dans la zone d’affichage du groupe de l’afficheur.

Appuyer sur les touches numérotées pour

spécifier le numéro du groupe souhaité.

Pour sélectionner 5 : appuyer sur 5.

Pour sélectionner 23 : appuyer sur +10, +10, puis 3.

Pour sélectionner 40 : appuyer sur +10, +10, +10, puis 10.

Spécifier le numéro du groupe dans les secondes suivant la

pression de TITLE/GROUP (à savoir pendant que l’afficheur

indique [--]).

Le lecteur lance la lecture à partir de la piste du groupe

sélectionné.

Appuyer sur les touches numérotées pour

spécifier le numéro de la piste souhaitée.

Le lecteur lance la lecture à partir de la piste souhaitée.

On peut aussi utiliser 4/¢ ou 5/∞ pour spécifier une

piste, au lieu des touches numérotées.

Lecture répétée

Pendant la lecture ou à l’arrêt, appuyer sur

REPEAT.

A chaque pression de REPEAT, le mode de répétition change

comme suit.

Si REPEAT est pressé à l’arrêt, il est nécessaire d’appuyer

sur ENTER ou 3 pour lancer la lecture répétée.

Pour arrêter la lecture répétée

Appuyer sur 7. Noter que le mode de répétition reste activé.

Pour quitter la lecture répétée

Pendant la lecture, appuyer sur REPEAT jusqu’à ce qu’aucune

icône de répétition n’apparaisse sur l’afficheur.

A l’arrêt, appuyer sur REPEAT jusqu’à ce que l’indication du

mode de répétition sur l’affichage MP3/WMA CONTROL

disparaisse.

MP3/WMA CONTROL

Group : 01 / 10

spring

sumer

fall

winter

sea

mountain

camp

picnic

skiing

flower

Time : 00:03:08

Track : 01 / 06 (Total 28)

begonia.mp3

german chamomile.mp3

kiwi fruit.mp3

orchard grass.mp3

petunia.mp3

north pole.mp3

Temps écoulé de la piste actuelle

Colonne groupe Colonne piste du

groupe actuel

Piste

sélectionnée

Affichage MP3/WMA

CONTROL

Afficheur Fonction

REPEAT TRACK 1Répète la piste en

cours.

REPEAT GROUP Répète toutes les

pistes du groupe en

cours.

REPEAT ALL Répète toutes les

pistes du disque.

Aucune indication Le mode de répétition est désactivé.

MP3/WMA CONTROL REPEAT TRACK

Group : 01 / 10

spring

sumer

fall

Track : 01 / 06 (Total 28)

begonia.mp3

german chamomile.mp3

kiwi fruit.m

(Ecran du téléviseur)

Mode de répétition sélectionné

XV-N55SL[EEN]_FR.book Page 50 Tuesday, February 18, 2003 10:42 PM

XV-N55SL/LET0230-006A/Français

Français

Lecture d'un disque JPEG

REMARQUE

Noter que si un disque contient à la fois des fichiers MP3/WMA et

des fichiers JPEG, seuls les fichiers du type sélectionné dans le

réglage [MP3&WMA/JPEG] dans l'affichage de préférences

[IMAGE] peuvent être lus. (Voir page 56).

A propos des disques JPEG

Sur un disque JPEG chaque image est enregistrée comme un

fichier. Les fichiers sont parfois groupés en dossiers par

catégorie, etc.

• Un dossier qui contient un ou plusieurs fichiers est considéré

comme un groupe.

• Un dossier qui ne contient pas directement des fichiers est

ignoré.

• Les fichiers qui n'appartiennent à aucun dossier sont regroupés

dans “groupe 1 ”.

• Le lecteur reconnaît jusqu'à 150 pistes par groupe, et jusqu'à

99 groupes par disques. S'il y a des fichiers autres que JPEG,

ils sont aussi comptés par rapport au total de 150 fichiers.

Remarques sur la création d'un disque JPEG privé à

l'aide d'un disque CD-R/CD-RW

• Sélectionner “ISO 9660” comme format de disque.

• Il est recommandé d'enregistrer les matériaux avec une

résolution de 640 x 480 pixels.

• Ce lecteur prend en charge le format JPEG de base.

Opérations de base

Pour visionner l'image souhaitée

Lors de l'insertion d'un disque JPEG, après la lecture du

sommaire du disque, l'affichage JPEG CONTROL apparaît

automatiquement sur l'écran du téléviseur.

Il est possible de sélectionner le fichier souhaité pour la lecture

via cet affichage.

S'assurer que la barre noire (curseur) est

dans la colonne de gauche (groupe).

Si elle se trouve dans la colonne de droite, appuyer sur 2

pour la déplacer vers la colonne de gauche.

Appuyer sur 5/∞ pour déplacer la barre vers

le groupe souhaité.

Les fichiers du groupe sélectionné apparaissent dans la

colonne de droite.

Appuyer sur 4/¢ pour sélectionner le

fichier souhaité, puis appuyer sur ENTER.

Le fichier souhaité (image fixe) apparaît sur le téléviseur.

A noter

Il est également possible de sélectionner un fichier souhaité en

appuyant sur 3 pour déplacer la barre noire vers la colonne de

droite (fichier) et ensuite en utilisant 5/∞.

REMARQUE

Si le fichier sélectionné est illisible, un écran noir apparaît.

Pour afficher une autre image

Appuyer sur 4/¢ ou sur 5/∞ pour sélectionner l'image

souhaitée.

Pour faire disparaître une image

Appuyer sur 7 ou MENU.

L'écran du téléviseur revient à l'affichage JPEG CONTROL.

Pour commander le lecteur en utilisant la télécommande,

réglez toujours le sélecteur de mode sur “DVD”.

Max. 99 groupes par disque

Fichier 1.jpg

Fichier 2.jpg

Fichier 3.jpg

Groupe 1

Groupe 2

Groupe 4

Groupe 3

Fichier 4.jpg

Fichier 5.jpg

Fichier 6.jpg

Max. 150 fichiers

par groupe

JPEG CONTROL

Group : 01 / 10

spring

sumer

fall

winter

sea

mountain

camp

picnic

skiing

flower

File : 01 / 06 (Total 28)


german chamomile.jpg

kiwi fruit.jpg

orchard grass.jpg


north pole.jpg

XV-N55SL

05-JPEG_disc_playback_FR.fm Page 51 Wednesday, February 19, 2003 7:50 PM

Lecture d'un disque JPEG

XV-N55SL/LET0230-006A/Français

Français

REMARQUES

• Le lecteur prend en charge le format JPEG de base.

• Le lecteur ne prend pas en charge des disques à “écriture par

paquets (format UDF)”.

• Le lecteur prend en charge les disques enregistrés en multi-

sessions.

• Il est possible que le lecteur ne puisse pas lire certains disques

ou qu'il prenne longtemps pour afficher une image du disque, à

cause des caractéristiques du disque, des conditions

d'enregistrement ou du nombre de groupes (fichiers), etc.

• Les fonctions de lecture programmée et aléatoire ne

fonctionnent pas avec les disques JPEG.

• La fonction de protection d'écran sera activée si la même image

est affichée pendant plus de 5 minutes sauf en lecture

diaporama.

• Le lecteur ne peut lire que les fichiers avec les extensions de

fichiers suivantes : “.jpg”, “.jpeg”, “.JPG”, “.JPEG” et toute autre

combinaison de lettres majuscules et minuscules (telle que

“Jpg”).

• Si un nom de fichier JPEG contient un caractère de 2 bytes, il

est possible que le lecteur ne puisse pas afficher le nom du

fichier correctement.

• Si une image a été sauvegardée avec une résolution

supérieure à 640 x 480 pixels, l'affichage de l'image peut

prendre un certain temps.

• Le lecteur ne prend pas en charge une image dont la taille est

supérieure à 2400 pixels. S'assurer que la taille de l'image est

de 2400 pixels ou inférieure.

Zoom avant de l'image

En mode de pause, appuyer sur ZOOM.

Appuyer sur ZOOM provoque un zoom avant sur l'image.

A chaque pression de ZOOM, le grossissement est doublé

(1,8, 4, 8, 16, 32 et 64 fois).

Appuyer sur 5/∞/2/3 pour déplacer la

position zoomée.

Pour visionner des images en continu

(mode diaporama)

Il est possible de visionner des fichiers (images fixes) l'un après

l'autre automatiquement.

Pour lancer la présentation de diapositives

(diaporama)

Appuyer sur 3 .

Le diaporama commence à partir du début du disque.

Chaque fichier (image fixe) s'affiche pendant environ 3

secondes.

Pour arrêter la présentation de diapositives au milieu

du diaporama

Appuyer sur 7 ou MENU.

L'écran du téléviseur revient à l'affichage JPEG CONTROL.

Appuyer sur 3 reprend la lecture diaporama à partir de la

dernière image affichée.

Pour maintenir affichée l'image actuelle

Appuyer sur 8 ou ENTER.

Appuyer sur 3 reprend la lecture diaporama.

Pour sélectionner le point de départ du

diaporama

A partir de l'affichage JPEG CONTROL

S'assurer que la barre noire (curseur) est

dans la colonne de gauche (groupe).

Si elle se trouve dans la colonne de droite, appuyer sur 2

pour la déplacer à la colonne de gauche.

Appuyer sur 5/∞ pour déplacer la barre vers

le groupe souhaité.

Appuyer sur 4/¢ pour sélectionner le

fichier souhaité.

Appuyer sur 3 .

Le diaporama commence à partir du fichier spécifié.

Sélection directe

Pendant la lecture ou en mode d'arrêt,

appuyer sur TITLE/GROUP.

Appuyer sur les touches numérotées pour

spécifier le numéro du groupe souhaité.

Pour sélectionner 5:appuyer sur 5.

Pour sélectionner 23:appuyer sur +10, +10, puis 3.

Pour sélectionner 40:appuyer sur +10, +10, +10, puis 10.

Appuyer sur les touches numérotées pour

spécifier le numéro du fichier souhaité.

Le lecteur lance la lecture diaporama à partir du fichier

spécifié.

Si aucun fichier n'est spécifié, le lecteur lance la lecture à

partir du premier fichier du groupe.

XV-N55SL[EEN]_FR.book Page 52 Tuesday, February 18, 2003 10:42 PM

Lecture d'un disque JPEG

XV-N55SL/LET0230-006A/Français

Français

Fonction de répétition

En mode diaporama, il est possible de répéter la lecture des

fichiers JPEG d'un groupe ou d'un disque.

Lorsque l'affichage JPEG CONTROL

apparaît, appuyer sur REPEAT.

Appuyer sur REPEAT fait passer au mode de répétition.

Lorsque le mode de répétition est activé, l'indicateur [ ]

s'allume sur l'afficheur.

Le mode de répétition sélectionné apparaît sur l'affichage

JPEG CONTROL.

REPEAT ALL : Tous les fichiers du disque sont répétés.

REPEAT GROUP : Tous les fichiers du groupe actuel sont

répétés.

Aucune indication : Le mode de répétition est désactivé.

Appuyer sur 3 pour lancer la lecture répétée.

Pour arrêter la lecture répétée

Appuyer sur 7.

Le mode de répétition reste actif.

Pour quitter la lecture répétée

Appuyer sur 7 ou MENU pendant l'affichage de JPEG

CONTROL, et appuyer sur REPEAT jusqu'à ce que l'indication du

mode de répétition disparaisse.

XV-N55SL[EEN]_FR.book Page 53 Tuesday, February 18, 2003 10:42 PM

XV-N55SL/LET0230-006A/Français

Français

Modification des réglages initiaux

REMARQUE

Sélection des préférences

Cette section fait référence aux réglages déjà effectués à l’achat

du lecteur. Lire cette section si l’on souhaite raccorder le lecteur

à un téléviseur à écran large, ou pour effectuer d’autres

modifications de réglages selon ses préférences ou selon

l’environnement de visionnement.

A propos de l’affichage des préférences

L’affichage des préférences comprend l’affichage des réglages

LANGUE, IMAGE, AUDIO et AUTRES, chacun ayant des

paramètres de réglage.

LANGUE


AUDIO

AUTRES

Réglage des préférences

Appuyer sur CHOICE.

Un des affichages de préférences à l’écran apparaît sur

l’écran du téléviseur.

Quatre icônes apparaissent en haut à droite de l’affichage à

l’écran pour les réglages.

: Menu LANGUE

: Menu IMAGE

: Menu AUDIO

: Menu AUTRES

Appuyer sur 2/3 pour sélectionner l’icône

appropriée.

L’affichage approprié apparaît sur l’écran du téléviseur.

Appuyer sur 5/∞ pour déplacer pour

sélectionner l’élément à programmer.

La couleur de l’élément sélectionné change.

Appuyer sur ENTER.

Un menu déroulant apparaît sur l’élément sélectionné.

Appuyer sur 5/∞ pour sélectionner à partir

des options, puis appuyer sur ENTER.

L’option sélectionnée est réglée.

• Pour les détails sur chaque réglage, voir ce qui suit.

Pour supprimer un affichage de préférences

Appuyer sur CHOICE.

REMARQUES

• Quand un disque MP3/WMA ou JPEG est inséré, l’affichage de

préférences n’est pas possible.

• Quand un affichage de préférences apparaît sur un écran de

télévision large, les parties inférieure et supérieure de

l’affichage de préférences peuvent parfois être coupées. Si

c’est le cas, ajuster la commande de la taille de l’image du

téléviseur.

Pour commander le lecteur en utilisant la télécommande,

réglez toujours le sélecteur de mode sur “DVD”.

SELECTION

ENTER

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

LANGUE MENU ANGLAIS

LANGUE AUDIO ANGLAIS

SOUS-TITRE ANGLAIS

LANGUE D'ECRAN FRANCAIS

LANGUE

SELECTION

ENTER

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

TYPE D'ECRAN 4:3 LB

SOURCE D'IMAGE AUTO

PROTECTION D'ECRAN MARCHE

MP3&WMA/JPEG MP3&WMA


SELECTION

ENTER

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE..

SORTIE AUDIO NUM. FLUX/PCM

MIX. DEMUL. ANALOGIQUE STEREO

COMMANDE DE PLAGE D.

NORMAL

NIVEAU DE SORTIE

STANDARD

AUDIO

SELECTION

ENTER

5∞23 POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

REPRISE MARCHE

GUIDE A L'ECRAN MARCHE

AUTRES

ATTENTE AUTOMATIQUE ARRET

MODE COMPULINK AV DVD1

CENSURE PARENTALE

SELECTION

ENTER

5∞ POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

LANGUE MENU ANGLAIS

LANGUE AUDIO ANGLAIS

SOUS-TITRE ANGLAIS

LANGUE D'ECRAN ANGLAIS

LANGUE

ANGLAIS

FRANCAIS

ALLEMAND

Elément sélectionné

XV-N55SL

XV-N55SL[EEN]_FR.book Page 54 Tuesday, February 18, 2003 10:42 PM

Modification des réglages initiaux

XV-N55SL/LET0230-006A/Français

Français

Menu LANGUE

LANGUE MENU

La langue du menu par défaut peut être sélectionnée pour

affichage si elle est présente sur le disque DVD VIDEO.

Options de réglage

ANGLAIS, ESPAGNOL, FRANÇAIS, CHINOIS, ALLEMAND,

ITALIEN, JAPONAIS, code de langue de AA à ZU

• Si le disque ne contient pas de menu dans la langue

sélectionnée, la langue par défaut du disque sera utilisée.

• Pour les détails à propos des codes de langues, voir “Annexe B:

Tableau des langues et leurs abréviations” en page 60.

• Les modifications de réglages pendant la lecture sont

impossibles.

LANGUE AUDIO

La langue audio par défaut peut être sélectionnée pour lecture si

elle est présente sur le disque DVD VIDEO.

Options de réglage

ANGLAIS, ESPAGNOL, FRANÇAIS, CHINOIS, ALLEMAND,

ITALIEN, JAPONAIS, code de langue de AA à ZU

• Si le disque n’a pas de langue sélectionnée, la langue par

défaut du disque sera utilisée.

• Pour les détails à propos des codes de langues, voir “Annexe B:

Tableau des langues et leurs abréviations” en page 60.

• Le réglage ne peut pas être modifié pendant la lecture.

SOUS-TITRE

La langue audio des sous-titres par défaut peut être sélectionnée

pour lecture si elle est présente sur le disque DVD VIDEO.

Options de réglage

ARRET, ANGLAIS, ESPAGNOL, FRANÇAIS, CHINOIS,

ALLEMAND, ITALIEN, JAPONAIS, code de langue de AA à

• Si le disque n’a pas de sous-titres dans la langue sélectionnée,

la langue par défaut du disque sera utilisée.

• Pour les détails à propos des codes de langues, voir “Annexe

B: Tableau des langues et leurs abréviations” en page 60.

• Le réglage ne peut pas être modifié pendant la lecture.

LANGUE D’ECRAN

La langue d’affichage à l’écran de l’appareil peut être

sélectionnée.

Options de réglage

ANGLAIS, FRANÇAIS, ALLEMAND

• Certains messages à l’écran apparaissent en anglais

indépendamment du réglage.

• La langue à l’écran ne peut pas être modifiée sur l’affichage

MP3.

Menu IMAGE

TYPE D’ECRAN

Le type de moniteur peut être sélectionné conformément au

téléviseur lors de la lecture de disques DVD VIDEO enregistrés

pour téléviseurs à écran large.

Options de réglage

16:9 NORMAL, 16:9 AUTO, 4:3 LB, 4:3 PS

[16:9 NORMAL] (Ecran de télévision large) : sélectionner

quand l’appareil est raccordé à un téléviseur à écran large

(16 :9) dont le rapport d’aspect est fixé à 16:9 (l’appareil ajuste

automatiquement la largeur de l’écran au signal de sortie

correct lors de la lecture d’une source 4:3).

Si une source DVD VIDEO 4:3 est mise en lecture en mode

[16:9 NORMAL], le caractère de l’image se modifie légèrement

à cause du procédé de conversion de la largeur d’image.

[16:9 AUTO] (Ecran de télévision large) : sélectionner lors du

raccordement du lecteur à un téléviseur à écran large (16:9).

[4:3 LB] (Conversion Letter Box) : sélectionner lors du

raccordement du lecteur à un téléviseur normal (4:3).

Lors de la lecture d’un DVD VIDEO enregistré en format image

large, l’image apparaît avec des bandes noires en haut et en

bas de l’écran.

[4:3 PS] (conversion Pan Scan) : sélectionner lors du

raccordement du lecteur à un téléviseur normal (4:3).

Lors de la lecture d’un disque DVD VIDEO enregistré en format

image large, l’image est zoomée pour remplir l’écran

verticalement, et les côtés droit et gauche de l’image sont

coupés.

Noter, néanmoins, que, selon le disque utilisé, l’image

apparaîtra en mode 4:3 LB même si le mode 4:3 PS est

sélectionné.

SOURCE D’IMAGE

Ce mode sélectionne si le contenu du disque a été procédé par

champ (source vidéo) ou par image (source film). Une qualité

d’image optimale peut être obtenue selon le type de source à lire

en sélectionnant l’option appropriée.

Options de réglage

AUTO, FILM, VIDEO(NORMAL), VIDEO(ACTIF)

[AUTO] : sélectionner pour la lecture d’un disque contenant des

matériaux de source vidéo et film.

Le lecteur reconnaît le type d’image (source film ou vidéo) du

disque en cours en fonction des informations du disque.

Normalement, sélectionner cette option.

[FILM] : sélectionner pour la lecture d’un disque de source film.

[VIDEO (NORMAL)] : sélectionner pour la lecture d’un disque de

source vidéo avec relativement peu de mouvements.

[VIDEO (ACTIF)] : sélectionner pour la lecture d’un disque de

source vidéo avec relativement beaucoup de mouvements.

PROTECTION D’ECRAN

La fonction protection d’écran peut être ON (activée) ou OFF

(désactivée). (Voir page 40.)

Options de réglage

MARCHE, ARRET

XV-N55SL[EEN]_FR.book Page 55 Tuesday, February 18, 2003 10:42 PM

Modification des réglages initiaux

XV-N55SL/LET0230-006A/Français

Français

MP3&WMA/JPEG

Le lecteur peut lire des fichiers MP3/WMA et JPEG enregistrés

sur un disque CD-R/CD-RW. Néanmoins, si un disque contient à

la fois des fichiers MP3/WMA et JPEG, seuls les fichiers

sélectionnés dans cet élément du menu peuvent être lus.

Options de réglages

MP3&WMA, JPEG

[MP3&WMA] : si sélectionné, seuls les fichiers MP3/WMA

peuvent être lus.

[JPEG] : si sélectionné, seuls les fichiers JPEG peuvent être lus.

Menu AUDIO

SORTIE AUDIO NUM.

Cet élément doit être réglé correctement pour raccorder la sortie

numérique du lecteur à un équipement externe pourvu d’une

entrée numérique.

Voir “Annexe C: Tableau des signaux de sortie numérique” en

page 60 pour les détails sur la relation entre le réglage et les

signaux de sortie.

Options de réglage

SEULEMENT PCM, DOLBY DIGITAL/PCM, FLUX/PCM

[SEULEMENT PCM] : sélectionner pour le raccordement de la

prise DIGITAL OUT du lecteur à l’entrée numérique PCM

linéaire d’un autre équipement audio.

[DOLBY DIGITAL/PCM] : sélectionner pour le raccordement

d’entrée numérique d’un décodeur Dolby Digital ou d’un

amplificateur avec décodeur Dolby Digital intégré.

Si cette option est sélectionnée, la lecture d’un disque

enregistrés en format MPEG Multicanal émet un signal

numérique PCM linéaire.

[FLUX/PCM] : sélectionner pour le raccordement de l’entrée

numérique d’un amplificateur avec décodeur Dolby Digital,

MPEG Multicanal ou DTS intégré, ou bien le lecteur autonome

d’un tel décodeur.

• Avec certains disques DVD VIDEO qui ne sont pas entièrement

protégés contre la copie, un signal numérique de 20 à 24 bits

peut être émis.

• Un signal enregistré avec la fréquence d’échantillonnage de 96

kHz ou supérieure est émis de la prise DIGITAL OUT avec une

fréquence d’échantillonnage de 48 kHz.

• Lors de la lecture d'un DVD VIDEO ou d'un disque CD Audio

avec DTS, utiliser un décodeur DTS pour recevoir des signaux

corrects venant des enceintes.

MIX. DEMUL. ANALOGIQUE

Cet élément doit être réglé correctement en fonction de la

configuration du système audio pour lire correctement le son d’un

disque DVD VIDEO enregistré en audio multicanal

ambiophonique.

(Cette fonction n’a pas d’effet quand la fonction 3D PHONIC est

activée.)

Options de réglage

DOLBY SURROUND, STEREO

[DOLBY SURROUND] : sélectionner pour l’écoute d’un son

multicanal ambiophonique avec les prises analogiques AUDIO

OUT raccordées à un décodeur ambiophonique.

[STEREO] : sélectionner pour l’écoute d’un son stéréo

conventionnel à deux canaux avec les prises AUDIO OUT du

lecteur raccordées à un amplificateur/ récepteur stéréo ou à un

téléviseur, ou bien pour l’enregistrement du son d’un disque

DVD VIDEO à un MiniDisc, cassette, etc.

COMMANDE DE PLAGE D.

Ce réglage assure une qualité sonore optimale des prises

analogiques AUDIO OUT pour l’écoute de disques DVD VIDEO

enregistrés en format Dolby Digital, à volume faible ou moyen.

Options de réglage

PLAGE LARGE, NORMAL, MODE TV

[PLAGE LARGE] : lors de cette sélection, le son est lu avec une

plage dynamique plus large pour ainsi profiter d’un son de

lecture puissant.

[NORMAL] : normalement, sélectionner cette option.

[MODE TV] : sélectionner si le niveau de son d’un disque DVD

VIDEO est plus faible que le niveau de son d’un programme de

télévision. On peut alors entendre clairement le son à volume

faible.

NIVEAU DE SORTIE

Ce réglage permet d’atténuer le niveau de sortie du signal émis

par les prises analogiques AUDIO OUT du lecteur.

Options de réglage

STANDARD, FAIBLE

• Si le son de sortie par l’enceinte est déformé, sélectionner

[FAIBLE].

Menu AUTRES

REPRISE

Le mode de lecture de reprise peut être sélectionné.

Voir les pages 38 et 39 pour les détails sur la fonction de lecture

de reprise.

Options de réglage

MARCHE, ARRET, REPRISE DISQUE

[MARCHE] : lors de cette sélection, le lecteur peut reprendre la

lecture d’un disque de la position où la lecture a été

interrompue pour la dernière fois, si le disque est toujours dans

le tiroir à disque.

[ARRET] : lors de cette sélection, la fonction de reprise est

désactivée.

[REPRISE DISQUE] : lors de cette sélection, l’appareil peut

reprendre la lecture des 30 derniers disques lus. Le lecteur

garde en mémoire les positions d’interruption des 30 derniers

disques lus, même s’ils ont été retirés du tiroir à disque.

GUIDE A L’ECRAN

Le lecteur peut afficher les icônes du “guide à l’écran ” ou des

caractères sur l’image, qui montrent ce qui arrive au disque ou au

lecteur.

Exemple d’icônes du “guide à l’écran”: , ,

Options de réglage

MARCHE, ARRET

[MARCHE] : lors de cette sélection, le guide à l’écran est activé.

ATTENTE AUTOMATIQUE

Quand le lecteur est arrêté pendant plus de 30 minutes ou 60

minutes, le lecteur entre automatiquement en mode de veille.

Options de réglage

60, 30, ARRET

MODE COMPULINK AV

Cet élément est fourni pour être utilisé plus tard. Le laisser

comme réglage par défaut (“DVD1”).

CENSURE PARENTALE

Quand cette option est sélectionnée, appuyer sur ENTER sur la

télécommande fait apparaître l’affichage CENSURE

PARENTALE montré ci-dessous. Elle permet de restreindre la

lecture de disques DVD VIDEO aux enfants.

• Voir page 57 pour détails sur le réglage de la censure

parentale.

SELECTION

ENTER

5∞ POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

CODE PAYS FR

ETABLIR NIVEAU NEANT

CODE _ _ _ _

CENSURE PARENTALE

SORTIE

XV-N55SL[EEN]_FR.book Page 56 Tuesday, February 18, 2003 10:42 PM

Modification des réglages initiaux

XV-N55SL/LET0230-006A/Français

Français

Lecture limitée pour enfants

Cette fonction restreint la lecture de disques DVD VIDEO qui

contiennent des scènes violentes (et autres) en fonction du

niveau réglé par l’utilisateur. Par exemple, si un film qui comprend

des scènes violentes prend en charge la fonction de censure

parentale, les scènes que l’on ne souhaite pas être vues par les

enfants peuvent être coupées ou remplacées par d’autres.

Pour régler la censure parentale pour la

première fois

Faire apparaître le menu AUTRES.

Appuyer sur 5/∞ pour déplacer pour

sélectionner [CENSURE PARENTALE], puis

appuyer sur ENTER.

L’affichage à l’écran censure parentale apparaît sur l’écran

du téléviseur.

Pendant que pointe [CODE PAYS],

appuyer sur ENTER pour faire apparaître le

menu déroulant.

Appuyer sur 5/∞ pour sélectionner le code

de pays.

Sélectionner le code de pays dont les normes sont

appliquées pour indexer le sommaire du disque DVD VIDEO.

Voir “Annexe A: Liste des codes de pays/régions pour la

censure parentale” en page 59.

Appuyer sur ENTER.

se déplace sur [ETABLIR NIVEAU].

Appuyer sur ENTER pour faire apparaître le

menu déroulant.

Dans le menu déroulant, [NEANT] et les niveaux [8] à [1]

sont disponibles.

[NEANT] ne restreint pas la lecture. Le niveau [1] est le

niveau le plus strict. Les disques d’un niveau supérieur au

niveau sélectionné sont restreints.

Appuyer sur 5/∞ pour sélectionner le niveau

de censure parentale souhaité, puis appuyer

sur ENTER.

se déplace sur [CODE].

Appuyer sur les touches numérotées (0 à 9)

pour entrer un code à 4 chiffres.

Appuyer sur ENTER.

La censure parentale est réglée.

se déplace sur [SORTIE]. Appuyer de nouveau sur

ENTER fait revenir au menu [AUTRES] de l’affichage de

préférences.

A noter

Pour modifier le code à l’étape 8, le faire avant d’appuyer sur

ENTER.

SELECTION

ENTER

5∞ POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

CODE PAYS FR

ETABLIR NIVEAU NEANT

CODE _ _ _ _

CENSURE PARENTALE

SORTIE

SELECTION

ENTER

5∞ POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

CODE PAYS FR

ETABLIR NIVEAU NEANT

CODE _ _ _ _

CENSURE PARENTALE

SORTIE

SELECTION

ENTER

5∞ POUR CHOISIR ET ENTER POUR VALIDER.

POUR QUITTER, APPUYER SUR CHOICE.

CODE PAYS FR

ETABLIR NIVEAU NEANT

CODE _ _ _ _

CENSURE PARENTALE

SORTIE

NEANT

SELECTION

ENTER

NOUV. COURANT? ··· SAISIR TOUCHE 0 ~ 9.

POUR QUITTER, APPUYER SUR CHOICE.

CODE PAYS FR

NEANT

CODE 1234

CENSURE PARENTALE

ETABLIR NIVEAU

SORTIE

XV-N55SL[EEN]_FR.book Page 57 Tuesday, February 18, 2003 10:42 PM

Modification des réglages initiaux

XV-N55SL/LET0230-006A/Français

Français

Pour modifier les réglages

Il est possible de modifier les réglages de la censure parentale

plus tard.

Faire apparaître le menu AUTRES.

Appuyer sur 5/∞ pour déplacer pour

sélectionner [CENSURE PARENTALE] et

appuyer sur ENTER.

L’affichage à l’écran censure parentale apparaît sur l’écran

du téléviseur.

Pendant que pointe [CODE], appuyer sur

les touches numérotées pour entrer le code

actuel à 4 chiffres puis appuyer sur ENTER.

déplace sur [CODE PAYS] si le code correct est entré.

En cas d’erreur de code, “ERRONE! NOUVEL ESSAI...”

apparaît sur l’écran du téléviseur, et il est impossible de

passer à l’étape suivante.

En cas d’oubli du code, entrer “8888”. Le code actuel est

effacé et il est possible de programmer un nouveau code.

Pour modifier le [CODE PAYS] ou [ETABLIR

NIVEAU], appuyer sur ENTER pour faire

apparaître le menu déroulant associé quand

pointe l’élément souhaité.

Appuyer sur 5/∞ pour sélectionner l’option

souhaitée, puis appuyer sur ENTER.

Pour modifier le code de pays, il faut resélectionner le niveau

de censure parentale.

Pendant que pointe [CODE], appuyer sur

les touches numérotées pour entrer un code

à 4 chiffres.

Le code entré à cette étape devient le nouveau code. Pour

conserver le même code que celui utilisé précédemment,

entrer le même code.

Appuyer sur ENTER.

se déplace sur [SORTIE]. Appuyer de nouveau sur

ENTER fait revenir le menu [AUTRES] de l’affichage des

préférences.

REMARQUE

Si un code erroné est entré plus de trois fois à l’étape 3 ci-

dessus, se déplace automatiquement vers [SORTIE] et

5/∞ ne fonctionne pas.

Pour lever temporairement la censure

parentale

Si le réglage de la censure parentale est strict, il est possible que

certains disques ne soient pas lus du tout.

Lors de l’insertion d’un tel disque et lors de sa lecture, l’affichage

suivant de la censure parentale apparaît sur l’écran du téléviseur,

demandant à l’utilisateur s’il souhaite ou non lever

temporairement la censure parentale.

Appuyer sur 5/∞ pour déplacer vers

[LIBERER TEMPOR.], puis appuyer sur

ENTER.

Appuyer sur les touches numérotées (0 à 9)

pour entrer le code à 4 chiffres.

La censure parentale est levée, et le lecteur lance la lecture.

En cas d’erreur de code, “ERRONE! NOUVEL ESSAI...”

apparaît sur l’écran du téléviseur. Entrer le code correct.

REMARQUE

Si un code erroné est entré 3 fois à l’étape 2 ci-dessus, se

déplace automatiquement sur [NE PAS LIB. TEMP.] et 5/∞ ne

fonctionne pas.

SELECTION

UTILISEZ 5∞ POUR CHOISIR ET ENTER POUR VALIDER.

ENTER

_ _ _ _

CENSURE PARENTALE

LIBERER TEMPOR.

NE PAS LIB. TEMP.

CODE

XV-N55SL[EEN]_FR.book Page 58 Tuesday, February 18, 2003 10:42 PM

XV-N55SL/LET0230-006A/Français

Français

Annexe A: Liste des codes de pays/régions pour la censure parentale (pour page 57)

AD Andorre

AE Emirats Arabes Unis

AF Afghanistan

AG Antigua-et-Barbuda

AI Anguilla

AL Albanie

AM Arménie

AN Antilles néerlandaises

AO Angola

AQ Antarctique

AR Argentine

AS Samoa-Américaines

AT Au tr i c h e

AU Australie

AW Aruba

AZ Azerbaïdjan

BA Bosnie-Herzégovine

BB La Barbade

BD Bangladesh

BE Belgique

BF Burkina Faso

BG Bulgarie

BH Bahreïn

BI Burundi

BJ Bénin

BM Bermudes

BN Brunei Darussalam

BO Bolivie

BR Brésil

BS Bahamas

BT Bhoutan

BV Bouvet (le)

BW Botswana

BY Biélorussie

BZ Bélize

CA Canada

CC Cocos (ou Keeling) (les)

CF Centrafricaine

(République)

CG Congo

CH Suisse

CI Côte d’Ivoire

CK Cook (les)

CL Chili

CM Cameroun

CN Chine

CO Colombie

CR Costa Rica

CU Cuba

CV Cap-Vert

CX Christmas (le)

CY Chypre

CZ Tchèque (République)

DE Allemagne

DJ Djibouti

DK Danemark

DM Dominica

DO Dominicaine (République)

DZ Algérie

EC Equateur

EE Estonie

EG Egypte

EH Sahara-Occidental

ER Erythrée

ES Espagne

ET Ethiopie

FI Finlande

FJ Fidji (les)

FK Iles Malouines

FM Micronésie (Fédération de)

FO Fro (ou Faroe) (les)

FR France

FX France métropolitaine

GA Gabon

GB Royaume-Uni

GD Grenade

GE Géorgie

GF Guyane française

GH Ghana

GI Gibraltar

GL Groenland

GM Gambie

GN Guinée

GP Guadeloupe

GQ Guinée équatoriale

GR Grèce

GS Géorgie et Sandwichs du

sud

GT Guatemala

GU Guam

GW Guinée-Bissau

GY Guyane

HK Hong Kong

HM Ile Heard et les McDonald

HN Honduras

HR Croatie

HT Haïti

HU Hongrie

ID Indonésie

IE Irlande

IL Israël

IN Inde

IO Territoire britannique de

l’Océan Indien

IQ Irak

IR Iran (République islamique

d’)

IS Islande

IT Italie

JM Jamaïque

JO Jordanie

JP Japon

KE Kenya

KG Kirghizistan

KH Cambodge

KI Kiribati

KM Comores

KN Saint Kitts et Nevis

KP Corée, République

démocratique et populaire

KR Corée, République de

KW Koweït

KY Cayman (les)

KZ Kazakhstan

LA République démocratique

et populaire du Laos

LB Liban

LC Sainte Lucie

LI Liechtenstein

LK Sri Lanka

LR Liberia

LS Lesotho

LT Lithuanie

LU Luxembourg

LV Lettonie

LY L i bye

MA Maroc

MC Monaco

MD Moldovie, République de

MG Madagascar

MH Marshall (les)

ML Mali

MM Myanmar

MN Mongolie

MO Macao

MP Mariannes du Nord (les)

MQ Martinique

MR Mauritanie

MS Montserrat

MT Malte

MU Maurice

MV Maldives

MW Malawi

MX Mexique

MY Malaisie

MZ Mozambique

NA Namibie

NC Nouvelle-Calédonie

NE Niger

NF Norfolk (le)

NG Nigeria

NI Nicaragua

NL Pays-Bas

NO Norvège

NP Népal

NR Nauru

NU Niue

NZ Nouvelle-Zélande

OM Oman

PA Panama

PE Pérou

PF Polynésie française

PG Papouasie-Nouvelle-

Guinée

PH Philippines

PK Pakistan

PL Pologne

PM Saint-Pierre et Miquelon

PN Pitcain (le)

PR Porto Rico

PT Portugal

PW Belau (ou Palau)

PY Paraguay

QA Qatar

RE Réunion

RO Roumanie

RU Russie

RW Rwanda

SA Arabie Saoudite

SB Salomon (les)

SC Seychelles

SD Soudan

SE Suède

SG Singapour

SH Sainte-Helène

SI Slovénie

SJ Svalbard et Jan Mayen

SK Slovaquie

SL Sierra Leone

SM Saint-Marin

SN Sénégal

SO Somalie

SR Suriname

ST Sao Tome et Principe

SV Salvador

SY Syrie

SZ Swaziland

TC Turks et Caicos (les)

TD Tchad

TF Territoires français du Sud

TG Togo

TH Thaïlande

TJ Tadjikistan

TK Tokelau

TM Turkménistan

TN Tunisie

TO Tonga

TP Timor de l’Est

TR Turquie

TT Trinité-et-Tobago

TV Tuvalu

TW Taiwan

TZ Tanzanie, République Unie

UA Ukraine

UG Ouganda

UM Iles mineures à l’extérieur

des Etats-Unis

US Etats-Unis

UY Uruguay

UZ Ouzbékistan

VA Vatican (Saint-Siège)

VC Saint Vincent et les

Grenadines

VE Vénézuela

VG Iles Vierges (Britanniques)

VI Iles Vierges (Etats-Unis)

VN Vietnam

VU Vanuatu

WF Wallis et Futuna (les)

WS Samoa

YE Yémen

YT Mayotte

YU Yougoslavie

ZA Afrique du Sud

ZM Zambie

ZR Zaïre

ZW Zimbabwe

Informations complémentaires

07-Additional_information_FR.fm Page 59 Tuesday, February 18, 2003 10:58 PM

Informations complémentaires

XV-N55SL/LET0230-006A/Français

Français

Annexe B: Tableau des langues et leurs abréviations

Annexe C: Tableau des signaux de sortie numérique

AA Afar FA Perse KM Cambodgien (Khmer) OM (Afan) Oromo SU Soudanais

AB Abkhaze FI Finnois KN Canadien OR Oriya SV Suédois

AF Afrikaner FJ Fidji KO Coréen (KOR) PA Panjabi SW Swahili

AM Amharique FO Faroèse KS Cachemirien PL Polonais TA Tamil

AR Arabe FY Frisien KU Kurde PS Pashto, Pushto TE Telugu

AS Assamais GA Irlandais KY Kirghiz PT Portugais TG Tajik

AY Aymara GD Gaélique écossais LA Latin QU Quecquois TH Thaï

AZ Azerbadjanais GL Galicien LN Lingala RM Rhaeto-Romance TI Tigrinya

BA Bashkir GN Guarani LO Laotien RN Kirundi TK Turkmène

BE Biélorusse GU Gujarati LT Lithuanien RO Roumain TL Tagalog

BG Bulgare HA Hausa LV Latvien, Letton RU Russe TN Setswana

BH Bihari HI Hindi MG Malgache RW Kinyarwanda TO Tongan

BI Bislama HR Croate MI Maori SA Sanscrit TR Turc

BN Bengali, Bangla HU Hongrois MK Macédonien SD Sindhi TS Tsonga

BO Tibétain HY Arménien ML Malayalam SG Sangho TT Tatar

BR Breton IA Interlingua MN Mongole SH Serbo-Croate TW Twi

CA Catalan IE Interlingue MO Moldave SI Singalais UK Ukrainien

CO Corse IK Inupiak MR Marathi SK Slovaque UR Urdu

CS Tchèque IN Indonésien MS Malais (MAY) SL Slovénien UZ Uzbek

CY Gallois IS Islandais MT Maltais SM Samoan VI Vietnamien

DA Danois IW Hébreu MY Burmois SN Shona VO Volapük

DZ Bhoutanais JI Yiddish NA Nauru SO Somali WO Wolof

EL Grec JW Javanais NE Népalais SQ Albanais XH Xhosa

EO Esperanto KA Géorgien NL Hollandais SR Serbe YO Yoruba

ET Estonien KK Kazakh NO Norvégien SS Siswati ZU Zoulou

EU Basque KL Groenlandais OC Occitan ST Sesotho

(pour les pages 45 et 55)

(pour page 56)

Type de disques

Sortie

SEULEMENT PCM DOLBY DIGITAL/PCM FLUX/PCM

DVD avec 48/44,1 kHz, PCM

linéaire 16/20/24 bit 48/44,1 kHz, 16 bits, PCM linéaire stéréo

DVD avec 96 kHz, PCM linéaire

16/22/24 bit 48 kHz, 16 bits, PCM linéaire stéréo (échantillonnage bas)

DVD avec DTS 48 kHz, 16 bits, PCM linéaire stéréo Train binaire DTS

DVD avec Dolby Digital 48 kHz, 16 bits, PCM linéaire stéréo Train binaire Dolby Digital

DVD avec MPEG Multicanal 48 kHz, 16 bits, PCM linéaire stéréo Train binaire MPEG

SVCD/CD Vidéo/CD Audio 44,1 kHz, 16 bits, PCM linéaire stéréo

CD Audio avec DTS 48 kHz, 16 bits, PCM linéaire stéréo Train binaire DTS

CD-R/RW avec MP3/WMA PCM linéaire

XV-N55SL[EEN]_FR.book Page 60 Tuesday, February 18, 2003 10:42 PM

Informations complémentaires

XV-N55SL/LET0230-006A/Français

Français

Annexe D: Glossaire

Audio PCM linéaire

PCM est l’abréviation de “modulation par impulsions codées”.

PCM linéaire est une méthode ordinaire pour coder

numériquement le son sans compression, et est utilisée pour les

pistes audio sur les disques DVD VIDEO, CD Audio, etc.

Chapitre/titre

Le chapitre est la plus petite division et le titre est la plus grande

divivion sur un DVD VIDEO. Un chapitre est une division d’un titre

et est semblable à une piste pour un CD Vidéo ou un CD audio.

Dolby Digital (AC3)

Un système à six canaux comprenant des canaux à gauche, au

centre, à droite, à l’arrière gauche, à l’arrière droit et LFE (canal

d’effet basse fréquence, à utiliser avec une enceinte d’extrême

grave). Tout le traitement est fait dans le domaine numérique.

Tous les disques Dolby Digital ne contiennent pas six (5,1)

canaux d’informations.

Dolby Surround/Dolby Pro Logic

Dolby Surround enregistre quatre canaux de son avant et arrière

sur deux canaux de façon à permettre à un décodeur de

récupérer les quatre canaux originaux pour la lecture. Le son

peut être lu spontanément par un système stéréo à deux canaux

parce qu’il a été enregistré sur deux canaux.

Dolby Pro Logic introduit des circuits directionnels dans un

traitement du décodeur latéral (augmentant le niveau des canaux

spécifiques et diminuant le niveau des canaux silencieux) pour

une perspective d’espace plus grand, et ajoute une enceinte

centrale utilisée au départ pour le dialogue. Ce système a pour

résultat une séparation de canaux améliorée.

DTS

Un format d’encodage audio Digital Surround configuré avec six

(5,1) canaux, semblable au Dolby Digital. Il exige un décodeur,

soit dans le lecteur soit dans un récepteur extérieur. DTS est

l’abréviation de Digital Theater Systems.

Tous les disques DTS ne contiennent pas six (5,1) canaux

d’informations.

JPEG

Un format de fichier commun pour la compression et le stockage

des images fixes.

JPEG est l'abréviation de Joint Photographic Experts Group.

Il existe trois sous-types de format JPEG:

• JPEG de base: utilisé pour les appareils-photos numériques, le

web, etc.

• JPEG progressif: utilisé pour le web

• JPEG sans perte: un type ancien, rarement utilisé aujourd'hui

Mix. demul. (down-mix)

Mélange stéréo interne de matériaux audio ambiophoniques

multicanaux d'un lecteur de DVD. Les signaux Downmix sont

émis par les connecteurs de sortie stéréo.

MP3

MP3 est un format de compression de données audio, qui est

l’abréviation de MPEG-1 Audio Layer 3. En utilisant MP3, on peut

obtenir une réduction de données d’environ 1:10.

MPEG

Une famille de normes pour la compression des informations

audiovisuelles. Les normes “MPEG” incluent MPEG-1, MPEG-2

et MPEG-4.

Les CD Vidéo et MP3 sont basés sur MPEG-1, alors que le DVD

est basé sur MPEG-2. MPEG est l’abréviation de Moving Picture

coding Experts Group.

MPEG Multicanal

Cette caractéristique élargit le format audio du canal 5,1

enregistré sur un disque au format du canal 7,1. Un plus grand

élargissement du canal audio 5,1 facilite la reproduction du son

de salle de cinéma dans votre propre maison.

PAL (Phase Alternation by Line)

Un format de système de télévision en couleur largement utilisé

en Europe occidentale.

PBC

PBC est l’abréviation de “Playback control” et est une méthode

de contrôle de lecture des disques CD Vidéo (VCD). L’intéraction

avec les disques est possible à travers les menus.

Piste

La plus petite division sur les disques SVCD, CD Vidéo et CD

Audio.

Plage dynamique

La différence entre les sons les plus forts et les plus faibles.

Rapport d’aspect

Un rapport qui définit la forme de l’image rectangulaire d’un

téléviseur. C’est la largeur de l’image par rapport à la hauteur.

Une image de télévision conventionnelle a un rapport d’aspect de

4:3.

RGB

Abréviation de Red; Green et Blue. Les moniteurs couleur et les

téléviseurs couleur affichent des teintes différentes en

mélangeant ces trois couleurs.

S-vidéo

Un signal vidéo qui améliore la qualité de l’image par rapport aux

raccordements composites standards. Utilisé pour Super VHS,

DVD, des moniteurs de télévision sophistiqués, etc.

Train binaire

La forme numérique des données audio multicanaux (par ex.

canal 5,1) avant leur décodage en différents canaux.

Vidéo composant

Signaux vidéo à trois canaux d'information séparée qui forme

l'image. Il existe plusieurs types de vidéo composant, tels que R/

G/B et Y/CB(PB)/CR(PR).

Vidéo composite

Un simple signal vidéo utilisé communément dans la plupart des

produits vidéo grand public et qui contient toute l'information de

luminance, couleur et synchronisation.

WMA

WMA est l'abréviation de “Windows Media Audio” et est un

format de compression de données audio développé par

Microsoft Corporation. La qualité de son des données

comprimées avec WMA est la même que celle avec MP3, bien

que la taille du fichier WMA soit plus petite que celle du fichier

MP3.

XV-N55SL[EEN]_FR.book Page 61 Tuesday, February 18, 2003 10:42 PM

Français

Commande d’autres appareils JVC

Vous pouvez utiliser la télécommande pour commander non

seulement cet appareil mais aussi d’autres appareils JVC.

• Référez-vous aussi aux modes d’emploi fourni avec les autres

produits.

– Certains magnétoscopes JVC peuvent accepter deux types

de signaux de commande—un code de télécommande “A” et

“B”. Cette télécommande peut commander uniquement un

magnétoscope dont le code de télécommande est réglé sur

“A”.

• Pour commander les autres appareils, dirigez la télécommande

directement sur le capteur de télécommande de l’appareil cible.

Réglez le sélecteur de mode sur AUDIO/TV/VCR/STB.

7Téléviseur

Vous pouvez toujours réaliser les opérations suivantes:

TV : Mettre sous ou hors tension le téléviseur.

TV VOL +/–:Ajuster le volume du téléviseur.

TV/VIDEO: Changer le mode d’entrée (entrée vidéo ou

tuner de télévision) sur le téléviseur.

Après avoir appuyé sur TV (touche de sélection de source), vous

pouvez réaliser les opérations suivantes sur le téléviseur.

CHANNEL +/–:Changer le numéro de canal.

1 – 9, 0, +10 (100+): Choisir le numéro de canal.

10 (TV RETURN): Fonctionne comme touche TV RETURN.

7Magnétoscope

Vous pouvez toujours réaliser les opérations suivantes:

VCR : Mettre sous ou hors tension le magnétoscope.

Après avoir appuyé sur VCR (touche de sélection de source), vous

pouvez réaliser les opérations suivantes sur le magnétoscope.

CHANNEL +/–:Changer le numéro de canal sur le

magnétoscope.

1 – 9, 0: Choisir le numéro de canal sur le

magnétoscope.

3:Démarrer la lecture.

7:Arrêter la lecture.

8:Arrêter la lecture momentanément. Pour la

reprendre, appuyez sur 3.

¡:Avancer rapidement la bande.

1:Rebobiner la bande.

7Décodeur

Vous pouvez toujours réaliser les opérations suivantes:

STB : Mettre sous ou hors tension le décodeur.

Après avoir appuyé sur STB (touche de sélection de source), vous

pouvez réaliser les opérations suivantes sur le décodeur.

CHANNEL +/–:Changer le numéro de canal sur le décodeur.

1 – 9, 0: Choisir le numéro de canal sur le décodeur.

7Lecteur de DVD

Vous pouvez toujours réaliser les opérations suivantes:

DVD : Mettre sous ou hors tension le lecteur de DVD.

Après avoir réglé le sélecteur de mode sur “DVD” puis appuyé sur

DVD (touche de sélection de source), vous pouvez réaliser les

opérations suivantes sur le lecteur de DVD.

3:Démarrer la lecture.

7:Arrêter la lecture.

8:Arrêter la lecture momentanément. Pour la

reprendre, appuyez sur 3.

¢:Saute au début du chapitre suivant.

4:Retourne au début du chapitre actuel (ou

précédent).

MENU: Afficher ou faire disparaître l’écran de menu.

5/∞/3/2:Choisir un élément sur l’écran de menu.

ENTER: Valider l’élément choisi.

Vous pouvez aussi utiliser les touches AUDIO, SUBTITILE, TITLE/

GROUP, RETURN, ZOOM, VFP, , ANGLE, REPEAT, DIMMER, 3D

et les touches numériques pour commander un lecteur de DVD JVC.

Pour plus de détails, référez-vous aux instructions pour le lecteur de

DVD.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

100+

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

FR62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:52 PM62

Français

Fabricant Codes

JVC 01*, 02

AMSTRAD 03 – 06, 31

BT 01

CANAL STELLITE 20

CANAL + 20

D–BOX 24

ECHOSTAR 17 – 19, 21

FINLUX 11

FORCE 28

GALAXIS 27

GRUNDIG 07, 08

HIRSCHMANN 07, 17, 37

ITT NOKIA 11

JERROLD 16

KATHREIN 13, 14, 34

LUXOR 11

MASCOM 32

MASPRO 13

NOKIA 24, 26, 33

PACE 10, 25, 31

PANASONIC 15

PHILIPS 09, 23

RFT 12

SABA 35

SAGEM 22, 29

SALORA 11

SELECTOR 29

SKYMASTER 12, 36

THOMSON 35

TPS 22

TRIAX 30

WISI 07

Codes des fabricants pour les STB (Décodeur)

Commande d’appareils d’autres fabricants

Les codes de fabricant sont sujets à changement sans notification.

S’ils sont changés, cette télécommande ne peut plus commander

l’appareil.

*Réglage initial

En changeant les signaux de télécommande, vous pouvez

utiliser la télécommande fournie avec cet appareil pour

commander les appareils des autres fabricants.

•Référez-vous aussi aux modes d’emploi fourni avec les autres

produits.

•Pour commander ces appareils avec la télécommande vous

devez d’abord régler le code de fabricant pour chaque, STB

(Décodeur), magnétoscope et téléviseur.

•Après le remplacement des piles de la télécommande, vous

devez régler les codes des fabricants à nouveau.

Réglez le sélecteur de mode sur AUDIO/TV/VCR/STB.

❏Pour changer les signaux de télécommande pour

commander un STB (Décodeur)

Maintenez pressée STB .

Appuyez sur STB.

Entrez le code du fabricant en utilisant les touches

1 – 9 et 0.

Relâchez STB .

Maintenant vous pouvez effectuer les opérations suivantes sur

le STB (Décodeur).

STB : Mettre sous ou hors tension le décodeur.

Après avoir appuyé sur STB (touche de sélection de

source), vous pouvez réaliser les opérations suivantes sur le

décodeur.

CHANNEL +/–:Changer le numéro de canal sur le

décodeur.

1 – 9, 0: Choisir le numéro de canal sur le

décodeur.

Essayez de commander le décodeur en appuyant

sur STB .

Si votre décodeur se met sous ou hors tension, c’est que vous

avez entré le code correct.

S’il y a plus d’un code dans la liste pour votre fabricant de

STB (Décodeur), essayez tous les codes jusqu’à ce que vous

trouviez le bon.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ENTER

FR62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:52 PM63

Français

Fabricant Codes

JVC 01*

AKAI 02, 36

BELL+HOWELL 03, 16

BLAUPUNKT 04

CGM 03, 05, 16

DAEWOO 34

DIGITAL 05

FISHER 03, 16

G.E. 06

GRUNDIG 07

HITACHI 08, 09

LOEWE 05, 10, 11

MAGNAVOX 04, 05

MITSUBISHI 12 – 15

NOKIA 16

NORDMENDE 17 – 19, 31

ORION 20

PANASONIC 21

PHILIPS 05, 22

PHONOLA 05

SABA 17 – 19, 23, 31

SAMSUNG 24, 25

SANYO 03, 16

SHARP 26, 27

SIEMENS 07

SONY 28 – 30, 35

TELEFUNKEN 17 – 19, 31, 32

TOSHIBA 33

*Réglage initial

Codes des fabricants pour les magnétoscope

Fabricant Codes

JVC 01*

AKAI 02, 05

BLAUPANKT 03

DAEWOO 09, 30, 31

FENNER 04, 30, 31

FISHER 05

GRUNDIG 06

HITACHI 07, 08

IRRADIO 02, 05

MAGNAVOX 09

MITSUBISHI 10, 32

MIVER 03

NOKIA 11, 33

NORDMENDE 12, 13, 17, 25 – 27

ORION 14

PANASONIC 15, 16

PHILIPS 09

SABA 12, 13, 17, 25 – 27

SAMSUNG 09, 18, 31

SANYO 05

SCHNEIDER 02, 05

SHARP 19

SONY 20 – 24

TELEFUNKEN 12, 13, 17, 25 – 27

THOMSON 12, 13, 17, 25 – 27, 29

TOSHIBA 28

*Réglage initial

Codes des fabricants pour les téléviseur

Les codes de fabricant sont sujets à changement sans notification.

S’ils sont changés, cette télécommande ne peut plus commander

l’appareil.

❏Pour changer les signaux de télécommande pour

commander un téléviseur

Maintenez pressée TV .

Appuyez sur TV.

Entrez le code du fabricant en utilisant les touches

1 – 9 et 0.

Relâchez TV .

Maintenant vous pouvez effectuer les opérations suivantes sur

le téléviseur.

TV : Mettre sous ou hors tension le

téléviseur.

TV VOL +/–:Ajuster le volume.

TV/VIDEO: Changer le mode d’entrée (TV ou

VIDEO).

Après avoir appuyé sur TV (touche de sélection de source),

vous pouvez réaliser les opérations suivantes sur le téléviseur.

CHANNEL +/–:Changer le numéro de canal.

1 – 9, 0: Choisir le numéro de canal.

Essayez de commander le téléviseur en appuyant

sur TV .

Si votre téléviseur se met sous ou hors tension, c’est que vous

avez entré le code correct.

S’il y a plus d’un code dans la liste pour votre fabricant de

téléviseur, essayez tous les codes jusqu’à ce que vous trouviez

le bon.

Commande d’appareils d’autres fabricants

❏Pour changer les signaux de télécommande pour

commander un magnétoscope

Maintenez pressée VCR .

Appuyez sur VCR.

Entrez le code du fabricant en utilisant les touches

1 – 9 et 0.

Relâchez VCR .

Maintenant vous pouvez effectuer les opérations suivantes sur

le magnétoscope.

VCR :

Mettre sous ou hors tension le magnétoscope.

Après avoir appuyé sur VCR (touche de sélection de

source), vous pouvez réaliser les opérations suivantes sur le

magnétoscope.

CHANNEL +/–:Changer le numéro de canal sur le

magnétoscope.

1 – 9, 0:

Choisir le numéro de canal sur le magnétoscope.

3:Démarrer la lecture.

7:Arrêter la lecture.

8:Arrêter la lecture momentanément. Pour la

reprendre, appuyez sur 3.

¡:Avancer rapidement la bande.

1:Rebobiner la bande.

Essayez de commander le magnétoscope en

appuyant sur VCR .

Si votre magnétoscope se met sous ou hors tension, c’est que

vous avez entré le code correct.

S’il y a plus d’un code dans la liste pour votre fabricant de

magnétoscope, essayez tous les codes jusqu’à ce que vous

trouviez le bon.

FR62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:52 PM64

Français

Guide de dépannage

Utilisez ce tableau pour vous aider à résoudre les problèmes de fonctionnement quotidiens. Si un problème ne peut pas être résolu, contactez

votre centre de service JVC.

RX-ES1SL

CAUSE POSSIBLE

Le cordon d’alimentation secteur n’est pas

branché.

Les câbles de signal d’enceinte ne sont

pas connectés.

Une source incorrecte est choisie.

Le son est coupé.

Un mode d’entrée incorrect (analogique

ou numérique) est choisi.

Les connexions sont incorrectes.

La fonction TV Direct est en service.

La balance est réglée sur un extrême.

Les enceintes sont surchargées à cause

du niveau de volume élevé.

Les enceintes sont surchargées à cause

d’un court-circuit des prises d’enceintes.

L’appareil est surchargé à cause d’une

haute tension.

L’appareil a surchauffé à cause d’un

volume trop élevé ou d’une trop longue

utilisation.

La télécommande n’est pas prête pour

l’opération souhaitée.

Il y a un obstacle entre la télécommande

et l’appareil.

Les piles sont usées.

Le sélecteur de mode est réglé sur une

position incorrecte.

Le niveau correct des graves n’est pas

choisi.

PROBLÈME

L’appareil ne se met pas sous tension.

Pas de son des enceintes.

Les touches ne peuvent pas être

utilisées.

Le son provient d’une seule enceinte.

Le témoin STANDBY s’allume après la

mise sous tension, mais l’appareil se

met aussitôt hors tension (en mode

d’attente).

“OVER HEAT” clignote sur l’affichage

puis l’appareil se met hors tension.

La télécommande ne fonctionne pas

comme souhaité.

La télécommande ne fonctionne pas.

Les sons graves sont trop forts lors de

l’écoute d’une source stéréo.

Général

SOLUTION

Branchez-le sur une prise secteur murale.

Vérifiez la connexion des enceintes et reconnectez-

les si nécessaire.

Choisissez la source correcte.

Appuyez sur MUTING pour rétablir le son.

Choisissez le mode d’entrée correct

(analogique ou numérique).

Vérifiez les connexions.

Mettez hors service la fonction TV Direct

(voir pages 13 et 20).

Mettez hors service la fonction TV Direct

(voir pages 13 et 20).

Ajustez correctement la balance (voir page 21).

1. Appuyez sur STANDBY/ON sur le panneau

avant pour mettre l’appareil hors tension.

2. Arrêter la source de lecture.

3. Mettez l’appareil de nouveau sous tension et

ajustez le volume.

Vérifiez la connexion des enceintes.

Si le câblage des enceintes n’est pas court-circuité,

contactez votre revendeur.

Consultez votre revendeur après avoir débranché le

cordon d’alimentation secteur.

Remettez l’appareil sous tension. S’il se remet

aussitôt hors tension, consultez votre revendeur

après avoir débranché le cordon d’alimentation

secteur.

Appuyez d’abord sur une touche de sélection de

source ou sur TONE, puis appuyez sur les touches

que vous souhaitez utiliser. (Voir pages 21, 62, 63 et

64.)

Retirez l’obstacle.

Réglez le sélecteur de mode sur la position correcte.

Ajustez le niveau de la position audio (voir page 22).

FR65-69.RX-ES1&XV-N55[E]f.p65 25/2/03, 9:29 AM65

Français

Guide de dépannage

PROBLÈME

Le mode Surround ne peut pas être

choisi.

Le mode DSP ne peut pas être choisi.

Sifflement ou bourdonnement pendant

la réception FM.

Bruit de craquement occasionnel

pendant la réception FM.

SOLUTION

Reproduisez un support non multi-canaux ou

vérifiez le réglage des enceintes.

Reproduisez un support PCM linéaire ou analogique

ou vérifiez le réglage des enceintes.

Connectez une antenne FM extérieure ou contactez

votre revendeur.

Choisissez une nouvelle station.

Vérifiez auprès de votre revendeur si vous avez

l’antenne correcte.

Vérifiez les connexions.

Éloignez l’antenne du trafic automobile.

REMARQUE

Quand vous utilisez une connexion à cordon coaxial numérique, le son peut être interrompu par intermittence par des bruits extérieurs tels

qu’un éclair, mais il est rétabli automatiquement. Ce n’est pas un mauvais fonctionnement.

CAUSE POSSIBLE

Le mode Surround n’est pas disponible

pour le support en cours de lecture, ou

seules les enceintes avant ont été réglées

pour être utilisées.

Le mode DSP n’est pas disponible pour le

support en cours de lecture, ou seules les

enceintes avant ont été réglées pour être

utilisées.

Le signal d’entrée est trop faible.

La station est trop éloignée.

Une antenne incorrecte est utilisée.

Les antennes sont mal connectées.

Bruit de démarrage d’automobiles.

FM/AM Surround/DSP

FR65-69.RX-ES1&XV-N55[E]f.p65 20/2/03, 5:53 PM66

Français

Guide de dépannage

CAUSE POSSIBLE

La fiche d’alimentation n’est pas insérée

convenablement.

Le code de région du disque inséré ne

correspond pas au lecteur.

Dysfonctionnement du micro-ordinateur

causé par la foudre ou de l’électricité

statique.

Condensation d’humidité causée par un

changement brusque de température ou

d’humidité.

Le disque ne permet pas le

fonctionnement, ou un disque illisible est

chargé.

Si on appuie sur 0 en maintenant enfoncé

7 sur le lecteur en mode de veille, la

fonction de verrouillage du tiroir est

activée.

Le leceur est branché directement à un

magnétoscope et la fonction de protection

anticopie est activée.

Avec certains disques, l’image peut être

floue lorsque [SOURCE D’IMAGE] est

réglé sur [FILM] ou [AUTO].

Plusieurs dispositifs sont raccordés à

l’aide de plusieurs connecteurs; le

connecteur SCART, le connecteur S-

VIDEO et le connecteur composite.

Le sélecteur VIDEO SIGNAL SELECTOR

à l’arrière de l’appareil est réglé sur “Y/C”.

Le sélecteur VIDEO SIGNAL SELECTOR

à l’arrière de l’appareil est réglé sur “RGB/

COMP.”.

La préférence [COMMAND DE PLAGE D.]

est réglée sur autre chose que [MODE TV]

La préférence [NIVEAU DE SORTIE] est

réglée sur [STANDARD].

Le disque MP3/WMA est enregistré avec

l’“écriture par paquets (format UDF)”.

Le fichier est protégé contre la copie.

Le fichier est enregistré avec un taux de

bits inférieure à 48 kbps.

PROBLÈME

L’alimentation n’arrive pas.

“ERREUR DE CODE REGIONAL”

apparaît sur l’écran du téléviseur.

Fonctionnement impossible.

[LOCK] apparaît sur l’afficheur et le

tiroir à disque ne s’ouvre pas.

L’image est parasitée.

La couleur et la luminosité ne

s’affichent pas correctement.

L’image est sans couleurs lors du

raccordement du téléviseur à la prise

de sortie vidéo composite du lecteur.

Aucune image n’apparaît lors du

raccordement du téléviseur à la sortie

S-VIDEO du lecteur.

Le niveau de son de lecture d’un

disque DVD VIDEO est inférieur au

niveau de son d’une émission de

télévision.

La sortie audio analogue est déformée.

Aucun son n’est produit.

Les fichiers (pistes) ne sont pas lus

dans l’ordre d’enregistrement.

Les fichiers WMA ne peuvent être lus.

SOLUTION

L’insérer convenablement.

Vérifier le code de région du disque qui est imprimé

sur la couverture du disque.

Mettre hors tension et débrancher le cordon

d’alimentation, puis le rebrancher.

Mettre hors tension, puis remettre sous tension

quelques heures plus tard.

Vérifier et remplacer le disque (voir page 35).

Le tiroir à disque ne peut pas être ouvert ou fermé

dans cet état. Pour quitter cet état, appuyer sur 0 en

maintenant enfoncé 7 sur le lecteur en mode

d’attente.

Brancher le lecteur de sorte que le signal d’image

passe directement au téléviseur.

Régler [SOURCE D’IMAGE] sur [VIDEO (NORMAL)]

ou [VIDEO (ACTIF)].

Raccordez uniquement un câble

au connecteur que vous voulez utiliser.

Régler le VIDEO SIGNAL SELECTOR à l’arrière sur

“RGB/COMP.”.

Régler le VIDEO SIGNAL SELECTOR à l’arrière sur

“Y/C”.

Régler la préférence [COMMAND DE PLAGE D.] sur

[MODE TV] (voir page 56).

Régler la préférence [NIVEAU DE SORTIE] sur

[FAIBLE] (voir page 56).

Il ne peut pas être lu.

Ce lecteur lit les fichiers dans l’ordre alphabétique.

C’est pourquoi l’ordre de lecture peut varier.

Le lecteur ne peut pas reproduire les fichiers

protégés contre les copies.

Le lecteur ne prend pas en charge de tels fichiers

WMA.

XV-N55SL

Alimentation

Fonctionnement


Audio

MP3/WMA

FR65-69.RX-ES1&XV-N55[E]f.p65 21/2/03, 2:23 PM67

Français

Spécifications

RX-ES1SL

La conception et les spécifications sont sujettes à changement sans notification.

Tuner FM (IHF)

Plage d’accord: 87,50 MHz à 108,00 MHz

Sensibilité utilisable:

Monaural: 17,0 dBf (1,95 µV/75 Ω)

Sensibilité utile à 50 dB:

Monaural: 21,3 dBf (3,2 µV/75 Ω)

Stéréo: 41,3 dBf (31,5 µV/75 Ω)

Séparation stéréo à REC OUT: 35 dB à 1 kHz

Tuner AM (PO)

Plage d’accord:

PO:522 kHz à 1 629 kHz

Général

Alimentation: Secteur 230V , 50 Hz

Consommation: 105 W (fonctionnement)

2 W (en mode d’attente)

Dimensions (L x H x P): 435 mm x 69,5 mm x 330,5 mm

Masse: 6,5 kg

Amplificateur

Puissance de sortie

Pendant un fonctionnement stéréo:

Canaux avant: 100 W par canal, min. RMS, les deux canaux

entraînés sur 8 Ω à 1 kHz avec moins de 10%

de distorsion harmonique totale. (IEC268-3)

Pendant un fonctionnement surround:

Canaux avant: 100 W par canal, min. RMS, entraîné sur

8 Ω à 1 kHz avec moins de 0,8% de

distorsion harmonique totale.

Canal central: 100 W, min. RMS, entraîné sur 8 Ω à 1 kHz

avec moins de 0,8% de distorsion

harmonique totale.

Canaux Surround: 100 W par canal, min. RMS, entraîné sur

8 Ω à 1 kHz avec moins de 0,8% de

distorsion harmonique totale.

Audio

Sensibilité d’entrée audio/Impédance (1 kHz):

DVD, DVD MULTI, STB, VCR, TV: 260 mV/47 kΩ

Entrée audio (DIGITAL IN)* :

Coaxial: DIGITAL 1 (DVD): 0,5 V(p-p)/75 Ω

Optique: DIGITAL 2/3 (STB/TV):

–21 dBm à –15 dBm

(660 nm ±30 nm)

* Correspondant à PCM linéaire, Dolby Digital et DTS Digital

Surround (avec une fréquence d’échantillonnage de—32 kHz,

44,1 kHz, 48 kHz).

Niveau de sortie audio:

VCR, TV 250 mV

Rapport signal sur bruit (’66 IHF/DIN):

DVD MULTI: 87 dB/62 dB

Réponse en fréquence (8 Ω):

DVD, STB, VCR, TV: 20 Hz à 20 kHz (±1 dB)

Commande de tonalité:

Graves (100 Hz): ±10 dB ±2 dB

Aigus (10 kHz): ±10 dB ±2 dB

Accentuation des graves: +4 dB ± 1 dB à 100 Hz

Video

Sensibilité d’entrée vidéo/Impédance (1 kHz):

Vidéo composite:DVD, STB, VCR:

1 V(p-p)/75 Ω

S-VIDEO:DVD, STB, VCR:

(Y:luminance): 1 V(p-p)/75 Ω

(C:chrominance): 0,286 V(p-p)/75 Ω

RGB:DVD, STB, VCR: 0,7 V(p-p)/75 Ω

Niveau de sortie vidéo/Impédance (1 kHz):

Vidéo composite:VCR, TV: 1 V(p-p)/75 Ω

S-VIDEO:VCR, TV:

(Y:luminance): 1 V(p-p)/75 Ω

(C:chrominance): 0,286 V(p-p)/75 Ω

RGB:TV: 0,7 V(p-p)/75 Ω

Rapport signal sur bruit (S/N): 45 dB

Synchronisation: Négative

FR65-69.RX-ES1&XV-N55[E]f.p65 3/4/2003, 16:40 PM68

Français

Spécifications

Caractéristiques audio

Réponse en fréquence

CD (fréquence d’échantillonnage 44,1 kHz): 2 Hz à 20 kHz

DVD (fréquence d’échantillonnage 48 kHz): 2 Hz à 22 kHz

(4 Hz à 20 kHz pour les signaux de trains binaires DTS et Dolby

Digital)

DVD (fréquence d’échantillonnage 96 kHz): 2 Hz à 44 kHz

Plage dynamique: 16 bits: Plus de 98 dB

20/24 bits: Plus de 100 dB

Pleurage et scintillement: Non mesurable (moins de + 0,002%)

Distorsion harmonique totale:

Moins de 0,006%

• Fabriqué sous licence de Dolby Laboratories. “Dolby” et le

symbole double D sont des marques de commerce de Dolby

Laboratories.

• Fabriqué sous licence de Digital Theater Systems, Inc. “DTS” et

“DTS Digital Surround” sont des marques deposées de Digital

Theater Systems, Inc.

XV-N55SL

Général

Disques lisibles: DVD VIDEO, DVD-R (format vidéo), DVD-RW

(format vidéo), +RW (format vidéo), SVCD,

CD Vidéo, CD Audio (CD-DA), format MP3/

WMA, JPEG, CD-R/RW (CD-DA, SVCD, CD

Vidéo, format MP3/WMA, JPEG)

Format vidéo: PAL

Autres

Alimentation: Secteur AC 230 V , 50 Hz

Consommation: 12 W (POWER ON)

0,7 W (mode STANDBY)

Masse: 2,1 kg

Dimensions (L X H X D) :

435 mm X 45 mm X 270,5 mm

Sorties vidéo

VIDEO OUT (prise à broches):

1,0 V(p-p)/75 Ω

S-VIDEO OUT (prise S):

Sortie Y: 1,0 V(p-p)/75 Ω

Sortie C: 286 mV(p-p)/75 Ω

Sortie RGB: 700 mV(p-p)/75 Ω

Résolution horizontale:

500 lignes ou plus

Sorties audio

ANALOG OUT (prise à broches):

2,0 Vrms (10 kΩ)

DIGITAL OUT (COAXIAL):

0,5 V(p-p) (75 Ω clôture)

DIGITAL OUT (OPTICAL):

–21 dBm à –15 dBm (sommet)

FR65-69.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:45 AM69

Nederlands

Inhoudsopgave

Namen van onderdelen ............................................. 2

Starten ........................................................................ 5

Voorbereiding .............................................................................. 5

Controleren van de bijgeleverde accessoires ............................. 5

Plaatsen van batterijen in de afstandsbediening ........................ 5

Aansluiten van de antennes voor FM en AM (MG) ..................... 6

Aansluiten van de luidsprekers en DVD-speler .......................... 7

Aansluiten van andere videocomponenten................................. 8

Aansluiten van het netsnoer ..................................................... 10

RX-ES1SL

Basisbediening ...................................................... 11

1 Inschakelen van de spanning ............................................... 11

2 Kiezen van de weer te geven bron ........................................ 11

3 Instellen van het volume ....................................................... 12

Kiezen van de digitale decodeerfunctie .................................... 12

Activeren van TV Direct ............................................................ 13

Tijdelijk uitschakelen van het geluid—Dempen ........................ 13

Uitschakelen van de stroom met de inslaaptimer ..................... 14

Veranderen van de helderheid van het display ......................... 14

Luidsprekerinstellingen ........................................ 15

Automatisch instellen van de luidsprekerinformatie

—Smart Surround Setup .................................................... 15

Snel instellen van de informatie voor de luidsprekers

en subwoofer—Quick Setup ............................................... 16

Handmatig instellen van de informatie voor de luidsprekers en

subwoofer—Manual Setup ................................................. 17

Basisinstellingen ................................................... 19

Bedieningsprocedure ................................................................ 19

Instellen van de digitale (DIGITAL IN) ingangsaansluitingen

—DIGITAL IN ...................................................................... 19

Instellen van Auto Surround—AUTO SR .................................. 20

Instellen van de automatische functie—MODE ........................ 20

Regelen van het geluid ......................................... 21

Bedieningsprocedure ................................................................ 21

Instellen van de toon—BASS, TREBLE .................................... 21

Instellen van het subwoofer -uitgangsniveau—SUBWFR......... 21

Instellen van de weergavebalans van de voorluidspreker

—BAL ................................................................................. 22

Versterken van de lage tonen—B.BOOST ................................ 22

Verzwakken van het ingangssignaal—ATT ............................... 22

Bediening van de tuner ......................................... 23

Handmatig afstemmen op zenders ........................................... 23

Gebruik van voorkeurzenders ................................................... 23

Kiezen van de FM-ontvangstfunctie ......................................... 24

Gebruik van RDS (Radio Data System) voor ontvangst van

FM-zenders ........................................................................ 25

Opzoeken van een programma aan de hand van

PTY-codes .......................................................................... 26

Tijdelijk overschakelen len naar een ander gewenst

radioprogramma ................................................................. 27

Voor realistische geluidsvelden ........................... 28

Reproductie met een bioscoopeffect ........................................ 28

Introductie van de Surround/DSP-functies ............................... 28

Meer over de relatie tussen de opstelling van de luidsprekers

en de Surround/DSP-functies ............................................ 30

Gebruik van Surround-functies ................................................. 30

Gebruik van DSP-functies ........................................................ 32

Gebruik van de DVD MULTI weergavefunctie ..... 34

Activeren van de DVD MULTI weergavefunctie ........................ 34

Instellen van het uitgangsniveau van de luidsperkers .............. 34

XV-N55SL

Voordat u begint ..................................................... 35

Omtrent deze handleiding ........................................................ 35

Betreffende discs ...................................................................... 35

Basisbediening....................................................... 36

In/uitschakelen van de speler ................................................... 36

Begin-instellingen ..................................................................... 36

Normaal afspelen ..................................................................... 37

Hervatten van de weergave. ..................................................... 38

Diverse afspeelsnelheden ........................................................ 39

Opzoeken van het begin van een scène of muziekstuk ............ 40

Geavanceerde bediening. ...................................... 41

Afspelen vanaf een bepaalde plaats op de disc ....................... 41

Wijzigen van de afspeelvolgorde .............................................. 42

Herhaald afspelen .................................................................... 44

Wijzigen van de taal, het geluid en de camerahoek ................. 45

Speciale beeld/geluidseffecten ................................................. 46

Menubalkfuncties ...................................................................... 47

Afspelen van MP3/WMA discs .............................. 49

Bediening.. ................................................................................ 49

Afspelen van JPEG discs ...................................... 51

Betreffende JPEG discs............................................................ 51

Basisbediening ......................................................................... 51

De beelden automatisch één voor één weergeven

(diashowfunctie) ................................................................. 52

Wijzigen van de oorspronkelijke instellingen ..... 54

Voorkeuren selecteren .............................................................. 54

Afspelen voor kinderen beperken ............................................. 57

Aanvullende informatie.......................................... 59

Aanhangsel A: Land/gebiedcodelijst voor Parental Lock ......... 59

Aanhangsel B: Tabel van talen en hun afkortingen ................. 60

Aanhangsel C: Tabel van digitale uitgangssignalen ................ 60

Aanhangsel D: Verklarende woordenlijst ................................. 61

Bediening van andere JVC toestellen ................... 62

Bediening van componenten van een ander

merk .........................................................................

Oplossen van problemen ....................................... 65

Technische gegevens ............................................. 68

NL01-10.RX-ES1&XV-N55[E]f.p65 21/2/03, 8:58 AM1

Nederlands

Afstandsbediening

Namen van onderdelen

DVD-A

123

456

789

+10

RM-SQPES1R

REMOTE CONTROL

Druk hier en schuif omlaag

om de klep van de

afstandsbediening te

openen.

Voor bediening van de receiver (RX-ES1SL) moet u de

functieschakelaar (h) naar “AUDIO/TV/VCR/STB” drukken.

Voor bediening van de speler (XV-N55SL) moet u de

functieschakelaar (h) naar “DVD” drukken.

Zie de tussen haakjes aangegeven bladzijden voor details.

1TV DIRECT toets (13)

2Standby/aan-toetsen (11, 36, 62 – 64)

AUDIO, DVD , VCR , STB , TV

3Bronkeuzetoetsen (11)

DVD, VCR, STB, TV, DVD MULTI, FM/AM

4CHANNEL +/– toetsen (62 – 64)

5TV VOL (volume) +/– toetsen (62, 64)

6• Bedieningstoetsen voor videocomponenten (62, 64)

4, 3, ¢, 1, 7, 8, ¡

• Bedieningstoetsen voor tuner (23, 24)

TUNING 9, TUNING (, FM MODE, MEMORY

7• Bedieningstoetsen voor DVD

TOP MENU, MENU, CHOICE, ON SCREEN, ENTER,

3, 2, 5, ∞

• Bedieningstoetsen voor RDS (25 – 27)

PTY 9, PTY (, PTY SEARCH, TA/NEWS/INFO, DISPLAY

8SUBTITLE toets (45)

9AUDIO toets (45)

pZOOM toets (46, 52)

qVFP toets (46)

w toets (40)

eANGLE toets (45)

r3D toets (47)

tREPEAT toets (44, 50, 53)

ySLEEP toets (14)

uDIMMER toets (14, 37)

iBASS BOOST toets (22)

oSMART S (surround). SETUP toets (15)

;EFFECT toets (33)

aTEST toets (31)

sInsteltoetsen voor uitgangsniveaus voor luidsprekers en

subwoofer (22, 31, 32, 34)

SUBWFR (subwoofer) +/–, CENTER +/–, SURR L (links

surround) +/–, SURR R (rechts surround) +/–

dTV/VIDEO toets (62, 64)

fMUTING toets (13)

gVOLUME +/– toetsen (12)

hFunctieschakelaar

DVD, AUDIO/TV/VCR/STB

jTITLE/GROUP toets (41, 50, 52)

kRETURN toets (41)

l• Cijfertoetsen voor instellen van toon (21)

BASS 9/(, TREBLE 9/(

• Cijfertoetsen voor kiezen van voorkeurkanalen (24)

• Cijfertoetsen voor bediening van videocomponenten (62 – 64)

/ANALOG/DIGITAL INPUT toets (11, 12)

zCANCEL toets (43)

xTONE toets (21)

cA (audio).POSITION toets (22)

vDECODE toets (12)

bSURROUND toets (30)

NL01-10.RX-ES1&XV-N55[E]f.p65 21/2/03, 5:16 PM2

Nederlands

Voorpaneel

Displayvenster

Achterpaneel

RX-ES1SL

Zie de tussen haakjes aangegeven bladzijden voor details.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

VCR AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

STB

CAUTION:

SPEAKER

IMPEDANCE

DVD

1234

4Luidsprekeraansluitingen (7)

FRONT SPEAKERS, SURROUND SPEAKERS, CENTER

SPEAKER

5DVD IN aansluitingen (10)

FRONT, CENTER, SURR (REAR), SUBWOOFER

6SUBWOOFER OUT aansluiting (7)

Namen van onderdelen

ANALOG PLΙΙ

SUBWFR LFE

SLEEP MODE TA STTUNED

INFONEWS

AUTO MUTING

A.POSITION

MHZ

kHZ

VOL

AUTO

AUTO SR

INPUT ATT

DSP

LCR

LS S RS

LPCM

DOLBY D

DTS

RDS

BASS BOOST

wr t y

1STANDBY/ON toets en STANDBY lampje (11)

2TV DIRECT toets (13)

3SETTING toets (16, 17, 19)

4ADJUST toets (21, 31, 33, 34)

5SURROUND toets (31, 33)

6Displayvenster (zie hieronder)

7Bronindicators

DVD MULTI, DVD, STB, VCR, TV, FM/AM

8•SET toets (16, 17, 19, 21, 31, 33, 34)

•TUNER PRESET toets (24)

9Afstandsbedieningsensor (5)

pSOURCE SELECTOR (11)

MULTI JOG (16, 17, 19, 21, 31 – 34)

qMASTER VOLUME regelaar (12)

wPHONES aansluiting (12)

1Signaalformaatindicators (11, 13)

ANALOG, LPCM (Lineair PCM), DOLBY D (Dolby Digital), DTS

2Signaal- en luidsprekerindicators (14)

3DSP indicator (29, 32, 33)

4 PL II indicator (28)

5HP (hoofdtelefoon) indicator (12)

6SLEEP indicator (14)

7AUTO MODE indicator (20)

8BASS BOOST indicator (22)

9Indicators voor RDS-bediening (25, 27)

TA, NEWS, INFO, RDS

pIndicators voor tuner-bediening (23)

TUNED, ST (stereo)

qAUTO MUTING indicator (24)

wINPUT ATT (verzwakking) indicator (22)

eAUTO SR (surround) indicator (20)

rHoofddisplay

tVolumeniveau-indicator (11)

yA (audio).POSITION indicator (22)

1ANTENNA aansluitingen (6)

2SCART aansluitingen (9)

AV IN/OUT (VCR, TV), AV IN (DVD, STB)

3DIGITAL IN aansluitingen (8)

DIGITAL 1 (DVD) , DIGITAL 2 (STB), DIGITAL 3 (TV)

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

689p

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM3

Nederlands

Voorpaneel

Displayvenster

XV-N55SL

Zie de tussen haakjes aangegeven bladzijden voor details.

Namen van onderdelen

6Indicators voor totale speelduur/resterende speelduur

73D indicator

83 (weergave)/8 (pauze) indicators

9Hervattingsindicator

0Multi-informatievenster

1Audioformaat-indicators

2Disc-indicator

3Groep/titel/track/hoofdstuk-indicators

4Herhaalfunctie-indicator

5Indicators voor geprogrammeerd afspelen/herhaald afspelen

1 toets (36)

2Indicator STANDBY/ON (36)

3Displayvenster

4Afstandsbedieningsensor (5)

5Disclade

60 toets (37)

74 toets (39, 40)

8¢ toets (39, 40)

97 toets (37, 38)

03 toets (37, 39)

-8 toets (38, 39)

Achterpaneel

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

RGB

COMP.

AV COMPU LINK

1345 6

OPMERKINGEN

*1Deze aansluitingen worden niet met dit toestel gebruikt. Deze

aansluitingen worden uitsluitend gebruikt wanneer de speler direct

met een TV of dergelijk component is verbonden.

*2Deze aansluitingen worden niet met dit toestel gebruikt. Deze

aansluitingen worden uitsluitend gebruikt wanneer de speler direct

met een TV of dergelijk component is verbonden.

Gebruik slechts één soort video-aansluiting—composiet video, S-

video of SCART—bij het verbinden van de DVD-speler. Wanneer u

meerdere soorten aansluitingen gebruikt, zullen de helderheid en

kleuren niet optimaal op het scherm kunnen worden getoond.

1AUDIO OUT LEFT/RIGHT aansluitingen*1

2DIGITAL OUT aansluitingen (9)

COAXIAL, OPTICAL

3VIDEO OUT aansluitingen*2

VIDEO, S-VIDEO

4SCART aansluiting (9)

AV OUT

5VIDEO SIGNAL SELECTOR (9)

6AV COMPU LINK (fvoor toekomstig gebruik)

STANDBY / ON

135670-8 9

123456

890

NL01-10.RX-ES1&XV-N55[E]f.p65 21/2/03, 9:08 AM4

Nederlands

Starten

Plaatsen van batterijen in de

afstandsbediening

Voor gebruik van de afstandsbediening moet u eerst de twee

bijgeleverde batterijen plaatsen.

Druk op de batterij-

afdekking op de

achterkant van de

afstandsbediening en

schuif open.

Plaats de batterijen.

Zorg dat de polen in de juiste richting

wijzen:

(+) naar (+) en (–) naar (–).

Plaats de deksel weer

terug.

Vervang de batterijen indien het bereik van de afstandsbediening

kleiner wordt of de afstandsbediening niet meer goed werkt. Gebruik

in dat geval twee R6P(SUM-3)/AA(15F) droge cel batterijen.

•De bijgeleverde batterijen dienen uitsluitend voor het in gebruik

nemen. Plaats andere batterijen voor langdurig gebruik.

LET OP:

Voorkom het lekken of barsten van batterijen en let daarom op het

•Plaats batterijen altijd met de polen in de juiste richting in het vak

van de afstandsbediening: (+) naar (+) en (–) naar (–).

•Gebruik uitsluitend het gespecificeerde type batterij. Batterijen van

dezelfde afmetingen hebben namelijk mogelijk een ander voltage.

•Vervang altijd beide batterijen tegelijkertijd door nieuwe.

•Stel batterijen niet aan hitte of vlammen bloot.

Richt de afstandsbediening bij gebruik recht naar de

afstandsbedieningsensor op het toestel.

Voorbereiding

Algemene voorbereiding

•Demonteer het toestel NIET en verwijder geen schroeven,

afdekkingen of de behuizing van het toestel.

•Stel dit toestel NIET aan regen of vocht bloot.

•Stel dit toestel NIET aan het directe zonlicht bloot en plaats het niet

in de buurt van een verwarmingselement.

Plaatsing

•Plaats de receiver op een vlakke plaats die niet aan vocht en stof

onderhevig is.

Indien er water in het toestel is gekomen, moet u de stroom direct

uitschakelen en de stekker van het netsnoer uit het stopcontact

trekken. Raadpleeg vervolgens de plaats van aankoop. Het gebruik

van het toestel wanneer deze nat is, kan brand of een elektrische

schok veroorzaken.

•Kies een plaats die vlak, droog en niet te warm of te koud is –

tussen de 5˚C en 35˚C

•Zorg dat er een goede ventilatie rond de receiver is. De receiver kan

oververhitten indien de warmte niet kan worden afgevoerd met

beschadiging van de receiver tot gevolg.

•Zorg dat er voldoende afstand tussen het toestel en de TV is.

•Installeer het toestel niet op een aan trillingen onderhevige plaats.

Behandeling van de receiver

•Raak het netsnoer en de stekker NIET met natte handen aan.

•Trek NIET aan het netsnoer om de stekker te ontkoppelen. Pak de

stekker beet voor het ontkoppelen zodat het snoer niet kan worden

beschadigd.

•Houd het netsnoer uit de buurt van de andere aansluitsnoeren en

de antenne. Het netsnoer kan anders namelijk ruis of

scherminterferentie veroorzaken. Gebruik bij voorkeur een

coaxkabel voor het verbinden van de antenne. Dit soort kabels is

namelijk goed tegen interferentie en storing beschermd.

•In geval van een stroomonderbreking of wanneer de stekker uit het

stopcontact is getrokken, zullen de diverse gemaakte instellingen,

bijvoorbeeld de vastgelegde FM of AM (MW) zenders en

geluidsinstellingen, na een paar dagen gewist.

•Trek de stekker uit het stopcontact indien u het toestel voor langere

tijd niet gaat gebruiken, bijvoorbeeld wanneer u op vakantie gaat.

Met de stekker in het stopcontact gestoken, wordt er altijd een

kleine hoeveelheid stroom verbruikt.

Voorkomen van een onjuiste werking

•Er bevinden zich geen door de gebruiker te repareren onderdelen in

het toestel. Trek de stekker uit het stopcontact en raadpleeg de

plaats van aankoop indien het toestel niet juist functioneert.

•Steek geen metalen voorwerpen, bijvoorbeeld haarpennen, munten,

etc., in het toestel.

•Blokkeer de ventilatie-openingen niet. Het toestel kan worden

beschadigd indien deze openingen zijn geblokkeerd.

Reinigen van de behuizing

•Gebruik een zachte doek. Volg de aanwijzingen van chemische

reinigingsdoekjes goed op indien u dit soort middelen wilt gebruiken.

•Gebruik geen benzine, thinner of andere vluchtige oplosmiddelen

en desinfecterende middelen. Dit soort producten kunnen namelijk

de behuizing aantasten.

Controleren van de bijgeleverde

accessoires

Controleer dat u alle hieronder beschreven accessoires heeft. Het

cijfer tussen haakjes toont het aantal van de bijgeleverde accessoire.

•Afstandsbediening (1)

•Batterijen (2)

•Ringantenne voor AM (MG) (1)

•FM-antenne (1)

•SCART kabel (1)

•Coaxiaal digitaal snoer (1)

•Audio-/videosnoer (geel/rood/wit) (1)

—niet bijgeleverd bij de RX-ES1SL

Neem direct contact op met de plaats van aankoop indien er

accessoires ontbreken.

Afstandsbedieningsensor

XV-N55SL

RX-ES1SL

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM5

Nederlands

OPMERKINGEN

•Indien het draad van de ringantenne voor AM

(MG) met vinyl is bedekt, moet u het vinyl van het

uiteinde verwijderen door het te draaien zoals u hier

rechts ziet.

•Controleer dat de antennegeleiders geen contact

met andere aansluitingen, aansluitsnoeren en het

netsnoer maken. Dit zou namelijk de ontvangst van

zenders verslechteren.

Druk de lipjes van de ring in

de openingen van de basis

om de ringantenne voor AM

(MG) in elkaar te zetten.

Aansluiten van de antennes voor FM en AM (MG)

Ringantenne voor AM (MG)

(bijgeleverd)

Verbind een enkel vinyl-geïsoleerd buitendraad (niet

bijgeleverd) indien de ontvangst van AM (MG) slecht is.

Verbind een FM-buitenantenne (niet

bijgeleverd) indien de ontvangst van

FM slecht is.

FM-antenne (bijgeleverd)

Starten

Aansluiten van de antenne voor AM (MG)

Verbind de bijgeleverde ringantenne voor AM (MG) met de AM LOOP

aansluitingen.

Verbind het witte snoer met de AM EXT aansluiting en het zwarte

snoer met de H aansluiting.

Richt de ring voor een optimale ontvangst.

•Verbind een enkel vinyl-geïsoleerd buitendraad (niet bijgeleverd)

met de AM EXT aansluiting indien de ontvangst slecht is. Houd in

dat geval de ringantenne voor AM (MG) ook aangesloten.

Aansluiten van de antenne voor FM

Verbind de bijgeleverde FM-antenne met de FM 75 Ω COAXIAL

aansluiting als tijdelijke oplossing.

Rol de FM-antenne in horizontale richting uit.

•Verbind een FM-buitenantenne (niet bijgeleverd) indien de

ontvangst niet bevredigend is. Alvorens een 75 Ω coaxkabel met

een stekker (IEC of DIN 45325) aan te sluiten, moet u de

bijgeleverde FM-antenne ontkoppelen.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD STB

VCR TV

FM 75

COAXIAL

AM LOOP

ANTENNA

FM 75

AM EXT

RX-ES1SL

132

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM6

Nederlands

Starten

Subwoofer met

stroomcircuit

VERVOLG OP DE VOLGENDE BLADZIJDE

ANaar middenluidspreker

BNaar rechtersurroundluidspreker

CNaar linkersurroundluidspreker

DNaar rechtervoorluidspreker

ENaar linkervoorluidspreker

Aansluiten van de voor-, midden- en surroundluidsprekers

Voor iedere luidspreker moet u de (+) en (–) aansluitingen op het

achterpaneel met respectievelijk de met (+) en (–) gemarkeerde

aansluitingen van de luidsprekers verbinden.

Draai een stukje van de isolatie bij het uiteinde van

ieder luidsprekersnoer (niet bijgeleverd) en verwijder

dat stukje.

Houd de klem van de luidsprekeraansluiting ingedrukt

(1) en steek vervolgens het luidsprekersnoer (2) in

de aansluiting.

Laat uw vinger van de klem los.

LET OP:

Gebruik luidsprekers met de SPEAKER IMPEDANCE die bij de

luidsprekeraansluitingen is vermeld.

Aansluiten van de subwoofer

Met een subwoofer kunt u de lage tonen verbeterd weergeven of de

oorspronkelijke LFE (lage frequentie) signalen van digitale software

reproduceren.

Verbind middels een RCA tulpstekkersnoer (niet

bijgeleverd) de ingangsaansluiting van een subwoofer

met eigen stroomcircuit met de SUBWOOFER OUT

aansluiting op het achterpaneel.

• Zie tevens de gebruiksaanwijzing van de subwoofer.

OPMERKING

U kunt de subwoofer op iedere gewenste plaats installeren daar de

lage tonen niet-richtinggevoelig zijn. Plaats normaliter echter voor de

luisterplaats.

Aansluiten van de luidsprekers en DVD-speler

Schakel de spanning van alle componenten uit alvorens verbindingen.

Opstelling van de luidsprekers

Na het verbinden van de voor-, midden- en surroundluidsprekers en/of een subwoofer, moet u de juiste informatie voor de luidsprekers

instellen voor een optimaal surroundeffect. Zie bladzijden 15 tot 18 voor details.

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Midden-

luidspreker

Subwoofer

Linkervoor

luidspreker

Linkersurround

luidspreker

Rechtervoor

luidspreker

Rechtersurround

luidspreker

XV-N55SL

RX-ES1SL

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

VCR TV

STB

SUBWOOFER

OUT

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:

SPEAKER

IMPEDANCE

123

ABCDE

RX-ES1SL

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM7

Nederlands

OPMERKINGEN

•Bij het verlaten van de fabriek zijn de DIGITAL IN aansluitingen ingesteld voor het gebruik met

de volgende componenten:

–DIGITAL 1 (coaxiaal): Voor DVD-speler

–DIGITAL 2 (optisch): Voor STB (Set Top Box)

–DIGITAL 3 (optisch): Voor TV tuner

Indien u andere componenten aansluit, moet u de vereiste instelling voor de digitale (DIGITAL

IN) ingangsaansluiting maken. Zie “Instellen van de digitale (DIGITAL IN)

ingangsaansluitingen—DIGITAL IN” op bladzijde 19.

•Kies de juiste digitale ingangsfunctie. Zie “Kiezen van de analoge of digitale ingangsfunctie”

op bladzijde 11.

Aansluiten van andere videocomponenten

Optisch digitaal snoer

(niet bijgeleverd)

Coaxiaal digitaal snoer

(1 kabel bijgeleverd)

Starten

Coaxiaal

digitaal snoer

(1 kabel

bijgeleverd)

Optisch digitaal

snoer (niet

bijgeleverd)

SCART

kabel

(1 kabel

bijgeleverd)

Druk de VIDEO SIGNAL SELECTOR

in de juiste stand voor uw TV.

•Indien uw TV uitsluitend het

composiet videosignaal uitstuurt,

moet u de VIDEO SIGNAL SELECTOR

naar “RGB/COMP.” drukken.

•Indien uw TV uitsluitend het Y/C signaal

uitstuurt, moet u de schakelaar naar “Y/C”

drukken voor een betere beeldkwaliteit.

•Indien uw TV het RGB-signaal uitstuurt,

moet u de schakelaar naar “RGB/COMP.”

drukken.

Aansluiten van de DVD-speler (XV-N55SL)

Verbind de DVD-speler met gebruik van een SCART-

kabel en/of een digitaal snoer.

•Voor weergave van digitaal geluid, is een digitale

verbinding vereist—Digitale optische verbinding of

Digitale coaxiale verbinding.

OPMERKINGEN

•Bij het verlaten van de fabriek zijn de DIGITAL IN

aansluitingen ingesteld voor het gebruik met de

volgende componenten:

–DIGITAL 1 (coaxiaal): Voor DVD-speler

–DIGITAL 2 (optisch): Voor STB (Set Top Box)

–DIGITAL 3 (optisch): Voor TV tuner

Indien u andere componenten aansluit, moet u de

vereiste instelling voor de digitale (DIGITAL IN)

ingangsaansluiting maken. Zie “Instellen van de

digitale (DIGITAL IN) ingangsaansluitingen—

DIGITAL IN” op bladzijde 19.

•Kies de juiste digitale ingangsfunctie. Zie “Kiezen

van de analoge of digitale ingangsfunctie” op

bladzijde 11.

Schakel de spanning van alle componenten uit alvorens

verbindingen.

•De afbeeldingen van de in- en uitgangsaansluitingen zijn

standaardvoorbeelden.

Zie bij het aansluiten van andere componenten tevens de

betreffende gebruiksaanwijzingen daar de namen van aansluitingen

op het achterpaneel per component verschillend zijn.

Digitale verbindingen

LET OP:

Indien u een apparaat voor verbetering van het geluid, bijvoorbeeld

een grafische equalizer, tussen het broncomponent en dit toestel

aansluit, wordt het via dit toestel weergegeven geluid mogelijk

vervormd.

VIDEO SIGNAL

SELECTOR

RGB

COMP.

VCR AV IN /OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

DVD

CAUTION:

SPEAKER

IMPEDANCE

STB

OPTICAL

DIGITAL OUT

COAXIAL

DIGITAL OUT STB (Set Top Box)

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

RX-ES1SL

Verwijder het

beschermdopje

alvorens een optisch

digitaal snoer aan te

sluiten.

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

VCR TV

STB

VIDEOLEFT

PCM

STREAM

COAXIAL

OPTICAL

RIGHT

S-VIDEO

AV OUT

VIDEO OUTDIGITAL OUTAUDIO OUT

VIDEO SIGNAL

SELECTOR

AV COMPU LINK

RX-ES1SL

XV-N55SL

RGB

COMP.

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

AV IN

DVD STB

PCM

STREAM

COAXIAL

OPTICAL

DIGITAL OUT

AV OUT

Verwijder het

beschermdopje alvorens

een optisch digitaal snoer

aan te sluiten.

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM8

Nederlands

Starten

SCART verbindingen

SCART kabel (1 kabel bijgeleverd)

Voor TV en videoformaat

•Indien de TV meerdere SCART aansluitingen heeft, moet u in de

gebruiksaanwijzing van de TV controleren welke videosignalen voor

iedere aansluiting beschikbaar zijn. Sluit vervolgens de SCART

kabel overeenkomstig juist aan.

•Dit receiver kan de videosignalen (S-Video of Composiet) niet

veranderen. Indien het videosignaal van het ene videocomponent

verschilt van het videosignaal van het andere videocomponent

(bijvoorbeeld het ene signaal is S-Video en het andere signaal

Composiet), kunnen de beelden niet juist worden getoond. U moet

in dat geval de videosignalen van alle videocomponenten naar S-

Video of Composiet veranderen of u moet het videosignaal van de

TV veranderen wanneer u naar een andere bron schakelt.

Voor T-V LINK

•U kunt de T-V LINK functie tevens gebruiken indien u een voor T-V

LINK geschikte TV en videorecorder met dit receiver verbindt

middels volledige draad SCART kabels. Zie de bij de TV en

videorecorder geleverde gebruiksaanwijzingen voor details

aangaande T-V LINK.

•Verbind de SCART kabel met de EXT-2 aansluiting van uw met

JVC’s T-V LINK compatibele TV voor gebruik van de

T-V LINK functie.

•Bepaalde TV’s, videorecorders, STB’s en DVD-spelers zijn geschikt

voor datacommunicatie, bijvoorbeeld T-V LINK. Zie tevens de bij

deze componenten geleverde gebruiksaanwijzingen voor details.

*Voor een analoge decoder

Voor het bekijken of opnemen van een gecodeerd programma met uw

videorecorder, moet u een analoge decoder met de videorecorder

verbinden en vervolgens het gecodeerde kanaal van de videorecorder

kiezen.

Indien er geen vereiste aansluiting voor de decoder op uw

videorecorder is, verbind dan de decoder met de TV.

Zie tevens de bij de betreffende apparatuur geleverde

gebruiksaanwijzingen.

*Voor opname van beelden van STB

Indien u een STB en videorecorder direct middels een SCART kabel

verbindt, kunt u de beelden van de STB zonder menuschermen van

STB op een videocassette opnemen. Zie de bij de STB geleverde

gebruiksaanwijzing voor details.

Voor digitaal geluid

Voor weergave van het digitale geluid moet u zowel de digitale

verbinding als de SCART-verbinding maken (zie bladzijden 8 en 9).

Specificaties van de SCART aansluiting

TV VCR STB DVD

AUDIO L/R 䡬䡬䡬䡬

IN Composiet 䡬䡬䡬䡬

(ingang)

VIDEO S-video −䡬䡬䡬

RGB −䡬䡬䡬

AUDIO L/R 䡬*1䡬*1

OUT Composiet 䡬*1*2䡬*1*2

(utigang)

VIDEO S-video 䡬*2−

RGB 䡬*2−

T-V LINK 䡬*3䡬*3䡬*3䡬*3

*1 Signalen die van een SCART aansluiting worden ingevoerd,

kunnen niet via dezelfde SCART aansluiting worden

uitgestuurd.

*2 Het videoformaat van de uitgestuurde videosignalen is

consistent met het formaat van de ingevoerde videosignalen.

Wanneer bijvoorbeeld S-Video signalen naar dit toestel worden

ingevoerd, kunnen geen andere signalen dan S-Video signalen

via dit toestel worden uitgestuurd.

Zie de bij de videocomponenten geleverde gebruiksaanwijzingen

voor het controleren van de instelling voor het

invoeren/uitsturen van videosignalen.

*3 De signalen voor de T-V LINK functie gaan altijd via het toestel.

Zie hieronder.

VERVOLG OP DE VOLGENDE BLADZIJDE

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

CAUTION:

SPEAKER

IMPEDANCE

VCR TV

DVD STB

AV IN/OUT

AV IN

Videorecorder

STB

VCR TV

DVD STB

RX-ES1SL

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM9

Nederlands

Aansluiten van het netsnoer

Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere audio- en videoverbindingen zijn gemaakt. Controleer dat de

stekkers goed zijn aangesloten.

Het STANDBY lampje licht op de receiver op en de indicator op de speler licht rood op.

•Houd het netsnoer uit de buurt van de andere aansluitsnoeren en de antenne. Het netsnoer kan anders namelijk ruis of scherminterferentie

veroorzaken.

OPMERKINGEN

•De voorkeursinstellingen zoals kanaal- en geluidsinstellingen kunnen in de volgende gevallen na een aantal dagen zijn gewist:

–Wanneer u de stekker eruit haalt.

–Wanneer er een stroomstoring optreedt.

•Trek de stekker uit het stopcontact::

–als u de speler langere tijd niet denkt te gebruiken.

–voordat u de speler schoonmaakt.

–voordat u de speler verplaatst.

•Dit mag u niet doen:

–het netsnoer met natte handen aansluiten of losmaken.

–aan het netsnoer trekken om dit los te maken, want dit kan resulteren in beschadiging van het snoer met brand, een elektrische schok of

een ander ongeluk tot gevolg.

LET OP:

•Raak de netspanningskabel niet met natte handen aan.

•Breng geen wijzigingen in het netsnoer aan en zorg dat dit niet wordt verdraaid of verbogen; plaats er ook geen zware voorwerpen op, om

brand, een elektrische schok of andereongelukken te voorkomen.

•Neem contact op met uw leverancier voor een nieuw netsnoer als het snoer beschadigd is.

Starten

Analoge verbinding voor DVD MULTI weergave (zie bladzijde 34)

•DVD MULTI weergave kan niet met de XV-N555SL worden uitgevoerd.

Stereo audiosnoer

(niet bijgeleverd)

Mono

audiosnoer

(niet

bijgeleverd)

Mono audiosnoer

(niet bijgeleverd)

Stereo audiosnoer (niet bijgeleverd)

Naar audio-uitgang voor

middenkanaal

Naar audio-uitgang voor

linkersurroundkanaal

Naar audio-uitgang voor

rechtersurroundkanaal

Naar uitgang voor subwoofer

Naar audio-uitgang voor

rechtervoorkanaal

Naar audio-uitgang voor

linkervoorkanaal

COAXIAL

AM LOOP

ANTENNA

DVD

AUDIO

FM 75

AM EXT

CENTER

FRONT

AV IN / OUT

AV IN

SUBWOOFER

OUT

DIGITAL IN

DIGITAL 3

(TV)

DIGITAL 2

(STB)

DIGITAL 1

(DVD)

CENTER

SPEAKER

SURROUND

SPEAKERS

RIGHT LEFT RIGHT LEFT

FRONT

SPEAKERS

SUB

WOOFER

SURR

(REAR)

CAUTION:

SPEAKER

IMPEDANCE

DVD

AUDIO

CENTER

FRONT SUB

WOOFER

SURR

(REAR)

VCR TV

DVD STB

DVD-speler (bijv. XV-NA7SL)

RX-ES1SL

OPMERKING

Voor gebruik van DVD MULTI weergave moet u dezelfde DVD-speler

gebruiken die middels een SCART-kabel met deze receiver is

verbonden. Indien u een andere DVD-speler aansluit, zal het

gemengde geluid van de linker- en rechtervoorkanalen worden

gereproduceerd.

NL01-10.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:56 PM10

Nederlands

RX-ES1SL

Basisbediening

Inschakelen van de spanning

Druk op STANDBY/ON (of AUDIO van

de afstandsbediening).

De STANDBY lampje dooft. De indicator van de ingestelde bron groen

licht op. De naam van de ingestelde bron (of frequentie van zender)

verschijnt op het display.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Voor bediening van de

receiver met gebruik van de

afstandsbediening moet u de

functieschakelaar altijd naar

AUDIO/TV/VCR/STB drukken.

Kiezen van de weer te geven bron

Op het bedieningspaneel aan de voorzijde:

Draai SOURCE SELECTOR totdat de naam van de

gewenste bron op het display verschijnt.

De bronindicator van de gekozen bron licht rood op.

• Door SOURCE SELECTOR te draaien, verandert de bron als volgt:

Met de afstandsbediening:

Druk op een van de bronkeuzetoetsen.

• Door iedere druk op FM/AM wordt afwisselend FM en AM (MG)

ingesteld.

DVD MULTI: Kiezen van de DVD-speler met gebruik van de

analoge discrete uitgangsfunctie (5.1 kanaal

weergave).

Zie bladzijde 34 voor details aangaande DVD

MULTI weergave.

DVD (DIGITAL)*: Kiest de DVD-speler.

STB (DIGITAL)*: Kiest STB (Set Top Box).

VCR: Kiest de videorecorder.

TV (DIGITAL)*: Kiest de TV-tuner.

FM: Kiest een FM-zender

AM: Kiest een AM (MG)-zender.

* Kiezen van de analoge of digitale ingangsfunctie

Indien u een DVD-speler, STB of TV-tuner met zowel de methode voor

een analoge verbinding als de methode voor een digitale verbinding

heeft aangesloten (zie bladzijden 8 en 9), dient u de juiste

ingangsfunctie te kiezen.

• U kunt de digitale ingang uitsluitend kiezen voor bronnen waarvoor

u de digitale ingangsaansluitingen heeft ingesteld. (Zie “Instellen

van de digitale (DIGITAL IN) ingangsaansluitingen—DIGITAL IN” op

bladzijde 19).

ALLEEN met de afstandsbediening:

Druk op ANALOG/DIGITAL INPUT om de analoge of

digitale ingangsfunctie te kiezen.

• Door iedere druk op de toets wordt ingangsfunctie afwisselend de

analoge ingang (“ANALOGUE”) en de digitale ingang (“DGTL

AUTO”) ingesteld.

DGTL AUTO: Kies voor de digitale ingangsfunctie. Het receiver

tast automatisch het formaat van het

binnenkomende signaal af, vervolgens licht de

digitale signaalindicator (DOLBY D, DTS of

LPCM) voor het afgetaste signaal op.

ANALOGUE*: Kies voor de analoge ingangsfunctie.

*Fabrieksinstelling

OPMERKING

U kunt de digitale ingangsfunctie niet kiezen wanneer “DVD MULTI”

als weergavebron is ingesteld.

Het huidige volumeniveau wordt hier getoonde.

De naam van de ingestelde bron verschijnt.

Uitschakelen van de spanning (naar standby)

Druk nogmaals op STANDBY/ON (of AUDIO van de

afstandsbediening).

De STANDBY lampje licht nu op.

OPMERKING

Tijdens standby wordt er nog een kleine hoeveelheid stroom naar het

toestel gestuurd. Om de spanning geheel uit te schakelen, moet u de

stekker van het netsnoer uit het stopcontact trekken.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

DVD MULTI DVD (DVD DIGITAL)

STB (STB DIGITAL) VCR TV (TV DIGITAL)

FM AM

(Terug naar het begin)

NL11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM11

Nederlands

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

DGTL AUTO

DGTL DTS

DGTL D.D.

Basisbediening

Voor bediening van de

receiver met gebruik van de

afstandsbediening moet u de

functieschakelaar altijd naar

AUDIO/TV/VCR/STB drukken.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Instellen van het volume

Voor het verhogen van het volume, draait u

MASTER VOLUME naar rechts (of drukt u op

VOLUME + van de afstandsbediening).

Voor het verlagen van het volume, draait u MASTER

VOLUME naar links (of drukt u op VOLUME – van de

afstandsbediening).

LET OP:

Stel het volume altijd op het minimale niveau alvorens de weergave

van een bron te starten. Indien een hoog volume is ingesteld, kan een

plotseling hard geluid uw gehoor en/of de luidsprekers beschadigen.

OPMERKING

Het volumeniveau kan vanaf “0” (minimum) tot “50” (maximum)

worden ingesteld.

Luisteren via een hoofdtelefoon

Verbind de hoofdtelefooningang PHONES aansluiting op het

voorpaneel. De huidige gekozen surroundfunctie en de luidsprekers

worden hierdoor uitgeschakeld en de HEADPHONE functie wordt

geactiveerd. De HP (hoofdtelefoon) indicator licht op het display op.

•De HEADPHONE functie wordt uitgeschakeld en de luidsprekers

worden geactiveerd wanneer u de hoofdtelefoon weer van de

PHONES aansluiting ontkoppelt.

HEADPHONE functie

Bij gebruik van een hoofdtelefoon worden de volgende signalen,

ongeacht de gemaakte luidsprekerinstellingen, gereproduceerd:

—Met 2-kanaal bronnen, worden de signalen voor de linker- en

rechtervoorkanalen direct via de linker- en rechterkant van de

hoofdtelefoon weergegeven.

—Met multi-kanaal bronnen, worden de signalen voor de linker-

en rechtervoorkanalen, middenkanalen en surroundkanalen

teruggemengd en vervolgens via de hoofdtelefoon

weergegeven, waarbij de lage tonen niet verloren gaan.

U kunt dus ook via de hoofdtelefoon multikanaal

geluidsbronnen beluisteren.

LET OP:

Verlaag beslist het volume:

•Alvorens de hoofdtelefoon aan te sluiten of op te zetten, daar een

hoog volume zowel de hoofdtelefoon als uw gehoor kan

beschadigen.

•Alvorens de luidsprekers weer in te schakelen, daar anders mogelijk

een zeer hoog volume via de luidsprekers wordt weergegeven.

Kiezen van de digitale decodeerfunctie

Voer de volgende stappen uit indien u de volgende problemen heeft

bij weergave van Dolby Digital of DTS Digital Surround software met

“DGTL AUTO” gekozen (zie bladzijde 11):

•Geen geluid bij het starten van de weergave.

•Ruis tijdens het zoeken of verspringen naar hoofdstukken of

fragmenten.

ALLEEN met de afstandsbediening:

Druk op ANALOG/DIGITAL INPUT om de digitale

ingangsfunctie “DGTL AUTO” te kiezen.

Druk op DECODE om “DGTL D.D.” of “DGTL DTS”.

•Door iedere druk op de toets verandert de digitale

ingangsfunctie als volgt:

•Kies “DGTL D.D.” voor weergave van software die met Dolby

Digital is gecodeerd.

•Kies “DGTL DTS” voor weergave van software die met DTS

Digital Surround is gecodeerd.

OPMERKING

Bij het uitschakelen van de spanning of het kiezen van een andere

bron, worden “DGTL DTS” en “DGTL D.D.” geannuleerd en de digitale

ingangsfunctie automatisch weer naar “DGTL AUTO” teruggesteld.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

NL11-14.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM12

Nederlands

ANALOG

SUBWFR

De volgende analoog/digitaal signaalindicators op het display

tonen wat voor een type signaal door het toestel wordt ontvangen.

ANALOG: Licht op wanneer de analoge ingang is gekozen.

LPCM: Licht op wanneer Lineair PCM signalen worden

ontvangen.

DOLBY D: • Licht op wanneer Dolby Digital signalen worden

ontvangen.

• Knippert wanneer “DGTL D.D.” is gekozen voor

software die niet met Dolby Digital is gecodeerd.

DTS: • Licht op wanneer DTS signalen

worden ontvangen.

• Knippert wanneer “DGTL DTS” is gekozen voor

software die niet met DTS is gecodeerd.

OPMERKING

Indien “DGTL AUTO” het binnenkomende signaal niet kan

herkennen, zal er geen digitale signaalindicator op het display

oplichten.

Activeren van TV Direct

Met TV Direct kunt u dit toestel als een AV-schakelaar gebruiken

terwijl het toestel niet is ingeschakeld.

Met TV Direct geactiveerd worden de signalen van het beeld en geluid

van de videocomponenten, bijvoorbeeld een DVD-speler, via dit

toestel naar de TV gestuurd. U kunt dankzij deze functie de

videocomponenten en de TV normaal, alsof ze direct zijn verbonden,

gebruiken.

• Deze functie heeft effect voor de volgende bronnen—DVD

(uitgezonderd DVD MULTI), STB en VCR indien deze met SCART-

kabels zijn verbonden.

Volg de hieronder beschreven stappen voor het activeren

(of uitschakelen) van TV Direct:

Druk op TV DIRECT.

Alle indicators doven en de indicator van de huidige gekozen bron

licht groen op.

Schakel het videocomponent en de TV in.

Kies het videocomponent dat u voor weergave

wilt gebruiken.

Op het bedieningspaneel aan de voorzijde:

Draai SOURCE SELECTOR totdat een van de

bronindicators—DVD, VCR of STB—groen

oplicht.

Met de afstandsbediening:

Druk op een van de bronkeuzetoetsen––DVD,

VCR of STB.

De bronindicator van de gekozen bron licht groen op.

Voor het annuleren van TV Direct en uitschakelen van het

toestel, druk op STANDBY/ON van de voorpaneel.

Het toestel wordt uitgeschakeld en de STANDBY lampje licht op.

Voor het annuleren van TV Direct en inschakelen van het toestel,

druk op TV DIRECT.

Het toestel wordt ingeschakeld en de indicator van de huidige

gekozen bron licht rood op.

OPMERKINGEN

• Met TV Direct geactiveerd kunt u geen gebruik maken van de door

dit receiver geproduceerde geluidseffecten en kunnen de op dit

toestel aangesloten luidsprekers niet worden gebruikt.

• U kunt de T-V LINK functie tussen de TV en videorecorder

gebruiken wanneer TV Direct is geactiveerd. (Zie tevens de bij de

TV en videorecorder geleverde gebruiksaanwijzingen voor details

aangaande T-V LINK.)

• TV Direct kan niet worden gebruikt voor de DVD MULTI

weergavefunctie (zie bladzijde 34).

Tijdelijk uitschakelen van het geluid

—Dempen

ALLEEN met de afstandsbediening:

Druk op MUTING om het geluid via alle aangesloten

luidsprekers te dempen.

“MUTING” verschijnt op het display en het volume

wordt geheel verlaagd (de volumeniveau-indicator dooft).

Voor het weer inschakelen van het geluid, druk weer op MUTING.

• Door op VOLUME +/– (of MASTER VOLUME van de voorpaneel) te

drukken, wordt het geluid tevens weer ingeschakeld.

Basisbediening

NL11-14.RX-ES1&XV-N55[E]f.p65 21/2/03, 9:01 AM13

Nederlands

Automatisch geheugen voor basisinstellingen

Dit toestel legt de geluidsinstellingen voor iedere bron vast:

• wanneer u de spanning inschakelt,

• wanneer u van bron verandert, en

• wanneer u de analoog/digitaal ingangsfunctie verandert

(zie bladzijde 11).

Bij het veranderen van bron worden de in het geheugen

vastgelegde instellingen voor de nieuwe gekozen bron

automatisch opgeroepen.

De volgende instellingen kunnen voor iedere bron worden vastgelegd:

• Analoog/digitaal ingangsfunctie (zie bladzijde 11)

• Tooninstelling (zie bladzijde 21)

• Balans (zie bladzijde 21)

• Versterking van de lage tonen (zie bladzijde 22)

• Verzwakking van het ingangssignaal (zie bladzijde 22)

• Subwoofer-uitgangsniveau (zie bladzijde 22)

• Audiopositie van subwoofer (zie bladzijde 22)

• Keuze van de surround/DSP-functie (zie bladzijden 28 – 33)

OPMERKING

Indien u FM of AM (MG) als bron heeft gekozen, kunnen voor

iedere golfband afzonderlijke instellingen worden vastgelegd.

Signaal- en luidsprekerindicators op het display

De volgende signaalindicators lichten op —:

L: • Indien de digitale ingang is gekozen: Licht op wanneer

het linkerkanaal een signaal ontvangt.

•Indien de analoge ingang is gekozen: Licht altijd op.

R: • Indien de digitale ingang is gekozen: Licht op wanneer

het rechterkanaal een signaal ontvangt.

•Indien de analoge ingang is gekozen: Licht altijd op.

C: Licht op wanneer het middenkanaal een signaal ontvangt.

LS: Licht op wanneer het linkersurroundkanaal een signaal

ontvangt.

RS: Licht op wanneer het rechtersurroundkanaal een signaal

ontvangt.

S: Licht op wanneer mono-signaal voor het surroundkanaal

wordt ontvangen.

LFE: Licht op wanneer het LFE-kanaal een signaal ontvangt.

De luidsprekerindicators lichten als volgt op:

• De subwooferindicator (

SUBWFR

) licht op indien “SUBWFR” op

“USE” met “Quick Setup” (zie bladzijde 16) of op “YES” met

“Manual Setup” (zie bladzijde 17) is gesteld.

• De andere luidsprekerindicators lichten uitsluitend op wanneer

de overeenkomende luidsprekers op “SML” of “LRG”, zijn gesteld

en tevens voor de huidige weergavefunctie vereist zijn.

Signaalindicators Luidsprekerindicators

ANALOG

SUBWFR

SLEEP

VOL

10 20 30 40 50 60

90 80

(Geannuleerd)

Basisbediening

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

Uitschakelen van de stroom met de

inslaaptimer

U kunt bijvoorbeeld muziek beluisteren wanneer u naar bed gaat

––inslaaptimer.

ALLEEN met de afstandsbediening:

Druk herhaaldelijk op SLEEP.

De SLEEP indicator licht op het display en de

stoptijd verandert met stappen van 10 minuten.

SLEEP indicator

Wanneer de ingestelde stoptijd is bereikt:

Het toestel wordt automatisch uitgeschakeld.

Controleren of veranderen van de resterende tijd tot de stoptijd:

Druk éénmaal op SLEEP.

De resterende tijd (in minuten) tot de stoptijd wordt getoond.

•Druk herhaaldelijk op SLEEP om de stoptijd te veranderen.

Annuleren van de inslaaptimer:

Druk herhaaldelijk op SLEEP totdat “SLEEP 0” op het display

verschijnt. (De SLEEP indicator dooft).

•De inslaaptimer wordt ook geannuleerd wanneer u de spanning zelf

uitschakelt.

Veranderen van de helderheid van het

display

U kunt het display dimmen.

ALLEEN met de afstandsbediening:

Druk herhaaldelijk op DIMMER.

•Door iedere druk op de toets verandert de

aanduiding als volgt:

DIMMER 1: •Het display wordt iets gedimd.

•De blauwe verlichting van de

bronlampjes wordt gedimd.

DIMMER 2: •Het display wordt in vergelijking

met DIMMER 1 sterker gedimd.

•De blauwe verlichting van de

bronlampjes wordt gedimd

(zelfde als DIMMER 1).

DIMMER 3: Het display en de blauwe

aanduiding van de verlichte

bronlampjes wordt uitgeschakeld.

DIMMER OFF: Het display en de aanduiding

wordt niet gedimd (normale

display).

OPMERKING

Kies “DIMMER OFF” bij het instellen van de basisonderdelen en

luidsprekers zodat u de gemaakte instelling duidelijk op het display ter

controle kunt bekijken.

ANALOG PL ΙΙ

SUBWFR LFE

AUTO SR

INPUT ATT

DSP HP

LCR

LS S RS

LPCM

DOLBY D

DTS

SUBWFR

LCR

LS RS

LFE

LCR

LS S RS

NL11-14.RX-ES1&XV-N55[E]f.p65 21/2/03, 9:01 AM14

Nederlands

RX-ES1SL

Luidsprekerinstellingen

Voor een optimaal surroundeffect met de Surround/DSP-functies (zie bladzijden 28 t/m 33), moet u de vereiste informatie voor de luidsprekers

en subwoofer instellen nadat alle verbindingen zijn gemaakt. U kunt de luidsprekerinformatie met een van de volgende drie methoden instellen:

Smart Surround Setup: De luidsprekerinformatie wordt automatisch ingesteld door slechts één handeling—door in uw handen te klappen. De

vertragingstijd en het uitgangsniveau voor de midden- en surroundluidsprekers wordt automatisch ingesteld.

Quick Setup: De informatie voor de luidsprekers en subwoofer kan snel en gemakkelijk worden ingesteld door het gebruik van de

subwoofer, het aantal luidsprekers en het formaat van uw kamer in te voeren.

Manual Setup: U moet de vereiste informatie voor de luidsprekers en subwoofer handmatig instellen.

• Voordat u de luidsprekerinstellingen gaat maken, moet u de luidsprekers en subwoofer aansluiten en plaatsen (zie bladzijde 7) en de receiver

inschakelen.

Voor bediening van de

receiver met gebruik van

de afstandsbediening moet

u de functieschakelaar

altijd naar AUDIO/TV/VCR/

STB drukken.

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Ga op uw luisterplaats zitten.

Houd SMART S.SETUP ingedrukt.

“SETTING UP” knippert op het display.

Controleer dat “SETTING UP” stopt te knipperen

en klap éénmaal in uw handen terwijl “SETTING

UP” op het display wordt getoond.

De receiver tast het niveau van het geluid dat via alle luidsprekers

(met uitzondering van de subwoofer) wordt uitgestuurd af.

Na het aftasten van het geluid verschijnt een van de volgende

aanduidingen op het display:

SUCCESSFUL: Het geluid van het handenklappen is goed

waargenomen. De receiver stelt de vertragingstijd

en het uitgangsniveau van de midden- en

surroundluidsprekers automatisch in.

SILENT: De receiver kan het geluid van een of meerdere

luidsprekers niet waarnemen.

SILENT-ALL: De receiver kan het geluid van alle luidsprekers

niet waarnemen.

FAILED: De receiver kan zowel de rechter- als

linkerkanalen voor de voorluidsprekers en/of

surroundluidsprekers niet waarnemen.

•Indien de receiver het geluid niet juist kan waarnemen

(“SILENT”, “SILENT-ALL” of “FAILED” wordt op het display

getoond), zal “SETTING UP” weer op het display verschijnen en

moet u stap

herhalen.

•De vertragingstijd en het uitgangsniveau voor de luidsprekers

worden automatisch ingesteld wanneer:

—de receiver het geluid als bij “SILENT” achtereenvolgend

tweemaal waarneemt.

—de receiver het geluid als bij “SILENT” bij de derde keer

waarneemt nadat “SILENT”, “SILENT-ALL” en/of

“FAILED” tweemaal is waargenomen.

•Indien de receiver het geluid driemaal als “SILENT-ALL” of

“FAILED” heeft waargenomen, verschijnt MANUAL op het

display. Stel in dat geval de informatie voor de luidsprekers en

subwoofer met “Quick Setup” (zie bladzijde 16) of “Manual

Setup”(zie bladzijde 17) in en stel de uitgangsniveaus voor de

midden- en surroundluidsprekers in (zie bladzijden 31 tot 33).

Voor het annuleren van Smart Surround Setup, drukt u op SMART

S.SETUP terwijl “SETTING UP” op het display knippert.

•U kunt geen andere bedieningen uitvoeren nadat “SETTING UP”

stopt te knipperen. U moet de procedure voor Smart Surround

Setup voltooien.

OPMERKINGEN

•U moet de informatie voor de subwoofer en het uitgangsniveau

handmatig instellen (zie bladzijden 17 en 21).

•Door Smart Surround Setup te activeren, worden eventuele door u

hiervoor gemaakte instellingen voor de vertragingstijd en het

uitgangsniveau gewist.

•Stel de informatie voor de luidsprekers en subwoofer met Quick

Setup (zie bladzijde 16) of Manual Setup (zie bladzijde 17) in en

stel de uitgangsniveaus voor de midden- en surroundluidsprekers

in (zie bladzijden 31 tot 33) wanneer:

—u de door Smart Surround Setup gemaakte luidspreker-

instellingen wilt veranderen

—Smart Surround Setup niet goed is uitgevoerd vanwege

bepaalde factoren, bijvoorbeeld de luisterruimte, het

luidsprekertype of de kracht van het in uw handen klappen.

•Smart Surround Setup wordt niet juist uitgevoerd indien het geluid

door uw lichaam of andere objecten wordt geblokkeerd.

•Klap niet overmatig hard in uw handen.

Automatisch instellen van de luidspreker-

informatie—Smart Surround Setup

De afstand vanaf uw luisterplaats tot de luidsprekers is een van de

belangrijkste elementen voor een optimaal geluidseffect met gebruik

van de Surround/DSP-functies.

U dient de vertragingstijd voor de midden- en surroundluidsprekers in

relatie tot de voorluidsprekers in te stellen zodat het geluid van alle

luidsprekers tegelijkertijd uw oren bereikt (zie tevens bladzijde 18).

Met “Smart Surround Setup” worden de vertragingstijd en het

uitgangsniveau automatisch berekend door een eenvoudige

handeling—in uw handen klappen.

•Voor een effectief gebruik van Smart Surround Setup moeten zowel

de middenluidspreker als surroundluidsprekers zijn aangesloten.

•U kunt tevens de drempelfrequentie, de verzwakking van het lage

frequentie-effect en compressie van het dynamische bereik

handmatig instellen (zie bladzijde 18).

•U moet de volgende stappen opnieuw uitvoeren indien er een

verandering voor de luidsprekers is gemaakt.

ALLEEN met de afstandsbediening:

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

VOL

NL15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM15

Nederlands

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

VOL

USE * NO

ANALOG

SUBWFR

VOL

SUBWFR FRNT SP

LFE

DIGITAL IN AUTO SR MODE

QUICK SETUP

(Terug naar het begin)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

Luidsprekerinstellingen

Snel instellen van de informatie voor de

luidsprekers en subwoofer—Quick Setup

Door de instelling voor het gebruik van de subwoofer, het aantal

luidsprekers en de afmetingen van uw kamer in te stellen, wordt

automatisch de vertragingstijd voor de midden- en

surroundluidsprekers berekend.

•U moet de informatie opnieuw vastleggen indien u van luidsprekers

verandert.

•U kunt tevens handmatig de drempelfrequentie, verzwakking van

het lage frequentie-effect en compressie van het dynamisch bereik

instellen (zie bladzijde 18).

ALLEEN met de afstandsbediening:

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Druk op SETTING.

MULTI JOG werkt nu voor het instellen.

Draai MULTI JOG totdat “QUICK SETUP” op het

display verschijnt.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

Druk op SET.

“ENTER THE NUMBER OF SPEAKERS” wordt rollend op het

display getoond.

•De hiervoor gemaakte luidsprekerinstellingen worden gewist

wanneer u eenmaal “QUICK SETUP” heeft gekozen.

Draai MULTI JOG om het aantal aangesloten

luidsprekers te kiezen.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

5 SPEAKERS*: Kies indien u voor-, midden- en

surroundluidsprekers heeft aangesloten.

4 SPEAKERS: Kies indien u voor- en surroundluidsprekers

heeft aangesloten.

3 SPEAKERS: Kies indien u uitsluitend de voorluidsprekers

en een middenluidspreker heeft aangesloten.

*Fabrieksinstelling

Ieder luidsprekerformaat wordt automatisch juist geregistreerd in

overeenstemming met het aantal aangesloten luidsprekers. Zie

“Luidsprekerformaat in overeenstemming met het aantal

luidsprekers” hier rechts voor details.

Indien u “SMALL ROOM” (kleine kamer) kiest

•De vertragingstijd voor de

middenluidspreker

wordt op 1 msec. gesteld.

•De vertragingstijd voor de

surroundluidsprekers wordt op

3 msec. gesteld.

Druk op SET om de instelling te voltooien.

“SETUP END” wordt even getoond en vervolgens verschijnen de

aanduiding van de hiervoor gekozen bron weer op het display.

OPMERKINGEN

•De door u gemaakte instelling is pas werkelijk vastgelegd wanneer

“SETUP END” op het display wordt getoond.

•Door tijdens het instellen andere bedieningen uit te voeren, met

uitzondering van het instellen van het volume en de dimmer, wordt

Quick Setup geannuleerd.

•Indien u de informatie voor de luidsprekers en subwoofer na het

instellen met Quick Setup wilt veranderen, moet u de instellingen

handmatig maken (zie bladzijde 17).

Luidsprekerformaat in overeenstemming met het aantal

luidsprekers

Aantal Subwoofer Voor Midden Surround

luidsprekers

3 NO

(nee)

LRG (groot) SML (klein) NO (

nee

)

3 USE

(gebruik)

SML (klein) SML (klein) NO (

nee

)

4 NO

(nee)

LRG (groot) NO (

nee

) SML (klein)

4 USE

(gebruik)

SML (klein) NO (

nee

) SML (klein)

5 NO

(nee)

LRG (groot) SML (klein) SML (klein)

5 USE

(gebruik)

SML (klein) SML (klein) SML (klein)

Vertragingstijd voor luidsprekers in overeenstemming met

kamerformaat

Druk op SET.

“ENTER USE OF SUBWOOFER” wordt rollend op het display

getoond.

Draai MULTI JOG om te kiezen of u wel of niet

een subwoofer heeft aangesloten.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

*Fabrieksinstelling

Druk op SET.

“ENTER ROOM SIZE” wordt rollend op het display getoond.

Draai MULTI JOG om de afmeting van de kamer

te kiezen.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

* Fabrieksinstelling

De vertragingstijd voor de midden- en surroundluidsprekers wordt

automatisch, in overeenstemming met de ingestelde afmeting voor

uw kamer, berekend. Zie “Vertragingstijd voor luidsprekers in

overeenstemming met kamerformaat” hier onder voor details.

ANALOG

SUBWFR

VOL

5 SPEKAERS* 3 SPEAKERS

4 SPEAKERS

ANALOG

SUBWFR

VOL

SMALL* MEDIUM

LARGE

1,5 m

2,4 m

1,8 m

2,1 m

NL15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM16

Nederlands

Luidsprekerinstellingen

ANALOG

SUBWFR

VOL

SUBWFR FRNT SP

LFE

DIGITAL IN AUTO SR MODE

QUICK SETUP

(Terug naar het begin)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

ANALOG

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

VERVOLG OP DE VOLGENDE BLADZIJDE

Indien u “MEDIUM ROOM” kiest

•De vertragingstijd voor de

middenluidspreker

wordt op 1 msec. gesteld.

•De vertragingstijd voor de

surroundluidsprekers wordt op

2 msec. gesteld.

Indien u “LARGE ROOM”

(groot kamer) kiest

•De vertragingstijd voor de

middenluidspreker

wordt op 0 msec. gesteld.

•De vertragingstijd voor de

surroundluidsprekers wordt op

0 msec. gesteld.

Handmatig instellen van de informatie

voor de luidsprekers en subwoofer—

Manual Setup

U kunt de informatie voor de luidsprekers en subwoofer indien

gewenst ook handmatig instellen. Voer de informatie opnieuw in indien

u luidsprekers heeft veranderd.

•Subwooferinformatie—SUBWFR

•Luidsprekerformaat—FRNT SP, CNTR SP, SURR SP

•Vertragingstijd voor luidsprekers—CNTR DL, SURR DL

•Drempelfrequentie—CROSS

•Verzwakking van lage frequentie-effect—LFE

•Compressie van dynamisch bereik—D.COMP

Bedieningsprocedure

ALLEEN op het bedieningspaneel aan de voorzijde:

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Druk op SETTING.

MULTI JOG werkt nu voor het instellen.

Draai MULTI JOG totdat het in te stellen

onderdeel op het display verschijnt en druk

vervolgens op SET.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

Draai MULTI JOG om de juiste instelling voor het

in stap

, gekozen onderdeel te kiezen en druk

vervolgens op SET.

Uw instelling is nu vastgelegd.

Bijv.: Indien u “NO” voor “SUBWFR” kiest.

Herhaal stappen

voor het instellen van

andere onderdelen.

Instellen van informatie voor de

— SUBWFR (subwoofer)

Leg vast of u wel of niet een subwoofer heeft aangesloten.

YES*: Kies wanneer u een subwoofer heeft aangesloten.

De subwoofer luidspreker indicator (

SUBWFR

) licht op

het display op (zie bladzijde 14). U kunt het

subwooferuitgangsniveau instellen (zie bladzijde 22).

NO: Kies wanneer u geen subwoofer heeft of nadat de

aangesloten subwoofer wordt ontkoppeld.

*Fabrieksinstelling

Instellen van het formaat van de luidsprekers

—FRNT SP (voorluidspreker),

CNTR SP (middenluidspreker),

SURR SP (surroundluidsprekers)

Leg de formaten van alle aangesloten luidsprekers vast.

LRG (Groot): Kies indien de hoornvormige unit van de luidspreker

groter dan 12 cm is.

SML (Klein)*: Kies indien de hoornvormige unit van de luidspreker

kleiner dan 12 cm is.

NO: Kies wanneer de betreffende luidspreker niet is

aangesloten. (Niet instelbaar voor de

voorluidsprekers).

*Fabrieksinstelling

OPMERKINGEN

•Indien u “SML (klein)” voor de voorluidsprekers heeft gekozen, kunt

u niet “LRG (groot)” voor de midden- en surroundluidsprekers

kiezen.

•Indien u “NO” voor de subwoofer heeft gekozen (zie hierboven en

bladzijde 16), kunt u uitsluitend “LRG (groot)” voor de

voorluidsprekers kiezen.

2,7 m

2,4 m

2,1 m

3,0 m

NL15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM17

Nederlands

Luidsprekerinstellingen

Instellen van de vertragingstijd voor de

luidsprekers

—

CNTRL DL (vertragingstijd middenluidspreker),

SURR DL (vertragingstijd surrounluidsprekers)

U kunt de vertragingstijd gemakkelijk instellen met gebruik van “Smart

Surround Setup” (zie bladzijde 15) of “Quick Setup” (zie bladzijde 16).

De afstand vanaf uw luisterplaats of stoel tot de luidsprekers is een

zeer belangrijke factor voor een optimale surroundweergave met

gebruik van de surroundfuncties.

U moet de vertragingstijd voor de midden- en surroundluidsprekers in

relatie tot de voorluidsprekers instellen zodat het geluid via alle

luidsprekers u tegelijkertijd bereikt.

•Een verhoging (of verlaging) van 1 msec. qua vertragingstijd,

correspondeert met 30 cm meer (of minder) afstand.

CNTR DL*: Stel de vertragingstijd voor de middenluidspreker

binnen een bereik van 0 msec. tot 5 msec. in (met

stappen van 1 msec.).

SURR DL*: Stel de vertragingstijd voor de surroundluidsprekers

binnen een bereik van 0 msec. tot 15 msec. in (met

stappen van 1 msec.).

*“0ms” is de fabrieksinstelling.

Bijv.: In dit geval,

stel “CNTR DL” op “1ms” en,

stel “SURR DL” op “2ms”.

OPMERKING

Indien u hiervoor “NO” voor de midden- en surroundluidsprekers heeft

gekozen (zie bladzijde 17), kunt u de vertragingstijd voor de

middenluidspreker en surroundluidsprekers niet instellen.

Instellen van de drempelfrequentie—CROSS

Kleine luidsprekers kunnen de lage tonen niet efficiënt reproduceren.

Indien u een kleine luidspreker op een willekeurige positie gebruikt,

worden met dit toestel automatisch de elementen van de lage tonen

voor de kleine luidspreker naar de grote luidsprekers gestuurd.

Voor een juist gebruik van deze functie moet u dit

drempelfrequentieniveau in overeenstemming met het formaat van de

aangesloten kleine luidspreker instellen.

•Deze functie heeft geen effect indien u “LRG (groot)” voor alle

luidsprekers (zie bladzijde 17) heeft ingesteld.

80HZ: Kies deze frequentie indien de hoornvormige

luidsprekerunit van de luidspreker ongeveer 12 cm is.

100HZ: Kies deze frequentie indien de hoornvormige

luidsprekerunit van de luidspreker ongeveer 10 cm is.

120HZ: Kies deze frequentie indien de hoornvormige

luidsprekerunit van de luidspreker ongeveer 8 cm is.

150HZ*: Kies deze frequentie indien de hoornvormige

luidsprekerunit van de luidspreker ongeveer 6 cm is.

200HZ: Kies deze frequentie indien de in de luidspreker

ingebouwde hoornvormige luidsprekerunit kleiner dan

5 cm is.

*Fabrieksinstelling

OPMERKING

De cross-over frequentie werkt niet in de HEADPHONE functie.

Instellen van de verzwakking voor het lage

frequentie-effect—LEF

Stel het LFE-niveau in indien de lage tonen vervormd klinken bij

weergave van met Dolby Digital of DTS gecodeerde software.

•Deze functie heeft uitsluitend effect indien LFE signalen worden

ontvangen.

0dB*: Kies normaliter dit niveau.

–10dB: Kies dit niveau indien de lage tonen vervormd klinken.

*Fabrieksinstelling

Instellen van de compressie van het dynamisch

bereik—D.COMP

U kunt het dynamisch bereik (verschil tussen het maximale geluid en

het minimale geluid) voor de weergave van het geluid comprimeren.

Dit is vooral handig wanneer u bijvoorbeeld ’s avonds laat een

surround-bron beluistert.

•Deze functie heeft uitsluitend effect op weergave van een bron met

Dolby Digital.

OFF: Kies voor surround-weergave met het volledige

dynamische bereik. (Geen compressie).

MID*: Kies wanneer u het dynamisch bereik slechts iets wilt

comprimeren.

MAX: Kies wanneer u het geluid maximaal wilt

comprimeren. (Handig voor’s avonds laat).

*Fabrieksinstelling

3,0 m

Linkervoor

luidspreker

Rechtervoor

luidspreker

Rechtersurround

luidspreker

Midden-

luidspreker

2,7 m

2,4 m

2,1 m

Linkersurround

luidspreker

NL15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM18

Nederlands

Basisinstellingen

ANALOG

SUBWFR

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

Bedieningsprocedure

ALLEEN op het bedieningspaneel aan de voorzijde:

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Druk op SETTING.

MULTI JOG werkt nu voor het instellen.

Draai MULTI JOG totdat het in te stellen

onderdeel op het display verschijnt en druk

vervolgens op SET.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

* De instelbare onderdelen die u kunt kiezen verschijnen op het

display nadat “DIGITAL IN” enkele seconden werd getoond.

Draai MULTI JOG om de juiste instelling voor het

in stap

gekozen onderdeel te kiezen en druk

vervolgens op SET.

Uw instelling is nu vastgelegd.

Bijv.: Indien u “1DVD2STB3TV” voor “DIGITAL IN” kiest.

Instellen van de digitale (DIGITAL IN)

ingangsaansluitingen—DIGITAL IN

Bij gebruik van de digitale ingangsaansluitingen moet u vastleggen

welke componenten met welke aansluitingen—DIGITAL 1/2/3 (zie

bladzijde 8) zijn verbonden zodat de juiste naam van de bron

verschijnt wanneer u een digitale bron kiest.

1DVD2STB3TV* : Kies indien u de volgende componenten heeft

aangesloten;

DIGITAL 1:DVD-speler

DIGITAL 2:STB

DIGITAL 3:TV-tuner

1DVD2TV3STB : Kies indien u de volgende componenten heeft

aangesloten;

DIGITAL 1:DVD-speler

DIGITAL 2:TV-tuner

DIGITAL 3:STB

1STB2DVD3TV : Kies indien u de volgende componenten heeft

aangesloten;

DIGITAL 1:STB

DIGITAL 2:DVD-speler

DIGITAL 3:TV-tuner

1STB2TV3DVD : Kies indien u de volgende componenten heeft

aangesloten;

DIGITAL 1:STB

DIGITAL 2:TV-tuner

DIGITAL 3:DVD-speler

1TV2DVD3STB : Kies indien u de volgende componenten heeft

aangesloten;

DIGITAL 1:TV-tuner

DIGITAL 2:DVD-speler

DIGITAL 3:STB

1TV2STB3DVD : Kies indien u de volgende componenten heeft

aangesloten;

DIGITAL 1:TV-tuner

DIGITAL 2:STB

DIGITAL 3:DVD-speler

*Fabrieksinstelling

SUBWFR FRNT SP

LFE

DIGITAL IN* AUTO SR MODE

QUICK SETUP

(Terug naar het begin)

CNTR SP

SURR DL

CROSS

CNTR DL

D.COMP

SURR SP

ANALOG

SUBWFR

VOL

NL15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:57 PM19

Nederlands

Instellen van de automatische functie—

MODE

De videocomponenten kunnen via deze receiver worden bediend

door de automatische functie (Auto Function) te activeren.

•Deze functie heeft effect voor de volgende bronnen—DVD

(uitgezonderd DVD MULTI), STB en VCR indien deze met SCART-

kabels zijn verbonden.

AUTO1: Indien een videocomponent wordt ingeschakeld terwijl

dit toestel reeds is ingeschakeld, zal dit toestel

automatisch het videocomponent als bron kiezen.

De AUTO MODE indicator licht op het display op.

AUTO2: Wanneer een videocomponent wordt ingeschakeld

terwijl de receiver is ingeschakeld of TV Direct is

geactiveerd, zal de receiver automatisch het

videocomponent als bron kiezen.

Wanneer een videocomponent wordt ingeschakeld

terwijl de receiver is uitgeschakeld, wordt TV Direct

geactiveerd en kiest de receiver automatisch het

videocomponent als bron.

Wanneer een videocomponent als bron is gekozen

en wordt uitgeschakeld terwijl de receiver is

ingeschakeld of TV Direct is geactiveerd, zal de

receiver de hiervoor geactiveerd bron kiezen.

Wanneer alle videocomponenten zijn uitgeschakeld

terwijl de receiver is ingeschakeld of TV Direct is

geactiveerd, wordt de receiver automatisch

uitgeschakeld.

De AUTO MODE indicator licht op het display op.

MANUAL*: Kies handmatig de bron.

*Fabrieksinstelling

OPMERKING

Indien u videorecorder als bron kiest, werkt “AUTO1” of “AUTO2”

mogelijk niet wanneer u de videorecorder inschakelt. U moet in dat

geval de weergave starten om de automatische functie te activeren.

Basisinstellingen

Instellen van Auto Surround—AUTO SR

U kunt de Surround-functie eenvoudig gebruiken door de bron (met

de digitale ingang die voor de betreffende bron is gekozen) te kiezen.

Kies “ON” voor het activeren van automatisch surround (Auto Surround).

ON: •Indien een multikanaal signaal wordt ontvangen,

wordt een passende Surroundfunctie geactiveerd.

•Indien Dolby Digital 2ch of DTS 2ch signalen met

surroundsignalen worden ontvangen, wordt

“PL II MOVIE” gekozen.

•Indien Dolby Digital 2ch of DTS 2ch signalen zonder

surroundsignalen worden ontvangen, wordt

“STEREO” gekozen.

•Indien lineaire PCM signalen worden ontvangen, is er

geen verandering.

De AUTO SR indicator licht op het display op.

OFF*: Kies deze stand indien u geen gebruik van Auto

Surround wilt maken.

*Fabrieksinstelling

OPMERKINGEN

•Deze functie werkt niet in de volgende gevallen:

–Bij weergave van een analoge bron.

–Wanneer “DGTL D.D.” of “DGTL DTS” als vastgestelde digitale

ingangsfunctie is gekozen (zie bladzijde 12).

•Indien automatisch door Auto Surround een surroundfunctie wordt

geactiveerd, zal de hiervoor geactiveerde surroundfunctie tijdelijk

worden geannuleerd. “PL II MOVIE” wordt geactiveerd wanneer er

geen multikanaal digitaal signaal meer wordt ontvangen.

•Auto Surround wordt tijdelijk geannuleerd voor de gekozen bron

indien u met Auto Surround geactiveerd op SURROUND drukt.

De Auto Surround instelling wordt in de volgende gevallen weer

geactiveerd:

–Wanneer u het toestel uit- en weer inschakelt,

–Wanneer u van bron verandert,

–Wanneer u de analoge/digitale ingang verandert, en

–Wanneer u “AUTO SR” weer op “ON” stelt.

NL15-20.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:58 PM20

Nederlands

RX-ES1SL

Regelen van het geluid

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Voor bediening van de receiver met gebruik van de afstandsbediening moet u de functieschakelaar altijd naar

AUDIO/TV/VCR/STB drukken.

Bedieningsprocedure

Op het bedieningspaneel aan de voorzijde:

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Druk op ADJUST.

MULTI JOG werkt nu voor het instellen.

Draai MULTI JOG totdat het in te stellen

onderdeel op het display verschijnt en druk

vervolgens op SET.

• Door MULTI JOG te draaien, verandert de aanduiding als volgt:

Draai MULTI JOG om het in stap

gekozen

onderdeel in te stellen en druk vervolgens op

SET.

Uw instelling is nu vastgelegd.

Bijv.: Indien u “+10 (dB)” voor “BASS” kiest.

Instellen van de toon—BASS, TREBLE

U kunt het niveau van de lage en hoge tonen naar wens instellen.

• U moet deze instelling voor iedere bron afzonderlijk maken.

BASS*: Voor het regelen van de lage tonen (van –10 dB tot

+10 dB).

TREBLE*: Voor het regelen van de hoge tonen (van –10 dB tot

+10 dB).

*“0” is de fabrieksinstelling.

Bij gebruik van de afstandsbediening:

Druk op TONE.

Druk op BASS 9/( of

TREBLE 9/( om het niveau in

te stellen (van –10 dB tot +10 dB).

Instellen van het subwoofer-

uitgangsniveau—SUBWFR

U kunt het uitgangsniveau van de subwoofer instellen indien u een

subwoofer heeft aangesloten en de juiste informatie voor de

subwoofer is ingesteld – “USE” voor Quick Setup of “YES” voor

Manual Setup. (Zie bladzijden 16 en 17.)

• U moet deze instelling voor iedere bron afzonderlijk maken.

SUBWFR*: Voor het instellen van het uitgangsniveau voor de

subwoofer (van –10 dB tot +10 dB).

*“0” is de fabrieksinstelling.

Bij gebruik van de afstandsbediening:

Druk op SUBWFR +/– om het

weergaveniveau in te stellen

(van –10 dB tot +10 dB).

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ANALOG

SUBWFR

VOL

BASS TREBLE

PANORAMA

B.BOOST ATT

(Terug naar het begin)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

ANALOG

SUBWFR

VOL

NL21-22.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:58 PM21

Nederlands

Regelen van het geluid

Versterken van de lage tonen

—B.BOOST

U kunt het niveau van de lage tonen versterken––Bass Boost.

•U moet deze instelling voor iedere bron afzonderlijk maken.

ON: Kies deze stand om het niveau van de lage tonen te

versterken (Bass Boost).

De BASS BOOST indicator licht op het display op.

OFF*: Kies deze stand wanneer u geen gebruik van Bass

Boost wilt maken.

*Fabrieksinstelling

OPMERKING

Deze functie heeft uitsluitend effect op de weergave via de

voorluidsprekers.

Bij gebruik van de afstandsbediening:

Druk op BASS BOOST.

•Door iedere druk op de toets wordt Bass Boost

afwisselend geactiveerd en uitgeschakeld.

Verzwakken van het ingangssignaal

—ATT

Het geluid wordt vervormd indien het ingangsniveau van de analoge

bron te hoog is. U moet in dat geval het niveau van het

ingangssignaal verzwakken zodat het geluid niet langer wordt

vervormd.

•U moet deze instelling voor iedere analoge bron afzonderlijk maken.

•U kunt deze instelling niet met de afstandsbediening maken.

ON: Kies voor het verzwakken van het

ingangssignaalniveau.

De INPUT ATT indicator licht op het display op.

NORMAL*: Kies indien u het signaal niet wilt verzwakken.

*Fabrieksinstelling

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Instellen van de audiopositie van de subwoofer

In vergelijking tot weergave van een multikanaal bron, wordt bij

weergave van een stereobron het geluid van de subwoofer versterkt.

Door de audiopositie van de subwoofer in te stellen, wordt bij

weergave van een stereobron het uitgangsniveau voor de subwoofer

verlaagd met de ingestelde waarde. De A (audio).POSITION indicator

licht op wanneer deze functie is geactiveerd.

•U moet deze instelling voor iedere bron afzonderlijk maken.

ALLEEN met de afstandsbediening:

Druk herhaaldelijk op A.POSITION

om uit “–2 (dB)”, “–4 (dB),” en “–6

(dB)” de waarde voor de audiopositie

van de subwoofer te kiezen.

Door een lager nummer wordt het niveau

automatisch meer verlaagd bij weergave van een

stereobron.

•Kies “OFF” (fabrieksinstelling) indien u de

audiopositie niet wilt instellen.

OPMERKINGEN

•Het maximale uitgangsniveau voor de subwoofer is −10 dB.

Bijv.:

Indien het uitgangsniveau voor de subwoofer op “−8 (dB)” en de

audiopositie van de subwoofer op “−4 (dB),” is gesteld, zal het

uitgangsniveau voor de subwoofer bij weergave van een stereobron

−10 dB zijn.

•Deze functie werkt niet indien een surroundfunctie is geactiveerd.

Instellen van de weergavebalans van de

voorluidspreker—BAL

U kunt de balans voor de voorluidsprekers instellen indien het geluid

via de rechter- en linkervoorluidsprekers niet gelijk klinkt.

•U moet deze instelling voor iedere bron afzonderlijk maken.

•U kunt deze instelling niet met de afstandsbediening maken.

BAL*: Voor het instellen van de balans van de voorluidsprekers.

•“CENTER” tot “L-21”: Voor het verlagen van het

uitgangsniveau van het

linkerkanaal.

•“CENTER” tot “R-21”: Voor het verlagen van het

uitgangsniveau van het

rechterkanaal.

*“CENTER” is de fabrieksinstelling.

NL21-22.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:58 PM22

Nederlands

RX-ES1SL

Bediening van de tuner

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

VERVOLG OP DE VOLGENDE BLADZIJDE

Voor de bediening van de tuner worden voornamelijk de toetsen

van de afstandsbediening gebruikt. Voor het gebruik van de

toetsen van de afstandsbediening voor de tuner moet u eerst

op FM/AM drukken.

Voor bediening van de receiver met gebruik van de

afstandsbediening moet u de functieschakelaar altijd naar

AUDIO/TV/VCR/STB drukken.

U kunt “FM” of “AM” tevens kiezen door SOURCE SELECTOR op

het voorpaneel te draaien.

Druk herhaaldelijk op TUNING 9 of

TUNING ( of houd ingedrukt totdat u de

gewenste frequentie heeft gevonden.

Indien u “FM” of “AM” met SOURCE SELECTOR op het

voorpaneel heeft gekozen, moet u op FM/AM van de

afstandsbediening drukken alvorens deze handeling uit te voeren.

• Door een druk (of ingedrukt houden) op TUNING 9 wordt de

frequentie verhoogd.

• Door een druk (of ingedrukt houden) op TUNING ( wordt de

frequentie verlaagd.

OPMERKINGEN

• Wanneer u TUNING 9 of TUNING ( ingedrukt houdt en

vervolgens loslaat, zal de frequentie blijven veranderen totdat op

een zender is afgestemd.

• De TUNED indicator licht op het display op wanneer een zender

van voldoende sterkte is gevonden.

• De ST (Stereo) indicator licht tevens op wanneer een stereo

FM-programma wordt ontvangen.

Gebruik van voorkeurzenders

Nadat eenmaal een zender als voorkeurzender voor een

kanaalnummer is vastgelegd, kunt u snel op de zender afstemmen.

U kunt maximaal 30 FM en 15 AM (MG) zenders als voorkeurzenders

vastleggen.

Vastleggen van voorkeurzenders

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

ALLEEN met de afstandsbediening:

Stem op de zender die u wilt vastleggen af

(zie “Handmatig afstemmen op zenders” van de

hierboven).

• Kies de gewenste FM-ontvangstfunctie indien u tevens de

FM-ontvangstfunctie voor de zender wilt vastleggen. Zie “Kiezen

van de FM-ontvangstfunctie” op bladzijde 24.

Druk op MEMORY.

De plaats voor het kanaalnummer knippert ongeveer 5 seconden

op het display.

Handmatig afstemmen op zenders

ALLEEN met de afstandsbediening:

Druk op FM/AM om de golfband te kiezen.

Er wordt op de laatst beluisterde zender van de gekozen golfband

afgestemd.

• Door iedere druk op de toets wordt afwisselend de FM en AM

(MG) golfband ingesteld.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100+

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ENTER

NL23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM23

Nederlands

Op het bedieningspaneel aan de voorzijde:

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Draai SOURCE SELECTOR om “FM” of “AM” te

kiezen.

Er wordt op de laatst ontvangen zender van de gekozen golfband

afgestemd.

Druk op TUNER PRESET.

“P” verschijnt op het display en MULTI JOG werkt nu voor het

kiezen van voorkeurkanalen.

Draai MULTI JOG om een voorkeurkanaalnummer

te kiezen terwijl “P” op het display wordt getoond.

•Draai MULTI JOG naar rechts voor een hoger

voorkeurkanaalnummer.

•Draai MULTI JOG naar links voor een lager

voorkeurkanaalnummer.

Kiezen van de FM-ontvangstfunctie

U kunt tijdens ontvangst van een FM-uitzending de FM-

ontvangstfunctie veranderen wanneer een stereo FM-uitzending

moeilijk te ontvangen is of veel ruis bevat.

•U kunt de FM-ontvangstfunctie voor iedere voorkeurzender

vastleggen (zie bladzijde 23).

ALLEEN met de afstandsbediening:

Druk tijdens het luisteren naar een FM-zender op

FM MODE.

Indien u “FM” met SOURCE SELECTOR op het voorpaneel heeft

gekozen, moet u op FM/AM van de afstandsbediening drukken

alvorens deze handeling uit te voeren.

•Door iedere druk op de toets wordt de FM-ontvangstfunctie

afwisselend op “AUTO MUTING” en “MONO” gesteld.

AUTO MUTING*: Kies normaliter deze stand.

Indien een programma stereo wordt

uitgezonden, zult u het programma stereo

kunnen beluisteren, wordt het mono

uitgezonden, dan hoort u het mono. Deze

functie is tevens handig voor het

onderdrukken van statische ruis tussen

zenders. De AUTO MUTING indicator licht op

het display op.

MONO: Kies deze stand voor een betere ontvangst

(maar het stereo-effect wordt nu

uitgeschakeld).

Met deze functie hoort u ruis tijdens het

afstemmen op zenders. De AUTO MUTING

indicator dooft van het display. (De ST

indicator dooft tevens.)

*Fabrieksinstelling

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

Bediening van de tuner

ANALOG

SUBWFR

STTUNED AUTO MUTING

VOL

ANALOG

SUBWFR

STTUNED AUTO MUTING

MHZ

VOL

Druk op de cijfertoetsen (1 – 10, +10) om het

kanaalnummer te kiezen terwijl de plaats

knippert.

•Voor kanaalnummer 5, druk op 5.

•Voor kanaalnummer 15, druk op +10 en dan op 5.

•Voor kanaalnummer 30, druk op +10, +10 en dan op 10.

Druk nogmaals op MEMORY terwijl het gekozen

kanaalnummer op het display knippert.

De zender wordt nu als voorkeurzender op dit gekozen

kanaalnummer vastgelegd.

•Het gekozen kanaalnummer stopt te knipperen.

Druk herhaaldelijk op TUNING 9 of

TUNING ( of houd ingedrukt totdat u de

gewenste frequentie heeft gevonden.

Herhaal stappen

tot

totdat alle gewenste

zenders zijn vastgelegd.

Wissen van een vastgelegde voorkeurzender

Door een nieuwe zender op een reeds bezet kanaalnummer vast te

leggen, wordt de eerst vastgelegde zender gewist.

Afstemmen op een voorkeurzender

Met de afstandsbediening:

Druk op FM/AM om de golfband te kiezen.

Er wordt op de laatst ontvangen zender van de laatst gekozen

golfband afgestemd en de cijfertoetsen werken nu voor bediening

van de tuner.

•Door iedere druk op de toets wordt afwisselend de FM en AM

(MG) golfband ingesteld.

Druk op de cijfertoetsen (1 – 10, +10) om een

kanaalnummer te kiezen.

Indien u “FM” of “AM” met SOURCE SELECTOR op het

voorpaneel heeft gekozen, moet u op FM/AM van de

afstandsbediening drukken alvorens deze handeling uit te voeren.

•Voor kanaalnummer 5, druk op 5.

•Voor kanaalnummer 15, druk op +10 en dan op 5.

•Voor kanaalnummer 30, druk op +10, +10 en dan op 10.

NL23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM24

Nederlands

Bediening van de tuner

RDS-indicator

ANALOG

SUBWFR

STTUNED

MHZ

VOL

LR RDS

PS PTY

Frequentie

(Normale aanduiding)

Voor de bediening van RDS worden voornamelijk de toetsen van

de afstandsbediening gebruikt.

Voor bediening van de receiver met gebruik van de

afstandsbediening moet u de functieschakelaar altijd naar

AUDIO/TV/VCR/STB drukken.

Gebruik van RDS (Radio Data System)

voor ontvangst van FM-zenders

Met gebruik van RDS sturen FM-zenders extra signalen samen met

de normale programmasignalen uit. De zenders sturen bijvoorbeeld

de zendernaam en tevens informatie over het type programma dat ze

uitzenden, bijvoorbeeld sport of muziek.

De RDS indicator licht op het display op wanneer u op een

FM-zender heeft afgestemd die tevens RDS-signalen levert.

Met dit toestel kunt u de volgende typen RDS-signalen ontvangen:

PS (Stationsnaam): Toont de algemeen bekende

zendernamen.

PTY (Programmatype): Toont het programmatype dat wordt

uitgezonden.

RT (Radiotekst): Toont textmededelingen die door de

zender wordt uitgezonden.

Enhanced Other Networks: Zie bladzijde 27.

OPMERKINGEN

•RDS is niet beschikbaar voor AM (MG) uitzendingen.

•RDS werkt mogelijk niet goed indien de zender waarop is

afgestemd de RDS-signalen niet juist uitstuurt of de signalen te

zwak zijn.

Wat voor een informatie leveren RDS-signalen?

U kunt op het display zien welke RDS-signalen door de zender

worden uitgestuurd.

Druk tijdens het luisteren naar een FM-zender op

DISPLAY.

•Door iedere druk op de toets verandert de aanduiding op het

display en toont u de volgende informatie:

PS (Stationsnaam):

Tijdens het zoeken verschijnt “PS” en worden de zendernamen

getoond. “NO PS” zal verschijnen indien er geen signaal wordt

ontvangen.

PTY (Programmatype):

Tijdens het zoeken verschijnt “PTY” en vervolgens het type van het

programma dat wordt uitgezonden. “NO PTY” zal verschijnen indien er

geen signaal wordt ontvangen.

RT (Radiotekst):

Tijdens het zoeken verschijnt “RT” en wordt de textmededeling

getoond die door de zender wordt uitgezonden. “NO RT” zal

verschijnen indien er geen signaal wordt ontvangen.

Frequentie:

De zenderfrequentie (geen RDS-service).

Meer over de tekens die op het display worden getoond

De volgende tekens worden op het display gebruikt bij ontvangst van

PS, PTY of RT signalen:

•Het display kan geen accenten tonen. “A” wordt bijvoorbeeld voor

alle “A’s” met accenten, zoals “Å, Ä, Ã, Á, À, Â, å, ä, ã, á, à, en â”

gebruikt.

OPMERKING

Indien het zoeken direct stopt, zullen “PS”, “PTY” en “RT” niet op het

display verschijnen.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

ENTER

NL23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM25

Nederlands

PTY-codes

Bediening van de tuner

Travel

Affairs

Rock M (Rockmuziek)

Religion Easy M (Easy Listening muziek)

Children Classics

Finance

Weather

Other M (Andersoortige muziek)

Social

Phone In

Light M (Lichte muziek)

Info (Informatief)

Sport

Educate (Educatief)

Folk M (Volksmuziek)

Oldies

Drama

Nation M (Nationale muziek)

Culture

Jazz

Varied

Pop M (Popmuziek)

Country

Science

Leisure

Alarm !

TEST

Documemt

None

News

Opzoeken van een programma aan de

hand van PTY-codes

Een voordeel van RDS is dat u eenvoudig en snel een bepaald soort

programma kunt opzoeken dat door een van de voorkeurzenders (zie

bladzijde 23 en 24) wordt uitgezonden door de overeenkomende PTY-

code in te voeren.

Zoeken van een programma met gebruik van de PTY-

codes

Voordat u start, vergeet niet...

•Het zoeken met PTY werkt uitsluitend voor de voorkeurzenders.

•Druk tijdens het zoeken op PTY SEARCH om het zoeken wanneer

u wilt te stoppen.

•De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Druk tijdens het luisteren naar een FM-zender op

PTY SEARCH.

“PTY SELECT” knippert op het display.

Druk terwijl “PTY SELECT” knippert op PTY 9 of

PTY ( totdat de gewenste PTY-code op het

display verschijnt.

•Zie “Beschrijving van PTY-codes” voor details.

Druk nogmaals op PTY SEARCH terwijl de in de

vorige stap gekozen PTY-code nog steeds op het

display wordt getoond.

Tijdens het zoeken worden “SEARCH” en de gekozen

PTY-code afwisselend op het display getoond.

Het toestel zoekt de 30 FM-voorkeurzenders af en stopt zodra

een zender is gevonden die een programma van het gekozen

type uitzendt.

Verder zoeken nadat de eerste zender is gevonden

Druk nogmaals op PTY SEARCH terwijl de aanduidingen op het

display knipperen.

•“NOT FOUND” zal verschijnen indien er geen overeenkomend

programma wordt gevonden.

Beschrijving van PTY-codes:

News: Nieuws.

Affairs: Programma’s met een thema waarin dieper op

het nieuws wordt ingegaan—debat of analyse.

Info: Programma’s die in een brede zin meer

informatie en advies geven.

Sport: Programma’s over sport en sportwedstrijden.

Educate: Educatieve programma’s.

Drama: Radiohoorspelen en series.

Culture: Programma’s over nationale of regionale

cultuur, met inbegrip van taal, theater, enz.

Science: Programma’s over natuurwetenschappen en techniek.

Varied: Voornamelijk praat-programma’s, bijvoorbeeld

quizzen, spelletjes en interviews met beroemdheden.

Pop M: Commerciële, hedendaagse muziek.

Rock M: Rockmuziek.

Easy M: Huidige muziek die ookwel “easy listening” wordt

genoemd.

Light M: Lichte instrumentale muziek, zang of koormuziek.

Classics: Uitvoeringen van orkesten, symfonieën,

kamermuziek, enz.

Other M: Muziek die niet bij een van de andere categorieën

hoort.

Weather: Weerberichten.

Finance: Verslagen van de beurs, handel en commercie.

Children: Programma’s voor kinderen.

Social: Programma’s over sociologie, geschiedenis,

geografie, psychologie en sociale vraagstukken.

Religion: Religieuze programma’s.

Phone In: Luisteraars die hun mening via de telefoon of forums

duidelijk maken.

Travel: Reisinformatie.

Leisure: Programma’s over recreatie en activiteiten.

Jazz: Jazzmuziek.

Country: Programma’s met muziek van oorspronkelijk het

zuiden van Amerika.

Nation M: Huidige populaire, nationale of regionale muziek in de

taal van het land.

Oldies: Muziek uit de “golden age”, oftewel “gouwe ouwe”.

Folk M: Muziek die uit een bepaalde cultuur komt.

Document: Programma’s die dieper op gebeurtenissen ingaan of

bepaalde feiten verder onderzoeken.

TEST: Uitzendingen voor het testen van onder andere

noodberichten en waarschuwingen.

Alarm !: Waarschuwingen en noodberichten.

De inhoud van programma’s met een bepaalde PTY-code kan

met sommige FM-zenders afwijken van de hierboven gegeven

beschrijving.

NL23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM26

Nederlands

NEWS/INFO

TA/INFO

NEWS

TA/NEWS/INFO

INFO TA/NEWS

None

Bediening van de tuner

Stoppen van het programma dat door Enhanced Other Networks

werd gekozen

Druk herhaaldelijk nogmaals op TA/NEWS/INFO zodat de indicator

van het programmatype (TA/NEWS/INFO) van het display dooft. De

Enhanced Other Networks standbyfunctie wordt uitgeschakeld en het

toestel stemt op de hiervoor gekozen zender af.

Indien een noodbericht (Alarm ! signaal) door een FM-zender

wordt uitgezonden

Het toestel stemt behalve in de volgende gevallen automatisch op de

betreffende zender af:

•Bij het luisteren naar niet-RDS Networks – alle AM (MG) zenders,

bepaalde FM-zenders en andere bronnen.

•Indien het toestel standby of in TV Direct is geschakeld.

Tijdens ontvangst van een noodbericht verschijnt “Alarm !” op het

display.

Het TESTsignaal dient voor het testen––en controleert of het

Alarm ! signaal goed kan worden ontvangen

Het TEST signaal laat het toestel op dezelfde manier werken als het

Alarm ! signaal. Bij ontvangst van een TEST signaal schakelt het

toestel automatisch over naar de zender die het TEST signaal

uitzendt.

Tijdens ontvangst van het TEST signaal verschijnt “TEST” op het

display.

OPMERKINGEN

•Sommige FM-stations zenden Enhanced Other Networks-gegevens

uit waar deze toestel niet mee overweg kan.

•Enhanced Other Networks functioneert niet met bepaalde RDS

FM-zenders.

•Als u naar een programma luistert waarop door de functie

Enhanced Other Networks is afgestemd, blijft de eenheid dat

station ontvangen, ook als een ander station een programma met

dezelfde Enhanced Other Networks-gegevens gaat uitzenden.

•U kunt uitsluitend de TA/NEWS/INFO en DISPLAY toetsen

gebruiken tijdens het luisteren naar een programma dat door de

Enhanced Other Networks functie werd gekozen.

•De Enhanced Other Networks functie werkt uitsluitend tijdens

ontvangst van FM-zenders die de Enhanced Other Networks code

hebben.

LET OP:

Als de eenheid steeds heen en weer schakelt tussen het station

waarop de eenheid staat afgestemd en het station waarop de functie

Enhanced Other Networks wil afstemmen, is het raadzaam om

herhaaldelijk op de toets TA/NEWS/INFO te drukken zodat de functie

Enhanced Other Networks wordt uitgeschakeld. Als u niet op de toets

drukt, wordt uiteindelijk het station weer ontvangen waarop de

ontvanger op dat moment al was afgestemd en de knipperende

vermelding van het Enhanced Other Networks-gegevenstype

verdwijnt weer van de display.

Tijdelijk overschakelen len naar een

ander gewenst radioprogramma

Een andere handige functie met RDS is het zogenaamde “Enhanced

Other Networks”.

Met deze functie kunt u tijdelijk naar een ander gewenst

radioprogramma (TA, NEWS en/of INFO) van een andere zender

overschakelen. Het overschakelen is echter niet mogelijk in de

volgende gevallen:

•Bij het luisteren naar niet-RDS Networks—alle AM (MG) zenders,

bepaalde FM-zenders en andere bronnen.

•Indien het toestel standby of in TV Direct is geschakeld.

Voordat u start, vergeet niet...

De Enhanced Other Networks functie kan uitsluitend voor

voorkeurzenders worden gebruikt.

Druk herhaaldelijk op TA/NEWS/INFO totdat het

gewenste programmatype op het display verschijnt.

•Door iedere druk op de toets verandert de aanduiding op het

display als volgt:

TA: Verkeersinformatie in uw regio.

NEWS: Nieuws.

INFO: Programma’s die informatie en advies in de breedste zin

van het woord geven.

Werking van de Enhanced Other Networks functie:

Indien de zender waarop is afgestemd een uitzending van het

door u gekozen programmatype start

De receiver blijft op deze zender afgestemd, maar de indicator van

de ontvangen PTY-code begint te knipperen.

‘

Na het programma stopt de indicator van de ontvangen PTY-code

te knipperen en blijft opgelicht, maar de receiver blijft in de

Enhanced Other Networks standbyfunctie geschakeld.

Indien een andere FM-zender van hetzelfde netwerk een

uitzending van het door u gekozen programmatype start

tijdens het luisteren naar een FM-zender

De receiver schakelt automatisch naar deze andere zender over.

De indicator van de ontvangen PTY-code begint te knipperen.

‘

Na het programma schakelt de receiver terug op de zender

waarop hiervoor was afgestemd, maar blijft de Enhanced Other

Networks functie standby geschakeld. De indicator van de

ontvangen PTY-code stopt te knipperen en blijft opgelicht.

NL23-27.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM27

Nederlands

RX-ES1SL

Voor realistische geluidsvelden

DIGITAL

SURROUND

DIGITAL

PRO LOGIC

RX-ES1 HOME CINEMA CONTROL CENTER

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCR TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

** “DTS” en “DTS Digital Surround” zijn handelsmerken van Digital

Theater Systems, Inc.

Reproductie met een bioscoopeffect

In een bioscoop zijn veel luidsprekers aan de muren opgehangen om

een imponerend, multi-surroundgeluid te reproduceren dat u via alle

richtingen ontvangt.

Met gebruik van veel luidsprekers kan de richting en verplaatsing van

het geluid goed worden uitgedrukt.

De in deze receiver ingebouwde surround/DSP-functies kunnen bijna

dezelfde surroundgeluiden als in een echte bioscoop reproduceren.

Introductie van de Surround/DSP-

functies

U kunt de volgende Surround/DSP-functies met deze receiver

gebruiken.

■Surroundfuncties

• Dolby Pro Logic II

• Dolby Digital

• DTS

■DSP (Digital Signal Processor) functies

• DAP (Digital Acoustic Processor) functies

• All Channel Stereo

■ Surroundfuncties

Dolby Pro Logic II*

Dolby Pro Logic II heeft een nieuw-ontwikkeld multikanaal

weergaveformaat voor het decoderen van alle 2-kanaal bronnen

—stereobronnen en met Dolby Surround gecodeerde bronnen—tot

5,1-kanaal.

De matrix-gebaseerde codering/decodering voor Dolby Pro Logic II

heeft geen begrenzing voor de drempelfrequentie van de achterste

hoge tonen en levert een achter-stereogeluid dat vergelijkbaar is met

de conventionele Dolby Pro Logic.

Dankzij Dolby Pro Logic II kan een ruimtelijk, breed geluid van het

oorspronkelijk opgenomen geluid worden weergegeven zonder

toevoeging van extra nieuwe geluiden en vervorming van de tonen.

Dolby Pro Logic II heeft twee functies—Movie (voor films) en Music

(voor muziek):

Pro Logic II Movie—is uitermate geschikt voor weergave van

bronnen die met Dolby Surround zijn gecodeerd en de

DOLBY SURROUND

markering hebben. U krijgt een geluidsveld dat zeer

dicht bij weergave met het gescheiden 5,1-kanaal geluid ligt.

Pro Logic II Music—is geschikt voor reproductie van iedere 2-kanaal

stereo muziekbron. U krijgt met deze functie een zeer breed en diep

geluid. Voor deze functie kunt u de Panorama control kiezen waarmee

u een als het ware “ingepakt” geluid met een effect van zijmuren krijgt.

• De PL II indicator licht op het display op indien Dolby Pro Logic II

is geactiveerd.

Dolby Digital*

Dolby Digital is een digitale signaalcompressiemethode, ontwikkeld

door Dolby Laboratories, voor multikanaal codering en decodering (1

kanaal tot 5,1 kanaal).

Bij codering met Dolby Digital 5,1 kanaal worden de signalen van het

linkervoorkanaal, rechtervoorkanaal, middenkanaal,

linkersurroundkanaal, rechtersurroundkanaal en het LFE-kanaal

opgenomen en gecomprimeerd. (Er zijn in totaal dus 6 kanalen, maar

het LFE-kanaal wordt als het 0,1 kanaal geteld. Vandaar de term “5,1

kanaal”).

Daarbij kan Dolby Digital ook het surroundgeluid via de

achterluidsprekers stereo reproduceren en wordt de

drempelfrequentie voor de hoge surroundtonen, in vergelijking met

7 kHz voor Dolby Pro Logic, op 20 kHz gesteld. Deze feiten

versterken de verplaatsing van het geluid en het

“aanwezigheidsgevoel” veel meer dan in vergelijking met Dolby Pro

Logic.

• Voor weergave van de met Dolby Digital gecodeerde software moet

het broncomponent middels de digitale aansluitingen op het

achterpaneel van deze receiver zijn verbonden. (Zie bladzijde 8).

OPMERKING

Dolby Digital software kan grofweg in twee groepen worden verdeeld

—multikanaal (tot maximaal 5,1-kanalen) en 2-kanalen software. Voor

surroundgeluid bij weergave van Dolby Digital 2 ch software kunt u

Dolby Pro Logic II gebruiken.

*Vervaardigd in licentie van Dolby Laboratories. “Dolby”, “Pro Logic”

en het dubbel D-symbool zijn handelsmerken van Dolby

Laboratories.

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM28

Nederlands

Voor realistische geluidsvelden

Vroege reflecties

Reflecties via achterkant

Beschikbare Surround/DSP -functies voor ieder ingangssignaal

Functie STEREO DOLBY DTS PRO LOGIC II PRO LOGIC II LIVE DANCE HALL PAVILION ALL CH

Signalen DIGITAL SURROUND MOVIE MUSIC CLUB CLUB ST.

Dolby Digital 䡬䡬⳯⳯⳯⳯⳯⳯⳯⳯

(Multikanaal)

Dolby Digital 䡬⳯⳯䡬䡬 ⳯⳯⳯⳯⳯

(2-kanaal)

DTS Digital

Surround 䡬⳯䡬⳯⳯⳯⳯⳯⳯⳯

(Multikanaal)

DTS Digital

Surround 䡬⳯⳯䡬䡬⳯⳯⳯⳯⳯

(2-kanaal)

Lineair PCM 䡬⳯⳯䡬䡬䡬䡬䡬䡬䡬

Analoog 䡬⳯⳯䡬䡬䡬䡬䡬䡬䡬

DVD MULTI ⳯⳯⳯⳯⳯⳯⳯⳯⳯⳯

䡬: Mogelijk ⳯: Onmogelijk

Geluid dat met All

Channel Stereo wordt

gereproduceerd

DTS**

DTS is een ander digitale signaalcompressiemethode, ontwikkeld

door Digital Theater Systems Inc., en levert multikanaal codering en

decodering.

DTS Digital Surround is een ander discreet 5,1 kanaal digitaal

audioformaat voor CD, LD en DVD software.

In vergelijking met Dolby Digital heeft het DTS Digital Surround

formaat een lagere audiocompressieverhouding. Hierdoor geeft DTS

Digital Surround extra diepte en breedte aan het geluid. U zult merken

dat het geluid natuurgetrouw, overtuigend en gashelder overkomt.

• Voor weergave van de met DTS Digital Surround gecodeerde

software moet het broncomponent middels de digitale aansluitingen

op het achterpaneel van deze receiver zijn verbonden. (Zie

bladzijde 8).

■ DSP (Digital Signal Processor) functies

DAP (Digital Acoustic Processor) functies

De DAP-functies zijn ontworpen voor een reproductie met de

belangrijke akoestische surroundelementen.

Het geluid dat u bijvoorbeeld in een live club, dancing, grote zaal of

paviljoen hoort bestaat uit de directe geluiden en de indirecte

geluiden—de vroege reflecties en latere reflecties via de

achtermuren. Het directe geluid bereikt het gehoor natuurlijk als

eerste, zonder reflectie. De indirecte geluiden worden daarentegen

vertraagd via de muren en het plafond naar u toe gestuurd (zie de

afbeelding hieronder).

Deze indirecte geluiden zijn belangrijke elementen van de

akoestische surroundeffecten. De DAP-functie kan deze belangrijke

elementen aan het geluid toevoegen zodat u het gevoel krijgt dat u

werkelijk bij de “live-uitvoering aanwezig” bent.

De DAP-functies kunnen worden gebruikt indien de voor- en

surroundluidsprekers met deze receiver zijn verbonden (de

middenluidspreker wordt niet gebruikt: er wordt geen geluid via

de middenluidspreker weergegeven, ookal heeft u deze

aangesloten).

Dit toestel heeft de volgende DAP-functies:

LIVE CLUB: Simuleert het ruimtelijke gevoel van een live

muziekclub met een laag plafond.

DANCE CLUB: Simuleert het ruimtelijke gevoel van een

dynamische dansclub.

HALL: Simuleert het ruimtelijke gevoel van een zaal voor

klassieke uitvoeringen.

PAVILION: Simuleert het ruimtelijke gevoel van een grote hal

voor tentoonstellingen.

Deze DAP-functies kunnen worden gebruikt voor het toevoegen van

de akoestische surroundeffecten bij het reproduceren van 2-kanaal

stereo software zowel analoog als Lineair PCM digitaal signaal en

geven het gevoel alsof u werkelijk bij de “live-uitvoering” bent.

• De DSP indicator licht op het display op indien een van de

DAP-functies is gekozen.

All Channel Stereo

Met deze functie krijgt u een groter stereo geluidsveld waarbij alle

aangesloten (en ingeschakelde) luidsprekers worden gebruikt.

All Channel Stereo kan worden gebruikt indien de voor- en

surroundluidsprekers met deze receiver zijn verbonden,

ongeacht of er wel of niet een middenluidspreker is aangesloten.

• Indien de middenluidspreker is aangesloten en geactiveerd, wordt

dezelfde fase van de signalen voor de linker- en rechtervoorkanalen

gemengd en via de middenluidspreker weergegeven.

All Channel Stereo kan worden gebruikt bij weergave van 2-kanaal

stereo software, zowel analoog als Lineair PCM digitaal signaal.

• De DSP indicator licht op het display op indien All Channel Stereo is

gekozen.

Directe geluid

Geluid dat met normale

stereo wordt

gereproduceerd

OPMERKING

MPEG multikanaal signalen kunnen niet worden gereproduceerd.

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM29

Nederlands

Voor Voor

Surround Surround

Midden

Voor Voor

Surround Surround

Midden

Voor Voor

Indien 5 of 4 luidsprekers zijn aangesloten

Voor realistische geluidsvelden

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Meer over de relatie tussen de

opstelling van de luidsprekers en de

Surround/DSP-functies

Afhankelijk van het aantal luidsprekers dat u met deze toestel

gebruikt, kunt u een bepaalde Surround/DSP-functies wel of niet

gebruiken.

Controleer dat de informatie voor de luidsprekers juist is

ingesteld (zie bladzijde 15 tot 18).

•U kunt de surroundfuncties niet gebruiken indien u uitsluitend

voorluidsprekers heeft aangesloten.

•U kunt de DSP-functies niet gebruiken indien er geen

surroundluidsprekers zijn aangesloten.

Bij weergave van multikanaal digitale software, bijvoorbeeld

Dolby Digital of DTS Digital Surround, wordt automatisch een

passende multikanaal surroundfunctie gekozen (“DOLBY D” of “DTS”)

door op SURROUND te drukken (met de digitale ingangsfunctie

gekozen).

•Voor Dolby Digital 2-kanaal software kunt u “PLII MUSIC” of “PLII

MOVIE” kiezen door een druk op SURROUND.

•Zie “Beschikbare Surround/DSP-functies voor ieder ingangssignaal”

op bladzijde 29 voor details.

Beschikbare surroundfuncties:

PL II MOVIE (Pro Logic II MOVIE)

PL II MUSIC (Pro Logic II MUSIC)

Beschikbare DSP-functies:

LIVE CLUB

DANCE CLUB

HALL

PAVILION

ALL CH ST. (All Channel Stereo)

Indien 3 luidsprekers zijn aangesloten

Beschikbare surroundfuncties:

PL II MOVIE (Pro Logic II MOVIE)

PL II MUSIC (Pro Logic II MUSIC)

OPMERKING

Met “AUTO SR (Auto Surround)” op “ON” gesteld (zie bladzijde 20),

de Surround-functie wordt automatisch geactiveerd indien u een

multikanaal bron kiest en de weergave daarvan start.

Kies de gewenste software en start de weergave.

Druk op SURROUND om een passende

Surroundfunctie te activeren.

•Door iedere druk op de toets veranderen de Surround/DSP-

functies als volgt:

Bij weergave van multikanaal digitale software,

bijvoorbeeld Dolby Digital of DTS Digital Surround:

Bij weergave van 2-kanaal digitale software, bijvoorbeeld

Dolby Digital of DTS Digital Surround:

Bij weergave van andere dan hierboven beschreven

software:

Indien “AUTO SR (Auto Surround)” op “ON” is gesteld

Door de weergave van een digitale bron te starten, wordt

automatisch een passende Surround-functie geactiveerd.

(Zie bladzijden 20). →→

→→

→ Ga naar stap

Gebruik voor de handigheid de

afstandsbediening voor het maken

van de geluidsinstellingen. U kunt dan

namelijk de bedieningen vanaf uw

luisterplaats en met gebruik van de

testtoon uitvoeren.

•Gebruik de toetsen op het

voorpaneel voor het kiezen van

Panorama control voor Pro Logic II

Music.

Gebruik van Surround-functies

Nadat u eenmaal de instellingen voor het Surround-functie heeft

gemaakt, worden deze voor iedere bron afzonderlijk in het geheugen

vastgelegd.

•U hoeft het uitgangsniveau van de luidsprekers niet in te stellen

indien u de informatie voor de luidsprekers met Smart Surround

Setup heeft ingesteld (zie bladzijde 15).

Voor bediening van de receiver met gebruik van de

afstandsbediening moet u de functieschakelaar altijd

naar AUDIO/TV/VCR/STB drukken.

Voordat u start, vergeet niet...

Controleer dat de informatie voor de luidsprekers juist is ingesteld (zie

bladzijde 15 tot 18).

Met de afstandsbediening:

STEREO

(Surround/DSP uitgeschakeld)

DOLBY D of DTS

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP

uitgeschakeld)

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

uitgeschakeld)

(Terug naar het begin)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM30

Nederlands

Voor realistische geluidsvelden

PL ΙΙ

SUBWFR

VOL

LPCM

PL ΙΙ

SUBWFR

VOL

LPCM

BASS TREBLE

PANORAMA*

B.BOOST ATT (Terug naar het begin)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

VERVOLG OP DE VOLGENDE BLADZIJDE

Druk op TEST om de weergavebalans van de

luidspreker te testen.

“TEST L” begint op het display te knipperen en er wordt in de

volgende volgorde een testtoon via de luidsprekers weergegeven:

Stel de weergaveniveaus van de luidsprekers in

(van –10 dB tot +10 dB).

•Stel zodanig in dat het geluidsniveau van de gekozen

luidspreker gelijk is aan het niveau van de voorluidsprekers.

Voor het instellen van het niveau van de middenluidspreker,

druk op CENTER +/–.

Voor het instellen van het niveau van de

linkersurroundluidsprekers, drukt u op SURR L +/–.

Voor het instellen van het niveau van de

rechtersurroundluidspreker, drukt u op SURR R +/–.

Bijv.: Indien u “+8 (dB)” voor “CENTER” kiest

Druk weer op TEST om de testtoon te stoppen.

De naam van de huidige gekozen bron verschijnt op het display.

Op het bedieningspaneel aan de voorzijde:

•Er wordt geen testtoon weergegeven wanneer u de toetsen op het

voorpaneel gebruikt.

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Kies de gewenste software en start de weergave.

Druk op SURROUND.

MULTI JOG werkt nu voor het kiezen van de Surround/DSP-functies.

Draai MULTI JOG om een passende

Surroundfunctie te kiezen.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

Bij weergave van multikanaal digitale software,

bijvoorbeeld Dolby Digital of DTS Digital Surround:

Bij weergave van 2-kanaal digitale software, bijvoorbeeld

Dolby Digital of DTS Digital Surround:

Bij weergave van andere dan hierboven beschreven software:

Indien “AUTO SR (Auto Surround)” op “ON” is gesteld

Door de weergave van een digitale bron te starten, wordt

automatisch een passende Surround-functie geactiveerd.

(Zie bladzijden 20). →→

→→

→ Ga naar stap

Druk op ADJUST.

MULTI JOG werkt nu voor het instellen.

Draai MULTI JOG totdat het in te stellen

onderdeel op het display verschijnt en druk

vervolgens op SET.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

* Alleen beschikbaar voor “PL II MUSIC”.

PL ΙΙ

SUBWFR

VOL

LPCM

TEST L

(Linkervoorluidspreker)

TEST C

(Middenluidspreker)

TEST R

(Rechtervoorluidspreker)

TEST LS

(Linkersurroundluidspreker)

TEST RS

(Rechtersurroundluidspreker)

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

STEREO

(Surround/DSP uitgeschakeld)

DOLBY D of DTS

SUBWFR LFE

VOL

LCR

LS RS

DOLBY D

PL II MOVIE PL II MUSIC

STEREO (Surround/DSP

uitgeschakeld)

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

uitgeschakeld)

(Terug naar het begin)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM31

Nederlands

CENTER*1:Voor het instellen van het uitgangsniveau van de

middenluidspreker (van –10 dB tot +10 dB).

SURR L*1:Voor het instellen van het uitgangsniveau van de

linkersurroundluidspreker (van –10 dB tot

+10 dB).

SURR R*1:Voor het instellen van het uitgangsniveau van de

rechtersurroundluidspreker (van –10 dB tot

+10 dB).

PANORAMA control*2:

•Kies “ON” indien u een “ingepakt” geluidseffect

met het gevoel van zijmuren voor de weergave

wilt.

• Kies “OFF” voor weergave van het

oorspronkelijke opgenomen geluid.

*1“0” is de fabrieksinstelling voor iedere luidsprekerinstelling.

*2“OFF” is de fabrieksinstelling.

Draai MULTI JOG om de juiste instelling voor het

in stap

gekozen onderdeel te kiezen en druk

vervolgens op SET.

Uw instelling wordt nu vastgelegd.

•Bij het instellen van de luidsprekeruitgangniveaus moet u de

instellingen zodanig maken dat het geluidsniveau van de

gekozen luidspreker gelijk is aan het niveau van de

voorluidsprekers.

Bijv.: Indien u “+8 (dB)” voor “CENTER” kiest.

Herhaal stappen

voor de overige te

maken instellingen.

Annuleren van de Surroundfunctie

Druk herhaaldelijk op SURROUND van de afstandsbediening of druk

op SURROUND en draai dan MULTI JOG op het voorpaneel zodat

“STEREO” op het display verschijnt.

•Indien de surroundfunctie wordt geannuleerd tijdens weergave van

multikanaal digitale software, worden de signalen voor alle kanalen

gemengd en via de voorluidsprekers weergegeven (en via de

subwoofer indien u een subwoofer heeft aangesloten en de juiste

instelling voor de subwoofer heeft gemaakt—“USE” voor Quick

Setup of “YES” voor Manual Setup—zie bladzijden 16 en 17).

OPMERKINGEN

•U kunt het weergaveniveau van de luidsprekers ook zonder gebruik

van de testtoon instellen.

•U kunt het uitgangsniveau voor de middenluidspreker niet instellen

en er wordt geen testtoon via de middenluidspreker uitgestuurd

indien “CNTR SP” op “NO” is gesteld.

•U kunt de uitgangsniveaus voor de surroundluidsprekers niet

instellen en er wordt geen testtoon via de surroundluidsprekers

uitgestuurd indien “SURR SP” op “NO” is gesteld.

•Verander de luidsprekerinstellingen niet tijdens gebruik van een

Surround-functie; de functie kan anders namelijk worden

geannuleerd indien u de voor de Surround-functie vereiste

luidsprekers bijvoorbeeld uitschakelt.

•U kunt geen Surroundfuncties gebruiken indien DVD MULTI als

weergavebron is gekozen.

PL ΙΙ

SUBWFR

VOL

LPCM

Voor realistische geluidsvelden

DVD

AUDIO/TV

/VCR/STB

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Start de weergave van 2-kanaal software—ofwel

Lineair PCM digitaal ofwel analoog signaal—en

kies de bron.

Druk herhaaldelijk op SURROUND totdat de

gewenste DSP-functie op het display wordt

getoond.

De DSP indicator licht tevens op het display op.

•Door iedere druk op de toets verandert de DSP-functie als

volgt:

Druk op TEST om de weergavebalans van de

luidspreker te testen.

“TEST L” begint op het display te knipperen en er wordt in de

volgende volgorde een testtoon via de luidsprekers weergegeven:

Gebruik voor de handigheid de

afstandsbediening voor het maken

van de geluidsinstellingen. U kunt

dan namelijk de bedieningen vanaf

uw luisterplaats en met gebruik van

de testtoon uitvoeren.

Gebruik van DSP-functies

Nadat u eenmaal de DSP-functies heeft ingesteld, worden de

instellingen voor iedere bron in het geheugen vastgelegd.

•U kunt geen DSP-functies gebruiken indien er geen

surroundluidsprekers zijn aangesloten.

•U kunt het effectniveau voor “ALL CH ST.” niet instellen.

Voor bediening van de receiver met gebruik van de

afstandsbediening moet u de functieschakelaar altijd

naar AUDIO/TV/VCR/STB drukken.

Voordat u start, vergeet niet...

Controleer dat de informatie voor de luidsprekers juist is ingesteld

(zie bladzijden 15 tot 18).

Met de afstandsbediening:

SUBWFR

VOL

DSP

LPCM

TEST L

(

Linkervoorluidspreker)

TEST C

(

Middenluidspreker)

TEST R

(

Rechtervoorluidspreker)

TEST LS

(

Linkersurroundluidspreker)

TEST RS

(

Rechtersurroundluidspreker)

SUBWFR

VOL

DSP

LPCM

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

uitgeschakeld)

(Terug naar het begin)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM32

Nederlands

SUBWFR

VOL

DSP

LPCM

BASS TREBLE

PANORAMA

B.BOOST ATT (Terug naar het begin)

SUBWFR

SURR R

EFFECT*

SURR L

BAL

CENTER

Draai MULTI JOG totdat het in te stellen

onderdeel op het display verschijnt en druk

vervolgens op SET.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

* Alleen beschikbaar voor DAP-functies.

SURR L*1:Voor het instellen van het uitgangsniveau van de

linkersurroundluidspreker (van –10 dB tot

+10 dB).

SURR R*1:Voor het instellen van het uitgangsniveau van de

rechtersurroundluidspreker (van –10 dB tot

+10 dB).

EFFECT (Alleen beschikbaar voor DAP-functies) *2:

Voor het instellen van het DAP-effectniveau.

Het DAP-effect wordt sterker wanneer u een

hoger cijfer kiest (stel normaliter op “EFFECT 3”).

*1“0 (dB)” is de fabrieksinstelling voor iedere luidsprekerinstelling.

*2“3” is de fabrieksinstelling.

Draai MULTI JOG om het in stap

gekozen

onderdeel in te stellen en druk vervolgens op

SET.

Uw instelling is nu vastgelegd.

•Stel zodanig in dat het geluidsniveau van de gekozen

luidspreker gelijk is aan het niveau van de voorluidsprekers.

Bijv.: Indien u “–8 (dB)” voor “SURR R” kiest.

Herhaal stappen

voor de overige te

maken instellingen.

Annuleren van de DSP-functies

Druk herhaaldelijk op SURROUND van de afstandsbediening of druk

op SURROUND en draai dan MULTI JOG op het voorpaneel zodat

“STEREO” op het display verschijnt.

De DSP indicator dooft van het display.

OPMERKINGEN

•U kunt het weergaveniveau van de luidsprekers ook zonder gebruik

van de testtoon instellen.

•U kunt het uitgangsniveau voor de middenluidspreker niet instellen

en er wordt geen testtoon via de middenluidspreker uitgestuurd

indien “CNTR SP” op “NO” is gesteld.

•U kunt de uitgangsniveaus voor de surroundluidsprekers niet

instellen en er wordt geen testtoon via de surroundluidsprekers

uitgestuurd indien “SURR SP” op “NO” is gesteld.

Voor realistische geluidsvelden

Stel de uitgangsniveaus voor de surround-

luidsprekers in (van –10 dB tot +10 dB).

•Stel zodanig in dat het geluidsniveau van de gekozen

luidspreker gelijk is aan het niveau van de voorluidsprekers.

Voor het instellen van het niveau van de

linkersurroundluidsprekers, drukt u op SURR L +/–.

Voor het instellen van het niveau van de

rechtersurroundluidspreker, drukt u op SURR R +/–.

Bijv.: Indien u “+8 (dB)” voor “SURR R” kiest.

Druk weer op TEST om de testtoon te stoppen.

Alleen voor de DAP-functies:

Druk op EFFECT om het gewenste DAP-

effectniveau (1 tot 5) te kiezen.

•Het DAP-effect wordt sterker wanneer u een hoger cijfer kiest

(stel normaliter op “EFFECT 3”).

Op het bedieningspaneel aan de voorzijde:

•Er wordt geen testtoon weergegeven wanneer u de toetsen op het

voorpaneel gebruikt.

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Start de weergave van 2-kanaal software—ofwel

Lineair PCM digitaal ofwel analoog signaal—en

kies de bron.

Druk op SURROUND.

MULTI JOG werkt nu voor het kiezen van de Surround/DSP-functie.

Draai MULTI JOG totdat de gewenste DSP-

functie op het display wordt getoond.

De DSP indicator licht tevens op het display op.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

Druk op ADJUST.

MULTI JOG werkt nu voor het instellen.

SUBWFR

VOL

DSP

LPCM

EFFECT 3 EFFECT 4 EFFECT 5

EFFECT 1

EFFECT 2

SUBWFR

VOL

DSP

LPCM

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

SUBWFR

VOL

DSP

LPCM

PL II MOVIE PL II MUSIC

STEREO

(Surround/DSP

uitgeschakeld)

(Terug naar het begin)

LIVE CLUB

PAVILION

HALL

DANCE CLUB

ALL CH ST.

SUBWFR

VOL

DSP

LPCM

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM33

Nederlands

RX-ES1SL

Gebruik van de DVD MULTI weergavefunctie

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

BASS TREBLE

PANORAMA

B.BOOST ATT

(Terug naar het begin)

SUBWFR

SURR R

EFFECT

SURR L

BAL

CENTER

Voor het instellen van het niveau van de

rechtersurroundluidspreker, drukt u op

SURR R +/–.

Op het bedieningspaneel aan de voorzijde:

Voordat u start, vergeet niet...

De volgende stappen moeten binnen een bepaalde tijd worden

uitgevoerd. U moet weer vanaf stap

beginnen indien de instelling

wordt geannuleerd voordat u klaar bent.

Druk op ADJUST.

MULTI JOG werkt nu voor het instellen.

Draai MULTI JOG totdat het in te stellen

onderdeel op het display verschijnt en druk

vervolgens op SET.

•Door MULTI JOG te draaien, verandert de aanduiding als volgt:

CENTER*:Voor het instellen van het uitgangsniveau van de

middenluidspreker (van –10 dB tot +10 dB).

SURR L*:Voor het instellen van het uitgangsniveau van de

linkersurroundluidspreker (van –10 dB tot

+10 dB).

SURR R*:Voor het instellen van het uitgangsniveau van de

rechtersurroundluidspreker (van –10 dB tot

+10 dB).

*“0 (dB)” is de fabrieksinstelling.

Draai MULTI JOG om het in stap

gekozen

onderdeel in te stellen en druk vervolgens op

SET.

Uw instelling is nu vastgelegd.

•Stel zodanig in dat het geluidsniveau van de gekozen

luidspreker gelijk is aan het niveau van de voorluidsprekers.

Bijv.: Indien u “+8 (dB)” voor “CENTER” kiest.

Herhaal stappen

voor de overige te

maken instellingen.

OPMERKINGEN

•Indien u DVD MULTI als bron heeft gekozen, wordt de ingestelde

Surround/DSP-functie geannuleerd en werkt de SURROUND toets

niet.

•Bij gebruik van een hoofdtelefoon wordt het geluid van het linker-

en rechtervoorkanaal via de hoofdtelefoon weergegeven.

•De DVD MULTI toets werkt niet met TV Direct.

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

ANALOG

SUBWFR LFE

VOL

LCR

LS RS

STANDBY / ON STANDBY

TV DIRECT SETTING ADJUST SURROUND

DVD MULTI DVD STB VCB TV FM / AM

SET / TUNER PRESET

SOURCE SELECTOR MASTER VOLUME

PHONES

/ MULTI JOG

DVD

AUDIO/TV

/VCR/STB

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

Deze receiver heeft de DVD MULTI weergavefunctie voor het

reproduceren van de analoge discrete uitgangsfunctie (5,1 kanaal

reproductie) van de DVD-speler.

Daarbij kan de DVD MULTI weergavefunctie worden gebruikt voor

weergave van het geluid van een DVD.

Zie tevens de bij de DVD-speler geleverde gebruiksaanwijzing

alvorens een DVD af te spelen.

•Voor gebruik van de DVD MULTI weergavefunctie moet u de analoge

discrete uitgangsaansluitingen van de DVD-speler met de DVD IN

aansluitingen op het achterpaneel verbinden (zie bladzijde 10).

•De DVD MULTI weergavefunctie kan niet met de XV-N55SL

worden gebruikt.

Voor bediening van de receiver met gebruik van de

afstandsbediening moet u de functieschakelaar altijd

naar AUDIO/TV/VCR/STB drukken.

Activeren van de DVD MULTI

weergavefunctie

Op het bedieningspaneel aan de voorzijde:

Draai SOURCE SELECTOR totdat “DVD MULTI”

op het display verschijnt.

De DVD MULTI indicator licht rood op.

Kies de analoge discrete uitgangsfunctie van de

DVD-speler en start de weergave van een DVD.

Met de afstandsbediening:

Druk op DVD MULTI.

De DVD MULTI indicator licht rood op.

Kies de analoge discrete

uitgangsfunctie van de DVD-

speler en start de weergave van

een DVD.

Instellen van het uitgangsniveau van de

luidsperkers

U kunt het luidspreker-uitgangsniveau instellen bij weergave van een

DVD met gebruik van de analoge discrete uitgangsfunctie van de

DVD-speler (zie bladzijde 10).

Nadat u de instelling voor het geluid heeft gemaakt, wordt deze

instelling in het geheugen vastgelegd.

•Met DVD MULTI gekozen wordt geen testtoon via de luidsprekers

voor het instellen van de luidspreker-uitgangsniveaus weergegeven.

Met de afstandsbediening:

Het is handiger om de afstandsbediening voor het instellen van het

geluid te maken. U kunt de instellingen dan namelijk vanaf uw

luisterpositie maken.

Stel de weergaveniveaus van de

luidsprekers in (van –10 dB tot +10 dB).

•Stel zodanig in dat het geluidsniveau van de

gekozen luidspreker gelijk is aan het niveau van

de voorluidsprekers.

Voor het instellen van het niveau van de

middenluidspreker, druk op CENTER +/–.

Voor het instellen van het niveau van de

linkersurroundluidspreker, drukt u op

SURR L +/–.

NL28-34.RX-ES1&XV-N55[E]f.p65 20/2/03, 6:59 PM34

XV-N55SL/LET0230-007A/Dutch

Nederlands

Voordat u begint

Omtrent deze handleiding

• De informatie die u in het display van de speler ziet en de OSD

(beeldschermdisplay) menu-onderdelen zijn in deze

gebruiksaanwijzing aangegeven tussen rechte haken [ ].

• De disc(s) die voor elke bedieningshandeling/functie gebruikt

kan (kunnen) worden zijn aangegeven via de volgende

pictogrammen;

Betreffende discs

Afspeelbare discs

Discs voorzien van de onderstaande beeldmerken kunnen met

deze speler worden afgespeeld.

Het DVD-logo is een handelsmerk.

Deze speler kan tevens de volgende discs afspelen:

• DVD-R, DVD-RW en +RW discs die in het DVD VIDEO formaat

zijn opgenomen en die afgemaakt zijn (finalized)

• CD-R en CD-RW discs die in het SVCD, video-CD of audio-CD

formaat zijn opgenomen en die afgemaakt zijn (finalized)

• CD-R en CD-RW discs die in MP3 of WMA zijn opgenomen

volgens het “ISO 9660” formaat (Zie blz. 49 voor nadere

bijzonderheden.)

• CD-R en CD-RW discs die in JPEG zijn opgenomen volgens

het “ISO 9660” formaat (Zie blz. 51 voor nadere

bijzonderheden.)

OPMERKING

Afhankelijk van de eigenschappen of opnamecondities van de

disc, of bij een disc die vuil, bekrast of kromgetrokken is, kan het

aflezen van de inhoud van de disc tamelijk lang duren, of is het

zelfs mogelijk dat de speler de disc helemaal niet kan afspelen.

Deze speler kan het geluid weergeven dat is opgenomen op MIX-

MODE CD, CD-G, CD-EXTRA en CD TEXT discs.

Regiocode van DVD VIDEO

Deze speler kan DVD VIDEO discs afspelen die het cijfer “2” in

de regiocodenummers hebben.

Voorbeelden van afspeelbare DVD VIDEO discs:

OPMERKING

De regiocode van deze speler staat op de achterkant.

Kleursysteemformaat

Deze speler is geschikt voor het PAL-systeem, maar kan tevens

discs afspelen die zijn opgenomen met het NTSC-systeem en die

het cijfer “2” in de regiocodenummers hebben.

Het NTSC-videosignaal van de disc wordt omgezet in een PAL-

signaal en dan uitgevoerd.

Niet-afspeelbare discs

Deze speler kan niet de onderstaande discs afspelen. Als u toch

probeert om een van deze discs af te spelen, kan er ruis

optreden die beschadiging aan de luidsprekers veroorzaakt.

• DVD-RW discs opgenomen in VR-formaat

• DVD-ROM, DVD-RAM, DVD AUDIO, CD-ROM, PHOTO CD en

SACD

Bovendien kan de speler ook niet de volgende discs afspelen:

• Onafgemaakte (unfinalized) discs

• Discs met een afwijkende vorm of discs waarop etiketten, tape

e.d. op de labelkant of de weergavekant is geplakt. Het

afspelen van dergelijke discs kan resulteren in beschadiging

van de speler.

Digitale audioformaten

Deze speler ondersteunt de volgende digitale audioformaten (zie

“Aanhangsel D: Verklarende woordenlijst” op blz. 61 voor een

beschrijving van de formaten):

Lineaire PCM, MPEG Multichannel, Dolby Digital en DTS (Digital

Theater Systems)

OPMERKING

Afhankelijk van de [DIGITAL AUDIO OUTPUT] instelling op de

speler, is het mogelijk dat de digitale audiosignalen niet altijd

worden uitgestuurd op de wijze waarop deze op de disc zijn

opgenomen. Zie “DIGITAL AUDIO OUTPUT” op blz. 56 voor

nadere bijzonderheden.

Opmerkingen betreffende discs

• Bij sommige DVD VIDEO discs zal de speler automatisch

beginnen met afspelen nadat de disc in de speler is geplaatst.

• Soms is het beeld of geluid niet goed als gevolg van defecten in

de disc zelf.

• Bij sommige discs zijn wellicht niet alle functies beschikbaar die

in deze gebruiksaanwijzing worden beschreven.

Onderhoud en behandeling van discs

Als een disc vuil, stoffig, bekrast of kromgetrokken is, zullen het

geluid en beeld van inferieure kwaliteit zijn. Zorg dat u de discs

op de juiste wijze behandelt.

Behandeling

• Raak het oppervlak van de disc niet aan.

• Zorg dat de labelkant en de weergavekant van de disc niet

beschadigd worden en plak ook geen etiketten, plakband e.d.

op een van beide kanten.

Discs opbergen

• Bewaar de discs altijd in de bijgeleverde doosjes. Als de discs

zonder omslag op elkaar worden gelegd, kunnen deze worden

beschadigd.

• Leg de discs niet op een plaats waar deze blootgesteld staan

aan direct zonlicht, vocht of hoge temperaturen. Laat de discs

niet in uw auto liggen!

Discs reinigen

• Veeg de disc met een zachte,

droge doek vanuit het midden

naar de buitenrand schoon. Voor

het verwijderen van hardnekkig

vuil kunt u de doek licht

bevochtigen met wat water.

• Gebruik nooit reinigingsmiddelen

voor grammofoonplaten, benzine,

alcohol of anti-statische middelen.

Opmerkingen betreffende auteursrechten (copyright)

Controleer de plaatselijke wettelijke bepalingen betreffende

auteursrechten voordat u vanaf een DVD VIDEO, SVCD, video-

CD, audio-CD, MP3, WMA of JPEG disc opneemt.

Het opnemen van materiaal waarop auteursrechten rusten, kan

inbreuk betekenen op de wettelijke bepalingen betreffende

auteursrechten.

DVD VIDEO SVCD Video-CD

Audio-CD

VIDEO

ALL 252 4

Dit product bevat een copyrightbeschermingstechnologie die

beschermd wordt door methodeclaims van bepaalde patenten

in de Verenigde Staten en andere intellectuele

eigendomsrechten die in het bezit zijn van Macrovision

Corporation en andere houders. Het gebruik van deze

copyrightbeschermingstechnologie moet zijn goedgekeurd

door Macrovision Corporation en is dan uitsluitend bedoeld

voor privé-gebruik en ander beperkt weergavegebruik, behalve

indien een andere goedkeuring is verleend door Macrovision

Corporation. Reverse engineering of demonteren is niet

toegestaan.

XV-N55SL

XV-N55SL[B]_NL.book Page 35 Friday, February 14, 2003 3:46 PM

XV-N55SL/LET0230-007A/Dutch

Nederlands

Basisbediening

OPMERKING

In/uitschakelen van de speler

Druk op DVD van de afstandsbediening of

druk op op het voorpaneel van de speler.

De STANDBY/ON indicator op het voorpaneel van de speler,

die rood oplicht in de ruststand, zal nu groen gaan oplichten.

De linker en rechter zijkant van het display worden verlicht.

Op de TV verschijnt het openingsscherm. Tevens kan een van de

volgende berichten onderaan in het openingsscherm worden

getoond.

• NOW READING (De speler is de disc-informatie aan het

aflezen.)

• REGION CODE ERROR! (De regiocode van de DVD VIDEO

disc komt niet overeen met de regiocode van de speler. De disc

kan niet worden afgespeeld.)

•OPEN

•CLOSE

•NO DISC

OPMERKING

Nadat u de speler hebt uitgeschakeld, blijft deze toch nog op de

stroomvoorziening aangesloten zolang de stekker in het

stopcontact zit. Deze toestand wordt de ruststand (standby)

genoemd. In de ruststand loopt er een kleine hoeveelheid stroom

naar de speler.

Begin-instellingen

Wanneer u de speler de eerste maal inschakelt nadat u dit hebt

gekocht, verschijnt het volgende bericht op het TV-scherm.

U kunt de taal voor de beeldscherm-aanduidingen, het TV-

monitortype en de digitale uitgang instellen voordat u de speler in

gebruik neemt. Volg hiervoor de onderstaande aanwijzingen.

Druk op ENTER.

De eerste pagina van het DVD PLAYER SET UP display

verschijnt. Het afrolmenu van [ON SCREEN LANGUAGE] is

reeds geopend.

Druk op 5/∞ om de gewenste taal te

selecteren.

U kunt de gewenste taal voor de voorkeurenschermen enz.

instellen; ENGLISH (Engels), FRENCH (Frans) of GERMAN

(Duits).

Druk op ENTER.

De tweede pagina verschijnt, waarop het afrolmenu van

[MONITOR TYPE] reeds geopend is.

Druk de functieschakelaar altijd naar “DVD” voor het

bedienen van de speler met gebruik van de

afstandsbediening.

Wanneer het pictogram voor een ongeldige

bedieningsopdracht verschijnt

Als u op een toets drukt en de speler de betreffende

bedieningsopdracht niet accepteert, verschijnt op het TV-

scherm. Soms worden bedieningsopdrachten niet

geaccepteerd, ook wanneer niet wordt aangegeven. Houd

er rekening mee dat er bedieningsfuncties zijn die niet werken

bij alle discs. Er zijn bijvoorbeeld discs waarbij versnelde

weergave in voorwaartse/achterwaartse richting of vertraagde

weergave niet mogelijk is.

NOW READING

Berichten-gebied

EXECUTE DVD PLAYER SETUP? - BASIC PICTURE/AUDIO

SETTING

YES - PRESS ENTER NO - CANCEL

SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

MENU LANGUAGE ENGLISH

AUDIO LANGUAGE ENGLISH

SUBTITLE ENGLISH

ON SCREEN LANGUAGE ENGLISH

DVD PLAYER SET UP

ENGLISH

FRANCH

GERMAN

ON SCREEN LANGUAGE opties

SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

MONITOR TYPE 4:3 L.B.

PICTURE SOURCE AUTO

SCREEN SAVER ON

MP3&WMA/JPEG MP3

DVD PLAYER SET UP

16:9 NORMAL

16:9 AUTO

4:3 LB

4:3 PS

MONITOR TYPE opties

XV-N55SL

02-Basic_operations_NL.fm Page 36 Tuesday, February 18, 2003 10:03 PM

Basisbediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Druk op 5/∞ om het gewenste monitortype te

selecteren.

Voor een normale (conventionele) TV selecteert u [4:3 LB] of

[4:3 PS].

Voor een breedbeeld-TV selecteert u [16:9 NORMAL] of

[16:9 AUTO]. (Zie blz. 55.)

Druk op ENTER.

De derde (laatste) pagina verschijnt waarop het afrolmenu

van [DIGITAL AUDIO OUTPUT] reeds geopend is.

Druk op 5/∞ om het gewenste signaaltype

voor de digitale uitgang in te stellen.

Stel dit onderdeel juist in wanneer u de speler op een externe

surround-decoder of D/A-omzetter aansluit. (Als u de speler

niet op dergelijke apparatuur aansluit, hoeft u dit onderdeel

niet in te stellen.)

• Wanneer u de speler op een Dolby Digital decoder aansluit,

selecteert u [DOLBY DIGITAL/PCM].

• Wanneer u de speler op een DTS-decoder aansluit,

selecteert u [STREAM/PCM].

• Wanneer u de speler op andere digitale apparatuur

aansluit, selecteert u [PCM ONLY].

Druk op ENTER.

Op de TV wordt weer het openingsscherm getoond.

Het DVD PLAYER SET UP display op een later tijdstip

oproepen

Houd CHOICE een paar seconden ingedrukt totdat het DVD

PLAYER SET UP display verschijnt.

Normaal afspelen

Druk op 0 om de disclade te openen.

Plaats een disc in de disclade.

Druk op 3.

De disc wordt vanaf het begin afgespeeld.

Als er een menu op het TV-scherm wordt getoond

Wanneer u een DVD VIDEO, SVCD of video-CD disc in de speler

steekt, is het mogelijk dat er een menu op het TV-scherm

verschijnt. In dit menu kunt u het onderdeel selecteren dat u

wenst af te spelen.

Voor DVD VIDEO

1 Gebruik 5/∞/2/3 om het gewenste onderdeel te selecteren.

2 Druk op ENTER.

De speler begint met de weergave van het geselecteerde

onderdeel.

Voor SVCD/Video CD

Gebruik de cijfertoetsen om het gewenste onderdeel te

selecteren.

De speler begint met de weergave van het geselecteerde

onderdeel.

OPMERKINGEN

• Plaats geen niet-afspeelbare disc. (Zie blz. 35.)

• Zorg dat u de disc in de ronde uitsparing van de lade plaatst.

Anders kan de disc bij het sluiten van de lade worden

beschadigd of wordt de lade geblokkeerd en kan de disc niet

meer verwijderd worden.

Wijzigen van de helderheid van het display op de

speler

Druk op DIMMER van de afstandsbediening.

Er zijn drie instellingen voor de helderheid van het display, en

een “uit” instelling. Als de “uit” instelling wordt gekozen, zal er

niets in het display worden aangegeven.

SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

DIGITAL AUDIO OUTPUT DOLBY DIGITAL/PCM

ANALOG DOWN MIX DOLBY PROLOGIC

D RANGE CONTROL ON

OUTPUT LEVEL

DVD PLAYER SET UP

PCM ONLY

DOLBY DIGITAL/PCM

STREAM/PCM

DIGITAL AUDIO OUTPUT opties

Betreffende PBC (weergavebesturing)

Sommige SVCD/video-CD's ondersteunen de PBC-functie.

De PBC-functie biedt menu-gestuurde bediening en tevens

stilstaande beelden met een resolutie die viermaal zo hoog is

als die van bewegende beelden.

• Om een PBC-compatibele SVCD/video-CD af te spelen

zonder de PBC-functie te activeren, drukt u op de

cijfertoetsen in plaats van op 3 om te beginnen met

afspelen.

• Als u naderhand besluit om de PBC-functie te activeren,

1) drukt u op TOP MENU of MENU,

2) drukt u op 7 om te stoppen met afspelen en dan drukt u op

PROGRESSIVE

• Een 8-cm disc moet in de binnenste uitsparing

worden gelegd.

Met de labelkant

naar boven

XV-N55SL[B]_NL.book Page 37 Friday, February 14, 2003 3:46 PM

Basisbediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Controleren van de afspeelstatus

U kunt het nummer dat nu wordt afgespeeld (het titel/

hoofdstuknummer voor een DVD VIDEO of het tracknummer voor

een SVCD/video-CD/audio-CD), de speelduur (de volledige

speelduur van de track of het hoofdstuk in de stopstand, of de

verstreken speelduur van de track of het hoofdstuk tijdens

afspelen), en de gebruiksstatus (stop, afspelen, pauze enz.) op

het TV-scherm aangeven.

Druk op ON SCREEN.

Voorbeeld: voor DVD VIDEO

Bij nogmaals indrukken van ON SCREEN verschijnt de menubalk

onder de statusbalk. Via deze balk hebt u toegang tot diverse

functies. Zie blz. 47 voor nadere bijzonderheden betreffende de

menubalk.

Verbergen van de statusbalk

Druk enkele malen op ON SCREEN tot de statusbalk verdwijnt.

Het afspelen volledig stoppen

Druk op 7.

Tip

Als u tijdens afspelen op 0 drukt, stopt het afspelen en gaat de

disclade open.

Het afspelen tijdelijk stoppen

Druk op 8.

Druk op 3 om het afspelen te hervatten. (Zie de paragraaf

hierna.)

Hervatten van de weergave

Deze speler kan de plaats onthouden waar u het afspelen

onderbreekt en dan naderhand het afspelen vanaf het

betreffende punt hervatten.

Er zijn drie instellingen voor de hervattingsfunctie: ON, OFF en

DISC RESUME. De fabrieksinstelling voor de hervattingsfunctie

is ON.

• U kunt de gewenste instelling selecteren in het

voorkeurenscherm (zie blz. 56).

Wanneer de hervattingsfunctie op “ON” staat

Als u op 7 drukt, stopt het afspelen en wordt het

onderbrekingspunt in het geheugen vastgelegd. Het TV-scherm

toont [RESUME STOP] en de [RESUME] indicator licht in het

display op.

Wanneer u de speler uitschakelt, zal het onderbrekingspunt niet

gewist worden.

Als u de speler uitschakelt nadat de onderbrekingsfunctie is

ingesteld, hoeft u enkel op 3 te drukken om weer te beginnen

met afspelen. De speler zal dan worden ingeschakeld en de

weergave wordt hervat vanaf de plaats waar deze werd

onderbroken. Als u de speler inschakelt door op te drukken

en daarna op 3 drukt, zal het afspelen bij het begin van de disc

starten.

Als u de disclade opent, zal het onderbrekingspunt wel gewist

worden.

Wanneer de hervattingsfunctie op “DISC RESUME”

staat

Als u op 7 drukt, stopt het afspelen en wordt het

onderbrekingspunt in het geheugen vastgelegd. Het TV-scherm

toont [RESUME STOP] en de [RESUME] indicator licht in het

display op.

Wanneer u de speler uitschakelt of als u de disclade opent, zal

het onderbrekingspunt niet gewist worden.

Tip

De speler kan de onderbrekingspunten voor de laatste 30 discs

onthouden. Als hierna een nieuw onderbrekingspunt wordt

vastgelegd, zal het onderbrekingspunt dat voor de eerste disc is

vastgelegd komen te vervallen.

Het geheugen wissen

Druk op 7 terwijl de disc gestopt is.

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

Bitrate

Nummer van

huidige hoofdstuk

Huidige

gebruiksstatus

Nummer van huidige titel Speelduur van

huidige hoofdstuk

Betreffende de beeldscherm-pictogrammen

Het is mogelijk dat een van de onderstaande pictogrammen op

het beeld verschijnt. Deze pictogrammen hebben de volgende

betekenis.

: Verschijnt bij een scène die is opgenomen vanuit

meerdere camerahoeken (zie blz. 45).

: Verschijnt bij een scène die is opgenomen met

meerdere gesproken talen (zie blz. 45).

: Verschijnt bij een scène die is opgenomen met

ondertiteling in meerdere talen (zie blz. 45).

02-Basic_operations_NL.fm Page 38 Tuesday, February 18, 2003 10:03 PM

Basisbediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Het afspelen hervatten

Wanneer de hervattingsfunctie op “ON” staat

Als de disc waarbij u het afspelen hebt

onderbroken nog steeds in de disclade is,

drukt u op 3.

De speler hervat het afspelen vanaf het punt waar dit werd

onderbroken. Op het TV-scherm wordt “RESUME PLAY”

aangegeven.

Afspelen van een disc vanaf het begin

Druk eerst op 7 en druk dan op 3 om te beginnen met afspelen.

Wanneer de hervattingsfunctie op “DISC RESUME”

staat

Druk op 0 en plaats een disc waarvoor het

apparaat een onderbrekingspunt heeft

vastgelegd.

Op het TV-scherm wordt “RESUME STOP” aangegeven.

Druk op 3.

Op het TV-scherm wordt “RESUME PLAY” aangegeven en

de speler hervat het afspelen vanaf het punt waar dit werd

onderbroken.

Afspelen van een disc vanaf het begin

Nadat u de disc hebt geplaatst, drukt u op 7 en daarna drukt u op

3 om te beginnen met afspelen.

OPMERKINGEN

• Als u de [RESUME] instelling verandert van [DISC RESUME]

naar [OFF] of [ON], kunt u het afspelen niet hervatten voor een

disc waarvoor een onderbrekingspunt is vastgelegd. Wanneer u

[RESUME] weer op [DISC RESUME] zet, kunt u de

hervattingsfunctie wel weer voor de disc gebruiken.

• Als u het afspelen onderbreekt van een disc waarvoor reeds

een onderbrekingspunt in het geheugen is vastgelegd, zal het

nieuwe onderbrekingspunt in het geheugen worden vastgelegd.

• Bij een dubbelzijdige DVD VIDEO disc beschouwt de speler

beide kanten als afzonderlijke discs. Om het afspelen bij een

dergelijke disc op de juiste plaats te hervatten, moet u ervoor

zorgen dat de disc met dezelfde kant naar beneden in de speler

wordt geplaatst.

• Wanneer de speler het onderbrekingspunt voor een disc

onthoudt, zullen tevens de instellingen voor de gesproken taal,

ondertiteling en camerahoek in het geheugen worden bewaard.

• Het kan gebeuren dat het afspelen niet precies bij het

onderbrekingspunt wordt hervat. Bij een SVCD/video-CD disc

met PBC-functie is het mogelijk dat het afspelen wordt hervat

op een punt dat iets verder vooruit of terug ligt dan het punt

waar het afspelen werd onderbroken.

Diverse afspeelsnelheden

Vooruit- of terugspoelen met weergave van

het beeld

Druk tijdens afspelen op ¡ of 1 van de

afstandsbediening.

U kunt kiezen uit 1,5 maal, 5 maal, 20 maal en 60 maal de

normale snelheid. Druk op 3 om terug te keren naar normale

weergave.

Houd tijdens afspelen ¢ of 4 ingedrukt.

De disc wordt met 5 maal de normale snelheid afgespeeld.

OPMERKING

Tijdens versnelde weergave is er geen geluid, behalve bij het

afspelen van een audio-CD, of bij het afspelen van een DVD

VIDEO of video-CD met 1,5 maal de normale snelheid. Bij audio-

CD discs zal het geluid met onderbrekingen hoorbaar zijn.

x1,5 versnelde weergave met geluid

Wanneer de disc 1,5 maal versneld wordt weergegeven, zal er

tevens geluid zijn.

• Bij DVD VIDEO discs zal de ondertiteling niet verdwijnen.

• Als het geluid van een DVD VIDEO disc is opgenomen in Dolby

Digital of DTS formaat, zullen er stereo lineaire PCM signalen

worden uitgestuurd. Bij sommige DVD VIDEO discs is het

mogelijk dat de geluidskwaliteit of het volume verandert, of dat

het geluid niet synchroon is met het beeld.

• Om over te schakelen van versnelde weergave in

achterwaartse richting naar 1,5 versnelde weergave met geluid,

drukt u eerst op 3, en dan drukt u eenmaal op ¡ .

Beeld-voor-beeld weergave

Druk in de pauzestand op 8.

Elke keer dat u op 8 drukt, wordt er één beeld verder vooruit

gegaan.

Druk op 3 om terug te keren naar normale weergave.

Vertraagde weergave

U kunt kiezen uit 1/32, 1/16, 1/4 of 1/2 van de normale snelheid.

Druk tijdens afspelen op 8 en druk dan op

¡ (voor vertraagde weergave in

voorwaartse richting) of op 1 (voor

vertraagde weergave in achterwaartse

richting, alleen voor een DVD VIDEO disc).

Druk op 3 om terug te keren naar normale weergave.

OPMERKINGEN

• Tijdens vertraagde weergave is er geen geluid.

• Vertraagde weergave in achterwaartse richting is niet mogelijk

bij een SVCD of video-CD.

XV-N55SL[B]_NL.book Page 39 Friday, February 14, 2003 3:46 PM

Basisbediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Weergeven van eerdere scènes op de disc

(one-touch terugkeerfunctie)

Druk tijdens afspelen van een DVD VIDEO op

De afspeelpositie wordt 10 seconden teruggeschoven vanaf

de huidige positie.

OPMERKINGEN

• Deze functie werkt alleen binnen dezelfde titel, maar kan wel

over meerdere hoofdstukken worden toegepast.

• De functie werkt niet met sommige DVD VIDEO discs.

Opzoeken van het begin van een scène

of muziekstuk

Voor DVD VIDEO: Tijdens afspelen kunt u een hoofdstuk of titel

overslaan, afhankelijk van de configuratie van de disc.

Voor SVCD/video-CD: Tijdens afspelen zonder PBC-functie kunt

u een track overslaan.

Voor audio-CD: Tijdens afspelen of in de stopstand kunt u een

track overslaan.

Druk op ¢ om naar een selectie verder

vooruit op de disc te gaan.

Druk op 4 om naar een selectie terug op de

disc te gaan.

Gebruik van de cijfertoetsen

Voor DVD VIDEO/audio-CD: Tijdens afspelen of in de stopstand

Voor SVCD/video-CD: Tijdens afspelen zonder PBC-functie of in

de stopstand

Gebruik de cijfertoetsen om het nummer op

te geven.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

De speler start bij het begin van de gekozen selectie met

afspelen.

OPMERKINGEN

• De zoekopdracht verschilt afhankelijk van het type disc en de

gebruikstoestand:

• Als tijdens DVD VIDEO weergave een menu op het TV-scherm

wordt getoond, kunt u de cijfertoetsen gebruiken om een

onderdeel in het menu te selecteren.

Gebruiks-

toestand Type disc Wat er wordt

gezocht

In de stopstand DVD VIDEO Titel

SVCD/video-CD/audio-CD Track

Tijdens

afspelen DVD VIDEO Hoofdstuk

SVCD/video-CD/audio-CD Track

Betreffende de schermbeveiligingsfunctie

Als een statisch beeld gedurende langere tijd op een

televisiescherm wordt weergegeven, kan dit inbranden van het

beeld in het scherm veroorzaken. Om dit te voorkomen,

activeert deze speler automatisch de

schermbeveiligingsfunctie wanneer een statisch beeld, zoals

een beeldschermdisplay of een menu, langer dan 5 minuten

wordt weergegeven.

Wanneer de schermbeveiligingsfunctie wordt geactiveerd, zal

het beeld donkerder worden.

Bij indrukken van een willekeurige toets komt de

schermbeveiligingsfunctie te vervallen.

XV-N55SL[B]_NL.book Page 40 Friday, February 14, 2003 3:46 PM

XV-N55SL/LET0230-007A/Dutch

Nederlands

Geavanceerde bediening

OPMERKING

Afspelen vanaf een bepaalde plaats op

de disc

Opzoeken van een bepaald stuk via het DVD-

DVD VIDEO discs hebben meestal een eigen menu met een

inhoudsopgave van de disc. Deze menu's bevatten informatie

zoals de filmtitels, de namen van de muziekstukken of gegevens

over de artiesten. U kunt deze informatie op het TV-scherm

weergeven. Via het DVD-menu kunt u snel een bepaald stuk op

de disc opzoeken.

Druk op TOP MENU of MENU terwijl er een

DVD VIDEO disc in de speler is.

Het menu verschijnt op het TV-scherm.

Druk op 5/∞/2/3 om het gewenste

onderdeel te selecteren en druk dan op

ENTER.

De speler begint met de weergave van het gekozen

onderdeel.

Tips

• Bepaalde DVD VIDEO discs hebben soms nog een ander menu

dat u met de MENU toets kunt oproepen.

• Zie de instructies van de DVD VIDEO disc voor informatie over

de menu's.

• Bij sommige discs kunt u onderdelen ook selecteren door het

corresponderende nummer met de cijfertoetsen in te voeren.

De weergave van het gekozen onderdeel zal dan automatisch

starten.

OPMERKING

De MENU toets werkt niet in de stopstand.

Opzoeken van een bepaald stuk via het menu

van een SVCD/video-CD met PBC-functie

Sommige SVCD/video-CD discs ondersteunen de PBC-functie.

PBC is de afkorting voor Playback Control (weergavebesturing).

Een SVCD/video-CD die is opgenomen met PBC heeft meestal

een eigen menu met een opgave van bijvoorbeeld de

muziekstukken of opnamen op de disc. Via dit menu kunt u snel

een bepaald stuk opzoeken.

Druk in de stopstand op 3 of TOP MENU.

Er verschijnt een discmenu op het TV-scherm.

Gebruik de cijfertoetsen om het gewenste

onderdeel te selecteren.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

De speler begint met de weergave van het gekozen onderdeel.

Om terug te keren naar het menu, drukt u op RETURN.

Tip

Als de optie [NEXT] of [PREVIOUS] op het TV-scherm verschijnt,

kunt u op ¢ drukken om naar het volgende menuscherm te

gaan of op 4 om naar het vorige menuscherm te gaan.

Opgeven van een gewenste titel

Druk tijdens afspelen op TITLE/GROUP.

[--] wordt aangegeven in het titelgedeelte van het display.

Gebruik de cijfertoetsen om de titel op te

geven die u wilt afspelen.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

De speler begint met de weergave van de gekozen titel.

OPMERKING

Deze functie werkt niet bij sommige DVD VIDEO discs.

Druk de functieschakelaar altijd naar “DVD” voor het

bedienen van de speler met gebruik van de

afstandsbediening.

XV-N55SL

03-Advanced_operations_NL.fm Page 41 Wednesday, February 19, 2003 8:15 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Afspelen vanaf een bepaalde plaats in de

huidige titel of track (Tijdzoekfunctie)

U kunt een disc vanaf een bepaalde plaats afspelen door de

verstreken tijd vanaf het begin van de huidige titel (voor DVD

VIDEO) of de disc (voor SVCD/video-CD/audio-CD) op te geven.

Voor DVD VIDEO/audio-CD: Tijdens afspelen of in de stopstand

Voor SVCD/video-CD: In elke gebruiksstand, behalve bij SVCD/

video-CD weergave met PBC

Druk tweemaal op ON SCREEN.

De menubalk verschijnt op het TV-scherm.

Druk op 2/3 om op te zetten en

druk dan op ENTER.

Het afrolmenu voor het invoeren van de tijd verschijnt.

Schermvoorbeeld voor DVD VIDEO

Schermvoorbeeld voor audio-CD

Gebruik de cijfertoetsen (0 - 9) om de

gewenste tijd in te voeren.

De ingevoerde tijd verschijnt in het afrolmenu.

Voorbeeld (voor DVD VIDEO)

Afspelen vanaf 2(H):34(M):00(S)

Druk op 2, 3 en dan 4.

Voorbeeld (voor SVCD/video-CD/audio-CD)

Afspelen vanaf 23(M):40(S)

Druk op 2, 3 en dan 4.

U hoeft niet op “0” te drukken om de laatste nullen (de laatste

twee getallen in het bovenstaande voorbeeld) in te voeren.

Als u een fout maakt

Druk meermalen op 2 om terug te gaan naar de plaats waar

u een verkeerd cijfer hebt ingevoerd en voer dan het juiste

cijfer in.

Druk op ENTER.

De speler begint met afspelen vanaf de opgegeven tijd.

Verbergen van de menubalk

Druk op ON SCREEN.

Tip

De “10” en “+10” toetsen worden niet gebruikt bij deze functie.

OPMERKINGEN

• Sommige DVD VIDEO discs bevatten geen tijdinformatie en de

tijdzoekfunctie kan daarom niet met deze discs worden

gebruikt.

• De tijdzoekfunctie kan niet gebruikt worden tijdens

geprogrammeerd afspelen.

Wijzigen van de afspeelvolgorde

Afspelen in een zelf gekozen volgorde

(Geprogrammeerd afspelen)

U kunt maximaal 99 tracks in elke willekeurige volgorde

programmeren. Een bepaalde track kan meerdere malen worden

geprogrammeerd.

Druk in de stopstand tweemaal op ON

SCREEN.

De menubalk verschijnt op het TV-scherm.

Druk op 2/3 om op te zetten.

Schermvoorbeeld voor audio-CD

Druk op ENTER.

De programmatabel verschijnt.

De [PRGM] indicator licht op in het display.

1/3 1/3OFF 1/5

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

CHAP.

TIME _:__:__

OFF PROG. RND.

TIME 25:58TRACK 33

TIME __:__

TIME 2:34 __:

TIME 23 4_:

PROG.

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[B]_NL.book Page 42 Friday, February 14, 2003 3:46 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Gebruik de cijfertoetsen om de gewenste

tracks te selecteren.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

Correcties aanbrengen in het programma

Druk op 5/∞ om op de track te zetten die gecorrigeerd

moet worden en druk dan op CANCEL. De track wordt

verwijderd en de eropvolgende tracks schuiven een plaatsje

op.

Druk op 7 om alle geprogrammeerde tracks te verwijderen.

Druk op 3 om te beginnen met

geprogrammeerd afspelen.

De programmatabel verdwijnt. Alleen bij een audio-CD blijft

de programmatabel op het TV-scherm staan tijdens

geprogrammeerd afspelen. (Druk op ON SCREEN om de

statusbalk te laten verschijnen.)

Nadat alle geprogrammeerde tracks zijn afgespeeld, komt de

speler in de stopstand te staan en verschijnt de

programmatabel weer.

Het programma blijft in het geheugen bewaard.

• Tijdens geprogrammeerd afspelen kunt u geen wijzigingen

in het programma aanbrengen.

Controleren van de programma-inhoud

Druk tijdens afspelen op 7. Het afspelen stopt en de

programmatabel wordt op het TV-scherm weergegeven.

Wanneer de speler een audio-CD afspeelt en de

programmatabel niet op het TV-scherm wordt getoond, kunt u de

tabel laten verschijnen door de stappen 1 t/m 3 uit te voeren.

Bij SVCD/video-CD weergave kunt u de programmatabel niet

tijdens afspelen op het TV-scherm laten verschijnen.

Stoppen met geprogrammeerd afspelen

Druk op 7.

Wissen van het volledige programma

Druk op 7 terwijl het apparaat in de stopstand staat en de

programmatabel wordt getoond.

De programmafunctie verlaten

Nadat u alle tracks uit het programma hebt gewist, drukt u op ON

SCREEN.

OPMERKING

Wanneer de disclade wordt geopend of de speler wordt

uitgeschakeld, zal het programma gewist worden.

Afspelen in een willekeurige volgorde

(Willekeurig afspelen)

Druk in de stopstand tweemaal op ON

SCREEN.

De menubalk verschijnt op het TV-scherm.

Druk op 2/3 om op te zetten.

Schermvoorbeeld voor audio-CD

Druk op ENTER.

De speler begint met willekeurig afspelen.

Bij een SVCD/video-CD disc zal de menubalk automatisch

verdwijnen.

Tijdens willekeurig afspelen licht de [RND] indicator in het

display van het apparaat op.

Nadat alle tracks op de disc zijn afgespeeld, komt de speler

in de stopstand te staan en wordt de willekeurige

afspeelfunctie uitgeschakeld.

Stoppen en uitschakelen van de willekeurige

afspeelfunctie

Druk op 7. De speler komt in de stopstand te staan en de

willekeurige afspeelfunctie wordt uitgeschakeld.

PROGRAM Total Program Time 00:25:12

No. TrackDisc

1 2 1

2 3 5

3 7 4

4 4 2

5 3 3

6 5 4

7 6 6

USE NUMERIC KEYS TO PROGRAM TRACKS.

CANCEL DELETES THE LAST STEP. 7 DELETES ALL.

Speelduur van het totale programma

Geselecteerd tracknummer

RND.

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[B]_NL.book Page 43 Friday, February 14, 2003 3:46 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Herhaald afspelen

Herhalen van de huidige selectie of alle tracks

(Herhaald afspelen)

Voor DVD VIDEO:Tijdens afspelen

Voor SVCD/video-CD/audio-CD: In elke gebruiksstand, behalve

bij SVCD/video-CD weergave met PBC

Druk op REPEAT.

Als u op REPEAT drukt terwijl de speler in de stopstand

staat, dient u op 3 te drukken om te beginnen met herhaald

afspelen.

Bij meermalen indrukken van REPEAT worden achter elkaar

de “alles herhalen”, “1 herhalen” en “herhalen uit” instellingen

doorlopen.

De ingestelde herhaalfunctie wordt aangegeven door een

aanduiding in het display van de speler.

: Herhalen van de huidige titel voor DVD VIDEO of

herhalen van alle tracks voor SVCD/video-CD/audio-CD.

1: Herhalen van het huidige hoofdstuk voor DVD

VIDEO of herhalen van de huidige track voor SVCD/

video-CD/audio-CD.

Geen aanduiding: De herhaalfunctie is uitgeschakeld.

Op het TV-scherm verschijnt een venster waarin de ingestelde

herhaalfunctie wordt aangegeven. De indicatie in dit venster is

hetzelfde als die op de menubalk.

(Voorbeeld van herhaalfunctie-aanduiding op TV-scherm)

Stoppen met herhaald afspelen

Druk op 7.

Wanneer er een DVD VIDEO disc in de speler is, komt de speler

in de stopstand te staan en wordt de herhaalfunctie

uitgeschakeld.

Wanneer er een SVCD, video-CD of audio-CD disc in de speler

is, komt de speler in de stopstand te staan maar wordt de

herhaalfunctie niet uitgeschakeld.

Uitschakelen van de herhaalfunctie

Druk op REPEAT toets tot de herhaalfunctie-indicator in het

display dooft.

Tip

De herhaalfunctie kan ook gebruikt worden bij geprogrammeerd

afspelen van een SVCD, video-CD of audio-CD.

Wanneer in dit geval de “ ” instelling wordt gekozen, zullen

alle geprogrammeerde tracks herhaaldelijk worden afgespeeld in

plaats van alle tracks op de disc.

Herhalen van een bepaalde passage (A-B

herhaald afspelen)

Zorg ervoor dat:

• De speler in de weergavestand staat, met uitzondering van

SVCD/video-CD weergave met PBC.

Druk tweemaal op ON SCREEN.

De menubalk verschijnt op het TV-scherm.

Druk op 2/3 om op te zetten en

druk dan op ENTER.

Het afrolmenu voor het selecteren van de herhaalfunctie

verschijnt.

Druk op 5/∞ om [A-B] te selecteren.

Druk op ENTER aan het begin van de

passage die u wilt herhalen (punt A).

Het afrolmenu verdwijnt.

Het herhaalpictogram verschijnt.

Druk op ENTER aan het eind van de passage

die u wilt herhalen (punt B).

Het herhaalpictogram verschijnt.

De speler gaat naar punt “A” en de herhaalde weergave van

de passage tussen “A” en “B” begint.

De [ ] indicator licht in het display op.

Uitschakelen van de A-B herhaalfunctie

Druk op 2/3 om op te zetten en druk dan op

ENTER. De A-B herhaalfunctie wordt uitgeschakeld en het

afspelen wordt normaal voortgezet.

OPMERKING

De A en B punten moeten in dezelfde titel/track zijn.

CHAP

A-

A-B

XV-N55SL[B]_NL.book Page 44 Friday, February 14, 2003 3:46 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Wijzigen van de taal, het geluid en de

camerahoek

Selecteren van de taal voor de ondertiteling

(SUBTITLE)

Sommige DVD VIDEO en SVCD discs bevatten ondertitels in

meerdere talen. U kunt dan de gewenste taal voor de

ondertiteling instellen.

Tip

Aan het begin van het gedeelte waar de ondertiteling is

opgenomen, verschijnt op het TV-scherm (behalve wanneer

de [ON SCREEN GUIDE] voorkeursinstelling op [OFF] staat).

Druk tijdens afspelen op SUBTITLE.

Het ondertiteling-selectievenster verschijnt op het TV-

scherm.

Druk op 5/∞ of SUBTITLE om de gewenste

taal voor de ondertiteling te selecteren.

Telkens wanneer u op 5/∞ of SUBTITLE drukt, verandert de

taal voor de ondertitels.

Druk op ENTER.

De ondertiteling wordt in de betreffende taal getoond.

Het ondertiteling-selectievenster verdwijnt.

OPMERKINGEN

• Een SVCD disc kan maximaal ondertitels in vier talen hebben.

Bij enkele malen indrukken van 5/∞ worden deze talen

doorlopen, ongeacht of de betreffende talen wel of niet op de

disc zijn.

• Het ondertiteling-selectievenster zal automatisch verdwijnen als

u gedurende enkele seconden geen wijziging in de instelling

voor de ondertiteling aanbrengt.

• Bij DVD VIDEO discs is het mogelijk dat de geselecteerde taal

is afgekort op het TV-scherm. Zie “Aanhangsel B: Tabel van

talen en hun afkortingen” op blz. 36.

Wijzigen van de gesproken taal of het geluid

(AUDIO)

Met behulp van deze functie kunt u de gesproken taal voor een

speelfilm instellen, of kiezen voor karaoke met/zonder zang.

Tip

Aan het begin van het gedeelte waar meerdere audiosporen zijn

opgenomen, verschijnt op het TV-scherm (behalve wanneer

de [ON SCREEN GUIDE] voorkeursinstelling op [OFF] staat).

Druk tijdens afspelen op AUDIO.

Het audio-selectievenster verschijnt op het TV-scherm.

Druk op AUDIO of 5/∞ om het gewenste

geluid te selecteren.

Telkens wanneer u op 5/∞ of AUDIO drukt, verandert de

gesproken taal of het geluid.

Voor DVD VIDEO (voorbeeld)

Voor SVCD

Voor video-CD

Druk op ENTER.

U hoort het gekozen geluid.

Het audio-selectievenster verdwijnt.

OPMERKINGEN

• Het audio-selectievenster zal automatisch verdwijnen als u

gedurende enkele seconden geen wijziging in de instelling voor

het geluid aanbrengt.

• Bij DVD VIDEO discs is het mogelijk dat de geselecteerde taal

is afgekort op het TV-scherm. Zie “Aanhangsel B: Tabel van

talen en hun afkortingen” op blz. 60.

Selecteren van een camerahoek bij een DVD

VIDEO disc (ANGLE)

U kunt een scène op een DVD VIDEO disc vanuit meerdere

hoeken bekijken wanneer diverse camera's gebruikt zijn om de

scène vanuit meerdere hoeken op te nemen.

Tip

Aan het begin van de scène die vanuit meerdere hoeken is

opgenomen, verschijnt op het TV-scherm (behalve wanneer

de [ON SCREEN GUIDE] voorkeursinstelling op [OFF] staat.

Druk tijdens afspelen op ANGLE.

Het camerahoek-selectievenster verschijnt op het TV-

scherm.

Druk op ANGLE of 5/∞ om de gewenste

camerahoek te selecteren.

Telkens wanneer u op ANGLE of 5/∞ drukt, verandert de

camerahoek.

Druk op ENTER.

U ziet het beeld nu vanuit de geselecteerde camerahoek.

Het camerahoek-selectievenster verdwijnt.

OPMERKING

Het camerahoek-selectievenster zal automatisch verdwijnen als

u gedurende enkele seconden geen wijziging in de instelling voor

de camerahoek aanbrengt.

1/3

ENGLISH

1/3

1/3 ENGLISH 2/3 FRENCH 3/3 GERMAN

ST1 ST2 L- 1 R-1 L- 2 R-2

ST (Stereo) L R

1/3

XV-N55SL[B]_NL.book Page 45 Friday, February 14, 2003 3:46 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Speciale beeld/geluidseffecten

Inzoomen van de beelden

Druk tijdens afspelen of in de pauzestand op

ZOOM.

Bij indrukken van ZOOM wordt het beeld ingezoomd.

Linksboven op het scherm wordt de huidige vergrotingsfactor

voor ongeveer 5 seconden getoond.

Telkens wanneer u op ZOOM drukt, wordt de

vergrotingsfactor verdubbeld (1,8, 4, 8, 16, 32 en 64 maal).

Wanneer het beeld van een DVD VIDEO disc op een

normaal TV-scherm (4:3, letterbox) wordt weergegeven,

kunnen er zwarte balken boven en onder op het scherm zijn.

Als u in dit geval de “ZOOM x1,8” instelling selecteert, zullen

de zwarte balken bijna onzichtbaar zijn.

Wanneer echter een 1:2,35 of 1:1,85 DVD VIDEO bron wordt

weergegeven, zullen de zwarte balken wel op het scherm

zichtbaar zijn.

Druk op 5/∞/2/3 om het ingezoomde

gedeelte te verschuiven.

Terugkeren naar normaal afspelen

Druk op ENTER.

OPMERKING

Bij inzoomen kan het beeld van minder goede kwaliteit zijn.

Instellen van het beeldkarakter (VFP)

Met de VFP (Video Fine Processor) functie kunt u het

beeldkarakter wijzigen overeenkomstig het type programma, de

beeldtinten en uw persoonlijke voorkeur.

Druk tijdens afspelen op VFP.

Het VFP-functie selectievenster verschijnt op het TV-scherm.

Druk op 2/3 om de gewenste instelling te

selecteren.

Bij enkele malen indrukken van de toets verandert de VFP-

functie zoals hieronder is aangegeven.

Selecteer het beeldtype dat het meest geschikt is voor het

huidige programma en de omstandigheden in de kamer.

[NORMAL]: Voor het kijken naar de TV in een normale

kamer.

[CINEMA]: Voor het kijken naar een speelfilm in een kamer

met gedempte verlichting.

[USER 1] [USER 2]: U kunt de parameters die het

beeldkarakter bepalen zelf instellen en het resultaat als

een gebruiker-instelling opslaan. Zie de volgende stap

voor nadere bijzonderheden.

Om een gebruiker-instelling op te geven,

selecteert u met 5/∞ de parameter die u wilt

wijzigen.

•GAMMA

Stel af als de neutrale kleurvlakken erg helder of donker

zijn. De helderheid van de andere donkere en heldere

partijen blijft bewaard.

Instelbereik: –4 (donker) tot +4 (helder).

• BRIGHTNESS

Stel af als het totale beeld te helder of te donker is.

Instelbereik: –16 (donker) tot +16 (helder).

• CONTRAST

Stel af als het contrast van het beeld onnatuurlijk is.

Instelbereik: –16 tot +16.

• SATURATION

Stel af als het beeld wit- of zwartachtig is.

Instelbereik: –16 (zwart) tot +16 (wit).

•TINT

Stel af als de huidtinten onnatuurlijk zijn.

Instelbereik: –16 tot +16.

• SHARPNESS

Stel af als het beeld niet scherp is.

Instelbereik: 0 tot +3.

•Y DELAY

Stel af als het beeld overlapt of gescheiden lijkt.

Instelbereik: –2 tot +2.

Druk op ENTER.

Er verschijnt een venster voor het instellen van de parameter.

Druk op 5/∞ om de parameter in te stellen.

Bij een hogere waarde is het effect sterker.

Druk op ENTER.

Herhaal de stappen 3 t/m 6 om nog andere parameters in te

stellen.

ZOOM x 4

NORMAL CINEMA USER 1 USER 2

USER 1

BRIGHTNESS

GAMMA

CONTRAST

SATURATION

TINT

SHARPNESS

Y DELAY

+ 4

+13

+ 3

+ 2

Geselecteerde instelling

Parameter

SATURATION + 4

Geselecteerde parameter

XV-N55SL[B]_NL.book Page 46 Friday, February 14, 2003 3:46 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Verbergen van het VFP-functie selectievenster

Druk op VFP.

OPMERKING

Het VFP-functie selectievenster en het parameter-instelvenster

verdwijnen als er gedurende ongeveer 10 seconden geen

bedieningshandeling wordt verricht.

Simuleren van surroundgeluid (3D PHONIC)

Met de 3D PHONIC functie wordt via uw stereo-installatie een

surroundeffect gesimuleerd.

Druk tijdens afspelen op 3D.

Het 3D PHONIC venster verschijnt op het TV-scherm.

Druk op 2/3 om de gewenste instelling te

selecteren.

Bij enkele malen indrukken van de toets verandert de 3D

PHONIC instelling als volgt:

•ACTION

Geschikt voor actiefilms en sportprogramma's waarbij het

geluid dynamisch overkomt.

• DRAMA

Voor een natuurlijk, warm geluid. Geschikt om in een

ontspannen sfeer van films te genieten.

•THEATER

Met deze instelling kunt u van geluidseffecten genieten

alsof u zich in een theater bevindt.

Druk op 5/∞ om het effectniveau in te stellen.

U kunt het effectniveau instellen tussen [1] en [5].

Bij een hogere waarde is het effect sterker.

Verbergen van het 3D PHONIC venster

Druk op 3D.

OPMERKINGEN

• Het 3D PHONIC venster verdwijnt als er gedurende ongeveer

10 seconden geen bedieningshandeling wordt verricht.

• De 3D PHONIC functie werkt alleen correct bij het afspelen van

een DVD VIDEO disc die is opgenomen met Dolby Digital.

• Bij het afspelen van een DVD VIDEO disc die is opgenomen

met Dolby Digital maar die geen achterkanaalsignaal bevat,

kunt u de 3D PHONIC instelling wel wijzigen, maar zal het juiste

3D-effect niet worden verkregen.

• De 3D PHONIC functie heeft geen invloed op het Dolby Digital

bitstreamsignaal van de DIGITAL OUT aansluiting.

• Wanneer de 3D PHONIC functie wordt gebruikt, is de

[ANALOG DOWN MIX] instelling op het [AUDIO]

instellingenscherm niet beschikbaar.

Menubalkfuncties

Oproepen van de menubalk

Druk op ON SCREEN terwijl er een disc in de

speler is.

Er verschijnt een statusbalk voor het geplaatste disctype op

het TV-scherm.

Zie blz. 38 voor nadere bijzonderheden betreffende de

statusbalk.

Druk nog een keer op ON SCREEN.

Er verschijnt een menubalk voor het geplaatste disctype

onder de statusbalk.

(voor DVD VIDEO)

(voor SVCD)

(voor video-CD)

(voor audio-CD)

Verbergen van de menubalk en de statusbalk

Druk op ON SCREEN.

Basisbediening

Druk op 2/3 om het pictogram te selecteren

waarmee u wilt werken.

Zet op het gewenste pictogram.

Druk op ENTER.

Wanneer er erg veel pictogrammen zijn, verschijnt er een

afrolvenster. Dit is echter niet altijd het geval.

OPMERKINGEN

• Er wordt in groen een markering of tekst op het menupictogram

aangegeven voor de functie of instelling die nu geselecteerd is.

• Sommige functies zijn niet beschikbaar tijdens afspelen.

(Wanneer een functie niet beschikbaar is, kunt u niet op het

pictogram zetten.)

ACTION DRAMA THEATER NONE

+ 5ACTION 4

Geselecteerde effect-instelling

1/3 1/3OFF 1/5

8.5Mbps

TITLE 33 TOTAL 1:25:58CHAP 33

CHAP.

OFF ST1

PROG. RND.

TIME 25:58TRACK 33

-/4

OFF STPROG. RND.

TIME 25:58TRACK 33

OFF PROG. RND.

TIME 25:58TRACK 33

XV-N55SL[B]_NL.book Page 47 Friday, February 14, 2003 3:46 PM

Geavanceerde bediening

XV-N55SL/LET0230-007A/Dutch

Nederlands

Menubalkfuncties voor DVD VIDEO

Selecteren van tijdsaanduiding

Tijdens afspelen: Voor het selecteren van de speelduur die in het

display van de speler en in de statusbalk wordt getoond.

Druk enkele malen op ENTER om een van de volgende

instellingen te selecteren.

• TOTAL: Verstreken speelduur van huidige titel

• T.REM: Resterende speelduur van huidige titel

• TIME: Verstreken speelduur van huidige hoofdstuk

• REM: Resterende speelduur van huidige hoofdstuk

Herhaalfunctie (Zie ook blz. 44)

Tijdens afspelen: Voor het selecteren van de herhaalfunctie.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste herhaalfunctie te selecteren.

• CHAPTER: Herhalen van huidige hoofdstuk

• TITLE: Herhalen van huidige titel

• A-B: A-B herhaalfunctie

• OFF: Herhaalfunctie is uitgeschakeld

3. Druk op ENTER om de geselecteerde herhaalfunctie te

activeren.

Tijdzoekfunctie (Zie ook blz. 42)

Voor het invoeren van de verstreken tijd vanaf het begin van de

huidige titel als het punt waar het afspelen moet beginnen.

Zoeken van hoofdstuk

Tijdens afspelen: Voor het opgeven van een hoofdstuk waar het

afspelen moet beginnen.

1. Open het afrolvenster.

2. Gebruik de cijfertoetsen (0 tot 9) om een gewenst

hoofdstuknummer in te voeren. (Om bijvoorbeeld “10” in te

voeren, drukt u op 1 en dan op 0.)

3. Druk op ENTER om te beginnen met afspelen vanaf het

gekozen hoofdstuk.

Selecteren van geluid (Zie blz. 45)

Tijdens afspelen: Voor het selecteren van de gesproken taal of

het audiospoor.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste gesproken taal of het

audiospoor te selecteren.

3. Druk op ENTER om te beginnen met afspelen met het

gekozen geluid.

Selecteren van ondertiteling (Zie blz. 45)

Tijdens afspelen: Voor het selecteren van de taal van de

ondertiteling.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste taal voor de ondertiteling te

selecteren.

3. Druk op ENTER om te beginnen met afspelen met de gekozen

ondertiteling.

Selecteren van camerahoek (Zie blz. 45)

Tijdens afspelen: Voor het selecteren van de camerahoek bij een

scène met meerdere camerahoeken.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste camerahoek te selecteren.

3. Druk op ENTER om te beginnen met afspelen met de gekozen

camerahoek.

Menubalkfuncties voor SVCD/video-CD/

audio-CD

Selecteren van tijdsaanduiding

Voor het selecteren van de speelduur die in het display van de

speler en in de statusbalk wordt getoond.

Druk enkele malen op ENTER om een van de volgende

instellingen te selecteren.

• TIME: Verstreken speelduur van huidige track

• REM: Resterende speelduur van huidige track (in de

stopstand wordt de totale speelduur van de huidige track

getoond)

• TOTAL:Verstreken speelduur van disc

• T.REM:Resterende speelduur van disc (in de stopstand wordt

de totale speelduur van de disc getoond)

Herhaalfunctie (Zie ook blz. 44)

Voor het selecteren van de herhaalfunctie.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste herhaalfunctie te selecteren.

• TRACK: Herhalen van huidige track

• ALL: Herhalen van alle tracks

• A-B: A-B herhaalfunctie

• OFF: Herhaalfunctie is uitgeschakeld.

3. Druk op ENTER om de geselecteerde herhaalfunctie te

activeren.

Tijdzoekfunctie (Zie ook blz. 42)

Voor het invoeren van de verstreken tijd vanaf het begin van de

huidige titel als het punt waar het afspelen moet beginnen.

Geprogrammeerd afspelen (Zie ook blz. 42 en 43)

In de stopstand: Voor het opgeven van de afspeelvolgorde van de

tracks.

Willekeurig afspelen (Zie blz. 43)

In de stopstand: Voor het inschakelen van de willekeurige

afspeelfunctie.

Selecteren van geluid (Zie ook blz. 45)

Tijdens afspelen van een SVCD/video-CD/audio-CD: Voor het

selecteren van de audiokanalen.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste audiokanalen te selecteren.

3. Druk op ENTER om te beginnen met afspelen met de

geselecteerde audiokanalen.

Selecteren van ondertiteling (Zie blz. 45)

Tijdens afspelen van een SVCD, Voor het selecteren van de

ondertiteling.

1. Open het afrolvenster.

2. Druk op 5/∞ om de gewenste ondertiteling te selecteren.

3. Druk op ENTER om te beginnen met afspelen met de

geselecteerde ondertiteling.

CHAP.

PROG.

RND.

XV-N55SL[B]_NL.book Page 48 Friday, February 14, 2003 3:46 PM

XV-N55SL/LET0230-007A/Dutch

Nederlands

Afspelen van MP3/WMA discs

OPMERKING

Bediening

Deze speler kan MP3 bestanden en WMA bestanden afspelen

die op een zelf opgenomen CD-R/RW disc of op een in de handel

verkrijgbare CD zijn vastgelegd. In deze gebruiksaanwijzing

wordt een disc die MP3 en/of WMA bestanden bevat aangeduid

als een “MP3/WMA disc ”.

Wanneer een disc zowel MP3/WMA als JPEG bestanden bevat,

kunt u alleen de bestanden afspelen van het type dat

geselecteerd is met de [MP3&WMA/JPEG] instelling in het

[PICTURE] voorkeurenscherm. (zie blz. 56).

Betreffende MP3/WMA discs

Op een MP3/WMA disc is elk muziekstuk opgenomen als een

bestand (track). De bestanden zijn soms op basis van de artiest,

album enz. gegroepeerd in mappen.

• Elk bestand wordt beschouwd als een track.

• Een map waarin een of meer bestanden zijn, wordt beschouwd

als een groep.

• Een map waarin geen bestanden zijn, wordt genegeerd.

• Bestanden die niet tot een bepaalde map behoren, worden

gegroepeerd in “groep 1”.

• Dit apparaat kan maximaal 150 tracks per groep beheren en 99

groepen per disc. Als er andere bestanden zijn dan MP3/WMA

bestanden, zullen deze eveneens bij het 150-bestanden totaal

worden geteld.

Opmerkingen betreffende het maken van uw eigen

MP3/WMA disc met behulp van een CD-R/CD-RW

disc:

• Selecteer “ISO 9660” als het discformaat.

• Voor MP3 bestanden raden wij u aan het materiaal op te nemen

met een bemonsteringsfrequentie van 44,1 kHz en een bitrate

van 128 kbps.

• Bij WMA bestanden moet u ervoor zorgen dat de copyright-

functie uitgeschakeld is.

• Voor WMA bestanden raden wij u aan het materiaal op te

nemen met een bitrate van 64 kbps of hoger.

Basisbediening

Gebruik de volgende toetsen voor het afspelen van MP3/WMA

discs.

ENTER: Beginnen met afspelen vanuit de stopstand.

3: Beginnen met afspelen vanuit de stopstand of de

pauzestand.

7: Stoppen met afspelen.

8: Pauzeren van het afspelen.

4/¢: Tijdens afspelen: overslaan van een track in voor- of

achterwaartse richting.

In de stopstand: selecteren van de vorige of volgende

track.

Als u tijdens afspelen op 3 drukt, of als u op 7 drukt om het

afspelen te stoppen en dan op 3 drukt, zal de speler starten met

afspelen vanaf het begin van de huidige track.

OPMERKINGEN

• De speler ondersteunt geen “packet-writing (UDF formaat)”

discs.

• De speler ondersteunt niet de ID3 tag.

• De speler ondersteunt discs die meerdere sessies bevatten.

• Sommige discs kunnen niet worden afgespeeld als gevolg van

de eigenschappen van de disc of de opnamecondities.

• Geprogrammeerd afspelen en willekeurig afspelen werken niet

bij MP3/WMA discs.

• In geval van MP3 kan de speler alleen tracks afspelen met de

volgende bestandsextensies: “.MP3”, “.Mp3”, “.mp3” en “.mP3”.

• In geval van WMA kan de speler alleen tracks afspelen met de

volgende bestandsextensies: “.WMA”, “.wma” en elke andere

combinatie van hoofdletters en kleine letters (zoals “.Wma”).

• De tijd die vereist is voor het aflezen van de disc-inhoud kan

verschillen bij de diverse discs, afhankelijk van het aantal

groepen (mappen) en tracks (bestanden) dat op de disc is

opgenomen, enz.

• U kunt MP3/WMA discs niet versneld vooruit of achteruit

afspelen door indrukken van ¡ of 1 of door ¢ of 4

ingedrukt te houden.

• De speler ondersteunt WMA bestanden die zijn opgenomen

met een bitrate van 48 kbps of hoger. De speler kan geen WMA

bestanden afspelen die zijn opgenomen met een bitrate die

lager is dan 48 kbps.

Selecteren van de gewenste groep en track

Nadat u een MP3/WMA disc hebt geplaatst, zal de speler

automatisch de disc-inhoud aflezen en verschijnt het MP3/WMA

CONTROL display op het TV-scherm. Volg de onderstaande

aanwijzingen om de gewenste groep/track in het display te

selecteren.

Zorg dat de zwarte (cursor) balk in de linker

groepenkolom (group) is.

Als de balk in de rechter kolom is, drukt u op 2 om de balk

naar de linker kolom te verplaatsen.

Druk op 5/∞ om de balk naar de gewenste

groep te verplaatsen.

In de rechter kolom worden de tracks getoond die in de

geselecteerde groep zijn.

Druk de functieschakelaar altijd naar “DVD” voor het

bedienen van de speler met gebruik van de

afstandsbediening.

Maximaal 99 groepen per disc

Track 1.mp3

Track 2.mp3

Track 3.mp3

Groep 1

Groep

Track 4.mp3

Track 5.mp3

Track 6.mp3

Maximaal 150

tracks per groep

XV-N55SL

04-MP3_disc_playback_NL.fm Page 49 Tuesday, February 18, 2003 10:04 PM

Afspelen van MP3/WMA discs

XV-N55SL/LET0230-007A/Dutch

Nederlands

Druk op 4/¢ om de gewenste track te

selecteren en druk dan op ENTER of 3.

Gebruik de cijfertoetsen om het gewenste

tracknummer rechtstreeks in te voeren.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

De speler start bij het begin van de geselecteerde track met

afspelen.

Tip

U kunt de gewenste track ook selecteren door op 3 te drukken

om de zwarte balk naar de rechter (track) kolom te verplaatsen

en dan 5/∞ te gebruiken.

OPMERKINGEN

• Als de naam van een MP3/WMA bestand een 2-byte teken

bevat, kan de speler de bestandsnaam niet juist aangeven.

• Het MP3/WMA CONTROL display toont alleen MP3/WMA

bestanden.

• De volgorde van de groepen/tracks in het MP3/WMA

CONTROL display kan verschillen van de volgorde die uw

personal computer aangeeft wanneer u de disc in de computer

steekt.

Rechtstreeks selecteren

U kunt een gewenste groep rechtstreeks selecteren door het

groepnummer in te voeren.

Druk tijdens afspelen of in de stopstand op

TITLE/GROUP.

[--] verschijnt in het groep-aanduidingsgebied van het display

op het apparaat.

Gebruik de cijfertoetsen om het gewenste

groepnummer in te voeren.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

Voer het groepnummer in binnen een paar seconden nadat u

op TITLE/GROUP hebt gedrukt (d.w.z. terwijl het display [--]

aangeeft).

De speler start bij track 1 van de geselecteerde groep met

afspelen.

Gebruik de cijfertoetsen om het gewenste

tracknummer in te voeren.

De speler begint met afspelen van de geselecteerde track.

In plaats van de cijfertoetsen kunt u ook 4/¢ of 5/∞

gebruiken om een track te selecteren.

Herhaald afspelen

Druk tijdens afspelen of in de stopstand op

REPEAT.

Bij meermalen indrukken van REPEAT verandert de

herhaalfunctie zoals hierna is aangegeven.

Als u op REPEAT drukt terwijl de speler in de stopstand

staat, dient u op ENTER of 3 te drukken om te beginnen met

herhaald afspelen.

Stoppen met herhaald afspelen

Druk op 7. De herhaalfunctie blijft ingeschakeld.

Uitschakelen van de herhaalfunctie

Druk tijdens afspelen op REPEAT tot er geen herhaalpictogram

meer in het display van het apparaat is.

Als de speler in de stopstand staat, drukt u op REPEAT tot de

herhaalfunctie-aanduiding in het MP3/WMA CONTROL display

dooft.

MP3/WMA CONTROL

Group : 01 / 10

spring

sumer

fall

winter

sea

mountain

camp

picnic

skiing

flower

Time : 00:03:08

Track : 01 / 06 (Total 28)

begonia.mp3

german chamomile.mp3

kiwi fruit.mp3

orchard grass.mp3

petunia.mp3

north pole.mp3

Verstreken speelduur van huidige track

Groepenkolom Trackkolom van de

huidige groep Geselecteerde

track

MP3/WMA

CONTROL

display

Display van

de speler Functie

REPEAT TRACK 1Herhalen van de

huidige track.

REPEAT GROUP Herhalen van alle

tracks in de huidige

groep.

REPEAT ALL Herhalen van alle

tracks op de disc.

Geen aanduiding De herhaalfunctie is uitgeschakeld.

MP3/WMA CONTROL REPEAT TRACK

Group : 01 / 10

spring

sumer

fall

Track : 01 / 06 (Total 28)

begonia.mp3

german chamomile.mp3

kiwi fruit.m

(TV-scherm)

Geselecteerde herhaalfunctie

XV-N55SL[B]_NL.book Page 50 Friday, February 14, 2003 3:46 PM

XV-N55SL/LET0230-007A/Dutch

Nederlands

Afspelen van JPEG discs

OPMERKING

Wanneer een disc zowel MP3/WMA als JPEG bestanden bevat,

kunt u alleen de bestanden afspelen van het type dat

geselecteerd is met de [MP3&WMA/JPEG] instelling in het

[PICTURE] voorkeurenscherm. (zie blz.56).

Betreffende JPEG discs

Op een JPEG disc is elk beeld opgenomen als een bestand. De

bestanden zijn soms op basis van de categorie enz. gegroepeerd

in mappen.

• Een map waarin een of meer bestanden zijn, wordt beschouwd

als een groep.

• Een map waarin geen bestanden zijn, wordt genegeerd.

• Bestanden die niet tot een bepaalde map behoren, worden

gegroepeerd in “groep 1”.

• De speler kan maximaal 150 bestanden per groep beheren en

99 groepen per disc. Als er andere bestanden zijn dan JPEG

bestanden, zullen deze eveneens bij het 150-bestanden totaal

worden geteld.

Opmerkingen betreffende het maken van uw eigen

JPEG disc met behulp van een CD-R/CD-RW disc

• Selecteer “ISO 9660” als het discformaat.

• Wij raden u aan het materiaal op te nemen met een resolutie

van 640 x 480 beeldpunten.

• Deze speler ondersteunt het baseline JPEG formaat.

Basisbediening

Weergeven van een gewenst beeld

Nadat u een JPEG disc hebt geplaatst, zal de speler automatisch

de disc-inhoud aflezen en verschijnt het JPEG CONTROL display

op het TV-scherm.

Volg de onderstaande aanwijzingen om het bestand dat u wilt

weergeven in dit display te selecteren.

Zorg dat de zwarte (cursor) balk in de linker

groepenkolom (group) is.

Als de balk in de rechter kolom is, drukt u op 2 om de balk

naar de linker kolom te verplaatsen.

Druk op 5/∞ om de balk naar de gewenste

groep te verplaatsen.

In de rechter kolom worden de bestanden getoond die in de

geselecteerde groep zijn.

Druk op 4/¢ om het gewenste bestand te

selecteren en druk dan op ENTER.

Het geselecteerde bestand (stilstaand beeld) wordt op de TV

weergegeven.

Tip

U kunt het gewenste bestand ook selecteren door op 3 te

drukken om de zwarte balk naar de rechter (file) kolom te

verplaatsen en dan 5/∞ te gebruiken.

OPMERKING

Als het geselecteerde bestand niet weergegeven kan worden,

verschijnt er een zwart scherm.

Weergeven van een ander beeld

Druk op 4/¢ of 5/∞ om het gewenste beeld te selecteren.

Annuleren van de beeldweergave

Druk op 7 of MENU.

Het JPEG CONTROL display wordt weer op het TV-scherm

getoond.

Druk de functieschakelaar altijd naar “DVD” voor het

bedienen van de speler met gebruik van de

afstandsbediening.

Maximaal 99 groepen per disc




Groep 1

Groep 2

Groep 4

Groep 3




Maximaal 150

bestanden per groep

JPEG CONTROL

Group : 01 / 10

spring

sumer

fall

winter

sea

mountain

camp

picnic

skiing

flower

File : 01 / 06 (Total 28)


german chamomile.jpg

kiwi fruit.jpg

orchard grass.jpg


north pole.jpg

XV-N55SL

05-JPEG_disc_playback_NL.fm Page 51 Tuesday, February 18, 2003 10:04 PM

Afspelen van JPEG discs

XV-N55SL/LET0230-007A/Dutch

Nederlands

OPMERKINGEN

• De speler ondersteunt het baseline JPEG formaat.

• De speler ondersteunt geen “packet-writing (UDF formaat)”

discs.

• De speler ondersteunt discs die zijn opgenomen via

multisessie.

• Als gevolg van de eigenschappen van de disc, de

opnamecondities, het aantal groepen (mappen) enz. is het

mogelijk dat de speler sommige discs niet kan lezen, of dat het

erg lang duurt voordat het beeld van de disc op het scherm

verschijnt.

• Geprogrammeerd afspelen en willekeurig afspelen werken niet

bij JPEG discs.

• De schermbeveiligingsfunctie treedt in werking als hetzelfde

beeld langer dan 5 minuten wordt weergegeven, behalve

tijdens diashow-weergave.

• De speler kan alleen bestanden afspelen met de volgende

bestandsextensies: “.jpg”, “.jpeg”, “.JPG”, “.JPEG” en elke

andere combinatie van hoofdletters en kleine letters (zoals

“.Jpg”).

• Als de naam van een JPEG bestand een 2-byte teken bevat, is

het mogelijk dat de speler de bestandsnaam niet juist aangeeft.

• Als het beeld is opgeslagen met een hogere resolutie dan 640 x

480 pixels, kan het even duren voordat het beeld op het scherm

verschijnt.

• De speler ondersteunt geen beelden met een pixelformaat van

meer dan 2400 pixels. Zorg dat het pixelformaat 2400 of minder

is.

Inzoomen van het beeld

Druk in de pauzestand op ZOOM.

Bij indrukken van ZOOM wordt het beeld ingezoomd.

Telkens wanneer u op ZOOM drukt, wordt de

vergrotingsfactor verdubbeld (1,8, 4, 8, 16, 32 en 64 maal).

Druk op 5/∞/2/3 om het ingezoomde

gedeelte te verschuiven.

De beelden automatisch één voor één

weergeven (diashowfunctie)

Met deze functie kunt u de bestanden (stilstaande beelden)

automatisch één voor één weergeven.

Starten met diashow-weergave vanaf het

begin van de disc

Druk op 3.

De diashow-weergave start vanaf het begin van de disc.

Elk bestand (stilstaand beeld) wordt ongeveer 3 seconden

getoond.

Tussentijds stoppen van de diashow-weergave

Druk op 7 of MENU.

Het JPEG CONTROL display wordt weer op het TV-scherm

getoond.

Druk op 3 om de diashow-weergave vanaf het laatst getoonde

beeld te hervatten.

Naar het weergegeven beeld blijven kijken

Druk op 8 of ENTER.

Druk op 3 om de diashow-weergave te hervatten.

Starten met diashow-weergave vanaf een

geselecteerd punt

Gebruik van het JPEG CONTROL display

Zorg dat de zwarte (cursor) balk in de linker

groepenkolom (group) is.

Als de balk in de rechter kolom is, drukt u op 2 om de balk

naar de linker kolom te verplaatsen.

Druk op 5/∞ om de balk naar de gewenste

groep te verplaatsen.

Druk op 4/¢ om het gewenste bestand te

selecteren.

Druk op 3.

De diashow-weergave begint vanaf het geselecteerde

bestand.

Rechtstreeks selecteren

Druk tijdens afspelen of in de stopstand op

TITLE/GROUP.

Gebruik de cijfertoetsen om het gewenste

groepnummer in te voeren.

Om 5 te selecteren: Druk op 5.

Om 23 te selecteren: Druk op +10, +10 en dan 3.

Om 40 te selecteren: Druk op +10, +10, +10 en dan 10.

Gebruik de cijfertoetsen om het gewenste

bestandsnummer in te voeren.

De speler start de diashow-weergave vanaf het

geselecteerde bestand. Als u geen bestandsnummer

opgeeft, zal de speler starten met de diashow-weergave

vanaf het eerste bestand in de groep.

05-JPEG_disc_playback_NL.fm Page 52 Tuesday, February 18, 2003 10:04 PM

Afspelen van JPEG discs

XV-N55SL/LET0230-007A/Dutch

Nederlands

Herhaalfunctie

Bij gebruik van diashow-weergave kunt u de JPEG bestanden in

een bepaalde groep of op de disc ook herhaaldelijk weergeven.

Druk op REPEAT terwijl het JPEG CONTROL

display wordt getoond.

Bij meermalen indrukken van REPEAT worden de diverse

instellingen doorlopen.

Wanneer de herhaalfunctie is ingeschakeld, licht de [ ]

indicator in het display op.

De geselecteerde herhaalfunctie wordt aangegeven in het

JPEG CONTROL display.

REPEAT ALL: Herhalen van alle bestanden op de disc.

REPEAT GROUP:Herhalen van alle bestanden in de huidige

groep.

Geen aanduiding: De herhaalfunctie is uitgeschakeld.

Druk op 3 om te beginnen met herhaald

afspelen.

Stoppen met herhaald afspelen

Druk op 7.

De herhaalfunctie blijft ingeschakeld.

Uitschakelen van de herhaalfunctie

Druk op 7 of MENU terwijl het JPEG CONTROL display wordt

getoond en druk daarna op REPEAT totdat de herhaalfunctie-

aanduiding dooft.

XV-N55SL[B]_NL.book Page 53 Friday, February 14, 2003 3:46 PM

XV-N55SL/LET0230-007A/Dutch

Nederlands

Wijzigen van de oorspronkelijke instellingen

OPMERKING

Voorkeuren selecteren

In dit hoofdstuk worden de instellingen beschreven die reeds

gemaakt zijn wanneer u de speler koopt. Lees dit hoofdstuk

zorgvuldig wanneer u de speler aansluit op een breedbeeld-TV of

wanneer u om een andere reden de oorspronkelijke instellingen

wilt wijzigen zodat deze beter overeenkomen met uw voorkeuren

en kijkomstandigheden.

Betreffende de voorkeurenschermen

Er zijn vier voorkeurenschermen waarop de diverse onderdelen

kunnen worden ingesteld: LANGUAGE, PICTURE, AUDIO en

OTHERS.

LANGUAGE


AUDIO

OTHERS

Instellen van uw voorkeuren

Druk op CHOICE.

Op de TV verschijnt een van de voorkeurenschermen.

Rechtsboven in het scherm ziet u vier pictogrammen die de

voorkeurenschermen aangeven.

: LANGUAGE menu

: PICTURE menu

: AUDIO menu

: OTHERS menu

Druk op 2/3 om het gewenste pictogram te

selecteren.

Het bijbehorende voorkeurenscherm verschijnt op de TV.

Druk op 5/∞ om op het onderdeel te

zetten dat u wilt wijzigen.

De kleur van het geselecteerde onderdeel verandert.

Druk op ENTER.

Er verschijnt een afrolmenu bij het geselecteerde onderdeel.

Druk op 5/∞ om een van de opties te

selecteren en druk dan op ENTER.

De geselecteerde optie is nu ingesteld.

• Zie de volgende hoofdstukken voor nadere bijzonderheden

betreffende de instellingen.

Verwijderen van het voorkeurenscherm

Druk op CHOICE.

OPMERKINGEN

• Wanneer er een MP3/WMA of JPEG disc in de speler zit, kunt u

geen voorkeurenschermen oproepen.

• Wanneer een voorkeurenscherm op een breedbeeld-TV wordt

weergegeven, is het mogelijk dat het bovenste en onderste

gedeelte van het voorkeurenscherm afgesneden zijn. In dat

geval kunt u de beeldformaatregelaar van de TV gebruiken om

dit te corrigeren.

Druk de functieschakelaar altijd naar “DVD” voor het

bedienen van de speler met gebruik van de

afstandsbediening.

SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

MENU LANGUAGE ENGLISH

AUDIO LANGUAGE ENGLISH

SUBTITLE ENGLISH

ON SCREEN LANGUAGE ENGLISH

LANGUAGE

SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

MONITOR TYPE 4:3 LB

PICTURE SOURCE AUTO

SCREEN SAVER ON

MP3&WMA/JPEG MP3&WMA


SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

DIGITAL AUDIO OUTPUT STREAM/PCM

ANALOG DOWN MIX STEREO

D RANGE CONTROL ENGLISH

OUTPUT LEVEL STANDARD

AUDIO

SELECT

ENTER

USE 5∞23 TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

RESUME ON

ON SCREEN GUIDE ON

OTHERS

AUTO STANDBY OFF

AV COMPULINK MODE DVD1

PARENTAL LOCK

SELECT

ENTER

USE 5∞ TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

MENU LANGUAGE ENGLISH

AUDIO LANGUAGE ENGLISH

SUBTITLE ENGLISH

ON SCREEN LANGUAGE ENGLISH

LANGUAGE

ENGLISH

FRENCH

GERMAN

Geselecteerd onderdeel

XV-N55SL

XV-N55SL[B]_NL.book Page 54 Friday, February 14, 2003 3:46 PM

Wijzigen van de oorspronkelijke instellingen

XV-N55SL/LET0230-007A/Dutch

Nederlands

LANGUAGE menu

MENU LANGUAGE

Voor het selecteren van de menutaal die moet worden

weergegeven, indien deze taal op de DVD VIDEO disc staat.

Beschikbare opties

ENGLISH, SPANISH, FRENCH, CHINESE, GERMAN, ITALIAN,

JAPANESE, taalcode van AA tot ZU

• Als de disc geen menu heeft in de geselecteerde taal, zal de

standaardtaal van de disc gebruikt worden.

• Zie “Aanhangsel B: Tabel van talen en hun afkortingen” op blz.

60 voor de taalcodes.

• U kunt deze instelling niet tijdens afspelen wijzigen.

AUDIO LANGUAGE

Voor het selecteren van de gesproken taal die gebruikt moet

worden, indien deze taal op de DVD VIDEO disc staat.

Beschikbare opties

ENGLISH, SPANISH, FRENCH, CHINESE, GERMAN, ITALIAN,

JAPANESE, taalcode van AA tot ZU

• Als de gesproken taal die geselecteerd is niet op de disc

voorkomt, zal de standaardtaal van de disc gebruikt worden.

• Zie “Aanhangsel B: Tabel van talen en hun afkortingen” op blz.

60 voor de taalcodes.

• U kunt deze instelling niet tijdens afspelen wijzigen.

SUBTITLE

Voor het selecteren van de ondertitelingstaal die gebruikt moet

worden, indien deze taal op de DVD VIDEO disc staat.

Beschikbare opties

OFF, ENGLISH, SPANISH, FRENCH, CHINESE, GERMAN,

ITALIAN, JAPANESE, taalcode van AA tot ZU

• Als de ondertitelingstaal die geselecteerd is niet op de disc

voorkomt, zal de standaardtaal van de disc gebruikt worden.

• Zie “Aanhangsel B: Tabel van talen en hun afkortingen” op blz.

60 voor de taalcodes.

• U kunt deze instelling niet tijdens afspelen wijzigen.

ON SCREEN LANGUAGE

Voor het selecteren van de taal voor de OSD beeldscherm-

aanduidingen van het apparaat.

Beschikbare opties

ENGLISH, FRENCH, GERMAN

• Sommige beeldscherm-meldingen worden altijd in het Engels

getoond, ongeacht de gekozen instelling.

• U kunt niet de beeldschermtaal wijzigen van het MP3 display.

PICTURE menu

MONITOR TYPE

Voor het selecteren van het monitortype om dit aan te passen

aan uw TV wanneer u DVD VIDEO discs afspeelt die zijn

opgenomen voor breedbeeld-TV's.

Beschikbare opties

16:9 NORMAL, 16:9 AUTO, 4:3 LB, 4:3 PS

[16:9 NORMAL] (breedbeeld-televisiescherm): Selecteer deze

optie wanneer u de speler op een breedbeeld-TV (16:9)

aansluit waarvan de beeldverhouding is

ingesteld

16:9 (het

apparaat zal automatisch de beeldbreedte van het

uitgangssignaal correct instellen bij weergave van een 4:3

bron).

Als u een 4:3 DVD VIDEO bron afspeelt terwijl de [16:9

NORMAL]

instelling

gekozen,

zullen

de beeldeigenschappen

een weinig veranderen als gevolg van de omzetting van de

beeldbreedte.

[16:9 AUTO] (breedbeeld-televisiescherm): Selecteer deze

optie wanneer u een breedbeeld-TV (16:9) op de speler

aansluit.

[4:3 LB] (“Letter Box” omzetting): Selecteer deze optie

wanneer u de speler op een normale TV (4:3) aansluit.

Bij het afspelen van een DVD VIDEO disc die is opgenomen in

breedbeeldformaat zullen er zwarte balken boven en onder op

het scherm zijn.

[4:3 PS] (Pan Scan omzetting): Selecteer deze optie wanneer u

de speler op een normale TV (4:3) aansluit.

Bij het afspelen van een DVD VIDEO disc die is opgenomen in

breedbeeldformaat wordt het beeld ingezoomd zodat dit het

scherm in verticale richting vult, maar worden de linker en

rechter zijkanten van het beeld afgesneden.

Bij sommige discs zal het beeld in 4:3 LB formaat worden

weergegeven ook wanneer u de 4:3 PS instelling selecteert.

PICTURE SOURCE

Voor het selecteren van de wijze waarop de disc-inhoud wordt

verwerkt: verwerken per veld (videobron) of verwerken per frame

(filmbron). Door de juiste optie te selecteren wordt een optimale

beeldkwaliteit voor het gebruikte brontype verkregen.

Beschikbare opties

AUTO, FILM, VIDEO(NORMAL), VIDEO(ACTIVE)

[AUTO]: Selecteer deze optie wanneer u een disc afspeelt die

zowel videobron- of filmbron-materiaal bevat.

De speler herkent het beeldtype (filmbron of videobron) van de

huidige disc op basis van de disc-informatie. Gewoonlijk dient u

deze optie te selecteren.

[FILM]: Selecteer deze optie bij het afspelen van een filmbron-

disc.

[VIDEO(NORMAL)]: Selecteer deze optie bij het afspelen van

een videobron-disc met relatief weinig actie.

[VIDEO(ACTIVE)]: Selecteer deze optie bij het afspelen van een

videobron-disc met relatief veel actie.

SCREEN SAVER

Voor het in- en uitschakelen van de schermbeveiligingsfunctie.

(Zie blz. 40.)

Beschikbare opties

ON, OFF

XV-N55SL[B]_NL.book Page 55 Friday, February 14, 2003 3:46 PM

Wijzigen van de oorspronkelijke instellingen

XV-N55SL/LET0230-007A/Dutch

Nederlands

MP3&WMA/JPEG

De speler kan MP3/WMA en JPEG bestanden afspelen die zijn

opgenomen op een CD-R/CD-RW disc. Wanneer de disc zowel

MP3/WMA als JPEG bestanden bevat, kunt u alleen de

bestanden afspelen die met dit menu-onderdeel zijn

geselecteerd.

Beschikbare opties

MP3&WMA, JPEG

[MP3&WMA]: Als deze optie wordt geselecteerd, kunnen alleen

MP3/WMA bestanden worden afgespeeld.

[JPEG]: Als deze optie wordt geselecteerd, kunnen alleen JPEG

bestanden worden afgespeeld.

AUDIO menu

DIGITAL AUDIO OUTPUT

Zorg dat dit onderdeel correct is ingesteld wanneer de digitale

uitgang van de speler is verbonden met de digitale ingang van

externe apparatuur.

Zie “Aanhangsel C: Tabel van digitale uitgangssignalen” op blz.

60 voor het verband tussen de instellingen en de

uitgangssignalen.

Beschikbare opties

PCM ONLY, DOLBY DIGITAL/PCM, STREAM/PCM

[PCM ONLY]: Selecteer deze optie wanneer de DIGITAL OUT

aansluiting van de speler is verbonden met een “lineaire PCM”

digitale ingang van andere audioapparatuur.

[DOLBY DIGITAL/PCM]: Selecteer deze optie wanneer de

digitale ingang van een Dolby Digital decoder of een versterker

met een ingebouwde Dolby Digital decoder met deze speler is

verbonden.

Wanneer deze optie geselecteerd is en een disc wordt

afgespeeld die is opgenomen met MPEG Multichannel formaat,

zal een lineair PCM digitaal signaal worden uitgestuurd.

[STREAM/PCM]: Selecteer deze optie wanneer de digitale

ingang van een versterker met een ingebouwde DTS, MPEG

Multichannel of Dolby Digital decoder, of een afzonderlijke

eenheid met een dergelijke decoder, met deze speler is

verbonden.

• Bij sommige DVD VIDEO discs die niet volledig tegen kopiëren

zijn beveiligd, kan er een 20 of 24 bits digitaal signaal worden

uitgestuurd.

• Een signaal dat is opgenomen met 96 kHz of een hogere

bemonsteringsfrequentie zal via de DIGITAL OUT aansluiting

worden uitgestuurd met de 48 kHz bemonsteringsfrequentie.

• Wanneer een DVD VIDEO of audio-CD disc met DTS wordt

afgespeeld, kunt u een DTS-decoder gebruiken om de juiste

signalen via uw luidsprekers weer te geven.

ANALOG DOWN MIX

Stel dit menu-onderdeel correct in overeenkomstig de

eigenschappen van uw geluidsinstallatie, zodat een DVD VIDEO

disc die is opgenomen met meerkanaals surroundgeluid juist

wordt weergegeven.

(Deze functie werkt niet wanneer de 3D PHONIC functie

geactiveerd is.)

Beschikbare opties

DOLBY SURROUND, STEREO

[DOLBY SURROUND]: Selecteer deze optie voor het luisteren

naar meerkanaals surroudgeluid wanneer de analoge AUDIO

OUT aansluitingen van de speler zijn verbonden met een

surround-decorder.

[STEREO]: Selecteer deze optie voor het luisteren naar normaal

tweekanaals stereogeluid wanneer de analoge AUDIO OUT

aansluitingen van de speler zijn verbonden met een stereo

versterker/receiver of een TV-toestel, of wanneer u het geluid

van een DVD VIDEO disc wilt opnemen op een minidisc,

cassette enz.

D. RANGE CONTROL

Gebruik dit menu-onderdeel om een goede geluidskwaliteit te

verkrijgen van het signaal dat vanaf de analoge AUDIO OUT

aansluitingen komt wanneer DVD VIDEO discs opgenomen met

Dolby Digital met laag of middelmatig volume worden

weergegeven.

Beschikbare opties

WIDE RANGE, NORMAL, TV MODE

[WIDE RANGE]: Selecteer deze optie om het geluid weer te

geven met een zo groot mogelijk dynamisch bereik zodat u kunt

genieten van een krachtige weergave.

[NORMAL]: Gewoonlijk dient u deze optie te selecteren.

[TV MODE]: Selecteer deze optie als het geluidsniveau van een

DVD VIDEO disc lager is dan het geluidsniveau van een TV-

programma. U kunt dan ook geluid dat een lager volume heeft

duidelijk horen.

OUTPUT LEVEL

Gebruik deze functie om het niveau te verzwakken van het

signaal dat uitgestuurd wordt via de AUDIO OUT aansluitingen

van het apparaat.

Beschikbare opties

STANDARD, LOW

• Selecteer [LOW] als het geluid dat wordt weergegeven via de

luidsprekers vervormd is.

OTHERS menu

RESUME

Gebruik dit menu-onderdeel voor het selecteren van de instelling

voor de hervattingsfunctie.

Zie blz. 38 en 39 voor nadere bijzonderheden betreffende de

hervattingsfunctie.

Beschikbare opties

ON, OFF, DISC RESUME

[ON]: Als deze optie wordt geselecteerd, kan de speler het

afspelen van de disc hervatten vanaf het punt waar dit werd

onderbroken, mits de disc nog in de lade is.

[OFF]: Selecteer deze optie om de hervattingsfunctie uit te

schakelen.

[DISC RESUME]: Als deze optie wordt geselecteerd, werkt de

hervattingsfunctie voor de laatste 30 discs die zijn afgespeeld.

De speler onthoudt het onderbrekingspunt van de laatste 30

discs die zijn afgespeeld, ook nadat de discs uit de lade zijn

genomen.

ON SCREEN GUIDE

De speler kan pictogrammen en tekst op het beeldscherm tonen

om aan te geven wat er met de disc of de speler gebeurt.

Voorbeelden van beeldscherm-pictogrammen: , ,

Beschikbare opties

ON, OFF

[ON]: Selecteer deze optie om de beeldscherm-pictogrammen te

tonen.

AUTO STANDBY

Wanneer de speler langer dan 30 minuten of 60 minuten in de

stopstand staat, zal dit automatisch in de ruststand (standby)

komen te staan.

Beschikbare opties

60, 30, OFF

XV-N55SL[B]_NL.book Page 56 Friday, February 14, 2003 3:46 PM

Wijzigen van de oorspronkelijke instellingen

XV-N55SL/LET0230-007A/Dutch

Nederlands

AV COMPULINK MODE

Dit onderdeel is voor toekomstig gebruik. Laat het onderdeel op

de standaardinstelling (“DVD1”) staan.

PARENTAL LOCK

Wanneer deze optie is geselecteerd, verschijnt bij indrukken van

ENTER op de afstandsbediening het PARENTAL LOCK display

dat hieronder is afgebeeld. Via dit display kunt u het afspelen van

DVD VIDEO discs blokkeren om te voorkomen dat kinderen

bepaalde scènes zien.

• Zie blz. 57 voor nadere bijzonderheden betreffende de Parental

Lock instelling.

Afspelen voor kinderen beperken

Met deze functie kunt u de weergave van DVD VIDEO discs met

gewelddadige (en andere) beelden beperken tot een door u

bepaald niveau. Als u bijvoorbeeld een speelfilm hebt die scènes

met veel geweld bevat en die de Parental Lock functie

ondersteunt, kunt u de betreffende scènes weglaten of

vervangen door andere scènes om te voorkomen dat kinderen

ernaar kijken.

De Parental Lock de eerste maal instellen

Laat het OTHERS menu verschijnen.

Druk op 5/∞ om op [PARENTAL LOCK]

te zetten en druk dan op ENTER.

Het PARENTAL LOCK display verschijnt op het TV-scherm.

Terwijl naar [COUNTRY CODE] wijst,

drukt u op ENTER om het afrolmenu te laten

verschijnen.

Druk op 5/∞ om de landcode te selecteren.

Selecteer de code van het land waarvan de normen gebruikt

zijn voor de beoordeling van de inhoud van de DVD VIDEO

disc.

Zie “Aanhangsel A: Land/gebiedcodelijst voor Parental Lock”

op blz. 59.

Druk op ENTER.

wordt verplaatst naar [SET LEVEL].

Druk op ENTER om het afrolmenu te laten

verschijnen.

In het afrolmenu zijn [NONE] en de niveaus [8] t/m [1]

beschikbaar.

Bij [NONE] is er geen beperking in de weergave. Niveau [1] is

het hoogste (en strengste) niveau. Discs met een strengere

beoordeling dan het geselecteerde niveau, worden beperkt.

Druk op 5/∞ om het gewenste niveau voor de

Parental Lock in te stellen en druk dan op

ENTER.

wordt verplaatst naar [PASSWORD].

Voer met de cijfertoetsen (0 t/m 9) een

wachtwoord in bestaande uit vier cijfers.

Druk op ENTER.

De Parental Lock functie is ingesteld.

wordt verplaatst naar [EXIT]. Druk nog een keer op

ENTER om terug te keren naar het [OTHERS] menu van het

voorkeurenscherm.

Tip

Als u in stap 8 een ongewenst wachtwoord hebt ingevoerd, moet

u een nieuw wachtwoord invoeren voordat u op ENTER drukt.

SELECT

ENTER

USE 5∞ TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

SET LEVEL NONE

PASSWORD _ _ _ _

PARENTAL LOCK

EXIT

COUNTRY CODE GB

SELECT

ENTER

USE 5∞ TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

SET LEVEL NONE

PASSWORD _ _ _ _

PARENTAL LOCK

EXIT

COUNTRY CODE GB

SELECT

ENTER

USE 5∞ TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

COUNTRY CODE GB

SET LEVEL NONE

PASSWORD _ _ _ _

PARENTAL LOCK

EXIT

SELECT

ENTER

USE 5∞ TO SELECT, USE ENTER TO CONFIRM

TO EXIT, PRESS CHOICE.

COUNTRY CODE GB

SET LEVEL NONE

PASSWORD _ _ _ _

PARENTAL LOCK

EXIT

NONE

SELECT

ENTER

NEW PASSWORD? ... PRESS 0 ~ 9 KEY

TO EXIT, PRESS CHOICE.

COUNTRY CODE GB

SET LEVEL NONE

PASSWORD 1234

PARENTAL LOCK

EXIT

XV-N55SL[B]_NL.book Page 57 Friday, February 14, 2003 3:46 PM

Wijzigen van de oorspronkelijke instellingen

XV-N55SL/LET0230-007A/Dutch

Nederlands

Wijzigen van de Parental Lock instellingen

U kunt de Parental Lock instellingen altijd veranderen.

Laat het OTHERS menu verschijnen.

Druk op 5/∞ om op [PARENTAL LOCK]

te zetten en druk dan op ENTER.

Het PARENTAL LOCK display verschijnt op het TV-scherm.

Terwijl naar [PASSWORD] wijst, voert u

met de cijfertoetsen uw huidige viercijferig

wachtwoord in en drukt dan op ENTER.

wordt verplaatst naar [COUNTRY CODE] als u het juiste

wachtwoord invoert.

Als u een verkeerd wachtwoord invoert, verschijnt de melding

“WRONG! RETRY...” op het TV-scherm. U kunt dan niet

verder gaan naar de volgende stap.

Als u uw wachtwoord bent vergeten, voert u “8888” in. Het

huidige wachtwoord wordt dan gewist en u kunt een nieuw

wachtwoord instellen.

Om de [COUNTRY CODE] of [SET LEVEL]

instelling te wijzigen, drukt u op ENTER om

het bijbehorende afrolmenu te laten

verschijnen wanneer op het betreffende

onderdeel staat.

Druk op 5/∞ om de gewenste optie te

selecteren en druk dan op ENTER.

Als u de landcode wijzigt, moet u opnieuw het Parental Lock

niveau selecteren.

Terwijl naar [PASSWORD] wijst, voert u

met de cijfertoetsen een wachtwoord in dat

uit vier cijfers bestaat.

Het wachtwoord dat u in deze stap invoert, wordt het nieuwe

wachtwoord. Als u het wachtwoord niet wilt veranderen, voert

u hetzelfde wachtwoord in als voorheen.

Druk op ENTER.

wordt verplaatst naar [EXIT]. Druk nog een keer op

ENTER om terug te keren naar het [OTHERS] menu van het

voorkeurenscherm.

OPMERKING

Als u in de voorgaande stap 3 vaker dan driemaal een verkeerd

wachtwoord invoert, wordt automatisch naar [EXIT] verplaatst

en zal 5/∞ niet werken.

Tijdelijk opheffen van de Parental Lock

Als u een hoog Parental Lock niveau hebt gekozen, is het

mogelijk dat sommige discs niet afgespeeld kunnen worden.

Wanneer u een dergelijke disc plaatst om deze af te spelen,

verschijnt het PARENTAL LOCK display op het TV-scherm met

de vraag of u de Parental Lock functie tijdelijk wilt opheffen.

Druk op 5/∞ om op [TEMPORARY

RELEASE] te zetten en druk dan op ENTER.

Voer met de cijfertoetsen (0 t/m 9) uw

viercijferig wachtwoord in.

De Parental Lock wordt opgeheven en de speler begint met

afspelen.

Als u een verkeerd wachtwoord invoert, verschijnt de melding

“WRONG! RETRY...” op het TV-scherm. Voer dan het juiste

wachtwoord in.

OPMERKING

Als u in de voorgaande stap 2 vaker dan driemaal een verkeerd

wachtwoord invoert, wordt automatisch naar [NOT RELEASE]

verplaatst en zal 5/∞ niet werken.

USE 5∞ TO SELECT, USE ENTER TO CONFIRM

SELECT

ENTER

_ _ _ _

PARENTAL LOCK

TEMPORARY RELEASE

NOT RELEASE

PASSWORD

06-Changing_the_initial_settings_NL.fm Page 58 Wednesday, February 19, 2003 8:17 PM

XV-N55SL/LET0230-007A/Dutch

Nederlands

Aanhangsel A: Land/gebiedcodelijst voor Parental Lock (voor blz. 57)

AD Andorra

AE Verenigde Arabische

Emiraten

AF Afghanistan

AG Antigua en Barbuda

AI Anguilla

AL Albanië

AM Armenië

AN Nederlandse Antillen

AO Angola

AQ Antarctica

AR Argentinië

AS Amerikaans Samoa

AT Oostenrijk

AU Australië

AW Aruba

AZ Azerbeidzjan

BA Bosnië-Herzegovina

BB Barbados

BD Bangladesh

BE België

BF Burkina Faso

BG Bulgarije

BH Bahrein

BI Burundi

BJ Benin

BM Bermuda

BN Brunei Darussalam

BO Bolivia

BR Brazilië

BS Bahama-eilanden

BT Bhutan

BV Bouvet (eiland)

BW Botswana

BY Belarus

BZ Belize

CA Canada

CC Cocos (Keeling) eilanden

CF Centraal-Afrikaanse

Republiek

CG Congo

CH Zwitserland

CI Ivoorkust

CK Cookeilanden

CL Chili

CM Kameroen

CN China

CO Colombia

CR Costa Rica

CU Cuba

CV Kaapverdië

CX Christmaseiland

CY Cyprus

CZ Tsjechische Republiek

DE Duitsland

DJ Djibouti

DK Denemarken

DM Dominica

DO Dominicaanse Republiek

DZ Algerije

EC Ecuador

EE Estland

EG Egypte

EH West-Sahara

ER Eritrea

ES Spanje

ET Ethiopië

FI Finland

FJ Fiji

FK Falklandeilanden

FM Federale Staten van

Micronesië

FO Faroe-eilanden

FR Frankrijk

FX Frankrijk, Metropolitan

GA Gabon

GB Groot-Brittannië

GD Grenada

GE Georgië

GF Frans-Guyana

GH Ghana

GI Gibraltar

GL Groenland

GM Gambia

GN Guinee

GP Guadeloupe

GQ Equatoriaal-Guinea

GR Griekenland

GS Zuid-Georgia en de

Zuidelijke

Sandwicheilanden

GT Guatamala

GU Guam

GW Guinee-Bissau

GY Guyana

HK Hongkong

HM Heard en McDonald

(eilanden)

HN Honduras

HR Kroatië

HT Haïti

HU Hongarije

ID Indonesië

IE Ierland

IL Isralë

IN India

IO Britse gebiedsdelen in de

Indische Oceaan

IQ Irak

IR Iran (Islamitische

Republiek van)

IS IJsland

IT Italië

JM Jamaica

JO Jordanië

JP Japan

KE Kenya

KG Kirgizië

KH Cambodjaë

KI Kiribati

KM Comoren

KN Sint Kitts en Nevis

KP Noord-Korea

KR Zuid-Korea

KW Koeweit

KY Caymaneilanden

KZ Kazachstan

LA Democratische

Volksrepubliek Laos

LB Libanon

LC Sint Lucia

LI Liechtenstein

LK Sri Lanka

LR Liberië

LS Lesotho

LT Litouwen

LU Luxemburg

LV Letland

LY Libië

MA Marokko

MC Monaco

MD Moldavië, Republiek van

MG Madagaskar

MH Marshalleilanden

ML Mali

MM Myanmar

MN Mongolië

MO Macau

MP Noordelijke Marianen-

eilanden

MQ Martinique

MR Mauritanië

MS Montserrat

MT Malta

MU Mauritius

MV Maldiven

MW Malawi

MX Mexico

MY Maleisië

MZ Mozambique

NA Namibië

NC Nieuw-Caledonië

NE Niger

NF Norfolk (eiland)

NG Nigerië

NI Nicaragua

NL Nederland

NO Noorwegen

NP Nepal

NR Nauru

NU Niue

NZ Nieuw-Zeeland

OM Oman

PA Panama

PE Peru

PF Frans-Polynesië

PG Papua Nieuw-Guinea

PH Filipijnen

PK Pakistan

PL Polen

PM Sint Pierre en Miquelon

PN Pitcairn

PR Puerto Rico

PT Portugal

PW Palau

PY Paraguay

QA Qatar

RE Réunion

RO Roemenië

RU Russische Federatie

RW Rwanda

SA Saoedi-Arabië

SB Salomonseilanden

SC Seychellen

SD Soedan

SE Zweden

SG Singapore

SH Sint Helena

SI Slovenië

SJ Svalbard en Jan Mayen

SK Slowakije

SL Sierra Leone

SM San Marino

SN Senegal

SO Somalië

SR Suriname

ST Sao Tome en Principe

SV El Salvador

SY Syrië, Arabische Republiek

SZ Swaziland

TC Turks- en Caicoseilanden

TD Tsjaad

TF Franse Zuidelijke gebieden

TG Togo

TH Thailand

TJ Tadzjikistan

TK Tokelau

TM Turkmenistan

TN Tunesië

TO Tonga

TP Oost-Timor

TR Turkije

TT Trinidad en Tobago

TV Tuvalu

TW Taiwan

TZ ”Tanzania, Verenigde

Republiek van”

UA Oekraïne

UG Oeganda

UM Verenigde Staten Minor

Outlying eilanden

US Verenigde Staten

UY Uruguay

UZ Oezbekistan

VA Vaticaanstad

VC Sint Vincent en de

Grenadinen

VE Venezuela

VG Maagdeneilanden (Brits)

VI Maagdeneilanden (VS)

VN Vietnam

VU Vanuatu

WF Wallis en Futuna eilanden

WS Samoa

YE Jemen

YT Mayotte

YU Joegoslavië

ZA Zuid-Afrika

ZM Zambia

ZR Zaïre

ZW Zimbabwe

XV-N55SL

Aanvullende informatie

XV-N55SL[B]_NL.book Page 59 Friday, February 14, 2003 3:46 PM

Aanvullende informatie

XV-N55SL/LET0230-007A/Dutch

Nederlands

Aanhangsel B: Tabel van talen en hun afkortingen

Aanhangsel C: Tabel van digitale uitgangssignalen

AA Afar FA Perzisch KM Cambodjaans OM (Afar) Oromo SU Sudanees

AB Abkhaziaans FI Fins KN Kannada OR Oriya SV Zweeds

AF Afrikaans FJ Fijiaans KO Koreaans (KOR) PA Punjabi SW Swahili

AM Amharic FO Faroese KS Kashmiri PL Pools TA Tamil

AR Arabisch FY Fries KU Koerdisch PS Pashto; Pushto TE Telugu

AS Assamitisch GA Iers KY Kirghiz PT Portugees TG Tajik

AY Aymara GD Schots-Galisch LA Latijns QU Quechua TH Thais

AZ Azarbaijani GL Galiciaans LN Lingala RM Rhaeto-Romance TI Tigrinya

BA Bashkir GN Guarani LO Laotiaans RN Kirundi TK Turkmen

BE Byelorussisch GU Gujarati LT Litouws RO Romeens TL Tagalog

BG Bulgaars HA Hausa LV Lets RU Russisch TN Setswane

BH Bihari HI Hindi MG Malagassisch RW Kinyarwanda TO Tonga

BI Bislama HR Kroatisch MI Maori SA Sanskriet TR Turks

BN Bengaals HU Hongaars MK Macedonisch SD Sindhi TS Tsonga

BO Tibetaans HY Armeens ML Malayalam SG Sangho TT Tatar

BR Bretons IA Interlingua MN Mongools SH Servo-Kroatisch TW Twi

CA Catalaans IE Interlingue MO Moldaviaans SI Sinhalees UK Okraens

CO Corsicaans IK Inupiak MR Marathi SK Slowaaks UR Urdu

CS Tsjechisch IN Indonesisch MS Maleis (MAY) SL Sloveens UZ Uzbek

CY Welsh IS IJslands MT Maltezisch SM Samoaans VI Vietnamees

DA Deens IW Hebreeuws MY Burmees SN Shona VO Volapk

DZ Bhutani JI Jiddisch NA Nauru SO Somalisch WO Wolof

EL Grieks JW Javaans NE Nepali SQ Albanees XH Xhosa

EO Esperanto KA Georgisch NL Nederlands SR Servisch YO Yoruba

ET Estlands KK Kazakh NO Noors SS Siswati ZU Zulu

EU Baskisch KL Groenlands OC Occitaans ST Sesotho

(voor blz. 45 en 55)

(voor blz. 56

)

Type disc Uitgangssignaal

PCM ONLY DOLBY DIGITAL/PCM STREAM/PCM

DVD met 48/44,1 kHz, 16/20/24 bit

lineaire PCM 48/44,1 kHz, 16 bit, stereo lineaire PCM

DVD met 96 kHz, 16/22/24 bit

lineaire PCM 48 kHz, 16 bit, stereo lineaire PCM (down-sampling)

DVD met DTS 48 kHz, 16 bit, stereo lineaire PCM DTS bitstream

DVD met Dolby Digital 48 kHz, 16 bit, stereo lineaire PCM Dolby Digital bitstream

DVD met MPEG Multichannel 48 kHz, 16 bit, stereo lineaire PCM MPEG bitstream

SVCD/video-CD/audio-CD 44,1 kHz, 16 bit, stereo lineaire PCM

Audio-CD met DTS 44,1 kHz, 16 bit, stereo lineaire PCM DTS bitstream

CD-R/RW met MP3/WMA Lineaire PCM

XV-N55SL[B]_NL.book Page 60 Friday, February 14, 2003 3:46 PM

Aanvullende informatie

XV-N55SL/LET0230-007A/Dutch

Nederlands

Aanhangsel D: Verklarende woordenlijst

Beeldverhouding

De beeldverhouding geeft de vorm van de rechthoek van het TV-

beeld aan. Het is de verhouding tussen de breedte van het beeld

en de hoogte. Bij een normale TV is de beeldverhouding 4:3.

Bitstream

Dit is de digitale vorm van de meerkanaals audiogegevens (5,1-

kanaals) voordat deze gedecodeerd zijn in de diverse kanalen.

Component-video

Videosignalen die uit drie kanalen van afzonderlijke informatie

bestaan die samen het beeld vormen. Er zijn verschillende typen

component-video zoals R/G/B/ en Y/CB(PB)/CR(PR).

Composiet-video

Een enkelvoudig videosignaal dat gebruikt wordt in de meeste

niet-professionele videoproducten en dat alle luminantie-, kleur-

en synchronisatie-informatie bevat.

Dolby Digital (AC3)

Een zeskanaals geluidssysteem dat bestaat uit een linker,

midden, rechter, links-achter, rechts-achter en LFE

(lagefrequentie-effect kanaal, voor gebruik met een subwoofer)

kanaal. Alle signaalverwerking wordt digitaal uitgevoerd. Niet alle

Dolby Digital discs bevatten zes (5,1) kanalen voor de informatie.

Dolby Surround/Dolby Pro Logic

Bij Dolby Surround worden vier voor- en achterkanalen zodanig

in twee kanalen vastgelegd dat een decoder naderhand de vier

originele kanalen weer kan herstellen. Aangezien de audio in

twee kanalen wordt vastgelegd, kan deze op natuurlijke wijze via

een tweekanaals stereosysteem worden weergegeven.

Dolby Pro Logic heeft directionele circuits in de

signaalverwerking aan de decoder-zijde (waardoor het niveau

van bepaalde kanalen wordt verhoogd en het niveau van andere,

stille kanalen wordt verlaagd), om zo een groter ruimtelijk

perspectief te verkrijgen, en voegt tevens een middenluidspreker

toe die voornamelijk voor de dialoog is bedoeld. Het resultaat is

een aanzienlijk verbeterde kanaalscheiding.

Down-mix

Interne stereo-mix van meerkanaals surroundgeluid in een DVD-

speler. De down-mix signalen worden uitgestuurd via de stereo

uitgangsaansluitingen.

DTS

Dit is een audio-coderingsformaat voor digitale audio dat bestaat

uit zes (5,1) kanalen, ongeveer hetzelfde als bij Dolby Digital.

Voor dit systeem is een decoder vereist in de speler of in een

externe receiver. DTS is de afkorting voor Digital Theater

Systems.

Niet alle DTS-discs bevatten zes (5,1) kanalen voor de

informatie.

Dynamisch bereik

Het verschil tussen de luidste en de zachtste geluiden.

Hoofdstuk/Titel

Een hoofdstuk is de kleinste indeling-eenheid en een titel is de

grootste indeling-eenheid op een DVD VIDEO. Een hoofdstuk is

een onderdeel van een titel en komt overeen met een track op

een video-CD of audio-CD.

JPEG

Een populair bestandsformaat voor compressie en opslag van

stilstaande beelden. “JPEG” is de afkorting voor “Joint

Photographic Experts Group”.

Het JPEG formaat is onderverdeeld in drie subtypen:

• baseline JPEG: wordt gebruikt voor digitale camera's, het web

enz.

• progressieve JPEG: wordt gebruikt voor het web.

• verliesvrije JPEG: dit is een oud type, wordt nog maar zelden

gebruikt.

Lineaire PCM audio

PCM is de afkorting voor “Pulse Code Modulation”. Lineaire PCM

is de gebruikelijke methode voor het digitaal coderen van geluid

zonder compressie. Deze methode wordt gebruikt voor de

audiotracks op DVD VIDEO discs, audio-CD's enz.

MP3

MP3 is de afkorting voor “MPEG-1 Audio Layer-3”. Dit is een

audiocompressieformaat. Met MP3 kan de bestandsgrootte tot

ongeveer 1:10 worden teruggebracht.

MPEG

Dit is een groep normen voor het comprimeren van audiovisuele

informatie. De “MPEG” normen bestaan uit MPEG-1, MPEG-2 en

MPEG-4. Video-CD en MP3 zijn gebaseerd op MPEG-1 en DVD

is gebaseerd op MPEG-2. MPEG is de afkorting voor Moving

Picture coding Experts Group.

MPEG Multichannel

Deze voorziening breidt het 5,1-kanaals audioformaat dat op een

disc is opgenomen uit naar een 7,1-kanaals formaat. Door deze

uitbreiding van het 5,1-kanaals geluid kunt u op gemakkelijke

wijze een filmbioscoop-geluidsomgeving in uw huiskamer

creëren.

PAL (Phase Alternation by Line)

Een kleuren-televisiesysteem dat door de meeste landen in

West-Europa wordt gebruikt.

PBC

PBC is de afkorting voor “Playback control” en duidt een methode

aan voor het afspelen van video-CD's (VCD). Bij gebruik van

PBC vindt interactie met de disc via menu's plaats.

RGB

Dit is de afkorting voor Rood, Groen en Blauw. Kleurenmonitors

en kleurentelevisies kunnen verschillende kleuren weergeven

door deze drie kleuren te mengen.

S-video

Een videosignaal waarmee een betere beeldkwaliteit wordt

verkregen dan bij een standaard composiet-videosignaal. Wordt

gebruikt bij Super VHS, DVD, TV-videomonitors van goede

kwaliteit, enz.

Track

Dit is de kleinste indeling-eenheid op een SVCD, video-CD en

audio-CD disc.

WMA

WMA is de afkorting voor “Windows Media Audio". Dit is een

compressieformaat voor audiogegevens dat ontwikkeld is door

Microsoft Corporation. De geluidskwaliteit van gegevens die

gecomprimeerd zijn met WMA is hetzelfde als die van MP3, maar

de grootte van het WMA bestand is minder dan de grootte van

het MP3 bestand.

XV-N55SL[B]_NL.book Page 61 Friday, February 14, 2003 3:46 PM

Nederlands

Bediening van andere JVC toestellen

U kunt deze afstandsbediening behalve voor dit toestel ook

voor andere JVC toestellen gebruiken.

• Zie tevens de gebruiksaanwijzingen van de andere toestellen.

– Bepaalde JVC videorecorders accepteren twee soorten

bedieningssignalen—afstandsbedieningssignalen “A” en “B”.

Deze afstandsbediening is geschikt voor videorecorders

waarvan “A” voor de bedieningssignalen is ingesteld.

• Bij gebruik van de afstandsbediening voor andere toestellen

moet u de afstandsbediening recht naar het betreffende toestel

richten.

Druk de functieschakelaar naar AUDIO/TV/VCR/STB.

7TV

U kunt altijd de volgende bedieningen uitvoeren:

TV : Voor het in- en uitschakelen van de TV.

TV VOL +/–: Voor het instellen van het volume van de TV.

TV/VIDEO: Voor het veranderen van de ingangsfunctie

(video-ingang en TV-tuner) van de TV.

Na een druk op TV (bronkeuzetoets) kunt u de volgende bedieningen

voor de TV uitvoeren.

CHANNEL +/–: Voor het veranderen van kanaalnummer.

1 – 9, 0, +10 (100+): Voor het kiezen van kanaalnummers.

10 (TV RETURN): Functioneert als de TV RETURN toets.

7VCR

U kunt altijd de volgende bedieningen uitvoeren:

VCR : Voor het in- en uitschakelen van de

videorecorder.

Na een druk op VCR (bronkeuzetoets) kunt u de volgende

bedieningen voor de videorecorder uitvoeren.

CHANNEL +/–: Voor het veranderen van kanaalnummer van

de videorecorder.

1 – 9, 0: Voor het kiezen van kanaalnummers van de

videorecorder.

3:Voor het starten van de weergave.

7:Voor het stoppen van de weergave.

8:Voor het pauzeren van de weergave. Druk op

3om de weergave weer te starten.

¡:Voor het snel doorspoelen van een videoband.

1:Voor het terugspoelen van een videoband.

7STB

U kunt altijd de volgende bedieningen uitvoeren:

STB : Voor het in- en uitschakelen van de STB.

Na een druk op STB (bronkeuzetoets) kunt u de volgende

bedieningen voor de STB uitvoeren.

CHANNEL +/–: Voor het veranderen van kanaalnummer van

de STB.

1 – 9, 0: Voor het kiezen van kanaalnummers van de

STB.

7DVD-speler

U kunt altijd de volgende bedieningen uitvoeren:

DVD : Voor het in- en uitschakelen van de DVD-

speler.

Nadat de functieschakelaar op “DVD” is gesteld en een volgende

druk op DVD (bronkeuzetoets), kunt u de volgende bedieningen voor

de DVD-speler uitvoeren.

3:Voor het starten van de weergave.

7:Voor het stoppen van de weergave.

8:Voor het pauzeren van de weergave. Druk op

3om de weergave weer te starten.

¢:Voor het verspringen naar het begin van het

volgende hoofdstuk.

4:Voor het terugkeren naar het begin van het

huidige (of voorgaande) hoofdstuk.

MENU: Voor het tonen of wissen van het menuscherm.

5/∞/3/2:Voor het kiezen van een onderdeel van het

menuscherm.

ENTER: Voor het invoeren van een gekozen onderdeel.

U kunt tevens AUDIO, SUBTITILE, TITLE/GROUP, RETURN, ZOOM,

VFP, , ANGLE, REPEAT, DIMMER, 3D en de cijfertoetsen voor

bediening van een JVC DVD-speler gebruiken.

Zie de gebruiksaanwijzing van de DVD-speler voor details.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

100+

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0 +10

ENTER

NL62-64.RX-ES1&XV-N55[E]f.p65 21/2/03, 9:03 AM62

Nederlands

Merk Codes

JVC 01*, 02

AMSTRAD 03 – 06, 31

BT 01

CANAL STELLITE 20

CANAL + 20

D–BOX 24

ECHOSTAR 17 – 19, 21

FINLUX 11

FORCE 28

GALAXIS 27

GRUNDIG 07, 08

HIRSCHMANN 07, 17, 37

ITT NOKIA 11

JERROLD 16

KATHREIN 13, 14, 34

LUXOR 11

MASCOM 32

MASPRO 13

NOKIA 24, 26, 33

PACE 10, 25, 31

PANASONIC 15

PHILIPS 09, 23

RFT 12

SABA 35

SAGEM 22, 29

SALORA 11

SELECTOR 29

SKYMASTER 12, 36

THOMSON 35

TPS 22

TRIAX 30

WISI 07

Merkcodes voor STB

Bediening van componenten van een ander merk

De merkcodes kunnen zonder voorafgaande kennisgeving worden

veranderd. Indien de codes werden veranderd, is het mogelijk dat u

het betreffende component niet met deze afstandsbediening kunt

bedienen.

* Fabrieksinstelling

Door de zendbare signalen te veranderen, kunt u de

afstandsbediening van dit toestel tevens gebruiken voor het

bedienen van componenten van een ander merk.

•Zie tevens de gebruiksaanwijzingen van de andere betreffende

componenten.

•Voor bediening van componenten van een ander merk met

deze afstandsbediening, moet u eerst de vereiste merkcode

voor de betreffende, STB, videorecorder en TV instellen.

•Na het vervangen van de batterijen van de afstandsbediening

moet u de merkcode opnieuw instellen.

Druk de functieschakelaar naar AUDIO/TV/VCR/STB.

❏Veranderen van de zendbare signalen voor

bediening van een STB

Houd STB ingedrukt.

Druk op STB.

Voer de merkcode met de 1 – 9 en 0 cijfertoetsen in.

Laat STB los.

U kunt altijd de volgende bedieningen voor de STB uitvoeren.

STB : Voor het in- en uitschakelen van de

STB.

Na een druk op STB (bronkeuzetoets) kunt u de volgende

bedieningen voor de STB uitvoeren.

CHANNEL +/–: Voor het veranderen van

kanaalnummer van de STB.

1 – 9, 0: Voor het kiezen van kanaalnummers

van de STB.

Probeer de STB te bedienen door op STB te

drukken.

U heeft de juiste code ingevoerd indien de STB nu wordt in- of

uitgeschakeld.

Indien er meerdere codes voor het merk van uw STB worden

gegeven, moet u de diverse codes proberen totdat u de juiste

heeft gevonden.

TV DIRECT

DVD VCR STB TV

DVD MULTI

TV VOL CHANNEL

TUNING TUNING

DVD

AUDIO/TV

/VCR/STB

FM MODE

MEMORY

TOP MENU

PTY

CHOICE

PTY SEARCH DISPLAY

AUDIO

ZOOM

ANGLE

REPEAT

DIMMER

SUBWFR CENTER L RSURR

BASS BOOST

A.POSITION

SMART S. SETUP

SLEEP CANCEL

SURROUND

ANALOG/DIGITAL

TV RETURN 100

BASS TREBLE

SUBTITLE RETURN

TITLE/GROUP

SCREEN

PTY

TA/NEWS/INFO

VOLUME

FM/AM TV/VIDEO MUTING

AUDIO

HOME CINEMA CONTROL CENTER

BASS TREBLE

123

VFP

INPUT

TONE

TEST EFFECT

DECODE

789

0+10

ENTER

NL62-64.RX-ES1&XV-N55[E]f.p65 20/2/03, 7:00 PM63

Nederlands

Merk Codes

JVC 01*

AKAI 02, 36

BELL+HOWELL 03, 16

BLAUPUNKT 04

CGM 03, 05, 16

DAEWOO 34

DIGITAL 05

FISHER 03, 16

G.E. 06

GRUNDIG 07

HITACHI 08, 09

LOEWE 05, 10, 11

MAGNAVOX 04, 05

MITSUBISHI 12 – 15

NOKIA 16

NORDMENDE 17 – 19, 31

ORION 20

PANASONIC 21

PHILIPS 05, 22

PHONOLA 05

SABA 17 – 19, 23, 31

SAMSUNG 24, 25

SANYO 03, 16

SHARP 26, 27

SIEMENS 07

SONY 28 – 30, 35

TELEFUNKEN 17 – 19, 31, 32

TOSHIBA 33

* Fabrieksinstelling

Merkcodes voor videorecorder

Merk Codes

JVC 01*

AKAI 02, 05

BLAUPANKT 03

DAEWOO 09, 30, 31

FENNER 04, 30, 31

FISHER 05

GRUNDIG 06

HITACHI 07, 08

IRRADIO 02, 05

MAGNAVOX 09

MITSUBISHI 10, 32

MIVER 03

NOKIA 11, 33

NORDMENDE 12, 13, 17, 25 – 27

ORION 14

PANASONIC 15, 16

PHILIPS 09

SABA 12, 13, 17, 25 – 27

SAMSUNG 09, 18, 31

SANYO 05

SCHNEIDER 02, 05

SHARP 19

SONY 20 – 24

TELEFUNKEN 12, 13, 17, 25 – 27

THOMSON 12, 13, 17, 25 – 27, 29

TOSHIBA 28

* Fabrieksinstelling

Merkcodes voor TV

❏Veranderen van de zendbare signalen voor

bediening van een TV

Houd TV ingedrukt.

Druk op TV.

Voer de merkcode met de 1 – 9 en 0 cijfertoetsen in.

Laat TV los.

U kunt altijd de volgende bedieningen voor de TV uitvoeren.

TV : Voor het in- en uitschakelen van de

TV.

TV VOL +/–: Voor het instellen van het volume.

TV/VIDEO: Voor het veranderen van de

ingangsfunctie (TV of VIDEO) van

de TV.

Na een druk op TV (bronkeuzetoets) kunt u de volgende

bedieningen voor de TV uitvoeren.

CHANNEL +/–: Voor het veranderen van

kanaalnummer.

1 – 9, 0: Voor het kiezen van

kanaalnummers.

Probeer de TV te bedienen door op TV te

drukken.

U heeft de juiste code ingevoerd indien de TV nu wordt in- of

uitgeschakeld.

Indien er meerdere codes voor het merk van uw TV worden

gegeven, moet u de diverse codes proberen totdat u de juiste

heeft gevonden.

Bediening van componenten van een ander merk

❏Veranderen van de zendbare signalen voor

bediening van een videorecorder

Houd VCR ingedrukt.

Druk op VCR.

Voer de merkcode met de 1 – 9 en 0 cijfertoetsen in.

Laat VCR los.

U kunt altijd de volgende bedieningen voor de videorecorder

uitvoeren.

VCR : Voor het in- en uitschakelen van de

videorecorder.

Na een druk op VCR (bronkeuzetoets) kunt u de volgende

bedieningen voor de videorecorder uitvoeren.

CHANNEL +/–: Voor het veranderen van kanaalnummer

van de videorecorder.

1 – 9, 0: Voor het kiezen van kanaalnummers van

de videorecorder.

3:Voor het starten van de weergave.

7:Voor het stoppen van de weergave.

8:Voor het pauzeren van de weergave. Druk

op 3om de weergave weer te starten.

¡:Voor het snel doorspoelen van een

videoband.

1:Voor het terugspoelen van een videoband.

Probeer de videorecorder te bedienen door op

VCR te drukken.

U heeft de juiste code ingevoerd indien de videorecorder nu

wordt in- of uitgeschakeld.

Indien er meerdere codes voor het merk van uw

videorecorder worden gegeven, moet u de diverse codes

proberen totdat u de juiste heeft gevonden.

De merkcodes kunnen zonder voorafgaande kennisgeving worden

veranderd. Indien de codes werden veranderd, is het mogelijk dat u

het betreffende component niet met deze afstandsbediening kunt

bedienen.

NL62-64.RX-ES1&XV-N55[E]f.p65 21/2/03, 9:03 AM64

Nederlands

Oplossen van problemen

Gebruik deze tabel voor het oplossen van mogelijke problemen. Neem contact op met een JVC-onderhoudsdienst indien u het probleem niet op

kunt lossen.

RX-ES1SL

MOGELIJKE OORZAAK

De stekker van het netsnoer is niet

aangesloten.

De luidsprekersnoeren zijn niet

aangesloten.

Een verkeerde bron is gekozen.

Het geluid wordt gedempt.

Een verkeerde ingangsfunctie (analoog of

digitaal) is gekozen.

De verbindingen zijn verkeerd.

TV Direct is geactiveerd.

De balans is extreem naar een kanaal

gesteld.

De luidsprekers zijn overbelast door een

te hoog volume.

De luidsprekers zijn overbelast vanwege

kortsluiting bij de luidsprekeraansluitingen.

Het toestel is overbelast door een hoog

voltage.

Het toestel is oververhit vanwege een

hoog volume of langdurig gebruik.

De afstandsbediening is niet juist

ingesteld voor de gewenste bediening.

Er is een obstakel waardoor de

afstandsbedieningssensor op het toestel

geen signalen ontvangt.

De batterijen zijn bijna leeg.

Druk de functieschakelaar in de juiste

stand.

Het niveau van de lage tonen is niet juist

ingesteld.

PROBLEEM

De spanning kan niet worden

ingeschakeld.

Geen geluid via de luidsprekers.

Toetsen kunnen niet worden gebruikt.

Uitsluitend geluid via één luidspreker.

De STANDBY lampje licht op nadat de

spanning werd ingeschakeld, maar het

toestel wordt vervolgens uitgeschakeld

(standby geschakeld).

“OVER HEAT” knippert op het display

en het toestel wordt vervolgens

uitgeschakeld.

Afstandsbediening werkt niet naar

behoren.

Afstandsbediening werkt niet.

De functieschakelaar is in de verkeerde

stand gesteld.

Algemeen

OPLOSSING

Steek de stekker in een stopcontact.

Controleer de luidsprekeraansluitingen en sluit

opnieuw aan indien nodig.

Kies de juiste bron.

Druk op MUTING om weer geluid te horen.

Kies de juiste ingangsfunctie (analoog of digitaal).

Controleer de verbindingen.

Schakel TV Direct uit (zie bladzijden 13 en 20).

Stel de balans juist in (zie bladzijde 21).

1. Druk op STANDBY/ON op het

voorpaneel om het toestel uit te schakelen.

2. Stop de weergave van de bron.

3. Schakel het toestel weer in en stel het volume in.

Controleer vervolgens de luidsprekeraansluitingen.

Raadpleeg de plaats van aankoop indien de

luidsprekersnoeren geen kortsluiting maken.

Trek de stekker uit het stopcontact en raadpleeg de

plaats van aankoop.

Wacht even en schakel het toestel weer in. Trek de

stekker uit het stopcontact en raadpleeg de plaats

van aankoop indien het toestel weer direct wordt

uitgeschakeld.

Druk eerst op een bronkeuzetoets of TONE en druk

vervolgens op de gewenste toetsen. (Zie bladzijden

21, 62, 63 en 64).

Verwijder het obstakel.

Vervang de batterijen.

De lage tonen worden te veel versterkt tijdens het

luisteren naar een stereobron.

Stel het audiopositieniveau in (zie bladzijde 22).

NL65-69.RX-ES1&XV-N55[E]f.p65 25/2/03, 10:02 AM65

Nederlands

PROBLEEM

De Surroundfunctie kan niet worden

gekozen.

DSP-functie kan niet worden gekozen.

Voortdurend gesis of ruis tijdens

FM-ontvangst.

Af en toe krakende ruis tijdens

FM-ontvangst.

OPLOSSING

Gebruik niet-multikanaal software of controleer de

luidsprekerinstellingen.

Gebruik Lineaire PCM of analoge software, of

controleer de luidsprekerinstellingen.

Verbind een FM-buitenantenne of raadpleeg de

plaats van aankoop.

Kies een andere zender.

Controleer bij de plaats van aankoop of u de juiste

antenne heeft.

Controleer de verbindingen.

Plaats de antenne uit de buurt van verkeer.

OPMERKING

Bij gebruik van de digitale coaxiale aansluiting wordt de geluidsweergave mogelijk tijdelijk onderbroken door interferentie van buiten,

bijvoorbeeld bliksem, maar zal het geluid weer automatisch worden hersteld. Dit duidt niet op een defect.

MOGELIJKE OORZAAK

De Surroundfunctie is niet beschikbaar

voor de software die u afspeelt, of u heeft

uitsluitend de voorluidsprekers voor

gebruik geactiveerd.

De DSP-functie is niet beschikbaar voor

de software die u afspeelt, of u heeft

uitsluitend de voorluidsprekers voor

gebruik geactiveerd.

Het signaal dat wordt ontvangen is te

zwak.

De zender is te ver weg.

Een verkeerde antenne wordt gebruikt.

De antennes zijn niet goed aangesloten.

De ruis wordt veroorzaakt door

langsrijdende auto’s.

FM/AM Surround/DSP

Oplossen van problemen

NL65-69.RX-ES1&XV-N55[E]f.p65 2/24/2003, 17:46 PM66

Nederlands

Oplossen van problemen

MOGELIJKE OORZAAK

De stekker zit niet volledig in het

stopcontact.

De regiocode van de geplaatste disc komt

niet overeen met de regiocode van de

speler.

Storing in de microcomputer, veroorzaakt

door bliksem of statische elektriciteit.

Er is condens in de speler als gevolg van

een plotselinge verandering in

temperatuur of vochtigheid.

De disc is niet geschikt voor de gekozen

bedieningsfunctie of er is een niet-

afspeelbare disc geplaatst.

Als u in de ruststand (standby) op 0 drukt

terwijl u 7 op de speler ingedrukt houdt,

zal de disclade-vergrendelfunctie

geactiveerd worden.

De speler is rechtstreeks op een

videorecorder aangesloten en de

kopieerbeveiligingsfunctie is geactiveerd.

Bij sommige discs kan het beeld wazig

zijn wanneer [PICTURE SOURCE] is

ingesteld op [FILM] of [AUTO].

Er zijn meerdere apparaten aangesloten

op meerdere types aansluitingen; de

SCART aansluiting, de S-VIDEO

aansluiting en de composiet aansluiting.

VIDEO SIGNAL SELECTOR op het

achterpaneel is op “Y/C” gesteld.

VIDEO SIGNAL SELECTOR op het

achterpaneel is op “RGB/COMP.” gesteld.

[D.RANGE CONTROL] is op een andere

instelling dan [TV MODE] gesteld.

[OUTPUT LEVEL] is op een andere

instelling dan [STANDARD] gesteld.

De MP3/WMA disc is opgenomen met

“packet-writing (UDF formaat)”.

Het bestand is beveiligd tegen kopiëren.

Het bestand is opgenomen met een

bitrate van minder dan 48 kbps.

PROBLEEM

Geen stroom.

De melding “REGION CODE ERROR!”

wordt op de TV aangegeven.

De speler kan niet worden bediend.

De melding [LOCK] wordt in het display

aangegeven en de

disclade gaat niet open.

Veel ruis in het beeld.

De kleur en helderheid zijn niet goed.

Het beeld heeft geen kleur wanneer de

TV op de composiet video-uitgang van

de speler is aangesloten.

Er is geen beeld wanneer de TV op de

S-VIDEO uitgang van de speler is

aangesloten.

Het geluidsniveau bij weergave van een

DVD VIDEO disc is lager dan het

geluidsniveau bij het kijken naar een

TV-programma.

Het geluid van de analoge uitgang is

vervormd.

Er is geen geluid.

De bestanden (tracks) worden niet in

de opgenomen volgorde afgespeeld.

WMA bestanden kunnen niet worden

afgespeeld.

OPLOSSING

Steek de stekker stevig in het stopcontact.

Controleer de regiocode die op

het opbergdoosje van de disc staat.

Schakel de speler uit en trek de stekker

uit het stopcontact. Sluit het netsnoer vervolgens

weer aan.

Schakel de speler uit en laat het een paar uur

ongebruikt staan.

Controleer de disc

en vervang deze indien nodig (zie bladzijde 35).

De disclade kan dan niet meer geopend of gesloten

worden. Om de disclade-vergrendelfunctie uit te

schakelen, drukt u opnieuw in de ruststand (standby)

op 0 terwijl u 7 op de speler ingedrukt houdt.

Sluit de speler zo aan dat het beeldsignaal

rechtstreeks naar de TV gaat.

Zet [PICTURE SOURCE] in dat geval op

[VIDEO (NORMAL)] of [VIDEO (ACTIVE)].

Verbind slechts één kabel op de aansluiting die u wilt

gebruiken.

Zet de VIDEO SIGNAL SELECTOR aan de

achterkant van de speler op “RGB/COMP.”.

Zet de VIDEO SIGNAL SELECTOR aan de

achterkant van de speler op “Y/C”.

Zet de [D.RANGE CONTROL] voorkeursinstelling op

[TV MODE] (zie bladzijde 56).

Zet de [OUTPUT LEVEL] voorkeursinstelling op

[LOW] (zie bladzijde 56).

Dergelijke discs kunnen niet worden afgespeeld.

Dit apparaat speelt de bestanden af in de

alfabetische volgorde. Dit betekent dat de

weergavevolgorde kan verschillen.

De speler kan geen tegen kopiëren beschermde

bestanden afspelen.

De speler ondersteunt dergelijke WMA bestanden

niet.

XV-N55SL

Stroom

Bediening

Beeld

Audio

MP3/WMA

NL65-69.RX-ES1&XV-N55[E]f.p65 2/24/2003, 17:46 PM67

Nederlands

Technische gegevens

RX-ES1SL

FM tuner (IHF)

Afstembereik: 87,50 MHz tot 108,00 MHz

Bruikbare gevoeligheid:

Mono: 17,0 dBf (1,95 µV/75 Ω)

50 dB onderdrukkingsgevoeligheid:

Mono: 21,3 dBf (3,2 µV/75 Ω)

Stereo: 41,3 dBf (31,5 µV/75 Ω)

Stereoscheiding bij REC OUT: 35 dB bij 1 kHz

AM (MG) tuner

Afstembereik:

MG: 522 kHz tot 1 629 kHz

Algemeen

Spanningsvereisten: AC 230V , 50 Hz

Stroomverbruik: 105 W (bij werking)

2 W (tijdens standby)

Afmetingen (B x H x D): 435 mm x 69,5 mm x 330,5 mm

Gewicht: 6,5 kg

Versterker

Uitgangsvermogen

Bij stereo-gebruik:

Voorkanalen: 100 W per kanaal, min. RMS, beide kanalen

aangedreven in 8 Ω bij 1 kHz met niet meer

dan 10% totale harmonische vervorming.

(IEC268-3)

Bij Surround-gebruik:

Voorkanalen: 100 W per kanaal, min. RMS, aangedreven in

8 Ω bij 1 kHz met niet meer dan 0,8% totale

harmonische vervorming.

Middenkanaal: 100 W, min. RMS, aangedreven in 8 Ω bij

1 kHz met niet meer dan 0,8% totale

harmonische vervorming.

Surroundkanalen: 100 W per kanaal, min. RMS, aangedreven in

8 Ω bij 1 kHz met niet meer dan 0,8% totale

harmonische vervorming.

Audio

Audio-ingangsgevoeligheid/Impedantie (1 kHz):

DVD, DVD MULTI, STB, VCR, TV:

260 mV/47 kΩ

Audio-ingang (DIGITAL IN)* :

Coaxiaal: DIGITAL 1 (DVD): 0,5 V(p-p)/75 Ω

Optisch: DIGITAL 2/3 (STB/TV):

–21 dBm tot –15 dBm

(660 nm ±30 nm)

* In overeenstemming met Lineair PCM, Dolby Digital en DTS

Digital Surround (met bemonsteringfrequentie—32 kHz,

44,1 kHz, 48 kHz).

Audio-uitgangsniveau:VCR, TV: 250 mV

Signaal-tot-ruis verhouding (’66 IHF/DIN):

DVD MULTI: 87 dB/62 dB

Frequentierespons (8 Ω):

DVD, STB, VCR, TV: 20 Hz tot 20 kHz (±1 dB)

Toonregeling:

Lage tonen (100 Hz): ±10 dB ±2 dB

Hoge tonen (10 kHz): ±10 dB ±2 dB

Bass Boost: +4 dB ± 1 dB bij 100 Hz

Video

Video-ingangsgevoeligheid/Impedantie (1 kHz):

Composiet video:DVD, STB, VCR:

1 V(p-p)/75 Ω

S-VIDEO:DVD, STB, VCR:

(Y:illuminantie): 1 V(p-p)/75 Ω

(C:chrominantie): 0,286 V(p-p)/75 Ω

RGB:DVD, STB, VCR: 0,7 V(p-p)/75 Ω

Video-uitgangsniveau/Impedantie (1 kHz):

Composiet video:VCR, TV: 1 V(p-p)/75 Ω

S-VIDEO:VCR, TV:

(Y:illuminantie): 1 V(p-p)/75 Ω

(C:chrominantie): 0,286 V(p-p)/75 Ω

RGB:TV: 0,7 V(p-p)/75 Ω

Signaal-tot-ruis verhouding (S/N): 45 dB

Synchronisatie: Negatief

Ontwerp en technische gegevens zijn zonder voorafgaande

kennisgeving wijzigbaar.

NL65-69.RX-ES1&XV-N55[E]f.p65 3/4/2003, 16:39 PM68

Nederlands

Technische gegevens

Audio-eigenschappen

Frequentiebereik

CD (bemonsteringsfrequentie 44,1 kHz): 2 Hz tot 20 kHz

DVD (bemonsteringsfrequentie 48 kHz): 2 Hz tot 22 kHz

(4 Hz tot 20 kHz voor DTS en Dolby Digital bitstreamsignalen)

DVD (bemonsteringsfrequentie 96 kHz): 2 Hz tot 44 kHz

Dynamische bereik:16 bit: Meer dan 98 dB

20/24 bit: Meer dan 100 dB

Wow en flutter: Onmeetbaar (minder dan + 0.002%)

Totale harmonische vervorming:

Minder dan 0.006%

• Vervaardigd in licentie van Dolby Laboratories.

“Dolby” en het dubbel D-symbool zijn handelsmerken van Dolby

Laboratories.

• Vervaardigd onder licentie van Digital Theater Systems, Inc.

“DTS” en “DTS Digital Surround” zijn gedeponeerde

handelsmerken van Digital Theater Systems, Inc.

XV-N55SL

Algemeen

Afspeelbare disc: DVD VIDEO, DVD-R (videoformaat), DVD-RW

(videoformaat), +RW (videoformaat), SVCD,

video-CD, Audio CD (CD-DA), MP3/WMA

formaat, JPEG, CD-R/RW (CD-DA, SVCD,

video-CD, MP3/WMA formaat, JPEG)

Videoformaat: PAL

Overige

Stroomvoorziening

Wisselstroom 230 V , 50 Hz

Stroomverbruik: 12 W (POWER ON)

0,7 W (STANDBY mode)

Gewicht: 2,1 kg

Afmetingen (W X H X D) :

435 mm X 45 mm X 270,5 mm

Video-uitgangen

VIDEO OUT (penstekker-aansluiting):

1,0 V(p-p)/75 Ω

S-VIDEO OUT (S-aansluiting):

Y uitvoer: 1,0 V(p-p)/75 Ω

C uitvoer: 286 mV(p-p)/75 Ω

RGB uitvoer: 700 mV(p-p)/75 Ω

Horizontale resolutie:

500 lijnen of meer

Audio-uitgangen

ANALOG OUT (penstekker-aansluiting):

2,0 Vrms (10 kΩ)

DIGITAL OUT (COAXIAL):

0.5 V(p-p) (75 Ω afsluiting)

DIGITAL OUT (OPTICAL):

–21 dBm tot –15 dBm (piek)

NL65-69.RX-ES1&XV-N55[E]f.p65 2/24/2003, 17:46 PM69

GE, FR, NL

0203NHMMDWJEIN

VICTOR COMPANY OF JAPAN, LIMITED

 2003 VICTOR COMPANY OF JAPAN, LIMITED

cover.RX-ES1&XV-N55[E]f 03.2.19, 4:27 PM2

Instructions HOME CINEMA CONTROL CENTER / DVD VIDEO PLAYER RX-ES1SL / XV-N55SL

JVC RX ES1SL Cover.RX ES1&XV N55[E]f User Manual LVT1002 002B
