MICRO COMPONENT SYSTEM

SISTEMA DE MICRO COMPONENTES

UX-G68

—

Composto por

CA-UXG68

SP-UXG68

INSTRUCTIONS

INSTRUÇÕES

SUPER VIDEO

GVT0203-008A

[UW]

Cover[UW].fm Page 1 Thursday, February 15, 2007 1:13 PM

G-1

Advertências, precauções e outras notas

PRECAUÇÃO

—Botão

(prontid

o/ligar)

Desligue a ficha da tomada da parede para desligar completamente a alimentação

(a luz STANDBY se apaga). Ao instalar o

aparelho, certifique-se de que o plugue do cabo de alimentação fique facilmente acessível. O botão

(

prontidão/ligar

)

quer

esteja premido ou solto, não desliga a alimentação principal.

• Quando o sistema está no modo de prontidão, a luz STANDBY se ilumina em vermelho.

• Quando o sistema está ligado, a luz STANDBY se apaga.

A alimentação pode ser controlada à distância.

PRECAUÇÃO

Para reduzir riscos de choques elétricos, incêndio, etc.:

1. Não remova parafusos e tampas ou desmonte a caixa.

2. Não exponha este aparelho à chuva nem à umidade.

PARA PRODUTOS LASER, IMPORTANTE

1. PRODUTO LASER DE CLASSE 1

PRECAUÇÃO:

Não abrir a cobertura superior. Dentro da unidade não existem partes cuja manutenção tenha de ser feita pelo

usuário; deixe qualquer manutenção a cargo do pessoal de serviço qualificado.

PRECAUÇÃO:

Radiação laser de classe 1M visível e/ou invisível quando aberto. Não olhe diretamente com instrumentos

óticos.

4. REPRODUÇÃO DE ETIQUETA: ETIQUETA DE AVISO SITUADA NO INTERIOR DA UNIDADE.

PRECAUÇÃO

• Não obstrua as aberturas e orifícios de ventilação. (Se os orifícios ou aberturas de ventilação estiverem obstruídos por

qualquer papel ou tecido, não haverá circulação do ar quente.)

• Não coloque nenhum objeto com chamas, como velas acesas, sobre o aparelho.

•Ao descartar as baterias, leve em consideração os problemas que possam ser causados ao meio ambiente e os regulamentos

e leis locais e governamentais sobre recolhimento dessas baterias devem ser rigorosamente seguidos.

•Não exponha este aparelho à chuva, umidade, pingos ou esguichos de água, nem coloque em cima do mesmo qualquer tipo

de recipiente que contenha líquidos, como por exemplo vasos.

Precaução: Ventilação adequada

Para evitar riscos de choques elétricos e incêndios, e prevenir avarias, instale o aparelho como segue:

1. Parte frontal: Sem obstruções e espaços abertos.

2. Partes laterais/tampa/posterior: Nenhuma obstrução deverá ser colocada entre as áreas cujas dimensões são indicadas

abaixo.

3. Parte inferior: Instale-o sobre uma superfície plana. Deverá ser mantido espaço suficiente para a ventilação se este for

instalado numa posição que tenha uma altura de 10 cm ou mais.

15 cm

10 cm

15 cm

1 cm

15 cm

15 cm 1 cm

Vista frontal Vista lateral

SP-UXG68

SP-UXG68 CA-UXG68

CA-UXG68

[

Só União Europeia

]

Safty[UW].fm Page 1 Thursday, February 15, 2007 1:13 PM

Precauções

Instalação

• Instale o sistema em um lugar com ventilação adequada

para prevenir a formação de calor no mesmo.

• Instale em um lugar plano, seco e não muito quente ou

frio—entre 5°C e 35°C.

• Deixe uma distância suficiente entre o sistema e o

televisor.

• Mantenha as caixas acústicas afastadas do televisor para

evitar interferências com o televisor.

Fontes de energia

• Ao desconectar o sistema da tomada elétrica, sempre puxe

pelo plugue, e nunca pelo próprio cabo de alimentação de

CA.

Condensação de umidade

A umidade pode condensar-se nas lentes dentro do sistema

nos seguintes casos:

• Depois de começar a esquentar o quarto

• Em um quarto úmido

• Se o sistema for trazido diretamente de um lugar frio para

um lugar quente.

Se isso ocorrer, o sistema pode funcionar incorretamente.

Neste caso, deixe o sistema ligado durante algumas horas até

que a umidade se evapore, desconecte o cabo de alimentação

de CA e, em seguida, conecte-o de novo.

Calor interno

• Certifique-se de que haja uma boa ventilação ao redor do

aparelho. Uma ventilação insuficiente poderia

sobreaquecer e danificar o aparelho.

Outros

• Se qualquer objeto metálico ou líquido cair no sistema,

desconecte o cabo de alimentação de CA e consulte o seu

revendedor antes de operar o sistema de novo.

• Se você não for utilizar o sistema durante um longo período

de tempo, desconecte o cabo de alimentação de CA da

tomada elétrica.

Se acontecer algo errado, desconecte o cabo de alimentação

de CA e consulte o seu revendedor.

Sumário

Introdução ................................................................1

Tipos de discos/arquivos reproduzíveis .............................. 2

Como ler este manual.......................................................... 2

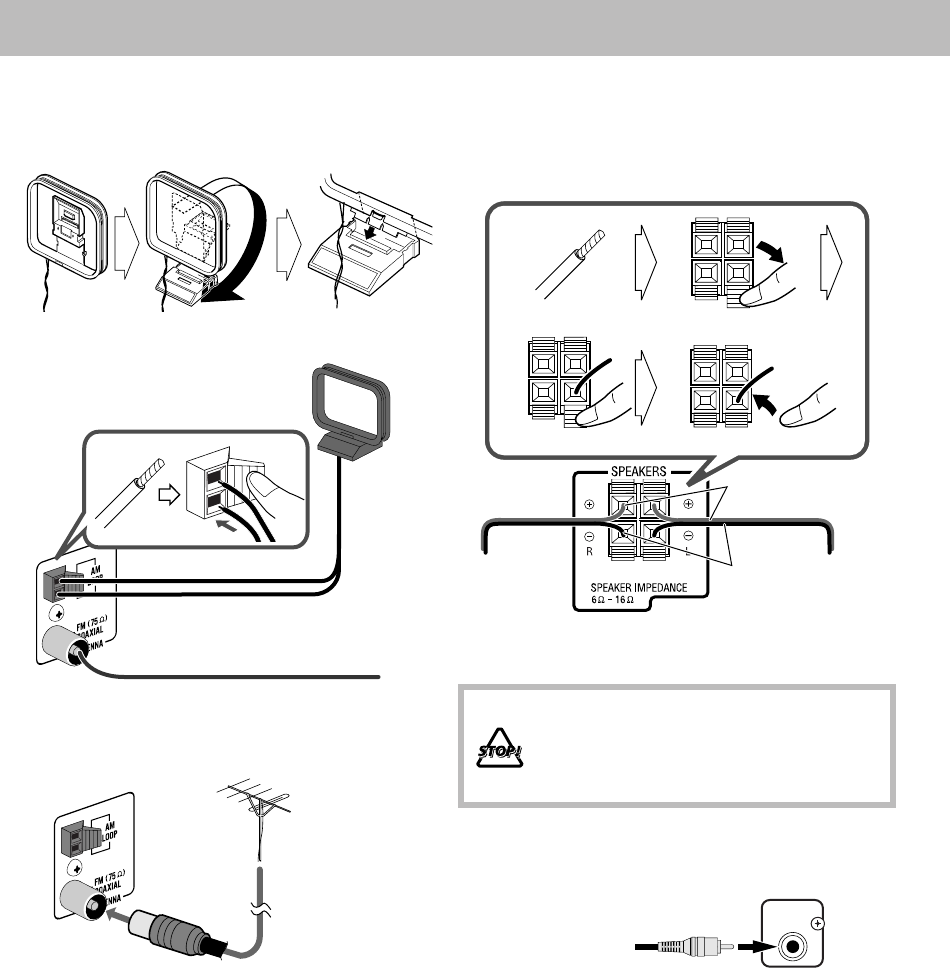

Conexões ...................................................................3

Indicadores no mostrador.......................................6

Operações diárias—Reprodução............................7

Operações diárias—Ajustes do som e outros itens

....12

Ajuste do volume .............................................................. 12

Ajuste do som.................................................................... 12

Criação de um campo sonoro tridimensional—3D Phonic....13

Uso do som Headphone Surround..........................................13

Predefinição do nível de aumento automático

do som de DVD de vídeo .............................................. 13

Mudança do brilho do mostrador...................................... 13

Ajuste do nível de entrada de áudio.................................. 14

Mudança do modo de exploração ..................................... 14

Mudança da tonalidade da imagem................................... 14

Ajuste do relógio............................................................... 15

Desligamento o aparelho automático................................ 15

Operações exclusivas para DVD/VCD.................16

Seleção da trilha de áudio ................................................. 16

Seleção do idioma da legenda........................................... 17

Seleção do ângulo de visão ............................................... 17

Seleção de imagens fixas navegáveis................................ 17

Reprodução de um grupo de bônus................................... 17

Deixando os diálogos claros—Clear Voice ...................... 18

Reprodução com efeitos especiais .................................... 18

Operações de reprodução avançadas...................19

Programação da ordem de reprodução—Reprodução

programada.................................................................... 19

Reprodução aleatória......................................................... 20

Reprodução repetitiva ....................................................... 21

Proibição de ejeção do disco—Bloqueio de criança......... 21

Operações na barra na tela ............................................... 22

Operações de arquivos de áudio/vídeo.................26

Operações de fita avançadas.................................28

Gravação em uma fita ....................................................... 28

Gravação sincronizada ...................................................... 29

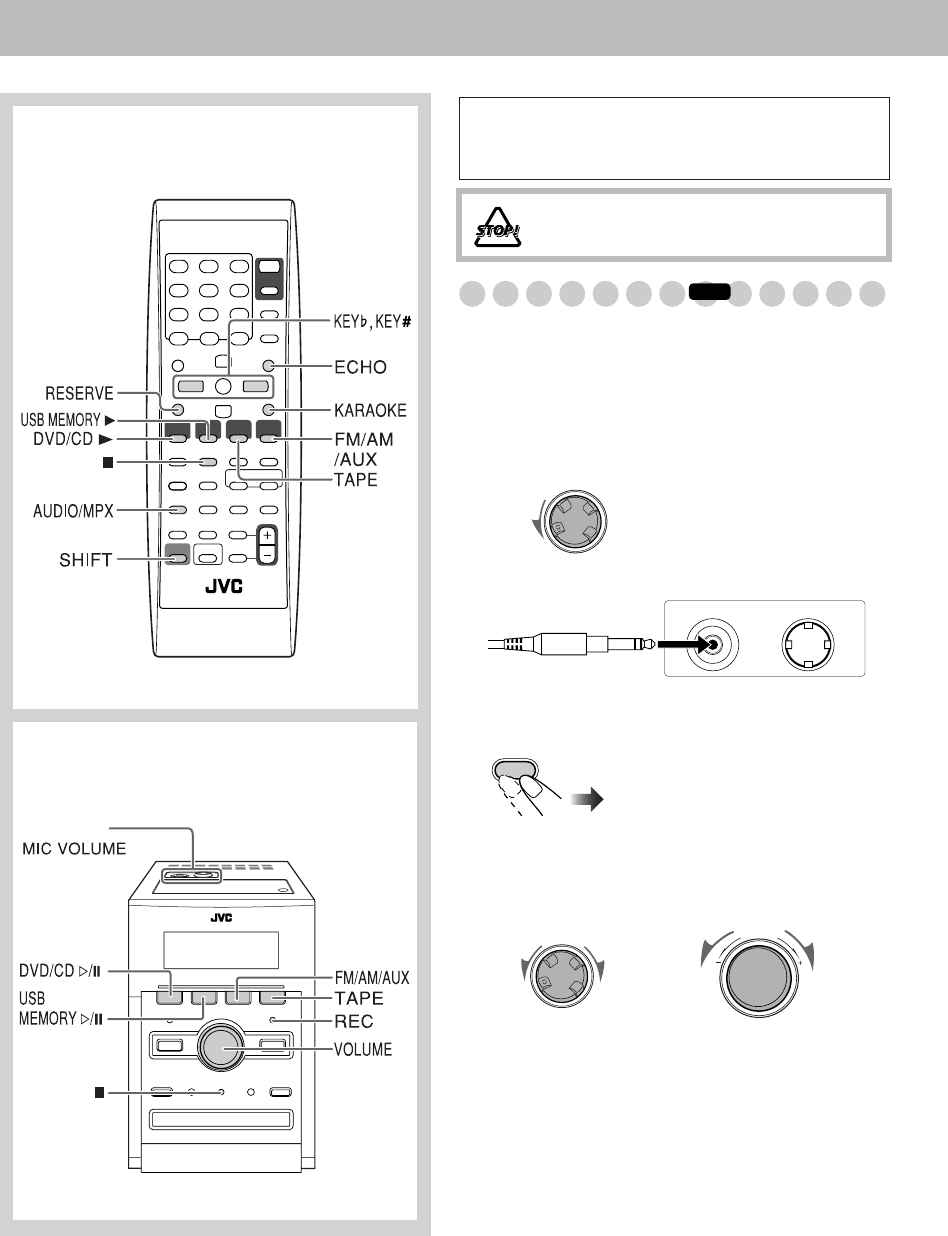

Desfrute de karaokê...............................................30

Cantar junto (Karaokê)...................................................... 30

Mistura de microfone........................................................ 31

Reserva de canções de karaokê

—Reprodução programada de karaokê......................... 32

Operações do timer................................................33

Operações no menu de configuração ...................35

Informações adicionais..........................................37

Aprendendo mais sobre este sistema ................................ 37

Localização e solução de problemas................................. 41

Operação de televisores JVC com o controle remoto....... 43

Especificações................................................................... 44

Índice dos componentes ........................................45

NÃO instale o sistema em um lugar perto de

fontes de calor, em um lugar sujeito à luz

direta do sol, nem onde haja poeira ou

vibração excessiva.

NÃO manipule o cabo de alimentação de CA

com as mãos molhadas.

NÃO bloqueie as aberturas ou orifícios de

ventilação. A obstrução por um jornal ou

pano, etc., pode impedir a dissipação do calor.

NÃO desmonte o sistema, pois não há nada

que o usuário possa mexer no interior do

mesmo.

Introdução

UX-G68_TOC[PR].fm Page 1 Wednesday, February 28, 2007 12:48 PM

Tipos de discos/arquivos reproduzíveis

Além dos discos/arquivos acima, este sistema pode

reproduzir dados de áudio gravados em CD-Extra.

• Os seguintes discos não podem ser reproduzidos:

DVD-RAM, CD-I (CD-I Ready), CD-ROM, Photo CD,

CD-G (CD-Graphics) e DVD/CD Text.

A reprodução desses discos produzirá ruído e danificará os

alto-falantes.

• Neste manual, “arquivo” e “faixa” são usados

alternativamente para as operações de MP3/WMA/WAV/

JPEG/MPEG-1/MPEG-2/ASF/DivX.

• É possível reproduzir discos +R/+RW (somente no

formato de DVD). “DVD” se ilumina no mostrador quando

um disco +R/+RW é colocado.

Sobre o sistema de cores

Este Sistema acomoda o sistema NTSC e PAL e pode

reproduzir discos gravados tanto no sistema NTSC como no

sistema PAL.

• Para mudar o sistema de cores, consulte a página 14.

Nota sobre o código regional

Os DVD players e DVDs têm seus próprios códigos

regionais. Este sistema só pode reproduzir DVDs com

números de código regional que incluem “4”.

Formatos de áudio

Este sistema pode reproduzir os seguintes formatos de áudio

digital.

•

LPCM

(Linear PCM),

DIGITAL

(Dolby Digital),

DTS

(Digital Theater Systems),

MLP

(Meridian Lossless

Packing)

Ao reproduzir DVDs codificados com multicanal, o Sistema

converte corretamente os sinais multicanal em 2 canais, e

emite o som decodificado através das caixas acústicas.

•

Para desfrutar do som potente dos DVDs codificados

com multicanal,

conecte um decodificador apropriado ou

um amplificador com um decodificador apropriado ao

terminal OPTICAL DIGITAL OUT na parte posterior.

Como ler este manual

• As operações dos botões e controles são explicadas na

tabela a seguir.

•

Algumas dicas e notas são explicadas mais tarde nas

seções “Aprendendo mais sobre este sistema” e

“Localização e solução de problemas”, mas não na

mesma seção que explica as operações ( indica que

o conteúdo contém algumas informações).

“DVD Logo” é uma marca registrada da DVD Format/Logo

Licensing Corporation registrado nos Estados Unidos, Japão

e outros países.

Cuidados a ter durante a reprodução de DualDiscs

O lado não-DVD de um “DualDisc” não é compatível com

os “Discos Compactos de Áudio Digital” normais. Portanto,

o uso do lado sem DVD de um DualDisc neste produto não

é recomendável.

• CD-R/-RW: Gravado nos formatos de CD de áudio, CD

de vídeo e SVCD. Os arquivos MP3, WMA, WAV,

JPEG, MPEG-1, MPEG-2, ASF e DivX escritos de

acordo com o formato “ISO 9660” também podem ser

reproduzidos.

• DVD-R/-RW, +R/+RW: Gravado no formato de DVD de

vídeo. Os arquivos MP3, WMA, WAV, JPEG, MPEG-1,

MPEG-2, ASF e DivX no formato UDF-Bridge também

podem ser reproduzidos.

• DVD-R/-RW: Gravado no formato de DVD de vídeo (VR).

• DVD-ROM: Gravado no formato MP3, WMA, WAV,

JPEG, MPEG-1, MPEG-2, ASF e DivX.

• Dispositivo de classe de armazenamento massivo USB:

Os arquivos MP3, WMA

, WAV

, JPEG, MPEG-1,

MPEG-2, ASF e DivX .

EX.:

DIGITAL VIDEO

SUPER VIDEO

COMPACT

DIGITAL AUDIO

IMPORTANTE: Antes de reproduzir um disco,

certifique-se do seguinte...

• Ligue o televisor e escolha o modo de entrada

apropriado no televisor para ver as imagens ou

indicações na tela.

• Para a reprodução do disco, você pode alterar a

definição inicial de acordo com suas preferências.

Consulte “Operações no menu de configuração” na

página 35.

Se “ ” aparecer na tela do televisor quando você

pressionar um botão,

o disco não poderá realizar a

operação que você tentou.

Indica que você deve pressionar o botão

brevemente

Indica que você deve pressionar o botão

breve

e repetidamente

até que a opção desejada seja

selecionada.

Indica que você deve pressionar um dos

botões.

Indica que você deve

manter

o botão

pressionado durante um período especificado.

Indica que você deve girar o controle na(s)

direção(ções) especificada(s).

Indica que esta operação só é possível com

o controle remoto.

Indica que esta operação só é possível com

o aparelho principal.

INFO

seg.

Remote

ONLY

Main Unit

ONLY

UX-G68_TOC[PR].fm Page 2 Monday, March 12, 2007 5:11 PM

Conexões

• Conecte VIDEO OUT diretamente à entrada de vídeo do seu

televisor. Conectar VIDEO OUT a um televisor através de

um videocassete pode causar interferências quando você

assistir uma reprodução de um disco protegido contra cópia.

Conectar VIDEO OUT a um sistema integrado de

TV/videocassete também pode causar interferências.

Não conecte o cabo de alimentação de CA até que todas

as outras conexões tenham sido feitas.

Acessórios fornecidos

Certifique-se de que todos os seguintes itens estejam

incluídos.

• Antena FM (x1)

• Antena AM de quadro (x1)

• Cabo de vídeo composto (x1)

• Controle remoto (x1)

• Pilhas (x2)

• Adaptador de plugue de CA (x1)

Se estiver faltando qualquer item, consulte o seu

revendedor imediatamente.

Painel frontal

Puxe a tampa para baixo até ouvir um som de estalido.

Desde o dispositivo de áudio portátil

Consulte a página 5.

Desde os fones de ouvido

Consulte a página 7.

110V

127V

220V 230V

-240V

VOLTAGE

SELECTOR

⁄ Desde a entrada do televisor/

monitor

Consulte a página 5.

@ Desde a entrada digital do

componente de áudio digital

Consulte a página 5.

¤ A uma tomada elétrica de parede

Conecte o cabo de alimentação de CA

somente após completar todas as

conexões.

• Se o plugue de CA não entrar na

tomada elétrica de parede, utilize o

adaptador de plugue de CA fornecido.

! Desde o subwoofer auto-alimentado

Consulte a página 4.

Ÿ Desde as caixas acústicas

Consulte a página 4.

~ Desde a antena AM/FM

Consulte a página 4.

Do dispositivo de classe de armazenamento massivo USB

Consulte a página 5.

Seletor de voltagem

Consulte a página 5.

Painel traseiro

connection[PR].fm Page 3 Wednesday, February 28, 2007 12:50 PM

Antena AM/FM

Para montar a antena AM de quadro

Para conectar a antena AM/FM

Para uma melhor recepção FM

• Desconecte a antena FM fornecida, e conecte uma antena

FM externa utilizando um fio de 75

Ω

com um conector do

tipo coaxial (IEC ou DIN45325).

Caixas acústicas

• Quando conectar os cabos de alto-falante, iguale a

polaridade dos terminais de alto-falante: vermelho a (+) e

preto a (–).

Para conectar o subwoofer

auto-alimentado

O subwoofer conectado pode reproduzir os sons de graves

gravados nos canais frontais esquerdo e direito, mas não

pode reproduzir os sinais LFE em discos DVD de canais

múltiplos.

• Antes de conectar o aparelho ao fornecimento de energia

principal, certifique-se de que subwoofer esteja apagado.

Estenda-a para obter a melhor recepção

possível.

Antena FM (fornecida)

Antena AM de quadro

(fornecida)

Antena FM externa

(não fornecida)

• NÃO conecte mais de uma caixa acústica a

cada terminal.

• NÃO empurre nem puxe as caixas

acústicas, pois isso causará danos aos pés de

calço no fundo das caixas acústicas.

CAUTION:

Da caixa

acústica

direita

Da caixa

acústica

esquerda

Vermelho

Preto

Mantenha pressionado

SolteColoque

SUBWOOFER

OUT

Desde o subwoofer

auto-alimentado

(não fornecido)

connection[PR].fm Page 4 Thursday, February 22, 2007 11:19 AM

⁄

Televisor/monitor

Conecte os jaques COMPONENT, S-VIDEO ou VIDEO

que quiser utilizar.

• Para selecionar o modo de exploração progressiva (consulte

a página 14), utilize os jaques COMPONENT.

• Depois de conectar um televisor, selecione o modo de sinal

de vídeo apropriado de acordo com o método de conexão.

Consulte “Mudança do modo de exploração” na página 14.

Componente de áudio digital

• Ajuste “DIGITAL AUDIO OUTPUT” no menu “AUDIO”

corretamente de acordo com o equipamento de áudio digital

conectado (consulte a página 36). Se

definição estiver

incorreta, um ruído alto pode ser gerado, causando danos

aos alto-falantes.

• Utilizando QP Link (Quick Portable Link), você pode

iniciar facilmente a reprodução de um dispositivo de áudio

portátil neste aparelho. Consulte a página 11 para maiores

detalhes.

• Se um dispositivo externo não for equipado com uma saída

de áudio para mini plugue estéreo, utilize um adaptador de

plugue para converter o mini plugue estéreo para o plugue

correspondente da saída de áudio.

• Você pode conectar um dispositivo de classe de

armazenamento massivo USB tal como um dispositivo de

memória flash USB, disco duro, leitor de cartões de

multimídia, etc., a este sistema. Consulte as páginas de 10

e 37 para maiores detalhes.

•

Se você pressionar USB MEMORY 3

, o sistema detecta o

dispositivo de classe de armazenamento massivo USB e a

tela de controle aparece na tela do televisor

. Consulte a

página 26 para maiores detalhes.

• Você não pode conectar um computador ao terminal USB

MEMORY do sistema.

Antes de conectar ao sistema

Ajuste a voltagem correta para sua área com o seletor de

voltagem no painel traseiro.

Prepare o controle remoto

• Descarte-se das pilhas da maneira apropriada, de acordo

com os regulamentos federais, estaduais e locais.

Quando utilizar o controle remoto

Aponte o topo do controle remoto para o sensor remoto o

mais diretamente possível. Se você operá-lo de uma posição

diagonal, o alcance de operação (aprox. 5 m) pode ser

encurtado.

Quando conectar um dispositivo de áudio portátil

(AUX)

Verde

Azul

Vermelho

Cabo de vídeo componente

(não fornecido)

Cabo de S-Vídeo (não fornecido)

Cabo de vídeo composto (fornecido)

Tampa protetora

Plugue miniatura estéreo

(não fornecido)

No painel

frontal

Quando conectar um dispositivo de classe de

armazenamento massivo USB

NÃO recarregue, coloque em curto-circuito,

desmonte nem esquente a pilha ou se desfaça

dela em um fogo.

Cabo USB

(não fornecido)

No painel

frontal

110V 127V

220V 230V

-240V

VOLTAGE

SELECTOR

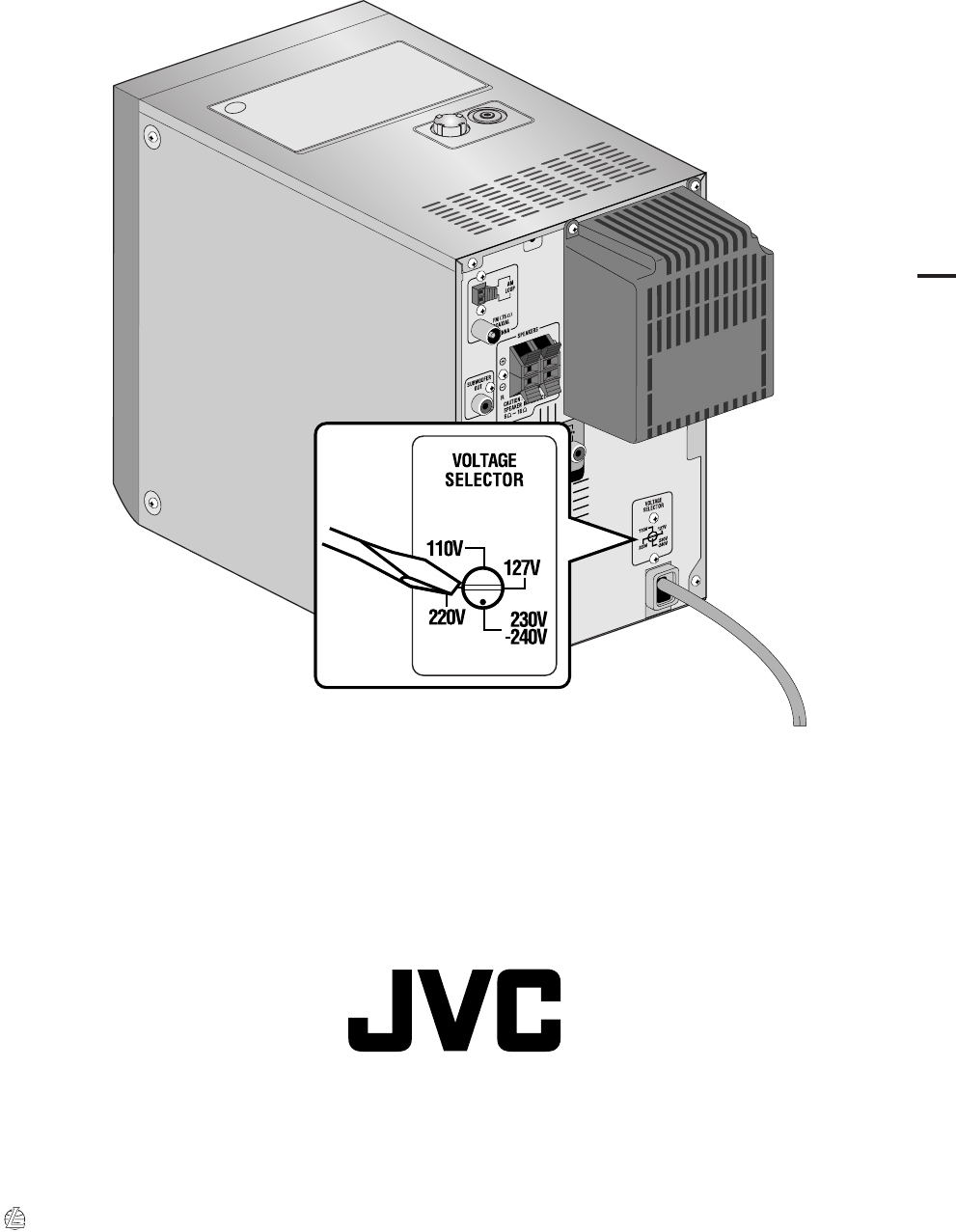

Utilize uma chave de fenda para

ajustar o seletor de voltagem para a

mesma voltagem onde utilizará o

equipamento. (Veja também a capa

traseira.)

R6(SUM-3)/AA(15F)

connection[PR].fm Page 5 Monday, March 12, 2007 5:12 PM

Indicadores no mostrador

As indicações no mostrador ensinam-lhe muitas coisas enquanto você está operando o sistema.

Antes de operar o sistema, familiarize-se com o momento e maneira que os indicadores se iluminam no mostrador.

Indicador QP Link (Quick Portable Link)

• Ilumina-se quando a função QP Link é ativada.

Indicadores do formato de disco

• SVCD: ilumina-se durante a reprodução de um SVCD.

• VCD: ilumina-se durante a reprodução de um VCD.

• CD: ilumina-se durante a reprodução de um CD.

• DVD: ilumina-se durante a reprodução de um DVD.

Indicadores do formato de arquivo de áudio

• MP3: ilumina-se quando uma faixa MP3 é detectada.

• WMA: ilumina-se quando uma faixa WMA é detectada.

Indicador 3D PHONIC

• Ilumina-se quando a função 3D Phonic é ativada.

• Ilumina-se quando o modo HP Surround é ativado.

Indicador C.VOICE (Clear Voice)

• Ilumina-se quando a função Clear Voice é ativada.

Indicadores PG/PL

• PG: ilumina-se quando um disco formatado em DVD-VR

é chamado.

• PL: ilumina-se quando uma lista de reprodução gravada

no disco formatado em DVD-VR é chamada.

Indicadores da banda de rádio

• AM: ilumina-se durante a sintonia de uma emissora AM.

• FM: ilumina-se durante a sintonia de uma emissora FM.

Indicadores de recepção FM

• ST (estéreo): ilumina-se enquanto uma emissora FM

estéreo com um sinal suﬁcientemente forte é sintonizada.

• MONO: ilumina-se durante a recepção de uma emissora

FM estéreo em monofônico.

Indicador S. TURBO (Sound Turbo)

• Ilumina-se quando Sound Turbo II é ativado.

Indicador PRGR. (Progressive)

• Ilumina-se quando o modo de exploração progressiva é

selecionado.

Mostrador principal

• Enquanto escuta o rádio: a banda (ou número

predeﬁnido) e a freqüência da emissora aparecem.

• Ao selecionar “AUX”: “AUX” aparece.

• Durante a reprodução de um disco ou arquivo: o estado

atual aparece.

• Ao selecionar “TAPE”: “TAPE” aparece.

Indicador B.S.P. (imagens fixas navegáveis)

• Ilumina-se quando imagens ﬁxas

navegáveis

são

detectadas durante a reprodução de um disco DVD de

áudio.

Indicador AHB PRO

• Ilumina-se quando Active Hyper Bass Pro é ativado.

Indicador BONUS

• Ilumina-se quando

um disco DVD de áudio com um

grupo de bônus é detectado

Indicador USB

• Ilumina-se que “USB MEMORY” é selecionado como a

fonte.

Indicadores do modo de reprodução

• PRGM: ilumina-se quando a reprodução programada é

ativada.

• RND: ilumina-se quando a reprodução aleatória é ativada.

•

(repetição)1

– : ilumina-se quando a repetição de uma faixa/

capítulo/passo a passo é ativada.

– : ilumina-se quando a repetição de um grupo/título/

todas as faixas é ativada.

Indicadores para a função Karaokê

• MIC: ilumina-se quando o microfone é conectado.

• V.MASK (Voice Mask): ilumina-se quando o modo Voice

Mask é ativado.

Indicador A.STBY (Auto Standby)

• Ilumina-se quando a prontidão automática é ativada.

• Pisca quando a reprodução de um disco pára com a

prontidão automática ativada.

Indicador REC

• Ilumina-se durante uma gravação.

;

Indicadores

(direção

da fita)

– Ilumina-se para indicar a direção de transporte atual da

fita.

– Pisca lentamente durante a reprodução ou gravação.

– Pisca rapidamente durante a rebobinagem de uma fita.

Indicador SLEEP

• Ilumina-se quando o timer para dormir é ativado.

Indicadores do timer diário

•:

ilumina-se quando o timer diário está no modo de

prontidão ou sendo ajustado; pisca enquanto está funcionando.

• 1/2/3: ilumina-se quando um timer diário (1, 2 ou 3) está

no modo de prontidão ou funcionando; pisca enquanto

está sendo deﬁnido.

• REC: ilumina-se quando o timer de gravação está no

modo de prontidão ou funcionando; pisca enquanto está

sendo ajustado.

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QPLink

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

124

678

ewrt yqp9uio;

a s

connection[PR].fm Page 6 Thursday, February 22, 2007 11:19 AM

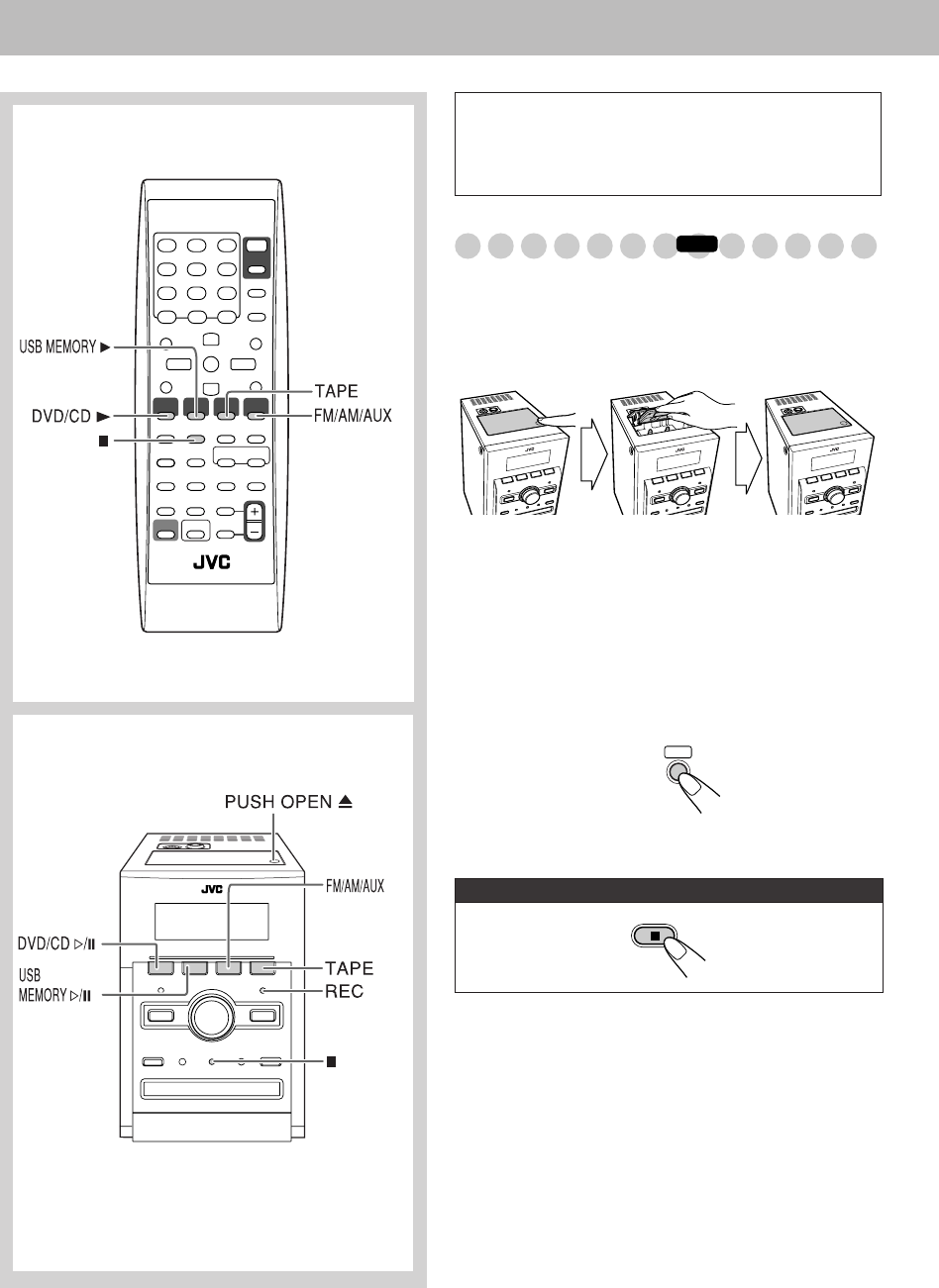

Operações diárias

—Reprodução

Ligue a alimentação.

A luz STANDBY se apaga no aparelho principal.

• Sem pressionar AUDIO, o sistema é ligado pela

pressão de um dos botões de fonte.

• O sistema é ligado e ativa a fonte AUX iniciando a

reprodução em um dispositivo externo quando a

função QP Link é ativada. (Consulte a página 11 para

maiores detalhes.)

Selecione a fonte.

A reprodução começa automaticamente se a fonte

selecionada estiver pronta.

• Se você pressionar AUX, inicie a reprodução no

componente externo.

Ajuste o volume.

Opere a fonte de destino conforme

explicado mais adiante.

Para desligar (modo de prontidão) o aparelho

Você pode reduzir o consumo de energia pressionando

DIMMER (enquanto pressiona SHIFT) para apagar o

mostrador no modo de prontidão.

• Quando o mostrador está apagado, a função QP Link não

funciona.

Botões

numéricos

Controle remoto

Neste manual, as operações usando o controle remoto

são principalmente explicadas; no entanto, você pode

utilizar os botões e controles no aparelho principal se

eles tiverem os mesmos nomes e marcas (ou similares).

A luz STANDBY se acende em vermelho

no aparelho principal.

• Uma pequena quantidade de energia é

consumido sempre no modo de

prontidão.

Para audição privada

Conecte fones de ouvido ao jaque PHONES no aparelho

principal. O som não será mais gerado pelas caixas

acústicas.

Certifique-se de reduzir o volume antes de

conectar ou colocar os fones de ouvido.

• Desconectar os fones de ouvido ativa as caixas

acústicas de novo.

NÃO desligue (modo de prontidão) o sistema

com o volume ajustado em um nível

extremamente alto; caso contrário, o sopro

repentino de som pode causar danos à sua

audição, caixas acústicas e/ou fones de ouvido

quando você ligar o sistema ou iniciar uma

reprodução.

Basic[PR].fm Page 7 Wednesday, February 28, 2007 12:52 PM

Audição de rádio

Para definir o espaçamento do intervalo do

sintonizador AM

Antes de operar o sintonizador, é preciso selecionar o

intervalo de espaço AM apropriado usado para sua área.

• Isso só pode ser feito enquanto o sistema está no modo de

prontidão.

Selecione a banda AM.

Desligue o aparelho.

Selecione o intervalo de espaço AM apropriado para

sua área.

Para selecionar a banda (FM ou AM)

Para sintonizar uma emissora

Enquanto FM ou AM estiver selecionado...

A freqüência começa a mudar no mostrador.

Quando uma emissora (freqüência) com um sinal

suficientemente forte é sintonizada, a freqüência pára de

mudar.

• Se você pressionar o botão repetidamente, a freqüência

mudará passo a passo.

Para parar a busca manualmente,

pressione qualquer

botão.

Se a recepção da emissora FM não estiver boa

O indicador MONO se ilumina no mostrador. A recepção

melhorará, mas o efeito estéreo será perdido—Recepção

monofônica.

Para restaurar o efeito estéreo,

pressione o botão de novo

(o indicador MONO desaparece).

Para memorizar as emissoras

Você pode memorizar 30 emissoras FM e 15 emissoras AM.

Sintonize a emissora que deseja memorizar.

• Você também pode armazenar o modo de recepção

monofônica para as emissoras FM predefinidas se o

modo estiver selecionado.

Ative o modo de entrada de número predefinido.

• Finalize o seguinte processo enquanto a indicação no

mostrador estiver piscando.

INFO

Main Unit

ONLY

FM AM

FM/AM

/AUX AUX

DVD/CD

3/8

AM 9KHZ

AM 10KHZ

DISPLAY

(enquanto pressiona...)

(intervalo de 9 kHz)

(intervalo de 10 kHz)

Controle remoto: Aparelho principal:

FM/AM

/AUX

FM/AM

/AUX

GROUP/TITLE SKIP

2 seg. 2 seg.

DOWN UP

Remote

ONLY

FM/PLAY

MODE

Remote

ONLY

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

ENTER/SET

Basic[PR].fm Page 8 Wednesday, February 28, 2007 12:52 PM

Selecione um número de memorização para

armazenar a emissora.

• Você também pode utilizar o botão ¡

ou 1

Armazene a emissora.

Para sintonizar uma emissora predefinida

Selecione a banda (FM ou AM).

Selecione o número predefinido para a emissora que

armazenou.

• Você também pode utilizar o botão ¡

ou 1

Reprodução de uma fita

Para colocar uma fita

Você pode reproduzir fitas do tipo I.

Exemplos:

Para selecionar o número de

memorização 5, pressione 5.

Para selecionar o número de

memorização 10, pressione 10.

Para selecionar o número de

memorização 15, pressione 10,

1, e, em seguida, 5.

Para selecionar o número de

memorização 30, pressione 10,

3, e, em seguida, 0.

Exemplos:

Para selecionar o número de

memorização 5, pressione 5.

Para selecionar o número de

memorização 10, pressione 10.

Para selecionar o número de

memorização 15, pressione 10,

1, e, em seguida, 5.

Para selecionar o número de

memorização 30, pressione 10,

3, e, em seguida, 0.

ENTER/SET

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Remote

ONLY

FM AM

FM/AM

/AUX

AUX

Para iniciar: Para parar:

Para retroceder/avançar a ﬁta rapidamente:

Controle remoto:

Aparelho principal:

Empurre Coloque Feche

Com o lado da fita virado para fora

Quando “TAPE” não estiver

selecionado como a fonte atual,

pressione duas vezes.

GROUP/TITLE SKIP

Avança a fita rapidamente.

Rebobina a fita.

DOWN

Rebobina a fita.

Avança a fita rapidamente.

Basic[PR].fm Page 9 Thursday, February 22, 2007 11:18 AM

Reprodução de um disco/arquivo

Antes de operar um disco/arquivo, aprenda como um disco/

arquivo é gravado.

• DVD de vídeo consiste em “

Títulos

” que incluem “

Capítulos

”,

DVD de áudio

/MP3/WMA/WAV/MPEG-1/MPEG-2/ASF

DivX consiste em “

Grupos

” que incluem “

Faixas

”, JPEG

consiste em “

Grupos

” que incluem “

Arquivos

”, e CD/SVCD/

VCD consiste em “

Faixas

” somente.

• Para a reprodução de arquivos MP3/WMA/WAV/JPEG/

MPEG-1/MPEG-2/ASF/DivX em um dispositivo de classe de

armazenamento massivo USB, consulte também a página 26.

Para colocar um disco

Você pode colocar um disco enquanto reproduz uma outra fonte.

• Quando utilizar um disco de 8 cm, coloque-o no círculo

interno da bandeja de disco.

Para fechar a bandeja de disco,

pressione 0

de novo.

• Se você pressionar DVD/CD

, a bandeja de disco é fechada

automaticamente e a reprodução é iniciada (dependendo de

como o disco está programado internamente).

Para conectar um dispositivo de classe de

armazenamento massivo USB

Você pode conectar um dispositivo de classe de armazenamento

massivo USB (consulte a página 5) enquanto reproduz uma outra fonte.

• Se você pressionar USB MEMORY

, o sistema detecta o

dispositivo de classe de armazenamento massivo USB, a tela de

controle aparece na tela do televisor, e a reprodução começa.

• Para desconectar o dispositivo de classe de armazenamento

massivo USB seguramente, desconecte o dispositivo

somente depois de apagar o sistema.

Para reproduzir um disco/arquivo

•

Durante a reprodução de um disco/arquivo:

Este sistema

pode armazenar o ponto de parada, e quando você iniciar a

reprodução de novo pressionando DVD/CD 3

USB MEMORY 3

(mesmo no modo em prontidão), o

sistema começará a partir do ponto onde você parou—

Reprodução continuada. (“RESUME” aparece no

mostrador quando você pára a reprodução.)

Para parar completamente enquanto a função de

continuação estiver ativada,

pressione 7

duas vezes.

(Para cancelar a função de continuação, consulte

“RESUME” na página 36.)

• Quando operar o sistema, o ícone de guia na tela (veja a

tabela seguinte) aparece no televisor.

Para selecionar um título/grupo

Durante a reprodução de um disco/arquivo...

• Você pode selecionar um título/grupo diretamente

pressionando um botão numérico depois de pressionar

GROUP/TITLE (exceto para um disco DVD-VR).

• O nome do grupo aparece para a reprodução de MP3/WMA/WAV.

Para selecionar um capítulo/faixa

• Para VCD/SVCD, cancele a reprodução PBC (veja a

próxima página).

Durante a reprodução de um disco/arquivo...

Para localizar uma porção particular

Durante a reprodução de um disco/arquivo...

• A velocidade de busca muda conforme ilustrado acima,

exceto para discos/arquivos MP3/WMA/WAV/DivX. Para

discos/arquivos MP3/WMA/WAV/DivX, a velocidade de

busca e as indicações no televisor são diferentes.

• Nenhum som será emitido se a busca for executada enquanto

uma imagem em movimento estiver sendo exibida.

Para voltar à reprodução normal,

pressione DVD/CD 3

ou USB MEMORY 3

(dependendo do tipo da fonte).

Para iniciar: Para pausar: Para parar:

Para cancelar, pressione

DVD/CD 3

USB MEMORY 3

INFO

DVD/CD

USB

MEMORY

DVD/CD USB

Ícones de guia na tela

• Durante a reprodução, os seguintes ícones podem

aparecer no televisor:

No começo de uma cena que contenha

gravações em vários ângulos.

No começo de uma cena que contenha

sons em multi-áudio.

No começo de uma cena que contenha

gravações em multi-legendas.

• Os seguintes ícones também serão exibidos no televisor

para indicar a sua operação atual.

, , , , ,

• Para desativar os ícones de guia na tela, consulte “ON

SCREEN GUIDE” no menu “OTHERS” na página 36.

• Na primeira vez que pressionar

, você voltará ao começo

do capítulo/faixa atual.

Remote

ONLY

GROUP/TITLE SKIP

(enquanto pressiona...)

GROUP/TITLE SKIP

Remote

ONLY

SLOW

–

x2 x5

x10 x20 x60

x2 x5

x10 x20 x60

Basic[PR].fm Page 10 Wednesday, February 28, 2007 12:53 PM

• Para DivX, cada vez que pressionar o botão > ou <, você

poderá saltar a uma cena 30 segundos ou 5 minutos

dependendo do arquivo DivX.

Para localizar um item diretamente

Você pode selecionar um título/capítulo/faixa diretamente e

iniciar a reprodução.

• Para um DVD de vídeo, você pode selecionar

um título

antes de iniciar a reprodução

, bem como pode selecionar

um capítulo depois de iniciar a reprodução

Para reproduzir usando o menu de disco

Para DVD de vídeo/DVD de áudio:

Exiba o menu de disco.

Selecione um item no menu de disco.

• Com alguns discos, você também pode selecionar itens

introduzindo o seu número com os botões numéricos.

Para SVCD/VCD com PBC:

Ao reproduzir um disco com PBC, “PBC” aparece no

mostrador.

Quando o menu de disco aparecer no televisor, selecione um

item no menu. A reprodução do item selecionado começa.

Para cancelar a função PBC,

pressione 7

e, em seguida,

selecione uma faixa. A reprodução começa com a faixa

selecionada.

Para reativar a função PBC,

pressione 7

(duas vezes se a

função de continuação (Resume) estiver ativada “ON”) e,

em seguida, pressione DVD/CD 3.

Reprodução de um dispositivo de áudio portátil

Utilizando QP Link (Quick Portable Link), você pode iniciar

facilmente a reprodução de um dispositivo de áudio portátil

conectado ao jaque AUX.

• Certifique-se de ajustar o volume do seu dispositivo de

áudio portátil alto o suficiente para que o sistema possa

detectar o sinal sonoro.

Para ativar QP Link

Quando a função QP Link está ativada, conectar um dispositivo

portátil ao jaque AUX e iniciar uma reprodução realiza o seguinte:

• Durante a audição de outra fonte...

Muda a fonte para AUX automaticamente. (Se você mudar

de AUX para outra fonte, a função QP Link será

cancelada.)

• Com o sistema no modo de prontidão...

Liga o sistema e ativa a fonte AUX automaticamente

(exceto quando o mostrador está apagado).

Enquanto a função QP Link realiza a reprodução do

dispositivo...

Exemplos:

Para selecionar o número 5,

pressione 5.

Para selecionar o número 10,

pressione 10.

Para selecionar o número 15,

pressione 10, 1, e, em seguida, 5.

Para selecionar o número 30,

pressione 10, 3, e, em seguida, 0.

Exemplos:

Para selecionar o número 5,

pressione 5.

Para selecionar o número 10,

pressione 10.

Para selecionar o número 15,

pressione 10, 1, e, em seguida, 5.

Para selecionar o número 30,

pressione 10, 3, e, em seguida, 0.

Remote

ONLY

Remote

ONLY

TOP MENU/PG MENU/PL

TV CH

ENTER/SET

TV CH

Para mover para a página seguinte ou anterior do

menu atual:

Para voltar ao menu anterior:

GROUP/TITLE SKIP

Move para a página seguinte.

Move para a página anterior.

RETURN

(enquanto pressiona...)

Remote

ONLY

INFO

AHB PRO

QP LINK

QPL ON

QPL OFF

(Definição inicial)

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Aparecem bolhas

durante o

funcionamento de

QP Link.

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

As bolhas

desaparecem quando o

sinal sonoro pára ou

fica muito fraco.

Basic[PR].fm Page 11 Thursday, February 22, 2007 11:18 AM

Operações diárias—Ajustes do som e outros itens

Ajuste do volume

Você pode ajustar o nível do volume desde VOL MIN até o

nível 40 (VOL MAX).

Para baixar o volume dentro de um momento

Ajuste do som

Para reforçar o som pesado

Isso acentua o som das freqüências baixas e altas—Sound

Turbo II.

• Qua a função Sound Turbo II é ativada, a função AHB Pro

é ativada automaticamente, e não pode ser desativada.

(O indicador AHB PRO não se ilumina, embora a função

esteja ativada.)

Para reforçar o som dos graves

Enquanto ao função Sound Turbo II está desativada, a

riqueza e volume do som dos graves é mantida claramente

independentemente de como ajustar o volume—Active

Hyper Bass Pro.

• Quando a função Sound Turbo II está ativada, a definição

AHB Pro não pode ser alterada.

Controle remoto

Aparelho principal

SOUND

TURBO

AUDIO VOL

+,–

A.STANDBY

SLEEP

ENTER/SET

AHB PRO

DISPLAY

CLOCK/TIMER

BASS/TREBLE

VFP

DVD/AUX

LEVEL

DIMMER

SCAN MODE

SHIFT

FADE

MUTING

,, ,

3D PHONIC

CANCEL

SOUND

TURBO

VOLUME +,–

3D PHONIC/

HP SURROUND

Controle remoto: Aparelho principal:

Para restaurar o volume,

pressione de

novo, ou ajuste o nível do volume.

AUDIO VOL

TV VOL

VOLUME

Remote

ONLY

FADE

MUTING

INFO

SOUND

TURBO

TURBO ON

TURBOOFF

Remote

ONLY

AHB PRO

QP LINK

AHB ON

AHB OFF

(enquanto pressiona...)

Basic[PR].fm Page 12 Thursday, February 22, 2007 11:18 AM

Para ajustar a tonalidade

Você pode ajustar o nível dos graves e dos agudos de –3 a +3.

Para ajustar os graves

Para ajustar os agudos

Criação de um campo sonoro tridimensional

—3D Phonic

• Esta função não funciona para discos MPEG-1/MPEG-2/

ASF/DivX.

Durante a reprodução de um disco...

Uso do som Headphone Surround

Você pode desfrutar do efeito surround enquanto escuta com

os fones de ouvido.

• Isso só funciona para reprodução de disco/dispositivo de

armazenamento de massa USB.

Esta função não funciona para discos MPEG-1/MPEG-2/

ASF/DivX.

Durante a reprodução de um disco...

• Se você conectar os fones de ouvido enquanto o som 3D

Phonic estiver ativado, o som Headphone Surround

mudará para SURR ON automaticamente.

• Quando o som 3D Phonic estiver em OFF e o som

Headphone Surround estiver em SURR ON, desconectar

os fones de ouvido mudará 3D Phonic para ACTION.

Predefinição do nível de aumento automático

do som de DVD de vídeo

Algumas vezes o som de DVD de vídeo é gravado em um

nível mais baixo do que em outros discos e fontes. Você

pode ajustar o nível de aumento para o DVD de vídeo

carregado atualmente e, portanto, não precisará ajustar o

volume quando mudar a fonte.

• Isso só funciona para discos no formato DVD de vídeo e

DVD-VR.

Mudança do brilho do mostrador

Você pode escurecer a janela do mostrador.

* “AUTO DIM” não funciona para CD/MP3/WMA/WAV

Controle remoto: Aparelho principal:

ACTION

Adequado para filmes de ação e programas

esportivos.

DRAMA

Cria um som natural e aconchegante.

Desfrute de filmes de forma relaxada.

THEATER

Desfrute de efeitos sonoros como em uma

sala de cinema grande.

Remote

ONLY

BASS/

TREBLE

BASS TREBLE

AUDIO VOL

TV VOL

Cancelado

BASS/

TREBLE

BASS TREBLE

AUDIO VOL

TV VOL

Cancelado

3D PHONIC

(enquanto pressiona...)

3D PHONIC ACTION 3D PHONIC DRAMA

3D PHONIC THEATER

3D PHONIC OFF

Controle remoto: Aparelho principal:

SURR ON

Cria um som dinâmico através dos fones de ouvido.

NORMAL

Nível de gravação original.

MIDDLE

O nível de saída é aumentado (inferior a “HIGH”).

HIGH

O nível de saída é aumentado (inferior a

“MIDDLE”). (definição inicial)

DIM ON

Escurece o mostrador.

AUTO DIM

Elimina a iluminação do mostrador ao iniciar a

reprodução de um disco com uma fonte de vídeo.

• O mostrador se iluminará de novo

quando a reprodução parar.

3D PHONIC

(enquanto pressiona...)

SURR ON

SURR OFF

Remote

ONLY

DVD/AUX

LEVEL

NORMAL MIDDLE

HIGH

Remote

ONLY

DIMMER

DIM ON

AUTO DIM

DIM OFF

(enquanto pressiona...)

(Cancelado)

Basic[PR].fm Page 13 Monday, March 12, 2007 5:24 PM

Ajuste do nível de entrada de áudio

Se o som do componente conectado ao jaque AUX estiver

muito alto ou não estiver alto o muito quieto quando mudar

desde outra fonte para “AUX”, você pode mudar o nível de

entrada de áudio através do jaque AUX (sem mudar o nível

do volume).

Enquanto “AUX” estiver selecionado como uma fonte...

Mudança do modo de exploração

Selecione o sistema de cores e o modo do sinal de vídeo de

acordo com o tipo do seu televisor. Se você conectar um

televisor progressivo ao sistema através dos jaques

COMPONENT, poderá desfrutar de uma imagem de alta

qualidade do DVD player incorporado selecionando “PAL

PRG” ou “NTSC PRG”.

Mudança da tonalidade da imagem

• Enquanto exibe uma imagem no televisor, você pode

selecionar uma tonalidade de imagem predefinida, ou

ajustá-la e armazená-la ao seu gosto.

Para selecionar uma tonalidade de imagem

predefinida

Durante a reprodução, exiba a tela de definição de

VFP.

Selecione uma tonalidade de imagem predefinida.

Para apagar a tela,

pressione VFP de novo enquanto

pressiona SHIFT.

Para ajustar a tonalidade da imagem

Selecione “USER1” ou “USER2”.

• Siga os passos

explicados acima.

Selecione o parâmetro que deseja ajustar.

AUX LVL1

Selecione isto quando o som estiver muito

alto com “AUX LVL2” selecionado. Esta

definição é recomendada para ouvir e gravar

quando conectar um dispositivo de áudio

diferente de um dispositivo de áudio portátil

ao jaque AUX.

AUX LVL2

Selecione isto quando o som estiver muito

alto com “AUX LVL3” selecionado.

AUX LVL3

Selecione isto para ouvir um dispositivo de

áudio portátil ou gravar o som dele (definição

inicial).

PAL

Selecione para um televisor PAL convencional.

PAL PRG

Selecione para um televisor PAL progressivo.

Selecione para desfrutar de uma imagem

explorada progressiva com um televisor PAL

progressivo.

NTSC

Selecione para um televisor NTSC convencional.

NTSC PRG

Selecione para um televisor NTSC progressivo.

Selecione para desfrutar de uma imagem

explorada progressiva com um televisor

NTSC progressivo.

Remote

ONLY

AUX LVL1 AUX LVL2

DVD/AUX

LEVEL

AUX LVL3

Remote

ONLY

INFO

SCAN MODE

PAL PRGPAL

NTSC PRG NTSC

ENTER/SET

(enquanto pressiona...)

NORMAL

Normalmente, selecione isto.

CINEMA

Adequado para uma fonte de filme.

USER1/USER2

Você pode ajustar os parâmetros e

pode armazenar as definições.

GAMMA

Ajuste se a cor neutra estiver

brilhante ou escura (–3 a +3).

BRIGHTNESS

Ajuste se a toda a imagem estiver

brilhante ou escura (–8 a +8).

CONTRAST

Ajuste se os pontos ao longe e perto

não estiverem naturais (–7 a +7).

SATURATION

Ajuste se a imagem estiver

esbranquiçada ou enegrecia (–7 a +7).

TINT

Ajuste se a cor da pele humana

imagem não estiver natural (–7 a +7).

SHARPNESS

Ajuste se a imagem estiver indistinta

(–8 a +8).

Remote

ONLY

VFP

NORMAL

GAMMA

BRIGHTNESS

CONTRAST

SATURATION

TINT

SHARPNESS

(enquanto pressiona...) No televisor

NORMAL CINEMA

USER2 USER1

ENTER/SET

TV CH

Basic[PR].fm Page 14 Monday, March 12, 2007 5:24 PM

Ajuste o parâmetro.

Repita os passos

para ajustar outros parâmetros.

Para apagar a tela,

pressione VFP de novo enquanto

pressiona SHIFT.

Ajuste do relógio

Sem ajustar o relógio incorporado, você não poderá utilizar

os timers diários (consulte a página 33).

• Para sair da definição do timer, pressione CLOCK/TIMER

(enquanto pressiona SHIFT) conforme for necessário.

• Para corregir uma entrada errada durante o procedimento,

pressione CANCEL (enquanto pressiona SHIFT) ou

CLOCK/TIMER (enquanto pressiona SHIFT). Você pode

voltar ao passo anterior.

Ative o modo de ajuste do relógio.

• Se você já tiver ajustado o relógio antes, pressione o

botão repetidamente até que o modo de ajuste do relógio

seja selecionado.

Defina o tempo.

• Ajuste as horas e, em seguida, os minutos.

Agora o relógio incorporado começará a funcionar.

Para verificar a hora atual durante uma

Ex.: Durante a reprodução de um disco...

* Somente quando a fonte é DVD/CD.

** DVD-VR: Número de programa/número de lista de

reprodução e número de capítulo.

DVD Audio/MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/

ASF/DivX: Grupo e número de faixa/arquivo.

DVD de vídeo: Título e número de capítulo.

Desligamento o aparelho automático

Prontidão automática

Quando a prontidão automática está em efeito, o indicador

A.STBY fica aceso no mostrador.

Quando a reprodução do disco pára, o indicador A.STBY

começa a piscar. Se nenhuma operação for realizada dentro

de aproximadamente 3 minutos enquanto o indicador estiver

piscando, o sistema será desligado (modo de prontidão)

automaticamente.

Timer para dormir

Você pode definir uma hora de desligar de modo que possa

ir para a cama sem ter que desligar o aparelho manualmente.

Especifique o tempo (em minutos).

Espere até que o tempo definido desapareça.

Para verificar o tempo restante até a hora de desligar,

pressione SLEEP enquanto pressiona SHIFT.

• Se você pressionar o botão repetidamente, você poderá

mudar o tempo de desligamento.

ENTER/SET

TV CH

Remote

ONLY

INFO

CLOCK/TIMER

MP3

WMA

RND

3DPHONIC

BONUS

PRO

PRGM

USB

MIC

V.MASK C.V

(enquanto pressiona...)

ENTER/SET

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

DISPLAY

Informação da fonte

Relógio

Tipo do disco

/arquivo*

Título e número

de capítulo**

Remote

ONLY

A.STANDBY

(enquanto pressiona...)

Cancelado

Ativado

SLEEP

10 20 30 60 90 120 150 180

(enquanto pressiona...)

Cancelado

Basic[PR].fm Page 15 Monday, March 12, 2007 5:24 PM

Operações exclusivas para DVD/VCD

Seleção da trilha de áudio

Para DVD de vídeo/DivX:

Enquanto reproduz um capítulo

contendo idiomas de áudio, você pode selecionar o idioma

de que deseja escutar.

Para DVD de áudio:

Enquanto reproduz uma faixa

contendo canais de áudio, você pode selecionar o canal de

áudio que deseja escutar.

Para DVD-VR e SVCD/VCD:

Enquanto reproduz uma

faixa, você pode selecionar o canal de áudio que deseja

reproduzir.

• Você também pode selecionar a faixa de áudio usando a

barra na tela (consulte a página 22).

Durante a reprodução de um DVD de vídeo...

Durante a reprodução de um DVD de áudio/DivX...

Durante a reprodução de um DVD-VR ou SVCD/VCD...

• Um SVCD pode ter 4 canais de áudio. Usualmente um

SVCD usa estes 4 canais para realizar duas gravações em 2

canais (ST1/ST2).

Controle remoto

Botões

numéricos

ST1/ST2/

Para escutar a reprodução em estéreo normal

(2 canais).

L1/L2/L

Para escutar o canal de áudio esquerdo.

R1/R2/R

Para escutar o canal de áudio direito.

Remote

ONLY

INFO

AUDIO/MPX

ENGLISH

1/3 3/3

FRENCH

2/3

JAPANESE

ENGLISH

1/3

FRENCH

2/3

JAPANESE

3/3

Ex.:

1/3

2/3

3/3

Ex.:

AUDIO/MPX

ST1 ST2 L1

R2 L2 R1

ST L R

SVCD

DVD-VR/VCD

UniqueDVD[PR].fm Page 16 Thursday, February 22, 2007 11:18 AM

Seleção do idioma da legenda

Para DVD de vídeo/DivX:

Enquanto reproduz um capítulo

contendo legendas em idiomas diferentes, você pode

selecionar o idioma da legenda que deseja exibir no

televisor.

Para DVD-VR:

Durante a reprodução, você pode ativar e

desativar as legendas.

Para SVCD:

Enquanto reproduz, você pode selecionar as

legendas mesmo que não haja legendas gravadas no disco.

• Você também pode selecionar o idioma da legenda usando

a barra na tela (consulte a página 22).

Durante a reprodução de um DVD de vídeo

/DivX

...

Durante a reprodução de um DVD-VR...

Durante a reprodução de um SVCD...

Seleção do ângulo de visão

Somente para DVD de

víd

eo:

Enquanto reproduz um

capítulo contendo cenas em vários ângulos, você pode ver a

mesma cena em ângulos diferentes.

• Você também pode selecionar as cenas em multi-ângulo

usando a barra na tela (consulte a página 22).

Durante a reprodução...

Seleção de imagens fixas navegáveis

Somente para DVD de áudio:

Enquanto reproduz uma faixa

ligada a imagens fixas navegáveis (B.S.P.), você pode

selecionar a imagem fixa (virar a página) que deseja exibir

na tela do televisor.

• Se uma faixa está ligada a imagens fixas navegáveis

(B.S.P.), usualmente elas são exibidas usualmente de

maneira automática durante a reprodução.

• Você também pode selecionar a página usando a barra na

tela (consulte a página 25).

Reprodução de um grupo de bônus

Somente para DVD de áudio:

Alguns discos DVD de áudio

têm um grupo especial chamado “grupo de bônus”, cujo

conteúdo não é aberto ao público.

• Para reproduzir um grupo de bônus, você tem que introduzir um

“número chave” específico (um tipo de senha) para o grupo de

bônus. A maneira de obter o número chave depende do disco.

Selecione o grupo de bônus.

• Usualmente o grupo de bônus é gravado como o último

grupo (por exemplo, se um disco contém 4 grupos incluindo

um grupo de bônus, o “grupo 4” é o grupo de bônus).

• Para saber como selecionar o grupo, consulte “Para

selecionar um título/grupo” na página 10.

Continua na próxima página

Remote

ONLY

SUBTITLE

ENGLISH

1/3

ENGLISH

1/3

1/3 3/3

2/3

FRENCH JAPANESEENGLISH

1/3 2/3

JAPANESE

3/3

ENGLISH FRENCH JAPANESE

TV CH

Ex.:

ON OFF

SUBTITLE

Cada vez que você

pressiona o botão

(enquanto pressiona

SHIFT), a imagem

fixa muda uma após a

outra (se disponível).

Remote

ONLY

1/3

2/3

3/3

1/3

2/3

3/3

ANGLE

Ex.:

(enquanto pressiona...)

Remote

ONLY

PAG E

SUBTITLE

(enquanto pressiona...)

Remote

ONLY

UniqueDVD[PR].fm Page 17 Wednesday, February 28, 2007 2:30 PM

Introduza o número chave.

Siga as instruções interativas mostradas no televisor.

Para cancelar a entrada do número chave,

pressione 7

Deixando os diálogos claros

—Clear Voice

Ao reproduzir um disco ou um dispositivo de

armazenamento de massa USB, você pode deixar a voz do

cantor ou os diálogos de um filme mais claros—Clear Voice.

Quando a função Clear Voice está em efeito, o indicador

C.VOICE fica aceso no mostrador.

• Esta função funciona para discos multicanais codificados

com canal central e para discos de 2 canais com o som 3D

Phonic ativado.

Reprodução com efeitos especiais

Reprodução em pausa

Reprodução de quadro a quadro

Durante a reprodução...

Avance a imagem fixa quadro a quadro.

Para continuar a reprodução normal,

pressione

DVD/CD 3

Reprodução em câmera lenta

• Esta função não funciona para discos MPEG-1/MPEG-2/

ASF/DivX.

Durante a reprodução...

Selecione uma velocidade de câmera lenta.

* Disponível apenas para DVD de vídeo.

Para continuar a reprodução normal,

pressione

DVD/CD 3

Para repetir as cenas anteriores

(Função de repetição por um toque)

• Esta função só é usada durante a reprodução de um DVD

de vídeo/DVD-VR.

Durante a reprodução...

Zoom

Durante a reprodução...

Mova a posição de zoom.

Para cancelar o zoom,

pressione ZOOM repetidamente

(enquanto pressiona SHIFT) até que “ZOOM OFF” apareça

no televisor.

Para pausar: Para continuar a

reprodução normal:

Durante a reprodução...

A reprodução de imagem fixa

começa.

ENTER/SET

Remote

ONLY

C.VOICE

(enquanto pressiona...)

Desativado

Remote

ONLY

INFO

DVD/CD

A reprodução de imagem fixa

começa.

A posição de reprodução retrocede

aproximadamente 10 segundos

antes da posição atual (somente

dentro do mesmo título).

SLOW

–

1/32 1/16 1/8 1/4 1/2

A câmera lenta regressiva* começa.

A câmera lenta progressiva começa.

ZOOM 1

ZOOM OFF

ZOOM

ZOOM 2 ZOOM 3 ZOOM 4

ZOOM 6 ZOOM 5

(enquanto pressiona...)

TV CH

UniqueDVD[PR].fm Page 18 Wednesday, February 28, 2007 2:30 PM

Operações de reprodução avançadas

Programação da ordem de reprodução

—Reprodução programada

Você pode arranjar a ordem de reprodução dos capítulos ou

faixas (até 99) antes de iniciar a reprodução.

• A reprodução programada não pode ser utilizada para

discos DVD-VR/JPEG/MPEG-1/MPEG-2/ASF/DivX e

arquivos em um dispositivo de classe de armazenamento

massivo USB.

• A continuação não funciona para reprodução programada.

Antes de iniciar a reprodução, ative a reprodução

programada.

Selecione os capítulos ou faixas que deseja incluir na

reprodução programada.

• Para DVD de vídeo/DVD de áudio/MP3/WMA/WAV:

Selecione um número de título ou grupo.

Selecione um número de capítulo ou faixa.

Repita os passos 1

e 2

acima.

• Para SVCD/VCD/CD:

Selecione as faixas.

Controle remoto

Botões

numéricos

Aparelho principal

Para introduzir os números diretamente:

Exemplos:

Para introduzir o número 5,

pressione 5.

Para introduzir o número 10,

pressione 10.

Para introduzir o número 15,

pressione 10, 1, e, em seguida,

Para introduzir o número 30,

pressione 10, 3, e, em seguida,

10.

Remote

ONLY

INFO

FM/PLAY

MODE

PROGRAM RANDOM

USE NUMERIC KEYS TO PROGRAM TRACKS.

USE CANCEL TO DELETE THE PROGRAM.

PROGRAM

No Group/Title Track/Chapter

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

No mostrador

No televisor

Cancelado

Continua na próxima página

AdvancedDisc[PR].fm Page 19 Wednesday, February 28, 2007 2:33 PM

Inicie a reprodução.

Para verificar o conteúdo programado

Antes ou após a reprodução...

• Você também pode usar 4

ou ¢

para verificar o

conteúdo programado.

Para modificar o programa

Antes ou após a reprodução...

Para sair da reprodução programada

Antes ou após a reprodução...

Reprodução aleatória

Você pode reproduzir todos os capítulos ou faixas

aleatoriamente.

• A reprodução aleatória não pode ser usada para discos

DVD-VR/JPEG/MPEG-1/MPEG-2/ASF/DivX, alguns

DVDs e arquivos em um dispositivo de classe de

armazenamento massivo USB.

Antes de iniciar a reprodução, ative a reprodução

aleatória.

Inicie a reprodução.

Para sair da reprodução aleatória

Antes ou após a reprodução...

A reprodução começa na ordem

programada.

Para saltar um

passo:

Para pausar: Para parar:

Para cancelar,

pressione

DVD/CD 3

Para apagar a última faixa/arquivo:

Para apagar o programa

inteiro:

Para adicionar uma

outra faixa/arquivo ao

programa:

Repita o passo

DVD/CD

GROUP/TITLE SKIP

TV CH

Na ordem programada.

Na ordem inversa.

CANCEL

(enquanto pressiona...)

CANCEL

(enquanto pressiona...)

2 seg.

FM/PLAY

MODE

PROGRAM RANDOM

Cancelado

A reprodução começa numa

ordem aleatória. A reprodução

aleatória termina depois que o

disco inteiro for reproduzido.

Para saltar um

capítulo/faixa:

Para pausar: Para parar:

Para cancelar,

pressione

DVD/CD 3

Remote

ONLY

FM/PLAY

MODE

PROGRAM RANDOM

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Cancelado

DVD/CD

FM/PLAY

MODE

PROGRAM RANDOM

Cancelado

AdvancedDisc[PR].fm Page 20 Wednesday, February 28, 2007 2:33 PM

Reprodução repetitiva

• Você também pode selecionar o modo de repetição usando

a barra na tela (consulte as páginas 23 e 24).

• Para MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/

DivX, consulte a página 27.

Reprodução repetida

Você pode repetir a reprodução.

• Para DVD de vídeo:

Durante a reprodução...

• Para DVD de áudio:

Durante ou antes da reprodução...

• Para CD/SVCD/VCD:

Durante (sem PBC para SVCD/VCD) ou antes da

reprodução...

• Para DVD-VR:

Durante a reprodução de um programa original...

Durante a reprodução de uma lista de programas...

* Durante a reprodução programada ou reprodução aleatória,

“REP STEP” aparece no lugar destas indicações, e o modo

de repetição muda da seguinte maneira para todos os discos.

Repetição de A-B

Você pode realizar a reprodução repetida de uma porção

desejada especificando o começo (ponto A) e o fim (ponto B).

• A repetição A-B não pode ser usada para MP3/WMA/

WAV/MPEG-1/MPEG-2/ASF/DivX, para alguns DVDs e

arquivos no dispositivo de classe de armazenamento

massivo USB.

Durante a reprodução (sem PBC para SVCD/VCD),

selecione o ponto inicial (A).

Selecione o ponto final (B).

Para cancelar a repetição A-B,

pressione REPEAT A-B de

novo enquanto pressiona SHIFT.

• A repetição A-B também será cancelada quando você para

a reprodução ou saltar o capítulo ou faixa.

Proibição de ejeção do disco

—Bloqueio de criança

Você pode bloquear a bandeja de disco de modo que

ninguém possa ejetar o disco colocado.

• Isso só pode ser feito enquanto o sistema está no modo de

prontidão.

Enquanto a bandeja de disco estiver fechada...

Para cancelar a proibição,

repita o mesmo procedimento.

“UNLOCKED” (desbloqueado) aparece no mostrador.

REP CHAP

* Repete o capítulo atual.

REP TTL

Repete o título atual.

REP TRK

* Repete a faixa atual.

REP GRP

Repete o grupo atual.

REP PG

Repete o programa atual.

REP ALL

Repete o disco ou programa.

REP PL

Repete a lista de programas atual.

Remote

ONLY

INFO

REPEAT

REP OFF

REP CHAP REP TTL

REPEAT A-B

(Cancelado)

REPEAT

REP OFF

REP TRK REP GRP

REPEAT A-B

(Cancelado)

REPEAT

REP OFF

REP TRK REP ALL

REPEAT A-B

(Cancelado)

REPEAT

REP OFF

REP CHAP REP PG

REP ALL

REPEAT A-B

(Cancelado)

REPEAT

REP OFF

REP CHAP REP PL

REPEAT A-B

(Cancelado)

começa a piscar no

mostrador.

• aparece no

televisor se o televisor

estiver ligado.

pára de piscar.

• aparece no

televisor.

•Você pode buscar o ponto

final usando o botão ¡

REP OFF

REP STEP REP ALL

(Cancelado)

REPEAT

REPEAT A-B

(enquanto pressiona...)

A-

REPEAT

REPEAT A-B

(enquanto pressiona...)

A-B

Main Unit

ONLY

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

12 3

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

(enquanto pressiona...)

AdvancedDisc[PR].fm Page 21 Thursday, February 22, 2007 11:18 AM

Operações na barra na tela

Você pode verificar a informação em um disco e utilizar

algumas funções com a barra na tela.

Remote

ONLY

INFO

OFF 1/ 3

TIME

TRACK

DVD-AUDIO GROUP 14 TIME 0:00:58

TRACK 23

1/ 3

PAGE

LPCM

2/0.0ch

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/ 3 1/1

TIME 0:00:58

CHAP 3

Dolby D

3/2.1ch

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

SVCD

TIME OFF ST1

TRACK 3

1/3

-/ 4

TIME 0:00:58

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

VCD

TIME OFF ST

TRACK 3

TIME 0:00:58

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

TIME OFF

TRACK 3

TIME 0:00:58

TOTAL

1:25:58

CHAP

USB

TIME 00:00:58

213

Barras na tela

DVD de vídeo

DVD de áudio

SVCD

VCD

TOTAL

1:25:58

CHAP

FILE

TIME 00:00:58

213

USB para MPEG-1/MPEG-2/ASF/DivX

DVD-VR

MPEG-1/MPEG-2/ASF/DivX

Informação de barra na tela

Tipo do disco

Informação de reprodução

Indicação Significados

Dolby D, LPCM Formato Audio

3/2.1ch, 2/0.0 ch Número do canal

Título atual

Capítulo atual

Grupo atual

Faixa atual

Título atual

Lista de reprodução atual

Indicações do tempo

Modos de operação

Indicação Significados

Reprodução

/ Busca progressiva/regressiva

/ Câmera lenta progressiva/

regressiva

Pausa

Parada

Ícones de funções (no menu suspenso)

Indicação Significados

Selecione para mudar a indicação

do tempo.

Selecione para a reprodução

repetida.

Selecione para a busca de tempo.

Selecione para a busca de

capítulo.

Selecione para a busca de faixa.

Selecione para mudar o idioma ou

canal de áudio (consulte também a

página 16).

Selecione para mudar o idioma da

legenda (consulte também a

página 17).

Selecione para mudar o ângulo de

visão (consulte também a

página 17).

Selecione para mudar a página

(consulte também a página 17).

TITLE

CHAP

GROUP 1

TRACK

TOTAL

1:25:58

TIME

OFF

CHAP.

TRACK

1/3

PAGE 1 / 5

OSDOperation[PR].fm Page 22 Monday, March 12, 2007 9:06 PM

Para operar utilizando a barra na tela

Ex.: Seleção de uma legenda (Francês) para DVD de vídeo

Com um disco selecionado como a fonte...

Exiba a barra na tela inteira.

* Isto não aparece para discos e arquivos MP3/WMA/WAV/

JPEG/MPEG-1/MPEG-2/ASF/DivX em um dispositivo

de classe de armazenamento massivo USB.

Selecione (realce) o item desejado.

Exiba a janela instantânea.

Selecione a opção desejada na janela instantânea.

Finalize a definição.

Para remover a barra na tela

Para alterar a informação do tempo

Você pode mudar a informação do tempo na barra na tela e

na janela do mostrador no aparelho principal.

Durante a reprodução, exiba a barra na tela com o

menu suspenso.

Certifique-se de que esteja seleciondado

(realçado).

Mude a indicação do tempo.

Para remover a barra na tela

Reprodução repetida

• Consulte também a página 21.

Enquanto estiver reproduzindo um disco (sem PBC

para SVCD/VCD), exiba a barra na tela inteira.

• A reprodução repetida pode ser selecionada antes do

início da reprodução, exceto para DVD de vídeo/

DVD-VR.

Selecione .

Exiba a janela instantânea.

A janela emergente desaparece.

ON SCREEN

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TIME 0:00:58

CHAP 3

Dolby D

3/2.1ch

DVD-VIDEO TITLE 2 TIME 0:00:58

CHAP 3

Dolby D

3/2.1ch

desaparece

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TIME 0:00:58

CHAP 3

Dolby D

3/2.1ch

ENTER/SET

1/3 1/3 1/3

TOTAL

1:25:58

CHAP

TITLE 2

1/31/31/1

TOTAL 1:01:58

CHAP 3

ENGLISH

TV CH

1/3 1/3 1/3

ITLE

TOTAL

1:25:58

CHAP

TITLE 2

1/32/31/1

TOTAL 1:01:58

CHAP 3

FRENCH

ENTER/SET

ON SCREEN

Para as operações detalhadas das seguintes funções,

consulte também “Para operar utilizando a barra na tela”

à esquerda.

TIME

Tempo decorrido de reprodução do

capítulo/faixa atual (exceto para

DVD-VR).

REM

Tempo restante de reprodução do

capítulo/faixa atual (exceto para

DVD-VR).

TOTAL

Tempo decorrido do disco.

T. REM

Tempo restante do disco.

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TIME 0:00:58

CHAP 3

Dolby D

3/2.1ch

TIME

ENTER/SET

TOTAL 1:01:58T. REM 0:35:24

REM 0:11:23

TIME 0:00:58

ON SCREEN

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TOTAL 1:01:58

CHAP 3

OFF

Dolby D

3/2.1ch

Continua na próxima página

OSDOperation[PR].fm Page 23 Wednesday, February 28, 2007 2:05 PM

Selecione o modo de repetição desejado.

Enquanto estiver reproduzindo um disco DVD-VR,

“PG” aparece, e enquanto estiver reproduzindo uma

lista de reprodução, “PL” aparece.

Durante a reprodução programada e reprodução

aleatória, “STEP” aparece.

Finalize a definição.

Repetição de A-B

•Consulte também a página 21.

Durante a reprodução, exiba a barra na tela inteira.

Selecione .

Exiba a janela instantânea.

Selecione “A-B”.

Selecione o ponto inicial (A).

Selecione o ponto final (B).

Para cancelar a repetição A-B,

repita os passos de

, e

selecione “OFF” no passo

Busca do tempo

Você pode mover para um ponto particular especificando o

tempo de reprodução decorrido desde o começo.

Durante a reprodução (sem PBC para SVCD/VCD),

exiba a barra na tela inteira.

•A busca de tempo pode ser utilizada antes de iniciar a

reprodução, exceto para DVD de vídeo/DVD-VR.

Selecione .

Exiba a janela instantânea.

Introduza o tempo.

Você pode especificar o tempo em horas/minutos/

segundos.

•É sempre necessário introduzir o dígito da hora (mesmo

“0” horas), mas não é necessário introduzir zeros finais

(os últimos dois dígitos nos exemplos acima).

•

Para corrigir uma entrada errada,

pressione o cursor

para apagar a última entrada.

Finalize a definição.

Busca de capítulo/faixa

Você pode buscar o número de um capítulo (DVD de vídeo/

DVD-VR) ou de uma faixa (DVD de áudio) para

reprodução.

Durante a reprodução, exiba a barra na tela inteira.

Selecione

Exiba a janela instantânea.

A-B

Repete uma porção desejada (veja

abaixo).

TITLE

Repete o título atual.

GROUP

Repete o grupo atual.

ALL

Repete o disco (exceto para DVD) ou

programa.

CHAPTER

Repete o capítulo atual.

TRACK

Repete a faixa atual.

OFF

Cancela a reprodução repetida.

A repetição A-B começa. A porção

selecionada é reproduzida

repetidamente.

•Antes de pressionar ENTER/SET,

você pode buscar o ponto final

usando o botão ¡

ENTER/SET

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TOTAL 1:01:58

CHAP 3

OFF

Dolby D

3/2.1ch

OFF

TIME

DVD-VIDEO

TIME OFF CHAP.

A–B

Dolby D

3/2.1ch

TV CH

ENTER/SET

1/3

TIME

TITLE

DVD-VIDEO TITLE 2

TIME A- CHAP. 1/3

Dolby D

3/2.1ch

ENTER/SET

Exemplos:

Para mover para um ponto de 1

(hora): 02 (minutos): 00

(segundos), pressione 1, 0, 2, 0, e 0.

Para mover para um ponto de 54

(minutos): 00 (segundos),

pressione 0, 5, 4, 0 e 0.

O sistema começa a reproduzir o

disco a partir do tempo de reprodução

selecionado.

OFF

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TIME 0:00:58

CHAP 3

TIME _ : _ _ : _ _

Dolby D

3/2.1ch

ENTER/SET

CHAP.

TRACK

CHAPTER _

1/3 1/3 1/3

TIME

TITLE

TOTAL

1:25:58

CHAP

DVD-VIDEO TITLE 2

TIME OFF CHAP. 1/31/31/1

TOTAL 1:01:58

CHAP 3

Dolby D

3/2.1ch

OSDOperation[PR].fm Page 24 Thursday, February 22, 2007 11:17 AM

4Introduza o número do capítulo/faixa desejado(a).

•Para corrigir uma entrada errada,

pressione os

botões numéricos até que o número desejado seja

exibido na janela instantânea.

5Finalize a definição.

Imagens fixas navegáveis

Somente para DVD de áudio: Enquanto reproduz uma

faixa ligada a imagens fixas navegáveis (B.S.P.), você pode

selecionar a imagem fixa (virar a página) que deseja exibir

no televisor.

•Se uma faixa está ligada a imagens fixas navegáveis

(B.S.P.), usualmente elas são exibidas usualmente de

maneira automática durante a reprodução.

1Enquanto estiver reproduzindo um DVD de áudio,

exiba a barra na tela inteira.

2Selecione .

3Exiba a janela instantânea.

4Selecione a imagem fixa desejada.

5Finalize a definição.

Tela de controle para DVD-R/-RW no formato

DVD-VR

A tela de controle é superposta na tela do televisor quando

você chama uma lista de programas (PG) ou lista de

reprodução (PL).

Para selecionar o tipo de reprodução

Para selecionar um item na lista e iniciar a reprodução

Exemplos:

Para selecionar o capítulo/

faixa 5, pressione 5.

Para selecionar o capítulo/

faixa 10, pressione 1 e, em

seguida, 0.

Para selecionar o capítulo/

faixa 15, pressione 1 e, em

seguida, 5.

Para selecionar o capítulo/

faixa 30, pressione 3 e, em

seguida, 0.

O sistema começa a reprodução o

capítulo ou faixa buscado(a).

ENTER/SET

PAGE 1 / 5

OFF 1/3

TIME

TRACK

DVD-AUDIO GROUP 14 TIME 0:00:58

TRACK 23

1/5

PAGE

LPCM

2/0.0ch

1/3

P 14 TIME 0:00:58

TRACK 23

3/5

PAGE

TV CH

ENTER/SET

Para selecionar a lista

de programas:

Para selecionar a lista de

reprodução:

Para apagar a lista, pressione o mesmo botão de novo.

Ex.: Quando a lista de programas é selecionada.

Ex.: Quando a lista de reprodução é selecionada.

1Número listado

2Data de gravação

3Canais de gravação

4Tempo de gravação

5Título

6Barra de realce (seleção atual)

7Capítulos incluídos

8Tempo de reprodução

TOP MENU/PG MENU/PL

ORIGINAL PROGRAM

No Date Ch Time Title

1 03/12/07 12:15L

2 09/12/07 23:05

3 18/12/07 08:17

4 20/12/07 07:47

5 25/12/07 19:38 Mr. Lawrence

Satisfy U

La fleur

The last struggle

free flyer

BOOM!

6 28/12/07 14:20

12 3 4 5 6

PLAY LIST

No Date Chap Length Title

1 03/12/07 002 0:23:24 Nebula G.

CDJ

Secret Garden

S. Walker

2 15/12/07 004 1:04:39

3 24/12/07 013 0:41:26

4 27/12/07 017 0:09:08

67812

ENTER/SET

TV CH

OSDOperation[PR].fm Page 25 Thursday, February 22, 2007 11:17 AM

Operações de arquivos de áudio/vídeo

Operações na

tela de controle

Você pode buscar e reproduzir os itens desejados através da

tela de controle para arquivos MP3/WMA/WAV/JPEG/

MPEG-1/MPEG-2/ASF/DivX.

Tela de controle para arquivos MP3/WMA/WAV/

JPEG/MPEG-1/MPEG-2/ASF/DivX

A tela de controle aparece automaticamente na tela do

televisor quando você coloca um disco ou conecta e

seleciona um dispositivo de classe de armazenamento

massivo USB que contenha gravações MP3, WMA, WAV,

JPEG, MPEG-1, MPEG-2, ASF ou DivX.

Para mover a barra realçada entre a lista dos grupos e

lista das faixas

Para selecionar um item na lista

Controle remoto

Remote

ONLY

INFO

Ex.: Durante a reprodução de um disco MP3.

Número do grupo atual/número total de grupos

Grupo atual

Lista dos grupos

Informação da faixa (Etiqueta ID3 Versão 1.0:

somente para MP3/WMA/WAV)

Faixa atual

Definição de reprodução aleatória/programada

(exceto para USB)

Definição de reprodução repetida

Tempo decorrido de reprodução da faixa atual

(exceto para JPEG)

Ícone do modo de operação

Número da faixa atual/número total de faixas no

grupo atual (número total de faixas no disco

carregado)

Barra realçada

Lista das faixas

• Se tipos de arquivo diferentes (arquivos MP3, WMA,

WAV, JPEG, MPEG-1, MPEG-2, ASF e DivX)

estiverem gravados em um disco ou dispositivo,

selecione o tipo de arquivo para reprodução (consulte

a página 35).

Mova a barra realçada para o item

desejado.

• Se você mover a barra realçada

enquanto reproduz um arquivo

MP3/WMA/WAV ou um disco

DVD-VR (PG/PL), a faixa

selecionada começa a tocar

automaticamente.

Group : 2 / 3

TIME : 00:00:14REPEAT STEP

Track : 6 / 14 (Total 41)

Spring

Summer

Fall

Winter

Track Information

Cloudy.mp3

Fair.mp3

Fog.mp3

Hail.mp3

Indian summer.mp3

Rain.mp3

Shower.mp3

Snow.mp3

Thunder.mp3

Typhoon.mp3

Wind.mp3

Winter sky.mp3

Title

Rain

Artist

Album

RANDOM

Move a barra para a lista das

faixas.

Move a barra para a lista dos

grupos.

TV CH

OSDOperation[PR].fm Page 26 Monday, March 12, 2007 5:25 PM

Para iniciar a reprodução

• Depois de começar a ver uma faixa JPEG/MPEG-1/

MPEG-2/ASF/DivX, a tela de controle desaparece.

• Para cancelar o show de slides e exibir a imagem fixa atual,

pressione 8

• Você pode selecionar um grupo diretamente pressionando

um botão numérico depois de pressionar GROUP/TITLE

(exceto para um disco DVD-VR).

Para repetir a reprodução de MP3/WMA/WAV

Durante ou antes da reprodução...

Para repetir o show de slides para JPEG

Durante ou antes da reprodução...

Para repetir a reprodução de MPEG-1/MPEG-2/ASF

DivX

Durante ou antes da reprodução...

* Durante a reprodução programada ou reprodução aleatória,

“REP STEP” aparece no lugar desta indicação.

Para ampliar os arquivos JPEG

• Não é possível ampliar a imagem fixa durante o show de

slides.

Durante a reprodução de uma imagem fixa...

• Durante o show de slides, pressione 8

para exibir a

imagem fixa, e depois...

Mova a posição de zoom.

Para cancelar o zoom,

pressione ZOOM repetidamente

(enquanto pressiona SHIFT) até que “ZOOM OFF” apareça

no televisor.

Para JPEG:

A faixa selecionada (imagem

fixa) é exibida até que a altere.

Pressione um dos botões

dependendo da fonte atual.

A reprodução de show de slides

começa.

Cada faixa (imagem fixa) é

exibida na tela durante

aproximadamente 3 segundos e,

em seguida, uma após a outra.

Para os outros arquivos:

A reprodução começa com a

faixa selecionada.

• Pressing DVD/CD 3

USB MEMORY 3

também

inicia a reprodução.

Para selecionar um grupo:

Para saltar uma faixa: Para parar a reprodução:

ENTER/SET

DVD/CD

USB

MEMORY

DVD/CD USB

ENTER/SET

GROUP/TITLE SKIP

(enquanto pressiona...)

GROUP/TITLE SKIP

REP TRK

* Repete a faixa atual.

REP GRP

Repete o grupo atual.

REP ALL

Repete o disco.

REPEAT

REP OFF

REP TRK

REP GRP

REP ALL

REPEAT A-B

(Cancelado)

REPEAT

REP OFF

REP GRP REP ALL

REPEAT A-B

(Cancelado)

REPEAT

REP OFF

REP TRK

REP GRP

REP ALL

REPEAT A-B

(Cancelado)

ZOOM

ZOOM 1 ZOOM 2

ZOOM OFF

(enquanto pressiona...)

TV CH

OSDOperation[PR].fm Page 27 Wednesday, February 28, 2007 3:23 PM

Operações de fita avançadas

Gravação em uma fita

Você pode utilizar fitas do tipo I para gravação.

• Para reproduzir uma fita, consulte a página 9.

Coloque uma fita que pode ser gravada.

Selecione e inicie a reprodução da fonte—“FM”,

“AM”, “DVD/CD”, “USB MEM” ou “AUX”.

• Quando gravar um disco ou fonte USB, você também

pode utilizar a “Gravação sincronizada” (consulte a

página 29).

Inicie a gravação.

Controle remoto

Aparelho principal

IMPORTANTE

Pode ser ilegal gravar ou reproduzir material protegido

por direitos autorais sem o consentimento do proprietário

dos direitos autorais.

Para parar a gravação:

INFO

Com o lado da fita virado para fora

Empurre Coloque Feche

REC

No aparelho principal

AdvancedTape_US[PR].fm Page 28 Thursday, February 22, 2007 11:17 AM

Gravação sincronizada

Você pode iniciar e parar tanto a reprodução como a

gravação da fita ao mesmo tempo.

Para gravar todas as faixas

Coloque um disco ou conecte um dispositivo de classe

de armazenamento massivo USB e coloque uma fita

gravável.

• Pressione DVD/CD 3

ou USB MEMORY 3

para

selecionar a fonte de reprodução atual, e, em seguida, 7

Inicie a gravação.

• Quando a reprodução* ou gravação da fita terminar, a

reprodução e a gravação pararão ao mesmo tempo.

* Para DVD de vídeo: Quando termina a reprodução de um

título.

• Quando a fita chega ao fim, a reprodução e a gravação

também param ao mesmo tempo.

Para gravar somente as suas faixas favoritas

Você pode especificar as faixas que deseja gravar em uma

fita enquanto escuta um disco (exceto para DVD de vídeo/

DVD-VR) ou dispositivo de classe de armazenamento

massivo USB.

Inicie a reprodução do disco/arquivo.

Enquanto a faixa que deseja gravar na fita estiver

sendo reproduzida...

Repita os passos

para gravar outras faixas se

quiser.

• Você pode trocar o disco se for necessário.

No aparelho

principal

O sistema cria espaços em

branco de 4 segundos

automaticamente entre as

canções gravadas nas fitas.

Para gravar um disco “Ao vivo”

Neste caso, não será desejável colocar espaços em branco

de 4 segundos entre as canções gravadas na fita.

Para gravar todas as faixas sem nenhuma interrupção

gravada, pause a reprodução (pressione DVD/CD 3

USB MEMORY 3

e, em seguida, 8

) antes de pressionar

REC.

Para gravar uma reprodução programada

1 Selecione a reprodução programada (e crie um

programa), mas não inicie a reprodução.

2 Pressione REC para iniciar a gravação.

• Quando a reprodução do disco parar, a gravação pára

automaticamente.

INFO

REC

No aparelho

principal

A reprodução voltará ao começo

da faixa e a faixa será gravada na

fita. Depois de gravar a faixa, a

reprodução e a gravação pararão

automaticamente.

Para proteger a sua gravação

As fitas têm duas lingüetas pequenas na sua parte

posterior para proteção contra um apagamento ou

gravação acidental.

Para proteger a sua gravação,

retire as lingüetas.

Para re-gravar em uma fita protegida,

cubra os

orifícios com fita adesiva.

DVD/CD

USB

MEMORY

REC

AdvancedTape_US[PR].fm Page 29 Monday, March 12, 2007 7:18 PM

Desfrute de karaokê

Cantar junto (Karaokê)

Para cantar junto com discos de karaokê

Você pode desfrutar do karaokê usando o disco de karaokê

(exceto CD de karaokê).

• Você pode gravar o seu canto pressionando REC (para

SVCD/VCD sem PBC).

Gire MIC VOLUME para MIN.

Conecte o microfone (não fornecido) ao jaque MIC.

Coloque e inicie a reprodução de um disco de karaokê.

Selecione uma faixa de áudio.

• Para maiores detalhes, consulte “Seleção da trilha de

áudio” na página 16.

Cante no microfone.

Ajuste o MIC VOLUME e o VOLUME.

Controle remoto

Aparelho principal

Jaque MIC

IMPORTANTE

Sempre ajuste o MIC VOLUME para MIN quando

conectar ou desconectar o microfone.

NÃO mantenha o microfone conectado

enquanto não estiver em uso.

INFO

VOLUME

MAXMIN

VOLUMEMIC

MAXMIN

AUDIO/MPX

VOLUME

MAXMIN

VOLUME

karaoke_US[PR].fm Page 30 Thursday, February 22, 2007 11:17 AM

Para ajustar a escala (somente reprodução de

disco/arquivo)

Ative o controle de escala.

Ajuste a escala

• O controle de escala não pode ser ativado para DVD de

áudio/DVD-VR/MPEG-1/MPEG-2/ASF/DivX.

Para desativar o controle de escala,

pressione KARAOKE

(enquanto pressiona SHIFT) para selecionar “OFF”.

Para aplicar eco à sua voz

Para cantar junto com discos estéreo/arquivos

de áudio—Vocal Masking

Você pode desfrutar do karaokê enquanto reproduz um disco

estéreo ou um arquivo de áudio.

A função Vocal Masking reduz o vocal principal de qualquer

disco com exceção de DVD de áudio e DVD-VR.

Gire MIC VOLUME para MIN.

Conecte o microfone (não fornecido) ao jaque MIC.

Coloque e inicie a reprodução de um disco estéreo ou

de um arquivo de áudio.

Ative a função Vocal Masking.

Cante no microfone.

Ajuste o MIC VOLUME e o VOLUME.

• Você pode aplicar eco à sua voz.

Para desativar a função Vocal Masking,

selecione “OFF”

no passo

Mistura de microfone

Você pode desfrutar da mistura de microfone enquanto

reproduz qualquer fonte.

• Pressionando REC, você pode gravar seu canto junto

(exceto quando a fonte de reprodução for “TAPE”).

Gire MIC VOLUME para MIN.

Conecte o microfone (não fornecido) ao jaque MIC.

Inicie a reprodução da fonte—“FM”, “AM”,

“DVD/CD”, “USB MEM”, “TAPE” ou “AUX”.

Cante no microfone.

Ajuste o MIC VOLUME e o VOLUME.

• Você pode aplicar eco à sua voz. Durante a reprodução

de um disco, você também pode ajustar o controle de

escala e aplicar eco.

• Quando selecionar “TAPE” como a fonte, a mistura de

microfone só é disponível durante a reprodução de fita.

Para usar apenas o microfone,

selecione “AUX” no passo

, mas não inicie a reprodução.

ON SCREEN

KARAOKE

KEYCON

V-CANCEL

OFF

(enquanto pressiona...)

(Cancelado)

KEY KEY

Para elevar

a escala.

Para baixar a

escala.

(enquanto pressiona...)

MENU/PL

ECHO

ECHO ON

ECHO OFF

(enquanto pressiona...)

(Cancelado)

VOLUME

MAXMIN

DVD/CD

USB

MEMORY

DVD/CD USB

ON SCREEN

KARAOKE

KEYCON

V-CANCEL

OFF

(enquanto pressiona...)

(Cancelado)

VOLUME

MAXMIN

VOLUME

MAXMIN

VOLUME

MAXMIN

VOLUME

karaoke_US[PR].fm Page 31 Thursday, February 22, 2007 11:17 AM

Reserva de canções de karaokê

—Reprodução programada de karaokê

Você pode determinar a ordem de reprodução dos títulos ou

faixas no player de discos. Você pode programar até 12

passos.

Altere a fonte para “DVD/CD”.

Ative a reprodução programada de karaokê.

• O indicador PRGM pisca neste modo.

Selecione as canções desejadas para a reprodução

programada de karaokê.

Pressione os botões numéricos para selecionar uma

canção na seguinte ordem.

Inicie a reprodução.

Para verificar o conteúdo programado

Durante a reprodução programada de karaokê...

Para modificar o programa

Enquanto a tela de reserva de karaokê estiver no televisor...

Para sair da reprodução programada de karaokê

Antes ou após a reprodução...

Durante a reprodução...

Selecione um título/grupo.

Selecione um capítulo/faixa.

Exemplos:

Para selecionar o número 5,

pressione 5.

Para selecionar o número 10,

pressione 10.

Para selecionar o número 15,

pressione 10, 1, e, em

seguida 5.

Para selecionar o número 30,

pressione 10, 3, e, em

seguida 0.

Remote

ONLY

DVD/CD

SET UP

RESERVE

Tr/Chap

Gr/Tt

(enquanto pressiona...)

Na tela do televisor

Para eliminar uma faixa não desejada:

Para adicionar uma outra faixa ao programa:

Repita o passo

Para apagar o programa inteiro:

DVD/CD

A reprodução começa na

ordem programada.

A tela de reserva de karaokê aparece.

TV CH

CANCEL

(enquanto pressiona...)

CANCEL

2 seg.

SET UP

RESERVE

(enquanto pressiona...)

SET UP

RESERVE

(enquanto pressiona...)

karaoke_US[PR].fm Page 32 Thursday, February 22, 2007 11:17 AM

Operações do timer

Definição do timer

Com o timer diário, você pode acordar com a sua música

favorita. Por outro lado, com o timer de gravação, você pode

criar uma fita de um programa de rádio automaticamente.

Você pode armazenar três definições do timer diário e uma

definição do timer de gravação; no entanto, você só pode

ativar um dos timers ao mesmo tempo.

• Para sair da definição do timer, pressione CLOCK/TIMER

(enquanto pressiona SHIFT) conforme for necessário.

• Para corregir uma entrada errada durante o procedimento,

pressione CANCEL (enquanto pressiona SHIFT). Você

pode voltar ao passo anterior.

Selecione um dos modos de definição do timer que

deseja definir—Hora de ligar do timer diário 1

(DAILY 1 ON), Hora de ligar do timer diário 2

(DAILY 2 ON), Hora de ligar do timer diário 3

(DAILY 3 ON), ou hora de ligar do timer de gravação

(REC TMR ON).

• Se o relógio não tiver sido ajustado, pressionar

CLOCK/TIMER (enquanto pressiona SHIFT) fará que

o sistema entre no modo de definição do relógio.

Faça a definição do timer como desejar.

Repita o procedimento para as seguintes definições até

finalizar—

Defina a hora e, em seguida, os minutos para a hora

de ligar.

Defina a hora e, em seguida, os minutos para a hora

de desligar.

Selecione a fonte de reprodução—“TUNER FM”,

“TUNER AM”, “TAPE”, “DISC”,

“USB MEM” ou “AUX”.

Para “TUNER FM” e “TUNER AM”: Selecione

um canal predefinido.

Para “DISC”: Selecione o número do título/grupo

e, em seguida, o número do capítulo/faixa.

Para “USB MEM”: Selecione o número do grupo e,

em seguida, o número da faixa/arquivo.

Definições iniciais do timer diário ao sair da fábrica

• DAILY 1: Hora de ligar (6:00)/Hora de desligar (8:00)/

Fonte (TUNER FM 1)/Nível do volume (– –)

• DAILY 2: Hora de ligar (7:00)/Hora de desligar (9:00)/

Fonte (TUNER FM 1)/Nível do volume (– –)

• DAILY 3: Hora de ligar (10:00)/Hora de desligar (12:00)/

Fonte (TUNER FM 1)/Nível do volume (– –)

ENTER/SET

AUDIO

CLOCK/TIMER

SHIFT

CANCEL

Controle remoto

Remote

ONLY

INFO

CLOCK/TIMER

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

123

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Ex. Quando o modo de definição do timer diário 1 é

selecionado

Definição do relógio

(consulte a

página 15)

DAILY 1 ON (Hora)

Timer diário 1

DAILY 2 ON (Hora)

Timer diário 2

DAILY 3 ON (Hora)

Timer diário 3

Cancelado

(enquanto pressiona...)

REC TMR

ON (Hora)

Timer de gravação

ENTER/SET

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

123

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Continua na próxima página

Timer[PR].fm Page 33 Monday, March 12, 2007 7:23 PM

Selecione o nível do volume.

• Você pode ajustar o nível do volume (“1” a

“40” e “VOL – –”).

Se você selecionar “VOL – –”, o volume é definido

para o último nível quando o aparelho foi desligado.

Uma vez que as definições sejam finalizadas, as

informações de definição do timer aparecerão em seqüência.

• Esta função não é disponível para VCD com a função

PBC ativada.

Para o timer de gravação:

Defina a hora e, em seguida, os minutos para a hora

de ligar.

Defina a hora e, em seguida, os minutos para a hora

de desligar.

Selecione a fonte de reprodução—“TUNER FM”,

“TUNER AM” ou “AUX”.

Para “TUNER FM” e “TUNER AM”: Selecione

um canal predefinido.

Uma vez que as definições sejam finalizadas, as informações de

definição do timer aparecerão em seqüência. O volume é

ajustado para o nível em que o aparelho estava ao ser desligado.

Desligue o aparelho (modo de prontidão).

Para ligar e desligar o timer

Como o timer diário é ativado na mesma hora todos os dias,

você pode precisar cancelá-lo em alguns dias particulares.

Para cancelar o timer

Selecione o timer (DAILY 1, DAILY 2 ou DAILY 3)

que deseja cancelar.

Desligue o timer selecionado.

Para ligar o timer

Selecione o timer (DAILY 1, DAILY 2 ou DAILY 3)

que deseja ativar.

Ative o timer selecionado.

Espere até que a indicação desapareça.

Como o timer diário funciona

Uma vez que o timer diário é definido, o indicador do timer

( ) e o indicador do número do timer (1/2/3) se acendem

no mostrador. O timer diário é ativado na mesma hora todos

os dias, até que o timer seja desativado manualmente (veja a

coluna seguinte) ou até que um outro timer seja ativado.

Quando chega na hora de ligar

O sistema é ligado, sintoniza a última emissora

especificada ou inicia a reprodução de um disco

carregado com o capítulo ou faixa especificado(a), e

ajusta o nível do volume gradualmente para o nível

predefinido depois de aproximadamente 30 segundos.

• Enquanto o timer diário está funcionando, o indicador

do timer ( ) pisca no mostrador.

Quando chega na hora de desligar

O sistema interrompe a reprodução e é desligado (em

prontidão) automaticamente.

• A definição do timer permanece na memória até que

você a altere.

Como o timer de gravação funciona

Quando o timer de gravação é definido, o indicador do

timer ( ) e o indicador REC se acendem no mostrador.

O timer de gravação funciona apenas uma vez.

Quando chega na hora de ligar

O sistema é ligado, sintoniza a emissora especificada ou

altera a fonte para “AUX”, e inicia a gravação.

Quando chega na hora de desligar

O sistema interrompe a gravação, e é desligado (em prontidão).

• A definição do timer permanece na memória até que

você a altere.

CLOCK/TIMER

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

123

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Ex. Para cancelar o

timer diário 1

DAILY 1

ON (Hora)

Timer diário 1

DAILY 2

ON (Hora)

Timer diário 2

DAILY 3

ON (Hora)

Timer diário 3

Cancelado

Definição do relógio

(consulte a

página 15)

(enquanto pressiona...)

REC TMR

ON (Hora)

Timer de gravação

CANCEL

(enquanto pressiona...)

CLOCK/TIMER

DAILY 1 ON (Hora)

Timer diário 1

DAILY 2 ON (Hora)

Timer diário 2

DAILY 3 ON (Hora)

Timer diário 3

Cancelado

Definição do relógio

(consulte a

página 15)

(enquanto pressiona...)

ON (Hora)

REC TMR

Timer de gravação

ENTER/SET

MONO

MP3

WMA

RND

PRGR.

3DPHONIC

B.S.P. BONUS

NEWS INFO

AHB PRO

A.STBY

123

S.TURBO

SLEEP

PRGM

QP Link

USB

SVCDVD

MIC

V.MASK C.VOICE

L-BANDIII

AM FM

REC

Ex. Quando o timer diário 1

(DAILY 1) está ativado

Timer[PR].fm Page 34 Monday, March 12, 2007 7:23 PM

Operações no menu de configuração

INFO

Definições iniciais

O menu Setup não pode ser ativado durante a reprodução.

Pressione SET UP.

Pressione (

) para selecionar o menu.

Pressione (

)

para mover e selecionar o item.

Pressione ENTER/SET.

Pressione (

)

para selecionar as opções e, em

seguida, pressione ENTER/SET.

• Para as definições do menu LANGUAGE, consulte

também “Lista dos códigos dos idiomas” na página 42.

Para apagar uma exibição de preferências

Pressione SET UP.

ENTER/SET

SET UP

,, ,

Controle remoto

Remote

ONLY

MENU LANGUAGE ENGLISH

AUDIO LANGUAGE ENGLISH

SUBTITLE ENGLISH

ON SCREEN LANGUAGE ENGLISH

LANGUAGE

Item Sumário

MENU LANGUAGE

Você pode selecionar o idioma do menu inicial do DVD de vídeo.

AUDIO LANGUAGE

Você pode selecionar o idioma de áudio inicial do DVD de vídeo.

SUBTITLE

Você pode selecionar o idioma de legenda inicial do DVD de vídeo.

ON SCREEN LANGUAGE

Você pode selecionar “ENGLISH”, “CHINESE” ou “SPANISH” como o idioma na tela.

Menu LANGUAGE

Menu PICTURE

Item Sumário

MONITOR TYPE

Você pode selecionar o tipo do monitor de acordo com o seu televisor ao reproduzir discos DVD de

vídeo gravados para televisores de tela ampla.

16:9 NORMAL/16:9 MULTI NORMAL (Tela de televisão ampla):

Selecione isto quando a razão

de aspecto do seu televisor amplo estiver definida para 16:9.

16:9 AUTO/16:9 MULTI AUTO (Tela de televisão ampla):

Selecione isto se o seu televisor for um

televisor amplo ordinário.

4:3 LB/4:3 MULTI LB (Conversão de caixa de letra):

Para um televisor convencional (4:3). Exibe

uma imagem de tela ampla para ajustar a largura da tela do televisor ao mesmo tempo que mantém

a razão de aspecto.

4:3 PS/4:3 MULTI PS (Conversão de exploração panorâmica):

Para um televisor convencional

(4:3). A imagem é ampliada para encher a tela verticalmente e os lados esquerdo e direito da

imagem são cortados.

• Para televisores de sistema de cores múltiplos, selecione a opção [MULTI].

PICTURE SOURCE

Você pode obter uma qualidade de imagem ótima selecionando o tipo de fonte do conteúdo do disco.

AUTO:

Normalmente, selecione esta opção. O sistema reconhece o tipo da imagem (fonte de filme

ou vídeo) do disco atual de acordo com a informação do disco.

FILM:

Para reproduzir um disco de fonte de filme.

VIDEO:

Para reproduzir um disco de fonte de vídeo.

SCREEN SAVER

Você pode ativar (

) ou desativar (

OFF)

a função do protetor de tela.

Se nenhuma operação for

realizada durante aproximadamente 5 minutos, o mostrador se escurece.

FILE TYPE

Você pode selecionar o tipo de arquivo para reproduzir.

AUDIO:

Para reproduzir arquivos MP3/WMA/WAV.

STILL PICTURE:

Para reproduzir arquivos JPEG.

VIDEO:

Para reproduzir arquivos MPEG-1/MPEG-2/ASF/DivX.

16:9 4:3 LB

4:3 PS

CHOICE[PR].fm Page 35 Monday, March 12, 2007 7:33 PM

Menu AUDIO

Item Sumário

DIGITAL AUDIO OUTPUT

Defina este item corretamente quando usar o terminal OPTICAL DIGITAL OUT no painel traseiro.

PCM ONLY:

Quando conectar a um equipamento de áudio que pode decodificar apenas sinais Linear

PCM.

DOLBY DIGITAL/PCM:

Quando conectar a um decodificador Dolby Digital ou a um amplificador

com um decodificador Dolby Digital incorporado.

STREAM/PCM:

Quando conectar a um decodificador DTS ou a um amplificador com um

decodificador DTS incorporado.

DOWN MIX

Esta definição é efetiva para uma saída de áudio digital se “DIGITAL AUDIO OUTPUT” estiver

definido para “PCM ONLY”.

DOLBY SURROUND:

Selecione isto quando conectar a um decodificador surround.

STEREO:

Selecione isto quando conectar a um receiver estéreo, MD player, televisor, etc.

D. RANGE COMPRESSION

Defina este item para escutar um DVD de vídeo gravado no formato Dolby Digital em um volume

baixo ou médio.

AUTO:

Você pode desfrutar de um som potente com a gama dinâmica total.

ON:

Selecione isso quando quiser aplicar o efeito de compressão ao máximo para deixar o som mais

claro em volumes baixos (útil durante a noite).

Menu OTHERS

Item Sumário

RESUME

Você pode selecionar a função de continuação (Resume).

ON:

O sistema continua a reprodução desde a posição onde a reprodução foi parada se o disco ainda

estiver na bandeja de disco.

OFF:

A função de continuação é desativada.

ON SCREEN GUIDE

Ative ou desative a guia na tela.

DivX REGISTRATION

O sistema tem seu próprio código de registro.

Se for preciso, você pode confirmá-lo.

Depois de reproduzir um disco que tenha um código de registro gravado, o código de registro do

sistema é sobrescrito para proteção dos direitos autorais.

CHOICE[PR].fm Page 36 Monday, March 12, 2007 7:33 PM

Informações adicionais

Aprendendo mais sobre este sistema

Conexões

(consulte as páginas de 3 a 5)

• Certifique-se de que os condutores da antena não toquem

em outros terminais, cabos de conexão e cabo de

alimentação. Do mesmo modo, mantenha as antenas

afastadas de partes metálicas do sistema, cabos de conexão

e cabo de alimentação de CA. Isso poderia causar uma má

recepção.

• Utilize apenas caixas acústicas com a mesma impedância

indicada nos terminais de alto-falante na parte posterior do

sistema.

• As caixas acústicas são blindadas magneticamente para

evitar distorções das cores nos televisores. No entanto, se

não forem instaladas adequadamente, pode ocorrer uma

distorção das cores. Portanto, preste atenção ao seguinte

quando instalar as caixas acústicas.

– Quando colocar as caixas acústicas perto de um televisor,

desligue a alimentação principal do televisor ou

desconecte-o da rede elétrica antes de instalar as caixas

acústicas.

Logo, espere pelo menos 30 minutos antes de ligar de

novo a alimentação principal do televisor.

– Alguns televisores podem ser afetados mesmo que você

siga as instruções acima. Se isso acontecer, afaste as

caixas acústicas do televisor.

Operações diárias—Reprodução

(consulte as

páginas de 7 a 11)

Audição de rádio:

• Se você armazenar uma nova emissora em um número

predefinido ocupado, a emissora armazenada

anteriormente em tal número será apagada.

• Se você desconectar o cabo de alimentação de CA ou se

ocorrer um corte de energia, as emissoras predefinidas

serão apagadas em alguns dias. Se isso acontecer,

memorize as emissoras de novo.

Reprodução de um disco/arquivo:

• Quando alterar a fonte para DVD/CD ou USB MEMORY,

pode levar um pouco para ativar a fonte.

• As seguintes funções não podem ser usadas para os

arquivos no dispositivo de classe de armazenamento

massivo USB:

– Seleção do ângulo de visão (página 17)

– Reprodução com efeitos especiais (página 18)

– Reprodução programada (página 19)

– Repetição de A-B (página 21)

– Busca do tempo (página 24)

• Em alguns discos DVD, SVCD ou VCD, as operações reais

podem diferir das explicadas neste manual, em virtude da

programação e estrutura do disco. Tais diferenças, no

entanto, não indicam um mau funcionamento deste

sistema.

• Se você reproduzir um DVD Video durante mais de 10

horas, “_” aparecerá ao invés dos dígitos das horas.

• Alguns discos DVD de áudio proíbem a decodificação. Ao

reproduzir tais discos, “LR ONLY” aparece no mostrador

e o sistema reproduz os sinais frontais esquerdo e direito.

• Ao reproduzir um disco DVD de áudio gravado no sistema

MLP (Meridian Lossless Packing; um sistema de

compressão de áudio sem perda que pode recriar

completamente o sinal PCM), os sinais são reconhecidos

como sinais Linear PCM, mas nenhum indicador se

ilumina no mostrador.

• Este produto pode reconhecer até 4 000 faixas em um

disco. Do mesmo modo, o sistema pode reconhecer até 150

faixas por grupo, e até 99 grupos em um disco.

– Se houver quaisquer arquivos não reproduzíveis em uma

pasta, tais arquivos também serão contados no número

total de arquivos.

– Os arquivos reproduzíveis que não pertencem a nenhum

grupo são considerados como grupo 1.

• Para a reprodução de arquivos no dispositivo de classe de

armazenamento massivo USB...

– Enquanto o sistema está lendo um disco, alterar a fonte

para USB MEMORY pode fazer que o sistema continue

a reprodução da fonte DVD/CD. Neste caso, pressione 7

no componente principal para reativar a fonte USB.

– Quando conectar um dispositivo de classe de

armazenamento massivo USB, refira-se também ao seu

manual.

– Conecte somente um dispositivo de classe de

armazenamento massivo USB ao sistema por vez. Não

utilize um concentrador USB.

– Você não pode carregar um dispositivo USB através do

jaque USB MEMORY deste sistema.

– Enquanto estiver reproduzindo um arquivo no

dispositivo de classe de armazenamento massivo USB,

não desconecte o dispositivo. Isso pode causar um mau

funcionamento do sistema e do dispositivo.

– A JVC não se responsabiliza por quaisquer perdas de

dados no dispositivo de classe de armazenamento

massivo USB com a utilização deste produto.

– Ao conectar com um cabo USB, utilize um cabo com um

comprimento inferior a 1 m.

– Este sistema é compatível com USB Full-Speed (não

compatível com USB 1.1).

– Você pode reproduzir os seguintes tipos de arquivos em

um dispositivo de classe de armazenamento massivo

USB (taxa de transferência de dados máxima: 2 Mbps):

– Música: MP3, WMA, WAV

– Imagem: JPEG

– Filme: MPEG-1, MPEG-2, ASF, DivX (taxa de quadro

máxima de 30 fps para exploração progressiva)

– Você não pode reproduzir um arquivo maior do que 2

Gigabytes.

– Quando reproduzir um arquivo que tenha uma taxa de

transferência grande, os quadros ou sons podem ser

interrompidos durante a reprodução.

– Este sistema não pode reconhecer um dispositivo de

classe de armazenamento massivo USB cujo regime seja

diferente de 5 V e não exceda de 500 mA.

– Este sistema não pode reproduzir alguns dispositivos de

classe de armazenamento massivo USB e não suporta

DRM (Digital Rights Management).

– Este sistema pode não reproduzir alguns arquivos mesmo

que seus formatos estejam listados acima.

– Levará algum tempo para iniciar um Digital Audio

Player (DAP) maior do que 1 Gigabyte.

• Para reprodução de DVD-VR...

– Este sistema só pode reproduzir um disco de formato

UDF-Bridge.

– Para maiores detalhes sobre o formato DVD-VR e lista

de reprodução, consulte o manual do equipamento de

gravação.

– Não é possível utilizar a câmera lenta inversa,

reprodução programada ou reprodução aleatória.

AdditonalInfo[PR].fm Page 37 Wednesday, February 28, 2007 2:13 PM

• Para reprodução de MP3/WMA/WAV...

– Os discos MP3/WMA/WAV requerem um tempo de

leitura mais longo que os CDs normais. (Isso depende da

complexidade da configuração dos grupos/arquivos.)

– Alguns arquivos MP3/WMA/WAV não podem ser

reproduzidos e serão saltados. Isso ocorre em virtude dos

processos e condições de gravação.

– Este sistema só pode reproduzir um disco de formato ISO

9660 Level 1 ou Level 2.

– Este sistema pode reproduzir arquivos MP3/WMA/WAV

com o código de extensão <.mp3>, <.wma>, ou <.wav>

(independentemente da caixa das letras—alta/baixa).

– Recomendamos que você crie cada arquivo MP3/WMA/

WAV a uma taxa de amostragem de 44,1 kHz e a uma

taxa de bits de 128 kbps. Para arquivos WAV: 44,1 kHz/

16 bits. Este sistema não pode reproduzir arquivos

criados a uma taxa de bits inferior a 64 kbps.

• Para reprodução de arquivos JPEG...

– Recomendamos que grave um arquivo na resolução de

640 x 480. (Se um arquivo tiver sido gravado com um

resolução superior a 640 x 480, levará mais tempo para

que o mesmo seja exibido.)

– Este sistema só pode reproduzir arquivos JPEG* na linha

de base. Os arquivos JPEG progressivos* ou arquivos

JPEG sem perda* não podem ser reproduzidos.

* Formato JPEG de linha de base: Usado para câmeras

digitais, web, etc.

Formato de JPEG progressivo: Usado para web.

Formato JPEG sem perda: Um tipo antigo e raramente

usado agora.

– Este sistema pode reproduzir arquivos JPEG com o

código de extensão <.jpg> ou <.jpeg>

(independentemente da caixa das letras—alta/baixa).

– Este sistema pode não reproduzir apropriadamente

arquivos JPEG que foram gravados por dispositivos que

não sejam uma câmera digital.

– Durante a reprodução de um show de slides, o zoom não

pode ser operado.

• Para reprodução de MPEG-1/MPEG-2...

– Este formato de fluxo de bits deve cumprir com o fluxo

de bits de programa/sistema MPEG.

– 720 x 576 pixels (25 fps)/720 x 480 pixels (30 fps) é

recomendado para a resolução mais alta.

– Este sistema também suporta as resoluções de 352 x 576/

480 x 576/352 x 288 pixels (25 fps) e 352 x 480/480 x

480/352 x 240 pixels (30 fps).

– O formato de arquivo deve ser MP@ML (Main Profile at

Main Level)/SP@ML (Simple Profine at Main Level)/

MP@LL (Main Profile at Low Level).

– Os fluxos de áudio devem cumprir com Dolby Digital

MPEG1 Audio Layer-2 ou MPEG2 Audio Layer-2.

• Para reprodução de ASF...

– Este sistema pode reproduzir arquivos ASF com o código

de extensão <.asf> (independentemente da caixa das

letras—alta/baixa).

– Este sistema suporta arquivos ASF com uma resolução

de 352 x 288 pixels ou menos.

– A reprodução de alguns arquivos gravados podem não

possível dependendo das características do arquivo, tipo

de câmera digital/câmera de vídeo, ou condições de

gravação.

– Você não pode utilizar as seguintes funções—Repetição

por um toque, Câmera lenta, Repetição A-B, Reprodução

programada e Reprodução aleatória.

• Para reprodução de DivX...

– Este sistema só pode reproduzir um disco de formato

UDF-Bridge. A função “Multi-border” não é suportada.

– O sistema suporta todas as versões de vídeo DivxR

(incluindo DivxR

6).

– O sistema suporta arquivos DivX com uma resolução de

720 x 480 pixels ou menos (30 fps), e 720 x 576 pixels

ou menos (25 fps).

– Os fluxos de áudio devem cumprir com Dolby Digital,

MPEG1 Audio Layer-2 ou MPEG Audio Layer-3 (MP3).

– Este sistema pode reproduzir arquivos DivX com o

código de extensão <.divx> <.div> <.avi>

(independentemente da caixa das letras—alta/baixa).

– O sistema não suporta GMC (Global Motion

Compression).

– Um arquivo codificado no modo de exploração

entrelaçada pode não ser reproduzido corretamente.

– Você não pode utilizar as seguintes funções—Repetição

por um toque, Câmera lenta, Repetição A-B, Reprodução

programada, Reprodução aleatória, e as operações na

tela.

Reprodução de um dispositivo de áudio portátil:

• Quando a função QP Link falha devido a um sinal sonoro

fraco do jaque AUX, a função de prontidão automática

pode desligar o sistema, mesmo que você ouça o som dos

alto-falantes.

Nestes casos, ajuste o nível do volume do componente

mais alto de modo que o sistema possa detectar o sinal

sonoro corretamente.

• Altera de AUX para outra fonte durante o funcionamento

de QP Link desativa a função QP Link temporariamente.

Neste caso, o seguinte reativa a função QP Link:

– Pressionar QP LINK no controle remoto duas vezes.

– Desconecte o componente do jaque AUX e, em seguida,

conecte-o de novo.

• Se pressionar

(prontidão/ligar) para desligar o sistema

ou se o timer predefinido desligar o sistema durante o

funcionamento de QP Link, o sistema desativará QP Link

temporariamente.

Nestes casos, o seguinte reativa a função QP Link:

– Quando o sinal sonoro do jaque AUX pára ou fica muito

fraco durante aproximadamente 30 segundos depois que

o sistema for desligado.

– Quando você ligar o sistema de novo.

• QP Link pode começar a funcionar quando você conectar

o componente ao jaque AUX ou desconectá-lo. Isso não é

um mau funcionamento.

AdditonalInfo[PR].fm Page 38 Wednesday, February 28, 2007 2:13 PM

Operações diárias—Ajustes do som e outros

itens

(consulte as páginas de 12 a 15)

Ajuste do som:

• Esta função também afeta o som dos fones de ouvido.

Mudança do modo de exploração:

• Não é possível mudar o modo de exploração progressiva

nos seguintes casos:

– Se o seu televisor não suportar a entrada de vídeo

progressivo.

– Se você não tiver conectado seu televisor ao sistema

utilizando um cabo de vídeo componente.

Ajuste do relógio:

• “0:00” piscará no mostrador até que você ajuste o relógio.

• O relógio pode adiantar-se ou atrasar-se 1 ou 2 minutos por

mês. Se isso acontecer, reajuste o relógio.

Operações exclusivas para DVD/VCD

(consulte

as páginas de 16 a 18)

Seleção da trilha de áudio:

• Em alguns discos DVD de vídeo, não é possível alterar os

idiomas de áudio durante a reprodução.

Reprodução com efeitos especiais:

• Durante a reprodução em câmera lenta, nenhum som é

reproduzido.

• Enquanto está ampliada, a imagem pode parecer grosseira.

Operações de reprodução avançadas

(consulte

as páginas de 19 a 25)

Programação da ordem de reprodução—Reprodução

programada:

• Enquanto programa os passos...

A sua entrada será ignorada se você tentar programar o

número de um item que não existe (por exemplo, selecionar a

faixa 14 em um disco que tem somente 12 faixas).

Reprodução repetitiva:

• A repetição A-B pode ser usada dentro do mesmo título

durante a reprodução de um DVD de vídeo, e dentro da

mesma faixa para os outros discos.

Operações na barra na tela :

• Para DVD-R/-RW no formato VR, “PG” ou “PL” aparece

ao invés de “TITLE” na barra na tela.

Operações de arquivos de áudio/vídeo

(consulte

as páginas de 26 e 27)

Operações na tela de controle:

• Se você pressionar ON SCREEN no controle remoto

durante a reprodução de um arquivo de vídeo, a informação

da reprodução aparecerá na tela do televisor.

• Se você pressionar ON SCREEN no controle remoto

durante a reprodução de um arquivo de vídeo, “ ”

aparecerá na tela do televisor.

Operações de fita avançadas

(consulte as

páginas de 28 e 29)

Gravação em uma fita:

• O nível de gravação é ajustado automaticamente de

maneira correta. Assim, você pode ajustar o som que está

ouvindo no momento sem afetar o nível de gravação.

• Há uma fita-guia que não pode ser gravada no início e fim

das fitas cassetes. Por isso, ao gravar CDs ou programas de

rádio, enrole a fita-guia primeiro para assegurar que a

gravação seja feita sem a perda de alguma parte da música.

• Se você iniciar a gravação sem uma fita colocada, “NO

REC” aparecerá no mostrador. Se uma fita protegida tiver

sido colocada, “NO REC” aparecerá.

• Não é possível abrir nem fechar a bandeja de disco durante

a gravação de um disco.

Gravação sincronizada:

• A gravação sincronizada não funciona com arquivos no

formato MPEG-1, MPEG-2, ASF e DivX.

Desfrute de karaokê

(consulte as páginas de 30 a 32)

Cantar junto (Karaokê):

• A definição do modo karaokê (Key Control e Vocal

Masking) pode ser usada quando selecionar “DVD/CD” ou

“USB MEMORY” como a fonte, exceto para arquivos

DVD-VR/DVD de áudio/MPEG-1/MPEG-2/ASF/DivX.

Mesmo que a fonte seja “DVD/CD” ou “USB MEMORY”,

a definição do modo karaokê não pode ser usada enquanto

“NO DISC” ou “NO DEVICE” estiver exibido.

• A definição do modo karaokê é cancelada

automaticamente quando a fonte é alterada.

• Ao selecionar “DVD/CD” ou “USB MEMORY” como a

fonte, o microfone não poderá ser usado enquanto a

reprodução estiver parada ou pausada. Para utilizar o

microfone, ative a função Key Control ou Vocal Masking.

• A definição do modo karaokê também é aplicada aos sinais

de saída digital ótica.

• Quando o modo Vocal Masking está ativado, a função

3D Phonic será cancelada temporariamente.

• Em alguns discos de música, a função Vocal Masking não

proporciona o efeito correto.

• Você também pode utilizar o microfone selecionando

“FM”, “AM” ou “AUX” como a fonte. Quando selecionar

“TAPE” como a fonte, você só pode utilizar o microfone

durante a reprodução de fita.

Operações do timer

(consulte as páginas de 33

e 34)

Definição do timer:

• Se você não especificar a emissora predefinida ou número

de faixa corretamente ao definir um timer, a emissora

selecionada atualmente ou a primeira faixa será usado(a)

quando o timer começar a funcionar.

• Se você desconectar o cabo de alimentação de CA ou se

ocorrer um corte de energia, o timer será cancelado. Você

precisa ajustar o relógio primeiro, e depois ajustar o timer

de novo.

• Se você selecionar um DVD de vídeo como a fonte, o timer

não funcionará corretamente.

Prioridade dos timers:

• Se você ajustar o timer para dormir depois que o timer

diário começar a reproduzir a fonte selecionada, o timer

diário será cancelado.

AdditonalInfo[PR].fm Page 39 Thursday, February 22, 2007 11:16 AM

Operações no menu de configuração

(consulte as

páginas de 35 e 36)

Generalidades:

• Se as partes superior e inferior do menu são cortadas, ajuste

o controle de tamanho da imagem do televisor.

Menu LANGUAGE:

• Se o idioma selecionado para MENU LANGUAGE,

AUDIO LANGUAGE ou SUBTITLE não estiver gravado

no disco, o idioma original será usado como o idioma

inicial.

Menu PICTURE—MONITOR TYPE:

• Mesmo que “4:3 PS/4:3 MULTI PS” seja selecionado, o

tamanho da tela pode tornar-se caixa de letra 4:3 durante a

reprodução de um disco. Isso depende de como os discos

foram gravados.

• Ao selecionar “16:9 NORMAL/16:9 MULTI NORMAL”

ou “16:9 AUTO/16:9 MULTI AUTO” para uma imagem

cuja razão de aspecto é 4:3, a imagem muda ligeiramente

em virtude do processo para converter a largura da

imagem.

Menu OTHERS—ON SCREEN GUIDE:

• O menu de configuração e a barra na tela serão exibidos (e

gravados) mesmo que esta função esteja “desativada”

(OFF).

As legendas e a informação para zoom aparecem sempre

no mostrador, independentemente desta definição.

Manutenção

Para obter o melhor desempenho possível do sistema,

sempre mantenha os discos, fitas e mecanismo limpos.

Manipulação dos discos

• Retire o disco do seu estojo segurando-o pela borda

enquanto pressiona ligeiramente o orifício central.

• Não toque na superfície brilhante do disco, nem dobre o

disco.

• Coloque o disco de volta em seu estojo após o uso para

evitar o seu empenamento.

• Tome cuidado para não arranhar a superfície do disco ao

colocá-lo de volta em seu estojo.

• Evite expor os discos à luz direta do sol, temperaturas

extremas, e umidade.

Para limpar um disco:

Limpe o disco com um pano macio em uma linha reta desde

o centro para a borda.

Manipulação de fitas cassetes

• Se uma fita estiver frouxa em seu cassete, elimine a folga

inserindo um lápis em uma das bobinas e girando-o.

– Se a fita estiver frouxa, ela poderá esticar-se, cortar-se,

ou prender-se no cassete.

• Tome cuidado para não tocar na superfície da fita.

• Evite os seguintes lugares para guardar a fita—em lugares

poeirentos, em lugares expostos à luz direta do sol ou ao

calor, em áreas úmidas, em um televisor ou caixa acústica,

ou perto de um ímã.

Para manter a melhor qualidade sonora de gravação e

reprodução:

• Utilize um cotonete umedecido com álcool para limpar os

cabeçotes, eixos de tração e rolos pressores.

• Utilize um desmagnetizador de cabeçotes (disponível nas

lojas de produtos eletrônicos e de áudio) para

desmagnetizar os cabeçotes (com o sistema desligado).

Limpeza do sistema

• As sujeiras devem ser removidas com um pano macio. Se

o sistema estiver muito sujo, limpe-o com um pano

embebido em um detergente neutro diluído em água,

torcendo bem o pano antes da limpeza, e enxugue-o com

um pano seco.

• Como o sistema pode perder a sua qualidade ou avariar-se,

ou a sua pintura pode descascar-se, tome cuidado com os

seguintes itens:

– NÃO o limpe com um pano duro.

– NÃO o limpe com muita força.

– NÃO o limpe com diluentes de tinta ou benzina.

– NÃO aplique nenhuma substância volátil como

inseticida, etc., nele.

– NÃO permita que borracha ou plástico fiquem em

contato com ele por muito tempo.

Para retirar as grades das caixas acústicas:

Orifícios

Caixa

acústica

grade

Projeção

AdditonalInfo[PR].fm Page 40 Monday, March 12, 2007 7:40 PM

Localização e solução de problemas

Generalidades:

Os ajustes ou definições são cancelados repentinamente

antes de serem finalizados.

]

Há um limite de tempo. Repita o procedimento de novo.

As operações são desativadas.

]

O microprocessador incorporado pode funcionar

incorretamente em virtude de interferências elétricas

externas.

Desconecte o cabo de alimentação de CA e, em

seguida, conecte-o de novo.

Não é possível operar o sistema com o controle remoto.

]

O trajeto entre o controle remoto e o sensor remoto do

sistema está bloqueado.

]

As pilhas estão esgotadas.

Não se ouve nenhum som.

]

As conexões das caixas acústicas estão incorretas ou

frouxas.

]

Os fones de ouvido estão conectados.

Não aparece nenhuma imagem na tela.

]

As conexões do cabo de vídeo estão incorretas ou frouxas.

Nenhuma imagem é exibida no televisor, a imagem está

borrada, ou a imagem está dividida em duas partes.

]

O sistema está conectado a um televisor que não suporta

a entrada de vídeo progressivo.

As bordas esquerda e direita da imagem não aparecem

na tela.

]

Selecione “4:3 LB” para “MONITOR TYPE” (consulte

a página 35).

Operações de rádio:

As transmissões estão difíceis de ouvir por causa de ruído.

]

As conexões das antenas estão incorretas ou frouxas.

]

A antena AM de quadro está muito próxima do sistema.

]

A antena FM não está estendida ou posicionada corretamente.

Operações de disco/arquivo:

O disco não toca.

]

Você colocou um disco cujo código regional não é

correto. (“RG ERROR” aparecerá no mostrador.)

]

O disco está colocado ao contrário. Coloque o disco com

o lado da etiqueta virado para cima.

A etiqueta ID3 em um arquivo MP3/WMA/WAV não

pode ser mostrada.

]

Há dois tipos de etiquetas ID3—Versão 1 e Versão 2. Este

sistema só pode mostrar a etiqueta ID3 da Versão 1.

Os grupos e faixas não são reproduzidos como se espera.

]

A ordem de reprodução é determinada no momento da

gravação dos grupos e faixas. Isso depende da aplicação

de escrita.

Os arquivos MP3, WMA, WAV, JPEG, MPEG-1,

MPEG-2, ASF ou DivX não são reproduzidos.

]

O disco ou o dispositivo de armazenamento de massa

USB pode incluir tipos diferentes de faixas (ex. arquivos

MP3/WMA/WAV e arquivos JPEG). Neste caso, você só

pode reproduzir os arquivos selecionados pela deﬁnição

“FILE TYPE” (consulte a página 35).

]

Você alterou a deﬁnição “FILE TYPE” depois que o

sistema leu o disco ou o dispositivo de classe de

armazenamento massivo USB. Neste caso, recoloque o

disco ou desconecte o dispositivo de classe de

armazenamento massivo USB e conecte-o de novo.

“NO AUDIO” aparece.

]

Este sistema não pode reproduzir discos DVD de áudio

produzidos ilegalmente.

“LR ONLY” aparece.

]

Alguns discos DVD de áudio proibem a saída

decodificada (downmix). Ao reproduzir tais discos, este

sistema reproduz apenas os sinais frontais esquerdo e

direito.

O som do disco é descontínuo.

]

O disco está arranhado ou sujo.

Nenhuma legenda aparece no mostrador embora o

idioma de legenda inicial tenha sido selecionado.

]

Alguns DVDs são programados para nunca mostrar

legenda inicialmente. Se isso acontecer, pressione

SUBTITLE depois de iniciar a reprodução (consulte a

página 17).

O idioma de áudio é diferente do idioma selecionado

como o idioma de áudio inicial.

]

Alguns DVDs são programados para usar sempre o

idioma original inicialmente. Se isso acontecer,

pressione AUDIO/MPX depois de iniciar a reprodução

(consulte a página 16).

A bandeja de disco não se abre ou fecha.

]

O cabo de alimentação de CA não está conectado.

]

O bloqueio de criança está em uso. “LOCKED” aparece

na janela de exibição (consulte a página 21).

Operações de fita:

O porta-fita não pode ser aberto.

]

O fornecimento de energia do cabo de alimentação de CA

foi cortado enquanto a ﬁta estava em movimento. Ligue o

sistema.

Operações da função QP Link:

O sistema é ligado automaticamente mesmo que o timer

coloque o sistema no modo de prontidão ou se você

colocar o sistema no modo de prontidão durante uma

reprodução no dispositivo de áudio portátil.

]

Neste caso, desativar a função QP Link ou pare a

reprodução no dispositivo conectado ao jaque AUX.

Gravações:

Não é possível gravar.

]

As lingüetas pequenas na parte posterior da ﬁta foram

partidas. Cubra os orifícios com uma ﬁta adesiva.

Operações do timer:

O timer diário não funciona.

]

O sistema estava ligado quando chegou na hora de ligar

do timer. O timer começa a funcionar apenas quando o

sistema está desligado.

O timer diário não inicia a reprodução.

]

O disco carregado é um DVD de vídeo. Mude o disco.

]

O número do título/grupo e número do capítulo/faixa

não foram introduzidos na deﬁnição do timer diário. Não

salte estes passos se quiser reproduzir um disco usando o

timer diário.

AdditonalInfo[PR].fm Page 41 Wednesday, February 28, 2007 2:14 PM

Lista dos códigos dos idiomas

Afar

Abkhazian

Línguas africanas

Amárico

Árabe

Assamese

Aymará

Azerbaidjiano

Bashkir

Bielorrusso

Búlgaro

Bihari

Bislama

Bengali, Bangla

Tibetano

Bretão

Catalão

Córsego

Tcheco

Welsh

Dinamarquês

Dzongká

Grego

Esperanto

Estoniano

Basco

Persa

Finlandês

Fiji

Faroese

Frisiano

Irlandês

Gaélico escocês

Galego

Guarani

Gujarati

Hausa

Hindi

Croata

Húngaro

Armênio

Interlíngua

Interlíngue

Inupiak

Indonésio

Islandês

Hebraico

Yiddish

Javanês

Georgiano

Cazaque

Groenlandês

Cambojano

Kannada

Coreano (KOR)

Kashmiri

Curdo

Quirguiz

Latim

Lingala

Lao

Lituano

Látvio

Malgaxe

Maori

Macedônio

Malayolan

Mongol

Moldavo

Marati

Malay (MAY)

Maltês

Birmanês

Nauru

Nepali

Holandês

Norueguês

Occitan

(Afan) Oromo

Oriya

Panjabi

Polonês

Pashtu

Português

Quéchua

Romanche

Kirundi

Romeno

Kinyarwanda

Sânscrito

Sindhi

Sangho

Servo-croata

Sinhala

Eslovaco

Esloveno

Samoano

Chishona

Somali

Albanês

Servo

Sisuati

Sesoto

Sudanês

Sueco

Suahili

Tâmil

Telugu

Tajik

Tailandês

Tigrinia

Turcomano

Tagalog

Setswana

Tonga

Turco

Tsonga

Tatar

Twi

Ucraniano

Urdu

Uzbeque

Vietnamita

Volapuk

Uolof

Xhosa

Yoruba

Zulu

list[PR].fm Page 42 Wednesday, February 28, 2007 2:15 PM

Sinais OPTICAL DIGITAL OUT

* Enquanto reproduz alguns DVDs, os sinais digitais podem ser emitidos a 20 bits ou 24 bits (em sua taxa de bits original) através do

terminal OPTICAL DIGITAL OUT se os discos não estiverem protegidos contra cópia.

Operação de televisores JVC com o controle remoto

Você pode utilizar o controle remoto para operar televisores

JVC.

Enquanto pressiona SHIFT, pressione...

DIGITAL AUDIO

OUTPUT

Sinais de saída

Disco/arquivo de reprodução STREAM/PCM DOLBY DIGITAL/PCM PCM ONLY

DVD de vídeo

com Linear PCM de 48 kHz, 16/20/24 bits

Linear PCM de 48 kHz, 16 bits*

com Linear PCM, 96 kHz Linear PCM de 48 kHz, 16 bits

com Dolby Digital Fluxo de bits Dolby Digital Linear PCM de 48 kHz, 16 bits

com DTS Fluxo de bits DTS Linear PCM de 48 kHz, 16 bits

DVD de áudio

com Linear PCM de 48/96/192 kHz,

16/20/24 bits Linear PCM de 48 kHz, 16 bits

com 44,1/88,2/176,4 kHz,

Linear PCM de 16/20/24 bits Linear PCM de 44,1 kHz, 16 bits

com Dolby Digital Fluxo de bits Dolby Digital Linear PCM de 48 kHz, 16 bits

com DTS Fluxo de bits DTS Linear PCM de 48 kHz, 16 bits

DVD-R/-RW/-ROM no formato DVD-VR

com Linear PCM de 48 kHz, 16/20/24 bits

Linear PCM de 48 kHz, 16 bits*

com Dolby Digital Fluxo de bits Dolby Digital Linear PCM de 48 kHz, 16 bits

SVCD, VCD, CD

Linear PCM de 44,1 kHz, 16 bits/Linear PCM de 48 kHz, 16 bits

CD com DTS

Fluxo de bits DTS Linear PCM de 44,1 kHz, 16 bits

Disco/arquivo MP3/WMA/WAV/

MPEG-1/MPEG-2

Linear PCM de 32/44,1/48 kHz, 16 bits

Disco/arquivo DivX

com

MP2, MP3

Linear PCM de 32/44,1/48 kHz, 16 bits

com Dolby Digital Fluxo de bits Dolby Digital Linear PCM de 32/44,1/48

kHz, 16 bits

Disco/arquivo ASF

Linear PCM de 32 kHz, 16 bits

TV/VIDEO

SHIFT

TV VOL

+,–

TV CH ,

Controle remoto

Ligue/desligue o televisor.

TV/VIDEO

Mude o modo de entrada.

TV VOL

,–

Ajuste o volume.

TV CH ,

Mude os canais.

Spec[PR].fm Page 43 Monday, March 12, 2007 7:49 PM

Especificações

Seção do amplificador—CA-UXG68

Potência de saída:120 W(60 W + 60 W) a 6

Ω

(10% THD)

Entrada de áudio AUX: 500 mV/50 k

Ω

(a “AUX LVL1”)

250 mV/50 k

Ω

(a “AUX LVL2”)

125 mV/50 k

Ω

(a “AUX LVL3”)

Saída digital: OPTICAL DIGITAL OUT:

–21 dBm a –15 dBm (660 nm ±30 nm)

Entrada digital: USB MEMORY

Saída de vídeo:

Sistema de cores: NTSC ou PAL

(entrelaçado/progressivo)

VIDEO (composto): 1 V(p-p)/75

Ω

S-VIDEO:Y (luminância) 1 V(p-p)/75

Ω

C (crominância, aumento repentino do sinal de cor)

NTSC 0,286 V(p-p)/75

Ω

PAL 0,3 V(p-p)/75

Ω

COMPONENT: (Y) 1 V(p-p)/75

Ω

) 0,7 V(p-p)/75

Ω

Impedância dos alto-falantes: 6

Ω

– 16

Ω

Seção do sintonizador

Faixa de sintonia FM: 87,50 MHz – 108,00 MHz

Faixa de sintonia AM (MW):

531 kHz – 1 710 kHz (em intervalos de 9 kHz)

530 kHz – 1 710 kHz (em intervalos de 10 kHz)

Seção do toca-fitas

Resposta de freqüência: 60 Hz – 14 000 Hz

Uáu (wow) e trêmolo (flutter): 0,15 % (WRMS)

Seção do player de discos/arquivos

Discos reproduzíveis:

DVD de vídeo/DVD de áudio/CD/VCD/SVCD

CD-R/CD-RW (formato de CD/SVCD/VCD/

MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/

ASF/DivX)

DVD-R/-RW (formato de DVD-VR/DVD de

vídeo/MP3/WMA/WAV/JPEG/MPEG-1/

MPEG-2/ASF/DivX)

+R/+RW (formato DVD Video/MP3/WMA/

WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX)

DVD-ROM (formato MP3/WMA/WAV/JPEG/

MPEG-1/MPEG-2/ASF/DivX)

Arquivos reproduzíveis:

formato de MP3/WMA

/WAV

/JPEG/MPEG-1/

MPEG-2/ASF/DivX

Gama dinâmica: 80 dB

Resolução horizontal: 500 linhas

Uáu (wow) e trêmolo (flutter): Imensurável

Generalidades

Requisito de energia:

CA 110 V/CA 127V/CA 220 V/CA 230 V-240V

(ajustável com seletor de voltagem), 50 Hz/60 Hz

Consumo de energia: 125 W (em funcionamento)

14 W (no modo de prontidão)

3,5 W (no modo de prontidão

com reostato desativado)

Dimensões (aprox.): 170 mm x 250 mm x 342 mm

(L/A/P)

Peso (aprox.): 5,7 kg

Seção das caixas acústicas—SP-UXG68

Unidades de alto-falante: Tweeter: Domo de 1,5 cm x 1

Squawker: Cone de 4 cm x 1

Woofer: Cone de 13,5 cm x 1

Impedância: 6

Ω

Dimensões (aprox.): 166 mm x 250 mm x 232 mm

(L/A/P)

Peso (aprox.): 2,8 kg cada

Acessórios fornecidos

Consulte a página 3.

O design e especificações estão sujeitos a modificações sem aviso

prévio.

• Fabricado sob licença da Dolby Laboratories. “Dolby”, “Pro

Logic”, “MLP lossless” e o símbolo do duplo D são marcas

comerciais da Dolby Laboratories.

• “DTS” é uma marca registrada da DTS, Inc. e “DTS 2.0+Digital

Out” é uma marca registrada da DTS, Inc.

• “Produto DivX

Certified oficial” “Reproduz todas as versões de

vídeo DivX

(inclusive DivX

6) com reprodução padrão de

arquivos de mídia DivX

” “DivX, DivX Certified e os logotipos

associados são marcas comerciais da DivX, Inc. e são usados sob

licença”

• “Produto DivX

Ultra Certified oficial” “Reproduz todas as

versões de vídeo DivX

(inclusive DivX

6) com reprodução

melhorada de arquivos de mídia DivX

e o formato de mídia

DivX

” “DivX, DivX Ultra Certified e os logotipos associados

são marcas comerciais da DivX, Inc. e são usados sob licença”

• Microsoft e Windows Media são marcas registradas ou nomes

comerciais da Microsoft Corporation nos Estados Unidos e/ou

outros países.

• O USO DESTE PRODUTO DE QUALQUER MANEIRA QUE

CUMPRA A NORMA VISUAL MPEG-4 É PROIBIDO,

EXCETO PARA USO POR UM CLIENTE PARA FINS

PESSOAIS OU NÃO COMERCIAIS.

• Este produto incorpora a tecnologia de proteção de direitos

autorais que é protegida por patentes americanas e outros direitos

de propriedades intelectuais. O uso desta tecnologia de proteção

de direitos autorais deve ser autorizado pela Macrovision, sendo

autorizado o uso doméstico e os de assistência limitada, todos os

demais usos devem ter a autorização da Macrovision. Engenharia

contrária ou desmontagem são proibidas.

“OS CONSUMIDORES DEVEM OBSERVAR QUE NEM

TODOS OS APARELHOS DE TV DE ALTA DEFINIÇÃO SÃO

TOTALMENTE COMPATÍVEIS COM ESTE PRODUTO,

GERANDO DEFEITOS VISUAIS NA IMAGEM. EM CASO DE

PROBLEMAS PROGRESSIVOS DE IMAGENS DE

VARREDURA DO TIPO 525 OU 625, RECOMENDA-SE

MUDAR A CONEXÃO PARA A SAÍDA ‘STANDARD

DEFINITION’. PARA DÚVIDAS RELACIONADAS À

COMPATIBILIDADE DE APARELHOS DE TV COM OS DVD

PLAYERS MODELOS 525p E 625p, ENTRE EM CONTATO

COM NOSSO CENTRAL DE ATENDIMENTO AO CLIENTE”.

Spec[PR].fm Page 44 Monday, March 12, 2007 7:49 PM

Índice dos componentes

Controle remoto

Aparelho principal

Botão Página

AUDIO

10, 11, 18, 20, 27, 28, 29

¡¡

, 11

9, 10

¢¢

, 44

9, 10, 11, 20, 27

10, 18, 20, 27, 29

, ENTER/SET

9, 11, 14, 15, 18, 23, 25, 27, 33, 34, 35

(Função de repetição por

um toque)

3D PHONIC

AHB PRO

;

ANGLE

AUDIO/MPX

16, 30

AUDIO VOL + , –

7, 12

A.STANDBY

BASS/TREBLE

C.VOICE

CANCEL

20, 34

CLOCK/TIMER

15, 33, 34

DIMMER

DISPLAY

DVD/AUX LEVEL

DVD/CD 33

7, 10, 27

ECHO

FADE MUTING

FM/PLAY MODE

8, 19, 20

FM/AM/AUX

7, 8, 28

GROUP/TITLE

10, 27

GROUP/TITLE SKIP

KARAOKE

KEY

MENU/PL

11, 25

Botões numéricos

9, 11, 18, 19, 24, 25

ON SCREEN

PAGE

QP LINK

;

REPEAT

REPEAT A-B

RESERVE

RETURN

SCAN MODE

SET UP

SHIFT

10, 11, 13, 14, 15, 17, 18, 21, 27, 31, 32, 33, 34, 43

SLEEP

SLOW

((

SOUND TURBO II

SUBTITLE

TAPE

TOP MENU/PG

11, 25

TV CH

((

TV VOL + , –

TV/VIDEO

USB MEMORY 33

7, 10, 27, 28, 29, 31

VFP

ZOOM

18, 27

Botão Página

e luz STANDBY

10, 21

3D-PHONIC/HP SURROUND

Jaque AUX

Porta-fita

9, 28

Mostrador

DISPLAY

DVD/CD ##

/88

7, 10, 27, 28, 29, 31

FM/AM/AUX

7, 8, 28

Jaque MIC

30, 31

Jaque MIC VOLUME

30, 31

PHONES

REC

28, 29, 30

Sensor remoto

SOUND TURBO II

TAPE

,,,

¢¢

UP, DOWN 44

8, 20

Jaque USB MEMORY

(

USB MEMORY ##

/88

7, 10, 27, 28, 29, 31

VOLUME +, –

12, 30, 31

(

Controle remoto

Aparelho principal

10 0

;

Este controle remoto também pode operar

televisores JVC (consulte a página 43).

Index[PR].fm Page 45 Monday, March 12, 2007 7:47 PM

0307WMKMDCJMM

UX-G68 MICRO COMPONENT SYSTEM

Instrução sobre a tensão da rede eléctrica (CA) (não aplicável para a

Europa, os E.U.A., o Canadá, a Austrália e o Reino Unido)

PRECAUÇÃO para a ligação à tensão da rede (CA)

ANTES DE LIGAR O APARELHO A UMA TOMADA DA

REDE, verifique se a tensão da rede CA corresponde á

posição do seletor de voltagem localizado na parte

externa deste equipamento. Caso não corresponda,

reajuste o seletor de voltagem a fim de evitar avarias ou

riscos de incêndio e choque elétrico.

Cover[UW].fm Page 2 Tuesday, March 20, 2007 10:47 AM

JVC UX G68 User Manual GVT0203 008A

Navigation menu

Versions of this User Manual:

Views

Navigation
