MICRO COMPONENT SYSTEM
СИСТЕМА МИКРОКОМПОНЕНТОВ
UX-G68—Включает CA-UXG68 и SP-UXG68
INSTRUCTIONS
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
GVT0203-005A
[EE]
SUPER VIDEO
Cover[B].fm Page 1 Friday, April 13, 2007 1:51 PM
G-1
Предупреждения, предостережения и прочее
ВНИМАНИЕ—кнопка (Режим ожидания/
Вкл.)!
Для полного отключения электропитания необходимо
отключить сетевой штепсель (лампочка STANDBY
выключается). При установке устройства убедитесь в
том, что штекер для подключения легко доступен.
Кнопка (Режим ожидания/Вкл.) в любом
положении не отключает устройство от сети.
• Когда система находится в режиме ожидания,
лампочка STANDBY загорается красным светом.
• Когда система включена, лампочка STANDBY
выключается.
Питание можно включать и выключать дистанционно.
ВНИМАНИЕ!
Во избежание поражения электрическим током, возгорания
и пр.:
1. Не удаляйте винты, крышки и не открывайте корпус.
2. Не допускайте попадания влаги на устройство.
В соответствии с Законом Российской Федерации
„
О защите прав потре бителей” срок службы
(годности) данного товара,
„
по истечении которого он
может представлять опасность для жизни, здоровья
потребителя, причинять вред его имуществу или
окружающей среде” составляет семь (7) лет со дня
производства. Этот срок является временем, в
течение которого потребитель данного товара может
безопасно им пользоваться при условии соблюдения
ин струк ции по эксплуатации данного товара, проводя
необходимое обслуживание, включающее замену
расходных материалов и/или соответствующее
ремонтное обеспечение в специализированном
сервисном центре.
Дополнительные косметические материалы к
данному товару, поставляе мые вместе с ним, могут
храниться в течение двух (2) лет со дня его
производства.
Срок службы (годности), кроме срока хранения
дополнительных космети ческих материалов,
упомянутых в предыдущих двух пунктах, не
затрагивает никаких других прав потребителя, в
частности, гарантийного свидетельства JVC, которое
он может получить в соответствии с законом о правах
потребителя или других законов, связанных с ним.
Safty[B1].fm Page 1 Friday, April 13, 2007 1:51 PM
G-2
ВAЖНО ДЛЯ ЛАЗEPНОЙ АППАРАТУРЫ
1. ЛАЗЕРНАЯ АППАРАТУРА КЛАССА 1
2.
ПРЕДУПРЕЖДЕНИЕ:
Не открывайте верхнюю крышку.
Внутри устройства нет частей, которые пользователь
может отремонтировать. Ремонт должен осуществляться
квалифицированным обслуживающим персоналом.
3.
ПРЕДУПРЕЖДЕНИЕ:
В открытом состоянии происходит
видимое и/или невидимое излучение лазера класса 1M. Не
смотрите непосредственно в оптические инструменты.
4. ЭТИКЕТКА: ПРЕДУПРЕЖДАЮЩАЯ ЭТИКЕТКА,
РАЗМЕЩЕННАЯ НА НАРУЖНОЙ СТОРОНЕ
УСТРОЙСТВА.
Уважаемый клиент.
Данное устройство соответствует действительным
Европейским директивам и стандартам по
электромагнитной совместимости и
электрической безопасности.
Представительство компании Victor Company of Japan,
Limited в Европе:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Германия
ВНИМАНИЕ!
• Не закрывайте вентиляционные отверстия.
(Если вентиляционные отверстия закрыты
газетой, тканью и пр., отвод тепла будет
затруднен.)
• Не размещайте на устройстве источники
открытого огня (например, горящие свечи).
• При утилизации батарей необходимо помнить о
защите окружающей среды и строго соблюдать
соответствующие нормы и правила, действующие
в вашей стране.
• Берегите устройство от дождя, влаги и капель
воды, а также следите за тем, чтобы на это
устройство не ставились сосуды с жидкостями,
например, вазы.
Safty[B1].fm Page 2 Friday, April 13, 2007 1:51 PM
G-3
Внимание! Обеспечение вентиляции
Во избежание поражения электрическим током и возгорания, а также для предотвращения возможных
повреждений, устанавливайте устройство следующим образом:
1. Спереди: Следует избегать препятствий и обеспечить открытое пространство вокруг устройства.
2. По бокам /сверху/ сзади: В указанных ниже пределах не должны располагаться никакие объекты.
3. Снизу: Установите устройство на ровную горизонтальную поверхность. Для обеспечения надлежащей вентиляции
разместите на подставке высотой не менее 10 см.
10 cm
15 cm
1 cm
15 cm
15 cm 1 cm
15 cm
15 cm
Вид спереди Вид сбоку
SP-UXG68
CA-UXG68
SP-UXG68 CA-UXG68
Safty[B1].fm Page 3 Friday, April 13, 2007 1:51 PM
G-4
Информация для пользователей, Bblбpacblbанощиx CTаpoe оборудованиe
[Европейский Союз]
Этот символ указывает, что после окончания срока службы соответствующего
электрического или электронного оборудования, нельзя выбрасывать его вместе
с обычным бытовым мусором. Вместо этого оно подлежит сдаче на утилизацию в
соответствующий пункт приема электрического или электронного оборудования
для последующей переработки и утилизации в соответствии с национальным
законодательством.
Обеспечивая правильную утилизацию данного продукта, Вы помогаете сберечь
природные ресурсы и предотвращаете ущерб для окружающей среды и здоровья
людей, который возможен в случае ненадлежащего обращения. Более
подробную информацию о пунктах приема и утилизации данного продукта можно
получить в местных муниципальных органах, на предприятии по вывозу бытового
мусора или по месту приобретения продукта.
Нарушение правил утилизации данного типа отходов в соответствии с
национальным законодательством является административным
правонарушением.
(Организации-пользователи)
Прежде чем выбрасывать данный продукт, ознакомьтесь с информацией о
приемке отработавших продуктов, приведенной на веб-узле www.jvc-europe.com.
[Страны, не входящие в Европейский Союз]
Если Вы собираетесь выбросить данный продукт, руководствуйтесь
национальным законодательством или другими правилами, действующими в
Вашей стране по отношению к переработке старого электрического или
электронного оборудования.
Внимание:
Действие этого
символа
распространяется
только на
Европейский Союз.
Safty[B1].fm Page 4 Friday, April 13, 2007 1:51 PM
1
Вступление
Типы воспроизводимых дисков/файлов
Помимо указанных выше файлов/дисков, данная
система может воспроизводить аудиофайлы,
записанные на дисках типа CD-Extra.
• Не предусмотрено воспроизведение следующих
типов дисков:
DVD-RAM, CD-I (CD-I Ready), CD-ROM, Photo CD,
CD-G (CD-Graphics) и DVD/CD Text.
Воспроизведение таких дисков приведет к
возникновению шумов и повреждению
акустических систем.
• В данном руководстве термины „файл” и „дорожка”
взаимозаменяемы в отношении операций с дисками
MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX.
• Возможно воспроизведение полностью записанных
дисков +R/+RW (только формат DVD-видео). На
передней панели дисплея при загрузке диска +R/
+RW появляется индикация „DVD”.
О системах цветного телевидения
Данное устройство поддерживает телевизионные
системы NTSC и PAL и может воспроизводить диски,
записанные в обеих этих системах NTSC или PAL.
• Для изменения системы воспроизведения см.
стр. 14.
Примечание о коде региона
Проигрыватели DVD и диски DVD имеют собственные
коды региона. Эта система воспроизводит только
диски DVD, код региона которых включает „5”.
Форматы аудиозаписи
Система воспроизводит следующие форматы
цифровой звукозаписи.
•
LPCM
(Линейный сигнал с импульсно-кодовой
модуляцией), DIGITAL (Dolby Digital), DTS
(Система цифрового театра),
MLP
(Меридианное
сжатие без потерь)
При воспроизведении дисков DVD с многоканальной
записью система корректно преобразовывает
многоканальные сигналы в 2-канальные,
обеспечивая воспроизведение в колонках звука с
пониженным микшированием.
•
Чтобы насладиться мощным насыщенным
звуком с дисков DVD с многоканальной
записью,
подключите соответствующий декодер или
усилитель с соответствующим декодером к выходу
OPTICAL DIGITAL OUT на задней панели системы.
Как пользоваться данным руководством
• Операции с кнопками и органами управления
приведены в таблице ниже.
•
Некоторые рекомендации и указания
приведены в разделах
„
Дополнительные
сведения о системе” и
„
Устранение
неисправностей”, а не в разделах с описанием
этих операций (значок указывает, что
имеется соответствующая дополнительная
информация).
„DVD Logo” является товарным знаком DVD Format/
Logo Licensing Corporation, зарегистрированным в
США, Японии и других странах.
Предостережение для воспроизведения
дисков DualDisc
Сторона диска DualDisc, отличная от DVD, не
совместима со стандартом „Compact Disc Digital Audio”.
Поэтому не рекомендуется использовать сторону диска
DualDisc, отличную от DVD, на данном устройстве.
• CD-R/-RW: Записанные в формате аудио-CD, видео-
CD и SVCD. Также можно воспроизводить файлы
MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2, ASF и
DivX, записанные в соответствии со стандартом
„ISO 9660”.
• DVD-R/-RW, +R/+RW: Записанные в формате DVD-
видео. MP3, WMA , WAV, JPEG, MPEG-1, MPEG-2,
ASF и DivX, Также поддерживается воспрои
зведение формата UDF-Bridge.
• DVD-R/-RW: Записанные в формат DVD-VR.
• DVD-ROM: Записанный в формате MP3, WMA ,
WAV, JPEG, MPEG-1, MPEG-2, ASF и DivX.
• Устройство класса накопителя USB: Файлы MP3,
WMA, WAV, JPEG, MPEG-1, MPEG-2, ASF и DivX.
Пример:
DIGITAL VIDEO
SUPER VIDEO
COMPACT
DIGITAL AUDIO
ВНИМАНИЕ! Перед воспроизведением диска...
• Включите телевизор и выберите соответствующий
режим входного сигнала на телевизоре для
просмотра изображения или экранных меню.
• Вы можете изменить ис ходные настройки для
воспроизведения диска по своему усмотрению.
См. „Использование меню настройки” на стр. 35.
Если при нажатии кнопки на экране
телевизора появляется „ ”, значит для
этого диска выполнение данной функции
недоступно.
Нажатие кнопки
краткое
.
Нажатие кнопки
- краткое и
п
оследовательное - до выбора нужного
параметра.
Нажатие одной из кнопок.
Следует
нажать и удерживать
кнопку
в течение определенного времени.
Поворот регулятора в направлении,
указанном стрелкой.
Выполнение операции возможно
только с помощью пульта ДУ.
Выполнение операции возможно
только с помощью основного модуля.
INFO
Remote
ONLY
Main Unit
ONLY
UX-G68_TOC.fm Page 1 Friday, April 13, 2007 1:52 PM
2
`
Меры предосторожности
Установка
• Для предотвращения перегрева установите систему
в место с достаточной циркуляцией воздуха.
• Установите систему на ровной поверхности в сухом
месте с умеренной температурой—от 5°C до 35°C.
• Устройство должно быть установлено на
достаточном расстоянии от телевизора.
• Установите динамики подальше от телевизора,
чтобы исключить появление помех на экране
телевизора.
Источники питания
• При отсоединении шнура питания от сетевой
розетки тяните вилку, а не шнур.
Конденсация влаги
На линзах внутри системы влага может
конденсироваться в следующих случаях:
• После включения обогрева помещения
• В сыром помещении
• При переносе системы из холодного места в теплое.
В подобных случаях возможно нарушение в работе
системы. В этом случае оставьте систему
включенной на несколько часов, пока влага не
испарится, отсоедините шнур питания от розетки,
затем снова его подключите.
Перегрев
• Обеспечьте надлежащую вентиляцию в месте
установки системы. Недостаточная вентиляция
может привести к перегреву и повреждению
системы.
Прочие сведения
• При попадании внутрь системы металлического
предмета или жидкости отсоедините шнур питания
от сети и обратитесь к дилеру, прежде чем
продолжать эксплуатацию системы.
• Если вы не собираетесь пользоваться системой
длительное время, отсоедините шнур питания от
стенной розетки.
При обнаружении какой-либо неполадки следует
вынуть шнур питания из сетевой розетки и
обратиться к дилеру.
Назначение
Вступление .....................................................1
Типы воспроизводимых дисков/файлов................2
Как пользоваться данным руководством..............2
Подключения .................................................3
Индикаторы на дисплее...............................6
Основные функции—Воспроизведение....7
Основные функции—Hастройка
звучания и других параметров ..............12
Настройка громкости.............................................12
Настройка звучания...............................................12
Создание трехмерного звукового
эффекта
—
3D Phonic
............................................13
Объемное звучание наушников............................13
Настройка автоматического звучания для
DVD-видео Повышение уровня .........................13
Настройка яркости дисплея .................................13
Настройка уровня аудиовхода .............................14
Изменение режима развертки..............................14
Изменение тональности изображения................. 14
Настройка часов ....................................................15
Автоматическое отключение питания.................15
Особые функции проигрывателя
DVD/VCD .....................................................16
Выбор звуковой дорожки......................................16
Выбор языка субтитров.........................................17
Выбор угла просмотра ...........................................17
Выбор воспроизведения неподвижных
изображений........................................................17
Воспроизведение бонусной группы......................17
Функция „чистый голос”—Clear Voice..................18
Воспроизведение спецэффектов.........................18
Дополнительные функции
воспроизведения .....................................19
Программирование порядка воспроизведения
—функция Воспроизведение по программе ....19
Воспроизведение в произвольном порядке........20
Повторное воспроизведение ................................21
Запрет извлечения диска—функция
защиты от детей .................................................21
Операции с экранной панелью .............................22
Функции для файлов аудио/видео..........26
Дополнительные операции с кассетой...28
Запись на кассету ..................................................28
Синхронизированная запись.................................29
Использование караоке.............................30
Соло (караоке) .......................................................30
Микширование микрофона ...................................31
Программирование порядка песен каrаоке
—воспроизведение программ каrаоке................. 32
Работа с таймером ......................................33
Использование меню настройки..............35
Дополнительная информация ..................37
Дополнительные сведения о системе..................37
Устранение неисправностей.................................41
Управление телевизором JVC с помощью
пульта ДУ............................................................. 43
Технические характеристики ...............................44
Указатель .....................................................45
НЕ устанавливайте систему рядом
с источниками тепла и в местах,
подверженных воздействию прямых
солнечных лучей, пыли и вибрации.
НЕ трогайте шнур питания мокрыми
руками.
Не закрывайте вентиляционные
отверстия. Если эти отверстия закрыты
газетой, тканью и пр., отвод тепла будет
затруднен.
НЕ разбирайте систему - внутри нее нет
частей, обслуживаемых пользователем.
UX-G68_TOC.fm Page 2 Friday, April 13, 2007 1:52 PM
3
• Подключите выход AV напрямую к видеовходу
телевизора. При подключении выхода AV к
телевизору через видеомагнитофон могут возникать
помехи при просмотре дисков с защитой от записи.
Помехи также могут возникнуть при подключении
выхода AV к видеодвойке.
Не подключайте сетевой шнур питания к сетевой
розетке до тех пор, пока не выполните все
остальные соединения.
110V
127V
220V 230V
-240V
VOLTAGE
SELECTOR
Передняя панель
Потяните вниз крышку до тех пор, пока не услышите щелчок.
От портативного аудио устройства
См. стр. 5.
От устройства класса накопителя USB
См. стр. 5.
От наушников
См. стр. 7.
К сетевой розетке
Подсоедините сетевой шнур
питания к сетевой розетке
только после выполнения всех
остальных соединений.
6
От цифрового входа
цифрового аудио компонента
См. стр. 5.
5
От входа телевизора/монитора
См. стр. 5.
4
От активного сабвуфера
См. стр. 4.
3
От AM/FM антенны
См. стр. 4.
1
От динамиков
См. стр. 4.
2
Переключатель напряжения
См. стр. 5.
Подключения
Задняя панель
Комплект принадлежностей
Проверьте наличие в комплекте следующих
принадлежностей.
• FM-антенна (1 шт.)
• Рамочная AM-антенна (1 шт.)
•Композитный видеокабель (прилагается) (
1 шт.
)
• Пульт ДУ (1 шт.)
• Батареи (2 шт.)
При отсутствии каких-либо принадлежностей
немедленно обращайтесь по месту приобретения.
connection.fm Page 3 Friday, April 13, 2007 1:52 PM
4
AM/FM
-антенна
Сборка рамочной АМ-антенны
Подключение AM/FM-антенны
Для лучшего FM-приема
• Отсоедините комплектную FM-антенну и подключите
к наружной FM-антенне с помощью провода
сопротивлением 75
Ω
с разъемом коаксиального типа
(IEC или DIN45325).
намик
• При подключении кабелей динамиков соблюдайте
полярность: красный к (+), черный к (–).
Подключение активного сабвуфера
Сабвуфер используется для воспроизведения
басов на левом и правом каналах, но не может
воспроизводить сигналы LFE на многоканальных
дисках DVD.
•Перед подключения модуля к источнику питания
необходимо убедиться в том, что активный
сабвуфер выключен.
1
Вытяните антенну так, чтобы
обеспечить оптимальное качество
приема.
FM-антенна (в комплекте)
Рамочная AM-антенна
(в комплекте)
Наружная
FM-антенна
(не входит в комплект
)
• ЗАПРЕЩАЕТСЯ подключать больше
одного динамика к каждому выходу.
• ЗАПРЕЩАЕТСЯ двигать динамики - это
может привести к повреждению ножек
в их основании.
2
CAUTION:
От правого
динамика
От левого
динамика
Красный
Черный
Нажать и удерживать
ОтменитьВставить
3
SUBWOOFER
OUT
От активного
сабвуфера
(не входит в
комплект)
connection.fm Page 4 Friday, April 13, 2007 1:52 PM
5
Телевизор/монитор
Подключите разъемы нужного кабеля:
компонентный кабель (COMPONENT), кабель
S-VIDEO или видео-кабель (VIDEO).
• Для воспроизведения в режиме прогрессивной
развертки (см. стр. 14) используйте гнезда
видеовыхода COMPONENT.
• После подключения телевизора выберите нужный режим
видеосигнала, соответствующий типу соединения. См.
„Изменение режима развертки” - стр. 14.
Цифровой аудиокомпонент
• Выберите настройку параметра „ЦИФРОВОЙ АУДИО
ВЫХОД” в меню „АУДИО” в соответствии с
подключенным устройством цифрового аудио (см. стр.
36). При неправильном выборе настройки может
появиться громкий звук, вызывающий повреждение
динамиков.
• С помощью QP Link (Quick Portable Link) можно с
легкостью начать воспроизведение портативного
аудио устройства на данном модуле. Для получения
дополнительной информации см. стр 11.
• Если внешнее устройство не оснащено стереовыходом
под мини-штекер, используйте адаптер для
подключения мини-штекера к соответствующему
аудиовыходу.
• К данной системе можно подключить устройство класса
накопителя USB, например, флэш-ПЗУ, накопитель на
жестком диске, устройство для считывания
мультимедийных карт и т.д. Для получения
дополнительной информации см. стр. 10 и стр. 37.
•
При нажатии USB MEMORY
3
система определяет
устройство класса накопитель USB и на экране
телевизора появляется экран управления.
Для
получения дополнительной информации см. стр 26.
•Вы не можете подключить компьютер к
терминалу USB MEMORY устройства.

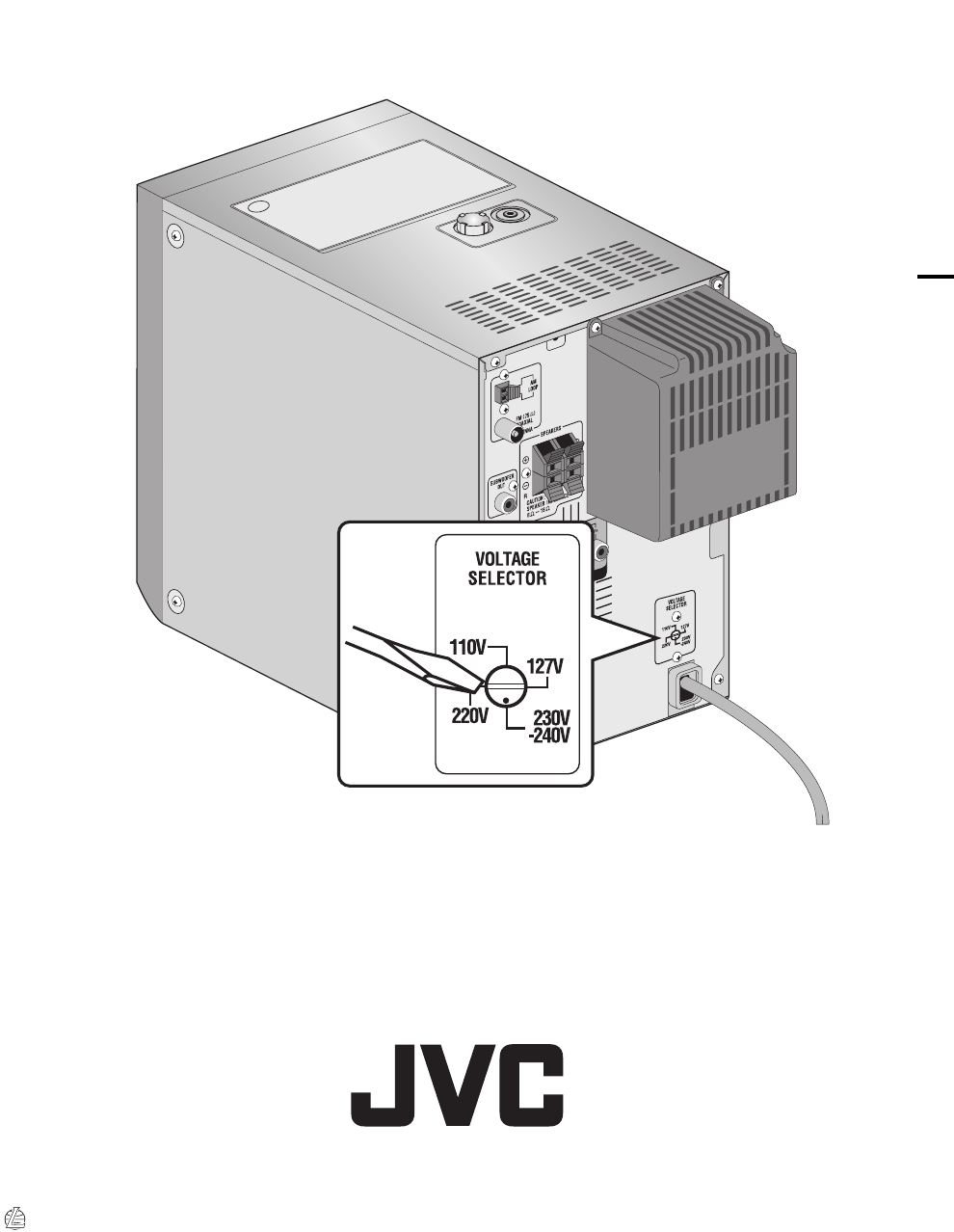

Перед подключением своей системы
Установите правильное напряжение,
используемое в своей стране, с помощью
переключателя с задней стороны.
Подготовка пульта ДУ
• Утилизируйте батареи надлежащим образом
согласно федеральным, региональным и местным
нормативным требованиям.
Использование пульта ДУ
Направляйте пульт ДУ на датчик приема сигнала
управления как можно ближе по прямой. При
направлении пульта ДУ по диагонали рабочий диапазон
(около 5 м) может уменьшаться.
При подключении портативного аудио
устройства (AUX)
4
Зеленый
Синий
Красный
Кабель компонентного видео
(не входит в комплект)
Кабель S-видео (не входит в комплект)
Композитный видеокабель
(прилагается)
5
Защитная заглушка
Мини-штекер стерео
(не входит в комплект) На передней
панели
При подключении устройство класса
накопителя USB
ЗАПРЕЩАЕТСЯ разряжать,
закорачивать, разбирать, нагревать и
сжигать батареи.
Кабель USB
(не входит
в комплект)
На передней
панели
110V
127V
220V 230V
-240V
VOLTAGE
SELECTOR
Можно использовать
отвертку для установки
переключателя в положение,
соответствующее
подключаемому
напряжению.(См. также
обратную сторону обложки).
R6(SUM-3)/AA(15F)
connection.fm Page 5 Friday, April 13, 2007 1:52 PM
6
Индикаторы на дисплее
Индикаторы на дисплее предназначены для отображения различной информации при работе системы.
Перед началом эксплуатации системы ознакомьтесь с назначением этих индикаторов.
1Индикатор QP Link (Quick Portable Link)
• Загорается при включении функции QP Link.
2Индикаторы формата диска
• SVCD: загорается при воспроизведении дисков в
формате SVCD.
• VCD: загорается при воспроизведении дисков в
формате VCD.
• CD: загорается при воспроизведении дисков в
формате CD.
• DVD: загорается при воспроизведении дисков в
формате DVD.
3Индикаторы аудиоформата файлов
• MP3: загорается, когда текущая запись имеет
формат MP3.
• WMA: загорается, когда текущая запись имеет
формат WMA
.
4Индикатор 3D PHONIC
• Загорается при включении режима 3D Phonic.
• Загорается, когда активен режим HP Surround.
5Индикатор C.VOICE (Clear Voice)
• Загорается при включении функции Clear Voice.
6Индикаторы PG/PL
• PG: загорается при обращению к диску формата
DVD-VR.
• PL: загорается при обращению к списку
воспроизведения на диске формата DVD-VR.
7Индикаторы диапазона радиочастот
• AM: загорается при переключении на станцию в
диапазоне AM.
• FM: загорается при переключении на станцию в
диапазоне FM.
8Индикаторы режима приема FM
• ST (стерео): загорается в режиме уверенного
стереофонического приема FM-стереостанции.
• MONO: загорается в режиме монофонического
приема FM-стереостанции.
9Индикатор S.TURBO (Sound Turbo)
• Загорается при включении режима Sound Turbo
II
.
pИндикатор PRGR. (Прогрессивная развертка)
• Загорается при включении режима прогрессивной
развертки.
qОсновной дисплей
• При прослушивании радио: показывает диапазон
(или запрограммированный номер) и частоту
вещания станции.
• При выборе „AUX”: появляется индикатор „AUX”.
• При воспроизведении диска или файла:
отображается текущее состояние.
• После выбора „TAPE”: появится индикация „TAPE”.
wИндикатор B.S.P. (неподвижные изображения)
• Загорается при обнаружении
неподвижных
изображений во время воспроизведения диска DVD-
аудио.
eИндикатор AHB PRO
• Загорается при включении активного
сверхнизкочастотного выхода
(A ctive Hyper Bass Pro).
rИндикатор BONUS
• Загорается при обнаружении
диска DVD-аудио с
бонусной группой
.
tИндикатор USB
• Загорается при выборе „USB MEMORY” в качестве
источника.
yИндикаторы режима воспроизведения
• PRGM: загорается при включении режима
воспроизведение по программе.
• RND: загорается при активизации режима
воспроизведение в произвольном порядке.
•
(Повтор)1
:
– : загорается при включении повторного
воспроизведения одной дорожки/раздела/
фрагмента повтора.
– : загорается при включении повторного
воспроизведения одной группы/эпизода/всех
дорожек.
uИндикатор функции караоке
• MIC: загорается, когда подключен микрофон.
• V.MASK (Voice Mask): загорается, когда активен
режим Voice Mask.
iИндикатор A.STBY (автоматический переход в
режим ожидания)
• Загорается при включении автоматического
перехода в режим Auto Standby.
• Мигает, когда воспроизведение диска
останавливается при включенной функции Auto
Standby.
oREC - индикатор записи
•Загорается во время записи.
;2 3 индикаторы (направление движения ленты)
-Загорается для указания текущего
направления движения ленты.
-Редко мигает во время воспроизведения или
записи.
-Часто мигает во время перемотки ленты.
a
Индикатор
SLEEP
• Загорается при включении таймера
самоотключения.
sИндикаторы ежесуточного таймера
•:
загорается, когда ежесуточный таймер в режиме
ожидания или в режиме настройки; мигает во время
работы.
• 1/2/3:
загорается, когда ежесуточный таймер (1, 2 или
3) в режиме ожидания или работает; мигает во время
настройки.
•REC:
загорается, когда таймер записи в режиме
ожидания или работает: мигает.
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QPLink
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
124
35
678
ewrt yqp9uio;a s
1
connection.fm Page 6 Friday, April 13, 2007 1:52 PM
7
Основные функции
—
Воспроизведение
1Включите питание.
Выключается лампа STANDBY на основном
модуле.
• Можно также включить систему при помощи
кнопок выбора источника сигнала, не нажимая
AUDIO.
• Данная система включается и активизирует
источник сигнала AUX при начале
воспроизведения на внешнем устройстве при
активизированной функции QP Link.
(Подробнее см. стр. 11.)
2Выберите источник сигнала.
Если выбранный источник готов к работе,
воспроизведение начинается автоматически.
• При нажатии кнопки AUX включается
воспроизведение на внешнем устройстве.
3Настройте громкость.
4Ниже приводится описание
операций с выбранным
источником сигнала.
Отключение системы (переход в
режим ожидания)
Можно сократить энергопотребление, нажав
кнопку DIMMER (удерживая SHIFT) для
выключения дисплея в ждущем режиме.
• При выключенном дисплее QP Link не работает.
Цифровые
кнопки
Пульт ДУ
Процедуры, описанные в этом руководстве, как
правило, выполняются при помощи кнопок на
пульте ДУ. Тем не менее, вы можете
использовать кнопки и органы управления
основного модуля, если они имеют одинаковое
(или сходное) название или обозначение.
Индикатор STANDBY на основном
блоке начинает светиться красным
светом.
• Даже в ждущем режиме происходит
незначительное потребление
энергии.
Индивидуальное прослушивание
Подключите наушники к гнезду PHONES на
основном модуле. Звук из динамиков
прекратится. Не забудьте понизить
громкость перед тем, как подключить или
надеть наушники.
• При отключении наушников динамики вновь
начанают работать.
НЕ выключайте систему (в ждущий режим),
если установлен высокий уровень
громкости. В противном случае включение
громкого звука при следующем включении
системы или запуске воспроизведения
может причинить вред вашему слуху и
повредить динамики и/или наушники.
Basic.fm Page 7 Friday, April 13, 2007 1:41 PM
8
Прослушивание радио
Настройка внутренних интервалов
тюнера AM
Перед использованием тюнера необходимо
выбрать соответствующий внутренний интервал
поиска для средних волн (AM) в вашем регионе.
•Это можно выполнить только, когда система
находится в режиме ожидания.
1Выберите диапазон AM.
2Выключите питание.
3
Выберите соответствующий интервал поиска
для средних волн AM в вашем регионе.
Выбор диапазона (FM или АМ)
Настройка на радиостанцию
После выбора FM или AM...
Индикация частоты на дисплее начнет изменяться. При
обнаружении радиостанции (частоты) с уверенным
приемом частота перестает изменяться.
• При последовательном нажатии кнопки происходит
ступенчатое изменение частоты.
Для прекращения поиска вручную
нажмите
любую их этих кнопок.
При плохом приеме FM-станции
На дисплее загорается индикатор MONO. Качество
приема улучшится, но стереофонический эффект
исчезнет—система будет работать в монофоническом
режиме.
Для восстановления стереофонического
эффекта
снова нажмите данную кнопку (индикатор
MONO погаснет).
Программирование
радиостанций
Вы можете запрограммировать 30 FM-станций и 15 АМ-
станций.
1Настройтесь на радиостанцию.
• В памяти системы также сохраняется
монофонический режим приема
запрограммированной FM-станции, если он был
включен.
2Включите режим ввода номера программы.
• Следующая процедура должна быть завершена,
пока на дисплее мигает данная индикация.
INFO
Main Unit
ONLY
FM AM
FM/AM
/AUX AUX
(удерживая нажатой...)
(удерживая нажатой...)
DVD/CD
AM 9KHZ
AM 10KHZ
DISPLAY
(Интервал 10 кГц)
(Интервал 9 кГц)
Пульт ДУ: Основной модуль:
Пульт ДУ: Основной модуль:
FM/AM
/AUX
FM/AM
/AUX
GROUP/TITLE SKIP
DOWN UP
Remote
ONLY
FM/PLAY
MODE
Remote
ONLY
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
ENTER/SET
Basic.fm Page 8 Friday, April 13, 2007 1:41 PM
9
3Выберите номер программы для
сохраненной радиостанции.
• Вы также можете использовать кно
пку
¡
или
1
.
4Сохраните станцию в памяти.
Настройка на запрограммированную
радиостанцию
1Выберите диапазон (FM или АМ).
2Выберите номер программы для
сохраненной радиостанции.
• Вы также можете использовать кнопку
¡
или
1
.
Воспроизведение кассет
Установка кассеты
Допускается воспроизведение лент типа I.
Примеры:
Чтобы выбрать станцию под
номером 5, нажмите кнопку 5.
Чтобы выбрать станцию под
номером 10, нажмите кнопку 10.
Чтобы выбрать станцию под
номером 15, нажмите 10, 1,
затем 5.
Чтобы выбрать станцию под
номером 30, нажмите 10, 3,
затем 0.
Примеры:
Чтобы выбрать станцию под
номером 5, нажмите кнопку 5.
Чтобы выбрать станцию под
номером 10, нажмите кнопку 10.
Чтобы выбрать станцию под
номером 15, нажмите 10, 1,
затем 5.
Чтобы выбрать станцию под
номером 30, нажмите 10, 3,
затем 0.
1
4
7
10
2
5
8
3
6
9
10
0
ENTER/SET
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
Remote
ONLY
FM AM
FM/AM
/AUX
AUX
1
4
7
10
2
5
8
3
6
9
10
0
Запуск: Останов:
Для перемотки назад/быстрой перемотки
ленты вперед:
Пульт дистанционного управления:
Главное устройство:
Нажмите Вставьте Закройте
Стороной с лентой, повернутой
Нажмите дважды, когда
„TAPE” не выбрано в
качестве текущего
GROUP/TITLE SKIP
Быстрая перемотка вперед.
Перемотка назад.
DOWN
Перемотка назад.
UP
Быстрая перемотка вперед.
Basic.fm Page 9 Friday, April 13, 2007 1:41 PM
10
Воспроизведение диска/файла
Прежде чем приступить к воспроизведению диска/
файла, ознакомьтесь с его структурой.
• Диск DVD-видео содержит „эпизоды”, которые,
в свою очередь, состоят из „разделов”; диски DVD-
аудио/MP3/WMA/WAV/MPEG-1/MPEG-2/ASF/DivX
содержат „группы”, которые состоят из „дорожек”;
диски JPEG содержат „группы”, которые состоят из
„файлов”; диски CD/SVCD/VCD содержат только
„дорожки”.
•
Для получения информации о воспроизведении
MP3/WMA/
WAV/
JPEG/MPEG-1/MPEG-2/ASF/DivX, а
также файлов в устройстве класса накопителя USB,
см. также стр. 26.
Установка диска
Диск можно установить во время воспроизведения
другого источника сигнала.
• При использовании 8-см диска кладите его во
внутреннюю выемку лотка.
Для закрывания лотка
снова нажмите 0 .
• При нажатии DVD/CD 3 диск автоматически
закрывается и начинается воспроизведение (в
зависимости от внутренней программы диска).
Подключение устройстве класса
накопителя USB
Возможно подключение устройстве класса накопителя
USB (см. стр. 5) во время воспроизведения другого
источника.
• При нажатии USB MEMORY 3 , система определяет
устройство класса накопитель USB, на экране
телевизора появляется экран управления и начинается
воспроизведение.
• Для безопасного отключения устройстве класса
накопителя USB необходимо отключать его только
после выключения системы.
Воспроизведение диска/файла
•
Во время воспроизведения диска/файла:
Эта
система может сохранять в памяти позицию остановки
и, призапуске воспроизведения нажатием кнопки DVD/
CD 3 или USB MEMORY 3 (даже в режиме ожидания),
начинать воспроизведение с данного места —функция
Возобновление воспроизведения. (Когда вы
останавливаете воспроизведение, на дисплее
появляется индикация „RESUME”.)
Для полной остановки при включенной функции
возобновления воспроизведения
дважды нажмите
кнопку 7. (Для отмены режима продолжения см.
раздел „ВОЗОБНОВЛЕНИЕ” на странице 36.)
• При управлении этой системой на экране телевизора
появляются управляющие значки (см. таблицу).
Выбор эпизода/группы
При воспроизведении диска/файла...
• Можно выбрать эпизод/группу непосредственно при
помощи нажатия цифровой кнопки после нажатия
GROUP/TITLE (за исключением дисков DVD-VR).
• При воспроизведении дисков в формате MP3/WMA/
WAV появляется название группы.
Выбор раздела/дорожки
• Для VCD/SVCD необходимо отменить PBC (см.
следующую страницу).
При воспроизведении диска/файла...
Поиск определенной области
диска
При воспроизведении диска/файла...
• Скорость поиска изменяется, как показано выше,
за исключением дисков/файлов MP3/WMA/WAV/
DivX. Для дисков/файлов MP3/WMA/WAV/DivX
скорость поиска и цифры на экране телевизора
различны.
• При просмотре видеодисков звук во время поиска
не выводится.
Чтобы вернуться к обычному режиму
воспроизведения,
нажмите DVD/CD 3 или USB
MEMORY 3 (в зависимости от типа источника
сигнала).
Начало
воспроизведения:
Пауза: Остановка:
Чтобы отменить
паузу, нажмите
DVD/CD 3 или
USB MEMORY 3 .
INFO
DVD/CD
USB
MEMORY
DVD/CD USB
Вспомогательные экранные символы
• Во время воспроизведения на экране телевизора
могут появляться следующие значки:
В начале сцены, снятой под разными
углами.
В начале сцены с разным
озвучиванием.
В начале сцены с разными субтитрами.
• Следующие значки на экране телевизора
показывают текущие действия.
, , , , ,
• Для отключения экранных символов см. пункт
„ГИД ПО ЭКРАНУ” в меню „ДРУГИЕ” на стр. 36.
• При каждом нажатии
кнопки 4 вы можете
возвратиться к началу
текущего раздела/
дорожки.
Remote
ONLY
GROUP/TITLE SKIP
(удерживайте нажатой...)
GROUP/TITLE SKIP
Remote
ONLY
SLOW
+
–
x2 x5
x10 x20 x60
x2 x5
x10 x20 x60
Basic.fm Page 10 Friday, April 13, 2007 1:41 PM
11
• Для DivX каждый раз при нажати кнопки > или <
можно переходить к следующей сцене с интервалом
30 секунд или 5 минут, в зависимости от файла DivX.
Прямой поиск
Можно непосредственно выбрать необходимый эпизод/
раздел/дорожку и начать его воспроизведение.
• Для диска DVD-видео вы можете выбрать эпизод
до начала воспроизведения, а выбрать раздел -
только после включения воспроизведения.
Воспроизведение с помощью меню диска
7 Для DVD-видео/DVD-аудио:
1Показать меню диска.
2Выбрать пункт меню диска.
• Для некоторых дисков вы также можете выбирать
пункты меню путем ввода его номера с помощью
цифровых кнопок.
7 Для SVCD/VCD с функцией PBC:
При воспроизведении диска с функцией PBC на
дисплее появляется „PBC”.
При появлении меню диска на экране телевизора
выберите нужный пункт меню. Начнется
воспроизведение выбранного пункта.
Для отмены PBC
нажмите 7, затем выберите дорожку.
Воспроизведение начнется с выбранной дорожки.
Для повторного включения функции PBC
нажмите
7 (дважды, если включено возобновление
воспроизведения), затем нажмите кнопку DVD/CD 3 .
Воспроизведение портативного
аудио устройства
С помощью QP Link (Quick Portable Link) можно с
легкостью начать воспроизведение с портативного
аудиоустройства, подключенного к разъему AUX.
• Убедитесь в том, что уровень звука на вашем
портативном аудиоустройстве достаточно высок,
чтобы система могла определить звуковой сигнал.
Включение QP Link
При включенной функции QP Link подключение
портативного устройства к разъему AUX и начало
воспроизведения приводит к следующим
результатам:
• Во время прослушивания другого источника...
Автоматически меняет истчник на AUX. (При замене
AUX на другой источник функция QP Link будет
отключена.)
• Если система находится в режиме ожидания...
Включает систему и автоматически включает
источник AUX (за исключением тех случаев, когда
дисплей выключен).
Во время воспроизведения устройства с помощью QP
Link...
Примеры:
Для выбора номера 5
нажмите 5.
Для выбора номера 10
нажмите 10.
Для выбора номера 15
нажмите 10, 1, затем 5.
Для выбора номера 30
нажмите 10, 3, затем 0.
Примеры:
Для выбора номера 5
нажмите 5.
Для выбора номера 10
нажмите 10.
Для выбора номера 15
нажмите 10, 1, затем 5.
Для выбора номера 30
нажмите 10, 3, затем 0.
Remote
ONLY
1
4
7
10
2
5
8
3
6
9
10
0
Remote
ONLY
TOP MENU/PG MENU/PL
TV CH
ENTER/SET
TV CH
1
4
7
10
2
5
8
3
6
9
10
0
Переход к следующей или предыдущей
странице текущего меню:
Возврат к предыдущему меню:
GROUP/TITLE SKIP
Переход к следующей странице.
Переход к предыдущей
странице.
RETURN
10
(удерживайте нажатой...)
Remote
ONLY
INFO
AHB PRO
QP LINK
QPL ON
QPL OFF
(исходные настройки)
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
При включенной
функции QP Link
появляются значки.
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
Значки исчезают,
когда звуковой
сигнал прекращается
или становится
слишком слабым.
Basic.fm Page 11 Friday, April 13, 2007 1:41 PM
12
Настройка громкости
Вы можете настраивать уровень громкости в
пределах от VOL MIN до 40 (VOL MAX).
Для мгновенного снижения громкости
Настройка звучания
Частотное усиление звучания
Усиление низких и высоких частот—функция Sound
Turbo
II
.
• При включении Sound Turbo
II
автоматически
включается функция AHB Pro, и ее выключение
невозможно.
(Индикатор AHB PRO не загорается несмотря на
то, что данная функция включена.)
Усиление низких частот
При выключенной функции Sound Turbo
II
насыщенность басов хорошо поддерживается
независимо от уровня громкости—Active Hyper
Bass Pro.
• При включенной функции Sound Turbo II параметр
AHB Pro изменить нельзя.
Пульт ДУ
Основной модуль
SOUND
TURBO
AUDIO VOL
+,–
A.STANDBY
SLEEP
ENTER/SET
AHB PRO
DISPLAY
CLOCK/TIMER
BASS/TREBLE
VFP
DVD/AUX
LEVEL
DIMMER
SCAN MODE
SHIFT
FADE
MUTING
,, ,
3D PHONIC
CANCEL
SOUND
TURBO
VOLUME +,–
3D PHONIC/
HP SURROUND
Пульт ДУ: Основной модуль:
Для восстановления исходной
громкости
снова нажмите данную
кнопку или настройте громкость.
AUDIO VOL
TV VOL
VOLUME
Remote
ONLY
FADE
MUTING
INFO
SOUND
TURBO
TURBO ON
TURBOOFF
Remote
ONLY
AHB PRO
QP LINK
AHB ON
AHB OFF
(удерживайте нажатой...)
Основные функции
—
Настройка звучания и других параметров
Basic.fm Page 12 Friday, April 13, 2007 1:41 PM
13
Настройка тональности
Низкие и высокие частоты можно настраивать в
пределах от –3 до +3.
Настройка низких частот
Настройка высоких частот
Создание трехмерного звукового
эффекта—3D Phonic
• Эта функция не работает для дисков MPEG-1/
MPEG-2/ASF/DivX.
При воспроизведении диска...
Объемное звучание наушников
Вы можете наслаждаться эффектом объемного
звучания с помощью наушников.
• Эти функции предназначены только для
воспроизведения с диска/устройства класса
накопителя USB.
• Эта функция не работает для дисков MPEG-1/
MPEG-2/ASF/DivX.
При воспроизведении диска...
• Если подключить наушники во время работы режима 3D
Phonic, автоматически включается режим объемного
звучания наушников (SURR ON).
• Когда режим 3D Phonic выключен, а режим объемного
звучания наушников включен (SURR ON),
отсоединение наушников вызовет активизацию
режима 3D Phonic (ACTION).
Настройка автоматического звучания для
DVD-видео Повышение уровня
На дисках DVD-видео звук иногда бывает записан на более
низком уровне, чем на других дисках и источниках. Вы
можете установить повышенный уровень для
установленного диска DVD-видео, чтобы не настраивать
громкость при смене источника.
• Данная функция может использоваться только для
дисков, записанных в формате DVD-видео и DVD-VR.
Настройка яркости дисплея
Вы можете уменьшить яркость дисплея.
*„AUTO DIM” не работает для дисков CD/MP3/WMA/WAV.
Пульт ДУ: Основной
модуль:
ДЕЙСТВИЕ
Подходит для динамичных фильмов
и спортивных программ.
ДРАМА
Создает естественное приятное
звучание. Для просмотра фильмов,
позволяющих расслабиться.
ТЕАТР
Создает звучание, напоминающее
звук в просторном театре.
Remote
ONLY
BASS/
TREBLE
BASS TREBLE
AUDIO VOL
TV VOL
Отмена
BASS/
TREBLE
BASS TREBLE
AUDIO VOL
TV VOL
Отмена
4
3D PHONIC
(удерживайте нажатой...)
Пульт ДУ: Основной
модуль:
SURR ON Исходный уровень записи.
NORMAL
Исходный уровень записи.
MIDDLE Повышение выходного уровня (но ниже,
чем „HIGH”).
HIGH
Повышение выходного уровня (выше, чем
„MIDDLE”). (исходные настройки)
DIM ON Уменьшение яркости дисплея.
AUTO DIM* Выключает подсветку дисплея при
начале воспроизведения диска в
видеоформате.
• При остановке воспроизведения
подсветка дисплея включается.
4
3D PHONIC
(удерживайте нажатой...)
SURR ON
SURR OFF
Remote
ONLY
DVD/AUX
LEVEL
NORMAL MIDDLE
HIGH
Remote
ONLY
1
DIMMER
DIM ON
AUTO DIM
DIM OFF
(удерживайте нажатой...)
(Отмена)
Basic.fm Page 13 Friday, April 13, 2007 1:41 PM
14
Настройка уровня
аудиовхода
Если звук с компонента, подключенного к гнезду AUX,
становится слишком громким или слишком тихим при
переключении с другого входа на гнездо „AUX”, то вы
можете изменить уровень аудиовхода через гнездо AUX
(не меняя уровень громкости).
Если в качестве источника выбран „AUX”...
Изменение режима
развертки
Выберите телевизионную систему и режим
видеосигнала в соответствии с типом своего телевизора.
Если вы используете компонентный (COMPONENT)
кабель для подключения системы к выходу телевизора
с прогрессивной разверткой, тогда вы сможете
наслаждаться высококачественным изображением
прямо с встроенного DVD-проигрывателя, выбрав для
этого режим
„
PAL PRG” или
„
NTSC PRG”.
Изменение тональности
изображения
• При просмотре воспроизводимого изображения на
экране телевизора вы можете выбрать настроенную
тональность изображения или настроить ее по своему
вкусу и сохранить данную настройку.
Выбор тональности изображения
1Во время воспроизведения активируйте экран
настройки VFP.
2Выберите предварительно настроенную
тональность изображения.
Чтобы удалить этот экран,
снова нажмите VFP,
удерживая SHIFT.
Настройка тональности изображения
1
Выберите „ПОЛЬЗОВАТЕЛЬ1” или „ПОЛЬЗОВАТЕЛЬ2”.
• Выполните действия, описанные выше в пунктах
1
и 2.
2Выберите параметр для настройки.
AUX LVL1 Выберите данную настройку в том случае.
если звук слишком громкий при выборе
„AUX LVL2”. Данную настройку
рекомендуется использовать при
подключении к разъему AUX
аудиоустройства, отличного от
портативного аудиоустройства.
AUX LVL2 Выберите данную настройку в том случае.
если звук слишком громкий при выборе
„AUX LVL3”.
AUX LVL3 Выберите эту настройку для
прослушивания портативного
аудиоустройства (исходная настройка).
PAL Выберите для обычной телевизионной
системы PAL.
PAL PRG Выберите для телевизионной системы PAL с
прогрессивной разверткой.
Используется для получения изображения
улучшенного качества с прогрессивной
разверткой в системе PAL.
NTSC Выберите для обычной телевизионной
системы NTSC.
NTSC PRG Выберите для телевизионной системы NTSC
с прогрессивной разверткой.
Используется для получения изображения
улучшенного качества с прогрессивной
разверткой в системе NTSC.
Remote
ONLY
AUX LVL1 AUX LVL2
DVD/AUX
LEVEL
AUX LVL3
Remote
ONLY
INFO
SCAN MODE
9
PAL PRGPAL
NTSC PRG NTSC
ENTER/SET
(удерживайте
нажатой...)
ОБЫЧНЫЙ Обычно используется эта
настройка.
КИНОТЕАТР
Эта настройка хорошо
подходит для просмотра
фильмов.
ПОЛЬЗОВАТЕЛЬ1/
ПОЛЬЗОВАТЕЛЬ2 Вы можете настраивать
параметры и сохранять их.
ГАММА
Настроить, если нейтральный цвет
выглядит слишком ярким или темным
(от –3 до +3).
ЯРКОСТЬ
Настроить, если изображение в целом
выглядит слишком ярким или темным
(от –8 до +8).
КОНТРАСТ.
Настроить, если если дальние и
ближние точки выглядят
неестественно (от –7 до +7).
НАСЫЩЕНИЕ
Настроить, если выглядит слишком
белым или слишком черным (от –7 до +7).
ОКРАСКА
Настроить, если цвет человеческой
кожи выглядят неестественно (от –7
до +7).
ЧЕТКОСТЬ
Настроить, если изображение
выглядит нечеткое (от –8 до +8).
Remote
ONLY
(удерживайте нажатой...) На телевизоре
NORMAL CINEMA
USER2 USER1
ENTER/SET
TV CH
TV CH
Basic.fm Page 14 Friday, April 13, 2007 1:41 PM
15
3Настройте параметр.
4Повторите пункты со 2 по 3 для настройки
остальных параметров.
Для стирания этого экрана
снова нажмите VFP,
удерживая SHIFT.
Настройка часов
Ежедневные таймеры не могут работать без
предварительной настройки встроенных часов
(см. страницу 33).
•Для выхода из режима установки часов нажмите
CLOCK/TIMER (удерживая нажатой SHIFT).
• В случае ошибки ввода нажмите CANCEL
(удерживая нажатой SHIFT) или CLOCK/TIMER
(удерживая нажатой SHIFT). Вы можете вернуться
к предыдущему пункту.
1Включите режим установки часов.
• Если вы уже выставляли часы, последовательно
нажимайте кнопку, пока не включится режим
установки часов.
2Установите время.
•Установите часы, затем минуты.
Теперь встроенные часы функционируют.
Проверка времени во время воспроизведения
Например: во время воспроизведения диска...
*Только во время воспроизведения диска.
**DVD-VR: номер программы/номер списка
воспроизведения и номер раздела.
DVD-аудио/MP3/WMA/WAV/JPEG/MPEG-1/
MPEG-2/ASF/DivX: номер группы и дорожки/
файла.
DVD-видео: номер эпизода и раздела.
Автоматическое отключение питания
Автоматический переход в режим
ожидания
Если включен автоматический переход в режим
ожидания, на дисплее горит индикатор A.STBY.
При завершении воспроизведения диска
индикатор A. STBY начинает. Если в течение 3
минут после того, как индикатор начнет мигать, вы
не предпримите никаких действий, система
автоматически отключится (в режим ожидания).
Таймер самоотключения
Вы можете настроить время автоматического
отключения системы.
1Укажите время (в минутах).
2Подождите, пока индикация выбранного
времени пропадет с экрана.
Для проверки времени, оставшегося до
отключения, нажмите SLEEP, удерживая SHIFT.
• Путем последовательного нажатия кнопки вы
можете изменить время отключения.
ENTER/SET
TV CH
TV CH
Remote
ONLY
INFO
MP3
1
WMA
RND
3DPHONIC
BONUS
TA
B
PRO
PRGM
USB
D
VD
MIC
V.MASK C.V
O
L
-
(удерживайте нажатой...)
CLOCK/TIMER
6
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
ENTER/SET
DISPLAY
Таймер
Исходная
информация Тип диска/
файла*
Заголовок и
номер раздела**
Remote
ONLY
A.STANDBY
3
(удерживайте нажатой...)
Отмена
Вкл.
SLEEP
2
10 20 30 60 90 120 150 180
(удерживайте нажатой...)
Отмена
Basic.fm Page 15 Friday, April 13, 2007 1:41 PM
16
Особые функции проигрывателя DVD/VCD
Выбор звуковой дорожки
Для DVD-видео/DivX:
При воспроизведении
раздела, содержащего аудиозапись на различных
языках, вы можете выбрать требуемый язык.
Для DVD-аудио:
При воспроизведении дорожки,
содержащей различные аудиоканалы, вы можете
выбрать требуемый аудиоканал.
Для DVD-VR и SVCD/VCD:
При воспроизведении
дорожки вы можете выбрать требуемый
аудиоканал.
• Вы можете также выбрать звуковую дорожку при
помощи экранной панели (см. стр. 22).
При воспроизведении DVD-видео...
При воспроизведении DVD-аудио/DivX...
Во время воспроизведения DVD-VR, SVCD или
VCD...
• Диск SVCD может содержать 4 аудиоканала. SVCD
обычно используют эти 4 канала для двух 2-
канальных записей (ST1/ST2).
Пульт ДУ
Цифровые
кнопки
ST1/ST2/
ST
Прослушивание обычного стереозвука
(2 канала).
L1/L2/L Прослушивание левого аудиоканала.
R1/R2/R Прослушивание правого аудиоканала.
Remote
ONLY
INFO
AUDIO/MPX
1/3 3/3
2/3
1/3 2/3 3/3
Пример:
1
1/3
2
2/3
3
3/3
Пример:
AUDIO/MPX
ST1 ST2 L1
R2 L2 R1
ST L R
SVCD
DVD-VR/VCD
UniqueDVD.fm Page 16 Friday, April 13, 2007 2:03 PM
17
Выбор языка субтитров
Для DVD-видео/DivX:
При воспроизведении раздела,
содержащего субтитры на различных языках, вы
можете выбрать требуемый язык субтитров для показа
на экране телевизора.
Для DVD-VR:
Во время воспроизведения можно
включить или отключить субтитры.
Для SVCD:
При воспроизведении вы можете выбрать
субтитры, даже если на данном диске субтитры
отсутствуют.
• Вы можете также выбрать язык субтитров при помощи
экранной панели (см. стр. 22).
при воспроизведении DVD-видео/DivX
1
2
при воспроизведении DVD-VR...
при воспроизведении SVCD...
Выбор угла просмотра
Только для DVD-видео:
При воспроизведении
раздела, содержащего записи съемки под разными углами,
вы можете просматривать сцены под разными углами.
• Вы можете также выбирать углы просмотра при
помощи экранной панели (см. стр. 22).
при воспроизведении...
Выбор воспроизведения неподвижных
изображений
Только для DVD-аудио:
При воспроизведении
дорожки, содержащей ссылку на неподвижные
изображения (B.S.P.), вы можете выбрать
изображение (перейти к этой странице) для показа
на экране телевизора.
• Если дорожка содержит ссылку на неподвижные
изображения (B.S.P.), то они обычно автоматически
показываются во время воспроизведения.
• Вы можете также выбрать страницу с изображением
при помощи экранной панели (см. стр. 25).
Воспроизведение бонусной группы
Только для DVD-аудио:
Некоторые диски DVD-аудио
содержат специальные
„
бонусные группы
”
с ограниченным
доступом.
• Для воспроизведения бонусной группы вам необходимо
ввести „специальный код” (разновидность пароля) этой
группы. Способ получения номера ключа зависит от диска.
1Выберите бонусную группу.
• Бонусная группа обычно записывается последней
(например, если диск содержит „4 группы”, включая
бонусную, то она будет четвертой).
• Подробнее о выборе дополнительной группы см.
„Выбор эпизода/группы” стр. 10.
Продолжение на следующей странице
Remote
ONLY
PA G E
SUBTITLE
1/3
1/3
TV CH
TV CH
Пример:
1/3 3/3
2/3
1/3 2/3
JAPANESE
3/3
ON OFF
PA G E
SUBTITLE
SUBTITLE
Каждый раз при
нажатии кнопки
(удерживая SHIFT)
неподвижное
изображение (при его
наличии)
последовательно
сменяется.
Remote
ONLY
1
1/3
2
2/3
3
3/3
1
1/3
2
2/3
3
3/3
Пример:
(удерживайте нажатой...)
8
ANGLE
Remote
ONLY
PA G E
SUBTITLE
(удерживайте нажатой...)
Remote
ONLY
UniqueDVD.fm Page 17 Friday, April 13, 2007 2:03 PM
18
2Введите номер ключа.
3
Следуйте инструкциям на экране.
Для отмены ввода номер ключа
нажмите 7...
Функция
„
чистый голос
”
—Clear Voice
При воспроизведении диска или устройства
класса накопителя USB Вы можете использовать
функцию Clear Voice для обеспечения чистоты
голоса исполнителей или звучания диалогов
кинофильмов. При включенной функции Clear Voice
на дисплее загорается индикатор C.VOICE.
•Эта функция работает для многоканальных
дисков с кодированием центрального канала и
2-канальных дисков с активной функцией 3D
Phonic.
Воспроизведение спецэффектов
Пауза воспроизведения
Покадровое воспроизведение
1При воспроизведении...
2
Покадровое переключение неподвижных
изображений.
Для возврата к обычному режиму
воспроизведения
нажмите DVD/CD 3 .
Замедленное воспроизведение
• Эта функция не работает для дисков MPEG-1/
MPEG-2/ASF/DivX.
1При воспроизведении...
2
Выберите скорость замедленного
воспроизведения.
* Только для DVD-видео.
Для возврата к обычному режиму
воспроизведения
нажмите DVD/CD 3 .
Повтор предыдущих сцен
(нажатием одной кнопки)
• Эта функция доступна только при воспроизведении
DVD-видео/DVD-VR.
при воспроизведении...
Увеличение
1при воспроизведении...
2Перемещение увеличиваемой области.
Чтобы отменить функцию Zoom
, последовательно
нажимайте ZOOM (удерживая SHIFT) до тех пор,
пока на экране телевизора не появится сообщение
„ЗУМ ВЫКЛЮЧ”
.
Пауза: Восстановление обычного
воспроизведения:
При воспроизведении...
Запускается
воспроизведение
неподвижных
изображений.
0
ENTER/SET
1
4
7
2
5
8
3
6
9
Remote
ONLY
5
C.VOICE
C.VOICE
(удерживайте нажатой...)
ВЫКЛ.
Remote
ONLY
INFO
DVD/CD
Запускается
воспроизведение
неподвижных
изображений.
Позиция воспроизведения
смещается на 10 секунд
назад от текущей позиции
(только в пределах одного
эпизода).
SLOW +
–
1/32 1/16 1/8 1/4 1/2
1/32 1/16 1/8 1/4 1/2
Начинается замедленное воспроизведение
в обратном направлении
*
.
Начинается замедленное воспроизведение
в прямом направлении.
ZOOM 1
ZOOM OFF
ZOOM
7
ZOOM 2 ZOOM 3 ZOOM 4
ZOOM 6 ZOOM 5
(удерживайте нажатой...)
TV CH
TV CH
UniqueDVD.fm Page 18 Friday, April 13, 2007 2:03 PM
19
Дополнительные функции воспроизведения
Программирование порядка воспроизведения
— функция Воспроизведение по программе
Вы можете запрограммировать последовательность
воспроизведения разделов или дорожек (до 99)
перед началом воспроизведения.
•
Режим воспроизведения по программе не может
использоваться для DVD-VR/JPEG/MPEG-1/MPEG-2
/
ASF/DivX, а также файлов в устройстве класса
накопителе USB.
• Функция Возобновление воспроизведения не
работает вместе с функцией Воспроизведение по
программе.
1
Перед началом воспроизведения
включите
функцию Воспроизведение по программе.
2Выберите разделы или дорожки для
воспроизведения по программе.
• Для DVD-видео/DVD-аудио/MP3/WMA/WAV:
1Выберите номер эпизода или группы.
2Выберите номер раздела или дорожки.
3Повторите пункты 1 и 2.
• Для SVCD/VCD/CD:
1Выберите дорожки.
Пульт ДУ
Основной модуль
Цифровые
кнопки
Прямой ввод номеров:
Примеры:
Для ввода номера 5
нажмите 5.
Для ввода номера 10
нажмите 10.
Для ввода номера 15
нажмите 10, 1, затем 5.
Для ввода номера 30
нажмите 10, 3, затем 10.
Remote
ONLY
INFO
FM/PLAY
MODE
PROGRAM RANDOM
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
На дисплее
На телевизоре
Отмена
No Group/Title Track/Chapter
1
2
3
4
5
6
7
8
9
10
1
4
7
10
2
5
8
3
6
9
10
0
Продолжение на следующей странице
AdvancedDisc.fm Page 19 Thursday, April 26, 2007 7:43 PM
20
3Начните воспроизведение.
Проверка программной последовательности
Перед началом воспроизведения или после него...
• Для проверки запрограммированной
последовательности вы также можете
использовать кнопку 4 или ¢ .
Изменение программы
Перед началом воспроизведения или после него...
Выход из режима воспроизведения по
программе
Перед началом воспроизведения или после него...
Воспроизведение в произвольном
порядке
Вы можете воспроизводить разделы или дорожки
в произвольной последовательности.
• Режим воспроизведения в произвольном порядке не
может использоваться для DVD-VR/JPEG/MPEG-
1/
MPEG-2/ASF/DivX, некоторых дисков DVD, а
также файлов в устройстве класса накопителе
USB.
1Перед началом воспроизведения включите
функцию воспроизведения в произвольном
порядке.
2Начните воспроизведение.
Выход из режима воспроизведения в
произвольном порядке
Перед началом воспроизведения или после него...
Воспроизведение
начнется в
запрограммированном
вами порядке.
Пропуск трека: Пауза:
Остановка:
Для возобновления
нажмите DVD/CD
3
.
Чтобы удалить последнюю дорожку/файл:
Удаление всей
программы:
Чтобы добавить
другую дорожку/
файл к программе:
Повторите пункт 2.
DVD/CD
GROUP/TITLE SKIP
TV CH
TV CH
В запрограммированной
последовательности.
В обратной
последовательности.
CANCEL
0
(удерживайте нажатой...)
CANCEL
0
(удерживайте нажатой...)
FM/PLAY
MODE
PROGRAM RANDOM
Отмена
Начинается
воспроизведение в
произвольном порядке.
При завершении
воспроизведения диска
воспроизведение в
произвольном порядке
прекращается.
Пропуск
раздела/
дорожки:
Пауза: Остановка:
Для возобновления
нажмите DVD/CD
3
.
Remote
ONLY
FM/PLAY
MODE
PROGRAM RANDOM
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
Отмена
DVD/CD
FM/PLAY
MODE
PROGRAM RANDOM
Отмена
AdvancedDisc.fm Page 20 Friday, April 13, 2007 1:53 PM
21
Повторное воспроизведение
• Вы можете также выбрать режим повторного
воспроизведения при помощи экранной панели (см. стр.
23и 24).
• Для MP3/WMA/WA
V
/JPEG/MPEG-1/MPEG-2/ASF/
DivX - см. стр. 27.
Повторное воспроизведение
Включение режима повторного воспроизведения.
• Для DVD-видео:
При воспроизведении...
• Для DVD-аудио:
Перед началом или во время воспроизведения...
•Для CD
/
SVCD/VCD:
Перед началом или во время воспроизведения
(без PBC для SVCD/VCD)...
• Для DVD-VR:
При воспроизведении исходной программы...
При воспроизведении списка программ...
* При воспроизведении по программе и в
произвольном порядке вместо этой индикации
отображается „REP STEP” и режимы
повторного воспроизведения для любых дисков
переключаются в представленной ниже
последовательности.
Повтор фрагмента A-B
Вы можете повторять воспроизведение фрагмента,
указав его начальную (А) и конечную (В) точки.
• Воспроизведение в режиме Повтор фрагмента А-В
может использоваться для MP3/WMA/
WA
V
/
MPEG-1/
MPEG-2/ASF/DivX, некоторых дисков DVD, а также
файлов в устройство класса накопителе USB.
1При воспроизведении (без PBC для SVCD/
VCD) выберите начальную точку (А).
2Выберите конечную точку (B).
Для отключения режима повтора А-В
снова
нажмите REPEAT A-B, удерживая SHIFT.
• Режим повторного воспроизведения А-В также
отключается при остановке воспроизведения или
при пропуске раздела или дорожки.
Запрет извлечения диска
—функция защиты от детей
Вы можете заблокировать лоток диска, чтобы
предотвратить извлечение диска.
• Это возможно, только когда система находится в режиме
ожидания.
При закрытом лотке диска...
Для отмены функции блокировки
повторите эту
процедуру. На дисплее появится „UNLOCKED”.
REP CHAP
*Повтор текущего раздела.
REP TTL Повтор текущего эпизода.
REP TRK*Повтор текущей дорожки.
REP GRP Повтор текущей группы.
REP PG Повтор текущей программы.
REP ALL Повтор диска или программы.
REP PL Повтор текущего списка программ.
Remote
ONLY
INFO
REPEAT
REP OFF
REP CHAP REP TTL
*
REPEAT A-B
(Отмена)
REPEAT
REP OFF
REP TRK REP GRP
*
REPEAT A-B
(Отмена)
REPEAT
REP OFF
REP TRK REP ALL
REPEAT A-B
*
(Отмена)
REPEAT
REP OFF
REP CHAP REP PG
REP ALL
REPEAT A-B
(Отмена)
REPEAT
REP OFF
REP CHAP REP PL
REPEAT A-B
(Отмена)
На дисплее начинает
мигать .
• Если включен
телевизор, на экране
появляется .
Индикация
прекращает мигать.
• На экране телевизора
появляется .
• Вы можете выполнить
поиск конечной точки
при помощи кнопки
¡
.
REP OFF
REP STEP REP ALL
(Отмена)
REP OFF
REP STEP REP ALL
REPEAT
REPEAT A-B
(удерживайте нажатой...)
A-
REPEAT
REPEAT A-B
(удерживайте нажатой...)
A-B
Main Unit
ONLY
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
12 3
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
(удерживайте нажатой...)
AdvancedDisc.fm Page 21 Friday, April 13, 2007 1:53 PM
22
Операции с экранной
панелью
Вы можете посмотреть информацию на диске
и воспользоваться некоторыми функциями с
помощью экранной панели.
Remote
ONLY
INFO
TOTAL
1:25:58
CHAP
23
USB
TIME 00:00:58
213
Экранные панели
DVD-видео
2
OFF
1/3 1/3 1/3
TIME
4
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/ 3 1/1
TIME 0:00:58
CHAP 3
Dolby D
3/2.1ch
13
DVD-аудио
OFF 1/ 3
TIME
TRACK
DVD-AUDIO GROUP 14 TIME 0:00:58
TRACK 23
1/ 3
PAGE
2
4
13
LPCM
2/0.0ch
SVCD
2
OFF
1/3 1/3 1/3
TIME
4
TITLE
14
TOTAL
1:25:58
CHAP
23
SVCD
TIME OFF ST1
TRACK 3
13
1/3
-/ 4
TIME 0:00:58
VCD
2
OFF
1/3 1/3 1/3
TIME
4
TITLE
14
TOTAL
1:25:58
CHAP
23
VCD
TIME OFF ST
TRACK 3
13
TIME 0:00:58
CD
2
OFF
1/3 1/3 1/3
TIME
4
TITLE
14
TOTAL
1:25:58
CHAP
23
CD
TIME OFF
TRACK 3
13
TIME 0:00:58
MPEG-1/MPEG-2/ASF/DivX
TOTAL
1:25:58
CHAP
23
FILE
TIME 00:00:58
213
USB для MPEG-1/MPEG-2/ASF/DivX
DVD-VR
Информация на экранной панели
1Тип диска
2Информация о воспроизведении
Индикация Значение
Dolby D, LPCM Формат аудиозаписи
3/2.1ch, 2/0.0ch Номер канала
Текущий эпизод
Текущий раздел
Текущая группа
Текущая дорожка
Текущий эпизод
Текущий список воспроизведения
Индикация времени
3
Режимы работы
Индикация Значение
Воспроизведение
/ Поиск вперед/назад
/ Замедленное
воспроизведение вперед/
назад
Пауза
Стоп
4
Функциональные значки
(в выпадающем меню)
Индикация Значение
Изменение индикации
времени.
Повторное воспроизведение.
Поиск по времени.
Поиск раздела.
Поиск дорожки.
Изменение языка или канала
аудиозаписи
(см. также стр. 16).
Изменение языка субтитров
(см. также стр. 17).
Изменение угла просмотра
(см. также стр. 17).
Изменение страницы
(см. также стр. 17).
TITLE
2
CHAP
3
GROUP 1
TRACK
14
TOTAL
1:25:58
TIME
OFF
CHAP.
TRACK
1/3
1/3
1/3
PAGE 1 / 5
OSDOperation.fm Page 22 Friday, April 13, 2007 1:53 PM
23
Управление при помощи экранной панели
Пример: Выбор языка (французский) субтитров
для DVD-видео
Когда диск выбран в качестве источника
сигнала...
1Активируйте полную экранную панель.
* Не отображается для дисков MP3/WMA/WAV/
JPEG/MPEG-1/MPEG-2/ASF/DivX и файлов в
устройстве класса накопителя USB.
2Выберите (путем выделения) нужный пункт.
3Активируйте всплывающее окно.
4Выберите нужный пункт в этом окне.
5Завершите настройку.
Отключение экранной панели
Изменение настройки времени
Вы можете изменить настройку времени при
помощи экранной панели и в окне дисплея
основного модуля.
1При воспроизведении активизируйте
экранную панель и выпадающее меню.
2Выберите (путем выделения) .
3Измените настройку времени.
Отключение экранной панели
Повторное воспроизведение
• См. также стр. 21.
1При воспроизведении диска (без PBC для
SVCD/VCD) активируйте полную экранную
панель.
• Повторное воспроизведение может быть
включено перед началом воспроизведения (не
доступно для DVD-видео/DVD-VR).
2Выберите .
3Активируйте всплывающее окно.
Всплывающее окно
исчезвет с экрана.
ON SCREEN
OFF
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TIME 0:00:58
CHAP 3
Dolby D
3/2.1ch
DVD-VIDEO TITLE 2 TIME 0:00:58
CHAP 3
Dolby D
3/2.1ch
*
*
исчезает
OFF
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TIME 0:00:58
CHAP 3
Dolby D
3/2.1ch
ENTER/SET
1/3 1/3 1/3
TOTAL
1:25:58
CHAP
23
TITLE 2
1/31/31/1
TOTAL 1:01:58
CHAP 3
TV CH
TV CH
1/3 1/3 1/3
T
ITLE
14
TOTAL
1:25:58
CHAP
23
TITLE 2
1/32/31/1
TOTAL 1:01:58
CHAP 3
ENTER/SET
ON SCREEN
Подробное описание следующих функций см. также
в „Управление при помощи экранной панели”.
TIME Время с момента начала
воспроизведения текущего раздела/
дорожки (за исключением DVD-VR).
REM Оставшееся время воспроизведения
текущего раздела/дорожки
(за исключением DVD-VR).
TOTAL Время с момента начала
воспроизведения диска.
T. REM Оставшееся время воспроизведения
диска.
OFF
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TIME 0:00:58
CHAP 3
Dolby D
3/2.1ch
TIME
ENTER/SET
TOTAL 1:01:58T. REM 0:35:24
REM 0:11:23
TIME 0:00:58
ON SCREEN
OFF
OFF
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TOTAL 1:01:58
CHAP 3
Dolby D
3/2.1ch
Продолжение на следующей странице
OSDOperation.fm Page 23 Friday, April 13, 2007 1:53 PM
24
4Выберите требуемый режим повторного
воспроизведения.
*
1
При воспроизведении диска DVD-VR появляется
„PG”, при воспроизведении списка
воспроизведения появляется „PL”.
*
2
При воспроизведении по программе и в произвольном
порядке появляется „ШАГ”.
5Завершите настройку.
Повтор фрагмента A-B
• См. также стр. 21.
1При воспроизведении активируйте полную
экранную панель.
2Выберите .
3Активируйте всплывающее окно.
4Выберите „A-B”.
5Выберите начальную точку (A).
6Выберите конечную точку (B).
Для отключения режима повтора А-В повторите
пункты с
1
по
3
и выберите „ВЫКЛЮЧЕНО” в пункте
4
.
Поиск по времени
Вы можете перейти к определенной точке путем
задания времени до нее от начала
воспроизведения.
1При воспроизведении (без PBC для SVCD/
VCD) активируйте полную экранную панель.
• Поиск по времени можно использовать до
запуска воспроизведения (не доступно для DVD-
видео/DVD-VR).
2Выберите .
3Активируйте всплывающее окно.
4Введите время.
Вы можете указать время в часах/минутах/
секундах.
• Значение часа (даже „0”) следует вводить
обязательно,
но последние нули (последние два нуля в
приведенных выше примерах) вводить не
требуется.
•
Для исправления ввода
нажмите курсор
<
для
удаления последнего знака.
5Завершите настройку.
Поиск раздела/дорожки
Вы можете выполнить поиск по номеру раздела
(DVD-видео/DVD-VR) или дорожки (DVD-аудио).
1При воспроизведении активируйте полную
экранную панель.
2Выберите или .
A-B
Повтор фрагмента (см. ниже).
НАИЗВАНИЕ
*1
Повторение текущего
эпизода
.
ГРУППА
Повтор текущей группы.
ВСЕ
Повтор диска (кроме DVD) или
программы.
ГЛАВА*2Повторение текущего раздела.
ДОРОЖКА
*2
Повтор текущей дорожки.
ВЫКЛЮЧЕНО
Отмена повторного
воспроизведения.
Начинается повтор фрагмента A-B.
Выполняется повторное
воспроизведение выбранного
фрагмента.
• Перед нажатием ENTER/SET можно
выполнить поиск конечной точки при
помощи кнопки
¡
.
ENTER/SET
OFF
OFF
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TOTAL 1:01:58
CHAP 3
Dolby D
3/2.1ch
OFF
TIME
T
DVD-VIDEO
TIME OFF CHAP.
A–B
Dolby D
3/2.1ch
TV CH
TV CH
ENTER/SET
1/3
TIME
TITLE
14
C
H
DVD-VIDEO TITLE 2
TIME A- CHAP. 1/3
C
Dolby D
3/2.1ch
ENTER/SET
Примеры:
Для перехода к точке 1
(часы): 02 (минуты): 00
(секунды), нажмите 1, 0,
2, 0, затем 0.
Для перехода к точке 54
(минуты): 00 (секунды),
нажмите 0, 5, 4, 0, затем 0.
Система начнет
воспроизведение
диска с указанного времени.
OFF
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TIME 0:00:58
CHAP 3
TIME _ : _ _ : _ _
Dolby D
3/2.1ch
0
1
4
7
2
5
8
3
6
9
ENTER/SET
CHAP. TRACK
OSDOperation.fm Page 24 Friday, April 13, 2007 1:53 PM
25
3Активизируйте всплывающее окно.
4Введите номер раздела/дорожки.
•
Для исправления ввода
воспользуйтесь
цифровыми кнопками, чтобы во всплывающем
окне появился правильный номер.
5Завершите настройку.
Воспроизведение неподвижных
изображений
Только для DVD-аудио: При воспроизведении
дорожки, содержащей ссылку на неподвижные
изображения (B.S.P.), вы можете выбрать
изображение (перейти к этой странице) для
показа на экране телевизора.
•Если дорожка содержит ссылку на неподвижные
изображения (B.S.P.), то они обычно
автоматически показываются во время
воспроизведения.
1При воспроизведении DVD-аудио
активируйте полную экранную панель.
2Выберите .
3Активизируйте всплывающее окно.
4Выберите неподвижное изображение.
5Завершите настройку.
Экран управления для дисков DVD-R/
-RW в формате DVD-VR
Экран управления появляется на экране телевизора
при вызове списка программ (PG) или списка
воспроизведения (PL).
Выбор типа воспроизведения
Выбор элемента списка и начало
воспроизведения
Примеры:
Для выбора раздела/
дорожки 5 нажмите 5.
Для выбора раздела/
дорожки 10 нажмите 1,
затем 0.
Для выбора раздела/
дорожки 15 нажмите 1,
затем 5.
Для выбора раздела/
дорожки 30 нажмите 3,
затем 0.
Система начнет
воспроизведение найденного
раздела или дорожки.
CHAPTER _
1/3 1/3 1/3
TIME
TITLE
14
TOTAL
1:25:58
CHAP
23
DVD-VIDEO TITLE 2
TIME OFF CHAP. 1/31/31/1
TOTAL 1:01:58
CHAP 3
Dolby D
3/2.1ch
0
1
4
7
2
5
8
3
6
9
ENTER/SET
PAGE 1 / 5
OFF 1/3
TIME
TRACK
DVD-AUDIO GROUP 14 TIME 0:00:58
TRACK 23
1/5
PAGE
1
LPCM
2/0.0ch
1/3
P 14 TIME 0:00:58
TRACK 23
3/5
PAGE
3
TV CH
TV CH
ENTER/SET
Выбор списка
программ:
Выбор списка
воспроизведения:
Для отмены выбора списка снова нажмите эту кнопку.
Пример: При выборе списка программ.
Пример: При выборе списка воспроизведения.
1Порядковый номер
2Дата записи
3Каналы записи
4Время записи
5Эпизод
6Полоса выделения (текущий выбор)
7Номер раздела
8Время воспроизведения
TOP MENU/PG MENU/PL
ENTER/SET
TV CH
TV CH
OSDOperation.fm Page 25 Friday, April 13, 2007 1:53 PM
26
Функции для файлов аудио/видео
Функции
экрана управления
Можно находить и воспроизводить нужные
позиции с помощью экрана управления для
файлов MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/
ASF/DivX.
Экран управления для файлов MP3/
WMA/WAV/JPEG/MPEG-1/MPEG-2/ASF/
DivX
Экран управления появляется на экране
телевизора автоматически при загрузке диска или
при подключении и выборе устройство класса
накопителя USB, на котором записаны файлы в
формате MP3, WMA, WAV, JPEG, MPEG-1, MPEG-2,
ASF или DivX.
Переключение полосы выделения между
списком групп и списком дорожек
Выбор элемента списка
Пульт ДУ
Remote
ONLY
INFO
Пример: Во время воспроизведения диска MP3.
1Номер текущей группы/общее число групп
2Текущая группа
3Список групп
4Информация о дорожке (тег ID3 версии 1.0:
только для MP3/WMA/WAV)
5Текущая дорожка
6Настройки случайного воспроизведения/
воспроизведения по программе (за
исключением USB)
7Настройка повторного воспроизведения
8Время с момента начала воспроизведения
текущей дорожки (кроме JPEG)
9Значок режима работы
0Номер текущей дорожки/общее число дорожек в
текущей группе (общее число дорожек на
загруженном диске)
-Полоса выделения
=Список дорожек
• Если на диске или устройстве записаны различные
типы файлов (MP3, WMA, WAV, JPEG, MPEG-1,
MPEG-2, ASF и DivX), выберите нужный тип
файлов для воспроизведения (см. стр. 35).
Перемещение полосы
выделения к элементу списка.
• При перемещении полосы
выделения во время
воспроизведения файла MP3/
WMA/WAV или диска DVD-VR
(PG/PL) воспроизведение
выбранной дорожки
начинается автоматически.
Group : 2 / 3
TIME : 00:00:14REPEAT STEP
Track : 6 / 14 (Total 41)
Spring
Summer
Fall
Winter
Track Information
Cloudy.mp3
Fair.mp3
Fog.mp3
Hail.mp3
Indian summer.mp3
Rain.mp3
Shower.mp3
Snow.mp3
Thunder.mp3
Typhoon.mp3
Wind.mp3
Winter sky.mp3
Title
Rain
Artist
Album
1
2
5
4
8
7
6
9
0
-
3
RANDOM
=
Переключение полосы
на список дорожек.
Переключение полосы
на список групп.
TV CH
TV CH
OSDOperation.fm Page 26 Friday, April 13, 2007 1:53 PM
27
Запуск воспроизведения
• При начале просмотра дорожки JPEG/MPEG-1/
MPEG-2/ASF/DivX экран управления исчезает.
• Для выключения слайд-шоу и вывода текущего
неподвижного изображения нажмите
8
.
• Можно выбрать группу непосредственно при
помощи нажатия цифровой кнопки после нажатия
GROUP/TITLE (за исключением дисков DVD-VR).
Повтор воспроизведения MP3/WMA
/WAV
Перед началом или во время воспроизведения...
Повтор слайд-шоу для JPEG
Перед началом или во время воспроизведения...
Для повтора воспроизведения MPEG-1/MPEG-2/
ASF/DivX
Перед началом или во время воспроизведения...
*
Во время воспроизведения по программе и в
произвольном порядке вместо соответствующей
индикации появляется сообщение „REP STEP”.
Для увеличения файлов JPEG
• Во время слайд-шоу увеличение неподвижного
изображения невозможно.
1
При воспроизведении неподвижного
изображения...
• Во время слайд-шоу нажмите 8 для вывода
текущего неподвижного изображения, затем...
2Перемещение увеличиваемой области.
Чтобы отменить функцию Zoom,
последовательно
нажимайте ZOOM (удерживая SHIFT) до тех пор, пока на
экране телевизора не появится сообщение „ЗУМ
ВЫКЛЮЧ”.
Для JPEG:
Выделенная дорожка
(неподвижное изображение)
будет отображаться, пока
не выберите другой
элемент.
Нажмите одну из кнопок,
в зависимости от текущего
выбора.
Начинается
воспроизведение слайд-
шоу. Каждая дорожка
(неподвижное изображение)
отображается около 3
секунд, затем сменяется
другим.
Для остальных файлов:
Воспроизведение
начинается с выбранной
дорожки.
• Воспроизведение также
можно начать при помощи
нажатия DVD/CD 3 или
USB MEMORY 3 .
Выбор группы:
Пропуск дорожки: Остановка
воспроизведения:
ENTER/SET
DVD/CD
USB
MEMORY
DVD/CD USB
ENTER/SET
GROUP/TITLE SKIP
(удерживайте нажатой...)
GROUP/TITLE SKIP
REP TRK
*
Повтор текущей дорожки.
REP GRP Повтор текущей группы.
REP ALL Повтор диска.
REPEAT
REP OFF
REP TRK
*
REP GRP
REP ALL
REPEAT A-B
(Отмена)
REPEAT
REP OFF
REP GRP REP ALL
REPEAT A-B
(Отмена)
REPEAT
REP OFF
REP TRK
*
REP GRP
REP ALL
REPEAT A-B
(Отмена)
ZOOM
7
(удерживайте нажатой...)
TV CH
TV CH
OSDOperation.fm Page 27 Friday, April 13, 2007 1:53 PM
28
Дополнительные операции с кассетой
Запись на кассету
Допускается запись на ленты типа I.
•Для воспроизведения кассеты см. информацию
на стр. 9.
1Вставьте кассету с возможностью записи.
2Выберите и запустите воспроизведение из
источника
-
„
FM
”
,
„
AM
”
,
„
DVD/CD
”
,
„
USB MEM
”
или
„
AUX
”
.
•Во время записи с диска или с устройства USB
также можно использовать
„
Cинхронизированная запись
”
(см. стр. 29).
3Начните запись.
Пульт ДУ
Основной модуль
ВАЖНАЯ ИНФОРМАЦИЯ
Может быть незаконным записывать или
воспроизводить материалы, защищенные
авторскими правами, без соответствующего
разрешения их владельцев.
Останов записи:
INFO
Стороной с лентой, повернутой
Нажмите Вставьте Закройте
REC
На главном устройстве
AdvancedTape_US.fm Page 28 Friday, April 13, 2007 1:53 PM
29
Синхронизированная запись
Вы можете начать и остановить воспроизведение
и запись на ленту одновременно.
Запись целых дорожек
1Установите диск или подключите
запоминающее устройство USB и вставьте
кассету для записи.
•Нажмите DVD/CD 3 или USB MEMORY 3 для
выбора текущего источника воспроизведения,
затем нажмите 7.
2Начните запись.
•Во время завершения воспроизведения* или
записи и воспроизведение, и запись
останавливаются одновременно.
* Для DVD-видео: После завершения
воспроизведения ролика с предварительной
информацией.
•Когда лента достигнет своего конца, и
воспроизведение, и запись останавливаются
одновременно.
Запись только избранных дорожек
Во время прослушивания диска или
запоминающего устройства USB можно указать
дорожки для записи на ленту (за исключением
DVD-видео/DVD-VR).
1Начните воспроизведение диска/файла.
2Во время воспроизведения нужной для
записи дорожки...
3Повторите действия 1 и 2 для записи других
дорожек.
•Вы также можете установить другой диск.
На главном
устройстве
Система автоматически
создает 4-секундные
пропуски между
записываемыми на ленту
дорожками.
Запись с диска в непрерывном режиме
(
„
Live
”
)
В этом случае нежелательно вставлять 4-
секундные пропуски между дорожками на
ленте.
Для записи дорожек целиком без перерывов,
перед тем как нажать REC, приостановите
воспроизведение (нажмите DVD/CD 3 или USB
MEMORY 3 , затем нажмите 8).
Запись воспроизводимой программы
1 Выберите
„
Program Play
”
(и создайте
программу), но не начинайте
воспроизведение.
2 Нажмите REC для начала записи.
•После остановки диска запись
останавливается автоматически.
INFO
REC
Воспроизведение вернется
в начало этой дорожки, и
она будет записана на
ленту. После записи
дорожки и
воспроизведение и запись
будут остановлены
автоматически.
Защита записи
На обратной стороне кассеты есть два
небольших лепестка для защиты записей от
нежелательного удаления или перезаписи.
Чтобы защитить запись, удалите эти
лепестки.
Чтобы перезаписать защищенную кассету,
заклейте отверстия от лепестков липкой
лентой.
DVD/CD
USB
MEMORY
REC
На главном
устройстве
AdvancedTape_US.fm Page 29 Friday, April 13, 2007 1:53 PM
30
Использование Kаrаоке
Соло (Kаrаоке)
Сольное пение с использованием
дисков Kаrаоке
Вы можете получать удовольствие от Kаrаоке,
используя для этого диски (за исключением
компакт-дисков Karaoke).
•Нажав REC, вы можете записать свое сольное
выступление (на SVCD/VCD без PBC).
1Переведите регулировку MIC VOLUME в
положение MIN.
2Подключите микрофон (не входит в
комплект поставки) к гнезду MIC.
3Вставьте и начните воспроизведение диска
Kаrаоке.
4Выберите звуковую дорожку.
•Подробную информацию см. в разделе
„
Выбор
звуковой дорожки
”
на стр. 16.
5Начните петь в микрофон.
6Настройте громкость с помощью
регулировок MIC VOLUME и VOLUME.
Пульт ДУ
Основной модуль
ВАЖНАЯ ИНФОРМАЦИЯ
При подключении или отключении микрофона
устанавливайте регулировку громкости MIC
VOLUME в положение MIN.
НЕ ОСТАВЛЯЙТЕ микрофон
подключенным, если он не
используется.
INFO
VOLUME
MAXMIN
VOLUMEMIC
MAXMIN
AUDIO/MPX
VOLUME
MAXMIN
VOLUME
karaoke_US.fm Page 30 Friday, April 13, 2007 1:58 PM
31
Настройка тональности (только для
воспроизведения диска/файла)
1Активизируйте управление тональностью
(Key Control).
2Настройте тональность
•
Управление тональностью нельзя
активизировать для DVD-аудио/DVD-VR/MPEG-1/
MPEG-2/ASF/DivX.
Для деактивации управления тональностью,
нажмите KARAOKE (удерживая нажатой кнопку
SHIFT) для отключения -
„
OFF.
”
Добавление к голосу эффекта эха
Сольное пение с использованием
стерео-дисков/звуковых файлов-
наложения звука (Vocal Masking)
Вы можете использовать функцию караоке во
время воспроизведения стерео-диска или
звукового файла.
Наложение звука снижает громкость вокала любого
диска, за исключением DVD-аудио и DVD-VR.
1Переведите регулировку MIC VOLUME в
положение MIN.
2Подключите микрофон (не входит в
комплект поставки) к гнезду MIC.
3Вставьте и начните воспроизведение стерео-
диска или звукового файла.
4
Активизируйте режим маскирования вокала.
5Начните петь в микрофон.
6Настройте громкость с помощью
регулировок MIC VOLUME и VOLUME.
•Теперь можно добавить эхо к вашему голосу.
Для отключения режима наложения звука
выберите
„
OFF
”
в действии 4.
Микширование микрофона
Во время воспроизведения любого из источника
звука можно выполнить микширование микрофона.
• Нажав REC, вы можете записать свое сольное
выступление (за исключением, когда источником
воспроизведения является кассета -
„
TAPE
”
).
1Переведите регулировку MIC VOLUME в
положение MIN.
2Подключите микрофон (не входит в
комплект поставки) к гнезду MIC.
3Запустите воспроизведение источника -
„
FM
”
,
„
AM
”
,
„
DVD/CD
”
,
„
USB MEM
”
,
„
TAPE
”
или
„
AUX
”
.
4Начните петь в микрофон.
5Настройте громкость с помощью
регулировок MIC VOLUME и VOLUME.
• Теперь можно добавить эхо к вашему голосу. Во
время воспроизведения диска также можно
настроить управления тональностью и
добавить эхо.
• Если выбрать в качестве источника звука
кассету (
„
TAPE
”
), микширование микрофона
работает только во время воспроизведения
кассеты.
Для использования только микрофона выберите
„
AUX
”
в действии 3, но не начинайте
воспроизведение.
ON SCREEN
KARAOKE
KEYCON
V-CANCEL
OFF
(удерживая нажатой...)
(Отменено)
KEY KEY
Для
повышения
тональности.
Для
понижения
тональности.
(удерживая нажатой...)
MENU/PL
ECHO
ECHO ON
ECHO OFF
(удерживая нажатой...)
(Отменено)
VOLUME
MAXMIN
DVD/CD
USB
MEMORY
DVD/CD USB
ON SCREEN
KARAOKE
KEYCON
V-CANCEL
OFF
(удерживая нажатой...)
(Отменено)
VOLUME
MAXMIN
VOLUME
VOLUME
MAXMIN
VOLUME
MAXMIN
VOLUME
karaoke_US.fm Page 31 Friday, April 13, 2007 1:58 PM
32
Программирование порядка песен
Kаrаоке
—воспроизведение программ Kаrаоке
Можно запрограммировать порядок
воспроизведения названий или дорожек на
проигрывателе дисков. Можно
запрограммировать до 12 действий.
1Установите в качестве источника
„
DVD/CD
”
.
2Активизируйте воспроизведение программы
караоке.
• Индикатор PRGM мигает в этом режиме.
3Выберите песни для включения в программу
караоке.
Нажимайте нумерованные кнопки для выбора
песен в следующем порядке.
4Начните воспроизведение.
Проверка содержания программы
Во время воспроизведения программы караоке...
Изменение программы
Во время отображения программы караоке на
экране телевизора...
Выход из режима воспроизведения
программы караоке
До или после воспроизведения...
Во время воспроизведения...
1Выберите название/группу.
2Выберите раздел/дорожку.
Примеры:
Для программирования
номера 5, нажмите 5.
Для программирования
номера 10, нажмите 10.
Для программирования
номера 15, нажмите
10, 1 и затем 5.
Для программирования
номера 30, нажмите
10, 3 и затем 0.
Remote
ONLY
DVD/CD
SET UP
RESERVE
No
1
2
3
4
5
Tr/Chap
Gr/Tt
(удерживая нажатой...)
На экране телевизора
1
4
7
10
2
5
8
3
6
9
10
0
Удаление дорожек:
Добавление в программу других дорожек:
Повторите действие 3.
Удаление программы целиком:
DVD/CD
Воспроизведение
начнется в
запрограммированном
порядке.
Появится экран программы
караоке.
TV CH
TV CH
CANCEL
0
(удерживая нажатой...)
CANCEL
0
SET UP
RESERVE
(удерживая нажатой...)
SET UP
RESERVE
(удерживая нажатой...)
karaoke_US.fm Page 32 Friday, April 13, 2007 1:58 PM
33
Работа с таймером
Настройка таймера
Используя ежедневный таймер, вы можете просыпаться
под любимую музыку. С другой стороны, используя таймер
записи, вы можете автоматически записывать
радиотрансляции на магнитную ленту. Можно установить
три настройки ежедневного таймера и одну настройку для
записи; однако одновременно может быть активизирован
только один из таймеров.
• Чтобы выйти из режима настройки таймера, нажмите
CLOCK/TIMER (удерживая SHIFT).
• Для исправления ошибки ввода нажмите CANCEL
(удерживая SHIFT). Вы можете вернуться к предыдущему
пункту.
1Выберите один нужный режим настройки
таймера
-
время DAILY 1 ON, время DAILY 2
ON, время DAILY 3 ON или время REC TMR
(таймер записи) ON.
• Если часы не были установлены, при нажатии
CLOCK/TIMER (удерживая SHIFT) система
переходит в режим настройки часов.
2Выполните настройку таймера.
Повторяйте данную процедуру для следующих
параметров до завершения—
1
Установите сначала часы, затем минуты
времени включения таймера.
2
Установите сначала часы, затем минуты
времени выключения таймера.
3
Выберите источник воспроизведения—
„TUNER FM”, „TUNER AM”, „TAPE”, „DISC”, „USB
MEM” или „AUX”
.
4
Для источников „TUNER FM” и „TUNER AM”:
Выберите заранее установленный канал.
Для источника „DISC”:
Выберите номер
эпизода/группы, затем номер раздела/
дорожки.
Для источника „USB
MEM
”: Выберите номер
Группы, затем номер дорожки/файла.
Начальные заводские значения параметров
ежесуточного таймера
• DAILY 1: ON Время (6:00)/OFF Время (8:00)/
Источник (TUNER FM 1)/Уровень громкости (
——
)
• DAILY 2: ON Время (7:00)/OFF Время (9:00)/
Источник (TUNER FM 1)/Уровень громкости(
——
)
• DAILY 3: ON Время (10:00)/OFF Время (12:00)/
Источник (TUNER FM 1)/Уровень громкости (
——
)
ENTER/SET
AUDIO
CLOCK/TIMER
,
SHIFT
CANCEL
Пульт ДУ
Remote
ONLY
INFO
CLOCK/TIMER
6
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
123
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
DAILY 1
ON (Время)
DAILY 2
ON (Время)
DAILY 3
ON (Время)
(удерживая нажатой...)
REC TMR
ON (Время)
Таймер записи
Пример: При выбранном режиме настройки
ежесуточного таймера 1
Ежедневный таймер 1 Ежедневный таймер 2 Ежедневный таймер 3
Отмена
Настройка часов
(см.стр.15)
ENTER/SET
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
123
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
Timer.fm Page 33 Friday, April 13, 2007 1:58 PM
34
5Выберите уровень громкости.
• Вы можете выбрать уровень громкости
(от „1” до „40” или „VOL – –”).
При выборе „VOL – –” устанавливается уровень
громкость, который был при последнем
выключении модуля.
После завершения настройки на дисплее
последовательно появятся введенные значения
таймера.
• Данная функция недоступна для VCD с активной
функцией PBC.
Таймер записи:
1
Установите часы, а затем минуты
включения по таймеру.
2
Установите часы, а затем минуты
выключения по таймеру.
3
Выберите источник воспроизведения
-
„
TUNER FM,
”
„
TUNER AM
”
или
„
AUX
”
.
4
Для
„
TUNER FM
”
и
„
TUNER AM
”
: Выберите
предварительно установленный канал.
После завершения настройки отобразится
установленная последовательность таймера.
Уровень громкости при этом выбирается в
соответствии с регулировкой, используемой
перед последним выключением устройства.
3Выключите устройство (режим ожидания).
Включение или выключение таймера
Так как ежесуточный таймер включается
ежедневно в одно и то же время, у вас может
появитьсянеобходимость время от времени его
отключать.
Отключение таймера
1Выберите таймер для отключения (DAILY 1,
DAILY 2 или DAILY 3).
2Включите выбранный таймер.
Включение таймера
1Выберите таймер для активации (DAILY 1,
DAILY 2 или DAILY 3).
2Активируйте выбранный таймер.
3Подождите, пока индикация пропадет с
экрана.
Принцип работы ежесуточного таймера
После установки ежесуточного таймера на
дисплее загорается индикатор таймера ( ) и
индикатор номера таймера (1/2/3). Ежесуточный
таймер активируется ежедневно в одно и то же
время, пока вы его не отключите (см. далее) или
не включите другой таймер.
При наступлении времени включения
Система включается, настраивается на указанную
радиостанцию или включает воспроизведение
диска с указанного раздела или дорожки и
постепенно устанавливает указанный уровень
громкости в течение приблизительно 30 секунд.
• Во время работы режима еженедельного таймера
индикатор таймера ( ) мигает на дисплее.
При наступлении времени выключения
Система прекращает воспроизведение и
автоматическиотключается (в режим ожидания).
• Настройка таймера сохраняется в памяти, пока вы
ее не измените.
Как работает таймер записи
После установки таймера записи на дисплее
отображаются индикаторы ( ) и REC.
Таймер записи работает только один раз.
Когда наступает назначенное для записи время
Система включается, настраивается на заданную
станцию или меняет источник на „AUX”, а затем
начинает запись.
Когда наступает время выключения записи
Система прекращает запись и выключается
(переходит в режим ожидания).
• Настройка таймера остается в памяти до ее
изменения.
CLOCK/TIMER
6
Пример: Ежедневный
таймера 1
DAILY 1
Ежедневный таймер 1
DAILY 2
Ежедневный таймер 2
DAILY 3
Ежедневный таймер 3
Отмена
Настройка часов
(см.стр.15)
(удерживайте нажатой...)
ON(Время) ON(Время) ON(Время)
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
123
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
ON (Время)
REC TMR
Таймер записи
(удерживайте нажатой...)
CANCEL
0
CLOCK/TIMER
6
DAILY 1
Ежедневный таймер 1
DAILY 2
Ежедневный таймер 2
DAILY 3
Ежедневный таймер 3
Отмена
Настройка часов
(см.стр.15)
(удерживайте нажатой...)
ON(Время) ON(Время) ON(Время)
ON (Время)
REC TMR
Таймер записи
ENTER/SET
Пример: При активном ежесуточном
таймере 1 (DAILY 1)
MONO
MP3
1
PL
PG
WMA
RND
PRGR.
3DPHONIC
B.S.P. BONUS
ST
TA
NEWS INFO
AHB PRO
A.STBY
123
S.TURBO
SLEEP
PRGM
QP Link
USB
SVCDVD
MIC
V.MASK C.VOICE
L-BANDIII
AM FM
REC
REC
Timer.fm Page 34 Thursday, April 26, 2007 7:42 PM
35
Использование меню настройки
INFO
Исходные настройки
Меню настройки не может быть активизировано во
время воспроизведения.
1Нажмите SET UP.
2Нажатием (или ) выберите меню.
3Нажатием (или ) выберите пункт меню.
4Нажмите ENTER/SET.
5Нажатием (или ) выберите параметры,
затем нажмите ENTER/SET.
• Параметры настройки меню LANGUAGE см. также
„
Список языковых кодов” на стр. 42.
Для выхода из меню настройки
Нажмите SET UP.
ENTER/SET
SET UP
,, ,
Пульт ДУ
Remote
ONLY
Пункт меню Назначение
МЕНЮ ЯЗЫКОВ Выбор исходного языка меню для DVD-видео.
ЯЗЫК ДЛЯ ОЗВУЧИВАНИЯ Выбор исходного языка озвучивания для DVD-видео.
СУБТИТРЫ Выбор исходного языка субтитров для DVD-видео.
ЯЗЫК НА ЭКРАНЕ
Вы можете выбрать язык для отображения сведений на экране:
„
ENGLISH
”
,
„
CHINESE
”
или
„
SPANISH
”
(английский, китайский или испанский).
Пункт меню Назначение
ТИП МОНИТОРА
При воспроизведении дисков DVD-видео, записанных в широкоэкранном формате, выберите тип
устройства отображения, соответствующий вашему телевизору.
16:9 ОБЫЧНЫЙ/16:9 МУЛЬТИ ОБЫЧН (Широкозкранный формат): Выберите, когда
пропорции экрана телевизора настроены для значения 16:9.
16:9 АВТО/16:9 МУЛЬТИ АВТО (Широкозкранный формат): Выберите, когда Ваш
телевизор является обычным широкоформатным телевизором.
4:3 ПоЧтовый Ящик/4:3 ПоЧтовый Ящик (Преобразование Letter box): Для обычного
телевизора (формата 4:3). Вывод широкоэкранного изображения в соответствии с
шириной экрана телевизора при сохранении формата данного изображения.
4:3 PAN SCAN/4:3 MUTLI PAN SCAN (Преобразование Pan Scan):
Для обычного телевизора
(формата 4:3). Изображение увеличивается по вертикали, при этом левая и правая части изображения
срезаются.
• Для телевизоров с поддержкой нескольких телевизионных систем выберите параметр [MULTI].
ИСТОЧНИК ИЗОБРАЖЕНИЯ Вы можете обеспечить оптимальное качество изображения, правильно выбрав тип диска.
Авто: Подходит в большинстве случаев. Система распознает тип изображения
(кинопленка или видеозапись) текущего диска в соответствии с информацией
на диске.
Фильм: Для дисков с записью фильмов.
Видео: Для дисков с видеозаписью.
ЗАЩИТА ЗКРАНА Можно установить функцию заставки в положение ВКЛЮЧЕНО или ВЫКЛЮЧЕНО. Если в
течение примерно 5 минут не выполняется никаких действий, отображение выключается.
ТИП ФАЙЛА Выбор типа файла для воспроизведения.
Аудио: Воспроизведение файлов в формате MP3/WMA/WAV.
Неподвиж. картинка: Воспроизведение файлов JPEG.
Видео: Для воспроизведения файлов MPEG-1/MPEG-2/ASF/DivX.
Меню ЯЗЫК
Меню ИЗОБРАЖЕНИЕ
16:9 4:3 LB
4:3 PS
CHOICE.fm Page 35 Friday, April 13, 2007 1:59 PM
36
Пункт меню Назначение
ЦИФРОВОЙ АУДИО ВЫХОД Необходимо правильно установить этот пункт при использовании разъема „OPTICAL
DIGITAL OUT”, расположенного на задней панели.
Только РСМ: При подключении аудиоаппаратуры, способной декодировать только
линейные сигналы с импульсно-кодовой модуляцией (PCM).
Цифровой DOLBY/PCM: При подключении декодера Dolby Digital или усилителя со
встроенным декодером Dolby Digital.
Поток/PCM: При подключении декодера DTS или усилителя со встроенным декодером
DTS.
СМЕШЕНИЕ Этот параметр применяется для цифрового аудиовыхода, если параметр „ЦИФРОВОЙ
АУДИО ВЫХОД” установлен на „ТОЛЬКО РСМ”.
DOLBY SURROUND: При подключении декодера объемного звука.
Стерео: При подключении стереоресивера, проигрывателя минидисков (MD), телевизора и т.д.
СЖАТИЕ ДИН. ДИАПАЗОНА Используется для дисков DVD-видео с аудиозаписью в формате Dolby Digital и позволяет
прослушивание на низком или среднем уровне громкости.
Авто: Позволяет наслаждаться мощным звуком воспроизведения с полным динамическим
диапазоном.
ВКЛЮЧЕНО: Выберите эту настройку, если вы хотите полностью применить эффект
сжатия динамического диапазона для достижения четкого звучания при низком уровне
громкости (удобно для использования ночью).
МЕНЮ АУДИО
МЕНЮ ДРУГИЕ
Пункт меню Назначение
ВОЗОБНОВЛЕНИЕ Можно выбрать режим Resumе.
ВКЛЮЧЕНО: Возобновление воспроизведения выполняется с того места, в котором
воспроизведение было остановлено, если диск по-прежнему находится в лотке.
ВЫКЛЮЧЕНО: Отключение функции возобновления воспроизведения.
ГИД ПО ЗКРАНУ Включение и отключение экранной информации.
DivX РЕГИСТРАЦИЯ Для данной системы предусмотрен индивидуальный код регистрации.
При необходимости вы можете его подтвердить.
При воспроизведении диска с записанным кодом регистрации в целях защиты авторских
прав код регистрации системы переписывается.
CHOICE.fm Page 36 Friday, April 13, 2007 1:59 PM
37
Дополнительная информация
Дополнительные сведения о системе
Подключения
(см. стр. 3-5)
• Следует исключить контакт антенных проводников с
какимилибо другими клеммами и разъемами,
соединительными проводами или шнуром питания. Необхо
димо также обеспечить размещение антенных
проводников в стороне от металлических частей системы,
соединительных кабелей и шнура питания. Невыполнение
этих условий может привести к снижению качества
приема динамиков.
• Обязательно используйте колонки, у которых полное
сопротивление катушек динамиков соответствует
величине, указанной для выходов динамиков на задней
панели системы.
• Во избежание цветового искажения на экране
телевизора для данных динамиков предусмотрено
магнитное экранирование. Однако в случае
неправильной установки возможно появление
цветового искажения. Поэтому при установке
динамиков следует обратить внимание на следующее.
- При установке динамиков рядом с телевизором
выключите телевизор или отключите его от сети.
Выждите не менее 30 минут перед включением
телевизора.
- При использовании некоторых телевизоров помехи
возможны даже при выполнении приведенных выше
условий. В этом случае следует отодвинуть динамики
подальше от телевизора.
Основные функции—Воспроизведение
(
см. стр. 7-11)
Прослушивание радио:
• Если вы запоминаете новую станцию на уже занятом
номере, то станция, ранее запомненная под этим
номером, будет удалена.
• При отключении сетевой вилки от розетки или в случае
пропадания электроэнергии, запомненные станции
будут стерты через несколько дней. В этом случае
следует заново выполнить настройку станций.
Воспроизведение диска/файла:
• При изменении источника на DVD/CD или USB
MEMORY может потребоваться некоторое время для
его активации.
• Следующие функции не могут использоваться для
файлов в устройствах класса накопителя USB:
- Выбор угла просмотра (стр. 17)
- Воспроизведение спецэффектов (стр. 18)
-
функция Воспроизведение по программе
(стр. 19)
- Повтор фрагмента A-B (стр. 21)
- Поиск по времени (стр. 24)
• Для некоторых дисков DVD, SVCD или VCD функции
могут отличаться от приведенных в этом руководстве.
Это связано с различиями в программировании и
структуре дисков и не свидетельствует о
неисправности системы.
• Если воспроизведение диска DVD-видео продолжается
более 10 часов, вместо индикации часов появляется
символ „_”.
• Некоторые диски DVD-аудио не допускают
микширование звука на выходе. При воспроизведении
такого диска на дисплее появляется „LR ONLY”, и
система воспроизводит сигналы левого и правого
фронтальных каналов.
• При воспроизведении дисков DVD-аудио, записанных с
использованием формата MLP (Meridian Lossless
Packing - система сжатия аудиосигналов без потерь,
которая может полностью воссоздать PCM-сигнал),
сигналы распознаются как сигналы PCM, но при этом
индикатор на дисплее не светится.
• Данная система может распознавать вплоть до 4 000
дорожек на диске. Кроме того, оно может распознавать
до 150 дорожек на группу и до 99 групп на диске.
- При наличии в папке файлов, воспроизведение
которых невозможно, они также включаются в общее
число файлов.
- Воспроизводимык файлы, не относящиеся ни к какой
группе, причисляются к group 1.
• Для воспроизведения файлов с накопителя USB...
- Во время считывания диска при изменении источника
на USB MEMORY система может продолжать
воспроизведение источника DVD/CD. В этом случае
нажмите кнопку 7 на основном модуле для повторной
активации источника USB.
- При подключении устройстве класса накопителя USB
обратитесь к руководству по этому устройству.
- К системе можно подключать только один устройстве
класса накопитель USB. Не используйте концентратор
USB.
- На этой системе нельзя производить зарядку устройств
USB через разъем USB MEMORY.
- При воспроизведении файла из устройстве класса
накопителя USB нельзя отключать нгакопитель. Это
может привести к неправильной работе как самой
системы, так и накопителя.
- Компания JVC не несёт ответственности за любую потерю
данных на устройстве класса накопителей USB в процессе
использования данной системы.
- При подключении кабеля USB его длина должна
составлять менее 1 м.
- Данная система совместима с USB Full-Speed (не
совместима с USB 1.1).
- Можно воспроизводить следующие типы файлов с
устройстве класса накопителя USB (максимальная
скорость передачи данных: 2 Мб/сек):
- Музыка: MP3, WMA, WAV
- Изображение: JPEG
- Видео: MPEG-1, MPEG-2, ASF, DivX (максимальная
частота кадров - 30 кадров/сек. при прогрессивной
развертке)
- Нельзя воспроизводить файлы размером более 2
гигабайт.
- При воспроизведении файлов с большей частотой кадров
во время воспроизведения могут пропускаться отдельные
кадры или звуки.
- Данная система не может распознавать устройстве класса
накопители USB, требующие напряжения питания,
отличного от 5 В, и тока, не превышающего 500 мА.
- Данная система не может воспроизводить некоторые
файлы с устройстве класса накопителей USB и не
поддерживает DRM (Digital Rights Management -
управление правами).
- Данная система не может воспроизводить некоторые
файлы даже в том случае, если их формат соответствует
одному из вышеперечисленных.
- Для запуска цифрового аудио-проигрывателя (Digital
Audio Player - DAP) размером более 1 гигабайта
потребуется некоторое время.
• Для воспроизведения дисков DVD-VR...
- Данная система может воспроизводить только диски в
формате UDF-Bridge.
- Подробнее о формате DVD-VR и списке воспроизведения
см. руководство к записывающей аппаратуре.
- Воспроизведение в обратном направлении недоступно в
замедленном, программном и произвольном режиме.
AdditonalInfo.fm Page 37 Friday, April 13, 2007 1:59 PM
38
• Для воспроизведения дисков MP3/WMA/WAV...
- Диски MP3/WMA/WAV требуют большего времени на
предварительное считывание информации, чем обычные
CD-диски. (Это определяется сложностью конфигурации
групп/файлов.)
- Некоторые файлы MP3/WMA/WAV могут не
воспроизводиться,и будут пропускаться. Это связано с
процессом и условиями записи.
- Данная система может воспроизводить только диски ISO
9660 Уровень 1 или Уровень 2.
- Эта система может воспроизводить файлы MP3/WMA/
WAV с расширениями <.mp3>, <.wma> или <.wav>
(независимо от регистра символов расширения).
-
Рекомендуется, чтобы создание файлов MP3/WMA/WAV
выполнялось с частотой 44,1 кГц и скоростью 128 Кб/
сек. Для файлов WAV: 44,1 кГц/16 бит. Эта система не
может воспроизводить файлы, записанные со
скоростью менее 64 Кб/сек.
• Для воспроизведения файлов JPEG...
- Рекомендуется записывать файлы с разрешением
640 х 480. (Если разрешение файла превышает 640 х
480, его считывание занимает больше времени.)
- Эта система воспроизводит только файлы базового
формата JPEG
*
. Файлы оптимизированного формата
JPEG
*
и формата JPEG
*
„сжатие без потерь”
(Lossless) не воспроизводятся.
*
Базовый формат JPEG: Используется в
цифровых
фотокамерах, в
интернете и т.д.
Оптимизированный JPEG-формат: Используется в
интернете.
Формат „сжатие без потерь” JPEG: Устаревший
формат, в
настоящее
время
используется
редко.
- Это система воспроизводит файлы JPEG с расширением
<.jpg> или <.jpeg> (при любом сочетании строчных/
заглавных букв).
- Система может не воспроизводить должным образом
файлы JPEG, записанные на каком-либо устройстве,
кроме цифровой фотокамеры.
- Во время воспроизведения слайд-шоу режим увеличения
не работает.
• Для воспроизведения MPEG-1/MPEG-2...
- Формат потока должен соответствовать потоку
программы/системы MPEG.
- Рекомендуется использовать максимальное разрешение
720 x 576 пикселов (25 кадра/сек)/720 x 480 пикселов (30
кадров/сек).
- Данная система также поддерживает разрешение 352 x
576/480 x 576/352 x 288 пикселов (25 кадра/сек.) и 352 x
480/480 x 480/352 x 240 пикселов (30 кадров/сек.).
- Файлы должны иметь формат MP@ML (Основной профиль
и основной уровень)/SP@ML (Простой профиль и основной
уровень)/MP@LL (Основной профиль и низкий уровень).
- Аудиопоток должен соответствовать формату MPEG1
Audio Layer-2 или MPEG2 Audio Layer-2.
• Для воспроизведения ASF...
- Это система воспроизводит файлы ASF с расширением
<.asf> (при любом сочетании строчных/заглавных букв).
- Данная система поддерживает воспроизведение файлов
ASF с разрешением 352 x 288 пикселов или менее.
- Некоторые из записанных файлов может быть
невозможно воспроизвести. Это зависит от их
характеристик, типа цифровой видеокамеры или
фотоаппарата, а также условий записи.
- Недоступны для использования следующие функции —
воспроизведение нажатием одной кнопки, повтор в
режиме A-B, замедленное, программное и произвольное
воспроизведение.
• При воспроизведении DivX...
- Данная система может воспроизводить только диски в
формате UDF-Bridge. Формат
„
Multi-border” не
поддерживается.
- Система поддерживает все версии видеофайлов в
формате DivX
R
(включая DivX
R
6).
- Система поддерживает файлы DivX с разрешением 720 x
480 точек и ниже (30 кадр/с) и 720 x 576 точек и ниже (25
кадр/с).
- Аудиопоток должен соответствовать формату Dolby Digital
MPEG1 Audio Layer-2 или MPEG Audio Layer-3 (MP3).
- Это система воспроизводит файлы DivX с расширением
<.divx> <.div> <.avi> (при любом сочетании строчных/
заглавных букв).
- Система не поддерживает формат GMC (Global Motion
Compression).
- Воспроизведение файлов, закодированных в режиме
чересстрочной развертки, может выполняться
некорректно.
- Недоступны для использования следующие функции—
воспроизведение нажатием одной кнопки, повтор в
режиме A-B, замедленное, программное и произвольное
воспроизведение, а также функции экранного меню.
Воспроизведение портативного аудио
устройства:
• Если подключение QP Link выдает ошибку вследствие
слабого звукового сигнала с разъема AUX, функция
автоотключения может выключить систему, даже если
звук из динамиков слышен.
В этом случае сделайте уровень звука комонента
громче, чтобы система могла правильно определить
звуковой сигнал.
• Смена AUX на другой источник сигнала во время
работы QP Link приведет к временному отключению
QP Link.
В этом случае можно снова включить QP Link
следующим образом:
- Дважды нажать QP LINK на пульте ДУ.
- Отключить компонент от гнезда AUX, затем
подключить его обратно.
• Нажатие
(Режим ожидания/Вкл.) для выключения
системы или выключение системы таймером во время
работы QP Link приведет к временному отключению
QP Link.
В таких случаях QP Link снова включается в
следующих случаях:
- Если сигнал, поступающий от разъема AUX
прерывается или является слишком слабым в течение
30 секунд после выключения системы.
- При повторном включении питания.
• QP Link может начать работать просто при
подключении компонента к гнезду AUX или его
отключении. Это не является неисправностью.
AdditonalInfo.fm Page 38 Friday, April 13, 2007 1:59 PM
39
Основные функции—Настройка звучания
и других параметров (см. стр. 12-15)
Настройка звучания:
• Эта функция также влияет на звучание в наушниках.
Изменение режима развертки:
• Вы не сможете выбрать режим прогрессивной
развертки в следующих случаях:
- Если телевизор не поддерживает видеосигнал с
прогрессивной разверткой.
- Если телевизор не подключен к системе с помощью
кабеля компонентного видео.
Настройка часов:
• Пока вы не установите часы, на дисплее будут мигать
цифры „0:00”.
• Часы могут спешить или отставать на 1 - 2 минуты в
месяц. В этом случае следует выполнить
корректировку.
Особые функции проигрывателя DVD/VCD
(см. стр. 16-18)
Выбор звуковой дорожки:
• При воспроизведении некоторых дисков DVD-видео
изменения языка аудиозаписи недоступно.
Воспроизведение спецэффектов:
• При замедленном просмотре звук не воспроизводится.
• При увеличении масштаба качество изображения
можетснизиться.
Дополнительные функции воспроизведения
(см. стр. 19-25)
Программирование порядка воспроизведения—
функция Воспроизведение по программе:
• Во время составления списка...
Вносимый в список воспроизведения пункт будет
проигнорирован, если вы попытаетесь внести номер,
которого нет на диске (например, вы выбираете дорожку
с номером 14, когда на диске всего 12 дорожек).
Повторное воспроизведение:
• Режим повтора A-B может использоваться в пределах
одного эпизода при воспроизведении DVD-видео и в
пределах одной дорожки при воспроизведении
остальных дисков.
Операции с экранной панелью:
• Для дисков DVD-R/-RW формата VR на экранной
панели появляется „PG” или „PL” вместо „TITLE”.
Функции для файлов аудио/видео
(см. стр. 26
и
27)
Функции экрана управления:
• Если во время воспроизведения видеофайла Вы
нажмете ON SCREEN на пульте дистанционного
управления, на экране телевизора появится
информация воспроизведения.
• Если во время воспроизведения аудиофайла Вы
нажмете ON SCREEN на пульте дистанционного
управления, на экране телевизора появится „[”.
Дополнительные операции с кассетой
(см. стр. 28 и 29)
Запись на кассету:
•Уровень записи настраивается автоматически.
Таким образом, вы можете регулировать
громкость прослушивания без оказания влияния
на уровень записи.
•В каждой кассете есть начальный и конечный
участки ленты, где запись не может быть
выполнена. Поэтому перед записью с компакт-
дисков или радиотрансляций перемотайте эти
участки, чтобы выполнить запись без потери данных.
• Если запись будет начата без установленной кассеты,
на дисплее появится сообщение „NO REC”. Если в
устройство установлена кассета с защитой от записи,
также появится сообщение „NO REC”.
• Во время записи с диска вы не сможете открыть или
закрыть его отсек.
Синхронизированная запись:
•Синхронизация записи невозможна для форматов
файлов MPEG-1, MPEG-2, ASF и DivX.
Использование Kаrаоке (см. стр. 30-32)
Соло (Kаrаоке):
• Установка режима каrаоке (управление тональностью
и наложением звука) может использоваться при
выборе в качестве источника звука „DVD/CD” или
„USB MEMORY”, за исключением DVD-VR/DVD-аудио/
файлов MPEG-1/MPEG-2/ASF/DivX. Даже если в
качестве источника звука выбраны „DVD/CD” или
„USB MEMORY”, режим караоке будет отключен, пока
на дисплее отображается сообщение „NO DISC” или
„NO DEVICE”.
• Режим каrаоке автоматически отключается при смене
источника звука.
• При выборе в качестве источника „DVD/CD” или „USB
MEMORY” микрофон не будет работать, пока
воспроизведение источника остановлено или
находится в режиме паузы. Для использования
микрофона активизируйте режим управления
тональностью (Key Control) или режим наложения звука
(Vocal Masking).
• Режим каrаоке может работать для оптических
цифровых выходных сигналов.
• Когда активен режим наложения звука, функция 3D
Phonic будет временно отключена.
• Функция наложения звука (Vocal Masking) может не
создавать необходимого эффекта с некоторыми
музыкальными дисками.
• Также можно использовать микрофон, когда в
качестве источника звука выбраны „FM”, „AM” или
„AUX”. Если выбрать в качестве источника звука
кассету („TAPE”), микширование микрофона работает
только во время воспроизведения кассеты.
Работа с таймером (см. стр. 33и34)
Настройка таймера:
• Если при установке таймера вы неверно укажете
предварительно настроенную станцию или номер
дорожки, то при срабатывании таймера будет выбрана
текущая станция или первая дорожка.
• При отсоединении шнура питания или сбое в питании
хранящиеся происходит сброс таймера. В этом случае
необходимо установить сначала часы, а затем таймер.
• Если в качестве источника сигнала будет выбран диск
DVD-видео, то ежедневный таймер будет работать
некорректно.
Приоритеты в работе таймеров:
• При настройке таймера самоотключения после того,
как ежесуточный таймер начал воспроизведение
заданного источника, ежесуточный таймер
отключается.
AdditonalInfo.fm Page 39 Friday, April 13, 2007 1:59 PM
40
Использование меню настройки (см. стр. 35и36)
Общая информация:
• Если верхняя и нижняя части меню на экране
обрезаны, то необходимо настроить размер
изображения на телевизоре.
Меню ЯЗЫК:
• Если выбранный вами язык для МЕНЮ ЯЗЫКОВ, ЯЗЫК
ДЛЯ ОЗВУЧИВАНИЯ или СУБТИТРЫ на диске
отсутствует, в качестве языка по умолчанию
используется исходный язык.
Меню ИЗОБРАЖЕНИЕ—ТИП МОНИТОРА:
• Даже если выбран формат „4:3 PS/4:3 MULTI PS”, при
воспроизведении диска размер экрана может
измениться на 4:3 letter box. Это зависит от типа записи
диска.
• При выборе формата „16:9 ОБЫЧНЫЙ/16:9 МУЛЬТИ
ОБЫЧН” ИЛИ „16:9 АВТО/16:9 МУЛЬТИ АВТО” для
изображения формата 4:3 изображение несколько
изменится в результате преобразования ширины.
Меню ДРУГИЕ—ГИД ПО ЭКРАНУ:
• Меню настройки и строка экранного меню будут
отображаться (и записываться), даже если для этой
функции выбран параметр „ВЫКЛЮЧЕНО”. Субтитры и
информация для увеличения масштаба изображения
всегда отображаются на дисплее независимо от этой
установки.
Обслуживание системы
Для обеспечения оптимального функционирования
системы следите за чистотой дисков и механизмов.
Обращение с дисками
• При извлечении диска из коробки держите его за края,
аккуратно нажимая на выступ в центре.
• Не касайтесь блестящей стороны диска и не сгибайте
его.
• Для предотвращения деформации дисков возвращайте
их в коробки после использования.
• Старайтесь не поцарапать поверхность диска.
• Не допускайте воздействия на диски прямых
солнечных лучей, чрезмерной температуры и
влажности.
Очистка диска:
Протирайте диск мягкой тканью, совершая прямые
движения от его центра к краям.
Использование кассет с магнитными
лентами
•Если натяжение магнитной ленты ослаблено внутри
кассеты, вставьте карандаш в отверстие одного из
колесиков и подмотайте ленту.
- В случае использования ослабленной ленты она
может быть поцарапана, замята или порвана в
кассете.
•Не прикасайтесь к поверхности магнитной ленты.
•Избегайте хранения кассет-в пыльных местах, под
прямыми солнечными лучами, в местах с повышенной
влажностью, на телевизоре или на динамике, или
вблизи магнитов.
Поддержание качества записи и воспроизведения
звука:
•Используйте увлажненный спиртом ватный тампон для
очистки головок, осей и прижимных роликов.
•Используйте устройство для размагничивания
(продается в магазинах бытовой электроники) для
снятия магнитного поля головок (когда система
выключена).
Очистка системы
• Загрязнения следует удалять мягкой тканью. При
значительном загрязнении системы протрите ее
тканью, смоченной в водном растворе нейтрального
моющего средства, затем протрите сухой тканью.
• Во избежание снижения качества функционирования
системы, повреждения или обесцвечивания корпуса,
соблюдайте следующие меры предосторожности:
- НЕ протирайте ее жесткой тканью.
- НЕ прилагайте чрезмерные усилия при чистке.
- НЕ протирайте ее растворителем и бензином.
- НЕ допускайте попадания на систему аэрозолей
(например, инсектицидов).
- НЕ допускайте длительного контакта с пластиком или
резиной.
Демонтаж решеток динамиков:
Отверстия
Решетка
динамика
Выступы
AdditonalInfo.fm Page 40 Friday, April 13, 2007 1:59 PM
41
Устранение неисправностей
Общая информация:
В процессе настройки происходит выход из данного
режима до завершения настройки.
]Время настройки ограничено. Повторите процедуру
еще раз.
Функции не работают.
]Произошел сбой встроенного микропроцессора,
вызванный внешней электрической помехой.
Отключите шнур питания от сети и снова
подключите.
Не работает пульт ДУ.
]Между пультом ДУ и датчиком на устройстве имеется
препятствие.
]Разряжены элементы питания пульта ДУ.
Отсутствует звук.
]Динамики подключены неправильно или неплотный
контакт в соединениях.
]Подключены наушники.
Отсутствует изображение на экране.
]Видеокабели подключены неправильно или
неплотный контакт в соединениях.
На экране телевизора отсутствует изображение,
изображение размытое или разделено на две части.
]Система подключена к телевизору, который не
поддерживает прогрессивную развертку.
Левый и правый края изображения не помещаются
на экране.
]Выберите настройку „4:3 ПОЧТОВЫЙ ЯЩИК” для
параметра „ТИП МОНИТОРА” (см. стр. 35).
Функции радиоприемника:
Высокий уровень помех в приеме радиосигнала.
]Антенные соединения подключены неправильно или
неплотный контакт в соединениях.
]Рамочная АМ-антенна находится слишком близко к
системе.
]FM-антенна плохо вытянута и неправильно
расположена.
Функции воспроизведения дисков/файлов:
Диск не воспроизводится.
]Вы установили диск, региональный код которого не
соответствует „5”. (на дисплее при этом появляется
сообщение „RG ERROR”.)
]Диск установлен верхней стороной вниз. Вставьте
диск этикеткой вверх.
Не отображаются теги ID3 в файлах MP3/WMA/WAV.
]Существуют два типа тегов ID3 —версии 1 и версии
2. В этой системе предусмотрено отображение только
тегов ID3 версии 1.
Последовательность воспроизведения групп и
дорожек отличается от ожидаемой.
]Порядок воспроизведения определяется во время
записи групп и дорожек. Она зависит от программы
записи.
Файлы MP3, WMA , WAV , JPEG , MPEG-1, MPEG-2 , ASF
или DivX не воспроизводятся.
]Диск или устройство класса накопителя USB может
содержать различные типы дорожек (например,
файлы MP3/WMA/WAV и файлы JPEG). В этом случае
воспроизводятся только файлы, заданные
настройкой параметра „ТИП ФАЙЛА” (см. стр. 35).
]Вы изменили настройки „ТИП ФАЙЛА” после того,
как диск или устройство класса накопителя USB
были прочитаны системой. В этом случае,
необходимо заново установить диск или отключить
устройство класса накопитель USB, а затем снова
подключить его.
Появляется сообщение „NO AUDIO”.
]Система не воспроизводит нелегально
скопированные диски DVD-аудио.
Появляется сообщение „LR ONLY”.
]Некоторые диски DVD-аудио не допускают
микширование звука на выходе. При
воспроизведении такого диска система
воспроизводит только сигналы левого и правого
фронтальных каналов.
Прерывистое звучание.
]Диск поцарапан или загрязнен.
Субтитры не отображаются, несмотря на то, что был
выбран исходный язык для субтитров.
]Некоторые диски DVD записаны таким образом, что
в при запуске диска субтитры не отображаются. В
этом случае нажмите SUBTITLE после начала
воспроизведения (см. стр. 17).
Язык аудиозаписи отличается от выбранного
исходного языка.
]Некоторые диски DVD записаны таким образом, что
в начале запуска всегда используется исходный язык.
В этом случае нажмите AUDIO/MPX после начала
воспроизведения (см. стр. 16).
Лоток диска не открывается или не закрывается.
]Шнур питания не подсоединен к сети.
]Включена функция защиты от детей. На дисплее
появляется сообщение „LOCKED” (Заблокировано)
(см. стр. 21).
Операции с кассетами:
Не открывается отсек для кассеты.
]Шнур питания был выдернут из розетки во время
использования кассеты. Выключите систему.
Функции соединения QP Link:
Во время воспроизведения на портативном аудио
устройстве система включается автоматически даже в
том случае, если таймером задано ее переключение в
режим ожидания или если вы переключаете ее в режим
ожидания вручную.
]В этом случае необходимо отключить соединение QP
Link или остановить воспроизведение на
дополнительном устройстве, подключенном к
разъему AUX.
Запись:
Запись невозможна.
]Удалены небольшие лепестки на нижней стороне
кассеты. Заклейте отверстия от лепестков
кусочками липкой ленты.
Функции таймера:
Ежесуточный таймер не работает.
]При наступлении времени включения таймера
система была уже включена. Таймер начинает
работать только при выключенной системе.
Ежесуточный таймер не включает воспроизведение.
]Установлен диск DVD-видео. Замените диск.
]При настройке ежесуточного таймера не введен
номер эпизода/группы и раздела/дорожки. Не
пропускайте эти пункты, если вам необходимо начать
воспроизведение диска при помощи ежесуточного
таймера.
AdditonalInfo.fm Page 41 Friday, April 13, 2007 1:59 PM
42
JW Яванский
KA Грузинский
KK Казахский
KL Гренландский
KM Камбоджийский
KN Каннада
KO Корейский (KOR)
KS Кашмирский
KU Курдский
KY Киргизский
LA Латинский
LN Лингала
LO Лаосский
LT Литовский
LV Латышский
MG Малагасийский
MI Маори
MK Македонский
ML Малайалам
MN Монгольский
MO Молдавский
MR Марати
MS Малайский (MAY)
MT Мальтийский
MY Бирманский
NA Науру
NE Непальский
NL Голландский
NO Норвежский
OC Окситанский
OM Оромо
OR Ория (Афранский)
PA Пенджабский
PL Польский
PS Пушту
PT Португальский
QU Кечуа
RM Романский
RN Кирунди
RO Румынский
RW Киньярванда
SA Санскрит
SD Синдхай
SG Сангхо
SH Сербо-хорватский
SI Сингальский
SK Словацкий
SL Словенский
SM Самоа
SN Шона
SO Сомалийский
SQ Албанский
SR Сербский
SS Сисвати
ST Сесето
SU Суданский
SV Шведский
SW Суахили
TA Тамильский
TE Телугу
TG Таджикский
TH Тайский
TI Тигринья
TK Туркменский
TL Тагалог
TN Сетсвана
TO Тонга
TR Турецкий
TS Тсонга
TT Татарский
TW Твай
UK Украинский
UR Урду
UZ Узбекский
VI Вьетнамский
VO Волапюк
WO Волоф
XH Ксоса
YO Йоруба
ZU Зулу
AA Афарский
AB Абхазский
AF Африкаанс
AM Амехарский
AR Арабский
AS Ассамский
AY Аймара
AZ Азербайджанский
BA Башкирский
BE Белорусский
BG Болгарский
BH Бихари
BI Бислама
BN Бенгальский
BO Тибетский
BR Бретонский
CA Каталонский
CO Корсиканский
CZ Чешский
CY Валлийский
DA Датский
DZ Бутанский
EL Греческий
EO Эсперанто
ET Эстонский
EU Баскский
FA Персидский
FI Финский
FJ Фиджи
FO Фарерский
FY Фризский
GA Ирландский
GD Гаэльский
GL Галицкий
GN Гуарани
GU Гуджарати
HA Гауса
HI Хинди
HR Хорватский
HU Венгерский
HY Армянский
IA Интерлингва
IE Интерлингва
IK Инупиак
IN Индонезийский
IS Исландский
IW Иврит
JI Идиш
Список языковых кодов
Йоруба
list.fm Page 42 Friday, April 13, 2007 1:59 PM
43
Сигналы на цифровом оптическом выходе
*
При воспроизведении некоторых дисков DVD, не защищенных от копирования, цифровой сигнал может выводиться через разъем
„OPTICAL DIGITAL OUT” с глубиной 20 или 24 бит (на исходной скорости передачи данных для этих дисков).
Управление телевизором JVC с помощью пульта ДУ
Можно управлять функциями телевизора JVC с помощью
пульта ДУ.
Удерживая SHIFT, нажмите...
ЦИФРОВОЙ АУДИО
ВЫХОД
Выходные сигналы
Воспроизведение
диска/файла ПОТОК/PCM ЦИФРОВОЙ
DOLBY/PCM ТОЛЬКО PCM
DVD-видео
Линейный PCM (48 кГц, 16/20/24 бит)
Линейный PCM (48 кГц, 16 бит)*
Линейный PCM (96 кГц) Линейный PCM (48 кГц, 16 бит)
Dolby Digital Потоковые данные Dolby Digital Линейный PCM (48 кГц, 16 бит)
DTS Потоковые данные DTS Линейный PCM (48 кГц, 16 бит)
DVD-аудио
Линейный PCM
(48/96/192 кГц, 16/20/24 бит) Линейный PCM (48 кГц, 16 бит)
Линейный PCM
(44,1/88,2/176,4 кГц, 16/20/24 бит)
Линейный PCM (44,1 кГц, 16 бит)
Dolby Digital Потоковые данные Dolby Digital Линейный PCM (48 кГц, 16 бит)
DTS Потоковые данные DTS Линейный PCM (48 кГц, 16 бит)
DVD-R/-RW
/
-ROM формата
DVD-VR
Линейный PCM (48 кГц, 16/20/24 бит)
Линейный PCM (48 кГц, 16 бит)*
Dolby Digital Потоковые данные Dolby Digital Линейный PCM (48 кГц, 16 бит)
SVCD, VCD, CD Линейный PCM (44,1 кГц, 16 бит) / линейный PCM (48 кГц, 16 бит)
CD с DTS Потоковые данные DTS Линейный PCM (44,1 кГц, 16 бит)
Диск/файл MP3/WMA/WAV/
MPEG-1/MPEG-2 Линейный PCM (32/44,1/48 кГц, 16 бит)
Диск/файл DivX
MP2, MP3 Линейный PCM (32/44,1/48 кГц, 16 бит)
Dolby Digital Потоковые данные Dolby Digital Линейный PCM
(32/44,1/48 кГц, 16 бит)
Диск/файл ASF Линейный PCM (32 кГц, 16 бит)
TV/VIDEO
TV
SHIFT
TV VOL
+,–
TV CH ,
Пульт ДУ
TV Вкл./выкл. телевизора.
TV/VIDEO Изменение режима входного
сигнала.
TV VOL +,– Настройка громкости.
TV CH , Переключение каналов.
Spec.fm Page 43 Friday, April 13, 2007 1:59 PM
44
Технические характеристики
Узел усилителя—CA-UXG68
Выходная мощность:
120 Вт (60 Вт + 60 Вт) при
6 Ω (10% коэф. искажения гармоник)
Аудиовход AUX:500 мВ/50 кΩ (на „AUX LVL1”)
250 мВ/50 кΩ (на „AUX LVL2”)
125 мВ/50 кΩ (на „AUX LVL3”)
Цифровой выход:OPTICAL DIGITAL OUT:
от –21 дБм до –15 дБм (660 нм ±30 нм)
Цифровой вход: USB MEMORY (Память USB)
Видеовыход:
Система цветности:
NTSC
или
PAL
(чересстрочная/
прогрессивная)
VIDEO (Композитное): 1 В(p-p)/75 Ω
S-VIDEO: Y (яркость) 1 В(p-p)/75 Ω
C (цветность, импульс)
NTSC 0,286 В(p-p)/75 Ω
PAL 0,3 В(p-p)/75 Ω
COMPONENT: (Y) 1 В(p-p)/75 Ω
(PB/PR) 0,7 В(p-p)/75 Ω
Полное сопротивление динамиков:6 Ω – 16 Ω
Секция тюнера
Диапазон FM:
87,50 МГц – 108,00 МГц
Диапазон AM (MW):
531 кГц - 1710 кГц (с интервалом 9 кГц)
530 кГц - 1710 кГц (с интервалом 10 кГц)
Характеристики магнитной ленты
Частота ответа: 60 Гц - 14000 Гц
Погрешность скорости записи: 0,15 % (WRMS)
Узел проигрывателя диска/файла
Типы дисков:
DVD-видео/DVD-аудио/CD/VCD/SVCD/
CD-R/CD-RW (формат CD/SVCD/VCD/
MP3/WMA/WAV/JPEG/MPEG-1/MPEG-2/
ASF/DivX)
DVD-R/-RW (формат DVD-VR/DVD-
видео/MP3/WMA/WAV/JPEG/MPEG-1/
MPEG-2/ASF/DivX)
+R/+RW (формат DVD-видео/MP3/WMA/
WAV/JPEG/MPEG-1/MPEG-2/ASF/DivX)
DVD-ROM (формат MP3/WMA/WAV/
JPEG/MPEG-1/MPEG-2/ASF/DivX)
Типы воспроизводимых файлов:
формат MP3/WMA/WAV/JPEG/MPEG-1/
MPEG-2/ASF/DivX
Динамический диапазон: 80 дБ
Разрешение по горизонтали: 500 строк
Коэффициент детонации: Ниже изм. величины
Общие характеристики
Требования к источнику питания:
Переменное напряжение 110 В/127
В/220 В/230 В - 240 В ~, (выбирается
переключателем напряжения),
частота 50 Гц/60 Гц
Потребляемая мощность: 125 Вт (в режиме эксплуатации)
14 Вт (в режиме ожидания)
3,5 Вт (в режиме ожидания регулятора яркости -
OFF)
Габариты (прибл.): 170 мм x 250 мм x 342 мм
(Ш/В/Г)
Вес (прибл.): 5,7 кг
Динамики—SP-UXG68
Модули динамиков:
динамик высоких частот: диффузор 1,5 см x 1
громкоговоритель: конус 4 см x 1
динамик низких частот: конус 13,5 см x 1
Полное сопротивление: 6 Ω
Габариты (прибл.): 166 мм x 250 мм x 232 мм
(Ш/В/Г)
Вес (прибл.): 2,8 кг каждая
Комплект принадлежностей
См. стр. 3.
Конструкция и технические характеристики могут
изменяться без предупреждения.
• Изготовлено по лицензии компании Dolby Laboratories.
„Dolby”, „Pro Logic”, „MLP Lossless” и знак в виде
двойной буквы D являются товарными знаками
компании Dolby Laboratories.
•„DTS” является зарегистриров анной торговой маркой
DTS, Inc.; „DTS 2.0 + Digital Out” явл яется
зарегистрированной тор говой маркой DTS, Inc.
• „Логотип „DivX® Ultra Certified”” „Воспроизводит
видеофайлы в формате DivX® всех версий (включая
DivX® 6) и по ддерживает расширенные функции
представления медиа-контента файлов форма та DivX®
и воспроизведение файлов формата DivX Media.”
„DivX”, „DivX Ultra Certified” и соответствующие
логотипы являются торговыми мар ками компании
DivX, Inc. И используются в соответствии с лицензией.”
• Microsoft и Windows Media являются либо
зарегистрированными торговыми марками или
торговыми марками корпорации Microsoft в США и/или
других странах.
• НА ДАННОМ УСТРОЙСТВЕ, МОЖНО
ВОСПРОИЗВОДИТЬ ТОЛЬКО ДИСКИ MPEG-4 ВИДЕО.
ОБЫЧНЫЕ ДИСКИ ПРОИГРЫВАТЬ ЗАПРЕЩЕНО,
КРОМЕ ЗАПИСАННЫХ ДЛЯ ЛИЧНЫХ И
НЕКОММЕРЧЕСКИХ ЦЕЛЕЙ.
• Это устройство оборудовано системой защиты
авторских прав, методы которой защищены патентами
США, права на которые принадлежат Macrovision и
другим владельцам авторских прав. Использование
этой технологии защиты авторских прав должно быть
санкционировано Macrovision и предназначается для
домашнего и другого ограниченного использования,
кроме случаев, когда Macrovision санкционирует
обратное. Разборка системы запрещена.
„ПОКУПАТЕЛИ ДОЛЖНЫ ЗНАТЬ, ЧТО НЕ ВСЕ СОВРЕМЕННЫЕ
ТЕЛЕВИЗОРЫ ПОЛНОСТЬЮ СОВМЕСТИМЫ С ЭТИМ
УСТРОЙСТВОМ, И МОГУТ БЫТЬ ПОМЕХИ В ИЗОБРАЖЕНИИ. В
СЛУЧАЕ ПРОБЛЕМ С ПРОГРЕССИВНОЙ РАЗВЕРТКОЙ
ИЗОБРАЖЕНИЯ 525 ИЛИ 625 РЕКОМЕНДУЕТСЯ
ПЕРЕКЛЮЧИТЬ СОЕДИНЕНИЕ НА СТАНДАРТНЫЙ ВХОД. ЕСЛИ
ВОЗНИКНУТ ВОПРОСЫ ОТНОСИТЕЛЬНО СОВМЕСТИМОСТИ
НАШЕГО ТЕЛЕВИЗОРА С МОДЕЛЯМИ ПРОИГРЫВАТЕЛЕЙ DVD
525P И 625P, ОБРАТИТЕСЬ В НАШ СЕРВИСНЫЙ ЦЕНТР”.
Spec.fm Page 44 Friday, April 13, 2007 1:59 PM
45
Указатель
Пульт ДУ
Основной модуль
Кнопка Страница
AUDIO g7
TV h43
7t10, 11, 18, 20, 27, 28, 29
¡ , 1u9, 10
¢ , 4,9, 10, 11, 20, 27
8y10, 18, 20, 27, 29
, , , , ENTER/SET q9, 11, 14, 15, 18, 23, 25, 27, 33, 34, 35
(Воспр. нажатием
одной кнопки)
n18
3D PHONIC 513
AHB PRO ;12
ANGLE 717
AUDIO/MPX o16, 30
AUDIO VOL + , – Q7, 12
A.STANDBY f15
BASS/TREBLE E13
C.VOICE 418
CANCEL 920, 34
CLOCK/TIMER j15, 33, 34
DIMMER 314
DISPLAY /15
DVD/AUX LEVEL a13
DVD/CD 3r7, 10, 27
ECHO x31
FADE MUTING W12
FM/PLAY MODE .8, 19, 20
FM/AM/AUX b7, 8, 28
GROUP/TITLE m10, 27
GROUP/TITLE SKIP ,10
KARAOKE c31
KEY * q31
MENU/PL x11, 25
Цифровые кнопки 19, 11, 18, 19, 24, 25
ON SCREEN c23
PAGE i17
QP LINK ;11
REPEAT P21
REPEAT A-B P21
RESERVE w32
RETURN 811
SCAN MODE l14
SET UP w35
SHIFT s10, 11, 13, 14, 15, 17, 18, 21, 27, 31, 32, 33,
34, 43
SLEEP 215
SLOW 9 , (u18
SOUND TURBO II d12
SUBTITLE i17
TAPE v7
TOP MENU/PG p11, 25
TV CH 9 ,(q43
TV VOL + , – Q43
TV/VIDEO k43
USB MEMORY 3e7, 10, 27, 28, 29, 31
VFP z14
ZOOM 618, 27
Кнопка
Страница
& Лампа STANDBY
87
7
010, 21
0
^10, 21
3D-PHONIC/HP SURROUND
$13
AUX
*5
Отсек для кассеты ~9, 28
ДИСПЛЕЙ
36
DISPLAY
515
DVD/CD
#
/
857, 10, 27, 28, 29, 31
FM/AM/AUX
!7, 8, 28
Гнездо микрофона MIC 130, 31
MIC VOLUME =30, 31
PHONES
-7
REC
#28, 29, 30
Сенсор ДУ
25
SOUND TURBO
II
712
TAPE
@10
¢
UP, DOWN
4
9& 8, 20
Разъем USB MEMORY
(5
USB MEMORY
#
/
8
47, 10, 27, 28, 29, 31
VOLUME + , –
%12, 30, 31
>
>
>
>
Пульт ДУ
Основной модуль
1
4
7
10 0
2
5
8
3
6
9
10
h
k
l
/
z
x
c
v
b
n
m
,
.
Q
g
f
j
1
2
3
4
5
7
8
9
p
q
w
e
t
r
y
u
i
o
;
a
s
d
6
W
P
E
Вы также можете с помощью пульта ДУ
управлять функциями телевизора JVC
(см. стр. 43).
-
=
~
!
@
#
1
3
4
5
6
7
8
9
2
0
$
%
^
&
(
*
Index.fm Page 45 Friday, April 13, 2007 6:09 PM
0507WMKMDCJMM
RU
© 2007 Victor Company of Japan, Limited
UX-G68 MICRO COMPONENT SYSTEM
Инструкция по использованию шнура питания (переменного
тока) (не применимо для стран Европы, США, Канады и
Великобритании)
ПРЕДОСТЕРЕЖЕНИЕ для шнура питания
(переменного тока)
ПЕРЕД ПОДКЛЮЧЕНИЕМ убедитесь в том,
что напряжение в сети соответствует
положению переключателя напряжения,
расположенного на внешней стороне
данного аппарата. Если оно отличается,
установите переключатель в правильное
положение во избежание повреждений,
возгорания и поражения электрическим
током. switch, to prevent from a damage or
risk of fire/electric shock.
Cover[B].fm Page 2 Friday, April 13, 2007 1:51 PM
