INSTALLATIONINSTRUCTIONS

30" (76.2 CM) DOUBLEOVEN DUALFUELRANGES

INSTRUCTIONSPOUR L'INSTALLATIONDESCUISINIERES

A BI-COMBUSTIBLEETFOURDOUBLEDE 30" (76,2 CM)

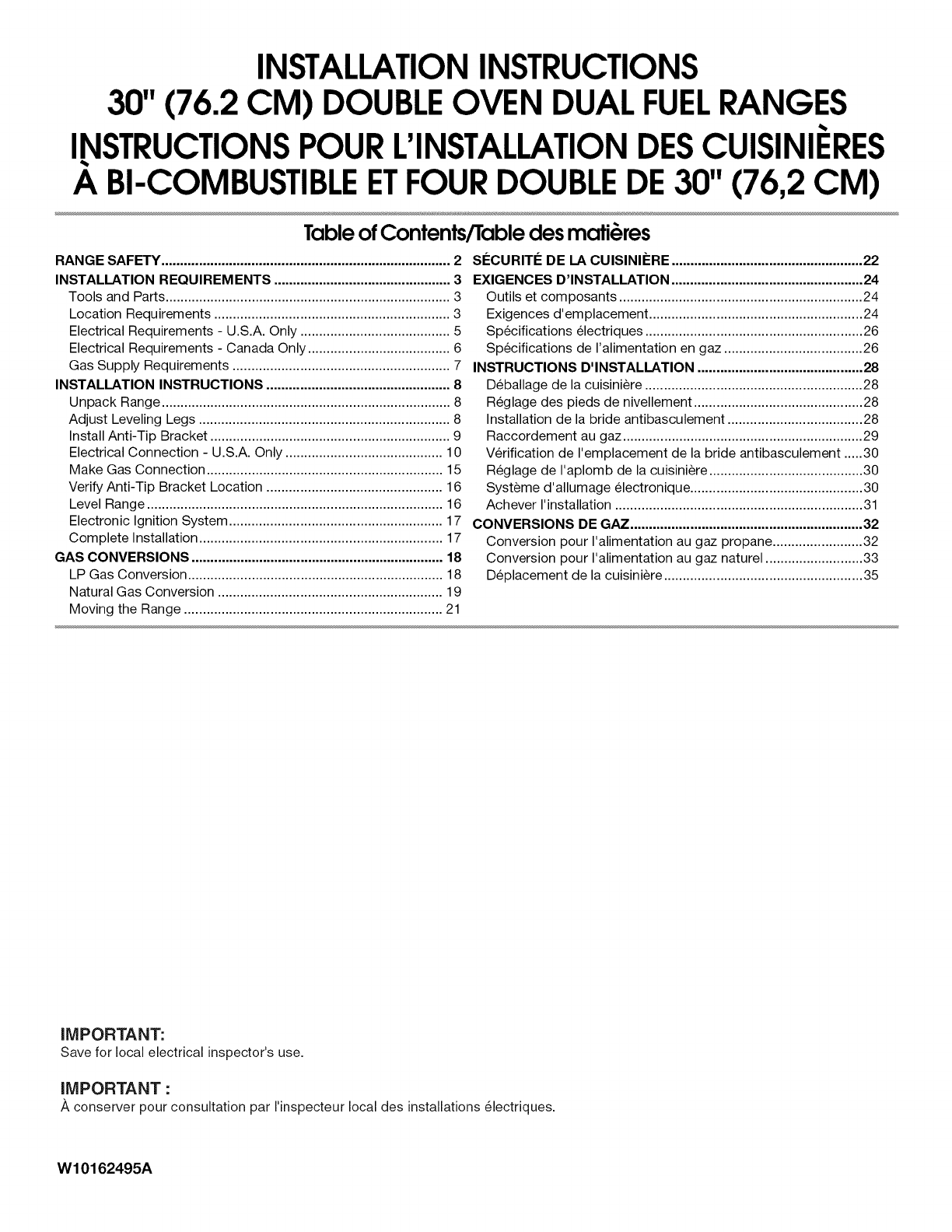

Table of Contents/Table des mati_res

RANGE SAFETY ............................................................................. 2

INSTALLATION REQUIREMENTS ............................................... 3

Tools and Parts............................................................................ 3

Location Requirements ............................................................... 3

Electrical Requirements - U.S.A. Only ........................................ 5

Electrical Requirements - Canada Only ...................................... 6

Gas Supply Requirements .......................................................... 7

INSTALLATION INSTRUCTIONS ................................................. 8

Unpack Range ............................................................................. 8

Adjust Leveling Legs ................................................................... 8

Install Anti-Tip Bracket ................................................................ 9

Electrical Connection - U.S.A. Only .......................................... 10

Make Gas Connection ............................................................... 15

Verify Anti-Tip Bracket Location ............................................... 16

Level Range ............................................................................... 16

Electronic Ignition System ......................................................... 17

Complete Installation ................................................................. 17

GAS CONVERSIONS ................................................................... 18

LP Gas Conversion .................................................................... 18

Natural Gas Conversion ............................................................ 19

Moving the Range ..................................................................... 21

SI_CURITI_ DE LA CUISINII=RE ................................................... 22

EXIGENCES D'INSTALLATION ................................................... 24

Outils et composants ................................................................. 24

Exigences d'emplacement ......................................................... 24

Specifications electriques .......................................................... 26

Specifications de I'alimentation en gaz ..................................... 26

INSTRUCTIONS D'INSTALLATION ............................................ 28

Deballage de la cuisiniere .......................................................... 28

Reglage des pieds de nivellement ............................................. 28

Installation de la bride antibasculement .................................... 28

Raccordement au gaz ................................................................ 29

Verification de I'emplacement de la bride antibasculement .....30

Reglage de I'aplomb de la cuisiniere ......................................... 30

Systeme d'allumage electronique .............................................. 30

Achever I'installation .................................................................. 31

CONVERSIONS DE GAZ .............................................................. 32

Conversion pour I'alimentation au gaz propane ........................ 32

Conversion pour I'alimentation au gaz naturel .......................... 33

Deplacement de la cuisiniere ..................................................... 35

iMPORTANT:

Save for local electrical inspector's use.

iMPORTANT :

,&,conserver pour consultation par I'inspecteur local des installations 61ectriques.

W10162495A

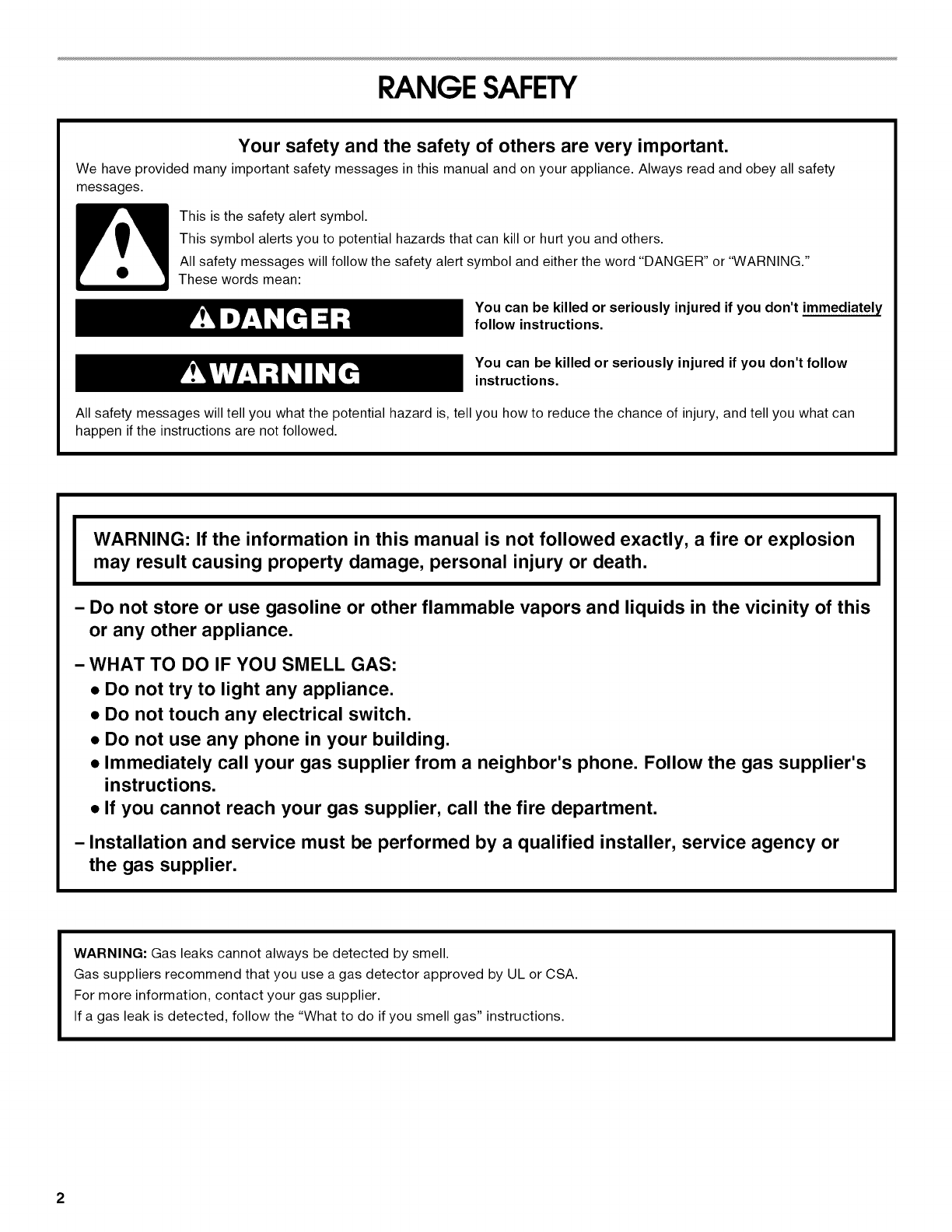

RANGE SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

WARNING: If the information in this manual is not followed exactly, a fire or explosion

may result causing property damage, personal injury or death,

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this

or any other appliance,

-WHAT TO DO IF YOU SMELL GAS:

•Do not try to light any appliance.

•Do not touch any electrical switch.

•Do not use any phone in your building.

•Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

•If you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency or

the gas supplier,

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the "What to do if you smell gas" instructions.

2

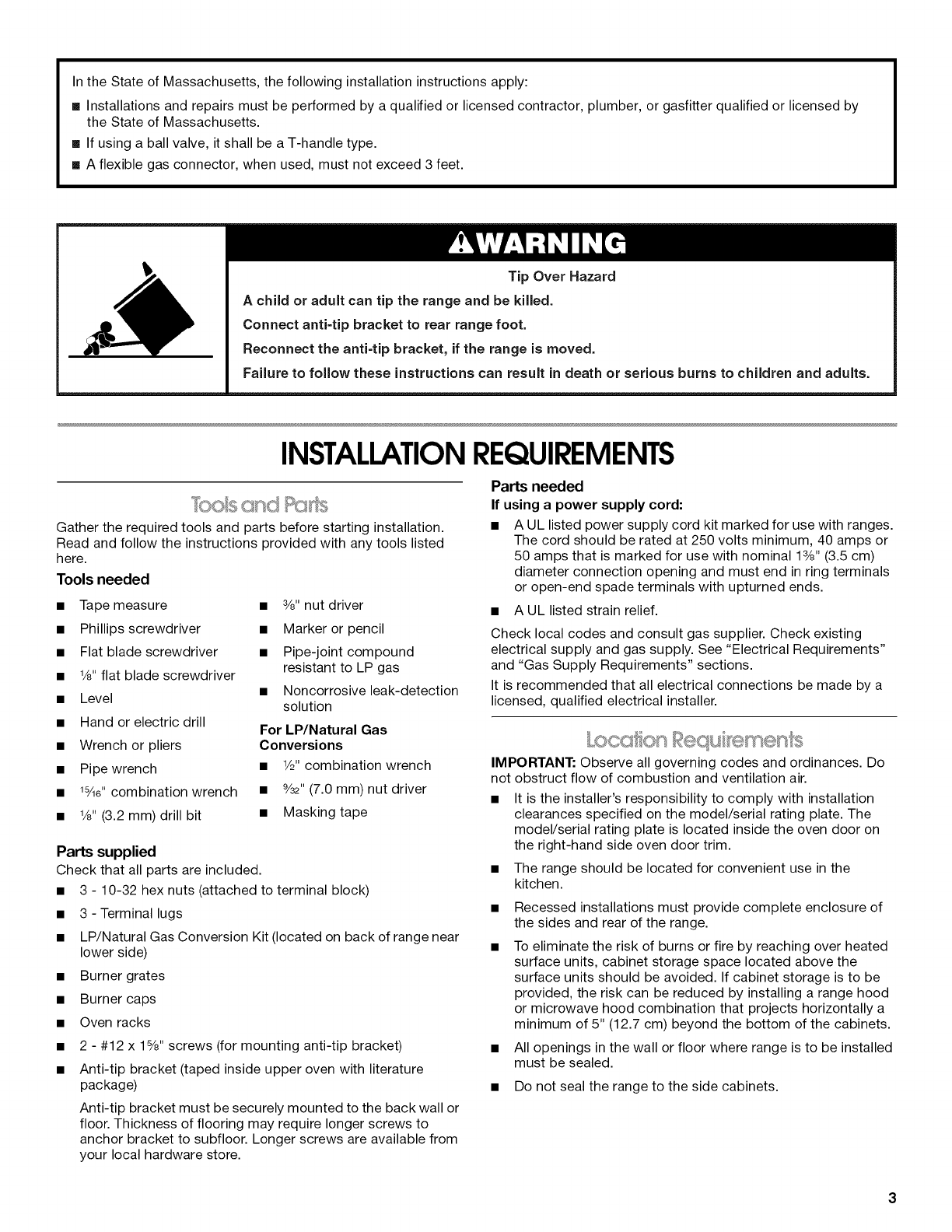

In the State of Massachusetts, the following installation instructions apply:

• Installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

• If using a ball valve, it shall be a T-handle type.

• A flexible gas connector, when used, must not exceed 3 feet.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death or serious burns to children and adults.

INSTALLATIONREQUIREMENTS

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools needed

• Tape measure • 3/8"nut driver

• Phillips screwdriver • Marker or pencil

• Flat blade screwdriver • Pipe-joint compound

resistant to LP gas

•V8" flat blade screwdriver

• Level • Noncorrosive leak-detection

solution

• Hand or electric drill For LP/Natural Gas

• Wrench or pliers Conversions

• Pipe wrench • 1/2"combination wrench

• _8/le"combination wrench • 9/32"(7.0 mm) nut driver

•V8" (3.2 mm) drill bit • Masking tape

Parts supplied

Check that all parts are included.

• 3 - 10-32 hex nuts (attached to terminal block)

• 3-Terminal lugs

• LP/Natural Gas Conversion Kit (located on back of range near

lower side)

• Burner grates

• Burner caps

• Oven racks

• 2 - #12 x 13/8"screws (for mounting anti-tip bracket)

• Anti-tip bracket (taped inside upper oven with literature

package)

Anti-tip bracket must be securely mounted to the back wall or

floor. Thickness of flooring may require longer screws to

anchor bracket to subfloor. Longer screws are available from

your local hardware store.

Parts needed

If using a power supply cord:

• A UL listed power supply cord kit marked for use with ranges.

The cord should be rated at 250 volts minimum, 40 amps or

50 amps that is marked for use with nominal 13/8"(3.5 cm)

diameter connection opening and must end in ring terminals

or open-end spade terminals with upturned ends.

• A UL listed strain relief.

Check local codes and consult gas supplier. Check existing

electrical supply and gas supply. See "Electrical Requirements"

and "Gas Supply Requirements" sections.

It is recommended that all electrical connections be made by a

licensed, qualified electrical installer.

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

• It is the installer's responsibility to comply with installation

clearances specified on the model/serial rating plate. The

model/serial rating plate is located inside the oven door on

the right-hand side oven door trim.

• The range should be located for convenient use in the

kitchen.

• Recessed installations must provide complete enclosure of

the sides and rear of the range.

• To eliminate the risk of burns or fire by reaching over heated

surface units, cabinet storage space located above the

surface units should be avoided. If cabinet storage is to be

provided, the risk can be reduced by installing a range hood

or microwave hood combination that projects horizontally a

minimum of 5" (12.7 cm) beyond the bottom of the cabinets.

• All openings in the wall or floor where range is to be installed

must be sealed.

• Do not seal the range to the side cabinets.

Cabinetopeningdimensionsthatareshownmustbeused.

Givendimensionsareminimumclearances.

Theflooranti-tipbracketmustbeinstalled.Toinstalltheanti-

tipbracketshippedwiththerange,see"InstallAnti-Tip

Bracket"section.

• Groundedelectricalsupplyisrequired.See"Electrical

Requirements"section.

• Propergassupplyconnectionmustbeavailable.See"Gas

SupplyRequirements"section.

• Contactaqualifiedfloorcoveringinstallertocheckthatthe

floorcoveringcanwithstandatleast200°F(93°C).

• Useaninsulatedpador1¼,,(0.64cm)plywoodunderrangeif

installingrangeovercarpeting.

IMPORTANT:Toavoiddamagetoyourcabinets,checkwithyour

builderorcabinetsuppliertomakesurethatthematerialsused

willnotdiscolor,delaminateorsustainotherdamage.Thisoven

hasbeendesignedinaccordancewiththerequirementsofUL

andCSAInternationalandcomplieswiththemaximumallowable

woodcabinettemperaturesof194°F(90°C).

Mobile Home -Additional Installation Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction

and Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home

Installations, ANSI A225.1/NFPA 501A or with local codes.

In Canada, the installation of this range must conform with the

current standards CAN/CSA-A240-1atest edition, or with local

codes.

Mobile home installations require:

• When this range is installed in a mobile home, it must be

secured to the floor during transit. Any method of securing

the range is adequate as long as it conforms to the standards

listed above.

• Four-wire power supply cord or cable must be used in a

mobile home installation. The appliance wiring will need to be

revised. See "Electrical Connection" section.

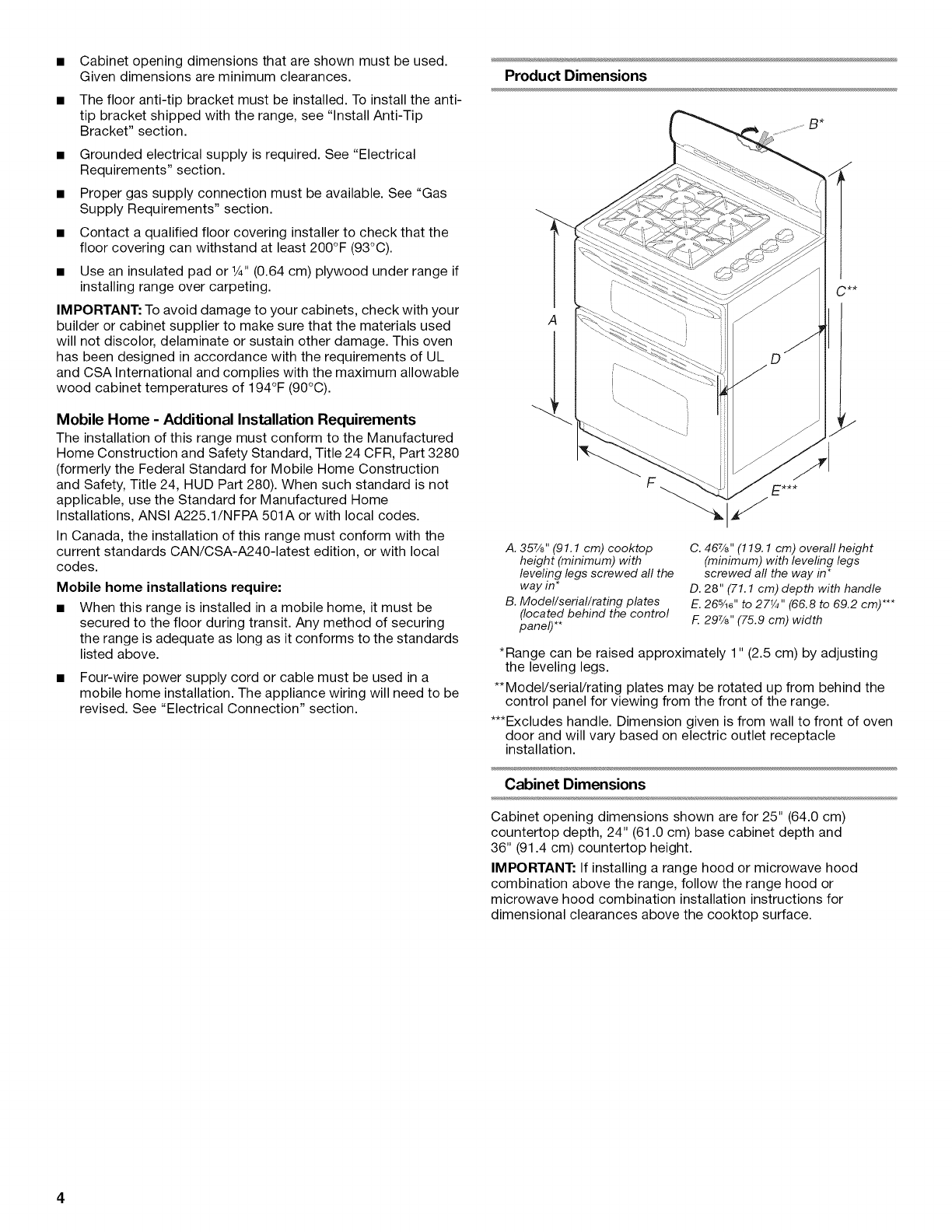

Product Dimensions

A

A. 357/8'' (91.1 cm) cooktop

height (minimum) with

leveling legs screwed all the

way in*

B. Model/serial/rating plates

(located behind the control

panel)**

C. 467/8 '' (119.1 cm) overall height

(minimum) with leveling legs

screwed all the way in*

D. 28" (71.1 cm) depth with handle

E. 265/16'' to 27¼" (66.8 to 69.2 cm)***

F. 297/8 '' (75.9 cm) width

*Range can be raised approximately 1" (2.5 cm) by adjusting

the leveling legs.

**Model/serial/rating plates may be rotated up from behind the

control panel for viewing from the front of the range.

***Excludes handle. Dimension given is from wall to front of oven

door and will vary based on electric outlet receptacle

installation.

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm)

countertop depth, 24" (61.0 cm) base cabinet depth and

36" (91.4 cm) countertop height.

IMPORTANT: If installing a range hood or microwave hood

combination above the range, follow the range hood or

microwave hood combination installation instructions for

dimensional clearances above the cooktop surface.

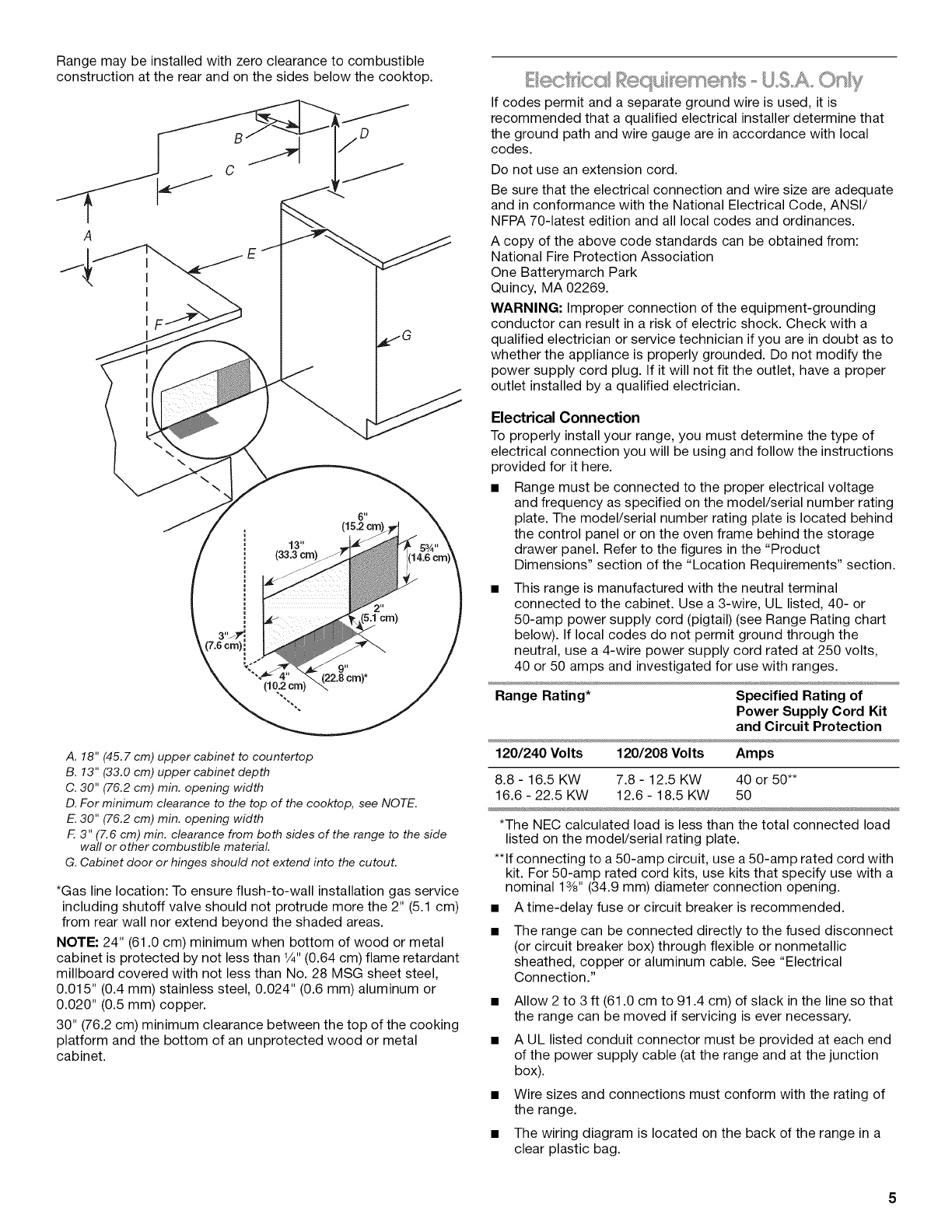

Rangemaybeinstalledwithzeroclearancetocombustible

constructionattherearandonthesidesbelowthecooktop.

C

A

I

I

I

I

\

13"

(33.3 crn)

crn)

A. 18" (45.7 cm) upper cabinet to countertop

B. 13" (33.0 cm) upper cabinet depth

C. 30" (76.2 cm) min. opening width

D. For minimum clearance to the top of the cooktop, see NOTE.

E. 30" (76.2 cm) min. opening width

F. 3" (7.6 cm) min. clearance from both sides of the range to the side

wall or other combustible material.

G. Cabinet door or hinges should not extend into the cutout.

*Gas line location: To ensure flush-to-wall installation gas service

including shutoff valve should not protrude more the 2" (5.1 cm)

from rear wall nor extend beyond the shaded areas.

NOTE: 24" (61.0 cm) minimum when bottom of wood or metal

cabinet is protected by not less than 1/4"(0.64 cm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel,

0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper.

30" (76.2 cm) minimum clearance between the top of the cooking

platform and the bottom of an unprotected wood or metal

cabinet.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path and wire gauge are in accordance with local

codes.

Do not use an extension cord.

Be sure that the electrical connection and wire size are adequate

and in conformance with the National Electrical Code, ANSI/

NFPA 70-latest edition and all local codes and ordinances.

A copy of the above code standards can be obtained from:

National Fire Protection Association

One Batterymarch Park

Quincy, MA 02269.

WARNING: Improper connection of the equipment-grounding

conductor can result in a risk of electric shock. Check with a

qualified electrician or service technician if you are in doubt as to

whether the appliance is properly grounded. Do not modify the

power supply cord plug. If it will not fit the outlet, have a proper

outlet installed by a qualified electrician.

Electrical Connection

To properly install your range, you must determine the type of

electrical connection you will be using and follow the instructions

provided for it here.

• Range must be connected to the proper electrical voltage

and frequency as specified on the model/serial number rating

plate. The model/serial number rating plate is located behind

the control panel or on the oven frame behind the storage

drawer panel. Refer to the figures in the "Product

Dimensions" section of the "Location Requirements" section.

• This range is manufactured with the neutral terminal

connected to the cabinet. Use a 3-wire, UL listed, 40- or

50-amp power supply cord (pigtail) (see Range Rating chart

below). If local codes do not permit ground through the

neutral, use a 4-wire power supply cord rated at 250 volts,

40 or 50 amps and investigated for use with ranges.

Range Rating* Specified Rating of

Power Supply Cord Kit

and Circuit Protection

120/240 Volts 120/208 Volts Amps

8.8- 16.5 KW 7.8- 12.5 KW 40 or 50"*

16.6 - 22.5 KW 12.6 - 18.5 KW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

**If connecting to a 50-amp circuit, use a 50-amp rated cord with

kit. For 50-amp rated cord kits, use kits that specify use with a

nominal 13/8"(34.9 mm) diameter connection opening.

• A time-delay fuse or circuit breaker is recommended.

• The range can be connected directly to the fused disconnect

(or circuit breaker box) through flexible or nonmetallic

sheathed, copper or aluminum cable. See "Electrical

Connection."

• Allow 2 to 3 ft (61.0 cm to 91.4 cm) of slack in the line so that

the range can be moved if servicing is ever necessary.

• A UL listed conduit connector must be provided at each end

of the power supply cable (at the range and at the junction

box).

• Wire sizes and connections must conform with the rating of

the range.

• The wiring diagram is located on the back of the range in a

clear plastic bag.

If connecting to a 4-wire system:

This range is manufactured with the ground connected to the

neutral by a link. The ground must be revised so the green

ground wire of the 4-wire power supply cord is connected to the

cabinet. See "Electrical Connection."

Grounding through the neutral conductor is prohibited for new

branch-circuit installations (1996 NEC); mobile homes; and

recreational vehicles, or an area where local codes prohibit

grounding through the neutral conductor.

When a 4-wire receptacle of NEMA Type 14-50R is used, a

matching UL listed, 4-wire, 250-volt, 40- or 50-amp, range power

supply cord (pigtail) must be used. This cord contains 4 copper

conductors with ring terminals or open-end spade terminals with

upturned ends, terminating in a NEMA Type 14-50P plug on the

supply end.

The fourth (grounding) conductor must be identified by a green or

green/yellow cover and the neutral conductor by a white cover.

Cord should be Type SRD or SRDT with a UL listed strain relief

and be at least 4 ft (1.22 m) long.

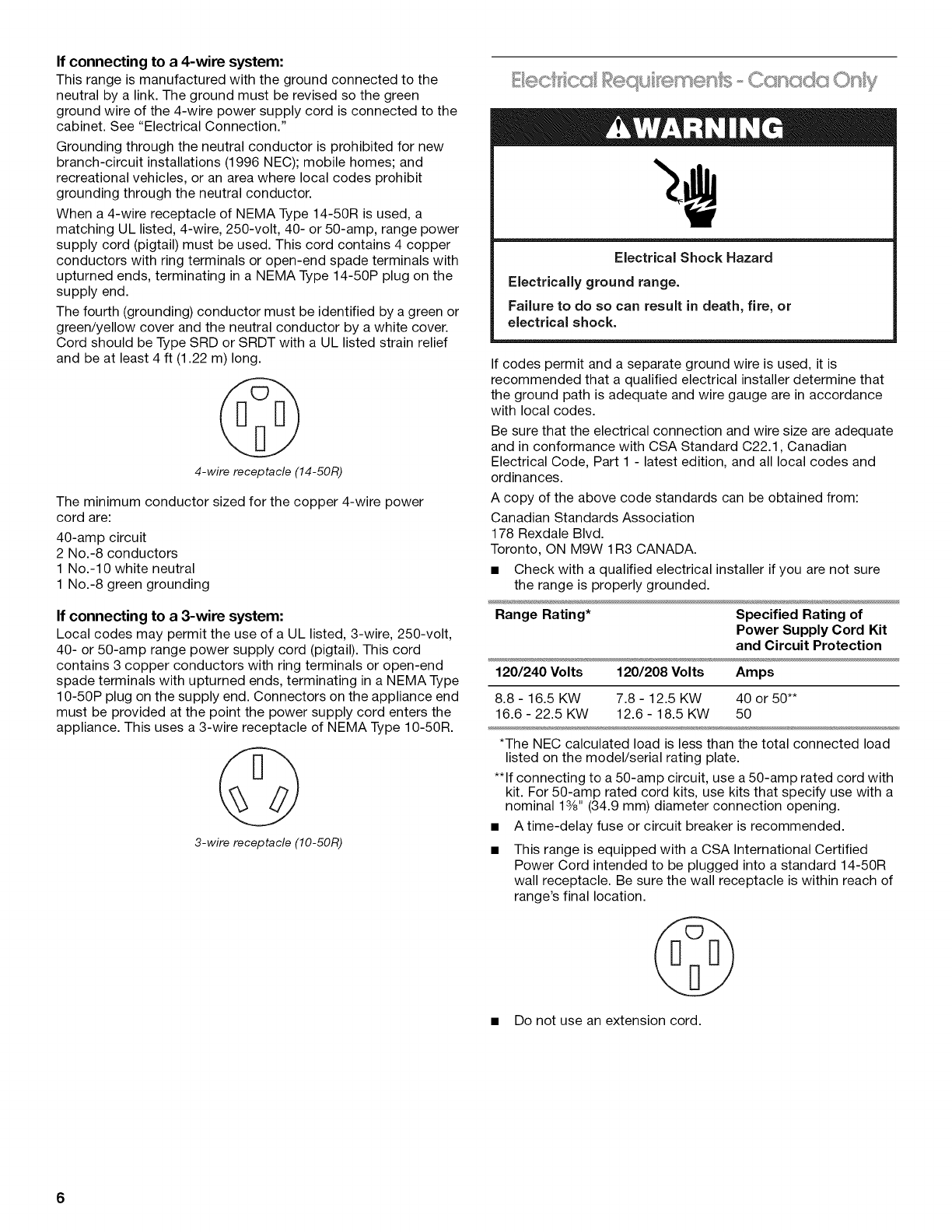

4-wire receptacle (14-50R)

The minimum conductor sized for the copper 4-wire power

cord are:

40-amp circuit

2 No.-8 conductors

1 No.-10 white neutral

1 No.-8 green grounding

If connecting to a 3-wire system:

Local codes may permit the use of a UL listed, 3-wire, 250-volt,

40- or 50-amp range power supply cord (pigtail). This cord

contains 3 copper conductors with ring terminals or open-end

spade terminals with upturned ends, terminating in a NEMA Type

10-50P plug on the supply end. Connectors on the appliance end

must be provided at the point the power supply cord enters the

appliance. This uses a 3-wire receptacle of NEMA Type 10-50R.

3-wire receptacle (10-50R)

Electrical Shock Hazard

Electrically ground range.

Failure to do so can result in death, fire, or

electrical shock.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate and wire gauge are in accordance

with local codes.

Be sure that the electrical connection and wire size are adequate

and in conformance with CSA Standard C22.1, Canadian

Electrical Code, Part 1 - latest edition, and all local codes and

ordinances.

A copy of the above code standards can be obtained from:

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA.

• Check with a qualified electrical installer if you are not sure

the range is properly grounded.

Range Rating* Specified Rating of

Power Supply Cord Kit

and Circuit Protection

120/240 Volts 120/208 Volts Amps

8.8- 16.5 KW 7.8- 12.5 KW 40 or 50"*

16.6 - 22.5 KW 12.6 - 18.5 KW 50

*The NEC calculated load is less than the total connected load

listed on the model/serial rating plate.

**If connecting to a 50-amp circuit, use a 50-amp rated cord with

kit. For 50-amp rated cord kits, use kits that specify use with a

nominal 13/8"(34.9 mm) diameter connection opening.

A time-delay fuse or circuit breaker is recommended.

This range is equipped with a CSA International Certified

Power Cord intended to be plugged into a standard 14-50R

wall receptacle. Be sure the wall receptacle is within reach of

range's final location.

• Do not use an extension cord.

6

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 crn) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with American National Standard, National Fuel Gas

Code ANSI Z223.1 -latest edition or CAN/CGA B149 -latest

edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturers instructions.

Type of Gas

Natural gas:

This range is design-certified by CSA International for use with

Natural gas or, after proper conversion, for use with LP gas.

•This range is factory set for use with Natural gas. See "Gas

Conversions" section. The model/serial rating plate located

behind the control panel has information on the types of gas

that can be used. If the types of gas listed do not include the

type of gas available, check with the local gas supplier.

LP gas conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial rating plate for use with a different

gas without consulting the serving gas supplier. See "Gas

Conversions" section.

Flexible metal appliance connector:

If local codes permit, a new CSA design-certified,

4 to 5 ft (122 to 152.4 cm) long, 1/2"(1.3 cm) or

3_,,(1.9 cm) I.D., flexible metal appliance connector may

be used for connecting range to the gas supply line.

• A 1/2"(1.3 cm) male pipe thread is needed for connection

to the female pipe threads of the inlet to the appliance

pressure regulator.

• Do not kink or damage the flexible metal tubing when

moving the range.

Must include a shutoff valve:

The supply line must be equipped with a manual shutoff

valve. This valve should be located in the same room but

external to the range. It should be in a location that allows

ease of opening and closing. Do not block access to shutoff

valve. The valve is for turning on or shutting off gas to the

range.

B

A. Gas supply line

B. Shutoff valve "open" position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be

used. The inlet pressure to the regulator should be as follows for

proper operation:

Natural gas:

Minimum pressure: 5" WCP

Maximum pressure: 14" WCP

LP gas:

Minimum pressure: 11" WCP

Maximum pressure: 14" WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

Gas Supply Line

Provide a gas supply line of 3A,,(1.9 cm) rigid pipe to the

range location. A smaller size pipe on longer runs may result

in insufficient gas supply. Pipe-joint compounds that resist

the action of LP gas must be used. Do not use TEFLON ®t

tape. With LP gas, piping or tubing size can be 1/2"(1.3 cm)

minimum. Usually, LP gas suppliers determine the size and

materials used in the system.

1-®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

Burner Input Requirements

Input ratings shown on the model/serial rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a

rate of 4% for each 1,000 ft (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least

1" water column pressure above the manifold pressure shown

on the model/serial rating plate.

Line pressure testing above 1/2psi gauge (14" WCP)

The range and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of 1/2psi (3.5 kPa).

Line pressure testing at 1/2psi gauge (14" WCP) or lower

The range must be isolated from the gas supply piping system by

closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal to

or less than 1/2psi (3.5 kPa).

INSTALLATIONINSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install range.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from the range.

Keep cardboard bottom under range.

2. Remove oven racks and parts package from inside oven.

3. To place range on its back, take 4 cardboard corners from the

carton. Stack one cardboard corner on top of another.

Repeat with the other 2 corners. Place them lengthwise on

the floor behind the range to support the range when it is laid

on its back.

4. Using 2 or more people, firmly grasp the range and gently lay

it on its back on the cardboard corners.

5. Pull cardboard bottom firmly to remove.

6. Use an adjustable wrench to loosen the leveling legs.

7. Place cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto cardboard or

hardboard.

1.

us£Le e/i

If range height adjustment is necessary, use a wrench or

pliers to loosen the 4 leveling legs.

This may be done with the range on its back or with the range

supported on 2 legs after the range has been placed back to

a standing position.

NOTE: To place range back up into a standing position, put a

sheet of cardboard or hardboard in front of range. Using 2 or

more people, stand range back up onto the cardboard or

hardboard.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

2. Adjust the leveling legs to the correct height. Leveling legs

can be loosened to add up to a maximum of 1" (2.5 cm). A

minimum of 3/le" (5.0 mm) is needed to engage the anti-tip

bracket.

NOTE: If height adjustment is made when range is standing,

tilt the range back to adjust the front legs, then tilt forward to

adjust the rear legs.

3. When the range is at the correct height, check that there is

adequate clearance under the range for the anti-tip bracket.

Before sliding range into its final position, check that the anti-

tip bracket will slide under the range and onto the rear

leveling leg prior to anti-tip bracket installation.

8

! _'_ _, _ _ ,,_,u_ _ _

n }Bf ( cket

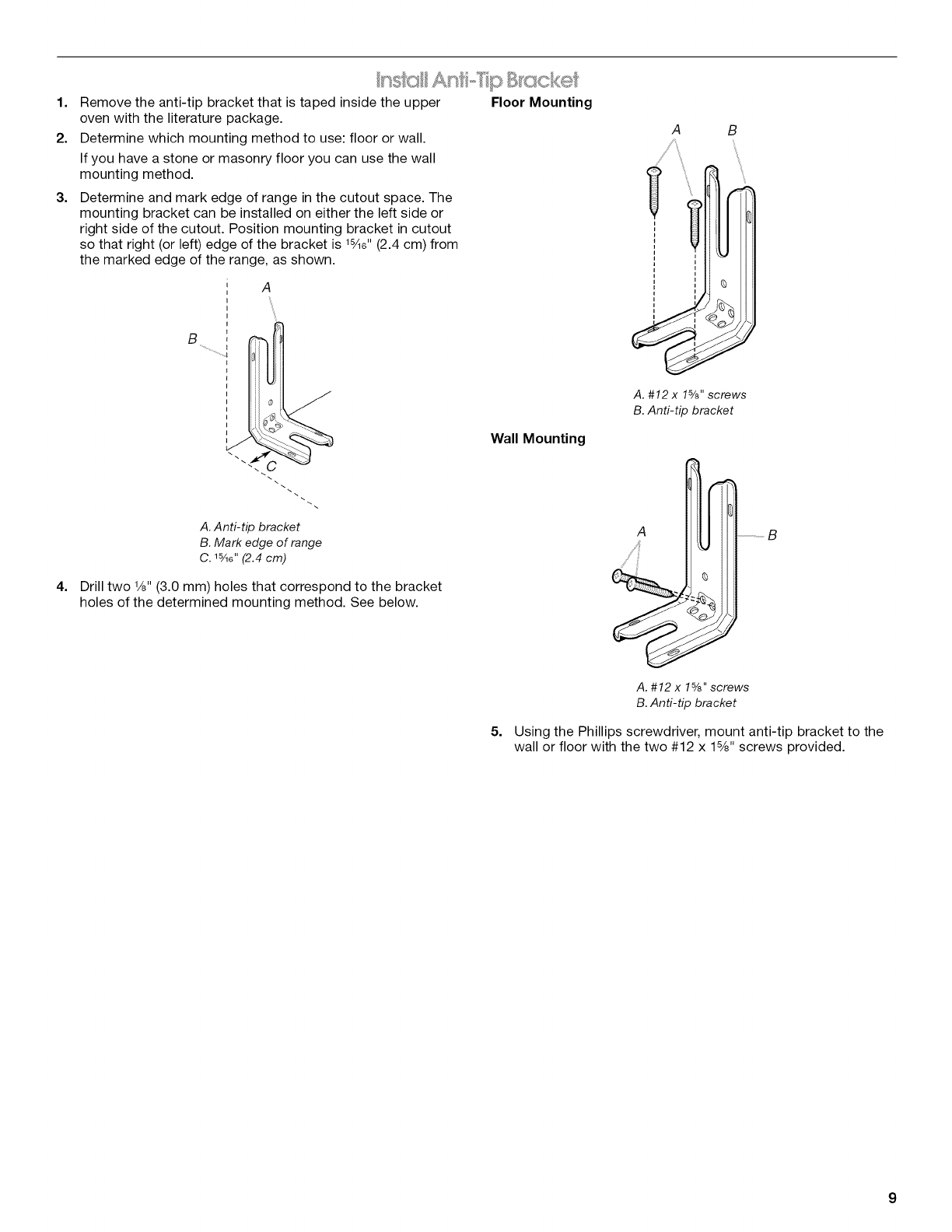

1. Remove the anti-tip bracket that is taped inside the upper Floor Mounting

oven with the literature package.

2. Determine which mounting method to use: floor or wall.

If you have a stone or masonry floor you can use the wall

mounting method.

3. Determine and mark edge of range in the cutout space. The

mounting bracket can be installed on either the left side or

right side of the cutout. Position mounting bracket in cutout

so that right (or left) edge of the bracket is 1%6"(2.4 cm) from

the marked edge of the range, as shown.

4=

A

B

A. Anti-tip bracket

B. Mark edge of range

C. 1%6" (2.4 cm)

Drill two ½" (3.0 mm) holes that correspond to the bracket

holes of the determined mounting method. See below.

Wall Mounting

A B

\

A. #12 x 1%" screws

B. Anti-tip bracket

5=

A. #12 x 1%" screws

B. Anti-tip bracket

Using the Phillips screwdriver, mount anti-tip bracket to the

wall or floor with the two #12 x 15/8'' screws provided.

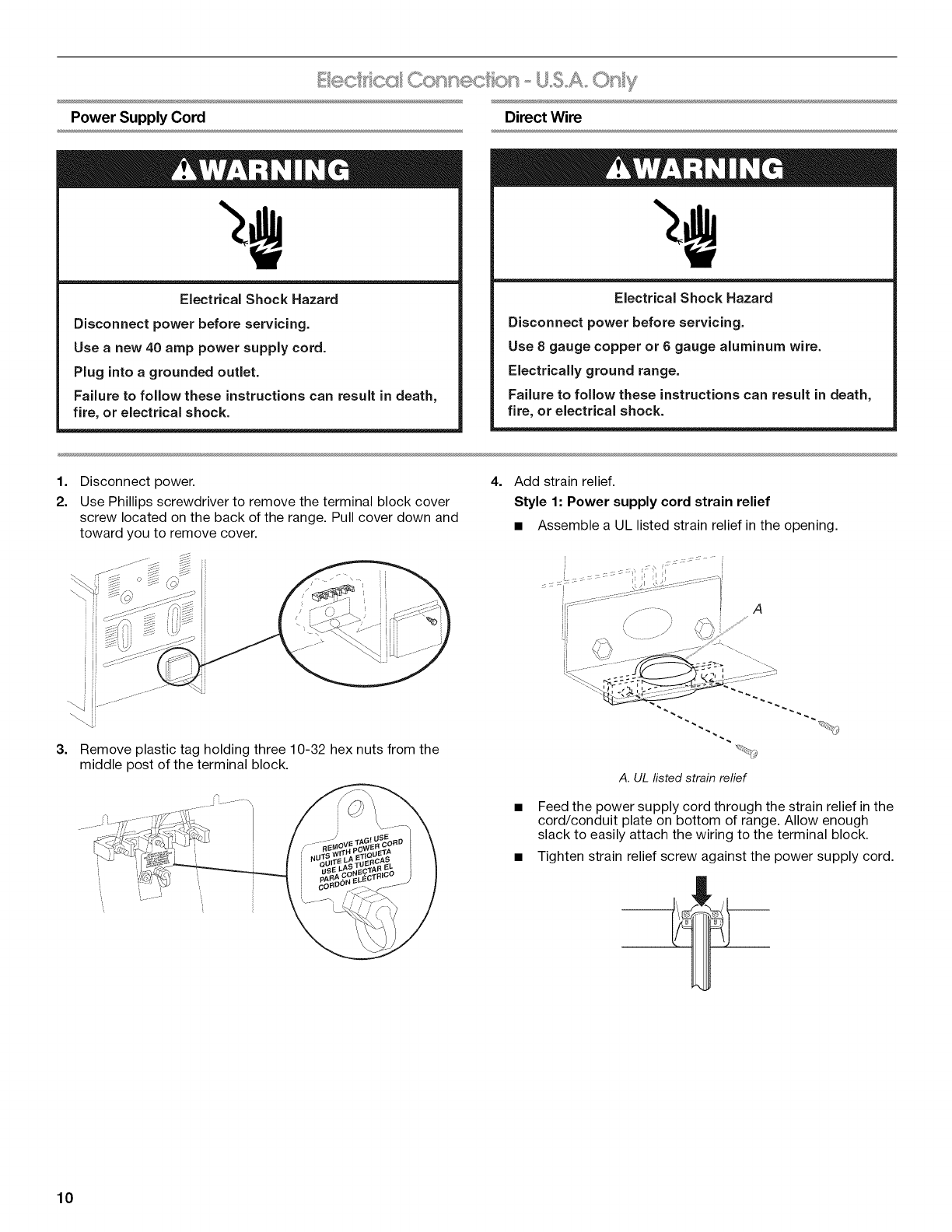

Power Supply Cord Direct Wire

Electrical Shock Hazard

Disconnect power before servicing.

Use a new 40 amp power supply cord.

Plug into agrounded outlet.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Electrical Shock Hazard

Disconnect power before servicing.

Use 8 gauge copper or 6 gauge aluminum wire.

Electrically ground range.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Disconnect power. 4. Add strain relief.

2. Use Phillips screwdriver to remove the terminal block cover Style 1: Power supply cord strain relief

screw located on the back of the range. Pull cover down and • Assemble a UL listed strain relief in the opening.

toward you to remove cover.

A

3. Remove plastic tag holding three 10-32 hex nuts from the

middle post of the terminal block. A. UL listed strain relief

Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough

slack to easily attach the wiring to the terminal block.

• Tighten strain relief screw against the power supply cord.

10

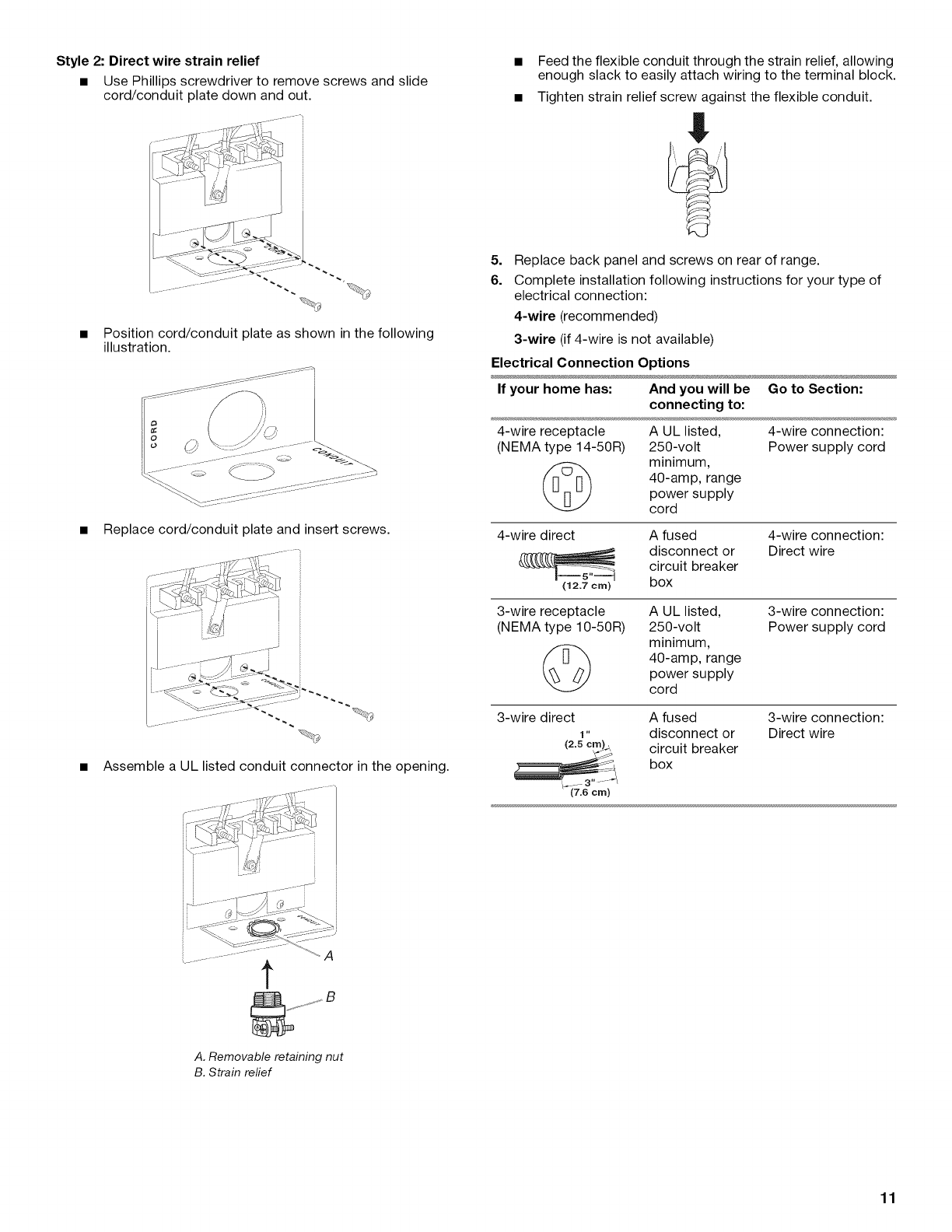

Style 2: Direct wire strain relief

• Use Phillips screwdriver to remove screws and slide

cord/conduit plate down and out.

Position cord/conduit plate as shown in the following

illustration.

• Replace cord/conduit plate and insert screws.

• Assemble a UL listed conduit connector in the opening.

f..............

Feed the flexible conduit through the strain relief, allowing

enough slack to easily attach wiring to the terminal block.

Tighten strain relief screw against the flexible conduit.

5. Replace back panel and screws on rear of range.

6. Complete installation following instructions for your type of

electrical connection:

4-wire (recommended)

3-wire (if 4-wire is not available)

Electrical Connection Options

If your home has: And you will be Go to Section:

connecting to:

4-wire receptacle A UL listed,

(NEMA type 14-50R) 250-volt

minimum,

40-amp, range

power supply

cord

4-wire connection:

Power supply cord

4-wire direct A fused

disconnect or

circuit breaker

(12.7 crn) box

4-wire connection:

Direct wire

3-wire receptacle A UL listed,

(NEMA type 10-50R) 250-volt

minimum,

40-amp, range

power supply

cord

3-wire connection:

Power supply cord

3-wire direct A fused

_" disconnect or

(2,5 c_, circuit breaker

box

3-wire connection:

Direct wire

A. Removable retaining nut

B. Strain relief

11

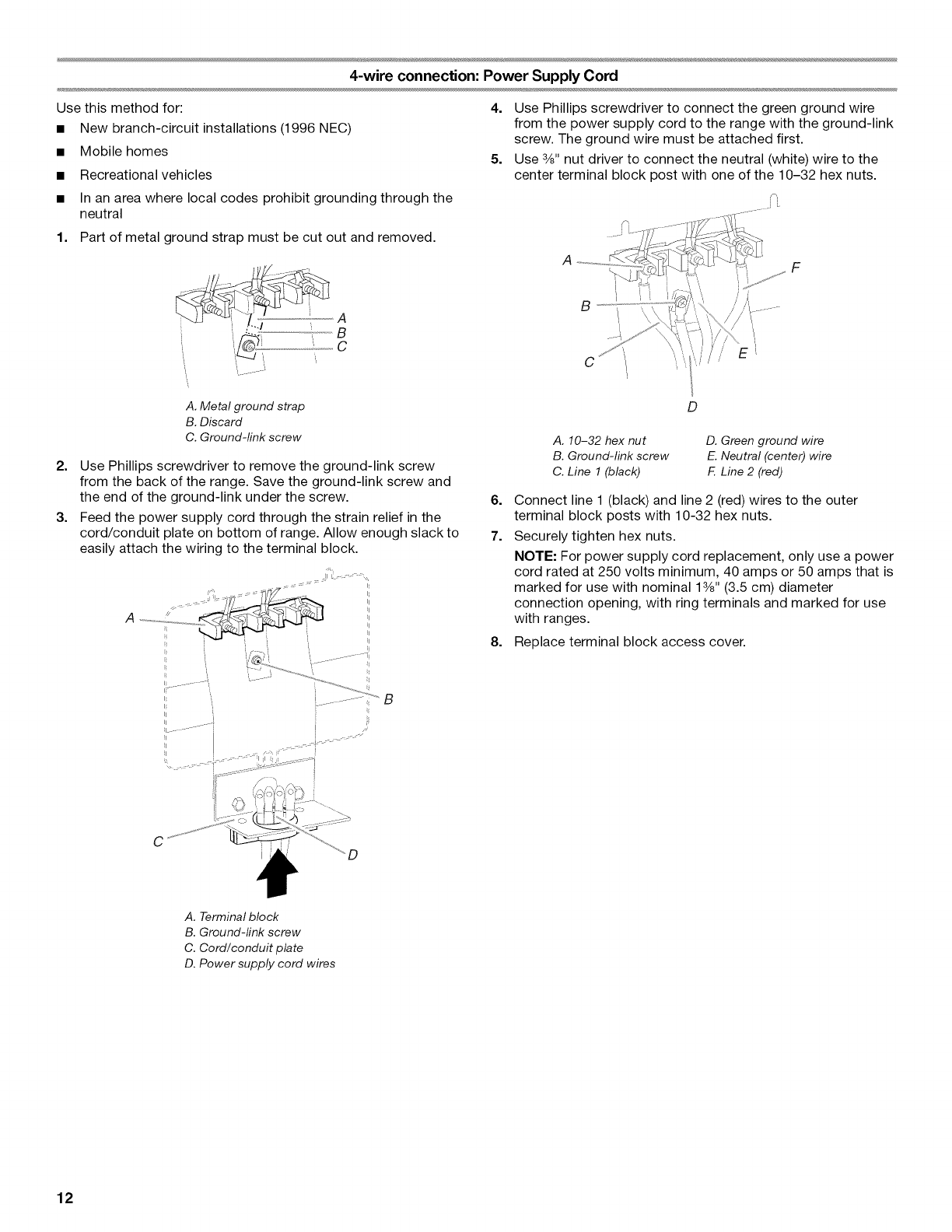

4-wire connection: Power Supply Cord

Use this method for:

• New branch-circuit installations (1996 NEC)

• Mobile homes

• Recreational vehicles

• In an area where local codes prohibit grounding through the

neutral

1. Part of metal ground strap must be cut out and removed.

4. Use Phillips screwdriver to connect the green ground wire

from the power supply cord to the range with the ground-link

screw. The ground wire must be attached first.

5. Use 3/8"nut driver to connect the neutral (white) wire to the

center terminal block post with one of the 10-32 hex nuts.

F

A. Metal ground strap

B. Discard

C. Ground-link screw

2. Use Phillips screwdriver to remove the ground-link screw

from the back of the range. Save the ground-link screw and

the end of the ground-link under the screw.

3. Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough slack to

easily attach the wiring to the terminal block.

A............

Ii ............... I

i

6=

7.

8=

D

A. 10-32 hex nut

B. Ground-link screw

C. Line 1 (black)

D. Green ground wire

E. Neutral (center) wire

F. Line 2(red)

Connect line 1 (black) and line 2 (red) wires to the outer

terminal block posts with 10-32 hex nuts.

Securely tighten hex nuts.

NOTE: For power supply cord replacement, only use a power

cord rated at 250 volts mnnnmum,40 amps or 50 amps that is

marked for use with nominal 13/8"(3.5 cm) diameter

connection opening, with ring terminals and marked for use

with ranges.

Replace terminal block access cover.

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Power supply cord wires

12

3-wire connection: Power Supply Cord

Use this method only if local codes permit connecting chassis

ground conductor to neutral wire of power supply cord.

1. Feed the power supply cord through the strain relief in the

cord/conduit plate on bottom of range. Allow enough slack to

easily attach the wiring to the terminal block.

. d ........... I

...... /! '-- II

i: ......................I

i

B

2.

C

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Power supply cord wires

Use 3/8"nut driver to connect the neutral (white) wire to the

center terminal block post with one of the 10-32 hex nuts.

AE

C

A. 10-32 hex nut

B. Line 1 (black)

C. Ground-link screw

D. Neutral (white) wire

E. Line 2(red)

3. Connect line 1 (black) and line 2 (red) wires to the outer

terminal block posts with 10-32 hex nuts.

4. Securely tighten hex nuts.

NOTE: For power supply cord replacement, only use a power

cord rated at 250 volts minimum, 40 amps or 50 amps that is

marked for use with nominal 13/8"(3.5 cm) diameter

connection opening, with ring terminals and marked for use

with ranges.

5. Replace terminal block access cover.

Direct Wire Installation: Copper or Aluminum Wire

This range may be connected directly to the fuse disconnect or

circuit breaker box. Depending on your electrical supply, make

the required 3-wire or 4-wire connection.

1. Strip outer covering back 3" (7.6 cm) to expose wires. Strip

the insulation back 1" (2.5 cm) from the end of each wire.

1"

(2.5cm) ..

3" ..... "

(7.6 crn)

2. Allow enough slack in the wire to easily attach the wiring

terminal block.

3. Complete electrical connection according to your type of

electrical supply (4-wire or 3-wire connection).

4-wire Connection: Direct Wire

Use this method for:

• New branch-circuit installations (1996 NEC)

• Mobile homes

• Recreational vehicles

• In an area where local codes prohibit grounding through the

neutral

1. Part of metal ground strap must be cut out and removed.

2.

A

B

C

A. Metal ground strap

B. Discard

C.Ground-link screw

Use Phillips screwdriver to remove the ground-link screw

from the back of the range. Save the ground-link screw and

the end of the ground-link under the screw.

13

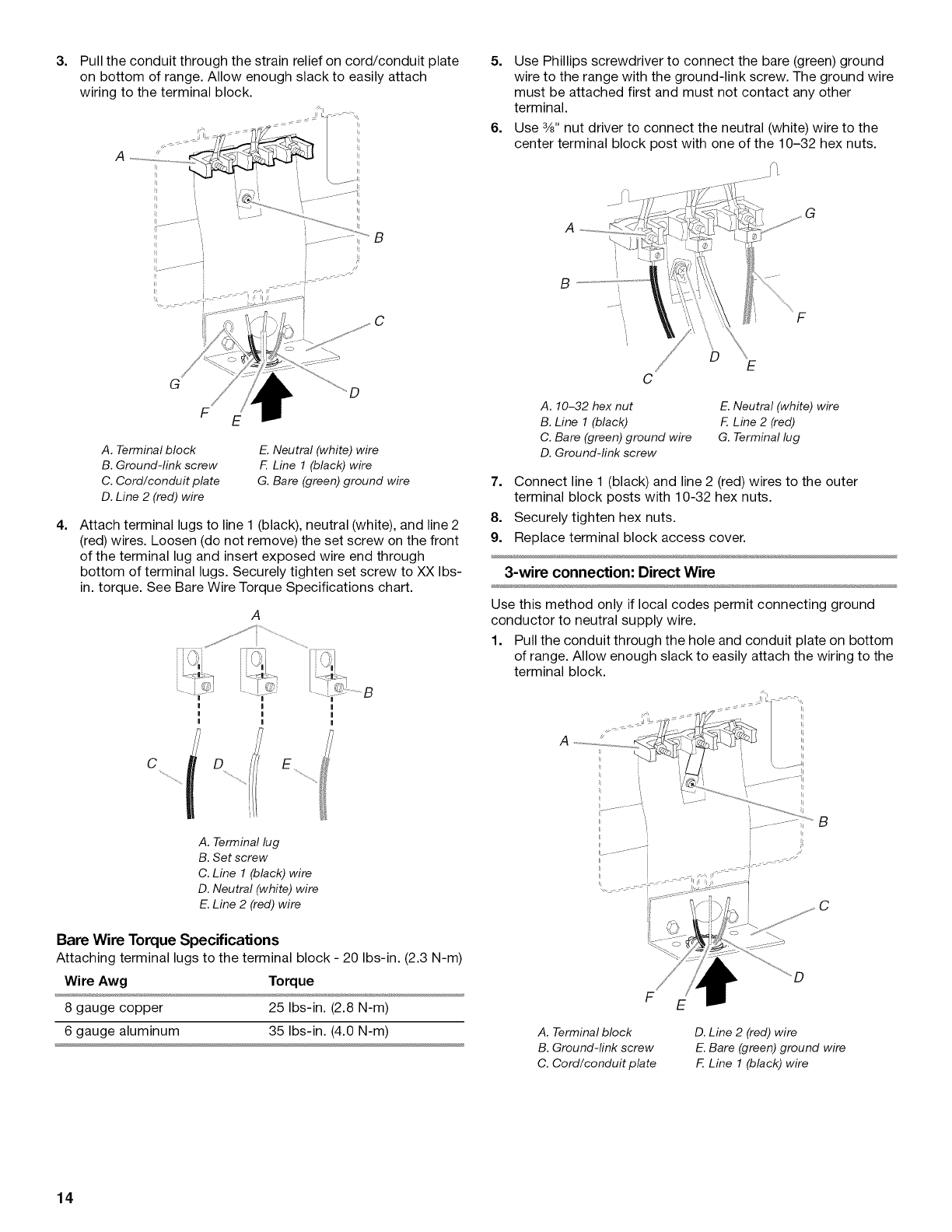

3= Pull the conduit through the strain relief on cord/conduit plate

on bottom of range. Allow enough slack to easily attach

wiring to the terminal block.

A ...............................

B

C

4=

G

FE

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Line 2 (red) wire

E. Neutral (white) wire

F. Line 1 (black) wire

G. Bare (green) ground wire

Attach terminal lugs to line 1 (black), neutral (white), and line 2

(red) wires. Loosen (do not remove) the set screw on the front

of the terminal lug and insert exposed wire end through

bottom of terminal lugs. Securely tighten set screw to XX Ibs-

in. torque. See Bare Wire Torque Specifications chart.

C

A. Terminal lug

B. Set screw

C. Line 1 (black) wire

D. Neutral (white) wire

E. Line 2(red) wire

Bare Wire Torque Specifications

Attaching terminal lugs to the terminal block - 20 Ibs-in. (2.3 N-m)

Wire Awg Torque

8 gauge copper 25 Ibs-in. (2.8 N-m)

6 gauge aluminum 35 Ibs-in. (4.0 N-m)

5. Use Phillips screwdriver to connect the bare (green) ground

wire to the range with the ground-link screw. The ground wire

must be attached first and must not contact any other

terminal.

6. Use 3/8"nut driver to connect the neutral (white) wire to the

center terminal block post with one of the 10-32 hex nuts.

F

A. 10-32 hex nut

B. Line 1 (black)

C. Bare (green) ground wire

D. Ground-link screw

E. Neutral (white) wire

F. Line 2(red)

G. Terminal lug

7. Connect line 1 (black) and line 2 (red) wires to the outer

terminal block posts with 10-32 hex nuts.

8. Securely tighten hex nuts.

9. Replace terminal block access cover.

3-wire connection: Direct Wire

Use this method only if local codes permit connecting ground

conductor to neutral supply wire.

1. Pull the conduit through the hole and conduit plate on bottom

of range. Allow enough slack to easily attach the wiring to the

terminal block.

Ii

!1

I//

C

F

A. Terminal block

B. Ground-link screw

C. Cord/conduit plate

D. Line 2 (red) wire

E. Bare (green) ground wire

F. Line 1 (black) wire

14

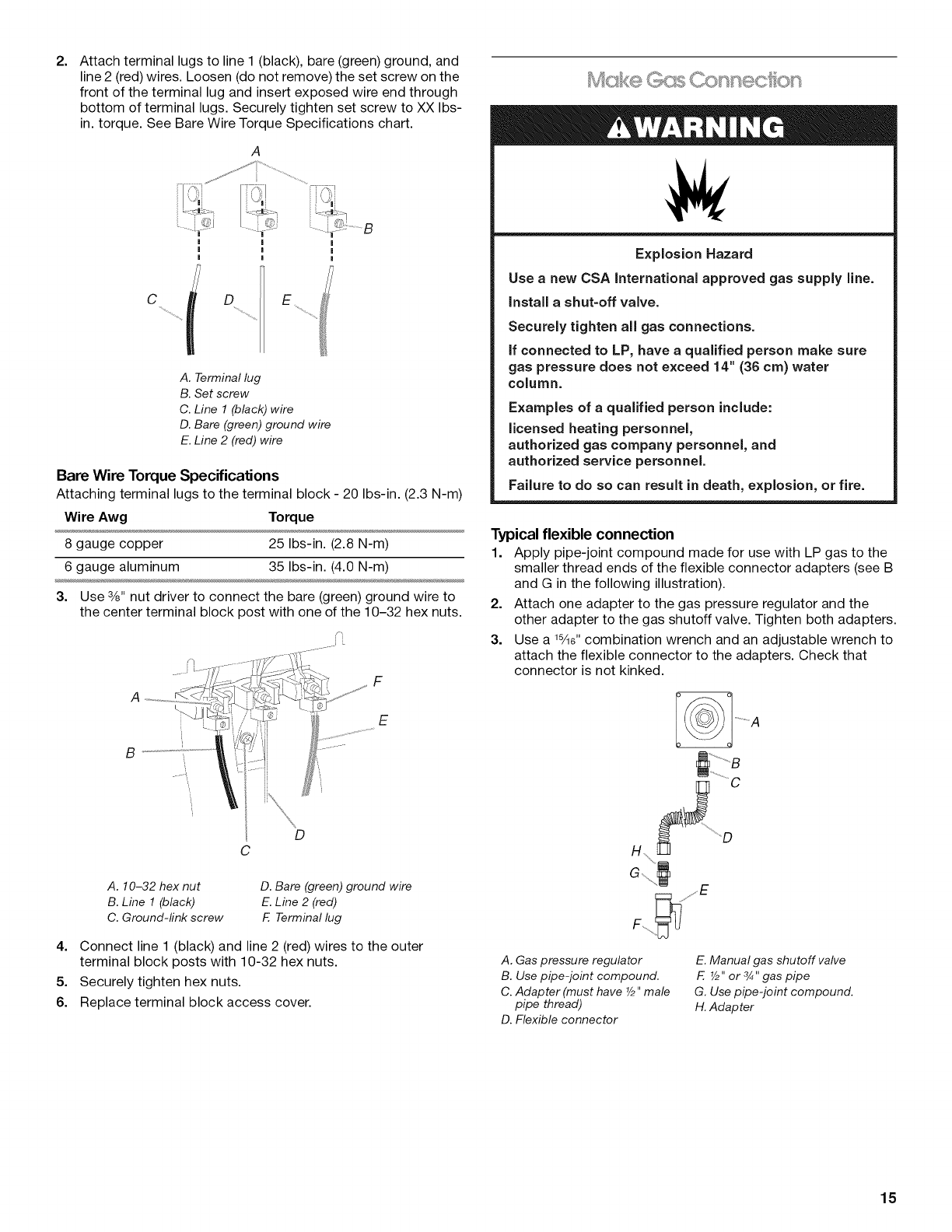

2= Attach terminal lugs to line 1 (black), bare (green) ground, and

line 2 (red) wires. Loosen (do not remove) the set screw on the

front of the terminal lug and insert exposed wire end through

bottom of terminal lugs. Securely tighten set screw to XX Ibs-

in. torque. See Bare Wire Torque Specifications chart.

C D

A. Terminal lug

B. Set screw

C. Line 1 (black) wire

D. Bare (green) ground wire

E. Line 2 (red) wire

Bare Wire Torque Specifications

Attaching terminal lugs to the terminal block - 20 Ibs-in. (2.3 N-m)

Wire Awg Torque

8 gauge copper 25 Ibs-in. (2.8 N-m)

6 gauge aluminum 35 Ibs-in. (4.0 N-m)

3. Use 3/8"nut driver to connect the bare (green) ground wire to

the center terminal block post with one of the 10-32 hex nuts.

i

S_

L

D

C

A. 10-32 hex nut

B. Line 1 (black)

C. Ground-link screw

D. Bare (green) ground wire

E. Line 2(red)

F Terminal lug

4. Connect line 1 (black) and line 2 (red) wires to the outer

terminal block posts with 10-32 hex nuts.

5. Securely tighten hex nuts.

6. Replace terminal block access cover.

v _,,_,,s S %,,,Olq/"@C OFS

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Typical flexible connection

1. Apply pipe-joint compound made for use with LP gas to the

smaller thread ends of the flexible connector adapters (see B

and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the

other adapter to the gas shutoff valve. Tighten both adapters.

3. Use a _SAe"combination wrench and an adjustable wrench to

attach the flexible connector to the adapters. Check that

connector is not kinked.

A. Gas pressure regulator

B. Use pipe-joint compound.

C. Adapter (must have V2"male

pipe thread)

D. Flexible connector

E. Manual gas shutoff valve

F V2"or 3/4"gas pipe

G. Use pipe-joint compound.

H. Adapter

15

4, Gas supply pipe must be located within clearance area as

shown in the "Cabinet Dimensions" illustration in "Location

Requirements" section.

A

C

A. Gas pressure regulator

B. Adapter

C. Flexible connector

D. Manual shutoff valve

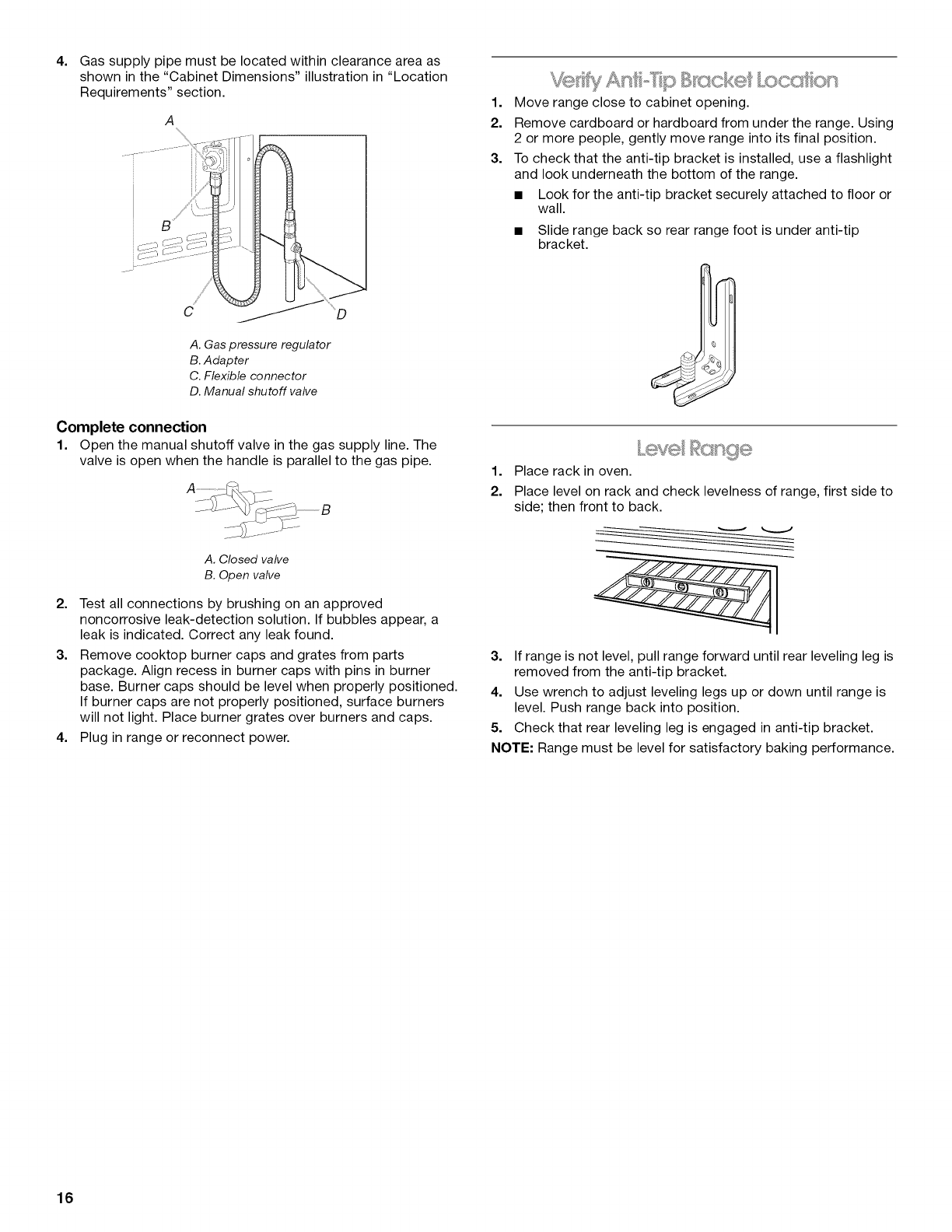

Complete connection

1. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

1,

2.

3.

1,

2.

Move range close to cabinet opening.

Remove cardboard or hardboard from under the range. Using

2 or more people, gently move range into its final position.

To check that the anti-tip bracket is installed, use a flashlight

and look underneath the bottom of the range.

• Look for the anti-tip bracket securely attached to floor or

wall.

• Slide range back so rear range foot is under anti-tip

bracket.

0

Place rack in oven.

Place level on rack and check levelness of range, first side to

side; then front to back.

A. Closed valve

B. Open valve

2. Test all connections by brushing on an approved

noncorrosive leak-detection solution. If bubbles appear, a

leak is indicated. Correct any leak found.

3. Remove cooktop burner caps and grates from parts

package. Align recess in burner caps with pins in burner

base. Burner caps should be level when properly positioned.

If burner caps are not properly positioned, surface burners

will not light. Place burner grates over burners and caps.

4. Plug in range or reconnect power.

3. If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

4. Use wrench to adjust leveling legs up or down until range is

level. Push range back into position.

5. Check that rear leveling leg is engaged in anti-tip bracket.

NOTE: Range must be level for satisfactory baking performance.

16

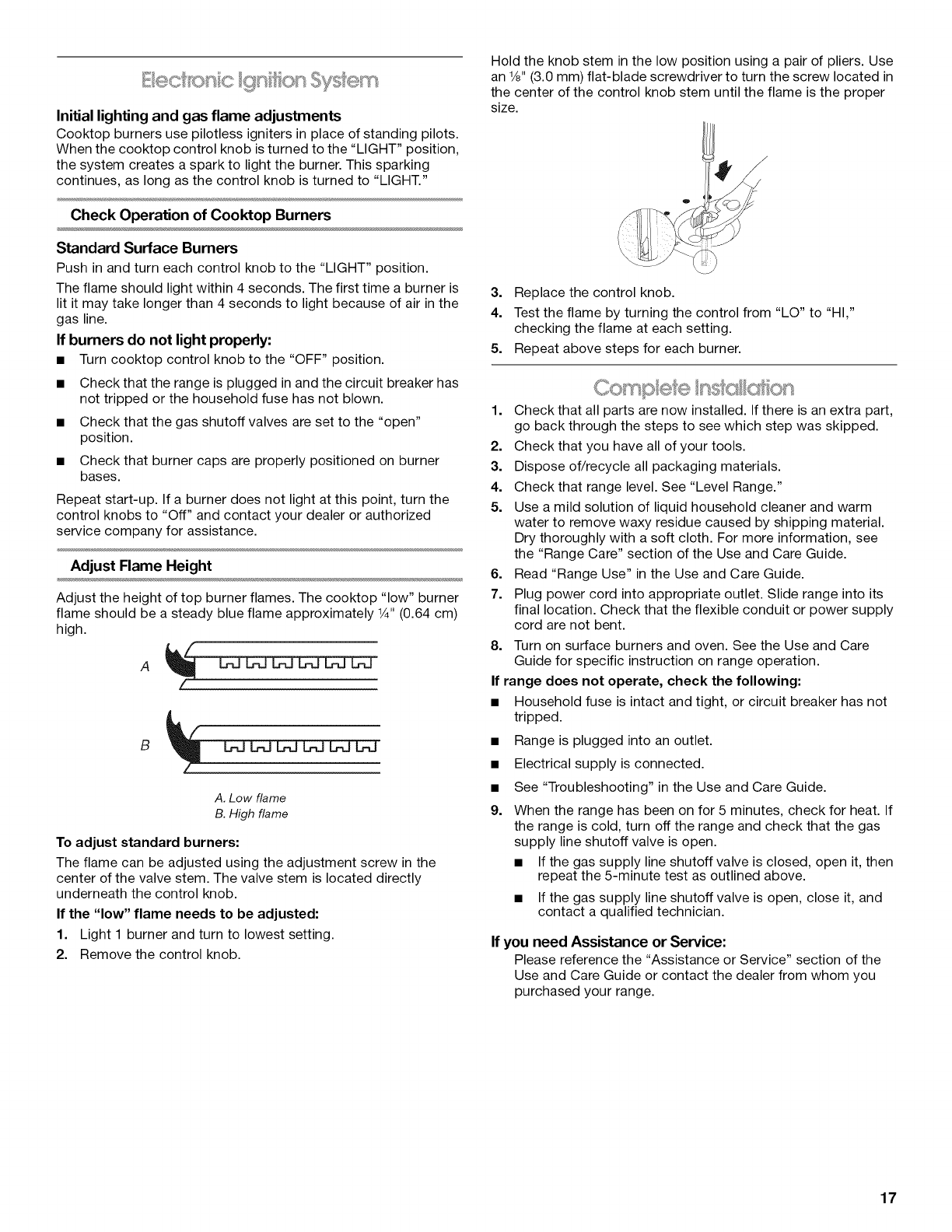

Initial lighting and gas flame adjustments

Cooktop burners use pilotless igniters in place of standing pilots.

When the cooktop control knob is turned to the "LIGHT" position,

the system creates a spark to light the burner. This sparking

continues, as long as the control knob is turned to "LIGHT."

Check Operation of Cooktop Burners

Standard Surface Burners

Push in and turn each control knob to the "LIGHT" position.

The flame should light within 4 seconds. The first time a burner is

lit it may take longer than 4 seconds to light because of air in the

gas line.

If burners do not light properly:

• Turn cooktop control knob to the "OFF" position.

• Check that the range is plugged in and the circuit breaker has

not tripped or the household fuse has not blown.

• Check that the gas shutoff valves are set to the "open"

position.

• Check that burner caps are properly positioned on burner

bases.

Repeat start-up. If a burner does not light at this point, turn the

control knobs to "Off" and contact your dealer or authorized

service company for assistance.

Adjust Flame Height

Adjust the height of top burner flames. The cooktop "low" burner

flame should be a steady blue flame approximately 1¼. (0.64 cm)

high.

A

/

A. Low flame

B. High flame

To adjust standard burners:

The flame can be adjusted using the adjustment screw in the

center of the valve stem. The valve stem is located directly

underneath the control knob.

If the "low" flame needs to be adjusted:

1. Light 1 burner and turn to lowest setting.

2. Remove the control knob.

Hold the knob stem in the low position using a pair of pliers. Use

an V8"(3.0 mm) flat-blade screwdriver to turn the screw located in

the center of the control knob stem until the flame is the proper

size.

3. Replace the control knob.

4. Test the flame by turning the control from "LO" to "HI,"

checking the flame at each setting.

5. Repeat above steps for each burner.

Co np

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check that range level. See "Level Range."

5. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, see

the "Range Care" section of the Use and Care Guide.

6. Read "Range Use" in the Use and Care Guide.

7. Plug power cord into appropriate outlet. Slide range into its

final location. Check that the flexible conduit or power supply

cord are not bent.

8. Turn on surface burners and oven. See the Use and Care

Guide for specific instruction on range operation.

If range does not operate, check the following:

• Household fuse is intact and tight, or circuit breaker has not

tripped.

• Range is plugged into an outlet.

• Electrical supply is connected.

• See "Troubleshooting" in the Use and Care Guide.

9. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and check that the gas

supply line shutoff valve is open.

• If the gas supply line shutoff valve is closed, open it, then

repeat the 5-minute test as outlined above.

• If the gas supply line shutoff valve is open, close it, and

contact a qualified technician.

If you need Assistance or Service:

Please reference the "Assistance or Service" section of the

Use and Care Guide or contact the dealer from whom you

purchased your range.

17

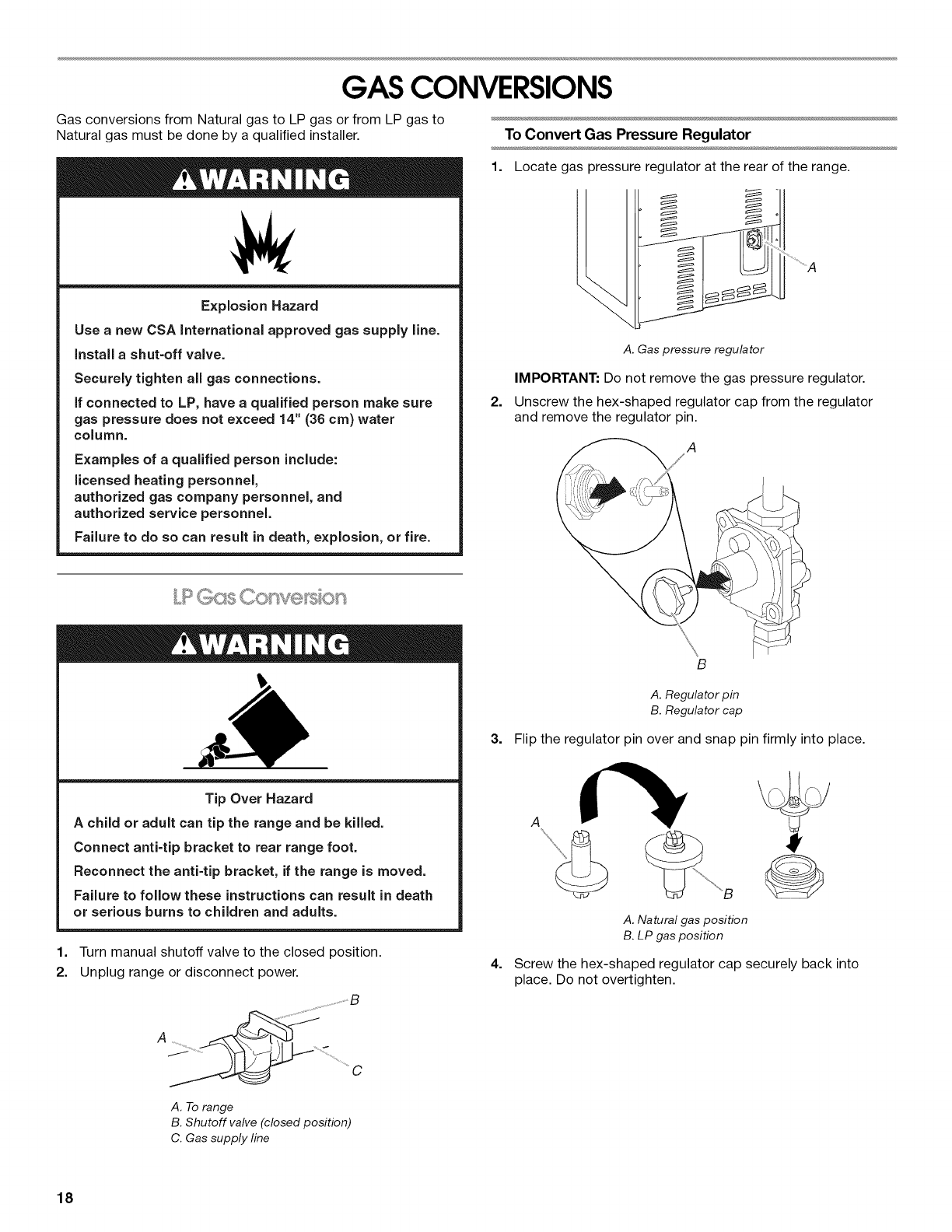

GAS CONVERSIONS

Gas conversions from Natural gas to LP gas or from LP gas to

Natural gas must be done by a qualified installer.

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut=off valve.

Securely tighten all gas connections.

if connected to LP, have a qualified person make sure

gas pressure does not exceed 14" (36 cm) water

column.

Examples of a qualified person include:

licensed heating personnel,

authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

LR SC,oyf_R:_/Olq

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

2. Unplug range or disconnect power.

...................g

A_ .......... ...............C

To Convert Gas Pressure Regulator

1. Locate gas pressure regulator at the rear of the range.

_ _ .

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

2. Unscrew the hex-shaped regulator cap from the regulator

and remove the regulator pin.

A

B

A. Regulator pin

B. Regulator cap

3. Flip the regulator pin over and snap pin firmly into place.

A

4.

A. Natural gas position

B. LP gas position

Screw the hex-shaped regulator cap securely back into

place. Do not overtighten.

A. To range

B. Shutoff valve (closed position)

C. Gas supply line

18

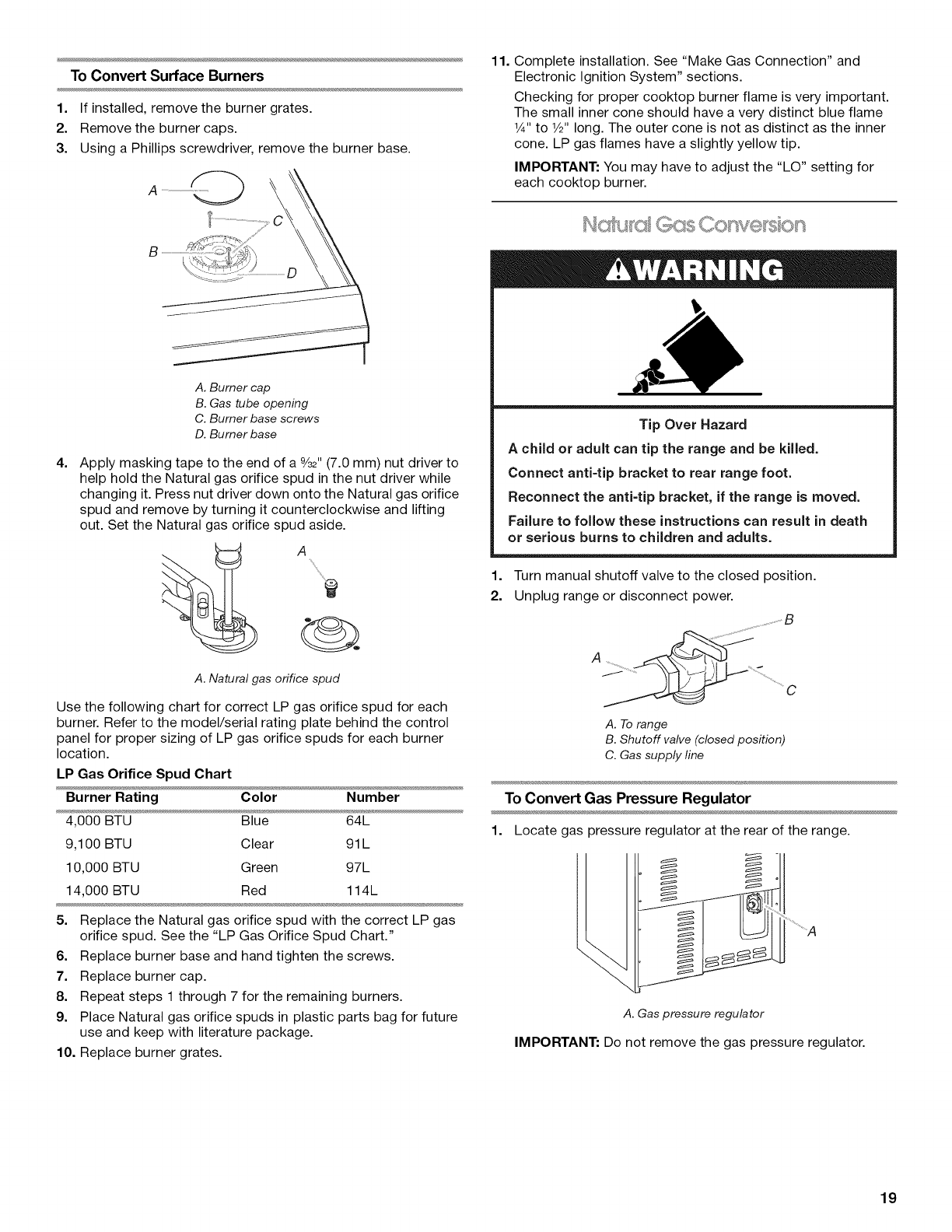

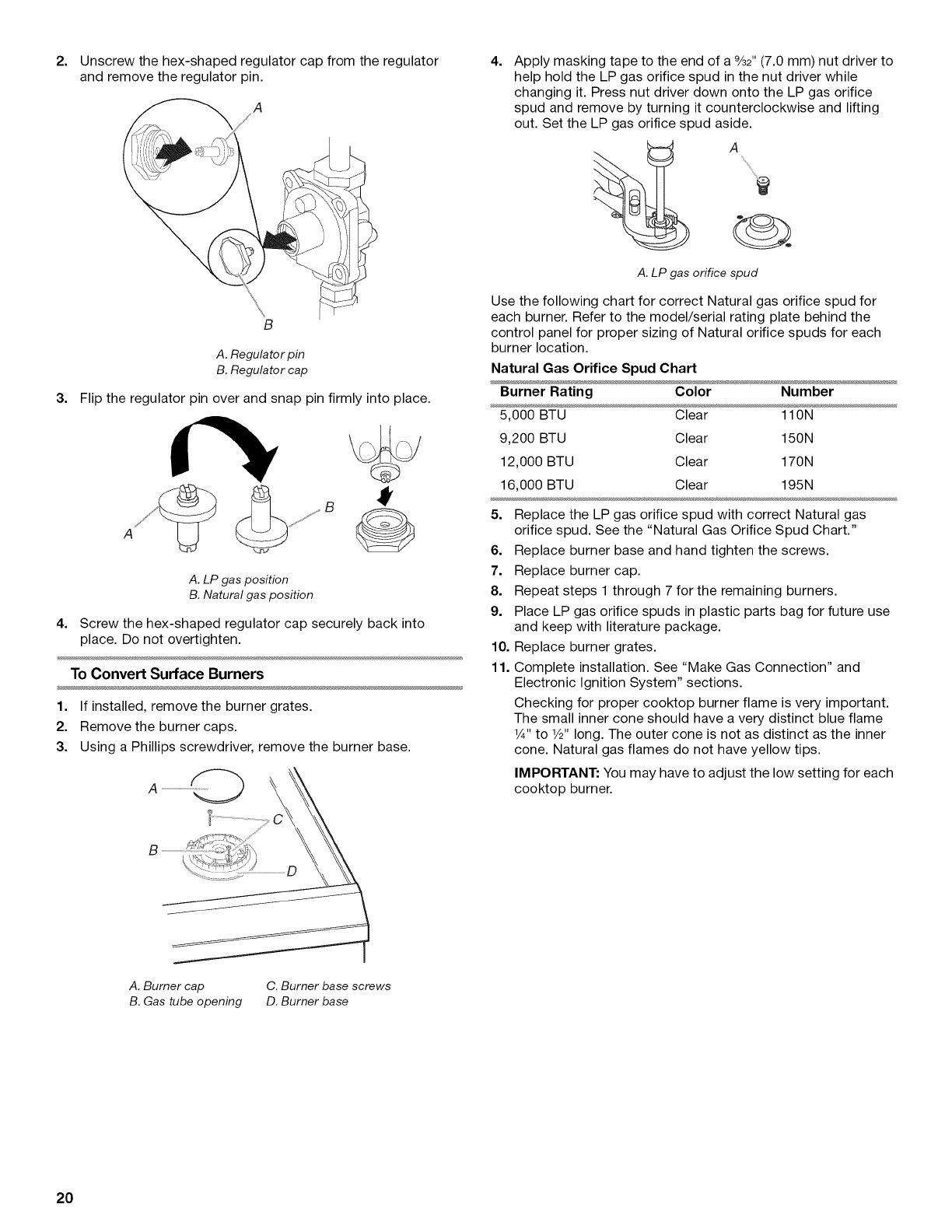

ToConvertSurfaceBurners

1. If installed, remove the burner grates.

2. Remove the burner caps.

3. Using a Phillips screwdriver, remove the burner base.

A. Burner cap

B. Gas tube opening

C. Burner base screws

D. Burner base

4= Apply masking tape to the end of a 9_32H(7.0 mm) nut driver to

help hold the Natural gas orifice spud in the nut driver while

changing it. Press nut driver down onto the Natural gas orifice

spud and remove by turning it counterclockwise and lifting

out. Set the Natural gas orifice spud aside.

A

A. Natural gas orifice spud

Use the following chart for correct LP gas orifice spud for each

burner. Refer to the model/serial rating plate behind the control

panel for proper sizing of LP gas orifice spuds for each burner

location.

LP Gas Orifice Spud Chart

Burner Rating Color Number

4,000 BTU Blue 64L

9,100 BTU Clear 91L

10,000 BTU Green 97L

14,000 BTU Red 114L

5. Replace the Natural gas orifice spud with the correct LP gas

orifice spud. See the "LP Gas Orifice Spud Chart."

6. Replace burner base and hand tighten the screws.

7. Replace burner cap.

8. Repeat steps 1 through 7 for the remaining burners.

9. Place Natural gas orifice spuds in plastic parts bag for future

use and keep with literature package.

10. Replace burner grates.

11. Complete installation. See "Make Gas Connection" and

Electronic Ignition System" sections.

Checking for proper cooktop burner flame is very important.

The small inner cone should have a very distinct blue flame

1_" to V2" long. The outer cone is not as distinct as the inner

cone. LP gas flames have a slightly yellow tip.

IMPORTANT: You may have to adjust the "LO" setting for

each cooktop burner.

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

1=

2.

Turn manual shutoff valve to the closed position.

Unplug range or disconnect power.

..........................................................................S

A

J___ .......................C

A. To range

B. Shutoff valve (closed position)

C. Gas supply line

To Convert Gas Pressure Regulator

1. Locate gas pressure regulator at the rear of the range.

_ .................A

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

19

2. Unscrew the hex-shaped regulator cap from the regulator

and remove the regulator pin.

A

B

3=

A. Regulator pin

B. Regulator cap

Flip the regulator pin over and snap pin firmly into place.

A

4.

A. LP gas position

B. Natural gas position

Screw the hex-shaped regulator cap securely back into

place. Do not overtighten.

To Convert Surface Burners

1. If installed, remove the burner grates.

2. Remove the burner caps.

3. Using a Phillips screwdriver, remove the burner base.

4. Apply masking tape to the end of a %2" (7.0 mm) nut driver to

help hold the LP gas orifice spud in the nut driver while

changing it. Press nut driver down onto the LP gas orifice

spud and remove by turning it counterclockwise and lifting

out. Set the LP gas orifice spud aside.

A. LP gas onfice spud

Use the following chart for correct Natural gas orifice spud for

each burner. Refer to the model/serial rating plate behind the

control panel for proper sizing of Natural orifice spuds for each

burner location.

Natural Gas Orifice Spud Chart

Burner Rating Color Number

5,000 BTU Clear 11ON

9,200 BTU Clear 150N

12,000 BTU Clear 170N

16,000 BTU Clear 195N

5. Replace the LP gas orifice spud with correct Natural gas

orifice spud. See the "Natural Gas Orifice Spud Chart."

6. Replace burner base and hand tighten the screws.

7. Replace burner cap.

8. Repeat steps 1 through 7 for the remaining burners.

9. Place LP gas orifice spuds in plastic parts bag for future use

and keep with literature package.

10. Replace burner grates.

11. Complete installation. See "Make Gas Connection" and

Electronic Ignition System" sections.

Checking for proper cooktop burner flame is very important.

The small inner cone should have a very distinct blue flame

1¼.to 1/2" long. The outer cone is not as distinct as the inner

cone. Natural gas flames do not have yellow tips.

IMPORTANT: You may have to adjust the low setting for each

cooktop burner.

S.......................:_,. _._ _

_::!::2::7.......................................................D

A. Burner cap

B. Gas tube opening

C. Burner base screws

D. Burner base

20

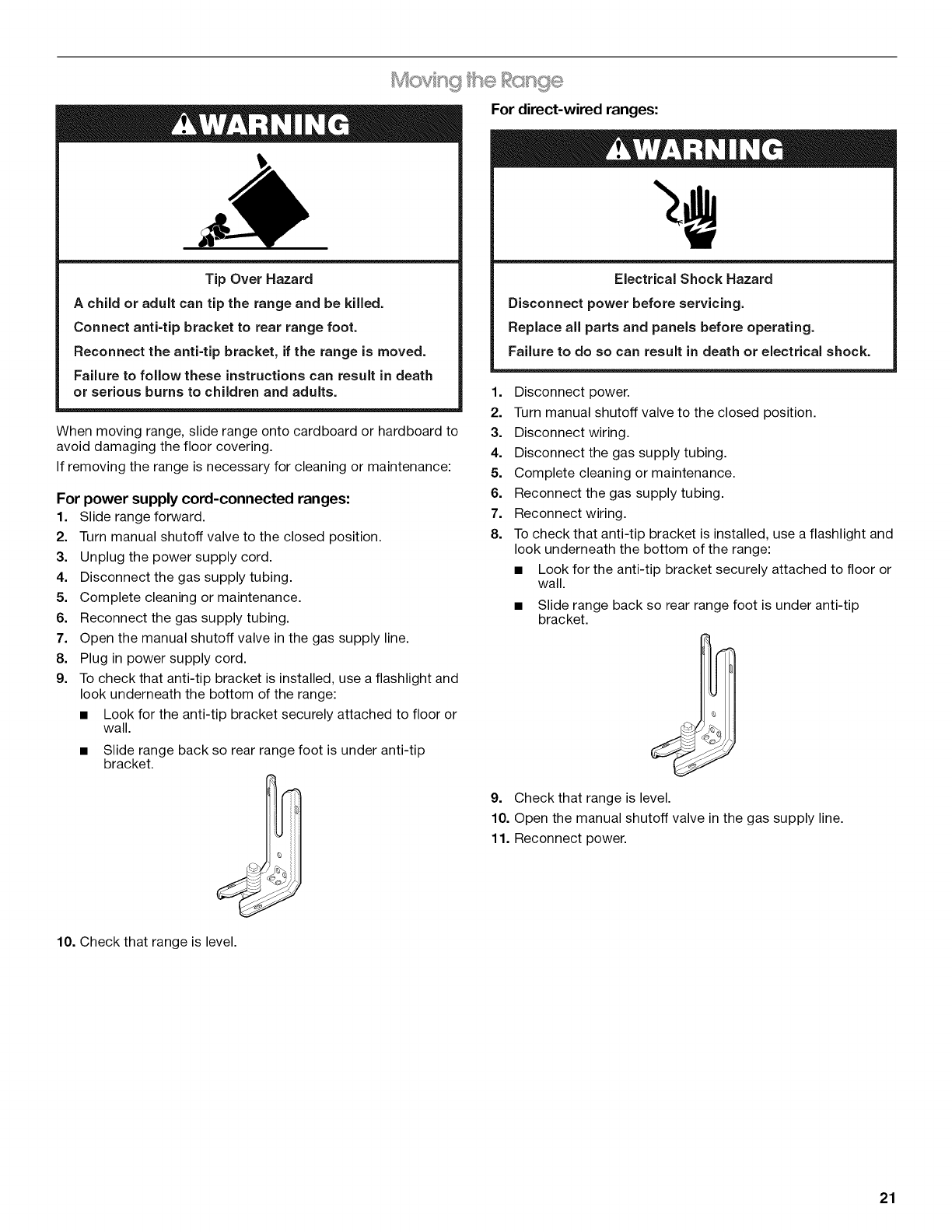

Tip Over Hazard

A child or adult can tip the range and be killed.

Connect anti=tip bracket to rear range foot.

Reconnect the anti=tip bracket, if the range is moved.

Failure to follow these instructions can result in death

or serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

For power supply cord-connected ranges:

1. Slide range forward.

2. Turn manual shutoff valve to the closed position.

3. Unplug the power supply cord.

4. Disconnect the gas supply tubing.

5. Complete cleaning or maintenance.

6. Reconnect the gas supply tubing.

7. Open the manual shutoff valve in the gas supply line.

8. Plug in power supply cord.

9. To check that anti-tip bracket is installed, use a flashlight and

look underneath the bottom of the range:

• Look for the anti-tip bracket securely attached to floor or

wall.

• Slide range back so rear range foot is under anti-tip

bracket.

For direct-wired ranges:

Electrical Shock Hazard

Disconnect power before servicing.

Replace all parts and panels before operating.

Failure to do so can result in death or electrical shock.

1. Disconnect power.

2. Turn manual shutoff valve to the closed position.

3. Disconnect wiring.

4. Disconnect the gas supply tubing.

5. Complete cleaning or maintenance.

6. Reconnect the gas supply tubing.

7. Reconnect wiring.

8. To check that anti-tip bracket is installed, use a flashlight and

look underneath the bottom of the range:

• Look for the anti-tip bracket securely attached to floor or

wall.

• Slide range back so rear range foot is under anti-tip

bracket.

9. Check that range is level.

10. Open the manual shutoff valve in the gas supply line.

11. Reconnect power.

10. Check that range is level.

21

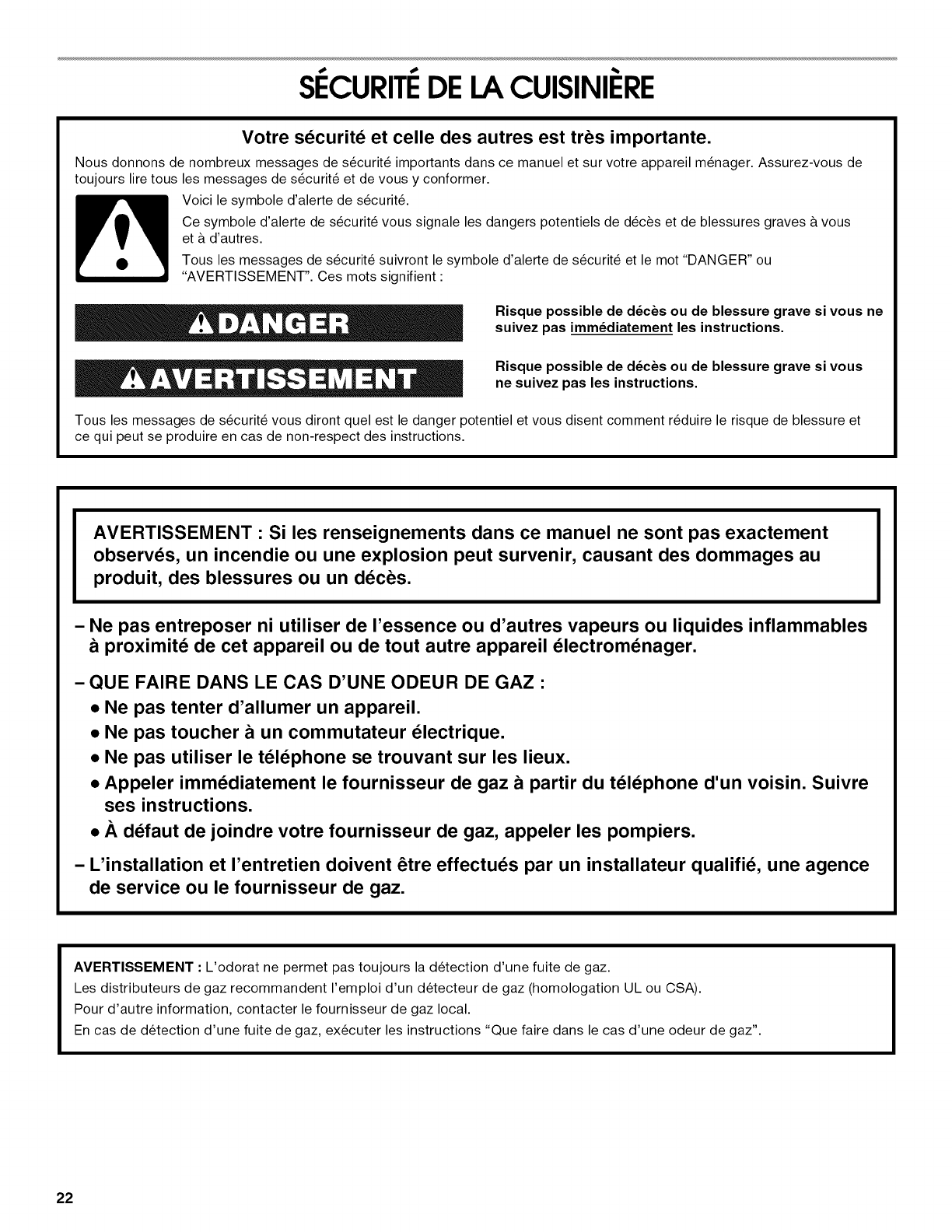

SECURITEDELA CUISINIERE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de s_curit_ importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de

toujours lire tousles messages de s_curit_ et de vous y conformer.

Voici le symbole d'alerte de s_curit&

Ce symbole d'alerte de s_curit_ vous signale les dangers potentiels de d_c_s et de blessures graves & vous

et & d'autres.

Tousles messages de s_curit_ suivront le symbole d'alerte de s_curit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_cbs ou de blessure grave si vous ne

suivez pas imm_diatement les instructions.

Risque possible de d_cbs ou de blessure grave si vous

ne suivez pas les instructions.

Tous les messages de s_curit_ vous diront quel est le danger potentiel et vous disent comment r_duire le risque de blessure et

ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT • Si les renseignements dans ce manuel ne sont pas exactement

observes, un incendie ou une explosion peut survenir, causant des dommages au

produit, des blessures ou un deces.

- Ne pas entreposer ni utiliser de ressence ou d'autres vapeurs ou liquides inflammables

proximite de cet appareil ou de tout autre appareil electromenager.

- QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

•Ne pas tenter d'allumer un appareil.

•Ne pas toucher a un commutateur electrique.

•Ne pas utiliser le telephone se trouvant sur les lieux.

•Appeler immediatement le fournisseur de gaz a partir du telephone d'un voisin. Suivre

ses instructions.

•.&.defaut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et rentretien doivent _tre effectues par un installateur qualifie, une agence

de service ou le fournisseur de gaz,

AVERTISSEMENT : L'odorat ne permet pas toujours la detection d'une fuite de gaz.

Les distributeurs de gaz recommandent I'emploi d'un detecteur de gaz (homologation UL ou CSA).

Pour d'autre information, contacter le fournisseur de gaz local.

En cas de detection d'une fuite de gaz, executer les instructions "Que faire dans le cas d'une odeur de gaz".

22

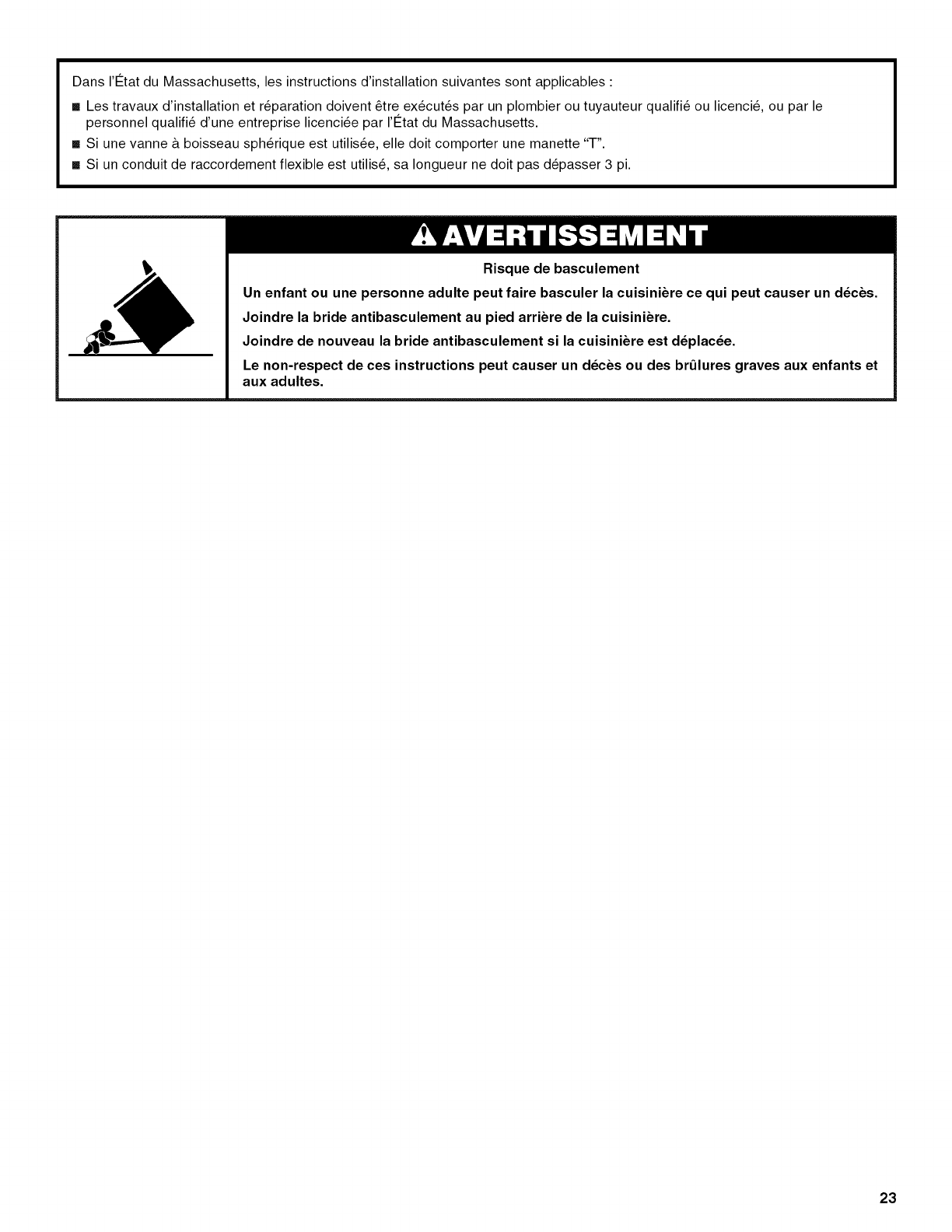

Dans I'E_tatdu Massachusetts, les instructions d'installation suivantes sont applicables :

[] Les travaux d'installation et r_paration doivent 6tre executes par un plombier ou tuyauteur qualifi_ ou licenci_, ou par le

personnel qualifi_ d'une entreprise licenci_e par I'E_tatdu Massachusetts.

[] Si une vanne & boisseau sph_rique est utilis_e, elle doit comporter une manette "T".

[] Si un conduit de raccordement flexible est utilis_, sa Iongueur ne doit pas d_passer 3 pi.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de la cuisiniere.

Joindre de nouveau la bride antibasculement si la cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un d_ces ou des brQlures graves aux enfants et

aux adultes.

23

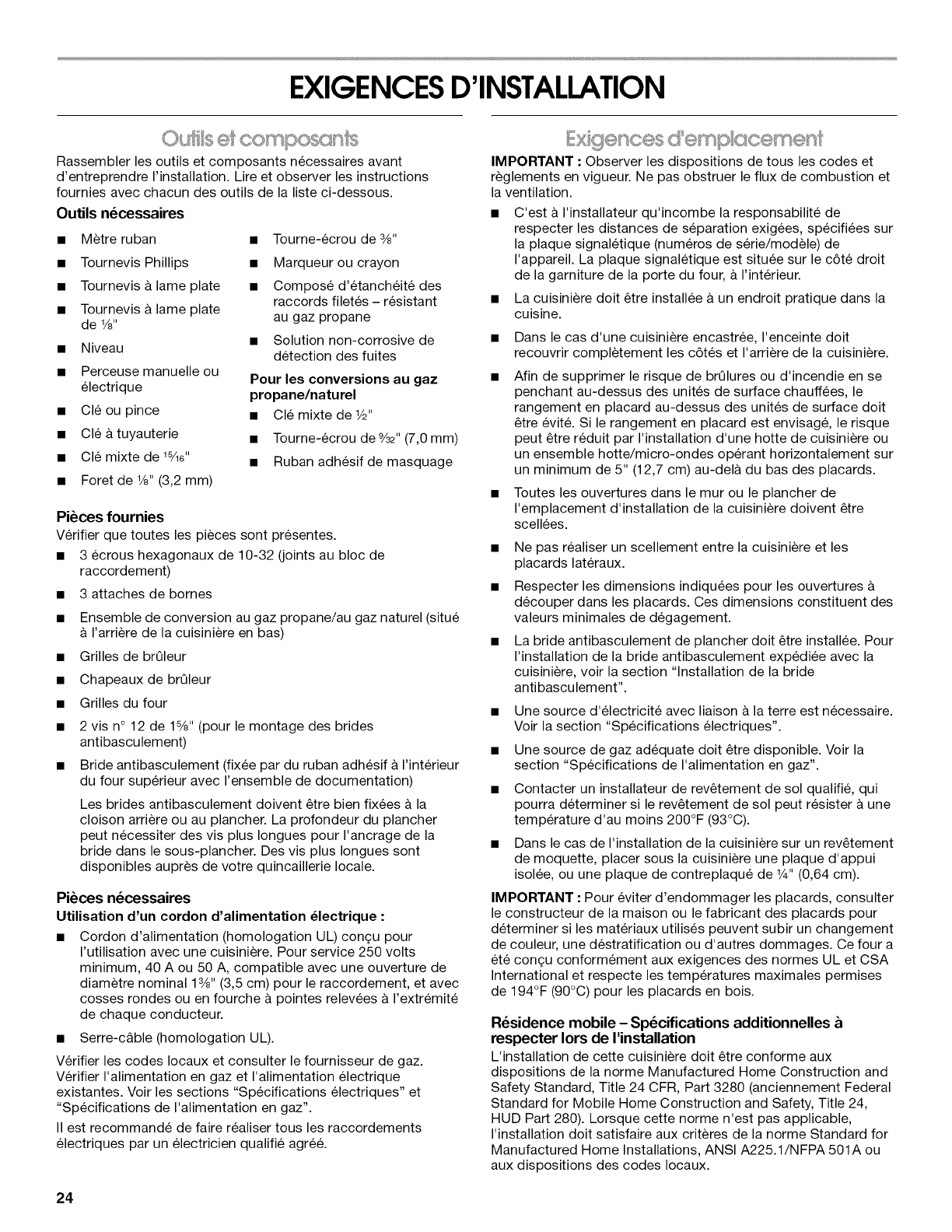

EXIGENCESD'INSTALLATION

O fis ÷

Rassembler les outils et composants necessaires avant

d'entreprendre I'installation. Lire et observer les instructions

fournies avec chacun des outils de la liste ci-dessous.

Outils n_cessaires

• Metre ruban • Tourne-ecrou de 3/8"

• Tournevis Phillips • Marqueur ou crayon

• Tournevis & lame plate • Compose d'etancheite des

raccords filetes - resistant

• Tournevis a lame plate

de 1/8" au gaz propane

• Niveau • Solution non-corrosive de

detection des fuites

• Perceuse manuelle ou Pour les conversions au gaz

electrique propane/naturel

• Cle ou pince • Cle mixte de 1/2"

• Cle a tuyauterie • Tourne-ecrou de9/32" (7,0 mm)

• Cle mixte de 18/le" • Ruban adhesif de masquage

• Foret de 1/8"(3,2 mm)

Pi6ces fournies

Verifier que toutes les pieces sont presentes.

• 3 ecrous hexagonaux de 10-32 (joints au bloc de

raccordement)

• 3 attaches de bornes

• Ensemble de conversion au gaz propane/au gaz naturel (situe

& I'arriere de la cuisiniere en bas)

• Grilles de brQleur

• Chapeaux de brQleur

• Grilles du four

2 vis n° 12 de 18/8'' (pour le montage des brides

antibasculement)

Bride antibasculement (fixee par du ruban adhesif & I'interieur

du four superieur avec I'ensemble de documentation)

Les brides antibasculement doivent _tre bien fixees & la

cloison arriere ou au plancher. La profondeur du plancher

peut necessiter des vis plus Iongues pour I'ancrage de la

bride dans le sous-plancher. Des vis plus Iongues sont

disponibles aupres de votre quincaillerie locale.

Pi6ces n6cessaires

Utilisation d'un cordon d'alimentation _lectrique :

• Cordon d'alimentation (homologation UL) con£_u pour

I'utilisation avec une cuisiniere. Pour service 250 volts

minimum, 40 A ou 50 A, compatible avec une ouverture de

diametre nominal 13/8'' (3,5 cm) pour le raccordement, et avec

cosses rondes ou en fourche a pointes relevees a I'extremite

de chaque conducteur.

• Serre-c&ble (homologation UL).

Verifier les codes Iocaux et consulter le fournisseur de gaz.

Verifier I'alimentation en gaz et I'alimentation electrique

existantes. Voir les sections "Specifications electriques" et

"Specifications de I'alimentation en gaz".

II est recommande de faire realiser tousles raccordements

electriques par un electricien qualifie agree.

IMPORTANT : Observer les dispositions de tous les codes et

reglements en vigueur. Ne pas obstruer le flux de combustion et

la ventilation.

• C'est a I'installateur qu'incombe la responsabilite de

respecter les distances de separation exigees, specifiees sur

la plaque signaletique (numeros de serie/modele) de

I'appareil. La plaque signaletique est situee sur le c6te droit

de la garniture de la porte du four, & I'interieur.

La cuisiniere doit _tre installee a un endroit pratique dans la

cuisine.

Dans le cas d'une cuisiniere encastree, I'enceinte doit

recouvrir completement les c6tes et I'arriere de la cuisiniere.

Afin de supprimer le risque de brQlures ou d'incendie en se

penchant au-dessus des unites de surface chauffees, le

rangement en placard au-dessus des unites de surface doit

_tre evite. Si le rangement en placard est envisage, le risque

peut _tre reduit par I'installation d'une hotte de cuisiniere ou

un ensemble hotte/micro-ondes operant horizontalement sur

un minimum de 5" (12,7 cm) au-del& du bas des placards.

Toutes les ouvertures dans lemur ou le plancher de

I'emplacement d'installation de la cuisiniere doivent _tre

scellees.

• Ne pas realiser un scellement entre la cuisiniere et les

placards lateraux.

• Respecter les dimensions indiquees pour les ouvertures

decouper dans les placards. Ces dimensions constituent des

valeurs minimales de degagement.

• La bride antibasculement de plancher doit _tre installee. Pour

I'installation de la bride antibasculement expediee avec la

cuisiniere, voir la section "Installation de la bride

antibasculement".

•Une source d'electricite avec liaison & la terre est necessaire.

Voir la section "Specifications electriques".

• Une source de gaz adequate doit _tre disponible. Voir la

section "Specifications de I'alimentation en gaz".

• Contacter un installateur de rev_tement de sol qualifie, qui

pourra determiner si le rev_tement de sol peut resister a une

temperature d'au moins 200°F (93°C).

• Dans le cas de I'installation de la cuisiniere sur un rev_tement

de moquette, placer sous la cuisiniere une plaque d'appui

isolee, ou une plaque de contreplaque de 1¼,,(0,64 cm).

IMPORTANT : Pour eviter d'endommager les placards, consulter

le constructeur de la maison ou le fabricant des placards pour

determiner si les materiaux utilises peuvent subir un changement

de couleur, une destratification ou d'autres dommages. Ce four a

ete con£_uconformement aux exigences des normes UL et CSA

International et respecte les temperatures maximales permises

de 194°F (90°C) pour les placards en bois.

R_sidence mobile - Sp6cifications additionnelles

respecter Iors de I'installation

L'installation de cette cuisiniere doit _tre conforme aux

dispositions de la norme Manufactured Home Construction and

Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal

Standard for Mobile Home Construction and Safety, Title 24,

HUD Part 280). Lorsque cette norme n'est pas applicable,

I'installation doit satisfaire aux criteres de la norme Standard for

Manufactured Home Installations, ANSI A225.1/NFPA 501A ou

aux dispositions des codes Iocaux.

24

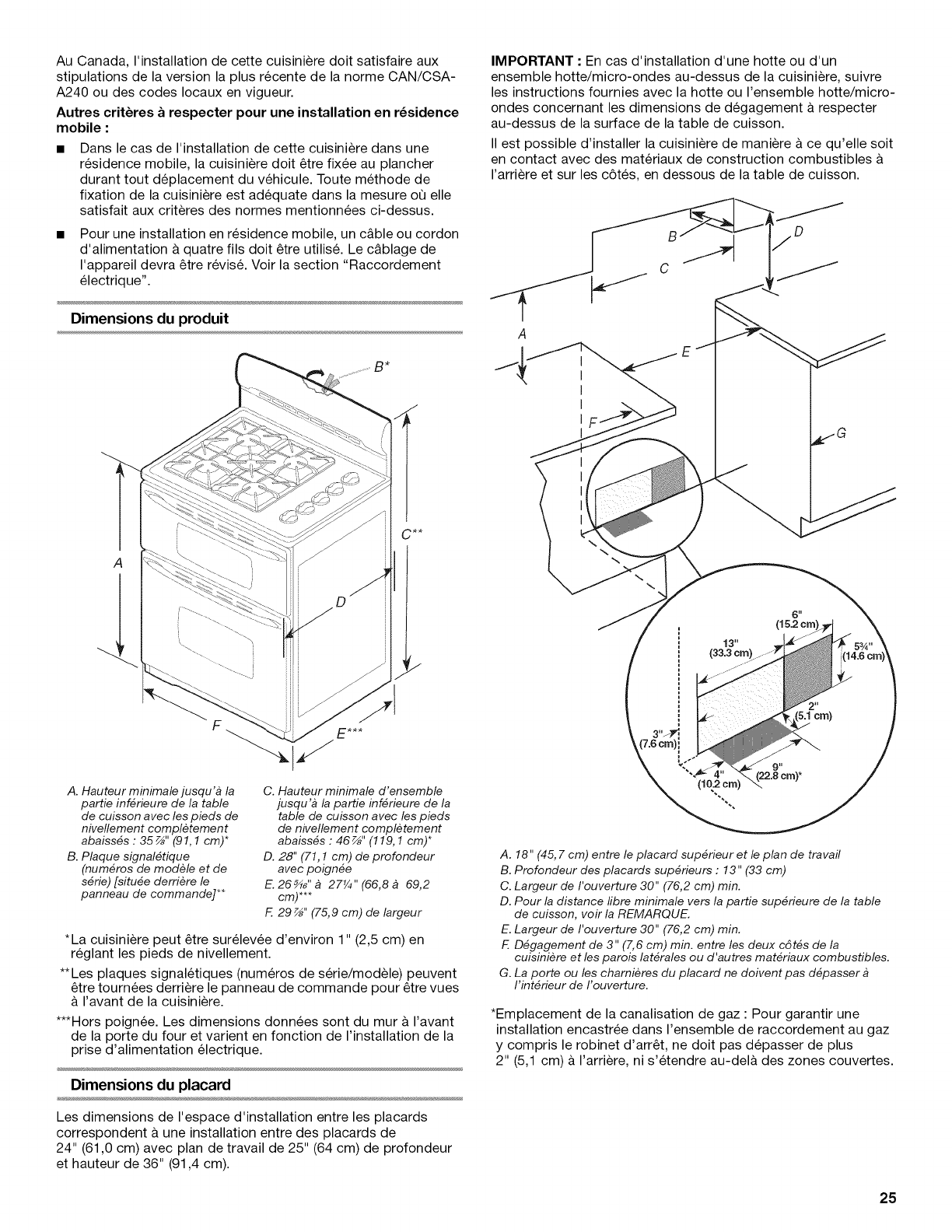

Au Canada, I'installation de cette cuisiniere doit satisfaire aux

stipulations de la version la plus recente de la norme CAN/CSA-

A240 ou des codes Iocaux en vigueur.

Autres crit_res a respecter pour une installation en r_sidence

mobile •

• Dans le cas de I'installation de cette cuisiniere dans une

residence mobile, la cuisiniere doit _tre fixee au plancher

durant tout deplacement du vehicule. Toute methode de

fixation de la cuisiniere est adequate dans la mesure oQ elle

satisfait aux criteres des normes mentionnees ci-dessus.

Pour une installation en residence mobile, un c&ble ou cordon

d'alimentation & quatre ills doit _tre utilis& Le c&blage de

I'appareil devra _tre revis& Voir la section "Raccordement

electrique".

Dimensions du produit

A

A. Hauteur minimale jusqu'b la

partie inf_rieure de la table

de cuisson avec les pieds de

nivellement completement

abaiss_s : 35 z_,,(91,1 cm)*

B. Plaque signal_tique

(num_ros de modele et de

s_rie) [situ_e derriere le

panneau de commande]**

C. Hauteur minimale d'ensemble

jusqu'b la partie inf_rieure de la

table de cuisson avec les pieds

de nivellement completement

abaiss_s : 46_" (119,1 cm)*

D. 28" (71,1 cm) de profondeur

avec poign_e

E. 26_" _27¼" (66,8 _69,2

cm)***

F. 29 _" (75,9 cm) de largeur

*La cuisiniere peut _tre surelev6e d'environ 1" (2,5 cm) en

reglant les pieds de nivellement.

**Les plaques signaletiques (numeros de serie/modele) peuvent

_tre tournees derriere le panneau de commande pour _tre vues

& I'avant de la cuisiniere.

***Hors poignee. Les dimensions donnees sont du mur & I'avant

de la porte du four et varient en fonction de I'installation de la

prise d'alimentation electrique.

Dimensions du placard

Les dimensions de I'espace d'installation entre les placards

correspondent & une installation entre des placards de

24" (61,0 cm) avec plan de travail de 25" (64 cm) de profondeur

et hauteur de 36" (91,4 cm).

IMPORTANT : En cas d'installation d'une hotte ou d'un

ensemble hotte/micro-ondes au-dessus de la cuisiniere, suivre

les instructions fournies avec la hotte ou I'ensemble hotte/micro-

ondes concernant les dimensions de degagement & respecter

au-dessus de la surface de la table de cuisson.

II est possible d'installer la cuisiniere de maniere & ce qu'elle soit

en contact avec des materiaux de construction combustibles

I'arriere et sur les c6tes, en dessous de la table de cuisson.

dI

!

I

I

\

crn)

9"

(22.8cm)*

(10_2crn)

A. 18" (45, 7 cm) entre le placard sup_rieur et le plan de travail

B. Profondeur des placards sup_rieurs : 13" (33 cm)

C. Largeur de I'ouverture 30" (76,2 cm) min.

D. Pour la distance libre minimale vers la partie sup_rieure de la table

de cuisson, voir la REMARQUE.

E. Largeur de I'ouverture 30" (76,2 cm) min.

F. D_gagement de 3" (7,6 cm) min. entre les deux c6t_s de la

cuisiniere et les parois lat_rales ou d'autres mat_riaux combustibles.

G. La porte ou les charnieres du placard ne doivent pas d_passer

I'int_rieur de I'ouverture.

*Emplacement de la canalisation de gaz : Pour garantir une

installation encastree dans I'ensemble de raccordement au gaz

y compris le robinet d'arr_t, ne doit pas depasser de plus

2" (5,1 cm) & I'arriere, ni s'etendre au-del& des zones couvertes.

25

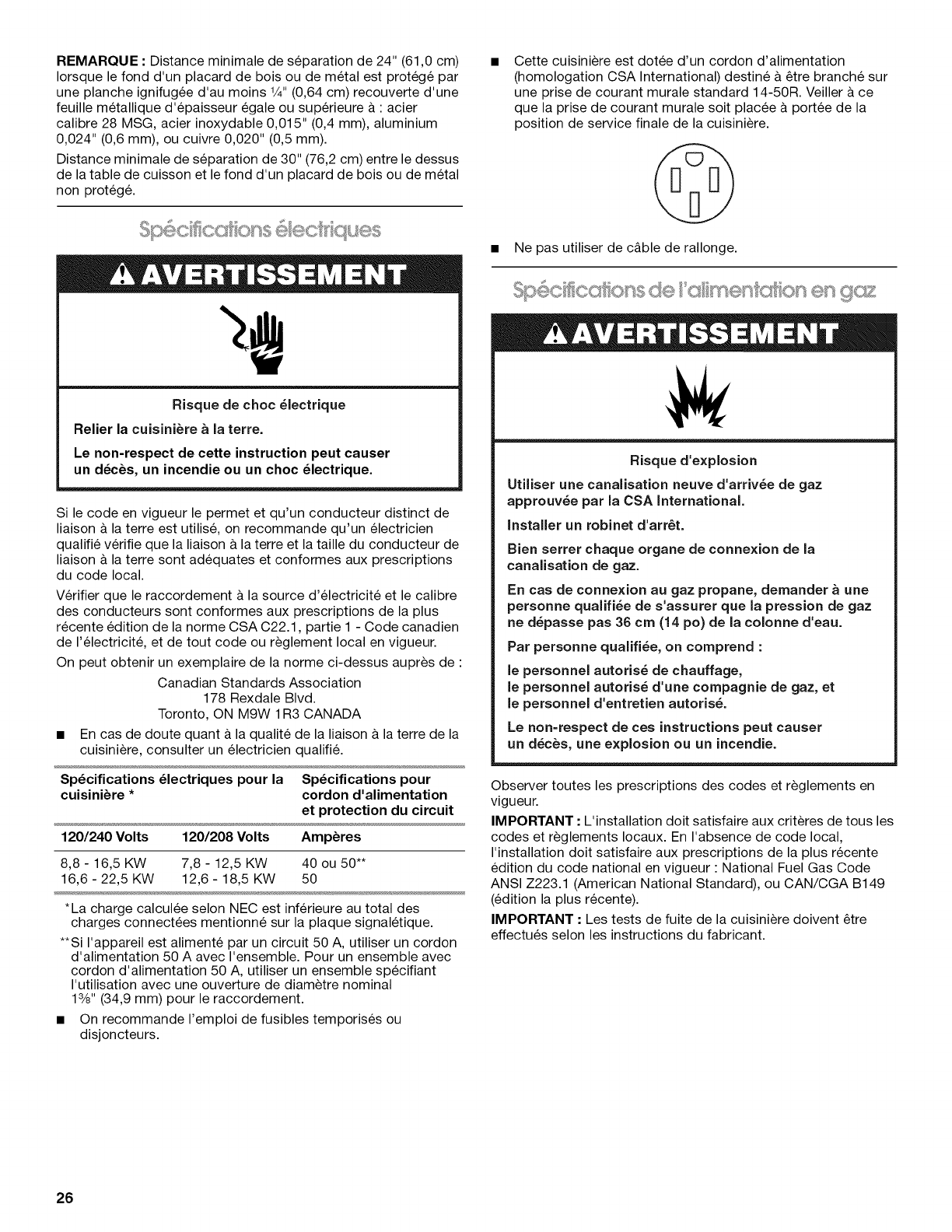

REMARQUE : Distance minimale de separation de 24" (61,0 cm)

Iorsque le fond d'un placard de bois ou de metal est proteg6 par

une planche ignifugee d'au moins 1/4"(0,64 cm) recouverte d'une

feuille metallique d'epaisseur egale ou superieure & : acier

calibre 28 MSG, acier inoxydable 0,015" (0,4 mm), aluminium

0,024" (0,6 mm), ou cuivre 0,020" (0,5 mm).

Distance minimale de separation de 30" (76,2 cm) entre le dessus

de la table de cuisson et le fond d'un placard de bois ou de metal

non proteg&

Risque de choc 61ectrique

Relier la cuisini_re &la terre.

Le non-respect de cette instruction peut causer

un d_c_s, un incendie ou un choc _lectrique.

Si le code en vigueur le permet et qu'un conducteur distinct de

liaison & la terre est utilise, on recommande qu'un electricien

qualifie verifie que la liaison & la terre et la taille du conducteur de

liaison & la terre sont adequates et conformes aux prescriptions

du code local.

Verifier que le raccordement & la source d'electricit6 et le calibre

des conducteurs sont conformes aux prescriptions de la plus

recente edition de la norme CSA C22.1, partie 1 - Code canadien

de I'electricit6, et de tout code ou r_glement local en vigueur.

On peut obtenir un exemplaire de la norme ci-dessus aupr_s de :

Canadian Standards Association

178 Rexdale Blvd.

Toronto, ON M9W 1R3 CANADA

• En cas de doute quant & la qualite de la liaison & la terre de la

cuisiniere, consulter un electricien qualifi&

Specifications _lectriques pour la Specifications pour

cuisinibre * cordon d'alimentation

et protection du circuit

120/240 Volts 120/208 Volts Amperes

8,8 - 16,5 KW 7,8 - 12,5 KW 40 ou 50**

16,6 - 22,5 KW 12,6 - 18,5 KW 50

*La charge calculee selon NEC est inferieure au total des

charges connectees mentionne sur la plaque signaletique.

**Si I'appareil est alimente par un circuit 50 A, utiliser un cordon

d'alimentation 50 A avec I'ensemble. Pour un ensemble avec

cordon d'alimentation 50 A, utiliser un ensemble specifiant

I'utilisation avec une ouverture de diam_tre nominal

13/8"(34,9 mm) pour le raccordement.

• On recommande I'emploi de fusibles temporises ou

disjoncteurs.

Cette cuisiniere est dotee d'un cordon d'alimentation

(homologation CSA International) destine & _tre branche sur

une prise de courant murale standard 14-50R. Veiller & ce

que la prise de courant murale soit placee a portee de la

position de service finale de la cuisiniere.

• Ne pas utiliser de c&ble de rallonge.

Risque d'explosion

Utiliser une canalisation neuve d'arriv_e de gaz

approuv_e par la CSA international.

installer un robinet d'arr_to

Bien setter chaque organe de connexion de la

canaJisation de gaz.

En cas de connexion au gaz propane, demander a une

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de Ja colonne d'eau.

Par personne qualifi6e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Observer toutes les prescriptions des codes et r_glements en

vigueur.

IMPORTANT •L'installation doit satisfaire aux criteres de tousles

codes et r_glements Iocaux. En I'absence de code local,

I'installation doit satisfaire aux prescriptions de la plus recente

edition du code national en vigueur : National Fuel Gas Code

ANSI Z223.1 (American National Standard), ou CAN/CGA B149

(edition la plus recente).

IMPORTANT •Les tests de fuite de la cuisiniere doivent _tre

effectu_s selon les instructions du fabricant.

26

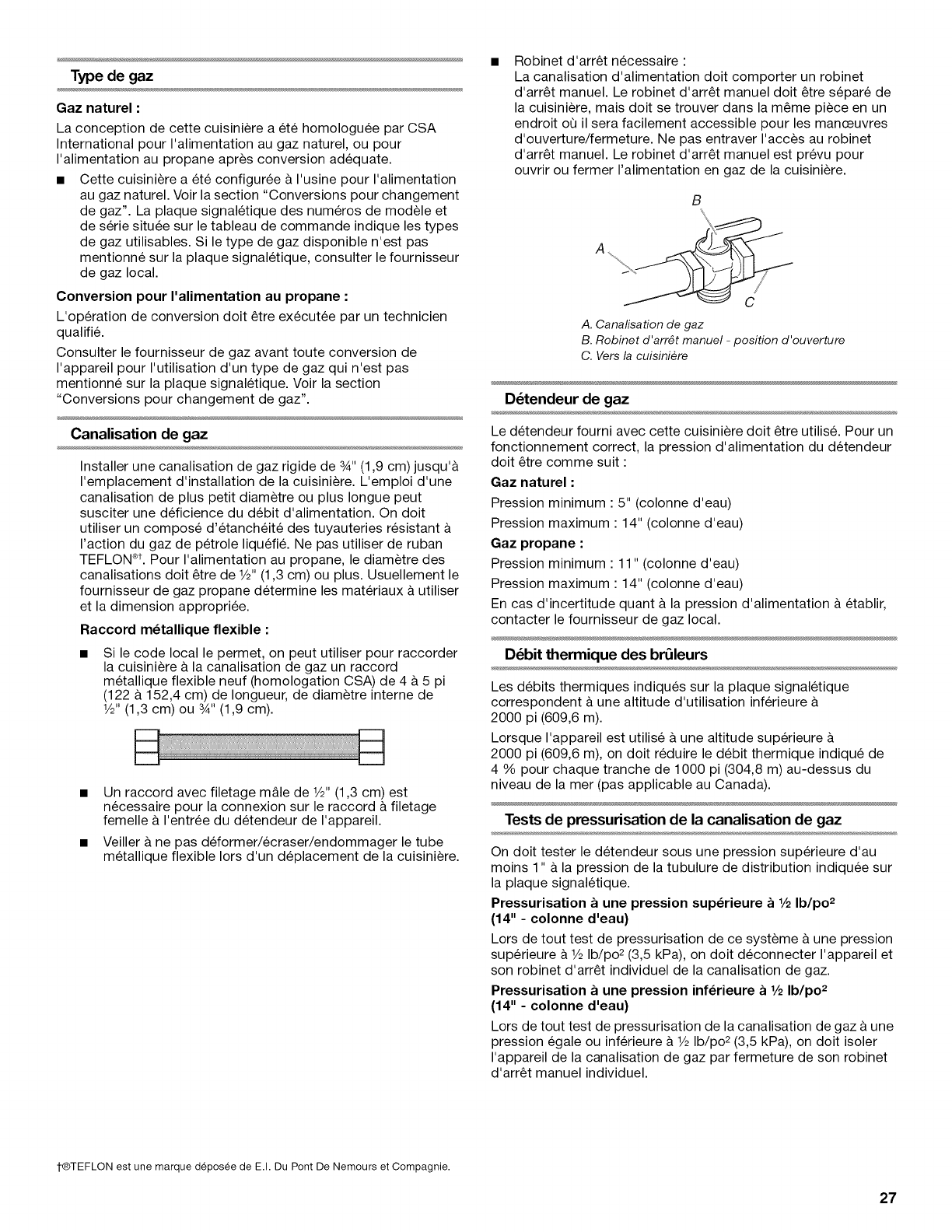

Type de gaz

Gaz naturel :

La conception de cette cuisiniere a ete homologuee par CSA

International pour I'alimentation au gaz naturel, ou pour

I'alimentation au propane apres conversion adequate.

• Cette cuisiniere a ete configuree & I'usine pour I'alimentation

au gaz naturel. Voir la section "Conversions pour changement

de gaz". La plaque signaletique des numeros de modele et

de serie situee sur le tableau de commande indique les types

de gaz utilisables. Si le type de gaz disponible n'est pas

mentionne sur la plaque signaletique, consulter le fournisseur

de gaz local.

Conversion pour I'alimentation au propane :

L'operation de conversion doit etre executee par un technicien

qualifi&

Consulter le fournisseur de gaz avant toute conversion de

I'appareil pour I'utilisation d'un type de gaz qui n'est pas

mentionne sur la plaque signaletique. Voir la section

"Conversions pour changement de gaz".

Canalisation de gaz

Installer une canalisation de gaz rigide de 3A"(1,9 cm) jusqu'&

I'emplacement d'installation de la cuisiniere. L'emploi d'une

canalisation de plus petit diametre ou plus Iongue peut

susciter une deficience du debit d'alimentation. On doit

utiliser un compose d'etancheite des tuyauteries resistant &

I'action du gaz de petrole liquefi& Ne pas utiliser de ruban

TEFLON ®t. Pour I'alimentation au propane, le diametre des

canalisations doit etre de 1/2"(1,3 cm) ou plus. Usuellement le

fournisseur de gaz propane determine les materiaux & utiliser

et la dimension appropriee.

Raccord m_tallique flexible :

• Si le code local le permet, on peut utiliser pour raccorder

la cuisiniere & la canalisation de gaz un raccord

metallique flexible neuf (homologation CSA) de 4 & 5 pi

(122 & 152,4 cm) de Iongueur, de diametre interne de

1/2"(1,3 cm) ou 3A" (1,9 cm).

Un raccord avec filetage m&le de 1/2"(1,3 cm) est

necessaire pour la connexion sur le raccord & filetage

femelle & I'entree du detendeur de I'appareil.

Veiller & ne pas deformer/ecraser/endommager le tube

metallique flexible Iors d'un deplacement de la cuisiniere.

Robinet d'arret necessaire :

La canalisation d'alimentation doit comporter un robinet

d'arret manuel. Le robinet d'arret manuel doit etre separe de

la cuisiniere, mais doit se trouver dans la meme piece en un

endroit oQ il sera facilement accessible pour les manceuvres

d'ouverture/fermeture. Ne pas entraver I'acces au robinet

d'arret manuel. Le robinet d'arret manuel est prevu pour

ouvrir ou fermer I'alimentation en gaz de la cuisiniere.

B

A. Canalisation de gaz

B. Robinet d'arr#t manuel -position d'ouverture

C. Vers la cuisiniere

D_tendeur de gaz

Le detendeur fourni avec cette cuisiniere doit etre utilise. Pour un

fonctionnement correct, la pression d'alimentation du detendeur

doit etre comme suit :

Gaz naturel :

Pression minimum : 5" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

Gaz propane :

Pression minimum : 11" (colonne d'eau)

Pression maximum : 14" (colonne d'eau)

En cas d'incertitude quant & la pression d'alimentation & etablir,

contacter le fournisseur de gaz local.

D_bit thermique des br_leurs

Les debits thermiques indiques sur la plaque signaletique

correspondent & une altitude d'utilisation inferieure

2000 pi (609,6 m).

Lorsque I'appareil est utilise & une altitude superieure &

2000 pi (609,6 m), on doit reduire le debit thermique indique de

4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du

niveau de lamer (pas applicable au Canada).

Tests de pressurisation de la canalisation de gaz

On doit tester le detendeur sous une pression superieure d'au

moins 1" & la pression de la tubulure de distribution indiquee sur

la plaque signaletique.

Pressurisation aune pression sup_rieure a1/2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de ce systeme & une pression

superieure & 1/2Ib/po 2 (3,5 kPa), on doit deconnecter I'appareil et

son robinet d'arret individuel de la canalisation de gaz.

Pressurisation aune pression inf_rieure a 1/2Ib/po 2

(14" - colonne d'eau)

Lors de tout test de pressurisation de la canalisation de gaz & une

pression egale ou inferieure & 1/2Ib/po 2(3,5 kPa), on doit isoler

I'appareil de la canalisation de gaz par fermeture de son robinet

d'arret manuel individuel.

t®TEFLON est une marque deposee de E.I. Du Pont De Nemours et Compagnie.

27

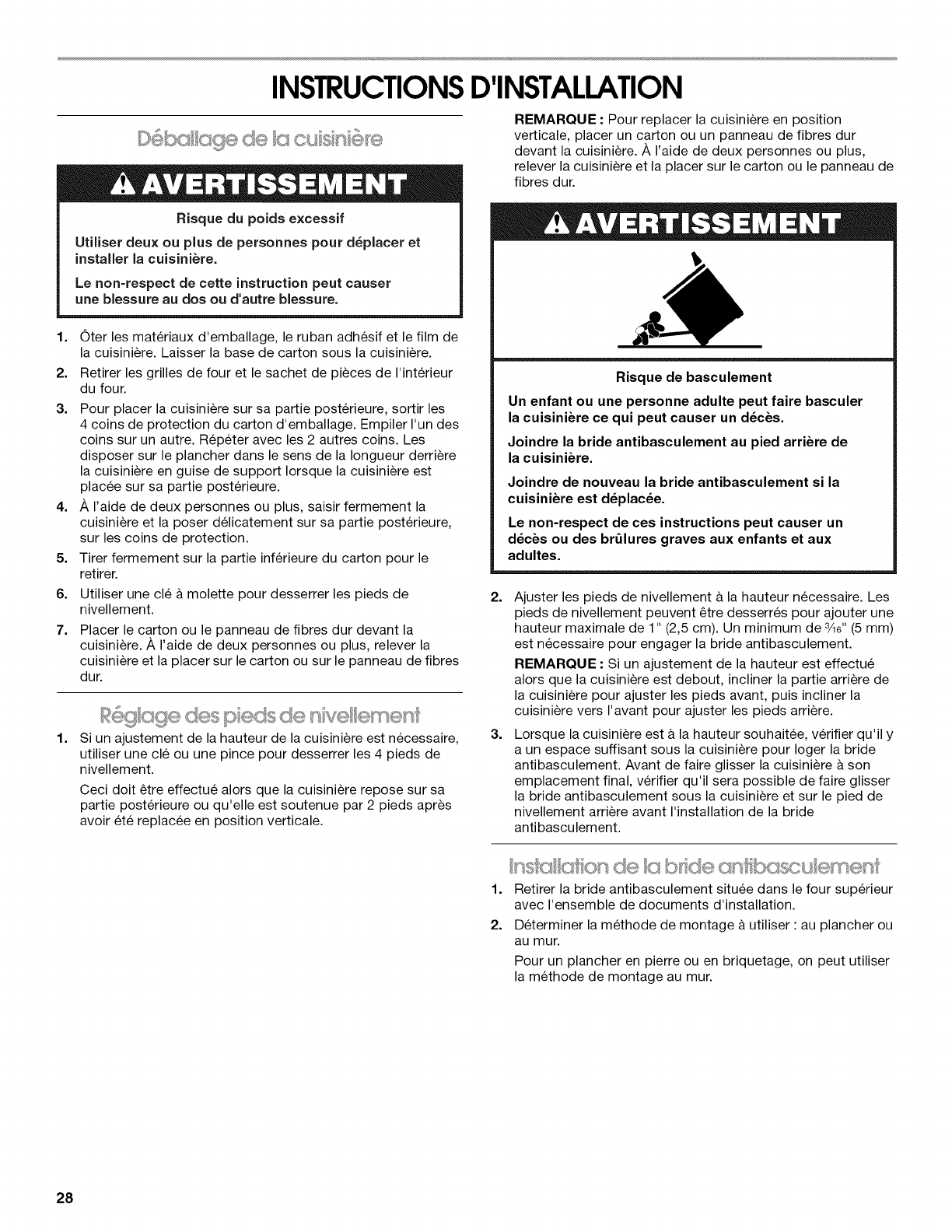

INSTRUCTIONSD'INSTALLATION

Risque du poids e×cessff

Utiliser deux ou plus de personnes pour d_placer et

installer la cuisini_re.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Oter les materiaux d'emballage, le ruban adhesif et le film de

la cuisiniere. Laisser la base de carton sous la cuisiniere.

2. Retirer les grilles de four et le sachet de pieces de I'interieur

du four.

3. Pour placer la cuisiniere sur sa partie posterieure, sortir les

4 coins de protection du carton d'emballage. Empiler I'un des

coins sur un autre. Repeter avec les 2 autres coins. Les

disposer sur le plancher dans le sens de la Iongueur derriere

la cuisiniere en guise de support Iorsque la cuisiniere est

placee sur sa partie posterieure.

4. A I'aide de deux personnes ou plus, saisir fermement la

cuisiniere et la poser delicatement sur sa partie posterieure,

sur les coins de protection.

5. Tirer fermement sur la partie inferieure du carton pour le

retirer.

6. Utiliser une cle a molette pour desserrer les pieds de

nivellement.

7. Placer le carton ou le panneau de fibres dur devant la

cuisiniere. A I'aide de deux personnes ou plus, relever la

cuisiniere et la placer sur le carton ou sur le panneau de fibres

dur.

1= Si un ajustement de la hauteur de la cuisiniere est necessaire,

utiliser une cle ou une pince pour desserrer les 4 pieds de

nivellement.

Ceci doit etre effectue alors que la cuisiniere repose sur sa

partie posterieure ou qu'elle est soutenue par 2 pieds apres

avoir ete replacee en position verticale.

REMARQUE : Pour replacer la cuisiniere en position

verticale, placer un carton ou un panneau de fibres dur

devant la cuisiniere. A I'aide de deux personnes ou plus,

relever la cuisiniere et la placer sur le carton ou le panneau de

fibres dur.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

doindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_cbs ou des brQlures graves aux enfants et aux

adultes.

2. Ajuster les pieds de nivellement a la hauteur necessaire. Les

pieds de nivellement peuvent etre desserres pour ajouter une

hauteur maximale de 1" (2,5 cm). Un minimum de 3Ae"(5 mm)

est necessaire pour engager la bride antibasculement.

REMARQUE •Si un ajustement de la hauteur est effectue

alors que la cuisiniere est debout, incliner la partie arriere de

la cuisiniere pour ajuster les pieds avant, puis incliner la

cuisiniere vers I'avant pour ajuster les pieds arriere.

3. Lorsque la cuisiniere est a la hauteur souhaitee, verifier qu'il y

a un espace suffisant sous la cuisiniere pour Ioger la bride

antibasculement. Avant de faire glisser la cuisiniere a son

emplacement final, verifier qu'il sera possible de faire glisser

la bride antibasculement sous la cuisiniere et sur le pied de

nivellement arriere avant I'installation de la bride

antibasculement.

1=

2.

n de c bd® scubm t

Retirer la bride antibasculement situee dans le four superieur

avec I'ensemble de documents d'installation.

Determiner la methode de montage a utiliser : au plancher ou

au mur.

Pour un plancher en pierre ou en briquetage, on peut utiliser

la methode de montage au mur.

28

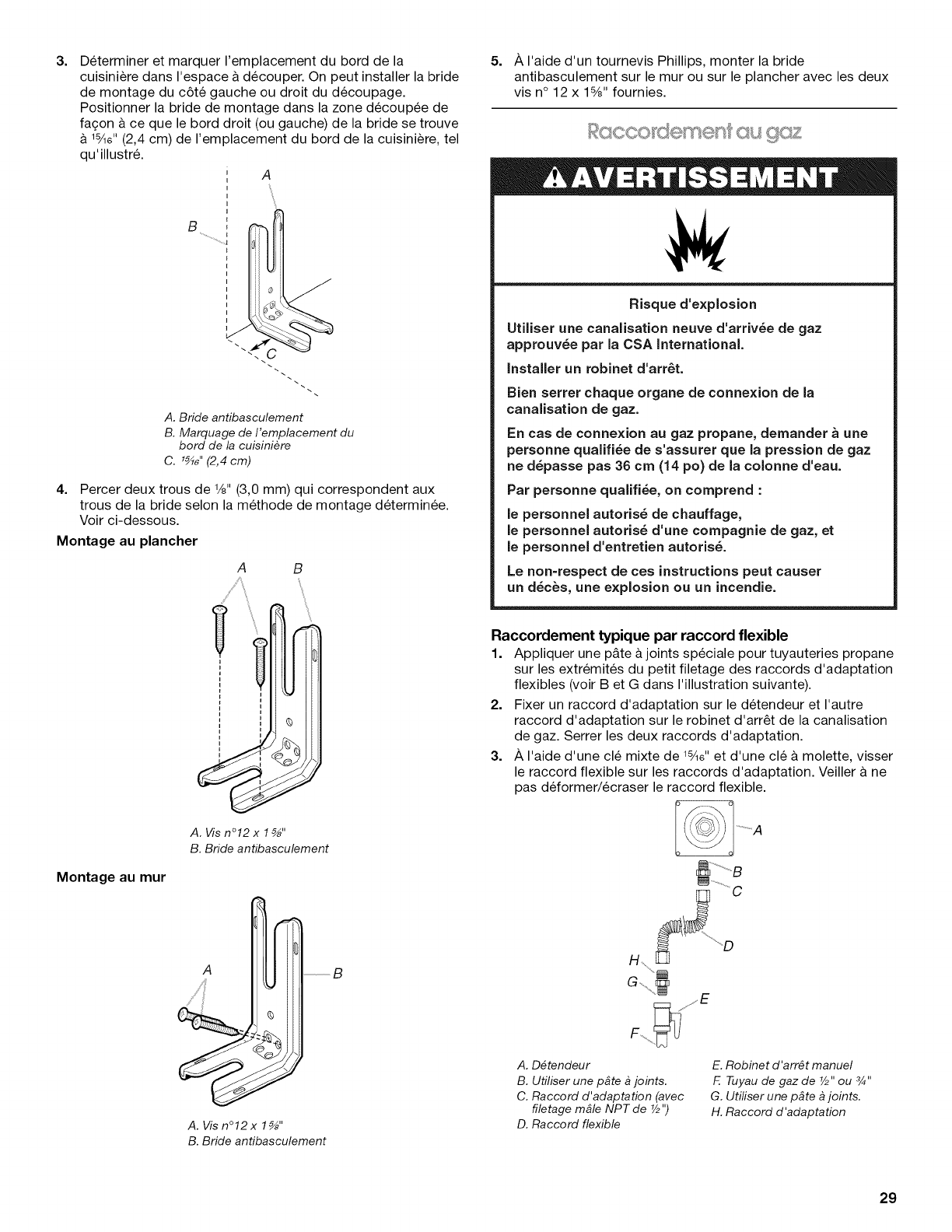

3. Determiner et marquer I'emplacement du bord de la

cuisiniere dans I'espace a decouper. On peut installer la bride

de montage du c6te gauche ou droit du decoupage.

Positionner la bride de montage dans la zone decoup6e de

fagon & ce que le bord droit (ou gauche) de la bride se trouve

lsA6" (2,4 cm) de I'emplacement du bord de la cuisiniere, tel

qu'illustre.

A

B

A. Bride antibasculement

B. Marquage de I'emplacement du

bord de la cuisiniere

C. 1_,, (2,4 em)

4. Percer deux trous de 1/8"(3,0 mm) qui correspondent aux

trous de la bride selon la methode de montage determin6e.

Voir ci-dessous.

Montage au plancher

A B

Montage au tour

A. Vis n°12 x 1_"

B. Bride antibasculement

A. Visn°12x 1_"

B. Bride antibasculement

5. /_,I'aide d'un tournevis Phillips, monter la bride

antibasculement sur lemur ou sur le plancher avec les deux

vis n° 12 x 1%" fournies.

Risque d'explosion

UtilJser une canalJsation neuve d'arriv_e de gaz

approuv_e par la CSA international.

installer un robinet d'arr_t.

Bien setter chaque organe de connexion de la

canalisation de gaz.

En cas de connexion au gaz propane, demander a une

personne qualifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne qualifi_e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris_.

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

Raccordement typique par raccord flexible

1. Appliquer une p_te a joints speciale pour tuyauteries propane

sur les extremit6s du petit filetage des raccords d'adaptation

flexibles (voir Bet G dans I'illustration suivante).

2. Fixer un raccord d'adaptation sur le detendeur et I'autre

raccord d'adaptation sur le robinet d'arr_t de la canalisation

de gaz. Serrer les deux raccords d'adaptation.

3. /_,I'aide d'une cle mixte de 1sAc"et d'une cle a molette, visser

le raccord flexible sur les raccords d'adaptation. Veiller a ne

pas deformer/ecraser le raccord flexible.

...............A

A. D_tendeur

B. Utiliser une p_te _joints.

C. Raccord d'adaptation (avec

filetage m_le NPT de V_")

D. Raccord flexible

E. Robinet d'arr_t manuel

F. Tuyau de gaz de V_" ou _/_"

G. Utiliser une p_te _joints.

H. Raccord d'adaptation

29

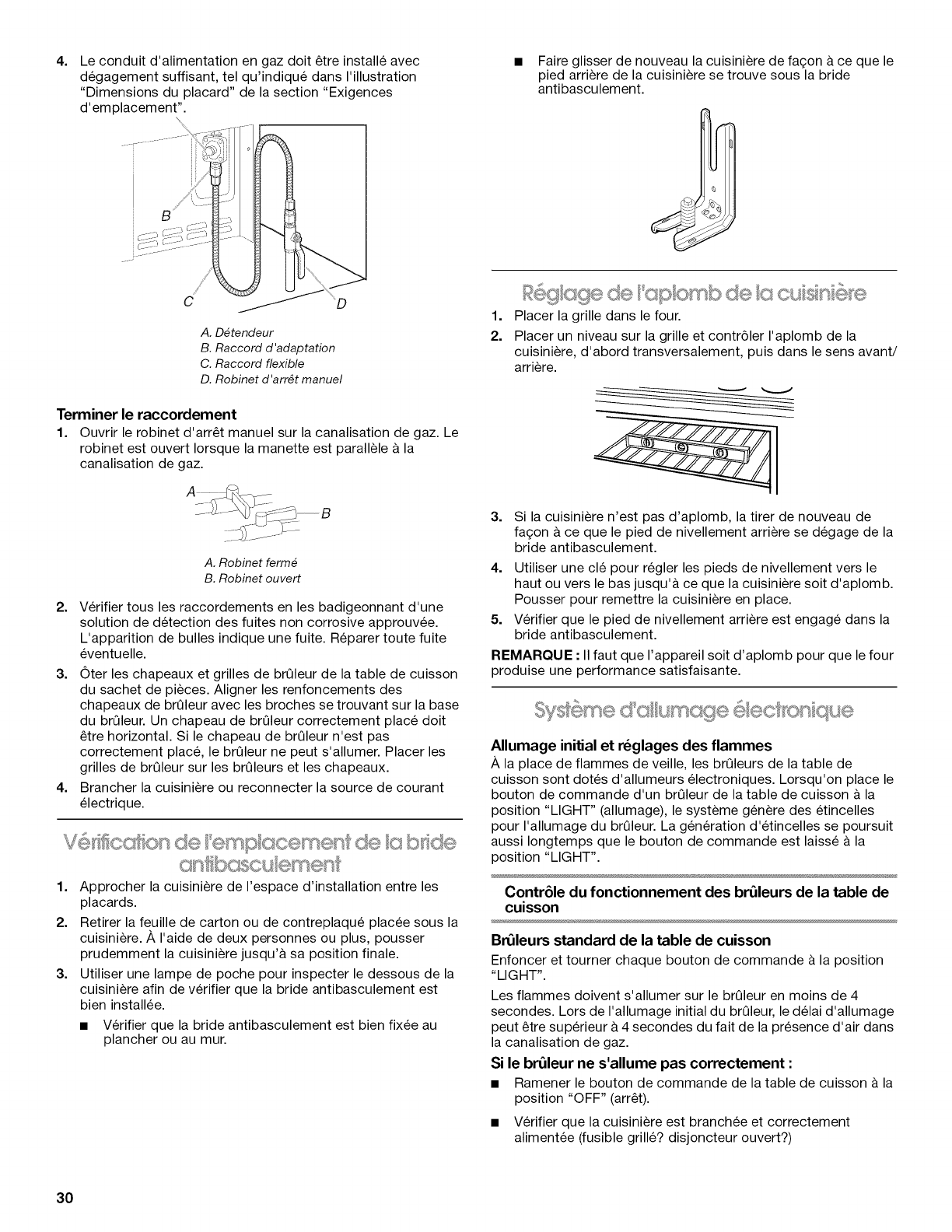

4. Le conduit d'alimentation en gaz doit _tre installe avec

degagement suffisant, tel qu'indiqu6 dans I'illustration

"Dimensions du placard" de la section "Exigences

d'emplacement".

C

A. D_tendeur

B. Raccord d'adaptation

C. Raccord flexible

D. Robinet d'arr#t manuel

Terminer le raccordement

1. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz. Le

robinet est ouvert Iorsque la manette est parallele a la

canalisation de gaz.

A. Robinet ferm_

B. Robinet ouvert

2. Verifier tousles raccordements en les badigeonnant d'une

solution de detection des fuites non corrosive approuvee.

L'apparition de bulles indique une fuite. Reparer toute fuite

eventuelle.

3. Oter les chapeaux et grilles de brOleur de la table de cuisson

du sachet de pieces. Aligner les renfoncements des

chapeaux de brQleur avec les broches se trouvant sur la base

du brOleur. Un chapeau de brOleur correctement place doit

_tre horizontal. Si le chapeau de brOleur n'est pas

correctement place, le brOleur ne peut s'allumer. Placer les

grilles de brQleur sur les brQleurs et les chapeaux.

4. Brancher la cuisiniere ou reconnecter la source de courant

electrique.

%" i _, _'_ _

or_b cu_ e_7 e__

1. Approcher la cuisiniere de I'espace d'installation entre les

placards.

2. Retirer la feuille de carton ou de contreplaque placee sous la

cuisiniere. A I'aide de deux personnes ou plus, pousser

prudemment la cuisiniere jusqu'a sa position finale.

3. Utiliser une lampe de poche pour inspecter le dessous de la

cuisiniere afin de verifier que la bride antibasculement est

bien installee.

• Verifier que la bride antibasculement est bien fixee au

plancher ou au mur.

Faire glisser de nouveau la cuisiniere de fagon & ce que le

pied arriere de la cuisiniere se trouve sous la bride

antibasculement.

1.

2.

C& @[ @[@

Placer la grille dans le four.

Placer un niveau sur la grille et contr61er I'aplomb de la

cuisiniere, d'abord transversalement, puis dans le sens avant/

arriere.

3. Si la cuisiniere n'est pas d'aplomb, la tirer de nouveau de

fagon & ce que le pied de nivellement arriere se degage de la

bride antibasculement.

4. Utiliser une cle pour regler les pieds de nivellement vers le

haut ou vers le bas jusqu'& ce que la cuisiniere soit d'aplomb.

Pousser pour remettre la cuisiniere en place.

5. Verifier que le pied de nivellement arriere est engage dans la

bride antibasculement.

REMARQUE • II faut que I'appareil soit d'aplomb pour que le four

produise une performance satisfaisante.

Allumage initial et r_glages des flammes

A la place de flammes de veille, les brQleurs de la table de

cuisson sont dotes d'allumeurs electroniques. Lorsqu'on place le

bouton de commande d'un brQleur de la table de cuisson & la

position "LIGHT" (allumage), le systeme genere des etincelles

pour I'allumage du brQleur. La generation d'etincelles se poursuit

aussi Iongtemps que le bouton de commande est laisse & la

position "LIGHT".

Contr61e du fonctionnement des br_leurs de la table de

cuisson

Bn31eurs standard de la table de cuisson

Enfoncer et tourner chaque bouton de commande a la position

"LIGHT".

Les flammes doivent s'allumer sur le brQleur en moins de 4

secondes. Lors de I'allumage initial du brOleur, le delai d'allumage

peut _tre superieur & 4 secondes du fait de la presence d'air dans

la canalisation de gaz.

Si le br_leur ne s'allume pas correctement :

• Ramener le bouton de commande de la table de cuisson & la

position "OFF" (arr_t).

• Verifier que la cuisiniere est branchee et correctement

alimentee (fusible grille? disjoncteur ouvert?)

30

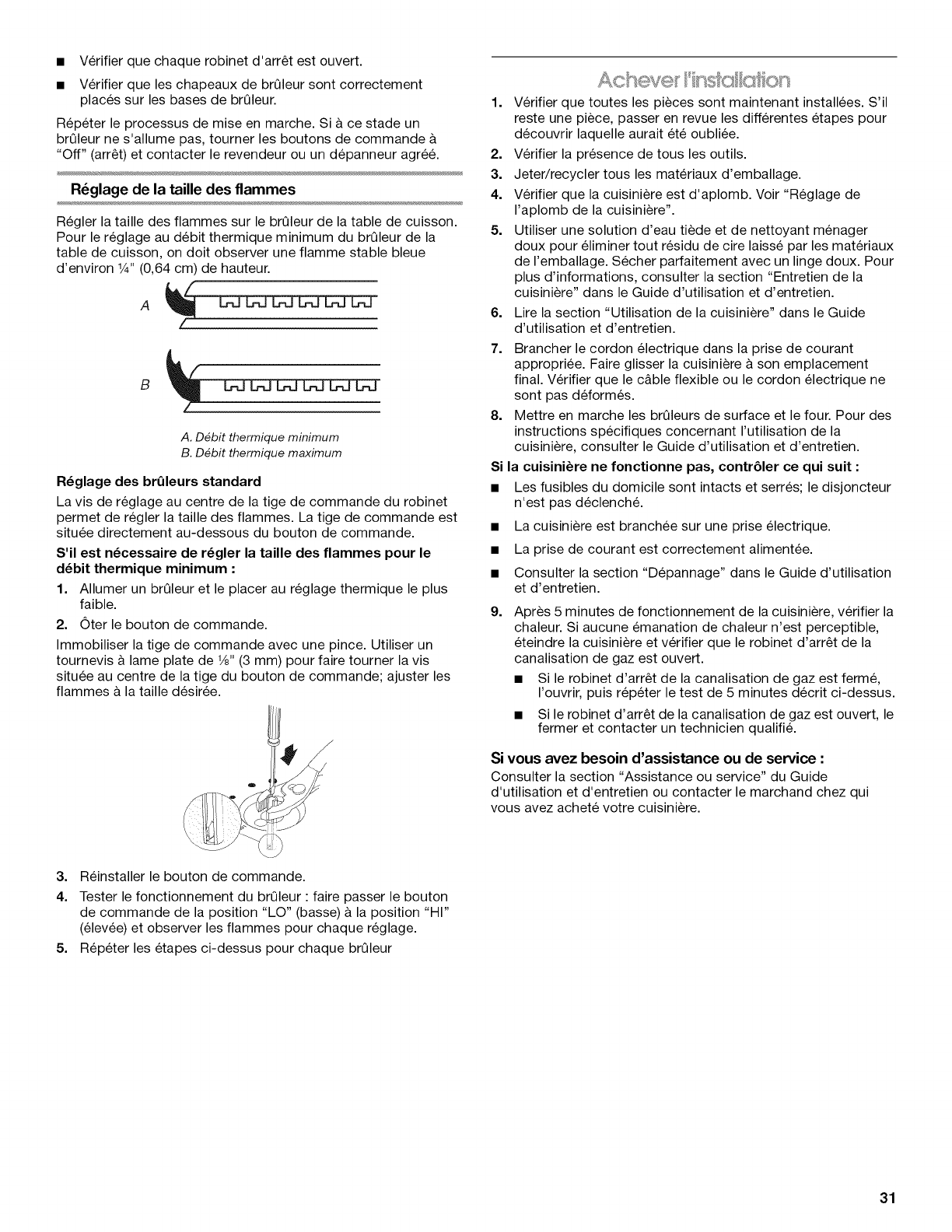

• Verifier que chaque robinet d'arret est ouvert.

• Verifier que les chapeaux de brQleur sont correctement

places sur les bases de brQleur.

Repeter le processus de mise en marche. Si ace stade un

brQleur ne s'allume pas, tourner les boutons de commande

"Off" (arret) et contacter le revendeur ou un depanneur agree.

R_glage de la taille des flammes

Regler la taille des flammes sur le brQleur de la table de cuisson.

Pour le reglage au debit thermique minimum du brQleur de la

table de cuisson, on doit observer une flamme stable bleue

d'environ 1¼,,(0,64 cm) de hauteur.

A

A. D_bit thermique minimum

B. D_bit thermique maximum

R_glage des br01eurs standard

La vis de reglage au centre de la tige de commande du robinet

permet de regler la taille des flammes. La tige de commande est

situee directement au-dessous du bouton de commande.

S'il est n_cessaire de r_gler la taille des flammes pour le

d_bit thermique minimum :

1. Allumer un brQleur et le placer au reglage thermique le plus

faible.

2. Oter le bouton de commande.

Immobiliser la tige de commande avec une pince. Utiliser un

tournevis & lame plate de 1/8"(3 mm) pour faire tourner la vis

situee au centre de la tige du bouton de commande; ajuster les

flammes & la taille desiree.

1. Verifier que toutes les pieces sont maintenant installees. S'il

reste une piece, passer en revue les differentes etapes pour

decouvrir laquelle aurait ete oubliee.

2. Verifier la presence de tousles outils.

3. Jeter/recycler tousles materiaux d'emballage.

4. Verifier que la cuisiniere est d'aplomb. Voir "Reglage de

I'aplomb de la cuisiniere".

5. Utiliser une solution d'eau tiede et de nettoyant menager

doux pour eliminer tout residu de cire laisse par les materiaux

de I'emballage. Secher parfaitement avec un linge doux. Pour

plus d'informations, consulter la section "Entretien de la

cuisiniere" dans le Guide d'utilisation et d'entretien.

6. Lire la section "Utilisation de la cuisiniere" dans le Guide

d'utilisation et d'entretien.

7. Brancher le cordon electrique dans la prise de courant

appropriee. Faire glisser la cuisiniere & son emplacement

final. Verifier que le c&ble flexible ou le cordon electrique ne

sont pas deformes.

8. Mettre en marche les brQleurs de surface et le four. Pour des

instructions specifiques concernant I'utilisation de la

cuisiniere, consulter le Guide d'utilisation et d'entretien.

Si la cuisini_re ne fonctionne pas, contr61er ce qui suit :

• Les fusibles du domicile sont intacts et serres; le disjoncteur

n'est pas declench&

• La cuisiniere est branchee sur une prise electrique.

• La prise de courant est correctement alimentee.

• Consulter la section "Depannage" dans le Guide d'utilisation

et d'entretien.

9= Apr_s 5 minutes de fonctionnement de la cuisiniere, verifier la

chaleur. Si aucune emanation de chaleur n'est perceptible,

eteindre la cuisiniere et verifier que le robinet d'arret de la

canalisation de gaz est ouvert.

• Si le robinet d'arret de la canalisation de gaz est ferme,

I'ouvrir, puis repeter le test de 5 minutes decrit ci-dessus.

• Si le robinet d'arret de la canalisation de gaz est ouvert, le

fermer et contacter un technicien qualifi&

Si vous avez besoin d'assistance ou de service :

Consulter la section "Assistance ou service" du Guide

d'utilisation et d'entretien ou contacter le marchand chez qui

vous avez achete votre cuisiniere.

3. Reinstaller le bouton de commande.

4. Tester le fonctionnement du brQleur : faire passer le bouton

de commande de la position "LO" (basse) & la position "HI"

(elevee) et observer les flammes pour chaque reglage.

5. Repeter les etapes ci-dessus pour chaque brQleur

31

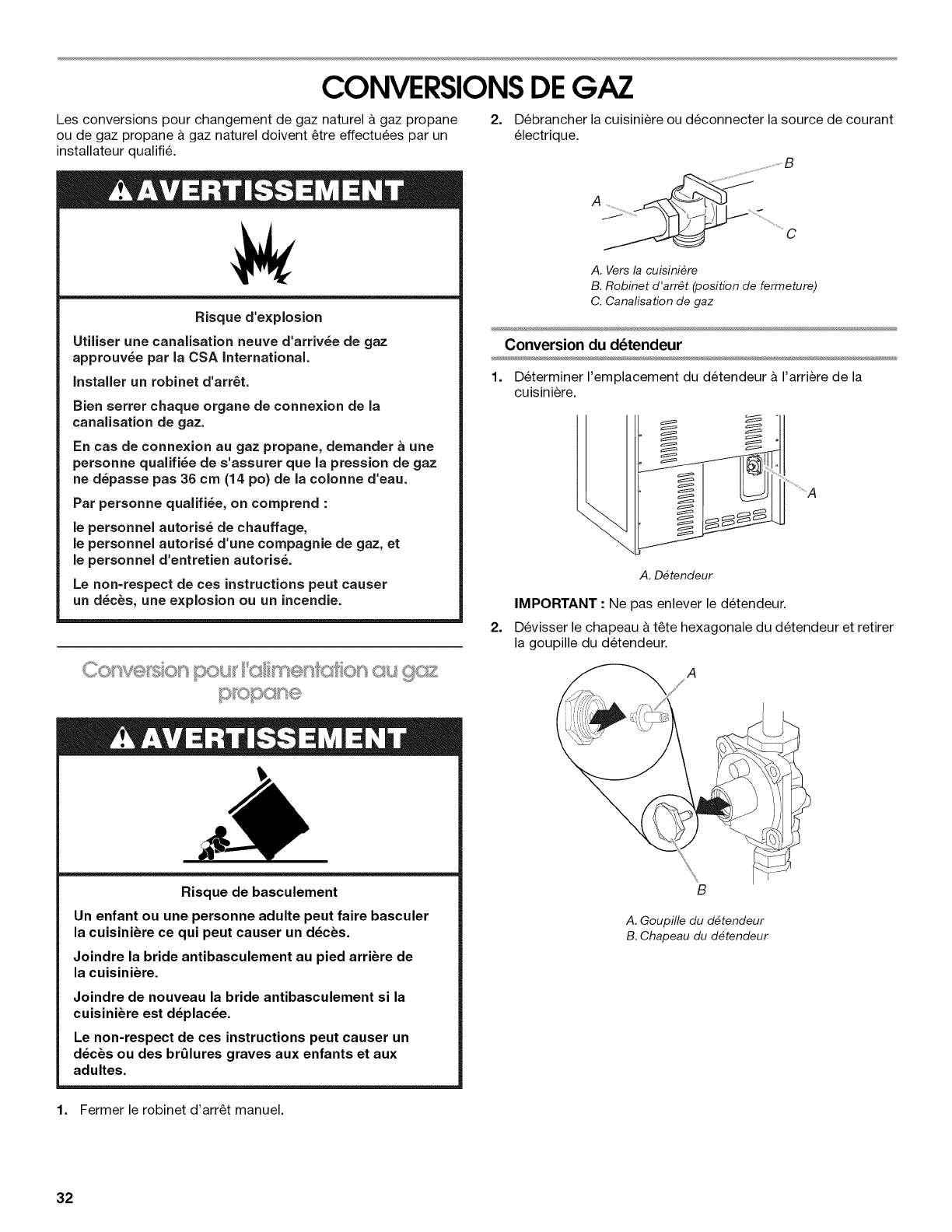

CONVERSIONSDEGAZ

Les conversions pour changement de gaz naturel & gaz propane

ou de gaz propane & gaz naturel doivent _tre effectu6es par un

installateur qualifi&

Risque d'expiosion

Utiiiser une canaiisation neuve d'arriv_e de gaz

approuv_e par la CSA international.

installer un robinet d'arr6to

Bien setter chaque organe de connexion de la

canaisation de gaz.

En cas de connexion au gaz propane, demander a une

personne quaifi_e de s'assurer que la pression de gaz

ne d_passe pas 36 cm (14 po) de la colonne d'eau.

Par personne quaiifi6e, on comprend :

le personnel autoris_ de chauffage,

le personnel autoris_ d'une compagnie de gaz, et

le personnel d'entretien autoris&

Le non=respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

2= Debrancher la cuisiniere ou deconnecter la source de courant

electrique.

............................................................................S

A_J ............... .....................C

A. Versla cuisiniere

B. Robinet d'arr_t (position de fermeture)

C. Canalisationde gaz

Conversion du d_tendeur

1. Determiner I'emplacement du detendeur a I'arriere de la

cuisiniere.

_ _ °

2=

A. D_tendeur

IMPORTANT :Ne pas enlever le detendeur.

Devisser le chapeau &t_te hexagonale du detendeur et retirer

la goupille du detendeur.

A

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_ces ou des br_lures graves aux enfants et aux

adultes.

B

A. Goupille du d_tendeur

B. Chapeau du d_tendeur

1. Fermer le robinet d'arr_t manuel.

32

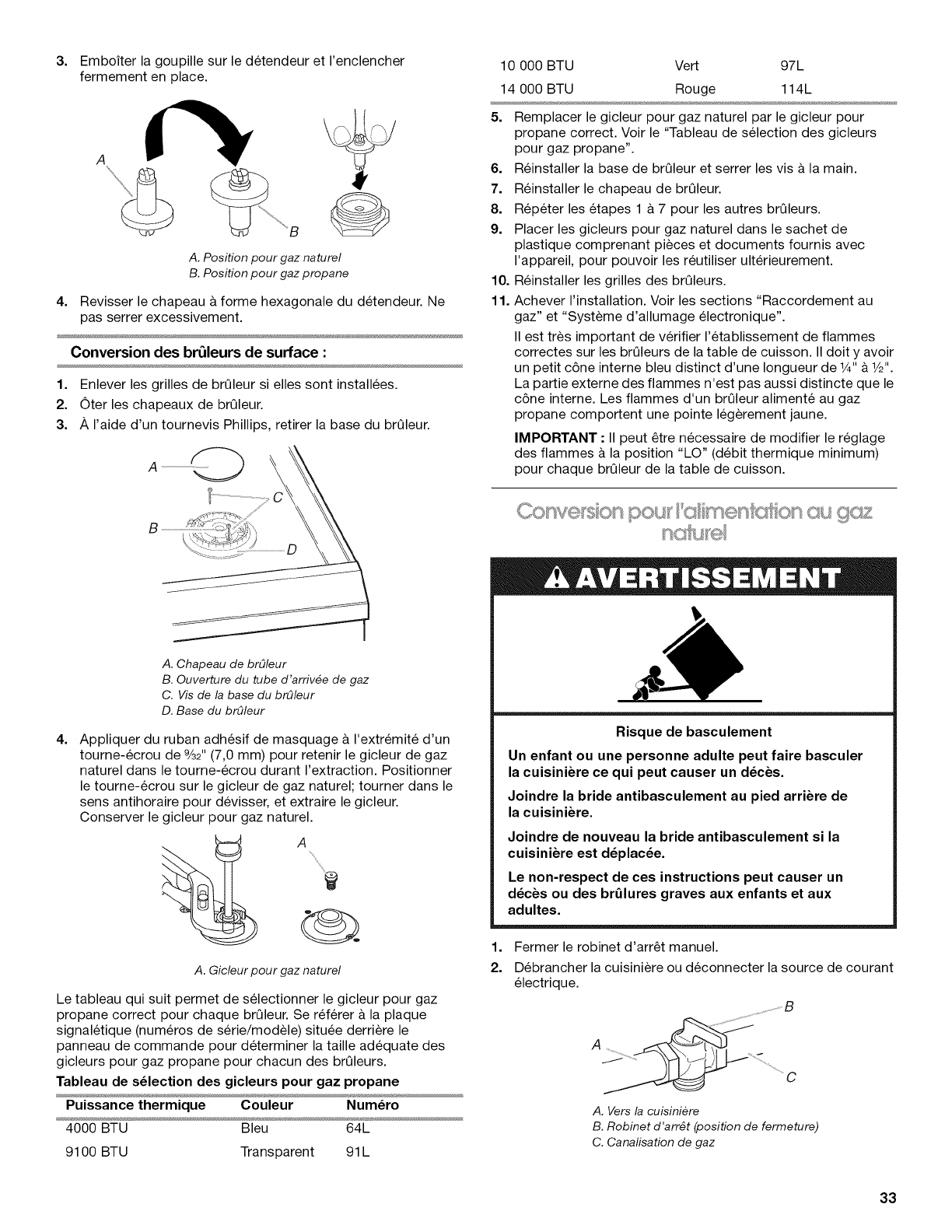

3. Emboiter la goupille sur le detendeur et I'enclencher

fermement en place.

A

@

A. Position pour gaznaturel

B. Position pour gazpropane

4. Revisser le chapeau & forme hexagonale du detendeur. Ne

pas serrer excessivement.

Conversion des br_leurs de surface :

1. Enlever les grilles de brQleur si elles sont installees.

2. Oter les chapeaux de brQleur.

3. A I'aide d'un tournevis Phillips, retirer la base du brQleur.

10 000 BTU Vert 97L

14 000 BTU Rouge 114L

5. Remplacer le gicleur pour gaz naturel par le gicleur pour

propane correct. Voir le "Tableau de selection des gicleurs

pour gaz propane".

6. Reinstaller la base de brQleur et serrer les visa la main.

7. Reinstaller le chapeau de brQleur.

8. Rep6ter les etapes 1 a 7 pour les autres brQleurs.

9. Placer les gicleurs pour gaz naturel dans le sachet de

plastique comprenant pieces et documents fournis avec

I'appareil, pour pouvoir les reutiliser ulterieurement.

10. Reinstaller les grilles des brQleurs.

11. Achever I'installation. Voir les sections "Raccordement au

gaz" et "Systeme d'allumage electronique".

II est tres important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson. II doit y avoir

un petit c6ne interne bleu distinct d'une Iongueur de ¼" & 1/2".

La partie externe des flammes n'est pas aussi distincte que le

c6ne interne. Les flammes d'un brQleur alimente au gaz

propane comportent une pointe legerement jaune.

IMPORTANT • II peut etre necessaire de modifier le reglage

des flammes & la position "LO" (debit thermique minimum)

pour chaque brQleur de la table de cuisson.

...... ,I@lllI3c:l] CII_,.£I @_, guZ

A. Chapeau de brOleur

B. Ouverture du tube d'arriv6e de gaz

C. Vis de la base du brOleur

D. Base du brOleur

4. Appliquer du ruban adhesif de masquage & I'extremite d'un

tourne-ecrou de 9/32"(7,0 mm) pour retenir le gicleur de gaz

naturel dans le tourne-ecrou durant I'extraction. Positionner

le tourne-ecrou sur le gicleur de gaz naturel; tourner dans le

sens antihoraire pour devisser, et extraire le gicleur.

Conserver le gicleur pour gaz naturel.

A

%%

A. Gicleur pour gaz naturel

Le tableau qui suit permet de selectionner le gicleur pour gaz

propane correct pour chaque brQleur. Se referer & la plaque

signaletique (numeros de serie/modele) situee derriere le

panneau de commande pour determiner la taille adequate des

gicleurs pour gaz propane pour chacun des brQleurs.

Tableau de s_lection des gicleurs pour gaz propane

Puissance thermique Couleur Num_ro

4000 BTU Bleu 64L

9100 BTU Transparent 91 L

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_ces ou des br_lures graves aux enfants et aux

adultes.

1. Fermer le robinet d'arret manuel.

2. Debrancher la cuisiniere ou deconnecter la source de courant

electrique.

..........................................................................S

A_J ............... ......................C

A. Versla cuisiniere

B. Robinet d'arr6t (position de fermeture)

C. Canalisationde gaz

33

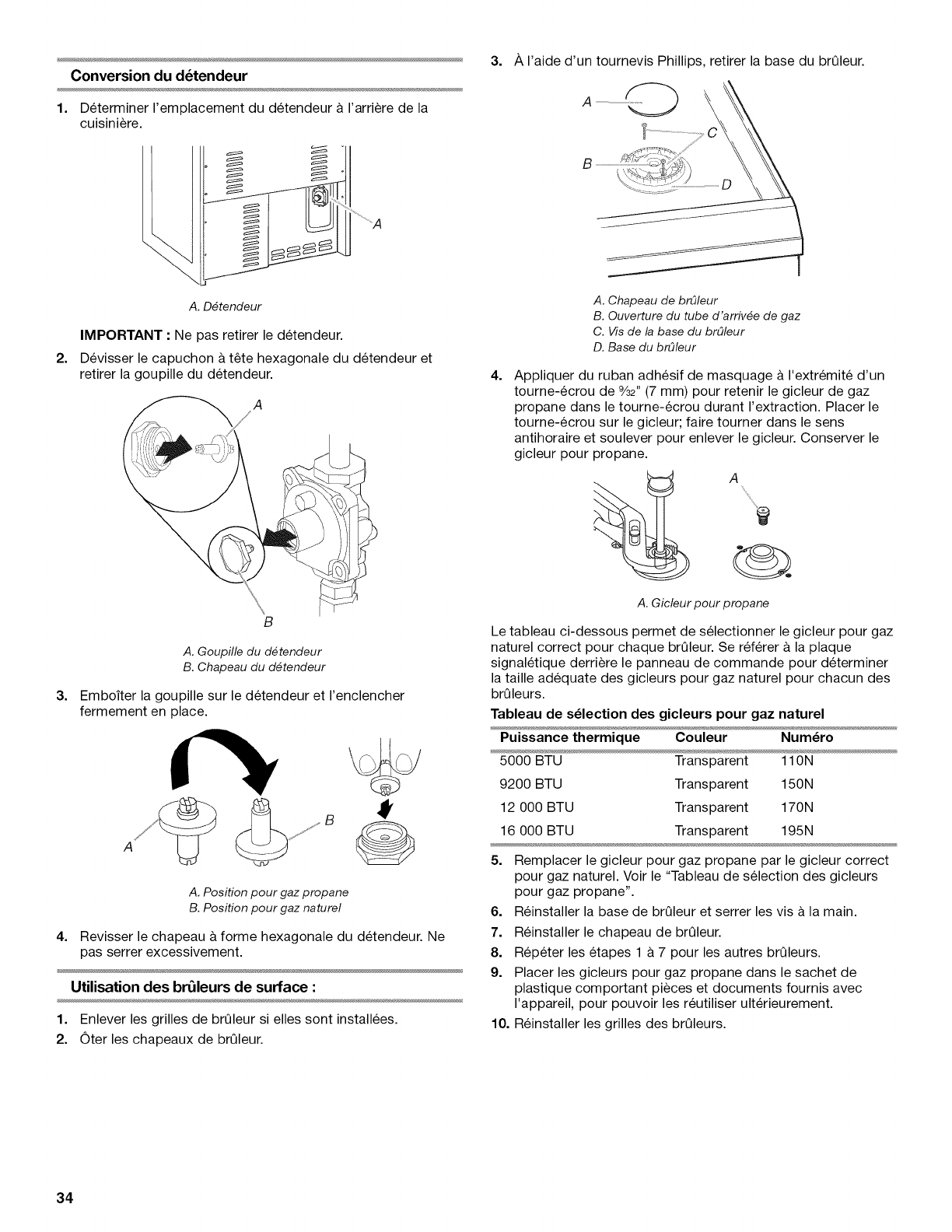

Conversion du d_tendeur

1. Determiner I'emplacement du detendeur a I'arriere de la

cuisiniere.

2.

A. D_tendeur

IMPORTANT • Ne pas retirer le detendeur.

Devisser le capuchon & t_te hexagonale du detendeur et

retirer la goupille du detendeur.

A

B

A. Goupille du d_tendeur

B. Chapeau du d_tendeur

3. Emboiter la goupille sur le detendeur et I'enclencher

fermement en place.

A

A. Position pour gaz propane

B. Position pour gaz naturel

4. Revisser le chapeau & forme hexagonale du detendeur. Ne

pas serrer excessivement.

Utilisation des br_leurs de surface :

1. Enlever les grilles de brQleur si elles sont installees.

2. Oter les chapeaux de brQleur.

3. A I'aide d'un tournevis Phillips, retirer la base du brQleur.

A

B\,_ ....................................c

A. Chapeau de brOleur

B. Ouverture du tube d'arriv_e de gaz

C. Vis de la base du brOleur

D. Base du brOleur

4. Appliquer du ruban adhesif de masquage & I'extremit6 d'un

tourne-ecrou de %2" (7 mm) pour retenir le gicleur de gaz

propane dans le tourne-ecrou durant I'extraction. Placer le

tourne-ecrou sur le gicleur; faire tourner dans le sens

antihoraire et soulever pour enlever le gicleur. Conserver le

gicleur pour propane.

A

A. Gicleur pour propane

Le tableau ci-dessous permet de selectionner le gicleur pour gaz

naturel correct pour chaque brQleur. Se ref6rer & la plaque

signaletique derriere le panneau de commande pour determiner

la taille adequate des gicleurs pour gaz naturel pour chacun des

brQleurs.

Tableau de s_lection des gicleurs pour gaz naturel

Puissance thermique Couleur Num_ro

5000 BTU Transparent 11ON

9200 BTU Transparent 150N

12 000 BTU Transparent 170N

16 000 BTU Transparent 195N

5. Remplacer le gicleur pour gaz propane par le gicleur correct

pour gaz naturel. Voir le "Tableau de selection des gicleurs

pour gaz propane".

6. Reinstaller la base de brQleur et serrer les visa la main.

7. Reinstaller le chapeau de brQleur.

8. Rep6ter les etapes 1 a 7 pour les autres brQleurs.

9. Placer les gicleurs pour gaz propane dans le sachet de

plastique comportant pieces et documents fournis avec

I'appareil, pour pouvoir les reutiliser ulterieurement.

10. Reinstaller les grilles des brQleurs.

34

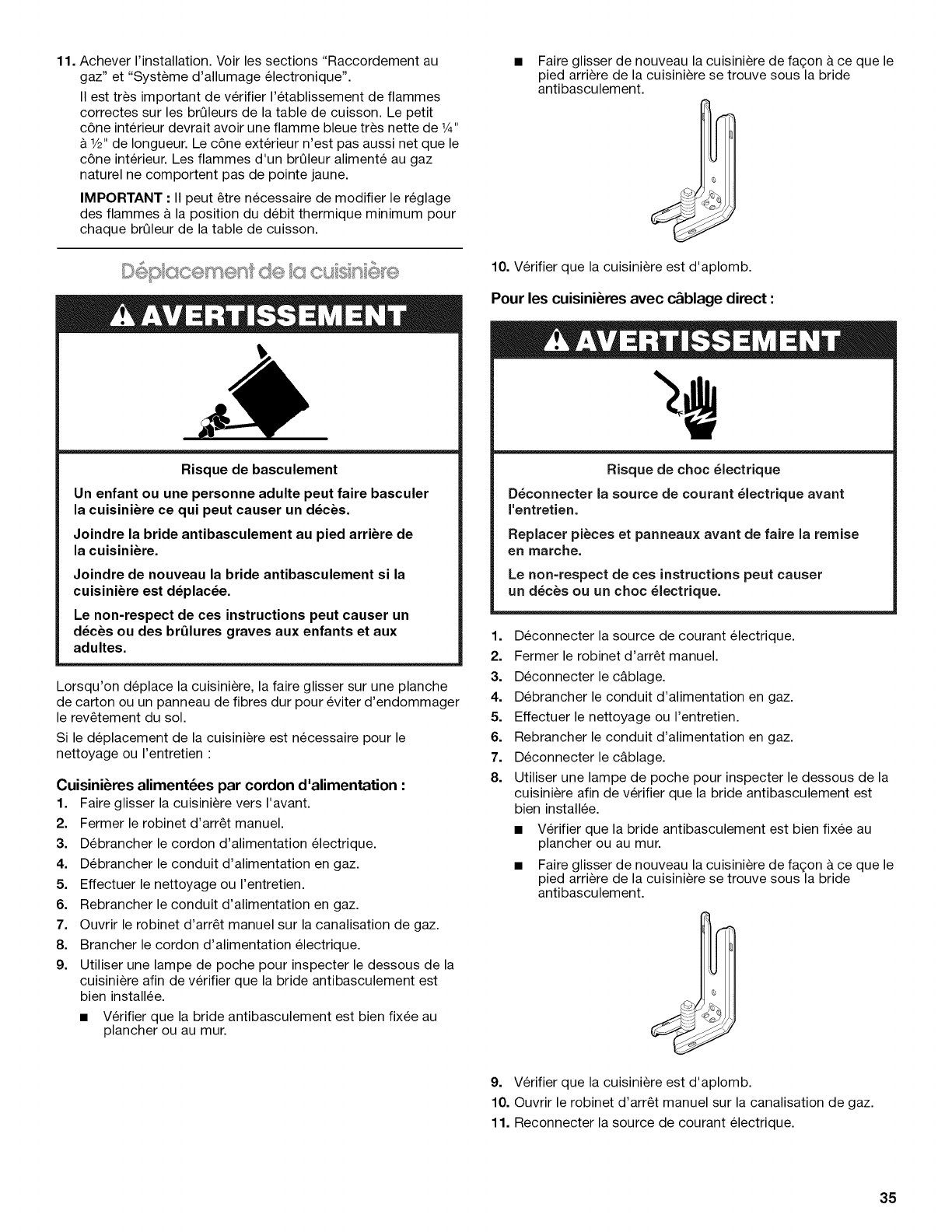

11. Achever I'installation. Voir les sections "Raccordement au

gaz" et "Systeme d'allumage electronique'.

II est tres important de verifier I'etablissement de flammes

correctes sur les brQleurs de la table de cuisson. Le petit

c6ne interieur devrait avoir une flamme bleue tres nette de 1¼,,

& 1/2"de Iongueur. Le c6ne exterieur n'est pas aussi net que le

c6ne interieur. Les flammes d'un brQleur alimente au gaz

naturel ne comportent pas de pointe jaune.

IMPORTANT : II peut _tre necessaire de modifier le reglage

des flammes & la position du debit thermique minimum pour

chaque brQleur de la table de cuisson.

Risque de basculement

Un enfant ou une personne adulte peut faire basculer

la cuisiniere ce qui peut causer un d_ces.

Joindre la bride antibasculement au pied arriere de

la cuisiniere.

Joindre de nouveau la bride antibasculement si la

cuisiniere est d_plac_e.

Le non-respect de ces instructions peut causer un

d_ces ou des br61ures graves aux enfants et aux

adultes.

Lorsqu'on deplace la cuisiniere, la faire glisser sur une planche

de carton ou un panneau de fibres dur pour eviter d'endommager

le rev_tement du sol.

Si le deplacement de la cuisiniere est necessaire pour le

nettoyage ou I'entretien :

Cuisini_res aliment_es par cordon d'alimentation :

1. Faire glisser la cuisiniere vers I'avant.

2. Fermer le robinet d'arr_t manuel.

3. Debrancher le cordon d'alimentation electrique.

4. Debrancher le conduit d'alimentation en gaz.

5. Effectuer le nettoyage ou I'entretien.

6. Rebrancher le conduit d'alimentation en gaz.

7. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz.

8. Brancher le cordon d'alimentation electrique.

9. Utiliser une lampe de poche pour inspecter le dessous de la

cuisiniere afin de verifier que la bride antibasculement est

bien installee.

• Verifier que la bride antibasculement est bien fixee au

plancher ou au mur.

Faire glisser de nouveau la cuisiniere de fagon & ce que le

pied arriere de la cuisiniere se trouve sous la bride

antibasculement.

10. Verifier que la cuisiniere est d'aplomb.

Pour les cuisini_res avec c&blage direct :

Risque de choc _lectrique

D_connecter la source de courant _lectrique avant

rentretien.

Replacer pi_ces et panneaux avant de faire la remise

en marche.

Le non=respect de ces instructions peut causer

un d_c_s ou un choc _lectrique.

1. Deconnecter la source de courant electrique.

2. Fermer le robinet d'arr_t manuel.

3. Deconnecter le c&blage.

4. Debrancher le conduit d'alimentation en gaz.

5. Effectuer le nettoyage ou I'entretien.

6. Rebrancher le conduit d'alimentation en gaz.

7. Deconnecter le c&blage.

8. Utiliser une lampe de poche pour inspecter le dessous de la

cuisiniere afin de verifier que la bride antibasculement est

bien installee.

• Verifier que la bride antibasculement est bien fixee au

plancher ou au mur.

• Faire glisser de nouveau la cuisiniere de fagon & ce que le

pied arriere de la cuisiniere se trouve sous la bride

antibasculement.

9. Verifier que la cuisiniere est d'aplomb.

10. Ouvrir le robinet d'arr_t manuel sur la canalisation de gaz.

11. Reconnecter la source de courant electrique.

35

W10162495A

© 2008.

All rights reserved.

Tous droits reserves.

3/08

Printed in U.S.A.

Imprime aux E.-U.
