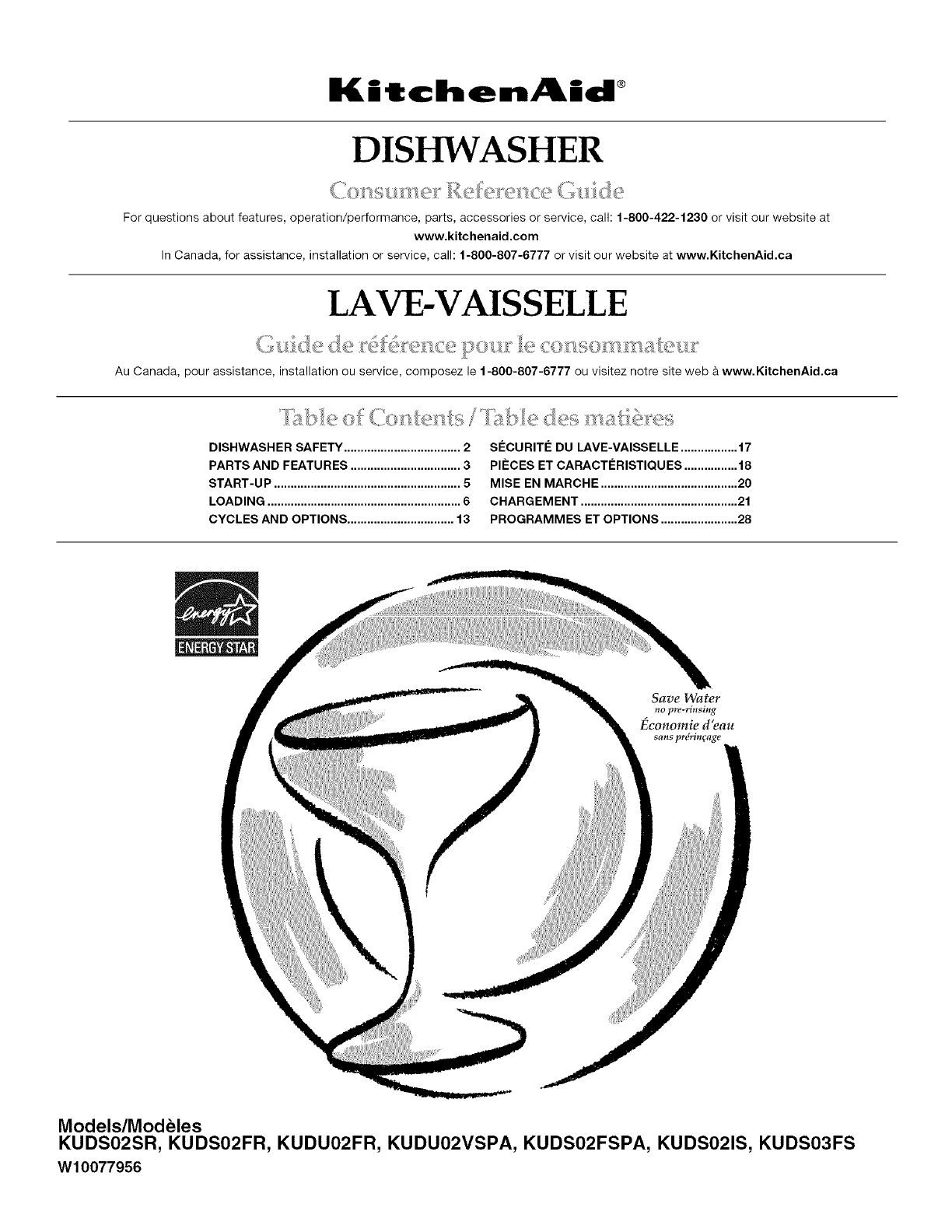

KitchenAid

DISHWASHER

For questions about features, operation/performance, parts, accessories or service, call: 1-800-422-1230 or visit our website at

www.kitchenaid.com

In Canada, for assistance, installation or service, call: 1-800-807-6777 or visit our website at www.KitchenAid.ca

LAVE-VAISSELLE

Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web & www.KitchenAid.ca

......#iI191_!! I' ¢,._,_I Io,III._+'_''....... +;,; _ ;> _]_(!+ 11111!IIiII!!I"I!_,i

DISHWASHER SAFETY ................................... 2 SECURITE DU LAVE-VAISSELLE ................. 17

PARTS AND FEATURES ................................. 3 PIECES ET CARACTERISTIQUES ................ 18

START-UP ........................................................ 5 MISE EN MARCHE ......................................... 20

LOADING .......................................................... 6 CHARGEMENT ............................................... 21

CYCLES AND OPTIONS ................................ 13 PROGRAMMES ET OPTIONS ....................... 28

Save Water

no pre-rinsing

Economie d'eau

sans prdrinKage

Models/Modeles

KUDS02SR, KUDS02FR, KUDU02FR, KUDU02VSPA, KUDS02FSPA, KUDS021S, KUDS03FS

W10077956

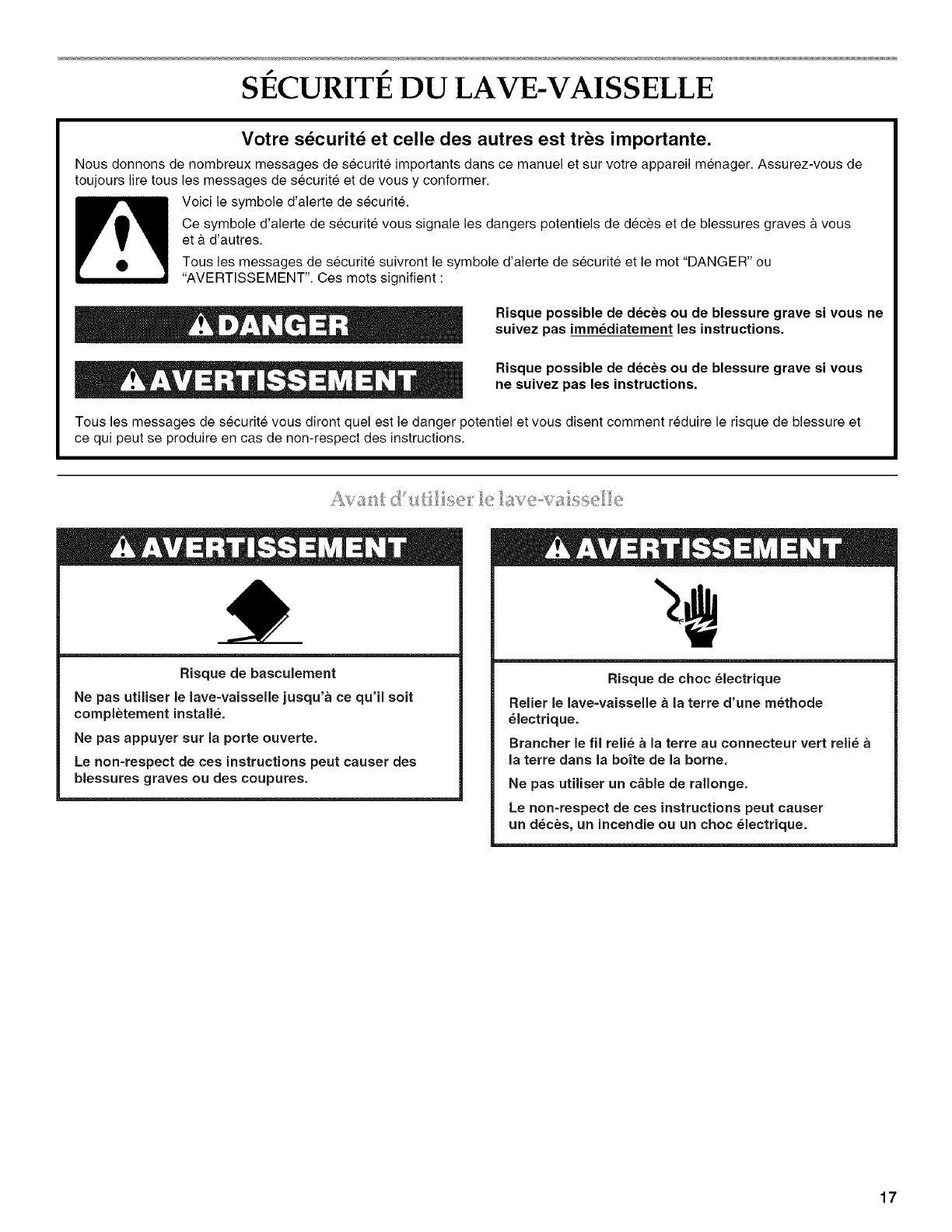

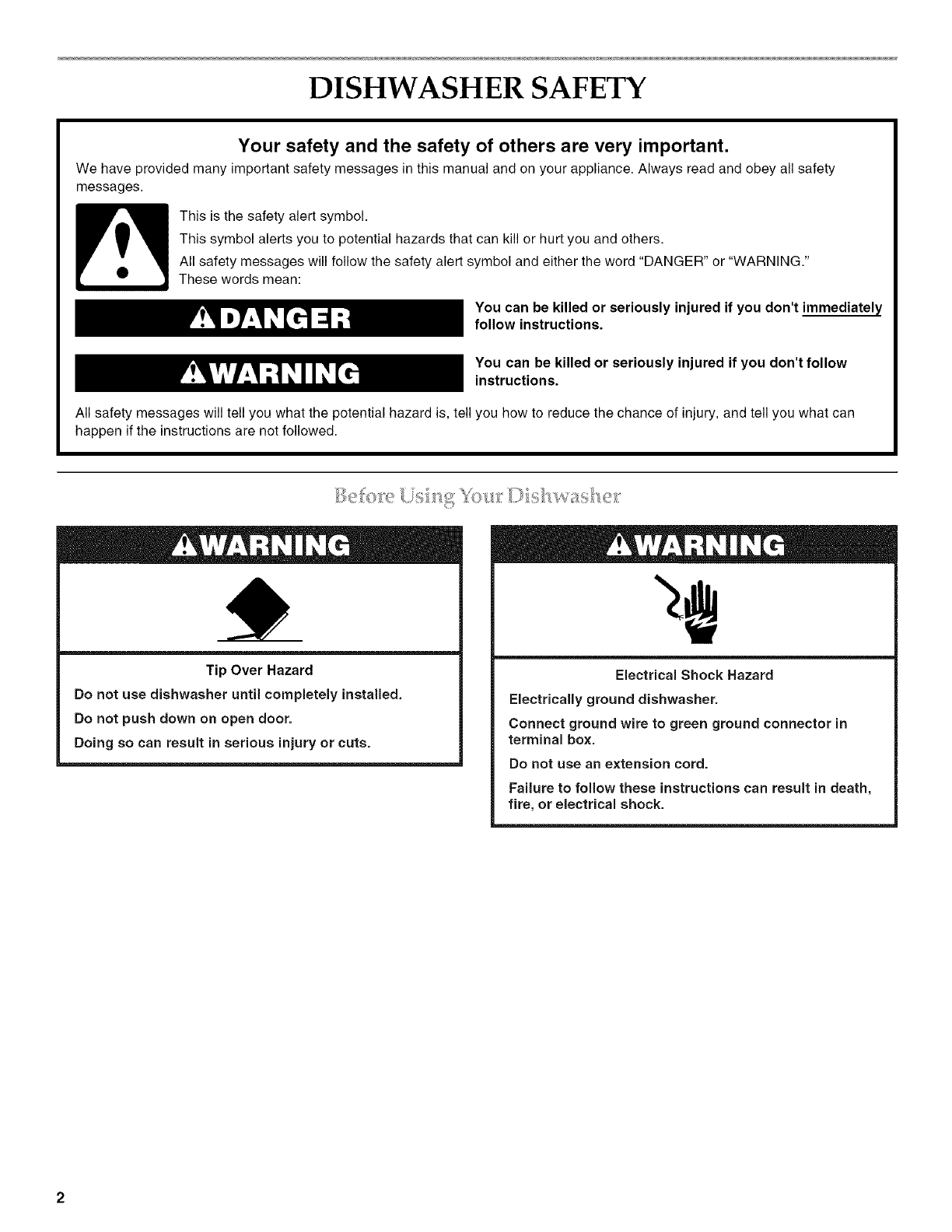

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door.

Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.

Connect ground wire to green ground connector in

terminal box.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

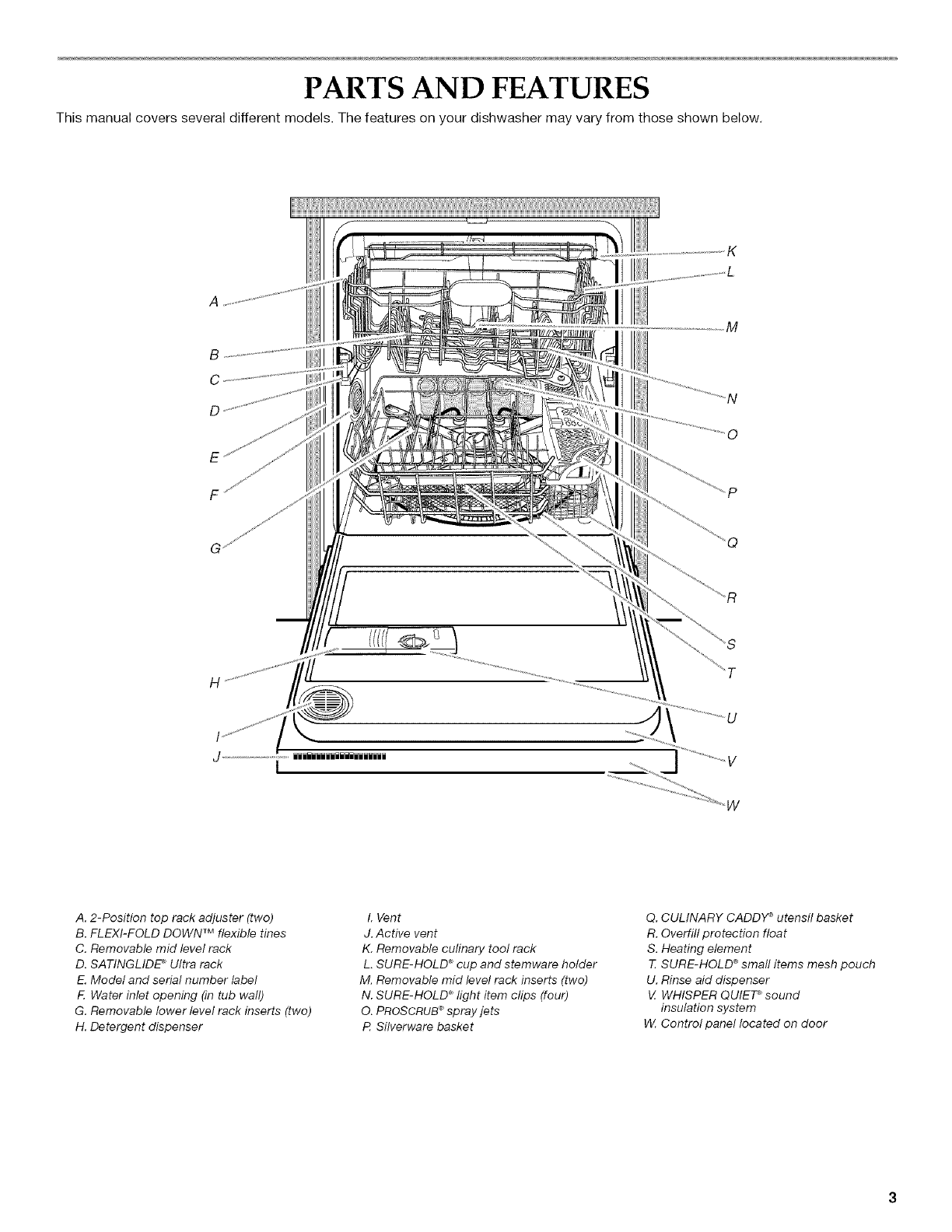

PARTS AND FEATURES

This manual covers several different models. The features on your dishwasher may vary from those shown below.

j,- iiiiiiiiiliiiiiiiiii

A. 2-Position top rack adjuster (two)

B. FLEXI-FOLD DOWN TM flexible tines

C. Removable mid level rack

D. SATINGLIDE '_Ultra rack

E. Model and serial number label

EWater inlet opening (in tub wall)

G. Removable lower level rack inserts (two)

H. Detergent dispenser

I. Vent

J. Active vent

K. Removable culinary tool rack

L. SURE-HOLD '_cup and stemware holder

M. Removable mid level rack inserts (two)

N. SURE-HOLD '_light item clips (four)

O. PROSCRUB®spray jets

PSilverware basket

Q. CULINARY CADDY ®utensil basket

R. Overfill protection float

S. Heating element

7_SURE-HOLD ®small items mesh pouch

U. Rinse aid dispenser

_ZWHISPER QUIET _ sound

insulation system

14/.Control panel located on door

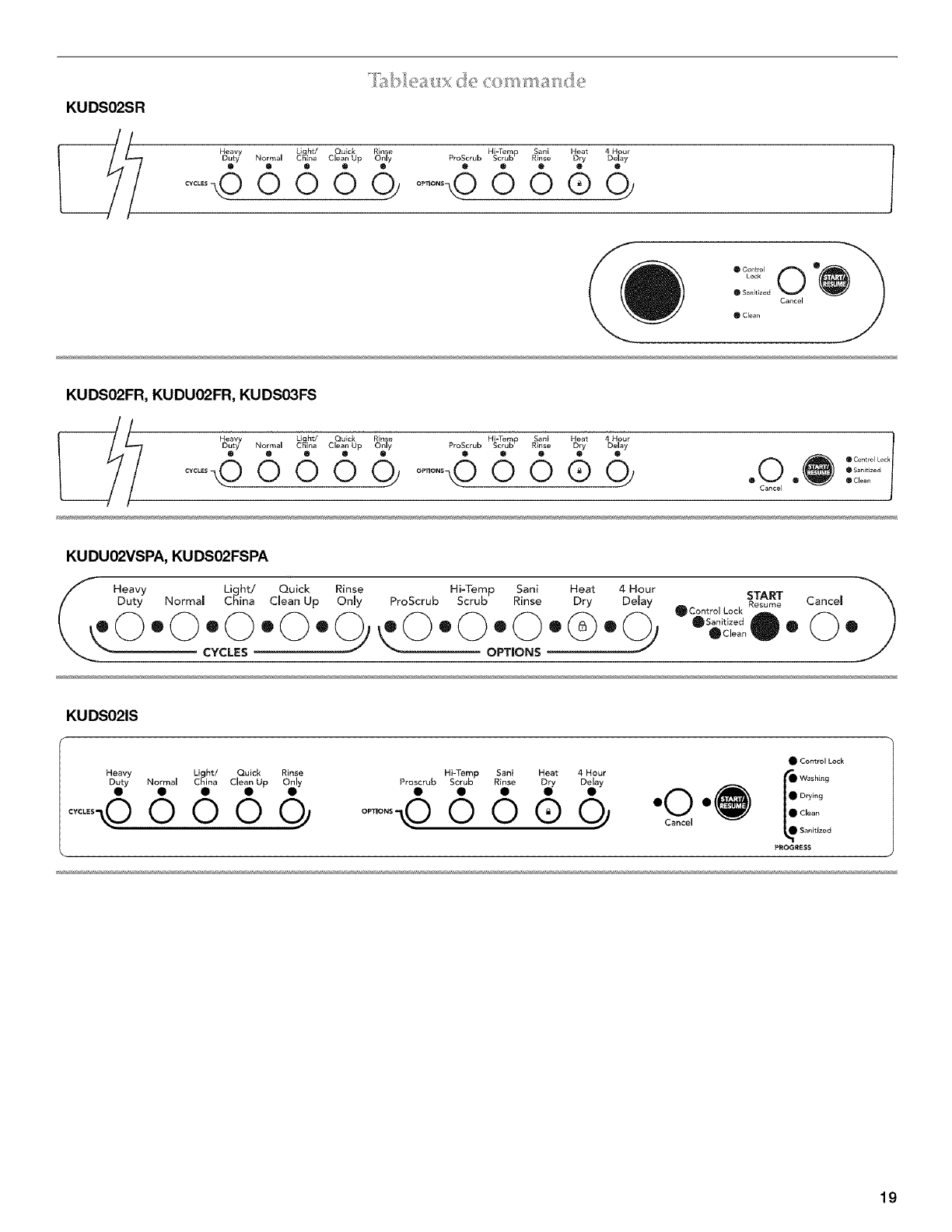

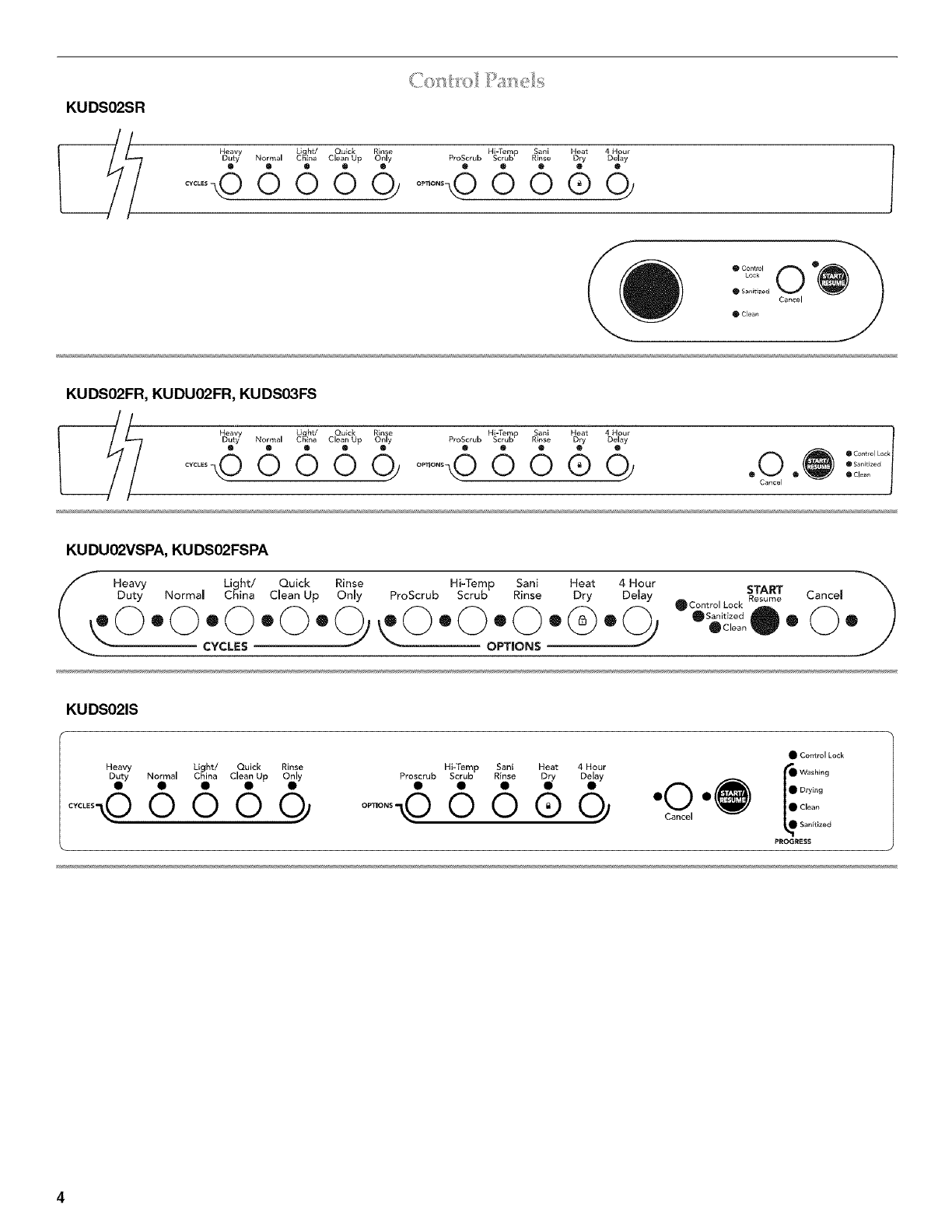

KUDS02SR

Heavy L ht/ Quick Rinse Hi Temp Sani Heat 4Hour

Duty Normal C_ina Only ProSc ub Scrub Rinse Dry

Clean Up Delay

• • • ® •• • • • •

......©ooooj ......OOO®G

"......'0"@_

Lock

O San ized

Cancel

O Clean

KUDS02FR, KUDU02FR, KUDS03FS 00

Duty Normal C_ina Clean Up Only ProScrub Scrub Rinse Dry Delay

Q • O • • • • O Q Q O Control Lock

...... _k O O O O_ ...... O O " " "Clean"S........

Cancel

KUDU02VSPA, KUDS02FSPA

S eavy Light/ Quick Rinse Hi Temp Sani Heat 4 Hour START

Duty Normal China Clean Up Only ProScrub Scrub Rinse Dry Delay OControl Lock Resume

Q • •QOCleao ®

................... OPTIONS

Cancel _

KUDS021S

RinSer HeatDry D_ay

4 Hour

Heavy Light/ Quick Hi Temp Sani

Dusty N .... China C ea=_nUp Ol_nly P ...... b Scrub Rinse

_._-,.oo o o O ooo'_.oo o o c_

O ControlLock

Washlng

Cancel 1 OClean

San_t_zed

PROGRESS

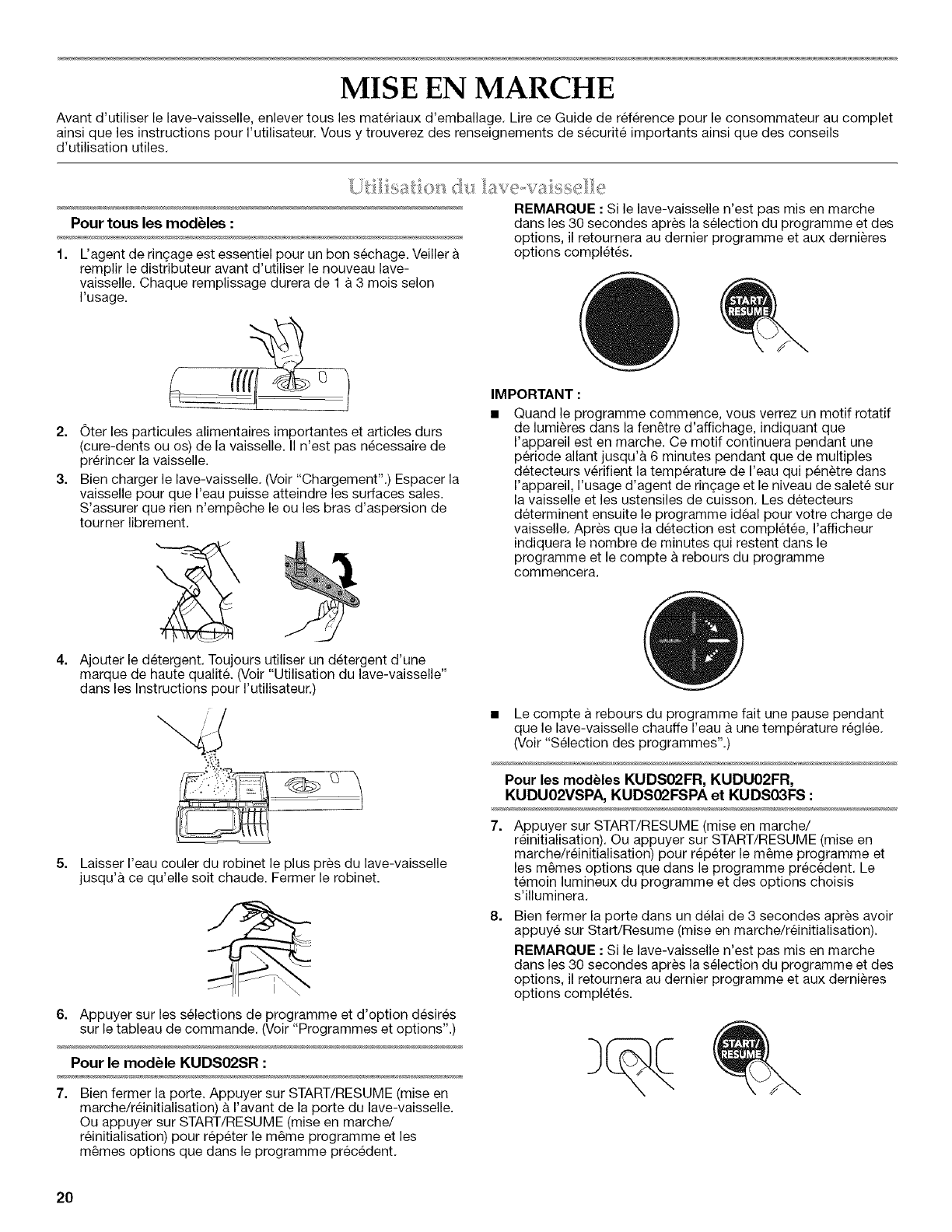

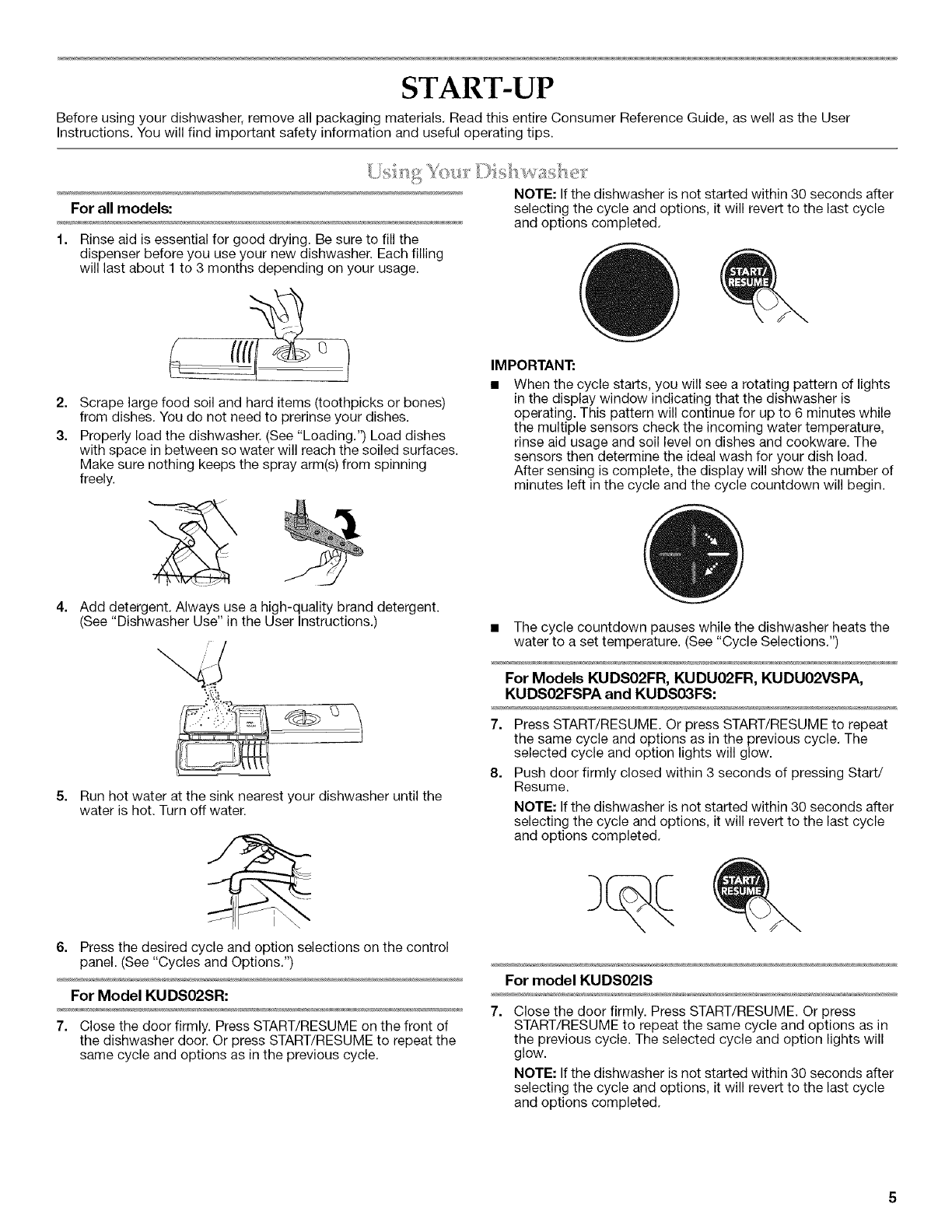

START-UP

Before using your dishwasher, remove all packaging materials. Read this entire Consumer Reference Guide, as well as the User

Instructions. You will find important safety information and useful operating tips.

For all models:

1. Rinse aid is essential for good drying. Be sure to fill the

dispenser before you use your new dishwasher. Each filling

will last about 1 to 3 months depending on your usage.

Scrape large food soil and hard items (toothpicks or bones)

from dishes. You do not need to prerinse your dishes.

Properly load the dishwasher. (See "Loading.") Load dishes

with space in between so water will reach the soiled surfaces.

Make sure nothing keeps the spray arm(s) from spinning

freely.

NOTE: If the dishwasher is not started within 30 seconds after

selecting the cycle and options, it will revert to the last cycle

and options completed.

IMPORTANT:

• When the cycle starts, you will see a rotating pattern of lights

in the display window indicating that the dishwasher is

operating. This pattern will continue for up to 6 minutes while

the multiple sensors check the incoming water temperature,

rinse aid usage and soil level on dishes and cookware. The

sensors then determine the ideal wash for your dish load.

After sensing is complete, the display will show the number of

minutes left in the cycle and the cycle countdown will begin.

4. Add detergent. Always use a high-quality brand detergent.

(See "Dishwasher Use" in the User Instructions.)

5. Run hot water at the sink nearest your dishwasher until the

water is hot. Turn off water.

6. Press the desired cycle and option selections on the control

panel. (See "Cycles and Options.")

For Model KUDS02SR:

7. Close the door firmly. Press START/RESUME on the front of

the dishwasher door. Or press START/RESUME to repeat the

same cycle and options as in the previous cycle.

• The cycle countdown pauses while the dishwasher heats the

water to a set temperature. (See "Cycle Selections.")

For Models KUDS02FR, KUDU02FR, KUDU02VSPA,

KUDS02FSPA and KUDS03FS:

7. Press START/RESUME. Or press START/RESUME to repeat

the same cycle and options as in the previous cycle. The

selected cycle and option lights will glow.

8. Push door firmly closed within 3 seconds of pressing Start/

Resume.

NOTE: If the dishwasher is not started within 30 seconds after

selecting the cycle and options, it will revert to the last cycle

and options completed.

For model KUDS021S

7. Close the door firmly. Press START/RESUME. Or press

START/RESUME to repeat the same cycle and options as in

the previous cycle. The selected cycle and option lights will

glow.

NOTE: If the dishwasher is not started within 30 seconds after

selecting the cycle and options, it will revert to the last cycle

and options completed.

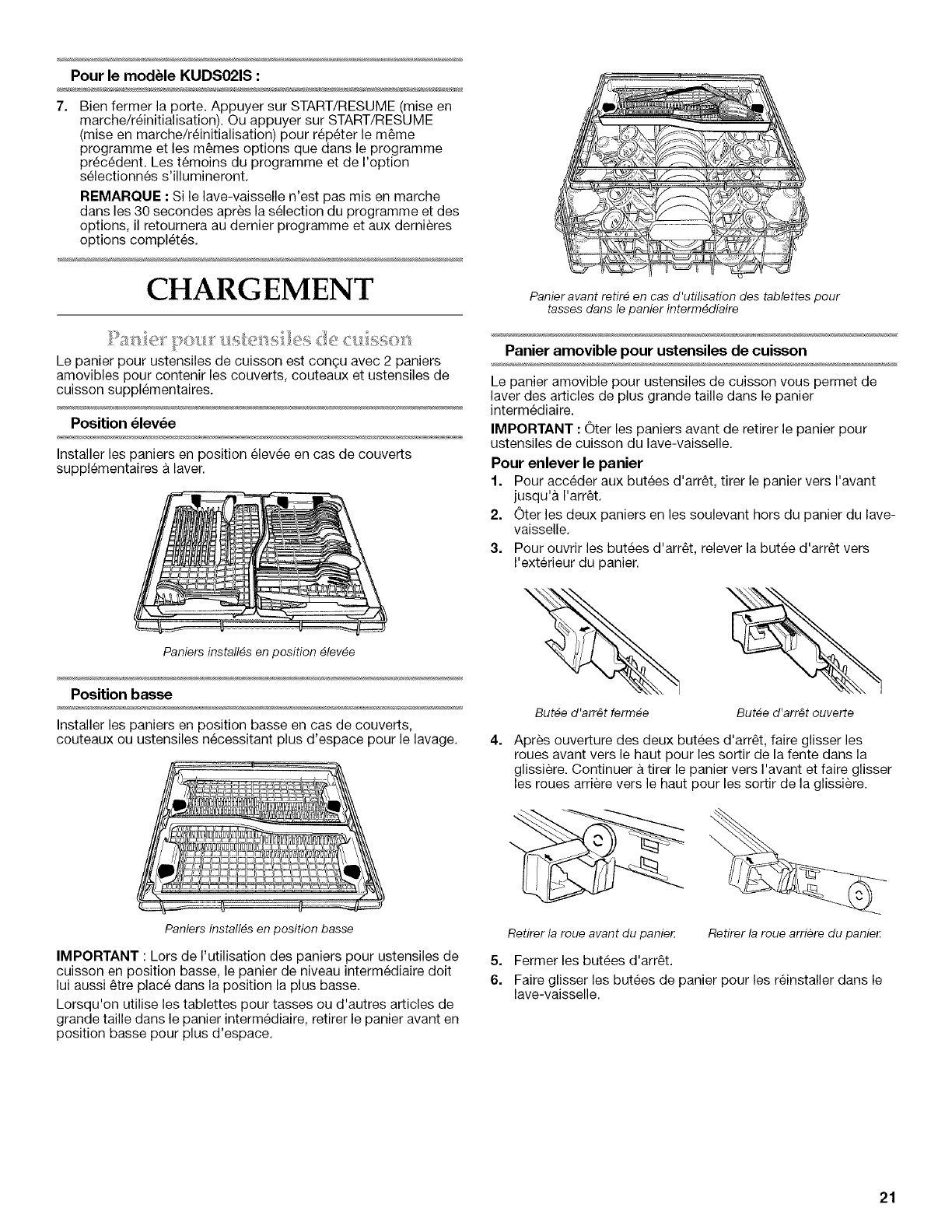

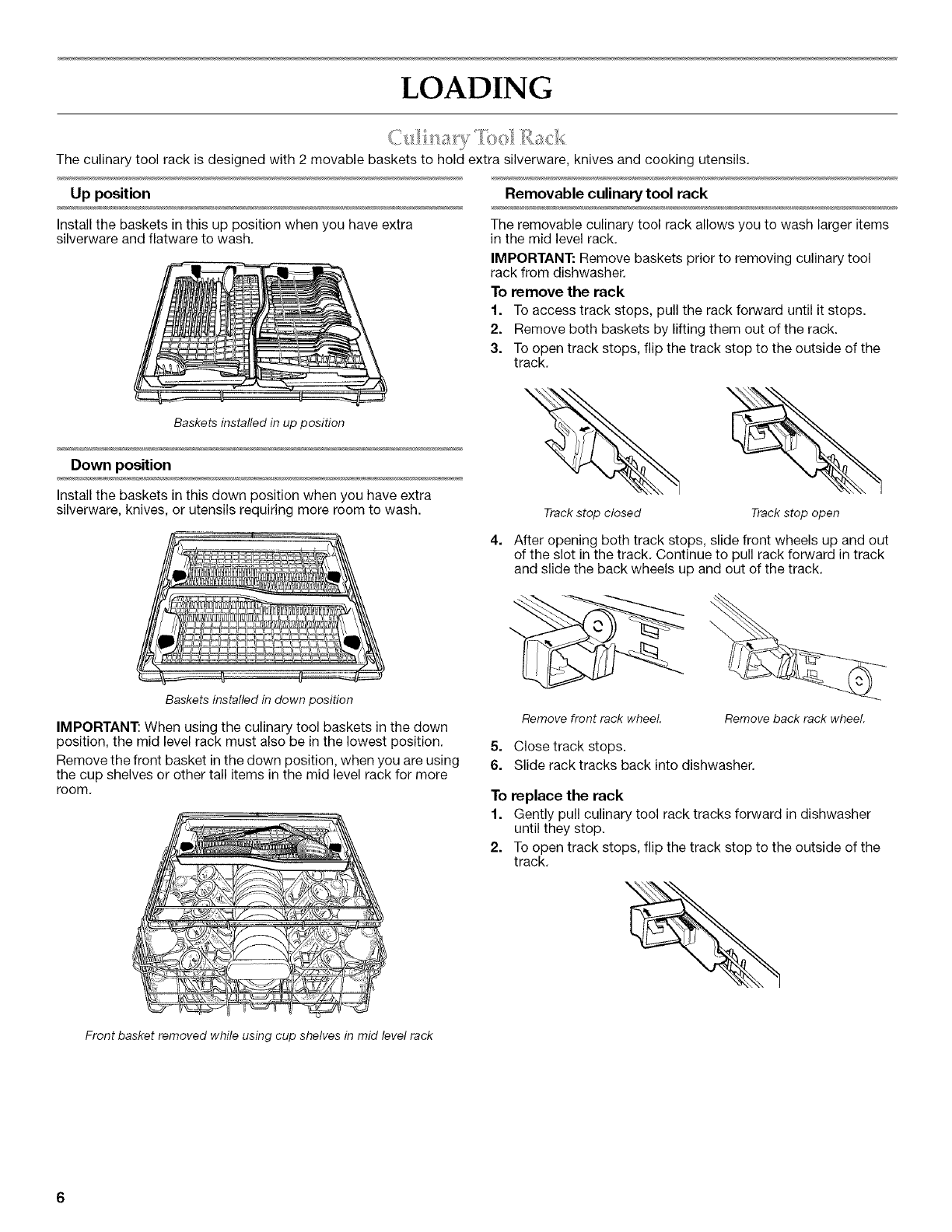

Up position

Install the baskets in this up position when you have extra

silverware and flatware to wash.

The culinary tool rack is designed with 2 movable baskets to hold extra silverware, knives and cooking utensils.

Removable culinary tool rack

The removable culinary tool rack allows you to wash larger items

in the mid level rack.

IMPORTANT: Remove baskets prior to removing culinary tool

rack from dishwasher.

To remove the rack

1. To access track stops, pull the rack forward until it stops.

2. Remove both baskets by lifting them out of the rack.

3. To open track stops, flip the track stop to the outside of the

track.

Baskets installed in up position

Down position

Install the baskets in this down position when you have extra

silverware, knives, or utensils requiring more room to wash.

Baskets installed in down position

Track stop closed Track stop open

After opening both track stops, slide front wheels up and out

of the slot in the track. Continue to pull rack forward in track

and slide the back wheels up and out of the track.

IMPORTANT: When using the culinary tool baskets in the down

position, the mid level rack must also be in the lowest position.

Remove the front basket in the down position, when you are using

the cup shelves or other tall items in the mid level rack for more

room.

Remove front rack wheel. Remove back rack wheel.

5. Close track stops.

6. Slide rack tracks back into dishwasher.

To replace the rack

1. Gently pull culinary tool rack tracks forward in dishwasher

until they stop.

2. To open track stops, flip the track stop to the outside of the

track.

Front basket removed while using cup shelves in mid level rack

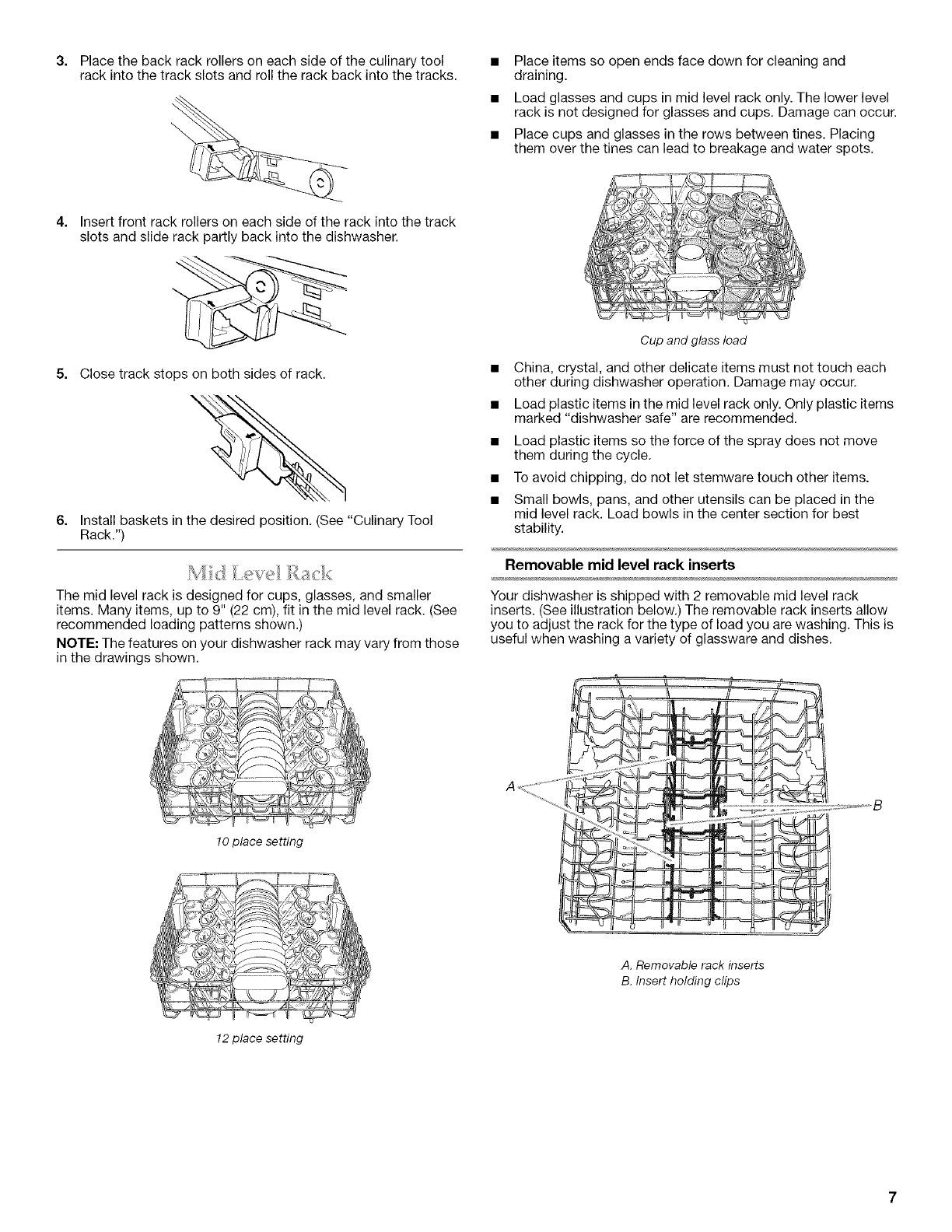

3. Place the back rack rollers on each side of the culinary tool

rack into the track slots and roll the rack back into the tracks.

• Place items so open ends face down for cleaning and

draining.

• Load glasses and cups in mid level rack only. The lower level

rack is not designed for glasses and cups. Damage can occur.

• Place cups and glasses in the rows between tines. Placing

them over the tines can lead to breakage and water spots.

4. Insert front rack rollers on each side of the rack into the track

slots and slide rack partly back into the dishwasher.

5. Close track stops on both sides of rack.

6. Install baskets in the desired position. (See "Culinary Tool

Rack.")

The mid level rack is designed for cups, glasses, and smaller

items. Many items, up to 9" (22 cm), fit in the mid level rack. (See

recommended loading patterns shown.)

NOTE: The features on your dishwasher rack may vary from those

in the drawings shown.

10 place setting

Cup and glass load

China, crystal, and other delicate items must not touch each

other during dishwasher operation. Damage may occur.

Load plastic items in the mid level rack only. Only plastic items

marked "dishwasher safe" are recommended.

Load plastic items so the force of the spray does not move

them during the cycle.

To avoid chipping, do not let stemware touch other items.

Small bowls, pans, and other utensils can be placed in the

mid level rack. Load bowls in the center section for best

stability.

Removable mid level rack inserts

Your dishwasher is shipped with 2 removable mid level rack

inserts. (See illustration below.) The removable rack inserts allow

you to adjust the rack for the type of load you are washing. This is

useful when washing a variety of glassware and dishes.

................

A. Removable rack inserts

B. Insert holding clips

12 place setting

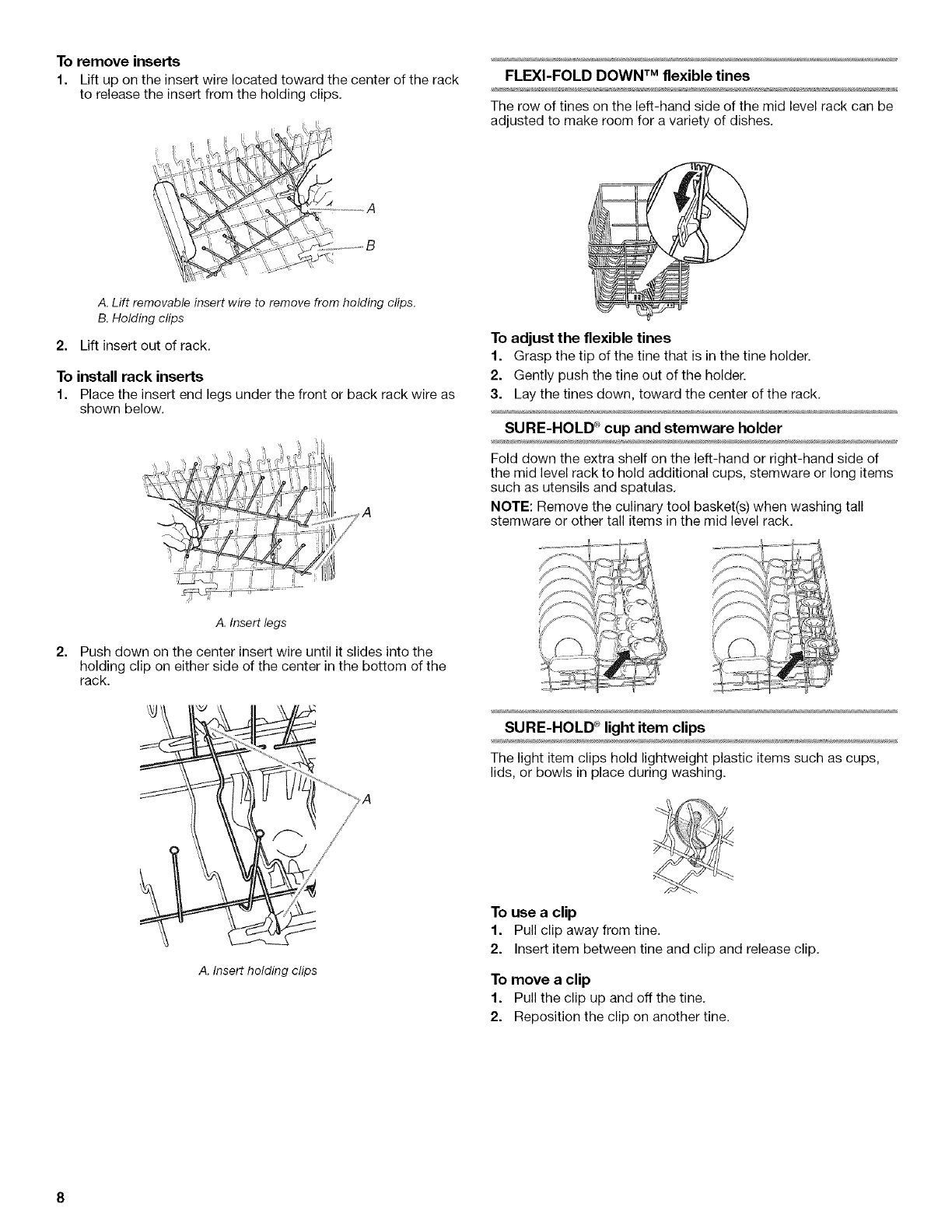

To remove inserts

1. Lift up on the insert wire located toward the center of the rack

to release the insert from the holding clips.

A. Lift removable insert wire to remove from holding clips.

B. Holding clips

2. Lift insert out of rack.

To install rack inserts

1. Place the insert end legs under the front or back rack wire as

shown below.

FLEXI-FOLD DOWN TM flexible tines

The row of tines on the left-hand side of the mid level rack can be

adjusted to make room for a variety of dishes.

To adjust the flexible tines

1. Grasp the tip of the tine that is in the tine holder.

2. Gently push the tine out of the holder.

3. Lay the tines down, toward the center of the rack.

SURE-HOLD _cup and stemware holder

Fold down the extra shelf on the left-hand or right-hand side of

the mid level rack to hold additional cups, stemware or long items

such as utensils and spatulas.

NOTE: Remove the culinary tool basket(s) when washing tall

stemware or other tall items in the mid level rack.

A. Insert legs

Push down on the center insert wire until it slides into the

holding clip on either side of the center in the bottom of the

rack.

A. Insert holding clips

SURE-HOLD c_light item clips

The light item clips hold lightweight plastic items such as cups,

lids, or bowls in place during washing.

To use a clip

1. Pull clip away from tine.

2. Insert item between tine and clip and release clip.

To move a clip

1. Pull the clip up and off the tine.

2. Reposition the clip on another tine.

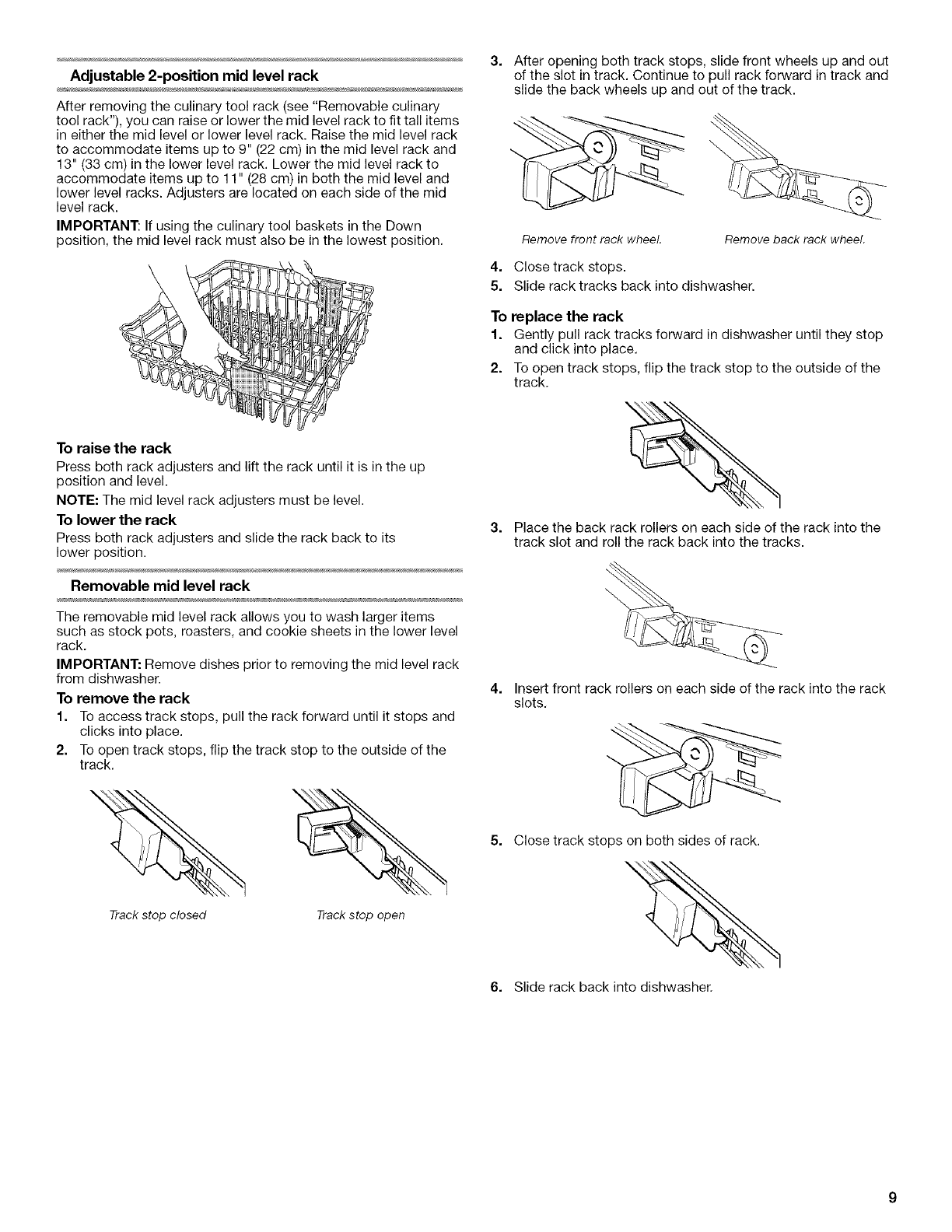

Adjustable 2-position mid level rack

After removing the culinary tool rack (see "Removable culinary

tool rack"), you can raise or lower the mid level rack to fit tall items

in either the mid level or lower level rack. Raise the mid level rack

to accommodate items up to 9" (22 cm) in the mid level rack and

13" (33 cm) in the lower level rack. Lower the mid level rack to

accommodate items up to 11" (28 cm) in both the mid level and

lower level racks. Adjusters are located on each side of the mid

level rack.

IMPORTANT: If using the culinary tool baskets in the Down

position, the mid level rack must also be in the lowest position.

To raise the rack

Press both rack adjusters and lift the rack until it is in the up

position and level.

NOTE: The mid level rack adjusters must be level.

To lower the rack

Press both rack adjusters and slide the rack back to its

lower position.

Removable mid level rack

The removable mid level rack allows you to wash larger items

such as stock pots, roasters, and cookie sheets in the lower level

rack.

IMPORTANT: Remove dishes prior to removing the mid level rack

from dishwasher.

To remove the rack

1. To access track stops, pull the rack forward until it stops and

clicks into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. After opening both track stops, slide front wheels up and out

of the slot in track. Continue to pull rack forward in track and

slide the back wheels up and out of the track.

Remove front rack wheel. Remove back rack wheel.

4. Close track stops.

5. Slide rack tracks back into dishwasher.

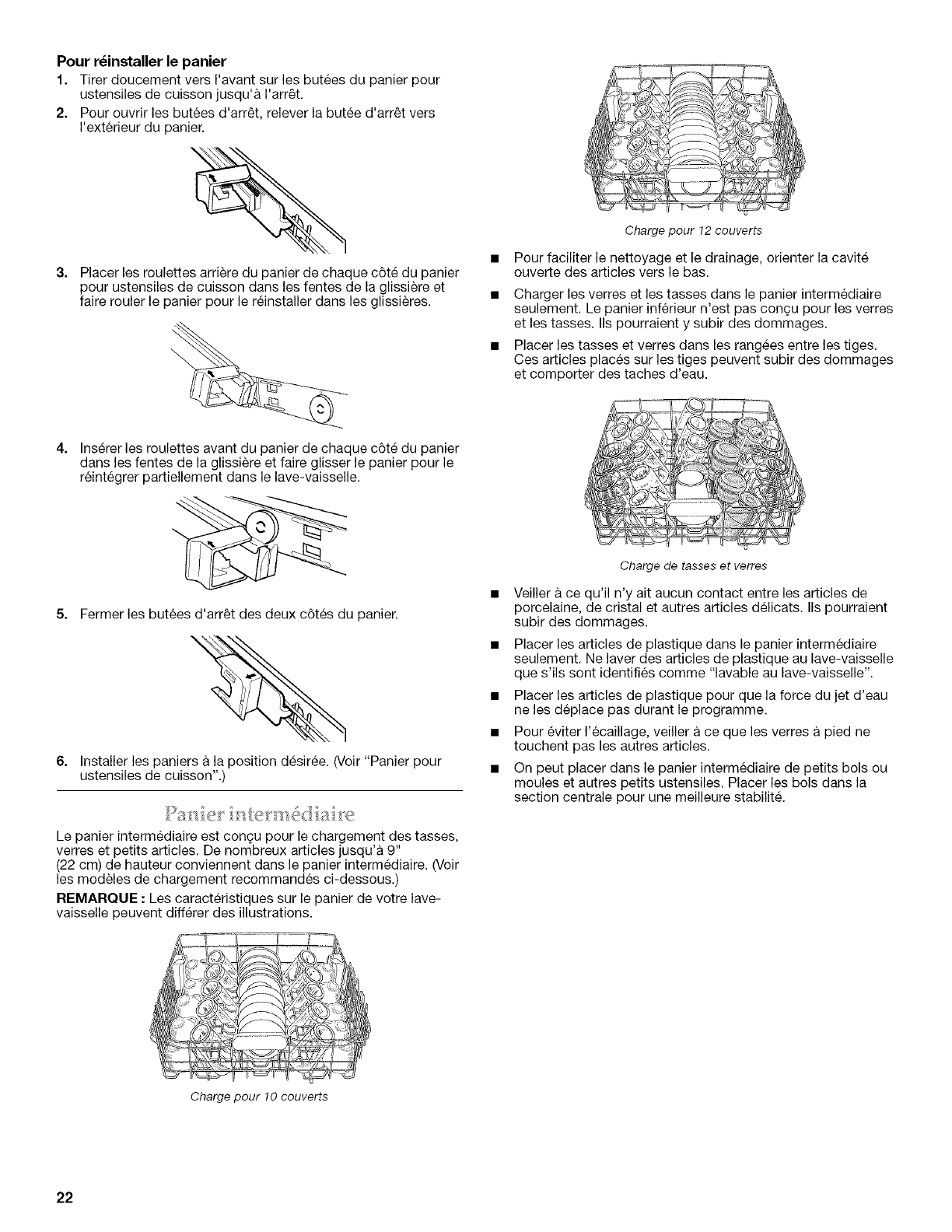

To replace the rack

1. Gently pull rack tracks forward in dishwasher until they stop

and click into place.

2. To open track stops, flip the track stop to the outside of the

track.

3. Place the back rack rollers on each side of the rack into the

track slot and roll the rack back into the tracks.

4. Insert front rack rollers on each side of the rack into the rack

slots.

5. Close track stops on both sides of rack.

Track stop closed Track stop open

6. Slide rack back into dishwasher.

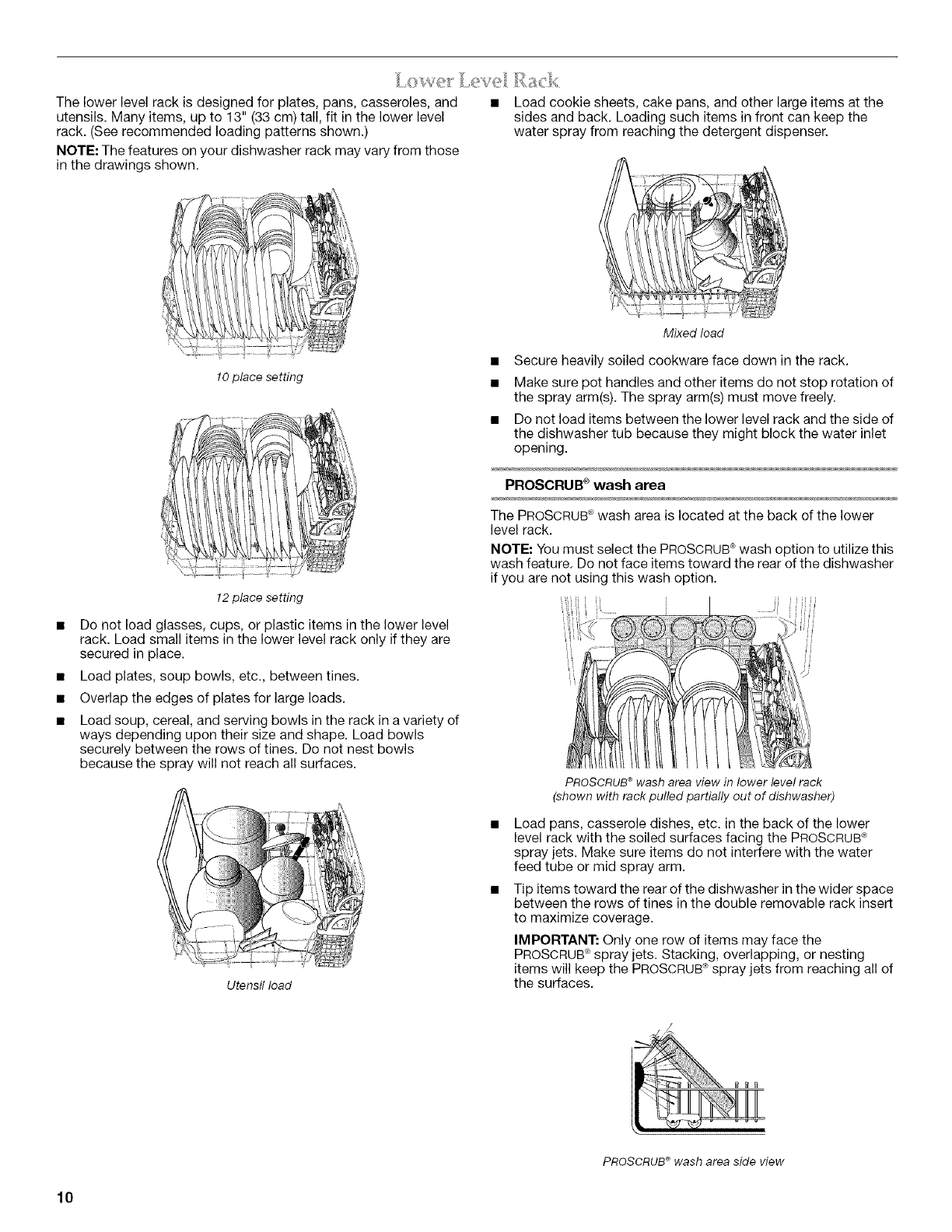

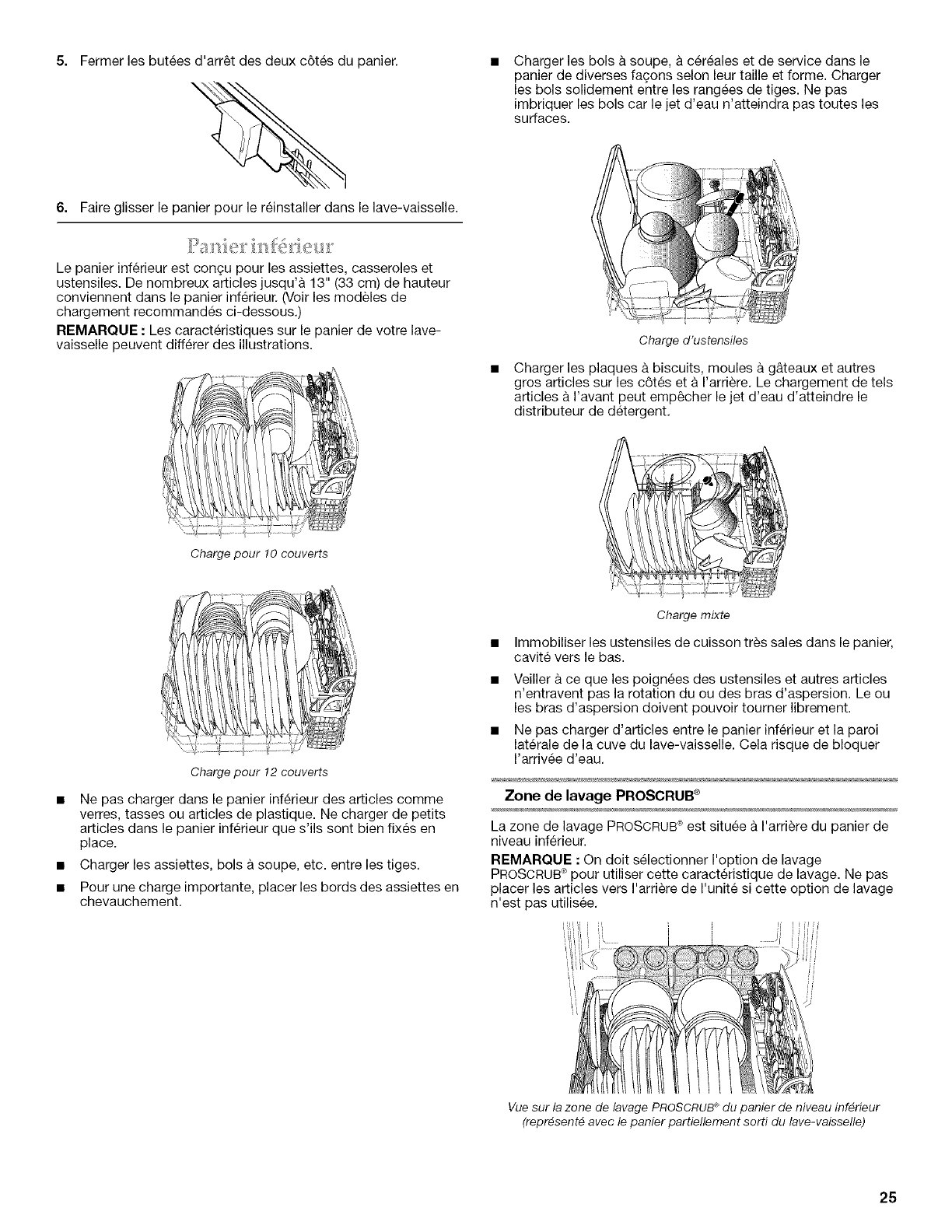

Thelowerlevelrackisdesignedforplates,pans,casseroles,and

utensils.Manyitems,upto13"(33cm)tall,fitinthelowerlevel

rack.(Seerecommendedloadingpatternsshown.)

NOTE:Thefeaturesonyourdishwasherrackmayvaryfromthose

inthedrawingsshown.

• Loadcookiesheets,cakepans,andotherlargeitemsatthe

sidesandback.Loadingsuchitemsinfrontcankeepthe

watersprayfromreachingthedetergentdispenser.

Mixed load

10 place setting

12 place setting

• Do not load glasses, cups, or plastic items in the lower level

rack. Load small items in the lower level rack only if they are

secured in place.

• Load plates, soup bowls, etc., between tines.

• Overlap the edges of plates for large loads.

• Load soup, cereal, and serving bowls in the rack in a variety of

ways depending upon their size and shape. Load bowls

securely between the rows of tines. Do not nest bowls

because the spray will not reach all surfaces.

Utensil load

• Secure heavily soiled cookware face down in the rack.

• Make sure pot handles and other items do not stop rotation of

the spray arm(s). The spray arm(s) must move freely.

• Do not load items between the lower level rack and the side of

the dishwasher tub because they might block the water inlet

opening.

PROSORUB _wash area

The PROSCRUB®wash area is located at the back of the lower

level rack.

NOTE: You must select the PROSCRUB®wash option to utilize this

wash feature. Do not face items toward the rear of the dishwasher

if you are not using this wash option.

PROSCRUB_wash area view in lower level rack

(shown with rack pulled partially out of dishwasher)

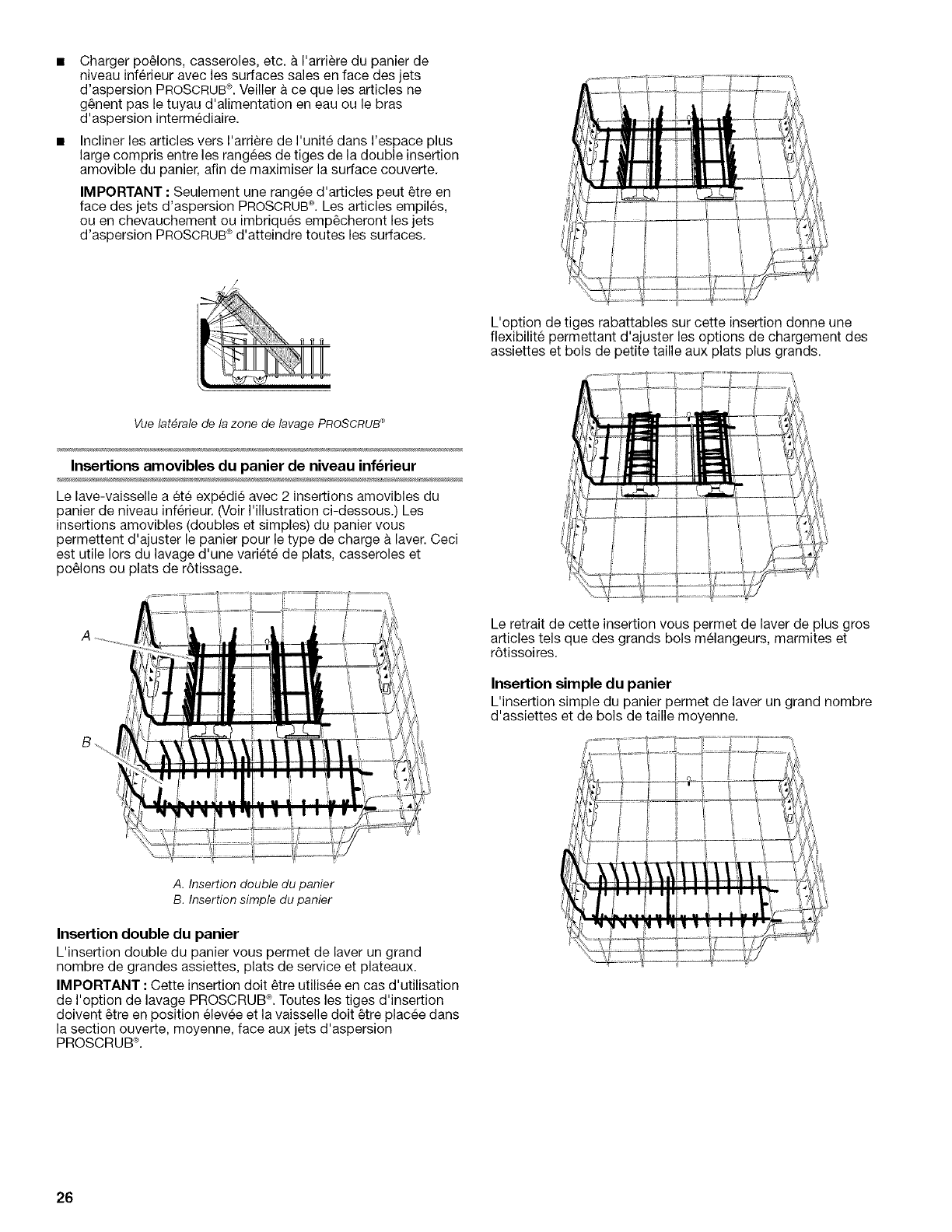

Load pans, casserole dishes, etc. in the back of the lower

level rack with the soiled surfaces facing the PROSCRUB®

spray jets. Make sure items do not interfere with the water

feed tube or mid spray arm.

Tip items toward the rear of the dishwasher in the wider space

between the rows of tines in the double removable rack insert

to maximize coverage.

IMPORTANT: Only one row of items may face the

PROSCRUB®spray jets. Stacking, overlapping, or nesting

items will keep the PROSCRUB®spray jets from reaching all of

the surfaces.

tilt

PROSCRUB®wash area side view

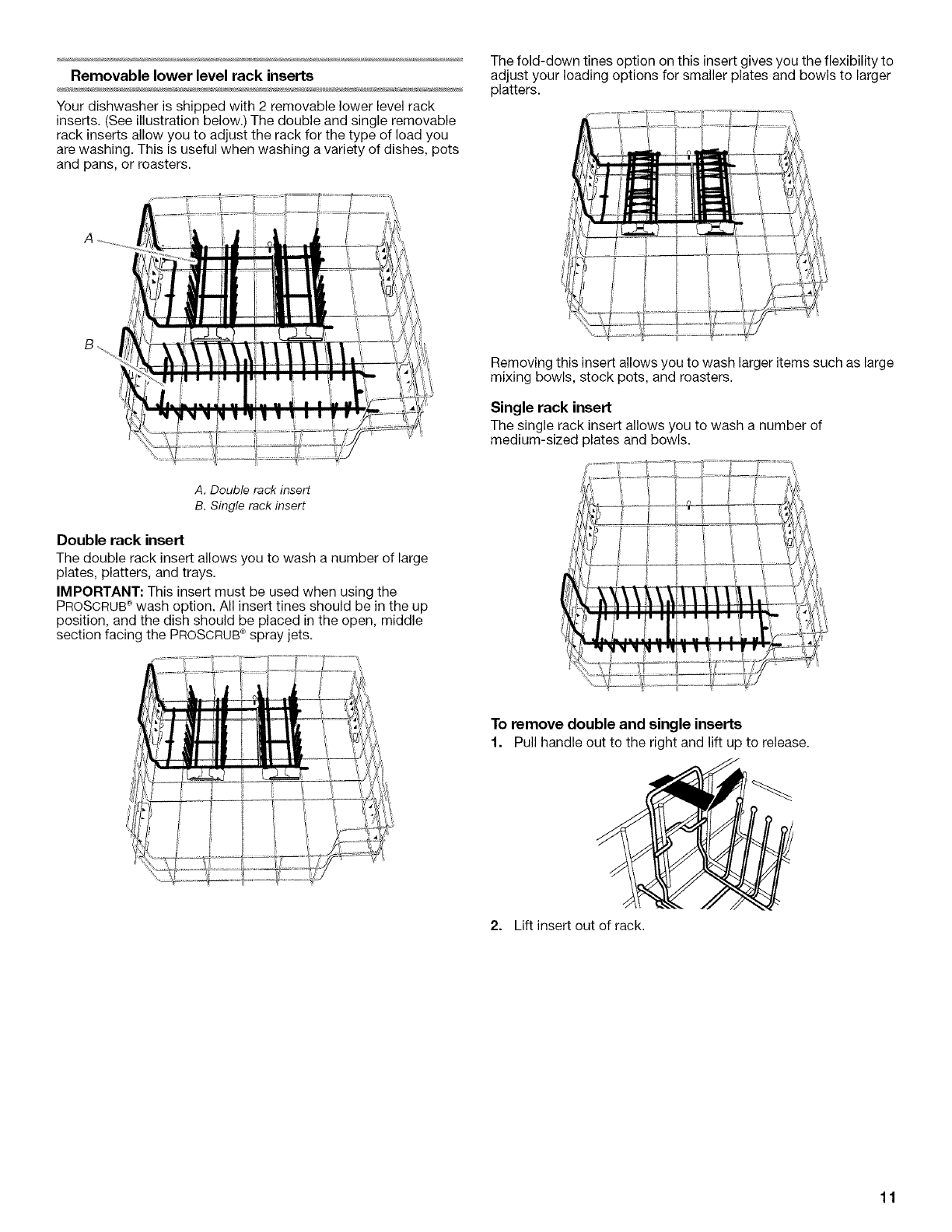

Removable lower level rack inserts

Your dishwasher is shipped with 2 removable lower level rack

inserts. (See illustration below.) The double and single removable

rack inserts allow you to adjust the rack for the type of load you

are washing. This is useful when washing a variety of dishes, pots

and pans, or roasters.

The fold-down tines option on this insert gives you the flexibility to

adjust your loading options for smaller plates and bowls to larger

platters.

2:-v

Removing this insert allows you to wash larger items such as large

mixing bowls, stock pots, and roasters.

Single rack insert

The single rack insert allows you to wash a number of

medium-sized plates and bowls.

A. Double rack insert

B, Single rack insert

Double rack insert

The double rack insert allows you to wash a number of large

plates, platters, and trays.

IMPORTANT: This insert must be used when using the

PROSCRUB®wash option. All insert tines should be in the up

position, and the dish should be placed in the open, middle

section facing the PROSCRUB®spray jets.

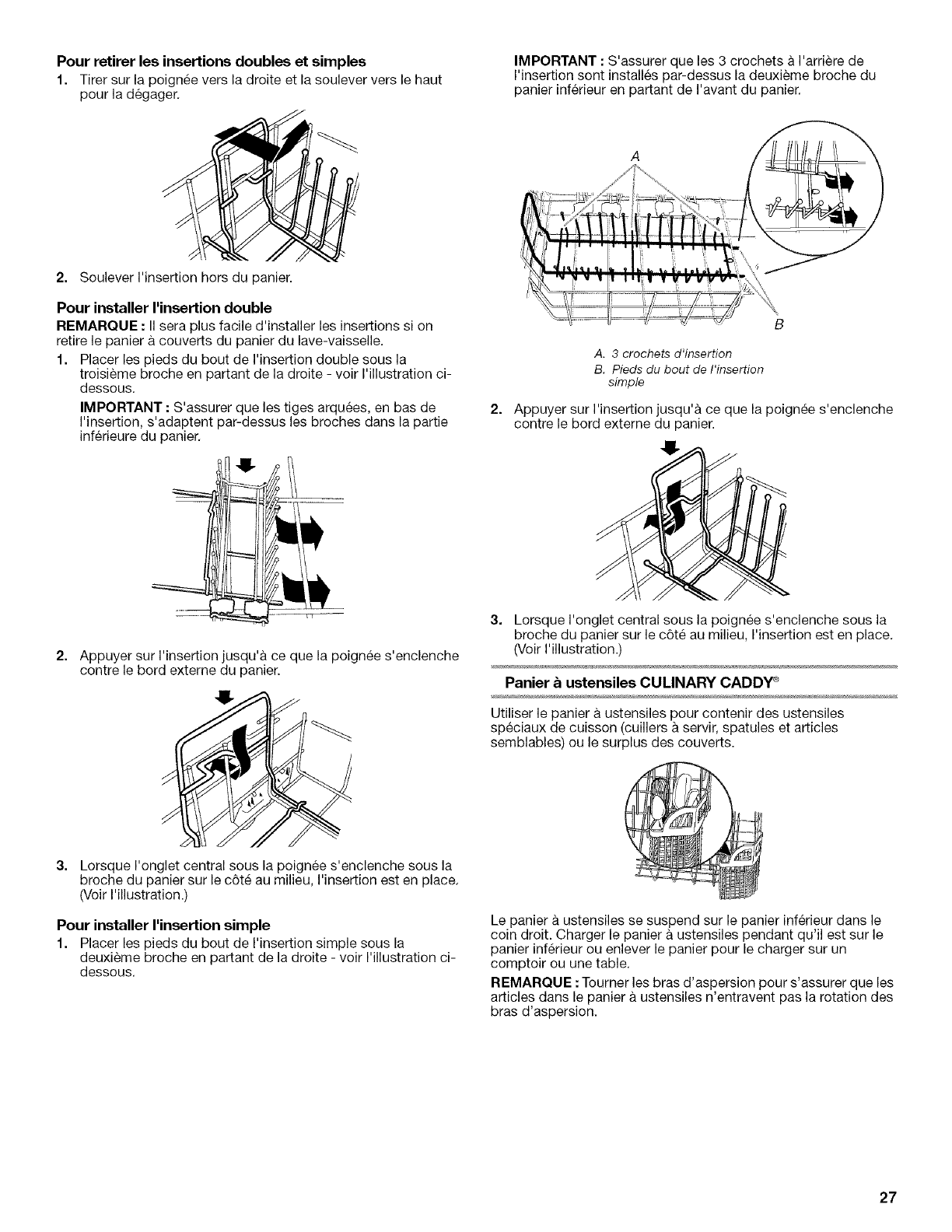

To remove double and single inserts

1. Pull handle out to the right and lift up to release.

2. Lift insert out of rack.

To install double insert

NOTE: It will be easier to install the inserts if you remove the

silverware basket from the rack.

1. Place the double insert end legs under the 3rd wire from the

right as shown below.

IMPORTANT: Make sure that the curved wires, on the bottom

of the insert, fit over the wires in the bottom of the rack.

2. Push down on insert until handle fits against outer rack edge.

41-

2. Push down on insert until handle fits against outer rack edge.

41-

3. When center tab under handle locks in under the middle side

rack wire, the insert is in place. (See illustration.)

To install single insert

1. Place the single insert end legs under the 2nd wire from the

right as shown below.

IMPORTANT: Make sure the 3 hooks at the back of the insert

are installed over the 2nd bottom rack wire from the front of

the rack.

3. When center tab under handle locks in under the middle side

rack wire, the insert is in place. (See illustration.)

CULINARY CADDY e_utensil basket

Use the utensil basket to hold specialty cooking utensils (serving

spoons, spatulas, and similar items), or overflow silverware items.

The basket hangs on the bottom rack in the right-hand corner.

Load the basket while it is on the bottom rack or remove the

basket for loading on a counter or table.

NOTE: Spin the spray arms. Be sure items in the basket do not

stop the rotation of the spray arms.

SURE-HOLD* small items mesh pouch

This pouch hangs on the front of the bottom rack. Use it to hold

small items that could otherwise "fly" around inside the

dishwasher during a cycle.

A. 3 insert hooks

B. Single insert end legs

Load the silverware basket while it is in the bottom rack or take

the basket out for loading on a counter or table. (See

recommended loading pattern shown.)

NOTE: Unload or remove the basket before unloading the racks

to avoid spilling water droplets on the silverware.

• Load items with covers down, using the slots, to avoid

silverware nesting.

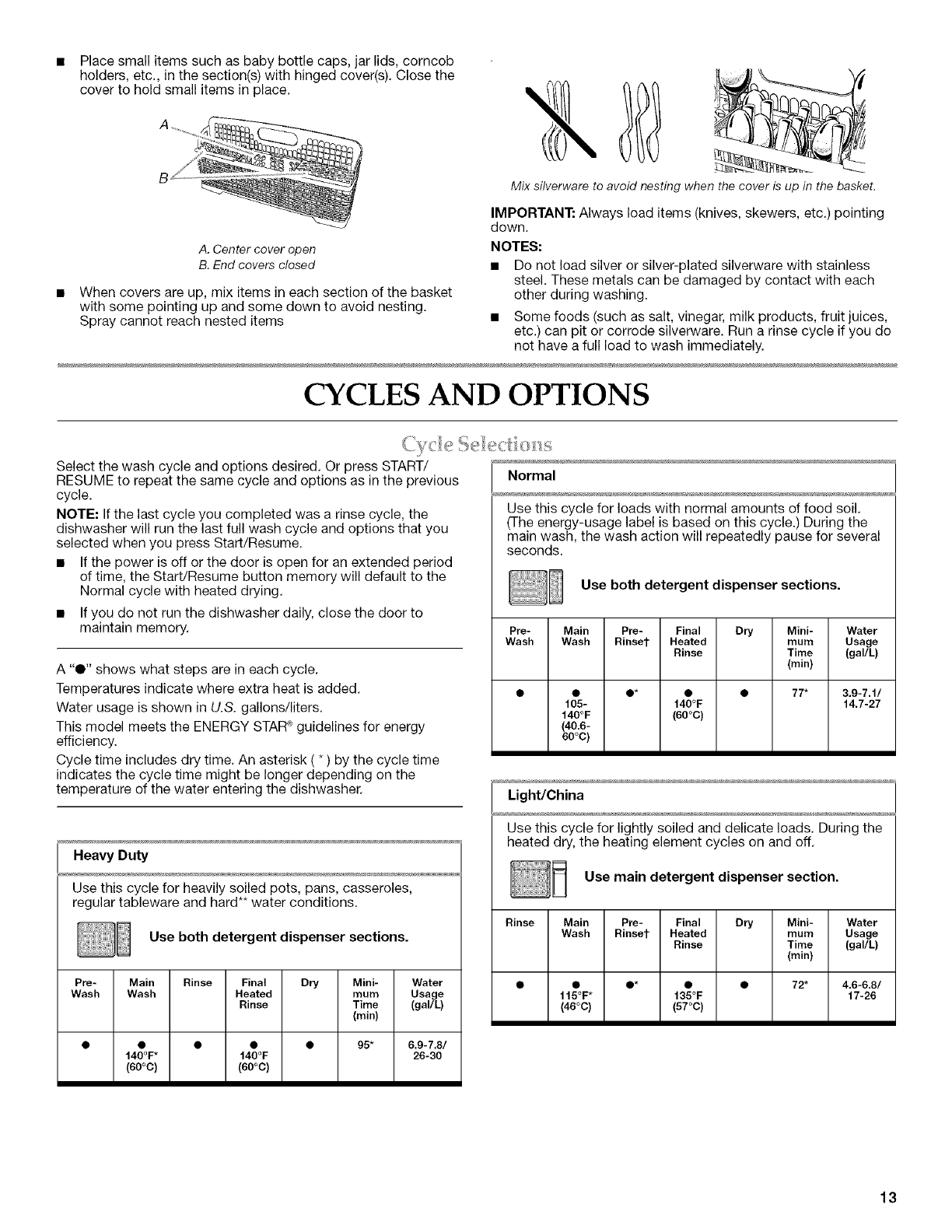

Place small items such as baby bottle caps, jar lids, corncob

holders, etc., in the section(s) with hinged cover(s). Close the

cover to hold small items in place.

Mix silverware to avoid nesting when the cover Is up in the basket.

A. Center cover open

B. End covers closed

• When covers are up, mix items in each section of the basket

with some pointing up and some down to avoid nesting.

Spray cannot reach nested items

IMPORTANT: Always load items (knives, skewers, etc.) pointing

down.

NOTES:

• Do not load silver or silver-plated silverware with stainless

steel. These metals can be damaged by contact with each

other during washing.

• Some foods (such as salt, vinegar, milk products, fruit juices,

etc.) can pit or corrode silverware. Run a rinse cycle if you do

not have a full load to wash immediately.

CYCLES AND OPTIONS

Select the wash cycle and options desired. Or press START/

RESUME to repeat the same cycle and options as in the previous

cycle.

NOTE: If the last cycle you completed was a rinse cycle, the

dishwasher will run the last full wash cycle and options that you

selected when you press Start/Resume.

• If the power is off or the door is open for an extended period

of time, the Start/Resume button memory will default to the

Normal cycle with heated drying.

• If you do not run the dishwasher daily, close the door to

maintain memory.

A "O" shows what steps are in each cycle.

Temperatures indicate where extra heat is added.

Water usage is shown in U.S. gallons/liters.

This model meets the ENERGY STAR_ guidelines for energy

efficiency.

Cycle time includes dry time. An asterisk ( * ) by the cycle time

indicates the cycle time might be longer depending on the

temperature of the water entering the dishwasher.

Heavy Duty

Use this cycle for heavily soiled pots, pans, casseroles,

regular tableware and hard** water conditions.

Use both detergent dispenser sections.

Pre- Main Rinse Final Dry Mini- Water

Wash Wash Heated mum Usage

Rinse Time (gal/L)

(rain)

•••••95* 6.9-7.8/

140°F *140°F 26-30

(60oc) (60oc)

Normal

Use this cycle for loads with normal amounts of food soil.

(The energy-usage label is based on this cycle.) During the

main wash, the wash action will repeatedly pause for several

seconds.

Use both detergent dispenser sections.

Pre- Main Pre- Final Dry Mini- Water

Wash Wash Rinser Heated mum Usage

Rinse Time (gal/L)

(rain)

• • O* • • 77* 3.9-7.1/

105- 140°F 14.7-27

140°F (60°C)

(40.6-

60°0)

Light/China

Use this cycle for lightly soiled and delicate loads. During the

heated dry, the heating element cycles on and off.

Use main detergent dispenser section.

Rinse Main Pre- Final Dry Mini- Water

Wash Rinser Heated mum Usage

Rinse Time (gal/L)

(rain)

• • O* • • 72* 4.6-6.8/

115°F * 135°F 17-26

(46°C) (57°C)

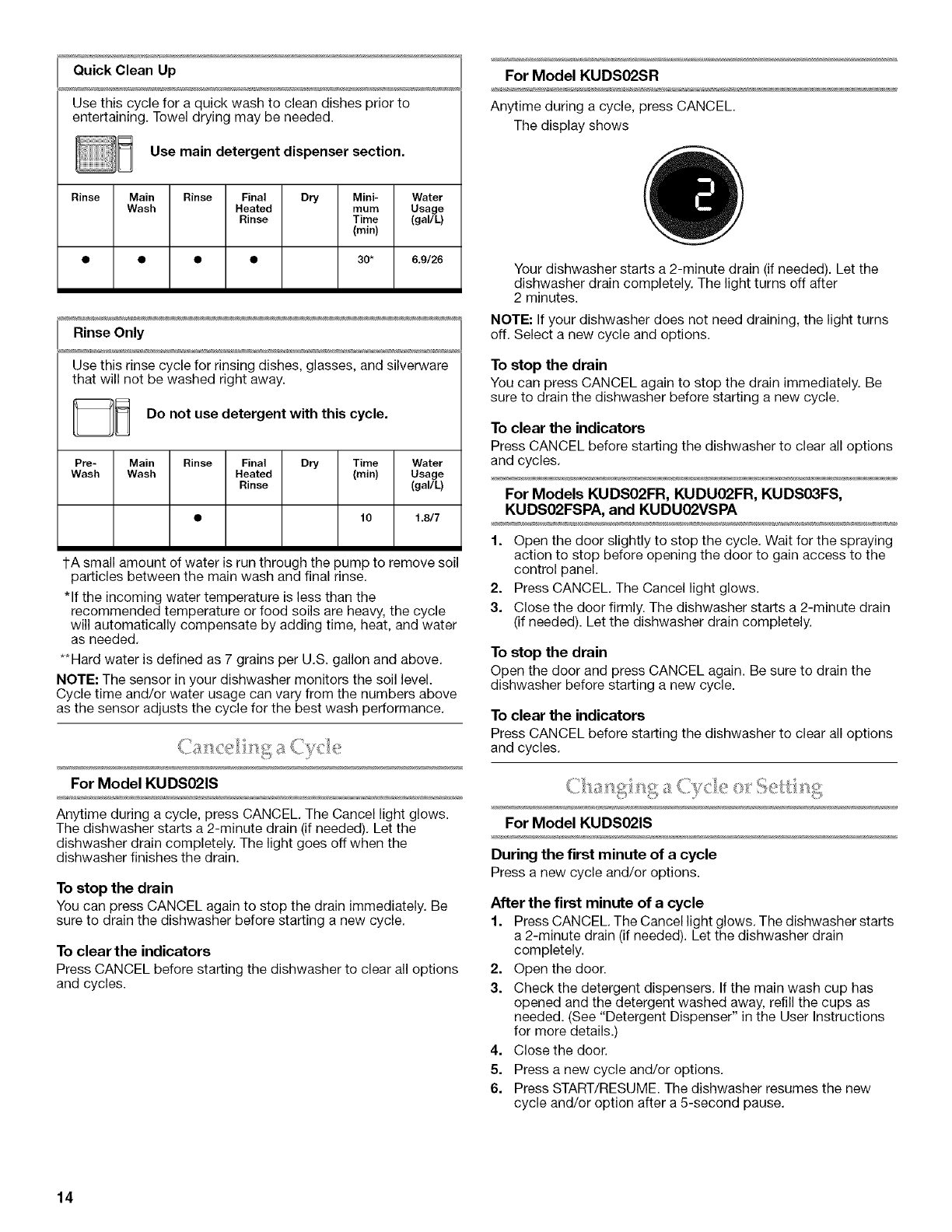

Quick Clean Up

Use this cycle for a quick wash to clean dishes prior to

entertaining. Towel drying may be needed.

Use main detergent dispenser section.

Rinse Main Rinse Final Dry Mini- Water

Wash Heated mum Usage

Rinse Time (gal/L)

(rain)

•••• 30* 6.9/26

Rinse Only

Use this rinse cycle for rinsing dishes, glasses, and silverware

that will not be washed right away.

Do not use detergent with this cycle.

Pre- Main Rinse Final Dry Time Water

Wash Wash Heated (rain) Usage

Rinse (gal/L)

•10 1.8/7

A small amount of water is run through the pump to remove soil

)articles between the main wash and final rinse.

*If the incoming water temperature is less than the

recommended temperature or food soils are heavy, the cycle

will automatically compensate by adding time, heat, and water

as needed.

**Hard water is defined as 7 grains per U.S. gallon and above.

NOTE: The sensor in your dishwasher monitors the soil level.

Cycle time and/or water usage can vary from the numbers above

as the sensor adjusts the cycle for the best wash performance.

For Model KUDS021S

Anytime during a cycle, press CANCEL. The Cancel light glows.

The dishwasher starts a 2-minute drain (if needed). Let the

dishwasher drain completely. The light goes off when the

dishwasher finishes the drain.

To stop the drain

You can press CANCEL again to stop the drain immediately. Be

sure to drain the dishwasher before starting a new cycle.

To clear the indicators

Press CANCEL before starting the dishwasher to clear all options

and cycles.

For Model KUDS02SR

Anytime during a cycle, press CANCEL.

The display shows

Your dishwasher starts a 2-minute drain (if needed). Let the

dishwasher drain completely. The light turns off after

2 minutes.

NOTE: If your dishwasher does not need draining, the light turns

off. Select a new cycle and options.

To stop the drain

You can press CANCEL again to stop the drain immediately. Be

sure to drain the dishwasher before starting a new cycle.

To clear the indicators

Press CANCEL before starting the dishwasher to clear all options

and cycles.

For Models KUDS02FR, KUDU02FR, KUDS03FS,

KUDS02FSPA, and KUDU02VSPA

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door to gain access to the

control panel.

2. Press CANCEL. The Cancel light glows.

3. Close the door firmly. The dishwasher starts a 2-minute drain

(if needed). Let the dishwasher drain completely.

To stop the drain

Open the door and press CANCEL again. Be sure to drain the

dishwasher before starting a new cycle.

To clear the indicators

Press CANCEL before starting the dishwasher to clear all options

and cycles.

For Model KUDS021S

During the first minute of a cycle

Press a new cycle and/or options.

After the first minute of a cycle

1. Press CANCEL. The Cancel light glows. The dishwasher starts

a 2-minute drain (if needed). Let the dishwasher drain

completely.

2. Open the door.

3. Check the detergent dispensers, If the main wash cup has

opened and the detergent washed away, refill the cups as

needed. (See "Detergent Dispenser" in the User Instructions

for more details.)

4. Close the door.

5. Press a new cycle and/or options,

6. Press START/RESUME. The dishwasher resumes the new

cycle and/or option after a 5-second pause,

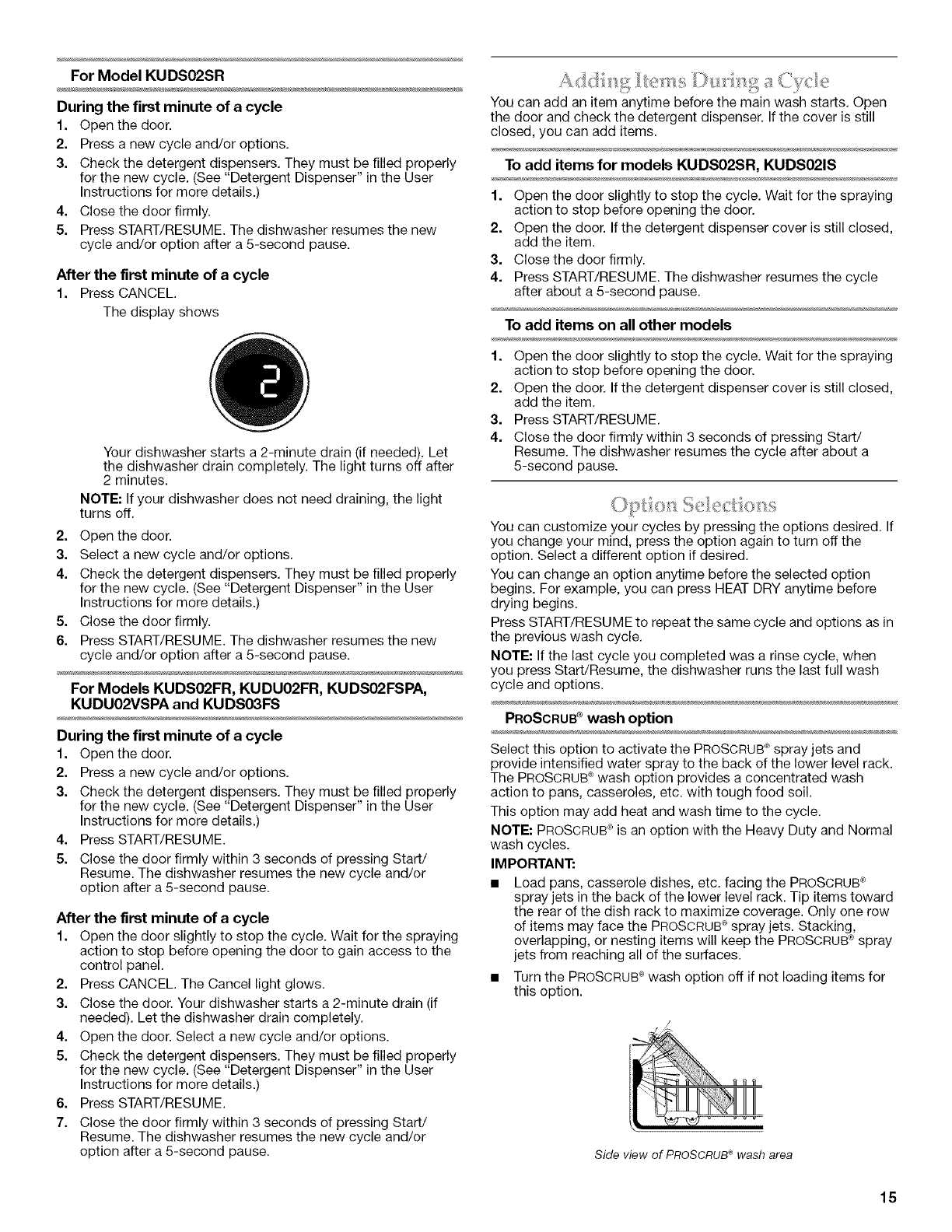

For Model KUDSO2SR

During the first minute of a cycle

1. Open the door.

2. Press a new cycle and/or options.

3. Check the detergent dispensers. They must be filled properly

for the new cycle. (See "Detergent Dispenser" in the User

Instructions for more details.)

4. Close the door firmly.

5. Press START/RESUME. The dishwasher resumes the new

cycle and/or option after a 5-second pause.

After the first minute of a cycle

1. Press CANCEL.

The display shows

Your dishwasher starts a 2-minute drain (if needed). Let

the dishwasher drain completely. The light turns off after

2 minutes.

NOTE: If your dishwasher does not need draining, the light

turns off.

2. Open the door.

3. Select a new cycle and/or options.

4. Check the detergent dispensers. They must be filled properly

for the new cycle. (See "Detergent Dispenser" in the User

Instructions for more details.)

5. Close the door firmly.

6. Press START/RESUME. The dishwasher resumes the new

cycle and/or option after a 5-second pause.

For Models KUDS02FR, KUDU02FR, KUDS02FSPA,

KUDU02VSPA and KUDS03FS

During the first minute of a cycle

1. Open the door.

2. Press a new cycle and/or options.

3. Check the detergent dispensers. They must be filled properly

for the new cycle. (See "Detergent Dispenser" in the User

Instructions for more details.)

4. Press START/RESUME.

5. Close the door firmly within 3 seconds of pressing Start/

Resume. The dishwasher resumes the new cycle and/or

option after a 5-second pause.

After the first minute of a cycle

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door to gain access to the

control panel.

2. Press CANCEL. The Cancel light glows.

3. Close the door. Your dishwasher starts a 2-minute drain (if

needed). Let the dishwasher drain completely.

4. Open the door. Select a new cycle and/or options.

5. Check the detergent dispensers. They must be filled properly

for the new cycle. (See "Detergent Dispenser" in the User

Instructions for more details.)

6. Press START/RESUME.

7. Close the door firmly within 3 seconds of pressing Start/

Resume. The dishwasher resumes the new cycle and/or

option after a 5-second pause.

You can add an item anytime before the main wash starts. Open

the door and check the detergent dispenser. If the cover is still

closed, you can add items.

To add items for models KUDS02SR, KUDSO21S

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door.

2. Open the door. If the detergent dispenser cover is still closed,

add the item.

3. Close the door firmly.

4. Press START/RESUME. The dishwasher resumes the cycle

after about a 5-second pause.

To add items on all other models

1. Open the door slightly to stop the cycle. Wait for the spraying

action to stop before opening the door.

2. Open the door. If the detergent dispenser cover is still closed,

add the item.

3. Press START/RESUME.

4. Close the door firmly within 3 seconds of pressing Start/

Resume. The dishwasher resumes the cycle after about a

5-second pause.

You can customize your cycles by pressing the options desired. If

you change your mind, press the option again to turn off the

option. Select a different option if desired.

You can change an option anytime before the selected option

begins. For example, you can press HEAT DRY anytime before

drying begins.

Press START/RESUME to repeat the same cycle and options as in

the previous wash cycle.

NOTE: If the last cycle you completed was a rinse cycle, when

you press Start/Resume, the dishwasher runs the last full wash

cycle and options.

PROSCRUB_wash option

Select this option to activate the PROSCRUB®spray jets and

provide intensified water spray to the back of the lower level rack.

The PROSCRUB®wash option provides a concentrated wash

action to pans, casseroles, etc. with tough food soil.

This option may add heat and wash time to the cycle.

NOTE: PROSCRUB®is an option with the Heavy Duty and Normal

wash cycles.

IMPORTANT:

• Load pans, casserole dishes, etc. facing the PROSCRUB®

spray jets in the back of the lower level rack. Tip items toward

the rear of the dish rack to maximize coverage. Only one row

of items may face the PROSCRUB®spray jets. Stacking,

overlapping, or nesting items will keep the PROSCRUB® spray

jets from reaching all of the surfaces.

• Turn the PROSCRUB®wash option off if not loading items for

this option.

Side view of PROSCRUB®wash area

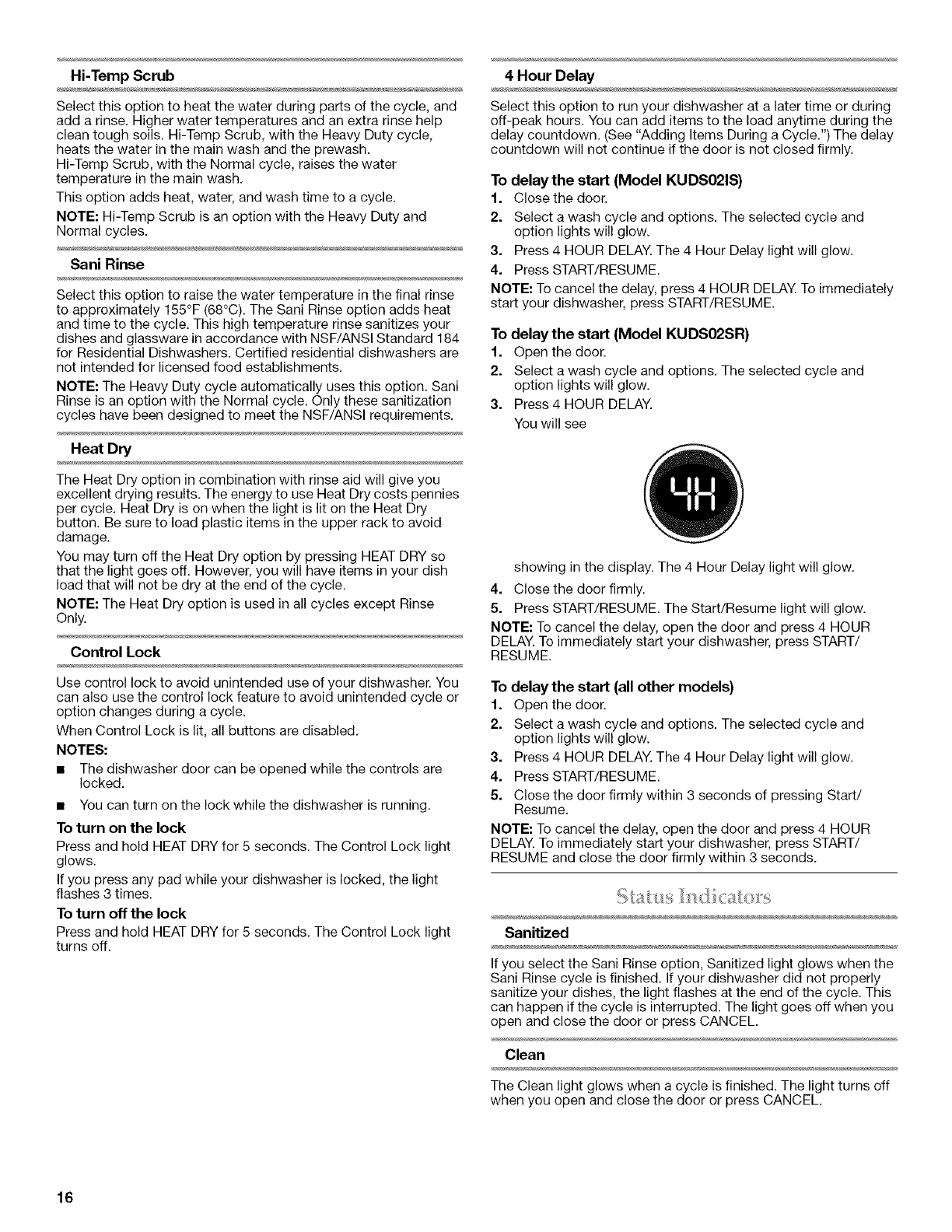

Hi-Temp Scrub

Select this option to heat the water during parts of the cycle, and

add a rinse. Higher water temperatures and an extra rinse help

clean tough soils. Hi-Temp Scrub, with the Heavy Duty cycle,

heats the water in the main wash and the prewash.

Hi-Temp Scrub, with the Normal cycle, raises the water

temperature in the main wash.

This option adds heat, water, and wash time to a cycle.

NOTE: Hi-Temp Scrub is an option with the Heavy Duty and

Normal cycles.

Sani Rinse

Select this option to raise the water temperature in the final rinse

to approximately 155°F (68°C). The Sani Rinse option adds heat

and time to the cycle. This high temperature rinse sanitizes your

dishes and glassware in accordance with NSF/ANSI Standard 184

for Residential Dishwashers. Certified residential dishwashers are

not intended for licensed food establishments.

NOTE: The Heavy Duty cycle automatically uses this option. Sani

Rinse is an option with the Normal cycle. Only these sanitization

cycles have been designed to meet the NSF/ANSl requirements.

Heat Dry

The Heat Dry option in combination with rinse aid will give you

excellent drying results. The energy to use Heat Dry costs pennies

per cycle. Heat Dry is on when the light is lit on the Heat Dry

button. Be sure to load plastic items in the upper rack to avoid

damage.

You may turn off the Heat Dry option by pressing HEAT DRY so

that the light goes off. However, you will have items in your dish

load that will not be dry at the end of the cycle.

NOTE: The Heat Dry option is used in all cycles except Rinse

Only.

Control Lock

Use control lock to avoid unintended use of your dishwasher. You

can also use the control lock feature to avoid unintended cycle or

option changes during a cycle.

When Control Lock is lit, all buttons are disabled.

NOTES:

• The dishwasher door can be opened while the controls are

locked.

• You can turn on the lock while the dishwasher is running.

To turn on the lock

Press and hold HEAT DRY for 5 seconds. The Control Lock light

glows.

If you press any pad while your dishwasher is locked, the light

flashes 3 times.

To turn off the lock

Press and hold HEAT DRY for 5 seconds. The Control Lock light

turns off.

4 Hour Delay

Select this option to run your dishwasher at a later time or during

off-peak hours. You can add items to the load anytime during the

delay countdown. (See "Adding Items During a Cycle.") The delay

countdown will not continue if the door is not closed firmly.

To delay the start (Model KUDS021S)

1. Close the door.

2. Select a wash cycle and options. The selected cycle and

option lights will glow.

3. Press 4 HOUR DELAY. The 4 Hour Delay light will glow.

4. Press START/RESUME.

NOTE: To cancel the delay, press 4 HOUR DELAY. To immediately

start your dishwasher, press START/RESUME.

To delay the start (Model KUDS02SR)

1. Open the door.

2. Select a wash cycle and options. The selected cycle and

option lights will glow.

3. Press 4 HOUR DELAY.

You will see

showing in the display. The 4 Hour Delay light will glow.

4. Close the door firmly.

5. Press START/RESUME. The Start/Resume light will glow.

NOTE: To cancel the delay, open the door and press 4 HOUR

DELAY. To immediately start your dishwasher, press START/

RESUME.

To delay the start (all other models)

1. Open the door.

2. Select a wash cycle and options. The selected cycle and

option lights will glow.

3. Press 4 HOUR DELAY. The 4 Hour Delay light will glow.

4. Press START/RESUME.

5. Close the door firmly within 3 seconds of pressing Start/

Resume.

NOTE: To cancel the delay, open the door and press 4 HOUR

DELAY. To immediately start your dishwasher, press START/

RESUME and close the door firmly within 3 seconds.

Sanitized

If you select the Sani Rinse option, Sanitized light glows when the

Sani Rinse cycle is finished. If your dishwasher did not properly

sanitize your dishes, the light flashes at the end of the cycle. This

can happen if the cycle is interrupted. The light goes off when you

open and close the door or press CANCEL.

Clean

The Clean light glows when a cycle is finished. The light turns off

when you open and close the door or press CANCEL.

P P

SECURITE DU LAVE-VAISSELLE

Votre s6curit6 et celle des autres est tr6s importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de

toujours life tous les messages de securite et de vous y conformer.

Voici le symbole d'alerte de securit&

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous

eta d'autres.

Tousles messages de securite suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT'. Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne

suivez pas immediatement les instructions.

Risque possible de deces ou de blessure grave si vous

ne suivez pas les instructions.

Teus les messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et

ce qui peut se preduire en cas de non-respect des instructions.

A/sa_ v_Jc_va s:,,<it_e

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'a ce qu'il soit

completement install&

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des

blessures graves ou des coupures.

Risque de choc electrique

Relier le lave-vaisselle a la terre d'une methode

electrique.

Brancher le fil relic a la terre au cennecteur vert relie

la terre darts la boite de la borne,

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

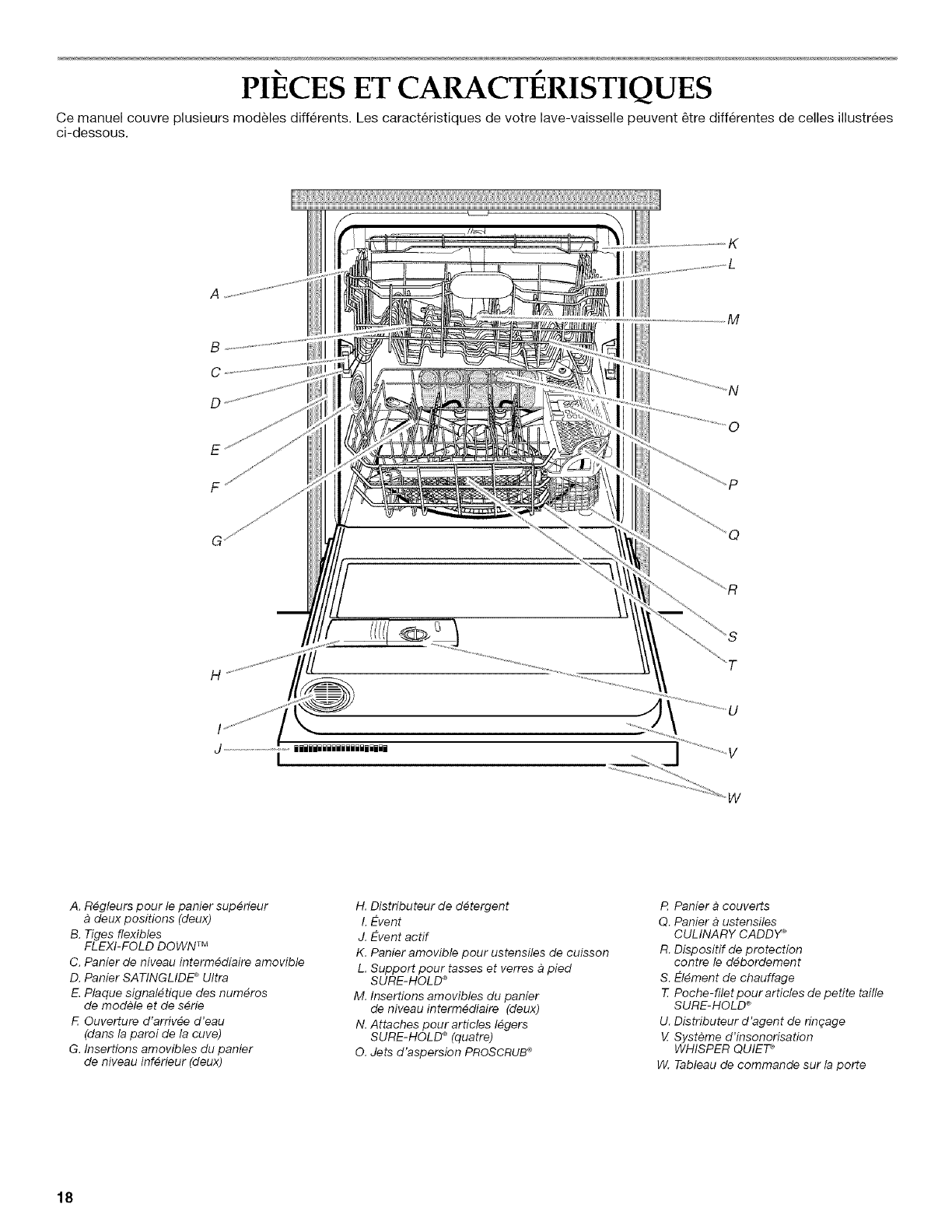

PIECES ET CARACTERISTIQUES

Ce manuel couvre plusieurs modeles diff@ents. Les caracteristiques de votre lave-vaisselle peuvent @re differentes de celles illustrees

ci-dessous.

J..................................iiiJiiiiiiiiiiiiiiii

A. R6gleurs pour le panier sup6rieur

b deux positions (deux)

B. Tiges flexibles

FLEXI-FOLD DOWN TM

C. Panier de niveau interm6diaire amovible

D. Panier SATINGLIDE _Ultra

E. Plaque signal6tique des num6ros

de modele et de s6rie

F. Ouverture d'arriv#e d'eau

(dans la paroi de la cuve)

G. Insertions amovibles du panier

de niveau inf6rieur (deux)

H. Distributeur de d_tergent

I. Event

J. Event actif

K. Panier amovible pour ustensiles de cuisson

L. Support pour tasses et verres a pied

SURE-HOLD ®

M. Insertions amovibles du panier

de niveau interm6diaire (deux)

N. Attaches pour articles 16gets

SURE-HOLD _(quatre)

O. Jets d'aspersion PROSCRUB_

PPanier a couverts

Q. Panier a ustensiles

CULINARY CADDY _

R. Dispositff de protection

contre le d_bordement

S. Element de chauffage

7TPoche-filetpourarticles de petite taille

SURE-HOLD _

U. Distributeur d'agent de ringage

_f Systeme d'insonorisation

WHISPER QUIET _

W. Tableau de commande sur la porte

KUDS02SR

Heavy L_ ht/ Quick Rinse Hi-Temp San[ Heat 4Hour

Duty Normal C_ina Only ProScmb Scrub Rinse Dry

Clean Up Delay

• • • ® •• • • • •

......©ooooj ......OOO®G

KUDS02FR, KUDU02FR, KUDS03FS

'tj7 oe

Duty Normal C_ina Clean Up Only ProScrub Scrub Rinse Dry Delay

00000 0 0 0 0 0 OControlLock

...... _0 0 0 0._ ..... 0 0 OS ........

• Cancel •QClea_

KUDU02VSPA, KUDS02FSPA

'_l eavy Light/ Quick Rinse Hi-Temp San) Heat 4 Hour START _"_

Duty Normal CRina Clean Up Only ProScrub Scrub Rinse Dry Delay .Control Lock Resume Cancel.

0 0 0 0 Q 0 Q Q @ 0 .Sanitized 0/

.................................. OPTIONS ,,

KUDS021S

Rinse Sanl Heat D_ay

4 Hour

Heavy Li ht/ Quick

D_y Normal C_ina Proscrub Scrub Rinse

• • Cle_l U P O_ly •Hi-Temp• • _ ly

--_o o o o O---\o o o ® c)

O ControlLock

Washlng

.0.0 ,'°-"

Cancel IO Clean

_Sanitized

PROGRESg

MISE EN MARCHE

Avant d'utiliser le lave-vaisselle, enlever tousles materiaux d'emballage. Lire ce Guide de r6ference pour le consommateur au complet

ainsi que les instructions pour I'utilisateur. Vous y trouverez des renseignements de securit6 importants ainsi que des conseils

d'utilisation utiles.

Pour tous les modules :

1. L'agent de rin(_age est essentiel pour un bon sechage. Veiller

remplir le distributeur avant d'utiliser le nouveau lave-

vaisselle. Chaque remplissage durera de 1 a 3 mois selon

I'usage.

2. 0ter les particules alimentaires importantes et articles durs

(cure-dents ou os) de la vaisselle. II n'est pas necessaire de

prerincer la vaisselle.

3. Bien charger le lave-vaisselle. (Voir "Chargement".) Espacer la

vaisselle pour que I'eau puisse atteindre les surfaces sales.

S'assurer que rien n'emp_che le ou les bras d'aspersion de

tourner librement.

REMARQUE : Si le lave-vaisselle n'est pas mis en marche

dans les 30 secondes apres la selection du programme et des

options, il retournera au dernier programme et aux dernieres

options completes.

IMPORTANT :

• Quand le programme commence, vous verrez un motif rotatif

de lumieres dans la fen_tre d'affichage, indiquant que

I'appareil est en marche. Ce motif continuera pendant une

periode allant jusqu'a 6 minutes pendant que de multiples

detecteurs verifient la temperature de I'eau qui penetre dans

I'appareil, I'usage d'agent de rin(_age et le niveau de salete sur

la vaisselle et les ustensiles de cuisson. Les detecteurs

determinent ensuite le programme ideal pour votre charge de

vaisselle. Apres que la detection est completee, I'afficheur

indiquera le hombre de minutes qui restent dans le

programme et le compte a rebours du programme

commencera.

4. Ajouter le detergent. Toujours utiliser un detergent d'une

marque de haute qualite. (Voir "Utilisation du lave-vaisselle"

dans les Instructions pour I'utilisateur.)

5. Laisser I'eau couler du robinet le plus pres du lave-vaisselle

jusqu'a ce qu'elle soit chaude. Fermer le robinet.

6. Appuyer sur les selections de programme et d'option desires

sur le tableau de commande. (Voir "Programmes et options".)

Pour le module KUDS02SR :

7. Bien fermer la porte. Appuyer sur START/RESUME (mise en

marche/reinitialisation) a I'avant de la porte du lave-vaisselle.

Ou appuyer sur START/RESUME (mise en marche/

reinitialisation) pour repeter le m_me programme et les

m6mes options que dans le programme precedent.

•Le compte a rebours du programme fait une pause pendant

que le lave-vaisselle chauffe I'eau a une temperature reglee.

(Voir "Selection des programmes".)

Pour les modules KUDS02FR, KUDU02FR,

KUDU02VSPA, KUDS02FSPA et KUDS03FS :

7. Appuyer sur START/RESUME (mise en marche/

reinitialisation). Ou appuyer sur START/RESUME (mise en

marche/reinitialisation) pour rep6ter le m_me programme et

les m_mes options que dans le programme precedent. Le

temoin lumineux du programme et des options choisis

s'illuminera.

8. Bien fermer la porte dans un delai de 3 secondes apres avoir

appuye sur Start/Resume (mise en marche/reinitialisation).

REMARQUE : Si le lave-vaisselle n'est pas mis en marche

dans les 30 secondes apres la selection du programme et des

options, il retournera au dernier programme et aux dernieres

options completes.

Pour le module KUDS021S :

7. Bien former la porte. Appuyer sur START/RESUME (mise en

marche/reinitialisation). Ou appuyer sur START/RESUME

(mise en marche/reinitialisation) pour rep6ter le m_me

programme et los m_mes options que dans le programme

precedent. Los temoins du programme et de I'option

selectionnes s'illumineront.

REMARQUE : Si le lave-vaisselle n'est pas mis en marche

dans los 30 secondes apres la selection du programme et des

options, il retournera au dernier programme et aux dernieres

options completes.

CHARGEMENT

Le panier pour ustensiles de cuisson est congu avec 2 paniers

amovibles pour contenir los couverts, couteaux et ustensiles de

cuisson supplementaires.

Position 61ev6e

Installer los paniers en position elevee en cas de couverts

supplementaires & laver.

Paniors install6s on position 6levee

Position basso

Installer los paniers en position basso en cas de couverts,

couteaux ou ustensiles necessitant plus d'espace pour le lavage.

Paniers install_s en position basse

IMPORTANT :Lors de I'utilisation des paniers pour ustensiles de

cuisson en position basso, le partier de niveau intermediaire dolt

lui aussi _tre place dans la position la plus basso.

Lorsqu'on utilise los tablettes pour tasses ou d'autres articles de

grande taille dans le panier intermediaire, retirer le panier avant en

position basso pour plus d'espace.

Panier avant retir# en cas d'utilisation des tablettes pour

tasses dans le panier interm6diaire

Panier amovible pour ustensiles de cuisson

Le panier amovible pour ustensiles de cuisson vous permet de

laver des articles de plus grande taille dans le panier

intermediaire.

IMPORTANT : Oter los paniers avant de retirer le panier pour

ustensiles de cuisson du lave-vaisselle.

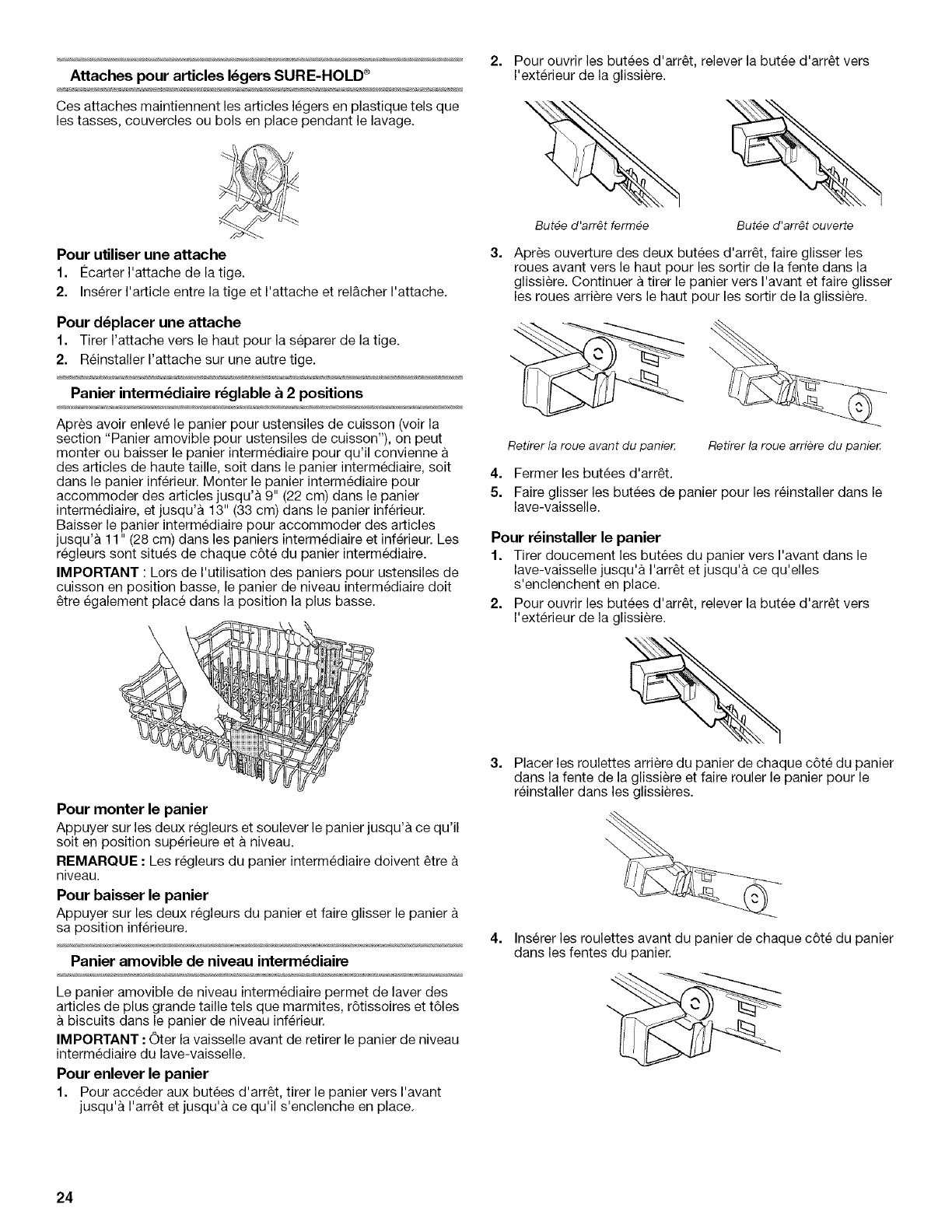

Pour enlever le panier

1. Pour acceder aux butees d'arr_t, tirer le panier vers I'avant

jusqu'a I'arr_t.

2. Oter los deux paniers en los soulevant hors du panier du lave-

vaisselle.

3. Pour ouvrir los butees d'arr_t, relever la butee d'arr_t vers

I'exterieur du panier.

Butte d'arr_t ferm6e Butte d'arr_t ouverte

Apres ouverture des deux butees d'arr_t, faire glisser les

roues avant vers le haut pour les sortir de la fente dans la

glissiere. Continuer a tirer le panier vers I'avant et faire glisser

les roues arriere vers le haut pour les sortir de la glissiere.

Retirer la roue avant du panie_: Retirer la roue arriere du panie_:

5. Fermer les butees d'arr_t.

6. Faire glisser les butees de panier pour les reinstaller dans le

lave-vaisselle.

Pour r_installer le panier

1. Tirer doucement vers I'avant sur les butees du partier pour

ustensiles de cuisson jusqu'& I'arr_t.

2. Pour ouvrir les butees d'arr_t, relever la butee d'arr_t vers

I'exterieur du panier.

3. Placer les roulettes arriere du panier de chaque c6te du panier

pour ustensiles de cuisson dans les fentes de la glissiere et •

faire rouler le panier pour le reinstaller dans les glissieres.

Charge pour 12 couverts

Pour faciliter le nettoyage et le drainage, orienter la cavite

ouverte des articles vers le bas.

Charger les verres et les tasses dans le panier intermediaire

seulement. Le panier inferieur n'est pas congu pour les verres

et les tasses. IIs pourraient y subir des dommages.

Placer les tasses et verres dans les rangees entre les tiges.

Ces articles places sur les tiges peuvent subir des dommages

et comporter des taches d'eau.

4. Inserer les roulettes avant du panier de chaque c6te du panier

dans les fentes de la glissiere et faire glisser le panier pour le

reintegrer partiellement dans le lave-vaisselle.

5. Fermer les butees d'arr_t des deux c6tes du panier.

6. Installer les paniers a la position desiree. (Voir "Panier pour

ustensiles de cuisson".)

Le panier intermediaire est con(_u pour le chargement des tasses,

verres et petits articles. De nombreux articles jusqu'a 9"

(22 cm) de hauteur conviennent dans le panier intermediaire. (Voir

les modeles de chargement recommandes ci-dessous.)

REMARQUE : Les caracteristiques sur le panier de votre lave-

vaisselle peuvent differer des illustrations.

Charge de tasses et verres

Veiller & ce qu'il n'y ait aucun contact entre les articles de

porcelaine, de cristal et autres articles delicats. IIs pourraient

subir des dommages.

Placer les articles de plastique dans le panier intermediaire

seulement. Ne laver des articles de plastique au lave-vaisselle

que s'ils sont identifies comme "lavable au lave-vaisselle".

Placer les articles de plastique pour que la force du jet d'eau

ne les deplace pas durant le programme.

Pour eviter I'ecaillage, veiller ace que les verres a pied ne

touchent pas les autres articles.

On peut placer dans le panier intermediaire de petits bols ou

moules et autres petits ustensiles. Placer les bols dans la

section centrale pour une meilleure stabilit&

Charge pour 10 couverts

Insertions amovibles du panier de niveau interm_diaire

Le lave-vaisselle a ete expedie avec 2 insertions amovibles du

panier de niveau intermediaire. (Voir I'illustration ci-dessous.) Les

insertions amovibles du panier vous permettent d'ajuster le panier

pour le type de charge a laver. Ceci est utile Iorsqu'on lave une

variete de verres et de vaisselle.

2= Enfoncer la broche au milieu de I'insertion jusqu'a ce qu'elle

glisse dans I'agrafe de maintien d'un c6te ou de I'autre de la

partie centrale en bas du panier.

....... B

A. Insertions amovibles du panier

B. Agrafes de maintien de I'insertion

Pour enlever les insertions

1. Soulever la broche de I'insertion situee vers le centre du

panier pour degager I'insertion des agrafes de maintien.

A. Soulever la broche de I'insertion amovible pour retirer lesagrafes

de maintien.

B. Agrafes de maintien

2. Soulever I'insertion hers du panier.

Pour installer les insertions du panier

1. Placer les pieds du bout de I'insertion sous la broche avant ou

arriere du panier - voir I'illustration ci-dessous.

A. Agrafes de maintien de I'insertion

Tiges flexibles FLEXI-FOLD DOWN TM

La rangee de tiges sur le c6te gauche du panier intermediaire peut

_tre reglee pour faire de la place pour divers articles de vaisselle.

Pour ajuster les tiges flexibles

1. Saisir la pointe de la tige qui se trouve dans le support

de la tige.

2. Pousser doucement la tige a I'exterieur du support de la tige.

3. Abaisser la rangee de tiges, vers le centre du partier.

Support pour tasses et verres _pied SURE-HOLD _

Rabattre la tablette supplementaire sur les c6tes gauche ou droit

du panier intermediaire pour y placer des tasses supplementaires,

verres a pied ou de longs articles tels que des ustensiles et

spatules.

REMARQUE : Enlever le(s) panier(s) pour ustensiles de cuisson

Iorsque vous lavez de grands verres a pied ou d'autres articles de

grande taille dans le panier de niveau intermediaire.

A. Pieds de I'insertion

Attaches pour articles I_gers SURE-HOLD _

Ces attaches maintiennent les articles I_gers en plastique tels que

les tasses, couvercles ou bols en place pendant le lavage.

2. Pour ouvrir les butees d'arr@, relever la butee d'arr_t vers

I'ext@ieur de la glissiere.

Pour utiliser une attache

1. €:carter I'attache de la tige.

2. Ins@er I'article entre la tige et I'attache et rel&cher I'attache.

Pour d_placer une attache

1. Tirer I'attache vers le haut pour la separer de la tige.

2. Reinstaller I'attache sur une autre tige.

Partier interm_diaire r_glable _2 positions

Apres avoir enleve le panier pour ustensiles de cuisson (voir la

section "Panier amovible pour ustensiles de cuisson"), on peut

monter ou baisser le panier intermediaire pour qu'il convienne

des articles de haute taille, soit dans le panier intermediaire, soit

dans le panier inf@ieur. Monter le panier intermediaire pour

accommoder des articles jusqu'a 9" (22 cm) dans le panier

intermediaire, et jusqu'a 13" (33 cm) dans le panier inferieur.

Baisser le panier intermediaire pour accommoder des articles

jusqu'a 11" (28 cm) dans les paniers intermediaire et inf@ieur. Les

regleurs sent situes de chaque c6te du panier intermediaire.

IMPORTANT : Lors de I'utilisation des paniers pour ustensiles de

cuisson en position basse, le panier de niveau intermediaire dolt

_tre egalement place dans la position la plus basse.

Pour monter le partier

Appuyer sur les deux regleurs et soulever le panier jusqu'& ce qu'il

soit en position sup@ieure et & niveau.

REMARQUE :Les regleurs du panier intermediaire doivent _tre

niveau.

Pour baisser le partier

Appuyer sur les deux regleurs du panier et faire glisser le panier

sa position inferieure.

Partier amovible de niveau interm_diaim

Le panier amovible de niveau intermediaire permet de laver des

articles de plus grande taille tels que marmites, r6tissoires et t61es

& biscuits dans le panier de niveau inferieur.

IMPORTANT :Oter la vaisselle avant de retirer le panier de niveau

intermediaire du lave-vaisselle.

Pour enlever le partier

1. Pour acceder aux butees d'arr_t, tirer le panier vers I'avant

jusqu'& I'arr@ et jusqu'& ce qu'il s'enclenche en place.

Butte d'arr_t ferm_e Butte d'arr_t ouverte

Apres ouverture des deux butees d'arr_t, faire glisser les

roues avant vers le haut pour les sortir de la fente dans la

glissiere. Continuer a tirer le panier vers I'avant et faire glisser

les roues arriere vers le haut pour les sortir de la glissiere.

Retirer la roue avant du paniel: Retirer la roue arriere du paniel:

4. Fermer les butees d'arr_t.

5. Faire glisser les butees de panier pour les reinstaller dans le

lave-vaisselle.

Pour r6installer le partier

1. Tirer doucement les butees du panier vers I'avant dans le

lave-vaisselle jusqu'& I'arr@ et jusqu'& ce qu'elles

s'enclenchent en place.

2. Pour ouvrir les butees d'arr_t, relever la butee d'arr6t vers

I'ext@ieur de la glissiere.

3. Placer les roulettes arriere du partier de chaque c6te du partier

darts la fente de la glissiere et faire rouler le panier pour le

reinstaller dans les glissieres.

4. Inserer les roulettes avant du panier de chaque c6te du panier

dans les fentes du partier.

5. Fermer les butees d'arr_t des deux c6tes du panier.

6. Faire glisser le panier pour le reinstaller dans le lave-vaisselle.

Le panier inferieur est congu pour les assiettes, casseroles et

ustensiles. De nombreux articles jusqu'a 13" (33 cm) de hauteur

conviennent dans le panier inferieur. (Voir les modeles de

chargement recommandes ci-dessous.)

REMAROUE : Les caracteristiques sur le panier de votre lave-

vaisselle peuvent differer des illustrations.

Charge pour 10 couverts

Charge pour 12couverts

• Ne pas charger dans le partier inferieur des articles comme

verres, tasses ou articles de plastique. Ne charger de petits

articles dans le panier inferieur que s'ils sont bien fixes en

place.

• Charger les assiettes, bols a soupe, etc. entre les tiges.

• Pour une charge importante, placer les bords des assiettes en

chevauchement.

Charger les bols & soupe, a cereales et de service dans le

panier de diverses fagons selon leur taille et forme. Charger

les bols solidement entre les rangees de tiges. Ne pas

imbriquer les bols car le jet d'eau n'atteindra pas toutes les

surfaces.

Charge d'ustensiles

Charger les plaques a biscuits, moules a g&teaux et autres

gros articles sur les c6tes eta I'arriere. Le chargement de tels

articles a I'avant peut emp_cher le jet d'eau d'atteindre le

distributeur de detergent.

Chargemixte

Immobiliser les ustensiles de cuisson tres sales dans le panier,

cavite vers le bas.

Veiller ace que les poignees des ustensiles et autres articles

n'entravent pas la rotation du ou des bras d'aspersion. Le ou

les bras d'aspersion doivent pouvoir tourner librement.

Ne pas charger d'articles entre le panier inferieur et la paroi

laterale de la cuve du lave-vaisselle. Cela risque de bloquer

I'arrivee d'eau.

Zone de lavage PROSCRUB ®

La zone de lavage PROSCRUB®est situee a I'arriere du panier de

niveau inferieur.

REMAROUE :On dolt selectionner I'option de lavage

PROSCRUB®pour utiliser cette caracteristique de lavage. Ne pas

placer les articles vers I'arriere de I'unite si cette option de lavage

n'est pas utilisee.

Vue sur la zone de lavage PROSCRUB'_du panier de niveau inf_rieur

(repr_sent_ avec le panier partiellement sorti du lave-vaisselle)

Charger po_lons, casseroles, etc. & I'arriere du panier de

niveau inferieur avec les surfaces sales en face des jets

d'aspersion PROSCRUB®.Veiller ace que les articles ne

g_nent pas le tuyau d'alimentation en eau ou le bras

d'aspersion intermediaire.

Incliner les articles vers I'arriere de I'unite dans I'espace plus

large compris entre les rangees de tiges de la double insertion

amovible du panier, afin de maximiser la surface couverte.

IMPORTANT : Seulement une rangee d'articles peut _tre en

face des jets d'aspersion PROSCRUB®.Les articles empiles,

ou en chevauchement ou imbriques emp_cheront les jets

d'aspersion PROSCRUB®d'atteindre toutes les surfaces.

#fl#

Vue lat_rale de la zone de lavage PROSCRUB'_

Insertions amovibles du panier de niveau inf_rieur

Le lave-vaisselle a ete expedie avec 2 insertions amovibles du

panier de niveau inferieur. (Voir I'illustration ci-dessous.) Les

insertions amovibles (doubles et simples) du panier vous

permettent d'ajuster le panier pour le type de charge a laver. Ceci

est utile Iors du lavage d'une variete de plats, casseroles et

po_lons ou plats de r6tissage.

L'option de tiges rabattables sur cette insertion donne une

flexibilite permettant d'ajuster les options de chargement des

assiettes et bols de petite taille aux plats plus grands.

Le retrait de cette insertion vous permet de laver de plus gros

articles tels que des grands bols melangeurs, marmites et

r6tissoi res.

Insertion simple du panier

L'insertion simple du panier permet de laver un grand nombre

d'assiettes et de bols de taille moyenne.

A. Insertion double du panier

B. Insertion simple du panier

Insertion double du panier

L'insertion double du panier vous permet de laver un grand

nombre de grandes assiettes, plats de service et plateaux.

IMPORTANT : Cette insertion dolt _tre utilisee en cas d'utilisation

de I'option de lavage PROSCRUB ®.Toutes les tiges d'insertion

doivent 6tre en position elevee et la vaisselle dolt _tre placee dans

la section ouverte, moyenne, face aux jets d'aspersion

PROSCRUB ®.

Pour retirer les insertions doubles et simples

1. Tirer sur la poignee vers la droite et la soulever vers le haut

pour la degager.

IMPORTANT : S'assurer que les 3 crochets a I'arriere de

I'inser[ion sont installes par-dessus la deuxieme broche du

panier inferieur en par[ant de I'avant du panier.

2. Soulever I'insertion hers du panier.

Pour installer I'inesrtion double

REMARQUE : II sera plus facile d'installer les insertions si on

retire le panier a couver[s du panier du lave-vaisselle.

1. Placer les pieds du bout de I'inser[ion double sous la

troisieme broche en par[ant de la droite - voir I'illustration ci-

dessous.

IMPORTANT : S'assurer que les tiges arquees, en bas de

I'inser[ion, s'adaptent par-dessus les broches dans la pattie

inferieure du panier.

A. 3 crochets d'insertion

B. Pieds du bout de I'insertion

simple

Appuyer sur I'inser[ion jusqu'a ce que la poignee s'enclenche

contre le bord externe du panier.

2. Appuyer sur I'inser[ion jusqu'a ce que la poignee s'enclenche

contre le bord externe du panier.

3. Lorsque I'onglet central sous la poignee s'enclenche sous la

broche du panier sur le c6te au milieu, I'inser[ion est en place.

(Voir I'illustration.)

Pour installer I'inesrtion simple

1. Placer les pieds du bout de I'inser[ion simple sous la

deuxieme broche en par[ant de la droite - voir I'illustration ci-

dessous.

3. Lorsque I'onglet central sous la poignee s'enclenche sous la

broche du panier sur le c6te au milieu, I'inser[ion est en place.

(Voir I'illustration.)

Partier _ustensiles CULINARY CADDY ®

Utiliser le panier a ustensiles pour contenir des ustensiles

speciaux de cuisson (cuillers a servir, spatules et articles

semblables) ou le surplus des couverts.

Le panier a ustensiles se suspend sur le panier inferieur dans le

coin droit. Charger le panier a ustensiles pendant qu'il est sur le

panier inferieur ou enlever le panier pour le charger sur un

comptoir ou une table.

REMARQUI:: : Tourner les bras d'aspersion pour s'assurer que les

articles dans le panier a ustensiles n'entravent pas la rotation des

bras d'aspersion.

Poche-fllet pour articles de petite taille SURE-HOLD c_

Cette poche se place & I'avant du panier inferieur. L'utiliser pour

tenir les petits articles qui pourraient autrement se deplacer

I'interieur du lave-vaisselle pendant un programme.

A. Couvercle central ouvert

B. Couvercles d'extr_mit_s ferm_s

Charger le panier a couverts alors qu'il est dans le panier inferieur

ou le retirer pour le charger sur un comptoir ou sur une table. (Voir

le schema de chargement recommande ci-dessous.)

REMARQUE :Decharger ou enlever le panier avant de decharger

le reste du lave-vaisselle afin d'eviter que des gouttes d'eau

tombent sur les couverts.

• Charger les articles avec les couvercles vers le bas et utiliser

les fentes pour emp_cher les couverts de s'imbriquer.

Lorsque les couvercles sont releves, assortir les articles dans

chaque section du panier, certains vers le haut et d'autres vers

le bas afin que les articles ne s'imbriquent pas. Le jet d'eau ne

peut atteindre les articles imbriques.

Placer les couverts de fagon a #viter qu'ils s 'imbriquent Iorsque

le couvercle est relev_ dans le panier

Placer les petits articles tels que les capsules de biberons,

couvercles de bocaux, poignees a epis de ma[s, etc. dans la

ou les sections avec couvercle(s) articule(s). Fermer le

couvercle pour maintenir les petits articles en place.

IMPORTANT : Toujours charger les articles (couteaux, brochettes,

etc.) pointes vers le bas.

REMARQUES :

• Ne pas charger d'ustensiles en argent ou plaques argent avec

des articles en acier inoxydable. Ces metaux peuvent _tre

endommages s'ils se touchent durant le lavage.

• Certains aliments (tels que le sel, le vinaigre, les produits

laitiers, les jus de fruits, etc.) peuvent causer des piqQres ou

de la corrosion sur les couverts. Effectuer un programme de

ringage si la charge n'est pas assez pleine pour un lavage

immediat.

PROGRAMMES ET OPTIONS

:t_<%e{;t {}i<<:}<:!':;

i .........

Choisir le programme et les options de lavage desir6s. Ou

appuyer sur START/RESUME (mise en marche/reinitialisation)

pour rep6ter le mgme programme et la ou les m_mes options que

dans le programme pr6cedent

REMARQUE : Si le dernier programme acheve etait un rin_age, le

lave-vaisselle executera le dernier programme de lavage complet

et les options que vous avez choisies quand vous appuyez sur

Start/Resume (mise en marche/reinitialisation).

• Si I'appareil est mis hors tension ou si la porte est ouverte

pendant une periode prolongee, la memoire du bouton Start/

Resume (mise en marche/reinitialisation) reviendra par defaut Pr_-

au programme Normal avec sechage & chaud, la-

vage

•Lorsqu'on n'utilise pas le [ave-vaisselle tousles jours,

refermer la porte pour conserver les donnees en memoire.

Le "O" indique les etapes de chaque programme.

Les temperatures indiquent ou de la chaleur est ajout6e.

La consommation d'eau est indiquee en gallons am6ricains/litres.

Ce modele satisfait aux directives d'econergie ENERGY STAR®.

La duree du programme inclut la duree de sechage. Un ast6risque

( * ) & c6te de la duree du programme indique que la duree du

programme peut _tre plus Iongue selon la temperature de I'eau

entrant dans le lave-vaisselle.

Heavy Duty (lavage intense)

Utiliser ce programme pour les marmites, casseroles et la

vaisselle ordinaire tres sales et Iorsque I'eau est dure**.

Utiliser les deux sections du distributeur

de d_tergent.

La- Rin- Rin- S_- Dur6e Con-

va.ge (;age (;age chage mini- som-

prm- final mum mation

cipal chauf- (rain) d'eau

f_ (9al/L)

I_°F* I_°F

(60°0) (60°0)

95* 6,9-7,8/

26-30

Normal

Utiliser ce programme pour des charges comportant des

quantites normales de debris alimentaires. (L'etiquette de

consommation d'energie est basee sur ce programme.) Lors

du lavage principal, I'action de lavage fera des pauses

repet6es pendant quelques secondes.

Utiliser les deux sections du distributeur

de d_tergent.

Pr_- La- Pr_- Rin- S_- Dur_e Con-

la- vage rin- gage chage mini- som-

vage prm- _;aget final mum mation

cipal chauf- (rain) d'eau

f_ (gal/L)

••* • • 77* 3,9-7,1/

105- 140°F 14,7-27

140°F (60°C)

(40,6-

6O°C)

Light/China (l_ger/porcelaine)

Utiliser ce programme pour les charges delicates ou

legerement sales. Pendant le sechage & chaud, I'element de

chauffage fonctionne par intermittence.

Utiliser la section principale du distributeur de

detergent.

Rin- La- Pr6- Rin- S_- Dur_e Con-

_age vage rin- _;age chage mini- som-

prm- _;aget final mum mation

cipal chauf- (rain) d'eau

f_ (gal/L}

• •* • • 72* 4,6-6,8/

115°F *135°F 17-26

(46°C) (57°C)

Quick Clean Up (nettoyage rapide)

Utiliser ce programme pour un lavage rapide pour nettoyer la

vaisselle avant une reception. Le sechage avec linge de

vaisselle peut _tre necessaire.

Utiliser la section principale du distributeur de

detergent.

Rin- La- Rin- Rin- S_- Dur_e Con-

_;age vage gage gage chage mini- som-

prm- final mum mation

cipal chauf- (rain) d'eau

f_ (gal/L)

• • • • 30* 6,9/26

Rinse Only (ringage seulement)

Utiliser ce programme de rin_age pour rincer la vaisselle, les

verres et les couverts qui ne seront pas laves immediatement.

Ne pas utiliser de d_tergent avec ce

programme.

Pr_- La- Rin- Rin- S_- Dur_e Con-

la- rage gage gage chage (rain) sore-

rage prm- final mation

cipal chauf- d'eau

f_ (gal/L)

•10 1,8/7

tUne petite quantite d'eau circule dans la pompe pour eliminer

les saletes entre le lavage principal et le ringage final.

*Si la temperature de I'eau a I'entree est inferieure a la

temperature recommandee ou si la vaisselle est tr_s sale, le

programme compensera automatiquement en ajoutant du

temps, de la chaleur et de I'eau si necessaire.

**L'eau est dure Iorsqu'elle comporte 7 grains par gallon U.S. ou

plus.

REMARQUE : Le detecteur incorpore au lave-vaisselle contr61e le

degre de salete. La duree du programme et/ou la consommation

d'eau peuvent varier etant donne que le detecteur rajuste le

programme pour assurer des performances de lavage optimales.

Pour le module KUDS021S

En tout temps au cours d'un programme, appuyer sur CANCEL

(annulation). Le t_moin Cancel (annulation) s'allume. Le lave-

vaisselle commence une vidange de 2 minutes (au besoin).

Laisser le lave-vaisselle se vidanger completement. La lumiere

s'eteint Iorsque le lave-vaisselle a complete la vidange.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL (annulation) pour

arr_ter la vidange immediatement. Veiller a vidanger le lave-

vaisselle avant de commencer un nouveau programme.

Pour annuler les indicateurs

Appuyer sur CANCEL (annulation) avant de mettre le lave-

vaisselle en marche pour annuler I'ensemble des options et

programmes.

Pour le module KUDS02SR

A tout moment au cours d'un programme, appuyer sur CANCEL

(annulation).

Uafficheur indique

Le lave-vaisselle commence une vidange de 2 minutes (si

necessaire). Laisser le lave-vaisselle se vidanger

completement. La lumiere s'eteint apres 2 minutes.

REMARQUE : Si votre lave-vaisselle n'a pas besoin d'etre

vidange, la lumiere s'eteint. Choisir un nouveau programme et de

nouvelles options.

Pour arr6ter la vidange

On peut appuyer de nouveau sur CANCEL (annulation) pour faire

cesser la vidange immediatement, Veiller a vidanger le lave-

vaisselle avant de commencer un nouveau programme.

Pour annuler les indicateurs

Appuyer sur CANCEL (annulation) avant de mettre en marche le

lave-vaisselle pour annuler toutes les options et les programmes.

Pour les modules KUDS02FR, KUDU02FR, KUDS03FS,

KUDS02FSPA et KUDU02VSPA

1. Ouvrir legerement la porte pour arr_ter le programme.

Attendre que I'aspersion s'arr6te avant d'ouvrir la porte pour

avoir acces au tableau de commande,

2. Appuyer sur CANCEL (annulation). Le temoin Cancel

(annulation) s'allume,

3. Bien fermer la porte, Le lave-vaisselle commence une vidange

de 2 minutes (si necessaire), Laisser le lave-vaisselle se

vidanger completement.

Pour arr_ter la vidange

On peut appuyer de nouveau sur CANCEL (annulation) pour

arr_ter la vidange. Veiller a vidanger le lave-vaisselle avant de

commencer un nouveau programme.

Pour annuler les indicateurs

Appuyer sur CANCEL (annulation) avant de mettre le lave-

vaisselle en marche pour annuler I'ensemble des options et

programmes.

Pour le module KUDS021S

Au cours de la premiere minute d'un programme

Appuyer sur une nouvelle touche de programme et/ou d'options,

Apr_s la premiere minute d'un programme

1. Appuyer sur CANCEL (annulation). Le temoin Cancel

(annulation) s'allume, Le lave-vaisselle commence une

vidange de 2 minutes (si necessaire). Laisser le lave-vaisselle

se vidanger completement.

2. Ouvrir la porte.

3. Examiner les distributeurs de detergent, Si la section pour le

lavage principal s'est ouverte et si le detergent a

completement ete elimin6, remplir de nouveau les sections au

besoin, (Voir "Distributeur de detergent" dans les instructions

pour I'utilisateur pour plus de details.)

4. Fermer la porte,

5. Appuyer sur une nouvelle touche de programme et/ou

options,

6. Appuyer sur START/RESUME (raise en marche/

reinitialisation). Le lave-vaisselle reprend le nouveau

programme et/ou I'option apr_s une pause de 5 secondes,

Pour le module KUDS02SR

Au cours de la premiere minute d'un programme

1. Ouvrir la porte.

2. Appuyer sur une nouvelle touche de programme et/ou

options,

3. Verifier les distributeurs de detergent. IIs doivent _tre bien

remplis pour le nouveau programme. (Voir "Distributeur de

detergent" dans les instructions pour I'utilisateur pour plus de

details,)

4. Bien fermer la porte.

5. Appuyer sur START/RESUME (mise en marche/

reinitialisation). Le lave-vaisselle reprend le nouveau

programme et/ou I'option apr_s une pause de 5 secondes.

Apr_s la premiere minute d'un programme

1. Appuyer sur CANCEL(annulation).

L'afficheur indique

Le lave-vaisselle commence une vidange de 2 minutes

(au besoin). Laisser le lave-vaisselle se vidanger

completement. Le temoin s'eteint apr_s 2 minutes.

REMARQUE : Si le lave-vaisselle n'a pas besoin d'etre

vidange, le temoin s'eteint.

2. Ouvrir la porte.

3. Appuyer sur une nouvelle touche de programme et/ou

options.

4. V_rifier les distributeurs de detergent. IIs doivent _tre bien

remplis pour le nouveau programme. (Voir "Distributeur de

detergent" dans les instructions pour I'utilisateur pour plus de

details.)

5. Bien fermer la porte.

6. Appuyer sur START/RESUME (mise en marche/

reinitialisation). Le lave-vaisselle reprend le nouveau

programme et/ou I'option apres une pause de 5 secondes.

Pour les modules KUDS02FR, KUDU02FR,

KUDS02FSPA, KUDU02VSPA et KUDS03FS

Au cours de la premiere minute d'un programme

1. Ouvrir la porte,

2. Appuyer sur une nouvelle touche de programme et/ou

options.

3. Verifier les distributeurs de detergent, IIs doivent _tre bien

remplis pour le nouveau programme. (Voir "Distributeur de

detergent" dans les instructions pour I'utilisateur pour plus de

details.)

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation),

5. Bien fermer la porte dans un delai de 3 secondes apres avoir

appuye sur Start/Resume (mise en marche/reinitialisation). Le

lave-vaisselle reprend le nouveau programme et/ou I'option

apres une pause de 5 secondes,

Apr_s la premiere minute d'un programme

1. Ouvrir legerement la porte pour arr_ter le programme.

Attendre que I'aspersion s'arr_te avant d'ouvrir la porte pour

avoir acces au tableau de commande,

2. Appuyer sur CANCEL (annulation). Le temoin Cancel

(annulation) s'allume.

3. Fermer la porte. Le lave-vaisselle commence une vidange de

2 minutes (au besoin). Laisser le lave-vaisselle se vidanger

completement.

4. Ouvrir la porte. Appuyer sur une nouvelle touche de

programme et/ou options,

5. V_rifier les distributeurs de detergent, IIs doivent _tre bien

remplis pour le nouveau programme. (Voir "Distributeur de

detergent" clans les instructions pour I'utilisateur pour plus de

details.)

6. Appuyer sur START/RESUME (raise en marche/

reinitialisation).

7. Bien fermer la porte dans un delai de 3 secondes apres avoir

appuye sur Start/Resume (mise en marche/reinitialisation). Le

lave-vaisselle reprend le nouveau programme et/ou I'option

apres une pause de 5 secondes,

A d do,:t va ss i[ d

On peut ajouter un article n'importe quand avant le debut du

lavage principal. Ouvrir la porte et verifier le distributeur de

detergent. Si le distributeur de detergent est encore ferme, on

peut ajouter des articles.

Pour ajouter des articles sur les modules KUDSO2SR,

KUDS021S

1. Ouvrir legerement la porte pour arr_ter le programme.

Attendre que I'aspersion s'arr_te avant d'ouvrir la porte.

2. Ouvrir la porte. Si le couvercle du distributeur de detergent est

encore ferme, ajouter I'article.

3. Bien fermer la porte.

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation). Le lave-vaisselle se remet alors

automatiquement en marche apres une pause d'environ

5 secondes.

Pour ajouter des articles sur tous les autres modules

1. Ouvrir legerement la porte pour arr_ter le programme.

Attendre que I'aspersion s'arr_te avant d'ouvrir la porte.

2. Ouvrir la porte. Si le couvercle du distributeur de detergent est

encore ferme, ajouter I'article.

3. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

4. Bien fermer la porte dans un delai de 3 secondes apres avoir

appuye sur Start/Resume (mise en marche/r_initialisation). Le

lave-vaisselle se remet alors automatiquement en marche

apres une pause d'environ 5 secondes.

Vous pouvez personnaliser vos programmes en appuyant sur une

option. Si vous changez d'idee, appuyer de nouveau sur I'option

pour I'annuler. Choisir une option differente si desire.

Vous pouvez changer une option a tout moment avant que

I'option choisie ne commence. Par exemple, vous pouvez

appuyer sur HEAT DRY (sechage avec chaleur) a tout moment

avant que le sechage ne commence.

Appuyer sur START/RESUME (mise en marche/reinitialisation)

pour repeter le m_me programme et les m_mes options que dans

le programme de lavage precedent.

REMARQUE : Si le dernier programme termine etait un

programme de ringage, quand vous appuyez sur Start/Resume

(mise en marche/reinitialisation), le lave-vaisselle execute le

dernier programme complet de lavage et les options.

PROSCRUB wash option/

Option de lavage PROSCRUB ®

Selectionner cette option pour activer les jets d'aspersion

PROSCRUB'_et fournir une aspersion intensifiee & I'arriere du

panier de niveau inferieur. L'option de lavage PROSCRUB®procure

une action de lavage concentree pour les po_les, casseroles, etc.

auxquelles adherent des residus alimentaires tres incrustes.

Cette option peut ajouter de la chaleur et accroitre la duree de

lavage du programme.

REMARQUE : PROSCRUB_ est une option avec les programmes

de lavage Heavy Duty (lavage intense) et Normal.

IMPORTANT :

• Charger les po_les et casseroles en les orientant vers les jets

d'aspersion PROSCRUB®a I'arriere du panier de niveau

inferieur. Incliner les articles vers I'arriere du panier pour

maximiser la surface atteinte par les jets. Une seule rangee

d'articles a la fois peut _tre orientee vers les jets d'aspersion

PROSCRUB_'.Empiler, faire se chevaucher ou imbriquer les

articles emp_chera les jets d'aspersion PFtOSCRUB_

d'atteindre toutes les surfaces.

• Desactiver I'option de lavage PROSCRUB_si I'on ne charge

pas d'articles pour cette option.

Vue lat_rale de la zone de lavage PROSCRUB®

Hi-Temp Scrub/r_curage &haute temperature

Choisir cette option pour chauffer I'eau durant des parties du

programme et ajouter un ringage. Les temperatures d'eau plus

elevees et le rin£_agesupplementaire aident a nettoyer les saletes

tenaces. L'option Hi-Temp Scrub (recurage a haute temperature),

associee au programme Heavy Duty (lavage intense), chauffe

I'eau au cours du lavage principal et du prelavage. L'option Hi-

Temp Scrub (recurage & haute temperature), associee au

programme Normal augmente la temperature de I'eau au cours du

lavage principal.

Cette option ajoute de la chaleur, de I'eau et du temps de lavage

au programme.

REMARQUE : Hi-Temp Scrub (recurage a haute temperature) est

une option avec les programmes Heavy Duty (lavage intense) et

Normal.

Sani Rinse/rin_age sanitaire

Choisir cette option pour augmenter la temperature de I'eau du

ringage final a environ 155°F (68°C). Sani Rinse (ringage sanitaire)

augmente la chaleur et la duree du programme. Ce rin(_age

haute temperature assainit la vaisselle et la verrerie conformement

la norme 184 NSF/ANSl pour les lave-vaisselle residentiels. Les

lave-vaisselle residentiels certifies ne sent pas destines aux

etablissements alimentaires autorises.

REMARQUE : Le programme Heavy Duty (lavage intense) utilise

automatiquement cette option. Sani Rinse (rin(_age sanitaire) est

une option avec le programme Normal. Seuls ces programmes

d'assainissement ont ete congus pour repondre aux exigences

NSF/ANSl.

Heat Dry/s_chage avec chaleur

L'option Heat Dry (sechage avec chaleur) combinee a I'utilisation

d'un agent de ringage vous donnera d'excellents resultats de

sechage. L'energie requise pour utiliser Heat Dry (sechage avec

chaleur) ne coQte que quelques cents par programme. Heat Dry

(sechage avec chaleur) est active quand le temoin sur le bouton

Heat Dry (s_chage avec chaleur) est allume. S'assurer de bien

charger les articles en plastique dans le panier superieur pour

eviter de les endommager.

L'option Heat Dry peut _tre annulee en appuyant sur HEAT DRY

(sechage avec chaleur); le temoin lumineux s'eteint alors.

Cependant, certains articles dans le lave-vaisselle ne seront pas

secs a la fin du programme.

REMARQUE : L'option Heat Dry (sechage avec chaleur) est

utilisee dans tousles programmes a I'exception de Rinse Only

(ringage seulement).

Control Lock/verrouillage des commandes

Utiliser le verrouillage des commandes pour eviter que le lave-

vaisselle ne soit mis en marche accidentellement. On peut

egalement I'utiliser pour eviter tout changement accidentel dans

le choix du programme ou des options pendant un programme.

Lorsque I'indicateur Control Lock (verrouillage des commandes)

est allume, tousles boutons sont desactiv6s.

REMARQUES :

•On peut ouvrir la porte du lave-vaisselle Iorsque les

commandes sont verrouillees.

• On peut enclencher le dispositif de verrouillage des

commandes Iorsque le lave-vaisselle est en marche.

Pour actionner la commande de verrouillage

Appuyer sur HEAT DRY (s_chage avec chaleur) pendant

5 secondes. Control Lock (verrouillage des commandes) s'allume.

Si on appuie sur une touche pendant que le lave-vaisselle est

verrouille, le temoin clignote 3 fois.

Pour _teindre la commande de verrouillage

Appuyer sur HEAT DRY (s_chage avec chaleur) pendant

5 secondes. Le temoin s'eteint.

4 Hour Delay/d_lai de 4 heures

Choisir cette option pour faire fonctionner votre lave-vaisselle plus

tard ou en dehors des heures de pointe. On peut ajouter des

articles & la charge n'importe quand durant le compte a rebours

du delai. (Voir "Addition de vaisselle durant un programme".) Le

compte a rebours du delai ne continuera pas si la porte n'est pas

bien enclenchee.

Pour diff_rer la mise en marche (ModUle KUDS021S)

1. Fermer la porte.

2. Choisir un programme de lavage et des options. Les t6moins

du programme et de I'option selectionnes s'illumineront.

3. Appuyer sur 4 HOUR DELAY (delai de 4 heures). Le temoin

lumineux du delai de 4 heures s'illuminera.

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

NOTE: Pour annuler le delai, appuyer sur 4 HOUR DELAY (delai

de 4 heures). Appuyer sur START/RESUME (mise en marche/

reinitialisation) pour mettre en marche le lave-vaisselle

immediatement.

Pour diff_rer la mise en marche (ModUle KUDS02SR)

1. Ouvrir la porte.

2. Choisir un programme de lavage et des options. Les temoins

lumineux du programme et de I'option selectionnes

s'illumineront.

3. Appuyer sur 4 HOUR DELAY (delai de 4 heures).

Vous constaterez

apparaissant sur I'afficheur. Le temoin lumineux du delai de

4 heures s'illuminera.

4. Bien fermer la porte.

5. Appuyer sur START/RESUME (mise en marche/

reinitialisation). Le temoin lumineux Start/Resume s'illuminera.

REMARQUE : Pour annulet le delai, ouvrir la porte et appuyer sur

4 HOUR DELAY (delai de 4 heures). Pour mettre en marche le

lave-vaisselle immediatement, appuyer sur START/RESUME (mise

en marche/reinitialisation).

Pour diff_rer la mise en marche (tous les autres modules)

1. Ouvrir la porte.

2. Choisir un programme de lavage et des options. Les temoins

lumineux du programme et de I'option selectionnes

s'illumineront.

3. Appuyer sur 4 HOUR DELAY (delai de 4 heures). Le temoin

lumineux 4 Hour Delay s'illuminera.

4. Appuyer sur START/RESUME (mise en marche/

reinitialisation).

5. Bien fermer la porte dans un delai de 3 secondes apres avoir

appuye sur Start/Resume (mise en marche/reinitialisation).

REMARQUE : Pour annulet le delai, ouvrir la porte et appuyer sur

4 HOUR DELAY (delai de 4 heures). Pour mettre en marche le

lave-vaisselle immediatement, appuyer sur START/RESUME (mise

en marche/reinitialisation) et bien fermer la porte dans les

3 secondes qui suivent.

Sa nitized/assainissement

Lorsqu'on selectionne I'option Sani Rinse, I'indicateur Sanitized

(assainissement) s'allume des que ce programme est termin&

Uindicateur clignote & la fin du programme Iorsque le lave-

vaisselle n'a pas bien lave la vaisselle, comme par exemple

Iorsqu'on a interrompu le programme. L'indicateur lumineux

s'eteint Iorsqu'on ouvre et ferme la porte ou appuie sur CANCEL

(annulation).

Clean/propre

Le t_moin Clean (propre) s'allume Iorsqu'un programme est

termin& Cet indicateur s'eteint Iorsqu'on ouvre et ferme la porte

ou appuie sur CANCEL (annulation).

W10077956 10/06

Teus droits r_serv_s. ® Marque depes_e/TM Marque de commerce de KitchenAid, U.S.A. Emploi licencie par KitehenAid Canada au Canada Imprim_ aux E.-U.

KITCHENAID Dishwasher Manual L0701319

Navigation menu

Versions of this User Manual:

Views

Navigation
