1.3 Certification
L'appareil satisfait aux exigences essentielles des Directives UE :
•Directive relative à la compatibilité électromagnétique (CEM)
•Partie sécurité de la directive basse tension
•Pour les appareils utilisés en zones à atmosphère explosive : directive ATEX
En apposant le marquage CE, le fabricant certifie que le produit a passé avec succès les
contrôles et essais. Pour de plus amples informations au sujet des Directives UE et normes
européennes relatives à cet appareil, consulter la déclaration de conformité UE. Cette
documentation figure sur le DVD-ROM livré avec l'appareil ou peut être téléchargée
gratuitement sur notre site Internet (Téléchargement).
Tous les appareils sont conformes au marquage CE et répondent aux exigences des
recommandations NAMUR NE 21, NE 43, NE 53 et NE 107.
1.4 Homologations radio
1.4.1 Union européenne (UE)
Ce transmetteur de niveau est homologué pour être utilisé en dehors de réservoirs métalliques.
En cas d'utilisation de l'appareil à ciel ouvert, lire la plaque signalétique de l'appareil pour
s'assurer qu'il peut être utilisé pour votre application. Seules les antennes ci-après sont
autorisées pour les applications à ciel ouvert :
DANGER !
Les appareils utilisés en atmosphère explosive sont soumis à des spécifications de sécurité
supplémentaires ; consulter à ce sujet la documentation Ex.
Marquage CE
INFORMATION !
Les appareils LPR (Level Probing Radar)
LPR (Level Probing Radar)LPR (Level Probing Radar)
LPR (Level Probing Radar) mesurent le niveau en extérieur ou dans des espaces
clos (réservoir métallique, etc.). Les appareils TLPR (Tank Level Probing Radar)
TLPR (Tank Level Probing Radar)TLPR (Tank Level Probing Radar)
TLPR (Tank Level Probing Radar) mesurent le
niveau dans les espaces clos uniquement. On peut utiliser des appareils LPR pour des
applications TLPR. Les appareils LPR et TLPR répondent aux exigences de la directive
européenne sur les équipements hertziens (RED = Radio Equipment Directive) pour l'utilisation
dans les pays membres de l'Union Européenne (UE).
Pour de plus amples informations sur le code de commande, se référer à <lien>.
Type d'antenne Code de commande
Drop PP / DN100 (4¨)VFDGxxxxxxxxxxxxxAxxx...
INSTRUCTIONS DE SÉCURITÉ 1
9
OPTIWAVE 1400 C
www.krohne.com
07/2018 - 4007046401 - MA OPTIWAVE1400 R01 fr
Appareils LPR (Level Probing Radar)
Seul du personnel autorisé peut procéder au montage de l'appareil. Si l'appareil est utilisé à ciel
ouvert (plein air), il est conforme à la directive pour les équipements hertziens RED à condition
de respecter les instructions ci-après :
•L'antenne doit toujours pointer vers le bas. La ligne de visée de l'antenne doit être verticale.
Tout autre angle est interdit.
•Installer l'appareil à plus de 4 km / 2,485 mi de sites de radioastronomie.
•Si l'appareil est installé à une distance de 4...40 km / 2,485...24,855 mi de sites de
radioastronomie, ne pas l'installer à plus de 15 m / 49,21 ft du sol.
Figure 1-1: Union européenne : Informations d'homologation radio figurant sur la plaque signalétique
1 Type code (defined in order). For more data, <lien>.
2 HVIN (Hardware Version Identification Number). Ce numéro donne la fréquence du signal radar (24G = 24 GHz), l'em-
placement de l'appareil (L=LPR) et le type de convertisseur de mesure (compact (C).
Appareil LPR : HVIN: 24G14-L-C
3 Marquage CE
S/N: xxxxxxxxxxxxxxxxxxx
Manufacturing date: YYYY-MM-DD
Tag No:
ATTENTION !
S'il est nécessaire d'installer l'appareil à une distance inférieure à 4 km / 2,485 mi de sites de
radioastronomie, se procurer l'autorisation des autorités nationales de régulation, avant
l'installation (par exemple ANFR [France], Bundesnetzagentur [Allemagne], Ofcom [Royaume-
Uni] etc.).
1 INSTRUCTIONS DE SÉCURITÉ
10
OPTIWAVE 1400 C
www.krohne.com
07/2018 - 4007046401 - MA OPTIWAVE1400 R01 fr
Zones de silence radio : sites (stations) de radioastronomie en Europe et en Europe et Asie du
Nord
Pays Nom de la station Lieu
Latitude, ϕLongitude, λ
Finlande Metsähovi 60°13'04" N 24°23'37" E
Tuorla 60°24'56" N 22°26'31" E
France Plateau de Bure 44°38'01" N 05°54'26" E
Allemagne Effelsberg 50°31'32" N 06°53'00" E
Hongrie Penc 47°47'22" N 19°16'53" E
Italie Medicina 44°31'14" N 11°38'49" E
Noto 36°52'34" N 14°59'21" E
Sardinia 39°29'50" N 09°14'40" E
Lettonie Ventspils 57°33'12" N 21°51'17" E
Pologne Cracovie – Fort Skala 50°03'18" N 19°49'36" E
Russia Dmitrov 56°26'00" N 37°27'00" E
Kalyazin 57°13'22" N 37°54'01" E
Pushchino 54°49'00" N 37°40'00" E
Zelenchukskaya 43°49'53" N 41°35'32" E
Espagne Yebes 40°31'27" N 03°05'22" W
Robledo 40°25'38" N 04°14'57" W
Suisse Bleien 47°20’26" N 08°06’44" E
Suede Onsala 57°23’45" N 11°55’35" E
Royaume-Uni Cambridge 52°09'59" N 00°02'20" E
Darnhall 53°09'22" N 02°32'03" W
Jodrell Bank 53°14'10" N 02°18'26" W
Knockin 52°47'24" N 02°59'45" W
Pickmere 53°17'18" N 02°26'38" W
INSTRUCTIONS DE SÉCURITÉ 1
11
OPTIWAVE 1400 C
www.krohne.com
07/2018 - 4007046401 - MA OPTIWAVE1400 R01 fr
1.4.2 États-Unis et Canada
Ce transmetteur de niveau est homologué pour être utilisé en dehors de réservoirs métalliques.
INFORMATION!
Les appareils LPR (Level Probing Radar)
LPR (Level Probing Radar)LPR (Level Probing Radar)
LPR (Level Probing Radar) mesurent le niveau en extérieur ou dans des espaces
clos (réservoir métallique, etc.). Les appareils TLPR (Tank Level Probing Radar)
TLPR (Tank Level Probing Radar)TLPR (Tank Level Probing Radar)
TLPR (Tank Level Probing Radar) mesurent le
niveau dans les espaces clos uniquement.
Pour de plus amples informations sur le code de commande, se référer à <lien>.
Type d'antenne Code de commande
Drop PP / DN100 (4¨)VFDGxxxxxxxxxxxxxAxxx...
NOTES LÉGALES !
FCC
FCCFCC
FCC
Ce matériel est conforme à la Partie 15 des règlements du FCC. Son utilisation est soumise aux
deux conditions suivantes :
1. Cet appareil ne doit pas provoquer de brouillage radioélectrique, et
2. il doit tolérer les interférences, y compris celles pouvant causer un dysfonctionnement.
Toute modification apportée à ce matériel sans l'accord exprès du fabricant peut annuler les
autorisations FCC d'utilisation de ce matériel.
Ce matériel a été testé et jugé conforme aux limites pour un appareil numérique de classe B,
conformément à la partie 15 des réglementations FCC. Ces limites sont conçues pour fournir
une protection raisonnable contre le brouillage radioélectrique dans une installation
résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radio électrique (RF)
et, en cas d'installation et d'utilisation non-conformes aux instructions, peut provoquer des
interférences dans les communications radio. Cependant, il n'est pas garanti que des
interférences ne se produiront pas dans une installation particulière. Si ce matériel provoque
des interférences gênantes pour la réception radio ou télévision, ce qui peut être déterminé en
mettant l'appareil hors tension, puis de nouveau sous tension, l'utilisateur est invité à essayer
d'éliminer les interférences par une ou plusieurs des mesures suivantes :
•
Réorienter ou déplacer l'antenne de réception.
•
Accroître la distance entre le matériel et le récepteur.
•
Brancher le matériel dans une prise sur un circuit différent de celui sur lequel est branché le
récepteur.
•
Demander l'aide d'un revendeur ou d'un technicien radio/TV expérimenté.
1 INSTRUCTIONS DE SÉCURITÉ
12
OPTIWAVE 1400 C
www.krohne.com
07/2018 - 4007046401 - MA OPTIWAVE1400 R01 fr
NOTES LÉGALES !
IC
ICIC
IC
Cet appareil est conforme aux normes CNR dispensées de licence d'Industrie Canada.
Son utilisation est soumise aux conditions suivantes :
1. Cet appareil ne doit pas provoquer de brouillage radioélectrique, et
2. il doit tolérer les interférences, y compris celles pouvant causer un dysfonctionnement.
Cet appareil et le manuel de référence sont conformes aux exigences de CNR-Gen. Son
utilisation est soumise aux conditions suivantes :
1. Le montage de l'appareil LPR/TLPR doit être effectué par des installateurs qualifiés, en stricte
conformité avec les instructions du fabricant.
2. L'utilisation de cet appareil repose sur une base
«
sans interférence, sans protection
»
. Autre-
ment dit, l'utilisateur doit accepter le fonctionnement d'un radar de forte puissance dans la
même bande de fréquence pouvant interférer avec ou endommager le présent appareil. Ce-
pendant, les appareils interférant avec les principales opérations soumises à licence devront
être démontés aux frais de l'utilisateur.
3. L'appareil TLPR doit être monté et utilisé dans un
conteneur complètement fermé, afin d'éviter
des émissions RF, qui pourraient
sinon entraîner des interférences pour la navigation aérienne.
4. Appareils LPR
: veiller à orienter l'antenne d'émission vers le bas
et à réaliser l'installation sur
des emplacements fixes uniquement.
L'installateur
/ utilisateur de cet appareil
doit veiller à ce qu'il soit au moins à 10
km de
l'Observatoire fédéral de radioastrophysique (OFR), près
de Penticton, en Colombie-Britannique.
Les coordonnées de l'OFR sont 49
°
19'15" N en latitude et 119
°
37'12" W
en longitude.
Pour les
appareils ne respectant
pas cette distance de 10
km (ceux par exemple
de la vallée de
l'Okanagan, en Colombie-Britannique) l'installateur
/ l'utilisateur doit se concerter avec
le
directeur de l'OFR, et obtenir son accord
écrit, avant que l'équipement ne
puisse être monté ou
utilisé. Le directeur de l'OFR
peut être contacté au 250-497-2300 (tél.) ou
au 250-497-2355
(fax).
On pourra, à titre d'alternative, contacter
le Responsable
«
Normes réglementaires d'Industrie
Canada
»
(Manager, Regulatory Standards, Industry Canada).
La dénomination marketing de produit (PMN = Product Marketing Name) de cet appareil est
« Optiwave Water ».
INSTRUCTIONS DE SÉCURITÉ 1
13
OPTIWAVE 1400 C
www.krohne.com
07/2018 - 4007046401 - MA OPTIWAVE1400 R01 fr

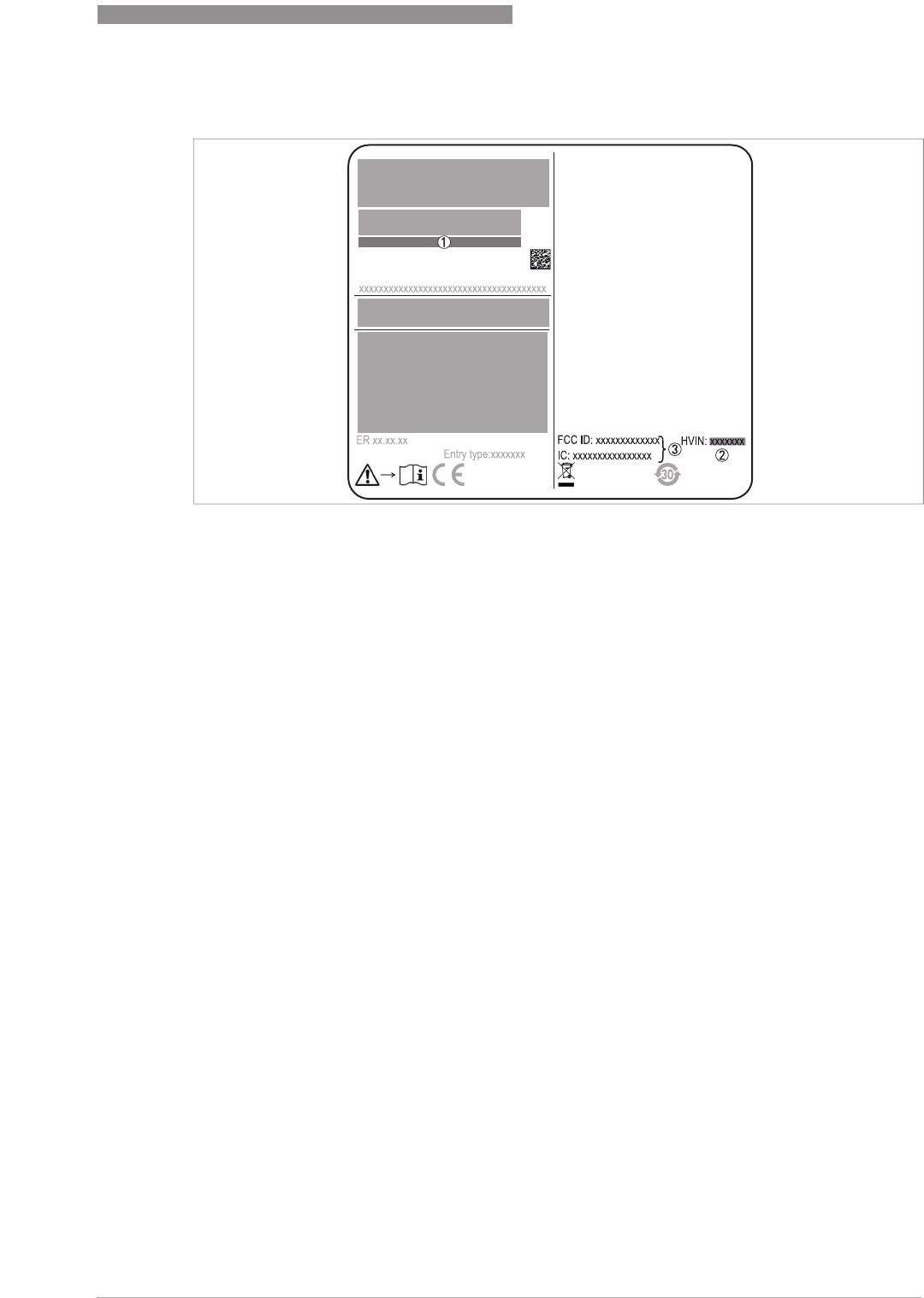

Figure 1-2: États-Unis et Canada : Informations d'homologation radio figurant sur la plaque signalétique
1 Codification (définie à la commande). Pour de plus amples informations, se référer à <lien>.
2 HVIN (Hardware Version Identification Number). Ce numéro donne la fréquence du signal radar (24G = 24 GHz), l'em-
placement de l'appareil (L=LPR) et le type de convertisseur de mesure (compact (C)).
Appareil LPR : HVIN: 24G14-L-C
3 Numéros FCC et IC
Appareil LPR : FCC-ID: Q6BFMCW24G14L, numéro IC : 1991D-FMCW24G14L
S/N: xxxxxxxxxxxxxxxxxxx
Manufacturing date: YYYY-MM-DD
Tag No:
