www.kaercher.com

BRC 30/15 C

59622110 03/12

Deutsch 3

English 10

Français 17

Italiano 25

Nederlands 33

Español 40

Português 47

Dansk 54

Norsk 61

Svenska 68

Suomi 75

Ελληνικά 82

Türkçe 90

Русский 97

Magyar 105

Čeština 112

Slovenščina 119

Polski 126

Româneşte 133

Slovenčina 140

Hrvatski 147

Srpski 154

Български 161

Eesti 169

Latviešu 176

Lietuviškai 183

Українська 190

Deutsch

– 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpa-

ckungen nicht in den Hausmüll, sondern

führen Sie diese einer Wiederverwertung

zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten.

Bitte entsorgen Sie Altgeräte deshalb über

geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

www.kaercher.de/REACH

Vor erster Inbetriebnahme Sicherheitshin-

weise Nr. 5.956-251 unbedingt lesen!

Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Dieses Gerät ist bestimmt zur gewerbli-

chen Verwendung als Naßreinigungsgerät

für Teppichböden entsprechend den in die-

ser Bedienungsanleitung sowie der beilie-

genden Broschüre Sicherheitshinweise für

Bürstenreinigungsgeräte und Sprühextrak-

tionsgeräte angegebenen Beschreibungen

und Sicherheitshinweisen.

Das Gerät sprüht Reinigungslösung aus

dem Frischwassertank auf den zu reinigen-

den Teppich, arbeitet die Reinigungslö-

sung mit einer Bürstenwalze ein und saugt

Schmutz und verbrauchte Reinigungslö-

sung in den Schmutzwassertank.

Bei Bedarf kann ein Zubehörwerkzeug

(z.B. eine Handdüse) angeschlossen wer-

den.

Inhaltsverzeichnis

Umweltschutz. . . . . . . . . . . DE . . .1

Sicherheitshinweise . . . . . . DE . . .1

Bestimmungsgemäße Verwen-

dung . . . . . . . . . . . . . . . . . . DE . . .1

Funktion . . . . . . . . . . . . . . . DE . . .1

Bedienelemente . . . . . . . . . DE . . .2

Inbetriebnahme . . . . . . . . . DE . . .2

Bedienung . . . . . . . . . . . . . DE . . .3

Außerbetriebnahme . . . . . . DE . . .4

Transport . . . . . . . . . . . . . . DE . . .4

Lagerung . . . . . . . . . . . . . . DE . . .4

Pflege und Wartung . . . . . . DE . . .4

Störungshilfe . . . . . . . . . . . DE . . .5

Technische Daten . . . . . . . DE . . .6

EG-Konformitätserklärung . DE . . .7

Ersatzteile . . . . . . . . . . . . . DE . . .7

Garantie . . . . . . . . . . . . . . . DE . . .7

Umweltschutz

Sicherheitshinweise

Symbole in der Betriebsanleitung

Bestimmungsgemäße Ver-

wendung

Funktion

3DE

– 2

1 Schubbügel

2 Taste Reinigungslösung

3 Dom

4 Schmutzwassertank

5 Verriegelung Dom

6 Frischwassertank

7 Saugbalken

8 Reinigungskopf

9 Arretierung Schubbügel

10 Schraube Reinigungskopf

11 Kupplung Reinigungsmittelschlauch

12 Ablassschlauch Frischwasser

13 Saugschlauch

14 Bedienfeld

1 Sicherung Bürstenantrieb

2 Sicherung Saugturbine

3 Geräteschalter

A Normalbetrieb

B OFF – Gerät ist ausgeschaltet.

C Betrieb mit Handdüse

Verriegelung Dom nach vorne schwen-

ken.

Schmutzwassertank abheben und zur

Seite stellen.

Frischwassertank mit heißem Wasser

(maximal 60°C) füllen (Fassungsver-

mögen 15 Liter).

Reinigungsmittel einfüllen.

Für weitere Informationen bitte Produktin-

formationsblatt und DIN-Sicherheitsdaten-

blatt des entsprechenden

Reinigungsmittels anfordern.

몇Warnung

Gesundheitsgefahr, Beschädigungsgefahr.

Alle Hinweise, die den verwendeten Reini-

gungsmitteln beigegeben sind beachten.

Zur Schonung der Umwelt sparsam mit

Reinigungsmitteln umgehen.

Schmutzwassertank wieder auf das

Gerät setzen.

Dom auf den Schmutzwassertank auf-

setzen und ausrichten.

Verriegelung Dom nach hinten schwen-

ken.

Bedienelemente Bedienfeld

Inbetriebnahme

Teppichreinigung RM 764 flüssig

Entschäumung RM 761

4 DE

– 3

Vor der Reinigung losen Schmutz mit

einem Staubsauger absaugen.

Arretierung Schubbügel nach außen

schwenken, gewünschte Schubbügel-

höhe einstellen und Arretierung wieder

schließen.

Netzstecker in Steckdose stecken.

Vorsicht

Beschädigungsgefahr. Zu reinigenden Ge-

genstand vor dem Einsatz des Gerätes an

unauffälliger Stelle auf Farbechtheit und

Wasserbeständigkeit überprüfen.

Gefahr

Gefahr durch elektrischen Schlag.

Netzkabel nicht mit der rotierenden Bürste/

dem rotierenden Pad in Berührung kom-

men lassen.

Geräteschalter auf Normalbetrieb stel-

len - Saugturbine und Bürstenantrieb

starten.

Zum Aufsprühen von Reinigungslösung

die Taste Reinigungslösung am Schub-

bügel betätigen.

Die zu reinigende Fläche in überlap-

penden Bahnen überfahren. Dabei das

Gerät rückwärts ziehen (nicht schie-

ben).

Ist der Schmutzwassertank zu 3/4 voll,

Geräteschalter auf „OFF“ stellen.

Verriegelung Dom nach vorne schwen-

ken.

Schmutzwassertank vom Gerät abhe-

ben und leeren.

몇Warnung

Örtliche Vorschriften zur Abwasserbehand-

lung beachten.

Hinweis

Ist der Schmutzwassertank überfüllt, läuft

Schmutzwasser auf den Teppich zurück,

wenn das Gerät ausgeschaltet wird.

Es dürfen nur Zubehör und Ersatzteile ver-

wendet werden, die vom Hersteller freige-

geben sind. Original-Zubehör und Original-

Ersatzteile bieten die Gewähr dafür, dass

das Gerät sicher und störungsfrei betrieben

werden kann.

Beiliegenden Adapter mit dem Reini-

gungsmittelschlauch des Zubehörwerk-

zeugs verbinden.

Saugschlauch aus dem Dom heraus-

ziehen.

Saugschlauch des Zubehörwerkzeugs

anstelle des Saugschlauchs in den

Dom einstecken.

Kupplung des Reinigungsmittel-

schlauchs am Gerät mit dem Rein-

gunsmittelschlauch des

Zubehörwerkzeugs verbinden.

Geräteschalter auf Betrieb mit Handdü-

se stellen - die Saugturbine startet.

Zum Auftragen von Reinigungslösung

den Hebel am Zubehörwerkzeug betäti-

gen.

Wichtig

Beim Ausstecken des Zubehörwerkzeugs

muss der Adapter vom Gerät entfernt wer-

den damit der Wasserausgang am Gerät

geschlossen wird.

Empfehlung: Adapter am Schlauch des Zu-

behörwerkzeugs lassen.

Bedienung

Schmutzwassertank entleeren

Betrieb mit Zubehörwerkzeug

5DE

– 4

–Stark verschmutzte Stellen vorab ein-

sprühen und die Reinigungslösung 5

bis 10 Minuten einwirken lassen.

–Immer vom Licht zum Schatten (vom

Fenster zur Tür) arbeiten.

–Immer von der gereinigten zur nicht ge-

reinigten Fläche arbeiten.

–Je empfindlicher der Belag (Orientbrü-

cken, Berber, Polsterstoff) desto niedri-

gere Reinigungsmittelkonzentration

einsetzen.

–Teppichboden mit Juterücken kann bei

zu nasser Arbeit schrumpfen und farb-

lich ausbluten.

–Hochflorige Teppiche nach der Reini-

gung im nassen Zustand in Florrichtung

aufbürsten (z.B. mit Florbesen oder

Schrubber).

–Gereinigte Fläche zur Vermeidung von

Druckstellen oder Rostflecken erst

nach der Abtrocknung begehen oder

mit Möbeln bestellen.

–Bei der Reinigung von vorher schampo-

nierten Teppichböden entsteht Schaum

im Schmutzwasserbehälter. In diesem

Fall Schaum ex RM 761 in den

Schmutzwasserbehälter geben.

Geräteschalter auf „OFF“ stellen.

Schmutzwassertank entleeren.

Ablassschlauch Frischwasser vom

Schlauchnippel abziehen und Reini-

gungslösung ablassen.

Frischwassertank mit ca. 2 Liter heißem

Wasser (maximal 60°C) füllen und

Sprühsystem durch Betätigen der Taste

Reinigungslösung durchspülen.

Netzstecker aus der Steckdose ziehen.

Ablassschlauch Frischwasser vom

Schlauchnippel abziehen und Reini-

gungslösung ablassen.

Siebe am Frischwassertank und im

Dom reinigen.

Schmutzwassertank mit klarem Wasser

ausspülen.

Gerät nach hinten kippen und Reini-

gungskopf und Saugbalken säubern.

Bei Frostgefahr:



Frisch- und Schmutzwassertank entleeren.

Gerät in einem frostgeschützten Raum

abstellen.

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

Gerät am Schubbügel schieben.

Beim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

Vorsicht

Verletzungs- und Beschädigungsgefahr! Ge-

wicht des Gerätes bei Lagerung beachten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.

Gefahr

Verletzungsgefahr durch elektrischen

Schlag.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Netzstecker ziehen.

Netzkabel, Verlängerungskabel und

Schläuche vor jeder Inbetriebnahme

auf Beschädigung prüfen.

Sprühbild der Düse prüfen.

Vorsicht

Beschädigungsgefahr. Verstopfte Düse nie

mit Draht oder einer Nadel reinigen son-

dern mit heißem Wasser spülen (siehe

„Störungshilfe“)

Reinigungstipps

Außerbetriebnahme

Gerät reinigen

Frostschutz

Transport

Lagerung

Pflege und Wartung

Wartungsintervalle

Täglich vor Gebrauch

6 DE

– 5

Schläuche und Dichtungen auf Beschä-

digung prüfen. Defekte Teile durch den

Kundendienst ersetzen lassen.

Bürste auf Verschleiß prüfen, bei Be-

darf austauschen.

Die Bürsten sind verschlissen, wenn die

Borsten die gleiche Länge wie die gel-

ben Indikatorborsten besitzen.

Frischwassertank und Schmutzwasser-

tank entleeren.

Gerät nach hinten kippen und auf dem

Schubbügel ablegen.

Schrauben Reinigungskopf links und

rechts herausschrauben.

Reinigungskopf abnehmen.

1 Düse

2 Halteclip

3 Schlauchschelle

Halteclip seitlich abziehen.

Düse nach hinten aus dem Halteblech

ziehen.

Schlauchschelle öffnen und Düse vom

Schlauch abziehen.

Neue Düse in den Schlauch einste-

cken.

In umgekehrter Reihenfolge wieder ein-

bauen.

Hinweis

Beim Einsetzen der Düse in das Halteblech

auf richtige Ausrichtung der Düse achten.

Frischwassertank und Schmutzwasser-

tank entleeren.

Gerät nach hinten kippen und auf dem

Schubbügel ablegen.

Schrauben Reinigungskopf links und

rechts herausschrauben.

Reinigungskopf abnehmen.

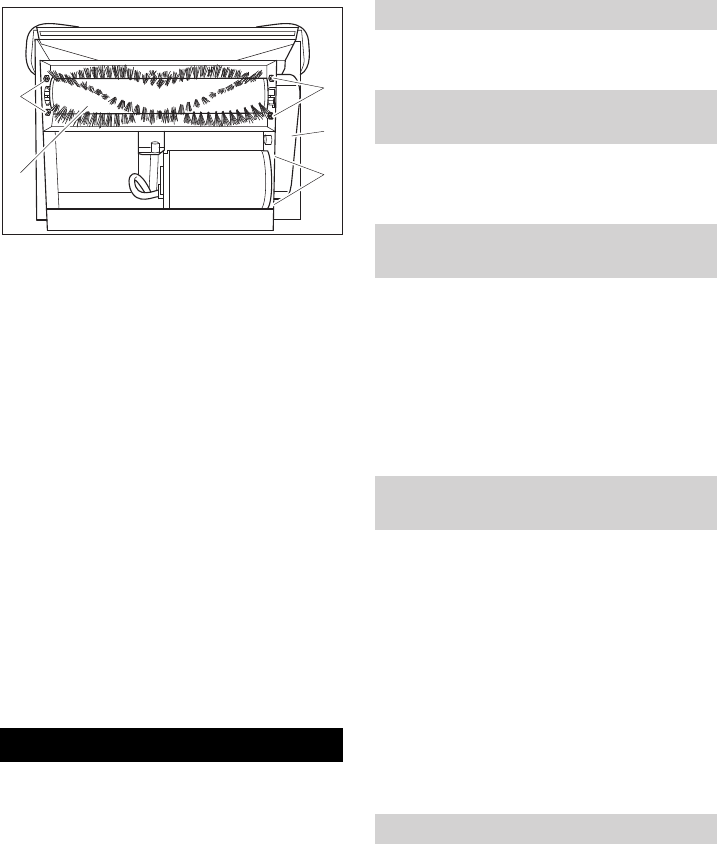

1 Bürstenwalze

2 Schrauben Bürstenlagerung

3 Abdeckung Zahnriemen

4 Muttern Motorbefestigung

Schraube der Abdeckung Zahnriemen

herausdrehen und Abdeckung abneh-

men.

Muttern der Motorbefestigung lösen

und Motor zur Bürste schieben.

Zahnriemen abnehmen.

Gewindestift der Zahnriemenscheibe

an der Bürste lösen und Zahnriemen-

scheibe abnehmen.

Schrauben der Bürstenlager heraus-

drehen und Lager von der Bürstenwelle

abziehen.

Antriebsende der Bürstenwalze aus

dem Gehäuse heben und Gegenseite

aus dem Lager ziehen.

Neue Bürste in Umgekehrter Reihenfol-

ge einbauen.

Gefahr

Verletzungsgefahr durch elektrischen

Schlag.

Vor allen Arbeiten am Gerät, Gerät aus-

schalten und Netzstecker ziehen.

Alle 25 Betriebsstunden

Wartungsarbeiten

Düse wechseln

Bürste wechseln

Störungshilfe

7DE

– 6

Elektrische Bauteile nur vom autorisierten

Kundendienst prüfen und reparieren las-

sen.

Bei Störungen, die in diesem Kapitel nicht

genannt sind, im Zweifelsfall und bei aus-

drücklichem Hinweis einen autorisierten

Kundendienst aufsuchen.

Netzstecker einstecken.

Gebäudesicherung prüfen.

Sicherung Saugturbine auf dem Be-

dienfeld zurücksetzen.

Saugbalken reinigen.

Dichtung am Dom prüfen, reinigen oder

ersetzen.

Schmutzwassertank leeren.

Saugschlauch korrekt am Dom einste-

cken.

Saugschlauch auf Beschädigung prü-

fen.

Geräteschalter auf Normalbetrieb stel-

len.

Frischwassertank mit heißem Wasser

(maximal 60°C) füllen und Düse spülen.

Gegebenenfalls Düse wechseln (siehe

„Wartungsarbeiten/Düse wechseln“).

Frischwassertank auffüllen.

Sieb im Frischwassertank reinigen.

Geräteschalter auf Normalbetrieb stel-

len.

Sicherung Bürstenantrieb auf dem Be-

dienfeld zurücksetzen.

Antriebsriemen prüfen, bei Bedarf er-

setzen.

Abgenützte Düse durch neue Düse er-

setzen (siehe „Wartungsarbeiten/Düse

wechseln“).

Gerät funktioniert nicht

Saugturbine läuft nicht

Ungenügende Saugleistung

Kein Wasseraustritt an der Düse

Bürste dreht sich nicht

Teppich wird zu nass

Technische Daten

Leistung

Nennspannung V/Hz 220...240

/ 1~50

Schutzart IPX4

Mittlere Leistungsauf-

nahme

W 1300

Saugmotorleistung W 1130

Bürstmotorleistung W 76

Reinigungsbürsten

Arbeitsbreite mm 260

Bürstendurchmesser mm 65

Bürstendrehzahl 1/min 1650

Druck Reinigungsmit-

telpumpe

MPa 0,4

Fördermenge Reini-

gungsmittelpumpe

l/min 1,4

max. Wassertempe-

ratur

°C 60

Saugen

Saugleistung, Luft-

menge

l/s 46

Saugleistung, Unter-

druck

kPa 30,2

Maße und Gewichte

Theoretische Flä-

chenleistung

m²/h 100

Volumen Frisch-/

Schmutzwassertank

l 15/17

Länge mm 920

Breite mm 360

Höhe mm 750

Typisches Betriebs-

gewicht

kg 52

Geräuschemission

Schalldruckpegel

(EN 60704-1)

dB(A)

Gerätevibrationen

Schwingungsge-

samtwert (ISO 5349)

m/s² 1,7

8 DE

– 7

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Dokumentationsbevollmächtigter:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

–Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende

der Betriebsanleitung.

–Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

EG-Konformitätserklärung

Produkt: Sprühextraktionsgerät

Typ: 1.008-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Angewandte nationale Normen

CEO Head of Approbation

Ersatzteile

Garantie

9DE

English

– 1

Please read and comply with

these original instructions prior

to the initial operation of your appliance and

store them for later use or subsequent own-

ers.

The packaging material can be recy-

cled. Please do not place the pack-

aging into the ordinary refuse for disposal,

but arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of

old appliances. Please dispose your old ap-

pliances using appropriate collection sys-

tems.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

www.kaercher.com/REACH

Before first start-up it is definitely necessary

to read the safety indications Nr. 5.956-

251!

Danger

Immediate danger that can cause severe

injury or even death.

몇Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

This appliance is intended for commercial

use as a wet cleaning appliance for carpets

as depicted in these operating instructions

as well as in the descriptions and safety

notes in the enclosed brochure "Safety indi-

cations for brush cleaning appliances and

spray extraction appliances".

The applicance sprays cleaning solution

from the fresh water tank onto the carpet to

be cleaned, works the detergent into the

carpet with a brush roller and vacuums the

dirt and used detergent into the waste wa-

ter reservoir.

If required, an accessorz (such as a hand

nozzle) can be attached..

Contents

Environmental protection . . EN . . .1

Safety instructions . . . . . . . EN . . .1

Proper use . . . . . . . . . . . . . EN . . .1

Function . . . . . . . . . . . . . . . EN . . .1

Control elements . . . . . . . . EN . . .2

Start up. . . . . . . . . . . . . . . . EN . . .2

Operation . . . . . . . . . . . . . . EN . . .3

Shutting down . . . . . . . . . . EN . . .4

Transport . . . . . . . . . . . . . . EN . . .4

Storage. . . . . . . . . . . . . . . . EN . . .4

Maintenance and care . . . . EN . . .4

Troubleshooting . . . . . . . . . EN . . .5

Technical specifications . . . EN . . .6

EC Declaration of Conformity EN . . .7

Spare parts. . . . . . . . . . . . . EN . . .7

Warranty. . . . . . . . . . . . . . . EN . . .7

Environmental protection

Safety instructions

Symbols in the operating instruc-

tions

Proper use

Function

10 EN

– 2

1 Push handle

2 Key detergent solution

3 Dome

4 Dirt water reservoir

5 Dome lock

6 Fresh water tank

7 Vacuum bar

8 Cleaning head

9 Lock of pushing handle

10 Cleaning head screw

11 Detergent hose coupling

12 Drainage hose for fresh water

13 Suction hose

14 Operating field

1 Fuse for brush drive

2 Fuse for suction turbine

3 Power switch

A Normal operation

B OFF - Appliance is switched off.

C Operation with hand nozzle

Swivel the domelock to the front.

Lift up the waste water reservoir and put

it aside.

Fill the fresh water tank with hot water

(max. 60°C, capacity 15 liters).

Pour in detergent.

If you require further information please re-

quest the product information sheet and the

DIN safety data sheet for the respective

cleaning agent.

몇Warning

Health risk, risk of damage. Observe all in-

dications on the detergent used.

For considerate treatment of the environ-

ment use detergent economically.

Insert the waste water container back

onto the appliance.

Replace the lid of the waste water res-

ervoir and align it.

Swivel the dome lock to the rear.

Control elements Operating field

Start up

Carpet cleaning RM 764 liquid

Defoaming RM 761

11EN

– 3

Vacuum loose dirt with a vacuum clean-

er prior to cleaning.

Swivel the pushing handle lock to the

outside, set the desired pushing handle

height and close the lock.

Insert the mains plug into the socket.

Caution

Risk of damage. Check the object to be

cleaned prior to using the appliance in an

inconspicuous place for colour fastness

and water resistance.

Danger

Risk of electric shock.

Do not let the mains cable come in contact

with the rotating brushes or rotating pads.

Set the appliance switch to normal op-

eration - start the suction turbine and

the brush drive.

Use the detergent solution key on the

push bow to spray on detergent solu-

tion.

Run across the surface to be cleaned in

overlapping paths. Pull the appliance

backwards during this procedure (do

not push).

If the waste water reservoir is filled to 3/

4 of its capacity, switch the appliance

switch to "OFF".

Swivel the domelock to the front.

Lift the waste water reservoir off the ap-

pliance and empty it.

몇Warning

Please observe the local provisions regard-

ing the wastewater treatment.

Note

If the waste water reservoir is full, dirty wa-

ter will flow back onto the carpet, as soon

as the appliance is switched off.

Only use accessories and spare parts

which have been approved by the manu-

facturer. The exclusive use of original ac-

cessories and original spare parts ensures

that the appliance can be operated safely

and trouble free.

Connect the provided adapter to the de-

tergent hose of the accessory tools.

Pull the suction hose out of the dome.

Insert the suction hose of the accessory

tool into the dome instead of the suction

hose.

Connect the coupling of the detergent

hose on the appliance to the detergent

hose of the accessory tool.

Set the appliance switch to operation

with manual nozzle - the suction turbine

will start.

Use the lever on the accessory tool to

spray on detergent solution.

Important

When unplugging the accessory tools, the

adapter must be removed from the appli-

ance, so that the water output on the appli-

ance is closed.

Recommendation: Leave the adapter on

the hose of the accessory tool.

Operation

Emptying the Dirt Water Reservoir

Operation with accessory tools

12 EN

– 4

–Highly soiled spots should be

presoaked and the detergent solution

should soak 5 to 10 minutes.

–Always work from the light to the shade

(from the window to the door).

–Always work from the cleaned to the un-

cleaned surface.

–The more sensitive the surface (oriental

rugs, berbers, upholstery material) the

lower the cleaning solution concentra-

tion should be.

–Rugs with jute backing can shrink if too

much water is used and can bleed col-

ours.

–Brush high-fiber rugs in the direction of

the weave after cleaning (using a fiber

brush or a scrubber).

–Do not step on cleaned surfaces until

they have dried and do not place furni-

ture on them to avoid pressure spots or

rust stains.

–When cleaning previously shampooed

carpets, foam will be generated in the

dirt water reservoir. In such a case add

Foam ex RM 761 to the dirt water reser-

voir.

Set the appliance switch to "OFF".

Empty the dirt water reservoir.

Pull the drain hose for the fresh water

off the hose nipple an drain the deter-

gent solution.

Fill the fresh water tank with approx. 2

liters of hot water (max. 60°C) and flush

the spray system by pressing the deter-

gent solution key.

Disconnect the mains plug from the

socket.

Pull the drain hose for the fresh water

off the hose nipple an drain the deter-

gent solution.

Clean the sieves on the fresh water

tank and inside the dome.

Rinse the dirt water tank with clear wa-

ter.

Tilt the appliance backwards and clean

the cleaning head and the vacuum bar..

In case of danger of frost:

Empty the fresh and dirt water reser-

voirs.

Store the appliance in a frost-protected

room.

Caution

Risk of injury and damage! Observe the

weight of the appliance when you transport

it.

Use the pushing handle to push the ap-

pliance.

When transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

Caution

Risk of injury and damage! Note the weight

of the appliance in case of storage.

This appliance must only be stored in inte-

rior rooms.

Danger

Danger of injury by electric shock.

First pull out the plug from the mains before

carrying out any tasks on the machine.

Check high power cable, extension ca-

bles and hoses for damage every time

before use.

Check spray pattern of the nozzle.

Caution

Risk of damage. Never use a wire or a nee-

dle to clear plugged nozzles, but rinse them

with hot water (see "Troubleshooting").

Cleaning tips

Shutting down

Cleaning the device

Frost protection

Transport

Storage

Maintenance and care

Maintenance intervals

Daily before use

13EN

– 5

Check hoses and seals to see if there

are damages. Have defective parts re-

placed by Customer Service.

Check the brushes for wear, replace if

required.

The brushes are considered worn, if the

bristles have the same length as the

yellow indicator bristles.

Empty the fresh water tank and waste

water reservoir.

Tilt the appliance backward and store it

on the pushing handle.

Unscrew and remove the left and right

screws on the cleaning head.

Remove the cleaning head.

1 Nozzle

2 Fastening clip

3 Hose clip

Pull the fastener clip off to the side.

Pull the nozzle backwards out of the

support plate.

Open the hose clip and pull the nozzle

off the hose.

Insert the new nozzle into the hose.

Assemble it back in the reverse se-

quence.

Note

When inserting the nozzle into the support

plate, watch for the correct alignement of

the nozzle.

Empty the fresh water tank and waste

water reservoir.

Tilt the appliance backward and store it

on the pushing handle.

Unscrew and remove the left and right

screws on the cleaning head.

Remove the cleaning head.

1 Brush roller

2 Brush storage screws

3 Toothed belt cover

4 Motor attachment nuts

Loosen the screw on the toothed belt

cover screw and remove the cover.

Unscrew the nuts on the motor attach-

ment and slide the motor to the brush.

Remove the toothed belt.

Loosen the threaded pin of the toothed

gear pulley on the brush and remove

the toothed gear belt.

Unscrew the screws of the brush bear-

ings and pull the bearings from the

brush shaft.

Lift the drive end of the brush roller out

of the housing and pull the opposite

side out of the bearing.

Install the new brush in reverse order.

Danger

Danger of injury by electric shock.

First pull out the plug from the mains before

carrying out any tasks on the machine.

Every 25 operating hours

Maintenance Works

Replace the nozzle

Exchanging the brush

Troubleshooting

14 EN

– 6

Get the electrical components checked and

repaired only by authorised customer serv-

ice persons.

Contact an authorised customer service

person in case of problems not mentioned

in this chapter or if you are in doubt or when

you have been explicitly asked to do so.

Plug in the main plug.

Check facility fuse.

Reset the suction turbine fuse on the

control panel.

Clean the vacuum bar.

Check, clean or replace the seal on the

dome.

Empty the dirt water reservoir.

Insert the suction hose properly on the

dome.

Check the suction hose for damages.

Set the appliance switch to normal op-

eration.

Fill the fresh water tank with hot water

(max. 60°C) and rinse the nozzle. Re-

place the nozzle as applicable (see

"Maintenance task/replace nozzle").

Fill up fresh water reservoir.

Clean the sieve in the fresh water reser-

voir.

Set the appliance switch to normal op-

eration.

Reset the brush drive fuse on the con-

trol panel.

Check the drive belt, replace if required.

Replace the worn nozzle with a new

one (see "Maintenance task/replace

nozzle").

Appliance is not working

Suction turbine does not run

Insufficient vacuum performance

No water exiting from nozzle

Brush does not turn

Carpet gets too wet

Technical specifications

Power

Nominal voltage V/Hz 220...240

/ 1~50

Type of protection IPX4

Average power con-

sumption

W 1300

Suction engine out-

put

W 1130

Brush engine output W 76

Cleaning brushes

Working width mm 260

Brush diameter mm 65

Brush speed 1/min 1650

Detergent pump

pressure

MPa 0,4

Detergent pump flow

rate

I/min 1,4

Max. water tempera-

ture

°C 60

Vacuuming

Cleaning power, air

quantity

l/s 46

Cleaning power, neg-

ative pressure

kPa 30,2

Dimensions and weights

Theoretical surface

cleaning perform-

ance

m²/h 100

Fresh/dirt water res-

ervoir volume

l 15/17

Length mm 920

Width mm 360

Height mm 750

Typical operating

weight

kg 52

Noise emission

Sound pressure level

(EN 60704-1)

dB(A)

Machine vibrations

Vibration total value

(ISO 5349)

m/s² 1,7

15EN

– 7

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Authorised Documentation Representative

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and trouble free.

–At the end of the operating instructions

you will find a selected list of spare parts

that are often required.

–For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

EC Declaration of Conformity

Product: Spray extraction device

Type: 1.008-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

Applied harmonized standards

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Applied national standards

CEO Head of Approbation

Spare parts

Warranty

16 EN

Français

– 1

Lire ces notice originale avant la

première utilisation de votre ap-

pareil, se comporter selon ce qu'elles re-

quièrent et les conserver pour une

utilisation ultérieure ou pour le propriétaire

futur.

Les matériaux constitutifs de l’em-

ballage sont recyclables. Ne pas je-

ter les emballages dans les ordures

ménagères, mais les remettre à un sys-

tème de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un

système de recyclage. Pour cette raison,

utilisez des systèmes de collecte adéquats

afin d'éliminer les appareils usés.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

www.kaercher.com/REACH

Lire impérativement la consigne de sécuri-

té No. 5.956-251 avant la première mise en

service !

Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des bles-

sures corporelles graves.

몇Avertissement

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

Cet appareil est destiné à une utilisation

professionnelle comme appareil de lavage

humide pour les moquettes dans le respect

des descriptions et consignes de sécurité

de ces instructions de service ainsi que de

la brochure pour les appareils de nettoyage

à brosse et les aspirateurs eau-poussières.

L'appareil pulvérise une solution de net-

toyage depuis le réservoir d'eau propre sur

le tapis à nettoyer, fait pénétrer ladite solu-

tion avec une brosse rotative et aspire sa-

lissures et solution de nettoyage

consommée dans le réservoir d'eau sale.

Si nécessaire, il est possible de raccorder

un outil accessoire (par ex. buse manuelle).

Table des matières

Protection de l’environnement FR . . .1

Consignes de sécurité . . . . FR . . .1

Utilisation conforme . . . . . . FR . . .1

Fonction . . . . . . . . . . . . . . . FR . . .1

Eléments de commande . . FR . . .2

Mise en service . . . . . . . . . FR . . .2

Utilisation . . . . . . . . . . . . . . FR . . .3

Mise hors service . . . . . . . . FR . . .4

Transport . . . . . . . . . . . . . . FR . . .4

Entreposage. . . . . . . . . . . . FR . . .4

Entretien et maintenance . . FR . . .4

Service de dépannage . . . . FR . . .6

Caractéristiques techniques FR . . .7

Déclaration de conformité CE FR . . .7

Pièces de rechange . . . . . . FR . . .8

Garantie . . . . . . . . . . . . . . . FR . . .8

Protection de l’environne-

ment

Consignes de sécurité

Symboles utilisés dans le mode

d'emploi

Utilisation conforme

Fonction

17FR

– 2

1 Guidon de poussée

2 Touche solution de nettoyage

3 Dôme

4 Réservoir d'eau sale

5 Verrouillage Dôme

6 Réservoir d'eau propre

7 Barre d'aspiration

8 Tête de nettoyage

9 Blocage guidon de poussée

10 Vis tête de nettoyage

11 Couplage flexible de détergent

12 Flexible de vidange d'eau propre

13 Flexible d’aspiration

14 Zone de commande

1 Fusible de l'entraînement de brosse

2 Fusible de la turbine d'aspiration

3 Interrupteur principal

A Régime normal

B OFF - Appareil est hors circuit

C Fonctionnement avec buse manuelle

Basculer le verrouillage du dôme vers

l'avant.

Soulever le réservoir d'eau sale et le

basculer sur le côté.

Remplir le réservoir d'eau sale à l'eau

chaude (maximum 60° C) (capacité 15

litres).

Remplir détergent.

Pour de plus amples informations, veuillez

demander le formulaire d'information pro-

duit et la fiche technique de sécurité DIN du

détergent concerné.

몇Avertissement

Risque sanitaire, risque d'endommage-

ment. Toutes les instructions qui sont

jointes aux détergents utilisés doivent être

respectées.

Respecter l'environnement en utilisant le

détergent avec parcimonie.

Remettre le réservoir d'eau sale sur

l'appareil.

Eléments de commande Zone de commande

Mise en service

Nettoyage de tapis Remplir avec

du RM 764

fluide

Démoussage RM 761

18 FR

– 3

Poser le dôme sur le réservoir d'eau

sale et l'orienter.

Basculer le verrouillage du dôme vers

l'arrière.

Aspirer les salissures non collées avec

un aspirateurs avant de procéder au

nettoyage.

Basculer le blocage de guidon de pous-

sée vers l'extérieur, régler la hauteur

désirée et refermer le blocage.

Brancher la fiche secteur dans une

prise de courant.

Attention

Risque d'endommagement. Contrôler l'ob-

jet à nettoyer avant la mise en oeuvre de

l'appareil à un endroit discret à la résis-

tance de la couleur et la résistance à l'eau.

Danger

Risque d'électrocution.

Veiller à ce que le câble secteur n'entre pas

en contact avec la brosse/le pad en rota-

tion.

Mettre l'interrupteur principal sur fonc-

tionnement normal - démarrer la turbine

d'aspiration et l'entraînement de

brosse.

Actionner la touche solution de net-

toyage sur l'étrier de poussée pour va-

poriser la solution de nettoyage.

Parcourir la surface à nettoyer en

bandes qui se chevauchent. Tirer ce

faisant l'appareil vers l'arrière (ne pas

pousser).

Si le réservoir d'eau sale est rempli aux

3/4, mettre l'interrupteur principal sur

"OFF".

Basculer le verrouillage du dôme vers

l'avant.

Soulever le réservoir d'eau sale de l'ap-

pareil et le vider.

몇Avertissement

Tenir compte des prescriptions locales

pour le traitement des eaux usées.

Remarque

Si le réservoir d'eau sale est trop rempli,

l'eau sale s'écoule sur le tapis quand l'ap-

pareil est hors service.

Utiliser uniquement des accessoires et des

pièces de rechange autorisés par le fabri-

cant. Des accessoires et des pièces de re-

change d’origine garantissent un

fonctionnement sûr et parfait de l’appareil.

Connecter l'Adaptateur joint avec le

flexible de nettoyage de l'outil acces-

soire.

Retirer le flexible d'aspiration du dôme.

Enficher le flexible d'aspiration de l'outil

accessoire au lieu du flexible d'aspira-

tion dans le dôme.

Connecter le couplage du flexible de

détergent sur l'appareil avec le flexible

de détergent de l'outil accessoire.

Mettre l'interrupteur principal sur fonc-

tionnement avec la buse manuelle et la

turbine d'aspiration démarre.

Actionner le levier sur l'outil accessoire

pour appliquer la solution de nettoyage.

Important

Lors du débranchement de l'outil acces-

soire, l'adaptateur doit être débranché de

l'appareil afin que la sortie d'eau sur l'appa-

reil puisse être connectée.

Recommandation : laisser l'adaptateur sur

le flexible de l'outil accessoire.

Utilisation

Vidange du réservoir d'eau sale

Fonctionnement avec outils acces-

soires

19FR

– 4

–Vaporiser sur les endroits fortement sa-

lis au préalable et laisser agir la solution

de nettoyage 5 à 10 minutes.

–Travailler toujours de la lumière vers

l'ombre (de la fenêtre vers la porte).

–Toujours travailler de la surface net-

toyée vers la surface à nettoyer.

–Plus le revêtement est sensible (ponts

orientaux, berbère, tissu de rembour-

rage), plus les concentrations de déter-

gent doivent être faibles.

–La moquette avec chanvre peut se ré-

tracter avec le travail humide et laisser

s'écouler de la teinte.

–Brosser les tapis à poils longs dans le

sens du poil après le nettoyage en état

humide (par ex. avec un balai-brosse

ou un balai à tapis).

–Ne parcourir ou disposer des meubles

sur la surface nettoyée qu'après le sé-

chage pour empêcher les points d'ap-

pui ou les tâches de rouille.

–Lors du nettoyage des moquettes

shampouinées au préalable, de la

mousse apparaît dans le réservoir

d'eau sale. Dans ce cas, ajouter de la

mousse ex RM 761 dans le réservoir

d'eau sale.

Mettre l'interrupteur principal sur "OFF".

Vidange du réservoir d'eau sale.

Retirer le flexible d'écoulement d'eau

propre du nipple du flexible et laisser

s'écouler la solution de nettoyage.

Remplir le réservoir d'eau propre d'env.

2 litres d'eau chaude (max. 60° C) et

rincer le système de vaporisation en ac-

tionnant la touche solution de net-

toyage.

Retirer la fiche secteur de la prise de

courant.

Retirer le flexible d'écoulement d'eau

propre du nipple du flexible et laisser

s'écouler la solution de nettoyage.

Nettoyer les filtres du réservoir d'eau

propre et du dôme.

Rincer le réservoir d'eau sale à l'eau

propre.

Basculer l'appareil vers l'arrière et net-

toyer la tête de nettoyage et les barres

d'aspiration.

En cas de risque de gel :

Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Déposer l'appareil dans une pièce à

l'abri du gel.

Attention

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

Pousser l'appareil au niveau du guidon

de poussée.

Sécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

Attention

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.

Danger

Risque d'électrocution.

Avant d'effectuer tout type de travaux sur

l'appareil, le mettre hors service et débran-

cher la fiche électrique.

Conseils de nettoyage

Mise hors service

Nettoyage de l’appareil

Protection antigel

Transport

Entreposage

Entretien et maintenance

20 FR

– 5

Contrôler un éventuel endommage-

ment du câble d'alimentation, de la ral-

longe et des flexibles avant chaque

mise en service.

Contrôler le cône de vaporisation de la

buse.

Attention

Risque d'endommagement. Ne jamais net-

toyer la buse bouchée avec un câble ou

une aiguille mais la rincer à l'eau chaude

(cf. "aide au défaut")

Contrôler l'endommagement des

flexibles et des joints. Faire remplacer

les pièces défectueuses par le service

après-vente.

Contrôler le degré d'usure de la brosse

et le cas échéant, la remplacer.

Les brosses sont usées lorsque les

crins ont la même longueur que les

crins indicateurs jaunes.

Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Basculer l'appareil en arrière et le poser

sur le guidon de poussée.

Dévisser les vis des têtes de nettoyage

gauche et droite.

Enlever la tête de nettoyage.

1 Buse

2 Clip de maintien

3 Collier de serrage

Retirer le clip de maintien par le côté.

Tirer la buse vers l'arrière hors de la tôle

de maintien.

Ouvrir le collier de serrage et retirer la

buse du flexible.

Enficher la nouvelle buse dans le

flexible.

Remonter en ordre inverse.

Remarque

Veiller à orienter correctement la buse lors

de sa mise en place dans la tôle de main-

tien.

Vider le réservoir d'eau propre et le ré-

servoir d'eau sale.

Basculer l'appareil en arrière et le poser

sur le guidon de poussée.

Dévisser les vis des têtes de nettoyage

gauche et droite.

Enlever la tête de nettoyage.

1 Rouleau de brosse

2 Vis suspension de la brosse

3 Recouvrement courroie dentée

4 Ecrous fixation du moteur

Dévisser la vis du recouvrement de

courroie dentée et retirer le recouvre-

ment.

Desserrer le écrous de la fixation du

moteur et pousser le moteur vers la

brosse.

Retirer la courroie dentée.

Desserrer la tige filetée de la poulie de

courroie dentée sur la brosse et retirer

la poulie de courroie dentée.

Fréquence de maintenance

Quotidiennement avant l'usage

Toutes les 25 heures de service

Travaux de maintenance

Remplacer la buse

Remplacer la brosse

21FR

– 6

Dévisser les vis du palier de brosse et

extraire le palier de l'arbre de la brosse.

Soulever l'extrémité de l'entraînement

de la brosse rotative et sortir le côté op-

posé du palier.

Monter la nouvelle brosse dans l'ordre

inverse.

Danger

Risque d'électrocution.

Avant d'effectuer tout type de travaux sur

l'appareil, le mettre hors service et débran-

cher la fiche électrique.

Seul le service après-vente autorisé est ha-

bilité à contrôler et réparer les composants

électriques.

S'il se produit des défauts qui ne sont pas

répertoriés dans ce chapitre, en cas de

doute ou si cela est explicitement indiqué,

s'adresser à un service après-vente autori-

sé.

Brancher la fiche secteur.

Contrôler le fusible du bâtiment.

Réinitialiser le fusible de turbine d'aspi-

ration sur le pupitre de commande.

Nettoyer la barre d'aspiration.

Contrôler le joint sur le dôme, le net-

toyer ou le remplacer.

Vider le réservoir d'eau sale.

Enficher correctement le flexible d'aspi-

ration sur le dôme.

Contrôler l'endommagement du flexible

d'aspiration.

Régler l'interrupteur principal sur fonc-

tionnement normal.

Remplir le réservoir d'eau sale à l'eau

chaude (maximum 60° C) et rincer la

buse. Remplacer si nécessaire la buse

(voir "travaux d'entretien/remplacer la

buse").

Remplir le réservoir d'eau propre.

Nettoyer le filtre dans le réservoir d'eau

propre.

Régler l'interrupteur principal sur fonc-

tionnement normal.

Réinitialiser le fusible d'entraînement

de brosses sur le pupitre de com-

mande.

Contrôler la courroie d'entraînement,

en cas de besoin la remplacer.

Remplacer la buse usée par une nou-

velle (voir "travaux d'entretien/rempla-

cer la buse").

Service de dépannage

L'appareil ne fonctionne pas

La turbine d'aspiration ne fonc-

tionne pas

Puissance d'aspiration insuffisante

Il ne sort pas d'eau à la buse

La brosse ne tourne pas

Le tapis est trop mouillé

22 FR

– 7

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Responsable de la documentation:

S. Reiser

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Winnenden, 2011/05/01

Caractéristiques techniques

Performances

Tension nominale V/Hz 220...240

/ 1~50

Type de protection IPX4

Puissance absorbée

moyenne

W 1300

Puissance du moteur

d'aspiration

W 1130

Puissance de moteur

de brosses

W76

Brosses de nettoyage

Largeur de travail mm 260

Diamètre des brosses

mm 65

Vitesse des brosses t/min 1650

Pression pompe de

nettoyage

MPa 0,4

Débit pompe à déter-

gent

l/min 1,4

Température d'eau

max.

°C 60

Aspiration

Puissance d'aspira-

tion, débit d'air

l/s 46

Puissance d'aspira-

tion, dépression

kPa 30,2

Dimensions et poids

Surface théorique-

ment nettoyable

m²/h 100

Volume du réservoir

d'eau propre/réser-

voir d'eau sale

l 15/17

Longueur mm 920

Largeur mm 360

Hauteur mm 750

Poids de fonctionne-

ment typique

kg 52

Emissions sonores

Niveau de pression

acoustique (EN

60704-1)

dB(A)

Vibrations de l'appareil

Valeur globale de vi-

brations (ISO 5349)

m/s² 1,7

Déclaration de conformité CE

Produit: appareil d'extraction d'arro-

sage

Type: 1.008-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Normes nationales appliquées :

CEO Head of Approbation

23FR

– 8

–Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des

pièces de rechange d’origine garantis-

sent un fonctionnement sûr et parfait de

l’appareil.

–Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

–Plus information sur les pièces de re-

change vous les trouverez sous

www.kaercher.com sous le menu Ser-

vice.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où

celles-ci relèvent d'un défaut matériel ou

d'un vice de fabrication. En cas de recours

en garantie, adressez-vous à votre reven-

deur ou au service après-vente agréé le

plus proche munis de votre preuve d'achat.

Pièces de rechange

Garantie

24 FR

Italiano

– 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti

domestici, ma consegnati ai relativi centri di

raccolta.

Gli apparecchi dismessi contengo-

no materiali riciclabili preziosi e van-

no perciò consegnati ai relativi centri

di raccolta. Si prega quindi di smaltire gli

apparecchi dismessi mediante i sistemi di

raccolta differenziata.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

www.kaercher.com/REACH

Prima di procedere alla prima messa in fun-

zione leggere tassativamente le norma di

sicurezza n. 5.956-251!

Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇Attenzione

Per una situazione di rischio possibile che

potrebbe determinare lesioni gravi o la mor-

te.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

Questo apparecchio è destinato per l'uso

professionale come apparecchio per la pu-

lizia ad umido di tappeti secondo quando ri-

portato nelle descrizioni e le avvertenze di

sicurezza riportate nel presente manuale

ed opuscolo per dispositivi di pulizia a

spazzole e apparecchi a spruzzo-estrazio-

ne.

L'apparecchio spruzza sul tappeto da pulire

una soluzione detergente proveniente dal

serbatoio dell'acqua pulita, tratta la soluzio-

ne detergente con un rullospazzola ed

aspira lo sporco e la soluzione detergente

usata nel serbatoio dell'acqua sporca.

All'occorrenza è possibile collegare un

utensile accessorio (ad es. un ugello ma-

nuale).

Indice

Protezione dell’ambiente . . IT . . .1

Norme di sicurezza . . . . . . IT . . .1

Uso conforme a destinazione IT . . .1

Funzione . . . . . . . . . . . . . . IT . . .1

Dispositivi di comando . . . . IT . . .2

Messa in funzione . . . . . . . IT . . .2

Uso. . . . . . . . . . . . . . . . . . . IT . . .3

Messa fuori servizio . . . . . . IT . . .4

Trasporto . . . . . . . . . . . . . . IT . . .4

Supporto. . . . . . . . . . . . . . . IT . . .4

Cura e manutenzione. . . . . IT . . .4

Risoluzione guasti . . . . . . . IT . . .6

Dati tecnici . . . . . . . . . . . . . IT . . .7

Dichiarazione di conformità CE IT . . .7

Ricambi . . . . . . . . . . . . . . . IT . . .8

Garanzia. . . . . . . . . . . . . . . IT . . .8

Protezione dell’ambiente

Norme di sicurezza

Simboli riportati nel manuale d'uso

Uso conforme a destinazione

Funzione

25IT

– 2

1 Archetto di spinta

2 Tasto soluzione detergente

3 Calotta

4 Serbatoio acqua sporca

5 Dispositivo di blocco della calotta

6 Serbatoio acqua pulita

7 Barra di aspirazione

8 Testa di pulizia

9 Dispositivo di blocco archetto di spinta

10 Vite testa di pulizia

11 Giunto tubo flessibile del detergente

12 Tubo di scarico dell'acqua pulita

13 Tubo flessibile di aspirazione

14 Quadro di controllo

1 Fusibile azionamento spazzole

2 Fusibile turbina di aspirazione

3 Interruttore dell'apparecchio

A Funzionamento normale

B OFF - L'apparecchio è spento.

C Funzionamento con ugello manuale

Spostare in avanti il dispositivo di chiu-

sura della calotta.

Sollevare il serbatoio dell'acqua sporca

e spostarlo a lato.

Riempire il serbatoio di acqua pulita con

acqua calda (massimo 60°C) (capacità

15 litri).

Aggiungere del detergente.

Per ulteriori informazioni richiedere la sche-

da informativa del prodotto e la scheda dati

di sicurezza DIN del relativo detergente.

몇Attenzione

Rischio per la salute, rischio di danneggia-

mento. Osservare tutte le avvertenze relati-

ve ai detergenti impiegati.

Per salvaguardare l'ambiente non eccede-

re nell'uso di prodotti detergenti.

Posizionare nuovamente il serbatoio

dell'acqua sporca sull'apparecchio.

Posizionare la calotta sul serbatoio

dell'acqua sporca e sistemarlo.

Spostare indietro il dispositivo di chiu-

sura della calotta.

Dispositivi di comando Quadro di controllo

Messa in funzione

Pulizia del tappeto RM 764 liquido

Deschiumatura RM 761

26 IT

– 3

Prima della pulizia aspirare lo sporco

sciolto con un aspirapolvere.

Spostare all'esterno il dispositivo di

blocco dell'archetto di spinta, regolare

l'altezza desiderata dell'archetto di

spinta e chiudere nuovamente il dispo-

sitivo di blocco.

Inserire la spina in una presa elettrica.

Attenzione

Rischio di danneggiamento. Prima di utiliz-

zare l'apparecchio, accertarsi su un punto

nascosto dell'oggetto da pulire della stabili-

tà del colore e della resistenza all'acqua.

Pericolo

Pericolo di scosse elettriche.

Non far toccare il cavo di alimentazione con

la spazzola rotante/il pad rotante.

Posizionare l'interruttore dell'apparec-

chio sulla modalità di funzionamento

normale - avviare la turbina di aspira-

zione ed il motore delle spazzole.

Per spruzzare la soluzione detergente

azionare il tasto della soluzione deter-

gente sull'archetto di spinta.

Percorrere la superficie da pulire a so-

vrapposizione. Durante tale operazio-

ne, tirare indietro l'apparecchio (non

spingere).

Quando il serbatoio dell'acqua sporca è

pieno a 3/4, posizionare l'interruttore

dell'apparecchio su „OFF“.

Spostare in avanti il dispositivo di chiu-

sura della calotta.

Sollevare e svuotare il serbatoio dell'ac-

qua sporca dall'apparecchio.

몇Attenzione

Rispettare le norme vigenti locali sul tratta-

mento delle acque di scarico.

Avvertenza

Quando il serbatoio dell'acqua sporca è

troppo pieno, l'acqua sporca si riversa sul

tappeto quando si disattiva l'apparecchio.

Impiegare esclusivamente accessori e ri-

cambi autorizzati dal produttore. Accessori

e ricambi originali garantiscono che l’appa-

recchio possa essere impiegato in modo si-

curo e senza disfunzioni.

Collegare l'adattatore accluso al tubo

flessibile del detergente dell'utensile

accessorio.

Estrarre il tubo flessibile di aspirazione

dalla calotta.

Inserire il tubo flessibile di aspirazione

dell'utensile accessorio al posto del

tubo flessibile di aspirazione nella calot-

ta.

Collegare il giunto del tubo flessibile del

detergente all'apparecchio con il tubo

flessibile del detergente dell'utensile

accessorio.

Impostare l'interruttore dell'apparecchio

su esercizio con ugello manuale - la tur-

bina di aspirazione si avvia.

Per applicare la soluzione detergente

azionare la leva sull'utensile accesso-

rio.

Importante:

durante lo scollegamento dell'utensile ac-

cessorio l'adattatore deve essere rimosso

dall'apparecchio, affinché venga chiusa

l'uscita dell'acqua sull'apparecchio.

Suggerimento: lasciare l'adattatore sul tubo

flessibile dell'utensile accessorio.

Uso

Svuotare il serbatoio dell'acqua

sporco

Funzionamento con utensile acces-

sorio

27IT

– 4

–Trattare preventivamente le parti molto

sporche e far agire la soluzione deter-

gente per 5 - 10 minuti.

–Operare sempre dalla luce all'ombra

(dalla finestra alla porta).

–Operare sempre dalla superficie pulita

verso la superficie sporca.

–Quanto più sensibile è il rivestimento

(tappeti orientali, berber, tessuti imbotti-

ti) tanto meno concentrazione deter-

gente deve essere impiegata.

–Le moquette con un fondo di juta in

caso di interventi troppo umidi possono

contrarsi e scolorirsi.

–Spazzolare i tappeti a pelo lungo dopo

la pulizia quando sono ancora bagnati

in direzione del pelo (ad es. con una

spazzola per peli o uno strofinaccio).

–Percorre la superficie trattata o posizio-

narvi dei mobili solo dopo l'asciugatura

per prevenire che si possano formare

impronte o macchie di ruggine.

–Durante la pulizia di tappeti precedente-

mente trattati a shampoo si crea della

schiuma nel contenitore dell'acqua

sporca. In questo caso versare la schiu-

ma ex RM 761 nel contenitore dell'ac-

qua sporca.

Posizionare l'interruttore dell'apparec-

chio su "OFF".

Svuotare il serbatoio dell'acqua sporca.

Rimuovere il tubo flessibile di scarico

dal nipplo del tubo flessibile e scaricare

la soluzione detergente.

Riempire il serbatoio di acqua pulita con

ca. 2 litri di acqua calda (massimo

60°C) e sciacquare il sistema di spruz-

zo azionando il tasto della soluzione de-

tergente.

Togliere la spina di alimentazione dalla

presa.

Rimuovere il tubo flessibile di scarico

dal nipplo del tubo flessibile e scaricare

la soluzione detergente.

Pulire i filtri del serbatoio di acqua pulita

e della calotta.

Sciacquare il contenitore dell'acqua

sporca con acqua pulita.

Ribaltare all'indietro l'apparecchio e pu-

lire la testa di pulizia e la barra di aspi-

razione.

In caso di pericolo di gelo:

Svuotare il serbatoio di acqua pulita e di

acqua sporca.

Collocare l'apparecchio in un locale

protetto dal gelo.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.

Spingere l'apparecchio afferrandolo in

corrispondenza dell'archetto di spinta.

Per il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

Questo apparecchio può essere conserva-

to solo in ambienti interni.

Pericolo

Pericolo di scosse elettriche.

Disattivare l'apparecchio ed estrarre la spi-

na di alimentazione prima di effettuare in-

terventi sull'apparecchio.

Suggerimenti per la pulizia

Messa fuori servizio

Pulizia dell’apparecchio

Antigelo

Trasporto

Supporto

Cura e manutenzione

28 IT

– 5

Accertarsi prima di ogni impiego che il

cavo di rete, la prolunga ed i tubi flessi-

bili non siano danneggiati.

Controllare la spruzzatura della boc-

chetta.

Attenzione

Rischio di danneggiamento. Una boccatta ot-

turata non deve essere pulita mai con un filo

di ferro o un chiodo, ma sempre e solo con ac-

qua calda (vedi "Eliminazione guasti")

Accertarsi che i tubi flessibili e le guar-

nizioni non siano danneggiate. Far so-

stituire le parti difettate dal servizio di

assistenza clienti.

Verificare l'usura delle spazzole, even-

tualmente sostituirle.

Le spazzole sono usurate quando le se-

tole presentano la stessa lunghezza

delle setole indicatrici gialle.

Svuotare il serbatoio di acqua pulita e di

acqua sporca.

Ribaltare all'indietro l'apparecchio e ap-

poggiarlo sull'archetto di spinta.

Svitare le viti di fissaggio a sinistra e de-

stra della testa di pulizia.

Rimuovere la testa di pulizia.

1 Ugello

2 Clip di sostegno

3 Fascetta stringitubo

Rimuovere lateralmente la clip di soste-

gno.

Estrarre l'ugello dalla lamiera di soste-

gno spingendolo all'indietro.

Aprire la fascetta stringitubo e rimuove-

re la bocchetta dal tubo flessibile.

Inserire la nuova bocchetta nel tubo

flessibile.

Rimontare in ordine inverso.

Avvertenza

Per l'inserimento della bocchetta nella la-

miera di sostegno accertarsi di rispettare il

corretto orientamento della stessa.

Svuotare il serbatoio di acqua pulita e di

acqua sporca.

Ribaltare all'indietro l'apparecchio e ap-

poggiarlo sull'archetto di spinta.

Svitare le viti di fissaggio a sinistra e de-

stra della testa di pulizia.

Rimuovere la testa di pulizia.

1 Rullo della spazzola

2 Viti dell'alloggiamento della spazzola

3 Copertura della cinghia trapezoidale

4 Dadi del fissaggio del motore

Svitare la vite della copertura della cin-

ghia trapezoidale e rimuovere la coper-

tura.

Allentare i dadi del fissaggio del motore

e spingere il motore verso la spazzola.

Rimuovere la cinghia trapezoidale.

Svitare la vite filettata della puleggia

della ruota dentata sulla spazzola e ri-

muoverla.

Intervalli di manutenzione

Ogni giorno prima dell'uso

Ogni 25 ore di funzionamento

Interventi di manutenzione

Sostituire l'ugello

Sostituire la spazzola

29IT

– 6

Svitare le viti dei cuscinetti delle spaz-

zole e rimuovere il cuscinetto dall'albe-

ro delle spazzole.

Sollevare l'estremità del motore del rul-

lo della spazzola dall'apparecchio e ri-

muovere il lato opposto dal cuscinetto.

Montare una nuova spazzola nell'ordi-

ne inverso.

Pericolo

Pericolo di scosse elettriche.

Disattivare l'apparecchio ed estrarre la spi-

na di alimentazione prima di effettuare in-

terventi sull'apparecchio.

Far verificare e riparare i componenti elet-

trici solo dal servizio clienti autorizzato.

In caso di guasti non riportati in questo ca-

pitolo è necessario contattere in caso di

dubbi il servizio clienti autorizzato.

Inserire la spina di alimentazione.

Controllare il fusibile dell'immobile.

Ripristinare il fusibile della turbina di

aspirazione sul quadro di comando.

Pulire la barra di aspirazione.

Verificare la guarnizione sulla calotta,

pulirla o sostituirla.

Svuotare il serbatoio dell'acqua sporca.

Inserire il tubo flessibile di aspirazione

correttamente sulla calotta.

Verificare la presenza di eventuali dan-

ni sul tubo flessibile di aspirazione.

Posizionare l'interruttore dell'apparec-

chio su funzionamento normale.

Riempire il serbatoio di acqua pulita con

acqua calda (massimo 60°C) e sciac-

quare l'ugello. All'occorrenza sostituire

l'ugello (vedi „Manutenzione/Sostituire

l'ugello“).

Riempire il serbatoio dell'acqua pulita.

Pulire il filtro nel serbatoio dell'acqua

pulita.

Posizionare l'interruttore dell'apparec-

chio su funzionamento normale.

Ripristinare il fusibile del motore delle

spazzole sul quadro di comando.

Controllare la cinghia di trasmissione,

all'occorrenza sostituirla.

Sostituire l'ugello usurato con uno nuo-

vo (vedi „Manutenzione/Sostituire

l'ugello“).

Risoluzione guasti

L'apparecchio non funziona

La turbina di aspirazione non fun-

ziona

Potenza di aspirazione insufficiente

Nessuna fuoriuscita di acqua dalla

bocchetta

La spazzola non ruota

Il tappeto si bagna troppo

30 IT

– 7

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

Dati tecnici

Potenza

Tensione nominale V/Hz 220...240

/ 1~50

Protezione IPX4

Medio assorbimento

di potenza

W 1300

Potenza del motore di

aspirazione

W 1130

Potenza del motore

delle spazzole

W76

Spazzole pulenti

Larghezza della su-

perficie di lavoro

mm 260

Diametro spazzole mm 65

Numero giri spazzole 1/min 1650

Pressione della pom-

pa del detergente

MPa 0,4

Portata della pompa

del detergente

l/min 1,4

Temperatura acqua

max.

°C 60

Aspirazione

Potenza di aspirazio-

ne, quantità d'aria

l/s 46

Potenza di aspirazio-

ne, pressione negativa

kPa 30,2

Dimensioni e pesi

Potenza di superficie

teorica

m²/h 100

Volume del serbatoio

di acqua pulita/sporca

l 15/17

Lunghezza mm 920

Larghezza mm 360

Altezza mm 750

Peso d'esercizio tipico

kg 52

Emissione sonora

Pressione acustica

(EN 60704-1)

dB(A)

Vibrazioni meccaniche

Valore totale vibra-

zioni (ISO 5349)

m/s² 1,7

Dichiarazione di conformità

Prodotto: Estrattore per nebulizzazio-

Modelo: 1.008-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Norme nazionali applicate

CEO Head of Approbation

31IT

– 8

–Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzio-

ni.

–La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

–Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si

prega di rivolgersi al proprio rivenditore, op-

pure al più vicino centro di assistenza auto-

rizzato, esibendo lo scontrino di acquisto.

Ricambi

Garanzia

32 IT

Nederlands

– 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Het verpakkingsmateriaal is her-

bruikbaar. Deponeer het verpak-

kingsmateriaal niet bij het huishoudelijk

afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten

bevatten waardevolle materialen die

geschikt zijn voor hergebruik. Lever

de apparaten daarom in bij een inzamel-

punt voor herbruikbare materialen.

Aanwijzingen betreffende de inhouds-

stoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

www.kaercher.com/REACH

Voor de eerste inbedrijfstelling de veilig-

heidsaanwijzingen nr. 5.956-251 beslist

doorlezen!

Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

Dat apparaat is bestemd voor bedrijfsmatig

gebruik voor de natte reiniging van tapijten

volgens de beschrijvingen en veiligheidsin-

structies uit deze gebruiksaanwijzing en uit

de bijgevoegde brochure Veiligheidsin-

structies voor borstelreinigingsapparaten

en sproeiextractieapparaten.

Het apparaat sproeit een reinigingsoplos-

sing op het te reinigen tapijt, brengt de rei-

nigingsoplossing in met een borstelwals en

zuigt het vuil en de uitgewerkte reinigings-

oplossing op in het vuilwaterreservoir.

Indien nodig kan een accessoire (bv. een

handsproeier) aangesloten worden.

Inhoud

Zorg voor het milieu . . . . . . NL . . .1

Veiligheidsinstructies . . . . . NL . . .1

Reglementair gebruik . . . . . NL . . .1

Functie . . . . . . . . . . . . . . . . NL . . .1

Bedieningselementen. . . . . NL . . .2

Inbedrijfstelling . . . . . . . . . . NL . . .2

Bediening . . . . . . . . . . . . . . NL . . .3

Buitenwerkingstelling . . . . . NL . . .4

Vervoer. . . . . . . . . . . . . . . . NL . . .4

Opslag . . . . . . . . . . . . . . . . NL . . .4

Onderhoud . . . . . . . . . . . . . NL . . .4

Hulp bij storingen . . . . . . . . NL . . .5

Technische gegevens . . . . NL . . .6

EG-conformiteitsverklaring. NL . . .7

Reserveonderdelen . . . . . . NL . . .7

Garantie . . . . . . . . . . . . . . . NL . . .7

Zorg voor het milieu

Veiligheidsinstructies

Symbolen in de gebruiksaanwijzing

Reglementair gebruik

Functie

33NL

– 2

1 Schuifbeugel

2 Toets Reinigingsoplossing

3 Koepel

4 Vuilwaterreservoir

5 Vergrendeling koepel

6 Schoonwaterreservoir

7 Zuigbalk

8 Reinigingskop

9 Vergrendeling duwbeugel

10 Schroef reinigingskop

11 Koppeling reinigingsmiddelslang

12 Aftapslang schoon water

13 Zuigslang

14 Bedieningsveld

1 Zekering borstelaandrijving

2 Zekering zuigturbine

3 Apparaatschakelaar

A Normale werking

B OFF – Apparaat is uitgeschakeld.

C Werking met handsproeier

Vergrendeling koepel naar voren zwen-

ken.

Vuilwaterreservoir optillen en opzij zet-

ten.

Schoonwaterreservoir met heet water

(max. 60°C) vullen (capaciteit 15 liter).

Reinigingsmiddel vullen.

Voor meer informatie gelieve het productin-

formatieblad en het DIN-veiligheidsgege-

vensblad van het overeenkomstige

reinigingsmiddel aan te vragen.

몇Waarschuwing

Gevaar voor de gezondheid, beschadi-

gingsgevaar. Alle instructies bij de gebruik-

te reinigingsmiddelen moeten in acht

genomen worden.

Ter milieubescherming zuinig omspringen

met reinigingsmiddelen.

Vuilwaterreservoir opnieuw op het ap-

paraat plaatsen.

Koepel op het vuilwaterreservoir plaat-

sen en uitrichten.

Vergrendeling koepel naar achteren

zwenken.

Bedieningselementen Bedieningsveld

Inbedrijfstelling

Tapijtreiniging RM 764 flüssig

Ontschuiming RM 761

34 NL

– 3

Voor de reiniging los vuil met een stof-

zuiger opzuigen.

Vergrendeling duwbeugel naar buiten

zwenken, gewenste duwbeugelhoogte

instellen en vergrendeling opnieuw slui-

ten.

Netstekker in het stopcontact steken.

Voorzichtig

Beschadigingsgevaar. Het te reinigen voor-

werp voor het gebruik van het apparaat op

een onopvallende plaats controleren op

kleurvastheid en waterbestendigheid.

Gevaar

Gevaar door elektrische schok.

Elektriciteitskabel niet in aanraking laten

komen met de roterende borstel / de rote-

rende pad.

Apparaatschakelaar op de normale mo-

dus stellen - zuigturbine en borstelaan-

drijving starten.

Om de reinigingsoplossing op het tapijt

te sproeien, moet de toets Reinigings-

oplossing aan de duwbeugel ingedrukt

worden.

Het te reinigen oppervlak in overlap-

pende banen reinigen. Daarbij het ap-

paraat achteruit trekken (niet schuiven).

Als het vuilwaterreservoir 3/4 vol is, de

hoofdschakelaar op „OFF“ zetten.

Vergrendeling koepel naar voren zwen-

ken.

Vuilwaterreservoir van het apparaat til-

len en leegmaken.

몇Waarschuwing

Lokale voorschriften inzake de behande-

ling van afvalwater in acht nemen.

Waarschuwing

Als het vuilwaterreservoir overvol is, komt

vuil water terug op het tapijt terecht als het

apparaat uitgeschakeld wordt.

Er mogen uitsluitend toebehoren en reser-

veonderdelen gebruikt worden die door de

fabrikant zijn vrijgegeven. Originele toebe-

horen en reserveonderdelen bieden de ga-

rantie van een veilig en storingsvrije

werking van het apparaat.

Bijgevoegde adapter met de reinigings-

middelslang van het accessoire verbin-

den.

Zuigslang uit de koepel trekken.

Zuigslang van het accessoire op de

plaats van de zuigslang in de koepel

steken.

Koppeling van de reinigingsmiddel-

slang aan het apparaat verbinden met

de reinigingsmiddelslang van het ac-

cessoire.

Hoofdschakelaar op de modus met

handsproeier stellen - de zuigturbine

start.

Om de reinigingsoplossing op het voor-

werp te sproeien de hendel aan het ac-

cessoire bedienen.

Belangrijk

Bij het verwijderen van het accessoire moet

de adapter van het apparaat verwijderd

worden zodat de wateruitgang aan het ap-

paraat gesloten wordt.

Advies: Adapter aan de slang van het ac-

cessoire laten.

Bediening

Vuilwatertank legen

Werking met accessoires

35NL

– 4

–Sterk verontreinigde plaatsen vooraf in-

spuiten en de reinigingsoplossing 5 tot

10 minuten laten inwerken.

–Altijd van licht naar schaduw (van ven-

ster naar deur) werken.

–Altijd van het gereinigde naar het niet-

gereinigde oppervlak werken.

–Hoe gevoeliger het materiaal (Oosters

tapijt, Berbers tapijt, stofbekleding), hoe

lager de reinigingsmiddelconcentratie.

–Tapijten met juterug kunnen bij natte

reiniging krimpen en kleur verliezen.

–Hoogpolige tapijten na de reiniging in

natte toestand in poolrichting opborste-

len (bv. met poolborstel of schrobber).

–Het gereinigde oppervlak ter preventie

van drukplaatsen of roestvlekken pas

betreden of de meubelen pas terug-

plaatsen na de droging.

–Bij de reiniging van vooraf met sham-

poo behandelde tapijten ontstaat

schuim in het vuilwaterreservoir. In dat

geval schuim Tex RM 761 in het vuilwa-

terreservoir gieten.

Hoofdschakelaar op "OFF" zetten.

Tank met vuil water ledigen.

Aftapslang schoon water van de slang-

nippel trekken en reinigingsmiddel afla-

ten.

Schoonwaterreservoir vullen met ca. 2

liter heet water (max. 60°C) en sproei-

systeem doorspoelen door de toets

Reinigingsoplossing in te drukken.

Trek de stekker uit het stopcontact.



Aftapslang schoon water van de slangnip-

pel trekken en reinigingsmiddel aflaten.

Zeef aan het schoonwaterreservoir en

in de koepel reinigen.

Vuilwaterreservoir met zuiver water uit-

spoelen.

Apparaat naar achteren kantelen en rei-

nigingskop en zuigbalk reinigen.

Bij vorstgevaar:

Schoon- en vuilwatertank legen.

Apparaat in een vorstvrije ruimte op-

slaan.

Voorzichtig

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.

Apparaat aan de duwbeugel verschui-

ven.

Bij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

Voorzichtig

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Het apparaat mag alleen binnen worden

opgeborgen.

Gevaar

Verwondingsgevaar door elektrische

schok.

Bij alle werkzaamheden aan het apparaat,

het apparaat uitschakelen en de netstekker

uittrekken.

Stroomkabel, verlengingskabel en slan-

gen voor elke inbedrijfstelling controle-

ren op beschadiging.

Sproeibeeld van de sproeier controle-

ren.

Voorzichtig

Beschadigingsgevaar. Verstopte sproeier

nooit reinigen met een draad of een naald,

maar spoelen met heet water (zie „Hulp bij

storingen“)

Reinigingstips

Buitenwerkingstelling

Apparaat reinigen

Vorstbeveiliging

Vervoer

Opslag

Onderhoud

Onderhoudsintervallen

Dagelijks voor gebruik

36 NL

– 5

Slangen en afdichtingen controleren op

beschadiging. Defecte onderdelen la-

ten vervangen door de klantendienst.

Borstel op slijtage controleren, indien

nodig vervangen.

De borstels zijn versleten wanneer de

borstelharen dezelfde lengte hebben

als de gele indicatorborstels.

Het schoon- en vuilwaterreservoir leeg-

maken.

Apparaat naar achteren kantelen en op

de duwbeugel leggen.

Schroeven reinigingskop links en rechts

losschroeven.

Reinigingskop wegnemen.

1 Sproeier

2 Clip

3 Slangklem

Clip zijdelings verwijderen.

Sproeier naar achteren uit de borgplaat

trekken.

Slangklem openen en sproeier van de

slang trekken.

Nieuwe sproeier in de slang steken.

In de omgekeerde volgorde opnieuw

monteren.

Waarschuwing

Bij het plaatsen van de sproeier in de borg-

plaat moet op de correcte uitrichting van de

sproeier gelet worden.

Het schoon- en vuilwaterreservoir leeg-

maken.

Apparaat naar achteren kantelen en op

de duwbeugel leggen.

Schroeven reinigingskop links en rechts

losschroeven.

Reinigingskop wegnemen.

1 Borstelrol

2 Schroeven borstellagers

3 Afdekking tandriem

4 Moeren motorbevestiging

Schroef van de afdekking tandriem eruit

draaien en afdekking wegnemen.



Moeren van de motorbevestiging losdraai-

en en motor naar de borstel schuiven.

Tandriem wegnemen.

Draadpen van de tandriemschijf aan de

borstel losmaken en tandriemschijf

wegnemen.

Schroeven van de borstellagers eruit

draaien en lagers van de borstelas trek-

ken.

Aandrijvingseinde van de borstelwals

uit de behuizing tillen en de andere kant

uit het lager trekken.

Nieuwe borstel in de omgekeerde volg-

orde monteren.

Gevaar

Verwondingsgevaar door elektrische

schok.

Bij alle werkzaamheden aan het apparaat,

het apparaat uitschakelen en de netstekker

uittrekken.

Alle 25 bedrijfsuren

Onderhoudswerkzaamheden

Sproeier vervangen

Borstel vervangen

Hulp bij storingen

37NL

– 6

Elektrische componenten alleen laten contro-

leren en herstellen door een geautoriseerde

klantendienst.

Bij storingen die in dit hoofdstuk niet vermeld

worden, in geval van twijfel en indien uitdruk-

kelijk vermeld, moet een geautoriseerde klan-

tendienst geraadpleegd worden.

Steek de netstekker in de contactdoos.

Zekering van het gebouw controleren.

Zekeringen zuigturbine op het bedie-

ningspaneel resetten.

Zuigbalk reinigen.

Afdichting aan de koepel controleren,

reinigen of vervangen.

Vuilwaterreservoir leegmaken.

Zuigslang correct aan de koepel inste-

ken.

Zuigslang op beschadiging controleren.

Hoofdschakelaar op normale modus

zetten.

Schoonwaterreservoir met heet water

(max. 60°C) vullen en sproeier spoelen.

Indien nodig de sproeier vervangen (zie

„Onderhoudswerkzaamheden/Sproei-

er vervangen“).

Schoonwaterreservoir vullen.

Zeef in het schoonwaterreservoir reini-

gen.

Hoofdschakelaar op normale modus

zetten.

Zekering borstelaandrijving op het be-

dieningspaneel resetten.

Aandrijfriem controleren, indien nodig

vervangen.

Versleten sproeier vervangen door een

nieuwe (zie „Onderhoudswerkzaamhe-

den/Sproeier vervangen“).

Apparaat werkt niet

Zuigturbine start niet

Onvoldoende zuigcapaciteit

Er komt geen water uit de spuitkop

Borstel draait niet

Tapijt wordt te nat

Technische gegevens

Vermogen

Nominale spanning V/Hz 220...240

/ 1~50

Beveiligingsklasse IPX4

Gemiddeld opgeno-

men vermogen

W 1300

Vermogen zuigmotor W 1130

Vermogen borstel-

motor

W76

Reinigingsborstels

Werkbreedte mm 260

Borsteldiameter mm 65

Borsteltoerental 1/min 1650

Druk reinigingsmid-

delpomp

MPa 0,4

Volume reinigings-

middelpomp

l/min 1,4

max. watertempera-

tuur

°C 60

Zuigen

Zuigvermogen, lucht-

hoeveelheid

l/s 46

Zuigvermogen, on-

derdruk

kPa 30,2

Maten en gewichten

Theoretische opper-

vlaktecapaciteit

m²/h 100

Volume reservoirs

schoon/vuil water

l 15/17

Lengte mm 920

Breedte mm 360

Hoogte mm 750

Typisch bedrijfsge-

wicht

kg 52

Geluidsemissie

Geluidsdrukniveau

(EN 60704-1)

dB(A)

Apparaattrillingen

Totale bewegings-

waarde (ISO 5349)

m/s² 1,7

38 NL

– 7

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die

door de fabrikant zijn vrijgegeven. Origi-

nele toebehoren en reserveonderdelen

bieden de garantie van een veilig en

storingsvrije werking van het apparaat.

–Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach-

teraan in de gebruiksaanwijzing.

–Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

EG-conformiteitsverklaring

Product: Sproeiextractieapparaat

Type: 1.008-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Toegepaste landelijke normen

CEO Head of Approbation

Reserveonderdelen

Garantie

39NL

Español

– 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Los materiales de embalaje son reci-

clables. Po favor, no tire el embalaje

a la basura doméstica; en vez de ello, en-

tréguelo en los puntos oficiales de recogida

para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su

aprovechamiento posterior. Por este moti-

vo, entregue los aparatos usados en los

puntos de recogida previstos para su reci-

claje.

Indicaciones sobre ingredientes (REA-

CH)

Encontrará información actual sobre los in-

gredientes en:

www.kaercher.com/REACH

¡Antes de la primera puesta en marcha lea

sin falta las instrucciones de uso y las ins-

trucciones de seguridad n.° 5.956-251!

Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

Este aparato está diseñado para el uso co-

mercial como dispositivo de limpieza en hú-

medo para moquetas, de acuerdo con este

manual de instrucciones así como el folleto

adjunto sobre indicaciones de seguridad

para dispositivos de limpieza con cepillos y

dispositivos pulverizadores.

El aparato pulveriza una solución deter-

gente desde el depósito de agua limpia so-

bre la alfombra que se debe limpiar, trata la

solución de limpieza con un cepillo rotativo

y absorbe la suciedad y la solución usada

al depósito de agua sucia.

En caso de necesidad, se puede conectar

un accesorio (por ejemplo una boquilla ma-

nual).

Índice de contenidos

Protección del medio ambiente ES . . .1

Indicaciones de seguridad . ES . . .1

Uso previsto . . . . . . . . . . . . ES . . .1

Función . . . . . . . . . . . . . . . ES . . .1

Elementos de mando . . . . . ES . . .2

Puesta en marcha . . . . . . . ES . . .2

Manejo . . . . . . . . . . . . . . . . ES . . .3

Puesta fuera de servicio. . . ES . . .4

Transporte . . . . . . . . . . . . . ES . . .4

Almacenamiento . . . . . . . . ES . . .4

Cuidados y mantenimiento. ES . . .4

Subsanación de averías. . . ES . . .5

Datos técnicos . . . . . . . . . . ES . . .6

Declaración de conformidad CE ES . . .7

Piezas de repuesto . . . . . . ES . . .7

Garantía . . . . . . . . . . . . . . . ES . . .7

Protección del medio ambien-

Indicaciones de seguridad

Símbolos del manual de instruccio-

nes

Uso previsto

Función

40 ES

– 2

1 Estribo de empuje

2 Botón solución de detergente

3 Madril

4 depósito de agua sucia

5 Seguro del mandril

6 Depósito de agua limpia

7 barra de aspiración

8 Cabezal limpiador

9 Dispositivo de bloqueo estribo de em-

puje

10 Tornillo cabezal de limpieza

11 Acoplamiento manguera de detergente

12 Manguera de salida de agua limpia

13 Manguera de aspiración

14 Panel de control

1 Fusible accionamiento de los cepillos

2 Fusible turbina de aspiración

3 Interruptor del aparato

A Funcionamiento normal

B OFF – El aparato está apagado.

C Funcionamiento con boquilla manual

Desplazar el bloqueo del mandril hacia

delante.

Levantar el depósiro de agua sucia y gi-

rar hacia un lado.

Llenar el depósito de agua limpia con

agua caliente (máximo 60ºC) (volume

15 l).

Adición de detergente.

Para obtener más información, solicitar la

hoja de información del producto y la hoja

de datos de seguridad según DIN del deter-

gente correspondiente.

몇Advertencia

Peligro para la salud, peligro de daños. Se

deben respetar todas las indicaciones que

incluyen los detergentes.

Utilice los detergentes con moderación

para no perjudicar el medio ambiente.

Colocar de nuevo el depósito de agua

sucia sobre el aparato.

Colocar y nivelar el mandril sobre el de-

pósito de agua sucia.

Desplazar el bloqueo del mandril hacia

atrás.

Elementos de mando Panel de control

Puesta en marcha

Limpieza de moquetas RM 764 líquido

Quitar la espuma RM 761

41ES

– 3

Antes de la limpieza aspirar la suciedad

suelta con una aspiradora.

Oscilar hacia afuera el dispositivo de

bloqueo del estribo de empuje, ajustar

la altura del estribo de empuje deseada

y volver a cerrar el dispositivo de blo-

queo.

Enchufar la clavija de red a una toma de

corriente.

Precaución

Peligro de daños en la instalación. Contro-

lar el objeto a limpiar antes de utilizar el

aparato para ver si el color resiste y si es

resistente al agua.

Peligro

Peligro por descarga eléctrica.

No dejar entrar en contacto el cablecon los

cepillos/pad rotativos.

Colocar el interruptor del aparato en

funcionamiento normal, arrancar la tur-

bina de absorción y el accionamiento

de los cepillos.

Para pulverizar solución de detergente,

activar la tecla de detergente del estribo

de empuje.

Pasar por la zona a limpiar en tramos

que se solapen. Al hacerlo no tire del

aparato hacia atrás (no deslizar).

Si el depósito de agua sucia está más

lleno que 3/4, poner el interruptor en

"OFF".

Desplazar el bloqueo del mandril hacia

delante.

Levantar el depósito de agua sucia del

aparato y vaciarlo.

몇Advertencia

Respetar la normativa local vigente en ma-

teria de tratamiento de aguas residuales.

Nota

Si el depósito de agua sucia está demasia-

do lleno, el agua sucia vuelve a la moqueta

cuando se apaga el aparato.

Sólo deben emplearse accesorios y piezas

de repuesto originales o autorizados por el

fabricante. Los accesorios y piezas de re-

puesto originales garantizan el funciona-

miento seguro y sin averías del aparato.

Conecte el adaptador suministrado con

la manguera de detergente de las he-

rramientas accesorios.

Extraer la manguera de aspiración del

mandril.

Insertar la manguera de aspiración del

accesorio en lugar de la manguera de

aspiración en el mandril.

Unir el acoplamiento de la manguera de

detergente en el aparato con la man-

guera de detergente del accesorio.

Ajustar el interruptor para el funciona-

miento con boquilla manual, la turbina

de absorción comenzará a funcionar.

Para aplicar la solución de detergente,

activar la palanca del accesorio.

Importante

Al desinsertar las herramientas accesorios

debe retirarse el adaptador del aparato,

para que la salida del agua se conecte al

aparato.

Recomendación: Dejar el adaptador en la

manguera de las herramientas accesorios.

–Pulverizar primero las zonas que estén

muy sucias y dejar actuar la solución de

detergente de 5 a 10 minutos.

Manejo

Vaciado del depósito de agua sucia

Funcionamiento con herramientas

accesorios

Consejos de limpieza

42 ES

– 4

–Trabajar siempre desde la luz a la som-

bra (desde la ventana a la puerta).

–Trabajar siempre de la zona limpia a la

sucia.

–Cuanto más delicado sea el pavimento

(puentes orientales, berebere, tapice-

ría), menor debe ser la concetración de

detergente.

–Las moquetas con yute pueden enco-

ger al trabajar en húmedo y decolorar.

–Las alfombras de pelo alto se deben ce-

pillar en la dirección del pelo en estado

húmedo (p.ej. con una escobra para

pelo o un frotador).

–Pasar por encima de la superficie que

ha sido limpiada o poner muebles enci-

ma cuando esté seca para evitar pun-

tos de presión o manchas de óxido.

–

Al limpiar moquetas que hayan sido trata-

das con champú previamente, se forma

espuma en el depósito de agua sucia. En

este caso, introducir la espuma ex RM

761 en el depósito de agua sucia.

Colocar el interruptor principal en la po-

sición "OFF".

Vaciado del depósito de agua sucia.

Extraer la manguera de salida de agua

limpia del racor y purgar el detergente.

Llenar el depósito de agua limpia con

aprox. 2 litros de agua caliente (máx.

60ºC) y lavar el sistema pulverizador,

para ello pulsar la tecla de detergente.

Saque el enchufe de la toma de corrien-

te.

Extraer la manguera de salida de agua

limpia del racor y purgar el detergente.

Limpiar los filtros del depósito de agua

limpia y del mandril.

Aclare el depósito de agua sucia con

agua limpia.

Inclinar hacia atrás el aparato y limpiar

el cabezal de limpieza y la barra de as-

piración.

En caso de peligro de heladas:

Vacíe el depósito de agua limpia y el

depósito de agua sucia.

Guarde el aparato en un lugar protegi-

do de las heladas.

Precaución

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

Desplazar el aparato con el estribo de

empuje.

Al transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

Precaución

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en

interiores.

Peligro

Peligro de lesiones por descarga eléctrica.

Antes de efectuar cualquier trabajo en el

aparato, hay que desconectarlo de la red

eléctrica.

Comprobar si tienen daños el cable de

alimentación, cable alargador y man-

gueras antes de cada puesta en mar-

cha.

Controlar el rociado de la boquilla.

Precaución

Peligro de daños en la instalación. No lim-

piar nunca la boquilla atascada con un

alambre ni con una guja, enjuagarla con

agua caliente (véase "Subsanación de ave-

rías")

Puesta fuera de servicio

Limpieza del aparato

protección antiheladas

Transporte

Almacenamiento

Cuidados y mantenimiento

Intervalos de mantenimiento

Diariamente antes del uso

43ES

– 5



Comprobar si las mangueras y juntas es-

tán dañadas. Solicitar al servicio técnico

que cambie las piezas defectuosas.



Compruebe si los cepillos presentan des-

gaste y, en caso necesario, cámbielos.

Las escobillas están desgastadas cuando

las cerdas tienen la misma longitud que

las cerdas indicativas amarillas.

Vacíe el depósito de agua limpia y el

depósito de agua sucia.

Inclinar hacia atrás el aparato y colocar

sobre el estribo de empuje.

Desenroscar los tornillos a la derecha e

izquierda del cabezal de limpieza.

Extraer el cabezal limpiador.

1 boquilla

2 Clip de sujeción

3 Abrazadera de manguera

Extraer el clip de sujeción lateral.

Extraer hacia atrás la boquilla de la

chapa de sujeción.

Abrir la brida de la manguera y extraer

la boquilla de la manguera.

Insertar la nueva boquilla en la man-

guera.

Montar de nuevo en orden inverso.

Nota

Al insertar la boquilla en la chapa de sujeción,

respetar la orientación de la boquilla correcta.

Vacíe el depósito de agua limpia y el

depósito de agua sucia.

Inclinar hacia atrás el aparato y colocar

sobre el estribo de empuje.

Desenroscar los tornillos a la derecha e

izquierda del cabezal de limpieza.

Extraer el cabezal limpiador.

1 cepillo rotativo

2 Tornillos del cojinete de los cepillos

3 Cubierta de la correa dentada

4 Tuercas de la fijación del motor

Desatornille el tornillo de la cubierta de

la correa dentada y extraerla.

Soltar las tuercas de la fijación del mo-

tor y desplazar el motor hacia los cepi-

llos.

Extraer la correa dentada.

Soltar el pin de rosca de la arandela de

la correa dentada del cepillo y extraerla.

Extraer los tornillos del cojinete de los

cepillos y extraer el cojinete del eje del

cepillo.

Levantar el extremo de propulsión del

cepillo rotativo de la carcasa y tirar del

cojinete del lado contrario.

Montar un nuevo cepillo siguiendo los

mismos pasos en el orden inverso.

Peligro

Peligro de lesiones por descarga eléctrica.

Antes de efectuar cualquier trabajo en el

aparato, hay que desconectarlo de la red

eléctrica.

En caso de avería, la reparación de las pie-

zas eléctricas sólo debe efectuarla el servi-

cio técnico autorizado.

Cada 25 horas de servicio

Trabajos de mantenimiento

Cambiar las boquillas

Recambio del cepillo

Subsanación de averías

44 ES

– 6

En caso de averías que no se mencionen

en este capítulo, consulte al servicio técni-

co oficial en caso de duda y si se indica ex-

plícitamente.

Enchufe la clavija de red.

Comprobar los fusibles del edificio.

Restablecer los fusibles de la turbina de

aspiración en el panel de control.

Limpiar la barra de aspiración.

Comprobar la junta del mandril, limpiar-

la o cambiarla si fuera necesario.

Vacíe el depósito de agua sucia.

Insertar correctamente la manguera de

aspiración en el mandril.

Comprobar si la manguera de absor-

ción presenta daños.

Colocar el interruptor principal en servi-

cio normal.

Llenar el depósito de agua limpia con

agua caliente (máximo 60ºC) y enjua-

gar la boquilla. Cambiar la boquilla si es

necesario (véase apartado "Trabajos

de mantenimiento/cambiar boquilla").

Llenar el depósito de agua limpia.

Limpie el tamiz del depósito de agua

limpia.

Colocar el interruptor principal en servi-

cio normal.

Restablecer los fusibles en el acciona-

miento de cepillo en el panel de control.

Examine la correa de accionamiento y

cámbiela si es necesario.

Cambiar la boquilla si es necesario

(véase apartado "Trabajos de manteni-

miento/cambiar boquilla").

El aparato no funciona

La turbina de aspiración no funcio-

Potencia de aspiración insuficiente

No sale agua de la boquilla

Los cepillos no giran

La moqueta se moja demasiado

Datos técnicos

Potencia

Tensión nominal V/Hz 220...240

/ 1~50

Categoria de protección

IPX4

Consumo medio de

potencia

W 1300

Potencia del motor de

aspiración

W 1130

Potencia del motor de

barrido

W76

Cepillos de limpieza

Anchura de trabajo mm 260

Diámetro cepillos mm 65

Nº de rotaciones de

los cepillos

1/min 1650

Presión de la bomba

de detergente

MPa 0,4

Caudal de la bomba

de detergente

l/min 1,4

máx. temperatura del

agua

°C 60

Aspirar

Potencia de aspira-

ción, caudal de aire

l/s 46

Potencia de aspira-

ción, depresión

kPa 30,2

Medidas y pesos

Potencia teórica por

metro cuadrado

m²/h 100

Volumen de los depó-

sitos de agua limpia y

agua sucia

l 15/17

Longitud mm 920

Anchura mm 360

Altura mm 750

Peso de funciona-

miento típico

kg 52

Emisión sonora

Nivel de presión acús-

tica (EN 60704-1)

dB(A)

Vibraciones del aparato

Valor total de la vibra-

ción (ISO 5349)

m/s² 1,7

45ES

– 7

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Persona autorizada para la documenta-

ción:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Sólo deben emplearse accesorios y

piezas de repuesto originales o autori-

zados por el fabricante. Los accesorios

y piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

rías del aparato.

–Podrá encontrar una selección de las

piezas de repuesto usadas con más

frecuencia al final de las instrucciones

de uso.

–En el área de servicios de www.kaer-

cher.com encontrará más información

sobre piezas de repuesto.

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se de-

ban a defectos de material o de fabricación.

En un caso de garantía, le rogamos que se

dirija con el comprobante de compra al dis-

tribuidor donde adquirió el aparato o al ser-

vicio al cliente autorizado más próximo a su

domicilio.

Declaración de conformidad

Producto: Instrumento de extracción

por pulverización

Modelo: 1.008-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Normas nacionales aplicadas

CEO Head of Approbation

Piezas de repuesto

Garantía

46 ES

Português

– 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Os materiais de embalagem são re-

cicláveis. Não coloque as embala-

gens no lixo doméstico, envie-as para uma

unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Por isso,

elimine os aparelhos velhos através de sis-

temas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

www.kaercher.com/REACH

Antes de colocar em funcionamento pela

primeira vez é imprescindível ler atenta-

mente as indicações de segurança n.º

5.956-251!

Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

Este aparelho de limpeza a húmido para al-

catifas destina-se à utilização profissional,

de acordo com as descrições e avisos de

segurança mencionados no manual de ins-

truções e na brochura em anexo que con-

tém avisos de segurança para aparelhos

de limpeza de escova e aparelhos de ex-

tracção por pulverização.

O aparelho pulveriza uma solução de lim-

peza do depósito de água fresca para o ta-

pete que pretende limpar, aplica a solução

de limpeza com uma escova rotativa e as-

pira a sujidade e a solução de limpeza con-

taminada para o depósito da água suja.

Em caso de necessidade é possível conec-

tar uma ferramenta de acessórios (p. ex.

bico manual).

Índice

Protecção do meio-ambiente PT . . .1

Avisos de segurança . . . . . PT . . .1

Utilização conforme o fim a que

se destina a máquina . . . . . PT . . .1

Funcionamento . . . . . . . . . PT . . .1

Elementos de manuseamento PT . . .2

Colocação em funcionamento PT . . .2

Manuseamento . . . . . . . . . PT . . .3

Colocar fora de serviço . . . PT . . .4

Transporte . . . . . . . . . . . . . PT . . .4

Armazenamento. . . . . . . . . PT . . .4

Conservação e manutenção PT . . .4

Localização de avarias. . . . PT . . .5

Dados técnicos. . . . . . . . . . PT . . .6

Declaração de conformidade

CE . . . . . . . . . . . . . . . . . . . PT . . .7

Peças sobressalentes . . . . PT . . .7

Garantia . . . . . . . . . . . . . . . PT . . .7

Protecção do meio-ambiente

Avisos de segurança

Símbolos no Manual de Instruções

Utilização conforme o fim a

que se destina a máquina

Funcionamento

47PT

– 2

1 Alavanca de avanço

2 Tecla da solução de limpeza

3 Cúpula

4 depósito de água suja

5 Bloqueio da cúpula

6 Tanque de água fresca

7 Barra de aspiração

8 Cabeça de limpeza

9 Retenção da alavanca de manobra

10 Parafuso da cabeça de limpeza

11 Acoplamento da mangueira do deter-

gente

12 Mangueira de escoamento de água lim-

13 Tubo flexível de aspiração

14 Painel de comando

1 Fusível do accionamento das escovas

2 Fusível da turbina de aspiração

3 Interruptor da máquina

A Funcionamento normal

B OFF – aparelho está desligado.

C Funcionamento com bico manual

Girar o bloqueio da cúpula para a fren-

te.

Levantar o depósito da água suja e

pousar para o lado.

Encher o depósito da água fresca com

água quente (máx. 60°C), (capacidade

de 15 litros)

Adicionar detergente.

Para mais informações requisite a folha in-

formativa do produto e a ficha técnica de

segurança DIN do respectivo detergente.

몇Advertência

Perigo de saúde, perigo de danos. Respei-

tar todos os avisos referentes aos deter-

gentes utilizados.

Não utilize mais detergente do que neces-

sário para não prejudicar inutilmente o am-

biente.

Posicionar o depósito da água suja no-

vamente no aparelho.

Posicionar a cúpula no depósito de

água suja e alinhar.

Girar a cúpula para trás.

Elementos de manuseamento Painel de comando

Colocação em funcionamento

Limpeza de tapetes RM 764 líquido

Eliminação de espuma RM 761

48 PT

– 3

Limpar a sujidade solta com um aspira-

dor antes de proceder à limpeza.

Girar o dispositivo de retenção da ala-

vanca de manobra para fora, ajustar a

altura desejada e voltar a fechar a re-

tenção.

Ligue a ficha de rede à tomada de cor-

rente.

Atenção

Perigo de danos. Antes de utilizar o apare-

lho deve testar o objecto que pretende lim-

par num local de reduzida exposição para

verificar se é resistente a água e se perde

a cor.

Perigo

Perigo devido a choque eléctrico.

Evitar o contacto do cabo de alimentação

com a escova rotativa/a almofada rotativa.

Ajustar o interruptor do aparelho no fun-

cionamento normal - a turbina de aspi-

ração e o accionamento das escovas

entram em funcionamento.

Premir a tecla da solução de limpeza na

alavanca de avanço para aplicar a solu-

ção de limpeza.

Deslocar o aparelho pela superfície a

limpar em vias que se sobreponham.

Puxar o aparelho para trás (não empur-

rar).

Se o depósito de água suja atingir a ca-

pacidade de 3/4 deve ajustar o interrup-

tor do aparelho em "OFF".

Girar o bloqueio da cúpula para a fren-

te.

Levantar o depósito da água suja do

aparelho e esvaziar.

몇Advertência

Respeitar as normas locais sobre trata-

mento de esgotos.

Aviso

Se o depósito de água suja estiver cheio, a

água suja escorre para o tapete assim que

o aparelho for desligado.

Só devem ser utilizados acessórios e pe-

ças de reposição autorizados pelo fabri-

cante do aparelho. Acessórios e Peças de

Reposição Originais - fornecem a garantia

para que o aparelho possa ser operado em

segurança e isento de falhas.

Ligar o adaptador com a mangueira do

detergente da ferramenta dos acessó-

rios.

Retirar o tubo de aspiração da cúpula.

Inserir o tubo de aspiração da ferra-

menta de acessório em vez do tubo de

aspiração na cúpula.

Ligar o acoplamento do tubo do produto

de limpeza no aparelho com o tubo do

produto de limpeza da ferramenta de

acessório.

Ajustar o interruptor do aparelho no fun-

cionamento com bico manual - a turbi-

na de aspiração entra em

funcionamento.

Accionar a alavanca na ferramenta de

acessório para aplicar a solução de lim-

peza.

Importante

Ao retirar a ferramenta dos acessórios é

necessário remover o adaptador do apare-

lho, de modo que a saída da água seja fe-

chada no aparelho.

Recomendação: deixar o adaptador na

mangueira da ferramenta dos acessórios.

Manuseamento

Esvaziar o depósito de água suja

Operação com ferramentas dos

acessórios

49PT

– 4

–Aplicar a solução de limpeza nos locais

com forte sujidade e deixar actuar du-

rante 5 a 10 minutos.

–Trabalhar sempre da luz para a sombra

(da janela para a porta).

–Trabalhar sempre da superfície limpa

para a superfície suja.

–Quanto mais sensível for o material

(passadeiras orientais, tapete berbere,

estofo), menor deve ser a concentração

de detergente.

–As alcatifas com o verso de juta podem

encolher e desbotar quando sujeitas a

uma limpeza a húmido.

–

Após a limpeza escovar os tapetes felpu-

dos em estado húmido no sentido na raíz

(p. ex. com vassoura ou esfregona).

–De modo a evitar pontos de pressão ou

manchas de ferrugem, as superfícies

limpas só devem ser colocadas no local

após estarem completamente secas.

–Durante a limpeza de alcatifas que fo-

ram previamente tratadas com champô

é criada espuma no depósito da água

suja. Neste caso deve aplicar espuma

ex RM 761 no depósito de água suja.

Colocar o interruptor selector na posi-

ção "OFF".

Esvaziar o depósito de água suja.

Retirar o tubo de escoamento da água

fria do bocal do tubo e escoar a solução

de limpeza.

Encher o depósito da água fresca com

aprox. 2 litros de água quente (máx.

60°C) e lavar o sistema de pulverização

através do accionamento da tecla da

solução de limpeza.

Retirar a ficha de rede da tomada.

Retirar o tubo de escoamento da água

fria do bocal do tubo e escoar a solução

de limpeza.

Limpar os filtros no depósito da água

fresca e na cúpula.

Lavar o depósito de água suja com

água limpa.

Inclinar o aparelho para trás e limpar a

cabeça de limpeza e a barra de aspira-

ção.

No caso de perigo de geadas:

Esvaziar os depósitos de água limpa e

suja.

Guardar o aparelho num local protegido

contra geadas.

Atenção

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o trans-

porte.

Empurrar o aparelho na alavanca de

avanço.

Durante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

Atenção

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o arma-

zenamento.

Este aparelho só pode ser armazenado em

espaços fechados e cobertos.

Perigo

Perigo de ferimentos por choque eléctrico.

Desligar o aparelho e retirar a ficha de rede

antes de efectuar quaisquer trabalhos no

aparelho.

Antes de cada colocação em funciona-

mento verificar sempre o cabo eléctrico

de rede, o cabo de extensão e as man-

gueiras quanto a danificações.

Controlar a imagem de jacto do bocal.

Dicas de limpeza

Colocar fora de serviço

Limpeza do aparelho

Protecção contra o congelamento

Transporte

Armazenamento

Conservação e manutenção

Intervalos de manutenção

Diariamente antes da utilização

50 PT

– 5

Atenção

Perigo de danos. Limpar um bocal entupi-

do com uma arame ou agulha e utilizar

água quente (ver "Localização de avarias")



Controlar os tubos e vedantes quanto a

danos. Requerer a substituição de peças

danificadas pela assistência técnica.

Verificar o desgaste da escova e subs-

tituir, se necessário.

As escovas estão desgastadas se as

cerdas tiverem o mesmo tamanho que

as cerdas indicadoras amarelas.



Esvaziar os depósitos de água limpa e suja.

Inclinar o aparelho para trás e pousá-lo

sobre a alavanca de manobra.

Desenroscar os parafusos do lado es-

querdo e direito da cabeça de limpeza.

Retirar a cabeça de limpeza.

1 Bocal

2 Clipe de retenção

3 Braçadeira do tubo



Retirar o clipe de retenção lateralmente.

Retirar o bocal pela parte traseira da

chapa de suporte.

Abrir a braçadeira do tubo e retirar o bo-

cal do tubo.

Inserir o novo bocal no tubo.

Voltar a montar na ordem inversa.

Aviso

Ter atenção ao alinhamento correcto do

bocal, durante o posicionamento do bocal

na chapa de suporte.

Esvaziar os depósitos de água limpa e

suja.

Inclinar o aparelho para trás e pousá-lo

sobre a alavanca de manobra.

Desenroscar os parafusos do lado es-

querdo e direito da cabeça de limpeza.

Retirar a cabeça de limpeza.

1 Cilindro da escova

2 Parafusos do apoio das escovas

3 Cobertura da correia dentada

4 Porcas da fixação do motor

Desenroscar o parafuso da cobertura

da correia dentada e retirar a cobertura.



Soltar os parafusos da fixação do motor e

deslocar o motor em direcção à escova.

Retirar a correia dentada.

Soltar o pino roscado na polia da cor-

reia dentada e retirar a polia da correia

dentada.



Retirar os parafusos dos apoios da esco-

va e retirar os apoios do veio da escova.

Levantar a extremidade do acciona-

mento do rolo de escova para fora da

carcaça e retirar o lado oposto do

apoio.



Montar a nova escova na ordem inversa.

Perigo

Perigo de ferimentos por choque eléctrico.

Desligar o aparelho e retirar a ficha de rede

antes de efectuar quaisquer trabalhos no

aparelho.

Os componentes eléctricos só podem ser

testados e reparados pelos Serviços Técni-

cos autorizados.

Cada 25 horas de serviço

Trabalhos de manutenção

Substituir o bocal

Substituir a escova

Localização de avarias

51PT

– 6

No caso de anomalias não referidas neste

capítulo, em caso de dúvidas e por indica-

ção expressa, pedir a intervenção dos Ser-

viços Técnicos autorizados.

Ligar a ficha de rede.

Verificar o quadro eléctrico do edifício.

Repor o fusível da turbina de aspiração

no painel de comando.

Limpar a barra de aspiração.

Verificar, limpar ou substituir o vedante

na cúpula.

Esvaziar o depósito de água suja.

Inserir o tubo de aspiração correcta-

mente na cúpula.

Verificar o tubo de aspiração quanto a

danos.

Ajustar o interruptor do aparelho no fun-

cionamento normal.

Encher o depósito da água fresca com

água quente (máx. 60°C) e limpar o bo-

cal. Substituir eventualmente o bocal

(ver "Trabalhos de manutenção/Substi-

tuir bocal").

Encher o depósito de água limpa.

Limpar o filtro do depósito da água lim-

pa.

Ajustar o interruptor do aparelho no fun-

cionamento normal.

Repor o fusível do accionamento das

escovas no painel de comando.

Controlar a correia de accionamento e

substituir se necessário.

Substituir o bocal desgastado por um

novo (ver "Trabalhos de manutenção/

Substituir bocal").

Aparelho não funciona

A turbina de aspiração não funciona

Potência de aspiração insuficiente

Nenhuma saída de água no bocal

A escova não rodopia

Tapete fica demasiado húmido

Dados técnicos

Potência

Tensão nominal V/Hz 220...240

/ 1~50

Tipo de protecção IPX4

Consumo de potên-

cia médio

W 1300

Potência do motor de

aspiração

W 1130

Potência do motor

das escovas

W76

Escovas de limpeza

Largura de trabalho mm 260

Diâmetro da escova mm 65

Velocidade da escova

1/min 1650

Pressão da bomba do

produto de limpeza

MPa 0,4

Débito, bomba do

produto de limpeza

l/mín 1,4

Temperatura máxima

da água

°C 60

Aspirar

Potência de aspira-

ção, quantidade de ar

l/s 46

Potência de aspira-

ção, depressão

kPa 30,2

Medidas e pesos

Desempenho teórico

por superfície

m²/h 100

Volume do depósito de

água limpa/água suja

l 15/17

Comprimento mm 920

Largura mm 360

Altura mm 750

Peso de funciona-

mento típico

kg 52

Emissão de ruído

Nível de pressão acús-

tica (EN 60704-1)

dB(A)

Vibrações da máquina

Valor total de vibra-

ção (ISO 5349)

m/s² 1,7

52 PT

– 7

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Responsável pela documentação:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Só devem ser utilizados acessórios e

peças de reposição autorizados pelo

fabricante do aparelho. Acessórios e

Peças de Reposição Originais - forne-

cem a garantia para que o aparelho

possa ser operado em segurança e

isento de falhas.

–No final das Instruções de Serviço en-

contra uma lista das peças de substitui-

ção mais necessárias.

–Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos servi-

ços.

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Declaração de conformidade

Produto: Extractor de névoa

Tipo: 1.008-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Normas nacionais aplicadas

CEO Head of Approbation

Peças sobressalentes

Garantia

53PT

Dansk

– 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med

det almindelige husholdningsaffald, men

aflever den til genbrug.

Udtjente apparater indeholder vær-

difulde materialer, der kan og bør af-

leveres til genbrug. Aflever derfor

udtjente apparater på en genbrugsstation

eller lignende.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

www.kaercher.com/REACH

Inden første ibrugtagelse skal sikkerheds-

henvisningerne nr. 5.956-251 læses!

Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

Denne maskine er beregnet til industriel an-

vendelse som vådsugningsmaskine til

gulvtæpper tilsvarende til sikkerhedsanvis-

ninger i denne betjeningsvejledning som

også de vedlagte brochurer og sikkerheds-

anvisningerne til børsterensemaskiner og

sprayekstraktionsmaskinerer.

Maskinen sprøjter rensemiddelopløsnin-

gen fra ferskvandstanken på gulvtæppet,

arbejder rensemiddelopløsningen ind med

en børstevalse og opsuger smuds og op-

brugt rensemiddelopløsning ind i snavse-

vandstanken.

Efter behov kan der tilsluttes tilbehør (f.eks.

en hånddyse).

Indholdsfortegnelse

Miljøbeskyttelse . . . . . . . . . DA . . .1

Sikkerhedsanvisninger . . . . DA . . .1

Bestemmelsesmæssig anven-

delse. . . . . . . . . . . . . . . . . . DA . . .1

Funktion . . . . . . . . . . . . . . . DA . . .1

Betjeningselementer . . . . . DA . . .2

Ibrugtagning . . . . . . . . . . . . DA . . .2

Betjening . . . . . . . . . . . . . . DA . . .3

Ud-af-drifttagning . . . . . . . . DA . . .4

Transport . . . . . . . . . . . . . . DA . . .4

Opbevaring. . . . . . . . . . . . . DA . . .4

Pleje og vedligeholdelse . . DA . . .4

Afhjælpning af fejl. . . . . . . . DA . . .5

Tekniske data. . . . . . . . . . . DA . . .6

EU-overensstemmelseserklæ-

ring . . . . . . . . . . . . . . . . . . . DA . . .7

Reservedele . . . . . . . . . . . . DA . . .7

Garanti . . . . . . . . . . . . . . . . DA . . .7

Miljøbeskyttelse

Sikkerhedsanvisninger

Symbolerne i driftsvejledningen

Bestemmelsesmæssig an-

vendelse

Funktion

54 DA

– 2

1 Bøjle

2 Knap rensemiddelopløsning

3 Kuppel

4 Snavsevandsbeholder

5 Låsemekanisme kuppel

6 Ferskvandtank

7 Sugebjælke

8 Rensehoved

9 Låsemekanisme skubbebøjle

10 Skrue rensehoved

11 Kobling rensemiddelslange

12 Afledningsslange for friskvand

13 Sugeslange

14 Betjeningsfelt

1 Sikring børstedrev

2 Sikring sugeturbine

3 Afbryder

A Normalfunktion

B OFF - Der er slukket for apparatet

C Funktion med hånddyse

Drej kuplens låsemekanisme fremad.

Løft snavsevandstanken og sæt den til

siden.

Opfyld ferskvandstanken med varmt

vand (max. 60°C) (kapacitet 15 liter).

Påfyld rengøringsmiddel.

For yderligere oplysninger, bestil venligst

produktinformationsbladet og DIN-sikker-

hedsdatabladene for de tilsvarende rense-

midler.

몇Advarsel

Sundhedsfare, risiko for beskadigelse. Der

skal tages højde for alle henvisninger, som

kommer med de anvendte rensemidler.

For at beskytte miljøet bør du være spar-

sommeligt med rensemidlet.

Sæt snavsevandstanken tilbage på ma-

skinen.

Sæt kuplen på snavsevandstanken og

juster den.

Drej kuplens låsemekanisme tilbage.

Betjeningselementer Betjeningsfelt

Ibrugtagning

Rengøring af gulvtæp-

per

RM 764 flyden-

Afskumning RM 761

55DA

– 3

Før rengøringen skal løst smuds suges

op med en støvsuger.

Drej skubbebøjlens låsemekanisme ud-

ad, indstil den ønskede skubbebøjle-

højde og lås låsemekanisme igen.

Sæt netstikket i en stikdåse.

Forsigtig

Risiko for beskadigelse. Kontroller om gen-

standen, som skal renses, er bestandigt

overfor vand og farveægte.

Risiko

Fare på grund af elektrisk stød.

Netkablet må ikke komme i berøring med

den roterende børste/pad.

Sæt omstilleren til "Normalfunktion" -

sugeturbinen og børstedrevet starter.

Tryk knappen til rensemiddelopløsnin-

gen på skubbebøjlen for at sprøjte ren-

semiddel på gulvtæppet.

Kør over fladen som skal renses i over-

lappende baner. Træk derved maski-

nen baglæns (skub den ikke).

Hvis snavsevandstanken er fyldt op til

3/4, sættes maskinen til „OFF“.

Drej kuplens låsemekanisme fremad.

Løft snavsevandstanken fra maskinen

og tøm den.

몇Advarsel

Følg de lokale bestemmelser vedrørende

behandling af spildevand.

OBS

Hvis snavsevandstanken er overfyldt løber

snavsevandet tilbage på tæppet hvis ma-

skinen afbrydes.

Der må kun anvendes tilbehør og reserve-

dele, der er godkendt af producenten. Ori-

ginaltilbehør og -reservedele er en garanti

for, at maskinen kan fungere sikkert og

uden fejl.

Forbind den vedlagte adapter med til-

behørets rensemiddelslange.

Træk sugeslangen ud af kuplen.

Sæt sugeslangen fra tilbehøret ind i

kuplen i stedet for.

Forbind maskinens rensemiddelslange

med tilbehørets rensemiddelslange.

Sæt omstilleren til funktion med hånd-

dyse - sugeturbinen starter.

Til sprøjtning af renseopløsning, skal

håndtaget på tilbehøret betjenes.

Vigtigt

Hvis tilbehøret sættes på, skal adapteren

fjernes fra maskinen så maskinens vand-

udløb lukkes.

Anbefaling: Adapteren forbliver på tilbehø-

rets slange.

Betjening

Tømning af snavsevandstanken

Funktion med tilbehørsværktøj

56 DA

– 4

–Stærk tilsmudsede steder skal først

sprøjtes og renseopløsningen skal virke

for ca. 5 til 10 minutter.

–Der skal altid arbejdes fra lys til skygge

(fra vindue til døren).

–Der skal altid arbejdes fra den rensede

til den ikke rensede flade.

–Jo følsommere en overflad er (orient

gulvtæpper, berbertæpper, pudestof),

desto svagere skal rensemiddelkon-

centrationen være.

–Tæpper med juteryg kan krybe ind og

tabe farven, hvis den renses for våd.

–Tæpper med høj luv skal efter rensnin-

gen og i våd tilstand børstes i luvretning

(f.eks. med en luvbørste eller gulv-

skrubbe).

–For at undgå stødpletter eller rustpletter

må der først gås på den rensede flade

eller stilles møbler på fladen, hvis fla-

den er tør.

–Ved rensning af gulvtæpper, som i for-

ud blev vasket med skum, dannes

skum i snavsevandsbeholderen. I dette

tilfælde tilsættes skum ex RM 761 til

snavsevandsbeholderen.

Sæt hovedafbryderen på "OFF".

Tøm snavsevandsbeholderen.

Træk afløbsslangen til ferskvandet fra

slangens koblingsstykke og dræn ren-

semiddelopløsningen.

Påfyld ferskvandstanken med ca. 2 liter

varmt vand (max. 60°C) og spul sprøjte-

systemet ved at trykke rensemiddelop-

løsningens knap.

Træk netstikket ud af stikkontakten.

Træk afløbsslangen til ferskvandet fra

slangens koblingsstykke og dræn ren-

semiddelopløsningen.

Rens sivene på ferskvandstanken og

kuplen.

Skyl snavsevandsbeholderen med klart

vand.

Tip maskinen tilbage og rens renseho-

vedet og sugebjælken.

Ved frostrisiko:

Tøm frisk- og snavsevandsbeholderen.

Stil maskinen i et frostsikkert rum.

Forsigtig

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved transporten.

Skub maskinen med skubbebøjlen.

Ved transport i biler skal renseren fast-

spændes i.h.t. gældende love.

Forsigtig

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden-

dørs.

Risiko

Fare på grund af elektrisk stød.

Træk netstikket og afbryd maskinen inden

der arbejdes på maskinen.

Strømkabel, forlængerkabel og slanger

kontrolleres før hver ibrugtagning for

skader.

Kontroller dysernes sprøjtemønster.

Forsigtig

Risiko for beskadigelse. Tilstoppede dyser

må aldrig renses med tråd eller nåle, men

skylles med varmt vand (se „Hjælp ved

fejl“)

Kontroller slanger og tætninger for ska-

der. Defekte komponenter skal udskif-

tes af kundeservice.

Tips til rensning

Ud-af-drifttagning

Rengøring af maskinen

Frostbeskyttelse

Transport

Opbevaring

Pleje og vedligeholdelse

Vedligeholdelsesintervaller

Dagligt inden brugen

Servicearbejde for hver 25 driftstimer

57DA

– 5

Kontroller børsterne for slid, udskift

dem ved behov.

Børsterne er slidt, hvis børsterne har

samme længde som de gule indikator-

børster.

Tøm frisk- og snavsevandsbeholderen.

Vip maskinen tilbage og læg den på

skubbebøjlen.

Skru skruerne til højre og venstre på

rensehovedet ud.

Fjern rensehovedet.

1 Mundstykke

2 Holdeclips

3 Slangebøjle

Træk holdeclipsen fra siden.

Træk dysen tilbage ud af holdepladen.

Åbn slangebøjlen og træk dysen fra

slangen.

Sæt en ny dyse på slangen.

Monter igen i omvendt rækkefølge.

OBS

Ved isætning af dysen i holdepladen skal

der tages højde for den rigtige orientering.

Tøm frisk- og snavsevandsbeholderen.

Vip maskinen tilbage og læg den på

skubbebøjlen.

Skru skruerne til højre og venstre på

rensehovedet ud.

Fjern rensehovedet.

1 Børstevalse

2 Skruer børstelejring

3 Afdækning tandrem

4 Møtrikker til motorbefæstelsen

Skru skruerne fra tandremmens afdæk-

ning ud og fjern afdækningen.

Løsn motorbefæstelsen møtrikker og

skub motoren hen til børsten.

Fjern tandremmen.

Løsn tandremskivens gevindstift på

børsten og fjern tandremskiven.

Skru børstelejringens skruer ud og træk

lejringen fra børsteakslen.

Træk børstevalsen drevende ud af hu-

set og træk den modsatte side ud af lej-

ringen.

Monter nye børster ind i omvendt ræk-

kefølge.

Risiko

Fare på grund af elektrisk stød.

Træk netstikket og afbryd maskinen inden

der arbejdes på maskinen.

El-komponenter må kun kontrolleres og re-

pareres af en godkendt kundeservice.

I tvivlstilfælde eller ved udtrykkelige henvis-

ninger skal De kontakte en godkendt kun-

deservice ved fejl, som ikke nævnes i dette

kapitel.

Sæt netstikket i.

Kontroller bygningens sikring.

Vedligeholdelsesarbejder

Udskifte dysen

Skift af børste

Afhjælpning af fejl

Maskinen fungerer ikke

58 DA

– 6

Sugeturbinens sikring skal sættes tilba-

ge på betjeningspanelet.

Rens sugebjælken.

Kontroller tætningen på kuplen, rens el-

ler udskift den.

Tøm snavsevandsbeholderen.

Sæt sugeslangen korrekt ind i kuplen.

Kontroller sugeslangen for beskadigel-

se.

Hovedafbryderen sættes på "Normal-

funktion".

Opfyld ferskvandstanken med varmt

vand (max. 60°C) og skyl dysen. Udskift

evt. dysen (se "Vedligeholdelsesarbej-

der/skifte dysen").

Påfyld ferskvandstanken.

Rens ferskvandstankens siv.

Hovedafbryderen sættes på "Normal-

funktion".

Børstemotorens sikring skal sættes til-

bage på betjeningspanelet.

Kontroller drivremmen, udskift evt.

Udskift den slidte dyse med en ny dyse

(se "Vedligeholdelsesarbejder/skifte

dysen").

Sugeturbine virker ikke

Utilstrækkelig sugeeffekt

Ingen vandudslip på dysen

Børsterne drejer ikke

Gulvtæppet for vådt

Tekniske data

Effekt

Mærkespænding V/Hz 220...240

/ 1~50

Kapslingsklasse IPX4

Mellemste optagne

effekt

W 1300

Sugemotorydelse W 1130

Børstemotorydelse W 76

Rengøringsbørster

Arbejdsbredde mm 260

Børstediameter mm 65

Børsteomdrejningstal 1/min 1650

Tryk rensemiddel-

pumpe

MPa 0,4

Kapacitet, rensemid-

delpumpe

l/min. 1,4

maks. vandtempera-

tur

°C 60

Sugning

Sugeeffekt, luft-

mængde

l/s 46

Sugeeffekt, undertryk kPa 30,2

Mål og vægt

Teoretisk fladeydelse m²/h 100

Volumen frisk-/snav-

sevandsbeholder

l 15/17

Længde mm 920

Bredde mm 360

Højde mm 750

Typisk driftsvægt kg 52

Støjemission

Lydtryksniveau (EN

60704-1)

dB(A

)

Maskinvibrationer

Total svingningsvær-

di (ISO 5349)

m/s² 1,7

59DA

– 7

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Dokumentationsbefuldmægtiget:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

–Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af

betjeningsvejledningen

–Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

EU-overensstemmelseser-

klæring

Produkt: Sprayekstraktionsapparat

Type: 1.008-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Anvendte tyske standarder

CEO Head of Approbation

Reservedele

Garanti

60 DA

Norsk

– 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller fo overlevering til neste ei-

er.

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i hus-

holdningsavfallet, men lever den inn til

resirkulering.

Gamle maskiner inneholder verdi-

fulle materialer som kan resirkule-

res. Disse bør leveres inn til

gjenvinning. Gamle maskiner skal derfor

avhendes i egnede innsamlingssystemer.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

www.kaercher.com/REACH

Før første igangsetting må sikkerhetsin-

struksjonene Nr. 5.956-251 ubetinget le-

ses!

Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

Dette redskapet er bestemt for industrielt

bruk som våt-/renseapparat for vegg til

vegg-tepper tilsvarende de i denne bruks-

anvisningen, så vel som den vedliggende

brosjyren sikkerhetsinstruksjoner for bør-

ste-/renseapparat og sprute-/ekstraksjons-

apparat, angitte beskrivelser og

sikkerhetsinstruksjoner.

Apparatet spruter rengjøringsløsning fra

rentvannstanken på teppet som skal ren-

gjøres, arbeider inn rengjøringsløsningen

med en børstevalse og suger smuss og

brukt rengjøringsløsning til bruktvannstan-

ken.

Ved behov kan det kobles til et tilbehørs-

verktøy (f.eks. en hånddyse).

Innholdsfortegnelse

Miljøvern. . . . . . . . . . . . . . . NO . . .1

Sikkerhetsinstruksjoner . . . NO . . .1

Forskriftsmessig bruk . . . . . NO . . .1

Funksjon. . . . . . . . . . . . . . . NO . . .1

Betjeningselementer . . . . . NO . . .2

Ta i bruk . . . . . . . . . . . . . . . NO . . .2

Betjening . . . . . . . . . . . . . . NO . . .3

Stans av driften . . . . . . . . . NO . . .4

Transport . . . . . . . . . . . . . . NO . . .4

Lagring . . . . . . . . . . . . . . . . NO . . .4

Pleie og vedlikehold . . . . . . NO . . .4

Hjelp ved funksjonsfeil . . . . NO . . .5

Tekniske data. . . . . . . . . . . NO . . .6

EU-samsvarserklæring. . . . NO . . .7

Reservedeler . . . . . . . . . . . NO . . .7

Garanti . . . . . . . . . . . . . . . . NO . . .7

Miljøvern

Sikkerhetsinstruksjoner

Symboler i bruksanvisningen

Forskriftsmessig bruk

Funksjon

61NO

– 2

1 Skyvebøyle

2 Tast rengjøringsløsning

3 Dom

4 Spillvannstank

5 Låsing dom

6 Rentvannstank

7 Sugebom

8 Rengjøringshode

9 Låsing skyvebøyle

10 Skrue rengjøringshode

11 Kobling rengjøringsmiddelslange

12 Avløpsslange friskvann

13 Sugeslange

14 Betjeningspanel

1 Sikring børstedrift

2 Sikring sugevifte

3 Apparatbryter

A Normaldrift

B OFF – Apparatet er slått av.

C Drift med hånddyse

Låsing dom svinges forover

Løft av bruktvannstank og sving den til

side.

rentvannstanken fylles med varmt vann

(maks 60°C) (volum 15 liter).

Fyll på rengjøringsmiddel.

For ytterlige informasjoner, vennligst bestill

produktinformasjonsblad og DIN-sikker-

hetsdatablad av det tilsvarende rengjø-

ringsmidlet.

몇Advarsel

Fare for helsen, fare for skader. Ta hensyn

til alle merknader, som er vedlagt de brukte

rengjøringsmidlene.

Gå sparsommelig om med rengjøringsmid-

let for å skåne miljøet.

Sett bruktvannstanken på apparatet

igjen.

Domen settes på bruktvannstanken

igjen og rettes inn.

Låsing dom svinges bakover.

Betjeningselementer Betjeningspanel

Ta i bruk

Tepperengjøring RM 764 flyten-

Antiskummiddel RM 761

62 NO

– 3

Før rengjøring suges løst smuss opp

med en støvsuger.

Sving låsingen på skyvebøylen utover,

still inn ønsket høyde på skyvebøylen

og lukk låsingen igjen.

Sett støpselet i stikkontakten.

Forsiktig!

Fare for skade. Prøv gjenstanden som skal

renses på motstandsdyktighet mot vann og

fargeekthet, på et lite synlig sted før bruk.

Fare

Fare for skade fra elektrisk støt.

Ikke la strømkabelen komme i berøring

med roterende børste eller pad.

Apparatbryter stilles til normaldrift - su-

geturbin og børstedrift starter.

For påspruting av rengjøringsløsning

trykk tasten Rengjøringsløsning på sky-

vebøylen.

Flaten som skal rengjøres kjøres over i

overlappende baner. Trekk da appara-

tet bakover (ikke skyv).

Dersom bruktvannstanken er 3/4 fullm

sett apparatbryteren til "OFF".

Låsing dom svinges forover

Løft bruktvannstanken av appratet og

tøm den.

몇Advarsel

Ta hensyn til de lokale utslippsforskrifter.

Bemerk

Dersom bruktvannstanken er overfylt vil det

renne skitten t vann ut på teppet når appra-

tet slås av.

Det er kun tillatt å anvende tilbehør og re-

servedeler som er godkjent av produsen-

ten. Originalt tilbehør og originale

reservedeler garanterer for sikker og pro-

blemfri drift av apparatet.

Vedlagte adapter kobles til rengjørings-

middelslangen på tilbehørsverktøyet.

Trekk sugeslangen ut av domen.

Sett sugeslangen til tilbehørsverktøyet

inn i domen i stedet for den vanlige su-

geslangen.

Kobling på rengjøringsmiddelslange på

apparatet kobles til rengjøringsmiddels-

lange på tilbehørsverktøyet.

Apparatbryter stilles til drift med hånd-

dyse - sugeturbinen starter.

For å påføre rengjøringsløsning bruk

hendelen på tilbehørsverktøyet.

Viktig

Når tilbehørsverktøyet tas av må adapteren

tas av apparatet, slik at vannuttaket på ap-

paratet stenges.

Anbefaling: La adaptereren være på tilbe-

hørsverktøyet.

Betjening

Tømming av spillvannsbeholderen

Drift med tilbehørsverktøy.

63NO

– 4

–Sprut sterkt forurensete overflater inn

forut med rengjøringsoppløsningen og

la virke inn i 5 til 10 minutter.

–Arbeid alltid fra lyset til skyggen (fra vin-

duet til døren).

–Arbeid alltid fra den rensete til den ikke

rensete flaten.

–Dess ømtåligere belaget er (Orienttep-

per, Berber, polstre-/stoff), dess lavere

må rengjøringsmiddelkonsentrasjonen

være.

–Vegg til vegg-teppe med juterygg kan

krympe ved for våt behandling og blek-

ne fargemessig.

–Tepper med høyt flor skal etter rensin-

gen børstes opp i våt tilstand i flor-/ret-

ningen (f. eks. med florkost eller

skrubb).

–For å forebygge trykksteder eller rust-

flekker, bør rensete flater begås eller

møbleres først etter tørking.

–Ved rensing av vegg til vegg-tepper

som har vært sjamponert forut, oppstår

skum i beholderen for sølevann. I dette

tilfelle fyll skum ex RM 761 i beholderen

for sølevann.

Sett maskinbryteren i stilling ”OFF”.

Tøm bruktvannstanken.

Trekk avtappingsslange rentvann av

slangenippelen og tapp av rengjørings-

løsning.

Rentvannstanken fylles med ca. 2 liter

varmt vann (maks. 60°C) og sprutesys-

temet spyles ved å bruke tasten for ren-

gjøringsløsning.

Trekk ut støpselet fra veggkontakten.

Trekk avtappingsslange rentvann av

slangenippelen og tapp av rengjørings-

løsning.

Silene på rentvannstank og i domen

rengjøres.

Skyll spillvannstanken med rent vann.

Vipp apparatet bakover og rengjør ren-

gjøringshode og sugebom.

Ved fare for frost:

Tøm rentvanns- og bruktvannstanken.

Oppbevar maskinen på et frostfritt sted.

Forsiktig!

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved trans-

port.

Skyv apparatet med skyvebøylen.

Ved transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

Forsiktig!

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved lag-

ring.

Dette apparatet skal kun lagres innendørs.

Fare

Fare for personskade gjennom elektrisk

støt.

Før alt arbeide på apparatet skal apparatet

slås av og strømkabelen trekkes ut.

Kontroller nettkabel, skjøteledning og

slanger på skader før hver gangsetting

Kontroller dysenes sprøytemønster.

Forsiktig!

Fare for skade. Rengjør tilstoppet dyse

med ståltråd eller en nål fremfor å spyle

med varmt vann (se "Feilretting")

Kontroller slanger og pakninger for ska-

der. Defekte deler skal skiftes av kun-

deservice.

Rengjøringstips

Stans av driften

Rens apparatet

Frostbeskyttelse

Transport

Lagring

Pleie og vedlikehold

Vedlikeholdsintervaller

Daglig før maskinen tas i bruk

Hver 25. driftstime

64 NO

– 5

Kontroller børster for ev. slitasje og skift

ved behov.

Børstene er slitte når dørstene har sam-

me lengde som de gule indikatorbørste-

ne.

Tøm rentvanns- og bruktvannstanken.

Tipp maskinen bakover og legg den på

skyvebøylen.

Skru ut skruer til høyre og venstre på

rengjøringshodet.

Ta av rengjøringshodet.

1 Dyse

2 Holdeclips

3 Slangeklemme

Trekk av holdeclips til siden.

Trekk dysen bakover ut av holdeplaten.

Åpne slangeklemme og trekk dysen av

slangen.

Sett ny dyse inn i slangen.

Monteringen skjer i motsatt rekkefølge.

Bemerk

Ved innsetting av dyse i holdeplaten, pass

på korrekt innretting av dysen.

Tøm rentvanns- og bruktvannstanken.

Tipp maskinen bakover og legg den på

skyvebøylen.

Skru ut skruer til høyre og venstre på

rengjøringshodet.

Ta av rengjøringshodet.

1 Børstevalse

2 Skruer børstelager

3 Deksel tannreim

4 Muttere motorfeste

Fjern skrue i dekslet på tannreimen og

ta dekslet av.

Mutterne for motorfeste løsnes og mo-

toren skyves mot børsten.

Ta av tannreim.

Løsne gjengebolt på tannreimskiven på

børsten og ta av tannreimskiven.

Skru ut skruene på børstelager og trekk

lageret av børsteakslingen.

Drivenden av børstevalsen løftes ut av

huset og motsatt ende trekkes ut av la-

geret.

Sett inn ny børste i omvendt rekkefølge.

Fare

Fare for personskade gjennom elektrisk

støt.

Før alt arbeide på apparatet skal apparatet

slås av og strømkabelen trekkes ut.

Elektriske komponenter må kun kontrolle-

res og repareres av en servicemontør eller

en autorisert elektriker.

Ved feil som ikke er nevnt i dette kapittel,

i tvilstilfeller og ved anvisninger om dette,

må det tas kontakt med en servicemontør.

Sett i støpselet.

Kontroller bygninges sikringer.

Vedlikeholdsarbeider

Skifte dyse

Skifte ut børste

Hjelp ved funksjonsfeil

Maskinen fungerer ikke

65NO

– 6

Still tilbake sikring for sugeturbin på be-

tjeningspanelet.

Rengjør sugebommen.

Kontroller pakning på dom, rengjøres

eller skiftes.

Tøm bruktvannstanken.

Sett sugeslangen korrekt inn i domen.

Kontroller sugeslangen for skader.

Sett maskinbryteren i stilling Normal-

drift.

Rentvannstanken fylles med varmt

vann (maks 60°C) og dysen skylles.

Skift eventuelt dyse (se "Vedlikeholds-

arbeider/Skifte dyse").

Fyll opp ferskvannstanken.

Rens silen i ferskvannstanken.

Sett maskinbryteren i stilling Normal-

drift.

Still tilbake sikring for børstedrift på be-

tjeningspanelet.

Kontroller drivreim og skift ved behov.

Skift slitt dyse med ny dyse (se "Vedli-

keholdsarbeider/Skifte dyse").

Sugeturbinen går ikke

Utilstrekkelig sugeeffekt

Ikke noe vannutløp på dysen

Børste roterer ikke

Teppet blir for vått

Tekniske data

Effekt

Nettspenning V/Hz 220...240

/ 1~50

Beskyttelsestype IPX4

Gjennomsnittlig ef-

fektbehov

W 1300

Sugemotoreffekt W 1130

Børstemotoreffekt W 76

Rengjøringsbørster

Arbeidsbredde mm 260

Børstediameter mm 65

Børsteturtall o/

min.

1650

Trykk rengjørings-

middelpumpe

MPa 0,4

Matemengde rengjø-

ringsmiddelmengde

l/min 1,4

Maks. vanntempera-

tur

°C 60

Støvsuging

Sugeeffekt, luftmeng-

l/sek. 46

Sugeeffekt, vakuum kPa 30,2

Mål og vekt

Teoretisk flateeffekt m²/h 100

Volum rent-/brukt-

vannstank

l 15/17

Lengde mm 920

Bredde mm 360

Høyde mm 750

Typisk driftsvekt kg 52

Støy

Støynivå (EN 60704-1)

dB(A)

Maskinvibrasjon

Svingningsverdi iht.

ISO 5349

m/s² 1,7

66 NO

– 7

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Dokumentasjonsansvarlig:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2011/05/01

–Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

–Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

–Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

EU-samsvarserklæring

Produkt: Spruteekstraksjonsapparat

Type: 1.008-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Anvendte nasjonale normer

CEO Head of Approbation

Reservedeler

Garanti

67NO

Svenska

– 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara drifts-

anvisningen för framtida behov, eller för

nästa ägare.

Emballagematerialen kan återvin-

nas. Kasta inte emballaget i hus-

hållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller åter-

vinningsbara material som bör gå till

återvinning. Överlämna skrotade

aggregat till ett lämpligt återvinningssys-

tem.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

www.kaercher.com/REACH

Läs säkerhetsanvisning nr. 5.956-251 före

första användningstillfället!

Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

Detta aggregat är avsett för yrkesmässig

användning som våtrengöringsaggregat för

heltäckningsmattor enligt de beskrivningar

och säkerhetsanvisningar som finns i den-

na driftsanvisning samt i bifogad broschyr

Säkerhetsanvisningar för borstrengörings-

och sprayextraktionsaggregat.

Maskinen sprutar rengöringslösning ur

färskvattentanken på mattan som ska ren-

göras, arbetar sedan in rengöringslösning-

en med en borstvals och suger upp smuts

och förbrukad rengöringslösning i smutsv-

attentanken.

Vid behov kan ett tillbehörsverktyg (t.ex. ett

handmunstycke) anslutas.

Innehållsförteckning

Miljöskydd . . . . . . . . . . . . . SV . . .1

Säkerhetsanvisningar. . . . . SV . . .1

Ändamålsenlig användning SV . . .1

Funktion . . . . . . . . . . . . . . . SV . . .1

Reglage . . . . . . . . . . . . . . . SV . . .2

Idrifttagning . . . . . . . . . . . . SV . . .2

Handhavande. . . . . . . . . . . SV . . .3

Ta ur drift . . . . . . . . . . . . . . SV . . .4

Transport . . . . . . . . . . . . . . SV . . .4

Förvaring . . . . . . . . . . . . . . SV . . .4

Skötsel och underhåll. . . . . SV . . .4

Åtgärder vid fel . . . . . . . . . . SV . . .5

Tekniska data. . . . . . . . . . . SV . . .6

Försäkran om EU-överens-

stämmelse . . . . . . . . . . . . . SV . . .7

Reservdelar . . . . . . . . . . . . SV . . .7

Garanti . . . . . . . . . . . . . . . . SV . . .7

Miljöskydd

Säkerhetsanvisningar

Symboler i bruksanvisningen

Ändamålsenlig användning

Funktion

68 SV

– 2

1 Skjuthandtag

2 Knapp Rengöringslösning

3 Kärl

4 Smutsvattentank

5 Låsning Kärl

6 Färskvattentank

7 Sugskena

8 Rengöringshuvud

9 Låsning skjutbygel

10 Skruv Rengöringshuvud

11 Koppling rengöringsmedelsslang

12 Avloppsslang färskvatten

13 Sugslang

14 Användningsområde

1 Säkring borstdrivning

2 Säkring sugturbin

3 Huvudreglage

A Normaldrift

B OFF – maskinen är avstängd.

C Drift med handmunstycke

Sväng låsningen till kärlet framåt.

Lyft av smutsvattentanken och ställ den

åt sidan.

Fyll färskvattentanken med hett vatten

(maximalt 60°C) (volym 15 liter).

Fyll på rengöringsmedel.

Beställ aktuellt produktinformationsblad

och DIN-säkerhetsblad för ytterligare infor-

mation om respektive rengöringsmedel.

몇Varning

Hälsorisk, skaderisk. Alla hänvisningar

som följer med använt rengöringsmedel

skall beaktas.

Använd rengöringsmedel sparsamt för att

skona miljön.

Sätt tillbaka smutsvattentanken på ma-

skinen.

Sätt kärlet på smutsvattentanken och

justera det.

Sväng låsningen till kärlet bakåt.

Reglage Användningsområde

Idrifttagning

Mattrengöring RM 764 Flytan-

Avskumning RM 761

69SV

– 3

Sug upp lös smuts med en dammsuga-

re innan rengöringen.

Vrid låsningsanordningan för skjut-

handtaget utåt, ställ in önskad höjd på

skjutbygeln och stäng läsningen igen.

Anslut nätkontakt till vägguttag.

Varning

Skaderisk. Välj en mindre synlig yta och

testa att det föremål som skall rengöras är

färgäkta och tål vatten innan aggregatet

används.

Fara

Risk för elektrisk stöt.

Låt inte nätkabeln komma i kontakt med

den roterade borsten/paden.

Ställ huvudreglaget på normaldrift -

sugturbinenoch borstdriften startas.

Tryck på knappen Rengöringslösning

på skjuthandtaget för att applicera ren-

göringsmedel.

Kör i omlottspår över ytan som skall

rengöras . Drag maskinen bakåt (skjut

inte).

Om smutsvattentanken är full till 3/4,

ställ huvudreglaget på "OFF".

Sväng låsningen till kärlet framåt.

Lyft av smutsvattentanken från maski-

nen och töm den.

몇Varning

Beakta lokala föreskrifter för smutsvattens-

hantering.

Observera

Om smutsvattentanken är överfull rinner

smutsvattnet tillbaka på mattan när maski-

nen stängs av.

Endast av tillverkaren godkända tillbehör

och reservdelar får användas. Original-till-

behör och original-reservdelar garanterar

att apparaten kan användas säkert och

utan störning.

Förbind medföljande adapter med

slangen för rengöringsmedel som hör

till tillbehörsverktyget.

Dra ur sugslangen ur kärlet.

Stick in tillbehörsverktygets sugslang i

kärlet i stället för den vanliga sugslang-

en.

Koppla samman rengöringsmedles-

slangens koppling på maskinen med

tillbehörsverktygets sugslang.

Ställ huvudreglaget på drift med hand-

munstycke - sugturbinen startar.

Tryck på spaken på tillbehörsverktyget

för att applicera rengöringsmedel.

Observera

När verktyget tas bort måste adaptern de-

monteras så att vattenutloppet på appara-

ten stängs.

Rekommendation: Låt adaptern sitta kvar

på slangen till verktyget.

Handhavande

Tömma smutsvattentanken

Drift med tillbehörsverktyg

70 SV

– 4

–

Förbehandla kraftigt nedsmutsade ytor

genom att spraya på rengöringslösning

och låta den verka under 5 till 10 minuter.

–Arbeta alltid i riktning bort från ljuset och

mot skuggan (från fönstret och mot dör-

ren).

–Arbeta alltid från den rengjorda ytan

och mot den ej rengjorda delen.

–Ju känsligare material (äkta mattor,

Berbermattor, textil), desto lägre rengö-

ringsmedelskoncentration.

–Heltäckningsmattor med jutebaksida

kan krympa om för mycket vatten an-

vänds vid arbetet och färgnyanserna

kan försämras.

–Borsta långhåriga mattor i mattstrånas

riktning efter rengöringen, medan

dessa är våta (t.ex. med matt- eller

skurborste).

–Gå inte, och ställ inte möbler, på den

rengjorda ytan innan den är torr; detta

för att förhindra att tryckställen eller

rostfläckar uppkommer.

–Vid rengöring av heltäckningsmattor

som först behandlats med shampo ska-

pas skum i smutsvattenbehållaren. Fyll

i detta fall skum, t.ex. RM 761, i smuts-

vattenbehållaren.

Ställ huvudreglaget på "OFF".

Töm smutsvattentanken.

Dra bort avtappningsslangen för färsk-

vatten från slangnippeln och tappa ur

rengöringslösningen.

Fyll färskvattentanken med ca 2 liter

hett vatten (maximalt 60°C) och spola

igenom sprutsystemet genom att tycka

på knappen rengöringslösning.

Dra ut nätkontakten ur vägguttaget.

Dra bort avtappningsslangen för färsk-

vatten från slangnippeln och tappa ur

rengöringslösningen.

Rengör silar vid färskvattentanken och i

kärlet.

Spola ur smutsvattentanken med klart

vatten.

Tippa maskinen bakåt och rengör ren-

göringshuvudet och sugbalken.

Vid frostrisk.

Töm färsk- och smutsvattentank

Ställ av apparaten i ett frostskyddat ut-

rymme.

Varning

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

Skjut maskinen med hjälp av skjutby-

geln.

Vid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

Varning

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Fara

Risk för skada på grund av elektrisk stöt.

Stäng alltid av aggregatet och lossa nät-

kontakten innan arbeten på aggregatet ut-

förs.

Före varje användningstillfälle måste

det kontrolleras att nätkabel, förläng-

ningskabel och slangar inte är skadade.

Kontrollera munstyckets sprutbild.

Varning

Skaderisk. Rengör inte ett tilltäpp mun-

stycke med metalltråd eller nål utan spola

med hett vatten (se "Åtgärder vid fel")

Rengöringstips

Ta ur drift

Rengöra apparaten

Frostskydd

Transport

Förvaring

Skötsel och underhåll

Underhållsintervaller

Dagligen före användning

71SV

– 5

Kontrollera att slangar och packningar

oskadda. Ersätt skadade delar via

kundtjänst.

Kontrollera om borsten uppvisar slitage,

byt ut vid behov.

Borstarna är förslitna när de har samma

längd som de gula inidkationsborstarna.

Töm färskvattentank och smutsvatten-

tank.

Typpa maskinen bakåt och lägg den-

mot skjuthandtaget.

Skruva ur rengöringshuvudets skruvar

på höger och vänster sida.

Ta loss rengöringshuvudet.

1 Munstycke

2 Fästclip

3 Slangklämma

Dra ut fästclipet åt sidan.

Drag ut munstycket bakåt ur fästplåten.

Öppna slangklämman och dra av mun-

stycket från slangen.

Stick in det nya munstycket i slangen.

Sätt tillbaka i omvänd ordningsföljd.

Observera

Om munstycket används i fästplåten, se till

att munstycket är rätt inställt.

Töm färskvattentank och smutsvatten-

tank.

Typpa maskinen bakåt och lägg den-

mot skjuthandtaget.

Skruva ur rengöringshuvudets skruvar

på höger och vänster sida.

Ta loss rengöringshuvudet.

1 Borstvals

2 Skruvar Borstlagring

3 Kåpa Kuggrem

4 Muttrar Motorfäste

Skruva ur skruven i kåpan till kuggrem-

men och ta bort kåpan.

Lossa på muttrarna till motorfästet och

skjut motorn till borsten.

Ta bort kuggremmen.

Lossa gängstiftet på kuggremsskivan

på borsten och ta loss kuggremsskivan.

Skruva ur skruvarna i borstlagret och

dra av lagret från borstvalsen.

Lyft ur borstvalsens drivände ur huset

och dra ur den andra sidan ur lagret.

Ny borste monteras i omvänd ordnings-

följd.

Fara

Risk för skada på grund av elektrisk stöt.

Stäng alltid av aggregatet och lossa nät-

kontakten innan arbeten på aggregatet ut-

förs.

Låt endast auktoriserad kundservice kon-

trollera och reparera elektriska komponen-

ter.

Vid störningar som inte behandlas i detta

kapitel kontaktas auktoriserad kundservice

vid tvivel eller vid uttrycklig hänvisning.

Var 25:e driftstimme

Underhållsarbeten

Byt munstycke

Byte av borste

Åtgärder vid fel

72 SV

– 6

Stick i nätkontakten.

Kontrollera säkringen i byggnaden.

Återställ säkringar till sugturbin på ma-

növerpanelen.

Gör rent sugskenan.

Kontrollera packningen vid kärlet, ren-

gör eller byt ut.

Smutsvattentank tom.

Sätt i sugslangen på rätt sätt vid kärlet.

Kontrollera om sugslangen är skadad.

Ställ huvudreglaget på normaldrift.

Fyll färskvattentanken med hett vatten

(maximalt 60°C) och spola igenom

munstycket. Byt eventuellt ut munstyck-

et (se "Underhållsarbeten/Byt mun-

stycke").

Fyll på färskvattentanken.

Rengör silen i färskvattentanken

Ställ huvudreglaget på normaldrift.

Återställ borstdrivft på manöverpane-

len.

Kontrollera drivrem, byt ut vid behov.

Byt ut utnött munstycke mot nytt mun-

stycke (se "Underhållsarbeten/Byt

munstycke").

Maskinen fungerar inte

Sugturbinen fungerar inte

Otillräcklig sugeffekt

Det kommer inget vatten i mun-

stycket

Borsten roterar inte

Mattan blir för blöt.

Tekniska data

Effekt

Märkspänning V Hz 220...240

/ 1~50

Skydd IPX4

Mellersta effektupp-

tagning

W 1300

Sugmotoreffekt W 1130

Borstmotoreffekt W 76

Rengöringsborstar

Arbetsbredd mm 260

Borstdiameter mm 65

Borstvarvtal 1/min 1650

Tryck Rengöringsme-

delspump

MPa 0,4

Matningsmängd,

Rengöringsmedels-

pump

l/min 1,4

max. vattentempera-

tur

°C 60

Suga

Sugeffekt, luftmängd l/s 46

Sugeffekt, undertryck kPa 30,2

Mått och vikt

Teoretisk yteffekt m²/h 100

Volym färsk-/smutv-

attentank

l 15/17

Längd mm 920

Bredd mm 360

Höjd mm 750

Typisk driftvikt kg 52

Bulleremission

Ljudtrycksnivå (EN

60704-1)

dB(A)

Maskinvibrationer

Svängningstotalvär-

de (ISO 5349)

m/s² 1,7

73SV

– 7

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Dokumentationsbefullmäktigad:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Origi-

nal-tillbehör och original-reservdelar

garanterar att apparaten kan användas

säkert och utan störning.

–I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be-

hövs.

–Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

Försäkran om EU-överens-

stämmelse

Produkt: Textilvårdsmaskin

Typ: 1.008-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Tillämpade nationella normer

CEO Head of Approbation

Reservdelar

Garanti

74 SV

Suomi

– 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotita-

lousjätteenä, vaan toimita ne jätteiden

kierrätykseen.

Käytetyt laitteet sisältävät arvokkai-

ta kierrätettäviä materiaaleja, jotka

tulisi toimittaa kierrätykseen. Tästä

syystä toimita kuluneet laitteet vastaaviin

keräilylaitoksiin.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

www.kaercher.com/REACH

Lue turvaohjeet nro 5.956-251 ehdotto-

masti ennen laitteen ensimmäistä käyttö-

kertaa!

Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

Tämä laite on tarkoitettu ammattimaiseen

käyttöön kokolattiamattojen märkäpuhdis-

tuslaitteena tässä käyttöohjeessa sekä mu-

kana olevassa liitteessä, Turvaohjeet

harjapuhdistuslaitteille ja puhdistusaineen

suihkutuslaitteille, olevien käyttö- ja turva-

ohjeiden mukaisesti.

Laite suihkuttaa puhdistusaineliuosta tuo-

revesisäiliöstä puhdistettavalle matolle,

harjaa puhdistusailiuoksen harjatelalla

mattoon ja imuroi lian ja käytetyn puhdis-

tusaineliuoksen likavesisäiliöön.

Tarvittaessa laitteeseen voi liittää lisäva-

rustetyökalun (esim. käsisuihkuttimen).

Sisällysluettelo

Ympäristönsuojelu . . . . . . . FI . . .1

Turvaohjeet . . . . . . . . . . . . FI . . .1

Käyttötarkoitus . . . . . . . . . . FI . . .1

Toiminta . . . . . . . . . . . . . . . FI . . .1

Hallintalaitteet. . . . . . . . . . . FI . . .2

Käyttöönotto . . . . . . . . . . . . FI . . .2

Käyttö . . . . . . . . . . . . . . . . . FI . . .3

Käytön lopettaminen . . . . . FI . . .4

Kuljetus . . . . . . . . . . . . . . . FI . . .4

Säilytys. . . . . . . . . . . . . . . . FI . . .4

Hoito ja huolto . . . . . . . . . . FI . . .4

Häiriönpoisto . . . . . . . . . . . FI . . .5

Tekniset tiedot . . . . . . . . . . FI . . .6

EU-standardinmukaisuustodis-

tus . . . . . . . . . . . . . . . . . . . FI . . .7

Varaosat. . . . . . . . . . . . . . . FI . . .7

Takuu . . . . . . . . . . . . . . . . . FI . . .7

Ympäristönsuojelu

Turvaohjeet

Käyttöohjeessa esiintyvät symbolit

Käyttötarkoitus

Toiminta

75FI

– 2

1 Työntökahva

2 Puhdistusliuospainike

3 Suojakupu

4 Likavesisäiliö

5 Suojakuvun lukitus

6 Raikasvesisäiliö

7 Imupalkki

8 Puhdistuspää

9 Työntöaisan lukitus

10 Puhdistuspään ruuvi

11 Puhdistusaineletkun kytkin

12 Raikasveden laskuletku

13 Imuletku

14 Ohjauspaneeli

1 Varoke harjakäyttö

2 Varoke imuturbiini

3 Laitekytkin

A Normaalikäyttö

B OFF – Laite on pois päältä.

C Käyttö käsisuihkua käyttäen

Käännä suojakupu eteenpäin.

Nosta likavesisäiliö pois ja aseta si-

vuun.

Täytä tuorevesisäiliö kuumalla (maks.

60°C) vedellä (säiliön tilavuus 15 litraa).

Täytä puhdistusainetta.

Lisätietojen saamiseksi, pyydä tuotetieto-

ja DIN-turvaohjelehtiset.

몇Varoitus

Terveysvaara, vaurioitumisvaara. Noudata

kaikkia käytettävän puhdistusaineen muka-

na tulleita ohjeita.

Säästä ympäristöä käyttämällä puhdistus-

ainetta säästeliäästi.

Aseta likavesisäiliö takaisin laitteeseen.

Asta suojakupu likavesisäiliön päälle ja

käännä oikeaan asentoon.

Käännä suojakuvun lukitus taaksepäin.

Hallintalaitteet Ohjauspaneeli

Käyttöönotto

Matonpuhdistus RM 764 flüssig

(neste)

Vaahdonpoisto RM 761

76 FI

– 3

Imuroi irtonainen lika ennen puhdista-

mista pölynimurilla pois.

Käännä työntöaisan lukitsinta ulospäin,

aseta työntöaisan korkeus sopivaksi ja

sulje lukitsin uudelleen.

Liitä virtapistoke pistorasiaan.

Varo

Vaurioitumisvaara. Tarkista puhdistettavan

kohteen värien- ja vedenkestävyys huo-

maamattomassa kohdassa ennen laitteen

käyttämistä.

Vaara

Sähköiskun aiheuttama vaara.

Älä koskaan päästä verkkokaapelia kosket-

tamaan pyörivää harjaa tai pyörivää laik-

kaa.

Aseta laitekytkin asentoon normaali-

käyttö - imuturbiini ja harjakäyttö käyn-

nistyvät.

Käytä työntoaisan puhdistusaineliuos-

painiketta puhdistusliuoksen suihkutta-

miseen.

Käsittele puhdistettava pintaa limittäisin

vedoin. Vedä tällöin laitetta taaksepäin

(älä työnnä).

Kun likavesisäiliö on 3/4 täynnä, aseta

laitekytkin asentoon "OFF".

Käännä suojakupu eteenpäin.

Nosta likavesisäiliö laitteesta ja tyhjen-

nä säiliö.

몇Varoitus

Noudata jäteveden käsittelyä koskevia pai-

kallisia määräyksiä.

Ohje

Jos likavesisäiliö on täyttynyt liikaa, likavesi

valuu takaisin matolle, kun laite kytketään

pois päältä.

Vain sellaisten lisävarusteiden ja varaosien

käyttö on sallittua, jotka valmistaja on hy-

väksynyt. Alkuperäiset lisävarusteet ja va-

raosat takaavat, että laitetta voidaan

käyttää turvallisesti ja häiriöttömästi.

Yhdistä mukana oleva adapteri lisäva-

rustetyökalun puhdistusaineletkuun.

Vedä imuletku irti suojakuvusta.

Pistä lisävarustetyökalun imuletku lait-

teen imuletkun tilalle suojakupuun.

Yhdistä lisävarustetyökalun puhdistus-

aineletku laitteen puhdistusaineletkun

liittimeen.

Aseta laitekytkin käsisuihkukäytölle -

imuturbiini käynnistyy.

Käytä lisävarustetyökalussa olevaa vi-

pua puhdistusliuoksen suihkuttami-

seen.

Tärkeää

Kun poistat lisävarustetyökalun, adapteri

on poistettava laitteesta, jotta laitteen vesi-

lähtö sulkeutuu.

Suositus: Jätä adapteri kiinni lisätyökalun

letkuun.

Käyttö

Likavesisäiliön tyhjennys

Puhdistus lisävarustetyökalua käyt-

täen

77FI

– 4

–Suihkuta pahoin likaantuneet kohdat

etukäteen puhdistusliuoksella ja anna

vaikuttaa 5 - 10 minuuttia.

–Työskentele aina valosta varjoon päin

(ikkunan luota kohti ovea).

–Työskentele aina puhtaalta pinnalta

kohti likaantunutta pintaa.

–Käytä sitä matalampaa puhdistusaine-

pitoisuutta, mitä arempi puhdistettava

päällysmateriaali on (itämaiset matot,

berberimatto, huonekaluverhoilut).

–Juuttiset matot voivat kutistua ja muut-

taa värejään käytettäessä liian märkää

puhdistusta.

–Harjaa pitkälankaiset (-nukkaiset) ma-

tot puhdistuksen jälkeen langan/nukan

suuntaa (esim. nukkaharjalla tai hanka-

usharjalla).

–Painautumien ja ruostetahrojen estämi-

seksi, kävele matolla ja aseta huoneka-

lut matolle vasta maton kuivumisen

jälkeen.

–Puhdistettaessa etukäteen puhdistus-

liuoksella kostutettuja mattopintoja, li-

kavesisäiliöön muodostuu vaahtoa.

Laita tällöin likavesäiliöön Schaum ex

RM 761 - vaahdonestäjää.

Aseta laitekytkin asentoon "OFF".

Tyhjennä likavesisäiliö.

Ota tuoreveden poistoletku kiinnikkees-

tään ja anna puhdistusaineliuoksen va-

lua pois.

Kaada tuorevesisäiliöön n. 2 litraa kuu-

maa vettä (maks. 60°C) ja huuhtele

suihkutusjärjestelmä painamalla puh-

distusaineliuoksen painiketta.

Vedä virtapistoke irti pistorasiasta.

Ota tuoreveden poistoletku kiinnikkees-

tään ja anna puhdistusaineliuoksen va-

lua pois.

Puhdista tuorevesisäilön ja suojakuvun

siivilät.



Huuhtele likavesisäiliö puhtaalla vedellä.

Kippaa laite taaksepäin ja puhdista

puhdistuspää ja imupalkki.

Jäätymisvaarassa:

Tyhjennä raikas- ja likavesisäiliö.

Säilytä laite pakkaselta suojatussa tilas-

sa.

Varo

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi kuljetettaessa laitteen pai-

no.

Työnnä laitetta työntökahvasta.

Kun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

Varo

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi säilytettäessä laitteen pai-

no.

Tätä laitetta saa säilyttää vain sisätiloissa.

Vaara

Sähköiskun aiheuttama loukkaantumisvaa-

ra.

Virtapistoke on vedettävä irti pistorasiasta

ennen kaikkia laitteeseen kohdistuvia töitä.

Tarkista verkkojohto, pidennysjohto ja

letkut jokaista käyttöä vaurioiden varal-

ta.

Tarkasta suuttimien suihkutuskuvio.

Varo

Vaurioitumisvaara. Älä koskaan puhdista

tukkeutunutta suutinta metallilangalla tai

Puhdistusvinkkejä

Käytön lopettaminen

Laitteen puhdistus

Suojaaminen pakkaselta

Kuljetus

Säilytys

Hoito ja huolto

Huoltovälit

Päivittäin ennen käyttöä

78 FI

– 5

neulalla, huuhtele ainoastaan kuumalla ve-

dellä (katso kohtaa "Häiriönpoisto")

Tarkasta, etteivät letkut ja tiivisteet ole

vahingoittuneet. Anna asiakaspalvelun

vaihtaa vialliset osat.

Tarkasta harjojen kuluneisuus, vaihda

tarvittaessa uusiin.

Harjakset ovat loppuunkuluneet, kun

harjakset ovat saman pituisia kuin kel-

taiset merkkiharjakset.

Tyhjennä puhdas- ja likavesisäiliö.

Kippaa laite taaksepäin ja jätä työntöai-

san varaan.

Kierrä irti puhdistuspään ruuvit, oikealla

ja vasemmalla.

Poista puhdistuspää.

1 Suutin

2 Lukitusklemmari

3 Letkunkiristin

Vedä lukitusklemmari irti sivusuuntaan.

Vedä suutin taaksepäin ulos kannatin-

pellistä.

Avaa letkunkiristin ja vedä suutin pois

letkusta.

Pistä letkuun uusi suutin.

Kokoa osat yhteen päinvastaisessa jär-

jestyksessä.

Ohje

Kun asetat suuttimen kannatinpeltiin, huo-

mioi suuttimen oikea suuntaus.

Tyhjennä puhdas- ja likavesisäiliö.

Kippaa laite taaksepäin ja jätä työntöai-

san varaan.

Kierrä irti puhdistuspään ruuvit, oikealla

ja vasemmalla.

Poista puhdistuspää.

1 Harjatela

2 Harjatelan laakereiden ruuvit

3 Hammashihnan peite

4 Moottorikiinnityksen mutterit

Irrota hammashihnan peitteen ruuvi ja

poista peite.

Löysä moottorikiinnityksen mutterit ja

työnnä moottoria harjatelan suuntaan.

Poista hammashihna.

Löysää harjatelan hammashihnapyö-

rän pidätinruuvi ja poista hihnapyörä.

Kierrä irti harjatelan laakereiden mutte-

rit ja vedä laakeri irti harjatelan akselis-

ta.

Nosta harjatelan käytöllä varustettu pää

irti runkosta ja vedä toinen pää irti laa-

kerista.

Asenna uusi harjatela paikalleen vas-

takkaisessa järjestyksessä.

Vaara

Sähköiskun aiheuttama loukkaantumisvaa-

ra.

Virtapistoke on vedettävä irti pistorasiasta

ennen kaikkia laitteeseen kohdistuvia töitä.

Anna valtuutetun asiakaspalvelun tarkas-

taa ja korjata sähkölaitteet.

25 käyttötunnin välein

Huoltotoimenpiteet

Suuttimen vaihto

Harjatelan vaihto

Häiriönpoisto

79FI

– 6

Ota yhteys valtuutettuun asiakaspalveluun

häiriötapauksissa, joita ei ole lueteltu tässä

luvussa, jos olet epävarma tai, jos tässä oh-

jeessa niin neuvotaan.

Työnnä virtapistoke pistorasiaan.

Tarkasta rakennuksen sulake.

Paina ohjaustaulussa olevat imuturbii-

nin sulake toiminta-asentoon.

Puhdista imupalkki.

Tarkasta suojakuvun tiiviste, puhdista

tai vaihda.

Tyhjennä likavesisäiliö.

Pista imuletku kunnollisesti suojakuvun

liittimeen.

Tarkasta, että imuletku ei ole vahingoit-

tunut.

Aseta laitekytkin asentoon normaali-

käyttö.

Täytä tuorevesisäiliö kuumalla (maks.

60°C) vedellä ja huuhtele suuttimet.

Vaihda tarvittaessa suutin (katso "Huol-

totyöt/suuttimen vaihto").

Täytä tuorevesisäiliö.

Puhdista tuorevesisäiliön sihti.

Aseta laitekytkin asentoon normaali-

käyttö.

Paina ohjaustaulussa oleva harjamoot-

torin sulake toiminta-asentoon.

Tarkasta käyttöhihna, vaihda tarvittaes-

sa.

Vaihda kulunut suutin uuteen (katso

"Huoltotyöt/suuttimen vaihto").

Laite ei toimi

Imuturbiini ei pyöri

Riittämätön imuteho

Suuttimesta ei tule vettä

Harjatela ei pyöri

Matto tulee liian kosteaksi

Tekniset tiedot

Teho

Nimellisjännite V Hz 220...240

/ 1~50

Suojatyyppi IPX4

Keskimääräinen te-

honotto

W 1300

Imumoottorin teho W 1130

Harjamoottorin teho W 76

Puhdistusharjat

Työleveys mm 260

Harjan halkaisija mm 65

Harjan kierrosluku 1/min 1650

Puhdistusainepum-

pun paine

MPa 0,4

Puhdistusainepum-

pun teho

l/min 1,4

Maks. veden lämpötila

°C 60

Imurointi

Imuteho, ilmamäärä l/s 46

Imuteho, alipaine kPa 30,2

Mitat ja painot

Teoreettinen pintate-

m²/h 100

Raikas-/likavesisäili-

ön tilavuus

l 15/17

Pituus mm 920

Leveys mm 360

Korkeus mm 750

Tyypillinen käyttöpai-

kg 52

Melupäästö

Äänen painetaso (stan-

dardi EN 60704-1)

dB(A)

Laitteen tärinät

Tärinän kokonaisarvo

(ISO 5349)

m/s² 1,7

80 FI

– 7

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Dokumentointivaltuutettu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Winnenden, 2011/05/01

–Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista-

ja on hyväksynyt. Alkuperäiset

lisävarusteet ja varaosat takaavat, että

laitetta voidaan käyttää turvallisesti ja

häiriöttömästi.

–Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

–Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

EU-standardinmukaisuusto-

distus

Tuote: Pesevä imuri

Tyyppi: 1.008-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Sovelletut kansalliset standardit

CEO Head of Approbation

Varaosat

Takuu

81FI

– 1

Πριν χρησιμοποιήσετε τη συ-

σκευή σας για πρώτη φορά, δια-

βάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Τα υλικά συσκευασίας είναι ανακυ-

κλώσιμα. Μην πετάτε τη συσκευασία

στα οικιακά απορρίμματα, αλλά παραδώ-

στε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν ανα-

κυκλώσιμα υλικά, τα οποία θα πρέ-

πει να παραδίδονται προς επανα

χρησιμοποίηση. Για το λόγο αυτό αποσύ-

ρετε τις παλιές συσκευές με κατάλληλες δι-

αδικασίες συγκέντρωσης αποβλήτων.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα-

τικά μπορείτε να βρείτε στη διεύθυνση:

www.kaercher.com/REACH

Πριν από την πρώτη χρήση διαβάστε

οπωσδήποτε τις υποδείξεις ασφαλείας αρ.

5.956-251!

Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο οποί-

ος μπορεί να οδηγήσει σε σοβαρό τραυμα-

τισμό ή θάνατο.

몇Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε σοβαρό τραυ-

ματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό τραυ-

ματισμό ή υλικές βλάβες.

Το παρόν μηχάνημα προορίζεται για επαγ-

γελματική χρήση ως μηχάνημα υγρού κα-

θαρισμού μοκετών σύμφωνα με τις

περιγραφές και υποδείξεις ασφαλείας, οι

οποίες περιλαμβάνονται στις παρούσες

οδηγίες χρήσεως, καθώς και στο επισυνα-

πτόμενο φυλλάδιο υποδείξεων ασφαλείας

για μηχανήματα καθαρισμού με βούρτσες

και για μηχανήματα ψεκασμού.

Η συσκευή ψεκάζει διάλυμα καθαρισμού

από τη δεξαμενή φρέσκου νερού στον υπό

καθαρισμό τάπητα, απλώνει το διάλυμα κα-

θαρισμού με μια κυλινδρική βούρτσα και

αναρροφά ρύπους και χρησιμοποιημένο

διάλυμα καθαρισμού στη δεξαμενή βρώμι-

κου νερού.

Εάν είναι απαραίτητο, είναι δυνατή η σύν-

δεση ενός πρόσθετου εργαλείου (π.χ.

ακροφύσιο χειρός).

Πίνακας περιεχομένων

Προστασία περιβάλλοντος . EL . . .1

Υποδείξεις ασφαλείας . . . . EL . . .1

Χρήση σύμφωνα με τους κανο

νισμούς. . . . . . . . . . . . . . . . EL . . .1

Λειτουργία . . . . . . . . . . . . . EL . . .1

Στοιχεία χειρισμού . . . . . . . EL . . .2

Έναρξη λειτουργίας . . . . . . EL . . .2

Χειρισμός . . . . . . . . . . . . . . EL . . .3

Απενεργοποίηση . . . . . . . . EL . . .4

Μεταφορά. . . . . . . . . . . . . . EL . . .4

Αποθήκευση. . . . . . . . . . . . EL . . .4

Φροντίδα και συντήρηση . . EL . . .5

Βοήθεια για την αντιμετώπιση

βλαβών. . . . . . . . . . . . . . . . EL . . .6

Τεχνικά χαρακτηριστικά . . . EL . . .7

Δήλωση Συμμόρφωσης των

Ε.Κ. . . . . . . . . . . . . . . . . . . EL . . .8

Ανταλλακτικά . . . . . . . . . . . EL . . .8

Εγγύηση . . . . . . . . . . . . . . . EL . . .8

Προστασία περιβάλλοντος

Υποδείξεις ασφαλείας

Σύμβολα στο εγχειρίδιο οδηγιών

Χρήση σύμφωνα με τους κα-

νονισμούς

Λειτουργία

82 EL

– 2

1Λαβή μεταφοράς

2Πλήκτρο διαλύματος καθαρισμού

3Θόλος

4Δοχείο βρώμικου νερού

5Μάνδαλο θόλου

6Δοχείο καθαρού νερού

7Ράβδος αναρρόφησης

8Κεφαλή καθαρισμού

9Κλείδωμα λαβής ώθησης

10 Κοχλίας κεφαλής καθαρισμού

11 Σύνδεσμος ελαστικού σωλήνα απορρυ-

παντικού

12 Ελαστικός σωλήνας απορροής καθα-

ρού νερού

13 Εύκαμπτος σωλήνας αναρρόφησης

14 Πίνακας ελέγχου

Ασφάλεια μετάδοσης κίνησης βουρτσών

2Ασφάλεια στροβίλου αναρρόφησης

3Διακόπτης συσκευής

AΚανονική λειτουργία

B OFF – Η συσκευή είναι απενεργοποιη-

μένη.

CΛειτουργία με ακροφύσιο χειρός

Μετακινήστε το μάνδαλο του θόλου

προς τα εμπρός.

Ανασηκώστε τη δεξαμενή βρώμικου νε-

ρού και μετακινήστε την στο πλάι.

Γεμίστε τη δεξαμενή φρέσκου νερού με

καυτό νερό (έως 60°C) (χωρητικότητα

15 λίτρα).

Γεμίστε με απορρυπαντικό.

Για περισσότερες πληροφορίες, ζητήστε το

φύλλο πληροφοριών προϊόντος και το φύλ-

λο ασφαλείας DIN των αντίστοιχων απορ-

ρυπαντικών.

몇Προειδοποίηση

Κίνδυνος για την υγεία, κίνδυνος βλάβης.

Τηρείτε όλες τις υποδείξεις που συνοδεύ

ουν τα χρησιμοποιούμενα απορρυπαντικά.

Προστατέψτε το περιβάλλον κάνοντας οικο-

νομία στη χρήση των απορρυπαντικών.

Τοποθετήστε ξανά τη δεξαμενή βρώμι-

κου νερού στη συσκευή.

Τοποθετήστε το θόλο πάνω στη δεξα-

μενή βρώμικου νερού και ευθυγραμμί-

στε τον.

Στοιχεία χειρισμού Πεδίο χειρισμού

Έναρξη λειτουργίας

Καθαρισμός τάπητα RM 764 υγρό

Εξουδετέρωση αφρού RM 761

83EL

– 3

Μετακινήστε το μάνδαλο του θόλου

προς τα πίσω.

Πριν τον καθαρισμό, αναρροφήστε τους

ελεύθερους ρύπους με μια ηλεκτρική

σκούπα.

Μετακινήστε το κλείδωμα της λαβής με-

ταφοράς προς τα έξω, ρυθμίστε τη

λαβή μεταφοράς στο επιθυμητό ύψος

και κλείστε ξανά το κλείδωμα.



Εισάγετε τον ρευματολήπτη στην πρίζα.

Προσοχή

Κίνδυνος βλάβης. Ελέγξτε το υπό καθαρι-

σμό αντικείμενο πριν τη χρήση του μηχανή-

ματος σε κάποιο μη ορατό σημείο του ως

προς την αντοχή των χρωμάτων και τη γε-

νικότερη αντοχή του στο νερό.

Κίνδυνος

Κίνδυνος ηλεκτροπληξίας.

Μην αφήνετε το καλώδιο ρεύματος να έρθει

σε επαφή με την περιστρεφόμενη βούρτσα/

τον περιστρεφόμενο κετσέ.

Ρυθμίστε το διακόπτη της συσκευής

στην κανονική λειτουργία - εκκινήστε το

στρόβιλο αναρρόφησης και το μηχανι-

σμό κίνησης των βουρτσών.

Για ψεκασμό διαλύματος καθαρισμού

πιέστε το πλήκτρο διαλύματος καθαρι-

σμού στη λαβή ώθησης.

Περάστε πάνω από την υπό καθαρισμό

επιφάνεια σε αλληλοκαλυπτόμενες δια-

δρομές. Τραβάτε πάντα τη συσκευή

προς τα πίσω (μην τη σπρώχνετε).

Όταν τη δεξαμενή βρώμικου νερού γε-

μίσει κατά τα 3/4, ρυθμίστε το διακόπτη

της συσκευής στη θέση "OFF".

Μετακινήστε το μάνδαλο του θόλου

προς τα εμπρός.

Ανασηκώστε από τη συσκευή τη δεξα-

μενή βρώμικου νερού και αδειάστε την.

몇Προειδοποίηση

Δώστε προσοχή στις τοπικές προδιαγρα

φές για την επεξεργασία λυμάτων.

Υπόδειξη

Αν η δεξαμενή βρώμικου νερού είναι υπερ

βολικά γεμάτη, το βρώμικο νερό εκρέει

πάνω στον τάπητα, όταν η συσκευή απε-

νεργοποιείται.

Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή Τα

γνήσια αξεσουάρ και ανταλλακτικά παρέ-

χουν την εγγύηση της ασφαλούς και άψο-

γης λειτουργίας της μηχανής

Συνδέστε το συνοδευτικό προσαρμο-

γέα με τον ελαστικό σωλήνα απορρυ-

παντικού του πρόσθετου εργαλείου.

Τραβήξτε τον ελαστικό σωλήνα αναρρό

φησης από το θόλο.

Εισάγετε στο θόλο τον ελαστικό σωλή-

να αναρρόφησης του πρόσθετου εργα-

λείου στη θέση του ελαστικού σωλήνα

αναρρόφησης.

Συνδέστε το σύνδεσμο ελαστικού σω-

λήνα απορρυπαντικού της συσκευής με

τον ελαστικό σωλήνα απορρυπαντικού

του πρόσθετου εργαλείου.

Ρυθμίστε το διακόπτη της συσκευής για

λειτουργία με το ακροφύσιο χειρός - εκ-

κινείται ο στρόβιλος αναρρόφησης.

Πιέστε το μοχλό του πρόσθετου εργαλεί

ου για να απλώσετε το διάλυμα καθαρι

σμού.

Σημαντικό

Κατά την εισαγωγή του πρόσθετου εργαλεί-

ου ο προσαρμογέας πρέπει να απομακρυν-

θεί από τη συσκευή, ώστε να κλείσει η

έξοδος νερού της συσκευής.

Χειρισμός

Κένωση του δοχείου βρόμικου νε-

ρού

Λειτουργία με εξαρτήματα

84 EL

– 4

Σύσταση: Αφήστε τον προσαρμογέα στον ελα-

στικό σωλήνα του πρόσθετου εργαλείου.

–Ψεκάστε τα σημεία με επίμονους ρύ-

πους εκ των προτέρων κι αφήστε το δι-

άλυμα απορρυπαντικού να δράσει για 5

έως 10 λεπτά.

–Εργάζεστε πάντα με κατεύθυνση από

το φως προς τη σκιά (από τα παράθυρα

προς την πόρτα).

–Εργάζεστε πάντα με κατεύθυνση από

τις καθαρισμένες προς τις μη καθαρι-

σμένες επιφάνειες.

–Όσο πιο ευαίσθητη είναι η επιφάνεια

(ανατολίτικα, βερβερίνικα χαλιά, υφά-

σματα επιπλώσεων) τόσο αραιότερο

πρέπει να είναι το διάλυμα απορρυπα

ντικού.

–Μοκέτες με υπόστρωση από γιούτα

μπορούν να μαζέψουν και να χάσουν το

χρώμα τους αν βραχούν πολύ.

–Βουρτσίζετε τα χαλιά με ψηλό πέλος

μετά τον καθαρισμό και ενώ είναι ακόμα

υγρά προς την κατεύθυνση του πέλους

(π.χ. με ειδικές σκούπες ή βούρτσες).

–Μην πατάτε ή μην τοποθετείτε έπιπλα

πάνω στις καθαρισμένες επιφάνειες

πριν στεγνώσουν, ώστε να αποφύγετε

σημάδια από πίεση ή λεκέδες σκουρι

άς.

–Κατά τον καθαρισμό μοκετών που

έχουν προηγουμένως πλυθεί με σα-

μπουάν, δημιουργείται αφρός στο δο-

χείο βρόμικου νερού. Στην περίπτωση

αυτή, προσθέστε το Schaum ex RM

761 στο δοχείο βρόμικου νερού.

Ρυθμίστε το διακόπτη της συσκευής

στη θέση "OFF".

Αδειάστε το δοχείο βρόμικου νερού

Τραβήξτε τον ελαστικό σωλήνα απορ-

ροής φρέσκου νερού από το ρακόρ και

αφήστε το διάλυμα καθαρισμού να

εκρεύσει.

Γεμίστε τη δεξαμενή φρέσκου νερού με

περ. 2 λίτρα καυτό νερό (έως 60°C) και

ξεπλύνετε το σύστημα ψεκασμού πιέζο-

ντας το πλήκτρο διαλύματος απορρυ-

παντικού.

Αποσυνδέστε το ρευματολήπτη από

την πρίζα.

Τραβήξτε τον ελαστικό σωλήνα απορ-

ροής φρέσκου νερού από το ρακόρ και

αφήστε το διάλυμα καθαρισμού να

εκρεύσει.

Καθαρίστε τις σήτες στη δεξαμενή φρέ-

σκου νερού και στο θόλο.

Ξεπλύνετε τη δεξαμενή βρώμικου νε-

ρού με καθαρό νερό.

Γείρετε τη συσκευή προς τα πίσω και

καθαρίστε την κεφαλή καθαρισμού και

τη ράβδο αναρρόφησης.

Σε περίπτωση κινδύνου από παγετό:

Αδειάζετε το δοχείο καθαρού και ακά-

θαρτου νερού.

Αποθέτετε το μηχάνημα σε χώρο που

προστατεύεται από τον παγετό.

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά

τη μεταφορά λάβετε υπόψη το βάρος της

συσκευής.

Σπρώξτε τη συσκευή από τη ράβδο

ώθησης.

Κατά τη μεταφορά με οχήματα, ασφαλί-

στε τη συσκευή έναντι ενδεχόμενης ολί-

σθησης και ανατροπής, σύμφωνα με τις

εκάστοτε ισχύουσες κατευθυντήριες

οδηγίες.

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά

την αποθήκευση λάβετε υπόψη το βάρος

της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται

μόνο σε εσωτερικούς χώρους.

Συμβουλές για τον καθαρισμό

Απενεργοποίηση

Καθαρισμός συσκευής

Αντιπαγετική προστασία

Μεταφορά

Αποθήκευση

85EL

– 5

Κίνδυνος

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη

ξίας.

Πριν από όλες τις εργασίες στη συσκευή,

απενεργοποιήστε τη συσκευή και τραβήξτε

το φις από την πρίζα.

Πριν από κάθε ενεργοποίηση, ελέγχετε

το καλώδιο τροφοδοσίας και το καλώ-

διο προέκτασης για τυχόν βλάβες.

Ελέγξτε την ποιότητα ψεκασμού του

ακροφυσίου.

Προσοχή

Κίνδυνος βλάβης. Μην καθαρίζετε ποτέ ένα

φραγμένο ακροφύσιο με σύρμα ή βελόνα.

Ξεπλύνετε με καυτό νερό (βλ. "Βοήθεια σε

περίπτωση βλάβης")

Ελέγξτε τους ελαστικούς σωλήνες και

τις μονώσεις για βλάβες. Αντικαταστή-

στε τα ελαττωματικά τμήματα μέσω της

υπηρεσίας εξυπηρέτησης πελατών.

Ελέγξτε τη βούρτσα για τυχόν φθορές

και αντικαταστήστε την, εάν είναι ανα-

γκαίο.

Οι βούρτσες έχουν φθαρεί, όταν έχουν

το ίδιο μήκος με τις κίτρινες ενδεικτικές

βούρτσες.

Αδειάστε τη δεξαμενή φρέσκου και

βρώμικου νερού.

Γείρετε τη συσκευή προς τα πίσω και

ακουμπήστε την επάνω στη λαβή μετα

φοράς.

Ξεβιδώστε τους κοχλίες της κεφαλής

καθαρισμού αριστερά και δεξιά.

Αφαιρέστε την κεφαλή καθαρισμού.

1Ακροφύσιο

2Κλιπ συγκράτησης

3Κολάρο ελαστικού σωλήνα

Τραβήξτε το κλιπ συγκράτησης από το

πλάι.

Τραβήξτε το ακροφύσιο προς τα πίσω

από το έλασμα συγκράτησης.

Ανοίξτε το κολάρο του ελαστικού σωλή-

να και τραβήξτε το ακροφύσιο από τον

ελαστικό σωλήνα.

Εισάγετε ένα νέο ακροφύσιο στον ελα-

στικό σωλήνα.

Επανασυναρμολογήστε με την αντί-

στροφη σειρά.

Υπόδειξη

Κατά την τοποθέτηση του ακροφυσίου στο

έλασμα συγκράτησης, φροντίστε για τη σω-

στή ευθυγράμμιση του ακροφυσίου.

Αδειάστε τη δεξαμενή φρέσκου και

βρώμικου νερού.

Γείρετε τη συσκευή προς τα πίσω και

ακουμπήστε την επάνω στη λαβή μετα-

φοράς.

Ξεβιδώστε τους κοχλίες της κεφαλής

καθαρισμού αριστερά και δεξιά.

Αφαιρέστε την κεφαλή καθαρισμού.

Φροντίδα και συντήρηση

Διαστήματα συντήρησης

Καθημερινά πριν τη χρήση

Ανά 25 ώρες λειτουργίας

Εργασίες συντήρησης

Αντικατάσταση του ακροφυσίου

Αντικατάσταση της βούρτσας

86 EL

– 6

1Κύλινδρος βούρτσας

2Κοχλίες έδρασης βούρτσας

3Κάλυμμα οδοντωτού ιμάντα

4Περικόχλια στερέωσης κινητήρα

Ξεβιδώστε τον κοχλία του καλύμματος

οδοντωτού ιμάντα και αφαιρέστε το κά-

λυμμα.

Χαλαρώστε τα περικόχλια στερέωσης

του κινητήρα και ωθήστε τον κινητήρα

προς τη βούρτσα.

Αφαιρέστε τον οδοντωτό ιμάντα.

Χαλαρώστε τον ακέφαλο κοχλία του δί-

σκου οδοντωτού τροχού της βούρτσας

και αφαιρέστε το δίσκο.

Ξεβιδώστε τους κοχλίες του εδράνου

βούρτσας και αφαιρέστε το έδρανο από

τον άξονα της βούρτσας.

Ανασηκώστε το άκρο μετάδοσης κίνη-

σης της κυλινδρικής βούρτσας από το

περίβλημα και τραβήξτε την αντίθετη

πλευρά από το έδρανο.

Τοποθετήστε τη νέα βούρτσα με την

αντίστροφη σειρά ενεργειών.

Κίνδυνος

Κίνδυνος τραυματισμού λόγω ηλεκτροπλη

ξίας.

Πριν από όλες τις εργασίες στη συσκευή,

απενεργοποιήστε τη συσκευή και τραβήξτε

το φις από την πρίζα.

Ηλεκτρικά μέρη να ελέγχονται και να επι-

σκευάζονται μόνον από αναγνωρισμένη

υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Σε περίπτωση βλαβών που δεν αναφέρο-

νται σ΄ αυτό το κεφάλαιο, σε περίπτωση αμ-

φιβολιών και όταν η υπόδειξη είναι ρητή,

απευθυνθείτε σε αναγνωρισμένη υπηρεσία

τεχνικής εξυπηρέτησης πελατών.

Συνδέστε το ρευματολήπτη στην πρίζα.

Ελέγξτε την ασφάλεια του κτιρίου.

Επαναφέρετε την ασφάλεια του στροβί

λου αναρρόφησης στον πίνακα ελέγ

χου.

Καθαρίστε τις ράβδους αναρρόφησης.

Ελέγξτε τη μόνωση του θόλου, καθαρί-

στε την ή αντικαταστήστε την.

Αδειάστε το δοχείο βρώμικου νερού.

Εισάγετε σωστά τον ελαστικό σωλήνα

αναρρόφησης στο θόλο.

Ελέγξτε τον ελαστικό σωλήνα αναρρό-

φησης για τυχόν βλάβες.

Ρυθμίστε τον διακόπτη της συσκευής

στη θέση στην κανονική λειτουργία.

Γεμίστε τη δεξαμενή φρέσκου νερού με

καυτό νερό (έως 60°C) και ξεπλύνετε το

ακροφύσιο. Αντικαταστήστε το ακροφύ-

σιο, εάν είναι απαραίτητο (βλ. "Εργασί-

ες συντήρησης/αντικατάσταση του

ακροφυσίου").

Βοήθεια για την αντιμετώπι-

ση βλαβών

Η συσκευή δεν λειτουργεί

Η τουρμπίνα αναρρόφησης δεν λει-

τουργεί

Ανεπαρκής αναρροφητική ισχύς

Από το ακροφύσιο δεν βγαίνει νερό

87EL

– 7

Γεμίστε τη δεξαμενή καθαρού νερού.

Καθαρίστε τη σήτα της δεξαμενής καθα-

ρού νερού.

Ρυθμίστε τον διακόπτη της συσκευής

στη θέση στην κανονική λειτουργία.

Επαναφέρετε την ασφάλεια κίνησης

βουρτσών στον πίνακα ελέγχου.

Ελέγχετε τον ιμάντα μετάδοσης κίνησης

και αντικαταστήστε τον, εάν είναι απα-

ραίτητο.

Αντικαταστήστε το φθαρμένο ακροφύ

σιο με νέο (βλ. "Εργασίες συντήρησης/

αντικατάσταση του ακροφυσίου").

Η βούρτσα δεν περιστρέφεται

Ο τάπητας μουσκεύει

Τεχνικά χαρακτηριστικά

Ισχύς

Ονομαστική τάση V/Hz 220...240

/ 1~50

Είδος προστασίας IPX4

Μέση ισχύς εισόδου W 1300

Ισχύς κινητήρα αναρ-

ρόφησης

W 1130

Ισχύς κινητήρα βουρ-

τσών

W76

Βούρτσες καθαρισμού

Εύρος εργασίας mm 260

Διάμετρος βουρτσών mm 65

Ταχύτητα περιστρο-

φής βουρτσών

1/min 1650

Πίεση αντλίας απορ-

ρυπαντικού

MPa 0,4

Διακινούμενη ποσό-

τητα αντλίας απορρυ-

παντικού

l/min 1,4

μεγ. θερμοκρασία νε-

ρού

°C 60

Αναρρόφηση

Απόδοση αναρρόφη-

σης, ποσότητα αέρα

l/s 46

Απόδοση αναρρόφη-

σης, υποπίεση

kPa 30,2

Διαστάσεις και βάρη

Θεωρητική επιφανει-

ακή απόδοση

m²/h 100

Όγκος δοχείου καθα-

ρού/βρώμικου νερού

l 15/17

Μήκος mm 920

Πλάτος mm 360

Ύψος mm 750

Τυπικό βάρος λει-

τουργίας

kg 52

Εκπομπές θορύβου

Στάθμη ηχητικής πίε-

σης (EN 60704-1)

(A)

Κραδασμοί συσκευής

Συνολική τιμή κραδα-

σμών (ISO 5349)

m/s² 1,7

88 EL

– 8

Δια της παρούσης δηλώνουμε ότι το μηχά

νημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του,

υπό τη μορφή που διατίθεται στην αγορά,

πληροί στις σχετικές βασικές απαιτήσεις

ασφαλείας και υγιεινής των οδηγιών της

ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε

περίπτωση τροποποιήσεων του μηχανή

ματος χωρίς προηγούμενη συνεννόηση

μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Υπεύθυνος τεκμηρίωσης:

S. Reiser

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Winnenden, 2011/05/01

–Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή

Τα γνήσια αξεσουάρ και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής

–Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο τέ-

λος των οδηγιών χρήσης.

–Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας

Εξυπηρέτησης.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων. Αναλαμβά-

νουμε τη δωρεάν αποκατάσταση οποιασ-

δήποτε βλάβης στη συσκευή σας, εφόσον

οφείλεται σε αστοχία υλικού ή κατασκευα-

στικό σφάλμα, εντός της προθεσμίας που

ορίζεται στην εγγύηση. Σε περίπτωση που

επιθυμείτε να κάνετε χρήση της εγγύησης,

παρακαλούμε απευθυνθείτε με την απόδει-

ξη αγοράς στο κατάστημα από το οποίο

προμηθευτήκατε τη συσκευή ή στην πλησι-

έστερη εξουσιοδοτημένη υπηρεσία τεχνι-

κής εξυπηρέτησης πελατών μας.

Δήλωση Συμμόρφωσης των

Ε.Κ.

Προϊόν:Συσκευή ψεκασμού

Τύπος:1.008-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα πρότυ-

πα

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Εφαρμοσθέντα εθνικά πρότυπα

CEO Head of Approbation

Ανταλλακτικά

Εγγύηση

89EL

Türkçe

– 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki sahip-

lerine vermek için bu kılavuzu saklayın.

Ambalaj malzemeleri geri dönüştürü-

lebilir. Ambalaj malzemelerini evini-

zin çöpüne atmak yerine lütfen tekrar

kullanılabilecekleri yerlere gönderin

Eski cihazlarda, yeniden değerlen-

dirme işlemine tabi tutulması gere-

ken değerli geri dönüşüm

malzemeleri bulunmaktadır. Bu nedenle

eski cihazları lütfen öngörülen toplama sis-

temleri aracılığıyla imha edin

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabi-

leceğiniz adres:

www.kaercher.com/REACH

İlk kullanımdan önce, 5.956-251 numaralı

güvenlik uyarılarını mutlaka okuyun!

Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir durum

için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

Bu cihaz, bu kullanım kılavuzunda ve fırçalı

temizleme cihazları ve püskürtmeli çıkart-

malı cihazlara yönelik ekteki güvenlik uyarı-

larında belirtilen tanımlamalar ve güvenlik

uyarılarına uygun şekilde, sulu temizlik ci-

hazı olarak ticari kullanım için üretilmiştir.

Cihaz, temizlik çözeltisini temiz su tankın-

dan emerek temizlenecek halıya püskürtür,

temizlik çözeltisini bir fırça merdanesi ile

uygular ve kiri ve kullanılmış temizlik çözel-

tisini pis su tankının içine çeker.

Gerekirse, bir aksesuar aleti (Örn; bir el

memesi) bağlanabilir.

İçindekiler

Çevre koruma. . . . . . . . . . . TR . . .1

Güvenlik uyarıları. . . . . . . . TR . . .1

Kurallara uygun kullanım . . TR . . .1

Fonksiyon. . . . . . . . . . . . . . TR . . .1

Kumanda elemanları . . . . . TR . . .2

İşletime alma . . . . . . . . . . . TR . . .2

Kullanımı . . . . . . . . . . . . . . TR . . .3

Kullanım dışında . . . . . . . . TR . . .4

Taşıma . . . . . . . . . . . . . . . . TR . . .4

Depolama. . . . . . . . . . . . . . TR . . .4

Koruma ve Bakım. . . . . . . . TR . . .4

Arıza yardımı . . . . . . . . . . . TR . . .5

Teknik Bilgiler. . . . . . . . . . . TR . . .6

AB uygunluk bildirisi . . . . . . TR . . .7

Yedek parçalar . . . . . . . . . . TR . . .7

Garanti . . . . . . . . . . . . . . . . TR . . .7

Çevre koruma

Güvenlik uyarıları

Kullanım kılavuzundaki semboller

Kurallara uygun kullanım

Fonksiyon

90 TR

– 2

1 itme yayı

2 Temizlik çözeltisi tuşu

3 Kubbe

4 Pis su deposu

5 Kubbe kilidi

6 Temiz su deposu

7 Emme kolu

8 Temizleme kafası

9İtme kolunun kilidi

10 Temizlik kafasının cıvatası

11 Temizlik maddesi hortumunun bağlantı-

sı

12 Temiz su tahliye hortumu

13 Emme hortumu

14 Kumanda alanı

1Fırça tahriki sigortası

2 Emme türbini sigortası

3 Cihaz şalteri

A Normal mod

B OFF - Cihaz kapalıdır

C El memesiyle çalışma

Kubbe kilidini yukarı çevirin.

Pis su tankını kaldırın ve yana çevirin.

Temiz su tankına sıcak su (maksimum

60°C) doldurun (hacim: 15 litre).

Temizlik maddesini doldurun.

Diğer bilgiler için, ilgili temizlik maddesinin

ürün bilgi formu ve DIN güvenlik formunu

talep edin.

몇Uyarı

Sağlık tehlikesi, hasar görme tehlikesi. Kul-

lanılan temizlik maddelerine ait tüm uyarıla-

ra dikkat edilmelidir.

Çevreyi korumak için, temizlik maddesini

tasarruflu bir şekilde kullanın.

Pis su tankını tekrar cihaza oturtun.

Kubbeyi pis su tankına oturtun ve hiza-

layın.

Kubbe kilidini geriye çevirin.

Kumanda elemanlarıKumanda alanı

İşletime alma

Halı temizleme RM 764 sıvı

Köpük alma RM 761

91TR

– 3

Temizlikten önce, gevşemiş kiri bir toz

süpürgesiyle emin.

İtme kolunun kilidini dışarı çevirin, iste-

diğiniz itme kolu yüksekliğini ayarlayın

ve kilidi tekrar kapatın.

Elektrik fişini prize takın.

Dikkat

Hasar görme tehlikesi. Cihazı kullanmadan

önce, temizlenecek cisimde solabilecek

noktalar ve suya karşı dayanıklılık olup ol-

madığını kontrol edin.

Tehlike

Elektrik çarpma tehlikesi.

Elektrik kablosunu dönen fırça/pedle temas

ettirmeyin.

Cihaz şalterini normal moda getirin -

emme türbini ve fırça tahrikini çalıştırın.

Temizlik çözeltisini püskürtmek için

itme kolundaki temizlik çözeltisi tuşuna

basın.

Temizlenecek yüzeyin üzerinden birbi-

rinin üzerinden geçen hatlar şeklinde

geçin. Bu sırada cihazı geriye çekin (it-

meyin).

Pis su tankı 3/4 oranında doluysa, cihaz

şalterini "OFF" konumuna getirin.

Kubbe kilidini yukarı çevirin.

Pis su tankını cihazdan kaldırın ve bo-

şaltın.

몇Uyarı

Yerel atık su işleme talimatlarına uyun.

Not

Pis su tankı aşırı doluysa, cihaz kapatıldı-

ğında pis su halıya geri akar.

Sadece üretici tarafından onaylanmış ak-

sesuar ve yedek parçalar kullanılmalıdır.

Orijinal aksesuar ve orijinal yedek parçalar,

cihazın güvenli ve arızasız bir biçimde ça-

lışmasının güvencesidir.

Birlikte verilen adaptörü aksesuar aleti-

nin temizlik maddesi hortumuna bağla-

yın.

Emme hortumunu kubbeden dışarı çe-

kin.

Aksesuar aletinin emme hortumunu

emme hortumunun yerine kubbeye ta-

kın.

Cihazdaki temizlik maddesi hortumu-

nun bağlantısını aksesuar aletinin te-

mizlik maddesi hortumuna bağlayın.

Cihaz şalterini el memesiyle çalışma

konumuna getirin - emme türbini çalış-

maya başlar.

Temizlik çözeltisini uygulamak için ak-

sesuar aletindeki kola basın.

Önemli

Aksesuar aletinin çıkartılması sırasında, ci-

hazdaki su çıkışının kapanması için adap-

tör cihazdan çıkartılmalıdır.

Öneri: Adaptörü aksesuar aletin hortumun-

da bırakın.

Kullanımı

Pis su deposunun boşaltılması

Aksesuar takımı ile çalışma

92 TR

– 4

–Aşırı kirlenmiş yüzeylere daha önceden

püskürtme yapın ve temizlik çözeltisinin

5 ila 10 dakika etki etmesini sağlayın.

–Her zaman, ışıktan gölgeye (pencere-

den kapıya doğru) doğru çalışın.

–Her zaman temizlenmiş yüzeyden te-

mizlenmemiş yüzeye doğru çalışın.

–Kaplama (doğu köprüleri, berber, döşe-

me kumaşı) ne kadar hassassa, temiz-

lik maddesi konsantrasyonunu o

oranda düşük kullanın.

–Sırtı kenevir olan halı zeminler, çok sulu

çalışmada büzülebilir ve renk kusması

yapabilir.

–Uzun tüylü halıları, temizlikten sonra

sulu durumda tüy tertibatında fırçalayın

(Örn; tüy fırçaları ya da tahta fırçası ile).

–Baskı noktaları ya da pas lekelerinin

oluşmasını önlemek için, temizlenecek

yüzeye ancak kuruduktan sonra basın

ya da yüzeye mobilyalar yerleştirin.

–Daha önce şampuanlanmış halı zemin-

lerin temizlenmesi sırasında, pis su de-

posunda köpük oluşur. Bu durumda, ex

RM 761 köpüğü pis su deposuna ekle-

yin.

Cihaz şalterini "OFF" konumuna getirin.

Pis su deposunu boşaltın.

Temiz su boşaltma hortumunu hortum

nipelinden çekin ve temizlik çözeltisini

boşaltın.

Temiz su tankına yaklaşık 2 litre sıcak

su (maksimum 60°C) doldurun ve te-

mizlik çözeltisi tuşuna basarak püskürt-

me sistemini yıkayın.

Cihazın fişini prizden çekin.

Temiz su boşaltma hortumunu hortum

nipelinden çekin ve temizlik çözeltisini

boşaltın.

Temiz su tankı ve kubbedeki süzgeçleri

temizleyin.

Pis su deposunu temiz suyla yıkayın.

Cihazı geriye yatırın ve temizleme kafa-

sı ve emme kolonunu temizleyin.

Donma tehlikesinde:

Temiz ve pis su deposunu boşaltın.

Cihazı donmaya karşı korunmuş bir bö-

lümde durdurun.

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma sıra-

sında cihazın ağırlığına dikkat edin.

Cihazı itme kolundan itin.

Araçlarda taşıma sırasında, cihazı ge-

çerli yönetmeliklere göre kaymaya ve

devrilmeye karşı emniyete alın.

Dikkat

Yaralanma ve hasar tehlikesi! Depolama

sırasında cihazın ağırlığına dikkat edin.

Bu cihaz sadece iç mekanlarda depolan-

malıdır.

Tehlike

Elektrik çarpması nedeniyle yaralanma teh-

likesi.

Cihazdaki tüm çalışmalardan önce cihazı

kapatın ve elektrik fişini çekin.

Her devreye sokma işleminden önce,

elektrik kablosu, uzatma kablosu ve

hortumlara hasar kontrolü yapın.

Memenin püskürtme performansını

kontrol edin.

Dikkat

Hasar görme tehlikesi. Tıkanmış bir meme-

yi tel ya da iğne kullanarak kesinlikle temiz-

lemeyin, bunun yerine sıcak suyla yıkayın

(Bkz. "Arıza yardımı").

Temizleme ip uçları

Kullanım dışında

Cihazın temizlenmesi

Antifriz koruma

Taşıma

Depolama

Koruma ve Bakım

Bakım aralıkları

Her gün kullanımdan önce

93TR

– 5

Hortumlara ve contalara hasar kontrolü

yapın. Arızalı parçaları müşteri hizmet-

lerine değiştirtin.

Fırçaya aşınma kontrolü yapın, ihtiyaç

anında fırçaları değiştirin

Kıllar sarı referans kılları ile aynı uzun-

luğa sahipse, fırçalar aşınmıştır.

Temiz tankını ve pis su tankını boşaltın.

Cihazı geriye yatırın ve itme kolunu yer-

leştirin.

Temizleme kafasının solda ve sağdaki

cıvatalarını sökün.

Temizleme kafasını çıkartın.

1 Meme

2 Tutucu klips

3 Hortum kelepçesi

Tutucu klipsi yandan çekin.

Memeyi geriye doğru tutucu sacdan çe-

kin.

Hortum kelepçesini açın ve memeyi

hortumdan çekin.

Yeni memeyi hortuma takın.

Montajı ters sırada gerçekleştirin.

Not

Memeyi tutucu saca yerleştirirken, meme-

nin doğru hizada olmasına dikkat edin.

Temiz tankını ve pis su tankını boşaltın.

Cihazı geriye yatırın ve itme kolunu yer-

leştirin.

Temizleme kafasının solda ve sağdaki

cıvatalarını sökün.

Temizleme kafasını çıkartın.

1Fırça merdanesi

2Fırça yatağının cıvataları

3Dişli kayış kapağı

4 Motor sabitleme somunları

Dişli kayış kapağının cıvatasını sökün

ve kapağı çıkartın.

Motor sabitlemesinin somunlarını gev-

şetin ve motoru fırçaya doğru itin.

Dişli kayışı çıkartın.

Dişli kayış kasnağının dişli pimini fırça-

dan gevşetin ve dişli kayış kasnağını çı-

kartın.

Fırça yatağının cıvatalarını sökün ve

yatağı fırça milinden çekin.

Fırça merdanesinin tahrik ucunu gövde-

den kaldırın ve karşı tarafta yataktan

çekin.

Yeni fırçayı ters sırada takın.

Tehlike

Elektrik çarpması nedeniyle yaralanma teh-

likesi.

Cihazdaki tüm çalışmalardan önce cihazı

kapatın ve elektrik fişini çekin.

Elektrikli yapı parçalarını sadece yetkili

müşteri hizmetlerine kontrol ettirin ve onar-

tın.

Her 25 çalışma saatinde

Bakım çalışmaları

Memenin değiştirilmesi

Fırçanın değiştirilmesi

Arıza yardımı

94 TR

– 6

Bu bölümde belirtilmeyen arızalarda, şüp-

he etmeniz durumunda ve açık bir uyarı ol-

ması durumunda yetkili bir müşteri

hizmetleri merkezini arayın.

Şebeke fişini takın.

Bina sigortasını kontrol edin.

Kumanda panosunda yer alan emme

türbini sigortasını geri alın.

Emme kolunu temizleyin.

Kubbedeki contayı kontrol edin, temiz-

leyin ya da değiştirin.

Pis su deposunu boşaltın.

Emme hortumunu doğru şekilde kubbe-

ye takın.

Emme hortumuna hasar kontrolü yapın.

Cihaz şalterini normal mod konumuna

getirin.

Temiz su tankına sıcak su (maksimum

60°C) doldurun ve memeyi yıkayın. Ge-

rekirse memeyi değiştirin (Bkz. "Bakım

çalışmaları/Memenin değiştirilmesi").

Temiz su deposunu doldurun.

Temiz su deposundaki süzgeci temizle-

yin.

Cihaz şalterini normal mod konumuna

getirin.

Kumanda panosunda yer alan fırça tah-

riki sigortasını geri alın.

Tahrik kayışını kontrol edin, gerekirse

değiştirin.

Aşınmış memeyi yeni memeyle değişti-

rin (Bkz. "Bakım çalışmaları/Memenin

değiştirilmesi").

Cihaz çalışmıyor

Emme türbini çalışmıyor

Yetersiz emme kapasitesi

Memeden su çıkmıyor

Fırça dönmüyor

Halı çok fazla ıslanıyor

Teknik Bilgiler

Güç

Nominal gerilim V/Hz 220...240

/ 1~50

Koruma şekli IPX4

Ortalama güç alımıW 1300

Emme motorunun

gücü

W 1130

Fırça motorunun

gücü

W76

Temizleme fırçaları

Çalışma genişliği mm 260

Fırça çapımm 65

Fırça devri d/dk 1650

Temizlik maddesi

pompasının basıncı

MPa 0,4

Temizlik maddesi

pompasının sevk

miktarı

l/dk 1,4

maks. Su sıcaklığı°C 60

Emme

Emme kapasitesi,

hava miktarı

l/s 46

Emme kapasitesi, va-

kum

kPa 30,2

Ölçüler ve ağırlıklar

Teorik yüzey gücü m²/

saat

100

Temiz/pis su deposu-

nun hacmi

l 15/17

Uzunluk mm 920

Genişlik mm 360

Yükseklik mm 750

Tipik çalışma ağırlığıkg 52

Ses emisyonu

Ses şiddeti seviyesi

(EN 60704-1)

dB(A)

Cihaz titreşimleri

Toplam titreşim de-

ğeri (ISO 5349)

m/s² 1,7

95TR

– 7

İşbu belge ile aşağıda tanımlanan makine-

nin konsepti ve tasarımı ve tarafımızdan pi-

yasaya sürülen modeliyle AB

yönetmeliklerinin temel teşkil eden ilgili gü-

venlik ve sağlık yükümlülüklerine uygun ol-

duğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen veka-

lete dayanarak işlem yapar.

Dokümantasyon yetkilisi:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2011/05/01

–Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar kullanılma-

lıdır. Orijinal aksesuar ve orijinal yedek

parçalar, cihazın güvenli ve arızasız bir

biçimde çalışmasının güvencesidir.

–En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda bulabilir-

siniz.

–Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis

bölümünden alabilirsiniz.

Her ülkede yetkili distribütörümüz tarafın-

dan verilmiş garanti şartları geçerlidir. Ga-

ranti süresi içinde cihazınızda oluşan

muhtemel hasarları, arızanın kaynağı üre-

tim veya malzeme hatası olduğu sürece üc-

retsiz olarak karşılıyoruz. Garanti

hakkınızdan yararlanmanızı gerektiren bir

durum olduğu zaman, ilgili faturanız ile bir-

likte satıcınıza veya size en yakın yetkili

servisimize başvurunuz.

AB uygunluk bildirisi

Ürün: Püskürtme çekme cihazı

Tip: 1.008-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Kullanılmış ulusal standartlar

CEO Head of Approbation

Yedek parçalar

Garanti

96 TR

– 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по эксплу-

атации, после этого действуйте соот-

ветственно и сохраните ее для

дальнейшего пользования или для сле

дующего владельца.

Упаковочные материалы пригод-

ны для вторичной обработки. Поэ-

тому не выбрасывайте упаковку вместе

с домашними отходами, а сдайте ее в

один из пунктов приема вторичного сы-

рья.

Старые приборы содержат цен-

ные перерабатываемые материа-

лы, подлежащие передаче в

пункты приемки вторичного сырья. Поэ-

тому утилизируйте старые приборы че-

рез соответствующие системы приемки

отходов.

Инструкции по применению компо-

нентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

www.kaercher.com/REACH

Перед первым вводом в эксплуатацию

обязательно прочтите указания по тех-

нике безопасности № 5.956-251!

Опасность

Для непосредственно грозящей опас-

ности, которая приводит к тяжелым

увечьям или к смерти.

몇Предупреждение

Для возможной потенциально опасной

ситуации, которая может привести к

тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной

ситуации, которая может привести к

легким травмам или повлечь матери-

альный ущерб.

Данный прибор предназначен для про-

мышленного применения в качестве ап-

парата для влажной уборки напольных

ковровых покрытий в соответствии с по-

ложениями, приведенными в руководс-

тве по эксплуатации, а также

указаниями, изложенными в прилагае-

мой брошюре по технике безопасности

при работе с щеточными моющими при-

борами и моющими приборами-распы-

лителями.

Прибор распыляет раствор для очистки

из резервуара для чистой воды на ковер,

подлежащий очистке. Раствор для очис-

тки наносится с помощью щеточного ва-

лика, а в резервуар для грязной воды

Оглавление

Защита окружающей среды RU . . .1

Указания по технике безопас

ности . . . . . . . . . . . . . . . . . RU . . .1

Использование по назначе

нию. . . . . . . . . . . . . . . . . . . RU . . .1

Назначение . . . . . . . . . . . . RU . . .1

Элементы управления . . . RU . . .2

Начало работы . . . . . . . . . RU . . .2

Управление. . . . . . . . . . . . RU . . .3

Вывод из эксплуатации . . RU . . .4

Транспортировка . . . . . . . RU . . .4

Хранение. . . . . . . . . . . . . . RU . . .5

Уход и техническое обслужи

вание . . . . . . . . . . . . . . . . . RU . . .5

Устранение неисправностей RU . . .6

Технические данные . . . . RU . . .7

Заявление о соответствии ЕС RU . . .8

Запасные части . . . . . . . . RU . . .8

Гарантия . . . . . . . . . . . . . . RU . . .8

Защита окружающей среды

Указания по технике безо-

пасности

Символы в руководстве по экс-

плуатации

Использование по назначе-

нию

Назначение

97RU

– 2

всасывается грязь и использованный

раствор для очистки.

В случае необходимости можно подклю-

чить вспомогательный инструмент (на-

пример, ручную форсунку).

1Ведущая дуга

2Кнопка „Раствор для очистки“

3Купол

4Резервуар грязной воды

5Устройство блокировки купола

6Бак чистой воды

7Всасывающая пластинка

8Моющий узел

9Фиксатор ведущей дуги

10 Винт чистящей головки

11 Соединение шланга для моющего

средства

12 Сливной шланг для чистой воды

13 Всасывающий шланг

14 Панель управления

1Предохранитель щеточного привода

2Предохранитель всасывающей тур-

бины

3Включатель аппарата

AОбычный режим работы

B OFF – аппарат выключен.

CРежим работы с ручной форсункой

Откинуть устройство блокировки ку-

пола вперед.

Снять резервуар для грязной воды и

отставить в сторону.

Заполнить резервуар для чистой

воды горячей водою (максимальной

температуры 60°C) (вместимость ре-

зервуара 15 литров).

Налить моющее средство.

Пожалуйста, для получения дальней-

шей информации о соответствующих

средствах очистки требуйте бюллетень

с информацией о продукте и сертификат

безопасности DIN.

몇Предупреждение

Опасность для здоровья, опасность

повреждения. Соблюдать все указания

по дозировке, прилагаемые к использу-

емым моющим средствам

Элементы управления

Панель управления

Начало работы

Средство для очистки

ковров

Жидкий RM

764.

Пеноудаление RM 761

98 RU

– 3

Для бережного отношения к окружаю-

щей среде используйте моющее средс-

тво экономно.

Снова установить резервуар для

грязной воды в прибор.

Надеть купол на резервуар для гряз-

ной воды и выровнять его.

Откинуть устройство блокировки ку-

пола назад.

Перед уборкой рассыпчатой грязи

воспользоваться пылесосом.

Наклонить фиксатор ведущей дуги

наружу, установить необходимую

высоту ведущей дуги и снова за-

крыть фиксатор.

Вставить сетевую штепсельную вил-

ку в розетку.

Внимание!

Опасность повреждения. Перед приме-

нением прибора проверить подлежа-

щий очистке предмет на

устойчивость окраски и водостой-

кость на незаметном участке.

Опасность

Опасность поражения током.

Сетевой кабель не должен соприка-

саться с вращающейся щеткой/враща-

ющейся накладкой.

Установить выключатель прибора в

положение "Обычный режим работы"

- запустить всасывающую турбину и

привод щеток.

Для нанесения раствора для очистки

нажать кнопку "Раствор для очистки"

на ведущей дуге.

Пересекать очищаемую поверхность

по соединенным внахлестку дорож-

ках. При этом тянуть прибор задним

ходом (не передвигать).

Если резервуар для грязной воды за-

полнен на 3/4, установить выключа-

тель прибора в положение „OFF“.

Откинуть устройство блокировки ку-

пола вперед.

Снять резервуар для грязной воды с

прибора и опорожнить его.

몇Предупреждение

Соблюдайте местные предписания по

обращению со сточными водами.

Указание

Если резервуар для грязной воды пере-

полнен, при выключении прибора гряз-

ная вода выльется обратно на ковер.

Разрешается использовать только те

принадлежности и запасные части, ис-

пользование которых было одобрено из-

готовителем. Использование

оригинальных принадлежностей и за-

пчастей гарантирует Вам надежную и

бесперебойную работу прибора.

Соединить прилагаемый адаптер со

шлангом подачи моющего средства

вспомогательного инструмента.

Вытянуть всасывающий шланг из ку

пола.

Вставить всасывающий шланг вспо-

могательного инструмента в купол на

место всасывающего шланга.

Соединить соединительный элемент

шланга подачи моющего средства

прибора со шлангом подачи моюще

го средства вспомогательного инс

трумента.

Управление

Удаление содержимого из резер-

вуара для грязной воды

Работа с использованием инстру-

ментального оборудования

99RU

– 4

Установить главный выключатель в

режим работы с ручной форсункой -

запустится всасывающая турбина.

Для нанесения раствора для очистки

нажать рычаг на вспомогательном

инструменте.

Важно

При вынимании вспомогательного инс-

трумента необходимо удалить адап-

тер из прибора, поскольку водовыпуск

прибора закрывается.

Рекомендация: Оставить адаптер в

шланге вспомогательного инструмен

та.

–Сильно загрязненные участки сперва

опрыскать и оставить моющее средс

тво подействовать в течении 5-10

минут.

–Работать всегда от света к тени (от

окна к двери).

–Работать всегда по направлению от

очищенной поверхности к неочищен

ной.

–Чем более чувствительна поверх-

ность (дорожка в восточном стиле,

ковер в стиле бербер, обивочный ма-

териал), тем меньшую концентрацию

моющего средства устанавливать.

–Напольное ковровое покрытие из

джутовой ткани при влажной обра-

ботке может сморщиться и полинять.

–Высоковорсые ковры после очистки

во влажном состоянии чистят щеткой

по направлению ворса (например, с

помощью щетки для ковров или ве

ника).

–Ходить по очищенной поверхности

только после высыхания или уста-

новки мебели во избежание появле-

ния вмятин или пятен ржавчины.

–При очистке ковровых напольных

покрытий от ранее нанесенного шам-

пуня в резервуаре для грязной воды

возникает пена. В таком случае, в ре-

зервуар для грязной воды подается

пена ex RM 761.

Установить выключатель прибора в

положение „OFF“.

Опорожнить бак с грязной водой.

Снять спускной шланг для чистой

воды с присоединительного патруб

ка шланга и слить раствор для очис

тки.

Заполнить резервуар для чистой

воды прибл. 2 литрами горячей воды

(максимальной температуры 60°C) и

промыть систему разбрызгивания

нажав на кнопку "Раствор для очист-

ки".

Вытащите штепсельную вилку из ро

зетки.

Снять спускной шланг для чистой

воды с присоединительного патруб

ка шланга и слить раствор для очис

тки.

Очистить сетчатые фильтры резер-

вуара для чистой воды и купола.

Промыть резервуар для грязной

воды чистой водой.

Опрокинуть прибор назад и очистить

моющую головку и всасывающие

планки.

При опасности заморозков:

слить воду из резервуаров для чис-

той и грязной воды,

поставить прибор на хранение в не-

замерзающем помещении.

Внимание!

Опасность получения травм и повреж-

дений! При транспортировке следует

обратить внимание на вес устройс

тва.

Передвигать прибор за ведущую ду

гу.

Советы по очистке

Вывод из эксплуатации

Очистить прибор

Система защиты от замерзания

Транспортировка

100 RU

– 5

При перевозке аппарата в транспор-

тных средствах следует учитывать

действующие местные государс-

твенные нормы, направленные на

защиту от скольжения и опрокидыва

ния.

Внимание!

Опасность получения травм и повреж-

дений! При хранении следует обра-

тить внимание на вес устройства.

Это устройство разрешается хранить

только во внутренних помещениях.

Опасность

Опасность получения травм от элект-

рического тока.

Перед проведением любых работ с при-

бором, выключить прибор и вытянуть

штепсельную вилку.

Проверять перед каждым включени-

ем на наличие повреждений сетевой

кабель, удлинитель и шланг.

Проверить распыление форсунки.

Внимание!

Опасность повреждения. Никогда не

прочищать засоренную форсунку про-

волокой или иглой, только промывать

горячей водой (см. „Устранение неис-

правностей“)

Проверить шланги и уплотнения на

наличие повреждений. Для замены

неисправных деталей обратиться в

сервисную службу.

Проверить на износ щетку, при необ-

ходимости заменить.

Щетки износились, если щетина имеет

длину желтой индикаторной щетины.

Слить воду из резервуаров для чис-

той и грязной воды.

Опрокинуть аппарат назад и поста-

вить на ведущую дугу.

Вывинтить левый и правый винт чис-

тящей головки.

Снять чистящую головку.

1Насадка

2Зажим-держатель

3Хомут для крепления шланга

Снять боковой зажим-держатель.

Вытянуть назад форсунку из удержи-

вающего листа.

Открыть хомут для шланга и снять

форсунку с шланга.

Вставить в шланг новую форсунку.

Снова собрать в обратной последо

вательности.

Указание

При установке форсунки в удерживаю-

щий лист соблюдать правильность

расположения форсунки.

Слить воду из резервуаров для чис-

той и грязной воды.

Опрокинуть аппарат назад и поста-

вить на ведущую дугу.

Вывинтить левый и правый винт чис-

тящей головки.

Снять чистящую головку.

Хранение

Уход и техническое обслу-

живание

Периодичность технического об-

служивания

Ежедневно перед использованием

Каждые 25 часов работы

Работы по техническому обслу-

живанию

Замена форсунки

Замена щетки

101RU

– 6

1Щеточный вал

2Винты опоры щеток

3Зубчатый ремень кожуха

4Гайки крепления двигателя

Выкрутить винт зубчатого ремня ко-

жуха и снять кожух.

Ослабить гайки крепления двигателя

и передвинуть двигатель к щетке.

Снять зубчатый ремень.

Ослабить резьбовой штифт зубчато-

го шкива щетки и снять шкив.

Вывинтить винты подшипника для

щеток и вытащить подшипник из

вала для щеток.

Поднять хвостовик привода вала для

щеток из корпуса прибора и вытянуть

из подшипника в противоположную

сторону.

Установить новую щетку в обратной

последовательности.

Опасность

Опасность получения травм от элект-

рического тока.

Перед проведением любых работ с при

бором, выключить прибор и вытянуть

штепсельную вилку.

Электрические конструктивные эле

менты должны проверяться только

уполномоченной сервисной службой.

При повреждениях, не указанных в этом

разделе, в случае сомнения или при

четком указании обращаться в уполно-

моченную сервисную службу.

Вставьте штепсельную вилку в элек-

тророзетку.

Проверить предохранитель в зда-

нии.

Предохранитель всасывающей тур

бины привести в исходное положе-

ние на пульте управления.

Очистить всасывающие планки.

Проверить уплотнение купола, очис-

тить или заменить.

Опорожнить резервуар грязной во-

ды.

Правильно вставить всасывающий

шланг в купол.

Проверить всасывающий шланг на

наличие повреждений.

Установить выключатель прибора в

положение "Обычный режим рабо-

ты".

Устранение неисправнос-

тей

Прибор не работает

Всасывающая турбина не работа-

ет

Недостаточная мощность всасы-

вания

Недопустимо выделение воды из

форсунки

102 RU

– 7

Заполнить резервуар для чистой

воды горячей водой (максимальной

температуры 60°C) и промыть фор-

сунку. При необходимости заменить

форсунку (см. „Работы по техобслу-

живанию/Замена форсунки“).

Заполнить резервуар чистой воды.

Очистить сетчатый фильтр резерву

ара чистой воды.

Установить выключатель прибора в

положение "Обычный режим рабо-

ты".

Предохранитель щеточного привода

привести в исходное положение на

пульте управления.

Проверить и при необходимости за-

менить приводные ремни.

Заменить изношенную форсунку на

новую (см. „Работы по техобслужи-

ванию/Замена форсунки“).

Щетка не вращается

Ковер слишком намокает

Технические данные

Параметры

Номинальное на-

пряжение

В/Гц 220...240

/ 1~50

Тип защиты IPX4

Средняя потребляе-

мая мощность

Вт 1300

Мощность всасыва-

ющего двигателя

Вт 1130

Мощность двигате-

ля щеток

Вт 76

Чистящие щетки

Рабочая ширина мм 260

Диаметр щетки мм 65

Число оборотов

щетки

мин

1650

Давление насоса

моющего средства

МПа 0,4

Подача насоса мою-

щего средства

л/

мин

1,4

макс. температура

воды

°C 60

Уборка

Всасывающая мощ-

ность, объем воздуха

л/с46

Всасывающая мощ-

ность, нижнее дав-

ление

кПа 30,2

Размеры и массы

Теоретическая про-

изводительнось

м2/ч100

Объем резервуара

чистой/грязной воды

л15/17

Длина мм 920

Ширина мм 360

высота мм 750

Типичный рабочий

вес

кг 52

Уровень шума

Уровень шума (EN

60704-1)

дБ(А)

Вибрация прибора

Общее значение ко-

лебаний (ISO 5349)

м/с21,7

103RU

– 8

Настоящим мы заявляем, что нижеука-

занный прибор по своей концепции и

конструкции, а также в осуществленном

и допущенном нами к продаже исполне-

нии отвечает соответствующим основ-

ным требованиям по безопасности и

здоровью согласно директивам ЕС. При

внесении изменений, не согласованных

с нами, данное заявление теряет свою

силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности руководс-

тва предприятия.

уполномоченный по документации:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2011/05/01

–Разрешается использовать только те

принадлежности и запасные части,

использование которых было одоб

рено изготовителем. Использование

оригинальных принадлежностей и

запчастей гарантирует Вам надеж

ную и бесперебойную работу прибо

ра.

–Выбор наиболее часто необходимых

запчастей вы найдете в конце инс

трукции по эксплуатации.

–Дальнейшую информацию о запчас

тях вы найдете на сайте

www.kaercher.com в разделе Service.

В каждой стране действуют соответс

твенно гарантийные условия, изданные

уполномоченной организацией сбыта

нашей продукции в данной стране. Воз-

можные неисправности прибора в тече

ние гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию, про-

давшую вам прибор или в ближайшую

уполномоченную службу сервисного об

служивания.

Заявление о соответствии

ЕС

Продукт разбрызгивающий экстра-

ктор

Тип:1.008-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/ÅÑ

Примененные гармонизированные

нормы

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Примененные внутригосударствен-

ные нормы

CEO Head of Approbation

Запасные части

Гарантия

104 RU

Magyar

– 1

A készülék első használata előtt

olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart-

sa meg a későbbi használatra vagy a

következő tulajdonos számára.

A csomagolóanyagok újrahasznosít-

hatók. Ne dobja a csomagolóanya-

gokat a háztartási szemétbe, hanem

gondoskodjék azok újrahasznosításról.

A régi készülékek értékes újrahasz-

nosítható anyagokat tartalmaznak,

amelyeket tanácsos újra felhasznál-

ni. Ezért a régi készülékeket az arra alkal-

mas gyűjtőrendszerek igénybevételével

ártalmatlanítsa!

Megjegyzések a tartalmazott anyagok-

kal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anya-

gokkal kapcsolatosan a következő címen

talál:

www.kaercher.com/REACH

Az első üzembe helyezés előtt mindenkép-

pen olvassa el az 5.956-251 sz. biztonsági

utasításokat!

Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇Figyelem!

Esetlegesen veszélyes helyzet, amely sú-

lyos testi sérüléshez vagy halálhoz vezet-

het.

Vigyázat

Esetlegesen veszélyes helyzet, amely kön-

nyű sérüléshez vagy kárhoz vezethet.

Ez a készülék ipari használatra készült

nedves tisztítókészülék padlószőnyegek-

hez, jelen kezelési útmutatóban valamint a

mellékelt brosúrában szereplő kefés tisztí-

tókészülékekre és porlasztó extraháló ké-

szülékre vonatkozó leírásoknak és

biztonsági utasításoknak megfelelően.

A készülék tisztítószer oldatot permetez a

frissvíz tartályból a tisztítandó szőnyegre, a

tisztítószer oldatot egy kefehenger segítsé-

gével bedolgozza, majd a piszkot és az el-

használt tisztítószer oldatot visszaszívja a

szennyvíztartályba.

Szükség esetén tartozék szerszámot (pl.

kézi szórófej) lehet csatlakoztatni.

Tartalomjegyzék

Környezetvédelem . . . . . . . HU . . .1

Biztonsági tanácsok . . . . . . HU . . .1

Rendeltetésszerű használat HU . . .1

Funkció. . . . . . . . . . . . . . . . HU . . .1

Kezelési elemek . . . . . . . . . HU . . .2

Üzembevétel . . . . . . . . . . . HU . . .2

Használat . . . . . . . . . . . . . . HU . . .3

Üzemen kívül helyezés . . . HU . . .4

Transport . . . . . . . . . . . . . . HU . . .4

Tárolás . . . . . . . . . . . . . . . . HU . . .4

Ápolás és karbantartás . . . HU . . .4

Üzemzavarelhárítási segítség HU . . .5

Műszaki adatok . . . . . . . . . HU . . .6

EK konformitási nyiltakozat HU . . .7

Alkatrészek. . . . . . . . . . . . . HU . . .7

Garancia. . . . . . . . . . . . . . . HU . . .7

Környezetvédelem

Biztonsági tanácsok

Szimbólumok az üzemeltetési út-

mutatóban

Rendeltetésszerű használat

Funkció

105HU

– 2

1 Tolókengyel

2 Tisztítószer oldat gomb

3 Dóm

4 Szennyvíz tartály

5 Dóm zárja

6 Friss víz tartály

7 Szívópofa

8 Tisztítófej

9 Tolókengyel rögzítése

10 Tisztítófej csavarja

11 Tisztítószertömlő csatlakozója

12 Friss víz leeresztő tömlő

13 Szívócső

14 Kezelőpult

1 Kefe meghajtás biztosíték

2 Szívóturbina biztosíték

3 Készülékkapcsoló

A Normál üzem

B OFF– A készülék ki van kapcsolva.

C Üzem kézi szórófejjel

A dóm zárját előrehajtani.

A szennyvíztartályt felemelni és oldalra

állítani.

A friss víz tartályt forró vízzel (maximum

60°C) megtölteni (űrtartalom 15 liter).

Töltse be a tisztítószert.

További információért kérjük, igényelje a

megfelelő tisztítószer termék információs

lapját és DIN-biztonsági adatlapját.

몇Figyelem!

Egészségi ártalom, rongálódásveszély.

Minden utasítást, vegyen figyelembe amit a

használt tisztítószerhez mellékeltek.

A környezet védelme érdekében takaréko-

san bánjon a tisztítószerekkel.

A szennyvíztartályt helyezze vissza a

készülékre.

A dómot helyezze vissza a szennyvíz-

tartályra és igazítsa meg.

A dóm zárját hátrahajtani.

Kezelési elemek Kezelőpult

Üzembevétel

Szőnyegtisztítás RM 764 folyé-

kony

Hab leszedése RM 761

106 HU

– 3

Tisztítás előtt a szétszórt szemetet por-

szívóval felszívni.

A tolókengyel rögzítését hajtsa ki, állít-

sa be a tolókengyelt a kívánt magas-

ságra, és zárja be ismét a rögzítést.

Dugja be a hálózati dugót a dugaljba.

Vigyázat

Rongálódásveszély. A készülék üzemelte-

tése előtt ellenőrizze a tisztítandó tárgy

színtartóságát és vízállóságát egy feltűnés-

mentes helyen.

Balesetveszély

Sérülésveszély áramütés által.

Ne hagyja, hogy a hálózati kábel forgó ke-

fével/a forgó párnával érintkezzen.

A készülékkapcsolót normál üzemre ál-

lítani - szívóturbina és kefeüzem elin-

dul.

A tisztítószer oldat szórásához működ-

tesse a tisztítószer oldat gombot a to-

lókengyelnél.

A tisztítandó felületen a készüléket sá-

vokban húzással, átlapolással kell vé-

gig vinni. Közben a készüléket hátrafelé

húzza (ne tolja).

Ha a szennyvíztartály 3/4 részig meg-

telt, akkor a készülékkapcsolót állítsa

„OFF“ -ra.

A dóm zárját előrehajtani.

A szennyvíztartályt emelje le a készü-

lékről és öntse ki.

몇Figyelem!

Vegye figyelembe a szennyvíz kezelésével

kapcsolatos helyi előírásokat.

Tudnivaló

Ha a szennyvíztartály túlságosan megtelt,

akkor piszkos víz folyik vissza a szőnyegre,

amikor a készüléket kikapcsolták.

Csak olyan tartozékokat és alkatrészeket

szabad használni, amelyeket a gyártó jóvá-

hagyott. Az eredeti tartozékok és az eredeti

alkatrészek, biztosítják azt, hogy a készülé-

ket biztonságosan és zavartalanul lehes-

sen üzemeltetni.

A mellékelt adaptert kösse össze a tar-

tozék szerszám tisztítószer tömlőjével.

A szívótömlőt a dómból kihúzni.

A szívótömlő helyett csatlakoztassa a

tartozék szerszám szívótömlőjét a dóm-

hoz.

A tisztítószertömlő csatlakozóját a ké-

szüléken kösse össze a tartozék szer-

szám tisztítószertömlőjével.

A készülékkapcsolót állítsa kézi szóró-

fej üzemre - a szívóturbina elindul.

A tisztítószer felviteléhez működtesse a

kart a tartozék szerszámon.

Fontos!

A tartozék szerszám kihúzásakor az adap-

tert el kell távolítani a készülékről, hogy a

készülék vízkimenete lezárjon.

Ajánlás: Az adaptert hagyja a tartozék

szerszám tömlőjén.

–Erősen szennyezett helyeket először

bepermetezni és a tisztítóoldatot 5-10

percig hatni hagyni.

–A tisztítást mindig a fénytől az árnyék

irányába (az ablaktól az ajtó felé) kell

végezni.

–Mindig a tisztított felülettől a nem tisztí-

tott felület felé kell haladni.

Használat

A szennyvíz tartály ürítése

Használat tartozék szerszámmal

Tisztítási tippek

107HU

– 4

–Minél érzékenyebb a burkolat (keleti fu-

tószőnyeg, berber, kárpit anyag) annál

alacsonyabb tisztítóoldat koncentrációt

használjon.

–A jutahátoldalas szőnyegpadlók a ned-

ves kezelés során roncsolódhatnak/

zsugorodhatnak, és színüket veszíthe-

tik.

–Hosszú szálú szőnyegeket a tisztítás

után nedvesen a száliránynak megfele-

lően kefélje ki (pl. szálkefével vagy nye-

les kefével).

–A tisztított felületekre nyomás helyek

vagy rozsdafoltok elkerülése érdek-

ében csak megszáradás után lépjen rá

vagy helyezzen bútort.

–Előzőleg besamponozott padlószőnye-

gek tisztítása esetén hab képződik a

szennyvíztartályban. Ebben az esetben

töltsön ex RM 761-t a szennyvíztartály-

ba.

Állítsa „OFF“-ra a készülékkapcsolót.

Ürítse ki a szennyvíz tartályt.

A friss víz leeresztő tömlőjét húzza le a

tömlőgombról és eressze le a tisztító-

szer oldatot.

A friss víz tartályt kb. 2 liter forró vízzel

(max. 60°C) töltse fel és a permetező

rendszert a tisztítószer oldat gomb mű-

ködtetésével öblítse át.

Húzza ki a hálózati csatlakozót az alj-

zatból.

A friss víz leeresztő tömlőjét húzza le a

tömlőgombról és eressze le a tisztító-

szer oldatot.

A szűrőket a friss víz tartályban és a

dómban tisztítani.

Mossa ki a szennyvíz tartályt tiszta víz-

zel.

A készüléket hátra dönteni, a tisztítófe-

jet és szívópofát megtisztítani.

Fagyveszély esetén:

Ürítse ki a friss- és a szennyvíz tartályt.

A készüléket fagytól védett helyiségben

állítsa le.

Vigyázat

Sérülés- és rongálódásveszély! Szállítás

esetén vegye figyelembe a készülék súlyát.

A készüléket a tolókengyelnél tolni.

Járművel történő szállítás esetén a ké-

szüléket az adott irányelveknek megfe-

lelően kell csúszás és borulás ellen

biztosítani.

Vigyázat

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

Ezt a készüléket csak beltéri helyiségben

szabad tárolni.

Balesetveszély

Áramütés veszélye.

A készüléken történő bármiféle munka előtt

kapcsolja ki a készüléket és húzza ki a há-

lózati csatlakozót.

Minden üzembevétel előtt ellenőrizni

kell, hogy a hálózati kábel, hosszabbító

kábel és tömlők nem rongálódtak-e

meg.

A szórófej fújási képének ellenőrzése.

Vigyázat

Rongálódásveszély. Az eldugult szórófejet

soha ne tisztítsa dróttal vagy tűvel, hanem

forró vízzel öblítse ki (lásd „Üzemzavarel-

hárítási segítség“)

Tömlőket és tömítéseket sérülésekre

ellenőrizze. A meghibásodott alkatré-

Üzemen kívül helyezés

A készülék tisztítása

Fagyvédelem

Transport

Tárolás

Ápolás és karbantartás

Karbantartási időközök

Naponta használat előtt

25 üzemóránként

108 HU

– 5

szeket a szerviz szolgálattal cseréltes-

se ki.

Ellenőrizze a kefe kopását, szükség

esetén cserélje ki.

A kefék akkor koptak el, ha a sörték

hosszúsága megegyezik a sárga indi-

kációs sörtékével.

Ürítse ki a friss- és a szennyvíz tartályt.

A készüléket hátra dönteni és a tolók-

engyelre fektetni.

Csavarja ki a tisztítófej jobb és bal olda-

lán található csavarokat.

Vegye le a tisztítófejet.

1 Fúvóka

2 Tartó klip

3 Tömlőbilincs

A tartó klipet oldalra lehúzni.

A szórófejet hátrafelé húzza ki a tartóle-

mezből.

Nyissa ki a tömlőbilincset és húzza le a

szórófejet a tömlőről.

Helyezze az új szórófejet a tömlőre.

Fordított sorrendben szerelje össze is-

mét.

Tudnivaló

A szórófej tartólemezbe helyezésekor

ügyeljen a szórófej helyes állására.

Ürítse ki a friss- és a szennyvíz tartályt.

A készüléket hátra dönteni és a tolók-

engyelre fektetni.

Csavarja ki a tisztítófej jobb és bal olda-

lán található csavarokat.

Vegye le a tisztítófejet.

1 Kefehenger

2 Kefe csapágyazás csavarjai

3 Fogas szíj burkolata

4 Motor rögzítés anyái

A fogas szíj burkolat csavarját kicsavar-

ni és a burkolatot eltávolítani.

A motor rögzítés anyáit kioldani és a

motort a keféhez tolni.

Vegye le a fogas szíjat.

A fogas szíj tárcsa menetes csapját a

kefén kioldani és a fogas szíj tárcsát le-

venni.

A kefecsapágy csavarjait kicsavarni és

a csapágyat a kefetengelyről lehúzni.

A kefehenger meghajtott végét emelje

ki a házból és az ellenkező oldalt húzza

ki a csapágyból.

Az új kefe behelyezése fordított sor-

rendben történik.

Balesetveszély

Áramütés veszélye.

A készüléken történő bármiféle munka előtt

kapcsolja ki a készüléket és húzza ki a há-

lózati csatlakozót.

Az elektromos alkatrészeket csak jóváha-

gyott szerviz szolgálattal ellenőriztesse és

javítassa.

Üzemzavarok esetén, melyek jelen fejezet-

ben nem szerepelnek, kérdéses esetben

Karbantartási munkák

Szórófej cseréje

Kefe cseréje

Üzemzavarelhárítási segítség

109HU

– 6

és kifejezett utasítás esetén keresse fel a

szerviz szolgálatot.

Dugja be a hálózati csatlakozót.

Ellenőrizze az épület biztosítékát.

Állítsa vissza a szívóturbina biztosítékát

a kezelőpulton.

A szívópofákat megtisztítani.

Ellenőrizze a dóm tömítéseit, tisztítsa

meg vagy cserélje ki.

Ürítse ki a szennyvíz tartályt.

A szívótömlőt helyes dugja be a dómba.

Ellenőrizzük a szívótömlőt nincs-e meg-

rongálódva.

A készülék kapcsolóját állítsa normál

üzemre.

A friss víz tartályt forró vízzel (maximum

60°C) megtölteni és a szórófejet kiöblí-

teni. Adott esetben cserélje ki a szóró-

fejet (lásd „Karbantartási munkák/

Szórófej cseréje“).

A tisztavíz-tartályt feltölteni.

Tisztítsa meg a szűrőt a tiszta víz tar-

tályban.

A készülék kapcsolóját állítsa normál

üzemre.

Állítsa vissza a kefehajtás biztosítékát a

kezelőpulton.

Ellenőrizze a hajtószíjakat, szükség

esetén cserélje ki.

Az elkopott szórófejet cserélje új szóró-

fejre (lásd „Karbantartási munkák/Szó-

rófej cseréje“).

A készülék nem működik

A szívóturbina nem megy

Nem elegendő szívóteljesítmény

Nem jön víz a szórófejből

A kefe nem forog

A szőnyeg túl nedves

Műszaki adatok

Teljesítmény

Névleges feszültség V/Hz 220...240

/ 1~50

Védelmi fokozat IPX4

Közepes teljesítmény

felvétel

W 1300

Szívómotor teljesít-

mény

W 1130

Kefemotor teljesít-

mény

W76

Tisztító kefék

Munkaszélesség mm 260

Kefe átmérőmm 65

Kefe fordulatszáma 1/min 1650

Tisztítószer szivattyú

nyomása

MPa 0,4

Tisztítószer szivattyú

szállított mennyisége

l/perc 1,4

max. víz hőmérséklet °C 60

Szívás

Szívás teljesítmény,

levegő mennyiség

l/s 46

Szívás teljesítmény,

nyomáshiány

kPa 30,2

Méretek és súly

Elméleti területi telje-

sítmény

m2/h 100

Friss-/szennyvíz tar-

tály térfogata

l 15/17

Hossz mm 920

Szélesség mm 360

magasság mm 750

Tipikus üzemi súly kg 52

Zaj kibocsátás

Hangnyomás szint

(EN 60704-1)

dB(A)

Készülék vibráció

Rezgés összérték

(ISO 5349)

m/s21,7

110 HU

– 7

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba ho-

zott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és egész-

ségügyi követelményeinek. A gép jóváha-

gyásunk nélkül történő módosítása esetén

ez a nyilatkozat elveszti érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

A dokumentációért felelős személy:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Csak olyan tartozékokat és alkatrésze-

ket szabad használni, amelyeket a

gyártó jóváhagyott. Az eredeti tartozé-

kok és az eredeti alkatrészek, biztosít-

ják azt, hogy a készüléket

biztonságosan és zavartalanul lehes-

sen üzemeltetni.

–Az üzemeltetési útmutató végén talál

egy válogatást a legtöbbször szüksé-

ges alkatrészekről.

–További információkat az alkatrészek-

ről a www.kaercher.com címen talál a

'Service' oldalakon.

Minden országban az illetékes forgalma-

zónk által kiadott garancia feltételek érvé-

nyesek. Az esetleges üzemzavarokat az

Ön készülékén a garancia lejártáig költség-

mentesen elhárítjuk, amennyiben anyag-

vagy gyártási hiba az oka. Garanciális eset-

ben kérjük, forduljon a vásárlást igazoló bi-

zonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

EK konformitási nyiltakozat

Termék: Szilárdfelület- és padlósző-

nyeg-tisztító készüléke

Típus: 1.008-xxx

Vonatkozó európai közösségi irányel-

vek:

2006/42/EK (+2009/127/EK)

2004/108/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Alkalmazott összehangolt normák:

CEO Head of Approbation

Alkatrészek

Garancia

111HU

eština

– 1

Před prvním použitím svého

zařízení si přečtěte tento původ-

ní návod k používání, řiďte se jím a uložte

jej pro pozdější použití nebo pro dalšího

majitele.

Obalové materiály jsou recyklovatel-

né. Obal nezahazujte do domácího

odpadu, nýbrž jej odevzdejte k opětovné-

mu zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Likvidujte

proto staré přístroje ve sběrnách k tomuto

účelu určených.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

www.kaercher.com/REACH

Před prvním uvedením do provozu si bez-

podmínečně přečtěte bezpečnostní pokyny

č. 5.956-251!

Nebezpečí!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým zra-

něním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým zraně-

ním nebo k věcným škodám.

Toto zařízení je určeno ke komerčnímu

použití jako zařízení pro čištění koberco-

vých podlah zamokra podle popisek a bez-

pečnostních instrukcí uvedených v tomto

návodu k použití a v přiložené brožuře s

názvem Bezpečnostní pokyny pro kartáčo-

vá čisticí a postřikovací extrakční zařízení.

Zařízení nastříká čisticí roztok ze zásobní-

ku na čerstvou vodu na koberec určený k

čištění, zapracuje čisticí roztok kartáčovým

válcem a nasaje nečistoty a vyčerpaný čis-

ticí roztok do nádrže na znečištěnou vodu.

V případě potřeby lze připojit nástroj z pří-

slušenství (např. ruční hubici).

Obsah

Ochrana životního prostředí CS . . .1

bezpečnostní pokyny . . . . . CS . . .1

Používání v souladu s určením CS . . .1

Funkce . . . . . . . . . . . . . . . . CS . . .1

Ovládací prvky . . . . . . . . . . CS . . .2

Uvedení do provozu . . . . . . CS . . .2

Obsluha . . . . . . . . . . . . . . . CS . . .3

Zastavení provozu . . . . . . . CS . . .4

Přeprava. . . . . . . . . . . . . . . CS . . .4

Ukládání . . . . . . . . . . . . . . . CS . . .4

Ošetřování a údržba. . . . . . CS . . .4

Odstraňování poruch . . . . . CS . . .5

Technické údaje . . . . . . . . . CS . . .6

Prohlášení o shodě pro ES CS . . .7

Náhradní díly . . . . . . . . . . . CS . . .7

Záruka . . . . . . . . . . . . . . . . CS . . .7

Ochrana životního prostředí

bezpečnostní pokyny

Symboly použité v návodu k obslu-

Používání v souladu s urče-

ním

Funkce

112 CS

– 2

1 Posuvné rameno

2 Tlačítko čisticího roztoku

3 Kupole

4 Nádrž na špinavou vodu

5 Zajištění kupole

6 Nádrž na čistou vodu

7 Sací lišta

8Čisticí hlavice

9 Aretace posuvného ramene

10 Šroub čisticí hlavy

11 Spojka hadice čisticího prostředku

12 Vypouštěcí hadice na čerstvou vodu

13 Sací hadice

14 Ovládací panel

1 Pojistka pohonu kartáče

2 Pojistka sací turbíny

3 Spínač přístroje

ABěžný provoz

B OFF – přístroj je vypnutý.

C Provoz s ruční hubicí

Otočte zajištění kupole dopředu.

Sejměte nádrž na znečištěnou vodu a

odstavte ji stranou.

Nádrž na čerstvou vodu vypláchněte

horkou vodou (maximálně 60°C)

(objem 15 litrů).

Doplňte čisticí prostředky.

Potřebujete-li další informace, vyžádejte si

k příslušnému čisticímu prostředku doku-

ment s informacemi o výrobku a bezpeč-

nostní datový list podle DIN.

몇Upozornění

Nebezpečí úrazu, nebezpečí poškození. Je

třeba se řídit pokyny, které jsou přikládány

k čisticím prostředkům.

Šetřete životní prostředí a zacházejte s čis-

ticími prostředky úsporně.

Nádrž na znečištěnou vodu nasaďte

zpět na zařízení.

Nasaďte kupoli na nádrž na znečiště-

nou vodu a slícujte.

Otočte zajištění kupole dozadu.

Ovládací prvky Ovládací panel

Uvedení do provozu

Čištění kobercůRM 764 kapalný

Odpěňování RM 761

113CS

– 3

Před čištěním odsajte vysavačem volně

ležící nečistoty.

Aretaci posuvného ramene vyklopte

směrem ven, nastavte požadovanou

výšku posuvného ramene a aretaci

znovu zavřete.

Zapojte síťovou zástrčku do zásuvky.

Pozor

Nebezpečí poškození. Před použitím zaří-

zení vyzkoušejte předmět určený k čištění

na nenápadném místě, pokud jde o stálost

jeho barev a odolnost vůči vodě.

Nebezpečí!

Nebezpečí zasažení elektrickým proudem.

Zabraňte styku síťového kabelu s rotujícím

kartáčem/ plstěným kotoučem.

Přístrojový spínač nastavte na běžný

provoz - spustí se sací turbína a pohon

kartáčů.

Chcete-li nastříkat čisticí roztok, stisk-

něte tlačítko čisticího roztoku na posuv-

ném rameni.

Plochu určenou k očištění přejíždějte v

překrývajících se drahách. Přitom zaří-

zení táhněte směrem vzad (nepostrkuj-

te ho dopředu).

Jestliže je nádrž na znečištěnou vodu

ze 3/4 plná, nastavte přístrojový spínač

na „OFF“.

Otočte zajištění kupole dopředu.

Sejměte nádrž na znečištěnou vodu ze

zařízení a vyprázdněte ji.

몇Upozornění

Dodržujte místní předpisy o zacházení s

odpadní vodou.

Informace

Jestliže je nádrž na znečištěnou vodu pře-

plněna, vyteče znečištěná voda při vypnutí

zařízení zpátky na koberec.

Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Origi-

nální příslušenství a originální náhradní

díly skýtají záruku bezpečného a bezporu-

chového provozu přístroje.

Přiložený adaptér spojte s hadicí na čis-

ticí prostředek náležející k nástroji z pří-

slušenství.

Vytáhněte sací hadici z kupole.

Sací hadici nástroje z příslušenství

zasuňte do kupole namísto sací hadice.

Na zařízení propojte spojku hadice na

čisticí prostředek s hadicí na čisticí pro-

středek nástroje z příslušenství.

Přepněte přístrojový spínač na provoz s

ruční hubicí - spustí se sací turbína.

Chcete-li nastříkat čisticí roztok, stisk-

něte páčku na nástroji z příslušenství.

Důležité

Při vytažení nástroje z příslušenství je třeba

adaptér odstranit ze zařízení, aby se tak

uzavřel výstup vody na zařízení.

Doporučení: adaptér nechte na hadici

náležející k nástroji z příslušenství.

Obsluha

Vyprázdnění nádrže na špinavou

vodu

Provoz s nástrojem z příslušenství

114 CS

– 4

–Silně znečištěná místa postříkejte pře-

dem a nechte čisticí prostředek působit

5 až 10 minut.

–Vždy pracujte ze světla do stínu (od

okna ke dveřím).

–Vždy pracujte z očištěné plochy smě-

rem k neočištěné.

–Čím choulostivější je povrchová vrstva

(orientální či berberský koberec, čalou-

nění), tím slabší koncentraci čisticího

prostředku použijte.

–Celopodlahový koberec s jutovým

rubem se může při práci namokro srazit

a barvy mohou vyblednout.

–

Dlouhovlasé koberce po čištění v mokrém

stavu vykartáčujte ve směru vlasu (např.

vlasovým smetákem nebo kartáčem).

–Abyste předešli vzniku vytlačených míst

nebo rezavých skvrn, začněte po vyčiš-

těné ploše chodit nebo na ni stavte ná-

bytek až po uschnutí.

–Čistíte-li celopodlahový koberec, který

byl dříve šamponován, tvoří se v nádo-

bě na odpadní vodu pěna. V tomto pří-

padě přidejte do nádoby na odpadní

vodu prostředek Schaum ex RM 761.

Přístrojový spínač nastavte na „OFF“.

Vyprázdnění nádrže na špinavou vodu.

Výpustní hadici stáhněte z násadce

hadice a vypusťte čisticí prostředek.

Naplňte zásobník na čerstvou vodu 2

litry horké vody (o maximální teplotě

60°C) a propláchněte stříkací systém

stiskem tlačítka čisticího roztoku.

Vytáhněte zástrčku ze sítě.

Výpustní hadici stáhněte z násadce

hadice a vypusťte čisticí prostředek.

Vyčistěte síta na zásobníku na čerstvou

vodu a v kupoli.

Nádrž na špinavou vodu vypláchněte

čistou vodou.

Zařízení nakloňte dozadu a čisticí hlavu

položte na sací lištu.

Při nebezpečí mrazu:

Vyprázdněte nádrže na čerstvou a špi-

navou vodu.

Zařízení odstavte v prostoru chráně-

ném před mrazem.

Pozor

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě.

Přístroj tlačte pomocí posuvného rame-

ne.

Při přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a překlo-

pení podle platných předpisů.

Pozor

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při jeho

uskladnění.

Toto zařízení smí být uskladněno pouze v

uzavřených prostorách.

Nebezpečí!

Nebezpečí úrazu elektrickým proudem.

Před každou prací na zařízení vždy zaříze-

ní vypněte a vytáhněte síťovou zástrčku.

Před každým uvedením do provozu

zkontrolujte, zda nejsou síťový kabel,

prodlužovací kabel a hadice poškoze-

né.

Zkontrolujte nástřikový obraz hubice.

Pozor

Nebezpečí poškození. Ucpanou hubici

nečistěte nikdy drátem nebo jehlou, ale

proplachujte horkou vodou (viz „Pomoc při

poruše“)

Tipy ohledně čištění

Zastavení provozu

Čištění zařízení

Ochrana před mrazem

Přeprava

Ukládání

Ošetřování a údržba

Intervaly údržby

Denně před použitím

115CS

– 5

Zkontrolujte, zda nejsou poškozeny

hadice a těsnění. Vadné díly dejte na

výměnu do zákaznického servisu.

Zkontrolujte stupeň opotřebení kartáčů

a v případě potřeby je vyměňte.

Kartáče jsou opotřebované, když mají

žíně stejnou délku jako žluté indikační

žíně.

Vyprázdněte nádrže na čerstvou a zne-

čištěnou vodu.

Zařízení nakloňte dozadu a položte na

posuvné rameno.

Vyšroubujte šrouby čisticí hlavy vlevo i

vpravo.

Sejměte čisticí hlavu.

1 Tryska

2Příchytka

3 Hadicová spona

Příchytku sejměte pohybem stranou.

Hubici vytáhněte z přídržného plechu

dozadu.

Otevřete hadicovou sponu a stáhněte

hubici z hadice.

Do hadice nastrčte novou hubici.

V opačném pořadí díly opět smontujte.

Informace

Při nasazování hubice do přídržného ple-

chu dbejte na správné zarovnání.

Vyprázdněte nádrže na čerstvou a zne-

čištěnou vodu.

Zařízení nakloňte dozadu a položte na

posuvné rameno.

Vyšroubujte šrouby čisticí hlavy vlevo i

vpravo.

Sejměte čisticí hlavu.

1 Válec kartáče

2 Šrouby uložení kartáčů

3 Kryt ozubeného řemene

4 Matice upevnění motoru

Vyšroubujte šroub krytu ozubeného

řemenu a kryt sejměte.

Povolte matice upevnění motoru a

motor posuňte ke kartáči.

Sejměte ozubený řemen.

Povolte závitový kolík kotouče ozube-

ného řemene na kartáči a kotouč ozu-

beného řemene sejměte.

Vyšroubujte šrouby uložení kartáčů a

uložení sejměte z kartáčové hřídele.

Hnací konec kartáčového válce vyzved-

něte z tělesa a druhý konec vytáhněte z

uložení.

Nové kartáče vsaďte v obráceném

pořadí.

Nebezpečí!

Nebezpečí úrazu elektrickým proudem.

Před každou prací na zařízení vždy zaříze-

ní vypněte a vytáhněte síťovou zástrčku.

Každých 25 hodin provozu

Údržba

Výměna hubice

Výměna kartáče

Odstraňování poruch

116 CS

– 6

Elektrické díky dávejte kontrolovat a opra-

vovat pouze do autorizovaného zákaznic-

kého servisu.

U poruch, které nejsou vyjmenovány v této

kapitole, vyhledejte v pochybnostech a v

případě výslovného odkazu autorizovaný

zákaznický servis.

Zasuňte sít'ovou zástrčku do zásuvky.

Zkontrolujte jištění budovy.

Na ovládacím panelu resetujte pojistku

sací turbíny.

Vyčistěte sací lištu.

Zkontrolujte, vyčistěte nebo vyměňte

těsnění kupole.

Vyprázdněte nádrž na špinavou vodu.

Řádně nasuňte sací hadici na kupoli.

Zkontrolujte, zda není poškozena sací

hadice.

Hlavní vypínač nastavte na běžný pro-

voz.

Nádrž na čerstvou vodu naplňte horkou

vodou (o maximální teplotě 60°C) a pro-

pláchněte hubici. V případě potřeby

hubici vyměňte (viz „Údržba / výměna

hubice“).

naplňte nádrž na čerstvou vodu

Vyčistěte síto v nádrži na čerstvou

vodu.

Hlavní vypínač nastavte na běžný pro-

voz.

Na ovládacím panelu resetujte pojistku

pohonu kartáčů.

Zkontrolujte hnací řemen, v případě

potřeby ho vyměňte.

Opotřebovanou hubici vyměňte na

novou (viz „Údržba / výměna hubice“).

Zařízení nefunguje

Sací čerpadlo neběží

Nedostatečný sací výkon

z hubice nevychází voda

Kartáč se netočí

Koberec začíná být příliš mokrý

Technické údaje

výkon

Jmenovité napětí V/Hz 220...240

/ 1~50

Ochrana IPX4

Průměrný příkon W 1300

Výkon sacího motoru W 1130

Výkon motoru kartá-

čů

W76

Čisticí kartáče

Pracovní šířka mm 260

Průměr kartáčů mm 65

Počet otáček kartáčů 1/

min.

1650

Tlak čerpadla čisticí-

ho prostředku

MPa 0,4

Množství naplněného

čisticího prostředku

l/min 1,4

Max. teplota vody °C 60

Vysávání

Sací výkon, množství

vzduchu

l/s 46

Sací výkon, podtlak kPa 30,2

Rozměry a hmotnost

Teoretický plošný

výkon

m2/

hod.

100

Objem nádrže na čis-

tou/špinavou vodu

l 15/17

Délka mm 920

Šířka mm 360

Výška mm 750

Typická provozní

hmotnost

kg 52

Emise hluku

Hladina akustického

tlaku (EN 60704-1)

dB(A)

Přístrojové vibrace

Celková hodnota

kmitání (ISO 5349)

m/s21,7

117CS

– 7

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Osoba zplnomocněná sestavením doku-

mentace:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Smí se používat pouze příslušenství a

náhradní díly schválené výrobcem. Ori-

ginální příslušenství a originální

náhradní díly skýtají záruku bezpečné-

ho a bezporuchového provozu přístroje.

–Výběr nejčastěji vyžadovaných náhrad-

ních díků najdete na konci návodu k

obsluze.

–Další informace o náhradních dílech

najdete na www.kaercher.com v části

Service.

V každé zemi platí záruční podmínky vyda-

né příslušnou distribuční společností. Pří-

padné poruchy zařízení odstraníme během

záruční lhůty bezplatně, pokud byl jejich

příčinou vadný materiál nebo výrobní záva-

dy. V případě uplatňování nároku na záru-

ku se s dokladem o zakoupení obraťte na

prodejce nebo na nejbližší oddělení služeb

zákazníkům.

Prohlášení o shodě pro ES

Výrobek: Postřikovací přístroj

Typ: 1.008-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

Použité harmonizační normy

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Použité národní normy

CEO Head of Approbation

Náhradní díly

Záruka

118 CS

Slovenšina

– 1

Pred prvo uporabo Vaše napra-

ve preberite to originalno navo-

dilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Embalažo je mogoče reciklirati. Pro-

simo, da embalaže ne odlagate med

gospodinjski odpad, pač pa jo oddajte v po-

novno predelavo.

Stare naprave vsebujejo pomemb-

ne materiale, ki so namenjeni za na-

daljnjo predelavo. Zato stare

naprave zavrzite s pomočjo ustreznih zbi-

ralnih sistemov.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

www.kaercher.com/REACH

Pred prvim zagonom obvezno preberite

varnostna navodila št. 5.956-251!

Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇Opozorilo

Za možno nevarno situacijo, ki bi lahko vo-

dila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

Ta naprava je namenjena za obrtno upora-

bo kot aparat za mokro čiščenje za prepro-

ge v skladu z opisi in varnostnimi opozorili,

navedenimi v teh navodilih za uporabo ter

priloženi brošuri Varnostna opozorila za

aparate s krtačnim čiščenjem in aparate s

pršilno ekstrakcijo.

Naprava prši čistilno raztopino iz rezervoar-

ja za svežo vodo na preprogo, ki jo je po-

trebno očistiti, uvaja čistilno raztopino s

krtačnim valjem in sesa umazanijo in pora-

bljeno čistilno raztopino v rezervoar za

umazano vodo.

Po potrebi se lahko priklopi priključno orod-

je (npr. ročna šoba).

Vsebinsko kazalo

Varstvo okolja. . . . . . . . . . . SL . . .1

Varnostna navodila . . . . . . SL . . .1

Namenska uporaba . . . . . . SL . . .1

Delovanje . . . . . . . . . . . . . . SL . . .1

Upravljalni elementi . . . . . . SL . . .2

Zagon . . . . . . . . . . . . . . . . . SL . . .2

Uporaba . . . . . . . . . . . . . . . SL . . .3

Ustavitev obratovanja. . . . . SL . . .4

Transport . . . . . . . . . . . . . . SL . . .4

Skladiščenje . . . . . . . . . . . . SL . . .4

Nega in vzdrževanje. . . . . . SL . . .4

Pomoč pri motnjah . . . . . . . SL . . .5

Tehnični podatki . . . . . . . . . SL . . .6

ES-izjava o skladnosti . . . . SL . . .7

Nadomestni deli . . . . . . . . . SL . . .7

Garancija . . . . . . . . . . . . . . SL . . .7

Varstvo okolja

Varnostna navodila

Simboli v navodilu za obratovanje

Namenska uporaba

Delovanje

119SL

– 2

1 Potisno streme

2 Tipka za čistilno raztopino

3 Pokrov rezervoarja

4 Rezervoar za umazano vodo

5 Zapah pokrova rezervoarja

6 Rezervoar za svežo vodo

7 Sesalni nosilec

8Čistilna glava

9 Fiksirnik potisnega stremena

10 Vijak čistilne glave

11 Spoj gibke cevi za čistilo

12 Gibka izpustna cev za svežo vodo

13 Gibka sesalna cev

14 Upravljalno polje

1 Varovalka za krtačni pogon

2 Varovalka za sesalno turbino

3 Stikalo naprave

A Normalno obratovanje

B OFF- Stroj je izklopljen.

C Obratovanje z ročno šobo

Zapah pokrova rezervoarja zasukajte

naprej.

Rezervoar za umazano vodo dvignite in

postavite na stran.

Rezervoar za svežo vodo napolnite z

vročo vodo (največ 60°C) (prostornina

posode 15 litrov).

Dolijte čistilno sredstvo.

Za nadaljnje informacije zahtevajte informa-

tivni list o proizvodu in DIN-varnostni podat-

kovni list ustreznega čistilnega sredstva.

몇Opozorilo

Ogrožanje zdravja, nevarnost poškodb.

Upoštevati je potrebno vsa opozorila, ki so

priložena k uporabljanim čistilnim sred-

stvom.

Za varovanje okolja ravnajte varčno s čistili.

Rezervoar za umazano vodo ponovno

postavite na napravo.



Pokrov rezervoarja namestite na rezervo-

ar za umazano vodo in ga poravnajte.

Zapah pokrova rezervoarja zasukajte

nazaj.

Upravljalni elementi Upravljalno polje

Zagon

Čiščenje preproge RM 764 tekoč

Razpenjevanje RM 761

120 SL

– 3

Pred čiščenjem posesajte prosto uma-

zanijo s sesalnikom.

Fiksirnik potisnega stremena zasukajte

navzgor, nastavite želeno višino poti-

snega stremena in fiksirnik ponovno za-

prite.

Omrežni vtič vtaknite v vtičnico.

Pozor

Nevarnost poškodb. Pred uporabo aparata

preverite predmet za čiščenje na neopa-

znih mestih glede obstojnosti barve in od-

pornosti na vodo.

Nevarnost

Nevarnost zaradi električnega udara.

Omrežni kabel ne sme priti v stik z vrtečimi

se krtačami/vrtečimi se blazinicami.

Stikalo naprave nastavite na normalno

obratovanje - zaženite sesalno turbino

in krtačni pogon.

Za napršenje čistilne raztopine aktiviraj-

te tipko za čistilno raztopino na poti-

snem stremenu.

Površino za čiščenje prevozite v prekri-

vajočih se progah. Pri tem napravo vle-

cite vzvratno (ne potiskajte).

Ko je rezervoar za umazano vodo do 3/

4 poln, nastavite stikalo naprave na

„OFF“.

Zapah pokrova rezervoarja zasukajte

naprej.

Rezervoar za umazano vodo dvignite z

naprave in izpraznite.

몇Opozorilo

Upoštevajte lokalne predpise za ravnanje z

odpadno vodo.

Napotek

Če je rezervoar za umazano vodo preveč

napolnjen, teče umazana voda nazaj na

preprogo, ko se napravo izklopi.

Uporabljati se smejo le pribor in nadome-

stni deli, ki jih dopušča proizvajalec. Origi-

nalni pribor in originalni nadomestni deli

zagotavljajo varno in nemoteno obratova-

nje naprave.

Priložen adapter povežite s cevjo za či-

stilna sredstva orodja dodatne opreme.

Izvlecite gibko sesalno cev iz pokrova

rezervoarja.

Gibko sesalno cev priključnega orodja

vtaknite v pokrov rezervoarja napesto

gibke sesalne cevi.

Priključni spoj gibke cevi za čistilno

sredstvo na napravi povežite z gibko

cevjo za čistilno sredstvo priključnega

orodja.

Stikalo naprave nastavite na obratova-

nje z ročno šobo - sesalna turbina se

zažene.

Za nanašanje čistilne raztopine aktivi-

rajte ročico na priključnem orodju.

Pomembno

Pri iztaknitvi orodja dodatne opreme je po-

trebno adapter sneti s stroja, zato da se

lahko zapre izhod za vodo, ki se nahaja na

stroju.

Priporočilo: Adapter pustite priključen na

cev orodja dodatne opreme.

Uporaba

Praznjenje rezervoarja za umazano

vodo

Delovanje s priključnim orodjem

121SL

– 4

–Močno umazana mesta predhodno na-

pršite in pustite čistilno raztopino delo-

vati 5 do 10 minut.

–Delajte vedno od svetlobe proti senci

(od okna proti vratom).

–Vedno delajte od očiščenih proti neoči-

ščenim površinam.

–Bolj kot je obloga občutljiva (orientalske

preproge, berber, blago za blazine), to-

liko nižjo koncentracijo čistilnega sred-

stva uporabite.

–Tekstilne talne obloge z juto na hrbtni

strani se lahko pri mokrem delu skrčijo

in barvno zbledijo.

–Preproge z dolgimi vlakni je potrebno

po čiščenju v mokrem stanju skrtačiti v

smeri vlaken (npr. z metlo iz vlaken ali

krtačo z držalom).

–V izogib otiščancem ali rjastim made-

žem stopite na očiščeno površino ali jo

opremite s pohištvom šele zatem, ko se

posuši.

–Pri čiščenju predhodno šamponiranih

tekstilnih talnih oblog nastane v posodi

za umazano vodo pena. V tem primeru

dajte v posodo za umazano vodo peno

ex RM 761 .

Stikalo naprave postavite na "OFF".

Izpraznite rezervoar za umazano vodo.

Gibko izpustno cev za svežo vodo sne-

mite s cevne izbokline in izpustite čistil-

no raztopino.

Rezervoar za svežo vodo napolnite s

ca. 2 litri vroče vode (največ 60°C) in

sperite pršilni sistem z aktiviranjem tip-

ke za čistilno raztopino.

Izvlecite omrežni vtič iz vtičnice.

Gibko izpustno cev za svežo vodo sne-

mite s cevne izbokline in izpustite čistil-

no raztopino.

Očistite sita na rezervoarju za svežo

vodo in pokrov rezervoarja.

Rezervoar za umazano vodo izperite s

čisto vodo.

Napravo nagnite nazaj in očistite čistil-

no glavo in sesalni nosilec.

V primeru nevarnosti zamrznitve:

Izpraznite rezervoar za svežo in uma-

zano vodo.

Stroj pospravite v pred zmrzaljo varen

prostor.

Pozor

Nevarnost poškodbe in škode! Pri transpor-

tu upoštevajte težo naprave.

Stroj potiskajte s pomočjo potisnega

stremena.

Pri transportu v vozilih napravo zavaruj-

te proti zdrsu in prevrnitvi v skladu z

vsakokratnimi veljavnimi smernicami.

Pozor

Nevarnost poškodbe in škode! Pri shranje-

vanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih

prostorih.

Nevarnost

Nevarnost poškodb zaradi električnega

udara.

Pred vsemi deli na napravi, izklopite napra-

vo in izvlecite omrežni vtič iz vtičnice.

Pred vsakim zagonom preverite omre-

žni kabel, električni podaljšek in gibke

cevi glede poškodb.

Preverite razpršitev šobe.

Pozor

Nevarnost poškodb. Zamašene šobe nikoli

ne čistite z žico ali iglo, temveč sperite z

vročo vodo (glejte „Pomoč pri motnjah“)

Nasveti za čiščenje

Ustavitev obratovanja

Čiščenje stroja

Zaščita pred zamrznitvijo

Transport

Skladiščenje

Nega in vzdrževanje

Intervali vzdrževanja

Dnevno pred uporabo

122 SL

– 5

Preverite gibke cevi in tesnila glede po-

škodb. Okvarjene dele naj zamenja

uporabniški servis.

Preverite obrabo krtače, po potrebi jo

zamenjajte.

Krtače so obrabljene, če imajo dlačice

enako dolžino kot rumene indikatorske

dlačice.

Izpraznite rezervoar za svežo in rezer-

voar za umazano vodo.

Stroj nagnite nazaj in ga odložite na po-

tisno streme.

Izvijte vijake čistilne glave levo in de-

sno.

Snemite čistilno glavo.

1 Šoba

2 Držalna sponka

3 Objemka za gibko cev

Stransko snemite držalno sponko.

Šobo povlecite nazaj iz nosilne pločevi-

ne.

Odprite objemko za gibko cev in šobo

snemite z gibke cevi.

V gibko cev vtaknite novo šobo.

V nasprotnem zaporedju ga ponovno

vgradite.

Napotek

Pri vstavljanju šobe v nosilno pločevino pa-

zite na pravilno usmeritev šobe.

Izpraznite rezervoar za svežo in rezer-

voar za umazano vodo.

Stroj nagnite nazaj in ga odložite na po-

tisno streme.

Izvijte vijake čistilne glave levo in de-

sno.

Snemite čistilno glavo.

1 Krtačni valj

2 Vijaki uležajenja krtač

3 Pokrov zobatega jermena

4 Matice pritrditve motorja

Izvijte vijak pokrova zobatega jermena

in odstranite pokrov.

Odvijte matice pritrditve motorja in mo-

tor potisnite h krtači.

Snemite zobati jermen.

Odvijte navojni zatič podložke zobatega

jermenice na krtači in snemite zobato

jermenico.

Izvijte vijake ležaj krtače in ležaj snemi-

te s krtačne gredi.

Pogonski konec krtačnega valja dvigni-

te iz ohišja in nasprotno stran potegnite

iz ležaja.

Vgradite novo krtačo v obratnem vr-

stnem redu.

Nevarnost

Nevarnost poškodb zaradi električnega

udara.

Pred vsemi deli na napravi, izklopite napra-

vo in izvlecite omrežni vtič iz vtičnice.

Vsakih 25 delovnih ur

Vzdrževanje

Menjava šobe

Zamenjava krtače

Pomoč pri motnjah

123SL

– 6

Električne sestavne dele sme pregledovati

in popravljati samo pooblaščena servisna

služba.

Pri motnjah, ki v tem poglavju niso navede-

ne, je potrebno v primeru dvoma in pri iz-

recnem navodilu poiskati pooblaščeno

servisno službo.

Vtaknite omrežni vtič.

Preverite varovalko zgradbe.

Resetirajte varovalko sesalne turbine

na upravljalnem polju.

Očistite sesalni stolp.

Tesnilo na pokrovu rezervoarja preveri-

te, očistite ali zamenjajte.

Izpraznite rezervoar za umazano vodo.

Gibko sesalno cev pravilno vtaknite v

pokrov rezervoarja.

Gibko sesalno cev preglejte glede po-

škodb.

Stikalo naprave postavite na normalno

obratovanje.

Rezervoar za svežo vodo napolnite z

vročo vodo (največ 60°C) in sperite šo-

bo. Po potrebi zamenjajte šobo (glejte

"Vzdrževalna dela/Menjava šobe").

Napolnite rezervoar za svežo vodo.



Očistite sito v rezervoarju za svežo vodo.

Stikalo naprave postavite na normalno

obratovanje.

Resetirajte varovalko krtačnega pogo-

na na upravljalnem polju.

Preverite pogonski jermen, po potrebi

ga zamenjajte.

Izrabljeno šobo zamenjajte z novo šobo

(glejte "Vzdrževalna dela/Menjava šo-

be").

Naprava ne deluje

Sesalna turbnina ne teče

Nezadostna sesalna moč

Voda ne izstopa iz šobe

Krtača se ne vrti

Preproga je premokra

Tehnični podatki

Zmogljivost

Nazivna napetost V/Hz 220...240

/ 1~50

Vrsta zaščite IPX4

Srednji odvzem moči W 1300

Kapaciteta sesalnega

motorja

W 1130

Kapaciteta krtačne-

ga motorja

W76

Čistilne krtače

Delovna širina mm 260

Premer krtačmm 65

Število obratov krtač1/min 1650

Tlak črpalke za čistilo MPa 0,4

Pretok črpalke za či-

stilo

l/min 1,4

max. temperatura

vode

°C 60

Sesanje

Sesalna moč, količi-

na zraka

l/s 46

Sesalna moč, podtlak kPa 30,2

Mere in teža

Teoretična površin-

ska moč

m2/h 100

Prostornina rezervo-

arja za svežo/umaza-

no vodo

l 15/17

Dolžina mm 920

Širina mm 360

Višina mm 750

Tipična delovna teža kg 52

Emisija hrupa

Raven zvočnega tla-

ka (EN 60704-1)

dB(A)

Vibracije naprave

Skupna vrednost ni-

hanja (ISO 5349)

m/s21,7

124 SL

– 7

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina izdela-

ve ustreza temeljnim varnostnim in zdra-

vstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo na-

pravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s poobla-

stilom vodstva podjetja.

Pooblaščenec za dokumentacijo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2011/05/01

–Uporabljati se smejo le pribor in nado-

mestni deli, ki jih dopušča proizvajalec.

Originalni pribor in originalni nadome-

stni deli zagotavljajo varno in nemoteno

obratovanje naprave.

–Izbor najpogosteje potrebnih nadome-

stnih delov najdete na koncu navodila

za obratovanje.

–Dodatne informacije o nadomestnih de-

lih najdete na strani www.kaercher.com

v območju "Service".

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so posledi-

ca materialnih ali proizvodnih napak, v času

garancije brezplačno odpravljamo. V pri-

meru uveljavljanja garancije, se z original-

nim računom obrnite na prodajalca oziroma

najbližji uporabniški servis.

ES-izjava o skladnosti

Proizvod: Škropilna naprava

Tip: 1.008-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

Uporabljene usklajene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Uporabni nacionalni standardi:

CEO Head of Approbation

Nadomestni deli

Garancija

125SL

Polski

– 1

Przed pierwszym użyciem urzą-

dzenia należy przeczytać orygi-

nalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do póź-

niejszego wykorzystania lub dla następne-

go użytkownika.

Materiały użyte do opakowania na-

dają się do recyklingu. Opakowania

nie należy wrzucać do zwykłych pojemni-

ków na śmieci, lecz do pojemników na su-

rowce wtórne.

Zużyte urządzenia zawierają cenne

surowce wtórne, które powinny być

oddawane do utylizacji. Z tego po-

wodu należy usuwać zużyte urządzenia za

pośrednictwem odpowiednich systemów

utylizacji.

Wskazówki dotyczące składników (RE-

ACH)

Aktualne informacje dotyczące składników

znajdują się pod:

www.kaercher.com/REACH

Przed pierwszym uruchomieniem należy

koniecznie przeczytać uwagi dotyczące

bezpieczeństwa nr 5.956-251!

Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇Ostrzeżenie

Przy możliwości zaistnienia niebezpiecznej

sytuacji mogącej prowadzić do ciężkich

obrażeń ciała lub śmierci.

Uwaga

Przy możliwości zaistnienia niebezpiecznej

sytuacji mogącej prowadzić do lekkich

obrażeń ciała lub szkód materialnych.

Niniejszy produkt przeznaczony jest do za-

stosowania przemysłowego jako sprzęt do

czyszczenia wykładzin dywanowych na

mokro zgodnie z podanymi w niniejszej in-

strukcji obsługi oraz w dołączonej broszu-

rze wskazówkami i opisami

bezpieczeństwa na temat używania szczot-

kowych urządzeń czyszczących i odkurza-

czy piorących.

Urządzenie rozpryskuje roztwór czyszczą-

cy ze zbiornika czystej wody na czyszczony

dywan, wciera roztwór czyszczący wałkiem

szczotki i zasysa brud oraz zasysa zużyty

roztwór czyszczący do zbiornika brudnej

wody.

W razie potrzeby można podłączyć narzę-

dzie osprzętu (np. dyszę ręczną).

Spis treści

Ochrona środowiska . . . . . PL . . .1

Wskazówki bezpieczeństwa PL . . .1

Użytkowanie zgodne z prze-

znaczeniem . . . . . . . . . . . . PL . . .1

Funkcja. . . . . . . . . . . . . . . . PL . . .1

Elementy obsługi . . . . . . . . PL . . .2

Uruchamianie . . . . . . . . . . . PL . . .2

Obsługa . . . . . . . . . . . . . . . PL . . .3

Wyłączenie z ruchu . . . . . . PL . . .4

Transport . . . . . . . . . . . . . . PL . . .4

Przechowywanie . . . . . . . . PL . . .4

Czyszczenie i konserwacja PL . . .4

Pomoc w usuwaniu usterek PL . . .5

Dane techniczne . . . . . . . . PL . . .6

Deklaracja zgodności UE . . PL . . .7

Części zamienne . . . . . . . . PL . . .7

Gwarancja . . . . . . . . . . . . . PL . . .7

Ochrona środowiska

Wskazówki bezpieczeństwa

Symbole w instrukcji obsługi

Użytkowanie zgodne z prze-

znaczeniem

Funkcja

126 PL

– 2

1 Uchwyt do prowadzenia

2 Przycisk roztworu czyszczącego

3 Nasada

4 Zbiornik brudnej wody

5 Blokada nasady

6 Zbirnik czystej wody

7 Belka ssąca

8Głowica czyszcząca

9 Blokada pałąka przesuwnego

10 Śruba głowicy czyszczącej

11 Złączka zbiornika środka czyszczącego

12 Wąż spustowy do czystej wody

13 Wąż ssący

14 Pole obsługi

1 Bezpiecznik napędu szczotek

2 Bezpiecznik turbiny ssącej

3Wyłącznik główny

A Normalny tryb pracy

B OFF - Sprzęt jest wyłączony.

C Praca z dyszą ręczną

Przechylić blokadę nasady do przodu

Podnieść zbiornik brudnej wody i od-

chylić na bok.

Napełnić zbiornik czystej wody gorącą

wodą (maks. 60°C) (pojemność 15 li-

trów).

Uzupełnić środek czyszczący.

Dalsze informacje nt. środków czyszczących

znajdują się na ulotkach informacyjnych pro-

duktów i arkuszach bezpieczeństwa DIN

몇Ostrzeżenie

Niebezpieczeństwo dla zdrowia, niebezpie-

czeństwo uszkodzenia. Przestrzegać

wszystkich wskazówek, które dołączone są

do używanych środków czyszczących.

Aby zminimalizować zanieczyszczenie śro-

dowiska, środków czyszczących należy

używać oszczędnie.

Umieścić zbiornik brudnej wody ponow-

nie w urządzeniu.

Umieścić i ustawić nasadę na zbiorniku

brudnej wody.

Przechylić blokadę nasady do tyłu.

Elementy obsługi Pole obsługi

Uruchamianie

Czyszczenie dywanów RM 764 w płynie

Środek przeciwpieniący RM 761

127PL

– 3

Przed czyszczeniem zebrać odkurza-

czem luźny brud.

Odsunąć blokadę pałąka przesuwnego

na zewnątrz, ustawić żądaną wysokość

pałąka przesuwnego i ponownie za-

mknąć blokadę.

Włożyć wtyczkę sieciową do gniazdka.

Uwaga

Niebezpieczeństwo uszkodzenia. Przed

użyciem urządzenia, w dyskretnym miejscu

sprawdzić odporność przedmiotu, który ma

być czyszczony, pod kątem trwałości wy-

barwienia i wodoszczelności.

Niebezpieczeństwo

Niebezpieczeństwo porażenia prądem

elektrycznym.

Nie pozwolić na kontakt kabla sieciowego z

obracającą się szczotką/podkładką.

Ustawić przełącznik urządzenia na nor-

malny tryb pracy - uruchomić turbinę

ssącą i napęd szczotek.

W celu rozpoczęcia spryskiwania roz-

tworem czyszczącym nacisnąć przy-

cisk roztworu czyszczącego na pałąku

przesuwnym.



Jeździć po powierzchni do czyszczenia w

nakładających się pasach. Przy tym po-

ciągnąć urządzenie do tyłu (nie pchać).

Gdy zbiornik brudnej wody jest zapeł-

niony w stosunku 3/4, ustawić przełącz-

nik urządzenia na „OFF“.

Przechylić blokadę nasady do przodu

Podnieść i opróżnić zbiornik brudnej

wody.

몇Ostrzeżenie

Przestrzegać miejscowych przepisów doty-

czących postępowania z brudną wodą.

Wskazówka

Gdy zbiornik brudnej wody jest przepełniony,

wówczas przy wyłączeniu urządzenia brudna

woda wylewa się z powrotem na dywan.

Stosować wyłącznie wyposażenie dodat-

kowe i części zamienne dopuszczone

przez producenta. Oryginalne wyposaże-

nie i oryginalne części zamienne gwarantu-

ją bezpieczną i bezusterkową pracę

urządzenia.

Dołączony adapter połączyć z wężem

środka czyszczącego narzędzia

osprzętu.

Wyjąć wąż ssący z nasady.

Wąż ssący narzędzia osprzętu włożyć

do nasady zamiast do węża ssącego.

Połączyć złączkę węża środka czysz-

czącego przy urządzeniu z wężem

środka czyszczącego narzędzia

osprzętu.

Ustawić przełącznik urządzenia na tryb

pracy dyszy ręcznej - uruchamia się tur-

bina ssąca.

W celu rozpoczęcia spryskiwania roz-

tworem czyszczącym uruchomić dźwig-

nię przy narzędziu osprzętu.

Uwaga

Przy wyjęciu narzędzia osprzętu należy od-

dzielić adapter od urządzenia, żeby odpływ

wody przy urządzeniu pozostał zamknięty.

Zalecenie: Pozostawić wąż przy narzędziu

osprzętu.

–Mocno zabrudzone miejsca najpierw

spryskać i zostawić pod działaniem roz-

tworu czyszczącego przez 5 do 10 mi-

nut.

Obsługa

Opróżnianie zbiornika brudnej

wody

Praca z narzędziami osprzętu

Wskazówki dotyczące czyszczenia

128 PL

– 4

–Pracować zawsze od światła do cienia

(od okna do drzwi).

–Zawsze pracować od powierzchni wy-

czyszczonych od nie wyczyszczonych.

–Im bardziej wrażliwa powierzchnia

(mostki wschodnie, berber, tapicerka),

tym należy używać niższe stężenia

środka czyszczącego.

–Wykładzina dywanowa z krawędzią z

juty może się skurczyć przy zbyt wilgot-

nej pracy i wypłowieć.

–

Dywany zawierające wiele runa, po ich

wyczyszczeniu, jeszcze w stanie mokrym

wyszczotkować w kierunku runa (np.

szczotką do runa albo do szorowania).

–W celu uniknięcia powstawania odci-

sków wzgl. miejsc rdzawoplamistych,

wyczyszczonym powierzchniom po-

zwolić wyschnąć przed chodzeniem po

nich wzgl. wstawieniem mebli.

–

Przy czyszczeniu powierzchni wykładzin

dywanowych przy użyciu szamponu w

zbiorniku brudnej wody powstaje piana.

W tym przypadku do zbiornika brudnej

wody umieścić pianę ex RM 761.

Ustawić wyłącznik urządzenia w pozycji

„OFF”.

Opróżnić zbiornik brudnej wody.

Zdjąć wąż spustowy ze złączki węża i

spuścić roztwór czyszczący.

Wlać ok. 2 l gorącej wody (maks. 60°C)

do zbiornika czystej wody i przepłukać

system zraszania przez naciśnięcie

przycisku roztworu czyszczącego.

Wyciągnąć wtyczkę z gniazdka.

Zdjąć wąż spustowy ze złączki węża i

spuścić roztwór czyszczący.

Wyczyścić kratkę przy zbiorniku czystej

wody oraz przy nasadzie.

Przepłukać zbiornik brudnej wody czy-

stą wodą.

Odchylić urządzenie do tyłu i wyczyścić

głowicę czyszczącą oraz belkę ssącą.

Gdy istnieje ryzyko mrozu:

Opróżnić zbiornik wody czystej i brud-

nej.

Odstawić urządzenie w pomieszczeniu

zabezpieczonym przed mrozem.

Uwaga

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia w

czasie transportu.

Przesunąć urządzenie używając pałąka

przesuwnego.

W trakcie transportu w pojazdach nale-

ży urządzenie zabezpieczyć przed po-

ślizgiem i przechyleniem zgodnie z

obowiązującymi przepisami.

Uwaga

Niebezpieczeństwo zranienia i uszkodze-

nia! Zwrócić uwagę na ciężar urządzenia

przy jego przechowywaniu.

Urządzenie może być przechowywane je-

dynie w pomieszczeniach wewnętrznych.

Niebezpieczeństwo

Niebezpieczeństwo zranienia prądem elek-

trycznym.

Przed przystąpieniem do wszelkich prac w

obrębie urządzenia należy wyłączyć urządze-

nie i odłączyć przewód sieciowy od zasilania.

Przed każdym użyciem sprawdzić, czy

kabel sieciowy, przedłużasz i węże nie

są uszkodzone.



Sprawdzić schemat spryskiwania dyszy.

Uwaga

Niebezpieczeństwo uszkodzenia. Nigdy

nie czyścić zapchanej dyszy przy użyciu

drutu czy gwoździa lecz gorącą wodą

(patrz „Pomoc w usuwaniu usterek“)

Wyłączenie z ruchu

Czyszczenie urządzenia

Ochrona przed zamarzaniem

Transport

Przechowywanie

Czyszczenie i konserwacja

Terminy konserwacji

Codziennie przed użytkowaniem

129PL

– 5

Sprawdzić, czy węże i uszczelki nie są

uszkodzone. Zlecić serwisowi wymianę

uszkodzonych części.

Sprawdzić zużycie szczotek, w razie

konieczności je wymienić.

Szczotki są zużyte, gdy szczecina ma

tę samą długość, jak żółta szczecina

wskaźnikowa.

Opróżnić zbiorniki czystej i brudnej wo-

dy.

Przechylić urządzenie do tyłu i odłożyć

na pałąk przesuwny.

Wykręcić śruby głowicy czyszczącej po

lewej i po prawej stronie.

Zdjąć głowicę czyszczącą.

1 Dysza

2 Klip podtrzymujący

3 Opaska węża

Zdjąć klip podtrzymujący z boku.

Wyjąć ku tyłowi dyszę z blachy podtrzy-

mującej.

Otworzyć opaskę zaciskową węża i

zdjąć dyszę z węża.

Wstawić nową dyszę do węża.

Zamontować w odwrotnej kolejności.

Wskazówka

Przy wkładaniu dyszy do blachy podtrzy-

mującej zważać na właściwe ustawienie

dyszy.

Opróżnić zbiorniki czystej i brudnej wo-

dy.

Przechylić urządzenie do tyłu i odłożyć

na pałąk przesuwny.

Wykręcić śruby głowicy czyszczącej po

lewej i po prawej stronie.

Zdjąć głowicę czyszczącą.

1 Szczotka

2Śruby ułożyskowania szczotek

3 Pokrywa pasa zębatego

4 Nakrętki mocowania silnika

Wykręcić śrubę osłony pasa zębatego i

zdjąć osłonę.

Poluzować nakrętki mocujące silnik i

dosunąć silnik do szczotki.

Zdjąć pas zębaty.

Poluzować gwintowany wkręt tarczy

pasa zębatego przy szczotce i wyjąć

tarczę pasa zębatego.

Wykręcić śruby łożyska szczotki i wyjąć

łożysko z wałka szczotki.

Podnieść z obudowy koniec napędu

wałka szczotki i wyciągnąć przeciwną

stronę z łożyska.

Nową szczotkę zamontować w odwrot-

nej kolejności.

Niebezpieczeństwo

Niebezpieczeństwo zranienia prądem elek-

trycznym.

Przed przystąpieniem do wszelkich prac w

obrębie urządzenia należy wyłączyć urządze-

nie i odłączyć przewód sieciowy od zasilania.

Co 25 godzin roboczych

Prace konserwacyjne

Wymienić dyszę

Wymiana szczotki

Pomoc w usuwaniu usterek

130 PL

– 6

Tylko autoryzowanemu serwisowi zlecić

przegląd i naprawę części elektrycznych.

W przypadku usterek, które nie zostały wy-

mienione w tym rozdziale, w razie wątpli-

wości oraz wyraźnej wskazówki zwrócić się

do autoryzowanego serwisu.

Podłączyć urządzenie do zasilania.

Sprawdzić bezpiecznik budynku.

Odblokować bezpiecznik turbiny ssącej

na polu obsługi.

Wyczyścić belkę ssącą.

Sprawdzić, wyczyścić wzgl. wymienić

uszczelkę przy nasadzie.

Opróżnić zbiornik brudnej wody.

Właściwie włożyć wąż ssący przy nasa-

dzie.

Sprawdzić wąż ssący pod kątem uszko-

dzeń.

Ustawić przełącznik urządzenia w po-

zycji normalnego trybu pracy.

Napełnić zbiornik czystej wody gorącą

wodą (maks. 60°C) i wypłukać dyszę.

W razie konieczności wymienić dyszę

(patrz „Prace konserwacyjne/Wymiana

dyszy“).

Napełnić zbiornik czystej wody



Wyczyścić sito w zbiorniku czystej wody.

Ustawić przełącznik urządzenia w po-

zycji normalnego trybu pracy.

Odblokować bezpiecznik napędu

szczotek na polu obsługi.

Sprawdzić pasek napędu, w razie ko-

nieczności wymienić.

Wymienić zużytą dyszę na nową (patrz

„Prace konserwacyjne/Wymiana dy-

szy“).

Urządzenie nie działa

Turbina ssąca nie pracuje

Nie wystarczająca moc ssania

Brak wycieku wody przy dyszy

Szczotka się nie obraca

Dywan jest zbyt mokry

Dane techniczne

Moc

Napięcie znamiono-

V/Hz 220...240

/ 1~50

Stopień ochrony IPX4

Średni pobór mocy W 1300

Moc silnika ssącego W 1130

Moc silnika szczotek W 76

Szczotki czyszczące

Szerokość robocza mm 260

Średnica szczotki mm 65

Liczba obrotów

szczotki

1/min 1650

Ciśnienie pompy

środka czyszczącego

MPa 0,4

Ilość przetłaczanej

ilości środka czysz-

czącego

l/min 1,4

Temperatura wody

maks.

°C 60

Odkurzanie

Moc ssania, ilość po-

wietrza

l/s 46

Moc ssania, podciś-

nienie

kPa 30,2

Wymiary i ciężar

Teoretyczna wydaj-

ność powierzchniowa

m2/h 100

Pojemność zbiornika

czystej/brudnej wody

l 15/17

Długość mm 920

szerokość mm 360

wysokość mm 750

Typowy ciężar robo-

czy

kg 52

Emisja hałasu

Poziom ciśnienia

akustycznego (EN

60704-1)

dB(A)

Drgania urządzenia

Łączna wartość wi-

bracji (ISO 5349)

m/s21,7

131PL

– 7

Niniejszym oświadczamy, że określone po-

niżej urządzenie odpowiada pod względem

koncepcji, konstrukcji oraz wprowadzonej

przez nas do handlu wersji obowiązującym

wymogom dyrektyw UE dotyczącym wy-

magań w zakresie bezpieczeństwa i zdro-

wia. Wszelkie nie uzgodnione z nami

modyfikacje urządzenia powodują utratę

ważności tego oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Pełnomocnik dokumentacji:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Winnenden, 2011/05/01

–Stosować wyłącznie wyposażenie do-

datkowe i części zamienne dopuszczo-

ne przez producenta. Oryginalne

wyposażenie i oryginalne części za-

mienne gwarantują bezpieczną i bez-

usterkową pracę urządzenia.

–Wybór najczęściej potrzebnych cześci

zamiennych znajduje się na końcu in-

strukcji obsługi.

–Dalsze informacje o częściach zamien-

nych dostępne na stronie internetowej

www.kaercher.com w dziale Serwis.

W każdym kraju obowiązują warunki gwa-

rancji określone przez odpowiedniego lo-

kalnego dystrybutora. Ewentualne usterki

urządzenia usuwane są w okresie gwaran-

cji bezpłatnie, o ile spowodowane są błę-

dem materiałowym lub produkcyjnym. W

sprawach napraw gwarancyjnych prosimy

kierować się z dowodem zakupu do dystry-

butora lub do autoryzowanego punktu ser-

wisowego.

Deklaracja zgodności UE

Produkt: Odkurzacz piorący

Typ: 1.008-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Zastosowane normy krajowe

CEO Head of Approbation

Części zamienne

Gwarancja

132 PL

Românete

– 1

Înainte de prima utilizare a apa-

ratului dvs. citiţi acest instrucţiu-

nil original, respectaţi instrucţiunile

cuprinse în acesta şi păstraţi-l pentru între-

buinţarea ulterioară sau pentru următorii

posesori.

Materialele de ambalare sunt reci-

clabile. Ambalajele nu trebuie arun-

cate în gunoiul menajer, ci trebuie duse la

un centru de colectare şi revalorificare a

deşeurilor.

Aparatele vechi conţin materiale re-

ciclabile valoroase, care pot fi supu-

se unui proces de revalorificare. Din

acest motiv, vă rugăm să apelaţi la centrele

de colectare abilitate pentru eliminarea

aparatelor vechi.

Observaţii referitoare la materialele con-

ţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

www.kaercher.com/REACH

Înainte de prima utilizare, citiţi neapărat

măsurile de siguranţă nr. 5.956-251!

Pericol

Pericol iminet, care duce la vătămări corpo-

rale grave sau moarte.

몇Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau moar-

te.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau pa-

gube materiale.

Acest aparat este destinat utilizării comer-

ciale ca aparat de curăţare umedă pentru

mochete, conform descrierilor şi măsurilor

de siguranţă specificate în broşura ataşată

Măsuri de siguranţă pentru aparate de cu-

răţat cu perii şi aparate cu pulverizare.

Aparatul pulverizează soluţie de curăţare

din rezervorul cu apă proaspătă pe covorul

curăţat, curăţă covorul cu o perie cilindrică

şi aspiră murdăria şi soluţia de curăţare uti-

lizată în rezervorul de apă uzată.

Puteţi să conectaţi o sculă accesoriu (de

ex.: duză manuală) dacă este nevoie.

Cuprins

Protecţia mediului înconjurător RO . . .1

Măsuri de siguranţă . . . . . . RO . . .1

Utilizarea corectă. . . . . . . . RO . . .1

Funcţionarea . . . . . . . . . . . RO . . .1

Elemente de operare . . . . . RO . . .2

Punerea în funcţiune . . . . . RO . . .2

Utilizarea . . . . . . . . . . . . . . RO . . .3

Scoaterea din funcţiune . . . RO . . .4

Transport . . . . . . . . . . . . . . RO . . .4

Depozitarea . . . . . . . . . . . . RO . . .4

Îngrijirea şi întreţinerea. . . . RO . . .4

Depanarea . . . . . . . . . . . . . RO . . .5

Date tehnice . . . . . . . . . . . . RO . . .6

Declaraţie de conformitate CE RO . . .7

Piese de schimb. . . . . . . . . RO . . .7

Garanţie . . . . . . . . . . . . . . . RO . . .7

Protecţia mediului înconjură-

tor

Măsuri de siguranţă

Simboluri din manualul de utilizare

Utilizarea corectă

Funcţionarea

133RO

– 2

1 Bară de manevrare

2 Butonul soluţie de curăţare

3 Dom

4 Rezervor pentru apă uzată

5 Încuietoare dom

6 Rezervor de apă curată

7 Tija de aspirare

8 Cap de curăţare

9 Opritor mâner de deplasare

10 Şurub cap de curăţare

11 Cuplaj furtun pentru soluţie de curăţat

12 Furtun de evacuare pentru apa curată

13 Furtun de aspirare

14 Panou operator

1 Siguranţă sistem de acţionare a periei

2 Siguranţă turbină aspiratoare

3 Întrerupătorul principal

A Funcţionare normală

B OFF – aparatul este decuplat.

C Funcţionare cu duză manuală

Împingeţi în faţă încuietoarea domului.

Ridicaţi rezervorul de apă uzată şi pu-

neţi-l într-o parte.

Umpleţi rezervorul de apă curată (vo-

lum 15 litri) cu apă fierbinte (maxim

60°C).

Adăugaţi soluţie de curăţat.

Pentru informaţii suplimentare, vă rugăm

solicitaţi fişa cu informaţii a produsului şi

fişa cu date de siguranţă DIN a detergentu-

lui respectiv.

몇Avertisment

Pericol pentru sănătate, pericol de deterio-

rare. Respectaţi toate indicaţiile aferente

substanţelor de curăţare utilizate.

Pentru menajarea mediului înconjurător,

folosiţi soluţia de curăţat cu măsură.

Aşezaţi înapoi rezervorul de apă uzată

în aparat.

Aşezaţi domul pe rezervorul de apă

uzată şi ajustaţi-l.

Împingeţi în spate încuietoarea domu-

lui.

Elemente de operare Panou operator

Punerea în funcţiune

Curăţarea covoarelor RM 764 lichid

Antispumant RM 761

134 RO

– 3

Înainte de curăţare aspiraţi murdăria li-

beră cu un aspirator.

Rabataţi opritorul mânerului de depla-

sare spre exterior, reglaţi înălţimea do-

rită pentru mânerul de deplasare, apoi

închideţi opritorul din nou.

Introduceţi ştecherul în priză.

Atenţie

Pericol de deteriorare. Înainte de a utiliza

aparatul, verificaţi pe o porţiune ascunsă

dacă obiectul de curăţat este rezistent la

apă şi nu se decolorează.

Pericol

Pericol de electrocutare.

Nu lăsaţi cablul de alimentare să intre în

contact cu peria/discul rotativ.

Setaţi comutatorul aparatului la poziţia

de funcţionare normală - se porneşte

turbina de aspirare şi acţionarea perii-

lor.

Pentru pulverizarea soluţiei de curăţare

apăsaţi tasta soluţie de curăţare aflat pe

mânerul de deplasare.

Parcurgeţi suprafaţa de curăţat în linii

suprapuse. Pentru aceasta trageţi apa-

ratul în spate (nu împingeţi).

Dacă rezervorul de apă uzată s-a um-

plut într-o proporţie de 3/4 setaţi comu-

tatorul aparatului pe poziţia OFF.

Împingeţi în faţă încuietoarea domului.

Ridicaţi rezervorul de apă uzată de pe

aparat şi goliţi-l.

몇Avertisment

Acordaţi atenţie reglementărilor locale pri-

vind apele uzate.

Observaţie

Dacă rezervorul de apă uzată s-a umplut

excesiv, apa uzată curge înapoi pe covor,

când aparatul este oprit.

Vor fi utilizate numai accesorii şi piese de

schimb agreate de către producător. Acce-

soriile originale şi piesele de schimb origi-

nale constituie o garanţie a faptului că

utilajul va putea fi exploatat în condiţii de si-

guranţă şi fără defecţiuni.

Conectaţi adaptorul anexat la furtunul

de soluţie de curăţat de la scula acce-

soriu.

Trageţi furtunul de aspirare din dom.

Introduceţi în dom furtunul de aspirare

al sculei accesoriu în locul furtunului de

aspirare.

Conectaţi cuplajul furtunului de soluţie

de curăţat al aparatului cu furtunul de

soluţie de curăţat al sculei accesoriu.

Setaţi comutatorul aparatului pe poziţia

funcţionare cu duză manuală şi se por-

neşte turbina de aspirare.

Pentru pulverizarea soluţiei de curăţare

acţionaţi maneta de pe scula accesoriu.

Important

La deconectarea sculei accesoriu îndepăr-

taţi adaptorul de la aparat, pentru ca orifi-

ciul de evacuare a apei de pe aparat să fie

închis.

Recomandare: Lăsaţi adaptorul pe furtunul

sculei accesoriu.

Utilizarea

Golirea rezervorului pentru apă uza-

tă

Funcţionare cu sculă accesoriu

135RO

– 4

–Pulverizaţi înainte porţiunile foarte mur-

dare şi lăsaţi soluţia de curăţare să ac-

ţioneze 5 până la 10 minute.

–Lucraţi întotdeauna de la lumină înspre

umbră (de la fereastră înspre uşă).

–Lucraţi întotdeauna de la suprafaţa cu-

răţată înspre suprafaţa necurăţată.

–Cu cât materialul este mai sensibil (car-

pete orientale, carpete berbere, materi-

al de tapiserie), utilizaţi o concentraţie

cât mai mică de detergent.

–Mocheta cu suport de iută poate se

poate mici şi decolora dacă folosiţi prea

multă apă la curăţare.

–

Covoarele cu firul lung trebuie periate ude

după curăţare, în direcţia firelor, pentru a

le ridica (de ex. cu o mătură pentru covoa-

re cu fir lung sau cu o perie).

–Nu călcaţi pe suprafaţa curăţată şi nu

plasaţi mobilă pe aceasta până la usca-

re pentru a evita lăsarea de urme sau

petele de rugină.

–La curăţarea de mochete şamponate în

prealabil, se formează spumă în rezer-

vorul pentru apă murdară. În acest caz

introduceţi în rezervorul de apă murda-

ră Schaum ex RM 761.

Aduceţi întrerupătorul principal al apa-

ratului în poziţia „OFF”.

Goliţi rezervorul pentru apă uzată.

Trageţi furtunul de evacuare apă curată

de pe niplul furtunului şi goliţi soluţia de

curăţat.

Umpleţi rezervorul de apă curată cu

cca. 2 litri apă fierbinte (maxim 60°C) şi

clătiţi sistemul de pulverizare prin acţio-

narea tastei soluţie de curăţat.

Trageţi fişa din priză.

Trageţi furtunul de evacuare apă curată

de pe niplul furtunului şi goliţi soluţia de

curăţat.

Curăţaţi sita din rezervorul de apă cura-

tă şi din dom.

Spălaţi rezervorul pentru apă uzată cu

apă curată.

Înclinaţi aparatul pe spate şi curăţaţi ca-

pul de curăţare şi tija de aspirare.

În caz de pericol de îngheţ:

Goliţi rezervoarele pentru apă uzată şi

curată.

Depozitaţi aparatul în spaţii ferite de în-

gheţ.

Atenţie

Pericol de rănire şi deteriorare a aparatului!

La transport ţineţi cont de greutatea apara-

tului.

Deplasaţi aparatul cu mânerul de de-

plasare.

În cazul transportării în vehicule asigu-

raţi aparatul contra derapării şi răstur-

nării conform normelor în vigoare.

Atenţie

Pericol de rănire şi deteriorare a aparatului!

La depozitare ţineţi cont de greutatea apa-

ratului.

Aparatul poate fi depozitat doar în spaţiile

interioare.

Pericol

Pericol de rănire prin electrocutare.

Înaintea tuturor lucrărilor la aparat, opriţi

aparatul şi scoateţi ştecherul din priză.

Înainte de fiecare punere în funcţiune,

verificaţi cablul de reţea, cablul de pre-

lungire şi furtunurile în privinţa deterio-

rărilor.

Verificaţi zona de pulverizare a duzei.

Atenţie

Pericol de deteriorare. Nu curăţaţi niciodată

duza înfundată cu o sârmă sau ac, ci spă-

Sfaturi pentru curăţare

Scoaterea din funcţiune

Curăţarea aparatului

Protecţia împotriva îngheţului

Transport

Depozitarea

Îngrijirea şi întreţinerea

Intervale de întreţinere

Îndepărtaţi zilnic înaintea utilizării

136 RO

– 5

laţi-l cu apă fierbinte (vezi îndrumarul „De-

panare“)

Verificaţi furtunurile şi garniturile la de-

teriorări. Înlocuiţi piesele defectate de

către un service autorizat.

Verificaţi uzura periei, înlocuiţi-l dacă

este necesar.

Periile sunt uzate, când perii sunt de

aceeaşi lungime ca şi perii galbeni de

indicare.

Goliţi rezervoarele pentru apă uzată şi

curată.

Înclinaţi aparatul pe spate şi aşezaţi-l

pe mânerul de deplasare.

Scoateţi şuruburile din capul de curăţa-

re pe partea dreapta şi stânga.

Scoateţi capul de curăţare.

1 Duză

2 Clemă de fixare

3 Colier furtun

Trageţi în lateral clema de fixare.

Trageţi afară duza din suportul de tablă,

prin spate.

Desfaceţi colierul furtunului şi scoateţi

duza din furtun.

Introduceţi duza nouă în furtun.

Montaţi piesele în ordine inversă.

Observaţie

Aveţi grijă la orientarea corectă a duzei la

introducerea acestuia în suportul de tablă.

Goliţi rezervoarele pentru apă uzată şi

curată.

Înclinaţi aparatul pe spate şi aşezaţi-l

pe mânerul de deplasare.

Scoateţi şuruburile din capul de curăţa-

re pe partea dreapta şi stânga.

Scoateţi capul de curăţare.

1 Tamburul periei

2Şuruburi din suportul periei

3 Capac curea zimţată.

4 Piuliţe fixare motor

Scoateţi şurubul capacului de la curea-

ua zimţată şi scoateţi capacul.

Desfaceţi piuliţele de la fixarea motoru-

lui şi împingeţi motorul la perie.

Scoateţi cureaua zimţată.

Desfaceţi ştiftul filetat de la şaiba zimţa-

tă la perie şi scoateţi şaiba zimţată.

Scoateţi şuruburile de la rulmentul perie

şi trageţi jos rulmentul de pe axul periei.

Ridicaţi capătul de acţionare al axului

perie din carcasă şi scoateţi partea opu-

să din rulment.

Montaţi peria nouă, urmând operaţiile

de mai sus, dar în ordine inversă.

Pericol

Pericol de rănire prin electrocutare.

Înaintea tuturor lucrărilor la aparat, opriţi

aparatul şi scoateţi ştecherul din priză.

Componentele electrice vor fi verificate şi

reparate numai de către un service autori-

zat.

La fiecare 25 de ore de funcţionare

Lucrări de întreţinere

Înlocuirea duzei

Schimbarea periei

Depanarea

137RO

– 6

În cazul unor defecţiuni care nu sunt speci-

ficate în acest capitol, dacă aveţi dubii sau

când acest lucru este recomandat în mod

expres, apelaţi la un service autorizat.

Introduceţi ştecherul în priză.

Verificaţi siguranţa clădirii.

Resetaţi siguranţa de la turbina aspira-

toare pe panoul de operare.

Curăţaţi tijele de aspirare.

Verificaţi şi curăţaţi sau schimbaţi garni-

turile de la dom.

Goliţi rezervorul pentru apă uzată.

Introduceţi corect furtunul de aspirare în

dom.

Verificaţi furtunul de aspirare, pentru a

vedea dacă este deteriorat.

Aduceţi întrerupătorul principal al apa-

ratului în poziţia funcţionare normală.

Umpleţi rezervorul de apă curată (vo-

lum 15 litri) cu apă fierbinte (maxim

60°C) şi spălaţi duza. Schimbaţi duza

dacă este nevoie (vezi îndrumarul „Lu-

crări de întreţinere/Schimbarea duzei“).

Umpleţi rezervorul de apă proaspătă.

Curăţaţi sita din rezervorul de apă

proaspătă.

Aduceţi întrerupătorul principal al apa-

ratului în poziţia funcţionare normală.

Resetaţi siguranţa de la acţionarea pe-

riilor pe panoul de operare.

Verificaţi cureaua de antrenare şi

schimbaţi-l dacă este nevoie.

Schimbaţi duza uzată cu una nouă (vezi

manualul „Lucrări de întreţinere/Schim-

barea duzei“).

Aparatul nu funcţionează

Turbina aspiratoare nu funcţionea-

ză

Putere de aspirare insuficientă

Din duză nu iese apă

Peria nu se roteşte

Covorul este prea umed

Date tehnice

Putere

Tensiunea nominalăV/Hz 220...240

/ 1~50

Protecţie IPX4

Putere absorbită medie

W 1300

Puterea motorului de

aspiraţie

W 1130

Puterea motorului pe-

riilor

W76

Perii de curăţat

Lăţimea de lucru mm 260

Diametru perie mm 65

Turaţia periei 1/min 1650

Presiune în pompa

pentru detergent

MPa 0,4

Debitul pompei pen-

tru detergent

l/min 1,4

Temperatura maximă

a apei

°C 60

Aspirare

Puterea de aspiraţie,

cantitatea de aer

l/s 46

Puterea de aspiraţie,

depresiune

kPa 30,2

Dimensiuni şi masa

Capacitatea teoreti-

că de suprafaţă

m2/h 100

Volumul rezervoare-

lor de apă curată /

apă uzată

l 15/17

Lungime mm 920

Lăţime mm 360

Înălţime mm 750

Greutate tipică de

operare

kg 52

Emisia de zgomote

Nivelul de presiune

acustică (EN 60704-1)

dB(A)

Vibraţii aparat

Valoare totală oscila-

ţii (ISO 5349)

m/s21,7

138 RO

– 7

Prin prezenta declarăm că aparatul desem-

nat mai jos corespunde cerinţelor funda-

mentale privind siguranţa în exploatare şi

sănătatea incluse în directivele CE aplica-

bile, datorită conceptului şi a modului de

construcţie pe care se bazează, în varianta

comercializată de noi. În cazul efectuării

unei modificări a aparatului care nu a fost

convenită cu noi, această declaraţie îşi

pierde valabilitatea.

Semnatarii acţionează în numele şi prin îm-

puternicirea conducerii societăţii.

Însărcinat cu elaborarea documentaţiei:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.

Accesoriile originale şi piesele de

schimb originale constituie o garanţie a

faptului că utilajul va putea fi exploatat

în condiţii de siguranţă şi fără defecţi-

uni.

–O selecţie a pieselor de schimb utilizate

cel mai des se găseşte la sfârşitul in-

strucţiunilor de utilizare.

–Informaţii suplimentare despre piesele

de schimb găsiţi la www.kaercher.com,

în secţiunea Service.

În fiecare ţară sunt valabile condiţiile de ga-

ranţie publicate de distribuitorul nostru din

ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi remedi-

ate gratuit. Pentru a putea beneficia de ga-

ranţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai apro-

piată unitate de service autorizată.

Declaraţie de conformitate CE

Produs: Aspirator cu pulverizator

Tip: 1.008-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

Norme armonizate utilizate:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Norme de aplicare naţionale:

CEO Head of Approbation

Piese de schimb

Garanţie

139RO

Slovenina

– 1

Pred prvým použitím vášho za-

riadenia si prečítajte tento pô-

vodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie použi-

tie alebo pre ďalšieho majiteľa zariadenia.

Obalové materiály sú recyklovateľ-

né. Obalové materiály láskavo nevy-

hadzujte do komunálneho odpadu, ale

odovzdajte ich do zberne druhotných suro-

vín.

Vyradené prístroje obsahujú hod-

notné recyklovateľné látky, ktoré by

sa mali opät' zužitkovat'. Staré za-

riadenia preto láskavo odovzdajte do vhod-

nej zberne odpadových surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

www.kaercher.com/REACH

Pred prvým uvedením do prevádzky si bez-

podmienečne musíte prečítat' bezpečnost-

né pokyny č. 5.956-251!

Nebezpečenstvo

Pri bezprostredne hroziacom nebezpečen-

stve, ktoré spôsobí vážne zranenia alebo

smrť.

몇Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo vec-

ným škodám.

Toto zariadenie je určené na priemyselné

použitie ako čistiace zariadenie za vlhka na

kobercové podlahy podľa popisov a bez-

pečnostných pokynov uvedených v návode

na použitie ako aj v priloženej brožúre Bez-

pečnostné pokyny pre čistiace zariadenia s

kefami a striekacie vysávacie zariadenia.

Zariadenie strieka čistiaci roztok z nádrže

na čistú vodu na čistený koberec, čistiaci

roztok sa zanesie pomocou valcovej kefy,

nasáva nečistotu a spotrebovaný čistiaci

roztok do nádrže na znečistenú vodu.

V prípade potreby je možné pripojiť nástroj

príslušenstva (napr. ručnú trysku).

Obsah

Ochrana životného prostredia SK . . .1

Bezpečnostné pokyny . . . . SK . . .1

Používanie výrobku v súlade s

jeho určením . . . . . . . . . . . SK . . .1

Funkcia. . . . . . . . . . . . . . . . SK . . .1

Ovládacie prvky . . . . . . . . . SK . . .2

Uvedenie do prevádzky . . . SK . . .2

Obsluha . . . . . . . . . . . . . . . SK . . .3

Vyradenie z prevádzky. . . . SK . . .4

Transport . . . . . . . . . . . . . . SK . . .4

Uskladnenie . . . . . . . . . . . . SK . . .4

Starostlivosť a údržba . . . . SK . . .4

Pomoc pri odstraňovaní porúch SK . . .5

Technické údaje . . . . . . . . . SK . . .6

Vyhlásenie o zhode s normami

EÚ . . . . . . . . . . . . . . . . . . . SK . . .7

Náhradné diely . . . . . . . . . . SK . . .7

Záruka . . . . . . . . . . . . . . . . SK . . .7

Ochrana životného prostredia

Bezpečnostné pokyny

Použité symboly

Používanie výrobku v súlade

s jeho určením

Funkcia

140 SK

– 2

1 Posuvná rukoväť

2 Tlačidlo čistiaceho roztoku

3 Veko

4 Nádrž znečistenej vody

5 Spona veka

6 Nádrž na čistú vodu

7 Vysávacie rameno

8Čistiaca hlava

9 Aretácia posuvného ramena

10 Skrutka čistiacej hlavy

11 Spojka hadice na čistiaci prostriedok

12 Vypúšťacia hadica čistej vody

13 Vysávacia hadica

14 Ovládací panel

1 Poistka pohonu kief

2 Poistka vysávacej turbíny

3 Vypínač prístroja

A Normálna prevádzka

B OFF - VYP - prístroj je vypnutý.

C Prevádzka s ručnou tryskou

Sponu veka sklopte smerom dopredu.

Odklopte nádrž na znečistenú vodu a

postavte ju na bok.

Naplňte nádrž na čistú vodu s horúcou

vodou (maximálne 60°C) (objem 15 lit-

rov).

Naplňte čistiacim prostriedkom

Ďalšie informácie nájdete na karte informá-

cií o výrobku a bezpečnostných údajov DIN

príslušného čistiaceho prostriedku.

몇Pozor

Nebezpečenstvo poškodenia zdravia a ve-

cí. Nutné je dodržiavať všetky pokyny prilo-

žené k používaným čistiacim prostriedkom.

Pre ochranu životného prostredia zaobchá-

dzajte s čistiacimi prostriedkami úsporne.

Nádrž na znečistenú vodu opäť nasaď-

te na zariadenie.

Nasaďte veko na nádrž na znečistenú

vodu a nastavte do správnej polohy.

Sponu veka sklopte smerom dozadu.

Ovládacie prvky Ovládací panel

Uvedenie do prevádzky

Čistenie kobercov Kvapalný RM

764

Odpenenie RM 761

141SK

– 3

Pred čistením vysajte voľnú nečistotu

vysávačom.

Aretáciu posuvného ramena vyklopte

smerom von, nastavte požadovanú

výšku posuvného ramena a aretáciu

opäť uzavrite.

Zasuňte sieťovú zástrčku do zásuvky.

Pozor

Nebezpečenstvo poškodenia. Pred použi-

tím zariadenia na nenápadnom mieste čis-

teného predmetu skontrolujte jeho farebnú

stálosť a odolnosť voči vode.

Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým prú-

dom.

Sieťová šnúra sa nesmie dostať do kontak-

tu s rotujúcou kefkou/rotujúcou vložkou.

Vypínač zariadenia prestavte do nor-

málneho režimu prevádzky - spustite

saciu turbínu a pohon kefy.

Na nastriekanie čistiaceho roztoku

stlačte tlačidlo čistiaceho roztoku na po-

suvnom ramene.

Čistenú plochu v miestach, kde sa plo-

cha prekrýva, prejdite ťahom. Pritom

ťahajte zariadenie smerom späť (nie

posúvať).

Ak je nádrž na znečistenú vodu plná do

3/4, vypínač zariadenia prestavte do

polohy „VYP“.

Sponu veka sklopte smerom dopredu.

Nádrž na znečistenú vodu odklopte zo

zariadenia a vyprázdnite.

몇Pozor

Dodržiavajte miestne predpisy na úpravu

odpadových vôd.

Upozornenie

Ak je nádrž na znečistenú vodu preplnená,

znečistená voda sa vracia na koberec, keď

je zariadenie vypnuté.

Používať možno iba príslušenstvo a ná-

hradné diely schválené výrobcom. Originál-

ne príslušenstvo a originálne náhradné

diely zaručujú bezpečnú a bezporuchovú

prevádzku stroja.

Priložený adaptér spojte s hadicou na

čistiaci prostriedok nástroja príslušen-

stva.

Z veka vyberte saciu hadicu.

Saciu hadicu nástroja príslušenstva na-

saďte namiesto sacej hadice vo veku.

Spojte spojku hadice na čistiaci pros-

triedok s hadicou na čistiaci prostriedok

nástroja príslušenstva.

Vypínač zariadenia prepnite do režimu

prevádzky s ručnou tryskou - spustí sa

sacia turbína.

Na nastriekanie čistiaceho roztoku

stlačte páku nástroja príslušenstva.

Dôležité

Pri vytiahnutí nástroja príslušenstva sa

musí adaptér vybrať zo zariadenia, aby sa

tým uzavrel výstup vody zo zariadenia.

Odporúčanie: Adaptér nechajte na hadici

nástroja príslušenstva.

Obsluha

Vyprázdnenie nádoby na znečiste-

nú vodu

Prevádzka s nástrojom príslušen-

stva

142 SK

– 4

–Silne znečistené miesta najprv nastrie-

kajte a potom nechajte čistiaci roztok

pôsobiť 5 až 10 minút.

–Vždy postupujte od svetla do tieňa (od

okna ku dverám).

–Vždy postupujte od vyčistenej plochy

smerom ku nevyčistenej ploche.

–Čím je povrch citlivejší (orientálne mos-

tíky, berberské koberce, čalúnické lát-

ky), tým použite menšiu koncentráciu

čistiaceho prostriedku.

–Koberce, ktoré majú spodnú stranu z ju-

ty, sa môžu pri čistení mokrým spôso-

bom zraziť a pustiť farbu.

–Koberce s vysokým vlasom po vyčistení

vo vlhkom stave vykefujte v smere vla-

su (napr. kefa na vlas alebo kartáč).

–Po vyčistenej ploche prechádzajte ale-

bo na vyčistenú plochu klaďte nábytok

až po vyschnutí, aby nedošlo k vzniku

vytlačených miest alebo škvŕn.

–Pri čistení predtým šampónovaných ko-

bercov vzniká v nádrži na špinavú vodu

pena. V tomto prípade pridajte do nádr-

že na špinavú vodu prostriedok

Schaum ex RM 761.

Vypínač zariadenia nastavte do polohy

“VYP”.

Vyprázdnite nádobu na znečistenú vo-

du.

Vytiahnite vypúšťaciu hadicu na čistú

vodu z hadicovej prípojky a vypustite

čistiaci roztok.

Nádrž na čistú vodu naplňte asi 2 litrami

horúcej vody (maximálne 60°C) a strie-

kací systém prepláchnite stlačením tla-

čidla čistiaci roztok.

Vytiahnite zástrčku zo zásuvky.

Vytiahnite vypúšťaciu hadicu na čistú

vodu z hadicovej prípojky a vypustite

čistiaci roztok.

Vyčistite sito na nádrži na čistú vodu a

sito vo veku.

Nádrž na znečistenú vodu vypláchnite

čistou vodou.

Zariadenie sklopte smerom dozadu, vy-

čistite čistiacu hlavu a sací rám.

Pri nebezpečenstve mrazu:

Vypustite nádrž s čistou a znečistenou

vodou.

Stroj odstavte v miestnosti chránenej

pred mrazom.

Pozor

Nebezpečenstvo zranenia a poškodenia!

Pri prepravovaní zariadenia zohľadnite

jeho hmotnosť.

Posúvajte prístroj za posuvnú rukoväť.

Pri preprave vo vozidlách zariadenie

zaistite proti zošmyknutiu a prevráteniu

podľa platných smerníc.

Pozor

Nebezpečenstvo zranenia a poškodenia!

Pri uskladnení zariadenia zohľadnite jeho

hmotnosť.

Toto zariadenie sa smie uschovávať len vo

vnútri.

Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým prúdom.

Pred všetkými prácami prístroj vypnite a vy-

tiahnite sieťovú zástrčku.

Pred každým uvedením do prevádzky

skontrolujte, či nie je poškodený sieťo-

vý, predlžovací kábel a hadice.

Skontrolujte rozstrek trysky.

Pozor

Nebezpečenstvo poškodenia. Upchatú

trysku nikdy nečistite drôtom alebo ihlou,

ale vypláchnite horúcou vodou (pozri „Po-

moc v prípade poruchy“)

Tipy pre čistenie

Vyradenie z prevádzky

Čistenie zariadenia

Ochrana proti zamrznutiu

Transport

Uskladnenie

Starostlivosť a údržba

Intervaly údržby

Denne pred použitím

143SK

– 5

Skontrolujte hadice a tesnenia, či nie sú

poškodené. Chybné diely nechajte vy-

meniť zákazníckym servisom.

Skontrolujte opotrebovanie kefy, v prí-

pade potreby ju vymeňte.

Kefy sú opotrebované, ak majú štetiny

rovnakú dĺžku, akú majú žlté indikačné

štetiny.

Vypustite nádrž na čistú vodu a znečis-

tenú vodu.

Prístroj sklopte smerom dozadu a ulož-

te na posuvné rameno.

Vyskrutkujte skrutky čistiacej hlavy vľa-

vo a vpravo.

Odoberte čistiacu hlavu.

1 Tryska

2 Upevňovacia spona

3 Spona hadice

Bočne stiahnite upevňovaciu sponu.

Trysku vytiahnite z pridržiavacieho ple-

chu smerom dozadu.

Otvorte hadicovú sponu a z hadice vy-

tiahnite trysku.

Do hadice nasaďte novú trysku.

Opäť namontujte v opačnom poradí.

Upozornenie

Pri nasadení trysky do pridržovacieho ple-

chu dávajte pozor na správne nastavenie

trysky.

Vypustite nádrž na čistú vodu a znečis-

tenú vodu.

Prístroj sklopte smerom dozadu a ulož-

te na posuvné rameno.

Vyskrutkujte skrutky čistiacej hlavy vľa-

vo a vpravo.

Odoberte čistiacu hlavu.

1 Valec kefy

2 Skrutky uloženia kefy

3 Kryt ozubeného remeňa

4 Matice upevnenia motora

Vyskrutkujte skrutku krytu ozubeného

remeňa a odoberte kryt.

Uvoľnite matice upevnenia motora a

posuňte motor ku kefe.

Odoberte ozubený remeň.

Uvoľnite závitový kolík ozubenej reme-

nice na kefe a remenicu demontujte.

Vyskrutkujte ložisko kefy a stiahnite ho

z hriadeľa kefy.

Koniec pohonu valcovej kefy zdvihnite

zo skrine a opačnú stranu vytiahnite z

ložiska.

Novú kefu namontujte v opačnom pora-

dí.

Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým prú-

dom.

Pred všetkými prácami prístroj vypnite a vy-

tiahnite sieťovú zástrčku.

Každých 25 prevádzkových hodín

Údržbárske práce

Výmena dýzy

Výmena kefy

Pomoc pri odstraňovaní po-

rúch

144 SK

– 6

Elektrické konštrukčné prvky nechajte pre-

kontrolovať a opravovať iba v autorizovanej

servisnej službe.

Pri poruchách, ktoré nie sú uvedené v tejto

kapitole, v prípade pochybností a pri vý-

slovnom upozornení vyhľadajte autorizova-

nú servisnú službu.

Zastrčte siet'ovú zástrčku.

Skontrolujte istenie budovy.

Poistku sacej turbíny resetujte na ovlá-

dacom paneli.

Vyčistite vysávací rám.

Skontrolujte, vyčistite alebo vymeňte

tesnenie veka.

Vyprázdnite nádrž na špinavú vodu.

Vysávaciu hadicu správne nasaďte na

veko.

Skontrolujte, či vysávacia hadica nie je

poškodená.

Vypínač zariadenia prepnite do režimu

normálnej prevádzky.

Naplňte nádrž na čistú vodu s horúcou

vodou (maximálne 60°C) a vypláchnite

trysku. Prípadne vymeňte trysku (pozri

„Údržbárske práce/výmena trysiek“).

Naplňte nádrž na čistú vodu.

Vyčistite sito v nádrži na čistú vodu.

Vypínač zariadenia prepnite do režimu

normálnej prevádzky.

Poistku pohonu kief resetujte na ovlá-

dacom paneli.

Skontrolujte hnací remeň, v prípade po-

treby ho vymeňte.

Opotrebovanú trysku vymeňte za novú

(pozri „Údržbárske práce/výmena

trysky“).

Prístroj nefunguje

Vysávacia turbína nebeží

Nedostatočný sací výkon

Z dýzy nevyteká žiadna voda

Kefa sa neotáča

Koberec je príliš vlhký

Technické údaje

Výkon

Menovité napätie V/Hz 220...240

/ 1~50

Druh krytia IPX4

Stredný príkon W 1300

Výkon sacieho moto-

W 1130

Výkon motorov kief W 76

Čistiace kefy

Pracovná šírka mm 260

Priemer kefy mm 65

Počet otáčok kefy 1/min 1650

Tlak čerpadla na čis-

tiaci prostriedok

MPa 0,4

Dopravované množ-

stvo čerpadla na čis-

tiaci prostriedok

l/min 1,4

max. teplota vody °C 60

Sanie

Sací výkon, množ-

stvo vzduchu

l/s 46

Sací výkon, podtlak kPa 30,2

Rozmery a hmotnost'

Teoretický plošný vý-

kon

m2/h 100

Objem nádrže čistej/

znečistenej vody

l 15/17

Dĺžka mm 920

Šírka mm 360

Výška mm 750

Typická prevádzko-

vá hmotnosť

kg 52

Emisie hluku

Hladina akustického

tlaku (EN 60704-1)

dB(A)

Vibrácie prístroja

Celková hodnota

kmitania (ISO 5349)

m/s21,7

145SK

– 7

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným požia-

davkám na bezpečnost' a ochranu zdravia

uvedeným v smerniciach EÚ. Pri zmene

stroja, ktorá nebola nami odsúhlasená,

stráca toto prehlásenie svoju platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Osoba zodpovedná za dokumentáciu:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Winnenden, 2011/05/01

–Používať možno iba príslušenstvo a ná-

hradné diely schválené výrobcom. Ori-

ginálne príslušenstvo a originálne

náhradné diely zaručujú bezpečnú a

bezporuchovú prevádzku stroja.

–Výber najčastejšie potrebných náhrad-

nych dielov nájdete na konci prevádz-

kového návodu.

–Ďalšie informácie o náhradných dieloch

získate na stránke www.kaercher.com

v oblasti Servis.

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas zá-

ručnej lehoty bezplatne, ak sú ich príčinou

chyby materiálu alebo výrobné chyby. Pri

uplatňovaní záruky sa spolu s dokladom o

kúpe zariadenia láskavo obráťte na predaj-

cu alebo na najbližší autorizovaný zákaz-

nícky servis.

Vyhlásenie o zhode s norma-

mi EÚ

Výrobok: Extraktor-Tepovač

Typ: 1.008-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Uplatňované národné normy:

CEO Head of Approbation

Náhradné diely

Záruka

146 SK

Hrvatski

– 1

Prije prve uporabe Vašeg uređa-

ja pročitajte ove originalne radne

upute, postupajte prema njima i sačuvajte

ih za kasniju uporabu ili za sljedećeg vlasni-

ka.

Materijali ambalaže se mogu recikli-

rati. Molimo Vas da ambalažu ne od-

lažete u kućne otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne materi-

jale koji se mogu reciklirati te bi ih

stoga trebalo predati kao sekundar-

ne sirovine. Stoga Vas molimo da stare

uređaje zbrinete preko odgovarajućih sa-

birnih sustava.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Prije prvog stavljanja u pogon obvezno pro-

čitajte sigurnosne naputke br. 5.956-251!

Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili materijal-

nu štetu.

Ovaj je uređaj namijenjen komercijalnoj

upotrebi kao uređaj za mokro pranje sago-

va sukladno opisima i sigurnosnim napuci-

ma navedenim u ovim uputama za

rukovanje te u priloženoj brošuri "Sigurno-

sni napuci za uređaje za čišćenje četka-

njem i ekstraktore".

Uređaj prska otopinu sredstva za pranje iz

spremnika svježe vode na tepih koji se čisti,

utrljava otopinu valjkastom četkom i na kra-

ju usisava prljavštinu i iskorištenu otopinu

sredstva za pranje u spremnik prljave vode.

Po potrebi se može priključiti alatni pribor

poput ručnog nastavka.

Pregled sadržaja

Zaštita okoliša . . . . . . . . . . HR . . .1

Sigurnosni napuci. . . . . . . . HR . . .1

Namjensko korištenje. . . . . HR . . .1

Funkcija . . . . . . . . . . . . . . . HR . . .1

Komandni elementi . . . . . . HR . . .2

Stavljanje u pogon . . . . . . . HR . . .2

Rukovanje . . . . . . . . . . . . . HR . . .3

Stavljanje izvan pogona . . . HR . . .4

Transport . . . . . . . . . . . . . . HR . . .4

Skladištenje . . . . . . . . . . . . HR . . .4

Njega i održavanje . . . . . . . HR . . .4

Pomoć u slučaju smetnji . . HR . . .5

Tehnički podaci . . . . . . . . . HR . . .6

EZ izjava o usklađenosti . . HR . . .7

Pričuvni dijelovi . . . . . . . . . HR . . .7

Jamstvo . . . . . . . . . . . . . . . HR . . .7

Zaštita okoliša

Sigurnosni napuci

Simboli u uputama za rad

Namjensko korištenje

Funkcija

147HR

– 2

1 Potisna ručica

2 Tipka za otopinu sredstva za pranje

3 Kupola

4 Spremnik prljave vode

5 Zapor kupole

6 Spremnik svježe vode

7 Usisna konzola

8 Blok čistača

9Učvršćivač potisne ručice

10 Vijak za blok čistača

11 Spojka crijeva sredstva za pranje

12 Ispusno crijevo svježe vode

13 Usisno crijevo

14 Komandno polje

1 Osigurač pogona četki

2 Osigurač usisne turbine

3 Sklopka uređaja

A Normalan rad

B OFF – stroj je isključen.

C Rad s ručnim nastavkom

Nagnite zapor kupole prema naprijed.

Podignite spremnik prljave vode i stavi-

te ga u stranu.

Spremnik svježe vode (volumen 15 lita-

ra) napunite vrućom vodom (najviše

60°C).

Dodajte sredstvo za pranje.

Za dodatne informacije zatražite brošuru

proizvoda, kao i list sa sigurnosnim podaci-

ma prema DIN-u za odgovarajuće sredstvo

za pranje.

몇Upozorenje

Opasnost po zdravlje, opasnost od ošteće-

nja. Obratite pažnju na sve naputke koji su

priloženi sredstvima za pranje.

Radi očuvanja okoliša sredstva za pranje

valja koristiti štedljivo.

Vratite spremnik prljave vode u uređaj.

Postavite kupolu na spremnik prljave

vode te ju usmjerite.

Nagnite zapor kupole prema natrag.

Komandni elementi Komandno polje

Stavljanje u pogon

Čišćenje sagova Tekući RM 764

Uklanjanje pjene RM 761

148 HR

– 3

Prije čišćenja usisavačem usisajte neu-

čvršćenu prljavštinu.

Zakrenite učvršćivač potisne ručice pre-

ma van, namjestite željenu visinu poti-

sne ručice pa ponovo zatvorite

učvršćivač.

Strujni utikač utaknite u utičnicu.

Oprez

Opasnost od oštećenja. Prije upotrebe

uređaja na neupadljivom mjestu objekta

koji ćete čistiti ispitajte postojanost boja i ot-

pornost na vodu.

Opasnost

Opasnost od strujnog udara.

Ne dopustite da strujni kabel dođe u kon-

takt s rotirajućom četkom odnosno rotiraju-

ćim spužvastim diskom.

Sklopku uređaja postavite u položaj

"Normalan rad", pokrenite usisnu turbi-

nu i pogon četki.

Za prskanje otopine sredstva za pranje

pritisnite pripadajuću tipku na potisnoj

ručici.

Površinu koju čistite prelazite u prekla-

pajućim putanjama. Pritom povlačite

(ne gurajte) uređaj unatrag.

Ako je spremnik prljave vode 3/4 pun,

postavite sklopku uređaja na "OFF".

Nagnite zapor kupole prema naprijed.

Izvadite spremnik prljave vode iz uređa-

ja i ispraznite ga.

몇Upozorenje

Pridržavajte se lokalnih propisa za zbrinja-

vanje otpadne vode.

Napomena

Ako se spremnik prljave vode prepuni, pr-

ljava voda istječe na sag nakon isključiva-

nja uređaja.

Smije se koristiti samo onaj pribor i oni pri-

čuvni dijelovi koje dozvoljava proizvođač.

Originalan pribor i originalni pričuvni dijelovi

jamče za to da stroj može raditi sigurno i

bez smetnji.

Spojite priloženi prilagodnik na crijevo

sredstva za pranje alatnog pribora.

Izvucite usisno crijevo iz kupole.

Usisno crijevo alatnog pribora utaknite

u kupolu umjesto izvučenog usisnog

crijeva.

Sastavite spojku crijeva sredstva za

pranje na uređaju sa crijevom sredstva

za pranje alatnog pribora.

Sklopku uređaja postavite na rad s ruč-

nim nastavkom - usisna turbina se po-

kreće.

Za nanošenje otopine sredstva za pra-

nje pomaknite polugu na alatnom pribo-

ru.

Važno

Prilikom izvlačenja alatnog pribora prila-

godnike se mora maknuti s uređaja, kako bi

se zatvorio izlaz za vodu uređaja.

Preporuka: Ostavite prilagodnik na crijevu

alatnog pribora.

Rukovanje

Pražnjenje spremnika prljave vode

Rad s alatnim priborom

149HR

– 4

–Jako prljava mjesta prethodno popr-

skajte i pustite da otopina sredstva za

pranje djeluje 5 do 10 minuta.

–Uvijek radite od svjetla ka sjeni (od pro-

zora ka vratima).

–Uvijek radite od očišćene ka neočišće-

noj površini.

–Što je podna obloga osjetljivija (istoč-

njačke staze, berber, materijal za tape-

ciranje), to manju koncentraciju

sredstva za pranje trebate upotrijebiti.

–Sagovi s poleđinom od jute se pri mo-

krom čišćenju mogu stisnuti i pustiti bo-

ju.

–

Nakon čišćenja, dok su još mokri, iščet-

kajte debele sagove u smjeru tkanja (pri-

mjerice četkom za tkaninu ili otirkom).

–Za izbjegavanje utisnuća i mrlja od hr-

đe, na očišćenu površinu možete stati ili

postaviti namještaj tek nakon što se

osuši.

–Pri čišćenju prethodno šamponiranih

sagova u spremniku prljave vode stvara

se pjena. U tom slučaju u spremnik pr-

ljave vode dodajte sredstvo za sprječa-

vanje pjene RM 761.

Sklopku uređaja postavite na "OFF".

Ispraznite spremnik prljave vode.

Crijevo za ispuštanje svježe vode izvu-

cite iz crijevnog priključka i ispustite oto-

pinu sredstva za pranje.

Spremnik svježe vode napunite s oko 2

litre vruće vode (najviše 60°C) pa ispe-

rite sustav za prskanje pritiskom na tip-

ku za otopinu sredstva za pranje.

Strujni utikač izvucite iz utičnice.

Crijevo za ispuštanje svježe vode izvu-

cite iz crijevnog priključka i ispustite oto-

pinu sredstva za pranje.

Očistite mrežicu na spremniku svježe

vode i u kupoli.

Spremnik prljave vode isperite čistom

vodom.

Uređaj nagnite prema natrag pa očistite

blok čistača i usisnu konzolu.

U slučaju opasnosti od smrzavanja:

Ispraznite spremnik svježe i prljave vo-

de.

Uređaj odložite na mjesto zaštićeno od

mraza.

Oprez

Opasnost od ozljeda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

Gurajte uređaj držeći ga za potisnu ruč-

ku.

Prilikom transporta vozilima osigurajte

uređaj od klizanja i naginjanja sukladno

odgovarajućim mjerodavnim propisima.

Oprez

Opasnost od ozljeda i oštećenja! Pri skladi-

štenju imajte u vidu težinu uređaja.

Ovaj se uređaj smije skladištiti samo u za-

tvorenim prostorijama.

Opasnost

Opasnost od strujnog udara.

Uređaj prije svih radova na njemu isključite

i izvucite strujni utikač iz utičnice.

Prije svake upotrebe provjerite ošteće-

nost strujnog kabela, produžnog kabela

i crijeva.

Provjerite prska li sapnica ispravno.

Oprez

Opasnost od oštećenja. Začepljenu sapni-

cu nikada nemojte čistiti žicom ili iglom,

nego ju isperite vrućom vodom (vidi "Po-

moć u slučaju smetnji")

Savjeti za čišćenje

Stavljanje izvan pogona

Čišćenje uređaja

Zaštita od smrzavanja

Transport

Skladištenje

Njega i održavanje

Intervali održavanja

Svakodnevno prije upotrebe

150 HR

– 5

Provjerite postoje li oštećenja na crijevi-

ma i brtvama. Neka servisna služba za-

mijeni neispravne dijelove.

Provjerite istrošenost četke, po potrebi

je zamijenite.

Četke su pohabane kad im se čekinje

po duljini izjednače sa žutim indikator-

skim čekinjama.

Ispraznite spremnike svježe i prljave

vode.

Uređaj nagnite prema natrag i oslonite

na potisnu ručicu.

Odvijte vijke lijevo i desno na bloku či-

stača.

Skinite blok čistača.

1 Mlaznica

2 Pričvrsnik

3 Obujmica za crijevo

Postrance skinite pričvrsnik.

Izvucite sapnicu iz limenog držača pre-

ma natrag.

Otvorite obujmicu crijeva i izvucite sa-

pnicu iz crijeva.

Utaknite novu sapnicu u crijevo.

Dijelove ponovo ugradite obrnutim re-

doslijedom.

Napomena

Prilikom umetanja sapnice u limeni držač

pazite na pravilan položaj sapnice.

Ispraznite spremnike svježe i prljave

vode.

Uređaj nagnite prema natrag i oslonite

na potisnu ručicu.

Odvijte vijke lijevo i desno na bloku či-

stača.

Skinite blok čistača.

1 Valjkasta četka

2 Vijci na uležištenju četke

3 Oplata zupčastog remena

4 Matice na postolju motora

Odvijte vijak s oplate zupčastog remena

pa skinite oplatu.

Odvijte matice s postolja motora pa po-

maknite motor prema četki.

Skinite zupčasti remen.

Otpustite zatik s navojem krunastog

zupčanika na četki pa skinite krunasti

zupčanik.

Odvijte vijke uležištenja četke pa skinite

ležaj s vratila za četke.

Podignite pogonski kraj valjkaste četke

iz kućišta pa nasuprotnu stranu izvucite

iz ležaja.

Novu četku ugradite obrnutim redoslije-

dom.

Opasnost

Opasnost od strujnog udara.

Uređaj prije svih radova na njemu isključite

i izvucite strujni utikač iz utičnice.

Električne dijelove smije ispitivati i poprav-

ljati samo ovlaštena servisna služba.

Svakih 25 sati rada

Radovi na održavanju

Zamjena sapnice

Zamjena četke

Pomoć u slučaju smetnji

151HR

– 6

U slučaju pojave smetnji koje nisu navede-

ne u ovom odlomku, kod dvojbi i izričitih in-

strukcija obratite se ovlaštenoj servisnoj

službi.

Utaknite strujni utikač.

Provjerite osigurače u zgradi.

Na komandnom polju reaktivirajte osi-

gurač usisne turbine.

Očistite usisnu konzolu.

Provjerite, očistite ili zamijenite brtvu na

kupoli.

Ispraznite spremnik prljave vode.

Usisno crijevo pravilno priključite na ku-

polu.

Provjerite je li usisno crijevo oštećeno.

Postavite sklopku uređaja na normalan

rad.

Spremnik svježe vode napunite vrućom

vodom (najviše 60°C) i isperite sapnicu.

Po potrebi zamijenite sapnicu (vidi "Ra-

dovi na održavanju / Zamjena sapni-

ce").

Napunite spremnik svježe vode.

Očistite mrežicu u spremniku za svježu

vodu.

Postavite sklopku uređaja na normalan

rad.

Na komandnom polju reaktivirajte osi-

gurač pogona četki.

Provjerite pogonski remen te ga po po-

trebi zamijenite.

Po potrebi zamijenite istrošenu sapnicu

novom (vidi "Radovi na održavanju / Za-

mjena sapnice").

Uređaj ne radi

Usisna tubina ne radi

Nedovoljan učinak usisavanja

Voda ne izlazi iz nastavka

Četka se ne vrti

Sag je previše mokar

Tehnički podaci

Snaga

Nazivni napon V/Hz 220...240

/ 1~50

Zaštita IPX4

Prosječna potrošnja

energije

W 1300

Snaga usisnog moto-

W 1130

Snaga motora za čet-

W76

Četke za čišćenje

Radna širina mm 260

Promjer četki mm 65

Broj okretaja četki 1/min 1650

Tlak na pumpi za

sredstvo za pranje

MPa 0,4

Protok pumpe za

sredstvo za pranje

l/min 1,4

Maks. temperatura

vode

°C 60

Usisivanje

Snaga usisavanja,

protok zraka

l/s 46

Snaga usisavanja,

podtlak

kPa 30,2

Dimenzije i težine

Teoretski površinski

učinak

m2/h 100

Zapremnina spremni-

ka svježe/prljave

vode

l 15/17

Duljina mm 920

Širina mm 360

Visina mm 750

Tipična radna težina kg 52

Emisija buke

Razina zvučnog tlaka

(EN 60704-1)

dB(A)

Vibracije stroja

Ukupna vrijednost

oscilacija (ISO 5349)

m/s21,7

152 HR

– 7

Izjavljujemo da navedeni uređaj u svojoj za-

misli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske Zajedni-

ce. Ova izjava gubi valjanost u slučaju iz-

mjene stroja koja nisu ugovorene s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Winnenden, 2011/05/01

–Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dozvoljava proi-

zvođač. Originalan pribor i originalni pri-

čuvni dijelovi jamče za to da stroj može

raditi sigurno i bez smetnji.

–Pregled najčešće potrebnih pričuvnih

dijelova naći ćete na kraju ovih radnih

uputa.

–Dodatne informacije o pričuvnim dijelo-

vima dobit ćete pod www.kaercher.com

u dijelu Servis (Service).

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za distri-

buciju. Eventualne smetnje na stroju za vri-

jeme trajanja jamstva uklanjamo besplatno

ukoliko je uzrok greška u materijalu ili proi-

zvodnji. U slučaju koji podliježe garanciji

obratite se, uz prilaganje potvrde o kupnji,

Vašem prodavaču ili najbližoj ovlaštenoj

servisnoj službi.

EZ izjava o usklađenosti

Proizvod: uređaj za dubinsko čišćenje

tepiha

Tip: 1.008-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

Primijenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Primijenjeni nacionalni standardi:

CEO Head of Approbation

Pričuvni dijelovi

Jamstvo

153HR

Srpski

– 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate

u kućne otpatke nego da je dostavite na

odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti za

ponovnu preradu. Stoga stare uređaje

odstranjujte preko primerenih sabirnih

sistema.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

www.kaercher.com/REACH

Pre prvog stavljanja u pogon obavezno

pročitajte sigurnosne napomene br. 5.956-

251!

Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

Ovaj uređaj je namenjen profesionalnoj

upotrebi kao uređaj za mokro pranje tepiha

u skladu sa opisima i sigurnosnim

napomenama navedenim u ovom uputstvu

za rukovanje kao i u priloženoj brošuri

"Sigurnosne napomene za uređaje za

čišćenje četkanjem i ekstraktore".

Uređaj prska rastvor deterdženta iz

rezervoara sveže vode na tepih koji se čisti,

utrljava rastvor valjkastom četkom i na

kraju usisava prljavštinu i iskorišćen rastvor

deterdženta u rezervoar za prljavu vodu.

Po potrebi se može priključiti alatni pribor

poput ručne mlaznice.

Pregled sadržaja

Zaštita životne sredine . . . . SR . . .1

Sigurnosne napomene . . . . SR . . .1

Namensko korišćenje. . . . . SR . . .1

Funkcija . . . . . . . . . . . . . . . SR . . .1

Komandni elementi . . . . . . SR . . .2

Stavljanje u pogon . . . . . . . SR . . .2

Rukovanje . . . . . . . . . . . . . SR . . .3

Nakon upotrebe . . . . . . . . . SR . . .4

Transport . . . . . . . . . . . . . . SR . . .4

Skladištenje . . . . . . . . . . . . SR . . .4

Nega i održavanje . . . . . . . SR . . .4

Pomoć u slučaju smetnji . . SR . . .5

Tehnički podaci . . . . . . . . . SR . . .6

Izjava o usklađenosti sa

propisima EZ . . . . . . . . . . . SR . . .7

Rezervni delovi. . . . . . . . . . SR . . .7

Garancija . . . . . . . . . . . . . . SR . . .7

Zaštita životne sredine

Sigurnosne napomene

Simboli u uputstvu za rad

Namensko korišćenje

Funkcija

154 SR

– 2

1 Potisna ručica

2 Taster za rastvor deterdženta

3 Kupola

4 Rezervoar prljave vode

5 Bravica kupole

6 Rezervoar za svežu vodu

7 Usisna konzola

8 Blok čistača

9Učvršćivač potisne ručke

10 Zavrtanj bloka čistača

11 Spojnica creva za deterdžent

12 Crevo za ispuštanje sveže vode

13 Usisno crevo

14 Komandno polje

1 Osigurač pogona četki

2 Osigurač usisne turbine

3 Prekidač uređaja

A Normalan rad

B OFF – uređaj je isključen.

C Rad sa ručnom mlaznicom

Nagnite bravicu kupole prema napred.

Podignite rezervoar za prljavu vodu i

sklonite ga na stranu.

Rezervoar sveže vode (zapremina 15

litara) napunite vrućom vodom (najviše

60°C).

Dodajte deterdžent.

Za dodatne informacije zatražite brošuru

proizvoda, kao i list sa sigurnosnim

podacima prema DIN-u za odgovarajuće

sredstvo za pranje/čišćenje.

몇Upozorenje

Opasnost po zdravlje, opasnost od

oštećenja. Obratite pažnju na sve

instrukcije koje su priložene deterdžentima.

Radi očuvanja životne sredine deterdžente

treba koristiti štedljivo.

Vratite rezervoar za prljavu vodu u

uređaj.

Postavite kupolu na rezervoar za

prljavu vodu i usmerite je.

Nagnite bravicu kupole unazad.

Komandni elementi Komandno polje

Stavljanje u pogon

Čišćenje tepiha Tečni RM 764

Uklanjanje pene RM 761

155SR

– 3

Pre čišćenja usisivačem usisajte

neučvršćenu prljavštinu.

Pomerite učvršćivač potisne ručke

prema spolja, namestite željenu visinu

potisne ručke pa ponovo zatvorite

učvršćivač.

Strujni utikač utaknite u utičnicu.

Oprez

Opasnost od oštećenja. Pre upotrebe

uređaja na neupadljivom mestu objekta koji

se čisti ispitajte postojanost boja i otpornost

na vodu.

Opasnost

Opasnost od strujnog udara.

Ne dozvolite da strujni kabl dođe u kontakt

sa rotirajućom četkom odnosno rotirajućim

sunđerastim diskom.

Prekidač uređaja postavite u položaj

"Normalan rad", pokrenite usisnu

turbinu i pogon četki.

Za prskanje rastvora deterdženta

pritisnite odgovarajući taster na potisnoj

ručki.

Površinu koju čistite prelazite u

preklapajućim putanjama. Pritom

povlačite uređaj unazad (ne gurajte ga).

Ako je rezervoar za prljavu vodu 3/4

pun, postavite prekidač uređaja na

"OFF".

Nagnite bravicu kupole prema napred.

Izvadite rezervoar za prljavu vodu iz

uređaja i ispraznite ga.

몇Upozorenje

Pridržavajte se lokalnih propisa za

otklanjanje otpadne vode.

Napomena

Ako se rezervoar za prljavu vodu prepuni,

prljava voda ističe na tepih posle

isključivanja uređaja.

Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava proizvođač.

Originalan pribor i originalni rezervni delovi

garantuju za to da uređaj može raditi

sigurno i bez smetnji.

Priloženi adapter spojite sa crevom za

deterdžent alatnog pribora.

Izvucite usisno crevo iz kupole.

Usisno crevo alatnog pribora utaknite u

kupolu umesto izvučenog usisnog

creva.

Sastavite spojnicu creva deterdženta

na uređaju sa crevom deterdženta

alatnog pribora.

Prekidač uređaja postavite na rad sa

ručnom mlaznicom - usisna turbina se

pokreće.

Za nanošenje rastvora deterdženta

pomerite polugu na alatnom priboru.

Važno

Prilikom izvlačenja alatnog pribora adapter

mora da se ukloni sa uređaja, čime se

zatvara izlaz za vodu na uređaju.

Preporuka: Ostavite adapter na crevu

alatnog pribora.

Rukovanje

Pražnjenje rezervoara prljave vode

Rad sa alatnim priborom

156 SR

– 4

–Jako prljava mjesta prethodno

poprskajte i pustite da rastvor

deterdženta deluje 5 do 10 minuta.

–Uvek radite od svetla ka senci (od

prozora ka vratima).

–Uvek radite od očišćene ka neočišćenoj

površini.

–Što je podna obloga osetljivija

(orijentalne staze, berber, materijal za

tapaciranje nameštaja), to Vam je

potrebna manja koncentracija

deterdženta.

–

Tepisi sa poleđinom od jute se pri mokrom

čišćenju mogu skupiti i pustiti boju.

–Nakon čišćenja, dok su još mokri,

iščetkajte debele tepihe u smeru tkanja

(na primer četkom za tkaninu ili četkom

za ribanje).

–

Za izbegavanje ulegnuća i mrlja od rđe,

na očišćenu površinu možete stati ili

postaviti nameštaj tek nakon što se osuši.

–Pri čišćenju prethodno šamponiranih

tepiha u rezervoaru prljave vode se

stvara pena. U tom slučaju u rezervoar

prljave vode dodajte sredstvo za

sprečavanje pene RM 761.

Prekidač uređaja postavite na "OFF".

Ispraznite rezervoar prljave vode.

Crevo za ispuštanje sveže vode

izvucite iz crevnog priključka i ispustite

rastvor deterdženta.

Rezervoar sveže vode napunite sa oko

2 litra vruće vode (najviše 60°C) pa

isperite sistem za prskanje pritiskom na

taster za rastvor deterdženta.

Strujni utikač izvucite iz utičnice.

Crevo za ispuštanje sveže vode

izvucite iz crevnog priključka i ispustite

rastvor deterdženta.

Očistite mrežicu na rezervoaru sveže

vode i u kupoli.

Rezervoar prljave vode isperite čistom

vodom.

Uređaj nagnite unazad pa očistite blok

čistača i usisnu konzolu.

U slučaju opasnosti od smrzavanja:

Ispraznite rezervoar sveže i prljave

vode.

Uređaj odložite na mesto zaštićeno od

mraza.

Oprez

Opasnost od povreda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

Gurajte uređaj držeći ga za potisnu

ručku.

Prilikom transporta vozilima osigurajte

uređaj od klizanja i nakretanja u skladu

sa odgovarajućim važećim propisima.

Oprez

Opasnost od povreda i oštećenja! Pri

skladištenju imajte u vidu težinu uređaja.

Ovaj uređaj se sme skladištiti samo u

zatvorenim prostorijama.

Opasnost

Opasnost od strujnog udara.

Uređaj pre svih radova na njemu isključite i

izvucite strujni utikač iz utičnice.

Pre svake upotrebe proverite

oštećenost strujnog kabla, produžnog

kabla i creva.

Proverite da li mlaznica ispravno prska.

Oprez

Opasnost od oštećenja. Začepljenu

mlaznicu nikada nemojte čistiti pomoću

žice ili igle, već je isperite vrućom vodom

(vidi "Pomoć u slučaju smetnji")

Saveti za čišćenje

Nakon upotrebe

Čišćenje uređaja

Zaštita od smrzavanja

Transport

Skladištenje

Nega i održavanje

Intervali održavanja

Svakodnevno pre upotrebe

157SR

– 5

Proverite da li postoje oštećenja na

crevima i zaptivkama. Neispravne

delove treba da zameni servisna

služba.

Proverite istrošenost četke i ako je

potrebno zamenite je .

Četke su pohabane kad im se čekinje

po dužini izjednače sa žutim

indikatorskim čekinjama.

Ispraznite rezervoar sveže i prljave

vode.

Nagnite uređaj unazad i oslonite ga na

potisnu ručku.

Odvijte zavrtnje levo i desno na bloku

čistača.

Skinite blok čistača.

1 Brizgaljka

2 Pričvrsna spojnica

3 Obujmica za crevo

Skinite pričvrsnu spojnicu bočno.

Izvucite mlaznicu iz limenog držača

unazad.

Otvorite obujmicu za crevo i izvucite

mlaznicu iz creva.

Utaknite novu mlaznicu u crevo.

Delove ponovo ugradite obrnutim

redosledom.

Napomena

Prilikom umetanja mlaznice u limeni držač

pazite na pravilan položaj mlaznice.

Ispraznite rezervoar sveže i prljave

vode.

Nagnite uređaj unazad i oslonite ga na

potisnu ručku.

Odvijte zavrtnje levo i desno na bloku

čistača.

Skinite blok čistača.

1 Valjkasta četka

2 Zavrtnji na uležištenju četke

3 Poklopac zupčastog remena

4 Navrtke na postolju motora

Odvijte zavrtanj sa poklopca zupčastog

remena pa skinite poklopac.

Odvijte navrtke sa postolja motora pa

pomerite motor prema četki.

Skinite zupčasti remen.

Otpustite navojni klinčić krunastog

zupčanika na četki pa skinite krunasti

zupčanik.

Odvijte zavrtnje uležištenja četke pa

skinite ležaj sa vratila za četke.

Podignite pogonski kraj valjkaste četke

iz kućišta pa na suprotnoj strani izvucite

iz ležaja.

Novu četku ugradite obrnutim

redosledom.

Opasnost

Opasnost od strujnog udara.

Uređaj pre svih radova na njemu isključite i

izvucite strujni utikač iz utičnice.

Električne komponente sme ispitivati i

popravljati samo ovlašćena servisna

služba.

Svakih 25 radnih sati

Radovi na održavanju

Zamena mlaznice

Zamena četke

Pomoć u slučaju smetnji

158 SR

– 6

U slučaju pojave smetnji koje nisu

navedene u ovom odlomku, kod

nedoumica i izričitih instrukcija obratite se

ovlašćenoj servisnoj službi.

Utaknite strujni utikač.

Proverite osigurače u zgradi.

Na komandnom polju reaktivirajte

osigurač usisne turbine.

Očistite usisnu konzolu.

Proverite, očistite ili zamenite zaptivku

na kupoli.

Ispraznite rezervoar prljave vode.

Usisno crevo pravilno priključite na

kupolu.

Proverite da li je usisno crevo oštećeno.

Postavite prekidač uređaja na normalan

rad.

Rezervoar sveže vode napunite vrućom

vodom (najviše 60°C) i isperite

mlaznicu. Po potrebi zamenite mlaznicu

(vidi "Radovi na održavanju / Zamena

mlaznice").

Napunite rezervoar sveže vode.

Očistite mrežicu u rezervoaru sveže

vode.

Postavite prekidač uređaja na normalan

rad.

Na komandnom polju reaktivirajte

osigurač pogona četki.

Proverite pogonski remen i po potrebi

ga zamenite.

Po potrebi zamenite istrošenu mlaznicu

novom (vidi "Radovi na održavanju /

Zamena mlaznice").

Uređaj ne radi

Usisna tubina ne radi

Nedovoljan učinak usisavanja

Voda ne izlazi iz nastavka

Četka se ne vrti

Tepih je previše mokar

Tehnički podaci

Snaga

Nominalni napon V/Hz 220...240

/ 1~50

Stepen zaštite IPX4

Prosečna potrošnja

energije

W 1300

Snaga usisnog

motora

W 1130

Snaga motora za

četke

W76

Četke za čišćenje

Radna širina mm 260

Prečnik četki mm 65

Broj obrtaja četki 1/min 1650

Pritisak na pumpi za

deterdžent

MPa 0,4

Protok pumpe za

deterdžent

l/min 1,4

Maks. temperatura

vode

°C 60

Usisivanje

Snaga usisavanja,

protok vazduha

l/s 46

Snaga usisavanja,

podpritisak

kPa 30,2

Dimenzije i težine

Teoretski površinski

učinak

m2/h 100

Zapremina

rezervoara sveže/

prljave vode

l 15/17

Dužina mm 920

Širina mm 360

Visina mm 750

Tipična radna težina kg 52

Emisija buke

Nivo zvučnog pritiska

(EN 60704-1)

dB(A)

Vibracije uređaja

Ukupna vrednost

oscilacija (ISO 5349)

m/s21,7

159SR

– 7

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Opunomoćeni za izradu dokumentacije:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2011/05/01

–Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava

proizvođač. Originalan pribor i originalni

rezervni delovi garantuju za to da

uređaj može raditi sigurno i bez smetnji.

–Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

–Dodatne informacije o rezervnim

delovima dobićete pod

www.kaercher.com u delu Servis

(Service).

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Izjava o usklađenosti sa

propisima EZ

Proizvod: Ekstraktor sa prskalicama

Tip: 1.008-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

Primenjene usklađene norme:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Primenjeni nacionalni standardi:

CEO Head of Approbation

Rezervni delovi

Garancija

160 SR

– 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

Опаковъчните материали могат

да се рециклират. Моля не хвър-

ляйте опаковките при домашните отпа-

дъци, а ги предайте на вторични

суровини с цел повторна употреба.

Старите уреди съдържат ценни

материали, подлежащи на ре-

циклиране, които могат да бъдат

употребени повторно. Поради това моля

отстранявайте старите уреди, използ-

вайки подходящи за целта системи за

събиране.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

www.kaercher.com/REACH

Преди първото пускане в експлоатация

непременно прочетете Упътването за

експлоатация № 5.956-251!

Опасност

За непосредствено грозяща опасност,

която води до тежки телесни повреди

или до смърт.

몇Предупреждение

За възможна опасна ситуация, която

би могла да доведе до тежки телесни

повреди или смърт.

Внимание

За възможна опасна ситуация, която

би могла да доведе до леки телесни по-

вреди или материални щети.

Този уред е предназначен за промишле-

на употреба като уред за мокро почист-

ване на подове с килими в съответствие

с посочените в настоящото Упътване за

употреба както и приложената брошура

за Указания за безопасност за почиства-

щи уреди с четки и уреди с впръскваща

екстракция с описания и указания за

безопасност.

Уредът пръска почистващ разтвор от ре-

зервоара за чиста вода върху килима за

почистване, разтърква почистващия

разтвор с валяка на четката и изсмуква

мръсотията и изразходения почистващ

разтвор в резервоара за мръсна вода.

При необходимост може да се свърже

инструмент-принадлежност (напр. ръч-

на дюза).

Съдържание

Опазване на околната среда BG . . .1

Указания за безопасност . BG . . .1

Употреба по предназначение BG . . .1

Функция . . . . . . . . . . . . . . . BG . . .1

Обслужващи елементи . . BG . . .2

Пускане в експлоатация . BG . . .2

Обслужване . . . . . . . . . . . BG . . .3

Спиране на експлоатация BG . . .4

Tранспoрт . . . . . . . . . . . . . BG . . .4

Съхранение. . . . . . . . . . . . BG . . .4

Грижи и поддръжка . . . . . BG . . .4

Помощ при проблеми. . . . BG . . .6

Технически данни. . . . . . . BG . . .7

Декларация за съответствие

на ЕО . . . . . . . . . . . . . . . . . BG . . .7

Резервни части. . . . . . . . . BG . . .8

Гаранция . . . . . . . . . . . . . . BG . . .8

Опазване на околната среда

Указания за безопасност

Символи на Упътването за упо-

треба

Употреба по предназначе-

ние

Функция

161BG

– 2

1Плъзгаща скоба

2Бутон почистващ разтвор

3 Dom

4Резервоар мръсна вода

5Блокировка Dom

6Резервоар чиста вода

7Лента засмукване

8Почистваща глава

9Фиксатор блокираща скоба

10 Болт почистваща глава

11 Куплунг маркуч за почистващо сред-

ство

12 Шлаух за изпускане на чистата вода

13 Всмукателен маркуч

14 Обслужващо поле

1Предпазител задвижване на четките

2Предпазител всмукателна турбина

3Ключ на уреда

AНормален режим

B OFF – уредът е изключен.

CРежим с ръчна дюза

Завъртете блокировка Dom напред.

Повдигнете резервоара за мръсна

вода и го поставете настрани.

Напълнете резервоар чиста вода с

гореща вода (максимум 60°C) (вмес-

тимост на резервоара 15 литра).

Напълнете почистващо средство.

За повече информация изискайте ин-

формационен лист за продукта и табли-

ца с параметри по безопасност по DIN

на съответното почистващо средство.

몇Предупреждение

Опасност за здравето, опасност от

увреждане Всички указания, които са

приложени към почистващите препа-

рати, трябва да се спазват.

За да щадите околната среда, подхож-

дайте пестеливо към почистващ пре

парат.

Поставете отново резервоара за

мръсна вода върху уреда.

Поставете Dom върху резервоара за

мръсна вода и го подравнете.

Завъртете блокировка Dom назад.

Обслужващи елементи Обслужващо поле

Пускане в експлоатация

Почистване на килими

RM 764 течен

Премахване на пяната

RM 761

162 BG

– 3

Преди почистването изсмучете с

прахосмукачка свободната мръсо

тия.

Наклонете фиксатора на блокираща-

та скоба навън, настройте желаната

височина на блокиращата скоба и от-

ново затворете фиксатора.

Включете щепсела в контакта.

Внимание

Опасност от повреда. Предметът,

който се почиства преди прилагане на

уреда да се провери за трайност на

цвета и водоустойчивост на незабеле-

жимо място.

Опасност

Опасност от електрически уред.

Не допускайте мрежовият кабел да до-

косва въртящата се четка/въртяща-

та се подложка.

Поставете прекъсвача на уреда на

нормален режим - стартирайте всму-

кателната турбина и задвижването

на четките.

За разпръскване на почистващия

разтвор задействайте бутон почист-

ващ разтвор на плъзгащата скоба.

Повърхността за почистване да се

премине с припокриване. При това

уреда да се извади назад (да не се

плъзга).



Когато резервоарът е 3/4 пълен, поста-

вете прекъсвача на уреда на „OFF“.

Завъртете блокировка Dom напред.

Повдигнете резервоара за мръсна

вода от уреда и го изпразнете.

몇Предупреждение

Да се спазват местните разпоредби за

работа с отпадни води.

Указание

Ако резервоарът за мръсна вода е пре-

пълнен, мръсната вода изтича отново

на килима, когато се изключи уреда.

Могат да се използват само принадлеж-

ности и резервни части, които са позво-

лени от производителя. Оригиналните

принадлежности и оригинални резервни

части дават гаранция за това, уредът да

може да се използва сигурно и без по

вреди.

Свържете приложения адаптер с

маркуча за почистващ препарат на

инструмента-принадлежност.

Извадете всмукателния маркуч от

Dom.

Поставете всмукателния маркуч на

инструмента-принадлежност на мяс-

тото на всмукателния маркуч в Dom.

Свържете куплунга на маркуча за по-

чистващо средство на уреда с марку

ча за почистващ препарат на инстру-

мента-принадлежност.

Поставете прекъсвача на уреда на

режим с ръчна дюза - всмукателната

турбина стартира.

За нанасяне на почистващия разтвор

да се задейства лоста на инструмен

та-принадлежност.

Важно

При изключване на инструмента-при-

надлежност адаптерът трябва да се

отстрани от уреда, за да се свърже

към уреда изходът за водата.

Препоръка: Оставете адаптора на

маркуча на инструмента-принадлеж-

ност.

Обслужване

Изпразване на резевоара за

мръсна вода

Експлоатация с инструмент-при-

надлежност

163BG

– 4

–

Силно замърсените места напръскайте

предварително и оставете почистващия

разтвор да подейства 5 до 10 минути.

–

Работете винаги от светлината към

сянката (от прозореца към вратата).

–

Работете винаги от почистената към

все още не почистената повърхност.

–Колкото по-чувствителна е настилка-

та (ориенталски, берберски килими,

тапицерии), толкова по-ниска кон-

центрация на почистващия препарат

да се използва.

–

Настилки с килими с гръб от коноп при

твърде мокри дейности могат да се сви-

ят и да променят цвета си.

–

Дебелите килими след почистване да

се изчеткат в мокро състояние по посо

ка на косъма (напр. с метличка за влак-

на или груба четка.

–

По почистените повърхности да се ходи

или да се поставят мебели едва след

изсъхването им, за да се избегнат мес-

та с притискане или петна от ръжда.

–

При почистването на предварително

обработени с шампоан в резервоара за

мръсна вода се получава пяна. В такъв

случай поставете в резервоара за

мръсна вода Schaum ex RM 761.

Поставете прекъсвача на уреда на

„OFF“.

Изпразнете резервоара за мръсна

вода.

Извадете изпускателния маркуч за

чиста вода от щуцера на шлауха и

изпуснете почистващия разтвор.

Напълнете резервоара за чиста вода

с прибл. 2 литра гореща вода (макси-

мум 60°C) и изплакнете системата за

пръскане като задействате бутон по

чистващ разтвор.

Извадете щепсела от контакта.

Извадете изпускателния маркуч за

чиста вода от щуцера на шлауха и

изпуснете почистващия разтвор.

Почистете цедките на резервоара за

чиста вода и в Dom.

Резервоарът за мръсна вода да се

изплакне с чиста вода.

Уреда да се наклони назад и да се

почистят почистващата глава и лен

та засмукване.

При опасност от измръзване:

Да се изпразнят резервоарите за

чиста и мръсна вода.

Уреда да се прибере в помещение,

защитено от замръзване.

Внимание

Опасност от нараняване и повреда!

При транспорт имайте пред вид те-

глото на уреда.



Избутайте уреда за плъзгащата кожа.

При транспорт в автомобили осигу-

рявайте уреда съгласно валидните

директиви против плъзгане и прео

бръщане.

Внимание

Опасност от нараняване и повреда!

При съхранение имайте пред вид те-

глото на уреда.

Съхранението на този уред е позволено

само във вътрешни помещения.

Опасност

Опасност от нараняване от електри-

чески удар.

Преди всички дейности по уреда той да

се изключи и да се извади щепсела.

Мрежовия кабел, удължителния ка-

бел и маркучите проверявайте преди

всяко пускане в експлоатация за ув-

реждания.

Съвети при почистване

Спиране на експлоатация

Почистване на уреда

Защита от замръзване

Tранспoрт

Съхранение

Грижи и поддръжка

Интервали на поддръжка

Ежедневно преди употреба

164 BG

– 5



Проверете разпръскването на дюзата.

Внимание

Опасност от увреждане. Никога не по-

чиствайте запушената дюза с тел или

игла, а изплаквайте с гореща вода (ви-

жте "Помощ при повреди")

Проверявайте маркучите и уплътне-

нията за увреждане. Викайте серви-

за за смяна на дефектните части.

Проверявайте четката за износване,

при необходимост я сменяйте.

Четките са износени, когато четината

има същата дължина като жълтите

индикатори на четината.

Изпразнете резервоарите за чиста и

мръсна вода.

Наклонете уреда назад и го подпрете

на плъзгащата скоба.

Развийте болтовете на почистваща-

та глава отляво и отдясно.

Свалете почистващата глава.

1Дюза

2Носеща щипка

3Закопчалка на маркуча

Извадете носещата щипка настрани.

Издърпайте дюзата назад от задър-

жащата ламарина.

Отворете закопчалката на маркуча и

издърпайте дюзата от маркуча.

Поставете нова дюза в маркуча.

Монтирайте всичко в обратната по

следователност.

Указание

При поставяне на дюзата в задържа-

щата ламарина внимавайте за правил-

ното насочване на дюзата.

Изпразнете резервоарите за чиста и

мръсна вода.

Наклонете уреда назад и го подпрете

на плъзгащата скоба.

Развийте болтовете на почистваща-

та глава отляво и отдясно.

Свалете почистващата глава.

1Валяк с четка

2Болтове на опорите на четката

3Капак зъбен ремък

4Гайки закрепване на мотора

Развийте болта на капака на зъбния

ремък и свалете капака.

Развийте гайките на закрепването на

мотора и избутайте мотора към чет

ката.

Свалете зъбния ремък.

Освободете щифта с резба на шай-

бата на зъбния ремък на четката и

свалете шайбата на зъбния ремък.

Развийте болтовете на лагерите на

четката и извадете лагерите от вала

на четката.

Повдигнете задвижващия край на ва-

ляка на четката от корпуса и изваде

те противоположната страна от лаге-

ра.

Монтирайте новата четка в обратна-

та последователност.

На всеки 25 работни часа

Дейности по поддръжката

Смяна на дюза

Смяна на четката

165BG

– 6

Опасност

Опасност от нараняване от електри-

чески удар.

Преди всички дейности по уреда той да

се изключи и да се извади щепсела.

Електрическите конструктивни еле-

менти да се проверяват и поправят

само от авторизиран сервиз.

При повреди, които не са посочени в

тази глава, при случай на колебание и

при изрично указание потърсете авто-

ризирания сервиз.

Включете щепсела в електрическата

мрежа.

Проверете предпазителя на сграда

та.

Върнете предпазителя за всмукател-

ната турбина на обслужващото поле.

Почистете лента засмукване.

Проверете уплътнението на Dom, по-

чистете го или го сменете.

Изпразване на резервоар мръсна во

да.

Поставете всмукателния маркуч ко-

ректно в Dom.

Проверете всмукателния маркуч за

увреждания.

Поставете ключа на уреда на норма-

лен режим.

Напълнете резервоар чиста вода с

гореща вода (максимум 60°C) и из-

плакнете дюзата. При необходимост

сменете дюзата (вижте "Дейности по

поддръжката/Смяна на дюза").

Напълнете резервоара за честа во

да.

Почистете цедката в резервоара за

чиста вода.

Поставете ключа на уреда на норма-

лен режим.

Върнете предпазителя за задвижва

не на четките на обслужващото поле.

Проверете задвижващия ремък, при

необходимост го сменете.

Сменете износената дюза с нова (ви-

жте "Дейности по поддръжката/Смя-

на на дюза").

Помощ при проблеми

Уредът не функционира

Смукателната турбина не работи

Недостатъчна мощност на из-

смукване

Не изтича вода от дюзата

Четката не се върти

Килимът много се мокри

166 BG

– 7

С настоящото декларираме, че цитира-

ната по-долу машина съответства по

концепция и конструкция, както и по на-

чин на производство, прилаган от нас,

на съответните основни изисквания за

техническа безопасност и безвредност

на Директивите на ЕО. При промени на

машината, които не са съгласувани с

нас, настоящата декларация губи валид-

ност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

пълномощник по документацията:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2011/05/01

Технически данни

Мощност

Номинално напре-

жение

V/Hz 220...240

/ 1~50

Вид защита IPX4

Средна консумира-

на мощност

W 1300

Мощност на смука-

телния мотор

W 1130

Мощност на мотора

на четките

W76

Почистващи четки

Работна ширина мм 260

Диаметър на четките

мм 65

Обороти на четките

1/мин

1650

Налягане помпа по-

чистващ препарат

MPa 0,4

Дебит помпа по-

чистващ препарат

л/

мин

1,4

макс. температура

на водата

°C 60

Изсмукване

Смукателна мощ-

ност, количество на

въздуха

л/сек 46

Смукателна мощ-

ност, вакуум

kPa 30,2

Мерки и тегла

Теоретична повърх-

ностна мощност

m2/h 100

Обем резервоар

чиста/ мръсна вода

л15/17

Дължина мм 920

Широчина мм 360

Височина мм 750

Типично собствено

тегло

кг 52

Шумни емисии

Допустимо ниво на

шум (EN 60704-1)

dB(A)

Вибрации на уреда

Обща стойност ви-

брации (ISO 5349)

м/

сек2

1,7

Декларация за съответ-

ствие на ЕО

Продукт:Уред за впръскане и

екстрахиране

Тип:1.008-xxx

Намиращи приложение Директиви на

ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ÅÎ

Намерили приложение хармонизира-

ни стандарти:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Приложими национални стандарти

CEO Head of Approbation

167BG

– 8

–Могат да се използват само принад-

лежности и резервни части, които са

позволени от производителя. Ориги-

налните принадлежности и ориги-

нални резервни части дават

гаранция за това, уредът да може да

се използва сигурно и без повреди.

–Списък на най-често необходимите

резервни части ще намерите в края

на упътването за експлоатация.

–Други информации относно резерв-

ните части можете да получите на

www.kaercher.com в област Сервиз.

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма. Евенту-

ални повреди на Вашия уред ще отстра-

ним в рамките на гаранционния срок

безплатно, ако се касае за дефект в ма-

териалите или при производство. В га-

ранционен случай се обърнете към

дистрибутора или най-близкия оторизи-

ран сервиз, като представите касовата

бележка.

Резервни части

Гаранция

168 BG

Eesti

– 1

Enne sesadme esmakordset ka-

sutuselevõttu lugege läbi algu-

pärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema kasutami-

se või uue omaniku tarbeks alles.

Pakendmaterjalid on taaskasutata-

vad. Palun ärge visake pakendeid

majapidamisprahi hulka, vaid suunake

need taaskasutusse.

Vanad seadmed sisaldavad taaska-

sutatavaid materjal, mis tuleks suu-

nata taaskasutusse. Palun

likvideerige vanad seadmed seetõttu vas-

tavate kogumissüsteemide kaudu

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

www.kaercher.com/REACH

Enne esmakordset kasutuselevõttu lugege

kindlasti ohutusjuhiseid nr. 5.956-251!

Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või sur-

ma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või materiaal-

set kahju.

See seade on ette nähtud kasutamiseks

tööstuses vaipkatete märgpuhastussead-

mena vastavalt selles kasutusjuhendis ning

juuresolevas brošüüris "Harjadega puhas-

tusseadmete ja pihustus-ekstraktsiooni-

seadmete ohutusnõuded" toodud

kirjeldustele ja ohutusalastele märkustele.

Seade piserdab puhastuslahust puhta vee

paagist otse puhastatavale vaibale, hõõrub

puhastuslahuse harjavaltsiga sisse ja imeb

mustuse ning kasutatud puhastuslahuse

musta vee paaki.

Vajadusel saab ühendada mõne tarviku (nt

käsidüüsi).

Sisukord

Keskkonnakaitse . . . . . . . . ET . . .1

Ohutusalased märkused . . ET . . .1

Sihipärane kasutamine. . . . ET . . .1

Funktsioon . . . . . . . . . . . . . ET . . .1

Teeninduselemendid . . . . . ET . . .2

Kasutuselevõtt . . . . . . . . . . ET . . .2

Käsitsemine . . . . . . . . . . . . ET . . .3

Kasutuselt võtmine. . . . . . . ET . . .4

Transport . . . . . . . . . . . . . . ET . . .4

Hoiulepanek . . . . . . . . . . . . ET . . .4

Korrashoid ja tehnohooldus ET . . .4

Abi rikete korral . . . . . . . . . ET . . .5

Tehnilised andmed. . . . . . . ET . . .6

EÜ vastavusdeklaratsioon . ET . . .7

Varuosad . . . . . . . . . . . . . . ET . . .7

Garantii. . . . . . . . . . . . . . . . ET . . .7

Keskkonnakaitse

Ohutusalased märkused

Kasutusjuhendis leiduvad sümbo-

lid

Sihipärane kasutamine

Funktsioon

169ET

– 2

1 Tõukesang

2 Puhastuslahuse klahv

3 Kuppel

4 Musta vee paak

5 Kupli lukk

6 Puhta vee paak

7 Imiotsak

8 Puhastuspea

9 Tõukesanga fikseering

10 Puhastuspea kruvi

11 Puhastusvahendi vooliku muhv

12 Puhta vee väljalaskevoolik

13 Imivoolik

14 Juhtpaneel

1 Harja ajami kaitse

2 Imiturbiini kaitse

3 Seadme lüliti

A Normaalne töörežiim

B OFF - seade on välja lülitatud.

C Töötamine käsidüüsiga

Keerake kupli lukk ette.

Tõstke musta vee paak ära ja pange

kõrvale.

Täitke puhta vee paak tulise veega

(maks. 60°C) (mahutavus 15 l).

Valage puhastusvahendit sisse.

Lisainfot leiate toote infolehelt ja vastava

puhastusaine DIN-ohutuslehelt.

몇Hoiatus

Oht tervisele, vigastusoht. Järgida tuleb

kõiki kasutatavate puhastusainetega kaa-

sasolevaid juhiseid.

Keskkonna säästmiseks kasutage puhas-

tusvahendeid säästlikult.

Asetage musta vee paak uuesti sead-

mele.

Asetage kuppel musta vee paagile ja

rihtige välja.

Keerake kupli lukk taha.

Teeninduselemendid Juhtpaneel

Kasutuselevõtt

Vaiba puhastamine RM 764 vedel

Vahu eemaldamine RM 761

170 ET

– 3

Enne puhastamist imege lahtine mus-

tus tolmuimejaga ära.

Keerake tõukesanga fikseering välja,

reguleerige tõukesanga kõrgus sobi-

vaks ja sulgege fikseering uuesti.

Torgake võrgupistik seinakontakti.

Ettevaatust

Vigastusoht. Enne seadme kasutamist

kontrollige puhastatavat eset mõnes silma-

torkamatus kohas värvi- ja veekindluse

osas.

Oht

Elektrilöögist lähtuv oht.

Vältige toitekaabli kontakti pöörleva harja-

ga/pöörleva pdajandiga.

Seadke seadme lüliti normaalse tööre-

žiimi asendisse - käivitage imiturbiin ja

harjaajam.

Puhastuslahuse pealepiserdamiseks

vajutage tõukesangal olevat puhastus-

lahuse klahvi.

Liikuge üle puhastatava pinna nii, et lii-

kumisrajad osaliselt kattuksid. Seejuu-

res tõmmake seadet tagasi (mitte

lükata).

Kui musta vee paak on 3/4 täis, seadke

seadmelüliti asendisse „OFF“.

Keerake kupli lukk ette.

Tõstke musta vee paak seadmelt maha

ja tühjendage.

몇Hoiatus

Järgige kohalikke heitvete käitlemise ees-

kirju.

Märkus

Kui musta vee paak on liiga täis, jookseb

must vesi vaibale tagasi, kui masin välja lü-

litatakse.

Kasutada tohib ainult tarvikuid ja varuosi,

mida tootja aktsepteerib. Originaaltarvikud

ja -varuosad annavad teile garantii, et

seadmega on võimalik töötada turvaliselt ja

tõrgeteta.

Ühendage juuresolev adapter tarviktöö-

riista puhastusvahendi voolikuga.

Tõmmake imivoolik kuplist välja.

Torgake imivooliku asemel kuplisse li-

savarustusse kuuluva tööriista imivoo-

lik.

Ühendage puhastusvahendi vooliku

muhv seadmel lisavarustusse kuuluva

tööriista puhastusvahendi voolikuga.

Seadke seadmelüliti asendisse tööks

käsidüüsiga - imiturbiin käivitub.

Puhastuslahuse pealekandmiseks va-

jutage lisavarustusse kuuluval tööriistal

olevat hooba.

Tähtis

Tarvikut eemaldades tuleb adapter sead-

me küljest ära võtta, et seadme veevälja-

vool sulguks.

Soovitus: Jätke adapter tarviktööriista voo-

liku külge.

Käsitsemine

Musta vee paagi tühjendamine

Töö lisavarustusega

171ET

– 4

–Tugevasti määrdunud kohad piserdage

eelnevalt sisse ja laske puhastuslahust

5 kuni 10 minutit mõjuda.

–Töötage alati valgusest varju (akna juu-

rest ukse juurde).

–Töötage alati puhastatud pinnalt puhas-

tamata pinnale.

–Mida õrnem põrandakate (idamaised

vaibad, pärsia vaibad, katteriie), seda

madalamat puhastusaine kontsentrat-

siooni tuleb kasutada.

–Džuudist seljaga vapikatted võivad

märja töötlemise korral kokku tõmbuda

ja kaotada värvi.

–Pika karusega vaipu harjata pärast pu-

hastamist märjana karuse suunas (nt

karuseharja või narmasharjaga).

–Et vältida muljumiskohti või roosteplek-

ke, tohib puhastatud pinnale astuda või

sellele mööblit asetada alles pärast kui-

vamist.

–Eelnevalt šampooniga töödeldud põ-

randate puhastamisel tekkib musta vee

paaki vahtu. Sel juhul lisage musta vee

paaki vahendit Schaum ex RM 761.

Seadke seadmelüliti asendisse “OFF”.

Tühjendage musta vee paak.

Tõmmake puhta vee väljalaskevoolik

voolikuniplilt maha ja laske puhastusla-

hus välja.

Täitke puhta vee paak u. 2 l tulise veega

(maks. 60°C) ja peske pihustussüs-

teem läbi, vajutades puhastuslahuse

klahvile.

Tõmmake võrgupistik seinakontaktist

välja.

Tõmmake puhta vee väljalaskevoolik

voolikuniplilt maha ja laske puhastusla-

hus välja.

Puhastage puhta vee paagi ja kupli

sõelu.

Loputage musta vee paaki puhta vee-

ga.

Kallutage masinat taha ja puhastage

puhastuspead ja imiotsakut.

Külmumisohu korral:

Tühjendage puhta vee ja musta vee

paak.

Paigutage seade külma eest kaitstud

ruumi.

Ettevaatust

Vigastusoht! Transportimisel jälgige sead-

me kaalu.

Liigutage seadet tõukesangast.

Sõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

Ettevaatust

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult siseruu-

mides.

Oht

Elektrilöögist lähtuv vigastusoht.

Enne kõiki töid seadme juures tuleb seade

välja lülitada ja pistik seinakontaktist välja

tõmmata.

Kontrollige toitekaablit, pikenduskaablit

ja voolikuid enne iga kasutamist vigas-

tuste osas.

Kontrollige düüsi piserdusjälge.

Ettevaatust

Vigastusoht. Ärge kunagi puhastage um-

mistunud düüsi traadi või nõelaga, vaid

peske tulise veega (vt „Rikete kõrvaldami-

ne“)

Näpunäiteid puhastamiseks

Kasutuselt võtmine

Seadme puhastamine

Jäätumiskaitse

Transport

Hoiulepanek

Korrashoid ja tehnohooldus

Hooldusvälp

Iga päev enne kasutamist

172 ET

– 5

Kontrollige voolikuid ja tihendeid vigas-

tuste osas. Laske defektsed osad klien-

diteenindusel välja vahetada.

Kontrollige harja kulumise osas, vaja-

dusel vahetage välja.

Harjad on kulunud, kui harjastel on

sama pikkus nagu kollastel indikaator-

harjastel.

Tühjendage puhta vee ja musta vee

paak.

Kallutage seadet taha ja langetage tõu-

kesangale.

Kruvige välja puhastuspeast vasakul ja

paremal olevad kruvid.

Võtke puhastuspea ära.

1 düüs

2 Hoideklamber

3 Voolikumansett

Tõmmake hoideklamber küljelt maha.

Tõmmake düüs suunaga taha kinnitus-

plaadist välja.

Avage voolikuklamber ja tõmmake

düüs voolikult maha.

Torgake uus düüs voolikusse.

Uuesti paigaldamine vastupidises järje-

korras.

Märkus

Düüsi kinnitusplaati tagasi pannes jälgige

düüsi õiget suunatust.

Tühjendage puhta vee ja musta vee

paak.

Kallutage seadet taha ja langetage tõu-

kesangale.

Kruvige välja puhastuspeast vasakul ja

paremal olevad kruvid.

Võtke puhastuspea ära.

1 Harjavalts

2 Harjalaagri kruvid

3 Hammasrihma kate

4 Mootori kinnituse mutrid

Keerake hammasrihma katte kruvi välja

ja võtke kate maha.

Vabastage mootorikinnituse mutrid ja

lükake mootorit harja poole.

Võtke hammasrihm ära.

Vabastage harja juures olev hammas-

rihma ketta keermestatud tihvt ja võtke

hammasrihma ketas ära.

Keerake harjalaagri kruvid välja ja tõm-

make laager harjavõllilt ära.

Tõstke harjavaltsi ajami ots korpusest

välja ja tõmmake vastaspool laagrist

välja.

Paigaldage uus hari vastupidises järje-

korras.

Oht

Elektrilöögist lähtuv vigastusoht.

Enne kõiki töid seadme juures tuleb seade

välja lülitada ja pistik seinakontaktist välja

tõmmata.

Iga 25 töötunni järel

Hooldustööd

Düüsi vahetamine

Harja vahetamine

Abi rikete korral

173ET

– 6

Laske elektrikomponente kontrollida ja re-

montida ainult volitatud klienditeeninduses.

Häirete puhul, mida selles peatükis maini-

tud pole, kahtluse korral ja silmnähtaval

juhtumil pöörduda autoriseeritud klienditee-

ninduse poole.

Ühendadage võrgupistik.

Kontrollige hoone kaitset.

Lähtestage imiturbiini kaitse juhtpanee-

lil.

Puhastage imiotsakut.

Kontrollige kupli tihendit, puhastage või

vahetage välja.

Tühjendage musta vee paak.

Torgake imivoolik õigesti kuplile.

Kontrollige imivoolikukt vigastuste

osas.

Seadke seadmelüliti normaalsesse töö-

asendisse.

Täitke puhta vee paak tulise veega

(maks. 60°C) ja peske düüs puhtakse.

Vajadusel vahetage düüs välja (vt

„Hooldustööd/düüsi vahetamine“).

Täitke puhta vee paak.

Puhastage puhta vee paagi sõela.

Seadke seadmelüliti normaalsesse töö-

asendisse.

Lähtestage harjaajami kaitse juhtpa-

neelil.

Kontrollige ajamirihma, vajadusel vahe-

tage välja.

Vahetage kulunud düüs uue vastu välja

(vt „Hooldustööd/düüsi vahetamine“).

Seade ei tööta

Imiturbiin ei tööta

Ebapiisav imivõimsus

Otsakult ei tule vett välja

Hari ei pöörle

Vaip saab liiga märjaks

Tehnilised andmed

Võimsus

Nominaalpinge V Hz 220...240

/ 1~50

Kaitse liik IPX4

Keskmine võimsus-

tarbimine

W 1300

Imimootori võimsus W 1130

Harja mootori võim-

sus

W76

Puhastusharjad

Töölaius mm 260

Harja läbimõõt mm 65

Harjade pöörlemisarv 1/min 1650

Puhastusvahendi

pumba rõhk

MPa 0,4

Puhastusvahendi

pumba jõudlus

l/min 1,4

maks. veetempera-

tuur

°C 60

Imemine

Imivõimsus, õhuko-

gus

l/s 46

Imivõimsus, alarõhk kPa 30,2

Mõõtmed ja kaalud

Teoreetiline pinna-

võimsus

m²/h 100

Puhta-/musta vee

paagi maht

l 15/17

Pikkus mm 920

Laius mm 360

Kõrgus mm 750

Tüüpiline töömass kg 52

Müraemissioon

Helirõhupeel (EN

60704-1)

(A)

Seadme vibratsioonid

Võnkumiskoguväär-

tus (ISO 5349)

m/s² 1,7

174 ET

– 7

Käesolevaga kinnitame, et allpool kirjelda-

tud seade vastab meie poolt turule toodud

mudelina oma kontseptsioonilt ja konstrukt-

sioonilt EÜ direktiivide asjakohastele põhi-

listele ohutus- ja tervisekaitsenõetele.

Meiega kooskõlastamata muudatuste tege-

mise korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldu-

sel ja volitusel.

dokumentatsiooni eest vastutav isik:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Winnenden, 2011/05/01

–Kasutada tohib ainult tarvikuid ja varu-

osi, mida tootja aktsepteerib. Originaal-

tarvikud ja -varuosad annavad teile

garantii, et seadmega on võimalik töö-

tada turvaliselt ja tõrgeteta.

–Valiku kõige sagedamini vajamineva-

test varuosadest leiate te kasutusjuhen-

di lõpust.

–Täiendavat infot varuosade kohta leiate

aadressilt www.kaercher.com lõigust

Service.

Igas riigis kehtivad meie volitatud müü-

giesindaja antud garantiitingimused. Sead-

mel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on mater-

jali- või valmistusviga. Garantiijuhtumi kor-

ral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

EÜ vastavusdeklaratsioon

Toode: Pihustus-ekstraktorseade

Tüüp: 1.008-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Kohaldatud riiklikud standardid

CEO Head of Approbation

Varuosad

Garantii

175ET

Latviešu

– 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas oriģinālvalo-

dā, rīkojieties saskaņā ar norādījumiem

tajā un uzglabājiet to vēlākai izmantošanai

vai turpmākiem lietotājiem.

Iepakojuma materiālus ir iespējams

atkārtoti pārstrādāt. Lūdzu, neizme-

tiet iepakojumu kopā ar mājsaimniecības

atkritumiem, bet gan nogādājiet to vietā,

kur tiek veikta atkritumu otrreizējā pārstrā-

de.

Nolietotās ierīces satur noderīgus

materiālus, kurus iespējams pār-

strādāt un izmantot atkārtoti. Tādēļ

lūdzam utilizēt vecās ierīces ar atbilstošu

savākšanas sistēmu starpniecību.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atra-

dīsiet:

www.kaercher.com/REACH

Pirms pirmās lietošanas obligāti izlasīt no-

rādījumus par drošību Nr. 5.956-251!

Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa ievainoju-

mus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai ma-

teriālos zaudējumus.

Šis aparāts paredzēts profesionālai lietoša-

nai kā paklāju grīdu mitrās tīrīšanas apa-

rāts atbilstoši šajā lietošanas instrukcijā un

pievienotajā brošūrā "Drošības norādījumi

suku tīrīšanas aparātiem un strūklas eks-

trakcijas aparātiem" dotajiem aprakstiem

un drošības norādījumiem.

Aparāts no tīrā ūdens tvertnes uz tīrāmā

paklāja izsmidzina tīrīšanas šķīdumu, ie-

strādā tīrīšanas šķīdumu ar suku veltni pa-

klājā un netīrumus un izlietoto tīrīšanas

šķīdumu iesūc netīrā ūdens tvertnē.

Vajadzības gadījumā iespējams pieslēgt

papildinstrumentu (piem., rokas sprauslu).

Satura rādītājs

Vides aizsardzība. . . . . . . . LV . . .1

Drošības norādījumi . . . . . . LV . . .1

Noteikumiem atbilstoša lietoša-

na . . . . . . . . . . . . . . . . . . . . LV . . .1

Darbība . . . . . . . . . . . . . . . LV . . .1

Vadības elementi . . . . . . . . LV . . .2

Ekspluatācijas uzsākšana . LV . . .2

Apkalpošana . . . . . . . . . . . LV . . .3

Ekspluatācijas pārtraukšana LV . . .4

Transportēšana . . . . . . . . . LV . . .4

Glabāšana . . . . . . . . . . . . . LV . . .4

Kopšana un tehniskā apkope LV . . .4

Traucējumu novēršana . . . LV . . .5

Tehniskie dati . . . . . . . . . . . LV . . .6

EK Atbilstības deklarācija. . LV . . .7

Rezerves daļas . . . . . . . . . LV . . .7

Garantija. . . . . . . . . . . . . . . LV . . .7

Vides aizsardzība

Drošības norādījumi

Lietošanas instrukcijā izmantotie

simboli

Noteikumiem atbilstoša lieto-

šana

Darbība

176 LV

– 2

1 Vadāmais rokturis

2Tīrīšanas šķīduma taustiņš

3 Kupols

4 Netīrā ūdens tvertne

5 Kupola fiksators

6Tīrā ūdens tvertne

7Sūkšanas stienis

8Tīrīšanas galviņa

9 Stumšanas roktura fiksators

10 Tīrīšanas galviņas skrūve

11 Tīrīšanas līdzekļa šļūtenes savieno-

jums

12 Tīrā ūdens noteces šļūtene

13 Sūkšanas šļūtene

14 Vadības panelis

1 Suku piedziņas drošinātājs

2Sūkšanas turbīnas drošinātājs

3 Aparāta slēdzis

A Normālais režīms

B OFF - aparāts ir izslēgts.

C Darbs ar rokas sprauslu

Pavirziet kupola fiksatoru uz priekšu.

Paceliet netīrā ūdens tvertni un pavir-

ziet uz sāniem.

Piepildiet tīrā ūdens tvertni ar karstu

ūdeni (maksimāli 60°C) (tilpums 15 litri).

Iepildiet mazgāšanas līdzekli.

Lai iegūtu papildinformāciju, lūdzu, pie-

prasiet attiecīgā tīrīšanas līdzekļa informā-

cijas lapu un DIN drošības datu lapu.

몇Brīdinājums

Kaitējums veselībai, bojājuma risks. Ievē-

rojiet visus norādījumus, kas pievienoti iz-

mantotajam tīrīšanas līdzeklim.

Lai saudzētu vidi, tīrīšanas līdzekli lietojiet

taupīgi.

Uzlieciet netīrā ūdens tvertni atpakaļ uz

aparāta.

Uzlieciet kupolu uz netīrā ūdens tvert-

nes un noregulējiet.

Pavirziet kupola fiksatoru atpakaļ.

Vadības elementi Vadības panelis

Ekspluatācijas uzsākšana

Paklāja tīrīšana RM 764 šķid-

rums

Atputošana RM 761

177LV

– 3

Izkaisītus netīrumus pirms tīrīšanas uz-

sūciet ar putekļu sūcēju.

Pabīdiet stumšanas roktura fiksatoru uz

āru, noregulējiet vajadzīgo roktura aug-

stumu un atkal saslēdziet fiksatoru.

Iespraudiet kontaktdakšu kontakligzdā.

Uzmanību

Bojājuma risks. Pirms aparāta izmantoša-

nas neitrālā vietā pārbaudiet tīrāmā priekš-

meta krāsas noturību un ūdensizturību.

Bīstami

Elektriskās strāvas trieciena risks.

Neļaujiet elektrības vadam nonākt saskarē

ar rotējošo suku/uzliku.

Pārslēdziet aparāta slēdzi uz normālo

režīmu - sāk darboties sūkšanas turbī-

na un suku piedziņa.

Lai izsmidzinātu tīrīšanas šķīdumu, no-

spiediet tīrīšanas līdzekļa taustiņu uz

stumšanas roktura.

Tīrāmajai virsmai jāpārbrauc pāri, lai

pārklātos tīrīšanas joslas. To darot, vel-

ciet aparātu atpakaļ (nestumiet).

Ja netīrā ūdens tvertne ir piepildīta par

3/4, pārslēdziet aparāta slēdzi uz

"OFF".

Pavirziet kupola fiksatoru uz priekšu.

Noceliet netīrā ūdens tvertni no aparāta

un iztukšojiet.

몇Brīdinājums

Ievērojiet notekūdeņu attīrīšanas vietējos

noteikumus.

Piezīme

Ja netīrā ūdens tvertne ir pārpildīta, izslē-

dzot aparātu, netīrais ūdens iztek atpakaļ

uz paklāja.

Drīkst izmantot tikai ražotājfirmas atļautos

piederumus un rezerves daļas. Oriģinālie

piederumu un oriģinālās rezerves daļas ga-

rantē to, ka aparātu var ekspluatēt droši un

bez traucējumiem.

Savienojiet komplektā esošo adapteri

ar papildinstrumentu tīrīšanas līdzekļa

šļūteni.

Izvelciet sūkšanas šļūteni no kupola.

Sūkšanas šļūtenes vietā kupolā ielieciet

papildinstrumenta sūkšanas šļūteni.

Savienojiet tīrīšanas līdzekļa šļūtenes

savienojumu uz aparāta ar papildpiede-

ruma tīrīšanas līdzekļa šļūteni.

Pārslēdziet aparāta slēdzi uz darbu ar

rokas sprauslu - sāk darboties sūkša-

nas turbīna.

Lai izsmidzinātu tīrīšanas līdzekli, no-

spiediet papildpiederuma sviru.

Svarīgi

Uzliekot papildinstrumentus, adapters jā-

noņem no aparāta, lai būtu noslēgta aparā-

ta ūdens izplūde.

Ieteikums: Atstājiet adapteri uz papildins-

trumentu šļūtenes.

Apkalpošana

Netīrā ūdens tvertnes iztukšošana

Darbs ar papildinstrumentu

178 LV

– 4

–Ļoti netīras vietas vispirms apsmidziniet

un ļaujiet tīrīšanas šķidrumam iedarbo-

ties 5 - 10 minūtes.

–Vienmēr strādājiet virzienā no gaismas

uz ēnas pusi (no loga uz durvīm).

–Vienmēr strādājiet virzienā no notīrītās

uz nenotīrīto virsmu.

–Jo jutīgāks segums (orientālie paklāji,

dabīgās vilnas paklāji, polsterējumi), jo

mazāku tīrīšanas līdzekļa koncentrāciju

izmantojiet.

–Paklāji ar džutas pamatni pārāk slapjos

apstākļos var slīdēt un tiem var izplūst

krāsa.

–Īpaši plūksnaini paklāji pēc tīrīšanas jā-

izsukā plūksnu virzienā, kamēr tie vēl ir

mitri (piem., ar speciālu suku vai slotu).

–Lai izvairītos no nospiedumu vai rūsas

plankumu atstāšanas, uz notīrītās virs-

mas drīkst kāpt un novietot mēbeles ti-

kai pēc tās izžūšanas.

–Pirms tam ar šampūnu ieziestu paklāja

grīdu tīrīšanas laikā netīrā ūdens tvert-

nē veidojas putas. Šādā gadījumā iele-

jiet netīrā ūdens tvertnē Schaum ex RM

761.

Aparāta slēdzi pārslēdziet uz „OFF“.

Iztukšojiet netīrā ūdens tvertni.

Noņemiet tīrā ūdens noteces šļūteni no

šļūtenes īscaurules un izlaidiet tīrīša-

nas šķīdumu.

Piepildiet tīrā ūdens tvertni ar apm. 2 lit-

riem karsta ūdens (maksimāli 60°C) un,

nospiežot tīrīšanas šķīduma taustiņu,

izskalojiet smidzināšanas sistēmu.

Atvienojiet kontaktspraudni no kontakt-

ligzdas.

Noņemiet tīrā ūdens noteces šļūteni no

šļūtenes īscaurules un izlaidiet tīrīša-

nas šķīdumu.

Iztīriet tīrā ūdens tvertnes sietus un sie-

tus kupolā.

Ar tīru ūdeni izskalojiet netīrā ūdens

tvertni.

Sagāziet aparātu atpakaļ un iztīriet tīrī-

šanas galviņu un sūkšanas stieni.

Sala riska gadījumā:

Iztukšojiet tīrā un netīrā ūdens tvertnes.

Novietojiet aparātu pret salu aizsargātā

telpā.

Uzmanību

Savainošanās un bojājumu risks! Trans-

portējot ņemiet vērā aparāta svaru.

Stumiet aparātu aiz stumšanas roktura.

Transportējot automašīnā, saskaņā ar

spēkā esošajām direktīvām nodrošiniet

aparātu pret izslīdēšanu un apgāšanos.

Uzmanību

Savainošanās un bojājumu risks! Uzglabā-

jot ņemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Bīstami

Elektriskās strāvas trieciena risks.

Pirms visiem darbiem ar ierīci, izslēdziet ie-

rīci un atvienojiet tīkla kontaktdakšu.

Pirms katras lietošanas reizes pārbau-

diet, vai tīkla kabelim, pagarinātāja ka-

belim un šļūtenēm nav bojājumu.

Pārbaudiet sprauslas strūklu.

Uzmanību

Bojājuma risks. Nekad netīriet aizsprostotu

sprauslu ar stiepli vai adatu, bet gan izska-

lojiet ar karstu ūdeni (skat. "Traucējumu no-

vēršana").

Tīrīšanas padomi

Ekspluatācijas pārtraukšana

Aparāta tīrīšana

Aizsardzība pret aizsalšanu

Transportēšana

Glabāšana

Kopšana un tehniskā apkope

Apkopes veikšanas intervāli

Ik dienu pirms izmantošanas

179LV

– 5

Pārbaudiet, vai šļūtenēm un blīvēm nav

bojājumu. Bojātas daļas nomainiet

klientu dienestā.

Pārbadiet sukas nolietojumu, nepiecie-

šamības gadījumā nomainiet.

Sukas ir nodilušas, ja sari ir vienādā ga-

rumā ar dzeltenajiem indikatoru sariem.

Iztukšojiet tīrā un netīrā ūdens tvertnes.

Sagāziet aparātu atpakaļ un nolieciet

uz bīdāmā roktura.

Izskrūvējiet tīrīšanas galviņas skrūves

pa kreisi un pa labi.

Noņemiet tīrīšanas galviņu.

1 Sprausla

2 Stiprinājuma skava

3Šļūtenes apskava

Izņemiet sānos stiprinājuma skavu.

Izvelciet sprauslu no turētājplāksnes

virzienā uz aizmuguri.

Atveriet šļūtenes apskavu un noņemiet

sprauslu no šļūtenes.

Ievietojiet šļūtenē jaunu sprauslu.

Veiciet montāžu apgrieztā secībā.

Piezīme

Ievietojot sprauslu turētājplāksnē, raugie-

ties, lai būtu pareizs sprauslas novieto-

jums.

Iztukšojiet tīrā un netīrā ūdens tvertnes.

Sagāziet aparātu atpakaļ un nolieciet

uz bīdāmā roktura.

Izskrūvējiet tīrīšanas galviņas skrūves

pa kreisi un pa labi.

Noņemiet tīrīšanas galviņu.

1 Sukas veltnītis

2 Sukas gultņa skrūves

3 Zobsiksnas pārsegs

4 Motora stiprinājuma uzgriežņi

Izskrūvējiet zobsiksnas pārsega skrūvi

un noņemiet pārsegu.



Atskrūvējiet motora stiprinājuma uz-

griežņus un pabīdiet motoru uz sukas pusi.

Noņemiet zobsiksnu.



Izņemiet sukas zobsiksnas zobrata vītņ-

tapu un noņemiet zobsiksnas zobratu.

Izskrūvējiet suku gultņu skrūves un no-

ņemiet gultņus no suku veltņa.

Suku veltņa piedziņas galu izceliet no

korpusa un pretējā pusē izvelciet no

gultņa.



Iemontējiet jaunu suku apgrieztā secībā.

Bīstami

Elektriskās strāvas trieciena risks.

Pirms visiem darbiem ar ierīci, izslēdziet ie-

rīci un atvienojiet tīkla kontaktdakšu.

Elektrisko sastāvdaļu pārbaudi vai remontu

drīkst veikt tikai pilnvarots klientu apkalpo-

šanas dienests.

Traucējumu gadījumā, kuri nav minēti šajā

nodaļā, šaubu un skaidra norādījuma gadī-

Ik pēc 25 darba stundām

Apkopes darbi

Sprauslas nomaiņa

Sukas nomaiņa

Traucējumu novēršana

180 LV

– 6

jumā sazinieties ar pilnvaroto klientu apkal-

pošanas dienestu.

Pievienojiet kontaktspraudni kontakt-

ligzdai.

Pārbaudiet ēkas drošinātājus.

Atjaunojiet sūkšanas turbīnas drošinā-

tāju vadības pultī.

Iztīriet sūkšanas stieni.

Pārbaudiet, notīriet vai nomainiet kupo-

la blīvi.

Iztukšojiet netīrā ūdens tvertni.

Ievietojiet sūkšanas šļūteni kupolā pre-

cīzi.

Pārbaudiet, vai sūkšanas šļūtenei nav

bojājumu.

Aparāta slēdzi pārslēdziet uz normālu

režīmu.

Piepildiet tīrā ūdens tvertni ar karstu

ūdeni (maksimāli 60°C) un izskalojiet

sprauslu. Vajadzības gadījumā spraus-

lu nomainiet (skat. "Apkopes darbi/

Sprauslas nomaiņa").

Uzpildiet tīrā ūdens tvertni.

Iztīriet tīrā ūdens tvertnes sietu.

Aparāta slēdzi pārslēdziet uz normālu

režīmu.

Atjaunojiet suku piedziņas drošinātāju

vadības pultī.

Pārbaudiet piedziņas siksnu, vajadzī-

bas gadījumā nomainiet.

Nomainiet nolietoto sprauslu pret jaunu

(skat. "Apkopes darbi/Sprauslas nomai-

ņa").

Aparāts nedarbojas

Sūkšanas turbīna nedarbojas

Nepietiekoša sūkšanas jauda

No sprauslas neizplūst ūdens

Suka negriežas

Paklājs kļūs pārāk slapjš

Tehniskie dati

Jauda

Nominālais sprie-

gums

V/Hz 220...240

/ 1~50

Aizsardzība IPX4

Vidējā uzņemšanas

jauda

W 1300

Sūkšanas motora

jauda

W 1130

Sukas motora jauda W 76

Tīrīšanas sukas

Darba platums mm 260

Suku diametrs mm 65

Sukas apgriezienu

skaits

1/min 1650

Tīrīšanas līdzekļa

sūkņa spiediens

MPa 0,4

Tīrīšanas līdzekļa

sūkņa padeves dau-

dzums

l/min 1,4

Maks. ūdens tempe-

ratūra

°C 60

Sūkšana

Sūkšānas jauda, gai-

sa daudzums

l/s 46

Sūkšanas jauda,

zemspiediens

kPa 30,2

Izmēri un svars

Teorētiskā jauda uz

virsmas vienību

m²/h 100

Tīrā/netīrā ūdens

tvertnes tilpums

l 15/17

Garums mm 920

Platums mm 360

Augstums mm 750

Tipiskā darba masa kg 52

Trokšņu emisija

Trokšņu līmenis (EN

60704-1)

dB(A)

Aparāta vibrācijas

Svārstību summārais

lielums (ISO 5349)

m/s² 1,7

181LV

– 7

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu apgrozī-

bā laistajā izpildījumā atbilst ES direktīvu

attiecīgajām galvenajām drošības un vese-

lības aizsardzības prasībām. Iekārtā izda-

rot ar mums nesaskaņotas izmaiņas, šis

paziņojums zaudē savu spēku.

Apakšā parakstījušās personas rīkojas uz-

ņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Par dokumentāciju sastādīšanu atbildīgā

persona:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Winnenden, 2011/05/01

–Drīkst izmantot tikai ražotājfirmas atļau-

tos piederumus un rezerves daļas. Ori-

ģinālie piederumu un oriģinālās

rezerves daļas garantē to, ka aparātu

var ekspluatēt droši un bez traucēju-

miem.

–Visbiežāk pieprasīto rezerves daļu klās-

tu Jūs atradīsiet lietošanas rokasgrā-

matas galā.

–Turpmāko informāciju par rezerves da-

ļām Jūs saņemsiet saitā www.kaerc-

her.com, sadaļā Service.

Katrā valstī ir spēkā mūsu uzņēmuma atbil-

dīgās sabiedrības izdotie garantijas nosa-

cījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības traucē-

jumus mēs novērsīsim bez maksas, ja to

cēlonis ir materiāla vai ražošanas defekts.

Garantijas remonta nepieciešamības gadī-

jumā ar pirkumu apliecinošu dokumentu

griezieties pie tirgotāja vai tuvākajā pilnva-

rotajā klientu apkalpošanas dienestā.

EK Atbilstības deklarācija

Produkts: Izsmidzināmā ekstrakcijas

ierīce

Tips: 1.008-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Izmantotie valsts standarti:

CEO Head of Approbation

Rezerves daļas

Garantija

182 LV

Lietuviškai

– 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina ati-

džiai perskaityti originalią instrukciją, ja va-

dovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam savi-

ninkui.

Pakuotės medžiagos gali būti perdir-

bamos. Neišmeskite pakuočių kartu

su buitinėmis atliekomis, bet atiduokite jas

perdirbimui.

Naudotų prietaisų sudėtyje yra ver-

tingų, antriniam žaliavų perdirbimui

tinkamų medžiagų, todėl jie turėtų

būti atiduoti perdirbimo įmonėms. Todėl

naudotus prietaisus šalinkite pagal atitinka-

mą antrinių žaliavų surinkimo sistemą.

Nurodymai apie sudedamąsias medžia-

gas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

www.kaercher.com/REACH

Prieš pirmąjį naudojimą, būtinai perskaity-

kite saugos reikalavimus Nr. 5.956-251!

Pavojus

Žymi gresiantį tiesioginį pavojų, galintį su-

kelti sunkius sužalojimus arba mirtį.

몇Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

Šis prietaisas skirtas pramoniniam, drė-

gnam kiliminių dangų valymui laikantis šio-

je naudojimo instrukcijoje ir pridėtame

šepetinių valymo įrenginių ir purškimo prie-

taisų saugos reikalavimų lankstinuke pa-

teiktų naudojimų.

Prietaisas purškia valomąjį tirpalą iš šva-

raus vandens bako ant valomo kilimo, įtrina

valomąjį tirpalą šepečio velenu ir susiurbia

nešvarumus bei naudotą valomąjį tirpalą į

užteršto vandens baką.

Jei reikia, prie prietaiso gali prijungti prie-

dus (pvz., rankinį purkštuką).

Turinys

Aplinkos apsauga. . . . . . . . LT . . .1

Saugos reikalavimai . . . . . . LT . . .1

Naudojimas pagal paskirtį . LT . . .1

Veikimas. . . . . . . . . . . . . . . LT . . .1

Valdymo elementai. . . . . . . LT . . .2

Naudojimo pradžia . . . . . . . LT . . .2

Valdymas . . . . . . . . . . . . . . LT . . .3

Naudojimo nutraukimas . . . LT . . .4

Transportavimas . . . . . . . . LT . . .4

Laikymas . . . . . . . . . . . . . . LT . . .4

Priežiūra ir aptarnavimas . . LT . . .4

Pagalba atsiradus gedimams LT . . .5

Techniniai duomenys . . . . . LT . . .6

EB atitikties deklaracija . . . LT . . .7

Atsarginės dalys. . . . . . . . . LT . . .7

Garantija. . . . . . . . . . . . . . . LT . . .7

Aplinkos apsauga

Saugos reikalavimai

Naudojimo instrukcijoje naudojami

simboliai

Naudojimas pagal paskirtį

Veikimas

183LT

– 2

1Stūmimo rankena

2 Valomojo tirpalo mygtukas

3 Dangtis

4 Užteršto vandens bakas

5 Dangčio fiksatorius

6 Švaraus vandens bakas

7 Siurbimo rėmelis

8 Valymo galva

9Stūmimo rankenos fiksatorius

10 Valymo galvos varžtas

11 Valomųjų priemonių žarnos jungtis

12 Švaraus vandens išleidimo žarna

13 Siurbimo žarna

14 Valdymo laukas

1 Šepečio pavaros saugiklis

2 Siurblio turbinos saugiklis

3 Prietaiso jungiklis

AĮprastinis režimas

B OFF – prietaisas išjungtas.

C Naudojimas su rankiniu purkštuku

Dangčio fiksatorių paverskite pirmyn.

Iškelkite užteršto vandens baką ir padė-

kite į šalį.

Švaraus vandens baką pripildykite

karšto vandens (iki 60°C) (talpa - 15 li-

trų).

Įpilkite valomosios priemonės.

Daugiau informacijos pateikta informacinia-

me produkto lape ir valymo priemonės DIN

saugos lape.

몇Įspėjimas

Pavojus sveikatai, pažeidimo pavojus. Lai-

kykitės visų nurodymų dėl naudojamos va-

lymo priemonės.

Saugokite aplinką – taupiai naudokite valy-

mo priemones.

Užteršto vandens baką uždėkite atgal

ant prietaiso.

Ant užteršto vandens bako uždėkite

dangtį ir nustatykite tinkamą kryptimi.

Dangčio fiksatorių paverskite atgal.

Valdymo elementai Valdymo plotas

Naudojimo pradžia

Kilimų valymas RM 764 skystis

Putų šalinimas RM 761

184 LT

– 3

Prieš valydami laisvas dulkes nusiurbki-

te dulkių siurbliu.

Stūmimo rankenos fiksatorių paverskite

į išorę, nustatykite norimą jos aukštį ir

vėl u-spauskite fiksatorių.

Įkiškite prietaiso kištuką į rozetę.

Atsargiai

Pažeidimo pavojus. Prieš naudodami prie-

taisą, nejautrioje vietoje patikrinkite, ar ne-

bus valomo daikto dažai ir jo atsparumą

vandeniui.

Pavojus

Srovės smūgio pavojus.

Užtikrinkite, kad maitinimo kabelis neprisi-

liestų prie besisukančio šepečio ar valymo

pado.

Prietaiso jungikliu nustatykite įprastinį

prietaiso veikimo režimą; paleidžiama

siurbimo turbina ir šepečio pavara.

Norėdami užpurkšti valomojo tirpalo,

paspauskite valomojo tirpalo mygtuką

ant stūmimo rankenos.

Pervažiuokite valomo paviršiaus persi-

dengiančią dalį. Patraukite prietaisą at-

gal (nestumkite).

Jei užsipildęs 3/4 užteršto vandens ba-

ko, prietaiso jungiklį nustatykite į padėtį

„OFF“.

Dangčio fiksatorių paverskite pirmyn.

Užteršto vandens baką nukelkite nuo

prietaiso ir ištuštinkite.

몇Įspėjimas

Laikykitės vietinių nuostatų dėl nuotėkų

vandens šalinimo.

Pastaba

Jei užteršto vandens bakas perpildytas,

prietaisą išjungus, užterštas vanduo teka

atgal ant kilimo.

Leidžiama naudoti tik gamintojo patvirtintus

priedus ir atsargines dalis. Originalių priedų

ir atsarginių dalių naudojimas užtikrina sau-

gų, be gedimų prietaiso funkcionavimą.

Pridedamą adapterį sujunkite su papil-

domų įrankių valomųjų priemonių žar-

na.

Ištraukite iš dangčio siurbimo žarną.

Vietoj siurbimo žarnos įkiškite į dangtį

papildomo priedo siurbimo žarną.

Prietaiso valomųjų priemonių žarnos

movą sujunkite su priedo valomųjų prie-

monių žarna.

Prietaiso jungikliu nustatykite naudoji-

mo su rankiniu purkštuku režimą, įsijun-

gia siurbimo turbina.

Norėdami įsiurbti valomojo tirpalo, pa-

traukite priedo rankeną.

Svarbu

Ištraukiant papildomą priemonę, adapteris

turi būti pašalintas iš prietaiso, kad būtų už-

darytas vandens išvadas.

Patarimas: adapterį palikite prijungtą prie

papildomo įrankio žarnos.

Valdymas

Užteršto vandens bako ištuštinimas

Naudojimas su papildomais įran-

kiais

185LT

– 4

–Stipriai užterštas vietas iš pradžių api-

purkškite valymo priemone ir palaukite

5-10 minučių.

–Valykite nuo šviesios pusės link šešėlio

(nuo lango link durų).

–

Valykite nuo išvalytų link nevalytų paviršių.

–Kuo jautresnė valoma danga (rytietiški

kilimai, berberų kilimai, minkštosios me-

džiagos), tuo žemesnė turi būti valymo

priemonės koncentracija.

–Kiliminės dangos tekstūriniu paviršiumi

dėl per naudojamo per didelio kiekio

skysčio gali susiraukšlėti ir išblukti.

–Išvalytus ilgaplaušius kilimus iššukuoki-

te bent plaušų kryptimi (pvz., plaušų

arba valymo šepečiu).

–Siekdami apsisaugoti nuo įspaudimų

arba rūdžių pėdsakų, prieš lipdami arba

dėdami baldus ant išvalyto paviršiaus,

palaukite, kol jis išdžius.

–Valant prieš tai šampūnu išteptą kilimi-

nę dangą, užteršto vandens bake atsi-

randa putų. Tokiu atveju į užteršto

vandens baką įpilkite putų ex RM 761.

Prietaiso jungiklį nustatykite į padėtį

„OFF“.

Ištuštinkite užteršto vandens baką.

Švaraus vandens išleidimo žarną nu-

traukite nuo žarnos movos ir išleiskite

valomąjį tirpalą.

Į švaraus vandens baką prileiskite maž-

daug 2 litrus karšto vandens (iki 60°C) ir

paspaudę valomojo tirpalo mygtuką, iš-

skalaukite sistemą.

Ištraukite prietaiso kištuką iš kištukinio

lizdo.

Švaraus vandens išleidimo žarną nu-

traukite nuo žarnos movos ir išleiskite

valomąjį tirpalą.

Išvalykite filtrus švaraus vandens bake

ir dangtyje.

Užteršto vandens baką išskalaukite

švariu vandeniu.

Paverskite prietaisą atgal ir išvalykite

valymo galvą ir siurbimo rėmelį.

Jei prietaisas gali užšalti:

ištuštinkite švaraus ir užteršto vandens

bakus.

Prietaisą laikykite nuo šalčio apsaugo-

toje patalpoje.

Atsargiai

Sužalojimų ir pažeidimų pavojus! Transpor-

tuojant prietaisą, reikia atsižvelgti į jo svorį.

Prietaisą stumkite stūmimo rankena.

Transportuojant įrenginį transporto

priemonėse, jį reikia užfiksuoti pagal

galiojančius reglamentus, kad neslystų

ir neapvirstų.

Atsargiai

Sužalojimų ir pažeidimų pavojus! Pastatant

laikyti prietaisą, reikia atsižvelgti į prietaiso

svorį.

Šį prietaisą galima laikyti tik patalpose.

Pavojus

Pavojus susižaloti dėl srovės smūgio.

Prieš visus prietaiso priežiūros darbus iš-

junkite prietaisą ir ištraukite elektros laido

kištuką iš tinklo lizdo.

Prieš kiekvieną naudojimą, patikrinkite,

ar nepažeistas elektros laidas, ilgintu-

vas ir žarnos.

Patikrinkite purkštuko purškimo plotą.

Atsargiai

Pažeidimo pavojus. Nemėginkite išvalyti

užsikišusio antgalio viela ar adata, bet iš-

plaukite karštu vandeniu (žr. „Kaip šalinti

sutrikimus“)

Patarimai

Naudojimo nutraukimas

Prietaiso valymas

Apsauga nuo šalčio

Transportavimas

Laikymas

Priežiūra ir aptarnavimas

Priežiūros intervalai

Kasdien prieš naudojimą

186 LT

– 5

Patikrinkite, ar nepažeisti tarpikliai ir

žarnos. Pažeistas dalis pateikite pa-

keisti klientų aptarnavimo tarnybai.

Patikrinkite, ar nesusidėvėjęs šepetys,

jei reikia, jį pakeiskite.

Šepečio šeriai yra nusidėvėję, jei jų ilgis

toks pat kaip geltonų kontrolinių šerių.

ištuštinkite švaraus ir užteršto vandens

bakus.

Palenkite prietaisą atgal ir padėkite ant

stūmimo rankenos.

Išsukite valymo galvos varžtus kairėje ir

dešinėje.

Nuimkite valymo galvą.

1 Antgalis

2 Laikiklis

3 Žarnos pavalkėlis

Ištraukite laikiklį šone.

Purkštuką patraukite atgal ir ištraukite iš

skardos.

Atveržkite žarnos pavalkėlį ir nutraukite

purkštuką nuo žarnos.

Įkiškite į žarną naują purkštuką.

Sumontuokite atvirkštine tvarka.

Pastaba

Įstatydami purkštuką į skardą, sekite, kad

purkštukas būtų tinkamai nukreiptas.

ištuštinkite švaraus ir užteršto vandens

bakus.

Palenkite prietaisą atgal ir padėkite ant

stūmimo rankenos.

Išsukite valymo galvos varžtus kairėje ir

dešinėje.

Nuimkite valymo galvą.

1 Šepečio velenas

2 Šepečio laikiklio varžtai

3 Dantytojo dirželio uždanga

4 Variklio tvirtinimo veržlės

Išsukite dantytojo dirželio uždangos

varžtą ir nuimkite uždangą.

Atsukite variklio tvirtinimo veržles ir

pastumkite variklį link šepečio.

Nuimkite dantytąjį dirželį.

Atsukite šepečio dantytojo dirželio dis-

ko srieginį kaištį ir nuimkite diską.

Išsukite šepečio guolių varžtus ir nuim-

kite guolius nuo šepečio veleno.

Šepečio veleno pavaros galą iškelkite iš

korpuso ir ištraukite kitą pusę iš guolio.

Atvirkščia tvarka sumontuokite naują

šepetį.

Pavojus

Pavojus susižaloti dėl srovės smūgio.

Prieš visus prietaiso priežiūros darbus iš-

junkite prietaisą ir ištraukite elektros laido

kištuką iš tinklo lizdo.

Elektrines konstrukcijos dalis tikrinti ir re-

montuoti gali tik įgaliota klientų aptarnavi-

mo tarnyba.

Kas 25 eksploatavimo valandų

Aptarnavimo darbai

Purkštuko keitimas

Šepečio keitimas

Pagalba atsiradus gedimams

187LT

– 6

Jei jūsų prietaiso gedimas nepaminėtas

šiame skyriuje, jei abejojate ir jei tai aiškiai

nurodyta, kreipkitės į klientų aptarnavimo

tarnybą.

Įkiškite elektros laido kištuką.

Patikrinkite pastato saugiklius.

Atstatykite siurbimo turbinos saugiklį

valdymo lauke.

Išvalykite siurbimo rėmelį.

Patikrinkite ir išvalykite arba pakeiskite

dangčio sandariklį.

Ištuštinkite purvino vandens rezervua-

rą.

Tinkamai įkiškite siurbimo žarną į dang-

tį.

Patikrinkite, ar nepažeista siurbimo žar-

na.

Prietaiso jungikliu nustatykite įprastinį

režimą.

Švaraus vandens baką pripildykite

karšto vandens (iki 60°C) ir išskalaukite

purkštuką. Jei reikia, purkštuką pakeis-

kite (žr. „Techninės priežiūros darbai.

Purkštuko keitimas“).

Pripildykite švaraus vandens baką.

Išvalykite švaraus vandens bako filtrą.

Prietaiso jungikliu nustatykite įprastinį

režimą.

Atstatykite šepečio pavaros saugiklį

valdymo lauke.

Patikrinkite pavaros diržą ir, jei reikia, jį

pakeiskite.

Nusidėvėjusį purkštuką pakeiskite nau-

ju (žr. „Techninės priežiūros darbai.

Purkštuko keitimas“).

Prietaisas neveikia

Siurblio turbina neveikia

Nepakankama siurbimo galia

Iš antgalio neteka vanduo

Nesisuka šepetys

Kilimas per stipriai sušlampa

Techniniai duomenys

Galia

Nominali įtampa V/Hz 220...240

/ 1~50

Saugiklio rūšis IPX4

Vidutinis galingumas W 1300

Siurbimo variklio ga-

lingumas

W 1130

Šepečių variklio ga-

lingumas

W76

Valomieji šepečiai

Darbinis plotis mm 260

Šepečių skersmuo mm 65

Šepečio sūkių skai-

čius

1/min 1650

Valomųjų priemonių

siurblio slėgis

MPa 0,4

Valomųjų priemonių

siurblio debitas

l/min 1,4

Aukščiausia van-

dens temperatūra

°C 60

Siurbimas

Siurbimo galingu-

mas, oro kiekis

l/s 46

Siurbimo galingu-

mas, subatmosferi-

nis slėgis

kPa 30,2

Matmenys ir masė

Teorinis našumas m²/h 100

Švaraus / purvino van-

dens rezervuarų talpos

l 15/17

Ilgis mm 920

Plotis mm 360

Aukštis mm 750

Tipinė eksploatacinė

masė

kg 52

Keliamas triukšmas

Triukšmo lygis (EN

60704-1)

dB(A)

Prietaiso vibracija

Bendroji svyravimo

reikšmė (TSO 5349)

m/s² 1,7

188 LT

– 7

Šiuo pareiškiame, kad toliau aprašyto apa-

rato brėžiniai ir konstrukcija bei mūsų į rinką

išleistas modelis atitinka pagrindinius EB

direktyvų saugumo ir sveikatos apsaugos

reikalavimus. Jei mašinos modelis keičia-

mas su mumis nepasitarus, ši deklaracija

nebegalioja.

Pasirašantys asmenys yra įgalioti parduo-

tuvės vadovybės.

Dokumentaciją tvarkyti įgaliotas asmuo:

S. Reiser

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Winnenden, 2011/05/01

–Leidžiama naudoti tik gamintojo patvir-

tintus priedus ir atsargines dalis. Origi-

nalių priedų ir atsarginių dalių

naudojimas užtikrina saugų, be gedimų

prietaiso funkcionavimą.

–Dažniausia naudojamų atsarginių dalių

sąrašas pateiktas naudojimo instrukci-

jos pabaigoje.

–Informacijos apie atsargines dalis galite

rasti interneto svetainės www.kaer-

cher.com dalyje „Service“.

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos galio-

jimo laikotarpiu pašalinsime nemokamai,

jei tokių gedimų priežastis buvo netinka-

mos medžiagos ar gamybos defektai. Dėl

garantinių gedimų šalinimo kreipkitės į

savo pardavėją arba artimiausią klientų ap-

tarnavimo tarnybą pateikdami pirkimą pa-

tvirtinantį kasos kvitą.

EB atitikties deklaracija

Gaminys: Atskiriamasis purkštuvas

Tipas: 1.008-xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

Taikomi darnieji standartai:

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Taikomi nacionaliniai standartai:

CEO Head of Approbation

Atsarginės dalys

Garantija

189LT

– 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Матеріали упаковки піддаються

переробці для повторного

використання. Будь ласка, не викидайте

пакувальні матеріали разом із домашнім

сміттям, віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися повторно.

Тому, будь ласка, утилізуйте старі

пристрої за допомогою спеціальних

систем збору сміття.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

www.kaercher.com/REACH

Перед першим використанням на

виробництві обов’язково прочитайте

вказівки з техніки безпеки № 5.956-251!

Обережно!

Для небезпеки, яка безпосередньо

загрожує та призводить до тяжких

травм чи смерті.

몇Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до

тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні

збитки.

Ций пристрий призначено для

промислового застосування як апарата

для вологого збирання підлогових

килимових покриттів відповідно до

положень, наведених у посібнику з

експлуатації, а також вказівками,

викладеними в доданій брошурі по

техніці безпеки при роботі із щітковими

миючими пристроями й миючими

приладами-розпилювачами.

Пристрій розпиляє розчин для очищення

з резервуара для чистої води на килим,

який необхідно почистити. Розчин для

очищення наноситься за допомогою

щіткового валика, а в резервуар для

брудної води всмоктується бруд і

використаний розчин для очищення.

При необхідності можна підключити

допоміжний інструмент (наприклад,

ручне сопло).

Зміст

Захист навколишнього

середовища . . . . . . . . . . . UK . . .1

Правила безпеки . . . . . . . UK . . .1

Правильне застосування . UK . . .1

Призначення . . . . . . . . . . . UK . . .1

Елементи керування . . . . UK . . .2

Введення в експлуатацію. UK . . .2

Експлуатація . . . . . . . . . . . UK . . .3

Зняття з експлуатації . . . . UK . . .4

Транспортування . . . . . . . UK . . .4

Зберігання. . . . . . . . . . . . . UK . . .5

Догляд та технічне

обслуговування. . . . . . . . . UK . . .5

Усунення несправностей . UK . . .6

Технічні характеристики. . UK . . .7

Заява при відповідність

Європейського

співтовариства . . . . . . . . . UK . . .8

Запасні частини . . . . . . . . UK . . .8

Гарантія. . . . . . . . . . . . . . . UK . . .8

Захист навколишнього

середовища

Правила безпеки

Знаки у посібнику

Правильне застосування

Призначення

190 UK

– 2

1Тягова ручка

2Кнопка "Розчин для очищення"

3Купол

4Резервуар брудної води

5Блокування купола

6Резервуар чистої води

7Всмоктувальна пластина

8Носова частина

9Фіксатор тягової ручки

10 Гвинт очищувальній головці

11 З'єднання шлангу для миючого

засобу

12 Шланг зливання чистої води

13 Всмоктуючий шланг

14 Панель управління

1Запобіжник приводу щіток

2Запобіжник всмоктувальної турбіни

3Апаратний вимикач

AНормальний режим роботи

B OFF - пристрій виключений.

CРежим роботи з ручним соплом

Відкинути пристрій блокування

купола вперед.

Зняти резервуар для брудної води та

відставити убік.

Заповнити резервуар для чистої

води гарячої водою (максимальної

температури 60°C) (місткість

резервуара 15 літрів).

Залити миючий засіб.

Будь ласка, для одержання подальшої

інформації про відповідні засоби

очищення вимагайте бюлетень із

інформацією про продукт і сертифікат

безпеки DIN.

몇Попередження

Небезпека для здоров'я, небезпека

ушкодження. Дотримуватись всіх

вказівок по дозуванню, які додаються до

мийних засобів, що використовуються.

Елементи керування Панель управління

Введення в експлуатацію

Засіб для очищення

килимів

Рідкий RM 764

Виддалення піни RM 761

191UK

– 3

Для дбайливого ставлення до

навколишнього середовища ощадливо

використовуйте миючий засіб.

Знову встановити резервуар для

брудної води в пристрій.

Надягти купол на резервуар для

брудної води та вирівняти його.

Відкинути пристрій блокування

купола назад.

Перед прибиранням розсипчастого

бруду скористуватися пилососом.

Нахилити фіксатор тягової ручки

назовні, установити необхідну висоту

тягової ручки і знову закрити

фіксатор.

Вставте мережевий штекер у

розетку.

Увага!

Небезпека пошкодження. Перед

застосуванням пристрою перевірити

підлягаючий очищенню предмет на

стійкість фарбування й водостійкість

на непомітній ділянці.

Обережно!

Небезпека ураження електричним

струмом.

Мережний кабель не повинен

стикатися з щіткою/накладкою, що

обертається.

Установити вимикач пристрою в

положення "Нормальний режим

роботи" - запустити всмоктувальну

турбіну та привід щіток.

Для нанесення розчину для

очищення нажати кнопку "Розчин для

очищення" на тягової ручці.

Перетинати поверхню, яку необхідно

почистити, по з'єднаним нахлистом

доріжках. При цьому тягти пристрій

заднім ходом (не пересувати).

Якщо резервуар для брудної води

заповнений на 3/4, установити

вимикач пристрою в положення

"OFF".

Відкинути пристрій блокування

купола вперед.

Зняти резервуар для брудної води із

пристрою та спорожнити його.

몇Попередження

Слідуйте місцевим нормам щодо

стічних вод.

Вказівка

Якщо резервуар для брудної води

переповнений, при вимиканні пристрою

брудна вода виллється назад на килим.

При цьому будуть використовуватись

лише ті комплектуючі та запасні частини,

що надаються виробником. Оригінальні

комплектуючі та запасні частини

замовляються по гарантії, щоб можна

було безпечно та без перешкод

використовувати пристрій.

З'єднати прикладений адаптер зі

шлангом подачі мийного засобу

допоміжного інструмента.

Витягнути всмоктувальний шланг із

купола.

Вставити всмоктувальний шланг

допоміжного інструмента в купол на

місце всмоктувального шланга.

Експлуатація

Видалення вмісту з резервуара

для брудної води

Робота із інструментальним

обладнанням

192 UK

– 4

З'єднати з'єднання шланга подачі

мийного засобу пристрою зі шлангом

подачі мийного засобу допоміжного

інструмента.

Установити головний вимикач у

режим роботи з ручною форсункою -

запуститься всмоктувальна турбіна.

Для нанесення розчину для

очищення нажати важіль на

допоміжному інструменті.

Важливо:

При вийманні допоміжного

інструмента необхідно видалити

адаптер із пристрою, оскільки

водовипуск пристрою закривається.

Рекомендація: Залишити адаптер у

шлангу допоміжного інструмента.

–Сильно забруднені ділянки спершу

обприскувати і залишити мийний

засіб подіяти 5-10 хвилин.

–Працювати завжди від світла до тіні

(від вікна до дверей).

–Працювати завжди по напрямкові від

очищеної поверхні до неочищеної.

–Чим більш чутлива поверхня

(доріжка в східному стилі, килим у

стилі бербер, оббивний матеріал),

тим меншу концентрацію мийного

засобу встановлювати.

–Підлогове килимове покриття із

джутової тканини при вологій обробці

може зморщитися й полиняти.

–Високоворсові килими після

очищення чистити щіткою по

напрямкові ворсу у вологому стані

(наприклад, за допомогою щітки для

килимів або віника).

–Ходити по очищеній поверхні тільки

після висихання або установки меблі

щоб уникнути появи вм'ятин або

плям іржі.

–При очищенні килимових підлогових

покриттів від раніше нанесеного

шампуню в резервуарі для брудної

води виникає піна. У такому випадку,

у резервуар для брудної води

подається піна ex RM 761.

Встановіть вимикач пристрою у

положення "OFF".

Спорожнити резервуар для брудної

води.

Зняти зливний шланг для чистої води

із приєднувального патрубка шланга

та злити розчин для очищення.

Заповнити резервуар для чистої

води прибл. 2 літрами гарячої води

(максимальної температури 60°C) і

промити систему розбризкування,

нажавши на кнопку "Розчин для

очищення".

Витягніть мережний штекер зі

штепсельної розетки.

Зняти зливний шланг для чистої води

із приєднувального патрубка шланга

та злити розчин для очищення.



Очистити сітчасті фільтри резервуара

для чистої води та купола.

Промити резервуар для брудної води

чистою водою.

Перекинути пристрій назад і очистити

очищувальну головку та

всмоктувальні планки.

При небезпеці заморозків

Злити воду з резервуарів для чистої

й брудної води

Поставити прилад на зберігання в

незамерзаючому приміщенні

Увага!

Небезпека отримання травм та

ушкоджень! При транспортуванні слід

звернути увагу на вагу пристрою.

Пересувати прилад за тягову дугу.

При перевезенні апарату в

транспортних засобах слід

враховувати місцеві діючі державні

норми, направлені на захист від

ковзання та перекидання.

Поради до очищення

Зняття з експлуатації

Очистити пристрій

Захист від морозів

Транспортування

193UK

– 5

Увага!

Небезпека отримання травм та

ушкоджень! При зберіганні звернути

увагу на вагу пристрою.

Цей прилад має зберігатися лише у

внутрішніх приміщеннях.

Обережно!

Небезпека поранення електричним

струмом.

До проведення будь-яких робіт слід

вимкнути пристрій та витягнути

штекер.

Перевіряти перед кожним

включенням на наявність ушкоджень

мережний кабель, подовжувач і

шланг.

Перевірити розпилення форсунки.

Увага!

Небезпека ушкодження. Ніколи не

прочищати засмічену форсунку дротом

або голкою, тільки промивати гарячою

водою (див. "Усунення несправностей")

Перевірити шланги та ущільнення на

наявність ушкоджень. Для заміни

несправних деталей звернутися в

сервісну службу.

Перевірити на зношування щітку, при

необхідності замінити.

Щітки зносилися, якщо щетина має

довжину жовтої індикаторної щетини.

Злити воду з резервуарів для чистої

та брудної води.

Перекинути апарат назад і поставити

на тягову ручку.

Вигвинтити лівий і правий гвинт

очищувальній головці.

Зняти очищувальну головку.

1Сопло

2Затискач-держак

3Хомут для кріплення шланга

Зняти бічний затискач-держак.

Витягнути назад сопло з

регулювальної гайки.

Відкрити хомут для шланга та зняти

сопло зі шланга.

Вставити в шланг нове сопло.

Знову зібрати у зворотній

послідовності.

Вказівка

При установці форсунки в

регулювальну гайку дотримувати

правильності розташування сопла.

Злити воду з резервуарів для чистої

та брудної води.

Перекинути апарат назад і поставити

на тягову ручку.

Вигвинтити лівий і правий гвинт

очищувальній головці.

Зняти очищувальну головку.

Зберігання

Догляд та технічне

обслуговування

Періодичність технічного

обслуговування

Щоденно перед використанням

Кожні 25 годин експлуатації

Профілактичні роботи

Заміна форсунки

Заміна щітки

194 UK

– 6

1Щітковий вал

2Гвинти опори щіток

3Зубчастий ремінь кожуха

4Гайки кріплення двигуна

Викрутити гвинт зубчастого ременя

кожуха та зняти кожух.

Послабити гайки кріплення двигуна

та пересунути двигун до щітки.

Зняти зубчастий ремінь.

Послабити різьбовий штифт

зубчастого шківа щітки та зняти шків.

Вигвинтити гвинти підшипника для

щіток і витягти підшипник з вала для

щіток.

Підняти хвостовик приводу вала для

щіток з корпуса пристрою та

витягнути з підшипника в протилежну

сторону.

Установити нову щітку у зворотній

послідовності.

Обережно!

Небезпека поранення електричним

струмом.

До проведення будь-яких робіт слід

вимкнути пристрій та витягнути

штекер.

Електричні конструктивні елементи

повинні перевірятися тільки

вповноваженою сервісною службою.

При пошкодженнях, не зазначених у

цьому розділі, у випадку сумніву або при

чіткій вказівці слід звертатися до

уповноваженої сервісної служби.

Вставте штепсельну вилку.

Перевірити запобіжник у будинку.

Встановити запобіжник приводу

щіток у вихідне положення на пульті

керування.

Очистіть всмоктувальні планки.

Перевірити герметичність купола,

очистити або замінити.

Звільнити резервуар брудної води.

Правильно вставити всмоктувальний

шланг у купол.

Перевірити всмоктувальний шланг

на наявність ушкоджень.

Установити вимикач пристрою в

положення "Нормальний режим

роботи".

Заповнити резервуар для чистої

води гарячою водою (максимальної

температури 60°C) та промити сопло.

При необхідності замінити сопло

(див. "Роботи з техобслуговування/

Заміна сопла").

Заповнити резервуар чистої води.

Очистити сітчастий фільтр елементу

резервуара чистої води.

Установити вимикач пристрою в

положення "Нормальний режим

роботи".

Встановити запобіжник приводу

щіток у вихідне положення на пульті

керування.

Перевірити та при необхідності

замінити приводні ремені.

Усунення несправностей

Прилад не працює

Всмоктувальна турбіна не

працює

Недостатня потужність

всмоктування

Неприпустиме виділення води з

форсунки.

Щітка не повертається

195UK

– 7

Замінити зношене сопло на нове

(див. "Роботи з техобслуговування/

Заміна сопла").

Килим занадто намокає Технічні характеристики

Потужність

Номінальна напруга В/Гц 220...240

/ 1~50

Ступінь захисту IPX4

Середнє споживання

потужності

Вт 1300

Потужність

всмоктування двигуна

Вт 1130

Потужність

всмоктування щіток

Вт 76

Щітки для чищення

Робоча ширина мм 260

Діаметр щітки мм 65

Кількість обертів

щітки

1/хв. 1650

Тиск насоса

мийного засобу

МПа 0,4

Об’єм подачі насоса

мийного засобу

л/хв. 1,4

макс. температура

води

°C 60

Всмоктування

Сила всмоктування,

кількість повітря

л/с46

Сила всмоктування,

нижній тиск

кПа 30,2

Розміри та вага

Теоретична

потужність на

одиницю поверхні

м2/г100

Місткість

резервуару чистої/

брудної води

l 15/17

Довжина мм 920

Ширина мм 360

висота мм 750

Типова робоча вага кг 52

Генерация шуму

Рівень звукового

тиску (EN 60704-1)

дБ(А)

Вібрація пристрою

Загальне значення

коливання (ISO 5349)

м/с21,7

196 UK

– 8

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У випадку неузгодженої з

нами зміни машини ця заява втрачає

свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

уповноважений по документації:

S. Reiser

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Winnenden, 2011/05/01

–При цьому будуть використовуватись

лише ті комплектуючі та запасні

частини, що надаються виробником.

Оригінальні комплектуючі та запасні

частини замовляються по гарантії,

щоб можна було безпечно та без

перешкод використовувати пристрій.

–Асортимент запасних частин, що

часто необхідні, можна знайти в кінці

інструкції по експлуатації.

–Подальша інформація по запасним

частинам є на сайті

www.kaercher.com в розділі Сервіс.

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

Заява при відповідність

Європейського

співтовариства

Продукт:Розприскуючий екстрактор

Тип:1.008-xxx

Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)

2004/108/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006 + A1: 2009

EN 55014–2: 1997 + A2: 2008

EN 60335–1

EN 60335–2–68

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

Запропоновані національні норми

CEO Head of Approbation

Запасні частини

Гарантія

197UK

5950-583.book Seite 98 Donnerstag, 13. Februar 2003 3:55 15

02/12

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone

(South), Dubai, United Arab Emirates,

+971 4 886-1177, www.kaercher.com

AR Kärcher S.A., Urugguay 2887 (1646) San Fernando,

Pcia. de Buenos Aires

+54-11 4506 3343, www.karcher.com.ar

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

+43-1-25060-0, www.kaercher.at

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,

Victoria,

+61-3-9765-2300, www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+32-3-340 07 11, www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor Bene-

dicto Montenegro no 419, Betel, Paulínia - Estado de Sao

Paulo, CEP 13.140-000

+55-19-3884-9100, www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,

Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,

Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F,

2nd Floor, Building 17, No. 33, XI YA Road,

Waigaogiao Free Trade, Pudong, Shanghai, 200131

+86-21 5076 8018, www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,

71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Alle 7A,

8723 Løsning,

+45-70206667, www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium,

Calle Josep Trueta, 6-7, 08403 Granollers (Barcelona),

+34-902 17 00 68, www.karcher.es

F Kärcher S.A.S., Z.A. des Petits Carreaux,

5, avenue des Coquelicots, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+358-207 413 600, www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

Banbury, Oxon OX16 1TB,

+44-1295-752-000, www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &

Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza,

49 Hoi Yuen Road, Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark),

2051 Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

I Kärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it

IE Kärcher Limited (Ireland), C1 Centrepoint Business Park,

Oak Road, Dublin 12,

(01) 409 7777, www.kaercher.ie

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun,

Miyagi 981-3408,

+81-22-344-3140, www.karcher.co.jp

KR Karcher (Korea) Co. Ltd., 162 Gukhoe-daero, (872-2 Sin-

jeong-Dong), Seoul, Korea

02-322 6588, A/S. 1544-6577, www.karcher.co.kr

LV Karcher SIA, Mārupes nov., Mārupe, Kārļa Ulmaņa gatve

101, Rīga, LV-1046

+371-67 80 87 07

MX Karcher México, SA de CV, Av. Gustavo Baz No. 29-C,

Col. Naucalpan Centro, Naucalpan, Edo. de México,

C.P. 53000 México,

+52-55-5357-04-28, www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan

TPK 2/8, Taman Perindustrian Kinrara, Seksyen 2,

47100 Puchong, Selangor Darul Ehsan, Malaysia,

+603 8073 3000, www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

+48-12-6397-222, www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1,

RO-013606 BUKAREST,

+40 37 2709001, www.kaercher.ro

RU Karcher Ltd. Service Center, Москва, ул. Б.Почтовая, д. 40

+7-495 789 90 76, www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

+46 (0)31-577 300, www.karcher.se

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road

East, #01-00 Freight Links Express Distripark,

Singapore 608831,

+65-6897-1811, www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

+421 37 6555 798, www.kaercher.sk

TR Kärcher Servis Ticaret A.S., Mahmudbey Mahallesi İstoç,

Petrol Plaza C-Blok Kat: 2-3, Bağcılar, 34218 Istanbul

+90-232-252-0708, +90-232-251-3578,

www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd.,

Sinjhuang City, Taipei County 24243, Taiwan,

+886-2-2991-5533, +886-800-666-825, www.kar-

cher.com.tw

UA Kärcher Ltd., Petropavlivska Str., 4, Petropavlivska Bor-

schagivka, Kyiv region, 08130,

+380 44 594 7576, www.karcher.com.ua

USA To locate your local dealer please visit our web site at

http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za
