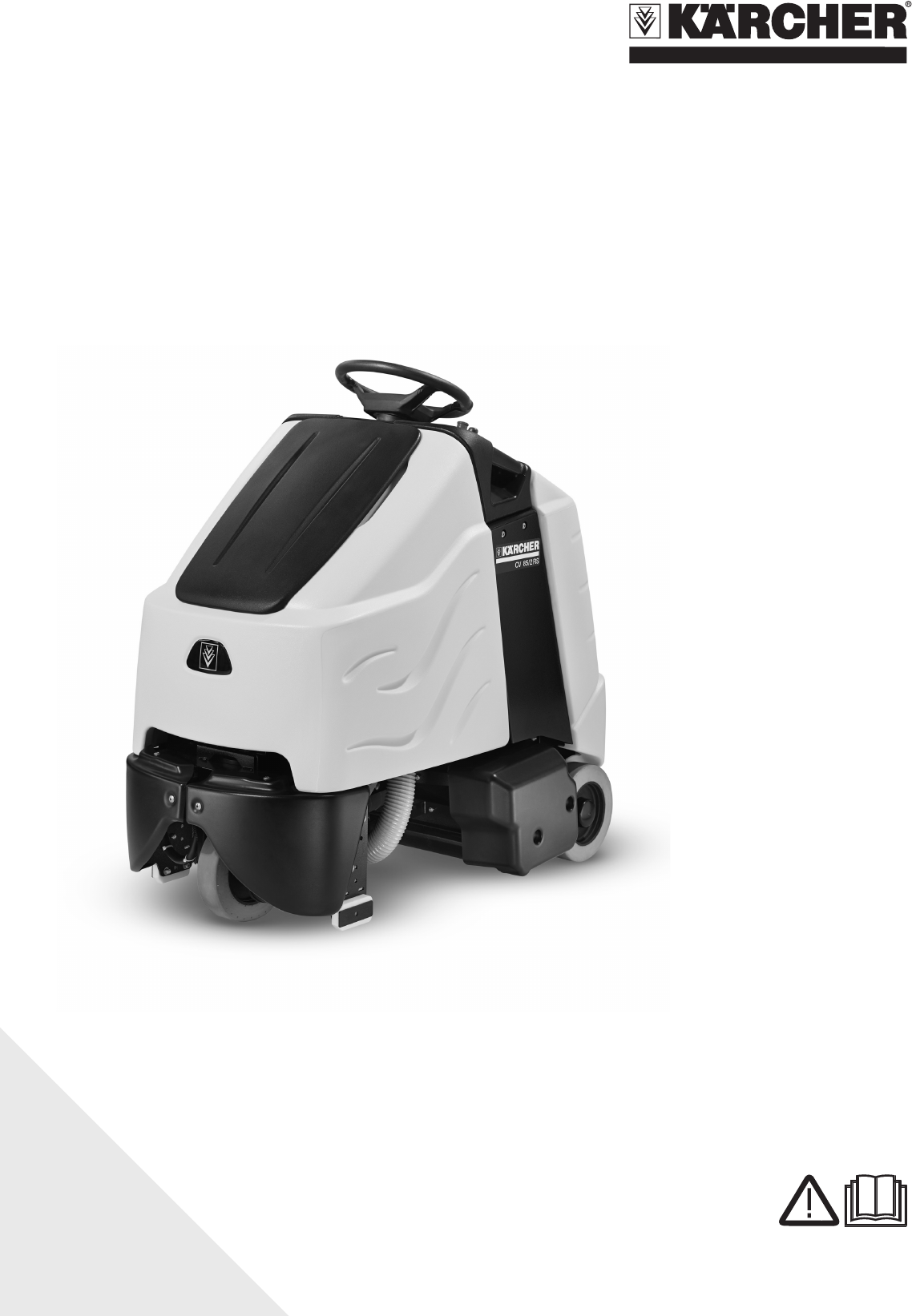

www.kaercher.com
CV 85/2 RS
59622390 04/10
Deutsch     3
English   11
Français   19
Italiano   27
Nederlands   36
Español   44
Português   53
Dansk   61
Norsk   69
Svenska   77
Suomi   85
Ελληνικά   93
Türkçe 102
Русский 110
Magyar 119
Čeština 127
Slovenščina 135
Polski 143
Româneşte 152
Slovenčina 161
Hrvatski 169
Srpski 178
Български 186
Eesti 195
Latviešu 203
Lietuviškai 211
Українська 219

- 1

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Origi-

nalbetriebsanleitung, handeln Sie danach

und bewahren Sie diese für späteren Ge-

brauch oder für Nachbesitzer auf.

Lesen und beachten Sie vor der ersten Be-

nutzung des Gerätes diese Betriebsanlei-

tung und beiliegende Broschüre

Sicherheitshinweise für Nass/Trockensau-

ger Nr. 5.956-249.

Das Gerät ist für den Betrieb auf Flächen

mit einer Steigung von bis zu 10% zugelas-

sen.

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht au-

ßer Betrieb gesetzt oder in ihrer Funktion

umgangen werden.

Für eine sofortige Außerbetriebnahme aller

Funktionen: Not-Aus-Taster drücken.

Der Fahrantrieb kann nur aktiviert werden,

wenn der Bediener das Pedal mit dem Fuß

niedergedrückt hält.

In dieser Betriebsanleitung werden folgen-

de Symbole verwendet:

Gefahr

Für eine unmittelbar drohende Gefahr, die

zu schweren Körperverletzungen oder zum

Tod führt.

몇Warnung

Für eine möglicherweise gefährliche Situa-

tion, die zu schweren Körperverletzungen

oder zum Tod führen könnte.

Vorsicht

Für eine möglicherweise gefährliche Situa-

tion, die zu leichten Verletzungen oder zu

Sachschäden führen kann.

Das Gerät wird zum Absaugen von Tep-

pichflächen eingesetzt. Der Schmutz wird

durch Bürsten aus dem Teppich gelöst, ab-

gesaugt und in einer Filtertüte gesammelt.

– Eine Arbeitsbreite von 850 mm ermög-

licht einen effektiven Einsatz bei hoher

Einsatzdauer.

– Das Gerät ist selbstfahrend.

– Die Batterien können mittels Ladegerät

an einer 230-V-Steckdose geladen

werden.

– Batterie und Ladegerät sind nicht im

Lieferumfang und müssen separat be-

stellt werden.

Hinweis

Entsprechend der jeweiligen Reinigungs-

aufgabe und dem Einsatzort kann das Ge-

rät mit verschiedenem Zubehör

ausgestattet werden.

Fragen Sie nach unserem Katalog oder be-

suchen Sie uns im Internet unter www.ka-

ercher.com.

Verwenden Sie dieses Gerät ausschließ-

lich gemäß den Angaben in dieser Be-

triebsanleitung.

– Das Gerät darf nur zum Absaugen von

trockenen Teppichböden benutzt wer-

den.

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Der Einsatztemperaturbereich liegt zwi-

schen +5°C und +40°C.

– Das Gerät darf nicht auf druckempfind-

lichen Böden eingesetzt werden. Zuläs-

sige Flächenbelastung des Bodens

berücksichtigen. Die Flächenbelastung

durch das Gerät ist in den technischen

Daten angegeben.

– Das Gerät ist nicht für den Einsatz in

explosionsgefährdeten Umgebungen

geeignet.

– Das Gerät ist nicht für die Absaugung

gesundheitsgefährdender Stäube ge-

eignet.

– Reaktive Metallstäube (z.B. Aluminium,

Magnesium, Zink) bilden in Verbindung

mit stark alkalischen oder sauren Reini-

gungsmitteln explosive Gase.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen fin-

den Sie unter:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Inhaltsverzeichnis

Sicherheitshinweise DE - 1

Funktion DE - 1

Bestimmungsgemäße Ver-

wendung

DE - 1

Umweltschutz, Entsorgung DE - 1

Bedien- und Funktionsele-

mente

DE - 2

Vor Inbetriebnahme DE - 3

Betrieb DE - 4

Transport DE - 5

Lagerung DE - 5

Pflege und Wartung DE - 5

Störungen DE - 7

Zubehör DE - 7

Technische Daten DE - 8

Ersatzteile DE - 8

Garantie DE - 8

CE-Erklärung DE - 8

Sicherheitshinweise

Sicherheitseinrichtungen

Not-Aus-Taster

Sicherheitspedal

Symbole

Funktion

Bestimmungsgemäße Ver-

wendung

Umweltschutz, Entsorgung

Die Verpackungsmaterialien

sind recyclebar. Bitte werfen

Sie die Verpackungen nicht in

den Hausmüll, sondern führen

Sie diese einer Wiederverwer-

tung zu.

Altgeräte enthalten wertvolle

recyclingfähige Materialien, die

einer Verwertung zugeführt

werden sollten. Batterien, Öl

und ähnliche Stoffe dürfen

nicht in die Umwelt gelangen.

Bitte entsorgen Sie Altgeräte

deshalb über geeignete Sam-

melsysteme.

3DE

- 2

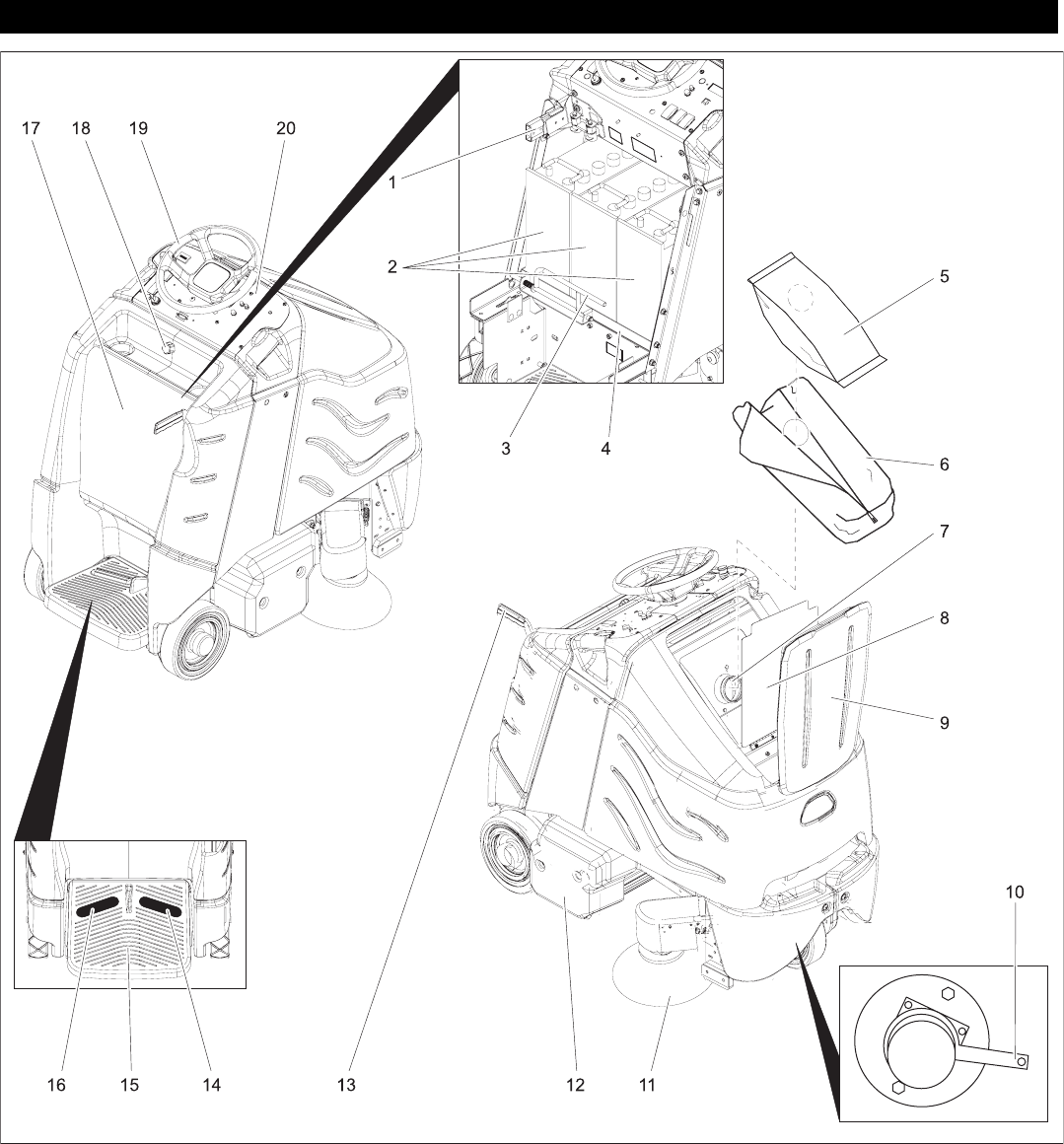

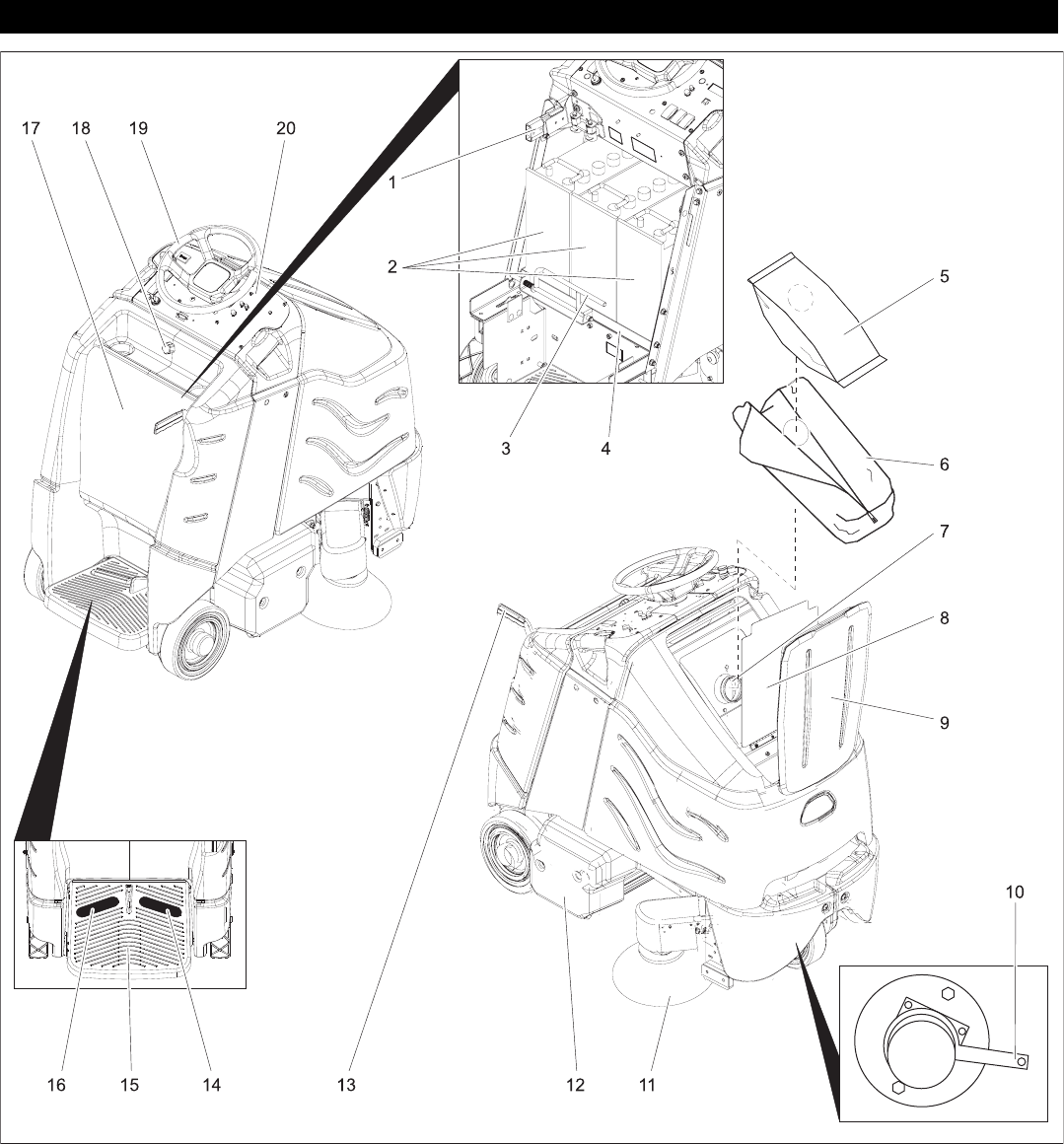

1 Batteriestecker

2 Batterie

3 Verriegelung Batterieeinschub

4 Batterieeinschub

5 Filtertüte

6 Filtersack

7 Anschlussstutzen

8 Innerer Deckel Filterkammer

9 Deckel Filterkammer

10 Entriegelungshebel Feststellbremse

11 Seitenbürste

12 Bürst-/Saugkopf

13 Hebel Bürst-/Saugeinheit anheben/

senken

14 Fahrpedal

15 Standfläche für Bediener

16 Sicherheitspedal

17 Batterieabdeckung

18 Verschlussschraube Batterieabde-

ckung

19 Lenkrad

20 Bedienpult

Bedien- und Funktionselemente

4 DE

- 3

1 Schlüsselschalter

2 Entriegelungstaste

3 Fahrtrichtungsschalter

4 Schalter Geschwindigkeit

5Hupe

6 Not-Aus-Taster

7 Batteriekontrollanzeige

8 Sicherung Fahrantrieb

9 Sicherung Steuerung

10 Sicherung Seitenbürstenantrieb

11 Sicherung Bürstenwalzenantrieb

12 Sicherung Saugturbine

13 Anzeige Filtertüte voll

14 Betriebsstundenzähler

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:

Gefahr

Explosionsgefahr. Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.

Verletzungsgefahr. Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.

ÎVerschlussschraube der Batterieabde-

ckung herausschrauben.

ÎBatterieabdeckung nach hinten

schwenken.

ÎVerriegelung des Batterieeinschubs

nach links schieben und nach unten

schwenken.

ÎBatterieeinschub nach hinten ziehen.

ÎBatterien in die Wanne des Batterieein-

schubs stellen.

ÎPole mit den beiliegenden Verbin-

dungskabeln verbinden.

몇Warnung

Auf richtige Polung achten.

ÎMitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-)

klemmen.

ÎBatterieeinschub nach vorne schieben.

ÎVerriegelung des Batterieeinschubs

einrasten.

몇Warnung

Vor Inbetriebnahme des Gerätes Batterie

aufladen.

ÎBlinken die Leuchtbalken auf der linken

Seite der Batteriekontrollanzeige, Gerät

direkt zur Ladestation fahren, dabei

Steigungen vermeiden.

Gefahr

Verletzungsgefahr durch elektrischen

Schlag. Stromleitungsnetz und Absiche-

rung beachten, siehe „Ladegerät“.

Ladegerät nur in trockenen Räumen mit

ausreichender Belüftung verwenden!

Hinweis

Die Ladezeit beträgt im Durchschnitt ca. 10

Stunden.

Die empfohlenen Ladegeräte (passend zu

den jeweils eingesetzten Batterien) sind

elektronisch geregelt und beenden den La-

devorgang selbstständig.

Gefahr

Explosionsgefahr. Das Laden von Nass-

batterien ist nur bei geöffneter Batterieab-

deckung erlaubt.

Bedienpult

Vor Inbetriebnahme

Batterien

Hinweise auf der Batterie, in der

Gebrauchsanweisung und in der

Fahrzeugbetriebsanleitung be-

achten

Augenschutz tragen

Kinder von Säure und Batterien

fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und

Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

Batterie einsetzen und anschließen

Batterie laden

5DE

- 4

ÎVerschlussschraube der Batterieabde-

ckung herausschrauben.

ÎBatterieabdeckung nach hinten

schwenken.

ÎBatteriestecker abziehen und mit dem

Ladekabel verbinden.

ÎLadegerät mit dem Netz verbinden und

einschalten.

ÎLadegerät ausschalten und vom Netz

trennen.

ÎBatteriekabel vom Ladekabel abziehen

und mit dem Gerät verbinden.

ÎBatterieabdeckung nach vorne

schwenken und Verschlussschraube

festdrehen.

ÎEine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben,

den richtigen Säurestand beachten.

Batterie ist entsprechend gekennzeich-

net. Zum Ende des Ladevorgangs müs-

sen alle Zellen gasen.

Gefahr

Verätzungsgefahr!

–Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säu-

reaustritt führen.

–Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften

beachten, um Verletzungen und die

Zerstörung von Kleidung zu verhindern.

–Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspü-

len.

Vorsicht

Beschädigungsgefahr!

–Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser

(EN 50272-T3) verwenden.

–Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst er-

lischt jede Garantie.

Batterien und Ladegeräte sind im Fachhan-

del erhältlich.

Sollen Nassbatterien eingesetzt werden, ist

folgendes zu beachten:

– Die maximalen Batterieabmessungen

müssen eingehalten werden.

– Beim Laden von Nassbatterien muss

die Batterieabdeckung geöffnet wer-

den.

– Beim Laden von Nassbatterien müssen

die Vorschriften des Batterieherstellers

beachtet werden.

ÎVerschlussschraube der Batterieabde-

ckung herausschrauben.

ÎBatterieabdeckung nach hinten

schwenken.

ÎVerriegelung des Batterieeinschubs

nach links schieben und nach unten

schwenken.

ÎBatterieeinschub nach hinten ziehen.

ÎKabel vom Minuspol der Batterie ab-

klemmen.

ÎRestliche Kabel von den Batterien ab-

klemmen.

ÎBatterien herausnehmen.

ÎVerbrauchte Batterien gemäß den gel-

tenden Bestimmungen entsorgen.

Im Stand wird das Gerät durch eine elektri-

sche Feststellbremse am Wegrollen gehin-

dert. Zum Schieben des Geräts muss die

Feststellbremse entriegelt werden.

ÎZum Entriegeln der Feststellbremse

Entriegelungshebel nach unten drü-

cken.

Gefahr

Unfallgefahr durch wegrollendes Gerät.

Nach Ende des Schiebevorgangs den Ent-

riegelungshebel unbedingt wieder nach

oben stellen und damit die Feststellbremse

wieder aktivieren.

Hinweis

Für eine sofortige Außerbetriebnahme aller

Funktionen Fuß vom Fahrpedal nehmen,

Not-Aus-Taster drücken und Schlüssel-

schalter auf „0“ drehen.

ÎSchrauben lösen und Holzkäfig entfer-

nen.

ÎPackband aus Kunststoff zerschneiden

und Folie entfernen.

ÎFixierung an den Rädern entfernen.

ÎBeiliegende Holzplatte an der Rücksei-

te des Geräts als Rampe auf die Palette

legen und mit Schrauben befestigen.

ÎKlötze hinter beiden Hinterrädern ent-

fernen.

ÎBatterieabdeckung öffnen und Lenkrad

herausnehmen.

ÎLenkrad aufstecken und Vorderrad ge-

rade ausrichten.

ÎLenkrad abziehen, ausrichten und wie-

der aufstecken.

ÎLenkrad mit beiliegender Mutter befes-

tigen.

ÎAbdeckung in das Lenkrad einstecken.

ÎBei Geräten ohne Batterie: Batterie ein-

bauen.

ÎBatteriestecker mit dem Gerät verbin-

den.

ÎAuf die Standfläche treten und mit dem

linken Fuß das Sicherheitspedal ge-

drückt halten.

ÎNot-Aus-Taster durch Drehen entrie-

geln.

ÎSchlüsselschalter auf „1“ stellen.

ÎFahrtrichtung Rückwärts mit dem

Fahrtrichtungsschalter am Bedienpult

einstellen.

ÎKleinsten Geschwindigkeitsbereich mit

Schalter Geschwindigkeit auswählen.

ÎEntriegelungstaste drücken.

ÎZum Fahren das Fahrpedal vorsichtig

betätigen und langsam von der Palette

herunterfahren.

ÎSchlüsselschalter auf „0“ stellen.

ÎRadkappen auf die Hinterräder ste-

cken.

Hinweis

Für eine sofortige Außerbetriebnahme aller

Funktionen Fuß vom Fahrpedal nehmen,

Not-Aus-Taster drücken und Schlüssel-

schalter auf „0“ drehen.

ÎWartungsarbeiten „Täglich/Vor Be-

triebsbeginn“ ausführen (siehe Kapitel

„Pflege und Wartung“).

Gefahr

Unfallgefahr. Vor jedem Betrieb muss die

Funktion der Feststellbremse in der Ebene

überprüft werden.

ÎSchlüsselschalter auf „0“ stellen.

ÎNot-Aus-Taster drücken.

Lässt sich das Gerät nun von Hand schie-

ben, ist die Festellbremse nicht funktionsfä-

hig.

ÎEntriegelungshebel der Feststellbrem-

se nach oben drücken.

Nach dem Ladevorgang

Zusätzlich bei wartungsarmen Batterien

(Nassbatterien):

Empfohlene Batterien

Batterie Bestell-Nr.

3 x 12V/105 A, war-

tungsfrei (Gel)

6.654-141.0

Empfohlene Ladegeräte

Ladegerät Bestell-Nr.

36V, für wartungsfreie

Batterien

6.654-229.0

Maximale Batterie-Abmessungen

Länge Breite Höhe

406 mm 533 mm 432 mm

Batterien ausbauen

Gerät schieben

Abladen

Betrieb

Feststellbremse prüfen

6 DE

- 5

Kann das Gerät immer noch von Hand ge-

schoben werden, ist die Feststellbremse

defekt. Gerät stilllegen und den Kunden-

dienst rufen.

Gefahr

Unfallgefahr. Zeigt das Gerät beim Fahren

auf einer Gefällstrecke keine ausreichende

Bremswirkung, Not-Aus-Taster drücken:

Um sich mit dem Gerät vertraut zu machen,

erste Fahrversuche auf einem freien Platz

durchführen.

Gefahr

Kippgefahr bei zu großen Steigungen.

ÎIn Fahrtrichtung nur Steigungen bis zu

10% befahren.

Kippgefahr bei schneller Kurvenfahrt.

Schleudergefahr bei nassem Boden.

ÎIn Kurven langsam fahren.

Kippgefahr bei instabilem Untergrund.

ÎDas Gerät ausschließlich auf befestig-

tem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Nei-

gung.

ÎQuer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

ÎAuf die Standfläche treten und mit dem

linken Fuß das Sicherheitspedal ge-

drückt halten.

ÎFahrpedal nicht betätigen.

ÎNot-Aus-Taster durch Drehen entrie-

geln.

ÎSchlüsselschalter auf „1“ stellen.

ÎFahrtrichtung mit dem Fahrtrichtungs-

schalter am Bedienpult einstellen.

ÎGeschwindigkeitsbereich mit dem

Schalter Geschwindigkeit auswählen (3

Stufen).

ÎEntriegelungstaste drücken.

ÎZum Fahren das Fahrpedal vorsichtig

betätigen.

Hinweis

Die Fahrtrichtung kann auch während der

Fahrt geändert werden. So können, durch

mehrmaliges Vor- und Zurückfahren auch

stark verschmutzte Stellen gereinigt wer-

den.

Bei Überlastung wird der Fahrmotor nach

einer bestimmten Zeit abgeschaltet.

ÎGerät mindestens 15 Minuten lang ab-

kühlen lassen.

ÎSicherung Fahrantrieb auf dem Bedien-

pult wieder eindrücken.

ÎVor dem Saugen groben Schmutz,

Drähte und Schnüre von der abzusau-

genden Fläche entfernen, um ein Ver-

fangen in den Bürsten zu verhindern.

몇Warnung!

Beschädigungsgefahr für Bodenbelag. Ge-

rät nicht auf der Stelle betreiben. Saug-/

Bürstkopf nur während der Fahrt anheben

und absenken. Nicht mit abgesenktem

Bürst-/Saugkopf anhalten.

ÎHebel Bürst-/Saugeinheit anheben/

senken nach unten bewegen - Seiten-

bürste und Bürst-/Saugkopf werden ab-

gesenkt.

Bürstenantrieb und Saugturbine star-

ten, sobald die Bürst-Saugeinheit abge-

senkt wird

ÎFahrpedal betätigen und zu reinigende

Fläche abfahren.

Hinweis

Zum Reinigen wird Geschwindigkeitsstufe

2 empfohlen. Geschwindigkeitsstufe 3 ist

nur für Transportfahrten vorgesehen.

ÎGeschwindigkeitsbereich mit Schalter

Geschwindigkeit auswählen.

ÎHebel Bürst-/Saugeinheit anheben/

senken nach oben bewegen und nach

links einrasten - Seitenbürste und

Bürst-/Saugkopf werden angehoben

und ausgeschaltet.

ÎGerät auf einer ebenen Fläche abstel-

len.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

ÎWartungsarbeiten „Täglich/Nach Be-

triebsende“ ausführen (siehe Kapitel

„Pflege und Wartung“).

ÎGerät mit Keil gegen Wegrollen sichern.

Gefahr

Verletzungsgefahr! Das Gerät darf zum

Auf- und Abladen nur auf Steigungen bis zu

10% betrieben werden. Langsam fahren.

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes beim Transport be-

achten.

ÎSaugbalken, Bürsten und Spritschutz

vom Gerät entfernen.

ÎBeim Transport in Fahrzeugen Gerät

nach den jeweils gültigen Richtlinien

gegen Rutschen und Kippen sichern.

1 Befestigungspunkte

Vorsicht

Verletzungs- und Beschädigungsgefahr!

Gewicht des Gerätes bei Lagerung beach-

ten.

Dieses Gerät darf nur in Innenräumen gela-

gert werden.

Gefahr

Verletzungsgefahr! Vor allen Arbeiten am

Gerät Schlüsselschalter auf „0“ stellen und

Schlüssel abziehen. Batteriestecker zie-

hen.

Vor Betriebsbeginn:

ÎReifenzustand überprüfen.

ÎPrüfen ob der Innere Deckel der Filter-

kammer dicht schließt.

ÎSaugschlauch auf Schmutzablagerun-

gen kontrollieren, bei Bedarf reinigen.

ÎSteckverbindungen des Saug-

schlauchs auf Dichtheit kontrollieren.

ÎSicherheitspedal, Fahrpedal und Lenk-

rad auf korrekte Funktion prüfen.

ÎBei Nassbatterien Säurestand prüfen,

ggf. destilliertes Wasser nachfüllen.

ÎFüllungsgrad der Filtertüte prüfen, bei

Bedarf auswechseln.

Nach Betriebsende:

ÎBürsten reinigen und auf Abnutzung

prüfen.

Die Borsten sind abgenutzt, wenn sie

die Länge der gelben Borsten erreicht

haben.

ÎGerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reini-

gen.

ÎGerät äußerlich auf Schäden untersu-

chen.

ÎBatterien laden.

ÎOberseite der Batterien reinigen.

ÎBei Nassbatterien Säuredichte prüfen.

ÎBatteriekabel auf festen Sitz prüfen.

ÎBatterieraum und Gehäuse der Batteri-

en reinigen.

ÎSpannung der Antriebskette prüfen

(siehe „Wartungsarbeiten“).

ÎAntriebskette auf Verschleiß prüfen.

ÎAusrichtung des Bürst-/Saugkopf prü-

fen.

ÎFeststellbremse prüfen. *

ÎKetten, Seilzüge und Umlenkrollen zur

Anhebung des Bürst-Saugkopfs und

der Seitenbürste auf Abnutzung und

Spannung kontrollieren. *

ÎKohlebürsten und Kommutator aller

Motoren auf Verschleiß prüfen. *

ÎSpannvorrichtung der Lenkketten prü-

fen. *

* Durchführung durch Kundendienst.

Bremsen

Fahren

Überlastung

Saugen

Saugen beenden

Außerbetriebnahme

Transport

Lagerung

Pflege und Wartung

Wartungsplan

Täglich

Alle 50 Betriebsstunden

Alle 100 Betriebsstunden

Alle 200 Betriebsstunden

7DE

- 6

Für einen zuverlässigen Betrieb des Gerä-

tes können mit dem zuständigen Kärcher-

Verkaufsbüro Wartungsverträge abge-

schlossen werden.

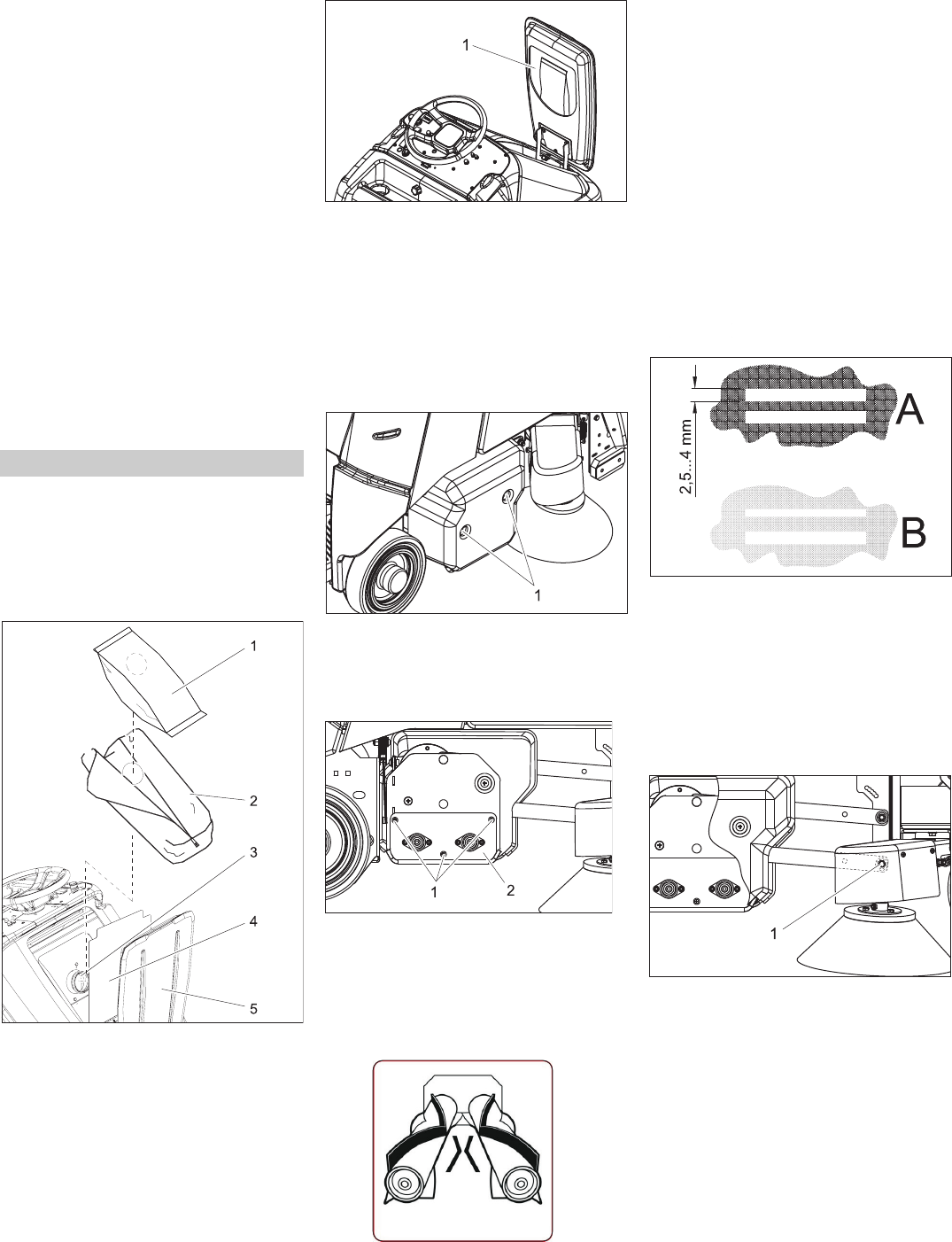

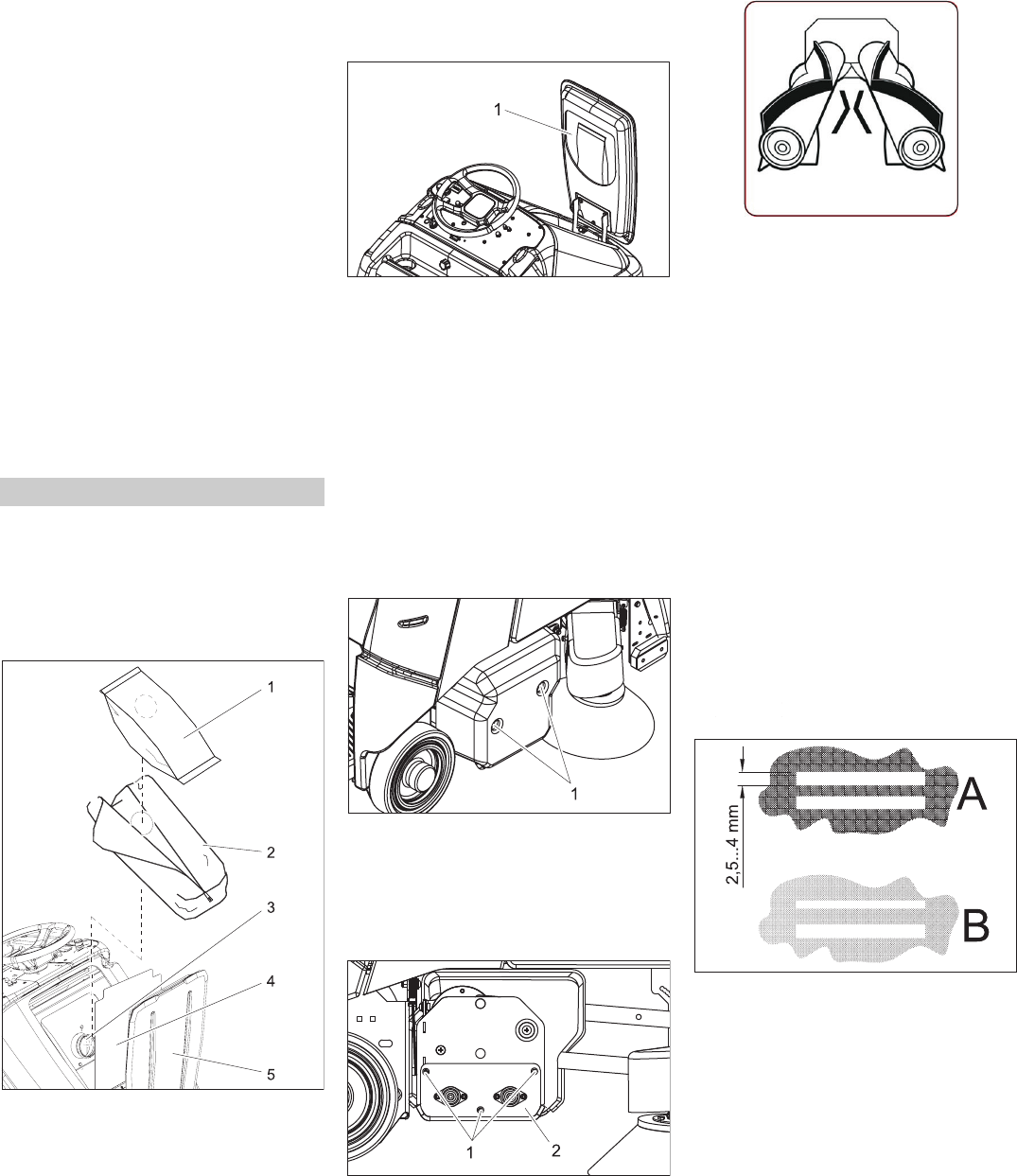

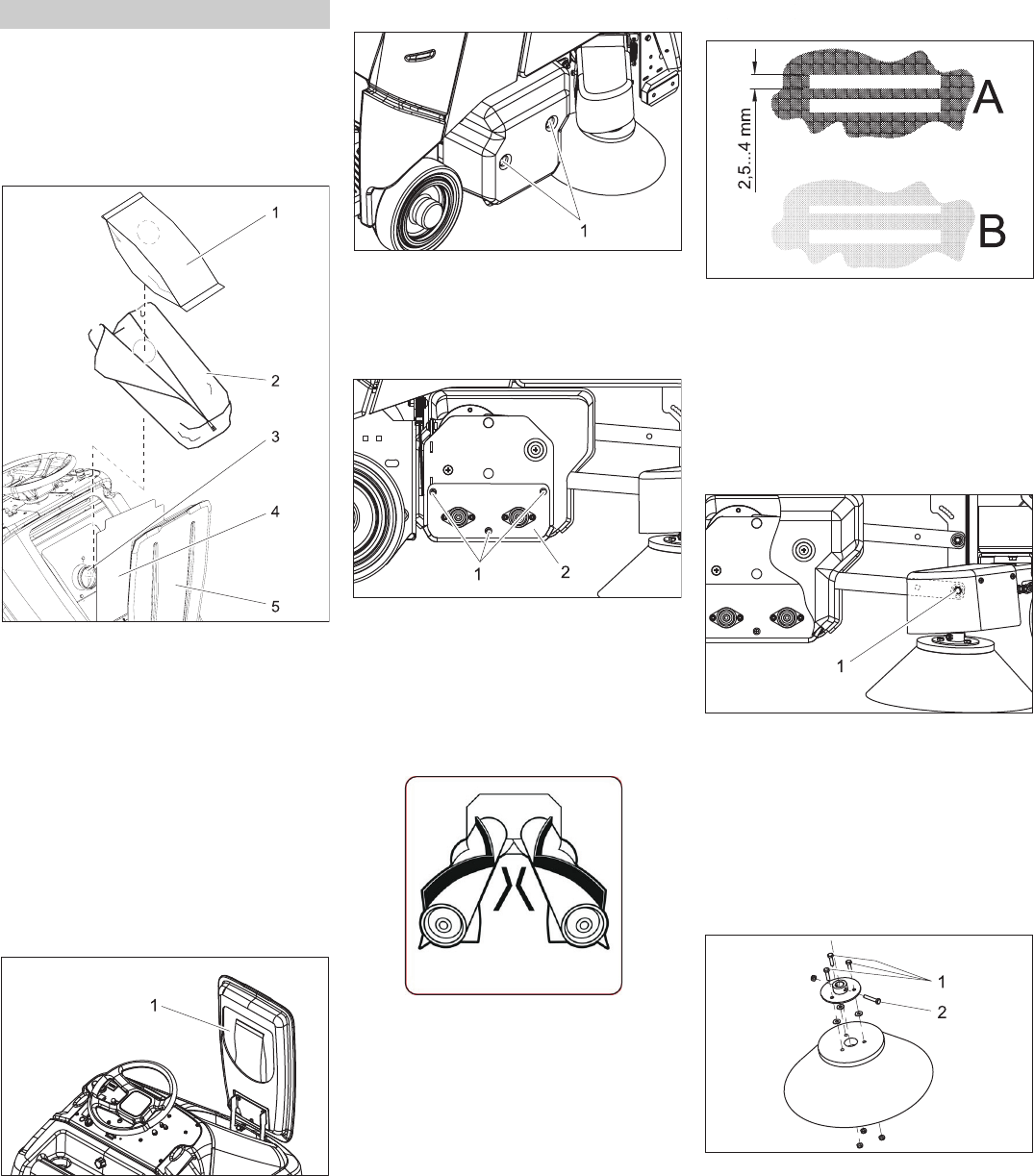

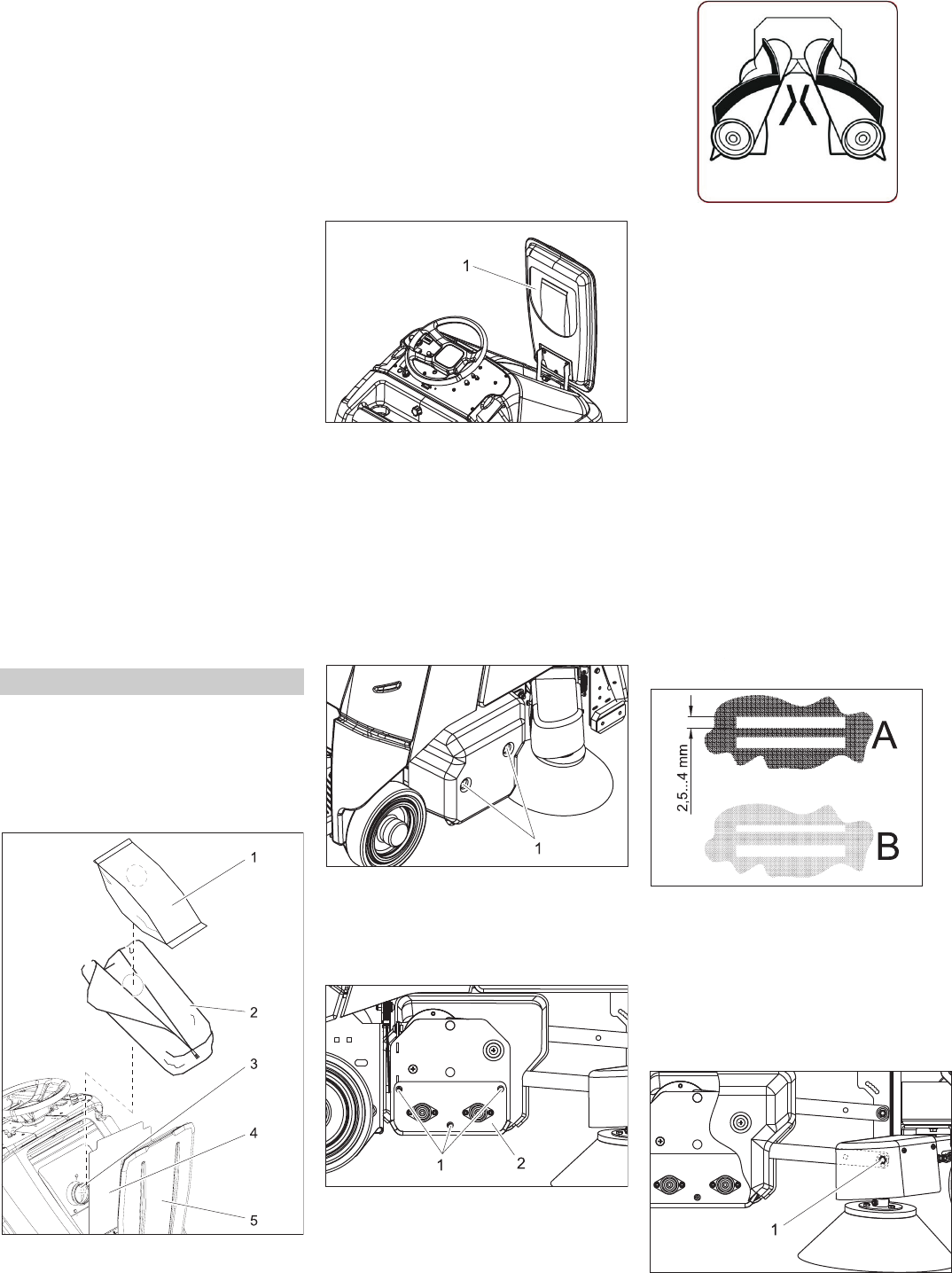

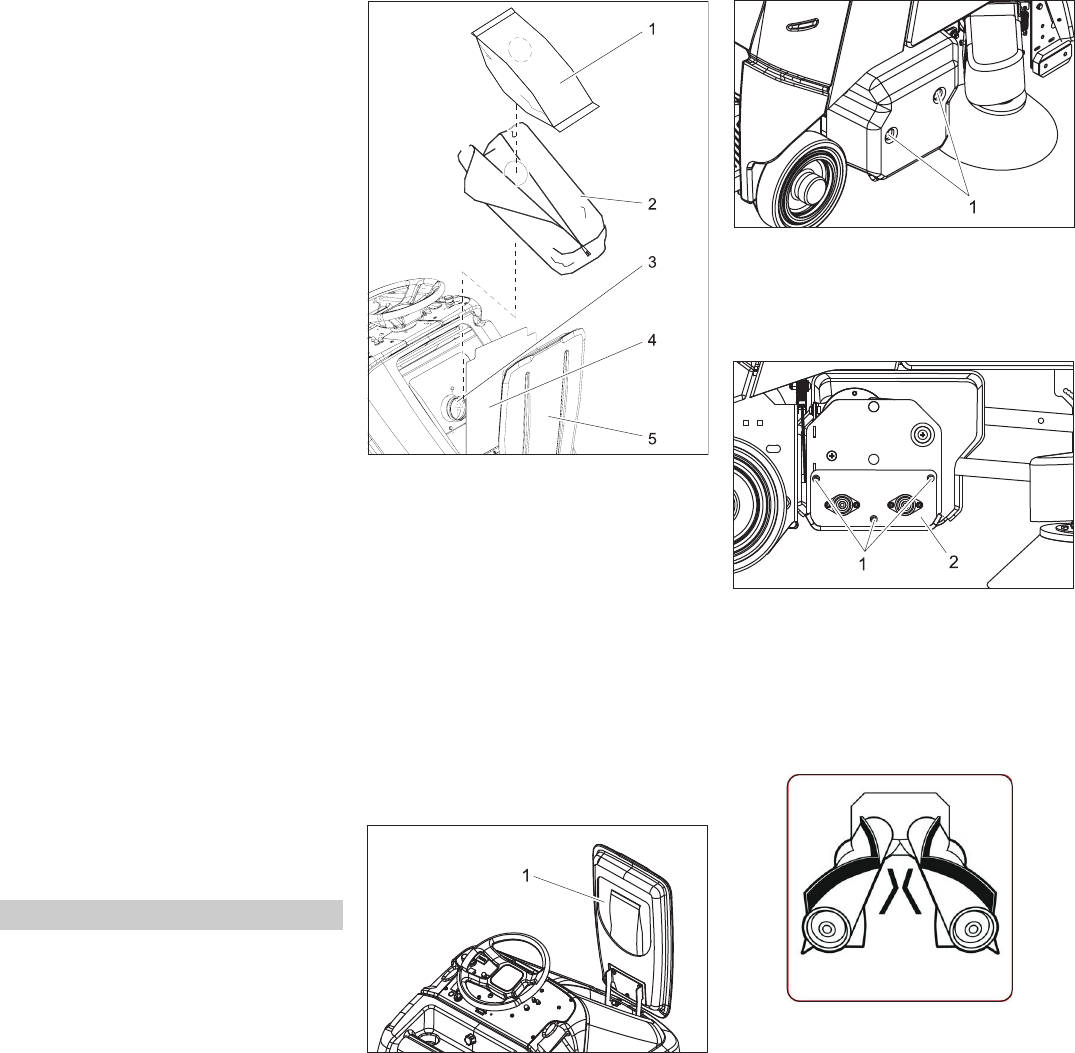

1 Filtertüte

2 Filtersack

3 Anschlussstutzen

4 Innerer Deckel Filterkammer

5 Deckel Filterkammer

ÎBeide Deckel der Filterkammer öffnen.

ÎReißverschluss des Filtersacks öffnen.

ÎVolle Filtertüte vom Anschlussstutzen

abziehen.

ÎFiltertüte aus dem Filtersack heraus-

nehmen und entsorgen.

ÎBei Bedarf Filterkammer reinigen.

ÎBei Bearf Filtersack vom Anschlusstut-

zen abziehen und ausschütteln oder

reinigen.

1 Vorratsfach für Filtertüten

ÎNeue Filtertüte aus dem Vorratsfach im

Deckel entnehmen und in den Filter-

sack einlegen.

ÎÖffnung der Filtertüte über den An-

schlussstutzen schieben.

ÎReißverschluss des Filtersacks schlie-

ßen.

ÎBeide Deckel der Filterkammer schlie-

ßen.

1 Schraube

ÎBeide Schrauben der Abdeckung auf

der rechten Seite des Geräts entfernen.

ÎAbdeckung abnehmen.

1 Schraube

2 Lagerschild

ÎSchrauben zur Befestigung des Lager-

schildes herausdrehen.

ÎLagerschild abziehen.

ÎBürsten herausziehen.

ÎNeue Bürsten einschieben und solange

drehen, bis der Mitnehmer einrastet.

Die Anordnung der Borsten muss der

oben stehenden Abbildung entspre-

chen.

ÎLagerschild und Abdeckung wieder an-

bringen.

ÎGerät auf harten, glatten Boden fahren

(kein Teppich).

ÎGerät mit abgesenktem Bürst-/Saug-

kopf 30 Sekunden lang auf der Stelle

betreiben. (Fahrpedal vorsichtig betäti-

gen, so dass die Bürsten arbeiten ohne

dass das Gerät fährt).

ÎBürst-/Saugkopf anheben und ca. 1 m

vorwärtsfahren.

ÎDie Bürsten haben auf dem Boden ein

Muster hinterlassen. Muster nach unten

stehender Darstellung beurteilen:

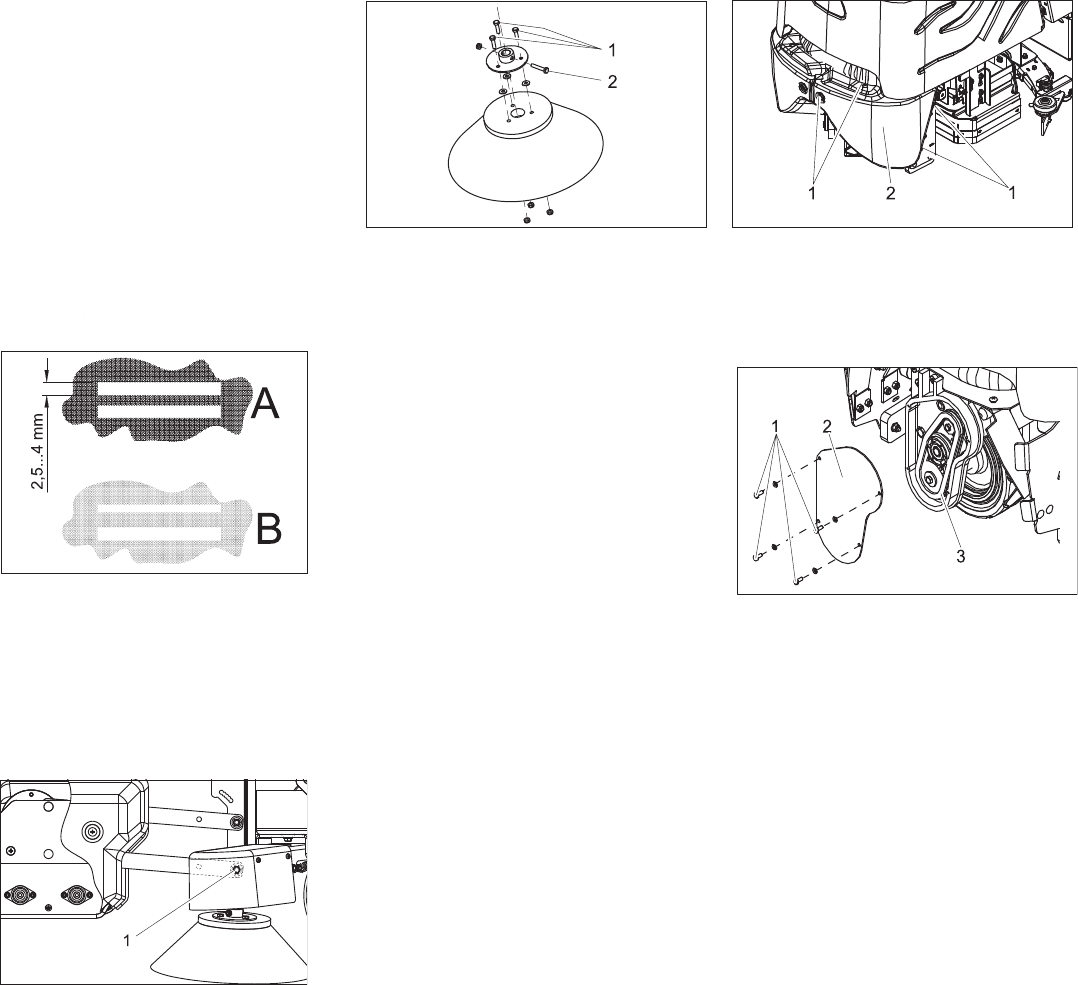

A Beide Bürsten erzeugen eine gleich

breite Markierung - der Bürst-/Saugkopf

ist parallel zum Boden ausgerichtet.

B Die Bürsten erzeugen verschieden

breite Markierungen - der Bürst-/Saug-

kopf muss justiert werden.

1 Schraube

ÎSchraube beidseitig lösen, im Langloch

verschieben und wieder festziehen.

– Auflagefläche der hinteren Bürste ver-

größern - Schrauben nach vorne ver-

schieben.

– Auflagefläche der vorderen Bürste ver-

größern - Schrauben nach hinten ver-

schieben.

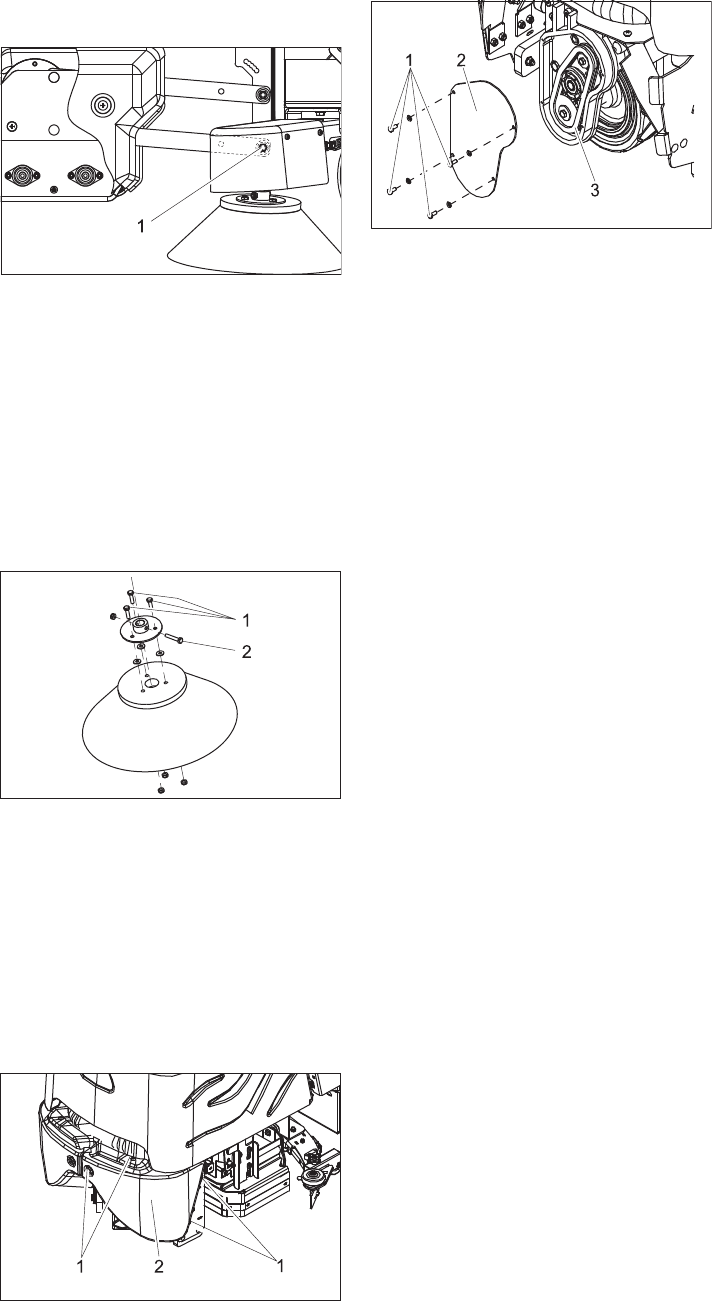

1 Befestigungsschraube Flansch

2 Befestigungsschraube Bürste

ÎBefestigungsschraube Flansch heraus-

drehen und Bürste samt Flansch von

der Antriebswelle abziehen.

ÎBefestigungsschrauben Bürste heraus-

drehen und Bürste vom Flansch tren-

nen.

ÎNeue Bürste in umgekehrter Reihenfol-

ge montieren.

Wartungsarbeiten

Wartungsvertrag

Filtertüte wechseln

Bürstenwalzen austauschen

Ausrichtung Bürst-/Saugkopf prüfen

Ausrichtung Bürst-/Saugkopf justieren

Seitenbürste austauschen

8 DE

- 7

1 Schraube

2 Frontverkleidung

ÎSchrauben herausdrehen.

ÎFrontverkleidung abnehmen.

1 Schraube

2 Deckel

3 Antriebskette

ÎSchrauben herausdrehen.

ÎDeckel abnehmen.

ÎAntriebskette und Ritzel auf Verschleiß

prüfen.

Gefahr

Verletzungsgefahr! Vor allen Arbeiten am

Gerät Schlüsselschalter auf „0“ stellen und

Schlüssel abziehen. Batteriestecker zie-

hen.

Bei Störungen, die mit Hilfe dieser Tabelle

nicht behoben werden können, Kunden-

dienst rufen.

Antriebskette prüfen Störungen

Störung Behebung Durch wen

Gerät lässt sich nicht starten Batteriestecker am Gerät einstecken. Bediener

Not-Aus-Taster durch Drehen entriegeln. Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Batteriekabel auf korrekten Sitz prüfen. Bediener

Batteriekabel auf Korrosion prüfen, ggf. reinigen. Bediener

Gerät fährt nicht oder nur lang-

sam

Entriegelungstaste drücken. Bediener

Sicherung Fahrantrieb zurücksetzen Bediener

Feststellbremse deaktiviert, zum aktivieren Entriegelungehebel nach oben drücken. Bediener

Fahrpedal loslassen, Schlüsselschalter auf „0“ drehen, Schlüsselschalter auf „1“ dre-

hen, Sicherheitspedal drücken, Entriegelungstaste drücken, Fahrpedal betätigen.

Bediener

Steuerung überhitzt

Gerät ausschalten und abkühlen lassen

Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Gerät bremst nicht Feststellbremse deaktiviert, zum aktivieren Entriegelungehebel nach oben drücken. Bediener

Bürsten im Bürst-/Saugkopf ar-

beiten nicht

Sicherung Bürstenwalzenantrieb zurücksetzen. Bediener

Bürsten auf Blockierung durch Fremdkörper prüfen, Fremdkörper entfernen. Bediener

Seitenbürste arbeitet nicht Sicherung Seitenbürstenantrieb zurücksetzen. Bediener

Bürsten drehen sich langsam Batteriekapazität erschöpft, Batterie aufladen. Bediener

Saugturbine arbeitet nicht Sicherung Saugturbine zurücksetzen. Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Filtertüte voll, Anzeige Filtertüte voll leuchtet. Filtertüte auswechseln. Bediener

Schlechte Staubabsaugung Saugschlauch/Saugkanal verstopft, Saugschlauch/Saugkanal reinigen. Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Filtertüte voll, Filtertüte auswechseln. Bediener

Zubehör

Bezeichnung Teile-Nr.

Filtertüte, 10 Stück 8.600-121.0

Batteriewechselkit bestehend aus: Batteriewanne, Kabelatz, Verriegelungsset,

2Transportwagen

8.601-121.0

Batterie, 12V/105 A, wartungsfrei (Gel), 3 Stück erforderlich 6.654-141.0

Ladegerät, 36V, für wartungsfreie Batterien 6.654-229.0

9DE

- 8

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende

der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische Daten

Leistung

Nennspannung V36

Batteriekapazität Ah (5h) 105

Mittlere Leistungsaufnahme W 1475

Fahrmotorleistung (Nennleistung) W 560

Bürsten

Arbeitsbreite mm 800

Breite Walzenbürste mm 710

Durchmesser Walzenbürste mm 100

Drehzahl Walzenbürste 1/min 1750

Leistung Walzenbürstenantrieb W 570

Durchmesser Seitenbürste mm 300

Drehzahl Seitenbürste 1/min 85

Leistung Seitenbürstenantrieb W32

Saugen

Saugleistung, Luftmenge l/s 45

Saugleistung, Unterdruck kPa 4,0

Saugmotorleistung W 550

Volumen Filtertüte l35

Maße und Gewichte

Fahrgeschwindigkeit (max.) km/h 5,6

Steigfähigkeit (max.) %10

Theoretische Flächenleistung m2/h 3270

Länge mm 1330

Breite mm 927

Höhe mm 1285

Zulässiges Gesamtgewicht kg 451

Transportgewicht kg 376

Flächenbelastung kPa 544

Ermittelte Werte gemäß EN 60335-2-72

Schwingungsgesamtwert Arme m/s2<2,5

Schwingungsgesamtwert Füße m/s2<2,5

Unsicherheit K m/s20,5

Schalldruckpegel LpA dB(A) 62

Ersatzteile

Garantie

CE-Erklärung

Produkt: Teppichbürstsauger

Typ: 1.011-xxx

Einschlägige EG-Richtlinien

2006/42/EG (+2009/127/EG)

2004/108/EG

Angewandte harmonisierte Normen

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Angewandte nationale Normen

CEO Head of Approbation

10 DE

- 1

Please read and comply with these

original instructions prior to the ini-

tial operation of your appliance and store them

for later use or subsequent owners.

Before using the machine for the first time,

read and observe these operating instruc-

tions and the accompanying brochure:

Safety information for sweepers and vacu-

um sweepers, 5.956-249.

The machine has been approved for use on

surfaces with gradients of up to 10%.

Safety devices serve to protect the user

and must not be rendered inoperational or

their functions bypassed.

To put all functions out of operation imme-

diately: Press emergency-stop button.

The drive can only be activated when the

operated keeps the pedal depressed with

the foot.

The following symbols are used in this op-

erating manual:

Danger

Immediate danger that can cause severe

injury or even death.

몇Warning

Possible hazardous situation that could

lead to severe injury or even death.

Caution

Possible hazardous situation that could

lead to mild injury to persons or damage to

property.

The device is meant for vacuuming carpet-

ed surfaces. The dirt is loosened from the

carpet by brushing; it is then vacuumed and

collected in a filter bag.

– A working distance of 850 mm will im-

prove the efficiency when you are using

the appliance for a long period.

– The appliance is self-driven.

– The batteries can be charged using a

charger connected to a 230 V socket.

– Battery and charger are not part of the

scope of delivery and need to be or-

dered separately.

Note

The appliance can be equipped with vari-

ous accessories depending on the cleaning

task and the location site.

Please request our catalogue or visit us on

the Internet at www.kaercher.com.

Use this appliance only as directed in these

operating instructions.

– The appliance should only be used for

vacuuming carpeted floors.

– The appliance may only be equipped

with original accessories and spare

parts.

– The application temperature ranges

from +5°C to +40°C.

– The machine should not be used on

surfaces that are sensitive to pressure.

Please consider the allowed load per

surface unit of the floor. Details of load

per surface unit can be found in the

technical data.

– The appliance is not suited for the use

in potentially explosive environments.

– The machine is not suitable for vacuum-

ing dust which endangers health.

– Reactive metal dusts (for e.g. alumini-

um, magnesium, zinc) can form explo-

sive gases when they come in contact

with highly alkaline or acidic detergents.

Notes about the ingredients (REACH)

You will find current information about the

ingredients at:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Contents

Safety instructions EN - 1

Function EN - 1

Proper use EN - 1

Environmental Protection,

Disposal

EN - 1

Operating and Functional El-

ements

EN - 2

Before Commissioning EN - 3

Operation EN - 4

Transport EN - 5

Storage EN - 5

Maintenance and care EN - 5

Faults EN - 7

Accessories EN - 7

Specifications EN - 8

Spare parts EN - 8

Warranty EN - 8

CE declaration EN - 8

Safety instructions

Safety Devices

Emergency-stop button

Safety pedal

Symbols

Function

Proper use

Environmental Protection,

Disposal

The packaging materials are re-

cyclable. Please do not throw

packaging in the domestic

waste but pass it on for recy-

cling.

Old units contain valuable recy-

clable materials. Batteries, oil

and similar substances may not

be released into the environ-

ment. Therefore please dispose

of old units through suitable col-

lection systems.

11EN

- 2

1 Battery socket

2 Battery

3 Locking the battery insert

4 Battery insert

5 Filter bag

6 Filter sack

7 Connection nozzle

8 Inner lid of filter chamber

9 Lid of filter chamber

10 Unlocking lever for immobilising brake

11 Side brushes

12 Brush / suction head

13 Raise/ lower lever for brushing/ vacu-

uming unit

14 Drive pedal

15 Standing area for operator

16 Safety pedal

17 Battery cover

18 Locking screw for battery cover

19 Steering wheel

20 Operator console

Operating and Functional Elements

12 EN

- 3

1 Key switch

2 Unlocking button

3 Driving direction switch

4 Speed button

5Horn

6 Emergency-stop button

7 Battery control display

8 Fuse for traction drive

9 Fuse for controls

10 Fuse of side-brush drive

11 Fuse of roller brush drive

12 Fuse for suction turbine

13 Display 'Filter bag is full'

14 Operating hour counter

Please observe the following warning notes

when handling batteries:

Danger

Danger of explosion. Do not put tools or similar

on the battery, i.e. on the terminal poles and cell

connectors.

Risk of injury. Ensure that wounds never come

into contact with lead. Always clean your hands

after having worked with batteries.

ÎUnscrew the locking screw of the bat-

tery cover.

ÎTilt the battery cover backwards.

ÎPush the lock of the battery insert to-

wards the left and tilt it downward.

ÎPull the battery insert towards the rear.

ÎPlace the batteries in the trough of the

battery insert.

ÎConnect poles with the enclosed con-

necting cables.

몇Warning

Pay attention to correct poles.

ÎConnect the connection cable to the

free battery poles (+) and (-).

ÎPush the battery insert towards the

front.

ÎLock in the battery insert lock.

몇Warning

Charge the battery before commissioning

the machine.

ÎIf the light bars on the left side of the

battery display are blinking, then drive

the device directly to the charging sta-

tion; avoid steep climbing while doing

so.

Danger

Risk of electric shock. Observe supply net-

work and fuse protection - see "Charger".

Only use the charger in dry rooms with suf-

ficient ventilation!

Operator console

Before Commissioning

Batteries

Observe the directions on the bat-

tery, in the instructions for use

and in the vehicle operating in-

structions

Wear eye protection

Keep children away from acid and

batteries

Danger of explosion

Fire, sparks, naked flames and

smoking must be strictly avoided

Danger of chemical burns

First aid

Warning note

Disposal

Do not throw the battery into the

regular waste

Insert batteries and connect

Charging battery

13EN

- 4

Note

Average charging time is approx. 10 hours.

The recommended chargers (matching the

batteries used) are regulated electronically

and will automatically switch off the charg-

ing process.

Danger

Danger of explosion. Wet batteries can

only be charged with opened battery cover.

ÎUnscrew the locking screw of the bat-

tery cover.

ÎTilt the battery cover backwards.

ÎRemove battery plug and join it to the

charging cable.

ÎConnect the charger to the mains and

turn it on.

ÎSwitch off the charger and remove the

plug from the socket.

ÎPull the battery cable from the charger

cable and connect it to the machine.

ÎTilt the battery cover towards the front

and tighten the locking screw.

ÎAdd distilled water one hour before the

charging process comes to an end; fol-

low the correct acid level. There are

corresponding indicators on the battery.

At the end of the charging process, all

cells must gas.

Danger

Danger of causticization!

–Adding water to the battery in its dis-

charged state can cause the acid to

leak.

–Use safety glasses while handling bat-

tery acid and follow the safety instruc-

tions to avoid personal injury or damage

to clothes.

–Should the acid spray on to the skin or

clothes, rinse immediately with lots of

water.

Caution

Risk of damage!

–Use only distilled or desalinated water

(EN 50272-T3) for filling the battery.

–Do not add any substances (so-called

performance improving agents), else

warranty claims will not be entertained.

Batteries and chargers are available in spe-

cialised stores.

Please follow these instructions if you are

using wet batteries:

– It is necessary to conform to the maxi-

mum battery dimensions.

– The battery cover needs to be opened

while charging wet (maintenance-free)

batteries.

– While charging wet batteries, follow the

specifications of the battery manufac-

turer.

ÎUnscrew the locking screw of the bat-

tery cover.

ÎTilt the battery cover backwards.

ÎPush the lock of the battery insert to-

wards the left and tilt it downward.

ÎPull the battery insert towards the rear.

ÎClamp off the minus pole of the battery.

ÎClamp off the remaining cables from the

battery.

ÎRemove the batteries.

ÎDispose of the used batteries according

to the local provisions.

While standing, the device is protected

against rolling off with the help of an electri-

cal immobilising brake. To push the de-

vice, you need to first unlock the

immobilising brake.

ÎPress the unlocking lever downward to

unlock the immobilising brake.

Danger

Risk of accident if the device rolls off. Apply

the immobilising brake again immediately

after finishing pushing the machine by

pushing the unlocking lever upward.

Note

Take the foot off the aceelerator pedal,

press the emergency-stop button to imme-

diately deactivate all functions and turn the

key switch to the "0" position.

ÎLoosen the screws and remove the

wooden cage.

ÎCut plastic packing belt and remove foil.

ÎLoosen the fixing at the wheels.

ÎPlace the enclosed wooden board at

the back of the appliance on the pallet

as a ramp and attach with screws.

ÎRemove both blocks from behind the

rear wheels.

ÎOpen the battery cover and remove the

steering wheel.

ÎInsert the steering wheel and straight-

align the front wheel.

ÎPull out the steering wheel, align and in-

sert back.

ÎFasten the steering wheel using en-

closed nut.

ÎInsert the cover in the steering wheel.

ÎIn appliances without battery: Install

batteries.

ÎConnect the battery plug to the appli-

ance.

ÎGet on to the standing area and keep

the safety pedal depressed with the left

foot.

ÎRelease emergency-stop button by

turning.

ÎSet main switch to “1”.

ÎSet the drive direction to backwards us-

ing the drive direction button at the op-

erator console.

ÎSelect the smallest speed range using

the speed button.

ÎPress the unlocking key.

ÎTo drive, press the accelerator pedal

carefully and drive down slowly from the

palette.

ÎSet main switch to “0”.

ÎAttach hubcaps to the rear wheels.

Note

Take the foot off the aceelerator pedal,

press the emergency-stop button to imme-

diately deactivate all functions and turn the

key switch to the "0" position.

ÎCarry out maintenance jobs "daily be-

fore starting work" (see section "Mainte-

nance and Care").

Danger

Danger of accident. The immobilizing brake

must always be checked first on an even

surface before starting the machine.

ÎSet main switch to “0”.

ÎPress emergency-stop button.

If the appliance can be moved by hand, the

parking brake is not engaged.

ÎPull up the reset lever of the parking

break.

If the appliance can still be moved by hand,

the parking break is defective. Shut down

the appliance and call Customer Service.

After charging

Further, in case of maintenance-free bat-

teries (wet batteries):

Recommended batteries

Battery Order No.

3 x 12V/105 A, mainte-

nance-free (Gel)

6.654-141.0

Recommended chargers

Charger Order No.

36V, for maintenance-

free batteries

6.654-229.0

Maximum battery dimensions

Length Width Height

406 mm 533 mm 432 mm

Removing the batteries

Pushing the device

Unloading

Operation

Check immobilizing brake

14 EN

- 5

Danger

Danger of accident. If the appliance cannot

brake adequately while going downhill,

press the emergency stop button.

Carry out the initial trials in an open surface

so that you familiarise yourself with the ap-

pliance.

Danger

Danger of tipping if gradient is too high.

ÎThe gradient in the direction of travel

should not exceed 10%.

Danger of tipping when driving round

bends at high speed.

Danger of slipping on wet floors.

ÎDrive slowly when cornering.

Danger of tipping on unstable ground.

ÎOnly use the machine on sound surfaces.

Danger of tipping with excessive sideways

tilt.

ÎThe gradient perpendicular to the direc-

tion of travel should not exceed 10%.

ÎGet on to the standing area and keep

the safety pedal depressed with the left

foot.

ÎDo not press the accelerator pedal.

ÎRelease emergency-stop button by

turning.

ÎSet main switch to “1”.

ÎSet the drive direction using the drive

direction button at the operator console.

ÎSelect speed range using the speed

button (3 stages).

ÎPress the unlocking key.

ÎPress the accelerator carefully to drive.

Note

The drive direction can also be changed

during the drive. You can thus clean very

dirty surfaces by driving back and forth a

couple of times.

In case of overloading, the drive motor auto-

matically switches off after a certain period.

ÎAllow machine to cool down at least for

15 minutes.

ÎPress again the drive fuse on the oper-

ating panel.

ÎWhile vacuuming bulky waste, remove

wires and threads from the area to be

vacuumed to avoid these getting stuck

in the brushes.

몇Warning!

Risk of damage to the floor covering. Do

not operate the appliance on the spot. Only

raise and lower suction/brush head while

driving. Do not stop with lowered brush/

suction head.

ÎMove downward the lever for raising /

lowering brushing/ vacuuming unit -

side-brush and brushing/ vacuuming

head will be lowered.

Start brush drive and suction turbine as

soon as the brush-vacuuming unit is

lowered

ÎPress accelerator pedal and drive to the

surface to be cleaned.

Note

Speed level 2 is recommended for cleaning.

Speed stage 3 is only meant for driving dur-

ing transportation.

ÎSelect the smallest speed range using

the speed button.

ÎMove upward the lever for raising / low-

ering brushing/ vacuuming unit - side-

brush and brushing/ vacuuming head

will be raised and switched off.

ÎPark the machine on an even surface.

ÎTurn key to "0" and remove it.

ÎCarry out maintenance jobs "daily/ after

finishing work" (see section "Mainte-

nance and Care").

ÎSecure the machine with wheel

chock(s) to prevent it from rolling away.

Danger

Risk of injury! When loading or unloading

the machine, it may only be operated on

gradients of max. 10%. Drive slowly.

Caution

Risk of injury and damage! Observe the

weight of the appliance when you transport it.

ÎRemove vacuum bar, brushes and

spray guard from the device.

ÎWhen transporting in vehicles, secure

the appliance according to the guide-

lines from slipping and tipping over.

1 Fastening points

Caution

Risk of injury and damage! Note the weight

of the appliance in case of storage.

This appliance must only be stored in inte-

rior rooms.

Danger

Risk of injury! Before carrying out any tasks

on the machine, set the main key to "0" and

remove it. Pull out the battery plug.

Before starting working:

ÎCheck tyre status.

ÎCheck whether the inner lid of the filter

chamber.

ÎCheck suction hose for blockages;

clean if required.

ÎCheck the inserts of the suction hose

for leaks.

ÎCheck safety pedal, accelerator pedal and

steering wheel for correct functioning.

ÎCheck acid level in wet batteries; refill

distilled water, if required.

ÎCheck filled level of the filter bag; re-

place, if required.

After finishing working:

ÎClean brushes and check for wear and

tear.

The bristles are worn out when they

reach the length of the yellow bristles.

ÎClean the outside of the appliance with

a damp cloth which has been soaked in

mild detergent.

ÎCheck device externally for damage.

ÎCharge the batteries.

ÎClean upper side of the batteries.

ÎCheck acid density in wet batteries.

ÎCheck battery cable for correct positioning.

ÎClean battery room and battery casing.

ÎCheck tension of the drive chain (see

"Maintenance tasks").

ÎCheck drive belt for wear and tear.

ÎCheck alignment of the brush/ vacuum

head.

ÎCheck immobilising brake. *

ÎCheck chains, ropes and deflection pul-

leys for raising the brushing/ vacuuming

head and the side-brush for wear and

tear and tension. *

ÎCheck carbon brushes and commuta-

tors of all motors for wear and tear. *

ÎCheck tightening device of steering

chains. *

* To be done by Customer Service.

Brakes

Driving

Overload

Vacuuming

Vacuuming completed

Shutting down

Transport

Storage

Maintenance and care

Maintenance schedule

Daily

Every 50 operating hours

Every 100 operating hours

Every 200 operating hours

15EN

- 6

To ensure a reliable operation of the appli-

ance maintenance contracts can be con-

cluded with the competent Kärcher sales

office.

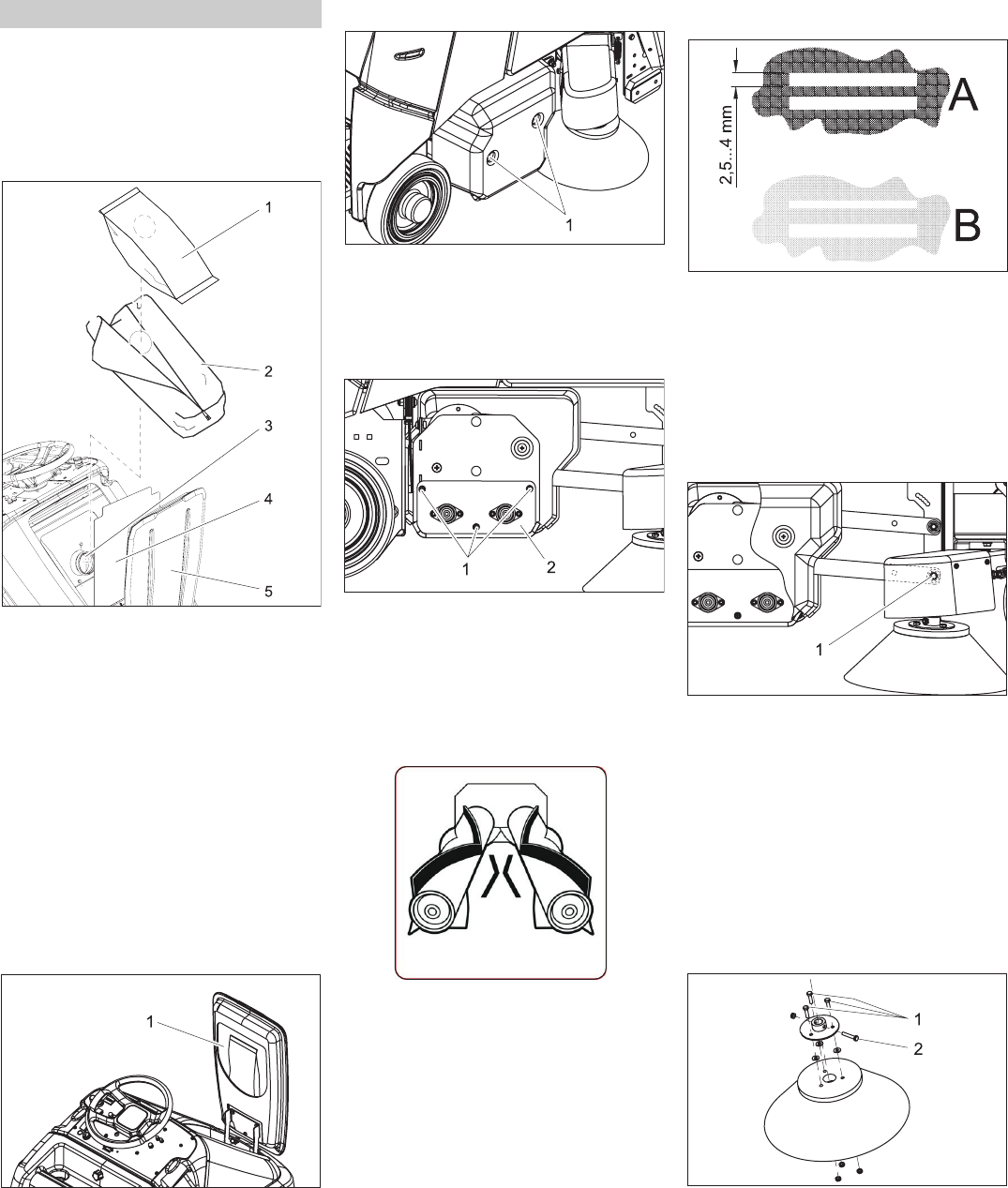

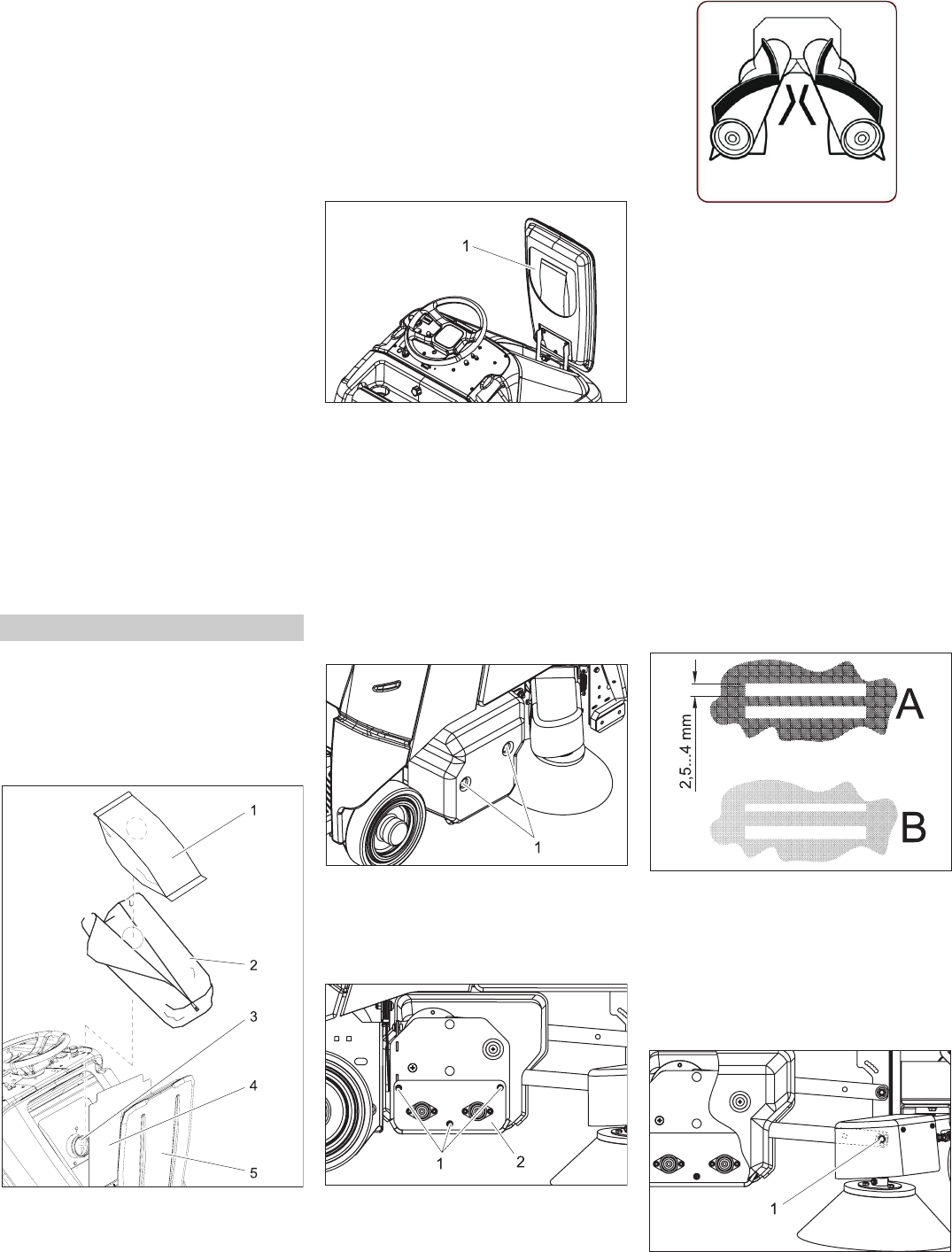

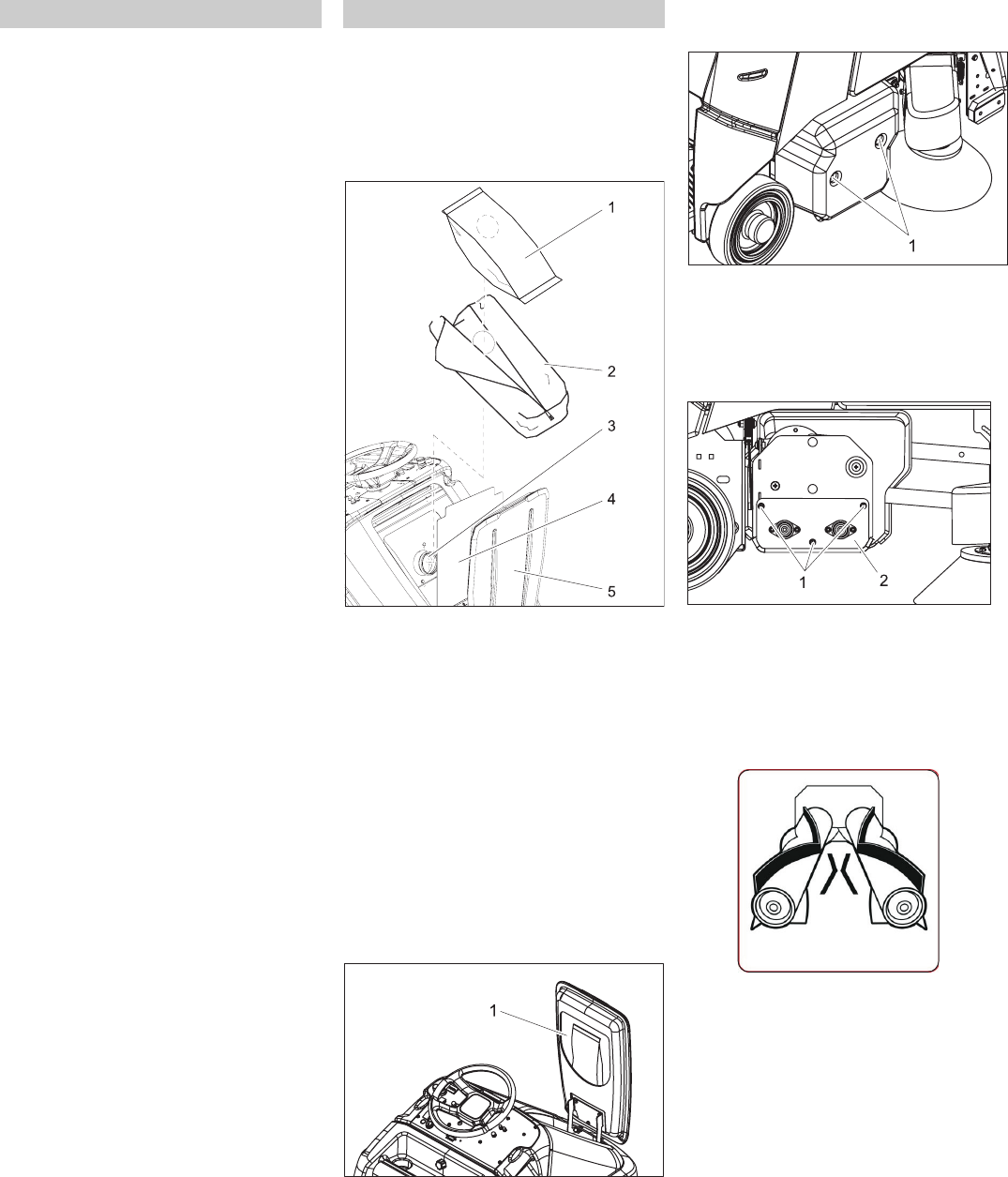

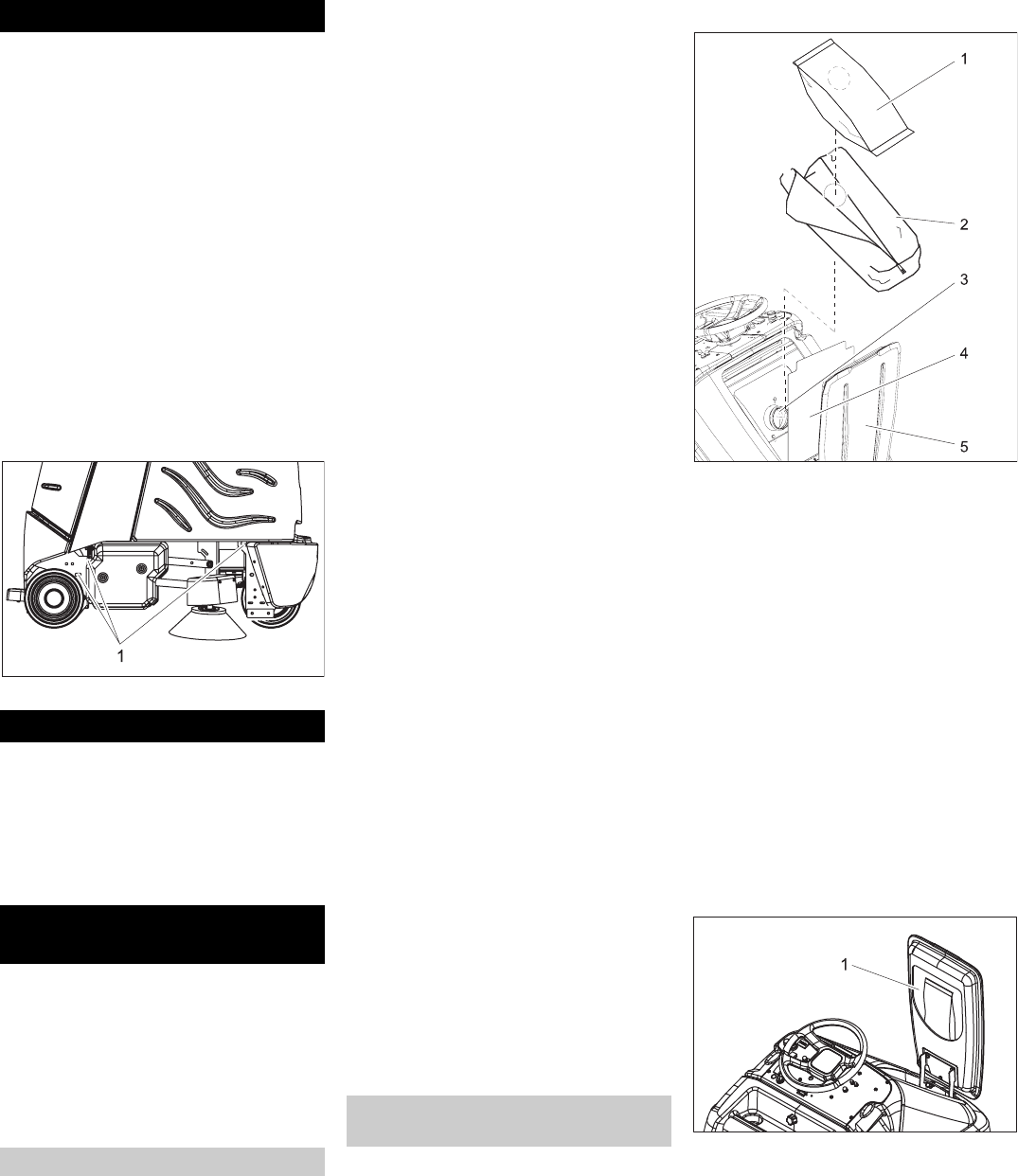

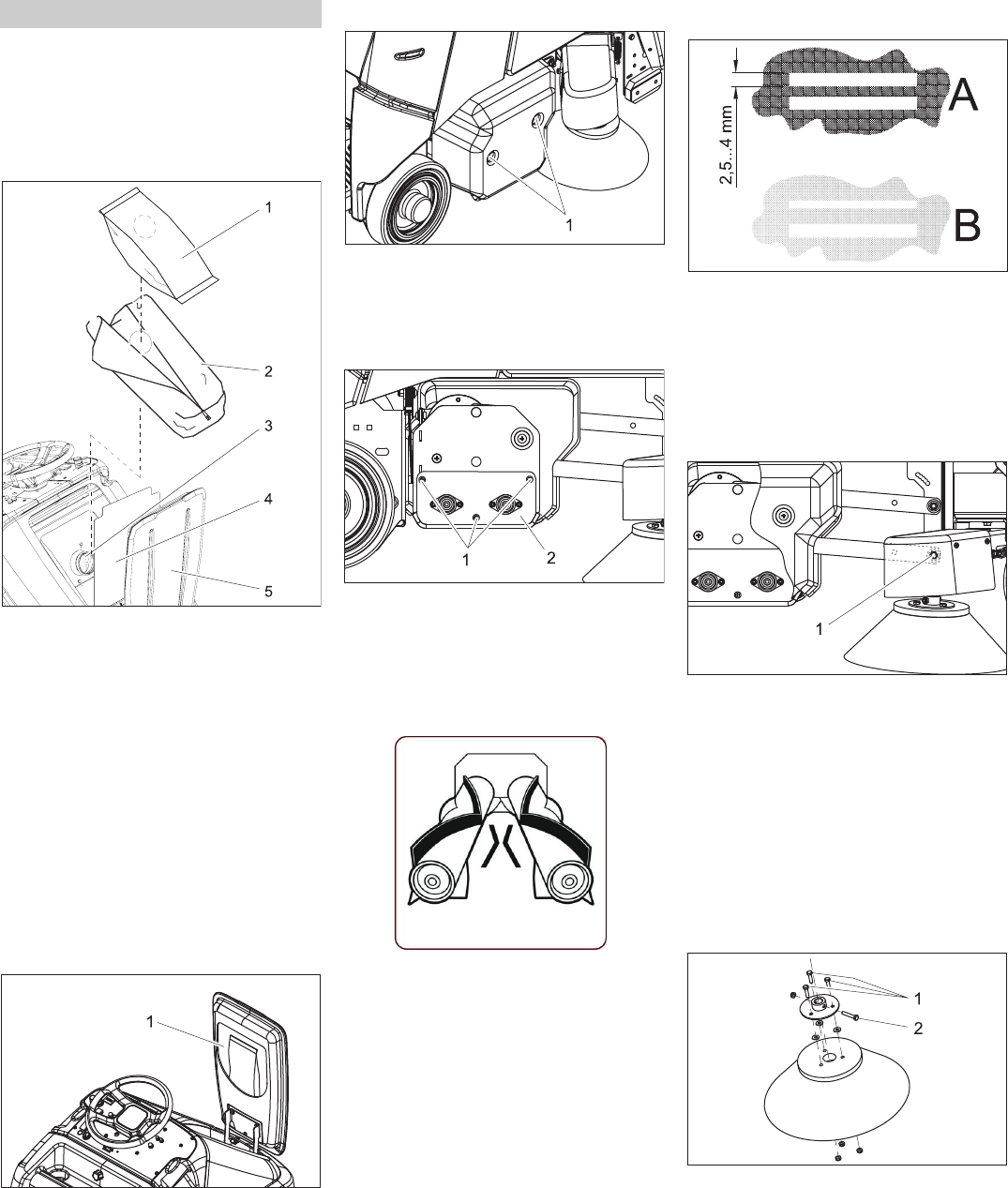

1 Filter bag

2 Filter sack

3 Connection nozzle

4 Inner lid of filter chamber

5 Lid of filter chamber

ÎOpen both the lids of the filter chamber.

ÎOpen the zip of the filter sack.

ÎPull out the full filter bag from the con-

necting nozzle.

ÎRemove and dispose off the filter bag

from the filter sack.

ÎClean filter chamber if required.

ÎPull out the filter bag from the nozzle

and shake it off or clean it, if required.

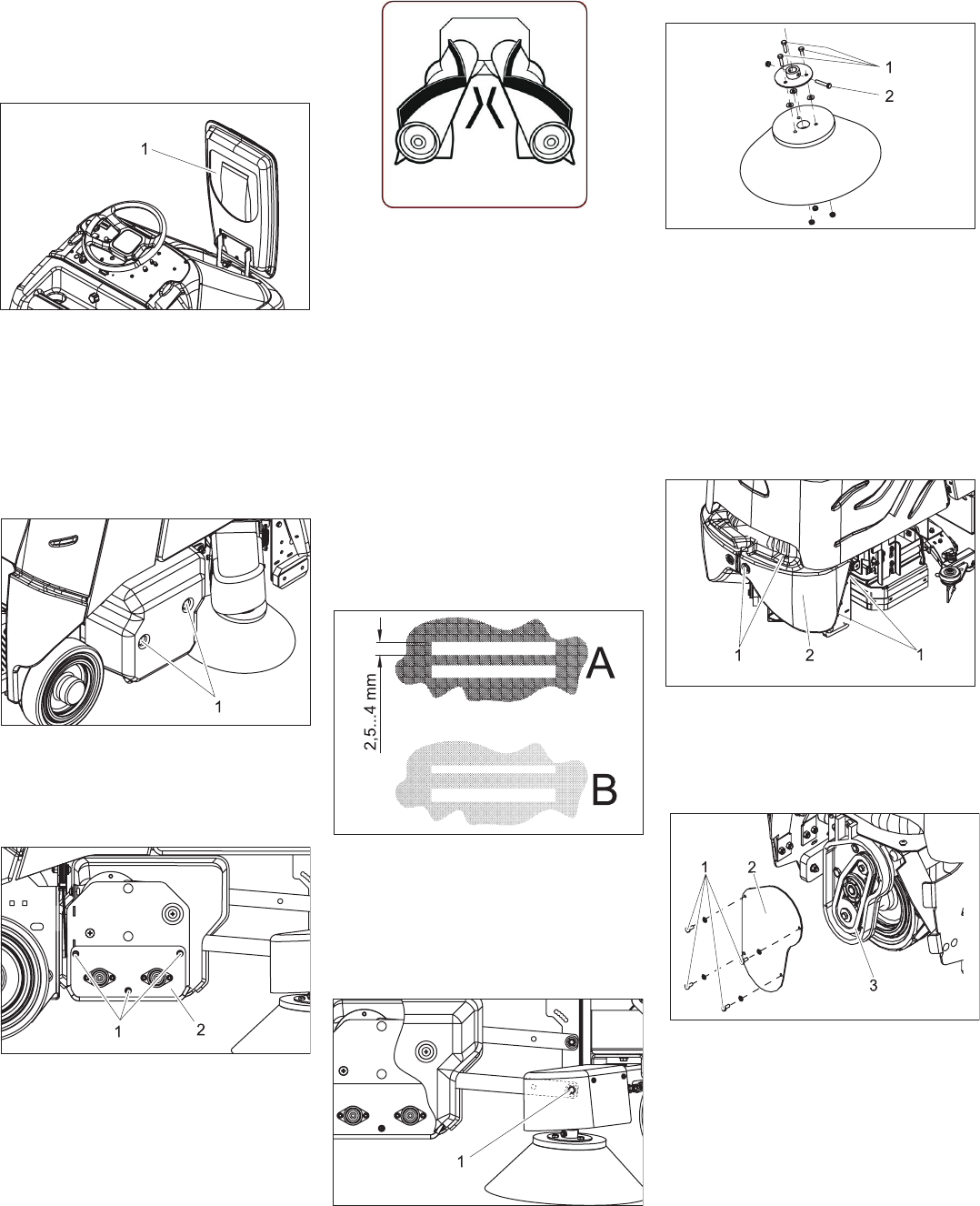

1 Storage compartment for filter bags

ÎRemove a new filter bag from the stor-

age compartment in the lid and insert it

in the filter sack.

ÎPush the opening of the filter bag over

the connection nozzle.

ÎClose the zip of the filter sack.

ÎClose both the lids of the filter chamber.

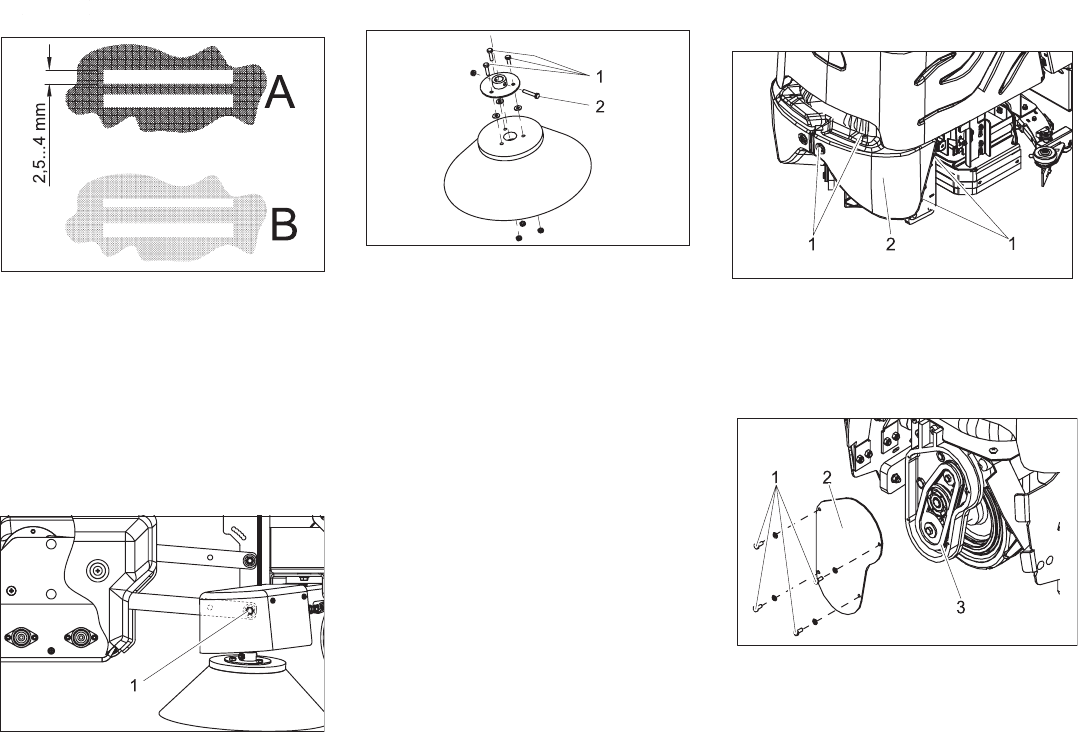

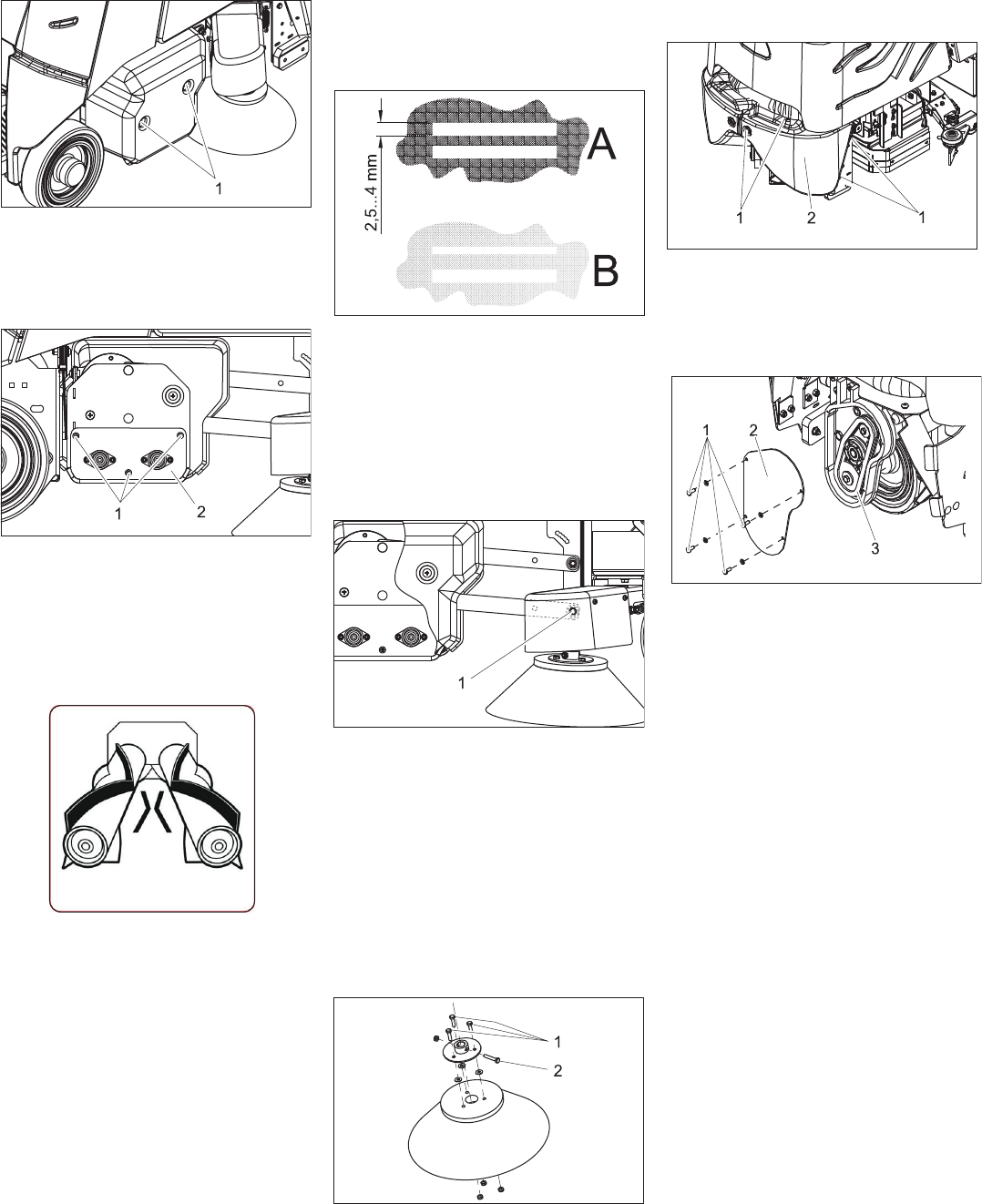

1Screw

ÎRemove both the screws of the cover

on the right side of the device.

ÎRemove cover.

1Screw

2 Bearing plate

ÎLoosen the screws for fastening the

bearing plate.

ÎPull out the bearing plate.

ÎPull out the brushes.

ÎInsert new brushes and turn till the tow-

ing arm locks in. The arrangement of

the bristles should be as shown in the

above figure.

ÎReplace the bearing plate and cover.

ÎDrive the device on a hard, smooth floor

(not a carpet).

ÎOperate the device with lowered brush-

ing/ vacuuming head at one place for 30

seconds. (press the accelerator slowly

so that the brushes work without the de-

vice moving forward).

ÎRaise the brushing/ vacuuming head

and drive forward for approx. 1 m.

ÎThe brushes have left a pattern on the

floor. Evaluate the pattern according to

the diagram shown below:

A Both the brushes generate a marking

that is equal in width - the brushing/

vacuuming head is aligned parallel to

the floor.

B Brushes generate markings of various

widths - the brush/ vacuuming head

needs to be aligned.

1Screw

ÎLoosen the screw on both the sides, in-

sert in the long hole and tighten it again.

– To increase the contact area of the rear

brush - move the screw forward.

– To increase the contact area of the front

brush - move the screw backward.

1 Fastening screw for flange

2 Fastening screw for brush

ÎTurn out the fastening screw for the

flange and pull out the brush along with

the flange from the drive shaft.

ÎTurn out the fastening screws of the

brush and separate the brush from the

flange.

ÎInstall new brush in reverse sequence.

Maintenance Works

Maintenance contract

Replacing the filter bag

Replacing the brush rollers

Checking the alignment of brush/ vacu-

um head.

Adjusting the alignment of brush/ vacu-

um head.

Replacing the side-brushes

16 EN

- 7

1Screw

2 Front panel

ÎLoosen screws.

ÎRemove front panel.

1Screw

2Cover

3 Drive chain

ÎLoosen screws.

ÎRemove the lid.

ÎCheck the chain drive and pinion for

wear.

Danger

Risk of injury! Before carrying out any tasks

on the machine, set the main key to "0" and

remove it. Pull out the battery plug.

In case of faults that cannot be remedied

using the table below please contact the

customer service.

Checking the drive chain Faults

Fault Remedy By whom

Appliance cannot be started Insert the battery plug on the device. Operator

Release emergency-stop button by turning. Operator

Battery capacity exhausted; recharge battery. Operator

Check battery cable for correct sitting. Operator

Check battery cable for corrosion; clean, if required. Operator

Device does not drive or drives

only slowly

Press the unlocking key. Operator

Reset fuse of traction drive Operator

Deactivate immobilising brake; press the unlocking lever upward to activate it. Operator

Release accelerator pedal, turn the key switch to "0", turn the key switch to "1", press

the safety pedal, press unlocking key, press accelerator pedal.

Operator

Control is overheated

Switch off device and let it cool down.

Operator

Battery capacity exhausted; recharge battery. Operator

Device does not brake Deactivate immobilising brake; press the unlocking lever upward to activate it. Operator

Brushes in brush/ vacuum

head are not working

Reset fuse of brush roller drive. Operator

Check the brushes for blockage due to foreign particles, remove them if found. Operator

Side-brush is not working Reset fuse of side-brush drive. Operator

Brushes are rotating slowly Battery capacity exhausted; recharge battery. Operator

Suction turbine is not working Reset fuse of suction turbine. Operator

Battery capacity exhausted; recharge battery. Operator

Filter bag is full; the indicator 'filter bag full' glows. Replace filter bag. Operator

Poor dust suction Suction hose/ suction channel blocked; clean suction hose/ suction channel. Operator

Battery capacity exhausted; recharge battery. Operator

Filter bag full; replace filter bag. Operator

Accessories

Description Part no.:

Filter bag, 10 pieces 8.600-121.0

Battery replacement kit consists of: battery trough, cable set, locking set, 2 transport cars 8.601-121.0

Battery, 12V/105 A, maintenance-free (gel), 3 pieces required 6.654-141.0

Charger, 36V, for maintenance-free batteries 6.654-229.0

17EN

- 8

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts

ensures that the appliance can be oper-

ated safely and troublefree.

– At the end of the operating instructions

you will find a selected list of spare

parts that are often required.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

The warranty terms published by the rele-

vant sales company are applicable in each

country. We will repair potential failures of

your appliance within the warranty period

free of charge, provided that such failure is

caused by faulty material or defects in man-

ufacturing. In the event of a warranty claim

please contact your dealer or the nearest

authorized Customer Service centre.

Please submit the proof of purchase.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Specifications

Power

Nominal voltage V36

Battery capacity Ah (5h) 105

Average power consumption W 1475

Drive motor output (rated output) W 560

Brushes

Working width mm 800

Broad roller brush mm 710

Diameter of roller brush mm 100

Speed of roller brushes 1/min 1750

Output of roller brush drive W570

Diameter of side-brush mm 300

Speed of side brush 1/min 85

Output of side-brush drive W32

Vacuuming

Cleaning power, air quantity l/s 45

Cleaning power, negative pressure kPa 4,0

Suction engine output W550

Volume of filter bag l35

Dimensions and weights

Drive speed (max.) km/h 5,6

Climbing capability (max.) %10

Theoretical surface cleaning performance m2/h 3270

Length mm 1330

Width mm 927

Height mm 1285

Permissible overall weight kg 451

Transport weight kg 376

Surface load kPa 544

Values determined as per EN 60335-2-72

Vibration total value on arms m/s2<2,5

Vibration total value on feet m/s2<2,5

Uncertainty K m/s20,5

Sound pressure level LpA dB(A) 62

Spare parts

Warranty

CE declaration

Product: Brush vacuum cleaner for

carpets

Type: 1.011-xxx

Relevant EU Directives

2006/42/EC (+2009/127/EC)

2004/108/EC

Applied harmonized standards

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Applied national standards

CEO Head of Approbation

18 EN

- 1

Lire ces notice originale avant la

première utilisation de votre appa-

reil, se comporter selon ce qu'elles requièrent et

les conserver pour une utilisation ultérieure ou

pour le propriétaire futur.

Lire le présent mode d'emploi ainsi que la

brochure ci-jointe Consignes de sécurité pour

les aspirateurs eau/poussières n° 5.956-249

avant d'utiliser l'appareil et respecter les ins-

tructions.

Cette balayeuse doit être utilisée uniquement

sur des surfaces qui présentent une pente

maximale de 10%.

Les dispositifs de sécurité ont pour but de

protéger l'utilisateur et ils ne doivent donc

jamais être désactivés ni évités.

Pour une mise hors service immédiate de

toutes les fonctions : Appuyer sur la touche

d'arrêt d’urgence.

Le mécanisme d'entraînement ne peut être

activé que lorsque l'opérateur maintient la

pédale enfoncée avec le pied.

Les symboles suivants sont utilisés dans le

mode d'emploi:

Danger

Pour un danger immédiat qui peut avoir

pour conséquence la mort ou des blessu-

res corporelles graves.

몇Avertissement

Pour une situation potentiellement dange-reuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dange-

reuse qui peut avoir pour conséquence des

blessures légères ou des dommages maté-

riels.

L'appareil est utilisé pour aspirer les surfa-

ces des tapis. Les impuretés sont décol-

lées du tapis par des brosses, aspirées et

collectées dans un sac filtrant.

– Une largeur de travail de 850 mm per-

met une exécution effective en cas

d'une haute durée de travail.

– L'appareil est autotracté.

– Les batteries peuvent être rechargées

au moyen d’un chargeur branché à une

prise de 230V.

– La batterie et le chargeur ne sont pas

inclus dans la livraison et doivent être

commandés séparément.

Remarque

L'appareil peut être équipé de différents ac-

cessoires en fonction de l'application res-

pective et du site de mise en oeuvre.

De plus amples détails figurent dans notre

catalogue ou sur notre site Internet

www.kaercher.com.

L'utilisation de l'appareil doit être faite en

conformité avec les consignes figurant

dans les instructions de service.

– L'appareil ne peut être utilisé que pour

l'aspiration des moquettes sèches.

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange

d'origine.

– La plage de température pour l'utilisa-

tion est de +5°C à +40°C.

– L'appareil ne peut être utilisé sur des

sols qui sont sensibles à la pression.

Tenir compte de la sollicitation concen-

trée admissible du sol. La charge con-

centrée par l'appareil est indiquée dans

les données techniques.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à

risque d'explosion.

– Cet appareil n'est pas conçu pour aspi-

rer des poussières nocives.

– Les poussières réactives de métal

(p.ex. aluminium, magnésium, zinc) for-

ment des gaz explosifs en combinaison

avec des détergents alcalins et acides.

Instructions relatives aux ingrédients

(REACH)

Les informations actuelles relatives aux in-

grédients se trouvent sous :

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Table des matières

Consignes de sécurité FR - 1

Fonction FR - 1

Utilisation conforme FR - 1

Protection de l'environne-

ment, élimination

FR - 1

Eléments de commande FR - 2

Avant la mise en service FR - 3

Fonctionnement FR - 5

Transport FR - 5

Entreposage FR - 5

Entretien et maintenance FR - 5

Pannes FR - 7

Accessoires FR - 8

Données techniques FR - 8

Pièces de rechange FR - 8

Garantie FR - 8

Déclaration CE FR - 8

Consignes de sécurité

Dispositifs de sécurité

Touche d'arrêt d’urgence

Pédale de sécurité

Symboles

Fonction

Utilisation conforme

Protection de

l'environnement, élimination

Les matériaux constitutifs de

l'emballage sont recyclables.

Ne pas jeter les emballages

dans les ordures ménagères,

mais les rendre à un système

de recyclage.

Les appareils usés contiennent

des matériaux précieux recycla-

bles lesquels doivent être ren-

dus à un système de recyclage.

Des batteries, de l’huile et

d'autres substances sembla-

bles ne doivent pas être tout

simplement jetées. Pour cette

raison, utiliser des systèmes

adéquats de collecte pour élimi-

ner les appareils usés.

19FR

- 2

1 Connecteurs de la batterie

2 Batterie

3 Verrouillage insert de batterie

4 Insert de batterie

5Sac

6 Sac filtrant

7 Prise d'alimentation

8 Couvercle intérieur de la chambre de filtre.

9 Couvercle du récipient du filtre

10 Levier de déverrouillage frein de stationne-

ment

11 Brosse latérale

12 Tête de brosse / d'aspiration

13 Levier abaisser / lever l'unité de brossa /

d'aspiration

14 Pédale de marche

15 Surface plane pour l'opérateur

16 Pédale de sécurité

17 Couvercle de la batterie

18 Vis de fermeture couvercle de batterie

19 Volant

20 Pupitre de commande

Eléments de commande

20 FR

- 3

1 Interrupteur à clé

2 Touche de déverrouillage

3 Interrupteur de direction de déplacement

4 Commutateur vitesse

5 Avertisseur sonore

6 Touche d'arrêt d’urgence

7 Témoin de contrôle de la batterie

8 Fusible du mécanisme d'entraînement

9 Fusible de commande

10 Fusible d'entraînement de brosses laté-

rales

11 Fusible d'entraînement du rouleau de

brosse

12 Fusible de la turbine d'aspiration

13 Affichage sac filtrant plein

14 Compteur d'heures de service

Respecter impérativement ces consignes

en cas de manipulation des batteries :

Danger

Risque d'explosion. Ne jamais déposer

d'outils ou d'objets similaires sur les bornes

et les barrettes de connexion de la batterie.

Risque de blessure. Ne jamais mettre en

contact des plaies avec le plomb. Prendre

soin de toujours se laver les mains après

avoir manipulé la batterie.

ÎDévisser la vis de fermeture du couvercle

de batterie

ÎPivoter le couvercle de batterie vers

l'arrière.

ÎDéplacer le verrouillage de l'insert de

batterie vers la gauche et le basculer

vers le bas.

ÎTirer l'insert de batterie en arrière.

ÎDisposer la batterie dans le baquet de

l'insert de batterie.

ÎConnecter les bornes avec les câbles

de raccordement ci-joint.

몇Avertissement

Veiller à respecter les polarités appropriées.

ÎBrancher le câble de raccordement ci-joint

aux bornes de batterie encore libres (+) et (-

ÎDéplacer l'insert de batterie vers l'avant.

ÎEnclencher le verrouillage de l'insert de bat-

terie.

Pupitre de commande

Avant la mise en service

Batteries

Respecter les consignes situées

sur la batterie, dans les instructions

de service et dans le mode d'em-

ploi du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des aci-

des et des batteries

Risque d'explosion

Toute flamme, matière incandes-

cente, étincelle ou cigarette est in-

terdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Ne pas mettre la batterie au rebut

dans le vide-ordures

Montage et branchement de la batterie

21FR

- 4

몇Avertissement

Charger la batterie avant de mettre l'appareil en

service.

ÎSi les barrettes lumineuses du côté

gauche du témoin de contrôle de la bat-

terie clignotent, amener l'appareil direc-

tement à la station de charge en évitant

les montées.

Danger

Risque d'électrocution. Tenir compte du ré-

seau de conduction de courant et de la pro-

tection par fusibles, cf. "Chargeur".

Utiliser le chargeur seulement dans des

pièces sèches et suffisamment aérée !

Remarque

Le temps de charge s'élève en moyenne à

environ 10 heures.

Les chargeurs recommandés (adaptables

à toutes les batteries) disposent d'une ré-

glage électronique et mettent fin automati-

quement à la procédure de charge.

Danger

Risque d'explosion. Le chargement des

batteries humides est seulement permis

avec couvercle ouvert.

ÎDévisser la vis de fermeture du couver-

cle de batterie

ÎPivoter le couvercle de batterie vers

l'arrière.

ÎDébrancher le connecteur de batterie et

le raccorder au câble du chargeur.

ÎBrancher le chargeur au réseau et le

mettre en marche.

ÎMettre le chargeur hors tension et le dé-

brancher du secteur.

ÎDébrancher le câble de la batterie du

câble du chargeur et le raccorder à l'ap-

pareil.

ÎBasculer le couvercle de la batterie vers

l'avant et serrer la vis de fermeture.

ÎAjouter de l'eau distillée une heure

avant la fin de la procédure de charge.

Respecter le niveau d'acidité approprié.

Les mentions correspondantes figurent

sur la batterie. A la fin du processus de

chargement, toutes les cellules doivent

être en formation de gaz.

Danger

Risque de brûlure!

–Des fuites d'acide peuvent survenir lors

du remplissage de la batterie déchar-

gée.

–Porter impérativement des lunettes de

protection lors de toute manipulation

d'acide de batterie et respecter les con-

signes afin d'éviter les blessures et l'en-

dommagement des vêtements.

–En cas de projection d'acide sur la peau

ou les vêtements, rincer immédiate-

ment et abondamment à l'eau.

Attention

Risque d'endommagement!

–Pour remplir la batterie, utiliser unique-

ment de l'eau distillée ou dessalée (EN

50272-T3).

–N'employer aucun additif (produit dit

d'amélioration) sous peine d'annulation

de toute garantie.

Les batteries et chargeurs sont disponibles

dans le commerce.

Si des batteries humides doivent être mi-

ses en oeuvre, prendre ce qui suit en

compte :

– Respecter les dimensions maximales

de la batterie.

– Ouvrir le couvercle de batterie pour re-

charger les batteries humides.

– Respecter impérativement les consi-

gnes du fabricant de batterie pour re-

charger une batterie humide.

ÎDévisser la vis de fermeture du couver-

cle de batterie

ÎPivoter le couvercle de batterie vers

l'arrière.

ÎDéplacer le verrouillage de l'insert de

batterie vers la gauche et le basculer

vers le bas.

ÎTirer l'insert de batterie en arrière.

ÎDébrancher le câble du pôle moins de

la batterie.

ÎDéconnecter les câbles restants de la

batterie

ÎSortir les batteries.

ÎEliminer les batteries dans le respect

des dispositions en vigueur.

A l'arrêt, on évite que l'appareil ne se met-

tre en mouvement avec un frein de station-

nement électrique. Pour pousser l'appareil,

le frein de stationnement doit être déver-

rouillé.

ÎPour déverrouiller le frein de stationne-

ment, pousser le levier de déverrouilla-

ge vers le bas.

Danger

Risque d'accident par l'appareil se mettant

en mouvement. Une fois la poussée termi-

née, ramener impérativement le levier de

déverrouillage vers le bas et réactiver de

cette manière le frein de stationnement.

Remarque

Pour mettre l'appareil immédiatement hors

service, retirer le pied de la pédale, action-

ner le bouton d 'arrêt d'urgence et mettre

l'interrupteur à clé sur la position "0".

ÎDesserrer les vis et retirer la cage de

bois.

ÎRetirer le film plastique après avoir dé-

chiré l'adhésif.

ÎRetirer la fixation sur les roues.

ÎDéposer la plaque de bois jointe sur le

côté arrière de l'appareil comme rampe

sur la palette et la fixer avec les vis.

ÎRetirer les cales derrière les deux roues

arrière.

ÎOuvrir le couvercle de batterie et sortir

le volant.

ÎEnficher le volant et aligner la roue

avant bien droite.

ÎRetirer le volant, aligner et l'enficher de

nouveau.

ÎFixer le volant avec l'écrou joint.

ÎEnficher le couvercle dans le volant.

ÎPour les appareils sans batterie : mon-

ter la batterie.

ÎConnecter le connecteur de la batterie

avec l'appareil.

ÎMonter sur la surface plane et maintenir

la pédale de sécurité enfoncée avec le

pied gauche.

ÎTourner la touche d'arrêt d'urgence

pour la déverrouiller.

ÎMettre l'interrupteur à clé sur "1".

ÎRégler le sens de circulation arrière

avec l'interrupteur de sens de circula-

tion sur le pupitre de commande.

ÎSélectionner la plage de vitesse la plus

petite possible avec le commutateur vi-

tesse.

ÎAppuyer sur la touche de déverrouillage.

ÎPour conduire, actionner avec précau-

tion la pédale d'accélérateur et descen-

dre lentement de la palette.

ÎMettre l'interrupteur à clé sur "0".

ÎMettre les enjoliveurs de roue en place.

Chargement de la batterie

Après la procédure de charge

En supplément sur les batteries sans en-

tretien (batteries humides) :

Batteries recommandées

Batterie N° de réf.

3 x 12V/105 A, sans

entretien (gel)

6.654-141.0

Chargeurs recommandés

Chargeur N° de réf.

36 V, pour batteries

sans entretien

6.654-229.0

Dimensions maximales de la batterie

Longueur Largeur Hauteur

406 mm 533 mm 432 mm

Démonter les batteries

Pousser l'appareil

Déchargement de la machine

22 FR

- 5

Remarque

Pour mettre l'appareil immédiatement hors

service, retirer le pied de la pédale, action-

ner le bouton d 'arrêt d'urgence et mettre

l'interrupteur à clé sur la position "0".

ÎEffectuer des travaux de maintenance

"quotidiennement/avant le début du

fonctionnement" (cf. le chapitre "Main-

tenance et entretien").

Danger

Risque d'accident. Avant toute mise en ser-

vice, il convient de vérifier le fonctionne-

ment du frein d'immobilisation sur une

surface plane.

ÎMettre l'interrupteur à clé sur "0".

ÎAppuyer sur la touche d'arrêt d’urgence.

Si l'appareil peut maintenant être poussé à

la main, le frein de stationnement n'est pas

opérationnel.

ÎPousser le levier de déverrouillage du

frein de stationnement vers le haut.

Si l'appareil ne peut toujours pas être pous-

sé, le frein de stationnement est défec-

tueux. Arrêter l'appareil et appeler le

service après-vente.

Danger

Risque d'accident. Si l'appareil ne présente

pas une efficacité de freinage suffisante

lors de la conduite sur une pente, appuyer

sur le bouton d'arrêt d'urgence :

Pour se familiariser avec l'appareil, effec-

tuer des essais de déplacement sur une

place libre.

Danger

Risque de basculement en cas de pente trop

forte.

ÎDans le sens de la marche, ne pas rouler

sur des pentes supérieures à 10%.

Risque de basculement en cas de conduite ra-

pide dans les virages.

Chaussée glissante en cas de sol humide.

ÎRoulez lentement dans les virages.

Risque de basculement en cas de sol instable.

ÎN'utilisez la machine que sur des sols stabi-

lisés.

Risque de basculement en cas de pente latéra-

le trop importante.

ÎN'empruntez aucunes pentes supérieures

à 10% dans le sens perpendiculaire au

sens de la marche.

ÎMonter sur la surface plane et maintenir la

pédale de sécurité enfoncée avec le pied

gauche.

ÎNe pas actionner la pédale d'accélérateur.

ÎTourner la touche d'arrêt d'urgence pour la

déverrouiller.

ÎMettre l'interrupteur à clé sur "1".

ÎRégler la sens de circulation avec l'interrup-

teur de la sens de circulation à la pupitre de

commande.

ÎSélectionner la plage de vitesse avec le

commutateur Vitesse (3 niveaux).

ÎAppuyer sur la touche de déverrouillage.

ÎActionner la pédale d'accélérateur avec

précaution pour conduire.

Remarque

La sens de circulation peut être modifiée

aussi pendant la circulation. En avançant et

reculant peuvent être nettoyé aussi des en-

droits très sales.

En cas de surcharge, le moteur de traction

est désactivé après une durée définie.

ÎLaisser refroidir l'appareil au moins

15 minutes.

ÎEnfoncer de nouveau la sécurité du mé-

canisme d'entraînement sur le pupitre

de commande.

ÎAvant d'aspirer des déchets de grande

taille, retirer les fils et les bandes de la

surface à aspirer pour éviter qu'ils ne se

prennent dans les brosses.

몇Avertissement !

Risque d'endommagement pour le revête-

ment de sol. Ne pas exploiter l'appareil sur

place. Ne lever et abaisser la tête d'aspira-

tion / de brosse que pendant le déplace-

ment. Ne pas l'arrêter avec la tête de

brosse / d'aspiration abaissée.

ÎPousser le levier lever/abaisser l'unité

de brosse / d'aspiration vers le bas - la

brosse latérale et la tête de brosse /

d'aspiration sont abaissées.

Lancer l'entraînement de brosse et la

turbine dès que l'unité brosse/aspira-

tion est abaissée.

ÎActionner la pédale d'accélérateur et

parcourir la surface à nettoyer.

Remarque

Le niveau de vitesse 2 est recommandé

pour le nettoyage. La vitesse 3 est unique-

ment prévue pour les déplacements de

transport.

ÎSélectionner la plage de vitesse avec le

commutateur vitesse.

ÎPousser le levier lever/abaisser l'unité

de brosse / d'aspiration vers le haut et

l'enclencher vers la gauche - la brosse

latérale et la tête de brosse / d'aspira-

tion sont soulevées.

ÎGarer l'appareil sur une surface plane.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

ÎEffectuer des travaux de maintenance

"quotidiennement/après la fin du fonc-

tionnement" (cf. le chapitre "Maintenan-

ce et entretien").

ÎSécuriser le véhicule à l'aide de cales

afin qu'il ne puisse rouler.

Danger

Risque de blessure ! Ne pas charger ni dé-

charger la machine sur des pentes supé-

rieures à 10%. Rouler doucement.

Attention

Risque de blessure et d'endommagement !

Respecter le poids de l'appareil lors du

transport.

ÎEnlever la barre d'aspiration, la brosse

et la protection anti-éclaboussures.

ÎSécuriser l'appareil contre les glisse-

ments ou les basculements selon les di-

rectives en vigueur lors du transport

dans des véhicules.

1 Points de fixation

Attention

Risque de blessure et d'endommagement !

Prendre en compte le poids de l'appareil à

l'entreposage.

Cet appareil doit uniquement être entrepo-

sé en intérieur.

Danger

Risque de blessure ! Avant d'effectuer des

travaux sur l'appareil, positionner l'interrup-

teur à clé sur "0" et retirer la clé. Débran-

cher la fiche de batterie.

Avant le début du fonctionnement :

ÎContrôler l'état des pneus.

ÎContrôler si le couvercle intérieur de la

chambre de filtre ferme de manière

étanche.

ÎContrôler la présence de dépôts de sa-

lissures, en cas de besoin nettoyer.

ÎContrôler l'étanchéité des connexions

enfichées du flexible d'aspiration.

ÎContrôler le fonctionnement correct de

la pédale de sécurité, de la pédale d'ac-

célérateur et du volant.

ÎPour les batteries humides, contrôler le

niveau d'acide et si nécessaire faire

l'appoint avec de l'eau distillée.

ÎContrôler le niveau de remplissage du sac

de filtrage, si nécessaire le remplacer.

Après utilisation :

ÎContrôler l'usure des brosses et les net-

toyer.

Les crins sont usés lorsque la longueur

des crins jaunes est atteinte.

Fonctionnement

Contrôler le frein d'immobilisation

Freinage

Déplacement

Surcharge

Aspiration

Arrêter l'aspiration

Mise hors service

Transport

Entreposage

Entretien et maintenance

Plan de maintenance

Tous les jours

23FR

- 6

ÎNettoyer l'extérieur de l'appareil avec

un chiffon humide et imbibé de déter-

gent doux.

ÎExaminer l'extérieur de l'appareil pour

découvrir les dommages.

ÎRecharger les batteries.

ÎNettoyer la côté supérieur des batteries.

ÎContrôler la densité de l'électrolyte pour

les batteries humides.

ÎContrôler que le câble de batterie est

bien fixé.

ÎNettoyer la salle de batterie et le boîtier

des batteries.

ÎContrôler la tension de la chaîne d'en-

traînement (cf. "Travaux d'entretien").

ÎContrôler l'usure de la chaîne d'entraî-

nement.

ÎContrôler l'orientation de la tête de

brosse / d'aspiration.

ÎContrôler le frein de stationnement. *

ÎContrôler l'usure et la tension des chaînes,

des câbles sous gaine et des rouleaux de

renvoi pour soulever la tête de brosse /

d'aspiration et la brosse latérale. *

ÎContrôler l'usure des balais de charbon

et du collecteur de tous les moteurs. *

ÎContrôler le dispositif tendeur des chaî-

nes de direction. *

* A faire effectuer par le service après-vente.

Afin de pouvoir garantir un fonctionnement

fiable de l'appareil, il est possible de con-

clure des contrats de maintenance avec le

bureau de ventes Kärcher responsable.

1Sac

2 Sac filtrant

3 Prise d'alimentation

4 Couvercle intérieur de la chambre de filtre.

5 Couvercle du récipient du filtre

ÎOuvrir les deux couvercles de la cham-

bre de filtre.

ÎOuvrir la fermeture éclair du sac filtrant.

ÎRetirer le sac filtrant plein de l'embout

de raccordement.

ÎRetirer le sac filtrant du sac à poussiè-

res et l'éliminer.

ÎNettoyer la chambre de filtre si néces-

saire.

ÎSi nécessaire, retirer le sac de filtrage

des embouts de raccordement et le se-

couer ou le nettoyer.

1 Compartiment de réserve pour le sacs

filtrants

ÎPrendre un nouveau sac filtrant dans le

compartiment de réserve et le mettre en

place dans le sac de filtrage.

ÎEnfoncer l'ouverture du sac filtrant sur

la bouche de raccordement.

ÎFermer la fermeture éclair du sac de fil-

trage.

ÎFermer les deux couvercles de la

chambre de filtre.

1Vis

ÎEnlever les deux vis du couvercle du

côté droit de l'appareil.

ÎRetirer le capot.

1Vis

2Flasque

ÎDévisser les vis pour la fixation de la

flasque.

ÎEnlever la flasque.

ÎRetirer les brosses.

ÎInsérer de nouvelles brosses et les

tourner jusqu'à ce que l'entraîneur s'en-

clenche. L'ordre des crins doit corres-

pondre à l'illustration se trouvant en

haut.

ÎApporter de nouveau la flasque et le

couvercle.

ÎAmener l'appareil sur un sol lisse et dur

(pas de tapis).

ÎUtiliser l'appareil sur place avec la tête

de brosse / d'aspiration sur place pen-

dant 30 secondes (actionner la pédale

d'accélérateur avec précaution de sorte

que les brosses tournent sans que l'ap-

pareil ne se déplace).

ÎLever la tête de brosse / d 'aspiration et

avancer d'environ 1 m.

ÎLes brosses ont laissé un motif sur le

sol. Evaluer le motif en fonction de la re-

présentation ci-dessous :

A Les deux brosses forment une marque

de la même largeur - la tête de brosse /

d'aspiration est alignée parallèlement

au sol.

B Les brosses créent des marques de lar-

geurs différentes - la tête de brosse 7

d'aspiration doit être ajustée.

1Vis

ÎDesserrer la vis des deux côtés, la

pousser dans le trou oblong et la serrer

de nouveau.

Toutes les 50 heures de service

Toutes les 100 heures de service

Toutes les 200 heures de service

Travaux de maintenance

Contrat de maintenance

Changer le papier filtre.

Remplacement des rouleaux-brosses

Contrôler l'orientation de la tête de bros-

se / d'aspiration

Ajuster l'orientation de la tête de brosse

/ d'aspiration

24 FR

- 7

– Agrandir la surface d'appui de la brosse

arrière - pousser les vis vers l'avant.

– Agrandir la surface d'appui de la brosse

avant - pousser les vis vers l'arrière.

1 Vis de fixation bride

2 Vis de fixation brosse

ÎDévisser la vis de fixation de la bride et

enlever la brosse y compris bride de

l'arbre d'entraînement.

ÎDévisser les vis de fixation de la brosse

et séparer la brosse de la bride.

ÎMonter la nouvelle brosse dans l'ordre

inverse.

1Vis

2 Revêtement frontal

ÎDévisser les vis.

ÎEnlever l'habillage frontal.

1Vis

2 Capot

3 Chaîne d'entraînement

ÎDévisser les vis.

ÎRetirer le couvercle.

ÎContrôler l'usure de la chaîne d'entraî-

nement et du pignon.

Danger

Risque de blessure ! Avant d'effectuer des

travaux sur l'appareil, positionner l'interrup-

teur à clé sur "0" et retirer la clé. Débran-

cher la fiche de batterie.

En cas de pannes ne pouvant pas être ré-

solues grâce aux instructions de ce ta-

bleau, appeler le service après-vente.

Remplacer la brosse latérale

Contrôler la chaîne d'entraînement

Pannes

Panne Remède Par qui

Il est impossible de mettre l'ap-

pareil en marche

Enficher le connecteur de batterie sur l'appareil. Opérateur

Tourner la touche d'arrêt d'urgence pour la déverrouiller. Opérateur

Capacité de la batterie épuisée, charger la batterie. Opérateur

Contrôler que le câble de batterie est bien fixé. Opérateur

Contrôler le câble de batterie au niveau de la corrosion, si nécessaire le nettoyer. Opérateur

L'appareil n'avance pas ou seu-

lement lentement

Appuyer sur la touche de déverrouillage. Opérateur

Réinitialiser le fusible du mécanisme d'entraînement Opérateur

Frein de stationnement désactivé, pousser le levier de déverrouillage vers le haut pour l'ac-

tivation.

Opérateur

Relâcher la pédale d'accélérateur, tourner le commutateur à clé sur "0", tourner le commu-

tateur à clé sur "1", appuyer sur la pédale de sécurité, appuyer sur la touche de déverrouilla-

ge, actionner la pédale d'accélérateur.

Opérateur

Commande surchauffée

Arrêter l'appareil et le laisser refroidir

Opérateur

Capacité de la batterie épuisée, charger la batterie. Opérateur

L'appareil ne freine pas Frein de stationnement désactivé, pousser le levier de déverrouillage vers le haut pour l'ac-

tivation.

Opérateur

Le brosses dans la tête de bros-

se / d'aspiration ne fonctionnent

pas

Réinitialiser le fusible de l'entraînement de rouleau de brosse. Opérateur

Vérifier si les brosses sont bloquées par des corps étrangers, éliminer les corps étrangers. Opérateur

La brosse latérale ne fonctionne

pas

Réinitialiser le fusible de l'entraînement de brosse latérale. Opérateur

Les brosses tournent pas lente-

ment

Capacité de la batterie épuisée, charger la batterie. Opérateur

La turbine ne tourne pas Réinitialiser le fusible de la turbine d'aspiration. Opérateur

Capacité de la batterie épuisée, charger la batterie. Opérateur

Sac filtrant plein, l'affichage du sac filtrant plein est allumé. Remplacer les sacs filtrants. Opérateur

Mauvaise aspiration de la pous-

sière

Flexible d'aspiration/canal d'aspiration bouché, le nettoyer. Opérateur

Capacité de la batterie épuisée, charger la batterie. Opérateur

Sac filtrant plein, le remplacer. Opérateur

25FR

- 8

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des piè-

ces de rechange d’origine garantissent

un fonctionnement sûr et parfait de l’ap-

pareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous

www.kaercher.com sous le menu Ser-

vice.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de va-

lidité de la garantie, dans la mesure où cel-

les-ci relèvent d'un défaut matériel ou d'un

vice de fabrication. En cas de recours en

garantie, adressez-vous à votre revendeur

ou au service après-vente agréé le plus

proche munis de votre preuve d'achat.

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ain-

si que de par la version que nous avons

mise sur le marché aux prescriptions fon-

damentales stipulées en matière de sécuri-

té et d’hygiène par les directives

européennes en vigueur. Toute modifica-

tion apportée à la machine sans notre ac-

cord rend cette déclaration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Accessoires

Désignation Référence

Sac filtrant, 10 unités 8.600-121.0

Kit de remplacement de batterie composé de : baquet de batterie, jeu de câbles, set de ver-

rouillage, 2 chariots

8.601-121.0

Batterie, 12 V/105 Ah, sans entretien (gel), 3 pièces sont nécessaires 6.654-141.0

Chargeur 36 V, pour batteries sans entretien 6.654-229.0

Données techniques

Performances

Tension nominale V36

Capacité de la batterie Ah (5h) 105

Puissance absorbée moyenne W 1475

Puissance du moteur (puissance nominale) W 560

Brosses

Largeur de travail mm 800

Brosse rotative large mm 710

Diamètre brosse rotative mm 100

Vitesse de rotation des brosses rotatives t/min 1750

Puissance entraînement de brosse rotative W 570

Diamètre brosse latérale mm 300

Vitesse de rotation brosse latérale t/min 85

Puissance entraînement de brosse latérale W 32

Aspiration

Puissance d'aspiration, débit d'air l/s 45

Puissance d'aspiration, dépression kPa 4,0

Puissance du moteur d'aspiration W 550

Volume sac filtrant l35

Dimensions et poids

Vitesse de déplacement (max.) km/h 5,6

Pente (max.) %10

Surface théoriquement nettoyable m2/h 3270

Longueur mm 1330

Largeur mm 927

Hauteur mm 1285

Poids total admissible kg 451

Poids de transport kg 376

Contrainte de surface kPa 544

Valeurs déterminées selon EN 60335-2-72

Valeur totale d'oscillation des bras m/s2<2,5

Valeur totale d'oscillation pieds m/s2<2,5

Incertitude K m/s20,5

Niveau de pression sonore LpA dB(A) 62

Pièces de rechange

Garantie

Déclaration CE

Produit: Aspirateur de brosse à mo-

quette

Type: 1.011-xxx

Directives européennes en vigueur :

2006/42/CE (+2009/127/CE)

2004/108/CE

Normes harmonisées appliquées :

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normes nationales appliquées :

CEO Head of Approbation

26 FR

- 1

Prima di utilizzare l'apparecchio

per la prima volta, leggere le

presenti istruzioni originali, seguirle e con-

servarle per un uso futuro o in caso di riven-

dita dell'apparecchio.

Prima di usare l'apparecchio si prega di

leggere attentamente e di osservare sia le

presenti istruzioni per l'uso sia l'accluso

opuscolo "Norme di sicurezza per Aspirato-

re solidi-liquidi" n° 5.956-249.

L'apparecchio è omologato per l'uso su su-

perfici con pendenze fino a 10%.

I dispositivi di sicurezza servono alla prote-

zione dell'utente e non devono essere mes-

si fuori servizio o essere utilizzati al di fuori

della loro funzione.

Per disattivare immediatamente tutte le

funzioni: Premere il pulsante d'arresto

d'emergenza.

La trazione può essere attivata solo quan-

do l'operatore tiene premuto il pedale con il

piede.

All'interno delle presenti istruzioni per la

messa in funzione vengono utilizzati i se-

guenti simboli:

Pericolo

Per un rischio imminente che determina le-

sioni gravi o la morte.

몇Attenzione

Per una situazione di rischio possibile che

potrebbe determinare lesioni gravi o la

morte.

Attenzione

Per una situazione di rischio possibile che

potrebbe determinare danni leggeri a per-

sone o cose.

L'apparecchio è impiegato per l'aspirazione

di superfici di tappeto. Lo sporco viene ri-

mosso dal tappeto con delle spazzole, vie-

ne aspirato e raccolto in un sacchetto filtro.

– La larghezza di lavoro di 850 mm per-

mette un uso efficace e prolungato.

– L'apparecchio è semovente.

– Le batterie possono essere caricate

con l'apposito caricabatterie (presa

230V).

– Batteria e caricabatteria non sono com-

presi nella fornitura e devono essere or-

dinati a parte.

Avvertenza

L'apparecchio può essere equipaggiato da

diversi accessori in relazione ai diversi la-

vori di pulizia ed il luogo d'impiego.

Richiedete il nostro catalogo o visitate il no-

stro sito Internet alla pagina www.kaer-

cher.com.

Utilizzate questo apparecchio esclusiva-

mente in conformità alle indicazioni fornite

da questo manuale d'uso.

– L'apparecchio dev'essere utilizzato

esclusivamente per l'aspirazione su

tappeti asciutti.

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio

originali.

– Temperatura di esercizio: da +5°C a

+40°C.

– L'apparecchio non deve essere utilizza-

to per pavimenti sensibili alla pressione.

Rispettare il carico unitario ammesso

per i rispettivi pavimenti. Il carico unita-

rio dell'apparecchio è indicato nel capi-

tolo "Dati tecnici".

– L'apparecchio non si adatta all'impiego

in ambienti a rischio d'esplosione.

– L'apparecchio non si adatta all'aspira-

zione di polveri dannose alla salute.

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) formano insieme

a detergenti fortemente alcalini ed acidi

gas esplosivi.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono

disponibili all'indirizzo:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Indice

Norme di sicurezza IT - 1

Funzione IT - 1

Uso conforme a destinazione IT - 1

Tutela dell'ambiente, smalti-

mento

IT - 1

Elementi di comando e di

funzione

IT - 2

Prima della messa in funzio-

IT - 3

Funzionamento IT - 4

Trasporto IT - 5

Supporto IT - 5

Cura e manutenzione IT - 5

Guasti IT - 8

Accessori IT - 8

Dati tecnici IT - 9

Ricambi IT - 9

Garanzia IT - 9

Dichiarazione CE IT - 9

Norme di sicurezza

Dispositivi di sicurezza

Pulsante d'arresto d'emergenza

Pedale di sicurezza

Simboli

Funzione

Uso conforme a destinazione

Tutela dell'ambiente,

smaltimento

I materiali dell’imballaggio sono

riciclabili. Non smaltire l’imbal-

laggio con i rifiuti domestici, ma

conferirlo al riciclaggio.

Gli apparecchi usati contengo-

no materiali riciclabili preziosi,

che dovrebbero pertanto esse-

re conferiti al riciclaggio per as-

sicurare il loro riutilizzo.

Batterie, olio e sostanze simili

non devono essere dispersi

nell’ambiente. Smaltire pertanto

gli apparecchi usati attraverso

idonei centri di raccolta.

27IT

- 2

1 Spina della batteria

2 Batteria

3 Dispositivo di bloccaggio inserto batteria

4 Inserto batteria

5 Sacchetto filtro

6 Sacchetto filtro

7 nipplo di raccordo

8 Coperchio interno della camera filtro

9 Coperchio camera filtro

10 Leva di sblocco freno di stazionamento

11 Spazzola laterale

12 Unità spazzole/Testa di aspirazione

13 Leva Sollevare/Abbassare unità spaz-

zole/di aspirazione

14 Acceleratore

15 Superficie piana per operatore

16 Pedale di sicurezza

17 Coperchio della batteria

18 Tappo a vite copertura della batteria

19 Volante

20 Quadro di comando

Elementi di comando e di funzione

28 IT

- 3

1 Interruttore a chiave

2 Pulsante di sblocco

3 Interruttore "Direzione di marcia"

4 Interruttore velocità

5 Clacson

6 Pulsante d'arresto d'emergenza

7 Indicatore di controllo batteria

8 Fusibile trazione

9 Fusibile unità di controllo

10 Fusibile trasmissione spazzole laterali

11 Fusibile trazione rullo della spazzola

12 Fusibile turbina di aspirazione

13 Indicatore sacchetto filtro pieno

14 Contatore ore di funzionamento

Durante l'utilizzo di batterie osservare as-

solutamente le seguenti indicazioni di peri-

colo:

Pericolo

Rischio di esplosioni. Non appoggiare

utensili o simili sulla batteria, sui poli termi-

nali e sui collegamenti delle celle della bat-

teria.

Rischio di lesioni. Non portare mai even-

tuali ferite a contatto con il piombo. Lavare

sempre le mani dopo aver effettuato inter-

venti sulla batteria.

ÎSvitare il tappo a vite della copertura

della batteria.

ÎInclinare indietro la copertura della bat-

teria all'indietro.

ÎSpostare il dispositivo di chiusura

dell'inserto della batteria verso sinistra

ed abbassare.

ÎTirare indietro l'inserto della batteria.

ÎIntrodurre le batteria nell'alloggiamento

dell'inserto.

ÎCollegare i poli con il cavo di collega-

mento in dotazione.

몇Attenzione

Verificare la corretta polarizzazione.

ÎSerrare il cavo di collegamento fornito ai

poli (+) e (-) della batteria ancora liberi.

ÎSpingere in avanti l'inserto per le batte-

rie.

ÎAgganciare il dispositivo di bloccaggio

dell'inserto per le batterie.

몇Attenzione

Caricare la batteria prima della messa in

funzione dell'apparecchio.

ÎNel caso in cui lampeggino le barre lu-

minose sulla sinistra dell'indicatore di

controllo delle batterie, guidare l'appa-

recchio direttamente alla stazione di ca-

rica evitando le pendenze.

Pericolo

Pericolo di scosse elettriche. Fare attenzio-

ne alla rete elettrica e alla protezione - vedi

"Caricabatterie“.

Usare il caricabatterie solo in ambienti

asciutti e sufficientemente ventilati!

Quadro di comando

Prima della messa in funzione

Batterie

Rispettare le indicazioni riportate

sulla batteria, nelle istruzioni per

l'uso e nel manuale d'uso dell'ap-

parecchio

Indossare una protezione per gli

occhi

Tenere l'acido e le batterie fuori

dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare

scintille, usare fiamme libere e fu-

mare

Pericolo di ustioni chimiche

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifiuti

domestici

Inserire e collegare le batterie

Carica della batteria

29IT

- 4

Avvertenza

Il tempo medio di ricarica equivale a ca. 10

ore.

I caricabatterie raccomandati dalla Kärcher

(conformi alle batterie utilizzate) dispongo-

no di un comando elettronico e terminano

automaticamente la ricarica.

Pericolo

Rischio di esplosioni. Il caricamento di bat-

terie con liquido è consentito solo con co-

perchio aperto.

ÎSvitare il tappo a vite della copertura

della batteria.

ÎInclinare indietro la copertura della bat-

teria all'indietro.

ÎStaccare la spina della batteria e colle-

garla al cavo di caricamento.

ÎCollegare il caricabatterie alla rete e ac-

cenderlo.

ÎSpegnere il caricabatterie e staccare la

spina.

ÎStaccare il cavo della batteria dal cavo

di caricamento e collegarlo all'apparec-

chio.

ÎSpostare in avanti la copertura delle

batterie e stringere il tappo di chiusura

a vite.

ÎAggiungere acqua distillata un'ora pri-

ma del termine della ricarica e verificare

regolarmente il giusto livello di acido. Le

batterie sono adeguatamente contras-

segnate. Al termine della ricarica tutti gli

elementi della batteria devono erogare

gas.

Pericolo

Pericolo di ustioni chimiche!

–Il rabbocco di acqua allo stato scarico

della batteria può provocare la fuoriu-

scita di acido!

–Durante l'impiego di acido da batteria

indossare occhiali di protezione ed os-

servare le indicazioni in modo da evita-

re ferite o danneggiamenti

dell'abbigliamento.

–Sciacquare immediatamente eventuali

schizzi di acido sulla cute o sull'abbi-

gliamento con acqua abbondante.

Attenzione

Rischio di danneggiamento!

–Utilizzare solo acqua distillata o desali-

nizzata (EN 50272-T3) per rabboccare

la batteria.

–Non utilizzare additivi estranei (cosid-

detti agenti di miglioramento), in quanto

decadrebbe ogni garanzia.

Sia le batterie che i caricabatteria sono ac-

quistabili nei negozi specializzati.

Nel caso in cui si debbano impiegare batte-

rie a liquido è necessario rispettare quanto

segue:

– Rispettare le dimensioni massime della

batteria.

– Durante la ricarica di batterie a liquido è

necessario aprire la copertura delle bat-

terie.

– Seguire le disposizioni del produttore

per quanto riguarda la ricarica di batte-

rie umide.

ÎSvitare il tappo a vite della copertura

della batteria.

ÎInclinare indietro la copertura della bat-

teria all'indietro.

ÎSpostare il dispositivo di chiusura

dell'inserto della batteria verso sinistra

ed abbassare.

ÎTirare indietro l'inserto della batteria.

ÎScollegare il cavo dal polo negativo del-

la batteria.

ÎScollegare i cavi residui dalle batterie.

ÎEstrarre le batterie.

ÎSmaltire le batterie scariche in confor-

mità alle disposizioni in vigore.

Quando l'apparecchio è fermo è bloccato

da un freno di stazionamento elettrico che

ne impedisce lo spostamento involontario.

Per spingere l'apparecchio è necessario

sbloccare il freno di stazionamento.

ÎPer sbloccare il freno di stazionamento

è necessario premere verso il basso la

leva di sblocco.

Pericolo

Rischio di incidenti in caso di spostamento

involontario dell'apparecchio. Al termine

della procedura di spostamento è assoluta-

mente necessario posizionare la leva di

sblocco in avanti ed attivare nuovamente il

freno di stazionamento.

Avvertenza

Per un'immediata interruzione di tutte le

funzioni, sollevare il piede dal pedale di gui-

da, premere il pulsante d'arresto d'emer-

genza e girare l'interruttore a chiave in

posizione „0“.

ÎAllentare le viti e rimuovere la gabbia di

legno.

ÎTagliare il nastro da imballo di plastica

e togliere la pellicola.

ÎRimuovere i fissaggi dalle ruote.

ÎCollocare il pannello di legno in dotazio-

ne sul lato posteriore dell'apparecchio,

come rampa, e fissarlo con viti.

ÎTogliere i cunei dalle due ruote poste-

riori.

ÎAprire il coperchio della batteria ed

estrarre il volante.

ÎIntrodurre il volante e orientare in modo

diritto la ruota anteriore.

ÎRimuovere il volante, allinearlo e rein-

trodurlo.

ÎFissare il volante con il dado compreso

nella fornitura.

ÎIntrodurre la copertura nel volante.

ÎPer gli apparecchi senza batteria: mon-

tare le batterie.

ÎCollegare la spina della batteria all'ap-

parecchio.

ÎSalire sulla superficie piana e tenere

premuto con il piede sinistro il pedale di

sicurezza.

ÎSbloccare il pulsante d'arresto d'emer-

genza girandolo.

ÎPosizionare l'interruttore a chiave in po-

sizione „1“.

ÎImpostare la retromarcia tramite l'inter-

ruttore "Direzione di marcia" posto sul

quadro di comando.

ÎSelezionare il campo di velocità più

basso con l'interruttore Velocità.

ÎPremere il pulsante di sblocco.

ÎPer avanzare premere con attenzione

l'ecceleratore e scendere lentamente

dal pallet.

ÎPosizionare l'interruttore a chiave in po-

sizione „0“.

ÎApplicare i coprimozzi alle ruote poste-

riori.

Avvertenza

Per un'immediata interruzione di tutte le

funzioni, sollevare il piede dal pedale di gui-

da, premere il pulsante d'arresto d'emer-

genza e girare l'interruttore a chiave in

posizione „0“.

ÎI lavori di manutenzione vanno effettua-

ti "ogni giorno/prima della messa in fun-

zione" (vedi capitolo "Cura e

manutenzione").

A ricarica terminata

Inoltre per le batterie soggette a poca

manutenzione (batterie con liquido):

Batterie consigliate

Batteria Codice N°

3 x 12V/105 A, priva di

manutenzione (gel)

6.654-141.0

Caricabatterie consigliati

Caricabatterie Codice N°

36V, per batterie prive

di manutenzione

6.654-229.0

Dimensioni massime della batteria

Lunghezza Larghezza Altezza

406 mm 533 mm 432 mm

Smontare le batterie

Spingere l'apparecchio

Operazione di scarico

Funzionamento

30 IT

- 5

Pericolo

Rischio di incidenti. Prima di ogni messa in

funzione è necessario controllare il freno di

stazionamento (superficie piana).

ÎPosizionare l'interruttore a chiave in po-

sizione „0“.

ÎPremere il pulsante d'arresto d'emer-

genza.

Nel caso in cui l'apparecchio si possa spo-

stare manualmente, significa che il freno di

stazionamento non è funzionante.

ÎSollevare la leva di sblocco del freno di

stazionamento.

Nel caso in cui l'apparecchio continui a po-

ter essere spostato manualmente, significa

che il freno di stazionamento è difettoso.

Arrestare l'apparecchio e contattare il ser-

vizio clienti.

Pericolo

Rischio di incidenti. Nel caso in cui l'appa-

recchio in discesa non presenti un effetto

frenante adeguato, premere il tasto di arre-

sto di emergenza:

Per conoscere meglio l'apparecchio ese-

guire alcune prove di guida su un piazzale

libero.

Pericolo

Rischio di ribaltamento in forte pendenza.

ÎNon percorrere pendenze superiori al

10% in senso di marcia.

Rischio di ribaltamento nella guida veloce

delle curve.

Rischio di sbandamento su superfici ba-

gnate.

ÎPercorrere le curve a velocità ridotta.

Rischio di ribaltamento su terreni instabili.

ÎCondurre l'apparecchio solo su pavi-

mentazioni stabili.

Rischio di ribaltamento in caso di inclina-

zione laterale eccessiva.

ÎPercorrere diagonalmente al senso di

marcia pendenze non superiori al 10%.

ÎSalire sulla superficie piana e tenere

premuto con il piede sinistro il pedale di

sicurezza.

ÎNon premere il pedale di avanzamento.

ÎSbloccare il pulsante d'arresto d'emer-

genza girandolo.

ÎPosizionare l'interruttore a chiave in po-

sizione „1“.

ÎImpostare la direzione di guida tramite

l'interruttore "Senso di marcia" posto

sul quadro di comando.

ÎSelezionare il campo di velocità con l'in-

terruttore Velocità (3 livelli).

ÎPremere il pulsante di sblocco.

ÎPer avanzare premere con cautela l'ac-

celeratore.

Avvertenza

Il senso di marcia può essere modificato

anche durate la guida. Spostandosi più vol-

te in avanti e indietro è possibile pulire an-

che zone molto sporche.

Un eventuale sovraccarico provoca lo spe-

gnimento del motore dopo un determinato

periodo di tempo.

ÎFar raffreddare l'apparecchio per alme-

no 15 min.

ÎReintrodurre il fusibile della trazione sul

quadro di comando.

ÎPrima di procedere con l'aspirazione è

necessario rimuovere dalla superficie

da aspirare lo sporco grossolano, fili e

spaghi per impedire che le spazzole si

possano impigliare.

몇Attenzione!

Pericolo di danneggiamento della superfi-

cie da pulire. Non utilizzare l’apparecchio

fermandosi a lungo sullo stesso punto. Sol-

levare ed abbassare la testa di aspirazione/

unità spazzole solo durante la guida. Non

fermarsi con l'unità spazzole/testa di aspi-

razione abbassati.

ÎSpostare verso il basso la leva Solleva-

re/Abbassare l'unità spazzole/di aspira-

zione - La spazzola laterale e l'unità

spazzole/testa di aspirazione vengono

abbassate.

Il motore delle spazzole e la turbina di

aspirazione si avviano non appena si

abbassa l'unità spazzole-aspirazione

ÎPremere l'acceleratore e spostarlo ver-

so la superficie da pulire.

Avvertenza

Per la pulizia si consiglia il livello di velocità

2. Il livello di velocità 3 è previsto solo per i

trasporti.

ÎSelezionare il campo di velocità con l'in-

terruttore Velocità.

ÎSpostare verso l'alto la leva Sollevare/

Abbassare l'unità spazzole/di aspirazio-

ne ed agganciare a sinistra - La spazzo-

la laterale e l'unità spazzole/testa di

aspirazione vengono sollevate e disatti-

vate.

ÎDepositare la spazzatrice su una super-

ficie piana.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

ÎI lavori di manutenzione vanno effettua-

ti "ogni giorno/dopo l'utilizzo" (vedi capi-

tolo "Cura e manutenzione").

ÎBloccare l'apparecchio con un cuneo in

modo che non possa spostarsi acciden-

talmente.

Pericolo

Rischio di lesioni! L'apparecchio può esse-

re impiegato per lo scarico e il carico in

pendenze non superiori all'10%. Guidare

lentamente.

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante il

trasporto.

ÎRimuovere dall'apparecchio la barra di

aspirazione, le spazzole ed il para-

spruzzi.

ÎPer il trasporto in veicoli, assicurare

l'apparecchio secondo le direttive in vi-

gore affinché non possa scivolare e ri-

baltarsi.

1 Punti di fissaggio

Attenzione

Pericolo di lesioni e di danneggiamento! Ri-

spettare il peso dell'apparecchio durante la

conservazione.

Questo apparecchio può essere conserva-

to solo in ambienti interni.

Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro

sull'apparecchio posizionare l'interruttore a

chiave su "0" e togliere la chiave. Staccare

la spina della batteria.

Prima della messa in funzione:

ÎControllare lo stato delle ruote.

ÎAccertarsi che il coperchio interno della

camera filtro si chiuda a tenuta stagna.

ÎAccertarsi che il tubo flessibile di aspi-

razione non sia sporco, eventualmente

pulirlo.

ÎAccertarsi della tenuta dei collegamenti

a spina del tubo flessibile di aspirazio-

ne.

ÎAccertarsi del corretto funzionamento

del pedale di sicurezza, dell'accelerato-

re e del volante.

ÎIn caso di batterie a liquido controllare il

livello dell'acido ed all'occorrenza ag-

giungere acqua distillata.

ÎControllare il livello di riempimento del

sacchetto filtro ed all'occorrenza sosti-

tuirlo.

Controllare il freno di stazionamento

Frenatura

Guidare

Sovraccarico

Aspirazione

Terminare l'aspirazione

Messa fuori servizio

Trasporto

Supporto

Cura e manutenzione

Schema di manutenzione

Ogni giorno

31IT

- 6

Dopo la messa in funzione:

ÎControllare lo stato di usura delle spaz-

zole e pulirle.

Le setole sono usurate quando raggiun-

gono la lunghezza delle setole gialle.

ÎPulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

ÎVerificare che esternamente l'apparec-

chio non sia danneggiato.

ÎCaricare le batterie.

ÎPulire il lato superiore delle batterie.

ÎIn caso di batterie a liquido controllare

la densità dell'acido.

ÎAccertarsi che il cavo della batteria sia

fissato correttamente.

ÎPulire il vano delle batterie e l'alloggia-

mento.

ÎControllare la tensione della catena di

azionamento (vedere „Lavori di manu-

tenzione“).

ÎControllare l'usura della catena di azio-

namento.

ÎVerificare l'orientamento dell'unità

spazzole/testa di aspirazione.

ÎControllare il freno di stazionamento. *

ÎControllare le catene, i comandi a cavo

e le ruote per il sollevamento delle

spazzole-testa di aspirazione e verifica-

re lo stato di usura della spazzola late-

rale. *

ÎAccertarsi che le spazzole di carbone

ed il commutatore di tutti i motori non si-

ano usurati. *

ÎControllare la pinza di tensione delle

catene guida. *

* Intervento ad opera del servizio clienti.

Per garantire un utilizzo affidabile dell'ap-

parecchio è possibile stipulare dei contratti

di manutenzione con l'ufficio vendite Kär-

cher competente.

1 Sacchetto filtro

2 Sacchetto filtro

3 nipplo di raccordo

4 Coperchio interno della camera filtro

5 Coperchio camera filtro

ÎAprire i due coperchi della camera filtro.

ÎAprire la cerniera del sacco filtro.

ÎRimuovere il sacchetto filtro pieno dal

manicotto di raccordo.

ÎEstrarre il sacchetto filtro dal sacco e

smaltirlo.

ÎAll'occorrenza pulire la camera filtro.

ÎAll'occorrenza rimuovere il sacco filtro

dal manicotto di raccordo e scuoterlo o

pulirlo.

1 Scomparto scorte per sacchetti filtro

ÎPrelevare un nuovo sacchetto filtro dal-

lo scomparto scorte nel coperchio ed in-

trodurlo nel sacco filtro.

ÎSpingere l'apertura del sacchetto filtro

sul manicotto di raccordo.

ÎChiudere la cerniera del sacco filtro.

ÎChiudere i due coperchi della camera

filtro.

1Vite

ÎRimuovere le due viti della copertura

sul lato destro dell'apparecchio.

ÎTogliere la copertura.

1Vite

2 Piastra per cuscinetto

ÎSvitare le viti per il fissaggio della pia-

stra del cuscinetto.

ÎRimuovere la piastra del cuscinetto.

ÎEstrarre le spazzole.

ÎIntrodurre nuove spazzole e ruotare

fino a quando il trascinatore si aggan-

cia. La disposizione delle setole deve

corrispondere alla figura in alto.

ÎApplicare nuovamente la piastra del cu-

scinetto e la copertura.

Ogni 50 ore di funzionamento

Ogni 100 ore di funzionamento

Ogni 200 ore di funzionamento

Interventi di manutenzione

Contratto di manutenzione

Sostituire il sacchetto filtro Sostituire i rulli delle spazzole

32 IT

- 7

ÎSpostare l'apparecchio su un fondo re-

sistente e liscio (no tappeto).

ÎFar funzionare l'apparecchio con l'unità

spazzole/testa di aspirazione per 30 se-

condi sullo stesso punto. (premere leg-

germente l'acceleratore in modo tale

che le spazzole si mettano in movimen-

to senza che l'apparecchio si sposti).

ÎSollevare l'unità spazzole/testa di aspi-

razione e spostare in avanti per ca. 1 m.

ÎLe spazzole hanno lasciato sul pavi-

mento una traccia. Valutare la traccia

secondo la figura in basso:

A Le due spazzole creano una traccia dal-

la stessa larghezza - l'unità spazzole/

testa di aspirazione è orientata paralle-

lamente al pavimento.

B Le spazzole creano delle tracce con di-

verse larghezze - l'unità spazzole/testa

di aspirazione deve essere regolata.

1Vite

ÎAllentare la vite sui due lati, spingerla

nel foro lungo e stringere nuovamente.

– Ingrandire la superficie di appoggio del-

la spazzola posteriore - spingere le viti

in avanti.

– Ingrandire la superficie di appoggio del-

la spazzola anteriore - spingere le viti

indietro.

1 Vite di fissaggio flangia

2 Vite di fissaggio spazzola

ÎSvitare la vite di fissaggio della flangia e

rimuovere la spazzola con la flangia

dall'albero di trasmissione.

ÎSvitare le viti di fissaggio della spazzola

e separare la spazzola dalla flangia.

ÎMontare una nuova spazzola nell'ordi-

ne inverso.

1Vite

2 Rivestimento frontale

ÎSvitare le viti.

ÎRimuovere il rivestimento frontale.

1Vite

2 Coperchio

3 Catena di azionamento

ÎSvitare le viti.

ÎRimuovere il coperchio.

ÎControllare l'usura della catena di azio-

namento e del pignone.

Verificare l'orientamento dell'unità spaz-

zole/testa di aspirazione

Regolare l'orientamento dell'unità spaz-

zole/testa di aspirazione

Sostituire la spazzola laterale Controllare la catena di azionamento

33IT

- 8

Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro

sull'apparecchio posizionare l'interruttore a

chiave su "0" e togliere la chiave. Staccare

la spina della batteria.

In caso si presentino guasti che non posso-

no essere risolti grazie a questa tabella,

chiamare il servizio clienti.

Guasti

Guasto Rimedio Persona in-

caricata

L'apparecchio non si accende Introdurre nell'apparecchio la spina della batteria. Utente

Sbloccare il pulsante d'arresto d'emergenza girandolo. Utente

Batteria scarica, caricare la batteria. Utente

Accertarsi che il cavo della batteria sia posizionato correttamente. Utente

Accertarsi che il cavo della batteria non sia corroso ed eventualmente sostituirlo. Utente

L'apparecchio non si sposta o

si sposta solo lentamente

Premere il pulsante di sblocco. Utente

Ripristinare il fusibile della trazione Utente

Freno di stazionamento disattivato, per l'attivazione sollevare la leva di sblocco. Utente

Rilasciare l'acceleratore, ruotare l'interruttore a chiave su „0“, ruotare l'interruttore a

chiave su „1“, premere il pedale di sicurezza, premere il tasto di sblocco, premere l'ac-

celeratore.

Utente

Unità di controllo surriscaldata

Spegnere e lasciare raffreddare l'apparecchio

Utente

Batteria scarica, caricare la batteria. Utente

L'apparecchio non frena Freno di stazionamento disattivato, per l'attivazione sollevare la leva di sblocco. Utente

Le spazzole nell'unità spazzo-

le/testa di aspirazione non fun-

zionano

Ripristinare il fusibile della trazione rullo della spazzola. Utente

Verificare l'assenza di corpi estranei nelle spazzole, eventualmente rimuoverli. Utente

La spazzola laterale non funziona Ripristinare il fusibile della trasmissione spazzole laterali. Utente

Le spazzole ruotano lentamente Batteria scarica, caricare la batteria. Utente

La turbina di aspirazione non

funziona

Ripristinare il fusibile della turbina di aspirazione. Utente

Batteria scarica, caricare la batteria. Utente

Sacchetto filtro pieno, l'indicatore sacchetto filtro pieno è acceso. Sostituire il sacchetto

filtro.

Utente

Scarsa aspirazione della polvere Tubo di aspirazione/canale di aspirazione otturato, pulire il tubo di aspirazione/canale di

aspirazione.

Utente

Batteria scarica, caricare la batteria. Utente

Sacchetto filtro pieno, sostituire il sacchetto filtro. Utente

Accessori

Denominazione Codice componente

Sacchetto filtro, 10 pezzi 8.600-121.0

Kit per sostituzione batterie composto da: alloggiamento per batterie, set cavi, set di bloccag-

gio, 2 carrelli di trasporto

8.601-121.0

Batteria, 12V/105 A, manutenzione ridotta (gel), 3 pezzi necessari 6.654-141.0

Caricabatterie 36V, per batterie prive di manutenzione 6.654-229.0

34 IT

- 9

– Impiegare esclusivamente accessori e ri-

cambi autorizzati dal produttore. Acces-

sori e ricambi originali garantiscono che

l’apparecchio possa essere impiegato in

modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparec-

chio, se causati da difetto di materiale o di

produzione. Nei casi previsti dalla garanzia

si prega di rivolgersi al proprio rivenditore,

oppure al più vicino centro di assistenza

autorizzato, esibendo lo scontrino di acqui-

sto.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Dati tecnici

Potenza

Tensione nominale V36

Capacità della batteria Ah (5h) 105

Medio assorbimento di potenza W 1475

Potenza del motore di trazione (potenza nominale) W 560

Spazzole

Larghezza della superficie di lavoro mm 800

Spazzola a rullo larga mm 710

Diametro spazzola a rullo mm 100

Numero di giri delle spazzole a rulli 1/min 1750

Potenza motore spazzola a rullo W 570

Diametro spazzola laterale mm 300

Numero giri spazzola laterale 1/min 85

Potenza motore spazzole laterali W 32

Aspirazione

Potenza di aspirazione, quantità d'aria l/s 45

Potenza di aspirazione, pressione negativa kPa 4,0

Potenza del motore di aspirazione W 550

Volume sacchetto filtro l35

Dimensioni e pesi

Velocità massima di avanzamento km/h 5,6

Pendenza massima superabile %10

Potenza di superficie teorica m2/h 3270

Lunghezza mm 1330

Larghezza mm 927

Altezza mm 1285

Peso totale consentito kg 451

Peso di trasporto kg 376

Carico unitario kPa 544

Valori rilevati secondo EN 60335-2-72

Valore complessivo oscillazione bracci m/s2<2,5

Valore complessivo oscillazione piedi m/s2<2,5

Dubbio K m/s20,5

Pressione acustica LpA dB(A) 62

Ricambi

Garanzia

Dichiarazione CE

Prodotto: Aspiratore a spazzole per

tappeti

Modelo: 1.011-xxx

Direttive CE pertinenti

2006/42/CE (+2009/127/CE)

2004/108/CE

Norme armonizzate applicate

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Norme nazionali applicate

CEO Head of Approbation

35IT

- 1

Lees vóór het eerste gebruik

van uw apparaat deze originele

gebruiksaanwijzing, ga navenant te werk

en bewaar hem voor later gebruik of voor

een latere eigenaar.

Voordat u het apparaat voor de eerste keer

in gebruik neemt, dient u deze gebruiks-

handleiding en de bijgevoegde brochure

met veiligheidsaanwijzingen voor nat-/

droogzuiger nr. 5.956-249 te lezen en er

nota van te nemen.

Het apparaat is toegelaten voor het gebruik

op oppervlakken met een helling tot 10%.

Beveiligingselementen dienen ter bescher-

ming van de gebruiker en mogen niet bui-

ten gebruik gesteld worden of in de functie

omgaan worden.

Voor een directe buitengebruikstelling van

alle functies: Noodstopknop indrukken.

De rijaandrijving kan alleen geactiveerd

worden indien de bediener het pedaal met

de voet ingedrukt houdt.

In deze gebruiksaanwijzing worden de vol-

gende symbolen gebruikt:

Gevaar

Voor een onmiddellijk dreigend gevaar dat

leidt tot ernstige en zelfs dodelijke lichame-

lijke letsels.

몇Waarschuwing

Voor een mogelijks gevaarlijke situatie die

zou kunnen leiden tot ernstige en zelfs do-

delijke lichamelijke letsels.

Voorzichtig

Voor een mogelijks gevaarlijke situatie die

kan leiden tot lichte lichamelijke letsels of

materiële schade.

Het apparaat wordt gebruikt voor het

schoonzuigen van tapijten. Het vuil wordt

door borstels uit het tapijt gehaald, opgezo-

gen en in een filterzak verzameld.

– Een werkbreedte van 850 mm maakt

een effectief gebruik bij hoge gebruiks-

duur mogelijk.

– Het apparaat is zelfrijdend.

– De accu's kunnen door middel van een

oplaadapparaat aan een 230-V-stop-

contact opgeladen worden.

– Batterij en oplaadapparaat behoren niet

tot het leveringspakket en moeten af-

zonderlijk besteld worden.

Waarschuwing

In functie van de verschillende reinigingsta-

ken en de gebruiksplaats kan het apparaat

uitgerust worden met verschillende acces-

soires.

Vraag onze catalogus aan of bezoek onze

webpagina op www.kaercher.com.

Gebruik dit apparaat uitsluitend volgens de

gegevens in deze gebruiksaanwijzing.

– Het apparaat mag uitsluitend gebruikt

worden voor het schoonzuigen van dro-

ge tapijten.

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reser-

veonderdelen.

– Het gebruikstemperatuurbereik ligt tus-

sen +5°C en +40°C.

– Het apparaat mag ook niet gebruikt

worden op drukgevoelige vloeren. Re-

kening houden met de toegelaten op-

pervlaktebelasting van de vloer. De

oppervlaktebelasting van het apparaat

is vermeld in de technische gegevens.

– Het apparaat is niet geschikt voor het

gebruik in explosiegevaarlijke omgevin-

gen.

– Het apparaat is niet geschikt voor het

opzuigen van gezondheidsschadelijke

stoffen.

– Reactief metaalstof (bv. aluminium,

magnesium, zink) vormt in verbinding

met sterk alkalische en zure reinigings-

middelen explosieve gassen.

Aanwijzingen betreffende de in-

houdsstoffen (REACH)

Huidige informatie over de inhoudsstoffen

vindt u onder:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Inhoudsopgave

Veiligheidsaanwijzingen NL - 1

Functie NL - 1

Doelmatig gebruik NL - 1

Milieubescherming, afvalver-

werking

NL - 1

Bediening- en werkingsonder-

NL - 2

Voor ingebruikneming NL - 3

Gebruik NL - 4

Vervoer NL - 5

Opslag NL - 5

Onderhoud NL - 5

Storingen NL - 7

Accessoires NL - 7

Technische gegevens NL - 8

Reserveonderdelen NL - 8

Garantie NL - 8

CE-verklaring NL - 8

Veiligheidsaanwijzingen

Veiligheidsinrichtingen

Noodstopknop

Veiligheidspedaal

Symbolen

Functie

Doelmatig gebruik

Milieubescherming,

afvalverwerking

De verpakkingsmaterialen zijn

recyclebaar. Gooi het verpak-

kingsmateriaal niet met het huis-

vuil weg, maar zorg dat het

gerecycled kan worden.

Oude apparaten bevatten waar-

devolle materialen die gerecy-

cled kunnen worden. Batterijen,

olie en gelijksoortige stoffen mo-

gen niet in het milieu terechtko-

men. Geef oude apparaten

daarom bij een geschikte verza-

melplaats af.

36 NL

- 2

1 Accustekker

2 Accu

3 Vergrendeling batterijkast

4 Batterijkast

5 Filterzak

6 Filterzak

7 Aansluiting

8 Binnendeksel filterkamer

9 Deksel filterkamer

10 Ontgrendelhefboom parkeerrem

11 Zijborstel

12 Borstel-/zuigkop

13 Hendel borstel-/zuigeenheid omhoog/

omlaag

14 Gaspedaal

15 Plaats voor bediener

16 Veiligheidspedaal

17 Batterijafdekking

18 Sluitschroef batterijafdekking

19 Stuurwiel

20 Bedieningspaneel

Bediening- en werkingsonderdelen

37NL

- 3

1 Sleutelschakelaar

2 Ontgrendeltoets

3 Rijrichtingsschakelaar

4 Schakelaar snelheid

5 Claxon

6 Noodstopknop

7 Accu-ladingsindicator

8 Zekering wielaandrijving

9 Zekering besturing

10 Zekering zijbezemaandrijving

11 Zekering aandrijving borstelrol

12 Zekering zuigturbine

13 Indicatie Filterzak vol

14 Bedrijfsurenteller

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:

Gevaar

Explosiegevaar. Geen werktuigen e.d. op

de accu, d.b. op eindpolen en accucelver-

binder leggen.

Verwondingsgevaar. Wonden nooit in con-

tact brengen met lood. Na het werk aan ac-

cu's altijd de handen reinigen.

ÎSluitschroef van de batterijafdekking

uitdraaien.

ÎBatterijafdekking naar achteren zwenken.

ÎVergrendeling van de batterijkast naar links

schuiven en naar beneden zwenken.

ÎBatterijkast naar achteren trekken.

ÎBatterijen in de bak van de batterijkast

zetten.

ÎPolen met de bijgevoegde verbindings-

kabels verbinden.

몇Waarschuwing

Op juiste polariteit letten.

ÎMeegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vast-

klemmen.

ÎBatterijkast naar voren schuiven.

ÎVergrendeling van de batterijkast vast-

klikken.

몇Waarschuwing

Voor de inbedrijfstelling van het apparaat

de accu opladen.

ÎIndien de verlichte balken aan de linker-

kant van de accu-ladingsindicator knip-

peren, moet het apparaat onmiddellijk

naar het oplaadstation gereden wor-

den; hellingen moeten daarbij verme-

den worden.

Gevaar

Verwondingsgevaar door elektrische

schok. Letten op stroomnet en beveiliging,

zie „Oplaadapparaat“.

Oplaadapparaat alleen in een droge omge-

ving met voldoende verluchting gebruiken!

Bedieningspaneel

Voor ingebruikneming

Accu's

Aanwijzingen op de accu, in de ge-

bruiksaanwijzing en in de voertuig-

gebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van

zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken

verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

Accu plaatsen en aansluiten

Accu laden

38 NL

- 4

Instructie

De oplaadtijd bedraagt gemiddeld onge-

veer 10 uren.

De aanbevolen oplaadapparaten (die bij de

gebruikte accu's passen) zijn elektronisch

geregeld en beëindigen het laadproces au-

tomatisch.

Gevaar

Explosiegevaar. Het opladen van natte ac-

cu's is alleen toegelaten bij een geopende

accu-afdekking.

ÎSluitschroef van de batterijafdekking

uitdraaien.

ÎBatterijafdekking naar achteren zwen-

ken.

ÎAccustekker uittrekken en verbinden

met de oplaadkabel.

ÎOplaadapparaat verbinden met het

stroomnet en inschakelen.

ÎOplaadapparaat uitschakelen en van

het stroomnet scheiden.

ÎAccukabel van de laadkabel trekken en

met het apparaat verbinden.

ÎBatterijafdekking naar voren zwenken

en sluitschroef aandraaien.

ÎEen uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, let-

ten op het juiste zuurpeil. Accu is

overeenkomstig gekenmerkt. Aan het

einde van het laadproces moeten alle

cellen gas ontwikkelen.

Gevaar

Gevaar van brandwonden!

–Navullen van water in de ontladen toe-

stand van de accu kan leiden tot het

vrijkomen van zuren.

–Bij de omgang met accuzuur een veilig-

heidsbril dragen en de voorschriften in

acht nemen om verwondingen en de

beschadiging van kledij te vermijden.

–Eventuele zuurspatten op huid of kledij

onmiddellijk met overvloedig water uit-

spoelen.

Voorzichtig

Beschadigingsgevaar!

–Voor het bijvullen van accu's alleen ge-

destilleerd of ontzilt water (EN 50272-

T3) gebruiken.

–Geen vreemde toevoegingsstoffen (zo-

genoemde verbeteringsmiddelen) ge-

bruiken, anders vervalt elke garantie.

Accu's en oplaadapparaten zijn verkrijg-

baar in de vakhandel.

Indien natte batterijen gebruikt worden,

moet het volgende in acht genomen wor-

den:

– De maximale accuafmetingen moeten

gerespecteerd worden.

– Bij het opladen van natte batterijen

moet de batterijafdekking geopend wor-

den.

– Bij het opladen van natte accu's moeten

de voorschriften van de accufabrikant

in acht genomen worden.

ÎSluitschroef van de batterijafdekking

uitdraaien.

ÎBatterijafdekking naar achteren zwenken.

ÎVergrendeling van de batterijkast naar links

schuiven en naar beneden zwenken.

ÎBatterijkast naar achteren trekken.

ÎKabel van de minpool van de batterij

losmaken.

ÎResterende kabels van de batterijen af-

halen.

ÎBatterijen eruit nemen.

ÎVerbruikte batterijen conform de gel-

dende bepaleingen verwijderen.

Staand wordt het apparaat door een elektri-

sche parkeerrem tegen wegrollen be-

schermd. Voor het verschuiven van het

apparaat moet de parkeerrem ontgrendeld

worden.

ÎVoor het ontgrendelen van de parkeer-

rem de ontgrendelhefboom naar om-

laag duwen.

Gevaar

Ongevalgevaar door wegrollend apparaat.

Na het verschuiven moet de ontgrendelhef-

boom in elk geval weer naar omhoog gezet

worden om de parkeerrem opnieuw te acti-

veren.

Waarschuwing

Voor een onmiddellijke buitenwerkingstel-

ling van alle functies de voet van het gaspe-

daal nemen, noodstopknop indrukken en

sleutelschakelaar op „0“ drehen.

ÎSchroeven losdraaien en houten kooi

wegnemen.

ÎKunststof pakband opensnijden en folie

verwijderen.

ÎBevestiging aan de wielen verwijderen.

ÎBijgevoegde houten plaat aan de ach-

terkant van het apparaat als platform op

het pallet leggen en met schroeven be-

vestigen.

ÎBlokken achter beide achterste wielen

wegnemen.

ÎBatterij-afdekking openen en stuurwiel

eruit nemen.

ÎStuurwiel aanbrengen en voorwiel recht

uitrichten.

ÎStuurwiel wegnemen, uitrichten en op-

nieuw aanbrengen.

ÎStuurwiel met bijgevoegde moer beves-

tigen.

ÎAfdekking in het stuurwiel steken.

ÎBij apparaten zonder batterij: batterij inbou-

wen.

ÎBatterijstekker met het apparaat verbinden.

ÎOp de bedieningsplaats gaan staan en

het veiligheidspedaal met de linkervoet

ingedrukt houden.

ÎNood-stop-knop door draaien ontgren-

delen.

ÎSleutelschakelaar op „1“ stellen.

ÎRijrichting achteruit met de rijrichtings-

schakelaar op het bedieningspaneel in-

stellen.

ÎKleinste snelheidsbereik met schake-

laar Snelheid selecteren.

ÎOntgrendelingsknop indrukken.

ÎOm te rijden het gaspedaal voorzichtig

indrukken en langzaam van het pallet

rijden.

ÎSleutelschakelaar op „0“ stellen.

ÎWieldoppen op de achterste wielen steken.

Waarschuwing

Voor een onmiddellijke buitenwerkingstel-

ling van alle functies de voet van het gaspe-

daal nemen, noodstopknop indrukken en

sleutelschakelaar op „0“ drehen.

ÎOnderhoudswerkzaamheden „Dage-

lijks / voor het bedrijfsbegin“ uitvoeren

(zie hoofdstuk „Onderhoud en instand-

houding“).

Gevaar

Ongevalgevaar. Voor elke werking moet de

functionaliteit van de parkeerrem op een

vlakte gecontroleerd worden.

ÎSleutelschakelaar op „0“ stellen.

ÎNoodstopknop indrukken.

Indien het apparaat met de hand kan ver-

schoven worden, is de parkeerrem niet

functioneel.

ÎOntgrendelhefboom van de parkeerrem

naar omhoog duwen.

Indien het apparaat nog steeds met de

hand verschoven kan worden, is de par-

keerrem defect. Apparaat stilleggen en de

klantendienst contacteren.

Na het laadproces

Extra bij onderhoudsarme accu's

(natte accu's):

Aanbevolen accu's

Accu Bestel-nr.

3 x 12V/105 A, onder-

houdsvrij (gel)

6.654-141.0

Aanbevolen oplaadapparaten

Oplaadapparaat Bestel-nr.

36V, voor onder-

houdsvrije batterijen

6.654-229.0

Maximale batterijafmetingen

Lengte Breedte Hoogte

406 mm 533 mm 432 mm

Batterijen demonteren

Apparaat verschuiven

Afladen

Gebruik

Parkeerrem controleren

39NL

- 5

Gevaar

Ongevalgevaar. Indien het apparaat op

hellingen niet voldoende remwerking ver-

toont, noodstopknop indrukken:

Om met het apparaat vertrouwd te raken,

de eerste rijpogingen op een open ruimte

ondernemen.

Gevaar

Kantelgevaar bij de sterke hellingen.

ÎIn rijrichting alleen hellingen tot 10% be-

rijden.

Kantelgevaar bij snel door de bochten rij-

den.

Slipgevaar bij natte bodems.

ÎIn bochten langzaam rijden.

Kantelgevaar bij onstabiele ondergrond.

ÎHet apparaat uitsluitend op bevestigde

ondergrond bewegen.

Kantelgevaar bij de zijwaartse hellingen.

ÎDwars op de rijrichting alleen hellingen

tot maximaal 10 % berijden.

ÎOp de bedieningsplaats gaan staan en

het veiligheidspedaal met de linkervoet

ingedrukt houden.

ÎGaspedaal niet indrukken.

ÎNood-stop-knop door draaien ontgren-

delen.

ÎSleutelschakelaar op „1“ stellen.

ÎRijrichting met de rijrichtingsschakelaar

op het bedieningspaneel instellen.

ÎSnelheidsbereik met de schakelaar

Snelheid selecteren (3 trappen).

ÎOntgrendelingsknop indrukken.

ÎOm te rijden het gaspedaal voorzichtig

indrukken.

Instructie

De rijrichting kan ook tijdens de rit veran-

derd worden. Op die manier kunnen door

meermaal vooruit en achteruit te rijden ook

sterk vervuilde plaatsen gereinigd worden.

Bij overbelasting wordt de motor van de

wielaandrijving na een bepaalde tijd uitge-

schakeld.

ÎApparaat gedurende minstens 15 minu-

ten laten afkoelen.

ÎZekering rijaandrijving op het bedie-

ningspaneel opnieuw indrukken.

ÎVóór het zuigen grof vuil, draden en

snoeren verwijderen van het schoon te

zuigen oppervlak om te vermijden dat

ze in de borstels vast komen te zitten.

몇Waarschuwing!

Beschadigingsgevaar voor bodemdeklaag.

Apparaat niet op die plaats gebruiken.

Zuig-/borstelkop alleen tijdens de rit om-

hoog en omlaag zetten. Niet stoppen met

een omlaag gezette borstel-/zuigkop.

ÎHendel Borstel-/zuigeenheid omhoog/

omlaag naar beneden bewegen - Zijbe-

zem en borstel-/zuigkop worden om-

laag gezet.

Borstelaandrijving en zuigturbine star-

ten zodra de borste-/zuigeenheid om-

laag gezet wordt

ÎGaspedaal bedienen en over het te rei-

nigen oppervlak rijden.

Waarschuwing

Voor het reinigen wordt snelheidstrap 2

aanbevolen. Snelheidstrap 3 is enkel voor-

zien voor transport.

ÎSnelheidsbereik met schakelaar Snel-

heid selecteren.

ÎHendel Borstel-/zuigeenheid omhoog/

omlaag naar boven bewegen en naar

links laten vastklikken - Zijbezem en

borstel-/zuigkop worden omhoog gezet

en uitgeschakeld.

ÎApparaat op een egaal oppervlak neer-

zetten.

ÎSleutelschakelaar op '0' draaien en

sleutel uittrekken.

ÎOnderhoudswerkzaamheden „Dage-

lijks / na het bedrijfseinde“ uitvoeren

(zie hoofdstuk „Onderhoud en instand-

houding“).

ÎApparaat met blok tegen wegrollen be-

veiligen.

Gevaar

Verwondingsgevaar! Voor het in- en uitla-

den van het apparaat mag het hellingsper-

centage van 10% niet overschreden

worden. Langzaam rijden.

Voorzichtig

Gevaar voor letsels en beschadigingen!

Houd bij het transport rekening met het ge-

wicht van het apparaat.

ÎZuigbalk, borstels en spatbescherming

van het apparaat verwijderen.

ÎBij het transport in voertuigen moet het

apparaat conform de geldige richtlijnen

beveiligd worden tegen verschuiven en

kantelen.

1 Bevestigingspunten

Voorzichtig

Gevaar voor letsel en beschadiging! Het

gewicht van het apparaat bij opbergen in

acht nemen.

Het apparaat mag alleen binnen worden

opgeborgen.

Gevaar

Verwondingsgevaar! Voor alle werkzaam-

heden aan het apparaat de sleutelschake-

laat op „0“ stellen en de sleutel uittrekken.

Accustekker uittrekken.

Voor werkbegin:

ÎToestand van de banden controleren.

ÎControleren of het binnenste deksel

van de filterkamer goed sluit.

ÎZuigslang controleren op vuilafzettin-

gen, indien nodig reinigen.

Îsteekverbindingen van de zuigslang

controleren op dichtheid.

ÎVeiligheidspedaal, gaspedaal en stuur-

wiel controleren op functionaliteit.

ÎBij natte accu's het zuurpeil controleren

en indien nodig gedestilleerd water na-

vullen.

ÎVulgraad van de filterzak controleren,

indien nodig vervangen.

Na werkzaamheden::

ÎBorstels reinigen en controleren op slij-

tage.

De bostels zijn versleten indien ze de

lengte hebben van de gele borstels.

ÎApparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte

doek reinigen.

ÎApparaat uitwendig controleren op be-

schadigingen.

ÎBatterijen laden.

ÎBovenkant van de batterijen reinigen.

ÎBij natte batterijen de zuurdichtheid

controleren.

ÎBatterijkabel controleren op correcte

positie.

ÎBatterijruimte en behuizing van de bat-

terijen reinigen.

ÎSpanning van de aandrijfketting contro-

leren (zie „Onderhoudswerkzaamhe-

den“).

ÎAandrijfketting controleren op slijtage.

ÎUitrichting van de borstel-/zuigkop con-

troleren.

ÎParkeerrem controleren. *

ÎKettingen, kabellopen en rollen voor het

omhoog zetten van de borstel-/zuigkop

en de zijbezem controleren op slijtage

en spanning. *

ÎKoolborstels en commutator van alle

motoren controleren op slijtage. *

ÎSpaninrichting van de stuurkettingen

controleren. *

* Uitvoering door klantendienst.

Remmen

Rijden

Overbelasting

Zuigen

Zuigen beëindigen

Buitenwerkingstelling

Vervoer

Opslag

Onderhoud

Onderhoudsschema

Dagelijks

Alle 50 bedrijfsuren

Alle 100 bedrijfsuren

Alle 200 bedrijfsuren

40 NL

- 6

Ter verzekering van een betrouwbare wer-

king van het apparaat kunt u met het be-

voegde Kärcher-verkoopkantoor een

onderhoudscontract afsluiten.

1 Filterzak

2 Filterzak

3 Aansluiting

4 Binnendeksel filterkamer

5 Deksel filterkamer

ÎBeide deksels van de filterkamer ope-

nen.

ÎRitssluiting van de filterzak openen.

ÎVolle filterzak van de aansluitmof trek-

ken.

ÎFilterzak uit de filterzak nemen en ver-

wijderen.

ÎIndien nodig de filterkamer reinigen.

ÎIndien nodig de filterzak van de aan-

sluitmof trekken en uitschudden of rei-

nigen.

1 Reservevak voor filterzakken

ÎNieuwe filterzak uit het reservevak in

het deksel nemen en plaatsen.

ÎOpening van de filterzak over de aansluit-

mof schuiven.

ÎRitssluiting van de filterzak sluiten.

ÎBeide deksels van de filterkamer sluiten.

1 Schroeven

ÎBeide schroeven van de afdekking aan

de rechterkant van het apparaat verwij-

deren.

ÎAfdekking wegnemen.

1 Schroeven

2 Lagerschild

ÎSchroeven voor de bevestiging van het

lagerschild losdraaien.

ÎLagerschild verwijderen.

ÎBorstels eruit trekken.

ÎNieuwe borstels inschuiven en draaien

tot de meenemer vastklikt. De rang-

schikking van de borstels moet over-

eenkomen met de bovenstaande

afbeelding.

ÎLagerschild en afdekking opnieuw aan-

brengen.

ÎApparaat op een hard, effen oppervlak

rijden (geen tapijt).

ÎApparaat met omlaag gezette borstel-/

zuigkop gedurende 30 seconden ter

plaatse gebruiken. (gaspedaal voor-

zichtig indrukken zodat de borstels wer-

ken zonder dat het apparaat rijdt).

ÎBorstel-/zuigkop omhoog zetten en ca.

1 m vooruitrijden.

ÎDe borstels hebben op de grond een

patroon achtergelaten. Patroon beoor-

delen volgens de onderstaande afbeel-

ding:

A Beide borstels produceren een marke-

ring met dezelfde breedte - de borstel-/

zuigkop is parallel aan de grond uitge-

richt.

B De borstels produceren een markering

met verschillende breedte - de borstel-/

zuigkop moet gejusteerd worden.

1 Schroeven

ÎSchroef aan beide kanten losdraaien, in

het lengtegat verschuiven en opnieuw

aandraaien.

– Raakvlak van de achterste borstel ver-

groten - schroeven naar voren ver-

schuiven.

– Raakvlak van de voorste borstel vergro-

ten - schroeven naar achteren ver-

schuiven.

1 Bevestigingsschroef flens

2 Bevestigingsschroef borstel

ÎBevestigingsschroef flens eruit draaien

en borstel met flens van de aandrijfas

trekken.

ÎBevestigingsschroeven borstel eruit

draaien en borstel van de flens schei-

den.

ÎNieuwe borstel in de omgekeerde volg-

orde monteren.

Onderhoudswerkzaamheden

Onderhoudscontract

Filterzak vervangen

Borstelwalsen vervangen

Uitrichting van de borstel-/zuigkop con-

troleren

Uitrichting van de borstel-/zuigkop jus-

teren

Zijbezem vervangen

41NL

- 7

1Schroeven

2 Frontpaneel

ÎSchroeven eruit draaien.

ÎFrontbekleding wegnemen.

1 Schroeven

2 Deksel

3 Aandrijfketting

ÎSchroeven eruit draaien.

ÎDeksel verwijderen.

ÎAandrijfketting en tandwiel controleren

op slijtage.

Gevaar

Verwondingsgevaar! Voor alle werkzaam-

heden aan het apparaat de sleutelschake-

laat op „0“ stellen en de sleutel uittrekken.

Accustekker uittrekken.

Bij storingen die met behulp van deze tabel

niet opgelost kunnen worden de klanten-

dienst raadplegen.

Aandrijfketting controleren Storingen

Storing Oplossing Door wie

Apparaat wil niet starten. Accustekker in het apparaat steken. Bediener

Nood-stop-knop door draaien ontgrendelen. Bediener

Batterijcapaciteit uitgeput, batterij opladen. Bediener

Accukabel controleren op correcte positie. Bediener

Accukabel controleren op corrosie, indien nodig reinigen. Bediener

Apparaat rijdt niet of langzaam Ontgrendelingsknop indrukken. Bediener

Zekering wielaandrijving resetten Bediener

Parkeerrem gedeactiveerd, voor het activeren de ontgrendelhefboom naar boven duwen. Bediener

Gaspedaal loslaten, sleutelschakelaar op „0“ draaien, sleutelschakelaar op „1“ draaien, vei-

ligheidspedaal indrukken, ontgrendelingsknop indrukken, gaspedaal bedienen.

Bediener

Besturing oververhit

Apparaat uitschakelen en laten afkoelen

Bediener

Batterijcapaciteit uitgeput, batterij opladen. Bediener

Apparaat remt niet Parkeerrem gedeactiveerd, voor het activeren de ontgrendelhefboom naar boven duwen. Bediener

Borstels in de borstel-/zuigkop

werken niet

Zekering borstelrolaandrijving resetten. Bediener

Borstels controleren op blokkering door vreemde voorwerpen, vreemde voorwerpen verwij-

deren.

Bediener

Zijbezem werkt niet Zekering zijbezemaandrijving resetten. Bediener

Borstels draaien langzaam Batterijcapaciteit uitgeput, batterij opladen. Bediener

Zuigturbine werkt niet Zekering zuigturbine resetten. Bediener

Batterijcapaciteit uitgeput, batterij opladen. Bediener

Filterzak vol, indicatie Filterzak vol brandt. Filterzak vervangen. Bediener

Slechte stofafzuiging Zuigslang/zuigkanaal verstopt, zuigslang/zuigkanaal reinigen. Bediener

Batterijcapaciteit uitgeput, batterij opladen. Bediener

Filterzak vol, filterzak vervangen. Bediener

Accessoires

Benaming Onderdelen-nr.

Filterzak, 10 st. 8.600-121.0

Batterijvervangingsset bestaand uit: batterijbak, kabelset, vergrendelingsset, 2 transportwagens 8.601-121.0

batterij, 12 V/105 Ah, onderhoudsvrij (gel), 3 stuks vereist 6.654-141.0

Oplaadapparaat, 36V, voor onderhoudsvrije batterijen 6.654-229.0

42 NL

- 8

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die

door de fabrikant zijn vrijgegeven. Origi-

nele toebehoren en reserveonderdelen

bieden de garantie van een veilig en

storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u

achteraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

In ieder land zijn de door ons bevoegde

verkoopkantoor uitgegeven garantiebepa-

lingen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Hierbij verklaren wij dat de hierna vermelde

machine door haar ontwerp en bouwwijze

en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest

haar geldigheid wanneer zonder overleg

met ons veranderingen aan de machine

worden aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische gegevens

Vermogen

Nominale spanning V36

Accucapaciteit Ah (5h) 105

Gemiddeld opgenomen vermogen W 1475

Vermogen motor wielaandrijving (nominaal vermogen) W 560

Borstels

Werkbreedte mm 800

Brede walsborstel mm 710

Diameter walsborstel mm 100

Toerental walsborstel 1/min 1750

Vermogen walsborstelaandrijving W 570

Diameter zijbezem mm 300

Toerental zijbezem 1/min 85

Vermogen zijbezemaandrijving W32

Zuigen

Zuigvermogen, luchthoeveelheid l/s 45

Zuigvermogen, onderdruk kPa 4,0

Vermogen zuigmotor W550

Volume filterzak l35

Maten en gewichten

Rijsnelheid (max.) km/h 5,6

Klimvermogen (max.) %10

Theoretische oppervlaktecapaciteit m2/u 3270

Lengte mm 1330

Breedte mm 927

Hoogte mm 1285

Toelaatbaar totaalgewicht kg 451

Transportgewicht kg 376

Oppervlaktebelasting kPa 544

Berekende waarden volgens EN 60335-2-72

Totale waarde trilling armen m/s2<2,5

Totale waarde trilling voeten m/s2<2,5

Onzekerheid K m/s20,5

Geluidsdrukniveau LpA dB(A) 62

Reserveonderdelen

Garantie

CE-verklaring

Product: Tapijtborstelzuiger

Type: 1.011-xxx

Van toepassing zijnde EG-richtlijnen

2006/42/EG (+2009/127/EG)

2004/108//EG

Toegepaste geharmoniseerde normen

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Toegepaste landelijke normen

CEO Head of Approbation

43NL

- 1

Antes del primer uso de su apa-

rato, lea este manual original,

actúe de acuerdo a sus indicaciones y

guárdelo para un uso posterior o para otro

propietario posterior.

Antes del primer uso de este aparato, lea y siga

las instrucciones de uso y del folleto adjunto

"Instrucciones de seguridad del aspirador en

húmedo/seco Nº 5.956-249.

El equipo está diseñado para funcionar en su-

perficies con una pendiente de hasta 10%.

La función de los dispositivos de seguridad

es proteger al usuario y está prohibido po-

nerlos fuera de servicio y modificar o igno-

rar su funcionamiento.

Para poner fuera de servicio todas las fun-

ciones de manera inmediata y con la debi-

da precaución: Pulsar la tecla de

desconexión de emergencia

El accionamiento de desplazamiento sólo

se puede activar cuando el operador man-

tiene el pedal pulsado con el pie.

En este manual de instrucciones se em-

plean los siguientes símbolos:

Peligro

Para un peligro inminente que acarrea le-

siones de gravedad o la muerte.

몇Advertencia

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones de grave-

dad o la muerte.

Precaución

Para una situación que puede ser peligro-

sa, que puede acarrear lesiones leves o

daños materiales.

El aparato se utiliza para aspirar moquetas.

La suciedad se despega de la moqueta

gracias a los cepillos, se aspira y recoge en

una bolsa filtrante.

– Un ancho de trabajo de 850 mm permite

un uso eficaz en aplicaciones largas.

– El aparato se desplaza automática-

mente.

– Las baterías se puede cargar con el

cargador en un enchufe de 230 V.

– La batería y el cargador no vienen in-

cluidas y se deben pedir por separado.

Nota

En función de la tarea de limpieza de que

se desee realizar y el lugar donde la reali-

ce, es posible dotar al aparato de distintos

accesorios.

Solicite nuestro catálogo o visítenos en la

página de internet www.kaercher.com.

Utilice el aparato únicamente de conformi-

dad con las indicaciones del presente ma-

nual de instrucciones.

– El aparato se puede utilizar exclusiva-

mente para aspirar moquetas secas.

– Sólo está permitido dotar al aparato de

accesorios y piezas de repuesto origi-

nales.

– El margen de temperaturas de servicio

está comprendido entre los +5°C y los

+40°C.

– El aparato no se puede utilizar sobre

suelos que no resistan la presión. Res-

pete la capacidad máxima de carga por

unidad de superficie del piso. La capa-

cidad de carga por unidad del aparato

se indica en los datos técnicos.

– El aparato no es apto para el uso en en-

tornos con peligro de explosión.

– El aparato no es apto para aspirar pol-

vos nocivos para la salud.

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación

con detergentes muy alcalinos o ácidos

forman gases explosivos.

Indicaciones sobre ingredientes (REACH)

Encontrará información actual sobre los ingre-

dientes en:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Índice de contenidos

Instrucciones de seguridad ES - 1

Función ES - 1

Uso previsto ES - 1

Protección del medio am-

biente, eliminación

ES - 1

Elementos de operación y

funcionamiento

ES - 2

Antes de la puesta en mar-

cha

ES - 3

Funcionamiento ES - 4

Transporte ES - 5

Almacenamiento ES - 5

Conservación y manteni-

miento

ES - 5

Averías ES - 7

Accesorios ES - 8

Datos técnicos ES - 8

Piezas de repuesto ES - 8

Garantía ES - 8

Declaración CE ES - 9

Instrucciones de seguridad

Dispositivos de seguridad

Tecla de desconexión de emergencia

Pedal de seguridad

Símbolos

Función

Uso previsto

Protección del medio ambien-

te, eliminación

Los materiales de embalaje son

reciclables. Por favor, no tire el

embalaje al cubo de basura; llé-

velo a un lugar de reciclaje.

Los aparatos viejos contienen

materiales valiosos reciclables

que debieran aprovecharse.

Evite el contacto de baterías,

aceites y materias semejantes

con el medioambiente. Deshá-

gase de los aparatos viejos re-

curriendo a sistemas de

recogida apropiados.

44 ES

- 2

1 enchufe de batería

2 Batería

3 Bloqueo inserción de baterías

4 Inserción de baterías

5 bolsa filtrante

6 saco de filtrado

7 Manguito de empalme

8 Tapa interna del compartimento filtrante

9 Tapa cámara de filtro

10 Palanca de desbloqueo freno de esta-

cionamiento

11 cepillo lateral

12 Cabezal del cepillo/aspirador

13 Elevar/bajar la palanca de la unidad de

cepillado/aspiración

14 Pedal acelerador

15 Superficie de apoyo para el operario

16 Pedal de seguridad

17 Cubierta de la batería

18 Tornillo de cierre cubierta de la batería

19 Volante

20 Pupitre de mando

Elementos de operación y funcionamiento

45ES

- 3

1 Interruptor de llave

2 Tecla de desbloqueo

3 Interruptor de dirección

4 Interruptor velocidad

5claxon

6 Tecla de desconexión de emergencia

7 Indicador de control de batería

8 Fusible accionamiento de traslación

9 Fusible control

10 Seguro accionamiento de cepillos late-

rales

11 Seguro accionamiento de cepillo rotativo

12 Fusible turbina de aspiración

13 Indicador bolsa filtrante llena

14 contador de horas de servicio

Al manipular baterías, tenga siempre en

cuenta las siguientes advertencias:

Peligro

Peligro de explosiones. No coloque herra-

mientas u otros objetos similares sobre la

batería, es decir, sobre los terminales y el

conector de elementos.

Peligro de lesiones. No deje nunca que el

plomo entre en contacto con las heridas.

Luego de trabajar con las baterías, límpie-

se siempre las manos.

ÎDesenroscar el tornillo de cierre de la

cubierta de la batería.

ÎGirar hacia atrás la cubierta de la batería.

ÎDesplazar el bloqueo de la inserción de

batería hacia la izquierda y girar hacia

abajo.

ÎTirar hacia atrás de la inserción de ba-

tería.

ÎColocar las baterías en la tina de la in-

serción de bastería.

ÎConectar los polos con los cables de

conexión que vienen incluidos.

몇Advertencia

Asegúrese de colocar la polaridad correc-

tamente.

ÎEnganchar el cable de conexión sumi-

nistrado al polo de batería libre (+) y (-).

ÎDesplazar la inserción de batería hacia

delante.

ÎEncajar el bloqueo de la inserción de

batería.

몇Advertencia

Cargar la batería antes de poner el aparato

en funcionamiento.

ÎSi la barras luminosas se iluminan en la

parte izquierda del indicador de batería,

desplazar el aparato directamente a la

estación de carga, evitar subidas.

Peligro

Peligro de lesiones por descarga eléctrica.

Tenga en cuenta la línea eléctrica y la pro-

tección por fusible, véase "Cargador".

¡Utilice el cargador únicamente en cuartos

secos dotados de suficiente ventilación!

Pupitre de mando

Antes de la puesta en marcha

Baterías

Tenga en cuenta las indicaciones

presentes en la batería, en las ins-

trucciones de uso y en el manual

del vehículo.

Use protección para los ojos

Mantenga a los niños alejados del

ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir

chispas, aplicar una llama directa y

fumar

Peligro de causticación

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la ba-

sura

Colocar la batería y cerrar

Carga de batería

46 ES

- 4

Nota

El tiempo de carga dura aproximadamente

10 horas.

Los cargadores recomendados (adaptados

a las baterías que se usen) se regulan elec-

trónicamente y finalizan el proceso de car-

ga automáticamente.

Peligro

Peligro de explosiones. Sólo está permitido

cargar baterías húmedas con la cubierta de

la batería abierta.

ÎDesenroscar el tornillo de cierre de la

cubierta de la batería.

ÎGirar hacia atrás la cubierta de la batería.

ÎExtraer el enchufe de la batería y conectar-

lo con el cable de carga.

ÎConecte el cargador a la red y enciéndalo.

ÎApagar el cargador y desenchufar.

ÎSeparar el cable de la batería del cable

de carga y conectar con el aparato.

ÎGirar hacia delante la cubierta de la ba-

tería y apretar el tornillo de cierre.

ÎUna hora antes de que se acabe el pro-

ceso de carga, añadir agua destilada,

tener en cuenta el nivel de ácido correc-

to. La batería está marcada de la forma

correspondiente. Al final del proceso de

carga, los elementos tienen que des-

prender gas.

Peligro

¡Peligro de causticación!

–Rellenar con agua cuando la batería

está descargada puede provocar una

salida de ácido.

–Cuando trate con ácido de baterías, lle-

ve siempre unas gafas de seguridad y

respetar las normas, para evitar lesio-

nes y daños a la ropa.

–Lavar inmediatamente con mucha agua

las posibles salpicaduras de ácido so-

bre la piel o la ropa.

Precaución

¡Peligro de daños en la instalación!

–Utilizar únicamente agua destilada o

desalada (EN 50272-T3) para rellenar

las baterías.

–No utilizar más sustancias (los llama-

dos agentes de mejora), de lo contrario

desaparecerá la garantía.

Las baterías y cargadores se pueden ad-

quirir en comercios especializados.

Si se van a colocar baterías húmedas, se

debe observar lo siguiente:

– Se deben respetar las dimensiones

máximas de la batería.

– Al cargar baterías húmedas, la cubierta

de la batería tiene que estar abierta.

– Al cargar baterías húmedas se tienen

que respetar las normativas del fabri-

cante de baterías.

ÎDesenroscar el tornillo de cierre de la

cubierta de la batería.

ÎGirar hacia atrás la cubierta de la batería.

ÎDesplazar el bloqueo de la inserción de ba-

tería hacia la izquierda y girar hacia abajo.

ÎTirar hacia atrás de la inserción de batería.

ÎEnganchar el cable del polo negativo

de la batería.

ÎDesembornar el resto del cable de las

baterías.

ÎExtraer las baterías.

ÎEliminar las baterías usadas de acuer-

do con las normativas vigentes.

Cuando está parado, se evita que el apara-

to ruede con un freno de estacionamiento

eléctrico. Para empujar el apararo se debe

desbloquear el freno de estacionamiento.

ÎPara desbloquear el freno de estacio-

namiento, presionar hacia abajo la pa-

lanca de desbloqueo.

Peligro

Riesgo de accidentes si el aparato se va ro-

dando. Tras finalizar el proceso de empuje,

es imprescindible colocar la palanca de

desbloqueo hacia arriba y activar de nuevo

el freno de estacionamiento.

Nota

Quitar el pie del pedal, pulsar la tecla de

desconexión de emergencia y girar el inte-

rruptor de llave a "0" para poner fuera de

servicio inmediatamente todas las funcio-

nes.

ÎSoltar los tornillos y retirar la jaula de

madera.

ÎCorte la cinta de embalaje de plástico y

retire la lámina.

ÎRetirar la fijación de las ruedas.

ÎColocar la plancha de madera incluida

en la parte trasera del aparato como

rampa en el palet y fijar con tornillos.

ÎRetirar las cuñas de detrás de ambas

ruedas traseras.

ÎAbrir la cubierta de la batería y extraer

el volante.

ÎLevantar el volante y colocar la rueda

delantera recta.

ÎTirar, colocar y volver a poner el volante.

ÎFijar el volante con la tuerca suministrada.

ÎIntroducir la cubierta en el volante.

ÎEn aparatos sin batería: Montar la batería.

ÎConectar el enchufe de la batería con el

aparato.

ÎPisar la base y pisar el pedal de seguri-

dad con el pie izquierdo.

ÎEl pulsador de parada de emergencia,

se desbloquea girándolo.

ÎColoque el interruptor de llave en la po-

sición "1".

ÎAjustar la dirección hacia atrás con el

interruptor de dirección en el pupitre de

control.

ÎSelecccionar la gama de velocidades

más pequeño con el interruptor de velo-

cidad.

ÎPulsar la tecla de desbloqueo.

ÎPara avanzar, pulsar con cuidado el pe-

dal de avance y bajar lentamente del

palé.

ÎColoque el interruptor de llave en la po-

sición "0".

ÎInsertar los tapacubos en las ruedas

traseras.

Nota

Quitar el pie del pedal, pulsar la tecla de

desconexión de emergencia y girar el inte-

rruptor de llave a "0" para poner fuera de

servicio inmediatamente todas las funcio-

nes.

ÎRealizar trabajos de mantenimiento

"diariamente antes de comenzar el fun-

cionamiento" (véase aparato "Manteni-

miento y cuidados").

Después del proceso de carga

Adicionalmente, en caso de baterías que

no requieran mantenimiento (baterías

húmedas):

Baterías recomendadas

Batería Nº referencia

3 x 12V/105 A, no pre-

cisa mantenimiento

(Gel)

6.654-141.0

Cargadores recomendados

cargador Nº referencia

36V, para baterías que

no precisen manteni-

miento

6.654-229.0

Dimensiones máximas de la batería

Longitud Anchura Altura

406 mm 533 mm 432 mm

Desmontar las baterías

Deslizar el aparato

Descarga

Funcionamiento

47ES

- 5

Peligro

Peligro de accidentes. Antes de cada uso

se tiene que comprobar el funcionamiento

del freno de estacionamiento en una super-

ficie llana.

ÎColoque el interruptor de llave en la po-

sición "0".

ÎPulsar la tecla de desconexión de

emergencia

Si ahora se puede empujar el aparato con

la mano, el freno de estacionamiento no

funciona.

ÎPresionar hacia arriba la palanca del

freno de estacionamiento.

Si se sigue podiendo empujar el aparato

con la mano, el freno de estacionamiento

está defectuoso. Parar el aparato y llamar

al servicio técnico.

Peligro

Peligro de accidentes. Si al avanzar por un

tramo inclina, el aparato no tiene suficiente

efecto de freno, pulsar el botón de desco-

nexión de emergencia:

Para familiarciarse con el aparato, llevar a

cabo los primeros intentos de operación en

un lugar libre.

Peligro

Peligro de vuelco ante pendientes dema-

siado acentuadas.

ÎEn la dirección de marcha sólo se admi-

ten pendientes de hasta 10%.

Peligro de vuelco al tomar las curvas a ve-

locidad rápida.

Peligro de deslizamiento en suelos moja-

dos.

ÎTome las curvas a baja velocidad.

Peligro de vuelco ante una base inestable.

ÎMueva el aparato únicamente sobre

una base firme.

Peligro de vuelco ante una inclinación late-

ral demasiado pronunciada.

ÎEn sentido transversal a la marcha sólo

se admiten pendientes de hasta 10%.

ÎPisar la base y pisar el pedal de seguridad

con el pie izquierdo.

ÎNo accione el pedal acelerador.

ÎEl pulsador de parada de emergencia, se

desbloquea girándolo.

ÎColoque el interruptor de llave en la posi-

ción "1".

ÎAjustar la dirección con el interruptor de di-

rección en el pupitre de control.

ÎSeleccionar la gama de velocidades con el

interruptor Velocidad (3 niveles).

ÎPulsar la tecla de desbloqueo.

ÎPulsar cuidadosamente el pedal de avance

para desplazarse.

Nota

Durante la marcha también se puede cam-

biar la dirección. De esta manera puede

avanzar y retroceder en zonas que haya

que limpiar y estén muy sucias.

En caso de sobrecarga, el motor se apaga

tras un tiempo determinado.

ÎDejar enfriar el aparato al menos duran-

te 15 minutos.

ÎPulsar de nuevo el fusible del acciona-

miento de desplazamiento del pupitre

de manejo.

ÎAntes de aspirar, retirar la suciedad vo-

luminosa, alambres, cuerdas de la su-

perficie a aspirar para evitar que se

enganchen con los cepillos.

몇Advertencia

Peligro de daños para el revestimiento del

suelo. No utilice el aparato en esa zona.

Elevar y bajar el cabezal de aspiración/ce-

pillado sólo durante la marcha. No parar

con el cabezal de cepillado/aspiración ba-

jado.

ÎMover hacia abajo la palanca de elevar/

bajar la unidad de cepillado/aspiración

- se bajarán los cepillos laterales y el

cabezal de cepillado/aspiración.

Arrancar el accionamiento de cepillos y

turbina de aspiración tan pronto como

se haya bajado la unidad de cepillado/

aspiración.

ÎPulsar el pedal de avance y desplazar-

se a la zona a limpiar.

Nota

Para limpiar se recomienda el nivel de ve-

locidad 2. El nivel de velocidad 3 sólo está

previsto para los transportes.

ÎSelecccionar la gama de velocidades

con el interruptor de velocidad.

ÎMover hacia arriba la palanca de ele-

var/bajar la unidad de cepillado/aspira-

ción y encajar hacia la izquierda- se

elevarán y apagarán los cepillos latera-

les y el cabezal de cepillado/aspiración.

ÎColoque la dispositivo sobre una super-

ficie plana.

ÎGire el interruptor de llave a "0" y retire

la llave.

ÎLlevar a cabo los trabajos de manteni-

miento "Diariamente/tras finalizar el

servicio" (véase el capítulo "Cuidados y

mantenimiento").

ÎAsegure el equipo contra movimientos

accidentales con un calzo.

Peligro

Peligro de lesiones Para las funciones de

carga y descarga, el aparato sólo admite

pendientes de hasta 10%. Conducir lenta-

mente.

Precaución

¡Peligro de lesiones y daños! Respetar el

peso del aparato para el transporte.

ÎQuitar la barra de aspiración, cepillos y

protección contra salpicaduras del apa-

rato.

ÎAl transportar en vehículos, asegurar el

aparato para evitar que resbale y vuel-

que conforme a las directrices vigentes.

1 Puntos de fijación

Precaución

¡Peligro de lesiones y daños! Respetar el

peso del aparato en el almacenamiento.

Este aparato sólo se puede almacenar en

interiores.

Peligro

Peligro de lesiones Antes de realizar cual-

quier tipo de trabajo en el aparato colocar

el interruptor de llave a „0“ y quitar la llave.

Desconecte la clavija del batería.

Antes de conectar la instalación:

ÎComprobar el estado de los neumáti-

cos.

ÎComprobar si la tapa interna del com-

partimento filtrante es estanca cuando

se cierra.

ÎComprobar si los tubos de aspiración

están sucios, si es necesario limpiar.

ÎControlar si las conexiones de la man-

guera de aspiración son estancas.

ÎComprobar si funcionan correctamente

el pedal de seguridad, el pedal de avan-

ce y el volante.

ÎComprobar el estado de acidez de las

baterías húmedas, rellenar con agua

destilada si es necesario.

ÎComprobar el nivel de la bolsa filtrante,

cambiar si es necesario.

Tras finalizar el uso:

ÎComprobar el desgaste de los cepillos y

limpiar.

Las cerdas están desgastadas cuando

han alcanzado la longitud de las cerdas

amarillas.

ÎLimpie el aparato por fuera con un trapo

húmedo ligeramente empapado en una

solución jabonosa suave.

ÎComprobar el exterior del aparato por si

tuviese daños.

ÎCargar las baterías.

Comprobar el freno de

estacionamiento

Freno

Conducción

Sobrecarga

Aspirar

Finalizar la aspiración

Puesta fuera de servicio

Transporte

Almacenamiento

Conservación y mantenimien-

Plan de mantenimiento

diariamente

48 ES

- 6

ÎLimpiar la parte superior de las bate-

rias.

ÎComprobar el grado de acidez en el

caso de baterías húmedas.

ÎComprobar si el cable de la batería está

bien colocado.

ÎLimpiar el compartimento y carcasa de

baterías.

ÎComprobar la tensión de la cadena de

accionamiento (véase "Trabajos de

mantenimiento").

ÎComprobar el desgaste de la cadena

de accionamiento.

ÎComprobar la colocación del cabezal

de cepillado/aspiración.

ÎComprobar el freno de estacionamiento. *

ÎComprobar el desgaste y tensión las

cadenas, cabñes de mando y poleas

para elevar el cabezal de cepillado y

aspiración y de los cepillos laterales. *

ÎComprobar si las escobillas de carbón y

conmutador de todos los motores están

desgastados. *

ÎComprobar el dispositivo de tensión de

las cadenas direccionales. *

* Ejecución por el servicio técnico.

Para garantizar el funcionamiento seguro

del aparato, es posible firmar contratos de

mantenimiento con el departamento co-

mercial correspondiente de Kärcher.

1 bolsa filtrante

2 saco de filtrado

3 Manguito de empalme

4 Tapa interna del compartimento filtran-

5 Tapa cámara de filtro

ÎAbrir ambas tapas del compartimento

filtrante.

ÎAbrir la cremallera del saco filtrante.

ÎExtraer la bolsa filtrante llena del sopor-

te de conexión.

ÎExtraer la bolsa filtrante del saco filtran-

te y desechar.

ÎSi es necesario limpiar el compartimen-

to filtrante.

ÎSi es necesario, extraer el saco filtrante

del soporte de conexión y sacudir o lim-

piar.

1 Compartimento de reserva para bolsas

filtrantes

ÎExtraer una bolsa filtrante nueva del

compartimento de reserva de la tapa y

colocar en el saco filtrante.

ÎDeslizar el orificio de la bolsa filtrante

por encima del soporte de conexión.

ÎCerrar la cremallera del saco filtrante.

ÎCerrar ambas tapas del compartimento

filtrante.

1 tornillo

ÎRetirar ambos tornillos de la cubierta de

la parte derecha del aparato.

ÎExtraer la cubierta.

1 tornillo

2 Letrero de almacenamiento

ÎDesenroscar los tornillos para fijar el

cartel de almacenamiento.

ÎQuitar el cartel de almacenamiento.

ÎExtraer los cepillos.

ÎColocar nuevos cepillos y girar hasta

que encaje el arrastrador. La coloca-

ción de las cerdas debe corresponder

con la ilustración superior.

ÎColocar el letrero de almacenamiento y

la cubierta de nuevo.

ÎDesplazar el aparato sobre suelos duros y

llanos (no moquetas).

ÎOperar el aparato durante 30 segundos en

el lugar con el cabezal de cepillado y aspi-

ración bajado. (Activar con cuidado el pedal

de avance, de modo que los cepillos traba-

jen sin que el aparato se desplace).

ÎElevar el cabezal de cepillado/aspiración y

desplazar hacia delante aprox. 1 m.

ÎLos cepillos han dejado un dibujo en el sue-

lo. Juzgar el dibujo de acuerdo con la si-

guiente representación:

A Ambos cepillos crean una marca igual de

ancha - el cabezal de cepillado/aspiración

está colocado de forma paralela al suelo.

B Los cepillos generan marcas de varios an-

chos - el cabezal de cepillado/aspiración se

debe ajustar.

1 tornillo

ÎAflojar los tornillos de ambos laterales,

deslizar en el orificio longitudinal y

apretar de nuevo.

Cada 50 horas de servicio

Cada 100 horas de servicio

Cada 200 horas de servicio

Trabajos de mantenimiento

contrato de mantenimiento

Cambiar la bolsa

Recambio del cepillo cilíndrico

Comprobar la colocación del cabezal de

cepillado/aspiración.

Ajustar la colocación del cabezal de ce-

pillado/aspiración.

49ES

- 7

– Aumentar la superficie de apoyo del ce-

pillo trasera - deslizar hacia delante los

tornillos.

– Aumentar la superficie de apoyo del ce-

pillo delantera- deslizar hacia detrás los

tornillos.

1 Tornillos de fijación brida

2 Tornillos de fijación cepillos

ÎDesenroscar el tornillo de fijación de la

brida y extraer el cepillo junto con la bri-

da del árbol de accionamiento.

ÎDesenroscar los tornillos de fijación de

los cepillos y separar los cepillos de la

brida.

ÎMontar un nuevo cepillo siguiendo los

mismos pasos en el orden inverso.

1 tornillo

2 Revestimiento delantero

ÎDesatornille el tornillo.

ÎQuitar el revestimiento delantero.

1 tornillo

2 tapa

3 Cadena de accionamiento

ÎDesatornille el tornillo.

ÎQuitar la tapa.

ÎComprobar el desgaste de la cadena

de accionamiento y piñón.

Peligro

Peligro de lesiones Antes de realizar cual-

quier tipo de trabajo en el aparato colocar

el interruptor de llave a „0“ y quitar la llave.

Desconecte la clavija del batería.

Cuando las averías no se puedan solucio-

nar con ayuda de la tabla que aparece a

continuación, acuda al servicio técnico.

Reemplazar los cepillos laterales

Comprobar la cadena de accionamiento

Averías

Avería Modo de subsanarla Responsable

No se puede poner en marcha

el aparato

Insertar el enchufe de la batería en el aparato. Operario

El pulsador de parada de emergencia, se desbloquea girándolo. Operario

Capacidad de la batería agotada, cargar la batería. Operario

Comprobar si el cable de la batería está bien colocado. Operario

Comprobar si el cable de l a batería está corroído, limpiar si es necesario. Operario

El aparato no avanza o avanza

lentamente.

Pulsar la tecla de desbloqueo. Operario

Reponer el fuisble del accionamiento de traslación Operario

Freno de estacionamiento desactivado, pulsar hacia arriba para activar la palanca de

desbloqueo.

Operario

Soltar el pedal de avance, girar el interruptor de llave a "0", girar el interruptor de llave a "1", pisar

el pedal de seguridad, pulsar la tecla de desbloqueo, pisar el pedal de avance.

Operario

Control sobrecalentado

Apagar el aparato y dejarlo enfriar

Operario

Capacidad de la batería agotada, cargar la batería. Operario

El aparato no frena Freno de estacionamiento desactivado, pulsar hacia arriba para activar la palanca de

desbloqueo.

Operario

Los cepillos no trabajan en el

cabezal de cepillado/aspira-

ción

Reponer el fusible del accionamiento de cepillo rotativo. Operario

Comprobar si los cepillos están bloqueados por un cuerpo extraños, extraer el objeto

extraño.

Operario

El cepillo lateral no trabaja Reponer el accionamiento de cepillos laterales. Operario

Los cepillos giran lentamente Capacidad de la batería agotada, cargar la batería. Operario

La turbina de aspiración no tra-

baja

Reponer el fusible de la turbina de aspiración. Operario

Capacidad de la batería agotada, cargar la batería. Operario

La bolsa filtrante está llena, el indicador bolsa llena filtrante llena se ilumina. Cambiar la

bolsa filtrante.

Operario

Mala aspiración de polvo Tubo/canal de aspiración atascada, limpiar el tubo/canal de aspiración. Operario

Capacidad de la batería agotada, cargar la batería. Operario

Bolsa filtrante llena, cambiar la bolsa filtrante. Operario

50 ES

- 8

– Sólo deben emplearse accesorios y

piezas de repuesto originales o autori-

zados por el fabricante. Los accesorios

y piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más

frecuencia al final de las instrucciones

de uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información

sobre piezas de repuesto.

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro

del periodo de garantía, siempre que se

deban a defectos de material o de fabrica-

ción. En un caso de garantía, le rogamos

que se dirija con el comprobante de com-

pra al distribuidor donde adquirió el aparato

o al servicio al cliente autorizado más

próximo a su domicilio.

Accesorios

denominación No. de pieza

Bolsa filtrante, 10 unidades 8.600-121.0

Kit de cambio de batería, compuesto de: tina de batería, juego de cables, set de bloqueo, 2

carros de transporte

8.601-121.0

Batería, 12V/105 A, no precisa mantenimiento (Gel), 3 unidades necesarias 6.654-141.0

Cargador, 36V, para baterías que no precisen mantenimiento 6.654-229.0

Datos técnicos

Potencia

Tensión nominal V36

Capacidad de batería Ah (5h) 105

Consumo medio de potencia W 1475

Potencia de motor de tracción (potencia nominal) W 560

Cepillos

Anchura de trabajo mm 800

Ancho cepillo de rodillo mm 710

Diámetro del cepillo de rodillo mm 100

Velocidad del cepillo de rodillo 1/min 1750

Potencia accionamiento de cepillo rotativo W 570

Diámetro cepillo lateral mm 300

Número de revoluciones cepillo laterale 1/min 85

Potencia accionamiento de los cepillos laterales W 32

Aspirar

Potencia de aspiración, caudal de aire l/s 45

Potencia de aspiración, depresión kPa 4,0

Potencia del motor de aspiración W 550

Volumen bolsa filtrante l35

Medidas y pesos

Velocidad (máx.) km/h 5,6

Capacidad ascensional (máx.) %10

Potencia teórica por metro cuadrado m2/h 3270

Longitud mm 1330

Anchura mm 927

Altura mm 1285

Peso total admisible kg 451

Peso de transporte kg 376

Capacidad de carga por unidad kPa 544

Valores calculados conforme a la norma EN 60335-2-72

Valor total de oscilación de los brazos m/s2<2,5

Valor total de oscilación de los pies m/s2<2,5

Inseguridad K m/s20,5

Nivel de presión acústica LpA dB(A) 62

Piezas de repuesto Garantía

51ES

- 9

Por la presente declaramos que la máqui-

na designada a continuación cumple, tanto

en lo que respecta a su diseño y tipo cons-

tructivo como a la versión puesta a la venta

por nosotros, las normas básicas de segu-

ridad y sobre la salud que figuran en las di-

rectivas comunitarias correspondientes. La

presente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Declaración CE

Producto: Cepillo de aspiración para

moquetas

Modelo: 1.011-xxx

Directivas comunitarias aplicables

2006/42/CE (+2009/127/CE)

2004/108/CE

Normas armonizadas aplicadas

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normas nacionales aplicadas

CEO Head of Approbation

52 ES

- 1

Leia o manual de manual origi-

nal antes de utilizar o seu apare-

lho. Proceda conforme as indicações no

manual e guarde o manual para uma con-

sulta posterior ou para terceiros a quem

possa vir a vender o aparelho.

Antes da primeira utilização, leia o presente

Manual de Instruções e a brochura anexa

"Avisos de segurança para aparelhos de as-

piração a húmido e a seca", n.° 5.956-249.

O aparelho está homologado para funcio-

nar em superfícies com uma inclinação de

até 10%.

Os dispositivos de segurança destinam-se

a proteger o utilizador e não devem, por is-

so, ser anulados ou evitado o seu funciona-

mento.

Para parar imediatamente todas as fun-

ções: Premir o botão de paragem de emer-

gência.

O mecanismo de movimentação só pode

ser activado se o operador pressionar o pe-

dal com o pé.

Nestas Instruções de Serviço são utiliza-

dos os seguintes símbolos:

Perigo

Para um perigo eminente que pode condu-

zir a graves ferimentos ou à morte.

몇Advertência

Para uma possível situação perigosa que

pode conduzir a graves ferimentos ou à

morte.

Atenção

Para uma possível situação perigosa que

pode conduzir a ferimentos leves ou danos

materiais.

O aparelho é utilizado para aspirar tapetes/

carpetes. A sujidade é retirada do tapete

através das escovas, aspirada e recolhida

num saco de filtro.

– Uma largura de trabalho de 850 mm

permite uma aplicação efectiva durante

um longo período de emprego.

– O aparelho é automotor.

– As baterias podem ser carregadas

numa tomada de 230V através dum

carregador.

– A bateria e o carregador não estão in-

cluídos no volume de fornecimento e

devem ser encomendados separada-

mente.

Aviso

De acordo com as tarefas de limpeza e o

local de aplicação, o aparelho pode ser

equipado com diversos acessórios.

Consulte o nosso catálogo ou visite-nos na

Internet sob www.karcher.com.

Utilize este aparelho exclusivamente em

conformidade com as indicações destas

Instruções de Serviço.

– O aparelho só pode ser utilizado para

aspirar tapetes e alcatifas secas.

– O aparelho só pode ser equipado com

acessórios e peças sobressalentes ori-

ginais.

– O aparelho deve ser utilizado com tem-

peraturas entre +5°C e +40°C.

– O aparelho não pode ser aplicado em

solos sensíveis ao vapor. Ter em aten-

ção a carga de superfície permitida

para o solo. A carga que o aparelho in-

cide sobre a superfície é indicada nos

dados técnicos.

– O aparelho não é indicado para a utili-

zação em locais com perigo de explo-

sões.

– O aparelho não é apropriado para a as-

piração de poeiras nocivas à saúde.

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com

detergentes altamente alcalinos e áci-

dos formam gases explosivos.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes

podem ser encontradas em:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Índice

Avisos de segurança PT - 1

Funcionamento PT - 1

Utilização conforme o fim a

que se destina a máquina

PT - 1

Protecção do ambiente, elimi-

nação

PT - 1

Elementos de comando e de

funcionamento

PT - 2

Antes de colocar em funciona-

mento

PT - 3

Funcionamento PT - 4

Transporte PT - 5

Armazenamento PT - 5

Conservação e manutenção PT - 5

Avarias PT - 7

Acessórios PT - 8

Dados técnicos PT - 8

Peças sobressalentes PT - 8

Garantia PT - 8

Declaração CE PT - 8

Avisos de segurança

Equipamento de segurança

Botão de paragem de emergência

Pedal de segurança

Símbolos

Funcionamento

Utilização conforme o fim a

que se destina a máquina

Protecção do ambiente,

eliminação

Os materiais da embalagem são

recicláveis. Não coloque as em-

balagens no lixo doméstico, mas

sim para uma unidade de reci-

clagem.

Os aparelhos usados contêm ma-

teriais preciosos recicláveis que

devem ser entregues numa uni-

dade de reciclagem. Baterias,

óleo e produtos semelhantes não

devem ser eliminados directa-

mente no meio ambiente. Por is-

so, elimine os aparelhos usados

através de sistemas de recolha

adequados.

53PT

- 2

1 Ficha da bateria

2 Bateria

3 Bloqueio do dispositivo de inserção da

bateria

4 Dispositivo de inserção da bateria

5 Saco do filtro

6 Saco filtrante

7 Luva de conexão

8 Tampa interior do compartimento do filtro

9 Tampa da câmara do filtro

10 Alavanca de destravamento do travão

de imobilização

11 Escova lateral

12 Cabeça de escova/aspiração

13 Levantar/ descer a alavanca da unida-

de de escova/de aspiração

14 Pedal do acelerador

15 Superfície de posicionamento para

operador

16 Pedal de segurança

17 Cobertura da bateria

18 Parafuso de fechamento da cobertura

da bateria

19 Volante

20 Painel de comando

Elementos de comando e de funcionamento

54 PT

- 3

1 Interruptor de chave

2 Tecla de desbloqueio

3 Comutador do sentido de marcha

4 Interruptor da velocidade

5Buzina

6 Botão de paragem de emergência

7 Indicação de controlo da bateria

8 Fusível da operação de marcha

9 Fusível do comando

10 Disp. de protecção do accionamento

das escovas laterais

11 Disp. de protecção do accionamento do

cilindro de escova

12 Fusível da turbina de aspiração

13 Indicação saco do filtro cheio

14 Contador das horas de serviço

Observar impreterivelmente os seguintes

avisos de advertência ao manusear baterias:

Perigo

Perigo de explosão. Não colocar ferramen-

tas ou objectos semelhantes sobre a bate-

ria, ou seja, sobre os pólos finais e os

conectores de células.

Perigo de lesão. Em caso de ferimentos,

evitar o contacto com chumbo. Depois de

executar trabalhos na bateria, lavar sem-

pre as mãos.

ÎDesaparafusar o parafuso de fecha-

mento da cobertura da bateria.

ÎInclinar a cobertura da bateria para trás.

ÎDeslocar o bloqueio da inserção da ba-

teria para a esquerda e rebater.

ÎPuxar a inserção da bateria para trás.

ÎPosicionar as baterias na tina da inser-

ção das baterias.

ÎUntar os pólos e ligá-los com os cabos

de ligação juntos.

몇Advertência

Observe a polaridade correcta!

ÎConectar o cabo de ligação fornecido

junto aos pólos da bateria ainda livres

(+) e (–).

ÎDeslocar a inserção das baterias para a

frente.

ÎTravar o bloqueio da inserção da bateria.

몇Advertência

Carregue as baterias antes de colocar em

funcionamento o aparelho.

ÎDesloque-se com o aparelho directa-

mente para a estação de carregamento

e evite subidas e descidas sempre que

a barra luminosa do lado esquerdo da

indicação de controlo da bateria piscar.

Perigo

Perigo de ferimentos por choque eléctrico.

Observar a rede de alimentação de corren-

te e os fusíveis, veja "Carregador".

Utilizar o carregador unicamente em locais

secos suficientemente ventilados!

Painel de comando

Antes de colocar em funcio-

namento

Baterias

Observar os avisos na bateria, no

manual de instruções e nas instru-

ções de funcionamento do veículo

Usar óculos de protecção

Manter o ácido e das baterias fora

do alcance das crianças

Perigo de explosão

É proibido fogo, faíscas, luz aberta

e fumar

Perigo de corrosão da pele

Primeiro socorro

Nota de alerta

Eliminação dos resíduos

Não eliminar a bateria no lixo do-

méstico

Montar e conectar a bateria

Carregar a bateria

55PT

- 4

Aviso

O tempo de carga é, normalmente, de ca.

de 10 horas.

Os carregadores recomendados (adapta-

dos à respectiva bateria utilizada) estão re-

gulados electronicamente e terminam a

operação de carga automaticamente.

Perigo

Perigo de explosão. Só é permitido carre-

gar baterias húmidas com a cobertura

aberta.

ÎDesaparafusar o parafuso de fecha-

mento da cobertura da bateria.

ÎInclinar a cobertura da bateria para

trás.

ÎRetirar a ficha da bateria e ligá-la ao

cabo de carga.

ÎLigar o carregador à rede eléctrica e co-

nectá-lo.

ÎDesligar o carregador e separar da rede.

ÎDesligar o cabo da bateria do cabo de

carga e ligá-lo ao aparelho.

ÎVirar a cobertura da bateria para a fren-

te e apertar o parafuso de fechamento.

ÎUma hora antes de terminar o carrega-

mento, adicionar água destilada e ob-

servar o nível de ácido correcto. A

bateria está devidamente assinalada.

No final da operação de carga todas as

células têm que libertar gases.

Perigo

Perigo de queimaduras!

–Ao adicionar água em baterias descar-

regadas, o ácido poderá derramar.

–Ao manusear ácido de bateria, utilize

óculos de protecção e respeite as nor-

mas em vigor, para evitar lesões e da-

nos na roupa.

–Se ocorrer um contacto de borrifos de

ácido com a pele ou roupa, lavar imedi-

atamente com bastante água.

Atenção

Perigo de danos!

–Adicionar somente água destilada ou des-

salinizada (EN 50272-T3) nas baterias.

–Não utilize aditivos desconhecidos (os

chamados elementos de melhoramen-

to) pois, isso obrigaria à perda de todos

os direitos à garantia.

As baterias e os carregadores podem ser

adquiridos no comércio especializado.

Se pretender utilizar baterias húmidas é

necessário ter atenção ao seguinte:

– Têm que ser respeitadas as dimensões

máximas das baterias.

– No carregamento de baterias húmidas, a

cobertura da bateria deve estar aberta.

– Ao carregar baterias húmidas têm que

ser respeitadas as prescrições do fabri-

cante das baterias.

ÎDesaparafusar o parafuso de fecha-

mento da cobertura da bateria.

ÎInclinar a cobertura da bateria para trás.

ÎDeslocar o bloqueio da inserção da ba-

teria para a esquerda e rebater.

ÎPuxar a inserção da bateria para trás.

ÎDesligue o cabo do pólo negativo da

bateria.

ÎDesconectar os restantes cabos das

baterias.

ÎRetirar as baterias.

ÎEliminar as baterias gastas de acordo

com a legislação em vigor.

Uma vez parado, o aparelho é imobilizado

através de um travão de imobilização eléc-

trico. Para empurrar o aparelho é necessá-

rio destravar o travão de imobilização.

ÎPressionar a alavanca de destrava-

mento para baixo, para desbloquear o

travão de imobilização.

Perigo

Perigo de acidentes devido a deslocação

inadvertida do aparelho. Após empurrar o

aparelho é extremamente importante que a

alavanca de destravamento seja novamen-

te ajustada na posição superior, de modo a

activar o travão de imobilização.

Aviso

Para uma desactivação imediata de todas

as funções é necessário retirar o pé do pe-

dal de marcha, premir o botão de Desacti-

vação de Emergência e rodar o interruptor

de chave para a posição "0“.

ÎSoltar os parafusos e remover o grade-

amento de madeira.

ÎCortar a fita de plástico e remover a folha.

ÎRemover a fixação nas rodas.

ÎUtilizar a placa de madeira, na parte

traseira do aparelho, como rampa e fi-

xar com parafusos.

ÎRemover os dois blocos das duas rodas

traseiras.

ÎAbrir a cobertura da bateria e retirar o vo-

lante.

ÎColocar o volante e alinhar correctamen-

te a roda dianteira.

ÎRetirar, alinhar e recolocar o volante.

ÎFixar o volante com a porca incluída no

volume de fornecimento.

ÎInserir a cobertura no volante.

ÎNos aparelhos sem bateria: Instalar a ba-

teria.

ÎLigar a ficha da bateria ao aparelho.

ÎPosicionar na posição do operador e pre-

mir com o pé esquerdo o pedal de segu-

rança.

ÎDestravar o botão de parada de emer-

gência, rodando-o.

ÎRegular o interruptor de chave para "1".

ÎRegular o sentido de marcha-atrás com o

comutador de marcha no painel de co-

mando.

ÎSeleccionar a gama de velocidade mais

baixa com o interruptor da velocidade.

ÎPremir a tecla de desbloqueio.

ÎAccionar cuidadosamente o pedal de

marcha e descer lentamente da palete.

ÎRegular o interruptor de chave para "0".

ÎEncaixar os tampões das rodas nas ro-

das traseiras.

Aviso

Para uma desactivação imediata de todas as

funções é necessário retirar o pé do pedal de

marcha, premir o botão de Desactivação de

Emergência e rodar o interruptor de chave

para a posição "0“.

ÎRealizar os trabalhos de manutenção

"Diariamente/antes da operação do apa-

relho" (ver o capítulo "Conservação e

manutenção").

Perigo

Perigo de acidente. Antes de utilizar o apa-

relho, deve testar-se o travão de imobiliza-

ção numa superfície plana.

ÎRegular o interruptor de chave para "0".

ÎPremir o botão de paragem de emergên-

cia.

Se agora for possível empurrar o aparelho

manualmente, o travão de imobilização não

está activo.

ÎPressionar a alavanca de destravamento

do travão de imobilização para cima.

Se ainda for possível empurrar o aparelho

manualmente, o travão de imobilização está

com defeito. Imobilizar o aparelho e contac-

tar a assistência técnica.

Depois do carregamento

Complementarmente para baterias de

baixa manutenção (baterias húmidas):

Baterias recomendadas

Bateria Nº de enco-

menda

3 x 12V/105 A, livre de

manutenção (gel)

6.654-141.0

Aparelhos de carregamento recomendados

Carregador Nº de enco-

menda

36V, para baterias

isentas de manuten-

ção

6.654-229.0

Dimensões máximas da bateria

Compri-

mento

Largura Altura

406 mm 533 mm 432 mm

Desmontar as baterias

Empurrar aparelho

Descarregar

Funcionamento

Verificar o travão de imobilização

56 PT

- 5

Perigo

Perigo de acidente. Prima a tecla de De-

sactivação de Emergência se o aparelho,

durante a marcha, não apresentar um efei-

to de travagem adequado num trajecto

com inclinação:

Para se familiarizar com o aparelho, efec-

tuar algumas marchas de teste num espa-

ço completamente livre.

Perigo

Perigo de capotamento em subidas fortes.

ÎNo sentido de marcha, não conduzir em

subidas superiores a 10%.

Perigo de capotamento devido a velocida-

de demasiado rápida nas curvas.

Perigo de patinagem em solos molhados.

ÎConduzir devagar nas curvas.

Perigo de capotamento em caso de piso

instável.

ÎConduzir o aparelho apenas sobre piso

firme.

Perigo de capotamento em caso de inclina-

ção lateral demasiado forte.

ÎEm posição perpendicular em relação

ao sentido de marcha, não conduzir em

subidas superiores a 10%.

ÎPosicionar na posição do operador e

premir com o pé esquerdo o pedal de

segurança.

ÎNão accionar o pedal de marcha.

ÎDestravar o botão de parada de emer-

gência, rodando-o.

ÎRegular o interruptor de chave para "1".

ÎRegular o sentido de marcha com o co-

mutador de marcha no painel de co-

mando.

ÎSeleccionar a gama de velocidade com

o interruptor da velocidade (3 níveis).

ÎPremir a tecla de desbloqueio.

ÎAccionar cuidadosamente o pedal de

marcha para iniciar a marcha.

Aviso

O sentido de marcha também pode ser al-

terado durante a marcha. Assim é possível

limpar também superfícies muito sujas,

deslocando o aparelho várias vezes para

frente e para trás.

Em caso de sobrecarga, o motor de accio-

namento é desligado após um determinado

período.

ÎDeixar arrefecer o aparelho durante

aprox. 15 minutos.

ÎPressionar novamente o dispositivo de

protecção do mecanismo de movimen-

tação no painel de comando.

ÎRemover sujidade grossa, arames e

fios da superfície que pretende aspirar

antes de iniciar os trabalhos, de modo a

evitar que estes fiquem presos nas es-

covas.

몇Advertência!

Perigo de danificação do pavimento. Não

operar o aparelho demasiado tempo no

mesmo lugar. Levantar e descer a cabeça

de aspiração e de escovas apenas durante

a marcha. Não pára com a cabeça de aspi-

ração e de escovas descida.

ÎDeslocar a alavanca de descida e subida

da unidade de escovas e de aspiração

para baixo - as escovas laterais e a cabe-

ça de escova e de aspiração descem.

O accionamento das escovas e a turbi-

na de aspiração entram em funciona-

mento assim que as unidades de

escova e de aspiração descerem

ÎPremir o pedal de marcha e deslocar-

se até ao local que pretende limpar.

Aviso

Para os trabalhos de limpeza é recomen-

dado o nível de velocidade 2. O nível de ve-

locidade 3 destina-se somente para

marchas de transporte.

ÎSeleccionar a gama de velocidade com

o interruptor da velocidade.

ÎDeslocar a alavanca de descida e subi-

da da unidade de escova e de aspira-

ção para cima e encravar à esquerda -

as escovas laterais e a cabeça de esco-

va e de aspiração sobem e desligam.

ÎEstacionar o aparelho sobre uma su-

perfície plana.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

ÎRealizar os trabalhos de manutenção

"Diariamente/após conclusão dos tra-

balhos" (ver o capítulo "Conservação e

manutenção").

ÎProteger o aparelho com um calço con-

tra um deslocamento involuntário.

Perigo

Perigo de lesões! O aparelho só pode ser

manejado para a carga e descarga sobre in-

clinações de até 10%. Marchar lentamente.

Atenção

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o trans-

porte.

ÎRetirar a barra de aspiração, as esco-

vas e a protecção contra salpicos do

aparelho.

ÎDurante o transporte em veículos, pro-

teger o aparelho contra deslizes e tom-

bamentos, de acordo com as directivas

em vigor.

1 Pontos de fixação

Atenção

Perigo de ferimentos e de danos! Ter aten-

ção ao peso do aparelho durante o arma-

zenamento.

Este aparelho só pode ser armazenado em

espaços fechados e cobertos.

Perigo

Perigo de lesões! Antes de qualquer inter-

venção no aparelho, colocar o interruptor

de chave na posição "0" e retirar a chave.

Retirar a ficha da bateria para fora.

Antes de iniciar os trabalhos:

ÎControlar o estado dos pneus.

ÎVerificar se a tampa interna do compar-

timento do filtro fecha de foma estan-

que.

ÎControlar o tubo de aspiração quanto a

depósitos de sujidade e limpá-lo sem-

pre que necessário.

ÎControlar a estanquicidade das cone-

xões da mangueira de aspiração.

ÎControlar o funcionamento correcto do

pedal de segurança, do pedal de mar-

cha e do volante.

ÎControlar o nível das baterias húmidas

e adicionar água destilada sempre que

necessário.

ÎControlar o nível de enchimento do

saco de filtro e substituir sempre que

necessário.

No fim dos trabalhos:

ÎLimpar as escovas e controlar o des-

gaste.

As cerdas estão desgastadas assim

que atingirem o tamanho das cerdas

amarelas.

ÎLimpar a parte exterior do aparelho

com um pano embebido em barrela.

ÎControlar o aparelho externamente

quanto a danos.

ÎCarregar as baterias.

ÎLimpar a superfície das baterias.

ÎControlar a densidade ácida das bateri-

as húmidas.

ÎControlar a fixação correcta do cabo da

bateria.

Travar

Condução

Sobrecarga

Aspirar

Terminar os trabalhos de aspiração

Colocar fora de serviço

Transporte

Armazenamento

Conservação e manutenção

Plano de manutenção

Diariamente

Cada 50 horas de serviço

57PT

- 6

ÎLimpar o compartimento da bateria e a

carcaça.

ÎControlar a tensão da correia de accio-

namento (ver "Trabalhos de manuten-

ção").

ÎVerificar a correia de accionamento

quanto ao desgaste.

ÎControlar o alinhamento da cabeça de

escova/aspiração.

ÎVerificar o travão de imobilização. *

ÎControlar o desgaste e a tensão das

correntes, cabos de tracção e das poli-

as de desvio do sistema de elevação da

cabeça de escova/aspiração e das es-

covas laterais. *

ÎControlar o desgaste das escovas de

carvão e dos comutadores de todos os

motores. *

ÎControlar o dispositivo de tensiona-

mento das correias de direcção. *

* Realização pela assistência técnica.

Para um serviço seguro do aparelho po-

dem ser concluídos contratos de manuten-

ção com os escritórios de venda da

Kärcher correspondentes.

1 Saco do filtro

2 Saco filtrante

3 Luva de conexão

4 Tampa interior do compartimento do filtro

5 Tampa da câmara do filtro

ÎAbrir as duas tampas do compartimen-

to do filtro.

ÎAbrir o fecho do saco do filtro.

ÎRetirar o saco de filtro cheio do bocal

de ligação.

ÎRetirar o saco cheio do saco filtrante e

eliminar.

ÎLimpar o compartimento do filtro se ne-

cessário.

ÎRetirar o saco do filtro do bocal de liga-

ção e sacudir ou limpar sempre que ne-

cessário.

1 Compartimento para sacos de reserva

ÎRetirar um novo saco do compartimen-

to de reserva e inserir no saco do filtro.

ÎDeslocar a abertura do saco sobre o

bocal de ligação.

ÎFechar o fecho do saco do filtro.

ÎFechar as duas tampas do comparti-

mento do filtro.

1 Parafuso

ÎRemover os dois parafusos da cobertu-

ra no lado direito do aparelho.

ÎRetirar a cobertura.

1 Parafuso

2 Placa de rolamento

ÎDesenroscar os parafusos para a fixa-

ção da placa do rolamento.

ÎRetirar a placa do rolamento.

ÎRetirar as escovas.

ÎColocar novas escovas e rodar até o ar-

rastador engatar. A disposição das cer-

das deve coincidir com a figura

indicada anteriormente.

ÎVoltar a colocar a placa do rolamento e

a cobertura.

ÎDeslocar o aparelho sobre uma super-

fície plana e rígida (nenhuma alcatifa).

ÎOperar o aparelho com a cabeça de es-

cova/aspiração durante 30 segundos

no mesmo local. (Premir cuidadosa-

mente o pedal de aceleração, de modo

que as escovas rodopiem sem o apare-

lho avançar).

ÎLevantar a cabeça de escova/aspira-

ção e avançar cerca de 1 m.

ÎAs escovas descreveram um desenho

no pavimento. Avalie o mesmo utilizan-

do o desenho abaixo indicado como

comparação:

A As duas escovas criam uma marca com

a mesma largura - a cabeça de escova/

aspiração está alinhada paralelamente

em relação ao pavimento.

B As escovas criam marcas de larguras

diferentes - a cabeça de escova/aspira-

ção deve ser ajustada.

1 Parafuso

ÎSoltar o parafuso de ambos os lados,

deslocá-la no furo oblongo e voltar a

apertar.

– Aumentar a superfície de apoio da es-

cova traseira - deslocar os parafusos

para a frente.

– Aumentar a superfície de apoio da es-

cova dianteira - deslocar os parafusos

para trás.

Cada 100 horas de serviço

Cada 200 horas de serviço

Trabalhos de manutenção

Contrato de manutenção

Substituir saco do filtro

Substituir as escovas rotativas

Controlar o alinhamento da cabeça de

escova/aspiração

Ajustar o alinhamento da cabeça de es-

cova/aspiração

58 PT

- 7

1 Parafuso de fixação do flange

2 Parafuso de fixação da escova

ÎDesenroscar o parafuso de fixação do

flange e retirar a escova com o flange

do veio de accionamento.

ÎDesenroscar os parafusos de fixação da

escova e separar a escova do flange.

ÎMontar a nova escova na ordem inversa.

1 Parafuso

2 Revestimento frontal

ÎDesaparafusar parafusos.

ÎRetirar revestimento frontal.

1 Parafuso

2 Tampa

3 Correia de accionamento

ÎDesaparafusar parafusos.

ÎRetirar a tampa.

ÎVerificar a correia de accionamento e o

pinhão quanto ao desgaste.

Perigo

Perigo de lesões! Antes de qualquer inter-

venção no aparelho, colocar o interruptor

de chave na posição "0" e retirar a chave.

Retirar a ficha da bateria para fora.

Em caso de avarias, que não possam ser

solucionadas com a ajuda desta tabela, de-

verá recorrer à Assistência Técnica.

Substituir a escova lateral Controlar a correia de accionamento

Avarias

Avaria Eliminação da avaria Por quem

O aparelho não entra em funci-

onamento

Encaixar a ficha da bateria no aparelho. Operador

Destravar o botão de parada de emergência, rodando-o. Operador

Capacidade da bateria esgotada, carregar bateria. Operador

Controlar o posicionamento correcto do cabo da bateria. Operador

Controlar o cabo da bateria quanto a eventual formação de corrosão e limpar. Operador

O aparelho não se desloca ou

desloca-se lentamente

Premir a tecla de desbloqueio. Operador

Repor o fusível da operação de marcha Operador

Travão de imobilização desactivado. Pressionar a alavanca de destravamento para cima

para activar a função.

Operador

Soltar o pedal de marcha, ajustar o interruptor de chave em "0" e, de seguida, em "1", premir

o pedal de segurança, premir a tecla de destravamento e accionar o pedal de marcha.

Operador

Sobreaquecimento do comando

Desligar o aparelho e deixá-lo arrefecer

Operador

Capacidade da bateria esgotada, carregar bateria. Operador

Aparelho não trava Travão de imobilização desactivado. Pressionar a alavanca de destravamento para cima

para activar a função.

Operador

Escovas e cabeça de escova/

aspiração não trabalham

Repor o disp. de protecção do accionamento do cilindro de escova. Operador

Controlar as escovas quanto a possíveis bloqueios e obstruções por corpos estranhos e re-

mover corpos estranhos.

Operador

Escova lateral não trabalha Repor o disp. de protecção do accionamento das escovas laterais. Operador

As escovas rodopiam lenta-

mente

Capacidade da bateria esgotada, carregar bateria. Operador

A turbina de aspiração não tra-

balha

Repor o disp. de protecção da turbina de aspiração. Operador

Capacidade da bateria esgotada, carregar bateria. Operador

Saco do filtro cheio; indicação do saco do filtro cheio brilha. Substituir o saco do filtro. Operador

Aspiração insuficiente do pó Tubo de aspiração/canal de aspiração entupido; limpar tubo de aspiração/canal de aspira-

ção.

Operador

Capacidade da bateria esgotada, carregar bateria. Operador

Saco do filtro cheio, substituir o saco. Operador

59PT

- 8

– Só devem ser utilizados acessórios e pe-

ças de reposição autorizados pelo fabri-

cante do aparelho. Acessórios e Peças

de Reposição Originais - fornecem a ga-

rantia para que o aparelho possa ser

operado em segurança e isento de fa-

lhas.

– No final das Instruções de Serviço encon-

tra uma lista das peças de substituição

mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos serviços.

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nossas

Empresas de Comercialização. Eventuais

avarias no aparelho durante o período de ga-

rantia serão reparadas, sem encargos para o

cliente, desde que se trate dum defeito de

material ou de fabricação. Em caso de garan-

tia, dirija-se, munido do documento de com-

pra, ao seu revendedor ou ao Serviço

Técnico mais próximo.

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Acessórios

Denominação Refª

Saco do filtro, 10 unidades 8.600-121.0

Kit de substituição da bateria composto por: tina da bateria, conjunto de cabos, conjunto de

travamento, 2 carros de transporte

8.601-121.0

Bateria, 12V/105 A, sem manutenção (gel), 3 unidades necessárias 6.654-141.0

Carregador 36V, para baterias isentas de manutenção 6.654-229.0

Dados técnicos

Potência

Tensão nominal V36

Capacidade da bateria Ah (5h) 105

Consumo de potência médio W 1475

Potência do motor de accionamento (potência nominal) W 560

Escovas

Largura de trabalho mm 800

Escova de cilindro larga mm 710

Diâmetro da escova de cilindro mm 100

Rotações das escovas cilíndricas 1/min 1750

Potência do accionamento da escova de cilindro W 570

Diâmetro da escova lateral mm 300

Número de rotações da escova lateral 1/min 85

Potência do accionamento da escova lateral W 32

Aspirar

Potência de aspiração, quantidade de ar l/s 45

Potência de aspiração, depressão kPa 4,0

Potência do motor de aspiração W 550

Volume do saco do filtro l35

Medidas e pesos

Velocidade de marcha (máx.) km/h 5,6

Capacidade de subida (máx.) %10

Desempenho teórico por superfície m2/h 3270

Comprimento mm 1330

Largura mm 927

Altura mm 1285

Peso total admissível kg 451

Peso de transporte kg 376

Carga de superfície kPa 544

Valores obtidos segundo EN 60335-2-72

Valor total de vibração dos braços m/s2<2,5

Valor total de vibração dos pés m/s2<2,5

Insegurança K m/s20,5

Nível de pressão acústica LpA dB(A) 62

Peças sobressalentes

Garantia

Declaração CE

Produto: Aspirador de escova para

alcatifa

Tipo: 1.011-xxx

Respectivas Directrizes da CE

2006/42/CE (+2009/127/CE)

2004/108/CE

Normas harmonizadas aplicadas

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Normas nacionais aplicadas

CEO Head of Approbation

60 PT

- 1

Læs original brugsanvisning in-

den første brug, følg anvisnin-

gerne og opbevar vejledningen til senere

efterlæsning eller til den næste ejer.

Læs og følg denne betjeningsvejledning

samt den vedlagte brochure med sikker-

hedsanvisninger for Våd/tørsuger nr.

5.956-249, inden apparatet tages i brug

første gang.

Maskinen er godkendt til brug på arealer

med en stigning på maks. 10%.

Sikkerhedsanordningerne tjener brugerens

beskyttelse og må ikke sættes ud af drift og

deres funktion må ikke omgås.

For en øjeblikkelig ud-af-drifttagning af alle

funktioner: Tryk på nødstop-knappen.

Motoren kan kun aktiveres, hvis betjeneren

holder pedalen trykt med foden.

I denne driftsvejledning anvendes følgende

symboler:

Risiko

En umiddelbar truende fare, som kan føre

til alvorlige personskader eller død.

몇Advarsel

En muligvis farlig situation, som kan føre til

alvorlige personskader eller til død.

Forsigtig

En muligvis farlig situation, som kan føre til

personskader eller til materialeskader.

Maskinen bruges til sugning af gulvtæpper.

Snavs løsnes fra tæppet ved hjælp af bør-

ster, suges op og samles i en filterpose.

– En arbejdsbredde på 850 mm sørger

for et effektivt brug ved høj brugstid.

– Maskinen er selvkørende.

– Batterierne kan oplades på en 230V-stik-

kontakt ved hjælp af en oplader.

– Batteri og opladeaggregat kommer ikke

med leveringen og skal bestilles separat.

OBS

Svarende til den enkelte rengøringsopgave

og området kan maskinen udstyres med

forskelligt tilbehør.

Spørg efter vores katalog eller besøg os på

Internettet på www.kaercher.com.

Brug maskinen kun i overensstemmelse

med angivelserne i denne driftsvejledning.

– Maskinen må kun bruges til opsugning

af tørre gulvtæpper.

– Maskinen må kun udstyres med origi-

nalt tilbehør og originale reservedele.

– Anvendelsestemperaturområdet ligger

mellem +5°C og +40°C.

– Maskinen må ikke anvendes på trykføl-

somme gulve. Tag hensyn til gulvets til-

ladte fladebelastning.

Fladebelastningen på grund af maski-

nen er angivet i de tekniske data.

– Maskinen er ikke egnet til brug i eksplo-

sionsudsatte omgivelser.

– Maskinen er ikke egnet til opsugning af

sundhedsskadeligt støv.

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler.

Henvisninger til indholdsstoffer

(REACH)

Aktuelle oplysninger til indholdsstoffer fin-

der du på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Indholdsfortegnelse

Sikkerhedsanvisninger DA - 1

Funktion DA - 1

Bestemmelsesmæssig an-

vendelse

DA - 1

Miljøbeskyttelse, bortskaffel-

DA - 1

Betjenings- og funktionsele-

menter

DA - 2

Inden idrifttagning DA - 3

Drift DA - 4

Transport DA - 5

Opbevaring DA - 5

Pleje og vedligeholdelse DA - 5

Fejl DA - 7

Tilbehør DA - 7

Tekniske data DA - 8

Reservedele DA - 8

Garanti DA - 8

Overensstemmelseserklæ-

ring

DA - 8

Sikkerhedsanvisninger

Sikkerhedsanordninger

Nødstop-knap

Sikkerhedspedal

Symboler

Funktion

Bestemmelsesmæssig an-

vendelse

Miljøbeskyttelse, bortskaffelse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan

og bør afleveres til genbrug.

Batterier, olie og lignende stof-

fer er ødelæggende for miljøet.

Aflever derfor udtjente appara-

ter på en genbrugsstation eller

lignende.

61DA

- 2

1 Batteristik

2 Batteri

3 Låseanordning batteriindsætning

4 Batteriindsætning

5 Filterpose

6 Filtersæk

7 Tilslutningsstuds

8 Indvendig låg til filterkammeret

9 Låg filterkammer

10 Åbningshåndtag stopbremse

11 Sidebørste

12 Børste- /sugehoved

13 Håndtag til at løfte/sænke børste-/su-

gehovedet

14 Kørepedal

15 Ståplads til betjeneren

16 Sikkerhedspedal

17 Batteriafdækning

18 Låseskrue batteriafdækning

19 Rat

20 Betjeningspanel

Betjenings- og funktionselementer

62 DA

- 3

1 Nøglekontakt

2 Åbnetast

3 Køreretningsomstiller

4 Kontakt til hastighed

5 Signalhorn

6 Nødstop-knap

7 Batterikontrol-display

8 Sikring køredrev

9 Sikring styringen

10 Sikring "Sidebørstemotor"

11 Sikring "Børstevalsemotor"

12 Sikring sugeturbine

13 Display "Filterpose fuld"

14 Driftstimetæller

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:

Risiko

Eksplosionsfare. Læg ikke værktøj eller lig-

nende på batteriet, dvs. på endepoler og

cellebroer.

Risiko for tilskadekomst. Sår må aldrig

komme i berøring med bly. Vask altid hæn-

der efter arbejde med batterierne.

ÎSkru låseskruen af batteriafdækningen ud.

ÎDrej batteriafdækningen tilbage.

ÎSkub batteriindsætningens låseanord-

ning til venstre og drej den nedad.

ÎTræk batteriindsætningen tilbage.

ÎSæt batteriet i batteriindsætningens for-

dybning.

ÎForbind polerne med det vedlagte ka-

bel.

몇Advarsel

Sørg for korrekt polaritet.

ÎSæt det medfølgende tilslutningskabel

fast på de endnu frie batteripoler (+) og

(-).

ÎSkub batteriindsætningen fremad.

ÎBatteriindsætningen låseanordning

skal gå i hak.

몇Advarsel

Lad batterierne op, før maskinen tages i

brug.

ÎBlinker lysbjælkerne på venstre side af

batterikontrolindikatoren, skal maski-

nen køres direkte til ladestationen, und-

gå derved stigninger.

Risiko

Fare på grund af elektrisk stød. Vær op-

mærksom på strømledningsnet og sikring –

se "Oplader".

Brug kun opladeren i tørre rum med til-

strækkelig ventilation!

OBS

Opladningstiden er i gennemsnit på ca. 10

timer.

De anbefalede ladeaggregater (som pas-

ser til de batterier, der benyttes) reguleres

elektronisk og afslutter opladningen auto-

matisk.

Risiko

Eksplosionsfare. Det er kun tilladt at oplade

vådbatterier, når dækslet er åbnet.

ÎSkru låseskruen af batteriafdækningen ud.

ÎDrej batteriafdækningen tilbage.

ÎTræk batteristikket ud og sæt det sam-

men med ladekablet.

ÎForbind opladeren med strømnettet og

tænd den.

Betjeningspanel

Inden idrifttagning

Batterier

Følg anvisningerne på batterierne, i

brugsanvisningen og i køretøjets

driftsvejledning

Brug øjenværn

Hold børn væk fra syre og batterier

Eksplosionsfare

Gnister, åben ild og rygning forbudt

Ætsningsfare

Førstehjælp

Advarselsnotat

Bortskaffelse

Smid ikke batterier i affaldstønden

Isættelse og tilslutning af batterierne

Opladning af batteriet

63DA

- 4

ÎSluk ladeaggregatet og afbryd den fra

strømnettet.

ÎTræk batterikablet af ladekablet og for-

bind det med maskinen.

ÎDrej batteriafdækningen fremad og

stram låseskruen.

ÎTilsæt destilleret vand en time før slut-

ningen af opladningen, sørg for korrekt

syrestand. Batterierne er mærket tilsva-

rende. Ved slutningen af opladningen

skal alle celler udvikle gas.

Risiko

Ætsningsfare!

–Hvis man påfylder vand, når batteriet er

afladet, kan der løbe syre ud!

–Brug beskyttelsesbriller ved omgang

med batterisyre, og følg forskrifterne for

at forhindre tilskadekomst og ødelæg-

gelse af tøj.

–Eventuelle syrestænk på huden eller

tøjet skal straks skylles af med store

mængder vand.

Forsigtig

Risiko for beskadigelse!

–Brug kun destilleret eller afsaltet vand

(EN 50272-T3) til efterfyldning af batte-

rierne.

–Brug ikke fremmede tilsætningsmidler

(såkaldte ydelsesforbedrende midler),

ellers bortfalder enhver garanti.

Batterier og ladeaggregater kan fås i spe-

cialforretninger.

Hvis der skal bruges vådbatterier, skal der

tages højde for følgende:

– De maksimale batterimål må ikke over-

skrides.

– Ved opladning af vådbatterier skal bat-

teriafdækningen åbnes.

– Ved opladning af vådbatterier skal bat-

teriproducentens forskrifter følges.

ÎSkru låseskruen af batteriafdækningen

ud.

ÎDrej batteriafdækningen tilbage.

ÎSkub batteriindsætningens låseanord-

ning til venstre og drej den nedad.

ÎTræk batteriindsætningen tilbage.

ÎKlem kablet af fra batteriets minuspol.

ÎAdskil de resterende kabler fra batteri-

erne.

ÎFjern batterierne.

ÎGamle batterier skal bortskaffes ifølge

de gældende bestemmelser.

Hvis maskinen står, hindres den i at rulle

bort igennem en elektrisk stopbremse.

Stopbremses skal løsnes for at skubbe ma-

skinen.

ÎTryk åbningshåndtaget ned for at løsne

stopbremsen.

Risiko

Ulykkesrisiko på grund af en bortrullende

maskine. Efter skubbeprocessen er afslut-

tet, er det vigtigt, at åbningshåndtaget sæt-

tes tilbage og at stopbremsen derved

aktiveres igen.

OBS

Tryk på Nødstop-knappen og drej nøgle-

kontakten til stilling "0" og giv slip for peda-

len, hvis alle funktioner skal sættes ud af

drift øjeblikkeligt.

ÎLøsn skruerne og fjern træburet.

ÎKlip pakbåndet af kunststof op og fjern

folien.

ÎFjern fikseringen på hjulene.

ÎLæg den vedlagte træplade på bagsi-

den af maskinen som rampe på pallen

og skru den fast med skruerne.

ÎFjern klodserne fra begge baghjul.

ÎÅbn batterikassen dæksel og fhern rattet.

ÎSæt rattet på og juster forhjulet i ret linje.

ÎFjern rattet, juster det og sæt rattet på igen.

ÎFastgør rattet med vedlagt møtrik.

ÎSæt skærmen ind i rattet.

ÎVed maskiner uden batterier: Montere bat-

teriet.

ÎForbind batteristikket med maskinen.

ÎTræd på ståpladsen og træd sikkerhedspe-

dalen ned med venstre fod.

ÎFrigiv nødstop-knappen ved at dreje den.

ÎStil nøglekontakten på "1.

ÎIndstil kørselsretning "baglæns" med kør-

selsretningskontakten på kommandopul-

ten.

ÎUdvælg hastighedsområdet med kontakt

"Hastighed".

ÎTryk åbningsknappen.

ÎTræd kørepedalen forsigtigt og kør lang-

somt fra pallen.

ÎStil nøglekontakten på "0.

ÎSæt hjulkapslerne på baghjulene.

OBS

Tryk på Nødstop-knappen og drej nøgle-

kontakten til stilling "0" og giv slip for peda-

len, hvis alle funktioner skal sættes ud af

drift øjeblikkeligt.

ÎVedligeholdelsesarbejder bør gennem-

føres "Dagligt/inden driftsstart" (se af-

snit "Vedligeholdelse og pleje").

Risiko

Risiko for ulykke. Før al brug skal stop-

bremsens funktion kontrolleres på en jævn

flade.

ÎStil nøglekontakten på "0.

ÎTryk på nødstop-knappen.

Hvis maskinen kan skubbes med hånden,

er stopbremsen ikke funktionsdygtigt.

ÎTryk stopbremsens låsningshåndtag

opad.

Hvis maskinen stadigt kan skubbes med

hånden, er stopbremsen defekt. Stands

maskinen og kontakt kundeservice.

Risiko

Risiko for ulykke. Hvis maskinen ikke har

en tilstrækkelig bremseeffekt når den køres

op ad en bakke, skal Nødstop-knappen

trykkes:

Efter opladningen

Yderligere ved servicefrie batterier (våd-

batterier):

Anbefalede batterier

Batteri Bestillingsnr.

3 x 12V/105 A, service-

fri (gel)

6.654-141.0

Anbefalede oplader

Oplader Bestillingsnr.

36V, til servicefrie bat-

terier

6.654-229.0

Maksimale batterimål

Længde Bredde Højde

406 mm 533 mm 432 mm

Afmontere batterierne

Skubbe maskinen

Aflæsning

Drift

Kontrol af stopbremse

Bremsning

64 DA

- 5

Gennemfør de første køreforsøg på en fri

plads, for at gøre sig fortroligt med maski-

nen.

Risiko

Risiko for at vælte ved for store stigninger.

ÎKør kun på stigninger op til 10% i kør-

selsretningen.

Risiko for vipning ved hurtig kørsel gennem

sving.

Risiko for skrid ved vådt gulv.

ÎKør langsomt i sving.

Risiko for at vælte ved ustabilt underlag.

ÎKør kun med maskinen på et fast un-

derlag.

Risiko for at vælte ved for stor hældning til

siden.

ÎKør kun ad stigninger på op til 10% på

tværs af kørselsretningen.

ÎTræd på ståpladsen og træd sikker-

hedspedalen ned med venstre fod.

ÎTræd ikke på kørepedalen.

ÎFrigiv nødstop-knappen ved at dreje den.

ÎStil nøglekontakten på "1.

ÎIndstil kørselsretningen med kørselsret-

ningskontakten på kommandopulten.

ÎUdvælg hastighedsområdet med kon-

takt "Hastighed" (3 trin).

ÎTryk åbningsknappen.

ÎTil kørsel skal kørepedalen trædes for-

sigtigt.

OBS

Kørselsretningen kan også ændres under

kørslen. På den måde kan også stærkt til-

smudsede steder rengøres, ved at man kø-

rer frem og tilbage flere gange.

Ved overbelastning slukkes køremotoren

efter et bestemt tidsrum.

ÎLad maskinen køle af i mindst 15 minutter.

ÎTryk sikring "Motor" på betjeningspane-

let ind igen.

ÎInden opsugningen startes, skal groft

snavs, tråde og snør fjernes fra guldfla-

den for at undgå at de fanges i børster-

ne.

몇Advarsel!

Risiko for at beskadige gulvbelægningen.

Brug maskinen ikke på stedet. Sænk og løft

suge-/børstehovedet kun under kørslen.

Stands ikke med sænket børste-/sugeho-

vede.

ÎBevæg håndtaget "Løfte/sænke børste-

/sugehovede" nedad - sidebørsten og

børste-/sugehovedet sænkes.

Børstemotoren og sugeturbinen starter,

så snart børste-sugeenheden sænkes.

ÎTræd kørepedalen og kør over den fla-

de, som skal renses.

OBS

Til rengøring anbefales hastighedsniveau

2. Hastighedsniveau 3 er kun beregnet til

transportkørsler.

ÎUdvælg hastighedsområdet med kon-

takt "Hastighed".

ÎBevæg håndtaget "Løfte/sænke børste-/

sugehovede" opad - sidebørsten og børste-

/sugehovedet løftes og afbrydes.

ÎStil fejemaskinen på et plant underlag.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

ÎVedligeholdelsesarbejder bør gennem-

føres "Dagligt/inden driftsstart" (se af-

snit "Vedligeholdelse og pleje").

ÎSørg for at sikre maskinen med kiler, så

den ikke kan rulle væk.

Risiko

Fysisk Risiko! Maskinen må kun køres på

stigninger op til 10% til på- og aflæsning.

Kør langsomt.

Forsigtig

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved transporten.

ÎFjern sugebjælke, børsterne og stænk-

skærmen fra maskinen.

ÎVed transport i biler skal renseren fast-

spændes i.h.t. gældende love.

1 Fastgørelsespunkter

Forsigtig

Fare for person- og materialeskader! Hold

øje med maskinens vægt ved opbevaring.

Denne maskine må kun opbevares inden-

dørs.

Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og

træk nøglen ud før alle arbejder på maski-

nen. Træk batteristikket ud.

Før driftstart:

ÎKontroller dækkenes tilstand.

ÎKontroller, om filterkammerets indven-

digt låg ikke er tæt lukket.

ÎKontroller om der er snavsaflejringer i

sugeslangerne, rens ved behov.

ÎKontroller sugeslangens stikforbindel-

ser med hensyn til tæthed.

ÎKontroller sikkerhedspedalen, kørepe-

dalen og rattet for korrekt funktion.

ÎKontroller syrestatus ved vådbatterier,

påfyld evt. destilleret vand.

ÎKontroller filterposens påfyldningsgrad,

udskift efter behov.

Efter drift:

ÎKontroller børsterne for slitage, rens

dem.

Børsterne er slidt, hvis de når samme

længde som de gule børster.

ÎRengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

ÎKontroller maskinen udvendigt for skader.

ÎOplad batterierne.

ÎRens batteriernes overside.

ÎKontroller syretætheden hos vådbatterier.

ÎKontroller om batteriets kabel sidder fast.

ÎRens batterirummet og batteriernes kasse.

ÎKontroller drivkædens spænding (se "Ved-

ligeholdelsesarbejder").

ÎKontroller drivremmen for slid.

ÎKontroller børste-/sugehovedets position.

ÎKontrol af stopbremse. *

ÎKontroller kæderne, tovtræk og sty-

ringsrullerne til løftning af børste-suge-

hovedet og sidebørsterne for slitage og

spænding. *

ÎKontroller kulbørsterne og kommutator

fra alle motorer for slitage. *

ÎKontroller styringskædens spændings-

anordning. *

* Gennemføres af kundeservice.

For at sikre en pålidelig drift af maskinen

kan der indgås serviceaftaler med det rele-

vante Kärcher-salgskontor.

1 Filterpose

2Filtersæk

3 Tilslutningsstuds

4 Indvendig låg til filterkammeret

5 Låg filterkammer

ÎÅbn filterkammerets begge låg.

ÎÅbn filtersækkens lynlås.

ÎTræk den fulde filterposen fra tilslut-

ningsstykket.

Kørsel

Overbelastning

Sugning

Afslutte sugningen

Ud-af-drifttagning

Transport

Opbevaring

Pleje og vedligeholdelse

Vedligeholdelsesskema

Dagligt

Servicearbejde for hver 50 driftstimer

Servicearbejde for hver 100 driftstimer

Servicearbejde for hver 200 driftstimer

Vedligeholdelsesarbejder

Serviceaftale

Udskifte filterposen

65DA

- 6

ÎFjern filterposen fra filtersækken og

bortskaf den.

ÎRens filterkammeret efter behov.

ÎTræk filtersækken fra tilslutningsstykket

efter behov, ryst den ud eller rens den.

1 Reservefag til filterposer.

ÎTag en ny filterpose fra reservefaget i

låget og læg den ind i filtersækken.

ÎSkub filterposens åbning over tilslut-

ningsstykket.

ÎLås filtersækkens lynlås.

ÎLuk filterkammerets begge låg.

1Skrue

ÎFjern begge skruer fra afdækningen på

maskinens højre side.

ÎTag afdækningen af.

1Skrue

2 Lejeskjold

ÎSkru skruerne til fastspænding af le-

jeskjoldet ud.

ÎTræk lejeskjoldet af.

ÎTræk børsterne ud.

ÎSkub nye børster in og drej dem så læn-

ge, indtil medtageren går i hak. Børster-

nes position skal svare til figuren

foroven.

ÎSæt lejeskjoldet og afdækningen på igen.

ÎKøre maskinen på hårde, plane gulve

(ingen tæpper).

ÎBrug maskinen med sænket børste-/suge-

hovede 30 sekunder på samme sted. (træd

kørepedalen forsigtigt, så at børsterne ar-

bejder uden at maskinen kører).

ÎLøft børste-/sugehovedet og kør ca. 1

m fremad.

ÎBørsterne har efterladt et mønster på

gulvet. Bedøm mønsteret ifølge figuren

forneden:

A Begge børster genererer en lige bred

markering - børste-/sugehovedets posi-

tion er parallel til gulvet.

B Børsterne genererer forskelligt bredde

mønster - børste-/sugehovedet skal ju-

steres.

1Skrue

ÎLøsn skruerne på begge sider, forskyd

dem i det aflangte hul og stram dem igen.

– Forstørre pålægningsfladen af den ba-

geste børste - forskyd skruerne fremad.

– Forstørre pålægningsfladen af den for-

reste børste - forskyd skruerne bagud.

1 Fastspændingsskrue "Flange"

2 Fastspændingsskrue "Børste"

ÎSkru fastspændingsskruen "Flange" ud

og træk børsten sammen med flangen

fra drivakslen.

ÎSkru fastspændingsskrue "Børste" ud

og adskil børsten fra flangen.

ÎMonter nye børster ind i omvendt ræk-

kefølge.

1Skrue

2Frontskærm

ÎSkru skruerne ud.

ÎFjern frontskærmen.

1Skrue

2 Dæksel

3 Drivkæde

ÎSkru skruerne ud.

ÎFjern dækslet.

ÎKontroller drivkæden og drivhjulet for slid.

Udskiftning af børstevalser

Kontroller børste-/sugehovedets position

Juster børste-/sugehovedets position

Udskifte sidebørsterne

Kontroller drivkæden

66 DA

- 7

Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og

træk nøglen ud før alle arbejder på maski-

nen. Træk batteristikket ud.

Kontakt kundeservice ved fejl, som ikke

kan afhjælpes ved hjælp af denne tabel.

Fejl

Fejl Afhjælpning Fra hvem

Maskinen kan ikke startes Sæt batteristikket ind på maskinen. Betjener

Frigiv nødstop-knappen ved at dreje den. Betjener

Batterikapacitet lav, oplad batteriet. Betjener

Kontroller om batteriets kabel sidder fast. Betjener

Kontroller batteriets kabel for korrosion, rens evt. Betjener

Maskinen kører ikke eller kun

langsomt

Tryk åbningsknappen. Betjener

Sæt sikringen Køredrev tilbage Betjener

Stopbremsen deaktiveret, tryk løsningshåndtaget for at aktivere bremsen. Betjener

Giv slip for pedalen, sæt nøglekontakten til "0", sæt nøglekontakten til "1", træd sikker-

hedspedalen, tryl åbningsknappen, træd kørepedalen.

Betjener

Styring overophedet

Afbryd maskinen og lad den køle ned

Betjener

Batterikapacitet lav, oplad batteriet. Betjener

Maskinen bremser ikke Stopbremsen deaktiveret, tryk løsningshåndtaget for at aktivere bremsen. Betjener

Børsterne i børste-/sugehove-

det arbejder ikke

Sæt sikringen "Børstevalsemotor" tilbage. Betjener

Kontroller børsterne med hensyn til fremmedlegemer, fjern fremmedlegemer. Betjener

Sidebørsten arbejder ikke Sæt sikringen "Sidebørstemotor" tilbage. Betjener

Børsterne drejer sig langsomt Batterikapacitet lav, oplad batteriet. Betjener

Sugeturbinen arbejder ikke Sæt sikringen "Sugeturbine" tilbage. Betjener

Batterikapacitet lav, oplad batteriet. Betjener

Filterpose fuld, display "Filterpose fuld" lyser. Udskift filterposen. Betjener

Dårlig støvopsugning Sugeslangen/sugekanalen tilstoppet, rens sugeslangen/sugekanalen. Betjener

Batterikapacitet lav, oplad batteriet. Betjener

Filterpose fuld, udskift filterpose. Betjener

Tilbehør

Navn Partnr.

Filterpose, 10 styk 8.600-121.0

Batteri-udskiftningssæt består af: batterifordybning, sæt kabler, låsningssæt, 2 transportvogne 8.601-121.0

Batteri, 12V/105 A, servicefri (gel), 3 styk påkrævet 6.654-141.0

Opladeaggregat 36V, til servicefrie batterier 6.654-229.0

67DA

- 8

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producen-

ten. Originaltilbehør og -reservedele er

en garanti for, at maskinen kan fungere

sikkert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af

betjeningsvejledningen

– Yderligere informationen om reserve-

dele finder De under www.kaer-

cher.com i afsni "Service".

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan

tilskrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede agerer på vegne af og med

fuldmagt fra ledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniske data

Effekt

Mærkespænding V36

Batterikapacitet Ah (5h) 105

Mellemste optagne effekt W 1475

Køremotorydelse (mærkeydelse) W 560

Børster

Arbejdsbredde mm 800

Bredde valsebørster mm 710

Diameter valsebørster mm 100

Valsebørstens omdrejningstal 1/min 1750

Valsebørstemotorens kapacitet W570

Sidebørstens diameter mm 300

Omdrejningstal sidebørst 1/min 85

Sidebørstemotorens kapacitet W32

Sugning

Sugeeffekt, luftmængde l/s 45

Sugeeffekt, undertryk kPa 4,0

Sugemotorydelse W550

Filterposens volumen l35

Mål og vægt

Kørehastighed maks. km/h 5,6

Stigningsevne maks. %10

Teoretisk fladeydelse m2/h 3270

Længde mm 1330

Bredde mm 927

Højde mm 1285

Tilladt totalvægt kg 451

Transportvægt kg 376

Overfladebelastning kPa 544

Oplyste værdier ifølge EN 60335-2-72

Samlet svingningsværdi arme m/s2<2,5

Samlet svingningsværdi fødder m/s2<2,5

Usikkerhed K m/s20,5

Lydtryksniveau LpA dB(A) 62

Reservedele

Garanti

Overensstemmelseserklæring

Produkt: Tæppebørstsuger

Type: 1.011-xxx

Gældende EF-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

Anvendte harmoniserede standarder

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte tyske standarder

CEO Head of Approbation

68 DA

- 1

Før første gangs bruk av appa-

ratet, les denne originale bruks-

anvisningen , følg den og oppbevar den for

senere bruk eller fo overlevering til neste

eier.

Før maskinen tas i bruk for første gang, må

bruker lese nøye gjennom denne bruksan-

visningen og følge vedlagte sikkerhetsan-

visninger for våt-/tørrsugere nr. 5.956-249.

Maskinen må kun brukes på flater med en

stigning på inntil 10%.

Sikkerhetsinnretninger er beregnet for å

beskytte brukeren og må ikke settes ut av

drift eller omgås.

For umiddelbar utkobling av alle maskinens

funksjoner: Trykk på nødstoppknappen.

Kjøringen kan kun aktiveres dersom bruke-

ren holder pedalen nedtrykket med foten.

I denne bruksveiledningen brukes følgende

symboler:

Fare

For en umiddelbar truende fare som kan

føre til store personskader eller til død.

몇Advarsel

For en mulig farlig situasjon som kan føre til

store personskader eller til død.

Forsiktig!

For en mulig farlig situasjon som kan føre til

mindre personskader eller til materielle

skader.

Apparatet er ment for suging av teppegulv.

Smusset løses fra teppet ved hjelp av bør-

ster, suges opp og samles i en filterpose.

– En arbeidsbredde på 850 mm muliggjør

effektiv bruk ved lang brukstid.

– Apparatet er selvdrevet.

– Batteriene kan lades ved hjelp av en

batterilader i en 230 V stikkontakt.

– Batteri og lader er ikke del av leveran-

sen og må bestilles separat.

Bemerk

Maskinen kan utstyres med forskjellig tilbe-

hør, avhengig av den enkelte rengjørings-

oppgave og brukssted.

Spør etter vår katalog eller besøk oss på In-

ternett på www.kaercher.com.

Bruk av denne maskinen må utelukkende

være iht. det som er angitt i denne bruksan-

visning.

– Maskinen må kun brukes til suging av

tørre teppegulv.

– Til maskinen må det kun brukes origi-

nalt tilbehør og originale reservedeler.

– Brukstemperaturområdet ligger mellom

+5°C og +40°C.

– Maskinen må ikke brukes på trykkøm-

fintlige gulv. Ta hensyn til gulvets tillatte

flatebelastning. Flatebelastningen fra

maskinen er angitt i Tekniske data.

– Maskinen egner seg ikke for bruk i ek-

splosjonsfarlige omgivelser.

– Maskinen er ikke egnet til oppsuging av

helsefarlig støv.

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med sterkt

alkaliske og sure rengjøringsmidler.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet

finner du under:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Innholdsfortegnelse

Sikkerhetsanvisninger NO - 1

Funksjon NO - 1

Forskriftsmessig bruk NO - 1

For miljøet, avhending NO - 1

Betjenings- og funksjonsorga-

ner

NO - 2

Før igangsetting NO - 3

Drift NO - 4

Transport NO - 5

Lagring NO - 5

Pleie og vedlikehold NO - 5

Funksjonsfeil NO - 7

Tilbehør NO - 7

Tekniske data NO - 8

Reservedeler NO - 8

Garanti NO - 8

CE-erklæring NO - 8

Sikkerhetsanvisninger

Sikkerhetsinnretninger

Nødstoppknapp

Sikkerhetspedal

Symboler

Funksjon

Forskriftsmessig bruk

For miljøet, avhending

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballa-

sjen i husholdningsavfallet,

men lever den til en gjenbruks-

stasjon.

Gamlle apparater inneholder

verdifulle materialer som kan

gjenbrukes og som bør sendest

til gjenbruk. Batterier, olje og

lignende stoffer må ikke komme

ut i miljøet. Gamle maskiner

skal derfor avhendes i egnede

innsamlingssystemer.

69NO

- 2

1 Batterikontakt

2 Batteri

3 Låsing batteriinskyvning

4 Batteriinnskyving

5 Filterpose

6 Filtersekk

7 Tilkoblingsstusser

8 Indre lokk filterkammer

9 Deksel filterkammer

10 Låsehendel parkeringsbremse

11 Sidebørste

12 Børste-/sugehode

13 Hendel senke/heve børste-/sugeenhet

14 Kjørepedal

15 Ståflate for bruker

16 Sikkerhetspedal

17 Batterideksel

18 Låseskrue batterideksel

19 Ratt

20 Betjeningspanel

Betjenings- og funksjonsorganer

70 NO

- 3

1 Nøkkelbryter

2 Åpneknapp

3 Kjøreretningsbryter

4 Bryter hastighet

5Horn

6 Nødstoppknapp

7 Batterikontrollindikator

8 Sikring kjøredrift

9 Sikrig styring

10 Sikring sidebørstedrift

11 Sikring børstevalsedrift

12 Sikring sugevifte

13 Indikator filterpose full

14 Driftstimeteller

Ved omgang med batterier må det tas hen-

syn til:

Fare!

Eksplosjonsfare. Verktøy o.l. må ikke legges på

batteriet, dvs. på poler eller cellebro.

Fare for personskader. Pass på at sår aldri

kommer i kontakt med bly. Vask hendene

godt etter håndtering av batterier.

ÎSkru ut låseskrue batterideksel.

ÎSving batteridekselet bakover.

ÎSkyv låsingen for batteriinnskyving til

venstre og sving den ned.

ÎTrekk batteriinnskyvingen bakover.

ÎSett batteriene inn i batteriinnskyvin-

gen.

ÎSmør polene med kontaktfett og monter

vedlagte forbindelseskabler.

몇Advarsel

Pass på riktig polaritet!

ÎFest den medfølgende tilkoblingskabelen

på batteripolene som ennå er fri (+) og (–).

ÎSkyv batteriinnskyvingen forover.

ÎSett låsen på batteriinskyvingen i lås.

몇Advarsel

Lad opp batteriene før maskinen tas i bruk.

ÎDersom lysstolpene på venstre side av

batterikontrollindikator blinker, kjør

maskinen direkte til ladestasjonen for å

unngå stopp.

Fare!

Fare for skader fra elektrisk støt. Ta hensyn

til ledningsnett og sikring – se ”Batterila-

der”.

Ladeapparatet må kun brukes i tørre rom

med tilstrekkelig ventilasjon!

Bemerk

Ladetiden er gjennomsnittlig ca. 10 timer.

Den anbefalte batteriladeren (som passer

til maskinens batterier) er elektronisk styrt

og avslutter ladeprosessen automatisk.

Fare

Eksplosjonsfare. Lading av våtbatterier må

kun foretas med åpent batterideksel.

ÎSkru ut låseskrue batterideksel.

ÎSving batteridekselet bakover.

ÎTrekk ut batterikontakten og koble den

til ladekabelen.

ÎKoble batteriladeren til strømnettet og

slå den på.

Betjeningspanel

Før igangsetting

Batterier

Følg anvisningene på batteriet, i

bruksanvisningen og i maskin-

bruksanvisningen.

Bruk vernebriller

Hold barn unna syre og batterier

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røy-

king er forbudt.

Fare for personskader

Førstehjelp

Varselmerket

Avfallshåndtering

Batterier må ikke kastes i husholds-

ningsavfallet.

Innsetting og tilkobling av batterier

Lade batteriet

71NO

- 4

ÎSlå av batteriladeren og trekk støpselet

ut av stikkontakten.

ÎKoble batterikabelen fra ladekabelen

og koble den til maskinen igjen.

ÎBatterideksel svinges forover og trekk til

låseskrue.

ÎEtterfyll destillert vann en time før lade-

prosessen avsluttes, pass på at syreni-

vået er riktig. Batteriene er merket for

dette. Når ladingen er ferdig, skal alle

cellene lage gassbobler.

Fare

Fare for skade!

–Etterfylling av vann på batteriene i utla-

det tilstand kan føre til at syren renner

over.

–Bruk vernebriller og ta hensyn til for-

skriftene ved omgang med batterier, for

å unngå personskader skader på klær.

–Syresprut på hud eller klær må skylles

av med store vannmengde umiddel-

bart.

Forsiktig!

Fare for skade!

–Det må kun brukes destillert eller avmi-

neralisert vann (EN 50272-T3) til etter-

fylling på batteriene.

–Det må ikke brukes fremmede tilsetnin-

ger (såkalte forbedringsmidler), hvis

ikke bortfaller garantien.

Batterier og batteriladere kan kjøpes i fag-

forretninger.

Dersom det skal brukes våtbatterier, må

det tas hensyn til følgende:

– De maksimale batterimål må overholdes.

– Ved lading av våtbatterier må batteridek-

selet være åpnet.

– Ved lading av våtbatterier må det tas hen-

syn til batteriprodusentens forskrifter.

ÎSkru ut låseskrue batterideksel.

ÎSving batteridekselet bakover.

ÎSkyv låsingen for batteriinnskyving til

venstre og sving den ned.

ÎTrekk batteriinnskyvingen bakover.

ÎKabel kobles fra minuspolen på batteriet.

ÎKoble fra de andre kablene fra batteriene.

ÎTa ut batterier.

ÎBrukte batterier skal avhendes i hen-

hold til gjeldende bestemmelser.

Når maskinen står stille hindres den fra å

rulle ved en elektrisk parkeringsbrems. For

å skyve maskinen må parkeringesbremsen

låses opp.

ÎFor p låse opp parkeringsbremsen må

opplåsingshendelen trykkes ned.

Fare

Fare for ulykke ved maskin som ruller. Etter

endt skyving må låsehendelen ubetinget

svinges opp igjen for å aktivere parkerings-

bremsen.

Bemerk

Fjern foten fra kjørepedalen, trykk på

nødstoppknappen og sett nøkkelbryteren i

posisjonen "0" for umiddelbar utkobling av

alle funksjonene.

ÎLøsne skruene og fjern bjelkene.

ÎKutt over pakketeipen av plast og fjern

folien.

ÎFjern låsingen fra hjulene.

ÎVedlagte treplate på baksiden av appa-

ratet legges på pallen som rampe og

festes med skruer.

ÎTa bort klossene under de to bakhjulene.

ÎÅpne batterideksel og ta ut rattet.

ÎSett på hjulet og rett inn forhjulene.

ÎTa av rattet, rett inn og sett på igjen.

ÎFest hjulet med vedlagt mutter.

ÎSett inn dekselet i rattet.

ÎVed aparater uten batteri: Monter batteri.

ÎKoble batterikontakt til apparatet.

ÎStig opp på ståflaten og hold sikker-

hetspedalen nedtrykket med foten.

ÎTilbakestill NØD-STOPP-tasten ved å

dreie den.

ÎSett nøkkelbryteren på ”1”.

ÎBestem kjøreretningen med kjøreret-

ningsbryteren på betjeningspanelet.

ÎVelg minste hastighetsområde med

bryteren for hastighet.

ÎTrykk på opplåsingstasten.

ÎFor å kjøre, trykk inn kjørepedalen for-

siktig og kjør langsomt av pallen.

ÎSett nøkkelbryteren på ”0”.

ÎSett hjulkapslene på bakhjulene.

Bemerk

Fjern foten fra kjørepedalen, trykk på

nødstoppknappen og sett nøkkelbryteren i

posisjonen "0" for umiddelbar utkobling av

alle funksjonene.

ÎVedlikeholdsarbeid "Daglig/før arbeidet

starter" utføres (se avsnitt "Stell og ved-

likehold").

Fare!

Ulykkesrisiko. Parkeringsbremsen funk-

sjon må kontrolleres på flatt underlag før

hver bruk.

ÎSett nøkkelbryteren på ”0”.

ÎTrykk på nødstoppknappen.

Dersom maskinen kun kan skyves for hånd

er parkeringsparkeringsbremsen ikke funk-

sjonsdyktig.

ÎTrykk opp låsehendelen for parkerings-

bremsen.

Dersom maskinen fortsatt kun kan skyves

for hånd, er parkeringsbremsen defekt. Slå

av maskinen og kontakt kundeservice.

Fare

Ulykkesrisiko. Dersom maskinen ved kjø-

ring ikke har tilstrekkelig bremsevirkning,

trykk nødstoppknappen.

Når ladingen er ferdig

Ekstra ved vedlikeholdslave batterier

(våtbatterier):

Anbefalte batterier

Batteri Bestillingsnr.

3 x 12V/105 A, vedlike-

holdsfritt (gel)

6.654-141.0

Anbefalte batteriladere

Batterilader Bestillingsnr.

36V, for vedlikeholds-

frie batterier;

6.654-229.0

Maksimale mål for batteri

Lengde Bredde Høyde

406 mm 533 mm 432 mm

Demontere batterier

Skyve maskinen

Lossing

Drift

Kontroller parkeringsbremsen

Bremsing

72 NO

- 5

Gjennomfør prøvekjøring på en fri åpen

plass, for å gjøre deg fortrolig med maskinen.

Fare

Veltefare ved for sterke stigninger.

ÎDet må bare kjøres i stigninger på inntil

10% i kjøreretningen.

Veltefare ved hurtig kjøring i svinger.

Slingrefare ved våte gulv.

ÎKjøre langsomt i svinger.

Veltefare ved ustabilt underlag.

ÎMaskinen må kun kjøres på faste un-

derlag.

Veltefare ved for sterk sidehelling.

ÎDet må bare kjøres stigninger på mak-

simalt 10% på tvers av kjøretretningen.

ÎStig opp på ståflaten og hold sikker-

hetspedalen nedtrykket med foten.

ÎIkke trykk på kjørepedalen.

ÎTilbakestill NØD-STOPP-tasten ved å

dreie den.

ÎSett nøkkelbryteren på ”1”.

ÎBestem kjøreretningen med kjøreret-

ningsbryteren på betjeningspanelet.

ÎVelg hastighetsområde med bryter

Hastighet (3 trinn).

ÎTrykk på opplåsingstasten.

ÎTrykk inn kjørepedalen forsiktig for å

kjøre.

Bemerk

Kjøreretningen kan også endres under kjø-

ringen. På den måten kan man kjøre flere

ganger frem og tilbake for å rengjøre sterkt

tilsmussede steder.

Ved overbelastning kobles kjøremotoren

etter en viss tid ut.

ÎLa maskinen kjøles ned i minst 15 mi-

nutter.

ÎTrykk inn igjen sikring for kjøredrift på

betjeningspulten.

ÎFør suging av grovt smuss, må tråder

og snorer fjernes fra flaten som skal su-

ges, for å forhindre at de fester seg i

børstene.

몇Advarsel!

Fare for skade på gulvbelegget. La ikke

maskinen gå på samme sted. Suge-/bør-

stehode senkes eller løftes kun under fart.

Ikke stopp med senket børste-/sugehode.

ÎBeveg hendel for senke/heve børste-/

sugeenhet nedover - sidebørste og bør-

ste-/sugehode blir senket.

Børstedrift og sugevifte startes så snart

børste-/sugeenhet er senket.

ÎTrykk inn kjørepedalen for å kjøre inn

på flaten som skal rengjøres.

Bemerk

For rengjøring anbefales hastighetstrinn 2.

Hastighetstrinn 3 er kun ment for transport-

kjøring.

ÎGeschwindigkeitsbereich mit Schalter

Geschwindigkeit auswählen.

ÎBeveg hendel for senke/heve børste-/

sugeenhet oppover - sidebørste og bør-

ste-/sugehode blir hevet.

ÎSett høytrykksvaskeren på et jevnt un-

derlag.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

ÎVedlikeholdsarbeid "Daglig/etter avslut-

tet arbeid" utføres (se avsnitt "Stell og

vedlikehold").

ÎSikre maskinen med klosser mot rulling.

Fare

Fare for skader! Maskinen må ved kjøring

til opplading ikke kjøres i hellinger som

overstiger 10%. Kjør langsomt.

Forsiktig!

Fare for personskader og materielle ska-

der! Pass på vekten av apparatet ved

transport.

ÎTa av sugebom, børster og sprytebe-

skyttelse fra maskinen.

ÎVed transport i kjøretøyer skal appara-

tet sikres mot å skli eller velte etter de til

enhver tid gjeldende regler.

1 Festepunkter

Forsiktig!

Fare for personskader og materielle skader!

Pass på vekten av apparatet ved lagring.

Dette apparatet skal kun lagres innendørs.

Fare!

Fare for skader! Sett nøkkelbryteren til "0"

og ta ut nøkkelen før noe arbeid påbegyn-

nes. Ta ut batterikontakten.

Før driftsstart:

ÎKontroller tilstand av dekk.

ÎPrüKontroller om indre lokk på filter-

kammeret lukker tett.

ÎKontroller sugeslange for smussavlei-

ring, rengjør ved behov.

ÎKontroller tilkoblinger av sugeslange for

tetthet.

ÎKontroller at sikkerhetspedal, kjørepe-

dal og ratt fungerer korrekt.

ÎVEd våtbatterier, kontroller syrenivå, et-

terfyll eventuelt destillert vann.

ÎKontroller fyllingsgrad av filterpose,

skift om nødvendig.

Etter bruk:

ÎRengjør børster og kontroller for slitasje.

Børstene er utslitt når de har nådd leng-

den til den gule børsten.

ÎRengjør maskinen utvendig med en

fuktig klut og mild rengjøringsblanding.

ÎUndersøk maskinen utvendig for skader.

ÎLade batterier.

ÎRengjør oversiden av batteriene.

ÎKontroller syretetthet på våtbatterier.

ÎKontroller at batteriekabel sitter godt.

ÎRengjør batterirom og batterihus.

ÎKontroller stramming på drivkjede 8se

"Vedlikeholdsarbeider").

ÎKontroller drivkjede for slitasje.

ÎKontroller innretning av børste-/suge-

hode.

ÎKontroller parkeringsbremsen. *

ÎKjeder, trekkwire og løfting av børste-

sugehode og sidebørste kontrolleres

for slitasje og stramming. *

ÎKontroller kullbørster og kommutator på

alle motorene. *

ÎKontroller strammeinnretning på styre-

kjede. *

* Gjennomføres av kundeservice.

For å sikre en pålitelig drift av maskinen,

kan du tegne en vedlikeholdskontrakt med

din Kärcherforhandler.

1 Filterpose

2Filtersekk

3 Tilkoblingsstusser

4 Indre lokk filterkammer

5 Deksel filterkammer

ÎBegge lokk på filterkammeret åpnes.

ÎÅpne glidelås på filterposen.

ÎFull filterpose trekkes av tilkoblings-

stussen.

Kjøring

Overbelastning

Støvsuging

Avslutte suging

Stans av driften

Transport

Lagring

Pleie og vedlikehold

Vedlikeholdsplan

Daglig

Hver 50. driftstime

Hver 100. driftstime

Hver 200. driftstime

Vedlikeholdsarbeider

Vedlikeholdskontrakt

Skifting av filterpose

73NO

- 6

ÎFilterpose trekkes ut av filtersekken og

kastes.

ÎRengjør filterkammeret ved behov.

ÎVed behov, trekk filtersekken av tilkob-

lingsstussen, rist og rengjør den.

1 Beholderrom for filterposer

ÎTa ut ny filterpose av lagringsrommet i

lokket, og legg inn i filtersekken.

ÎSkyv åpningen på filterposen over til-

koblingsstussen.

ÎLukk glidelås på filterposen.

ÎBegge lokk på filterkammeret lukkes.

1Skrue

ÎTa av begge skruer på dekselet på høy-

re side av apparatet.

ÎTa av tildekningen.

1Skrue

2 Lagerskilt

ÎSkru ut skruene som fester lagerskiltet.

ÎTa av lagerskilt.

ÎTrekk ut børstene.

ÎSkyv inn nye børster og drei rundt helt

til medføreren går i lås. Anordning av

børstene må tilsvare figuren over.

ÎSett på igjen lagerskilt og deksel.

ÎKjør apparatet på hardt og glatt under-

lag (ikke teppe).

ÎLa apparatet kjøre med senket børste-/

sugehode i 30 sekunder. (Trykk forsik-

tig inn kjørepedalen, slik at børstene

drives uten at apparatet kjører).

ÎLøft børste-/sugehode og kjør ca 1 me-

ter forover.

ÎBørstene skal etterlate seg et mønster

på underlaget. Vurder mønsteret ut fra

figuren under:

A Begge børstene gir et like bredt merke -

børste-sugehodet er rettet inn parallell

til gulvet.

B Børstene gir ulikt brede merker - bør-

ste-/sugehodet må justeres.

1Skrue

ÎLøsne skruen på begge sider, forsky-

ves i avlangt hull og trekkes til.

– Øke anleggsflaten for bakre børste -

forskyv skruene forover.

– Øke anleggsflaten for fremre børste -

forskyv skruene bakover.

1 Festeskrue flens

2 Festeskrue børste

ÎSkru ut festeskruene for flensen, og

trekk børste og flens av drivakslingen.

ÎSkru ut festeskruene og skill børsten fra

flensen.

ÎSett inn nye børster i omvendt rekkefølge.

1Skrue

2 Frontkledning

ÎSkru ut skruene.

ÎTa av frointkledning.

1Skrue

2 Deksel

3 Drivkjede

ÎSkru ut skruene.

ÎTa av deksel.

ÎKontroller drivkjede og tannhjul for slitasje.

Skifting av børstevalse

Kontroller innretning av børste-/sugeho-

Juster innretning av børste-/sugehode

Skifte sidebørster

Kontrollere drivkjede

74 NO

- 7

Fare!

Fare for skader! Sett nøkkelbryteren til "0"

og ta ut nøkkelen før noe arbeid påbegyn-

nes. Ta ut batterikontakten.

Dersom det oppstår feil som ikke kan utbe-

dres ved hjelp av denne tabellen, vennligst

ring Kärchers serviceavdeling.

Funksjonsfeil

Feil Retting Av hvem

Maskinen lar seg ikke starte Sett batteriestøpsel i maskinen. Bruker

Tilbakestill NØD-STOPP-tasten ved å dreie den. Bruker

Batteriekapasitet faller, lad opp batteriet. Bruker

Kontroller at batteriekabel sitter korrekt. Bruker

Kontroller batteriekabel for korrosjon, eventuelt rengjøres. Bruker

Maskinen kjører ikke eller bare

langsomt.

Trykk på opplåsingstasten. Bruker

Tilbakestill sikring kjøredrift. Bruker

Parkeringsbremse deaktiviert, trykk låsehendel oppover for å aktivere. Bruker

Slipp kjørepedalen, sett tenningsnøkkel til "0", trykk inn sikkerhetspedal, trykk på låse-

knapp, trykk på kjørepedal.

Bruker

Styring overoppvarmet

Slå av maskinen og la den avkjøle seg

Bruker

Batteriekapasitet faller, lad opp batteriet. Bruker

Maskinen bremser ikke Parkeringsbremse deaktiviert, trykk låsehendel oppover for å aktivere. Bruker

Børster i børste-/sugehodet ar-

beider ikke

Tilbakestill sikring på børstevalsedrift. Bruker

Kontroller at det ikke er fremmedlegemer i børsten, eventuelt fjernes de. Bruker

Sidebørster arbeider ikke Tilbakestill sikring på sidebørstedrift. Bruker

Børstene roterer langsomt Batteriekapasitet faller, lad opp batteriet. Bruker

Sugevifte arbeider ikke Tilbakestill sikring på sugeturbin. Bruker

Batteriekapasitet faller, lad opp batteriet. Bruker

Filterpose full, indikator filterpose full lyser. Skifte filterpose. Bruker

Dårlig støvavsuging Sugeslange/sugekanal tilstoppet, rengjør sugeslange/sugekanal. Bruker

Batteriekapasitet faller, lad opp batteriet. Bruker

Filterpose full, skift filterpose. Bruker

Tilbehør

Betegnelse Best.nr.

Filterpose, 10 stk. 8.600-121.0

Batteriskiftesett bestående av: Batterikar, kabelsats, låsesett, 2 transportvogner 8.601-121.0

Batteri, 12V, 105 Ah, vedlikeholdsfri, (gel) 3 stk. nødvendig 6.654-141.0

Ladeapparat, 36V, for vedlikeholdsfrie batterier 6.654-229.0

75NO

- 8

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisnin-

gen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til

material- eller produksjonsfeil. Ved behov

for garantireparasjoner, vennligst henvend

deg med kjøpskvitteringen til din forhandler

eller nærmeste autoriserte kundeservice.

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Tekniske data

Effekt

Nettspenning V36

Batterikapasitet Ah(5h) 105

Gjennomsnittlig effektbehov W 1475

Kjøremotor (nominell effekt) W560

Børster

Arbeidsbredde mm 800

Bredde børstevalse mm 710

Diameter valsebørste mm 100

Børstevalseturtall o/min. 1750

Effekt valsebørstedrift W570

Diameter sidebørste mm 300

Turtall sidebørste o/min. 85

Effekt sidebørstedrift W32

Støvsuging

Sugeeffekt, luftmengde l/sek. 45

Sugeeffekt, vakuum kPa 4,0

Sugemotoreffekt W550

Volum filterpose l35

Mål og vekt

Kjørehastighet (maks.) km/t 5,6

Stigeevne (maks. %10

Teoretisk flateeffekt m2/t 3270

Lengde mm 1330

Bredde mm 927

Høyde mm 1285

Tillatt totalvekt kg 451

Transportvekt kg 376

Flatebelastning kPa 544

Registrerte verdier etter EN 60335-2-72

Totalt vibrasjonsnivå armer m/s2<2,5

Totalt vibrasjonsnivå ben m/s2<2,5

Usikkerhet K m/s20,5

Støytrykksnivå LpA dB(A) 62

Reservedeler

Garanti

CE-erklæring

Produkt: Teppebørstesuger

Type: 1.011-xxx

Relevante EU-direktiver

2006/42/EF (+2009/127/EF)

2004/108/EF

Anvendte overensstemmende normer

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Anvendte nasjonale normer

CEO Head of Approbation

76 NO

- 1

Läs bruksanvisning i original

innan aggregatet används första

gången, följ anvisningarna och spara

driftsanvisningen för framtida behov, eller

för nästa ägare.

Läs denna bruksanvisning och bifogad bro-

schyr, Säkerhetsanvisningar för våt/torrsug

nr. 5.956-249, noga innan apparaten tas i

bruk första gången.

Maskinen är godkänd för användning på

ytor med en stigning på max. 10%.

Säkerhetsanordningarna ger skydd åt an-

vändaren och får varken sättas ur drift eller

förbikopplas.

För omedelbar urkoppling av samtliga funk-

tioner: Tryck på nödstoppsknappen.

Drivningsenheten kan endast aktiveras när

föraren håller pedalen nedtryckt med foten.

I denna bruksanvisning används följande

symboler:

Fara

För en omedelbart överhängande fara som

kan leda till svåra skador eller döden.

몇Varning

För en möjlig farlig situation som kan leda

till svåra skador eller döden.

Varning

För en möjlig farlig situation som kan leda

till lätta skador eller materiella skador.

Maskinen används till rensugning av mat-

tor. Smutsen löses från mattan med hjälp

av borstar, den sugs sedan upp och samlas

i en filterpåse.

– En arbetsbredd på 850 mm möjliggör

effektiv användning under lång tid.

– Maskinen är självgående.

– Batterierna kan laddas upp i batteriladdare

som ansluts till ett 230V-vägguttag.

– Batteri och laddare ingår ej i leveransen

utan måste beställas separat.

Observera

Maskinen kan förses med olika tillbehör

som passar aktuell rengöringsuppgift och -

plats.

Fråga efter vår katalog eller besök oss på

nätet under www.kaercher.com.

Använd maskinen enbart för de ändamål

som beskrivs i denna bruksanvisning.

– Maskinen får endast användas till rensug-

ning av torra heltäckningsmattor.

– Maskinen får endast utrustas med tillbehör

och reservdelar i originalutförande.

– Arbetstemperaturen ligger mellan +5°C

och +40°C.

– Maskinen får inte användas på golv

som är tryckkänsliga. Tag hänsyn till

godkänd golvbelastning. Ytbelastning-

en genom maskinen kan läsas i Teknis-

ka Data.

– Maskinen är inte lämplig för användning

inom områden med explosionsrisk.

– Maskinen är inte lämplig för uppsug-

ning av hälsovådligt damm.

– Reaktivt metalldamm (ex. aluminium,

magnesium, zink) bildar explosiva ga-

ser tillsammans med starkt alkaliska

och sura rengöringsmedel.

Upplysningar om ingredienser (REACH)

Aktuell information om ingredienser finns

på:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Innehållsförteckning

Säkerhetsanvisningar SV - 1

Funktion SV - 1

Ändamålsenlig användning SV - 1

Miljöskydd, avfallshantering SV - 1

Manövrerings- och funktions-

element

SV - 2

Före idrifttagandet SV - 3

Drift SV - 4

Transport SV - 5

Förvaring SV - 5

Skötsel och underhåll SV - 5

Störningar SV - 7

Tillbehör SV - 7

Tekniska data SV - 8

Reservdelar SV - 8

Garanti SV - 8

CE-försäkran SV - 8

Säkerhetsanvisningar

Säkerhetsanordningar

Nödstoppsknapp

Säkerhetspedal

Symboler

Funktion

Ändamålsenlig användning

Miljöskydd, avfallshantering

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna det

till återvinning.

Kasserade aggregat innehåller

återvinningsbart material som

bör gå till återvinning. Batterier,

olja och liknande ämnen får inte

komma ut i miljön. Överlämna

därför skrotade aggregat till

lämpligt återvinningssystem.

77SV

- 2

1 Batterikontakt

2 Batteri

3 Spärr batterifack

4 Batterifack

5 Filterpåse

6 Filterpåse

7 Anslutningsrör

8 Inre lock filterkammare

9 Lock filterkammare

10 Frisläppningsspak parkeringsbroms

11 Sidoborste

12 Borste-/sughuvud

13 Höj/sänk spak borst-/sugenhet

14 Körpedal

15 Arbetsyta för operatör

16 Säkerhetspedal

17 Batteriskydd

18 Låsskruvar batteriskydd

19 Ratt

20 Manöverpult

Manövrerings- och funktionselement

78 SV

- 3

1 Nyckelbrytare

2 Avreglingsknapp

3 Körriktningsomkopplare

4 Reglage hastighet

5Tuta

6 Nödstoppsknapp

7 Batterikontrollindikering

8 Säkring drivning

9 Säkring styrning

10 Säkring sidoborstdrift

11 Säkring borstvalsdrift

12 Säkring sugturbin

13 Indikering filterpåse full

14 Räkneverk för driftstimmar

Följande varningar måste beaktas vid un-

derhåll av batterier:

Fara

Risk för explosion. Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.

Risk för skada. Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.

ÎSkruva bort låsskruven till batteriskyddet.

ÎSväng batteriskyddet bakåt.

ÎSkjut skyddet på batterifacket åt vän-

ster och sväng det neråt.

ÎDrag batterifacket bakåt.

ÎStäll batterier i lådan till batterifacket.

ÎFörbind poler med medföljande anslut-

ningskablar.

몇Varning

Ge akt på att polerna ansluts korrekt.

ÎKläm fast medföljande anslutningska-

bel på de fortfarande fria batteripolerna

(+) och (-).

ÎSkjut batterifacket framåt.

ÎHaka fast spärren till batterifacket.

몇Varning

Ladda upp batteri före idrifttagningen.

ÎBlinkar ljusstaplarna på batterikontrol-

lens vänstra sida så kör maskinen di-

rekt till uppladdningsstationen, undvik

därvid stigningar.

Fara

Risk för skada på grund av elektrisk stöt.

Ge akt på strömledningar och säkringar -

se "Laddningsaggregat".

Använd endast uppladdningsaggregatet i

utrymmen med tillräcklig ventilation!

Anvisning

Uppladdningen tar genomsnittligt ca. 10

timmar.

Rekommenderade uppladdningsaggregat

(passande för respektive batterier som an-

vänds) regleras elektroniskt och avslutar

uppladdningen självständigt.

Fara

Explosionsrisk. Laddning av våtbatterier får

endast ske med öppet batteriskydd.

ÎSkruva bort låsskruven till batteriskyddet.

ÎSväng batteriskyddet bakåt.

ÎDrag bort batterikontakter och förbind

med laddkabel.

ÎAnslut laddningsaggregatet till nätet

och starta det.

Manöverpult

Före idrifttagandet

Batterier

Beakta hänvisningar om batteriet

som finns nämnda i bruksanvisning-

en och driftsanvisningarna

Använd ögonskydd

Håll barn på avstånd från batterier

och syror

Risk för explosion

Eld, gnistor, öppet ljus och rökning

förbjuden

Frätningsrisk

Första hjälpen

Varningshänvisning

Avfallshantering

Kasta inte batterier i soptunnan

Sätta i och ansluta batteriet

Ladda batteriet

79SV

- 4

ÎKoppla från uppladdningsaggregatet

och dra ut nätkontakten.

ÎDra ur batterikabeln från laddningska-

beln och anslut till aggregatet.

ÎSväng batteriskyddet framåt och drag

fast låsskruven.

ÎFyll på destillerat vatten en timme före

uppladdningens slut, ge akt på korrekt

syranivå. Batteriet har motsvarande

märkning. Vid slutet av laddningsförlop-

pet måste alla celler gasa.

Fara

Frätningsrisk!

–Om vatten fylls på när batteriet är urlad-

dat kan syra läcka ut!

–Använd skyddsglasögon och beakta före-

skrifterna när du hanterar batterisyra för

att undvika att skador uppstår eller kläder

förstörs.

–Skölj genast med mycket vatten vid even-

tuella syrestänk på hud eller kläder.

Varning

Risk för skada!

–Använd endast destillerat eller avsaltat

vatten (EN 50272-T3) till batterierna.

–Använd inga främmande tillsatser (så

kallade förbättringsmedel), annars för-

faller garantin.

Batterier och uppladdningsaggregat kan

köpas i fackhandeln.

Ska våtbatterier användas måste följande

beaktas:

– De maximala batterimåtten måste följas.

– Vid uppladdning av våtbatterier måste

batteriskyddet öppnas.

– Beakta tillverkarens föreskrifter vid upp-

laddning av våtbatterier.

ÎSkruva bort låsskruven till batteriskyddet.

ÎSväng batteriskyddet bakåt.

ÎSkjut skyddet på batterifacket åt vän-

ster och sväng det neråt.

ÎDrag batterifacket bakåt.

ÎKoppla bort kabel från batteriets minuspol.

ÎKoppla bort övriga kablar från batteriet.

ÎTa ur batteriet.

ÎAvfallshantera förbrukade batterier en-

ligt gällande bestämmelser.

När maskinen är parkerad gör en elektrisk

parkeringsbroms att den inte kan rulla iväg.

Om maskinen skall kunna skjutas måste

parkeringsbromsen släppas.

ÎTryck frisläppningsspaken neråt för att

släppa bromsen.

Fara

Risk för olycka på grund av att maskinen

rullar iväg. När maskinen inte ska skjutas

mer måste spaken ovillkorligen ställas i

övre läge så att parkeringsbromsen åter

aktiveras.

Observera

För omedelbar urdrifttagning av samtliga

funktioner; tag foten från körpedalen, tryck

på nödstoppknappen och vrid nyckelregla-

get till position "0".

ÎLossa skruvar och tag bort träbox.

ÎKlipp av förpackningsbandet av plast

och ta bort folien.

ÎTag bort fixeringen på däcken.

ÎLägg medföljande träplanka som ramp

på pallen, på aggregatets baksida, och

skruva fast med skruvar.

ÎTag bort klossar bakom båda bakhjulen.

ÎÖppna batteriskyddet och tag ut ratten.

ÎSätt ratten på plats och rikta in framhjulen.

ÎLyft bort ratten, rikta in och sätt tillbaka.

ÎFäst ratten med medföljande mutter.

ÎSätt i skyddet i ratten.

ÎPå aggregat utan batteri: Sätt i batteri.

ÎFörbind batterikontakt med aggregatet.

ÎKliv upp på arbetsytan och håll säker-

hetspedalen nedtryckt med hjälp av

vänsterfoten.

ÎFrigör nöd-stopp-knappen genom att

vrida den.

ÎStäll nyckelbrytaren på "1".

ÎStäll in körriktning bakåt med körrikt-

ningsomkopplaren på kontrollpanelen.

ÎVälj lägsta hastighet med reglaget för

hastighetsval.

ÎTryck på upplåsningsknappen.

ÎTryck försiktigt på körpedalen för att

fara och kör långsamt ner från pallen.

ÎStäll nyckelbrytaren på "0".

ÎSätt navkapslar på bakhjulen.

Observera

För omedelbar urdrifttagning av samtliga

funktioner; tag foten från körpedalen, tryck

på nödstoppknappen och vrid nyckelregla-

get till position "0".

ÎUtför underhållsarbete "dagligen/före

uppstart" (se kapitel "Underhåll och ser-

vice").

Fara

Risk för olycksfall. Parkeringsbromsens

funktion måste kontrolleras före varje kör-

ning.

ÎStäll nyckelbrytaren på "0".

ÎTryck på nödstoppsknappen.

Kan maskinen skjutas manuellt så fungerar

inte parkeringsbromsen.

ÎTryck frisläppningsspaken till parke-

ringsbromsen uppåt.

Kan man fortfaranda skjuta maskinen ma-

nuellt så är parkeringsbromsen defekt. Ställ

ner maskinen och kontakta kundservice.

Fara

Risk för olycksfall. Har maskinen inte till-

räcklig bromsverkan vid körning i nedåtgå-

ende riktning så tryck på

nödstoppsknappen:

Efter uppladdningen

Extra för batterier med lågt servicebe-

hov (våtbatterier):

Rekommenderade batterier

Batteri Beställningsnr.

3 x 12V/105 A, under-

hållsfritt (gel)

6.654-141.0

Rekommenderade laddningsaggregat

Laddare Beställningsnr.

36V, för underhållsfria

batterier

6.654-229.0

Maximala dimensioner för batterier

Längd Bredd Höjd

406 mm 533 mm 432 mm

Ta ur batterier

Skjuta maskinen

Lasta av

Drift

Kontrollera parkeringsbromsen

Bromsa

80 SV

- 5

Kör några gånger på fri yta i början för att

lära känna maskinen.

Fara

Risk för vältning vid alltför starka stigningar.

ÎKör endast stigningar på upp till 10% i

fartriktning.

Risk för vältning vid hög fart i kurvor.

Sladdrisk på vått golv.

ÎKör långsamt i kurvor.

Risk för vältning på instabila underlag.

ÎAnvänd maskinen bara på fasta underlag.

Risk för vältning vid för stark sidvärtes lut-

ning.

ÎKörning i rät vinkel mot körriktningen på

stigningar får bara ske med en lutning

på högst 10%.

ÎKliv upp på arbetsytan och håll säker-

hetspedalen nedtryckt med hjälp av

vänsterfoten.

ÎTryck inte på körpedalen.

ÎFrigör nöd-stopp-knappen genom att

vrida den.

ÎStäll nyckelbrytaren på "1".

ÎStäll in körriktning med körriktningsom-

kopplaren på kontrollpanelen.

ÎVälj hastighet med reglaget för hastig-

hetsval (3 steg).

ÎTryck på upplåsningsknappen.

ÎTryck försiktigt på körpedalen för att fara.

Anvisning

Körriktningen kan även ändras under färd.

Genom att köra fram och tillbaka flera

gånger kan även kraftigt nedsmutsade ytor

rengöras.

Vid överbelastning kopplas motorn från ef-

ter en viss tid.

ÎLåt maskinen svalna under minst 15 mi-

nuter.

ÎTryck åter in säkring för körning på ma-

növerpanelen.

ÎFöre sugning tas grövre smuts, trådar

och snören bort från den yta som ska

rengöras så att materialet inte kan fast-

na i borstarna.

몇Varning!

Risk för skada på golvbeläggning. Låt inte

maskinen arbeta stillastående. Höj och

sänk sug-/borsthuvud endast under färd.

Stanna inte med nedsänkt borst-/sughu-

vud.

ÎFörflytta spak för höjning/sänkning av

borst-/sugenhet neråt - sidoborste och

borst-/sughuvud sänks ner.

Borstdrift och sugturbin startar så snart

borst-sugenheten sänks ner.

ÎTryck på körpedalen och kör ut på den

yta som skall rengöras.

Observera

Vid rengöring rekommenderas hastighets-

nivå 2. Hastighetsnivå 3 är endast avsedd

för transportkörning.

ÎVälj hastighet med reglaget för hastig-

hetsval.

ÎFörflytta spak för höjning/sänkning av

borst-/sugenhet uppåt och haka fast åt

vänster - sidoborste och borst-/sughu-

vud lyfts upp och stängs av.

ÎStäll maskinen på ett jämnt underlag.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

ÎUtför underhållsarbete "dagligen/efter

avslutat arbete" (se kapitel "Underhåll

och service").

ÎSäkra maskinen mot rullning med kilar.

Fara

Risk för skada! Vid på- eller avlastning får

maskinen bara köras i lutningar på max.

10%. Kör långsamt.

Varning

Risk för person och egendomsskada! Ob-

servera vid transport maskinens vikt.

ÎTag bort sugskena, borstar och sprut-

skydd från maskinen.

ÎVid transport i fordon ska maskinen

säkras enligt respektive gällande be-

stämmelser så den inte kan tippa eller

glida.

1 Fästpunkter

Varning

Risk för person och egendomsskada! Ob-

servera maskinens vikt vid lagring.

Denna maskin får endast lagras inomhus.

Fara

Risk för skada! Ställ nyckelbrytaren på "0"

innan arbeten göres på maskinen och tag

ur nyckeln. Drag ur batterikontakten.

Före ibruktagning:

ÎKontrollera däckens kondition.

ÎKontrollera om det inre locket i filter-

kammaren sluter tätt.

ÎKontrollera om det finns smutsavlag-

ringar i sugslangen, rengör vid behov.

ÎKontrollera att sugslangens stickanslut-

ningar är täta.

ÎKontrollera att säkerhetspedal, kör-

pedal och ratt fungerar korrekt.

ÎKontrollera syranivån hos våtbatterier,

fyll på destillerat vatten vid behov.

ÎKontrollera hur full filterpåsen är, byt

den vid behov.

Efter arbetets slut:

ÎRengör borstarna och kontrollera om

de är slitna.

Borststråna är slitna när de nått samma

längd som de gula stråna.

ÎRengör maskinen utvändigt med en

fuktig trasa, doppad i tvättlut.

ÎUndersök maskinen utvändigt med av-

seende på skador.

ÎLadda batterierna.

ÎRengör batteriöversidan.

ÎKontrollera syratätheten hos våtbatterier.

ÎKontrollera att batterikabeln sitter fast

ordentligt.

ÎRengör batteriutrymmet och höljet.

ÎKontrollera drivkedjans sträckning (se

"Underhållsarbeten").

ÎKontrollera om drivkedjan uppvisar

tecken på slitage.

ÎKontrollera inställningen av borst-/sug-

huvudet.

ÎKontrollera parkeringsbromsen. *

ÎKontrollera slitage och sträckning hos

kedjor, vajrar och brytrullar för upphöj-

ningen av borst- och sughuvudet. *

ÎKontrollera alla motorer med avseende

på slitage på kolborstar och kommuta-

torer. *

ÎKontrollera sträckningsanordningen för

styrkedjorna. *

* Utförs av kundservice.

Körning

Överbelstning

Suga

Avsluta sugning

Ta ur drift

Transport

Förvaring

Skötsel och underhåll

Underhållsschema

Dagligen

Var 50:e driftstimme

Var 100:e drifttimme

Var 200:e drifttimme

81SV

- 6

För säker drift av maskinen kan service-

kontrakt ingås med ansvarigt Kärcher-för-

säljningsställe.

1 Filterpåse

2 Filterpåse

3 Anslutningsrör

4 Inre lock filterkammare

5 Lock filterkammare

ÎÖppna båda locken på filterkammaren.

ÎÖppna dragkedjan på filtersäcken.

ÎDrag bort den fulla filterpåsen från an-

slutningsfästet.

ÎTag filterpåsen ur filtersäcken och kas-

ta den.

ÎRengör filterkammaren om detta be-

hövs.

ÎOm det behövs så drag bort filtersäcken

från ansutningsfästet och skaka ur, el-

ler rengör, den.

1 Förvaringsfack för filterpåsar

ÎTag fram en ny filterpåse, finns i förva-

ringsfacket i locket, och lägg den i filter-

säcken.

ÎSkjut öppningen på filterpåsen över an-

slutningsfästet.

ÎStäng dragkedjan på filtersäcken.

ÎStäng båda locken på filterkammaren.

1Skruv

ÎTag bort båda skruvarna till skyddet på

maskinens högersida.

ÎTag bort skyddet.

1Skruv

2 Lagersköld

ÎSkruva bort skruvarna som håller lager-

skölden.

ÎDrag bort lagerskölden.

ÎDrag ut borstar.

ÎSkjut in nya borstar och vrid tills gripa-

ren hakar fast. Borstarnas inställning

måste motsvara bilden ovan.

ÎÅtermontera lagersköld och skydd.

ÎKör maskinen på hårt, plant golv (inte

på matta).

ÎLåt maskinen arbeta stillastående, med

nedsänkt borst-/sughuvud, under 30

sekunder. (Tryck försiktigt på färdpeda-

len så att borstarna arbetar utan att ma-

skinen förflyttas).

ÎHöj borst-/sughuvud och kör fram ca.

en meter.

ÎBorstarna har efterlämnat ett mönster

på golvet. Bedöm mönstret med bilden

nedan som mall:

A Båda borstarna efterlämnar mönster

som är lika breda - borst-/ sughuvudet

är inställt parallellt med golvet.

B Borstarna efterlämnar mönster som är

olika breda - borst-/ sughuvudet måste

justeras.

1Skruv

ÎLossa skruv på båda sidor, förskjut i det

avlånga hålet och drag fast igen.

– Förstora de bakre borstarnas anlägg-

ningsyta - förskjut skruvarna framåt.

– Förstora de främre borstarnas anlägg-

ningsyta - förskjut skruvarna bakåt.

1 Fästskruv fläns

2 Fästskruv borste

ÎSkruva ur fästskruv fläns och drag bort

borste och fläns från drivaxeln.

ÎSkruva ur fästskruvar borste och skilj

borste från fläns.

ÎNy borste monteras i omvänd ordnings-

följd.

Underhållsarbeten

Underhållskontrakt

Byta filterpåse

Byta borstvalsar

Kontrollera inställning av borst-/sughu-

vud

Justera inställning borst-/sughuvud

Byta sidoborste

82 SV

- 7

1Skruv

2 Frontinklädnaden

ÎSkruva bort skruvar.

ÎLyft av frontinklädnaden.

1Skruv

2Lock

3 Drivkedja

ÎSkruva bort skruvar.

ÎTag av lock.

ÎKontrollera om det finns slitage på driv-

kedja och drev.

Fara

Risk för skada! Ställ nyckelbrytaren på "0"

innan arbeten göres på maskinen och tag

ur nyckeln. Drag ur batterikontakten.

Kontakta kundtjänst om fel uppstår som

inte kan åtgärdas med denna tabell.

Kontrollera drivkedjan Störningar

Störning Åtgärd Av vem

Maskinen startar inte Anslut batteristickkontakt till maskinen. Operatör

Frigör nöd-stopp-knappen genom att vrida den. Operatör

Batterikapacitet uttömd, ladda batteri. Operatör

Kontrollera att batterikabeln sitter korrekt. Operatör

Kontrollera om batterikabeln är rostangripen, rengör vid behov. Operatör

Maskinen kör inte eller enbart

långsamt

Tryck på upplåsningsknappen. Operatör

Åtgärda säkring för drivning Operatör

Parkeringsbromsen är deaktiverad, tryck frisläppningsspaken uppåt för att aktivera

bromsen.

Operatör

Släpp körpedalen, vrid nyckeln till "0", sedan till "1", tryck ner säkerhetspedalen, tryck

på upplåsningsknappen, tryck ner körpedalen.

Operatör

Styrning överhettad

Stäng av maskinen och låt den kylas av

Operatör

Batterikapacitet uttömd, ladda batteri. Operatör

Maskinen bromsar inte Parkeringsbromsen är deaktiverad, tryck frisläppningsspaken uppåt för att aktivera

bromsen.

Operatör

Borstar i borst-/sughuvud arbe-

tar inte

Åtgärda säkring för borstvalsdrift. Operatör

Kontrollera om främmande material blockerar borstarna och tag i så fall bort detta. Operatör

Sidoborste arbetar inte Åtgärda säkring för sidoborstdrift. Operatör

Borstar roterar långsamt Batterikapacitet uttömd, ladda batteri. Operatör

Sugturbin arbetar inte Åtgärda säkring för sugturbin. Operatör

Batterikapacitet uttömd, ladda batteri. Operatör

Filterpåse full, indikering filterpåse full lyser. Byt filterpåse Operatör

Dålig dammuppsugning Sugslang/sugkanal tilltäppt, gör ren sugslang/sugkanal. Operatör

Batterikapacitet uttömd, ladda batteri. Operatör

Filterpåse full, byt filterpåse Operatör

Tillbehör

Beteckning Artikelnr.

Filterpåse, tio stycken 8.600-121.0

Batteribytessats innehållande: Batterilåda, kabelsats, låsset, två transportvagnar 8.601-121.0

Batteri 12V/105 A, underhållsfritt (gel), tre stycken krävs 6.654-141.0

Laddare 36V, för underhållsfria batterier 6.654-229.0

83SV

- 8

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Origi-

nal-tillbehör och original-reservdelar

garanterar att apparaten kan användas

säkert och utan störning.

– I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be-

hövs.

– Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet re-

pareras utan kostnad under förutsättning

att det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade serviceverkstad.

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga

grundläggande säkerhets- och hälsokrav.

Vid ändringar på maskinen som inte har

godkänts av oss blir denna överensstäm-

melseförklaring ogiltig.

Undertecknade agerar på order av och

med fullmakt från företagsledningen.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniska data

Effekt

Märkspänning V36

Batterikapacitet Ah (5h) 105

Mellersta effektupptagning W 1475

Motoreffekt (märkeffekt) W560

Borstar

Arbetsbredd mm 800

Bred valsborste mm 710

Diameter valsborste mm 100

Varvtal valsborste 1/min 1750

Effekt valsborstdrift W570

Diameter sidoborste mm 300

Varvtal sidoborste 1/min 85

Effekt sidoborstdrift W32

Suga

Sugeffekt, luftmängd l/s 45

Sugeffekt, undertryck kPa 4,0

Sugmotoreffekt W550

Volym filterpåse l35

Mått och vikt

Körhastighet (max.) km/t 5,6

Lutningsgrad (max.) %10

Teoretisk yteffekt m2/t 3270

Längd mm 1330

Bredd mm 927

Höjd mm 1285

Tillåten totalvikt kg 451

Transportvikt kg 376

Ytbelastning kPa 544

Beräknade värden enligt EN 60335-2-72

Totalvärde svängning armar m/s2<2,5

Totalvärde svängning fötter m/s2<2,5

Osäkerhet K m/s20,5

Ljudtrycksnivå LpA dB(A) 62

Reservdelar

Garanti

CE-försäkran

Produkt: Mattsug

Typ: 1.011-xxx

Tillämpliga EU-direktiv

2006/42/EG (+2009/127/EG)

2004/108/EG

Tillämpade harmoniserade normer

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Tillämpade nationella normer

CEO Head of Approbation

84 SV

- 1

Lue tämä alkuperäisiä ohjeita

ennen laitteesi käyttämistä, säi-

lytä käyttöohje myöhempää käyttöä tai

mahdollista myöhempää omistajaa varten.

Lue ja huomioi ennen laitteen ensimmäistä

käyttöä tämä käyttöohje ja mukana oleva

esite Turvaohjeet märkä-/kuivaimuria nro

5.956-249 varten.

Laite on hyväksytty käytettäväksi pinnoilla,

joiden nousu on enintään. 10%.

Turvalaitteet on tarkoitettu käyttäjän suo-

jaamiseksi loukkaantumiselta, eikä niitä

saa poistaa käytöstä, eikä niiden toimintoa

saa ohittaa.

Kaikkien toimintojen poistamiseksi välittö-

mästi käytöstä: Paina hätä-seis-painiketta.

Ajokäyttö voidaan aktivoida vain, kun käyt-

täjä pitää jalallaan poljinta alaspainettuna.

Tässä käyttöohjeessa käytetään seuraavia

symboleja:

Vaara

Välittömästi uhkaava vaara, joka aiheuttaa

vakavan ruumiinvamman tai johtaa kuole-

maan.

몇Varoitus

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa vakavan ruumiinvamman tai voi

johtaa kuolemaan.

Varo

Mahdollisesti vaarallinen tilanne, joka voi

aiheuttaa lievän ruumiinvamman tai aineel-

lisia vahinkoja.

Laitetta käytetään mattopintojen imuroin-

tiin. Harjat irrottavat lian matosta, lika imu-

roidaan pois ja kerätään suodatinpussiin.

– 850 mm:n työleveys mahdollistaa te-

hokkaan ja pitkäkestoisen käytön.

– Laite on itsekulkeva.

– Akut voidaan ladata latauslaitteella 230

V pistorasiasta.

– Akku ja latauslaite eivät kuulu toimitus-

laajuuteen, ne on tilattava erikseen.

Ohje

Laite voidaan varustaa erilaisilla lisävarus-

teilla kulloinkin kyseessä olevan puhdistus-

tehtävän ja käyttöpaikan mukaan.

Pyydä luettelomme tai katso nettiosoittees-

tamme www.kaercher.com.

Käytä laitetta ainoastaan tämän käyttöoh-

jeen tietojen mukaisesti.

– Laitetta saa käyttää vain kuivien koko-

lattiamattojen imuroimiseen.

– Laitteen varustaminen on sallittu vain

alkuperäisillä lisävarusteilla ja varaosil-

la.

– Käyttölämpötila-alue on välillä +5 °C ja

+40 °C.

– Laitteen käyttö paineherkillä lattioilla ei

ole sallittua. Huomioi lattian sallittu pin-

takuormitus. Laitteen aiheuttama pinta-

kuormitus on mainittu teknisissä

tiedoissa.

– Laite ei sovellu käyttöön räjähdysalttiis-

sa ympäristössä.

– Laite ei sovellu terveydelle haitallisten

pölyjen imemiseen.

– Voimakkaasti alkaalisten ja happamien

puhdistusaineiden kanssa reagoivia

metallipölyjä (esim. alumiini, magnesi-

um, sinkki).

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoit-

teesta:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Sisällysluettelo

Turvaohjeet FI - 1

Toiminto FI - 1

Tarkoituksenmukainen käyt-

tö

FI - 1

Ympäristönsuojelu, hävittä-

minen

FI - 1

Ohjaus- ja toimintaelementit FI - 2

Ennen käyttöönottoa FI - 3

Käyttö FI - 4

Kuljetus FI - 5

Säilytys FI - 5

Hoito ja huolto FI - 5

Häiriöt FI - 7

Varusteet FI - 7

Tekniset tiedot FI - 8

Varaosat FI - 8

Takuu FI - 8

CE-todistus FI - 8

Turvaohjeet

Turvalaitteet

Hätä-seis -painike

Turvapoljin

Symbolit

Toiminto

Tarkoituksenmukainen käyttö

Ympäristönsuojelu, hävittä-

minen

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakkauk-

sia kotitalousjätteenä, vaan

toimita ne jätteiden kierrätyk-

seen.

Käytetyt laitteet sisältävät ar-

vokkaita kierrätettäviä materiaa-

leja, jotka tulisi toimittaa

kierrätykseen. Paristoja, öljyjä ja

samankaltaisia aineita ei saa

päästää ympäristöön. Tästä

syystä toimita kuluneet laitteet

asianmukaisiin keräyspisteisiin.

85FI

- 2

1 Akkupistoke

2 Akku

3 Akkukotelon lukitus

4 Akkulokero

5 Suodatinpussi

6 Suodatinpussi

7 Liitäntäistukka

8 Suodatinkotelon sisäkansi

9 Suodatinkotelon kansi

10 Seisontajarrun vapautusvipu

11 Sivuharja

12 Harja-/imupää

13 Vipu harja-/imupään nostamiseen/las-

kemiseen

14 Ajopoljin

15 Käyttäjän seisontataso

16 Turvapoljin

17 Akkusuojus

18 Akkukannen lukitusruuvi

19 Ohjauspyörä

20 Ohjauspulpetti

Ohjaus- ja toimintaelementit

86 FI

- 3

1 Avainkytkin

2 Lukituksen vapautuspainike

3 Ajosuuntakytkin

4 Nopeuskytkin

5Äänitorvi

6 Hätä-seis -painike

7 Akunvalvontanäyttö

8 Varoke ajokäyttö

9 Varoke ohjaus

10 Sivuharjakäytön varoke

11 Harjatelakäytön varoke

12 Varoke imuturbiini

13 Suodatinpussi täynnä -näyttö

14 Käyttötuntilaskin

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:

Vaara

Räjähdysvaara. Älä aseta työkaluja tai vas-

taavaa akun päälle, ts. ei päätenapojen

eikä kennoliitosten päälle.

Loukkaantumisvaara. Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkua koske-

vat työt.

ÎRuuvaa akun peitekannen lukitusruuvi ir-

ti.

ÎKäännä akun peitekansi taakse.

ÎTyönnä akkukotelon lukitus vasemmal-

le ja käännä alas.

ÎVedä akkukotelo taaksepäin.

ÎLaita akut akkukotelon kaukaloon.

ÎYhdistä navat mukana olevilla liitosjoh-

dolla.

몇Varoitus

Huomioi, että napaisuus on oikein.

ÎLiitä mukana toimitettu liitoskaapeli vie-

lä vapaisiin akun napoihin (+) ja (-).

ÎTyuönnä akkukotelo eteenpäin.

ÎNapsauta akkukotelon lukitus lukituk-

seensa.

몇Varoitus

Lataa akku, ennen kuin otat laitteen käyt-

töön.

ÎJos akkujen valvontanäytön vasemmal-

la puolella olevat valopalkit vilkkuvat,

aja laite välittömästi latausasemaan

nousuja välttäen.

Vaara

Sähköiskun aiheuttama loukkaantumisvaa-

ra. Huomioi sähköverkko ja sulakkeet - kat-

so "Latauslaite".

Käytä latauslaitetta vain kuivissa tiloissa,

joissa on riittävä tuuletus!

Ohje

Latausaika on keskimäärin 10 tuntia.

Suositellut latauslaitteet (käytettyihin akkui-

hin sopivat) on säädetty elektronisesti ja

päättävät latausvaiheen itsenäisesti.

Vaara

Räjähdysvaara. Märkäakkujen lataus on

sallittu vain, kun peitekansi on avattuna.

ÎRuuvaa akun peitekannen lukitusruuvi irti.

ÎKäännä akun peitekansi taakse.

ÎVedä akkupistoke irti ja liitä se lataus-

kaapeliin.

ÎLiitä latauslaite verkkoon ja kytke laite

päälle.

Ohjauspulpetti

Ennen käyttöönottoa

Akut

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajoneu-

von käyttöohjeessa.

Käytä silmäsuojusta

Pidä lapset loitolla haposta ja

akuista.

Räjähdysvaara

Avotuli, kipinät ja tupakointi kiellet-

Syövyttämisvaara

Ensiapu

Varoitus

Hävittäminen

Älä heitä akkua jäteastiaan

Aseta akku paikoilleen ja liitä se.

Akun lataaminen

87FI

- 4

ÎKytke latauslaite pois päältä ja irrota se

verkosta.

ÎVedä akkukaapeli irti latauskaapelista

ja liitä se laitteeseen.

ÎKäännä akun peitekansi eteen ja kierrä

lukitusruuvi kiinni.

ÎLisää tislattua vettä tunti ennen lataus-

vaiheen loppua, huomioi oikea happo-

taso. Akku on merkitty vastaavasti.

Latausvaiheen lopussa täytyy kaikkien

kennojen kaasuuntua.

Vaara

Syöpymisvaara!

–Veden lisääminen, kun akku on purettu

voi johtaa hapon ulospääsemiseen.

–Käsiteltäessä akkuhappoa käytä suoja-

laseja ja noudata määräyksiä loukkaan-

tumisten ja vaatteiden tuhoutumisen

estämiseksi.

–Mahdollinen ihon tai vaatteiden päälle

roiskunut happo on huudeltava pois

runsaalla vedellä.

Varo

Vaurioitumisvaara!

–Käytä akkujen jälkitäyttämiseen vain

tislattua vettä tai vettä, josta on poistet-

tu suola (EN 50272-T3).

–Älä käytä vieraita lisäaineita (niin sanot-

tuja tehoaineita), koska muutoin takuu

raukeaa.

Akut ja latauslaitteet on saatavissa vain

alan liikkeistä.

Jos aiotaan käyttää märkäakkuja, on huo-

mioitava seuraavaa:

– Akun maksimimittoja on noudatettavia.

– Akun peitekansi on avattava märkäak-

kujen latauksen ajaksi.

– Märkäakkujen latauksessa on nouda-

tettava akun valmistajan määräyksiä.

ÎRuuvaa akun peitekannen lukitusruuvi

irti.

ÎKäännä akun peitekansi taakse.

ÎTyönnä akkukotelon lukitus vasemmal-

le ja käännä alas.

ÎVedä akkukotelo taaksepäin.

ÎIrrota kaapeli akun miinus-navasta.

ÎIrrota jäljellä olevat kaapelit paristoista.

ÎOta paristot pois.

ÎHävitä käytetyt paristot voimassa olevi-

en määräysten mukaisesti.

Sähköinen seisontajarru estää laitteen

seistessä poisvierimisen. Jotta laitetta voisi

työntää, seisontajarru on vapautettava luki-

tuksesta.

ÎPaina seisontajarrun vapauttamiseksi

vapautusvipu alas.

Vaara

Laitteen poisvierimisestä aiheutuva onnet-

tomuusvaara. Kun työntäminen on saatu

suoritettua, vapautusvipu on ehdottomasti

käännettävä takaisin ylös ja siten aktivoita-

va seisontajarru.

Ohje

Kaikkien toimintojen välittömäksi pysäyttä-

miseksi, ota jalkasi pois turvapolkimelta,

paina hätä-seis -painiketta ja kierrä avain-

kytkin asentoon "0".

ÎIrrota ruuvit ja poista puuhäkki.

ÎLeikkaa muovinen pakkausnauha rikki

ja poista kalvo.

ÎPoista esteet pyöristä.

ÎAseta laitteen takasivulla oleva puulevy

rampiksi kuormalavan reunalle ja kiinni-

tä ruuveilla.

ÎPoista pukit kummankin takapyörän takaa.

ÎAvaa akun peite ja ota ohjauspyörä

esiin.

ÎAseta ohjauspyörä paikalleen ja kään-

nä etupyörät suoraan.

ÎPoista ohjauspyörä, käännä suoraan ja

pistä takaisin paikalleen.

ÎKiinnitä ohjuspyörä mukana olevalla

mutterilla.

ÎLaita peite ohjauspyörään.

ÎKoneet, joissa ei ole akkua: aseta akku

paikalleen.

ÎKytke akkupistoke laitteeseen.

ÎNouse seisontatasolle ja pidä turvapol-

jinta vasemmalla jalalla painettuna.

ÎVapauta hätä-seis-painike lukituksesta

sitä kiertämällä.

ÎAseta avainkytkin asentoon "1".

ÎValitse ajosuunnaksi peruutus ohjaus-

pulpetissa sijaitsevalla ajosuuntakytki-

mellä.

ÎValitse nopeuskytkimellä pienin nope-

usalue.

ÎPaina vapautuspainiketta.

ÎPaina varovasti ajopoljinta ja aja hitaas-

ti pois kuormalavalta.

ÎAseta avainkytkin asentoon "0".

ÎPistä pyöränkapselin paikalleen taka-

pyöriin.

Ohje

Kaikkien toimintojen välittömäksi pysäyttä-

miseksi, ota jalkasi pois turvapolkimelta,

paina hätä-seis -painiketta ja kierrä avain-

kytkin asentoon "0".

ÎSuorita kohdan "päivittäin/ennen käyt-

töönottoa" mukaiset huoltotyöt (katso

kappale "Huolto ja hoito").

Vaara

Tapaturmavaara. Ennen jokaista käyttöä

on tarkastettava seisontajarrun toiminta ta-

sossa.

ÎAseta avainkytkin asentoon "0".

ÎPaina hätä-seis-painiketta.

Jos laitetta voi työntää käsin, seisontajarru

ei ole toimintakykyinen.

ÎPaina seisontajarrun vapautusvipu

ylös.

Jos laitetta voi yhä työntää käsin, seisonta-

jarru on rikki. Ota laite pois käytöstä ja soita

asiakaspalveluun.

Latausmenettelyn jälkeen

Lisäksi, kun käytetään vähähoitoisia ak-

kuja (märkäakkuja):

Suositeltavat akut

Akku Tilausnro

3 x 12V/105 A, huolto-

vapaa (hyytelö)

6.654-141.0

Suositeltavat latauslaitteet

Latauslaite Tilausnro

36V, huoltovapaille

akuille

6.654-229.0

Akun maksimimitat

Pituus Leveys Korkeus

406 mm 533 mm 432 mm

Paristojen poistaminen

Laitteen työntäminen

Purkaminen lavalta

Käyttö

Seisontajarrun tarkastus

88 FI

- 5

Vaara

Tapaturmavaara. Jos laitteessa ei ole tar-

peeksi jarrutustehoa alamäkeä ajettaessa,

paina hätä-seis -painiketta:

Suorita ensimmäinen ajokerta vapaassa ti-

lassa, jotta voit tutustua laitteen toimintaan.

Vaara

Kaatumisvaara suurissa nousuissa.

ÎAjosuuntaan on ajettava vain nousuja,

joiden kaltevuus on enintään 10%.

Kaatumisvaara nopeassa kaarreajossa.

Liukumisvaara märällä pohjalla.

ÎAja kaarteissa hitaasti.

Kaatumisvaara epästabiililla alustalla.

ÎLaitetta on liikutettava ainoastaan kiin-

teällä alustalla.

Kaatumisvaara liian suurissa sivunousuissa.

ÎPoikittain ajosuuntaan on ajettava vain

nousuja, joiden kaltevuus on enintään

10 %.

ÎNouse seisontatasolle ja pidä turvapol-

jinta vasemmalla jalalla painettuna.

ÎÄlä käytä ajopoljinta.

ÎVapauta hätä-seis-painike lukituksesta

sitä kiertämällä.

ÎAseta avainkytkin asentoon "1".

ÎValitse ajosuunta ohjauspulpetissa si-

jaitsevalla ajosuuntakytkimellä.

ÎValitse nopeusalue ajonopeuden valin-

takytkimellä (3-portainen).

ÎPaina vapautuspainiketta.

ÎAja painamalla varovaisesti ajopoljinta.

Ohje

Ajosuunta on muutettavissa myös ajon ai-

kana. Näin voidaan puhdistaa myös voi-

makkaasti likaantuneet paikat ajamalla

laitetta useamman kerran eteen- ja taakse-

päin.

Ylikuormituksessa ajomoottori kytkeytyy

pois päältä tietyn ajan kuluttua.

ÎAnna laitteen jäähtyä vähintään 15 mi-

nuuttia.

ÎPaina ohjaustaulussa oleva ajokäytön

varoke takaisin sisään.

ÎPoista ennen imurointia karkea lika,

langat ja nauhat imuroitavalta pinnalta,

jotta niiden joutuminen harjoihin estyisi.

몇Varoitus!

Lattiapäällysteen vaurioitumisvaara. Älä

käytä laitetta, kun se on paikallaan liikku-

matta. Nosta ja laske imu-/harjapäätä vain

ajon aikana. Älä pysähdy, kun harja-/imu-

pää on laskettuna.

ÎKäännä harja-/imupään nosto/lasku -

vipu alas - sivuharja ja harja-/imupää

laskeutuvat.

Harjakäyttö ja imuturbiini käynnistyvät

heti, kun harja-imuyksikkö on lakettu

alas.

ÎPaina ajopoljinta ja aja puhdistettavalle

pinnalle.

Ohje

Puhdistamiseen suositellaan nopeuspor-

rasta 2. Nopeusporras 3 on tarkoitettu siir-

toajoihin.

ÎValitse nopeuskytkimellä nopeusalue.

ÎKäännä harja-/imupään nosto/lasku -

vipu ylös ja vasemmalle lukitukseen -

sivuharja ja harja-/imupää nousevät

ylös pysähtyvät.

ÎPysäytä laite tasaiselle pinnalle.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

ÎSuorita kohdan "Päivittäin/käytön jäl-

keen" mukaiset huoltotyöt (katso kap-

pale "Hoito ja huolto").

ÎVarmista kiilalla, että laite pysyy paikoil-

laan.

Vaara

Loukkaantumisvaara! Laitteen käyttö on

sallittu lastaus- ja purkaustarkoitusta varten

vain nousuissa, joiden kaltevuus on enint.

10%. aja hitaasti.

Varo

Loukkaantumis- ja vahingoittumisvaara-

vaara! Huomioi kuljetettaessa laitteen pai-

no.

ÎPoista imupalkki, harjat ja roiskesuoja

laitteesta.

ÎKun kuljetat laitetta ajoneuvoissa, var-

mista laite liukumisen ja kaatumisen va-

ralta kulloinkin voimassa olevien

ohjesääntöjen mukaisesti.

1 Kiinnityspisteet

Varo

Loukkaantumis- ja vahingoittumisvaaravaa-

ra! Huomioi säilytettäessä laitteen paino.

Tätä laitetta saa säilyttää vain sisätiloissa.

Vaara

Loukkaantumisvaara! Ennen kaikkia töitä

laitteen avainkytkin on asetettava asentoon

"0" ja avain vedettävä irti. Vedä akkupisto-

ke irti.

Ennen työn aloittamista:

ÎTarkasta renkaiden kunto.

ÎTarkasta sulkeutuuko suodatinkotelon

sisäkansi tiiviisti.

ÎTarkasta, onko imuletkuun kerrostunut

likajäämiä, puhdista tarvittaessa.

ÎTarkasta imuletkun pistoliittimien tiiviys.

ÎTarkasta turvapolkimen, ajopolkimen ja

ohjauspyörän moitteeton toiminta.

ÎMärkäakkuja käytettäessä, tarkasta ak-

kuhapon määrät ja lisää tarvittaessa tis-

lattua vettä.

ÎTarkasta suodatinpussin täyttöaste,

vaihda tarvittaessa.

Käytön jälkeen:

ÎPuhdista harjat ja tarkasta niiden kulu-

neisuus.

Harjakset ovat kuluneet, kun ne saavut-

tavat keltaisten harjasten pituuden.

ÎPuhdista laite ulkoa kostealla, miedolla

pesulipeällä kostutetulla liinalla.

ÎTarkasta laite ulkoisesti mahdollisten

vahingoittumien varalta.

ÎLataa akut.

ÎPuhdista akkujen yläpinta.

ÎTarkasta märkäakkujen hapon ominais-

paino.

ÎTarkasta akkukaapeleiden kunnollinen

kiinnitys.

ÎPuhdista akkutila ja akkujen kotelot.

ÎTarkasta käyttöketjun kireys (katso

"Huoltotyöt").

ÎTarkasta käyttöketjun kuluminen.

ÎTarkasta harja-/imupään suuntaus.

ÎTarkasta seisontajarru. *

ÎTarkasta harja-/imupään sekä sivuhar-

jan nostolaitteistojen ketjut, vaijerit ja

taittopyörät. *

ÎTarkasta kaikkien moottorien hiiliharjo-

jen ja kommutaattorien kuluneisuus. *

ÎTarkasta ohjausketjujen kiristysmeka-

nismi. *

* Asiakaspalvelu suorittaa.

Jarrutus

Ajaminen

Ylikuormitus

Imurointi

Imuroinnin lopettaminen

Käytöstä poistaminen

Kuljetus

Säilytys

Hoito ja huolto

Huoltokaavio

Päivittäin

50 käyttötunnin välein

100 käyttötunnin välein

200 käyttötunnin välein

89FI

- 6

Laitteen luotettavaa käyttöä varten voidaan

solmia huoltosopimuksia asianmukaisen

Kärcher- myyntitoimiston kanssa.

1 Suodatinpussi

2 Suodatinpussi

3 Liitäntäistukka

4 Suodatinkotelon sisäkansi

5 Suodatinkotelon kansi

ÎAvaa suodatinkotelon molemmat kan-

net.

ÎAvaa suodatinsäkin vetoketju.

ÎVedä suodatinpussi irti liitoskauluksesta.

ÎOta suodatinpussi pois suodatinsäkistä

ja huolehdi asianmukaisesta hävittämi-

sestä.

ÎPuhdista suodatinkotelo tarvittaessa.

ÎIrrota suodatinsäkki tarvittaessa liitos-

kauluksestaan ja ravistele puhtaaksi tai

puhdista.

1 Suodatinpussien säilytyslokero

ÎOta uusi suodatinpussi kannen säily-

tyslokerosta ja laita suodatinsäkkiin.

ÎTyönnä suodatinpussin suu liitoskau-

luksen päälle.

ÎSulje suodatinsäkin vetoketju.

ÎSulje suodatinkotelon molemmat kannet.

1Ruuvi

ÎPoista suojuksen molemmat ruuvit lait-

teen oikealta puolelta

ÎPoista suojus.

1Ruuvi

2 Laakerikilpi

ÎPoista laakerikilven kiinnitysruuvit.

ÎVedä laakerikilpi irti.

ÎVedä harjat ulos.

ÎTyönnä tilalle uudet harjat ja kierrä,

kunnes vääntiö loksahtaa paikalleen.

Harjojen järjestyksen tulee olla yllä ole-

van kuvan mukainen.

ÎAsenna laakerikilvet ja suojus takaisin

paikalleen.

ÎAja laite kovalle, tasaiselle lattialle (ei

mattoa).

ÎKäytä laitetta 30 sekunnin ajan harja-/

imupään ollessa alhaalla. (Paina ajo-

poljinta varovasti niin, että harjat käyvät

ilman, että laite liikkuu).

ÎNosta harja-/imupää ylös ja aja n. 1 m

eteenpäin.

ÎHarjoista on jäänyt lattiaan kuvio. Arvioi

kuviota alla olevan kuvan perusteella:

A Molemmista harjoista on jäänyt yhtä le-

veä jälki - harja-/imupää on lattian suun-

tainen.

B Harjoista on jäänyt eri levyiset jäljet -

harja-/imupää on suunnattava uudel-

leen.

1Ruuvi

ÎLöysää ruuveja molemmilta puolilta,

siirrä niitä pitkissä rei'issä ja vedä uu-

delleen tiukkaan.

– Taaimmaisen harjan lakaisupinnan suu-

rentaminen - työnnä ruuveja eteenpäin.

– Etummaisen harjan lakaisupinnan suuren-

taminen - työnnä ruuveja taaksepäin.

1 Laipan kiinnitysruuvi

2 Harjan kiinnitysruuvi

ÎIrrota laipan kiinnitysruuvit ja vedä harja

laippoineen irti käyttöakselilta.

ÎIrrota harjan kiinnitysruuvit ja irrota har-

ja laipasta.

ÎAsenna uusi harja paikalleen vastakkai-

sessa järjestyksessä.

Huoltotoimenpiteet

Huoltosopimus

Suodatinpussin vaihtaminen

Harjatelojen vaihto

Harja-/imupään suuntauksen tarkasta-

minen

Harja-/imupään suuntaaminen

Sivuharjan vaihtaminen

90 FI

- 7

1Ruuvi

2 Etuverhoilu

ÎIrrota ruuvit.

ÎPoista etuverhoilu.

1Ruuvi

2 Kansi

3 Käyttöketju

ÎIrrota ruuvit.

ÎPoista kansi.

ÎTarkasta käyttöketjun ja hammaspyöri-

en kuluminen.

Vaara

Loukkaantumisvaara! Ennen kaikkia töitä

laitteen avainkytkin on asetettava asentoon

"0" ja avain vedettävä irti. Vedä akkupisto-

ke irti.

Häiriöiden sattuessa, joita ei voida poistaa

tämän taulukon avulla, on kutsuttava asia-

kaspalvelu paikalle.

Käyttöketjun tarkastus Häiriöt

Häiriö Apu Suorittaja

Laitetta ei voida käynnistää Pistä laitteen akkupistoke pistorasiaan. Käyttäjä

Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Käyttäjä

Akun kapasiteetti on käytetty, lataa akku. Käyttäjä

Tarkasta akkukaapeleiden kunnollinen kiinnitys. Käyttäjä

Tarkasta akkukaapeleiden syöpymät, puhdista tarvittaessa. Käyttäjä

Laite ei kulje tai kulkee vain hi-

taasti

Paina vapautuspainiketta. Käyttäjä

Sulje ajokäytön varoke Käyttäjä

Seisontajarru on deaktivoitu, aktivoi seisontajarru painamalla jarrun vapautusvipu ylös Käyttäjä

Päästä ajopoljin vapaaksi, käännä avainkytkin asentoon "0", käännä avainkytkin asen-

toon "1", paina turvapoljin alas, paina ajopoljinta.

Käyttäjä

Ohjaus ylikuumentunut

Kytke laite pois päältä ja anna jäähtyä.

Käyttäjä

Akun kapasiteetti on käytetty, lataa akku. Käyttäjä

Laite ei jarruta Seisontajarru on deaktivoitu, aktivoi seisontajarru painamalla jarrun vapautusvipu ylös Käyttäjä

Harja-/imupään harjat eivät toi-

Paina harjakäytön varoke kiinni. Käyttäjä

Tarkasta, ovatko harjat juuttuneet vierasesineistä johtuen, poista esineet tarvittaessa. Käyttäjä

Sivuharja ei toimi Paina sivuharjakäytön varoke kiinni. Käyttäjä

Harjat pyörivät hitaasti Akun kapasiteetti on käytetty, lataa akku. Käyttäjä

Imuturbiini ei käy. Paina imuturbiinin varoke kiinni. Käyttäjä

Akun kapasiteetti on käytetty, lataa akku. Käyttäjä

Suodatinpussi on täynnä, suodatinpussi täynnä -näytössä on valo. Vaihda suodatinpus-

si.

Käyttäjä

Huono pölynimurointi Imuletku/imukanava on tukkeutunut, puhdista imuletku/imukanava. Käyttäjä

Akun kapasiteetti on käytetty, lataa akku. Käyttäjä

Suodatinpussi on täynnä, vaihda suodatinpussi. Käyttäjä

Varusteet

Nimike Osa-nro

Suodatinpussit, 10 kpl. 8.600-121.0

Akunvaihtosarja koostuen seuraavista: akkukaukalo, kaapelisarja, lukitussetti, 2 kuljetusvau-

nua

8.601-121.0

Akku, 12V/105 Ah, huoltovapaa (hyytelö), tarvitaan 3 kappaletta 6.654-141.0

Latauslaite, 36V, huoltovapaille akuille 6.654-229.0

91FI

- 8

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmista-

ja on hyväksynyt. Alkuperäiset

lisävarusteet ja varaosat takaavat, että

laitetta voidaan käyttää turvallisesti ja

häiriöttömästi.

– Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleen-

myyjään tai lähimpään valtuutettuun huol-

toon.

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien

asianomaisia turvallisuus- ja terveysvaati-

muksia. Jos tuotteeseen/tuotteisiin teh-

dään muutoksia, joista ei ole sovittu

kanssamme, tämä vakuutus ei ole enää

voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Tekniset tiedot

Teho

Nimellisjännite V36

Akkukapasiteetti Ah (5h) 105

Keskimääräinen tehonotto W 1475

Ajomoottorin teho (nimellisteho) W 560

Harjat

Työleveys mm 800

Leveä telaharja mm 710

Telaharjan läpimitta mm 100

Telaharjan kierrosluku 1/min 1750

Telaharjakäytön teho W570

Sivuharjan halkaisija mm 300

Sivuharjan pyörimisnopeus 1/min 85

Sivuharjakäytön teho W32

Imurointi

Imuteho, ilmamäärä l/s 45

Imuteho, alipaine kPa 4,0

Imumoottorin teho W550

Suodatinpussin tilavuus l35

Mitat ja painot

Ajonopeus (maks.) km/h 5,6

Nousukyky (maks.) %10

Teoreettinen pintateho m2/h 3270

Pituus mm 1330

Leveys mm 927

Korkeus mm 1285

Sallittu kokonaispaino kg 451

Kuljetuspaino kg 376

Pintakuormitus kPa 544

Mitatut arvot EN 60335-2-72 mukaisesti

Tärinäkokonaisarvo kädet m/s2<2,5

Tärinäkokonaisarvo jalat m/s2<2,5

Epävarmuus K m/s20,5

Äänenpainetaso LpA dB(A) 62

Varaosat

Takuu

CE-todistus

Tuote: Mattojen harjaimuri

Tyyppi: 1.011-xxx

Yksiselitteiset EU-direktiivit

2006/42/EY (+2009/127/EY)

2004/108/EY

Sovelletut harmonisoidut standardit

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Sovelletut kansalliset standardit

CEO Head of Approbation

92 FI

- 1

Πριν χρησιμοποιήσετε τη

συσκευή σας για πρώτη φορά,

διαβάστε αυτές τις πρωτότυπες οδηγίες

χρήσης, ενεργήστε σύμφωνα με αυτές και

κρατήστε τις για μελλοντική χρήση ή για τον

επόμενο ιδιοκτήτη.

Πριν από την πρώτη χρήση της συσκευής

διαβάστε και ακολουθήστε τις παρούσες

οδηγίες λειτουργίας καθώς και το συνημμένο

έντυπο υποδείξεων ασφαλείας για υγρή/ξηρή

αναρρόφηση αριθ. 5.956-249.

Η συσκευή έχει εγκριθεί για λειτουργία σε

επιφάνειες με κλίση μέχρι και 10%.

Τα συστήματα ασφαλείας χρησιμεύουν για

την προστασία του χρήστη και δεν

επιτρέπεται να τεθούν εκτός λειτουργίας ή

να αγνοηθεί η λειτουργία τους.

Για άμεση απενεργοποίηση όλων των

λειτουργιών: Πιέστε το πλήκτρο εκτάκτου

ανάγκης.

Ο μηχανισμός μετάδοσης κίνησης

ενεργοποιείται μόνον με πίεση του πεντάλ

με το πόδι του χειριστή.

Σ' αυτές τις οδηγίες χρήσης

χρησιμοποιούνται τα ακόλουθα σύμβολα:

Κίνδυνος

Για άμεσα επαπειλούμενο κίνδυνο, ο

οποίος μπορεί να οδηγήσει σε σοβαρό

τραυματισμό ή θάνατο.

몇Προειδοποίηση

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε σοβαρό

τραυματισμό ή θάνατο.

Προσοχή

Για ενδεχόμενη επικίνδυνη κατάσταση, η

οποία μπορεί να οδηγήσει σε ελαφρό

τραυματισμό ή υλικές βλάβες.

Το μηχάνημα χρησιμοποιείται για την

αναρρόφηση μοκετών. Οι ρύποι

αποσπώνται από τη μοκέτα με τις

βούρτσες, αναρροφώνται και

συγκεντρώνονται σε μια σακούλα φίλτρου.

–Το πλάτος εργασίας των 850 mm

επιτρέπει μια αποτελεσματική και

μακράς διαρκείας χρήση.

–Η συσκευή είναι αυτοκινούμενη.

–Οι μπαταρίες μπορούν να φορτίζονται

μέσω φορτιστή σε πρίζα 230V.

–Η μπαταρία και ο φορτιστής δεν

περιλαμβάνονται στη συσκευασία και

παραγγέλλονται ξεχωριστά.

Υπόδειξη

Ανάλογα με την εκάστοτε εργασία και τον

τόπο καθαρισμού, το μηχάνημα μπορεί να

εξοπλιστεί με διάφορα εξαρτήματα.

Ζητήστε τον κατάλογό μας ή επισκεφτείτε

μας στο διαδίκτυο στη διεύθυνση

www.karcher.com.

Χρησιμοποιείτε αυτή τη συσκευή

αποκλειστικά και μόνο σύμφωνα με τα

στοιχεία σ' αυτές τις οδηγίες χειρισμού.

–Η συσκευή προορίζεται αποκλειστικά

για αναρρόφηση σε στεγνές μοκέτες.

–Η συσκευή επιτρέπεται να εξοπλίζεται

μόνον με γνήσια εξαρτήματα και

ανταλλακτικά.

–Η θερμοκρασία χρήσης κυμαίνεται

μεταξύ +5°C και +40°C.

–Απαγορεύεται η χρήση του

μηχανήματος σε δάπεδα ευαίσθητα σε

πίεση. Λάβετε υπόψη το επιτρεπόμενο

όριο επιβάρυνσης του δαπέδου. Η

επιτρεπόμενη επιβάρυνση της

επιφάνειας από τη συσκευή

αναγράφεται στα τεχνικά

χαρακτηριστικά.

–Η συσκευή δεν είναι κατάλληλη για

χρήση σε χώρους, όπου υφίσταται

κίνδυνος έκρηξης.

–Η μηχανή δεν ενδείκνυται για τη

σάρωση σκόνης που είναι επικίνδυνη

για την υγεία.

–Οι αντιδραστικές μεταλλικές σκόνες

(π.χ. αλουμίνιο, μαγνήσιο,

ψευδάργυρος) σε συνδυασμό με

ισχυρά αλκαλικά και όξινα

απορρυπαντικά δημιουργούν

εκρηκτικά αέρια.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα

συστατικά μπορείτε να βρείτε στη

διεύθυνση:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας EL - 1

Λειτουργία EL - 1

Αρμόζουσα χρήση EL - 1

Προστασία του

περιβάλλοντος, διάθεση

απορριμμάτων

EL - 1

Στοιχεία χειρισμού και

λειτουργίας

EL - 2

Πριν την ενεργοποίηση EL - 3

Λειτουργία EL - 5

Μεταφορά EL - 5

Αποθήκευση EL - 5

Φροντίδα και συντήρηση EL - 5

Βλάβες EL - 8

Εξαρτήματα EL - 8

Τεχνικά χαρακτηριστικά EL - 9

Ανταλλακτικά EL - 9

Εγγύηση EL - 9

Δήλωση συμμόρφωσης CE EL - 9

Υποδείξεις ασφαλείας

Μηχανισμοί ασφάλειας

Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus)

Πεντάλ ασφαλείας

Σύμβολα

Λειτουργία

Αρμόζουσα χρήση

Προστασία του

περιβάλλοντος, διάθεση

απορριμμάτων

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τις

συσκευασίες στα οικιακά

απορρίμματα, αλλά σε ειδικό

σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία

θα πρέπει να μεταφέρονται σε

σύστημα

επαναχρησιμοποίησης. Οι

μπαταρίες, τα λάδια και

παρόμοια υλικά δεν επιτρέπεται

να καταλήγουν στο περιβάλλον.

Για το λόγο αυτόν η διάθεση

παλιών συσκευών πρέπει να

γίνεται σε κατάλληλα

συστήματα συλλογής.

93EL

- 2

1Φις μπαταρίας

2Μπαταρία

3Κλείδωμα συρταριού μπαταρίας

4Συρτάρι μπαταρίας

5Σακούλα φίλτρου

6Σακούλα φίλτρου

7Ρευματοδότες τροφοδοσίας

8Εσωτερικό κάλυμμα θαλάμου φίλτρου

9Κάλυμμα θαλάμου φίλτρου

10 Μοχλός απασφάλισης φρένου

ακινητοποίησης

11 Πλευρική βούρτσα

12 Κεφαλή βουρτσών/αναρρόφησης

13 Μοχλός ανόδου/καθόδου μονάδας

βουρτσών/αναρρόφησης

14 Πεντάλ οδήγησης

15 Επιφάνεια για το χειριστή

16 Πεντάλ ασφαλείας

17 Κάλυμμα συσσωρευτή

18 Κοχλίας σφράγισης καλύμματος

μπαταρίας

19 Τιμόνι

20 Κονσόλα χειρισμού

Στοιχεία χειρισμού και λειτουργίας

94 EL

- 3

1Διακόπτης με κλειδί

2Πλήκτρο απασφάλισης

3Διακόπτης κατεύθυνσης κίνησης

4Διακόπτης ταχύτητας

5Κόρνα

6Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus)

7Ενδεικτική λυχνία μπαταρίας

8Ασφάλεια μετάδοσης κίνησης

9Ασφάλεια μονάδας ελέγχου

10 Ασφάλεια κίνησης πλευρικών

βουρτσών

11 Ασφάλεια κίνησης κυλίνδρου

βουρτσών

12 Ασφάλεια στροβίλου αναρρόφησης

13 Ένδειξη γεμάτης σακούλας φίλτρου

14 Μετρητής ωρών λειτουργίας

Κατά τη χρήση συσσωρευτών λάβετε

οπωσδήποτε υπόψη τις ακόλουθες

προειδοποιητικές υποδείξεις:

Κίνδυνος

Κίνδυνος έκρηξης. Μην τοποθετείτε

εργαλεία ή παρόμοια αντικείμενα πάνω στη

μπαταρία, δηλ. στους τερματικούς πόλους

και στη σύνδεση των στοιχείων.

Κίνδυνος τραυματισμού. Μην φέρνετε ποτέ

τραύματα σε επαφή με μόλυβδο. Μετά την

εκτέλεση εργασιών σε μπαταρίες πλένετε

πάντοτε τα χέρια σας.

ÎΞεβιδώστε τον κοχλία σφράγισης του

καλύμματος μπαταρίας.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα πίσω.

ÎΣπρώξτε το κλείδωμα του συρταριού

μπαταρίας προς τα αριστερά και

μετακινήστε το προς τα πίσω.

ÎΤραβήξτε το συρτάρι μπαταρίας προς

τα πίσω.

ÎΤοποθετήστε τη μπαταρία στη θήκη του

συρταριού μπαταρίας.

ÎΣυνδέστε τους πόλους με τα καλώδια

σύνδεσης που συνοδεύουν τη συσκευή.

몇Προειδοποίηση

Προσέξτε τη σωστή σύνδεση των πόλων!

ÎΣτερεώστε το καλώδιο σύνδεσης στους

ακόμα ελεύθερους πόλους των μπαταριών

(+) και (–).

ÎΣπρώξτε το συρτάρι μπαταρίας μπρος τα

εμπρός.

ÎΑσφαλίστε το κλείδωμα του συρταριού

μπαταρίας.

몇Προειδοποίηση

Πριν θέσετε σε λειτουργία τη συσκευή φορτίστε

τις μπαταρίες.

ÎΕάν οι φωτεινές ράβδοι στα αριστερά

της ένδειξης μπαταρίας αναβοσβήνουν,

μεταφέρετε αμέσως το μηχάνημα στο

σταθμό φόρτισης και αποφύγετε τυχόν

ανωφέρειες.

Κίνδυνος

Κίνδυνος τραυματισμού λόγω

ηλεκτροπληξίας. Λάβετε υπόψη το δίκτυο

παροχής ρεύματος και την ασφάλεια, βλ.

"Φορτιστής".

Χρησιμοποιείτε τον φορτιστή μόνο σε

στεγνούς χώρους με επαρκή εξαερισμό!

Κονσόλα χειρισμού

Πριν την ενεργοποίηση

Μπαταρίες

Λάβετε υπόψη τις υποδείξεις που

αναγράφονται επί του

συσσωρευτή, καθώς και εκείνες

των εγχειριδίων οδηγιών χρήσης

και λειτουργίας του οχήματος

Χρησιμοποιείτε προστατευτικά

γυαλιά

Κρατήστε τα παιδιά μακριά από

οξέα και μπαταρίες

Κίνδυνος έκρηξης

Απαγορεύονται η φωτιά, οι

σπινθήρες, το ακάλυπτο φως και το

κάπνισμα.

Κίνδυνος τραυματισμού

Πρώτες βοήθειες

Προειδοποιητική παρατήρηση

Διάθεση αποβλήτων

Μην πετάτε τη μπαταρία στον κάδο

απορριμμάτων

Τοποθετήστε και συνδέστε τη μπαταρία Φόρτιση του συσσωρευτή

95EL

- 4

Υπόδειξη

Οχρόνος φόρτισης ανέρχεται κατά μέσον

όρο σε 10 ώρες περίπου.

Οι συνιστώμενοι φορτιστές (κατάλληλοι για

τις εκάστοτε τοποθετημένες μπαταρίες)

είναι ηλεκτρονικά ρυθμισμένοι και

ολοκληρώνουν τη διαδικασία φόρτισης

αυτόματα.

Κίνδυνος

Κίνδυνος έκρηξης. Η φόρτιση μπαταριών

με υγρό επιτρέπεται μόνο με ανοικτό το

κάλυμμα μπαταριών.

ÎΞεβιδώστε τον κοχλία σφράγισης του

καλύμματος μπαταρίας.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα πίσω.

ÎΤραβήξτε το φις της μπαταρίας και

συνδέστε το με το καλώδιο φόρτισης.

ÎΣυνδέστε τον φορτιστή στο ηλεκτρικό

δίκτυο και θέστε τον σε λειτουργία.

ÎΣβήστε το φορτιστή και αποσυνδέστε

τον από το ηλεκτρικό δίκτυο.

ÎΑποσυνδέστε το καλώδιο της

μπαταρίας από το καλώδιο φόρτισης

και συνδέστε το με το μηχάνημα.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα εμπρός και σφίξτε τον κοχλία

σφράγισης.

ÎΜία ώρα πριν από τη λήξη της

διαδικασίας φόρτισης προσθέστε

αποσταγμένο νερό. Προσέξτε τη σωστή

στάθμη των οξέων. Η μπαταρία φέρει

τα αντίστοιχα σύμβολα. Στο τέλος της

διαδικασίας φόρτισης πρέπει να

εκφεύγουν αέρα σε όλα τα στοιχεία.

Κίνδυνος

Κίνδυνος τραυματισμού από οξέα!

–Η αναπλήρωση νερού όταν η μπαταρία

είναι εκφορτισμένη μπορεί να

προκαλέσει διαρροή οξέος.

–Στην επαφή με οξέα μπαταριών

χρησιμοποιείτε προστατευτικά γυάλια

και λαμβάνετε υπόψη τους

κανονισμούς, ώστε να αποφύγετε τυχόν

τραυματισμούς και καταστροφή των

ενδυμάτων σας.

–Εάν χυθεί οξύ στο δέρμα ή στα ρούχα,

ξεπλύνετε αμέσως με πολύ νερό.

Προσοχή

Κίνδυνος βλάβης!

–Για την αναπλήρωση του υγρού

μπαταριών χρησιμοποιείτε

αποκλειστικά αποσταγμένο ή

αφαλατωμένο νερό (EN 50272-T3).

–Μη χρησιμοποιήσετε πρόσθετα (τα

λεγόμενα ”βελτιωτικά”), διότι

διαφορετικά παύει να ισχύει κάθε

εγγύηση.

Οι μπαταρίες και οι φορτιστές διατίθενται

στα ειδικά καταστήματα.

Σε περίπτωση που πρόκειται να

χρησιμοποιηθούν μπαταρίες με υγρά,

πρέπει να προσέξετε τα εξής:

–Οι μέγιστες διαστάσεις μπαταριών

πρέπει να τηρούνται οπωσδήποτε.

–Κατά τη φόρτιση μπαταριών υγρών,

ανοίξτε το κάλυμμα της μπαταρίας.

–Κατά τη φόρτιση μπαταριών με υγρά

πρέπει να τηρούνται οι προδιαγραφές

του κατασκευαστή μπαταριών.

ÎΞεβιδώστε τον κοχλία σφράγισης του

καλύμματος μπαταρίας.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα πίσω.

ÎΣπρώξτε το κλείδωμα του συρταριού

μπαταρίας προς τα αριστερά και

μετακινήστε το προς τα πίσω.

ÎΤραβήξτε το συρτάρι μπαταρίας προς

τα πίσω.

ÎΑποσυνδέστε το καλώδιο από τον

αρνητικό πόλο της μπαταρίας.

ÎΑποσυνδέστε το υπόλοιπο καλώδιο

από τις μπαταρίες.

ÎΑφαιρέστε τις μπαταρίες.

ÎΔιαθέστε τις χρησιμοποιημένες

μπαταρίες σύμφωνα με τις ισχύουσες

νομικές διατάξεις.

Το μηχάνημα ακινητοποιείται κατά τη

στάση χάρη σε ένα ηλεκτρικό φρένο

ακινητοποίησης. Για την μετακίνηση του

μηχανήματος πρέπει να απασφαλιστεί το

φρένο ακινητοποίησης.

ÎΓια την απασφάλιση του φρένου

ακινητοποίησης πιέστε το μοχλό

απασφάλισης προς τα κάτω.

Κίνδυνος

Κίνδυνος ατυχήματος από την ακούσια

μετακίνηση του μηχανήματος. Μετά το

πέρας της διαδικασίας μετακίνησης,

ρυθμίστε οπωσδήποτε το μοχλό

απασφάλισης προς τα επάνω, ώστε να

επανενεργοποιηθεί το φρένο

ακινητοποίησης.

Υπόδειξη

Για άμεση απενεργοποίηση όλων των

λειτουργιών, αφήστε όλους το πεντάλ

οδήγησης, πιέστε το πλήκτρο εκτάκτου

ανάγκης και ρυθμίστε το διακόπτη με κλειδί

στη θέση "0".

ÎΧαλαρώστε τους κοχλίες και αφαιρέστε

τον ξύλινο κλωβό.

ÎΣκίστε το πλαστικό τσέρκι και

αφαιρέστε τη μεμβράνη.

ÎΑφαιρέστε τους τάκους στερέωσης από

τους τροχούς.

ÎΤοποθετήστε τη συνοδευτική ξύλινη

πλάκα του πίσω μέρους της συσκευής

ως ράμπα στην παλέτα και στερεώστε

την με κοχλίες.

ÎΑφαιρέστε τους τάκους πίσω από τους

δύο οπίσθιους τροχούς.

ÎΑνοίξτε το κάλυμμα της μπαταρίας και

αφαιρέστε το τιμόνι.

ÎΤοποθετήστε το τιμόνι και

ευθυγραμμίστε τον πρόσθιο τροχό.

ÎΒγάλτε το τιμόνι, ευθυγραμμίστε το και

τοποθετήστε το στη θέση του.

ÎΣτερεώστε το τιμόνι με το συνοδευτικό

περικόχλιο.

ÎΤοποθετήστε το κάλυμμα στο τιμόνι.

ÎΓια συσκευές χωρίς μπαταρία:

Τοποθετήστε τη μπαταρία.

ÎΣυνδέστε το φις της μπαταρίας με τη

συσκευή.

ÎΑνεβείτε στην επιφάνεια για τον

χειριστή και κρατήστε πιεσμένο με το

αριστερό πόδι το πεντάλ ασφαλείας.

ÎΑπασφαλίστε το πλήκτρο εκτάκτου

ανάγκης περιστρέφοντάς το.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „1“.

ÎΡυθμίστε την κατεύθυνση οδήγησης

προς τα πίσω με το διακόπτη

κατεύθυνσης οδήγησης στην κονσόλα

χειρισμού.

ÎΕπιλέξτε την χαμηλότερη ταχύτητα στο

διακόπτη ταχύτητας.

ÎΠιέστε το πλήκτρο απασφάλισης.

ÎΓια να κινηθείτε, πιέστε προσεκτικά το

πεντάλ οδήγησης και κατεβείτε αργά

από την παλέτα.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „0“.

ÎΤοποθετήστε τα καπάκια των οπίσθιων

τροχών.

Μετά τη φόρτιση

Επιπροσθέτως σε μπαταρίες ελάχιστης

συντήρησης (μπαταρίες υγρών):

Προτεινόμενες μπαταρίες

Συσσωρευτής Κωδ.

παραγγελίας

3 x 12V/105 A, χωρίς

συντήρηση (γέλη)

6.654-141.0

Προτεινόμενοι φορτιστές

Φορτιστής Κωδ.

παραγγελίας

36V, για μπαταρίες

που δεν χρειάζονται

συντήρηση

6.654-229.0

Μέγιστες διαστάσεις συσσωρευτή

Μήκος Πλάτος Ύψος

406 mm 533 mm 432 mm

Αφαίρεση μπαταριών

Ώθηση μηχανήματος

Εκφόρτωση

96 EL

- 5

Υπόδειξη

Για άμεση απενεργοποίηση όλων των

λειτουργιών, αφήστε όλους το πεντάλ

οδήγησης, πιέστε το πλήκτρο εκτάκτου

ανάγκης και ρυθμίστε το διακόπτη με κλειδί

στη θέση "0".

ÎΕκτελέστε τις εργασίες συντήρησης του

τμήματος "ημερησίως/πριν την έναρξη

λειτουργίας" (βλ. τμήμα "Συντήρηση και

φροντίδα").

Κίνδυνος

Κίνδυνος ατυχήματος. Πριν από κάθε

χρήση πρέπει να ελέγχετε τη λειτουργία του

φρένου ακινητοποίησης σε επίπεδη

επιφάνεια.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „0“.

ÎΠιέστε το πλήκτρο εκτάκτου ανάγκης.

Εάν το μηχάνημα μπορεί να μετακινηθεί με

το χέρι, τότε το φρένο ακινητοποίησης δεν

είναι ενεργό.

ÎΠιέστε το μοχλό απασφάλισης του

φρένου ακινητοποίησης προς τα πάνω.

Εάν το μηχάνημα μπορεί ακόμη να

μετακινηθεί με το χέρι, το φρένο

ακινητοποίησης είναι ελαττωματικό.

Απενεργοποιήστε το μηχάνημα και καλέστε

την υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος

Κίνδυνος ατυχήματος. Εάν το μηχάνημα

δεν φρενάρει ικανοποιητικά σε επικλινή

επιφάνεια, πιέστε το πλήκτρο εκτάκτου

ανάγκης:

Για να εξοικειωθείτε με το μηχάνημα,

οδηγήστε το αρχικά σε ελεύθερο χώρο.

Κίνδυνος

Κίνδυνος ανατροπής, όταν η κλίση του

εδάφους είναι πολύ ανοδική.

ÎΚατά τη διεύθυνση της κίνησης, η

ανοδική κλίση μπορεί να είναι μόνο

10%.

Κίνδυνος ανατροπής όταν η ταχύτητα στη

στροφή είναι πολύ μεγάλη

Κίνδυνος ολίσθησης σε υγρό έδαφος.

ÎΟδηγείτε αργά στις στροφές.

Κίνδυνος ανατροπής, όταν το έδαφος είναι

ασταθές.

ÎΟδηγείτε το μηχάνημα μόνο σε σταθερό

έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα

άκρα είναι μεγάλη.

ÎΗ ανοδική κλίση, εγκάρσια προς τη

διεύθυνση της κίνησης, μπορεί να είναι

μόνο έως 10%.

ÎΑνεβείτε στην επιφάνεια για τον

χειριστή και κρατήστε πιεσμένο με το

αριστερό πόδι το πεντάλ ασφαλείας.

ÎΜην ενεργοποιείτε το πεντάλ

οδήγησης.

ÎΑπασφαλίστε το πλήκτρο εκτάκτου

ανάγκης περιστρέφοντάς το.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „1“.

ÎΡυθμίστε την κατεύθυνση οδήγησης με

το διακόπτη κατεύθυνσης οδήγησης

στην κονσόλα χειρισμού.

ÎΕπιλέξτε την ταχύτητα στο διακόπτη

ταχύτητας (3 βαθμίδες).

ÎΠιέστε το πλήκτρο απασφάλισης.

ÎΓια να κινηθείτε, ενεργοποιήστε

προσεκτικά το πεντάλ οδήγησης.

Υπόδειξη

Η κατεύθυνση οδήγησης αλλάζει μόνον στη

διάρκεια της κίνησης. Έτσι μπορείτε να

καθαρίσετε τα πολύ λερωμένα σημεία,

μετακινώντας το μηχάνημα εμπρός πίσω.

Σε περίπτωση υπερφόρτωσης ο κινητήρας

οδήγησης τίθεται εκτός λειτουργίας ύστερα

από ορισμένο χρονικό διάστημα.

ÎΑφήστε το μηχάνημα να κρυώσει για

τουλάχιστον 15 λεπτά.

ÎΠιέστε ξανά την ασφάλεια του

συστήματος κίνησης στην κονσόλα

χειρισμού.

ÎΠριν από την αναρρόφηση ογκωδών

ρύπων, απομακρύνετε τυχόν σύρματα

και σκοινιά από την επιφάνεια που

θέλετε να καθαρίσετε, ώστε αυτά να

μην παγιδευτούν στις βούρτσες.

몇Προειδοποίηση!

Κίνδυνος βλάβης στην επίστρωση

δαπέδου. Μην χρησιμοποιείτε το μηχάνημα

επί τόπου. Ανυψώστε και κατεβάστε την

κεφαλή αναρρόφησης/βουρτσίσματος μόνο

κατά την κίνηση του μηχανήματος. Μην

σταματάτε ενώ η κεφαλή βουρτσίσματος/

αναρρόφησης είναι κατεβασμένη.

ÎΚατεβάστε το μοχλό ανόδου/καθόδου

της μονάδας βουρτσίσματος/

αναρρόφησης - η πλευρική βούρτσα και

η κεφαλή βουρτσίσματος/

αναρρόφησης θα κατέβει.

Η κίνηση των βουρτσών και ο

στρόβιλος αναρρόφησης ξεκινούν,

μόλις κατέβει η μονάδα βουρτσίσματος/

αναρρόφησης.

ÎΕνεργοποιήστε το πεντάλ οδήγησης και

οδηγήστε πάνω στην επιφάνεια που

θέλετε να καθαρίσετε.

Υπόδειξη

Για τον καθαρισμό συνιστάται μέγιστη

ταχύτητα της βαθμίδας 2. Η βαθμίδα

ταχύτητας 3 προορίζεται μόνον για

διαδρομές μεταφοράς.

ÎΕπιλέξτε το εύρος ταχύτητα με το

διακόπτη ταχύτητας.

ÎΑνεβάστε το μοχλό ανόδου/καθόδου

της μονάδας βουρτσίσματος/

αναρρόφησης και ασφαλίστε τον προς

τα αριστερά- η πλευρική βούρτσα και η

κεφαλή βουρτσίσματος/αναρρόφησης

θα ανυψωθούν και θα

απενεργοποιηθούν.

ÎΑποθέστε το μηχάνημα σε επίπεδη

επιφάνεια.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

ÎΕκτελέστε τις εργασίες συντήρησης του

τμήματος "Ημερησίως/μετά το πέρας

της λειτουργίας" (βλ. τμήμα "Συντήρηση

και φροντίδα").

ÎΑσφαλίστε τη μηχανή με τάκο ώστε να

μην μπορεί να κυλήσει.

Κίνδυνος

Κίνδυνος τραυματισμού! Η συσκευή

επιτρέπεται να λειτουργεί σε επιφάνειες με

κλίση έως 10% για φόρτωση και

εκφόρτωση. Οδηγείτε με χαμηλή ταχύτητα.

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά

τη μεταφορά λάβετε υπόψη το βάρος της

συσκευής.

ÎΑφαιρέστε τη ράβδο αναρρόφησης, τις

βούρτσες και τη διάταξη προστασίας

από ρανίδες από το μηχάνημα.

ÎΚατά τη μεταφορά με οχήματα,

ασφαλίστε τη συσκευή έναντι

ενδεχόμενης ολίσθησης και

ανατροπής, σύμφωνα με τις εκάστοτε

ισχύουσες κατευθυντήριες οδηγίες.

1Σημεία στερέωσης

Προσοχή

Κίνδυνος τραυματισμού και βλάβης! Κατά

την αποθήκευση λάβετε υπόψη το βάρος

της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται

μόνο σε εσωτερικούς χώρους.

Κίνδυνος

Κίνδυνος τραυματισμού! Πριν από κάθε

εργασία στο μηχάνημα περιστρέψτε το

διακόπτη με κλειδί στο "0" και τραβήξτε το

κλειδί. Τραβήξτε το φις της μπαταρίας.

Λειτουργία

Έλεγχος φρένου ακινητοποίησης

Πέδηση

Οδήγηση

Υπερφόρτωση

Αναρρόφηση

Τερματισμός αναρρόφησης

Απενεργοποίηση

Μεταφορά

Αποθήκευση

Φροντίδα και συντήρηση

97EL

- 6

Πριν την έναρξη λειτουργίας:

ÎΕλέγξτε την κατάσταση των ελαστικών.

ÎΕλέγξτε εάν κλείνει καλά το εσωτερικό

κάλυμμα του θαλάμου φίλτρου.

ÎΕλέγξτε τον ελαστικό σωλήνα

αναρρόφησης για τυχόν συγκεντρώσεις

ρύπων και καθαρίστε τον, εάν είναι

απαραίτητο.

ÎΕλέγξτε τις συνδέσεις του ελαστικού

σωλήνα αναρρόφησης για τυχόν

διαρροές.

ÎΕλέγξτε τη σωστή λειτουργία του

πεντάλ ασφαλείας, του πεντάλ

οδήγησης και του τιμονιού.

ÎΕλέγξτε τη στάθμη των οξέων στις

μπαταρίες υγρών και συμπληρώστε

αποσταγμένο νερό, εάν απαιτείται.

ÎΕλέγξτε την πλήρωση της σακούλας

φίλτρου και αντικαταστήστε την, εάν

είναι απαραίτητο.

Μετά το πέρας της λειτουργίας:

ÎΚαθαρίστε τις βούρτσες και ελέγξτε τις

για φθορές.

Οι βούρτσες είναι φθαρμένες, όταν το

μήκος τους έχει φθάσει στην κίτρινη

περιοχή.

ÎΚαθαρίζετε εξωτερικά το μηχάνημα με

πανί βρεγμένο σε διάλυμα ήπιου

απορρυπαντικού.

ÎΕξετάστε εξωτερικά το μηχάνημα για

βλάβες.

ÎΦορτίστε τις μπαταρίες.

ÎΚαθαρίστε την άνω πλευρά των

μπαταριών.

ÎΣε περίπτωση μπαταριών με υγρά,

ελέγξτε την πυκνότητα των οξέων.

ÎΕλέγξτε τη θέση του καλωδίου της

μπαταρίας.

ÎΚαθαρίστε το χώρο και το περίβλημα

των μπαταριών.

ÎΕλέγξτε την ένταση της αλυσίδας

μετάδοσης κίνησης (βλ. "Εργασίες

συντήρησης").

ÎΕλέγξτε την αλυσίδα μετάδοσης

κίνησης για φθορές.

ÎΕλέγξτε την ευθυγράμμιση της κεφαλής

βουρτσίσματος/αναρρόφησης.

ÎΕλέγξτε το φρένο ακινητοποίησης. *

ÎΕλέγξτε τις αλυσίδες, τα

συρματόσκοινα και τις τροχαλίες

ανύψωσης της κεφαλής βουρτσίσματος

και την πλευρική βούρτσα για φθορές

λόγω χρήσης και ένταση. *

ÎΕλέγξτε τις ανθρακικές ψήκτρες και

τους συλλέκτες όλων των κινητήρων

για φθορές. *

ÎΕλέγξτε τη διάταξη τάνυσης των

αλυσίδων οδήγησης. *

* Εκτέλεση από την υπηρεσία

εξυπηρέτησης πελατών.

Για μια αξιόπιστη λειτουργία της συσκευής,

μπορείτε να συνάψετε μια σύμβαση

συντήρησης με το αρμόδιο γραφείο

πωλήσεων της Kδrcher.

1Σακούλα φίλτρου

2Σακούλα φίλτρου

3Ρευματοδότες τροφοδοσίας

4Εσωτερικό κάλυμμα θαλάμου φίλτρου

5Κάλυμμα θαλάμου φίλτρου

ÎΑνοίξτε τα δύο καλύμματα του θαλάμου

φίλτρου.

ÎΑνοίξτε το φερμουάρ του σάκου φίλτρου.

ÎΤραβήξτε τη γεμάτη σακούλα φίλτρου από

τα στηρίγματα σύνδεσης.

ÎΑφαιρέστε τη σακούλα φίλτρου από το

σάκο και πετάξτε την.

ÎΕάν είναι απαραίτητο, καθαρίστε το θάλαμο

φίλτρου.

ÎΕάν είναι απαραίτητο, τραβήξτε το σάκο

του φίλτρου από τα στηρίγματα σύνδεσης

και τινάξτε τον ή καθαρίστε τον.

1Θήκη ανταλλακτικών σακουλών

φίλτρου

ÎΠάρτε μια νέα σακούλα φίλτρου από τη

θήκη ανταλλακτικών και τοποθετήστε

την στο σάκο φίλτρου.

ÎΣπρώξτε το άνοιγμα της σακούλας

φίλτρου πάνω από τα στηρίγματα

σύνδεσης.

ÎΚλείστε το φερμουάρ του σάκου

φίλτρου.

ÎΚλείστε τα δύο καλύμματα του θαλάμου

φίλτρου.

1Βίδα

ÎΑφαιρέστε τους δύο κοχλίες του

καλύμματος στη δεξιά πλευρά του

μηχανήματος.

ÎΑφαιρέστε το κάλυμμα.

1Βίδα

2Προφυλακτήρας εδράνου

ÎΞεβιδώστε και αφαιρέστε τους κοχλίες

στερέωσης του προφυλακτήρα

εδράνου.

ÎΤραβήξτε τον προφυλακτήρα εδράνου .

ÎΤραβήξτε έξω τις βούρτσες.

ÎΕισάγετε νέες βούρτσες και

περιστρέψτε τις, ώσπου να κλειδώσει ο

υποδοχέας. Η διάταξη των βουρτσών

πρέπει να αντιστοιχεί στην παραπάνω

εικόνα.

ÎΞανατοποθετήστε τον προφυλακτήρα

εδράνου και το κάλυμμα.

ÎΟδηγήστε το μηχάνημα σε σκληρή, λεία

επιφάνεια (όχι σε μοκέτα).

ÎΑφήστε το μηχάνημα να λειτουργήσει με

κατεβασμένη κεφαλή βουρτσίσματος/

αναρρόφησης για 30 δευτερόλεπτα στην

ίδια θέση. (Ενεργοποιήστε προσεκτικά το

πεντάλ οδήγησης, ώστε οι βούρτσες να

λειτουργούν χωρίς να κινείται το

μηχάνημα).

ÎΑνασηκώστε την κεφαλή βουρτσίσματος/

αναρρόφησης και κινήστε το μηχάνημα

περίπου 1m προς τα εμπρός.

ÎΟι βούρτσες αφήνουν στο δάπεδο ένα

σχήμα. Αξιολογήστε αυτό το σχήμα

σύμφωνα με την ακόλουθη απεικόνιση:

Πρόγραμμα συντήρησης

Καθημερινά

Ανά 50 ώρες λειτουργίας

Ανά 100 ώρες λειτουργίας

Ανά 200 ώρες λειτουργίας

Εργασίες συντήρησης

Σύμβαση συντήρησης

Αντικατάσταση σακούλας φίλτρου

Αντικατάσταση των κυλινδρικών

βουρτσών

Έλεγχος της ευθυγράμμισης της

κεφαλής βουρτσίσματος/αναρρόφησης

98 EL

- 7

AΚαι οι δύο βούρτσες παράγουν ένα

σχήμα με όμοιο πλάτος - η κεφαλή

βουρτσίσματος/αναρρόφησης είναι

ρυθμισμένη παράλληλα με το δάπεδο.

BΟι βούρτσες παράγουν σημάδια με

διαφορετικό πλάτος - η κεφαλή

βουρτσίσματος/αναρρόφησης πρέπει

να ρυθμιστεί.

1Βίδα

ÎΧαλαρώστε τους κοχλίες και στις δύο

πλευρές, μετακινήστε τους στην

μακρόστενη οπή και σφίξτε τους ξανά.

–Μεγέθυνση της επιφάνειας επαφής των

οπίσθιων βουρτσών - μετακινήστε τους

κοχλίες προς τα εμπρός.

–Μεγέθυνση της επιφάνειας επαφής των

πρόσθιων βουρτσών - μετακινήστε

τους κοχλίες προς τα πίσω.

1Κοχλίας στερέωσης φλάντζας

2Κοχλίας στερέωσης βούρτσας

ÎΞεβιδώστε τον κοχλία στερέωσης

φλάντζας και αφαιρέστε τη βούρτσα

μαζί με τη φλάντζα από τον άξονα

μετάδοσης κίνησης.

ÎΞεβιδώστε τον κοχλία στερέωσης της

βούρτσας και αποσπάστε τη βούρτσα

από τη φλάντζα.

ÎΤοποθετήστε τη νέα βούρτσα με την

αντίστροφη σειρά ενεργειών.

1Βίδα

2Πρόσθια επένδυση

ÎΞεβιδώστε τους κοχλίες.

ÎΑφαιρέστε την πρόσθια επένδυση.

1Βίδα

2Κάλυμμα

3Αλυσίδα μετάδοσης κίνησης

ÎΞεβιδώστε τους κοχλίες.

ÎΑφαιρέστε το καπάκι.

ÎΕλέγξτε την αλυσίδα μετάδοσης

κίνησης και τον οδοντοτροχό για

φθορές.

Ρύθμιση της ευθυγράμμισης της

κεφαλής βουρτσίσματος/αναρρόφησης

Αντικατάσταση τη πλευρικής βούρτσας Έλεγχος της αλυσίδας μετάδοσης

κίνησης

99EL

- 8

Κίνδυνος

Κίνδυνος τραυματισμού! Πριν από κάθε

εργασία στο μηχάνημα περιστρέψτε το

διακόπτη με κλειδί στο "0" και τραβήξτε το

κλειδί. Τραβήξτε το φις της μπαταρίας.

Σε περίπτωση βλαβών, οι οποίες δεν

μπορούν να αντιμετωπιστούν με τη

βοήθεια αυτού του πίνακα, καλέστε την

υπηρεσία τεχνικής εξυπηρέτησης

πελατών.

Βλάβες

Βλάβη Αντιμετώπιση από

Η συσκευή δεν ξεκινά Εισάγετε το φις της μπαταρίας στο μηχάνημα.Χειριστής

Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το.Χειριστής

Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία.Χειριστής

Ελέγξτε τη θέση του καλωδίου της μπαταρίας.Χειριστής

Ελέγξτε το καλώδιο της μπαταρίας για τυχόν διάβρωση και καθαρίστε το, εάν είναι

απαραίτητο.

Χειριστής

Το μηχάνημα δεν κινείται ή

κινείται αργά

Πιέστε το πλήκτρο απασφάλισης.Χειριστής

Επαναφέρετε την ασφάλεια μετάδοσης κίνησης Χειριστής

Απενεργοποιημένο φρένο ακινητοποίησης. Για να το ενεργοποιήσετε πιέστε προς τα

πάνω το μοχλό απασφάλισης.

Χειριστής

Αφήστε το πεντάλ οδήγησης, περιστρέψτε το διακόπτη με κλειδί στη θέση „0“

περιστρέψτε το διακόπτη με κλειδί στη θέση „1“, πιέστε το πεντάλ ασφαλείας, πιέστε το

πλήκτρο απασφάλισης, ενεργοποιήστε το πεντάλ οδήγησης.

Χειριστής

Υπερθέρμανση συστήματος ελέγχου

Απενεργοποιήστε το μηχάνημα και αφήστε το να κρυώσει.

Χειριστής

Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία.Χειριστής

Το μηχάνημα δεν φρενάρει Απενεργοποιημένο φρένο ακινητοποίησης. Για να το ενεργοποιήσετε πιέστε προς τα

πάνω το μοχλό απασφάλισης.

Χειριστής

Η βούρτσα στην κεφαλή

βουρτσίσματος/αναρρόφησης

δεν λειτουργεί

Επαναφέρετε την ασφάλεια του μηχανισμού κίνησης κυλίνδρου βούρτσας.Χειριστής

Ελέγξτε τις βούρτσες για ξένα σώματα και αφαιρέστε τα.Χειριστής

Η πλευρική βούρτσα δεν

λειτουργεί

Επαναφέρετε την ασφάλεια του μηχανισμού κίνησης πλευρικής βούρτσας.Χειριστής

Οι βούρτσες περιστρέφονται

αργά

Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία.Χειριστής

Ο στρόβιλος αναρρόφησης δεν

λειτουργεί

Επαναφέρετε την ασφάλεια του στροβίλου αναρρόφησης.Χειριστής

Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία.Χειριστής

Η σακούλα φίλτρου είναι γεμάτη, η ένδειξη σακούλας φίλτρου είναι αναμμένη.

Αντικαταστήστε τη σακούλα φίλτρου.

Χειριστής

Κακή αναρρόφηση σκόνης Φραγή στον ελαστικό σωλήνα/κανάλι αναρρόφησης, καθαρίστε τον ελαστικό σωλήνα/

κανάλι αναρρόφησης.

Χειριστής

Εκφορτισμένη μπαταρία, φορτίστε τη μπαταρία.Χειριστής

Η σακούλα φίλτρου είναι γεμάτη. Αντικαταστήστε τη σακούλα φίλτρου.Χειριστής

Εξαρτήματα

Περιγραφή Αριθ. ανταλλ.

Σακούλα φίλτρου, 10 τεμάχια 8.600-121.0

Το σετ αντικατάστασης μπαταρίας αποτελείται από: Θήκη μπαταρίας, καλωδίωση, σετ

ασφάλισης, 2 οχήματα μεταφοράς

8.601-121.0

Μπαταρία, 12V/105 A, χωρίς συντήρηση (γέλη), απαιτούνται 3 τεμάχια 6.654-141.0

Φορτιστής 36V, για μπαταρίες που δεν χρειάζονται συντήρηση 6.654-229.0

100 EL

- 9

–Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή

Τα γνήσια αξεσουάρ και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής

–Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο

τέλος των οδηγιών χρήσης.

–Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας

Εξυπηρέτησης.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση

οποιασδήποτε βλάβης στη συσκευή σας,

εφόσον οφείλεται σε αστοχία υλικού ή

κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε

περίπτωση που επιθυμείτε να κάνετε

χρήση της εγγύησης, παρακαλούμε

απευθυνθείτε με την απόδειξη αγοράς στο

κατάστημα από το οποίο προμηθευτήκατε

τη συσκευή ή στην πλησιέστερη

εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

Δια της παρούσης δηλώνουμε ότι το

μηχάνημα που χαρακτηρίζεται παρακάτω,

με βάση τη σχεδίαση και την κατασκευή

του, υπό τη μορφή που διατίθεται στην

αγορά, πληροί στις σχετικές βασικές

απαιτήσεις ασφαλείας και υγιεινής των

οδηγιών της ΕΚ. Η παρούσα δήλωση παύει

να ισχύει σε περίπτωση τροποποιήσεων

του μηχανήματος χωρίς προηγούμενη

συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Alfred Karcher GmbH & Co. KG

Alfred-Karcher-Str. 28 - 40

71364 Winnenden (Germany)

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Τεχνικά χαρακτηριστικά

Ισχύς

Ονομαστική τάση V36

Χωρητικότητα μπαταρίας Ah (5h) 105

Μέση ισχύς εισόδου W 1475

Ισχύς κινητήρα οδήγησης (Ονομαστική ισχύς)W560

Βούρτσες

Εύρος εργασίας mm 800

Πλατιά κυλινδρική βούρτσα mm 710

Διάμετρος κυλινδρικής βούρτσας mm 100

Αριθμός στροφών κυλινδρικής βούρτσας 1/min 1750

Ισχύς κίνησης κυλινδρικής βούρτσας W570

Διάμετρος πλευρικής βούρτσας mm 300

Αριθμός στροφών πλευρικής βούρτσας 1/min 85

Ισχύς κίνησης πλευρικών βουρτσών W32

Αναρρόφηση

Απόδοση αναρρόφησης, ποσότητα αέρα l/s 45

Απόδοση αναρρόφησης, υποπίεση kPa 4,0

Ισχύς κινητήρα αναρρόφησης W550

Όγκος σακούλας φίλτρου l35

Διαστάσεις και βάρη

Ταχύτητα οδήγησης (μέγ.) km/h 5,6

Επιτρεπόμενη κλίση εδάφους (μέγ.) % 10

Θεωρητική επιφανειακή απόδοση m2/h 3270

Μήκος mm 1330

Πλάτος mm 927

Ύψος mm 1285

Επιτρεπόμενο συνολικό βάρος kg 451

Βάρος μεταφοράς kg 376

Επιβάρυνση επιφανείας kPa 544

Μετρούμενες τιμές κατά EN 60335-2-72

Συνολική τιμή κραδασμών σε βραχίονες m/s2<2,5

Συνολική τιμή κραδασμών σε πέλματα m/s2<2,5

Αβεβαιότητα K m/s20,5

Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA dB(A) 62

Ανταλλακτικά

Εγγύηση

Δήλωση συμμόρφωσης CE

Προϊόν:Αναρροφητήρας βουρτσών

μοκέτας

Τύπος: 1.011-xxx

Σχετικές οδηγίες των Ε.Κ.

2006/42/EK (+2009/127/EK)

2004/108/EΚ

Εφαρμοσθέντα εναρμονισμένα

πρότυπα

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Εφαρμοσθέντα εθνικά πρότυπα

CEO Head of Approbation

101EL

- 1

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu

okuyun, bu kılavuza göre davranın ve daha

sonra kullanım veya cihazın sonraki

sahiplerine vermek için bu kılavuzu

saklayın.

Cihazı ilk olarak kullanmadan önce, bu

kullanım kılavuzunu ve 5.956-249 numaralı

ekteki ıslak/kuru emici ile ilgili güvenlik

uyarılarını içeren broşürleri okuyun ve

dikkate alın.

Cihazın maksimum % 10 eğimli yüzeylerde

çalışmasına izin verilmiştir.

Güvenlik düzenekleri kullanıcının

korunmasını sağladığından, devre dışı

bırakılmamalıdır ve düzgün çalıştıklarından

emin olunmalıdır.

Tüm fonksiyonları hemen devre dışı

bırakmak için: Acil kapama tuşuna basın.

Sürüş tahriki, sadece kullanıcının ayağıyla

pedala sonuna kadar basmış olması

durumunda etkinleştirilebilir.

Kullanım kılavuzunda aşağıdaki semboller

kullanılmaktadır:

Tehlike

Ağır bedensel yaralanmalar ya da ölüme

neden olan direkt bir tehlike için.

몇Uyarı

Ağır bedensel yaralanmalar ya da ölüme

neden olabilecek olası tehlikeli bir durum için.

Dikkat

Hafif bedensel yaralanmalar ya da maddi

hasarlara neden olabilecek olası tehlikeli

bir durum için.

Cihaz, halı yüzeylerin vakumlanarak

temizlenmesi için kullanılır. Kir, fırçalar

yardımıyla halıdan çözülür, vakumlanır ve

bir filtre torbasında toplanır.

– 850 mm'lik çalışma yüksekliği, uzun

kullanım sürelerinde etkin bir kullanıma

olanak sağlar.

– Cihaz kendi kendine hareket eder.

– Aküler, 230 V prize takılmış bir şarj

cihazı yardımıyla şarj edilebilir.

– Akü ve şarj cihazı teslimat kapsamında

değildir ve ayrı olarak sipariş

edilmelidir.

Not

Temizlik görevi ve kullanım yerine uygun

olarak cihaz çeşitli aksesuarlarla

donatılabilir.

Katalogumuza başvurun ya da İnternette

www.kaercher.com adresi altında bizi

ziyaret edin.

Bu cihazı sadece bu kullanım

kılavuzundaki bilgilere uygun olarak

kullanın.

– Cihaz, sadece kuru halı zeminlerin

emilerek temizlenmesi için

kullanılmalıdır.

– Cihaz, sadece orijinal aksesuarı ve

yedek parçalarıyla donatılabilir.

–Kullanım sıcaklığı aralığı +5V ve +40C

arasındadır.

– Cihaz, basınca karşı duyarlı zeminlerde

kullanılmamalıdır. Zeminin izin verilen

yüzey yükü göz önüne alınmalıdır.

Cihaz nedeniyle oluşan yüzey yükü

teknik bilgilerde belirtilmiştir.

– Cihaz, patlama tehlikesi bulunan

ortamlarda kullanım için uygun değildir.

– Cihaz, zararlı tozların emilmesi için

uygun değildir.

– Reaktif metal tozları (Örn; alüminyum,

magnezyum, çinko), güçlü alkali ya da

asitli temizlik maddeleri ile bağlantılı

olarak patlayıcı gazlar oluşturur.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri

bulabileceğiniz adres:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

İçindekiler

Güvenlik uyarılarıTR - 1

Fonksiyon TR - 1

Kurallara uygun kullanımTR -1

Çevre koruma, atık imha TR - 1

Kullanım ve çalışma

elemanları

TR - 2

Cihazı çalıştırmaya

başlamadan önce

TR - 3

Çalıştırma TR - 4

Taşıma TR - 5

Depolama TR - 5

Koruma ve BakımTR -5

Arızalar TR - 7

Aksesuar TR - 7

Teknik bilgiler TR - 8

Yedek parçalar TR - 8

Garanti TR - 8

CE BeyanıTR - 8

Güvenlik uyarıları

Güvenlik tertibatları

Acil Kapama Tuşu

Emniyet pedalı

Semboller

Fonksiyon

Kurallara uygun kullanım

Çevre koruma, atık imha

Ambalaj malzemeleri geri

dönüştürülebilir. Ambalaj

malzemelerini evinizin çöpüne

atmak yerine lütfen tekrar

kullanılabilecekleri yerlere

gönderin.

Eski cihazlarda, yeniden

değerlendirme işlemine tabi

tutulması gereken değerli geri

dönüşüm malzemeleri

bulunmaktadır. Aküler, yağ ve

benzeri maddeler doğaya

ulaşmamalıdır. Bu nedenle eski

cihazları lütfen öngörülen

toplama sistemleri aracılığıyla

imha edin.

102 TR

- 2

1 Akü soketi

2Akü

3 Akü modülünün kilidi

4 Akü modülü

5 Filtre torbası

6 Filtre torbası

7Bağlantı ağzı

8 Filtre odasının iç kapağı

9 Filtre odası kapağı

10 El freni kilit açma kolu

11 Yan fırça

12 Fırça/vakum kafası

13 Fırça/vakum ünitesini kaldırma/indirme

kolu

14 Gaz pedalı

15 Kullanıcının durma yüzeyi

16 Emniyet pedalı

17 Akü kapağı

18 Akü kapağının kapak cıvatası

19 Direksiyon simidi

20 Kumanda paneli

Kullanım ve çalışma elemanları

103TR

- 3

1 Anahtar şalteri

2 Kilit açma düğmesi

3Sürüş yönü şalteri

4Hız düğmesi

5 Korna

6 Acil Kapama Tuşu

7 Akü kontrol göstergesi

8Sürüş tahriki sigortası

9 Kumanda sigortası

10 Yan fırça tahrikinin emniyeti

11 Fırça merdanesi tahrikinin emniyeti

12 Emme türbini sigortası

13 Filtre torbası dolu göstergesi

14 Çalışma saati sayacı

Akülerdeki çalışmalar sırasında aşağıdaki

uyarıları mutlaka dikkate alın:

Tehlike

Patlama tehlikesi Akünün üzerine, yani uç

kutupları ve hücre konektörlerine herhangi

bir alet ya da benzeri bir madde koymayın.

Yaralanma tehlikesi. Yaraları kesinlikle

kurşunla temas ettirmeyin. Akülerdeki

çalışmalardan sonra ellerinizi yıkayın.

ÎAkü kapağının kapak cıvatasını sökün.

ÎAkü kapağını geriye doğru çevirin.

ÎAkü modülünün kilidini sola itin ve aşağı

çevirin.

ÎAkü modülünü geriye çekin.

ÎAküleri akü modülünün tabanına

yerleştirin.

ÎKutupları birlikte teslim edilen bağlantı

kablosuyla bağlayın.

몇Uyarı

Kutupların doğru olmasına dikkat edin.

ÎBirlikte teslim edilen bağlantı kablosunu

henüz boş olan (+) ve (-) akü

kutuplarına bağlayın.

ÎAkü modülünü öne itin.

ÎAkü modülünün kilidini yerine oturtun.

몇Uyarı

Cihazı devreye sokmadan önce aküyü şarj

edin.

ÎAkü kontrol göstergesinin sol

tarafındaki ışıklı çubuklar yanıp

sönerse, cihazı şarj istasyonuna

götürün, bu sırada eğimlerden kaçının.

Tehlike

Elektrik çarpması nedeniyle yaralanma

tehlikesi. Akım iletme hatları ve sigortaya

dikkat edin, Bkz. “Şarj cihazı”.

Şarj cihazını sadece yeterli havalandırma

bulunan kuru bölümlerde kullanın!

Not

Şarj süresi ortalama 10 saattir.

Tavsiye edilen şarj cihazları (kullanılan

akülere uygun) elektronik ayarlıdır ve şarj

işlemini otomatik olarak tamamlar.

Tehlike

Patlama tehlikesi Sulu akülerin şarj

edilmesine sadece akü kapağı açıkken izin

verilmiştir.

ÎAkü kapağının kapak cıvatasını sökün.

ÎAkü kapağını geriye doğru çevirin.

ÎAkü soketini çekin ve şarj kablosuna

bağlayın.

ÎŞarj cihazını şebekeye bağlayın ve

çalıştırın.

Kumanda paneli

Cihazı çalıştırmaya

başlamadan önce

Aküler

Akü, kullanım kılavuzu ve araç

kullanım kılavuzundaki uyarılara

dikkat edin.

Koruyucu gözlük kullanın

Çocukları asit ve akülerden uzak

tutun.

Patlama tehlikesi

Ateş, kıvılcım, açık ışık ve sigara

içmek yasaktır.

Yaralanma tehlikesi

İlk yardım

Uyarı notu

İmha edilmesi

Aküyü çöp bidonuna atmayın.

Akünün yerleştirilmesi ve bağlanması

Aküyü şarj edin

104 TR

- 4

ÎŞarj cihazını kapatın ve şebekeden

ayırın.

ÎAkü kablosunu şarj kablosundan çekin

ve cihaza bağlayın.

ÎAkü kapağını öne çevirin ve kapak

cıvatasını sıkın.

ÎŞarj işleminin bitmesinden bir saat önce

saf su ekleyin, asit seviyesinin doğru

olmasına dikkat edin. Akü gerekli

şekilde işaretlenmiştir. Şarj işleminin

sonunda tüm hücrelerde gaz

oluşmalıdır.

Tehlike

Yaralanma tehlikesi!

–Akü boşalmış durumdayken su

eklenmesi dışarı asit çıkmasına neden

olabilir.

–Akü asidiyle çalışırken koruyucu gözlük

takın ve yaralanmaları ve

kıyafetlerinizin zarar görmesini

önlemek için kurallara uyun.

–Deri ya da kıyafetlere asit sıçraması

durumunda hemen bol suyla yıkayın.

Dikkat

Hasar görme tehlikesi!

–Akülere su eklemek için sadece saf su

ya da tuzdan arındırılmış su

(EN 50272-T3) kullanın.

–Yabancı katkılar (düzeltme

malzemeleri) kullanmayın, aksi takdirde

her türlü garanti geçerliliğini kaybeder.

Aküler ve şarj cihazları piyasadan temin

edilebilir.

Sulu akülerin kullanılması gerekirse,

aşağıdakilere dikkat edilmelidir:

– Maksimum akü ölçülerine uyulmalıdır.

– Sulu akülerin şarj edilmesi sırasında

akü kapağı açılmalıdır.

– Sulu akülerin şarj edilmesi sırasında

akü üreticisinin talimatlarına

uyulmalıdır.

ÎAkü kapağının kapak cıvatasını sökün.

ÎAkü kapağını geriye doğru çevirin.

ÎAkü modülünün kilidini sola itin ve aşağı

çevirin.

ÎAkü modülünü geriye çekin.

ÎKabloyu akünün eksi kutbundan sökün.

ÎKalan kabloları akülerden sökün.

ÎAküleri dışarı alın.

ÎKullanılmış aküleri geçerli

düzenlemelere göre tasfiye edin.

Durma sırasında, elektrikli bir el freniyle

cihazın kayması önlenir. Cihazı itmek için

el freni çözülmelidir.

ÎEl frenini çözmek için, çözme kolunu

aşağı bastırın.

Tehlike

Cihazın kayması sonucu kaza tehlikesi.

İtme işlemi tamamlandıktan sonra, çözme

kolunu mutlaka yukarı getirin ve bununla

birlikte el frenini etkinleştirin.

Not

Tüm fonksiyonları hemen devre dışı

bırakmak için ayağınızı gaz pedalından

çekin, Acil Kapama tuşuna basın ve

anahtar şalterini “0” konumuna getirin.

ÎCıvataları gevşetin ve ahşap kafesi

çıkartın.

ÎPlastik ambalaj bandını kesin ve

folyoyu çıkartın.

ÎTekerleklerdeki sabitlemeleri çıkartın.

ÎEkteki ahşap plakayı, cihazın arka

tarafına rampa olarak yerleştirin ve

cıvatalarla sabitleyin.

ÎHer iki arka tekerleğin arkasındaki

takozları çıkartın.

ÎAkü kapağını açın ve direksiyon

simidini çıkartın.

ÎDireksiyon simidini takın ve ön tekerleği

düz şekilde hizalayın.

ÎDireksiyon simidini çekin, hizalayın ve

tekrar takın.

ÎDireksiyon simidini ekteki somunla

sabitleyin.

ÎKapağı direksiyon simidine takın.

ÎAküsüz cihazlarda: Aküyü takın.

ÎAkü soketini cihaza bağlayın.

ÎDurma yüzeyine basın ve sol

ayağınızla emniyet pedalını basılı

tutun.

ÎAcil kapama tuşunun kilidini

döndürerek açın.

ÎAnahtar şalterini “1” konumuna getirin.

ÎKumanda panelindeki sürüş yönü

şalteriyle geriye sürüş yönünü

ayarlayın.

ÎHız düğmesini kullanarak en küçük hız

aralığını seçin.

ÎÇözme tuşuna basın.

ÎSürüş için gaz pedalına dikkatlice basın

ve yavaşça paletten aşağı inin.

ÎAnahtar şalterini “0” konumuna getirin.

ÎTekerlek kapaklarını arka tekerleklere

takın.

Not

Tüm fonksiyonları hemen devre dışı

bırakmak için ayağınızı gaz pedalından

çekin, Acil Kapama tuşuna basın ve

anahtar şalterini “0” konumuna getirin.

ÎBakım çalışmalarını "Her gün/

Çalışmaya başlamadan önce"

uygulayın (Bkz. "Koruma ve Bakım"

bölümü).

Tehlike

Kaza tehlikesi. Her çalışmadan önce, el

freninin çalışıp çalışmadığı düz bir zeminde

kontrol edilmelidir.

ÎAnahtar şalterini “0” konumuna getirin.

ÎAcil kapama tuşuna basın.

Cihaz elle itilebilirse, el freni çalışır

durumda değildir.

ÎEl frenini çözme kolunu yukarı bastırın.

Cihaz hâlâ elle itilebiliyorsa, el freni

arızalıdır. Cihazı durdurun ve müşteri

hizmetlerini arayın.

Şarj işleminden sonra

Bakımsız akülerde (sulu aküler) ek

olarak:

Tavsiye edilen aküler

Akü Sipariş No.

3 x 12V/105 A,

bakımsız (jel)

6.654-141.0

Tavsiye edilen şarj cihazları

Şarj cihazıSipariş No.

36V, bakımsız aküler

için

6.654-229.0

Maksimum akü ölçüleri

Uzunluk Genişlik Yükseklik

406 mm 533 mm 432 mm

Akülerin sökülmesi

Cihazın itilmesi

İndirme

Çalıştırma

El freninin kontrol edilmesi

105TR

- 5

Tehlike

Kaza tehlikesi. Cihaz iniş sırasında yeterli

fren etkisi göstermiyorsa, Acil Kapatma

tuşuna basın:

Cihaz hakkında bilgi sahibi olmak için, ilk

sürüş denemelerini boş bir yerde yapın.

Tehlike

Çok büyük eğimlerde devrilme tehlikesi.

ÎAracı sürüş yönünde sadece

maksimum % 10'a kadar eğimlerde

sürün.

Virajlardan hızlı geçerken devrilme

tehlikesi.

Islak zeminde savrulma tehlikesi.

ÎVirajlarda yavaş sürün.

Stabil olmayan zeminlerde devrilme

tehlikesi.

ÎCihazı sadece sabitlenmiş zeminlerde

hareket ettirin.

Çok büyük yan eğimde devrilme tehlikesi.

ÎAracı sadece sürüş yönünün enine

doğru maksimum %10’a kadar

eğimlerde sürün.

ÎDurma yüzeyine basın ve sol

ayağınızla emniyet pedalını basılı

tutun.

ÎGaz pedalına basmayın.

ÎAcil kapama tuşunun kilidini

döndürerek açın.

ÎAnahtar şalterini “1” konumuna getirin.

ÎKumanda panelindeki sürüş yönü

şalteriyle sürüş yönünü ayarlayın.

ÎHız aralığını hız düğmesiyle seçin (3

kademe).

ÎÇözme tuşuna basın.

ÎSürüş için gaz pedalına dikkatlice

basın.

Not

Sürüş yönü, sürüş sırasında da

değiştirilebilir. Bu şekilde, aşırı derecede

kirlenmiş bölümler bir çok kez ileri ve geri

hareket edilerek temizlenebilir.

Aşırı yüklenme durumunda, sürüş motoru

belirli bir süre sonra kapatılır.

ÎCihazı en az 15 dakika boyunca

soğutun.

ÎSürüş tahriki sigortasına kumanda

panosunda tekrar basın.

ÎFırçalara sarılmayı önlemek için,

vakumlama işleminden önce kaba kir,

teller ve sicimleri emilecek yüzeyden

temizleyin.

몇Uyar!

Zemin kaplamasını için zarar görme

tehlikesi. Cihazı noktada çalıştırmayın.

Vakum/fırça kafasını sadece sürüş

sırasında kaldırın ve indirin. Fırça/vakum

kafası inmişken durmayın.

ÎFırça/vakum ünitesini vakum/kaldırma

kolunu aşağı hareket ettirin - Yan fırça

ve fırça/vakum kafası indirilir.

Fırça-vakum ünitesi indirilirken fırça

tahriki ve vakum türbinini çalıştırın.

ÎGaz pedalına basın ve temizlenecek

yüzeye hareket edin.

Not

Temizlik için 2. hız kademesi önerilir. 3. hız

kademesi sadece taşıma sürüşleri için

öngörülmüştür.

ÎHız düğmesini kullanarak hız aralığını

seçin.

ÎFırça/vakum ünitesini vakum/kaldırma

kolunu yukarı hareket ettirin ve sola

doğru kilitleyin - Yan fırça ve fırça/

vakum kafası kaldırılır ve kapatılır.

ÎCihazı düz bir yüzeye bırakın.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

ÎBakım çalışmalarını "Her gün/Çalışma

sonunda" uygulayın (Bkz. "Koruma ve

Bakım" bölümü).

ÎCihazı takozla kaymaya karşı emniyet

altına alın.

Tehlike

Yaralanma tehlikesi! Cihaz, sadece

maksimum % 10'a kadar eğimlerde

yükleme ve boşlatma işlemleri için

kullanılmalıdır. Aracı yavaş sürün.

Dikkat

Yaralanma ve hasar tehlikesi! Taşıma

sırasında cihazın ağırlığına dikkat edin.

ÎVakum kolu, fırçalar ve püskürme

korumasını cihazdan çıkartın.

ÎAraçlarda taşıma sırasında, cihazı

geçerli yönetmeliklere göre kaymaya ve

devrilmeye karşı emniyete alın.

1 Sabitleme noktaları

Dikkat

Yaralanma ve hasar tehlikesi! Depolama

sırasında cihazın ağırlığına dikkat edin.

Bu cihaz sadece iç mekanlarda

depolanmalıdır.

Tehlike

Yaralanma tehlikesi! Cihazdaki tüm

çalışmalardan önce anahtar şalterini “0”

konumuna getirin ve anahtarı çekin. Akü

soketini çekin.

Çalışmaya başlamadan önce:

ÎLastik durumunu kontrol edin.

ÎFiltre odası iç kapağının sızdırmaz

şekilde kapanıp kapanmadığını kontrol

edin.

ÎVakum hortumuna kir birikmesi kontrolü

yapın, gerekirse hortumu temizleyin.

ÎEmme hortumunun soket bağlantılarına

sızdırmazlık kontrolü yapın.

ÎEmniyet pedalı, gaz pedalı ve

direksiyon simidine doğru çalışma

kontrolü yapın.

ÎSulu akülerde asit seviyesini kontrol

edin, gerekirse saf su ekleyin.

ÎFiltre torbasının doluluk derecesini

kontrol edin, gerekirse değiştirin.

Çalışma tamamlandıktan sonra:

ÎFırçaları temizleyin ve fırçalara aşınma

kontrolü yapın.

Sarı kılların boyuna ulaşmaları

durumunda kıllar aşınmıştır.

ÎCihazın dışını, hafif yıkama çözeltisine

batırılmış nemli bir bezle temizleyin.

ÎCihaza dıştan hasar kontrolü yapın.

ÎAküleri şarj edin.

ÎAkülerin üst tarafını temizleyin.

ÎSulu akülerde asit yoğunluğunu kontrol

edin.

ÎAkü kablosuna sıkı oturma kontrolü

yapın.

ÎAkü bölmesi ve akülerin muhafazasını

temizleyin.

ÎTahrik zincirinin gerilimini kontrol edin

(Bkz. "Bakım çalışmaları").

ÎTahrik zincirine aşınma kontrolü yapın.

ÎFırça/vakum kafasının hizasını kontrol

edin.

ÎEl frenini kontrol edin. *

ÎFırça-vakum kafasının zincirleri, telleri

ve çevirme makaralarına aşınma ve

gerginlik kontrolü yapın. *

ÎTüm motorların kömür fırçaları ve

komütatörüne aşınma kontrolü yapın. *

ÎManevra zincirlerinin gerdirme

düzeneğini kontrol edin. *

* Müşteri hizmetleri tarafından yapılır.

Frenleme

Sürüş

Aşırı yüklenme

Emme

Vakumlamanın tamamlanması

Kullanım dışında

Taşıma

Depolama

Koruma ve Bakım

Bakım planı

Her gün

Her 50 çalışma saatinde

Her 100 çalışma saatinde

Her 200 çalışma saatinde

106 TR

- 6

Cihazın güvenli bir şekilde çalışması için,

yetkili Kärcher satış bürosu ile bakım

sözleşmeleri yapılabilir.

1 Filtre torbası

2 Filtre torbası

3Bağlantı ağzı

4 Filtre odasının iç kapağı

5 Filtre odası kapağı

ÎHer iki filtre odası kapağını açın.

ÎFiltre bölmesinin fermuarını açın.

ÎDolu filtre torbasını bağlantı ağzından

çekin.

ÎFiltre torbasını filtre bölmesinden

çıkartın ve tasfiye edin.

ÎGerekirse filtre odasını temizleyin.

ÎGerekirse, filtre bölmesini bağlantı

ağzından çekin ve çalkalayarak

boşaltın ya da temizleyin.

1 Filtre torbalarının yedek bölmesi

ÎYeni filtre torbasını kapaktaki yedek

bölmeden çıkartın ve filtre bölmesine

yerleştirin.

ÎFiltre torbasının deliğini bağlantı ağzı

üzerinden itin.

ÎFiltre bölmesinin fermuarını kapatın.

ÎHer iki filtre odası kapağını kapatın.

1Cıvata

ÎCihazın sağ tarafındaki kapağın iki

cıvatasını sökün.

ÎKapağı çıkartın.

1Cıvata

2 Yatak plakası

ÎYatak plakasını sabitleme cıvatalarını

sökün.

ÎYatak plakasını çekin.

ÎFırçaları dışarı çekin.

ÎYeni fırçaları içeri itin ve taşıyıcı

kilitlenene kadar vidalayın. Kılların

düzeni yukarıdaki şekle uygun

olmalıdır.

ÎYatak plakası ve kapağı tekrar

yerleştirin.

ÎCihazı sert, kaygan bir zeminde sürün

(halı hariç).

ÎFırça/vakum kafası kaldırılmışken

cihazı 30 saniye boyunca aynı noktada

çalıştırın. (Gaz pedalına, fırçalar cihaz

hareket etmeden çalışacak şekilde

dikkatlice basın).

ÎFırça/vakum kafasını kaldırın ve cihazı

yaklaşık 1 m ileri doğru sürün.

ÎFırçalar zemin üzerinde bir desen

bırakmıştır. Deseni aşağıdaki şekle

göre değerlendirin:

A Her iki fırça eşit genişlikte bir işaret

oluşturmuşsa - Fırça/vakum kafası

zemine paralel hizalanmıştır.

BFırçalar farklı genişlikte işaretler

oluşturursa - Fırça/vakum kafası

ayarlanmalıdır.

1Cıvata

ÎCıvatayı çift taraftan gevşetin, uzun

delikte kaydırın ve tekrar sıkın.

–Arka fırçanın temas yüzeyini büyültme -

Cıvataları öne doğru kaydırın.

–Ön fırçanın temas yüzeyini büyültme -

Cıvataları geriye doğru kaydırın.

1Flanş sabitleme cıvatası

2Fırça sabitleme cıvatası

ÎFlanş sabitleme cıvatasını sökün ve

flanşla birlikte fırçayı tahrik milinden

çekin.

ÎFırça sabitleme cıvatalarını sökün ve

fırçayı flanştan ayırın.

ÎYeni fırçayı ters sırada takın.

Bakım çalışmaları

Bakım sözleşmesi

Filtre torbasının değiştirilmesi

Fırça merdanelerinin değiştirilmesi

Fırça/vakum kafasının hizasının kontrol

edilmesi

Fırça/vakum kafasının hizasının

ayarlanması

Yan fırçanın değiştirilmesi

107TR

- 7

1Cıvata

2 Ön kaplama

ÎCıvataları sökün.

ÎÖn kaplamayı çıkartın.

1Cıvata

2 Kapak

3 Tahrik zinciri

ÎCıvataları sökün.

ÎKapağı çıkartın.

ÎTahrik zinciri ve pinyona aşınma

kontrolü yapın.

Tehlike

Yaralanma tehlikesi! Cihazdaki tüm

çalışmalardan önce anahtar şalterini “0”

konumuna getirin ve anahtarı çekin. Akü

soketini çekin.

Bu tablo yardımıyla giderilemeyen

arızalarda müşteri hizmetlerini arayın.

Tahrik zincirinin kontrol edilmesi Arızalar

Arıza Arızanın giderilmesi Kim

tarafından

Cihaz çalıştırılamıyor Akü soketini cihaza takın. Kullanıcı

Acil kapama tuşunun kilidini döndürerek açın. Kullanıcı

Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı

Akü kablosuna doğru oturma kontrolü yapın. Kullanıcı

Akü kablosuna korozyon kontrolü yapın, gerekirse kabloyu temizleyin. Kullanıcı

Cihaz hareket etmiyor ya da

çok yavaş hareket ediyor

Çözme tuşuna basın. Kullanıcı

Sürüş tahrikinin sigortasını sıfırlayın Kullanıcı

El freni devre dışı, etkinleştirmek için, çözme kolunu yukarı bastırın. Kullanıcı

Gaz pedalını bırakın, anahtar şalterini "0" konumuna getirin, anahtar şalterini "1"

konumuna getirin, emniyet pedalına basın, çözme tuşuna basın, gaz pedalına basın.

Kullanıcı

Kumanda aşırı ısınmış

Cihazı kapatın ve soğutun

Kullanıcı

Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı

Cihaz fren yapmıyor El freni devre dışı, etkinleştirmek için, çözme kolunu yukarı bastırın. Kullanıcı

Fırça/vakum kafasındaki

fırçalar çalışmıyor

Fırça merdanesi tahrikinin emniyetini sıfırlayın. Kullanıcı

Fırçayı ve yabancı madde nedeniyle blokajı kontrol edin, yabancı maddeleri temizleyin. Kullanıcı

Yan fırça çalışmıyor Vakum fırçası tahrikinin emniyetini sıfırlayın. Kullanıcı

Fırçalar yavaş dönüyor Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı

Vakum türbini çalışmıyor Vakum türbininin emniyetini sıfırlayın. Kullanıcı

Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı

Filtre torbası dolu, filtre torbası dolu göstergesi yanıyor. Filtre torbasını değiştirin. Kullanıcı

Toz emme kötü Vakum hortumu/vakum kanalı tıkanmış, vakum hortumu/vakum kanalını temizleyin. Kullanıcı

Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı

Filtre torbası dolu, filtre torbasını değiştirin. Kullanıcı

Aksesuar

Tanımlama Parça No.

Filtre torbası, 10 adet 8.600-121.0

Akü değiştirme seti aşağıdakilerden oluşur: Akü tabanı, kablo seti, kilitleme seti, 2 taşıma aracı8.601-121.0

Akü, 12V/105 A, bakımsız (jel), 3 adet gereklidir 6.654-141.0

Şarj cihazı, 36V, bakımsız aküler için 6.654-229.0

108 TR

- 8

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar

kullanılmalıdır. Orijinal aksesuar ve

orijinal yedek parçalar, cihazın güvenli

ve arızasız bir biçimde çalışmasının

güvencesidir.

–En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda

bulabilirsiniz.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis

bölümünden alabilirsiniz.

Her ülkede yetkili distribütörümüz

tarafından verilmiş garanti şartları

geçerlidir. Garanti süresi içinde cihazınızda

oluşan muhtemel hasarları, arızanın

kaynağı üretim veya malzeme hatası

olduğu sürece ücretsiz olarak karşılıyoruz.

Garanti hakkınızdan yararlanmanızı

gerektiren bir durum olduğu zaman, ilgili

faturanız ile birlikte satıcınıza veya size en

yakın yetkili servisimize başvurunuz.

İşbu belge ile aşağıda tanımlanan

makinenin konsepti ve tasarımı ve

tarafımızdan piyasaya sürülen modeliyle

AB yönetmeliklerinin temel teşkil eden ilgili

güvenlik ve sağlık yükümlülüklerine uygun

olduğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen

vekalete dayanarak işlem yapar.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Teknik bilgiler

Güç

Nominal gerilim V36

Akü kapasitesi Ah (5h) 105

Ortalama güç alımıW 1475

Sürüş motorunun gücü (nominal güç) W 560

Fırçalar

Çalışma genişliğimm 800

Fırça; Fırça merdanesi mm 710

Fırça merdanesinin çapımm 100

Silindir fırçanın devri d/dk 1750

Fırça merdanesi tahrikinin gücü W570

Yan fırçanın çapımm 300

Yan fırça devri d/dk 85

Yan fırça tahrikinin gücü W32

Emme

Emme kapasitesi, hava miktarıl/s 45

Emme kapasitesi, vakum kPa 4,0

Emme motorunun gücü W550

Filtre torbasının hacmi l35

Ölçüler ve ağırlıklar

Sürüş hızı (max.) km/saat 5,6

Tırmanma kapasitesi (max.) %10

Teorik yüzey gücü m2/s 3270

Uzunluk mm 1330

Genişlik mm 927

Yükseklik mm 1285

Müsaade edilen toplam ağırlıkkg 451

Taşıma ağırlığıkg 376

Yüzey yükü kPa 544

60335-2-72'a göre belirlenen değerler

Kolların toplam titreşim değeri m/s2<2,5

Ayakların toplam titreşim değeri m/s2<2,5

Güvensizlik K m/s20,5

Ses basıncı seviyesi LpA dB(A) 62

Yedek parçalar

Garanti

CE Beyanı

Ürün: Halı fırçalı süpürge

Tip: 1.011-xxx

İlgili AB yönetmelikleri

2006/42/EG (+2009/127/EG)

2004/108/EG

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kullanılmış ulusal standartlar

CEO Head of Approbation

109TR

- 1

Перед первым применением

вашего прибора прочитайте

эту оригинальную инструкцию по

эксплуатации, после этого действуйте

соответственно и сохраните ее для

дальнейшего пользования или для

следующего владельца.

Перед первым использованием прибора

следует ознакомиться с данным

руководством по эксплуатации и

прилагаемой брошюрой по технике

безопасности при пользовании

пылесосами мокрой и сухой чистки №

5.956-249.

Использование аппарата допускается

на поверхностях с уклоном макс. 10%.

Защитные приспособления

предназначены для защиты оператора.

Их отключение, а также работа в обход

их функций не допускаются.

Для немедленного выключения всех

функций: Нажмите на кнопку аварийного

выключения.

Ходовой привод можно активировать

только тогда, когда оператор нажмет

ногой на педаль и будет удерживать её.

- в отношении содержащихся в данном

руководстве по эксплуатации указаний -

Опасность

Для непосредственно грозящей

опасности, которая приводит к

тяжелым увечьям или к смерти.

몇Предупреждение

Для возможной потенциально опасной

ситуации, которая может привести к

тяжелым увечьям или к смерти.

Внимание!

Для возможной потенциально опасной

ситуации, которая может привести к

легким травмам или повлечь

материальный ущерб.

Данное устройство предназначено для

очистки ковровых покрытий. Грязь

щетками удалается из ковра,

всасывается и собирается в

пылесборный мешок.

–Рабочая ширина в 850 мм дает

возможность эффективного

применения при продолжительной

эксплуатации.

–Устройство самоходное.

–Аккумуляторы можно заряжать с

помощью зарядного устройства,

подключив его к розетке с

напряжением 230 В.

–Аккумулятор и зарядное устройство

не входят в комплект поставки и их

нужно заказывать дополнительно.

Указание

В соответствии с выполняемой

задачей по чистке и местом

применения, прибор может быть

оснащен различными

принадлежностями.

Закажите наш каталог или посетите

нашу страницу в Интернете

www.kaercher.com.

Используйте данный прибор

исключительно в соответствии

указаниями данного руководства по

эксплуатации.

–Прибор может применяться только

для очистки сухих ковровых

покрытий.

–Прибор разрешается оснащать

только оригинальными

принадлежностями и запасными

частями.

–Диапазон рабочей температуры

составляет от +5°C до +40°C.

–Использование прибора на

чувствительных к давлению полах не

разрешается. Допустимая удельная

нагрузка на поверхность пола

подлежит соблюдению. Нагрузка на

поверхность, создоваемая

прибором, описана в тезнических

данных.

–Прибор не пригоден для

использования во взрывоопасной

среде.

–Прибор не предназначен для сбора

опасной для здоровья пыли.

–Реактивная металлическая пыль

(например, алюминий, магний, цинк)

в соединении с сильными

щелочными или кислотными

моющими средствами создает

взрывоопасные газы.

Инструкции по применению

компонентов (REACH)

Актуальные сведения о компонентах

приведены на веб-узле по следующему

адресу:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Оглавление

Указания по технике

безопасности

RU - 1

Назначение RU - 1

Использование по

назначению

RU - 1

Охрана окружающей

среды, утилизация

RU - 1

Описание элементов

управления и рабочих

узлов

RU - 2

Перед началом работы RU - 3

Эксплуатация прибора RU - 5

Транспортировка RU - 6

Хранение RU - 6

Уход и техническое

обслуживание

RU - 6

Неполадки RU - 8

Принадлежности RU - 8

Технические данные RU - 9

Запасные части RU - 9

Гарантия RU - 9

Заявление о соответствии

требованиям СЕ

RU - 9

Указания по технике

безопасности

Защитные устройства

Кнопка аварийного выключения

Педаль безопасности

Символы

Назначение

Использование по

назначению

Охрана окружающей среды,

утилизация

Материал упаковки подлежит

вторичной переработке.

Просьба не выбрасывать

упаковку вместе с

домашними отходами, а

сдать ее в пункт приема

вторичного сырья.

Старые приборы содержат

ценные перерабатываемые

материалы, подлежащие

передаче в пункты приемки

вторичного сырья.

Аккумуляторы, масло и иные

подобные материалы не

должны попадать в

окружающую среду. Поэтому

мы просим вас сдавать или

утилизовать старые приборы

через соответсвующие

системы сбора подобных

отходов.

110 RU

- 2

1Штекер аккумулятора

2Аккумулятор

3Блокировка выдвижного ящика

аккумулятора

4Выдвижной ящик аккумулятора

5Мешок фильтра

6Фильтр-мешок

7Соединительный патрубок

8Внутренняя крышка камеры фильтра

9Крышка камеры фильтра

10 Рычаг разблокировки стояночного

тормоза

11 Боковые щетки

12 Щеточная/всасывающая головка

13 Рычаг щеточного/всасываещего

устройства подъем/опускание

14 Ходовая педаль

15 Место для оператора

16 Педаль безопасности

17 Кожух аккумулятора

18 Заглушка крышки аккумулятора

19 Рулевое колесо

20 Пульт управления

Описание элементов управления и рабочих узлов

111RU

- 3

1Пусковой замок

2Кнопка деблокировки

3Переключатель направления

движения

4Переключатель скорости

5Звуковой сигнал

6Кнопка аварийного выключения

7Контрольный индикатор

аккумуляторa

8Предохранитель привода движения

9Система управления

предохранителем

10 Проверить привод боковых щеток

11 Проверить привод валиков щеток

12 Предохранитель всасывающей

турбины

13 Индикатор заполненности

пылесборного мешка

14 Счетчик рабочих часов

При обращении с аккумуляторами

следует соблюдать следующие

предупредительные указания:

Опасность

Взрывоопасность Не класть

инструменты или подобные предметы

на аккумулятор, т.е. конечные полюса

и на соединители элементов.

Опасность получения травм. Кокогда

не прикасаться ранами к свинцовым

элементам. После работ с

аккумулятором необходимо очистить

руки.

ÎВыкрутить заглушку крышки

аккумулятора.

ÎОпрокинуть крышку аккумулятора

назад.

ÎПереместить блокировку

выдвижного ящика аккумулятора

влево и опрокинуть вниз.

ÎПотянуть выдвижной ящик

аккумулятора назад.

ÎУстановить аккумулятор в ванну

выдвижного ящика аккумулятора.

ÎСоединить полюса прилагаемыми

соединительными кабелями.

몇Предупреждение

Соблюдать правильную полярность.

ÎЗажать подводящий кабель,

входящий в комплект поставки, на

еще свободных полюсах

аккумулятора (+) и (-).

ÎПереместить выдвижной ящик

аккумулятора вперед.

ÎЗастопорить устройство блокировки

выдвижного ящика аккумулятора.

몇Предупреждение

Перед началом работы прибора

зарядить аккумулятор.

Пульт управления

Перед началом работы

Аккумуляторы

указания на аккумуляторе, в

инструкции по пользованию и

руководстве по эксплуатации

прибора

Носить защиту для глаз

Не допускать детей к

электролиту и

аккумуляторам.

Опасность взрыва

Запрещается разведение

огня, искрение, открытые

источники света и курение

Опасность получения

химических ожогов

Первая помощь

Предупредительная

маркировка

Утилизация

Не выбрасывать аккумулятор

в мусорный контейнер

Установка и подключение

аккумуляторов

112 RU

- 4

ÎЕсли мигают индикаторные полосы с

левой стороны контрольного

индикатора аккумулятора, прибор

следует направить к зарядной

станции, при этом избегая подъемов.

Опасность

Опасность получения травм от удара

электрическим током. Принимать во

внимание параметры электрической

сети и предохранителей, см.

"Зарядное устройство".

Зарядное устройство следует

применять только в сухих помещениях

с достаточной вентиляцией!

Указание

Время зарядки аккумулятора

составляет в среднем прибл. 10 часов.

Рекомендуемые для использования

зарядные приборы (подходящие к

соответственно применяемым

аккумуляторам) управляются

электронной системой и заканчивают

процесс зарядки автоматически.

Опасность

Взрывоопасность Зарядка заливных

аккумуляторов допускается только

при открытом капоте.

ÎВыкрутить заглушку крышки

аккумулятора.

ÎОпрокинуть крышку аккумулятора

назад.

ÎСнять штекер аккумулятора и

соединить его с зарядным кабелем.

ÎПодключить зарядное устройство к

сети и включить.

ÎВыключить зарядное устройство и

отсоединить его от сети.

ÎОтсоединить аккумуляторный

кабель от зарядного кабеля и

соединить с прибором.

ÎОпрокинуть крышку аккумулятора

вперед и закрутить заглушку.

ÎЗа час до окончания процесса

зарядки добавить дистиллированной

воды, обратить внимание на

правильный уровень электролита.

Аккумулятор обозначен

соответствующим образом. К концу

процесса зарядки все

аккумуляторные элементы должны

выделять газ.

Опасность

Опасность получения химических

ожогов!

–Доливка воды в разряженный

аккумулятор может привести к

выливанию электролита.

–При обращении с аккумуляторным

электролитом следует носить

защитные очки и соблюдать

предписания для предотвращения

травм и повреждений одежды.

–Брызги электролита, попавшие на

кожу или одежду, следует

незамедлительно смыть обильным

количеством воды.

Внимание!

Опасность повреждения!

–Для залива в аккумулятор

использовать только

дистиллированную или

обессоленную воду

(соответствующую Европейскому

стандарту EN 50272-T3).

–Не использовать добавки (так

называемые "улучшающие

средства"), в противном случае

теряется право на гарантию.

Аккумуляторы и зарядные устройства

можно приобрести в

специализированных местах торговли.

Если используются аккумуляторные

батареи с жидким электролитом,

необходимо учитывать следующее:

–Необходимо соблюдать

максимальные габариты

аккумулятора.

–При зарядке мокрых аккумуляторов

крышка аккумулятора должна быть

открыта.

–При зарядке заливаемых

аккумуляторов необходимо

соблюдать предписания

изготовителя аккумулятора.

ÎВыкрутить заглушку крышки

аккумулятора.

ÎОпрокинуть крышку аккумулятора

назад.

ÎПереместить блокировку

выдвижного ящика аккумулятора

влево и опрокинуть вниз.

ÎПотянуть выдвижной ящик

аккумулятора назад.

ÎОтсоединить зажим кабеля от

клеммы отрицательного полюса

аккумулятора.

ÎОтсоединить оставшиеся зажимы

кабелей от аккумуляторов.

ÎВынуть аккумуляторы.

ÎИспользованные аккумуляторы

следует утилизировать согласно

действующим предписаниям.

В положении остановки прибор

защищен от передвижения с помощью

электрического стояночного тормоза.

Для перемещения прибора необходимо

разблокировать стояночный тормоз.

ÎДля разблокировки стояночного

тормоза необходимо нажать на

рычаг разблокировки вниз.

Опасность

Опасность несчастного случая из-за

скатывающегося прибора. После

завершения процесса перемещения

необходимо обязательно снова

установить рычаг разблокировки в

верхнее положение и, таким образом,

снова активировать стояночный

тормоз.

Указание

Для немедленной остановки всех

функций снять ногу с педали, нажать

на клавишу аварийного отключения и

повернуть ключевой переключатель в

положение "0".

ÎОслабить шурупы и удалить

деревянный ящик.

ÎРазрезать упаковочную ленту из

искусственного материала и снять

упаковку.

ÎУдалить фиксаторы на колесах.

ÎПрилагаемый деревянный щит

приложить к обратной стороне

аппарата как рампу на поддон и

привинтить винтами.

ÎСнять колодки сзади обоих задних

колес.

ÎОткрыть крышку батарей и вынуть

руль.

ÎУстановить руль и выровнять

переднее колесо прямо.

ÎРуль снять, выровнять и снова

установить.

ÎУкрепить руль с помощью гайки с

комплекта поставки.

ÎВставить крышку в руль.

ÎВ приборах без батареи: Установить

батарею.

ÎБатарейный штекер соединить с

аппаратом.

ÎСтать на мостик, нажать левой ногой

на педаль безопасности и

удерживать.

Зарядка аккумулятора

После завершения процесса зарядки

Дополнительно к необслуживаемым

аккумуляторам (заливным

аккумуляторам):

Рекомендуемые аккумуляторы

Аккумулятор № заказа:

3 x 12 В/105 A, не

требует технического

обслуживания (гель)

6.654-141.0

Рекомендуемые зарядные

устройства

Зарядное устройство № заказа:

36 В, для

необслуживаемой

аккумулятора

6.654-229.0

Максимальные габариты

аккумуляторов

Длина Ширина высота

406 mm 533 mm 432 mm

Вынуть аккумуляторы

Передвинуть прибор

Выгрузка аппарата

113RU

- 5

ÎРазблокировать аварийный

выключатель, повернув его.

ÎПусковой замок перевести в позицию

"1".

ÎС помощью переключателя

направления движения на пульте

управления установить направление

движения назад.

ÎВыбрать наименьший диапазон

скорости с помощью переключателя

"Скорость".

ÎНажать на клавишу разблокировки.

ÎДля передвижения осторожно

нажать на педаль акселератора и

медленно съезжать с поддона.

ÎПусковой замок перевести в позицию

"0".

ÎНадеть колпаки на задние колеса.

Указание

Для немедленной остановки всех

функций снять ногу с педали, нажать

на клавишу аварийного отключения и

повернуть ключевой переключатель в

положение "0".

ÎВыполнять работы по техническому

уходу „Ежедневно перед началом

эксплуатации“ (см. главу "Уход и

техническое обслуживание").

Опасность

Опасность несчастных случаев. Перед

началом работы всегда следует

проверять на ровной поверхности

исправность стояночного тормоза.

ÎПусковой замок перевести в позицию

"0".

ÎНажать на кнопку аварийного

выключения.

Если прибор можно будет переместить

вручную, то стояночный тормоз

неисправен.

ÎРычаг разблокировки стояночного

тормоза нажать вверх.

Если можно будет все ещё переместить

прибор вручную, стояночный тормоз

дефектный. Выключить прибор и

вызвать сервисную службу.

Опасность

Опасность несчастных случаев. Если

прибор во время перемещения по

отрезке с перепадами не имеет

достаточного тормозного эффекта,

нажать на клавишу аварийного

отключения:

Чтобы ознакомиться с аппаратом,

первые попытки езды следует

проводить на открытой, свободной

площадке.

Опасность

Опасность опрокидывания прибора на

слишком крутых склонах.

ÎВ направлении движения

допускается езда аппарата по

склонам до 10%.

Опасность опрокидывания при

быстрой езде на поворотах.

Опасность заноса прибора на мокром

полу.

ÎНа поворотах следует замедлять

скорость движения.

Опасность опрокидывания на

нестабильном грунте.

ÎРазрешается перемещать прибор

только по прочному основанию.

Опасность опрокидывания прибора при

большом боковом уклоне.

ÎВ направлениях, поперечных к

направлению движения,

допускается передвижение

аппарата только по склонам до

макс. 10%.

ÎСтать на мостик, нажать левой ногой

на педаль безопасности и

удерживать.

ÎНе нажимать на педали движения.

ÎРазблокировать аварийный

выключатель, повернув его.

ÎПусковой замок перевести в позицию

"1".

Îс помощью переключателя

направления движения на пульте

управления установить направление

движения,

ÎВыбрать диапазон скорости с

помощью переключателя "Скорость"

(3 передачи).

ÎНажать на клавишу разблокировки.

ÎДля перемещения осторожно нажать

на акселератор.

Указание

Направление движения можно также

менять во время движения прибора.

Благодаря этому можно

осуществлять уборку сильно

загрязненных участков, передвигая

прибор вперед и назад.

В случае перегрузки через некоторое

время происходит отключение тягового

двигателя.

ÎПрибор должен охладиться в

течение, как минимум, 15 минут.

ÎСнова нажать на “Предохранение

ходового привода” на пульте

управления.

ÎПеред всасыванием необходимо

удалить с очищаемой поверхности

крупные куски грязи, проволоки и

веревки, чтобы предотвратить их

запутывание в щетках.

몇Внимание!

Опасность повреждения покрытия

пола. Запрещается работа прибора,

стоящего на месте. Всасывающая/

щеточная головка опускается и

подымается только во время

движения. Не останавливать при

опущенной щеточной/всасывающей

головке.

ÎРычаг щеточного/всасываещего

устройства подъем/опускание

переместить вниз - боковая щетка и

щеточная/всасывающая головка

опускается.

Щеточный привод и всасывающая

турбина запускаются как только

опускается щеточное - всасывающее

устройство.

ÎНажать на акселератор и объехать

очищаемую поверхность.

Указание

Для чистки рекомендуется ступень

скорости 2. Ступень скорости 3

предназначена только для

транспортировки.

ÎВыбрать диапазон скоростей при

помощи переключателя скоростей.

ÎРычаг щеточного/всасываещего

устройства подъем/опускание

переместить вверх и зафиксировать

влево - опустить и выключить

боковую щетку и щеточную/

всасывающую головку.

ÎУстановить подметающую машину

на ровную поверхность.

ÎПусковой переключатель повернуть

в позицию "0" и вытащить его из

замка.

ÎВыполнить работы по техническому

обслуживанию „Ежедневно/По

окончанию работы“ (см. раздел „Уход

и техническое обслуживание“).

ÎЗакрепить аппарат от

непроизвольного качения, подложив

под него клин.

Эксплуатация прибора

Проверка стояночного тормоза

Торможение

Движение

Перегрузка

Всасывание

Закончить работу устройства

Окончание работы

114 RU

- 6

Опасность

Опасность получения травм! Для

погрузки/выгрузки прибор может

передвигаться только на склонах до

10%. Передвигаться следует на

медленной скорости.

Внимание!

Опасность получения травм и

повреждений! При транспортировке

следует обратить внимание на вес

устройства.

ÎУдалить всасывающее коромысло,

щетки и брызговик.

ÎПри перевозке аппарата в

транспортных средствах следует

учитывать действующие местные

государственные нормы,

направленные на защиту от

скольжения и опрокидывания.

1Точки крепления

Внимание!

Опасность получения травм и

повреждений! При хранении следует

обратить внимание на вес

устройства.

Это устройство разрешается хранить

только во внутренних помещениях.

Опасность

Опасность получения травм! Перед

проведением любых работ по ремонту

или техническому обслуживанию

прибора пусковой переключатель

поставить в положение "0", а ключ

вытащить. Вынуть аккумуляторный

штекер.

Перед вводом в эксплуатацию:

ÎПроверить состояние шин.

ÎПроверить, закрыта ли внутренняя

крышка камеры фильтра

ÎПроконтроллировать всасывающий

шланг на скопление грязи, при

необходимости произвести чистку.

ÎПроверить герметичность

штекерных соединений

всасывающего шланга.

ÎПроверить педаль безопасности,

акселератор и руль на исправность.

ÎПроверять уровень электролита в

заливных аккумуляторах, по

необходимости долить

дистиллированную воду.

ÎПроверить уровень заполнения

фильтровального пакета, при

необходимости, заменить.

По окончанию работы:

ÎПрочистить щетки и проверить на

наличие износа.

Щетки считаются изношеными, если

они достигли желтой части ворса.

ÎОчистить прибор снаружи, используя

для этого влажную тряпку,

пропитанную мягким щелочным

раствором.

ÎПроверить прибор визуально на

наличие повреждений.

Îзарядить аккумуляторы.

ÎПочистить верхнюю сторону

аккумуляторов.

ÎВ случае мокрых аккумуляторов

проверить плотность кислоты.

ÎПроверить кабель аккумулятора на

прочность посадки.

ÎПочистить внутреннюю часть и

корпус аккумуляторов.

ÎПроверить натяжку приводной цепи

(см. "Работы по техническому

обслуживанию").

ÎПроверить приводную цепь на износ.

ÎПроверить расположение щеточной/

всасывающей головки.

ÎПроверить стояночный тормоз *

ÎПроконтроллировать цепи, систему

тросов и ходовые ролики для

подъема щеточных-всасывающих

головок и боковую щетку на предмет

износа и натяжения. *

ÎПроверить степень износа угольных

щеток и коммутаторов всех

двигателей. *

ÎПроверить натяжное устройство

управляющей цепи. *

* Проведение сервисных работ

осуществляется в сервисном центре.

Для надежной работы прибора с

соответствующим торговым

отделением фирмы Kдrcher можно

заключить договор о техническом

обслуживании.

1Мешок фильтра

2Фильтр-мешок

3Соединительный патрубок

4Внутренняя крышка камеры фильтра

5Крышка камеры фильтра

ÎОткрыть обе крышки камеры

фильтра.

ÎОткрыть молнию фильтровальных

мешков.

ÎСнять полный пылесборный мешок с

соеденительного патрубка.

ÎВынуть пылесборный мешок из

фильтровального мешка и

утилизировать.

ÎПри необходимости очистить камеру

фильтра.

ÎПри необходимости

фильтровальный мешок снять с

сосединительного патрубка и

вытряхнуть или прочистить.

1Запасной отсек для пылесборных

мешков

ÎНовый пылесборный мешок

вынимают из запасного отсека на

крышке и устанавливают в

фильтровальный мешок.

ÎОткрыть пылесборный мешок и

надеть на соединительный патрубок.

ÎЗакрыть молнию фильтровальных

мешков.

ÎЗакрыть обе крышки камеры

фильтра.

Транспортировка

Хранение

Уход и техническое

обслуживание

План технического обслуживания

Ежедневно

Каждые 50 часов работы

Каждые 100 рабочих часов

Каждые 200 рабочих часов

Работы по техническому

обслуживанию

Договор о техническом

обслуживании

Заменить пылесборный мешок

115RU

- 7

1Винт

ÎУстановить оба винта кожуха на

правой стенке прибора.

ÎСнять кожух.

1Винт

2Подшипниковый щит

ÎВыкрутить винты для крепления

подшипникового щита.

ÎСнять подшипниковый щит.

ÎВынуть щетки.

ÎВставить новые щетки и повернуть

для того, чтобы зафиксировать

захват. Расположение ворса должно

соответствовать указанному на

рисунке, приведенном выше.

ÎСнова установить подшипниковый

щит и кожух.

ÎПереместить прибор на твердый,

гладкий пол (без ковра).

ÎПрибор с опущенной щеточной/

всасывающей головкой оставляют в

неподвижном состоянии на 30

секунд. (Педаль нажимать

осторожно, так, чтобы щетки

работали при неподвижном

приборе).

ÎЩеточна/всасывающая головка

подымается и выдвигается вперед

приблизительно на 1 м.

ÎЩетки оставляют после себя на полу

рисунок. Рисунок распыляется в

соответствии с указанным ниже

изображением:

AОбе щетки создают ту же самую

широкую отметку - щеточная/

всасывающая головка

распологается параллельно полу.

BЩетки создают различные широкие

отметки - щеточная/всасывающая

головка должна быть настроена.

1Винт

ÎОслабить с обоих сторон винт,

передвинуть и закрутить дальше в

длинную прорезь.

–Увеличить поверхность прилегания

задних щеток - сдвинуть винты

вперед.

–Увеличить поверхность прилегания

передних щеток - сдвинуть винты

назад.

1Крепежный винт фланца

2Крепежный винт щетки

ÎВыкрутить крепежный винт фланца и

снять щетку вместе с фланцем с

приводного вала.

ÎВыкрутить крепежный винт щетки и

отсоединить щетку от фланца.

ÎУстановить новую щетку в обратной

последовательности.

1Винт

2Фронтальная обшивка

ÎВыкрутить шурупы.

ÎСнять фронтальную обшивку.

1Винт

2Крышка

3Приводная цепь

ÎВыкрутить шурупы.

ÎСнять крышку.

ÎПроверить приводную цепь и

шестерню на износ.

Замена щеточных валиков

Проверить расположение щеточной/

всасывающей головки.

Настроить расположение щеточной/

всасывающей головки.

Заменить боковую щетку

Проверить приводную цепь

116 RU

- 8

Опасность

Опасность получения травм! Перед

проведением любых работ по ремонту

или техническому обслуживанию

прибора пусковой переключатель

поставить в положение "0", а ключ

вытащить. Вынуть аккумуляторный

штекер.

При неисправностях, которые

невозможно устранить с помощью

данной таблицы, следует обратиться в

службу сервисного обслуживания.

Неполадки

Неполадка Способ устранения Кем

проводится

Прибор не запускается Подключить штекер аккумулятора к прибору.Оператор

Разблокировать аварийный выключатель, повернув его.Оператор

Емкость аккумулятора снижается, аккумулятор зарядить.Оператор

Проверить правильность положения аккумуляторного кабеля.Оператор

Проверить аккумуляторный кабель на предмет коррозии, при необходимости

почистить.

Оператор

Прибор не движется или

движется слишком медленно

Нажать на клавишу разблокировки.Оператор

Предохранитель привода движения привести в исходное положение Оператор

Стояночный тормоз деактивирован, для активации нажать рычаг разблокировки

вверх.

Оператор

Отпустить акселератор, повернуть ключевой переключатель на "0", повернуть

ключевой переключатель на "1", нажать на педаль безопасности, нажать на

клавишу разблокировки, нажать на акселератор.

Оператор

Система управления перегрета

Прибор выключить и охладить

Оператор

Емкость аккумулятора снижается, аккумулятор зарядить.Оператор

Прибор не тормозит Стояночный тормоз деактивирован, для активации нажать рычаг разблокировки

вверх.

Оператор

Щетка не работает в

щеточной/всасывающей

головке

Вернуть в исходное положение предохранитель привода валика щеток.Оператор

Проверить, не блокированы ли щетки посторонними предметами, при

необходимости удалить посторонние предметы.

Оператор

Боковая щетка не работает Вернуть в исходное положение предохранитель привода боковых щеток.Оператор

Щетки вращаются медленно Емкость аккумулятора снижается, аккумулятор зарядить.Оператор

Всасывающая турбина не

работает

Вернуть в исходное положение предохранитель всасывающей турбины.Оператор

Емкость аккумулятора снижается, аккумулятор зарядить.Оператор

Заполнен пылесборный мешок, загорается индикатор "Заполнен пылесборный

мешок". Заменить пылесборный мешок.

Оператор

Плохое качество всасывания

пыли

Всасывающий шланг/всасывающий канал засорился, прочистить всасывающий

шланг/всасывающий канал.

Оператор

Емкость аккумулятора снижается, аккумулятор зарядить.Оператор

Заполнен пылесборный мешок, заменить пылесборный мешок.Оператор

Принадлежности

Обозначение № детали

Пылесборный мешок, 10 штук 8.600-121.0

Набор сменных аккумуляторов состоит из: Емкость для аккумуляторов, кабель питания,

набор фиксаторов, 2 транспортных тележки

8.601-121.0

Аккумулятор, 12В/105 А, не обслуживаемый (гель), необходимо 3 элемента 6.654-141.0

Зарядное устройство, 36В, для необслуживаемых аккумуляторов 6.654-229.0

117RU

- 9

–Разрешается использовать только те

принадлежности и запасные части,

использование которых было

одобрено изготовителем.

Использование оригинальных

принадлежностей и запчастей

гарантирует Вам надежную и

бесперебойную работу прибора.

–Выбор наиболее часто необходимых

запчастей вы найдете в конце

инструкции по эксплуатации.

–Дальнейшую информацию о

запчастях вы найдете на сайте

www.kaercher.com в разделе Service.

В каждой стране действуют

соответственно гарантийные условия,

изданные уполномоченной

организацией сбыта нашей продукции в

данной стране. Возможные

неисправности прибора в течение

гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию,

продавшую вам прибор или в

ближайшую уполномоченную службу

сервисного обслуживания.

Настоящим мы заявляем, что

нижеуказанный прибор по своей

концепции и конструкции, а также в

осуществленном и допущенном нами к

продаже исполнении отвечает

соответствующим основным

требованиям по безопасности и

здоровью согласно директивам ЕС. При

внесении изменений, не согласованных

с нами, данное заявление теряет свою

силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности

руководства предприятия.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технические данные

Параметры

Номинальное напряжение В36

Емкость аккумулятора а/ч (5ч) 105

Средняя потребляемая мощность Вт 1475

Мощность приводного двигателя (номинальная мощность)Вт 560

Щетки

Рабочая ширина мм 800

Широкая цилиндрическая щетка мм 710

Диаметр цилиндрической щетки мм 100

Число оборотов цилиндрической щетки 1/мин 1750

Мощность двигателя цилиндрической щетки Вт 570

Диаметр боковой щетки мм 300

Число оборотов боковой щетки 1/мин 85

Мощность двигателя боковой щетки Вт 32

Уборка

Всасывающая мощность, объем воздуха л/с45

Всасывающая мощность, нижнее давление кПа 4,0

Мощность всасывающего двигателя Вт 550

Объем пылесборного мешка л35

Размеры и массы

Скорость движения (макс.) км/ч5,6

Способность подъема в гору (макс.) % 10

Теоретическая производительнось м2/ч3270

Длина мм 1330

Ширина мм 927

высота мм 1285

Допустимый общий вес кг 451

Транспортный вес кг 376

Нагрузка на поверхность кПа 544

Значение установлено согласно EN 60335-2-72

Общее значение колебаний плеч м/с2<2,5

Общее значение колебаний ног м/с2<2,5

Опасность K м/с20,5

Уровень шума дбадБ(А)62

Запасные части

Гарантия

Заявление о соответствии

требованиям СЕ

Продукт Щетка пылесоса,

предназначенная для

ковров

Тип:1.011-xxx

Основные директивы ЕС

2006/42/EC (+2009/127/EC)

2004/108/ЕС

Примененные гармонизированные

нормы

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Примененные

внутригосударственные нормы

CEO Head of Approbation

118 RU

- 1

A készülék első használata előtt

olvassa el ezt az eredeti

használati utasítást, ez alapján járjon el és

tartsa meg a későbbi használatra vagy a

következő tulajdonos számára.

Kérjük, hogy a készülék üzembe helyezése

előtt olvassa el a kezelési útmutatót,

valamint a "Biztonsági útmutató az 5.956-

249 cikkszámú nedves-/száraz

porszívóhoz" c. brossúrát.

A készüléket 10%-os emelkedési fokú

felületen szabad használni.

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezért ezeket nem

szabad üzemen kívül helyezni vagy a

működésükbe beleavatkozni.

Minden funkció azonnali kikapcsolásához:

Nyomja meg a Vész-Ki kapcsolót.

A hajtóművet csak akkor lehet aktiválni, ha

a kezelő a pedált lábával lenyomva tartja.

Az üzemeltetési utasításban a következő

jeleket használjuk:

Balesetveszély

Azonnal fenyegető veszély, amely súlyos

testi sérüléshez vagy halálhoz vezet.

몇Figyelem!

Esetlegesen veszélyes helyzet, amely

súlyos testi sérüléshez vagy halálhoz

vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely

könnyű sérüléshez vagy kárhoz vezethet.

A készülék szőnyegfelületek

porszívózására használható. A szőnyegből

a piszkot a kefék segítségével kioldja,

ezután felszívja és egy porzsákba gyűjti.

– Az 850 mm munkaszélesség hatékony

bevetést tesz lehetővé magas bevetési

idő mellett.

– A készülék önjáró.

– Az akkumulátorokat töltő készülék

segítségével egy 230 V-os dugaljban

fel lehet tölteni.

– Az akkumulátor és a töltőkészülék nem

része a szállítási terjedelemnek és

külön kell megrendelni.

Tudnivaló

A mindenkori tisztítási feladatnak és az

alkalmazási helynek megfelelően a

készüléket különböző tartozékokkal lehet

ellátni.

Kérje katalógusunkat vagy keressen meg

bennünket az interneten a

www.kaercher.com címen.

Ezt a készüléket kizárólag a jelen kezelési

útmutatóban megadottaknak megfelelően

használja.

– A készüléket csak száraz

padlószőnyegek felszívására szabad

használni.

– A készüléket csak eredeti

alkatrészekkel és eredeti tartozékokkal

szabad ellátni.

– A bevetési hőmérséklet +5°C és +40°C

között van.

– A készüléket nem szabad nyomásra

érzékeny padlózatokon üzemeltetni.

Vegye figyelembe a padlózat

megengedett felületi terhelését. A

készülék által okozott felületi terhelés a

műszaki adatoknál található meg.

– A készülék nem alkalmas

robbanásveszélyes környezetben való

üzemeltetésre.

– A készülék nem alkalmas egészségre

ártalmas por felszívására.

– Reaktív fémporok (pl. alumínium,

magnézium, cink) erősen lúgos vagy

savas tisztítószerekkel vegyülve

robbanékony gázokat termelnek.

Megjegyzések a tartalmazott

anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott

anyagokkal kapcsolatosan a következő

címen talál:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Tartalomjegyzék

Biztonsági tanácsok HU - 1

Funkció HU - 1

Rendeltetésszerű használat HU - 1

Környezetvédelem, hulladék

elszállítás

HU - 1

Kezelési- és funkciós elemek HU - 2

Üzembevétel előtt HU - 3

Üzem HU - 4

Transport HU - 5

Tárolás HU - 5

Ápolás és karbantartás HU - 5

Üzemzavarok HU - 7

Tartozékok HU - 7

Műszaki adatok HU - 8

Alkatrészek HU - 8

Garancia HU - 8

CE-Nyilatkozat HU - 8

Biztonsági tanácsok

Biztonsági berendezések

Vész-Ki kapcsoló

Biztonsági pedál

Szimbólumok

Funkció

Rendeltetésszerű használat

Környezetvédelem, hulladék

elszállítás

A csomagolási anyagok

újrahasznosíthatók. Kérjük, ne

dobja a csomagolást a házi

szemétbe, hanem vigye el egy

újrahasznosító helyre.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket

újrahasznosító helyen kell

elhelyezni. Az elemeknek,

olajnak és hasonló

anyagoknak nem szabad a

környezetbe kerülni. Ezért

kérjük, a használt készülékeket

megfelelő gyűjtőrendszeren

keresztül távolítsa el.

119HU

- 2

1 Akkumulátor csatlakozó

2 Akkumulátor

3 Akkumulátor tartó zárja

4 Akkumulátor tartó

5 Porzsák

6Szűrőzsák

7 Csatlakozási támaszték

8Szűrőkamra belső fedele

9Szűrőkamra fedele

10 Rögzítőfék kioldó karja

11 Oldalkefe

12 Kefe-/szívófej

13 Kefe-/szívóegység felemelés/

leeresztés karja

14 Gázpedál

15 Állófelület a kezelő számára

16 Biztonsági pedál

17 Akkumulátor fedél

18 Akkumulátor fedél zárócsavarja

19 Kormány

20 Kezelőpult

Kezelési- és funkciós elemek

120 HU

- 3

1 Kulcsos kapcsoló

2 Kibiztosító gomb

3 Menetirány kapcsoló

4 Sebesség kapcsoló

5Kürt

6 Vész-Ki kapcsoló

7 Akkumulátor kijelzője

8Hajtómű biztosíték

9 Vezérlés biztosítéka

10 Oldalkefe meghajtás biztosítéka

11 Kefehenger meghajtás biztosítéka

12 Szívóturbina biztosíték

13 Porzsák tele kijelző

14 Üzemóra számláló

Az akkumulátorokkal való érintkezésnél

feltétlenül vegye figyelembe a következő

figyelmeztetéseket: Veszély

Robbanásveszély. Ne helyezzen

semmilyen szerszámot vagy hasonló

tárgyat az akkumulátorra, azaz az

végpólusokra és cellák összekötésére.

Sérülésveszély. A sebek soha ne

érintkezzenek ólommal. Az akkumulátoron

való munka után mindig tisztítsa meg a

kezét.

ÎAz akkumulátor fedél zárócsavarját

csavarja ki.

ÎFordítsa hátra az akkumulátor fedelet.

ÎAz akkumulátor tartó zárját tolja balra

és fordítsa lefelé.

ÎAz akkumulátor tartót hátrahúzni.

ÎAz akkumulátorokat helyezze az

akkumulátor tartó teknőjébe.

ÎA mellékelt összekötőkábelekkel kösse

össze a pólusokat.

몇Figyelmeztetés

Figyeljen a helyes pólusokra.

ÎCsíptesse rá a mellékelt

összekötőkábelt a még szabad (+) és (-

) akkumulátor pólusokra.

ÎTolja előre az akkumulátor tartót.

ÎAz akkumulátor tartó zárját bekattintani.

몇Figyelmeztetés

A készülék üzembe helyezése előtt töltse

fel az akkumulátort.

ÎHa az akkumulátor kontroll kijelző bal

oldalán a fénycsík villog, hajtson a

készülékkel egyenesen a

töltőállomáshoz, közben kerülje az

emelkedőket.

Veszély

Sérülésveszély áramütés által. Figyeljen az

áramvezeték hálózatra és a biztosítékokra,

lásd „Töltő készülék“.

A töltő készüléket csak száraz, megfelelő

szellőzéssel rendelkező helyiségekben

használja!

Kezelőpult

Üzembevétel előtt

Akkumulátorok

Vegye figyelembe az

akkumulátorra vonatkozó

figyelmeztetéseket a használati

útmutatóban és a jármű

üzemeltetési utasításában

Szemvédőt viselni

Gyerekeket a savtól és az

akkumulátoroktól távol tartani

Robbanásveszély

Tilos tűz, szikra, nyílt láng

használata és a dohányzás

Marásveszély

Elsősegély

Figyelmeztető megjegyzés

Hulladék elszállítás

Az akkumulátort ne dobja a

szemeteskukába

Helyezze be és kösse be az

akkumulátort

Akkumulátor töltése

121HU

- 4

Megjegyzés

A töltési idő átlagosan kb. 10 óra.

Az ajánlott töltő készülékek (a mindenkor

behelyezett akkumulátorhoz illő)

elektromosan szabályozottak és a töltési

folyamatot maguktól befejezik.

Balesetveszély

Robbanásveszély. Ólomakkumulátorokat

csak nyitott akkumulátor fedél mellett

szabad tölteni.

ÎAz akkumulátor fedél zárócsavarját

csavarja ki.

ÎFordítsa hátra az akkumulátor fedelet.

ÎHúzza le az akkumulátor dugóját és

kösse össze a töltőkábellel.

ÎA töltőkészüléket kösse össze a

hálózattal és kapcsolja be.

ÎKapcsolja ki a töltő készüléket és húzza

ki a hálózatból.

ÎHúzza le az akkumulátor kábelét a

töltőkábelről és kösse össze a

készülékkel.

ÎAz akkumulátor fedelet előre fordítani

és a zárócsavart erősen meghúzni.

ÎEgy órával a töltés befejezése előtt

adjon hozzá desztillált vizet, ügyeljen a

megfelelő sav szintre. Az akkumulátor

ismertetőjellel megfelelően el van látva.

A töltési folyamat befejeztével minden

cellának gázzal telítettnek kell lenni.

Balesetveszély

Marásveszély!

–Víz utántöltése a lemerült állapotú

akkumulátornál sav kifolyáshoz

vezethet.

–Az akkumulátorsavval való

érintkezésnél viseljen védőszemüveget

és vegye figyelembe az előírásokat,

hogy elkerülje a sérüléseket és a

ruházat megrongálódását.

–Esetleges savfröccsenéseket a bőrön

és a ruházaton azonnal mossa le bő

vízzel.

Vigyázat

Rongálódásveszély!

–Az akkumulátor utántöltéséhez csak

desztillált vizet vagy sótalanított vizet

(EN 50272-T3) használjon.

–Ne használjon idegen adalékot

(úgynevezett feljavítószert), különben

minden garancia megszűnik.

Akkumulátorok és töltő készülékek a

szaküzletekben kaphatók.

Ha nedves akkumulátorokat használnak,

az alábbiakra kell figyelni:

– A maximális akkumulátor méreteket be

kell tartani.

– Az ólomakkumulátor töltésekor az

akkumulátor fedelet ki kell nyitni.

– Az ólomakkumulátor töltésekor

figyelembe kell venni az akkumulátor

gyártójának előírásait.

ÎAz akkumulátor fedél zárócsavarját

csavarja ki.

ÎFordítsa hátra az akkumulátor fedelet.

ÎAz akkumulátor tartó zárját tolja balra

és fordítsa lefelé.

ÎAz akkumulátor tartót hátrahúzni.

ÎA kábelt kösse le az akkumulátor

negatív pólusáról.

ÎA többi kábelt csíptesse le az

akkumulátorokról.

ÎVegye ki az akkumulátorokat.

ÎA használt akkumulátort az érvényes

előírásoknak megfelelően távolítsa el.

Álló helyzetben a készüléket egy

elektromos rögzítőfék megakadályozza az

elgurulástól. A készülék tolásához a

rögzítőféket ki kell oldani.

ÎA rögzítőfék kioldásához nyomja le a

kioldó kart.

Balesetveszély

Balesetveszély a készülék elgurulása által.

A tolás befejeztével a rögzítőkart

mindenképpen állítsa felfelé és ezzel ismét

aktiválja a rögzítőféket.

Tudnivaló

Azonnali üzemen kívül helyezéshez vegye

le a lábát a menetpedálról, nyomja meg a

Vész-Ki gombot és fordítsa a kulcsos

kapcsolót „0“ állásra.

ÎOldja ki a csavarokat és vegye ki a fa

ketrecet.

ÎVágja át a műanyag csomagoló

szalagot és távolítsa el a fóliát.

ÎTávolítsa el a rögzítéseket a

kerekeknél.

ÎA mellékelt fa lemezt a készülék

hátoldalán fektesse rámpaként a

palettára és rögzítse csavarokkal.

ÎAz ékeket a hátsó kerekek mögül

mindkét oldalon eltávolítani.

ÎNyissa fel az akkumulátorfedelet és

vegye ki a kormányt.

ÎHelyezze fel a kormányt és az első

kerekeket állítsa egyenesbe.

ÎVegye le a kormányt, igazítsa meg és

ismét helyezze vissza.

ÎA kormányt a mellékelt anyával

rögzítse.

ÎHelyezze be a borítást a kormányba.

ÎAkkumulátor nélküli készülékek esetén:

Akkumulátort beszerelni.

ÎKösse össze az akkumulátor

csatlakozóját a készülékkel.

ÎLépjen fel az állófelületre és bal lábbal

tartsa nyomva a biztonsági pedált.

ÎA Vész-Ki kapcsolót forgatással oldja

ki.

ÎÁllítsa „1“-re a kulcsos kapcsolót.

ÎÁllítsa be a hátra menetirányt a

kezelőpulton lévő menetirány

kapcsolóval.

ÎA sebesség kapcsolóval válassza ki a

legkisebb sebességtartományt.

ÎKioldó gombot megnyomni.

ÎInduláshoz óvatosan nyomja meg a

menetpedált és lassan hajtson le a

raklapról.

ÎÁllítsa „0“-ra a kulcsos kapcsolót.

ÎHelyezze fel a keréktárcsákat a hátsó

kerekekre.

Tudnivaló

Azonnali üzemen kívül helyezéshez vegye

le a lábát a menetpedálról, nyomja meg a

Vész-Ki gombot és fordítsa a kulcsos

kapcsolót „0“ állásra.

ÎKarbantartási munkákat „Naponta/

Üzemkezdés előtt“ kell elvégezni (lásd

„Ápolás és karbantartás“ fejezet).

Veszély

Balesetveszély. Minden üzemeltetés előtt a

rögzítőfék működését sík terepen

ellenőrizni kell.

ÎÁllítsa „0“-ra a kulcsos kapcsolót.

ÎNyomja meg a Vész-Ki kapcsolót.

Ha a készüléket most kézzel lehet tolni,

akkor a rögzítőfék nem üzemképes.

ÎNyomja fel a rögzítőfék kioldó karját.

Ha a készüléket még mindig lehet kézzel

tolni, akkor a rögzítőfék hibás. Helyezze

üzemen kívül a készüléket és hívja az

ügyfélszolgálatot.

Töltés után

Továbbá karbantartásszegény

akkumulátoroknál

(ólomakkumulátorok):

Javasolt akkumulátorok

Akkumulátor Megrendelési

szám

3 x 12V/105 A,

karbantartásmentes

(gél)

6.654-141.0

Javasolt töltő készülékek

Töltő készülék Megrendelési

szám

36V,

karbantartásmentes

akkumulátorokhoz

6.654-229.0

Maximális akkumulátor méretek

Hossz szélesség magasság

406 mm 533 mm 432 mm

Akkumulátorok kiszerelése

A készülék tolása

Lerakás

Üzem

A rögzítőfék ellenőrzése

122 HU

- 5

Balesetveszély

Balesetveszély. Ha a készülék lejtős úton

való haladáskor nem mutat elegendő

fékhatást, nyomja meg a Vész-Ki

kapcsolót:

Ahhoz, hogy a készüléket megismerje, az

első vezetési kísérleteket szabad területen

végezze.

Balesetveszély

Borulásveszély túl nagy emelkedőnél.

ÎMenetirányban csak max. 10%-os

emelkedőkre hajtson fel.

Borulásveszély gyors kanyarodásnál.

Kidsodródás veszélye nedves talajnál.

ÎKanyarokban lassan vezessen.

Borulásveszély instabil talajnál.

ÎA készüléket kizárólag szilárd talajon

mozgassa.

Borulásveszély túl nagy oldalsó

dőlésszögnél.

ÎMenetiránnyal átlósan csak max. 10%-

os emelkedőkre hajtson fel.

ÎLépjen fel az állófelületre és bal lábbal

tartsa nyomva a biztonsági pedált.

ÎMenetpedált ne működtesse.

ÎA Vész-Ki kapcsolót forgatással oldja

ki.

ÎÁllítsa „1“-re a kulcsos kapcsolót.

ÎÁllítsa be a menetirányt a kezelőpulton

lévő menetirány kapcsolóval.

ÎA sebességtartományt a sebesség

kapcsolóval válassza ki (3 fokozat).

ÎKioldó gombot megnyomni.

ÎVezetéshez a menetpedált óvatosan

működtesse.

Megjegyzés

A menetirányt menet közben is meg lehet

változtatni. Így többszörös előre és

hátramenettel erősen szennyezett helyeket

is le lehet tisztítani.

Túlterhelés esetén a hajtómotor bizonyos

idő után kikapcsol.

ÎA készüléket legalább 15 percig hagyja

lehűlni.

ÎA hajtómű biztosítékát a kezelőpulton

ismét benyomni.

ÎFelszívás előtt durva piszkot, drótokat

és zsinegeket távolítson el a tisztítandó

felületről, hogy megelőzze a kefék

elakadását.

몇Figyelmeztetés!

Padlózat rongálódásveszélye. A

készüléket ne üzemeltesse egy helyben.

Szívó-/kefefejet csak menet közben emelje

fel és eressze le. Ne álljon meg leeresztett

kefe-/szívófejjel.

ÎKefe-/szívóegység karját felemeléshez/

leeresztéshez lefelé mozgatni - az

oldalkefét és a kefe-/szívófejet

leereszti.

A kefe meghajtás és a szívóturbina

bekapcsol, amint a kefe-szívóegységet

leeresztette.

ÎMűködtesse a menetpedált és hajtson

át a tisztítandó felületen.

Tudnivaló

Tisztításhoz a 2. sebesség fokozat ajánlott.

A 3. sebesség fokozat csak szállítási

menet számára van kialakítva.

ÎA sebesség kapcsolóval válassza ki a

sebességtartományt.

ÎKefe-/szívóegység karját felemeléshez/

leeresztéshez felfelé mozgatni - az

oldalkefét és a kefe-/szívófejet felemeli

és kikapcsolja.

ÎA készüléket sík területen állítsa le.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

ÎKarbantartási munkákat „Naponta/

Üzemkezdés után“ elvégezni (lásd

„Ápolás és karbantartás“ fejezet).

ÎA készüléket ékkel biztosítsa elgurulás

ellen.

Veszély

Sérülésveszély! A fel- és lerakásnál a

készüléket csak 10% emelkedőn szabad

használni. Lassan vezessen.

Vigyázat

Sérülés- és rongálódásveszély! Szállítás

esetén vegye figyelembe a készülék súlyát.

ÎA szívópofát, a keféket és a

fröccsenésvédelmet a készülékről

eltávolítani.

ÎJárművel történő szállítás esetén a

készüléket az adott irányelveknek

megfelelően kell csúszás és borulás

ellen biztosítani.

1 Rögzítési pontok

Vigyázat

Sérülés- és rongálódásveszély! Tárolás

esetén vegye figyelembe a készülék súlyát.

Ezt a készüléket csak beltéri helyiségben

szabad tárolni.

Veszély

Sérülésveszély! Minden a készüléken

végzett munka előtt fordítsa a kulcsos

kapcsolót „0“-ra, húzza ki a kulcsot. Húzza

ki az akkumulátor dugós kapcsolóját.

Üzem megkezdése előtt:

ÎAz abroncsok állapotát ellenőrizni.

ÎEllenőrizze, hogy a szűrőkamra belső

fedele szorosan zár-e.

ÎEllenőrizze a szívócső szennyeződés

lerakódását, szükség esetén tisztítsa.

ÎEllenőrizze a tömlők dugós

csatlakozásainak tömítettségét.

ÎA biztonsági pedál, a menetpedál és a

kormány helyes működését ellenőrizni.

ÎÓlomakkumulátorok sav szintjét

ellenőrizni, adott esetben desztillált

vízzel feltölteni.

ÎA szűrőtasak telítettségi szintjét

ellenőrizni, szükség esetén kicserélni.

Üzem végével:

ÎA keféket tisztítani és kopásukat

ellenőrizni.

A sörték elkoptak, ha elérték a sárga

sörték hosszúságát.

ÎA készüléket kívülről nedves, enyhe

mosólúgba áztatott ronggyal tisztítsa.

ÎA készüléket külsőleg károkra

átvizsgálni.

ÎTöltse fel az akkumulátorokat.

ÎAz akkumulátor felső oldalát

megtisztítani.

ÎÓlomakkumulátor esetén a

savsűrűséget ellenőrizni.

ÎAz akkumulátor kábel szoros

illeszkedését ellenőrizni.

ÎAz akkumulátor teret és az akkumulátor

burkolatát tisztítani.

ÎA hajtólánc feszességét ellenőrizni

(lásd „Karbantartási munkák“).

ÎA hajtólánc kopását ellenőrizni.

ÎEllenőrizze a kefe-/szívófej állását.

ÎA rögzítőféket ellenőrizni. *

ÎEllenőrizze a kefe-szívófej felemelés és

az oldalkefe láncait, Bowden huzalait

és a terelőgörgőit, kopását és

feszességét. *

ÎMinden motor szénkeféinek és

kommutátorának kopását ellenőrizni. *

ÎA kormánylánc feszítő berendezését

ellenőrizni. *

* Vevőszolgálat által végzendő.

Fékek

Vezetés

Túlterhelés

Szívás

Felszívás befejezése

Üzemen kívül helyezés

Transport

Tárolás

Ápolás és karbantartás

Karbantartási terv

Naponta

50 üzemóránként

100 üzemóránként

200 üzemóránként

123HU

- 6

A készülék megbízható üzemeltetésére az

illetékes Kärcher-kereskedővel

karbantartási szerződést köthet.

1 Porzsák

2Szűrőzsák

3 Csatlakozási támaszték

4Szűrőkamra belső fedele

5Szűrőkamra fedele

ÎNyissa ki a szűrőkamra mindkét fedelét.

ÎNyissa ki a szűrőzsák cipzárját.

ÎA porzsákot le kell húzni a csatlakozási

csonkról.

ÎVegye ki a porzsákot a szűrőzsákból és

dobja el.

ÎSzükség esetén tisztítsa ki a

szűrőkamrát.

ÎSzükség esetén húzza le a szűrőzsákot

a csatlakozási csonkról és rázza ki vagy

tisztítsa ki.

1 Porzsákok tartalék tárolója

ÎVegye ki az új porzsákot a tartalék

tárolóból a fedélen, és helyezze be a

szűrőzsákba.

ÎTolja a porzsák nyílását a csatlakozási

csonkra.

ÎZárja be a szűrőzsák cipzárját.

ÎZárja be a szűrőkamra mindkét fedelét.

1 Csavar

ÎTávolítsa el a burkolat mindkét

csavarját a készülék jobb oldalán.

ÎVegye le a burkolatot.

1 Csavar

2 Csapágy zárfedőlemez

ÎCsavarja ki a csapágy

zárfedőlemezének rögzítő csavarjait.

ÎHúzza le a csapágy zárfedőlemezt.

ÎHúzza ki a keféket.

ÎTolja be az új keféket és forgassa

addig, amíg a menesztő bekattan. A

sörték elrendezésének meg kell

egyezni a fent lévő ábrán láthatóval.

ÎTegye vissza a csapágy zárfedelét és a

burkolatot.

ÎA készülékkel kemény, sima padlón

hajtson (ne szőnyegen).

ÎA készüléket leeresztett kefe-/

szívófejjel 30 másodpercig

üzemeltesse egy helyben. (a

menetpedált óvatosan nyomja meg,

úgy hogy a kefék működjenek, de a

készülék ne menjen).

ÎKefe-/szívófejet felemelni és kb. 1 m-t

előre hajtani.

ÎA kefék a padlón mintát hagytak. A

mintát az alábbiakban látható ábra

alapján megítélni:

A Mindkét kefe egyforma szélességű jelet

hagy - a kefe-/szívófej a padlóval

párhuzamosan vannak beállítva.

B A kefék különböző szélességű jelet

hagynak - a kefe-/szívófejet be kell

állítani.

1 Csavar

ÎOldja ki a csavart mindkét oldalon, tolja

el a hosszú furatban és húzza meg

ismét.

– Növelje a hátsó kefék felfekvési

felületét - a csavarokat tolja előre.

– Növelje az első kefék felfekvési

felületét - a csavarokat tolja hátra.

1 Karima rögzítő csavar

2 Kefe rögzítő csavar

ÎCsavarja ki a karima rögzítő csavarját,

és a kefét a karimával együtt húzza le a

meghajtótengelyről.

ÎCsavarja ki a kefe rögzítő csavarjait és

válassza le a kefét a karimáról.

ÎAz új kefét fordított sorrendben szerelje

fel.

Karbantartási munkák

Karbantartási szerződés

Porzsák cseréje

Kefehengerek cseréje

Ellenőrizze a kefe-/szívófej állását.

A kefe-/szívófej állásának beállítása

Oldalkefék cseréje

124 HU

- 7

1 Csavar

2 Elülső burkolat

ÎA csavarokat kicsavarni.

ÎAz elülső burkolatot levenni.

1 Csavar

2 Fedél

3 Hajtólánc

ÎA csavarokat kicsavarni.

ÎVegye le a fedelet.

ÎA hajtólánc és a kis fogaskerék kopását

ellenőrizni.

Veszély

Sérülésveszély! Minden a készüléken

végzett munka előtt fordítsa a kulcsos

kapcsolót „0“-ra, húzza ki a kulcsot. Húzza

ki az akkumulátor dugós kapcsolóját.

Olyan üzemzavar esetén, amelyet ennek a

táblázatnak a segítségével nem tud

elhárítani, hívja a szervizt.

A hajtólánc ellenőrzése Üzemzavarok

Üzemzavar Elhárítás Ki által

A készüléket nem lehet

beindítani

Az akkumulátor csatlakozóját a készüléken bedugni. Kezelő

A Vész-Ki kapcsolót forgatással oldja ki. Kezelő

Az akkumulátor kapacitása kimerült, akkumulátort feltölteni. Kezelő

Az akkumulátor kábel helyes illeszkedését ellenőrizni. Kezelő

Az akkumulátor kábel korrózióját ellenőrizni, adott esetben tisztítani. Kezelő

A készülék nem megy vagy

csak lassan

Kioldó gombot megnyomni. Kezelő

Haladási meghajtó biztosítékát visszaállítani Kezelő

A rögzítőféket kioldani, a kioldó kart aktiváláshoz nyomja felfelé. Kezelő

Engedje el a menetpedált, a kulcsos kapcsolót fordítsa „0“ -ra, a kulcsos kapcsolót

fordítsa „1“ állásra, nyomja a biztonsági pedált, nyomja meg a kioldó gombot,

működtesse a menetpedált.

Kezelő

A vezérlés túlmelegedett

Kapcsolja ki és hagyja lehűlni a készüléket

Kezelő

Az akkumulátor kapacitása kimerült, akkumulátort feltölteni. Kezelő

A készülék nem fékez A rögzítőféket kioldani, a kioldó kart aktiváláshoz nyomja felfelé. Kezelő

A kefék a kefe-/szívófejben

nem működnek

A kefehenger meghajtás biztosítékát visszaállítani. Kezelő

Ellenőrizze, hogy a keféket nem blokkolja-e idegen tárgy, távolítsa el az idegen tárgyat. Kezelő

Az oldalkefe nem működik Az oldalkefe meghajtás biztosítékát visszaállítani. Kezelő

A kefék lassan forognak Az akkumulátor kapacitása kimerült, akkumulátort feltölteni. Kezelő

A szívóturbina nem működik A szívóturbina biztosítékát visszaállítani. Kezelő

Az akkumulátor kapacitása kimerült, akkumulátort feltölteni. Kezelő

Porzsák tele, a porzsák tele kijelző világít. Cserélje ki a porzsákot. Kezelő

Rossz porszívás Elzáródott a szívótömlő/szívócsatorna, tisztítsa meg a szívótömlőt/szívócsatornát. Kezelő

Az akkumulátor kapacitása kimerült, akkumulátort feltölteni. Kezelő

Porzsák tele, cserélje ki a porzsákot. Kezelő

Tartozékok

Megnevezés Alkatrész szám

Porzsák, 10 darab 8.600-121.0

Az akkumulátor csere készlet az alábbiakból áll: Akkumulátor teknő, kábel készlet, zár készlet,

2szállítókocsi

8.601-121.0

Akkumulátor, 12V/105 A, karbantartásmentes (gél), 3 darab szükséges 6.654-141.0

Töltő készülék, 36V, karbantartásmentes akkumulátorokhoz 6.654-229.0

125HU

- 8

– Csak olyan tartozékokat és

alkatrészeket szabad használni,

amelyeket a gyártó jóváhagyott. Az

eredeti tartozékok és az eredeti

alkatrészek, biztosítják azt, hogy a

készüléket biztonságosan és

zavartalanul lehessen üzemeltetni.

– Az üzemeltetési útmutató végén talál

egy válogatást a legtöbbször

szükséges alkatrészekről.

– További információkat az

alkatrészekről a www.kaercher.com

címen talál a 'Service' oldalakon.

Minden országban az illetékes

forgalmazónk által kiadott garancia

feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a

garancia lejártáig költségmentesen

elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben

kérjük, forduljon a vásárlást igazoló

bizonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba

hozott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és

egészségügyi követelményeinek. A gép

jóváhagyásunk nélkül történő módosítása

esetén ez a nyilatkozat elveszti

érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Műszaki adatok

Teljesítmény

Névleges feszültség V36

Akkumulátor kapacitás Ah (5h) 105

Közepes teljesítmény felvétel W 1475

Hajtómotor teljesítmény (névleges teljesítmény) W 560

Kefék

Munkaszélesség mm 800

Kefehenger szélesség mm 710

Kefehenger átmérőmm 100

Kefehenger fordulatszám 1/min 1750

Kefehenger meghajtás teljesítménye W 570

Oldalkefe átmérőmm 300

Fordulatszám oldalkefe 1/min 85

Teljesítmény oldalkefe meghajtás W 32

Szívás

Szívás teljesítmény, levegő mennyiség l/s 45

Szívás teljesítmény, nyomáshiány kPa 4,0

Szívómotor teljesítmény W 550

Porzsák térfogata l35

Méretek és súly

Menetsebesség (max.) km/h 5,6

Kapaszkodóképesség (max.) %10

Elméleti területi teljesítmény m2/h 3270

Hossz mm 1330

szélesség mm 927

magasság mm 1285

Megengedett összsúly kg 451

Szállítási súly kg 376

Felületi terhelés kPa 544

Az EN 60335-2-72 szerint megállapított értékek

Rezgés összérték karok m/s2<2,5

Rezgés összérték lábak m/s2<2,5

Bizonytalanság K m/s20,5

Hangnyomás szint LpA dB(A) 62

Alkatrészek

Garancia

CE-Nyilatkozat

Termék: Kefés szőnyegporszívó

Típus: 1.011-xxx

Vonatkozó európai közösségi

irányelvek:

2006/42/EK (+2009/127/EK)

2004/108/EK

Alkalmazott harmonizált szabványok:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Alkalmazott összehangolt normák:

CEO Head of Approbation

126 HU

- 1

Před prvním použitím svého

zařízení si přečtěte tento

původní návod k používání, řiďte se jím a

uložte jej pro pozdější použití nebo pro

dalšího majitele.

Před prvním použitím přístroje si laskavě

pečlivě přečtěte tento návod k použití a

přiloženou brožuru Bezpečnostní

upozornění pro práci s vysavačem Kärcher

č. 5.956-249 pro vysávání za mokra i za

sucha a řiďte se pokyny zde uvedenými.

Provoz přístroje je přípustný na plochách

se sklonem až 10%.

Bezpečnostní prvky slouží k ochraně

uživatele a nesmí být uvedeny mimo

provoz nebo obcházena jejich funkce.

Pro okamžité zastavení všech funkcí:

stiskněte tlačítko nouzového vypnutí.

Jízdní pohon lze aktivovat pouze tehdy,

pokud obsluha stlačí pedál nohou a podrží

jej.

V tomto návodu k obsluze byly použity

následující symboly:

Pozor!

Pro bezprostředně hrozící nebezpečí, které

vede k těžkým fyzickým zraněním nebo k

smrti.

몇Upozornění

Pro potencionálně nebezpečnou situaci,

která by mohla vést k těžkým fyzickým

zraněním nebo k smrti.

Pozor

Pro potencionálně nebezpečnou situaci,

která může vést k lehkým fyzickým

zraněním nebo k věcným škodám.

Tento přístroj je určen k vysávání povrchů

s kobercem. Nečistoty se z koberce

uvolňují pomocí kartáčů, jsou vysávány a

shromažďovány ve filtračním sáčku.

– Pracovní šířka 850 mm umožňuje

efektivní nasazení při delším trvání

nasazení.

– Tento přístroj je samohybný.

– Baterie lze nabíjet nabíječkou

připojenou k zásuvce s napětím 230 V.

– Baterie a nabíječka nejsou součástí

dodávky a je nutné je objednat zvlášť.

Informace

Přístroj lze vybavit různým příslušenstvím

podle aktuální úlohy a místa použití.

Informujte se v našem katalogu nebo nás

navštivte na internetu na adrese

www.kaercher.com.

Přístroj používejte pouze v souladu s údaji

v tomto návodu k obsluze.

– Tento přístroj lze použít pouze

k vysávání suchých kobercových

podlah.

–Pro přístroj se smí používat pouze

originální příslušenství a originální

náhradní díly.

– Rozmezí teplot při práci s přístrojem

leží mezi +5°C a +40°C.

–Přístroj nesmí být nasazen na plochy

citlivé na tlak. Berte v úvahu přípustné

zatížení podlahy. Plošné zatížení

přístrojem je uvedené v technických

údajích.

–Přístroj není vhodný pro prostředí s

nebezpečím exploze.

–Přístroj není vhodný k odsávání prachů

ohrožujících zdraví.

– Reaktivní kovový prach (např. hliník,

hořčík, zinek) vytvářejí ve spojení se

silně alkalickými nebo kyselými

čisticími prostředky výbušné plyny.

Informace o obsažených látkách

(REACH)

Aktuální informace o obsažených látkách

naleznete na adrese:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Obsah

Bezpečnostní pokyny CS - 1

Funkce CS - 1

Správné používání CS - 1

Ochrana životního prostředí,

likvidace

CS - 1

Ovládací a funkční prvky CS - 2

Pokyny před uvedením

přístroje do provozu

CS - 3

Provoz CS - 4

Transport CS - 5

Ukládání CS - 5

Ošetřování a údržba CS - 5

Poruchy CS - 7

Příslušenství CS - 7

Technické údaje CS - 8

Náhradní díly CS - 8

Záruka CS - 8

ES prohlášení o shoděCS - 8

Bezpečnostní pokyny

Bezpečnostní prvky

Nouzový vypínač

Bezpečnostní pedál

Symboly

Funkce

Správné používání

Ochrana životního prostředí,

likvidace

Obalové materiály jsou

recyklovatelné. Obal

nezahazujte do domovního

odpadu, ale odevzdejte jej k

opětovnému zužitkování.

Přístroj je vyroben z

hodnotných recyklovatelných

materiálů, které se dají dobře

znovu využít. Baterie, olej a

podobné látky se nesmějí

dostat do okolního prostředí.

Použitá zařízení proto

odevzdejte na příslušných

sběrných místech

127CS

- 2

1Zástrčka baterie

2 Baterie

3 Uzávěr přihrádky na baterie

4Přihrádka na baterie

5Sáčkový filtr

6 Filtrační sáček

7Připojovací hrdlo

8Vnitřní kryt filtrační komory

9 Kryt filtrační komory

10 Odblokovací páka ruční brzdy

11 Boční kartáč

12 Kartáčová/sací hlava

13 Páka ke zvýšení/snížení kartáčové/sací

jednotky

14 Jízdní pedál

15 Plocha ke stání obsluhy

16 Bezpečnostní pedál

17 Kryt baterie

18 Šroubový uzávěr krytu baterie

19 Volant

20 Ovládací panel

Ovládací a funkční prvky

128 CS

- 3

1klíčový spínač

2Tlačítko na odjištění (odblokování)

3Přepínač směru jízdy

4Přepínač rychlosti

5 Signál

6 Nouzový vypínač

7 Kontrolka stavu baterie

8 Pojistka pohonu pojezdu

9Pojistka řízení

10 Pojistka pohonu bočního kartáče

11 Pojistka pohonu kartáčovacího válce

12 Pojistka sací turbíny

13 Indikátor plného filtračního sáčku

14 Počítadlo provozních hodin

Při manipulaci s bateriemi bezpodmínečně

dbejte na tyto výstrahy:

Pozor!

Nebezpečí exploze. Na baterie, tzn. na

jejich kontakty a spoje článků nepokládejte

nářadí apod.

Nebezpečí úrazu. Poraněnými místy se

nikdy nedotýkejte olova. Po práci s

bateriemi si vždy očistěte ruce.

ÎVyšroubujte šroubový uzávěr krytu

baterie.

ÎVychylte kryt baterie dozadu.

ÎPosuňte uzávěr přihrádky na baterie

doleva a vychylte jej dolů.

ÎPotáhněte přihrádku na baterie

směrem dozadu.

ÎUmístěte baterie do vany přihrádky na

baterie.

ÎKontakty spojte přiloženými

spojovacími kabely.

몇Varování

Dodržujte správnou polaritu.

ÎK volným kontaktům (+) a (-) připojte

dodaný napájecí kabel.

ÎPosuňte přihrádku na baterie směrem

dopředu.

ÎZasuňte uzávěr přihrádky na baterie.

몇Varování

Před zapnutím přístroje baterie nabijte.

ÎJestliže blikají světelné proužky na levé

straně kontrolního indikátoru baterie,

odvezte zařízení přímo k nabíječce a

vyhýbejte se přitom stoupání.

Pozor!

Nebezpečí úrazu elektrickým proudem.

Dodržujte parametry elektrické sítě a

jištění, viz část „Nabíječka“.

Nabíječku používejte pouze v suchých

místnostech s dostatečným větráním!

Upozornění

Nabíjení trvá průměrně ca. 10 hodin.

Ovládací panel

Pokyny před uvedením

přístroje do provozu

Baterie

Dodržujte pokyny uvedené na

baterii, v návodu k použití a v

návodu k obsluze vozidla

Noste chránič očí

Chraňte děti před kyselinou a

bateriemi

Nebezpečí výbuchu

Zákaz ohně, jisker, otevřeného

světla a kouření

Nebezpečí poleptání

První pomoc

Výstražné zařízení

Likvidace odpadu

Baterii neodhazujte do kontejneru

na odpadky

Vložení a připojení baterie

Nabíjení baterií

129CS

- 4

Doporučené nabíječky (vždy vhodné pro

použité baterie) jsou ovládány elektronicky

a samy nabíjení ukončí.

Pozor!

Nebezpečí exploze. Baterie s elektrolytem

je dovoleno nabíjet jen při otevřeném krytu

baterie.

ÎVyšroubujte šroubový uzávěr krytu

baterie.

ÎVychylte kryt baterie dozadu.

ÎOdpojte konektor baterie a připojte ho k

nabíjecímu kabelu.

ÎNabíječku zapojte do elektrické sítě a

zapněte.

ÎNabíječku vypněte a odpojte od sítě.

ÎKabel baterie odpojte od nabíjecího

kabelu a spojte s přístrojem.

ÎKryt baterie vychylte vpřed a a pevně

dotáhněte šroubový uzávěr.

ÎHodinu před ukončením nabíjení přilijte

destilovanou vodu, dbejte přitom na

správnou kyselost. Baterie je příslušně

označená. Na konci nabíjení musí plyn

být ve všech buňkách.

Pozor!

Nebezpečí poleptání!

–Při dolévání vody do vybité baterie

může dojít k úniku kyseliny.

–Při manipulaci s kyselinou do baterií

používejte ochranné brýle a dodržujte

předpisy, aby nedošlo k úrazu nebo k

poškození oděvu.

–Při zasažení pokožky nebo oděvu

kyselinou zasažené místo ihned

opláchněte velkým množstvím vody.

Pozor

Nebezpečí poškození!

–K doplňování baterií používejte pouze

destilovanou nebo odsolenou vodu (EN

50272-T3).

–Nepoužívejte žádné přísady (tzv.

aditiva), jinak zanikají všechny nároky

vyplývající ze záruky.

Baterie a nabíječky lze zakoupit ve

specializovaných obchodech.

Pokud mají být použity vlhké baterie, je

nutné dbát následujícího:

– Maximální rozměry baterie musí být

dodrženy.

–Při nabíjení vlhkých baterií musí být kryt

baterie otevřený.

–Při nabíjení mokrých baterií musíte

dbát na předpisy výrobce baterie.

ÎVyšroubujte šroubový uzávěr krytu

baterie.

ÎVychylte kryt baterie dozadu.

ÎPosuňte uzávěr přihrádky na baterie

doleva a vychylte jej dolů.

ÎPotáhněte přihrádku na baterie

směrem dozadu.

ÎKabel odpojte od svorky záporného

pólu baterie.

ÎZbylé kabely odpojte od svorek baterie.

ÎVyjměte baterie.

ÎVypotřebované baterie zlikvidujte dle

platných předpisů.

Stání přístroje zajišťuje elektrická ruční

brzda koleček. K posunutí přístroje je nutné

ruční brzdu odblokovat.

ÎK odblokování ruční brzdy zatáhněte za

odblokovací páku směrem dolů.

Pozor!

Nebezpečí úrazu pohybujícím se

přístrojem. Po skončení procesu

posunování umístěte odblokovací páku

bezpodmínečně znovu nahoru a tím opět

aktivujte ruční brzdu.

Informace

Pro okamžité zastavení všech funkcí dejte

nohu pryč z plynového pedálu, stiskněte

tlačítka nouzového vypnutí a otočte spínač

sklíčkem do polohy „0“.

ÎUvolněte šrouby a odstraňte dřevěnou

klec.

ÎRozstříhněte plastovou pásku a

sejměte fólii.

ÎOdstraňte upevnění na kolech.

ÎPřiloženou dřevěnou desku položte u

zadní strany zařízení na paletu jako

rampu a připevněte ji šrouby.

ÎOdstraňte špalíky, kterými jsou

podložena obě zadní kola.

ÎOtevřete kryt baterie a vytáhněte

volant.

ÎNasaďte volant a vyrovnejte přední kolo

rovně.

ÎVolant sejměte, vyrovnejte a opět

nasaďte.

ÎUpevněte volant pomocí přiložené

matky.

ÎZasuňte do volantu kryt.

ÎU zařízení bez baterie. Vložte baterii.

ÎBateriovou zástrčku propojte se

zařízením.

ÎStoupněte si na plochu ke stání a levou

nohou podržte sešlápnutý

bezpečnostní pedál.

ÎOtáčením odjistěte nouzový vypínač.

ÎKlíčový spínač přepněte do polohy „1“.

ÎSměr jízdy zpět nastavte spínačem

směru jízdy na obslužném pultu.

ÎPomocí přepínače rychlosti vyberte

nejmenší rozsah rychlosti.

ÎStiskněte tlačítko pro odblokování.

ÎKjízdě opatrně sešlápněte plynový

pedál a pomalu sjeďte z palety.

ÎKlíčový spínač přepněte do polohy „0“.

ÎNa zadní kola nasuňte poklice.

Informace

Pro okamžité zastavení všech funkcí dejte

nohu pryč z plynového pedálu, stiskněte

tlačítka nouzového vypnutí a otočte spínač

sklíčkem do polohy „0“.

ÎÚdržbové práce provádějte "Denně /

před zahájením provozu" (viz kapitolu

"Péče a údržba".)

Pozor!

Nebezpečí úrazu. Před každým použitím

musíte zkontrolovat funkci brzdy na rovině.

ÎKlíčový spínač přepněte do polohy „0“.

Îstiskněte tlačítko nouzového vypnutí.

Pokud lze ještě přístrojem ručně pohnout,

není ruční brzda funkční.

ÎPohněte odblokovací pákou ruční brzdy

směrem nahoru.

Pokud lze přístroj stále ještě posunout

rukou, je ruční brzda defektní. Přístroj

odstavte a zavolejte zákaznický servis.

Po nabíjení

Dodatečně u baterií nenáročných na

údržbu (baterií s elektrolytem):

Doporučené baterie

Baterie Objednací č.

3 x 12V/105 A,

bezúdržbová (Gel)

6.654-141.0

Doporučené nabíječky

Nabíječka Objednací č.

36V, pro bezúdržbové

baterie

6.654-229.0

Max. rozměry baterie

Délka Šířka Výška

406 mm 533 mm 432 mm

Vyjměte baterie

Posuňte přístroj

Vykládka

Provoz

Kontrola brzdy

130 CS

- 5

Pozor!

Nebezpečí úrazu. Pokud přístroj při jízdě

na klesajícím úseku nevykazuje dostatečný

brzdný účinek, stiskněte tlačítka

nouzového vypnutí:

Pro seznámení s přístroje zkoušejte

nejdříve jezdit na volném prostranství.

Pozor!

Nebezpečí převrácení při přílišných

stoupáních.

ÎVe směru jízdy stoupejte pouze do

sklonu 10%.

Nebezpečí převrácení při rychlém

zatáčení.

Nebezpečí uklouznutí na vlhkých

podlahách.

ÎV zatáčkách jeďte pomalu.

Nebezpečí převrácení při nestabilním

podkladu.

ÎS přístrojem pohybujte výhradně na

zpevněném podkladu.

Nebezpečí převrácení při příliš velkém

bočním náklonu.

ÎŠikmo ke směru jízdy zdolávejte pouze

stoupání do max. 10%.

ÎStoupněte si na plochu ke stání a levou

nohou podržte sešlápnutý

bezpečnostní pedál.

ÎNesešlapávejte plynový pedál.

ÎOtáčením odjistěte nouzový vypínač.

ÎKlíčový spínač přepněte do polohy „1“.

ÎSměr jízdy nastavte spínačem směru

jízdy na obslužném pultu.

ÎPomocí přepínače rychlosti zvolte

rozsah rychlosti (3 stupně).

ÎStiskněte tlačítko pro odblokování.

ÎKjízdě opatrně sešlápněte plynový

pedál.

Upozornění

Směr jízdy můžete měnit i během jízdy.

Opakovanou jízdou vpřed a vzda můžete

vyčistit i silně znečistěná místa.

Při přetížení se jízdní motor po určité době

vypne.

ÎNechte přístroj nejméně 15 minut

vychladnout.

ÎZnovu stiskněte pojistku jízdního

pohonu na ovládacím pultu.

ÎPřed vysáváním odstraňte z plochy,

která se bude vysávat, hrubé nečistoty,

dráty a šňůry, abyste zabránili jejich

zapletení do kartáčů.

몇Varování!

Nebezpečí poškození podlahové krytiny.

Přístroj neprovozujte na místě. Sací/

kartáčovou hlavu zvyšujte a snižujte jen

během jízdy. Nezastavujte se sníženou

kartáčovou/sací hlavou.

ÎPohněte pákou ke zvýšení/snížení

kartáčové/sací jednotky směrem dolů –

boční kartáč a kartáčová/sací hlava se

sníží.

Po snížení kartáčové/sací jednotky

spusťte pohon kartáčů a sací turbíny.

ÎSešlápněte plynový pedál a projeďte

plochu, která se má očistit.

Informace

K čištění se doporučuje rychlostní stupeň

2. Rychlostní stupeň 3 je určen pouze pro

přepravu.

ÎPomocí přepínače rychlosti vyberte

rozsah rychlosti.

ÎPohněte pákou ke zvýšení/snížení

kartáčové/sací jednotky směrem

nahoru a zajistěte ji směrem doleva –

boční kartáč a kartáčová/sací hlava se

zvýší a vypnou.

ÎPřístroj odstavte na rovné ploše.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

ÎProveďte údržbové práce „Denně/Po

skončení provozu“ (viz kapitola „Péče a

údržba“).

ÎZařízení zabezpečte proti posunu

klínem.

Nebezpečí

Nebezpečí úrazu! Zařízení lze při nakládce

a vykládce provozovat jen na stoupání do

10%. Pojíždějte pomalu.

Pozor

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě.

ÎOdstraňte sací trám, kartáče a ochranu

proti stříkající vodě zpřístroje.

ÎPři přepravě v dopravních prostředcích

zajistěte zařízení proti skluzu a

překlopení podle platných předpisů.

1Upevňovací body

Pozor

Nebezpečí úrazu a nebezpečí poškození!

Dbejte na hmotnost přístroje při jeho

uskladnění.

Toto zařízení smí být uskladněno pouze v

uzavřených prostorách.

Pozor!

Nebezpečí poranění Před všemi pracemi

na přístroji nastavte klíčový spínač na „0“ a

klíč vyjmete. Vytáhněte zástrčku baterie.

Před zahájením provozu:

ÎZkontrolujte stav pneumatik.

ÎZkontrolujte, zda vnitřní kryt filtrační

komory těsně přiléhá.

ÎZkontrolujte, zda v sací hadici nejsou

usazené nečistoty, v případě potřeby ji

vyčistěte.

ÎZkontrolujte těsnost konektorů sací

hadice.

ÎZkontrolujte správnou funkci

bezpečnostního pedálu, plynového

pedálu a volantu.

ÎU baterií s elektrolytem zkontrolujte

hladinu kyseliny, případně dolejte

destilovanou vodou.

ÎZkontrolujte stupeň plnění filtračního

sáčku, v případě potřeby vyměňte.

Po ukončení provozu:

ÎOčistěte kartáče a zkontrolujte jejich

opotřebení.

Štětiny jsou opotřebené, když

dosáhnou délky žlutých štětin.

ÎPřístroj zvenku otřete vlhkým hadříkem

namočeným v mírném čisticím roztoku.

ÎPrověřte z vnějšku případné poškození

přístroje.

ÎNabití baterií

ÎOčistěte horní stranu baterií.

ÎU vlhkých baterií zkontrolujte hustotu

kyseliny.

ÎZkontrolujte pevné usazení kabelu

baterie.

ÎVyčistěte prostor baterií včetně

pouzdra.

ÎZkontrolujte napětí hnacího řetězu (viz

„Údržbové práce“).

ÎZkontrolujte opotřebení hnacího řetězu.

ÎZkontrolujte vyrovnání kartáčové/sací

hlavy.

ÎZkontrolujte ruční brzdu. *

ÎZkontrolujte řetězy, tažná lanka a vodicí

kladky ke zvýšení kartáčové/sací hlavy

a opotřebení a napnutí bočního

kartáče. *

ÎZkontrolujte u všech motorů stupeň

opotřebení uhlíkových kartáčů a

komutátoru. *

ÎZkontrolujte napínač řídicích řetězů. *

* Provádí zákaznická služba.

Brzdy

Pojíždění

Přetížení

Vysávání

Skončení vysávání

Vypnutí přístroje

Transport

Ukládání

Ošetřování a údržba

Plán údržby

Denně

Po každých 50 hodinách provozu

Každých 100 hodin provozu

Každých 200 hodin provozu

131CS

- 6

K zajištění spolehlivého provozu přístroje

lze s příslušným prodejním oddělením

společnosti Kärcher uzavřít smlouvu o

údržbě.

1Sáčkový filtr

2 Filtrační sáček

3Připojovací hrdlo

4Vnitřní kryt filtrační komory

5 Kryt filtrační komory

ÎOtevřete obě víka filtrační komory.

ÎOtevřete zip filtračního sáčku.

ÎPlný filtrační sáček vytáhněte z

připojovacího nástavce.

ÎFiltrační sáček vytáhněte z filtračního

pytle a zlikvidujte jej.

ÎVpřípadě potřeby vyčistěte filtrační

komoru.

ÎVpřípadě potřeby vytáhněte filtrační

pytel z připojovacího nástavce a

vytřepejte ho nebo ho vyčistěte.

1 Zásobovací přihrádka na filtrační sáčky

ÎVezměte nový filtrační sáček ze

zásobovací přihrádky ve víku a vložte

ho do filtračního pytle.

ÎNasuňte otvor filtračního sáčku přes

připojovací nástavec.

ÎZavřete zip filtračního sáčku.

ÎZavřete obě víka filtrační komory.

1 Šroub

ÎOdstraňte oba šrouby krytu na pravé

straně přístroje.

ÎOdejměte kryt.

1 Šroub

2 Štít ložiska

ÎVytočte šrouby upevňující štít ložiska.

ÎVyjměte štít ložiska.

ÎVytáhněte kartáče.

ÎZasuňte nové kartáče a otáčejte, až

unášeč zapadne. Uspořádání štětin

musí odpovídat výše uvedenému

obrázku.

ÎOpět připevněte štít ložiska a kryt.

ÎUmístěte přístroj na pevný, hladký

povrch (bez koberce).

ÎSpusťte stroj na místě se sníženou

kartáčovou/sací hlavou po dobu 30

vteřin. (Plynový pedál ovládejte

opatrně, aby kartáče pracovaly, aniž by

se přistroj pohnul.)

ÎZvedněte kartáčovou/sací hlavu a

popojeďte cca o 1 m vpřed.

ÎKartáče na zemi zanechaly vzorek.

Vzorek zhodnoťte podle níže

uvedeného zobrazení:

A Oba kartáče vytvořily stejně širokou

značku – kartáčová/sací hlava je

paralelně vyrovnaná se zemí.

BKartáče vytvořily různě širokou značku

– kartáčovou/sací hlavu je nutné

nastavit.

1 Šroub

ÎUvolněte šroub po obou stranách,

posuňte ho v rámci podlouhlého otvoru

a opět dotáhněte.

–Zvětšení dosedací plochy zadního

kartáče – posuňte šrouby směrem

dopředu.

–Zvětšení dosedací plochy předního

kartáče – posuňte šrouby směrem

dozadu.

1Upevňovací šroub příruby

2Upevňovací šroub kartáče

ÎVyšroubujte upevňovací šroub příruby

a kartáč i s přírubou vytáhněte z hnací

hřídele.

ÎVyšroubujte upevňovací šrouby kartáče

a oddělte kartáč od příruby.

ÎNový kartáč namontujte v opačném

pořadí.

Údržba

Smlouva o údržbě

Výměna filtračního sáčku

Výměna kartáčových válců

Kontrola vyrovnání kartáčové/sací hlavy

Nastavení vyrovnání kartáčové/sací

hlavy

Výměna bočního kartáče

132 CS

- 7

1 Šroub

2Přední kryt

ÎVyšroubujte šrouby.

ÎSejměte přední kryt.

1 Šroub

2Kryt

3 Hnací řetěz

ÎVyšroubujte šrouby.

ÎSejměte víko.

ÎZkontrolujte opotřebení hnacího řetězu

a pastorků.

Pozor!

Nebezpečí poranění Před všemi pracemi

na přístroji nastavte klíčový spínač na „0“ a

klíč vyjmete. Vytáhněte zástrčku baterie.

Při poruchách, které nelze odstranit podle

této tabulky, se obraťte na oddělení služeb

zákazníkům.

Kontrola hnacího řetězu

Poruchy

Porucha Odstranění Provádí

Přístroj nelze nastartovat Zasuňte zástrčku baterie do zařízení. obsluha

Otáčením odjistěte nouzový vypínač. obsluha

Kapacita baterie je vyčerpána, baterii nabijte. obsluha

Zkontrolujte, zda je kabel baterie správně uložen. obsluha

Zkontrolujte, zda není kabel baterie zrezivělý, příp. jej očistěte. obsluha

Zařízení nepojíždí nebo jen

pomalu

Stiskněte tlačítko pro odblokování. obsluha

Resetujte pojistku pohonu pojezdu obsluha

Ruční brzda deaktivovaná, k aktivaci pohněte odblokovací pákou směrem nahoru. obsluha

Uvolněte plynový pedál, otočte spínač sklíčkem do polohy „0“, otočte spínač sklíčkem

do polohy „1“, sešlápněte bezpečnostní pedál, stiskněte tlačítko pro odblokování,

sešlápněte plynový pedál.

obsluha

Řízení přehřáté

Přístroj vypněte a nechte vychladnout

obsluha

Kapacita baterie je vyčerpána, baterii nabijte. obsluha

Přístroj nebrzdí Ruční brzda deaktivovaná, k aktivaci pohněte odblokovací pákou směrem nahoru. obsluha

Kartáče v kartáčové/sací hlavě

nepracují

Vraťte pojistku pohonu kartáčovacího válce do původního stavu. obsluha

Zkontrolujte, zda nejsou kartáče zablokovány cizími tělesy, příp. cizí tělesa odstraňte. obsluha

Boční kartáč nepracuje Vraťte pojistku pohonu bočního kartáče do původního stavu. obsluha

Kartáče se otáčejí pomalu Kapacita baterie je vyčerpána, baterii nabijte. obsluha

Sací turbína nepracuje Vraťte pojistku sací turbíny do původního stavu. obsluha

Kapacita baterie je vyčerpána, baterii nabijte. obsluha

Filtrační sáček je plný, svítí indikátor plného filtračního sáčku. Vyměňte filtrační sáček. obsluha

Špatné odsávání prachu Sací hadice/sací kanál ucpaná/ý, sací hadici/sací kanál vyčistěte. obsluha

Kapacita baterie je vyčerpána, baterii nabijte. obsluha

Filtrační sáček je plný, vyměňte ho. obsluha

Příslušenství

Označení Č. dílu

Filtrační sáček, 10 ks 8.600-121.0

Souprava pro výměnu baterií sestávající z: bateriové vany, sady kabelů, sady uzávěrů, 2

transportních vozíků

8.601-121.0

Baterie, 12V/105 A, bezúdržbová (Gel), potřebné jsou 3 ks 6.654-141.0

Nabíječka, 36V, pro bezúdržbové baterie 6.654-229.0

133CS

- 8

– Smí se používat pouze příslušenství a

náhradní díly schválené firmou

Kärcher. Originální příslušenství a

originální náhradní díly skýtají záruku

bezpečného a bezporuchového

provozu přístroje.

–Výběr nejčastěji vyžadovaných

náhradních díků najdete na konci

návodu k obsluze.

– Další informace o náhradních dílech

najdete na www.kaercher.com v části

Service.

V každé zemi platí záruční podmínky

vydané příslušnou distribuční společností.

Případné poruchy zařízení odstraníme

během záruční lhůty bezplatně, pokud byl

jejich příčinou vadný materiál nebo výrobní

závady. V případě uplatňování nároku na

záruku se s dokladem o zakoupení obraťte

na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako

námi do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

výkon

Jmenovité napětí V36

Kapacita baterií Ah (5 h) 105

Průměrný příkon W 1475

Výkon motoru pojezdu (jmenovitý výkon) W 560

Kartáče

Pracovní šířka mm 800

Široký válcový kartáčmm 710

Průměr válcového kartáčemm 100

otáčky válcového kartáče1/min. 1750

Výkon pohonu válcového kartáče W 570

Průměr bočního kartáčemm 300

Počet otáček bočního kartáče1/min. 85

Výkon pohonu bočního kartáčeW32

Vysávání

Sací výkon, množství vzduchu l/s 45

Sací výkon, podtlak kPa 4,0

Výkon sacího motoru W 550

Objem filtračního sáčku l35

Rozměry a hmotnost

Jízdní rychlost (max.) km/h 5,6

Stoupání (max.) %10

Teoretický plošný výkon m2/h 3270

Délka mm 1330

Šířka mm 927

Výška mm 1285

Povolená celková hmotnost kg 451

Přepravní hmotnost kg 376

Plošné zatížení kPa 544

Zjištěné hodnoty dle EN 60335-2-72

Celková hodnota kmitání paží m/s2<2,5

Celková hodnota kmitání nohou m/s2<2,5

Kolísavost K m/s20,5

Hladina akustického tlaku LpA dB(A) 62

Náhradní díly

Záruka

ES prohlášení o shodě

Výrobek: Přístroj na kartáčování a

vysávání koberců

Typ: 1.011-xxx

Příslušné směrnice ES:

2006/42/ES (+2009/127/ES)

2004/108/ES

Použité harmonizační normy

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Použité národní normy

CEO Head of Approbation

134 CS

- 1

Pred prvo uporabo Vaše

naprave preberite to originalno

navodilo za uporabo, ravnajte se po njem in

shranite ga za morebitno kasnejšo uporabo

ali za naslednjega lastnika.

Pred prvo uporabo naprave preberite in

upoštevajte to navodilo za uporabo in

priloženo brošuro Varnostni napotki za

mokri/suhi sesalnik št. 5.956-249.

Dovoljeno je obratovanje stroja na

površinah z vzponom do 10%.

Varnostne naprave ščitijo uporabnika, zato

se jih ne sme izključiti ali ovirati njihovega

delovanja.

Za takojšnji izklop vseh funkcij: pritisnite

tipko za zasilni izklop.

Vozni pogon se lahko aktivira le, če

upravljalec pedalo z nogo pritisne navzdol.

V tem navodilu za obratovanje so

uporabljeni sledeči simboli:

Nevarnost

Za neposredno grozečo nevarnost, ki vodi

do težkih telesnih poškodb ali smrti.

몇Opozorilo

Za možno nevarno situacijo, ki bi lahko

vodila do težkih telesnih poškodb ali smrti.

Pozor

Za možno nevarno situacijo, ki lahko vodi

do lahkih poškodb ali materialne škode.

Stroj se uporablja za sesanje preprogastih

talnih oblog. Umazanija se s krtačami loči iz

preproge, posesa in zbere v filtrsko vrečko.

– Delovna širina 850 mm omogoča

učinkovito uporabo pri daljšem času

uporabe.

– Naprava je samohodna.

– Baterije se lahko s pomočjo polnilnika

napolnijo na 230-V vtičnici.

– Baterija in polnilnik nista vsebovana v

obsegu dobave in ju je potrebno naročiti

ločeno.

Napotek

Glede na posamezno čistilno nalogo in

mesto uporabe se lahko stroj opremi z

različnim priborom.

Zaprosite za naš katalog ali pa nas obiščite

na Internetu pod www.kaercher.com.

Ta stroj uporabljajte izključno v skladu s

podatki v Navodilu za obratovanje.

– Stroj se sme uporabljati le za sesanje

suhih preprogastih talnih oblog.

– Stroj se sme opremiti le z originalnim

priborom in originalnimi nadomestnimi

deli.

– Temperaturno območje uporabe se

nahaja med +5°C in +40°C.

– Stroja se ne sme uporabljati na tleh, ki

so občutljiva na pritisk. Upoštevajte

dovoljeno površinsko obremenitev tal.

Površinska obremenitev s strojem je

navedena v tehničnih podatkih.

– Stroj ni primeren za uporabo v

eksplozivno ogroženem okolju.

– Stroj ni primeren za sesanje zdravju

nevarnega prahu.

– Reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno

alkalnimi in kislimi čistilnimi sredstvi

tvori eksplozivne pline.

Opozorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdete

na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Vsebinsko kazalo

Varnostna navodila SL - 1

Delovanje SL - 1

Namenska uporaba SL - 1

Varstvo okolja, odstranitev

odpadnega materiala

SL - 1

Upravljalni in funkcijski

elementi

SL - 2

Pred zagonom SL - 3

Obratovanje SL - 4

Transport SL - 5

Skladiščenje SL - 5

Nega in vzdrževanje SL - 5

Motnje SL - 7

Pribor SL - 7

Tehnični podatki SL - 8

Nadomestni deli SL - 8

Garancija SL - 8

CE izjava SL - 8

Varnostna navodila

Varnostne naprave

Tipka za izklop v sili

Varnostni pedal

Simboli

Delovanje

Namenska uporaba

Varstvo okolja, odstranitev

odpadnega materiala

Embalaža je primerna za

recikliranje. Prosimo, da

embalaže ne odvržete med

gospodinjske odpadke, temveč

jo odložite v zbiralnik za

ponovno obdelavo.

Stare naprave vsebujejo

dragocene reciklirne materiale,

ki jih je treba odvajati za

ponovno uporabo. Baterije, olje

in podobne snovi ne smejo priti

v okolje. Zato stare naprave

zavrzite v ustrezne zbiralne

sisteme.

135SL

- 2

1 Baterijski vtič

2 Baterija

3 Zapah baterijskega vstavka

4 Baterijski vstavek

5 Filtrska vrečka

6 Filtrska vrečka

7Priključni nastavek

8 Notranji pokrov komore za filter

9 Pokrov komore za filter

10 Ročica za deblokado fiksirne zavore

11 Stranska krtača

12 Krtačna/Sesalna glava

13 Ročica za dviganje/spuščanje krtačne/

sesalne enote

14 Vozni pedal

15 Stojišče za upravljalca

16 Varnostni pedal

17 Pokrov baterije

18 Zaporni vijak pokrova baterije

19 Volan

20 Upravljalni pult

Upravljalni in funkcijski elementi

136 SL

- 3

1 Ključno stikalo

2 Tipka za deblokado

3 Stikalo za smer vožnje

4 Stikalo za hitrost

5Troblja

6 Tipka za izklop v sili

7 Baterijski kontrolni prikaz

8 Varovalka za vozni pogon

9 Varovalka za krmiljenje

10 Varovalka pogona stranske krtače

11 Varovalka pogona krtačnih valjev

12 Varovalka za sesalno turbino

13 Prikaz filtrska vrečka polna

14 Števec obratovalnih ur

Pri rokovanju z baterijami obvezno

upoštevajte sledeča opozorila:

Nevarnost

Nevarnost eksplozij. Na baterijo, t.j. na pole

in celične povezave, ne polagajte orodja ali

podobnih predmetov.

Nevarnost poškodb. Rane ne smejo nikoli

priti v stik s svincem. Po delu na baterijah si

vedno očistite roke.

ÎOdvijte zaporni vijak pokrova baterije.

ÎPokrov baterije zasučite nazaj.

ÎZapah baterijskega vstavka potisnite v

levo in zasučite navzdol.

ÎBaterijski vstavek potegnite nazaj.

ÎBaterije postavite v prostor baterijskega

vstavka.

ÎPole povežite s priloženimi

povezovalnimi kabli.

몇Opozorilo

Pazite na pravilno polarnost.

ÎSodobavljen priključni kabel pripnite na

še proste baterijske pole (+) in (-).

ÎBaterijski vstavek potisnite naprej.

ÎZaskočite zapah baterijskega vstavka.

몇Opozorilo

Pred zagonom stroja napolnite baterijo.

ÎČe signalni stolpci na levi strani

kontrolnega prikaza baterij utripajo,

peljite stroj neposredno do polnilne

postaje, pri tem se izogibajte vzponom.

Nevarnost

Nevarnost poškodb zaradi električnega

udara. Upoštevajte električno omrežje in

zaščito, glejte "Polnilnik".

Polnilnik uporabljajte le v suhih prostorih z

zadostnim prezračevanjem!

Opozorilo

Polnilni čas znaša v povprečju ca. 10 ur.

Priporočljivi polnilniki (ustrezni

posameznim uporabljenim baterijam) so

Upravljalni pult

Pred zagonom

Baterije

Upoštevajte navodila na bateriji, v

Navodilu za uporabo in v

Navodilu za obratovanje vozila

Nosite zaščito za oči

Otroci se ne smejo dotikati kislin

in baterij

Nevarnost eksplozij

Prepovedan ogenj, iskre, odprta

svetloba in kajenje

Nevarnost razjedanja

Prva pomoč

Opozorilni zaznamek

Odstranitev odpadnega materiala

Baterije ne odvrzite v smetnjak

Vstavljanje in priključitev baterije Polnjenje baterije

137SL

- 4

elektronsko regulirani in samostojno

zaključijo polnjenje.

Nevarnost

Nevarnost eksplozije. Polnjenje mokrih

baterij je dovoljeno le pri odprtem pokrovu

baterije.

ÎOdvijte zaporni vijak pokrova baterije.

ÎPokrov baterije zasučite nazaj.

ÎIzvlecite baterijski vtič in ga povežite s

polnilnim kablom.

ÎPolnilnik priključite na omrežje in ga

vklopite.

ÎPolnilnik izklopite in ločite od omrežja.

ÎBaterijski kabel snemite s polnilnega

kabla in ga priključite na stroj.

ÎPokrov baterije zasučite naprej in

privijte zaporni vijak.

ÎEno uro pred koncem polnjenja dodajte

destilirano vodo, upoštevajte pravilno

kislost. Baterija je ustrezno označena.

Proti koncu polnjenja morajo vse celice

uplinjati.

Nevarnost

Nevarnost razjedanja!

–Dodajanje vode v izpraznjenem stanju

baterije lahko povzroči uhajanje kisline.

–Pri rokovanju z baterijsko kislino nosite

zaščitna očala in upoštevajte predpise,

da preprečite poškodbe in uničevanje

oblačil.

–Morebitne sledi kisline na koži ali obleki

takoj sperite z veliko vode.

Pozor

Nevarnost poškodb!

–Za dodajanje tekočine baterijam

uporabljajte le destilirano ali razsoljeno

vodo (EN 50272-T3).

–Ne uporabljajte drugih dodatkov

(takoimenovanih izboljševalnih

sredstev), ker sicer garancija zapade.

Baterije in polnilniki so na voljo v strokovnih

trgovinah.

Če se uporabijo mokre baterije, je treba

upoštevati sledeče:

– Upoštevati se morajo maksimalne

dimenzije baterij.

– Pri polnjenju mokrih baterij mora biti

pokrov baterije odprt.

– Pri polnjenju mokrih baterij se morajo

upoštevati predpisi proizvajalca baterij.

ÎOdvijte zaporni vijak pokrova baterije.

ÎPokrov baterije zasučite nazaj.

ÎZapah baterijskega vstavka potisnite v

levo in zasučite navzdol.

ÎBaterijski vstavek potegnite nazaj.

ÎOdklopite kabel z minus pola baterije.

ÎPreostali kabel odklopite z baterij.

ÎIzvlecite baterije.

ÎIzrabljene baterije odvrzite v skladu z

veljavnimi določili.

Ko stoji, je stroju z električno fiksirno

zavoro preprečeno, da bi se premaknil. Za

potiskanje stroja je potrebno deblokirati

fiksirno zavoro.

ÎZa deblokiranje fiksirne zavore pritisnite

ročico za deblokado navzdol.

Nevarnost

Nevarnost nesreče zaradi premikajočega

se stroja. Po končanem potiskanju ročico

za deblokado nujno spet postavite navzgor

in s tem ponovno aktivirajte fiksirno zavoro.

Napotek

Za takojšnjo ustavitev vseh funkcij

odmaknite nogo z voznega pedala,

pritisnite tipko za zasilni izklop in obrnite

ključno stikalo na „0“.

ÎOdvijte vijake in odstranite leseno

kletko.

ÎRazrežite pakirni trak iz umetne mase

in odstranite folijo.

ÎOdstranite fiksiranje na kolesih.

ÎPriloženo leseno desko na zadnji strani

naprave položite na paleto kot rampo in

pritrdite z vijaki.

ÎOdstranite klade za obemi zadnjimi

kolesi.

ÎOdprite pokrov baterije in izvlecite

volan.

ÎNataknite volan in sprednje kolo

izravnajte naravnost.

ÎSnemite volan, izravnajte in ponovno

nataknite.

ÎVolan pritrdite z obemi priloženimi

maticami.

ÎPokrov vtaknite v volan.

ÎPri napravah brez baterije: Vgradite

baterijo.

ÎBaterijski vtič povežite z napravo.

ÎStopite na stojišče in z levo nogo držite

varnostni pedal pritisnjen.

ÎTipko za izklop v sili deblokirajte z

obračanjem.

ÎKljučno stikalo obrnite na "1".

ÎSmer vožnje vzvratno nastavite s

stikalom za smer vožnje na

upravljalnem pultu.

ÎS stikalom za hitrost izberite najmanjše

področje hitrosti.

ÎPritisnite tipko za deblokado.

ÎZa vožnjo previdno aktivirajte vozni

pedal in počasi speljite s palete.

ÎKljučno stikalo obrnite na "0".

ÎPokrove koles nataknite na zadnja

kolesa.

Napotek

Za takojšnjo ustavitev vseh funkcij

odmaknite nogo z voznega pedala,

pritisnite tipko za zasilni izklop in obrnite

ključno stikalo na „0“.

ÎVzdrževalna dela izvajajte „dnevno/

pred začetkom obratovanja“ (glejte

poglavje „Nega in vzdrževanje“).

Nevarnost

Nevarnost nesreč. Pred vsakim

obratovanjem se mora na ravnem preveriti

delovanje fiksirne zavore.

ÎKljučno stikalo obrnite na "0".

Îpritisnite tipko za zasilni izklop.

Če je stroj mogoče potiskati le ročno,

naravnalna zavora ne deluje.

ÎRočico za deblokado fiksirne zavore

pritisnite navzgor.

Če je stroj še vedno mogoče potisniti le

ročno, je fiksirna zavora okvarjena. Stroj

zaustavite in pokličite uporabniški servis.

Po končanem polnjenju

Dodatno pri baterijah, ki ne terjajo

vzdrževanja (mokre baterije):

Priporočljive baterije

Baterija Naroč. št.

3 x 12V/105 A, brez

vzdrževanja (Gel)

6.654-141.0

Priporočljivi polnilniki

Polnilnik Naroč. št.

36V, za baterije brez

vzdrževanja

6.654-229.0

Maksimalne dimenzije baterije

Dolžina Širina Višina

406 mm 533 mm 432 mm

Odstranitev baterij

Potiskanje stroja

Razkladanje

Obratovanje

Preverjanje fiksirne zavore

138 SL

- 5

Nevarnost

Nevarnost nesreč. Če stroj med vožnjo po

klancu ne izkazuje zadostnega zaviralnega

učinka, pritisnite tipko za zasilni izklop:

Za spoznavanje stroja se morajo prvi vozni

poskusi izvajati, kjer je dovolj prostora.

Nevarnost

Nevarnost prekucnitve pri prevelikih

vzponih.

ÎV smeri vožnje vozite le na vzpone do

10%.

Nevarnost prekucnitve pri hitrem zavijanju.

Nevarnost zanašanja na mokrih tleh.

ÎOvinke speljujte počasi.

Nevarnost prekucnitve na nestabilni

podlagi.

ÎStroj premikajte izključno na utrjeni

podlagi.

Nevarnost prekucnitve pri prevelikem

stranskem nagibu.

ÎPrečno na smer vožnje vozite le na

vzpone do maksimalno 10%.

ÎStopite na stojišče in z levo nogo držite

varnostni pedal pritisnjen.

ÎNe aktivirajte voznega pedala.

ÎTipko za izklop v sili deblokirajte z

obračanjem.

ÎKljučno stikalo obrnite na "1".

ÎSmer vožnje nastavite s stikalom za

smer vožnje na upravljalnem pultu.

ÎPodročje hitrosti izberite s stikalom za

hitrost (3 stopnje).

ÎPritisnite tipko za deblokado.

ÎZa vožnjo previdno aktivirajte vozni

pedal.

Opozorilo

Smer vožnje se lahko spremeni tudi med

vožnjo. Tako se lahko z večkratno vožnjo

naprej in nazaj očistijo tudi močno

umazana mesta.

Pri preobremenitvi se po določenem času

izklopi vozni motor.

ÎStroj naj se najmanj 15 minut ohlaja.

ÎVarovalko voznega pogona na

upravljalnem pultu ponovno pritisnite.

ÎPred sesanjem grobe umazanije, žice

in vrvice odstranite s površine za

sesanje, da preprečite zapletanje med

krtače.

몇Opozorilo!

Neveranost poškodb za talno oblogo.

Stroja ne poganjajte na enem mestu.

Sesalno/krtačno glavo dvigajte in spuščajte

le med vožnjo. Ne zaustavljajte s spuščeno

krtačnoa/sesalno glavo.

ÎRočico za dviganje/spuščanje krtačne/

sesalne enote premaknite navzdol -

stranska krtača in krtačna/sesalna

glava se spustita.

Zaženite krtačni pogon in sesalno

turbino, takoj ko se krtačno-sesalna

enota spusti.

ÎAktivirajte vozni pedal in prevozite

površino za čiščenje.

Napotek

Za čiščenje se priporoča stopnja hitrosti 2.

Stopnja hitrosti 3 je predvidena le za

transportne vožnje.

ÎS stikalom za hitrost izberite področje

hitrosti.

ÎRočico za dviganje/spuščanje krtačne/

sesalne enote premaknite navzgor in

zaskočite v levo - stranska krtača in

krtačna/sesalna glava se dvigneta in

izklopita.

ÎPostavite napravo na ravno površino.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

ÎIzvajajte vzdrževalna dela „dnevno/po

koncu obratovanja“ (glejte poglavje

„Nega in vzdrževanje“).

ÎStroj z zagozdo zavarujte pred

kotaljenjem.

Nevarnost

Nevarnost poškodb! Stroj sme za polnjenje

in praznjenje obratovati le na vzponih do

10%. Vozite počasi.

Pozor

Nevarnost poškodbe in škode! Pri

transportu upoštevajte težo naprave.

ÎS stroja odstranite sesalni nosilec,

krtače in brizgalno zaščito.

ÎPri transportu v vozilih napravo

zavarujte proti zdrsu in prevrnitvi v

skladu z vsakokratnimi veljavnimi

smernicami.

1 Pritrditvene točke

Pozor

Nevarnost poškodbe in škode! Pri

shranjevanju upoštevajte težo naprave.

Ta naprava se sme shraniti le v notranjih

prostorih.

Nevarnost

Nevarnost poškodb! Pred vsemi deli na

stroju obrnite ključno stikalo na "0" in ključ

izvlecite. Izvlecite baterijski vtič.

Pred začetkom obratovanja:

ÎPreverite stanje pnevmatik.

ÎPreverite, ali se notranji pokrov komore

za filter tesno zapira.

ÎKontrolirajte obloge umazanije gibke

sesalne cevi, po potrebi očistite.

ÎKontrolirajte tesnost stične povezave

gibke sesalne cevi.

ÎPreverite pravilno delovanje

varnostnega pedala, voznega pedala in

volana.

ÎPri mokrih baterijah preverite kislost, po

potrebi dolijte destilirano vodo.

ÎPreglejte stopnjo polnosti filtrske

vrečke, po potrebi jo zamenjajte.

Po koncu obratovanja:

ÎOčistite krtače in preverite obrabljenost.

Dlačice so obrabljene, če so dosegle

dolžino rumenih dlačic.

ÎZunanjost stroja očistite z vlažno krpo,

namočeno v blago milnico.

ÎOd zunaj preglejte stroj glede poškodb.

ÎNapolnite baterije.

ÎOčistite zgornjo stran baterij.

ÎPri mokrih baterijah preverite kislinsko

gostoto.

ÎPreverite trdno naleganje baterijskega

kabla.

ÎOčistite baterijski prostor in ohišje

baterij.

ÎPreverite napetost pogonske verige

(glejte „Vzdrževalna dela“).

ÎPreverite obrabo pogonske verige.

ÎPreverite smer krtačne/sesalne glave.

ÎPreverite fiksirno zavoro. *

ÎKontrolirajte obrabo in napetost verig,

žicovodov in obračalnih kolutov za

dviganje krtačno-sesalne glave in

stranske krtače. *

ÎPreverite izrabljenost oglenih ščetk in

komutator vseh motorjev. *

ÎPreverite vpenjalno pripravo krmilnih

verig. *

* Izvajanje s strani uporabniškega servisa.

Zaviranje

Vožnja

Preobremenitev

Sesanje

Zaključek sesanja

Ustavitev obratovanja

Transport

Skladiščenje

Nega in vzdrževanje

Vzdrževalni načrt

Vsak dan

Vsakih 50 delovnih ur

Vsakih 100 obratovalnih ur

Vsakih 200 obratovalnih ur

139SL

- 6

Za zanesljivo obratovanje stroja lahko s

pristojno prodajno podružnico podj.

Kärcher sklenete vzdrževalno pogodbo.

1 Filtrska vrečka

2 Filtrska vrečka

3Priključni nastavek

4 Notranji pokrov komore za filter

5 Pokrov komore za filter

ÎOdprite oba pokrova komore za filter.

ÎOdprite zadrgo filtrske vreče.

ÎPolno filtrsko vrečko snemite s

priključnega nastavka.

ÎFiltrsko vrečko izvlecite iz filtrske vreče

in jo odvrzite.

ÎPo potrebi očistite komoro za filter.

ÎPo potrebi filtrsko vrečko snemite s

priključnega nastavka in izstresite ali

očistite.

1 Predal za shranjevanje filtrskih vrečk

ÎVzemite novo filtrsko vrečko iz predal

za shranjevanje v pokrovu in jo vstavite

v filtrsko vrečo.

ÎOdprtino filtrske vrečke potisnite preko

priključnega nastavka.

ÎZaprite zadrgo filtrske vreče.

ÎZaprite oba pokrova komore za filter.

1 Vijak

ÎOdstranite oba vijaka pokrova na desni

strani stroja.

ÎSnemite pokrov.

1 Vijak

2Zaščitna plošča ležaja

ÎIzvijte vijake za pritrditev zaščitne

plošče ležaja.

ÎSnemite zaščitno ploščo ležaja.

ÎIzvlecite krtače.

ÎVstavite nove krtače in jih vrtite tako

dolgo, dokler se sojemalnik ne zaskoči.

Razporeditev dlačic mora ustrezati

zgornji sliki.

ÎPonovno namestite zaščitno ploščo

ležaja in pokrov.

ÎStroj peljite po trdih, gladkih tleh (ne

preprogi).

ÎStroj naj s spuščeno krtačno/sesalno

glavo 30 sekund dela na mestu.

(Previdno pritisnite vozni pedal, tako da

krtače delajo ne da bi stroj peljal).

ÎDvignite krtačno/sesalno glavo in

zapeljite ca. 1 m naprej.

ÎKrtače so na tleh pustile vzorec. Vzorec

presodite po spodnjem prikazu:

A Obe krtači povzročita enako široko

oznako - krtačna/sesalna glava je

usmerjena vzporedno s tlemi.

BKrtači povzročita različno široki oznaki -

krtačno/sesalno glavo je potrebno

naravnati.

1 Vijak

ÎVoijak obojestransko odvijte,

premaknite v podolgovato luknjo in

ponovno privijte.

–Povečajte površino zadnje krtače -

vijake potisnite naprej.

–Povečajte površino sprednje krtače -

vijake potisnite nazaj.

1 Pritrditveni vijak prirobnice

2 Pritrditveni vijak krtače

ÎIzvijte pritrditveni vijak prirobnice in

krtačo skupaj s prirobnico snemite s

pogonske gredi.

ÎIzvijte pritrditvene vijake krtače in krtačo

ločite od prirobnice.

ÎMontirajte novo krtačo v obratnem

vrstnem redu.

Vzdrževanje

Vzdrževalna pogodba

Zamenjava filtrske vrečke

Zamenjava krtačnih valjaev

Preverjanje smeri krtačne/sesalne glave

Naravnavanje smeri krtačne/sesalne

glave

Menjava stranske krtače

140 SL

- 7

1 Vijak

2Čelna obloga

ÎIzvijte vijake.

ÎSnemite čelno oblogo.

1 Vijak

2Pokrov

3 Pogonska veriga

ÎIzvijte vijake.

ÎSnemite pokrov.

ÎPreverite obrabo pogonske verige in

gonilnega vretena.

Nevarnost

Nevarnost poškodb! Pred vsemi deli na

stroju obrnite ključno stikalo na "0" in ključ

izvlecite. Izvlecite baterijski vtič.

V primeru motenj, ki jih ne morete odpraviti

s pomočjo te tabele, se obrnite na

uporabniški servis.

Preverjanje pogonske verige Motnje

Motnja Odprava Kdo

Stroja ni možno zagnati Vtaknite baterijski vtič na stroju. Uporabnik

Tipko za izklop v sili deblokirajte z obračanjem. Uporabnik

Kapaciteta baterije izčrpana, napolnite baterijo. Uporabnik

Preverite pravilno naleganje baterijskega kabla. Uporabnik

Preverite baterijski kabel glede korozije, po potrebi očistite. Uporabnik

Stroj ne pelje ali pelje le počasi Pritisnite tipko za deblokado. Uporabnik

Resetirajte varovalko voznega pogona Uporabnik

Fiksirna zavora deaktivirana, za aktiviranje pritisnite ročico za deblokado navzgor. Uporabnik

Spustite vozni pedal, ključno stikalo obrnite na „0“, ključno stikalo obrnite na „1“,

pritisnite varnostni pedal, pritisnite tipko za deblokado, aktivirajte vozni pedal.

Uporabnik

Krmiljenje pregreto

Napravo izklopite in pustite, da se ohladi

Uporabnik

Kapaciteta baterije izčrpana, napolnite baterijo. Uporabnik

Stroj ne zavira Fiksirna zavora deaktivirana, za aktiviranje pritisnite ročico za deblokado navzgor. Uporabnik

Krtače v krtačni/sesalni glavi

ne delujejo

Resetirajte varovalko pogona krtačnega valja. Uporabnik

Preverite krtače glede blokiranja s tujki, odstranite tujke. Uporabnik

Stranska krtača ne deluje Resetirajte varovalko pogona stranske krtače. Uporabnik

Krtače se vrtijo počasi Kapaciteta baterije izčrpana, napolnite baterijo. Uporabnik

Sesalna turbnina ne deluje Resetirajte varovalko sesalne turbine. Uporabnik

Kapaciteta baterije izčrpana, napolnite baterijo. Uporabnik

Filtrska vrečka polna, prikaz filtrska vrečka polna sveti. Zamenjajte filtrsko vrečko. Uporabnik

Slabo sesanje prahu Gibka sesalna cev/sesalni kanal zamašena, očistite gibko sesalno cev/sesalni kanal. Uporabnik

Kapaciteta baterije izčrpana, napolnite baterijo. Uporabnik

Filtrska vrečka polna, zamenjajte filtrsko vrečko. Uporabnik

Pribor

Poimenovanje Št. dela

Filtrska vrečka, 10 kosov 8.600-121.0

Oprema za zamenjavo baterije sestoji iz: prostora za baterijo, kompleta kablov, seta zapahov,

2 transportnih vozičkov

8.601-121.0

Baterija, 12V/105 A, brez vzdrževanja (gel), potrebni 3 kosi 6.654-141.0

Polnilnik, 36V, za baterije brez vzdrževanja 6.654-229.0

141SL

- 8

– Uporabljati se smejo le pribor in

nadomestni deli, ki jih dopušča

proizvajalec. Originalni pribor in

originalni nadomestni deli zagotavljajo

varno in nemoteno obratovanje

naprave.

– Izbor najpogosteje potrebnih

nadomestnih delov najdete na koncu

navodila za obratovanje.

– Dodatne informacije o nadomestnih

delih najdete na strani

www.kaercher.com v območju

"Service".

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so

posledica materialnih ali proizvodnih

napak, v času garancije brezplačno

odpravljamo. V primeru uveljavljanja

garancije, se z originalnim računom obrnite

na prodajalca oziroma najbližji uporabniški

servis.

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina

izdelave ustreza temeljnim varnostnim in

zdravstvenim zahtevam EU-standardov.

Ta izjava izgubi svojo veljavnost, če kdo

napravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s

pooblastilom vodstva podjetja.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnični podatki

Zmogljivost

Nazivna napetost V36

Kapaciteta baterije Ah (5h) 105

Srednji odvzem močiW 1475

Kapaciteta voznega motorja (nazivna moč) W 560

Krtače

Delovna širina mm 800

Širina valjčne krtačemm 710

Premer valjčne krtačemm 100

Število vrtljajev valjčne krtače1/min 1750

Moč pogona valjčne krtačeW 570

Premer stranske krtačemm 300

Število vrtljajev stranske krtače1/min 85

Moč pogona stranske krtačeW32

Sesanje

Sesalna moč, količina zraka l/s 45

Sesalna moč, podtlak kPa 4,0

Kapaciteta sesalnega motorja W 550

Prostornina filtrske vrečke l35

Mere in teža

Vozna hitrost (maks.) km/h 5,6

Sposobnost vzpona (maks.) %10

Teoretična površinska močm2/h 3270

Dolžina mm 1330

Širina mm 927

Višina mm 1285

Dopustna skupna teža kg 451

Transportna teža kg 376

Ploskovna obremenitev kPa 544

Ugotovljene vrednosti v skladu z EN 60335-2-72

Skupna nihalna vrednost rok m/s2<2,5

Skupna nihalna vrednost nog m/s2<2,5

Negotovost K m/s20,5

Nivo hrupa LpA dB(A) 62

Nadomestni deli

Garancija

CE izjava

Proizvod: Krtačni sesalnik za preproge

Tip: 1.011-xxx

Zadevne ES-direktive:

2006/42/ES (+2009/127/ES)

2004/108/ES

Uporabljene usklajene norme:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uporabni nacionalni standardi:

CEO Head of Approbation

142 SL

- 1

Przed pierwszym użyciem

urządzenia należy przeczytać

oryginalną instrukcję obsługi, postępować

według jej wskazań i zachować ją do

późniejszego wykorzystania lub dla

następnego użytkownika.

Przed pierwszym uruchomieniem należy

zapoznać się z niniejszą instrukcją obsługi

i załączoną broszurą pt. Wskazówki

bezpieczeństwa dotyczące urządzeń do

odsysania na sucho i mokro nr 5.956-249.

Urządzenie dopuszczone jest do użytku na

powierzchniach o nachyleniu do 10%.

Zabezpieczenia chronią użytkownika i

dlatego nie wolno ich usuwać, wyłączać ani

obchodzić ich działania.

W celu natychmiastowego wyłączenia

wszystkich funkcji: Nacisnąć wyłącznik

awaryjny.

Napęd jezdny może być uruchomiony

dopiero po naciśnięciu nogą pedału przez

operatora.

W poniższej instrukcji obsługi użyto

następujących symboli:

Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie,

prowadzącym do ciężkich obrażeń ciała lub

do śmierci.

몇Ostrzeżenie

Na możliwie niebezpieczną sytuację,

mogącą prowadzić do ciężkich obrażeń

ciała lub śmierci.

Uwaga

Na możliwie niebezpieczną sytuację,

mogącą prowadzić do lekkich obrażeń

ciała lub szkód materialnych.

Urządzenie używane jest do odkurzania

powierzchni dywanowych.

Zanieczyszczenia są usuwane z dywanu

za pomocą szczotek, zasysane i zbierane

we wkładzie filtra.

– Szerokość robocza wynosząca 850

mm umożliwia efektywną pracę przy

jednoczesnym długim czasie

zastosowania.

–Urządzenie jest samojezdne.

– Akumulatory można ładować przy

użyciu ładowarki w gnieździe 230 V.

– Akumulator i ładowarka nie są zawarte

w zestawie i muszą być zamówione

oddzielnie.

Wskazówka

W zależności od wykonywanej czynności

lub miejsca zastosowania do urządzenia

można stosować różnorodne akcesoria.

Dalsze informacje znajdują się w naszym

katalogu albo w Internecie pod adresem

www.kaercher.com.

Urządzenie należy stosować wyłącznie

zgodnie z niniejszą instrukcją obsługi.

–Urządzenie może być stosowane do

odkurzania jedynie suchych

powierzchni dywanowych.

–Urządzenie można stosować wyłącznie

z oryginalnym wyposażeniem i

częściami zamiennymi.

– Zakres temperatur eksploatacji to +5°C

i +40°C.

–Urządzenie nie może być stosowane

na podłożu, które nie jest odporne na

nacisk. Należy uwzględnić

dopuszczalne obciążenie powierzchni

podłoża. Obciążenie powierzchni przez

urządzenie zostało podane w danych

technicznych.

–Urządzenie nie nadaje się do użytku w

otoczeniu zagrożonym wybuchem.

–Urządzenie nie jest przystosowane do

odsysania pyłów szkodliwych dla

zdrowia.

– Reaktywne pyłki metalowe (np.

aluminium, magnez, cynk) w

połączeniu z mocno alkalicznymi albo

kwaśnymi środkami czyszczącymi

tworzą gazy wybuchowe.

Wskazówki dotyczące składników

(REACH)

Aktualne informacje dotyczące składników

znajdują się pod:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Spis treści

Wskazówki bezpieczeństwa PL - 1

Przeznaczenie PL - 1

Użytkowanie zgodne z

przeznaczeniem

PL - 1

Ochrona środowiska,

utylizacja

PL - 1

Elementy obsługi urządzenia PL - 2

Przed uruchomieniem PL - 3

Działanie PL - 4

Transport PL - 5

Przechowywanie PL - 5

Czyszczenie i konserwacja PL - 5

Zakłócenia PL - 8

Akcesoria PL - 8

Dane techniczne PL - 9

Części zamienne PL - 9

Gwarancja PL - 9

Deklaracja UE PL - 9

Wskazówki bezpieczeństwa

Zabezpieczenia

Wyłącznik awaryjny

Pedał bezpieczeństwa

Symbole

Przeznaczenie

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska,

utylizacja

Materiały opakowania nadają

się do recyklingu. Opakowań

nie należy wyrzucać razem z

odpadami domowymi, tylko

oddawać do utylizacji.

Zużyte urządzenia zawierają

cenne surowce wtórne, które

powinny być oddawane do

utylizacji. Baterie, oleje i

podobne substancje nie mogą

przedostać się do środowiska

naturalnego. Z tego powodu

należy usuwać (wyrzucać)

zużyte urządzenia za

pośrednictwem odpowiednich

systemów utylizacji.

143PL

- 2

1 Wtyczka akumulatora

2 Akumulator

3 Blokada kosza akumulatora

4 Kosz akumulatora

5 Worek papierowy

6 Worek filtracyjny

7 Króciec przyłączeniowy

8Wewnętrzna pokrywa komory filtra

9 Pokrywa komory filtra

10 Dźwignia blokady hamulca

postojowego

11 Szczotka boczna

12 Głowica szczotki/ssawka

13 Dźwignia do podnoszenia/opuszczania

jednostki czyszcząco-ssącej

14 Pedał jazdy

15 Platforma operatora

16 Pedał bezpieczeństwa

17 Pokrywa komorya akumulatorowej

18 Śruba zabezpieczająca pokrywy

komory akumulatora

19 Kierownica

20 pulpit sterowniczy

Elementy obsługi urządzenia

144 PL

- 3

1 Stacyjka

2 przycisk odblokowujący

3Przełącznik kierunku jazdy

4Przełącznik prędkości

5Klakson

6Wyłącznik awaryjny

7 Kontrolka wskaźnika akumulatora

8 Bezpiecznik napędu jezdnego

9 Bezpiecznik sterowania

10 Bezpiecznik napędu szczotek

bocznych

11 Bezpiecznik napędu szczotki

12 Bezpiecznik turbiny ssącej

13 Wskaźnik przepełnienia wkładu filtra

14 Licznik czasu pracy

Podczas obchodzenia się z akumulatorami

należy przestrzegać następujących

wskazówek ostrzegawczych:

Niebezpieczeństwo

Niebezpieczeństwo wybuchu. Nie kłaść na

akumulatorze, czyli na biegunach i

łącznikach ogniw, narzędzi ani podobnych

przedmiotów.

Ryzyko obrażeń. Nie dopuścić do

zetknięcia się ran z ołowiem. Po pracy z

akumulatorami zawsze dokładnie czyścić

ręce.

ÎWykręcić śrubę zabezpieczającą

pokrywy komory akumulatora.

ÎPokrywę komory akumulatora odchylić

do tyłu.

ÎPrzesunąć w lewo i wychylić w dół

blokadę kosza akumulatora.

ÎWysunąć kosz akumulatora.

ÎUstawić akumulator na wsporniku.

ÎPołączyć bieguny dołączonym

przewodem.

몇Ostrzeżenie

Zważać na odpowiednie ustawienie

biegunów.

ÎZacisnąć dostarczony przewód na

wolnych biegunach (+) i (-).

ÎWsunąć kosz akumulatora.

ÎZabezpieczyć blokadę kosza

akumulatora.

몇Ostrzeżenie

Przed uruchomieniem urządzenia

naładować akumulator

ÎJeżeli migają belki świetlne po lewej

stronie kontrolki akumulatora, należy

wjechać urządzeniem bezpośrednio na

stanowisko załadowcze, omijając przy

tym wzniesienia.

Niebezpieczeństwo

Niebezpieczeństwo porażenia prądem

elektrycznym. Zwrócić uwagę na sieć

przewodów elektrycznych i bezpieczniki,

patrz „Ładowarka“.

pulpit sterowniczy

Przed uruchomieniem

Akumulatory

Przestrzegać wskazówek na

akumulatorze, w instrukcji obsługi

i w instrukcji eksploatacji pojazdu

Nosić okulary ochronne

Trzymać dzieci z dala od

elektrolitu i akumulatorów

Niebezpieczeństwo wybuchu

Zakaz palenia oraz używania

otwartego ognia i przedmiotów

iskrzących

Niebezpieczeństwo oparzenia

środkiem żrącym

Pierwsza pomoc

Ostrzeżenie

Usuwanie odpadów

Nie wyrzucać akumulatorów do

śmieci

Włożyć akumulator i podłączyćŁadowanie akumulatora

145PL

- 4

Używać ładowarkę tylko w suchych

pomieszczeniach z wystarczającą

wentylacją!

Wskazówka

Czas ładowania wynosi przeciętnie ok. 10

godzin.

Zalecane ładowarki (pasujące do

zastosowanych akumulatorów) są

regulowane elektronicznie i samoczynnie

kończą ładowanie.

Niebezpieczeństwo

Niebezpieczeństwo wybuchu. Ładowanie

akumulatorów niskoobsługowych mokrych

jest dozwolone jedynie przy otwartej

pokrywie komory akumulatorowej.

ÎWykręcić śrubę zabezpieczającą

pokrywy komory akumulatora.

ÎPokrywę komory akumulatora odchylić

do tyłu.

ÎWyjąć wtyczkę akumulatora i połączyć

z kablem do ładowania.

ÎPodłączyć ładowarkę do sieci i

następnie włączyć.

ÎWyłączyć ładowarkę i odłączyć od sieci

elektrycznej.

ÎKabel akumulatora zdjąć z ładowarki i

połączyć z urządzeniem.

ÎOdchylić do przodu pokrywę komory

akumulatora i dokręcić śrubę

zabezpieczającą.

ÎGodzinę przed zakończeniem procesu

ładowania dodać wody destylowanej,

zważając na odpowiedni poziom

kwasu. Akumulator posiada

odpowiednie oznaczenia. Na koniec

procesu ładowania wszystkie ogniwa

muszą wytwarzać gaz.

Niebezpieczeństwo

Niebezpieczeństwo!

–Dopełnianie wody w stanie

rozładowanym akumulatora może

prowadzić do wypłynięcia kwasu!

–Przy obchodzeniu się z kwasem

używać okularów ochronnych i

przestrzegać przepisów, by uniknąć

obrażeń i zniszczenia odzieży.

–Ewentualne wypryski kwasu na skórę

albo ubranie wypłukać dużą ilością

wody.

Uwaga

Niebezpieczeństwo!

–Do uzupełniania poziomu

akumulatorów używać jedynie wody

destylowanej albo odsolonej

(EN 50272-T3).

–Nie używać żadnych obcych dodatków

(tak zwanych środków

poprawiających), gdyż wtedy wygasa

wszelka gwarancja.

Akumulatory i ładowarki dostępne są w

handlu branżowym.

W przypadku zastosowania akumulatorów

mokrych należy pamiętać o tym, że:

– Maksymalne wymiary akumulatora

muszą zostać zachowane.

– W trakcie ładowania baterii

akumulatorowych pokrywa komory

akumulatora musi być otwarta.

– Przy ładowaniu niskoobsługowych

akumulatorów należy przestrzegać

przepisów producenta akumulatora.

ÎWykręcić śrubę zabezpieczającą

pokrywy komory akumulatora.

ÎPokrywę komory akumulatora odchylić

do tyłu.

ÎPrzesunąć w lewo i wychylić w dół

blokadę kosza akumulatora.

ÎWysunąć kosz akumulatora.

ÎKabel odłączyć od bieguna ujemnego

akumulatora.

ÎOdłączyć resztę kabli od

akumulatorów.

ÎWyjąć akumulatory.

ÎZużyte akumulatory poddać utylizacji

zgodnie z obowiązującymi przepisami.

W stanie spoczynku urządzenie jest

zabezpieczone przed toczeniem się za

pomocą hamulca postojowego. Aby

przesunąć urządzenie, należy zwolnić

hamulec postojowy.

ÎW tym celu należy opuścić dźwignię

blokady hamulca postojowego.

Niebezpieczeństwo

Przemieszczanie się urządzenia grozi

wypadkiem! Po przesunięciu urządzenia

dźwignię blokady koniecznie umieścić w

pozycji górnej, aby uaktywnić hamulec

postojowy.

Wskazówka

W celu natychmiastowego wyłączenia

wszystkich funkcji należy zdjąć nogę z

pedału jazdy, wcisnąć przycisk wyłączania

awaryjnego oraz ustawić stacyjkę w

położeniu „0”.

ÎPoluzować śruby i zdjąć drewniany

koszyk.

ÎPrzeciąć taśmę pakową z tworzywa

sztucznego i zdjąć folię.

ÎZdjąć mocowanie z kół.

ÎDołączoną płytę drewnianą umieścić na

palecie na tylnej stronie urządzenia

jako rampę i zamocować śrubami.

ÎUsunąć klocki za oboma tylnymi kołami.

ÎOtworzyć pokrywę komory

akumulatorowej i wyjąć kierownicę.

ÎNałożyć kierownicę i wyprostować

przednie koło.

ÎZdjąć kierownicę, wyprostować i znowu

założyć.

ÎZamocować kierownicę dołączoną

nakrętką.

ÎWłożyć osłonę w kierownicę.

ÎPrzy urządzeń bez akumulatorów:

Zamontować akumulator.

ÎPołączyć wtyczkę akumulatora z

urządzeniem.

ÎWejść na platformę operatora i

przycisnąć lewą nogą pedał

bezpieczeństwa.

ÎPrzekręcić, odblokowując wyłącznik

awaryjny.

ÎStacyjkę ustawić na “1“.

ÎUstawić kierunek jazdy do tyłu

przełącznikiem kierunku jazdy na

pulpicie sterowniczym.

ÎWybrać najmniejszy zakres prędkości

za pomocą przełącznika prędkości.

ÎNacisnąć przycisk blokady.

ÎDo jazdy delikatnie nacisnąć pedał

jazdy i zjechać wolno z palety.

ÎStacyjkę ustawić na “0“.

ÎNałożyć kołpaki na tylne koła.

Wskazówka

W celu natychmiastowego wyłączenia

wszystkich funkcji należy zdjąć nogę z

pedału jazdy, wcisnąć przycisk wyłączania

awaryjnego oraz ustawić stacyjkę w

położeniu „0”.

ÎWykonać prace konserwacyjne

„codzienne przed rozpoczęciem pracy“

(patrz rozdział „Dogląd i pielęgnacja“).

Niebezpieczeństwo

Zagrożenie wypadkiem. Przed każdym

użyciem należy sprawdzić działanie

hamulca postojowe na równej powierzchni.

ÎStacyjkę ustawić na “0“.

ÎNacisnąć wyłącznik awaryjny.

Po ładowaniu

Dodatkowo przy akumulatorach

niskoobsługowych (akumulatory

mokre):

Zalecane akumulatory

Akumulator Nr katalogowy

3 x 12V/105 A,

bezobsługowy (żel)

6.654-141.0

Zalecane ładowarki

Ładowarka Nr katalogowy

36V, dla akumulatorów

bezobsługowych

6.654-229.0

Maksymalne wymiary akumulatorów

długość szerokość wysokość

406 mm 533 mm 432 mm

Wyjmowanie akumulatorów

Przesuwanie urządzenia

Rozładunek

Działanie

Sprawdzić hamulec postojowy

146 PL

- 5

Jeśli urządzenie można ręcznie przesunąć,

oznacza to, że nie działa hamulec

postojowy.

ÎPodnieść dźwignię blokady hamulca

postojowego.

Jeśli urządzenie nadal można przesuwać

ręcznie, oznacza to, że hamulec jest

uszkodzony. Unieruchomić urządzenie i

powiadomić serwis.

Niebezpieczeństwo

Zagrożenie wypadkiem. Jeśli w czasie

jazdy po powierzchni pochyłej hamulec nie

jest wystarczająco skuteczny, należy

uruchomić przycisk zatrzymania

awaryjnego:

Aby zapoznać się z funkcjami urządzenia,

pierwsze próby jazdy należy wykonać na

pustym placu.

Niebezpieczeństwo

Jazda po zbyt dużych wzniesieniach grozi

przewróceniem.

ÎWjeżdżać tylko na wzniesienia do 10%

w kierunku jazdy.

Szybka jazda na zakręcie grozi

przewróceniem.

Niebezpieczeństwo wpadnięcia w poślizg

na mokrym podłożu.

ÎZakręty pokonywać powoli.

Niestabilne podłoże grozi przewróceniem.

ÎUrządzeniem jeździć wyłącznie po

utwardzonej powierzchni.

Zbyt duże nachylenie boczne grozi

przewróceniem.

ÎWjeżdżać tylko na wzniesienia do 10%

prostopadle do kierunku jazdy.

ÎWejść na platformę operatora i

przycisnąć lewą nogą pedał

bezpieczeństwa.

ÎNie wciskać pedału jazdy.

ÎPrzekręcić, odblokowując wyłącznik

awaryjny.

ÎStacyjkę ustawić na “1“.

ÎUstawić kierunek jazdy przełącznikiem

kierunku jazdy na pulpicie

sterowniczym.

ÎWybrać zakres prędkości za pomocą

przełącznika prędkości (3 stopnie).

ÎNacisnąć przycisk blokady.

ÎDo jazdy delikatnie naciskać pedał

jazdy.

Wskazówka

Kierunek jazdy można zmieniać także

podczas jazdy. W ten sposób można

oczyścić także silnie zabrudzone miejsca

poprzez kilkukrotną jazdę do przodu i

wstecz.

Przy przeciążeniu, silnik trakcyjny po

pewnym czasie wyłącza się.

ÎPozwolić na przynajmniej 15-minutowe

wychłodzenie urządzenia.

ÎPonownie wcisnąć bezpiecznik napędu

jezdnego na pulpicie sterowniczym.

ÎPrzed odkurzaniem usunąć z

czyszczonej powierzchni większe

zanieczyszczenia, druty lub sznurki,

aby zapobiec wciągnięciu ich w

szczotki.

몇Ostrzeżenie!

Niebezpieczeństwo uszkodzenia podłoża.

Nie używać urządzenia, stojąc miejscu.

Ssawkę/głowicę szczotki podnosić i

opuszczać jedynie podczas jazdy. Nie

zatrzymywać przy opuszczonej głowicy

szczotki/ssawce.

ÎOpuścić dźwignię podnoszenia/

opuszczania jednostki czyszcząco-

ssącej – szczotka boczna oraz głowica

szczotki/ssawka zostaną opuszczone.

Uruchomić napęd szczotek i turbinę

ssącą, gdy tylko opuszczona zostanie

jednostka czyszcząco-ssąca

ÎUruchomić pedał jazdy i objechać

powierzchnię, która ma zostać

wyczyszczona.

Wskazówka

Do czyszczenia zaleca się używanie 2.

poziomu prędkości. 3. poziom prędkości

przewidziany jest tylko do przejazdów

transportowych.

ÎWybrać zakres prędkości za pomocą

przełącznika prędkości.

ÎPodnieść dźwignię podnoszenia/

opuszczania jednostki czyszcząco-

ssącej i zatrzasnąć w lewo – szczotka

boczna oraz głowica szczotki/ssawka

zostaną podniesione i wyłączone.

ÎZaparkować urządzenie na równej

powierzchni.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

ÎWykonać prace konserwacyjne

„codzienne/po zakończeniu pracy”

(patrz rozdział „Czyszczenie i

konserwacja”).

ÎZabezpieczyć urządzenie klinami przed

stoczeniem się.

Niebezpieczeństwo

Ryzyko obrażeń! Podczas załadunku i

rozładunku urządzenie może

przemieszczać się tylko po rampach o

nachyleniu do 10%. Jechać powoli.

Uwaga

Niebezpieczeństwo zranienia i

uszkodzenia! Zwrócić uwagę na ciężar

urządzenia w czasie transportu.

ÎZdjąć z urządzenia belkę ssącą,

szczotki i osłonę bryzgową.

ÎW trakcie transportu w pojazdach

należy urządzenie zabezpieczyć przed

poślizgiem i przechyleniem zgodnie z

obowiązującymi przepisami.

1 Punkty mocowania

Uwaga

Niebezpieczeństwo zranienia i

uszkodzenia! Zwrócić uwagę na ciężar

urządzenia przy jego przechowywaniu.

Urządzenie może być przechowywane

jedynie w pomieszczeniach wewnętrznych.

Niebezpieczeństwo

Ryzyko obrażeń! Przed przystąpieniem do

każdej pracy na urządzeniu, stacyjkę

ustawić w położeniu „0“, wyjąć kluczyk.

Wyciągnąć wtyczkę akumulatora.

Przed rozpoczęciem pracy:

ÎSprawdzić stan opon.

ÎSprawdzić, czy wewnętrzna pokrywa

komory filtra szczelnie się zamyka.

ÎSkontrolować, czy w wężu ssącym nie

znajdują się żadne zanieczyszczenia,

w razie potrzeby wyczyścić.

ÎSkontrolować złącza wtykowe węża

ssącego pod względem szczelności.

ÎSprawdzić funkcjonowanie pedału

bezpieczeństwa, pedału jazdy oraz

kierownicy.

ÎPrzy akumulatorach mokrych

sprawdzić poziom kwasu i w razie

potrzeby dodać wody destylowanej.

ÎSkontrolować stopień zapełnienia

wkładu filtra, w razie potrzeby

wymienić.

Po zakończeniu pracy:

ÎWyczyścić szczotki i skontrolować je

pod kątem zużycia.

Włosie jest zużyte, gdy jego długość

dorówna długości żółtego włosia.

ÎWytrzeć urządzenie z zewnątrz

szmatką nasyconą łagodnym

roztworem czyszczącym.

ÎSprawdzić, czy na zewnętrznej stronie

urządzenia nie ma żadnych uszkodzeń.

ÎNaładować akumulatory.

ÎWyczyścić górną część akumulatora.

ÎW przypadku baterii akumulatorowej

sprawdzić gęstość kwasu.

ÎSkontrolować mocowanie kabla

akumulatora.

Hamowanie

Jazda

Przeciążenie

Ssanie

Kończenie odkurzania

Wyłączanie

Transport

Przechowywanie

Czyszczenie i konserwacja

Plan konserwacji

Codziennie

Co 50 godzin roboczych

147PL

- 6

ÎWyczyścić komorę i obudowę

akumulatora.

ÎSprawdzić naprężenie łańcucha

napędowego (patrz „Prace

konserwacyjne”).

ÎSprawdzić zużycie łańcucha

napędowego.

ÎSkontrolować ustawienie głowicy

szczotki/ssawki.

ÎSprawdzić hamulec postojowy. *

ÎSkontrolować łańcuchy, liny i rolki

prowadzące do podnoszenia głowicy

szczotki/ssawki i szczotki bocznej pod

kątem zużycia i naprężenia. *

ÎSkontrolować zużycie szczotek

węglowych wszystkich silników pod

kątem ich zużycia. *

ÎSprawdzić napinacz łańcucha układu

kierowniczego. *

* Wykonywane przez serwis.

W celu zapewnienia niezawodnego

działania urządzenia można zawrzeć

umowę serwisową z właściwym biurem

sprzedaży Kärcher.

1 Worek papierowy

2 Worek filtracyjny

3 Króciec przyłączeniowy

4Wewnętrzna pokrywa komory filtra

5 Pokrywa komory filtra

ÎOtworzyć obie pokrywy komory filtra.

ÎOtworzyć zamek worka filtracyjnego.

ÎZdjąć pełny wkład filtra z króćca

przyłączeniowego.

ÎWyjąć wkład filtra z worka filtracyjnego i

usunąć.

ÎW razie potrzeby wyczyścić komorę

filtra.

ÎW razie potrzeby zdjąć worek filtracyjny

z króćca przyłączeniowego i wytrzepać

lub wyczyścić.

1 Schowek na zapasowe wkłady filtra

ÎWyjąć nowy wkład filtra ze schowka na

zapasowe worki, znajdującego się na

pokrywie, i włożyć do worka

filtrującego.

ÎWsunąć otwór wkładu filtra na króciec

przyłączeniowy.

ÎZamknąć zamek worka filtracyjnego.

ÎZamknąć obie pokrywy komory filtra.

1Śruba

ÎUsunąć obie śruby osłony po prawej

stronie urządzenia.

ÎZdjąć osłonę.

1Śruba

2Tarcza łożyskowa

ÎWykręcić śruby mocujące tarczę

łożyskową.

ÎZdjąć tarczę łożyskową.

ÎWyjąć szczotki.

ÎZałożyć nowe szczotki i tak długo

obracać, aż zabierak się zablokuje.

Rozmieszczenie włosia musi

odpowiadać pokazanemu wyżej

rysunkowi.

ÎZałożyć ponownie tarczę łożyskową i

osłonę.

ÎPrzesuwać urządzenie po twardych,

gładkich powierzchniach (nie po

dywanach).

ÎUrządzenie stosować z opuszczoną

głowicą szczotki/ssawką przez 30

sekund, stojąc w miejscu. (ostrożnie

uruchomić pedał jazdy tak, aby szczotki

zaczęły pracować, ale urządzenie się

nie przesuwało).

ÎPodnieść głowicę szczotki/ssawkę i

przesunąć urządzenie ok. 1 m w przód.

ÎSzczotki zostawiły ślad na dywanie.

Przeanalizować ślad w oparciu o

poniższy opis:

A Obie szczotki zostawiają ślad równej

szerokości – głowica szczotki/ssawka

jest ustawiona równolegle do podłoża.

B Szczotki zostawiają ślady o różnej

szerokości – należy wyregulować

głowicę szczotki/ssawkę.

Co 100 godzin roboczych

Co 200 godzin roboczych

Prace konserwacyjne

Umowa serwisowa

Wymiana wkładu filtra

Wymiana szczotek

Sprawdzić ułożenie głowicy szczotki/

ssawki

148 PL

- 7

1Śruba

ÎPoluzować śrubę po obu stronach,

przesunąć w otworze podłużnym i

ponownie mocno dokręcić.

–Zwiększyć powierzchnię przylegania

tylnej szczotki przesuwając śruby w

przód.

–Zwiększyć powierzchnię przylegania

przedniej szczotki przesuwając śruby w

tył.

1Śruba mocująca kołnierza

2Śruba mocująca szczotki

ÎWykręcić śrubę mocującą kołnierza i

wyjąć szczotkę wraz z kołnierzem z

wału napędowego.

ÎWykręcić śruby mocujące szczotki i

wyjąć szczotkę z kołnierza.

ÎZamontować nowe szczotki postępując

w odwrotnej kolejności.

1Śruba

2Osłona przednia

ÎWykręcić śruby.

ÎZdjąć osłonę przednią.

1Śruba

2Pokrywa

3Łańcuch napędowy

ÎWykręcić śruby.

ÎZdjąć pokrywę.

ÎSprawdzić zużycie łańcucha

napędowego i koła zębatego.

Regulacja położenia głowicy szczotki/

ssawki

Wymiana szczotek bocznych

Sprawdzić łańcuch napędowy

149PL

- 8

Niebezpieczeństwo

Ryzyko obrażeń! Przed przystąpieniem do

każdej pracy na urządzeniu, stacyjkę

ustawić w położeniu „0“, wyjąć kluczyk.

Wyciągnąć wtyczkę akumulatora.

Przy usterkach, których nie można usunąć

przy pomocy bieżącej tabeli, należy

wezwać autoryzowany serwis.

Zakłócenia

Usterka Usuwanie usterek Przez kogo

Nie można włączyć urządzenia Włożyć wtyczkę akumulatora przy urządzeniu. Obsługujący

Przekręcić, odblokowując wyłącznik awaryjny. Obsługujący

Rozładowany akumulator, naładować akumulator. Obsługujący

Skontrolować właściwe osadzenie kabla akumulatora. Obsługujący

Skontrolować kabel akumulatora pod kątem korozji i w razie konieczności wyczyścić.Obsługujący

Urządzenie nie jedzie albo

jedzie tylko powoli

Nacisnąć przycisk blokady. Obsługujący

Odblokować bezpiecznik napędu jezdnego Obsługujący

Nieaktywny hamulec postojowy; w celu uruchomienia podnieść dźwignię blokady. Obsługujący

Zwolnić pedał jazdy, ustawić stacyjkę w położeniu „0”, ustawić stacyjkę w położeniu „1”,

nacisnąć pedał bezpieczeństwa, uruchomić pedał jazdy.

Obsługujący

Przegrzanie sterowania

Wyłączyć urządzenie i pozostawić do ochłodzenia.

Obsługujący

Rozładowany akumulator, naładować akumulator. Obsługujący

Urządzenie nie zatrzymuje sięNieaktywny hamulec postojowy; w celu uruchomienia podnieść dźwignię blokady. Obsługujący

Szczotki w głowicy szczotki/

ssawce nie pracują

Załączyć bezpiecznik napędu wałka szczotki. Obsługujący

Sprawdzić szczotki pod kątem zablokowania przez ciała obce, usunąć ciała obce. Obsługujący

Szczotka boczna nie pracuje Załączyć bezpiecznik napędu szczotki bocznej. Obsługujący

Szczotki obracają się powoli Rozładowany akumulator, naładować akumulator. Obsługujący

Turbina ssąca nie pracuje Załączyć bezpiecznik turbiny ssącej. Obsługujący

Rozładowany akumulator, naładować akumulator. Obsługujący

Wkład filtra pełny, wskaźnik przepełnienia wkładu filtra świeci się. Wymienić wkład filtra. Obsługujący

Niedostateczne odsysanie

kurzu

Zapchany wąż ssący/kanał ssący, wyczyścić wąż ssący/kanał ssący. Obsługujący

Rozładowany akumulator, naładować akumulator. Obsługujący

Wkład filtra pełny, wymienić wkład filtra. Obsługujący

Akcesoria

Nazwa Nr części

Wkład filtra, 10 sztuk 8.600-121.0

Zestaw do wymiany akumulatora składający się z: wspornika akumulatora, zestawu kabli,

zestawu do blokowania, 2 wózków transportowych

8.601-121.0

Akumulator, 12V/105 A, bezobsługowy (żel), wymagane 3 sztuki 6.654-141.0

Ładowarka, 36V, dla akumulatorów bezobsługowych 6.654-229.0

150 PL

- 9

–Stosować wyłącznie wyposażenie

dodatkowe i części zamienne

dopuszczone przez producenta.

Oryginalne wyposażenie i oryginalne

części zamienne gwarantują

bezpieczną i bezusterkową pracę

urządzenia.

– Wybór najczęściej potrzebnych cześci

zamiennych znajduje się na końcu

instrukcji obsługi.

– Dalsze informacje o częściach

zamiennych dostępne na stronie

internetowej www.kaercher.com w

dziale Serwis.

W każdym kraju obowiązują warunki

gwarancji określone przez dystrybutora

urządzeń Kärcher. Ewentualne usterki

urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub

produkcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z

dowodem zakupu do dystrybutora lub do

autoryzowanego punktu serwisowego.

Niniejszym oświadczamy, że określone

poniżej urządzenie odpowiada pod

względem koncepcji, konstrukcji oraz

wprowadzonej przez nas do handlu wersji

obowiązującym wymogom dyrektyw UE

dotyczącym wymagań w zakresie

bezpieczeństwa i zdrowia. Wszelkie nie

uzgodnione z nami modyfikacje urządzenia

powodują utratę ważności tego

oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Dane techniczne

Moc

Napięcie znamionowe V36

Pojemność akumulatora Ah (5h) 105

Średni pobór mocy W 1475

Moc silnika trakcyjnego (moc znamionowa) W 560

Szczotki

Szerokość robocza mm 800

Szerokość szczotki walcowej mm 710

Średnica szczotki walcowej mm 100

Prędkość obrotowa szczotki walcowej 1/min 1750

Moc napędu szczotki walcowej W 570

Średnica szczotki bocznej mm 300

Ilość obrotów szczotki bocznej 1/min 85

Moc napędu szczotki bocznej W32

Odkurzanie

Moc ssania, ilość powietrza l/s 45

Moc ssania, podciśnienie kPa 4,0

Moc silnika ssącego W 550

Pojemność wkładu filtra l35

Wymiary i ciężar

Maksymalna prędkość jazdy km/h 5,6

Maks. zdolność pokonywania wzniesień%10

Teoretyczna wydajność powierzchniowa m2/h 3270

długość mm 1330

szerokość mm 927

wysokość mm 1285

Dopuszczalny ciężar całkowity kg 451

Ciężar w czasie transportu kg 376

Obciążenie powierzchni kPa 544

Wartości określone zgodnie z EN 60335-2-72

Łączna wartość wibracji ramion m/s2<2,5

Łączna wartość wibracji nóżek m/s2<2,5

Niepewność pomiaru K m/s20,5

Poziom ciśnienie akustycznego LpA dB(A) 62

Części zamienne

Gwarancja

Deklaracja UE

Produkt: Odkurzacz szczotkowy do

dywanów

Typ: 1.011-xxx

Obowiązujące dyrektywy WE

2006/42/WE (+2009/127/WE)

2004/108/WE

Zastosowane normy zharmonizowane

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Zastosowane normy krajowe

CEO Head of Approbation

151PL

- 1

Înainte de prima utilizare a

aparatului dvs. citiţi acest

instrucţiunil original, respectaţi

instrucţiunile cuprinse în acesta şi păstraţi-

l pentru întrebuinţarea ulterioară sau pentru

următorii posesori.

Înainte de prima utilizare a aparatului citiţi

şi respectaţi indicaţiile acestui manual de

utilizare, precum şi broşura anexată,

Indicaţii de siguranţă pentru aspiratoarele

umede/uscate nr. 5.956-249.

Aparatul este omologat pentru funcţionarea

pe suprafeţe cu panta de maxim 10%.

Dispozitivele de securitate au rolul de a

proteja utilizatorul şi nu trebuie scoase din

funcţiune sau evitate din punct de vedere al

funcţionării lor.

Pentru deconectarea imediată a tuturor

funcţiilor: Apăsaţi butonul de avarie.

Mecanismul de rulare poate fi activat numai

dacă utilizatorul ţine pedala apăsată cu

piciorul.

În aceste instrucţiuni de utilizare se

folosesc următoarele simboluri:

Pericol

Pericol iminet, care duce la vătămări

corporale grave sau moarte.

몇Avertisment

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale grave sau

moarte.

Atenţie

Posibilă situaţie periculoasă, care ar putea

duce la vătămări corporale uşoare sau

pagube materiale.

Aparatul este utilizat pentru aspirarea

suprafeţei covoarelor. Murdăria este

desprinsă de pe covor prin intermediul

periilor, aspirată şi colectată într-o pungă

colectoare din hârtie filtrantă.

–Lăţimea de lucru de 850 mm permite o

folosire eficientă şi o durată de utilizare

mare.

– Aparatul este autopropulsat.

– Acumulatorii se pot încărca cu un

încărcător, de la o priză de 230V.

– Bateria acumulatoare şi aparatul de

încărcare a acesteia nu fac parte

integrantă din furnitură şi trebuie

comandate separat.

Observaţie

În funcţie de fiecare obiectiv de curăţat şi

de locul de utilizare, aparatul poate fi

echipat cu diverse accesorii specifice.

Solicitaţi catalogul nostru sau vizitaţi site-ul

nostru pe internet la www.kaercher.com.

Utilizaţi acest aparat exclusiv în

conformitate cu datele din aceste

instrucţiuni de utilizare.

– Aparatul trebuie întrebuinţat numai

pentru aspirarea pardoselilor uscate şi

acoperite cu covoare.

– Aparatul poate fi dotat numai cu

accesorii şi piese de schimb originale.

– Domeniul temperaturilor de utilizare

este între +5°C şi +40°C.

– Nu este permisă utilizarea aparatului pe

podele sensibile la presiune. Verificaţi

sarcina maximă de solicitare a podelei.

Solicitarea la care este expusă

podeaua de către acest aparat este

specificată în datele tehnice.

– Aparatul nu este prevăzut pentru

utilizarea în mediile cu pericol de

explozii.

– Aparatul nu este prevăzut pentru

aspirarea pulberilor nocive.

– Pulberile metalice reactive (ex.

aluminiu, magneziu, zinc) formează

gaze explozive în combinaţie cu soluţii

de curăţat puternic alcaline sau acide.

Observaţii referitoare la materialele

conţinute (REACH)

Informaţii actuale referitoare la materialele

conţinute puteţi găsi la adresa:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Cuprins

Măsuri de siguranţă RO - 1

Funcţionarea RO - 1

Utilizarea corectăRO - 1

Protecţia mediului,

eliminarea aparatului

RO - 1

Elemente de utilizare şi

funcţionale

RO - 2

Înainte de punerea în

funcţiune

RO - 3

Funcţionarea RO - 4

Transport RO - 5

Depozitarea RO - 5

Îngrijirea şi întreţinerea RO - 5

Defecţiuni RO - 8

Accesorii RO - 8

Date tehnice RO - 9

Piese de schimb RO - 9

Garanţie RO - 9

Declaraţia CE RO - 9

Măsuri de siguranţă

Dispozitive de siguranţă

Buton pentru oprire în caz de urgenţă

Pedală de siguranţă

Simboluri

Funcţionarea

Utilizarea corectă

Protecţia mediului, eliminarea

aparatului

Materialele de ambalare sunt

reciclabile. Ambalajele nu

trebuie aruncate în gunoiul

menajer, ci trebuie duse la un

centru de colectare şi

revalorificare a deşeurilor.

Aparatele vechi conţin

materiale reciclabile valoroase,

care pot fi supuse unui proces

de revalorificare. Bateriile,

uleiul şi substanţele

asemănătoare nu trebuie să

ajungă în mediul înconjurător.

Din acest motiv, vă rugăm să

apelaţi la centrele de colectare

abilitate pentru eliminarea

aparatelor vechi.

152 RO

- 2

1Fişa acumulator

2 Acumulator

3 Blocarea unităţii pentru introducerea

bateriilor

4 Unitate pentru introducerea bateriilor

5 Capacitatea sacului filtrant

6 Sac de filtrare

7Ştuţ de racord

8 Capac interior al camerei de filtrare

9 Capac compartiment filtru

10 Manetă de deblocare a frânei de

imobilizare

11 Perie laterală

12 Cap de periere / - de aspirare

13 Ridicaţi -/ Coborâţi maneta de acţionare

a unităţii de periere şi aspirare.

14 Pedala de deplasare

15 Suprafaţă de reazem pentru utilizator

16 Pedală de siguranţă

17 Capac acumulator

18 Şurub de închidere a acoperitorii

bateriilor

19 Volan

20 Panou de comandă

Elemente de utilizare şi funcţionale

153RO

- 3

1 Comutator cu cheie

2 Buton de deblocare

3 Comutator pentru direcţia de mers

4 Comutator viteză

5 Claxon

6 Buton pentru oprire în caz de urgenţă

7 Indicator de control pentru baterie

8 Siguranţă sistem de antrenare

9 Siguranţă comandă

10 Dispozitiv de siguranţă al acţionării

periilor laterale

11 Dispozitiv de siguranţă al acţionării

rolelor-perii

12 Siguranţă turbină aspiratoare

13 Indicator al umplerii complete a pungii

din hârtie filtrantă

14 Contor ore de funcţionare

Când umblaţi cu acumulatorii, respectaţi

neapărat următoarele avertismente:

Pericol

Pericol de explozie. Nu aşezaţi unelte sau

altele similare pe acumulator, adică pe polii

acesteia şi pe conexiunile dintre celule.

Pericol de rănire. Nu lăsaţi să ajungă plumb

pe răni. După ce lucraţi cu acumulatori,

spălaţi-vă mereu pe mâini.

ÎDesprindeţi şurubul de închidere a

acoperitorii bateriilor.

ÎRabataţi spre spate acoperitoarea

bateriilor.

ÎÎmpingeţi spre stânga dispozitivul de

blocare a unităţii de introducere a

bateriilor şi rabataţi în jos.

ÎTrageţi spre spate unitatea de

introducere a bateriilor.

ÎAşezaţi bateriile în cuva unităţii de

introducere a bateriilor.

ÎConectaţi polii cu cablul inclus în livrare.

몇Avertisment

Atenţie la polaritatea corectă.

ÎConectaţi cablul livrat la polii liberi ai

acumulatorului (+) şi (-).

ÎÎmpingeţi în faţă unitatea de introducere

a bateriilor.

ÎFixaţi dispozitivul de blocare a unităţii

de introducere a bateriilor.

몇Avertisment

Înainte de utilizare încărcaţi acumulatorul.

ÎDacă se aprind ledurile de pe partea

stângă a indicatorului acumulatorului,

deplasaţi aparatul la staţia de încărcare

şi evitaţi pantele.

Pericol

Pericol de rănire prin electrocutare. Atenţie

la reţeaua de curent şi siguranţe, vezi

„Încărcătorul”.

Folosiţi încărcătorul numai în încăperi

uscate, aerisite corespunzător!

Observaţie

Durata de încărcare este în medie de

aproximativ 10 ore.

Panou de comandă

Înainte de punerea în

funcţiune

Acumulatorii

respectaţi indicaţiile de pe

acumulator, din instrucţiunile de

utilizare şi din manualul de

utilizare ale vehiculului

purtaţi protecţie pentru ochi

ţineţi copiii departe de acizi şi

acumulatori

Pericol de explozie

Este interzisă folosirea focului

deschis, provocarea de scântei şi

fumatul.

Pericol de accidentare

Prim ajutor

Simbol de avertizare

Scoaterea din uz

Nu aruncaţi acumulatorii în

gunoiul menajer

Introducerea şi conectarea

acumulatorului

Încărcarea acumulatorului

154 RO

- 4

Încărcătoarele recomandate (adecvate

pentru acumulatorii folosiţi) sunt reglate

electronic şi încheie procesul de încărcare

automat.

Pericol

Pericol de explozie. Încărcarea

acumulatorilor umezi este permisă numai

când capacul acumulatorului este deschis.

ÎDesprindeţi şurubul de închidere a

acoperitorii bateriilor.

ÎRabataţi spre spate acoperitoarea

bateriilor.

ÎScoateţi conectorul acumulatorului şi

conectaţi-l la cablul de încărcare.

ÎConectaţi încărcătorul la reţea şi porniţi-

ÎOpriţi încărcătorul şi deconectaţi-l de la

reţeaua de curent.

ÎDesprindeţi cablul acumulatorului de

cablul de încărcare şi conectaţi-l la

aparat.

ÎRabataţi spre faţă acoperitoarea

bateriilor şi strângeţi şurubul de fixare.

ÎCu o oră înainte de încheierea

procesului de încărcare adăugaţi apă

distilată şi aveţi grijă ca nivelul de acid

să fie corect. Acumulatorul este marcat

corespunzător. La sfârşitul procesului

de încărcare toate celulele trebuie să

gazeze.

Pericol

Pericol de accidentare!

–Adăugarea de apă în stare descărcată

poate duce la vărsarea de acid din

acumulator.

–Când umblaţi cu acidul din acumulator,

purtaţi ochelari de protecţie şi

respectaţi regulile aferente pentru a

evita accidentările şi distrugerea

hainelor.

–Dacă ajung stropi de acid pe piele sau

pe îmbrăcăminte, spălaţi imediat cu

multă apă.

Atenţie

Pericol de deteriorare!

–Pentru completarea lichidului din baterii

folosiţi numai apă distilată sau

desalinizată (EN 50272-T3).

–Nu folosiţi aditivi (aşa-numiţi

amelioratori), deoarece garanţia îşi

poate pierde valabilitatea.

Acumulatorii şi încărcătoarele sunt

disponibile în magazinele de specialitate.

Dacă urmează a fi utilizate baterii umede,

trebuie ţinut seama de următoarele

indicaţii:

– Trebuie respectate dimensiunile

maxime ale acumulatorilor.

–La încărcarea bateriilor trebuie

deschisă acoperitoarea bateriilor.

–La încărcarea acumulatorilor umezi

trebuie respectate indicaţiile

producătorului acumulatorului.

ÎDesprindeţi şurubul de închidere a

acoperitorii bateriilor.

ÎRabataţi spre spate acoperitoarea

bateriilor.

ÎÎmpingeţi spre stânga dispozitivul de

blocare a unităţii de introducere a

bateriilor şi rabataţi în jos.

ÎTrageţi spre spate unitatea de

introducere a bateriilor.

ÎDeconectaţi cablul de la borna negativă

a acumulatorului.

ÎDeconectaţi restul de cabluri de la

baterii.

ÎScoateţi bateriile.

ÎÎndepărtaţi bateriile uzate conform

reglementărilor legale.

În timpul staţionării rularea aparatului este

împiedicată de o frână electrică de

imobilizare. Pentru a putea împinge

aparatul trebuie deblocată frâna de

imobilizare.

ÎPentru deblocarea frânei de imobilizare

apăsaţi în jos maneta de deblocare.

Pericol

Pericol de accidente datorită aparatului

care rulează mai de parte. După ce aţi

terminat de împins aparatul poziţionaţi

obligatoriu maneta de deblocare din nou în

sus şi activaţi astfel din nou frâna de

imobilizare.

Observaţie

Pentru a întrerupe imediat toate funcţiile

luaţi piciorul de pe pedala de deplasare,

apăsaţi butonul pentru oprirea de urgenţă

şi întoarceţi comutatorul cheie pe "0".

ÎDesfaceţi şuruburile şi îndepărtaţi

colivia de lemn.

ÎTăiaţi banda de ambalare din plastic şi

îndepărtaţi folia.

ÎÎndepărtaţi piesele de fixare a roţilor.

ÎAşezaţi placa de lemn suplimentară pe

partea din spate a aparatului pe post de

rampă pentru palet şi fixaţi cu şuruburi.

ÎScoateţi butucii din spatele ambelor roţi

de spate.

ÎDeschideţi capacul acumulatorului şi

scoateţi volanul.

ÎAtaşaţi volanul şi orientaţi drept roata

din faţă.

ÎScoateţi volanul, ajustaţi-l şi ataşaţi-l

din nou.

ÎFixaţi volanul cu piuliţa ataşată.

ÎIntroduceţi acoperitoarea în volan.

ÎLa aparatele fără acumulator: Montaţi

acumulatorul.

ÎConectaţi acumulatorul la aparat.

ÎPăşiţi pe suprafaţa de reazem şi ţineţi

pedala de siguranţă apăsată cu

piciorul.

ÎDeblocaţi butonul de oprire în caz de

urgenţă prin rotire.

ÎAduceţi comutatorul cu cheie în poziţia

„1”.

ÎAlegeţi direcţia de mers înapoi de la

comutatorul pentru direcţia de mers de

pe panoul de comandă.

ÎCu ajutorul comutatorului de viteză

selectaţi domeniul de viteză.

ÎApăsaţi butonul de deblocare.

ÎPentru a vă deplasa acţionaţi cu atenţie

pedala de deplasare şi coborâţi uşor de

pe palet.

ÎAduceţi comutatorul cu cheie în poziţia

„0”.

ÎIntroduceţi apărătoarele de roţi pentru

roţile din spate.

Observaţie

Pentru a întrerupe imediat toate funcţiile

luaţi piciorul de pe pedala de deplasare,

apăsaţi butonul pentru oprirea de urgenţă

şi întoarceţi comutatorul cheie pe "0".

ÎLucrările de întreţine se vor efectua

"Zilnic/Înainte de utilizare" (vezi

capitolul "Îngrijirea şi întreţinerea").

Pericol

Pericol de accidentare. Înainte de fiecare

utilizare trebuie să verificaţi funcţionarea

frânei de imobilizare pe o suprafaţă plană.

ÎAduceţi comutatorul cu cheie în poziţia

„0”.

ÎApăsaţi butonul de avarie.

După procesul de încărcare

Informaţii suplimentare pentru

acumulatori cu întreţinere scăzută

(acumulatori umezi):

Acumulatori recomandaţi

Acumulator Nr. de comandă

3 x 12V/105 A, nu

necesită întreţinere

(gel)

6.654-141.0

Încărcătoare recomandate

Încărcător Nr. de comandă

36V, pentru baterii ce

nu necesită întreţinere

6.654-229.0

Dimensiuni maxime ale acumulatorului

Lungime Lăţime Înălţime

406 mm 533 mm 432 mm

Demontarea bateriilor

Împingeţi aparatul

Descărcarea

Funcţionarea

Verificarea frânei de imobilizare

155RO

- 5

Dacă aparatul poate fi acum împins cu

mâna, atunci nu este funcţională frâna de

imobilizare.

ÎApăsaţi în sus maneta de deblocare a

frânei de imobilizare.

Dacă aparatul poate fi în continuare împins

cu mâna atunci frâna de imobilizare este

defectă. Opriţi aparatul şi solicitaţi sprijinul

serviciului clienţi.

Pericol

Pericol de accidentare. Dacă în timpul

deplasării pe o suprafaţă în pantă aparatul

nu dovedeşte un efect de frânare suficient,

apăsaţi butonul pentru oprirea de urgenţă:

Pentru a vă familiariza cu aparatul,

încercaţi să îl manevraţi într-un spaţiu liber.

Pericol

Pericol de răsturnare în cazul unor pante

prea mari.

ÎÎn direcţia de deplasare urcaţi numai pe

pante de până la 10%.

Pericol de răsturnare în cazul în care se

merge prea repede în curbe.

Pericol de derapare dacă podeaua este

umedă.

ÎMergeţi încet în curbe.

Pericol de răsturnare în cazul în care

suprafaţa nu este stabilă.

ÎMişcaţi aparatul numai pe suprafeţe

stabile.

Pericol de răsturnare în cazul unei înclinări

laterale prea mari.

ÎÎn direcţia perpendiculară pe direcţia de

mers urcaţi numai pe pante de până la

maxim 10%.

ÎPăşiţi pe suprafaţa de reazem şi ţineţi

pedala de siguranţă apăsată cu

piciorul.

ÎNu acţionaţi pedala de deplasare.

ÎDeblocaţi butonul de oprire în caz de

urgenţă prin rotire.

ÎAduceţi comutatorul cu cheie în poziţia

„1”.

ÎAlegeţi direcţia de mers de la

comutatorul pentru direcţia de mers de

pe panoul de comandă.

ÎSelectaţi domeniul de viteză (3 trepte)

cu ajutorul butonului viteză.

ÎApăsaţi butonul de deblocare.

ÎPentru a vă deplasa acţionaţi cu atenţie

pedala de deplasare.

Observaţie

Direcţia de deplasare poate fi schimbată şi

în timpul mersului. Astfel, prin deplasarea

de mai multe ori înainte şi înapoi se pot

curăţa şi suprafeţe foarte murdare.

În cazul unei suprasolicitări, motorul de

deplasare este oprit după un anumit timp.

ÎLăsaţi aparatul să se răcească cel puţin

15 minute.

ÎApăsaţi din nou siguranţa

mecanismului de rulare de pe panoul

de comandă.

ÎÎnainte de a aspirare, trebuie

îndepărtate de pe suprafaţa de aspirat

murdăriile grosiere, firele şi şnururile,

pentru a evita încâlcirea acestora cu

periile.

몇Avertisment!

Pericol de deteriorare a suprafeţei podelei.

Nu utilizaţi aparatul pe loc. Ridicaţi sau

coborâţi capul de aspirare /- periere numai

în timpul deplasării. Nu vă opriţi cu capul de

periere /- aspirare în poziţie coborâtă.

ÎDacă mişcaţi în jos maneta de ridicare /

coborâre a unităţii de periere / aspirare,

peria laterală şi capul de periere / -

aspirare sunt coborâte.

Imediat ce unitatea de periere-aspirare

este coborâtă, sistemul de acţionare a

periilor şi turbina de aspiraţie pornesc.

ÎAcţionaţi pedala de deplasare şi

mişcaţi-vă peste suprafaţa de curăţat.

Observaţie

Pentru curăţenie, este recomandată

treapta a 2-a de viteză. Treapta a 3-a de

viteză este prevăzută numai pentru cursa

de deplasare liberă (- de transport).

ÎSelectaţi domeniul (plaja) de viteză cu

ajutorul comutatorului vitezelor.

ÎDacă mişcaţi în sus maneta de ridicare

/coborâre a unităţii de periere / aspirare

şi apoi o imobilizaţi printr-o mişcare

către stânga, peria laterală şi capul de

periere / - aspirare sunt ridicate şi apoi

automat deconectate electric.

ÎAmplasaţi aparatul pe o suprafaţă

plană.

ÎRotiţi comutatorul cu cheie în poziţia 0

şi apoi scoateţi cheia.

ÎEfectuaţi lucrările de întreţinere "Zilnic /

După încheierea operaţiei curente". (A

se vedea capitolul "Îngrijire şi

întreţinere").

ÎAsiguraţi aparatul cu pene pentru a

împiedica deplasarea acestuia.

Pericol

Pericol de accidentare! La încărcare şi

descărcare, aparatul poate fi folosit numai

pe pante de maxim 10%. Deplasaţi

aparatul încet.

Atenţie

Pericol de rănire şi deteriorare a aparatului!

La transport ţineţi cont de greutatea

aparatului.

ÎÎndepărtaţi de la aparat tija de aspirare,

periile şi apărătoarea contra stropirii.

ÎÎn cazul transportării în vehicule

asiguraţi aparatul contra derapării şi

răsturnării conform normelor în vigoare.

1 Puncte de fixare

Atenţie

Pericol de rănire şi deteriorare a aparatului!

La depozitare ţineţi cont de greutatea

aparatului.

Aparatul poate fi depozitat doar în spaţiile

interioare.

Pericol

Pericol de accidentare! Înainte de orice

lucrare la aparat rotiţi comutatorul cu cheie

în poziţia „0”, după care scoateţi cheia.

Scoateţi conectorul acumulatorului.

Înainte de începerea lucrului:

ÎVerificaţi starea anvelopelor.

ÎVerificaţi dacă capacul interior al

camerei de filtrare este închis etanş.

ÎControlaţi furtunul de aspirare în

privinţa depunerii de murdărie; dacă

este cazul, curăţaţi-l.

ÎVerificaţi etanşeitatea conexiunilor

furtunului de aspirare.

ÎVerificaţi funcţionarea corectă a pedalei

de siguranţă, pedalei de deplasare şi a

volanului.

ÎÎn cazul acumulatorilor umezi verificaţi

nivelul de acid, dacă este cazul

adăugaţi apă distilată.

ÎVerificaţi gradul de umplere al

recipientului din hârtie filtrantă; dacă

este cazul, înlocuiţi-l.

După încheierea lucrului:

ÎVerificaţi gradul de uzură al periilor şi

curăţaţi-le.

Periile sunt considerate uzate atunci

când ating lungimea periilor galbene.

ÎCurăţaţi aparatul la exterior cu o cârpă

umedă îmbibată cu soluţie de curăţare

uşoară.

ÎVerificaţi aparatul pe exterior în privinţa

deteriorărilor.

ÎÎncărcaţi bateriile.

ÎCurăţaţi partea superioară a bateriilor.

ÎÎn cazul bateriilor cu electrolit lichid

verificaţi densitatea acidului.

ÎVerificaţi siguranţa mecanică a cablului

de baterie.

Frânarea

Deplasarea

Suprasolicitarea

Aspirarea

Încheiaţi aspirarea

Scoaterea din funcţiune

Transport

Depozitarea

Îngrijirea şi întreţinerea

Planul de întreţinere

Zilnic

La fiecare 50 de ore de funcţionare

156 RO

- 6

ÎCurăţaţi compartimentul şi carcasa

bateriilor.

ÎVerificaţi întinderea lanţului de

transmisie (vezi "Lucrări de

întreţinere").

ÎVerificaţi lanţul de transmisie.

ÎVerificaţi alinierea (poziţia) capului de

periere / - aspirare.

ÎVerificaţi frâna de imobilizare. *

ÎControlaţi în ceea ce priveşte uzura şi

tensionarea lanţurile, cablurile de

tracţiune şi rolele de scripete, care

servesc la ridicarea capului de periere-

aspirare şi a periei laterale. *

ÎVerificaţi uzura periilor de cărbune şi

comutatorul la toate motoarele. *

ÎVerificaţi dispozitivul de întindere a

lanţurilor de dirijare. *

* Se efectuează prin serviciul pentru clienţi.

Pentru asigurarea disponibilităţii în serviciu

a aparatului pot fi încheiate cu birourile

locale de vânzare a produselor Kärcher

contracte de întreţinere.

1 Capacitatea sacului filtrant

2 Sac de filtrare

3Ştuţ de racord

4 Capac interior al camerei de filtrare

5 Capac compartiment filtru

ÎDeschideţi ambele capace ale camerei

de filtrare.

ÎDeschideţi închizătoarea cu fermoar a

sacului de filtrare.

ÎÎndepărtaţi întreaga pungă de hârtie

filtrantă din ajutajul de racord.

ÎExtrageţi punga de hârtie filtrantă din

sacul de filtrare şi eliminaţi-l ca deşeu.

ÎDacă este cazul, curăţaţi camera de

filtrare.

ÎDacă este cazul, îndepărtaţi sacul de

filtrare din ajutajul de racord şi scuturaţi-

l sau curăţaţi-l.

1 Compartiment de stocare pentru pungi

de hârtie filtrantă

ÎExtrageţi o nouă pungă de hârtie

filtrantă din compartimentul de stocare

de pe capac şi introduceţi-o în sacul de

filtrare.

ÎÎmpingeţi deschiderea pungii de hârtie

filtrantă peste ajutajul de racord.

ÎÎnchideţi închizătoarea cu fermoar a

sacului de filtrare.

ÎÎnchideţi ambele capace ale camerei de

filtrare.

1Şurub

ÎÎndepărtaţi ambele şuruburi ale

capacului de pe partea dreaptă a

aparatului.

ÎÎndepărtaţi capacul.

1Şurub

2 Scut de lagăr

ÎDemontaţi şuruburile de fixare a

scutului de lagăr.

ÎÎndepărtaţi scutul de lagăr.

ÎExtrageţi periile.

ÎIntroduceţi perii noi şi rotiţi până când

dispozitivul de ataşare se fixează pe

poziţie. Dispunerea periilor trebuie să

corespundă figurii aflate mai sus.

ÎMontaţi la loc scutul de lagăr şi capacul.

ÎDeplasaţi aparatul pe o pardoseală

dură şi plană. (Fără covor).

ÎPuneţi aparatul în funcţiune timp de 30

secunde, cu capul de periere / -

aspirare coborât. (Acţionaţi cu atenţie

pedala de acceleraţie, aşa încât periile

să lucreze fără ca aparatul să se

deplaseze).

ÎRidicaţi capul de periere / - aspirare şi

deplasaţi ansamblul către înainte cu

circa 1 metru.

ÎCa urmare a acţionării şi deplasării,

periile au lăsat pe pardoseală o urmă.

În funcţie de reprezentarea urmei

lăsate pe jos, puteţi aprecia:

ADacă ambele perii au lăsat câte o urmă

de lăţime constantă, înseamnă că s-a

realizat poziţionarea capului de periere

/ - aspirare paralel cu pardoseala.

BDacă periile au lăsat urme de lăţimi

diferite, înseamnă că mai trebuie

ajustat capul de periere / - aspirare.

La fiecare 100 de ore de funcţionare

La fiecare 200 de ore de funcţionare

Lucrări de întreţinere

Contractul de întreţinere

Înlocuirea sacului de filtrare

Înlocuirea periilor cilindrice

Verificaţi alinierea (poziţia) capului de

periere / - aspirare

157RO

- 7

1Şurub

ÎSlăbiţi şurubul de pe ambele laturi,

deplasaţi-le în orificiile alungite

(ovalizate) şi apoi strângeţi-le la loc.

–Dacă suprafaţa de contact a periei din

spate se măreşte, deplasaţi şuruburile

către înainte.

–Dacă suprafaţa de contact a periei din

faţă se măreşte, deplasaţi şuruburile

către înapoi.

1Şurub de fixare a flanşei

2Şurub de fixare a periei

ÎDemontaţi şurubul de fixare a flanşei şi

desfaceţi peria împreună cu flanşa de

pe arborele de antrenare.

ÎDemontaţi şurubul de fixare a periei şi

separaţi peria de flanşă.

ÎMontaţi noua perie, urmând operaţiile

de mai sus, dar în ordine inversă.

1Şurub

2 Învelişul frontal

ÎDeşurubaţi şuruburile.

ÎÎndepărtaţi învelişul frontal.

1Şurub

2 Capac

3Lanţ de transmisie

ÎDeşurubaţi şuruburile.

ÎScoateţi capacul.

ÎVerificaţi gradul de uzură al lanţului de

transmisie şi al pinionului.

Ajustaţi poziţia (alinierea) capului de

periere / - aspirare

Înlocuiţi periile laterale

Verificaţi lanţul de transmisie

158 RO

- 8

Pericol

Pericol de accidentare! Înainte de orice

lucrare la aparat rotiţi comutatorul cu cheie

în poziţia „0”, după care scoateţi cheia.

Scoateţi conectorul acumulatorului.

În cazul defecţiunilor care nu pot fi

îndepărtate cu ajutorul acestui tabel,

anunţaţi serviciul pentru clienţi.

Defecţiuni

Defecţiunea Remedierea De către cine

Aparatul nu porneşte Introduceţi ştecherul acumulatorului în aparat. Utilizatorul

Deblocaţi butonul de oprire în caz de urgenţă prin rotire. Utilizatorul

Când capacitatea acumulatorului este epuizată încărcaţi acumulatorul. Utilizatorul

Verificaţi poziţia cablului acumulatorului. Utilizatorul

Verificaţi cablul acumulatorului de corosiune şi curaţaţi-l dacă este cazul. Utilizatorul

Aparatul nu se deplasează sau

se deplasează încet

Apăsaţi butonul de deblocare. Utilizatorul

Resetarea siguranţei motorului de rulare Utilizatorul

Frâna de imobilizare dezactivată, pentru a o activa apăsaţi în sus maneta de deblocare. Utilizatorul

Eliberaţi pedala de deplasare, rotiţi comutatorul cu cheie pe "0", rotiţi comutatorul cu

cheie pe "1", apăsaţi pedala de siguranţă, apăsaţi butonul de deblocare, acţionaţi

pedala de deplasare.

Utilizatorul

Mecanismul de comandă este încins

Opriţi aparatul şi lăsaţi-l să se răcească

Utilizatorul

Când capacitatea acumulatorului este epuizată încărcaţi acumulatorul. Utilizatorul

Aparatul nu frâneazăFrâna de imobilizare dezactivată, pentru a o activa apăsaţi în sus maneta de deblocare. Utilizatorul

Periile din capul de periere / -

aspirare nu funcţionează

Reaşezaţi în poziţia iniţială dispozitivul de siguranţă al acţionării rolei-perie. Utilizatorul

Verificaţi blocarea periilor de către corpuri străine şi îndepărtaţi-le. Utilizatorul

Periile laterale nu funcţioneazăReaşezaţi în poziţia iniţială dispozitivul de siguranţă al acţionării periilor laterale. Utilizatorul

Periile se rotesc lent Când capacitatea acumulatorului este epuizată încărcaţi acumulatorul. Utilizatorul

Turbina de aspirare nu

funcţionează

Reaşezaţi în poziţia iniţială dispozitivul de siguranţă al turbinei de aspirare. Utilizatorul

Când capacitatea acumulatorului este epuizată încărcaţi acumulatorul. Utilizatorul

Dacă punga din hârtie filtrantă este plină, indicatorul de semnalizare a umplerii pungii

este aprins. Schimbaţi punga din hârtie filtrantă.

Utilizatorul

Absorbţia pulberii de prelucrare

este insuficientă.

Dacă furtunul de aspirare sau canalul de aspirare sunt înfundate, curăţaţi-le. Utilizatorul

Când capacitatea acumulatorului este epuizată încărcaţi acumulatorul. Utilizatorul

Dacă punga din hârtie filtrantă este plină, înlocuiţi-o cu una nouă. Utilizatorul

Accesorii

Denumire Nr. piesă

10 bucăţi pungi din hârtie filtrantă8.600-121.0

Setul de baterie-acumulatoare cuprinde: cuva bateriei, set cablu, set de blocare, 2 cărucior de

transport

8.601-121.0

3 baterii de 12V/105 A, care nu necesită întreţinere (gel) 6.654-141.0

Aparat de încărcare cu tensiunea de ieşire 36 V, pentru baterii care nu necesită întreţinere 6.654-229.0

159RO

- 9

– Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.

Accesoriile originale şi piesele de

schimb originale constituie o garanţie a

faptului că utilajul va putea fi exploatat

în condiţii de siguranţă şi fără

defecţiuni.

– O selecţie a pieselor de schimb utilizate

cel mai des se găseşte la sfârşitul

instrucţiunilor de utilizare.

– Informaţii suplimentare despre piesele

de schimb găsiţi la www.kaercher.com,

în secţiunea Service.

În fiecare ţară sunt valabile condiţiile de

garanţie publicate de distribuitorul nostru

din ţara respectivă. Eventuale defecţiuni

ale acestui aparat, care survin în perioada

de garanţie şi care sunt rezultatul unor

defecte de fabricaţie sau de material, vor fi

remediate gratuit. Pentru a putea beneficia

de garanţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai

apropiată unitate de service autorizată.

Prin prezenta declarăm că aparatul

desemnat mai jos corespunde cerinţelor

fundamentale privind siguranţa în

exploatare şi sănătatea incluse în

directivele CE aplicabile, datorită

conceptului şi a modului de construcţie pe

care se bazează, în varianta comercializată

de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi,

această declaraţie îşi pierde valabilitatea.

Semnatarii acţionează în numele şi prin

împuternicirea conducerii societăţii.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Date tehnice

Putere

Tensiunea nominalăV36

Capacitatea acumulatorului Ah (5h) 105

Putere absorbită medie W 1475

Puterea motorului de propulsie (putere nominală) W 560

Perii

Lăţimea de lucru mm 800

Rolă-perie largămm 710

Diametrul rolei-perie mm 100

Turaţia rolei-perie 1/min 1750

Putere a sistemului de acţionare al rolei-perie W 570

Diametru al periei laterale mm 300

Turaţie a periei laterale 1/min 85

Putere a sistemului de acţionare al periei laterale W 32

Aspirare

Puterea de aspiraţie, cantitatea de aer l/s 45

Puterea de aspiraţie, depresiune kPa 4,0

Puterea motorului de aspiraţie W 550

Volum sac - filtru din hârtie l35

Dimensiuni şi masa

Viteza de deplasare (max.) km/h 5,6

Capacitatea de urcare (max.) %10

Capacitatea teoretică de suprafaţă m

2/h 3270

Lungime mm 1330

Lăţime mm 927

Înălţime mm 1285

Masa totală maximă autorizatăkg 451

Greutate de transport kg 376

Solicitarea podelei kPa 544

Valori determinate conform EN 60335-2-72

Valoare totală oscilaţii braţem/s2<2,5

Valoare totală oscilaţii picioare m/s2<2,5

Nesiguranţă K m/s20,5

Nivel de zgomot LpA dB(A) 62

Piese de schimb

Garanţie

Declaraţia CE

Produs: Aspirator cu perii pentru

curăţarea covoarelor

Tip: 1.011-xxx

Directive EG respectate:

2006/42/CE (+2009/127/CE)

2004/108/CE

Norme armonizate utilizate:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Norme de aplicare naţionale:

CEO Head of Approbation

160 RO

- 1

Pred prvým použitím vášho

zariadenia si prečítajte tento

pôvodný návod na použitie, konajte podľa

neho a uschovajte ho pre neskoršie

použitie alebo pre ďalšieho majiteľa

zariadenia.

Pred prvým použitím zariadenia si

prečítajte tento návod na obsluhu a

rešpektujte priloženú brožúru

Bezpečnostné pokyny pre vlhký a suchý

vysávač č. 5.956-249.

Tento stroj je schválený pre prevádzku na

plochách so stúpaním až 10%.

Bezpečnostné zariadenia slúžia na

ochranu používateľa. Nesmú sa vyraďovať

z prevádzky a ich funkciu nemožno obísť.

Pre okamžité uvedenie všetkých funkcií

mimo prevádzku: Stlačte tlačidlo

núdzového vypnutia.

Pohon jazdy može byť aktivovaný len

vtedy, keď pracovník obsluhy nohou drží

pedál stlačený dole.

V tomto Návode na obsluhu budú použité

nasledujúce symboly:

Nebezpečenstvo

Pri bezprostredne hroziacom

nebezpečenstve, ktoré spôsobí vážne

zranenia alebo smrť.

몇Pozor

V prípade nebezpečnej situácie by mohla

viesť k vážnemu zraneniu alebo smrti.

Pozor

V prípade možnej nebezpečnej situácie by

mohla viesť k ľahkým zraneniam alebo

vecným škodám.

Zariadenie sa používa na vysávanie

kobercov. Nečistoty sa pomocou kief z

koberca uvoľnia, odsajú a zachytia vo

filtračnom vrecku.

– Pracovná šírka 850 mm umožňuje

efektívne využitie počas dlhodobej

prevádzky.

– Zariadenie má vlastný pohon jazdy.

– Pomocou nabíjačky je možné batérie

nabíjať zo zásuvky 230 V.

– Batéria a nabíjačka nie sú súčasťou

dodávky a je nutné objednať ich

osobitne.

Upozornenie

Podľa druhu každého čistenia a miesta

nasadenia je možné vybaviť zariadenie

rôznym príslušenstvom.

Spýtajte sa na náš katalóg alebo nás

navštívte na internete na

www.karcher.com.

Používajte tento stroj výhradne podľa

údajov v tomto návode na obsluhu.

– Zariadenie je možné používať len na

vysávanie suchých kobercov.

– Stroj sa smie vybaviť len originálnym

príslušenstvom a originálnymi

náhradnými dielmi.

– Rozsah používaných teplôt leží medzi

+5°C a +40°C.

– Stroj sa nesmie používať na čistenie

podláh, chúlostivých na tlak.

Prihliadnite na prípustné plošné

zaťaženie podlahy. Zaťaženie podlahy

strojom je uvedené v technických

údajoch.

– Stroj nie je určený na nasadenie v

prostredí ohrozenom výbuchom.

– Zariadenie nie je vhodné na vysávanie

zdraviu škodlivého prachu.

– Reaktívny kovový prach (napr. hliník,

magnézium, zinok) v spojení so silne

alkalickými a kyslými čistiacimi

prostriedkami vytvára výbušné plyny.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Obsah

Bezpečnostné pokyny SK - 1

Funkcia SK - 1

Používanie výrobku v súlade

s jeho určením

SK - 1

Ochrana životného

prostredia, likvidácia

SK - 1

Ovládacie a funkčné prvky SK - 2

Pred uvedením do prevádzky SK - 3

Prevádzka SK - 4

Transport SK - 5

Uskladnenie SK - 5

Starostlivosť a údržba SK - 5

Poruchy SK - 7

Príslušenstvo SK - 7

Technické údaje SK - 8

Náhradné diely SK - 8

Záruka SK - 8

Vyhlásenie CE SK - 8

Bezpečnostné pokyny

Bezpečnostné prvky

Tlačidlo Núdzové vypnutie

Bezpečnostný pedál

Symboly

Funkcia

Používanie výrobku v súlade

s jeho určením

Ochrana životného

prostredia, likvidácia

Obalové materiály sú

recyklovateľné. Obalové

materiály láskavo

nevyhadzujte do komunálneho

odpadu, ale odovzdajte ich do

zberne druhotných surovín.

Vyradené stroje obsahujú

hodnotné recyklovateľné látky,

ktoré by sa mali opäť

zužitkovať. Batérie, olej alebo

podobné látky sa nesmú

dostať do životného prostredia.

Vyradené prístroje likvidujte

preto len prostredníctvom na to

určených zberných systémov.

161SK

- 2

1Zástrčka batérie

2 Akumulátor

3 Blokovanie nosiča batérie

4Nosič batérie

5 Filtračné vrecko

6 Filtračné vrecko

7 Pripojovacie hrdlo

8 Vnútorný kryt filtračnej komory

9 Kryt komory filtra

10 Páka odblokovania aretačnej brzdy

11 Postranné kefy

12 Kefová/nasávacia hlava

13 Páka pre zdvihnutie / spustenie kefovej/

nasávacej časti

14 Pedál pojazdu

15 Miesto na státie pre obsluhu

16 Bezpečnostný pedál

17 Kryt batérie

18 Uzatváracia skrutka krytu batérie

19 Volant

20 Ovládací panel

Ovládacie a funkčné prvky

162 SK

- 3

1Kľúčikový vypínač

2Tlačidlo na odblokovanie

3 Prepínač smeru jazdy

4 Spínač rýchlosti

5Klaksón

6 Núdzový vypínač

7 Kontrolka batérie

8 Poistka pohonu pojazdu

9 Poistka riadiaceho systému

10 Poistka pohonu postranných kief

11 Poistka pohonu kefových valcov

12 Poistka vysávacej turbíny

13 Zobrazenie naplnenia filtračného

vrecka

14 Počítadlo prevádzkových hodín

Pri zaobchádzaní s batériami

bezpodmienečne dodržiavajte nasledujúce

výstražné upozornenia:

Nebezpečenstvo

Nebezpečenstvo výbuchu. Neodkladajte

na batérie žiadne náradie alebo podobne,

tzn. na koncové póly a prepojenia článkov.

Nebezpečenstvo poranenia. Rany nikdy

nevystavujte styku s olovom. Po práci na

batériách si vždy umyte ruky.

ÎVyskrutkujte uzatváraciu skrutku krytu

batérie.

ÎKryt batérie vyklopte dozadu.

ÎBlokovanie nosiča batérie posuňte

doľava a vyklopte nadol.

ÎNosič batérie potiahnite dozadu.

ÎBatériu nasaďte do skrine batériového

nosiča.

ÎPól batérie spojte pomocou priloženého

spojovacieho kábla.

몇Pozor

Dbajte na správne pólovanie.

ÎMechanicky upevnite spoločne

dodávaný pripojovací kábel na ešte

voľné póly batérie (+) a (-).

ÎBatériový nosič posuňte dopredu.

ÎBlokovanie batériového nosiča

upevnite.

몇Pozor

Pred uvedením stroja do prevádzky batérie

nabite.

ÎAk blikajú svetelné pruhy na ľavej

strane kontrolky batérií, prejdite so

zariadením priamo k nabíjacej stanici

tak, aby ste sa vyhli stúpaniam.

Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým

prúdom. Majte na zreteli elektrickú

napájaciu sieť a istenie – pozri “Nabíjačka”.

Nabíjačku používajte len v suchých

priestoroch s dostatočným vetraním!

Ovládací panel

Pred uvedením do prevádzky

Batérie

Dodržiavajte poznámky uvedené

na batérii, v návode na použitie a

v prevádzkovom návode pre

vozidlo.

Používajte ochranné okuliare

Udržiavajte deti v dostatočnej

vzdialenosti od kyselín a batérií

Nebezpečenstvo explózie

Oheň, iskry, otvorené svetlo a

fajčenie sú zakázané

Nebezpečenstvo poleptania

Prvá pomoc

Výstražné upozornenie

Likvidácia

Nehádžte batérie do domového

odpadu

Nasadenie a pripojenie batérií Nabite batériu

163SK

- 4

Upozornenie

Doba nabíjania je v priemere asi 10 hodín.

Odporučené nabíjačky (vhodné k práve

použitým batériám) sú elektronicky

regulované a nabíjací postup sa ukončí

samočinne.

Nebezpečenstvo

Nebezpečenstvo výbuchu. Nabíjanie

kvapalinových batérií je povolené iba s

otvoreným krytom batérií.

ÎVyskrutkujte uzatváraciu skrutku krytu

batérie.

ÎKryt batérie vyklopte dozadu.

ÎVytiahnite zástrčku batérie a spojte ju s

nabíjacím káblom.

ÎNabíjačku pripojte do siete a zapnite.

ÎVypnite nabíjačku a odpojte ju od

elektrickej siete.

ÎOdpojte kábel batérie od nabíjacieho

kábla a spojte ho so strojom.

ÎKryt batérie preklopte dopredu a pevne

zaskrutkujte uzatváraciu skrutku.

ÎHodinu pred ukončením nabíjania

pridajte destilovanú vodu, dbajte na

správnu hladinu kyseliny. Batérie sú

príslušne označené. Ku koncu

nabíjania musia všetky články variť.

Nebezpečenstvo

Nebezpečenstvo poleptania!

–Doplňovanie vodou vo vybitom stave

batérie môže viesť k vystreknutiu

kyseliny.

–Pri zaobchádzaní s akumulátorovou

kyselinou používajte ochranné okuliare

a dodržiavajte predpisy, aby ste

zabránili poraneniu a zničeniu odevu.

–Pri prípadnom postriekaní pokožky

alebo odevu kyselinou okamžite ju

opláchnite veľkým množstvom vody.

Pozor

Nebezpečenstvo poškodenia!

–Na doplnenie batérií používajte len

destilovanú alebo odsolenú vodu (EN

50272-T3).

–Nepoužívajte žiadne cudzie prísady

(tzv. zlepšovacie prídavky), inak zaniká

každá záruka.

Batérie a nabíjačky je možné obdržať v

odborných obchodoch.

Ak budú použité elektrolytové batérie, je

potrebné dodržiavať nasledujúce pokyny:

– Musia byť dodržané maximálne

rozmery batérií.

– Pri nabíjaní batérie s elektrolytom je

nutné kryt batérie otvoriť.

– Pri nabíjaní mokrých batérií musia byť

dodržané predpisy výrobcu batérií.

ÎVyskrutkujte uzatváraciu skrutku krytu

batérie.

ÎKryt batérie vyklopte dozadu.

ÎBlokovanie nosiča batérie posuňte

doľava a vyklopte nadol.

ÎNosič batérie potiahnite dozadu.

ÎKábel odpojte od mínus pólu batérie.

ÎZvyšný kábel odpojte od batérií.

ÎVyberte batérie.

ÎPoužité batérie zlikvidujte podľa

platných predpisov.

Ak zariadenie stojí, je zaistené proti

posunutiu elektrickou aretačnou brzdou. Ak

je potrebné zariadenie posunúť musí sa

aretačná brzda odblokovať.

ÎNa odblokovanie aretačnej brzdy

potlačte páku odblokovania nadol.

Nebezpečenstvo

Nezpečenstvo úrazu pri samovoľnom

posunutí zariadenia. Po ukončení

posúvania bezpodmienečne páku

odblokovania potlačte nahor a tým aktivujte

aretačnú brzdu.

Upozornenie

Pre okamžité vypnutie všetkých funkcií z

prevádzky zoberte nohu z pedálu jazdy,

stlačte spínač núdzového vypnutia a otočte

kľúčový spínač do polohy „0“.

ÎUvoľnite skrutky a odstráňte drevený

obal.

ÎBaliacu plastovú pásku rozstrihnite

aodstráňte fóliu.

ÎOdstráňte fixácie na kolieskach.

ÎPriloženú drevenú dosku zo zadnej

strany stroja položte na paletu ako

rampu a upevnite pomocou skrutiek.

ÎSpoza oboch zadných kolies odstráňte

špalíky.

ÎOtvorte kryt batérie a vyberte volant.

ÎNasaďte volant a nastavte predné

koleso do priamej polohy.

ÎVolant potiahnite, vyrovnajte a opäť

nasaďte.

ÎVolant upevnite priloženou skrutkou.

ÎNasaďte kryt do volantu.

ÎU strojov bez batérie: Vložte batériu.

ÎZástrčku batérie spojte so strojom.

ÎNastúpte na plochu pre státie a ľavou

nohou potlačte a držte bezpečnostný

pedál.

ÎTlačidlo núdzového vypnutia odblokujte

otočením.

ÎKľúčový spínač nastavte do polohy „1“.

ÎPomocou prepínača smeru jazdy na

ovládacom paneli nastavte smer jazdy.

ÎZvoľte so spínačom rýchlosti najnižší

rozsah rýchlosti.

ÎStlačte odblokovacie tlačidlo.

ÎPoužite opatrne pedál jazdy a pomaly

zíďte dole z palety.

ÎKľúčový spínač nastavte do polohy „0“.

ÎKryty kolies nasuňte na zadné kolesá.

Upozornenie

Pre okamžité vypnutie všetkých funkcií z

prevádzky zoberte nohu z pedálu jazdy,

stlačte spínač núdzového vypnutia a otočte

kľúčový spínač do polohy „0“.

ÎVykonajte údržbárske práce „Denne/

Pred začatím prevádzky“ (viď kapitola

„Ošetrovanie a údržba“).

Nebezpečenstvo

Nebezpečie vzniku úrazu. Pred každým

použitím musíte skontrolovať funkčnosť

zaisťovacej brzdy na vodorovnej ploche.

ÎKľúčový spínač nastavte do polohy „0“.

ÎStlačte tlačidlo núdzového vypnutia.

Ak sa zariadenie dá rukou potlačiť, nie je

ešte funkčná aretačná brzda.

ÎPáku odblokovania posuňte nahor.

Ak sa zariadenie ešte vždy dá rukou

posunúť, je aretačná brzda pokazená.

Zariadenie odstavte a zavolajte službu

zákazníkom.

Po nabíjaní

Dodatočne u bezúdržbových batérií

(kvapalinové batérie):

Odporúčané batérie

Akumulátor Objednávacie

číslo

3 x 12V/105 A,

bezúdržbové (gel)

6.654-141.0

Odporúčané nabíjačky

Nabíjačka Objednávacie

číslo

36V, pre bezúdržbové

batérie

6.654-229.0

Maximálne rozmery batérie

Dĺžka Šírka Výška

406 mm 533 mm 432 mm

Vybratie batérií

Posunutie zariadenia

Vyloženie

Prevádzka

Kontrola zaisťovacej brzdy

164 SK

- 5

Nebezpečenstvo

Nebezpečie vzniku úrazu. Ak zariadenie

nevykazuje na ceste so spádom

dostatočný brzdný účinok, stlačte spínač

núdzového vypnutia:

Aby ste sa so strojom zoznámili,

vykonávajte prvé jazdné pokusy na voľnom

priestranstve.

Nebezpečenstvo

V prípade príliš veľkého stúpania hrozí

nepezpečenstvo prevrátenia.

ÎV smere jazdy prekonávať iba stúpania

do 10%.

Pri rýchlej jazde do zatáčky vzniká

nebezpečie prevrátenia.

Nebezpečie vymrštenia na mokrej podlahe.

ÎV zátačkách jazdite pomaly.

Nebezpečenstvo prevrátenia na

nestabilnom podklade.

ÎStrojom pohybujte výlučne na pevnom

podklade.

Nebezpečenstvo prevrátenia u veľkého

bočného sklonu

ÎNaprieč smeru jazdy prekonávať iba

stúpania do 10%.

ÎNastúpte na plochu pre státie a ľavou

nohou potlačte a držte bezpečnostný

pedál.

ÎNepoužívajte pedál jazdy.

ÎTlačidlo núdzového vypnutia odblokujte

otočením.

ÎKľúčový spínač nastavte do polohy „1“.

ÎPomocou tlačidiel smeru pojazdu na

ovládacom paneli nastavte smer

pojazdu.

ÎRozsah rýchlosti zvoľte so spínačom

rýchlosti (3 stupeň).

ÎStlačte odblokovacie tlačidlo.

ÎK pohybu opatrne použite pedál jazdy.

Upozornenie

Smer jazdy sa môže meniť aj počas jazdy.

Tak môžete viacnásobným pohybom

dopredu a dozadu vyčistiť aj silne

znečistené miesta.

Pri preťažení sa po určitom čase vypne

motor pojazdu.

ÎStroj nechajte vychladnúť minimálne 15

minút.

ÎOpäť zatlačte poistku pohonu jazdy na

manipulačnom pulte.

ÎPred odsávaním nečistôt väčších

rozmerov odstráňte z vysávanej plochy

dráty a šnúry, aby sa zabránilo ich

zachyteniu do kief.

몇Pozor!

Nebezpečie poškodenia povrchu podlahy.

Zariadenie neprevádzkujte na mieste.

Nasávaciu /kefovú hlavu zdvíhajte a

spúšťajte len počas jazdy. Nezastavujte so

spustenou nasávacou/kefovou hlavou.

ÎPáku na zdvihnutie/spustenie kefovej/

nasávacej časti potlačte nadol a hlava

sa spustí.

Naštartujte pohon kief a nasávacej

turbíny, keď sa kefová/nasávacia časť

spustila.

ÎPoužite pedál jazdy a pohnite sa ku

ploche čistenia.

Upozornenie

Na čistenie sa odporúča stupeň rýchlosti 2.

Rýchlostný stupeň 3 je určený len pre

presúvanie zariadenia.

ÎStupeň rýchlosti zvoľte so spínačom

rýchlosti.

ÎPáku na zdvihnutie/spustenie kefovej/

nasávacej časti potlačte a zablokujte ju

smerom vľavo – postranné kefy a

kefová / nasávacia hlava sa zdvihnú a

vypnú.

ÎPrístroj postavte na rovnú plochu.

ÎVypínač s kľúčikom otočte do polohy

„0“ a vytiahnite.

ÎPráce na údržbe vykonajte „Denne / Po

ukončení prevádzky” (viď kapitola

„Starostlivosť a údržba”).

ÎStroj proti pohybu zaistite

prostredníctvom klinov.

Nebezpečenstvo

Nebezpečenstvo poranenia! Pri nakladaní

a skladaní sa zariadenie smie

prevádzkovať len na stúpaniach do 10%.

Choďte pomaly.

Pozor

Nebezpečenstvo zranenia a poškodenia!

Pri prepravovaní zariadenia zohľadnite

jeho hmotnosť.

ÎNasávací nadstavec, kefy a ochranu

proti ostriekaniu odinštalujte zo

zariadenia.

ÎPri preprave vo vozidlách zariadenie

zaistite proti zošmyknutiu a prevráteniu

podľa platných smerníc.

1 Miesta upevnenia

Pozor

Nebezpečenstvo zranenia a poškodenia!

Pri uskladnení zariadenia zohľadnite jeho

hmotnosť.

Toto zariadenie sa smie uschovávať len vo

vnútri.

Nebezpečenstvo

Nebezpečenstvo poranenia! Pred začatím

akýchkoľvek prác na stroji nastavte spínací

kľúčik do polohy “O" a kľúčik vytiahnite.

Vytiahnite zástrčku batérie.

Pred začatím prevádzky:

ÎSkontrolujte stav pneumatík.

ÎSkontrolujte, či vnútorný kryt dobre

tesní na filračnej komore.

ÎSkontrolujte nánosy nečistôt v

nasávacej hadici a podľa potreby

vyčistite.

ÎSkontrolujte tesnosť nástrčných spojení

vysávacej hadice.

ÎSkontrolujte správne funkcie

bezpečnostného pedálu, pedálu jazdy

a volantu.

ÎU kvapalinových batérií skontrolujte

stav hladiny kyseliny, prípadne doplňte

destilovanú vodu.

ÎSkontrolujte stav naplnenie filtračného

vrecka, podľa potreby vymeňte.

Po ukončení prevádzky:

ÎSkontrolujte opotrebovanie kief a

vyčistite ich.

Štetiny kief sú opotrebované, ak sa ich

dĺžka zmenšila na veľkosť žltých štetín.

ÎStroj zvonka očistite pomocou vlhkej

handry namočenej do mierneho

umývacieho roztoku.

ÎSkontrolujte prípadné poškodenia na

povrchu celého zariadenia.

ÎNabitie batérie.

ÎVyčistite povrch batérie.

ÎSkontrolujte hustotu elektrolytu

akumulátorových batérií.

ÎSkontrolujte upevnenie kabeláže

batérie.

ÎVyčistite priestor pre batérie a kryt.

ÎSkontrolujte napätie reťaze pohonu (viď

„Práce na údržbe”).

ÎSkontrolujte opotrebovanie reťaze

pohonu.

ÎSkontrolujte nasmerovanie kefovej/

nasávacej hlavy.

ÎSkontrolujte aretačnú brzdu. *

ÎSkontrolujte opotrebovanie a napnutie

reťazí, laniek a valcov na zdvíhanie

kefovej/nasávacej hlavy a postranných

kief. *

ÎSkontrolujte uhlíkové kefky a

komutátory všetkých motorov, či nie sú

opotrebované. *

ÎSkontrolujte napínacie zariadenie

riadiacich reťazí. *

* Prevedenie službou zákazníkom.

Brzdenie

Jazda

Preťaženie

Vysávanie

Ukončenie vysávania

Vyradenie z prevádzky

Transport

Uskladnenie

Starostlivosť a údržba

Plán údržby

Denne

Každých 50 prevádzkových hodín

Každých 100 prevádzkových hodín

Každých 200 prevádzkových hodín

165SK

- 6

Pre spoľahlivú prevádzku stroja môžete

uzavrieť s príslušnou predajňou

organizácie firmy Kärchen zmluvy o

údržbe.

1 Filtračné vrecko

2 Filtračné vrecko

3 Pripojovacie hrdlo

4 Vnútorný kryt filtračnej komory

5 Kryt komory filtra

ÎOtvorte oba kryty filtračnej komory.

ÎOtvorte zips filtračného vaku.

ÎOdtiahnite plné filtračné vrecko od

nasávacieho nátrubku.

ÎVyberte filtračné vrecko z filtračného

vaku a odstráňte.

ÎPodľa potreby filtračnú komoru

vyčistite.

ÎPodľa potreby vyberte filtračný vak z

nasávacieho nátrubku a vyprášte alebo

vyčistite.

1 Miesto pre uloženie filtračných vreciek

ÎVyberte filtračné vrecko z úložného

miesta na kryte a vložte do filtračného

vaku.

ÎOtvor na filtračnom vrecku nasuňte na

nasávací nátrubok.

ÎUzavrite zips na filtračnom vaku.

ÎUzavrite oba kryty na filtračnej komore.

1 Skrutka

ÎUvoľnite obe skrutky na kryte na pravej

strane zariadenia.

ÎKryt odoberte.

1 Skrutka

2Chránič ložiska

ÎOdskrutkujte skrutky upevnenia

chrániča ložiska.

ÎOdtiahnite chránič ložiska.

ÎVyberte kefy.

ÎNasuňte nové kefy a točte nimi tak dlho,

pokiaľ upevnenia nezapadnú.

Zoradenie štetín musí zodpovedať hore

uvedenému obrázku.

ÎOpäť nasaďte chránič ložiska a kryt.

ÎPrejdite zariadením po tvrdom,

hladkom povrchu (nie po koberci).

ÎNechajte zariadenie zapnuté na mieste

so spustetnou kefovou/nasávacou

hlavou po dobu 30 sekúnd. (Pedál

jazdy použite opatrne, tak aby kefy

pracovali bez toho, aby sa zariadenia

pohlo.)

ÎKefovú/nasávaciu hlavu zdvihnite a

prejdite dopredu ca. 1 meter.

ÎKefy zanechali na povrchu určitý vzor.

Tento vzor posúďte podľa dole

uvedených zobrazení:

A Obe kefy zanechávajú rovnako širokú

stopu - kefová/nasávacia hlava je

paralelne nasmerovaná k podlahe.

B Kefy zanechávajú rozlične široké stopy

- kefovú/nasávaciu hlavu je nutné

presne nastaviť.

1Skrutka

ÎUvoľnite skrutky na oboch stranách,

posuňte v medzere a opäť zatiahnite.

–Zväčšite plochu uloženia zadnej kefy –

skrutky posuňte dopredu.

–Zväčšite plochu uloženia prednej kefy –

skrutky posuňte dozadu.

1Upevňovacia skrutka príruby

2Upevňovacia skrutka kefy

ÎUpevňovaciu skrutku príruby

odskrutkujte a kefu spoločne s prírubou

vytiahnite z prevodu pohonu.

ÎOdskrutkujte upevňovacie skrutky kefy

a kefu oddeľte od príruby.

ÎNovú kefu namontujte v opačnom

slede.

Údržbárske práce

Zmluva o údržbe

Výmena filtračného vrecka

Výmena valcových kief

Skontrolujte nasmerovanie kefovej/

nasávacej hlavy

Nastavenie kefovej/nasávacej hlavy

Výmena postranných kief

166 SK

- 7

1 Skrutka

2 Predný kryt

ÎVyskrutkujte skrutky.

ÎZoberte predný kryt.

1 Skrutka

2veko

3Reťaz pohonu

ÎVyskrutkujte skrutky.

ÎOdoberte veko.

ÎSkontrolujte opotrebovanie reťaze

pohonu a ozubených kolies.

Nebezpečenstvo

Nebezpečenstvo poranenia! Pred začatím

akýchkoľvek prác na stroji nastavte spínací

kľúčik do polohy “O" a kľúčik vytiahnite.

Vytiahnite zástrčku batérie.

Pri poruchách, ktoré nie je možné odstrániť

pomocou tejto tabuľky, zavolajte servisnú

službu.

Skontrolujte reťaz pohonu Poruchy

Porucha Odstránenie Kým

Stroj sa nedá naštartovaťZasuňte zástrčku batérie na zariadení. Obsluha

Tlačidlo núdzového vypnutia odblokujte otočením. Obsluha

Batéria vybitá. Nabite ju. Obsluha

Skontrolujte správne dosadnutie kábla batérie. Obsluha

Skontrolujte kábel batérie, či nie je skorodovaný. Prípadne ho vyčistite. Obsluha

Zariadenie sa nepohybuje

alebo len pomaly.

Stlačte odblokovacie tlačidlo. Obsluha

Opätovné vloženie poistky pohonu pojazdu Obsluha

Aretačná brzda nie je aktivovaná, na zapnutie potlačte páku odblokovania nahor. Obsluha

Pedál jazdy uvoľnite, kľúčový spínač otočte na „0”, kľúčový spínač otočte na „1”, stlačte

bezpečnostný pedál, stlačte tlačidlo odblokovania, použite pedál jazdy.

Obsluha

Ovládanie je prehriate

Zariadenie vypnite a nechajte ho vychladnúť

Obsluha

Batéria vybitá. Nabite ju. Obsluha

Zariadenie nebrzdí Aretačná brzda nie je aktivovaná, na zapnutie potlačte páku odblokovania nahor. Obsluha

Kefy na kefovej/nasávacej

hlave nefungujú

Zatlačte poistku pohonu kefových valcov. Obsluha

Skontrolujte kefy, či nie sú zaseknuté cudzími predmetmi. V prípade potreby cudzí

predmet odstráňte.

Obsluha

Postranné kefy nefungujú Zatlačte poistku pohonu postranných kief. Obsluha

Kefy sa otáčajú pomaly Batéria vybitá. Nabite ju. Obsluha

Nasávacia turbína nefunguje Zatlačte poistku nasávacej turbíny. Obsluha

Batéria vybitá. Nabite ju. Obsluha

Filtračné vrecko je plné, svieti kontrolka zobrazenia naplnenia filtračného vrecka.

Vymeňte filtračné vrecko.

Obsluha

Zlé odsávanie prachu Nasávacia hadica / nasávací kanál je upchatý, vyčistite nasávaciu hadicu / nasávací

kanál.

Obsluha

Batéria vybitá. Nabite ju. Obsluha

Filtračné vrecko je plné, vymeňte filtračné vrecko. Obsluha

Príslušenstvo

Označenie Čís. dielu

Filtračné vrecko, 10 kusov 8.600-121.0

Výmenná sada batérie pozostáva z: skriňa batérie, káblová prepojka, sada blokovania, 2

prepravné nosiče

8.601-121.0

Batéria, 12V/105 A, bezúdržbová (gel), potrebné 3 kusy 6.654-141.0

Nabíjačka, 36V, pre bezúdržbové batérie 6.654-229.0

167SK

- 8

–Používať možno iba príslušenstvo a

náhradné diely schválené výrobcom.

Originálne príslušenstvo a originálne

náhradné diely zaručujú bezpečnú a

bezporuchovú prevádzku stroja.

– Výber najčastejšie potrebných

náhradnych dielov nájdete na konci

prevádzkového návodu.

–Ďalšie informácie o náhradných dieloch

získate na stránke www.kaercher.com

v oblasti Servis.

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas

záručnej lehoty bezplatne, ak sú ich

príčinou chyby materiálu alebo výrobné

chyby. Pri uplatňovaní záruky sa spolu s

dokladom o kúpe zariadenia láskavo

obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným

požiadavkám na bezpečnost' a ochranu

zdravia uvedeným v smerniciach EÚ. Pri

zmene stroja, ktorá nebola nami

odsúhlasená, stráca toto prehlásenie svoju

platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

Výkon

Menovité napätie V36

Kapacita batérie Ah (5h) 105

Stredný príkon W 1475

Výkon motora pojazdu (menovitý výkon) W 560

Kefy

Pracovná šírka mm 800

Široká valcová kefa mm 710

Priemer valcovej kefy mm 100

Otáčky valcovej kefy 1/min 1750

Výkon pohonu valcových kief W 570

Priemer postrannej kefy mm 300

Otáčky postrannej kefy 1/min 85

Výkon pohonu postranných kief W32

Sanie

Sací výkon, množstvo vzduchu l/s 45

Sací výkon, podtlak kPa 4,0

Výkon sacieho motora W 550

Objem filtračného vrecka l35

Rozmery a hmotnost'

Pojazdová rýchlosť (max.) km/h 5,6

Stúpavosť (max.) %10

Teoretický plošný výkon m2/h 3270

Dĺžka mm 1330

Šírka mm 927

Výška mm 1285

Prípustná celková hmotnosťkg 451

Prepravná hmotnosťkg 376

Ploché zaťaženie kPa 544

Zistené hodnoty podľa EN 60335-2-72

Celková hodnota kmitania ramien m/s2<2,5

Celková hodnota kmitania nôh m/s2<2,5

Nebezpečnosť K m/s20,5

Hlučnosť LpA dB(A) 62

Náhradné diely

Záruka

Vyhlásenie CE

Výrobok: Kefový vysávač kobercov

Typ:1.011-xxx

Príslušné Smernice EÚ:

2006/42/ES (+2009/127/ES)

2004/108/ES

Uplatňované harmonizované normy:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Uplatňované národné normy:

CEO Head of Approbation

168 SK

- 1

Prije prve uporabe Vašeg

uređaja pročitajte ove originalne

radne upute, postupajte prema njima i

sačuvajte ih za kasniju uporabu ili za

sljedećeg vlasnika.

Prije prvog korištenja uređaja pročitajte i

uzmite u obzir ove radne upute kao i

priloženu brošuru sa sigurnosnim

napucima za usisavače za mokro i suho

usisavanje br. 5.956-249.

Rad s uređajem je dopušten na

površinama s nagibom do najviše 10%.

Sigurnosni uređaji služe za zaštitu

korisnika te se stoga ne smiju se mijenjati ili

njihova funkcija zaobilaziti.

Za trenutačno deaktiviranje svih funkcija

pritisnite sklopku za isključenje u nuždi.

Vozni pogon se može aktivirati samo dok

rukovatelj nogom pritišće papučicu.

U ovim se radnim uputama koriste sljedeći

simboli:

Opasnost

Za neposredno prijeteću opasnost koja za

posljedicu ima teške tjelesne ozljede ili

smrt.

몇Upozorenje

Za eventualno opasnu situaciju koja može

prouzročiti teške tjelesne ozljede ili smrt.

Oprez

Za eventualno opasnu situaciju koja može

prouzročiti lake tjelesne ozljede ili

materijalnu štetu.

Ovaj se uređaj koristi za usisavanje

sagova. Prašina koju četke pritom odvajaju

od saga usisava se i skuplja u filtarskoj

vrećici.

– Radna širina od 850 mm omogućava

efikasnu i dugotrajnu primjenu.

–Uređaj je samohodan.

– Akumulatori se mogu puniti uz pomoć

punjača preko utičnice za napon od 230

– Akumulator i punjač nisu u opsegu

isporuke te se moraju naručiti zasebno.

Napomena

Ovisno o zahtjevima i mjestu primjene

uređaj se može opremiti različitim

priborom.

Zatražite naš katalog ili posjetite našu

Internet stranicu pod www.kaercher.com.

Ovaj uređaj koristite isključivo u skladu s

navodima ovih radnih uputa.

–Uređaj se smije koristiti isključivo za

usisavanje suhih sagova.

–Uređaj se smije opremati isključivo

originalnim priborom i pričuvnim

dijelovima.

– Raspon radne temperature je između

+5°C i +40°C.

–Uređaj se ne smije primjenjivati na

podovima osjetljivim na pritisak. Uzmite

u obzir dopuštenu površinsku

opteretivost poda. Površinsko

opterećenje uređajem navedeno je u

tehničkim podacima.

–Uređaj nije prikladan za primjenu u

područjima gdje postoji opasnost od

eksplozija.

– Stroj nije prikladan za usisavanje

prašine štetne po zdravlje.

– Reaktivna metalna prašina (od npr.

aluminija, magnezija, cinka) u spoju s

jako alkalnim i kiselim sredstvima za

čišćenje formira eksplozivne plinove.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Pregled sadržaja

Sigurnosni napuci HR - 1

Funkcija HR - 1

Namjensko korištenje HR - 1

Zaštita okoliša, zbrinjavanje HR - 1

Komandni i funkcijski

elementi

HR - 2

Prije prve uporabe HR - 3

U radu HR - 4

Transport HR - 5

Skladištenje HR - 5

Njega i održavanje HR - 5

Smetnje HR - 8

Pribor HR - 8

Tehnički podaci HR - 9

Pričuvni dijelovi HR - 9

Jamstvo HR - 9

CE-izjava HR - 9

Sigurnosni napuci

Sigurnosni uređaji

Sklopka za isključenje u nuždi

Sigurnosna papučica

Simboli

Funkcija

Namjensko korištenje

Zaštita okoliša, zbrinjavanje

Materijali ambalaže se mogu

reciklirati. Molimo Vas da

ambalažu ne odlažete u kućne

otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne

materijale koji se mogu

reciklirati te bi ih stoga trebalo

predati kao sekundarne

sirovine. Baterije, ulje i slični

materijali ne smiju dospjeti u

okoliš. Stoga Vas molimo da

stare uređaje zbrinete preko

odgovarajućih sabirnih

sustava.

169HR

- 2

1 Akumulatorski utikač

2 Akumulator

3 Zapor odjeljka akumulatora

4 Odjeljak akumulatora

5 Filtarska vrećica

6 Filtarska vreća

7Priključni nastavak

8 Unutarnji poklopac filtarske komore

9 Poklopac filtarske komore

10 Otkočna poluga pozicijske kočnice

11 Bočna četka

12 Blok četki/usisna glava

13 Ručica za podizanje/spuštanje jedinice

sa četkama/usisne jedinice

14 Vozna pedala

15 Platforma za stajanje tijekom

opsluživanja

16 Sigurnosna papučica

17 Poklopac akumulatora

18 Zaporni vijak poklopca akumulatora

19 Upravljač

20 Komandni pult

Komandni i funkcijski elementi

170 HR

- 3

1Prekidač s ključem

2 Tipka za deblokiranje

3Prekidač za odabir smjera vožnje

4Prekidač za odabir brzine

5Sirena

6 Sklopka za isključenje u nuždi

7 Pokazivač stanja akumulatora

8 Osigurač voznog pogona

9 Osigurač upravljačke jedinice

10 Osigurač za pogon bočne četke

11 Osigurač za pogon valjkastih četki

12 Osigurač usisne turbine

13 Pokazivač pune filtarske vrećice

14 Brojač sati rada

Pri radu s akumulatorima obavezno

obratite pozornost na sljedeća upozorenja:

Opasnost

Opasnost od eksplozije. Ne stavljajte alat

niti bilo što slično na akumulator t.j. na

polove i spojeve ćelija.

Opasnost od ozljeda. Rane nikad ne

dovodite u kontakt s olovom. Nakon radova

s akumulatorom uvijek operite ruke.

ÎOdvijte zaporni vijak poklopca

akumulatora.

ÎPoklopac akumulatora zakrenite

unatrag.

ÎZapor odjeljka akumulatora gurnite

ulijevo i zakrenite prema dolje.

ÎOdjeljak akumulatora povucite prema

natrag.

ÎAkumulatore postavite u korito odjeljka.

ÎPolove spojite priloženim spojnim

kabelima.

몇Upozorenje

Pazite na pravilno spajanje polova.

ÎIsporučen priključni kabel priključite na

slobodne polove akumulatora (+) i (-).

ÎGurnite odjeljak akumulatora prema

naprijed.

ÎUglavite zapor odjeljka akumulatora.

몇Upozorenje

Napunite akumulator prije puštanja uređaja

u rad.

ÎTrepere li svjetleći stupčasti pokazivači

na lijevoj strani pokazivača stanja

akumulatora, odvezite uređaj odmah do

stacionarnog punjača i pritom

izbjegavajte uspone.

Opasnost

Opasnost od strujnog udara. Obratite

pozornost na električne vodove i

sigurnosne mjere, vidi "Punjač".

Punjač koristite samo u suhim i dovoljno

prozračenim prostorijama!

Komandni pult

Prije prve uporabe

Akumulatori

Uzmite u obzir naputke na

akumulatoru, u uputama za

uporabu i u radnim uputama

vozila

Nosite zaštitne naočale

Kiseline i akumulatore držite van

domašaja djece

Opasnost od eksplozije

Zabranjeni su vatra, iskrenje,

otvoren plamen i pušenje

Opasnost od ozljeda kiselinom

Prva pomoć

Upozorenje

Zbrinjavanje u otpad

Akumulator se ne smije baciti u

kantu za smeće

Ugradnja i priključivanje akumulatora

Punjenje akumulatora

171HR

- 4

Napomena

Akumulator se u prosjeku puni oko 10 sati.

Preporučeni punjači (koji odgovaraju

korištenom akumulatoru) opremljeni su

elektronskom regulacijom i samostalno

završavaju postupak punjenja.

Opasnost

Opasnost od eksplozije. Elektrolitski

akumulatori se smiju puniti samo dok je

poklopac akumulatora otvoren.

ÎOdvijte zaporni vijak poklopca

akumulatora.

ÎPoklopac akumulatora zakrenite

unatrag.

ÎIzvucite akumulatorski utikač i spojite s

kablom punjača.

ÎPunjač spojite na električnu mrežu i

uključite.

ÎIsključite punjač i odvojite s električne

mreže.

ÎKabel akumulatora odvojite od kabla

punjača i spojite s uređajem.

ÎPoklopac akumulatora zakrenite prema

naprijed i zategnite zaporni vijak.

ÎJedan sat prije kraja punjenja dodajte

destiliranu vodu; pritom obratite pažnju

na propisanu razinu kiseline.

Akumulator je označen na odgovarajući

način. Na kraju postupka punjenja sve

ćelije moraju ispuštati plin.

Opasnost

Opasnost od ozljeda kiselinom!

–Dolijevanje vode u prazan akumulator

može dovesti do izbijanja kiseline.

–Pri radu s akumulatorskom kiselinom

nosite zaštitne naočale i odjeću kako

biste spriječili ozljede i oštećenje

odjeće.

–Kožu ili odjeću odmah isperite, ako ih

eventualno poprskate kiselinom.

Oprez

Opasnost od oštećenja!

–Za dopunjavanje akumulatora koristite

samo destiliranu ili desaliniziranu vodu

(EN 50272-T3).

–Ne upotrebljavajte nikakve strane

aditive (tzv. sredstva za poboljšanje),

jer u protivnom prestaje svaka

garancija.

Akumulatori i punjači mogu se nabaviti u

specijaliziranim prodavaonicama.

Ako se koriste elektrolitski akumulatori

potrebno je obratiti pozornost na sljedeće:

– Obavezno se treba pridržavati

maksimalnih dimenzija akumulatora.

– Za punjenje elektrolitskih akumulatora

mora se otvoriti poklopac akumulatora.

– Pri punjenju elektrolitskih akumulatora

moraju se poštivati propisi proizvođača.

ÎOdvijte zaporni vijak poklopca

akumulatora.

ÎPoklopac akumulatora zakrenite

unatrag.

ÎZapor odjeljka akumulatora gurnite

ulijevo i zakrenite prema dolje.

ÎOdjeljak akumulatora povucite prema

natrag.

ÎOdvojite kabel od minus pola

akumulatora.

ÎOdvojite preostali kabel s akumulatora.

ÎIzvadite akumulatore.

ÎPrazne akumulatore zbrinite u otpad

sukladno zakonskim odredbama.

Samopokretanje uređaja se u stanju

mirovanja sprječava uz pomoć električne

pozicijske kočnice. Da bi se uređaj mogao

gurati mora se otkočiti pozicijska kočnica.

ÎU tu se svrhu otkočna poluga pozicijske

kočnice treba pritisnuti prema dolje.

Opasnost

Opasnost od nesreća izazvanih

samopokretanjem uređaja. Po završetku

guranja otkočnu polugu obvezno treba opet

podići uvis, čime se pozicijska kočnica

ponovo aktivira.

Napomena

Za trenutačno deaktiviranje svih funkcija

sklonite nogu s vozne pedale, pritisnite

sklopku za isključenje u nuždi i okrenite

prekidač s ključem na "0".

ÎOtpustite vijke i uklonite drveni kavez.

ÎPrerežite i odstranite plastičnu vrpcu

ambalaže.

ÎSkinite pričvrsnike s kotača.

ÎPriloženu drvenu ploču na poleđini

uređaja položite na paletu kao podlogu

za kretanje (nagibnu rampu) i pričvrstite

vijcima.

ÎUklonite podmetače iza oba stražnja

kotača.

ÎOtvorite poklopac akumulatora i

izvadite upravljač.

ÎNataknite upravljač i usmjerite prednji

kotač prema naprijed.

ÎSmaknite upravljač, usmjerite i ponovo

nataknite.

ÎUčvrstite upravljač priloženom

maticom.

ÎUtaknite poklopac u upravljač.

ÎKod uređaja bez akumulatora: Ugradite

akumulator.

ÎAkumulatorski utikač spojite s

uređajem.

ÎStanite na platformu za stajanje i

lijevom nogom držite pritisnutom

sigurnosnu papučicu.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač s ključem prebacite u položaj

"1".

ÎSmjer vožnje unatrag odaberite

pomoću odgovarajućeg prekidača na

komandnom pultu.

ÎPrekidačem za odabir brzine odaberite

najmanji opseg brzine.

ÎPritisnite tipku za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu i uređaj lagano svezite s palete.

ÎPrekidač s ključem prebacite u položaj

"0".

ÎNataknite naplatke na stražnje kotače.

Napomena

Za trenutačno deaktiviranje svih funkcija

sklonite nogu s vozne pedale, pritisnite

sklopku za isključenje u nuždi i okrenite

prekidač s ključem na "0".

ÎObavite radove održavanja navedene

pod "Svakodnevno / prije početka rada"

(vidi poglavlje "Njega i održavanje").

Opasnost

Opasnost od nesreća. Prije svake uporabe

mora se na ravnom terenu provjeriti

ispravnost pozicijske kočnice.

ÎPrekidač s ključem prebacite u položaj

"0".

ÎPritisnite sklopku za isključenje u nuždi.

Ako se uređaj može gurati rukom, to znači

da pozicijska kočnica ne djeluje.

ÎPritisnite otkočnu polugu pozicijske

kočnice prema gore.

Nakon punjenja

Dodatno kod elektrolitskih akumulatora

lakih za održavanje:

Preporučeni akumulatori

Akumulator kataloški br.

3 x 12V/105 A, bez

potrebe za

održavanjem (gel)

6.654-141.0

Preporučeni punjači

Punjačkataloški br.

36V, za akumulatore

koje nije potrebno

održavati

6.654-229.0

Maksimalne dimenzije akumulatora

Duljina Širina Visina

406 mm 533 mm 432 mm

Vađenje akumulatora

Guranje uređaja

Istovar

U radu

Provjera pozicijske kočnice

172 HR

- 5

Ako se uređaj i dalje može gurati rukom,

onda je pozicijska kočnica u kvaru.

Isključite uređaj i pozovite servisnu službu.

Opasnost

Opasnost od nesreća. Ako uređaj ne koči

dovoljno na nizbrdici, pritisnite sklopku za

isključenje u nuždi:

Radi upoznavanja s uređajem izvedite

nekoliko pokusnih vožnji na za to

prikladnom mjestu.

Opasnost

Opasnost od prevrtanja na prevelikim

usponima.

ÎDopušteno je savladavati samo uspone

do 10% u smjeru vožnje.

Postoji opasnost od prevrtanja pri prebrzoj

vožnji u zavojima.

Opasnost od zanošenja na mokroj podlozi.

ÎU zavojima treba voziti polako.

Opasnost od prevrtanja na nestabilnoj

podlozi.

ÎUređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom

bočnom nagibu.

ÎDopušteno je savladavanje poprečnih

kosina u odnosu na smjer kretanja od

maksimalno 10%.

ÎStanite na platformu za stajanje i

lijevom nogom držite pritisnutom

sigurnosnu papučicu.

ÎNemojte pritiskati voznu pedalu.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač s ključem prebacite u položaj

"1".

ÎSmjer vožnje odaberite pomoću

odgovarajućeg prekidača na

komandnom pultu.

ÎPrekidačem za odabir brzine odaberite

željeni opseg brzine (3 stupnja).

ÎPritisnite tipku za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu.

Napomena

Smjer kretanja možete mijenjati i tijekom

vožnje. Na taj je način moguće višekratnom

vožnjom naprijed-natrag očistiti i jako

zaprljana mjesta.

Kod preopterećenja se motor nakon

određenog vremena isključuje.

ÎOstavite uređaj da se ohladi u trajanju

od najmanje 15 minuta.

ÎPonovo utisnite osigurač voznog

pogona na komandnom pultu.

ÎPrije usisavanja sa površine za

usisavanje treba ukloniti grubu

prljavštinu, žice i petlje radi sprečavanja

njihovog zaplitanja u četke.

몇Upozorenje!

Opasnost od oštećenja podne obloge. Ne

dopustite da uređaj radi u mjestu. Usisna

glava/blok četki smije se podizati i spuštati

samo tijekom vožnje. Nemojte zaustavljati

uređaj sa spuštenim blokom četki odnosno

spuštenom usisno glavom.

ÎPomicanjem ručice za podizanje/

spuštanje jedinice sa četkama/usisne

jedinice prema dolje, bočna četka i blok

četki/usisna glava se spuštaju.

Pogon četki i usisnu turbinu treba

pokrenuti čim se spusti jedinica sa

četkama, odnosno usisna jedinica.

ÎPritisnite voznu pedalu i pređite preko

površine koju čistite.

Napomena

Za čišćenje se preporuča stupanj brzine 2.

Stupanj brzine 3 je predviđen samo za

vožnju.

ÎPrekidačem za odabir brzine odaberite

željeni opseg brzine.

ÎPomicanjem ručice za podizanje/

spuštanje jedinice sa četkama/usisne

jedinice prema gore i okretanjem na

lijevo, bočna četka i blok četki/usisna

glava se dižu i isključuju.

ÎStroj postavite na ravnu podlogu.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

ÎObavite radove održavanja navedene

pod "Svakodnevno / Po završetku rada"

(vidi poglavlje "Njega i održavanje").

ÎStroj podlagačima osigurajte od

samopokretanja.

Opasnost

Opasnost od ozljeda! Uređaj se radi

utovara i istovara smije voziti na nagibima

do maksimalno 10%. Vozite polako.

Oprez

Opasnost od ozljeda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

ÎUklonite s uređaja usisnu konzolu,

četke i zaštitu od prskanja.

ÎPrilikom transporta vozilima osigurajte

uređaj od klizanja i naginjanja sukladno

odgovarajućim mjerodavnim propisima.

1Pričvrsne točke

Oprez

Opasnost od ozljeda i oštećenja! Pri

skladištenju imajte u vidu težinu uređaja.

Ovaj se uređaj smije skladištiti samo u

zatvorenim prostorijama.

Opasnost

Opasnost od ozljeda! Prije svih radova na

uređaju prebacite prekidač s ključem na "0"

i izvucite ključ. Izvucite akumulatorski

utikač.

Prije početka rada:

ÎProvjerite stanje guma na kotačima.

ÎProvjerite zatvara li se čvrsto unutarnji

poklopac filtarske komore.

ÎProvjerite da u usisnom crijevu nema

taloga prljavštine te ga po potrebi

očistite.

ÎProvjerite zabrtvljenost utičnih spojeva

usisnog crijeva.

ÎProvjerite ispravnost sigurnosne

papučice, vozne pedale i upravljača.

ÎKod elektrolitskih akumulatora

provjerite razinu kiseline i po potrebi

dolijte destiliranu vodu.

ÎProvjerite napunjenost filtarske vrećice,

po potrebi zamijenite.

Po završetku rada:

ÎOčistite četke i provjerite njihovu

istrošenost.

Čekinje su istrošene kada dosegnu

dužinu žutih čekinja.

ÎUređaj prebrišite izvana vlažnom krpom

natopljenom u otopinu blagog sredstva

za pranje.

ÎIzvana provjerite postoje li oštećenja na

uređaju.

ÎNapunite akumulatore.

ÎOčistite gornju stranu akumulatora.

ÎKod elektrolitskih akumulatora

provjerite koncentraciju kiseline.

ÎProvjerite pričvršćenost kabela

akumulatora.

Kočnice

Vožnja

Preopterećenje

Usisavanje

Završetak usisavanja

Stavljanje izvan pogona

Transport

Skladištenje

Njega i održavanje

Plan održavanja

Svakodnevno

Svakih 50 sati rada

173HR

- 6

ÎOčistite komoru za akumulatore i

njihovo kućište.

ÎProvjerite zategnutost pogonskog lanca

(vidi "Radovi na održavanju").

ÎProvjerite pohabanost pogonskog

lanca.

ÎProvjerite usmjerenost bloka četki/

usisne glave.

ÎProvjerite pozicijsku kočnicu. *

ÎProvjerite istrošenost i zategnutost

lanaca, užadi i skretnih koturova za

podizanje bloka četki/usisne glave i

bočne četke. *

ÎProvjerite pohabanost ugljenih četkica i

komutatora svih motora. *

ÎProvjerite stezače upravljačkih lanaca.

* Obavlja servisna služba.

Radi osiguranja pouzdanog rada stroja

možete s nadležnim prodajnim uredom

Kärcher sklopiti ugovor o servisiranju.

1 Filtarska vrećica

2 Filtarska vreća

3Priključni nastavak

4 Unutarnji poklopac filtarske komore

5 Poklopac filtarske komore

ÎOtvorite oba poklopca filtarske komore.

ÎOtvorite patent-zatvarač filtarske vreće.

ÎSmaknite punu filtarsku vrećicu s

priključnice.

ÎIzvadite filtarsku vrećicu iz filtarske

vreće te zbrinite vrećicu u otpad.

ÎPo potrebi očistite filtarsku komoru.

ÎPo potrebi svucite filtarsku vreću s

priključnice te ju istresite ili očistite.

1 Pretinac za rezervne filtarske vrećice

ÎIz pretinca na poklopcu uzmite novu

filtarsku vrećicu te je umetnite u filtarsku

vreću.

ÎNavucite otvor filtarske vrećice preko

priključnice.

ÎZatvorite patent-zatvarač filtarske

vreće.

ÎZatvorite oba poklopca filtarske

komore.

1 Vijak

ÎUklonite oba vijka s oplate na desnoj

strani uređaja.

ÎUklonite poklopac.

1 Vijak

2 Ležajno postolje

ÎOdvijte vijke koji pridržavaju ležajno

postolje.

ÎSkinite ležajno postolje.

ÎIzvucite četke.

ÎUmetnite nove četke i okrećite ih sve

dok zahvatnik ne dosjedne. Raspored

čekinja mora odgovarati gornjem

grafičkom prikazu.

ÎVratite ležajno postolje i oplatu na

njihova mjesta.

ÎUređaj vozite po čvrstom, glatkom podu

(ne po sagovima).

ÎMjesto obrađujte 30 sekundi uređajem

sa spuštenim blokom četki i spuštenom

usisnom glavom. (Pažljivo koristite

voznu papučicu, kako bi četke radile, a

da se uređaj ne kreće.)

ÎPodignite blok četki/usisnu glavu i

pomaknite uređaj za otprilike 1 m

prema naprijed.

ÎČetke su na podu ostavile šaru.

Procijenite šaru prema donjem prikazu:

AObje četke ostavljaju jednako široke

tragove - blok četki/usisna glava su

centrirani paralelno s podom.

BČetke ostavljaju tragove različite širine -

blok četki/usisna glava se mora

podesiti.

1 Vijak

ÎOdvijte vijak s obje strane, pomaknite

dio duž utora, te ponovo pričvrstite.

– Dodirna površina stražnje četke se

povećava pomicanjem vijaka prema

naprijed.

– Dodirna površina stražnje četke se

smanjuje pomicanjem vijaka unatrag.

Svakih 100 sati rada

Svakih 200 sati rada

Radovi na održavanju

Ugovor o servisiranju

Zamjena filtarske vrećice

Zamjena valjkaste četke

Provjera usmjerenosti bloka četki/

usisne glave

Usmjeravanje bloka četki/usisne glave

174 HR

- 7

1Pričvrsni vijak prirubnice

2Pričvrsni vijak četke

ÎOdvijte pričvrsni vijak prirubnice, te s

pogonske osovine skinite četku

zajedno s prirubnicom.

ÎOdvijte pričvrsni vijak četke pa odvojite

četku od prirubnice.

ÎNovu četku postavite obrnutim

redoslijedom.

1 Vijak

2Čeona oplata

ÎOdvijte vijke.

ÎSkinite čeonu oplatu.

1 Vijak

2 Poklopac

3 Pogonski lanac

ÎOdvijte vijke.

ÎSkinite poklopac.

ÎProvjerite pohabanost pogonskog

lanca i lančanika.

Zamjena bočne četke

Provjera pogonskog lanca

175HR

- 8

Opasnost

Opasnost od ozljeda! Prije svih radova na

uređaju prebacite prekidač s ključem na "0"

i izvucite ključ. Izvucite akumulatorski

utikač.

U slučaju smetnji koje se ne mogu otkloniti

uz pomoć ove tablice, pozovite servisnu

službu.

Smetnje

Smetnja Otklanjanje Izvođač

radova

Uređaj se ne može pokrenuti Utaknite akumulatorski utikač na uređaju. Rukovatelj

Okretanjem deblokirajte prekidač za isključenje u nuždi. Rukovatelj

Akumulator se ispraznio, napunite ga. Rukovatelj

Provjerite ispravnost položaja kabela akumulatora. Rukovatelj

Provjerite korodiranost kabela akumulatora te ga po potrebi očistite. Rukovatelj

Uređaj se ne kreće ili vozi

sasvim lagano

Pritisnite tipku za deblokiranje. Rukovatelj

Reaktivirajte osigurač voznog pogona. Rukovatelj

Pozicijska kočnica je deaktivirana. Da biste je aktivirali pritisnite otkočnu polugu prema

gore.

Rukovatelj

Pustite voznu pedalu, okrenite prekidač s ključem na "0", okrenite ga ponovo na "1",

pritisnite sigurnosnu pedalu, pritisnite tipku za deblokiranje te nakon toga pritisnite

voznu pedalu.

Rukovatelj

Upravljačka jedinica je pregrijana

Isključite uređaj i ostavite ga da se ohladi.

Rukovatelj

Akumulator se ispraznio, napunite ga. Rukovatelj

Stroj ne koči. Pozicijska kočnica je deaktivirana. Da biste je aktivirali pritisnite otkočnu polugu prema

gore.

Rukovatelj

Četke u bloku četki/usisnoj

glavi ne rade.

Reaktivirajte osigurač pogona valjkastih četki. Rukovatelj

Provjerite da neko strano tijelo ne blokira četke te ga otklonite. Rukovatelj

Bočna četka ne radi. Reaktivirajte osigurač pogona bočne četke. Rukovatelj

Četke se vrte polako. Akumulator se ispraznio, napunite ga. Rukovatelj

Usisna turbina ne radi. Reaktivirajte osigurač usisne turbine. Rukovatelj

Akumulator se ispraznio, napunite ga. Rukovatelj

Filtarska vrećica je puna pa stoga svijetli pokazivač pune filtarske vrećice. Zamijenite

filtarsku vrećicu.

Rukovatelj

Loše usisavanje prašine. Usisno crijevo/usisni kanal su začepljeni - očistite ih. Rukovatelj

Akumulator se ispraznio, napunite ga. Rukovatelj

Filtarska vrećica je puna - zamijenite je. Rukovatelj

Pribor

Oznaka Br. dijela

Filtarske vrećice (10 kom.) 8.600-121.0

Komplet za zamjenu akumulatora koji se sastoji iz: korita odjeljka za akumulatore, kompleta

kabela, zaporne garniture, 2 transportna kolica

8.601-121.0

Akumulator, 12V/105 A, bez potrebe za održavanjem (gel), potrebno 3 komada 6.654-141.0

Punjač, 36V, za akumulatore koje nije potrebno održavati 6.654-229.0

176 HR

- 9

– Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dozvoljava

proizvođač. Originalan pribor i originalni

pričuvni dijelovi jamče za to da stroj

može raditi sigurno i bez smetnji.

– Pregled najčešće potrebnih pričuvnih

dijelova naći ćete na kraju ovih radnih

uputa.

– Dodatne informacije o pričuvnim

dijelovima dobit ćete pod

www.kaercher.com u dijelu Servis

(Service).

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na stroju

za vrijeme trajanja jamstva uklanjamo

besplatno ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podliježe garanciji obratite se, uz prilaganje

potvrde o kupnji, Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi.

Izjavljujemo da navedeni uređaj u svojoj

zamisli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske

Zajednice. Ova izjava gubi valjanost u

slučaju izmjene stroja koja nisu ugovorene

s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Tehnički podaci

Snaga

Nazivni napon V36

Kapacitet akumulatora Ah (5h) 105

Prosječna potrošnja energije W 1475

Snaga voznog motora (nazivna snaga) W 560

Četke

Radna širina mm 800

Širina valjkaste četke mm 710

Promjer valjkaste četke mm 100

Broj okretaja valjkaste četke 1/min 1750

Snaga pogona valjkaste četke W 570

Promjer bočne četke mm 300

Broj okretaja bočne četke 1/min 85

Snaga pogona bočne četke W32

Usisivanje

Snaga usisavanja, protok zraka l/s 45

Snaga usisavanja, podtlak kPa 4,0

Snaga usisnog motora W 550

Zapremnina filtarske vrećice l35

Dimenzije i težine

Brzina vožnje (maks.) km/h 5,6

Savladavanje uspona (maks.) %10

Teoretski površinski učinak m2/h 3270

Duljina mm 1330

Širina mm 927

Visina mm 1285

Dopuštena ukupna težina kg 451

Transportna težina kg 376

Površinsko opterećenje kPa 544

Utvrđene vrijednosti prema EN 60335-2-72

Ukupna vrijednost oscilacija na rukama m/s2<2,5

Ukupna vrijednost oscilacija na stopalima m/s2<2,5

Nepouzdanost K m/s20,5

Razina zvučnog tlaka LpA dB(A) 62

Pričuvni dijelovi

Jamstvo

CE-izjava

Proizvod: Usisavač sagova sa

četkama

Tip: 1.011-xxx

Odgovarajuće smjernice EZ:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

Primijenjene usklađene norme:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primijenjeni nacionalni standardi:

CEO Head of Approbation

177HR

- 1

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno

uputstvo za rad, postupajte prema njemu i

sačuvajte ga za kasniju upotrebu ili za

sledećeg vlasnika.

Pre prvog korišćenja uređaja pročitajte i

uzmite u obzir ovo radno uputstvo kao i

priloženu brošuru sa sigurnosnim

napomenama za usisivače za mokro i suvo

usisavanje br. 5.956-249.

Rad sa uređajem je dozvoljen na

površinama sa nagibom do najviše 10%.

Bezbednosni uređaji služe za zaštitu

korisnika i zato ne smeju da se menjaju ili

da se njihova funkcija zaobilazi.

Za momentalno deaktiviranje svih funkcija

pritisnite prekidač za isključenje u nuždi.

Vozni pogon može da se aktivira samo dok

vozač nogom pritiska papučicu.

U ovom radnom uputstvu se koriste sledeći

simboli:

Opasnost

Ukazuje na neposredno preteću opasnost

koja dovodi do teških telesnih povreda ili

smrti.

몇Upozorenje

Ukazuje na eventualno opasnu situaciju

koja može dovesti do teških telesnih

povreda ili smrti.

Oprez

Ukazuje na eventualno opasnu situaciju

koja može dovesti do lakših telesnih

povreda ili izazvati materijalnu štetu.

Ovaj uređaj se upotrebljava za usisavanje

tepiha. Prašina koju četke pri tome

odvajaju od tepiha usisava se i sakuplja u

filterskoj kesi.

– Radna širina od 850 mm omogućava

efikasnu i dugotrajnu primenu.

–Uređaj je samohodan.

– Akumulatori se mogu puniti uz pomoć

punjača preko utičnice za napon od 230

– Akumulator i punjač nisu sadržani u

isporuci tako da se moraju naručiti

zasebno.

Napomena

Zavisno od zahteva i mesta čišćenja uređaj

može da se opremi različitim priborom.

Zatražite naš katalog ili posetite našu

Internet stranicu pod www.kaercher.com.

Ovaj uređaj koristite isključivo u skladu sa

navodima ovog radnog uputstva.

–Uređaj sme da se koristi isključivo za

usisavanje suvih tepiha.

–Uređaj se sme opremati isključivo

originalnim priborom i rezervnim

delovima.

– Raspon radne temperature je između

+5°C i +40°C.

–Uređaj se ne sme primenjivati na

podovima osetljivim na pritisak. Uzmite

u obzir dozvoljenu površinsku

opteretivost poda. Površinsko

opterećenje uređajem navedeno je u

tehničkim podacima.

–Uređaj nije prikladan za primenu u

područjima gde postoji opasnost od

eksplozija.

–Uređaj nije prikladan za usisavanje

prašine štetne po zdravlje.

– Reaktivna metalna prašina (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje formira

eksplozivne gasove.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete

pronaći na stranici:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Pregled sadržaja

Sigurnosne napomene SR - 1

Funkcija SR - 1

Namensko korišćenje SR - 1

Zaštita čovekove okoline,

otklanjanje u otpad

SR - 1

Komandni i funkcioni

elementi

SR - 2

Pre upotrebe SR - 3

Rad SR - 4

Transport SR - 5

Skladištenje SR - 5

Nega i održavanje SR - 5

Smetnje SR - 7

Pribor SR - 7

Tehnički podaci SR - 8

Rezervni delovi SR - 8

Garancija SR - 8

CE-izjava SR - 8

Sigurnosne napomene

Sigurnosni elementi

Prekidač za isključenje u nuždi

Sigurnosna papučica

Simboli

Funkcija

Namensko korišćenje

Zaštita čovekove okoline,

otklanjanje u otpad

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti

za ponovnu preradu. Baterije,

ulje i slične materije ne smeju

dospeti u čovekovu okolinu.

Stoga Vas molimo da stare

uređaje odstranjujete preko

primerenih sabirnih sistema.

178 SR

- 2

1 Akumulatorski utikač

2 Akumulator

3 Blokada pregrade akumulatora

4 Pregrada akumulatora

5 Filterska kesa

6 Filterska vreća

7Priključni nastavak

8 Unutrašnji poklopac filterske komore

9 Poklopac filterske komore

10 Otkočna poluga pozicione kočnice

11 Bočna četka

12 Blok četki/usisna glava

13 Poluga za podizanje/spuštanje jedinice

sa četkama/usisne jedinice

14 Vozna pedala

15 Platforma za stajanje tokom rada

16 Sigurnosna papučica

17 Poklopac akumulatora

18 Blokirni zavrtanj poklopca akumulatora

19 Upravljač

20 Komandni pult

Komandni i funkcioni elementi

179SR

- 3

1Prekidač sa ključem

2 Tipka za deblokiranje

3Prekidač za izbor smera vožnje

4Prekidač za biranje brzine

5Sirena

6Prekidač za isključenje u nuždi

7 Indikator stanja akumulatora

8 Osigurač voznog pogona

9 Osigurač upravljačke jedinice

10 Osigurač za pogon bočne četke

11 Osigurač za pogon valjkastih četki

12 Osigurač usisne turbine

13 Pokazivač pune filterske kese

14 Brojač radnih sati

Pri radu sa akumulatorima obavezno

obratite pažnju na sledeća upozorenja:

Opasnost

Opasnost od eksplozije. Ne stavljajte alat

niti bilo šta slično na akumulator t.j. na

polove i spojeve ćelija.

Opasnost od povreda. Rane nikad ne

dovodite u kontakt sa olovom. Nakon

radova sa akumulatorom uvek operite ruke.

ÎOdvijte blokirni zavrtanj poklopca

akumulatora.

ÎPoklopac akumulatora nagnite unazad.

ÎBlokadu pregrade akumulatora gurnite

ulevo i zaokrenite na dole.

ÎPregradu akumulatora povucite

unazad.

ÎAkumulatore postavite u korito

pregrade.

ÎPolove spojite priloženim spojnim

kablovima.

몇Upozorenje

Pazite na pravilno spajanje polova.

ÎIsporučen priključni kabl priključite na

slobodne polove akumulatora (+) i (-).

ÎGurnite pregradu akumulatora prema

napred.

ÎUglavite blokadu pregrade

akumulatora.

몇Upozorenje

Napunite akumulator pre puštanja uređaja

u rad.

ÎAko trepere stubovi svetlećeg

stubičastog dijagrama na levoj strani

indikatora stanja akumulatora, uređaj

odmah odvezite do stacionarnog

punjača i pritom izbegavajte uspone.

Opasnost

Opasnost od strujnog udara. Obratite

pažnju na električne vodove i sigurnosne

mere, vidi "Punjač".

Punjač koristite samo u suvim i dovoljno

provetrenim prostorijama!

Komandni pult

Pre upotrebe

Akumulatori

Uzmite u obzir instrukcije na

akumulatoru, u uputstvu za

upotrebu i u radnom uputstvu

vozila

Nosite zaštitne naočare

Kiseline i akumulatore držite van

domašaja dece

Opasnost od eksplozije

Zabranjeni su vatra, varničenje,

otvoren plamen i pušenje

Opasnost od povreda kiselinom

Prva pomoć

Upozorenje

Otklanjanje u otpad

Akumulator se ne sme baciti u

kantu za smeće

Ugradnja i priključivanje akumulatora

Punjenje akumulatora

180 SR

- 4

Napomena

Akumulator se u proseku puni oko 10 sati.

Preporučeni punjači (koji odgovaraju

korišćenom akumulatoru) opremljeni su

elektronskom regulacijom i samostalno

završavaju postupak punjenja.

Opasnost

Opasnost od eksplozije. Punjenje

elektrolitskih akumulatora je dozvoljeno

samo dok je poklopac akumulatora

otvoren.

ÎOdvijte blokirni zavrtanj poklopca

akumulatora.

ÎPoklopac akumulatora nagnite unazad.

ÎIzvucite akumulatorski utikač i spojite

sa kablom punjača.

ÎPunjač spojite na električnu mrežu i

uključite.

ÎIsključite punjač i odvojite sa električne

mreže.

ÎKabl akumulatora odvojite od kabla

punjača i spojite sa uređajem.

ÎPoklopac akumulatora zaokrenite

prema napred i zategnite blokirni

zavrtanj.

ÎJedan sat pre kraja punjenja dodajte

destilisanu vodu; pritom obratite pažnju

na propisani nivo kiseline. Akumulator

je označen na odgovarajući način. Na

kraju postupka punjenja sve ćelije

moraju ispuštati gas.

Opasnost

Opasnost od povreda kiselinom!

–Dolivanje vode u prazan akumulator

može dovesti do izbijanja kiseline.

–Pri radu sa akumulatorskom kiselinom

nosite zaštitne naočare i odeću kako

biste sprečili povrede i oštećenje

odeće.

–Kožu ili odeću odmah isperite, ako ih

eventualno poprskate kiselinom.

Oprez

Opasnost od oštećenja!

–Za dopunjavanje akumulatora koristite

samo destilisanu ili desalinizovanu

vodu (EN 50272-T3).

–Ne upotrebljavajte nikakve strane

aditive (tzv. sredstva za poboljšanje),

jer u protivnom prestaje svaka

garancija.

Akumulatori i punjači mogu da se nabave u

specijalizovanim prodavnicama.

Ako se koriste elektrolitski akumulatori

potrebno je obratiti pažnju na sledeće:

– Obavezno se treba pridržavati

maksimalnih dimenzija akumulatora.

– Za punjenje elektrolitskih akumulatora

mora da se otvori poklopac

akumulatora.

– Pri punjenju elektrolitskih akumulatora

morate se pridržavati propisa

proizvođača.

ÎOdvijte blokirni zavrtanj poklopca

akumulatora.

ÎPoklopac akumulatora nagnite unazad.

ÎBlokadu pregrade akumulatora gurnite

ulevo i zaokrenite na dole.

ÎPregradu akumulatora povucite

unazad.

ÎOdvojite kabl od minus pola

akumulatora.

ÎOdvojite preostali kabl sa akumulatora.

ÎIzvadite akumulatore.

ÎPrazne akumulatore odložite u otpad u

skladu sa važećim odredbama.

Samopokretanje uređaja se u stanju

mirovanja sprečava pomoću električne

pozicione kočnice. Da bi uređaj mogao da

se gura treba otkočiti pozicionu kočnicu.

ÎU tu svrhu otkočna poluga pozicione

kočnice treba da se pritisne na dole.

Opasnost

Opasnost od nesreća izazvanih

samopokretanjem uređaja. Po završetku

guranja otkočnu polugu obavezno treba

opet podići uvis, čime se poziciona kočnica

ponovo aktivira.

Napomena

Za momentalno deaktiviranje svih funkcija

sklonite nogu sa vozne pedale, pritisnite

prekidač za isključenje u nuždi i okrenite

prekidač sa ključem na "0".

ÎOtpustite zavrtnje i uklonite drveni

kavez.

ÎPrerežite i odstranite plastičnu traku

ambalaže.

ÎSkinite pričvrsnike sa točkova.

ÎPriloženu drvenu ploču na poleđini

uređaja položite na paletu kao podlogu

za kretanje (nagibnu rampu) i pričvrstite

zavrtnjima.

ÎUklonite podmetače iza oba zadnja

točka.

ÎOtvorite poklopac akumulatora i

izvadite upravljač.

ÎNataknite upravljač pa usmerite prednji

točak prema napred.

ÎSmaknite upravljač, usmerite i ponovo

nataknite.

ÎUčvrstite upravljač priloženom

navrtkom.

ÎUtaknite poklopac u upravljač.

ÎKod uređaja bez akumulatora: Ugradite

akumulator.

ÎAkumulatorski utikač spojite sa

uređajem.

ÎStanite na platformu za stajanje i levom

nogom držite sigurnosnu papučicu

pritisnutom.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač sa ključem prebacite u položaj

"1".

ÎSmer vožnje unazad odaberite pomoću

odgovarajućeg prekidača na

komandnom pultu.

ÎPrekidačem za biranje brzine odaberite

najmanji raspon brzine.

ÎPritisnite taster za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu i uređaj polako svezite sa

palete.

ÎPrekidač sa ključem prebacite u položaj

"0".

ÎNamestite felne na zadnje točkove.

Napomena

Za momentalno deaktiviranje svih funkcija

sklonite nogu sa vozne pedale, pritisnite

prekidač za isključenje u nuždi i okrenite

prekidač sa ključem na "0".

ÎObavite radove održavanja navedene

pod "Svakodnevno / pre početka rada"

(vidi poglavlje "Nega i održavanje").

Opasnost

Opasnost od nesreća. Pre svake upotrebe

mora se na ravnom terenu proveriti

ispravnost pozicione kočnice.

ÎPrekidač sa ključem prebacite u položaj

"0".

ÎPritisnite prekidač za isključenje u

nuždi.

Ako uređaj može da se gura rukom, to

znači da poziciona kočnica ne deluje.

Nakon punjenja

Dodatno kod elektrolitskih akumulatora

lakih za održavanje:

Preporučeni akumulatori

Akumulator kataloški br.

3 x 12V/105 A, bez

potrebe za

održavanjem (gel)

6.654-141.0

Preporučeni punjači

Punjačkataloški br.

36V, za akumulatore

koje nije potrebno

održavati

6.654-229.0

Maksimalne dimenzije akumulatora

Dužina Širina Visina

406 mm 533 mm 432 mm

Vađenje akumulatora

Guranje uređaja

Istovar

Rad

Provera pozicione kočnice

181SR

- 5

ÎPritisnite otkočnu polugu pozicione

kočnice uvis.

Ako se uređaj i dalje može gurati rukom,

onda je poziciona kočnica u kvaru.

Isključite uređaj i pozovite servisnu službu.

Opasnost

Opasnost od nesreća. Ako uređaj ne koči

dovoljno na nizbrdici, pritisnite prekidač za

isključenje u nuždi:

Radi upoznavanja sa uređajem obavite

nekoliko probnih vožnji na za to prikladnom

mestu.

Opasnost

Opasnost od prevrtanja na prevelikim

usponima.

ÎDozvoljeno je savladavati samo uspone

do 10% u smeru vožnje.

Postoji opasnost od prevrtanja pri prebrzoj

vožnji u krivinama.

Opasnost od zanošenja na mokroj podlozi.

ÎU krivinama treba voziti polako.

Opasnost od prevrtanja na nestabilnoj

podlozi.

ÎUređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom

bočnom nagibu.

ÎDozvoljeno je savladavanje poprečnih

kosina u odnosu na smer kretanja od

maksimalno 10%.

ÎStanite na platformu za stajanje i levom

nogom držite sigurnosnu papučicu

pritisnutom.

ÎNemojte pritiskati voznu pedalu.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač sa ključem prebacite u položaj

"1".

ÎSmer vožnje odaberite pomoću

odgovarajućeg prekidača na

komandnom pultu.

ÎPrekidačem za biranje brzine odaberite

željeni raspon brzine (3 stepena).

ÎPritisnite taster za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu.

Napomena

Smer kretanja možete menjati i tokom

vožnje. Na taj način je moguće višekratnom

vožnjom napred-nazad očistiti i jako

zaprljana mesta.

Kod preopterećenja se motor nakon

određenog vremena isključuje.

ÎOstavite uređaj da se ohladi u trajanju

od najmanje 15 minuta.

ÎPonovo utisnite osigurač voznog

pogona na komandnom pultu.

ÎPre usisavanja sa površine za

usisavanje treba ukloniti grubu

prljavštinu, žice i petlje u cilju

sprečavanja njihovog zaplitanja u

četke.

몇Upozorenje!

Opasnost od oštećenja podne obloge. Ne

dozvolite da uređaj radi u mestu. Usisna

glava/blok četki smeju da se podižu i

spuštaju samo u toku vožnje. Nemojte

zaustavljati uređaj sa spuštenim blokom

četki odnosno spuštenom usisno glavom.

ÎPomeranjem poluge za podizanje/

spuštanje jedinice sa četkama/usisne

jedinice prema dole, bočna četka i blok

četki/usisna glava se spuštaju.

Pogon četki i usisnu turbinu treba

pokrenuti čim se spusti jedinica sa

četkama, odnosno usisna jedinica.

ÎPritisnite voznu pedalu i pređite preko

površine koju čistite.

Napomena

Za čišćenje se preporučuje stepen brzine

2. Stepen brzine 3 je predviđen samo za

vožnju.

ÎPrekidačem za biranje brzine odaberite

željeni raspon brzine.

ÎPomeranjem poluge za podizanje/

spuštanje jedinice sa četkama/usisne

jedinice prema gore i okretanjem ulevo,

bočna četka i blok četki/usisna glava se

dižu i isključuju.

ÎUređaj postavite na ravnu podlogu.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

ÎObavite radove održavanja navedene

pod "Svakodnevno / Po završetku rada"

(vidi poglavlje "Nega i održavanje").

ÎUređaj osigurajte podlagačima od

samopokretanja.

Opasnost

Opasnost od povreda! Uređaj se radi

utovara i istovara sme voziti na nagibima

do maksimalno 10%. Vozite polako.

Oprez

Opasnost od povreda i oštećenja! Prilikom

transporta pazite na težinu uređaja.

ÎUklonite sa uređaja usisnu konzolu,

četke i zaštitu od prskanja.

ÎPrilikom transporta vozilima osigurajte

uređaj od klizanja i nakretanja u skladu

sa odgovarajućim važećim propisima.

1Pričvrsna mesta

Oprez

Opasnost od povreda i oštećenja! Pri

skladištenju imajte u vidu težinu uređaja.

Ovaj uređaj se sme skladištiti samo u

zatvorenim prostorijama.

Opasnost

Opasnost od povreda! Pre svih radova na

uređaju prebacite prekidač sa ključem na

"0" i izvucite ključ. Izvucite akumulatorski

utikač.

Pre početka rada:

ÎProverite stanje guma na točkovima.

ÎProverite da li se čvrsto unutrašnji

poklopac filterske komore čvrsto

zatvara.

ÎProverite da li u usisnom crevu ima

taloga prljavštine, po potrebi ga očistite.

ÎProverite zaptivenost utičnih spojeva

usisnog creva.

ÎProverite ispravnost sigurnosne

papučice, vozne pedale i upravljača.

ÎKod elektrolitskih akumulatora proverite

nivo kiseline i po potrebi dolijte

destilisanu vodu.

ÎProverite napunjenost filterske kese, po

potrebi je zamenite.

Po završetku rada:

ÎOčistite četke i proverite njihovu

istrošenost.

Čekinje su istrošene kada dostignu

dužinu žutih čekinja.

ÎUređaj prebrišite spolja vlažnom krpom

natopljenom u rastvor blagog sredstva

za pranje.

ÎSpolja proverite da li postoje oštećenja

na uređaju.

ÎNapunite akumulatore.

ÎOčistite gornju stranu akumulatora.

ÎKod elektrolitskih akumulatora proverite

koncentraciju kiseline.

ÎProverite pričvršćenost kabla

akumulatora.

ÎOčistite komoru za akumulatore i

njihovo kućište.

ÎProverite zategnutost pogonskog lanca

(vidi "Radovi na održavanju").

ÎProverite pohabanost pogonskog

lanca.

ÎProverite usmerenost bloka četki/

usisne glave.

Kočnice

Vožnja

Preopterećenje

Usisivanje

Završetak usisavanja

Nakon upotrebe

Transport

Skladištenje

Nega i održavanje

Plan održavanja

Svakodnevno

Svakih 50 radnih sati

Svakih 100 radnih sati

182 SR

- 6

ÎProverite pozicionu kočnicu. *

ÎProverite istrošenost i zategnutost

lanaca, užadi i skretnih koturova za

podizanje bloka četki/usisne glave i

bočne četke. *

ÎProverite pohabanost ugljenih četkica i

komutatora svih motora. *

ÎProverite stezače upravljačkih lanaca. *

* Obavlja servisna služba.

Radi osiguranja pouzdanog rada mašine

možete sa nadležnim prodajnim centrom

Kärcher sklopiti ugovor o servisiranju.

1 Filterska kesa

2 Filterska vreća

3Priključni nastavak

4 Unutrašnji poklopac filterske komore

5 Poklopac filterske komore

ÎOtvorite oba poklopca filterske komore.

ÎOtvorite patent-zatvarač filterske vreće.

ÎSkinite punu filtersku kesu sa

priključnog nastavka.

ÎIzvadite filtersku kesu iz filterske vreće i

bacite kesu u otpad.

ÎPo potrebi očistite filtersku komoru.

ÎPo potrebi svucite filtersku vreću sa

priključnice i istresite je ili očistite.

1 Odeljak za rezervne filterske kese

ÎIz odeljka na poklopcu uzmite novu

filtersku kesu i umetnite je u filtersku

vreću.

ÎNavucite otvor filterske kese preko

priključnice.

ÎZatvorite patent-zatvarač filterske

vreće.

ÎZatvorite oba poklopca filterske

komore.

1Zavrtanj

ÎUklonite oba Zavrtnja sa oplate na

desnoj strani uređaja.

ÎUklonite poklopac.

1Zavrtanj

2 Ležajno postolje

ÎOdvijte zavrtnje koji pridržavaju ležajno

postolje.

ÎSkinite ležajno postolje.

ÎIzvucite četke.

ÎUmetnite nove četke i okrećite ih sve

dok se zahvatnik ne uglavi. Raspored

čekinja mora da odgovara gornjoj slici.

ÎVratite ležajno postolje i oplatu na

njihova mesta.

ÎUređaj vozite po čvrstom, glatkom podu

(ne po tepisima).

ÎMesto obrađujte 30 sekundi uređajem

sa spuštenim blokom četki i spuštenom

usisnom glavom. (Pažljivo koristite

voznu pedalu, kako bi četke radile, a da

se uređaj ne kreće.)

ÎPodignite blok četki/usisnu glavu i

pomerite uređaj za otprilike 1 m prema

napred.

ÎČetke su na podu ostavile šaru.

Procenite šaru prema donjem prikazu:

AObe četke ostavljaju tragove iste širine

- blok četki/usisna glava su centrirani

paralelno sa podom.

BČetke ostavljaju tragove različite širine -

blok četki/usisna glava moraju da se

podese.

1Zavrtanj

ÎOdvijte zavrtanj sa obe strane,

pomerite deo duž utora pa ponovo

pričvrstite.

– Dodirna površina zadnje četke se

povećava pomeranjem zavrtanja

prema napred.

– Dodirna površina zadnje četke se

smanjuje pomeranjem zavrtanja

unazad.

1Pričvrsni zavrtanj prirubnice

2Pričvrsni zavrtanj četke

ÎOdvijte pričvrsni zavrtanj prirubnice pa

sa pogonske osovine skinite četku

zajedno sa prirubnicom.

Svakih 200 radnih sati

Radovi na održavanju

Ugovor o servisiranju

Zamena filterske kesice

Zamena valjkaste četke

Provera usmerenosti bloka četki/usisne

glave

Usmeravanje bloka četki/usisne glave

Zamena bočne četke

183SR

- 7

ÎOdvijte pričvrsni zavrtanj četke pa

odvojite četku od prirubnice.

ÎNovu četku postavite obrnutim

redosledom.

1Zavrtanj

2Čeona oplata

ÎOdvijte zavrtnje.

ÎSkinite čeonu oplatu.

1Zavrtanj

2 Poklopac

3 Pogonski lanac

ÎOdvijte zavrtnje.

ÎSkinite poklopac.

ÎProverite pohabanost pogonskog lanca

i lančanika.

Opasnost

Opasnost od povreda! Pre svih radova na

uređaju prebacite prekidač sa ključem na

"0" i izvucite ključ. Izvucite akumulatorski

utikač.

U slučaju smetnji koje se ne mogu otkloniti

uz pomoć ove tabele, pozovite servisnu

službu.

Provera pogonskog lanca

Smetnje

Smetnja Otklanjanje Izvođač

radova

Uređaj se ne može pokrenuti Utaknite akumulatorski utikač na uređaju. Rukovalac

Okretanjem deblokirajte prekidač za isključenje u nuždi. Rukovalac

Akumulator se ispraznio, napunite ga. Rukovalac

Proverite ispravnost položaja kabla akumulatora. Rukovalac

Proverite korodiranost kabla akumulatora te ga po potrebi očistite. Rukovalac

Uređaj se ne kreće ili vozi

sasvim polako.

Pritisnite taster za deblokiranje. Rukovalac

Reaktivirajte osigurač voznog pogona. Rukovalac

Poziciona kočnica je deaktivirana. Da biste je aktivirali pritisnite otkočnu polugu uvis. Rukovalac

Pustite voznu pedalu, okrenite prekidač sa ključem na "0", okrenite ga ponovo na "1",

pritisnite sigurnosnu pedalu, pritisnite taster za deblokiranje pa nakon toga pritisnite

voznu pedalu.

Rukovalac

Upravljačka jedinica je pregrejana

Isključite uređaj i ostavite ga da se ohladi.

Rukovalac

Akumulator se ispraznio, napunite ga. Rukovalac

Uređaj ne koči. Poziciona kočnica je deaktivirana. Da biste je aktivirali pritisnite otkočnu polugu uvis. Rukovalac

Četke u bloku četki/usisnoj

glavi ne rade.

Reaktivirajte osigurač pogona valjkastih četki. Rukovalac

Proverite da neko strano telo ne blokira četke pa ga otklonite. Rukovalac

Bočna četka ne radi. Reaktivirajte osigurač pogona bočne četke. Rukovalac

Četke se vrte polako. Akumulator se ispraznio, napunite ga. Rukovalac

Usisna turbina ne radi. Reaktivirajte osigurač usisne turbine. Rukovalac

Akumulator se ispraznio, napunite ga. Rukovalac

Filterska kesa je puna pa iz tog razloga svetli pokazivač pune filterske kese. Zamenite

filtersku kesu.

Rukovalac

Loše usisavanje prašine. Usisno crevo/usisni kanal su začepljeni - očistite ih. Rukovalac

Akumulator se ispraznio, napunite ga. Rukovalac

Filterska kesa je puna - zamenite je. Rukovalac

Pribor

Oznaka Br. dela

Filterske kese (10 kom.) 8.600-121.0

Komplet za zamenu akumulatora koji se sastoji iz: korita pregrade za akumulatore, kompleta

kablova, blokirne garniture, 2 transportna kolica

8.601-121.0

Akumulator, 12V/105 A, bez potrebe za održavanjem (gel), potrebno 3 komada 6.654-141.0

Punjač, 36V, za akumulatore koje nije potrebno održavati 6.654-229.0

184 SR

- 8

– Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava

proizvođač. Originalan pribor i originalni

rezervni delovi garantuju za to da

uređaj može raditi sigurno i bez smetnji.

– Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

– Dodatne informacije o rezervnim

delovima dobićete pod

www.kaercher.com u delu Servis

(Service).

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnički podaci

Snaga

Nominalni napon V36

Kapacitet akumulatora Ah (5h) 105

Prosečna potrošnja energije W 1475

Snaga voznog motora (nominalna snaga) W 560

Četke

Radna širina mm 800

Širina valjkaste četke mm 710

Prečnik valjkaste četke mm 100

Broj obrtaja valjkaste četke 1/min 1750

Snaga pogona valjkaste četke W 570

Prečnik bočne četke mm 300

Broj obrtaja bočne četke 1/min 85

Snaga pogona bočne četke W32

Usisivanje

Snaga usisavanja, protok vazduha l/s 45

Snaga usisavanja, podpritisak kPa 4,0

Snaga usisnog motora W 550

Zapremina filterske kese l35

Dimenzije i težine

Brzina vožnje (maks.) km/h 5,6

Savladavanje uspona (maks.) %10

Teoretski površinski učinak m2/h 3270

Dužina mm 1330

Širina mm 927

Visina mm 1285

Dozvoljena ukupna težina kg 451

Transportna težina kg 376

Površinsko opterećenje kPa 544

Izračunate vrednosti prema EN 60335-2-72

Ukupna vrednost oscilacija na rukama m/s2<2,5

Ukupna vrednost oscilacija na stopalima m/s2<2,5

Nepouzdanost K m/s20,5

Nivo zvučnog pritiska LpA dB(A) 62

Rezervni delovi

Garancija

CE-izjava

Proizvod: Usisivač tepiha sa četkama

Tip: 1.011-xxx

Odgovarajuće EZ-direktive:

2006/42/EZ (+2009/127/EZ)

2004/108/EZ

Primenjene usklađene norme:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Primenjeni nacionalni standardi:

CEO Head of Approbation

185SR

- 1

Преди първото използване на

Вашия уред прочетете това

оригинално инструкцуя за работа,

действайте според него и го запазете за

по-късно използване или за следващия

притежател.

Преди да експлоатирате уреда за първи

път, прочетете и съблюдавайте

настоящото Упътване за експлоатация и

приложената брошура „Указания за

безопасност за прахосмукачки за сухо/

мокро почистване № 5.956-249.

Уредът е предвиден за работа по

повърхности с наклон до 10%.

Предпазните приспособления служат за

защита на потребителя не трябва да се

изключват или да се променят

функциите им.

За бързо изключване на работата на

всички функции: Натиснете бутон

аварийно изключване.

Трансмисията може да се активира само

тогава, когато обслужващият задържи

педала натиснат с крак.

В настоящото Упътване за

експлоатация се използват следните

символи:

Опасност

За непосредствено грозяща опасност,

която води до тежки телесни повреди

или до смърт.

몇Предупреждение

За възможна опасна ситуация, която

би могла да доведе до тежки телесни

повреди или смърт.

Внимание

За възможна опасна ситуация, която

би могла да доведе до леки телесни

повреди или материални щети.

Уредът се използва за изсмукването на

килими. Замърсяването се разтваря с

четки от килима, изсмуква се и се

събира във филтърна торбичка.

–Работна ширина от 850 мм улеснява

ефективното използване при дълга

продължителност на работа.

–Уредът се движи сам.

–Акумулаторите могат да се зареждат

посредством зарядно устройство на

контакт 230-V.

–Батерията и зарядното устройство

не са включени в доставката и

трябва да се поръчат отделно.

Указание

Според съответната задача за

почистване и мястото за използване

уредът може да се окомплектова с

различни принадлежности.

Попитайте за нашия каталог или ни

посетете в Интернет на адрес

www.kaercher.com.

Използвайте този уред само в

съответствие със задачите в

настоящото Упътване за експлоатация.

–Уредът може да се използва само за

изсмукването на сухи мокети.

–Уредът може да се оборудва само с

оригинални принадлежности и

резервни части.

–Температурният обхват на

приложение е между +5°C и +40°C.

–Уредът не трябва да се прилага

върху чувствителни на налягане

подове. Да се спазва допустимото

натоварване на повърхностите на

пода. Натоварването на

повърхностите от страна на уреда е

зададено в техническите данни.

–Уредът не е подходящ за

приложение в застрашени от

експлозии обкръжения.

–Уредът не е подходящ за изсмукване

на застрашаващи здравето прахове.

–Реактивните метални прахове (напр.

алуминий, магнезий, цинк) във

връзка със силно активни и кисели

почистващи препарати образуват

експлозивни газове.

Указания за съставките (REACH)

Актуална информация за съставките ще

намерите на:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Съдържание

Указания за безопасност BG - 1

Функция BG - 1

Употреба, съобразена с

предназначението

BG - 1

Опазване на околната

среда, Отстраняване

BG - 1

Обслужващи и

функционални елементи

BG - 2

Преди пускане в

експлоатация

BG - 3

Експлоатация BG - 5

Tранспoрт BG - 5

Съхранение BG - 5

Грижи и поддръжка BG - 5

Повреди BG - 8

Принадлежности BG - 8

Технически данни BG - 9

Резервни части BG - 9

Гаранция BG - 9

СЕ – декларация BG - 9

Указания за безопасност

Предпазни приспособления

Бутон аварийно изключване

Защитен педал

Символи

Функция

Употреба, съобразена с

предназначението

Опазване на околната

среда, Отстраняване

Опаковъчните материали

могат да се рециклират.

Моля не хвърляйте

опаковките при домашните

отпадъци, а ги предайте на

вторични суровини с цел

повторна употреба.

Старите уреди съдържат

ценни материали,

подлежащи на рециклиране,

които могат да бъдат

употребени повторно.

Батерии, масла и подобни на

тях не бива да попадат в

околната среда. Поради това

моля отстранявайте старите

уреди, използвайки

подходящи за целта системи

за събиране.

186 BG

- 2

1Щепсел на акумулатора

2Акумулатор

3Блокировка на блока за батериите

4Блок за батериите

5Филтърна торбичка

6Филтърна торбичка

7Присъединителен щуцер

8Вътрешен капак филтърна камера

9Капак филтърна камера

10 Лост за разблокиране на ръчната

спирачка

11 Странична четка

12 Глава на четка/смукателна глава

13 Лост четков/смукателен блок

повдигане/сваляне

14 Педал на газта

15 Място за разполагане на

обслужващия

16 Защитен педал

17 Капак на акумулатора

18 Затварящ винт за капака на

батериите

19 Волан

20 Обслужващ пулт

Обслужващи и функционални елементи

187BG

- 3

1Ключов прекъсвач

2Бутон за деблокиране

3Превключвател посока на движение

4Шалтер за скоростта

5Клаксон

6Бутон аварийно изключване

7Контролна индикация акумулатор

8Предпазител режим движение

9Предпазител управление

10 Предпазител задвижване на

страничните четки

11 Предпазител задвижване на

валовете на четките

12 Предпазител всмукателна турбина

13 Индикация пълна филтърна

торбичка

14 Брояч на работните часове

При работа с акумулаторите

непременно спазвайте следните

предупредителни указания:

Опасност

Опасност от експлозия. Върху

акумулатора, т.е. върху крайните

полюси и свързването на клетките да

не се поставят инструменти или

подобни.

Опасност от нараняване. Никога не

докосвайте раните с олово. След

работа по акумулаторите винаги

почиствайте ръцете си.

ÎРазвийте затварящия винт на капака

на батериите.

ÎОтварете назад капака за батериите.

ÎИзместете наляво фиксатора на

блока за батериите и го наведете

надолу.

ÎИздърпайте назад блока за

батериите.

ÎПоставете батериите във ваната на

блока.

ÎПолюсите да се свържат включените

в обема на доставка свързващи

кабели.

몇Предупреждение

Внимавайте за правилната

ориентация на полюсите.

ÎЗакачете доставения с уреда

присъединителен кабел на

свободния полюс на акумулатора (+)

и (-).

ÎИзместете напред блока за

батериите.

ÎОсвободете фиксатора на блока за

батериите.

몇Предупреждение

Преди пускане в експлоатация на уреда

заредете акумулатора.

ÎАко мигат светещите греди на лявата

страна на контролната индикация на

Обслужващ пулт

Преди пускане в

експлоатация

Акумулатори

Спазвайте указанията на

акумулатора, в Упътването

за употреба и в

Инструкцията за

експлоатация на превозното

средство

Носете защита за очите

Дръжте децата настрани от

киселини и от акумулатори

Опасност от експлозия

Забраняват се искри,

открита светлина и пушене

Опасност от разяждане

Първа помощ

Указателна забележка

Изхвърляне

Акумулатора да не се хвърля в

кофата за боклук

Поставете акумулатора и го

подвържете

Заредете акумулатора

188 BG

- 4

акумулатора, закарайте уреда

директно в станцията за зареждане,

при това избягвайте наклони.

Опасност

Опасност от нараняване от

електрически удар. Да се имат пред

вид електрическата мрежа и

предпазителя, вижте „Зарядно

устройство“.

Зарядното устройство да се използва

само в сухи помещения с достатъчно

проветрение!

Указание

Времето за зареждане възлиза средно

на прибл. 10 часа.

Препоръчаните зарядни устройства

(подходящи за съответно

използваните акумулатори) са

електронно регулирани и завършват

самостоятелно процеса на зареждане.

Опасност

Опасност от експлозия. Зареждането

на мокри акумулатори е позволено

само при отворен капак на

акумулатори.

ÎРазвийте затварящия винт на капака

на батериите.

ÎОтварете назад капака за батериите.

ÎИзвадете щепсела на акумулатора и

го свържете със зареждащия кабел.

ÎСвържете зарядното устройство с

мрежата и го включете.

ÎИзключете зарядното устройство и

го разделете от мрежата.

ÎИзвадете кабела на акумулатора от

зареждащия кабел и го свържете с

уреда.

ÎИзместете напред капака на

батериите и завийте затварящия

винт.

ÎЕдин час преди края на процеса на

зареждане добавете дестилирана

вода, спазвайте правилното ниво на

киселинност. Акумулаторът е

съответно обозначен. На края на

процеса на зареждане всички клетки

трябва да кипят.

Опасност

Опасност от разяждане!

–Доливането на вода в разредено

състояние на акумулатора може да

доведе до изтичане на киселина.

–При работа с киселини за

акумулатори да се използват

защитни очила и да се спазват

предписанията, за да се избягват

наранявания и разрушение на

облеклото.

–Евентуалните пръски от киселина

по кожата или облеклото веднага

да се изплакнат с много вода.

Внимание

Опасност от повреда!

–За доливане на акумулаторите да

се използва само дестилирана или

обезсолена вода (EN 50272-T3).

–Да не се използват чужди добавки

(така наречени средства за

подобрение), в противен случай се

отменя всякаква гаранция.

Акумулатори и зарядни устройства

могат да се закупят от

специализираната търговска мрежа.

Ако трябва да се използват мокри

батерии, трябва да се обърне внимание

на следното:

–Максималните размери на

акумулаторите трябва да се спазват.

–При зареждане на мокри батерии

капакът за батериите трябва да се

отвори.

–При зареждане на мокри

акумулатори трябва да се спазват

предписанията на производителя на

акумулатора.

ÎРазвийте затварящия винт на капака

на батериите.

ÎОтварете назад капака за батериите.

ÎИзместете наляво фиксатора на

блока за батериите и го наведете

надолу.

ÎИздърпайте назад блока за

батериите.

ÎКабела да се откачи от минусовия

полюс на акумулатора.

ÎОткачете останалите кабели от

акумулаторите.

ÎИзвадете акумулаторите.

ÎОтстранете изразходените

акумулатори като отпадък съгласно

валидните разпоредби.

В това положение уредът е защитен от

търкаляне с помощта на ръчна

спирачка. За изместван на уреда

ръчната спирачка трябва да се

освободи.

ÎЗа освобождаване на ръчната

спирачка натиснете надолу

фиксиращия лост.

Опасност

Опасност от инциденти от търкалящ

се уред. След завършване процеса на

преместване задължително отново

вдигнете нагоре фиксиращия лост, за

да активирате по този начин ръчната

спирачка.

Указание

За незабавно изключване на всички

функции свалете крака си от педала.

Натиснете аварийния бутон и

завъртете главния шалтер на "0"

ÎРазвийте винта и извадете

дървената клетка.

ÎРазрежете опаковащата лента от

пластмаса и отстранете фолиото.

ÎОтстранете фиксаторите на

колелата.

ÎПоставете приложената дървена

плоча на задната страна на уреда

като рампа върху палета и я

закрепете с винтове.

ÎОтстранете трупчетата зад двете

задни колела.

ÎОтворете капака на акумулатора и

свалете волана.

ÎПоставете направляващото колело и

центрирайте / изправете предното

колело.

ÎИзвадете направляващото колело,

центрирайте и поставете отново.

ÎЗатегнете направляващото колело с

наличната гайка.

ÎПоставете предпазителя на

направляващото колело.

ÎПри уреди без акумулатор:

Монтирайте акумулатора.

ÎСвържете щекера на акумулатора с

уреда.

ÎЗастанете на определеното място и

задръжте защитния педал натиснат с

левия крак.

ÎБутонът за аварийно изключване се

деблокира със завъртане.

ÎПоставете ключовия прекъсвач на

„1“.

ÎНастройте посоката на движение

назад с превключвател посока на

движение на обслужващия пулт.

ÎС щалтера за регулиране на

скоростта изберете на-малките

граници на скорост.

ÎНатиснете бутона за деблокиране.

След процеса на зареждане

Допълнително при акумулатори,

които се нуждаят от малко поддръжка

(мокри акумулатори):

Препоръчвани акумулатори

Акумулатор № за поръчка

3 x 12V/105 A, без

необходимост от

поддръжка (гел)

6.654-141.0

Препоръчвани зарядни устройства

Зарядно устройство № за поръчка

36V, за батерии,

които не се нуждаят

от поддръжка

6.654-229.0

Максимални размери на акумулатора

Дължина Широчина Височина

406 mm 533 mm 432 mm

Демонтаж на акумулаторите

Изместете уреда

Разреждане

189BG

- 5

ÎЗа задвижване леко натиснете

задвижващия педал и бавно слезте

от палетата.

ÎПоставете ключовия прекъсвач на

„0“.

ÎПоставете тасовете на задните

колела.

Указание

За незабавно изключване на всички

функции свалете крака си от педала.

Натиснете аварийния бутон и

завъртете главния шалтер на "0"

ÎРаботите по поддръжката

изпълнявайте "Ежедневно/Преди

начало на работа" (вижте Глава

"Грижи и поддръжка").

Опасност

Опасност от злополука. Преди всяка

експлоатация функцията на

застопоряващата спирачка трябва да

се провери на равно място.

ÎПоставете ключовия прекъсвач на

„0“.

ÎНатиснете бутон аварийно

изключване.

Ако уредът може да се задвижи на ръка,

ръчната спирачка не функционира.

ÎНатиснете нагоре разблокиращия

лост на ръчната спирачка.

Ако уредът все още може да се избута

на ръка, ръчната спирачка е дефектна.

Спрете уреда и повикайте сервиза.

Опасност

Опасност от злополука. Ако при

движение по наклонена отсечка

уредът няма достатъчно спирачно

действие, натиснете аварийния

бутон:

За да се запознаете с уреда, проведете

първите опити за движение на свободно

място.

Опасност

Опасност от преобръщане при твърде

големи наклони.

ÎПо посока на движението да се

преминава само по наклони до 10%.

Опасност от преобръщане при бързо

пътуване по завои.

Опасност от занасяне при мокри

подове.

ÎНа завоите да се кара бавно.

Опасност от преобръщане при

нестабилна основа.

ÎУредът да се движи само на

укрепена основа.

Опасност от преобръщане при твърде

голем страничен наклон.

ÎНапречно на посоката на движение

да се преминават само наклони до

максимално 10%.

ÎЗастанете на определеното място и

задръжте защитния педал натиснат с

левия крак.

ÎНе задействайте педалите за

движение.

ÎБутонът за аварийно изключване се

деблокира със завъртане.

ÎПоставете ключовия прекъсвач на

„1“.

ÎНастройте посоката на движение с

превключвател посока на движение

на обслужващия пулт.

ÎИзберете граници на скоростта с

шалтер "скорост" (3 степени).

ÎНатиснете бутона за деблокиране.

ÎЗа задвижване внимателно

задействайте педала за движение.

Указание

Посоката на движение може да бъде

променена и по време на движението.

Така могат да се почистят и силно

замърсени места като многократно се

пътува напред и назад.

При претоварване тяговият мотор се

изключва след определено време.

ÎОставете уреда да се охлади

минимум 15 минути.

ÎОтново натиснете защитата за

движение на обслужващия пулт.

ÎПреди изсмукването на груби

замърсявания отстранете кабелите

и шнуровете от повърхността за

почистване, за да се предотврати

попадането им в четките.

몇Предупреждение!

Опасност от увреждане за подовата

настилка. Не оставяйте уреда да

работи на място. Повдигайте и

сваляйте смукателната глава/

главата на четката само по време на

работа. Не задържайте със спусната

глава на четка/смукателна глава.

ÎНатиснете надолу лоста четков/

смукателен блок повдигане/сваляне

– страничната четка и главата на

четката/смукателната глава се

спускат.

Пуснете задвижването на четките и

смукателната турбина, когато

четково-смукателният блок е свален

ÎНатиснете педала за движение и

придвижете уреда до мястото за

почистване.

Указание

За почистването се препоръчва

степен на скорост 2. Степен на

скорост 3 е предвидена само за

транспортиране.

ÎИзберете скоростта с шалтер

“скорост”

ÎНатиснете нагоре лоста четков/

смукателен блок повдигане/спускане

и фиксирайте наляво – страничната

четка и главата на четката/

смукателната глава се повдигат и се

изключват.

ÎУредът се поставя върху равна

плоскост.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

ÎИзвършете работите по

поддръжката “ежедневно/след края

на работата” (виж глава „Грижи и

поддръжка“).

ÎУреда да се осигури с клин против

самопроизволно предвижване.

Опасност

Опасност от нараняване! За товарене

и разтоварване уреда може да се

използва само по наклони до 10%. Да се

движи бавно.

Внимание

Опасност от нараняване и повреда!

При транспорт имайте пред вид

теглото на уреда.

ÎОтстранете смукателната греда,

четките и защитата от пръскане от

уреда.

ÎПри транспорт в автомобили

осигурявайте уреда съгласно

валидните директиви против

плъзгане и преобръщане.

1Точки за закрепване

Внимание

Опасност от нараняване и повреда!

При съхранение имайте пред вид

теглото на уреда.

Съхранението на този уред е позволено

само във вътрешни помещения.

Опасност

Опасност от нараняване! Преди всички

работи по уреда ключовият прекъсвач

да се постави на „0“ и да се извади

ключа. Издърпайте щепсела на

акумулатора.

Експлоатация

Проверете застопоряващата

спирачка

Спирачки

Пътуване

Претоварване

Изсмукване

Прекратяване на смукането

Сваляне от експлоатация

Tранспoрт

Съхранение

Грижи и поддръжка

190 BG

- 6

Преди начало на експлоатация:

ÎПроверете състоянието на гумите.

ÎПроверете дали вътрешният капак

на филтърната камера е затворен

плътно.

ÎПроверете смукателния маркуч за

отложени замърсявания, при

необходимост го почистете.

ÎЩекерните съединения на

всмукателния маркуч да се проверят

за плътност.

ÎПроверете правилната функция на

защитния педал, на задвижващия

педал и на направляващото колело.

ÎПри мокри батерии да се провери

нивото на киселината, при необх. да

се долее дестилирана вода.

ÎПроверете степента на запълване на

филтърната торбичка, при нужда я

сменете.

След край на експлоатацията:

ÎПроверете за износване и почистете

четките.

Космите са износени, когато са

достигнали дължината на жълтите

косми.

ÎУредът да се почисти отвън с

влажен, натопен в мека почистваща

луга парцал.

ÎПроверете външно уреда за

дефекти.

ÎЗаредете акумулаторите.

ÎПочистете горната страна на

батериите.

ÎПри мокри батерии проверете

гъстотата на киселината

ÎПроверете дали кабела на

батериите е свързан правилно.

ÎПочистете камерата за батериите и

корпуса им.

ÎПроверете напрежението на

задвижващата верига (виж "Работи

по поддръжката").

ÎПроверете задвижващата верига за

износване.

ÎПроверете центроването на главата

на четката/смукателната глава.

ÎПроверете ръчната спирачка. *

ÎПроверете веригите, задвижващите

въжета и направляващите ролки за

повдигане на главата на четката и

смукателната глава и страничната

четка за износване и напрежение. *

ÎГрафитните четки и комутаторите на

всички мотори да се проверят за

износване. *

ÎПроверете опъващото устройство на

направляващите вериги. *

* Провеждане от сервиза.

За надеждна работа на уреда можете да

сключите договори за поддръжка с

оторизирано бюро за продажби на

Керхер.

1Филтърна торбичка

2Филтърна торбичка

3Присъединителен щуцер

4Вътрешен капак филтърна камера

5Капак филтърна камера

ÎОтворете двата капака на

филтърната камера.

ÎОтворете ципа на филтърния ръкав.

ÎИздърпайте пълната филтърна

торбичка от съединителния

накрайник.

ÎИзвадете филтърната торбичка от

филтърния ръкав и я изхвърлете.

ÎПри необходимост почистете

филтърната камера.

ÎПри необходимост извадете

филтърния ръкав от съединителния

накрайник и го изтръскайте или

почистете.

1Място за резервни филтърни

торбички

ÎИзвадете нова филтърна торбичка

от мястото за резервните торбички

на капака и я поставете във

филтърния ръкав.

ÎИзбутайте отвора на филтърната

торбичка върху съединителния

накрайник.

ÎЗатворете ципа на филтърния ръкав.

ÎЗатворете двата капака на

филтърната камера.

1Винт

ÎСвалете двата винта на капака от

дясната страна на уреда.

ÎДа се свали капака.

1Винт

2Опорен щит

ÎРазвийте винтовете за закрепване

на опорния щит.

ÎИзвадете опорния щит.

ÎИзвадете четките.

ÎПоставете нови четки и ги завъртете,

докато фиксаторът изщрака.

Подреждането на четките трябва да

отговаря на горната фигура.

ÎОтново поставете опорния щит и

капака.

ÎВключете уреда на твърда, равна

повърхност (не килим).

ÎВключете уреда със свалена глава

на четката/смукателна глава за 30

секунди на място. (Внимателно

натиснете педала, така че четките да

работят без уредът да се движи).

План по поддръжка

Ежедневно

На всеки 50 работни часа

На всеки 100 работни часа

На всеки 200 работни часа

Дейности по поддръжката

Договор за поддръжка

Сменете филтърната торбичка Да се сменят валовете на четките

Проверете центроването глава на

четката-/смукателна глава

191BG

- 7

ÎПовдигнете главата на четката/

смукателната глава и изминете ок. 1

м напред.

ÎЧетките са оставили на пода следа.

Преценете следата по следващата

схема:

AДвете четки оставят равномерно

широка следа – главата на четката/

смукателната глава е настроена

паралелно на пода.

BЧетките оставят различно широки

следи – главата на четката/

смукателната глава трябва да се

настрои.

1Винт

ÎОсвободете винта от двете страни,

избутайте в удължения отвор и

отново го затегнете.

–Увеличаване допирната повърхност

на задната четка – избутайте

винтовете напред.

–Увеличаване на допирната

повърхност на предната четка –

избутайте винтовете назад.

1Закрепващ винт фланец

2Закрепващ винт четка

ÎРазвийте закрепващия винт на

фланеца на четката и извадете

четката заедно с фланеца от

задвижващия вал.

ÎРазвийте закрепващия винт на

четката и извадете четката от

фланеца.

ÎМонтирайте новата четка в обратна

последователност.

1Винт

2Лицев кожух

ÎРазвийте винтовете.

ÎСвалете лицевия кожух.

1Винт

2Капак

3Задвижваща верига

ÎРазвийте винтовете.

ÎДа се свали капака.

ÎПроверете задвижващата верига и

малкото зъбно колело за износване.

Настройте центроването на главата

на четката/смукателната глава

Сменете страничната четка

Проверете задвижващите сили

192 BG

- 8

Опасност

Опасност от нараняване! Преди всички

работи по уреда ключовият прекъсвач

да се постави на „0“ и да се извади

ключа. Издърпайте щепсела на

акумулатора.

При повреди, които не могат да бъдат

отстранени с помощта на настоящата

таблица, повикайте сервиза.

Повреди

Неизправност Отстраняване От кого

Уредът не може да се

стартира

Щепсела на акумулатора да се постави на уреда.Обслужващ

Бутонът за аварийно изключване се деблокира със завъртане.Обслужващ

Капацитета на акумулатора изчерпан, да се зареди акумулаторът.Обслужващ

Да се провери правилното положение на кабела на акумулатора.Обслужващ

Кабела на акумулатора да се провери за корозия, при необх. да се почисти.Обслужващ

Уредът не върви или върви

само бавно

Натиснете бутона за деблокиране.Обслужващ

Връщане на предпазител режим движение Обслужващ

Деактивирайте ръчната спирачка, за активиране натиснете нагоре

разблокирващия лост.

Обслужващ

Отпуснете задвижващия педал, завъртете ключовия шалтер на "0", завъртете

ключовия шалтер на "1" натиснете защитния педал, натиснете задвижващия

педал.

Обслужващ

Пренагряване на управлението

Уреда да се изключи и да се остави да се охлади

Обслужващ

Капацитета на акумулатора изчерпан, да се зареди акумулаторът.Обслужващ

Уредът не спира Деактивирайте ръчната спирачка, за активиране натиснете нагоре

разблокирващия лост.

Обслужващ

Четките в главата на четката/

смукателната глава не

работят

Върнете в изходно положение предпазителя на задвижването на валците на

четките.

Обслужващ

Четките и блокировката да се проверят за чужди тела, да се отстранят чуждите

тела.

Обслужващ

Страничната четка не работи Върнете в изходно положение предпазителя на задвижването на страничните

четки.

Обслужващ

Четките се движат бавно Капацитета на акумулатора изчерпан, да се зареди акумулаторът.Обслужващ

Смукателната турбина не

работи

Върнете в изходно положение предпазителя на смукателната турбина.Обслужващ

Капацитета на акумулатора изчерпан, да се зареди акумулаторът.Обслужващ

Пълна филтърна торбичка, свети индикацията пълна филтърна торбичка.

Сменете филтърната торбичка.

Обслужващ

Лошо изсмукване на праха Запушен смукателен маркуч/смукателен канал, почистете смукателния маркуч/

смукателния канал.

Обслужващ

Капацитета на акумулатора изчерпан, да се зареди акумулаторът.Обслужващ

Пълна филтърна торбичка, сменете филтърната торбичка.Обслужващ

Принадлежности

Обозначение Части №

Филтърна торбичка, 10 броя 8.600-121.0

Комплект за смяна на батериите, състоящ се от: батерийна вана, комплект кабели,

комплект за блокировка, 2 транспортни колички

8.601-121.0

Батерия, 12V/105 A, не изисква обслужване (гел), необходими 3 броя 6.654-141.0

Зарядно устройство, 36V, за неизискващи обслужване батерии 6.654-229.0

193BG

- 9

–Могат да се използват само

принадлежности и резервни части,

които са позволени от

производителя. Оригиналните

принадлежности и оригинални

резервни части дават гаранция за

това, уредът да може да се използва

сигурно и без повреди.

–Списък на най-често необходимите

резервни части ще намерите в края

на упътването за експлоатация.

–Други информации относно

резервните части можете да

получите на www.kaercher.com в

област Сервиз.

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма.

Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния

срок безплатно, ако се касае за дефект в

материалите или при производство. В

гаранционен случай се обърнете към

дистрибутора или най-близкия

оторизиран сервиз, като представите

касовата бележка.

С настоящото декларираме, че

цитираната по-долу машина

съответства по концепция и

конструкция, както и по начин на

производство, прилаган от нас, на

съответните основни изисквания за

техническа безопасност и безвредност

на Директивите на ЕО. При промени на

машината, които не са съгласувани с

нас, настоящата декларация губи

валидност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технически данни

Мощност

Номинално напрежение V36

Капацитет на акумулатора Ah (5h) 105

Средна консумирана мощност W 1475

Мощност на тяговия мотор (номинална мощност) W 560

Четки

Работна ширина мм 800

Ширина валцова четка мм 710

Диаметър валцова четка мм 100

Обороти валцова четка 1/мин 1750

Мощност задвижване на валцовите четки W 570

Диаметър странична четка мм 300

Обороти странична четка 1/мин 85

Мощност задвижване на страничните четки W32

Изсмукване

Смукателна мощност, количество на въздуха л/сек 45

Смукателна мощност, вакуум kPa 4,0

Мощност на смукателния мотор W 550

Обем филтърна торбичка л35

Мерки и тегла

Скорост на движение (макс.) км/ч5,6

Способност за изкачване (макс.) % 10

Теоретична повърхностна мощност м2/ч3270

Дължина мм 1330

Широчина мм 927

Височина мм 1285

Допустимо общо тегло кг 451

Тегло при транспорт кг 376

Натоварване на повърхностите kPa 544

Установени стойности съгласно EN 60335-2-72

Обща стойност вибрации на рамената м/сек2<2,5

Обща стойност вибрации на крачетата м/сек2<2,5

Несигурност K м/сек20,5

Ниво на звука LpA dB(A) 62

Резервни части

Гаранция

СЕ – декларация

Продукт:Уред за почистване на под

с четки

Тип:1.011-xxx

Намиращи приложение Директиви на

ЕО:

2006/42/EO (+2009/127/EO)

2004/108/ЕО

Намерили приложение

хармонизирани стандарти:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Приложими национални стандарти

CEO Head of Approbation

194 BG

- 1

Enne sesadme esmakordset

kasutuselevõttu lugege läbi

algupärane kasutusjuhend, toimige sellele

vastavalt ja hoidke see hilisema

kasutamise või uue omaniku tarbeks alles.

Lugege enne seadme esmakasutust

kasutusjuhendit ja kaasasolevat brošüüri

“Märg-/kuivimuri nr. 5 956-249

ohutusnõuded” ning järgige neid.

Masinat tohib kasutada töötades tõusudel

kuni 10%.

Ohutusmeetmed seadmel kaitsevad

kasutajat ja neid ei tohi välja lülitada ega

nende funktsioone takistada.

Kõigi funktsioonide koheseks peatamiseks:

Vajutage avariilülitile.

Veoajami saab aktiveerida ainult siis, kui

operaator hoiab pedaali jalaga all.

Selles kasutusjuhendis kasutatakse

järgmisi sümboleid:

Oht

Vahetult ähvardava ohu puhul, mis toob

kaasa raskeid kehavigastusi või surma.

몇Hoiatus

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada raskeid kehavigastusi või

surma.

Ettevaatust

Võimaliku ohtliku olukorra puhul, mis võib

põhjustada kergeid vigastusi või

materiaalset kahju.

Seadet kastuatakse vaippindade

puhastamiseks. Harjad eemaldavad

mustuse vaibalt, see tõmmatakse

masinasse ja kogutakse filtrikotti.

– 850 mm töölaius võimaldab seadet

pikka aega efektiivselt kasutada.

– Seade on iseliikuv.

– Akusid saab laadida laadimisseadme

abil 230 V pistikupesast.

– Aku ja laadimisseade ei kuulu

tarnekomplekti ja need tuleb eraldi

tellida.

Märkus

Olenevalt konkreetsetest

puhastamistingimustest ja kasutuskohast

võib seade olla varustatud erinevate

lisaseadmetega.

Küsige meie kataloogi või külastage meid

internetis aadressil www.kaercher.com.

Kasutage antud seadet ainult vastavalt

kasutusjuhendi andmetele.

– Seadet tohib kasutada ainult kuivade

vaippindade puhastamiseks.

– Seadet tohib varustada ainult

originaaltarvikute ja -varuosadega.

– Kasutustemperatuuri vahemik on +5°C

ja +40°C vahel.

– Seadet ei tohi kasutada surve suhtes

tundlikel pindadel. Arvestada tuleb

põranda lubatud koormustaluvusesga.

Seadme poolt tekitautd koormusu on

ära toodud tehnilistes andmetes.

– Seade ei sobi kasutamiseks

plahvatusohtlikus keskkonnas.

– Seade ei sobi terviseloe ohtliku tolmu

imemiseks.

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses

tugevasti leeliseliste või happeliste

puhastusvahenditega moodustab

plahvatusohtlikke gaase.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate

aadressilt:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Sisukord

Ohutusalased märkused ET - 1

Funktsioon ET - 1

Sihipärane kasutamine ET - 1

Keskkonnakaitse,

utiliseerimine

ET - 1

Teenindus- ja

funktsioonielemendid

ET - 2

Enne seadme

kasutuselevõttu

ET - 3

Käitamine ET - 4

Transport ET - 5

Hoiulepanek ET - 5

Korrashoid ja tehnohooldus ET - 5

Rikked ET - 7

Tarvikud ET - 7

Tehnilised andmed ET - 8

Varuosad ET - 8

Garantii ET - 8

CE-vastavusdeklaratsioon ET - 8

Ohutusalased märkused

Ohutusseadised

Avariilüliti

Turvapedaal

Sümbolid

Funktsioon

Sihipärane kasutamine

Keskkonnakaitse,

utiliseerimine

Pakendmaterjalid on

taaskasutatavad. Palun ärge

visake pakendeid

majapidamisprahi hulka, vaid

suunake need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale, mis

tuleks suunata taaskasutusse.

Patareid, õli ja muud sarnased

ained ei tohi jõuda keskkonda.

Seetõttu palume vanad

seadmed likvideerida vastavate

kogumissüsteemide kaudu.

195ET

- 2

1 Akupistik

2Aku

3 Aku sisestuskoha lukustus

4 Aku sisestuskoht

5 Filtrikott

6 Filtrikott

7 Ühendustutsid

8 Filtrikambri sisemine kaas

9 Filtrikambri kaas

10 Seisupiduri vabastushoob

11 Külgmine hari

12 Harja-/imipea

13 Hoob harja-/imipea tõstmiseks/

langetamiseks

14 Gaasipedaal

15 Operaatori koht

16 Turvapedaal

17 Aku kate

18 Akukatte lukustuskruvi

19 Rool

20 Juhtimispult

Teenindus- ja funktsioonielemendid

196 ET

- 3

1 Võtmega lüliti

2 Luku vabastusklahv

3 Sõidusuuna lüliti

4 Kiiruse lüliti

5 Helisignaal

6 Avariilüliti

7 Aku kontrollnäit

8 Veoajami kaitse

9 Juhtimisseadme kaitse

10 Külgmise harjaajami kaitse

11 Harjavaltsi ajami kaitse

12 Imiturbiini kaitse

13 Täis filtrikoti näidik

14 Töötundide loendur

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:

Oht

Plahvatusoht. Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale,

tööriistu ega muid sarnaseid esemeid.

Vigastusoht. Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.

ÎAkukatte lukustuskruvi välja keerata.

ÎAkukate suunaga taha üles tõsta.

ÎAku sisestuskoha lukustusmehhanism

vasakule lükata ja alla keerata.

ÎTõmmake aku sisestuskoht suunaga

taha välja.

ÎSeadke akud aku sisestuskoha vanni.

ÎÜhendage klemmid juuresolevate

ühenduskaablitega.

몇Hoiatus

Jälgige õiget polaarsust.

ÎKinnitage tarnekomplekti kuuluv

ühenduskaabel veel vabade

akuklemmide (+) ja (-) külge.

ÎLükake aku sisestuskoht ette.

ÎLaske eku sisestuskoha

lukustusmehhanismil asendisse

fikseeruda.

몇Hoiatus

Enne seadme kasutuselevõttu ja vajadusel

tuleb akut laadida.

ÎKui aku kontrollnäidust vasakul olevad

indikaatorid vilguvad, tuleb seade

sõidutada otse laadimisjaama, vältides

seejuures tõususid.

Oht

Elektrilöögist lähtuv vigastusoht. Jälgige

vooluvõrku ja kaitset – vt „Laadimisseade“.

Kasutage laadimisseadet ainult kuivades

ruumides, kus on piisav ventilatsioon!

Märkus

Laadimisaeg on keskmiselt ca. 10 tundi.

Soovitatud laadimisseadmed (sobivad

konkreetsete akudega) on elektrooniliselt

juhitavad ning lõpetavad laadimise

iseseisvalt.

Oht

Plahvatusoht. Märgakude laadimine on

lubatud ainult avatud akukattega.

ÎAkukatte lukustuskruvi välja keerata.

ÎAkukate suunaga taha üles tõsta.

ÎTõmmake aku pistik maha ja ühendage

laadimiskaabliga.

ÎÜhendage laadimisseade võrku ja

lülitage sisse.

Juhtimispult

Enne seadme

kasutuselevõttu

Akud

Järgige akul, kasutusjuhendis ja

sõiduki kasutusjuhendis olevaid

märkusi

Kandke kaitseprille

Jälgige, et lapsed ei puutuks kokku

akude happega

Plahvatusoht

Tuli, sädemed, lahtine tuli ja

suitsetamine on keelatud

Happepõletuse oht

Esmaabi

Hoiatus

Utiliseerimine

Ärge visake akut

prügikonteinerisse

Aku paigaldamine ja ühendamine

Aku laadimine

197ET

- 4

ÎLülitage laadimisseade välja ja

lahutage vooluvõrgust.

ÎTõmmake aku kaabewl laadimiskaabli

küljest lahti ja ühendage seadmega.

ÎLükake akukate ette ja keerake

kinnituskruvi kinni.

ÎÜks tund enne laadimisaja lõppu lisada

destilleeritud vett, järgida õiget

happetaset. Aku on vastavalt

tähistatud. Laadimisprotsessi lõpus

peavad kõikelemendid gaasima.

Oht

Happepõletuse oht!

–Vee lisamine tühja akusse võib

põhjustada happe väljavoolamist.

–Akuhapet käideldes kasutada

kaitseprille ning järgida eeskirju, et

vältida vigastusi ja riiete rikkumist.

–Kui hapet pritsib nahale või riietele,

koheselt suure hulga veega loputada.

Ettevaatust

Vigastusoht!

–Akudesse lisamiseks kasutada ainult

destilleeritud või soolatustatud vett (EN

50272-T3).

–Mitte kasutada lisaaineid (nn omadusi

parandavaid vahendeid), vastasel

korral kaotab igasugune garantii

kehtivuse.

Akuseid ja laadureid võib saada

spetsialiseeritud kauplustest.

Kui kasutatakse märgakusid, tuleb silmas

pidada järgmist:

– Kinni tuleb pidada maksimaalsetest aku

mõõtmetest.

– Märgakude laadimisel tuleb akukate

avada.

– Märgakude laadimisel tuleb järgida aku

tootja ettekirjutusi.

ÎAkukatte lukustuskruvi välja keerata.

ÎAkukate suunaga taha üles tõsta.

ÎAku sisestuskoha lukustusmehhanism

vasakule lükata ja alla keerata.

ÎTõmmake aku sisestuskoht suunaga

taha välja.

ÎLahutage kaabel aku miinuspooluselt.

ÎLahutage ülejäänud kaablid akudest.

ÎVõtke akud välja.

ÎUtiliseerige kasutatud akud vastavalt

kehtivatele määrustele.

Seistes takistab elektriline seisupidur

seadme veeremahakkamist. Seadme

lükkamiseks tuleb seisupidur vabastada.

ÎSeisupiduri vabastamiseks suruge

vabastushoob alla.

Oht

Veerevast seadmest lähtuv õnnetusoht.

Pärast lükkamise lõpetamist tuleb

lukustushoob kindlasti uuesti üles tõmmata

ja seega aktiveerida seisupidur uuesti.

Märkus

Kõigi funktsioonide koheseks peatamiseks

võtke jalg gaasipedaalilt, vajutage

avariilülitit ja keerake võtmelüliti asendisse

"0".

ÎVabastage kruvid ja eemaldage puidust

puur.

ÎLõigake katki plastmassist pakkepael ja

eemaldage kile.

ÎEemaldage rataste fikseering.

ÎAsetage juuresolev puuplaat seadme

tagakülje juurde kaubaalusele rambiks

ja kinnitage kruvidega.

ÎEemaldage mõlema tagaratta tagant

klotsid.

ÎAvage aku kate ja võtke rool välja.

ÎTorgake rool kohale ja seadke esiratas

otseks.

ÎTõmmake rool maha, reguleerige

asendit ja torgake uuesti kohale.

ÎKinnitage rool juuresoleva mutriga.

ÎTorgake kate roolile.

ÎIlma akuta seadmed: paigaldage aku.

ÎÜhendage aku pistik seadmega.

ÎAstuge operaatori kohale ja hoidke

vasaku jalaga turvapedaali all.

ÎKeerake avariilülitit, et see lukustusest

vabastada.

ÎSeadke võtmelüliti asendisse “1”.

ÎSeadistage juhtpuldilt sõidusuuna

lülitiga tagurpidi sõidusuund.

ÎValige kiiruselülitiga kõige väiksem

kiirusvahemik.

ÎVajutage lukustusest vabastamise

klahvile.

ÎSõitmiseks vajutage ettevaatlikult

gaasipedaali ja sõitke aeglaselt aluselt

maha.

ÎSeadke võtmelüliti asendisse “0”.

ÎPange veljed tagaratastele.

Märkus

Kõigi funktsioonide koheseks peatamiseks

võtke jalg gaasipedaalilt, vajutage

avariilülitit ja keerake võtmelüliti asendisse

"0".

ÎHooldustööd tuleb teostada „iga päev/

enne töö alustamist" (vt ptk

„Tehnohooldus ja korrashoid“).

Oht

Õnnetusoht. Enne igakordset kasutamist

tuleb tasasel pinnal kontrollida seisupiduri

tööd.

ÎSeadke võtmelüliti asendisse “0”.

ÎVajutage avariilülitile.

Kui seadet saab nüüd käega lükata, ei ole

seisupidur korras.

ÎSuruge seisupiduri vabastushoob üles.

Kui seadet saab ikka veel käega lükata, ei

ole seisupidur korras. Seisake masin ja

pöörduge klienditeenindusse.

Oht

Õnnetusoht. Kui masinal ei ole kallakul

sõites piisavat pidurdusjõudu, vajutage

avariilülitile:

Pärast laadimisprotsessi lõppu

Lisaks vähest hooldust vajavate akude

(märgakud) puhul:

Soovitatud akud

Aku Tellimisnr.

3 x 12V/105 A,

hooldusvaba (geel)

6.654-141.0

Soovitatud laadimisseadmed

Laadur Tellimisnr.

36V, hooldusvabadele

akudele

6.654-229.0

Aku maksimaalsed mõõtmed

Pikkus Laius Kõrgus

406 mm 533 mm 432 mm

Akude mahamonteerimine

Seadme lükkamine

Mahalaadimine

Käitamine

Seisupiduri kontrollimine

Pidurdamine

198 ET

- 5

Et seadmega tutvuda, tuleb vabal platsil

viia läbi esimesed sõidukatsetused.

Oht

Liiga suure kallaku korral ümberminekuoht.

ÎSõidusuunas tohib liikuda ainult

tõusudel kuni 10%.

Ümberminekuoht kurvides kiiresti sõites.

Märja põranda puhul libisemisoht.

ÎSõitke kurvides aeglaselt.

Ümberminekuoht ebastabiilsel pinnal.

ÎLiigutage masinat ainult kindlal

aluspinnal.

Ümberminekuoht liiga suure küljesuunalise

kalde puhul.

ÎSõidusuunaga risti tohib liikuda vaid

tõusudel kuni maksimaalselt 10%.

ÎAstuge operaatori kohale ja hoidke

vasaku jalaga turvapedaali all.

ÎÄrge vajutage gaasipedaalile.

ÎKeerake avariilülitit, et see lukustusest

vabastada.

ÎSeadke võtmelüliti asendisse “1”.

ÎSeadistage juhtpuldilt sõidusuuna

lülitiga sõidusuund.

ÎValige kiiruselülitiga (3 astet) kiiruse

vahemik.

ÎVajutage lukustusest vabastamise

klahvile.

ÎSõitmiseks vajutage ettevaatlikult

gaasipedaali.

Märkus

Sõidusuunda saab ka sõidu ajal muuta. Nii

saab mitu korda edasi-tagasi sõites

puhastada väga musti kohti.

Ülekoormuse puhul lülitub veomootor

teatud aja möödudes välja.

ÎLaske masinal vähemalt 15 minutit

jahtuda.

ÎSuruge veoajami kaitse juhtpuldil uuesti

sisse.

ÎEnnen puhastamist eemaldage

puhastatavalt pinnalt jäme mustus,

traaditükid ja nöörid, et vältida harjade

kinnijäämist.

몇Hoiatus!

Põrandakatte vigastamise oht. Ärge

käitage seadet ühel kohal. Tõstke ja

langetage imi-/harjapead ainult siis, kui

masin liigub. Ärge peatuge, kui harja-/

imipea on alla lastud.

ÎSuruge harja-/imipea tõstmise/

langetamise hoob alla - külgmine hari ja

harja-/imipea langetatakse alla.

Käivitage harjaajam ja imiturbiinid,

niipea kui harja-imimoodul alla lastakse

ÎVajutage gaasipedaalile ja liikuge

mööda puhastatavat pinda.

Märkus

Puhastamiseks soovitatakse kiirusastet 2.

Kiirusaste 3 on ette nähtud ainult

transportimiseks.

ÎValige kiiruselülitiga kõige välja

kiirusvahemik.

ÎSuruge harja-/imipea tõstmise/

langetamise hoob üles - külgmine hari

ja harja-/imipea tõstetakse üles ja

lülitatakse välja.

ÎPange pühkimismasin tasasele

pinnale.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

ÎViige läbi „iga päev/pärast töö

lõpetamist" teostatavad hooldustööd (vt

ptk „Tehnohooldus ja korrashoid“).

ÎKindlustage masin tõkiskingaga

veeremahakkamise vastu.

Oht

Vigastusoht! Masinat tohib peale- või

mahalaadimiseks kasutada ainult tõusudel

kuni maks. 10%. Sõitke aeglaselt.

Ettevaatust

Vigastusoht! Transportimisel jälgige

seadme kaalu.

ÎEemalgate imiotsak, harjad ja

pritsmekaitse seadme küljest.

ÎSõidukites transportimisel fikseerige

seade vastavalt kehtivatele määrustele

libisemise ja ümbermineku vastu.

1 Kinnituspunktid

Ettevaatust

Vigastusoht! Ladustamisel jälgige seadme

kaalu.

Seda seadet tohib ladustada ainult

siseruumides.

Oht

Vigastusoht! Enne mistahes tööde

alustamist seadme juures viige võtmelüliti

asendisse „0“ ja tõmmake võti välja.

Tõmmata akupistik välja.

Enne töö algust:

ÎKontrollige rehvide seisundit.

ÎKontrollige, kas filtrikambri sisemine

kaas sulgub tihedalt.

ÎKontrollige imivoolikut sinna

kogunenud mustuse osas, vajadusel

puhastage.

ÎKontrollige imivooliku pistikühenduste

tihedust.

ÎKontrollige, kas turvapedaal,

gaasipedaal ja rool töötavad korralikult.

ÎMärgakude puhul kontrollige happe taset,

vajadusel lisage destilleeritud vett.

ÎKontrollige filtrikoti täituvust, vajadusel

vahetage välja.

Pärast töö lõppu:

ÎPuhastage harjad ja kontrollige

kulumist.

Harjased on kulunud, kui on kollastest

harjastest lühemad.

ÎPuhastage seadet niiske,

pehmetoimelise puhastusvahendi

lahuses niisutatud lapiga.

ÎKontrollige seadet väliselt vigastuste

osas.

ÎLaadige akusid.

ÎPuhastage akude pealmist külge.

ÎMärgakude puhul kontrollige happe

tihedust.

ÎKontrollige, kas aku kaabel on

korralikult kinni.

ÎPuhastage akuruumi ja akude korpust.

ÎKontrollige ajamiketi pinget (vt

"Hooldustööd").

ÎKontrollige ajamiketi kulumist.

ÎKontrollige harja-/imipea suunatust.

ÎKontrollige seisupidurit. *

ÎKontrollige harja-imipea ja külgmise

harja tõstmiseks ettenähtud kette,

trosse ja suunamisrulle kulumise ja

pinge osas. *

ÎKontrollige süeharjade ja kõigi

mootorite kommutaatorit kulumise

osas. *

ÎKontrollige juhtkettide pingutusseadet.

* Klienditeenindus.

Sõitmine

Ülekoormus

Imemine

Puhastamise lõpetamine

Kasutuselt võtmine

Transport

Hoiulepanek

Korrashoid ja tehnohooldus

Hooldusplaan

Iga päev

Iga 50 töötunni järel

Iga 100 töötunni järel

Iga 200 töötunni järel

199ET

- 6

Seadme usaldusväärse toimimise huvides

võib pädeva Kärcheri müügikontoriga

sõlmida hoolduslepingu.

1 Filtrikott

2 Filtrikott

3 Ühendustutsid

4 Filtrikambri sisemine kaas

5 Filtrikambri kaas

ÎAvage filtrikambri mõlemad kaaned.

ÎAvage filtrikoti tõmblukk.

ÎTõmmake täis filtrikott ühendustutsidelt

maha.

ÎVõtke sisemine filtrikott välimisest välja

ja kõrvaldage.

ÎVajadusel puhastage filtrikambrit.

ÎVajadusel tõmmake filtrikott

ühendustutsidelt maha ja raputage

puhtaks või puhastege.

1 Reserv-filtrikottide säilituskoht

ÎVõtke uus sisemine filtrikott kaanes

olevast panipaigast välja ja pange

välimise filtrikoti sisse.

ÎLükake filtrikoti ava üle ühendustutside.

ÎSulgege välimise filtrikoti tõmblukk.

ÎSulgege filtrikambri mõlemad kaaned.

1Kruvi

ÎEemaldage mõlemad kruvid seadme

parema külje kattest.

ÎVõtke kate ära.

1Kruvi

2 Laagrisilt

ÎKeerake laagrisildi kinnituskruvid välja.

ÎTõmmake laagrisilt maha.

ÎTõmmake harjad välja.

ÎLükake uued harjad kohale ja keerake

niikaua, kuni haaraja asendisse

fikseerub. Harjade paigutus peab

vastama ülalolevale pildile.

ÎPange laagrisilt ja kate uuesti tagasi.

ÎViige seade kõvale, siledale pinnale

(mitte vaibale).

ÎLaske masinal allalastud harja-/

imipeaga 30 sekundit kohapeal

töötada. (Vajutage ettevaatlikult

gaasipedaali, nii et harjad töötavad,

ilma et masin liiguks).

ÎTõstke harja-/imipea üles ja sõitke ca. 1

m edasi.

ÎHarjad jätsid põrandale mustri. Hinnake

mustrit vastavalt allolevale kujutisele:

A Mõlemad harjad tekitavad ühelaiuse

tähise - harja-/imipea on põrandaga

paralleelne.

B Harjad tekitavad erineva laiusega jälgi -

harja-/imipead tuleb reguleerida.

1Kruvi

ÎVabastage mõlemalt poolt kruvi, lükake

pikerguses avas ja keerake uuesti

kinni.

– Tagumiste harjade kontaktpinna

suurendamiseks lükake kruvisid ette.

– Eesmiste harjade kontaktpinna

suurendamiseks lükake kruvisid taha.

1 Ääriku kinnituskruvi

2 Harja kinnituskruvi

ÎKeerake ääriku kinnituskruvi välja ja

tõmmake hari koos äärikuga ajamivõllilt

maha.

ÎKeerake harja kinnituskruvid välja ja

lahutage hari äärikust.

ÎPaigaldage uus hari vastupidises

järjekorras.

Hooldustööd

Hooldusleping

Filtrikoti vahetamine

Harjavaltside väljavahetamine

Kontrollige harja-/imipea suunatust

Reguleerige harja-/imipea suunatust

Külgmiste harjade vahetamine

200 ET

- 7

1Kruvi

2 Eesmine kate

ÎKeerake kruvid välja.

ÎVõtke eesmine kate maha.

1Kruvi

2 Kaas

3Ajamikett

ÎKeerake kruvid välja.

ÎVõtke kaas ära.

ÎKontrollige ajamiketi ja väikeratta

kulumist.

Oht

Vigastusoht! Enne mistahes tööde

alustamist seadme juures viige võtmelüliti

asendisse „0“ ja tõmmake võti välja.

Tõmmata akupistik välja.

Kui riket ei ole võimalik selle tabeli abil

kõrvaldada, pöörduge klienditeeninduse

poole.

Ajamiketi kontrollimine Rikked

Rike Kõrvaldamine Kelle poolt

Seadet ei saa käivitada Ühendage akupistik seadmega. Käitaja

Keerake avariilülitit, et see lukustusest vabastada. Käitaja

Aku võimsus ammendunud, akut laadida. Käitaja

Kontrollige, kas aku kaabel on korralikult kinni. Käitaja

Kontrollige aku kaablit korrosiooni osas, vajadusel puhastage. Käitaja

Masin ei sõida või sõidab ainult

aeglaselt

Vajutage lukustusest vabastamise klahvile. Käitaja

Lähtestage veoajami kaitse Käitaja

Seisupidur deaktiveeritud, aktiveerimiseks suruge vabastushoob üles. Käitaja

Vabastage gaasipedaal, keerake võtmelüliti asendisse "0", keerake võtmelüliti

asendisse "1", vajutage turvapedaalile, vajutage vabastusklahvile, vajutage

gaasipedaalile.

Käitaja

Juhtseade ülekuumenenud

Lülitage seade välja ja laske jahtuda

Käitaja

Aku võimsus ammendunud, akut laadida. Käitaja

Seade ei pidurda Seisupidur deaktiveeritud, aktiveerimiseks suruge vabastushoob üles. Käitaja

Harja-/imipea harjad ei tööta Lähtestage harjavaltsi ajami kaitse. Käitaja

Kontrollige harju võõrkehadest põhjustatud blokeeringu osas, eemaldage võõrkehad. Käitaja

Külgmine hari ei tööta Lähtestage külgmise harja ajami kaitse. Käitaja

Harjad keerlevad aeglaselt Aku võimsus ammendunud, akut laadida. Käitaja

Imiturbiin ei tööta Lähtestage imiturbiini kaitse. Käitaja

Aku võimsus ammendunud, akut laadida. Käitaja

Filtrikott täis, põleb täis filtrikoti näidik. Vahetage filtrikott välja. Käitaja

Halb tolmuärastus Imivoolik/imikanal ummistunud, puhastage imivoolikut/imikanalit. Käitaja

Aku võimsus ammendunud, akut laadida. Käitaja

Filtrikott täis, vahetage filtrikott välja. Käitaja

Tarvikud

Nimetus Detaili nr.:

Filtrikott, 10 tükki 8.600-121.0

Aku vahetuskomplekt koosneb: aku vann, kaablikomplekt, lukustuskomplekt, 2 transpordikäru 8.601-121.0

Aku, 12V/105 Ah, hooldusvaba (geel), 3 tk vajalikud 6.654-141.0

laadimisseade, 36V, hooldusvabadele akudele 6.654-229.0

201ET

- 8

– Kasutada tohib ainult tarvikuid ja

varuosi, mida tootja aktsepteerib.

Originaaltarvikud ja -varuosad annavad

teile garantii, et seadmega on võimalik

töötada turvaliselt ja tõrgeteta.

– Valiku kõige sagedamini

vajaminevatest varuosadest leiate te

kasutusjuhendi lõpust.

– Täiendavat infot varuosade kohta leiate

aadressilt www.kaercher.com lõigust

Service.

Igas riigis kehtivad meie volitatud

müügiesindaja antud garantiitingimused.

Seadmel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on

materjali- või valmistusviga.

Garantiijuhtumi korral palume pöörduda

müüja või lähima volitatud klienditeenistuse

poole, esitades ostu tõendava dokumendi.

Käesolevaga kinnitame, et allpool

kirjeldatud seade vastab meie poolt turule

toodud mudelina oma kontseptsioonilt ja

konstruktsioonilt EÜ direktiivide

asjakohastele põhilistele ohutus- ja

tervisekaitsenõetele. Meiega

kooskõlastamata muudatuste tegemise

korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse

korraldusel ja volitusel.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnilised andmed

Võimsus

Nominaalpinge V36

Aku võimsus Ah (5h) 105

Keskmine võimsustarbimine W 1475

Sõidumootori võimsus (nimivõimsus) W 560

Harjad

Töölaius mm 800

Valtsharja laius mm 710

Valtsharja läbimõõt mm 100

Valtsharja pöörlemisarv 1/min 1750

Valtsharja ajami võimsus W570

Külgmise harja läbimõõt mm 300

Külgmise harja pöörlemisarv 1/min 85

Külgmise harja ajami võimsus W32

Imemine

Imivõimsus, õhukogus l/s 45

Imivõimsus, alarõhk kPa 4,0

Imimootori võimsus W550

Filtrikoti maht l35

Mõõtmed ja kaalud

Sõidukiirus (maks.) kg/h 5,6

Tõusuvõime (maks.) %10

Teoreetiline pinnavõimsus m2/h 3270

Pikkus mm 1330

Laius mm 927

Kõrgus mm 1285

Lubatud kogumass kg 451

Transpordikaal kg 376

Pinna koormus kPa 544

Tuvastatud väärtused vastavalt standardile EN 60335-2-72

Võnkumiskoguväärtus käed m/s2<2,5

Võnkumiskoguväärtus jalad m/s2<2,5

Ebakindlus K m/s20,5

Helirõhu tase LpA dB(A) 62

Varuosad

Garantii

CE-vastavusdeklaratsioon

Toode: Vaibahari-tolmuimeja

Tüüp: 1.011-xxx

Asjakohased EÜ direktiivid:

2006/42/EU (+2009/127/EU)

2004/108/EÜ

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Kohaldatud riiklikud standardid

CEO Head of Approbation

202 ET

- 1

Pirms ierīces pirmās lietošanas

izlasiet instrukcijas

oriģinālvalodā, rīkojieties saskaņā ar

norādījumiem tajā un uzglabājiet to vēlākai

izmantošanai vai turpmākiem lietotājiem.

Pirms aparāta pirmās lietošanas reizes

izlasiet un ievērojiet šo lietošanas

instrukciju un pievienoto brošūru "Drošības

norādījumi sausajā/mitrajā tīrīšanā" Nr.

5.956-249.

Aparāts ir piemērots ekspluatācijai uz

virsmām, kuru kāpums nepārsniedz 10%.

Drošības ierīces kalpo lietotāja

aizsardzībai un tās nedrīkst izslēgt vai apiet

to darbību.

Lai nekavējoties pārtrauktu visas funkcijas:

nospiediet avārijas slēdzi.

Braukšanas piedziņu var aktivizēt tikai tad,

ja vadītājs ar kāju nospiež pedāli un to tur

nospiestu.

Šajā lietošanas pamācībā ir izmantoti šādi

apzīmējumi:

Bīstami

Norāda uz tiešām draudošām briesmām,

kuras rada smagus ķermeņa ievainojumus

vai izraisa nāvi.

몇Brīdinājums

Norāda uz iespējami bīstamu situāciju,

kura var radīt smagus ķermeņa

ievainojumus vai izraisīt nāvi.

Uzmanību

Norāda uz iespējami bīstamu situāciju,

kura var radīt vieglus ievainojumus vai

materiālos zaudējumus.

Aparātu izmanto paklāja virsmu sūkšanai.

Netīrumus ar sukām atdala no paklāja,

uzsūc un savāc filtra maisiņā.

– 850 mm liels darba platums nodrošina

efektīvu lietošanu ilgu darbības laiku.

– Aparāts ir pašgājēja mehānisms.

– Akumulatorus var uzlādēt ar lādētāju no

230V kontaktligzdas.

– Baterija un uzlādes ierīce nav iekļautas

komplektā, un tās jāpasūta atsevišķi.

Piezīme

Atbilstoši attiecīgajam tīrīšanas

uzdevumam un darba vietai aparātu var

aprīkot ar dažādiem piederumiem.

Jautājiet pēc mūsu kataloga vai

apmeklējiet mūs internetā

www.kaercher.com.

Izmantojiet šo aparātu tikai atbilstoši šajā

instrukcijā ietvertajiem norādījumiem.

– Aparātu var izmantot tikai sausu

paklāja grīdu sūkšanai.

– Aparātu drīkst aprīkot tikai ar

oriģināliem piederumiem un oriģinālām

rezerves daļām.

– Darba temperatūru diapazons ir starp

+5°C un +40°C.

– Aparātu nedrīkst lietot grīdu tīrīšanai,

kuras nav spiedienizturīgas. Ņemiet

vērā grīdas pieļaujamo īpatnējo slodzi.

Slodze, ar kādu aparāts balstās uz

virsmu, ir norādīta tehniskajos datos.

– Aparāts nav paredzēts izmantošnai

sprādzienbīstamās vidēs.

– Aparāts nav paredzēts veselībai

bīstamu putekļu iesūkšanai.

–Reaktīvi metāla putekļi (piem.

alumīnijs, magnijs, cinks) savienojumā

ar stipri sārmainiem vai skābiem

tīrīšanas līdzekļiem veido eksplozīvas

gāzes.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām

atradīsiet:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Satura rādītājs

Drošības norādījumi LV - 1

Iekārtas funkcionēšana LV - 1

Mērķizmantošana LV - 1

Apkārtējās vides

aizsardzība, utilizācija

LV - 1

Vadības sistēmas un funkciju

elementi

LV - 2

Pirms ekspluatācijas sākuma LV - 3

Ekspluatācija LV - 4

Transportēšana LV - 5

Glabāšana LV - 5

Kopšana un tehniskā apkope LV - 5

Traucējumi LV - 7

Piederumi LV - 7

Tehniskie parametri LV - 8

Rezerves daļas LV - 8

Garantijas nosacījumi LV - 8

CE deklarācija LV - 8

Drošības norādījumi

Drošības ierīces

Avārijas slēdzis

Drošības pedālis

Simboli

Iekārtas funkcionēšana

Mērķizmantošana

Apkārtējās vides aizsardzība,

utilizācija

Iepakojuma materiālus ir

iespējams pārstrādāt atkārtoti.

Lūdzu, neizmetiet iepakojumu

mājsaimniecības atkritumos,

bet gan nogādājiet to vietā, kur

tiek veikta atkritumu otrreizējā

pārstrāde.

Nolietotās ierīces satur

noderīgus materiālus, kurus

iespējams pārstrādāt un

izmantot atkārtoti. Baterijas,

eļļa un tamlīdzīgas vielas

nedrīkst nokļūt apkārtējā vidē.

Šī iemesla dēļ lūdzam utilizēt

vecās ierīces ar atbilstošu

atkritumu savākšanas sistēmu

starpniecību.

203LV

- 2

1 Baterijas kontaktspraudnis

2 Akumulators

3 Bateriju nodalījuma fiksators

4 Bateriju nodalījums

5 Filtra maisiņš

6 Filtra maisiņš

7 Savienojuma uzmava

8 Filtra kameras iekšējais vāciņš

9 Filtra kameras vāks

10 Stāvbremzes atbloķēšanas svira

11 Sānu suka

12 Suku/sūkšanas galviņa

13 Svira suku/sūkšanas elementa

pacelšanai/nolaišanai

14 Braukšanas pedālis

15 Vadītāja platforma

16 Drošības pedālis

17 Akumulatora apvalks

18 Bateriju nodalījuma pārsega fiksācijas

skrūve

19 Stūre

20 Vadības pults

Vadības sistēmas un funkciju elementi

204 LV

- 3

1Slēdzis ar atslēgu

2Atbloķēšanas poga

3 Braukšanas virziena slēdzis

4Ātruma slēdzis

5Signāltaure

6Avārijas apturēšanas slēdzis

7 Baterijas kontroles rādītājs

8 Braukšanas piedziņas drošinātājs

9Vadības drošinātājs

10 Sānu suku piedziņas drošinātājs

11 Suku veltnīšu piedziņas drošinātājs

12 Sūkšanas turbīnas drošinātājs

13 Indikācija "Pilns filtra maisiņš"

14 Darba stundu skaitītājs

Apejoties ar akumulatoriem, obligāti

jāievēro sekojoši drošības norādījumi:

Briesmas

Sprādzienbīstamība. Nelieciet uz baterijas,

tas nozīmē arī uz poliem un starpelementu

savienotājiem instrumentus vai līdzīgus

priekšmetus.

Savainojumu gūšanas risks. Nekad

neļaujiet brūcēm nonākt saskarē ar svinu.

Pēc darba ar baterijām vienmēr notīriet

rokas.

ÎIzskrūvējiet bateriju nodalījuma

pārsega fiksācijas skrūvi.

ÎAtveriet bateriju nodalījuma pārsegu

virzienā uz aizmuguri.

ÎPabīdiet bateriju nodalījuma fiksatoru

pa kreisi un pagrieziet uz leju.

ÎPavelciet bateriju nodalījumu atpakaļ.

ÎIevietojiet baterijas bateriju nodalījuma

padziļinājumā.

ÎSavienojiet polus ar komplektā

iekļautajiem savienošanas kabeļiem.

몇Brīdinājums

Ievērot pareizos polus.

ÎSavienojiet klāt pievienoto pieslēguma

kabeli ar vēl brīvajiem bateriju poliem

(+) und (-).

ÎPabīdiet bateriju nodalījumu uz priekšu.

ÎNofiksējiet bateriju nodalījuma

fiksatoru.

몇Brīdinājums

Pirms aparāta ekspluatācijas uzlādēt

akumulatoru.

ÎJa bateriju kontroles rādītāja kreisajā

pusē deg indikatoru kolonna, tad

nogādājiet aparātu tieši uz uzlādes

staciju, turklāt izvairieties no slīpām

virsmām.

Bīstami

Savainojumu gūšanas risks, gūstot

elektriskās strāvas triecienu. Ievērojiet

strāvas apgādes tīkla un aizsargierīču

parametrus, skat. „Lādētājs“.

Vadības pults

Pirms ekspluatācijas sākuma

Akumulatori

Ievērot norādījumus uz

akumulatora, lietošanas

pamācībā un automašīnas

ekspluatācijas instrukcijā

Valkāt aizsargbrilles

Nepielaist bērnus pie skābes un

akumulatoriem

Sprādzienbīstamība

Uguns, dzirksteles, atklātā

gaisma un smēķēšana ir

aizliegti

Ķīmisko apdegumu bīstamība

Pirmā palīdzība

Brīdinājuma piezīme

Utilizācija

Nemest akumulatoru atkritumu

kastē

Baterijas ievietošana un pieslēgšana

Akumulatora uzlāde

205LV

- 4

Lādētāju izmantojiet tikai sausās telpās ar

pietiekamu ventilāciju!

Norāde

Uzlādes laiks pamatā ir apm. 10 stundas.

Ieteicamajām uzlādēšanas ierīcēm

(derīgas attiecīgajām izmantotajām

baterijām) ir elektroniska vadība un tās

pabeidz uzlādi patstāvīgi.

Bīstami

Sprādzienbīstamība. Mitru bateriju

lādēšanu var veikt, ja ir atvērts bateriju

nodalījuma vāks.

ÎIzskrūvējiet bateriju nodalījuma

pārsega fiksācijas skrūvi.

ÎAtveriet bateriju nodalījuma pārsegu

virzienā uz aizmuguri.

ÎAtvienojiet baterijas kontaktu un

savienojiet ar lādēšanās vadu.

ÎSavienojiet uzlādēšanas ierīci ar

barošanas tīklu un ieslēdziet.

ÎIzslēdziet lādētāju un atvienjiet no tīkla.

ÎAtvienojiet baterijas kabeli no lādētāja

kabeļa un savienojiet ar aparātu.

ÎAizveriet bateriju nodalījuma pārsegu

virzienā uz priekšu un stingri

pieskrūvējiet fiksācijas skrūvi.

ÎVienu stundu pirms uzlādes procesa

beigām pievienojiet destilētu ūdeni,

ievērojiet bateriju skābes stāvokli.

Baterijas ir atbilstoši marķētas. Uzlādes

beigās visiem elementiem jāvada

strāva.

Bīstami

Ķīmisko apdegumu bīstamība!

–Ja baterija ir izlādējusies, uzpildot

ūdeni, var izplūst skābe.

–Strādājot ar baterijas skābi, izmantojiet

aizsargbrilles un ievērojiet noteikumus,

lai negūtu savainojumus un nesabojātu

apģērbu.

–Iespējami radušās skābes šļakatas uz

ādas vai apģērba nekavējoties

noskalojiet ar lielu daudzumu ūdens.

Uzmanību

Bojājumu briesmas!

–Akumulatoru piepildīšanai izmantojiet

tikai destilētu vai atsāļotu ūdeni

(EN 50272-T3).

–Nelietojiet citus piemaisījumus (tā

dēvētos uzlabošanas līdzekļus), jo

pretējā gadījumā zūd garantija.

Baterijas un lādēšanas ierīces ir pieejamas

specializētajās tirdzniecības vietās.

Ja izmanto mitrās baterijas, jāņem vērā

sekojošais:

–jāievēro maksimālie bateriju izmēri.

– Lai veiktu mitru bateriju uzlādēšanu,

jāatver bateriju nodalījuma pārsegs.

–Uzlādējot mitras baterijas, jāievēro

bateriju ražotāja noteikumi.

ÎIzskrūvējiet bateriju nodalījuma

pārsega fiksācijas skrūvi.

ÎAtveriet bateriju nodalījuma pārsegu

virzienā uz aizmuguri.

ÎPabīdiet bateriju nodalījuma fiksatoru

pa kreisi un pagrieziet uz leju.

ÎPavelciet bateriju nodalījumu atpakaļ.

ÎAtvienojiet kabeli no baterijas negatīvā

pola.

ÎAtvienojiet atlikušos kabeļus no

baterijām.

ÎIzņemiet baterijas.

ÎIzlietotās baterijas utilizējiet saskaņā ar

spēkā esošajiem noteikumiem.

Stāvēšanas laikā aparātu pret nejaušu

ripošanu nodrošina elektriskā stāvbremze.

Lai pastumtu ierīci, šī stāvbremze ir

jāatbloķē.

ÎLai atbloķētu stāvbremzi, nospiediet uz

leju atbloķēšanas sviru.

Bīstami

Ripojošs aparāts rada negadījuma risku.

Pēc stumšanas pabeigšanas atbloķēšanas

sviru noteikti pārslēdziet uz augšu un tādā

veidā atkal aktivizējiet stāvbremzi.

Piezīme

Lai nekavējoties pārtrauktu visu funkciju

darbību, noņemiet kāju no braukšanas

pedāļa, nospiediet avārijas slēdzi un

pagrieziet atslēgas slēdzi pozīcijā "0".

ÎIzskrūvējiet skrūves un noņemiet koka

režģi.

ÎSagrieziet plastmasas līmlenti un

noņemiet foliju.

ÎNoņemiet fiksatorus no riteņiem.

ÎNovietojiet komplektā esošo koka

plāksni ierīces mugurpusē kā rampu uz

paletes un nostipriniet ar skrūvēm.

ÎNoņemiet zem abiem aizmugures

riteņiem paliktos klučus.

ÎAtveriet akumulatora pārsegu un

izņemiet stūri.

ÎUzlieciet stūri un noregulējiet taisni

priekšējo riteni.

ÎNoņemiet stūri, noregulējiet un uzlieciet

to atpakaļ.

ÎPiestipriniet stūri ar pievienoto

uzgriezni.

ÎIevietojiet pārsegu stūrē.

ÎAparātiem bez akumulatora:

Iemontējiet akumulatoru.

ÎPievienojiet akumulatora kontaktu

aparātam.

ÎUzkāpiet uz platformas un ar kreiso

kāju nospiediet drošības pedāli un turiet

to nospiestu.

ÎAr pagriešanu atbloķēt avārijas

apturēšanas slēdzi.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „1“.

ÎAr braukšanas virziena slēdzi iestatiet

braukšanas virzienu atpakaļgaitā.

ÎAr ātruma slēdzi izvēlieties vismazāko

ātruma diapazonu.

ÎNospiediet atbloķēšanas pogu.

ÎLai brauktu, uzmanīgi nospiediet

braukšanas pedāli un lēnām nobrauciet

lejā no paletes.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „0“.

ÎUzlieciet aizmugures riteņiem diskus.

Piezīme

Lai nekavējoties pārtrauktu visu funkciju

darbību, noņemiet kāju no braukšanas

pedāļa, nospiediet avārijas slēdzi un

pagrieziet atslēgas slēdzi pozīcijā "0".

ÎVeiciet apkopes darbus „Katru dienu

vai pirms ekspluatācijas sākuma“ (skat.

nodaļu „Kopšana un apkope“).

Bīstami

Negadījuma risks. Pirms katras

ekspluatācijas uz līdzenas virsmas

jāpārbauda stāvbremzes darbība.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „0“.

ÎNospiest avārijas apturēšanas slēdzi.

Ja aparātu iespējams pastumt ar roku, tad

stāvbremze nedarbojas.

ÎPaspiediet stāvbremzes atbloķēšanas

sviru uz augšu.

Ja arī tad vēl aparātu var pastumt ar roku,

tad stāvbremze ir bojāta. Nedarbiniet

aparātu un sazinieties ar klientu

apkalpošanas dienestu.

Pēc uzlādēšanas procesa

Papildu baterijām, kurām nav

nepieciešama īpaša apkope (mitrās

baterijas):

Ieteicamās baterijas

Akumulators Pasūtījuma Nr.

3 x 12V/105 A, nav

nepieciešama apkope

(gēls)

6.654-141.0

Ieteicamās uzlādēšanas ierīces

Lādēšanas ierīce Pasūtījuma Nr.

36V, baterijām, kurām

nav nepieciešama

apkope

6.654-229.0

Maksimālie akumulatora gabarīti

Garums Platums Augstums

406 mm 533 mm 432 mm

Bateriju demontāža

Aparāta stumšana

Izkraušana

Ekspluatācija

Pārbaudiet stāvbremzi.

206 LV

- 5

Bīstami

Negadījuma risks. Ja braukšanas laikā pa

nogāzi aparāta bremžu darbība nav

pietiekama, nospiediet avārijas slēdzi:

Lai iepazītos ar aparātu, pirmos

braukšanas mēģinājumus veiciet brīvā

laukumā.

Bīstami

Aparāta apgāšanās risks pārāk slīpu

virsmu gadījumā.

ÎBrauciet tikai kāpumos, kuru slīpums

nepārsniedz 10%.

Aparāta apgāšanās risks, veicot straujus

pagriezienus.

Uz slapjas grīdas pastāv slīdēšanas risks.

ÎPagriezienos brauciet lēni.

Nestabilas pamatnes gadījumā pastāv

aparāta apgāšanās risks.

ÎAparātu kustiniet tikai uz nostiprinātas

pamatnes.

Aparāta apgāšanās risks pārāk liela sāna

slīpuma gadījumā.

ÎPerpendikulāri kustības virzienam

brauciet tikai kāpumos, kuru slīpums

nepārsniedz 10%.

ÎUzkāpiet uz platformas un ar kreiso

kāju nospiediet drošības pedāli un turiet

to nospiestu.

ÎNespiediet braukšanas pedāli.

ÎAr pagriešanu atbloķēt avārijas

apturēšanas slēdzi.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „1“.

ÎAr braukšanas virziena slēdzi iestatiet

braukšanas virzienu.

ÎAr ātruma slēdzi izvēlieties ātruma

diapazonu (3 līmeņi).

ÎNospiediet atbloķēšanas pogu.

ÎLai brauktu, uzmanīgi nospiediet

braukšanas pedāli.

Norāde

Arī braukšanas laikā iespējams mainīt

braukšanas virzienu. Tādējādi, vairākas

reizes braucot uz priekšu un atpakaļ, var

tīrīt ļoti netīras vietas.

Pārslodzes gadījumā motors pēc noteikta

laika izslēdzas.

ÎĻaujiet aparātam atdzist vismaz 15

minūtes.

ÎIespiediet atpakaļ braukšanas

piedziņas drošinātāju uz vadības pults.

ÎPirms sūkšanas no tīrāmās virsmas

noņemiet lielus netīrumus, stieples un

auklas, lai novērstu to ieķeršanos

sukās.

몇Brīdinājums!

Risks sabojāt grīdas segumu. Nedarbiniet

aparātu, stāvot uz vietas. Sūkšanas/suku

galviņu paceliet un nolaidiet tikai

braukšanas laikā. Neapturiet aparātu, kad

ir nolaista suku/sūkšanas galviņa.

ÎPavirziet suku/sūkšanas elementa

pacelšanas/nolaišanas sviru uz leju -

sānu suka un suku/sūkšanas galviņa

tiek nolaistas.

Kolīdz ir nolaists suku/sūkšanas

elements, iedarbiniet suku piedziņu un

sūkšanas turbīnu.

ÎNospiediet braukšanas pedāli un

brauciet līdz tīrāmajai virsmai.

Piezīme

Tīrīšanai ieteicams izmantot 2. ātruma

pakāpi. 3. ātruma pakāpe paredzēta tikai

braukšanai.

ÎAr ātruma slēdzi izvēlieties ātruma

diapazonu.

ÎPavirziet suku/sūkšanas elementa

pacelšanas/nolaišanas sviru uz augšu

un nofiksējiet pa kreisi - sānu suka un

suku/sūkšanas galviņa tiek paceltas un

izslēgtas.

ÎNovietojiet aparātu uz līdzenas

virsmas.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

ÎVeiciet apkopes darbus, kas jāveic

katru dienu pēc darba procesa beigām

(skat. nodaļu „Kopšana un apkope“).

ÎNodrošiniet aparātu ar ķīli pret

ripošanu.

Bīstami

Savainošanās risks! Aparātu iekraut un

izkraut drīkst tikai kāpumos, kuru slīpums

nepārsniedz 10%. Brauciet lēnām!

Uzmanību

Savainošanās un bojājumu risks!

Transportējot ņemiet vērā aparāta svaru.

ÎNo aparāta noņemiet sūkšanas stieni,

sukas un šļakatu aizsargu.

ÎTransportējot automašīnā, saskaņā ar

spēkā esošajām direktīvām nodrošiniet

aparātu pret izslīdēšanu un apgāšanos.

1 Piestiprināšanas punkti

Uzmanību

Savainošanās un bojājumu risks!

Uzglabājot ņemiet vērā aparāta svaru.

Šo aparātu drīkst uzglabāt tikai iekštelpās.

Bīstami

Savainošanās risks! Pirms visiem darbiem

ar aparātu pagrieziet atslēgu pozīcijā „0“ un

izņemiet atslēgu. Izvelciet baterijas

kontaktspraudni.

Pirms ekspluatācijas sākšanas:

ÎPārbaudiet riepu stāvokli.

ÎPārbaudiet, vai blīvi noslēdzas filtra

kameras iekšējais vāciņš.

ÎPārbadiet, vai sūkšanas šļūtenē nav

sakrājušies netīrumi, nepieciešamības

gadījumā iztīriet.

ÎPārbaudiet sūkšanas šļūtenes

savienojumu vietu hermētiskumu.

ÎPārbaudiet, vai pareizi darbojas

drošības pedālis, braukšanas pedālis

un stūre.

ÎMitrajām baterijām pārbaudiet skābes

stāvokli, nepieciešamības gadījumā,

papildiniet destilētā ūdens daudzumu.

ÎPārbaudiet filtra maisiņa pilnuma

līmeni, nepieciešamības gadījumā

nomainiet.

Pēc darba procesa beigām:

ÎIztīriet sukas un pārbaudiet, vai tās nav

nolietojušās.

Sukas sari ir nolietojušies, ja tie

sasnieguši dzelteno saru garumu.

ÎNo ārpuses aparātu notīriet ar mitru

lupatiņu, kas piesūcināta ar maigi

sārmainu ūdeni.

ÎPārbaudiet, vai aparātam nav ārēju

bojājumu.

ÎUzlādējiet baterijas.

ÎNotīriet bateriju augšpusi.

ÎMitrajām baterijām pārbaudiet

elektrolīta blīvumu.

ÎPārbaudiet, vai baterijas kabelis ir

nofiksēts.

ÎTīriet bateriju kārbu un bateriju

korpusu.

ÎPārbaudiet piedziņas ķēdes

spriegojumu (skat. "Apkopes darbi").

ÎPārbaudiet, vai piedziņas ķēde nav

nodilusi.

ÎPārbaudiet suku/sūkšanas galviņas

regulējumu.

ÎPārbaudiet stāvbremzi. *

ÎPārbaudiet suku/sūkšanas galviņas un

sānu sukas pacelšanai paredzēto ķēžu,

trošu un veltnīšu nolietojumu un

spriegojumu. *

ÎPārbaudiet, vai nav nolietojušās visu

motoru ogļu sukas un komutators. *

ÎPārbaudiet vadības ķēžu spriegošanas

mehānismu. *

* Veic klientu apkalpošanas dienests.

Bremzēšana

Braukšana

Pārslodze

Sūkšana

Sūkšanas pabeigšana

Ekspluatācijas pārtraukšana

Transportēšana

Glabāšana

Kopšana un tehniskā apkope

Apkopes grafiks

Reizi dienā

Ik pēc 50 darba stundām

Ik pēc 100 ekspluatācijas stundām

Ik pēc 200 darba stundām

207LV

- 6

Lai veicinātu aparāta drošu darbu, var

noslēgt tehniskās apkopes līgumus ar

pilnvarotu Kärcher realizācijas nodaļu.

1 Filtra maisiņš

2 Filtra maisiņš

3 Savienojuma uzmava

4 Filtra kameras iekšējais vāciņš

5 Filtra kameras vāks

ÎAtveriet abus filtra kameras vāciņus.

ÎAtveriet filtra maisa rāvējslēdzi.

ÎNoņemiet pilno filtra maisiņu no

pieslēgumcaurules.

ÎIzņemiet filtra maisiņu no filtra maisa un

utilizējiet.

ÎVajadzības gadījumā iztīriet filtra

kameru.

ÎVajadzības gadījumā noņemiet filtra

maisu no pieslēgumcaurules un

izpuriniet vai iztīriet.

1 Filtra maisiņu uzglabāšanas nodalījums

ÎIzņemiet no vāciņā esošā

uzglabāšanas nodalījuma jaunu filtra

maisiņu un ielieciet filtra maisā.

ÎUzbīdiet filtra maisiņa atvērumu pāri

pieslēgumcaurulei.

ÎAizveriet filtra maisa rāvējslēdzi.

ÎAizveriet abus filtra kameras vāciņus.

1Skrūve

ÎIzskrūvējiet abas pārsega skrūves

aparāta labajā pusē.

ÎNoņemiet pārsegu.

1Skrūve

2Gultņa vairogs

ÎIzskrūvējiet gultņa vairoga stiprinājuma

skrūves.

ÎNoņemiet gultņa vairogu.

ÎIzņemiet sukas.

ÎIebīdiet jaunas sukas un grieziet tik ilgi,

kamēr nofiksējas turētājs. Saru

izvietojumam jāatbilst augstāk

esošajam attēlam.

ÎUzlieciet atpakaļ gultņa vairogu un

pārsegu.

ÎUzbrauciet aparātu uz cietas, līdzenas

grīdas (nevis paklāja).

ÎDarbiniet aparātu ar nolaistu suku/

sūkšanas galviņu uz vietas apm. 30

sekundes. (Uzmanīgi nospiediet

braukšanas pedāli, lai darbotos sukas,

bet aparāts nebrauktu uz priekšu).

ÎPaceliet suku/sūkšanas galviņu un

pabrauciet apm. 1 m uz priekšu.

ÎSukas uz grīdas ir atstājušas pēdas.

Novērtējiet suku atstātās pēdas

atbilstoši zemāk esošajam attēlam:

A Abas sukas atstāj vienādi platu

zīmējumu - suku/sūkšanas galviņa ir

noregulēta paralēli grīdai.

B Sukas atstāj dažāda platuma zīmējumu

- suku/sūkšanas galviņu nepieciešams

noregulēt.

1Skrūve

ÎAbās pusēs atskrūvējiet skrūvi, pabīdiet

iegarenajā caurumā un atkal

pieskrūvējiet.

– Aizmugurējās sukas kontaktvirsmas

palielināšana - skrūves jāpabīda uz

priekšu.

–Priekšējās sukas kontaktvirsmas

palielināšana - skrūves jāpabīda

atpakaļ.

1 Atloka stiprinājuma skrūve

2 Sukas stiprinājuma skrūve

ÎIzskrūvējiet atloka stiprinājuma skrūvi

un noņemiet suku ar visu atloku no

piedziņas vārpstas.

ÎIzskrūvējiet sukas stiprinājuma skrūves

un atdaliet suku no atloka.

ÎUzmontējiet jaunu suku apgrieztā

secībā.

Apkopes darbi

Apkopes līgums

Filtra maisiņa nomaiņa

Suku veltnīšu nomaiņa

Suku/sūkšanas galviņas regulējuma

pārbaude

Suku/sūkšanas galviņas regulēšana

Sānu sukas nomaiņa

208 LV

- 7

1Skrūve

2Priekšējais pārsegs

ÎIzskrūvējiet skrūves.

ÎNoņemiet priekšējo pārsegu.

1Skrūve

2Vāks

3Piedziņas ķēde

ÎIzskrūvējiet skrūves.

ÎNoņemiet vāciņu.

ÎPārbaudiet, vai piedziņas ķēde un

mazais zobrats nav nodiluši.

Bīstami

Savainošanās risks! Pirms visiem darbiem

ar aparātu pagrieziet atslēgu pozīcijā „0“ un

izņemiet atslēgu. Izvelciet baterijas

kontaktspraudni.

Ja rodas traucējumi, kurus nav iespējams

novērst ar šīs tabulas palīdzību, izsauciet

klientu apkalpošanas dienestu.

Piedziņas ķēdes pārbaude Traucējumi

Darbības traucējums Traucējuma novēršana Izpildītājs

Aparātu nevar iedarbināt Iespraudiet aparātā bateriju kontaktspraudni. Operators

Ar pagriešanu atbloķēt avārijas apturēšanas slēdzi. Operators

Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju. Operators

Pārbaudiet baterijas kabeļa stāvokli. Operators

Pārbaudiet vai baterijas kabelis nav sarūsējis, nepieciešamības gadījumā notīriet. Operators

Aparāts nebrauc vai brauc tikai

lēnām

Nospiediet atbloķēšanas pogu. Operators

Ielieciet atpakaļ braukšanas piedziņas drošinātāju Operators

Nedarbojas stāvbremze; lai to aktivizētu, paspiediet atbloķēšanas sviru uz augšu. Operators

Atlaidiet braukšanas pedāli, pagrieziet atslēgas slēdzi pozīcijā "0", pagrieziet atslēgas

slēdzi pozīcijā "1", nospiediet drošības pedāli, nospiediet atbloķēšanas pogu, nospiediet

braukšanas pedāli.

Operators

Vadība ir pārkarsusi

Izslēdziet aparātu un ļaujiet tam atdzist

Operators

Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju. Operators

Aparāts nebremzēNedarbojas stāvbremze; lai to aktivizētu, paspiediet atbloķēšanas sviru uz augšu. Operators

Nedarbojas suku/sūkšanas

galviņas sukas

Atiestatiet suku veltnīša piedziņas drošinātāju sākuma stāvoklī. Operators

Pārbaudiet, vai sukas nebloķē svešķermeņi, novāciet svešķermeņus. Operators

Nedarbojas sānu suka Atiestatiet sānu sukas piedziņas drošinātāju sākuma stāvoklī. Operators

Sukas griežas lēnām Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju. Operators

Nedarbojas sūkšanas turbīna Atiestatiet sūkšanas turbīnas drošinātāju sākuma stāvoklī. Operators

Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju. Operators

Pilns filtra maisiņš, deg indikācija "Pilns filtra maisiņš". Nomainiet filtra maisiņu. Operators

Slikta putekļu iesūkšana Aizsprostota sūkšanas šļūtene/sūkšanas kanāls, izīriet sūkšanas šļūteni/sūkšanas

kanālu.

Operators

Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju. Operators

Pilns filtra maisiņš, nomainiet filtra maisiņu. Operators

Piederumi

Apzīmējums Daļas Nr.

Filtra maisiņš, 10 gab. 8.600-121.0

Bateriju maiņas komplekts sastāv no: bateriju padziļinājuma, kabeļu komplekta, fiksatoru

komplekta, 2 transportēšanas ratiņiem

8.601-121.0

Baterija, 12V/105 Ah, nav nepieciešama apkope (gēla), nepieciešamas 3 baterijas 6.654-141.0

Uzlādes ierīce, 36V, baterijām, kurām nav nepieciešama apkope 6.654-229.0

209LV

- 8

–Drīkst izmantot tikai ražotājfirmas

atļautos piederumus un rezerves daļas.

Oriģinālie piederumu un oriģinālās

rezerves daļas garantē to, ka aparātu

var ekspluatēt droši un bez

traucējumiem.

– Visbiežāk pieprasīto rezerves daļu

klāstu Jūs atradīsiet lietošanas

rokasgrāmatas galā.

– Turpmāko informāciju par rezerves

daļām Jūs saņemsiet saitā

www.kaercher.com, sadaļā Service.

Katrā valstī ir spēkā mūsu uzņēmuma

atbildīgās sabiedrības izdotie garantijas

nosacījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas,

ja to cēlonis ir materiāla vai ražošanas

defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu

apliecinošu dokumentu griezieties pie

tirgotāja vai tuvākajā pilnvarotajā klientu

apkalpošanas dienestā.

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu

apgrozībā laistajā izpildījumā atbilst ES

direktīvu attiecīgajām galvenajām drošības

un veselības aizsardzības prasībām.

Iekārtā izdarot ar mums nesaskaņotas

izmaiņas, šis paziņojums zaudē savu

spēku.

Apakšā parakstījušās personas rīkojas

uzņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Tehniskie parametri

Jauda

Nominālais spriegums V36

Akumulatora kapacitāte Ah (5h) 105

Vidējā uzņemšanas jauda W 1475

Braukšanas motora jauda (nominālā jauda) W 560

Sukas

Darba platums mm 800

Platā veltņa suka mm 710

Veltņa sukas diametrs mm 100

Veltņa sukas apgriezienu skaits 1/min 1750

Veltņa sukas piedziņas jauda W 570

Sānu sukas diametrs mm 300

Sānu sukas apgriezienu skaits 1/min 85

Sānu sukas piedziņas jauda W32

Sūkšana

Sūkšānas jauda, gaisa daudzums l/s 45

Sūkšanas jauda, zemspiediens kPa 4,0

Sūkšanas motora jauda W 550

Filtra maisiņa tilpums l35

Izmēri un svars

Braukšanas ātrums (maks.) km/h 5,6

kāptspēja (max.) %10

Teorētiskā jauda uz virsmas vienību m2/st. 3270

Garums mm 1330

Platums mm 927

Augstums mm 1285

Pieļaujamais kopējais svars kg 451

Transportējamais svars kg 376

Virsmas noslogojums kPa 544

Saskaņā ar EN 60335-2-72 aprēķinātās vērtības

Kopējais vibrāciju līmenis rokāmm/s

2<2,5

Kopējais vibrāciju līmenis kājāmm/s

2<2,5

Nenoteiktība K m/s20,5

Skaņas spiediena līmenis LpA dB(A) 62

Rezerves daļas

Garantijas nosacījumi

CE deklarācija

Produkts: Paklāju putekļusūcējs ar

sukām

Tips: 1.011-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2004/108/EK

Piemērotās harmonizētās normas:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Izmantotie valsts standarti:

CEO Head of Approbation

210 LV

- 1

Prieš pirmą kartą pradedant

naudotis prietaisu, būtina

atidžiai perskaityti originalią instrukciją, ja

vadovautis ir saugoti, kad ja galima būtų

naudotis vėliau arba perduoti naujam

savininkui.

Prieš pradėdami naudotis prietaisu, įdėmiai

perskaitykite šią naudojimo instrukciją ir

pridėtą informacinį bukletą - Nurodymus

dėl šlapiojo/sausojo tipo siurblio saugos

(Nr. 5.956-249).

Prietaisą galima naudoti ant paviršių, kurių

posvyris yra ne daugiau 10%.

Saugos įranga apsaugo naudotoją, todėl

jos negalima keisti arba nenaudoti.

Norėdami tuoj pat išjungti prietaisą:

paspauskite avarinį išjungiklį.

Važiavimo pavara gali būti įjungta tik

tuomet, kai operatorius laiko nuspaudęs

pedalą.

Šioje naudojimo instrukcijoje vartojami

tokie simboliai:

Pavojus

Žymi gresiantį tiesioginį pavojų, galintį

sukelti sunkius sužalojimus arba mirtį.

몇Įspėjimas

Žymi galimą pavojų, galintį sukelti sunkius

sužalojimus arba mirtį.

Atsargiai

Žymi galimą pavojų, galintį sukelti lengvus

sužalojimus arba materialinius nuostolius.

Prietaisas naudojamas kiliminėms

dangoms valyti. Nešvarumai šepečiais

pakeliami nuo kilimo paviršiaus,

nusiurbiami ir surenkami filtro maišelyje.

– Darbinis 850 mm plotis užtikrina

ilgalaikį efektyvų naudojimą.

– Prietaisas yra savaeigis.

– Naudodami įkroviklį, balite įkrauti

baterijas iš 230 V elektros tinklo lizdo.

– Baterija ir įkroviklis netiekiami kartu ir

turi būti užsakyti atskirai.

Pastaba

Priklausomai nuo valymo užduoties ir

vietos, prietaisas gali būti

komplektuojamas su įvairiais priedais.

Teiraukitės mūsų katalogo arba

apsilankykite mūsų interneto svetainėje

www.kaercher.com.

Šį prietaisą naudokite tik šioje instrukcijoje

nurodytiems tikslams.

– Prietaisas skirtas tik sausų kiliminių

dangų paviršiams siurbti.

– Prietaisą naudokite tik su originaliais

priedais ir atsarginėmis dalimis.

– Naudojimo temperatūra turi būti nuo

+5°C iki +40°C.

– Prietaisas negali būti naudojamas valyti

slėgiui jautrias grindis. Neviršykite

konkrečiam paviršiui leistinos

apkrovos. Prietaiso sukeliama

paviršiaus apkrova yra nurodyta

techniniuose duomenyse.

– Prietaiso negalima naudoti patalpose,

kuriose yra sprogimų pavojus.

–Įrenginys nepritaikytas siurbti sveikatai

pavojingas dulkes.

– Reaktyviosios metalų dulkės (pvz.,

aliuminio, magnio, cinko),

reaguodamos su stipriais šarminiais

arba rūgštiniais valikliais, virsta

sprogiomis dujomis.

Nurodymai apie sudedamąsias

medžiagas (REACH)

Aktualią informaciją apie sudedamąsias

dalis rasite adresu:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Turinys

Nurodymai dėl saugos LT - 1

Veikimas LT - 1

Naudojimas pagal paskirtįLT - 1

Aplinkosauga, utilizavimas LT - 1

Aptarnavimo ir funkciniai

elementai

LT - 2

Prieš pradedant naudoti LT - 3

Naudojimas LT - 4

Transportavimas LT - 5

Laikymas LT - 5

Techninė priežiūra ir

aptarnavimas

LT - 5

Gedimai LT - 7

Priedai LT - 7

Techniniai duomenys LT - 8

Atsarginės dalys LT - 8

Garantija LT - 8

CE deklaracija LT - 8

Nurodymai dėl saugos

Saugos įranga

Avarinis išjungiklis

Apsauginis pedalas

Simboliai

Veikimas

Naudojimas pagal paskirtį

Aplinkosauga, utilizavimas

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite

pakuočių kartu su buitinėmis

atliekomis, bet atiduokite jas

perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų

perdirbimui tinkamų medžiagų,

todėl jie turėtų būti atiduoti

perdirbimo įmonėms.

Akumuliatoriai, alyvos ir

panašios medžiagos neturėtų

patekti į aplinką. Todėl

naudotus prietaisus šalinkite

pagal atitinkamą antrinių

žaliavų surinkimo sistemą.

211LT

- 2

1 Baterijų kištukas

2 Baterija

3 Baterijos įstatymo blokatorius

4 Baterijos įstatymo įtaisas

5 Filtras

6 Filtro maišelis

7 Prijungiamasis vamzdis

8 Vidinis filtro kameros dangtis

9 Filtro kameros dangtis

10 Stovėjimo stabdžio atblokavimo svirtis

11 Šoninis šepetys

12 Valymo šepečiu / siurbimo galva

13 Valymo šepečiu / siurbimo galvos

pakėlimo / nuleidimo rankena

14 Važiavimo pedalas

15 Operatoriaus aikštelė

16 Apsauginis pedalas

17 Baterijų dangtelis

18 Baterijos dangtelio užrakto varžtas

19 Vairas

20 Valdymo pultas

Aptarnavimo ir funkciniai elementai

212 LT

- 3

1 Raktinis jungiklis

2 Atblokavimo mygtukas

3 Važiavimo krypties jungiklis

4Greičio reguliatorius

5 Garsinis signalas

6 Avarinis išjungiklis

7 Kontrolinis baterijų indikatorius

8 Važiavimo pavaros saugiklis

9 Valdymo sistemos saugiklis

10 Šoninio šepečio pavaros saugiklis

11 Šepečio veleno pavaros saugiklis

12 Siurblio turbinos saugiklis

13 Filtro maišelio užsipildymo indikatorius

14 Eksploatavimo valandų skaitiklis

Naudodami baterijas būtinai laikykitės šių

nurodymų:

Pavojus

Sprogimo pavojus. Nedėkite ant baterijos,

t.y. ant sekcijų jungčių polių, įrankių ar

panašių daiktų.

Sužalojimų pavojus. Švinas jokiu būdu

negali patekti ant žaizdų. Po kontakto su

baterijomis būtinai nusiplaukite rankas.

ÎIšsukite baterijos dangtelio užrakto

varžtą.

ÎAtverskite baterijos dangtelį.

ÎPastumkite baterijos įstatymo

blokatorių į kairę ir nulenkite į apačią.

ÎPatraukite baterijos įstatymo įtaisą

atgal.

ÎĮstatykite baterijas į baterijos įstatymo

įtaiso vonelę.

ÎSujunkite polius kartu pateiktas

kabeliais.

몇Įspėjimas

Laikykitės poliariškumo.

ÎMaitinimo kabelius prijunkite prie likusių

laisvų (+) ir (-) polių.

ÎPastumkite baterijos įstatymo įtaisą į

priekį.

ÎUžfiksuokite baterijos įstatymo įtaiso

užraktą.

몇Įspėjimas

Prieš naudodami prietaisą, įkraukite

baterijas.

ÎJei mirksi šviesos stulpelis kontrolinio

baterijų indikatoriaus kairėje pusėje,

prijunkite prietaisą prie įkrovimo stoties,

venkite pakilimų.

Pavojus

Pavojus susižaloti dėl srovės smūgio.

Laikykitės reikalavimų dėl elektros tinklo ir

saugiklių, žr. skyrių „Įkroviklis“.

Įkroviklį naudokite tik sausose patalpose,

kuriose užtikrintas reikiamas vėdinimas!

Valdymo pultas

Prieš pradedant naudoti

Baterijos

Laikykitės nurodymų, pateiktų ant

akumuliatorių baterijos,

naudojimo instrukcijoje ir

transporto priemonės

instrukcijoje

Naudokite akių apsaugos

priemones

Saugokite vaikus nuo rūgščių ir

baterijų

Sprogimo pavojus

Draudžiama naudoti atvirą ugnį,

atvirą šviesą, sukelti kibirkštis ir

rūkyti.

Išėsdinimo pavojus

Pirmoji pagalba

Įspėjimas

Atliekų tvarkymas

Akumuliatorių baterijos

neišmeskite į šiukšlių konteinerį

Įdėkite bateriją ir prijunkite

Baterijų įkrovimas

213LT

- 4

Pastaba

Maitinimo elementai vidutiniškai įkraunami

naždaug per 10 valandų.

Rekomenduojami įkrovikliai (tinkantys

atitinkamoms baterijoms) yra valdomi

elektroniniu būdu ir savarankiškai baigia

įkrovimo procesą.

Pavojus

Sprogimo pavojus. Įkrauti skystines

baterijas leidžiama tik atidarius baterijų

dėklo dangtelį.

ÎIšsukite baterijos dangtelio užrakto

varžtą.

ÎAtverskite baterijos dangtelį.

ÎIštraukite maitinimo elementų kištuką ir

sujunkite su įkroviklio laidu.

ÎĮkroviklio tinklo kištuką įkiškite į lizdą ir

įjunkite.

ÎIšjunkite įkroviklį ir ištraukite tinklo

kištuką.

ÎAtjunkite baterijos kabelį nuo įkroviklio

kabelio ir sujunkite su prietaisu.

ÎBaterijos dangtelį pasukite į priekį ir

priveržkite užrakto varžtą.

ÎLikus valandai iki įkrovimo pabaigos

įpilkite destiliuoto vandens, atsižvelkite į

tinkamą rūgšties lygį. Baterija yra

atitinkamai pažymėta. Įkrovimo

proceso pabaigoje iš visų elementų turi

skirtis dujos.

Pavojus

Išėsdinimo pavojus!

–Pilant vandenį į išsikrovusią bateriją,

gali ištekėti rūgštis.

–Dirbdami su baterijos rūgštimis,

naudokite apsauginius akinius ir

laikykitės reikalavimų, kad

nesusižalotumėte ir nepažeistumėte

apsauginių rūbų.

–Ant odos ar rūbų užtiškus rūgšties,

nedelsdami gerai nuplaukite vandeniu.

Atsargiai

Pažeidimo pavojus!

–Baterijoms užpildyti naudokite tik

distiliuotą arba bedruskį vandenį

(EN 50272-T3).

–Nenaudokite jokių pašalinių priedų

(vadinamųjų gerinamųjų priemonių),

nes nustos galiojusi garantija.

Maitinimo elementus ir įkroviklį galite įsigyti

specializuotose parduotuvėse.

Naudodami skystines baterijas, papildomai

laikykitės šių reikalavimų:

– Laikykitės reikalavimų dėl didžiausių

maitinimo elementų matmenų.

–Kai įkraunate skystines baterijas, reikia

atidaryti baterijos dangtelį.

–Įkraunant skystines baterijas būtina

laikytis baterijų gamintojo nurodymų.

ÎIšsukite baterijos dangtelio užrakto

varžtą.

ÎAtverskite baterijos dangtelį.

ÎPastumkite baterijos įstatymo

blokatorių į kairę ir nulenkite į apačią.

ÎPatraukite baterijos įstatymo įtaisą

atgal.

ÎAtjunkite kabelį nuo akumuliatorių

baterijos neigiamo poliaus.

ÎLikusius laidus atjunkite nuo baterijos.

ÎIšimkite baterijas.

ÎPanaudotas baterijas utilizuokite pagal

galiojančias nuostatas.

Kai prietaisas stovi, jo padėtis

užfiksuojama elektriniu stovėjimo stabdžiu.

Jei norite stumti prietaisą, reikai atblokuoti

jo stovėjimo stabdį.

ÎNorėdami atblokuoti stabdį,

paspauskite žemyn atblokavimo svirtį.

Pavojus

Iš vietos pajudėjęs prietaisas gali sukelti

avarinę situaciją. Baigę stumti prietaisą vėl

būtinai pakelkite atblokavimo svirtį: taip vėl

įjungsite stovėjimo stabdį.

Pastaba

Jei norite iš karto išjungti visas funkcijas,

patraukite koją nuo važiavimo pedalo,

paspauskite avarinį išjungiklį ir pasukite

raktinį jungiklį į „0“ padėtį.

ÎAtsukite varžtus ir nuimkite medinį

rėmą.

ÎNukirpkite plastikinę pakavimo juostą ir

nuimkite foliją.

ÎNuimkite ratų fiksatorius.

ÎPridėtą medinę plokštelę uždėkite kaip

pakylą ant plokštės prietaiso nugarėlėje

ir prisukite varžtais.

ÎPašalinkite pašalinkite trinkeles už

abiejų galinių ratų.

ÎAtverkite baterijos dėklo dangtelį ir

išimkite vairą.

ÎUžmaukite vairą ir nustatykite priekinį

ratą tiesiai į priekį.

ÎNuimkite vairą, tinkamai jį nustatykite ir

vėl užmaukite.

ÎPritvirtinkite vairą pridedama veržle.

ÎĮkiškite į vairą dangtelį.

ÎJei prietaise nėra baterijos: Baterijos

įdėjimas.

ÎPrijunkite prie prietaiso baterijos

kištuką.

ÎUžlipkite ant stovėjimo aikštelės ir

kairiąja koja laikykite nuspaustą

apsauginį pedalą.

ÎPasukę atblokuokite avarinį išjungiklį.

ÎNustatykite raktinį jungiklį „1“.

ÎValdymo pulto važiavimo krypties

jungikliu nustatykite važiavimo atgal

kryptį.

ÎGreičio jungikliu pasirinkite mažiausio

greičio diapazoną.

ÎPaspauskite atblokavimo mygtuką.

ÎNorėdami važiuoti atsargiai

paspauskite važiavimo pedalą ir lėtai

nuvažiuokite nuo paletės.

ÎNustatykite raktinį jungiklį „0“.

ÎUždėkite galinių ratų gaubtus.

Pastaba

Jei norite iš karto išjungti visas funkcijas,

patraukite koją nuo važiavimo pedalo,

paspauskite avarinį išjungiklį ir pasukite

raktinį jungiklį į „0“ padėtį.

ÎTechninės priežiūros darbus atlikite

kasdien prieš darbo pradžią (žr. skyrių

„Priežiūra ir aptarnavimas“).

Pavojus

Gali įvykti nelaimingas atsitikimas. Prieš

darbą reikia lygioje vietoje patikrinti

stovėjimo stabdžio veikimą.

ÎNustatykite raktinį jungiklį „0“.

ÎPaspauskite avarinį išjungiklį.

Jei ranka galite pastumti prietaisą,

vadinasi, stovėjimo stabdis neveikia.

ÎStovėjimo stabdžio atblokavimo svirtį

pakelkite į viršų.

Jei prietaisą vis dar galima pastumti ranka,

vadinasi, stovėjimo stabdis sugedo.

Išjunkite prietaisą ir kreipkitės į klientų

aptarnavimo tarnybą.

Baigus įkrauti

Papildomi reikalavimai mažai priežiūros

reikalaujančioms baterijoms

(skystinėms):

Rekomenduojamos baterijos

Baterija Užsakymo Nr.

3 x 12V/105 A,

nereikalauja priežiūros

(gelis)

6.654-141.0

Rekomenduojami įkrovikliai

Įkroviklis Užsakymo Nr.

36 V,

nereikalaujančioms

priežiūros baterijoms

6.654-229.0

Didžiausi baterijų matmenys

Ilgis Plotis Aukštis

406 mm 533 mm 432 mm

Išmontuokite baterijas

Pritaiso stūmimas

Iškrovimas

Naudojimas

Stovėjimo stabdžio patikrinimas

214 LT

- 5

Pavojus

Gali įvykti nelaimingas atsitikimas. Jei

važiuojant nuolaidžiu maršrutu prietaisas

stabdo nepakankamai, spauskite avarinį

išjungiklį:

Jei norite susipažinti su prietaisu, pirmą

kartą važiuokite juo tuščioje aikštelėje.

Pavojus

Mašina gali apvirsti ją naudojant ant didelio

posvyrio paviršių.

ÎMašiną galima naudoti ant tik paviršių,

kurių nuolydis yra ne daugiau nei 10 %.

Mašina gali apvirsti staigiuose posūkiuose.

Mašina sunkiai valdoma ant šlapių grindų.

ÎPosūkiuose važiuokite lėtai.

Mašina gali apvirsti, kai važiuojama ant

nestabilaus pagrindo.

ÎTodėl naudokite mašiną tik ant tvirto

pagrindo.

Mašina gali apvirsti jai per daug pasvirus į

šoną.

ÎMašina gali būti pasvirus į šoną

daugiausiai 10 % posvyrio kampu.

ÎUžlipkite ant stovėjimo aikštelės ir

kairiąja koja laikykite nuspaustą

apsauginį pedalą.

ÎVažiavimo pedalo nespauskite.

ÎPasukę atblokuokite avarinį išjungiklį.

ÎNustatykite raktinį jungiklį „1“.

ÎVažiavimo kryptį nustatykite valdymo

pulte važiavimo krypties jungikliu.

ÎPasirinkite greičio diapazoną greičio

jungikliu (3 pakopos).

ÎPaspauskite atblokavimo mygtuką.

ÎNorėdami važiuoti, atsargiai

paspauskite važiavimo pedalą.

Pastaba

Važiavimo kryptį galima keisti ir važiuojant.

Taip kelis kartus pavažiavus pirmyn ir atgal

galima išvalyti net labai nešvarias vietas.

Pernelyg apkrautas variklis po tam tikro

laiko išsijungia.

ÎTokiu atveju leiskite prietaisui bent 15

min. atvėsti.

ÎVėl paspauskite važiavimo pavaros

saugiklį valdymo pulte.

ÎPrieš siurbdami, pašalinkite nuo

siurbiamo paviršiaus stambias atliekas,

vielas ir virves, kad jos neužstrigtų tarp

šepečių.

몇Dėmesio!

Kyla pavojus pažeisti grindų paviršių.

Prietaisu negali stovėti vienoje vietoje.

Siurbimo / valymo šepečiais galvą

pakelkite ir nuleiskite tik važiuodami.

Nesustokite, kai nuleista valymo šepečiais

/ siurbimo galva.

ÎNuleiskite valymo šepečiais / siurbimo

rankeną - nuleidžiamas šoninis šepetys

ir valymo šepečiais / siurbimo galva.

Nuleidus valymo šepečiais / siurbimo

galvą, paleiskite šepečio pavarą ir

siurbimo turbiną

ÎPaspauskite važiavimo pedalą ir

važiuokite į valomą vietą.

Pastaba

Valymui patariama pasirinkite antrąją

greičio pakopą. Trečioji greičio pakopa

skirta tik transportavimui.

ÎGreičio reguliatoriumi nustatykite

norimą greičio sritį.

ÎPakelkite valymo šepečiais / siurbimo

rankeną - pakeliamas ir išjungiamas

šoninis šepetys ir valymo šepečiais /

siurbimo galva.

ÎPastatykite prietaisą ant lygaus

paviršiaus.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

ÎTechninės priežiūros darbus atlikite

kasdien prieš darbo pradžią (žr. skyrių

„Priežiūra ir aptarnavimas“).

ÎUžblokuokite mašiną kaiščių, kad ji

nenuriedėtų.

Pavojus

Susižalojimo pavojus! Prietaisą iškrauti

arba pakrauti galima tik ne didesniuose nei

10 % posvyriuose. Važiuokite lėtai.

Atsargiai

Sužalojimų ir pažeidimų pavojus!

Transportuojant prietaisą, reikia atsižvelgti į

jo svorį.

ÎNuimkite nuo prietaiso siurbimo rėmelį,

šepečius ir apsaugą nuo purškimo.

ÎTransportuojant įrenginį transporto

priemonėse, jį reikia užfiksuoti pagal

galiojančius reglamentus, kad neslystų

ir neapvirstų.

1 Tvirtinimo taškai

Atsargiai

Sužalojimų ir pažeidimų pavojus! Pastatant

laikyti prietaisą, reikia atsižvelgti į prietaiso

svorį.

Šį prietaisą galima laikyti tik patalpose.

Pavojus

Sužalojimų pavojus! Prieš pradėdami bet

kokius darbus, rankinį jungiklį pasukite į

padėtį „0“ ir ištraukite raktą. Ištraukite

baterijų kištuką.

Prieš darbo pradžią:

ÎPatikrinkite padangas.

ÎPatikrinkite, ar sandariai uždarytas filtro

kameros vidinis dangtis.

ÎPatikrinkite, ar neužsikišo siurbimo

žarna ir, jei reikia, išvalykite ją.

ÎPatikrinkite, ar sandarios siurbimo

žarnos kištukinės jungtys.

ÎPatikrinkite, ar tinkamai veikia

apsauginis pedalas, važiavimo pedalas

ir vairas.

ÎPatikrinkite skystinių baterijų rūgšties

lygį ir, jei reikia, įpilkite destiliuoto

vandens.

ÎPatikrinkite, ar nepersipildęs filtro

maišelis ir, jei reikia, pakeiskite jį.

Baigus naudoti:

ÎIšvalykite šepečius ir patikrinkite, ar jie

nenusidėvėję.

Šepečiai nusidėvėję, jei pasiekiamas

geltonųjų šerių ilgis.

ÎPrietaiso išorinį paviršių nuvalykite

drėgna, švelniame šarminiame tirpale

suvilgyta šluoste.

ÎVizualiai patikrinkite, ar prietaisas

nesugadintas.

ÎĮkraukite baterijas.

ÎNuvalykite viršutinę akumuliatoriaus

dalį.

ÎJei naudojate skystines baterijas,

patikrinkite rūgšties sudėtį.

ÎPatikrinkite, ar baterijų kabeliai gerai

prijungti.

ÎIšvalykite baterijų skyrių ir jų korpusus.

ÎPatikrinkite pavaros grandinės

įtempimą (žr. skyrių „Aptarnavimo

darbai“).

ÎPatikrinkite, ar nesusidėvėjo pavaros

grandinė.

ÎPatikrinkite valymo šepečiais / siurbimo

galvos kryptį.

ÎPatikrinkite stovėjimo stabdį. *

ÎPatikrinkite, ar nesusidėvėjusios ir

nepažeistos grandinės, trauklės ir

valymo šepečiais / siurbimo galvos ir

šoninio šepečio pakėlimo kreipiamieji

ratukai. *

ÎPatikrinkite, ar nesusidėvėję visų

variklių anglies šepečiai ir komutatoriai.

ÎPatikrinkite valdymo grandinių

įtempiklius. *

* Atlieka klientų aptarnavimo tarnyba.

Stabdymas

Važiavimas

Perkrova

Siurbimas

Siurbimo nutraukimas

Naudojimo nutraukimas

Transportavimas

Laikymas

Techninė priežiūra ir

aptarnavimas

Aptarnavimo planas

Kasdien

Kas 50 eksploatavimo valandų

Kas 100 eksploatavimo valandų

Kas 200 eksploatavimo valandų

215LT

- 6

Kad būtų užtikrintas tinkamas prietaiso

funkcionavimas, su "Kärcher" atstovybe

galima sudaryti sutartį dėl aptarnavimo

darbų.

1 Filtras

2 Filtro maišelis

3 Prijungiamasis vamzdis

4 Vidinis filtro kameros dangtis

5 Filtro kameros dangtis

ÎAtidarykite abu filtro kameros dangčius.

ÎAtverkite filtro maišo užtrauktuką.

ÎPilną filtro maišelį atjunkite nuo movos.

ÎFiltro maišelį išimkite iš filtro maišo ir

sutvarkykite atliekas.

ÎJei reikia, išvalykite filtro kamerą.

ÎJei reikia, filtro maišą nutraukite nuo

movos, iškratykite ir išvalykite.

1 Filtro maišelių dėklas

ÎIš dėklo išimkite naują filtro maišelį ir

įdėkite į filtro maišą.

ÎUžmaukite filtro maišelio angą ant

movos.

ÎUžverkite filtro maišo užtrauktuką.

ÎUždarykite abu filtro kameros dangčius.

1 Varžtas

ÎIšsukite abu dangčio dešinėje prietaiso

pusėje varžtus.

ÎNuimkite dangtį.

1 Varžtas

2 Guolinis skydas

ÎIšsukite guolinio skydo tvirtinimo

varžtus.

ÎNuimkite guolinį skydą.

ÎIštraukite šepečius.

ÎĮstumkite naujus šepečius ir sukite, kol

užsifiksuos jungtis. Šerių kryptis turi

atitikti prieš tai esantį paveikslą.

ÎSumontuokite atgal guolinį diską ir

dangtį.

ÎUžvežkite prietaisą ant kietų ir lygių

grindų (ne ant kilimo).

ÎPalaikykite prietaisą su nuleista valymo

šepečiais / siurbimo galva vietoje 30

sekundžių. (Atsargiai paspauskite

važiavimo pedalą, kad veiktų šepečiai,

tačiau prietaisas nevažiuotų).

ÎPakelkite valymo šepečiais / siurbimo

galvą ir pavažiuokite maždaug 1 m

pirmyn.

ÎAnt grindų lieka šepečių valymo

pavyzdys. Įvertinkite valymo pavyzdį:

A Abu šepečiai palieka vienodo pločio

žymes - valymo šepečiais / siurbimo

galva nustatyta lygiagrečiai grindų

atžvilgiu.

B Šepečiai palieka skirtingo pločio žymes

- valymo šepečiais / siurbimo galva turi

būti sureguliuota.

1 Varžtas

ÎAtsukite varžtą iš abiejų pusių,

pastumkite ilgoje angoje ir vėl

užveržkite.

–Norėdami padidinti galinio šepečio

valymo plotą, pastumkite varžtą į priekį.

–Norėdami padidinti priekinio šepečio

valymo plotą, pastumkite varžtą atgal.

1 Jungės tvirtinimo varžtas

2 Šepečio tvirtinimo varžtas

ÎIšsukite jungės tvirtinimo varžtą ir

nutraukite šepetį su junge nuo pavaros

veleno.

ÎIšsukite šepečio tvirtinimo varžtus ir

atskirkite šepetį nuo jungės.

ÎAtvirkščia tvarka sumontuokite naują

šepetį.

Aptarnavimo darbai

Sutartis dėl aptarnavimo darbų

Filtro maišelio keitimas

Šepečių volo keitimas

Valymo šepečiais / siurbimo galvos

krypties tikrinimas

Valymo šepečiais / siurbimo galvos

krypties reguliavimas

Šoninio šepečio keitimas

216 LT

- 7

1 Varžtas

2Priekinė apsauga

ÎIšsukite varžtus.

ÎNuimkite priekinę apsaugą.

1 Varžtas

2 Dangtis

3 Pavaros grandinė

ÎIšsukite varžtus.

ÎNuimkite dangtelį.

ÎPatikrinkite, ar nesusidėvėjo pavaros

grandinė ir krumpliaračiai.

Pavojus

Sužalojimų pavojus! Prieš pradėdami bet

kokius darbus, rankinį jungiklį pasukite į

padėtį „0“ ir ištraukite raktą. Ištraukite

baterijų kištuką.

Jei yra gedimas, kurio negalite pataisyti

naudodamiesi šia lentele, kreipkitės į

klientų aptarnavimo skyrių.

Pavaros grandinės tikrinimas Gedimai

Gedimas Šalinimas Kas turi

pašalinti

Prietaisas neįsijungia Įkiškite į prietaisą baterijų kištuką. Naudotojas

Pasukę atblokuokite avarinį išjungiklį. Naudotojas

Baterija išsikrovė, įkraukite bateriją. Naudotojas

Patikrinkite, ar tinkamai laikosi baterijų kabelis. Naudotojas

Patikrinkite, ar baterijų kabelis nepažeistas korozijos ir, jei reikia, nuvalykite jį. Naudotojas

Prietaisas nevažiuoja arba

važiuoja lėtai

Paspauskite atblokavimo mygtuką. Naudotojas

Atstatykite važiavimo pavaros saugiklįNaudotojas

Išjungtas stovėjimo stabdis, norėdami jį įjungti pakelkite į viršų atblokavimo svirtį. Naudotojas

Atleiskite važiavimo pedalą, raktinį jungiklį pasukite į „0“ padėtį, tada pasukite jį į „1“

padėtį, paspauskite apsauginį pedalą, atblokavimo mygtuką ir važiavimo pedalą.

Naudotojas

Valdymas perkaito

Išjunkite ir atvėsinkite prietaisą

Naudotojas

Baterija išsikrovė, įkraukite bateriją. Naudotojas

Prietaiso stabdžiai neveikia Išjungtas stovėjimo stabdis, norėdami jį įjungti pakelkite į viršų atblokavimo svirtį. Naudotojas

Neveikia valymo šepečiais /

siurbimo galva

Atstatykite šepečio veleno pavaros saugiklį. Naudotojas

Patikrinkite, ar šepečių neblokuoja pašaliniai daiktai ir, jei yra, juos pašalinkite. Naudotojas

Neveikia šoninis šepetys. Atstatykite šoninio šepečio pavaros saugiklį. Naudotojas

Šepečiai sukasi lėtai Baterija išsikrovė, įkraukite bateriją. Naudotojas

Neveikia siurbimo turbina Atstatykite siurbimo turbinos saugiklį. Naudotojas

Baterija išsikrovė, įkraukite bateriją. Naudotojas

Užpildytas filtro maišelis, žiba filtro maišelio užpildymo indikatorius. Pakeiskite filtro

maišelį.

Naudotojas

Blogai siurbiamos dulkės Užsikišo siurbimo žarna / siurbimo kanalas. Išvalykite. Naudotojas

Baterija išsikrovė, įkraukite bateriją. Naudotojas

Užsipildęs filtro maišelis. Pakeiskite jį. Naudotojas

Priedai

Pavadinimas Dalies Nr.:

Filtro maišelis, 10 vnt. 8.600-121.0

Baterijų keitimo rinkinys, kurį sudaro: baterijų vonelė, kabelių rinkinys, fiksavimo rinkinys, 2

transporteriai.

8.601-121.0

Baterija, 12V, 105 Ah, neaptarnaujama (gelis), reikia 3 vnt. 6.654-141.0

Įkroviklis, 36 V, neaptarnaujamoms baterijoms 6.654-229.0

217LT

- 8

– Leidžiama naudoti tik gamintojo

patvirtintus priedus ir atsargines dalis.

Originalių priedų ir atsarginių dalių

naudojimas užtikrina saugų, be gedimų

prietaiso funkcionavimą.

– Dažniausia naudojamų atsarginių dalių

sąrašas pateiktas naudojimo

instrukcijos pabaigoje.

– Informacijos apie atsargines dalis galite

rasti interneto svetainės

www.kaercher.com dalyje „Service“.

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos

galiojimo laikotarpiu pašalinsime

nemokamai, jei tokių gedimų priežastis

buvo netinkamos medžiagos ar gamybos

defektai. Dėl garantinių gedimų šalinimo

kreipkitės į savo pardavėją arba artimiausią

klientų aptarnavimo tarnybą pateikdami

pirkimą patvirtinantį kasos kvitą.

Šiuo pareiškiame, kad toliau aprašyto

aparato brėžiniai ir konstrukcija bei mūsų į

rinką išleistas modelis atitinka pagrindinius

EB direktyvų saugumo ir sveikatos

apsaugos reikalavimus. Jei mašinos

modelis keičiamas su mumis nepasitarus,

ši deklaracija nebegalioja.

Pasirašantys asmenys yra įgalioti

parduotuvės vadovybės.

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Germany)

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Techniniai duomenys

Galia

Nominali įtampa V36

Baterijų talpa Ah (5h) 105

Vidutinis galingumas W 1475

Važiavimo variklio (nominalioji) galia W 560

Šepečiai

Darbinis plotis mm 800

Platus šepetys mm 710

Šepečio skersmuo mm 100

Šepečio apsukų kiekis 1/min 1750

Šepečio veleno pavaros galia W 570

Šoninio šepečio skersmuo mm 300

Šoninio šepečio apsukų kiekis 1/min 85

Šoninio šepečio pavaros galia W32

Siurbimas

Siurbimo galingumas, oro kiekis l/s 45

Siurbimo galingumas, subatmosferinis slėgis kPa 4,0

Siurbimo variklio galingumas W 550

Filtro maišelio talpa l35

Matmenys ir masė

Važiavimo greitis (maks.) km/h 5,6

Važiavimo posvyris (maks.) %10

Teorinis našumas m2/h 3270

Ilgis mm 1330

Plotis mm 927

Aukštis mm 1285

Leistinas bendras svoris kg 451

Transportavimo svoris kg 376

Paviršiaus apkrova kPa 544

Nustatytos vertės pagal EN 60335-2-72

Bendroji virpesių vertė rankoms m/s2<2,5

Bendroji virpesių vertė kojoms m/s2<2,5

Nesaugumas K m/s20,5

Garso slėgio lygis LpA dB(A) 62

Atsarginės dalys

Garantija

CE deklaracija

Gaminys: Šepetinis kiliminės dangos

siurblys

Tipas: 1.011-xxx

Specialios EB direktyvos:

2006/42/EB (+2009/127/EB)

2004/108/EB

Taikomi darnieji standartai:

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Taikomi nacionaliniai standartai:

CEO Head of Approbation

218 LT

- 1

Перед першим застосуванням

вашого пристрою прочитайте

цю оригінальну інструкцію з

експлуатації, після цього дійте

відповідно неї та збережіть її для

подальшого користування або для

наступного власника.

Перед першим використанням пристрою

прочитайте та дотримуйтесь цієї

інструкції з експлуатації та брошури з

правил безпеки для вологого/сухого

пилососу № 5.956-249.

У напрямках, поперечних до напрямку

руху, допускається пересування апарата

тільки на схилах до макс. 10%.

Устаткування техніки безпеки

призначене для захисту користувачів,

воно не повинно використовуватись за

межами виробництва та не за

призначенням.

Для негайної відміни усіх функцій:

Натиснути кнопку аварийного

вимкнення.

Ходовий привід можна активувати тільки

тоді, коли оператор натисне ногою на

педаль і буде утримувати її.

В цьому посібнику такі знаки

використовуються:

Обережно!

Для небезпеки, яка безпосередньо

загрожує та призводить до тяжких

травм чи смерті.

몇Попередження

Для потенційно можливої небезпечної

ситуації, що може призвести до

тяжких травм чи смерті.

Увага!

Для потенційно можливої небезпечної

ситуації, що може призвести до легких

травм чи спричинити матеріальні

збитки.

Цейпристрій призначений для очищення

килимових покриттів.Бруд видаляється з

килима щітками, всмоктується й

збирається в пилозбiрний мішок.

–Робоча ширина в 850 мм дає

можливість ефективного

застосування при тривалій

експлуатації.

–Пристрій самохідний.

–Акумулятори можна заряджати за

допомогою зарядного пристрою, що

підключається до розетки 230 V.

–Акумулятор і зарядний пристрій не

входять у комплект поставки і їх

потрібно замовляти додатково.

Вказівка

Вiдповiдно до виконуваного завдання по

чищенню й місцем застосування,

пристрій може бути оснащений

різними приналежностями.

Замовте наш каталог або відвідаєте

нашу сторінку в Інтернеті

www.kaercher.com.

Використовувати даний прилад

винятково у відповідності до вказівок

даної інструкції з експлуатації.

–Пристрій може застосовуватися

тільки для очищення сухих

килимових покриттів.

–У пристрої дозволяється

використовувати лише оригінальне

обладнання та оригінальні запасні

частини.

–Діапазон робочих температур

лежить між +5С і +40С.

–Прилад не можна використовувати

на чутливих до тиску підлогах.

Враховувати допустиме

навантаження на підлогу.

Навантаження приладу на поверхню

вказане в технічних даних.

–Прилад не призначений для

використання у вибухонебезпечному

середовищі.

–Забороняється експлуатація

пристрою для збору шкідливого для

здоров'я пилу.

–Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильно лужними та

кислотними засобами для чищення

створюють вибухонебезпечні гази.

Інструкції із застосування

компонентів (REACH)

Актуальні відомості про компоненти

наведені на веб-вузлі за адресою:

http://www.karcher.de/de/unternehmen/

umweltschutz/REACH.htm

Перелік

Правила безпеки UK - 1

Функціонування UK - 1

Використання за

призначенням

UK - 1

Охорона навколишнього

середовища, утилізація

UK - 1

Елементи управління і

функціональні вузли

UK - 2

Перед введенням в

експлуатацію

UK - 3

Експлуатація UK - 5

Транспортування UK - 5

Зберігання UK - 5

Догляд та технічне

обслуговування

UK - 5

Неполадки UK - 8

Аксесуари UK - 8

Технічні дані UK - 9

Запасні частини UK - 9

Гарантія UK - 9

Заява про відповідність

вимогам CE

UK - 9

Правила безпеки

Захисні засоби

Кнопка аварійного вимкнення

Педаль безпеки

Значки

Функціонування

Використання за

призначенням

Охорона навколишнього

середовища, утилізація

Матеріали упаковки

піддаються переробці для

повторного використання.

Будь ласка, не викидайте

пакувальні матеріали разом

із домашнім сміттям,

віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися

повторно. Батареї, мастило

та схожі матеріали не повинні

потрапити у навколишнє

середовище. Тому, будь

ласка, утилізуйте старі

пристрої за допомогою

спеціальних систем збору

сміття.

219UK

- 2

1Штекерний роз'єм для акумуляторів

2Акумулятор

3Блокування висувної шухляди

акумулятора

4Висувна шухляда акумулятора

5Фільтруючий пакет

6Фільтр-мішок

7З'єднувальні штуцери

8Внутрішня кришка камери фільтра

9Кришка камери фільтра

10 Важіль розблокування стояночного

гальма

11 Бічна щітка

12 Щіткова/усмоктувальна голівка

13 Важіль щіткового/усмоктувального

пристрою підйом/опускання

14 Акселератор

15 Місце для оператора

16 Педаль безпеки

17 Кришка акумулятора

18 Заглушка кришки акумулятора

19 Кермо

20 Панель управління

Елементи управління і функціональні вузли

220 UK

- 3

1Замок-вимикач

2Кнопка розблокування

3Перемикач напрямку руху

4Перемикач швидкості

5Сигнал

6Кнопка аварийного вимкнення

7Індикатор заряду акумуляторів

8Запобіжник приводу руху

9Регулятор запобіжника

10 Перевірити привід бічних щіток

11 Перевірити привід валиків щіток

12 Запобіжник всмоктувальної турбіни

13 Індикатор заповнювання

пилозбiрного мішка

14 Лічильник робочих годин

При роботі з акумуляторами слід

дотримуватися наступних

попереджувальних вказівок:

Обережно!

Небезпека вибуху. Не класти

інструменти або подібні предмети на

акумулятор, тобто на виводи полюсів,

і на з'єднувальні елементи.

Небезпека травмування. Ніколи не

торкатися до свинцевих елементів.

Після робіт з акумулятором необхідно

помити руки.

ÎВикрутити заглушку кришки

акумулятора.

ÎПерекинути кришку акумулятора

назад.

ÎПеремістити блокування висувної

шухляди акумулятора вліво і

перекинути вниз.

ÎПотягнути висувну шухляду

акумулятора назад.

ÎВстановити акумулятор у ванну

висувної шухляди акумулятора.

ÎЗ'єднати полюси за допомогою

з'єднувального кабелю, що

додається.

몇Попередження

Звертайте увагу на правильні полюси.

ÎСполучний кабель, який

поставляється у комплекті, затиснути

на вільних полюсах (+) та (-)

акумулятора.

ÎПеремістити висувну шухляду

акумулятора вперед.

ÎЗастопорити пристрій блокування

висувної шухляди акумулятора.

몇Попередження

Заряджайте акумулятор перед

введенням пристрою в експлуатацію.

ÎЯкщо з лівого боку індикатора заряду

акумуляторів блимають індикаторні

стрічки, прилад необхідно доставити

на зарядну станцію, щоб уникнути

скочування.

Панель управління

Перед введенням в

експлуатацію

Акумулятори

Дотримуватися вказівок на

акумуляторі, в інструкції з

користування та у посібнику з

експлуатації приладу.

Носити захист для очей

Не допускати дітей до

електроліту та

акумуляторів.

Небезпека вибуху

Забороняється розведення

відкритого вогню, іскріння,

створення відкритих джерел

світла та паління.

Небезпека хімічних опіків

Перша допомога

Попереджувальне маркування

Утилізація

Не викидати акумулятор у

контейнер для сміття

Установити та підключити

акумулятор Зарядити акумулятор

221UK

- 4

Обережно!

Небезпека поранення електричним

струмом. Врахувати особливості

електричної мережі і запобіжників, див.

"Зарядний пристрій".

Зарядний пристрій використовувати

лише в сухих приміщеннях з достатнім

провітрюванням!

Вказівка

Тривалість зарядки становить в

середньому прибл. 10 годин.

Рекомендовані зарядні пристрої (які

підходять до встановлених

акумуляторів) регулюються

електронно та автоматично

закінчують процес зарядки.

Обережно!

Небезпека вибуху. Зарядка

акумуляторів із рідким електролітом

дозволяється лише при відкритій

кришці акумулятора.

ÎВикрутити заглушку кришки

акумулятора.

ÎПерекинути кришку акумулятора

назад.

ÎВитягнути штекер акумулятора та

з'єднати за допомогою кабелю.

ÎЗарядний пристрій приєднати до

мережі та увімкнути.

ÎВиключити зарядний пристрій і

від’єднати від мережі

ÎЗняти кабель акумулятора з

зарядного кабелю і з’єднати з

приладом.

ÎПерекинути кришку акумулятора

вперед і закрутити заглушку.

ÎЗа годину до закінчення процесу

зарядки додати дистильованої води,

слідкуйте за правильним рівнем

електроліту. Акумулятори такого

типу відповідно позначені. В кінці

процесу зарядки всі комірки повинні

випускати газ.

Обережно!

Небезпека хімічних опіків!

–Доливання води в розряджені

акумулятори може призвести до

витікання кислоти.

–При роботі з електролітом

використовуйте захисні окуляри та

дотримуйтесь інструкцій, щоб

уникнути травм та не пошкодити

одяг.

–При попаданні крапель електроліту

на шкіру або одяг негайно змити

великою кількістю води.

Увага!

Небезпека пошкодження!

–Для заливання в акумулятор

використовувати лише

дистильовану або знесолену воду

(відповідну Європейському

стандарту EN 50272-T3).

–Ні в якому разі не використовувати

жодних добавок (так званих

покращуючих засобів), інакше дія

гарантії припиниться.

Акумулятори та зарядні пристрої можна

придбати в спеціалізованих магазинах.

Якщо використовуються акумуляторні

батареї з рідким електролітом,

необхідно ураховувати наступне:

–Слід дотримуватися максимальних

габаритів акумуляторів.

–При зарядці мокрих акумуляторів

кришка акумулятор повинен бути

відкритий.

–Під час зарядки мокрих акумуляторів

слід дотримуватися інструкцій

виробника акумуляторів.

ÎВикрутити заглушку кришки

акумулятора.

ÎПерекинути кришку акумулятора

назад.

ÎПеремістити блокування висувної

шухляди акумулятора вліво і

перекинути вниз.

ÎПотягнути висувну шухляду

акумулятора назад.

ÎВід'єднати затискач кабелю від

клеми негативного полюса

акумулятора.

ÎВід'єднати затискачі кабелів, що

залишилися, від акумуляторів

ÎВийняти акумулятори.

ÎВикористані акумулятори слід

утилізувати відповідно до діючих

приписань.

У положенні зупинки прилад захищений

від пересування за допомогою

електричного стояночного гальма. Для

переміщення приладу необхідно

розблокувати стояночне гальмо.

ÎДля розблокування стояночного

гальма необхідно натиснути на

важіль розблокування вниз.

Обережно!

Небезпека нещасного випадку через

прилад, що скачується. Після

завершення процесу переміщення

необхідно обов'язково знову

встановити важіль розблокування у

верхнє положення і, таким чином, знову

активувати стояночне гальмо.

Вказівка

Для негайної зупинки усіх функцій зняти

ногу з педалі, натиснути на клавішу

аварійного відключення і повернути

ключовий перемикач у положення "0".

ÎПослабити шурупи і видалити

дерев'яну шухляду.

ÎРозрізати пакувальну стрічку з

поліетилену і зняти упаковку.

ÎВидалити фіксатори на колесах.

ÎДоданий дерев’яний щит прикласти

до зворотної сторони апарату як

рампу на піддон і приґвинтити.

ÎЗняти колодки ззаду обох задніх

коліс.

ÎВідкрити кришку батарей та вийняти

кермо.

ÎВстановити кермо і вирівняти

переднє колесо прямо.

ÎКермо зняти, вирівняти і знову

встановити.

ÎЗакріпити кермо за допомогою гайки

з комплекту постачання.

ÎВставити кришку в кермо.

ÎУ приладах без батареї: Поставити

батарею.

ÎБатарейний штекер з’єднати з

апаратом.

ÎСтати на місток, натиснути лівою

ногою на педаль безпеки й

утримувати її.

ÎРозблокувати кнопку аварийного

вимкнення, повернувши її.

ÎВстановити замок-вимикач на „1“.

ÎЗа допомогою перемикача напрямку

руху на пульті керування встановити

напрям руху назад.

ÎВибрати найменший діапазон

швидкості за допомогою перемикача

"Швидкість".

ÎНатиснути на клавішу

розблокування.

ÎДля пересування обережно

натиснути на педаль акселератора і

повільно з'їжджати з піддона.

ÎВстановити замок-вимикач на „0“.

ÎНадіти ковпаки на задні колеса.

Після процесу зарядки

Додатково для акумуляторів, які не

обслуговуються (акумуляторів із

рідким електролітом):

Рекомендовані акумулятори

Акумулятор № замовлення

3 x 12 в/105 A, не

вимагає технічного

обслуговування

(гель)

6.654-141.0

Рекомендовані зарядні пристрої

Зарядний пристрій № замовлення

36 в, для

акумуляторів, що не

обслуговується

6.654-229.0

Максимальні габарити акумуляторів

Довжина ширина висота

406 mm 533 mm 432 mm

Вийняти акумулятори

Пересунути прилад

Вивантаження приладу

222 UK

- 5

Вказівка

Для негайної зупинки усіх функцій зняти

ногу з педалі, натиснути на клавішу

аварійного відключення і повернути

ключовий перемикач у положення "0".

ÎПроводити роботи з профілактичного

огляду «Щоденно/перед початком

експлуатації» (див. розділ «Догляд та

технічне обслуговування»).

Обережно!

Небезпека нещасного випадку. Перед

кожним використанням слід перевірити

справність стояночного гальма на

рівні.

ÎВстановити замок-вимикач на „0“.

ÎНатиснути кнопку аварийного

вимкнення.

Якщо прилад можна буде перемістити

вручну, то стояночне гальмо несправне.

ÎВажіль розблокування стояночного

гальма натиснути вгору.

Якщо можна буде усе ще перемістити

прилад вручну, стояночне гальмо

дефектне. Виключити прилад і

викликати сервісну службу.

Обережно!

Небезпека нещасного випадку. Якщо

прилад під час переміщення по відрізку з

перепадами не має достатнього

гальмового ефекту, натиснути на

клавішу аварійного відключення:

Щоб ознайомитися з приладом, слід

провести перші спроби переміщення на

вільній площі.

Обережно!

Небезпека перекидання приладу на

занадто крутих схилах.

ÎУ напрямку руху допускається їзда

апарата по схилах до 10%.

Небезпека перекидання при швидкій їзді

на поворотах.

Небезпека заносу на мокрій підлозі.

ÎНа поворотах слід сповільнювати

швидкість руху.

Небезпека перекидання на

нестабільному ґрунті.

ÎДозволяється переміщати прилад

тільки на міцній підставці.

Небезпека перекидання приладу при

великому бічному крені.

ÎУ напрямках, поперечних до

напрямку руху, допускається

пересування апарата тільки по

схилах до макс. 10%.

ÎСтати на місток, натиснути лівою

ногою на педаль безпеки й

утримувати її.

ÎНе натискати на акселератор.

ÎРозблокувати кнопку аварийного

вимкнення, повернувши її.

ÎВстановити замок-вимикач на „1“.

ÎВстановити напрямок руху за

допомогою перемикача напрямку

руху на пульті управління.

ÎВибрати діапазон швидкості за

допомогою перемикача "Швидкість"

(3 передачі).

ÎНатиснути на клавішу

розблокування.

ÎДля переміщення обережно

натиснути на акселератор.

Вказівка

Напрямок руху можна змінювати також

під час переміщення. Так, наприклад,

шляхом переміщення назад і вперед

можна чистити також сильно

забруднені місця.

При перевантаженні тяговий двигун

через певний час вимикається.

ÎПротягом мінімум 15 хвилин

охолоджувати прилад.

ÎЗнову натиснути на "Стопор

ходового приводу" на пульті

управління.

ÎПеред усмоктуванням необхідно

видалити з поверхні, що очищається,

великі шматки бруду, дроту й

мотузки, щоб запобігти їхньому

заплутуванню в щітках.

몇Увага!

Небезпека ушкодження покриття

підлоги.Забороняється негайне

включення пристрою.Усмоктувальна/

щіткова голівка опускається й

піднімається тільки під час руху.Не

зупиняти при опущеної щітковій/

усмоктувальній голівці.

ÎВажіль щіткового/усмоктувального

пристрою підйом/опускання

перемістити униз - бічна щітка й

щіткова/усмоктувальна голівка

опускається.

Щітковий привід і усмоктувальна

турбіна запускаються як тільки

опускається щітковій -

усмоктувальний пристрій.

ÎНатиснути на акселератор і об'їхати

поверхню, що очищається.

Вказівка

Для чищення рекомендується ступінь

швидкості 2.Ступінь швидкості 3

призначено тільки для

транспортування.

ÎЗа допомогою перемикача

швидкостей вибрати діапазон

швидкостей.

ÎВажіль щіткового/усмоктувального

пристрою підйом/опускання

перемістити нагору й зафіксувати

вліво - опустити й виключити бічну

щітку й щіткову/усмоктувальну

голівку.

ÎВстановити пристрій на рівній

поверхні.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

ÎВиконати роботи з технічного

обслуговування „Щоденно/Після

використання пристрою“ (див. розділ

„Догляд та технічне

обслуговування“).

ÎЗаблокувати пристрій клином, щоб

уникнути мимовільного кочення.

Обережно!

Небезпека травмування! Для

навантаження/вивантаження пристрій

може пересуватися тільки на схилах до

10%. Пересуватися треба на повільній

швидкості.

Увага!

Небезпека отримання травм та

ушкоджень! При транспортуванні слід

звернути увагу на вагу пристрою.

ÎВидалити усмоктувальне коромисло,

щітки і бризковик.

ÎПри перевезенні апарату в

транспортних засобах слід

враховувати місцеві діючі державні

норми, направлені на захист від

ковзання та перекидання.

1Точки кріплення

Увага!

Небезпека отримання травм та

ушкоджень! При зберіганні звернути

увагу на вагу пристрою.

Цей прилад має зберігатися лише у

внутрішніх приміщеннях.

Обережно!

Небезпека травмування! Перед будь-

якими роботами ключ запалювання на

приладі повернути в позицію "0" і

витягнути його з замка. Від'єднати

штекер акумулятора.

Перед введенням в експлуатацію:

ÎПеревірити стан шин.

ÎПеревірити, чи закрита внутрішня

кришка камери фільтра.

Експлуатація

Перевірити стояночне гальмо.

Гальмування

Експлуатація

Перевантаження

Всмоктування

Закінчити роботу пристрою

Виведення з експлуатації

Транспортування

Зберігання

Догляд та технічне

обслуговування

План техогляду

Щоденно

223UK

- 6

ÎПроконтролювати усмоктувальний

шланг на скупчення бруду, при

необхідності зробити чищення.

ÎПеревірити на щільність штекерні

сполучні елементи всмоктувального

шланга.

ÎПеревірити педаль безпеки,

акселератор і кермо на справність.

ÎПеревірити рівень електроліту у

акумуляторі з рідким електролітом, в

разі необхідності долити

дистильовану воду.

ÎПеревірити рівень заповнення

фільтрувального пакета, при

необхідності, замінити.

Після використання пристрою:

ÎПрочистити щітки й перевірити на

наявність зношування

Щітки вважаються зношеними, якщо

вони досягли жовтої частини ворсу.

ÎОчистити прилад ззовні,

використовуючи для цього вологу

ганчірку, просочену слабким лужним

розчином.

ÎПеревірити прилад візуально на

наявність ушкоджень.

ÎЗарядити акумуляторні батареї.

ÎПочистити верхню поверхню

акумуляторів.

ÎУ випадку наявності мокрих

акумуляторів перевірити густину

кислоти.

ÎПеревірити кабель акумулятора на

міцність посадки.

ÎПочистити внутрішню частину і

корпус акумулятора.

ÎПеревірити натяжку приводного

ланцюга (див. "Роботи з технічного

обслуговування").

ÎПеревірити привідний ланцюг на

зношеність.

ÎПеревірити розташування щіткової/

усмоктувальної голівки.

ÎПеревірка стояночного гальма. *

ÎПроконтролювати ланцюги, систему

тросів і ходові ролики для підйому

щіткових- усмоктувальних голівок і

бічну щітку на предмет зношування й

натягу.*

ÎПеревірити на предмет зношування

вугільні щітки та комутатори всіх

двигунів. *

ÎПеревірити натяжний пристрій

ведучого ланцюга. *

* Проведення технічного

обслуговування.

Для того щоб гарантувати надійну

експлуатацію приладу, можна

заключити договір щодо технічного

обслуговування пристрою з

компетентним бюро продажу Karcher.

1Фільтруючий пакет

2Фільтр-мішок

3З'єднувальні штуцери

4Внутрішня кришка камери фільтра

5Кришка камери фільтра

ÎВідкрити обидві кришки камери

фільтра.

ÎВідкрити змійку фільтрувальних

мішків.

ÎЗняти повний пилосбірний мішок із

з'єднувального патрубка.

ÎВийняти пилосбірний мішок з

фільтрувального мішка й

утилізувати.

ÎПри необхідності очистити камеру

фільтра.

ÎПри необхідності фільтрувальний

мішок зняти із з'єднувача й

витрусити або прочистити.

1Запасний відсік для пилосбірних

мішків

ÎНовий пилосбірний мішок виймають

із запасного відсіку на кришці й

установлюють у фільтрувальний

мішок.

ÎВідкрити пилосбірний мішок і

надягти на сполучний патрубок.

ÎЗакрити змійку фільтрувальних

мішків.

ÎЗакрити обидві кришки камери

фільтра.

1Гвинт

ÎУстановити обидва гвинта кожуха на

правій стінці приладу.

ÎЗняти кожух.

1Гвинт

2Підшипниковий щит.

ÎВикрутити гвинти для кріплення

підшипникового щита.

ÎЗняти підшипниковий щит.

ÎВийняти щітки.

ÎВставити нові щітки й повернути для

того, щоб вони

зафіксувалися.Розташування ворсу

повинне відповідати зазначеному на

малюнку, який наведено вище.

ÎЗнову встановити підшипниковий

щит і кожух.

ÎПеремістити пристрій на тверду,

гладку підлогу (без килима).

ÎПристрій з опущеною щітковою/

усмоктувальною голівкою

залишають у нерухливому стані на

30 секунд(Педаль натискати

обережно, так, щоб щітки працювали

при нерухливому пристріи)

ÎЩіткова/усмоктувальна голівка

піднімається й висувається вперед

приблизно на 1 м.

ÎЩітки залишають після себе на

підлозі малюнок.Малюнок

Кожні 50 годин експлуатації

Кожні 100 годин експлуатації

Кожні 200 годин експлуатації

Профілактичні роботи

Договір на техобслуговування

Заміна фільтрувального пакета

Замінити валики щіток

Перевірити розташування щіткової/

усмоктувальної голівки.

224 UK

- 7

розпорошується відповідно до

зазначеного нижче зображення:

AОбидві щітки створюють ту ж саму

широку відмітку - щіткова/

усмоктувальна голівка

розташовується паралельно

підлоги.

BЩітки створюють різні широкі

відмітки - щіткова/усмоктувальна

голівка повинна бути настроєна.

1Гвинт

ÎПослабити з обох сторін гвинт,

пересунути й закрутити далі в довгий

проріз.

–Збільшити поверхню прилягання

задніх щіток - зсунути гвинти вперед

–Збільшити поверхню прилягання

передніх щіток - зсунути гвинти

назад.

1Кріпильний гвинт фланця

2Кріпильний гвинт щітки

ÎВикрутити кріпильний гвинт фланця

й зняти щітку разом із фланцем із

приводного вала

ÎВикрутити кріпильний гвинт щітки й

від'єднати щітку від фланця.

ÎУстановити нову щітку у зворотній

послідовності.

1Гвинт

2Фронтальна обшивка

ÎВикрутити шуруп.

ÎЗняти фронтальну обшивку.

1Гвинт

2Кришка

3Привідний ланцюг

ÎВикрутити шуруп.

ÎЗняти кришку.

ÎПеревірити привідний ланцюг і

шестірню на зношеність.

Настроїти розташування щіткової/

усмоктувальної голівки.

Замінити бічну щітку

Перевірити привідний ланцюг

225UK

- 8

Обережно!

Небезпека травмування! Перед будь-

якими роботами ключ запалювання на

приладі повернути в позицію "0" і

витягнути його з замка. Від'єднати

штекер акумулятора.

В разі виникнення пошкоджень, які не

можна усунути за допомогою цієї

таблиці, телефонуйте до сервісного

центру.

Неполадки

Несправність Усунення Виконуєтьс

Прилад не запускається Приєднати штекер акумулятора до приладу.Користувач

Розблокувати кнопку аварийного вимкнення, повернувши її.Користувач

В разі розрядки акумулятора, його необхідно зарядити.Користувач

Перевірити правильність положення акумуляторного кабелю.Користувач

Перевіряти акумуляторний кабель на наявність корозії, при необхідності

почистити.

Користувач

Прилад не їде або їде

занадто повільно

Натиснути на клавішу розблокування.Користувач

Встановити запобіжник приводу руху у вихідне положення Користувач

Стояночне гальмо деактивироване, для активації натиснути на важіль

розблокування вгору.

Користувач

Відпустити акселератор, повернути ключовий перемикач на "0", повернути

ключовий перемикач на "1", натиснути на педаль безпеки, натиснути на клавішу

розблокування, натиснути на акселератор.

Користувач

Система керування перегріта

Прилад виключити й охолодити

Користувач

В разі розрядки акумулятора, його необхідно зарядити.Користувач

Прилад не гальмує Стояночне гальмо деактивироване, для активації натиснути на важіль

розблокування вгору.

Користувач

Щітка не працює в щітковій/

усмоктувальній голівці

Повернути у вихідне положення запобіжник приводу валика щіток.Користувач

Перевірити, чи не заблокувалися щітки внаслідок забруднення, видалити

забруднення.

Користувач

Бічна щітка не працює Повернути у вихідне положення запобіжник приводу бічних щіток.Користувач

Щітки обертаються повільно В разі розрядки акумулятора, його необхідно зарядити.Користувач

Усмоктувальна турбіна не

працює

Повернути у вихідне положення запобіжник усмоктувальної турбіни.Користувач

В разі розрядки акумулятора, його необхідно зарядити.Користувач

Заповнений пилосбірний мішок, висвічується індикатор "Заповнений пилосбірний

мішок".Замінити пилосбірний мішок.

Користувач

Погана якість відсмоктування

пилу

Усмоктувальний шланг/усмоктувальний канал засмітився, прочистити

усмоктувальний шланг/усмоктувальний канал.

Користувач

В разі розрядки акумулятора, його необхідно зарядити.Користувач

Заповнений пилосбірний мішок, замінити пилосбірний мішок.Користувач

Аксесуари

Назва № деталі

Пилосбірний мішок, 10 штук 8.600-121.0

Набір змінних акумуляторів складається з:Ємність для акумуляторів, кабель живлення,

набір фіксаторів, 2 транспортних візка

8.601-121.0

Акумулятор, 12В/105 А, що не обслуговується (гель), необхідно 3 елемента 6.654-141.0

Зарядий пристрій, 36В, для акумуляторів, що не обслуговуються 6.654-229.0

226 UK

- 9

–При цьому будуть використовуватись

лише ті комплектуючі та запасні

частини, що надаються виробником.

Оригінальні комплектуючі та запасні

частини замовляються по гарантії,

щоб можна було безпечно та без

перешкод використовувати пристрій.

–Асортимент запасних частин, що

часто необхідні, можна знайти в кінці

інструкції по експлуатації.

–Подальша інформація по запасним

частинам є на сайті

www.kaercher.com в розділі Сервіс.

У кожній країні діють умови гарантії,

наданої відповідною фірмою-

продавцем. Неполадки в роботі

пристрою ми усуваємо безплатно

протягом терміну дії гарантії, якщо вони

викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований

сервісний центр з документальним

підтвердженням покупки.

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У випадку неузгодженої з

нами зміни машини ця заява втрачає

свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

Alfred Kaercher GmbH & Co. KG

Alfred-Kaercher-Str. 28 - 40

71364 Winnenden (Germany)

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технічні дані

Потужність

Номінальна напруга В36

Потужність акумуляторної батареї А-г(5г) 105

Середнє споживання потужності Вт 1475

Потужність тягового двигуна (номінальна потужність)Вт 560

Щітки

Робоча ширина мм 800

Широка циліндрична щітка мм 710

Діаметр циліндричної щітки мм 100

Число обертів циліндричної щітки 1/хв. 1750

Потужність двигуна циліндричної щітки Вт 570

Діаметр бічної щітки мм 300

Число оборотів бічної щітки 1/хв.85

Потужність двигуна бічної щітки Вт 32

Всмоктування

Сила всмоктування, кількість повітря л/с45

Сила всмоктування, нижній тиск кПа 4,0

Потужність всмоктування двигуна Вт 550

Обсяг пилесбірного мішка l35

Розміри та вага

Швидкість руху (макс.) км/г5,6

Здатність підйому в гору (макс.) % 10

Теоретична потужність на одиницю поверхні м2/год. 3270

Довжина мм 1330

ширина мм 927

висота мм 1285

Допустима загальна вага кг 451

Транспортна вага кг 376

Питоме навантаження кПа 544

Значення встановлене згідно EN 60335-2-72

Загальне значення коливань плечей м/с2<2,5

Загальне значення коливань ніг м/с2<2,5

Небезпека K м/с20,5

Рівень шуму LpA дБ(А)62

Запасні частини

Гарантія

Заява про відповідність

вимогам CE

Продукт:Щітка пилососа,

призначена для килимів

Тип:1.011-xxx

Відповідна директива ЄС

2006/42/ЄС (+2009/127/ЄС)

2004/108/ЄС

Прикладні гармонізуючі норми

EN 55014–1: 2006

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 60335–2–72

EN 61000–3–2: 2006 + A2: 2009

EN 61000–3–3: 2008

EN 62233: 2008

Запропоновані національні норми

CEO Head of Approbation

227UK

02/10

AE Karcher FZE, P.O. Box 17416, Jebel Ali Free Zone (South),

Dubai, United Arab Emirates,

+971 4 886-1177, www.kaercher.com

AR Kärcher S.A., Uruguay 2887 (1646) San Fernando, Pcia. de

Buenos Aires

+54-11 4506 3343, www.karcher.com.ar

AT Alfred Kärcher Ges.m.b.H., Lichtblaustraße 7, 1220 Wien,

+43-1-25060-0, www.kaercher.at

AU Kärcher Pty. Ltd., 40 Koornang Road, Scoresby VIC 3179,

Victoria,

+61-3-9765-2300, www.karcher.com.au

BE Kärcher N.V., Industrieweg 12, 2320 Hoogstraten,

+32-3-340 07 11, www.karcher.be

BR Kärcher Indústria e Comércio Ltda., Av. Professor

Benedicto Montenegro no 419, Betel, Paulínia - Estado de Sao

Paulo, CEP 13.140-000

+55-19-3884-9100, www.karcher.com.br

CA Kärcher Canada Inc., 6535 Millcreek Road, Unit 67,

Mississauga, ON, L5N 2M2,

+1-905-672-8233, www.karcher.ca

CH Kärcher AG, Industriestrasse, 8108 Dällikon, Kärcher SA,

Croix du Péage, 1029 Villars-Ste-Croix,

0844 850 864, www.kaercher.ch

CN Kärcher (Shanghai) Cleaning Systems, Co., Ltd., Part F,

2nd Floor, Building 17, No. 33, XI YA Road, Waigaogiao Free

Trade, Pudong, Shanghai, 200131

+86-21 5076 8018, www.karcher.cn

CZ Kärcher spol. s r.o., Modletice c.p. 141, CZ-251 01 Ricany,

+420/323/606 014, www.kaercher.cz

DE Alfred Kärcher Vertriebs-GmbH, Friedrich-List-Straße 4,

71364 Winnenden,

+49-7195/903-0, www.kaercher.de

DK Kärcher Rengøringssystemer A/S, Helge Nielsens Allë 7 A,

8723 Løsning,

+45-70206667, www.karcher.dk

ES Kärcher, S.A., Pol. Industrial Font del Radium, Calle Josep

Trueta, 6-7, 08403 Granollers (Barcelona),

+34-902 17 00 68, www.karcher.es

FKärcher S.A.S., 5, avenue des Coquelicots, Z.A. des Petits

Carreaux, 94865 Bonneuil-sur-Marne,

+33-1-4399-6770, www.karcher.fr

FI Kärcher OY, Yrittäjäntie 17, 01800 Klaukkala,

+358-207 413 600, www.karcher.fi

GB Kärcher (U.K.) Ltd., Kärcher House, Beaumont Road,

Banbury, Oxon OX16 1TB,

+44-1295-752-000, www.karcher.co.uk

GR Kärcher Cleaning Systems A.E., 31-33, Nikitara str. &

Konstantinoupoleos str., 136 71 Aharnes,

+30-210-2316-153, www.karcher.gr

HK Kärcher Limited, Unit 10, 17/F., Apec Plaza, 49 Hoi Yuen

Road, Kwun Tong, Kowloon,

++(852)-2357-5863, www.karcher.com.hk

HU Kärcher Hungaria KFT, Tormásrét ut 2., (Vendelpark), 2051

Biatorbagy,

+36-23-530-64-0, www.kaercher.hu

IKärcher S.p.A., Via A. Vespucci 19, 21013 Gallarate (VA),

+39-848-998877, www.karcher.it

IE Kärcher Limited (Ireland), 12 Willow Business Park, Nangor

Road, Dublin 12,

(01) 409 7777, www.kaercher.ie

JP Kärcher (Japan) Co., Ltd., Irene Kärcher Building, No. 2,

Matsusaka-Daira 3-chome, Taiwa-cho, Kurokawa-gun, Miyagi

981-3408,

+81-22-344-3140, www.karcher.co.jp

KR Karcher Co. Ltd. (South Korea), 2nd Floor , Youngjae

Building, 50-1, 51-1, Sansoo-dong, Mapo-ku, Seoul 121-060,

+82-2-322 6598, www.karcher.co.kr

MX Karcher México, SA de CV, Av. Gustavo Baz Sur No. 29-C,

Col. Naucalpan Centro, Naucalpan, Edo. de México, C.P. 53000

México,

+52-55-5357-04-28, www.karcher.com.mx

MY Karcher Cleaning Systems Sdn. Bhd., 71 & 73 Jalan TPK 2/

8, Taman Perindustrian Kinrara, Seksyen 2, 47100 Puchong,

Selangor Darul Ehsan, Malaysia,

+603 8073 3000, www.karcher.com.my

NL Kärcher B.V., Postbus 474, 4870 AL Etten-Leur,

0900-33 666 33, www.karcher.nl

NO Kärcher AS, Stanseveien 31, 0976 Oslo, Norway,

+47 815 20 600, www.karcher.no

NZ Karcher Limited, 12 Ron Driver Place, East Tamaki,

Auckland, New Zealand,

+64 (9) 274-4603, www.karcher.co.nz

PL Kärcher Sp. z o.o., Ul. Stawowa 140, 31-346 Kraków,

+48-12-6397-222, www.karcher.pl

RO Karcher Romania srl, Sos. Odaii 439, Sector 1, RO-013606

BUKAREST,

+40 37 2709001, www.kaercher.ro

RU Karcher Ltd. Service Center, Leningradsky avenue, 68,

Building 2, Moscow, 125315

+7-495 789 90 76, www.karcher.ru

SE Kärcher AB, Tagenevägen 31, 42502 Hisings-Kärra,

+46 (0)31-577 300, www.karcher.se

SGP Karcher South East Asia Pte. Ltd., 5 Toh Guan Road East,

#01-00 Freight Links Express Distripark, Singapore 608831,

+65-6897-1811, www.karcher.com.sg

SK Kärcher Slovakia, s.r.o., Beniakova 2, SK-94901 NITRA,

+421 37 6555 798, www.kaercher.sk

TR Kärcher Servis Ticaret A.S., 9 Eylül Mahallesi, 307 Sokak

No. 6, Gaziemir / Izmir,

+90-232-252-0708, +90-232-251-3578, www.karcher.com.tr

TW Karcher Limited, 7/F, No. 66, Jhongijheng Rd., Sinjhuang

City, Taipei County 24243, Taiwan,

+886-2-2991-5533, +886-800-666-825, www.karcher.com.tw

UA Kärcher TOV, Kilzeva doroga, 9, 03191 Kiew,

+380 44 594 7576, www.karcher.com.ua

USA To locate your local dealer please visit our web site at

http://www.karchercommercial.com or call us at 888.805.9852

ZA Kärcher (Pty) Ltd., 144 Kuschke Street, Meadowdale,

Edenvale, 1614,

+27-11-574-5360, www.karcher.co.za
