720 MXS

Deutsch

English

Français

Italiano

Nederlands

Español

Português

5.960-645A (2004278-03-03)

Montage

Assembly

Assemblage

Montaggio

Montage

Montaje del aparato

Montagem

Zubehör

Special accessories

Accessoires en option

Accessori speciali

Speciaal toebehoren

Accesorios opcionales

Acessórios especiais

Ersatzteile

Replacement parts

Pièces de rechange

Ricambi

Vervangingsonderdelen

Repuestos

Peças de reposição

Deutsch.......................................... Betriebsanleitung

Vorsicht! Benutzen Sie das Gerät nicht ohne

die Betriebsanleitung gelesen zu haben.

English ...................................Operating instructions

Caution! Do not use the unit without first

having read the operating instructions.

Français ....................................... Notice d’utilisation

Attention! N’utilisez pas l’appareil sans avoir lu

la notice d’utilisation.

Italiano ......................................... Istruzioni per l’uso

Attenzione! Non utilizzare l’apparececchio

senza aver letto le istruzioni per l’uso

Nederlands.................................Gebruiksaanwijzing

Voorzichtig! Gebruik het apparaat niet zonder

de gebruiksaanwijzing gelezen te hebben.

Español ............................. Instrucciones de servicio

Cuidado! No utilice el aparato sin haber leido el

instrucciones de servicio.

Português............................ Instruccao de operacao

Atencao! Nao utilize o aparehlo sem ter lido a

instruccao de operacao.

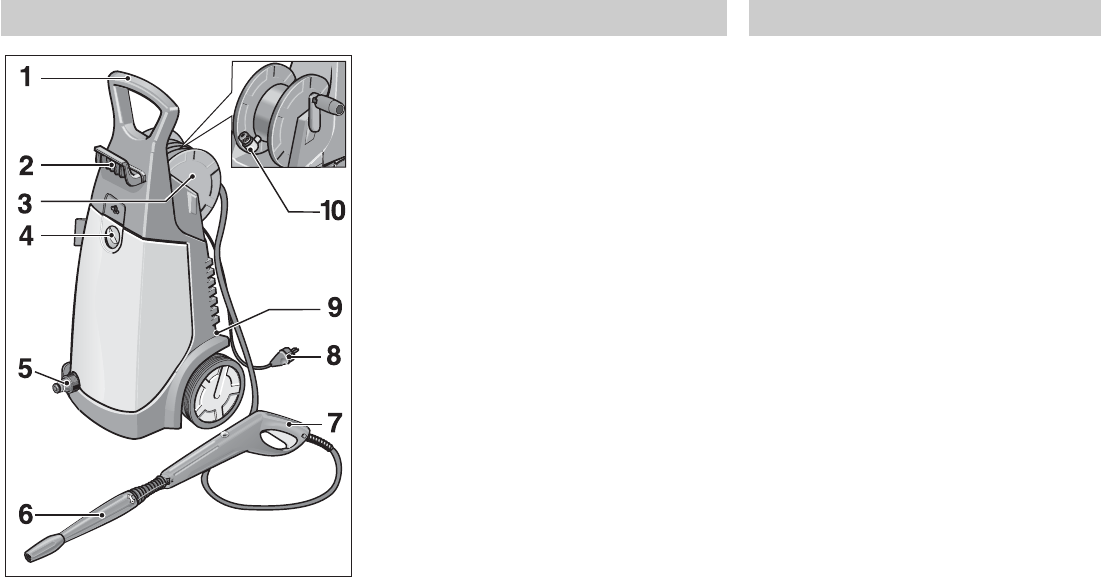

4 - Deutsch

1 Zugbügel

Gerät über ebene Flächen transportieren

2 Halter für Anschlußkabel / Zulaufschlauch

3 Schlauchtrommel mit Klappgriff

Hochdruckschlauch aufwickeln

4 Hauptschalter

Gerät einschalten – I

Gerät ausschalten – 0

5 Wasseranschluß

Zulaufschlauch anschließen

6 Strahlrohr

Druck regulieren

7 Handspritzpistole

Einschalten – Sicherungsknopf drücken und

Hebel ziehen

Ausschalten – Hebel loslassen

8 Anschlußkabel mit Netzstecker

9 Reinigungsmittel-Behälter

Reinigungsmittel ansaugen und

dosieren (+/–)

10 Hochdruckausgang

Hochdruckschlauch anschliesen.

Lesen Sie vor der ersten Benutzung des Gerätes

diese Bedienungsanleitung und handeln Sie

danach.

Bewahren Sie diese Bedienungsanleitung für

späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Verwenden Sie dieses Gerät ausschließlich im

nichtgewerblichen Bereich

– zum Reinigen von Maschinen, Fahrzeugen,

Bauwerken, Werkzeugen, Fassaden, Ter-

rassen, Gartengeräten usw. mit Hochdruck-

Wasserstrahl (bei Bedarf mit Zusatz von

Reinigungsmitteln).

– zur Motorenreinigung nur an Orten mit

entsprechendem Ölabscheider.

– mit von Kärcher zugelassenen Zubehör-,

Ersatzteilen und Reinigungsmitteln. Beachten

Sie die Hinweise, die den Reinigungsmitteln

beigegeben sind.

Allgemeine Sicherheitshinweise

Erlauben Sie niemals Kindern und Jugendlichen

den Umgang mit dem Gerät.

Lassen Sie das Gerät niemals unbeaufsichtigt,

solange der Hauptschalter eingeschaltet ist.

Gerät nicht in explosionsgefährdeten Räumen

betreiben.

Keine Gegenstände abspritzen, die gesundheits-

gefährdende Stoffe (z. B. Asbest) enthalten.

Kurzanleitung

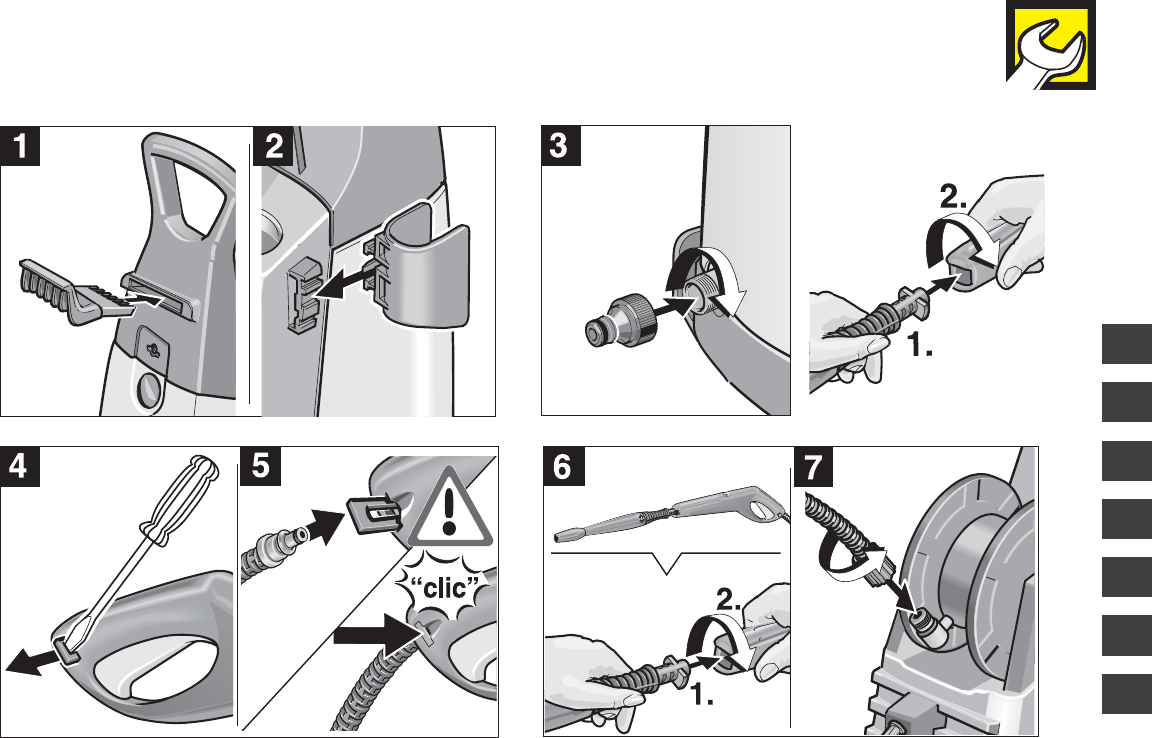

Zusammenbauen

Prüfen Sie beim Auspacken den Packungsinhalt.

Benachrichtigen Sie bei Transportschäden bitte

Ihren Händler.

Der Zusammenbau ist auf Seite 60/61 in Bildern

dargestellt.

Sicherheitshinweise

Deutsch - 5

Umweltschutz

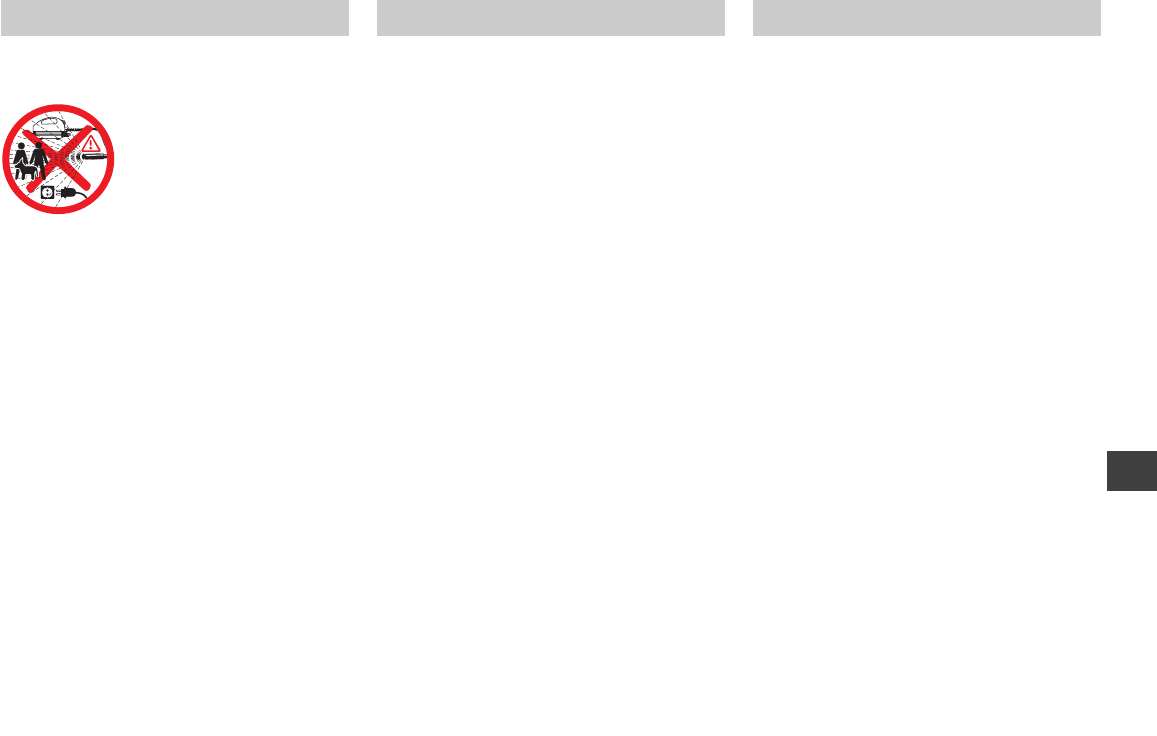

Warnzeichen am Gerät

Richten Sie den Hochdruckstrahl

nie auf Menschen, Tiere, das

Gerät oder elektrische Teile.

Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen dem Schutz vor

Verletzungen und dürfen nicht verändert oder

umgangen werden.

Überströmventil mit Druckschalter

Wird der Hebel an der Handspritzpistole

losgelassen, schaltet der Druckschalter die

Pumpe ab, der Hochdruckstrahl stoppt. Wird der

Hebel gezogen, schaltet der Druckschalter die

Pumpe wieder ein.

Das Überströmventil verhindert zudem, daß der

zulässige Betriebsdruck überschritten wird.

Sicherungsknopf

Der Sicherungsknopf an der Handspritzpistole

verhindert unbeabsichtigtes Einschalten des

Gerätes.

Vor dem ersten Betrieb

Verpackung entsorgen

Die Verpackungsmaterialien sind recyclebar.

Bitte führen Sie die Verpackung der Wieder-

verwertung zu.

Altgerät entsorgen

Informationen über umweltgerechte Entsorgung

erhalten Sie bei Ihrem Kärcher-Händler.

Wasser sparen

Durch den Einsatz dieses Gerätes sparen Sie im

Vergleich zu anderen Reinigungsmethoden bis

zu 85 % Wasser. Das Gerät kann auch mit

Regenwasser betrieben werden (Wasserfilter

verwenden).

Abwasser entlasten

Bitte gehen Sie sparsam mit Reinigungsmitteln

um. Beachten Sie die Dosierempfehlungen, die

den Reinigungsmitteln beigegeben sind.

Anschlußvoraussetzungen

Anschlußwerte siehe Typenschild/Technische

Daten.

Elektrischer Anschluß

Die Spannung auf dem Typenschild muß mit der

Versorgungsspannung übereinstimmen. Die

Stromquelle muß ordnungsgemäß geerdet sein.

Nur spritzwassergeschützte Verlängerungskabel

mit ausreichendem Leiterquerschnitt (10 m: 3 x

1,5 mm², 30 m: 3 x 2,5 mm²) verwenden und

ganz von der Kabeltrommel abwickeln.

Anschluß an Wasserleitung

Zulaufschlauch (nicht im Lieferumfang).

Nur Zulaufschlauch mit folgenden Abmessungen

verwenden: Länge mindestens 7,5 m;

Durchmesser mindestens ½".

Vorschriften des Wasserversorgungsunter-

nehmens beachten.

Für Deutschland:

Sollte Ihre Hauswasserversorgung nicht mit

einem Rohrunterbrecher (min.A2) ausgestattet

sein, verwenden Sie bitte den Kärcher-

Rückflußstopp (siehe„Sonderzubehör“).

Sicherheitshinweise

6 - Deutsch

Bedienung

Wasserversorgung

Das Gerät kann aus der Wasserleitung oder

einem offenen Behälter mit Wasser versorgt

werden.

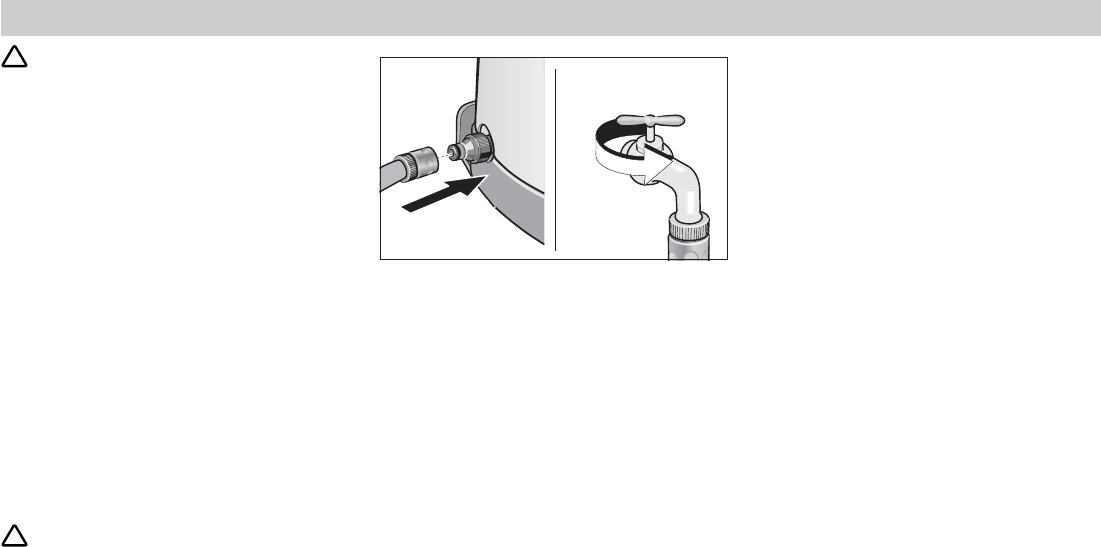

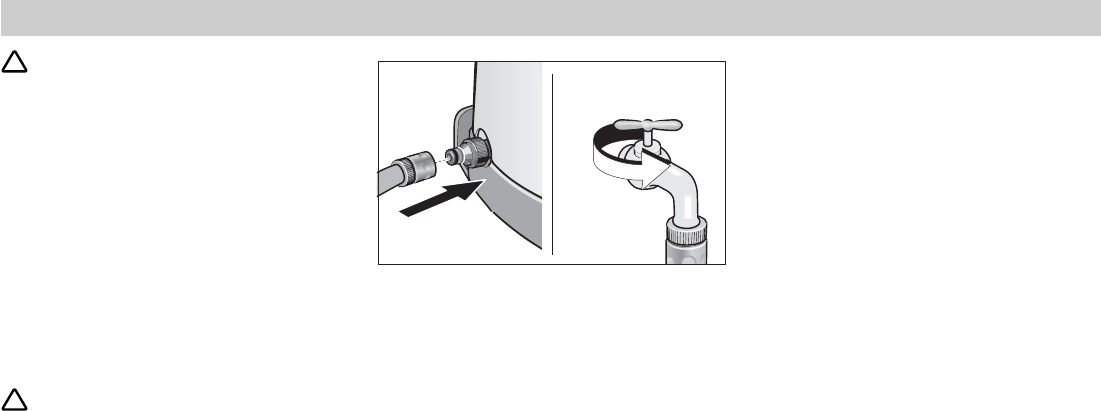

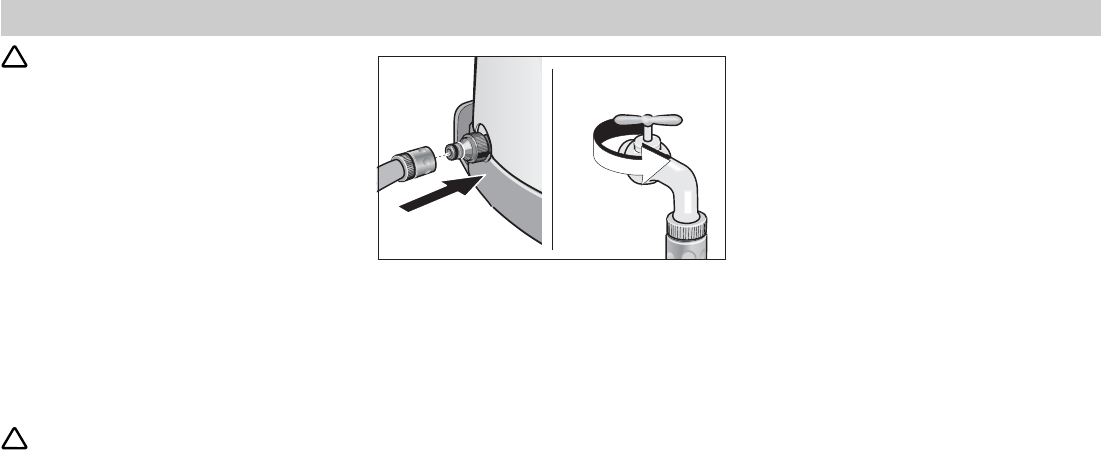

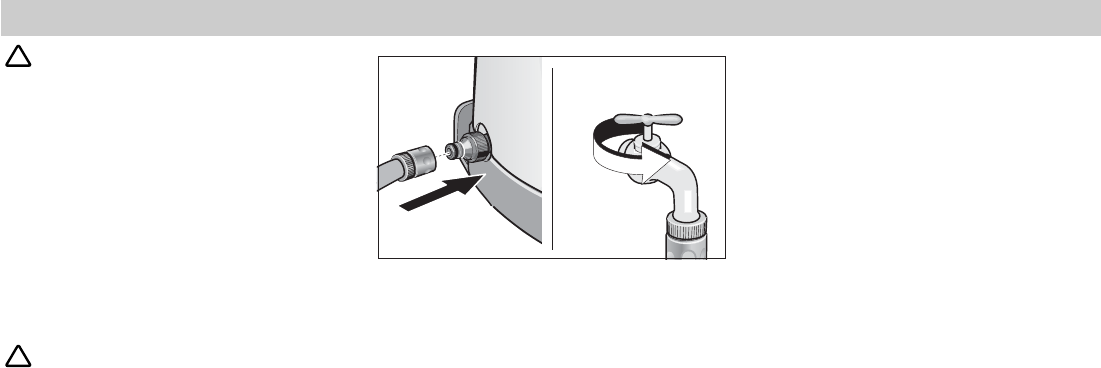

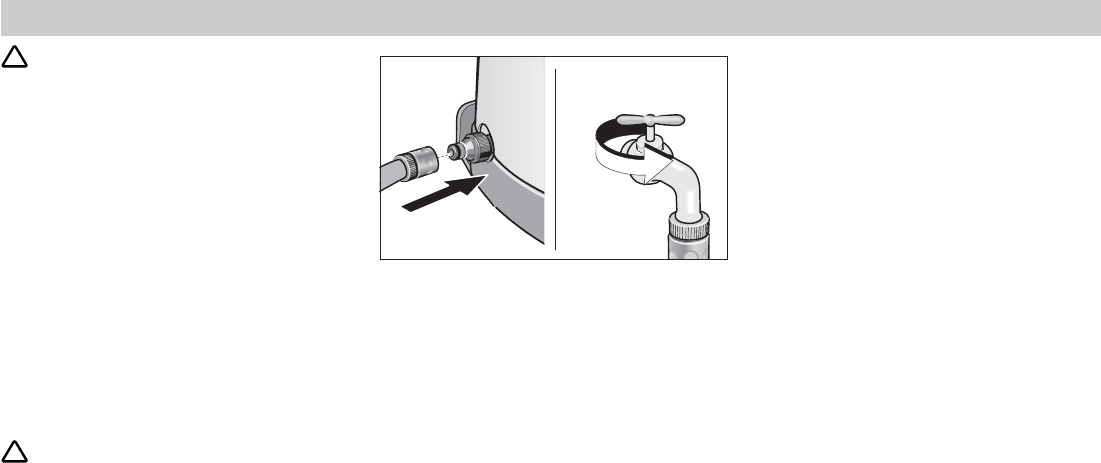

Wasserversorgung aus der Wasserleitung

lEinen Zulaufschlauch (nicht im Lieferumfang)

am Wasseranschluß des Gerätes und am

Wasserzulauf anschließen.

lWasserzulauf öffnen.

Lebensgefahr!

Fahrzeugreifen/Reifenventile können durch

den Hochdruckstrahl beschädigt werden und

platzen. Erstes Anzeichen hierfür ist eine

Verfärbung des Reifens. Reinigung mit einem

Abstand von mindestens 30 cm.

Netzstecker niemals mit feuchten Händen

anfassen.

Anschlußleitung mit Netzstecker vor jedem

Betrieb auf Schäden prüfen. Beschädigte

Anschlußleitung unverzüglich durch autorisierten

Kundendienst/Elektro-Fachkraft austauschen

lassen.

Hochdruckschlauch vor jedem Betrieb auf

Schäden prüfen. Beschädigten Hochdruck-

schlauch unverzüglich austauschen.

Verletzungsgefahr!

Durch den austretenden Wasserstrahl an der

Hochdruckdüse wirkt eine Rückstoßkraft auf die

Handspritzpistole. Für sicheren Stand sorgen

und Handspritzpistole und Strahlrohr gut

festhalten.

Zum Schutz vor zurückspritzenden Teilen bei

Bedarf geeignete Schutzkleidung tragen.

Wasserversorgung aus offenem Behälter

lKupplungsteil für Wasserzulauf abschrauben.

lSaugschlauch mit Filter (nicht im Lieferum-

fang, siehe „Sonderzubehör“) am Wasser-

anschluß des Gerätes anschrauben.

lFilter in den Behälter hängen.

lGerät vor dem Betrieb entlüften.

– Hochdruckleitung am Hochdruckanschluß

des Gerätes abschrauben.

– Gerät einschalten und solange laufen

lassen, bis das Wasser blasenfrei am

Hochdruckanschluß austritt.

– Gerät ausschalten und Hochdruckschlauch

wieder anschrauben.

Deutsch - 7

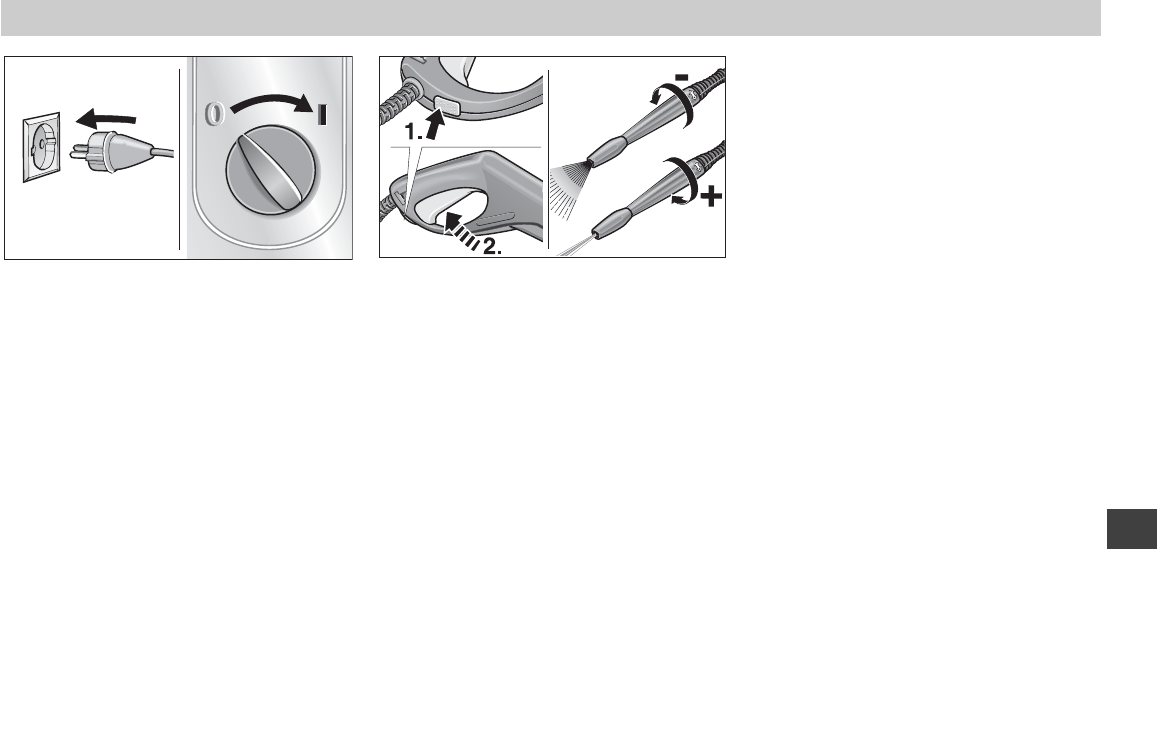

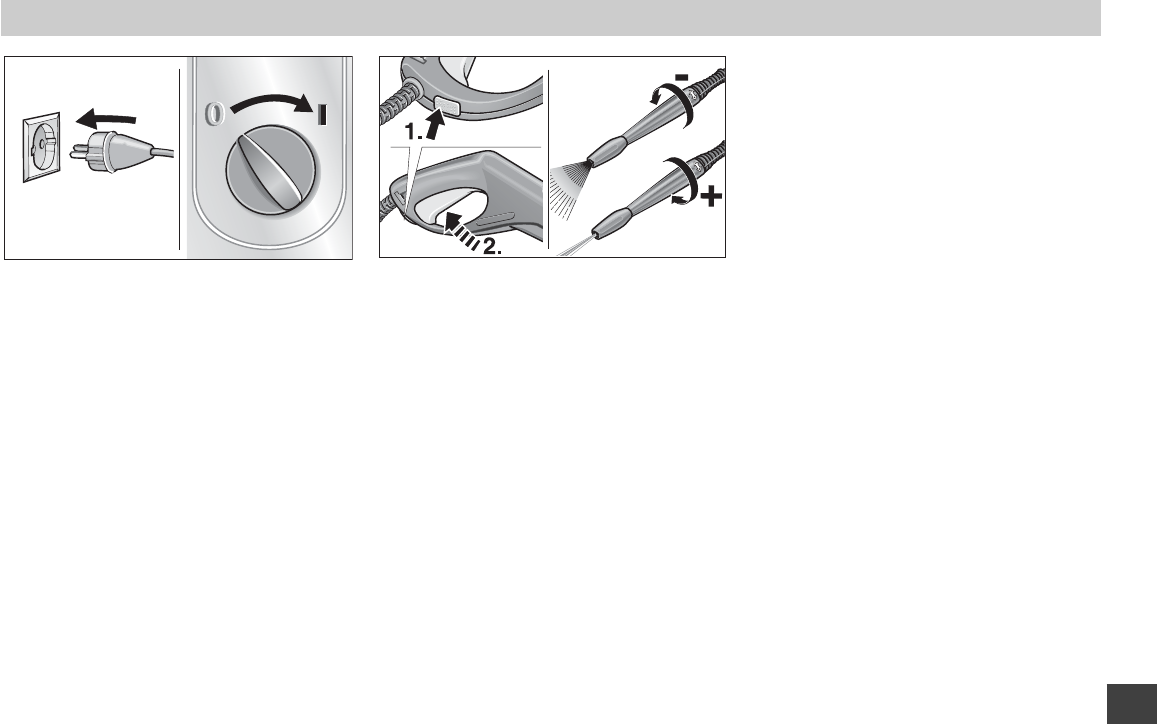

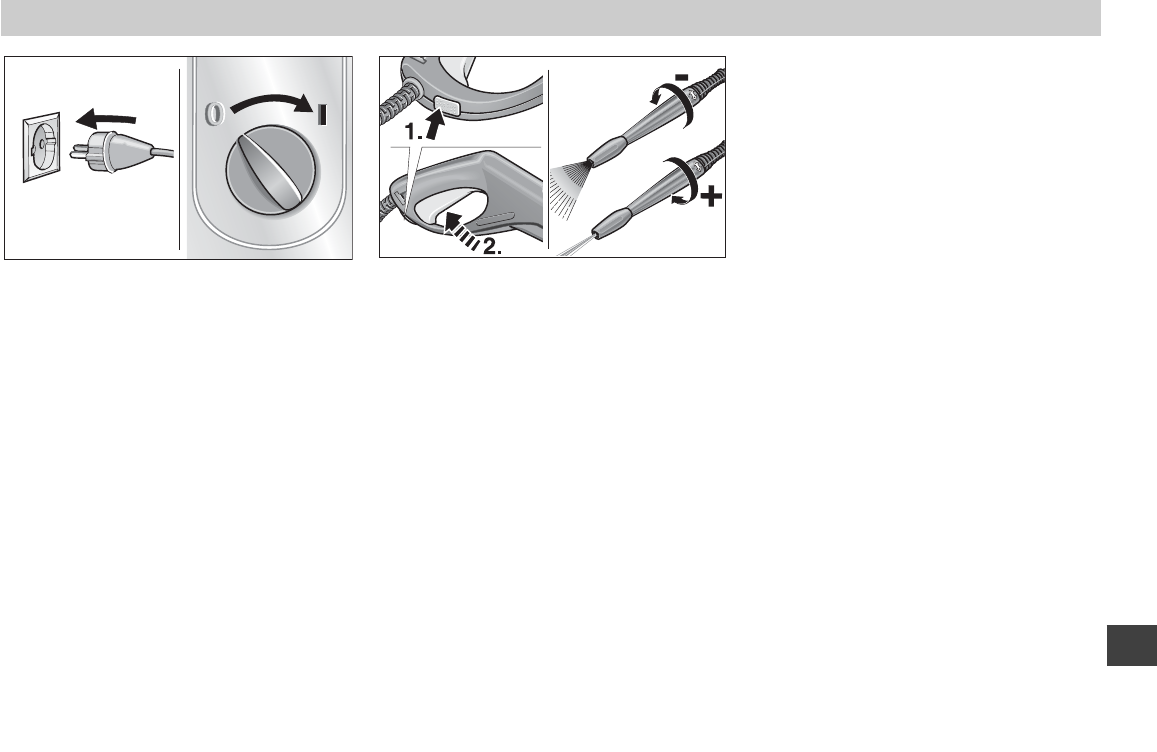

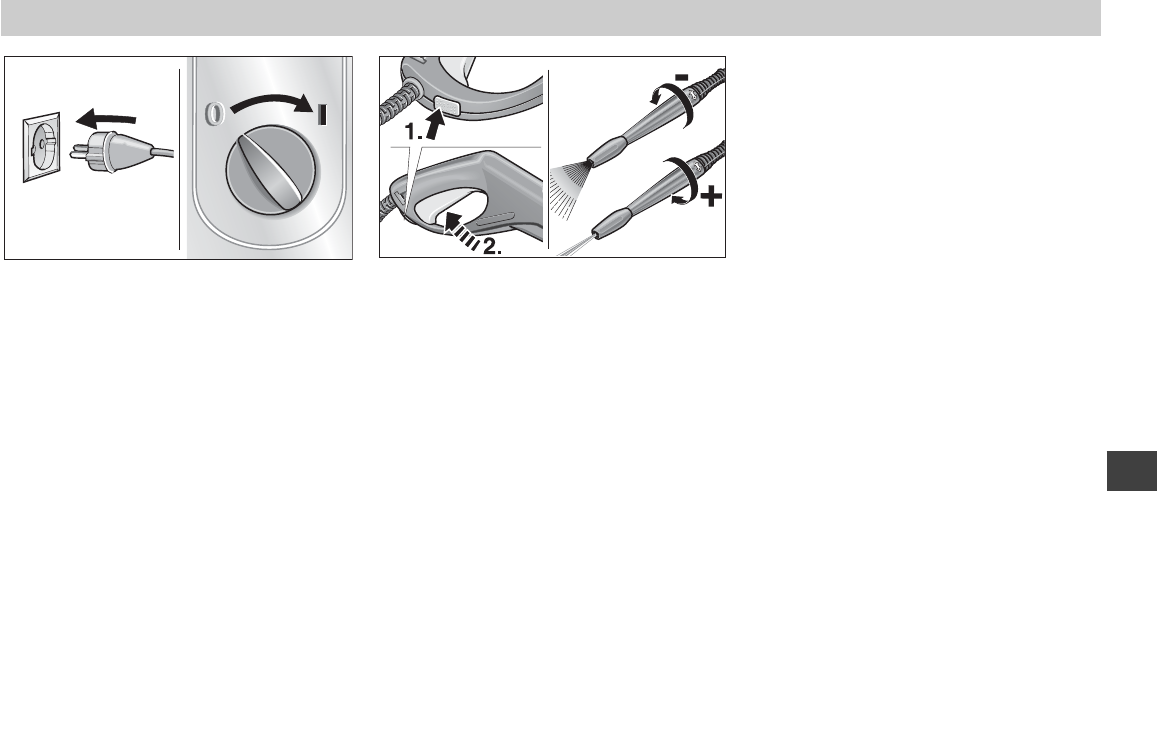

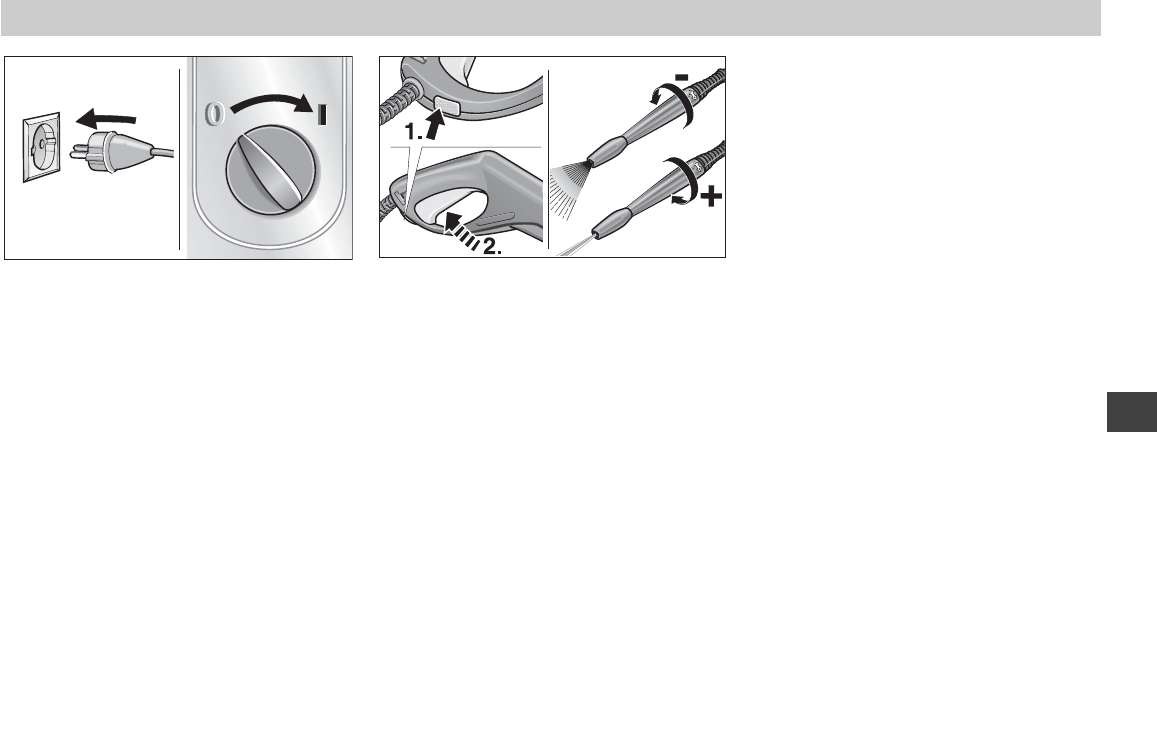

Vorbereiten

lNetzstecker einstecken.

lHauptschalter auf „I“.

Einschalten

lSicherungsknopf an der Handspritzpistole

drücken (1.) und Hebel ziehen (2.).

Ausschalten

lHebel loslassen.

In Arbeitspausen und beim Verlassen des

Gerätes durch Drücken des Sicherungsknopfes

das Gerät vor unbeabsichtigtem Einschalten

sichern.

Arbeitsdruck/Wassermenge

regulieren

Arbeitsdruck erhöhen:

Strahlrohr in Richtung „+“ drehen.

Arbeitsdruck verringern:

Strahlrohr in Richtung „–“ drehen.

Zubehör anschließen

Folgendes Zubehör ist, je nach Modell, im

Lieferumfang enthalten oder im Fachhandel

erhältlich (siehe auch „Sonderzubehör“).

lJeweiliges Zubehör gegen Strahlrohr

tauschen:

Waschbürste

für große, glatte Flächen – z. B. am Auto,

Wohnwagen oder Boot.

Reinigungsmittel kann zugemischt werden.

Rotierende Waschbürste

für schonende und gründliche Reinigung –

z. B. Karosserie- und Glasflächen.

Reinigungsmittel kann zugemischt werden.

Rotordüse

für hartnäckige Verschmutzungen – z. B.

vermooste Gehwegplatten oder Fassaden.

Ohne Reinigungsmittel und mit höchstem

Arbeitsdruck arbeiten.

Bedienung

8 - Deutsch

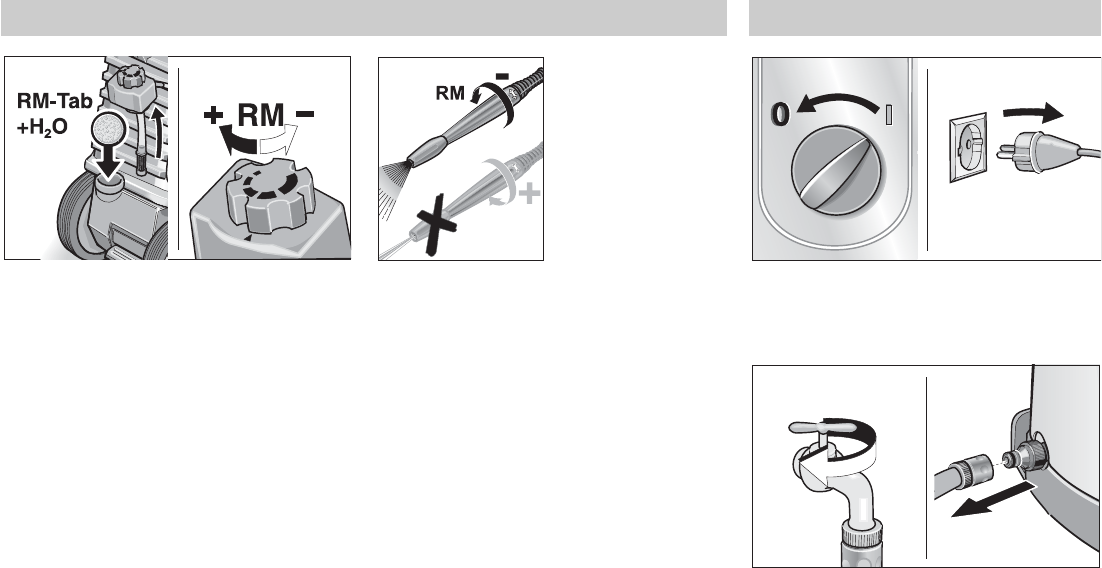

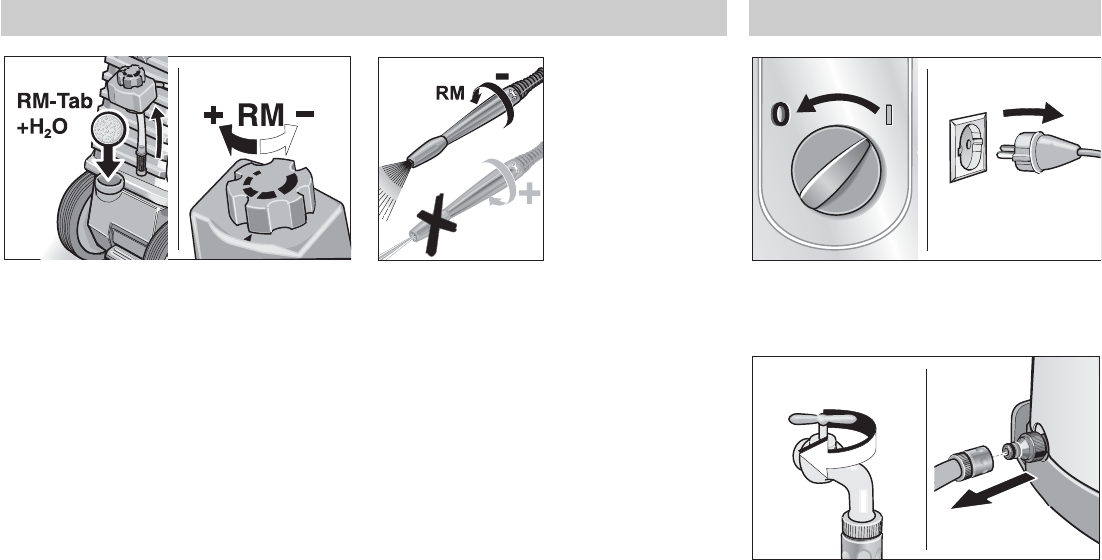

Reinigungsmittel zumischen

lReinigungsmitteltank füllen mit .......

- Reinigungsmittel-Tab und Wasser oder

- Reinigungsmittelkonzentrat und Wasser

Dosierempfehlungen auf den Gebinde-

etiketten der Reinigungsmittel beachten

lReinigungsmittel dosieren (Reinigungsmittel-

Dosierventil)

– Mittlere Menge: Mittelstellung

– Große Menge: Stellung „+“

– Kleine Menge: Stellung „–“.

lStrahlrohr in Richtung „–“ bis zum Anschlag

drehen.

Empfohlene Reinigungsmethode

1. Reinigungsmittel sparsam auf die trockene

Oberfläche sprühen und einwirken (nicht

trocknen) lassen.

2. Gelösten Schmutz mit dem Hochdruckstrahl

abspülen.

Reinigungsmittel

Für störungsfreies Arbeiten und passend zur

jeweiligen Reinigungsaufgabe empfehlen wir unser

Kärcher-Reinigungs- und Pflegemittelprogramm.

Bitte lassen Sie sich beraten oder fordern Sie

Informationen dazu an. Hier eine kleine Auswahl:

Universalreiniger ............ Profi RM 555 ULTRA

Autoreiniger .................... Profi RM 565 ULTRA

Bootreiniger .................... Profi RM 575 ULTRA

Haus- und Gartenreiniger

.......................................... Profi RM 570 ULTRA

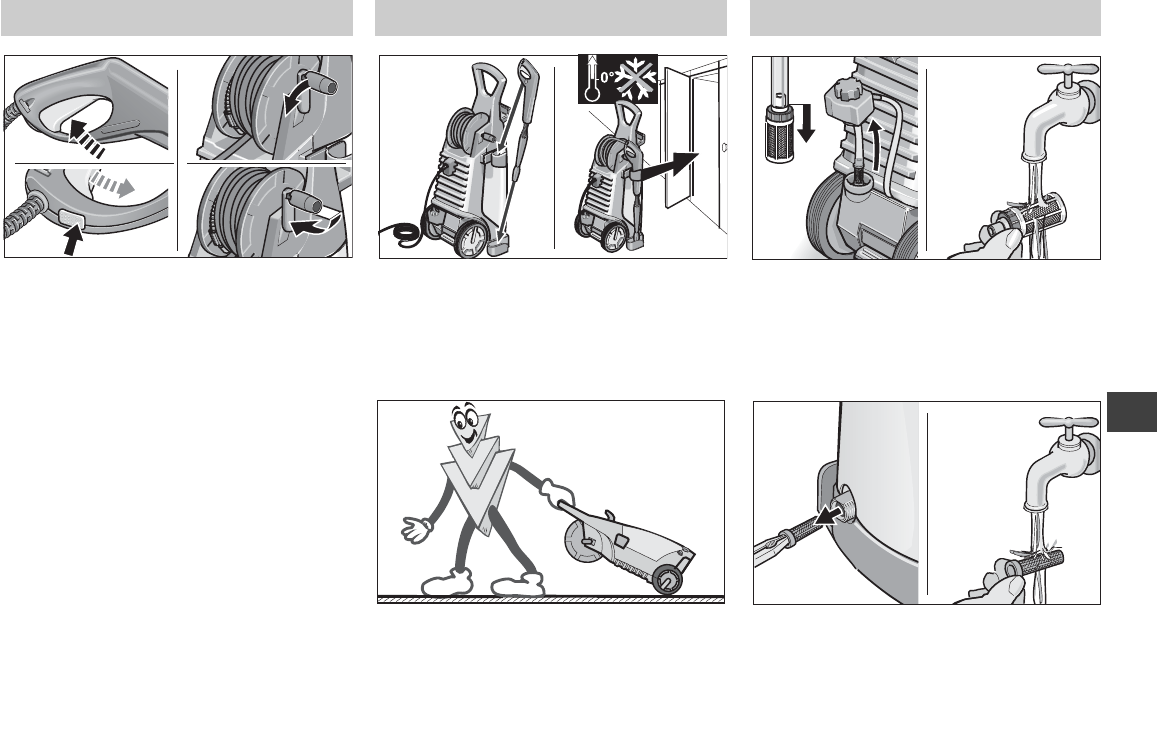

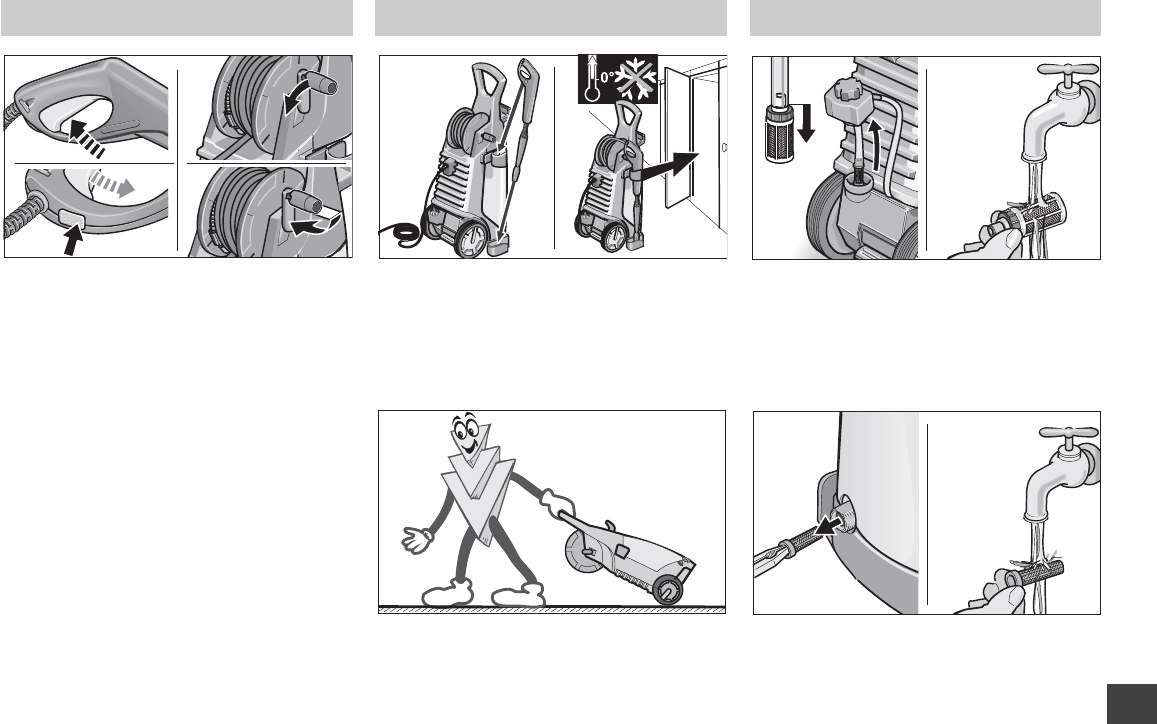

Bedienung Betrieb beenden

lHauptschalter auf „0“.

lNetzstecker ziehen. Anschlußkabel aufwickeln

Bei Wasserversorgung aus der Wasserleitung

lWasserzulauf schließen.

lGerät vom Wasseranschluß trennen.

Bei Wasserversorgung aus offenem Behälter

lSaugschlauch mit Filter am Wasseranschluß

des Gerätes abschrauben.

Deutsch - 9

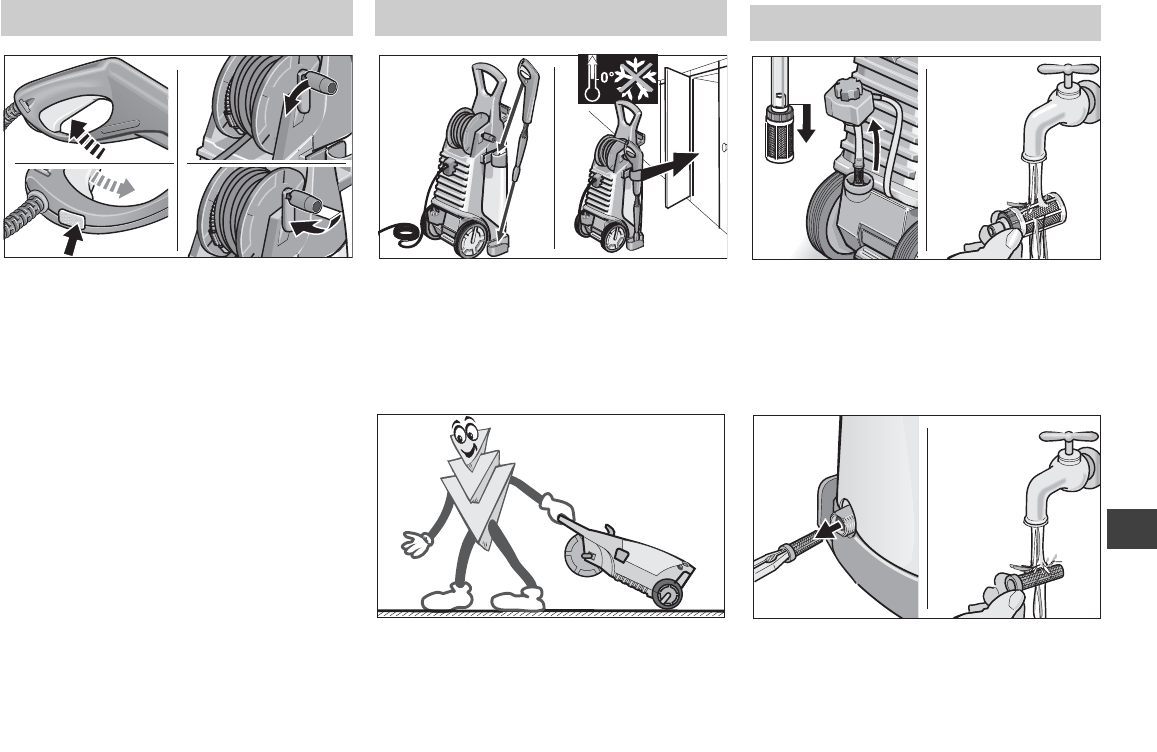

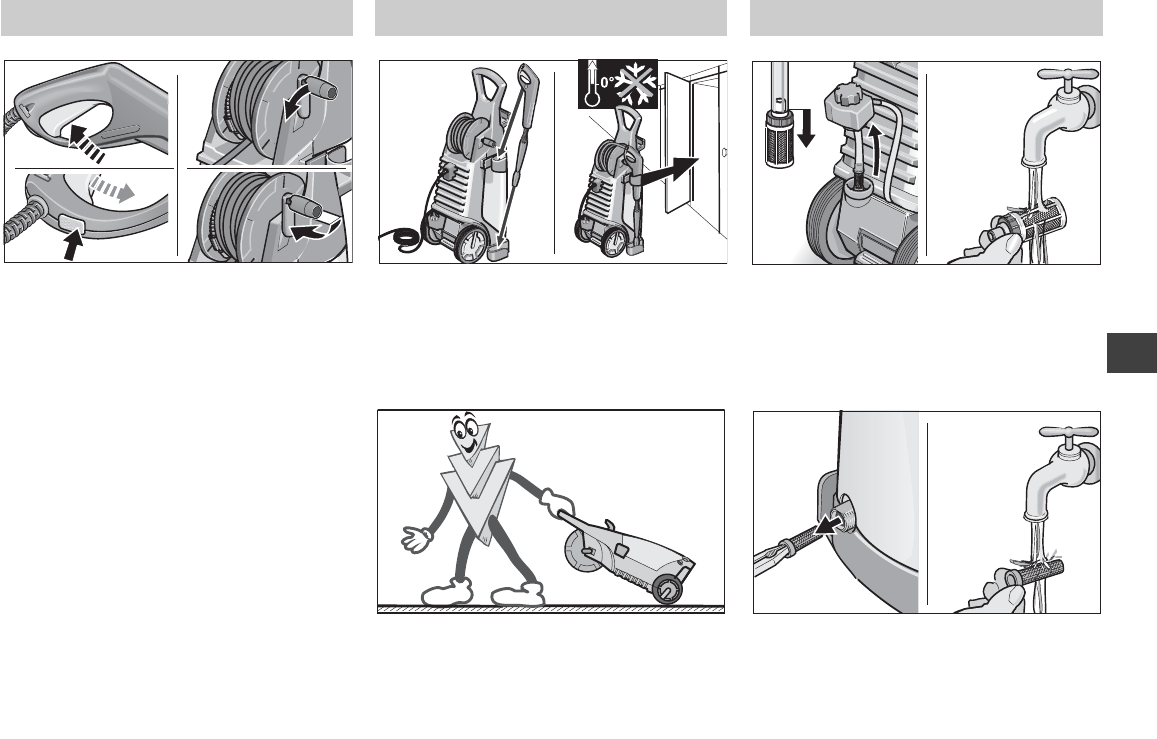

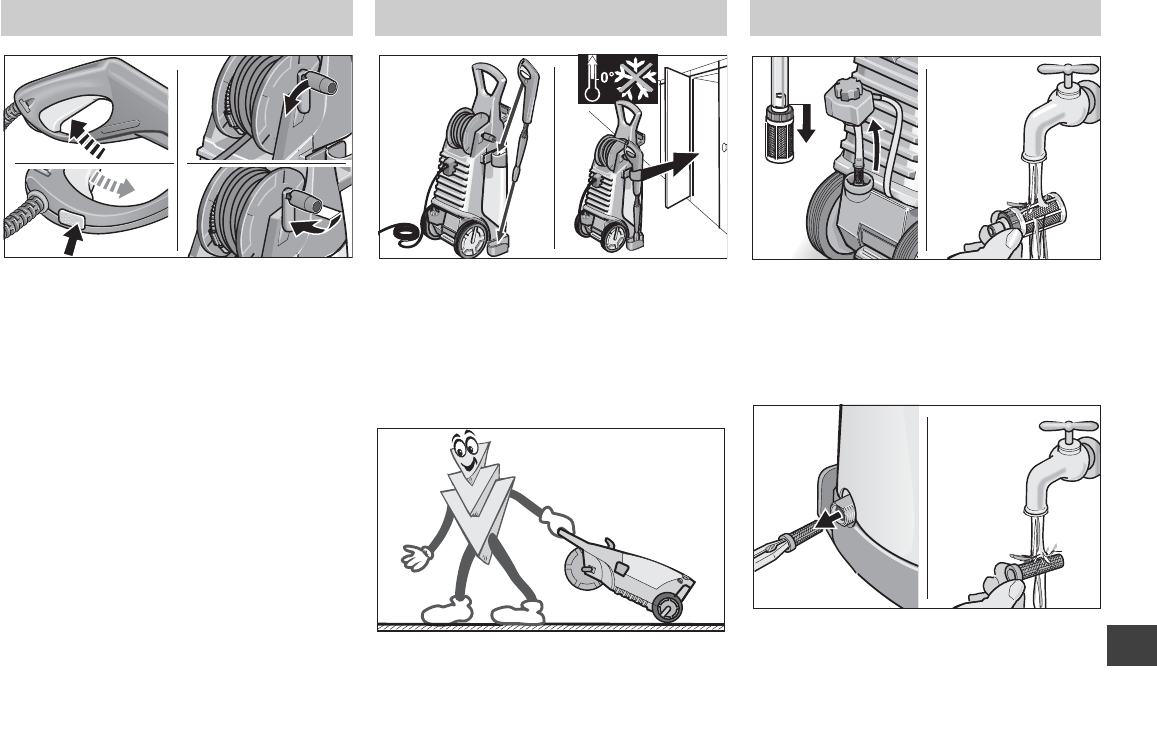

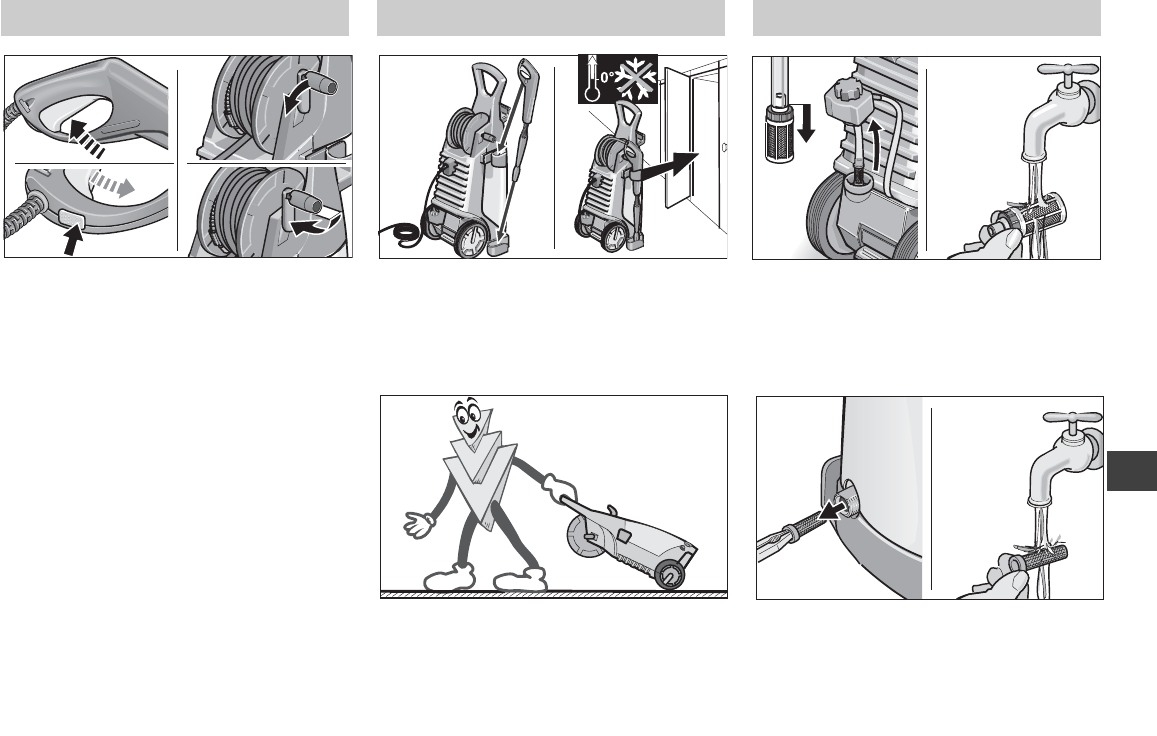

Achtung! Frost kann das nicht vollständig

entleerte Gerät zerstören. Gerät im Winter in

einem frostfreien Raum aufbewahren.

lStrahlrohr von der Handspritzpistole trennen

und in die Halter stecken.

lHebel an der Handspritzpistole ziehen, bis

das Gerät drucklos ist.

lSicherungsknopf drücken, um Gerät gegen

unbeabsichtigtes Einschalten zu sichern.

lHochdruckschlauch aufwickeln.

lGerät vor dem Transport ausschalten.

lZum Transport über Treppen oder Hindernisse

das Gerät am Transportgriff anheben.

lZum Transport über ebene Flächen das Gerät

am Zugbügel ziehen.

Aufbewahren/Transportieren Pflege und Wartung

Reinigen

Vor längerer Lagerung, z. B. im Winter:

lReinigungsmittel-Dosierventil vom

Reinigungsmittel-Saugschlauch abziehen und

unter fließendem Wasser reinigen.

lSieb im Wasseranschluß mit einer Flachzange

herausziehen und unter fließendem Wasser

reinigen.

Warten

Das Gerät ist wartungsfrei.

Betrieb beenden

10 - Deutsch

Störung Ursache Abhilfe

Gerät läuft nicht Stromzufuhr unterbrochen Netzstecker ziehen! Anschlußkabel, Netzstecker,

Verlängerungskabel und Kabelverbindungen auf

Schaden prüfen

Gerät kommt nicht auf Druck Einstellung Strahlrohr auf „–“ Strahlrohr auf „+“ stellen

Im Saugbetrieb – Gerät nicht entlüftet Gerät entlüften, siehe „Bedienung“

Sieb im Wasseranschluß verstopft Sieb reinigen, siehe „Pflege und Wartung“

Wasserzulaufmenge zu gering Wasserzulauf bis zum Wasseranschluß des

Gerätes auf Dichtheit und Durchfluß prüfen

Starke Druckschwankungen Hochdruckdüse im Strahlrohr verstopft Strahlrohr abnehmen, Bohrung in der

Hochdruckdüse mit einer Nadel reinigen

und von vorne mit Wasser durchspülen

Wasser tritt auf der Gehäuseunterseite aus Pumpe undicht 3 Tropfen pro Minute sind zulässig. Bei stärkerer

Undichtigkeit Kundendienst aufsuchen

Reinigungsmittel wird nicht angesaugt Einstellung Strahlrohr auf „+“ Strahlrohr auf „–“ stellen

Reinigungsmittel-Dosierventil im

Reinigungsmittel-Saugschlauch verstopft Reinigungsmittel-Dosierventil reinigen, siehe

„Pflege und Wartung“

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere

Kärcher-Niederlassung gern weiter.

Service Hotline (für Deutschland):

0 71 95 / 9 03 20 65

Störungen haben oft einfache Ursachen, die Sie

mit Hilfe der folgenden Übersicht selbst beheben

können. Im Zweifelsfall oder bei hier nicht

genannter Störung/Abhilfe wenden Sie sich bitte

an den autorisierten Kundendienst.

Stromschlaggefahr!

Reparaturarbeiten am Gerät dürfen nur vom

autorisierten Kundendienst durchgeführt werden.

Einschaltvorgänge erzeugen kurzzeitige Span-

nungsabsenkungen. Bei ungünstigen Netzbedin-

gungen können Beeinträchtigungen anderer Ge-

räte auftreten. Bei Netzimpedanzen <0,15 Ohm

sind keine Störungen zu erwarten.

Ersatzteile

Verwenden Sie ausschließlich Original-Kärcher-

Ersatzteile. Eine Ersatzteilübersicht finden Sie

am Ende dieser Bedienungsanleitung.

Hilfe bei Störungen

Deutsch - 11

Technische Daten

Sonderzubehör erweitert die Nutzungsmöglich-

keiten Ihres Gerätes. Nähere Informationen

dazu erhalten Sie bei Ihrem Kärcher-Händler.

Abbildungen siehe Seite 62.

1Dreckfräser

2Spritzschutz für Dreckfräser

3Rohrreinigungsset

4Rotierende Waschbürste

5Waschbürste

6Naßstrahlset

7Flexibles Strahlrohr

8Dreifachdüse mit Strahlrohr

9Strahlrohr für schwer zugängliche Stellen

10 Bodenstrahlrohr

11 Strahlrohrverlängerung

12 Hochdruckschlauch

13 Hochdruck-Schlauchverlängerung

14 Großmengen-Saugset

15 Saugschlauch mit Filter

16 Wasserfilter

17 Rückflußverhinderer

18 T-Racer

Sonderzubehör

Garantie

Im jeweiligen Land gelten die von unserer zustän-

digen Vertriebs-Gesellschaft herausgegebenen

Garantiebedingungen. Etwaige Störungen an dem

Gerät beseitigen wir innerhalb der Garantiefrist

kostenlos, sofern ein Material- oder Herstellungs-

fehler die Ursache sein sollte.

Im Garantiefall wenden Sie sich bitte mit Zubehör

und Kaufbeleg an Ihren Händler oder die nächste

autorisierte Kundendienststelle.

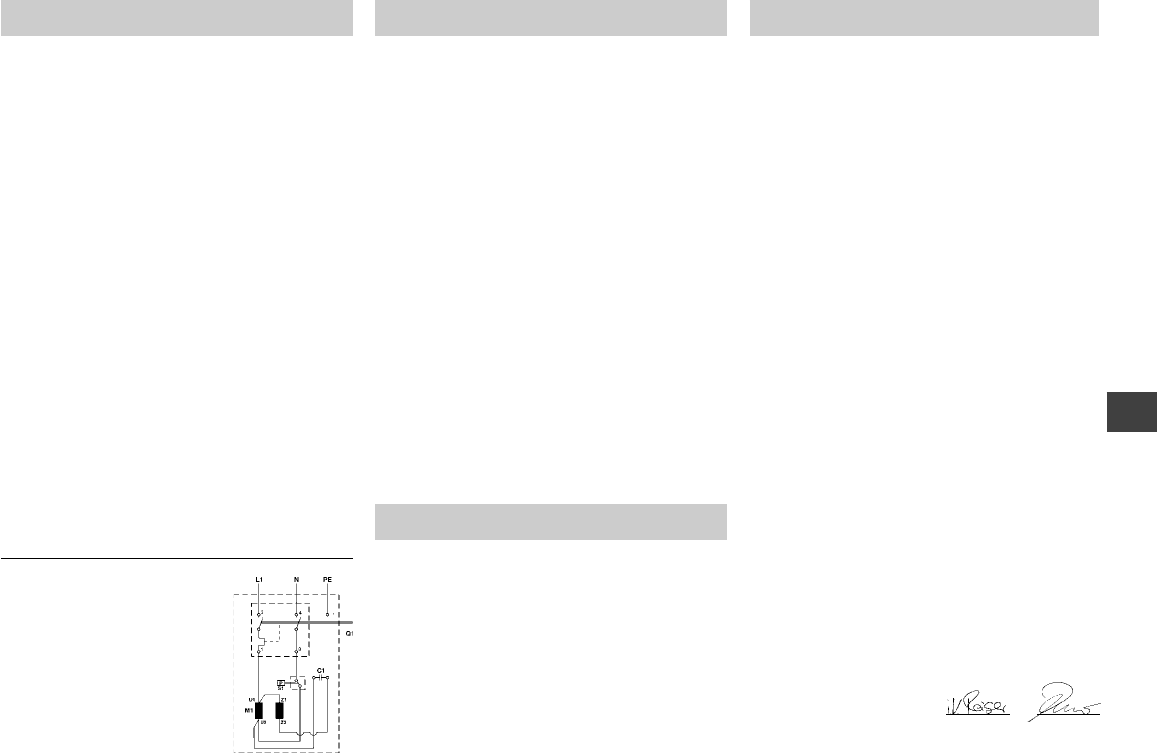

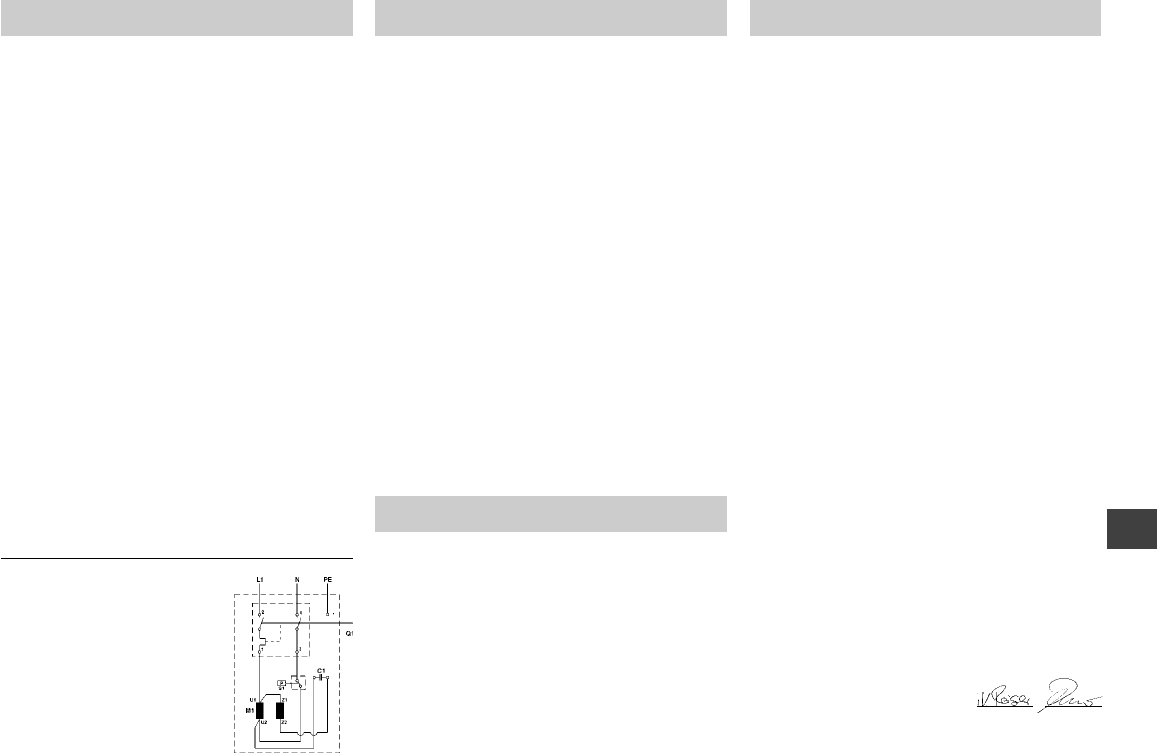

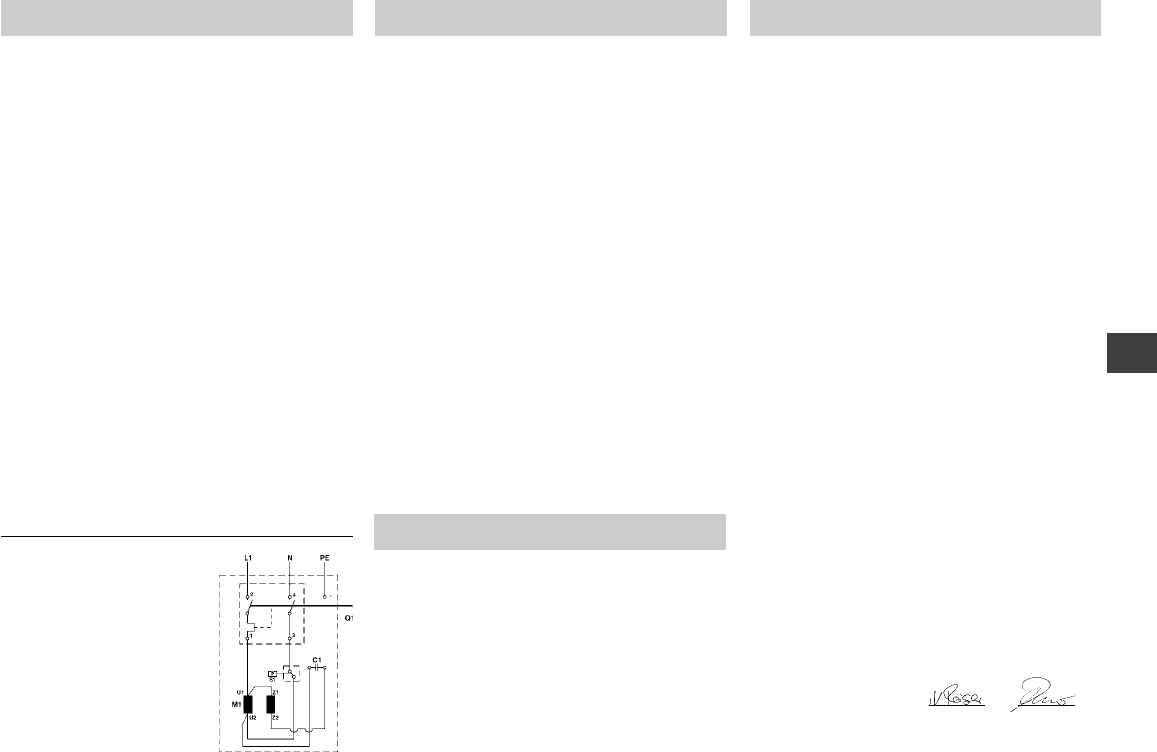

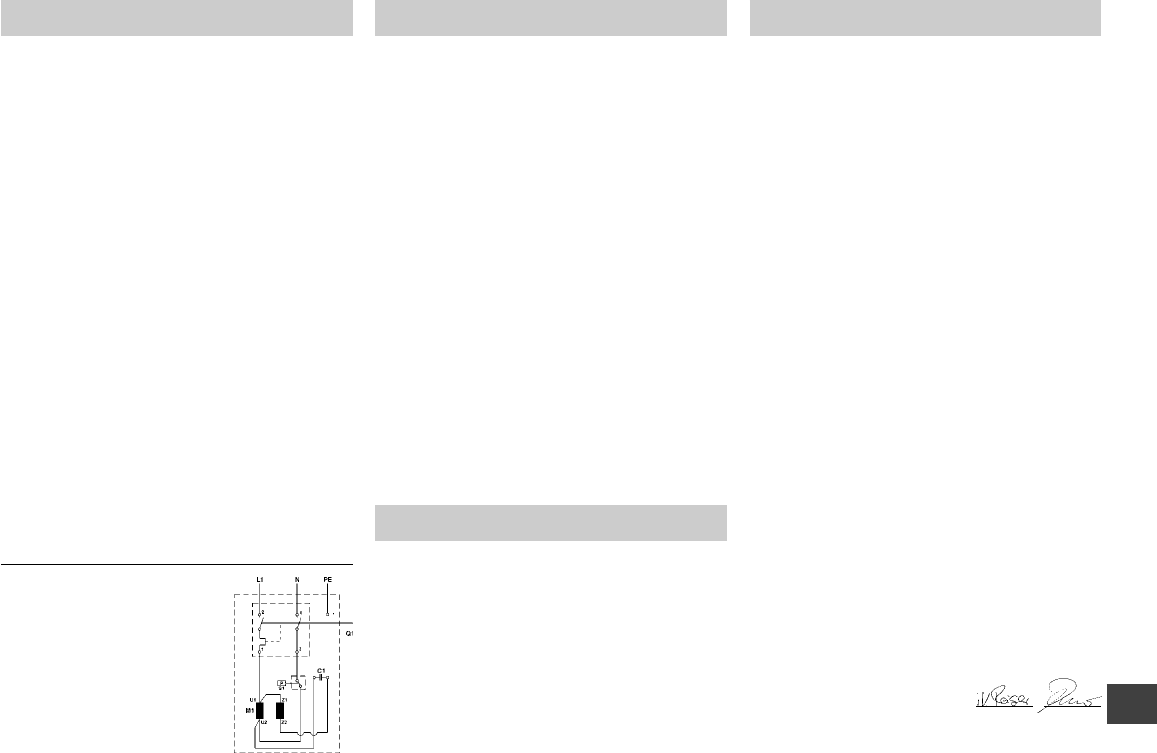

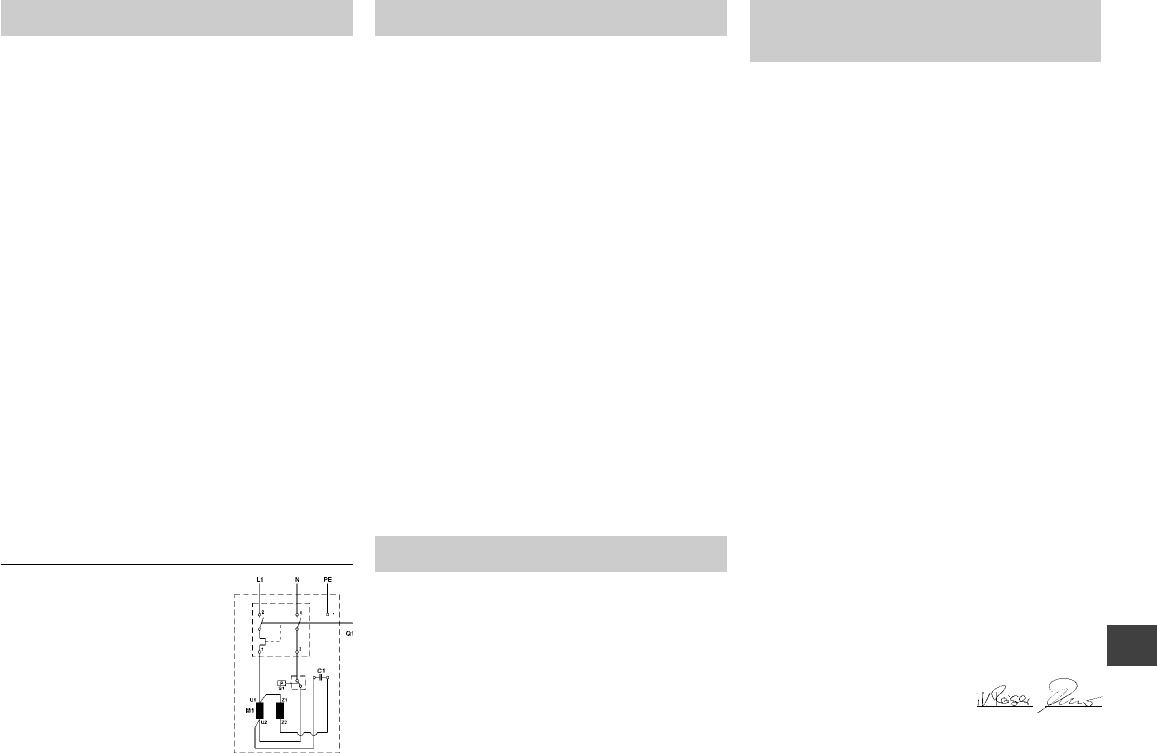

Stromlaufplan

C1 Betriebskondensator

M1 Motor

S1 Druckschalter

Q1 Motorschutzschalter

Stromanschluß

Spannung (bei 1~50 Hz) 230 V

Anschlußleistung 3,0 kW

Netzsicherung (träge) 16 A

Schutzklasse 1,IP X5

Wasseranschluß

Zulauftemperatur (max.) 60 °C

Zulaufmenge (min.) 10 l/min

Zulaufdruck (max.) (12 bar) 1,2 MPa

Leistungsdaten

Nenndruck (140 bar) 14 MPa

Betriebsdruck max. (150 bar) 15 MPa

Fördermenge (550 l/h) 9,2 l/min

Reinigungsmittel-Dosierung 0,6 l/min

Saughöhe aus offenem Behälter 20°C 1 m

Rückstoßkraft der Handspritzpistole 26 N

Hand-Arm Vibration (ISO 5349) 0,8 m/s2

Schalldruckpegel LPA(EN 60704-1) 73 dB(A)

Schalleistungspegel LWA(2000/14/EG) 95 dB(A)

Maße

Länge/Breite/Höhe 340/325/900 mm

Gewicht 22,5 kg

EG Konformitätserklärung

Hiermit erklären wir, daß die nachfolgend bezeichnete

Maschine aufgrund ihrer Konzipierung und Bauart sowie

in der von uns in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits- und Gesundheits-

anforderungen der EG-Richtlinien entspricht. Bei einer

nicht mit uns abgestimmten Änderung der Maschine ver-

liert diese Erklärung ihre Gültigkeit.

Produkt: Hochdruckreiniger

Typ: 1.034-xxx

Einschlägige EG-Richtlinien:

98/37/EG

73/23/EWG (+ 93/68/EWG)

89/336/EWG (+ 91/263/EWG, 92/31/EWG, 93/68/EWG)

2000/14/EG

Angewandte harmonisierte Normen:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997

DIN EN 60335 – 1

DIN EN 60335 – 2 – 79

DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Angewandtes Konformitätsbewertungsverfahren:

Anhang V

Schallleistungspegel

Gemessen : 93 dB(A)

Garantiert: 95 dB(A)

Es ist durch interne Maßnahmen sichergestellt, daß die

Seriengeräte immer den Anforderungen der aktuellen EG-

Richtlinien und den angewandten Normen entsprechen.

Die Unterzeichnenden handeln im Auftrag und mit Voll-

macht der Geschäftsführung. 5.957-238 (11/02)

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

S. Reiser H. Jenner

12 - English

Short instructions

1 Drawing bar

Transport unit over even surfaces

2 Hanger for power cord / supply hose

3 Hose reel with folding handle

Winding up the high-pressure hose

4 Master switch

Switch on unit – I

Switch off unit – 0

5 Water connection

Connect supply hose

6 Spray lance

Regulate pressure

7 Handgun

Switch on – press safety button and pull lever

Switch off – release lever

8 Power cord with power plug

9 Cleaning agent container

Draw in and meter cleaning agent (+/–)

10 High pressure outlet

Connect high-pressure hose

Safety Notes

Before first use of the unit read these operating

instructions and act in accordance with them.

Keep these operating instructions in a safe place

for later use or for a subsequent owner.

Use of the unit as authorized

Use this unit exclusively for non-industrial

purposes

– for cleaning machines, vehicles, buildings,

tools, facades, terraces, garden implements,

etc., with high-pressure water jet (if necessary

with the addition of cleaning agents).

– for cleaning vehicle engines only in locations

equipped with an appropriate oil separator.

– with accessories, replacement parts and

cleaning agents authorized by Kärcher.

Please comply with instructions supplied with

the cleaning agents.

General safety notes

Never permit children and adolescents

to handle the unit.

Never leave the unit unattended whilst the

master switch is switched on.

Never operate the unit in potentially explosive

spaces.

Do not spray any objects which contain health-

endangering substances (e.g. asbestos).

Assembly

When unpacking check the contents. Inform

your dealer of any damage in transportation.

Assembly of the unit is demonstrated with

pictures on page 60/61 “Step by Step”.

English - 13

Warning signs on the unit

Never direct the high-pressure

jet at human beings, animals,

the unit itself or at electrical

parts.

Safety devices

Safety devices serve to protect against injuries

and must not be changed or circumvented.

Relief valve with pressure switch

When the lever on the handgun is released the

pressure switch switches off the pump and the

high-pressure jet ceases. When the lever is

pulled the pressure switch switches on the pump

again.

Moreover, the relief valve prevents the

permissible operating pressure from being

exceeded.

Safety button

The safety button on the handgun prevents

inadvertent switching on of the unit.

Environmental protection

Dispose of packaging

The packaging materials are recyclable. Please

hand in the packaging for recycling.

Dispose of old equipment

You can obtain information about environment-

protecting disposal from your Kärcher dealer.

Save water

In comparison to other cleaning methods, by the

use of this unit you save up to 85 % of the water

otherwise needed. The unit can also be operated

with rain-water (use a water filter).

Ease the burden on waste water

Please use the cleaning agents sparingly.

Observe the dosage recommendations which

are supplied with the cleaning agents.

Before first use

Connection requirements

See rating plate or Technical Data for connected

values.

Electrical connection

The voltage shown on the rating plate must

match the supply voltage. The current source

must be properly earthed.

Only use splash-protected extension cable with

a sufficient conductor cross-section

(10 m: 3 x 1.5 mm², 30 m: 3 x 2.5 mm²) and

unwind completely from the cable drum.

Connection to water line

Comply with the stipulations of the water supply

company.

Supply hose (not supplied).

Only use supply hoses with the following

dimensions: length at least 7.5 m,

diameter at least ½".

Safety Notes

14 - English

Operation

Serious danger!

Vehicle tyres and tyre valves can be damaged

by the high-pressure jet and become perforated.

The first sign of this is a discoloration of the

tyre. When cleaning them maintain a distance of

at least 30 cm.

Never grasp the power plug with wet hands.

Before each use check the power cord and

power plug for damage. Have a damaged power

cord replaced immediately by an authorized

Kärcher service point or an electrical specialist.

Before each use check the high-pressure hose

for damage. Replace a damaged high-pressure

hose immediately.

Danger of injury!

Owing to the water jet emerging from the high-

pressure nozzle a recoil force operates on the

handgun. Ensure you have a secure footing and

hold the handgun and spray lance firmly.

If necessary wear protective clothing for

protection against return spray.

Water supply

The unit can either be supplied from the water

main or from water in an open container.

Water supply from the water main

lConnect a supply hose (not included) to

the water inlet of the unit and to the water

supply (e.g. water tap).

lOpen the water supply.

Water supply from an open container

lUnscrew the coupling part for the water inlet.

lScrew the suction hose with filter (not

included, see “Special accessories”) onto the

water connection of the unit.

lHang the filter in the container.

lVent the unit before operation.

– Unscrew the high-pressure line at the high-

pressure outlet of the unit.

– Switch on the unit and let it run until water

free of bubbles emerges at the high-

pressure outlet.

– Switch off the unit and screw on the high-

pressure hose again.

English - 15

Preparation

lInsert power plug.

lTurn master switch to “I”.

Switching on

lPress safety button on the handgun and pull

the lever.

Switching off

lRelease the lever.

During breaks in work and when leaving the unit

secure it against inadvertent switching on by

pressing the safety button.

Regulate operating pressure/

flow rate

Raise operating pressure:

twist spray lance in direction “+”.

Reduce operating pressure:

twist spray lance in direction “–”.

Operation

Connect accessories

Depending on the model the following

accessories are either included in the scope

of delivery or are obtainable from specialist

dealers (see also “Special accessories”).

lExchange the respective accessory with the

spray lance.

Wash brush

for large, smooth surfaces – e.g. on the

automobile, caravan or boat.

Cleaning agent can be added.

Rotating wash brush

for gentle and thorough cleaning – e.g. bodywork

and glass surfaces.

Cleaning agent can be added.

Rotary nozzle

for stubborn accumulations of grime – e.g.

moss-covered promenade tiles or facades.

Work without cleaning agent and with the

highest operating pressure.

16 - English

Adding the cleaning agent

lFill the detergent reservoir with .......

..... Detergent tablet and water or

..... Detergent concentrate and water.

Observe metering recommendations on the

packaging label of the detergent.

lMeter out the cleaning agent (cleaning agent

metering valve)

– medium quantity: centre-position

– large quantity: “+” position

– small quantity: “–” position.

lTwist the spray lance in the “–” direction until

the stop.

Recommended cleaning method

1. Spray the cleaning agent on the dry surface

sparingly and let it react (but not dry out).

2. Wash off the loosened dirt with the high-

pressure jet.

lMaster switch to “0”.

lDraw out power plug.

Operation Finishing operations

Cleaning agents

For trouble-free operation and for matching to

the relevant cleaning task we recommend our

Kärcher cleaning agents and care range. Please

let us advise you or ask for information about

them. Here is a small selection:

Universal cleaner Profi RM 555 ULTRA

Automobile cleaner Profi RM 565 ULTRA

House and garden cleaner

Profi RM 570 ULTRA

Boat cleaner Profi RM 575 ULTRA

When the water has been supplied from the

water main

lClose the water supply tap.

lSeparate the unit from the water connection.

When the water has been supplied from an

open container

lUnscrew the suction hose with filter at the

water inlet of the unit.

English - 17

lPull the lever on the handgun until the unit is

without pressure.

lPress in the safety button to protect the unit

against inadvertent switching on.

lWind the high-pressure hose.

Caution! Frost can destroy an incompletely

emptied unit. In the winter keep the unit in a

frost-free room.

lSeparate the spray lance from the handgun

and place it in its holder.

Care and MaintenanceFinishing operations Safekeeping / Transportation

lSwitch off the unit before transporting it.

lTo transport it over stairs or obstacles lift the

unit at the transportation handle.

lTo transport the unit over even surfaces draw

it by the drawing bar.

Cleaning

Before long periods of storage, e.g. in winter:

lPull the cleaning agent metering valve off the

cleaning agent suction hose and clean

it under running water.

lPull out the strainer in the water inlet with flat-

nose pliers and clean it under running water.

Maintenance

The unit is maintenance-free.

18 - English

Help with faults

Fault Cause Remedy

Unit does not run Power supply interrupted Draw out power plug! Check power cord, power

plug, extension cable and cable connections for

damage

Unit does not come up to pressure Spray lance set to “–” Set spray lance to “+”

In suction operation – unit not vented Vent unit, see “Operation”

Strainer in water inlet blocked Clean strainer, see “Care and Maintenance”

Water supply quantity too low Check the water supply to the water inlet of the

unit for leaks and throughput

Strong pressure fluctuations High-pressure nozzle in spray lance blocked Take off the spray lance, clean the hole in the

high-pressure nozzle with a needle and rinse

through with water again

Water comes out of the housing underside Pump leaking 3 drops per minute are acceptable. For greater

leakages contact the customer service

Cleaning agent is not drawn in Spray lance set to “+” Set spray lance to “–”

Cleaning agent valve in the cleaning agent suction

hose blocked Clean cleaning agent metering valve, see “Care

and Maintenance”

Faults often have simple causes which you can

rectify yourself with the aid of the following

summary. In case of doubt or of faults or

remedies not mentioned here apply to the

authorized customer service.

Danger of electric shock!

Repair work on the unit can only be carried out

by the authorized customer service.

Customer Service

In the case of questions or faults our Kärcher

branches will be pleased to assist you further:

Replacement parts

Use exclusively Kärcher original replacement

parts. You will find a replacement parts summary

at the end of these operating instructions.

Inrush currents cause short-time voltage drops.

Under unfavourable power supply conditions

other equipment may be affected. If the system

impedance of the power supply is < 0,15 Ohms,

disturbances are unlikely to occur.

English - 19

Special accessoriesTechnical Data

Special accessories expand the scope of use of

your machine. You can obtain further information

from your Kärcher dealer.

See page 62 for illustrations.

1Rotary nozzle

2Spray guard for rotary nozzle

3Pipe-cleaning set

4Rotating wash brush

5Wash brush

6Wet blasting set

7Flexible spray lance

8Three-way nozzle with spray lance

9Spray lance for places which are difficult

to access

10 Floor spray lance

11 Spray lance extension

12 High-pressure hose

13 Hose extension

14 Large volume suction set

15 Suction hose with filter

16 Water filter

17 Non-return valve

18 T-Racer

Guarantee

In each country the guarantee conditions issued

by our responsible sales company are applicable.

We clear any faults occurring in the unit free of

charge during the period of guarantee providing

the cause is a fault in a material or in the

manufacture.

In the case of a claim under the guarantee please

contact your dealer or the nearest authorized

customer service point, accompanying your claim

with accessories and purchase voucher.

Circuit Diagram

C1Running capacitor

M1Motor

S1 Pressure operated switch

Q1Appliance switch

with motor protection

EU Declaration of Conformity

We hereby declare that the equipment described below

conforms to the relevant fundamental safety and health

requirements of the appropriate EU Directives, both in its

basic design and construction as well as in the version

marketed by us.This declaration will cease to be valid if

any modifications are made to the machine without our

express approval.

Product: High-pressure cleaner

Model: 1.034-xxx

Relevant EU Directives:

98/37/EC

73/23/EEC (+ 93/68/EEC)

89/336/EEC (+ 91/263/EEC, 92/31/EEC, 93/68/EEC)

2000/14/EC

Harmonised standards applied:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997

DIN EN 60335 – 1

DIN EN 60335 – 2 – 79

DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Conformity assessment procedure followed:

Annex V

Sound power level

Measured: 93 dB(A)

Guaranteed: 95 dB(A)

Appropriate internal measures have been taken to ensu-

re that series-production units conform at all times to the

requirements of current EU Directives and relevant

standards.The signatories are empowered to represent

and act on behalf of the company management.

5.957-238 (11/02)

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

H. JennerS. Reiser

Power supply

Voltage (at 1~50 Hz) 230 V

Connected load 3,0 kW

Supply fuses (time-lag) 16 A

Safety class 1,IP X5

Water connection

Supply temperature (max.) 60 °C

Supply volume (min.) 10 l/min

Supply pressure (max.) (12 bar) 1,2 MPa

Performance data

Operating pressure (140 bar) 14 MPa

Pump pressure max. (150 bar) 15 MPa

Flow rate (550 l/h) 9,2 l/min

Cleaning agent metering 0,6 l/min

Suction height from open container (20°C)1 m

Recoil force of the handgun 26 N

Hand-transmitted vibration (ISO 5349) 0,8 m/s²

Sound pressure level LPA(EN 60704-1) 73 dB(A)

Sound power level LWA(2000/14/EC) 95 dB(A)

Dimensions

Length/Width/Height 340/325/900 mm

Weight 22,5 kg

20 - Français

Notice succincte

1 Guidon pour tracter l’appareil

Il sert à transporter l’appareil sur les surfaces

planes.

2 Support d´enroulement du câble de

branchement

3 Tambour à flexible avec poignée rabattable

Pour enrouler le flexible haute pression.

4 Interrupteur principal

Position I pour allumer l’appareil.

Position 0 pour l’éteindre.

5 Prise d’eau

Raccordez-y le flexible d’alimentation en eau.

6 Lance

Elle sert à réguler la pression.

7 Poignée-pistolet

Pour l’enclencher, enfoncez le cran d’arrêt

puis appuyez sur la gâchette.

Pour la couper, relâchez la gâchette.

8 Câble de branchement

9 Réservoir de détergent

Aspiration et dosage du détergent (+/–)

10 Sortie haute pression

Consignes de sécurité

Avant d’utiliser cet appareil pour la première fois,

veuillez lire la présente notice et vous conformer

aux instructions qu’elle contient.

Rangez cette notice d’instructions en vue de son

utilisation future ou pour le cas où l’appareil

devrait changer de propriétaire.

Conformité d’utilisation

Veuillez n’utiliser cet appareil que dans des

applications non-professionnelles:

– Pour nettoyer des machines, véhicules,

ouvrages, outils, façades, terrasses, appareils

de jardin avec le jet haute pression (auquel

vous aurez rajouté du détergent suivant

besoins).

– Pour nettoyer des moteurs, mais seulement sur

des sites équipés d’un séparateur d’huile.

– Servez-vous d’accessoires, de pièces de

rechange et de détergents recommandés par

Kärcher. Veuillez respecter les instructions

accompagnant les détergents.

Consignes de sécurité générales

Ne permettez jamais aux enfants et aux

adolescents d’utiliser cet appareil.

Ne laissez jamais cet appareil sans surveillance

tant que son interrupteur principal se trouve en

position enclenchée.

Ne faites jamais marcher l’appareil dans des

locaux à risque d’explosion.

Ne dirigez jamais le jet sur des objets contenant

des matières dangereuses pour la santé

(l’amiante par ex.).

Consignes de sécuritéNotice succincte

Assemblage

Si lors du déballage vous constatez des dégâts

dus au transport, veuillez en informer votre

revendeur par lettre recommandée avec accusé

de réception dans les trois jours. Faites les

réserves nécessaires sur le bon de livraison

(article 105 du Code de Commerce).

L’assemblage est décrit et illustré par des

figures à la page 60/61 intitulée «Pas à pas».

Français - 21

Symbole de mise en garde sur

l’appareil

Ne braquez jamais le jet haute

pression sur des personnes,

des animaux, sur l’appareil lui-

même et sur des équipements

sous tension.

Dispositif de sécurité

Les dispositifs de sécurité servent à vous

protéger des risques de blessure. Il est interdit

de modifier leur réglage ou de les ponter.

Vanne de surpression avec pressostat

Lorsque vous relâchez la gâchette de la

poignée-pistolet, le pressostat coupe la pompe

et le jet haute pression ne jaillit plus. Lorsque

vous réappuyez sur la gâchette, le pressostat

réenclenche la pompe.

La vanne de surpression empêche en outre

l’appareil de dépasser la pression de service

admissible.

Cran d’arrêt

Le cran d’arrêt situé sur la poignée-pistolet

empêche l’enclenchement involontaire de

l’appareil.

Respect de l’environnement

Elimination de l’emballage

Les matériaux constitutifs de l’emballage sont

recyclables. Veuillez réintroduire l’emballage

dans un circuit de recyclage.

Elimination de l’ancien appareil

Consultez votre revendeur Kärcher pour savoir

comment éliminer l’ancien appareil

en respectant l’environnement.

Economies d’eau

L’emploi de cet appareil vous permet

d’économiser jusqu’à 85 % d’eau comparé aux

autres méthodes de nettoyage. Cet appareil

peut aussi fonctionner à l’eau de pluie (utiliser

un filtre à eau).

Moindre pollution des eaux usées

Utilisez s.v.p. parcimonieusement les détergents.

Veuillez respecter les recommandations

de dosages accompagnant les détergents.

Avant la première utilisationConsignes de sécurité

Conditions de branchement

Pour connaître les données de branchement,

reportez-vous aux données techniques.

Branchement électrique

La tension spécifiée sur la plaque signalétique

doit concorder avec celle débitée par le secteur.

La source d’électricité doit être

réglementairement reliée à la terre.

N’utilisez que des cordons prolongateurs

protégés contre les projections d’eau et dont les

fils ont une section suffisante (câble de 10 m: 3

x 1,5 mm²; câble de 30 m: 3 x 2,5 mm²).

Déroulez-les complètement du tambour à câble.

Branchement à une conduite d’eau

Veuillez respecter les prescriptions publiées par

la compagnie distributrice des eaux.

Le raccordement au réseau public a lieu via un

flexible d’aspiration (non livré d’origine).

N’utilisez qu’un flexible d’arrivée offrant les

dimensions suivantes:

longueur minimum 7,0 mètres,

diamètre minimum ½".

22 - Français

Commande

Danger de mort!

Le jet haute pression peut endommager les

pneumatiques de véhicules ou leurs valves, les

pneus risquent d’éclater. Le premier indice

d’endommagement est une décoloration des

pneus. Pour les nettoyer, maintenez un écart de

30 cm entre la lance et le pneu.

Ne saisissez jamais la fiche mâle de l’appareil

les mains mouillées.

Avant chaque utilisation du cordon

d’alimentation électrique terminé par une prise,

vérifiez s’ils ne sont pas endommagés. Si le

cordon où la prise sont endommagés, faites les

remplacer sans délai par le service après-vente

(SAV) Kärcher/par un électricien agréé.

Avant chaque utilisation, vérifiez que le flexible

haute pression est en parfait état. Remplacez

immédiatement un flexible haute pression

endommagé.

Risque de blessures!

Le jet d’eau sortant par la buse haute pression

engendre une force de recul sur la poignée-

pistolet. Veillez à vous tenir bien en équilibre,

tenez fermement la poignée-pistolet et la lance.

Portez si nécessaire une tenue appropriée pour

vous protéger des objets susceptibles de

ricocher lorsque percutés par le jet.

Alimentation en eau

L’appareil peut s’alimenter par exemple via un

robinet d’eau ou un récipient d’eau ouvert.

Alimentation en eau par un robinet

lA la prise d’eau de l’appareil, raccordez un

flexible d’alimentation (non livré d’origine) et

connectez-le à la source d’eau (un robinet

domestique par ex.).

lOuvrez le robinet d’eau.

Alimentation en eau à partir d’un récipient

ouvert

lDévissez le raccord d’arrivée d’eau.

lRaccordez le flexible d’aspiration à filtre (non

livré d’origine, voir la section «Accessoires en

option») à la prise d’arrivée d’eau équipant

l’appareil.

lPlongez le filtre dans le récipient et

accrochez-le.

lAvant d’utilisez l’appareil, dégazez-le:

– De la prise haute pression de l’appareil,

dévissez la conduite haute pression.

– Allumez l’appareil et laissez-le marcher

jusqu’à ce que l’eau sorte sans bulles

par la prise haute pression.

– Eteignez l’appareil puis revissez le flexible

haute pression.

Français - 23

Préparatifs

lBranchez la fiche mâle dans une prise de

courant

lAmenez l’interrupteur principal sur la position

«I».

Enclenchement

lAppuyez sur le cran d’arrêt de la poignée-

pistolet puis appuyez sur la gâchette.

Coupure

lRelâchez la gâchette.

Pendant les pauses de travail et avant de

laisser l’appareil sans surveillance, appuyez sur

le cran d’arrêt pour empêcher un

enclenchement involontaire de la poignée-

pistolet.

Régler la pression de travail/

le débit d’eau

Pour hausser la pression de travail:

Tourner la lance dans le sens «+».

Pour réduire la pression de travail:

Tourner la lance dans le sens «–».

Commande

Branchement des accessoires

Selon le modèle, les accessoires suivants sont

fournis d’origine ou en vente dans le commerce

spécialisé (voir aussi la section «Accessoires

en option»).

lRetirez la lance et montez à la place

l’accessoire voulu.

Brosse de lavage

Pour traiter les grandes surfaces lisses, par ex.

celles d’une voiture, d’une caravane ou d’un

bateau.

Possibilité d’ajouter du détergent.

Brosse de lavage rotative

Pour nettoyer à fond, tout en les ménageant, les

carrosseries et les surfaces en verre.

Possibilité d’ajouter du détergent.

Buse-rotor

Pour éliminer les salissures rebelles, par ex. sur

les dalles en béton ou les façaces recouvertes

de mousse/moisissures.

Travaillez sans détergent et à la pression

de travail la plus élevée.

24 - Français

Rajouter du détergent

lRemplissez le réservoir de détergent avec ....

.... une pastille de détergent et de l’eau ou

.... du détergent concentré et de l’eau.

Veuillez respecter les recommandations de

dosage imprimées sur les étiquettes des bidons

de détergent.

lDosez le détergent (par la vanne).

– Moyen débit: vanne sur la position médiane

– Fort débit: vanne sur la position «+»

– Petit débit: vanne sur la position «–».

lTournez la lance en direction «–» jusqu’à la

butée.

Méthode de nettoyage recommandée

1. Appliquez parcimonieusement le détergent

sur la surface sèche puis laissez-le agir (ne

le laissez pas sécher dessus).

2. Une fois les salissures décollées, chassez-

les avec le jet haute pression.

Détergents

Nous recommandons la gamme de détergents et

produits d’entretien Kärcher, car ils vous

permettent de travailler sans incident, avec

un produit chaque fois adapté à la tâche de

nettoyage. Demandez des conseils ou des

renseignements à votre revendeur. Voici une

sélection restreinte de détergents:

Détergent universel ........... Profi RM 555 ULTRA

Détergent pour voitures .... Profi RM 565 ULTRA

Détergent pour la maison et le jardin

............................................ Profi RM 570 ULTRA

Détergent pour bateaux .... Profi RM 575 ULTRA

Commande Fin du service

lAmenez l’interrupteur principal sur «0».

lDébranchez la fiche mâle de la prise de

courant.

Si l’appareil était alimenté par un robinet d’eau

lFermez le robinet d’eau.

lDébranchez l’appareil du robinet d’eau.

Si l’appareil était alimenté par un récipient

ouvert

lDe la prise d’eau de l’appareil, dévissez le

flexible d’aspiration terminé par un filtre.

Français - 25

lAppuyez sur la gâchette de la poignée-

pistolet jusqu’à ce que l’appareil soit hors

tension.

lAppuyez sur le cran d’arrêt pour empêcher

que quelqu’un appuie involontairement sur la

gâchette.

lEnroulez le flexible haute pression.

Fin du service

Attention: le gel peut détruire l’appareil si celui-

ci n’a pas été complètement vidé. Pendant l’hiver,

rangez l’appareil dans un local à l’abri du gel.

lDébranchez la lance de la poignée-pistolet

puis enfoncez-la dans les supports.

lAvant de transporter l’appareil, éteignez-le.

lPour faire franchir des escaliers ou des

obstacles à l’appareil, soulevez l’appareil par

sa poignée de transport.

lPour transporter l’appareil sur des surfaces

planes, utilisez son guidon.

Rangement / Transport Entretien et nettoyage

Nettoyage

Avant un remisage longue durée, pour l’hiver par ex.:

lDu flexible servant à aspirer le détergent,

débrancher la vanne de dosage puis

nettoyez-la sous l’eau du robinet.

lA l’aide d’une pince plate, extrayez le crible

logé dans la prise d’eau de l’appareil puis

nettoyez-la sous l’eau du robinet.

Entretien

L’appareil se passe de tout entretien.

26 - Français

Dérangements et remèdes

Les dérangements ont souvent des raisons

simples que le récapitulatif ci-après vous

permettra de supprimer facilement. En cas de

doute ou si le dérangement/remède ne figure

pas dans le tableau, veuillez consulter le service

après-vente agréé.

Risque d’électrocution!

Les travaux de réparation sur l’appareil sont exclu-

sivement réservés au service après-vente agréé.

Pièces de rechange

Veuillez utiliser exclusivement des pièces de

rechange Kärcher d’origine. Vous trouverez un

récapitulatif des pièces de rechange à la fin de

la présente notice.

Dérangement Cause Remèdes

L’appareil ne marche pas Alimentation électrique coupée Débrancher la fiche mâle de la prise de courant.

Vérifier si le cordon d’alimentation, la fiche mâle,

le cordon prolongateur et les jonctions entre

câbles sont endommagés.

L’appareil ne monte pas en pression Lance réglée sur «–» Régler la lance sur «+».

Appareil pas dégazé avant de pomper

d’un récipient Dégazer l’appareil, voir la section «Utilisation».

Crible bouché dans la prise d’eau Nettoyer le crible, voir la section

«Entretien et nettoyage».

Débit d’arrivée de l’eau à l’appareil trop faible Vérifier que l’eau transite sans fuite et selon

le débit correct entre le robinet d’eau et la prise

d’eau de l’appareil.

Fortes variations de pression Buse haute pression bouchée dans la lance Retirer la lance, à l’aide d’une épingle, nettoyer

l’alésage de la buse haute pression puis rincer

en injectant de l’eau par la sortie de la buse.

De l’eau sort par le bas du boîtier Pompe non étanche Une fuite de 3 gouttes par minute est admissible.

Si le débit de fuite est plus élevé, prévenir le SAV.

L’aspiration du détergent n’a pas lieu Lance réglée sur «+» Régler la lance sur «–».

Vanne de dosage bouchée dans le flexible

d’aspiration de détergent Nettoyer la vanne de dosage de détergent,

voir la section «Entretien et nettoyage».

Service après-vente

Si vous avez des questions à formuler ou

en cas de dérangements, notre succursale

Kärcher vous viendra volontiers en aide:

Français - 27

Données techniques Accessoires en option

Garantie

Dans chaque pays, les conditions de garantie en

vigueur sont celles publiées par notre société de

distribution autorisée. Si pendant la durée de la

garantie votre appareil présente des vices de

matière ou de fabrication, la réparation est gratuite.

En cas de recours en garantie, veuillez vous

adresser à votre revendeur ou au bureau du

service après-vente le plus proche de chez vous.

Munissez-vous de l’appareil, de ses accessoires

et de la preuve d’achat.

Les accessoires en option élargissent le domaine

d’application de votre appareil. Pour en savoir plus

sur ces accessoires, veuillez consulter votre

revendeur Kärcher.

Figures: voir page 62.

1Fraise à salissures

2Pare-éclaboussures pour la fraise

à salissures

3Kit pour nettoyer les tuyaux

4Brosse de lavage rotative

5Brosse de lavage

6Kit de traitement au jet

7Lance flexible

8Buse triple avec lance

9Lance pour endroits difficilements accessibles

10 Lance pour sols

11 Rallonge de lance

12 Flexible haute pression

13 Rallonge de flexible

14 Kit pour gros débits d’aspiration

15 Flexible d’aspiration avec filtre

16 Filtre à eau

17 Clapet anti-retour

18 T-Racer

Schéma des circuits électriques

C1Condensateur de service

M1Moteur

S1 Pressostat

Q1Commutateur de l’appareil

Branchement électrique

Tension (monophasée, 50 Hz) 230 V

Puissance raccordée 3,0 kW

Fusible secteur (temporisé) 16 A

Classe de protection 1,IP X5

Branchement de l’eau

Température d’arrivée d’eau (maxi.) 60 °C

Débit d’arrivée d’eau (mini.) 10 l/min

Pression d’arrivée (maxi.) (12 bars) 1,2 MPa

Performances

Pression nominale (140 bars) 14 MPa

Pression en service max. (150 bars) 15 MPa

Débit de refoulement (550 l/h) 9,2 l/min

Dosage du détergent 0,6 l/min

Hauteur d’aspiration depuis

un récipient ouvert, à 20 °C 1 m

Force de recul développée,

mesurée à la poignée-pistolet 26 N

Vibrations de l’appareil (ISO 5349) 0,8 m/s²

Niveau de pression acoustique

LPA(EN 60704-1) 73 dB(A)

Niveau de puissance acoustique

LWA(2000/14/CE) 95 dB(A)

Dimensions

Longueur/Largeur/Hauteur 340/325/900 mm

Poids 22,5 kg

Déclaration de conformité européenne

Par la présente, nous déclarons que la machine ci-après

répond, de par sa conception et sa construction ainsi que

de par le modèle que nous avons mis sur le marché, aux

exigences de sécurité et d’hygiène en vigueur de la direc-

tive européenne. En cas de modification de la machine

effectuée sans notre accord, cette déclaration sera cadu-

que.

Produit: Nettoyeur haute pression

Type: 1.034-xxx

Directives européennes en vigueur:

98/37/CE

73/23/CEE (+ 93/68/CEE)

89/336/CEE (+ 91/263/CEE, 92/31/CEE, 93/68/CEE)

2000/14/CE

Normes harmonisées appliquées:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997

DIN EN 60335 – 1

DIN EN 60335 – 2 – 79

DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Procédure appliquée pour l’évaluation de la

conformité: Appendice V

Niveau de puissance acoustique

mesuré: 93 dB(A)

garanti: 95 dB(A)

La conformité permanente des appareils de série avec

les exigences consignées dans les directives actuelles

de la CE et avec les normes appliquées est garantie par

des mesures internes.Les soussignés agissent par ordre

et avec les pleins pouvoirs de la Direction commerciale.

5.957-238 (11/02)

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

H. JennerS. Reiser

28 - Italiano

1 Maniglia di traino

Per muovere l’apparecchio su superfici piane

2 Supporto per riavvolgimento

3 Avvolgitore per tubo flessibile con

impugnatura pieghevole Per

avvolgere il tubo flessibile ad alta pressione

4 Interruttore principale

Accendere l’apparecchio – I

Spegnere l’apparecchio – 0

5 Raccordo per l’acqua

Per collegare il tubo di alimentazione

6 Lancia

Per regolare la pressione

7 Pistola a spruzzo

Inserire – premere il pulsante di sicurezza

e tirare la leva

Disinserire – rilasciare la leva

8 Cavo di alimentazione con spina

9 Serbatoio detergente

Per l’aspirazione ed il dosaggio del

detergente (+/–)

10 Uscita alta pressione

Montaggio

Al disimballaggio controllate il contenuto.

Comunicate subito al vostro fornitore gli

eventuali danni di trasporto.

Il montaggio è illustrato «passo per passo»

per mezzo di figure a pagina 60/61.

Leggere queste istruzioni per l’uso prima di usare

l’apparecchio la prima volta e comportarsi di

conseguenza.

Conservare questo libretto d’istruzioni per l’uso

per la successiva consultazione o per un

successivo proprietario dell’apparecchio.

Uso regolare

Utilizzare questo apparecchio esclusivamente in

campo non professionale

– per la pulizia di macchine, veicoli, fabbricati,

utensili, facciate, terrazze, attrezzi da

giardinaggio ecc. con getto d’acqua ad alta

pressione (se necessario con l’aggiunta di

detergenti);

– per la pulizia di motori, solo in luoghi provvisti

di idoneo separatore di olio;

– con gli accessori, ricambi e detergenti

autorizzati dalla Kärcher. Osservare le

istruzioni accluse ai detergenti.

Istruzioni di sicurezza generali

Non consentire mai a bambini ed adolescenti

l’uso dell’apparecchio.

Non lasciare mai l’apparecchio incustodito

quando l’interruttore principale è acceso.

Non usare l’apparecchio in ambienti con

atmosfera potenzialmente esplosiva.

Non spruzzare oggetti che possono contenere

sostanze nocive alla salute (per es. amianto).

Istruzioni di sicurezzaGuida rapida

Italiano - 29

Tutela dell’ambiente

Segnali di pericolo sull’apparecchio

Non rivolgere mai il getto ad

alta pressione contro persone,

animali, contro lo stesso

apparecchio o parti elettriche.

Dispositivi di sicurezza

I dispositivi di sicurezza servono a proteggere

da ferite, ed è vietato modificarli o aggirarli.

Valvola di scarico con pressostato

Quando si rilascia la leva della pistola a spruzzo,

il pressostato disinserisce la pompa ed il getto ad

alta pressione s’interrompe. Tirando la leva il

pressostato inserisce di nuovo la pompa.

La valvola di scarico impedisce inoltre il

superamento della pressione di servizio

consentita.

Pulsante di sicurezza

Il pulsante di sicurezza della pistola

a spruzzo impedisce un’attivazione

involontaria dell’apparecchio.

Al primo impiego

Smaltimento dell’imballaggio

I materiali d’imballaggio sono riciclabili. Si prega

di avviare l’imballaggio al riciclaggio.

Smaltimento dell’apparecchio

dismesso

Il vostro fornitore Kärcher v’informa sullo

smaltimento ecologico dell’apparecchio

dismesso.

Risparmiare acqua

Con l’impiego di questo apparecchio risparmiate

fino all’85 % di acqua rispetto ad altri metodi di

lavaggio. Questo apparecchio può essere fatto

funzionare anche con acqua piovana (utilizzare il

filtro acqua).

Ridurre l’inquinamento dell’acqua

di scarico

Si prega di usare con parsimonia i detergenti.

Osservare le raccomandazioni di dosaggio

accluse ai detergenti.

Condizioni di allacciamento

Valori di allacciamento, vedi targhetta

d’identificazione/dati tecnici.

Allacciamento elettrico

La tensione sulla targhetta d’identificazione deve

coincidere con la tensione di alimentazione.

La fonte di corrente deve essere regolarmente

collegata a terra.

Utilizzare solo cavi di prolunga protetti

contro gli spruzzi d’acqua con sezione

dei conduttori adeguata

(10 m: 3 x 1,5 mm2, 30 m: 3 x 2,5 mm2),

svolgendoli completamente dall’avvolgitore

per cavi.

Allacciamento idrico

Osservare le norme dell’azienda di distribuzione

dell’acqua.

Tubo flessibile di alimentazione (non compreso

nella fornitura)

Utilizzare solo un tubo flessibile di alimentazione

con le seguenti dimensioni:

lunghezza minima 7,5 m,

diametro minimo ½".

Istruzioni di sicurezza

30 - Italiano

Pericolo mortale!

Le valvole dei pneumatici/i pneumatici degli

autoveicoli possono essere danneggiati dal

getto ad alta pressione ed in seguito possono

esplodere. Prima manifestazione di un danno

simile è lo sbiadimento del pneumatico. Lavare

da una distanza minima di 30 cm.

Non toccare mai la spina di alimentazione con

le mani bagnate.

Prima di ogni uso controllare la presenza di

eventuali danni al cavo di alimentazione ed alla

spina. Fare sostituire immediatamente il cavo

di alimentazione danneggiato dal servizio

assistenza clienti/elettricista specializzato

autorizzati.

Prima di ogni uso controllare la presenza

di eventuali danni al tubo flessibile ad alta

pressione. Fare sostituire immediatamente

il tubo ad alta pressione danneggiato.

Pericolo di lesioni!

Il getto d’acqua, che fuoriesce dall’ugello ad alta

pressione, provoca una forza di reazione sulla

pistola. Assumere una posizione sicura e tenere

ben salde lancia e pistola.

Per proteggersi da oggetti di rimbalzo indossare,

se necessario, indumenti protettivi.

Alimentazione dell’acqua da un serbatoio

aperto

lSvitare il giunto per l’alimentazione

dell’acqua.

lAvvitare il tubo di aspirazione con filtro

(non compreso nella fornitura, vedi

«Accessori speciali») al raccordo per

l’acqua dell’apparecchio.

lImmergere il filtro nel serbatoio.

lSfiatare l’apparecchio prima dell’uso.

– Svitare il tubo flessibile ad alta pressione

dal raccordo dell’alta pressione dell’appa-

recchio.

– Accendere l’apparecchio e farlo funzionare

finché l’acqua esce priva di bolle dal

raccordo ad alta pressione.

– Spegnere l’apparecchio e riavvitare il tubo

flessibile ad alta pressione.

Alimentazione dell’acqua

L’apparecchio può essere alimentato per es.

con acqua dalla conduttura dell’acqua oppure

da un serbatoio aperto.

Alimentazione dalla conduttura dell’acqua

lCollegare un tubo flessibile di alimentazione

(non compreso nella fornitura) al raccordo per

l’acqua dell’apparecchio ed all’alimentazione

dell’acqua (per es. rubinetto dell’acqua).

lAprire il rubinetto.

Uso

Italiano - 31

Preparazione

lInserire la spina di alimentazione.

lDisporre l’interruttore principale su «I».

Inserire

lPremere il pulsate di sicurezza della pistola

a spruzzo e tirare la leva.

Disinserire

lRilasciare la leva.

Nelle pause di lavoro e quando ci si allontana

dall’apparecchio, attivare la sicurezza contro

l’inserimento involontario premendo il pulsante di

sicurezza.

Regolare la pressione di lavoro/

quantità d’acqua

Aumentare la pressione di lavoro:

ruotare la lancia nel senso «+».

Ridurre la pressione di lavoro:

ruotare la lancia nel senso «–».

Collegare gli accessori

Gli accessori seguenti, a seconda del modello,

sono compresi nella fornitura o possono essere

acquistati presso i rivenditori specializzati (vedi

anche «Accessori speciali»).

lSostituire la lancia con il rispettivo accessorio.

Spazzola di lavaggio

per grandi superfici lisce – per es. autovettura,

roulotte o imbarcazione.

È possibile miscelare il detergente.

Spazzola di lavaggio rotante

per un lavaggio delicato e radicale – per es.

superfici di carrozzerie e vetrate.

È possibile miscelare il detergente.

Spruzzatore rotante

per sporco resistente – per es. lastre sulle vie

pedonali oppure facciate coperte di muschio.

Lavorare senza detergente ed alla pressione

massima.

Uso

32 - Italiano

Miscelare il detergente

lRiempire il serbatoio detergente con .....

....compressa di detergente ed acqua oppure

....detergente concentrato ed acqua

Osservare le raccomandazioni di dosaggio

sull’etichetta della confezione di detergente

lDosaggio detergente (valvola dosatrice

detergente)

– quantità media: posizione intermedia

– quantità massima: posizione «+»

– quantità minima: posizione «–»

lRuotare la lancia nel senso «–» fino

all’arresto.

Metodo di lavaggio consigliato

1. Spruzzare con parsimonia il detergente sulla

superficie asciutta e lasciare reagire (senza

farlo asciugare).

2. Lavare lo sporco così sciolto con il getto

ad alta pressione.

lInterruttore principale su «0».

lEstrarre la spina di alimentazione.

Uso Alla fine dell’uso

Detergenti

Per un lavoro privo d’inconvenienti ed adatto

al rispettivo compito di lavaggio consigliamo il

nostro programma di detergenti e conservanti

Kärcher. Chiedete consiglio oppure informazioni

a questo proposito. Riportiamo qui sotto una

scelta di prodotti:

Detergente universale .................. Profi RM 555 ULTRA

Detergente per autovetture ......... Profi RM 565 ULTRA

Detergente per la casa ed il giardino

....................................................... Profi RM 570 ULTRA

Detergente per imbarcazioni ....... Profi RM 575 ULTRA

Con alimentazione dalla conduttura

dell’acqua

lChiudere il rubinetto dell’acqua.

lStaccare il tubo di alimentazione dal raccordo

dell’apparecchio.

Con alimentazione dell’acqua da un

serbatoio aperto

lSvitare il tubo di aspirazione con filtro dal

raccordo dell’apparecchio.

Italiano - 33

lTirare la leva della pistola a spruzzo finché

l’apparecchio è privo di pressione.

lPremere il pulsante di sicurezza per

mettere l’apparecchio in sicurezza

contro l’inserimento involontario.

l Avvolgere il tubo ad alta pressione.

Alla fine dell’uso

Attenzione! Il gelo può distruggere l’apparecchio

che non sia stato completamente svuotato

dell’acqua. Durante l’inverno conservare

l’apparecchio in un luogo protetto dal gelo.

lStaccare la lancia dalla pistola a spruzzo

ed inserirla nell’apposito supporto.

Conservazione/Trasporto

lDisinserire l’apparecchio prima del trasporto.

lPer il trasporto su scale o su ostacoli, sollevare

l’apparecchio con la maniglia di trasporto.

lPer il trasporto sulle superfici piane, tirare

l’apparecchio con la maniglia di traino.

Cura e manutenzione

Pulizia

Prima di conservare l’apparecchio per un lungo

periodo, per es. durante l’inverno:

lEstrarre la valvola dosatrice detergente

dal tubo flessibile di aspirazione detergente

e lavarla sotto acqua corrente.

lCon una pinza piatta, estrarre il filtro nel

raccordo dell’acqua e lavarlo sotto acqua

corrente.

Manutenzione

L’apparecchio non richiede manutenzione.

34 - Italiano

Guasto Causa Rimedio

L’apparecchio non funziona Alimentazione elettrica interrotta Estrarre la spina di alimentazione! Controllare

eventuali danni a cavo e spina di alimentazione,

cavo di prolunga e connettori dei cavi

L’apparecchio non va in pressione La lancia è regolata su «–» Disporre la lancia su «+»

In servizio ad aspirazione acqua l’apparecchio

non è sfiatato Sfiatare l’apparecchio, vedi «Uso»

Filtro otturato nel raccordo dell’acqua Lavare il filtro, vedi «Cura e manutenzione»

Alimentazione dell’acqua insufficiente Controllare la tenuta dell’alimentazione dell’acqua

ed il flusso fino al raccordo acqua dell’apparecchio

Forti oscillazioni di pressione Ugello per alta pressione nella lancia otturato Smontare la lancia, pulire con un ago il foro

dell’ugello per alta pressione e lavare l’ugello

da avanti con acqua

Perdita d’acqua nella parte inferiore della

carcassa La pompa perde Sono regolari fino a 3 gocce al minuto.

In caso di perdita maggiore rivolgersi al servizio

assistenza clienti

L’apparecchio non aspira detergente La lancia è regolata su «+» Disporre la lancia su «–»

Valvola dosatrice detergente nel tubo flessibile

di aspirazione detergente otturata Pulire la valvola dosatrice detergente,

vedi «Cura e manutenzione»

I guasti hanno spesso cause semplici, che

potete eliminare con l’aiuto della tabella

seguente. In caso di dubbio o di guasti/

rimedi non indicati nella tabella, siete pregati

di rivolgervi al servizio assistenza clienti

autorizzato.

Rimedio in caso di malfunzionamento

Pericolo di scarica elettrica!

I lavori di riparazione all’apparecchio devono

essere eseguiti solo dal servizio assistenza

clienti autorizzato.

Ricambi

Utilizzate esclusivamente ricambi originali

Kärcher. Trovate un sommario dei ricambi alla

fine di questo libretto d’istruzioni per l’uso.

Servizio assistenza clienti

In caso d’informazioni o di guasti è a vostra

disposizione la nostra filiale Kärcher:

Italiano - 35

Dati tecnici Accessori speciali

Gli accessori speciali accrescono le possibilità

d’impiego dell’apparecchio. Chiedete al vostro

fornitore Kärcher ulteriori informazioni sugli accessori.

Figure, vedi pagina 62.

1Ugello rotante

2Paraspruzzi per ugello rotante

3Set per la pulizia di tubi

4Spazzola di lavaggio rotante

5Spazzola di lavaggio

6Set per idrosabbiatura

7Lancia flessibile

8Ugello a tre getti con lancia

9Lancia per luoghi difficilmente accessibili

10 Lancia per pavimenti

11 Prolunga per lancia

12 Tubo flessibile ad alta pressione

13 Prolunga per tubo flessibile

14 Set aspirazione grandi quantità

15 Tubo flessibile di aspirazione con filtro

16 Filtro acqua

17 Valvola di non ritorno

18 T-Racer

Garanzia

Nel rispettivo paese sono valide le condizioni

di garanzia pubblicate dalla nostra società di vendita

competente. Eliminiamo gratuitamente entro il

termine di garanzia gli eventuali guasti

all’apparecchio, se causati da un difetto di materiale

o di produzione.

Nei casi previsti dalla garanzia rivolgetevi al vostro

rivenditore, oppure al più vicino centro assistenza

clienti autorizzato, consegnando anche gli

accessori ed il documento di acquisto.

Schema elettrico

C1 Condensatore di rifasamento

M1 Motore

S1 Pressostato

Q1 Interruttore

dell’apparecchio

Collegamento elettrico

tensione (1~50 Hz) 230 V

potenza assorbita 2,5 kW

fusibile (inerte) 16 A

classe di sicurezza 1,IP X5

Allacciamento acqua

temperatura di alimentazione (max.) 60 °C

portata alimentazione (min.) 10 l/min

pressione di alimentazione (max.) (12 bar) 1,2 MPa

Dati di potenza

Pression nominale (140 bar) 14 MPa

Pression en service max. (150 bar) 15 MPa

Débit de refoulement (550 l/h) 9,2 l/min

dosaggio detergente 0,6 l/min

altezza di aspirazione

da serbatoio aperto a 20 °C 1 m

forza di reazione della pistola a spruzzo 26 N

Vibrazioni dell’apparecchio

(ISO 5349)

0,8 m/s2

Livello della pressione sonora

LPA(EN 60704-1) 73 dB(A)

Livello di potenza sonora

LWA(2000/14/CE) 95 dB(A)

Misure

lunghezza/larghezza/altezza 340/325/900 mm

peso 22,5 kg

Dichiarazione di conformità CE

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

H. JennerS. Reiser

Dichiariamo con la presente, che la macchina qui di se-

guito indicata, in base alla sua concezione e al tipo di

costruzione, e nella versione da noi introdotta sul merca-

to, è conforme ai relativi requisiti fondamentali di sicurez-

za e di sanità delle direttive della CE. In caso di modifica

apportate alla macchina senza il nostro accordo, questa

dichiarazione perde la sua validità.

Prodotto: Idropulitrice ad alta pressione

Tipo: 1.034-xxx

Direttive CE pertinenti:

98/37/CE

73/23/CEE (+ 93/68/CEE)

89/336/CEE (+ 91/263/CEE, 92/31/CEE, 93/68/CEE)

2000/14/CE

Norme armonizzate applicate:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997

DIN EN 60335 – 1

DIN EN 60335 – 2 – 79

DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Procedura di valutazione della conformità seguita:

Appendice V

Livello di potenza sonora

misurato: 93 dB(A)

garantita: 95 dB(A)

Mediante accorgimenti interni, è stato assicurato che gli

apparecchi di serie siano sempre conformi ai requisiti delle

attuali direttive CE e alle norme applicate.I firmatari agis-

cono su incarico e con i poteri dell’Amministrazione.

5.957-238 (11/02)

44 - Español

1 Asa de tracción

Para desplazar el aparato por superficies lisas

2 Soporte para enrollar el cable de conexión a

la red eléctrica

3 Tambor portamanguera con asa abatible

Para recoger la manguera, enrollándola

4 Interruptor principal

Para conectar el aparato – Posición «I»

Para desconectar el aparato – Posición «0»

5 Toma de agua del aparato

Acoplar la manguera de alimentación de agua

al grifo de agua

6 Lanza

Permite regular la presión del chorro de agua

7 Pistola

Iniciar el trabajo con la máquina: Pulsar

el seguro contra accionamiento involuntario

de la pistola y oprimir la palanca (gatillo)

Interrumpir el trabajo con la máquina: Soltar la

palanca de accionamiento (gatillo) de la pistola

8 Cable de conexión a la red eléctrica

9 Depósito del detergente

Para aspirar y dosificar el detergente, colocar

la válvula dosificadora en la posición «+» o «–»

10 Conexión (salida) de alta presión

Montaje del aparato y los accesorios

Si al desembalar el aparato comprobara Vd. algún

daño o desperfecto en el mismo atribuible al

transporte, rogamos se dirija inmediatamente al

Distribuidor en donde adquirió su aparato.

En la página 60/61 «Paso a paso» figuran las

ilustraciones correspondientes al montaje del

aparato.

Instrucciones de servicio abreviadas Advertencias de seguridad

Antes de poner en marcha por vez primera su aparato

deberá leer atentamente las presentes instrucciones

de servicio, observando estrictamente los consejos y

advertencias que se facilitan en las mismas.

Guarde las instrucciones de servicio en un lugar

seguro y accesible para posibles consultas ulteriores

o para un propietario posterior.

Campo de aplicación del aparato

El aparato ha sido diseñado exclusivamente para

un uso no industrial

– para la limpieza con alta presión de máquinas,

vehículos, herramientas, edificios, terrazas,

herramientas y muebles de jardín, etc. (en caso

necesario pueden agregarse también

detergentes).

– para la limpieza de los motores de vehículos sólo

en aquellos lugares que estén provistos

del correspondiente separador de aceite.

– para el funcionamiento exclusivo con los

accesorios, repuestos y detergentes originales

u homologados por el fabricante. Ténganse en

cuenta a este respecto los consejos y adverten-

cias que incorporan los envases de los

detergentes.

Consejos y advertencias de seguridad

generales

No permita nunca el manejo o la manipulación

del aparato por parte de niños o jóvenes sin la

presencia de una persona adulta.

Permanezca siempre en las proximidades del

aparato mientras esté conectado el interruptor

principal del mismo.

No hacer funcionar el aparato en áreas con peligro

de explosión.

Español - 45

Protección del medio ambiente

No proyectar el chorro de agua contra objetos que

contengan substancias o materias nocivas para la

salud (por ejemplo amianto).

Símbolo de advertencia en el aparato

¡No dirigir nunca el chorro

de agua contra personas,

animales, el aparato mismo

o elementos o componentes

eléctricos de éste!

Dispositivos de seguridad

Los dispositivos de seguridad que incorpora el

aparato tienen por objeto proteger al usuario de

posibles lesiones y no deberán manipularse,

modificarse, transformarse, desactivarse o anularse

bajo ningún concepto.

Válvula de derivación (by-pass) con presostato

Al dejar de oprimir el gatillo de la pistola, el preso-

stato desconecta la bomba, interrumpiéndose el

chorro de alta presión. Al volver a oprimir el gatillo,

el presostato conecta la bomba.

Además, la válvula de derivación (by-pass) evita

que pueda sobrepasarse la máxima presión de

servicio admisible.

Interruptor de bloqueo

El interruptor de bloqueo asegura la pistola contra

cualquier accionamiento involuntario de la misma.

Preparativos para la puesta en marcha

Evacuación de los materiales

de embalaje

Los materiales empleados en el embalaje del

aparato son reciclables y recuperables. Por lo tanto

no deberá tirarlo al cubo de basura. Entréguelo en

los Puntos o Centros Oficiales de recogida para su

reciclaje o recuperación.

Desguace del aparato usado

Su Distribuidor le informará gustosamente sobre las

vías más actuales para la evacuación de su aparato

usado.

Reducción del consumo de agua

Esta limpiadora le permite reducir el consumo de

agua, en comparación con otros métodos de

limpieza, en hasta un 85 %. Además, el aparato

también puede trabajar con agua de lluvia (se

aconseja utilizar en tal caso un filtro de agua).

Reducción de la contaminación

de las aguas residuales

En interés de la protección del medio ambiente,

recomendamos hacer un uso muy moderado de

los detergentes. Obsérvense a este respecto las

instrucciones y consejos de dosificación que

incorporan las etiquetas de las envolturas de

los detergentes.

Conexión a las redes eléctrica y de agua

Cerciorarse de que la conexión a la red de agua

cumple con los valores detallados en la placa o en

las Características Técnicas del aparato.

Conexión a la red eléctrica

Verificar si la red eléctrica cumple con los valores

detallados en la placa de características del

aparato.

Cerciorarse de que la toma de corriente está

provista de un conductor de protección (tierra).

Utilizar sólo cables de prolongación protegidos

contra las salpicaduras, con una sección transversal

suficiente (10 m = 1,5 mm2, 30 m = 2,5 mm2).

¡Atención! El cable deberá estar completamente

desenrollado del tambor.

Conexión a la red de agua

Observar estrictamente las normas y disposiciones

de la empresa local de abastecimiento de agua.

Manguera de alimentación de agua (no incluida en

el equipo de serie del aparato)

A la toma de agua del aparato y a la conexión de la

red de agua (grifo). Medidas mínimas de la

manguera: Longitud 7,5 m,

Diámetro ½".

Advertencias de seguridad

46 - Español

¡Peligro de muerte!

Los neumáticos de vehículos y válvulas de neumá-

ticos sólo se limpiarán desde la distancia mínima de

trabajo de 30 cm. En caso de no observar estos

consejos, el chorro de alta presión puede causar

daños en las válvulas de los neumáticos y en los

neumáticos de los vehículos. El primer indicio de esto

es la decoloración del neumático.

No asir el enchufe del aparato con las manos

húmedas o mojadas.

Verificar el estado del cable de conexión a la red

eléctrica antes de cada puesta en marcha del

aparato. Este no deberá presentar en ningún caso

huellas de daños o desperfectos (¡peligro de

accidentes o cortocircuitos!). En caso de comprobar la

existencia de daños o desperfectos en el mismo,

deberá sustituirse inmediatamente por uno nuevo.

Esta trabajo sólo deberá ser ejecutado por un

electricista cualificado o personal técnico

especializado del Servicio Postventa Oficial.

Verificar el estado general de la manguera de alta

presión antes de cada puesta en marcha del

aparato. En caso de comprobar la existencia de

daños o desperfectos en la misma, deberá

sustituirse inmediatamente por una nueva.

¡Peligro de lesiones!

El chorro de agua expelido produce un efecto

retropropulsor sobre la pistola. Por ello deberá

procurarse trabajar en un punto o zona segura

y nivelada, sujetando firmemente la pistola.

Como protección contra partículas y las

salpicaduras de agua deberá llevarse ropa

protectora apropiada.

Alimentación de agua del aparato desde un

recipiente abierto

lRetirar el racor de empalme para la alimentación

de agua de la toma de agua del aparato.

lEmpalmar la manguera de aspiración con filtro

(no forma parte del equipo de serie del aparato,

véase al respecto el capítulo «Accesorios

opcionales») en la toma de agua del aparato.

lIntroducir el filtro en el recipiente de alimentación

de agua.

lPurgar el aire que pudiera encontrarse en el

interior del aparato.

–Desempalmar la manguera de alta presión del

acoplamiento de alta presión del aparato.

–Conectar el aparato y hacerlo funcionar, sin

acoplar la manguera de alta presión, hasta

que el agua salga sin burbujas de aire en la

salida de alta presión del aparato.

–Desconectar el aparato. Empalmar la

manguera de alta presión al aparato.

Alimentación de agua

El aparato se puede conectar a la red de agua

o a un recipiente abierto.

Alimentación de agua del aparato desde la red

pública de abastecimiento:

lAcoplar la manguera de alimentación de agua

(no incluida en el equipo de serie del aparato)

a la toma de agua del aparato y a la conexión

de la red de agua (grifo).

lAbrir el grifo de agua.

Manejo del aparato

Español - 47

Preparativos

lIntroducir el enchufe del aparato en la toma de

corriente.

lColocar el interruptor principal del aparato en la

posición de conexión «I».

Conectar el aparato

lPulsar el seguro contra accionamiento

involuntario de la pistola y oprimir el gatillo.

Desconectar el aparato

lSoltar el gatillo.

En los intervalos de inactividad de la máquina

dentro de los ciclos de trabajo, así como al

abandonar por cualquier circunstancia las inmedia-

ciones del aparato, pulsar siempre el seguro contra

accionamiento involuntario de la pistola.

Regulación de la presión de trabajo

y del caudal de agua

Aumentar la presión de trabajo:

Girar la lanza en dirección al símbolo «+»

Reducir la presión de trabajo:

Girar la lanza en dirección al símbolo «–».

Acoplamiento de los accesorios

En función del modelo y nivel de equipamiento

concreto de cada aparato, éstos pueden incorporar

de serie los accesorios detallados más abajo. Estos

accesorios pueden adquirirse asimismo como

accesorios opcionales en el comercio especializado

(véase al respecto el capítulo «Accesorios

opcionales»):

l¡Atención! Los accesorios se acoplan

directamente en la pistola, por lo que hay que

desacoplar previamente la lanza de la pistola.

Cepillo de lavado

para la limpieza de grandes superficies lisas,

por ejemplo, en automóviles, caravanas

o embarcaciones.

Se puede agregar detergente.

Cepillo de lavado rotativo

para el lavado cuidadoso y a fondo de la carrocería

o las superficies acristaladas.

Se puede agregar detergente.

Boquilla de chorro rotativo

para la eliminación de la suciedad particularmente

resistente y fuertemente adherida – por ejemplo el

musgo adherido sobre baldosas o fachadas.

Trabajar sin agregar detergente, ajustando

la máxima potencia de trabajo.

Manejo del aparato

48 - Español

Agregar detergente

lPoner en el depósito de detergente ......

...... detergente en pastillas y agua o

...... detergente concentrado y agua

Obsérvense las instrucciones y consejos

relativos a la dosificación que figuran en la

envoltura del detergente.

lDosificar el detergente con ayuda de la válvula

dosificadora del detergente

– Concentración media: Posición media

– Mayor concentración: Posición «+»

– Menor concentración: Posición «–».

lGirar la lanza hasta el tope en dirección al

símbolo «–».

Método de limpieza aconsejado

1. Pulverizar el detergente moderadamente sobre

el objeto o superficie a limpiar, que deberá estar

siempre seco. Dejar actuar el detergente, sin

que llegue a secarse.

2. Eliminar la suciedad desprendida con el chorro

de alta presión.

Detergentes

Con objeto de asegurar el funcionamiento seguro

y correcto de su aparato, se aconseja usar sólo los

detergentes y agentes conservantes de Kärcher,

desarrollados específicamente para el aparato y la

tarea de limpieza concreta. Consulte a este respecto a

su Distribuidor o solicite nuestros folletos informativos

sobre detergentes. He aquí una pequeña selección de

nuestra gama de detergentes:

Detergente universal......... Profi RM 555 ULTRA

Detergente limpiador, para automóviles

............................................ Profi RM 565 ULTRA

Detergente limpiador para el hogar y jardín

............................................ Profi RM 570 ULTRA

Detergente limpiador para embarcaciones

............................................ Profi RM 575 ULTRA

Manejo del aparato

En caso de trabajar con alimentación de agua

desde la red pública de abastecimiento:

lCerrar el grifo.

lDesempalmar la manguera de alimentación de

agua del grifo.

En caso de trabajar con alimentación de agua

desde un recipiente abierto

lDesempalmar la manguera de aspiración con

filtro de la toma de agua del aparato.

Tras concluir el trabajo con la máquina

lColocar el interruptor principal en la posición

de desconexión «0».

lExtraer el enchufe del aparato de la toma de

corriente.Enrollar el cable de conexión del

aparato.

Español - 49

Limpieza del aparato

Antes de un prolongado período de inactividad, por

ejemplo durante la estación invernal:

lDesempalmar la válvula dosificadora del

detergente de la manguera de aspiración del

detergente y enjuagarla bajo el grifo de agua.

lOprimir el gatillo de la pistola hasta evacuar la

presión del aparato.

lPulsar el seguro contra accionamiento

involuntario y bloquear el aparato.

lEnrollar la manguera de alta presión.

Tras concluir el trabajo con la máquina

Guardar el aparato

¡Atención! Los aparatos que no hayan sido vaciados

completamente de agua pueden sufrir daños a

consecuencia de las bajas temperaturas. Por eso

aconsejamos guardar el aparato durante la estación

invernal en una nave o espacio protegido contra las

bajas temperaturas (provisto de calefacción).

lDesacoplar la lanza de la pistola. Colocarla

en el soporte previsto al respecto.

lDesconectar el aparato antes de transportarlo.

lPara transportar el aparato por encima de

obstáculos o peldaños, levantar el aparato por

el asa de transporte.

lPara desplazar el aparato por superficies lisas

y planas, tirar del mismo a través del asa de tracción.

Trabajos de cuidado y mantenimiento

lExtraer el filtro en la toma de agua del aparato

con ayuda de unos alicates y limpiarlo bajo el

grifo de agua.

Mantenimiento del aparato

El aparato no requiere un mantenimiento específico.

50 - Español

Avería Posible causa Forma de subsanarla

El aparato no se pone en marcha Se ha interrumpido la alimentación de corriente

del aparato Extraer el enchufe de la toma de corriente,

Verificar si el cable de conexión a la red eléctrica,

el cable de prolongación o los empalmes

o acoplamientos de cables presentan huellas

de daños o desperfectos

El aparato no coge presión La lanza está ajustada en la posición «–» Colocar la lanza en la posición «+»

No se ha purgado el aire del interior del aparato

antes de iniciar el trabajo con aspiración de

detergente

Purgar el aire del aparato. Véase a este respecto

el capítulo «Manejo del aparato»

El filtro en la toma de agua del aparato está

obstruido Limpiar el filtro. Véase a este respecto el capítulo

«Trabajos de cuidado y mantenimiento»

El caudal de alimentación es insuficiente Verificar la estanqueidad y el paso del circuito de

alimentación de agua, desde el grifo de agua

hasta la toma de agua del aparato

En el aparato se producen fuertes oscilaciones

en la presión La boquilla de alta presión de la lanza está

obstruida Desempalmar la lanza. Eliminar las obstrucciones

o la suciedad adheridas a la perforación de la

boquilla con ayuda de una aguja o alfiler.

Enjuagarla con agua limpia de dentro hacia afuera

Inestanqueidades en la parte inferior del cuerpo

del aparato La bomba está inestanca Unas fugas del orden de tres gotas por minuto

son admisibles. En caso de comprobarse fugas

mayores, avisar al Servicio Técnico Postventa

El aparato no aspira detergente La lanza está ajustada en la posición «+» Colocar la lanza en la posición «–»

La válvula dosificadora de la manguera de

aspiración del detergente está obstruida Limpiar la válvula dosificadora del detergente.

Véase al respecto el capítulo «Trabajos de

cuidado y mantenimiento»

Localización de averías

Hay pequeñas anomalías que no suponen

necesariamente la existencia de una avería y,

por consiguiente, no requieren la intervención del

Servicio Técnico Postventa. Con frecuencia se trata

de pequeñas anomalías fáciles de subsanar. En

caso de duda o al comprobar averías no descritas

en los siguientes consejos y advertencias, deberá

avisarse al Servicio Técnico Postventa.

¡Peligro de descargas eléctricas!

Los trabajos de reparación que fuera necesario

efectuar en el aparato sólo podrán ser ejecutados

por personal especializado del Servicio Técnico

Postventa Oficial.

Repuestos

Tenga presente que sólo deberán usarse repuestos

originales u homologados por el fabricante. En

las páginas finales de estas Instrucciones figuran

los números de pedido de los repuestos para su

aparato.

Servicio Técnico Postventa

En caso de duda o averías, rogamos se dirija

a la Delegación o Sociedad Nacional de su país:

Español - 51

Características Técnicas Accesorios opcionales

Los accesorios opcionales amplían considerablemente

el campo de aplicación de su aparato, Solicite una

información detallada a este respecto a su Distribuidor.

Las ilustraciones figuran en la página 62.

1Boquilla turbo o de chorro rotativo

2Protección contra salpicaduras de la boquilla

turbo

3Juego para la limpieza de tubos y tuberías

4Cepillo de lavado rotativo

5Cepillo de lavado

6Juego para proyección de chorro de arena en

húmedo

7Lanza flexible

8Boquilla de chorro triple, con lanza

9Lanza para lugares de difícil acceso

10 Lanza para limpieza de suelos

11 Elemento de prolongación de la lanza

12 Manguera de alta presión

13 Prolongación de la manguera

14 Juego para aspiración de grandes cantidades

15 Manguera de aspiración con filtro

16 Filtro de agua

17 Bloqueo anti-retorno

18 T-Racer

Garantía

En cada país rigen las condiciones de garantía

establecidas por las correspondientes Sociedades

Distribuidoras. Las perturbaciones y averías de su

aparato serán subsanadas de modo gratuito en la

medida en que las causas de las mismas sean

debidas a defectos de material o de fabricación.

En un caso de garantía rogamos se dirija al

Distribuidor en donde adquirió el aparato o a

la Delegación Oficial del Servicio Postventa.

Esquema de circuitos eléctricos

C1 Condensador de servicio

M1Motor

Q1 Interruptor de conexión

S1Presostato

Conexión a la red eléctrica

Tensión (tipo de corriente 1~50 Hz) 230 V

Potencia de conexión 3,0 kW

Fusible (inerte) 16 A

Clase protección 1,IP X5

Conexión a la red de agua

Máxima temperatura del agua de entrada 60 °C

Mínimo caudal de alimentación 10 l/min

Máxima presión de alimentación (12 bar) 1,2 MPa

Potencia y rendimientos

Presión nominal (140 bar) 14 MPa

Presión de trabajo máxima (150 bar) 15 MPa

Caudal de agua (550 l/h) 9,2 l/min

Dosificación del detergente 0,6 l/min

Altura de aspiración desde

un recipiente abierto, a 20 °C 1 m

Fuerza de retroceso de la pistola 26 N

Nivel de vibraciones

del aparato

(ISO 5349)

0,8 m/s2

Nivel de la presión acústica

LPA(EN 60704-1) 73 dB(A)

Nivel de potencia acústica

LWA(2000/14/CE) 95 dB(A)

Medidas

Longitud/Anchura/Altura 340/325/900 mm

Peso 22,5 kg

de la Unión Europea

Declaración de conformidad

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

H. JennerS. Reiser

Por la presente declaramos los abajo firmantes que la

máquina designada a continuación cumple, tanto por su

concepción y clase de construcción como por la ejecu-

ción que hemos puesto en circulación, las normas funda-

mentales de seguridad y protección de la salud formula-

das en las directivas comunitarias correspondientes. La

presente declaración pierde su validez en caso de altera-

ciones en la máquina efectuadas sin nuestro consenti-

miento explícito.

Producto: Limpiadora de alta presión

Modelo: 1.034-xxx

Directivas comunitarias aplicables:

98/37/CE

73/23/CEE (+ 93/68/CEE)

89/336/CEE (+ 91/263/CEE, 92/31/CEE, 93/68/CEE)

2000/14/CE

Normas armonizadas aplicadas:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997

DIN EN 60335 – 1

DIN EN 60335 – 2 – 79

DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Procedimiento de evaluación de la conformidad:

Annex V

Nivel de potencia acústica

medido: 93 dB(A)

garantizado: 95 dB(A)

Mediante una serie de medidas internas, queda asegu-

rado que los aparatos y equipos de serie cumplan siem-

pre las exigencias formuladas en las directivas comuni-

tarias actuales y en las normas correspondientes a apli-

car. Los firmantes actúan autorizados y con poder otor-

gado por la dirección de la empresa. 5.957-238 (11/02)

52 - Português

Advertências de segurança

1 Cabo de arrasto

Transportar o aparelho sobre superfícies

planas

2 Suporte para enrolar o cabo de ligação

3 Tambor porta-mangueira com cabo

dobradiço

Enrolar a mangueira de alta pressão

4 Interruptor principal

Ligar o aparelho – I

Desligar o aparelho – 0

5 Ligação de água

Ligar a mangueira de alimentação de água

6 Tubo de jacto

Regular a pressão

7 Pistola pulverizadora manual

Ligar – pressionar o botão de segurança

e puxar a alavanca

Desligar – soltar a alavanca

8 Cabo de ligação com ficha de rede

9 Depósito do detergente

Aspirar e dosar o produto de limpeza (+/–)

10 Saída de alta pressão

Montagem

Ao desembalar, controle o conteúdo da

embalagem. Por favor, no caso de sinistro

de transporte, avise o seu revendedor.

A montagem está representada em ilustrações

«passo a passo» na página 60/61.

Instruções breves

Antes de utilizar este aparelho leia e proceda

segundo estas instruções de serviço.

Guarde estas instruções de serviço para

consultas futuras ou para entregá-las ao futuro

proprietário.

Utilização conforme as disposições

legais

Use este aparelho exclusivamente em áreas

não industriais

– para limpar máquinas, veículos, edifícios,

ferramentas, fachadas, terraços, utensílios de

jardinagem etc., com jacto de água de alta

pressão (e no caso de necessidade com

aditivo de produto de limpeza).

– para a limpeza de motores só nos locais

equipados com o correspondente separador

de óleo.

– com acessórios, peças de reposição

e produtos de limpeza autorizados por

Kärcher. Observe as indicações que

acompanham os produtos de limpeza.

Advertências gerais de segurança

Jamais permita crianças e jovens trabalhar com

o aparelho.

Jamais abandone o aparelho enquanto

o interruptor principal estiver ligado.

Não trabalhar com o aparelho em recintos

com perigo de explosão.

Não lavar a jacto os objectos que contêm

material nocivos para a saude (p. ex. amianto).

Português - 53

Protecção do ambiente Antes da operação inicialAdvertências de segurança

Sinal de advertência no aparelho

Jamais dirija o jacto de alta pressão

contra pessoas, animais, o aparelho

mesmo ou peças electricas.

Dispositivos de segurança

Os dispositivos de segurança servem para

a protecção contra lesões e não podem ser

alterados ou violados.

Válvula de descarga com interruptor

de pressão

Depois de soltar a alavanca, o interruptor de

pressão desliga a bomba. Depois de puxar

a alavanca, o interruptor de pressão liga

novamente a bomba.

Além disso, a válvula de descarga impede que a

pressão de regime admissível seja

ultrapassada.

Botão de segurança

O botão de segurança na pistola pulverizadora

manual impede uma ligação involuntária do

aparelho.

Eliminar o material de embalagem

Os materiais de embalagem são recicláveis. Por

favor, entregue o material de embalagem para a

reciclagem.

Eliminação do aparelho usado

As informações sobre a eliminação ecológica

podem ser obtidas no seu revendedor Kärcher.

Economizar água

Pelo emprego deste aparelho você economiza,

comporado com outros métodos de limpeza, até

85 % de água. O aparelho pode funcionar

também com água pluvial (usar filtro de água).

Aliviar águas servidas

Por favor use moderadamente os produtos

de limpeza. Observe as recomendações de

dosagem que acompanham os produtos de

limpeza.

Condições prévias para a ligação

Potência nominal, veja a placa de

características/dados técnicos.

Ligação eléctrica

A tensão indicada na placa de característica tem

de concordar com a tensão de alimentação. A

fonte de corrente tem de estar ligada

correctamente à terra.

Só usar cabos de extensão protegidos

contra respingos de água com uma secção

transversal de condutor suficiente

(10 m: 3 x 1,5 mm2, 30 m: 3 x 2,5 mm2)

e desenrolar completamente do tambor

para cabos.

Ligação à canalização de água

Observe os regulamentos da sua empresa

de abastecimento de água.

Mangueira adutora (não faz parte do volume de

fornecimento).

Utilizar somente mangueira adutora com as

seguintes dimensões:

Comprimento no mínimo 7,5 m,

Diâmetro no mínimo ½".

54 - Português

Perigo de morte!

Os pneus dos automóveis/as válvulas dos

pneus podem ser danificados pelo jacto de alta

pressão. O primeiro indício de uma danificação

é a mudança da cor do pneu. Fazer a limpeza

a uma distância de no mínimo 30 cm.

Nunca pegar a ficha de rede com a mãos

húmidas.

Antes de cada trabalho, controlar se o cabo de

ligação e a ficha de rede apresentam danos.

Mandar o serviço de assistência técnica/uma

oficina eléctrica especializada autorizada trocar

imediatamente o cabo de ligação danificado.

Antes de cada trabalho, controlar se

a mangueira de alta pressão apresenta danos.

Trocar imediatamete a mangueira de alta

pressão danificada.

Perigo de lesão!

O jacto de água que sai no bocal de alta

pressão provoca uma força de repulsão na

pistola pulverizadora manual. Portanto cuide de

estar num lugar seguro e segure firmemente a

pistola pulverizadora manual e o tubo de jacto.

Se for necessário, usar vestimenta apropriada

para a protecção contra peças que são

projectadas de volta pelo jacto.

Abastecimento de água

O aparelho pode ser abastecido com água da

canalização de água ou dum recipiente aberto.

Abastecimento com água da canalização

de água

lLigar uma mangueira adutora (não faz parte

do volume de fornecimento) à ligação de água

do aparelho e na tomada da canalização de

água (p. ex. torneira de água).

lAbrir a torneira de água.

Abastecimento com água do recipiente

aberto

lDesaparafusar a peça de acoplamento da

tomada de água.

lAparafusar a mangueira de aspiração com

filtro (não incluída no fornecimento, veja

«Acessórios especiais») à ligação de água do

aparelho.

lPendurar o filtro dentro do recipiente.

lPurgar o ar antes de colocar o aparelho em

funcionamento.

– Desaparafusar a tubulação de alta pressão

na ligação de alta pressão do aparelho.

– Ligar o aparelho e deixá-lo funcionar tanto

tempo até a água sair sem bolhas na

ligação de alta pressão.

– Desligar o aparelho e aarafusar novamente

a mangueira de alta pressão.

Manejo

Português - 55

Preparar

lMeter a ficha de rede na tomada de corrente.

lColocar o interruptor principal na posição «I».

Ligar

lPressionar o botão de segurança na pistola

pulverizadora manual e puxar a alavanca.

Desligar

lSoltar a alavanca.

Nos intervalos de trabalho e ao abandonar

o aparelho, proteger o aparelho contra

ligação involuntária pressionando o botão

de segurança.

Regular a pressão de regime/

quantidade de água

Aumentar a pressão de regime:

Girar o tubo de jacto na direcção de «+».

Diminuir a pressão de regime:

Girar o tubo de jacto na direcção de «–».

Ligar o acessório

O seguinte acessório, conforme o medelo, está

incluído no fornecimento, ou pode ser adquirido

no mercado do ramo (veja também «Acessório

especiais»).

l Trocar o respectivo acessório pelo tubo

de jacto.

Escova de lavar

para superfícies lisas, grandes – p. ex. no

automível, caravana ou barco.

Pode ser adicionado produto de limpeza.

Escova rotativa de lavar

para uma limpeza cuidadosa e minuciosa –

p. ex., superfícies de carroçaria e de vidro.

Pode ser adicionado produto de limpeza.

Bocal variável

para sujidades persistentes – p. ex., placas para

passeio ou fassadas atacadas por musgos.

Trabalhar sem produto de limpeza e com

a máxima pressão de trabalho.

Manejo

56 - Português

Adicionar produto de limpeza

lEncher o tanque de produto de limpeza com ....

........produto de limpeza Tab e água

Observar as recomendações de dosagem na

etiqueta da vasilha do produto de limpeza.

lDosar o produto de limpeza (válvula de

dosagem do produto de limpeza)

– Quantidade média: posição central

– Quantidade grande: posição «+»

– Quantidade pequena: posição «–»

lGirar o tubo de jacto na direcção de «–» até

o encosto.

Método de limpeza recomendado

1. Pulverizar moderadamente o produto de

limpeza sobre a superfície seca e deixar

actuar (não deixar secar).

2. Remover a sujeira dissolvida com o jacto

de alta pressão.

Produto de limpeza

Para um trabalho sem perturbações e adequado à

tarefa de limpeza recomendamos o nosso

programa de limpeza e conservação Kärcher. Por

favor, consulte-nos pedindo as informações sobre

este assunto. A seguir uma breve selecção:

Produto de limpeza universal

.......................................... Profi RM 555 ULTRA

Produto de limpeza de automóvel

.......................................... Profi RM 565 ULTRA

Produto de limpeza de casa e jardim

.......................................... Profi RM 570 ULTRA

Produto de limpeza de barcos

.......................................... Profi RM 575 ULTRA

lInterruptor principal na posição «0».

lTirar a ficha de rede da tomada de corrente.

Enrolar o cabo de ligação.

Terminar o serviçoManejo

No caso de abastecimento de água

da canalização de água

lFechar a entrada de água.

lDesligar o aparelho da ligação de água.

No caso de abastecimento de água dum

recipiente aberto

lDesaparafusar a mangueira de aspiração com

filtro na ligação de água do aparelho.

Português - 57

lPuxar a alavanca na pistola pulverizadora

manual até o aparelho ficar sem pressão.

lPressionar o botão de segurança para

proteger o aparelho contra uma ligação

involuntária.

lEnrolar a mangueira de alta pressão.

Atenção! A geada pode danificar o aparelho que

não foi esvaziado completamente. Durante o

inverno guarde o aparelho num recinto protegido

contra geadas.

lSeparar o tubo de jacto da pistola pulveridora

manual e colocar no suporte.

Limpar

Antes da armazenar por longo tempo, p. ex. no

inverno:

lTirar a válvula de dosagem do produto de

limpeza da mangueira de aspiração do produto

de limpeza e limpar com água corrente.

Terminar o serviço Guardar / Transportar

l Desligar o aparelho antes do transporte.

l Para o transporte sobre escadas ou

obstáculos, levantar o aparelho pelo cabo

de transporte.

l Para o transporte sobre superfícies planas,

puxar o aparelho pelo cabo de arrasto.

Conservação e manutenção

lExtrair o crivo na ligação de água com um

alicate de pontas chatas e limpar com água

corrente.

Manutenção

O aparelho é isento de manutenção.

58 - Português

Perigo de choque eléctrico!

Os trabalhos de reparação só podem ser

feitos por um serviço de assistência técnica

autorizado.

Avaria Causa Remédio

O aparelho não funciona Alimentação de corrente interrompida Tirar a ficha de rede da toma de corrente!

Examinar se existe danos no cabo de ligação, na

ficha de rede, no cabo de extensão e nas uniões

de cabos

O aparelho não produz pressão Ajuste do tubo de jacto na posição «–» Colocar o tubo de jacto na posição «+»

Na operação de aspiração não foi purgado o ar do

aparelho Purgar o ar do aparelho, veja «Manejo»

Crivo na ligação de água entupido Limpar o crivo, veja «Conservação e

manutenção»

Quantidade de entrada de água insuficiente Examinar a estanqueidade e passagem da

entrada de água até a ligação de água do

aparelho

Fortes oscilações da pressão Bocal de alta pressão no tubo de jacto entupido Tirar o tubo de jacto, limpar o furo no bocal de

alta pressão com uma agulha e lavar de frente

com água

Água sai do lado inferior do corpo da bomba Bomba com fuga 3 gotas por minuto são admissíveis. No caso

de fuga maior, procurar o serviço de assistência

técnica

O produto de limpeza não é aspirado Ajuste do tubo de jacto na posição «+» Colocar o tubo de jacto na posição «–»

Bomba de dosagem do produto de limpeza na

mangueira de aspiração de produto de limpeza

entupida

Limpar a válvula de dosagem do produto de

limpeza, veja «Conservação e manutenção»

Peças de reposição

Use exclusivamente peças de reposição

originais Kärcher. Uma lista de peças de

reposição encontra-se no fim destas instruções.

Serviço de assistência técnica

No caso de problemas ou avarias, a nossa

sucursal Kärcher lhe ajudará de bom grado:

Auxílio no caso de avarias

As avarias têm muitas vezes origens simples

que você mesmo pode eliminá-las com a ajuda

da tabela sinóptica seguinte. Em caso de dúvida

ou no caso de avarias/remédio não indicados

aqui, dirija-se, por favor, ao serviço de

assistência técnica autorizado.

Português - 59

Dados técnicos Acessórios especiais

Garantia

Em cada país valem as condições de garantia

dadas pela nossa companhia distribuidora

competente. Eliminamos gratuitamente quaisquer

avarias no aparelho dentro do prazo de garantia

contanto que a causa seja devido a defeito de

material ou de fabricação.

No caso de garantia dirija-se por favor ao

seu revendedor ou ao próximo serviço de

assistência técnica levando o acessório

e o comprovante de compra.

Os acessórios especiais ampliam a possibiliade

de utilização do seu aparelho. Você pode obter

as respectivas informações detalhas no seu

revendedor Kärcher.

Ilustrações, veja a página 62.

1Fresa para sujidade

2Protecção contra borrifos

3Jogo de limpeza tubo

4Escova de lavar rotativa

5Escova de lavar

6Jogo de jacto húmido

7Tubo de jacto flexível

8Bocal triplo com tubo de jacto

9Tubo de jacto para lugares de acesso difícil

10 Tubo de jacto do chão

11 Extensão para o tubo de jacto

12 Mangueira de alta pressão

13 Extensao para mangueira

14 Jogo de aspiração de quantidade grande

15 Mangueira de aspiração com filtro

16 Filtro de água

17 Dispositivo anti-retorno

18 T-Racer

Planta do cicuito da corrente

C1 Condensador de serviço

M1 Motor

Q1 Interruptor do aparelho

S1 Interruptor manométrico

Conexão eléctrica

Tensão (com 1~50 Hz) 230 V

Potência de conexão 3,0 kW

Fusível da rede (de acção lenta) 16 A

Classe de protecção 1,IP X5

Ligação de água

Temperatura de entrada (máx.) 60 °C

Quantidade de entrada (mín.) 10 l/min

Pressão de entrada (máx.) (12 bar) 1,2 MPa

Dados de potência

Pressão nominal (140 bar) 14 MPa

Pressão de regime máx. (150 bar) 15 MPa

Débito (550 l/h) 9,2 l/min

Dosagem do produto de limpeza 0,6 l/min

Altura de aspiração a partir

do recipiente aberto 20 °C 1 m

Força de repulsão na pistola 26 N

Vibrações do aparelho (ISO 5349) 0,8 m/s²

Nível de pressão sonora LPA

(EN 60704-1)

73 dB(A)

Nível de potência sonora LWA

(CE 2000/14)

95 dB(A)

Dimensões

Comprimento/largura/altura 340/325/900 mm

Peso 22,5 kg

CE - Declaração de conformidade

Alfred Kärcher GmbH & Co.

Cleaning Systems

Alfred-Kärcher-Str. 28–40

P.O. Box 160

D-71349 Winnenden

H. JennerS. Reiser

Nós declaramos pelo presente instrumento que a máqui-

na abaixo indicada corresponde, na sua concepção, fa-

bricação bem como no tipo por nós comer-cializado, às

exigências básicas de segurança e de saúde da directiva

da CE. Se houver uma modificação na máquina sem o

nosso consentimento prévio, a presente declaração per-

derá a sua validade.

Produto: Lavadora de alta pressão

Tipo: 1.034-xxx

Directivas aplicáveis da CE:

98/37/CE

73/23/CEE (+ 93/68/CEE)

89/336/CEE (+ 91/263/CEE, 92/31/CEE, 93/68/CEE)

2000/14/CE

Normas harmonizadas aplicadas:

DIN EN 55014 – 1: 2000 + A1: 2001

DIN EN 55014 – 2: 1997

DIN EN 60335 – 1

DIN EN 60335 – 2 – 79

DIN EN 61000 – 3 – 2: 2000

DIN EN 61000 – 3 – 3: 1995 + A1: 2001

Procedimento de avaliação de conformidade:

Annex V

Nível de potência sonora

medido: 93 dB(A)

garantido: 95 dB(A)

Assegura-se, através de medidas internas da empresa,

que os aparelhos de série correspondem sempre às exi-

gências das directivas actualizadas da CE e às normas

aplicadas. Os abaixo assinados, actuam e representam

através de procuração a gerência. 5.957-238 (11/02)

6.903-276.0

6.414-252.0

6.389-870.0

4.063-224.0

6.388-216.0

5.731-609.0

6.435-197.0

5.042-840.0

6.647-493.0

02/03

4.763-228.0 - K 720 MXS-PLUS

2.883-111.0

6.363-198.0

4.775-390.0

KARCHER

5.037-140.0

5.332-464.0

4.440-673.0

2.880-296.0

5.960-645.0

4.042-839.0

4.760-545.0

2.883-111.0

Alfred Kärcher Ges.m.b.H.

Lichtblaustraße 7

1220 Wien

01 / 25 06 00

☎

AUS

Karcher Pty Ltd

40 Koornang Road

Scoresby 3179

Victoria, Australia

61 3 9765 2300

☎

B / LUX

Kärcher N.V.

Industrieweg 12

2320 Hoogstraten

03 / 340 07 11

☎

Kärcher Indústria e Comércio Ltda.

Av. Prof. Benedicto Montenegro, n°419

CEP 13.140-000

Paulinia - SP

0800 17 61 11

☎

CDN

Karcher Canada Inc.

6975 Creditview Road, Unit 2

Mississauga, Ontario L5N 8E9

905 / 672 82 33

☎

Kärcher AG

Industriestraße 16

8108 Dällikon

0844 85 08 63

☎

Kärcher spol. s r.o.

Za Mototechnou

155 00 Praha 5 -Stodûlky

02 / 652 16 65

☎

Alfred Kärcher GmbH & Co.

Service-Center Gissigheim

Im Gewerbegebiet 2

97953 Königheim-Gissigheim

07195 / 903 20 65

☎

Kärcher Rengøringssystemer A/S

Gejlhavegård 5

6000 Kolding

70 20 66 67

☎

Kärcher S.A.

Pol. Industrial Font del Radium

Calle Doctor Trueta 6-7

08400 Granollers (Barcelona)

93 / 846 44 47

☎

Karcher Cleaning Systems A.E.Å

31-33 Nikitara Str. &

Konstantinoupoleos Str.

136 71 Acharnes

010 / 23 16 153

☎

Kärcher Hungaria KFT

Tormásrét ut 2.

2051 Biatorbagy

23 / 53 00

☎

Kärcher (Japan) Co., Ltd.

No.2, Matsusaka-Daira 3-chome

Taiwa-cho, Kurokawa-gun

Miyagi, 981-3408

022 / 344 31 40

☎

MAL

Karcher Cleaning Systems Sdn Bhd

No.8 Jalan Serindit 2

Bandar Puchong Jaya

47100 Puchong, Selangor

03 / 5882 1148

☎

MEX

Karcher México, SA de CV

Av. Gustavo Baz sur No. 29 C

Col. Naucalpan Centro

C.P. 53000 Municipio de Naucalpan

01-800-024-1313

☎

Kärcher AS

Gjerdrumsvei 4

0409 Oslo

22 / 02 44 00

☎

Kärcher B.V.

Postbus 474

4870 AL ETTEN-LEUR

0499 / 37 54 45

☎

Karcher Limited

12 Ron Driver Place

East Tamaki, Auckland

09 / 274 46 03

☎

Neoparts-Comércio e Indústria Auto. Lda.

Largo Vitorino Damásio. 10

1200 Lisboa

21 / 395 0040

☎

Kärcher Poland Ltd. Sp. z o.o.

Ul. Stawowa 140

31-346 Kraków

012 / 63 97 222

☎

PRC

BKC Equipment Co., Ltd.

No 16, Hong Da Bei Lu

Economic & Technological Dev. Area

Beijing 100176

010 / 67 88 16 53

☎

Kärcher AB

Tagenevägen 31

42502 Hisings-Kärra

031 / 57 73 00

☎

SGP

Karcher Asia Pacific Pte. Ltd.

30 Toh Guan Road, #07-05

Singapore 608840

065 / 6897 1811

☎

Kärcher Servis Ticaret A.S.

9 Eylül Mahallesi

307 Sokak No. 6

Gaziemir / Izmir

0232 / 252 07 08

☎

TWN

Karcher Limited

5F/6. No. 7

Wu-Chuan 1st Road

Taipei County, ROC

02 / 22 99 96 26

☎

UAE

Karcher FZE

Jebel Ali Free Zone

RA 8, XB 1, Jebel Ali, Dubai

04 / 8836 776

☎

USA

Alfred Karcher, Inc

2170 Satellite Blvd, Suite 350

Duluth, GA 30097

678-935-4545; 877-527-2437

☎

Kärcher (Pty) Ltd.

P.O. Box 11818

Vorna Valley 1686

011 / 466 24 34

☎

Kärcher S.A.

5, avenue des Coquelicots

Z.A. des Petits Carreaux

94865 Bonneuil-sur-Marne

01 / 43 99 67 70

☎

FIN

Kärcher OY

Yrittäjäntie 17

01800 Klaukkala

09 / 87 91 94 00

☎

Karcher (UK) Ltd.

Karcher House,

Beaumont Road

Banbury, Oxon, OX16 1TB

01295 / 752000; 09066 / 800632

☎

Karcher Limited

Unit 10, 17/F., APEC Plaza

49 Hoi Yuen Road,

Kwun Tong, Kowloon

23 57 58 63

☎

Kärcher S.p.A.

Via Elvezia 4

21050 Cantello (VA)

848 - 99 88 77

☎

IRL

Karcher Limited (Ireland)

12 Willow Business Park

Nangor Road, Clondalkin

Dublin 12

01 / 409 77 77

☎

102002

Karcher 720 Mxs Owners Manual 5959 766a00Titel

Navigation menu

Versions of this User Manual:

Views

Navigation
