Karcher 95 Rs Bp Pack 1 006 093 0 Owner S Manual OBJ_DOKU 21375 001

Karcher-95-Rs-Bp-1-006-094-0-Owner-S-Manual karcher-95-rs-bp-1-006-094-0-owner-s-manual

Karcher-95-Rs-Bp-1-006-092-0-Owner-S-Manual karcher-95-rs-bp-1-006-092-0-owner-s-manual

2014-07-06

: Karcher Karcher-95-Rs-Bp-Pack-1-006-093-0-Owner-S-Manual karcher-95-rs-bp-pack-1-006-093-0-owner-s-manual karcher pdf

Open the PDF directly: View PDF .
Page Count: 322 [warning: Documents this large are best viewed by clicking the View PDF Link!]

Deutsch 3

English 14

Français 26

Italiano 38

Español 50

Português 62

Nederlands 74

Ελληνικά 86

Türkçe 98

Svenska 109

Suomi 120

Norsk 131

Dansk 142

Eesti 153

Latviešu 165

Lietuviškai 177

Руccкий 189

Polski 202

Magyar 214

Čeština 226

Slovenčina 237

Slovenščina 248

Româneşte 259

Hrvatski 271

Srpski 283

Български 295

Українська 307

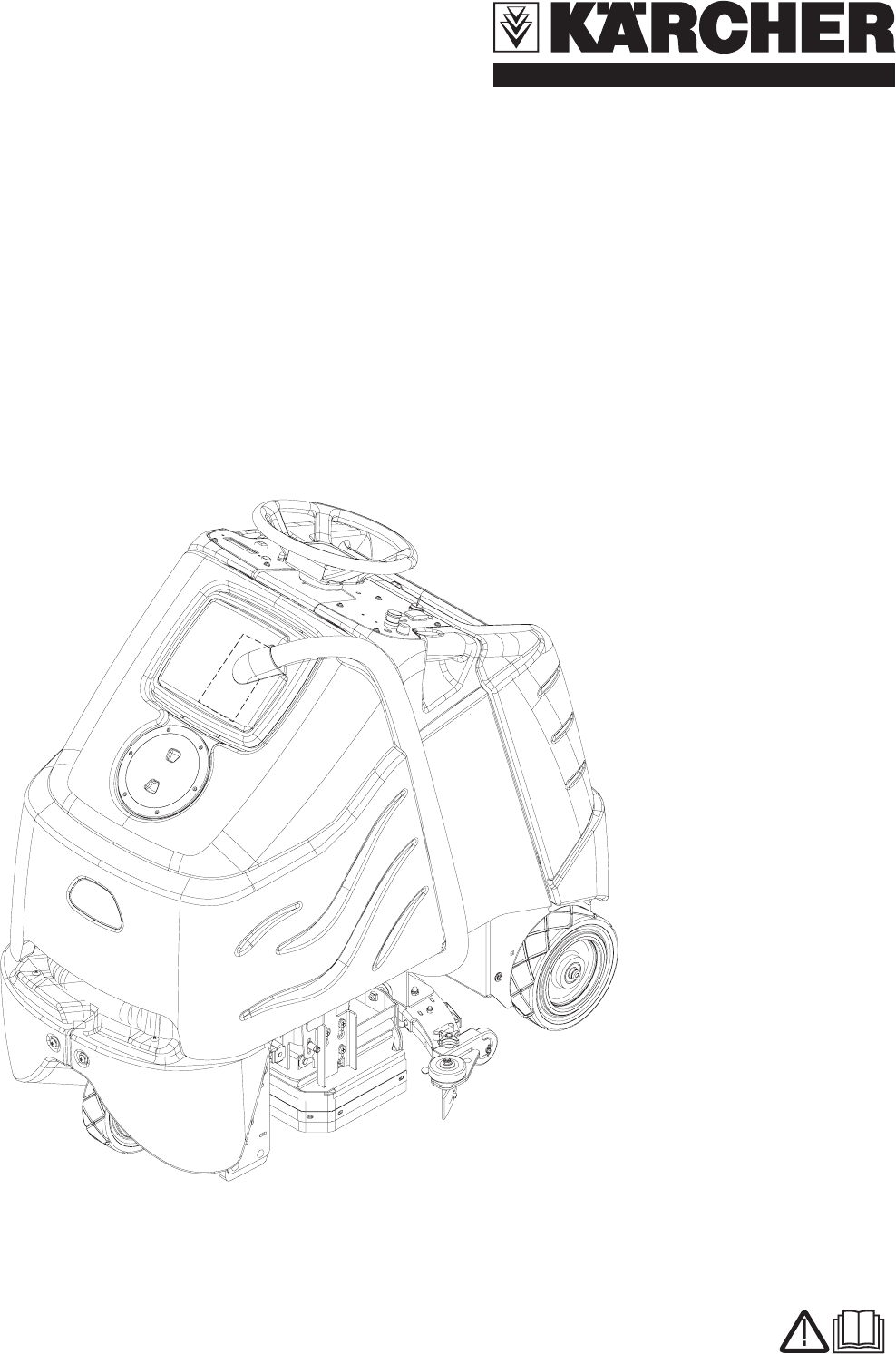

BR 60/95 RS Bp

BR 60/95 RS Bp Pack

BD 60/95 RS Bp

BD 60/95 RS Bp Pack

5.962-214 04/07

Deutsch 3

Sehr geehrter Kunde,

Lesen Sie vor der ersten Be-

nutzung Ihres Gerätes diese

Betriebsanleitung und han-

deln Sie danach. Bewahren Sie diese Be-

triebsanleitung für späteren Gebrauch oder

für Nachbesitzer auf.

Sicherheitshinweise 3

Funktion 3

Bestimmungsgemäße Verwendung 3

Umweltschutz, Entsorgung 3

Bedien- und Funktionselemente 4

Vor Inbetriebnahme 6

Betrieb 7

Pflege und Wartung 9

Störungen 11

Zubehör 12

Technische Daten 13

Ersatzteile 13

Garantie 13

CE-Erklärung 13

Lesen und beachten Sie vor der ersten Be-

nutzung des Gerätes diese Betriebsanlei-

tung und beiliegende Broschüre

Sicherheitshinweise für Bürstenreinigungs-

geräte und Sprühextraktionsgeräte, Nr.

5.956-251 und handeln Sie danach.

Das Gerät ist für den Betrieb auf Flächen

mit einer Steigung von bis zu 10% zugelas-

sen.

Sicherheitseinrichtungen dienen dem

Schutz des Benutzers und dürfen nicht au-

ßer Betrieb gesetzt oder in ihrer Funktion

umgangen werden.

Für eine sofortige Außerbetriebnahme aller

Funktionen: Not-Aus-Taster drücken.

Der Fahrantrieb kann nur aktiviert werden,

wenn der Bediener das Pedal mit dem Fuß

niedergedrückt hält.

In dieser Betriebsanleitung werden folgen-

de Symbole verwendet:

Gefahr

Bezeichnet eine unmittelbar drohende Ge-

fahr. Bei Nichtbeachten des Hinweises dro-

hen Tod oder schwerste Verletzungen.

몇Warnung

Bezeichnet eine möglicherweise gefährli-

che Situation. Bei Nichtbeachten des Hin-

weises können leichte Verletzungen oder

Sachschäden eintreten.

Hinweis

Bezeichnet Anwendungstipps und wichtige

Informationen.

Das Gerät wird zur Nassreinigung oder

zum Polieren von ebenen Böden einge-

setzt.

– Es kann durch Einstellen der Wasser-

menge, des Anpressdrucks der Bürs-

ten, der Reinigungsmittelmenge sowie

der Fahrgeschwindigkeit leicht an die

jeweilige Reinigungsaufgabe ange-

passt werden.

– Eine Arbeitsbreite von 610 mm und ein

Fassungsvermögen des Frischwasser-

tanks von 95 l ermöglichen eine effekti-

ve Reinigung bei hoher Einsatzdauer.

– Das Gerät ist selbstfahrend.

– Die Batterien können mittels Ladegerät

an einer 230-V-Steckdose geladen

werden.

– Batterie und Ladegerät werden bei den

Package-Varianten bereits mitgeliefert.

Hinweis

Entsprechend der jeweiligen Reinigungs-

aufgabe kann das Gerät mit verschiede-

nem Zubehör ausgestattet werden.

Fragen Sie nach unserem Katalog oder be-

suchen Sie uns im Internet unter www.ka-

ercher.com.

Verwenden Sie dieses Gerät ausschließ-

lich gemäß den Angaben in dieser Be-

triebsanleitung.

– Das Gerät darf nur zum Reinigen von

nicht feuchtigkeitsempfindlichen und

nicht polierempfindlichen glatten Böden

benutzt werden.

– Der Einsatztemperaturbereich liegt zwi-

schen +5°C und +40°C.

– Das Gerät ist nicht geeignet zur Reini-

gung gefrorener Böden (z. B. in Kühl-

häusern).

– Das Gerät darf nur mit Original-Zubehör

und -Ersatzteilen ausgestattet werden.

– Das Gerät ist zur Reinigung von Böden

im Innenbereich bzw. von überdachten

Flächen entwickelt worden. Bei ande-

ren Anwendungsgebieten muss der

Einsatz alternativer Bürsten geprüft

werden.

– Das Gerät ist nicht zur Reinigung öf-

fentlicher Verkehrswege bestimmt.

– Das Gerät darf nicht auf druckempfind-

lichen Böden eingesetzt werden. Zuläs-

sige Flächenbelastung des Bodens

berücksichtigen. Die Flächenbelastung

durch das Gerät ist in den technischen

Daten angegeben.

– Das Gerät ist nicht für den Einsatz in

explosionsgefährdeten Umgebungen

geeignet.

– Mit dem Gerät dürfen keine brennbaren

Gase, unverdünnte Säuren oder Lö-

sungsmittel aufgenommen werden.

Dazu zählen Benzin, Farbverdünner

oder Heizöl, die durch Verwirbelung mit

der Saugluft explosive Gemische bilden

können. Ferner Aceton, unverdünnte

Säuren und Lösungsmittel, da sie die

im Gerät verwendeten Materialien an-

greifen.

– Reaktive Metallstäube (z.B. Aluminium,

Magnesium, Zink) bilden in Verbindung

mit stark alkalischen oder sauren Reini-

gungsmitteln explosive Gase.

Inhaltsverzeichnis

Sicherheitshinweise

Sicherheitseinrichtungen

Not-Aus-Taster

Sicherheitspedal

Symbole

Funktion

Bestimmungsgemäße Ver-

wendung

Umweltschutz, Entsorgung

Die Verpackungsmaterialien

sind recyclebar. Bitte werfen

Sie die Verpackungen nicht in

den Hausmüll, sondern führen

Sie diese einer Wiederverwer-

tung zu.

Altgeräte enthalten wertvolle

recyclingfähige Materialien, die

einer Verwertung zugeführt

werden sollten. Batterien, Öl

und ähnliche Stoffe dürfen

nicht in die Umwelt gelangen.

Bitte entsorgen Sie Altgeräte

deshalb über geeignete Sam-

melsysteme.

4 Deutsch

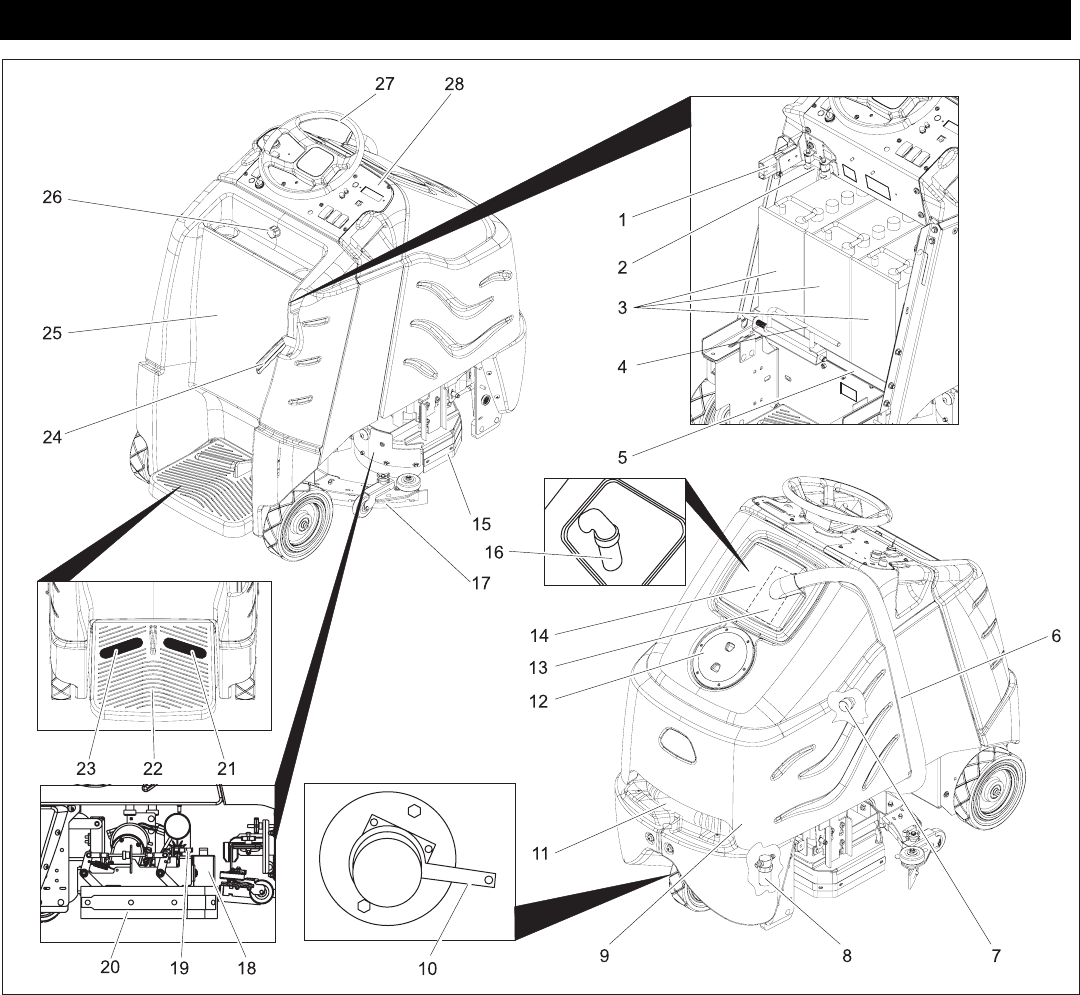

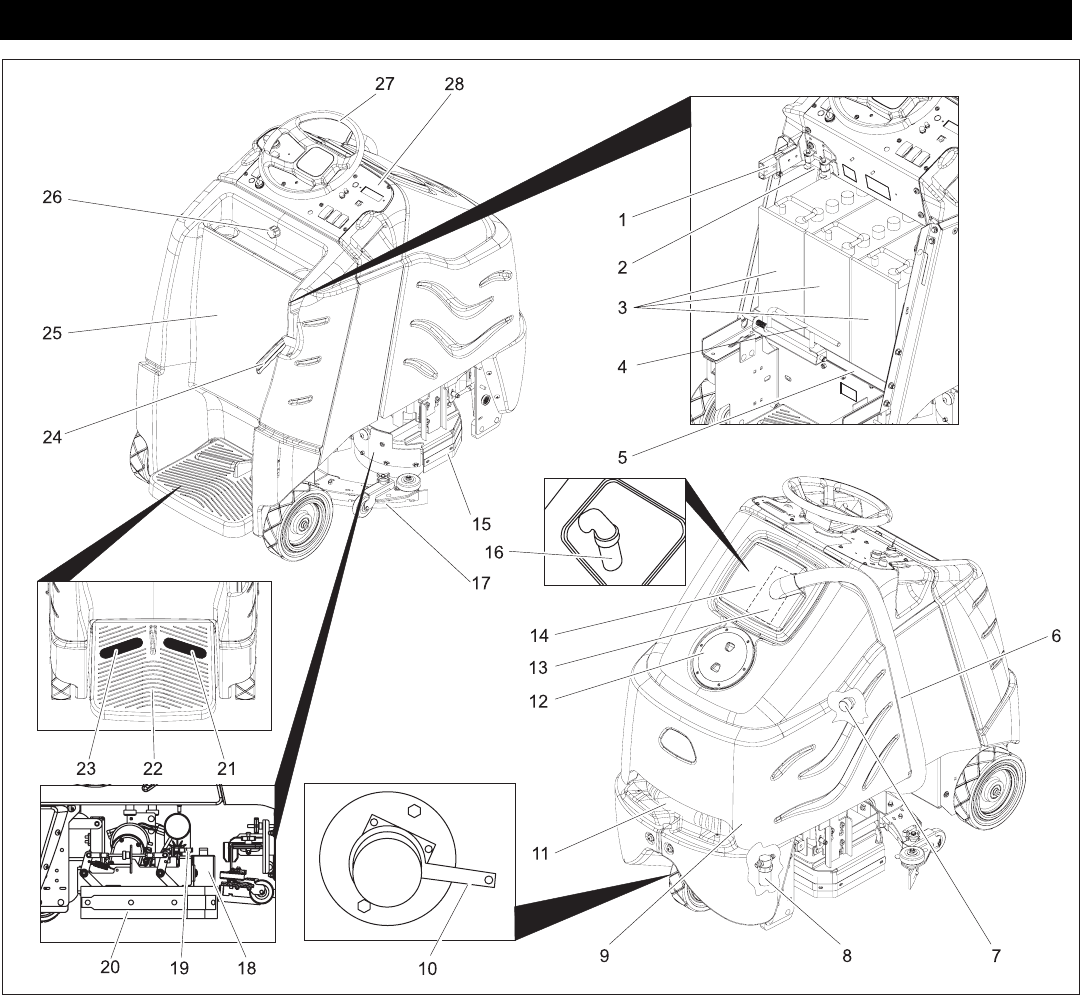

1 Batteriestecker

2 Hauptsicherung

3Batterie

4 Verriegelung Batterieeinschub

5 Batterieeinschub

6 Saugschlauch

7 Sieb Frischwasser

8 Filter Frischwasser

9 Ablassschlauch Frischwasser

10 Entriegelungshebel Feststellbremse

11 Ablassschlauch Schmutzwasser

12 Frischwassertank

13 Sieb Schmutzwassertank

14 Schmutzwassertank

15 Reinigungskopf

16 Schwimmer

17 Saugbalken

18 Kehrgutbehälter (nur BR-Variante)

19 Kreuzgriff Spritzschutz (BR-Variante)

20 Spritzschutz (BR-Variante)

21 Fahrpedal

22 Standfläche für Bediener

23 Sicherheitspedal

24 Hebel Saugbalkenabsenkung (nur BR)

25 Batterieabdeckung

26 Verschlussschraube Batterieabde-

ckung

27 Lenkrad

28 Bedienpult

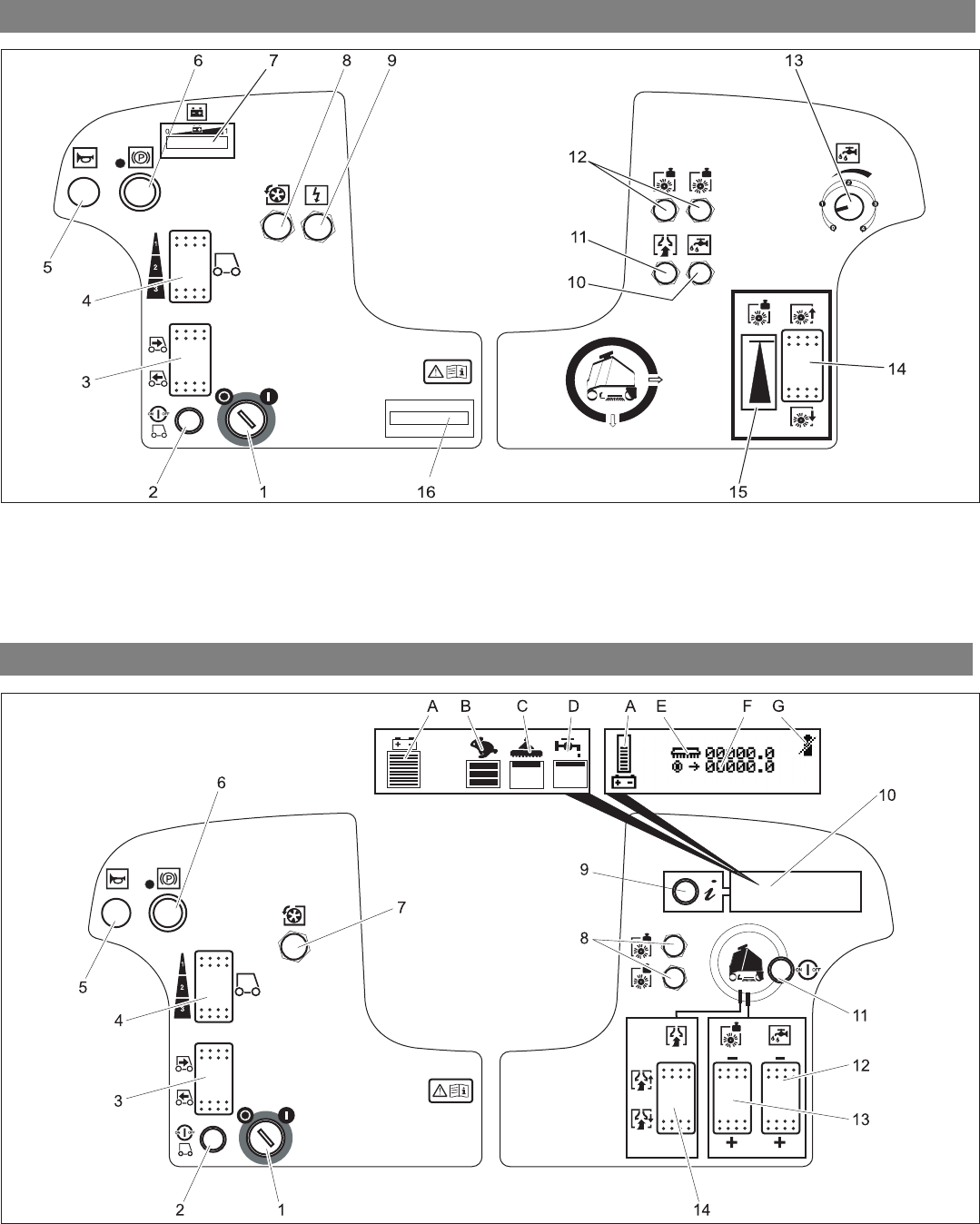

Bedien- und Funktionselemente

Deutsch 5

1 Schlüsselschalter

2 Entriegelungstaste

3 Fahrtrichtungsschalter

4 Schalter Geschwindigkeit

5Hupe

6 Not-Aus-Taster

7 Batterieanzeige

8 Sicherung Fahrantrieb

9 Sicherung Steuerung

10 Sicherung Pumpe

11 Sicherung Saugturbine

12 Sicherung Bürstenantrieb

13 Regulierknopf Wassermenge

14 Taste Bürstenanpressdruck

15 Anzeige Bürstenanpressdruck

16 Betriebsstundenzähler

1 Schlüsselschalter

2 Entriegelungstaste

3 Fahrtrichtungsschalter

4 Taste Geschwindigkeit

5Hupe

6 Not-Aus-Taster

7 Sicherung Fahrantrieb

8 Sicherung Bürstenantrieb

9 Taste Displayumschaltung

10 Display

11 Taste Reinigungsbetrieb

12 Taste Dosierung Reinigungsflüssigkeit

13 Taste Bürstenanpressdruck

14 Taste Saugbalken Absenken/Anheben

A Batterieladezustand

B Geschwindigkeitsbereich

C Bürstenanpressdruck

D Dosierung Reinigungsflüssigkeit

E Betriebszeit Bürstenantrieb (Stunden)

F Betriebszeit Fahrmotor (Stunden)

G Tiefentladeschutz aktiv

Bedienpult BR

Bedienpult BD

6 Deutsch

Beachten Sie beim Umgang mit Batterien

unbedingt folgende Warnhinweise:

Gefahr

Explosionsgefahr. Keine Werkzeuge oder

Ähnliches auf die Batterie, d.h. auf Endpole

und Zellenverbinder legen.

Verletzungsgefahr. Wunden niemals mit

Blei in Berührung bringen. Nach der Arbeit

an Batterien immer die Hände reinigen.

Bei der Variante Bp Pack ist die Batterie

bereits eingebaut.

ÎVerschlussschraube der Batterieabde-

ckung herausschrauben.

ÎBatterieabdeckung nach hinten

schwenken.

ÎVerriegelung des Batterieeinschubs

nach links schieben und nach unten

schwenken.

ÎBatterieeinschub nach hinten ziehen.

ÎBatterien in die Wanne des Batterieein-

schubs stellen.

ÎPole mit den beiliegenden Verbin-

dungskabeln verbinden.

몇Warnung

Auf richtige Polung achten.

ÎMitgeliefertes Anschlusskabel an die

noch freien Batteriepole (+) und (-)

klemmen.

ÎBatterieeinschub nach vorne schieben.

ÎVerriegelung des Batterieeinschubs

einrasten.

몇Warnung

Vor Inbetriebnahme des Gerätes Batterie

aufladen.

Hinweis

Das Gerät verfügt über einen Tiefentla-

dungsschutz, d.h., wird das noch zulässige

Mindestmaß an Kapazität erreicht, so kann

das Gerät nur noch gefahren und Restwas-

ser aufgesaugt werden. Im Display blinkt

das Symbol Tiefentladeschutz aktiv.

ÎGerät direkt zur Ladestation fahren, da-

bei Steigungen vermeiden.

Hinweis

Beim Einsatz von anderen Batterien (z. B.

anderer Hersteller) muss der Tiefentla-

dungsschutz für die jeweilige Batterie vom

Kärcher-Kundendienst neu eingestellt wer-

den.

Gefahr

Verletzungsgefahr durch elektrischen

Schlag. Stromleitungsnetz und Absiche-

rung beachten, siehe „Ladegerät“.

Ladegerät nur in trockenen Räumen mit

ausreichender Belüftung verwenden!

Hinweis

Die Ladezeit beträgt im Durchschnitt ca. 10

Stunden.

Die empfohlenen Ladegeräte (passend zu

den jeweils eingesetzten Batterien) sind

elektronisch geregelt und beenden den La-

devorgang selbstständig.

Gefahr

Explosionsgefahr. Das Laden von Nass-

batterien ist nur bei geöffneter Batterieab-

deckung erlaubt.

ÎVerschlussschraube der Batterieabde-

ckung herausschrauben.

ÎBatterieabdeckung nach hinten

schwenken.

ÎBatteriestecker abziehen und mit dem

Ladekabel verbinden.

ÎLadegerät mit dem Netz verbinden und

einschalten.

ÎLadegerät ausschalten und vom Netz

trennen.

ÎBatteriekabel vom Ladekabel abziehen

und mit dem Gerät verbinden.

ÎBatterieabdeckung nach vorne

schwenken und Verschlussschraube

festdrehen.

ÎEine Stunde vor Ende des Ladevor-

gangs destilliertes Wasser zugeben,

den richtigen Säurestand beachten.

Batterie ist entsprechend gekennzeich-

net. Zum Ende des Ladevorgangs müs-

sen alle Zellen gasen.

Gefahr

Verätzungsgefahr!

–Nachfüllen von Wasser im entladenen

Zustand der Batterie kann zu Säu-

reaustritt führen.

–Beim Umgang mit Batteriesäure

Schutzbrille benutzen und Vorschriften

beachten, um Verletzungen und die

Zerstörung von Kleidung zu verhindern.

–Eventuelle Säurespritzer auf Haut oder

Kleidung sofort mit viel Wasser ausspü-

len.

몇Warnung

Beschädigungsgefahr!

–Zum Nachfüllen der Batterien nur destil-

liertes oder entsalztes Wasser

(VDE 0510) verwenden.

–Keine Fremdzusätze (so genannte Auf-

besserungsmittel) verwenden, sonst er-

lischt jede Garantie.

Batterien und Ladegeräte sind im Fachhan-

del erhältlich.

Sollen bei der BAT-Variante Nassbatterien

eingesetzt werden, ist folgendes zu beach-

ten:

– Die maximalen Batterieabmessungen

müssen eingehalten werden.

– Beim Laden von Nassbatterien muss

die Batterieabdeckung geöffnet wer-

den.

– Beim Laden von Nassbatterien müssen

die Vorschriften des Batterieherstellers

beachtet werden.

Im Stand wird das Gerät durch eine elektri-

sche Feststellbremse am Wegrollen gehin-

dert. Zum Schieben des Geräts muss die

Feststellbremse entriegelt werden.

Vor Inbetriebnahme

Batterien

Hinweise auf der Batterie, in der

Gebrauchsanweisung und in der

Fahrzeugbetriebsanleitung be-

achten

Augenschutz tragen

Kinder von Säure und Batterien

fern halten

Explosionsgefahr

Feuer, Funken, offenes Licht und

Rauchen verboten

Verätzungsgefahr

Erste Hilfe

Warnvermerk

Entsorgung

Batterie nicht in Mülltonne werfen

Batterie einsetzen und anschließen

Batterie laden

Nach dem Ladevorgang

Zusätzlich bei wartungsarmen Batteri-

en (Nassbatterien):

Empfohlene Batterien

Batteriesatz Bestell-Nr.

3 x 12V/105 A, war-

tungsfrei (Gel)

6.654-141.0

Empfohlene Ladegeräte

Ladegerät Bestell-Nr.

36V, für wartungsfreie

Batterien

6.654-229.0

Maximale Batterie-Abmessungen

Länge Breite Höhe

406 mm 533 mm 432 mm

Gerät schieben

Deutsch 7

ÎZum Entriegeln der Feststellbremse

Entriegelungshebel nach unten drü-

cken.

Gefahr

Unfallgefahr durch wegrollendes Gerät.

Nach Ende des Schiebevorgangs den Ent-

riegelungshebel unbedingt wieder nach

oben stellen und damit die Feststellbremse

wieder aktivieren.

Hinweis

Für eine sofortige Außerbetriebnahme aller

Funktionen Fuß vom Fahrpedal nehmen,

Not-Aus-Taster drücken und Schlüssel-

schalter auf „0“ drehen.

ÎSchrauben lösen und Holzkäfig entfer-

nen.

ÎPackband aus Kunststoff zerschneiden

und Folie entfernen.

ÎFixierung an den Rädern entfernen.

ÎBretter auf die Kante der Palette legen.

Bretter so ausrichten, dass sie vor den

Rädern des Gerätes liegen. Bretter mit

den Schrauben befestigen.

ÎHolzklötze zur Arretierung der Räder

entfernen und unter die Rampe schie-

ben.

ÎLenkrad aufstecken und Vorderrad ge-

rade ausrichten.

ÎLenkrad abziehen, ausrichten und wie-

der aufstecken.

ÎLenkrad mit beiliegender Mutter befes-

tigen.

ÎAbdeckung in das Lenkrad einstecken.

ÎAuf die Standfläche treten und mit dem

linken Fuß das Sicherheitspedal ge-

drückt halten.

ÎNot-Aus-Taster durch Drehen entrie-

geln.

ÎSchlüsselschalter auf „1“ stellen.

ÎFahrtrichtung mit dem Fahrtrichtungs-

schalter am Bedienpult einstellen.

ÎKleinsten Geschwindigkeitsbereich mit

Schalter Geschwindigkeit auswählen.

ÎEntriegelungstaste drücken.

ÎZum Fahren das Fahrpedal vorsichtig

betätigen und langsam von der Palette

herunterfahren.

ÎSchlüsselschalter auf „0“ stellen.

Vor Inbetriebnahme müssen die Bürsten

montiert werden (siehe „Wartungsarbei-

ten“).

Gefahr

Längere Benutzungsdauer des Gerätes

kann zu vibrationsbedingten Durchblu-

tungsstörungen in den Händen führen.

Eine allgemein gültige Dauer für die Benut-

zung kann nicht festgelegt werden, weil

diese von mehreren Einflussfaktoren ab-

hängt:

– Persönliche Veranlagung zu schlechter

Durchblutung (häufig kalte Finger, Fin-

gerkribbeln).

– Niedrige Umgebungstemperatur. War-

me Handschuhe zum Schutz der Hän-

de tragen.

– Festes Zugreifen behindert die Durch-

blutung.

– Ununterbrochener Betrieb ist schlech-

ter als durch Pausen unterbrochener

Betrieb.

Bei regelmäßiger, langandauernder Benut-

zung des Gerätes und bei wiederholtem

Auftreten entsprechender Anzeichen (zum

Beispiel Fingerkribbeln, kalte Finger) emp-

fehlen wir eine ärztliche Untersuchung.

Hinweis

Für eine sofortige Außerbetriebnahme aller

Funktionen Fuß vom Fahrpedal nehmen,

Not-Aus-Taster drücken und Schlüssel-

schalter auf „0“ drehen.

ÎWartungsarbeiten „zu Beginn einer Be-

triebswoche“ ausführen (siehe Kapitel

„Pflege und Wartung“).

Gefahr

Unfallgefahr. Vor jedem Betrieb muss die

Funktion der Feststellbremse in der Ebene

überprüft werden.

ÎSchlüsselschalter auf „0“ stellen.

ÎNot-Aus-Taster drücken.

Lässt sich das Gerät nun von Hand schieben,

ist die Festellbremse nicht funktionsfähig.

ÎEntriegelungshebel der Feststellbrem-

se nach oben drücken.

Kann das Gerät immer noch von Hand ge-

schoben werden, ist die Feststellbremse

defekt. Gerät stilllegen und den Kunden-

dienst rufen.

Gefahr

Unfallgefahr. Zeigt das Gerät beim Fahren

auf einer Gefällstrecke keine ausreichende

Bremswirkung, Not-Aus-Taster drücken:

ÎDeckel des Frischwassertanks öffnen.

ÎFrischwasser (maximal 60 °C) bis

15 cm unter die Oberkante des Tanks

einfüllen.

ÎReinigungsmittel einfüllen.

ÎDeckel des Frischwassertanks schlie-

ßen.

Hinweis

Vor der ersten Inbetriebnahme Frischwas-

sertank vollständig füllen, um das Wasser-

leitungssystem zu entlüften.

Bei leerem Leitungssystem kann es bis zu

2 Minuten dauern, bis Reinigungslösung

am Reinigungskopf austritt.

몇Warnung

Beschädigungsgefahr. Nur empfohlene

Reinigungsmittel verwenden. Für andere

Reinigungsmittel trägt der Betreiber das er-

höhte Risiko hinsichtlich der Betriebssi-

cherheit und Unfallgefahr.

Nur Reinigungsmittel verwenden, die frei von

Lösungsmitteln, Salz- und Flusssäure sind.

Hinweis

Keine stark schäumenden Reinigungsmit-

tel verwenden.

Empfohlene Reinigungsmittel:

Um sich mit dem Gerät vertraut zu machen,

erste Fahrversuche auf einem freien Platz

durchführen.

Gefahr

Kippgefahr bei zu großen Steigungen.

ÎIn Fahrtrichtung nur Steigungen bis zu

10% befahren.

Kippgefahr bei schneller Kurvenfahrt.

Schleudergefahr bei nassem Boden.

ÎIn Kurven langsam fahren.

Kippgefahr bei instabilem Untergrund.

ÎDas Gerät ausschließlich auf befestig-

tem Untergrund bewegen.

Kippgefahr bei zu großer seitlicher Nei-

gung.

ÎQuer zur Fahrtrichtung nur Steigungen

bis maximal 10% befahren.

Abladen

Bürsten montieren

Betrieb

Feststellbremse prüfen

Bremsen

Betriebsstoffe einfüllen

Frischwasser

Reinigungsmittel

Anwendung Reini-

gungsmit-

tel

Unterhaltsreinigung aller

wasserbeständigen Böden

RM 780

RM 746

Unterhaltsreinigung von

glänzenden Oberflächen

(z. B. Granit)

RM 755 es

Unterhaltsreinigung und

Grundreinigung von Indus-

triefußböden

RM 69 ASF

Unterhaltsreinigung und

Grundreinigung von Fein-

steinzeugfliesen

RM 753

Unterhaltsreinigung von

Fliesen im Sanitärbereich

RM 751

Reinigung und Desinfekti-

on im Sanitärbereich

RM 732

Entschichtung aller alkali-

beständigen Böden (z. B.

PVC)

RM 752

Entschichtung von Lino-

leumböden

RM 754

Fahren

8 Deutsch

ÎAuf die Standfläche treten und mit dem

linken Fuß das Sicherheitspedal ge-

drückt halten.

ÎFahrpedal nicht betätigen.

ÎNot-Aus-Taster durch Drehen entrie-

geln.

ÎSchlüsselschalter auf „1“ stellen.

ÎEntriegelungstaste drücken.

ÎZum Fahren das Fahrpedal vorsichtig

betätigen.

Hinweis

Die Fahrtrichtung kann auch während der

Fahrt geändert werden. So können, durch

mehrmaliges Vor- und Zurückfahren auch

stark verschmutzte Stellen gereinigt wer-

den.

Bei Überlastung wird der Fahrmotor nach

einer bestimmten Zeit abgeschaltet.

ÎGerät mindestens 15 Minuten lang ab-

kühlen lassen.

ÎSicherung Fahrantrieb auf dem Bedien-

pult wieder eindrücken.

Hinweis

Steht das Gerät länger als 2 Sekunden auf

der Stelle, wird die Zufuhr der Reinigungs-

flüssigkeit und der Bürstenantrieb bis zum

Weiterfahren unterbrochen.

ÎFahrpedal betätigen und zu reinigende

Fläche abfahren.

Bürstenanpressdruck mit der Taste Bürs-

tenanpressdruck einstellen (4 Stufen).

Im Reinigungsbetrieb ist die Höchstge-

schwindigkeit auf Stufe II begrenzt.

Hinweis

Stark verschmutzte Böden können in zwei

Durchgängen gereinigt werden. Dabei wird

im ersten Arbeitsgang die Reinigungsflüssig-

keit aufgetragen und eingebürstet. Dazu wird

der Saugbalken durch Drücken der Taste

Saugbalken Anheben/Absenken angehoben.

Bei der BD-Version muss zusätzlich der hin-

tere Spritzschutz (Aqua-Mizer) abgenommen

werden. Nach dem Einwirken der Reini-

gungsflüssigkeit wird im zweiten Arbeitsgang

die Fläche wie üblich gereinigt.

Hinweis

Nach Anheben des Reinigungskopfs noch

ca. 5 m weiterfahren, damit das Restwas-

ser aufgesaugt wird.

ÎGerät auf einer ebenen Fläche abstel-

len.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

Hinweis

Überlauf Schmutzwassertank. Bei vollem

Schmutzwassertank wird der Saugstrom

durch einen Schwimmer unterbrochen.

Schmutzwassertank leeren.

몇Warnung

Örtliche Vorschriften zur Abwasserbehand-

lung beachten.

ÎAblassschlauch Schmutzwasser aus

Halterung nehmen und über einer ge-

eigneten Sammeleinrichtung absen-

ken.

ÎSchmutzwasser durch Öffnen des

Schraubdeckels am Ablassschlauch

ablassen.

ÎSieb Schmutzwassertank mit klarem

Wasser ausspülen.

ÎSchwimmer reinigen und Beweglichkeit

der Schwimmerkugel prüfen.

ÎSchmutzwassertank mit klarem Wasser

ausspülen.

ÎAblassschlauch Frischwasser (hinter

dem Ablassschlauch Schmutzwasser)

herausziehen und über einer geeigne-

ten Sammeleinrichtung absenken.

ÎReinigungsflüssigkeit durch Öffnen des

Schraubdeckels am Ablassschlauch

ablassen.

ÎReinigungskopf anheben.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

BR BD

Fahrtrichtung

mit dem Fahrt-

richtungsschal-

ter am

Bedienpult ein-

stellen.

Geschwindig-

keitsbereich mit

dem Schalter

Geschwindig-

keit auswählen

(3 Stufen).

Display beob-

achten und war-

ten, bis die

Initialisierung der

Steuerung been-

det ist.

Fahrtrichtung mit

dem Fahrtrich-

tungsschalter

am Bedienpult

einstellen.

Geschwindig-

keitsbereich mit

der Taste Ge-

schwindigkeit

auswählen (3

Stufen).

Überlastung

Reinigen

BR BD

Hebel Saugbal-

kenabsenkung

nach unten drü-

cken.

Der Saugbalken

wird abgesenkt

und die Absau-

gung aktiviert.

Reinigungskopf

durch Drücken

der Taste Bürs-

tenanpress-

druck absenken.

Taste Reini-

gungsbetrieb

drücken.

Der Bürstenan-

trieb wird akti-

viert.

Der Reinigungs-

kopf wird abge-

senkt (leichter

Bürstenanpress-

druck) und Rei-

nigungsflüssigk

eit wird zuge-

führt.

Der Saugbalken

wird abgesenkt

und die Absau-

gung aktiviert.

BR BD

ÎZufluss von

Reinigungsflüs-

sigkeit mit dem

Regulierknopf

Wassermenge

einstellen.

ÎZufluss von

Reinigungsflüs-

sigkeit mit der

Taste Dosie-

rung Reini-

gungsflüssigkei

t einstellen (4

Stufen).

BR BD

ÎGeschwindig-

keitsbereich mit

dem Schalter

Geschwindig-

keit auswählen

(3 Stufen).

ÎGeschwindig-

keitsbereich mit

der Taste Ge-

schwindigkeit

auswählen (3

Stufen).

Reinigung beenden

BR BD

ÎReinigungs-

kopf durch Drü-

cken der Taste

Bürstenan-

pressdruck an-

heben.

ÎHebel Saugbal-

kenabsenkung

nach oben zie-

hen, der Saug-

balken wird

angehoben und

die Absaugung

wird ausge-

schaltet.

ÎTaste Reini-

gungsbetrieb

drücken.

Der Bürstenan-

trieb wird aus-

geschaltet und

der Reinigungs-

kopf wird ange-

hoben.

Nach 15 Se-

kunden wird der

Saugbalken an-

gehoben.

Nach 30 Se-

kunden wird die

Absaugung

ausgeschaltet.

Außerbetriebnahme

Tanks entleeren

Schmutzwasser ablassen

Frischwasser ablassen

Kehrgutbehälter entleeren

(nur BR-Variante)

Deutsch 9

ÎKreuzgriff Spritzschutz lösen und

Spritzschutz zur Seite schwenken.

ÎKehrgutbehälter entnehmen.

ÎKehrgutbehälter ausleeren und mit

Wasser ausspülen.

Gefahr

Verletzungsgefahr! Das Gerät darf zum

Auf- und Abladen nur auf Steigungen bis zu

10% betrieben werden. Langsam fahren.

ÎSaugbalken, Bürsten und Spritschutz

vom Gerät entfernen.

ÎZum Transport auf einem Fahrzeug,

Gerät mit Spanngurten/Seilen gegen

Verrutschen sichern.

1 Befestigungspunkte

Gefahr

Verletzungsgefahr! Vor allen Arbeiten am

Gerät Schlüsselschalter auf „0“ stellen und

Schlüssel abziehen. Batteriestecker zie-

hen.

Hinweis

Saugturbine läuft nach dem Abschalten

nach. Wartungsarbeiten erst nach Auslau-

fen der Saugturbine ausführen.

ÎSchmutzwasser und restliches Frisch-

wasser ablassen und entsorgen.

ÎDeckel des Schmutzwassertanks auf

dichten Sitz prüfen.

ÎReifenzustand überprüfen.

ÎKorrekten Sitz der Bürsten überprüfen.

ÎSteckverbindungen des Saug-

schlauchs auf Dichtheit kontrollieren.

ÎBefestigung und Einstellung des Saug-

balkens kontrollieren (siehe „Wartungs-

arbeiten“).

ÎVerschluss der Ablassschläuche auf

Dichtheit kontrollieren.

ÎKontrollieren, ob die Ablassschläuche

richtig verstaut sind.

ÎSicherheitspedal, Fahrpedal und Lenk-

rad auf korrekte Funktion prüfen.

ÎBei Nassbatterien Säurestand prüfen,

ggf. destilliertes Wasser nachfüllen.

ÎSchmutzwassertank leeren.

ÎSchmutzwassertank mit klarem Wasser

ausspülen.

ÎSieb im Deckel des Schmutzwasser-

tanks reinigen.

ÎSchwimmer im Schmutzwassertank rei-

nigen (siehe "Wartungsarbeiten").

ÎFrischwassertank und Sieb Frischwas-

ser reinigen.

ÎFilter Frischwasser prüfen, bei Bedarf

reinigen.

ÎAbsaugung zum Trocknen des Sys-

tems eine Minute lang einschalten.

ÎBürsten auf Abnutzung prüfen und rei-

nigen.

ÎSpritzschutz am Reinigungskopf reini-

gen und auf Abnutzung prüfen.

ÎSauglippen im Saugbalken reinigen

und auf Abnutzung prüfen.

ÎGerät außen mit feuchtem, in milder

Waschlauge getränktem Lappen reini-

gen.

ÎGerät äußerlich auf Schäden untersu-

chen.

ÎDeckel Frischwasser- und Schmutz-

wassertank nicht verschließen, damit

die Tanks trocknen können.

ÎBatterie laden.

ÎOberseite der Batterien reinigen.

ÎBei Nassbatterien Säuredichte prüfen.

ÎBatteriekabel auf festen Sitz prüfen.

ÎBatterieraum und Gehäuse der Batteri-

en reinigen.

ÎSpannung der Antriebskette prüfen

(siehe „Wartungsarbeiten“).

ÎAntriebskette auf Verschleiß prüfen.

ÎFeststellbremse prüfen. *

ÎSaugbalkenanhebung reinigen.

ÎGelenke an der Saugbalkenaufhän-

gung und am Reinigungskopf reinigen.

ÎKohlebürsten und Kommutator aller

Motoren auf Verschleiß prüfen. *

Spannvorrichtung der Lenkketten prüfen. *

* Durchführung durch Kundendienst.

Für einen zuverlässigen Betrieb des Gerä-

tes können mit dem zuständigen Kärcher-

Verkaufsbüro Wartungsverträge abge-

schlossen werden.

ÎGerät auf eine glatte Fläche fahren.

ÎSaugbalken absenken.

ÎMindestens 60 cm vorwärts fahren.

Gerät anhalten und Schlüsselschalter auf

„0“ drehen und Schlüssel abziehen. Darauf

achten, dass das Gerät nicht zurückrollt.

1 Neigungsverstellung

2 Kreuzgriff waagrechte Ausrichtung

ÎSaugbalken mit den beiden Kreuzgrif-

fen so ausrichten, dass die hintere

Sauglippe auf beiden Saugbalkensei-

ten gleichmäßig (symmetrisch zur Mit-

te) nach hinten gebogen ist.

ÎNeigungsverstellung so einstellen,

dass die hintere Sauglippe auf der gan-

zen Länge gleich weit nach hinten ge-

bogen ist.

ÎZum Überprüfen der Einstellung jeweils

60 cm nach vorne fahren und Auswir-

kung der Neueinstellung prüfen.

ÎSaugbalken durch gleichzeitiges Ver-

drehen beider Kreuzgriffe so einstellen,

dass die hintere Sauglippe 9 bis 10 mm

nach hinten gebogen ist.

Im Uhrzeigersinn: Durchbiegung wird

geringer.

Gegen den Uhrzeigersinn: Durchbie-

gung wird größer.

ÎZum Überprüfen der Einstellung jeweils

60 cm nach vorne fahren und Auswir-

kung der Neueinstellung prüfen.

ÎSaugbalken anheben.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

ÎSaugschlauch vom Saugbalken abzie-

hen.

Transport

Pflege und Wartung

Wartungsplan

Zu Beginn einer Betriebswoche

Am Ende einer Betriebswoche

Alle 50 Betriebsstunden

Alle 100 Betriebsstunden

Alle 200 Betriebsstunden

Wartungsarbeiten

Wartungsvertrag

Saugbalken einstellen Saugbalken ausbauen

10 Deutsch

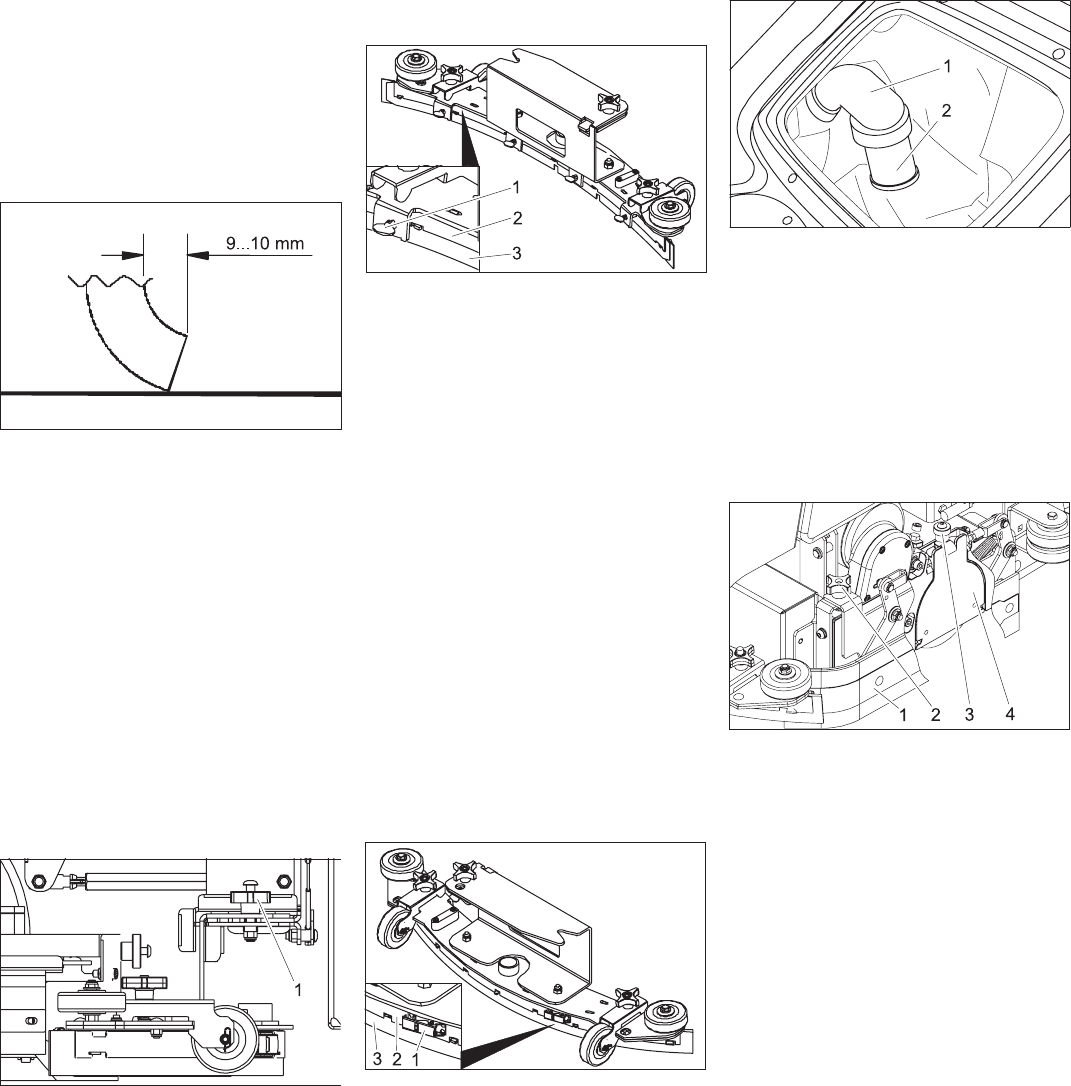

1 Kreuzgriff Saugbalkenbefestigung

ÎKreuzgriff zur Saugbalkenbefestigung

lösen und Saugbalken seitlich heraus-

ziehen.

ÎSaugbalken ausbauen.

1 Flügelschraube

2 Druckplatte

3 Sauglippe

ÎFlügelschrauben lösen.

ÎDruckplatte entfernen.

ÎSauglippe herausnehmen.

Hinweis

Die Sauglippe kann 3 mal gewendet wer-

den, bis alle Kanten abgenutzt sind. Dann

wird eine neue Sauglippe benötigt.

ÎSauglippe wenden oder ersetzen und

wieder in den Saugbalken einlegen und

ausrichten.

ÎDruckplatte wieder einsetzen.

ÎZuerst mittlere Flügelschraube festzie-

hen. Darauf achten, dass die Druckplat-

te fest an der Sauglippe anliegt.

ÎRestliche Flügelschrauben festziehen.

ÎSaugbalken ausbauen.

1 Spannverschluss

2 Spannband

3 Sauglippe

ÎSpannverschluss öffnen und Spann-

band entfernen.

ÎSauglippe herausnehmen.

Hinweis

Die Sauglippe kann 3 mal gewendet wer-

den, bis alle Kanten abgenutzt sind. Dann

wird eine neue Sauglippe benötigt.

ÎSauglippe wenden oder ersetzen und

wieder in den Saugbalken einlegen und

ausrichten.

ÎSpannband einsetzen und Spannver-

schluss schließen. Die Spannung soll

nur so groß sein, dass die Sauglippe

ohne Faltenbildung gerade gehalten

wird. Eventuell Spannverschluss nach-

stellen.

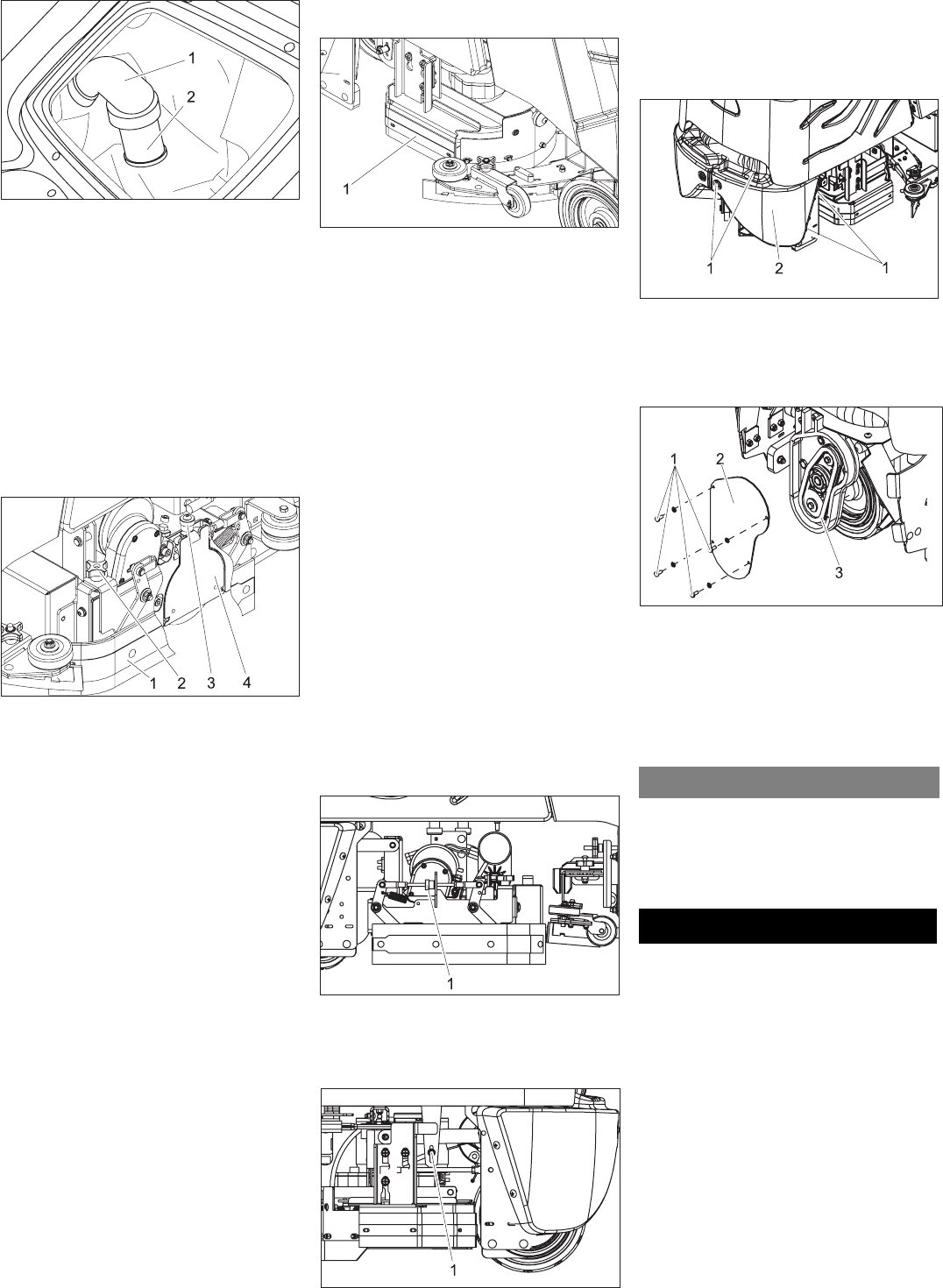

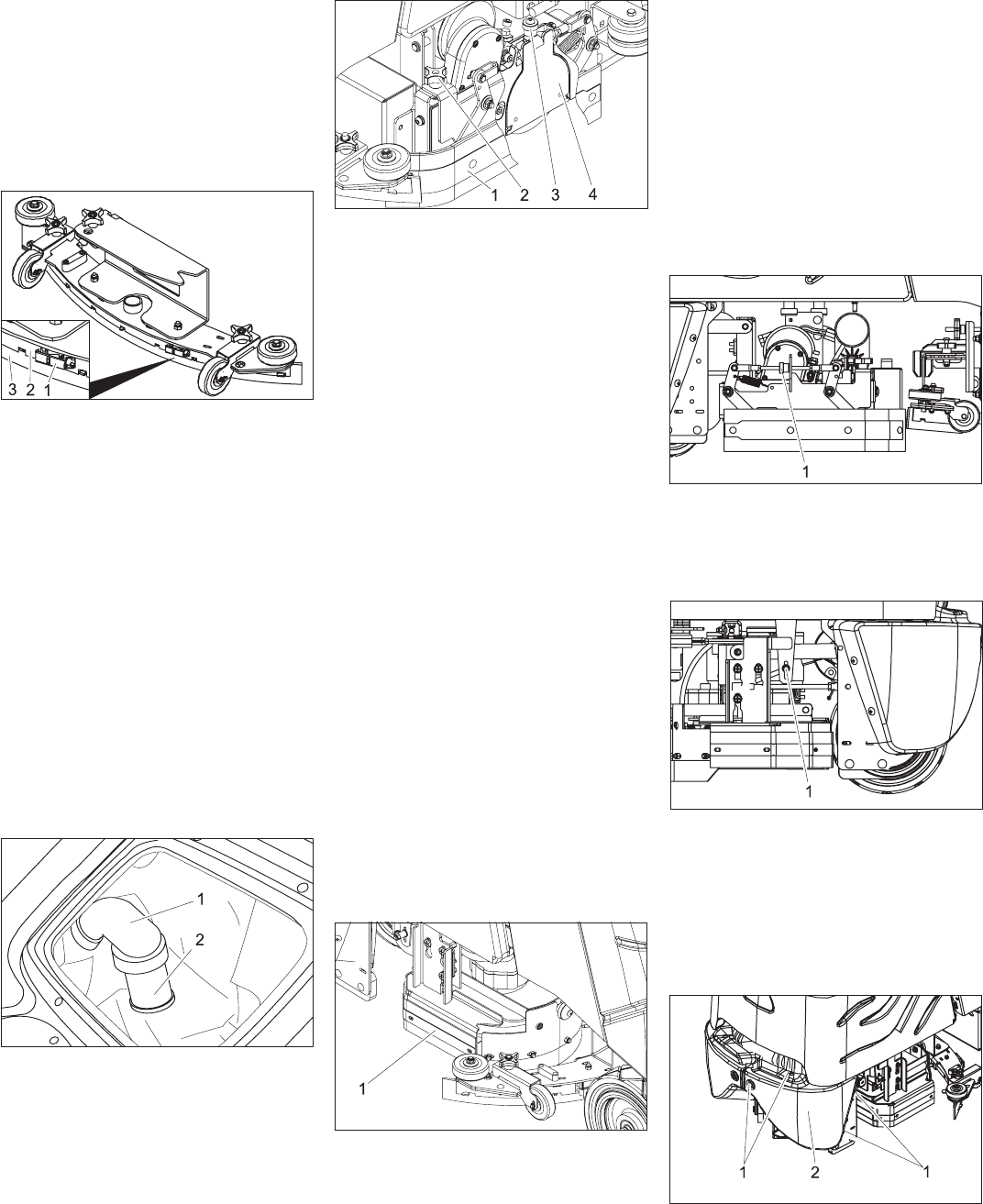

1Rohr

2 Sieb mit Schwimmerkugel

ÎSieb äußerlich reinigen und abspülen.

ÎBeweglichkeit der Schwimmerkugel

prüfen.

Bei starker Verschmutzung:

ÎRohr festhalten und Sieb vom Rohr ab-

ziehen.

ÎSieb und Kugel reinigen.

ÎRohr festhalten und Sieb wieder aufste-

cken.

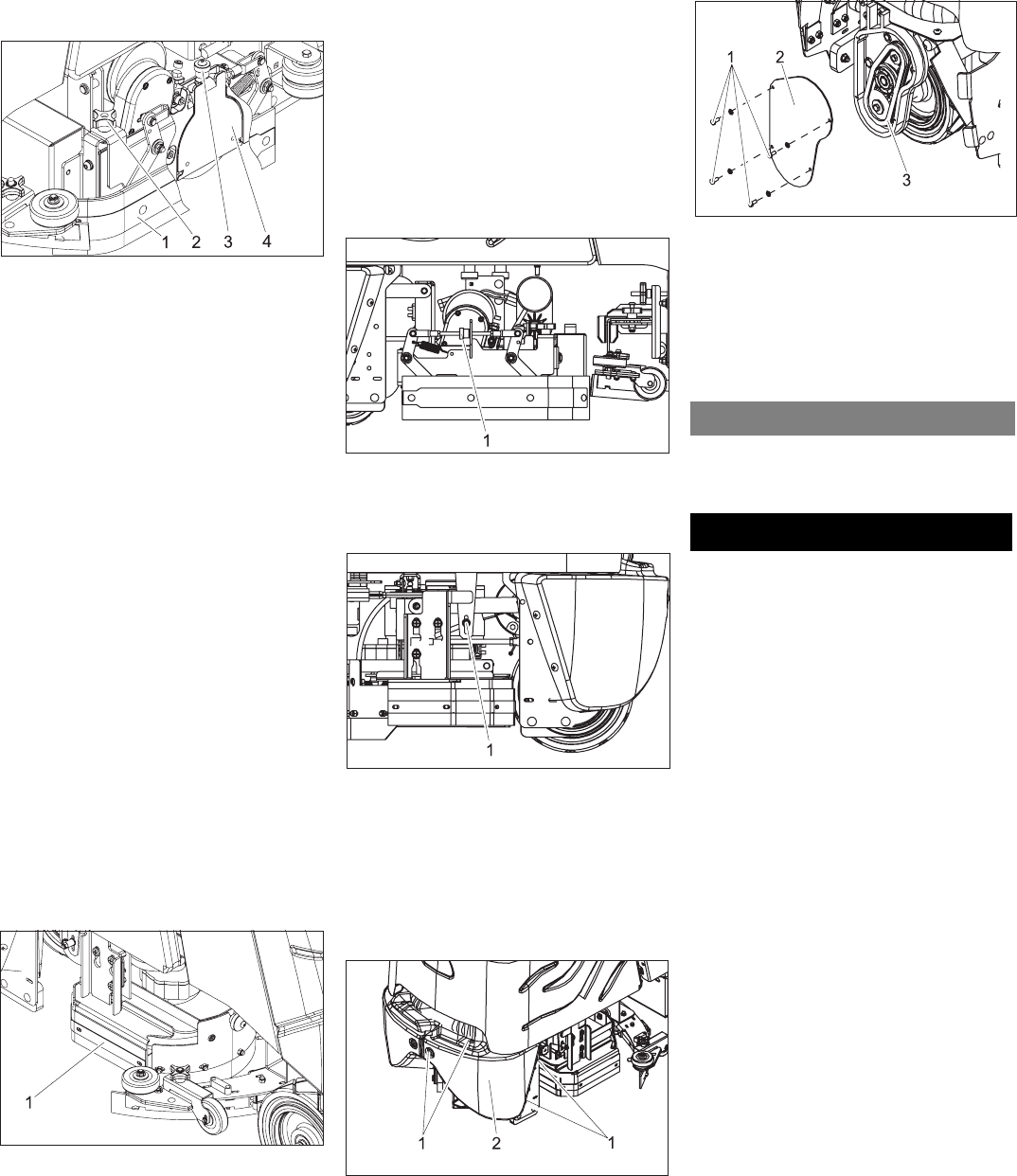

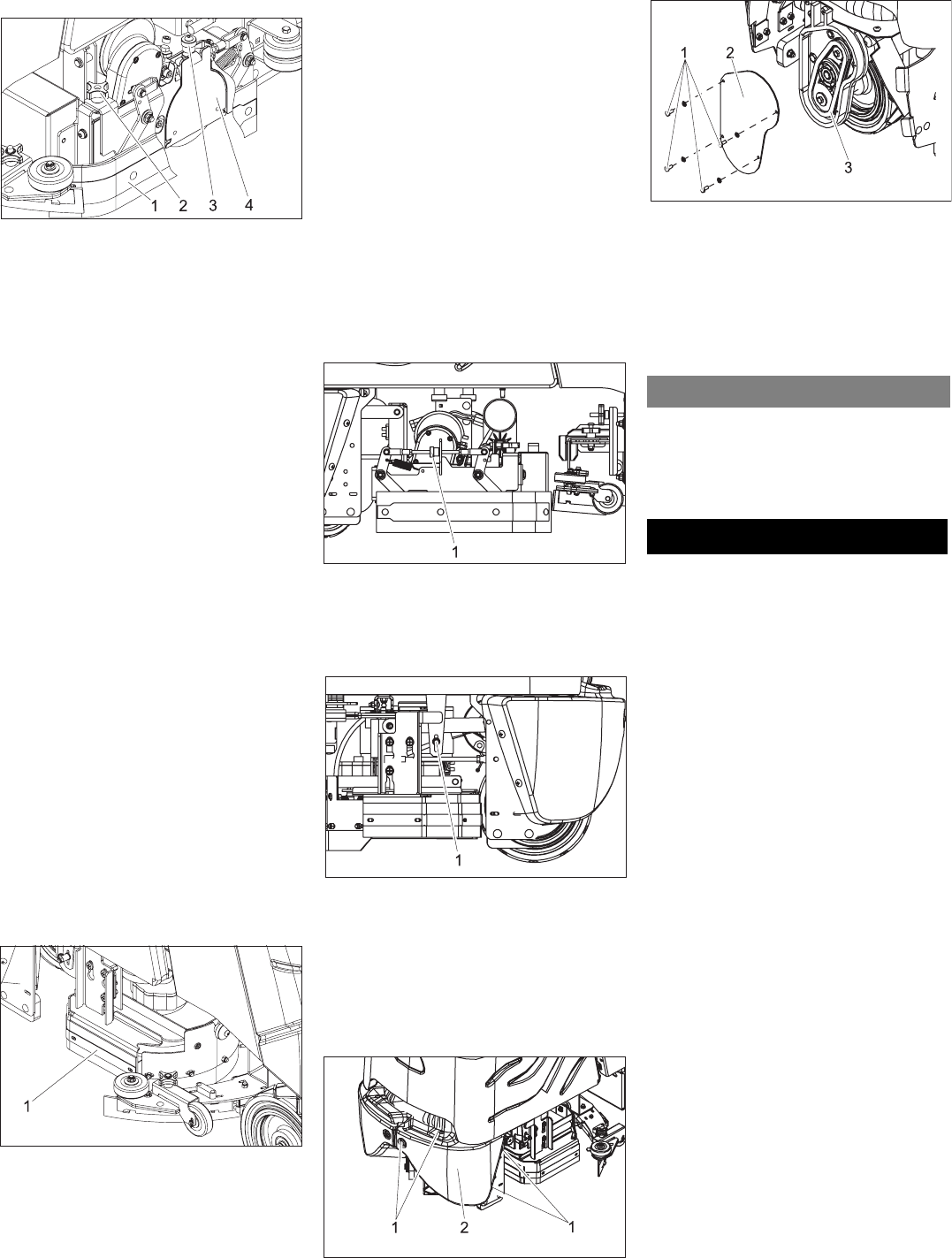

1 Spritzschutz

2 Kreuzgriff Spritzschutz

3 Schraube Lagerdeckel

4 Lagerdeckel

ÎReinigungskopf anheben.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

ÎKreuzgriff Spritzschutz lösen und

Spritzschutz zur Seite schwenken.

ÎSchraube Lagerdeckel lösen und obe-

res Ende des Lagerdeckels nach au-

ßen ziehen.

ÎLagerdeckel nach unten drücken und

aushaken.

ÎLagerdeckel von der Bürste abziehen.

ÎBürste herausziehen.

ÎNeue Bürste mit dem Mitnehmer voraus

in den Reinigungskopf einsetzen und

bis zum Anschlag einschieben.

ÎBürste nach unten kippen lassen und

Lagerdeckel aufstecken.

ÎUnteres Ende des Lagerdeckels am

Reinigungskopf einhaken und Lagerde-

ckel nach oben schieben.

ÎOberes Ende des Lagerdeckels an den

Reinigungskopf drücken und Schraube

festziehen.

ÎSpritzschutz zurückschwenken und

Kreuzgriff festziehen.

ÎVorgang auf der gegenüberliegenden

Seite wiederholen.

1 seitlicher Spritzschutz

ÎReinigungskopf anheben.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

ÎSeitlichen Spritzschutz anheben und

zur Seite abnehmen.

ÎEntriegelungshebel der Scheibenbürs-

te gegen den Uhrzeigersinn drehen -

die Bürste fällt nach unten und kann un-

ter dem Gerät hervorgezogen werden.

ÎNeue Bürste unter den Reinigungskopf

halten.

ÎEntriegelungshebel der Scheibenbürs-

te im Uhrzeigersinn drehen und Bürste

nach oben drücken.

ÎEntriegelungshebel loslassen und

Bürste auf festen Sitz prüfen.

ÎSpritzschutz wieder anbringen.

ÎVorgang auf der gegenüberliegenden

Seite wiederholen.

ÎReinigungskopf absenken.

ÎSchlüsselschalter auf „0“ drehen und

Schlüssel abziehen.

BR-Variante:

Vordere Sauglippe wenden/austau-

schen

Hintere Sauglippe wenden/austau-

schen

Schwimmer reinigen

Bürstenwalzen austauschen

Scheibenbürsten austauschen

Spritzschutz einstellen

Deutsch 11

ÎAnschlag lösen und so einstellen, dass

die Gummilippe ungefähr 9 bis 10 mm

zur Seite gebogen wird.

BD-Variante:

1 Anschlag

ÎAnschlag lösen und so einstellen, dass

die Unterkante des Spritzschutzes

3 mm vom Boden entfernt ist.

ÎAnschlag festziehen.

1 Schraube

2 Frontverkleidung

ÎSchrauben herausdrehen.

ÎFrontverkleidung abnehmen.

1 Schraube

2 Deckel

3 Antriebskette

ÎSchrauben herausdrehen.

ÎDeckel abnehmen.

ÎAntriebskette und Ritzel auf Verschleiß

prüfen.

Bei Frostgefahr:

ÎFrisch- und Schmutzwassertank ent-

leeren.

ÎGerät in einem frostgeschützten Raum

abstellen.

Antriebskette prüfen

Frostschutz

Störungen mit Anzeige im Display (nur BD)

Displayanzeige Ursache Behebung Durch wen

0814 Störung Fahrmotorsteuerung Kundendienst

7600 Störung Bürstenantrieb Sicherung Bürstenantrieb zurücksetzen. Bediener

7800 Anschlusskabel zum Fahrmotor

defekt

Kundendienst

7801 Steuerung überhitzt Gerät ausschalten und abkühlen lassen Bediener

7802

9000 Keine Bürsten im Reinigungs-

kopf eingesetzt

Bürsten einsetzen Bediener

Batterieladung zu niedrig Batterie laden Bediener

Gerät bei betätigtem Fahrpedal

eingeschaltet.

Fahrpedal loslassen, Schlüsselschalter auf „0“ drehen, Schlüssel-

schalter auf „1“ drehen, Sicherheitspedal drücken, Entriegelungs-

taste drücken, Fahrpedal betätigen.

Bediener

Störungen

Störung Behebung Durch wen

Gerät lässt sich nicht starten Batteriestecker am Gerät einstecken. Bediener

Not-Aus-Taster durch Drehen entriegeln. Bediener

Batteriekabel auf korrekten Sitz prüfen. Bediener

Sicherung Steuerung zurücksetzen (nur BR). Bediener

Batteriekabel auf Korrosion prüfen, ggf. reinigen. Bediener

Batteriekapazität erschöpft, Batterie aufladen. Bediener

Hauptsicherung prüfen, bei Bedarf austauschen. Bediener

Gerät fährt nicht oder nur lang-

sam

Entriegelungstaste drücken. Bediener

Fahrpedal loslassen, Schlüsselschalter auf „0“ drehen, Schlüsselschalter auf „1“ dre-

hen, Sicherheitspedal drücken, Entriegelungstaste drücken, Fahrpedal betätigen.

Bediener

Sicherung Fahrantrieb zurücksetzen Bediener

Steuerung überhitzt, Gerät ausschalten und 15 Minuten abkühlen lassen. Bediener

Vorderrad greift nicht durch zu hohen Bürstenanpressdruck, Bürstenanpressdruck ver-

ringern.

Bediener

Gerät bremst nicht Feststellbremse deaktiviert, zum aktivieren Entriegelungehebel nach oben drücken. Bediener

12 Deutsch

keine oder ungenügende

Saugleistung

Sicherung Saugturbine zurücksetzen (nur BR). Bediener

Schmutzwassertank leeren. Bediener

Einstellung des Saugbalkens überprüfen. Bediener

Dichtungen zwischen Schmutzwassertank und Deckel reinigen und auf Dichtigkeit prü-

fen, bei Bedarf austauschen.

Bediener

Sauglippen am Saugbalken reinigen, bei Bedarf wenden oder austauschen. Bediener

Saugschlauch auf Verstopfung prüfen, bei Bedarf reinigen. Bediener

Verbindung zwischen Saugschlauch und Saugbalken und Saugschlauch und Deckel

des Schmutzwassertanks prüfen.

Bediener

Saugschlauch auf Dichtigkeit prüfen, bei Bedarf austauschen. Bediener

Überprüfen, ob der Deckel am Schmutzwasser-Ablassschlauch geschlossen ist. Bediener

Einstellung des Saugbalkens überprüfen. Bediener

Schwimmer im Schmutzwassertank reinigen. Bediener

Ungenügendes Reinigungser-

gebnis

Anpressdruck einstellen. Bediener

Bürsten auf Verschleiß prüfen, bei Bedarf austauschen. Bediener

Bürsten auf Verschmutzung prüfen, reinigen. Bediener

Prüfen ob Reinigungsmittel und Bürsten für die Reinigungsaufgabe geeignet sind. Bediener

Bürsten drehen sich nicht Sicherung Bürstenantrieb zurücksetzen. Bediener

Bürsten auf Blockierung durch Fremdkörper prüfen, Fremdkörper entfernen. Bediener

Keine oder zu geringe Dosie-

rung der Reinigungslösung

Stand der Reingungslösung im Frischwassertank prüfen, bei Bedarf Tank auffüllen. Bediener

Sicherung Pumpe zurücksetzen (nur BR). Bediener

Dosierung der Reingungsflüssigkeit erhöhen. Bediener

Sieb Frischwasser und Filter Frischwasser prüfen, bei Bedarf reinigen. Bediener

Zubehör

Bezeichnung Teile-Nr. Beschreibung Stück Gerät benö-

tigt Stück

Batteriewechselkit 8.601-121.0 bestehend aus: Batteriewanne, Kabelatz, Verriege-

lungsset, 2Transportwagen

Batterie 6.654-141.0 12V/105 A, wartungsfrei (Gel), 1 3

Ladegerät 6.654-229.0 36V, für wartungsfreie Batterien 1 1

Bezeichnung Teile-Nr. Beschreibung Stück Gerät benö-

tigt Stück

Bürstenwalze, weiß (weich) 8.628-390.0 Zum Polieren und zur Unterhaltsreinigung empfindli-

cher Böden.

Bürstenwalze, rot (mittel, Standard) 8.628-389.0 Zur Unterhaltsreinigung auch stärker verschmutzter

Böden.

Bürstenwalze, grün (hart) 8.628-391.0 Zur Grundreinigung stark verschmutzter Böden und

zur Entschichtung (z. B. Wachse, Acrylate).

Bezeichnung Teile-Nr. Beschreibung Stück Gerät benö-

tigt Stück

Scheibenbürste, natur (weich) 8.600-019.0 Zum Polieren von Böden. 1 2

Scheibenbürste, blau (mittel, Stan-

dard)

8.600-018.0 Zur Reinigung gering verschmutzter oder empfindli-

cher Böden.

Scheibenbürste, grau (hart) 8.600-020.0 Zur Reinigung stark verschmutzter Böden. 1 2

Treibteller 8.600-017.0 Zur Aufnahme von Pads. 1 2

Disc-Pad, rot (mittel) 6.369-826.0 Zur Reinigung leicht verschmutzter Böden. 5 2

Disc-Pad, grün (hart) 6.369-827.0 Zur Reinigung stark verschmutzter Böden. 5 2

Disc-Pad, schwarz (sehr hart) 6.369-828.0 Zur Reinigung stark verschmutzter Böden. 5 2

Deutsch 13

– Es dürfen nur Zubehör und Ersatzteile

verwendet werden, die vom Hersteller

freigegeben sind. Original-Zubehör und

Original-Ersatzteile bieten die Gewähr

dafür, dass das Gerät sicher und stö-

rungsfrei betrieben werden kann.

– Eine Auswahl der am häufigsten benö-

tigten Ersatzteile finden Sie am Ende

der Betriebsanleitung.

– Weitere Informationen über Ersatzteile

erhalten Sie unter www.kaercher.com

im Bereich Service.

In jedem Land gelten die von unserer zu-

ständigen Vertriebsgesellschaft herausge-

gebenen Garantiebedingungen. Etwaige

Störungen an Ihrem Gerät beseitigen wir

innerhalb der Garantiefrist kostenlos, so-

fern ein Material- oder Herstellungsfehler

die Ursache sein sollte. Im Garantiefall

wenden Sie sich bitte mit Kaufbeleg an Ih-

ren Händler oder die nächste autorisierte

Kundendienststelle.

Hiermit erklären wir, dass die nachfolgend

bezeichnete Maschine aufgrund ihrer Kon-

zipierung und Bauart sowie in der von uns

in Verkehr gebrachten Ausführung den ein-

schlägigen grundlegenden Sicherheits-

und Gesundheitsanforderungen der EG-

Richtlinien entspricht. Bei einer nicht mit

uns abgestimmten Änderung der Maschine

verliert diese Erklärung ihre Gültigkeit.

Die Unterzeichnenden handeln im Auftrag

und mit Vollmacht der Geschäftsführung.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technische Daten

BR BD

Leistung

Nennspannung V 36 36

Batteriekapazität (Pack-Variante) Ah (5h) 105 105

Mittlere Leistungsaufnahme W 2200 2200

Fahrmotorleistung (Nennleistung) W 680 700

Saugmotorleistung W 570 570

Bürstmotorleistung W 300 510

Saugen

Saugleistung, Luftmenge l/s 31 3,64

Saugleistung, Unterdruck kPa 19 20,3

Dosierung Reinigungslösung

Leistungsaufnahme Dosierpumpe W 43 43

Auftrag Reingungslösung (max.) l/h 5,2 5,2

Reinigungsbürsten

Arbeitsbreite mm 610 610

Bürstendurchmesser mm 152 305

Bürstendrehzahl 1/min 800 300

Maße und Gewichte

Fahrgeschwindigkeit (max.) km/h 5,8 5,6

Steigfähigkeit (max.) % 10 10

Theoretische Flächenleistung m2/h 2800 2800/

Volumen Frisch-/Schmutzwassertank l 95/90 95/90

Länge mm 1330 1330

Breite mm 737 830

Höhe mm 1285 1285

Gewicht (mit/ohne Batterie) kg 565/243 565/243

Flächenbelastung kPa 810 810

Geräuschemission

Schalldruckpegel (EN 60704-1) dB(A) 74 74

Gerätevibrationen

Schwingungsgesamtwert (ISO 5349)

Arme, Lenkrad m/s23,6 3,6

Füße, Pedal m/s20,7 0,7

Ersatzteile

Garantie

CE-Erklärung

Produkt: Bodenreiniger

Typ: 1.006-xxx

Einschlägige EG-Richtlinien

98/37/EG

2006/95/EG

89/336/EWG (+91/263/EWG, 92/31/EWG,

93/68/EWG)

Angewandte harmonisierte Normen

EN 55014–1: 2000 + A1: 2001 + A2: 2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Angewandte nationale Normen

14 English

Dear Customer,

Please read and comply with

these instructions prior to the

initial operation of your appli-

ance. Retain these operating instructions

for future reference or for subsequent pos-

sessors.

Safety instructions 14

Function 14

Proper use 14

Environmental Protection, Disposal 14

Operating and Functional Elements 15

Before Commissioning 17

Operation 18

Maintenance and care 19

Faults 22

Accessories 23

Specifications 24

Spare parts 25

Warranty 25

CE declaration 25

Before using the appliance for the first time,

read and observe these operating instruc-

tions and the accompanying brochure:

Safety information for brush cleaning units

and spray-extraction units, No. 5.956-251.

The machine has been approved for use on

surfaces with gradients of up to 10%.

Safety devices serve to protect the user and

must not be rendered inoperational or their

functions bypassed.

To put all functions out of operation imme-

diately: Press emergency-stop button.

The drive can only be activated when the

operated keeps the pedal depressed with

the foot.

The following symbols are used in this op-

erating manual:

Danger

indicates an immediate threat of danger.

Failure to observe the instruction may result

in death or serious injuries.

몇Warning

indicates a possibly dangerous situation.

Failure to observe the instruction may result

in light injuries or damage to property.

Note

indicates useful tips and important informa-

tion.

The appliance is used for the wet cleaning

or polishing of level floors.

– You can adjust the machine to suit the

cleaning task by modifying the settings

for water quantity, contact pressure of

the brushes, the detergent quantity and

the speed of the brushes and the driving

speed.

– A working width of 610 mm and a ca-

pacity of 95 l of the fresh water tank en-

able an effective cleaning when the

machine is to be used for a longer peri-

od of time.

– The appliance is self-driven.

– The batteries can be charged using a

charger connected to a 230 V socket.

– Depending on the package type, battery

and charger are included.

Note

The appliance can be equipped with vari-

ous accessories depending on the cleaning

task.

Please request our catalogue or visit us on

the Internet at www.kaercher.com.

Use this appliance only as directed in these

operating instructions.

– The appliance may only be used for the

cleaning of hard surfaces that are not

sensitive to moisture and polishing op-

erations.

– The application temperature ranges

from +5°C to +40°C.

– The appliance is not suited for the

cleaning of frozen grounds (e.g. in cold

stores).

– The appliance may only be equipped

with original accessories and spare

parts.

– The appliance has been developed for

cleaning floors - floors inside rooms and

roofed areas. With respect to other ap-

plications the usage of alternative

brushes must be checked.

– The appliance is not intended for the

cleaning of public traffic routes.

– The machine should not be used on sur-

faces that are sensitive to pressure.

Please consider the allowed load per

surface unit of the floor. Details of load

per surface unit can be found in the

technical data.

– The appliance is not suited for the use in

potentially explosive environments.

– The machine should not be used to

suck in inflammable gases, undiluted

acids or solvents.

This includes petrol, thinning agents or

hot oil that can form an explosive mix-

ture when it comes in contact with

sucked air. Do not use acetone, undilut-

ed acids and solvents as they are ag-

gressive towards the materials from

which the appliance is made.

– Reactive metal dusts (for e.g. alumini-

um, magnesium, zinc) can form explo-

sive gases when they come in contact

with highly alkaline or acidic detergents.

Contents

Safety instructions

Safety Devices

Emergency-stop button

Safety pedal

Symbols

Function

Proper use

Environmental Protection,

Disposal

The packaging materials are

recyclable. Please do not throw

packaging in the domestic

waste but pass it on for recy-

cling.

Old units contain valuable recy-

clable materials. Batteries, oil

and similar substances may

not be released into the envi-

ronment. Therefore please dis-

pose of old units through

suitable collection systems.

English 15

1 Battery socket

2 Main fuse

3 Battery

4 Locking the battery insert

5 Battery insert

6 Suction hose

7 Fresh water strainer

8 Fresh water filter

9 Drainage hose for fresh water

10 Unlocking lever for immobilising brake

11 Dirt water discharge hose

12 Fresh water tank

13 Dirt water strainer

14 Dirt water reservoir

15 Cleaning head

16 Float

17 Vacuum bar

18 Waste container (only BR model)

19 Cross-handle for spray guard (BR mod-

el)

20 Spray guard (BR model)

21 Drive pedal

22 Standing area for operator

23 Safety pedal

24 Lever for vacuum bar lowering (only

BR)

25 Battery cover

26 Locking screw for battery cover

27 Steering wheel

28 Operator console

Operating and Functional Elements

16 English

1 Key switch

2 Unlocking button

3 Driving direction switch

4 Speed switch

5Horn

6 Emergency-stop button

7 Battery display

8 Fuse for traction drive

9 Fuse for controls

10 Pump fuse

11 Fuse for suction turbine

12 Fuse for brush drive

13 Water quantity regulator

14 Switch for brush contact pressure

15 Display for brush contact pressure

16 Operating hour counter

1 Key switch

2 Unlocking button

3 Driving direction switch

4 Switch for speed

5Horn

6 Emergency-stop button

7 Fuse for traction drive

8 Fuse for brush drive

9 Switch for switching display

10 Display

11 Switch for cleaning operations

12 Key for dosing liquid detergent

13 Switch for brush contact pressure

14 Key for raising/ lowering vacuum bar

ABattery charging status

B Speed range

C Brush contact pressure

D Dosing liquid detergent

E Operating time of brush drive (hours)

F Operating time of drive motor (hours)

G Full discharge protection on

Operating panel BR

Operating panel BD

English 17

Please observe the following warning notes

when handling batteries:

Danger

Danger of explosion. Do not put tools or

similar on the battery, i.e. on the terminal

poles and cell connectors.

Risk of injury. Ensure that wounds never

come into contact with lead. Always clean

your hands after having worked with batter-

ies.

The Bp package model contains a built-in

battery.

ÎUnscrew the locking screw of the bat-

tery cover.

ÎTilt the battery cover backwards.

ÎPush the lock of the battery insert to-

wards the left and tilt it downward.

ÎPull the battery insert towards the rear.

ÎPlace the batteries in the trough of the

battery insert.

ÎConnect poles with the enclosed con-

necting cables.

몇Warning

Pay attention to correct poles.

ÎConnect the connection cable to the

free battery poles (+) and (-).

ÎPush the battery insert towards the

front.

ÎLock in the battery insert lock.

몇Warning

Charge the battery before commissioning

the machine.

Note

The device is equipped with a safety mech-

anism to prevent total discharge, i.e. when

the permissible minimum capacity is

reached, then the machine can only be driv-

en and rest water can be sucked off. The

symbol for 'full discharge protection on'

starts blinking on the display.

ÎDrive the machine directly to the charg-

ing station; avoid any steep gradients in

the process.

Note

While using other batteries (for e.g. batter-

ies from other manufacturers) the total dis-

charge protection level must be reset by the

Kärcher aftersales service according to the

respective battery.

Danger

Risk of electric shock. Observe supply net-

work and fuse protection - see "Charger".

Only use the charger in dry rooms with suf-

ficient ventilation!

Note

Average charging time is approx. 10 hours.

The recommended chargers (matching the

batteries used) are regulated electronically

and will automatically switch off the charg-

ing process.

Danger

Danger of explosion. Wet batteries can only

be charged with opened battery cover.

ÎUnscrew the locking screw of the bat-

tery cover.

ÎTilt the battery cover backwards.

ÎRemove battery plug and join it to the

charging cable.

ÎConnect the charger to the mains and

turn it on.

ÎSwitch off the charger and remove the

plug from the socket.

ÎPull the battery cable from the charger

cable and connect it to the machine.

ÎTilt the battery cover towards the front

and tighten the locking screw.

ÎAdd distilled water one hour before the

charging process comes to an end; fol-

low the correct acid level. There are

corresponding indicators on the battery.

At the end of the charging process, all

cells must gas.

Danger

Danger of causticization!

–Adding water to the battery in its dis-

charged state can cause the acid to

leak.

–Use safety glasses while handling bat-

tery acid and follow the safety instruc-

tions to avoid personal injury or damage

to clothes.

–Should the acid spray on to the skin or

clothes, rinse immediately with lots of

water.

몇Warning

Risk of damage!

–Use only distilled or desalinated water

(VDE 0510) for filling the battery.

–Do not add any substances (so-called

performance improving agents), else

warranty claims will not be entertained.

Batteries and chargers are available in spe-

cialised stores.

If you use wet batteries in the BAT model,

then follow the following instructions:

– It is necessary to conform to the maxi-

mum battery dimensions.

– The battery cover needs to be opened

while charging wet (maintenance-free)

batteries.

–

While charging wet batteries, follow the

specifications of the battery manufacturer.

Before Commissioning

Batteries

Observe the directions on the bat-

tery, in the instructions for use

and in the vehicle operating in-

structions

Wear eye protection

Keep children away from acid and

batteries

Danger of explosion

Fire, sparks, naked flames and

smoking must be strictly avoided

Danger of chemical burns

First aid

Warning note

Disposal

Do not throw the battery into the

regular waste

Insert batteries and connect

Charging battery

After charging

Further, in case of maintenance-free

batteries (wet batteries):

Recommended batteries

Battery set Order No.

3 x 12V/105 A, mainte-

nance-free (Gel)

6.654-141.0

Recommended chargers

Charger Order No.

36V, for maintenance-

free batteries

6.654-229.0

Maximum battery dimensions

Length Width Height

406 mm 533 mm 432 mm

18 English

While standing, the device is protected

against rolling off with the help of an electri-

cal immobilising brake. To push the device,

you need to first unlock the immobilising

brake.

ÎPress the unlocking lever downward to

unlock the immobilising brake.

Danger

Risk of accident if the device rolls off. Apply

the immobilising brake again immediately

after finishing pushing the machine by

pushing the unlocking lever upward.

Note

Take the foot off the aceelerator pedal,

press the emergency-stop button to imme-

diately deactivate all functions and turn the

key switch to the "0" position.

ÎLoosen the screws and remove the

wooden cage.

ÎCut plastic packing belt and remove foil.

ÎLoosen the fixing at the wheels.

ÎPlace the boards on the edge of the pal-

let. Place the boards in such a way that

they lie in front of the four wheels of the

machine. Fasten the boards with

screws.

ÎRemove the wooden blocks used for ar-

resting the wheels and slide them under

the ramp.

ÎInsert the steering wheel and straight-

align the front wheel.

ÎPull out the steering wheel, align and in-

sert back.

ÎFasten the steering wheel using en-

closed nut.

ÎInsert the cover in the steering wheel.

ÎGet on to the standing area and keep

the safety pedal depressed with the left

foot.

ÎRelease emergency-stop button by

turning.

ÎSet main switch to “1”.

ÎSet the drive direction using the drive di-

rection button at the operator console.

ÎSelect the smallest speed range using

the speed button.

ÎPress the unlocking key.

ÎTo drive, press the accelerator pedal

carefully and drive down slowly from the

palette.

ÎSet main switch to “0”.

The brushes must be installed before the in-

itial operation (see "Maintenance works").

Danger

Long hours of using the appliance can

cause circulation problems in the hands on

account of vibrations.

It is not possible to specify a generally valid

operation time, since this depends on sev-

eral factors:

– Proneness to blood circulation deficien-

cies (cold, numb fingers).

– Low ambient temperature. Wear warm

gloves to protect hands.

– A firm grip impedes blood circulation.

– Continuous operation is worse than an

operation interrupted by pauses.

In case of regular, long-term operation of

the device and in case of repeated occur-

rence of the symptoms (e.g. cold, numb fin-

gers) please consult a physician.

Note

Take the foot off the aceelerator pedal,

press the emergency-stop button to imme-

diately deactivate all functions and turn the

key switch to the "0" position.

ÎCarry out maintenance jobs "Before

starting working week" (see section

"Maintenance and Care").

Danger

Danger of accident. The immobilizing brake

must always be checked first on an even

surface before starting the machine.

ÎSet main switch to “0”.

ÎPress emergency-stop button.

If the appliance can be moved by hand, the

parking brake is not engaged.

ÎPull up the reset lever of the parking

break.

If the appliance can still be moved by hand,

the parking break is defective. Shut down

the appliance and call Customer Service.

Danger

Danger of accident. If the appliance cannot

brake adequately while going downhill,

press the emergency stop button.

ÎOpen the cover of the fresh water reser-

voir.

ÎFill fresh water (max. 60 °C) until 15 cm

below the upper edge of the tank.

ÎPour in detergent.

ÎClose the cover of the fresh water reser-

voir.

Note

Fill up the fresh water tank completely be-

fore starting up the machine to ventilate the

water supply system.

If the pipe system is empty, it can take

about 2 minutes till the detergent solution

comes out of the cleaning head.

몇Warning

Risk of damage. Only use the recommend-

ed detergents. With respect to different de-

tergents the operator bears the increased

risk regarding the operational safety and

danger of accident.

Only use detergents that are free from sol-

vents, hydrochloric acid and hydrofluoric

acid.

Note

Do not use highly foaming detergents.

Recommended detergents:

Carry out the initial trials in an open surface

so that you familiarise yourself with the ap-

pliance.

Danger

Danger of tipping if gradient is too high.

ÎThe gradient in the direction of travel

should not exceed 10%.

Danger of tipping when driving round bends

at high speed.

Danger of slipping on wet floors.

ÎDrive slowly when cornering.

Danger of tipping on unstable ground.

ÎOnly use the machine on sound surfac-

es.

Danger of tipping with excessive sideways

tilt.

ÎThe gradient perpendicular to the direc-

tion of travel should not exceed 10%.

ÎGet on to the standing area and keep

the safety pedal depressed with the left

foot.

ÎDo not press the accelerator pedal.

ÎRelease emergency-stop button by

turning.

ÎSet main switch to “1”.

Pushing the device

Unloading

Installing the Brushes

Operation

Check immobilizing brake

Brakes

Filling in detergents

Fresh water

Detergent

Application Detergent

Routine cleaning of all wa-

ter resistant floors

RM 780

RM 746

Routine cleaning of glossy

surfaces (e.g. granite)

RM 755 es

Routine cleaning and ba-

sic cleaning of industrial

floors

RM 69 ASF

Routine cleaning and ba-

sic cleaning of fine stone-

ware tiles

RM 753

Routine cleaning of tiles in

sanitary areas

RM 751

Cleaning and disinfection

in sanitary areas

RM 732

Removal of coating from

all alkali-resistant floors

(e.g. PVC)

RM 752

Removal of coating from li-

noleum floors

RM 754

Driving

English 19

ÎPress the unlocking key.

ÎPress the accelerator carefully to drive.

Note

The drive direction can also be changed

during the drive. You can thus clean very

dirty surfaces by driving back and forth a

couple of times.

In case of overloading, the drive motor auto-

matically switches off after a certain period.

ÎAllow machine to cool down at least for

15 minutes.

ÎPress again the drive fuse on the oper-

ating panel.

Note

The detergent supply and brush drive are

interrupted till further movement if the de-

vice stands at one place for more than 2

seconds.

ÎPress accelerator pedal and drive to the

surface to be cleaned.

Adjust brush contact pressure using the

Brush Contact Pressure switch (4 stages).

In cleaning mode, the highest speed is lim-

ited to Stage II.

Note

Very dirty floors can be cleaned in two

rounds. In the first work step, the detergent

liquid is applied and brushed in. The vacu-

um bar is raised by pressing the Raise/Low-

er Vacuum Bar switch. In the BD model,

the rear spray guard (Aqua-Mizer) also

needs to be removed. The surface is

cleaned normally in the second step after

the detergent has worked normally.

Note

After raising the cleaning head, drive further

approx. 5 m so that the remaining water is

sucked off.

ÎPark the machine on an even surface.

ÎTurn key to "0" and remove it.

Note

Overflow dirt water tank. The suction flow is

interrupted by the swimmer when the dirt wa-

ter tank is full. Empty the dirt water reservoir.

몇Warning

Please observe the local provisions regard-

ing the wastewater treatment.

ÎTake the dirt water discharge hose from

the support and lower above a suited

collection device.

ÎLet off dirt water by opening the screw

lid at the discharge hose.

ÎRinse the dirt water tank with clear wa-

ter.

ÎClean the swimmer and check the

movement of the swimmer ball.

ÎRinse the dirt water tank with clear wa-

ter.

ÎPull out the drain hose for fresh water

(located behind the drain hose for dirt

water) and lower it into a suitable collec-

tion system.

ÎLet off detergent by opening the screw

lid at the discharge hose.

ÎLift the cleaning head.

ÎTurn key to "0" and remove it.

ÎLoosen the cross-handle of the spray

guard and tilt the spray guard to the

side.

ÎRemove the waste container.

ÎEmpty the waste container and rinse

with water.

Danger

Risk of injury! When loading or unloading

the machine, it may only be operated on

gradients of max. 2%. Drive slowly.

ÎRemove vacuum bar, brushes and

spray guard from the device.

ÎIf you want to transport the machine on

a vehicle secure it from slipping using

belts/ ropes.

1 Fastening points

Danger

Risk of injury! Before carrying out any tasks

on the machine, set the main key to "0" and

remove it. Pull out the battery plug.

BR BD

ÎSet the drive di-

rection using

the drive direc-

tion button at

the operator

console.

ÎSelect speed

range using the

speed button (3

stages).

ÎObserve the

display and wait

till the controls

are initialized.

ÎSet the drive di-

rection using

the drive direc-

tion button at

the operator

console.

ÎSelect speed

range using the

speed button (3

stages).

Overload

Cleaning

BR BD

ÎPress down-

ward the lever

for lowering the

vacuum bar.

The varuum bar

is lowered and

the suction is

activated.

ÎLower the

cleaning head

by pressing the

button for brush

contact pres-

sure.

ÎPress Cleaning

operations key.

The brush drive

is activated.

The cleaning

head is lowered

(slight brush

contact pres-

sure) and the

detergent liquid

is supplied.

The varuum bar

is lowered and

the suction is

activated.

BR BD

ÎAdjust the de-

tergent flow us-

ing the water

regulation

knob.

ÎAdjust the de-

tergent flow us-

ing the Dosing

Liquid Deter-

gent switch (4

stages).

BR BD

ÎSelect speed

range using the

speed button (3

stages).

ÎSelect speed

range using the

speed button (3

stages).

Complete cleaning

BR BD

ÎRaise the

cleaning head

by pressing the

Brush Contact

Pressure

switch.

ÎPull the vacuum

bar lowering le-

ver upward; the

vacuum bar is

raised and the

suction is

switched off.

ÎPress Cleaning

operations key.

The brush drive

is switched off

and the clean-

ing head is

raised.

The vacuum

bar is raised af-

ter 15 seconds.

The suction is

switched off af-

ter 30 seconds.

Shutting down

Empty tanks.

Drain off dirt water

Drain off clean water

Emptying waste container

(only BR model)

Transport

Maintenance and care

20 English

Note

Suction turbine will continue to run for a

while after switch-off. Carry out mainte-

nance tasks only after the suction turbine

has come to a halt.

ÎDrain and dispose of the dirt water and

the residual fresh water.

ÎCheck the lid of the dirt water tank for

tightness.

ÎCheck tyre status.

ÎCheck if brushes are fitted properly.

ÎCheck the inserts of the suction hose for

leaks.

ÎCheck fastening and setting of the vac-

uum bar (see "Maintenance tasks").

ÎCheck lock of drain hoses to see that

they are not leaking.

ÎCheck whether the drain hoses are put

away correctly.

ÎCheck safety pedal, accelerator pedal

and steering wheel for correct function-

ing.

ÎCheck acid level in wet batteries; refill

distilled water, if required.

ÎEmpty the dirt water reservoir.

ÎRinse the dirt water tank with clear wa-

ter.

ÎClean the sieve in the lid of the dirt water

tank.

ÎClean the swimmer in the dirt water tank

(see "Maintenance tasks").

ÎClean fresh water tank and fresh water

sieve.

ÎCheck fresh water filter; clean if re-

quired.

ÎSwitch on the suction for drying the sys-

tem.

ÎCheck brushes for wear and tear and

clean them.

ÎClean the spray guard at the cleaning

head and check for wear.

ÎClean vacuum lips in the vacuum bar

and check for wear.

ÎClean the outside of the appliance with

a damp cloth which has been soaked in

mild detergent.

ÎCheck device externally for damage.

ÎDo not close the lids of the fresh water

and dirt water tanks so that the tanks

can dry up.

ÎCharge battery.

ÎClean upper side of the batteries.

ÎCheck acid density in wet batteries.

ÎCheck battery cable for correct position-

ing.

ÎClean battery room and battery casing.

ÎCheck tension of the drive chain (see

"Maintenance tasks").

ÎCheck drive belt for wear and tear.

ÎCheck immobilising brake. *

ÎClean vacuum bar elevation.

ÎClean the joints at the vacuum bar at-

tachment and at the cleaning head.

ÎCheck carbon brushes and commuta-

tors of all motors for wear and tear. *

ÎCheck tightening device of steering

chains. *

* To be done by Customer Service.

To ensure a reliable operation of the appli-

ance maintenance contracts can be con-

cluded with the competent Kärcher sales

office.

ÎDrive the device on a smooth surface.

ÎLower the vacuum bar.

ÎDrive at least 60 cm forward.

ÎStop the device, turn key to "0" and re-

move it. Ensure that the device does

not roll backward.

1 Levelling adjustment

2 Cross-handle for height adjustment

ÎAlign the vacuum bar using the cross-

handles in such a way that the rear vac-

uum lip is bent backward (symmetrical

to the centre) on both sides of the vacu-

um bar.

ÎAdjust the levelling in such a way that

the rear vacuum lip is bent much to-

wards the back across the entire length.

ÎTo check the setting, drive 60 cm for-

ward and check the effect of the new

setting.

ÎAdjust the vacuum bar by simultaneous-

ly turning both the cross-handles in

such a way that the rear vacuum lip is

bent almost 9 to 10 mm backward.

In clock-wise direction: Bend is lesser.

Anti-clockwise direction: Bend becomes

larger.

ÎTo check the setting, drive 60 cm for-

ward and check the effect of the new

setting.

ÎRaise the vacuum bar.

ÎTurn key to "0" and remove it.

ÎPull out the suction hose from the vacu-

um bar.

1 Cross handle for fastening of vacuum bar

ÎLoosen the cross-handles of the vacu-

um bar fastening and pull out the vacu-

um bar towards the side.

ÎDismantle the vacuum bar.

1 Wing bolt

2 Pressure plate

3 Vacuum lip

ÎLoosen the wing nuts.

ÎRemove the pressure plate.

ÎTake out the vacuum lips.

Note

The vacuum lips can be turned thrice till all

edges are worn off. After that you need a

new vacuum lip.

Maintenance schedule

At start of a working week

At the end of a working week

Every 50 operating hours

Every 100 operating hours

Every 200 operating hours

Maintenance Works

Maintenance contract

Setting the Vacuum Bar

Dismantling the vacuum bar

Turn/ replace front vacuum lip

English 21

ÎTurn the vacuum lip or replace and in-

sert it back into the vacuum bar and

align.

ÎReplace pressure plate.

ÎFirst tighten the central wing bolt. En-

sure that the pressure plate is lying firm-

ly on the vacuum lip.

ÎTighten the remaining wing bolts.

ÎDismantle the vacuum bar.

1 Clamping lock

2Strap

3Vacuum lip

ÎOpen the clamping lock and remove the

strap.

ÎTake out the vacuum lips.

Note

The vacuum lips can be turned thrice till all

edges are worn off. After that you need a

new vacuum lip.

ÎTurn the vacuum lip or replace and in-

sert it back into the vacuum bar and

align.

ÎInsert the strap and close the clamping

lock. The tension must just be sufficient

to hold the vacuum lip without wrinkling.

Adjust the clamping lock, as required.

1Pipe

2 Sieve with floater ball

ÎClean the sieve from the outside and

rinse it.

ÎCheck the mobility of the floater ball.

If it is too dirty:

ÎHold the pipe firmly and pull out the

sieve from the pipe.

ÎClean sieve and ball.

ÎHold the pipe firmly and reinsert the

sieve.

1 Splash guard

2 Cross-handle for spray guard

3 Bearing lid screw

4 Bearing lid

ÎLift the cleaning head.

ÎTurn key to "0" and remove it.

ÎLoosen the cross-handle of the spray

guard and tilt the spray guard to the

side.

ÎLoosen the screw of bearing lid and pull

the upper end of the bearing lid up-

wards.

ÎPress the bearing lid downwards and

cross it.

ÎPull the bearing lid from the brush.

ÎPull out the brush.

ÎInsert new brush with the carrier in the

front into the cleaning head and push it

up to the end.

ÎLet the brush tilt downwards and insert

the bearing lid.

ÎHook in the lower end of the bearing lid

at the cleaning head and push the bear-

ing lid upwards.

ÎPress the upper end of the bearing lid at

the cleaning head and tighten with

screw.

ÎTilt back the spray guard and tighten the

cross-handle.

ÎRepeat process on the opposite side.

1 side spray guard

ÎLift the cleaning head.

ÎTurn key to "0" and remove it.

ÎRaise the side spray guard and remove

it from the side.

ÎTurn the unlocking lever of the sliding

brush in an anti-clockwise direction - the

brushes will fall downward and can be

pulled outward at the bottom of the de-

vice.

ÎHold the new brush under the cleaning

head.

ÎTurn the unlocking lever of the sliding

brush in clockwise direction and press

the brush upward.

ÎRelease the unlocking lever and check

that the brush is sitting properly.

ÎReplace the spray-guard.

ÎRepeat process on the opposite side.

ÎLower the cleaning head.

ÎTurn key to "0" and remove it.

BR model:

ÎLoosen the end and adjust it in such a

way that the rubber lip is bent sidewards

by approx. 9 to 10 mm.

BD model:

1 Stopper

ÎLoosen the end and adjust it in such a

way that the lower edge of the spray

guard is approx. 3 mm from the floor.

ÎTighten the stopper.

1Screw

2 Front panel

ÎLoosen screws.

ÎRemove front panel.

Turn/ replace rear vacuum lip

Cleaning the floater

Replacing the brush rollers

Replacing the Disk Brushes

Mount splash guard

Checking the drive chain

22 English

1Screw

2Cover

3 Drive chain

ÎLoosen screws.

ÎRemove the lid.

ÎCheck the chain drive and pinion for

wear.

In case of danger of frost:

ÎEmpty the fresh and dirt water reser-

voirs.

ÎStore the appliance in a frost-protected

room.

Danger

Risk of injury! Before carrying out any tasks

on the machine, set the main key to "0" and

remove it. Pull out the battery plug.

In case of faults that cannot be remedied

using the table below please contact the

customer service.

Frost protection

Faults

Faults with display (only BD)

Display Cause Remedy By whom

0814 Fault in drive motor control Customer

Service

7600 Fault in brush drive Reset fuse of brush drive. Operator

7800 Connection cable to drive motor

is defective

Customer

Service

7801 Control is overheated Switch off device and let it cool down. Operator

7802

9000 No brushes inserted in cleaning

head

Insert brushes Operator

Battery charge is low Charging battery Operator

Switch on the device when the

accelerator pedal has been acti-

vated.

Release accelerator pedal, turn the key switch to "0", turn the key

switch to "1", press the safety pedal, press unlocking key, press

accelerator pedal.

Operator

English 23

Faults

Fault Remedy By whom

Appliance cannot be started Insert the battery plug on the device. Operator

Release emergency-stop button by turning. Operator

Check battery cable for correct sitting. Operator

Reset control fuse (only BR). Operator

Check battery cable for corrosion; clean, if required. Operator

Battery capacity exhausted; recharge battery. Operator

Check main fuse, replace if required Operator

Device does not drive or

drives only slowly

Press the unlocking key. Operator

Release accelerator pedal, turn the key switch to "0", turn the key switch to "1", press

the safety pedal, press unlocking key, press accelerator pedal.

Operator

Reset fuse of traction drive Operator

Control overheated; switch off the device and let it cool down for 15 minutes. Operator

Front wheel does not grip in due to high brush contact pressure; reduce brush contact

pressure.

Operator

Device does not brake Deactivate immobilising brake; press the unlocking lever upward to activate it. Operator

No or inadequate suction

power

Reset suction turbine fuse (only BR). Operator

Empty the dirt water reservoir. Operator

Check the setting of the vacuum bar. Operator

Clean the seals between dirt water reservoir and cover and check for tightness, replace

if required.

Operator

Clean the vacuum lips on the vacuum bar, turn or replace if required Operator

Check suction hose for blockages; clean if required. Operator

Check connection between suction hose and vacuum bar and suction hose and lid of

the dirt water tank.

Operator

Check the suction hose for tightness; replace if required. Operator

Check if the cover on the dirt water discharge hose is closed Operator

Check the setting of the vacuum bar. Operator

Clean the floater in the dirt water tank. Operator

Insufficient cleaning result Set/ adjust contact pressure. Operator

Check the brushes for wear, replace if required. Operator

Check brushes for wear and tear, clean. Operator

Check whether the detergent and brushes are suitable for the cleaning task. Operator

Brushes do not turn Reset fuse of brush drive. Operator

Check the brushes for blockage due to foreign particles, remove them if found. Operator

No or very little detergent so-

lution gets added

Check level of detergent solution in the fresh water tank; refill, if required. Operator

Reset pump fuse (only BR). Operator

Increase detergent dosing. Operator

Check fresh water sieve and filter; clean if required. Operator

Accessories

Description Part no.: Description Piece Machine

requires

piece

Battery changing kit 8.601-121.0 consists of: battery trough, cable set, locking set, 2

transport cars

Battery 6.654-141.0 12V/105 A, maintenance-free (Gel), 1 3

Charger 6.654-229.0 36V, for maintenance-free batteries 1 1

Description Part no.: Description Piece Machine

requires

piece

Brush roller, white (soft) 8.628-390.0 For polishing and cleaning sensitive floors. 1 1

Brush roller, red (medium, standard) 8.628-389.0 Also for regular cleaning of heavily dirtied floors. 1 1

Brush roller, green (hard) 8.628-391.0 For thoroughly cleaning heavily dirtied floors and for

removing the coating (for e.g. of wax, acrylate).

24 English

Description Part no.: Description Piece Machine

requires

piece

Disk brush, natural (white) 8.600-019.0 For polishing floors. 1 2

Disk brush, blue (medium, standard) 8.600-018.0 For cleaning slightly dirtied or sensitive floors. 1 2

Disk brush, grey (hard) 8.600-020.0 For cleaning heavily dirtied floors. 1 2

Driver plate 8.600-017.0 For intake of pads. 1 2

Disc pad, red (medium) 6.369-826.0 For cleaning slightly dirtied floors. 5 2

Disc pad, green (hard) 6.369-827.0 For cleaning heavily dirtied floors. 5 2

Disc pad, black (very hard) 6.369-828.0 For cleaning heavily dirtied floors. 5 2

Specifications

BR BD

Power

Nominal voltage V 36 36

Battery capacity (Pack model) Ah (5h) 105 105

Average power consumption W 2200 2200

Drive motor output (rated output) W 680 700

Suction engine output W 570 570

Brush engine output W 300 510

Vacuuming

Cleaning power, air quantity l/s 31 3,64

Cleaning power, negative pressure kPa 19 20,3

Dosing detergent liquid

Power consumption of dosing pump W 43 43

Applying detergent solution (max.) l/h 5,2 5,2

Cleaning brushes

Working width mm 610 610

Brush diameter mm 152 305

Brush speed 1/min 800 300

Dimensions and weights

Drive speed (max.) km/h 5,8 5,6

Climbing capability (max.) % 10 10

Theoretical surface cleaning performance m2/h 2800 2800/

Fresh/dirt water reservoir volume l 95/90 95/90

Length mm 1330 1330

Width mm 737 830

Height mm 1285 1285

Weight (with/ without battery) kg 565/243 565/243

Surface load kPa 810 810

Noise emission

Sound pressure level (EN 60704-1) dB(A) 74 74

Machine vibrations

Vibration total value (ISO 5349)

Arms, steering wheel m/s23,6 3,6

Feet, pedal m/s20,7 0,7

English 25

– Only use accessories and spare parts

which have been approved by the man-

ufacturer. The exclusive use of original

accessories and original spare parts en-

sures that the appliance can be operat-

ed safely and troublefree.

– At the end of the operating instructions

you will find a selected list of spare parts

that are often required.

– For additional information about spare

parts, please go to the Service section

at www.kaercher.com.

The warranty terms published by our com-

petent sales company are applicable in

each country. We will repair potential fail-

ures of your appliance within the warranty

period free of charge, provided that such

failure is caused by faulty material or de-

fects in fabrication. In the event of a warran-

ty claim please contact your dealer or the

nearest authorized Customer Service cent-

er. Please submit the proof of purchase.

We hereby declare that the machine de-

scribed below complies with the relevant

basic safety and health requirements of the

EU Directives, both in its basic design and

construction as well as in the version put

into circulation by us. This declaration shall

cease to be valid if the machine is modified

without our prior approval.

The undersigned act on behalf and under

the power of attorney of the company man-

agement.

Alfred Kärcher GmbH Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Phone: +49 7195 14-0

Fax: +49 7195 14-2212

Spare parts

Warranty

CE declaration

Product: Floor cleaner

Type: 1.006-xxx

Relevant EU Directives

98/37/EC

2006/95/EC

89/336/EEC (+91/263/EEC, 92/31/EEC,

93/68/EEC)

Applied harmonized standards

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Applied national standards

26 Français

Cher client,

Lisez attentivement ce mode

d’emploi avant la première

utilisation de l’appareil et

respectez les conseils y figurant. Conser-

vez ce mode d’emploi pour une utilisation

ultérieure ou un éventuel repreneur de vo-

tre matériel.

Consignes de sécurité 26

Fonction 26

Utilisation conforme 26

Protection de l'environnement, élimination

Eléments de commande 27

Avant la mise en service 29

Fonctionnement 30

Entretien et maintenance 32

Pannes 34

Accessoires 35

Données techniques 36

Pièces de rechange 37

Garantie 37

Déclaration CE 37

Lire le présent mode d'emploi ainsi que la

brochure ci-jointe Consignes de sécurité

pour les aspirateurs eau/poussières n°

5.956251 avant d'utiliser l'appareil et res-

pecter les instructions.

Cette balayeuse doit être utilisée unique-

ment sur des surfaces qui présentent une

pente maximale de 10%.

Les dispositifs de sécurité ont pour but de

protéger l'utilisateur et ils ne doivent donc

jamais être désactivés ni évités.

Pour une mise hors service immédiate de

toutes les fonctions : Appuyer sur la touche

d'arrêt d’urgence.

Le mécanisme d'entraînement ne peut être

activé que lorsque l'opérateur maintient la

pédale enfoncée avec le pied.

Les symboles suivants sont utilisés dans le

mode d'emploi:

Danger

Signale un danger imminent. Le non-respect

de cette consigne peut être source d'acci-

dents mortels ou de blessures graves.

몇Avertissement

Signale une situation potentiellement dan-

gereuse. Le non-respect de cette consigne

peut entraîner des blessures légères ou

des dégâts matériels.

Remarque

Signale des conseils d'utilisation et d'impor-

tantes informations.

L’appareil est employé pour nettoyer ou

pour polir des sols plans par voie humide.

– Il est facile de l’adapter à la tâche de

nettoyage à accomplir en réglant la

quantité d’eau, la pression des brosses,

la quantité de détergent ainsi que la vi-

tesse de transport.

– Une largeur de travail de 610 mm et une

capacité de 95 l pour le réservoir d'eau

propre sont les garants d'un nettoyage

efficace cumulé à haute durée d'utilisa-

tion.

– L'appareil est autotracté.

– Les batteries peuvent être rechargées

au moyen d’un chargeur branché à une

prise de 230V.

– Une batterie et un chargeur sont déjà in-

tégrés dans l’équipement des appareils

qui font l’objet d’un achat groupé.

Remarque

L'appareil peut être équipé de différents ac-

cessoires en fonction de l'application res-

pective.

De plus amples détails figurent dans notre

catalogue ou sur notre site Internet

www.kaercher.com.

L'utilisation de l'appareil doit être faite en

conformité avec les consignes figurant

dans les instructions de service.

– L'appareil doit uniquement être utilisé

pour nettoyer des surfaces planes non

sensibles à l'humidité ni au polissage.

– La plage de température pour l'utilisa-

tion est de +5°C à +40°C.

– L'appareil n'est pas approprié pour net-

toyer des sols gelés (par exemple dans

des entrepôts frigorifiques)

– L'appareil doit uniquement être équipé

d'accessoires et de pièces de rechange

d'origine.

– L'appareil a été conçu pour le nettoyage

de sols dans le domaine intérieur ou

bien de surfaces couvertes d'un toit.

Pour d'autres domaines d'application, il

faut contrôler l'éventuelle nécessité

d'utiliser d'autres brosses.

– L'appareil n'est pas destiné au nettoya-

ge de voies publiques.

– L'appareil ne peut être utilisé sur des

sols qui sont sensibles à la pression.

Tenir compte de la sollicitation concen-

trée admissible du sol. La charge con-

centrée par l'appareil est indiquée dans

les données techniques.

– L'appareil n'est pas approprié pour l'ap-

plication dans des environnements à

risque d'explosion.

– Ne pas aspirer avec l'appareil des ga-

zes combustibles, acides ou solvants

non dilués.

Ces-ci sont essence, dilutif de couleurs

ou fuel, qui peuvent former des mélan-

ges explosives en touillant avec l'air

d'aspiration. Ne pas utiliser d’acétone,

d’acides ou de solvants non dilués, du

fait de leur effet corrosif sur les maté-

riaux constituant l’appareil.

– Les poussières réactives de métal

(p.ex. aluminium, magnésium, zinc) for-

ment des gaz explosifs en combinaison

avec des détergents alcalins et acides.

Table des matières

Consignes de sécurité

Dispositifs de sécurité

Touche d'arrêt d’urgence

Pédale de sécurité

Symboles

Fonction

Utilisation conforme

Protection de l'environne-

ment, élimination

Les matériaux constitutifs de

l'emballage sont recyclables.

Ne pas jeter les emballages

dans les ordures ménagères,

mais les rendre à un système

de recyclage.

Les appareils usés contiennent

des matériaux précieux recy-

clables lesquels doivent être

rendus à un système de recy-

clage. Des batteries, de l’huile

et d'autres substances sembla-

bles ne doivent pas être tout

simplement jetées. Pour cette

raison, utiliser des systèmes

adéquats de collecte pour éli-

miner les appareils usés.

Français 27

1 Connecteurs de la batterie

2 Fusible principal

3 Batterie

4 Verrouillage insert de batterie

5 Insert de batterie

6 Flexible d’aspiration

7 Filtre d'eau fraîche

8 Filtre d'eau propre

9 Flexible de vidange d'eau propre

10 Levier de déverrouillage frein de sta-

tionnement

11 Flexible de vidange pour eau sale

12 Réservoir d'eau propre

13 Filtre réservoir d'eau sale

14 Réservoir d'eau sale

15 Tête de nettoyage

16 Flotteur

17 Barre d'aspiration

18 Bac à poussières (uniquement variante

BR)

19 Ecrou à croisillon protection anti-écla-

boussures (variante BR)

Protection anti-éclaboussures (variante BR)

21 Pédale de marche

22 Surface plane pour l'opérateur

23 Pédale de sécurité

24 Levier abaissement de la barre d'aspi-

ration (uniquement BR)

25 Couvercle de la batterie

26 Vis de fermeture couvercle de batterie

27 Volant

28 Pupitre de commande

Eléments de commande

28 Français

1 Interrupteur à clé

2 Touche de déverrouillage

nterrupteur de direction de déplacement

4 Commutateur vitesse

5 Avertisseur sonore

6 Touche d'arrêt d’urgence

7 Affichage de la batterie

8 Fusible du mécanisme d'entraînement

9 Fusible de commande

10 Fusible pompe

11 Fusible de la turbine d'aspiration

12 Fusible de l'entraînement de brosse

13 Bouton de régulation pour la quantité

d'eau

Touche de pression d'appui des brosses

15 Affichage de la pression d'appui des

brosses

16 Compteur d'heures de service

1 Interrupteur à clé

2 Touche de déverrouillage

Interrupteur de direction de déplacement

4 Touche vitesse

5 Avertisseur sonore

6 Touche d'arrêt d’urgence

7 Fusible du mécanisme d'entraînement

8 Fusible de l'entraînement de brosse

9 Touche commutation d'écran

10 Ecran

11 Touche mode de nettoyage

12 Touche dosage du détergent

Touche de pression d'appui des brosses

14 Touche abaisser/soulever la barre d'as-

piration

ANiveau de charge de la batterie

B Plage de vitesse

C Pression d'appui des brosses

D Dosage détergent

E Durée de fonctionnement entraînement

des brosses (heures)

F Durée de fonctionnement moteur de

traction (heures)

G Protection contre le déchargement

complet actif

Pupitre de commande BR

Pupitre de commande BD

Français 29

Respecter impérativement ces consignes

en cas de manipulation des batteries :

Danger

Risque d'explosion. Ne jamais déposer

d'outils ou d'objets similaires sur les bornes

et les barrettes de connexion de la batterie.

Risque de blessure. Ne jamais mettre en

contact des plaies avec le plomb. Prendre

soin de toujours se laver les mains après

avoir manipulé la batterie.

En cas de la variante Bp Pack la batterie est

déjà montée.

ÎDévisser la vis de fermeture du couver-

cle de batterie

ÎPivoter le couvercle de batterie vers l'ar-

rière.

ÎDéplacer le verrouillage de l'insert de

batterie vers la gauche et le basculer

vers le bas.

ÎTirer l'insert de batterie en arrière.

ÎDisposer la batterie dans le baquet de

l'insert de batterie.

ÎConnecter les bornes avec les câbles

de raccordement ci-joint.

몇Avertissement

Veiller à respecter les polarités appro-

priées.

ÎBrancher le câble de raccordement ci-

joint aux bornes de batterie encore li-

bres (+) et (-).

ÎDéplacer l'insert de batterie vers l'avant.

ÎEnclencher le verrouillage de l'insert de

batterie.

몇Avertissement

Charger la batterie avant de mettre l'appa-

reil en service.

Remarque

L'appareil dispose d'une protection anti-dé-

charge complète, c'est-à-dire qu'il dévelop-

pe encore la puissance minimale autorisée

de sorte que l'appareil puisse être unique-

ment déplacé et que l'eau restante soit as-

pirée. Le symbole de protection contre le

déchargement complet clignote dans

l'écran.

ÎAmener immédiatement l'appareil à la

station de charge en évitant les pentes.

Remarque

En cas d'utilisation d'une autre batterie

(ex. : d'un autre fabricant), le dispositif de

protection anti-décharge complète doit être

de nouveau réglé par le service après-ven-

te Kärcher et ce, pour chaque batterie.

Danger

Risque d'électrocution. Tenir compte du ré-

seau de conduction de courant et de la pro-

tection par fusibles, cf. "Chargeur".

Utiliser le chargeur seulement dans des

pièces sèches et suffisamment aérée !

Remarque

Le temps de charge s'élève en moyenne à

environ 10 heures.

Les chargeurs recommandés (adaptables à

toutes les batteries) disposent d'une régla-

ge électronique et mettent fin automatique-

ment à la procédure de charge.

Danger

Risque d'explosion. Le chargement des

batteries humides est seulement permis

avec couvercle ouvert.

ÎDévisser la vis de fermeture du couver-

cle de batterie

ÎPivoter le couvercle de batterie vers l'ar-

rière.

ÎDébrancher le connecteur de batterie et

le raccorder au câble du chargeur.

ÎBrancher le chargeur au réseau et le

mettre en marche.

ÎMettre le chargeur hors tension et le dé-

brancher du secteur.

ÎDébrancher le câble de la batterie du

câble du chargeur et le raccorder à l'ap-

pareil.

ÎBasculer le couvercle de la batterie vers

l'avant et serrer la vis de fermeture.

ÎAjouter de l'eau distillée une heure

avant la fin de la procédure de charge.

Respecter le niveau d'acidité approprié.

Les mentions correspondantes figurent

sur la batterie. A la fin du processus de

chargement, toutes les cellules doivent

être en formation de gaz.

Danger

Risque de brûlure!

–Des fuites d'acide peuvent survenir lors

du remplissage de la batterie déchar-

gée.

–Porter impérativement des lunettes de

protection lors de toute manipulation

d'acide de batterie et respecter les con-

signes afin d'éviter les blessures et l'en-

dommagement des vêtements.

–En cas de projection d'acide sur la peau

ou les vêtements, rincer immédiatement

et abondamment à l'eau.

몇Avertissement

Risque d'endommagement!

–Pour remplir la batterie, utiliser unique-

ment de l'eau distillée ou désalée (spé-

cification VDE 0510).

–N'employer aucun additif (produit dit

d'amélioration) sous peine d'annulation

de toute garantie.

Les batteries et chargeurs sont disponibles

dans le commerce.

Avant la mise en service

Batteries

Respecter les consignes situées

sur la batterie, dans les instruc-

tions de service et dans le mode

d'emploi du véhicule

Porter des lunettes de protection

Tenir les enfants à l'écart des aci-

des et des batteries

Risque d'explosion

Toute flamme, matière incandes-

cente, étincelle ou cigarette est in-

terdite à proximité de la batterie.

Risque de brûlure

Premiers soins

Attention

Mise au rebut

Ne pas mettre la batterie au rebut

dans le vide-ordures

Montage et branchement de la batterie

Chargement de la batterie

Après la procédure de charge

En supplément sur les batteries sans

entretien (batteries humides) :

Batteries recommandées

Kit de batterie N° de réf.

3 x 12V/105 A, sans

entretien (gel)

6.654-141.0

Chargeurs recommandés

Chargeur N° de réf.

36 V, pour batteries

sans entretien

6.654-229.0

Dimensions maximales de la batterie

Longueur Largeur Hauteur

406 mm 533 mm 432 mm

30 Français

Se en cas de la variante BAT doivent être

utilisé des batteries humides, observe le

– Respecter les dimensions maximales

de la batterie.

– Ouvrir le couvercle de batterie pour re-

charger les batteries humides.

– Respecter impérativement les consi-

gnes du fabricant de batterie pour re-

charger une batterie humide.

A l'arrêt, on évite que l'appareil ne se mettre

en mouvement avec un frein de stationne-

ment électrique. Pour pousser l'appareil, le

frein de stationnement doit être déver-

rouillé.

ÎPour déverrouiller le frein de stationne-

ment, pousser le levier de déverrouilla-

ge vers le bas.

Danger

Risque d'accident par l'appareil se mettant

en mouvement. Une fois la poussée termi-

née, ramener impérativement le levier de

déverrouillage vers le bas et réactiver de

cette manière le frein de stationnement.

Remarque

Pour mettre l'appareil immédiatement hors

service, retirer le pied de la pédale, action-

ner le bouton d 'arrêt d'urgence et mettre

l'interrupteur à clé sur la position "0".

ÎDesserrer les vis et retirer la cage de

bois.

ÎRetirer le film plastique après avoir dé-

chiré l'adhésif.

ÎRetirer la fixation sur les roues.

ÎPoser les planches sur le bord de la pa-

lette. Orienter les planches de manière

à ce qu'elles reposent en amont des

roues de l'appareil. Fixer les planches à

l'aide des vis.

ÎRetirer le billot servant au blocage des

roues et le pousser sous la rampe.

ÎEnficher le volant et aligner la roue

avant bien droite.

ÎRetirer le volant, aligner et l'enficher de

nouveau.

ÎFixer le volant avec l'écrou joint.

ÎEnficher le couvercle dans le volant.

ÎMonter sur la surface plane et maintenir

la pédale de sécurité enfoncée avec le

pied gauche.

ÎTourner la touche d'arrêt d'urgence

pour la déverrouiller.

ÎMettre l'interrupteur à clé sur "1".

ÎRégler la sens de circulation avec l'in-

terrupteur de la sens de circulation à la

pupitre de commande.

ÎSélectionner la plage de vitesse la plus

petite possible avec le commutateur vi-

tesse.

Appuyer sur la touche de déverrouillage.

ÎPour conduire, actionner avec précau-

tion la pédale d'accélérateur et descen-

dre lentement de la palette.

ÎMettre l'interrupteur à clé sur "0".

Les brosses doivent être montées avant la

mise en service (voir 'Travaux de mainte-

nance').

Danger

Á cause des vibrations, une durée d'utilisa-

tion plus long de l'appareil peut amenée

aux troubles de l'irrigation sanguine dans

les mains.

Il est impossible de définir une durée d'utili-

sation universelle. Celle-ci dépend en effet

de plusieurs facteurs d'influence :

– Mauvaise circulation sanguine de l'utili-

sateur (doigts souvent froids, sensation

de picotement dans les doigts).

–

Température ambiante faible. Porter des

gants chauds pour protéger les mains.

– Une préhension ferme peut entraver la

circulation sanguine.

– Il est conseiller de ponctuer le travail de

pauses plutôt que d'assurer un service

ininterrompu.

En cas d'utilisation régulière et de longue

durée de l'appareil et en cas d'apparition ré-

pétée des symptômes caractéristiques (par

exemple, une sensation de picotement

dans les doigts, les doigts froids), nous re-

commandons de consulter un médecin.

Remarque

Pour mettre l'appareil immédiatement hors

service, retirer le pied de la pédale, action-

ner le bouton d 'arrêt d'urgence et mettre

l'interrupteur à clé sur la position "0".

ÎEffectuer des travaux de maintenance

"au début d'une semaine de service" (cf.

le chapitre "Maintenance et entretien").

Danger

Risque d'accident. Avant toute mise en ser-

vice, il convient de vérifier le fonctionne-

ment du frein d'immobilisation sur une

surface plane.

ÎMettre l'interrupteur à clé sur "0".

ÎAppuyer sur la touche d'arrêt d’urgence.

Si l'appareil peut maintenant être poussé à

la main, le frein de stationnement n'est pas

opérationnel.

ÎPousser le levier de déverrouillage du

frein de stationnement vers le haut.

Si l'appareil ne peut toujours pas être pous-

sé, le frein de stationnement est défec-

tueux. Arrêter l'appareil et appeler le

service après-vente.

Danger

Risque d'accident. Si l'appareil ne présente

pas une efficacité de freinage suffisante

lors de la conduite sur une pente, appuyer

sur le bouton d'arrêt d'urgence :

ÎOuvrir le couvercle du réservoir d'eau

propre.

ÎRemplir eau propre (60 °C au maxi-

mum) jusqu'à 15 cm au-dessus du limite

supérieur du réservoir.

ÎRemplir détergent.

ÎFermer le couvercle du réservoir d'eau

propre.

Remarque

Avant la première mise en service, remplir

complètement le réservoir d'eau propre,

pour purger la canalisation d'eau.

Si le système de conduites est vide, cela peut

durer jusqu'à 2 minutes pour que la solution

de nettoyage sorte par la tête de nettoyage.

몇Avertissement

Risque d'endommagement. Utiliser unique-

ment les détergents recommandés. Pour

tout autre détergent, l'exploitant prend des

risques plus élevés quant à la sécurité du

travail et au risque d'accident.

Utiliser uniquement des détergents

exempts de solvants, d'acide chlorhydrique

et fluorhydrique.

Remarque

Ne jamais utiliser de détergents extrême-

ment moussants.

Détergents recommandés :

Pousser l'appareil

Déchargement de la machine

Montage des brosses

Fonctionnement

Contrôler le frein d'immobilisation

Freinage

Remplissage de carburant

Eau propre

Produit détergent

Application Produit dé-

tergent

Nettoyage d'entretien de

tous les sols résistants à

l'eau

RM 780

RM 746

Nettoyage d'entretien de

surfaces brillantes (par

exemple du granite)

RM 755 es

ettoyage d'entretien et net-

toyage minutieux de sols

dans le secteur industriel

RM 69 ASF

Nettoyage d'entretien et

nettoyage minutieux de

carrelages en grès cérame

fin

RM 753

Nettoyage d'entretien de

carrelages dans le secteur

sanitaire

RM 751

Nettoyage et désinfection

dans le secteur sanitaire

RM 732

Enlèvement d'une couche

sur tous les sols résistants

aux alcalis (par exemple

PVC)

RM 752

Enlèvement d'une couche

sur des sols en linoléum

RM 754

Français 31

Pour se familiariser avec l'appareil, effec-

tuer des essais de déplacement sur une

place libre.

Danger

Risque de basculement en cas de pente

trop forte.

ÎDans le sens de la marche, ne pas mon-

ter des pentes supérieures à 10%.

Risque de basculement en cas de conduite

rapide dans les virages.

Chaussée glissante en cas de sol humide.

ÎRoulez lentement dans les virages.

Risque de basculement en cas de sol insta-

ble.

ÎN'utilisez la machine que sur des sols

stabilisés.

Risque de basculement en cas de pente la-

térale trop importante.

ÎN'empruntez aucune pente supérieure

à 10% dans le sens perpendiculaire au

sens de la marche.

ÎMonter sur la surface plane et maintenir

la pédale de sécurité enfoncée avec le

pied gauche.

ÎNe pas actionner la pédale d'accéléra-

teur.

ÎTourner la touche d'arrêt d'urgence

pour la déverrouiller.

ÎMettre l'interrupteur à clé sur "1".

ÎAppuyer sur la touche de déverrouilla-

ge.

ÎActionner la pédale d'accélérateur avec

précaution pour conduire.

Remarque

La sens de circulation peut être modifiée

aussi pendant la circulation. En avançant et

reculant peuvent être nettoyé aussi des en-

droits très sales.

En cas de surcharge, le moteur de traction

est désactivé après une durée définie.

ÎLaisser refroidir l'appareil au moins

15 minutes.

ÎEnfoncer de nouveau la sécurité du mé-

canisme d'entraînement sur le pupitre

de commande.

Remarque

Si l'appareil est immobilisé pendant plus de

2 secondes, l'alimentation du détergent et

l'entraînement de brosse sont interrompus

jusqu'à la poursuite de la conduite.

ÎActionner la pédale d'accélérateur et

parcourir la surface à nettoyer.

ÎRégler la pression d'appui des brosses

avec la touche Pression d'appui des

brosses (4 niveaux).

La vitesse maximale est limitée au niveau II

en mode de nettoyage.

Remarque

Les sols très sales peuvent être nettoyés en

deux passages. Lors du premier passage,

le détergent est appliqué et brossé. Pour

cela, la barre d'aspiration est soulevée en

appuyant sur la touche Soulever/abaisser

la barre d'aspiration. Pour la version BD, il

est nécessaire de retirer en supplément la

protection anti-éclaboussure (Aqua-Mizer).

Après avoir laissé agir le détergent, la sur-

face est nettoyée de la manière habituelle

au cours du deuxième passage.

Remarque

Après avoir soulevé la tête de nettoyage,

avancer de 5 m encore, afin que l'eau rési-

duelle soit aspirée.

ÎGarer l'appareil sur une surface plane.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

Remarque

Débordement du réservoir d'eau sale. Lors-

que le réservoir d'eau sale est plein, la cou-

rant d'aspiration est interrompu par un

flotteur. Vider le réservoir d'eau sale.

몇Avertissement

Tenir compte des prescriptions locales pour

le traitement des eaux usées.

Sortir le flexible de vidange pour l'eau sale

du dispositif de maintien et l'abaisser au-

dessus d'un collecteur approprié.

ÎVider l'eau sale en ouvrant le couvercle

vissé sur le flexible de vidange.

ÎRincer le filtre de réservoir d'eau sale à

l'eau propre.

ÎNettoyer le flotteur et contrôler la mobi-

lité de la sphère de flotteur.

ÎRincer le réservoir d'eau sale à l'eau

propre.

Déplacement

BR BD

ÎRégler la sens

de circulation

avec l'interrup-

teur de la sens

de circulation à

la pupitre de

commande.

ÎSélectionner la

plage de vites-

se avec le com-

mutateur

Vitesse (3 ni-

veaux).

ÎObserver

l'écran et atten-

dre jusqu'à ce

que l'initialisa-

tion de la com-

mande soit

terminée.

ÎRégler la sens

de circulation

avec l'interrup-

teur de la sens

de circulation à

la pupitre de

commande.

ÎSélectionner la

plage de vites-

se avec la tou-

che Vitesse (3

niveaux).

Surcharge

Nettoyage

BR BD

ÎPousser le le-

vier d'abaisse-

ment de barre

d'aspiration

vers le bas

La barre d'aspi-

ration est abais-

sée et

l'aspiration acti-

vée.

ÎAbaisser la tête

de nettoyage

en appuyant

sur la touche de

pression d'ap-

pui de brosse.

ÎAppuyer sur la

touche Mode

de nettoyage.

L'entraînement

de brosse est

activé.

Le tête de net-

toyage est

abaissée (légè-

re pression

d'appui de

brosse) et le

détergent est

alimenté.

La barre d'aspi-

ration est abais-

sée et

l'aspiration acti-

vée.

BR BD

ÎRégler l'alimen-

tation de déter-

gent avec le

bouton de régu-

lation de la

quantité d'eau.

ÎRégler l'alimen-

tation du déter-

gent avec la

touche de do-

sage de déter-

gent (4

niveaux).

BR BD

ÎSélectionner la

plage de vites-

se avec le com-

mutateur

Vitesse (3 ni-

veaux).

ÎSélectionner la

plage de vites-

se avec la tou-

che Vitesse (3

niveaux).

Terminer le nettoyage

BR BD

ÎLever la tête de

nettoyage en

appuyant sur la

touche de pres-

sion d'appui de

brosse.

ÎTirer le levier

d'abaissement

de la barre d'as-

piration vers le

haut, la barre

d'aspiration est

soulevée et

l'aspiration est

mise hors servi-

ce.

ÎAppuyer sur la

touche Mode

de nettoyage.

L'entraînement

de brosse est

mis hors servi-

ce et la tête de

nettoyage est

soulevée.

La barre d'aspi-

ration est soule-

vée après 15

secondes.

L'aspiration est

mise hors servi-

ce après 30 se-

condes.

Mise hors service

Vidanger les réservoirs

Vider l'eau sale

32 Français

ÎRetirer le flexible de vidange d'eau fraî-

che (derrière le flexible de vidange eau

sale) et l'abaisser au-dessus d'un col-

lecteur approprié.

ÎVider le détergent en ouvrant le couver-

cle vissé sur le flexible de vidange.

ÎRelever la tête de nettoyage.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

ÎEcrou à croisillon protection anti-écla-

boussures et basculer la protection anti-

éclaboussures sur le côté.

ÎRetirer la poubelle.

ÎVidanger le bac à poussières et rincer à

l'eau.

Danger

Risque de blessure ! Ne pas charger ni dé-

charger la machine sur des pentes supé-

rieures à 10%. Rouler doucement.

ÎEnlever la barre d'aspiration, la brosse

et la protection anti-éclaboussures.

Pour le transport sur un véhicule, bloquer

l'appareil avec des sangles pour tendre/

cordes pour l'empêcher de glisser.

1 Points de fixation

Danger

Risque de blessure ! Avant d'effectuer des

travaux sur l'appareil, positionner l'interrup-

teur à clé sur "0" et retirer la clé. Débran-

cher la fiche de batterie.

Remarque

La turbine d'aspiration continue a être en

marche après l'arrêt. N'entamer les travaux

de maintenance qu'après arrêt total de la

turbine d'aspiration.

ÎVider et éliminer l'eau sale et le reste

d'eau propre.

ÎContrôler le serrage couvercle du cou-

vercle du réservoir d'eau sale.

ÎContrôler l'état des pneus.

ÎContrôler le bon serrage des brosses.

ÎContrôler l'étanchéité des connexions

enfichées du flexible d'aspiration.

ÎContrôler la fixation et le réglage de la

barre d'aspiration (cf. "Travaux d'entre-

tien").

ÎContrôler l'étanchéité de la fermeture

des flexibles de vidange.

ÎContrôler si les flexibles de vidange

sont correctement arrimés.

ÎContrôler le fonctionnement correct de

la pédale de sécurité, de la pédale d'ac-

célérateur et du volant.

ÎPour les batteries humides, contrôler le

niveau d'acide et si nécessaire faire

l'appoint avec de l'eau distillée.

ÎVider le réservoir d'eau sale.

ÎRincer le réservoir d'eau sale à l'eau

propre.

ÎNettoyer le tamis dans le couvercle du

réservoir d'eaux usées.

ÎMettoyer le flotteur dans le réservoir

d'eaux usées (cf. "Travaux d'entretien").

ÎNettoyer le réservoir et le filtre d'eau

fraîche.

ÎContrôler le filtre d'eau fraîche, en cas

de besoin nettoyer.

ÎMettre l'aspiration en service pendant

une minute pour sécher le système.

ÎContrôler l'usure des brosses et les net-

toyer.

ÎNettoyer la protection anti-éclaboussu-

res et en contrôler l'usure.

Nettoyer les lèvres d'aspiration dans la

barre d'aspiration et en contrôler l'usure.

ÎNettoyer l'extérieur de l'appareil avec un

chiffon humide et imbibé de détergent

doux.

ÎExaminer l'extérieur de l'appareil pour

découvrir les dommages.

ÎNe pas fermer le couvercle des réser-

voirs d'eau fraîche et d'eaux usées afin

que les réservoirs puissent sécher.

ÎRecharger la batterie.

ÎNettoyer la côté supérieur des batteries.

ÎContrôler la densité de l'électrolyte pour

les batteries humides.

ÎContrôler que le câble de batterie est

bien fixé.

ÎNettoyer la salle de batterie et le boîtier

des batteries.

ÎContrôler la tension de la chaîne d'en-

traînement (cf. "Travaux d'entretien").

ÎContrôler l'usure de la chaîne d'entraî-

nement.

ÎContrôler le frein de stationnement. *

ÎNettoyer le levage de barre d'aspiration.

ÎNettoyer les articulations sur la suspen-

sion de barre d'aspiration et sur la tête

de nettoyage.

ÎContrôler l'usure des balais de charbon

et du collecteur de tous les moteurs. *

ÎContrôler le dispositif tendeur des chaî-

nes de direction. *

* A faire effectuer par le service après-ven-

te.

Afin de pouvoir garantir un fonctionnement

fiable de l'appareil, il est possible de conclu-

re des contrats de maintenance avec le bu-

reau de ventes Kärcher responsable.

ÎAmener l'appareil sur une surface lisse.

ÎAbaisser la barre d'aspiration.

ÎAvancer d'au moins 60 cm en avant.

ÎArrêter l'appareil, positionner l'interrup-

teur à clé sur "0" et retirer la clé. Veiller

que l'appareil ne recule pas.

1 Réglage de l'inclinaison

2 Alignement horizontal de l'écrou à croi-

sillon

ÎOrienter la barre d'aspiration avec les

deux écrous à croisillon de telle manière

que la lèvre d'aspiration postérieure soit

courbée vers l'arrière de manière unifor-

me sur les deux côtés de la barre (sy-

métriquement par rapport au centre).

ÎRégler l'inclinaison de telle sortie que la

lèvre d'aspiration postérieure soit cour-

bée de manière uniforme vers l'arrière

sur toute la longueur.

ÎPour contrôler le réglage, avancer de 60

cm vers l'avant et vérifier l'effet du nou-

veau réglage.

Vider l'eau propre.

Vider le bac à poussières.

(uniquement variante BR)

Transport

Entretien et maintenance

Plan de maintenance

Au début d'une semaine de service

A la fin d'une semaine de service

Toutes les 50 heures de service

Toutes les 100 heures de service

Toutes les 200 heures de service

Travaux de maintenance

Contrat de maintenance

Réglage de la barre d'aspiration

Français 33

ÎRégler la barre d'aspiration en tournant

simultanément les deux écrous à croi-

sillon de telle manière que la lèvre d'as-

piration postérieure soit courbée de 9 à

10 mm vers l'arrière.

Dans le sens des aiguilles d'une montre

: la courbure est réduite.

En sens inverse à celui des aiguilles

d'une montre : la courbure est augmen-

tée.

ÎPour contrôler le réglage, avancer de 60

cm vers l'avant et vérifier l'effet du nou-

veau réglage.

ÎSoulever la barre d'aspiration.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

ÎRetirer le tuyau d'aspiration de la bare

d'aspiration.

1 Ecrou à croisillon de fixation de barre

d'aspiration

ÎDesserrer l'écrou à croisillon de fixation

de l'arbre d'aspiration et retirer la barre

d'aspiration par le côté.

ÎDémonter la barre d'aspiration.

1 Vis papillon

2 Plateau presseur

3 Lèvre d'aspiration

ÎDesserrer les vis papillon.

ÎEnlever le plateau presseur.

ÎSortir la lèvre d'aspiration.

Remarque

La lèvre d'aspiration peut être tournée 3 fois

jusqu'à ce que toutes les arêtes soient

usées. Une nouvelle lèvre d'aspiration est

alors nécessaire.

ÎRetourner la lèvre d'aspiration ou la

remplacer puis la remettre en place

dans la barre d'aspiration et l'orienter.

ÎPoser de nouveau le plateau presseur.

ÎSerrer en premier la vis papillon centra-

le. Veiller que le plateau presseur repo-

se fermement sur la lèvre d'aspiration.

ÎSerrer les autres vis papillon.

ÎDémonter la barre d'aspiration.

1 Tendeur

2 Sangle de séparation

3 Lèvre d'aspiration

ÎOuvrir le tendeur et ôter la sangle de sé-

paration.

ÎSortir la lèvre d'aspiration.

Remarque

La lèvre d'aspiration peut être tournée 3 fois

jusqu'à ce que toutes les arêtes soient

usées. Une nouvelle lèvre d'aspiration est

alors nécessaire.

ÎRetourner la lèvre d'aspiration ou la

remplacer puis la remettre en place

dans la barre d'aspiration et l'orienter.

ÎMettre la sangle de séparation en place

et fermer le tendeur. La tension doit être

telle que la lèvre d'aspiration est mainte-

nue droite sans formation de plus. Ré-

gler éventuellement le tendeur.

1Tube

2 Tamis avec flotteur sphérique

ÎNettoyer extérieurement le tamis et le

rincer.

Contrôler la mobilité du flotteur sphérique.

En cas de fort encrassement :

Îmaintenir le tube et désolidariser le ta-

mis du tube.

ÎNettoyer le tamis et la sphère.

ÎMaintenir le tube et enficher de nouveau

le tamis.

1 Couvercle anti-éclaboussures

2 Ecrou à croisillon protection anti-écla-

boussures

3 Vis chapeau de palier

4 Chapeau de palieur

ÎRelever la tête de nettoyage.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

ÎEcrou à croisillon protection anti-écla-

boussures et basculer la protection anti-

éclaboussures sur le côté.

ÎDesserrer le chapeau de palier et tirer

l'extrémité du chapeau de palier vers

l'extérieur.

ÎPousser le chapeau de palier vers le

bas et le décrocher.

Retirer le chapeau de palier de la brosse.

ÎRetirer la brosse.

ÎMettre en place la nouvelle brosse avec

l'entraîneur en avant dans la tête de net-

toyage et l'enfoncer jusqu'à la butée.

ÎLaisser la brosse basculer vers le bas et

emmancher le chapeau de palier.

Accrocher l'extrémité inférieure du cha-

peau de palier sur la tête de nettoyage et

pousser le chapeau de palier vers le haut.

ÎAppuyer l'extrémité supérieure du cha-

peau de palier sur la tête de nettoyage

et serrer la vis.

ÎBasculer la protection anti-éclaboussu-

res en arrière et serrer l'écrou à croi-

sillons.

ÎRépéter le procédure à la côté que se

trouve en face.

1 protection anti-éclaboussures latérale

Démontage de la barre d'aspiration

Remplacer/retourner la lèvre d'aspira-

tion antérieure

Remplacer/retourner la lèvre d'aspira-

tion postérieure

Nettoyage du flotteur

Remplacement des rouleaux-brosses

Remplacement des disques-brosses

34 Français

ÎRelever la tête de nettoyage.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

ÎLever la protection anti-éclaboussures

latérale et l'enlever par le côté.

ÎTourner le levier de déverrouillage du

disque-brosse dans le sens anti-horaire

- la brosse tombe vers le bas et peut

être retirée sous l'appareil.

ÎMaintenir la nouvelle brosse sous la tête

de nettoyage.

ÎTourner le levier de déverrouillage du

disque-brosse dans le sens horaire et

pousser la brosse vers le haut.

ÎRelâcher le levier de déverrouillage et

contrôler que la brosse est bien serrée.

ÎApporter de nouveau la protection con-

tre les éclaboussures.

ÎRépéter le procédure à la côté que se

trouve en face.

ÎAbaisser la tête de nettoyage.

ÎPositionner l'interrupteur à clé sur "0" et

retirer la clé.

Variante BR :

ÎDesserrer la butée et la régler de telle

manière que la lèvre caoutchouc soit

courbée d'environ 9 à 10 mm sur le cô-

té.

Variante BD :

1 Butée

ÎDesserrer la butée et la régler de telle

manière que l'arête inférieure de la pro-

tection anti-éclaboussures se trouve à 3

mm du sol.

ÎSerrer la butée.

1Vis

2 Revêtement frontal

ÎDévisser les vis.

ÎEnlever l'habillage frontal.

1Vis

2 Capot

3 Chaîne d'entraînement

ÎDévisser les vis.

ÎRetirer le couvercle.

ÎContrôler l'usure de la chaîne d'entraî-

nement et du pignon.

En cas de risque de gel :

ÎVider le réservoir d'eau propre et le ré-

servoir d'eau sale.

ÎDéposer l'appareil dans une pièce à

l'abri du gel.

Danger

Risque de blessure ! Avant d'effectuer des

travaux sur l'appareil, positionner l'interrup-

teur à clé sur "0" et retirer la clé. Débran-

cher la fiche de batterie.

En cas de pannes ne pouvant pas être ré-

solues grâce aux instructions de ce ta-

bleau, appeler le service après-vente.

Régler le bouclier anti-projection.

Contrôler la chaîne d'entraînement

Protection antigel

Pannes

Défauts qui s'affichent à l'écran (uniquement BD)

Affichage de

l'écran

Cause Remède Par qui

0814 Défaut commande du moteur de

traction

Service

après-vente

7600 Défaut entraînement de brosse Réinitialiser le fusible de l'entraînement des brosses. Opérateur

7800 Câble de raccordement au mo-

teur de traction défectueux

Service

après-vente

7801 Commande surchauffée Arrêter l'appareil et le laisser refroidir Opérateur

7802

9000 Pas de brosse mise en place

dans la tête de nettoyage

Mettre les brosses en place Opérateur

Chargement de la batterie est

trop bas

Chargement de la batterie Opérateur

Appareil en service avec pédale

d'accélérateur actionnée.

Relâcher la pédale d'accélérateur, tourner le commutateur à clé

sur "0", tourner le commutateur à clé sur "1", appuyer sur la pédale

de sécurité, appuyer sur la touche de déverrouillage, actionner la

pédale d'accélérateur.

Opérateur

Français 35

Pannes

Panne Remède Par qui

Il est impossible de mettre

l'appareil en marche

Enficher le connecteur de batterie sur l'appareil. Opérateur

Tourner la touche d'arrêt d'urgence pour la déverrouiller. Opérateur

Contrôler que le câble de batterie est bien fixé. Opérateur

Réinitialiser le fusible de la commande (uniquement BR). Opérateur

Contrôler le câble de batterie au niveau de la corrosion, si nécessaire le nettoyer. Opérateur

Capacité de la batterie épuisée, charger la batterie. Opérateur

Contrôler le fusible principal, en cas de besoin échanger. Opérateur

L'appareil n'avance pas ou

seulement lentement

Appuyer sur la touche de déverrouillage. Opérateur

Relâcher la pédale d'accélérateur, tourner le commutateur à clé sur "0", tourner le com-

mutateur à clé sur "1", appuyer sur la pédale de sécurité, appuyer sur la touche de dé-

verrouillage, actionner la pédale d'accélérateur.

Opérateur

Réinitialiser le fusible du mécanisme d'entraînement Opérateur

Commande surchauffée, arrêter l'appareil et laisser refroidir 15 minutes. Opérateur

La roue avant n'accroche pas en raison d'une pression d'appui des brosses trop éle-

vée, réduire la pression d'appui des brosses.

Opérateur

L'appareil ne freine pas Frein de stationnement désactivé, pousser le levier de déverrouillage vers le haut pour

l'activation.

Opérateur

Puissance d'aspiration absen-

te ou insuffisante

Réinitialiser le fusible de la turbine (uniquement BR). Opérateur

Vider le réservoir d'eau sale. Opérateur

Vérifier le réglage de la barre d'aspiration. Opérateur

Nettoyer les joints entre le réservoir d'eau sale et le couvercle et vérifier s'ils sont étan-

ches, en cas de besoin remplacer.

Opérateur

Nettoyer les lèvres d'aspiration sur la barre d'aspiration et en cas de besoin tourner ou

remplacer.

Opérateur

Contrôler si les flexibles d'aspiration sont bouchés, en cas de besoin nettoyer. Opérateur

Contrôler la connexion entre le flexible d'aspiration et la barre d'aspiration et entre le

flexible d'aspiration et le couvercle du réservoir d'eau sale.

Opérateur

Contrôler si les flexibles d'aspiration sont étanches et en cas de besoin remplacer. Opérateur

Vérifier si le couvercle sur le flexible de vidange d'eau sale est fermé. Opérateur

Vérifier le réglage de la barre d'aspiration. Opérateur

Mettoyer le flotteur dans le réservoir d'eaux usées. Opérateur

Résultat de nettoyage insuffi-

sant

Régler la pression. Opérateur

Contrôler le degré d'usure des brosses et le cas échéant, les remplacer. Opérateur

Contrôler l'encrassement des brosses, les nettoyer. Opérateur

Contrôler si le détergent et les brosses sont appropriés pour la tâche de nettoyage. Opérateur

Les brosses ne se tournent

pas

Réinitialiser le fusible de l'entraînement des brosses. Opérateur

Vérifier si les brosses sont bloquées par des corps étrangers, éliminer les corps étran-

gers.

Opérateur

Dosage inexistant ou trop fai-

ble de la solution détergent

Contrôler l'état de la solution détergent dans le réservoir d'eau fraîche, si nécessaire

remplir le réservoir.

Opérateur

Réinitialiser le fusible de la pompe (uniquement BR). Opérateur

Augmenter le dosage du détergent. Opérateur

Contrôler le tamis et le filtre d'eau fraîche, en cas de besoin nettoyer. Opérateur

Accessoires

Désignation Référence Description Pièce L'appareil

besoin la

pièce

Kit de remplacement de batterie 8.601-121.0 composé de : baquet de batterie, jeu de câbles, set

de verrouillage, 2 chariots

Batterie 6.654-141.0 12V/105 A, sans entretien (gel) 1 3

Chargeur 6.654-229.0 36 V, pour batteries sans entretien 1 1

36 Français

Désignation Référence Description Pièce L'appareil

besoin la

pièce

Brosse d'aération, blanche (douce) 8.628-390.0 Pour le polissage et nettoyage des sols sensibles. 1 1

Rouleau de brosse, rouge (moyen,

standard)

8.628-389.0 Aussi pour un nettoyage des sol plus sales. 1 1

Brosse d'aération, verte (dure) 8.628-391.0 Pour un nettoyage profond des sols très sales et

pour décaper (p.ex. cire, acryliques).

Désignation Référence Description Pièce L'appareil

besoin la

pièce

Disque-brosse, nature (douce) 8.600-019.0 Pour le polissage des sols. 1 2

Disque-brosse, bleue (moyenne,

standard)

8.600-018.0 Pour le nettoyage des sols pas trop sales ou sensi-

bles.

Disque-brosse, grise (dure) 8.600-020.0 Pour le nettoyage des sols très sales. 1 2

Plateau de propulsion 8.600-017.0 Pour la réception de pads. 1 2

Disc-Pad, rouge (moyen) 6.369-826.0 Pour le nettoyage des sols pas trop sales. 5 2

Disc-Pad, vert (dur) 6.369-827.0 Pour le nettoyage des sols très sales. 5 2

Disc-Pad, noir (très dur) 6.369-828.0 Pour le nettoyage des sols très sales. 5 2

Données techniques

BR BD

Performances

Tension nominale V 36 36

Capacité de la batterie (variante avec achat groupé) Ah (5h) 105 105

Puissance absorbée moyenne W 2200 2200

Puissance du moteur (puissance nominale) W 680 700

Puissance du moteur d'aspiration W 570 570

Puissance de moteur de brosses W 300 510

Aspiration

Puissance d'aspiration, débit d'air l/s 31 3,64

Puissance d'aspiration, dépression kPa 19 20,3

Dosage solution de nettoyage

Puissance absorbée pompe de dosage W 43 43

Application solution de nettoyage (max.) l/h 5,2 5,2

Brosses de nettoyage

Largeur de travail mm 610 610

Diamètre des brosses mm 152 305

Vitesse des brosses t/min 800 300

Dimensions et poids

Vitesse de déplacement (max.) km/h 5,8 5,6

Pente (max.) % 10 10

Surface théoriquement nettoyable m2/h 2800 2800/

Volume du réservoir d'eau propre/réservoir d'eau sale l 95/90 95/90

Longueur mm 1330 1330

Largeur mm 737 830

Hauteur mm 1285 1285

Poids (avec/sans batterie) kg 565/243 565/243

Contrainte de surface kPa 810 810

Emissions sonores

Niveau de pression acoustique (EN 60704-1) dB(A) 74 74

Vibrations de l'appareil

Valeur globale de vibrations (ISO 5349)

Bras, volant m/s23,6 3,6

Pieds, pédale m/s20,7 0,7

Français 37

– Utiliser uniquement des accessoires et

des pièces de rechange autorisés par le

fabricant. Des accessoires et des piè-

ces de rechange d’origine garantissent

un fonctionnement sûr et parfait de l’ap-

pareil.

– Une sélection des pièces de rechange

utilisées le plus se trouve à la fin du

mode d'emploi.

– Plus information sur les pièces de re-

change vous les trouverez sous

www.kaercher.com sous le menu Servi-

ce.

Dans chaque pays, les conditions de ga-

rantie en vigueur sont celles publiées par

notre société de distribution responsable.

Les éventuelles pannes sur l’appareil sont

réparées gratuitement dans le délai de vali-

dité de la garantie, dans la mesure où cel-

les-ci relèvent d'un défaut matériel ou d'un

vice de fabrication. En cas de recours en

garantie, adressez-vous à votre revendeur

ou au service après-vente agréé le plus

proche munis de votre preuve d'achat.

Nous certifions par la présente que la ma-

chine spécifiée ci-après répond de par sa

conception et son type de construction ainsi

que de par la version que nous avons mise

sur le marché aux prescriptions fondamen-

tales stipulées en matière de sécurité et

d’hygiène par les directives européennes

en vigueur. Toute modification apportée à

la machine sans notre accord rend cette dé-

claration invalide.

Les soussignés agissent sur ordre et sur

procuration de la Direction commerciale.

Alfred Kärcher GmbH Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Téléphone : +49 7195 14-0

Télécopieur : +49 7195 14-2212

Pièces de rechange

Garantie

Déclaration CE

Produit: Nettoyeur de plancher

Type: 1 006-xxx

Directives européennes en vigueur :

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE,

93/68/CEE)

Normes harmonisées appliquées :

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Normes nationales appliquées :

38 Italiano

Gentile cliente,

Prima di utilizzare l'apparec-

chio per la prima volta, leg-

gere e seguire queste

istruzioni per l'uso. Conservare le presenti

istruzioni per l'uso per consultarle in un se-

condo tempo o per darle a successivi pro-

prietari.

Norme di sicurezza 38

Funzione 38

Uso conforme a destinazione 38

Tutela dell'ambiente, smaltimento 38

Elementi di comando e di funzione 39

Prima della messa in funzione 41

Funzionamento 42

Cura e manutenzione 44

Guasti 46

Accessori 47

Dati tecnici 48

Ricambi 49

Garanzia 49

Dichiarazione CE 49

Prima di usare l'apparecchio si prega di legge-

re attentamente e di osservare sia le presenti

istruzioni per l'uso sia l'accluso opuscolo "Nor-

me di sicurezza per pulitori a spazzola ed ero-

gatori a spruzzo", 5.956-251.

L'apparecchio è omologato per l'uso su su-

perfici con pendenza fino a 10%.

I dispositivi di sicurezza servono alla prote-

zione dell'utente e non devono essere mes-

si fuori servizio o essere utilizzati al di fuori

della loro funzione.

Per disattivare immediatamente tutte le fun-

zioni: Premere il pulsante d'arresto d'emer-

genza.

La trazione può essere attivata solo quando

l'operatore tiene premuto il pedale con il

piede.

All'interno delle presenti istruzioni per la

messa in funzione vengono utilizzati i se-

guenti simboli:

Pericolo

Indica un pericolo di immediata incomben-

za. La mancata osservanza di questa av-

vertenza può causare morte o lesioni gravi.

몇Attenzione

Indica una situazione di probabile pericolo-

sità. La mancata osservanza di questa av-

vertenza può causare lesioni lievi o danni

materiali.

Avvertenza

Indica suggerimenti per l'impiego e informa-

zioni importanti.

L'apparecchio è impiegato per la pulizia ad

umido o per la lucidatura di superfici piane.

– Grazie alla possibilità di regolare la

quantità d'acqua, la pressione di contat-

to delle spazzole, la quantità di deter-

gente e la velocità di marcia si adatta

facilmente ai diversi tipi di pulizia.

– Una larghezza di lavoro massima di 610

mm e una capienza di acqua pulita di 95

l permettono una pulizia effettiva in caso

di lunghi tempi di utilizzo.

– L'apparecchio è semovente.

– Le batterie possono essere caricate con

l'apposito caricabatterie (presa 230V).

– Batteria e caricabatterie in dotazione

nelle varianti "Package".

Avvertenza

L'apparecchio può essere equipaggiato da

diversi accessori in relazione ai diversi la-

vori di pulizia.

Richiedete il nostro catalogo o visitate il no-

stro sito Internet alla pagina www.kaer-

cher.com.

Utilizzate questo apparecchio esclusiva-

mente in conformità alle indicazioni fornite

da questo manuale d'uso.

– L'apparecchio dev'essere utilizzato

esclusivamente per la pulizia di pavi-

menti lisci resistenti all'umidità ed alla

lucidatura.

– Temperatura di esercizio: da +5°C a

+40°C.

– L'apparecchio non si adatta alla pulizia

di pavimenti gelati (per es. in magazzini

frigoriferi).

– L'apparecchio dev'essere equipaggiato

solo da accessori e pezzi di ricambio

originali.

– L'apparecchio è stato concepito per la

pulizia di pavimenti di ambienti interni ri-

spettivamente di superfici coperte. Per

impieghi diversi è necessario provare

l'efficacia di spazzole alternative.

– L'apparecchio non è previsto per la pu-

lizia di strade pubbliche.

– L'apparecchio non deve essere utilizza-

to per pavimenti sensibili alla pressione.

Rispettare il carico unitario ammesso

per i rispettivi pavimenti. Il carico unita-

rio dell'apparecchio è indicato nel capi-

tolo "Dati tecnici".

– L'apparecchio non si adatta all'impiego

in ambienti a rischio d'esplosione.

– Non aspirare gas infiammabili, acidi allo

stato puro o solventi.

Ne fanno parte la benzina, diluenti per

vernici oppure gasolio, i quali insieme

all’aria aspirata possono formare vapori

e miscele esplosivi, ma anche l'aceto-

ne, acidi allo stato puro e solventi, in

quanto corrodono i materiali utilizzati

nell'apparecchio.

– Polveri di metallo reattive (ad es. allumi-

nio, magnesio, zinco) formano insieme

a detergenti fortemente alcalini ed acidi

gas esplosivi.

Indice

Norme di sicurezza

Dispositivi di sicurezza

Pulsante d'arresto d'emergenza

Pedale di sicurezza

Simboli

Funzione

Uso conforme a destinazione

Tutela dell'ambiente, smalti-

mento

I materiali dell’imballaggio

sono riciclabili. Non smaltire

l’imballaggio con i rifiuti dome-

stici, ma conferirlo al riciclag-

gio.

Gli apparecchi usati contengo-

no materiali riciclabili preziosi,

che dovrebbero pertanto esse-

re conferiti al riciclaggio per as-

sicurare il loro riutilizzo.

Batterie, olio e sostanze simili

non devono essere dispersi

nell’ambiente. Smaltire pertan-

to gli apparecchi usati attraver-

so idonei centri di raccolta.

Italiano 39

1 Spina della batteria

2 Fusibile principale

3 Batteria

4 Dispositivo di bloccaggio inserto batte-

ria

5 Inserto batteria

6 Tubo flessibile di aspirazione

7 Filtro acqua pulita

8 Filtro dell'acqua pulita

9 Tubo di scarico dell'acqua pulita

10 Leva di sblocco freno di stazionamento

11 Tubo di scarico dell'acqua sporca

12 Serbatoio acqua pulita

13 Filtro serbatoio acqua sporca

14 Serbatoio acqua sporca

15 Testa di pulizia

16 Galleggiante

17 Barra di aspirazione

18 Vano raccolta (solo variante BR)

19 Dado ad alette protezione antispruzzo

(variante BR)

20 Protezione antispruzzo (variante BR)

21 Acceleratore

22 Superficie piana per operatore

23 Pedale di sicurezza

24 Leva abbassamento barra di aspirazio-

ne (solo BR)

25 Coperchio della batteria

26 Tappo a vite copertura della batteria

27 Volante

28 Quadro di comando

Elementi di comando e di funzione

40 Italiano

1 Interruttore a chiave

2 Pulsante di sblocco

3 Interruttore "Direzione di marcia"

4 Interruttore velocità

5 Clacson

6 Pulsante d'arresto d'emergenza

7 Indicatore batteria

8 Fusibile trazione

9 Fusibile unità di controllo

10 Fusibile pompa

11 Fusibile turbina di aspirazione

12 Fusibile azionamento spazzole

13 Pulsante di regolazione della quantità

d'acqua

14 Tasto pressione di contatto spazzole

Indicatore pressione di contatto spazzole

16 Contatore ore di funzionamento

1 Interruttore a chiave

2 Pulsante di sblocco

3 Interruttore "Direzione di marcia"

4 Tasto velocità

5 Clacson

6 Pulsante d'arresto d'emergenza

7 Fusibile trazione

8 Fusibile azionamento spazzole

9 Tasto commutazione display

10 Display

11 Tasto modalità pulizia

12 Tasto dosaggio liquido detergente

13 Tasto pressione di contatto spazzole

14 Tasto abbassa/solleva barra di aspira-

zione

AStato di carica della batteria

B Campo di velocità

C Pressione di contatto spazzole

D Dosaggio liquido detergente

E Tempo di funzionamento motore spaz-

zole (ore)

F Tempo di funzionamento motore di tra-

zione (ore)

G Protezione contro il completo scarica-

mento attiva

Quadro di comando BR

Quadro di comando BD

Italiano 41

Durante l'utilizzo di batterie osservare asso-

lutamente le seguenti indicazioni di perico-

lo:

Pericolo

Rischio di esplosioni. Non appoggiare uten-

sili o simili sulla batteria, sui poli terminali e

sui collegamenti delle celle della batteria.

Rischio di lesioni. Non portare mai eventua-

li ferite a contatto con il piombo. Lavare

sempre le mani dopo aver effettuato inter-

venti sulla batteria.

Nella variante Bp Pack le batterie sono già

inserite.

ÎSvitare il tappo a vite della copertura

della batteria.

ÎInclinare indietro la copertura della bat-

teria all'indietro.

ÎSpostare il dispositivo di chiusura

dell'inserto della batteria verso sinistra

ed abbassare.

ÎTirare indietro l'inserto della batteria.

ÎIntrodurre le batteria nell'alloggiamento

dell'inserto.

ÎCollegare i poli con il cavo di collega-

mento in dotazione.

몇Attenzione

Verificare la corretta polarizzazione.

ÎSerrare il cavo di collegamento fornito ai

poli (+) e (-) della batteria ancora liberi.

ÎSpingere in avanti l'inserto per le batte-

rie.

ÎAgganciare il dispositivo di bloccaggio

dell'inserto per le batterie.

몇Attenzione

Caricare la batteria prima della messa in

funzione dell'apparecchio.

Avvertenza

L'apparecchio è provvisto di una protezione

contro lo scaricamento, vale a dire che al

raggiungimento del livello minimo di capaci-

tà è possibile unicamente guidare l'appa-

recchio ed aspirare l'acqua residua. Sul

display lampeggia il simbolo Protezione

contro il completo scaricamento attiva.

ÎGuidare l'apparecchio direttamente alla

stazione di carica evitando le pendenze.

Avvertenza

Se si utilizzano batterie diverse (p. es. da

un altro produttore), la protezione dallo sca-

ricamento totale deve essere adattata dal

servizio clienti Kärcher alla rispettiva batte-

ria.

Pericolo

Pericolo di scosse elettriche. Fare attenzio-

ne alla rete elettrica e alla protezione - vedi

"Caricabatterie“.

Usare il caricabatterie solo in ambienti

asciutti e sufficientemente ventilati!

Avvertenza

Il tempo medio di ricarica equivale a ca. 10

ore.

I caricabatterie raccomandati dalla Kärcher

(conformi alle batterie utilizzate) dispongo-

no di un comando elettronico e terminano

automaticamente la ricarica.

Pericolo

Rischio di esplosioni. Il caricamento di bat-

terie con liquido è consentito solo con co-

perchio aperto.

ÎSvitare il tappo a vite della copertura

della batteria.

ÎInclinare indietro la copertura della bat-

teria all'indietro.

ÎStaccare la spina della batteria e colle-

garla al cavo di caricamento.

ÎCollegare il caricabatterie alla rete e ac-

cenderlo.

ÎSpegnere il caricabatterie e staccare la

spina.

ÎStaccare il cavo della batteria dal cavo

di caricamento e collegarlo all'apparec-

chio.

ÎSpostare in avanti la copertura delle

batterie e stringere il tappo di chiusura a

vite.

ÎAggiungere acqua distillata un'ora pri-

ma del termine della ricarica e verificare

regolarmente il giusto livello di acido. Le

batterie sono adeguatamente contras-

segnate. Al termine della ricarica tutti gli

elementi della batteria devono erogare

gas.

Pericolo

Pericolo di ustioni chimiche!

–Il rabbocco di acqua allo stato scarico

della batteria può provocare la fuoriusci-

ta di acido!

–Durante l'impiego di acido da batteria in-

dossare occhiali di protezione ed osser-

vare le indicazioni in modo da evitare

ferite o danneggiamenti dell'abbiglia-

mento.

–Sciacquare immediatamente eventuali

schizzi di acido sulla cute o sull'abbiglia-

mento con acqua abbondante.

몇Attenzione

Rischio di danneggiamento!

–Utilizzare solo acqua distillata o desali-

nizzata (VDE 0510) per rabboccare la

batteria.

–Non utilizzare additivi estranei (cosid-

detti agenti di miglioramento), in quanto

decadrebbe ogni garanzia.

Sia le batterie che i caricabatteria sono ac-

quistabili nei negozi specializzati.

All'utilizzo di batterie umide (variante BAT)

è necessario osservare le seguenti indica-

zioni:

– Rispettare le dimensioni massime della

batteria.

Prima della messa in funzio-

Batterie

Rispettare le indicazioni riportate

sulla batteria, nelle istruzioni per

l'uso e nel manuale d'uso dell'ap-

parecchio

Indossare una protezione per gli

occhi

Tenere l'acido e le batterie fuori

dalla portata dei bambini

Rischio di esplosioni

Vietato accendere fuochi, fare

scintille, usare fiamme libere e fu-

mare

Pericolo di ustioni chimiche

Pronto soccorso

Avviso di pericolo

Smaltimento

Non gettare la batteria nei rifiuti

domestici

Inserire e collegare le batterie

Carica della batteria

A ricarica terminata

Inoltre per le batterie soggette a poca

manutenzione (batterie con liquido):

Batterie consigliate

Kit Batteria Codice N°

3 x 12V/105 A, priva di

manutenzione (gel)

6.654-141.0

Caricabatterie consigliati

Caricabatterie Codice N°

36V, per batterie prive

di manutenzione

6.654-229.0

Dimensioni massime della batteria

Lunghezza Larghezza Altezza

406 mm 533 mm 432 mm

42 Italiano

– Durante la ricarica di batterie a liquido è

necessario aprire la copertura delle bat-

terie.

– Seguire le disposizioni del produttore

per quanto riguarda la ricarica di batte-

rie umide.

Quando l'apparecchio è fermo è bloccato

da un freno di stazionamento elettrico che

ne impedisce lo spostamento involontario.

Per spingere l'apparecchio è necessario

sbloccare il freno di stazionamento.

ÎPer sbloccare il freno di stazionamento

è necessario premere verso il basso la

leva di sblocco.

Pericolo

Rischio di incidenti in caso di spostamento

involontario dell'apparecchio. Al termine

della procedura di spostamento è assoluta-

mente necessario posizionare la leva di

sblocco in avanti ed attivare nuovamente il

freno di stazionamento.

Avvertenza

Per un'immediata interruzione di tutte le

funzioni, sollevare il piede dal pedale di gui-

da, premere il pulsante d'arresto d'emer-

genza e girare l'interruttore a chiave in

posizione „0“.

ÎAllentare le viti e rimuovere la gabbia di

legno.

ÎTagliare il nastro da imballo di plastica e

togliere la pellicola.

ÎRimuovere i fissaggi dalle ruote.

ÎAppoggiare le assi sul bordo del banca-

le. Posizionare le assi in modo tale che

si trovino davanti alle ruote dell'appa-

recchio. Fissare le assi con delle viti.

ÎTogliere i cubi di legno bloccaggio ruote

e spingerli sotto la rampa.

ÎIntrodurre il volante e orientare in modo

diritto la ruota anteriore.

ÎRimuovere il volante, allinearlo e rein-

trodurlo.

ÎFissare il volante con il dado compreso

nella fornitura.

ÎIntrodurre la copertura nel volante.

ÎSalire sulla superficie piana e tenere

premuto con il piede sinistro il pedale di

sicurezza.

ÎSbloccare il pulsante d'arresto d'emer-

genza girandolo.

ÎPosizionare l'interruttore a chiave in po-

sizione „1“.

ÎImpostare la direzione di guida tramite

l'interruttore "Senso di marcia" posto sul

quadro di comando.

ÎSelezionare il campo di velocità più bas-

so con l'interruttore Velocità.

ÎPremere il pulsante di sblocco.

ÎPer avanzare premere con attenzione

l'ecceleratore e scendere lentamente

dal pallet.

ÎPosizionare l'interruttore a chiave in po-

sizione „0“.

Prima della messa in funzione occorre

montare le spazzole (vedi „Interventi di ma-

nutenzione“).

Pericolo

Un uso prolungato dell'apparecchio può

causare disturbi vascolari nelle mani, dovuti

alle vibrazioni.

Non è possibile stabilire tempi generalizzati

di utilizzo, dato che sono soggetti a diversi

fattori:

– Predisposizione alla circolazione san-

guigna insufficiente (dita spesso fredde

e formicolio).

–B

assa temperatura d'ambiente. Indossare

guanti caldi per proteggere le mani.

– Se un oggetto viene afferrato salda-

mente, la circolazione sanguigna può

essere ostacolata.

– Un funzionamento interrotto da pause è

meglio di un funzionamento continuo.

Consigliamo di effettuare una visita medica

in caso di utilizzo regolare e continuo

dell'apparecchio o se tali fenomeni si verifi-

cano ripetutamente (p.es. formicolio e dita

fredde).

Avvertenza

Per un'immediata interruzione di tutte le

funzioni, sollevare il piede dal pedale di gui-

da, premere il pulsante d'arresto d'emer-

genza e girare l'interruttore a chiave in

posizione „0“.

ÎI lavori di manutenzione vanno effettuati

"all'inizio della settimana di lavoro" (vedi

capitolo "Cura e manutenzione").

Pericolo

Rischio di incidenti. Prima di ogni messa in

funzione è necessario controllare il freno di

stazionamento (superficie piana).

ÎPosizionare l'interruttore a chiave in po-

sizione „0“.

ÎPremere il pulsante d'arresto d'emer-

genza.

Nel caso in cui l'apparecchio si possa spo-

stare manualmente, significa che il freno di

stazionamento non è funzionante.

ÎSollevare la leva di sblocco del freno di

stazionamento.

Nel caso in cui l'apparecchio continui a po-

ter essere spostato manualmente, significa

che il freno di stazionamento è difettoso. Ar-

restare l'apparecchio e contattare il servizio

clienti.

Pericolo

Rischio di incidenti. Nel caso in cui l'appa-

recchio in discesa non presenti un effetto

frenante adeguato, premere il tasto di arre-

sto di emergenza:

ÎAprire il coperchio del serbatoio di ac-

qua pulita.

ÎAggiungere acqua pulita (massimo 60

°C) fino a 15 cm sotto il bordo superiore

del serbatoio.

ÎAggiungere del detergente.

ÎChiudere il coperchio del serbatoio di

acqua pulita.

Avvertenza

Riempire completamente il serbatoio di ac-

qua pulita prima del primo utilizzo, in modo

da disaerare le condutture dell'acqua.

Nel caso in cui il circuito sia vuoto, potreb-

bero essere necessari fino a 2 per la fuoriu-

scita della soluzione detergente dalla testa

di pulizia.

몇Attenzione

Rischio di danneggiamento. Utilizzare solo

i detergenti consigliati. In caso di utilizzo di

altri detergenti l'operatore è responsabile

del rischio maggiore in relazione alla sicu-

rezza di funzionamento e al rischio di inci-

denti.

Utilizzare esclusivamente detergenti privi di

solventi, di sale e di acido fluoridrico.

Avvertenza

Non utilizzare detergenti molto spumeg-

gianti.

Detergenti consigliati:

Spingere l'apparecchio

Operazione di scarico

Montare le spazzole

Funzionamento

Controllare il freno di staziona-

mento

Frenatura

Aggiungere carburante e sostanze

aggiuntive

Acqua fresca

Detergente

Impiego Detergente

Pulizie di manutenzione di

tutti i pavimenti resistenti

all'acqua.

RM 780

RM 746

Pulizia di manutenzione di

superfici lucide (per es.

granito)

RM 755 es

Pulizia di manutenzione e

pulizie di fondo di pavi-

menti industriali

RM 69 ASF

Pulizia di manutenzione e

pulizie di fondo di pavi-

menti industriali di piastrel-

le in gres

RM 753

Pulizia di manutenzione di

piastrelle nelle zone sani-

tarie

RM 751

Pulizia e disinfezione nelle

zone sanitarie

RM 732

Destratificazione di tutti i

pavimenti resistenti all'al-

cali (per es. PVC)

RM 752

Destratificazione di pavi-

menti in Linoleum

RM 754

Italiano 43

Per conoscere meglio l'apparecchio ese-

guire alcune prove di guida su un piazzale

libero.

Pericolo

Rischio di ribaltamento in forte pendenza.

ÎNon percorrere pendenze superiori al

10% in senso di marcia.

Rischio di ribaltamento nella guida veloce

delle curve.

Rischio di sbandamento su superfici ba-

gnate.

ÎPercorrere le curve a velocità ridotta.

Rischio di ribaltamento su terreni instabili.

ÎCondurre l'apparecchio solo su pavi-

mentazioni stabili.

Rischio di ribaltamento in caso di inclinazio-

ne laterale eccessiva.

ÎPercorrere diagonalmente al senso di

marcia pendenze non superiori al 10%.

ÎSalire sulla superficie piana e tenere

premuto con il piede sinistro il pedale di

sicurezza.

ÎNon premere il pedale di avanzamento.

ÎSbloccare il pulsante d'arresto d'emer-

genza girandolo.

ÎPosizionare l'interruttore a chiave in po-

sizione „1“.

ÎPremere il pulsante di sblocco.

ÎPer avanzare premere con cautela l'ac-

celeratore.

Avvertenza

Il senso di marcia può essere modificato

anche durate la guida. Spostandosi più vol-

te in avanti e indietro è possibile pulire an-

che zone molto sporche.

Un eventuale sovraccarico provoca lo spe-

gnimento del motore dopo un determinato

periodo di tempo.

ÎFar raffreddare l'apparecchio per alme-

no 15 min.

ÎReintrodurre il fusibile della trazione sul

quadro di comando.

Avvertenza

Nel caso in cui l'apparecchio resti fermo per

2 secondi sullo stesso punto, viene interrot-

ta l'alimentazione del liquido detergente e

delle spazzole fino al riavvio.

ÎPremere l'acceleratore e spostarlo ver-

so la superficie da pulire.

ÎSelezionare la pressione di contatto del-

le spazzole con il tasto Pressione di

contatto spazzole (4 livelli).

Durante la Modalità pulizia, la velocità mas-

sima è limitata al livello II.

Avvertenza

I pavimenti molto sporchi possono essere

puliti in due passaggi. Nella prima applica-

zione viene sparso e spazzolato il liquido

detergente. A tal fine la barra di aspirazione

viene sollevata premendo il tasto Abbassa/

Solleva barra di aspirazione. Nella versione

BD è necessario rimuovere ulteriormente il

paraspruzzi posteriore (Aqua-Mizer). Dopo

aver fatto agire il liquido detergente, nel se-

condo passaggio la superficie viene pulita

come di consueto.

Avvertenza

Dopo il sollevamento della testa di pulizia,

procedere per ca. 5 m affinché possa esse-

re aspirata l'acqua residua.

ÎDepositare la spazzatrice su una super-

ficie piana.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

Avvertenza

Antitrabocco serbatoio di acqua sporca.

Quando il serbatoio dell'acqua sporca è

pieno, il flusso di aspirazione viene interrot-

to da un galleggiante. Svuotare il serbatoio

dell'acqua sporca.

몇Attenzione

Rispettare le norme vigenti locali sul tratta-

mento delle acque di scarico.

ÎRimuovere dal supporto il tubo di scari-

co dell'acqua sporca e abbassare su di

un dispositivo di raccolta adeguato.

ÎSvuotare l'acqua sporca aprendo il tap-

po a vite sul tubo di scarico.

ÎSciacquare il filtro del contenitore

dell'acqua sporca con acqua pulita.

ÎPulire il galleggiante ed accertarsi che

la sfera del galleggiante sia mobile.

ÎSciacquare il contenitore dell'acqua

sporca con acqua pulita.

Guidare

BR BD

ÎImpostare la di-

rezione di guida

tramite l'inter-

ruttore "Senso

di marcia" po-

sto sul quadro

di comando.

ÎSelezionare il

campo di velo-

cità con l'inter-

ruttore Velocità

(3 livelli).

ÎOsservare il di-

splay fino al ter-

mini

dell'inizializza-

zione dell'unità

di controllo.

ÎImpostare la di-

rezione di guida

tramite l'inter-

ruttore "Senso

di marcia" po-

sto sul quadro

di comando.

ÎSelezionare il

campo di velo-

cità con il tasto

Velocità (3 livel-

li).

Sovraccarico

Pulizia

BR BD

ÎPremere verso

il basso la leva

della barra di

aspirazione.

La barra di

aspirazione vie-

ne abbassata

ed attivata

l'aspirazione.

ÎAbbassare la

testa di pulizia

premendo il ta-

sto Pressione di

contatto spaz-

zole.

ÎPremere il tasto

Modalità puli-

zia.

Si attiva il moto-

re delle spazzo-

le.

La testa di puli-

zia viene ab-

bassata (bassa

pressione di

contatto delle

spazzole) ed

alimentato il li-

quido detergen-

te.

La barra di

aspirazione vie-

ne abbassata

ed attivata

l'aspirazione.

BR BD

ÎRegolare l'ali-

mentazione del

liquido deter-

gente con il pul-

sante di

regolazione

della portata

d'acqua.

ÎRegolare l'ali-

mentazione del

liquido deter-

gente con il ta-

sto di dosaggio

del liquido de-

tergente (4 li-

velli).

BR BD

ÎSelezionare il

campo di velo-

cità con l'inter-

ruttore Velocità

(3 livelli).

ÎSelezionare il

campo di velo-

cità con il tasto

Velocità (3 livel-

li).

Concludere la pulizia

BR BD

ÎSollevare la te-

sta di pulizia

premendo il ta-

sto Pressione di

contatto spaz-

zole.

ÎSollevare la

leva per l'ab-

bassamento

della barra di

aspirazione, la

barra di aspira-

zione viene sol-

levata e si attiva

l'aspirazione.

ÎPremere il tasto

Modalità puli-

zia.

Il motore delle

spazzole viene

disattivato e

sollevata la te-

sta di pulizia.

Dopo 15 secon-

di la barra di

aspirazione vie-

ne sollevata.

Dopo 30 secon-

di si disattiva

l'aspirazione.

Messa fuori servizio

Svuotare i serbatoi

Svuotare l'acqua sporca

44 Italiano

ÎEstrarre il tubo di scarico dell'acqua pu-

lita (dietro il tubo di scarico dell'acqua

sporca) ed abbassarlo con un dispositi-

vo di raccolta adatto.

ÎSvuotare il liquido detergente aprendo il

tappo a vite sul tubo di scarico.

ÎSollevare la testa di pulizia.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

ÎAllentare il dado ad alette del para-

spruzzi e sportarlo lateralmente.

ÎEstrarre il vano raccolta.

ÎSvuotare il vano raccolta e sciacquarlo

con l'acqua.

Pericolo

Rischio di lesioni! L'apparecchio può esse-

re impiegato per lo scarico e il carico in pen-

denze non superiori all'10%. Guidare

lentamente.

Rimuovere dall'apparecchio la barra di

aspirazione, le spazzole ed il paraspruzzi.

ÎPer trasporti su veicoli assicurare l'ap-

parecchio con cinghie elastiche/corde in

modo da evitare scivolamenti.

1 Punti di fissaggio

Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro

sull'apparecchio posizionare l'interruttore a

chiave su "0" e togliere la chiave. Staccare

la spina della batteria.

Avvertenza

La turbina di aspirazione presenta un ritar-

do di disattivazione. Svolgere i lavori di ma-

nutenzione solo dopo l'arresto totale della

turbina.

ÎScaricare e smaltire l'acqua sporca e la

restante acqua pulita.

ÎAccertarsi che il coperchio del serbatoio

dell'acqua sporca sia chiuso ermetica-

mente.

ÎControllare lo stato delle ruote.

ÎAccertarsi che le spazzole siano posi-

zionate correttamente.

ÎAccertarsi della tenuta dei collegamenti

a spina del tubo flessibile di aspirazio-

ne.

ÎControllare il fissaggio e la regolazione

della barra di aspirazione (vedere „La-

vori di manutenzione“).

ÎControllare la tenuta del dispositivo di

chiusura dei tubi di scarico.

ÎAccertarsi che i tubi di scarico siano po-

sizionati correttamente.

ÎAccertarsi del corretto funzionamento

del pedale di sicurezza, dell'accelerato-

re e del volante.

ÎIn caso di batterie a liquido controllare il

livello dell'acido ed all'occorrenza ag-

giungere acqua distillata.

ÎSvuotare il serbatoio dell'acqua sporca.

ÎSciacquare il contenitore dell'acqua

sporca con acqua pulita.

ÎPulire il filtro nel coperchio del serbatoio

dell'acqua sporca.

ÎPulire il galleggiante nel serbatoio

dell'acqua sporca (vedere „Lavori di

manutenzione“).

ÎPulire il serbatoio dell'acqua pulita ed il

filtro dell'acqua pulita.

ÎControllare il filtro dell'acqua pulita e se

necessario pulirlo.

ÎAttivare per un minuto l'aspirazione per

asciugare il sistema.

ÎControllare lo stato di usura delle spaz-

zole e pulirle.

ÎPulire il paraspruzzi sulla testa di pulizia

e controllarne lo stato di usura.

ÎPulire le labbra di aspirazione sulla bar-

ra di aspirazione e controllarne lo stato

di usura.

ÎPulire l'apparecchio esternamente con

un panno umido imbevuto di liscivia.

ÎVerificare che esternamente l'apparec-

chio non sia danneggiato.

ÎNon chiudere il serbatoio dell'acqua pu-

lita e dell'acqua sporca affinché i serba-

toi si possano asciugare.

ÎCaricare la batteria.

ÎPulire il lato superiore delle batterie.

ÎIn caso di batterie a liquido controllare la

densità dell'acido.

ÎAccertarsi che il cavo della batteria sia

fissato correttamente.

ÎPulire il vano delle batterie e l'alloggia-

mento.

ÎControllare la tensione della catena di

azionamento (vedere „Lavori di manu-

tenzione“).

ÎControllare l'usura della catena di azio-

namento.

ÎControllare il freno di stazionamento. *

ÎPulire il dispositivo di sollevamento del-

la barra di aspirazione.

ÎPulire le articolazioni sull'aggancio per

la barra di aspirazione e sulla testa di

pulizia.

ÎAccertarsi che le spazzole di carbone

ed il commutatore di tutti i motori non si-

ano usurati. *

ÎControllare la pinza di tensione delle ca-

tene guida. *

* Intervento ad opera del servizio clienti.

Per garantire un utilizzo affidabile dell'appa-

recchio è possibile stipulare dei contratti di

manutenzione con l'ufficio vendite Kärcher

competente.

ÎSpostare l'apparecchio su una superfi-

cie piana.

ÎAbbassare la barra di aspirazione.

ÎSpostare almeno 60 cm in avanti.

ÎFermare l'apparecchio e girare la chia-

ve d'avviamento su "0" e togliere la

chiave. Accertarsi che l'apparecchio

non si sposti indietro.

1 Regolazione inclinazione

2 Posizionamento orizzontale del dado

ad alette

ÎOrientare la barra di aspirazione con i

due dadi ad alette in modo tale che il

labbro di aspirazione posteriore sia pie-

gato all'indietro sui due lati della barra di

aspirazione (simmetricamente al cen-

tro).

Svuotare l'acqua pulita

Svuotamento del vano raccolta

(solo per la variante BR)

Trasporto

Cura e manutenzione

Schema di manutenzione

All'inizio della settimana di lavoro

Alla fine di una settimana di lavoro

Ogni 50 ore di funzionamento

Ogni 100 ore di funzionamento

Ogni 200 ore di funzionamento

Interventi di manutenzione

Contratto di manutenzione

Regolare la barra di aspirazione

Italiano 45

ÎImpostare la regolazione dell'inclinazio-

ne in modo tale che il labbro posteriore

sia piegato per l'intera lunghezza all'in-

dietro per la stessa misura.

ÎPer verificare l'impostazione, spingere

l'apparecchio di 60 cm in avanti e verifi-

care l'effetto della nuova impostazione.

Regolare la barra di aspirazione ruotando

contemporaneamente i due dadi ad alette

in modo tale che il labbro posteriore sia

piegato da 9 a 10 mm all'indietro.

In senso orario: La piegatura si riduce.

In senso antiorario: La piegatura au-

menta.

ÎPer verificare l'impostazione, spingere

l'apparecchio di 60 cm in avanti e verifi-

care l'effetto della nuova impostazione.

ÎSollevare la barra di aspirazione.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

ÎRimuovere il tubo flessibile di aspirazio-

ne dalla barra di aspirazione.

1 Dado ad alette per fissaggio barra di

aspirazione

ÎAllentare il dado ad elette del fissaggio

della barra di aspirazione e rimuovere

lateralmente la barra di aspirazione.

ÎSmontare la barra di aspirazione.

1 Vite ad alette

2 Piastra a pressione

3 labbra di aspirazione

ÎAllentare le viti ad alette.

ÎRimuovere la piastra a pressione.

ÎRimuovere il labbro di aspirazione.

Avvertenza

Il labbro di aspirazione può essere girato 3

volte fino a quando tutti i bordi sono usurati.

Successivamente è necessario impiegare

un nuovo labbro di aspirazione.

ÎGirare o sosituire il labbro di aspirazione

ed introdurlo e sistemarlo nuovamente

nella barra di aspirazione.

ÎReinserire la piastra a pressione.

ÎStringere prima la vite ad alette centra-

le. Accertarsi che la piastra a pressione

poggi in modo stabile sul labbro di aspi-

razione.

ÎStringere le altre viti ad alette.

ÎSmontare la barra di aspirazione.

1 Chiusura di serraggio

2 Cinghia

3 labbra di aspirazione

ÎAprire la chiusura di serraggio e rimuo-

vere la cinghia.

ÎRimuovere il labbro di aspirazione.

Avvertenza

Il labbro di aspirazione può essere girato 3

volte fino a quando tutti i bordi sono usurati.

Successivamente è necessario impiegare

un nuovo labbro di aspirazione.

ÎGirare o sosituire il labbro di aspirazione

ed introdurlo e sistemarlo nuovamente

nella barra di aspirazione.

ÎIntrodurre la cinghia e chiudere il dispo-

sitivo di chiusura di serraggio. La tensio-

ne deve essere tale da mantenere

diritto il labbro di aspirazione senza la

formazione di pieghe. Eventualmente

regolare la chiusura di serraggio.

1 Tubo rigido

2 Filtro con sfera del galleggiante

Pulire e sciacquare esternamente il filtro.

ÎVerificare la mobilità della sfera del gal-

leggiante.

In caso di sporco intenso:

ÎReggere il tubo e rimuovere il filtro dal

tubo.

ÎPulire il filtro e la sfera.

ÎReggere il tubo e reinserire il filtro.

1 Protezione antispruzzo

2 Dato ad alette paraspruzzi

3 Vite coperchio cuscinetto

4 Coperchio cuscinetto

ÎSollevare la testa di pulizia.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

ÎAllentare il dado ad alette del para-

spruzzi e sportarlo lateralmente.

ÎAllentare la vite del coperchio del cusci-

netto ed estrarre verso l'esterno la parte

superiore del coperchio del cuscinetto.

ÎPremere verso il basso il coperchio del

cuscinetto e sganciarlo.

ÎRimuovere il coperchio del cuscinetto

dalla spazzola.

ÎEstrarre la spazzola.

ÎIntrodurre una nuova spazzola con il

trascinatore nella testa di pulizia e spin-

gere fino alla battuta di arresto.

ÎAbbassare la spazzola ed introdurre il

coperchio del cuscinetto.

ÎAgganciare l'estremità inferiore del co-

perchio del cuscinetto sulla testa di puli-

zia e spingere il coperchio del

cuscinetto verso l'alto.

ÎPremere l'estremità superiore del co-

perchio del cuscinetto sulla testa di puli-

zia e stringere la vite.

ÎArretrare il paraspruzzi e stringere il

dado ad alette.

ÎRipetere il procedimento nella parte op-

posta.

1 paraspruzzi laterale

Smontare la barra di aspirazione

Girare/sostituire il labbro anteriore

Girare/sostituire il labbro posteriore

Pulire il galleggiante

Sostituire i rulli delle spazzole

Sostituire le spazzole a disco

46 Italiano

ÎSollevare la testa di pulizia.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

ÎSollevare il paraspruzzi laterale e ri-

muoverlo lateralmente.

ÎRuotare la leva di sblocco della spazzo-

la a disco in senso antiorario - la spaz-

zola si abbassa e può essere estratta

sotto l'apparecchio.

ÎReggere una nuova spazzola sotto la

testa di pulizia.

ÎRuotare la leva di sblocco della spazzo-

la a disco in senso orario e premere la

spazzola verso l'alto.

ÎRilasciare la leva di sblocco ed accer-

tarsi che la spazzola sia fissata corretta-

mente.

ÎRimontare la protezione antispruzzo.

ÎRipetere il procedimento nella parte op-

posta.

ÎAbbassare la testa di pulizia.

ÎGirare la chiave d'avviamento su "0" e

togliere la chiave.

Variante BR:

ÎAllentare la battuta di arresto e regolarla

in modo tale che il labbro di gomma ven-

ga piegato lateralmente da 9 a 10 mm.

Variante BD:

1 Arresto

ÎAllentare la battuta di arresto e regolarla

in modo tale che il bordo inferiore del

paraspruzzi disti dal pavimento di

3 mm.

ÎStringere la battuta di arresto.

1Vite

2 Rivestimento frontale

ÎSvitare le viti.

ÎRimuovere il rivestimento frontale.

1Vite

2 Coperchio

3 Catena di azionamento

ÎSvitare le viti.

ÎRimuovere il coperchio.

ÎControllare l'usura della catena di azio-

namento e del pignone.

In caso di pericolo di gelo:

ÎSvuotare il serbatoio di acqua pulita e di

acqua sporca.

ÎCollocare l'apparecchio in un locale pro-

tetto dal gelo.

Pericolo

Rischio di lesioni! Prima di qualsiasi lavoro

sull'apparecchio posizionare l'interruttore a

chiave su "0" e togliere la chiave. Staccare

la spina della batteria.

In caso si presentino guasti che non posso-

no essere risolti grazie a questa tabella,

chiamare il servizio clienti.

Regolare il dispositivo paraspruzzi.

Controllare la catena di azionamento

Antigelo

Guasti

Guasti visualizzati sul display (solo BD)

Visualizzazio-

ne display

Causa Rimedio Persona in-

caricata

0814 Guasto dell'unità di controllo del

motore di trazione

Servizio assi-

stenza

7600 Guasto motore spazzole Ripristinare il fusibile del motore delle spazzole. Utente

7800 Cavo di collegamento del moto-

re di trazione difettoso

Servizio assi-

stenza

7801 Unità di controllo surriscaldata Spegnere e lasciare raffreddare l'apparecchio Utente

7802

9000 Nessuna spazzola inserita nella

testa di pulizia

Introdurre le spazzole Utente

Carica batteria troppo bassa Carica della batteria Utente

Apparecchio attivato con acce-

leratore azionato.

Rilasciare l'acceleratore, ruotare l'interruttore a chiave su „0“, ruo-

tare l'interruttore a chiave su „1“, premere il pedale di sicurezza,

premere il tasto di sblocco, premere l'acceleratore.

Utente

Italiano 47

Guasti

Guasto Rimedio Persona in-

caricata

L'apparecchio non si accende Introdurre nell'apparecchio la spina della batteria. Utente

Sbloccare il pulsante d'arresto d'emergenza girandolo. Utente

Accertarsi che il cavo della batteria sia posizionato correttamente. Utente

Ripristinare il fusibile dell'unità di controllo (solo BR). Utente

Accertarsi che il cavo della batteria non sia corroso ed eventualmente sostituirlo. Utente

Batteria scarica, caricare la batteria. Utente

Controllare il fusibile principale, eventualmente sostituirlo. Utente

L'apparecchio non si sposta o

si sposta solo lentamente

Premere il pulsante di sblocco. Utente

Rilasciare l'acceleratore, ruotare l'interruttore a chiave su „0“, ruotare l'interruttore a

chiave su „1“, premere il pedale di sicurezza, premere il tasto di sblocco, premere l'ac-

celeratore.

Utente

Ripristinare il fusibile della trazione Utente

Unità di controllo surriscaldata, spegnere e lasciare raffreddare l'apparecchio per 15 minuti.

Utente

Anomalia della ruota anteriore a causa di una pressione di contatto troppo elevata delle

spazzole, ridurre la pressione di contatto delle spazzole.

Utente

L'apparecchio non frena Freno di stazionamento disattivato, per l'attivazione sollevare la leva di sblocco. Utente

potenza di aspirazione assen-

te o insufficiente

Ripristinare il fusibile della turbina di aspirazione (solo BR). Utente

Svuotare il serbatoio dell'acqua sporca. Utente

Verificare le regolazioni della barra di aspirazione. Utente

Pulire le guarnizioni tra il serbatoio dell'acqua sporca e il coperchio e controllarne l'im-

permeabilità, eventualmente sostituire.

Utente

Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente girarli o sostituirli Utente

Controllare che il tubo flessibile non sia otturato, eventualmente pulirlo. Utente

Controllare il collegamento tra tubo flessibile di aspirazione e la barra di aspirazione ed

il tubo flessibile di aspirazione ed il coperchio del serbatoio dell'acqua sporca.

Utente

Verificare la tenuta stagna del tubo flessibile, eventualmente sostituirlo. Utente

Verificare che il coperchio del tubo di scarico di acqua sporca sia chiuso. Utente

Verificare le regolazioni della barra di aspirazione. Utente

Pulire il galleggiante nel serbatoio dell'acqua sporca. Utente

Risultato di pulizia insufficien-

Regolare la pressione di contatto Utente

Verificare l'usura delle spazzole, eventualmente sostituirle. Utente

Controllare e pulire le spazzole. Utente

Verificare se il detergente e le spazzole siano adatti per la pulizia. Utente

Le spazzole non ruotano Ripristinare il fusibile del motore delle spazzole. Utente

Verificare l'assenza di corpi estranei nelle spazzole, eventualmente rimuoverli. Utente

Nessun dosaggio o dosaggio

troppo basso della soluzione

detergente

Verificare il livello della soluzione detergente nel serbatoio dell'acqua pulita ed all'oc-

correnza riempire il serbatoio.

Utente

Ripristinare il fusibile della pompa (solo BR). Utente

Aumentare il dosaggio del liquido detergente. Utente

Controllare il filtro ed il feltro dell'acqua pulita e se necessario pulirlo. Utente

Accessori

Denominazione Codice com-

ponente

Descrizione Quanti-

tà

Quantità

necessaria

Kit per sostituzione batterie 8.601-121.0 composto da: alloggiamento per batterie, set cavi,

set di bloccaggio, 2 carrelli di trasporto

Batteria 6.654-141.0 12V/105 A, priva di manutenzione (gel), 1 3

Caricabatterie 6.654-229.0 36V, per batterie prive di manutenzione 1 1

Denominazione Codice com-

ponente

Descrizione Quantità Quantità

necessaria

Rullo della spazzola, bianco (morbi-

do)

8.628-390.0 Per la lucidatura e la pulizia di manutenzione di pa-

vimenti delicati.

Rullo della spazzola, rosso (modello

medio, standard)

8.628-389.0 Per la pulizia di manutenzione anche di pavimenti

molto sporchi.

Rullo della spazzola, verde (versione

dura)

8.628-391.0 Per la pulizia di fondo di pavimenti molto sporchi e

destratificazioni (per es. cere, acrilati).

48 Italiano

Denominazione Codice com-

ponente

Descrizione Quantità Quantità

necessaria

Spazzola a disco, naturale (versione

morbida)

8.600-019.0 Per la lucidatura di pavimenti. 1 2

Spazzola a disco, blu (versione me-

dia, standard)

8.600-018.0 Per la pulizia di pavimenti poco sporchi o delicati. 1 2

Spazzola a disco, grigia (versione

dura)

8.600-020.0 Per la pulizia di pavimenti molto sporchi. 1 2

Piatto di azionamento 8.600-017.0 Serve da supporto per i tamponi. 1 2

Disc-Pad, rosso (medio) 6.369-826.0 Per la pulizia di pavimenti poco sporchi. 5 2

Disc-Pad, verde (duro) 6.369-827.0 Per la pulizia di pavimenti molto sporchi. 5 2

Disc-Pad, nero (molto duro) 6.369-828.0 Per la pulizia di pavimenti molto sporchi. 5 2

Dati tecnici

BR BD

Potenza

Tensione nominale V 36 36

Capacità batterie (variante Pack) Ah (5h) 105 105

Medio assorbimento di potenza W 2200 2200

Potenza del motore di trazione (potenza nominale) W 680 700

Potenza del motore di aspirazione W 570 570

Potenza del motore delle spazzole W 300 510

Aspirazione

Potenza di aspirazione, quantità d'aria l/s 31 3,64

Potenza di aspirazione, pressione negativa kPa 19 20,3

Dosaggio soluzione detergente

Potenza assorbita pompa di dosaggio W 43 43

Applicazione soluzione detergente (max.) l/h 5,2 5,2

Spazzole pulenti

Larghezza della superficie di lavoro mm 610 610

Diametro spazzole mm 152 305

Numero giri spazzole 1/min 800 300

Dimensioni e pesi

Velocità massima di avanzamento km/h 5,8 5,6

Pendenza massima superabile % 10 10

Potenza di superficie teorica m2/h 2800 2800/

Volume del serbatoio di acqua pulita/sporca l 95/90 95/90

Lunghezza mm 1330 1330

Larghezza mm 737 830

Altezza mm 1285 1285

Peso (con/senza accessori) kg 565/243 565/243

Carico unitario kPa 810 810

Emissione sonora

Pressione acustica (EN 60704-1) dB(A) 74 74

Vibrazioni meccaniche

Valore totale vibrazioni (ISO 5349)

Bracci, volante m/s23,6 3,6

Piedi, pedale m/s20,7 0,7

Italiano 49

– Impiegare esclusivamente accessori e

ricambi autorizzati dal produttore. Ac-

cessori e ricambi originali garantiscono

che l’apparecchio possa essere impie-

gato in modo sicuro e senza disfunzioni.

– La lista dei pezzi di ricambio più comuni

è riportata alla fine del presente manua-

le d'uso.

– Maggiori informazioni sulle parti di ri-

cambio sono reperibili al sito www.kaer-

cher.com alla voce “Service”.

Le condizioni di garanzia valgono nel ri-

spettivo paese di pubblicazione da parte

della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gra-

tuitamente eventuali guasti all’apparecchio,

se causati da difetto di materiale o di produ-

zione. Nei casi previsti dalla garanzia si pre-

ga di rivolgersi al proprio rivenditore,

oppure al più vicino centro di assistenza au-

torizzato, esibendo lo scontrino di acquisto.

Con la presente si dichiara che la macchina

qui di seguito indicata, in base alla sua con-

cezione, al tipo di costruzione e nella ver-

sione da noi introdotta sul mercato, è

conforme ai requisiti fondamentali di sicu-

rezza e di sanità delle direttive CE. In caso

di modifiche apportate alla macchina senza

il nostro consenso, la presente dichiarazio-

ne perde ogni validità.

I firmatari agiscono su incarico e con la pro-

cura dell’amministrazione.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Ricambi

Garanzia

Dichiarazione CE

Prodotto: detergente per pavimenti

Modelo: 1.006-xxx

Direttive CE pertinenti

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE,

93/68/CEE)

Norme armonizzate applicate

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Norme nazionali applicate

50 Español

Estimado cliente:

Antes de poner en marcha

por primera vez el aparato,

lea el presente manual de

instrucciones y siga las instrucciones que

figuran en el mismo. Conserve estas ins-

trucciones para su uso posterior o para pro-

pietarios ulteriores.

Instrucciones de seguridad 50

Función 50

Uso previsto 50

Protección del medio ambiente, eliminación

Elementos de operación y funcionamiento

Antes de la puesta en marcha 53

Funcionamiento 54

Conservación y mantenimiento 56

Averías 58

Accesorios 59

Datos técnicos 60

Piezas de repuesto 61

Garantía 61

Declaración CE 61

Antes de utilizar por primera vez el aparato,

lea y tenga en cuenta el presente manual

de instrucciones y el folleto adjunto relati-

vo a las indicaciones de seguridad para

aparatos de limpieza con cepillos y apara-

tos pulverizadores, 5.956-251.

El equipo está diseñado para funcionar en

superficies con una pendiente de hasta 10%.

La función de los dispositivos de seguridad

es proteger al usuario y está prohibido po-

nerlos fuera de servicio y modificar o igno-

rar su funcionamiento.

Para poner fuera de servicio todas las fun-

ciones de manera inmediata y con la debi-

da precaución: Pulsar la tecla de

desconexión de emergencia

El accionamiento de desplazamiento sólo

se puede activar cuando el operador man-

tiene el pedal pulsado con el pie.

En este manual de instrucciones se em-

plean los siguientes símbolos:

Peligro

Indica la presencia de un peligro inminente.

El incumplimiento de las indicaciones pue-

de provocar la muerte o lesiones muy gra-

ves.

몇Advertencia

Hace alusión a una situación potencialmen-

te peligrosa. El incumplimiento de las indi-

caciones puede provocar lesiones leves o

daños materiales.

Nota

Muestra consejos de manejo y ofrece infor-

mación importante.

El aparato sirve para efectuar la limpieza en

húmedo o el pulido de pisos llanos.

– Se puede adaptar fácilmente la canti-

dad de detergente así como la veloci-

dad de conducción a la tarea de

limpieza que corresponda ajustando la

cantidad de agua, la presión de apriete.

– Una anchura de trabajo de 610 mm y

unos depósitos de agua limpia con una

capacidad de 95 l respectivamente per-

miten llevar a cabo una limpieza efecti-

va en aplicaciones largas.

– El aparato se desplaza automáticamen-

te.

– Las baterías se puede cargar con el

cargador en un enchufe de 230 V.

– La batería y el cargador ya vienen in-

cluidos en las variantes de modelos.

Nota

En función de la tarea de limpieza de que

se desee realizar, es posible dotar al apara-

to de distintos accesorios.

Solicite nuestro catálogo o visítenos en la

página de internet www.kaercher.com.

Utilice el aparato únicamente de conformi-

dad con las indicaciones del presente ma-

nual de instrucciones.

– El aparato ha sido concebido exclusiva-

mente para la limpieza de suelos lisos

resistentes a la humedad y al pulido.

– El margen de temperaturas de servicio

está comprendido entre los +5°C y los

+40°C.

– El aparato no es apto para la limpieza

de pisos congelados (p. ej., en almace-

nes frigoríficos).

– Sólo está permitido dotar al aparato de

accesorios y piezas de repuesto origi-

nales.

– El aparato ha sido concebido para la

limpieza de pisos en interiores o super-

ficies techadas. Para otros campos de

aplicación, deberá considerarse el uso

de cepillos alternativos.

– El presente aparato no es apto para la

limpieza de las vías públicas de tránsi-

to.

– El aparato no se puede utilizar sobre

suelos que no resistan la presión. Res-

pete la capacidad máxima de carga por

unidad de superficie del piso. La capa-

cidad de carga por unidad del aparato

se indica en los datos técnicos.

– El aparato no es apto para el uso en en-

tornos con peligro de explosión.

– Con el aparato no se puede aspirar ga-

ses combustibles, ácidos no diluidos ni

disolventes.

Como gasolina, diluyentes cromáticos o

fuel, que se pueden formar mezclas ex-

plosivas con el aire aspirado. Tampoco

use acetona, ácidos ni disolventes sin

diluir, ya que atacan a los materiales uti-

lizados en el aparato.

– Polvos de metal reactivos (p. ej. alumi-

nio, magnesio, zinc) en combinación

con detergentes muy alcalinos o ácidos

forman gases explosivos.

Índice de contenidos

Instrucciones de seguridad

Dispositivos de seguridad

Tecla de desconexión de emergencia

Pedal de seguridad

Símbolos

Función

Uso previsto

Protección del medio am-

biente, eliminación

Los materiales de embalaje

son reciclables. Por favor, no

tire el embalaje al cubo de ba-

sura; llévelo a un lugar de reci-

claje.

Los aparatos viejos contienen

materiales valiosos reciclables

que debieran aprovecharse.

Evite el contacto de baterías,

aceites y materias semejantes

con el medioambiente. Deshá-

gase de los aparatos viejos re-

curriendo a sistemas de

recogida apropiados.

Español 51

1 enchufe de batería

2 Fusible principal

3 Batería

4 Bloqueo inserción de baterías

5 Inserción de baterías

6 manguera de aspiración

7 Tamiz agua limpia

8 Filtro de agua limpia

9 Manguera de salida de agua limpia

10 Palanca de desbloqueo freno de esta-

cionamiento

11 Manguera de salida de agua sucia

12 Depósito de agua limpia

13 Tamiz depósito de agua sucia

14 depósito de agua sucia

15 Cabezal limpiador

16 flotador

17 barra de aspiración

18 Depósito de residuos (sólo variante BR)

19 Mango en cruz protección antisalpica-

duras (variante BR)

20 Protección antisalpicaduras (variante

BR)

21 Pedal acelerador

22 Superficie de apoyo para el operario

23 Pedal de seguridad

24 Palanca para bajar la barra de absor-

ción (sólo BR)

25 Cubierta de la batería

26 Tornillo de cierre cubierta de la batería

27 Volante

28 Pupitre de mando

Elementos de operación y funcionamiento

52 Español

1 Interruptor de llave

2 Tecla de desbloqueo

3 Interruptor de dirección

4 Interruptor velocidad

5 claxon

6 Tecla de desconexión de emergencia

7 Indicación de batería

8 Fusible accionamiento de traslación

9 Fusible control

10 Fusible bomba

11 Fusible turbina de aspiración

12 Fusible accionamiento de los cepillos

13 Botón regulador del caudal de agua

14 Tecla presión de apriete de cepillos

15 Indicador presión de apriete de los cepi-

llos

16 Contador de horas de servicio

1 Interruptor de llave

2 Tecla de desbloqueo

3 Interruptor de dirección

4 Tecla velocidad

5 claxon

6 Tecla de desconexión de emergencia

7 Fusible accionamiento de traslación

8 Fusible accionamiento de los cepillos

9 Tecla cambio de pantalla

10 anuncio

11 Tecla servicio de limpieza

12 Tecla dosificación de detergente líquido

13 Tecla presión de apriete de cepillos

14 Tecla bajar/subir barra de aspiración

AEstado de carga de la batería

B Gama de velocidad

C Presión de apriete de cepillos

D Dosis detergente líquido

E Tiempo de servicio accionamiento de

cepillos (horas)

F Tiempo de servicio motor de tracción

(horas)

G Protección de descarga total activa

Pupitre de mando BR

Pupitre de manejo BD

Español 53

Al manipular baterías, tenga siempre en

cuenta las siguientes advertencias:

Peligro

Peligro de explosiones. No coloque herra-

mientas u otros objetos similares sobre la

batería, es decir, sobre los terminales y el

conector de elementos.

Peligro de lesiones. No deje nunca que el

plomo entre en contacto con las heridas.

Luego de trabajar con las baterías, límpie-

se siempre las manos.

En la variante del modelo Bp Pack ya vie-

nen las baterías integradas.

ÎDesenroscar el tornillo de cierre de la

cubierta de la batería.

ÎGirar hacia atrás la cubierta de la bate-

ría.

ÎDesplazar el bloqueo de la inserción de

batería hacia la izquierda y girar hacia

abajo.

ÎTirar hacia atrás de la inserción de ba-

tería.

ÎColocar las baterías en la tina de la in-

serción de bastería.

ÎConectar los polos con los cables de

conexión que vienen incluidos.

몇Advertencia

Asegúrese de colocar la polaridad correcta-

mente.

ÎEnganchar el cable de conexión sumi-

nistrado al polo de batería libre (+) y (-).

ÎDesplazar la inserción de batería hacia

delante.

ÎEncajar el bloqueo de la inserción de

batería.

몇Advertencia

Cargar la batería antes de poner el aparato

en funcionamiento.

Nota

El aparato dispone de una protección de

descarga total, es decir, cuando se alcance

la capacidad mínima permitida, el aparato

sólo se podrá conducir y aspirar el agua re-

sidual. En la pantalla parpedea el símbolo

de protección contra descarga total activa.

ÎConducir el aparato directamente a la

estación de carga, evitar subidas.

Nota

Si se usan otras baterías (p. ej. de otros fa-

bricantes), el servicio técnico autorizado

tiene que ajustar de nuevo la protección de

descarga total para la batería en cuestión.

Peligro

Peligro de lesiones por descarga eléctrica.

Tenga en cuenta la línea eléctrica y la pro-

tección por fusible, véase "Cargador".

¡Utilice el cargador únicamente en cuartos

secos dotados de suficiente ventilación!

Nota

El tiempo de carga dura aproximadamente

10 horas.

Los cargadores recomendados (adaptados

a las baterías que se usen) se regulan elec-

trónicamente y finalizan el proceso de car-

ga automáticamente.

Peligro

Peligro de explosiones. Sólo está permitido

cargar baterías húmedas con la cubierta de

la batería abierta.

ÎDesenroscar el tornillo de cierre de la

cubierta de la batería.

ÎGirar hacia atrás la cubierta de la bate-

ría.

ÎExtraer el enchufe de la batería y co-

nectarlo con el cable de carga.

ÎConecte el cargador a la red y encién-

dalo.

ÎApagar el cargador y desenchufar.

ÎSeparar el cable de la batería del cable

de carga y conectar con el aparato.

ÎGirar hacia delante la cubierta de la ba-

tería y apretar el tornillo de cierre.

ÎUna hora antes de que se acabe el pro-

ceso de carga, añadir agua destilada,

tener en cuenta el nivel de ácido correc-

to. La batería está marcada de la forma

correspondiente. Al final del proceso de

carga, los elementos tienen que des-

prender gas.

Peligro

¡Peligro de causticación!

–Rellenar con agua cuando la batería

está descargada puede provocar una

salida de ácido.

–Cuando trate con ácido de baterías, lle-

ve siempre unas gafas de seguridad y

respetar las normas, para evitar lesio-

nes y daños a la ropa.

–Lavar inmediatamente con mucha agua

las posibles salpicaduras de ácido so-

bre la piel o la ropa.

몇Advertencia

¡Peligro de daños en la instalación!

–Utilizar únicamente agua destilada o

desalada (VDE 0510) para rellenar las

baterías.

–No utilizar más sustancias (los llamados

agentes de mejora), de lo contrario des-

aparecerá la garantía.

Las baterías y cargadores se pueden ad-

quirir en comercios especializados.

Si se colocan baterías húmedas en el mo-

delo BAT, se debe tener en cuenta lo si-

guiente:

– Se deben respetar las dimensiones

máximas de la batería.

– Al cargar baterías húmedas, la cubierta

de la batería tiene que estar abierta.

Antes de la puesta en mar-

cha

Baterías

Tenga en cuenta las indicaciones

presentes en la batería, en las ins-

trucciones de uso y en el manual

del vehículo.

Use protección para los ojos

Mantenga a los niños alejados del

ácido y las baterías

Peligro de explosiones

Prohibido hacer fuego, producir

chispas, aplicar una llama directa y

fumar

Peligro de causticación

Primeros auxilios

Nota de advertencia

Eliminación de desechos

No tire la batería al cubo de la ba-

sura

Colocar la batería y cerrar

Carga de batería

Después del proceso de carga

Adicionalmente, en caso de baterías

que no requieran mantenimiento (ba-

terías húmedas):

Baterías recomendadas

conjunto de baterías Nº referencia

3 x 12V/105 A, no pre-

cisa mantenimiento

(Gel)

6.654-141.0

Cargadores recomendados

cargador Nº referencia

36V, para baterías que

no precisen manteni-

miento

6.654-229.0

Dimensiones máximas de la batería

Longitud Anchura Altura

406 mm 533 mm 432 mm

54 Español

– Al cargar baterías húmedas se tienen

que respetar las normativas del fabri-

cante de baterías.

Cuando está parado, se evita que el apara-

to ruede con un freno de estacionamiento

eléctrico. Para empujar el apararo se debe

desbloquear el freno de estacionamiento.

ÎPara desbloquear el freno de estaciona-

miento, presionar hacia abajo la palan-

ca de desbloqueo.

Peligro

Riesgo de accidentes si el aparato se va ro-

dando. Tras finalizar el proceso de empuje,

es imprescindible colocar la palanca de

desbloqueo hacia arriba y activar de nuevo

el freno de estacionamiento.

Nota

Quitar el pie del pedal, pulsar la tecla de

desconexión de emergencia y girar el inte-

rruptor de llave a "0" para poner fuera de

servicio inmediatamente todas las funcio-

nes.

ÎSoltar los tornillos y retirar la jaula de

madera.

ÎCorte la cinta de embalaje de plástico y

retire la lámina.

ÎRetirar la fijación de las ruedas.

ÎColoque las tablas sobre el borde del

palet. Verifique que queden ubicadas

delante de las ruedas del equipo. Fije

las tablas con los tornillos.

ÎRetire los tacos de madera destinados

al bloqueo de las ruedas y colóquelos

debajo de la rampa.

ÎLevantar el volante y colocar la rueda

delantera recta.

ÎTirar, colocar y volver a poner el volan-

te.

ÎFijar el volante con la tuerca suministra-

da.

ÎIntroducir la cubierta en el volante.

ÎPisar la base y pisar el pedal de seguri-

dad con el pie izquierdo.

ÎEl pulsador de parada de emergencia,

se desbloquea girándolo.

ÎColoque el interruptor de llave en la po-

sición "0".

ÎAjustar la dirección con el interruptor de

dirección en el pupitre de control.

ÎSelecccionar la gama de velocidades

más pequeño con el interruptor de velo-

cidad.

ÎPulsar la tecla de desbloqueo.

ÎPara avanzar, pulsar con cuidado el pe-

dal de avance y bajar lentamente del

palé.

ÎColoque el interruptor de llave en la po-

sición "0".

Antes de la puesta en servicio, se tienen

que montar los cepillos (véase "Trabajos de

mantenimiento").

Peligro

Si se utiliza el aparato durante un período

de tiempo largo, se pueden producir proble-

mas de circulación en las manos provoca-

dos por las vibraciones.

No se puede establecer una duración ge-

neral válida para el uso porque este depen-

de de varios factores:

– Factor personal debido a una mala cir-

culación de la sangre (dedos fríos fre-

cuentemente, sensación de

hormigueo).

– Temperatura ambiente baja. Lleve

guantes calientes para proteger las ma-

nos.

– Apretar fuertemente impide la circula-

ción de la sangre.

– El funcionamiento ininterrumpido es

peor que el funcionamiento interrumpi-

do por pausas.

Si se utiliza durante mucho tiempo y con re-

gularidad el aparato y se aparecen sínto-

mas repetidas veces (como por ejemplo

hormigueo en los dedos, dedos fríos) reco-

mendamos hacerse una revisión médica.

Nota

Quitar el pie del pedal, pulsar la tecla de

desconexión de emergencia y girar el inte-

rruptor de llave a "0" para poner fuera de

servicio inmediatamente todas las funcio-

nes.

ÎLlevar a cabo los trabajos de manteni-

miento "al comienzo de una semana de

servicio" (véase el capítulo "Cuidados y

mantenimiento").

Peligro

Peligro de accidentes. Antes de cada uso

se tiene que comprobar el funcionamiento

del freno de estacionamiento en una super-

ficie llana.

ÎColoque el interruptor de llave en la po-

sición "0".

ÎPulsar la tecla de desconexión de emer-

gencia

Si ahora se puede empujar el aparato con

la mano, el freno de estacionamiento no

funciona.

ÎPresionar hacia arriba la palanca del

freno de estacionamiento.

Si se sigue podiendo empujar el aparato

con la mano, el freno de estacionamiento

está defectuoso. Parar el aparato y llamar

al servicio técnico.

Peligro

Peligro de accidentes. Si al avanzar por un

tramo inclina, el aparato no tiene suficiente

efecto de freno, pulsar el botón de desco-

nexión de emergencia:

ÎAbra la tapa del depósito de agua lim-

pia.

ÎRellenar con agua fresca (máximo

60ºC) hasta 15 cm por debajo del borde

superior del depósito.

ÎAdición de detergente.

ÎCierre la tapa del depósito de agua lim-

pia.

Nota

Antes de la primera puesta en marcha, re-

llenar totalmente el depósito de agua fresca

para ventilar el sistema de tuberías de

agua.

Si el sistema de tuberías está vacío, es po-

sible que tarde hasta 2 minutos en salir de-

tergente del cabezal de limpieza.

몇Advertencia

Peligro de daños en la instalación. Utilice

únicamente el detergente recomendado.

En caso de usar otros detergentes, el pro-

pietario-usuario asume unos mayores ries-

gos en lo que a la seguridad durante el

funcionamiento y al peligro de sufrir acci-

dentes se refiere.

Utilice únicamente detergentes que no con-

tengan disolventes, ácidos clorhídricos ni

ácidos hidrofluóricos.

Nota

No utilice detergentes altamente espumosos.

Detergente recomendado:

Deslizar el aparato

Descarga

Montaje de los cepillos

Funcionamiento

Comprobar el freno de estaciona-

miento

Freno

Adición de combustibles

Agua limpia

detergente

Empleo detergente

Limpieza de mantenimien-

to de todos los suelos re-

sistentes al agua

RM 780

RM 746

Limpieza de mantenimien-

to de superficies brillantes

(p. ej., granito)

RM 755 es

Limpieza de mantenimien-

to y limpieza a fondo de

suelos industriales

RM 69 ASF

Limpieza de mantenimien-

to y limpieza a fondo de

suelos industriales

RM 753

Limpieza de mantenimien-

to de azulejos en el ámbito

sanitario

RM 751

Limpieza y desinfección

en el ámbito sanitario

RM 732

Decapado de todos los

suelos resistentes a los ál-

calis (p.ej., PVC)

RM 752

Decapado de suelos de

sintasol

RM 754

Español 55

Para familiarciarse con el aparato, llevar a

cabo los primeros intentos de operación en

un lugar libre.

Peligro

Peligro de vuelco ante pendientes dema-

siado acentuadas.

ÎEn la dirección de marcha sólo se admi-

ten pendientes de hasta 10%.

Peligro de vuelco al tomar las curvas a ve-

locidad rápida.

Peligro de deslizamiento en suelos moja-

dos.

ÎTome las curvas a baja velocidad.

Peligro de vuelco ante una base inestable.

ÎMueva el aparato únicamente sobre

una base firme.

Peligro de vuelco ante una inclinación late-

ral demasiado pronunciada.

ÎEn sentido transversal a la marcha sólo

se admiten pendientes de hasta 10%.

ÎPisar la base y pisar el pedal de seguri-

dad con el pie izquierdo.

ÎNo accione el pedal acelerador.

ÎEl pulsador de parada de emergencia,

se desbloquea girándolo.

ÎColoque el interruptor de llave en la po-

sición "0".

ÎPulsar la tecla de desbloqueo.

ÎPulsar cuidadosamente el pedal de

avance para desplazarse.

Nota

Durante la marcha también se puede cam-

biar la dirección. De esta manera puede

avanzar y retroceder en zonas que haya

que limpiar y estén muy sucias.

En caso de sobrecarga, el motor se apaga

tras un tiempo determinado.

ÎDejar enfriar el aparato al menos duran-

te 15 minutos.

ÎPulsar de nuevo el fusible del acciona-

miento de desplazamiento del pupitre

de manejo.

Nota

Si el aparato está más de dos segundos en

un punto, se interrumpirá la alimentación

de detergente líquido y el accionamiento de

cepillos hasta que se avance de nuevo.

ÎPulsar el pedal de avance y desplazar-

se a la zona a limpiar.

ÎAjustar la presión de apriete de cepillos

con la tecla presión de apriete de cepi-

llos (4 niveles).

En el servicio de limpieza, la velocidad

máxima está limitada al nivel II.

Nota

Los suelos que estén muy sucios se pue-

den limpiar en dos tandas. Al hacerlo, en la

primera fase de trabajo se aplica el deter-

gente y se cepilla. Para ello se elevará la

barra de aspiración al pulsar la tecla elevar/

bajar la barra de aspiración. En la versión

BD también se debe extraer la protección

contra salpicaduras trasera (Aqua-Mizer).

Tras dejar actuar el detergente, en la se-

gunda fase se limpia la superficie como de

costumbre.

Nota

Tras levantar el cabezal de limpieza, avan-

zar otros aprox. 5 m, para que se absorba

el agua residual.

ÎColoque la dispositivo sobre una super-

ficie plana.

ÎGire el interruptor de llave a "0" y retire

la llave.

Nota

Rebose del depósito de agua sucia. Si el

depósito de agua sucia está lleno, se inte-

rrumpirá la corriente de absorción con un

flotador. Vacíe el depósito de agua sucia.

몇Advertencia

Respete la normativa local vigente en ma-

teria de tratamiento de aguas residuales.

ÎRetire del soporte la manguera de sali-

da de agua sucia y bájela mediante un

mecanismo recogedor adecuado.

ÎPurgue el agua sucia, para ello abra la

tapa de rosca de la manguera de salida.

ÎAclare el depósito de agua sucia con

agua limpia.

ÎLimpiar el flotador y comprobar la movi-

lidad de la bola del flotador.

ÎAclare el depósito de agua sucia con

agua limpia.

Conducción

Aparato de lim-

pieza de suelos

limpiador de sue-

los

ÎAjustar la direc-

ción con el inte-

rruptor de

dirección en el

pupitre de con-

trol.

ÎSeleccionar la

gama de veloci-

dades con el in-

terruptor

Velocidad (3 ni-

veles).

ÎObservar la

pantalla y espe-

rar hasta que

se haya finali-

zado el control.

ÎAjustar la direc-

ción con el inte-

rruptor de

dirección en el

pupitre de con-

trol.

ÎSeleccionar la

gama de veloci-

dades con la te-

cla Velocidad (3

niveles).

Sobrecarga

Limpieza

Aparato de lim-

pieza de suelos

limpiador de sue-

los

ÎPulsar hacia

abajo la palan-

ca de baja de

barra de aspira-

ción.

Se bajará la ba-

rra de aspira-

ción y se

activará la aspi-

ración.

ÎPulsar la tecla

de presión de

apriete de cepi-

llos para bajar

el cabezal de

limpieza.

ÎPulsar de servi-

cio de limpieza.

Se activa el ac-

cionamiento de

cepillos.

Se bajará el ca-

bezal de limpie-

za (presión de

apriete de cepi-

llos más ligera)

y se añadirá de-

tergente líqui-

do.

Se bajará la ba-

rra de aspira-

ción y se

activará la aspi-

ración.

Aparato de lim-

pieza de suelos

limpiador de sue-

los

ÎAjustar el flujo

de detergente

líquido con el

botón regulador

de caudal de

agua.

ÎAjustar la ali-

mentación de

detergente lí-

quido con la te-

cla dosis

detergente lí-

quido (4 nive-

les).

Aparato de lim-

pieza de suelos

limpiador de sue-

los

ÎSeleccionar la

gama de veloci-

dades con el in-

terruptor

Velocidad (3 ni-

veles).

ÎSeleccionar la

gama de veloci-

dades con la te-

cla Velocidad (3

niveles).

Finalizar la limpieza

Aparato de lim-

pieza de suelos

limpiador de sue-

los

ÎPulsar la tecla

de presión de

apriete de cepi-

llos para elevar

el cabezal de

limpieza.

ÎTirar hacia arri-

ba de la palan-

ca bajada de

barra de aspira-

ción, se elevará

la barra de as-

piración y se

desconectará la

aspiración.

ÎPulsar de servi-

cio de limpieza.

El acciona-

miento de cepi-

llos se apagará

y se elevará el

cabezal de lim-

pieza.

Tras 15 segun-

dos se elevará

la barra de as-

piración.

Tras 30 segun-

dos se desco-

nectará la

aspiración.

Puesta fuera de servicio

Vacíe los depósitos.

Purgue el agua sucia

56 Español

ÎExtraer la manguera de salida de agua

limpia (detrás de la manguera de salida

de agua sucia) y bajar a través de un

dispositivo colectivo apropiado.

ÎPurgue el detergente líquido, para ello

abra la tapa de rosca de la manguera

de salida.

ÎElevar el cabezal limpiador.

ÎGire el interruptor de llave a "0" y retire

la llave.

ÎAflojar el mango en cruz de la protec-

ción contra salpicaduras y girar esta ha-

cia el lateral.

ÎExtraer el depósito de basura.

ÎVaciar el depósito de suciedad y enjua-

gar con agua.

Peligro

Peligro de lesiones Para las funciones de car-

ga y descarga, el aparato sólo admite pen-

dientes de hasta 10%. Conducir lentamente.

Quitar la barra de aspiración, cepillos y pro-

tección contra salpicaduras del aparato.

ÎPara el transporte sobre un vehículo,

fije el aparato para impedir que resbale

con cinturones de sujeción/cuerdas.

1 Puntos de fijación

Peligro

Peligro de lesiones Antes de realizar cual-

quier tipo de trabajo en el aparato colocar el

interruptor de llave a „0“ y quitar la llave.

Desconecte la clavija del batería.

Nota

La turbina de aspiración sigue funcionando

brevemente apagar. Realizar trabajos de

mantenimiento cuando la turbina de aspira-

ción cuando esté parada.

ÎPurgue el agua sucia y el agua limpia

sobrante y elimínela.

ÎComprobar si es estanca la tapa del de-

pósito de agua sucia.

Comprobar el estado de los neumáticos.

ÎComprobar la posición correcta de los

cepillos.

ÎControlar si las conexiones de la man-

guera de aspiración son estancas.

ÎComprobar la fijación y el ajuste de la

barra de aspiración (véase "Trabajos de

mantenimiento").

ÎComprobar si el cierre de las mangue-

ras de salida es estanco.

ÎComprobar si las mangueras de salida

están bien guardadas.

ÎComprobar si funcionan correctamente

el pedal de seguridad, el pedal de avan-

ce y el volante.

ÎComprobar el estado de acidez de las

baterías húmedas, rellenar con agua

destilada si es necesario.

ÎVacíe el depósito de agua sucia.

ÎAclare el depósito de agua sucia con

agua limpia.

ÎLimpiar el tamiz de la tapa del depósito

de agua sucia.

ÎLimpiar el flotador del depósito de agua

sucia.(véase "Trabajos de manteni-

miento").

ÎLimpiar el depósito de agua limpia y el

tamiz de agua limpia.

ÎComprobar el filtro del agua limpia; en

caso necesario, límpielo.

ÎConectar la aspiración para secar el sis-

tema durante un minuto.

ÎComprobar el desgaste de los cepillos y

limpiar.

Limpiar la protección contra salpicaduras

del cabezal de limpieza y el desgaste.

ÎLimpiar los labios de aspiración de la

barra de aspiración y comprobar su

desgaste.

ÎLimpie el aparato por fuera con un trapo

húmedo ligeramente empapado en una

solución jabonosa suave.

ÎComprobar el exterior del aparato por si

tuviese daños.

ÎNo cerrar el depósito de agua limpia y el

de agua sucia, para que se puedan se-

car los depósitos.

ÎCargue la batería.

ÎLimpiar la parte superior de las baterias.

ÎComprobar el grado de acidez en el

caso de baterías húmedas.

ÎComprobar si el cable de la batería está

bien colocado.

ÎLimpiar el compartimento y carcasa de

baterías.

ÎComprobar la tensión de la cadena de

accionamiento (véase "Trabajos de

mantenimiento").

ÎComprobar el desgaste de la cadena de

accionamiento.

ÎComprobar el freno de estacionamien-

to. *

ÎLimpiar la elevación de la barra de aspi-

ración.

ÎLimpiar las articulaciones del soporte

de la barra de aspiración y el cabezal de

limpieza.

ÎComprobar si las escobillas de carbón y

conmutador de todos los motores están

desgastados. *

ÎComprobar el dispositivo de tensión de

las cadenas direccionales. *

* Ejecución por el servicio técnico.

Para garantizar el funcionamiento seguro

del aparato, es posible firmar contratos de

mantenimiento con el departamento co-

mercial correspondiente de Kärcher.

ÎDesplazar el aparato en una superficie

llana.

ÎBaje la barra de aspiración.

ÎAvanzar al menos 60 cm.

ÎParar el aparato y girar el interruptor de

llave a "0" y retirar la llave. Prestar aten-

ción para que el aparato no ruede hacia

atrás.

1 Ajuste de inclinación

2 Mango en cruz alineación horizontal

ÎAlinear las barras de aspiración con

ambos mangos en cruz de modo que el

labio de aspiración trasero en ambos la-

terales de la barra de aspiración este

doblado hacia atrás de forma uniforme

(simétrico al centro).

ÎAjustar la inclinación de modo que el la-

bio de aspiración trasero esté doblado

Purgar el agua limpia

Vaciado del depósito de basura

(sólo la variante BR)

Transporte

Conservación y manteni-

miento

Plan de mantenimiento

Al comienzo de una semana de servicio

Al finalizar una semana de servicio

Cada 50 horas de servicio

Cada 100 horas de servicio

Cada 200 horas de servicio

Trabajos de mantenimiento

contrato de mantenimiento

Ajuste de la barra de aspiración

Español 57

todo a lo largo y hacia atrás.

ÎPara comprobar el ajuste, avanzar 60

cm hacia delante y comprobar el efecto

del nuevo ajuste.

ÎAjustar la barra de aspiración girando

simultáneamente ambos mangos en

cruz de modo que el labio de aspiración

trasero esté doblado hacia atrás de 9 a

10 mm.

En el sentido de las agujas del reloj: La

flexión será menor.

En el sentido contrario a las agujas del

reloj: La flexión será mayor.

ÎPara comprobar el ajuste, avanzar 60

cm hacia delante y comprobar el efecto

del nuevo ajuste.

ÎLevante la barra de aspiración.

ÎGire el interruptor de llave a "0" y retire

la llave.

ÎSacar la manguera de absorción de la

barra.

1 Mango en cruz de la fijación de barra de

aspiración

ÎSoltar los mangos en cruz para fijar la

barra de aspiración y extraer hacia el la-

teral de la barra de aspiración.

ÎDesmontar la barra de aspiración.

1 tornillo de mariposa

2 Placa de compresión

3 Labio de aspiración

ÎSoltar los tornillos de mariposa.

ÎRetirar la placa de compresión.

ÎExtraer el labio de aspiración.

Nota

El labio de aspiración se puede dar la vuel-

ta 3 veces hasta que estén usados todos

los bordes. Entonces se necesitará un nue-

vo labio de aspiración.

ÎDar la vuelta o sustituir el labio de aspi-

ración y colocar y alinear de nuevo en la

barra de aspiración.

Colocar de nuevo la planca de compresión.

Apretar primer el tornillo de mariposa.

Procurar que la placa de compresión esté

colocado contra el labio de aspiración.

ÎApretar el resto de los tornillos de mari-

posa.

ÎDesmontar la barra de aspiración.

1 Cierre de sujeción

2 cinta de sujeción

3 Labio de aspiración

ÎAbrir el cierre de sujeción y retirar la cin-

ta de sujección.

ÎExtraer el labio de aspiración.

Nota

El labio de aspiración se puede dar la vuel-

ta 3 veces hasta que estén usados todos

los bordes. Entonces se necesitará un nue-

vo labio de aspiración.

ÎDar la vuelta o sustituir el labio de aspi-

ración y colocar y alinear de nuevo en la

barra de aspiración.

ÎColocar la cinta de sujección y cerrar el

cierre de sujeción. La tensión debe ser

igual de grande que el labio de aspira-

ción se sujete recto sin que se formen

arrugas. Si es preciso reajustar el cierre

de sujeción.

1tubo

2 Tamiz con bola de flotador

ÎLimpiar y enjuagar el tamiz por la parte

exterior.

ÎComprobar la movilidad de la bola del

flotador.

En caso de mucha suciedad:

ÎSujetar la tubería y extraer el tamiz de

su interior.

ÎLimpiar el tamiz y la bola.

ÎSujetar la tubería e insertar de nuevo el

tamiz.

1 protector antisalpicaduras

2 Mango en cruz de la protección contra

salpicaduras

3 Tornillo tapa del cojinete

4 Tapa del cojinete

ÎElevar el cabezal limpiador.

ÎGire el interruptor de llave a "0" y retire

la llave.

ÎAflojar el mango en cruz de la protec-

ción contra salpicaduras y girar esta ha-

cia el lateral.

Aflojar el tornillo de la tapa del cojinete y

tirar hacia atrás del extremo de la tapa.

ÎPresionar hacia abajo la tapa del cojine-

te y desenganchar.

Extraer la tapa del cojinete de los cepillos.

ÎExtraer los cepillos.

ÎColocar nuevos cepillos con el arrastra-

dor por delante en el cabezal de limpie-

za e introducir hasta el tope.

ÎBascular hacia delante los cepillos y co-

locar la tapa del cojinete.

Enganchar el extremo inferior de la tapa

del cojinente en el cabezal de limpieza y

desplazar hacia arriba la tapa del cojinete.

ÎPresionar el extremo superior de la tapa

del cojinete del cabezal de limpieza y

apretar el tornillo.

Girar hacia atrás la protección contra sal-

picaduras y apretar el mango en cruz.

Repetir el proceso con el lateral opuesto.

1 protección contra salpicaduras lateral

Desmontar la barra de aspiración

Girar/cambiar el labio de aspiración

delantero

Girar/cambiar el labio de aspiración

trasero

Limpiar el flotador

Recambio del cepillo cilíndrico

Recambio de las escobillas de disco

58 Español

ÎElevar el cabezal limpiador.

ÎGire el interruptor de llave a "0" y retire

la llave.

ÎLevantar la protección contra salpicadu-

ras lateral y extraer hacia el lateral.

ÎGirar la palanca de desbloqueo de los

cepillos de disco en la dirección contra-

ria a las agujas del reloj; el cepillo cae

hacia abajo y se puede extraer bajo el

aparato.

ÎSujetar el cepillo nuevo bajo el cabezal

de limpieza.

ÎGirar la palanca de desbloqueo de los

cepillos de disco en el sentido de las

agujas del reloj y presionar hacia arriba

los cepillos.

ÎSoltar la palanca de desbloqueo y com-

probar si están bien colocados los cepi-

llos.

ÎColoque nuevamente la protección anti-

salpicaduras.

ÎRepetir el proceso con el lateral opues-

to.

ÎBajar el cabezal de limpieza.

ÎGire el interruptor de llave a "0" y retire

la llave.

Modelo BR:

ÎSoltar el tope y ajustar de modo que los

labios de goma se doblen aprox. 9 a 10

mm hacia el lateral.

Modelo BD:

1tope

ÎSoltar el tope y ajustar de modo que el

borde inferior de la protección contra

salpicaduras esté a 3mm del suelo.

ÎApretar el tope.

1 tornillo

2 Revestimiento delantero

ÎDesatornille el tornillo.

ÎQuitar el revestimiento delantero.

1 tornillo

2 tapa

3 Cadena de accionamiento

ÎDesatornille el tornillo.

ÎQuitar la tapa.

ÎComprobar el desgaste de la cadena de

accionamiento y piñón.

En caso de peligro de heladas:

ÎVacíe el depósito de agua limpia y el

depósito de agua sucia.

ÎGuarde el aparato en un lugar protegido

de las heladas.

Peligro

Peligro de lesiones Antes de realizar cual-

quier tipo de trabajo en el aparato colocar el

interruptor de llave a „0“ y quitar la llave.

Desconecte la clavija del batería.

Cuando las averías no se puedan solucio-

nar con ayuda de la tabla que aparece a

continuación, acuda al servicio técnico.

Ajustar el protector antisalpicaduras.

Comprobar la cadena de accionamien-

Protección antiheladas

Averías

Averías con indicación en pantalla (sólo BD)

Indicación en

pantalla

Causa Modo de subsanarla Responsa-

ble

0814 Avería control de motor propul-

sor

Servicio de

atención al

cliente

7600 Avería accionamiento de cepi-

llos

Reponer el fusible del accionamiento de cepillos. Operario

7800 Cable de conexión con el motor

propulsor defectuoso

Servicio de

atención al

cliente

7801 Control sobrecalentado Apagar el aparato y dejarlo enfriar Operario

7802

9000 No se han colocado cepillos en

el cabezal de limpieza

Colocar cepillos Operario

Carga de la batería demasiado

baja

Cargue la batería Operario

Aparato conectado con el pedal

de avance pulsado.

Soltar el pedal de avance, girar el interruptor de llave a "0", girar el

interruptor de llave a "1", pisar el pedal de seguridad, pulsar la te-

cla de desbloqueo, pisar el pedal de avance.

Operario

Español 59

Averías

Avería Modo de subsanarla Responsa-

ble

No se puede poner en marcha

el aparato

Insertar el enchufe de la batería en el aparato. Operario

El pulsador de parada de emergencia, se desbloquea girándolo. Operario

Comprobar si el cable de la batería está bien colocado. Operario

Restablecer el fusible del control (sólo BR). Operario

Comprobar si el cable de l a batería está corroído, limpiar si es necesario. Operario

Capacidad de la batería agotada, cargar la batería. Operario

Compruebe el fusible principal, cámbielo si es necesario. Operario

El aparato no avanza o avan-

za lentamente.

Pulsar la tecla de desbloqueo. Operario

Soltar el pedal de avance, girar el interruptor de llave a "0", girar el interruptor de llave

a "1", pisar el pedal de seguridad, pulsar la tecla de desbloqueo, pisar el pedal de

avance.

Operario

Reponer el fuisble del accionamiento de traslación Operario

Control sobrecalentado, apagar el aparato y dejarlo enfriar 15 minutos. Operario

La rueda delantera no agarra debido a una presión de apriete de los cepillos demasia-

do alta, reducir la presión de apriete de los cepillos.

Operario

El aparato no frena Freno de estacionamiento desactivado, pulsar hacia arriba para activar la palanca de

desbloqueo.

Operario

potencia de aspiración no

existente o insuficiente

Restablecer el fusible de la turbina de aspiración (sólo BR). Operario

Vacíe el depósito de agua sucia. Operario

Compruebe el ajuste de la barra de aspiración. Operario

Limpie las juntas situadas entre el depósito de agua sucia y la tapa; compruebe su es-

tanqueidad y, en caso necesario, cámbielas

Operario

Limpie los labios de aspiración de la barra de aspiración y, en caso necesario, girar o

cambiar

Operario

Comprobar si los tubos de aspiración están atascados, si es necesario limpiar. Operario

Comprobar la conexión entre la manguera y barra de aspiración y manguera de aspi-

ración y la tapa del depósito de agua sucia.

Operario

Compruebe si el tubo de aspiración está hermética y, en caso necesario, cámbielo. Operario

Compruebe si está cerrada la tapa de la manguera de salida de agua sucia. Operario

Compruebe el ajuste de la barra de aspiración. Operario

Limpiar el flotador del depósito de agua sucia. Operario

Resultados de limpieza insufi-

cientes

Ajustar la presión de apriete. Operario

Compruebe si los cepillos presentan desgaste y, en caso necesario, cámbielos. Operario

Comprobar la suciedad de los cepillos, limpiar. Operario

Comprobar si el detergente y los cepillos son aptos para la tarea de limpieza. Operario

Los cepillos no giran Reponer el fusible del accionamiento de cepillos. Operario

Comprobar si los cepillos están bloqueados por un cuerpo extraños, extraer el objeto

extraño.

Operario

Ninguna dosificación o dosifi-

cación reducida de la solución

de detergente.

Comprobar el nivel de la solución de detergente en el depósito de agua limpia, si es

necesario rellenar el depósito.

Operario

Restablecer el fusible de la bomba (sólo BR). Operario

Aumentar la dosis del detergente líquido. Operario

Comprobar el tamiz del agua limpia y el filtro de agua limpia; en caso necesario, lím-

pielo.

Operario

Accesorios

denominación No. de pie-

Descripción Unidad Aparato

necesita

pieza

Juego de cambio de bate´ria 8.601-121.0 compuesto de: tina de batería, juego de cables, set

de bloqueo, 2 carros de transporte

Batería 6.654-141.0 12V/105 A, no precisa mantenimiento (Gel) 1 3

cargador 6.654-229.0 36V, para baterías que no precisen mantenimiento 1 1

60 Español

Aparato de limpieza de suelos

denominación No. de pie-

Descripción Unidad Aparato

necesita

pieza

Cepillo rotativo, blanco (suave) 8.628-390.0 Para pulido y limpieza de mantenimiento de pavi-

mentos delicados.

Cepillo rotativo, rojo (medio, están-

dar)

8.628-389.0 También para limpieza de mantenimiento de suelos

muy sucios.

Cepillo rotativo, verde (duro) 8.628-391.0 Para limpiezas a fondo de pavimentos muy sucios y

para decapar (como ceras, acrilatos).

limpiador de suelos

denominación No. de pie-

Descripción Unidad Aparato

necesita

pieza

Escobilla de disco, natural (suave) 8.600-019.0 Para pulir pavimentos. 1 2

Escobilla de disco, azul (medio, es-

tándar)

8.600-018.0 Para limpiar pavimentos de poca suciedad o delica-

dos.

Cepillo de disco, gris (duro) 8.600-020.0 Para limpiar pavimentos muy sucios. 1 2

platillo motriz 8.600-017.0 Para alojamiento del pad. 1 2

Pad del disco, rojo (medio) 6.369-826.0 Para limpiar pavimentos ligeramente sucios. 5 2

Pad del disco, verde (duro) 6.369-827.0 Para limpiar pavimentos muy sucios. 5 2

Pad del disco, negro (muy duro) 6.369-828.0 Para limpiar pavimentos muy sucios. 5 2

Datos técnicos

BR BD

Potencia

Tensión nominal V 36 36

Capacidad de la batería (variante Pack) Ah (5h) 105 105

Consumo medio de potencia W 2200 2200

Potencia de motor de tracción (potencia nominal) W 680 700

Potencia del motor de aspiración W 570 570

Potencia del motor de barrido W 300 510

Aspirar

Potencia de aspiración, caudal de aire l/s 31 3,64

Potencia de aspiración, depresión kPa 19 20,3

Dosis solución detergente

Absorción de potencia de la bomba dosificadora W 43 43

Pedido solución de detergente (máx.) l/h 5,2 5,2

Cepillos de limpieza

Anchura de trabajo mm 610 610

Diámetro cepillos mm 152 305

Nº de rotaciones de los cepillos 1/min 800 300

Medidas y pesos

Velocidad (máx.) km/h 5,8 5,6

Capacidad ascensional (máx.) % 10 10

Potencia teórica por metro cuadrado m2/h 2800 2800/

Volumen de los depósitos de agua limpia y agua sucia l 95/90 95/90

Longitud mm 1330 1330

Anchura mm 737 830

Altura mm 1285 1285

Peso (con/sin batería) kg 565/243 565/243

Capacidad de carga por unidad kPa 810 810

Emisión sonora

Nivel de presión acústica (EN 60704-1) dB(A) 74 74

Vibraciones del aparato

Valor total de la vibración (ISO 5349)

Brazos, volante m/s23,6 3,6

Pies, pedal m/s20,7 0,7

Español 61

– Sólo deben emplearse accesorios y pie-

zas de repuesto originales o autoriza-

dos por el fabricante. Los accesorios y

piezas de repuesto originales garanti-

zan el funcionamiento seguro y sin ave-

rías del aparato.

– Podrá encontrar una selección de las

piezas de repuesto usadas con más fre-

cuencia al final de las instrucciones de

uso.

– En el área de servicios de www.kaer-

cher.com encontrará más información

sobre piezas de repuesto.

En todos los países rigen las condiciones

de garantía establecidas por nuestra em-

presa distribuidora. Las averías del aparato

serán subsanadas gratuitamente dentro del

periodo de garantía, siempre que se deban

a defectos de material o de fabricación. En

un caso de garantía, le rogamos que se di-

rija con el comprobante de compra al distri-

buidor donde adquirió el aparato o al

servicio al cliente autorizado más próximo a

su domicilio.

Por la presente declaramos que la máquina

designada a continuación cumple, tanto en

lo que respecta a su diseño y tipo construc-

tivo como a la versión puesta a la venta por

nosotros, las normas básicas de seguridad

y sobre la salud que figuran en las directi-

vas comunitarias correspondientes. La pre-

sente declaración perderá su validez en

caso de que se realicen modificaciones en

la máquina sin nuestro consentimiento ex-

plícito.

Los abajo firmantes actúan con plenos po-

deres y con la debida autorización de la di-

rección de la empresa.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tfno.: +49 7195 14-0

Fax: +49 7195 14-2212

Piezas de repuesto

Garantía

Declaración CE

Producto: Limpiasuelos

Modelo: 1.006-xxx

Directivas comunitarias aplicables

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE,

93/68/CEE)

Normas armonizadas aplicadas

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Normas nacionales aplicadas

62 Português

Estimado cliente,

antes da primeira utilização

deste aparelho leia o pre-

sente manual de instruções

e proceda conforme ao mesmo. guarde es-

tas instruções de serviço para uso posterior

ou para o seguinte proprietário.

Avisos de segurança 62

Funcionamento 62

Utilização conforme o fim a que se destina

a máquina 62

Protecção do ambiente, eliminação 62

Elementos de comando e de funcionamen-

to 63

Antes de colocar em funcionamento 65

Funcionamento 66

Conservação e manutenção 68

Avarias 70

Acessórios 71

Dados técnicos 72

Peças sobressalentes 73

Garantia 73

Declaração CE 73

Antes da primeira utilização do aparelho,

leia este manual de operação e a brochura

anexa "Indicações de segurança para apa-

relhos de limpeza com escovas e apare-

lhos de extracção por pulverização", n.º

5.956-251 e proceda conforme as indica-

ções.

O aparelho está homologado para funcio-

nar em superfícies com uma inclinação de

até 10%.

Os dispositivos de segurança destinam-se

a proteger o utilizador e não devem, por is-

so, ser anulados ou evitado o seu funciona-

mento.

Para parar imediatamente todas as fun-

ções: Premir o botão de paragem de emer-

gência.

O mecanismo de movimentação só pode

ser activado se o operador pressionar o pe-

dal com o pé.

Nestas Instruções de Serviço são utilizados

os seguintes símbolos:

Perigo

Caracteriza um perigo eminente. A inobser-

vância deste aviso poderá causar lesões

graves ou até mortais.

몇Advertência

Caracteriza uma situação possivelmente

perigosa. O desrespeito deste aviso poderá

levar a lesões ligeiras ou danos materiais.

Aviso

Caracteriza conselhos para a aplicação e

informações importantes.

O aparelho é utilizado para a limpeza húmi-

da ou para o polimento de pavimentos pla-

nos.

– Através da regulação da quantidade de

água, da pressão de encosto das esco-

vas, assim como, da quantidade de pro-

duto de limpeza e da velocidade de

marcha, é possível adaptar, facilmente,

o aparelho à respectiva função de lim-

peza.

– Uma largura de trabalho de 610 mm e

uma capacidade de 95 l do depósito de

água limpa, permite uma limpeza efec-

tiva com um elevado tempo de utiliza-

ção.

– O aparelho é automotor.

– As baterias podem ser carregadas

numa tomada de 230V através dum

carregador.

– A bateria e o carregador já são forneci-

dos nas variantes dos pacotes.

Aviso

De acordo com as tarefas de limpeza, o

aparelho pode ser equipado com diversos

acessórios.

Consulte o nosso catálogo ou visite-nos na

Internet sob www.karcher.com.

Utilize este aparelho exclusivamente em

conformidade com as indicações destas

Instruções de Serviço.

– O aparelho só pode ser utilizado para a

limpeza de pisos lisos não sensíveis à

humidade e ao polimento.

– O aparelho deve ser utilizado com tem-

peraturas entre +5°C e +40°C.

– O aparelho não é apropriado para a lim-

peza de solos congelados (p. ex. em ar-

mazéns frigoríficos).

– O aparelho só pode ser equipado com

acessórios e peças sobressalentes ori-

ginais.

– O aparelho foi concebido para a limpe-

za de solos interiores ou de superfícies

cobertas por telhados. Noutros campos

de aplicação, tem que ser testada a uti-

lização de escovas alternativas.

– O aparelho não está preparado para a

limpeza de vias de comunicação públi-

cas.

– O aparelho não pode ser aplicado em

solos sensíveis ao vapor. Ter em aten-

ção a carga de superfície permitida

para o solo. A carga que o aparelho in-

cide sobre a superfície é indicada nos

dados técnicos.

– O aparelho não é indicado para a utili-

zação em locais com perigo de explo-

sões.

– Com o aparelho não podem ser recolhi-

dos gases inflamáveis, ácidos não dilu-

ídos ou solventes.

Desses produtos fazem parte gasolina,

diluente de cores ou óleo de aqueci-

mento, que podem gerar misturas ex-

plosivas quando misturados com o ar

aspirado. Não utilizar acetona, ácidos e

dissolventes não diluídos, visto que po-

dem atacar os materiais utilizados no

aparelho.

– Pós reactivos de metal (p. ex. alumínio,

magnésio, zinco) em combinação com

detergentes altamente alcalinos e áci-

dos formam gases explosivos.

Índice

Avisos de segurança

Equipamento de segurança

Botão de paragem de emergência

Pedal de segurança

Símbolos

Funcionamento

Utilização conforme o fim a

que se destina a máquina

Protecção do ambiente, eli-

minação

Os materiais da embalagem

são recicláveis. Não coloque as

embalagens no lixo doméstico,

mas sim para uma unidade de

reciclagem.

Os aparelhos usados contêm

materiais preciosos recicláveis

que devem ser entregues

numa unidade de reciclagem.

Baterias, óleo e produtos se-

melhantes não devem ser eli-

minados directamente no meio

ambiente. Por isso, elimine os

aparelhos usados através de

sistemas de recolha adequa-

dos.

Português 63

1 Ficha da bateria

2 Fusível principal

3 Bateria

4 Bloqueio do dispositivo de inserção da

bateria

5 Dispositivo de inserção da bateria

6 Tubo flexível de aspiração

7 Filtro da água limpa

8 Filtro de água limpa

9 Mangueira de escoamento de água lim-

10 Alavanca de destravamento do travão

de imobilização

11 Mangueira de escoamento de água

suja

12 Tanque de água fresca

13 Filtro do depósito de água suja

14 depósito de água suja

15 Cabeça de limpeza

16 Flutuador

17 Barra de aspiração

18 Colector de lixo varrido (apenas varian-

te BR)

19 Manípulo em cruz da protecção contra

salpicos (variante BR)

20 Protecção contra salpicos (variante BR)

21 Pedal do acelerador

22 Superfície de posicionamento para

operador

23 Pedal de segurança

24 Alavanca do mecanismo de descida da

barra de aspiração (apenas BR)

25 Cobertura da bateria

26 Parafuso de fechamento da cobertura

da bateria

27 Volante

28 Painel de comando

Elementos de comando e de funcionamento

64 Português

1 Interruptor de chave

2 Tecla de desbloqueio

3 Comutador do sentido de marcha

4 Interruptor da velocidade

5Buzina

6 Botão de paragem de emergência

7 Indicador da bateria

8 Fusível da operação de marcha

9 Fusível do comando

10 Fusível da bomba

11 Fusível da turbina de aspiração

12 Fusível do accionamento das escovas

13 Botão de regulação da quantidade de

água

Botão da pressão de encosto das escovas

15 Indicação da pressão de encosto das

escovas

16 Contador das horas de serviço

1 Interruptor de chave

2 Tecla de desbloqueio

3 Comutador do sentido de marcha

4 Tecla velocidade

5Buzina

6 Botão de paragem de emergência

7 Fusível da operação de marcha

8 Fusível do accionamento das escovas

9 Tecla da comutação do display

10 Display

11 Tecla da operação de limpeza

Tecla de dosagem do líquido de limpeza

Botão da pressão de encosto das escovas

14 Tecla para levantar/descer a barra de

aspiração

AEstado de carregamento da bateria

B Gama de velocidade

C Pressão de encosto da escova

D Dosagem do líquido de limpeza

E Tempo de operação do accionamento

das escovas (horas)

F Tempo de operação do motor de mar-

cha (horas)

G Protecção contra descarregamento to-

tal activa

Painel de comando BR

Painel de comando BD

Português 65

Observar impreterivelmente os seguintes avi-

sos de advertência ao manusear baterias:

Perigo

Perigo de explosão. Não colocar ferramen-

tas ou objectos semelhantes sobre a bate-

ria, ou seja, sobre os pólos finais e os

conectores de células.

Perigo de lesão. Em caso de ferimentos,

evitar o contacto com chumbo. Depois de

executar trabalhos na bateria, lavar sempre

as mãos.

Na variante do pacote Bp (Bp Pack) a bate-

ria já está montada.

ÎDesaparafusar o parafuso de fecha-

mento da cobertura da bateria.

ÎInclinar a cobertura da bateria para trás.

ÎDeslocar o bloqueio da inserção da ba-

teria para a esquerda e rebater.

ÎPuxar a inserção da bateria para trás.

ÎPosicionar as baterias na tina da inser-

ção das baterias.

ÎUntar os pólos e ligá-los com os cabos

de ligação juntos.

몇Advertência

Observe a polaridade correcta!

ÎConectar o cabo de ligação fornecido

junto aos pólos da bateria ainda livres

(+) e (–).

ÎDeslocar a inserção das baterias para a

frente.

ÎTravar o bloqueio da inserção da bate-

ria.

몇Advertência

Carregue as baterias antes de colocar em

funcionamento o aparelho.

Aviso

O aparelho dispõe de uma protecção con-

tra descarregamento profundo. Quando for

atingido um valor mínimo admissível da ca-

pacidade, só o deslocamento e a aspiração

de água residual do aparelho funcionarão.

No display pisca o símbolo "Protecção con-

tra descarregamento total activa".

ÎConduzir o aparelho directamente à es-

tação de carga evitando subidas desne-

cessárias.

Aviso

Utilizando outras baterias, (p. ex. de outros

fabricantes) a protecção de excesso de

descarga deverá ser adaptada pela Assis-

tência Técnica da Kärcher.

Perigo

Perigo de ferimentos por choque eléctrico.

Observar a rede de alimentação de corren-

te e os fusíveis, veja "Carregador".

Utilizar o carregador unicamente em locais

secos suficientemente ventilados!

Aviso

O tempo de carga é, normalmente, de ca.

de 10 horas.

Os carregadores recomendados (adapta-

dos à respectiva bateria utilizada) estão re-

gulados electronicamente e terminam a

operação de carga automaticamente.

Perigo

Perigo de explosão. Só é permitido carre-

gar baterias húmidas com a cobertura

aberta.

ÎDesaparafusar o parafuso de fecha-

mento da cobertura da bateria.

ÎInclinar a cobertura da bateria para trás.

ÎRetirar a ficha da bateria e ligá-la ao

cabo de carga.

ÎLigar o carregador à rede eléctrica e co-

nectá-lo.

ÎDesligar o carregador e separar da re-

de.

ÎDesligar o cabo da bateria do cabo de

carga e ligá-lo ao aparelho.

ÎVirar a cobertura da bateria para a fren-

te e apertar o parafuso de fechamento.

ÎUma hora antes de terminar o carrega-

mento, adicionar água destilada e ob-

servar o nível de ácido correcto. A

bateria está devidamente assinalada.

No final da operação de carga todas as

células têm que libertar gases.

Perigo

Perigo de queimaduras!

–Ao adicionar água em baterias descar-

regadas, o ácido poderá derramar.

–Ao manusear ácido de bateria, utilize

óculos de protecção e respeite as nor-

mas em vigor, para evitar lesões e da-

nos na roupa.

–Se ocorrer um contacto de borrifos de

ácido com a pele ou roupa, lavar imedi-

atamente com bastante água.

몇Advertência

Perigo de danos!

–Adicionar somente água destilada ou

dessalinizada (VDE 0510) nas baterias.

–Não utilize aditivos desconhecidos (os

chamados elementos de melhoramen-

to) pois, isso obrigaria à perda de todos

os direitos à garantia.

As baterias e os carregadores podem ser

adquiridos no comércio especializado.

No caso de serem utilizadas baterias húmi-

das na variante BAT, deverá observar-se o

seguinte:

– Têm que ser respeitadas as dimensões

máximas das baterias.

– No carregamento de baterias húmidas,

a cobertura da bateria deve estar aber-

ta.

– Ao carregar baterias húmidas têm que

ser respeitadas as prescrições do fabri-

cante das baterias.

Uma vez parado, o aparelho é imobilizado

através de um travão de imobilização eléc-

trico. Para empurrar o aparelho é necessá-

rio destravar o travão de imobilização.

Antes de colocar em funcio-

namento

Baterias

Observar os avisos na bateria, no

manual de instruções e nas instru-

ções de funcionamento do veículo

Usar óculos de protecção

Manter o ácido e das baterias fora

do alcance das crianças

Perigo de explosão

É proibido fogo, faíscas, luz aber-

ta e fumar

Perigo de corrosão da pele

Primeiro socorro

Nota de alerta

Eliminação dos resíduos

Não eliminar a bateria no lixo do-

méstico

Montar e conectar a bateria

Carregar a bateria

Depois do carregamento

Complementarmente para baterias de

baixa manutenção (baterias húmidas):

Baterias recomendadas

Jogo de baterias Nº de enco-

menda

3 x 12V/105 A, livre de

manutenção (gel)

6.654-141.0

Aparelhos de carregamento recomen-

dados

Carregador Nº de enco-

menda

36V, para baterias isen-

tas de manutenção

6.654-229.0

Dimensões máximas da bateria

Compri-

mento

Largura Altura

406 mm 533 mm 432 mm

Empurrar aparelho

66 Português

ÎPressionar a alavanca de destravamen-

to para baixo, para desbloquear o tra-

vão de imobilização.

Perigo

Perigo de acidentes devido a deslocação

inadvertida do aparelho. Após empurrar o

aparelho é extremamente importante que a

alavanca de destravamento seja novamen-

te ajustada na posição superior, de modo a

activar o travão de imobilização.

Aviso

Para uma desactivação imediata de todas

as funções é necessário retirar o pé do pe-

dal de marcha, premir o botão de Desacti-

vação de Emergência e rodar o interruptor

de chave para a posição "0“.

ÎSoltar os parafusos e remover o grade-

amento de madeira.

ÎCortar a fita de plástico e remover a fo-

lha.

ÎRemover a fixação nas rodas.

ÎColocar as tábuas no canto da palete.

Ajustar as tábuas de forma que estas fi-

quem posicionadas em frente às rodas

do aparelho. Fixar as tábuas com os pa-

rafusos.

ÎRetirar as cubinhos de madeira que blo-

queiam as rodas e colocá-las debaixo

da rampa.

ÎColocar o volante e alinhar correcta-

mente a roda dianteira.

ÎRetirar, alinhar e recolocar o volante.

ÎFixar o volante com a porca incluída no

volume de fornecimento.

ÎInserir a cobertura no volante.

ÎPosicionar na posição do operador e

premir com o pé esquerdo o pedal de

segurança.

ÎDestravar o botão de parada de emer-

gência, rodando-o.

ÎRegular o interruptor de chave para "1".

ÎRegular o sentido de marcha com o co-

mutador de marcha no painel de co-

mando.

ÎSeleccionar a gama de velocidade mais

baixa com o interruptor da velocidade.

ÎPremir a tecla de desbloqueio.

ÎAccionar cuidadosamente o pedal de

marcha e descer lentamente da palete.

ÎRegular o interruptor de chave para "0".

Montar as escovas antes da colocação em

serviço (veja "Trabalhos de manutenção").

Perigo

Uma utilização mais prolongada do apare-

lho pode causar problemas de circulação

do sangue nas mãos.

Não é possível determinar, de um modo ge-

ral, um limite de tempo para a utilização da

máquina porque depende de vários facto-

res:

– Predisposição para perturbações circu-

latórias (frequentemente dedos frios,

dedos formigando).

– Temperatura ambiente baixa. Usar lu-

vas quentes para proteger as mãos.

– Apertando com força inibe-se o fluxo

sanguíneo .

– Recomenda-se fazer pausas de vez em

quando.

Se o aparelho for utilizado regularmente e

por muito tempo e se os sintomas ocorre-

rem frequentemente (por exemplo dedos

formigando ou dedos frios), recomenda-

mos que consulte o seu médico a respeito.

Aviso

Para uma desactivação imediata de todas

as funções é necessário retirar o pé do pe-

dal de marcha, premir o botão de Desacti-

vação de Emergência e rodar o interruptor

de chave para a posição "0“.

ÎRealizar os trabalhos de manutenção

"No início da semana de operação" (ver

o capítulo "Conservação e manuten-

ção").

Perigo

Perigo de acidente. Antes de utilizar o apa-

relho, deve testar-se o travão de imobiliza-

ção numa superfície plana.

ÎRegular o interruptor de chave para "0".

ÎPremir o botão de paragem de emer-

gência.

Se agora for possível empurrar o aparelho

manualmente, o travão de imobilização não

está activo.

ÎPressionar a alavanca de destravamen-

to do travão de imobilização para cima.

Se ainda for possível empurrar o aparelho

manualmente, o travão de imobilização

está com defeito. Imobilizar o aparelho e

contactar a assistência técnica.

Perigo

Perigo de acidente. Prima a tecla de De-

sactivação de Emergência se o aparelho,

durante a marcha, não apresentar um efei-

to de travagem adequado num trajecto com

inclinação:

ÎAbrir a tampa do depósito de água lim-

pa.

ÎEncher água limpa (temperatura máxi-

ma de 60 °C) até 15 cm por baixo do

canto superior do depósito.

ÎAdicionar detergente.

ÎFechar a tampa do depósito de água

limpa.

Aviso

Antes da primeira colocação em funciona-

mento, encher completamente o depósito

de água limpa, para purgar o ar da tubagem

da água.

Durante o esvaziamento do sistema de tu-

bagem pode demorar até 2 minutos até a

solução de limpeza sair da cabeça de lim-

peza.

몇Advertência

Perigo de danos. Utilizar somente os deter-

gentes recomendados. Se o operador utili-

zar outros detergentes, corre maiores

riscos relativamente à segurança no funci-

onamento e ao perigo de acidentes.

Utilizar só produtos de limpeza isento de di-

luentes, ácido clorídico e ácido fluorídico.

Aviso

Não utilizar detergentes que desenvolvam

muita espuma.

Detergentes recomendados:

Para se familiarizar com o aparelho, efectu-

ar algumas marchas de teste num espaço

completamente livre.

Perigo

Perigo de capotamento em subidas fortes.

ÎNo sentido de marcha, não conduzir em

subidas superiores a 10%.

Perigo de capotamento devido a velocida-

de demasiado rápida nas curvas.

Perigo de patinagem em solos molhados.

ÎConduzir devagar nas curvas.

Perigo de capotamento em caso de piso

Descarregar

Montar as escovas

Funcionamento

Verificar o travão de imobilização

Travar

Encher produtos de consumo

Água limpa

Detergente

Aplicação Detergente

Limpeza de conservação

de solos resistentes à

água

RM 780

RM 746

Limpeza de conservação

de superfícies brilhantes

(p.ex. granito)

RM 755 es

Limpeza de conservação e

limpeza profunda de pavi-

mentos industriais

RM 69 ASF

Limpeza de conservação e

limpeza profunda de ladri-

lhos de alta precisão

RM 753

Limpeza de conservação

de ladrilhos em zonas sa-

nitárias

RM 751

Limpeza e desinfecção em

zonas sanitárias

RM 732

Eliminação de camadas

agarradas a todos os pavi-

mentos resistentes aos ál-

calis (p.ex. PVC)

RM 752

Eliminação de camadas

agarradas aos tapetes de

linóleo.

RM 754

Condução

Português 67

instável.

ÎConduzir o aparelho apenas sobre piso

firme.

Perigo de capotamento em caso de inclina-

ção lateral demasiado forte.

ÎEm posição perpendicular em relação

ao sentido de marcha, não conduzir em

subidas superiores a 10%.

ÎPosicionar na posição do operador e

premir com o pé esquerdo o pedal de

segurança.

ÎNão accionar o pedal de marcha.

ÎDestravar o botão de parada de emer-

gência, rodando-o.

ÎRegular o interruptor de chave para "1".

ÎPremir a tecla de desbloqueio.

ÎAccionar cuidadosamente o pedal de

marcha para iniciar a marcha.

Aviso

O sentido de marcha também pode ser al-

terado durante a marcha. Assim é possível

limpar também superfícies muito sujas,

deslocando o aparelho várias vezes para

frente e para trás.

Em caso de sobrecarga, o motor de accio-

namento é desligado após um determinado

período.

ÎDeixar arrefecer o aparelho durante

aprox. 15 minutos.

ÎPressionar novamente o dispositivo de

protecção do mecanismo de movimen-

tação no painel de comando.

Aviso

Se o aparelho permanecer mais de 2 segun-

dos no mesmo local, a alimentação do líquido

de limpeza e o accionamento das escovas

são interrompidos até continuar a marcha.

ÎPremir o pedal de marcha e deslocar-se

até ao local que pretende limpar.

ÎAjustar a pressão de encosto das esco-

vas com a tecla da pressão de encosto

das escovas (4 níveis).

Durante a operação de limpeza a velocida-

de máxima está limitada ao nível II.

Aviso

Pavimentos com muita sujidade podem ser

limpos em duas fases. Neste contexto, a pri-

meira fase de limpeza é utilizada para aplicar

e escovar a líquido de limpeza. Para isso, a

barra de aspiração é levantada através do ac-

cionamento da tecla "Levantar/descer barra

de aspiração". Na versão BD é adicionalmen-

te necessário retirar a protecção traseira con-

tra salpicos (Aqua-Mizer). Após a actuação

do líquido de limpeza, a segunda fase de ope-

ração executa o processo de limpeza normal

do pavimento.

Aviso

Após levantar a cabeça de limpeza deve con-

tinuar a marcha em cerca de 5 m, de modo a

permitir a aspiração da água residual.

ÎEstacionar o aparelho sobre uma su-

perfície plana.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

Aviso

Vertedouro do depósito de água suja. As-

sim que o depósito da água suja estiver

cheio, o fluxo de aspiração é interrompido

por um flutuador. Esvaziar o depósito de

água suja.

몇Advertência

Respeitar as normas locais sobre trata-

mento de esgotos.

Retirar a mangueira de descarga da água

suja do suporte e baixá-la por cima dum

dispositivo colector adequado.

ÎDespejar a água suja abrindo a tampa

de rosca na mangueira de descarga.

ÎLavar o filtro do depósito de água suja

com água limpa.

ÎLimpar o flutuador e controlar a mobili-

dade da esfera flutuante.

ÎLavar o depósito de água suja com

água limpa.

BR BD

ÎRegular o senti-

do de marcha

com o comuta-

dor de marcha

no painel de co-

mando.

ÎSeleccionar a

gama de veloci-

dade com o in-

terruptor da

velocidade (3

níveis).

ÎObservar o dis-

play e aguardar

até a inicializa-

ção do coman-

do terminar.

ÎRegular o senti-

do de marcha

com o comuta-

dor de marcha

no painel de co-

mando.

ÎSeleccionar a

gama de veloci-

dade com o in-

terruptor da

velocidade (3

níveis).

Sobrecarga

Limpar

BR BD

ÎPressionar a

alavanca para a

descida da bar-

ra de aspiração

para baixo.

A barra de aspi-

ração é descida

e a turbina de

aspiração é li-

gada.

ÎDescer a cabe-

ça de limpeza

através do acci-

onamento da

tecla da pres-

são de encosto

das escovas.

ÎPremir tecla da

operação de

limpeza.

O accionamen-

to das escovas

é activado.

A cabeça de

limpeza é bai-

xada (leve

pressão de en-

costo das esco-

vas) e o líquido

de limpeza é

adicionado.

A barra de aspi-

ração é descida

e a turbina de

aspiração é li-

gada.

BR BD

ÎAjustar o afluxo

do líquido de

limpeza com o

botão de regu-

lação da quanti-

dade de água.

ÎAjustar o afluxo

do líquido de

limpeza com a

tecla de dosa-

gem do líquido

de limpeza (4

níveis).

BR BD

ÎSeleccionar a

gama de veloci-

dade com o in-

terruptor da

velocidade (3

níveis).

ÎSeleccionar a

gama de veloci-

dade com o in-

terruptor da

velocidade (3

níveis).

Terminar limpeza

BR BD

ÎLevantar a ca-

beça de limpe-

za através do

accionamento

da tecla da

pressão de en-

costo das esco-

vas.

ÎPuxar a alavan-

ca para cima

para a descida

da barra de as-

piração; a barra

de aspiração é

levantada e a

aspiração é de-

sactivada.

ÎPremir tecla da

operação de

limpeza.

O accionamen-

to das escovas

é desactivado e

a cabeça de

limpeza é le-

vantada.

Após 15 segun-

dos é levantada

a barra de aspi-

ração.

Após 30 segun-

dos é desligada

a aspiração.

Colocar fora de serviço

Esvaziar os depósitos

Escoar água suja

68 Português

ÎRetirar a mangueira de descarga (atrás

da mangueira de descarga da água su-

ja) e posicioná-la em cima de um dispo-

sitivo de recolha adequado.

ÎDespejar o líquido de limpeza abrindo a

tampa de rosca na mangueira de des-

carga.

ÎLevantar a cabeça de limpeza.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

ÎSoltar o manípulo em cruz da protecção

contra salpicos e girar a protecção para

o lado.

ÎRetirar o recipiente do material varrido.

ÎEsvaziar o colector do lixo varrido e la-

var com água limpa.

Perigo

Perigo de lesões! O aparelho só pode ser ma-

nejado para a carga e descarga sobre inclina-

ções de até 10%. Marchar lentamente.

ÎRetirar a barra de aspiração, as esco-

vas e a protecção contra salpicos do

aparelho.

ÎAo transportar o aparelho num veículo,

o mesmo deve estar protegido contra

deslocamentos, por meio de cintas ou

cordas de fixação.

1 Pontos de fixação

Perigo

Perigo de lesões! Antes de qualquer inter-

venção no aparelho, colocar o interruptor

de chave na posição "0" e retirar a chave.

Retirar a ficha da bateria para fora.

Aviso

A turbina de aspiração opera por inércia

após a desactivação. Efectuar os trabalhos

de manutenção apenas após a imobiliza-

ção da turbina de aspiração.

ÎEsvaziar e reciclar a água suja e even-

tuais restos de água limpa.

ÎControlar a fixação correcta e estanque

da tampa do depósito de água suja.

ÎControlar o estado dos pneus.

Controlar a fixação correcta das escovas.

ÎControlar a estanquicidade das cone-

xões da mangueira de aspiração.

ÎControlar a fixação e o ajuste da barra

de aspiração (ver "Trabalhos de manu-

tenção").

ÎControlar a estanqueidade dos fechos

das mangueiras de descarga.

ÎVerificar se as mangueiras de descarga

estão correctamente guardadas.

ÎControlar o funcionamento correcto do

pedal de segurança, do pedal de mar-

cha e do volante.

ÎControlar o nível das baterias húmidas

e adicionar água destilada sempre que

necessário.

ÎEsvaziar o depósito de água suja.

ÎLavar o depósito de água suja com

água limpa.

Îlimpar o filtro na tampa do reservatório

de água suja.

ÎLimpar o flutuador e o reservatório (de-

pósito) da água suja (ver "Trabalhos de

manutenção").

ÎLimpar o depósito de água limpa e o

respectivo filtro.

ÎVerificar o filtro da água limpa e limpar

sempre que necessário.

ÎLigar a aspiração durante um minuto

para secar o sistema.

ÎControlar o desgaste das escovas e lim-

pá-las.

ÎLimpar a protecção contra salpicos na

cabeça de limpeza e controlar o nível

de desgaste.

ÎLimpar os lábios de aspiração na barra

de aspiração e controlar o grau de des-

gaste.

ÎLimpar a parte exterior do aparelho com

um pano embebido em barrela.

ÎControlar o aparelho externamente

quanto a danos.

ÎNão fechar a tampa do reservatório de

água limpa e suja, para que os reserva-

tórios possam secar.

ÎCarregar a bateria.

ÎLimpar a superfície das baterias.

ÎControlar a densidade ácida das bateri-

as húmidas.

ÎControlar a fixação correcta do cabo da

bateria.

ÎLimpar o compartimento da bateria e a

carcaça.

ÎControlar a tensão da correia de accio-

namento (ver "Trabalhos de manuten-

ção").

ÎVerificar a correia de accionamento

quanto ao desgaste.

ÎVerificar o travão de imobilização. *

ÎLimpar o dispositivo de elevação da

barra de aspiração.

ÎLimpar as articulações no mecanismo

de suspensão da barra de aspiração e

na cabeça de limpeza.

ÎControlar o desgaste das escovas de

carvão e dos comutadores de todos os

motores. *

ÎControlar o dispositivo de tensionamen-

to das correias de direcção. *

* Realização pela assistência técnica.

Para um serviço seguro do aparelho po-

dem ser concluídos contratos de manuten-

ção com os escritórios de venda da Kärcher

correspondentes.

ÎConduzir o aparelho até uma superfície

plana.

ÎBaixar a barra de aspiração.

ÎAvançar cerca de 60 cm.

ÎParar o aparelho e rodar o interruptor

de chave para "0" e retirar a chave. Ter

em atenção que o aparelho se desloque

para trás.

1 Ajuste de inclinação

2 Alinhar o manípulo de cruz horizontal-

mente.

ÎAlinhar a barra de aspiração com os

dois manípulos em cruz, de modo que o

lábio de aspiração traseiro fique dobra-

do uniformemente para trás nos dois la-

dos da barra de aspiração (simétrico

para o centro).

Ajustar o ajuste de inclinação, de modo

que o lábio de aspiração traseiro fique do-

brado para trás sob todo o comprimento.

Expelir água limpa

Esvaziar o recipiente de material

varrido

(só a variante BR)

Transporte

Conservação e manutenção

Plano de manutenção

No início de cada semana de operação

No final de cada semana de operação

Cada 50 horas de serviço

Cada 100 horas de serviço

Cada 200 horas de serviço

Trabalhos de manutenção

Contrato de manutenção

Ajustar a barra de aspiração

Português 69

ÎPara verificar o ajuste deve-se avançar

60 cm para a frente e verificar o efeito

do ajuste de inclinação.

ÎAjustar a barra de aspiração através de

uma revolução simultânea dos dois ma-

nípulos em cruz, de modo que o lábio

de aspiração traseiro fique dobrado en-

tre 9 a 10 mm para trás.

No sentido horário: a dobragem é redu-

zida.

No sentido anti-horário: a dobragem au-

menta.

ÎPara verificar o ajuste deve-se avançar

60 cm para a frente e verificar o efeito

do ajuste de inclinação.

ÎLevantar a barra de aspiração.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

ÎDesmontar a mangueira de aspiração

da barra de aspiração.

1 Manípulo em cruz da fixação da barra

de aspiração

ÎSoltar o manípulo em cruz que desem-

penha a fixação da barra de aspiração

e puxar a barra de aspiração lateral-

mente para fora.

ÎDesmontar a barra de aspiração.

1 Parafuso de orelhas

2 Placa de pressão

3 Lábio de aspiração

ÎSoltar parafuso de orelhas.

ÎRemover placa de pressão.

ÎRetirar lábio de aspiração.

Aviso

O lábio de aspiração pode ser virado 3 ve-

zes, até estar completamente desgastado.

Depois é necessário substituir o lábio de

aspiração.

ÎVirar ou substituir o lábio de aspiração,

voltar a posicionar na barra de aspira-

ção e alinhar.

ÎInserir novamente a placa de pressão.

ÎApertar primeiro o parafuso de orelhas

do meio. Ter atenção que a placa de

pressão esteja bem encostada no lábio

de aspiração.

Apertar os restantes parafusos de orelhas.

ÎDesmontar a barra de aspiração.

1 Fecho de fixação

2 Cinta tensora

3 Lábio de aspiração

ÎAbrir o fecho de fixação e remover a cin-

ta tensora.

ÎRetirar lábio de aspiração.

Aviso

O lábio de aspiração pode ser virado 3 ve-

zes, até estar completamente desgastado.

Depois é necessário substituir o lábio de

aspiração.

ÎVirar ou substituir o lábio de aspiração,

voltar a posicionar na barra de aspira-

ção e alinhar.

ÎInserir cinta tensora e fechar fecho de fi-

xação. A tensão deve ser suficiente de

modo que o lábio de aspiração seja

mantido numa posição recta sem do-

bras. Reajustar eventualmente o fecho

de fixação.

1Tubo

2 Filtro com esfera flutuadora

ÎLimpar filtro exteriormente e passar por

água.

ÎVerificar a flexibilidade da esfera flutua-

dora.

Em caso de muita sujidade:

Îsegurar no tubo e retirar o filtro do tubo.

ÎLimpar filtro e esfera.

ÎSegurar o tubo e voltar a encaixar o fil-

tro.

1 Protecção contra salpicos

2 Manípulo em cruz da protecção contra

salpicos

3 Parafuso da tampa dos rolamentos

4 Tampa dos rolamentos

ÎLevantar a cabeça de limpeza.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

ÎSoltar o manípulo em cruz da protecção

contra salpicos e girar a protecção para

o lado.

ÎSoltar o parafuso da tampa dos rola-

mentos e puxar a extremidade superior

da tampa dos rolamentos para fora.

ÎPressionar a tampa dos rolamentos

para baixo e desengatar.

Puxar a tampa dos rolamentos da escova.

ÎRetirar a escova.

ÎInserir a nova escova, com o arrastador

à frente, na cabeça de limpeza e pressi-

onar até ao batente.

ÎDeixar a escova virar para baixo e posi-

cionar a tampa dos rolamentos.

ÎEngatar a margem inferior da tampa

dos rolamentos na cabeça de limpeza e

deslocar a tampa de rolamentos para

cima.

ÎPressionar a margem superior da tam-

pa dos rolamentos contra a cabeça de

limpeza e apertar o parafuso.

ÎGirar a protecção contra salpicos para

trás e apertar o manípulo em cruz.

ÎRepetir a operação no lado oposto.

1 Protecção lateral contra salpicos

Desmontar a barra de aspiração

Virar/substituir o lábio de aspiração di-

anteiro

Virar/substituir o lábio de aspiração

traseiro

Limpar flutuador

Substituir as escovas rotativas

Substituir as escovas de disco

70 Português

ÎLevantar a cabeça de limpeza.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

ÎLevantar a protecção lateral contra sal-

picos e retirar pela lateral.

ÎRodar a alavanca de travamento da es-

cova de disco no sentido oposto ao dos

ponteiros do relógio - a escova cai e

pode ser retirada por baixo do aparelho.

ÎSegurar a nova escova por baixo da ca-

beça de limpeza.

ÎRodar a alavanca de destravamento da

escova de disco no sentido horário e

pressionar a escova para cima.

ÎSoltar a alavanca de destravamento e

controlar a fixação correcta da escova.

ÎMontar novamente a protecção contra

salpicos de água.

ÎRepetir a operação no lado oposto.

ÎDescer a cabeça de limpeza.

ÎGirar o interruptor de chave para "0" e

retirar a chave.

Variante BR:

ÎSoltar o batente e ajustar de modo que

o lábio de borracha seja dobrado cerca

de 9 a 10 mm para o lado.

Variante BD:

1 Batente

Soltar o batente e ajustar de modo que a

margem inferior da protecção contra sal-

picos fique distanciada 3 mm do chão.

ÎApertar batente.

1 Parafuso

2 Revestimento frontal

ÎDesaparafusar parafusos.

ÎRetirar revestimento frontal.

1 Parafuso

2Tampa

3 Correia de accionamento

ÎDesaparafusar parafusos.

ÎRetirar a tampa.

ÎVerificar a correia de accionamento e o

pinhão quanto ao desgaste.

No caso de perigo de geadas:

ÎEsvaziar os depósitos de água limpa e

suja.

ÎGuardar o aparelho num local protegido

contra geadas.

Perigo

Perigo de lesões! Antes de qualquer inter-

venção no aparelho, colocar o interruptor

de chave na posição "0" e retirar a chave.

Retirar a ficha da bateria para fora.

Em caso de avarias, que não possam ser

solucionadas com a ajuda desta tabela, de-

verá recorrer à Assistência Técnica.

Ajustar protecção de injecção

Controlar a correia de accionamento

Protecção contra o congelamento

Avarias

Avarias indicadas no display (apenas BD)

Indicações no

display

Causa Eliminação da avaria Por quem

0814 Avaria no comando do motor de

marcha

Serviço de

assistência

técnica

7600 Avaria no accionamento das es-

covas

Repor o fusível do accionamento das escovas. Operador

7800 Cabo de ligação ao motor de

marcha com defeito

Serviço de

assistência

técnica

7801 Sobreaquecimento do comando Desligar o aparelho e deixá-lo arrefecer Operador

7802

9000 Não foram aplicadas escovas

na cabeça de limpeza

Colocar escovas Operador

Carga da bateria demasiado

baixa

Carregar a bateria Operador

Aparelho activado com pedal de

marcha accionado.

Soltar o pedal de marcha, ajustar o interruptor de chave em "0" e,

de seguida, em "1", premir o pedal de segurança, premir a tecla de

destravamento e accionar o pedal de marcha.

Operador

Português 71

Avarias

Avaria Eliminação da avaria Por quem

O aparelho não entra em fun-

cionamento

Encaixar a ficha da bateria no aparelho. Operador

Destravar o botão de parada de emergência, rodando-o. Operador

Controlar o posicionamento correcto do cabo da bateria. Operador

Repôr o dispositivo de protecção do comando (apenas BR). Operador

Controlar o cabo da bateria quanto a eventual formação de corrosão e limpar. Operador

Capacidade da bateria esgotada, carregar bateria. Operador

Controlar o fusível principal e substituir se necessário. Operador

O aparelho não se desloca ou

desloca-se lentamente

Premir a tecla de desbloqueio. Operador

Soltar o pedal de marcha, ajustar o interruptor de chave em "0" e, de seguida, em "1",

premir o pedal de segurança, premir a tecla de destravamento e accionar o pedal de

marcha.

Operador

Repor o fusível da operação de marcha Operador

Sobreaquecimento do comando. Desligar o aparelho e deixá-lo arrefecer 15 minutos. Operador

Roda dianteira não tem tracção devido a uma pressão de encosto das escovas dema-

siado elevada. Reduza a pressão de encosto das escovas.

Operador

Aparelho não trava Travão de imobilização desactivado. Pressionar a alavanca de destravamento para

cima para activar a função.

Operador

Nenhuma ou insuficiente po-

tência de aspiração

Repôr o dispositivo de protecção da turbina de aspiração (apenas BR). Operador

Esvaziar o depósito de água suja. Operador

Controlar a afinação da barra de aspiração. Operador

Limpar as juntas entre o depósito de água suja e a tampa e verificar a estanquicidade,

se necessário substituí-las.

Operador

Limpar os lábios de aspiração na barra de aspiração e, se necessário, substitui-los ou

virá-los.

Operador

Controlar o tubo de aspiração quanto a entupimento e limpá-lo sempre que necessá-

rio.

Operador

Controlar a ligação entre a mangueira de aspiração e a barra de aspiração e a man-

gueira de aspiração e a tampa do depósito de água suja.

Operador

Verificar a estanquicidade da mangueira de aspiração, se necessário substituir. Operador

Verificar se a tampa na mangueira de aspiração da água suja está fechada. Operador

Controlar a afinação da barra de aspiração. Operador

Limpar o flutuador e o reservatório (depósito) da água suja. Operador

Resultados de limpeza insufi-

cientes

Regular a pressão de encosto. Operador

Verificar se há desgaste nas escovas e substituí-las, se necessário. Operador

Controlar a sujidade das escovas e limpar. Operador

Verificar se o líquido de limpeza e as escovas são adequadas para os trabalhos de lim-

peza.

Operador

As escovas não rodam Repor o fusível do accionamento das escovas. Operador

Controlar as escovas quanto a possíveis bloqueios e obstruções por corpos estranhos

e remover corpos estranhos.

Operador

Nenhuma ou baixa dosagem

da solução de limpeza

Controlar o nível da solução de limpeza no reservatório de água limpa e readicionar

sempre que necessário.

Operador

Repôr o dispositivo de protecção da bomba (apenas BR). Operador

Aumentar a dosagem do líquido de limpeza. Operador

Verificar os filtros da água limpa e limpar sempre que necessário. Operador

Acessórios

Denominação Refª Descrição Unidades Peça ne-

cessária

para o apa-

relho

Kit de substituição da bateria 8.601-121.0 composto por: tina da bateria, conjunto de cabos,

conjunto de travamento, 2 carros de transporte

Bateria 6.654-141.0 12V/105 A, livre de manutenção (gel), 1 3

Carregador 6.654-229.0 36V, para baterias isentas de manutenção 1 1

72 Português

Denominação Refª Descrição Unidades Peça necessária

para o aparelho

Escova rotativa, branca (macia) 8.628-390.0 Para polir e para a limpeza de conservação de so-

alhos sensíveis.

Escova rotativa, vermelha (mé-

dia, padrão)

8.628-389.0 Para a limepza de manutenção de pavimentos

com forte sujidade.

Escova rotativa, verde (rija) 8.628-391.0 Para a limpeza básica de soalhos com muita suji-

dade e para remover camadas agarradas (p. ex.,

cera, acriolato).

Denominação Refª Descrição Unidades Peça necessária

para o aparelho

Escova para vidros, natural (macia) 8.600-019.0 Para o polimento de soalhos. 1 2

Escova para vidros, azul (média,

padrão)

8.600-018.0 Para a limpeza de soalhos pouco sujos ou soa-

lhos sensíveis.

Escova de disco, cinza (rija) 8.600-020.0 Para a limpeza de soalhos muito sujos. 1 2

Disco de accionamento 8.600-017.0 Para o alojamento de feltros. 1 2

Feltro de disco, vermelho (médio) 6.369-826.0 Para a limpeza do soalhos pouco sujos. 5 2

Feltro de disco, verde (duro) 6.369-827.0 Para a limpeza de soalhos muito sujos. 5 2

Feltro de disco, preto (muito duro) 6.369-828.0 Para a limpeza de soalhos muito sujos. 5 2

Dados técnicos

BR BD

Potência

Tensão nominal V 36 36

Capacidade da bateria (variante de pacote) Ah (5h) 105 105

Consumo de potência médio W 2200 2200

Potência do motor de accionamento (potência nominal) W 680 700

Potência do motor de aspiração W 570 570

Potência do motor das escovas W 300 510

Aspirar

Potência de aspiração, quantidade de ar l/s 31 3,64

Potência de aspiração, depressão kPa 19 20,3

Dosagem da solução de limpeza

Consumo da bomba de dosagem W 43 43

Aplicação de solução de limpeza (máx.) l/h 5,2 5,2

Escovas de limpeza

Largura de trabalho mm 610 610

Diâmetro da escova mm 152 305

Velocidade da escova 1/min 800 300

Medidas e pesos

Velocidade de marcha (máx.) km/h 5,8 5,6

Capacidade de subida (máx.) % 10 10

Desempenho teórico por superfície m2/h 2800 2800/

Volume do depósito de água limpa/água suja l 95/90 95/90

Comprimento mm 1330 1330

Largura mm 737 830

Altura mm 1285 1285

Peso (com/sem bateria) kg 565/243 565/243

Carga de superfície kPa 810 810

Emissão de ruído

Nível de pressão acústica (EN 60704-1) dB(A) 74 74

Vibrações da máquina

Valor total de vibração (ISO 5349)

Braços, volante m/s23,6 3,6

Pés, pedal m/s20,7 0,7

Português 73

– Só devem ser utilizados acessórios e

peças de reposição autorizados pelo fa-

bricante do aparelho. Acessórios e Pe-

ças de Reposição Originais - fornecem

a garantia para que o aparelho possa

ser operado em segurança e isento de

falhas.

– No final das Instruções de Serviço en-

contra uma lista das peças de substitui-

ção mais necessárias.

– Para mais informações sobre peças so-

bressalentes, consulte na página

www.kaercher.com o ponto dos servi-

ços.

Em cada país vigem as respectivas condi-

ções de garantia estabelecidas pelas nos-

sas Empresas de Comercialização.

Eventuais avarias no aparelho durante o

período de garantia serão reparadas, sem

encargos para o cliente, desde que se trate

dum defeito de material ou de fabricação.

Em caso de garantia, dirija-se, munido do

documento de compra, ao seu revendedor

ou ao Serviço Técnico mais próximo.

Declaramos que a máquina a seguir desig-

nada corresponde às exigências de segu-

rança e de saúde básicas estabelecidas

nas Directivas CE por quanto concerne à

sua concepção e ao tipo de construção as-

sim como na versão lançada no mercado.

Se houver qualquer modificação na máqui-

na sem o nosso consentimento prévio, a

presente declaração perderá a validade.

Os abaixo assinados têm procuração para

agirem e representarem a gerência.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Peças sobressalentes

Garantia

Declaração CE

Produto: detergente para o solo

Tipo: 1.006-xxx

Respectivas Directrizes da CE

98/37/CE

2006/95CE

89/336/CEE (+91/263/CEE, 92/31/CEE,

93/68/CEE)

Normas harmonizadas aplicadas

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Normas nacionais aplicadas

74 Nederlands

Geachte klant,

Lees vóór het eerste gebruik

van het apparaat deze hand-

leiding, en handel navenant.

Bewaar deze handleiding voor later ge-

bruik, of voor de volgende eigenaar.

Veiligheidsaanwijzingen 74

Functie 74

Doelmatig gebruik 74

Milieubescherming, afvalverwerking 74

Bediening- en werkingsonderdelen 75

Voor ingebruikneming 77

Gebruik 78

Onderhoud 80

Storingen 82

Accessoires 83

Technische gegevens 84

Reserveonderdelen 85

Garantie 85

Reserveonderdelen 85

Gelieve voor het gebruik van het apparaat

deze gebruiksaanwijzing en de bijgevoeg-

de brochure Veiligheidsinstructies voor bor-

stelreinigingsapparaten en sproei-

extractieapparaten, nr. 5.956-251 te lezen,

in acht te nemen en overeenkomstig te han-

delen.

Het apparaat is toegelaten voor het gebruik

op oppervlakken met een helling tot 10%.

Beveiligingselementen dienen ter bescher-

ming van de gebruiker en mogen niet buiten

gebruik gesteld worden of in de functie om-

gaan worden.

Voor een directe buitengebruikstelling van

alle functies: Noodstopknop indrukken.

De rijaandrijving kan alleen geactiveerd

worden indien de bediener het pedaal met

de voet ingedrukt houdt.

In deze gebruiksaanwijzing worden de vol-

gende symbolen gebruikt:

Gevaar

Wijst op een onmiddellijk dreigend gevaar.

In geval van niet-naleving van de instructie

dreigen ernstige en zelfs dodelijke verwon-

dingen.

몇Waarschuwing

Wijst op een eventueel gevaarlijke situatie.

In geval van niet-naleving van de instructie

kunnen lichte verwondingen of materiële

schade optreden.

Instructie

Wijst op gebruikstips en belangrijke infor-

matie.

Het apparaat wordt gebruikt voor de natte

reiniging of voor het polijsten van effen

vloeren.

– Het apparaat kan door het instellen van

de waterhoeveelheid, de aandrukkracht

van de borstels, de hoeveelheid reini-

gingsmiddel en de rijsnelheid makkelijk

aangepast worden aan de overeenkom-

stige reinigingstaak.

– Een werkbreedte van 610 mm en een

schoonwatertank met een capaciteit

van 95 l maken een effectieve reiniging

bij hoge gebruiksduur mogelijk.

– Het apparaat is zelfrijdend.

– De accu's kunnen door middel van een

oplaadapparaat aan een 230-V-stop-

contact opgeladen worden.

– Accu en oplaadapparaat worden bij de

Package-varianten meegeleverd.

Instructie

In functie van de verschillende reinigingsta-

ken kan het apparaat uitgerust worden met

verschillende toebehoren.

Vraag onze catalogus aan of bezoek onze

webpagina op www.kaercher.com.

Gebruik dit apparaat uitsluitend volgens de

gegevens in deze gebruiksaanwijzing.

– Het apparaat mag uitsluitend gebruikt

worden voor het reinigen van gladde

vloeren die niet gevoelig zijn voor vocht

en polijstwerkzaamheden.

– Het gebruikstemperatuurbereik ligt tus-

sen +5°C en +40°C.

– Het apparaat is niet geschikt voor de

reiniging van bevroren vloeren (bijv. in

koelhuizen).

– Het apparaat mag alleen uitgerust wor-

den met originele toebehoren en reser-

veonderdelen.

– Het apparaat werd ontwikkeld voor de

reiniging van vloeren binnenshuis resp.

vloeren van overdekte plaatsen. Bij an-

dere toepassingsgebieden moet het ge-

bruik van alternatieve borstels

gecontroleerd worden.

– Het apparaat is niet bestemd voor de

reiniging van openbare verkeerswegen.

– Het apparaat mag ook niet gebruikt wor-

den op drukgevoelige vloeren. Reke-

ning houden met de toegelaten

oppervlaktebelasting van de vloer. De

oppervlaktebelasting van het apparaat

is vermeld in de technische gegevens.

– Het apparaat is niet geschikt voor het

gebruik in explosiegevaarlijke omgevin-

gen.

– Met het apparaat mogen geen brandba-

re gassen, onverdunde zuren of oplos-

middelen opgezogen worden.

Daartoe behoren benzine, verfverdun-

ners of stookolie die door de inwerking

van de zuiglucht explosieve mengsels

kunnen vormen. Alsook aceton, onver-

dunde zuren en oplosmiddelen aange-

zien ze materialen die in het apparaat

gebruikt worden, aantasten.

– Reactief metaalstof (bv. aluminium,

magnesium, zink) vormt in verbinding

met sterk alkalische en zure reinigings-

middelen explosieve gassen.

Inhoudsopgave

Veiligheidsaanwijzingen

Veiligheidsinrichtingen

Noodstopknop

Veiligheidspedaal

Symbolen

Functie

Doelmatig gebruik

Milieubescherming, afval-

verwerking

De verpakkingsmaterialen zijn

recyclebaar. Gooi het verpak-

kingsmateriaal niet met het

huisvuil weg, maar zorg dat het

gerecycled kan worden.

Oude apparaten bevatten

waardevolle materialen die ge-

recycled kunnen worden. Bat-

terijen, olie en gelijksoortige

stoffen mogen niet in het milieu

terechtkomen. Geef oude ap-

paraten daarom bij een ge-

schikte verzamelplaats af.

Nederlands 75

1 Accustekker

2 Hoofdzekering

3 Accu

4 Vergrendeling batterijkast

5 Batterijkast

6 Zuigslang

7 Zeef schoon water

8 Filter vers water

9 Aftapslang schoon water

10 Ontgrendelhefboom parkeerrem

11 Aftapslang vuil water

12 Schoonwaterreservoir

13 Zeef vuilwatertank

14 Vuilwaterreservoir

15 Reinigingskop

16 Vlotter

17 Zuigbalk

18 Veeggoedreservoir (alleen BR-variant)

19 Kruisknop spatbescherming (BR-va-

riant)

20 Spatbescherming (BR-variant)

21 Gaspedaal

22 Plaats voor bediener

23 Veiligheidspedaal

24 Hendel Omlaag zetten zuigbalk (alleen

BR)

25 Batterijafdekking

26 Sluitschroef batterijafdekking

27 Stuurwiel

28 Bedieningspaneel

Bediening- en werkingsonderdelen

76 Nederlands

1 Sleutelschakelaar

2 Ontgrendeltoets

3 Rijrichtingsschakelaar

4 Schakelaar snelheid

5 Claxon

6 Noodstopknop

7 Batterijweergave

8 Zekering wielaandrijving

9 Zekering besturing

10 Zekering pomp

11 Zekering zuigturbine

12 Zekering borstelaandrijving

13 Regelknop waterhoeveelheid

14 Knop Borstelaandrukkracht

15 Weergave "Borstelaandrukkracht"

16 Bedrijfsurenteller

1 Sleutelschakelaar

2 Ontgrendeltoets

3 Rijrichtingsschakelaar

4 Knop snelheid

5 Claxon

6 Noodstopknop

7 Zekering wielaandrijving

8 Zekering borstelaandrijving

9 Knop Displayomschakeling

10 Display

11 Knop Reinigingswerking

12 Knop Dosering reinigingsvloeistof

13 Knop Borstelaandrukkracht

14 Knop Zuigbalk omlaag / omhoog zetten

ALading accu

B Snelheidsbereik

C Borstelaandrukkracht

D Dosering reinigingsvloeistof

E Bedrijfstijd borstelaandrijving (uren)

F Bedrijfstijd rijmotor (uren)

G Beveiliging tegen volledige ontlading

actief

Bedieningspaneel BR

Bedieningspaneel BD

Nederlands 77

Let bij de omgang met accu's absoluut op

de volgende waarschuwingstip:

Gevaar

Explosiegevaar. Geen werktuigen e.d. op

de accu, d.b. op eindpolen en accucelver-

binder leggen.

Verwondingsgevaar. Wonden nooit in con-

tact brengen met lood. Na het werk aan ac-

cu's altijd de handen reinigen.

Bij de variant Bp Pack is de batterij al inge-

bouwd.

ÎSluitschroef van de batterijafdekking uit-

draaien.

ÎBatterijafdekking naar achteren zwen-

ken.

ÎVergrendeling van de batterijkast naar

links schuiven en naar beneden zwen-

ken.

ÎBatterijkast naar achteren trekken.

ÎBatterijen in de bak van de batterijkast

zetten.

ÎPolen met de bijgevoegde verbindings-

kabels verbinden.

몇Waarschuwing

Op juiste polariteit letten.

ÎMeegeleverde aansluitingskabels aan

de nog vrije accupool (+) en (-) vast-

klemmen.

ÎBatterijkast naar voren schuiven.

ÎVergrendeling van de batterijkast vast-

klikken.

몇Waarschuwing

Voor de inbedrijfstelling van het apparaat

de accu opladen.

Waarschuwing

Het apparaat beschikt over een beveiliging

tegen volledige ontlading, d.w.z. wanneer

de nog toelaatbare minimumcapaciteit be-

reikt wordt, kan het apparaat alleen nog ge-

reden worden en kan restwater opgezogen

worden. Op het display knippert het sym-

bool Beveiliging tegen volledige ontlading

actief.

ÎApparaat onmiddellijk naar het oplaad-

apparaat brengen en bergop rijd vermij-

den.

Instructie

Bij het gebruik van andere accu's (bijv. van

een andere fabrikant) moet de beveiliging

tegen volledige ontlading voor de overeen-

komstige accu opnieuw ingesteld worden

door de Kärcher-klantendienst.

Gevaar

Verwondingsgevaar door elektrische

schok. Letten op stroomnet en beveiliging,

zie „Oplaadapparaat“.

Oplaadapparaat alleen in een droge omge-

ving met voldoende verluchting gebruiken!

Instructie

De oplaadtijd bedraagt gemiddeld onge-

veer 10 uren.

De aanbevolen oplaadapparaten (die bij de

gebruikte accu's passen) zijn elektronisch

geregeld en beëindigen het laadproces au-

tomatisch.

Gevaar

Explosiegevaar. Het opladen van natte ac-

cu's is alleen toegelaten bij een geopende

accu-afdekking.

ÎSluitschroef van de batterijafdekking uit-

draaien.

ÎBatterijafdekking naar achteren zwen-

ken.

ÎAccustekker uittrekken en verbinden

met de oplaadkabel.

ÎOplaadapparaat verbinden met het

stroomnet en inschakelen.

ÎOplaadapparaat uitschakelen en van

het stroomnet scheiden.

ÎAccukabel van de laadkabel trekken en

met het apparaat verbinden.

ÎBatterijafdekking naar voren zwenken

en sluitschroef aandraaien.

ÎEen uur voor het einde van het laadpro-

ces gedestilleerd water toevoegen, let-

ten op het juiste zuurpeil. Accu is

overeenkomstig gekenmerkt. Aan het

einde van het laadproces moeten alle

cellen gas ontwikkelen.

Gevaar

Gevaar van brandwonden!

–Navullen van water in de ontladen toe-

stand van de accu kan leiden tot het vrij-

komen van zuren.

–Bij de omgang met accuzuur een veilig-

heidsbril dragen en de voorschriften in

acht nemen om verwondingen en de

beschadiging van kledij te vermijden.

–Eventuele zuurspatten op huid of kledij

onmiddellijk met overvloedig water uit-

spoelen.

몇Waarschuwing

Beschadigingsgevaar!

–Voor het navullen van de accu alleen

gedestilleerd of gedemineraliseerd wa-

ter (VDE 0510) gebruiken.

–Geen vreemde toevoegingsstoffen (zo-

genoemde verbeteringsmiddelen) ge-

bruiken, anders vervalt elke garantie.

Accu's en oplaadapparaten zijn verkrijg-

baar in de vakhandel.

Indien bij de BAT-variant natte accu's ge-

bruikt moeten worden, moet het volgende

in acht genomen worden:

– De maximale accuafmetingen moeten

gerespecteerd worden.

– Bij het opladen van natte batterijen

moet de batterijafdekking geopend wor-

den.

– Bij het opladen van natte accu's moeten

de voorschriften van de accufabrikant in

acht genomen worden.

Staand wordt het apparaat door een elektri-

sche parkeerrem tegen wegrollen be-

schermd. Voor het verschuiven van het

apparaat moet de parkeerrem ontgrendeld

worden.

ÎVoor het ontgrendelen van de parkeer-

rem de ontgrendelhefboom naar om-

Voor ingebruikneming

Accu's

Aanwijzingen op de accu, in de

gebruiksaanwijzing en in de voer-

tuiggebruiksaanwijzing naleven

Oogbescherming dragen

Kinderen uit de buurt houden van

zuren en accu's

Ontploffingsgevaar

Vuur, vonken, open licht en roken

verboden

Pas op voor bijtende vloeistoffen

Eerste hulp

Waarschuwingstekst

Afvalverwerking

Accu niet in vuilnisbak gooien

Accu plaatsen en aansluiten

Accu laden

Na het laadproces

Extra bij onderhoudsarme accu's (nat-

te accu's):

Aanbevolen accu's

Accuset Bestel-nr.

3 x 12V/105 A, onder-

houdsvrij (gel)

6.654-141.0

Aanbevolen oplaadapparaten

Oplaadapparaat Bestel-nr.

36V, voor onder-

houdsvrije batterijen

6.654-229.0

Maximale batterijafmetingen

Lengte Breedte Hoogte

406 mm 533 mm 432 mm

Apparaat verschuiven

78 Nederlands

laag duwen.

Gevaar

Ongevalgevaar door wegrollend apparaat.

Na het verschuiven moet de ontgrendelhef-

boom in elk geval weer naar omhoog gezet

worden om de parkeerrem opnieuw te acti-

veren.

Waarschuwing

Voor een onmiddellijke buitenwerkingstel-

ling van alle functies de voet van het gaspe-

daal nemen, noodstopknop indrukken en

sleutelschakelaar op „0“ drehen.

ÎSchroeven losdraaien en houten kooi

wegnemen.

ÎKunststof pakband opensnijden en folie

verwijderen.

ÎBevestiging aan de wielen verwijderen.

ÎLeg de planken op de kant van de pal-

let. Plaats de planken zo, dat ze voor de

wielen van het apparaat liggen. Beves-

tig de planken met de schroeven.

ÎHouten blokken voor het vastzetten van

de wielen verwijderen en onder de hel-

ling schuiven.

ÎStuurwiel aanbrengen en voorwiel recht

uitrichten.

ÎStuurwiel wegnemen, uitrichten en op-

nieuw aanbrengen.

ÎStuurwiel met bijgevoegde moer beves-

tigen.

ÎAfdekking in het stuurwiel steken.

ÎOp de bedieningsplaats gaan staan en

het veiligheidspedaal met de linkervoet

ingedrukt houden.

ÎNood-stop-knop door draaien ontgren-

delen.

ÎSleutelschakelaar op „1“ stellen.

ÎRijrichting met de rijrichtingsschakelaar

op het bedieningspaneel instellen.

ÎKleinste snelheidsbereik met schake-

laar Snelheid selecteren.

ÎOntgrendelingsknop indrukken.

ÎOm te rijden het gaspedaal voorzichtig

indrukken en langzaam van het pallet

rijden.

ÎSleutelschakelaar op „0“ stellen.

Voor de inbedrijfname moeten de borstels

gemonteerd worden (zie „Onder-

houdswerkzaamheden“).

Gevaar

Langere gebruiksduur van het apparaat

kan door de vibraties leiden tot doorbloe-

dingstoornissen in de handen.

Een algemeen geldende duur voor het ge-

bruik kan niet vastgelegd worden aange-

zien die afhangt van verschillende factoren:

– persoonlijke neiging tot slechte door-

bloeding (vaak koude vingers, kriebelen

van de vingers).

– Lage omgevingstemperatuur. Warme

handschoenen dragen ter bescherming

van de handen.

– Stevig vasthouden hindert de doorbloe-

ding.

– Ononderbroken werking is slechter dan

een werking met pauzen.

Bij een regelmatig, langdurig gebruik van

het apparaat en bij herhaaldelijk optreden

van die symptomen (bijvoorbeeld kriebelen

van de vingers, koude vingers) bevelen wij

een medisch onderzoek aan.

Waarschuwing

Voor een onmiddellijke buitenwerkingstel-

ling van alle functies de voet van het gaspe-

daal nemen, noodstopknop indrukken en

sleutelschakelaar op „0“ drehen.

ÎOnderhoudswerkzaamheden „aan het

begin van een bedrijfsweek“ uitvoeren

(zie hoofdstuk „Onderhoud en instand-

houding“).

Gevaar

Ongevalgevaar. Voor elke werking moet de

functionaliteit van de parkeerrem op een

vlakte gecontroleerd worden.

ÎSleutelschakelaar op „0“ stellen.

ÎNoodstopknop indrukken.

Indien het apparaat met de hand kan ver-

schoven worden, is de parkeerrem niet

functioneel.

ÎOntgrendelhefboom van de parkeerrem

naar omhoog duwen.

Indien het apparaat nog steeds met de

hand verschoven kan worden, is de par-

keerrem defect. Apparaat stilleggen en de

klantendienst contacteren.

Gevaar

Ongevalgevaar. Indien het apparaat op hel-

lingen niet voldoende remwerking vertoont,

noodstopknop indrukken:

ÎDeksel van het verswaterreservoir ope-

nen.

ÎVers water (maximum 60 °C) tot 15 cm

onder de bovenkant van het reservoir

vullen.

ÎReinigingsmiddel vullen.

Deksel van het verswaterreservoir sluiten.

Waarschuwing

Voor de eerste inbedrijfstelling verswaterre-

servoir volledig vullen om het waterleidings-

systeem te ontluchten.

Bij een leeg leidingsysteem kan het tot 2 mi-

nuten duren tot reinigingsvloeistof aan de

reinigingskop uittreedt.

몇Waarschuwing

Beschadigingsgevaar. Alleen aanbevolen

reinigingsmiddelen gebruiken. In geval van

andere reinigingsmiddelen draagt de ex-

ploitant het verhoogde risico inzake be-

drijfsveiligheid en ongevallengevaar.

Alleen reinigingsmiddelen gebruiken die vrij

zijn van oplosmiddelen, zout- en vloeizuur.

Instructie

Geen sterk schuimend reinigingsmiddel ge-

bruiken.

Aanbevolen reinigingsmiddelen:

Om met het apparaat vertrouwd te raken,

de eerste rijpogingen op een open ruimte

ondernemen.

Gevaar

Kantelgevaar bij de sterke hellingen.

ÎIn de rijrichting mag u slechts stijgingen

tot 10% nemen.

Kantelgevaar bij snel door de bochten rij-

den.

Slipgevaar bij natte bodems.

ÎIn bochten langzaam rijden.

Kantelgevaar bij onstabiele ondergrond.

ÎHet apparaat uitsluitend op bevestigde

ondergrond bewegen.

Kantelgevaar bij de zijwaartse hellingen.

ÎDwars op de rijrichting alleen hellingen

tot maximaal 10% berijden.

ÎOp de bedieningsplaats gaan staan en

Afladen

Borstels monteren

Gebruik

Parkeerrem controleren

Remmen

Bedrijfsstoffen vullen

Schoon water

Reinigingsmiddel

Gebruik Reini-

gingsmid-

del

Onderhoudsreiniging van

alle waterbestendige vloe-

ren

RM 780

RM 746

Onderhoudsreiniging van

blinkende oppervlakken

(bijv. Granit)

RM 755 es

Onderhoudsreiniging en

basisreiniging van indus-

triële vloeren

RM 69 ASF

Onderhoudsreiniging en

basisreiniging van fijne

stenen tegels

RM 753

Onderhoudsreiniging van

stenen in de sanitaire sec-

tor

RM 751

Reiniging en ontsmetting

in de sanitaire sector

RM 732

Reiniging van alle alkalibe-

stendige vloeren (bijv.

PVC)

RM 752

Reiniging van linoleum-

vloeren

RM 754

Rijden

Nederlands 79

het veiligheidspedaal met de linkervoet

ingedrukt houden.

ÎGaspedaal niet indrukken.

ÎNood-stop-knop door draaien ontgren-

delen.

ÎSleutelschakelaar op „1“ stellen.

ÎOntgrendelingsknop indrukken.

ÎOm te rijden het gaspedaal voorzichtig

indrukken.

Instructie

De rijrichting kan ook tijdens de rit veran-

derd worden. Op die manier kunnen door

meermaal vooruit en achteruit te rijden ook

sterk vervuilde plaatsen gereinigd worden.

Bij overbelasting wordt de motor van de

wielaandrijving na een bepaalde tijd uitge-

schakeld.

ÎApparaat gedurende minstens 15 minu-

ten laten afkoelen.

ÎZekering rijaandrijving op het bedie-

ningspaneel opnieuw indrukken.

Waarschuwing

Indien het apparaat langer dan 2 seconden

op dezelfde plaats blijft staan, worden de

toevoer van reinigingsvloeistof en de bor-

stelaandrijving onderbroken tot het appa-

raat weer verderrijdt.

ÎGaspedaal bedienen en over het te rei-

nigen oppervlak rijden.

ÎBorstelaandrukkracht instellen met de

knop Borstelaandrukkracht (4 trappen).

In de reinigingswerking is de maximum-

snelheid bepertk tot trap II.

Waarschuwing

Sterk vervuilde vloeren kunnen in twee keer

gereinigd worden. In de eerste stap wordt de

reinigingsvloeistof aangebracht en ingebor-

steld. Daartoe wordt de zuigbalk opgetild door

de knop Zuigbalk omhoog / omlaag zetten in

te drukken. Bij de BD-versie moet eerst de

achterste spatbescherming (Aqua-Mizer)

weggenomen worden. Na het inwerken van

de reinigingsvloeistof wordt in de tweede stap

het oppervlak gereinigd zoals gewoonlijk.

Waarschuwing

Na het optillen van de reinigingskop nog ca.

5 m verderrijden zodat het restwater opge-

zogen wordt.

ÎApparaat op een egaal oppervlak neer-

zetten.

ÎSleutelschakelaar op '0' draaien en

sleutel uittrekken.

Waarschuwing

Overloop vuilwaterreservoir. Bij een volle

vuilwatertank wordt de zuigstroom door een

vlotter onderbroken. Vuilwaterreservoir

leegmaken.

몇Waarschuwing

Lokale voorschriften inzake de behandeling

van afvalwater in acht nemen.

ÎNeem de aftapslang vuilwater uit de

houder en plaats deze in een geschikte

verzamelinrichting.

ÎVuil water door openen van het schroef-

deksel aan de aftapslang aflaten.

ÎZeef vuilwatertank met zuiver water uit-

spoelen.

ÎVlotter reinigen en beweeglijkheid van

de vlotterbal controleren.

ÎVuilwaterreservoir met zuiver water uit-

spoelen.

ÎAftapslang schoon water (achter de af-

tapslang vuil water) eruit trekken en bo-

ven een geschikte verzamelinrichting

laten zakken.

ÎReinigingsvloeistof door openen van

het schroefdeksel aan de aftapslang af-

laten.

ÎReinigingskop omhoog zetten.

ÎSleutelschakelaar op '0' draaien en

sleutel uittrekken.

ÎKruisknop Spatbescherming lossen en

spatbescherming opzij zwenken.

BR BD

ÎRijrichting met

de rijrichtings-

schakelaar op

het bedienings-

paneel instel-

len.

ÎSnelheidsbe-

reik met de

schakelaar

Snelheid selec-

teren (3 trap-

pen).

ÎDisplay obser-

veren en wach-

ten tot de

initialisatie van

de besturing

beëindigd is.

ÎRijrichting met

de rijrichtings-

schakelaar op

het bedienings-

paneel instel-

len.

ÎSnelheidsbe-

reik met de

knop Snelheid

selecteren (3

trappen).

Overbelasting

Reinigen

BR BD

ÎHendel Zuig-

balk omlaag

zetten naar be-

neden duwen.

De zuigbalk

wordt neergela-

ten en de afzui-

ging wordt

geactiveerd.

ÎReinigingskop

neerlaten door

drukken op de

knop Borste-

laandrukkracht.

ÎKnop Reini-

gingswerking

indrukken.

De borste-

laandrijving

wordt geacti-

veerd.

De reinigings-

kop wordt neer-

gelaten (lichte

borstelaandruk-

kracht) en reini-

gingsvloeistof

wordt aange-

voerd.

De zuigbalk

wordt neergela-

ten en de afzui-

ging wordt

geactiveerd.

BR BD

ÎToevoer van

reinigingsvloei-

stof instellen

met de regel-

knop Water-

hoeveelheid.

ÎToevoer van

reinigingsvloei-

stof instellen

met de knop

Dosering reini-

gingsvloeistof

(4 trappen).

BR BD

ÎSnelheidsbe-

reik met de

schakelaar

Snelheid selec-

teren (3 trap-

pen).

ÎSnelheidsbe-

reik met de

knop Snelheid

selecteren (3

trappen).

Reiniging beëindigen

BR BD

ÎReinigingskop

optillen door

drukken op de

knop Borste-

laandrukkracht.

ÎHendel Zuig-

balk omlaag

zetten naar om-

hoog trekken,

de zuigbalk

wordt opgetild

en de afzuiging

wordt uitge-

schakeld.

ÎKnop Reini-

gingswerking

indrukken.

De borste-

laandrijving

wordt uitge-

schakeld en de

reinigingskop

wordt opgetild.

Na 15 secon-

den wordt de

zuigbalk opge-

tild.

Na 30 secon-

den wordt de

afzuiging uitge-

schakeld.

Buitenwerkingstelling

Reservoirs leegmaken

Vuil water aflaten

Vers water aflaten

Veeggoedcontainer legen

(alleen BR-variant)

80 Nederlands

ÎKeergoedreservoir wegnemen.

ÎVeeggoedreservoir leegmaken en met

water uitspoelen.

Gevaar

Verwondingsgevaar! Voor het in- en uitla-

den van het apparaat mag het hellingsper-

centage van 10% niet overschreden worden.

Langzaam rijden.

ÎZuigbalk, borstels en spatbescherming

van het apparaat verwijderen.

Voor het transport op een voertuig, het ap-

paraat met spanriemen of touwen vastzet-

ten ter voorkoming van wegglijden.

1 Bevestigingspunten

Gevaar

Verwondingsgevaar! Voor alle werkzaam-

heden aan het apparaat de sleutelschake-

laat op „0“ stellen en de sleutel uittrekken.

Accustekker uittrekken.

Instructie

Zuigturbine loopt na het uitschakelen na.

Onderhoudswerkzaamheden pas na het

nalopen van de zuigturbine uitvoeren.

ÎVuilwater en resterend schoon water af-

laten en verwijderen.

ÎDeksel van de vuilwatertank controleren

op dichtheid.

ÎToestand van de banden controleren.

ÎCorrecte positie van de borstels contro-

leren.

Îsteekverbindingen van de zuigslang

controleren op dichtheid.

ÎBevestiging en instelling van de zuig-

balk controleren (zie „Onderhoudswerk-

zaamheden“).

ÎSluiting van de aftapslangen controle-

ren op dichtheid.

ÎControleren of de aftapslangen juist op-

geborgen zijn.

ÎVeiligheidspedaal, gaspedaal en stuur-

wiel controleren op functionaliteit.

ÎBij natte accu's het zuurpeil controleren

en indien nodig gedestilleerd water na-

vullen.

ÎVuilwaterreservoir leegmaken.

ÎVuilwaterreservoir met zuiver water uit-

spoelen.

Îzeef in het deksel van de vuilwatertank

reinigen.

ÎVlotter in de vuilwatertank reinigen (zie

"Onderhoudswerkzaamheden").

ÎSchoonwatertank en zeef schoon water

reinigen.

ÎFilter schoon water controleren, indien

nodig reinigen.

ÎAfzuiging gedurende een minuut in-

schakelen om het systeem te laten dro-

gen.

ÎBorstels controleren op slijtage en reini-

gen.

ÎSpatbescherming aan de reinigingskop

reinigen en controleren op slijtage.

ÎZuiglippen in de zuigbalk reinigen en

controleren op slijtage.

ÎApparaat aan de buitenkant met een

vochtige, in mild zeepsop gedrenkte

doek reinigen.

ÎApparaat uitwendig controleren op be-

schadigingen.

ÎDeksel schoon- en vuilwatertank niet

sluiten zodat de tanks kunnen drogen.

ÎAccu laden.

ÎBovenkant van de batterijen reinigen.

ÎBij natte batterijen de zuurdichtheid

controleren.

ÎBatterijkabel controleren op correcte

positie.

ÎBatterijruimte en behuizing van de bat-

terijen reinigen.

ÎSpanning van de aandrijfketting contro-

leren (zie „Onderhoudswerkzaamhe-

den“).

ÎAandrijfketting controleren op slijtage.

ÎParkeerrem controleren. *

ÎOptilmechanisme zuigbalk reinigen.

ÎGewrichten aan de zuigbalkophanging

en aan de reinigingskop reinigen.

ÎKoolborstels en commutator van alle

motoren controleren op slijtage. *

ÎSpaninrichting van de stuurkettingen

controleren. *

* Uitvoering door klantendienst.

Ter verzekering van een betrouwbare wer-

king van het apparaat kunt u met het be-

voegde Kärcher-verkoopkantoor een

onderhoudscontract afsluiten.

ÎApparaat op een glad oppervlak rijden.

ÎZuigblak omlaag brengen.

ÎMinstens 60 cm vooruitrijden.

ÎApparaat stilleggen, sleutelschakelaar

op '0' draaien en sleutel uittrekken. Erop

letten dat het apparaat niet achteruitrolt.

1 Hellingsverstelling

2 Kruisknoppen horizontale uitrichting

ÎZuigbalk met beide kruisknoppen zoda-

nig uitrichten dat de achterste zuiglip

aan beide kanten van de zuigbalk (sym-

metrisch met het midden) naar achteren

gebogen is.

ÎHellingsverstelling zodanig instellen dat

de achterste zuiglip over de volledige

lengte even ver naar achteren gebogen

is.

ÎOm de instelling te controleren telkens

60 cm naar voren rijden en het effect

van de nieuwe instelling controleren.

ÎZuigbalk door gelijktijdig verdraaien van

beide kruisknoppen zodanig instellen

dat de achterste zuiglip 9 tot 10 mm

naar achteren gebogen is.

In de richting van de wijzers van de klok:

doorbuiging wordt kleiner.

Tegen de wijzers van de klok in: door-

buiging wordt groter.

ÎOm de instelling te controleren telkens

60 cm naar voren rijden en het effect

van de nieuwe instelling controleren.

ÎZuigbalk omhoog zetten.

ÎSleutelschakelaar op '0' draaien en

sleutel uittrekken.

ÎZuigslang van de zuigbalk trekken.

Transport

Onderhoud

Onderhoudsschema

Aan het begin van een bedrijfsweek

Aan het einde van een bedrijfsweek

Alle 50 bedrijfsuren

Alle 100 bedrijfsuren

Alle 200 bedrijfsuren

Onderhoudswerkzaamheden

Onderhoudscontract

Zuigbalk instellen

Zuigbalk demonteren

Nederlands 81

1 Kruisknop zuigbalkbevestiging

ÎKruisknop voor de zuigbalkbevestiging

loszetten en zuigbalk zijdelings eruit

trekken.

ÎZuigbalk demonteren.

1 Vleugelschroef

2Drukplaat

3 Zuiglip

ÎVleugelschroeven loszetten.

ÎDrukplaat verwijderen.

ÎZuiglip eruit nemen.

Waarschuwing

De zuiglip kan drie keer gedraaid worden

tot alle kanten versleten zijn. Daarna is een

nieuwe zuiglip nodig.

ÎZuiglip draaien of vervangen, opnieuw

in de zuigbalk leggen en uitrichten.

ÎDrukplaat opnieuw aanbrengen.

ÎEerst de middenste vleugelschroef aan-

spannen. Erop letten dat de drukplaat

dicht tegen de zuiglip ligt.

ÎOverige vleugelschroeven aanspan-

nen.

ÎZuigbalk demonteren.

1 Spansluiting

2 Klemband

3 Zuiglip

Spansluiting openen en klemband verwij-

deren.

Zuiglip eruit nemen.

Waarschuwing

De zuiglip kan drie keer gedraaid worden tot

alle kanten versleten zijn. Daarna is een nieu-

we zuiglip nodig.

Zuiglip draaien of vervangen, opnieuw in

de zuigbalk leggen en uitrichten.

Klemband aanbrengen en spansluiting

sluiten. De spanning moet zo groot zijn

dat de zuiglip zonder kreukvorming recht-

gehouden wordt. Eventueel spansluiting

bijregelen.

1Buis

2 Zeef met vlotterbal

ÎZeef aan de buitenkant reinigen en af-

spoelen.

ÎBeweeglijkheid van de vlotterbal contro-

leren.

Bij sterke vervuiling:

Îbuis vasthouden en zeef van de buis

trekken.

ÎZeef en bal reinigen.

ÎBuis vasthouden en zeef opnieuw aan-

brengen.

1 Spatbescherming

2 Kruisknop spatbescherming

3 Schroef lagerdeksel

4 Lagerdeksel

ÎReinigingskop omhoog zetten.

ÎSleutelschakelaar op '0' draaien en

sleutel uittrekken.

ÎKruisknop Spatbescherming lossen en

spatbescherming opzij zwenken.

ÎSchroef lagerdeksel losdraaien en bo-

venste uiteinde van het lagerdeksel

naar buiten trekken.

ÎLagerdeksel naar beneden duwen en

uithaken.

ÎLagerdeksel van de borstel trekken.

ÎBorstel eruit trekken.

ÎNieuwe borstel met de meenemer voor-

aan in de reinigingskop plaatsen en tot

de aanslag schuiven.

ÎBorstel naar beneden laten kantelen en

lagerdeksel aanbrengen.

ÎOnderste uiteinde van het lagerdeksel

aan de reinigingskop inhaken en lager-

deksel naar boven schuiven.

ÎBovenste uiteinde van het lagerdeksel

tegen de reinigingskop duwen en

schroef aandraaien.

ÎSpatbescherming terugzwenken en

kruisknop aanspannen.

ÎWerkwijze aan de tegenoverliggende

kant herhalen.

1 Zijdelingse spatbescherming

ÎReinigingskop omhoog zetten.

ÎSleutelschakelaar op '0' draaien en

sleutel uittrekken.

ÎZijdelingse spatbescherming optillen en

zijdelings wegnemen.

ÎOntgrendelhefboom van de schijfbor-

stel tegen de richting van de wijzers van

de klok draaien - de borstel valt naar be-

neden en kan onder het apparaat weg-

getrokken worden.

ÎNieuwe borstel onder de reinigingskop

houden.

ÎOntgrendelhefboom van de schijfbor-

stel in de richting van de wijzers van de

klok draaien en borstel naar omhoog

duwen.

ÎOntgrendelhefboom loslaten en borstel

controleren op stabiliteit.

Spatbescherming opnieuw aanbrengen.

ÎWerkwijze aan de tegenoverliggende

kant herhalen.

Reinigingskop laten zakken.1

Sleutelschakelaar op '0' draaien en sleutel

uittrekken.

BR-variant:

Îaanslag lossen en zodanig instellen dat

Voorste zuiglip draaien / vervangen

Achterste zuiglip draaien / vervangen

Vlotter reinigen

Borstelwalsen vervangen

Schijfborstels vervangen

Spatbescherming instellen

82 Nederlands

de rubberstrip ongeveer 9 tot 10 mm

naar opzij gebogen wordt.

BD-variant:

1 Aanslag

Îaanslag lossen en zodanig instellen dat

de onderkant van de spatbescherming

3 mm van de bodem verwijderd is.

ÎAanslag aanspannen.

1 Schroeven

2 Frontpaneel

ÎSchroeven eruit draaien.

ÎFrontbekleding wegnemen.

1 Schroeven

2 Deksel

3 Aandrijfketting

ÎSchroeven eruit draaien.

ÎDeksel verwijderen.

ÎAandrijfketting en tandwiel controleren

op slijtage.

Bij kans op vorst:

ÎDe reservoirs voor schoon en vuil water

leegmaken.

ÎApparaat in een vorstvrije ruimte plaat-

sen.

Gevaar

Verwondingsgevaar! Voor alle werkzaam-

heden aan het apparaat de sleutelschake-

laat op „0“ stellen en de sleutel uittrekken.

Accustekker uittrekken.

Aandrijfketting controleren

Vorstbescherming

Storingen

Storingen met weergave op het display (alleen BD)

Displayweer-

gave

Oorzaak Oplossing Door wie

0814 Storing besturing rijmotor Klantendienst

7600 Storing borstelaandrijving Zekering borstelaandrijving resetten. Bediener

7800 Aansluitkabel naar de rijmotor

defect

Klantendienst

7801 Besturing oververhit Apparaat uitschakelen en laten afkoelen Bediener

7802

9000 Geen borstels in de reinigings-

kop geplaatst

Borstels aanbrengen Bediener

Accuspanning te laag Accu laden Bediener

Apparaat ingeschakeld bij een

ingedrukte gaspedaal.

Gaspedaal loslaten, sleutelschakelaar op „0“ draaien, sleutelscha-

kelaar op „1“ draaien, veiligheidspedaal indrukken, ontgrende-

lingsknop indrukken, gaspedaal bedienen.

Bediener

Nederlands 83

Storingen

Storing Oplossing Door wie

Apparaat wil niet starten. Accustekker in het apparaat steken. Bediener

Nood-stop-knop door draaien ontgrendelen. Bediener

Accukabel controleren op correcte positie. Bediener

Zekering besturing resetten (alleen BR). Bediener

Accukabel controleren op corrosie, indien nodig reinigen. Bediener

Batterijcapaciteit uitgeput, batterij opladen. Bediener

Hoofdzekering controleren, indien nodig vervangen. Bediener

Apparaat rijdt niet of lang-

zaam

Ontgrendelingsknop indrukken. Bediener

Gaspedaal loslaten, sleutelschakelaar op „0“ draaien, sleutelschakelaar op „1“ draaien,

veiligheidspedaal indrukken, ontgrendelingsknop indrukken, gaspedaal bedienen.

Bediener

Zekering wielaandrijving resetten Bediener

Besturing oververhit, apparaat uitschakelen en gedurende 15 minuten laten afkoelen. Bediener

Voorwiel heeft geen greep door te hoge borstelaandrukkracht, borstelaandrukkracht

verlagen.

Bediener

Apparaat remt niet Parkeerrem gedeactiveerd, voor het activeren de ontgrendelhefboom naar boven du-

wen.

Bediener

Geen of onvoldoende zuigca-

paciteit

Zekering zuigturbine resetten (alleen BR). Bediener

Vuilwaterreservoir leegmaken. Bediener

Instelling van de zuigbalk controleren. Bediener

Afdichting tussen vuilwaterreservoir en deksel reinigen en op dichtheid controleren, in-

dien nodig vervangen.

Bediener

Zuiglippen aan de zuigbalk reinigen, indien nodig omdraaien of vervangen. Bediener

Zuigslang op verstopping controleren, indien nodig reinigen. Bediener

Verbinding tussen zuigslang en zuigbalk en zuigslang en deksel van de vuilwatertank

controleren.

Bediener

Zuigslang op dichtheid controleren, indien nodig vervangen. Bediener

Controleren of het deksel aan de aftapslang voor het vuile water gesloten is. Bediener

Instelling van de zuigbalk controleren. Bediener

Vlotter in de vuilwatertank reinigen. Bediener

Onvoldoende reinigingsresul-

taat

Aandrukkracht instellen. Bediener

Borstels op slijtage controleren, indien nodig vervangen. Bediener

Borstels controleren op vervuiling, reinigen. Bediener

Controleren of reinigingsmiddel en borstels geschikt zijn voor de reinigingsopdracht. Bediener

Borstels draaien niet Zekering borstelaandrijving resetten. Bediener

Borstels controleren op blokkering door vreemde voorwerpen, vreemde voorwerpen

verwijderen.

Bediener

Geen of te lage dosering van

de reinigingsoplossing

Peil van de reinigingsoplossing in de schoonwatertank controleren, indien nodig navul-

len.

Bediener

Zekering pomp resetten (alleen BR). Bediener

Dosering van de reinigingsvloeistof verhogen. Bediener

Zeef schoon water en filter schoon water controleren, indien nodig reinigen. Bediener

Accessoires

Benaming Onderde-

len-nr.

Beschrijving Stuks Aantal stuks

nodig

Batterijvervangingsset 8.601-121.0 bestaand uit: batterijbak, kabelset, vergrende-

lingsset, 2 transportwagens

Accu 6.654-141.0 12V/105 A, onderhoudsvrij (gel), 1 3

Oplaadapparaat 6.654-229.0 36V, voor onderhoudsvrije batterijen 1 1

84 Nederlands

Benaming Onderde-

len-nr.

Beschrijving Stuks Aantal stuks

nodig

Borstelwals, wit (zacht) 8.628-390.0 Voor het polijsten en de onderhoudsreiniging van

gevoelige vloeren.

Borstelwals, rood (gemiddeld, stan-

daard)

8.628-389.0 Voor de onderhoudsreiniging ook van sterk ver-

vuilde vloeren.

Borstelwals, groen (hart) 8.628-391.0 Voor de basisreiniging van sterk vervuilde vloe-

ren en voor het verwijderen van lagen (bijv. was,

acrylaat).

Benaming Onderde-

len-nr.

Beschrijving Stuks Aantal

stuks no-

dig

Schijfborstel, natuur (zacht) 8.600-019.0 Voor het polijsten van vloeren. 1 2

Schijfborstel, blauw (gemiddeld,

standaard)

8.600-018.0 Voor de reiniging van licht vervuilde of gevoelige

vloeren.

Schijfborstel, grijs (hard) 8.600-020.0 Voor de reiniging van sterk vervuilde vloeren. 1 2

Drijfschijf 8.600-017.0 Voor de opname van pads. 1 2

Disc-pad, rood (gemiddeld) 6.369-826.0 Voor de reiniging van licht vervuilde vloeren. 5 2

Disc-pad, groen (hard) 6.369-827.0 Voor de reiniging van sterk vervuilde vloeren. 5 2

Disc-Pad, zwart (heel hard) 6.369-828.0 Voor de reiniging van sterk vervuilde vloeren. 5 2

Technische gegevens

BR BD

Vermogen

Nominale spanning V 36 36

Accucapaciteit (Pack-variant) Ah (5h) 105 105

Gemiddeld opgenomen vermogen W 2200 2200

Vermogen motor wielaandrijving (nominaal vermogen) W 680 700

Vermogen zuigmotor W 570 570

Vermogen borstelmotor W 300 510

Zuigen

Zuigvermogen, luchthoeveelheid l/s 31 3,64

Zuigvermogen, onderdruk kPa 19 20,3

Dosering reinigingsoplossing

Opgenomen vermogen doseerpomp W 43 43

Aanbrenging reinigingsoplossing (max.) l/h 5,2 5,2

Reinigingsborstels

Werkbreedte mm 610 610

Borsteldiameter mm 152 305

Borsteltoerental 1/min 800 300

Maten en gewichten

Rijsnelheid (max.) km/h 5,8 5,6

Klimvermogen (max.) % 10 10

Theoretische oppervlaktecapaciteit m2/u 2800 2800/

Volume reservoirs schoon/vuil water l 95/90 95/90

Lengte mm 1330 1330

Breedte mm 737 830

Hoogte mm 1285 1285

Gewicht (met/zonder accu) kg 565/243 565/243

Oppervlaktebelasting kPa 810 810

Geluidsemissie

Geluidsdrukniveau (EN 60704-1) dB(A) 74 74

Apparaattrillingen

Totale bewegingswaarde (ISO 5349)

Armen, stuurwiel m/s23,6 3,6

Poten, pedaal m/s20,7 0,7

Nederlands 85

– Er mogen uitsluitend toebehoren en re-

serveonderdelen gebruikt worden die

door de fabrikant zijn vrijgegeven. Origi-

nele toebehoren en reserveonderdelen

bieden de garantie van een veilig en

storingsvrije werking van het apparaat.

– Een selectie van de meest frequent be-

nodigde reserveonderdelen vindt u ach-

teraan in de gebruiksaanwijzing.

– Verdere informatie over reserveonder-

delen vindt u op www.kaercher.com bij

Service.

In ieder land zijn de door ons bevoegde ver-

koopkantoor uitgegeven garantiebepalin-

gen van toepassing. Eventuele storingen

aan het apparaat verhelpen wij zonder kos-

ten binnen de garantietermijn, mits een ma-

teriaal of fabrieksfout de oorzaak van deze

storing is. Neem bij klachten binnen de ga-

rantietermijn contact op met uw leverancier

of de dichtstbijzijnde klantenservicewerk-

plaats en neem uw aankoopbewijs mee.

Hierbij verklaren wij, dat de hierna vermel-

de machine door haar ontwerp en bouwwij-

ze en in de door ons in de handel gebrachte

uitvoering voldoet aan de betreffende fun-

damentele veiligheids- en gezondheidsei-

sen, zoals vermeld in de desbetreffende

EG-richtlijnen. Deze verklaring verliest haar

geldigheid wanneer zonder overleg met

ons veranderingen aan de machine worden

aangebracht.

De ondergetekenden handelen in opdracht

en met volmacht van de bedrijfsleiding.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Reserveonderdelen

Garantie

CE-verklaring

Product: Vloerreiniger

Type: 1.006-xxx

Van toepassing zijnde EG-richtlijnen

98/37/EG

2006/95/EG

89/336/EEG (+91/263/EEG, 92/31/EEG,

93/68/EEG)

Toegepaste geharmoniseerde normen

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Toegepaste landelijke normen

86 Ελληνικά

Aγαπητέ πελάτη,

Πριν από την πρώτη χρήση

της συσκευής διαβάστε τις

οδηγίες λειτουργίας και

ενεργήστε βάσει αυτών. Φυλάξτε τις

παρούσες οδηγίες λειτουργίας για

μελλοντική χρήση ή για τον επόμενο κάτοχο

της συσκευής.

Υποδείξεις ασφαλείας 86

Λειτουργία 86

Αρμόζουσα χρήση 86

Προστασία του περιβάλλοντος, διάθεση

απορριμμάτων 86

Στοιχεία χειρισμού και λειτουργίας 87

Πριν την ενεργοποίηση 89

Λειτουργία 90

Φροντίδα και συντήρηση 92

Βλάβες 94

Εξαρτήματα 96

Τεχνικά χαρακτηριστικά 97

Ανταλλακτικά 97

Εγγύηση 97

Δήλωση πιστότητας CE 97

Πριν την πρώτη χρήση της συσκευής,

διαβάστε και λάβετε υπόψη τις παρούσες

Οδηγίες Χρήσης και το συνοδευτικό έντυπο

υποδειξεων ασφαλείας για συσκευές

καθαρισμού με βούρτσες και συσκευές με

εκτοξευτήρες, αρ. 5.956-251 και ενεργήστε

ανάλογα.

Η συσκευή έχει εγκριθεί για λειτουργία σε

επιφάνειες με κλίση μέχρι και 10%.

Τα συστήματα ασφαλείας χρησιμεύουν για

την προστασία του χρήστη και δεν

επιτρέπεται να τεθούν εκτός λειτουργίας ή

να αγνοηθεί η λειτουργία τους.

Για άμεση απενεργοποίηση όλων των

λειτουργιών: Πιέστε το πλήκτρο εκτάκτου

ανάγκης.

Ο μηχανισμός μετάδοσης κίνησης

ενεργοποιείται μόνον με πίεση του πεντάλ

με το πόδι του χειριστή.

Σ' αυτές τις οδηγίες χρήσης

χρησιμοποιούνται τα ακόλουθα σύμβολα:

Κίνδυνος

Αντιπροσωπεύει έναν άμεσο ενδεχόμενο

κίνδυνο. Η μη τήρηση των υποδείξεων

συνεπάγεται ενδεχόμενο σοβαρό

τραυματισμό ή θάνατο.

몇Προειδοποίηση

Αντιπροσωπεύει μία πιθανή επικίνδυνη

κατάσταση. Σε περίπτωση μη τήρησης της

υπόδειξης υφίσταται πιθανός κίνδυνος

ελαφρών τραυματισμών ή υλικών ζημιών.

Υπόδειξη

Αντιπροσωπεύει συμβουλές για τη χρήση

και σημαντικές πληροφορίες.

Η συσκευή χρησιμοποιείται για τον υγρό

καθαρισμό ή το γυάλισμα επίπεδων

δαπέδων.

–Χάρη στη ρύθμιση της ποσότητας

νερού, της πίεσης επαφής των

βουρτσών, των ποσοτήτων

απορρυπαντικού καθώς και της

ταχύτητας οδήγησης, μπορεί να

προσαρμόζεται εύκολα στην εκάστοτε

εργασία καθαρισμού.

–Το πλάτος εργασίας των 610 mm και το

δοχείο καθαρού νερού με χωρητικότητα

95 l επιτρέπουν τον αποτελεσματικό

καθαρισμό με μεγάλη διάρκεια χρήσης.

–Η συσκευή είναι αυτοκινούμενη.

–Οι μπαταρίες μπορούν να φορτίζονται

μέσω φορτιστή σε πρίζα 230V.

–Η μπαταρία και ο φορτιστής

συμπαραδίδονται με το μηχάνημα στις

παραλλαγές Package.

Υπόδειξη

Ανάλογα με την εκάστοτε εργασία

καθαρισμού το μηχάνημα μπορεί να

εξοπλιστεί με διάφορα εξαρτήματα.

Ζητήστε τον κατάλογό μας ή επισκεφτείτε

μας στο διαδίκτυο στη διεύθυνση

www.karcher.com.

Χρησιμοποιείτε αυτή τη συσκευή

αποκλειστικά και μόνο σύμφωνα με τα

στοιχεία σ' αυτές τις οδηγίες χειρισμού.

–Το μηχάνημα επιτρέπεται να

χρησιμοποιείται μόνον για τον

καθαρισμό λείων δαπέδων μη

ευαίσθητων στην υγρασία ή στο

γυάλισμα.

–Η θερμοκρασία χρήσης κυμαίνεται

μεταξύ +5°C και +40°C.

–Η συσκευή δεν είναι κατάλληλη για τον

καθαρισμό παγωμένων δαπέδων (π.χ.

ψυγείων).

–Η συσκευή επιτρέπεται να εξοπλίζεται

μόνον με γνήσια εξαρτήματα και

ανταλλακτικά.

–Το μηχάνημα προορίζεται για τον

καθαρισμό δαπέδων εσωτερικών

χώρων ή στεγασμένων επιφανειών. Σε

άλλους τομείς εφαρμογής πρέπει να

εξεταστεί η χρήση εναλλακτικών

βουρτσών.

–Το μηχάνημα δεν προορίζεται για τον

καθαρισμό δημοσίων οδών.

–Απαγορεύεται η χρήση του

μηχανήματος σε δάπεδα ευαίσθητα σε

πίεση. Λάβετε υπόψη το επιτρεπόμενο

όριο επιβάρυνσης του δαπέδου. Η

επιτρεπόμενη επιβάρυνση της

επιφάνειας από τη συσκευή

αναγράφεται στα τεχνικά

χαρακτηριστικά.

–Η συσκευή δεν είναι κατάλληλη για

χρήση σε χώρους, όπου υφίσταται

κίνδυνος έκρηξης.

–Η συσκευή δεν ενδείκνυται για την

αναρρόφηση εύφλεκτων αερίων,

συμπυκνωμένων οξέων ή διαλυτικών.

Σε αυτά ανήκουν η βενζίνη, τα διαλυτικά

χρώματος ή το πετρέλαιο θέρμανσης,

τα οποία μπορούν να δημιουργήσουν

εκρηκτικά μείγματα, εάν αναμειχθούν με

τον αέρα αναρρόφησης. Επιπλέον, η

ακετόνη, τα συμπυκνωμένα οξέα και τα

διαλυτικά, καθώς προκαλούν διάβρωση

των υλικών που χρησιμοποιούνται στη

συσκευή.

–Οι αντιδραστικές μεταλλικές σκόνες

(π.χ. αλουμίνιο, μαγνήσιο,

ψευδάργυρος) σε συνδυασμό με

ισχυρά αλκαλικά και όξινα

απορρυπαντικά δημιουργούν εκρηκτικά

αέρια.

Πίνακας περιεχομένων

Υποδείξεις ασφαλείας

Μηχανισμοί ασφάλειας

Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus)

Πεντάλ ασφαλείας

Σύμβολα

Λειτουργία

Αρμόζουσα χρήση

Προστασία του

περιβάλλοντος, διάθεση

απορριμμάτων

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τις

συσκευασίες στα οικιακά

απορρίμματα, αλλά σε ειδικό

σύστημα

επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία

θα πρέπει να μεταφέρονται σε

σύστημα

επαναχρησιμοποίησης. Οι

μπαταρίες, τα λάδια και

παρόμοια υλικά δεν

επιτρέπεται να καταλήγουν στο

περιβάλλον. Για το λόγο αυτόν

η διάθεση παλιών συσκευών

πρέπει να γίνεται σε κατάλληλα

συστήματα συλλογής.

Ελληνικά 87

1Φις μπαταρίας

2Κεντρική ασφάλεια

3Μπαταρία

4Κλείδωμα συρταριού μπαταρίας

5Συρτάρι μπαταρίας

6Εύκαμπτος σωλήνας αναρρόφησης

7Φίλτρο καθαρού νερού

8Φίλτρο φρέσκου νερού

9Ελαστικός σωλήνας απορροής

καθαρού νερού

10 Μοχλός απασφάλισης φρένου

ακινητοποίησης

11 Ελαστικός σωλήνας απορροής

βρώμικου νερού

12 Δοχείο καθαρού νερού

13 Φίλτρο δεξαμενής βρώμικου νερού

14 Δοχείο βρώμικου νερού

15 Κεφαλή καθαρισμού

16 Φλοτέρ

17 Ράβδος αναρρόφησης

18 Κάδος απορριμμάτων (μόνον

παραλλαγή BR)

19 Σταυροειδής λαβή προστασίας από

ρανίδες (παραλλαγή BR)

20 Προστασία από ρανίδες (παραλλαγή

BR)

21 Πεντάλ οδήγησης

22 Επιφάνεια για το χειριστή

23 Πεντάλ ασφαλείας

24 Μοχλός βύθισης ράβδου αναρρόφησης

(μόνον BR)

25 Κάλυμμα συσσωρευτή

26 Κοχλίας σφράγισης καλύμματος

μπαταρίας

27 Τιμόνι

28 Κονσόλα χειρισμού

Στοιχεία χειρισμού και λειτουργίας

88 Ελληνικά

1Διακόπτης με κλειδί

2Πλήκτρο απασφάλισης

3Διακόπτης κατεύθυνσης κίνησης

4Διακόπτης ταχύτητας

5Κόρνα

6Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus)

7Ενδειξη συσσωρευτή

8Ασφάλεια μετάδοσης κίνησης

9Ασφάλεια μονάδας ελέγχου

10 Ασφάλεια αντλίας

11 Ασφάλεια στροβίλου αναρρόφησης

12 Ασφάλεια μετάδοσης κίνησης

βουρτσών

13 Πλήκτρο ρύθμισης ποσότητας νερού

14 Πλήκτρο πίεσης επαφής βουρτσών

15 Ένδειξη πίεσης επαφής βουρτσών

16 Μετρητής ωρών λειτουργίας

1Διακόπτης με κλειδί

2Πλήκτρο απασφάλισης

3Διακόπτης κατεύθυνσης κίνησης

4Πλήκτρο ταχύτητας

5Κόρνα

6Πλήκτρο Εκτάκτου Ανάγκης (Not-Aus)

7Ασφάλεια μετάδοσης κίνησης

8Ασφάλεια μετάδοσης κίνησης

βουρτσών

9Πλήκτρο αλλαγής οθόνης

10 Ένδειξη οθόνης

11 Πλήκτρο λειτουργίας καθαρισμού

12 Πλήκτρο δοσολογίας υγρού

απορρυπαντικού

13 Πλήκτρο πίεσης επαφής βουρτσών

14 Πλήκτρο βύθισης/ανύψωσης ράβδου

αναρρόφησης

AΚατάσταση φόρτισης μπαταρίας

BΕύρος ταχύτητας

CΠίεση επαφής βουρτσών

DΔοσολογία υγρού απορρυπαντικού

EΧρόνος λειτουργίας μηχανισμού

κίνησης βουρτσών (ώρες)

FΧρόνος λειτουργίας κινητήρα οδήγησης

(ώρες)

GΠροστασία εκφόρτισης ενεργή

Κονσόλα χειρισμού BR

Κονσόλα χειρισμού BD

Ελληνικά 89

Κατά τη χρήση συσσωρευτών λάβετε

οπωσδήποτε υπόψη τις ακόλουθες

προειδοποιητικές υποδείξεις:

Κίνδυνος

Κίνδυνος έκρηξης. Μην τοποθετείτε

εργαλεία ή παρόμοια αντικείμενα πάνω στη

μπαταρία, δηλ. στους τερματικούς πόλους

και στη σύνδεση των στοιχείων.

Κίνδυνος τραυματισμού. Μην φέρνετε ποτέ

τραύματα σε επαφή με μόλυβδο. Μετά την

εκτέλεση εργασιών σε μπαταρίες πλένετε

πάντοτε τα χέρια σας.

Στην παραλλαγή Bp Pack η μπαταρία είναι

ήδη τοποθετημένη.

ÎΞεβιδώστε τον κοχλία σφράγισης του

καλύμματος μπαταρίας.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα πίσω.

ÎΣπρώξτε το κλείδωμα του συρταριού

μπαταρίας προς τα αριστερά και

μετακινήστε το προς τα πίσω.

ÎΤραβήξτε το συρτάρι μπαταρίας προς

τα πίσω.

ÎΤοποθετήστε τη μπαταρία στη θήκη του

συρταριού μπαταρίας.

ÎΣυνδέστε τους πόλους με τα καλώδια

σύνδεσης που συνοδεύουν τη συσκευή.

몇Προειδοποίηση

Προσέξτε τη σωστή σύνδεση των πόλων!

ÎΣτερεώστε το καλώδιο σύνδεσης στους

ακόμα ελεύθερους πόλους των

μπαταριών (+) και (–).

ÎΣπρώξτε το συρτάρι μπαταρίας μπρος

τα εμπρός.

ÎΑσφαλίστε το κλείδωμα του συρταριού

μπαταρίας.

몇Προειδοποίηση

Πριν θέσετε σε λειτουργία τη συσκευή

φορτίστε τις μπαταρίες.

Υπόδειξη

Το μηχάνημα διαθέτει διάταξη προστασίας

από πλήρη εκφόρτιση, δηλαδή σε

περίπτωση επίτευξης της ελάχιστης

επιτρεπτής χωρητικότητας το μηχάνημα

μπορεί μόνον να κινείται και να αναρροφά

το υπολειπόμενο νερό. Στην οθόνη

αναβοσβήνει το σύμβολο ενεργούς

προστασίας από πλήρη εκφόρτιση.

ÎΟδηγήστε τη μηχανή κατευθείαν στον

σταθμό φόρτισης, αποφεύγοντας την

οδήγηση σε ανωφέρειες.

Υπόδειξη

Κατά τη χρήση άλλων μπαταριών

(π.χ.άλλων κατασκευαστών) πρέπει να

ρυθμιστεί εκ νέου η προστασία πλήρους

εκφόρτισης για τη συγκεκριμένη μπαταρία

από την τεχνική υπηρεσία εξυπηρέτησης

πελατών της εταιρία Karcher.

Κίνδυνος

Κίνδυνος τραυματισμού λόγω

ηλεκτροπληξίας. Λάβετε υπόψη το δίκτυο

παροχής ρεύματος και την ασφάλεια, βλ.

"Φορτιστής".

Χρησιμοποιείτε τον φορτιστή μόνο σε

στεγνούς χώρους με επαρκή εξαερισμό!

Υπόδειξη

Οχρόνος φόρτισης ανέρχεται κατά μέσον

όρο σε 10 ώρες περίπου.

Οι συνιστώμενοι φορτιστές (κατάλληλοι για

τις εκάστοτε τοποθετημένες μπαταρίες) είναι

ηλεκτρονικά ρυθμισμένοι και

ολοκληρώνουν τη διαδικασία φόρτισης

αυτόματα.

Κίνδυνος

Κίνδυνος έκρηξης. Η φόρτιση μπαταριών με

υγρό επιτρέπεται μόνο με ανοικτό το

κάλυμμα μπαταριών.

ÎΞεβιδώστε τον κοχλία σφράγισης του

καλύμματος μπαταρίας.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα πίσω.

ÎΤραβήξτε το φις της μπαταρίας και

συνδέστε το με το καλώδιο φόρτισης.

ÎΣυνδέστε τον φορτιστή στο ηλεκτρικό

δίκτυο και θέστε τον σε λειτουργία.

ÎΣβήστε το φορτιστή και αποσυνδέστε

τον από το ηλεκτρικό δίκτυο.

ÎΑποσυνδέστε το καλώδιο της

μπαταρίας από το καλώδιο φόρτισης

και συνδέστε το με το μηχάνημα.

ÎΜετακινήστε το κάλυμμα της μπαταρίας

προς τα εμπρός και σφίξτε τον κοχλία

σφράγισης.

ÎΜία ώρα πριν από τη λήξη της

διαδικασίας φόρτισης προσθέστε

αποσταγμένο νερό. Προσέξτε τη σωστή

στάθμη των οξέων. Η μπαταρία φέρει τα

αντίστοιχα σύμβολα. Στο τέλος της

διαδικασίας φόρτισης πρέπει να

εκφεύγουν αέρα σε όλα τα στοιχεία.

Κίνδυνος

Κίνδυνος τραυματισμού από οξέα!

–Η αναπλήρωση νερού όταν η μπαταρία

είναι εκφορτισμένη μπορεί να

προκαλέσει διαρροή οξέος.

–Στην επαφή με οξέα μπαταριών

χρησιμοποιείτε προστατευτικά γυάλια

και λαμβάνετε υπόψη τους

κανονισμούς, ώστε να αποφύγετε τυχόν

τραυματισμούς και καταστροφή των

ενδυμάτων σας.

–Εάν χυθεί οξύ στο δέρμα ή στα ρούχα,

ξεπλύνετε αμέσως με πολύ νερό.

몇Προειδοποίηση

Κίνδυνος βλάβης!

–Για την αναπλήρωση των μπαταριών

χρησιμοποιείτε αποκλειστικά

αποσταγμένο ή αφαλατωμένο νερό

(VDE 0510).

–

Μη χρησιμοποιήσετε πρόσθετα (τα

λεγόμενα ”βελτιωτικά”), διότι διαφορετικά

παύει να ισχύει κάθε εγγύηση.

Οι μπαταρίες και οι φορτιστές διατίθενται

στα ειδικά καταστήματα.

Πριν την ενεργοποίηση

Μπαταρίες

Λάβετε υπόψη τις υποδείξεις που

αναγράφονται επί του

συσσωρευτή, καθώς και εκείνες

των εγχειριδίων οδηγιών χρήσης

και λειτουργίας του οχήματος

Χρησιμοποιείτε προστατευτικά

γυαλιά

Κρατήστε τα παιδιά μακριά από

οξέα και μπαταρίες

Κίνδυνος έκρηξης

Απαγορεύονται η φωτιά, οι

σπινθήρες, το ακάλυπτο φως και

το κάπνισμα.

Κίνδυνος τραυματισμού

Πρώτες βοήθειες

Προειδοποιητική παρατήρηση

Διάθεση αποβλήτων

Μην πετάτε τη μπαταρία στον

κάδο απορριμμάτων

Τοποθετήστε και συνδέστε τη

μπαταρία

Φόρτιση του συσσωρευτή

Μετά τη φόρτιση

Επιπροσθέτως σε μπαταρίες

ελάχιστης συντήρησης (μπαταρίες

υγρών):

Προτεινόμενες μπαταρίες

Σετ μπαταριών Κωδ.

παραγγελίας

3 x 12V/105 A, χωρίς

συντήρηση (γέλη)

6.654-141.0

Προτεινόμενοι φορτιστές

Φορτιστής Κωδ.

παραγγελίας

36V, για μπαταρίες

που δεν χρειάζονται

συντήρηση

6.654-229.0

90 Ελληνικά

Σε περίπτωση που στην παραλλαγή ΒΑΤ

θα πρέπει να τοποθετηθούν μπαταρίες με

υγρά, να τηρούνται τα ακόλουθα:

–Οι μέγιστες διαστάσεις μπαταριών

πρέπει να τηρούνται οπωσδήποτε.

–Κατά τη φόρτιση μπαταριών υγρών,

ανοίξτε το κάλυμμα της μπαταρίας.

–Κατά τη φόρτιση μπαταριών με υγρά

πρέπει να τηρούνται οι προδιαγραφές

του κατασκευαστή μπαταριών.

Το μηχάνημα ακινητοποιείται κατά τη

στάση χάρη σε ένα ηλεκτρικό φρένο

ακινητοποίησης. Για την μετακίνηση του

μηχανήματος πρέπει να απασφαλιστεί το

φρένο ακινητοποίησης.

ÎΓια την απασφάλιση του φρένου

ακινητοποίησης πιέστε το μοχλό

απασφάλισης προς τα κάτω.

Κίνδυνος

Κίνδυνος ατυχήματος από την ακούσια

μετακίνηση του μηχανήματος. Μετά το

πέρας της διαδικασίας μετακίνησης,

ρυθμίστε οπωσδήποτε το μοχλό

απασφάλισης προς τα επάνω, ώστε να

επανενεργοποιηθεί το φρένο

ακινητοποίησης.

Υπόδειξη

Για άμεση απενεργοποίηση όλων των

λειτουργιών, αφήστε όλους το πεντάλ

οδήγησης, πιέστε το πλήκτρο εκτάκτου

ανάγκης και ρυθμίστε το διακόπτη με κλειδί

στη θέση "0".

ÎΧαλαρώστε τους κοχλίες και αφαιρέστε

τον ξύλινο κλωβό.

ÎΣκίστε το πλαστικό τσέρκι και αφαιρέστε

τη μεμβράνη.

ÎΑφαιρέστε τους τάκους στερέωσης από

τους τροχούς.

ÎΤοποθετήστε τις σανίδες στην ακμή της

παλέτας. Ευθυγραμμίστε τις σανίδες

κατά τρόπον ώστε να βρίσκονται

εμπρός από τους τροχούς της μηχανής.

Στερεώστε τις σανίδες με τις βίδες.

ÎΑφαιρέστε τους ξύλινους τάκους

ασφάλισης των τροχών και

τοποθετήστε τους κάτω από τη ράμπα.

ÎΤοποθετήστε το τιμόνι και

ευθυγραμμίστε τον πρόσθιο τροχό.

ÎΒγάλτε το τιμόνι, ευθυγραμμίστε το και

τοποθετήστε το στη θέση του.

ÎΣτερεώστε το τιμόνι με το συνοδευτικό

περικόχλιο.

ÎΤοποθετήστε το κάλυμμα στο τιμόνι.

ÎΑνεβείτε στην επιφάνεια για τον χειριστή

και κρατήστε πιεσμένο με το αριστερό

πόδι το πεντάλ ασφαλείας.

ÎΑπασφαλίστε το πλήκτρο εκτάκτου

ανάγκης περιστρέφοντάς το.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „1“.

ÎΡυθμίστε την κατεύθυνση οδήγησης με

το διακόπτη κατεύθυνσης οδήγησης

στην κονσόλα χειρισμού.

ÎΕπιλέξτε την χαμηλότερη ταχύτητα στο

διακόπτη ταχύτητας.

ÎΠιέστε το πλήκτρο απασφάλισης.

ÎΓια να κινηθείτε, πιέστε προσεκτικά το

πεντάλ οδήγησης και κατεβείτε αργά

από την παλέτα.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „0“.

Πριν τη θέση σε λειτουργία πρέπει να

τοποθετηθούν οι βούρτσες (βλ. "Εργασίες

συντήρησης").

Κίνδυνος

Η χρήση της συσκευής για μεγάλο χρονικό

διάστημα ενδέχεται να προκαλέσει

διαταραχές κυκλοφορίας αίματος στα χέρια,

που οφείλονται σε κραδασμούς.

Η γενική διάρκεια χρήσης δεν μπορεί να

προδιοριστεί, διότι αυτή εξαρτάται από

πολλούς παράγοντες:

–Ατομική προδιάθεση για διαταραχή

κυκλοφορίας αίματος (συχνά κρύα

χέρια, μούδιασμα δακτύλων).

–Χαμηλή θερμοκρασία περιβάλλοντος.

Χρησιμοποιείτε ζεστά γάντια για την

προστασία των χεριών.

–Το δυνατό σφίξιμο της λαβής εμποδίζει

την καλή κυκλοφορία του αίματος.

–Η αδιάκοπη λειτουργία έχει

αρνητικότερα αποτελέσματα απ' ότι η

λειτουργία με διακοπές.

Κατά την τακτική, μακρόχρονη χρήση της

συσκευής και εφόσον εκδηλώνονται

επανειλημμένα τα συμπτώματα (για

παράδειγμα μούδιασμα δακτύλων, κρύα

χέρια) συνιστάται να υποβληθείτε σε

ιατρική εξέταση.

Υπόδειξη

Για άμεση απενεργοποίηση όλων των

λειτουργιών, αφήστε όλους το πεντάλ

οδήγησης, πιέστε το πλήκτρο εκτάκτου

ανάγκης και ρυθμίστε το διακόπτη με κλειδί

στη θέση "0".

ÎΕκτελέστε τις εργασίες συντήρησης του

τμήματος "κατά την έναρξη της

εβδομάδας λειτουργίας" (βλ. κεφάλαιο

"Συντήρηση και φροντίδα").

Κίνδυνος

Κίνδυνος ατυχήματος. Πριν από κάθε χρήση

πρέπει να ελέγχετε τη λειτουργία του φρένου

ακινητοποίησης σε επίπεδη επιφάνεια.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „0“.

ÎΠιέστε το πλήκτρο εκτάκτου ανάγκης.

Εάν το μηχάνημα μπορεί να μετακινηθεί με

το χέρι, τότε το φρένο ακινητοποίησης δεν

είναι ενεργό.

ÎΠιέστε το μοχλό απασφάλισης του

φρένου ακινητοποίησης προς τα πάνω.

Εάν το μηχάνημα μπορεί ακόμη να

μετακινηθεί με το χέρι, το φρένο

ακινητοποίησης είναι ελαττωματικό.

Απενεργοποιήστε το μηχάνημα και καλέστε

την υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος

Κίνδυνος ατυχήματος. Εάν το μηχάνημα δεν

φρενάρει ικανοποιητικά σε επικλινή επιφάνεια,

πιέστε το πλήκτρο εκτάκτου ανάγκης:

ÎΑνοίξτε το κάλυμμα του δοχείου

καθαρού νερού.

Γεμίστε με καθαρό νερό (έως 60 °C) έως 15

cm κάτω από το άνω χείλος του δοχείου.

ÎΓεμίστε με απορρυπαντικό.

ÎΚλείστε το κάλυμμα του δοχείου

καθαρού νερού.

Υπόδειξη

Πριν την πρώτη χρήση του μηχανήματος

γεμίστε ως επάνω το δοχείο καθαρού

νερού, για να κάνετε εξαερισμό του

συστήματος αγωγών ύδατος.

Εάν το σύστημα σωληνώσεων είναι κενό,

απαιτούνται έως 2 λεπτά για την έξοδο του

διαλύματος απορρυπαντικού από την

κεφαλή καθαρισμού.

몇Προειδοποίηση

Κίνδυνος βλάβης. Χρησιμοποιείτε μόνο τα

συνιστώμενα απορρυπαντικά. Εάν

χρησιμοποιηθούν άλλα απορρυπαντικά,

την ευθύνη για τον αυξημένο κίνδυνο

ασφάλειας λειτουργίας και ατυχημάτων

φέρει ο χρήστης.

Χρησιμοποιείτε μόνον απορρυπαντικά

ελεύθερα από διαλύτες, υδροχλωρικό και

υδροφθορικό οξύ.

Υπόδειξη

Μην χρησιμοποιείτε απορρυπαντικά που

αφρίζουν πολύ.

Προτεινόμενα απορρυπαντικά:

Μέγιστες διαστάσεις συσσωρευτή

Μήκος Πλάτος Ύψος

406 mm 533 mm 432 mm

Ώθηση μηχανήματος

Εκφόρτωση

Τοποθέτηση βουρτσών

Λειτουργία

Έλεγχος φρένου ακινητοποίησης

Πέδηση

Πλήρωση με υλικά λειτουργίας

Καθαρό νερό

Απορρυπαντικό

Χρήση Απορρυπα

ντικό

Καθαρισμός συντήρησης

όλων των ανθεκτικών στο

νερό δαπέδων

RM 780

RM 746

Καθαρισμός συντήρησης

γυαλιστερών επιφανειών

(π.χ. γρανίτης)

RM 755 es

Καθαρισμός συντήρησης

και βασικός καθαρισμός

βιομηχανικών δαπέδων

RM 69 ASF

Ελληνικά 91

Για να εξοικειωθείτε με το μηχάνημα,

οδηγήστε το αρχικά σε ελεύθερο χώρο.

Κίνδυνος

Κίνδυνος ανατροπής, όταν η κλίση του

εδάφους είναι πολύ ανοδική.

ÎΚατά τη διεύθυνση της κίνησης, η

ανοδική κλίση μπορεί να είναι μόνο 10%.

Κίνδυνος ανατροπής όταν η ταχύτητα στη

στροφή είναι πολύ μεγάλη

Κίνδυνος ολίσθησης σε υγρό έδαφος.

ÎΟδηγείτε αργά στις στροφές.

Κίνδυνος ανατροπής, όταν το έδαφος είναι

ασταθές.

ÎΟδηγείτε το μηχάνημα μόνο σε σταθερό

έδαφος.

Κίνδυνος ανατροπής, όταν η κλίση στα

άκρα είναι μεγάλη.

ÎΗ ανοδική κλίση, εγκάρσια προς τη

διεύθυνση της κίνησης, μπορεί να είναι

μόνο έως 10%.

ÎΑνεβείτε στην επιφάνεια για τον χειριστή

και κρατήστε πιεσμένο με το αριστερό

πόδι το πεντάλ ασφαλείας.

ÎΜην ενεργοποιείτε το πεντάλ οδήγησης.

ÎΑπασφαλίστε το πλήκτρο εκτάκτου

ανάγκης περιστρέφοντάς το.

ÎΜετακινήστε τον διακόπτη με κλειδί στη

θέση „1“.

ÎΠιέστε το πλήκτρο απασφάλισης.

ÎΓια να κινηθείτε, ενεργοποιήστε

προσεκτικά το πεντάλ οδήγησης.

Υπόδειξη

Η κατεύθυνση οδήγησης αλλάζει μόνον στη

διάρκεια της κίνησης. Έτσι μπορείτε να

καθαρίσετε τα πολύ λερωμένα σημεία,

μετακινώντας το μηχάνημα εμπρός πίσω.

Σε περίπτωση υπερφόρτωσης ο κινητήρας

οδήγησης τίθεται εκτός λειτουργίας ύστερα

από ορισμένο χρονικό διάστημα.

ÎΑφήστε το μηχάνημα να κρυώσει για

τουλάχιστον 15 λεπτά.

ÎΠιέστε ξανά την ασφάλεια του

συστήματος κίνησης στην κονσόλα

χειρισμού.

Υπόδειξη

Εάν το μηχάνημα παραμένει για

περισσότερο από 2 δευτερόλεπτα στη θέση

του,η παροχή υγρού απορρυπαντικού και η

κίνηση των βουρτσών θα διακοπούν, έως

ότου αρχίσει να κινείται.

ÎΕνεργοποιήστε το πεντάλ οδήγησης και

οδηγήστε πάνω στην επιφάνεια που

θέλετε να καθαρίσετε.

ÎΡυθμίστε την πίεση επαφής βουρτσών

με το πλήκτρο πίεσης επαφής

βουρτσών (4 βαθμίδες).

Στη λειτουργία καθαρισμού, η μέγιστη

ταχύτητα περιορίζεται στη βαθμίδα ΙΙ.

Υπόδειξη

Τα πολύ λερωμένα δάπεδα μπορούν να

καθαρίζονται σε δύο διαδρομές. Στην

πρώτη διαδρομή εργασίας απλώνεται και

τρίβεται το υγρό απορρυπαντικό. Για το

σκοπό αυτό ανυψώνεται η ράβδος

αναρρόφησης με πίεση του πλήκτρου

Ανύψωσης/Βύθισης της ράβδου

αναρρόφησης. Στην έκδοση BD πρέπει

επιπροσθέτως να αφαιρεθεί η οπίσθια

προστασία από ρανίδες (Aqua-Mizer).

Αφού δράσει το υγρό απορρυπαντικό, η

επιφάνεια καθαρίζεται με το συνήθη τρόπο

στη δεύτερη διαδρομή εργασίας.

Υπόδειξη

Μετά την ανύψωση της κεφαλής

καθαρισμού, κινηθείτε για ακόμη 5 m, ώστε

να αναρροφηθεί το υπόλοιπο νερό.

ÎΑποθέστε το μηχάνημα σε επίπεδη

επιφάνεια.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

Υπόδειξη

Υπερχείλιση δοχείου βρώμικου νερού. Σε

περίπτωση πλήρωσης του δοχείου

βρώμικου νερού, η ροή αναρρόφησης θα

διακοπεί από τον πλωτήρα. Αδειάστε το

Καθαρισμός συντήρησης

και βασικός καθαρισμός

πλακών από λεπτούς

λίθους

RM 753

Καθαρισμός συντήρησης

πλακιδίων σε χώρους

υγιεινής

RM 751

Καθαρισμός και

απολύμανση σε χώρους

υγιεινής

RM 732

Αφαίρεση επίστρωσης για

δάπεδα ανθεκτικά στα

αλκάλια (π.χ. PVC)

RM 752

Αφαίρεση επίστρωσης

μουσαμά

RM 754

Οδήγηση

BR BD

Ρυθμίστε την

κατεύθυνση

οδήγησης με το

διακόπτη

κατεύθυνσης

οδήγησης στην

κονσόλα

χειρισμού.

Επιλέξτε την

ταχύτητα στο

διακόπτη

ταχύτητας (3

βαθμίδες).

Παρατηρήστε

την οθόνη και

περιμένετε, έως

ότου

ολοκληρωθεί η

προετοιμασία

του συστήματος

ελέγχου.

Ρυθμίστε την

κατεύθυνση

οδήγησης με το

διακόπτη

κατεύθυνσης

οδήγησης στην

κονσόλα

χειρισμού.

Επιλέξτε την

ταχύτητα με το

πλήκτρο

ταχύτητας (3

βαθμίδες).

Υπερφόρτωση

Καθαρισμός

BR BD

ÎΠιέστε το μοχλό

βύθισης της

ράβδου

αναρρόφησης

προς τα κάτω.

Η ράβδος

αναρρόφησης

κατεβαίνει και η

αναρρόφηση

τίθεται σε

λειτουργία.

ÎΚατεβάστε την

κεφαλή

καθαρισμού

πιέζοντας το

πλήκτρο πίεσης

επαφής

βουρτσών.

ÎΠιέστε το

πλήκτρο

λειτουργίας

καθαρισμού.

Ο μηχανισμός

κίνησης των

βουρτσών

ενεργοποιείται.

Η κεφαλή

καθαρισμού θα

κατέβει

(ελαφρά πίεση

επαφής

βουρτσών) και

θα προστεθεί

υγρό

απορρυπαντικό

Η ράβδος

αναρρόφησης

κατεβαίνει και η

αναρρόφηση

τίθεται σε

λειτουργία.

BR BD

ÎΡυθμίστε την

ροή υγρού

απορρυπαντικο

ύ με το κουμπί

ρύθμισης της

ποσότητας

νερού.

ÎΡυθμίστε την

παροχή υγρού

απορρυπαντικο

ύ με το πλήκτρο

δοσολογίας

υγρού

απορρυπαντικο

ύ (4 βαθμίδες).

BR BD

ÎΕπιλέξτε την

ταχύτητα στο

διακόπτη

ταχύτητας (3

βαθμίδες).

ÎΕπιλέξτε την

ταχύτητα με το

πλήκτρο

ταχύτητας (3

βαθμίδες).

Ολοκλήρωση του καθαρισμού

BR BD

ÎΑνυψώστε την

κεφαλή

καθαρισμού

πιέζοντας το

πλήκτρο πίεσης

επαφής

βουρτσών.

ÎΤραβήξτε το

μοχλό βύθισης

της ράβδου

αναρρόφησης

προς τα πάνω.

Η ράβδος

αναρρόφησης

θα ανυψωθεί

και η

αναρρόφηση

θα

απενεργοποιηθ

εί.

ÎΠιέστε το

πλήκτρο

λειτουργίας

καθαρισμού.

Ο μηχανισμός

κίνησης των

βουρτσών θα

απενεργοποιηθ

εί και η κεφαλή

καθαρισμού θα

ανυψωθεί.

Έπειτα από 15

δευτερόλεπτα

θα ανυψωθεί η

ράβδος

αναρρόφησης.

Έπειτα από 30

δευτερόλεπτα

θα

απενεργοποιηθ

εί η

αναρρόφηση.

Απενεργοποίηση

Άδειασμα ρεζερβουάρ

Εκκένωση βρώμικου νερού

92 Ελληνικά

δοχείο βρώμικου νερού.

몇Προειδοποίηση

Προσέξτε τις τοπικές προδιαγραφές για την

επεξεργασία των απόνερων.

ÎΠάρτε τον ελαστικό σωλήνα εκροής

βρώμικου νερού από το άγκιστρο και

κατεβάστε τον πάνω από κατάλληλη

διάταξη συλλογής.

ÎΑδειάστε το βρώμικο νερό, ανοίγοντας

το βιδωτό κάλυμμα στον εύκαμπτο

σωλήνα εκροής.

ÎΞεπλύνετε το φίλτρο του δοχείου

βρώμικου νερού με καθαρό νερό.

ÎΚαθαρίστε τον πλωτήρα και ελέγξτε την

κινητικότητα του σφαιριδίου πλωτήρα.

ÎΞεπλύνετε το δοχείο βρώμικου νερού με

καθαρό νερό.

ÎΒγάλτε τον ελαστικό σωλήνα εκροής

καθαρού νερού (πίσω από τον ελαστικό

σωλήνα εκροής) και κατεβάστε τον

πάνω από κατάλληλη διάταξη

συλλογής.

ÎΑδειάστε το υγρό απορρυπαντικό,

ανοίγοντας το βιδωτό κάλυμμα στον

εύκαμπτο σωλήνα εκροής.

ÎΑνεβάστε την κεφαλή καθαρισμού.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

ÎΧαλαρώστε τη σταυροειδή λαβή

προστασίας από ρανίδες και

μετακινήστε τη διάταξη προστασίας

από ρανίδες στο πλάι.

ÎΑφαιρέστ το δοχείο ρύπων.

ÎΑδειάστε τον κάδο απορριμμάτων και

ξεπλύνετε τον με νερό.

Κίνδυνος

Κίνδυνος τραυματισμού! Η συσκευή

επιτρέπεται να λειτουργεί σε επιφάνειες με

κλίση έως 10% για φόρτωση και εκφόρτωση.

Οδηγείτε με χαμηλή ταχύτητα.

ÎΑφαιρέστε τη ράβδο αναρρόφησης, τις

βούρτσες και τη διάταξη προστασίας

από ρανίδες από το μηχάνημα.

ÎΓια τη μεταφορά επάνω σε όχημα

ασφαλίζετε το μηχάνημα έναντι

ολίσθησης με λουριά/σχοινιά.

1Σημεία στερέωσης

Κίνδυνος

Κίνδυνος τραυματισμού! Πριν από κάθε

εργασία στο μηχάνημα περιστρέψτε το

διακόπτη με κλειδί στο "0" και τραβήξτε το

κλειδί. Τραβήξτε το φις της μπαταρίας.

Υπόδειξη

Ο στρόβιλος αναρρόφησης συνεχίζει να

λειτουργεί για λίγο μετά την

απενεργοποίηση. Εκτελείτε τις λειτουργίες

συντήρησης μετά την πλήρη

απενεργοποίηση του στροβίλου

αναρρόφησης.

ÎΑδειάζετε και αποσύρετε το βρόμικο

νερό και το υπόλοιπο καθαρό νερό.

ÎΕλέγξτε το κάλυμμα του δοχείου

βρώμικου νερού για διαρροές.

ÎΕλέγξτε την κατάσταση των ελαστικών.

ÎΕλέγξτε τη σωστή θέση των βουρτσών.

Ελέγξτε τις συνδέσεις του ελαστικού

σωλήνα αναρρόφησης για τυχόν διαρροές.

ÎΕλέγξτε τη στερέωση και τη ρύθμιση της

ράβδου αναρρόφησης (βλ. "Εργασίες

συντήρησης").

ÎΕλέγξτε το σφράγιστρο του ελαστικού

σωλήνα εκροής για τυχόν διαρροές.

ÎΕλέγξτε εάν είναι σωστά τοποθετημένοι

οι ελαστικοί σωλήνες εκροής.

ÎΕλέγξτε τη σωστή λειτουργία του

πεντάλ ασφαλείας, του πεντάλ

οδήγησης και του τιμονιού.

ÎΕλέγξτε τη στάθμη των οξέων στις

μπαταρίες υγρών και συμπληρώστε

αποσταγμένο νερό, εάν απαιτείται.

ÎΑδειάστε το δοχείο βρώμικου νερού.

ÎΞεπλύνετε το δοχείο βρώμικου νερού με

καθαρό νερό.

ÎΚαθαρίστε το φίλτρο στο κάλυμμα του

δοχείου βρώμικου νερού.

ÎΚαθαρίστε τον πλωτήρα της δεξαμενής

βρώμικου νερού (βλ. "Εργασίες

συντήρησης").

ÎΚαθαρίστε το δοχείο και το φίλτρο

καθαρού νερού.

ÎΕλέγξτε το φίλτρο καθαρού νερού και αν

χρειάζεται καθαρίστε το.

ÎΕνεργοποιήστε για ένα λεπτό την

αναρρόφηση για να στεγνώσει το

σύστημα.

ÎΕλέγξτε τις βούρτσες για φθορές και

καθαρίστε τις.

ÎΕλέγξτε τη διάταξη προστασίας από

ρανίδες της κεφαλής καθαρισμού για

φθορές και καθαρίστε την.

ÎΕλέγξτε τα χείλη αναρρόφησης της

ράβδου αναρρόφησης για φθορές και

καθαρίστε τα.

ÎΚαθαρίζετε εξωτερικά το μηχάνημα με

πανί βρεγμένο σε διάλυμα ήπιου

απορρυπαντικού.

ÎΕξετάστε εξωτερικά το μηχάνημα για

βλάβες.

ÎΜην σφραγίζετε το κάλυμμα των

δεξαμενών καθαρού και βρώμικου

νερού, ώστε να στεγνώσουν οι

δεξαμενές.

ÎΦορτίστε το συσσωρευτή.

ÎΚαθαρίστε την άνω πλευρά των

μπαταριών.

ÎΣε περίπτωση μπαταριών με υγρά,

ελέγξτε την πυκνότητα των οξέων.

ÎΕλέγξτε τη θέση του καλωδίου της

μπαταρίας.

ÎΚαθαρίστε το χώρο και το περίβλημα

των μπαταριών.

ÎΕλέγξτε την ένταση της αλυσίδας

μετάδοσης κίνησης (βλ. "Εργασίες

συντήρησης").

ÎΕλέγξτε την αλυσίδα μετάδοσης

κίνησης για φθορές.

ÎΕλέγξτε το φρένο ακινητοποίησης. *

ÎΚαθαρίστε την άνοδο της ράβδου

αναρρόφησης.

ÎΚαθαρίστε τις αρθρώσεις ανάρτησης

της ράβδου αναρρόφησης και της

κεφαλής καθαρισμού.

ÎΕλέγξτε τις ανθρακικές ψήκτρες και τους

συλλέκτες όλων των κινητήρων για

φθορές. *

ÎΕλέγξτε τη διάταξη τάνυσης των

αλυσίδων οδήγησης. *

* Εκτέλεση από την υπηρεσία

εξυπηρέτησης πελατών.

Για μια αξιόπιστη λειτουργία της συσκευής,

μπορείτε να συνάψετε μια σύμβαση

συντήρησης με το αρμόδιο γραφείο

πωλήσεων της Kδrcher.

Άδειασμα καθαρού νερού.

Άδειασμα του κάδου

απορριμμάτων

(μόνον παραλλαγή BR)

Μεταφορά

Φροντίδα και συντήρηση

Πρόγραμμα συντήρησης

Κατά την έναρξη της εβδομάδας

λειτουργίας

Κατά το πέρας της εβδομάδας

λειτουργίας

Ανά 50 ώρες λειτουργίας

Ανά 100 ώρες λειτουργίας

Ανά 200 ώρες λειτουργίας

Εργασίες συντήρησης

Σύμβαση συντήρησης

Ελληνικά 93

ÎΟδηγήστε το μηχάνημα σε επίπεδη

επιφάνεια.

ÎΚατεβάστε τη ράβδο αναρρόφησης.

ÎΚινηθείτε προς τα εμπρός κατά

τουλάχιστον 60 cm.

ÎΣταματήστε το μηχάνημα, περιστρέψτε

το διακόπτη με κλειδί στη θέση "0" και

βγάλτε το κλειδί. Προσέχετε ώστε να

μην οπισθοχωρήσει το μηχάνημα.

1Ρύθμιση κλίσης

2Σταυροειδής λαβή οριζόντιας ρύθμισης

ÎΡυθμίστε τη ράβδο αναρρόφησης με τις

δύο σταυροειδής λαβές, έτσι ώστε το

οπίσθιο χείλος αναρρόφησης να γέρνει

ομοιόμορφα και στις δύο πλευρές της

ράβδου (συμμετρικά ως προς το

κέντρο) με κατεύθυνση προς τα πίσω.

ÎΠραγματοποιήστε τη νέα ρύθμιση

κλίσης έτσι, ώστε το οπίσθιο χείλος

αναρρόφησης να γέρνει ομοιόμορφα

προς τα πίσω σε όλο το μήκος του.

ÎΓια τον έλεγχο της ρύθμισης, κινηθείτε

κατά 60 cm προς τα εμπρός και ελέγξτε

την επίδραση της νέας ρύθμισης.

ÎΡυθμίστε τη ράβδο αναρρόφησης με

ταυτόχρονα περιστροφή και των δύο

σταυροειδών λαβών, έτσι ώστε το

οπίσθιο χείλος αναρρόφησης να γέρνει

προς τα πίσω κατά 9 έως 10mm.

Δεξιόστροφα: Η κλίση μειώνεται.

Αριστερόστροφα: Η κλίση αυξάνεται.

ÎΓια τον έλεγχο της ρύθμισης, κινηθείτε

κατά 60 cm προς τα εμπρός και ελέγξτε

την επίδραση της νέας ρύθμισης.

ÎΑνεβάστε τη ράβδο αναρρόφησης.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

ÎΤραβήξτε τον εύκαμπτο σωλήνα

αναρρόφησης από τη ράβδο

αναρρόφησης.

1Σταυροειδής λαβή στερέωσης της

ράβδου αναρρόφησης

ÎΧαλαρώστε τη σταυροειδή λαβή

στερέωσης της ράβδου αναρρόφησης

και τραβήξτε τη ράβδο αναρρόφησης

στο πλάι.

ÎΑφαιρέστε τη ράβδο αναρρόφησης.

1Κοχλίας πεταλούδα

2Βάση πίεσης

3Χείλος αναρρόφησης

ÎΧαλαρώστε τον κοχλία πεταλούδα.

ÎΑφαιρέστε τη βάση πίεσης.

ÎΑφαιρέστε το χείλος αναρρόφησης.

Υπόδειξη

Το χείλος αναρρόφησης μπορεί να γυρίσει

3 φορές, έως ότου φθαρούν όλες οι ακμές

του. Στη συνέχεια θα χρειαστείτε ένα νέο

χείλος αναρρόφησης.

ÎΓυρίστε ή αντικαταστήστε το χείλος

αναρρόφησης και τοποθετήστε το ξανά

στη σωστή θέση στη ράβδο

αναρρόφησης.

ÎΤοποθετήστε τη βάση πίεσης στη θέση

της.

ÎΣφίξτε πρώτα τον μεσαίο κοχλία

πεταλούδα. Προσέξτε ώστε η βάση

πίεσης να είναι σταθερή επάνω στο

χείλος αναρρόφησης.

ÎΣφίξτε τους υπόλοιπους κοχλίες

πεταλούδα.

ÎΑφαιρέστε τη ράβδο αναρρόφησης.

1Σφράγιστρο σύσφιξης

2Ιμάντας σύσφιξης

3Χείλος αναρρόφησης

ÎΑνοίξτε το σφράγιστρο σύσφιξης και

αφαιρέστε τον ιμάντα σύσφιξης.

ÎΑφαιρέστε το χείλος αναρρόφησης.

Υπόδειξη

Το χείλος αναρρόφησης μπορεί να γυρίσει

3 φορές, έως ότου φθαρούν όλες οι ακμές

του. Στη συνέχεια θα χρειαστείτε ένα νέο

χείλος αναρρόφησης.

ÎΓυρίστε ή αντικαταστήστε το χείλος

αναρρόφησης και τοποθετήστε το ξανά

στη σωστή θέση στη ράβδο

αναρρόφησης.

ÎΤοποθετήστε τον ιμάντα σύσφιξης και

κλείστε το σφράγιστρο σύσφιξης. Η

ένταση πρέπει να επαρκεί, έτσι ώστε το

χείλος αναρρόφησης να διατηρείται ίσιο

χωρίς να δημιουργούνται πτυχώσεις.

Ρυθμίστε το σφράγιστρο σύσφιξης, εάν

είναι απαραίτητο.

1Σωλήνας

2Φίλτρο με σφαιρίδιο πλωτήρα

ÎΚαθαρίστε και ξεπλύνετε εξωτερικά το

φίλτρο.

ÎΕλέγξτε την κινητικότητα του σφαιριδίου

πλωτήρα.

Σε περίπτωση επίμονων ρύπων:

ÎΚρατήστε σταθερά το σωλήνα και

τραβήξτε το φίλτρο από το σωλήνα.

ÎΚαθαρίστε το φίλτρο και το σφαιρίδιο.

ÎΚρατήστε σταθερά το σωλήνα και

τοποθετήστε το φίλτρο στη θέση του.

Ρύθμιση της ράβδου αναρρόφησης Αφαίρεση της ράβδου αναρρόφησης

Γύρισμα/αντικατάσταση πρόσθιου

χείλους αναρρόφησης

Γύρισμα/αντικατάσταση οπίσθιου

χείλους αναρρόφησης

Καθαρισμός πλωτήρα

94 Ελληνικά

1Προστασία από ψεκασμό

2Σταυροειδής λαβή προστασίας από

ρανίδες

3Κοχλίας καλύμματος εδράνου

4Κάλυμμα εδράνου

ÎΑνεβάστε την κεφαλή καθαρισμού.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

ÎΧαλαρώστε τη σταυροειδή λαβή

προστασίας από ρανίδες και

μετακινήστε τη διάταξη προστασίας

από ρανίδες στο πλάι.

ÎΧαλαρώστε τον κοχλία του καλύμματος

εδράνου και τραβήξτε το άκρο του

καλύμματος εδράνου προς τα έξω.

ÎΠιέστε το κάλυμμα εδράνου προς τα

κάτω και αποσπάστε το.

ÎΑφαιρέστε το κάλυμμα εδράνου από τη

βούρτσα.

ÎΤραβήξτε έξω τη βούρτσα.

ÎΤοποθετήστε μια νέα βούρτσα με τον

υποδοχέα προς τα έξω στην κεφαλή

καθαρισμού και σπρώξτε την ως το

τέρμα.

ÎΑφήστε την βούρτσα να γείρει προς τα

κάτω και εισάγετε το κάλυμμα εδράνου.

ÎΑσφαλίστε το κάτω άκρο του

καλύμματος εδράνου στην κεφαλή

καθαρισμού και σπρώξτε το κάλυμμα

εδράνου προς τα επάνω.

ÎΠιέστε το άνω άκρο του καλύμματος

εδράνου στην κεφαλή καθαρισμού και

σφίξτε τη βίδα.

ÎΜετακινήστε τη διάταξη προστασίας

από ρανίδες στη θέση της και σφίξτε τη

σταυροειδή λαβή.

ÎΕπαναλαμβάνετε τη διαδικασία στην

απέναντι πλευρά.

1πλευρική προστασία από ρανίδες

ÎΑνεβάστε την κεφαλή καθαρισμού.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

ÎΑνυψώστε την πλευρική διάταξη

προστασίας από ρανίδες και αφαιρέστε

την προς το πλάι.

ÎΠεριστρέψτε το μοχλό απασφάλισης

της δισκοειδούς βούρτσας προς τα

αριστερά - η βούρτσα πέφτει προς κάτω

και μπορείτε να την τραβήξετε κάτω

από το μηχάνημα.

ÎΚρατήστε μια νέα βούρτσα κάτω από

την κεφαλή καθαρισμού.

ÎΠεριστρέψτε το μοχλό απασφάλισης

της δισκοειδούς βούρτσας προς τα

αριστερά και πιέστε τη βούρτσα προς τα

επάνω.

ÎΑφήστε το μοχλό απασφάλισης και

ελέγξτε τη σταθερότητα της βούρτσας.

ÎΞανατοποθετήστε το μηχανισμό

προστασίας από ρανίδες.

ÎΕπαναλαμβάνετε τη διαδικασία στην

απέναντι πλευρά.

ÎΚατεβάστε την κεφαλή καθαρισμού.

ÎΠεριστρέψτε το διακόπτη με κλειδί στη

θέση "0" και βγάλτε το κλειδί.

Παραλλαγή BR:

ÎΧαλαρώστε τον αναστολέα και ρυθμίστε

τον έτσι, ώστε το ελαστικό χείλος να

γέρνει περίπου 9 έως 10 mm στο πλάι.

Παραλλαγή BD:

1Αναστολέας

ÎΧαλαρώστε τον αναστολέα και ρυθμίστε

τον έτσι, ώστε τη κάτω ακμή της

διάταξης προστασίας από ρανίδες να

απέχει 3 mm από το έδαφος.

ÎΣφίξτε τον αναστολέα.

1Βίδα

2Πρόσθια επένδυση

ÎΞεβιδώστε τους κοχλίες.

ÎΑφαιρέστε την πρόσθια επένδυση.

1Βίδα

2Κάλυμμα

3Αλυσίδα μετάδοσης κίνησης

ÎΞεβιδώστε τους κοχλίες.

ÎΑφαιρέστε το καπάκι.

ÎΕλέγξτε την αλυσίδα μετάδοσης

κίνησης και τον οδοντοτροχό για

φθορές.

Σε περίπτωση κινδύνου από παγετό:

ÎΑδειάζετε το δοχείο καθαρού και

ακάθαρτου νερού.

ÎΑποθέτετε το μηχάνημα σε χώρο που

προστατεύεται από τον παγετό.

Κίνδυνος

Κίνδυνος τραυματισμού! Πριν από κάθε

εργασία στο μηχάνημα περιστρέψτε το

διακόπτη με κλειδί στο "0" και τραβήξτε το

κλειδί. Τραβήξτε το φις της μπαταρίας.

Σε περίπτωση βλαβών, οι οποίες δεν

μπορούν να αντιμετωπιστούν με τη βοήθεια

αυτού του πίνακα, καλέστε την υπηρεσία

τεχνικής εξυπηρέτησης πελατών.

Αντικατάσταση των κυλινδρικών

βουρτσών

Αντικατάσταση δισκοειδών βουρτσών

Ρύθμιση προστασίας από ρανίδες

Έλεγχος της αλυσίδας μετάδοσης

κίνησης

Αντιπαγετική προστασία

Βλάβες

Ελληνικά 95

Βλάβες με ένδειξη στην οθόνη (μόνον BD)

Ένδειξη

οθόνης

Αιτία Αντιμετώπιση από

0814 Βλάβη στο σύστημα ελέγχου

του κινητήρα οδήγησης

Υπηρεσία

εξυπηρέτηση

ς πελατών

7600 Βλάβη στο σύστημα μετάδοσης

κίνησης βουρτσών

Επαναφέρετε την ασφάλεια μετάδοσης κίνησης βουρτσών.Χειριστής

7800 Βλάβη στο καλώδιο σύνδεσης

με τον κινητήρα οδήγησης

Υπηρεσία

εξυπηρέτηση

ς πελατών

7801 Υπερθέρμανση συστήματος

ελέγχου

Απενεργοποιήστε το μηχάνημα και αφήστε το να κρυώσει.Χειριστής

7802

9000 Μην τοποθετείτε βούρτσες στην

κεφαλή καθαρισμού

Τοποθέτηση βουρτσών Χειριστής

Φορτίο μπαταρίας πολύ χαμηλό Φόρτιση του συσσωρευτή Χειριστής

Ενεργοποιημένο μηχάνημα με

ενεργό το πεντάλ οδήγησης.

Αφήστε το πεντάλ οδήγησης, περιστρέψτε το διακόπτη με κλειδί

στη θέση „0“ περιστρέψτε το διακόπτη με κλειδί στη θέση „1“,

πιέστε το πεντάλ ασφαλείας, πιέστε το πλήκτρο απασφάλισης,

ενεργοποιήστε το πεντάλ οδήγησης.

Χειριστής

Βλάβες

Βλάβη Αντιμετώπιση από

Η συσκευή δεν ξεκινά Εισάγετε το φις της μπαταρίας στο μηχάνημα.Χειριστής

Απασφαλίστε το πλήκτρο εκτάκτου ανάγκης περιστρέφοντάς το.Χειριστής

Ελέγξτε τη θέση του καλωδίου της μπαταρίας.Χειριστής

Μηδενίστε την ασφάλεια της μονάδας ελέγχου (μόνον BR). Χειριστής

Ελέγξτε το καλώδιο της μπαταρίας για τυχόν διάβρωση και καθαρίστε το, εάν είναι

απαραίτητο.

Χειριστής

Batteriekapazitδt erschφpft, Batterie aufladen. Χειριστής

Ελέγξτε την κεντρική ασφάλεια, αντικαταστήστε την εάν είναι απαραίτητο.Χειριστής

Το μηχάνημα δεν κινείται ή

κινείται αργά

Πιέστε το πλήκτρο απασφάλισης.Χειριστής

Αφήστε το πεντάλ οδήγησης, περιστρέψτε το διακόπτη με κλειδί στη θέση „0“

περιστρέψτε το διακόπτη με κλειδί στη θέση „1“, πιέστε το πεντάλ ασφαλείας, πιέστε

το πλήκτρο απασφάλισης, ενεργοποιήστε το πεντάλ οδήγησης.

Χειριστής

Επαναφέρετε την ασφάλεια μετάδοσης κίνησης Χειριστής

Υπερθέρμανση στη μονάδα ελέγχου. Απενεργοποιήστε το μηχάνημα και αφήστε το να

κρυώσει για 15 λεπτά.

Χειριστής

Ο πρόσθιος τροχός δεν κινείται, όταν η πίεση επαφής της βούρτσας είναι πολύ υψηλή.

Μειώστε την πίεση επαφής.

Χειριστής

Το μηχάνημα δεν φρενάρει Απενεργοποιημένο φρένο ακινητοποίησης. Για να το ενεργοποιήσετε πιέστε προς τα

πάνω το μοχλό απασφάλισης.

Χειριστής

ανύπαρκτη ή ανεπαρκής

αναρροφητική ισχύς

Μηδενίστε την ασφάλεια του στροβίλου αναρρόφησης (μόνον BR). Χειριστής

Αδειάστε το δοχείο βρώμικου νερού.Χειριστής

Ελέγξτε τη ρύθμιση της ράβδου αναρρόφησης.Χειριστής

Ελέγχετε τις τσιμούχες μεταξύ του δοχείου βρόμικου νερού και του καπακιού σχετικά

με στεγανότητα, και, αν χρειάζεται, τις αλλάζετε.

Χειριστής

Καθαρίστε τα χείλη αναρρόφησης στη ράβδο αναρρόφησης, γυρίστε τα ή

αντικαταστήστε τα εάν είναι απαραίτητο.

Χειριστής

Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν εμπλοκές, καθαρίστε τον εάν

είναι απαραίτητο.

Χειριστής

Ελέγξτε τη σύνδεση μεταξύ του ελαστικού σωλήνα αναρρόφησης και της ράβδου

αναρρόφησης και μεταξύ του ελαστικού σωλήνα αναρρόφησης και του καπακιού του

δοχείου βρώμικου νερού.

Χειριστής

Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον

εάν είναι απαραίτητο.

Χειριστής

Ελέγξτε, εάν είναι κλειστό το καπάκι στον εύκαμπτο σωλήνα κένωσης βρόμικου νερού.Χειριστής

Ελέγξτε τη ρύθμιση της ράβδου αναρρόφησης.Χειριστής

Καθαρίστε τον πλωτήρα της δεξαμενής βρώμικου νερού.Χειριστής

96 Ελληνικά

Μη ικανοποιητικό αποτέλεσμα

καθαρισμού

Ρυθμίστε την πίεση επαφής.Χειριστής

Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης για τυχόν διαρροές, αντικαταστήστε τον

εάν είναι απαραίτητο.

Χειριστής

Ελέγξτε τις βούρτσες για ρύπους και καθαρίστε τις.Χειριστής

Ελέγξτε εάν το απορρυπαντικό και οι βούρτσες είναι τα κατάλληλα για τη συγκεκριμένη

εργασία καθαρισμού.

Χειριστής

Οι βούρτσες δεν

περιστρέφονται

Επαναφέρετε την ασφάλεια μετάδοσης κίνησης βουρτσών.Χειριστής

Ελέγξτε τις βούρτσες για ξένα σώματα και αφαιρέστε τα.Χειριστής

Απουσία ή περιορισμένη

παροχή διαλύματος

απορρυπαντικού

Ελέγξτε τη στάθμη του διαλύματος απορρυπαντικού στο δοχείο καθαρού νερού και

συμπληρώστε εάν είναι απαραίτητο.

Χειριστής

Μηδενίστε την ασφάλεια της αντλίας (μόνον BR). Χειριστής

Αυξήστε τη δοσολογία του υγρού απορρυπαντικού.Χειριστής

Ελέγξτε τα φίλτρα καθαρού νερού και αν χρειάζεται καθαρίστε τα.Χειριστής

Εξαρτήματα

Περιγραφή Αριθ.

ανταλλ.

Περιγραφή Τεμάχιο Απαιτούμενο

τεμάχιο για

τη συσκευή

Σετ αντικατάστασης μπαταρίας 8.601-121.0 αποτελείται από: Θήκη μπαταρίας, καλωδίωση,

σετ ασφάλισης, 2 οχήματα μεταφοράς

Συσσωρευτής 6.654-141.0 12V/105 A, χωρίς συντήρηση (γέλη), 1 3

Φορτιστής 6.654-229.0 36V, για μπαταρίες που δεν χρειάζονται

συντήρηση

Περιγραφή Αριθ.

ανταλλ.

Περιγραφή Τεμάχιο Απαιτούμενο

τεμάχιο για

τη συσκευή

Κύλινδρος βουρτσών, λευκός

(μαλακός)

8.628-390.0 Για τη στίλβωση και τον καθαρισμό συντήρησης

ευαισθήτων δαπέδων.

Κύλινδρος βουρτσών, κόκκινο

(μεσαίος, στάνταρ)

8.628-389.0 Για τον καθαρισμό συντήρησης ακόμα και των

πολύ λερωμένων δαπέδων.

Κύλινδρος βούρτσας, πράσινο

(σκληρό)

8.628-391.0 Για τον ριζικό καθαρισμό πολύ λερωμένων

δαπέδων και για την απομάκρυνση επιστρώσεων

(π.χ. κηρών, ακρυλικών εστέρων)

Περιγραφή Αριθ.

ανταλλ.

Περιγραφή Τεμάχιο Απαιτούμενο

τεμάχιο για

τη συσκευή

Δισκοειδής βούρτσα, σε φυσικό

χρώμα (μαλακό)

8.600-019.0 Για τη στίλβωση δαπέδων.12

Δισκοειδής βούρτσα, μπλε (μέτρια,

στάνταρ)

8.600-018.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων

ή ευαισθήτων δαπέδων.

Δισκοειδής βούρτσα, γκρίζα

(σκληρή)

8.600-020.0 Για τον καθαρισμό πολύ λερωμένων δαπέδων.1 2

Δίσκος 8.600-017.0 Για την υποδοχή μαξιλαριών.12

Disc-Pad, κόκκινο (μέτριο) 6.369-826.0 Για τον καθαρισμό ελαφρά λερωμένων δαπέδων.5 2

Disc-Pad, πράσινο (σκληρό) 6.369-827.0 Για τον καθαρισμό πολύ λερωμένων δαπέδων.5 2

Disc-Pad, μαύρο (πολύ σκληρό) 6.369-828.0 Για τον καθαρισμό πολύ λερωμένων δαπέδων.5 2

Ελληνικά 97

–Επιτρέπεται να χρησιμοποιούνται μόνο

εξαρτήματα και ανταλλακτικά, τα οποία

έχουν την έγκριση του κατασκευαστή

Τα γνήσια αξεσουάρ και ανταλλακτικά

παρέχουν την εγγύηση της ασφαλούς

και άψογης λειτουργίας της μηχανής

–Μία επιλογή των ανταλλακτικών που

χρειάζονται συχνότερα θα βρείτε στο

τέλος των οδηγιών χρήσης.

–Περισσότερες πληροφορίες σχετικά με

τα ανταλλακτικά μπορείτε να λάβετε στη

διεύθυνση www.kaercher.com, τομέας

Εξυπηρέτησης.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης

που εκδόθηκαν από την αρμόδια εταιρία

μας προώθησης πωλήσεων.

Αναλαμβάνουμε τη δωρεάν αποκατάσταση

οποιασδήποτε βλάβης στη συσκευή σας,

εφόσον οφείλεται σε αστοχία υλικού ή

κατασκευαστικό σφάλμα, εντός της

προθεσμίας που ορίζεται στην εγγύηση. Σε

περίπτωση που επιθυμείτε να κάνετε

χρήση της εγγύησης, παρακαλούμε

απευθυνθείτε με την απόδειξη αγοράς στο

κατάστημα από το οποίο προμηθευτήκατε

τη συσκευή ή στην πλησιέστερη

εξουσιοδοτημένη υπηρεσία τεχνικής

εξυπηρέτησης πελατών μας.

Δια της παρούσης δηλώνουμε ότι το

μηχάνημα που χαρακτηρίζεται παρακάτω, με

βάση τη σχεδίαση και την κατασκευή του, υπό

τη μορφή που διατίθεται στην αγορά, πληροί

στις σχετικές βασικές απαιτήσεις ασφαλείας

και υγιεινής των οδηγιών της ΕΚ. Η παρούσα

δήλωση παύει να ισχύει σε περίπτωση

τροποποιήσεων του μηχανήματος χωρίς

προηγούμενη συνεννόηση μαζί μας.

Οι υπογράφοντες ενεργούν κατ' εντολή του

και με εξουσιοδότηση της διεύθυνσης της

επιχείρησης.

Alfred Karcher GmbH & Co. KG

Alfred Karcher-Str. 28 - 40

D - 71364 Winnenden

Τηλ.: +49 7195 14-0

Φαξ: +49 7195 14-2212

Τεχνικά χαρακτηριστικά

BR BD

Ισχύς

Ονομαστική τάση V3636

Χωρητικότητα μπαταρίας (παραλλαγή Pack) Ah (5h) 105 105

Μέση ισχύς εισόδου W 2200 2200

Ισχύς κινητήρα οδήγησης (Ονομαστική ισχύς) W 680 700

Ισχύς κινητήρα αναρρόφησης W 570 570

Ισχύς κινητήρα βουρτσών W 300 510

Αναρρόφηση

Απόδοση αναρρόφησης, ποσότητα αέρα l/s 31 3,64

Απόδοση αναρρόφησης, υποπίεση kPa 19 20,3

Δοσολογία διαλύματος απορρυπαντικού

Κατανάλωση ισχύος δοσομετρικής αντλίας W4343

Άπλωμα διαλύματος απορρυπαντικού (μέγ.) l/h 5,2 5,2

Βούρτσες καθαρισμού

Εύρος εργασίας mm 610 610

Διάμετρος βουρτσών mm 152 305

Ταχύτητα περιστροφής βουρτσών 1/min 800 300

Διαστάσεις και βάρη

Ταχύτητα οδήγησης (μέγ.) km/h 5,8 5,6

Επιτρεπόμενη κλίση εδάφους (μέγ.) % 10 10

Θεωρητική επιφανειακή απόδοση m2/h 2800 2800/

Όγκος δοχείου καθαρού/βρώμικου νερού l 95/90 95/90

Μήκος mm 1330 1330

Πλάτος mm 737 830

Ύψος mm 1285 1285

Βάρος (με/χωρίς μπαταρίες) kg 565/243 565/243

Επιβάρυνση επιφανείας kPa 810 810

Εκπομπές θορύβου

Στάθμη ηχητικής πίεσης (EN 60704-1) dB (A) 74 74

Κραδασμοί συσκευής

Συνολική τιμή κραδασμών (ISO 5349)

Βραχίονες, τιμόνι m/s23,6 3,6

Στηρίγματα, πεντάλ m/s20,7 0,7

Ανταλλακτικά

Εγγύηση

Δήλωση πιστότητας CE

Προϊόν:Συσκευή καθαρισμού

δαπέδων

Τύπος:1 006-xxx

Σχετικές οδηγίες των Ε.Κ.

98/37/EΚ

2006/95/EΚ

89/336/EΟΚ (+91/263/EΟΚ, 92/31/ΕΟΚ,

93/68/EΟΚ)

Εφαρμοσθέντα εναρμονισμένα

πρότυπα

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Εφαρμοσθέντα εθνικά πρότυπα

98 Türkçe

Sayın müşterimiz,

Cihazınızı ilk defa

kullanmadan önce bu

kullanım kılavuzunu okuyup

buna göre davranınız. Bu kullanım

kılavuzunu, daha sonra tekrar kullanmak ya

da cihazın sonraki kullanıcılarına iletmek

üzere saklayın.

Güvenlik uyarıları98

Fonksiyon 98

Kurallara uygun kullanım98

Çevre koruma, atık imha 98

Kullanım ve çalışma elemanları99

Cihazı çalıştırmaya başlamadan önce101

Çalıştırma 102

Koruma ve Bakım 103

Arızalar 106

Aksesuar 107

Teknik bilgiler 108

Yedek parçalar 108

Garanti 108

CE beyanı108

Cihazı kullanmaya başlamadan önce, bu

kullanım kılavuzu ve ekteki 5.956.251

numaralı fırçalı temizlik ve püskürtmeli

çıkartma cihazlarının güvenlik uyarıları

broşürünü okuyun ve buna uygun şekilde

davranın.

Cihazın maksimum % 10 eğimli yüzeylerde

çalışmasına izin verilmiştir.

Güvenlik düzenekleri kullanıcının

korunmasını sağladığından, devre dışı

bırakılmamalıdır ve düzgün çalıştıklarından

emin olunmalıdır.

Tüm fonksiyonları hemen devre dışı

bırakmak için: Acil kapama tuşuna basın.

Sürüş tahriki, sadece kullanıcının ayağıyla

pedala sonuna kadar basmış olması

durumunda etkinleştirilebilir.

Kullanım kılavuzunda aşağıdaki semboller

kullanılmaktadır:

Tehlike

Doğrudan tehdit edici tehlikeleri tanımlar.

Uyarının dikkate alınmaması durumunda

ölüm ya da ağır yaralanma tehlikesi

bulunmaktadır.

몇Uyarı

Muhtemel tehlikeli bir durumu tanımlar.

Uyarının dikkate alınmaması durumunda

hafif yaralanmalar olabilir ya da maddi

hasarlar ortaya çıkabilir.

Not

Uygulama önerileri ve önemli bilgileri

tanımlar.

Cihaz, düz zeminlerin ıslak temizliği ya da

parlatılması için kullanılır.

– Cihaz; su miktarı, fırçaların baskı

basıncı, temizlik maddesi miktarı ve

sürüş hızının ayarlanması ile ilgili

temizleme görevine kolayca adapte

edilebilir.

– 610 mm çalışma genişliği ve 95 litre

hacimli temiz su deposu uzun kullanım

süresinde etkin bir temizlik yapılmasına

olanak sağlar.

– Cihaz kendi kendine hareket eder.

– Aküler, 230 V prize takılmış bir şarj

cihazı yardımıyla şarj edilebilir.

– Akü ve şarj cihazı, paket varyantlarında

birlikte teslim edilir.

Not

Temizlik görevine uygun olarak cihaz çeşitli

aksesuarlarla donatılabilir.

Katalogumuza başvurun ya da İnternet’te

www.kaercher.com adresi altında bizi

ziyaret edin.

Bu cihazı sadece bu kullanım kılavuzundaki

bilgilere uygun olarak kullanın.

– Cihaz, sadece rutubete ve parlatma

işlemlerine karşı duyarlı olmayan

kaygan zeminlerin temizlenmesi için

kullanılmalıdır.

– Kullanım sıcaklığı aralığı +5V ve +40C

arasındadır.

– Cihaz, donmuş zeminlerin (Örn; soğuk

hava depoları) temizlenmesi için uygun

değildir.

– Cihaz, sadece orijinal aksesuarı ve

yedek parçalarıyla donatılabilir.

– Cihaz, iç bölümlerdeki zeminler ya da

kapalı yüzeylerin temizlenmesi için

geliştirilmiştir. Diğer uygulama

alanlarında alternatif fırçaların

kullanılması denenmelidir.

– Cihaz, halka açık trafik yollarının

temizlenmesi için üretilmemiştir.

– Cihaz, basınca karşı duyarlı zeminlerde

kullanılmamalıdır. Zeminin izin verilen

yüzey yükü göz önüne alınmalıdır.

Cihaz nedeniyle oluşan yüzey yükü

teknik bilgilerde belirtilmiştir.

– Cihaz, patlama tehlikesi bulunan

ortamlarda kullanım için uygun değildir.

– Bu cihaz ile yanıcı gazlar, inceltilmemiş

asitler ya da çözücü maddeler

alınmamalıdır.

Bu maddeler arasında, emilen hava ile

santrifüj oluşumu sırasında patlayıcı

gazlar oluşturabilen benzin, tiner ve

sıcak yağ bulunmaktadır. Cihazda

kullanılan malzemelere yapışacakları

için aseton, inceltilmemiş asitler ve

çözücü maddelere kullanmayın.

– Reaktif metal tozları (Örn; alüminyum,

magnezyum, çinko), güçlü alkali ya da

asitli temizlik maddeleri ile bağlantılı

olarak patlayıcı gazlar oluşturur.

İçindekiler

Güvenlik uyarıları

Güvenlik tertibatları

Acil Kapama Tuşu

Emniyet pedalı

Semboller

Fonksiyon

Kurallara uygun kullanım

Çevre koruma, atık imha

Ambalaj malzemeleri geri

dönüştürülebilir. Ambalaj

malzemelerini evinizin çöpüne

atmak yerine lütfen tekrar

kullanılabilecekleri yerlere

gönderin.

Eski cihazlarda, yeniden

değerlendirme işlemine tabi

tutulması gereken değerli geri

dönüşüm malzemeleri

bulunmaktadır. Aküler, yağ ve

benzeri maddeler doğaya

ulaşmamalıdır. Bu nedenle

eski cihazları lütfen öngörülen

toplama sistemleri aracılığıyla

imha edin.

Türkçe 99

1 Akü soketi

2 Ana sigorta

3Akü

4 Akü modülünün kilidi

5 Akü modülü

6 Emme hortumu

7 Temiz su süzgeci

8 Temiz su filtresi

9 Temiz su tahliye hortumu

10 El freni kilit açma kolu

11 Pis su tahliye hortumu

12 Temiz su deposu

13 Pis su deposunun süzgeci

14 Pis su deposu

15 Temizleme kafası

16 Şamandıra

17 Emme kolu

18 Süpürme haznesi (sadece BR varyantı)

19 Püskürme korumasının çapraz

tutamağı (BR varyantı)

20 Püskürme koruması (BR varyantı)

21 Gaz pedalı

22 Kullanıcının durma yüzeyi

23 Emniyet pedalı

24 Vakum kolunu indirme kolu (sadece

BR)

25 Akü kapağı

26 Akü kapağının kapak cıvatası

27 Direksiyon simidi

28 Kumanda paneli

Kullanım ve çalışma elemanları

100 Türkçe

1 Anahtar şalteri

2 Kilit açma düğmesi

3Sürüş yönü şalteri

4Hız düğmesi

5 Korna

6 Acil Kapama Tuşu

7 Akü göstergesi

8Sürüş tahriki sigortası

9 Kumanda sigortası

10 Pompa sigortası

11 Emme türbini sigortası

12 Fırça tahriki sigortası

13 Su miktarı ayar kafası

14 Fırça baskı basıncı tuşu

15 Fırça baskı basıncı göstergesi

16 Çalışma saati sayacı

1 Anahtar şalteri

2 Kilit açma düğmesi

3Sürüş yönü şalteri

4Hız tuşu

5 Korna

6 Acil Kapama Tuşu

7Sürüş tahriki sigortası

8Fırça tahriki sigortası

9Ekran değiştirme tuşu

10 Ekran

11 Temizlik modu tuşu

12 Temizlik sıvısı dozaj tuşu

13 Fırça baskı basıncı tuşu

14 Vakum kolunu kaldırma/indirme tuşu

AAkünün şarj seviyesi

BHız aralığı

CFırça baskı basıncı

D Temizlik sıvısı dozajı

EFırça tahrikinin çalışma süresi (saat)

FSürüş motorunun çalışma süresi (saat)

GBoşalma koruması aktif

Kumanda panosu BR

Kumanda panosu BD

Türkçe 101

Akülerdeki çalışmalar sırasında aşağıdaki

uyarıları mutlaka dikkate alın:

Tehlike

Patlama tehlikesi Akünün üzerine, yani uç

kutupları ve hücre konektörlerine herhangi

bir alet ya da benzeri bir madde koymayın.

Yaralanma tehlikesi. Yaraları kesinlikle

kurşunla temas ettirmeyin. Akülerdeki

çalışmalardan sonra ellerinizi yıkayın.

Bp Pack varyantında, akü daha önceden

takılmıştır.

ÎAkü kapağının kapak cıvatasını sökün.

ÎAkü kapağını geriye doğru çevirin.

ÎAkü modülünün kilidini sola itin ve aşağı

çevirin.

ÎAkü modülünü geriye çekin.

ÎAküleri akü modülünün tabanına

yerleştirin.

ÎKutupları birlikte teslim edilen bağlantı

kablosuyla bağlayın.

몇Uyarı

Kutupların doğru olmasına dikkat edin.

ÎBirlikte teslim edilen bağlantı kablosunu

henüz boş olan (+) ve (-) akü

kutuplarına bağlayın.

ÎAkü modülünü öne itin.

ÎAkü modülünün kilidini yerine oturtun.

몇Uyarı

Cihazı devreye sokmadan önce aküyü şarj

edin.

Not

Cihaz, boşalmaya karşı bir koruma

sistemine sahiptir; yani izin verilen

minimum kapasiteye ulaşılması durumunda

cihaz sürülmeye devam edilebilir ve kalan

su emilebilir. Ekranda, Boşalma koruması

aktif sembolü yanıp söner.

ÎCihazı doğrudan şarj istasyonuna

götürün, bu sırada eğimlerden kaçının.

Not

Başka akülerin (Örn; diğer üreticiler)

kullanılması durumunda, ilgili aküye ait

boşalmaya karşı koruma sistemi Kärcher

müşteri hizmetleri tarafından yeniden

ayarlanmalıdır.

Tehlike

Elektrik çarpması nedeniyle yaralanma

tehlikesi. Akım iletme hatları ve sigortaya

dikkat edin, Bkz. “Şarj cihazı”.

Şarj cihazını sadece yeterli havalandırma

bulunan kuru bölümlerde kullanın!

Not

Şarj süresi ortalama 10 saattir.

Tavsiye edilen şarj cihazları (kullanılan

akülere uygun) elektronik ayarlıdır ve şarj

işlemini otomatik olarak tamamlar.

Tehlike

Patlama tehlikesi Sulu akülerin şarj

edilmesine sadece akü kapağı açıkken izin

verilmiştir.

ÎAkü kapağının kapak cıvatasını sökün.

ÎAkü kapağını geriye doğru çevirin.

ÎAkü soketini çekin ve şarj kablosuna

bağlayın.

ÎŞarj cihazını şebekeye bağlayın ve

çalıştırın.

ÎŞarj cihazını kapatın ve şebekeden

ayırın.

ÎAkü kablosunu şarj kablosundan çekin

ve cihaza bağlayın.

ÎAkü kapağını öne çevirin ve kapak

cıvatasını sıkın.

ÎŞarj işleminin bitmesinden bir saat önce

saf su ekleyin, asit seviyesinin doğru

olmasına dikkat edin. Akü gerekli

şekilde işaretlenmiştir. Şarj işleminin

sonunda tüm hücrelerde gaz

oluşmalıdır.

Tehlike

Yaralanma tehlikesi!

–

Akü boşalmış durumdayken su eklenmesi

dışarı asit çıkmasına neden olabilir.

–Akü asidiyle çalışırken koruyucu gözlük

takın ve yaralanmaları ve

kıyafetlerinizin zarar görmesini önlemek

için kurallara uyun.

–Deri ya da kıyafetlere asit sıçraması

durumunda hemen bol suyla yıkayın.

몇Uyarı

Hasar görme tehlikesi!

–Akülere su eklemek için sadece saf su

ya da tuzdan arındırılmış su (VDE 0510)

kullanın.

–Yabancı katkılar (düzeltme

malzemeleri) kullanmayın, aksi takdirde

her türlü garanti geçerliliğini kaybeder.

Aküler ve şarj cihazları piyasadan temin

edilebilir.

BAT varyantında sulu akülerin kullanılması

gerekirse, aşağıdakilere dikkat edilmelidir:

– Maksimum akü ölçülerine uyulmalıdır.

– Sulu akülerin şarj edilmesi sırasında

akü kapağı açılmalıdır.

– Sulu akülerin şarj edilmesi sırasında

akü üreticisinin talimatlarına

uyulmalıdır.

Durma sırasında, elektrikli bir el freniyle

cihazın kayması önlenir. Cihazı itmek için el

freni çözülmelidir.

ÎEl frenini çözmek için, çözme kolunu

aşağı bastırın.

Tehlike

Cihazın kayması sonucu kaza tehlikesi.

İtme işlemi tamamlandıktan sonra, çözme

kolunu mutlaka yukarı getirin ve bununla

birlikte el frenini etkinleştirin.

Not

Tüm fonksiyonları hemen devre dışı

bırakmak için ayağınızı gaz pedalından

çekin, Acil Kapama tuşuna basın ve

anahtar şalterini “0” konumuna getirin.

ÎCıvataları gevşetin ve ahşap kafesi

çıkartın.

ÎPlastik ambalaj bandını kesin ve folyoyu

çıkartın.

Cihazı çalıştırmaya

başlamadan önce

Aküler

Akü, kullanım kılavuzu ve araç

kullanım kılavuzundaki uyarılara

dikkat edin.

Koruyucu gözlük kullanın

Çocukları asit ve akülerden uzak

tutun.

Patlama tehlikesi

Ateş, kıvılcım, açık ışık ve sigara

içmek yasaktır.

Yaralanma tehlikesi

İlk yardım

Uyarı notu

İmha edilmesi

Aküyü çöp bidonuna atmayın.

Akünün yerleştirilmesi ve bağlanması

Aküyü şarj edin

Şarj işleminden sonra

Bakımsız akülerde (sulu aküler) ek

olarak:

Tavsiye edilen aküler

Akü seti Sipariş No.

3 x 12V/105 A,

bakımsız (jel)

6.654-141.0

Tavsiye edilen şarj cihazları

Şarj cihazıSipariş No.

36V, bakımsız aküler

için

6.654-229.0

Maksimum akü ölçüleri

Uzunluk Genişlik Yükseklik

406 mm 533 mm 432 mm

Cihazın itilmesi

İndirme

102 Türkçe

ÎTekerleklerdeki sabitlemeleri çıkartın.

ÎTahtaları paletin kenarına koyun.

Tahtaları, cihazın tekerleklerinin

önünde olacak şekilde hizalayın.

Tahtaları cıvatalarla sabitleyin.

ÎTekerlekleri kilitlemek için kullanılan

ahşap takozları çıkartın ve rampanın

altına itin.

ÎDireksiyon simidini takın ve ön tekerleği

düz şekilde hizalayın.

ÎDireksiyon simidini çekin, hizalayın ve

tekrar takın.

ÎDireksiyon simidini ekteki somunla

sabitleyin.

ÎKapağı direksiyon simidine takın.

ÎDurma yüzeyine basın ve sol ayağınızla

emniyet pedalını basılı tutun.

ÎAcil kapama tuşunun kilidini döndürerek

açın.

ÎAnahtar şalterini “1” konumuna getirin.

ÎKumanda panelindeki sürüş yönü

şalteriyle sürüş yönünü ayarlayın.

ÎHız düğmesini kullanarak en küçük hız

aralığını seçin.

ÎÇözme tuşuna basın.

ÎSürüş için gaz pedalına dikkatlice basın

ve yavaşça paletten aşağı inin.

ÎAnahtar şalterini “0” konumuna getirin.

Cihaz devreye sokulmadan önce fırçalar

takılmalıdır (Bkz. “Bakım çalışmaları”).

Tehlike

Cihazın uzun süre çalışması, titreşim

nedeniyle ellerdeki kan dolaşım sisteminde

sorunlara neden olabilir.

Bir çok etki faktörüne bağlı olduğu için genel

geçerli kullanım verileri belirlenememektedir.

– Kötü kan dolaşımı olan kişisel mizaç

(parmakların sık aralıklarla soğuması,

uyuşması).

–

Düşük çevre sıcaklığı. Ellerinizi korumak

için sıcak tutan eldivenler kullanın.

–Sıkıca tutmak kan akışına zarar verir.

– Kesintisiz bir çalışma, molalarla ara

verilmiş çalışmadan daha kötüdür.

Cihazın düzenli, uzun süreli kullanılması ve

söz konusu belirtilerin (Örn; parmakların

uyuşması, soğuk parmaklar) tekrarlanarak

ortaya çıkması durumunda, bir doktora

muayene olmanızı öneriyoruz.

Not

Tüm fonksiyonları hemen devre dışı

bırakmak için ayağınızı gaz pedalından

çekin, Acil Kapama tuşuna basın ve

anahtar şalterini “0” konumuna getirin.

ÎBakım çalışmalarını "Bir çalışma

haftasına başlarken" uygulayın (Bkz.

"Koruma ve Bakım" bölümü).

Tehlike

Kaza tehlikesi. Her çalışmadan önce, el

freninin çalışıp çalışmadığı düz bir zeminde

kontrol edilmelidir.

ÎAnahtar şalterini “0” konumuna getirin.

ÎAcil kapama tuşuna basın.

Cihaz elle itilebilirse, el freni çalışır

durumda değildir.

ÎEl frenini çözme kolunu yukarı bastırın.

Cihaz hâlâ elle itilebiliyorsa, el freni

arızalıdır. Cihazı durdurun ve müşteri

hizmetlerini arayın.

Tehlike

Kaza tehlikesi. Cihaz iniş sırasında yeterli

fren etkisi göstermiyorsa, Acil Kapatma

tuşuna basın:

ÎTemiz su deposunun kapağını açın.

ÎDeponun alt kenarının 15 cm altına

kadar temiz su (maksimum 60 °C)

doldurun.

ÎTemizlik maddesini doldurun.

ÎTemiz su deposunun kapağını kapatın.

Not

Su hattı sistemindeki havayı boşaltmak için,

cihazı ilk kez işletmeye almadan önce temiz

su deposunu tam olarak doldurun.

Hat sistemi boşken, temizlik sıvısının

temizlik kafasından çıkması 2 dakika

sürebilir.

몇Uyarı

Hasar görme tehlikesi. Sadece tavsiye

edilen temizlik maddelerini kullanın. Diğer

temizlik maddeleri için, artan çalışma

güvenliği ve kaza tehlikesi riskini işletmeci

kendisi üstlenir.

Sadece çözücü maddeler, tuz ve

hidroflüorik asit çözeltisi içermeyen temizlik

maddeleri kullanın.

Not

Aşırı köpüklenen temizlik maddeleri

kullanmayın.

Tavsiye edilen temizlik maddeleri:

Cihaz hakkında bilgi sahibi olmak için, ilk

sürüş denemelerini boş bir yerde yapın.

Tehlike

Çok büyük eğimlerde devrilme tehlikesi.

ÎSürüş yönünde sadece maksimum %

10'ye kadar eğimlerde sürün.

Virajlardan hızlı geçerken devrilme

tehlikesi.

Islak zeminde savrulma tehlikesi.

ÎVirajlarda yavaş sürün.

Stabil olmayan zeminlerde devrilme tehlikesi.

ÎCihazı sadece sabitlenmiş zeminlerde

hareket ettirin.

Çok büyük yan eğimde devrilme tehlikesi.

ÎAracı sadece sürüş yönünün enine

doğru maksimum % 10ye kadar

eğimlerde sürün.

ÎDurma yüzeyine basın ve sol ayağınızla

emniyet pedalını basılı tutun.

ÎGaz pedalına basmayın.

ÎAcil kapama tuşunun kilidini döndürerek

açın.

ÎAnahtar şalterini “1” konumuna getirin.

ÎÇözme tuşuna basın.

ÎSürüş için gaz pedalına dikkatlice basın.

Not

Sürüş yönü, sürüş sırasında da

değiştirilebilir. Bu şekilde, aşırı derecede

kirlenmiş bölümler bir çok kez ileri ve geri

hareket edilerek temizlenebilir.

Aşırı yüklenme durumunda, sürüş motoru

belirli bir süre sonra kapatılır.

Fırçaların takılması

Çalıştırma

El freninin kontrol edilmesi

Frenleme

İşletme malzemelerinin

doldurulması

Temiz su

Temizlik maddesi

Kullanım Temizlik

maddesi

Suya dayanıklı

zeminlerdeki genel

temizlik

RM 780

RM 746

Parlak üst yüzeylerdeki

(Örn; granit) genel temizlik

RM 755 es

Sanayi işletmelerindeki

zeminlerde genel ve ana

temizlik

RM 69 ASF

Küçük fayanslı zeminlerde

genel ve ana temizlik

RM 753

Sağlık sektöründe genel

fayans temizliği

RM 751

Sağlık sektöründe temizlik

ve dezenfeksiyon

RM 732

Alkaliye karşı dayanıklı her

türlü zeminde (Örn; PVC)

katman ayırma

RM 752

Muşambalı zeminlerde

katman ayırma

RM 754

Sürüş

BR BD

ÎKumanda

panelindeki

sürüş yönü

şalteriyle sürüş

yönünü

ayarlayın.

ÎHız aralığını hız

düğmesiyle

seçin (3

kademe).

ÎEkranı

gözlemleyin ve

kumandanın

başlangıç

ayarına

gelmesinin

tamamlanması

nı bekleyin.

ÎKumanda

panelindeki

sürüş yönü

şalteriyle sürüş

yönünü

ayarlayın.

ÎHız aralığını hız

tuşuyla seçin (3

kademe).

Aşırı yüklenme

Türkçe 103

ÎCihazı en az 15 dakika boyunca

soğutun.

ÎSürüş tahriki sigortasına kumanda

panosunda tekrar basın.

Not

Cihaz 2 saniyeden daha uzun bir süre aynı

yerde durursa, sürüşe devam edene kadar

temizlik sıvısı beslemesi ve fırça tahriki

kesilir.

ÎGaz pedalına basın ve temizlenecek

yüzeye hareket edin.

ÎFırça baskı basıncını fırça baskı basıncı

tuşuyla ayarlayın (4 kademe).

Temizlik modunda maksimum hız II.

kademeyle sınırlanmıştır.

Not

Çok kirli zeminler iki aşamada

temizlenebilir. Bu sırada, ilk iş adımında

temizlik sıvısı uygulanır ve fırçalanır. Bu

amaçla, vakum kolunu kaldırma/indirme

tuşuna basarak vakum kolu kaldırılır. BD

versiyonunda, ek olarak arka püskürme

koruması (Aqua-Mizer) çıkartılmalıdır.

Temizlik sıvısının etki etmesinden sonra,

ikinci iş adımında yüzey genel olarak

temizlenir.

Not

Temizlik kafasının kaldırılmasından sonra,

kalan suyun emilmesi için yaklaşık 5 metre

sürüşe devam edin.

ÎCihazı düz bir yüzeye bırakın.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

Not

Pis su deposunun taşması. Pis su deposu

doluyken, emme akımı şamandıra

tarafından kesilir. Pis su deposunu boşaltın.

몇Uyarı

Yerel atık su işleme talimatlarına uyun.

ÎPis su tahliye hortumunu tutucudan alın

ve uygun bir toplama tertibatı kullanarak

indirin.

ÎTahliye hortumundaki vidalı kapağı

açarak pis suyu boşaltın.

ÎPis su deposunun süzgecini temiz suyla

yıkayın.

ÎŞamandırayı temizleyin ve şamandıra

bilyasının hareket edip etmediğini

kontrol edin.

ÎPis su deposunu temiz suyla yıkayın.

ÎTemiz su tahliye hortumunu (pis su

tahliye hortumunun arkasındaki) dışarı

çekin ve uygun bir toplama tertibatının

üzerine indirin.

ÎTahliye hortumundaki vidalı kapağı

açarak temizlik sıvısını boşaltın.

ÎTemizlik kafasını kaldırın.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

ÎPüskürme korumasının çapraz

tutamağını gevşetin ve püskürme

korumasını yana çevirin.

ÎSüpürme haznesini çıkartın.

ÎSüpürme haznesini boşaltın ve suyla

yıkayın.

Tehlike

Yaralanma tehlikesi! Cihaz, sadece

maksimum % 10’ye kadar eğimlerde

yükleme ve boşlatma işlemleri için

kullanılmalıdır. Aracı yavaş sürün.

ÎVakum kolu, fırçalar ve püskürme

korumasını cihazdan çıkartın.

ÎBir araç üzerinde taşımak için gergi

kemerleri/telleri kullanarak cihazı

kaymaya karşı emniyete alın.

1 Sabitleme noktaları

Tehlike

Yaralanma tehlikesi! Cihazdaki tüm

çalışmalardan önce anahtar şalterini “0”

konumuna getirin ve anahtarı çekin. Akü

soketini çekin.

Not

Emme türbini kapatıldıktan sonra

çalışmaya devam ediyor. Bakım

çalışmalarını, ancak emme türbininin

durmasından sonra yapın.

ÎPis su ve kalan temiz suyu boşaltın ve

imha edin.

Temizleme

BR BD

ÎVakum kolunu

indirme kolunu

aşağı bastırın.

Vakum kolu

indirilir ve

emme işlemi

etkinleştirilir.

ÎFırça baskı

basıncı tuşuna

basarak

temizlik

kafasını indirin.

ÎTemizlik modu

tuşuna basın.

Fırça tahriki

devreye girer.

Temizlik kafası

indirilir (hafif

fırça baskı

basıncı) ve

temizlik sıvısı

beslemesi

yapılır.

Vakum kolu

indirilir ve

emme işlemi

etkinleştirilir.

BR BD

ÎTemizlik sıvısı

beslemesini su

miktarı ayar

düğmesiyle

ayarlayın.

ÎTemizlik sıvısı

beslemesini

temizlik sıvısı

dozaj tuşuyla

ayarlayın (4

kademe).

BR BD

ÎHız aralığını hız

düğmesiyle

seçin (3

kademe).

ÎHız aralığını hız

tuşuyla seçin (3

kademe).

Temizliğin tamamlanması

BR BD

ÎFırça baskı

basıncı tuşuna

basarak

temizlik

kafasını

kaldırın.

ÎVakum kolunu

indirme kolunu

yukarı çekin,

vakum kolu

kaldırılır ve

emme işlemi

kapatılır.

ÎTemizlik modu

tuşuna basın.

Fırça tahriki

kapatılır ve

temizlik kafası

kaldırılır.

15 saniye sonra

vakum kolu

kaldırılır.

30 saniye

sonda emme

işlemi

durdurulur.

Kullanım dışında

Depoların boşaltılması

Pis suyun boşaltılması

Temiz suyun boşaltılması

Süpürge haznesinin boşaltılması

(Sadece BR varyantı)

Taşıma

Koruma ve Bakım

104 Türkçe

ÎPis su deposunun kapağına sıkı oturma

kontrolü yapın.

ÎLastik durumunu kontrol edin.

ÎFırçaların doğru oturup oturmadığını

kontrol edin.

ÎEmme hortumunun soket bağlantılarına

sızdırmazlık kontrolü yapın.

ÎVakum kolunun sabitlemesi ve ayarını

kontrol edin (Bkz. "Bakım çalışmaları").

ÎTahliye hortumlarının kilidine

sızdırmazlık kontrolü yapın.

ÎTahliye hortumlarının doğru şekilde

doğru yerleştirilmiş olup olmadıklarını

kontrol edin.

ÎEmniyet pedalı, gaz pedalı ve

direksiyon simidine doğru çalışma

kontrolü yapın.

ÎSulu akülerde asit seviyesini kontrol

edin, gerekirse saf su ekleyin.

ÎPis su deposunu boşaltın.

ÎPis su deposunu temiz suyla yıkayın.

ÎPis su deposunun kapağındaki süzgeci

temizleyin.

ÎPis su deposundaki şamandırayı

temizleyin (Bkz. "Bakım çalışmaları").

ÎTemiz su deposu ve temiz su süzgecini

temizleyin.

ÎTemiz su filtresini kontrol edin, ihtiyaç

anında temizleyin.

ÎSistemin kurutulması için, emme

sistemini bir dakika boyunca çalıştırın.

ÎFırçalara aşınma kontrolü yapın ve

fırçaları temizleyin.

ÎTemizlik kafasındaki püskürme

korumasını temizleyin ve aşınma

kontrolü yapın.

ÎVakum kolundaki vakum dudaklarını

temizleyin ve aşınma kontrolü yapın.

ÎCihazın dışını, hafif yıkama çözeltisine

batırılmış nemli bir bezle temizleyin.

ÎCihaza dıştan hasar kontrolü yapın.

ÎDepoların kuruyabilmesi için, temiz su

ve pis su depolarının kapaklarını

kapatmayın.

ÎAküyü şarj edin.

ÎAkülerin üst tarafını temizleyin.

ÎSulu akülerde asit yoğunluğunu kontrol

edin.

ÎAkü kablosuna sıkı oturma kontrolü

yapın.

ÎAkü bölmesi ve akülerin muhafazasını

temizleyin.

ÎTahrik zincirinin gerilimini kontrol edin

(Bkz. "Bakım çalışmaları").

ÎTahrik zincirine aşınma kontrolü yapın.

ÎEl frenini kontrol edin. *

ÎEmme kolunun kaldırma parçasını

temizleyin.

ÎEmme kolu süspansiyonu ve temizlik

kafasındaki mafsalları temizleyin.

ÎTüm motorların kömür fırçaları ve

komütatörüne aşınma kontrolü yapın. *

ÎManevra zincirlerinin gerdirme

düzeneğini kontrol edin. *

* Müşteri hizmetleri tarafından yapılır.

Cihazın güvenli bir şekilde çalışması için,

yetkili Kärcher satış bürosu ile bakım

sözleşmeleri yapılabilir.

ÎCihazı kaygan bir yüzeye götürün.

ÎEmme kolunu indirin.

ÎCihazı en az 60 cm ileri doğru sürün.

ÎCihazı durdurun ve anahtar şalterini “0”

konumuna getirin ve anahtarı çıkartın.

Cihazın geri kaymamasına dikkat edin.

1Eğim ayarı

2 Çapraz tutamağın yatay terazisi

ÎEmme kolunu iki çapraz tutamakla, arka

emme dudağı her iki emme kolu

tarafında eşit oranlı (merkeze simetrik

olarak) geriye bükülmüş olacak şekilde

ayarlayın.

ÎEğim ayarını, arka emme dudağı tüm

boyda aynı mesafede geriye bükülmüş

olacak şekilde ayarlayın.

ÎAyarı kontrol etmek için, cihazı 60 cm

ileri doğru sürün ve eğim ayarının

etkisini kontrol edin.

ÎHer iki çapraz tutamağı aynı anda

döndürerek, arka emme dudağı 9 ila 10

mm geriye bükülecek şekilde emme

kolunu ayarlayın.

Saat yönünde: Bükülme azalır.

Saat yönünün tersine doğru: Bükülme

artar.

ÎAyarı kontrol etmek için, cihazı 60 cm

ileri doğru sürün ve eğim ayarının

etkisini kontrol edin.

ÎEmme kolunu kaldırın.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

ÎVakum hortumunu vakum kolundan

çekin.

1 Vakum kolu sabitlemesinin çapraz

tutamağı

ÎEmme kolunun sabitlenmesi için

kullanılan çapraz tutamağı gevşetin ve

emme kolunu yana doğru dışarı çekin.

ÎEmme kolunu sökün.

1 Kanatlı cıvata

2Baskı plakası

3 Emme dudağı

ÎKanatlı cıvatayı gevşetin.

ÎBaskı plakasını çıkartın.

ÎEmme dudağını dışarı alın.

Bakım planı

Bir çalışma haftasına başlarken

Bir çalışma haftasının sonunda

Her 50 çalışma saatinde

Her 100 çalışma saatinde

Her 200 çalışma saatinde

Bakım çalışmaları

Bakım sözleşmesi

Emme kolunun ayarlanmasıEmme kolunun sökülmesi

Ön emme dudağının döndürülmesi/

değiştirilmesi

Türkçe 105

Not

Tüm kenarları aşınana kadar emme dudağı

3 kez kullanılabilir. Daha sonra yeni bir

emme dudağı kullanılır.

ÎEmme dudağını döndürün ya da

değiştirin ve tekrar emme koluna takın

ve hizalayın.

ÎBaskı plakasını tekrar yerleştirin.

Îİlk önce ortadaki kanatlı cıvatayı sıkın.

Baskı plakasının sıkı şekilde emme

dudağına dayanmasına dikkat edin.

ÎKalan kanatlı cıvataları sıkın.

ÎEmme kolunu sökün.

1 Gergi kapağı

2 Gergi bandı

3 Emme dudağı

ÎGergi kapağını açın ve gergi bandını

çıkartın.

ÎEmme dudağını dışarı alın.

Not

Tüm kenarları aşınana kadar emme dudağı

3 kez kullanılabilir. Daha sonra yeni bir

emme dudağı kullanılır.

Emme dudağını döndürün ya da değiştirin

ve tekrar emme koluna takın ve hizalayın.

Gergi bandını yerleştirin ve gergi kapağını

kapatın. Gerilim, sadece emme dudağı

kat oluşmadan düz tutulacak kadar büyük

olmalıdır. Gerekirse gergi kapağını tekrar

ayarlayın.

1Boru

2Şamandıra bilyalı süzgeç

ÎSüzgecin dışını temizleyin ve yıkayın.

ÎŞamandıra bilyasının hareketliliğini

kontrol edin.

Aşırı kirlenmede:

ÎBoruyu sabit tutun ve süzgeci borudan

çekin.

ÎSüzgeç ve bilyayı temizleyin.

ÎBoruyu sabit tutun ve süzgeci tekrar

takın.

1 Püskürtme koruması

2 Püskürme korumasının çapraz

tutamağı

3 Yatak kapağının cıvatası

4 Yatak kapağı

ÎTemizlik kafasını kaldırın.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

ÎPüskürme korumasının çapraz

tutamağını gevşetin ve püskürme

korumasını yana çevirin.

ÎYatak kapağının cıvatasını gevşetin ve

yatak kapağının üstteki ucunu dışarı

çekin.

ÎYatak kapağını aşağı bastırın ve

kancalarından sökün.

ÎYatak kapağını fırçadan çekin.

ÎFırçayı dışarı çekin.

ÎYeni fırçayı taşıyıcı ile birlikte temizlik

kafasına yerleştirin ve tahdide kadar

içeri itin.

ÎFırçayı aşağı yatırın ve yatak kapağını

takın.

ÎYatak kapağının alttaki ucunu temizlik

kafasına takın ve yatak kapağını yukarı

itin.

ÎYatak kapağının üstteki ucunu temizlik

kafasına bastırın ve cıvatayı sıkın.

ÎPüskürme korumasını geriye çevirin ve

çapraz tutamağı sıkın.

Îİşlemi karşı tarafta tekrarlayın.

1 Yan püskürme koruması

ÎTemizlik kafasını kaldırın.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

ÎYan püskürme korumasını kaldırın ve

yana doğru dışarı alın.

ÎDisk fırçanın kilit açma kolunun saat

yönünün tersine doğru döndürün - fırça

aşağı düşer ve cihazın altından

çekilebilir.

ÎYeni fırçayı temizlik kafasının altına

tutun.

ÎDisk fırçanın kilit açma kolunu saat

yönünde döndürün ve fırçayı yukarı

bastırın.

ÎKilit açma kolunu bırakın ve fırçaya sıkı

oturma kontrolü yapın.

ÎPüskürme korumasını tekrar yerleştirin.

Îİşlemi karşı tarafta tekrarlayın.

ÎTemizlik kafasını indirin.

ÎAnahtar şalterini “0” konumuna getirin

ve anahtarı çıkartın.

BR varyantı:

ÎTahdidi gevşetin ve kauçuk dudak

yaklaşık 9 ila 10 mm yana bükülecek

şekilde ayarlayın.

BD varyantı:

1 Tahdit

ÎTahdidi gevşetin ve püskürme

korumasının alt kenarı zeminden 3 mm

mesafede olacak şekilde ayarlayın.

ÎTahdidi sıkın.

1Cıvata

2 Ön kaplama

Arka emme dudağının döndürülmesi/

değiştirilmesi

Şamandıranın temizlenmesi

Fırça merdanelerinin değiştirilmesi

Disk fırçaların değiştirilmesi

Püskürtme koruyucusunun

ayarlanması

Tahrik zincirinin kontrol edilmesi

106 Türkçe

ÎCıvataları sökün.

ÎÖn kaplamayı çıkartın.

1Cıvata

2 Kapak

3 Tahrik zinciri

ÎCıvataları sökün.

ÎKapağı çıkartın.

ÎTahrik zinciri ve pinyona aşınma

kontrolü yapın.

Donma tehlikesinde:

ÎTemiz ve pis su deposunu boşaltın.

ÎCihazı donmaya karşı korunmuş bir

bölümde durdurun.

Tehlike

Yaralanma tehlikesi! Cihazdaki tüm

çalışmalardan önce anahtar şalterini “0”

konumuna getirin ve anahtarı çekin. Akü

soketini çekin.

Bu tablo yardımıyla giderilemeyen

arızalarda müşteri hizmetlerini arayın.

Antifriz koruma

Arızalar

Ekranda gösterilen arızalar (sadece BD)

Elektronik

gösterge

Nedeni Arızanın giderilmesi Kim

tarafından

0814 Sürüş motor kumandasına arıza Müşteri

hizmeti

7600 Fırça tahrikinde arıza Fırça tahrikinin sigortasını sıfırlayın. Kullanıcı

7800 Sürüş motoruna giden bağlantı

kablosu arızalı

Müşteri

hizmeti

7801 Kumanda aşırı ısınmışCihazı kapatın ve soğutun Kullanıcı

7802

9000 Temizlik kafasına fırça

takılmamış

Fırçaları takınKullanıcı

Akü şarjı çok düşük Aküyü şarj edin Kullanıcı

Cihaz, gaz pedalına basılıyken

çalıştırılmış.

Gaz pedalını bırakın, anahtar şalterini "0" konumuna getirin,

anahtar şalterini "1" konumuna getirin, emniyet pedalına basın,

çözme tuşuna basın, gaz pedalına basın.

Kullanıcı

Arızalar

Arıza Arızanın giderilmesi Kim

tarafından

Cihaz çalıştırılamıyor Akü soketini cihaza takın. Kullanıcı

Acil kapama tuşunun kilidini döndürerek açın. Kullanıcı

Akü kablosuna doğru oturma kontrolü yapın. Kullanıcı

Kumanda sigortasını sıfırlayın (sadece BR). Kullanıcı

Akü kablosuna korozyon kontrolü yapın, gerekirse kabloyu temizleyin. Kullanıcı

Akü kapasitesi tükenmiş, aküyü şarj edin. Kullanıcı

Ana sigortayı kontrol edin, gerekirse değiştirin. Kullanıcı

Cihaz hareket etmiyor ya da

çok yavaş hareket ediyor

Çözme tuşuna basın. Kullanıcı

Gaz pedalını bırakın, anahtar şalterini "0" konumuna getirin, anahtar şalterini "1"

konumuna getirin, emniyet pedalına basın, çözme tuşuna basın, gaz pedalına basın.

Kullanıcı

Sürüş tahrikinin sigortasını sıfırlayınKullanıcı

Kumanda aşırı ısınmış, cihazı kapatın ve 15 dakika soğutun. Kullanıcı

Fırça baskı basıncı çok yüksek olduğu ön tekerlek kavramıyor, fırça baskı basıncını

azaltın.

Kullanıcı

Cihaz fren yapmıyor El freni devre dışı, etkinleştirmek için, çözme kolunu yukarı bastırın. Kullanıcı

Vakum gücü yok ya da

yetersiz

Vakum türbini sigortasını sıfırlayın (sadece BR). Kullanıcı

Pis su deposunu boşaltın. Kullanıcı

Emme kolunun ayarını kontrol edin. Kullanıcı

Pis su deposu ve kapak arasındaki contaları temizleyin ve contalara sızdırmazlık

kontrolü yapın, gerekirse contaları değiştirin.

Kullanıcı

Emme kolundaki emme dudağını temizleyin, gerekirse çevirin ya da değiştirin. Kullanıcı

Emme hortumuna tıkanma kontrolü yapın, gerekirse hortumu temizleyin. Kullanıcı

Türkçe 107

Vakum gücü yok ya da

yetersiz

Vakum hortumu ve vakum kolu ve vakum hortumu ve pis su deposunun kapağı

arasındaki bağlantıyı kontrol edin.

Kullanıcı

Emme hortumuna sızdırmazlık kontrolü yapın, gerekirse hortumu değiştirin. Kullanıcı

Pis su tahliye hortumundaki kapağın kapalı olup olmadığını kontrol edin. Kullanıcı

Emme kolunun ayarını kontrol edin. Kullanıcı

Pis su deposundaki şamandırayı temizleyin. Kullanıcı

Yetersiz temizleme sonucu Baskı basıncını ayarlayın. Kullanıcı

Fırçalara aşınma kontrolü yapın, ihtiyaç anında fırçaları değiştirin Kullanıcı

Fırçalara kirlenme kontrolü yapın, fırçaları temizleyin. Kullanıcı

Temizlik maddesi ve fırçaların temizleme görevi için uygun olup olmadığını kontrol

edin.

Kullanıcı

Fırçalar dönmüyor Fırça tahrikinin sigortasını sıfırlayın. Kullanıcı

Fırçayı ve yabancı madde nedeniyle blokajı kontrol edin, yabancı maddeleri temizleyin. Kullanıcı

Temizlik çözeltisinin dozajı

yok ya da çok az

Temiz su deposundaki temizlik çözeltisinin seviyesini kontrol edin, gerekirse depoyu

doldurun.

Kullanıcı

Pompa sigortasını sıfırlayın (sadece BR). Kullanıcı

Temizlik sıvısının dozajını yükseltin. Kullanıcı

Temiz su süzgeci ve temiz su filtresini kontrol edin, ihtiyaç anında temizleyin. Kullanıcı

Aksesuar

Tanımlama Parça No. Tanımlama Adet Cihazın

kullandığı adet

Akü değiştirme seti 8.601-121.0 Şunlardan oluşur: Akü tabanı, kablo seti,

kilitleme seti, 2 taşıma aracı

Akü 6.654-141.0 12V/105 A, bakımsız (jel), 1 3

Şarj cihazı6.654-229.0 36V, bakımsız aküler için 1 1

Tanımlama Parça No. Tanımlama Adet Cihazın

kullandığı adet

Fırça merdanesi, beyaz (yumuşak) 8.628-390.0 Hassas zeminlerin parlatılması ve alt zemin

temizliği için.

Fırça merdanesi, kırmızı (orta,

standart)

8.628-389.0 Daha güçlü kirlenmiş zeminler için de alt zemin

temizliği.

Fırça merdanesi, yeşil (sert) 8.628-391.0 Çok kirlenmiş zeminlerin ana temizliği ve

katman ayırma için (Örn; mumlar, akrilat).

Tanımlama Parça No. Tanımlama Adet Cihazın

kullandığı adet

Disk fırça, doğal (yumuşak) 8.600-019.0 Zeminlerin parlatılması için. 1 2

Disk fırça, mavi (orta, standart) 8.600-018.0 Az kirlenmiş ya da hassa zeminlerin

temizlenmesi için.

Disk fırça, gri (sert) 8.600-020.0 Çok kirli zeminlerin temizlenmesi için. 1 2

Sürgü tablası8.600-017.0 Pedlerin sabitlenmesi için. 1 2

Disk ped, kırmızı (orta) 6.369-826.0 Hafif kirli zeminlerin temizlenmesi için 5 2

Disk ped, yeşil (sert) 6.369-827.0 Çok kirli zeminlerin temizlenmesi için. 5 2

Disk ped, siyah (çok sert) 6.369-828.0 Çok kirli zeminlerin temizlenmesi için. 5 2

108 Türkçe

– Sadece üretici tarafından onaylanmış

aksesuar ve yedek parçalar

kullanılmalıdır. Orijinal aksesuar ve

orijinal yedek parçalar, cihazın güvenli

ve arızasız bir biçimde çalışmasının

güvencesidir.

–En sık kullanılan yedek parça çeşitlerini

kullanım kılavuzunun sonunda

bulabilirsiniz.

– Yedek parçalar hakkında diğer bilgileri,

www.kaercher.com adresindeki Servis

bölümünden alabilirsiniz.

Her ülkede yetkili distribütörümüz

tarafından verilmiş garanti şartları

geçerlidir. Garanti süresi içinde cihazınızda

oluşan muhtemel hasarları, arızanın

kaynağı üretim veya malzeme hatası

olduğu sürece ücretsiz olarak karşılıyoruz.

Garanti hakkınızdan yararlanmanızı

gerektiren bir durum olduğu zaman, ilgili

faturanız ile birlikte satıcınıza veya size en

yakın yetkili servisimize başvurunuz.

İşbu belge ile aşağıda tanımlanan

makinenin konsepti ve tasarımı ve

tarafımızdan piyasaya sürülen modeliyle

AB yönetmeliklerinin temel teşkil eden ilgili

güvenlik ve sağlık yükümlülüklerine uygun

olduğunu bildiririz. Onayımız olmadan

cihazda herhangi bir değişiklik yapılması

durumunda bu beyan geçerliliğini yitirir.

İmzası bulunanlar, işletme yönetimi adına

ve işletme yönetimi tarafından verilen

vekalete dayanarak işlem yapar.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Teknik bilgiler

BR BD

Güç

Nominal gerilim V 36 36

Akü kapasitesi (Pack varyantı) Ah (5h) 105 105

Ortalama güç alımıW 2200 2200

Sürüş motorunun gücü (nominal güç) W 680 700

Emme motorunun gücü W 570 570

Fırça motorunun gücü W 300 510

Emme

Emme kapasitesi, hava miktarıl/s 31 3,64

Emme kapasitesi, vakum kPa 19 20,3

Temizlik çözeltisi dozajı

Dozaj pompasının güç çekişi W 43 43

Temizlik çözeltisi uygulaması (maksimum) l/h 5,2 5,2

Temizleme fırçaları

Çalışma genişliği mm 610 610

Fırça çapımm 152 305

Fırça devri d/dk 800 300

Ölçüler ve ağırlıklar

Sürüş hızı (max.) km/saat 5,8 5,6

Tırmanma kapasitesi (max.) % 10 10

Teorik yüzey gücü m2/s 2800 2800/

Temiz/pis su deposunun hacmi l 95/90 95/90

Uzunluk mm 1330 1330

Genişlik mm 737 830

Yükseklik mm 1285 1285

Ağırlık (akülü/aküsüz) kg 565/243 565/243

Yüzey yükü kPa 810 810

Ses emisyonu

Ses şiddeti seviyesi (EN 60704-1) dB(A) 74 74

Cihaz titreşimleri

Toplam titreşim değeri (ISO 5349)

Kollar, direskiyon m/s23,6 3,6

Ayaklar, pedal m/s20,7 0,7

Yedek parçalar

Garanti

CE beyanı

Ürün: Zemin temizleyici

Tip: 1.006-xxx

İlgili AB yönetmelikleri

98/37/EG

2006/95/EG

89/336/EWG (+91/263/EWG, 92/31/

EWG, 93/68/EWG)

Kullanılmış olan uyumlu standartlar

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Kullanılmış ulusal standartlar

Svenska 109

Bäste kund,

Läs denna bruksanvisning

före första användning och

följ anvisningarna noggrant.

Denna bruksanvisning ska förvaras för se-

nare användning eller ges vidare om appa-

raten byter ägare.

Säkerhetsanvisningar 109

Funktion 109

Ändamålsenlig användning 109

Miljöskydd, avfallshantering 109

Manövrerings- och funktionselement 110

Före idrifttagandet 112

Drift 113

Skötsel och underhåll 114

Störningar 116

Tillbehör 118

Tekniska data 119

Reservdelar 119

Garanti 119

CE-försäkran 119

Läs noga denna bruksanvisning och bifoga-

de broschyr, Säkerhetsanvisningar för våt/

torrsug nr. 5.956-251, innan maskinen tas i

bruk första gången.

Maskinen är godkänd för användning på

ytor med en stigning/lutning på max. 10%.

Säkerhetsanordningarna ger skydd åt an-

vändaren och får varken sättas ur drift eller

förbikopplas.

För omedelbar urkoppling av samtliga funk-

tioner: Tryck på nödstoppsknappen.

Drivningsenheten kan endast aktiveras när

föraren håller pedalen nedtryckt med foten.

I denna bruksanvisning används följande

symboler:

Fara

Hänvisar till överhängande fara. Om hän-

visningen inte beaktas kan detta leda till

dödsfall eller svåra skador.

몇Varning

Hänvisar till en möjligtvis farlig situation.

Om hänvisningen inte beaktas kan detta

leda till lätta skador, eller materiella skador.

Anvisning

Visar på användartips och viktig informa-

tion.

Maskinen är avsedd att användas för

våtrengöring, eller polering, av jämna golv.

– Genom inställning av vattenmängd,

borstarnas anläggningskraft, mängd

rengöringsmedel och hastighet kan ma-

skinen lätt anpassas till olika rengö-

ringsuppgifter.

– En arbetsbredd på 610 mm och en vo-

lym på 95 l i färskvattentankarna möjlig-

gör effektiv rengöring vid långvarig

användning.

– Maskinen är självgående.

– Batterierna kan laddas upp i batterilad-

dare som ansluts till ett 230V-väggut-

tag.

– Batteri och laddare ingår i Package utfö-

randet.

Anvisning

Maskinen kan förses med olika tillbehör

som passar aktuell rengöringsuppgift.

Fråga efter vår katalog eller besök oss på

nätet under www.kaercher.com.

Använd maskinen enbart för de ändamål

som beskrivs i denna bruksanvisning.

– Maskinen får endast användas för ren-

göring av släta golv som ej är känsliga

mot fukt och polering.

– Arbetstemperaturen ligger mellan +5°C

och +40°C.

– Maskinen lämpar sig inte för rengöring

av frusna golv (ex. i kylrum).

– Maskinen får endast utrustas med tillbe-

hör och reservdelar i originalutförande.

– Maskinen är konstruerad för rengöring

av golv inomhus alt. av ytor som skyd-

das av tak. Vid användning på andra

områden måste kontrolleras om alterna-

tiva borstar ska användas.

– Maskinen är inte avsedd för rengöring

av allmänna vägar.

– Maskinen får inte användas på golv

som är tryckkänsliga. Tag hänsyn till

godkänd golvbelastning. Ytbelastning-

en genom maskinen kan läsas i Teknis-

ka Data.

– Maskinen är inte lämplig för användning

inom områden med explosionsrisk.

– Brännbara gaser, outspäddda syror el-

ler lösningsmedel får inte samlas upp

med maskinen.

Hit räknas bensin, färgförtunning eller

uppvärmningsolja vilka kan bilda explo-

siva blandningar när de virvlar runt i

sugluften. Använd inte aceton, outspäd-

da syror och lösningsmedel eftersom de

angriper de material som använts i ag-

gregatet.

– Reaktivt metalldamm (ex. aluminium,

magnesium, zink) bildar explosiva ga-

ser tillsammans med starkt alkaliska

och sura rengöringsmedel.

Innehållsförteckning

Säkerhetsanvisningar

Säkerhetsanordningar

Nödstoppsknapp

Säkerhetspedal

Symboler

Funktion

Ändamålsenlig användning

Miljöskydd, avfallshantering

Emballagematerialen kan åter-

vinnas. Kasta inte emballaget i

hushållssoporna utan lämna

det till återvinning.

Kasserade aggregat innehåller

återvinningsbart material som

bör gå till återvinning. Batterier,

olja och liknande ämnen får

inte komma ut i miljön. Över-

lämna därför skrotade aggre-

gat till lämpligt

återvinningssystem.

110 Svenska

1 Batterikontakt

2 Huvudsäkring

3Batteri

4 Spärr batterifack

5 Batterifack

6 Sugslang

7 Sil för färskvatten

8 Filter färskvatten

9 Avloppsslang färskvatten

10 Frisläppningsspak parkeringsbroms

11 Tömningsslang smutsvatten

12 Färskvattentank

13 Sil smutsvattentank

14 Smutsvattentank

15 Rengöringshuvud

16 Flottör

17 Sugskena

18 Sopbehållare (endast BR-modell)

19 Korsgrepp sprutskydd (BR-utförande)

20 Sprutskydd (BR-utförande)

21 Körpedal

22 Arbetsyta för operatör

23 Säkerhetspedal

24 Spak sugskenenedsänkning (endast

BR)

25 Batteriskydd

26 Låsskruvar batteriskydd

27 Ratt

28 Manöverpult

Manövrerings- och funktionselement

Svenska 111

1 Nyckelbrytare

2 Avreglingsknapp

3 Körriktningsomkopplare

4 Reglage hastighet

5Tuta

6 Nödstoppsknapp

7 Batteridisplay

8 Säkring drivning

9 Säkring styrning

10 Säkring pump

11 Säkring sugturbin

12 Säkring borstdrivning

13 Justeringsknapp vattenmängd

14 Knapp borstanläggningstryck

15 Indikering borstanläggningstryck

16 Räkneverk för driftstimmar

1 Nyckelbrytare

2 Avreglingsknapp

3 Körriktningsomkopplare

4 Knapp hastighet

5Tuta

6 Nödstoppsknapp

7 Säkring drivning

8 Säkring borstdrivning

9 Knapp displayomkoppling

10 Display

11 Knapp rengöringsdrift

12 Knapp dosering rengöringsvätska

13 Knapp borstanläggningstryck

14 Knapp höjning/sänkning sugskena

ABatteriets laddningsstatus

B Hastighetsområde

C Borstanläggningstryck

D Dosering rengöringsvätska

E Driftstid borstdrift (timmar)

F Driftstid drivmotor (timmar)

G Djupurladdningsskydd aktivt

Manöverpanel BR

Manöverpanel BD

112 Svenska

Följande varningar måste beaktas vid un-

derhåll av batterier:

Fara

Risk för explosion. Lägg inga verktyg eller

liknande på batterier, dvs. på polerna och

cellförbindning.

Risk för skada. Sår får aldrig komma i kon-

takt med bly. Tvätta alltid händerna efter ar-

bete med batterierna.

Hos Bp Pack varianten är batteriet redan in-

byggt.

ÎSkruva bort låsskruven till batteriskyd-

det.

ÎSväng batteriskyddet bakåt.

ÎSkjut skyddet på batterifacket åt vänster

och sväng det neråt.

ÎDrag batterifacket bakåt.

ÎStäll batterier i lådan till batterifacket.

ÎFörbind poler med medföljande anslut-

ningskablar.

몇Varning

Ge akt på att polerna ansluts korrekt.

ÎKläm fast medföljande anslutningskabel

på de fortfarande fria batteripolerna (+)

och (-).

ÎSkjut batterifacket framåt.

ÎHaka fast spärren till batterifacket.

몇Varning

Ladda upp batteri före idrifttagningen.

Observera

Maskinen förfogar över ett djupurladdnings-

skydd, d.v.s. om lägsta tillåtna kapacitets-

värde nås kan maskinen endast köras och

restvatten sugas upp. I displayen blinkar

symbolen Djupurladdningsskydd aktiverat.

ÎKör genast maskinen till uppladdning,

undvik stigningar.

Anvisning

Vid användning av andra batterier (ex. från

andra tillverkare) måste djupurladdnings-

skyddet för respektive batteri ställas in på

nytt av Kärcher kundtjänst.

Fara

Risk för skada på grund av elektrisk stöt.

Ge akt på strömledningar och säkringar - se

"Laddningsaggregat".

Använd endast uppladdningsaggregatet i

utrymmen med tillräcklig ventilation!

Anvisning

Uppladdningen tar genomsnittligt ca. 10

timmar.

Rekommenderade uppladdningsaggregat

(passande för respektive batterier som an-

vänds) regleras elektroniskt och avslutar

uppladdningen självständigt.

Fara

Explosionsrisk. Laddning av våtbatterier får

endast ske med öppet batteriskydd.

Skruva bort låsskruven till batteriskyddet.

ÎSväng batteriskyddet bakåt.

ÎDrag bort batterikontakter och förbind

med laddkabel.

ÎAnslut laddningsaggregatet till nätet

och starta det.

ÎKoppla från uppladdningsaggregatet

och dra ut nätkontakten.

ÎDra ur batterikabeln från laddningska-

beln och anslut till aggregatet.

ÎSväng batteriskyddet framåt och drag

fast låsskruven.

ÎFyll på destillerat vatten en timme före

uppladdningens slut, ge akt på korrekt

syranivå. Batteriet har motsvarande

märkning. Vid slutet av laddningsförlop-

pet måste alla celler gasa.

Fara

Frätningsrisk!

–Om vatten fylls på när batteriet är urlad-

dat kan syra läcka ut!

–Använd skyddsglasögon och beakta fö-

reskrifterna när du hanterar batterisyra

för att undvika att skador uppstår eller

kläder förstörs.

–Skölj genast med mycket vatten vid

eventuella syrestänk på hud eller klä-

der.

몇Varning

Risk för skada!

–Använd endast destillerat eller avsaltat

vatten (VDE 0510) till batterierna .

–Använd inga främmande tillsatser (så

kallade förbättringsmedel), annars för-

faller garantin.

Batterier och uppladdningsaggregat kan

köpas i fackhandeln.

Ska våtbatterier användas på BAT-variant

måste följande beaktas:

– De maximala batterimåtten måste föl-

jas.

– Vid uppladdning av våtbatterier måste

batteriskyddet öppnas.

– Beakta tillverkarens föreskrifter vid upp-

laddning av våtbatterier.

När maskinen är parkerad gör en elektrisk

parkeringsbroms att den inte kan rulla iväg.

Om maskinen skall kunna skjutas måste

parkeringsbromsen släppas.

ÎTryck frisläppningsspaken neråt för att

släppa bromsen.

Fara

Risk för olycka på grund av att maskinen

rullar iväg. När maskinen inte ska skjutas

mer måste spaken ovillkorligen ställas i

övre läge så att parkeringsbromsen åter ak-

tiveras.

Observera

För omedelbar urdrifttagning av samtliga

funktioner; tag foten från körpedalen, tryck

på nödstoppknappen och vrid nyckelregla-

get till position "0".

ÎLossa skruvar och tag bort träbox.

ÎKlipp av förpackningsbandet av plast

och ta bort folien.

ÎTag bort fixeringen på däcken.

ÎLägg plankorna på pallens kant. Rikta

plankorna så att de ligger framför ma-

Före idrifttagandet

Batterier

Beakta hänvisningar om batteriet

som finns nämnda i bruksanvis-

ningen och driftsanvisningarna

Använd ögonskydd

Håll barn på avstånd från batterier

och syror

Risk för explosion

Eld, gnistor, öppet ljus och rök-

ning förbjuden

Frätningsrisk

Första hjälpen

Varningshänvisning

Avfallshantering

Kasta inte batterier i soptunnan

Sätta i och ansluta batteriet

Ladda batteriet

Efter uppladdningen

Extra för batterier med lågt servicebe-

hov (våtbatterier):

Rekommenderade batterier

Batterisats Beställningsnr.

3 x 12V/105 A, under-

hållsfritt (gel)

6.654-141.0

Rekommenderade laddningsaggregat

Laddare Beställningsnr.

36V, för underhållsfria

batterier

6.654-229.0

Maximala dimensioner för batterier

Längd Bredd Höjd

406 mm 533 mm 432 mm

Skjuta maskinen

Lasta av

Svenska 113

skinens hjul. Skruva fast plankorna med

skruvarna.

ÎTa bort träklossarna under hjulen och

skjut under rampen.

ÎSätt ratten på plats och rikta in framhju-

len.

ÎLyft bort ratten, rikta in och sätt tillbaka.

ÎFäst ratten med medföljande mutter.

ÎSätt i skyddet i ratten.

ÎKliv upp på arbetsytan och håll säker-

hetspedalen nedtryckt med hjälp av

vänsterfoten.

ÎFrigör nöd-stopp-knappen genom att

vrida den.

ÎStäll nyckelbrytaren på "1".

ÎStäll in körriktning med körriktningsom-

kopplaren på kontrollpanelen.

ÎVälj lägsta hastighet med reglaget för

hastighetsval.

ÎTryck på upplåsningsknappen.

ÎTryck försiktigt på körpedalen för att

fara och kör långsamt ner från pallen.

ÎStäll nyckelbrytaren på "0".

För idrifttagandet måste borstarna monte-

ras (se "Underhållsarbeten").

Fara

Längre användning av apparaten kan leda

till cirkulationsstörningar i händerna.

En allmängiltig tidslängd för användningen

kan inte fastläggas eftersom denna påver-

kas av många faktorer:

– Personlig fallenhet för dålig cirkulation

(ofta kalla fingrar, kliande fingrar).

– Låg omgivande temperatur Bär varma

handskar för att skydda händerna.

– Ett fast grepp hindrar cirkulationen.

– Drift utan pauser är sämre än drift med

inlagda pauser.

Vid regelbunden, långvarig användning av

apparaten och återkommande symptom

(t.ex. kliande fingrar, kalla fingrar), rekom-

menderar vi läkarbesök.

Observera

För omedelbar urdrifttagning av samtliga

funktioner; tag foten från körpedalen, tryck

på nödstoppknappen och vrid nyckelregla-

get till position "0".

ÎUtför underhållsarbete "i början av ar-

betsvecka" (se kapitel "Underhåll och

service").

Fara

Risk för olycksfall. Parkeringsbromsens

funktion måste kontrolleras före varje kör-

ning.

ÎStäll nyckelbrytaren på "0".

ÎTryck på nödstoppsknappen.

Kan maskinen skjutas manuellt så fungerar

inte parkeringsbromsen.

ÎTryck frisläppningsspaken till parke-

ringsbromsen uppåt.

Kan man fortfaranda skjuta maskinen ma-

nuellt så är parkeringsbromsen defekt. Ställ

ner maskinen och kontakta kundservice.

Fara

Risk för olycksfall. Har maskinen inte till-

räcklig bromsverkan vid körning i nedåtgå-

ende riktning så tryck på

nödstoppsknappen:

ÎÖppna locket på färskvattentanken.

ÎFyll på färskvatten (maximalt 60 °C) upp

till 15 cm under den övre kanten på tan-

ken.

ÎFyll på rengöringsmedel.

ÎStäng locket på färskvattentanken.

Observera

Fyll färskvattentanken helt före första ibruk-

tagning för att lufta av vattenledningsyste-

met.

När ledningssystemet är tomt kan det dröja

upp till två minuter innan rengöringslösning

kommer ut ur rengöringshuvudet.

몇Varning

Skaderisk. Använd endast rekommendera-

de rengöringsmedel. Med andra rengö-

ringsmedel ansvarar användaren för ökad

risk avseende driftssäkerhet och olycksrisk.

Använd endast rengöringsmedel som inte

innehåller lösningsmedel, salt- och oxider.

Anvisning

Använd inte starkt skummande rengörings-

medel.

Rekommenderade rengöringsmedel:

Kör några gånger på fri yta i början för att

lära känna maskinen.

Fara

Risk för vältning vid alltför starka stigningar.

ÎKör endast i stigningar på upp till 10% i

färdriktning.

Risk för vältning vid hög fart i kurvor.

Sladdrisk på vått golv.

ÎKör långsamt i kurvor.

Risk för vältning på instabila underlag.

ÎAnvänd maskinen bara på fasta under-

lag.

Risk för vältning vid för stark sidvärtes lut-

ning.

ÎVid körning i sidled, mot färdriktningen,

kommer endast stigningar på maximalt

10% i fråga.

ÎKliv upp på arbetsytan och håll säker-

hetspedalen nedtryckt med hjälp av

vänsterfoten.

ÎTryck inte på körpedalen.

ÎFrigör nöd-stopp-knappen genom att

vrida den.

ÎStäll nyckelbrytaren på "1".

ÎTryck på upplåsningsknappen.

ÎTryck försiktigt på körpedalen för att fa-

ra.

Anvisning

Körriktningen kan även ändras under färd.

Genom att köra fram och tillbaka flera gång-

er kan även kraftigt nedsmutsade ytor ren-

göras.

Vid överbelastning kopplas motorn från ef-

ter en viss tid.

ÎLåt maskinen svalna under minst 15 mi-

nuter.

ÎTryck åter in säkring för körning på ma-

növerpanelen.

Montera borstarna

Drift

Kontrollera parkeringsbromsen

Bromsa

Fylla på bränsle

Färskvatten

Rengöringsmedel

Användning Rengö-

ringsmedel

Underhållsrengöring av

alla vattenbeständiga golv

RM 780

RM 746

Underhållsrengöring av

glänsande ytor (ex. granit)

RM 755 es

Underhålls- och grundren-

göring av industrigolv

RM 69 ASF

Underhålls- och grundren-

göring av klinker i finkor-

nigt stengods

RM 753

Underhållsrengöring av

klinker i sanitetsområden

RM 751

Rengöring och desinfice-

ring i sanitetsområden

RM 732

Rengöring av alla alkalibe-

ständiga golv (ex. PVC)

RM 752

Rengöring av linoleumgolv RM 754

Körning

BR BD

ÎStäll in körrikt-

ning med kör-

riktningsomkop

plaren på kon-

trollpanelen.

ÎVälj hastighet

med reglaget

för hastighets-

val (3 steg).

ÎÖvervaka dis-

playen och vän-

ta tills

initieringen av

styrningen är

färdig.

ÎStäll in körrikt-

ning med kör-

riktningsomkop

plaren på kon-

trollpanelen.

ÎVälj hastighet

med reglaget

för hastighets-

val (3 steg).

Överbelstning

114 Svenska

Observera

Står maskinen still under mer än två sekun-

der så avbryts matningen av rengöringsvät-

ska, och även borstdrivningen, tills

maskinen körs igen.

ÎTryck på körpedalen och kör ut på den

yta som skall rengöras.

ÎStäll in borstanläggningstryck med

knappen borstanläggningstryck (fyra

steg).

Under rengöringsdrift är högsta hastighet

begränsad till steg II.

Observera

Kraftigt nedsmutsade golv kan rengöras i

två omgångar. Vid första tillfället läggs ren-

göringsmedel på och borstas in. Därvid

höjs sugskenan när knappen höjning/sänk-

ning sugskena trycks in. På BD-modellen

måste dessutom det bakre sprutskyddet

(Aqua-mizer) demonteras. När rengörings-

medlet fått verka rengörs ytan på vanligt

sätt i andra arbetsomgången.

Observera

Fortsätt köra cirka fem meter efter att ren-

göringshuvudet höjts så att restvattnet sugs

upp.

ÎStäll sopmaskinen på ett jämnt under-

lag.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

Observera

Överrinning smutsvattentank. När smuts-

vattentanken är full bryter en flottör sug-

strömmen. Töm smutsvattentanken.

몇Varning

Beakta lokala föreskrifter för smutsvattens-

hantering.

ÎTag tömningsslang för smutsvatten ur

hållare och placera den över lämpligt

uppsamlingskärl.

ÎSläpp ut smutsvatten genom att öppna

skruvlocket på tömningsslangen.

ÎSpola ur silen till smutsvattentanken

med rent vatten.

ÎRengör flottören och kontrollera rörlig-

heten hos flottörkulan.

ÎSpola ur smutsvattentanken med klart

vatten.

ÎTag ur tömningsslangen för färskvatten

(bakom tömningsslangen för smutsvat-

ten) och placera den över lämpligt upp-

samlingskärl.

ÎSläpp ut rengöringsvätska genom att

öppna skruvlocket på tömningsslangen.

ÎHöj rengöringshuvud.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

ÎLossa korsgreppet för sprutskyddet och

sväng sprutskyddet åt sidan.

ÎLyft bort sopbehållare.

ÎTöm sopbehållaren och spola ur den

med vatten.

Fara

Risk för skada! Vid på- eller avlastning får

maskinen bara köras i lutningar på max.

10%. Kör långsamt.

ÎTag bort sugskena, borstar och sprut-

skydd från maskinen.

ÎSäkra maskinen mot förskjutning med

spännband/linor vid transport på fordon.

1 Fästpunkter

Fara

Risk för skada! Ställ nyckelbrytaren på "0"

innan arbeten göres på maskinen och tag

ur nyckeln. Drag ur batterikontakten.

Anvisning

Sugturbinen fortsätter arbeta en stund efter

avstängning. Utför underhållsarbete först

när sugturbinen har stannat.

ÎTöm ut smutsvatten och kvarvarande

färskvatten och tag hand om detta.

ÎKontrollera att locket på smutsvatten-

tanken är tätt och sitter fast ordentligt.

ÎKontrollera däckens kondition.

ÎKontrollera att borstarna sitter korrekt.

ÎKontrollera att sugslangens stickanslut-

Rengöring

BR BD

ÎTryck ner spak

för sugskene-

nedsänkning.

Sugskenan

sänks ner och

sugningen akti-

veras.

ÎSänk ner ren-

göringshuvu-

det genom att

trycka på knap-

pen borstan-

läggningstryck.

ÎTryck på knap-

pen rengörings-

drift.

Borstdriften ak-

tiveras.

Rengöringshu-

vudet sänks ner

(lätt borstan-

läggningstryck)

och rengörings-

vätska matas

fram.

Sugskenan

sänks ner och

sugningen akti-

veras.

BR BD

ÎMed hjälp av

justeringsknap-

pen för vatten-

mängd ställer

man in fram-

matningen av

rengöringsvät-

ska.

ÎStäll in fram-

matningen av

rengöringsvät-

ska med knap-

pen för

dosering av

rengöringsvät-

ska (fyra steg).

BR BD

ÎVälj hastighet

med reglaget

för hastighets-

val (3 steg).

ÎVälj hastighet

med reglaget

för hastighets-

val (3 steg).

Avsluta rengöringen

BR BD

ÎHöj upp rengö-

ringshuvudet

genom att

trycka på knap-

pen borstan-

läggningstryck.

ÎDrag spaken för

sugskenened-

sänkning uppåt,

sugskenan höjs

och sugfunktio-

nen stängs av.

ÎTryck på knap-

pen rengörings-

drift.

Borstdrivning-

en stängs av

och rengörings-

huvudet höjs.

Efter 15 sekun-

der höjs sug-

skenan.

Efter 30 sekun-

der stängs sug-

funktionen av.

Ta ur drift

Tömma tankar

Släpp ut smutsvatten

Töm ut färskvatten

Tömma sopbehållaren

(endast BR utförande)

Transport

Skötsel och underhåll

Underhållsschema

I början av arbetsvecka

Svenska 115

ningar är täta.

Kontrollera sugskenans fastsättning och

inställning (se "Underhållsarbeten").

ÎKontrollera att anslutningar till töm-

ningsslangar är täta.

ÎSe efter att tömningsslangarna förvaras

på rätt sätt.

ÎKontrollera att säkerhetspedal, kör-

pedal och ratt fungerar korrekt.

ÎKontrollera syranivån hos våtbatterier,

fyll på destillerat vatten vid behov.

ÎSmutsvattentank tom.

ÎSpola ur smutsvattentanken med klart

vatten.

Rengör sil i locket på smutsvattentanken.

ÎRengör flottör i smutsvattentanken (se

"Underhållsarbeten") .

ÎRengör färskvattentank och sil för färsk-

vatten.

ÎKontrollera filter för färskvatten, rengör

vid behov.

ÎStarta sugfunktionen under en minut för

att torka systemet.

ÎKontrollera om borstarna är slitna, ren-

gör dem.

ÎRengör sprutskyddet på rengöringshu-

vudet och se efter om skyddet är slitet.

ÎRengör sugläppar i sugskenan och titta

efter tecken på slitage.

ÎRengör maskinen utvändigt med en fuk-

tig trasa, doppad i tvättlut.

ÎUndersök maskinen utvändigt med av-

seende på skador.

ÎStäng inte lock på färsk- och smutsvat-

tentank så att tankarna kan torka.

ÎLadda batteriet.

ÎRengör batteriöversidan.

Kontrollera syratätheten hos våtbatterier.

ÎKontrollera att batterikabeln sitter fast

ordentligt.

ÎRengör batteriutrymmet och höljet.

ÎKontrollera drivkedjans sträckning (se

"Underhållsarbeten").

ÎKontrollera om drivkedjan uppvisar

tecken på slitage.

ÎKontrollera parkeringsbromsen. *

ÎRengör sugskenehöjningen.

Rengör leder på sugskenehöjningen och

på rengöringshuvudet.

Kontrollera alla motorer med avseende på

slitage på kolborstar och kommutatorer. *

ÎKontrollera sträckningsanordningen för

styrkedjorna. *

* Utförs av kundservice.

För säker drift av maskinen kan servicekon-

trakt ingås med ansvarigt Kärcher-försälj-

ningsställe.

ÎKör maskinen på jämnt underlag.

ÎSänk sugskena.

ÎKör framåt minst 60 cm.

ÎStoppa maskinen, vrid nyckelreglaget

till "0" och drag ur nyckeln. Se till att ma-

skinen inte rullar tillbaka.

1 Lutningsinställning

2 Korsgrepp vågrätt läge

ÎAnvänd de båda korsgreppen för att

ställa in sugskenan på sådant sätt att de

bakre sugläpparna är likvärdigt (sym-

metriskt) böjda bakåt.

ÎStäll in lutningsinställningen på sådant

sätt att de bakre sugläpparna är lika

långt böjda bakåt i hela sin längd.

ÎFör att kontrollera inställningen kör man

fram vardera 60 cm och undersöker ver-

kan hos lutningsinställningen.

ÎStäll in sugskena, genom samtidig vrid-

ning på båda korsgreppen, på sådant

sätt att den bakre sugläppen är böjd

bakåt nio till tio mm.

Medsols: Böjningen blir mindre.

Motsols: Böjningen blir större.

ÎFör att kontrollera inställningen kör man

fram vardera 60 cm och undersöker ver-

kan hos lutningsinställningen.

ÎHöj upp sugskena.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

ÎLossa sugslang från sugskenan.

1 Korsgrepp sugskenefäste

ÎLossa korsgrepp till sugskenefästet och

drag ut sugskenan åt sidan.

ÎDemontera sugskena.

1 Vingmutter

2 Tryckplatta

3 Sugläpp

ÎLossa vingmuttrar.

ÎTag bort tryckplatta.

ÎTag ut sugläpp.

Observera

Sugläppen kan vändas tre gånger, tills alla

kanter slitits ner. Då behövs en ny sugläpp.

ÎVänd eller byt ut sugläpp, lägg den i

sugskenan igen och rikta in.

ÎSätt tillbaka tryckplatta.

ÎDrag först fast den mellersta vingmut-

tern. Var noga med att tryckplattan lig-

ger fast mot sugläppen.

ÎDrag fast övriga vingmuttrar.

ÎDemontera sugskena.

1 Spännförslutning

2 Spännband

3 Sugläpp

ÎÖppna spännförslutning och tag bort

spännband.

ÎTag ut sugläpp.

Vid arbetsveckans slut

Var 50:e driftstimme

Var 100:e drifttimme

Var 200:e drifttimme

Underhållsarbeten

Underhållskontrakt

Ställa in sugskena

Demontera sugskena

Vänd/byt ut främre sugläpp

Vänd/byt ut bakre sugläpp

116 Svenska

Observera

Sugläppen kan vändas tre gånger, tills alla

kanter slitits ner. Då behövs en ny sugläpp.

ÎVänd eller byt ut sugläpp, lägg den i

sugskenan igen och rikta in.

ÎSätt i spännband och stäng spännför-

slutning. Spänningen skall bara vara så

kraftig att sugläppen hålls rak utan

veckbildning. Efterjustera eventuellt

spännförslutningen.

1Rör

2 Sil med flottörkula

ÎRengör silen utvändigt och spola av.

ÎKontrollera rörligheten hos flottörkulan.

Vid stark nedsmutsning:

ÎHåll fast röret och drag bort silen från

detta.

ÎRengör sil och kula.

ÎHåll fast röret och sätt tillbaka silen.

1 Stänkvattenskydd

2 Korsgrepp sprutskydd

3 Skruv lagerskydd

4 Lagerskydd

ÎHöj rengöringshuvud.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

ÎLossa korsgreppet för sprutskyddet och

sväng sprutskyddet åt sidan.

ÎLossa skruv till lagerskydd och drag

övre delen av skyddet utåt.

ÎTryck lagerskyddet neråt och haka av.

ÎDrag bort lagerskyddet från borsten.

ÎDrag ut borsten.

Sätt in ny borste, med griparen främst, i

rengöringshuvudet och skjut in till anslag.

ÎFäll ner borsten och sätt lagerskyddet

på plats.

ÎHaka fast nedre delen av lagerskyddet

på rengöringshuvudet och skjut lager-

skyddet uppåt.

ÎTryck övre delen av lagerskyddet mot

rengöringshuvudet och drag fast skru-

ven.

ÎSväng tillbaka sprutskyddet och drag

fast korsgreppet.

ÎUpprepa arbetsförlopp på motsatt sida.

1 sidosprutskydd

ÎHöj rengöringshuvud.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

ÎHöj sidosprutskyddet och lyft av det åt

sidan.

ÎVrid skivborstens frisläppningsspak

motsols - borsten faller ner och kan dras

fram från maskinens undersida.

ÎHåll ny borste under rengöringshuvu-

det.

ÎVrid skivborstens frisläppningsspak

medsols och tryck borsten uppåt.

ÎSläpp frisläppningsspaken och kontrol-

lera att borsten sitter fast.

ÎSätt tillbaka sprutskydd.

ÎUpprepa arbetsförlopp på motsatt sida.

ÎSänk ner rengöringshuvudet.

ÎVrid nyckelreglaget till "0" och drag ur

nyckeln.

BR utförande:

ÎLossa anslaget och ställ in på sådant

sätt att gummiläppen böjs cirka 9 till 10

mm åt sidan.

BD utförande:

1Anslag

ÎLossa anslaget och ställ in på sådant

sätt att underkanten på sprutskyddet

befinner sig 3 mm från golvet.

ÎDrag fast anslaget.

1Skruv

2 Frontinklädnaden

ÎSkruva bort skruvar.

ÎLyft av frontinklädnaden.

1Skruv

2 Lock

3 Drivkedja

ÎSkruva bort skruvar.

ÎTag av lock.

ÎKontrollera om det finns slitage på driv-

kedja och drev.

Vid risk för frost:

ÎTöm färsk- och smutsvattentank.

ÎPlacera maskinen i ett frostskyddat ut-

rymme.

Fara

Risk för skada! Ställ nyckelbrytaren på "0"

innan arbeten göres på maskinen och tag

ur nyckeln. Drag ur batterikontakten.

Kontakta kundtjänst om fel uppstår som

inte kan åtgärdas med denna tabell.

Rengör flottör

Byta borstvalsar

Byta skivborstar

Ställ in sprutskyddet.

Kontrollera drivkedjan

Frostskydd

Störningar

Svenska 117

Störningar som visas i displayen (endast BD)

Visning på

displayen

Orsak Åtgärd Av vem

0814 Störning drivmotorstyrning Kundservice

7600 Störning borstdrift Åtgärda säkring för borstdrivning. Operatör

7800 Anslutningskabel till drivmotor

defekt

Kundservice

7801 Styrning överhettad Stäng av maskinen och låt den kylas av Operatör

7802

9000 Inga borstar i rengöringshuvu-

det

Sätt i borstar Operatör

Batteriuppladdning för låg Ladda batteriet Operatör

Maksin påslagen med nedtryckt

körpedal.

Släpp körpedalen, vrid nyckeln till "0", sedan till "1", tryck ner sä-

kerhetspedalen, tryck på upplåsningsknappen, tryck ner körpeda-

len.

Operatör

Störningar

Störning Åtgärd Av vem

Maskinen startar inte Anslut batteristickkontakt till maskinen. Operatör

Frigör nöd-stopp-knappen genom att vrida den. Operatör

Kontrollera att batterikabeln sitter korrekt. Operatör

Återställ säkring för styrning (endast BR). Operatör

Kontrollera om batterikabeln är rostangripen, rengör vid behov. Operatör

Batterikapacitet uttömd, ladda batteri. Operatör

Kontrollera huvudsäkring, byt ut vid behov. Operatör

Maskinen kör inte eller enbart

långsamt

Tryck på upplåsningsknappen. Operatör

Släpp körpedalen, vrid nyckeln till "0", sedan till "1", tryck ner säkerhetspedalen, tryck

på upplåsningsknappen, tryck ner körpedalen.

Operatör

Åtgärda säkring för drivning Operatör

Styrning överhettad, stäng av maskinen och låt den kylas av under en kvart. Operatör

Framhjul griper inte på grund av för kraftigt borstanläggningstryck, minska trycket. Operatör

Maskinen bromsar inte Parkeringsbromsen är deaktiverad, tryck frisläppningsspaken uppåt för att aktivera

bromsen.

Operatör

Ingen eller otillräcklig sugef-

fekt

Återställ säkring för sugturbin (endast BR). Operatör

Töm smutsvattentank. Operatör

Kontrollera sugskenans inställning. Operatör

Rengör tätningar mellan smutsvattentank och lock och kontrollera täthet, byt ut vid be-

hov.

Operatör

Rengör sugläppar på sugskena, vänd eller byt ut vid behov. Operatör

Kontrollera om sugslangen är tilltäppt, rengör vid behov. Operatör

Kontrollera anslutning mellan sugslang och sugskena samt mellan sugslang och lock

på smutsvattentank.

Operatör

Kontrollera om sugslang är tät, byt ut vid behov. Operatör

Kontrollera om skyddet på tömningsslangen för smutsvatten är stängt. Operatör

Kontrollera sugskenans inställning. Operatör

Rengör flottör i smutsvattentanken. Operatör

Otillräckligt rengöringsresultat Ställa in anläggningstryck. Operatör

Kontrollera om borstarna uppvisar slitage, byt ut vid behov. Operatör

Kontrollera om borstarna är smutsiga, rengör. Operatör

Kontrollera om rengöringsmedel och borstar är lämpliga för rengöringsuppgiften. Operatör

Borstar roterar inte Åtgärda säkring för borstdrivning. Operatör

Kontrollera om främmande material blockerar borstarna och tag i så fall bort detta. Operatör

Ingen eller för låg dosering av

rengöringsmedel

Kontrollera rengöringsmedelsnivån i färskvattentanken, fyll på tanken vid behov. Operatör

Återställ säkring för pump (endast BR). Operatör

Öka doseringen av rengöringsvätskan. Operatör

Kontrollera sil för färskvatten och filter för färskvatten, rengör vid behov. Operatör

118 Svenska

Tillbehör

Beteckning Artikelnr. Beskrivning Styck Maskinen be-

höver styck

Batteribytessats 8.601-121.0 bestående av: Batterilåda, kabelsats, låsset, två

transportvagnar

Batteri 6.654-141.0 12V/105 A, underhållsfritt (gel) 1 3

Laddare 6.654-229.0 36V, för underhållsfria batterier 1 1

Beteckning Artikelnr. Beskrivning Styck Maskinen be-

höver styck

Borstvals, vit (mjuk) 8.628-390.0 För polering och för underhållsrengöring av känsliga

golv.

Borstvals, röd (medel, standard) 8.628-389.0 För underhållsrengöring och vid kraftigt smutsiga

golv.

Borstvals, grön (hård) 8.628-391.0 För grundrengöring av kraftigt nedsmutsade golv

och för avskiktning (ex. vax, ackrylater).

Beteckning Artikelnr. Beskrivning Styck Maskinen be-

höver styck

Skivborste,natur (mjuk) 8.600-019.0 För polering av golv. 1 2

Skivborste, blå (medel, standard) 8.600-018.0 För rengöring av minimalt nedsmutsade eller känsli-

ga golv.

Skivborste, grå (hård) 8.600-020.0 För rengöring av kraftigt nedsmutsade golv. 1 2

Drivplatta 8.600-017.0 För upphängning av valsdynor. 1 2

Disc-dyna, röd (medel) 6.369-826.0 För rengöring av lätt nedsmutsade golv. 5 2

Disc-dyna, grön (hård) 6.369-827.0 För rengöring av kraftigt nedsmutsade golv. 5 2

Disc-dyna, svart (mycket hård) 6.369-828.0 För rengöring av kraftigt nedsmutsade golv. 5 2

Svenska 119

– Endast av tillverkaren godkända tillbe-

hör och reservdelar får användas. Origi-

nal-tillbehör och original-reservdelar

garanterar att apparaten kan användas

säkert och utan störning.

– I slutet av bruksanvisningen finns ett ur-

val av de reservdelar som oftast be-

hövs.

– Ytterligare information om reservdelar

hittas under service på www.kaer-

cher.com.

I respektive land gäller de garantivillkor

som publicerats av våra auktoriserade dist-

ributörer. Eventuella fel på aggregatet repa-

reras utan kostnad under förutsättning att

det orsakats av ett material- eller tillverk-

ningsfel. I frågor som gäller garantin ska du

vända dig med kvitto till inköpsstället eller

närmaste auktoriserade kundtjänst.

Härmed försäkrar vi att nedanstående be-

tecknade maskin i ändamål och konstruk-

tion samt i den av oss levererade versionen

motsvarar EU-direktivens tillämpliga grund-

läggande säkerhets- och hälsokrav. Vid

ändringar på maskinen som inte har god-

känts av oss blir denna överensstämmelse-

förklaring ogiltig.

Undertecknade agerar på order av och med

fullmakt från företagsledningen.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniska data

BR BD

Effekt

Märkspänning V3636

Batterikapacitet (Pack-utförande) Ah (5h) 105 105

Mellersta effektupptagning W 2200 2200

Motoreffekt (märkeffekt) W 680 700

Sugmotoreffekt W 570 570

Borstmotoreffekt W 300 510

Suga

Sugeffekt, luftmängd l/s 31 3,64

Sugeffekt, undertryck kPa 19 20,3

Dosering rengöringslösning

Effektförbrukning doseringspump W 43 43

Påläggning rengöringslösning (max.) l/h 5,2 5,2

Rengöringsborstar

Arbetsbredd mm 610 610

Borstdiameter mm 152 305

Borstvarvtal 1/min 800 300

Mått och vikt

Körhastighet (max.) km/t 5,8 5,6

Lutningsgrad (max.) % 10 10

Teoretisk yteffekt m2/t 2800 2800/

Volym färsk-/smutvattentank l 95/90 95/90

Längd mm 1330 1330

Bredd mm 737 830

Höjd mm 1285 1285

Vikt (med/utan batteri) kg 565/243 565/243

Ytbelastning kPa 810 810

Bulleremission

Ljudtrycksnivå (EN 60704-1) dB(A) 74 74

Maskinvibrationer

Svängningstotalvärde (ISO 5349)

Armar, ratt m/s23,6 3,6

Fötter, pedal m/s20,7 0,7

Reservdelar

Garanti

CE-försäkran

Produkt: Golvrengöringsaggregat

Typ: 1 006-xxx

Tillämpliga EU-direktiv

98/37/EG

2006/95/EG

89/336/EEG (+91/263/EEG, 92/31/EEG,

93/68/EEG)

Tillämpade harmoniserade normer

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Tillämpade nationella normer

120 Suomi

Arvoisa asiakas,

Lue käyttöohje ennen lait-

teen ensimmäistä käyttöä ja

toimi sen mukaan. Säilytä

tämä käyttöohje myöhempää käyttöä tai

myöhempää omistajaa varten.

Turvaohjeet 120

Toiminto 120

Tarkoituksenmukainen käyttö 120

Ympäristönsuojelu, hävittäminen 120

Ohjaus- ja toimintaelementit 121

Ennen käyttöönottoa 123

Käyttö 124

Hoito ja huolto 125

Häiriöt 128

Varusteet 129

Tekniset tiedot 130

Varaosat 130

Takuu 130

CE-todistus 130

Lue ja huomioi ennen laitteen ensimmäistä

käyttöä tämä käyttöohje ja mukana oleva

esite Turvaohjeet harjapuhdistus- ja suih-

kutusliuotinlaitteita nro 5.956-251 varten.

Laite on hyväksytty käytettäväksi pinnoilla,

joiden nousu on enintään. 10%.

Turvalaitteet on tarkoitettu käyttäjän suo-

jaamiseksi loukkaantumiselta, eikä niitä

saa poistaa käytöstä, eikä niiden toimintoa

saa ohittaa.

Kaikkien toimintojen poistamiseksi välittö-

mästi käytöstä: Paina hätä-seis-painiketta.

Ajokäyttö voidaan aktivoida vain, kun käyt-

täjä pitää jalallaan poljinta alaspainettuna.

Tässä käyttöohjeessa käytetään seuraavia

symboleja:

Vaara

Osoittaa välittömästi uhkaavaan vaaraan.

Merkin huomioimatta jättämisen seurauk-

sena uhkaa kuolema tai vakava loukkaan-

tuminen.

몇Varoitus

Osoittaa mahdolliseen vaaratilanteeseen.

Merkin huomioimatta jättämisestä voi ai-

heutua lievä loukkaantuminen tai esineva-

hinko.

Ohje

Osoittaa käyttövinkkeihin ja tärkeisiin tietoi-

hin.

Laitetta käytetään tasaisten lattioiden mär-

käpuhdistukseen tai kiillottamiseen.

– Se voidaan helposti sovittaa kyseessä

olevaan puhdistustehtävään säätämällä

vesimäärää, harjojen puristuspainetta

ja kierroslukua, puhdistusainemäärää

sekä ajonopeutta.

– 610 mm:n työleveys ja raikas- ja likave-

sisäiliöiden 95 l:n tilavuus mahdollista-

vat tehokkaan puhdistuksen ja pitkän

työskentelyajan.

– Laite on itsekulkeva.

– Akut voidaan ladata latauslaitteella 230

V pistorasiasta.

– Akku ja latauslaite toimitetaan pakkaus-

mallien mukana.

Ohje

Laite voidaan varustaa erilaisilla lisävarus-

teilla kulloinkin kyseessä olevan puhdistus-

tehtävän mukaan.

Pyydä luettelomme tai katso nettiosoittees-

tamme www.kaercher.com.

Käytä laitetta ainoastaan tämän käyttöoh-

jeen tietojen mukaisesti.

– Laitteen käyttö on sallittu vain sileiden

lattioiden puhdistamiseen, jotka ovat

kosteudenkestäviä ja kiillotettavia.

– Käyttölämpötila-alue on välillä +5 °C ja

+40 °C.

– Laite ei sovellu jäähtyneiden lattioiden

puhdistamiseen (esim. jäähdyttämös-

sä).

– Laitteen varustaminen on sallittu vain

alkuperäisillä lisävarusteilla ja varaosil-

la.

– Laite on suunniteltu sisäalueen lattioi-

den tai katettujen pintojen puhdistami-

seen. Muilla käyttöalueilla on

tarkistettava vaihtoehtoisten harjojen

käyttö.

– Laitetta ei ole tarkoitettu julkisten liiken-

neteiden puhdistamiseen.

– Laitteen käyttö paineherkillä lattioilla ei

ole sallittua. Huomioi lattian sallittu pin-

takuormitus. Laitteen aiheuttama pinta-

kuormitus on mainittu teknisissä

tiedoissa.

– Laite ei sovellu käyttöön räjähdysalttiis-

sa ympäristössä.

– Laitteella ei saa kerätä mitään palavia

kaasuja, laimentamattomia happoja tai

liuottimia.

Niihin kuuluvat bensiini, väriohennus-

aineet tai polttoöljy ja ne voivat muodos-

taa räjähdysherkkiä seoksia imuilman

pyörrevirtauksen kanssa. Lisäksi ei saa

kerätä asetonia, laimentamattomia hap-

poja eikä liuottimia, koska ne syövyttä-

vät laitteessa käytettyjä materiaaleja.

– Voimakkaasti alkaalisten ja happamien

puhdistusaineiden kanssa reagoivia

metallipölyjä (esim. alumiini, magnesi-

um, sinkki).

Sisällysluettelo

Turvaohjeet

Turvalaitteet

Hätä-seis -painike

Turvapoljin

Symbolit

Toiminto

Tarkoituksenmukainen käyt-

tö

Ympäristönsuojelu, hävittä-

minen

Pakkausmateriaalit ovat kierrä-

tettäviä. Älä käsittelee pakka-

uksia kotitalousjätteenä, vaan

toimita ne jätteiden kierrätyk-

seen.

Käytetyt laitteet sisältävät ar-

vokkaita kierrätettäviä materi-

aaleja, jotka tulisi toimittaa

kierrätykseen. Paristoja, öljyjä

ja samankaltaisia aineita ei saa

päästää ympäristöön. Tästä

syystä toimita kuluneet laitteet

asianmukaisiin keräyspistei-

siin.

Suomi 121

1 Akkupistoke

2 Päävaroke

3 Akku

4 Akkukotelon lukitus

5 Akkulokero

6Imuletku

7 Tuorevesisiivilä

8 Raikasveden suodatin

9 Raikasveden laskuletku

10 Seisontajarrun vapautusvipu

11 Likaveden laskuletku

12 Raikasvesisäiliö

13 Likavesisäiliön siivilä

14 Likavesisäiliö

15 Puhdistuspää

16 Uimuri

17 Imupalkki

18 Roskasäiliö (vain BR -malli)

19 Roiskesuojan ristipääkahva ( BR-malli)

20 Roiskesuoja ( BR -malli)

21 Ajopoljin

22 Käyttäjän seisontataso

23 Turvapoljin

24 Imupalkin laskuvipu (vain BR)

25 Akkusuojus

26 Akkukannen lukitusruuvi

27 Ohjauspyörä

28 Ohjauspulpetti

Ohjaus- ja toimintaelementit

122 Suomi

1 Avainkytkin

2 Lukituksen vapautuspainike

3 Ajosuuntakytkin

4 Nopeuskytkin

5 Äänitorvi

6 Hätä-seis -painike

7 Akun valvontanäyttö

8 Varoke ajokäyttö

9 Varoke ohjaus

10 Pumpun varoke

11 Varoke imuturbiini

12 Varoke harjakäyttö

13 Vesimäärän säätönappi

14 Harjapainepainike

15 Harjapaineen näyttö

16 Käyttötuntilaskin

1 Avainkytkin

2 Lukituksen vapautuspainike

3 Ajosuuntakytkin

4 Nopeuspainike

5 Äänitorvi

6 Hätä-seis -painike

7 Varoke ajokäyttö

8 Varoke harjakäyttö

9 Näytänvaihtopainike

10 Näyttö

11 Puhdistuskäyttö -painike

12 Painike puhdistusnesteen annnostelu

13 Harjapainepainike

14 Imupalkin lasku/nosto -painike

AAkun lataustila

B Nopeusalue

C Harjanpuristuspaine

D Puhdistunesteen annostelu

E Harjakäytön käyntiaika (tunteja)

F Ajomoottorin käyntiaika (tunteja)

G Akun tyhjäksipurkusuoja aktiivisena

Ohjaustaulu BR

Ohjaustaulu BD

Suomi 123

Huomioi akkujen käsittelyssä ehdottomasti

seuraavat varoitukset:

Vaara

Räjähdysvaara. Älä aseta työkaluja tai vas-

taavaa akun päälle, ts. ei päätenapojen

eikä kennoliitosten päälle.

Loukkaantumisvaara. Elä päästä koskaan

haavoja kosketukseen lyijyn kanssa. Puh-

dista aina kädet lopetettuasi akkua koske-

vat työt.

Bp Pack -mallissa akku on jo asennettu val-

miiksi.

ÎRuuvaa akun peitekannen lukitusruuvi

irti.

ÎKäännä akun peitekansi taakse.

ÎTyönnä akkukotelon lukitus vasemmal-

le ja käännä alas.

ÎVedä akkukotelo taaksepäin.

ÎLaita akut akkukotelon kaukaloon.

ÎYhdistä navat mukana olevilla liitosjoh-

dolla.

몇Varoitus

Huomioi, että napaisuus on oikein.

ÎLiitä mukana toimitettu liitoskaapeli vie-

lä vapaisiin akun napoihin (+) ja (-).

ÎTyuönnä akkukotelo eteenpäin.

ÎNapsauta akkukotelon lukitus lukituk-

seensa.

몇Varoitus

Lataa akku, ennen kuin otat laitteen käyt-

töön.

Ohje

Laite on varustettu akun tyhjäksipurkusuo-

juksella, ts. kun saavutetaan kapasiteetin

sallittu vähimmäismäärä, laitetta voi enää

vain ajaa ja imuroida jäämävesi pois lattial-

ta. Näytöllä vilkkuu tyhjäksipurkusuojaus

aktiivisena -symboli.

ÎAja laite suoraan latausasemaan, vältä

tällöin nousuja.

Ohje

Käytettäessä muita akkuja (esim. muiden

valmistajien akkuja), Kärcher -asiakaspal-

velun on säädettävä kyseisen akun syvä-

purkaussuojus uudelleen.

Vaara

Sähköiskun aiheuttama loukkaantumisvaa-

ra. Huomioi sähköverkko ja sulakkeet - kat-

so "Latauslaite".

Käytä latauslaitetta vain kuivissa tiloissa,

joissa on riittävä tuuletus!

Ohje

Latausaika on keskimäärin 10 tuntia.

Suositellut latauslaitteet (käytettyihin akkui-

hin sopivat) on säädetty elektronisesti ja

päättävät latausvaiheen itsenäisesti.

Vaara

Räjähdysvaara. Märkäakkujen lataus on

sallittu vain, kun peitekansi on avattuna.

Ruuvaa akun peitekannen lukitusruuvi irti.

ÎKäännä akun peitekansi taakse.

ÎVedä akkupistoke irti ja liitä se lataus-

kaapeliin.

ÎLiitä latauslaite verkkoon ja kytke laite

päälle.

ÎKytke latauslaite pois päältä ja irrota se

verkosta.

ÎVedä akkukaapeli irti latauskaapelista ja

liitä se laitteeseen.

ÎKäännä akun peitekansi eteen ja kierrä

lukitusruuvi kiinni.

ÎLisää tislattua vettä tunti ennen lataus-

vaiheen loppua, huomioi oikea happo-

taso. Akku on merkitty vastaavasti.

Latausvaiheen lopussa täytyy kaikkien

kennojen kaasuuntua.

Vaara

Syöpymisvaara!

–Veden lisääminen, kun akku on purettu

voi johtaa hapon ulospääsemiseen.

–Käsiteltäessä akkuhappoa käytä suoja-

laseja ja noudata määräyksiä loukkaan-

tumisten ja vaatteiden tuhoutumisen

estämiseksi.

–Mahdollinen ihon tai vaatteiden päälle

roiskunut happo on huudeltava pois

runsaalla vedellä.

몇Varoitus

Vaurioitumisvaara!

–Käytä vain tislattua tai suolatonta vettä

akkujen täyttämiseen (VDE 0510).

–Älä käytä vieraita lisäaineita (niin sanot-

tuja tehoaineita), koska muutoin takuu

raukeaa.

Akut ja latauslaitteet on saatavissa vain

alan liikkeistä.

Jos aiotaan käyttää märkäakkuja BAT- mal-

liin, on huomioitava seuraavaa:

– Akun maksimimittoja on noudatettavia.

– Akun peitekansi on avattava märkäak-

kujen latauksen ajaksi.

– Märkäakkujen latauksessa on nouda-

tettava akun valmistajan määräyksiä.

Sähköinen seisontajarru estää laitteen

seistessä poisvierimisen. Jotta laitetta voisi

työntää, seisontajarru on vapautettava luki-

tuksesta.

ÎPaina seisontajarrun vapauttamiseksi

vapautusvipu alas.

Vaara

Laitteen poisvierimisestä aiheutuva onnet-

tomuusvaara. Kun työntäminen on saatu

suoritettua, vapautusvipu on ehdottomasti

käännettävä takaisin ylös ja siten aktivoita-

va seisontajarru.

Ohje

Kaikkien toimintojen välittömäksi pysäyttä-

miseksi, ota jalkasi pois turvapolkimelta,

paina hätä-seis -painiketta ja kierrä avain-

kytkin asentoon "0".

ÎIrrota ruuvit ja poista puuhäkki.

ÎLeikkaa muovinen pakkausnauha rikki

ja poista kalvo.

ÎPoista esteet pyöristä.

ÎLaita laudat lavan reunalle. Kohdista

laudat siten, että ne on laitteen pyörien

edessä. Kiinnitä laudat ruuveilla.

Ennen käyttöönottoa

Akut

Huomioi ohjeet, jotka ovat akun

päällä, käyttöohjeessa ja ajoneu-

von käyttöohjeessa.

Käytä silmäsuojusta

Pidä lapset loitolla haposta ja

akuista.

Räjähdysvaara

Avotuli, kipinät ja tupakointi kiel-

letty

Syövyttämisvaara

Ensiapu

Varoitus

Hävittäminen

Älä heitä akkua jäteastiaan

Aseta akku paikoilleen ja liitä se.

Akun lataaminen

Latausmenettelyn jälkeen

Lisäksi, kun käytetään vähähoitoisia

akkuja (märkäakkuja):

Suositeltavat akut

Akkusarja Tilausnro

3 x 12V/105 A, huolto-

vapaa (hyytelö)

6.654-141.0

Suositeltavat latauslaitteet

Latauslaite Tilausnro

36V, huoltovapaille

akuille

6.654-229.0

Akun maksimimitat

Pituus Leveys Korkeus

406 mm 533 mm 432 mm

Laitteen työntäminen

Purkaminen lavalta

124 Suomi

ÎIrrota puupalat, jotka kiinnittävät pyörät

ja työnnä ne luiskan alle.

ÎAseta ohjauspyörä paikalleen ja käännä

etupyörät suoraan.

ÎPoista ohjauspyörä, käännä suoraan ja

pistä takaisin paikalleen.

ÎKiinnitä ohjuspyörä mukana olevalla

mutterilla.

ÎLaita peite ohjauspyörään.

ÎNouse seisontatasolle ja pidä turvapol-

jinta vasemmalla jalalla painettuna.

ÎVapauta hätä-seis-painike lukituksesta

sitä kiertämällä.

ÎAseta avainkytkin asentoon "1".

ÎValitse ajosuunta ohjauspulpetissa si-

jaitsevalla ajosuuntakytkimellä.

ÎValitse nopeuskytkimellä pienin nope-

usalue.

ÎPaina vapautuspainiketta.

ÎPaina varovasti ajopoljinta ja aja hitaasti

pois kuormalavalta.

ÎAseta avainkytkin asentoon "0".

Ennen käyttöönottoa on asennettava harjat

(katso "Huoltotyöt").

Vaara

Käytettäessä laitetta pidempään yhtäjak-

soisesti saattaa sen tärinä aiheuttaa käsis-

sä verenkiertohäiriöitä.

Yleispätevää käyttöaikaa ei voida ilmoittaa,

sillä käyttöaika riippuu monista eri tekijöis-

tä:

– Jos käyttäjällä on verenkierto-ongelmia

(usein kylmät sormet, tunnottomuutta

tai kutinaa sormissa).

– Alhainen lämpötila laitteen käyttöpaikal-

la. Suojaa kätesi lämpimillä hansikkail-

la.

– Liian tiukka ote haittaa verenkiertoa.

– Laitetta on parempi käyttää pitäen tau-

koja välillä.

Mikäli laitteen säännöllisen, pitkäaikaisen

käytön yhteydessä ilmenee oireita, kuten

esimerkiksi sormien kylmyys, tunnottomuus

tai kutina, suosittelemme lääkärintarkastus-

ta.

Ohje

Kaikkien toimintojen välittömäksi pysäyttä-

miseksi, ota jalkasi pois turvapolkimelta,

paina hätä-seis -painiketta ja kierrä avain-

kytkin asentoon "0".

ÎSuorita kohdan "Työviikon alussa" mu-

kaiset huoltotyöt (katso kappale "Hoito

ja huolto").

Vaara

Tapaturmavaara. Ennen jokaista käyttöä

on tarkastettava seisontajarrun toiminta ta-

sossa.

ÎAseta avainkytkin asentoon "0".

ÎPaina hätä-seis-painiketta.

Jos laitetta voi työntää käsin, seisontajarru

ei ole toimintakykyinen.

ÎPaina seisontajarrun vapautusvipu ylös.

Jos laitetta voi yhä työntää käsin, seisonta-

jarru on rikki. Ota laite pois käytöstä ja soita

asiakaspalveluun.

Vaara

Tapaturmavaara. Jos laitteessa ei ole tar-

peeksi jarrutustehoa alamäkeä ajettaessa,

paina hätä-seis -painiketta:

ÎAvaa raikasvesisäiliön kansi.

ÎTäytä raikasta vettä (enintään 60 °C)

säiliöön 15 cm säiliön yläreunan alapuo-

lelle.

ÎTäytä puhdistusainetta.

ÎSulje raikasvesisäiliön kansi.

Ohje

Täytä ennen ensimmäistä käyttöönottoa

raikasvesisäiliö kokonaan poistaaksesi il-

man vesijärjestelmästä.

Kun vesijärjestelmä on tyhjä, voi kestää

jopa 2 minuuttia, kunnes puhdistusliuos

saapuu puhdistuspäähän asti.

몇Varoitus

Vaurioitumisvaara. Käytä vain suositeltuja

puhdistusaineita. Käytettäessä muita puh-

distusaineita käyttäjä on vastuussa käyttö-

turvallisuudesta ja tapaturmavaarasta.

Käytä vain puhdistusaineita, joissa ei ole

liuottimia, suola- eikä fluorivetyhappoja.

Ohje

Älä käytä voimakkaasti vaahtoavia puhdis-

tusaineita.

Suositeltavat puhdistusaineet:

Suorita ensimmäinen ajokerta vapaassa ti-

lassa, jotta voit tutustua laitteen toimintaan.

Vaara

Kaatumisvaara suurissa nousuissa.

ÎAja ajosuunnassa olevaa nousuja vain,

jos nousun kaltevuus on enintään 10%.

Kaatumisvaara nopeassa kaarreajossa.

Liukumisvaara märällä pohjalla.

ÎAja kaarteissa hitaasti.

Kaatumisvaara epästabiililla alustalla.

ÎLaitetta on liikutettava ainoastaan kiin-

teällä alustalla.

Kaatumisvaara liian suurissa sivunousuis-

sa.

ÎAja poikittain ajosuuntaan olevia nousu-

ja vain, kun kaltevuus on enintään 10%.

ÎNouse seisontatasolle ja pidä turvapol-

jinta vasemmalla jalalla painettuna.

ÎÄlä käytä ajopoljinta.

ÎVapauta hätä-seis-painike lukituksesta

sitä kiertämällä.

ÎAseta avainkytkin asentoon "1".

ÎPaina vapautuspainiketta.

ÎAja painamalla varovaisesti ajopoljinta.

Ohje

Ajosuunta on muutettavissa myös ajon ai-

kana. Näin voidaan puhdistaa myös voi-

makkaasti likaantuneet paikat ajamalla

laitetta useamman kerran eteen- ja taakse-

päin.

Ylikuormituksessa ajomoottori kytkeytyy

pois päältä tietyn ajan kuluttua.

ÎAnna laitteen jäähtyä vähintään 15 mi-

nuuttia.

ÎPaina ohjaustaulussa oleva ajokäytön

varoke takaisin sisään.

Harjojen asennus

Käyttö

Seisontajarrun tarkastus

Jarrutus

Käyttöaineiden täyttäminen

Raikasvesi

Puhdistusaine

Käyttö Puhdistus-

aine

Kaikkien vedenkestävien

lattioiden ylläpitopuhdistus

RM 780

RM 746

Kiiltävien pintojen (esim.

graniitti) ylläpitopuhdistus

RM 755 es

Teollisuuslattioiden ylläpi-

topuhdistus ja peruspuh-

distus

RM 69 ASF

Hienokivilaattojen ylläpito-

puhdistus ja peruspuhdis-

tus

RM 753

Saniteettitilojen laattojen

ylläpitopuhdistus

RM 751

Saniteettitilojen puhdistus

ja desinfiointi

RM 732

Alkalipitoisten lattioiden

(esim. PVC) kerrostumien

poisto

RM 752

Linoleumilattioiden kerros-

tumisten poisto

RM 754

Ajaminen

BR BD

ÎValitse ajo-

suunta ohjaus-

pulpetissa

sijaitsevalla ajo-

suuntakytkimel-

lä.

ÎValitse nopeus-

alue ajonopeu-

den

valintakytkimel-

lä (3-portainen).

ÎTarkkaile näyt-

töä ja odota,

kunnes ohjauk-

sen alustus on

suoritettu.

ÎValitse ajo-

suunta ohjaus-

pulpetissa

sijaitsevalla ajo-

suuntakytkimel-

lä.

ÎValitse nopeus-

alue ajonopeu-

den

valintapainik-

keella (3-por-

rasta).

Ylikuormitus

Suomi 125

Ohje

Jos laite seisoo 2 sekuntia pidempään pai-

kallaan, puhdistusnesteen syöttö ja harja-

käyttö pysähtyvät siihen asti, kunnes

laitteella taas ajetaan.

ÎPaina ajopoljinta ja aja puhdistettavalle

pinnalle.

ÎValitse harjojen puristuspaine puristus-

paineen valintapainikkeella (4-porras-

ta).

Puhdistuskäytössä maksiminopeus on ra-

jattu portaaseen II.

Ohje

Erittäin likaantuneet lattiat puhdistetaan

kahdessa työvaiheessa. Ensimmäisessä

työvaiheessa levitetään puhdistusnestettä

ja harjataan se lattiapintaan. Sen tekemi-

seksi imupalkkia nostetaan imupalkin nos-

to/lasku -painikkeella. BD-versiossa pitää

lisäksi poistaa taaempi roiskesuoja (Aqua-

Mizer). Kun puhdistusneste on ehtinyt vai-

kuttaa, toisessa työvaiheessa lattiapinta

puhdistetaan normaaliin tapaan.

Ohje

Kun puhdistuspää on nostettu, aja vielä n. 5

m eteenpäin, jotta loppuvesi tulisi imuroitua

pois.

ÎPysäytä laite tasaiselle pinnalle.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

Ohje

Likavesisäiliön täyttyminen. Kun likavesi-

säiliö tulee täyteen, uimuri lopettaa imuvir-

tauksen. Tyhjennä likavesisäiliö.

몇Varoitus

Noudata poistovesikäsittelyä koskevia pai-

kallisia määräyksiä.

ÎOta likaveden poistoletku pitimestään ja

aseta letkun pää soveltuvaan keruu-

paikkaan.

ÎLaske likavesi ulos avaamalla laskulet-

kun kierretulppa.

ÎHuuhtele likavesisäiliö puhtaalla vedel-

lä.

ÎPuhdista uimuri ja tarkasta uimurikuulan

vapaa liikkuvuus.

ÎHuuhtele likavesisäiliö kirkkaalla vedel-

lä.

ÎVedä puhdasvesisäiliön tyhjennysletku

(likavesisäiliön tyhjennysletkun takana)

esiin ja laske sen pää sopivan lattiakai-

von päälle.

ÎLaske puhdistusneste pois avaamalla

tyhjennysletkun kierretulppa.

ÎNosta puhdistuspää.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

ÎIrrota roiskesuojan ristipääkahva ja

käännä roiskesuoja sivuun.

ÎPoista roskasäiliö.

Tyhjennä roskasäiliö ja huuhtele vedellä.

Vaara

Loukkaantumisvaara! Laitteen käyttö on

sallittu lastaus- ja purkaustarkoitusta varten

vain nousuissa, joiden kaltevuus on enint.

10%. Aja hitaasti.

ÎPoista imupalkki, harjat ja roiskesuoja

laitteesta.

ÎAjoneuvolla kuljetusta varten on laitteen

liikkumattomuus varmistettava kiristys-

liinoilla/köysillä.

1 Kiinnityspisteet

Vaara

Loukkaantumisvaara! Ennen kaikkia töitä

laitteen avainkytkin on asetettava asentoon

"0" ja avain vedettävä irti. Vedä akkupistoke

irti.

Ohje

Imuturbiini käy jälkikäyntiä, kun virta sam-

mutetaan. Suorita huoltotyöt vasta, kun

imuturbiini on täysin sammunut.

ÎLaske likavesi ja jäljelle oleva raikasvesi

ulos ja hävitä se.

ÎTarkasta likavesisäiliön kannen tiiviys.

ÎTarkasta renkaiden kunto.

ÎTarkasta harjojen kunnollinen kiinnitys.

Puhdistus

BR BD

ÎPaina imupalkin

laskuvipu alas.

Imupalkki las-

keutuu ja imu-

rointi

käynnistyy.

ÎLaske puhdis-

tuspää alas pai-

namalla

harjanpuristus-

paine-painiket-

ÎPaina puhdis-

tuskäyttö-paini-

ketta.

Harjakäyttö

käynnistyy.

Puhdistuspää

laskeutuu (ke-

vyt harjapaine)

ja puhdistus-

nesteen syöttö

käynnistyy.

Imupalkki las-

keutuu ja imu-

rointi

käynnistyy.

BR BD

ÎSäädä puhdis-

tusnesteen vir-

tausmäärä

vesimäärän

säätönupilla.

ÎSäädä puhdis-

tusnesteen vir-

tausmäärä

puhdistusnes-

teen annostelu-

painikkeella (4

porrasta).

BR BD

ÎValitse nopeus-

alue ajonopeu-

den

valintakytkimel-

lä (3-portainen).

ÎValitse nopeus-

alue ajonopeu-

den

valintapainik-

keella (3-por-

rasta).

Puhdistuksen lopettaminen

BR BD

ÎNosta puhdis-

tuspää ylös pai-

namalla harjan

puristuspaine-

painiketta.

ÎVedä imupalkin

laskuvipu ylös,

imupalkki nou-

see ja imurointi

pysähtyy.

ÎPaina puhdis-

tuskäyttö-paini-

ketta.

Harjakäyttö py-

sähtyy ja puh-

distuspää

nousee ylös.

Imupalkki nou-

see 15 sekun-

nin kuluttua.

Imurointi py-

sähtyy 30 se-

kunnin kuluttua.

Käytöstä poistaminen

Säiliöiden tyhjennys

Likaveden laskeminen pois

Raikasveden laskeminen pois

Roskasäiliön tyhjennys

(vain BR-malli)

Kuljetus

Hoito ja huolto

Huoltokaavio

Työviikon alussa

126 Suomi

ÎTarkasta imuletkun pistoliittimien tiiviys.

ÎTarkasta imupalkin kiinnitys ja säätö

(katso "Huoltotyöt").

ÎTarkasta tyhjennysletkujen sulkutulppi-

en tiiviys.

ÎTarkasta ovatko tyhjennysletkut kunnol-

la säilytystelineissään.

ÎTarkasta turvapolkimen, ajopolkimen ja

ohjauspyörän moitteeton toiminta.

ÎMärkäakkuja käytettäessä, tarkasta ak-

kuhapon määrät ja lisää tarvittaessa tis-

lattua vettä.

ÎTyhjennä likavesisäiliö.

ÎHuuhtele likavesisäiliö kirkkaalla vedel-

lä.

ÎPuhdista likavesisäiliön kannessa oleva

siivilä.

ÎPuhdista likavesisäiliön uimuri (katso

"Huoltotyöt").

ÎPuhdista puhdasvesisäiliö ja puhdasve-

sisiivilä.

ÎTarkasta puhdasveden suodatin, puh-

dista tarvittaessa.

ÎAnna imujärjestelmän käydä, sen kui-

vattamiseksi, yhden minuutin ajan.

ÎTarkasta harjojen kuluneisuus, puhdista

tarvittaessa.

ÎPuhdista puhdistuspään roiskesuoja ja

tarkasta kuluneisuus.

ÎPuhdista imupalkin imuhuulet ja tarkas-

ta niiden kuluneisuus.

ÎPuhdista laite ulkoa kostealla, miedolla

pesulipeällä kostutetulla liinalla.

ÎTarkasta laite ulkoisesti mahdollisten

vahingoittumien varalta.

ÎÄlä sulje tuore- ja likavesisäiliöiden kan-

sia, jotta säiliöt pääsevät kuivumaan.

ÎLataa akku.

ÎPuhdista akkujen yläpinta.

ÎTarkasta märkäakkujen hapon ominais-

paino.

ÎTarkasta akkukaapeleiden kunnollinen

kiinnitys.

ÎPuhdista akkutila ja akkujen kotelot.

ÎTarkasta käyttöketjun kireys (katso

"Huoltotyöt").

ÎTarkasta käyttöketjun kuluminen.

ÎTarkasta seisontajarru. *

ÎPuhdista imupalkin nostolaitteisto.

ÎPuhdista imupalkin kannattimien ja puh-

distuspään nivelet.

ÎTarkasta kaikkien moottorien hiiliharjo-

jen ja kommutaattorien kuluneisuus. *

ÎTarkasta ohjausketjujen kiristysmeka-

nismi. *

* Asiakaspalvelu suorittaa.

Laitteen luotettavaa käyttöä varten voidaan

solmia huoltosopimuksia asianmukaisen

Kärcher- myyntitoimiston kanssa.

ÎAja laite tasaiselle pinnalle.

ÎLaske imupalkki alas.

ÎAja vähintään 60 cm eteenpäin.

Pysätä laite ja kierrä avainkytkin asentoon

"0" ja vedä avain irti. Varmistaudu, että lai-

te ei pääse liikkumaan taaksepäin.

1 Kallistuksensäätö

2 Vaakasuoran suunnan ristikahva

ÎSäädä imukalkin kallistusta ristikahvoil-

la siten, että taaimmanen imuhuuli on

imupalkin kummallakin sivulla samassa

määrin (symmetrisesti keskustaan näh-

den) taipuneena taaksepäin.

ÎSäädä kaltevuus siten, että taaimmai-

nen imuhuuli on koko pituudeltaan sa-

massa tavalla taipuneena taaksepäin.

ÎTarkasta säätö ajamalla kulloinkin 60

cm eteenpäin ja tarkasta uuden säädön

säädön vaikutus.

ÎSäädä imupalkkia kiertämällä samaan

aikaan kumpaakin ristikahvaa siten, että

taaempi imuhuuli on taipuneena 9 - 10

mm taaksepäin.

Myötäpäivään: Taipuma pienenee.

Vastapäivään: Taipuma suurenee.

ÎTarkasta säätö ajamalla kulloinkin 60

cm eteenpäin ja tarkasta uuden säädön

säädön vaikutus.

ÎNosta imupalkki.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

ÎVedä imuletku irti imupalkista.

1 Imupalkin ristipääkahva

ÎIrrota imupalkin kiinnityksen ristikahvat

ja vedä imupalkki sivuttain ulos.

ÎIrrota imupalkki.

1 Siipiruuvi

2Painelevy

3 Imuhuuli

ÎIrrota siipiruuvit.

ÎPoista painelevy.

ÎPoista imuhuuli.

Ohje

Imuhuuli voidaan kääntää 3 kertaa, kunnes

kaikki reunat ovat kuluneet. Sitten tarvitaan

uusi imuhuuli.

ÎKäännä imuhuuli tai korvaa se uudella

ja aseta takaisin paikalleen ja säädä oi-

keaan asentoon.

ÎAseta painelevy takaisin paikalleen.

ÎKiristä ensin keskimmäinen siipiruuvi.

Huomioi, että painelevy painaa imu-

huulta kunnolla koko pituudella.

ÎKiristä loput siipiruuvit.

Työviikon lopussa

50 käyttötunnin välein

100 käyttötunnin välein

200 käyttötunnin välein

Huoltotoimenpiteet

Huoltosopimus

Imupalkin säätö

Imupalkin irrottaminen

Etummaisen imuhuulen kääntö/vaihto

Suomi 127

ÎIrrota imupalkki.

1 Kiristyslukitus

2 Kiristysnauha

3 Imuhuuli

ÎAvaa kiristyslukitus ja poista kiristys-

nauha,

ÎPoista imuhuuli.

Ohje

Imuhuuli voidaan kääntää 3 kertaa, kunnes

kaikki reunat ovat kuluneet. Sitten tarvitaan

uusi imuhuuli.

ÎKäännä imuhuuli tai korvaa se uudella

ja aseta takaisin paikalleen ja säädä oi-

keaan asentoon.

ÎAseta kiristysnauha paikalleen ja sulje

kiristyslukitus. Kiristyksen tulee olla vain

niin suuri, että imuhuuli pysyy suorana

paikallaan, ilman poimujen muodostu-

mista. Säädä kiristyslukitusta tarvittaes-

sa.

1Putki

2 Siivilä, jossa on uimurikuula

ÎPuhdista ja huuhtele siivilä ulkopuolelta.

ÎTarkasta uimurikuulan vapaa liikku-

vuus.

Kun likaantumisaste on suuri:

ÎPidä kiinni putkesta ja vedä siivilä irti

putkesta.

ÎPuhdista siivilä ja kuula.

ÎPidä kiinni putkesta ja työnnä siivilä ta-

kaisin paikalleen.

1 Roiskesuoja

2 Roiskesuojan ristikahva

3 Laakerinkannen ruuvi

4 Laakerinkansi

ÎNosta puhdistuspää.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

ÎIrrota roiskesuojan ristipääkahva ja

käännä roiskesuoja sivuun.

ÎIrrota laakerinkannen ruuvi ja vedä laa-

kerinkannen yläpää ulos.

Paina laakerinkansi alas ja irrota haasta.

ÎVedä laakerinkansi irti harjasta.

ÎVedä harja ulos.

ÎLaita uusi harja vääntiö edellä puhdis-

tuspäähän ja työnnä vasteeseen asti.

ÎAnna harjan kääntyä alas ja laita laake-

rinkansi paikalleen.

ÎKoukkaa laakerinkannen alapään haka-

nen puhdistuspäähän ja työnnä laake-

rinkansi ylös.

ÎPaina laakerinkannen yläpää puhdis-

tuspäähän ja kiinnitä siihen ruuvilla.

ÎKäännä roiskesuoja paikalleen ja kiristä

ristikahvalla.

ÎToista vaihe vastakkaisella sivulla.

1 sivuttainen roiskesuoja

ÎNosta puhdistuspää.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

ÎKohota sivulla olevaa roiskesuojaa ja

poista se sivulle.

ÎKierrä kiekkoharjan irrotusvipua vasta-

päivään - harja putoaa alas ja se voi-

daan vetää pois laitteen alta.

ÎPidä uuttä harjaa puhdistuspään alla.

ÎKierrä kiekkoharjan irrotusvipua myötä-

päivään ja paina harjaa ylöspäin.

ÎPäästä irrotusvipu irti ja tarkista harjan

kiinnityksen kunnollisuus.

ÎAsenna roiskesuoja takaisin paikalleen.

ÎToista vaihe vastakkaisella sivulla.

ÎLaske puhdistuspää.

ÎKierrä avainkytkin asentoon "0" ja vedä

avain irti.

BR-malli:

ÎLöysää vastetta ja säädä siten, että ku-

mihuuli taipuu sivulle n. 9 - 10 mm.

BD-malli:

1Vaste

ÎLöysää vastetta ja säädä siten, että

roiskesuojan alareuna on 3 mm etäisyy-

dellä lattiasta.

ÎKiristä vaste.

1Ruuvi

2 Etuverhoilu

ÎIrrota ruuvit.

ÎPoista etuverhoilu.

1Ruuvi

2Kansi

3 Käyttöketju

Taaimmaisen imuhuulen kääntö/vaih-

Uimurin puhdistus

Harjatelojen vaihto

Levyharjojen vaihto

Roiskesuojan säätäminen

Käyttöketjun tarkastus

128 Suomi

ÎIrrota ruuvit.

ÎPoista kansi.

ÎTarkasta käyttöketjun ja hammaspyöri-

en kuluminen.

Jäätymisvaarassa:

ÎTyhjennä raikas- ja likavesisäiliö.

ÎSäilytä laite pakkaselta suojatussa tilas-

sa.

Vaara

Loukkaantumisvaara! Ennen kaikkia töitä

laitteen avainkytkin on asetettava asentoon

"0" ja avain vedettävä irti. Vedä akkupistoke

irti.

Häiriöiden sattuessa, joita ei voida poistaa

tämän taulukon avulla, on kutsuttava asia-

kaspalvelu paikalle.

Suojaaminen pakkaselta

Häiriöt

Näytössä tulevat häiriöilmoitukset (vain BD)

Kuvaruudun

näyttö

Syy Apu Suorittaja

0814 Häiriö ajomoottorin ohjauksessa Asiakaspal-

velu

7600 Häiriö harjakäytössä Paina harjakäytön varoke kiinni. Käyttäjä

7800 Ajomoottorin liitoskaapeli vialli-

nen

Asiakaspal-

velu

7801 Ohjaus ylikuumentunut Kytke laite pois päältä ja anna jäähtyä. Käyttäjä

7802

9000 Harjapäässä ei ole yhtään har-

jaa

Laita herjat paikalleen Käyttäjä

Akkujännite liian matala Lataa akku Käyttäjä

Laite on kytketty päälle ajopolki-

men ollessa painettuna.

Päästä ajopoljin vapaaksi, käännä avainkytkin asentoon "0", kään-

nä avainkytkin asentoon "1", paina turvapoljin alas, paina ajopol-

jinta.

Käyttäjä

Häiriöt

Häiriö Apu Suorittaja

Laitetta ei voida käynnistää Pistä laitteen akkupistoke pistorasiaan. Käyttäjä

Vapauta hätä-seis-painike lukituksesta sitä kiertämällä. Käyttäjä

Tarkasta akkukaapeleiden kunnollinen kiinnitys. Käyttäjä

Paina ohjauksen varoke takaisin alas (vain BR). Käyttäjä

Tarkasta akkukaapeleiden syöpymät, puhdista tarvittaessa. Käyttäjä

Akun kapasiteetti on käytetty, lataa akku. Käyttäjä

Tarkasta päävaroke, vaihda tarvittaessa Käyttäjä

Laite ei kulje tai kulkee vain hi-

taasti

Paina vapautuspainiketta. Käyttäjä

Päästä ajopoljin vapaaksi, käännä avainkytkin asentoon "0", käännä avainkytkin asen-

toon "1", paina turvapoljin alas, paina ajopoljinta.

Käyttäjä

Sulje ajokäytön varoke Käyttäjä

Ohjaus ylikuumentunut, kytke laite pois päältä ja anna jäähtyä 15 minuuttia. Käyttäjä

Etupyörä ei vedä, koska harjapaine on liian suuri, pienennä harjapainetta. Käyttäjä

Laite ei jarruta Seisontajarru on deaktivoitu, aktivoi seisontajarru painamalla jarrun vapautusvipu ylös Käyttäjä

ei ollenkaan tai huono imute-

Paina imuturbiinin varoke takaisin alas (vain BR). Käyttäjä

Tyhjennä likavesisäiliö. Käyttäjä

Tarkasta imupalkin säätö. Käyttäjä

Puhdista likavesisäiliön ja kannen väliset tiivisteet ja tarkasta niiden tiiviys, tarvittaessa

vaihda tiivisteet uusiin.

Käyttäjä

Puhdista imupalkin imuhuulet, tarvittaessa käännä ne tai vaihda uusiin. Käyttäjä

Tarkasta, että imuletku ei ole tukkeutunut, puhdista tarvittaessa. Käyttäjä

Tarkasta liitokset imuletkun ja imupalkin välillä sekä imuletkun ja likavesisäiliön kannen

välillä.

Käyttäjä

Tarkasta imuletkun tiiviys, vaihda tarvittaessa. Käyttäjä

Tarkasta, onko likaveden laskuletkun kansi kiinni. Käyttäjä

Tarkasta imupalkin säätö. Käyttäjä

Puhdista likavesisäiliön uimuri. Käyttäjä

Suomi 129

Riittämätön puhdistustulos Säädä puristuspaine. Käyttäjä

Tarkasta harjojen kuluneisuus, vaihda ne tarvittaessa uusiin. Käyttäjä

Tarkasta harjojen likaantuneisuus, puhdista tarvittaessa. Käyttäjä

Tarkista soveltuvatko puhdistusaine ja harjat puhdistustehtävään. Käyttäjä

Harjat eivät pyöri Paina harjakäytön varoke kiinni. Käyttäjä

Tarkasta, ovatko harjat juuttuneet vierasesineistä johtuen, poista esineet tarvittaessa. Käyttäjä

Ei puhdistusliuoksen annoste-

lua tai se on liian vähäistä

Tarkasta tuorevesisäiliön puhdistusliuoksen määrä, lisää tarvittaessa. Käyttäjä

Paina pumpun varoke takaisin alas (vain BR). Käyttäjä

Lisää puhdistusnesteen annostelua. Käyttäjä

Tarkasta puhdasveden siivilä ja suodatin, puhdista tarvittaessa. Käyttäjä

Varusteet

Nimike Osa-nro Kuvaus Kappale Laite tarvit-

see kpl

Akunvaihto-kit 8.601-121.0 koostuen seuraavista: akkukaukalo, kaapelisarja, lu-

kitussetti, 2 kuljetusvaunua

Akku 6.654-141.0 12V/105 A, huoltovapaa (hyytelö), 1 3

Latauslaite 6.654-229.0 36V, huoltovapaille akuille 1 1

Nimike Osa-nro Kuvaus Kappale Laite tarvit-

see kpl

Harjatela, valkoinen (pehmeä) 8.628-390.0 Herkkien lattioiden kiillottamiseen ja ylläpitopuhdis-

tukseen.

Harjatela, punainen (keskikova, va-

kio)

8.628-389.0 Myös erittäin likaisten lattioiden ylläpitopuhdistuk-

seen.

Harjatela, vihreä (kova) 8.628-391.0 Erittäin likaisten lattioiden peruspuhdistukseen ja

kerrostumien poistoon (esim. vaha, akryyli).

Nimike Osa-nro Kuvaus Kappale Laite tarvit-

see kpl

Levyharja, luonnonvärinen (peh-

meä)

8.600-019.0 Lattioiden kiillottamiseen. 1 2

Levyharja, sininen (keskikova, va-

kio)

8.600-018.0 Herkkien tai vain vähän likaisten lattioiden puhdista-

miseen.

Levyharja, harmaa (kova) 8.600-020.0 Erittäin likaantuneiden lattioiden puhdistamiseen. 1 2

Käyttölevy 8.600-017.0 Kankaan kiinnittämiseen. 1 2

Levykangas, punainen (keskikova) 6.369-826.0 Hieman likaantuneiden lattioiden puhdistamiseen. 5 2

Levykangas, vihreä (kova) 6.369-827.0 Erittäin likaantuneiden lattioiden puhdistamiseen. 5 2

Levykangas, musta (erittäin kova) 6.369-828.0 Erittäin likaantuneiden lattioiden puhdistamiseen. 5 2

130 Suomi

– Vain sellaisten lisävarusteiden ja vara-

osien käyttö on sallittua, jotka valmistaja

on hyväksynyt. Alkuperäiset lisävarus-

teet ja varaosat takaavat, että laitetta

voidaan käyttää turvallisesti ja häiriöttö-

mästi.

– Tärkeimpien osien varaosaluettelo löy-

tyy tämän käyttöohjeen lopusta.

– Saat lisätietoja varaosista osoitteesta

www.karcher.fi, osiosta Huolto.

Kussakin maassa ovat voimassa valtuutta-

mamme myyntiorganisaation julkaisemat

takuuehdot. Materiaali- ja valmistusvirheis-

tä aiheutuvat virheet laitteessa korjaamme

takuuaikana maksutta. Takuutapauksessa

ota yhteys ostotositteen kanssa jälleenmyy-

jään tai lähimpään valtuutettuun asiakas-

palveluun.

Vakuutamme, että alla mainitut tuotteet

vastaavat suunnittelultaan ja rakenteeltaan

sekä valmistustavaltaan EU-direktiivien asi-

anomaisia turvallisuus- ja terveysvaatimuk-

sia. Jos tuotteeseen/tuotteisiin tehdään

muutoksia, joista ei ole sovittu kanssamme,

tämä vakuutus ei ole enää voimassa.

Allekirjoittaneet toimivat yrityksen johton

puolesta ja sen valtuuttamina.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Puh.: +49 7195 14-0

Faksi: +49 7195 14-2212

Tekniset tiedot

BR BD

Teho

Nimellisjännite V 36 36

Akkukapasiteetti (Pack-versio) Ah (5h) 105 105

Keskimääräinen tehonotto W 2200 2200

Ajomoottorin teho (nimellisteho) W 680 700

Imumoottorin teho W 570 570

Harjamoottorin teho W 300 510

Imurointi

Imuteho, ilmamäärä l/s 31 3,64

Imuteho, alipaine kPa 19 20,3

Puhdistusliuoksen annostelu

Annostelupumpun tehontarve W 43 43

Puhdistusliuoksen levitys (maks.) l/h 5,2 5,2

Puhdistusharjat

Työleveys mm 610 610

Harjan halkaisija mm 152 305

Harjan kierrosluku 1/min 800 300

Mitat ja painot

Ajonopeus (maks.) km/h 5,8 5,6

Nousukyky (maks.) % 10 10

Teoreettinen pintateho m2/h 2800 2800/

Raikas-/likavesisäiliön tilavuus l 95/90 95/90

Pituus mm 1330 1330

Leveys mm 737 830

Korkeus mm 1285 1285

Paino (akulla/ilman akkua) kg 565/243 565/243

Pintakuormitus kPa 810 810

Melupäästö

Äänen painetaso (standardi EN 60704-1) dB(A) 74 74

Laitteen tärinät

Tärinän kokonaisarvo (ISO 5349)

Käsivarret, ohjauspyörä m/s23,6 3,6

Jalat, poljin m/s20,7 0,7

Varaosat

Takuu

CE-todistus

Tuote: Lattiapuhdistin

Tyyppi: 1 006-xxx

Yksiselitteiset EU-direktiivit

98/37/EY

2006/95/EY

89/336/ETY (+91/263/ETY, 92/31/ETY,

93/68/ETY)

Sovelletut harmonisoidut standardit

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Sovelletut kansalliset standardit

Norsk 131

Kjære kunde,

Les denne bruksveilednin-

gen før apparatet tas i bruk

første gang, og følg anvis-

ningene. Oppbevar denne bruksveilednin-

gen til senere bruk eller for annen eier.

Sikkerhetsanvisninger 131

Funksjon 131

Forskriftsmessig bruk 131

For miljøet, avhending 131

Betjenings- og funksjonsorganer 132

Før igangsetting 134

Drift 135

Pleie og vedlikehold 136

Funksjonsfeil 138

Tilbehør 140

Tekniske data 141

Reservedeler 141

Garanti 141

CE-erklæring 141

Før maskinen tas i bruk for første gang, må

bruker lese nøye gjennom denne bruksan-

visningen og følge vedlagte sikkerhetsan-

visninger for gulvskuremaskiner og

tepperensere, 5.956-251.

Maskinen må kun brukes på flater med en

stigning på inntil 10%.

Sikkerhetsinnretninger er beregnet for å be-

skytte brukeren og må ikke settes ut av drift

eller omgås.

For umiddelbar utkobling av alle maskinens

funksjoner: Trykk på nødstoppknappen.

Kjøringen kan kun aktiveres dersom bruke-

ren holder pedalen nedtrykket med foten.

I denne bruksveiledningen brukes følgende

symboler:

Fare!

Betegner en umiddelbar fare. Ved ikke å

følge denne anvisning er det fare for død el-

ler alvorlige personskader.

몇Advarsel

Betegner en mulig farlig situasjon. Ved ikke

å følge denne anvisning kan det føre til min-

dre personskader eller materielle skader.

Bemerk

Betegner brukstips og viktig informasjon.

Maskinen er beregnet for våtrengjøring og

polering av jevne gulv.

– Den kan ved innstilling av vannmeng-

den, børstetrykket, børsteturtallet,

mengden av rengjøringsmiddel og kjø-

rehastighet lett tilpasses enhver rengjø-

ringsoppgave.

– En arbeidsbredde på 610 mm og frisk-

vanntank på 120 liter, muliggjør en ef-

fektiv rengjøring med lange

arbeidsøkter.

– Apparatet er selvdrevet.

– Batteriene kan lades ved hjelp av en

batterilader i en 230 V stikkontakt.

– Batteri og batterilader leveres som stan-

dard ved Package-variantene.

Bemerk

Maskinen kan utstyres med forskjellig tilbe-

hør, avhengig av den enkelte rengjørings-

oppgave.

Spør etter vår katalog eller besøk oss på In-

ternett på www.kaercher.com.

Bruk av denne maskinen må utelukkende

være iht. det som er angitt i denne bruksan-

visning.

– Maskinen må kun brukes til rengjøring

av glatte gulv som tåler fuktighet og po-

lering.

– Brukstemperaturområdet ligger mellom

+5°C og +40°C.

– Maskinen er ikke egnet til rengjøring av

frosne gulv (f.eks. i kjølerom).

– Til maskinen må det kun brukes origi-

nalt tilbehør og originale reservedeler.

– Maskinen er konstruert for rengjøring av

innvendige gulv og flater under takover-

bygning. Ved andre bruksområder må

bruk av alternative børster forsøkes.

– Maskinen er ikke beregnet for bruk på

offentlig vei.

– Maskinen må ikke brukes på trykkøm-

fintlige gulv. Ta hensyn til gulvets tillatte

flatebelastning. Flatebelastningen fra

maskinen er angitt i Tekniske data.

– Maskinen egner seg ikke for bruk i ek-

splosjonsfarlige omgivelser.

– Maskinen skal ikke brukes til å samle

opp brennbare gasser, ufortynnede sy-

rer eller løsemidler.

Til dette hører bensin, malingstynner el-

ler fyringsolje, som kan danne en ek-

splosiv blanding med sugeluften. Ikke

bruk aceton, ufortynnede syrer og løse-

midler, da disse angriper materialet som

er brukt i høytrykksvaskeren.

– Reaktivt metallstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

sterkt alkaliske og sure rengjøringsmid-

ler.

Innholdsfortegnelse

Sikkerhetsanvisninger

Sikkerhetsinnretninger

Nødstoppknapp

Sikkerhetspedal

Symboler

Funksjon

Forskriftsmessig bruk

For miljøet, avhending

Materialet i emballasjen kan re-

sirkuleres. Ikke kast emballa-

sjen i husholdningsavfallet,

men lever den til en gjenbruks-

stasjon.

Gamlle apparater inneholder

verdifulle materialer som kan

gjenbrukes og som bør sen-

dest til gjenbruk. Batterier, olje

og lignende stoffer må ikke

komme ut i miljøet. Gamle

maskiner skal derfor avhendes

i egnede innsamlingssystemer.

132 Norsk

1 Batterikontakt

2 Hovedsikring

3Batteri

4 Låsing batteriinskyvning

5 Batteriinnskyving

6 Sugeslange

7 Sil rentvann

8 Ferskvannsfilter

9 Avløpsslange friskvann

10 Låsehendel parkeringsbremse

11 Avløpsslange spillvann

12 Rentvannstank

13 Sil spillvannstank

14 Spillvannstank

15 Rengjøringshode

16 Flottør

17 Sugebom

18 Feieavfallsbeholder (kun BR-variant)

19 Kryssgrep sprutebeskyttelse (BR-vari-

anter)

20 Sprutebeskyttelse (BR-varianter)

21 Kjørepedal

22 Ståflate for bruker

23 Sikkerhetspedal

24 Hendel for senking av sugebom (kun

BR)

25 Batterideksel

26 Låseskrue batterideksel

27 Ratt

28 Betjeningspanel

Betjenings- og funksjonsorganer

Norsk 133

1 Nøkkelbryter

2 Åpneknapp

3 Kjøreretningsbryter

4 Bryter hastighet

5Horn

6 Nødstoppknapp

7 Batteriindikator

8 Sikring kjøredrift

9 Sikrig styring

10 Sikring pumpe

11 Sikring sugevifte

12 Sikring børstedrift

13 Reguleringsknapp for vannmengden

14 Taste børstetrykk

15 Indikator børstetrykk

16 Driftstimeteller

1 Nøkkelbryter

2 Åpneknapp

3 Kjøreretningsbryter

4 Tast hastighet

5Horn

6 Nødstoppknapp

7 Sikring kjøredrift

8 Sikring børstedrift

9 Tast displayomkobling

10 Display

11 Tast rengjøringsdrift

12 Tast dosering rengjøringsvæske

13 Taste børstetrykk

14 Tast senke/heve sugebom

ABatteriladenivå

B Hastighetsområde

C Børstetrykk

D Dosering rengjøringsvæske

E Driftstid børstedrev (timer)

F Driftstid kjøremotor (timer)

G Dyputladingsbeskyttelse aktiv

Betjeningspult BR

Betjeningspult BD

134 Norsk

Ved omgang med batterier må det tas hen-

syn til:

Fare!

Eksplosjonsfare. Verktøy o.l. må ikke leg-

ges på batteriet, dvs. på poler eller cellebro.

Fare for personskader. Pass på at sår aldri

kommer i kontakt med bly. Vask hendene

godt etter håndtering av batterier.

På varianten Bp Pack er batteriene allerede

montert.

ÎSkru ut låseskrue batterideksel.

ÎSving batteridekselet bakover.

ÎSkyv låsingen for batteriinnskyving til

venstre og sving den ned.

ÎTrekk batteriinnskyvingen bakover.

Sett batteriene inn i batteriinnskyvingen.

ÎSmør polene med kontaktfett og monter

vedlagte forbindelseskabler.

몇Advarsel

Pass på riktig polaritet!

ÎFest den medfølgende tilkoblingskabe-

len på batteripolene som ennå er fri (+)

og (–).

ÎSkyv batteriinnskyvingen forover.

ÎSett låsen på batteriinskyvingen i lås.

몇Advarsel

Lad opp batteriene før maskinen tas i bruk.

Bemerk

Maskinen har en utladingsbeskyttelse, dvs.

at hvis det minimumsgrensen for kapasitet

nås, er kun kjørefunksjon og utsuging av

restvann mulig. I displayet blinker symbolet

Dyputladinggsbeskyttelse aktiv.

ÎKjør maskinen direkte til oppladingsste-

det, og unngå stigninger ved slik kjø-

ring.

Bemerk

Ved bruk av andre batterier (f. eks. fra an-

dre produsenter) må utladingsbeskyttelsen

for det enkelte batteri innstilles av en servi-

cemontør fra Kärcher.

Fare!

Fare for skader fra elektrisk støt. Ta hensyn

til ledningsnett og sikring – se ”Batterila-

der”.

Ladeapparatet må kun brukes i tørre rom

med tilstrekkelig ventilasjon!

Bemerk

Ladetiden er gjennomsnittlig ca. 10 timer.

Den anbefalte batteriladeren (som passer

til maskinens batterier) er elektronisk styrt

og avslutter ladeprosessen automatisk.

Fare

Eksplosjonsfare. Lading av våtbatterier må

kun foretas med åpent batterideksel.

ÎSkru ut låseskrue batterideksel.

ÎSving batteridekselet bakover.

ÎTrekk ut batterikontakten og koble den

til ladekabelen.

ÎKoble batteriladeren til strømnettet og

slå den på.

ÎSlå av batteriladeren og trekk støpselet

ut av stikkontakten.

ÎKoble batterikabelen fra ladekabelen og

koble den til maskinen igjen.

ÎBatterideksel svinges forover og trekk til

låseskrue.

ÎEtterfyll destillert vann en time før lade-

prosessen avsluttes, pass på at syreni-

vået er riktig. Batteriene er merket for

dette. Når ladingen er ferdig, skal alle

cellene lage gassbobler.

Fare

Fare for skade!

–Etterfylling av vann på batteriene i utla-

det tilstand kan føre til at syren renner

over.

–Bruk vernebriller og ta hensyn til for-

skriftene ved omgang med batterier, for

å unngå personskader skader på klær.

–Syresprut på hud eller klær må skylles

av med store vannmengde umiddelbart.

몇Advarsel

Fare for skade!

–Det må kun brukes destillert eller avmi-

neralisert vann til etterfylling på batterie-

ne.

–Det må ikke brukes fremmede tilsetnin-

ger (såkalte forbedringsmidler), hvis

ikke bortfaller garantien.

Batterier og batteriladere kan kjøpes i fag-

forretninger.

Dersom det skulle monteres våtbatterier i

en BAT-package-variant, må det tas hen-

syn til følgende:

– De maksimale batterimål må overhol-

des.

– Ved lading av våtbatterier må batteri-

dekselet være åpnet.

– Ved lading av våtbatterier må det tas

hensyn til batteriprodusentens forskrif-

ter.

Når maskinen står stille hindres den fra å

rulle ved en elektrisk parkeringsbrems. For

å skyve maskinen må parkeringesbremsen

låses opp.

ÎFor p låse opp parkeringsbremsen må

opplåsingshendelen trykkes ned.

Fare

Fare for ulykke ved maskin som ruller. Etter

endt skyving må låsehendelen ubetinget

svinges opp igjen for å aktivere parkerings-

bremsen.

Bemerk

Fjern foten fra kjørepedalen, trykk på

nødstoppknappen og sett nøkkelbryteren i

posisjonen "0" for umiddelbar utkobling av

alle funksjonene.

ÎLøsne skruene og fjern bjelkene.

ÎKutt over pakketeipen av plast og fjern

folien.

ÎFjern låsingen fra hjulene.

ÎLegg bordene på kanten av pallen.

Plasser bordene slik at de passer til

maskinens hjul og skru den fast.

Før igangsetting

Batterier

Følg anvisningene på batteriet, i

bruksanvisningen og i maskin-

bruksanvisningen.

Bruk vernebriller

Hold barn unna syre og batterier

Eksplosjonsfare

Åpen ild, gnister, åpent lys og røy-

king er forbudt.

Fare for personskader

Førstehjelp

Varselmerket

Avfallshåndtering

Batterier må ikke kastes i hus-

holdsningsavfallet.

Innsetting og tilkobling av batterier

Lade batteriet

Når ladingen er ferdig

Ekstra ved vedlikeholdslave batterier

(våtbatterier):

Anbefalte batterier

Batterisett Bestillingsnr.

3 x 12V/105 A, vedlike-

holdsfritt (gel)

6.654-141.0

Anbefalte batteriladere

Batterilader Bestillingsnr.

36V, for vedlikeholds-

frie batterier;

6.654-229.0

Maksimale mål for batteri

Lengde Bredde Høyde

406 mm 533 mm 432 mm

Skyve maskinen

Lossing

Norsk 135

ÎTa bort treklossene som låser hjulene,

og skyv dem under rampen.

ÎSett på hjulet og rett inn forhjulene.

ÎTa av rattet, rett inn og sett på igjen.

ÎFest hjulet med vedlagt mutter.

ÎSett inn dekselet i rattet.

ÎStig opp på ståflaten og hold sikkerhets-

pedalen nedtrykket med foten.

ÎTilbakestill NØD-STOPP-tasten ved å

dreie den.

ÎSett nøkkelbryteren på ”1”.

ÎBestem kjøreretningen med kjøreret-

ningsbryteren på betjeningspanelet.

ÎVelg minste hastighetsområde med bry-

teren for hastighet.

ÎTrykk på opplåsingstasten.

ÎFor å kjøre, trykk inn kjørepedalen for-

siktig og kjør langsomt av pallen.

ÎSett nøkkelbryteren på ”0”.

Børstene må monteres før igangsetting (se

”Vedlikeholdsarbeid”).

Fare!

Lengre tids bruk av maskinen kan pga. vi-

brasjonene føre til blodomløpsforstyrrelser i

hendene.

En generell brukstid kan ikke fastsettes, da

denne er avhengig av flere faktorer:

– Personlig anlegg for dårlig blodomløp

(ofte kalde fingre, kribling i fingrene).

– Lav omgivelsestemperatur. Bruk varme

hansker for beskyttelse av hendene.

– For hardt grep hindrer blodomløpet.

– Uavbrutt arbeid er mer ugunstig enn ar-

beid med innlagte pauser.

Ved regelmessig, langvarig bruk av maski-

nen og ved gjentatte tilfeller av tegn på dår-

lig blodomløp (f.eks. kribling i fingrene,

kalde fingre), vil vi anbefale undersøkelse

av lege.

Bemerk

Fjern foten fra kjørepedalen, trykk på

nødstoppknappen og sett nøkkelbryteren i

posisjonen "0" for umiddelbar utkobling av

alle funksjonene.

ÎVedlikeholdsarbeid "Ved start av drifts-

uken" utføres (se avsnitt "Stell og vedli-

kehold").

Fare!

Ulykkesrisiko. Parkeringsbremsen funksjon

må kontrolleres på flatt underlag før hver

bruk.

ÎSett nøkkelbryteren på ”0”.

ÎTrykk på nødstoppknappen.

Dersom maskinen kun kan skyves for hånd

er parkeringsparkeringsbremsen ikke funk-

sjonsdyktig.

ÎTrykk opp låsehendelen for parkerings-

bremsen.

Dersom maskinen fortsatt kun kan skyves

for hånd, er parkeringsbremsen defekt. Slå

av maskinen og kontakt kundeservice.

Fare

Ulykkesrisiko. Dersom maskinen ved kjø-

ring ikke har tilstrekkelig bremsevirkning,

trykk nødstoppknappen.

ÎÅpne dekselet på friskvanntanken.

ÎFyll på friskvann (maksimalt 60 °C) til 15

cm under overkanten på tanken.

ÎFyll på rengjøringsmiddel.

ÎLukk dekselet på friskvanntanken.

Bemerk

Fyll friskvannstanken fullstendig opp før

førstegangs bruk, for å avlufte vannled-

ningssystemet.

BVed tomt ledningssystem kan det vare

opp til 2 minutter før det kommer rengjø-

ringsvæske fra vaskehodet.

몇Advarsel

Fare for skade. Det må kun brukes anbefalt

rengjøringsmiddel. Brukeren bærer selv ri-

siko for driftssikkerhet og ulykkesfare ved

bruk av andre rengjøringsmidler.

Det må kun brukes rengjøringsmidler som

er frie for løsemidler, saltsyre og andre sy-

rer.

Bemerk

Det må ikke brukes sterkt skummende ren-

gjøringsmidler.

Anbefalte rengjøringsmidler:

Gjennomfør prøvekjøring på en fri åpen

plass, for å gjøre deg fortrolig med maski-

nen.

Fare

Veltefare ved for sterke stigninger.

ÎDet må bare kjøres i stigninger på inntil

10% i kjøreretningen.

Veltefare ved hurtig kjøring i svinger.

Slingrefare ved våte gulv.

ÎKjøre langsomt i svinger.

Veltefare ved ustabilt underlag.

ÎMaskinen må kun kjøres på faste under-

lag.

Veltefare ved for sterk sidehelling.

ÎDet må bare kjøres stigninger på maksi-

malt 10% på tvers av kjøretretningen.

ÎStig opp på ståflaten og hold sikkerhets-

pedalen nedtrykket med foten.

ÎIkke trykk på kjørepedalen.

ÎTilbakestill NØD-STOPP-tasten ved å

dreie den.

ÎSett nøkkelbryteren på ”1”.

ÎTrykk på opplåsingstasten.

ÎTrykk inn kjørepedalen forsiktig for å

kjøre.

Bemerk

Kjøreretningen kan også endres under kjø-

ringen. På den måten kan man kjøre flere

ganger frem og tilbake for å rengjøre sterkt

tilsmussede steder.

Ved overbelastning kobles kjøremotoren

etter en viss tid ut.

ÎLa maskinen kjøles ned i minst 15 mi-

nutter.

ÎTrykk inn igjen sikring for kjøredrift på

betjeningspulten.

Montering av børste

Drift

Kontroller parkeringsbremsen

Bremsing

Påfylling av driftsmidler

Friskvann

Rengjøringsmiddel

Anvendelse Rengjø-

ringsmid-

del

Vedlieholdsrengjøring av

alle gulv som tåler vann

RM 780

RM 746

Vedlikeholdsrengjøring av

glinsende overflater (f.

eks. granitt)

RM 755 es

Vedlikeholdsrengjøring og

grunnrengjøring av indus-

trigulv

RM 69 ASF

Vedlikeholdsrengjøring og

grunnrengjøring av kera-

mikkfliser

RM 753

Vedlikeholdsrengjøring av

fliser i baderom o.l.

RM 751

Rengjøring og desinfise-

ring av baderom o.l.

RM 732

Stripping av alle alkaliehol-

dige underlag (f.eks. PVC)

RM 752

Stripping av linoleumsgulv RM 754

Kjøring

BR BD

ÎBestem kjøre-

retningen med

kjøreretnings-

bryteren på be-

tjeningspanelet

ÎVelg hastig-

hetsområde

med bryter

Hastighet (3

trinn).

ÎSe på displayet

og vent til opp-

start av styrin-

gen er avsluttet.

ÎBestem kjøre-

retningen med

kjøreretnings-

bryteren på be-

tjeningspanelet

ÎVelg hastig-

hetsområde

med tast Has-

tighet (3 trinn).

Overbelastning

136 Norsk

Bemerk

Dersom maskinen står stille i mer enn 2 sek-

under, vil tilførsel av rengjøringsvæske og

børstedrift stoppet til maskinen går videre.

ÎTrykk inn kjørepedalen for å kjøre inn på

flaten som skal rengjøres.

ÎVelg børstetrykk med tast Børstetrykk

(4 trinn).

Ved rengjøringsdrift er topphastigheten be-

grenset til trinn II.

Bemerk

Sterkt tilsmussede gulv kan rengjøres i to

omganger. Da blir rengjøringsmiddel påført

og børstet inn ved første arbeidsomgang.

For å gjøre det senkes sugebommen ved å

trykke på tasten Heve/senke sugebom. Ved

BD-versjon må også bakre sprutebeskyttel-

se (Aqua-Mizer) tas av. Etter at rengjø-

ringsmiddelet har fått virke, kjør en omgang

til med rengjøring av gulvet som vanlig.

Bemerk

Etter å ha løftet rengjøringshodet, kjør ca. 5

meter videre slik at vannrestene blir suget opp.

Parker feiemaskinen på et jevnt underlag.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

Bemerk

Overløp spillvanntank. Ved full spillvanns-

tank vil sugestrømmen brytes av en flottør.

Tøm spillvanntanken.

몇Advarsel

Ta hensyn til de lokale utslippsforskrifter.

ÎTa avløpsslangen ut av holderen og

legg den ned i et egnet sluk.

ÎTapp ut vannet ved å åpne skrulokket

på tappeslangen.

ÎSkyll spillvannstanken med rent vann.

ÎRengjør flottøren og kontroller flottørku-

len for bevegelighet.

ÎSkyll spillvannstanken med rent vann.

ÎAvtappingsslange rentvann (bak avtap-

pingsslange spillvann) trekkes ut og

senkes ned over en egnet oppsamlings-

beholder.

ÎTapp ut rengjøringsvæske ved å åpne

skrulokket på tappeslangen.

ÎHev rengjøringshodet.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

ÎLøsne kryssgrep på sprutebeskyttelse

og sving sprutebeskyttelsen til side.

ÎTa ut feiebeholderen.

ÎTøm feieavfallsbeholderen og skyll med

vann.

Fare

Fare for skader! Maskinen må ved kjøring til

opplading ikke kjøres i hellinger som over-

stiger 10%. Kjør langsomt.

ÎTa av sugebom, børster og sprytebe-

skyttelse fra maskinen.

ÎVed transport på et kjøretøy må maski-

nen sikres mot å skli ved hjelp av strop-

per/snorer.

1 Festepunkter

Fare!

Fare for skader! Sett nøkkelbryteren til "0"

og ta ut nøkkelen før noe arbeid påbegyn-

nes. Ta ut batterikontakten.

Bemerk

Sugeturbinen har et etterløp etter at den er

slått av. Utfør vedlikeholdsarbeid først når

sigeturbinen har stanset.

ÎTapp bruktvann og restene av friskvann

og avhend på riktig måte.

ÎKontroller at lokk på spillvannstanken

sitter tett.

ÎKontroller tilstand av dekk.

ÎKontroller at børstene sitter korrekt.

ÎKontroller tilkoblinger av sugeslange for

tetthet.

ÎKontroller fest og innstilling av sugebom

(se "Vedlikeholdsarbeider").

ÎKontroller at lokk på avtappingsslange-

ne er tette.

ÎKontroller at avtappingsslangene ikke

er tette.

ÎKontroller at sikkerhetspedal, kjørepe-

dal og ratt fungerer korrekt.

ÎVEd våtbatterier, kontroller syrenivå, et-

terfyll eventuelt destillert vann.

ÎTøm bruktvannstanken.

ÎSkyll spillvannstanken med rent vann.

ÎRengjør sil i lokket på spillvannstanken.

ÎRengjør flottør i spillvannstank (se

"Vedlikeholdsarbeider").

Rengjør rentvannstank og sil for rentvann.

ÎKontroller silen for rentvann og rengjør

ved behov.

ÎSlå på utsuging i ett minutt for å tørke

systemet.

Kontroller børster for tilsmussing og rengjør.

Rengjøring

BR BD

Trykk ned hen-

delen for sen-

king av

sugebommen.

Sugebommen

senkes og su-

gingen kobles

inn.

Senk rengjø-

ringshodet ved å

trykke på tasten

Børstetrykk.

Trykk på tasten

Rengjørignsdrift.

Børstedrift blir

aktivert.

Rengjøringsho-

det senkes (lett

børstetrykk) og

rengjøringsvæs-

ke blir tilført.

Sugebommen

senkes og su-

gingen kobles

inn.

BR BD

ÎTilførsel av ren-

gjørignwsvæs-

ke stilles inn

med regule-

ringsknapp

Vannmengde.

ÎTilførsel av ren-

gjøringsvæske

stilles inn med

tasten Dosering

rengjørings-

væske (4 trinn).

BR BD

Velg hastighets-

område med

bryter Hastighet

(3 trinn).

Velg hastighets-

område med tast

Hastighet (3

trinn).

Avslutte rengjøring

BR BD

Løft rengjørings-

hodet ved å tryk-

ke på tasten

Børstetrykk.

Trekk opp hen-

del for senking

av sugebom, su-

gebommen blir

hevet og sugin-

gen kobles ut.

Trykk på tasten

Rengjørignsdrift.

Børstedriften ko-

bles ut og ren-

gjørignshodet

løftes.

Etter 15 sek-

under blir suge-

bommen løftet.

Etter 30 sek-

under blir sugin-

gen koblet ut.

Stans av driften

Tømming av beholdere

Tapping av brukt vann

Tapping av rent vann

Tømme feieavfallsbeholderen

(Kun BR-varianter)

Transport

Pleie og vedlikehold

Vedlikeholdsplan

VEd begynnelsen av en driftsuke

Ved slutten av en driftsuke

Norsk 137

ÎRengjør sprutebeskyttelse på rengjø-

ringshode og kontroller for slitasje.

ÎRengjør sugelepper i sugebom og kon-

troller for slitasje.

ÎRengjør maskinen utvendig med en fuk-

tig klut og mild rengjøringsblanding.

Undersøk maskinen utvendig for skader.

ÎIkke lukk lokket på rentvanns- og spill-

vannstank, slik at tankene får tørke.

ÎLad batteriet.

ÎRengjør oversiden av batteriene.

ÎKontroller syretetthet på våtbatterier.

ÎKontroller at batteriekabel sitter godt.

ÎRengjør batterirom og batterihus.

ÎKontroller stramming på drivkjede 8se

"Vedlikeholdsarbeider").

ÎKontroller drivkjede for slitasje.

ÎKontroller parkeringsbremsen. *

ÎRengjør sugebomhever.

ÎRengjør ledd på sugebomoppheng og

på rengjøringshodet.

ÎKontroller kullbørster og kommutator på

alle motorene. *

ÎKontroller strammeinnretning på styre-

kjede. *

* Gjennomføres av kundeservice.

For å sikre en pålitelig drift av maskinen,

kan du tegne en vedlikeholdskontrakt med

din Kärcherforhandler.

ÎKjør maskinen inn på en glatt flate.

ÎSenk sugebommen.

ÎKjør minst 60 cm forover.

ÎStopp maskinen, sett tenningsnøkkelen

på "0" og trekk nøkkelen ut. Pass på at

maskinen ikke ruller tilbake.

1 Skråregulering

2 Krysshåndtak vannrett innstilling

ÎRett inn sugebommen ved hjelp av

kryssgrep slik at bakre sugelippe på

begge sider av sugebommen er bøyd

jevt bakover (symmetrisk om midten).

ÎStill inn skråstilling slik at bakre sugelip-

pe er bøyd godt bakover i hele sin leng-

de.

ÎFor å kontrollere innstilingen Ükjør 60

cm forover og kontroller effekten på

skråstillingen.

ÎStill inn sugebommen ved samtidig å

dreie på kryssgrepene slik at bakre su-

gelippe er bøyd 9 til 10 mm bakover.

med klokka: Bøying blir mindre.

mot klokka: Bøying blir større.

ÎFor å kontrollere innstilingen Ükjør 60

cm forover og kontroller effekten på

skråstillingen.

ÎHev sugebommen.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

ÎTa sugeslangen av sugebommen.

1 Kryssgrep sugebomfeste

ÎLøsne kryssgrep på sugebomfestet og

trekk sugebommen sideveis og av.

ÎDemonter sugebom.

1 Vingeskrue

2 Trykkplate

3 Sugelippe

ÎLøsen vingeskruer.

ÎTa av trykkplaten.

ÎTa ut sugelippe.

Bemerk

Sugelippen kan brukes 3 ganger, til alle

kantene er slitt ned. Da er det nødvendig

med en ny sugelippe.

ÎSnu sugelippen ellerskift den, og sett

inn i sugebommen igjen og rett inn.

ÎSett inn igjen trykkplate.

ÎTrekk først til midtre vingeskrue. Pass

da på at trykkplaten ligger fast an mot

sugelippen.

ÎTrekk fast resten av vingeskruene.

ÎDemonter sugebom.

1 Spennlås

2 Spennbånd

3 Sugelippe

ÎÅpne spennlås og ta av spennbånd.

ÎTa ut sugelippe.

Bemerk

Sugelippen kan brukes 3 ganger, til alle

kantene er slitt ned. Da er det nødvendig

med en ny sugelippe.

ÎSnu sugelippen ellerskift den, og sett

inn i sugebommen igjen og rett inn.

ÎSett inn spennbånd og lukk spennlås.

Strammingen bør bare være så stor at

sugelippen holdes rett uten folding. Re-

gulet eventuelt spennlåsen.

1Rør

2 Sil med flottørkule

ÎRengjør silen utvendig og skyll den.

ÎKontroller flottørkulens bevegelighet.

Ved sterk tilsmussing:

ÎHold røret fast og trekk silen av røret.

ÎRengjør sil og kule.

ÎHold røret fast og sett på silen igjen.

Hver 50. driftstime

Hver 100. driftstime

Hver 200. driftstime

Vedlikeholdsarbeider

Vedlikeholdskontrakt

Innstilling av sugebom

Demontere sugebom

Snu/skifte fremre sugelippe

Snu/skifte bakre sugelippe

Rengjøre flottør

138 Norsk

1 Sprutbeskyttelse

2 Kryssgrep sprutebeskyttelse

3 Skrue lagerdeksel

4 Lagerdeksel

ÎHev rengjøringshodet.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

ÎLøsne kryssgrep på sprutebeskyttelse

og sving sprutebeskyttelsen til side.

ÎSkrue lagerdeksel løsnes og øvre ende

av lagerdeksel trekkes ut.

ÎLagerdeksel trykkes ned og hukes av.

ÎTrekk lagerdeksel av børsten.

ÎTrekk ut børsten.

ÎSett inn ny børste i rengjøringshodet

med medbringer forover og skyv inn til

anslag.

ÎVipp ned børste og sett på lagerdeksel.

ÎNedre ende av lagerdeksel hukes inn

på rengjøringshodet og lagerdeksel

skyves opp.

ÎØvre ende av lagerdeksel trykkes mot

rengjøringshodet og skruen trekkse til.

ÎSving sprutebeskyttelsen tilbake og

trekk til kryssgrep.

ÎGjenta det samme på den motsatte si-

den.

1 Sideveis sprutebeskyttelse

ÎHev rengjøringshodet.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

ÎLøft sideveis sprutebeskyttelse og ta av

til siden.

ÎLåsehendel for skivebørste roteres mot

klokka - børsten faller ned og kan trek-

kes ut under maskinen.

ÎHold ny børste under rengjøringshodet.

ÎDrei låsehendel for skivebørste med

klokka og trykk børsten opp.

ÎSlipp låsehendel og kontroller at bør-

sten sitter fast.

ÎSett på plass sprutebeskyttelsen igjen.

ÎGjenta det samme på den motsatte si-

den.

ÎSenk rengjøringshodet.

ÎSett tenningsnøkkelen på "0" og trekk

den ut.

BR varianter:

ÎLøsne anslag og still inn slik at gummi-

leppen er bøyd ca. 9 til 10 mm til siden.

BD-varianter:

1Anslag

ÎLøsne anslag og still inn slik at under-

kant av sprutebeskyttelsen er 3 mm

over bakken.

ÎSkru fast anslag.

1Skrue

2 Frontkledning

ÎSkru ut skruene.

ÎTa av frointkledning.

1Skrue

2 Deksel

3 Drivkjede

ÎSkru ut skruene.

ÎTa av deksel.

ÎKontroller drivkjede og tannhjul for slita-

sje.

Ved fare for frost:

ÎTøm rentvanns- og bruktvannstanken.

ÎOppbevar maskinen på et frostfritt sted.

Fare!

Fare for skader! Sett nøkkelbryteren til "0"

og ta ut nøkkelen før noe arbeid påbegyn-

nes. Ta ut batterikontakten.

Dersom det oppstår feil som ikke kan utbe-

dres ved hjelp av denne tabellen, vennligst

ring Kärchers serviceavdeling.

Skifting av børstevalse

Skifting av skivebørster

Stille inn sprutevern

Kontrollere drivkjede

Frostbeskyttelse

Funksjonsfeil

Norsk 139

Feil med anvisninger på displayet (kun BD)

Displayanvis-

ning

Årsak Retting Av hvem

0814 Feil drivmotorstyring Kundetjenes-

7600 Feil børstedrift Tilbakestill sikring på børstedrift. Bruker

7800 Tilkoblingskabel til drivmotor de-

fekt

Kundetjenes-

7801 Styring overoppvarmet Slå av maskinen og la den avkjøle seg Bruker

7802

9000 Ikke satt inn børster i rengjø-

ringshodet

Sett inn børster Bruker

Batterilading for lav Lade batteriet Bruker

Slå på maskinen med inntrykket

kjørepedal.

Slipp kjørepedalen, sett tenningsnøkkel til "0", trykk inn sikkerhets-

pedal, trykk på låseknapp, trykk på kjørepedal.

Bruker

Funksjonsfeil

Feil Retting Av hvem

Maskinen lar seg ikke starte Sett batteriestøpsel i maskinen. Bruker

Tilbakestill NØD-STOPP-tasten ved å dreie den. Bruker

Kontroller at batteriekabel sitter korrekt. Bruker

Stille tilbake sikring styring (kun BR). Bruker

Kontroller batteriekabel for korrosjon, eventuelt rengjøres. Bruker

Batteriekapasitet faller, lad opp batteriet. Bruker

Kontroller og ev. skift hovedsikringen. Bruker

Maskinen kjører ikke eller

bare langsomt.

Trykk på opplåsingstasten. Bruker

Slipp kjørepedalen, sett tenningsnøkkel til "0", trykk inn sikkerhetspedal, trykk på låse-

knapp, trykk på kjørepedal.

Bruker

Tilbakestill sikring kjøredrift. Bruker

Styringen overoppvarmes, slå av maskinen og la den avkjøle seg i 15 minutter. Bruker

Forhjul griper ikke pga. for høyt børstetrykk, reduser børstetrykk. Bruker

Maskinen bremser ikke Parkeringsbremse deaktiviert, trykk låsehendel oppover for å aktivere. Bruker

Ingen eller utilstrekkelig suge-

effekt.

Stille tilbake sikring sugevifte (kun BR). Bruker

Tøm bruktvannstanken. Bruker

Kontroller sugebommens innstilling. Bruker

Kontroller og rengjør pakninger mellom spillevanntank og deksel, og skift ut hvis nød-

vendig.

Bruker

Rengjør, dved behov snu eller skift sugelepper på sugebom. Bruker

Kontroller slangene for tilstopping, rengjør ved behov. Bruker

Kontroller kobling mellom sugeslange og sugebom, og mellom sugeslange og lokk på

spillvannstank.

Bruker

Kontroller sugeslange for tetthet ev. skift ved behov. Bruker

Kontroller om lokket på tappeslangen for bruktvannstanken er lukket. Bruker

Kontroller sugebommens innstilling. Bruker

Rengjør flottør i spillvannstank. Bruker

Utilstrekkelig rengjøringsef-

fekt

Juster børstetrykk. Bruker

Kontroller børster for ev. slitasje og skift ved behov. Bruker

Kontroller børster for tilsmussing, eventuelt rengjør. Bruker

Kontroller om rengjøringsmiddel og børster er egnet for rengjøringsoppgaven. Bruker

Børstene roterer ikke Tilbakestill sikring på børstedrift. Bruker

Kontroller at det ikke er fremmedlegemer i børsten, eventuelt fjernes de. Bruker

Ingen eller for lav dosering av

rengjøringsmiddel

Kontroller nivå av rengjøringsmidel i rentvannstanken, etterfyll tank ved behov. Bruker

Stille tilbake sikring styring (kun BR). Bruker

Øk konsentrasjon av rengjøringsmiddel. Bruker

Kontroller silen for rentvann og rengjør ved behov. Bruker

140 Norsk

Tilbehør

Betegnelse Best.nr. Beskrivelse Ant. Maskinen trenger

Batteriutskiftingssett 8.601-121.0 bestående av: Batterikar, kabelsats, låsesett, 2

transportvogner

Batteri 6.654-141.0 12V/105 A, vedlikeholdsfri (gel), 1 3

Batterilader 6.654-229.0 36V, for vedlikeholdsfrie batterier; 1 1

Betegnelse Best.nr. Beskrivelse Ant. Maskinen trenger

Børstevalse, hvit (myk) 8.628-390.0 Til polering og vedlikeholdsrengjøring av ømfintlige

gulv

Børstevalse, rød (middels, stan-

dard)

8.628-389.0 For vedlikeholdsrengjøring også av svært skitne

gulv.

Børstevalse, grønn (hard) 8.628-391.0 Til hovedrengjøring av meget skite gulv og til strip-

ping (f.eks. fjerning av voks, akrylat)

Betegnelse Best.nr. Beskrivelse Ant. Maskinen trenger

Skivebørste, natur (myk) 8.600-019.0 Til polering av gulv 1 2

Børstevalse, blå (middels, stan-

dard)

8.600-018.0 Til rengjøring av lite skitne eller ømfintlige gulv 1 2

Skivebørste, grå (hard) 8.600-020.0 Til rengjøring av meget skitne gulv 1 2

Drivtallerken 8.600-017.0 For montering av pads 1 2

Disc-pad, rød (middels) 6.369-826.0 Til rengjøring av lite skitne gulv 5 2

Disc-pad, grønn (hard) 6.369-827.0 Til rengjøring av meget skitne gulv 5 2

Disc-pad, svart (svært hard) 6.369-828.0 Til rengjøring av meget skitne gulv 5 2

Norsk 141

– Det er kun tillatt å anvende tilbehør og

reservedeler som er godkjent av produ-

senten. Originalt tilbehør og originale

reservedeler garanterer for sikker og

problemfri drift av apparatet.

– Et utvalg av de vanligste reservedelene

finner du bak i denne bruksanvisningen.

– Mer informasjon om reservedeler finner

du under www.kaercher.com i området

Service.

Vår ansvarlige salgsorganisasjon for det

enkelte land har utgitt garantibetingelsene

som gjelder i det aktuelle landet. Eventuelle

feil på maskinen blir reparert gratis i garan-

titiden dersom disse kan føres tilbake til ma-

terial- eller produksjonsfeil. Ved behov for

garantireparasjoner, vennligst henvend deg

med kjøpskvitteringen til din forhandler eller

nærmeste autoriserte kundeservice.

Vi erklærer hermed at maskinen angitt ned-

enfor oppfyller de grunnleggende sikker-

hets- og helsekravene i de relevante EF-

direktivene, med hensyn til både design,

konstruksjon og type markedsført av oss.

Ved endringer på maskinen som er utført

uten vårt samtykke, mister denne erklærin-

gen sin gyldighet.

De undertegnede handler på oppdrag fra,

og med fullmakt fra selskapsledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tlf: +49 7195 14-0

Faks: +49 7195 14-2212

Tekniske data

BR BD

Effekt

Nettspenning V3636

Batteriekapasitet (Pack-varianter) Ah(5h) 105 105

Gjennomsnittlig effektbehov W 2200 2200

Kjøremotor (nominell effekt) W 680 700

Sugemotoreffekt W 570 570

Børstemotoreffekt W 300 510

Støvsuging

Sugeeffekt, luftmengde l/sek. 31 3,64

Sugeeffekt, vakuum kPa 19 20,3

Dosering rengjøringsvæske

Effekt doseringspumpe W 43 43

Påføring rengjøringsvæske (maks.) l/t 5,2 5,2

Rengjøringsbørster

Arbeidsbredde mm 610 610

Børstediameter mm 152 305

Børsteturtall o/min. 800 300

Mål og vekt

Kjørehastighet (maks.) km/t 5,8 5,6

Stigeevne (maks.) % 10 10

Teoretisk flateeffekt m2/t 2800 2800/

Volum rent-/bruktvannstank l 95/90 95/90

Lengde mm 1330 1330

Bredde mm 737 830

Høyde mm 1285 1285

Vekt (med/uten batterier) kg 565/243 565/243

Flatebelastning kPa 810 810

Støy

Støynivå (EN 60704-1) dB(A) 74 74

Maskinvibrasjon

Svingningsverdi iht. ISO 5349

Armer, ratt m/s23,6 3,6

Føtter, pedal m/s20,7 0,7

Reservedeler

Garanti

CE-erklæring

Produkt: Rengjøringsmaskin til gulv

Type: 1 006-xxx

Relevante EU-direktiver

98/37/EF

2006/95/EF

89/336/EØF (+91/263/EØF, 92/31/EØF,

93/68/EØF)

Anvendte overensstemmende normer

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Anvendte nasjonale normer

142 Dansk

Kære kunde

Læs denne brugsanvisning

før første gangs brug af ap-

paratet og følg anvisninger-

ne. Gem brugsanvisningen til senere brug

eller til senere ejere.

Sikkerhedsanvisninger 142

Funktion 142

Bestemmelsesmæssig anvendelse 142

Miljøbeskyttelse, bortskaffelse 142

Betjenings- og funktionselementer 143

Inden idrifttagning 145

Drift 146

Pleje og vedligeholdelse 147

Fejl 150

Tilbehør 151

Tekniske data 152

Reservedele 152

Garanti 152

Overensstemmelseserklæring 152

Læs og følg denne betjeningsvejledning

samt den vedlagte brochure med sikker-

hedsanvisninger for børsterengøringsma-

skiner og sprayekstraktionsapparater,

5.956-251, inden maskinen tages i brug før-

ste gang.

Maskinen er godkendt til brug på arealer

med en stigning på maks. 10%.

Sikkerhedsanordningerne tjener brugerens

beskyttelse og må ikke sættes ud af drift og

deres funktion må ikke omgås.

For en øjeblikkelig ud-af-drifttagning af alle

funktioner: Tryk på nødstop-knappen.

Motoren kan kun aktiveres, hvis betjeneren

holder pedalen trykt med foden.

I denne driftsvejledning anvendes følgende

symboler:

Risiko

Betegner en umiddelbart truende fare. Hvis

anvisningen ignoreres, er der risiko for død

eller alvorlig tilskadekomst.

몇Advarsel

Betegner en muligvis farlig situation. Hvis

anvisningen ignoreres, kan der opstå min-

dre alvorlig tilskadekomst eller materielle

skader.

OBS

Betegner gode råd vedrørende brugen af

anlægget samt vigtige informationer.

Maskinen anvendes til vådrensning eller til

at polere jævne gulvflader.

– Gennem indstilling af vandmængden,

børsternes modpresningstryk, rengø-

ringsmiddelmængden samt kørehastig-

heden kan den nemt tilpasses til den

enkelte rengøringsopgave.

– En arbejdsbredde på 610 mm og en ka-

pacitet for frisk- og snavsevandsbehol-

derne på 95 l hver muliggør en effektiv

rengøring ved lang brugstid.

– Maskinen er selvkørende.

– Batterierne kan oplades på en 230V-

stikkontakt ved hjælp af en oplader.

– Batteriet og opladeren er allerede inklu-

deret ved pakke-varianterne.

OBS

Svarende til den enkelte rengøringsopgave

kan maskinen udstyres med forskelligt til-

behør.

Spørg efter vores katalog eller besøg os på

Internettet på www.kaercher.com.

Brug maskinen kun i overensstemmelse

med angivelserne i denne driftsvejledning.

– Maskinen må kun benyttes til rengøring

af ikke-fugtighedsfølsomme og ikke-po-

leringsfølsomme glatte gulve.

– Anvendelsestemperaturområdet ligger

mellem +5°C og +40°C.

– Maskinen er ikke egnet til rengøring af

frosne gulve (f.eks. i kølehuse).

– Maskinen må kun udstyres med origi-

nalt tilbehør og originale reservedele.

– Maskinen blev udviklet til rengøring af

indendørs gulve, henholdsvis gulve der

bliver overdækket af tag. Ved andre an-

vendelsesområder skal brugen af alter-

native børster kontrolleres.

– Maskinen er ikke beregnet til rengøring

af offentlige færdselsårer.

– Maskinen må ikke anvendes på trykføl-

somme gulve. Tag hensyn til gulvets til-

ladte fladebelastning.

Fladebelastningen på grund af maski-

nen er angivet i de tekniske data.

– Maskinen er ikke egnet til brug i eksplo-

sionsudsatte omgivelser.

– Brændbare gas, ufortyndede syrer eller

opløsningsmidler må ikke optages med

maskinen.

Hertil hører benzin, fortyndervæske el-

ler fyringsolie, som kan danne eksplosi-

ve blandinger når de hvirvles sammen

med sugeluften. Undgå brug af aceto-

ne, ufortyndede syrer og opløsnings-

midler, da disse angriber de materialer,

højtryksrenseren er lavet af.

– Reaktive metalstøv (f.eks. aluminium,

magnesium, zink) i forbindelse med

stærk alkaliske eller sure rengørings-

midler.

Indholdsfortegnelse

Sikkerhedsanvisninger

Sikkerhedsanordninger

Nødstop-knap

Sikkerhedspedal

Symboler

Funktion

Bestemmelsesmæssig an-

vendelse

Miljøbeskyttelse, bortskaf-

felse

Emballagen kan genbruges.

Smid ikke emballagen ud sam-

men med det almindelige hus-

holdningsaffald, men aflever

den til genbrug.

Udtjente apparater indeholder

værdifulde materialer, der kan

og bør afleveres til genbrug.

Batterier, olie og lignende stof-

fer er ødelæggende for miljøet.

Aflever derfor udtjente appara-

ter på en genbrugsstation eller

lignende.

Dansk 143

1 Batteristik

2 Hovedsikring

3 Batteri

4 Låseanordning batteriindsætning

5 Batteriindsætning

6 Sugeslange

7 Siv ferskvand

8 Filter for friskvand

9 Afledningsslange for friskvand

10 Åbningshåndtag stopbremse

11 Afledningsslange for snavsevand

12 Ferskvandtank

13 Siv snavsevandstank

14 Snavsevandsbeholder

15 Rengøringshoved

16 Svømmerventil

17 Sugebjælke

18 Snavsbeholder (option BR-variant)

19 Stjernegreb stænkskærm (BR-variant)

20 Stænkskærm (BR-variant)

21 Kørepedal

22 Ståplads til betjeneren

23 Sikkerhedspedal

24 Håndtag sugebjælkesænkning (kun

BR)

25 Batteriafdækning

26 Låseskrue batteriafdækning

27 Rat

28 Betjeningspanel

Betjenings- og funktionselementer

144 Dansk

1 Nøglekontakt

2 Åbnetast

3 Køreretningsomstiller

4 Kontakt til hastighed

5 Signalhorn

6 Nødstop-knap

7 Batteridisplay

8 Sikring køredrev

9 Sikring styringen

10 Sikring pumpe

11 Sikring sugeturbine

12 Sikring børstedrev

13 Reguleringsknap vandmængde

14 Knap børstemodpresningstryk

15 Display børstemodpresningstryk

16 Driftstimetæller

1 Nøglekontakt

2 Åbnetast

3 Køreretningsomstiller

4 Knap hastighed

5 Signalhorn

6 Nødstop-knap

7 Sikring køredrev

8 Sikring børstedrev

9 Knap displayomstilling

10 Display

11 Knap rengøringsdrift

12 Knap dosering rengøringsvæske

13 Knap børstemodpresningstryk

14 Knap løfte/sænke sugebjælken

ABatteriets ladetilstand

B Hastighedsområde

C Børstemodpresningstryk

D Dosering rengøringsvæske

E Driftstid børstedrev (timer)

F Driftstid køremotor (timer)

G Fuldafladningsbeskyttelse aktivt

Betjeningspanel BR

Betjeningspanel BD

Dansk 145

Overhold altid nedenstående advarsels-

henvisninger ved håndtering af batterier:

Risiko

Eksplosionsfare. Læg ikke værktøj eller lig-

nende på batteriet, dvs. på endepoler og

cellebroer.

Risiko for tilskadekomst. Sår må aldrig

komme i berøring med bly. Vask altid hæn-

der efter arbejde med batterierne.

Ved varianten Bp Pack er batterierne alle-

rede monteret

ÎSkru låseskruen af batteriafdækningen

ud.

ÎDrej batteriafdækningen tilbage.

ÎSkub batteriindsætningens låseanord-

ning til venstre og drej den nedad.

ÎTræk batteriindsætningen tilbage.

ÎSæt batteriet i batteriindsætningens for-

dybning.

ÎForbind polerne med det vedlagte ka-

bel.

몇Advarsel

Sørg for korrekt polaritet.

ÎSæt det medfølgende tilslutningskabel

fast på de endnu frie batteripoler (+) og

(-).

ÎSkub batteriindsætningen fremad.

ÎBatteriindsætningen låseanordning skal

gå i hak.

몇Advarsel

Lad batterierne op, før maskinen tages i

brug.

OBS

Maskinen er beskyttet mod total afladning,

dvs., hvis det mindste tilladte mål af kapaci-

tet nås, er der kun mulighed for at køre ma-

skinen og opsuge resterende vand. På

displayet blinker symbolet "FuIdafladnings-

beskyttelse aktivt".

ÎKør maskinen direkte til opladningssta-

tionen. Undgå stigninger.

OBS

Ved anvendelse af andre batterier (f.eks.

fra andre producenter) skal beskyttelsen

mod total afladning af det pågældende bat-

teri genindstilles af Kärcher kundeservice.

Risiko

Fare på grund af elektrisk stød. Vær op-

mærksom på strømledningsnet og sikring –

se "Oplader".

Brug kun opladeren i tørre rum med til-

strækkelig ventilation!

OBS

Opladningstiden er i gennemsnit på ca. 10

timer.

De anbefalede ladeaggregater (som passer

til de batterier, der benyttes) reguleres elek-

tronisk og afslutter opladningen automatisk.

Risiko

Eksplosionsfare. Det er kun tilladt at oplade

vådbatterier, når dækslet er åbnet.

ÎSkru låseskruen af batteriafdækningen

ud.

ÎDrej batteriafdækningen tilbage.

ÎTræk batteristikket ud og sæt det sam-

men med ladekablet.

ÎForbind opladeren med strømnettet og

tænd den.

ÎSluk ladeaggregatet og afbryd den fra

strømnettet.

ÎTræk batterikablet af ladekablet og for-

bind det med maskinen.

ÎDrej batteriafdækningen fremad og

stram låseskruen.

ÎTilsæt destilleret vand en time før slut-

ningen af opladningen, sørg for korrekt

syrestand. Batterierne er mærket tilsva-

rende. Ved slutningen af opladningen

skal alle celler udvikle gas.

Risiko

Ætsningsfare!

–Hvis man påfylder vand, når batteriet er

afladet, kan der løbe syre ud!

–Brug beskyttelsesbriller ved omgang

med batterisyre, og følg forskrifterne for

at forhindre tilskadekomst og ødelæg-

gelse af tøj.

–Eventuelle syrestænk på huden eller tø-

jet skal straks skylles af med store

mængder vand.

몇Advarsel

Risiko for beskadigelse!

–Brug kun destilleret eller afsaltet vand

(VDE 0510) til efterfyldning af batterier-

ne.

–Brug ikke fremmede tilsætningsmidler

(såkaldte ydelsesforbedrende midler),

ellers bortfalder enhver garanti.

Batterier og ladeaggregater kan fås i spe-

cialforretninger.

Hvis der skal anvendes vådbatterier ved

BAT-varianten, skal man være opmærk-

som på følgende:

– De maksimale batterimål må ikke over-

skrides.

– Ved opladning af vådbatterier skal bat-

teriafdækningen åbnes.

– Ved opladning af vådbatterier skal bat-

teriproducentens forskrifter følges.

Hvis maskinen står, hindres den i at rulle

bort igennem en elektrisk stopbremse.

Stopbremses skal løsnes for at skubbe ma-

skinen.

ÎTryk åbningshåndtaget ned for at løsne

stopbremsen.

Risiko

Ulykkesrisiko på grund af en bortrullende

maskine. Efter skubbeprocessen er afslut-

tet, er det vigtigt, at åbningshåndtaget sæt-

tes tilbage og at stopbremsen derved

aktiveres igen.

OBS

Tryk på Nødstop-knappen og drej nøgle-

kontakten til stilling "0" og giv slip for peda-

len, hvis alle funktioner skal sættes ud af

drift øjeblikkeligt.

Inden idrifttagning

Batterier

Følg anvisningerne på batterierne,

i brugsanvisningen og i køretøjets

driftsvejledning

Brug øjenværn

Hold børn væk fra syre og batterier

Eksplosionsfare

Gnister, åben ild og rygning forbudt

Ætsningsfare

Førstehjælp

Advarselsnotat

Bortskaffelse

Smid ikke batterier i affaldstønden

Isættelse og tilslutning af batterierne

Opladning af batteriet

Efter opladningen

Yderligere ved servicefrie batterier

(vådbatterier):

Anbefalede batterier

Batterisæt Bestillingsnr.

3 x 12V/105 A, service-

fri (gel)

6.654-141.0

Anbefalede oplader

Oplader Bestillingsnr.

36V, til servicefrie bat-

terier

6.654-229.0

Maksimale batterimål

Længde Bredde Højde

406 mm 533 mm 432 mm

Skubbe maskinen

Aflæsning

146 Dansk

ÎLøsn skruerne og fjern træburet.

ÎKlip pakbåndet af kunststof op og fjern

folien.

ÎFjern fikseringen på hjulene.

ÎLæg brædderne på kanten af pallen.

Placer brædderne sådan, at de ligger

foran maskinens hjul. Fastgør brædder-

ne med skruerne.

ÎTræklodserne til sikring af hjulene fjer-

nes og skubbes under rampen.

ÎSæt rattet på og juster forhjulet i ret linje.

ÎFjern rattet, juster det og sæt rattet på

igen.

ÎFastgør rattet med vedlagt møtrik.

ÎSæt skærmen ind i rattet.

ÎTræd på ståpladsen og træd sikker-

hedspedalen ned med venstre fod.

ÎFrigiv nødstop-knappen ved at dreje

den.

ÎStil nøglekontakten på "1.

ÎIndstil kørselsretningen med kørselsret-

ningskontakten på kommandopulten.

ÎUdvælg hastighedsområdet med kon-

takt "Hastighed".

ÎTryk åbningsknappen.

ÎTræd kørepedalen forsigtigt og kør

langsomt fra pallen.

ÎStil nøglekontakten på "0.

Børsterne skal monteres før maskinen kan

tages i brug (se "Vedligeholdelsesarbej-

der").

Risiko

Hvis maskinen bruges over et længere tids-

rum, kan det kompromittere hændernes

blodtilførsel på grund af vribrationerne.

En generel gyldig varighed for brugen kan

ikke fastlægges fordi det er afhængig af fle-

re faktorer:

– Personligt anlæg for en dårlig blodtilfør-

sel (ofte kolde finger, kriblen i fingerne).

– Lave temperaturer. Du bør bære hand-

sker til beskyttelse.

– Et hårdt greb har en dårlig indflydelse

på blodtilførslen.

– Et uafbrudt drift er dårligere end et drift

som afbrydes ind imellem med pauser.

Ved regelmæssigt og lanvarig brug af ap-

paratet og ved gentagende fremkaldelse af

de tilsvarende symptomer (f.eks. kriblen i

fingerne, kolde finger), anbefaler vi at kon-

sultere en læge.

OBS

Tryk på Nødstop-knappen og drej nøgle-

kontakten til stilling "0" og giv slip for peda-

len, hvis alle funktioner skal sættes ud af

drift øjeblikkeligt.

ÎVedligeholdelsesarbejder bør gennem-

føres "i starten af en driftsuge" (se kapi-

tel "Vedligeholdelse og pleje").

Risiko

Risiko for ulykke. Før al brug skal stop-

bremsens funktion kontrolleres på en jævn

flade.

ÎStil nøglekontakten på "0.

ÎTryk på nødstop-knappen.

Hvis maskinen kan skubbes med hånden,

er stopbremsen ikke funktionsdygtigt.

ÎTryk stopbremsens låsningshåndtag

opad.

Hvis maskinen stadigt kan skubbes med

hånden, er stopbremsen defekt. Stands

maskinen og kontakt kundeservice.

Risiko

Risiko for ulykke. Hvis maskinen ikke har en

tilstrækkelig bremseeffekt når den køres op

ad en bakke, skal Nødstop-knappen tryk-

kes:

ÎÅbn dækslet til friskvandsbeholderen.

ÎPåfyld friskvand (maksimalt 60 °C) op til

15 cm under beholderens overkant.

ÎPåfyld rengøringsmiddel.

ÎLuk dækslet til friskvandsbeholderen.

OBS

Fyld friskvandsbeholderen fuldstændigt før

den første idrifttagning for at udlufte vand-

ledningssystemet.

Ved tomt ledningssystem kan det vare op til

2 minutter indtil der kommer rengøringsop-

løsning ud af rensehovedet.

몇Advarsel

Risiko for beskadigelse. Brug kun de anbe-

falede rensemidler. Ved brug af andre ren-

semidler bærer brugeren den forøgede

risiko med hensyn til driftssikkerhed og

ulykkesrisiko.

Brug kun rensemidler, der ikke indeholder

opløsningsmidler, salt- eller oxidsyre.

OBS

Brug ikke stærkt skummende rengørings-

midler.

Anbefalede rengøringsmidler:

Gennemfør de første køreforsøg på en fri

plads, for at gøre sig fortroligt med maski-

nen.

Risiko

Risiko for at vælte ved for store stigninger.

ÎKør kun på stigninger op til 10% i kørsels-

retningen.

Risiko for vipning ved hurtig kørsel gennem

sving.

Risiko for skrid ved vådt gulv.

ÎKør langsomt i sving.

Risiko for at vælte ved ustabilt underlag.

ÎKør kun med maskinen på et fast under-

lag.

Risiko for at vælte ved for stor hældning til

siden.

ÎKør kun ad stigninger på op til 10% på

tværs af kørselsretningen.

ÎTræd på ståpladsen og træd sikker-

hedspedalen ned med venstre fod.

ÎTræd ikke på kørepedalen.

ÎFrigiv nødstop-knappen ved at dreje

den.

ÎStil nøglekontakten på "1.

ÎTryk åbningsknappen.

ÎTil kørsel skal kørepedalen trædes for-

sigtigt.

OBS

Kørselsretningen kan også ændres under

kørslen. På den måde kan også stærkt til-

Montering af børster

Drift

Kontrol af stopbremse

Bremsning

Påfyldning af driftsstoffer

Ferskvand

rengøringsmiddel

Anvendelse Rensemid-

del

Vedligeholdelsesrensning

af alle vandbestandige gul-

RM 780

RM 746

Vedligeholdelsesrensning

af glinsende overflader

(f.eks. granit)

RM 755 es

Vedligeholdelsesrensning

og hovedrengøring af in-

dustrigulve

RM 69 ASF

Vedligeholdelsesrensning

og hovedrengøring af fliser

af fint stentøj

RM 753

Vedligeholdelsesrensning

af fliser inden for sund-

hedsområdet

RM 751

Rensning og desinfektion

inden for sundhedsområ-

det

RM 732

Fjernelse af alle alkalibe-

standige gulvbelægninger

(f.eks. PVC)

RM 752

Fjernelse af linoleumgulv-

belægninger

RM 754

Kørsel

BR BD

Indstil kørsels-

retningen med

kørselsretnings-

kontakten på

kommandopul-

ten.

Udvælg hastig-

hedsområdet

med kontakt

"Hastighed" (3

trin).

Kontroller dis-

playet og vent,

indtil styringens

igangsættelse er

afsluttet.

Indstil kørsels-

retningen med

kørselsretnings-

kontakten på

kommandopul-

ten.

Udvælg hastig-

hedsområdet

med kontakt

"Hastighed" (3

trin).

Dansk 147

smudsede steder rengøres, ved at man kø-

rer frem og tilbage flere gange.

Ved overbelastning slukkes køremotoren

efter et bestemt tidsrum.

ÎLad maskinen køle af i mindst 15 minut-

ter.

ÎTryk sikring "Motor" på betjeningspane-

let ind igen.

OBS

Hvis maskinen står længere på stedet end

2 sekunder, afbrydes tilførslen af rengø-

ringsvæske og børstedrevet indtil maskinen

kører igen.

ÎTræd kørepedalen og kør over den fla-

de, som skal renses.

ÎUdvælg børstens modpresningstryk

med knap "Børstemodpresningstryk" (4

trin).

I rengøringsdriften er den max. hastighed

begrænset til trin II.

OBS

Stærkt tilsmudsede gulve kan rengøres i to

gange. I første arbejdsgang påføres rengø-

ringsvæsken og børstes ind. Hertil løftes

sugebjælken ved at trykke knap "Løfte/

sænke sugebjælken". Ved BD-modellen

skal den bageste stænkskærm (Aqua-Mi-

zer) yderligere fjernes. Efter indvirkning af

rengøringsvæsken, rengøres overfladen

som altid ved det arbejdsgang.

OBS

Fortsæt med at køre ca. 5 m efter løftningen

af rensehovedet, så at resterende vand su-

ges ind.

ÎStil fejemaskinen på et plant underlag.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

OBS

Overløb på snavsevandsbeholderen. Hvis

snavsevandsbeholderen er fuld, afbrydes

sugestrømmen igennem en svømmer. Tøm

snavsevandsbeholderen.

몇Advarsel

Følg de lokale bestemmelser vedrørende

behandling af spildevand.

ÎTag aftapningsslangen for det snavse-

de vand ud af holderen og sænk den

ned over en egnet opsamlingsanord-

ning.

ÎDræn snavsvandet ved at åbne skruelå-

get på afledningsslangen.

ÎSkyl snavsevandsbeholderens siv med

klart vand.

ÎRens svømmeren og kontroller svøm-

merkuglens bevægelighed.

ÎSkyl snavsevandsbeholderen med klart

vand.

ÎTræk afledningsslangen "Ferskvand"

(bagved afledningsslange "Snavse-

vand") ud og sænk den over en veleg-

net opsamlingsbeholder.

ÎDræn rengøringsvæsken ved at åbne

skruelåget på afledningsslangen.

ÎLøft rensehovedet.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

ÎLøsn stjernegreb "Stænkskærm" og

sving stænkskærmen til siden.

ÎUdtag snavsbeholderen.

ÎTøm snavsbeholderen og skyl den med

vand.

Risiko

Fysisk Risiko! Maskinen må kun køres på

stigninger op til 10% til på- og aflæsning. Kør

langsomt.

ÎFjern sugebjælke, børsterne og stænk-

skærmen fra maskinen.

ÎSørg for at sikre maskinen mod skrid

ved hjælp af spændeseler/tove, når den

skal transporteres på et køretøj.

1 Fastgørelsespunkter

Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og

træk nøglen ud før alle arbejder på maski-

nen. Træk batteristikket ud.

OBS

Sugeturbine kører videre efter afbrydelsen.

Gennemfør vedligeholdelsesarbejder først

efter turbinen blev standset.

ÎAftøm og bortskaf snavsevand og reste-

rende friskvand.

ÎKontroller om snavsevandsbeholderens

låg sidder tæt på.

ÎKontroller dækkenes tilstand.

ÎKontroller om børsterne sidder korrekt.

Overbelastning

Rensning

BR BD

ÎTryk håndtaget

"Sugebjælke-

sænkning" ned.

Sugebjælken

sænkes od sug-

ningen aktive-

res.

ÎSænk renseho-

vedet ved at

trykke knap

"Børstemod-

presningstryk".

ÎTryk knap ren-

gøringsdrift.

Børstedrevet

aktiveres.

Rensehovedet

sænkes (let

børstemod-

presningstryk)

og der tilføres

rengøringsvæ-

ske.

Sugebjælken

sænkes od sug-

ningen aktive-

res.

BR BD

ÎJuster tilførslen

af rengørings-

væske med re-

guleringsknapp

en "Vand-

mængde".

ÎIndstil tilførsel

af rengørings-

væske med

knap "Dosering

rengøringsvæ-

ske" (4 trin).

BR BD

ÎUdvælg hastig-

hedsområdet

med kontakt

"Hastighed" (3

trin).

ÎUdvælg hastig-

hedsområdet

med kontakt

"Hastighed" (3

trin).

Afslutte rengøringen

BR BD

ÎLøft rensehove-

det ved at tryk-

ke knap

"Børstemod-

presningstryk".

ÎTræk håndtag

"Sugebjælke-

sænkning" op,

sugebjælken

løftes og ind-

sugningen af-

brydes.

ÎTryk knap ren-

gøringsdrift.

Børstedrevet

afbrydes og

rensehovedet

løftes.

Efter 15 sekun-

der løftes suge-

bjælken.

Efter 30 sekun-

der afbrydes

indsugningen.

Ud-af-drifttagning

Tømning af beholdere

Dræn snavsevandet.

Dræn ferskvandet

Tømning af smudsbeholderen

(kun BR-variant)

Transport

Pleje og vedligeholdelse

Vedligeholdelsesskema

I starten af en driftsuge

148 Dansk

ÎKontroller sugeslangens stikforbindel-

ser med hensyn til tæthed.

ÎKontroller sugebjælkens indstilling og

fastspænding (se "Vedligeholdelsesar-

bejder").

ÎKontroller afledningsslangernes låg for

tæthed.

ÎKontroller, om afledningsslange er lagt

rigtigt på plads.

ÎKontroller sikkerhedspedalen, kørepe-

dalen og rattet for korrekt funktion.

ÎKontroller syrestatus ved vådbatterier,

påfyld evt. destilleret vand.

ÎTøm snavsevandsbeholderen.

ÎSkyl snavsevandsbeholderen med klart

vand.

ÎRengør sivet i snavnsevandsnaken.

ÎRens svømmeren i snavsevandsbehol-

deren (se "Vedligeholdelsesarbejder").

ÎRens ferskvandstanken og siv "Fersk-

vand".

ÎKontroller ferskvandstankens filter, ren-

gør det ved behov.

ÎSugningen til tørring af systemet tæn-

des for et minut.

ÎKontroller børsterne for slitage, rens

dem.

ÎRens stænkskærmen på rensehovedet

og kontroller for slitage.

ÎRens sugelæberne i sugebjælken og

kontroller for slitage.

ÎRengør maskinen udvendigt med en

fugtig klud vædet i mild vaskelud.

ÎKontroller maskinen udvendigt for ska-

der.

ÎLåg fra ferskvandtank og snavsevands-

tank må ikke lukkes, de skal tørre.

ÎOplad batteriet.

ÎRens batteriernes overside.

ÎKontroller syretætheden hos vådbatteri-

er.

ÎKontroller om batteriets kabel sidder

fast.

ÎRens batterirummet og batteriernes

kasse.

ÎKontroller drivkædens spænding (se

"Vedligeholdelsesarbejder").

ÎKontroller drivremmen for slid.

ÎKontrol af stopbremse. *

ÎRens sugebjælken.

ÎRens leddene på sugebjælkens op-

hængning og rengøringshovedet.

ÎKontroller kulbørsterne og kommutator

fra alle motorer for slitage. *

ÎKontroller styringskædens spændings-

anordning. *

* Gennemføres af kundeservice.

For at sikre en pålidelig drift af maskinen

kan der indgås serviceaftaler med det rele-

vante Kärcher-salgskontor.

ÎKør maskinen på en glat overflade.

ÎSænk sugebjælken ned.

ÎKør mindst 60 cm fremad.

ÎStands maskinen, drej tændingsnøglen

om på "0" og træk nøglen ud. Hold øje

med at maskinen ikke ruller tilbage.

1 Hældningsjustering

2 Juster stjernegrebet vandret

ÎJuster sugebjælken således med begge

stjernegreb, at den bageste suglæbe er

jævnligt bøjet tilbage på begge suge-

bjælker (symmetrisk til midten).

ÎIndstil hældningsjusteringen således, at

den bageste sugelæbe er jævnligt bøjet

tilbage på hele lægden.

ÎFor at kontrollere indstillingen skal du

køre hver 60 cm fremad og kontrollere

effekten af den nye indstilling.

ÎVed smatidig drejning af begge stjerne-

greb indstilles sugebjælken således, at

den bageste sugelæbe er bøjet 9 til 10

mm tilbage.

Med uret: Gnnembøjning bliver mindre.

Imod uret: Gennembøjning bliver større.

ÎFor at kontrollere indstillingen skal du

køre hver 60 cm fremad og kontrollere

effekten af den nye indstilling.

ÎLøft sugebjælken.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

ÎTræk sugeslange fra sugebjælken.

1 Stjernegreb sugebjælkefastspænding

ÎLøsn stjernegrebet til sugebjælkefast-

spændingen og træk sugebjælken til

side og fjern den.

ÎAfmonter sugebjælken.

1 Vingeskrue

2 Trykplade

3 Sugelæbe

ÎLøsn vingeskruen.

ÎFjern trykpladen.

ÎTag sugelæben ud.

OBS

Sugelæben kan vendes 3 gange indtil kan-

terne er slidt. Så er der brug for en ny suge-

læbe.

ÎVend eller udskift sugelæben, sæt den

tilbage i sugebjælken og juster den.

ÎSæt trykpladen tilbage.

ÎStram først den mellemste vingeskrue.

Hold øje med at trykpladen ligger tæt på

sugelæben.

ÎStram de resterende vingeskruer.

I slutningen af en driftsuge

Servicearbejde for hver 50 driftstimer

Servicearbejde for hver 100 driftstimer

Servicearbejde for hver 200 driftstimer

Vedligeholdelsesarbejder

Serviceaftale

Indstilling af sugebjælke

Afmontere sugebjælken

Vende/udskifte den forreste sugelæbe

Dansk 149

ÎAfmonter sugebjælken.

1 Spændingslås

2 Spændingsbånd

3 Sugelæbe

ÎÅbn spændingslåsen og fjern spæn-

dingsbåndet.

ÎTag sugelæben ud.

OBS

Sugelæben kan vendes 3 gange indtil kan-

terne er slidt. Så er der brug for en ny suge-

læbe.

ÎVend eller udskift sugelæben, sæt den

tilbage i sugebjælken og juster den.

ÎSæt spændingsbåndet i og stram

spændingslåsen. Spændingen skal

være så stort, at sugelæben holdes lige

uden folder. Juster evt. spændingslå-

sen.

1Rør

2 Siv med svømmerkugle

ÎRens og spol sivet udvendigt.

ÎKontroller svømmerkuglens bevægelig-

hed.

Ved stærk tilsmudsning:

ÎHold røret fast og træk sivet fra røret.

ÎRens siv og kugle.

ÎHold røret fast og sæt sivet på igen.

1 Stænkeskærm

2 Stjernegreb stænkskærm

3 Skrue lejelåg

4 Lejelåg

ÎLøft rensehovedet.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

ÎLøsn stjernegreb "Stænkskærm" og

sving stænkskærmen til siden.

ÎLøsn skrue "Lejelåg" og træk det øver-

ste stykke af lejelåget ud.

ÎTryk lejelåget nedad og hæng det ud.

ÎTræk lejelåget fra børsten.

ÎTræk børsten ud.

ÎSæt en ny børste ind i rensehovedet

med medtageren først og skub den ind

til anslaget.

ÎLad børsten tippe nedad og sæt lejelå-

get på.

ÎHæng det nederste stykke af lejelåget

ind i rensehovedet og skub lejelåget op.

ÎTryk det øverste stykke af lejelåget mod

rensehovedet og stram skruen.

ÎSving stænkskærmen tilbage og stram

stjernegrebet.

Gentag processen på den modstående side.

1 stænkskærmen på siden

ÎLøft rensehovedet.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

Løft stænkskærmen på siden og fjern den.

ÎDrej skivebørstens låsehåndtag imod

ret - børsten falder ned og kan trækkes

fremad under maskinen.

ÎHold den nye børste under rengørings-

hovedet.

ÎDrej skivebørstens låsehåndtag med

uret og tryk børsten opad.

ÎGiv slip for låsehåndtaget og kontroller

om børsten sidder fast.

ÎMonter sprøjtebeskyttelsen igen.

ÎGentag processen på den modstående

side.

ÎSænk rensehovedet.

ÎDrej tændingsnøglen om på "0" og træk

nøglen ud.

BR variant:

ÎLøsn anslaget og juster det således, at

gummilæben bøjes ca. 9 til 10 mm til si-

den.

BD variant:

1Anslag

ÎLøsn anslaget og juster det således, at

stænkskærmens underkant er 3 mm fra

gulvet.

ÎStram anslaget.

1Skrue

2 Frontskærm

ÎSkru skruerne ud.

ÎFjern frontskærmen.

1Skrue

2 Dæksel

3 Drivkæde

Vende/udskifte den bageste sugelæbe

Rense svømmerem

Udskiftning af børstevalser

Udskiftning af skivebørster

Sæt stænkskærmen på.

Kontroller drivkæden

150 Dansk

ÎSkru skruerne ud.

ÎFjern dækslet.

ÎKontroller drivkæden og drivhjulet for

slid.

Ved frostrisiko:

ÎTøm frisk- og snavsevandsbeholderen.

ÎStil maskinen i et frostsikkert rum.

Risiko

Fysisk Risiko! Stil nøglekontakten på "0" og

træk nøglen ud før alle arbejder på maski-

nen. Træk batteristikket ud.

Kontakt kundeservice ved fejl, som ikke kan

afhjælpes ved hjælp af denne tabel.

Frostbeskyttelse

Fejl

Fejl med visning på displayet (kun BD)

Displayvis-

ning

Årsag Afhjælpning Fra hvem

0814 Fejl køremotorstyring Kundeservice

7600 Fejl børstedrev Sæt sikringen Børstedrev tilbage. Betjener

7800 Tilslutningskabel til køremoto-

ren defekt

Kundeservice

7801 Styring overophedet Afbryd maskinen og lad den køle ned Betjener

7802

9000 Ingen børster sat ind i renseho-

vedet

Isætte børster Betjener

Batteriladning for lavt Opladning af batteriet Betjener

Maskinen tændt ved trådt køre-

pedal.

Giv slip for pedalen, sæt nøglekontakten til "0", sæt nøglekontak-

ten til "1", træd sikkerhedspedalen, tryl åbningsknappen, træd kø-

repedalen.

Betjener

Fejl

Fejl Afhjælpning Fra hvem

Maskinen kan ikke startes Sæt batteristikket ind på maskinen. Betjener

Frigiv nødstop-knappen ved at dreje den. Betjener

Kontroller om batteriets kabel sidder fast. Betjener

Tilbagestille sikring "Styring" (kun BR). Betjener

Kontroller batteriets kabel for korrosion, rens evt. Betjener

Batterikapacitet lav, oplad batteriet. Betjener

Kontroller hovedsikringen, udskift ved behov. Betjener

Maskinen kører ikke eller kun

langsomt

Tryk åbningsknappen. Betjener

Giv slip for pedalen, sæt nøglekontakten til "0", sæt nøglekontakten til "1", træd sikker-

hedspedalen, tryl åbningsknappen, træd kørepedalen.

Betjener

Sæt sikringen Køredrev tilbage Betjener

Styringen overophedet, afbryd maskinen og lad den køle ned for 15 minutter. Betjener

Forhjul griber ikke på grund af en for høj modpresningstryk, reducer børstens modpres-

ningstryk.

Betjener

Maskinen bremser ikke Stopbremsen deaktiveret, tryk løsningshåndtaget for at aktivere bremsen. Betjener

ingen eller for ringe sugekapa-

citet

Tilbagestille sikring "Sugeturbine" (kun BR). Betjener

Tøm snavsevandsbeholderen. Betjener

Kontroller sugebjælkens indstilling. Betjener

Rengør tætningerne mellem snavsevandsbeholderen og dækslet og kontroller deres

tæthed, udskift dem ved behov

Betjener

Rengør sugelæberne på sugebjælken, udskift dem ved behov Betjener

Kontroller om sugeslangerne er tilstoppet, rens ved behov. Betjener

Kontroller forbindelsen mellem sugeslangen og sugebjælken og sugeslangen og snav-

sevandbeholderens låg.

Betjener

Kontroller om sugeslangerne er tæt, udskift ved behov. Betjener

Kontroller, om låget på snavsevand-afledningsslangen er lukket Betjener

Kontroller sugebjælkens indstilling. Betjener

Rens svømmeren i snavsevandbeholderen. Betjener

Utilstrækkeligt rengøringsre-

sultat

Indstille modpresningstrykket. Betjener

Kontroller børsterne for slid, udskift dem ved behov. Betjener

Kontroller børsten for tilsmudsning, rens. Betjener

Kontroller om rengøringsmiddel og børster er egnet til rengøringsarbejdet. Betjener

Dansk 151

Børsterne drejer ikke Sæt sikringen Børstedrev tilbage. Betjener

Kontroller børsterne med hensyn til fremmedlegemer, fjern fremmedlegemer. Betjener

Ingen eller for ringe dosering

af rengøringsopløsningen

Kontroller rengøringsopløsningen i ferskvandstanken, påfyld efter behov. Betjener

Tilbagestille sikring "Pumpe" (kun BR). Betjener

Forøge dosering af rengøringsvæsken. Betjener

Kontroller ferskvandstankens filter og siv, rengør dem ved behov. Betjener

Tilbehør

Navn Partnr. Beskrivelse Styk. Maskinen har

brug for styk

Sæt til batteriskift 8.601-121.0 består af: batterifordybning, sæt kabler, låsnings-

sæt, 2 transportvogne

Batteri 6.654-141.0 12V/105 A, servicefri (gel), 1 3

Oplader 6.654-229.0 36V, til servicefrie batterier 1 1

Navn Partnr. Beskrivelse Styk. Maskinen har

brug for styk

Børstevalse, hvid (blød) 8.628-390.0 Til polering og til vedligeholdelsesrengøring af føl-

somme gulve.

Børstevalse, rød (medium, standard) 8.628-389.0 Til vedligeholdelsesrengøring også ved stærk til-

smudsede gulve.

Børstevalse, grøn (hårdt) 8.628-391.0 Til grundrengøring af stærkt tilsmudsede gulve og

til at fjerne lag (f.eks. voks, akryl).

Navn Partnr. Beskrivelse Styk. Maskinen har

brug for styk

Skivebørste, natur (blød) 8.600-019.0 Til polering af gulve. 1 2

Skivebørste, blå (medium, standard) 8.600-018.0 Til rengøring af let tilsmudsede eller følsomme

gulve.

Skivebørste, grå (hårdt) 8.600-020.0 Til rengøring af stærk tilsmudsede gulve. 1 2

Drivplade 8.600-017.0 Til holdning af pads. 1 2

Disc-pad, rød (medium) 6.369-826.0 Til rengøring af let tilsmudsede gulve. 5 2

Disc-pad, grøn (hårdt) 6.369-827.0 Til rengøring af stærk tilsmudsede gulve. 5 2

Disc-pad, sort (meget hårdt) 6.369-828.0 Til rengøring af stærk tilsmudsede gulve. 5 2

152 Dansk

– Der må kun anvendes tilbehør og reser-

vedele, der er godkendt af producenten.

Originaltilbehør og -reservedele er en

garanti for, at maskinen kan fungere sik-

kert og uden fejl.

– Et udvalg over de reservedele som bru-

ges meget ofte finder De i slutningen af

betjeningsvejledningen

– Yderligere informationen om reservede-

le finder De under www.kaercher.com i

afsni "Service".

I de enkelte lande gælder de af vore for-

handlere fastlagte garantibetingelser.

Eventuelle fejl på apparatet afhjælpes gra-

tis inden for garantien, såfremt fejlen kan til-

skrives en materiale- eller produktionsfejl.

Hvis De ønsker at gøre garantien gælden-

de, bedes De henvende Dem til Deres for-

handler eller nærmeste kundeservice

medbringende kvittering for købet.

Hermed erklærer vi, at den nedenfor nævn-

te maskine i design og konstruktion og i den

af os i handlen bragte udgave overholder

de gældende grundlæggende sikkerheds-

og sundhedskrav i EF-direktiverne. Ved

ændringer af maskinen, der foretages uden

forudgående aftale med os, mister denne

erklæring sin gyldighed.

Undertegnede handler på vegne af og med

fuldmagt fra ledelsen.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tlf.: +49 7195 14-0

Fax: +49 7195 14-2212

Tekniske data

BR BD

Effekt

Mærkespænding V 36 36

Batterikapacitet (pakke-varianten) Ah (5h) 105 105

Mellemste optagne effekt W 2200 2200

Køremotorydelse (mærkeydelse) W 680 700

Sugemotorydelse W 570 570

Børstemotorydelse W 300 510

Sugning

Sugeeffekt, luftmængde l/s 31 3,64

Sugeeffekt, undertryk kPa 19 20,3

Dosering rengøringsopløsning

Kapacitet doseringspumpe W 43 43

Påføring rengøringsopløsning (max.) l/h 5,2 5,2

Rengøringsbørster

Arbejdsbredde mm 610 610

Børstediameter mm 152 305

Børsteomdrejningstal 1/min 800 300

Mål og vægt

Kørehastighed maks. km/h 5,8 5,6

Stigningsevne maks. % 10 10

Teoretisk fladeydelse m2/h 2800 2800/

Volumen frisk-/snavsevandsbeholder l 95/90 95/90

Længde mm 1330 1330

Bredde mm 737 830

Højde mm 1285 1285

Vægt (med/uden batteri) kg 565/243 565/243

Overfladebelastning kPa 810 810

Støjemission

Lydtryksniveau (EN 60704-1) dB(A) 74 74

Maskinvibrationer

Total svingningsværdi (ISO 5349)

Arme, rat m/s23,6 3,6

Fødder, pedal m/s20,7 0,7

Reservedele

Garanti

Overensstemmelseserklæ-

ring

Produkt: Gulvrenser

Type: 1.006-xxx

Gældende EF-direktiver

98/37/EF

2006/95/EF

89/336/EØF (+91/263/EØF, 92/31/EØF,

93/68/EØF)

Anvendte harmoniserede standarder

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Anvendte tyske standarder

Eesti 153

Väga austatud klient,

enne seadme esmakordset

kasutamist tuleb lugeda

käesolevat kasutusjuhendit

ja toimida selle kohaselt. Juhend tuleb

hilisemaks kasutamiseks või järgmise

omaniku tarvis alles hoida.

Ohutusalased märkused 153

Funktsioon 153

Sihipärane kasutamine 153

Keskkonnakaitse, utiliseerimine 153

Teenindus- ja funktsioonielemendid 154

Enne seadme kasutuselevõttu 156

Käitamine 157

Korrashoid ja tehnohooldus 158

Rikked 161

Tarvikud 162

Tehnilised andmed 163

Varuosad 164

Garantii 164

CE-vastavusdeklaratsioon 164

Lugege enne seadme esmakasutust

kasutusjuhendit ja kaasasolevat brošüüri

“Harjadega puhastusseadmete ja pihustus-

ekstraktsiooniseadmete ohutusnõuded”,

nr. 5 956-251, ning järgige neid.

Masinat tohib kasutada töötades tõusudel

kuni 10%.

Ohutusmeetmed seadmel kaitsevad

kasutajat ja neid ei tohi välja lülitada ega

nende funktsioone takistada.

Kõigi funktsioonide koheseks peatamiseks:

Vajutage avariilülitile.

Veoajami saab aktiveerida ainult siis, kui

operaator hoiab pedaali jalaga all.

Selles kasutusjuhendis kasutatakse

järgmisi sümboleid:

Oht

Tähistab vahetult ähvardavat ohtu. Kui

märkusega ei arvestata, võib see kaasa

tuua surma või väga tõsiseid vigastusi.

몇Hoiatus

Tähistab võimalikku ohtlikku olukorda. Kui

märkusega ei arvestata, võib see kaasa

tuua kergemaid vigastusi või materiaalset

kahju.

Märkus

Tähistab näpunäiteid kasutamiseks ja

olulist infot.

Seadet kasutatakse tasaste põrandate

märgpuhastuseks või poleerimiseks

poleerimiseks.

– Seda on kerge kohandada konkreetse

puhastamistööga, reguleerides

veekogust, harjade survet,

puhastusaine kogust ning

liikumiskiirust.

– 610 mm töölaius ning puhta vee paagi

95 l mahutavus võimaldavad tõhusat

puhastamist ja tagavad pika

kasutusaja.

– Seade on iseliikuv.

– Akusid saab laadida laadimisseadme

abil 230 V pistikupesast.

– Aku ja laadimisseade kuuluvad pakett-

variantide puhul juba tarnekomplekti.

Märkus

Olenevalt konkreetsetest

puhastamistingimustest võib seade olla

varustatud erinevate lisaseadmetega.

Küsige meie kataloogi või külastage meid

internetis aadressil www.kaercher.com.

Kasutage antud seadet ainult vastavalt

kasutusjuhendi andmetele.

– Seadet on lubatud kasutada ainult

niiskus- ja poleerimiskindlate siledate

põrandate puhastamiseks.

– Kasutustemperatuuri vahemik on +5°C

ja +40°C vahel.

– Seade ei sobi külmunud põrandate

puhastamiseks (nt külmhoonetes).

– Seadet tohib varustada ainult

originaaltarvikute ja -varuosadega.

– Seade on välja töötatud põrandate

puhastamiseks siseruumides või

katusealuste pindade puhastamiseks.

Muude rakendusvaldkondade puhul

tuleb kontrollida vajadust kasutada

alternatiivseid harju.

– Seade ei ole ette nähtud avalike teede

puhastamiseks.

– Seadet ei tohi kasutada surve suhtes

tundlikel pindadel. Arvestada tuleb

põranda lubatud koormustaluvusesga.

Seadme poolt tekitautd koormusu on

ära toodud tehnilistes andmetes.

– Seade ei sobi kasutamiseks

plahvatusohtlikus keskkonnas.

– Seadmega ei tohi käidelda

kergestisüttivaid gaase, lahjendamata

happeid ega lahusteid.

Nende hulka kuuluvad bensiin,

värvilahusti või kütteõli, mis võivad

imiõhuga segunedes moodustuda

plahvatusohtliku segu. Lisaks ei tohi

imeda seadmesse atsetooni,

lahjendamata happeid ja lahusteid, sest

need söövitavad seadmes kasutatud

materjale.

– Reaktiivne metallitolm (nt alumiinium,

magneesium, tsink) ühenduses

tugevasti leeliseliste või happeliste

puhastusvahenditega moodustab

plahvatusohtlikke gaase.

Sisukord

Ohutusalased märkused

Ohutusseadised

Avariilüliti

Turvapedaal

Sümbolid

Funktsioon

Sihipärane kasutamine

Keskkonnakaitse,

utiliseerimine

Pakendmaterjalid on

taaskasutatavad. Palun ärge

visake pakendeid

majapidamisprahi hulka, vaid

suunake need taaskasutusse.

Vanad seadmed sisaldavad

taaskasutatavaid materjale,

mis tuleks suunata

taaskasutusse. Patareid, õli ja

muud sarnased ained ei tohi

jõuda keskkonda. Seetõttu

palume vanad seadmed

likvideerida vastavate

kogumissüsteemide kaudu.

154 Eesti

1 Akupistik

2 Peakaitse

3Aku

4 Aku sisestuskoha lukustus

5 Aku sisestuskoht

6 Imivoolik

7 Puhta vee sõel

8 Puhta vee filter

9 Puhta vee väljalaskevoolik

10 Seisupiduri vabastushoob

11 Musta vee väljalaskevoolik

12 Puhta vee paak

13 Musta vee paagi sõel

14 Musta vee paak

15 Puhastuspea

16 Ujuk

17 Imiotsak

18 Prahimahuti (ainult BR-variandi puhul)

19 Pritsmekaitse ristkäepide (BR-variant)

20 Pritsmekaitse (BR-variant)

21 Gaasipedaal

22 Operaatori koht

23 Turvapedaal

24 Imiotsaku langetusmehhanismi hoob

(ainult BR)

25 Aku kate

26 Akukatte lukustuskruvi

27 Rool

28 Juhtimispult

Teenindus- ja funktsioonielemendid

Eesti 155

1 Võtmega lüliti

2 Luku vabastusklahv

3 Sõidusuuna lüliti

4 Kiiruse lüliti

5 Helisignaal

6 Avariilüliti

7Aku näit

8 Veoajami kaitse

9 Juhtimisseadme kaitse

10 Pumba kaitse

11 Imiturbiini kaitse

12 Harja ajami kaitse

13 Veekoguse reguleerimispea

14 Harjasurve lüliti

15 Harjasurve näidik

16 Töötundide loendur

1 Võtmega lüliti

2 Luku vabastusklahv

3 Sõidusuuna lüliti

4 Kiiruse lüliti

5 Helisignaal

6 Avariilüliti

7 Veoajami kaitse

8 Harja ajami kaitse

9 Ekraani ümberlülitamisklahv

10 Ekraan

11 Puhastusrežiimi klahv

12 Puhastusaine doseerimisklahv

13 Harjasurve lüliti

14 Imiotsaku langetamise/tõstmise lüliti

AAku laadimisolek

B Kiiruse vahemik

C Harja surve

D Puhastusvedeliku doseerimine

E Harja ajami tööaeg (tundides)

F Veomootori tööaeg (tundides)

G Süvatühjenemiskaitse aktiivne

Juhtpult BR

Juhtpult BD

156 Eesti

Akusid käideldes järgige kindlasti järgmisi

hoiatusi:

Oht

Plahvatusoht. Ärge asetage akule, s.t.

klemmidele ja elementide ühendajale,

tööriistu ega muid sarnaseid esemeid.

Vigastusoht. Haavad ei tohi kunagi kokku

puutuda pliiga. Pärast aku juures töötamist

puhastage alati käsi.

Bp-pakett variandi puhul on aku juba

paigaldatud.

ÎAkukatte lukustuskruvi välja keerata.

ÎAkukate suunaga taha üles tõsta.

ÎAku sisestuskoha lukustusmehhanism

vasakule lükata ja alla keerata.

ÎTõmmake aku sisestuskoht suunaga

taha välja.

ÎSeadke akud aku sisestuskoha vanni.

ÎÜhendage klemmid juuresolevate

ühenduskaablitega.

몇Hoiatus

Jälgige õiget polaarsust.

ÎKinnitage tarnekomplekti kuuluv

ühenduskaabel veel vabade

akuklemmide (+) ja (-) külge.

ÎLükake aku sisestuskoht ette.

ÎLaske eku sisestuskoha

lukustusmehhanismil asendisse

fikseeruda.

몇Hoiatus

Enne seadme kasutuselevõttu ja vajadusel

tuleb akut laadida.

Märkus

Seadmel on süvatühjenemiskaitse, s.t. kui

saavutatakse lubatud minimaalne võimsus,

saab seadmega ainult sõita ja ülejäänud

vett imeda. Ekraanil vilgub sümbol

"Süvatühjenemiskaitse aktiivne".

ÎViige masin kohe laadimisjaama juurde,

vältides seejuures tõuse.

Märkus

Muid akusid kasutades (näit. teiste tootjate

omi) peab Kärcheri klienditeenindus iga

patarei süvatühjenemiskaitse uuesti

seadistama.

Oht

Elektrilöögist lähtuv vigastusoht. Jälgige

vooluvõrku ja kaitset – vt „Laadimisseade“.

Kasutage laadimisseadet ainult kuivades

ruumides, kus on piisav ventilatsioon!

Märkus

Laadimisaeg on keskmiselt ca. 10 tundi.

Soovitatud laadimisseadmed (sobivad

konkreetsete akudega) on elektrooniliselt

juhitavad ning lõpetavad laadimise

iseseisvalt.

Oht

Plahvatusoht. Märgakude laadimine on

lubatud ainult avatud akukattega.

ÎAkukatte lukustuskruvi välja keerata.

ÎAkukate suunaga taha üles tõsta.

ÎTõmmake aku pistik maha ja ühendage

laadimiskaabliga.

ÎÜhendage laadimisseade võrku ja

lülitage sisse.

ÎLülitage laadimisseade välja ja lahutage

vooluvõrgust.

ÎTõmmake aku kaabewl laadimiskaabli

küljest lahti ja ühendage seadmega.

ÎLükake akukate ette ja keerake

kinnituskruvi kinni.

ÎÜks tund enne laadimisaja lõppu lisada

destilleeritud vett, järgida õiget

happetaset. Aku on vastavalt

tähistatud. Laadimisprotsessi lõpus

peavad kõikelemendid gaasima.

Oht

Happepõletuse oht!

–Vee lisamine tühja akusse võib

põhjustada happe väljavoolamist.

–Akuhapet käideldes kasutada

kaitseprille ning järgida eeskirju, et

vältida vigastusi ja riiete rikkumist.

–Kui hapet pritsib nahale või riietele,

koheselt suure hulga veega loputada.

몇Hoiatus

Vigastusoht!

–Akudesse lisamiseks kasutada ainult

destilleeritud või soolatustatud vett

(VDE 0510).

–Mitte kasutada lisaaineid (nn omadusi

parandavaid vahendeid), vastasel

korral kaotab igasugune garantii

kehtivuse.

Akuseid ja laadureid võib saada

spetsialiseeritud kauplustest.

Kui BAT-variandi puhul soovitakse

kasutada märgakusid, tuleb silmas pidada

järgmist:

– Kinni tuleb pidada maksimaalsetest aku

mõõtmetest.

– Märgakude laadimisel tuleb akukate

avada.

– Märgakude laadimisel tuleb järgida aku

tootja ettekirjutusi.

Seistes takistab elektriline seisupidur

seadme veeremahakkamist. Seadme

lükkamiseks tuleb seisupidur vabastada.

ÎSeisupiduri vabastamiseks suruge

vabastushoob alla.

Oht

Veerevast seadmest lähtuv õnnetusoht.

Pärast lükkamise lõpetamist tuleb

lukustushoob kindlasti uuesti üles tõmmata

ja seega aktiveerida seisupidur uuesti.

Märkus

Kõigi funktsioonide koheseks peatamiseks

võtke jalg gaasipedaalilt, vajutage

avariilülitit ja keerake võtmelüliti asendisse

"0".

ÎVabastage kruvid ja eemaldage puidust

puur.

ÎLõigake katki plastmassist pakkepael ja

Enne seadme

kasutuselevõttu

Akud

Järgige akul, kasutusjuhendis ja

sõiduki kasutusjuhendis olevaid

märkusi

Kandke kaitseprille

Jälgige, et lapsed ei puutuks

kokku akude happega

Plahvatusoht

Tuli, sädemed, lahtine tuli ja

suitsetamine on keelatud

Happepõletuse oht

Esmaabi

Hoiatus

Utiliseerimine

Ärge visake akut

prügikonteinerisse

Aku paigaldamine ja ühendamine

Aku laadimine

Pärast laadimisprotsessi lõppu

Lisaks vähest hooldust vajavate akude

(märgakud) puhul:

Soovitatud akud

Akude komplekt Tellimisnr.

3 x 12V/105 A,

hooldusvaba (geel)

6.654-141.0

Soovitatud laadimisseadmed

Laadur Tellimisnr.

36V, hooldusvabadele

akudele

6.654-229.0

Aku maksimaalsed mõõtmed

Pikkus Laius Kõrgus

406 mm 533 mm 432 mm

Seadme lükkamine

Mahalaadimine

Eesti 157

eemaldage kile.

ÎEemaldage rataste fikseering.

ÎAsetage aluse servale lauad. Seadke

lauad nii, et need oleksid masina rataste

ees. Kinnitage lauad kruvidega.

ÎEemaldage rataste fikseerimiseks

kasutatavad puuklotsid ja lükake rambi

alla.

ÎTorgake rool kohale ja seadke esiratas

otseks.

ÎTõmmake rool maha, reguleerige

asendit ja torgake uuesti kohale.

ÎKinnitage rool juuresoleva mutriga.

ÎTorgake kate roolile.

ÎAstuge operaatori kohale ja hoidke

vasaku jalaga turvapedaali all.

ÎKeerake avariilülitit, et see lukustusest

vabastada.

ÎSeadke võtmelüliti asendisse “1”.

ÎSeadistage juhtpuldilt sõidusuuna

lülitiga sõidusuund.

ÎValige kiiruselülitiga kõige väiksem

kiirusvahemik.

ÎVajutage lukustusest vabastamise

klahvile.

ÎSõitmiseks vajutage ettevaatlikult

gaasipedaali ja sõitke aeglaselt aluselt

maha.

ÎSeadke võtmelüliti asendisse “0”.

Enne kasutuselevõttu tuleb paigaldada

harjad (vt. peatükk "Hooldustööd").

Oht

Seadme pikem kasutamine võib

vibratsioonist tingituna põhjustada käte

verevarustuse häireid.

Üldkehtivat aega seadme kasutamiseks ei

ole võimalik kindlaks määrata, sest see

sõltub mitmetest mõjuteguritest:

– Isiklik kalduvus halvale verevarustusele

(sageli külmetavad sõrmed, kribelev

tunne sõrmedes).

– Madal õhutemperatuur. Kandke käte

kaitseks kindaid.

– Seadmest tugevasti kinnihoidumine

takistab verevarustust.

– Katkematu töö on halvem kui pausidega

töötamine.

Kui seadet kasutatakse regulaarselt ja

pikemat aega ning kui sümptomid ilmnevad

korduvalt (näit. sõrmede kribelemine,

külmetavad sõrmed), soovitame pöörduda

arsti poole.

Märkus

Kõigi funktsioonide koheseks peatamiseks

võtke jalg gaasipedaalilt, vajutage

avariilülitit ja keerake võtmelüliti asendisse

"0".

ÎHooldustööd tuleb teostada „töönädala

alguses" (vt ptk „Tehnohooldus ja

korrashoid“).

Oht

Õnnetusoht. Enne igakordset kasutamist

tuleb tasasel pinnal kontrollida seisupiduri

tööd.

ÎSeadke võtmelüliti asendisse “0”.

ÎVajutage avariilülitile.

Kui seadet saab nüüd käega lükata, ei ole

seisupidur korras.

ÎSuruge seisupiduri vabastushoob üles.

Kui seadet saab ikka veel käega lükata, ei

ole seisupidur korras. Seisake masin ja

pöörduge klienditeenindusse.

Oht

Õnnetusoht. Kui masinal ei ole kallakul

sõites piisavat pidurdusjõudu, vajutage

avariilülitile:

ÎAvage puhta vee paagi kaas.

ÎValage sisse puhast vett (maks. 60 °C)

kuni 15 cm paagi ülaservast allapoole.

ÎValage puhastusvahendit sisse.

ÎPange puhta vee paagi kaas kinni.

Märkus

Enne esimest kasutuselevõttu tuleb puhta

vee paak täielikult tühjendada, et õhutada

veetorusid.

Kui torud on tühjad, võib kuluda kuni 2

minutit, kuni puhastuslahust puhastuspeast

välja tuleb.

몇Hoiatus

Vigastusoht. Kasutage ainult soovitatud

puhastusaineid. Muude puhastusainete

eest on käitajal kõrgendatud risk

tööohutuse ja õnnetusohu suhtes.

Kasutage ainult puhastusaineid, mis on

vabad lahustitest, soolast ja jõehappest.

Märkus

Ärge kasutage tugevasti vahutavaid

puhastusaineid.

Soovitatavad puhastusained:

Et seadmega tutvuda, tuleb vabal platsil

viia läbi esimesed sõidukatsetused.

Oht

Liiga suure kallaku korral ümberminekuoht.

ÎSõidusuunas tohib liikuda ainult

tõusudel kuni 10%.

Ümberminekuoht kurvides kiiresti sõites.

Märja põranda puhul libisemisoht.

ÎSõitke kurvides aeglaselt.

Ümberminekuoht ebastabiilsel pinnal.

ÎLiigutage masinat ainult kindlal

aluspinnal.

Ümberminekuoht liiga suure küljesuunalise

kalde puhul.

ÎSõidusuunaga risti tohib liikuda vaid

tõusudel kuni maksimaalselt 10%.

ÎAstuge operaatori kohale ja hoidke

vasaku jalaga turvapedaali all.

ÎÄrge vajutage gaasipedaalile.

ÎKeerake avariilülitit, et see lukustusest

vabastada.

ÎSeadke võtmelüliti asendisse “1”.

ÎVajutage lukustusest vabastamise

klahvile.

ÎSõitmiseks vajutage ettevaatlikult

gaasipedaali.

Märkus

Sõidusuunda saab ka sõidu ajal muuta. Nii

saab mitu korda edasi-tagasi sõites

puhastada väga musti kohti.

Harjade paigaldamine

Käitamine

Seisupiduri kontrollimine

Pidurdamine

Käitusainete sissevalamine

Puhas vesi

Puhastusvahend

Kasutamine Puhastusv

ahend

Kõigi veekindlate

põrandate igapäevane

puhastamine

RM 780

RM 746

Läikivate pindade (nt

graniit) igapäevane

puhastamine

RM 755 es

Tööstuspõrandate

igapäevane ja

põhipuhastus

RM 69 ASF

Keraamilistse plaatide

igapäevane ja

põhipuhastus

RM 753

Igapäevane plaatide

puhastamine

sanitaarruumides

RM 751

Puhastamine ja

desinfitseerimine

sanitaarruumides

RM 732

Kihtide eemaldamine

leeliskindlatelt põrandatelt

(nt PVC)

RM 752

Linoleumpõrandatelt

kihtide eemaldamine

RM 754

Sõitmine

BR BD

ÎSeadistage

juhtpuldilt

sõidusuuna

lülitiga

sõidusuund.

ÎValige

kiiruselülitiga (3

astet) kiiruse

vahemik.

ÎJälgige ekraani

ja oodake, kuni

juhtseadme

käivitus on

lõppenud.

ÎSeadistage

juhtpuldilt

sõidusuuna

lülitiga

sõidusuund.

ÎValige

kiiruselülitiga (3

astet) kiiruse

vahemik.

158 Eesti

Ülekoormuse puhul lülitub veomootor

teatud aja möödudes välja.

ÎLaske masinal vähemalt 15 minutit

jahtuda.

ÎSuruge veoajami kaitse juhtpuldil uuesti

sisse.

Märkus

Kui seae seisab kauem kui 2 sekundit

kohal, katkestatakse puhastusvedeliku

toide ja harja ajam peatub kuni sõidu

jätkamiseni.

ÎVajutage gaasipedaalile ja liikuge

mööda puhastatavat pinda.

ÎReguleerige harjasurvet harjasurve

lülitiga ((4 astet).

Puhastusrežiimil on maksimaalne kiirus

piiratud II astmega.

Märkus

Tugevasti määrdunud põrandaid saab

puhastada kahes etapis. Seejuures

kantakse esimesel etapl peale

puhastusvedelik ja harjatakse sisse.

Selleks tõstetakse imiotsak üles, vajutades

imiotsaku tõstmise/langetamise lülitile. BD-

versiooni puhul tuleb lisaks võtta maha

tagumine pritsmekaitse (aqua-mizer).

Pärast puhastusvedeliku mõjumist

puhastatakse teises faasis pind tavalisel

viisil.

Märkus

Pärast puhastuspea ülestõstmist veel ca. 5

m edasi sõita, et ülejäänud vesi ära

kulutataks.

ÎPange pühkimismasin tasasele pinnale.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

Märkus

Musta vee paagi ülevool. Kui musta vee

paak on täis, katkestab ujuk imivoolu.

Tühjendage musta vee paak.

몇Hoiatus

Järgige kohalikke heitvete käitlemise

eeskirju.

ÎVõtke musta vee väljalaskevoolik

hoidikust välja ja langetage sobiva

kogumisanuma kohal alla.

ÎAvage väljalaskevooliku keermestatud

kaas ja laske must vesi välja.

ÎLoputage musta vee paagi sõela puhta

veega.

ÎPuhastage ujukit ja kontrollige, kas

ujukikuul liigub.

ÎLoputage musta vee paaki puhta veega.

ÎTõmmake puhta vee väljalaskevoolik

välja (musta vee väljalaskevooliku taga)

ja langetage sobiva kogumisanuma

kohale.

ÎAvage väljalaskevooliku keermestatud

kaas ja laske puhastusvedelik välja.

ÎTõstke puhastuspea üles.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

ÎVabastage pritsmekaitse ristkäepide ja

keerake pritsmekaitse küljele.

ÎEemaldage pühkmemahuti.

ÎTühjendage prahimahuti ja loputage

veega.

Oht

Vigastusoht! Masinat tohib peale- või

mahalaadimiseks kasutada ainult tõusudel

kuni maks. 10%. Sõitke aeglaselt.

ÎEemalgate imiotsak, harjad ja

pritsmekaitse seadme küljest.

ÎSõidukil transportimiseks kinnitage

masin kinnitusrihmade/trossidega

libisema hakkamise vastu.

1 Kinnituspunktid

Oht

Vigastusoht! Enne mistahes tööde

alustamist seadme juures viige võtmelüliti

asendisse „0“ ja tõmmake võti välja.

Tõmmata akupistik välja.

Märkus

Imiturbiin töötab pärast väljalülitamist

inertsi mõjul edasi. Hooldustööd alles

pärast imiturbiini tühjaksvoolamist läbi viia.

ÎLaske must vesi ja ülejäänud puhas

vesi välja ja kõrvaldage.

ÎKontrollige, kas musta vee paagi kaas

on kindlalt peal.

ÎKontrollige rehvide seisundit.

Ülekoormus

Puhastamine

BR BD

ÎVajutage

imiotsaku

langetamise

hoob alla.

Imiotsak laskub

alla ja imemine

aktiveerub.

ÎLangetage

puhastuspea

alla, vajutades

selleks

harjasurve

lülitile.

ÎVajutage

puhastusrežiimi

lülitile.

Harja ajam

aktiveerub.

Puhastuspea

langetatakse

alla (kerge

harjasurve) ja

puhastusvedeli

kku voolab

peale.

Imiotsak laskub

alla ja imemine

aktiveerub.

BR BD

ÎReguleerige

puhastusvedeli

ku pealevoolu

veekoguse

reguleerimisnu

pust.

ÎReguleerige

puhastusvedeli

ku pealevoolu

puhastusvedeli

doseerimisklah

viga (4 astet).

BR BD

ÎValige

kiiruselülitiga (3

astet) kiiruse

vahemik.

ÎValige

kiiruselülitiga (3

astet) kiiruse

vahemik.

Puhastamise lõpetamine

BR BD

ÎTõstek

puhastuspea

üles, vajutades

selleks

harjasurve

lülitile.

ÎTõmmake

imiotsaku

langetushoob

üles, imiotsak

tõstetakse üles

ja imemine

lülitatakse välja.

ÎVajutage

puhastusrežiimi

lülitile.

Harja ajam

lülitatakse välja

ja puhastuspea

tõstetatkse

üles.

15 sekundi

pärast

tõstetakse

imiotsak üles.

30 sekundi

pärast

lülitatakse

imemine välja.

Kasutuselt võtmine

Paakide tühjendamine

Must vesi välja lasta

Puhta vee väljalaskimine

Pühkmemahuti tühjendamine

(ainult BR-variandi puhul)

Transport

Korrashoid ja tehnohooldus

Hooldusplaan

Töönädala alguses

Eesti 159

ÎKontrollige harjade õiget asendit.

ÎKontrollige imivooliku pistikühenduste

tihedust.

ÎKontrollige imiotsaku kinnitust ja

seadistust (vt "Hooldustööd").

ÎKontrollige väljalaskevoolikute luku

tihedust.

ÎKontrollige, kas väljalaskevoolikud on

korralikult ära pandud.

ÎKontrollige, kas turvapedaal,

gaasipedaal ja rool töötavad korralikult.

ÎMärgakude puhul kontrollige happe

taset, vajadusel lisage destilleeritud

vett.

ÎTühjendage musta vee paak.

ÎLoputage musta vee paaki puhta veega.

ÎPuhastage musta vee paagi kaanes

olevat sõela.

ÎPuhastage musta vee paagi ujukit (vt

"Hooldustööd").

ÎPuhastage puhta vee paaki ja sõela.

ÎKontrollige puhta vee filtrit, vajadusel

puhastage.

ÎLülitage imemine süsteemi

kuivatamiseks üheks minutiks sisse.

ÎKontrollige harjade kulumist ja

puhastage.

ÎPuhastage puhastuspea pritsmekaitset

ja kontrollige kulumise osas.

ÎPuhastage imiotsaku imihuuli ja

kontrollige kulumise osas.

ÎPuhastage seadet niiske,

pehmetoimelise puhastusvahendi

lahuses niisutatud lapiga.

ÎKontrollige seadet väliselt vigastuste

osas.

ÎÄrge sulgege puhta vee ja musta vee

paagi kaasi, et paagid saaksid kuivada.

ÎLaadige akut.

ÎPuhastage akude pealmist külge.

ÎMärgakude puhul kontrollige happe

tihedust.

ÎKontrollige, kas aku kaabel on

korralikult kinni.

ÎPuhastage akuruumi ja akude korpust.

ÎKontrollige ajamiketi pinget (vt

"Hooldustööd").

ÎKontrollige ajamiketi kulumist.

ÎKontrollige seisupidurit. *

ÎPuhastage imitosakut.

ÎPuhastage imiotsaku kinnituse ja

puhastuspea liigendeid.

ÎKontrollige süeharjade ja kõigi

mootorite kommutaatorit kulumise

osas. *

ÎKontrollige juhtkettide pingutusseadet. *

* Klienditeenindus.

Seadme usaldusväärse toimimise huvides

võib pädeva Kärcheri müügikontoriga

sõlmida hoolduslepingu.

ÎSõitke seade siledale pinnale.

ÎLangetage imiotsak alla.

ÎSõitke vähemalt 60 cm edasi.

ÎPeatage seade ja keerake võtmelüliti

asendisse "0" ning tõmmake võti ära.

Jälgige, et masin tagasi ei veereks.

1 Kaldenurga reguleerimine

2 Horisontaalse asendi reguleerimise

käepide

ÎReguleerige imiotsakut mõlema

käepideme abil nii,et tagumine imihuul

mõlemal poolel oleks ühtlaselt

(keskkoha suhtes sümmeetriliselt) taga

kallutatud.

ÎReguleerige kaldenurka selliselt, et

tagumine imihuul oleks kogu pikkuses

ühekaugusele taga painutatud.

ÎSeadistuse kontrollimiseks sõitke 60 cm

edasi ja kontrollige uue seadistuse

toimet.

ÎKeerake mõlemat nuppu samaaegselt

nii, et tagumine imihuul oleks 9 kuni 10

cm taha paindunud.

Päripäeva: läbipaine väiksem.

Vastupäeva: läbipaine suurem.

ÎSeadistuse kontrollimiseks sõitke 60 cm

edasi ja kontrollige uue seadistuse

toimet.

ÎTõstke imiotsak üles.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

ÎTõmmake imivoolik imotsakult maha.

1 Imiotsaku kinnituse ristkäepide

ÎVabastage imiotsaku kinnituse

ristkäepide ja tõmmake imiotsak

suunaga küljele välja.

ÎMonteerige imiotsak maha.

1 Tiibkruvi

2 Surveplaat

3 Imihuul

ÎVabastage tiibkruvid.

ÎEemaldage surveplaat.

ÎVõtke imihuul välja.

Märkus

Imihuult saab kasutada 3 korda, kuni kõik

servad on ära kulunud. Siis on vaja uut

imihuult.

ÎKeerake imihuul teise asendisse või

vahetage välja ja pange uuesti

imiotsakusse ning seadke asend

õigeks.

ÎPange surveplaat uuesti kohale.

ÎKõigepealt keerake kinni keskmine

tiibkruvi. Jälgige, et surveplaat oleks

kindlalt vastu imihuult.

ÎKeerake ülejäänud tiibkruvid kinni.

Töönädala lõpul

Iga 50 töötunni järel

Iga 100 töötunni järel

Iga 200 töötunni järel

Hooldustööd

Hooldusleping

Imiotsaku reguleerimine

Imiotsaku mahamonteerimine

Eesmise imihuule pööramine/

vahetamine

160 Eesti

ÎMonteerige imiotsak maha.

1 Pingutuslukk

2 Pingutusrihm

3 Imihuul

ÎAvage pingutuslukk ja eemaldage

pingutusrihm.

ÎVõtke imihuul välja.

Märkus

Imihuult saab kasutada 3 korda, kuni kõik

servad on ära kulunud. Siis on vaja uut

imihuult.

ÎKeerake imihuul teise asendisse või

vahetage välja ja pange uuesti

imiotsakusse ning seadke asend

õigeks.

ÎPange pingutusrihm kohale ja sulgege

lukk. Pinge peab olema ainult nii suur,

et imihuul ilma volte moodustamata

kohal püsiks. Vajadusel reguleerige

pingutuslukku.

1Toru

2 Sõel ujukikuuliga

ÎPuhastage sõela väljast ja loputage.

ÎKontrollige ujukikuuli liikuvust.

Tugeva määrdumise korral:

ÎHoidke toru kinni ja tõmmake sõel torult

maha.

ÎPuhastage sõel ja kuul.

ÎHoidke toru kinni ja pange sõel uuesti

kohale.

1 Pritsmekaitse

2 Pritsmekaitse ristkäepide

3 Laagrikaane kruvi

4 Laagrikaas

ÎTõstke puhastuspea üles.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

ÎVabastage pritsmekaitse ristkäepide ja

keerake pritsmekaitse küljele.

ÎVabastage laagirkaas ja tõmmake

laagrikaane pealmine ots välja.

ÎSuruge laagrikaant alla ja vabastage

kinnitusest.

ÎTõmmake laagrikaas harjalt maha.

ÎTõmmake hari välja.

ÎPange uus hari haaraja ees

puhastuspeasse ja lükake takistuseni

sisse.

ÎLaske harjal alla vajuda ja torgake

laagrikate peale.

ÎÜhendage laagrikaane alumine ots

puhastuspeaga ja lükake laagrikate

üles.

ÎSuruge laagrikaane ülemine ots vastu

puhastuspead ja keerake kruvi kinni.

ÎLükake pritsmekaitse tagasi ja keerake

ristkäepide kinni.

ÎKorrake protsessi teisel küljel.

1 külgmine pritsmekaitse

ÎTõstke puhastuspea üles.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

ÎTõstke külgmine pritsmekaitse üles ja

võtke küljesuunas maha.

ÎKeerake ketasharja lukustusest

vabastamise hooba vastupäeva - hari

langeb alla ja selle saab seadme alt

välja tõmmata.

ÎHoidke uut harja puhastuspea all.

ÎKeerake ketasharja lukustusest

vabastamise hooba päripäeva ja

suruge hari üles.

ÎLaske lukustusest vabastamise hoob

lanti ja kontrollige, kas hari on korralikult

paigas.

ÎPange pritsmekaitse uuesti tagasi.

ÎKorrake protsessi teisel küljel.

ÎLangetage puhastuspea alla.

ÎKeerake võtmelüliti asendisse "0" ja

tõmmake võti ära.

BR-variant:

ÎVabastage piiraja ja reguleerige seda

nii, et kummihuul oleks umbes 9 kuni 10

mm küljele painutatud.

BD-variant:

1 Piiraja

ÎVabastage piiraja ja reguleerige seda

nii, et pritsmekaitse alaserv oleks 3 mm

põrandast eemal.

ÎKeerake piiraja kinni.

1Kruvi

2 Eesmine kate

ÎKeerake kruvid välja.

ÎVõtke eesmine kate maha.

Tagumise imihuule pööramine/

vahetamine

Ujuki puhastamine

Harjavaltside väljavahetamine

Ketasharjade väljavahetamine

Pirtsmekaitse reguleerimine

Ajamiketi kontrollimine

Eesti 161

1Kruvi

2Kaas

3Ajamikett

ÎKeerake kruvid välja.

ÎVõtke kaas ära.

ÎKontrollige ajamiketi ja väikeratta

kulumist.

Külmumisohu korral:

ÎTühjendage puhta vee ja musta vee

paak.

ÎPaigutage seade külma eest kaitstud

ruumi.

Oht

Vigastusoht! Enne mistahes tööde

alustamist seadme juures viige võtmelüliti

asendisse „0“ ja tõmmake võti välja.

Tõmmata akupistik välja.

Kui riket ei ole võimalik selle tabeli abil

kõrvaldada, pöörduge klienditeeninduse

poole.

Jäätumiskaitse

Rikked

Rikked kuvatakse ekraanile (ainult BD)

Ekraaninäit Põhjus Kõrvaldamine Kelle poolt

0814 Veomootori juhtimise rike Klienditeenin

dus

7600 Harja ajami rike Lähtestage harja ajami kaitse. Käitaja

7800 Veomootori ühenduskaabel

katki

Klienditeenin

dus

7801 Juhtseade ülekuumenenud Lülitage seade välja ja laske jahtuda Käitaja

7802

9000 Puhastuspeasse ei ole

paigaldatud harju

Paigaldage harjad Käitaja

Aku laadimine liiga madal Laadige akut Käitaja

Seade lülitati sisse, kui

gaasipedaal oli alla vajutatud.

Vabastage gaasipedaal, keerake võtmelüliti asendisse "0",

keerake võtmelüliti asendisse "1", vajutage turvapedaalile,

vajutage vabastusklahvile, vajutage gaasipedaalile.

Käitaja

162 Eesti

Rikked

Rike Kõrvaldamine Kelle poolt

Seadet ei saa käivitada Ühendage akupistik seadmega. Käitaja

Keerake avariilülitit, et see lukustusest vabastada. Käitaja

Kontrollige, kas aku kaabel on korralikult kinni. Käitaja

Juhtseadme kaitsme lähtestamine (ainult BR puhul). Käitaja

Kontrollige aku kaablit korrosiooni osas, vajadusel puhastage. Käitaja

Aku võimsus ammendunud, akut laadida. Käitaja

Kontrollige peakaitset, vajadusel vahetage. Käitaja

Masin ei sõida või sõidab

ainult aeglaselt

Vajutage lukustusest vabastamise klahvile. Käitaja

Vabastage gaasipedaal, keerake võtmelüliti asendisse "0", keerake võtmelüliti

asendisse "1", vajutage turvapedaalile, vajutage vabastusklahvile, vajutage

gaasipedaalile.

Käitaja

Lähtestage veoajami kaitse Käitaja

Juhtseadis üle kuumenenud, lülitage seade välja ja laske 15 minutit jahtuda. Käitaja

Veoratas ei haaku tingituna liliga suurest harjasurvest, vähendage harjasurvet. Käitaja

Seade ei pidurda Seisupidur deaktiveeritud, aktiveerimiseks suruge vabastushoob üles. Käitaja

puuduv või ebapiisav

imivõimsus

Imiturbiini kaitsme lähtestamine (ainult BR puhul). Käitaja

Tühjendage musta vee paak. Käitaja

Kontrollige imipalgi seadistust Käitaja

Puhastage tihendeid musta vee paagi ja kaane vahel ning kontrollige tihedust,

vajadusel vahetage välja.

Käitaja

Puhastage imiotsaku imihuuli, vajadusel pöörake või vahetage välja. Käitaja

Kontrollige imivoolikut ummistuste osas, vajadusel puhastage. Käitaja

Kontrollige ühendust imivooliku ja imiotsaku ning imivooliku ja musta vee paagi kaane

vahel.

Käitaja

Kontrollige imivoolikut tiheduse osas, vajadusel vahetage välja. Käitaja

Kontrollige, kas musta vee väljalaskevooliku kaas on kinni. Käitaja

Kontrollige imipalgi seadistust Käitaja

Puhastage musta vee paagi ujukit. Käitaja

Mitterahuldav puhastamise

tulemus

Reguleerige harjasurvet. Käitaja

Kontrollige harju kulumise osas, vajadusel vahetage välja. Käitaja

Kontrollige harjade määrdumist, puhastage. Käitaja

Kontrollige, kas puhastusained ja harjad sobivad puhastamiseks. Käitaja

Harjad ei pöörle Lähtestage harja ajami kaitse. Käitaja

Kontrollige harju võõrkehadest põhjustatud blokeeringu osas, eemaldage võõrkehad. Käitaja

Puhastusainet ei ole lisatud

või on doseering liiga väike

Kontrollige puhastuslahuse taset puhta vee paagis, vajadusel lisage. Käitaja

Pumba kaitsme lähtestamine (ainult BR puhul). Käitaja

Suurendage puhastusvedeliku doseerimist. Käitaja

Kontrollige puhta vee sõela ja filtrit, vajadusel puhastage. Käitaja

Tarvikud

Nimetus Detaili nr.: Kirjeldus Tükki Seade

vajab (tk)

Aku vahetamise komplekt 8.601-121.0 koosneb: aku vann, kaablikomplekt,

lukustuskomplekt, 2 transpordikäru

Aku 6.654-141.0 12V/105 A, hooldusvaba (geel), 1 3

Laadur 6.654-229.0 36V, hooldusvabadele akudele 1 1

Nimetus Detaili nr.: Kirjeldus Tükki Seade

vajab (tk)

Harjavalts, valge (pehme) 8.628-390.0 Tundlike põrandate poleerimiseks ja igapäevaseks

puhastamiseks.

Harjavalts, punane (keskmine,

standard)

8.628-389.0 Ka rohkem määrdunug põrandate igapäevaseks

puhastamiseks.

Harjavalts, roheline (kõva) 8.628-391.0 Tugevasti määärdunug põrandate põhipuhastuseks

ning kihtide (nt vahad, akrülaadid) eemaldamiseks).

Eesti 163

Nimetus Detaili nr.: Kirjeldus Tükki Seade

vajab (tk)

Ketashari, looduslik valge (pehme) 8.600-019.0 Põrandate poleerimiseks. 1 2

Ketashari, sinine (keskmine,

standard)

8.600-018.0 Vähe määrdunud või tundlike põrandate

puhastamiseks.

Ketashari, hall (kõva) 8.600-020.0 Tugevasti määrdunud põrandate puhastamiseks. 1 2

Tööketas 8.600-017.0 Padjandite kinnitamiseks. 1 2

Ketaspadjand, punane (keskmine) 6.369-826.0 Kergelt määrdunu põrandate puhastamiseks. 5 2

Ketaspadjand, roheline (kõva) 6.369-827.0 Tugevasti määrdunud põrandate puhastamiseks. 5 2

Ketaspadjand, must (väga kõva) 6.369-828.0 Tugevasti määrdunud põrandate puhastamiseks. 5 2

Tehnilised andmed

BR BD

Võimsus

Nominaalpinge V 36 36

Aku võimsus (paketivariant) Ah (5h) 105 105

Keskmine võimsustarbimine W 2200 2200

Sõidumootori võimsus (nimivõimsus) W 680 700

Imimootori võimsus W 570 570

Harja mootori võimsus W 300 510

Imemine

Imivõimsus, õhukogus l/s 31 3,64

Imivõimsus, alarõhk kPa 19 20,3

Puhastuslahuse doseerimine

Doseerimispumba voolutarve W 43 43

Puhastuslahuse pealekandmine (maks.) l/h 5,2 5,2

Puhastusharjad

Töölaius mm 610 610

Harja läbimõõt mm 152 305

Harjade pöörlemisarv 1/min 800 300

Mõõtmed ja kaalud

Sõidukiirus (maks.) kg/h 5,8 5,6

Tõusuvõime (maks.) % 10 10

Teoreetiline pinnavõimsus m2/h 2800 2800/

Puhta-/musta vee paagi maht l 95/90 95/90

Pikkus mm 1330 1330

Laius mm 737 830

Kõrgus mm 1285 1285

Kaal (akuga/ilma akuta) kg 565/243 565/243

Pinna koormus kPa 810 810

Müraemissioon

Helirõhupeel (EN 60704-1) dB (A) 74 74

Seadme vibratsioonid

Võnkumiskoguväärtus (ISO 5349)

Käed, rool m/s23,6 3,6

Jalad, pedaal m/s20,7 0,7

164 Eesti

– Kasutada tohib ainult tarvikuid ja

varuosi, mida tootja aktsepteerib.

Originaaltarvikud ja -varuosad annavad

teile garantii, et seadmega on võimalik

töötada turvaliselt ja tõrgeteta.

– Valiku kõige sagedamini

vajaminevatest varuosadest leiate te

kasutusjuhendi lõpust.

– Täiendavat infot varuosade kohta leiate

aadressilt www.kaercher.com lõigust

Service.

Igas riigis kehtivad meie volitatud

müügiesindaja antud garantiitingimused.

Seadmel esinevad rikked kõrvaldame

garantiiajal tasuta, kui põhjuseks on

materjali- või valmistusviga. Garantiijuhtumi

korral palume pöörduda müüja või lähima

volitatud klienditeenistuse poole, esitades

ostu tõendava dokumendi.

Käesolevaga kinnitame, et allpool

kirjeldatud seade vastab meie poolt turule

toodud mudelina oma kontseptsioonilt ja

konstruktsioonilt EÜ direktiivide

asjakohastele põhilistele ohutus- ja

tervisekaitsenõetele. Meiega

kooskõlastamata muudatuste tegemise

korral seadme juures kaotab käesolev

deklaratsioon kehtivuse.

Allakirjutanud toimivad juhatuse korraldusel

ja volitusel.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel: +49 7195 14-0

Faks: +49 7195 14-2212

Varuosad

Garantii

CE-vastavusdeklaratsioon

Toode: põrandapuhastaja

Tüüp: 1 006-xxx

Asjakohased EÜ direktiivid:

98/37/EÜ

2006/95/EÜ

89/336/EMÜ (+91/263/EMÜ, 92/31/EMÜ,

93/68/EMÜ)

Kohaldatud ühtlustatud standardid:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Kohaldatud riiklikud standardid

Latviešu 165

Godājamais klient,

Pirms uzsākt aparāta

lietošanu, izlasiet šo

lietošanas instrukciju un

rīkojieties atbilstoši tajā teiktajam.

Saglabājiet darbības instrukciju vēlākai

izmantošanai vai nodošanai nākošajam

īpašniekam.

Drošības norādījumi 165

Iekārtas funkcionēšana 165

Mērķizmantošana 165

Apkārtējās vides aizsardzība, utilizācija165

Vadības sistēmas un funkciju elementi166

Pirms ekspluatācijas sākuma 168

Ekspluatācija 169

Kopšana un tehniskā apkope 171

Traucējumi 173

Piederumi 174

Tehniskie parametri 175

Rezerves daļas 176

Garantijas nosacījumi 176

CE deklarācija 176

Pirms aparāta pirmās lietošanas reizes

izlasiet un ievērojiet šo lietošanas

instrukciju un pievienoto brošūru "Drošības

norādījumi suku tīrīšanas aparātiem un

strūklas ekstrakcijas aparātiem", Nr. 5.956

251.

Aparāts ir piemērots ekspluatācijai uz

virsmām, kuru kāpums nepārsniedz 10%.

Drošības ierīces kalpo lietotāja aizsardzībai

un tās nedrīkst izslēgt vai apiet to darbību.

Lai nekavējoties pārtrauktu visas funkcijas:

nospiediet avārijas slēdzi.

Braukšanas piedziņu var aktivizēt tikai tad,

ja vadītājs ar kāju nospiež pedāli un to tur

nospiestu.

Šajā lietošanas pamācībā ir izmantoti šādi

apzīmējumi:

Bīstami

Apzīmē tiešu apdraudējumu. Neievērojot

šim apzīmējumam pievienoto norādījumu,

var iestāties nāve vai tikt gūtas smagas

fiziskas traumas.

몇Brīdinājums

Apzīmē iespējamu bīstamu situāciju.

Neievērojot šim apzīmējumam pievienoto

norādījumu, var tikt gūtas vieglas traumas

vai nodarīti materiāli zaudējumi.

Piezīme

Apzīmē padomus lietošanā un svarīgu

informāciju.

Aparātu izmanto līdzenu grīdu slapjai

tīrīšanai vai pulēšanai.

– Noregulējot ūdens daudzumu, suku

piespiešanas spēku, tīrīšanas līdzekļa

daudzumu, kā arī braukšanas ātrumu,

to var viegli pielāgot attiecīgajam

tīrīšanas uzdevumam.

– Ar 610 mm darba platumu un 95 litru tīrā

ūdens tvertnes tilpumu iespējama

efektīva tīrīšana ilgu darba laiku.

– Aparāts ir pašgājēja mehānisms.

– Akumulatorus var uzlādēt ar lādētāju no

230V kontaktligzdas.

– Nokomplektētā variantā baterija un

lādētājs jau ir pievienoti.

Norāde

Atbilstoši attiecīgajam tīrīšanas

uzdevumam, aparāts var tikt aprīkots ar

dažādiem piederumiem.

Jautājiet pēc mūsu kataloga vai apmeklējiet

mūs internetā www.kaercher.com.

Izmantojiet šo aparātu tikai atbilstoši šajā

instrukcijā ietvertajiem norādījumiem.

– Aparātu drīkst lietot tikai tādu gludu

grīdu tīrīšanai, kuras nav jūtīgas pret

mitrumu un pret pulēšanu.

– Darba temperatūru diapazons ir starp

+5°C un +40°C.

– Aparāts nav piemērots sasalušu virsmu

tīrīšanai (piem., saldētavās).

– Aparātu drīkst aprīkot tikai ar

oriģināliem piederumiem un oriģinālām

rezerves daļām.

– Aparāts ir paredzēts grīdu tīrīšanai

iekštelpās vai segtās platībās.

Pielietošanai citās jomās ir jāpārbauda

alternatīvu suku izmantošana.

– Aparāts nav paredzēts koplietošanas

satiksmes ceļu tīrīšanai.

– Aparātu nedrīkst lietot grīdu tīrīšanai,

kuras nav spiedienizturīgas. Ņemiet

vērā grīdas pieļaujamo īpatnējo slodzi.

Slodze, ar kādu aparāts balstās uz

virsmu, ir norādīta tehniskajos datos.

– Aparāts nav paredzēts izmantošnai

sprādzienbīstamās vidēs.

– Ar aparātu nedrīkst uzsūkt viegli

uzliesmojušas gāzes, neatšķaidītas

skābes vai šķīdinātājus.

Pie tiem pieskaitāmi benzīns, krāsu

šķīdinātājs vai šķidrais kurināmais, kuri,

sajaucoties ar iesūkto gaisu, var radīt

sprādzienbīstamus maisījumus.

Neizmantojiet acetonu, neatšķaidītas

skābes un šķīdinātājus, jo tie var bojāt

aparātā izmantotos materiālus.

– Reaktīvi metāla putekļi (piem. alumīnijs,

magnijs, cinks) savienojumā ar stipri

sārmainiem vai skābiem tīrīšanas

līdzekļiem veido eksplozīvas gāzes.

Satura rādītājs

Drošības norādījumi

Drošības ierīces

Avārijas slēdzis

Drošības pedālis

Simboli

Iekārtas funkcionēšana

Mērķizmantošana

Apkārtējās vides

aizsardzība, utilizācija

Iepakojuma materiālus ir

iespējams pārstrādāt atkārtoti.

Lūdzu, neizmetiet iepakojumu

mājsaimniecības atkritumos,

bet gan nogādājiet to vietā, kur

tiek veikta atkritumu otrreizējā

pārstrāde.

Nolietotās ierīces satur

noderīgus materiālus, kurus

iespējams pārstrādāt un

izmantot atkārtoti. Baterijas,

eļļa un tamlīdzīgas vielas

nedrīkst nokļūt apkārtējā vidē.

Šī iemesla dēļ lūdzam utilizēt

vecās ierīces ar atbilstošu

atkritumu savākšanas sistēmu

starpniecību.

166 Latviešu

1 Baterijas kontaktspraudnis

2 Galvenais drošinātājs

3Akumulators

4 Bateriju nodalījuma fiksators

5 Bateriju nodalījums

6Sūkšanas šļūtene

7Tīrā ūdens siets

8Tīrā ūdens filtrs

9Tīrā ūdens noteces šļūtene

10 Stāvbremzes atbloķēšanas svira

11 Netīrā ūdens noteces šļūtene

12 Tīrā ūdens tvertne

13 Netīrā ūdens tvertnes siets

14 Netīrā ūdens tvertne

15 Tīrīšanas galviņa

16 Pludiņš

17 Sūkšanas stienis

18 Netīrumu tvertne (tikai BR variantam)

19 Šļakatu aizsarga krusteniskais rokturis

(tikai BR variantam)

20 Šļakatu aizsargs (tikai BR variantam)

21 Braukšanas pedālis

22 Vadītāja platforma

23 Drošības pedālis

24 Sūkšanas stieņa nolaišanas svira (tikai

BR)

25 Akumulatora apvalks

26 Bateriju nodalījuma pārsega fiksācijas

skrūve

27 Stūre

28 Vadības pults

Vadības sistēmas un funkciju elementi

Latviešu 167

1Slēdzis ar atslēgu

2Atbloķēšanas poga

3 Braukšanas virziena slēdzis

4Ātruma slēdzis

5Signāltaure

6Avārijas apturēšanas slēdzis

7 Akumulatora indikators

8 Braukšanas piedziņas drošinātājs

9Vadības drošinātājs

10 Sūkņa drošinātājs

11 Sūkšanas turbīnas drošinātājs

12 Suku piedziņas drošinātājs

13 Ūdens daudzuma regulēšanas poga

14 Suku piespiešanas spēka poga

15 Suku piespiešanas spēka indikācija

16 Darba stundu skaitītājs

1Slēdzis ar atslēgu

2Atbloķēšanas poga

3 Braukšanas virziena slēdzis

4Ātruma poga

5Signāltaure

6Avārijas apturēšanas slēdzis

7 Braukšanas piedziņas drošinātājs

8 Suku piedziņas drošinātājs

9 Displeja pārslēgšanas poga

10 Displejs

11 Tīrīšanas režīma poga

12 Tīrīšanas šķidruma dozēšanas poga

13 Suku piespiešanas spēka poga

14 Sūkšanas stieņa nolaišanas/

pacelšanas poga

ABateriju uzlādes stāvoklis

BĀtruma diapazons

C Suku piespiešanas spēks

DTīrīšanas šķidruma dozēšana

E Suku piedziņas darbības laiks (stundas)

F Motora darbības laiks (stundas)

GPilnīgas izlādēšanās aizsardzība aktīva

BR vadības pults

BD vadības pults

168 Latviešu

Apejoties ar akumulatoriem, obligāti

jāievēro sekojoši drošības norādījumi:

Briesmas

Sprādzienbīstamība. Nelieciet uz baterijas,

tas nozīmē arī uz poliem un starpelementu

savienotājiem instrumentus vai līdzīgus

priekšmetus.

Savainojumu gūšanas risks. Nekad neļaujiet

brūcēm nonākt saskarē ar svinu. Pēc darba ar

baterijām vienmēr notīriet rokas.

Nokomplektētajam Bp Pack variantam

baterija jau ir iemontēta.

ÎIzskrūvējiet bateriju nodalījuma pārsega

fiksācijas skrūvi.

ÎAtveriet bateriju nodalījuma pārsegu

virzienā uz aizmuguri.

ÎPabīdiet bateriju nodalījuma fiksatoru

pa kreisi un pagrieziet uz leju.

ÎPavelciet bateriju nodalījumu atpakaļ.

ÎIevietojiet baterijas bateriju nodalījuma

padziļinājumā.

ÎSavienojiet polus ar komplektā

iekļautajiem savienošanas kabeļiem.

몇Brīdinājums

Ievērot pareizos polus.

ÎSavienojiet klāt pievienoto pieslēguma

kabeli ar vēl brīvajiem bateriju poliem

(+) und (-).

ÎPabīdiet bateriju nodalījumu uz priekšu.

ÎNofiksējiet bateriju nodalījuma

fiksatoru.

몇Brīdinājums

Pirms aparāta ekspluatācijas uzlādēt

akumulatoru.

Piezīme

Aparātam ir pilnīgas izlādēšanās

aizsardzība, tas nozīmē, ka saņemot vēl

pieļaujamo minimālo kapacitātes

daudzumu, aparāts var vēl tikai braukt un

uzsūkt atlikušo ūdeni. Displejā mirgo

simbols "Pilnīgas izlādēšanās aizsardzība

aktīva".

ÎNogādājiet aparātu tieši uz uzlādes

staciju, turklāt izvairieties no

braukšanas kāpumos.

Norāde

Pielietojot citas baterijas (piemēram, citu

ražotāju), Kärcher servisa dienestam būtu

no jauna jāiestata pilnīgas izlādēšanās

aizsardzība atbilstošajai baterijai.

Bīstami

Savainojumu gūšanas risks, gūstot

elektriskās strāvas triecienu. Ievērojiet

strāvas apgādes tīkla un aizsargierīču

parametrus, skat. „Lādētājs“.

Lādētāju izmantojiet tikai sausās telpās ar

pietiekamu ventilāciju!

Norāde

Uzlādes laiks pamatā ir apm. 10 stundas.

Ieteicamajām uzlādēšanas ierīcēm

(derīgas attiecīgajām izmantotajām

baterijām) ir elektroniska vadība un tās

pabeidz uzlādi patstāvīgi.

Bīstami

Sprādzienbīstamība. Mitru bateriju

lādēšanu var veikt, ja ir atvērts bateriju

nodalījuma vāks.

ÎIzskrūvējiet bateriju nodalījuma pārsega

fiksācijas skrūvi.

ÎAtveriet bateriju nodalījuma pārsegu

virzienā uz aizmuguri.

ÎAtvienojiet baterijas kontaktu un

savienojiet ar lādēšanās vadu.

ÎSavienojiet uzlādēšanas ierīci ar

barošanas tīklu un ieslēdziet.

ÎIzslēdziet lādētāju un atvienjiet no tīkla.

ÎAtvienojiet baterijas kabeli no lādētāja

kabeļa un savienojiet ar aparātu.

ÎAizveriet bateriju nodalījuma pārsegu

virzienā uz priekšu un stingri

pieskrūvējiet fiksācijas skrūvi.

Vienu stundu pirms uzlādes procesa

beigām pievienojiet destilētu ūdeni,

ievērojiet bateriju skābes stāvokli.

Baterijas ir atbilstoši marķētas. Uzlādes

beigās visiem elementiem jāvada strāva.

Bīstami

Ķīmisko apdegumu bīstamība!

–Ja baterija ir izlādējusies, uzpildot

ūdeni, var izplūst skābe.

–Strādājot ar baterijas skābi, izmantojiet

aizsargbrilles un ievērojiet noteikumus,

lai negūtu savainojumus un nesabojātu

apģērbu.

–Iespējami radušās skābes šļakatas uz

ādas vai apģērba nekavējoties

noskalojiet ar lielu daudzumu ūdens.

몇Brīdinājums

Bojājumu briesmas!

–Bateriju piepildīšanai izmantojiet tikai

destilētu vai atsāļotu ūdeni (VDE 0510).

–Nelietojiet citus piemaisījumus (tā

dēvētos uzlabošanas līdzekļus), jo

pretējā gadījumā zūd garantija.

Baterijas un lādēšanas ierīces ir pieejamas

specializētajās tirdzniecības vietās.

Ja BAT varianta gadījumā ir jāizmanto

mitrās baterijas, tad jāievēro sekojošais:

–jāievēro maksimālie bateriju izmēri.

– Lai veiktu mitru bateriju uzlādēšanu,

jāatver bateriju nodalījuma pārsegs.

–Uzlādējot mitras baterijas, jāievēro

bateriju ražotāja noteikumi.

Stāvēšanas laikā aparātu pret nejaušu

ripošanu nodrošina elektriskā stāvbremze.

Lai pastumtu ierīci, šī stāvbremze ir

jāatbloķē.

ÎLai atbloķētu stāvbremzi, nospiediet uz

leju atbloķēšanas sviru.

Bīstami

Ripojošs aparāts rada negadījuma risku.

Pēc stumšanas pabeigšanas atbloķēšanas

sviru noteikti pārslēdziet uz augšu un tādā

veidā atkal aktivizējiet stāvbremzi.

Pirms ekspluatācijas

sākuma

Akumulatori

Ievērot norādījumus uz

akumulatora, lietošanas

pamācībā un automašīnas

ekspluatācijas instrukcijā

Valkāt aizsargbrilles

Nepielaist bērnus pie skābes un

akumulatoriem

Sprādzienbīstamība

Uguns, dzirksteles, atklātā

gaisma un smēķēšana ir aizliegti

Ķīmisko apdegumu bīstamība

Pirmā palīdzība

Brīdinājuma piezīme

Utilizācija

Nemest akumulatoru atkritumu

kastē

Baterijas ievietošana un pieslēgšana

Akumulatora uzlāde

Pēc uzlādēšanas procesa

Papildu baterijām, kurām nav

nepieciešama īpaša apkope (mitrās

baterijas):

Ieteicamās baterijas

Bateriju nomaiņaPasūtījuma Nr.

3 x 12V/105 A, nav

nepieciešama apkope

(gēls)

6.654-141.0

Ieteicamās uzlādēšanas ierīces

Lādēšanas ierīce Pasūtījuma Nr.

36V, baterijām, kurām

nav nepieciešama

apkope

6.654-229.0

Maksimālie akumulatora gabarīti

Garums Platums Augstums

406 mm 533 mm 432 mm

Aparāta stumšana

Latviešu 169

Piezīme

Lai nekavējoties pārtrauktu visu funkciju

darbību, noņemiet kāju no braukšanas

pedāļa, nospiediet avārijas slēdzi un

pagrieziet atslēgas slēdzi pozīcijā "0".

ÎIzskrūvējiet skrūves un noņemiet koka

režģi.

ÎSagrieziet plastmasas līmlenti un

noņemiet foliju.

ÎNoņemiet fiksatorus no riteņiem.

ÎNovietojiet dēlīšus uz paletes malas.

Novietojiet dēlīšus pirms aparāta

riteņiem. Piestipriniet dēlīšus ar

skrūvēm.

ÎNoņemiet riteņu fiksējošos koka klučus

un pastumiet zem rampas.

ÎUzlieciet stūri un noregulējiet taisni

priekšējo riteni.

ÎNoņemiet stūri, noregulējiet un uzlieciet

to atpakaļ.

ÎPiestipriniet stūri ar pievienoto

uzgriezni.

ÎIevietojiet pārsegu stūrē.

ÎUzkāpiet uz platformas un ar kreiso kāju

nospiediet drošības pedāli un turiet to

nospiestu.

ÎAr pagriešanu atbloķēt avārijas

apturēšanas slēdzi.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „1“.

ÎAr braukšanas virziena slēdzi iestatiet

braukšanas virzienu.

ÎAr ātruma slēdzi izvēlieties vismazāko

ātruma diapazonu.

ÎNospiediet atbloķēšanas pogu.

ÎLai brauktu, uzmanīgi nospiediet

braukšanas pedāli un lēnām nobrauciet

lejā no paletes.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „0“.

Pirms nodošanas ekspluatācijā ir

jāpiestiprina sukas (skat. „Tehniskās

apkopes darbi“).

Bīstami

Ilgāks aparāta lietošanas ilgums var novest

pie vibrācijas izraisītiem asinsrites

traucējumiem rokās.

Vispārēji ieteicamu aparāta lietošanas laiku

noteikt nevar, jo tas ir atkarīgs no vairākiem

ietekmes faktoriem:

– Personīga predispozīcija uz sliktu

asinsriti (bieži auksti pirksti, pirkstu

kņudēšana).

– Zema apkārtējā temperatūra. Roku

aizsardzībai valkāt siltus cimdus.

– Cieša satveršana pasliktina asinsteci.

–Nepārtrāukts darba režīms ir sliktāks

nekā ar pauzēm pārtraukts režīms.

Aparāta regulāras un ilglaicīgas lietošanas

gadījumā un, atkārtoti iestājoties

atbilstošajām pazīmēm (piemēram, pirkstu

kņudēšana, auksti pirksti), mēs iesakām

iziet medicīnisko apsekošanu.

Piezīme

Lai nekavējoties pārtrauktu visu funkciju

darbību, noņemiet kāju no braukšanas

pedāļa, nospiediet avārijas slēdzi un

pagrieziet atslēgas slēdzi pozīcijā "0".

ÎVeiciet apkopes darbus, kas jāveic

pirms darba nedēļas sākuma (skat.

nodaļu „Kopšana un apkope“).

Bīstami

Negadījuma risks. Pirms katras

ekspluatācijas uz līdzenas virsmas

jāpārbauda stāvbremzes darbība.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „0“.

ÎNospiest avārijas apturēšanas slēdzi.

Ja aparātu iespējams pastumt ar roku, tad

stāvbremze nedarbojas.

ÎPaspiediet stāvbremzes atbloķēšanas

sviru uz augšu.

Ja arī tad vēl aparātu var pastumt ar roku,

tad stāvbremze ir bojāta. Nedarbiniet

aparātu un sazinieties ar klientu

apkalpošanas dienestu.

Bīstami

Negadījuma risks. Ja braukšanas laikā pa

nogāzi aparāta bremžu darbība nav

pietiekama, nospiediet avārijas slēdzi:

ÎAtveriet tīrā ūdens tvertnes vāku.

ÎIepildiet tīru ūdeni (maksimāli 60 °C),

nepārsniedzot 15 cm atzīmi zem

tvertnes augšējās malas.

ÎIepildiet mazgāšanas līdzekli.

ÎAizveriet tīrā ūdens tvertnes vāku.

Piezīme

Pirms pirmās ekspluatācijas sākšanas

pilnībā piepildiet tīrā ūdens tvertni, lai

atgaisotu ūdens cauruļvadu sistēmu.

Ja cauruļvadu sistēma ir tukša, tad var paiet

pat 2 minūtes, līdz tīrīšanas galviņās

parādās tīrīšanas šķīdums.

몇Brīdinājums

Bojājuma risks. Izmantojiet tikai ieteiktos

tīrīšanas līdzekļus. Izmantojot citus

tīrīšanas līdzekļus, lietotājs uzņemas

atbildību par paaugstinātu risku attiecībā uz

ekspluatācijas drošību un nelaimes

gadījumu risku.

Izmantojiet tikai tos tīrīšanas līdzekļus, kuri

nesatur šķīdinātājus, sālsskābi un

fluorūdeņraža skābi.

Norāde

Neizmantojiet stipri putojošus tīrīšanas

līdzekļus.

Ieteicamais tīrīšanas līdzeklis:

Lai iepazītos ar aparātu, pirmos

braukšanas mēģinājumus veiciet brīvā

laukumā.

Bīstami

Aparāta apgāšanās risks pārāk slīpu

virsmu gadījumā.

ÎBrauciet tikai kāpumos, kuru slīpums

nepārsniedz 10%.

Aparāta apgāšanās risks, veicot straujus

pagriezienus.

Uz slapjas grīdas pastāv slīdēšanas risks.

ÎPagriezienos brauciet lēni.

Nestabilas pamatnes gadījumā pastāv

aparāta apgāšanās risks.

ÎAparātu kustiniet tikai uz nostiprinātas

pamatnes.

Aparāta apgāšanās risks pārāk liela sāna

slīpuma gadījumā.

ÎPerpendikulāri kustības virzienam

brauciet tikai kāpumos, kuru slīpums

nepārsniedz 10%.

ÎUzkāpiet uz platformas un ar kreiso kāju

nospiediet drošības pedāli un turiet to

nospiestu.

ÎNespiediet braukšanas pedāli.

ÎAr pagriešanu atbloķēt avārijas

apturēšanas slēdzi.

ÎAtslēgas slēdzi pārslēdziet pozīcijā „1“.

Izkraušana

Suku piestiprināšana

Ekspluatācija

Pārbaudiet stāvbremzi.

Bremzēšana

Izejvielu iepildīšana

saldūdens

Mazgāšanas līdzekļi

Lietošana Mazgāšana

s līdzekļi

Visu ūdensizturīgo grīdu

tīrīšana to uzturēšanai

RM 780

RM 746

Spīdošu virsmu (piem.,

granīts) tīrīšana to

uzturēšanai

RM 755 es

Rūpnieciskās ražošanas

grīdu tīrīšana to

uzturēšanai un vispārīgā

tīrīšana

RM 69 ASF

Smalkakmens flīžu

tīrīšana to uzturēšanai un

vispārīga tīrīšana

RM 753

Flīžu tīrīšana to

uzturēšanai sanitārajā

zonā

RM 751

Tīrīšana un dezinficēšana

sanitārajā zonā

RM 732

Visu sārmizturīgo grīdu

(piem., PVC) slāņa

noņemšana

RM 752

Linoleja grīdu slāņa

noņemšana

RM 754

Braukšana

170 Latviešu

ÎNospiediet atbloķēšanas pogu.

ÎLai brauktu, uzmanīgi nospiediet

braukšanas pedāli.

Norāde

Arī braukšanas laikā iespējams mainīt

braukšanas virzienu. Tādējādi, vairākas

reizes braucot uz priekšu un atpakaļ, var

tīrīt ļoti netīras vietas.

Pārslodzes gadījumā motors pēc noteikta

laika izslēdzas.

ÎĻaujiet aparātam atdzist vismaz 15

minūtes.

ÎIespiediet atpakaļ braukšanas

piedziņas drošinātāju uz vadības pults.

Piezīme

Ja aparāts vairāk kā 2 sekundes atrodas

vienā vietā, tad tīrīšanas šķidruma padeve

un suku piedziņa tiek pārtraukta līdz brīdim,

kad aparāts brauc tālāk.

ÎNospiediet braukšanas pedāli un

brauciet līdz tīrāmajai virsmai.

ÎAr suku piespiešanas spēka pogu

izvēlieties suku piespiešanas spēku (4

līmeņi).

Tīrīšanas režīmā lielākais ātrums ir 2.

līmenis.

Piezīme

Īpaši netīras grīdas var tīrīt divas reizes.

Turklāt pirmajā darba gājienā uzklāj un

ierīvē tīrīšanas šķidrumu. Šim nolūkam,

nospiežot sūkšanas stieņa pacelšanas/

nolaišanas pogu, paceļ sūkšanas stieni. BD

versijas aparātam papildus ir jānoņem

aizmugurējais šļakatu aizsargs (Aqua-

Mizer). Pēc tīrīšanas šķidruma

iedarbošanās otrajā darba gājienā virsmu

tīra kā parasti.

Piezīme

Pēc tīrīšanas galviņas pacelšanas turpiniet

braukt vēl apm. 5 m, lai tiktu uzsūkts

atlikušais ūdens.

ÎNovietojiet aparātu uz līdzenas virsmas.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

Piezīme

Pilna netīrā ūdens tvertne. Ja netīrā ūdens

tvertne ir pilna, tad pludiņš bloķē sūkšanas

plūsmu. Iztukšojiet netīrā ūdens tvertni.

몇Brīdinājums

Ievērojiet notekūdeņu attīrīšanas vietējos

noteikumus.

ÎPaņemiet netīrā ūdens noteces šļūteni

un ievietojiet piemērotā savākšanas

iekārtā.

ÎNoteciniet netīro ūdeni, atverot noteces

šļūtenes skrūvējamo vāciņu.

ÎAr tīru ūdeni izskalojiet netīrā ūdens

tvertnes sietu.

ÎNotīriet pludiņu un pārbaudiet pludiņa

lodītes kustīgumu.

ÎAr tīru ūdeni izskalojiet netīrā ūdens

tvertni.

ÎIzņemiet tīrā ūdens noteces šļūteni (aiz

netīrā ūdens noteces šļūtenes) un

ievietojiet piemērotā savākšanas

iekārtā.

ÎAtverot noteces šļūtenes skrūvējamo

vāciņu, noteciniet tīrīšanas šķidrumu.

ÎPaceliet tīrīšanas galviņu.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

ÎAtlaidiet šļakatu aizsarga krustenisko

rokturi un pagrieziet aizsargu uz

sāniem.

ÎIzņemt netīrumu tvertni.

ÎIztukšojiet atkritumu tvertnes un

izskalojiet ar ūdeni.

BR BD

ÎAr braukšanas

virziena slēdzi

iestatiet

braukšanas

virzienu.

ÎAr ātruma

slēdzi

izvēlieties

ātruma

diapazonu (3

līmeņi).

ÎNovērojiet

displeju un

gaidiet, līdz ir

pabeigta

vadības

sistēmas

inicializēšana.

ÎAr braukšanas

virziena slēdzi

iestatiet

braukšanas

virzienu.

ÎAr ātruma pogu

izvēlieties

ātruma

diapazonu (3

līmeņi).

Pārslodze

Tīrīšana

BR BD

ÎNospiediet

sūkšanas

stieņa

nolaišanas

sviru uz leju.

Sūkšanas svira

nolaižas un

nosūkšana ir

aktivizēta.

ÎNolaidiet

tīrīšanas

galviņu,

nospiežot suku

piespiešanas

spēka pogu.

ÎNospiediet

tīrīšanas

režīma pogu.

Tiek aktivizēta

suku piedziņa.

Tīrīšanas

galviņa

nolaižas

(neliels suku

piespiešanas

spēks) un tiek

pievadīts

tīrīšanas

šķidrums.

Sūkšanas svira

nolaižas un

nosūkšana ir

aktivizēta.

BR BD

ÎAr ūdens

daudzuma

regulēšanas

pogu iestatiet

tīrīšanas

šķidruma

pieplūdi.

ÎAr tīrīšanas

šķidruma

dozēšanas

pogu iestatiet

tīrīšanas

šķidruma

pieplūdi (4

līmeņi).

BR BD

ÎAr ātruma

slēdzi

izvēlieties

ātruma

diapazonu (3

līmeņi).

ÎAr ātruma pogu

izvēlieties

ātruma

diapazonu (3

līmeņi).

Tīrīšanas beigas

BR BD

ÎPaceliet

tīrīšanas

galviņu,

nospiežot suku

piespiešanas

spēka pogu.

ÎPavelciet uz

augšu

sūkšanas

stieņa

nolaišanas

sviru; sūkšanas

stienis paceļas

un nosūkšanas

process

beidzas.

ÎNospiediet

tīrīšanas

režīma pogu.

Suku piedziņa

tiek izslēgta un

paceļas

tīrīšanas

galviņa.

Pēc 15

sekundēm

paceļas

sūkšanas

stienis.

Pēc 30

sekundēm

izslēdzas

nosūkšana.

Ekspluatācijas pārtraukšana

Tvertņu iztukšošana

Netīrā ūdens izlaišana

Tīrā ūdens izliešana

Iztukšojiet netīrumu tvertni

(tikai BR variantam)

Latviešu 171

Bīstami

Savainošanās risks! Aparāta iekraušanu un

izkraušanu var veikt tikai uz virsmām, kuru

slīpums nepārsniedz 10%. Brauciet lēnām!

ÎNo aparāta noņemiet sūkšanas stieni,

sukas un šļakatu aizsargu.

ÎLai aparātu pārvadātu uz

transportlīdzekļa, tas pret noslīdēšanu ir

jānostiprina ar spriegošanas jostām vai

trosēm.

1 Piestiprināšanas punkti

Bīstami

Savainošanās risks! Pirms visiem darbiem

ar aparātu pagrieziet atslēgu pozīcijā „0“ un

izņemiet atslēgu. Izvelciet baterijas

kontaktspraudni.

Norāde

Pēc izslēgšanas sūkšanas turbīna turpina

darboties. Apkopes darbus veiciet tikai tad,

kas apstājas sūkšanas turbīna.

ÎNolejiet un likvidējiet netīro ūdeni un

atlikušo tīro ūdeni.

ÎPārbaudiet vai netīrā ūdens tvertnes

vāciņš ir nofiksēts.

ÎPārbaudiet riepu stāvokli.

ÎPārbaudiet suku pareizu stāvokli.

ÎPārbaudiet sūkšanas šļūtenes

savienojumu vietu hermētiskumu.

ÎPārbaudiet sūkšanas stieņa

stiprinājumu un iestatījumu (skat.

„Apkopes darbi“).

ÎPārbaudiet noplūdes šļūteņu fiksācijas

hermētiskumu.

ÎPārbaudiet, vai ir pareizi saliktas

noplūdes šļūtenes.

ÎPārbaudiet, vai pareizi darbojas

drošības pedālis, braukšanas pedālis

un stūre.

ÎMitrajām baterijām pārbaudiet skābes

stāvokli, nepieciešamības gadījumā,

papildiniet destilētā ūdens daudzumu.

ÎIztukšojiet netīrā ūdens tvertni.

ÎAr tīru ūdeni izskalojiet netīrā ūdens

tvertni.

Iztīriet netīrā ūdens tvertnes sietiņu vākā.

ÎNotīriet pludiņu netīrā ūdens tvertnē

(skat. "Apkopes darbi").

ÎIztīriet tīrā ūdens tvertni un tīrā ūdens

tvertnes sietu.

ÎPārbaudiet tīrā ūdens filtru, vajadzības

gadījumā iztīriet.

ÎLai nožāvētu sistēmu, uz vienu minūti

ieslēdziet nosūkšanas mehānismu.

ÎPārbaudiet, vai sukas nav nolietojušās

un notīriet tās.

ÎNotīriet šļakatu aizsargu uz tīrīšanas

galviņas un pārbaudiet, vai tas nav

nolietojies.

ÎNotīriet sūkšanas mēlītes sūkšanas

stienī un pārbaudiet, vai tās nav

nolietojušās.

ÎNo ārpuses aparātu notīriet ar mitru

lupatiņu, kas piesūcināta ar maigi

sārmainu ūdeni.

ÎPārbaudiet, vai aparātam nav ārēju

bojājumu.

ÎNenoslēdziet tīrā ūdens un netīrā ūdens

tvertnes vāku, lai tvertnes varētu izžūt.

ÎUzlādējiet akumulatoru.

ÎNotīriet bateriju augšpusi.

ÎMitrajām baterijām pārbaudiet

elektrolīta blīvumu.

ÎPārbaudiet, vai baterijas kabelis ir

nofiksēts.

ÎTīriet bateriju kārbu un bateriju korpusu.

ÎPārbaudiet piedziņas ķēdes

spriegojumu (skat. "Apkopes darbi").

ÎPārbaudiet, vai piedziņas ķēde nav

nodilusi.

ÎPārbaudiet stāvbremzi. *

ÎNotīriet sūkšanas stieņa pacēlāju.

ÎNotīriet sūkšanas stieņa piekares un

tīrīšanas galviņas šarnīrus.

ÎPārbaudiet, vai nav nolietojušās visu

motoru ogļu sukas un komutators. *

ÎPārbaudiet vadības ķēžu spriegošanas

mehānismu. *

* Veic klientu apkalpošanas dienests.

Lai veicinātu aparāta drošu darbu, var

noslēgt tehniskās apkopes līgumus ar

pilnvarotu Kärcher realizācijas nodaļu.

ÎIzbrauciet ierīci uz gludas virsmas.

ÎNolaidiet sūkšanas stieni.

ÎPabrauciet uz priekšu vismaz 60 cm.

ÎApturiet ierīci un pagrieziet atslēgas

slēdzi pozīcijā "0" un izņemiet atslēgu.

Uzmaniet, lai aparāts nevirzītos atpakaļ.

1Slīpuma regulēšana

2 Horizontāla izvietojuma krusteniskais

rokturis

ÎAr abiem krusteniskajiem rokturiem

novietojiet sūkšanas stieni tā, lai

aizmugurējā sūkšanas mēlīte abās

sūkšanas stieņa pusēs atrastos

vienmērīgi (simetriski attiecībā pret

centru) izliekta uz aizmuguri.

ÎIestatiet slīpuma regulēšanu tā, lai

aizmugurējā sūkšanas mēlīte visā

garumā vienlīdz būtu izliekta virzienā uz

aizmuguri.

ÎLai pārbaudītu iestatījumu, pabrauciet

uz priekšu 60 cm un pārbaudiet jauno

iestatījumu.

ÎVienlaicīgi pagriežot abus krusteniskos

rokturus, iestatiet sūkšanas stieni tā, lai

aizmugurējā sūkšanas mēlīte būtu

izliekta uz aizmuguri 9 līdz 10 mm.

Pulksteņrādītāja virzienā: izliekums

kļūst mazāks.

Pretēji pulksteņrādītāja virzienam:

izliekums kļūst lielāks.

ÎLai pārbaudītu iestatījumu, pabrauciet

uz priekšu 60 cm un pārbaudiet jauno

iestatījumu.

ÎPaceliet sūkšanas stieni.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

ÎNoņemiet sūkšanas šļūteni no

sūkšanas stieņa.

Aparāta pārvietošana

Kopšana un tehniskā

apkope

Apkopes grafiks

Pirms darba nedēļas sākuma

Darba nedēļas beigās

Ik pēc 50 darba stundām

Ik pēc 100 ekspluatācijas stundām

Ik pēc 200 darba stundām

Apkopes darbi

Apkopes līgums

Sūkšanas stieņa iestatīšana

Sūkšanas stieņa demontēšana

172 Latviešu

1Sūkšanas stieņa nostiprināšanas

krusteniskais rokturis

ÎAtlaidiet sūkšanas stieņa

nostiprināšanas krustenisko rokturi un

izņemiet sūkšanas stieni sāņus ārā.

ÎDemontējiet sūkšanas stieni.

1Spārnskrūve

2 Piespiesplāksne

3Sūkšanas mēlīte

ÎAtskrūvējiet spārnskrūvi.

ÎNoņemtie piespiedplāksni.

ÎIzņemiet sūkšanas mēlīti.

Piezīme

Sūkšanas mēlīti var apgriezt 3 reizes, līdz ir

nolietojušās visas malas. Tad ir

nepieciešama jauna sūkšanas mēlīte.

ÎApgrieziet vai nomainiet sūkšanas

mēlīti un atkal ievietojiet to sūkšanas

stienī un izlīdziniet.

ÎAtkal ievietojiet piespiedplāksni.

ÎVispirms pievelciet vidējo spārnskrūvi.

Pievērsiet uzmanību tam, lai

piespiedplāksne blīvi pieguļ sūkšanas

mēlītei.

ÎPievelciet pārējās spārnskrūves.

ÎDemontējiet sūkšanas stieni.

1 Nospriegojošais aizslēgs

2 Spriegošanas siksna

3Sūkšanas mēlīte

ÎAtveriet nospriegojošo aizslēgu un

noņemiet spriegošanas siksnu.

ÎIzņemiet sūkšanas mēlīti.

Piezīme

Sūkšanas mēlīti var apgriezt 3 reizes, līdz ir

nolietojušās visas malas. Tad ir

nepieciešama jauna sūkšanas mēlīte.

ÎApgrieziet vai nomainiet sūkšanas

mēlīti un atkal ievietojiet to sūkšanas

stienī un izlīdziniet.

ÎIevietojiet spriegošanas siksnu un

aizveriet nospriegojošo aizslēgu.

Spriegumam ir jābūt tik lielam, lai

sūkšanas mēlīte bez burzījuma tiktu

turēta taisni. Nepieciešamības

gadījumā pieregulējiet nospriegojošo

aizslēgu.

1 Caurule

2Sietiņš ar pludiņa lodīti

ÎNo ārpuses notīriet sietiņu un to

noskalojiet.

ÎPārbaudiet pludiņa lodītes kustīgumu.

Ja tas ir ļoti netīrs:

ÎTuriet cauruli un no caurules novelciet

sietiņu.

ÎIztīriet sietiņu un lodi.

ÎStingri turiet cauruli un atkal uzlieciet

sietiņu.

1Šļakatu aizsargs

2Šļakatu aizsarga krusteniskais rokturis

3Gultņa korpusa vāka skrūve

4Gultņa korpusa vāks

ÎPaceliet tīrīšanas galviņu.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

ÎAtlaidiet šļakatu aizsarga krustenisko

rokturi un pagrieziet malā.

ÎAtskrūvējiet gultņa korpusa vāka skrūvi

un virzienā uz āru noņemiet gultņa vāka

augšējo galu.

ÎNospiediet gultņa korpusa vāku uz leju

un izņemiet.

ÎNo sukas noņemiet gultņa korpusa

vāku.

ÎIzņemiet suku.

ÎPirms tam ievietojiet jaunu suku ar

turētāju tīrīšanas galviņā un iebīdiet līdz

galam iekšā.

ÎSagāziet suku uz leju un uzlieciet gultņa

korpusa vāku.

ÎIeāķējiet gultņa korpusa vāka apakšējo

galu pie tīrīšanas galviņas un uzstumiet

uz augšu gultņa vāku.

ÎUzspiediet gultņa korpusa vāka augšējo

galu uz tīrīšanas galviņas un pievelciet

skrūvi.

ÎPavirziet šļakatu aizsargu atpakaļ un

pievelciet krustenisko rokturi.

ÎAtkārtojiet procesu pretējā pusē.

1Sānu šļakatu aizsargs

ÎPaceliet tīrīšanas galviņu.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

ÎPaceliet sānu šļakatu aizsargu un

noņemiet virzienā uz sāniem.

ÎPagrieziet diskveida sukas

atbloķēšanas sviru pretēji

pulksteņrādītāja virzienam - suka nokrīt

uz leju un to iespējams pavilkt zem

ierīces.

ÎTuriet jaunu suku zem tīrīšanas

galviņas.

ÎPagrieziet diskveida sukas

atbloķēšanas sviru pulksteņrādītāja

virzienā un spiediet uz augšu.

ÎAtlaidiet atbloķēšanas sviru un

pārbaudiet, vai suka ir nofiksēta.

ÎUzlieciet šļakatu aizsargu atpakaļ.

ÎAtkārtojiet procesu pretējā pusē.

Priekšējās sūkšanas mēlītes

pagriešana/nomaiņa

Aizmugurējās sūkšanas mēlītes

pagriešana vai nomaiņa

Pludiņa tīrīšana

Suku veltnīšu nomaiņa

Diskveida suku nomaiņa

Latviešu 173

ÎNolaidiet tīrīšanas galviņu.

ÎAtslēgas slēdzi pagrieziet pozīcijā "0"

un izņemiet atslēgu.

BR variants:

ÎNoņemiet atduri un iestatiet tā, lai

gumijas mēlīte apmēram 9 līdz 10 mm

būtu noliekta uz sāniem.

BD variants:

1 Atdure

ÎNoņemiet atduri un iestatiet tā, lai

šļakatu aizsarga apakšējā mala būtu 3

mm augstumā no grīdas.

ÎPievelciet atduri.

1Skrūve

2Priekšējais pārsegs

ÎIzskrūvējiet skrūves.

ÎNoņemiet priekšējo pārsegu.

1Skrūve

2Vāks

3 Piedziņas ķēde

ÎIzskrūvējiet skrūves.

ÎNoņemiet vāciņu.

ÎPārbaudiet, vai piedziņas ķēde un

mazais zobrats nav nodiluši.

Sala riska gadījumā:

ÎIztukšojiet tīrā un netīrā ūdens tvertnes.

ÎNovietojiet aparātu pret salu aizsargātā

telpā.

Bīstami

Savainošanās risks! Pirms visiem darbiem

ar aparātu pagrieziet atslēgu pozīcijā „0“ un

izņemiet atslēgu. Izvelciet baterijas

kontaktspraudni.

Ja rodas traucējumi, kurus nav iespējams

novērst ar šīs tabulas palīdzību, izsauciet

klientu apkalpošanas dienestu.

Šļakatu aizsarga regulēšana

Piedziņas ķēdes pārbaude Aizsardzība pret aizsalšanu

Traucējumi

Traucējumi un to indikācija displejā (tikai BD)

Displeja

indikācija

Iemesls Traucējuma novēršana Izpildītājs

0814 Motora vadības traucējums Klientu

apkalpošana

s dienests

7600 Suku piedziņas traucējums Ielieciet atpakaļ suku piedziņas drošinātāju. Operators

7800 Bojāts motora pieslēguma

kabelis

Klientu

apkalpošana

s dienests

7801 Vadība ir pārkarsusi Izslēdziet aparātu un ļaujiet tam atdzist Operators

7802

9000 Tīrīšanas galviņā nav ievietotas

sukas

Ievietojiet sukas Operators

Bateriju uzlādes līmenis ir pārāk

zems

Uzlādējiet akumulatoru Operators

Aparāts ticis ieslēgts, kad

nospiests braukšanas pedālis.

Atlaidiet braukšanas pedāli, pagrieziet atslēgas slēdzi pozīcijā "0",

pagrieziet atslēgas slēdzi pozīcijā "1", nospiediet drošības pedāli,

nospiediet atbloķēšanas pogu, nospiediet braukšanas pedāli.

Operators

174 Latviešu

Traucējumi

Darbības traucējums Traucējuma novēršana Izpildītājs

Aparātu nevar iedarbināt Iespraudiet aparātā bateriju kontaktspraudni. Operators

Ar pagriešanu atbloķēt avārijas apturēšanas slēdzi. Operators

Pārbaudiet baterijas kabeļa stāvokli. Operators

Ielieciet atpakaļ vadības drošinātāju (tikai BR). Operators

Pārbaudiet vai baterijas kabelis nav sarūsējis, nepieciešamības gadījumā notīriet. Operators

Ja baterijas jauda ir samazinājusies, tad uzlādējiet bateriju. Operators

Pārbaudiet galveno drošinātāju, vajadzības gadījumā nomainiet. Operators

Aparāts nebrauc vai brauc

tikai lēnām

Nospiediet atbloķēšanas pogu. Operators

Atlaidiet braukšanas pedāli, pagrieziet atslēgas slēdzi pozīcijā "0", pagrieziet atslēgas

slēdzi pozīcijā "1", nospiediet drošības pedāli, nospiediet atbloķēšanas pogu,

nospiediet braukšanas pedāli.

Operators

Ielieciet atpakaļ braukšanas piedziņas drošinātāju Operators

Vadība ir pārkarsusi, izslēdziet aparātu un ļaujiet tam atdzist 15 minūtes. Operators

Priekšējam ritenim nav saķeres ar virsmu dēļ pārāk augsta suku piespiešanas spēka,

samaziniet suku piespiešanas spēku.

Operators

Aparāts nebremzēNedarbojas stāvbremze; lai to aktivizētu, paspiediet atbloķēšanas sviru uz augšu. Operators

Nav sūkšanas jaudas vai tā ir

nepietiekama

Ielieciet atpakaļ sūkšanas turbīnas drošinātāju (tikai BR). Operators

Iztukšojiet netīrā ūdens tvertni. Operators

Pārbaudiet sūkšanas stieņa iestatījumu. Operators

Notīriet blīves starp netīrā ūdens tvertni un vāku un pārbaudiet to hermētiskumu,

vajadzības gadījumā nomainiet tās.

Operators

Notīriet sūkšanas mēlītes pie sūkšanas stieņa, nepieciešamības gadījumā apgrieziet

vai nomainiet.

Operators

Pārbadiet vai šļūtenes nav aizsprostojušās, nepieciešamības gadījumā tīriet. Operators

Pārbaudiet savienojumu starp sūkšanas šļūteni un sūkšanas stieni un vāku un netīrā

ūdens tvertni.

Operators

Pārbadiet vai šļūtenes nav bojātas, nepieciešamības gadījumā nomainiet. Operators

Pārbaudiet, vai ir slēgts netīrā ūdens noteces šļūtenes vāks. Operators

Pārbaudiet sūkšanas stieņa iestatījumu. Operators

Notīriet pludiņu netīrā ūdens tvertnē. Operators

Nepietiekošs tīrīšanas

rezultāts

Iestatiet piespiešanas spēku. Operators

Pārbadiet suku nolietojumu, nepieciešamības gadījumā nomainiet. Operators

Pārbaudiet vai sukas nav netīras, notīriet. Operators

Pārbaudiet, vai tīrīšanas līdzeklis un sukas ir piemērotas tīrīšanas uzdevumam. Operators

Sukas negriežas Ielieciet atpakaļ suku piedziņas drošinātāju. Operators

Pārbaudiet, vai sukas nebloķē svešķermeņi, novāciet svešķermeņus. Operators

Tīrīšanas šķīdums netiek

dozēts vai tiek dozēts pārāk

maz.

Pārbaudiet tīrīšanas šķīduma līmeni, nepieciešamības gadījumā piepildiet tvertni. Operators

Ielieciet atpakaļ sūkņa drošinātāju (tikai BR). Operators

Palieliniet tīrīšanas šķidruma dozēšanas daudzumu. Operators

Pārbaudiet tīrā ūdens sietu un tīrā ūdens filtru, vajadzības gadījumā iztīriet. Operators

Piederumi

Apzīmējums Daļas Nr. Apraksts Skaits Aparātam

nepiecieša

mais skaits

Maiņas bateriju komplekts 8.601-121.0 sastāv no: bateriju padziļinājuma, kabeļu komplekta,

fiksatoru komplekta, 2 transportēšanas ratiņiem

Akumulators 6.654-141.0 12V/105 A, nav nepieciešama apkope (gēls), 1 3

Lādēšanas ierīce 6.654-229.0 36V, baterijām, kurām nav nepieciešama apkope 1 1

Latviešu 175

Apzīmējums Daļas Nr. Apraksts Skaits Aparātam

nepiecieša

mais skaits

Suku veltnis, balts (mīksts) 8.628-390.0 Jutīgu grīdu pulēšanai un kopšanai. 1 1

Suku veltnis, sarkana (vidējs,

standarta)

8.628-389.0 Arī netīrāku grīdu tīrīšanai. 1 1

Suku veltnis, zaļš (ciets) 8.628-391.0 Ļoti netīru grīdu pamattīrīšanai un slāņa

noņemšanai (piem., vasks, akrilāti).

Apzīmējums Daļas Nr. Apraksts Skaits Aparātam

nepiecieša

mais skaits

Diskveida suka, dabiska (mīksta) 8.600-019.0 Grīdu pulēšanai. 1 2

Diskveida suka, zila (vidēja,

standarta)

8.600-018.0 Mēreni netīru un jutīgu grīdu tīrīšanai. 1 2

Diskveida suka, pelēka (cieta) 8.600-020.0 Ļoti netīru grīdu tīrīšanai. 1 2

Šķīvis 8.600-017.0 Uzliku uztveršanai. 1 2

Diskveida uzlika, sarkana (vidēja) 6.369-826.0 Viegli netīru grīdu tīrīšanai. 5 2

Disku uzlika, zaļa (cieta) 6.369-827.0 Ļoti netīru grīdu tīrīšanai. 5 2

Disku uzlika, melna (ļoti cieta) 6.369-828.0 Ļoti netīru grīdu tīrīšanai. 5 2

Tehniskie parametri

BR BD

Jauda

Nominālais spriegums V 36 36

Baterijas kapacitāte (nokomplektētam variantam) Ah (5h) 105 105

Vidējā uzņemšanas jauda W 2200 2200

Braukšanas motora jauda (nominālā jauda) W 680 700

Sūkšanas motora jauda W 570 570

Sukas motora jauda W 300 510

Sūkšana

Sūkšānas jauda, gaisa daudzums l/s 31 3,64

Sūkšanas jauda, zemspiediens kPa 19 20,3

Tīrīšanas šķīduma dozēšana

Dozēšanas sūkņa jaudas patēriņšW4343

Tīrīšanas šķīduma daudzums (maks.) I/h 5,2 5,2

Tīrīšanas sukas

Darba platums mm 610 610

Suku diametrs mm 152 305

Sukas apgriezienu skaits 1/min 800 300

Izmēri un svars

Braukšanas ātrums (maks.) km/h 5,8 5,6

kāptspēja (max.) % 10 10

Teorētiskā jauda uz virsmas vienību m2/st. 2800 2800/

Tīrā/netīrā ūdens tvertnes tilpums l 95/90 95/90

Garums mm 1330 1330

Platums mm 737 830

Augstums mm 1285 1285

Pašmasa (bez/ar akumulatoru) kg 565/243 565/243

Virsmas noslogojums kPa 810 810

Trokšņu emisija

Trokšņu līmenis (EN 60704-1) dB(A) 74 74

Aparāta vibrācijas

Svārstību summārais lielums (ISO 5349)

Rokas, stūre m/s23,6 3,6

Kājas, pedālis m/s20,7 0,7

176 Latviešu

–Drīkst izmantot tikai ražotājfirmas

atļautos piederumus un rezerves daļas.

Oriģinālie piederumu un oriģinālās

rezerves daļas garantē to, ka aparātu

var ekspluatēt droši un bez

traucējumiem.

– Visbiežāk pieprasīto rezerves daļu

klāstu Jūs atradīsiet lietošanas

rokasgrāmatas galā.

–Turpmāko informāciju par rezerves

daļām Jūs saņemsiet saitā

www.kaercher.com, sadaļā Service.

Katrā valstī ir spēkā mūsu uzņēmuma

atbildīgās sabiedrības izdotie garantijas

nosacījumi. Garantijas termiņa ietvaros

iespējamos Jūsu iekārtas darbības

traucējumus mēs novērsīsim bez maksas,

ja to cēlonis ir materiāla vai ražošanas

defekts. Garantijas remonta

nepieciešamības gadījumā ar pirkumu

apliecinošu dokumentu griezieties pie

tirgotāja vai tuvākajā pilnvarotajā klientu

apkalpošanas dienestā.

Ar šo mēs paziņojam, ka turpmāk minētā

iekārta, pamatojoties uz tās konstrukciju un

izgatavošanas veidu, kā arī mūsu

apgrozībā laistajā izpildījumā atbilst ES

direktīvu attiecīgajām galvenajām drošības

un veselības aizsardzības prasībām.

Iekārtā izdarot ar mums nesaskaņotas

izmaiņas, šis paziņojums zaudē savu

spēku.

Apakšā parakstījušās personas rīkojas

uzņēmuma vadības uzdevumā un pēc tās

pilnvarojuma.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tālr.: +49 7195 14-0

Fakss: +49 7195 14-2212

Rezerves daļas

Garantijas nosacījumi

CE deklarācija

Produkts: Grīdas mazgāšanas

iekārta

Tips: 1.006-xxx

Attiecīgās ES direktīvas:

98/37/EK

2006/95/EK

89/336/EEK (+91/263/EEK, 92/31/EEK,

93/68/EEK)

Piemērotās harmonizētās normas:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Izmantotie valsts standarti:

Lietuviška 177

Gerbiamas kliente,

prieš pradėdamas naudoti

įsigytą prietaisą,

perskaitykite šią naudojimo

instrukciją ir vadovaukitės ja. Naudojimo

instrukciją išsaugokite, kad galėtumėte

naudotis ja vėliau arba perduoti kitam

savininkui.

Nurodymai dėl saugos 177

Veikimas 177

Naudojimas pagal paskirtį177

Aplinkosauga, utilizavimas 177

Aptarnavimo ir funkciniai elementai 178

Prieš pradedant naudoti 180

Naudojimas 181

Techninė priežiūra ir aptarnavimas 183

Gedimai 185

Priedai 186

Techniniai duomenys 187

Atsarginės dalys 188

Garantija 188

CE deklaracija 188

Prieš pradėdami naudotis prietaisu, įdėmiai

perskaitykite šią naudojimo instrukciją ir

pridėtą informacinį bukletą „Saugos

nurodymai dėl šepetinių valymo ir valymo

oro srove įrenginių“ (Nr. 5.956 251) ir

laikykitės jo reikalavimų.

Prietaisą galima naudoti ant paviršių, kurių

posvyris yra ne daugiau 10%.

Saugos įranga apsaugo naudotoją, todėl

jos negalima keisti arba nenaudoti.

Norėdami tuoj pat išjungti prietaisą:

paspauskite avarinį išjungiklį.

Važiavimo pavara gali būti įjungta tik

tuomet, kai operatorius laiko nuspaudęs

pedalą.

Šioje naudojimo instrukcijoje vartojami

tokie simboliai:

Pavojus

Žymi gresiantį tiesioginį pavojų. Nepaisant

nurodymo, gresia mirtis arba sunkūs

sužalojimai.

몇Įspėjimas

Žymi potencialiai pavojingą situaciją.

Nepaisant nurodymo, gresia lengvi

sužalojimai ar materialiniai nuostoliai.

Pastaba

Žymi patarimus, kaip naudoti įrangą, ir

informaciją apie ją.

Prietaisas skirtas lygių paviršių poliravimui

arba drėgnam valymui.

–Nustačius vandens kiekį, šepečių

prispaudimo slėgį, valiklio kiekį ir

važiavimo greitį prietaisą galima lengvai

pritaikyti pageidaujamai valymo

užduočiai.

– 610 mm darbinis plotis ir 95 l švaraus

vandens rezervuaras leidžia

veiksmingai valyti ir prietaisas gali būti

ilgai eksploatuojamas.

– Prietaisas yra savaeigis.

– Naudodami įkroviklį, balite įkrauti

baterijas iš 230 V elektros tinklo lizdo.

– Baterija ir įkrovimo prietaisas jau

pridedami užsisakius paketo variantus.

Pastaba

Priklausomai nuo valymo užduoties,

prietaisas gali būti komplektuojamas su

įvairiais priedais.

Teiraukitės mūsų katalogo arba

apsilankykite mūsų interneto svetainėje

www.kaercher.com.

Šį prietaisą naudokite tik šioje instrukcijoje

nurodytiems tikslams.

– Prietaisu galima valyti tik lygias grindis,

kurios nėra jautrio drėgmei ir

poliravimui.

– Naudojimo temperatūra turi būti nuo

+5°C iki +40°C.

– Prietaisas netinka valyti apšalusiems

paviršiams (pvz., šaldyklose).

– Prietaisą naudokite tik su originaliais

priedais ir atsarginėmis dalimis.

– Prietaisas yra skirtas valyti uždarų

patalpų arba stogu uždengtų zonų

grindis. Naudojant kitose vietose, reikia

įmontuoti kitokius šepečius.

– Prietaisas netinka valyti eismui skirtus

kelius.

– Prietaisas negali būti naudojamas valyti

slėgiui jautrias grindis. Neviršykite

konkrečiam paviršiui leistinos apkrovos.

Prietaiso sukeliama paviršiaus apkrova

yra nurodyta techniniuose duomenyse.

– Prietaiso negalima naudoti patalpose,

kuriose yra sprogimų pavojus.

– Draudžiama prietaisu siurbti degias

dujas, neskiestas rūgštis ar tirpiklius.

Šioms medžiagoms priskiriami, dažų

skiedikliai, benzinas, mazutas, kurie

sumišę su siurbimo oru gali sudaryti

sprogius mišinius. Jokiu būdu

nenaudokite acetono, neskiestų rūgščių

ir tirpiklių, kadangi jie gali pažeisti

prietaiso medžiagas.

– Reaktyviosios metalų dulkės (pvz.,

aliuminio, magnio, cinko),

reaguodamos su stipriais šarminiais

arba rūgštiniais valikliais, virsta

sprogiomis dujomis.

Turinys

Nurodymai dėl saugos

Saugos įranga

Avarinis išjungiklis

Apsauginis pedalas

Simboliai

Veikimas

Naudojimas pagal paskirtį

Aplinkosauga, utilizavimas

Pakuotės medžiagos gali būti

perdirbamos. Neišmeskite

pakuočių kartu su buitinėmis

atliekomis, bet atiduokite jas

perdirbti.

Naudotų prietaisų sudėtyje yra

vertingų, antriniam žaliavų

perdirbimui tinkamų medžiagų,

todėl jie turėtų būti atiduoti

perdirbimo įmonėms.

Akumuliatoriai, alyvos ir

panašios medžiagos neturėtų

patekti į aplinką. Todėl

naudotus prietaisus šalinkite

pagal atitinkamą antrinių

žaliavų surinkimo sistemą.

178 Lietuviška

1 Baterijų kištukas

2 Pagrindinis jungiklis

3 Baterija

4 Baterijos įstatymo blokatorius

5 Baterijos įstatymo įtaisas

6 Siurbimo žarna

7 Švaraus vandens filtras

8 Švaraus vandens filtras

9 Švaraus vandens išleidimo žarna

10 Stovėjimo stabdžio atblokavimo svirtis

11 Užteršto vandens išleidimo žarna

12 Švaraus vandens bakas

13 Nešvaraus vandens rezervuaro filtras

14 Užteršto vandens bakas

15 Valymo galva

16 Plūduras

17 Siurbimo rėmelis

18 Dulkių maišelis (tik BR modeliui)

19 Apsaugos nuo purškimo rankenėlė (BR

modeliui)

20 Apsauga nuo purškimo (BR modeliui)

21 Važiavimo pedalas

22 Operatoriaus aikštelė

23 Apsauginis pedalas

24 Siurbimo rėmelio nuleidimo svirtis (tik

BR)

25 Baterijų dangtelis

26 Baterijos dangtelio užrakto varžtas

27 Vairas

28 Valdymo pultas

Aptarnavimo ir funkciniai elementai

Lietuviška 179

1 Raktinis jungiklis

2 Atblokavimo mygtukas

3 Važiavimo krypties jungiklis

4Greičio jungiklis

5 Garsinis signalas

6 Avarinis išjungiklis

7 Baterijos indikatorius

8 Važiavimo pavaros saugiklis

9 Valdymo sistemos saugiklis

10 Siurblio saugiklis

11 Siurblio turbinos saugiklis

12 Šepečio pavaros saugiklis

13 Vandens kiekio reguliavimo mygtukas

14 Šepečio prispaudimo jėgos mygtukas

15 Šepečio prispaudimo jėgos indikatorius

16 Eksploatavimo valandų skaitiklis

1 Raktinis jungiklis

2 Atblokavimo mygtukas

3 Važiavimo krypties jungiklis

4Greičio mygtukas

5 Garsinis signalas

6 Avarinis išjungiklis

7 Važiavimo pavaros saugiklis

8Šepečio pavaros saugiklis

9 Ekrano perjungimo mygtukas

10 Ekranas

11 Valymo režimo mygtukas

12 Valomojo skysčio dozavimo mygtukas

13 Šepečio prispaudimo jėgos mygtukas

14 Siurbimo rėmelio nuleidimo/pakėlimo

mygtukas

ABaterijos įkrovimo indikatorius

BGreičio zona

C Šepečio prispaudimo jėga

D Valomojo skysčio dozavimas

EŠepečio pavaros eksploatavimo laikas

(valandos)

F Važiavimo variklio eksploatavimo laikas

(valandos)

GĮjungta apsauga nuo per didelės

iškrovos

BR valdymo pultas

BD valdymo pultas

180 Lietuviška

Naudodami baterijas būtinai laikykitės šių

nurodymų:

Pavojus

Sprogimo pavojus. Nedėkite ant baterijos,

t.y. ant sekcijų jungčių polių, įrankių ar

panašių daiktų.

Sužalojimų pavojus. Švinas jokiu būdu

negali patekti ant žaizdų. Po kontakto su

baterijomis būtinai nusiplaukite rankas.

Bp Pack modelyje jau yra įmontuota

baterija.

ÎIšsukite baterijos dangtelio užrakto

varžtą.

ÎAtverskite baterijos dangtelį.

ÎPastumkite baterijos įstatymo blokatorių

į kairę ir nulenkite į apačią.

Patraukite baterijos įstatymo įtaisą atgal.

ÎĮstatykite baterijas į baterijos įstatymo

įtaiso vonelę.

ÎSujunkite polius kartu pateiktas

kabeliais.

몇Įspėjimas

Laikykitės poliariškumo.

ÎMaitinimo kabelius prijunkite prie likusių

laisvų (+) ir (-) polių.

ÎPastumkite baterijos įstatymo įtaisą į

priekį.

ÎUžfiksuokite baterijos įstatymo įtaiso

užraktą.

몇Įspėjimas

Prieš naudodami prietaisą, įkraukite

baterijas.

Pastaba

Prietaise yra apsauga nuo per didelės

iškrovos, t. y., jei pasiekiama dar leistina

mažiausia talpa, prietaisu dar galima

važiuoti ir siurbti likusį vandenį. Ekrane

mirksi „Įjungta apsauga nuo per didelės

iškrovos“ simbolis.

ÎPrietaisą nuvežkite tiesiai prie įkrovimo

punkto, tuo metu rinkitės kuo lygesnį

kelią.

Pastaba

Naudojant kitokias baterijas (pvz., kitų

gamintojų), šių baterijų apsaugą nuo per

didelės iškrovos turi nustatyti Kärcher

klientų aptarnavimo tarnyba.

Pavojus

Pavojus susižaloti dėl srovės smūgio.

Laikykitės reikalavimų dėl elektros tinklo ir

saugiklių, žr. skyrių „Įkroviklis“.

Įkroviklį naudokite tik sausose patalpose,

kuriose užtikrintas reikiamas vėdinimas!

Pastaba

Maitinimo elementai vidutiniškai įkraunami

naždaug per 10 valandų.

Rekomenduojami įkrovikliai (tinkantys

atitinkamoms baterijoms) yra valdomi

elektroniniu būdu ir savarankiškai baigia

įkrovimo procesą.

Pavojus

Sprogimo pavojus. Įkrauti skystines

baterijas leidžiama tik atidarius baterijų

dėklo dangtelį.

ÎIšsukite baterijos dangtelio užrakto

varžtą.

ÎAtverskite baterijos dangtelį.

ÎIštraukite maitinimo elementų kištuką ir

sujunkite su įkroviklio laidu.

ÎĮkroviklio tinklo kištuką įkiškite į lizdą ir

įjunkite.

ÎIšjunkite įkroviklį ir ištraukite tinklo

kištuką.

ÎAtjunkite baterijos kabelį nuo įkroviklio

kabelio ir sujunkite su prietaisu.

ÎBaterijos dangtelį pasukite į priekį ir

priveržkite užrakto varžtą.

ÎLikus valandai iki įkrovimo pabaigos

įpilkite destiliuoto vandens, atsižvelkite į

tinkamą rūgšties lygį. Baterija yra

atitinkamai pažymėta. Įkrovimo proceso

pabaigoje iš visų elementų turi skirtis

dujos.

Pavojus

Išėsdinimo pavojus!

–Pilant vandenį į išsikrovusią bateriją,

gali ištekėti rūgštis.

–Dirbdami su baterijos rūgštimis,

naudokite apsauginius akinius ir

laikykitės reikalavimų, kad

nesusižalotumėte ir nepažeistumėte

apsauginių rūbų.

–Ant odos ar rūbų užtiškus rūgšties,

nedelsdami gerai nuplaukite vandeniu.

몇Įspėjimas

Pažeidimo pavojus!

–Baterijoms užpildyti naudokite tik

destiliuotą arba bedruskį vandenį

(VDE 0510).

–Nenaudokite jokių pašalinių priedų

(vadinamųjų gerinamųjų priemonių),

nes nustos galiojusi garantija.

Maitinimo elementus ir įkroviklį galite įsigyti

specializuotose parduotuvėse.

BAT modeliui naudodami skystinius

maitinimo elementus laikykitės šių

reikalavimų:

– Laikykitės reikalavimų dėl didžiausių

maitinimo elementų matmenų.

–Kai įkraunate skystines baterijas, reikia

atidaryti baterijos dangtelį.

–Įkraunant skystines baterijas būtina

laikytis baterijų gamintojo nurodymų.

Kai prietaisas stovi, jo padėtis užfiksuojama

elektriniu stovėjimo stabdžiu. Jei norite

stumti prietaisą, reikai atblokuoti jo

stovėjimo stabdį.

ÎNorėdami atblokuoti stabdį,

paspauskite žemyn atblokavimo svirtį.

Prieš pradedant naudoti

Baterijos

Laikykitės nurodymų, pateiktų ant

akumuliatorių baterijos,

naudojimo instrukcijoje ir

transporto priemonės

instrukcijoje

Naudokite akių apsaugos

priemones

Saugokite vaikus nuo rūgščių ir

baterijų

Sprogimo pavojus

Draudžiama naudoti atvirą ugnį,

atvirą šviesą, sukelti kibirkštis ir

rūkyti.

Išėsdinimo pavojus

Pirmoji pagalba

Įspėjimas

Atliekų tvarkymas

Akumuliatorių baterijos

neišmeskite į šiukšlių konteinerį

Įdėkite bateriją ir prijunkite

Baterijų įkrovimas

Baigus įkrauti

Papildomi reikalavimai mažai

priežiūros reikalaujančioms

baterijoms (skystinėms):

Rekomenduojamos baterijos

Maitinimo elementų

komplektas

Užsakymo Nr.

3 x 12V/105 A,

nereikalauja priežiūros

(gelis)

6.654-141.0

Rekomenduojami įkrovikliai

Įkroviklis Užsakymo Nr.

36 V,

nereikalaujančioms

priežiūros baterijoms

6.654-229.0

Didžiausi baterijų matmenys

Ilgis Plotis Aukštis

406 mm 533 mm 432 mm

Pritaiso stūmimas

Lietuviška 181

Pavojus

Iš vietos pajudėjęs prietaisas gali sukelti

avarinę situaciją. Baigę stumti prietaisą vėl

būtinai pakelkite atblokavimo svirtį: taip vėl

įjungsite stovėjimo stabdį.

Pastaba

Jei norite iš karto išjungti visas funkcijas,

patraukite koją nuo važiavimo pedalo,

paspauskite avarinį išjungiklį ir pasukite

raktinį jungiklį į „0“ padėtį.

ÎAtsukite varžtus ir nuimkite medinį

rėmą.

ÎNukirpkite plastikinę pakavimo juostą ir

nuimkite foliją.

ÎNuimkite ratų fiksatorius.

ÎLentas sudėkite ant paletės krašto.

Lentas taip suguldykite, kad jos būtų

prieš prietaiso ratus. Pritvirtinkite lentas

varžtais.

ÎPatraukite ratų medines fiksavimo

kaladėles ir pastumkite po rampa.

ÎUžmaukite vairą ir nustatykite priekinį

ratą tiesiai į priekį.

ÎNuimkite vairą, tinkamai jį nustatykite ir

vėl užmaukite.

ÎPritvirtinkite vairą pridedama veržle.

ÎĮkiškite į vairą dangtelį.

ÎUžlipkite ant stovėjimo aikštelės ir

kairiąja koja laikykite nuspaustą

apsauginį pedalą.

ÎPasukę atblokuokite avarinį išjungiklį.

ÎNustatykite raktinį jungiklį „1“.

ÎVažiavimo kryptį nustatykite valdymo

pulte važiavimo krypties jungikliu.

ÎGreičio jungikliu pasirinkite mažiausio

greičio diapazoną.

ÎPaspauskite atblokavimo mygtuką.

ÎNorėdami važiuoti atsargiai

paspauskite važiavimo pedalą ir lėtai

nuvažiuokite nuo paletės.

ÎNustatykite raktinį jungiklį „0“.

Prieš pradedant naudoti prietaisą būtina

įmontuoti šepečius (žiūrėkite skyrių

„Aptarnavimo darbai“).

Pavojus

Ilgą laiką laikant prietaisą rankose, dėl

vibracijos gali atsirasti kraujosrūvos.

Tačiau negalima nustatyti tam tikros

naudojimo trukmės, kadangi tai priklauso

nuo daugybės veiksnių:

– Asmens kraujotakos sutrikimų (dažnai

šąlančių pirštų, pirštų formikacijos).

– Žemos aplinkos temperatūros.

Rankoms apsaugoti dėvėkite šiltas

apsaugines pirštines.

– Tvirtai laikydami prietaisą, išvengsite

kraujosrūvų.

–Netrūkstamas naudojimas yra

pavojingesnis nei naudojimas su

pertraukomis.

Reguliariai ilgą laiką naudojant prietaisą ir

pasikartojant tokiems požymiams

(pavyzdžiui, pirštų šalimui ir formikacijai),

patariame kreiptis į gydytoją.

Pastaba

Jei norite iš karto išjungti visas funkcijas,

patraukite koją nuo važiavimo pedalo,

paspauskite avarinį išjungiklį ir pasukite

raktinį jungiklį į „0“ padėtį.

ÎAtlikite techninės priežiūros darbus,

skirtus „darbo savaitės pradžiai“ (žr.

skyrių „Priežiūra ir aptarnavimas“).

Pavojus

Gali įvykti nelaimingas atsitikimas. Prieš

darbą reikia lygioje vietoje patikrinti

stovėjimo stabdžio veikimą.

ÎNustatykite raktinį jungiklį „0“.

ÎPaspauskite avarinį išjungiklį.

Jei ranka galite pastumti prietaisą, vadinasi,

stovėjimo stabdis neveikia.

ÎStovėjimo stabdžio atblokavimo svirtį

pakelkite į viršų.

Jei prietaisą vis dar galima pastumti ranka,

vadinasi, stovėjimo stabdis sugedo.

Išjunkite prietaisą ir kreipkitės į klientų

aptarnavimo tarnybą.

Pavojus

Gali įvykti nelaimingas atsitikimas. Jei

važiuojant nuolaidžiu maršrutu prietaisas

stabdo nepakankamai, spauskite avarinį

išjungiklį:

ÎAtidarykite švaraus vandens rezervuaro

gaubtą.

ÎPripilkite švaraus vandens (iki 60 °C)

15 cm iki viršutinio bako krašto.

ÎĮpilkite valomosios priemonės.

ÎUždarykite švaraus vandens rezervuaro

gaubtą.

Pastaba

Prieš pirmą kartą pradėdami naudoti

prietaisą pripilkite pilną švaraus vandens

baką, kad būtų nuorinta vandens tiekimo

sistema.

Jei sistema bus tuščia, gali praeiti iki 2 min.,

kol valomasis tirpalas pradės tekėti prie

valymo galvos.

몇Įspėjimas

Pažeidimo pavojus. Naudokite tik

nurodytas valymo priemones. Jei

naudojamos kitos valymo priemonės, iškyla

pavojus naudojimo saugumui ir padidėja

nelaimingų atsitikimų rizika.

Naudokite tik tas valymo priemones,

kuriose nėra tirpiklių, druskos rūgšties ir kitų

skystų rūgščių.

Pastaba

Nenaudokite stipriai putojančių valymo

priemonių.

Rekomenduojamos valymo priemonės:

Jei norite susipažinti su prietaisu, pirmą

kartą važiuokite juo tuščioje aikštelėje.

Pavojus

Mašina gali apvirsti ją naudojant ant didelio

posvyrio paviršių.

ÎMašiną galima naudoti ant tik paviršių,

kurių nuolydis yra ne daugiau nei 10 %.

Mašina gali apvirsti staigiuose posūkiuose.

Mašina sunkiai valdoma ant šlapių grindų.

ÎPosūkiuose važiuokite lėtai.

Mašina gali apvirsti, kai važiuojama ant

nestabilaus pagrindo.

ÎTodėl naudokite mašiną tik ant tvirto

pagrindo.

Mašina gali apvirsti jai per daug pasvirus į

šoną.

ÎMašina gali būti pasvirus į šoną

daugiausiai 10 % posvyrio kampu.

ÎUžlipkite ant stovėjimo aikštelės ir

kairiąja koja laikykite nuspaustą

apsauginį pedalą.

ÎVažiavimo pedalo nespauskite.

ÎPasukę atblokuokite avarinį išjungiklį.

ÎNustatykite raktinį jungiklį „1“.

Iškrovimas

Šepečių įmontavimas

Naudojimas

Stovėjimo stabdžio patikrinimas

Stabdymas

Eksploatacinių medžiagų

papildymas

Švarus vanduo

Valymo priemonės

Naudojimas Valymo

priemonės

Rutininiam visų vandeniui

atsparių paviršių valymui

RM 780

RM 746

Rutininiam blizgių paviršių

valymui (pvz., granito)

RM 755 es

Rutininiam ir baziniam

pramoniniam grindų

valymui

RM 69 ASF

Rutininiam ir baziniam

apdailos plytelių valymui

RM 753

Rutininiam ir baziniam

plytelių sanitariniuose

mazguose valymui

RM 751

Sanitarinių mazgų

rutininiam valymui ir

dezinfekcijai

RM 732

Paviršių, kuriuose yra

šarmų, valymui (pvz.,

PVC)

RM 752

Linoleumu dengtų grindų

valymui

RM 754

Važiavimas

182 Lietuviška

ÎPaspauskite atblokavimo mygtuką.

ÎNorėdami važiuoti, atsargiai

paspauskite važiavimo pedalą.

Pastaba

Važiavimo kryptį galima keisti ir važiuojant.

Taip kelis kartus pavažiavus pirmyn ir atgal

galima išvalyti net labai nešvarias vietas.

Pernelyg apkrautas variklis po tam tikro

laiko išsijungia.

ÎTokiu atveju leiskite prietaisui bent 15

min. atvėsti.

ÎVėl paspauskite važiavimo pavaros

saugiklį valdymo pulte.

Pastaba

Jei prietaisas stovi vienoje vietoje ilgiau

kaip 2 s, valomojo skysčio tiekimas ir

šepečio pavara yra sustabdomi iki tol, kol

prietaisas pajudės.

ÎPaspauskite važiavimo pedalą ir

važiuokite į valomą vietą.

ÎPasirinkite šepečio prispaudimo slėgį

atitinkamu mygtuku (4 pakopos).

Valymo režimu veikiančio prietaiso

didžiausias greitis ribojamas II greičio

pakopa.

Pastaba

Labai užterštas vietas galima pervažiuoti

du kartus. Pirmą kartą pilamas valomaasis

skystis ir nešvarus plotas valomas

šepečiais. Tuo metu siurbimo rėmelis

pakeliamas paspaudus siurbimo rėmelio

nuleidimo/pakėlimo mygtuką. BD modelyje

dar reikia nuimti galinę apsaugą nuo

purškimo (Aqua-Mizer). Įsigėrus

valomajam skysčiui antrą kartą nešvarus

paviršius valomas įprastu būdu.

Pastaba

Pakėlus valymo galvą dar apie 5 m

pavažiuokite į priekį, kad būtų išsiurbtas

likęs vanduo.

ÎPastatykite prietaisą ant lygaus

paviršiaus.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

Pastaba

Purvino vandens rezervuaras perpildytas.

Kai purvino vandens rezervuaras yra

pilnas, plūduras sustabdo siurblį.

Ištuštinkite purvino vandens rezervuarą.

몇Įspėjimas

Laikykitės vietinių nuostatų dėl nuotėkų

vandens šalinimo.

ÎPurvinam vandeniui išleisti skirtą žarną

išimkite iš laikiklio ir nuleiskite į tinkamą

įrenginį vandeniui surinkti.

ÎAtidarykite užsukamą dangtelį ir purviną

vandenį išleiskite per išleidimo žarną.

ÎPurvino vandens rezervuaro filtrą

paskalaukite švariu vandeniu.

ÎNuvalykite plūdurą ir patikrinkite, ar

lengvai juda plūduro rutulys.

ÎUžteršto vandens baką išskalaukite

švariu vandeniu.

ÎŠvaraus vandens išleidimo žarną (už

purvino vandens išleiimo žarnos)

ištraukite ir nuleiskite į tinkamą indą.

ÎAtidarykite užsukamą dangtelį ir

vandenį išleiskite per išleidimo žarną.

ÎPakelkite valymo galvą.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

ÎAtsukite apsaugos nuo purškimo

žvaigždės formos rankenėlę ir palenkite

į šoną.

ÎIšimkite dulkių maišelį.

ÎIštuštinkite dulkių maišelį ir išskalaukite

vandeniu.

BR BD

ÎVažiavimo

kryptį

nustatykite

valdymo pulte

važiavimo

krypties

jungikliu.

ÎPasirinkite

greičio

diapazoną

greičio jungikliu

(3 pakopos).

ÎStebėkite

ekraną ir

laukite, kol

persijungs

valdymo

programa.

ÎVažiavimo

kryptį

nustatykite

valdymo pulte

važiavimo

krypties

jungikliu.

ÎPasirinkite

greičio

diapazoną

greičio mygtuku

(3 pakopos).

Perkrova

Valymas

BR BD

ÎSiurbimo

rėmelio

nuleidimo

svirtelę

paspauskite

žemyn.

Siurbimo

rėmelis

nuleidžiamas ir

įjungiamas

siurblys.

ÎŠepečio

prispaudimo

slėgio mygtuku

nuleiskite

valymo galvą.

ÎPaspauskite

valymo režimo

mygtuką.

Įsijungia

šepečių pavara.

Valymo galva

yra nuleidžiama

(nedidelis

šepečio

prispaudimo

slėgis) ir

imamas tiekti

valomasis

skystis.

Siurbimo

rėmelis

nuleidžiamas ir

įjungiamas

siurblys.

BR BD

ÎNustatykite

valomojo

skysčio tiekimą

vandens kiekio

reguliatoriumi.

ÎValomojo

skysčio

dozavimo

mygtuku

nustatykite

valomojo

skysčio tiekimą

(4 pakopos).

BR BD

ÎPasirinkite

greičio

diapazoną

greičio jungikliu

(3 pakopos).

ÎPasirinkite

greičio

diapazoną

greičio mygtuku

(3 pakopos).

Valymo pabaiga

BR BD

ÎŠepečio

prispaudimo

slėgio mygtuku

pakelkite

valymo galvą.

ÎPatraukite

siurbimo

rėmelio

nuleidimo

svirtelę į viršų,

siurbimo

rėmelis yra

pakeliamas ir

siurblys

išjungiamas.

ÎPaspauskite

valymo režimo

mygtuką.

Išjungiama

šepečio pavara

ir valymo galva

pakeliama.

Po 15 s

pakeliamas

siurbimo

rėmelis.

Po 30 s

išjungiamas

siurblys.

Naudojimo nutraukimas

Rezervuarų išleidimas

Išleiskite purviną vandenį

Švaraus vandens išleidimas

Dulkių maišelio ištuštinimas

(tik BD modeliui)

Lietuviška 183

Pavojus

Sužalojimų pavojus! Prietaisą iškrauti arba

pakrauti galima tik ne didesniuose nei 10%

posvyriuose. Važiuokite lėtai.

ÎNuimkite nuo prietaiso siurbimo rėmelį,

šepečius ir apsaugą nuo purškimo.

ÎPerveždami prietaisą tam tikra

transporto priemone, apsaugokite jį,

kad nenuslystų.

1 Tvirtinimo taškai

Pavojus

Sužalojimų pavojus! Prieš pradėdami bet

kokius darbus, rankinį jungiklį pasukite į

padėtį „0“ ir ištraukite raktą. Ištraukite

baterijų kištuką.

Pastaba

Išjungus siurblį siurbimo turbina dar kiek

laiko veikia. Techninės priežiūros darbuus

atlikite tik galutinai nustojus veikti turbinai.

ÎIšleiskite ir utilizuokite purviną ir likusį

švarų vandenį.

ÎPatikrinkite, ar sandariai užsuktas

purvino vandens rezervuaro dangtelis.

ÎPatikrinkite padangas.

ÎPatikrinkite, ar tinkamai sureguliuoti

šepečiai.

ÎPatikrinkite, ar sandarios siurbimo

žarnos kištukinės jungtys.

ÎPatikrinkite siurbimo rėmelio

pritvirtinimą ir nustatymą (žr. skyrių

„Aptarnavimo darbai“).

ÎPatikrinkite, ar sandarus išleidimo žarnų

užraktas.

ÎPatikrinkite, ar teisingai sudėtos

išleidimo žarnos.

ÎPatikrinkite, ar tinkamai veikia

apsauginis pedalas, važiavimo pedalas

ir vairas.

ÎPatikrinkite skystinių baterijų rūgšties

lygį ir, jei reikia, įpilkite destiliuoto

vandens.

ÎIštuštinkite purvino vandens

rezervuarą.

ÎUžteršto vandens baką išskalaukite

švariu vandeniu.

ÎIšvalykite užteršto vandens bako

dangtelyje esantį sietelį.

ÎNuvalykite purvino vandens rezervuaro

plūdurą (žr. skyrių „Aptarnavimo

darbai“).

ÎIšvalykite švaraus vandens rezervuarą

ir filtrą.

ÎPatikrinkite švaraus vandens filtrą,

esant reikalui, jį išvalykite.

ÎVienai minutei įjunkite nusiurbtuvą, kad

sistema išdžiūtų.

ÎPatikrinkite, ar nenusidėvėjo šepečiai ir

nuvalykite juos.

ÎNuvalykite valymo galvos apsaugą nuo

purškimo ir patikrinkite ar ji

nesusidėvėjo.

ÎNuvalykite siurbimo juostelę ir

patikrinkite, ar ji nesusidėvėjo.

ÎPrietaiso išorinį paviršių nuvalykite

drėgna, švelniame šarminiame tirpale

suvilgyta šluoste.

ÎVizualiai patikrinkite, ar prietaisas

nesugadintas.

ÎNeuždarykite šviežio ir purvino vandens

rezervuaro dangtelio, kad rezervuarai

galėtų išdžiūti.

ÎĮkraukite bateriją.

ÎNuvalykite viršutinę akumuliatoriaus

dalį.

ÎJei naudojate skystines baterijas,

patikrinkite rūgšties sudėtį.

ÎPatikrinkite, ar baterijų kabeliai gerai

prijungti.

ÎIšvalykite baterijų skyrių ir jų korpusus.

ÎPatikrinkite pavaros grandinės

įtempimą (žr. skyrių „Aptarnavimo

darbai“).

ÎPatikrinkite, ar nesusidėvėjo pavaros

grandinė.

ÎPatikrinkite stovėjimo stabdį. *

ÎIšvalykite siurbimo rėmelio pakylą.

ÎIšvalykite siurbimo rėmelio ir valymo

galvos lankstus.

ÎPatikrinkite, ar nesusidėvėję visų

variklių anglies šepečiai ir komutatoriai.

ÎPatikrinkite valdymo grandinių

įtempiklius. *

* Atlieka klientų aptarnavimo tarnyba.

Kad būtų užtikrintas tinkamas prietaiso

funkcionavimas, su "Kärcher" atstovybe

galima sudaryti sutartį dėl aptarnavimo

darbų.

ÎPastatykite siurblį ant lygaus paviršiaus.

ÎNuleiskite siurbimo rėmelį.

ÎPavažiuokite bent 60 cm į priekį.

ÎSustabdykite prietaisą ir pasukite raktinį

jungiklį į padėtį „0“ ir ištraukite raktą.

Užtikrinkite, kad prietaisas neriedėtų

atgal.

1 Polinkio nustatymas

2 Nustatykite kryžminę rankeną į

horizontalią padėtį

ÎAbiem kryžminėmis rankenomis

nustatykite siurbimo rėmelį taip, kad abi

galinės siurbimo juostelės būtų tolygiai

(simetriškai vidurio atžvilgiu) išlenktos

atgal.

ÎPolinkį nustatykite taip, kad galinė

siurbimo juostelė per visą ilgį būtų

vienodai išlenkta atgal.

ÎNorėdami patikrinti, pavažiuokite 60 cm

į priekį ir apžiūrėkite nauja nustatymą.

ÎVienu metu sukdami abi kryžmines

rankenas, nustatykite siurbimo rėmelį

taip, kad galinė siurbimo juostelė būtų

išlinkusi atgal 9 - 10 mm.

Laikrodžio rodyklės kryptimi: išlinkimas

sumažėja.

Prieš laikrodžio rodyklę: išlinkimas

padidėja.

ÎNorėdami patikrinti, pavažiuokite 60 cm

į priekį ir apžiūrėkite nauja nustatymą.

ÎPakelkite siurbimo rėmelį.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

ÎIštraukite siurbimo žarną iš rėmelio.

Transportavimas

Techninė priežiūra ir

aptarnavimas

Aptarnavimo planas

Darbo savaitės pradžia

Darbo savaitės pabaiga

Kas 50 eksploatavimo valandų

Kas 100 eksploatavimo valandų

Kas 200 eksploatavimo valandų

Aptarnavimo darbai

Sutartis dėl aptarnavimo darbų

Siurbimo rėmelio reguliavimas

Siurbimo rėmelio išmontavimas

184 Lietuviška

1 Siurbimo rėmelio tvirtinimo žvaigždės

formos rankenėlė

ÎSiurbimo rėmelio tvirtinimo žvaigždės

formos rankenėlę atleiskite ir ištraukite

siurbimo rėmelį į šoną.

ÎIšmontuokite siurbimo rėmelį.

1 Sparnuotasis varžtas

2 Prispaudžiamoji plokštelė

3 Siurbimo juostelė

ÎAtsukite sparnuotuosius varžtus.

ÎIšimkite prispaudžiamąją plokštelę.

ÎIšimkite siurbimo juostelę.

Pastaba

Siurbimo juostelę galima naudoti 3 kartus,

kol nusidėvės visi kraštai. Po to siurbimo

juostelė turi būti pakeista.

ÎApsukite arba pakeiskite siurbimo

juostelę bei įdėkite ją atgal į siurbimo

rėmelį ir nustatykite.

ÎĮdėkite atgal prispaudžiamąją plokštelę.

ÎIš pradžių tvirtai užveržkite vidurinį

sparnuotąjį varžtą. Užtikrinkite, kad

prispaudžiamoji plokštelė tvirtai

priglustų prie siurbimo juostelės.

ÎTvirtai užveržkite kitus sparnuotuosius

varžtus.

ÎIšmontuokite siurbimo rėmelį.

1 Fiksatorius

2Įtempiamoji juosta

3 Siurbimo juostelė

ÎAtverkite fiksatorių ir išimkite

įtempiamąją juostą.

ÎIšimkite siurbimo juostelę.

Pastaba

Siurbimo juostelę galima naudoti 3 kartus,

kol nusidėvės visi kraštai. Po to siurbimo

juostelė turi būti pakeista.

ÎApsukite arba pakeiskite siurbimo

juostelę bei įdėkite ją atgal į siurbimo

rėmelį ir nustatykite.

ÎĮdėkite įtempiamąją juostą ir

užspauskite fiksatorių. Siurbimo

juostelę įtempkite tiek, kad ji

nesusiraukšlėtų. Jei reikia, perstatykite

fiksatorių.

1Vamzdis

2 Sietelis su plūdės rutuliais

ÎIšvalykite ir išskalaukite sietelį.

ÎPatikrinkite plūdės rutulių judumą.

Stipriau užsiteršus:

ÎTvirtai laikykite vamzdį ir nutraukite nuo

jo sietelį.

ÎIšvalykite sietelį ir rutulius.

ÎTvirtai laikykite vamzdį ir vėl uždėkite

sietelį.

1 Apsauga nuo purškimo

2 Apsaugos nuo purškimo žvaigždės

formos rankenėlė

3Guolių dangtelio varžtas

4Guolių dangtelis

ÎPakelkite valymo galvą.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

ÎAtsukite apsaugos nuo purškimo

žvaigždės formos rankenėlę ir palenkite

į šoną.

ÎAtleiskite guolių dangtelio varžtą ir

viršutinę guolių dangtelio dalį patraukite

į viršų.

ÎGuolių dangtelį paspauskite į apačią ir

iškabinkite iš laikiklių.

ÎNutraukite guolių dangtelį nuo šepečio.

ÎIštraukite šepetį.

ÎNaują šepetį su laikikliu priekyje

įstatykite į valymo galvą ir įstumkite iki

ribotuvo.

ÎAtloškite šepetį ir užmaukite guolių

dangtelį.

ÎApatinį guolių dangtelio galą įkabinkite į

valymo galvą ir guolių dangtelį

pastumkite aukštyn.

ÎViršutinį guolių dangtelio galą

prispauskite prie valymo galvos ir

priveržkite varžtu.

ÎAtverskite atgal apsaugą nuo purškimo

ir prisukite žvaigždės formos rankenėlę.

ÎPakartokite procedūrą kitoje pusėje.

1 šoninė apsauga nuo purškimo

ÎPakelkite valymo galvą.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

ÎPakelkite šoninę apsaugą nuo purškimo

ir patraukite į šoną.

ÎDiskinio šepečio atblokavimo rankeną

pasukite prieš laikrodžio rodyklę.

Priekinės siurbimo juostelės sukimas /

keitimas

Galinės siurbimo juostelės sukimas /

keitimas

Plūdės valymas

Šepečių volo keitimas

Diskinių šepečių pakeitimas

Lietuviška 185

Šepetys krinta žemyn ir gali būti

ištrauktas iš po prietaiso.

ÎNaują šepetį laikykite po valymo galva.

ÎDiskinio šepečio atblokavimo rankeną

pasukite laikrodžio rodyklės kryptimi ir

paspauskite šepetį aukštyn.

ÎAtleiskite atblokavimo rankeną ir

patikrinkite, ar tvirtai laikosi šepetys.

ÎUždėkite apsaugą nuo purškimo atgal.

ÎPakartokite procedūrą kitoje pusėje.

ÎNuleiskite valymo galvą.

ÎPasukite raktinį jungiklį į padėtį „0“ ir

ištraukite raktą.

BR modelis:

ÎAtleiskite ribotuvą ir jį taip nustatykite,

kad guminis apvadėlis būtų palenktas į

šoną apie 9 ar 10 mm.

BD modelis:

1Atrama

ÎAtleiskite ribotuvą ir jį taip nustatykite,

kad apsaugos nuo purškimo apatinis

kraštas būtų nutolęs nuo grindų apie 3

mm.

ÎPriveržkite ribotuvą.

1Varžtas

2Priekinė apsauga

ÎIšsukite varžtus.

ÎNuimkite priekinę apsaugą.

1 Varžtas

2 Dangtis

3 Pavaros grandinė

ÎIšsukite varžtus.

ÎNuimkite dangtelį.

ÎPatikrinkite, ar nesusidėvėjo pavaros

grandinė ir krumpliaračiai.

Jei prietaisas gali užšalti:

Îištuštinkite švaraus ir užteršto vandens

bakus.

ÎPrietaisą laikykite nuo šalčio

apsaugotoje patalpoje.

Pavojus

Sužalojimų pavojus! Prieš pradėdami bet

kokius darbus, rankinį jungiklį pasukite į

padėtį „0“ ir ištraukite raktą. Ištraukite

baterijų kištuką.

Jei yra gedimas, kurio negalite pataisyti

naudodamiesi šia lentele, kreipkitės į

klientų aptarnavimo skyrių.

Apsaugos nuo purškimo nustatymas

Pavaros grandinės tikrinimas Apsauga nuo šalčio

Gedimai

Ekrane nurodomi gedimai (tik BD)

Ekrano

rodmuo

Priežastis Šalinimas Kas turi

pašalinti

0814 Variklio valdymo gedimas Klientų

aptarnavimo

tarnyba

7600 Šepečių pavaros gedimas Atstatykite šepečio pavaros saugiklį. Naudotojas

7800 Sugadintas variklio kabelis Klientų

aptarnavimo

tarnyba

7801 Valdymas perkaito Išjunkite ir atvėsinkite prietaisąNaudotojas

7802

9000 Valymo galvoje nėra šepečiųĮstatykite šepečius Naudotojas

Baterija per mažai įkrauta Įkraukite baterijąNaudotojas

Prietaisas įjungtas paspaudus

važiavimo pedalą.

Atleiskite važiavimo pedalą, raktinį jungiklį pasukite į „0“ padėtį,

tada pasukite jį į „1“ padėtį, paspauskite apsauginį pedalą,

atblokavimo mygtuką ir važiavimo pedalą.

Naudotojas

186 Lietuviška

Gedimai

Gedimas Šalinimas Kas turi

pašalinti

Prietaisas neįsijungia Įkiškite į prietaisą baterijų kištuką. Naudotojas

Pasukę atblokuokite avarinį išjungiklį. Naudotojas

Patikrinkite, ar tinkamai laikosi baterijų kabelis. Naudotojas

Grąžinkite valdymo saugiklį į pradinę padėtį (tik BR). Naudotojas

Patikrinkite, ar baterijų kabelis nepažeistas korozijos ir, jei reikia, nuvalykite jį. Naudotojas

Baterija išsikrovė, įkraukite bateriją. Naudotojas

Patikrinkite pagrindinį saugiklį, jei reikia, pakeiskite jį. Naudotojas

Prietaisas nevažiuoja arba

važiuoja lėtai

Paspauskite atblokavimo mygtuką. Naudotojas

Atleiskite važiavimo pedalą, raktinį jungiklį pasukite į „0“ padėtį, tada pasukite jį į „1“

padėtį, paspauskite apsauginį pedalą, atblokavimo mygtuką ir važiavimo pedalą.

Naudotojas

Atstatykite važiavimo pavaros saugiklįNaudotojas

Valdymas perkaito, išjunkite prietaisą ir 15 min. leiskite jam atvėsti. Naudotojas

Priekinis ratas vos liečia paviršių dėl per didelio šepečių prispaudimo slėgio,

sumažinkite slėgį.

Naudotojas

Prietaiso stabdžiai neveikia Išjungtas stovėjimo stabdis, norėdami jį įjungti pakelkite į viršų atblokavimo svirtį. Naudotojas

siurblys nesiurbia arba siurbia

silpnai

Grąžinkite siurblio turbinos saugiklį į pradinę padėtį (tik BR). Naudotojas

Ištuštinkite užteršto vandens baką. Naudotojas

Patikrinkite, kaip nustatytas siurbimo rėmelis. Naudotojas

Patikrinkite sandariklių tarp užteršto vandens bako ir gaubto būklę, juos nuvalykite, jei

reikia, pakeiskite.

Naudotojas

Išvalykite prie siurbimo rėmelio esančią siurbimo juostelę ir, jei reikia, apverskite arba

pakeiskite.

Naudotojas

Patikrinkite, ar neužsikišo siurbimo žarna ir, jei reikia, išvalykite. Naudotojas

Patikrinkite siurbimo žarnos ir siurbimo rėmelio bei siurbimo žarnos ir purvino vandens

rezervuaro dangtelio jungtis.

Naudotojas

Patikrinkite, ar sandari siurbimo žarna ir , jei reikia, jį pakeiskite. Naudotojas

Patikrinkite, ar uždarytas gaubtas virš užteršto vandens išleidimo žarnos. Naudotojas

Patikrinkite, kaip nustatytas siurbimo rėmelis. Naudotojas

Išvalykite užteršto vandens bako plūdę. Naudotojas

Nepatenkinamas valymo

rezultatas

Nustatykite prispaudimo jėgą. Naudotojas

Patikrinkite, ar nesusidėvėję šepečiai, jei reikia juos pakeiskite. Naudotojas

Patikrinkite ar neužsiteršę šepečiai ir, jei reikia, išvalykite juos. Naudotojas

Patikrinkite, ar naudojami tinkami šepečiai ir valomosios priemonės. Naudotojas

Šepečiai nesisuka Atstatykite šepečio pavaros saugiklį. Naudotojas

Patikrinkite, ar šepečių neblokuoja pašaliniai daiktai ir, jei yra, juos pašalinkite. Naudotojas

Netiekiamas arba tiekiamas

per mažu kiekiu valomasis

tirpalas

Patikrinkite valomojo tirpalo kiekį švaraus vandens bake ir, jei reikia, pripildykite baką. Naudotojas

Grąžinkite siurblio saugiklį į pradinę padėtį (tik BR). Naudotojas

Padidinkite valomojo tirpalo dozę. Naudotojas

Patikrinkite švaraus vandens filtrą, esant reikalui, jį išvalykite. Naudotojas

Priedai

Pavadinimas Dalies Nr.: Aprašymas Vnt. Prietaisui

reikia detalės

Baterijos keitimo komplektas 8.601-121.0 jį sudaro: baterijos vonelė, kabeliai, užraktų

komplektas, 2 transportavimo vežimėliai

Baterija 6.654-141.0 12 V/105 A, nereikalauja priežiūros (gelis) 1 3

Įkroviklis 6.654-229.0 36 V, nereikalaujančioms priežiūros baterijoms 1 1

Pavadinimas Dalies Nr.: Aprašymas Vnt. Prietaisui

reikia detalės

Šepečio velenas, baltas (minkštas) 8.628-390.0 Poliruoti ir valyti jautraus paviršiaus grindis. 1 1

Šepečio velenas, raudonas

(vidutiniškas, standartas)

8.628-389.0 Valyti ir labiau užterštas grindis. 1 1

Šepečio velenas, žalias (kietas) 8.628-391.0 Pirminiam labai užterštų grindų valymui ir jų viršutinio

sluoksnio nuvalymui (pvz., vaškas, akrilatas).

Lietuviška 187

Pavadinimas Dalies Nr.: Aprašymas Vnt. Prietaisui

reikia

detalės

Diskinis šepetys, natūralus

(minkštas)

8.600-019.0 Grindims poliruoti. 1 2

Diskinis šepetys, mėlynas

(vidutiniškas, standartas)

8.600-018.0 Lengvai užterštoms ir jautrioms grindims valyti. 1 2

Diskinis šepetys, pilkas (kietas) 8.600-020.0 Stipriai užterštoms grindims valyti. 1 2

Diskas 8.600-017.0 Padams tvirtinti. 1 2

Raudonas disko padas (vidutinis) 6.369-826.0 Lengvai užterštoms grindims valyti. 5 2

Žalias disko padas (kietas) 6.369-827.0 Stipriai užterštoms grindims valyti. 5 2

Juodas disko padas (ypač kietas) 6.369-828.0 Stipriai užterštoms grindims valyti. 5 2

Techniniai duomenys

BR BD

Galia

Nominali įtampa V 36 36

Baterijų talpa (sukomplektuotos versijos) Ah (5h) 105 105

Vidutinis galingumas W 2200 2200

Važiavimo variklio (nominalioji) galia W 680 700

Siurbimo variklio galingumas W 570 570

Šepečių variklio galingumas W 300 510

Siurbimas

Siurbimo galingumas, oro kiekis l/s 31 3,64

Siurbimo galingumas, subatmosferinis slėgis kPa 19 20,3

Valomojo skysčio dozavimas

Dozavimo siurblio našumas W 43 43

Valomojo skysčio užtepimas (daugiausia) l/h 5,2 5,2

Valomieji šepečiai

Darbinis plotis mm 610 610

Šepečių skersmuo mm 152 305

Šepečio sūkių skaičius 1/min 800 300

Matmenys ir masė

Važiavimo greitis (maks.) km/h 5,8 5,6

Važiavimo posvyris (maks.) % 10 10

Teorinis našumas m2/h 2800 2800/

Švaraus / purvino vandens rezervuarų talpos l 95/90 95/90

Ilgis mm 1330 1330

Plotis mm 737 830

Aukštis mm 1285 1285

Svoris (su baterija/be baterijų) kg 565/243 565/243

Paviršiaus apkrova kPa 810 810

Keliamas triukšmas

Triukšmo lygis (EN 60704-1) dB(A) 74 74

Prietaiso vibracija

Bendroji svyravimo reikšmė (TSO 5349)

Rankos, vairas m/s23,6 3,6

Kojos, pedalas m/s20,7 0,7

188 Lietuviška

– Leidžiama naudoti tik gamintojo

patvirtintus priedus ir atsargines dalis.

Originalių priedų ir atsarginių dalių

naudojimas užtikrina saugų, be gedimų

prietaiso funkcionavimą.

– Dažniausia naudojamų atsarginių dalių

sąrašas pateiktas naudojimo

instrukcijos pabaigoje.

– Informacijos apie atsargines dalis galite

rasti interneto svetainės

www.kaercher.com dalyje „Service“.

Kiekvienoje šalyje galioja mūsų įgaliotų

pardavėjų nustatytos garantijos sąlygos.

Galimus prietaiso gedimus garantijos

galiojimo laikotarpiu pašalinsime

nemokamai, jei tokių gedimų priežastis

buvo netinkamos medžiagos ar gamybos

defektai. Dėl garantinių gedimų šalinimo

kreipkitės į savo pardavėją arba artimiausią

klientų aptarnavimo tarnybą pateikdami

pirkimą patvirtinantį kasos kvitą.

Šiuo pareiškiame, kad toliau aprašyto

aparato brėžiniai ir konstrukcija bei mūsų į

rinką išleistas modelis atitinka pagrindinius

EB direktyvų saugumo ir sveikatos

apsaugos reikalavimus. Jei mašinos

modelis keičiamas su mumis nepasitarus,

ši deklaracija nebegalioja.

Pasirašantys asmenys yra įgalioti

parduotuvės vadovybės.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faksas: +49 7195 14-2212

Atsarginės dalys

Garantija

CE deklaracija

Gaminys: Grindų valiklis

Tipas: 1.006-xxx

Specialios EB direktyvos:

98/37/EB

2006/95/EB

89/336/EEB (+91/263/EEB, 92/31/EEB,

93/68/EEB)

Taikomi darnieji standartai:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Taikomi nacionaliniai standartai:

Рчccкий 189

Уважаемый покупатель!

Перед использованием

прибора в первый раз

необходимо ознакомиться

с настоящим руководством по

эксплуатации и выполнять указания,

содержащиеся в нем. Сохраните эту

инструкцию по эксплуатации для

дальнейшего пользования или для

последующего пользователя.

Указания по технике безопасности 189

Назначение 189

Использование по назначению 189

Охрана окружающей среды, утилизация

189

Описание элементов управления и

рабочих узлов 190

Перед началом работы 192

Эксплуатация прибора 193

Уход и техническое обслуживание 195

Неполадки 198

Принадлежности 199

Технические данные 200

Запасные части 201

Гарантия 201

Заявление о соответствии требованиям

СЕ 201

Перед первым использованием прибора

прочитайте и соблюдайте данное

Руководство по эксплуатации и

прилагаемуд брошюру по технике

безопасности при работе с щеточными

моющими приборами и моющими

приборами-распылителями № 5.956-251

и затем действуйте.

Использование аппарата допускается на

поверхностях с уклоном макс. 10%.

Защитные приспособления

предназначены для защиты оператора.

Их отключение, а также работа в обход

их функций не допускаются.

Для немедленного выключения всех

функций: Нажмите на кнопку аварийного

выключения.

Ходовой привод можно активировать

только тогда, когда оператор нажмет

ногой на педаль и будет удерживать её.

- в отношении содержащихся в данном

руководстве по эксплуатации указаний -

Опасность

Означает непосредственно грозящую

опасность. Несоблюдение указания

может повлечь смерть или самые

тяжкие травмы.

몇Предупреждение

Означает возможно потенциально

опасную ситуацию. Несоблюдение

указания может вызвать легкие

травмы или повредить материальные

ценности.

Указание

Означает советы по применению и

важную информацию.

Прибор предназначен для влажной

уборки или полирования ровных полов.

–При этом он может быть легко

настроен на конкретную задачу

путем задания параметров

количества воды, усилия нажима и

частоты вращения щеток, количества

моющего средства, а также скорости

движения.

–Рабочая ширина 610 мм и объем

бака свежей воды 95 л делают

возможной эффективную чистку при

высокой продолжительности

эксплуатации.

–Устройство самоходное.

–Аккумуляторы можно заряжать с

помощью зарядного устройства,

подключив его к розетке с

напряжением 230 В.

–Аккумулятор и зарядное устройство

находится в комплекте при

комплексной поставке прибора.

Указание

В соответствии с выполняемой

задачей по чистке прибор может быть

оснащен различными

принадлежностями.

Закажите наш каталог или посетите

нашу страницу в Интернете

www.kaercher.com.

Используйте данный прибор

исключительно в соответствии

указаниями данного руководства по

эксплуатации.

–Прибор может применяться только

для мойки гладких полов, не

чувствительных к сырости и

полированию.

–Диапазон рабочей температуры

составляет от +5°C до +40°C.

–Прибор не пригоден для мойки

замерзших полов (например, в

холодильных установках).

–Прибор разрешается оснащать

только оригинальными

принадлежностями и запасными

частями.

–Прибор был разработан для мойки

полов внутри помещений или

площадей, находящихся под

крышей. Для использования прибора

в других областях работы следует

проверить возможность применения

других щеток.

–Прибор не предназначен для чистки

общественных транспортных дорог.

–Использование прибора на

чувствительных к давлению полах не

разрешается. Допустимая удельная

нагрузка на поверхность пола

подлежит соблюдению. Нагрузка на

поверхность, создоваемая

прибором, описана в тезнических

данных.

–Прибор не пригоден для

использования во взрывоопасной

среде.

–С помощью прибора не разрешается

собирать горучие газы,

неразбавленные кислоты или

растворители.

К ним относятся бензин,

растворитель или мазут, которые при

завихрении с всасываемым воздухом

могут образовывать взрывоопасные

смеси. Не использовать ацетон,

неразбавленные кислоты и

растворители, так как они разрушают

материалы, из которых изготовлен

прибор.

–Реактивная металлическая пыль

(например, алюминий, магний, цинк)

в соединении с сильными

щелочными или кислотными

моющими средствами создает

взрывоопасные газы.

Оглавление

Указания по технике

безопасности

Защитные устройства

Кнопка аварийного выключения

Педаль безопасности

Символы

Назначение

Использование по

назначению

Охрана окружающей

среды, утилизация

Материал упаковки подлежит

вторичной переработке.

Просьба не выбрасывать

упаковку вместе с

домашними отходами, а

сдать ее в пункт приема

вторичного сырья.

Старые приборы содержат

ценные перерабатываемые

материалы, подлежащие

передаче в пункты приемки

вторичного сырья.

Аккумуляторы, масло и иные

подобные материалы не

должны попадать в

окружающую среду. Поэтому

мы просим вас сдавать или

утилизовать старые приборы

через соответсвующие

системы сбора подобных

отходов.

190 Рчccкий

1Штекер аккумулятора

2Главное стопорное приспособление

3Аккумулятор

4Блокировка выдвижного ящика

аккумулятора

5Выдвижной ящик аккумулятора

6Всасывающий шланг

7Сито для свежей воды

8Фильтр чистой воды

9Сливной шланг для чистой воды

10 Рычаг разблокировки стояночного

тормоза

11 Шланг слива грязной воды

12 Бак чистой воды

13 Сито резервуара грязной воды

14 Резервуар грязной воды

15 Моющий узел

16 Поплавок

17 Всасывающая пластинка

18 Резервуар для сбора мусора (только

вариант BR)

19 Рукоять брызговика (вариант BR)

20 Брызговик (вариант BR)

21 Ходовая педаль

22 Место для оператора

23 Педаль безопасности

24 Рычаг устройства опускания

всасывающего коромысла (только

BR)

25 Кожух аккумулятора

26 Заглушка крышки аккумулятора

27 Рулевое колесо

28 Пульт управления

Описание элементов управления и рабочих узлов

Рчccкий 191

1Пусковой замок

2Кнопка деблокировки

3Переключатель направления

движения

4Переключатель скорости

5Звуковой сигнал

6Кнопка аварийного выключения

7Индикатор аккумулятора

8Предохранитель привода движения

9Система управления

предохранителем

Предохранительное устройство насоса

Предохранитель всасывающей турбины

12 Предохранитель щеточного привода

13 Регулятор подачи воды

14 Клавиша "Давление прижима щетки"

15 Индикатор силы нажатия щетки

16 Счетчик рабочих часов

1Пусковой замок

2Кнопка деблокировки

Переключатель направления движения

4Клавиша "Скорость"

5Звуковой сигнал

6Кнопка аварийного выключения

7Предохранитель привода движения

8Предохранитель щеточного привода

9Клавиша "Переключение дисплея"

10 Дисплей

11 Клавиша "Режим чистки"

12 Клавиша "Дозировка очистной

жидкости"

13 Клавиша "Давление прижима щетки"

14 Клавиша "Всасывающее коромысло

Опускание/Подъем"

Состояние аккумуляторного заряда

BДиапазон скорости

CДавление прижима щетки

DДозировка очистной жидкости

EПродолжительность эксплуатации

Режим щетки (часы)

FПродолжительность эксплуатации

Тяговый двигатель (часы)

GЗащита от глубокой разрядки

активирована

Пульт управления BR

Пульт управления BD

192 Рчccкий

При обращении с аккумуляторами

следует соблюдать следующие

предупредительные указания:

Опасность

Взрывоопасность Не класть

инструменты или подобные предметы

на аккумулятор, т.е. конечные полюса

и на соединители элементов.

Опасность получения травм. Кокогда

не прикасаться ранами к свинцовым

элементам. После работ с

аккумулятором необходимо очистить

руки.

В варианте комплектации Bp Pack

аккумулятор уже установлен.

ÎВыкрутить заглушку крышки

аккумулятора.

ÎОпрокинуть крышку аккумулятора

назад.

ÎПереместить блокировку

выдвижного ящика аккумулятора

влево и опрокинуть вниз.

ÎПотянуть выдвижной ящик

аккумулятора назад.

ÎУстановить аккумулятор в ванну

выдвижного ящика аккумулятора.

ÎСоединить полюса прилагаемыми

соединительными кабелями.

몇Предупреждение

Соблюдать правильную полярность.

ÎЗажать подводящий кабель,

входящий в комплект поставки, на

еще свободных полюсах

аккумулятора (+) и (-).

ÎПереместить выдвижной ящик

аккумулятора вперед.

ÎЗастопорить устройство блокировки

выдвижного ящика аккумулятора.

몇Предупреждение

Перед началом работы прибора

зарядить аккумулятор.

Указание

Прибор оснащен защитой от глубокой

разрядки, т. е. при достижении

минимально допустимого уровня

заряда прибор может только

передвигаться при использовании

освещения, находящегося в

определенных случаях в комплекте

прибора. На дисплее мигает символ

"Защита от глубокой разрядки

активирована".

ÎВ этом случае аппарат следует

направить к зарядной станции,

избегая при этом подъемов.

Указание

При использовании других

аккумуляторов (например, других

изготовителей) защита от

чрезмерной разрядки должна быть

настроена заново для

соответствующего типа

аккумулятора службой сервисного

обслуживания фирмы Karcher.

Опасность

Опасность получения травм от удара

электрическим током. Принимать во

внимание параметры электрической

сети и предохранителей, см. "Зарядное

устройство".

Зарядное устройство следует

применять только в сухих помещениях

с достаточной вентиляцией!

Указание

Время зарядки аккумулятора

составляет в среднем прибл. 10 часов.

Рекомендуемые для использования

зарядные приборы (подходящие к

соответственно применяемым

аккумуляторам) управляются

электронной системой и заканчивают

процесс зарядки автоматически.

Опасность

Взрывоопасность Зарядка заливных

аккумуляторов допускается только

при открытом капоте.

ÎВыкрутить заглушку крышки

аккумулятора.

ÎОпрокинуть крышку аккумулятора

назад.

ÎСнять штекер аккумулятора и

соединить его с зарядным кабелем.

ÎПодключить зарядное устройство к

сети и включить.

ÎВыключить зарядное устройство и

отсоединить его от сети.

ÎОтсоединить аккумуляторный кабель

от зарядного кабеля и соединить с

прибором.

ÎОпрокинуть крышку аккумулятора

вперед и закрутить заглушку.

ÎЗа час до окончания процесса

зарядки добавить дистиллированной

воды, обратить внимание на

правильный уровень электролита.

Аккумулятор обозначен

соответствующим образом. К концу

процесса зарядки все

аккумуляторные элементы должны

выделять газ.

Опасность

Опасность получения химических

ожогов!

–Доливка воды в разряженный

аккумулятор может привести к

выливанию электролита.

–При обращении с аккумуляторным

электролитом следует носить

защитные очки и соблюдать

предписания для предотвращения

травм и повреждений одежды.

–Брызги электролита, попавшие на

кожу или одежду, следует

незамедлительно смыть обильным

количеством воды.

몇Предупреждение

Опасность повреждения!

–Для залива в аккумулятор

использовать только

дистиллированную или

обессоленную воду (стандарт

Союза немецких инженеров VDE

0510).

–Не использовать добавки (так

называемые "улучшающие

средства"), в противном случае

теряется право на гарантию.

Перед началом работы

Аккумуляторы

указания на аккумуляторе, в

инструкции по пользованию и

руководстве по эксплуатации

прибора

Носить защиту для глаз

Не допускать детей к

электролиту и

аккумуляторам.

Опасность взрыва

Запрещается разведение

огня, искрение, открытые

источники света и курение

Опасность получения

химических ожогов

Первая помощь

Предупредительная

маркировка

Утилизация

Не выбрасывать аккумулятор

в мусорный контейнер

Установка и подключение

аккумуляторов

Зарядка аккумулятора

После завершения процесса

зарядки

Дополнительно к

необслуживаемым аккумуляторам

(заливным аккумуляторам):

Рчccкий 193

Аккумуляторы и зарядные устройства

можно приобрести в

специализированных местах торговли.

Если в варианте ВАТ используются

заливаемые аккумуляторы, следует

учитывать следующее:

–Необходимо соблюдать

максимальные габариты

аккумулятора.

–При зарядке мокрых аккумуляторов

крышка аккумулятора должна быть

открыта.

–При зарядке заливаемых

аккумуляторов необходимо

соблюдать предписания

изготовителя аккумулятора.

В положении остановки прибор защищен

от передвижения с помощью

электрического стояночного тормоза.

Для перемещения прибора необходимо

разблокировать стояночный тормоз.

ÎДля разблокировки стояночного

тормоза необходимо нажать на

рычаг разблокировки вниз.

Опасность

Опасность несчастного случая из-за

скатывающегося прибора. После

завершения процесса перемещения

необходимо обязательно снова

установить рычаг разблокировки в

верхнее положение и, таким образом,

снова активировать стояночный тормоз.

Указание

Для немедленной остановки всех

функций снять ногу с педали, нажать

на клавишу аварийного отключения и

повернуть ключевой переключатель в

положение "0".

ÎОслабить шурупы и удалить

деревянный ящик.

ÎРазрезать упаковочную ленту из

искусственного материала и снять

упаковку.

ÎУдалить фиксаторы на колесах.

ÎПоложить доски на край поддона.

При этом доски расположить так,

чтобы они лежали перед колесами

прибора. Закрепить доски с помощью

винтов.

ÎСнимите деревянные колодки,

предназначенные для стопорения

колес и подложите их под рампу.

ÎУстановить руль и выровнять

переднее колесо прямо.

ÎРуль снять, выровнять и снова

установить.

ÎУкрепить руль с помощью гайки с

комплекта поставки.

ÎВставить крышку в руль.

ÎСтать на мостик, нажать левой ногой

на педаль безопасности и

удерживать.

ÎРазблокировать аварийный

выключатель, повернув его.

ÎПусковой замок перевести в позицию

"1".

Îс помощью переключателя

направления движения на пульте

управления установить направление

движения,

ÎВыбрать наименьший диапазон

скорости с помощью переключателя

"Скорость".

ÎНажать на клавишу разблокировки.

ÎДля передвижения осторожно

нажать на педаль акселератора и

медленно съезжать с поддона.

ÎПусковой замок перевести в позицию

"0".

Перед включением прибора необходимо

установить щетки (см. "Работы по

техническому обслуживанию").

Опасность

Более продолжительное

использование аппарата может

привести к нарушению

кровообращения в руках, вызванному

вибрацией.

Невозможно указать конкретное время

использование аппарата, так как это

зависит от нескольких факторов:

–Личная предрасположенность к

плохому кровообращению (часто

зябнущие пальцы, формикация

пальцев).

–Низкая внешняя температура. Для

защиты рук носите теплые перчатки.

–Прочная хватка препятствует

кровообращению.

–Непрерывная работа хуже, чем

работа с паузами.

При регулярном использовании прибора

и повторном появлении

соответствующих признаков (например,

формикации пальцев, зябнущие пальцы)

мы рекомендуем пройти врачебное

обследование.

Указание

Для немедленной остановки всех

функций снять ногу с педали, нажать

на клавишу аварийного отключения и

повернуть ключевой переключатель в

положение "0".

ÎВыполнить работы по техническому

обслуживанию "в начале рабочей

недели" (см. главу "Уход и

техническое обслуживание").

Опасность

Опасность несчастных случаев. Перед

началом работы всегда следует

проверять на ровной поверхности

исправность стояночного тормоза.

ÎПусковой замок перевести в позицию

"0".

ÎНажать на кнопку аварийного

выключения.

Если прибор можно будет переместить

вручную, то стояночный тормоз

неисправен.

ÎРычаг разблокировки стояночного

тормоза нажать вверх.

Если можно будет все ещё переместить

прибор вручную, стояночный тормоз

дефектный. Выключить прибор и

вызвать сервисную службу.

Опасность

Опасность несчастных случаев. Если

прибор во время перемещения по

отрезке с перепадами не имеет

достаточного тормозного эффекта,

нажать на клавишу аварийного

отключения:

ÎОткрыть крышку резервуара для

чистой воды.

ÎНалить чистую воду (макс.

температура 60 °C) до уровня 15 см

от верхнего края резервуара.

ÎНалить моющее средство.

ÎЗакрыть крышку резервуара для

чистой воды.

Указание

Перед включением прибора в первый

раз резервуар для чистой воды

следует залить полностью, чтобы

удалить воздух из системы подачи

воды.

Рекомендуемые аккумуляторы

Комплект

аккумуляторов

№ заказа:

3 x 12 В/105 A, не

требует технического

обслуживания (гель)

6.654-141.0

Рекомендуемые зарядные

устройства

Зарядное устройство № заказа:

36 В, для

необслуживаемой

аккумулятора

6.654-229.0

Максимальные габариты

аккумуляторов

Длина Ширина высота

406 мм 533 мм 432 мм

Передвинуть прибор

Выгрузка аппарата

Установка щеток

Эксплуатация прибора

Проверка стояночного тормоза

Торможение

Заполнение рабочих жидкостей

Чистая вода

194 Рчccкий

Если система трубопроводов пуста,

может продолжаться до 2 минут, пока

очистной раствор не выйдет из

очистной головки.

몇Предупреждение

Опасность повреждения. Применять

только рекомендованные моющие

средства. В случае использования

других моющих средств

эксплуатирующее лицо берет на себя

повышенный риск с точки зрения

безопасности работы и опасности

получения травм.

Использовать только моющие

средства, не содержащие

растворителей, соляную и плавиковую

(фтористоводородную) кислоту.

Указание

Не использовать сильно пенящиеся

моющие средства.

Рекомендуемые моющие средства:

Чтобы ознакомиться с аппаратом,

первые попытки езды следует проводить

на открытой, свободной площадке.

Опасность

Опасность опрокидывания прибора на

слишком крутых склонах.

ÎВ направлении движения

допускается езда аппарата по

склонам до 10%.

Опасность опрокидывания при

быстрой езде на поворотах.

Опасность заноса прибора на мокром

полу.

ÎНа поворотах следует замедлять

скорость движения.

Опасность опрокидывания на

нестабильном грунте.

ÎРазрешается перемещать прибор

только по прочному основанию.

Опасность опрокидывания прибора при

большом боковом уклоне.

ÎВ направлениях, поперечных к

направлению движения,

допускается передвижение

аппарата только по склонам до

макс. 10%.

ÎСтать на мостик, нажать левой ногой

на педаль безопасности и

удерживать.

ÎНе нажимать на педали движения.

ÎРазблокировать аварийный

выключатель, повернув его.

ÎПусковой замок перевести в позицию

"1".

ÎНажать на клавишу разблокировки.

ÎДля перемещения осторожно нажать

на акселератор.

Указание

Направление движения можно также

менять во время движения прибора.

Благодаря этому можно осуществлять

уборку сильно загрязненных участков,

передвигая прибор вперед и назад.

В случае перегрузки через некоторое

время происходит отключение тягового

двигателя.

ÎПрибор должен охладиться в

течение, как минимум, 15 минут.

ÎСнова нажать на “Предохранение

ходового привода” на пульте

управления.

Указание

Если прибор стоит на месте более 2

секунд, то подача очистной жидкости и

привод щеток прерываются до

следующего перемещения.

ÎНажать на акселератор и объехать

очищаемую поверхность.

ÎУстановить давление прижима щетки

с помощью клавиши "Давление

прижима щетки" (4 передачи).

В режиме очистки максимальная

скорость ограничена передачей II.

Указание

Сильнозагрязненные полы можно убирать

в два захода. При первом заходе наносится

моющее средство и растирается

щетками. Для этого всасывающее

коромысло поднимается с помощью

нажатия на клавишу "Всасывающее

Моющее средство

Использование Моющее

средство

Уход за всеми

водостойкими полами

RM 780

RM 746

Уход за блестящими

поверхностями

(например, гранит)

RM 755 es

Уход и основательная

мойка промышленных

половых поверхностей

RM 69 ASF

Уход и основательная

мойка полов из

керамической плитки из

каменной крошки

RM 753

Уход за плиткой в

санитарных помещениях

RM 751

Мойка и дезинфекция в

санитарных помещениях

RM 732

Удаления слоя со всех

щелочностойких

поверхностей

(например, PVC)

RM 752

Удаление слоя с

линолеумных полов

RM 754

Движение

BR BD

Îс помощью

переключател

я направления

движения на

пульте

управления

установить

направление

движения,

ÎВыбрать

диапазон

скорости с

помощью

переключател

я "Скорость" (3

передачи).

ÎНаблюдать за

дисплеем и

подождать,

пока не

закончится

инициализаци

я управления.

Îс помощью

переключател

я направления

движения на

пульте

управления

установить

направление

движения,

ÎВыбрать

диапазон

скорости с

помощью

клавиши

"Скорость" (3

передачи).

Перегрузка

Мойка

BR BD

ÎНажать вниз

на рычаг

"Опускание

всасывающего

коромысла".

Всасывающее

коромысло

опускается и

всасывание

активируется.

ÎОпустить

очистную

головку путем

нажатия на

клавишу

"Прижимное

давление

щетки".

ÎНажать на

клавишу

"Режим

очистки".

Привод щеток

активируется.

Очистная

головка

опускается

(легкое

прижимное

давление

щетки) и

подается

очистная

жидкость.

Всасывающее

коромысло

опускается и

всасывание

активируется.

BR BD

ÎУстановить

подачу

очистной

жидкости с

помощью

регулировочно

й головки

"Количество

воды".

ÎУстановить

подачу

очистной

жидкости с

помощью

клавиши

"Дозировка

Очистная

жидкость" (4

передачи).

BR BD

ÎВыбрать

диапазон

скорости с

помощью

переключател

я "Скорость" (3

передачи).

ÎВыбрать

диапазон

скорости с

помощью

клавиши

"Скорость" (3

передачи).

Рчccкий 195

коромысло Подъем/Опускание". В версии

BD необходимо снять дополнительно

задний брызговик (Aqua-Mizer). После того

как подействовала очистная жидкость, во

втором заходе поверхности моются как

обычно.

Указание

После подъема очистной головки

передвигать ещё на прибл. 5 м, чтобы

оставшаяся вода смогла всасываться.

ÎУстановить подметающую машину

на ровную поверхность.

ÎПусковой переключатель повернуть

в позицию "0" и вытащить его из

замка.

Указание

Переполненный резервуар для грязной

воды. Если бак грязной воды полон, то

поток всасывания прерывается

поплавком. Удалить содержимое из

резервуара для грязной воды.

몇Предупреждение

Соблюдать местные предписания по

обращению со сточными водами.

ÎВыньте из держателя сливной шланг

для грязной воды и поместите его в

предназначенный для этого сборник

воды.

ÎСпустить грязную воду путем

открытия резьбовой крышки в

спускном шланге.

ÎПромыть сито в баке грязной воды

чистой водой.

ÎПочистить поплавок и проверить

подвижность шарика поплавка.

ÎПромыть бак грязной воды чистой

водой.

ÎВытянуть спускной шланг свежей

воды (за спускным шлангом грязной

воды) и опустить над

соответственным сборным

устройством.

ÎСпустить очистную жидкость путем

открытия резьбовой крышки на

спускном шланге.

ÎПриподнять чистящую головку.

ÎПусковой переключатель повернуть

в позицию "0" и вытащить его из

замка.

ÎОслабить рукоять брызговика и

повернуть брызговик в сторону.

ÎВынуть бак сбора мусора.

ÎУдалить мусор из бака для мусора и

прополоскать бак водой.

Опасность

Опасность получения травм! Для

погрузки/выгрузки прибор может

передвигаться только на склонах до

10%. Передвигаться следует на

медленной скорости.

ÎУдалить всасывающее коромысло,

щетки и брызговик.

ÎПри перевозке на транспортном

средстве прибор следует защитить

от соскальзывания, закрепив его

натяжными ремнями/тросами.

1Точки крепления

Опасность

Опасность получения травм! Перед

проведением любых работ по ремонту

или техническому обслуживанию

прибора пусковой переключатель

поставить в положение "0", а ключ

вытащить. Вынуть аккумуляторный

штекер.

Указание

Всасывающая турбина после

отключения продолжает вращаться.

Работы по техническому

обслуживанию начинать выполнять

только после полной остановки

турбины.

ÎСлить из прибора грязную воду и

оставшуюся чистую воду и

утилизовать.

ÎПроверить крышку бака для грязной

воды на плотность посадки.

ÎПроверить состояние шин.

ÎПроверить корректность посадки

щеток.

ÎПроверить герметичность штекерных

соединений всасывающего шланга.

ÎПроверить крепление и установку

всасывающего коромысла (см.

"Работы по техническому

обслуживанию").

ÎПроверить затвор спускных шлангов

на плотность.

ÎПроверить правильность

размещения спускных шлангов.

ÎПроверить педаль безопасности,

акселератор и руль на исправность.

ÎПроверять уровень электролита в

заливных аккумуляторах, по

необходимости долить

дистиллированную воду.

ÎОпорожнить резервуар грязной

воды.

ÎПромыть бак грязной воды чистой

водой.

ÎОчистить сетчатый фильтр в крышке

резервуара грязной воды.

ÎПочистить поплавок в баке грязной

воды (см. "Работы по техническому

обслуживанию").

ÎПочистить бак свежей воды и сито

свежей воды.

ÎПроверить фильтр чистой воды, при

необходимости очистить.

ÎДля просушки системы включить

вентиляцию на одну минуту.

ÎПроверить щетки на износ и

почистить.

ÎПочистить брызговик на очистной

Завершить очистку

BR BD

Поднять

очистную

головку путем

нажатия на

клавишу

"Прижимное

давление

щетки".

Потянуть рычаг

"Опускание

всасывающего

коромысла"

вверх,

всасывающее

коромысло

поднимается и

всасывание

выключается.

Нажать на

клавишу

"Режим

очистки".

Режим щетки

выключается и

очистная

головка

поднимается.

Через 15

секунд

всасывающее

коромысло

поднимается.

Через 30

секунд

всасывание

выключается.

Окончание работы

Опорожнение резервуаров

Слить грязную воду

Слить чистую воду

Опорожнить резервуар для

сбора мусора.

(только для варианта BR)

Транспортировка

Уход и техническое

обслуживание

План технического

обслуживания

В начале рабочей недели

В конце рабочей недели

196 Рчccкий

головке и проверить на износ.

ÎПочистить всасывающие лепестки во

всасывающем коромысле и

проверить на износ.

ÎОчистить прибор снаружи, используя

для этого влажную тряпку,

пропитанную мягким щелочным

раствором.

ÎПроверить прибор визуально на

наличие повреждений.

ÎНе закрывать крышки резервуаров

для чистой и загрязненной воды,

чтобы они могли высохнуть.

ÎЗарядить аккумулятор.

ÎПочистить верхнюю сторону

аккумуляторов.

ÎВ случае мокрых аккумуляторов

проверить плотность кислоты.

ÎПроверить кабель аккумулятора на

прочность посадки.

ÎПочистить внутреннюю часть и

корпус аккумуляторов.

ÎПроверить натяжку приводной цепи

(см. "Работы по техническому

обслуживанию").

ÎПроверить приводную цепь на износ.

ÎПроверить стояночный тормоз *

ÎОчистить подъемник всасывающей

пластинки.

ÎОчистить сочленения на подвеске

всасывающей пластинки и на

моющей головке.

ÎПроверить степень износа угольных

щеток и коммутаторов всех

двигателей. *

ÎПроверить натяжное устройство

управляющей цепи. *

* Проведение сервисных работ

осуществляется в сервисном центре.

Для надежной работы прибора с

соответствующим торговым отделением

фирмы Kдrcher можно заключить

договор о техническом обслуживании.

ÎУстановить прибор на ровную

поверхность.

Îопустить всасывающую планку.

ÎПроехать, минимум, на 60 см вперед.

ÎОстановить прибор, повернуть

пусковой переключатель в позицию

"0" и вытащить его из замка. Следить

за тем, чтобы прибор не скатывался

назад.

1Регулировка наклона

2Горизонтальное положение

крестовых ручек

ÎС помощью крестовых ручек

установить всасывающую пластинку

в такое положение, чтобы задняя

всасывающая кромка на обоих

сторонах всасывающей пластинки

симметрично (относительно

середины) отгибалась назад.

ÎОтрегулировать наклон так, чтобы

задняя всасывающая кромка

отгибалась назад на всю длину и на

одинаковую ширину.

ÎДля проверки настройки отъехать

вперед на 60 см и проверить

действие новых настроек.

ÎС помощью одновременного

поворота обоих крестовых ручек

установить всасывающую пластинку

так, чтобы задняя всасывающая

кромка отгибалась назад на 9-10 см.

По часовой стрелке: Прогиб

уменьшается.

Против часовой стрелки: Прогиб

увеличивается.

ÎДля проверки настройки отъехать

вперед на 60 см и проверить

действие новых настроек.

ÎПоднять всасывающую пластинку.

Пусковой переключатель повернуть в

позицию "0" и вытащить его из замка.

ÎСнять всасывающий шланг с

всасывающей балки.

1Рукоять крепления всасывающего

коромысла

ÎОслабить рукоять крепления

всасывающего коромысла и

вытянуть всасывающее коромысло в

сторону.

ÎСнять всасывающую пластинку.

1Барашковая гайка

2Прижимная пластина

3Всасывающая кромка

ÎОслабить барашковые гайки.

ÎСнять прижимную пластину.

ÎВынуть всасывающую кромку.

Указание

Всасывающую кромку можно трижды

поворачивать, пока не будут

использованы все ее края. После этого

необходима новая всасывающая

кромка.

ÎПовернуть или заменить

всасывающую кромку, установить на

всасывающую пластинку и

откорректировать.

ÎСнова установить прижимную

пластину.

ÎСначала затянуть средние

барашковые гайки. Обратить

внимание на то, чтобы прижимная

пластина плотно прилегала к

всасывающей кромке.

ÎЗатянуть остальные барашковые

гайки.

Каждые 50 часов работы

Каждые 100 рабочих часов

Каждые 200 рабочих часов

Работы по техническому

обслуживанию

Договор о техническом

обслуживании

Настройка всасывающей планки

Снять всасывающую пластинку.

Поворот/замена передней

всасывающей кромки

Рчccкий 197

ÎСнять всасывающую пластинку.

1Затвор

2Натяжная лента

3Всасывающая кромка

ÎОткрыть затвор и вынуть натяжную

ленту.

ÎВынуть всасывающую кромку.

Указание

Всасывающую кромку можно трижды

поворачивать, пока не будут

использованы все ее края. После этого

необходима новая всасывающая

кромка.

ÎПовернуть или заменить

всасывающую кромку, установить на

всасывающую пластинку и

откорректировать.

ÎУстановить натяжную ленту и

закрыть затвор. Натяжение должно

быть таким, чтобы всасывающая

кромка держалась прямо и не

образовывала складок. При

необходимости отрегулировать

затвор.

1Труба

2Сетчатый фильтр с головкой

поплавка

ÎСетчатый фильтр очистить и

промыть снаружи.

ÎПроверить подвижность головки

поплавка.

При сильном загрязнении:

ÎУдерживая трубу, вынуть из нее

сетчатый фильтр.

ÎОчистить сетчатый фильтр и головку

поплавка.

ÎУдерживая трубу, установить в нее

сетчатый фильтр.

1Брызговик

2Рукоять брызговика

3Шуруп крышки подшипника

4Крышка подшипника

ÎПриподнять чистящую головку.

ÎПусковой переключатель повернуть

в позицию "0" и вытащить его из

замка.

ÎОслабить рукоять брызговика и

повернуть брызговик в сторону.

ÎОслабить шуруп крышки брызговика

и вытянуть наружу верхний конец

крышки подшипника.

ÎПрижать крышку подшипника вниз и

снять с крючка.

ÎСнять крышку подшипника с щетки.

ÎВытянуть щетку.

ÎВставить новую щетку с помощью

поводка в очистную головку и

затолкнуть до упора.

ÎОпрокинуть щетку вниз и установить

крышку подшипника.

ÎНижний конец крышки подшипника

установить на крючок очистной

головки и протолкнуть крышку

подшипника вверх.

ÎПрижать верхний конец крышки

подшипника к очистной головке и

закрутить шуруп.

ÎПовернуть брызговик назад и

затянуть рукоять.

ÎПовторить процесс на

противоположной стороне.

1Боковой брызговик

ÎПриподнять чистящую головку.

ÎПусковой переключатель повернуть

в позицию "0" и вытащить его из

замка.

ÎПоднять боковой брызговик и снять в

сторону.

ÎРычаг разблокировки дисковой

щетки повернуть против часовой

стрелки - щетка опускается вниз и

может спрятаться под прибор.

ÎНовые щетки содержать под моющей

головкой.

ÎПовернуть по часовой стрелке рычаг

разблокировки дисковой щетки и

нажать вверх щетку.

ÎОтпустить рычаг разблокировки и

проверить щетку на прочную

посадку.

ÎСнова установить брызговик.

ÎПовторить процесс на

противоположной стороне.

ÎОпустить очистную головку.

ÎПусковой переключатель повернуть

в позицию "0" и вытащить его из

замка.

Вариант BR:

ÎОслабить упор и установить его так,

чтобы резиновый лепесток был

согнут на прибл. 9 – 10 мм в сторону.

Вариант BD:

1Упор

ÎОслабить упор и установить его так,

чтобы нижняя кромка брызговика

была удалена на прибл. 3 мм от дна.

ÎЗатянуть упор.

Поворот/замена задней

всасывающей кромки

Очистка поплавка

Замена щеточных валиков

Замена дисковых щеток

Установить брызговик

198 Рчccкий

1Винт

2Фронтальная обшивка

ÎВыкрутить шурупы.

ÎСнять фронтальную обшивку.

1Винт

2Крышка

3Приводная цепь

ÎВыкрутить шурупы.

ÎСнять крышку.

ÎПроверить приводную цепь и

шестерню на износ.

При опасности заморозков:

Îслить воду из резервуаров для

чистой и грязной воды,

Îпоставить прибор на хранение в

незамерзающем помещении.

Опасность

Опасность получения травм! Перед

проведением любых работ по ремонту

или техническому обслуживанию

прибора пусковой переключатель

поставить в положение "0", а ключ

вытащить. Вынуть аккумуляторный

штекер.

При неисправностях, которые

Проверить приводную цепь Защита от замерзания

Неполадки

Неполадки с индикацией на дисплее (только BD)

Индикация

дисплея

Причина Способ устранения Кем

проводится

0814 Неполадка в управлении

ходовым двигателем

Сервисная

служба

7600 Неполадка в приводе щеток Предохранитель щеточного привода привести в исходное

положение.

Оператор

7800 Соединительный кабель к

ходовому двигателю

дефектный

Сервисная

служба

7801 Система управления

перегрета

Прибор выключить и охладить Оператор

7802

9000 Не установлена щетка в

очистной головке

Установить щетки Оператор

Заряд аккумулятора слишком

низкий

Зарядить аккумулятор Оператор

Прибор включен при нажатом

акселераторе.

Отпустить акселератор, повернуть ключевой переключатель

на "0", повернуть ключевой переключатель на "1", нажать на

педаль безопасности, нажать на клавишу разблокировки,

нажать на акселератор.

Оператор

Рчccкий 199

Неполадки

Неполадка Способ устранения Кем

проводитс

Прибор не запускается Подключить штекер аккумулятора к прибору.Оператор

Разблокировать аварийный выключатель, повернув его.Оператор

Проверить правильность положения аккумуляторного кабеля.Оператор

Отвести назад предохранитель системы управления (только BR). Оператор

Проверить аккумуляторный кабель на предмет коррозии, при необходимости

почистить.

Оператор

Емкость аккумулятора снижается, аккумулятор зарядить.Оператор

Проверить главный предохранитель, при необходимости заменить.Оператор

Прибор не движется или

движется слишком

медленно

Нажать на клавишу разблокировки.Оператор

Отпустить акселератор, повернуть ключевой переключатель на "0", повернуть

ключевой переключатель на "1", нажать на педаль безопасности, нажать на

клавишу разблокировки, нажать на акселератор.

Оператор

Предохранитель привода движения привести в исходное положение Оператор

Система управления перегрета, прибор выключить и 15 минут охлаждать.Оператор

Приводные колеса прокручиваются из-за слишком высокого давления прижима

щетки, отрегулировать давление прижима щетки.

Оператор

Прибор не тормозит Стояночный тормоз деактивирован, для активации нажать рычаг разблокировки

вверх.

Оператор

Отсутствующее или

недостаточное всасывание

Отвести назад предохранитель всасывающей турбины (только BR). Оператор

Опорожнить резервуар грязной воды.Оператор

Проверить установку всасывающей планки Оператор

Проверить на герметичность уплотнения между баком грязной воды и крышкой,

при необходимости заменить.

Оператор

Прочистить всасывающие кромки на всасывающей планке, при необходимости

перевернуть или заменить.

Оператор

Проверить всасывающий шланг на засор, при необходимости произвести чистку.Оператор

Проверить соединение между всасывающим шлангом и всасывающим

коромыслом и проверить крышку бака для грязной воды.

Оператор

Проверить герметичность всасывающего шланга, при необходимости заменить.Оператор

Проверить, закрыта ли крышка на сливном шланге для грязной воды.Оператор

Проверить установку всасывающей планки Оператор

Очистить поплавок в резервуара грязной воды.Оператор

Неудовлетворительный

результат мойки

Откорректировать силу нажима.Оператор

Проверить износ щеток, при необходимости заменить.Оператор

Проверить щетки на предмет загрязнений, почистить.Оператор

Проверить, пригодны ли щетки и моющее средство для данной задачи по чистке.Оператор

Щетки не вращаются Предохранитель щеточного привода привести в исходное положение.Оператор

Проверить, не блокированы ли щетки посторонними предметами, при

необходимости удалить посторонние предметы.

Оператор

Никакой или слишком малая

дозировка моющего

средства

Проверить уровень моющего средства в резервуаре чистой воды, при

необходимости наполнить резервуар.

Оператор

Отвести назад предохранитель насоса (только BR). Оператор

Увеличить дозировку моющего средства.Оператор

Проверить сито и фильтр свежей воды, при необходимости почистить.Оператор

Принадлежности

Обозначение № детали Описание Шт.Прибору

требуется

Комплект для смены аккумулятора 8.601-121.0 состоит из: ванночка аккумулятора, подпитка

кабеля, набор для блокировки, 2

транспортировочных тележки

Аккумулятор 6.654-141.0 12 В/105 A, необслуживаемая (гель), 1 3

Зарядное устройство 6.654-229.0 36 В, для необслуживаемой аккумулятора 11

200 Рчccкий

Обозначение № детали Описание Шт

Прибору

требуется

Вал щетки, белый (мягкий) 8.628-390.0 Для полировки и чистки чувствительных полов.1 1

Вал щетки, красная (средний, стандарт) 8.628-389.0 Для чистки также более загрязненных полов.11

Вал щетки, зеленый (жесткий) 8.628-391.0 Для основной мойки сильно загрязненных полов

и удаления наслоений (например, воск, акрилат).

Обозначение № детали Описание Шт

Прибору

требуется

Дисковая щетка, натуральная (мягкая) 8.600-019.0 Для полировки полов.12

Дисковая щетка, голубая (средняя,

стандарт)

8.600-018.0 Для чистки слабо загрязненных или

чувствительных полов.

Дисковая щетка, серая (твердая) 8.600-020.0 Для чистки сильно загрязненных полов.12

Приводная тарелка 8.600-017.0 Для крепления вальцовых накладок.12

Дисковая накладка, красная (средняя) 6.369-826.0 Для чистки легко загрязненных полов.52

Дисковая накладка, зеленая (жесткая) 6.369-827.0 Для чистки сильно загрязненных полов.52

Дисковая накладка, черная (очень

жесткая)

6.369-828.0 Для чистки сильно загрязненных полов.52

Технические данные

BR BD

Параметры

Номинальное напряжение В 36 36

Емкость аккумулятора (вариант Pack) а/ч (5ч) 105 105

Средняя потребляемая мощность Вт 2200 2200

Мощность приводного двигателя (номинальная мощность)Вт 680 700

Мощность всасывающего двигателя Вт 570 570

Мощность двигателя щеток Вт 300 510

Уборка

Всасывающая мощность, объем воздуха л/с31 3,64

Всасывающая мощность, нижнее давление кПа 19 20,3

Дозировка чистящего раствора

Потребляемая мощность дозировочного насоса Вт 43 43

Слой чистящего раствора (макс.) л/ч5,2 5,2

Чистящие щетки

Рабочая ширина мм 610 610

Диаметр щетки мм 152 305

Число оборотов щетки 1/мин 800 300

Размеры и массы

Скорость движения (макс.) км/ч5,8 5,6

Способность подъема в гору (макс.) % 10 10

Теоретическая производительнось м2/ч2800 2800/

Объем резервуара чистой/грязной воды л 95/90 95/90

Длина мм 1330 1330

Ширина мм 737 830

высота мм 1285 1285

Вес (без/с аккумулятором)кг 565/243 565/243

Нагрузка на поверхность кПа 810 810

Уровень шума

Уровень шума (EN 60704-1) дБ(А)7474

Вибрация прибора

Общее значение колебаний (ISO 5349)

Руки, рулевое колесо м/с23,6 3,6

Ноги, педаль м/с20,7 0,7

Рчccкий 201

–Разрешается использовать только те

принадлежности и запасные части,

использование которых было

одобрено изготовителем.

Использование оригинальных

принадлежностей и запчастей

гарантирует Вам надежную и

бесперебойную работу прибора.

–Выбор наиболее часто необходимых

запчастей вы найдете в конце

инструкции по эксплуатации.

–Дальнейшую информацию о

запчастях вы найдете на сайте

www.kaercher.com в разделе Service.

В каждой стране действуют

соответственно гарантийные условия,

изданные уполномоченной

организацией сбыта нашей продукции в

данной стране. Возможные

неисправности прибора в течение

гарантийного срока мы устраняем

бесплатно, если причина заключается в

дефектах материалов или ошибках при

изготовлении. В случае возникновения

претензий в течение гарантийного срока

просьба обращаться, имея при себе чек

о покупке, в торговую организацию,

продавшую вам прибор или в

ближайшую уполномоченную службу

сервисного обслуживания.

Настоящим мы заявляем, что

нижеуказанный прибор по своей

концепции и конструкции, а также в

осуществленном и допущенном нами к

продаже исполнении отвечает

соответствующим основным

требованиям по безопасности и

здоровью согласно директивам ЕС. При

внесении изменений, не согласованных

с нами, данное заявление теряет свою

силу.

Нижеподписавшиеся лица действуют по

поручению и по доверенности

руководства предприятия.

Alfred Kaercher GmbH & Co. KG

Alfred Kaercher-Str. 28 - 40

D - 71364 Winnenden

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Запасные части

Гарантия

Заявление о соответствии

требованиям СЕ

Продукт очиститель пола

Тип:1 006-xxx

Основные директивы ЕС

98/37/ЕС

2006/95/ЕС

89/336/ЕЭС (+91/263/ЕЭС, 92/31/ЕЭС,

93/68/ЕЭС)

Примененные гармонизированные

нормы

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Примененные

внутригосударственные нормы

202 Polski

Szanowny Kliencie!

Przed rozpoczęciem

użytkowania sprzętu należy

przeczytać poniższą

instrukcję obsługi i przestrzegać jej.

Instrukcję obsługi należy zachować na

później lub dla następnego użytkownika.

Wskazówki bezpieczeństwa 202

Przeznaczenie 202

Użytkowanie zgodne z przeznaczeniem

202

Ochrona środowiska, utylizacja 202

Elementy obsługi urządzenia 203

Przed uruchomieniem 205

Działanie 206

Czyszczenie i konserwacja 208

Zakłócenia 210

Akcesoria 212

Dane techniczne 213

Części zamienne 213

Gwarancja 213

Deklaracja CE 213

Przed pierwszym uruchomieniem należy

zapoznać się z niniejszą instrukcją obsługi i

załączoną broszurą pt. Wskazówki

bezpieczeństwa dotyczące szczotkowych

urządzeń czyszczących oraz urządzeń do

ekstrakcji rozpylonych nr 5.956 251 i

postępować według zawartych w nich wskaz

Urządzenie dopuszczone jest do użytku na

powierzchniach o nachyleniu do 10%.

Zabezpieczenia chronią użytkownika i

dlatego nie wolno ich usuwać, wyłączać ani

obchodzić ich działania.

W celu natychmiastowego wyłączenia

wszystkich funkcji: Nacisnąć wyłącznik

awaryjny.

Napęd jezdny może być uruchomiony

dopiero po naciśnięciu nogą pedału przez

operatora.

W poniższej instrukcji obsługi użyto

następujących symboli:

Niebezpieczeństwo

Oznacza bezpośrednio grożące

niebezpiczeństo. Przy nieprzestrzeganiu

wskazówek grozi śmierć lub ciężkie

uszkodzenie ciała.

몇Ostrzeżenie

Oznacza możliwie niebezpieczną sytuację.

Przy nieprzestrzeganiu wskazówek mogą

wystąpić lekkie uszkodzenia ciała lub

można ponieść szkody materialne.

Wskazówka

Oznacza sposób użycia i ważne

informacje.

Urządzenie nadaje się do czyszczenia na

mokro lub polerowania równych

powierzchni podłóg.

–Można je łatwo dostosować do

wykonywanego zadania poprzez

ustawienie ilości wody, siły docisku

szczotek, ilości środka czyszczącego

oraz prędkości jazdy.

– 610 mm szerokości roboczej oraz 95 l

pojemności zbiornika czystej wody

umożliwiają wydajne czyszczenie przez

długi okres eksploatacyjny.

–Urządzenie jest samojezdne.

– Akumulatory można ładować przy

użyciu ładowarki w gnieździe 230 V.

–Akumulatory i ładowarka dostarczane

są wraz z opakowaniem.

Wskazówka

W zależności od danego rodzaju

czyszczenia, urządzenie można

wyposażyć w odpowiednie akcesoria.

Prosimy spytać o nasz katalog lub

odwiedzić naszą stronę internetową

www.kaercher.com.

Urządzenie należy stosować wyłącznie

zgodnie z niniejszą instrukcją obsługi.

–Urządzenie można stosować do

czyszczenia gładkiego podłoża

odpornego na wilgoć oraz polerowania.

– Zakres temperatur eksploatacji to +5°C

i +40°C.

–Urządzenie nie nadaje się do

czyszczenia zamarzniętego podłoża

(np. w chłodniach).

–Urządzenie można stosować wyłącznie

z oryginalnym wyposażeniem i

częściami zamiennymi.

–Urządzenie zostało opracowane do

czyszczenia podłóg we wnętrzach lub

powierzchniach zadaszonych. W

przypadku innego zastosowania należy

sprawdzić użycie alternatywnych

szczotek.

–Urządzenie nie jest przeznaczone do

czyszcenia dróg publicznych.

–Urządzenie nie może być stosowane na

podłożu, które nie jest odporne na

nacisk. Należy uwzględnić

dopuszczalne obciążenie powierzchni

podłoża. Obciążenie powierzchni przez

urządzenie zostało podane w danych

technicznych.

–Urządzenie nie nadaje się do użytku w

otoczeniu zagrożonym wybuchem.

– Za pomocą urządzenia nie wolno

pobierać żadnych gazów zapalnych,

nierozcieńczonych kwasów lub

rozpuszczalników.

Zaliczają się do nich benzyna,

rozcieńczalniki do farb lub olej opałowy,

które w wyniku zmieszania z

zasysanym powietrzem mogą tworzyć

mieszanki wybuchowe. Nie zasysać

acetonu, nierozcieńczonych kwasów

ani rozpuszczalników, ponieważ

atakują one materiały zastosowane w

urządzeniu.

– Reaktywne pyłki metalowe (np.

aluminium, magnez, cynk) w połączeniu

z mocno alkalicznymi albo kwaśnymi

środkami czyszczącymi tworzą gazy

wybuchowe.

Spis treści

Wskazówki bezpieczeństwa

Zabezpieczenia

Wyłącznik awaryjny

Pedał bezpieczeństwa

Symbole

Przeznaczenie

Użytkowanie zgodne z

przeznaczeniem

Ochrona środowiska,

utylizacja

Materiały opakowania nadają

się do recyklingu. Opakowań

nie należy wyrzucać razem z

odpadami domowymi, tylko

oddawać do utylizacji.

Zużyte urządzenia zawierają

cenne surowce wtórne, które

powinny być oddawane do

utylizacji. Baterie, oleje i

podobne substancje nie mogą

przedostać się do środowiska

naturalnego. Z tego powodu

należy usuwać (wyrzucać)

zużyte urządzenia za

pośrednictwem odpowiednich

systemów utylizacji.

Polski 203

1 Wtyczka akumulatora

2 Bezpiecznik główny

3 Akumulator

4 Blokada kosza akumulatora

5 Kosz akumulatora

6Wąż ssący

7 Sito zbiornika czystej wody

8 Filtr czystej wody

9Wąż spustowy do czystej wody

10 Dźwignia blokady hamulca

postojowego

11 Wąż spustowy do brudnej wody

12 Zbirnik czystej wody

13 Sito zbiornika brudnej wody

14 Zbiornik brudnej wody

15 Głowica czyszcząca

16 Pływak

17 Belka ssąca

18 Zbiornik śmieci (tylko wariant BR)

19 Chwyt krzyżowy osłony bryzgowej

(wariant BR)

20 Osłona bryzgowa (wariant BR)

21 Pedał jazdy

22 Platforma operatora

23 Pedał bezpieczeństwa

24 Dźwignia opuszczania belki ssącej

(tylko BR)

25 Pokrywa komorya akumulatorowej

26 Śruba zabezpieczająca pokrywy

komory akumulatora

27 Kierownica

28 pulpit sterowniczy

Elementy obsługi urządzenia

204 Polski

1 Stacyjka

2 przycisk odblokowujący

3Przełącznik kierunku jazdy

4Przełącznik prędkości

5 Klakson

6Wyłącznik awaryjny

7 Wskazanie stanu akumulatora

8 Bezpiecznik napędu jezdnego

9 Bezpiecznik sterowania

10 Bezpiecznik pompy

11 Bezpiecznik turbiny ssącej

12 Bezpiecznik napędu szczotek

13 Przycisk regulujący ilość wody

14 Przycisk docisku szczotek

15 Wskaźnik docisku szczotek

16 Licznik czasu pracy

1 Stacyjka

2 przycisk odblokowujący

3Przełącznik kierunku jazdy

4 Przycisk prędkości

5 Klakson

6Wyłącznik awaryjny

7 Bezpiecznik napędu jezdnego

8 Bezpiecznik napędu szczotek

9 Przycisk przełączania wyświetlacza

10 Wyświetlacz

11 Przycisk trybu czyszczenia

12 Przycisk dozowania płynu

czyszczącego

13 Przycisk docisku szczotek

14 Przycisk opuszczania/podnoszenia

belki ssącej

APoziom załadowania akumulatora

B Zakres prędkości

C Docisk szczotek

D Dozowanie płynu czyszczącego

E Czas eksploatacji napędu szczotek

(godziny)

F Czas eksploatacji silnika trakcyjnego

(godziny)

G Aktywna ochrona przed całkowitym

rozładowaniem

Pulpit sterowniczy BR

Pulpit sterowniczy BD

Polski 205

Podczas obchodzenia się z akumulatorami

należy przestrzegać następujących

wskazówek ostrzegawczych:

Niebezpieczeństwo

Niebezpieczeństwo wybuchu. Nie kłaść na

akumulatorze, czyli na biegunach i

łącznikach ogniw, narzędzi ani podobnych

przedmiotów.

Ryzyko obrażeń. Nie dopuścić do

zetknięcia się ran z ołowiem. Po pracy z

akumulatorami zawsze dokładnie czyścić

ręce.

W wersji Bp Pack akumulator jest już

włożony.

ÎWykręcić śrubę zabezpieczającą

pokrywy komory akumulatora.

ÎPokrywę komory akumulatora odchylić

do tyłu.

ÎPrzesunąć w lewo i wychylić w dół

blokadę kosza akumulatora.

ÎWysunąć kosz akumulatora.

ÎUstawić akumulator na wsporniku.

ÎPołączyć bieguny dołączonym

przewodem.

몇Ostrzeżenie

Zważać na odpowiednie ustawienie

biegunów.

ÎZacisnąć dostarczony przewód na

wolnych biegunach (+) i (-).

ÎWsunąć kosz akumulatora.

ÎZabezpieczyć blokadę kosza

akumulatora.

몇Ostrzeżenie

Przed uruchomieniem urządzenia

naładować akumulator

Wskazówka

Urządzenie posiada ochronę akumulatora

przed całkowitym rozładowaniem, co

oznacza, że gdy osiągnięty zostanie

dopuszczalny minimalny poziom

naładowania, możliwa jest już jedynie jazda

oraz odessanie reszty wody. Na

wyświetlaczu miga symbol ochrony przed

całkowitym rozładowaniem.

ÎWjechać urządzeniem bezpośrednio na

stanawisko załadowcze, umijając przy

tym wzniesienia.

Wskazówka

Przy użyciu innych akumulatorów (np.

innych producentów), serwis firmy Kärcher

musi na nowo ustawić zabezpieczenie

przed nadmiernym wyładowaniem.

Niebezpieczeństwo

Niebezpieczeństwo porażenia prądem

elektrycznym. Zwrócić uwagę na sieć

przewodów elektrycznych i bezpieczniki,

patrz „Ładowarka“.

Używać ładowarkę tylko w suchych

pomieszczeniach z wystarczającą

wentylacją!

Wskazówka

Czas ładowania wynosi przeciętnie ok. 10

godzin.

Zalecane ładowarki (pasujące do

zastosowanych akumulatorów) są

regulowane elektronicznie i samoczynnie

kończą ładowanie.

Niebezpieczeństwo

Niebezpieczeństwo wybuchu. Ładowanie

akumulatorów niskoobsługowych mokrych

jest dozwolone jedynie przy otwartej

pokrywie komory akumulatorowej.

ÎWykręcić śrubę zabezpieczającą

pokrywy komory akumulatora.

ÎPokrywę komory akumulatora odchylić

do tyłu.

ÎWyjąć wtyczkę akumulatora i połączyć z

kablem do ładowania.

ÎPodłączyć ładowarkę do sieci i

następnie włączyć.

ÎWyłączyć ładowarkę i odłączyć od sieci

elektrycznej.

ÎKabel akumulatora zdjąć z ładowarki i

połączyć z urządzeniem.

ÎOdchylić do przodu pokrywę komory

akumulatora i dokręcić śrubę

zabezpieczającą.

ÎGodzinę przed zakończeniem procesu

ładowania dodać wody destylowanej,

zważając na odpowiedni poziom kwasu.

Akumulator posiada odpowiednie

oznaczenia. Na koniec procesu

ładowania wszystkie ogniwa muszą

wytwarzać gaz.

Niebezpieczeństwo

Niebezpieczeństwo!

–Dopełnianie wody w stanie

rozładowanym akumulatora może

prowadzić do wypłynięcia kwasu!

–Przy obchodzeniu się z kwasem

używać okularów ochronnych i

przestrzegać przepisów, by uniknąć

obrażeń i zniszczenia odzieży.

–Ewentualne wypryski kwasu na skórę

albo ubranie wypłukać dużą ilością

wody.

몇Ostrzeżenie

Niebezpieczeństwo!

–Do uzupełniania akumulatora używać

jedynie wody destylowanej albo

odsolonej (VDE 0510).

–Nie używać żadnych obcych dodatków

(tak zwanych środków poprawiających),

gdyż wtedy wygasa wszelka gwarancja.

Akumulatory i ładowarki dostępne są w

handlu branżowym.

Jeżeli do wersji BAT będą używane

akumulatory niskoobsługowe mokre,

należy przestrzegać następujących zasad:

– Maksymalne wymiary akumulatora

muszą zostać zachowane.

– W trakcie ładowania baterii

akumulatorowych pokrywa komory

akumulatora musi być otwarta.

– Przy ładowaniu niskoobsługowych

akumulatorów należy przestrzegać

przepisów producenta akumulatora.

Przed uruchomieniem

Akumulatory

Przestrzegać wskazówek na

akumulatorze, w instrukcji obsługi

i w instrukcji eksploatacji pojazdu

Nosić okulary ochronne

Trzymać dzieci z dala od

elektrolitu i akumulatorów

Niebezpieczeństwo wybuchu

Zakaz palenia oraz używania

otwartego ognia i przedmiotów

iskrzących

Niebezpieczeństwo oparzenia

środkiem żrącym

Pierwsza pomoc

Ostrzeżenie

Usuwanie odpadów

Nie wyrzucać akumulatorów do

śmieci

Włożyć akumulator i podłączyć

Ładowanie akumulatora

Po ładowaniu

Dodatkowo przy akumulatorach

niskoobsługowych (akumulatory

mokre):

Zalecane akumulatory

Zestaw akumulatorów Nr katalogowy

3 x 12V/105 A,

bezobsługowy (żel)

6.654-141.0

Zalecane ładowarki

Ładowarka Nr katalogowy

36V, dla akumulatorów

bezobsługowych

6.654-229.0

Maksymalne wymiary akumulatorów

długość szerokość wysokość

406 mm 533 mm 432 mm

206 Polski

W stanie spoczynku urządzenie jest

zabezpieczone przed toczeniem się za

pomocą hamulca postojowego. Aby

przesunąć urządzenie, należy zwolnić

hamulec postojowy.

ÎW tym celu należy opuścić dźwignię

blokady hamulca postojowego.

Niebezpieczeństwo

Przemieszczanie się urządzenia grozi

wypadkiem! Po przesunięciu urządzenia

dźwignię blokady koniecznie umieścić w

pozycji górnej, aby uaktywnić hamulec

postojowy.

Wskazówka

W celu natychmiastowego wyłączenia

wszystkich funkcji należy zdjąć nogę z

pedału jazdy, wcisnąć przycisk wyłączania

awaryjnego oraz ustawić stacyjkę w

położeniu „0”.

ÎPoluzować śruby i zdjąć drewniany

koszyk.

ÎPrzeciąć taśmę pakową z tworzywa

sztucznego i zdjąć folię.

ÎZdjąć mocowanie z kół.

ÎPołożyć deski na kancie palety. Ustawić

deski w taki sposób, by leżały przed

kołami urządzenia. Zamocowć deski

przy pomocy śrub.

ÎUsunąć drewniane klocki do

zablokowania kół i wsunąć pod rampę.

ÎNałożyć kierownicę i wyprostować

przednie koło.

ÎZdjąć kierownicę, wyprostować i znowu

założyć.

ÎZamocować kierownicę dołączoną

nakrętką.

ÎWłożyć osłonę w kierownicę.

ÎWejść na platformę operatora i

przycisnąć lewą nogą pedał

bezpieczeństwa.

ÎPrzekręcić, odblokowując wyłącznik

awaryjny.

ÎStacyjkę ustawić na “1“.

ÎUstawić kierunek jazdy przełącznikiem

kierunku jazdy na pulpicie

sterowniczym.

ÎWybrać najmniejszy zakres prędkości

za pomocą przełącznika prędkości.

ÎNacisnąć przycisk blokady.

ÎDo jazdy delikatnie nacisnąć pedał

jazdy i zjechać wolno z palety.

ÎStacyjkę ustawić na “0“.

Przed uruchomieniem szczotki muszą być

zamontowane (patrz "Prace

konserwacyjne").

Niebezpieczeństwo

Dłuższe używanie urządzenia może

prowadzić do zaburzeń ukrwienia w

dłoniach na skutek wibracji.

Nie jest możliwe ogólne ustalenie czasu

użytkowania, ponieważ zależy on od

szeregu czynników:

– Indywidualna sklonność do złego

ukrwienia (często zimne palce,

mrowienie w palcach).

– Niska temperatura otoczenia. Dla

ochrony dłoni należy nosić cierpłe

rękawice.

–Mocne ściskanie pogarsza ukrwienie.

–Ciągła praca działa gorzej niż praca z

przerwami.

Jeżeli przy regularnym, długotrwałym

używaniu urządzenia wielokrotnie

powtarzają się określone objawy (np.

mrowienie w palcach, zimne palce),

radzimy zasięgnąć porady lekarza.

Wskazówka

W celu natychmiastowego wyłączenia

wszystkich funkcji należy zdjąć nogę z

pedału jazdy, wcisnąć przycisk wyłączania

awaryjnego oraz ustawić stacyjkę w

położeniu „0”.

ÎWykonać prace konserwacyjne „na

początku tygodnia eksploatacji” (patrz

rozdział „Czyszczenie i konserwacja”).

Niebezpieczeństwo

Zagrożenie wypadkiem. Przed każdym

użyciem należy sprawdzić działanie

hamulca postojowe na równej powierzchni.

ÎStacyjkę ustawić na “0“.

ÎNacisnąć wyłącznik awaryjny.

Jeśli urządzenie można ręcznie przesunąć,

oznacza to, że nie działa hamulec

postojowy.

ÎPodnieść dźwignię blokady hamulca

postojowego.

Jeśli urządzenie nadal można przesuwać

ręcznie, oznacza to, że hamulec jest

uszkodzony. Unieruchomić urządzenie i

powiadomić serwis.

Niebezpieczeństwo

Zagrożenie wypadkiem. Jeśli w czasie

jazdy po powierzchni pochyłej hamulec nie

jest wystarczająco skuteczny, należy

uruchomić przycisk zatrzymania

awaryjnego:

ÎOtworzyć pokrywę zbiornika czystej

wody.

ÎUzupełnić czystą wodę (maksymalnie

60 °C) do poziomu 15 cm poniżej górnej

krawędzi zbiornika.

ÎUzupełnić środek czyszczący.

ÎZamknąć pokrywę zbiornika czystej

wody.

Wskazówka

Przed pierwszym uruchomieniem

całkowicie napełnić zbiornik czystej wody,

aby odpowietrzyć układ wody.

W przypadku pustego systemu wodnego

dotarcie roztworu czyszczącego do głowicy

czyszczącej może trwać do 2 minut.

몇Ostrzeżenie

Niebezpieczeństwo uszkodzenia.

Stosować tylko zalecane środki

czyszczące. W przypadku innych środków

czyszczących użytkownik ponosi

zwiększone ryzyko bezpieczeństwa

eksploatacji oraz ryzyko wypadku.

Stosować tylko środki czyszczące

niezawierające rozpuszczalników, kwasu

solnego i fluorowodorowego.

Wskazówka

Nie stosować silnie pieniących się środków

czyszczących.

Zalecana metoda czyszczenia:

Przesuwanie urządzenia

Rozładunek

Zamontować szczotki

Działanie

Sprawdzić hamulec postojowy

Hamowanie

Uzupełnianie materiałów

eksploatacyjnych

Czysta woda

Środek czyszczący

Zastosowanie Środek

czyszcząc

Czyszczenie rutynowe

wszystkich podłoży

odpornych na działanie

wody

RM 780

RM 746

Czyszczenie rutynowe

powierzchni z połyskiem

(np. granit)

RM 755 es

Czyszczenie rutynowe i

podstawowe podłoży

przemysłowych

RM 69 ASF

Czyszczenie rutynowe i

podstawowe podłoży ze

szlachetnych płyt

kamiennych

RM 753

Czyszczenie rutynowe

płytek ceramicznych w

pomieszczenaich

sanitarnych

RM 751

Czyszczenie i dezynfekcja

w pomieszczeniach

sanitarnych

RM 732

Odwarstwianie wszelkich

podłoży odpornych na

działanie substancji

alkalicznych (np PCV)

RM 752

Odwarstwianie podłoży z

linoleum

RM 754

Polski 207

Aby zapoznać się z funkcjami urządzenia,

pierwsze próby jazdy należy wykonać na

pustym placu.

Niebezpieczeństwo

Jazda po zbyt dużych wzniesieniach grozi

przewróceniem.

ÎWjeżdżać tylko na wzniesienia do 10% w

kierunku jazdy.

Szybka jazda na zakręcie grozi

przewróceniem.

Niebezpieczeństwo wpadnięcia w poślizg

na mokrym podłożu.

ÎZakręty pokonywać powoli.

Niestabilne podłoże grozi przewróceniem.

ÎUrządzeniem jeździć wyłącznie po

utwardzonej powierzchni.

Zbyt duże nachylenie boczne grozi

przewróceniem.

ÎWjeżdżać tylko na wzniesienia do 10%

prostopadle do kierunku jazdy.

ÎWejść na platformę operatora i

przycisnąć lewą nogą pedał

bezpieczeństwa.

ÎNie wciskać pedału jazdy.

ÎPrzekręcić, odblokowując wyłącznik

awaryjny.

ÎStacyjkę ustawić na “1“.

ÎNacisnąć przycisk blokady.

ÎDo jazdy delikatnie naciskać pedał

jazdy.

Wskazówka

Kierunek jazdy można zmieniać także

podczas jazdy. W ten sposób można

oczyścić także silnie zabrudzone miejsca

poprzez kilkukrotną jazdę do przodu i

wstecz.

Przy przeciążeniu, silnik trakcyjny po

pewnym czasie wyłącza się.

ÎPozwolić na przynajmniej 15-minutowe

wychłodzenie urządzenia.

ÎPonownie wcisnąć bezpiecznik napędu

jezdnego na pulpicie sterowniczym.

Wskazówka

Jeśli urządzenie stoi w miejscu przez czas

dłuższy niż 2 sekundy, zatrzymane zostaje

doprowadzenie płynu czyszczącego i

napęd szczotek aż do momentu ruszenia z

miejsca.

ÎUruchomić pedał jazdy i objechać

powierzchnię, która ma zostać

wyczyszczona.

ÎUstawić docisk szczotek za pomocą

przycisku docisku szczotek (4 stopnie).

W trybie czyszczenia najwyższa prędkość

ograniczona jest do poziomu II.

Wskazówka

Mocno zabrudzone podłoża można czyścić

w dwóch przejazdach. Przy pierwszym

przejeździe nakładany jest płyn czyszczący

i podłoże jest wstępnie szczotkowane. W

tym celu podnoszona jest belka ssąca

przez naciśnięcie przycisku podnoszenia/

opuszczania belki ssącej. W wersji BD musi

zostać dodatkowo zdjęta tylna osłona

bryzgowa (Aqua-Mizer). Po upływu czasu

działania płynu czyszczącego powierzchnia

jest czyszczona w drugiej fazie, jak zwykle.

Wskazówka

Po podniesieniu głowicy czyszczącej

należy przejechać jeszcze około 5 m, aby

odessana została resztka wody.

ÎZaparkować urządzenie na równej

powierzchni.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

Wskazówka

Przepełnienie zbiornika wody brudnej. Przy

napełnionym zbiorniku brudnej wody

zasysanie zostaje przerwane przez pływak.

Opróżnić zbiornik brudnej wody.

몇Ostrzeżenie

Przestrzegać miejscowych przepisów

dotyczących postępowania z brudną wodą.

ÎWyjąć wąż spustowy brudnej wody z

uchwytu i opuścić nad właściwą

instalacją zbiorczą.

ÎBrudną wodę wylać, odkręcając korek

węża spustowego.

ÎPrzepłukać czystą wodą sito zbiornika

brudnej wody.

ÎWyczyścić pływak i sprawdzić, czy

kulka pływaka porusza się swobodnie.

ÎPrzepłukać zbiornik brudnej wody

czystą wodą.

Jazda

BR BD

ÎUstawić

kierunek jazdy

przełącznikiem

kierunku jazdy

na pulpicie

sterowniczym.

ÎWybrać zakres

prędkości za

pomocą

przełącznika

prędkości (3

stopnie).

ÎObserwować

wyświetlacz i

odczekać, aż

zakończy się

inicjalizacja

sterowania.

ÎUstawić

kierunek jazdy

przełącznikiem

kierunku jazdy

na pulpicie

sterowniczym.

ÎWybrać zakres

prędkości za

pomocą

przycisku

prędkości (3

stopnie).

Przeciążenie

Czyszczenie

BR BD

ÎOpuścić

dźwignię

opuszczania

belki ssącej.

Belka ssąca

jest

opuszczona i

włączone

ssanie.

ÎGłowicę

czyszczącą

opuścić,

naciskając

przycisk

docisku

szczotek.

ÎWcisnąć

przycisk trybu

czyszczenia.

Włącza się

napęd

szczotek.

Głowica

czyszcząca jest

opuszczana

(mały docisk

szczotek) i

doprowadzany

jest płyn

czyszczący.

Belka ssąca

jest

opuszczona i

włączone

ssanie.

BR BD

ÎUstawić dopływ

płynu

czyszczącego

za pomocą

pokrętła

regulacji ilości

wody.

ÎUstawić dopływ

płynu

czyszczącego

za pomocą

przycisku

dozowania

płynu

czyszczącego

(4 stopnie).

BR BD

ÎWybrać zakres

prędkości za

pomocą

przełącznika

prędkości (3

stopnie).

ÎWybrać zakres

prędkości za

pomocą

przycisku

prędkości (3

stopnie).

Zakończenie czyszczenia

BR BD

ÎPodnieść

głowicę

czyszczącą

przez

naciśnięcie

przycisku

docisku

szczotek.

ÎPodnieść

dźwignię

opuszczania

belki ssącej,

belka się

podnosi i

wyłącza się

ssanie.

ÎWcisnąć

przycisk trybu

czyszczenia.

Wyłącza się

napęd szczotek

i podnosi

głowica

czyszcząca.

Po 15

sekundach

podnosi się

belka ssąca.

Po 30

sekundach

wyłącza się

ssanie.

Wyłączanie

Opróżnianie zbiorników

Spuszczanie brudnej wody

208 Polski

ÎWyjąć wąż spustowy czystej wody (za

wężem spustowym brudnej wody) i

umieścić nad odpowiednią instalacją

ściekową.

ÎWylać płyn czyszczący, odkręcając

korek węża spustowego.

ÎPodnieść głowicę czyszczącą.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

ÎPoluzować chwyt krzyżowy osłony

bryzgowej i wychylić do boku osłonę

bryzgową.

ÎWyjąć zbiornik śmieci.

ÎOpróżnić zbiornik śmieci i wypłukać

wodą.

Niebezpieczeństwo

Niebezpieczeństwo zranienia! Podczas

załadunku i rozładunku urządzenie może

przemieszczać się tylko po rampach o

nachyleniu do 10%. Jechać powoli.

ÎZdjąć z urządzenia belkę ssącą,

szczotki i osłonę bryzgową.

ÎPodczas transportu na pojeździe

transportowym, urządzenie

zabezpieczyć pasami

zabezpieczającymi/linami przed

zsunięciem.

1 Punkty mocowania

Niebezpieczeństwo

Ryzyko obrażeń! Przed przystąpieniem do

każdej pracy na urządzeniu, stacyjkę

ustawić w położeniu „0“, wyjąć kluczyk.

Wyciągnąć wtyczkę akumulatora.

Wskazówka

Turbina ssąca pracuje jeszcze po

wyłączeniu. Czynności konserwacyjne

należy podejmować dopiero po całkowitym

zatrzymaniu turbiny ssącej.

ÎSpuścić brudną wodę i pozostałą czystą

wodę i zutylizować.

ÎSprawdzić, czy pokrywa zbiornika

brudnej wody jest szczelnie

zamocowana.

ÎSprawdzić stan opon.

ÎSprawdzić, czy szczotki są poprawnie

zamocowane.

ÎSkontrolować złącza wtykowe węża

ssącego pod względem szczelności.

ÎSprawdzić mocowanie i ustawienie

belki ssącej (patrz „Prace

konserwacyjne”).

ÎSprawdzić, czy zamknięcia węży

spustowych są szczelne.

ÎSprawdzić, czy węże spustowe są

umieszczone poprawnie.

ÎSprawdzić funkcjonowanie pedału

bezpieczeństwa, pedału jazdy oraz

kierownicy.

ÎPrzy akumulatorach mokrych sprawdzić

poziom kwasu i w razie potrzeby dodać

wody destylowanej.

ÎOpróżnić zbiornik brudnej wody.

ÎPrzepłukać zbiornik brudnej wody

czystą wodą.

ÎWyczyścić kratkę w pokrywie zbiornika

brudnej wody.

ÎWyczyścić pływak w zbiorniku brudnej

wody (patrz „Prace konserwacyjne”).

ÎWyczyścić zbiornik i sito zbiornika

czystej wody.

ÎSkontrolować filtr czystej wody, w razie

konieczności wyczyścić.

ÎWłączyć na jedną minutę odkurzanie w

celu wysuszenia systemu.

ÎSkontrolować szczotki pod kątem

zużycia i wyczyścić je.

ÎWyczyścić osłonę bryzgową na głowicy

czyszczącej i sprawdzić jej zużycie.

ÎWyczyścić listwy gumowe na belce

ssącej i sprawdzić ich zużycie.

ÎWytrzeć urządzenie z zewnątrz

szmatką nasyconą łagodnym

roztworem czyszczącym.

ÎSprawdzić, czy na zewnętrznej stronie

urządzenia nie ma żadnych uszkodzeń.

ÎNie zamykać pokrywy zbiornika czystej

i brudnej wody, aby zbiorniki mogły

wyschnąć.

ÎNaładować akumulator.

ÎWyczyścić górną część akumulatora.

ÎW przypadku baterii akumulatorowej

sprawdzić gęstość kwasu.

ÎSkontrolować mocowanie kabla

akumulatora.

ÎWyczyścić komorę i obudowę

akumulatora.

ÎSprawdzić naprężenie łańcucha

napędowego (patrz „Prace

konserwacyjne”).

ÎSprawdzić zużycie łańcucha

napędowego.

ÎSprawdzić hamulec postojowy. *

ÎWyczyścić podnośnik belki ssącej.

ÎWyczyścić przeguby na podnośniku

belki ssącej i przy głowicy czyszczącej.

ÎSkontrolować zużycie szczotek

węglowych wszystkich silników pod

kątem ich zużycia. *

ÎSprawdzić napinacz łańcucha układu

kierowniczego. *

* Wykonywane przez serwis.

W celu zapewnienia niezawodnego

działania urządzenia można zawrzeć

umowę serwisową z właściwym biurem

sprzedaży Kärcher.

ÎNajazd na gładką powierzchnię.

ÎOpuszczanie belki ssącej.

ÎPrzejechać przynajmniej 60 cm do

przodu.

ÎZatrzymać urządzenie i obrócić kluczyk

zapłonowy w położenie „0“ i wyjąć go ze

stacyjki. Uważać na to, by urządzenie

się nie stoczyło.

1Dźwignia regulacji przechyłu

2 Uchwyt krzyżowy w położeniu

poziomym

ÎBelkę ssącą ustawić za pomocą obu

uchwytów krzyżowych w taki sposób, by

tylna listwa gumowa po obu stronach

Spuszczanie świeżej wody

Opróżnianie zbiornika śmieci

(tylko wariant BR)

Transport

Czyszczenie i konserwacja

Plan konserwacji

Na początku tygodnia eksploatacji

Pod koniec tygodnia eksploatacji

Co 50 godzin roboczych

Co 100 godzin roboczych

Co 200 godzin roboczych

Prace konserwacyjne

Umowa serwisowa

Ustawianie belki ssącej

Polski 209

belki ssącej była równomiernie

odchylona do tyłu (symetrycznie w

stosunku do środka).

ÎUstawić dźwignię regulacji przechyłu w

taki sposób, by tylna listwa gumowa na

całej długości była równomiernie

wygięta do tyłu.

ÎAby skontrolować ustawienie,

przejechać 60 cm do przodu i do tyłu,

żeby sprawdzić wynik nowego

ustawienia.

ÎBelkę ssącą ustawić za pomocą

jednoczesnego przekręcenia obu

uchwytów krzyżowych w taki sposób, by

tylna listwa gumowa była odchylona 9

do 10 mm ku tyłowi.

W kierunku zgodnym z ruchem

wskazówek zegara: Mniejsze wygięcie.

W kierunku przeciwnym do ruchu

wskazówek zegara: Większe wygięcie.

ÎAby skontrolować ustawienie,

przejechać 60 cm do przodu i do tyłu,

żeby sprawdzić wynik nowego

ustawienia.

ÎPodnieść belkę ssącą.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

ÎZdjąć wąż ssący z belki ssącej.

1 Chwyt krzyżowy belki ssącej

ÎPoluzować chwyt krzyżowy mocujący

belkę ssącą i wyjąć belkę ssącą do

boku.

ÎZdemontować belkę ssącą.

1Śruba skrzydełkowa

2Płyta oporowa

3 Listwa gumowa

ÎPoluzować śrubę skrzydełkową.

ÎUsunąć płytę oporową.

ÎWyjąć listwę gumową.

Wskazówka

Listwa gumowa może być obrócona 3 razy,

aż do zużycia wszystkich krawędzi. Potem

wymagana jest nowa listwa gumowa.

ÎObrócić albo wymienić listwę gumową i

ponownie ją założyć i ustawić.

ÎPonownie założyć płytę oporową.

ÎNajpierw dokręcić środkową śrubę

skrzydełkową. Zwrócić uwagę na to, by

płyta oporowa mocną przylegała do

listwy gumowej.

ÎDokręcić resztę śrub skrzydełkowych.

ÎZdemontować belkę ssącą.

1 Zamknięcie zaciskowe

2 Opaska zaciskowa

3 Listwa gumowa

ÎOtworzyć zamknięcie zaciskowe i

usunąć opaskę zaciskową.

ÎWyjąć listwę gumową.

Wskazówka

Listwa gumowa może być obrócona 3 razy,

aż do zużycia wszystkich krawędzi. Potem

wymagana jest nowa listwa gumowa.

ÎObrócić albo wymienić listwę gumową i

ponownie ją założyć i ustawić.

ÎZałożyć opaskę zaciskową i zamknąć

zamknięcie zaciskowe. Naprężenie

musi być jedynie takie, by listwa

gumowa utrzymała się bez tworzenia

się fałdów. Ewentualnie dopasować

zamknięcie zaciskowe.

1Rura

2 Sito z kulką pływaka

ÎWyczyścić i opłukać sito.

ÎSkontrolować swobodę ruchu kulki

pływaka.

Przy mocnym zabrudzeniu:

ÎTrzymać rurę i zdjąć sito z rury.

ÎWyczyścić sito i kulkę.

ÎTrzymać rurę i ponownie nałożyć sito.

1 Ochrona bryzgowa

2 Chwyt krzyżowy osłony bryzgowej

3Śruba pokrywy łożyska

4Pokrywa łożyska

ÎPodnieść głowicę czyszczącą.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

ÎPoluzować chwyt krzyżowy osłony

bryzgowej i wychylić do boku osłonę

bryzgową.

ÎPoluzować śrubę pokrywy łożyska i

wyjąć na zewnątrz górną część

pokrywy.

ÎWcisnąć pokrywę łożyska do dołu i

odłączyć.

ÎZdjąć pokrywę łożyska ze szczotki.

ÎWyjąć szczotkę.

ÎWłożyć nową szczotkę ze zabierakiem

z przodu do głowicy czyszczącej i

wsunąć do końca.

ÎPozwolić szczotce opaść i założyć

pokrywę łożyska.

ÎZaczepić górną część pokrywy łożyska

na głowicy czyszczącej i przesunąć

pokrywę do góry.

ÎWcisnąć górną część pokrywy łożyska

na głowicę czyszczącą i dokręcić śrubę.

ÎOdchylić ochronę bryzgową i dokręcić

chwyt krzyżowy.

ÎPowtórzyć procedurę po przeciwnej

stronie urządzenia.

Zdemontowanie belki ssącej

Odwracanie/wymiana przedniej listwy

gumowej

Odwracanie/wymiana tylnej listwy

gumowej

Czyszczenie pływaka

Wymiana szczotek

210 Polski

1 boczna osłona bryzgowa

ÎPodnieść głowicę czyszczącą.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

ÎPodnieść boczną osłonę bryzgową i

zdjąć do boku.

ÎDźwignię odblokowującą szczotkę

tarczową przekręcić w kierunku

przeciwnym do ruchu wskazówek

zegara - szczotka opada i można ją

wyjąć spod urządzenia.

ÎNową szczotkę trzymać pod głowicą

czyszczącą.

ÎDźwignię odblokowującą szczotki

tarczową przekręcić w kierunku

zgodnym z ruchem wskazówek zegara i

szczotkę nacisnąć ku górze.

ÎPoluzować dźwignię odblokowującą i

skontrolować mocne osadzenie

szczotki.

ÎPonownie nałożyć osłonę bryzgową.

ÎPowtórzyć procedurę po przeciwnej

stronie urządzenia.

ÎOpuścić głowicę czyszczącą.

ÎObrócić kluczyk zapłonowy w położenie

„0” i wyjąć go ze stacyjki.

Wariant BR:

ÎPoluzować ogranicznik i ustawić w taki

sposób, aby krawędź gumowa odgięta

była w bok o ok. 9-10 mm.

Wariant BD:

1 Ogranicznik

ÎPoluzować ogranicznik i ustawić w taki

sposób, aby krawędź dolna osłony

bryzgowej była uniesiona nad podłogą o

ok. 3 mm.

ÎDokręcić ogranicznik.

1Śruba

2Osłona przednia

ÎWykręcić śruby.

ÎZdjąć osłonę przednią.

1Śruba

2Pokrywa

3Łańcuch napędowy

ÎWykręcić śruby.

ÎZdjąć pokrywę.

ÎSprawdzić zużycie łańcucha

napędowego i koła zębatego.

W przypadku zagrożenia mrozem:

ÎOpróżnić zbiornik brudnej i czystej

wody.

ÎOdstawić urządzenie do

pomieszczenia, które jest chronione

przed mrozem.

Niebezpieczeństwo

Ryzyko obrażeń! Przed przystąpieniem do

każdej pracy na urządzeniu, stacyjkę

ustawić w położeniu „0“, wyjąć kluczyk.

Wyciągnąć wtyczkę akumulatora.

Wymiana szczotek tarczowych

Ustawianie osłony bryzgowej

Sprawdzić łańcuch napędowy

Ochrona przeciwmrozowa

Zakłócenia

Polski 211

Zakłócenia pokazane na wyświetlaczu (tylko BD)

Wiadomość na

wyświetlaczu

Przyczyna Usuwanie usterek Przez kogo

0814 Zakłócenie w sterowaniu silnika

trakcyjnego

Serwis firmy

7600 Zakłócenie w napędzie

szczotek

Odblokować bezpiecznik napędu szczotek. Obsługujący

7800 Uszkodzony przewód

podłączeniowy do silnika

trakcyjnego

Serwis firmy

7801 Przegrzanie sterowania Wyłączyć urządzenie i pozostawić do ochłodzenia. Obsługujący

7802

9000 Brak szczotek w głowicy

czyszczącej

Zainstalować szczotki Obsługujący

Zbyt niski poziom naładowania

akumulatora

Ładowanie akumulatora Obsługujący

Urządzenie włączone przy

uruchomionym pedale jazdy.

Zwolnić pedał jazdy, ustawić stacyjkę w położeniu „0”, ustawić

stacyjkę w położeniu „1”, nacisnąć pedał bezpieczeństwa,

uruchomić pedał jazdy.

Obsługujący

Zakłócenia

Usterka Usuwanie usterek Przez kogo

Nie można włączyć

urządzenia

Włożyć wtyczkę akumulatora przy urządzeniu. Obsługujący

Przekręcić, odblokowując wyłącznik awaryjny. Obsługujący

Skontrolować właściwe osadzenie kabla akumulatora. Obsługujący

Załączyć bezpiecznik sterowania (tylko BR). Obsługujący

Skontrolować kabel akumulatora pod kątem korozji i w razie konieczności wyczyścić.Obsługujący

Rozładowany akumulator, naładować akumulator. Obsługujący

Sprawdzić bezpiecznik główny, w razie potrzeby wymienić.Obsługujący

Urządzenie nie jedzie albo

jedzie tylko powoli

Nacisnąć przycisk blokady. Obsługujący

Zwolnić pedał jazdy, ustawić stacyjkę w położeniu „0”, ustawić stacyjkę w położeniu

„1”, nacisnąć pedał bezpieczeństwa, uruchomić pedał jazdy.

Obsługujący

Odblokować bezpiecznik napędu jezdnego Obsługujący

Przegrzane sterowanie, wyłączyć urządzenie i wychładzać przez 15 minut. Obsługujący

Przednie koło nie dostaje do podłoża ze względu na zbyt silny docisk szczotek,

zmniejszyć docisk szczotek.

Obsługujący

Urządzenie nie zatrzymuje sięNieaktywny hamulec postojowy; w celu uruchomienia podnieść dźwignię blokady. Obsługujący

brak ssania lub ssanie zbyt

słabe

Załączyć bezpiecznik turbiny ssącej (tylko BR). Obsługujący

Opróżnić zbiornik brudnej wody. Obsługujący

Sprawdzić ustawienia belki ssącej. Obsługujący

Oczyścić uszczelki między zbiornikiem brudnej wody i pokrywą i sprawdzić ich

szczelność, w razie konieczności wymienić.

Obsługujący

Oczyścić listwy gumowe na belce ssącej, w razie konieczności obrócić lub wymienić.Obsługujący

Sprawdzić, czy nie jest zapchany wąż ssący, w razie potrzeby oczyścić.Obsługujący

Skontrolować połączenie między wężem ssącym a belką ssącą oraz wężem ssącym a

pokrywą zbiornika brudnej wody.

Obsługujący

Sprawdzić szczelność węża ssącego, w razie potrzeby wymienić.Obsługujący

Sprawdzić, czy pokrywa przy wężu spustowym brudnej wody jest zamknięta. Obsługujący

Sprawdzić ustawienia belki ssącej. Obsługujący

Wyczyścić pływak w zbiorniku brudnej wody. Obsługujący

Niezadowalający wynik

czyszczenia

Ustawić siłę docisku. Obsługujący

Sprawdzić, czy szczotki nie są zużyte, w razie konieczności wymienić.Obsługujący

Skontrolować szczotki pod kątem ich zabrudzenia, wyczyścić je. Obsługujący

Sprawdzić, czy środek czyszczący i szczotki są odpowiednie od czyszczenia. Obsługujący

Szczotki nie obracają sięOdblokować bezpiecznik napędu szczotek. Obsługujący

Sprawdzić szczotki pod kątem zablokowania przez ciała obce, usunąć ciała obce. Obsługujący

Brak albo nieznaczna doza

roztworu czyszczącego

Skontrolować poziom roztworu czyszczącego w zbiorniku czystej wody, w razie

potrzeby dopełnić poziom w zbiorniku.

Obsługujący

Załączyć bezpiecznik pompy (tylko BR). Obsługujący

Zwiększyć dozowanie płynu czyszczącego. Obsługujący

Skontrolować sito i filtr zbiornika czystej wody, w razie konieczności wyczyścić.Obsługujący

212 Polski

Akcesoria

Nazwa Nr części Opis Szt. Urządzenie

wymaga części

Zestaw do zmiany akumulatora 8.601-121.0 składający się z: wspornika akumulatora, zestawu kabli,

zestawu do blokowania, 2 wózków transportowych

Akumulator 6.654-141.0 12V/105 A, bezobsługowy (żel), 1 3

Ładowarka 6.654-229.0 36V, dla akumulatorów bezobsługowych 1 1

Nazwa Nr części Opis Szt

Urządzenie

wymaga części

Szczotka, biała (miękka) 8.628-390.0 Do polerowania oraz czyszczenia rutynowego

delikatnych podłoży.

Szczotka, czerwona (średnia,

standard)

8.628-389.0 Do czyszczenia rutynowego także silniej zabrudzonych

podłoży.

Szczotka, zielona (twarda) 8.628-391.0 Do czyszczenia podstawowego silnie zabrudzonych

podłoży oraz do odwarstwiania (np wosków,

akrylatów).

Nazwa Nr części Opis Szt. Urządzenie

wymaga części

Szczotka tarczowa, naturalna (miękka) 8.600-019.0 Do polerowania podłoży. 1 2

Szczotka tarczowa, niebieska (średnia,

standard)

8.600-018.0 Do czyszczenia słabo zabrudzonych i delikatnych

podłoży.

Szczotka tarczowa, szara (twarda) 8.600-020.0 Do czyszczenia silnie zabrudzonych podłoży. 1 2

Talerz napędowy 8.600-017.0 Do mocowania podkładek. 1 2

Podkałdka krążkowa, czerwona (średnia) 6.369-826.0 Do czyszczenia zabrudzonych podłoży. 5 2

Podkałdka krążkowa, zielona (twarda) 6.369-827.0 Do czyszczenia silnie zabrudzonych podłoży. 5 2

Podkałdka krążkowa, czarna (bardzo

twarda)

6.369-828.0 Do czyszczenia silnie zabrudzonych podłoży. 5 2

Polski 213

–Stosować wyłącznie wyposażenie

dodatkowe i części zamienne

dopuszczone przez producenta.

Oryginalne wyposażenie i oryginalne

części zamienne gwarantują

bezpieczną i bezusterkową pracę

urządzenia.

– Wybór najczęściej potrzebnych cześci

zamiennych znajduje się na końcu

instrukcji obsługi.

– Dalsze informacje o częściach

zamiennych dostępne na stronie

internetowej www.kaercher.com w

dziale Serwis.

W każdym kraju obowiązują warunki

gwarancji określone przez dystrybutora

urządzeń Kärcher. Ewentualne usterki

urządzenia usuwane są w okresie

gwarancji bezpłatnie, o ile spowodowane

są błędem materiałowym lub

produkcyjnym. W sprawach napraw

gwarancyjnych prosimy kierować się z

dowodem zakupu do dystrybutora lub do

autoryzowanego punktu serwisowego.

Niniejszym oświadczamy, że określone

poniżej urządzenie odpowiada pod

względem koncepcji, konstrukcji oraz

wprowadzonej przez nas do handlu wersji

obowiązującym wymogom dyrektyw UE

dotyczącym wymagań w zakresie

bezpieczeństwa i zdrowia. Wszelkie nie

uzgodnione z nami modyfikacje urządzenia

powodują utratę ważności tego

oświadczenia.

Z upoważnienia zarządu przedsiębiorstwa

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

tel.: +49 7195 14-0

faks: +49 7195 14-2212

Dane techniczne

BR BD

Moc

Napięcie znamionowe V 36 36

Pojemność akumulatora (wariant Pack) Ah (5h) 105 105

Średni pobór mocy W 2200 2200

Moc silnika trakcyjnego (moc znamionowa) W 680 700

Moc silnika ssącego W 570 570

Moc silnika szczotek W 300 510

Odkurzanie

Moc ssania, ilość powietrza l/s 31 3,64

Moc ssania, podciśnienie kPa 19 20,3

Dozowanie roztworu czyszczącego

Pobór mocy pompy dozującej W 43 43

Nałożenie roztworu czyszczącego (maks.) l/h 5,2 5,2

Szczotki czyszczące

Szerokość robocza mm 610 610

Średnica szczotki mm 152 305

Liczba obrotów szczotki 1/min 800 300

Wymiary i ciężary

Maksymalna prędkość jazdy km/h 5,8 5,6

Maks. zdolność pokonywania wzniesień % 10 10

Teoretyczna wydajność powierzchniowa m2/h 2800 2800/

Pojemność zbiornika czystej/brudnej wody l 95/90 95/90

długość mm 1330 1330

szerokość mm 737 830

wysokość mm 1285 1285

Ciężar (z/bez akumulatora) kg 565/243 565/243

Obciążenie powierzchni kPa 810 810

Emisja hałasu

Poziom ciśnienia akustycznego (EN 60704-1) dB(A) 74 74

Drgania urządzenia

Łączna wartość wibracji (ISO 5349)

Ramiona, kierownica m/s23,6 3,6

Stopy, pedałm/s20,7 0,7

Części zamienne

Gwarancja

Deklaracja CE

Produkt: Urządzenie do

czyszczenia podłóg

Typ: 1.006-xxx

Obowiązujące dyrektywy WE

98/37/WE

2006/95/WE

89/336/EWG (+91/263/EWG, 92/31/

EWG, 93/68/EWG)

Zastosowane normy zharmonizowane

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Zastosowane normy krajowe

214 Magyar

Tisztelt Vevőnk!

A készülék első használata

előtt olvassa át a jelen

üzemeltetési utasítást és

ennek alapján járjon el. Az üzemeltetési

utasítást őrizze meg, hogy később is

használhassa, vagy a következő

tulajdonosnak továbbadhassa.

Biztonsági tanácsok 214

Funkció 214

Rendeltetésszerű használat 214

Környezetvédelem, hulladék elszállítás214

Kezelési- és funkciós elemek 215

Üzembevétel előtt 217

Üzem 218

Ápolás és karbantartás 220

Üzemzavarok 222

Tartozékok 223

Műszaki adatok 225

Alkatrészek 225

Garancia 225

Megfelelőségi nyilatkozat 225

Az első használat előtt olvassa el és vegye

figyelembe ezt az üzemeltetési utasítást és

a mellékelt brossurában szereplő

biztonsági előírásokat a 5.956 251 sz.

kefés tisztítóberendezések és

szóróberendezések számára, és ezek

alapján járjon el.

A készüléket 10%-os emelkedési fokú

felületen szabad használni.

A biztonsági berendezések a felhasználó

védelmét szolgálják, ezért ezeket nem

szabad üzemen kívül helyezni vagy a

működésükbe beleavatkozni.

Minden funkció azonnali kikapcsolásához:

Nyomja meg a Vész-Ki kapcsolót.

A hajtóművet csak akkor lehet aktiválni, ha

a kezelő a pedált lábával lenyomva tartja.

Az üzemeltetési utasításban a következő

jeleket használjuk:

Veszély

Azonnal fenyegető veszélyt jelöl. A

figyelmeztetés figyelembe nem vétele

esetén halál vagy súlyos sérülés fenyeget.

몇Figyelmeztetés

Esetlegesen veszélyes helyzetet jelöl. A

figyelmeztetés figyelembe nem vétele

esetén könnyű sérülés vagy anyagi kár

léphet fel.

Megjegyzés

Felhasználási tippeket és fontos

információkat jelöl.

A készülék sík padló nedves tisztítására

vagy polírozására használható.

– A mindenkori tisztítási feladathoz

könnyen beállítható a vízmennyiség, a

kefék nyomáserőssége, a tisztítószer

mennyisége valamint a

menetsebesség.

– A 610 mm-es munkaszélesség

valamint a tiszta víz tartály 95 literes

űrtartalma hatékony tisztítást tesz

lehetővé hosszú alkalmazási időtartam

mellett.

– A készülék önjáró.

– Az akkumulátorokat töltő készülék

segítségével egy 230 V-os dugaljban fel

lehet tölteni.

– Az akkumulátor és a töltő készülék a

Package-változatoknál már a szállítási

tétel része.

Megjegyzés

A mindenkori tisztítási feladatnak

megfelelően a készüléket különböző

tartozékokkal lehet ellátni.

Kérje katalógusunkat vagy keressen meg

bennünket az interneten a

www.kaercher.com címen.

Ezt a készüléket kizárólag a jelen kezelési

útmutatóban megadottaknak megfelelően

használja.

– A készüléket csak nedvességre és

polírozásra nem érzékeny sima padlón

szabad használni.

– A bevetési hőmérséklet +5°C és +40°C

között van.

– A készülék fagyott padlózat tisztítására

nem alkalmas (pl. hűtőházakban).

– A készüléket csak eredeti

alkatrészekkel és eredeti tartozékokkal

szabad ellátni.

– A készülék beltéri padlózatok ill. fedett

felületek tisztítására készült. Más

alkalmazási területeknél alternatív

kefék bevetését ellenőrizni kell.

– A készülék közutak tisztítására nem

alkalmas.

– A készüléket nem szabad nyomásra

érzékeny padlózatokon üzemeltetni.

Vegye figyelembe a padlózat

megengedett felületi terhelését. A

készülék által okozott felületi terhelés a

műszaki adatoknál található meg.

– A készülék nem alkalmas

robbanásveszélyes környezetben való

üzemeltetésre.

– A készülékkel nem szabad éghető

gázokat, hígítatlan savakat vagy

oldószereket felszívni.

Ebbe beletartozik a benzin, a hígító

vagy a fűtőolaj, amelyek a beszívott

levegővel robbanékony keverékeket

alkothatnak. Továbbá az aceton,

hígítatlan savak és oldószerek, mivel

ezek a készülékben lévő anyagokat

megtámadják.

– Reaktív fémporok (pl. alumínium,

magnézium, cink) erősen lúgos vagy

savas tisztítószerekkel vegyülve

robbanékony gázokat termelnek.

Tartalomjegyzék

Biztonsági tanácsok

Biztonsági berendezések

Vész-Ki kapcsoló

Biztonsági pedál

Szimbólumok

Funkció

Rendeltetésszerű használat

Környezetvédelem, hulladék

elszállítás

A csomagolási anyagok

újrahasznosíthatók. Kérjük, ne

dobja a csomagolást a házi

szemétbe, hanem vigye el egy

újrahasznosító helyre.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket

újrahasznosító helyen kell

elhelyezni. Az elemeknek,

olajnak és hasonló

anyagoknak nem szabad a

környezetbe kerülni. Ezért

kérjük, a használt készülékeket

megfelelő gyűjtőrendszeren

keresztül távolítsa el.

Magyar 215

1 Akkumulátor csatlakozó

2Fő biztosíték

3 Akkumulátor

4 Akkumulátor tartó zárja

5 Akkumulátor tartó

6 Szívócső

7 Tiszta víz szűrő

8 Friss víz szűrő

9 Friss víz leeresztő tömlő

10 Rögzítőfék kioldó karja

11 Szennyvíz leeresztő tömlő

12 Friss víz tartály

13 Szennyvíztartály szűrője

14 Szennyvíz tartály

15 Tisztítófej

16 Úszó

17 Szívópofa

18 Szeméttartály (csak BR-változat)

19 Fröccsenésvédelem marokcsavarja

(BR-változat)

20 Fröccsenésvédelem (BR-változat)

21 Gázpedál

22 Állófelület a kezelő számára

23 Biztonsági pedál

24 Szívópofa leengedés karja (csak BR)

25 Akkumulátor fedél

26 Akkumulátor fedél zárócsavarja

27 Kormány

28 Kezelőpult

Kezelési- és funkciós elemek

216 Magyar

1 Kulcsos kapcsoló

2 Kibiztosító gomb

3 Menetirány kapcsoló

4 Sebesség kapcsoló

5Kürt

6 Vész-Ki kapcsoló

7 Akkumulátor kijelző

8Hajtómű biztosíték

9 Vezérlés biztosítéka

10 Szivattyú biztosíték

11 Szívóturbina biztosíték

12 Kefe meghajtás biztosíték

13 Vízmennyiség szabályozó gomb

14 Kefe nyomáserősségének gombja

15 Kefe nyomáserősség kijelző

16 Üzemóra számláló

1 Kulcsos kapcsoló

2 Kibiztosító gomb

3 Menetirány kapcsoló

4 Sebesség gomb

5Kürt

6 Vész-Ki kapcsoló

7Hajtómű biztosíték

8 Kefe meghajtás biztosíték

9Kijelző átkapcsolás gomb

10 Display

11 Tisztítási üzemmód gomb

12 Tisztítófolyadék adagolás gomb

13 Kefe nyomáserősségének gombja

14 Szívópofa leeresztés/emelés gomb

AAkkumulátor töltési állapota

B Sebességtartomány

C Kefe nyomáserősség

D Tisztítófolyadék adagolás

E Kefemeghajtó üzemideje (óra)

F Hajtómotor üzemideje (óra)

G Mélykisülés védelem aktív

Kezelőpult BR

Kezelőpult BD

Magyar 217

Az akkumulátorokkal való érintkezésnél

feltétlenül vegye figyelembe a következő

figyelmeztetéseket:

Veszély

Robbanásveszély. Ne helyezzen

semmilyen szerszámot vagy hasonló

tárgyat az akkumulátorra, azaz az

végpólusokra és cellák összekötésére.

Sérülésveszély. A sebek soha ne

érintkezzenek ólommal. Az akkumulátoron

való munka után mindig tisztítsa meg a

kezét.

A Bp Pack változatnál az akkumulátor már

be van építve.

ÎAz akkumulátor fedél zárócsavarját

csavarja ki.

ÎFordítsa hátra az akkumulátor fedelet.

ÎAz akkumulátor tartó zárját tolja balra és

fordítsa lefelé.

ÎAz akkumulátor tartót hátrahúzni.

ÎAz akkumulátorokat helyezze az

akkumulátor tartó teknőjébe.

ÎA mellékelt összekötőkábelekkel kösse

össze a pólusokat.

몇Figyelmeztetés

Figyeljen a helyes pólusokra.

ÎCsíptesse rá a mellékelt

összekötőkábelt a még szabad (+) és (-

) akkumulátor pólusokra.

ÎTolja előre az akkumulátor tartót.

ÎAz akkumulátor tartó zárját bekattintani.

몇Figyelmeztetés

A készülék üzembe helyezése előtt töltse

fel az akkumulátort.

Tudnivaló

A készülék mélykisülés elleni védelemmel

rendelkezik, azaz ha a kapacitás a még

engedélyezett legkisebb mértéket eléri, akkor

a készüléket csak vezetni lehet és csak

maradék vizet lehet vele felszívni. A kijelzőn a

mélykisülés aktív szimbólum villog.

ÎVezesse a készüléket egyenesen a

töltőállomáshoz, közben kerülje az

emelkedőket.

Megjegyzés

Más akkumulátorok alkalmazása esetén

(pl. más gyártó) a mélykisülési védelmet az

adott akkumulátorhoz a Kärcher

szakszerviznek újra be kell állítani.

Veszély

Sérülésveszély áramütés által. Figyeljen az

áramvezeték hálózatra és a biztosítékokra,

lásd „Töltő készülék“.

A töltő készüléket csak száraz, megfelelő

szellőzéssel rendelkező helyiségekben

használja!

Megjegyzés

A töltési idő átlagosan kb. 10 óra.

Az ajánlott töltő készülékek (a mindenkor

behelyezett akkumulátorhoz illő)

elektromosan szabályozottak és a töltési

folyamatot maguktól befejezik.

Balesetveszély

Robbanásveszély. Ólomakkumulátorokat

csak nyitott akkumulátor fedél mellett

szabad tölteni.

ÎAz akkumulátor fedél zárócsavarját

csavarja ki.

ÎFordítsa hátra az akkumulátor fedelet.

ÎHúzza le az akkumulátor dugóját és

kösse össze a töltőkábellel.

ÎA töltőkészüléket kösse össze a

hálózattal és kapcsolja be.

ÎKapcsolja ki a töltő készüléket és húzza

ki a hálózatból.

ÎHúzza le az akkumulátor kábelét a

töltőkábelről és kösse össze a

készülékkel.

ÎAz akkumulátor fedelet előre fordítani

és a zárócsavart erősen meghúzni.

ÎEgy órával a töltés befejezése előtt

adjon hozzá desztillált vizet, ügyeljen a

megfelelő sav szintre. Az akkumulátor

ismertetőjellel megfelelően el van látva.

A töltési folyamat befejeztével minden

cellának gázzal telítettnek kell lenni.

Balesetveszély

Marásveszély!

–Víz utántöltése a lemerült állapotú

akkumulátornál sav kifolyáshoz

vezethet.

–Az akkumulátorsavval való

érintkezésnél viseljen védőszemüveget

és vegye figyelembe az előírásokat,

hogy elkerülje a sérüléseket és a

ruházat megrongálódását.

–Esetleges savfröccsenéseket a bőrön

és a ruházaton azonnal mossa le bő

vízzel.

몇Figyelem!

Rongálódásveszély!

–Az akkumulátor utántöltéséhez csak

desztillált vizet vagy sótalanított vizet

(VDE 0510) használjon.

–Ne használjon idegen adalékot

(úgynevezett feljavítószert), különben

minden garancia megszűnik.

Akkumulátorok és töltő készülékek a

szaküzletekben kaphatók.

Ha a BAT változatnál ólomakkumulátort

helyeznek be, akkor a következőket kell

figyelembe venni:

– A maximális akkumulátor méreteket be

kell tartani.

Üzembevétel előtt

Akkumulátorok

Vegye figyelembe az

akkumulátorra vonatkozó

figyelmeztetéseket a használati

útmutatóban és a jármű

üzemeltetési utasításában

Szemvédőt viselni

Gyerekeket a savtól és az

akkumulátoroktól távol tartani

Robbanásveszély

Tilos tűz, szikra, nyílt láng

használata és a dohányzás

Marásveszély

Elsősegély

Figyelmeztető megjegyzés

Hulladék elszállítás

Az akkumulátort ne dobja a

szemeteskukába

Helyezze be és kösse be az

akkumulátort

Akkumulátor töltése

Töltés után

Továbbá karbantartásszegény

akkumulátoroknál

(ólomakkumulátorok):

Javasolt akkumulátorok

Akkumulátor készlet Megrendelési

szám

3 x 12V/105 A,

karbantartásmentes

(gél)

6.654-141.0

Javasolt töltő készülékek

Töltő készülék Megrendelési

szám

36V,

karbantartásmentes

akkumulátorokhoz

6.654-229.0

Maximális akkumulátor méretek

hossz szélesség magasság

406 mm 533 mm 432 mm

218 Magyar

– Az ólomakkumulátor töltésekor az

akkumulátor fedelet ki kell nyitni.

– Az ólomakkumulátor töltésekor

figyelembe kell venni az akkumulátor

gyártójának előírásait.

Álló helyzetben a készüléket egy

elektromos rögzítőfék megakadályozza az

elgurulástól. A készülék tolásához a

rögzítőféket ki kell oldani.

ÎA rögzítőfék kioldásához nyomja le a

kioldó kart.

Balesetveszély

Balesetveszély a készülék elgurulása által.

A tolás befejeztével a rögzítőkart

mindenképpen állítsa felfelé és ezzel ismét

aktiválja a rögzítőféket.

Tudnivaló

Azonnali üzemen kívül helyezéshez vegye

le a lábát a menetpedálról, nyomja meg a

Vész-Ki gombot és fordítsa a kulcsos

kapcsolót „0“ állásra.

ÎOldja ki a csavarokat és vegye ki a fa

ketrecet.

ÎVágja át a műanyag csomagoló

szalagot és távolítsa el a fóliát.

ÎTávolítsa el a rögzítéseket a

kerekeknél.

ÎFektesse a deszkákat a paletta

peremére. Állítsa be úgy a deszkákat,

hogy ezek a készülék kerekei előtt

legyenek. Rögzítse a deszkákat a

csavarokkal.

ÎTávolítsa el a kerekek rögzítésére

szolgáló fa darabokat és

alátámasztásként tolja a rámpa alá.

ÎHelyezze fel a kormányt és az első

kerekeket állítsa egyenesbe.

ÎVegye le a kormányt, igazítsa meg és

ismét helyezze vissza.

A kormányt a mellékelt anyával rögzítse.

ÎHelyezze be a borítást a kormányba.

ÎLépjen fel az állófelületre és bal lábbal

tartsa nyomva a biztonsági pedált.

ÎA Vész-Ki kapcsolót forgatással oldja ki.

ÎÁllítsa „1“-re a kulcsos kapcsolót.

ÎÁllítsa be a menetirányt a kezelőpulton

lévő menetirány kapcsolóval.

ÎA sebesség kapcsolóval válassza ki a

legkisebb sebességtartományt.

ÎKioldó gombot megnyomni.

ÎInduláshoz óvatosan nyomja meg a

menetpedált és lassan hajtson le a

raklapról.

ÎÁllítsa „0“-ra a kulcsos kapcsolót.

Az üzembe helyezés előtt a keféket fel kell

szerelni (lásd: “Karbantartási munkák”).

Veszély

A készülék hosszabb használati ideje

esetén a kezekben vibráció okozta

vérkeringési zavar léphet fel.

Általánosan érvényes használati időt nem

lehet meghatározni, mert ez több

befolyásoló tényezőtől függ:

– Személyes hajlam a rossz

vérkeringésre (gyakran hideg ujjak,

ujjak bizsergése).

– Alacsony környezeti hőmérséklet.

Viseljen meleg kesztyűt a kéz

védelmére.

–Az erős markolás gátolja a vérkeringést.

– A folyamatos üzem rosszabb, mint a

szünetekkel megszakított üzem.

A készülék rendszeres, hosszan tartó

használatánál és a megfelelő jelek (például

ujjak zsibbadása, hideg ujjak) ismételt

előfordulásánál orvosi vizsgálatot ajánlunk.

Tudnivaló

Azonnali üzemen kívül helyezéshez vegye

le a lábát a menetpedálról, nyomja meg a

Vész-Ki gombot és fordítsa a kulcsos

kapcsolót „0“ állásra.

ÎKarbantartási munkákat „ a munkahét

kezdetén“ elvégezni (lásd „Ápolás és

karbantartás“ fejezet).

Veszély

Balesetveszély. Minden üzemeltetés előtt a

rögzítőfék működését sík terepen

ellenőrizni kell.

ÎÁllítsa „0“-ra a kulcsos kapcsolót.

ÎNyomja meg a Vész-Ki kapcsolót.

Ha a készüléket most kézzel lehet tolni,

akkor a rögzítőfék nem üzemképes.

ÎNyomja fel a rögzítőfék kioldó karját.

Ha a készüléket még mindig lehet kézzel

tolni, akkor a rögzítőfék hibás. Helyezze

üzemen kívül a készüléket és hívja az

ügyfélszolgálatot.

Balesetveszély

Balesetveszély. Ha a készülék lejtős úton

való haladáskor nem mutat elegendő

fékhatást, nyomja meg a Vész-Ki

kapcsolót:

ÎNyissa ki a friss víz tartály fedelét.

ÎTöltse be a friss vizet (maximum 60 °C)

a tartály felső pereme alatt 15 cm-ig.

ÎTöltse be a tisztítószert.

ÎZárja be a friss víz tartály fedelét.

Tudnivaló

Az első üzembevétel előtt a friss víz tartályt

teljesen töltse fel, hogy a

vízvezetékrendszert légtelenítse.

Üres vezetékrendszer esetén 2 percig is

tarthat, amíg a tisztítóoldat a tisztítófejből

kijön.

몇Figyelmeztetés

Rongálódásveszély. Csak ajánlott

tisztítószereket használjon. Más

tisztítószerek esetén az üzemeltető viseli a

magasabb kockázatot az üzembiztonság

és a sérülésveszély tekintetében.

Csak olyan tisztítószereket használjon,

amelyek oldószer-, só- és fluorsav-

mentesek.

Megjegyzés

Ne használjon erősen habzó

tisztítószereket.

Javasolt tisztítószerek:

Ahhoz, hogy a készüléket megismerje, az

első vezetési kísérleteket szabad területen

végezze.

Balesetveszély

Borulásveszély túl nagy emelkedőnél.

ÎMenetirányban csak max. 10%-os

emelkedőkre hajtson fel.

Borulásveszély gyors kanyarodásnál.

Kidsodródás veszélye nedves talajnál.

ÎKanyarokban lassan vezessen.

Borulásveszély instabil talajnál.

ÎA készüléket kizárólag szilárd talajon

mozgassa.

Borulásveszély túl nagy oldalsó

dőlésszögnél.

ÎMenetiránnyal átlósan csak max. 10%-os

emelkedőkre hajtson fel.

ÎLépjen fel az állófelületre és bal lábbal

tartsa nyomva a biztonsági pedált.

ÎMenetpedált ne működtesse.

A készülék tolása

Lerakás

A kefék felszerelése

Üzem

A rögzítőfék ellenőrzése

Fékek

Üzemanyagok betöltése

Friss víz

Tisztítószer

Alkalmazás Tisztítószer

Minden vízálló padlózat

karbantartó tisztítása

RM 780

RM 746

Fényes felületek (pl.

gránit) karbantartó

tisztítása

RM 755 es

Ipari padlózatok

karbantartó és alap

tisztítása

RM 69 ASF

Finom kőburkolatok

karbantartó és alap

tisztítása

RM 753

Szaniter területek

csempézetének

karbantartó tisztítására

RM 751

Szaniter területek

csempézetének

tisztítására és

fertőtlenítésére

RM 732

Minden alkáli ellenálló

padlózat (pl. PVC) felületi

tisztítása

RM 752

Linóleum padlók felületi

tisztítása

RM 754

Vezetés

Magyar 219

ÎA Vész-Ki kapcsolót forgatással oldja ki.

ÎÁllítsa „1“-re a kulcsos kapcsolót.

ÎKioldó gombot megnyomni.

ÎVezetéshez a menetpedált óvatosan

működtesse.

Megjegyzés

A menetirányt menet közben is meg lehet

változtatni. Így többszörös előre és

hátramenettel erősen szennyezett helyeket

is le lehet tisztítani.

Túlterhelés esetén a hajtómotor bizonyos

idő után kikapcsol.

ÎA készüléket legalább 15 percig hagyja

lehűlni.

ÎA hajtómű biztosítékát a kezelőpulton

ismét benyomni.

Tudnivaló

Ha a készülék 2 óránál tovább áll egy

helyben, a tisztítófolyadék ellátása és a

kefemeghajtó a továbbhaladásig

megszakad.

ÎMűködtesse a menetpedált és hajtson

át a tisztítandó felületen.

ÎA kefe nyomáserősséget a kefe

nyomáserősség gombjával beállítani (4

fokozat).

Tisztítási üzemmódban a legmagasabb

sebesség II. fokozatra korlátozódik.

Tudnivaló

Erősen szennyezett padlókat két menetben

lehet tisztítani. Ekkor az első

munkamenetben a tisztítófolyadékot viszi

fel és keféli be. Ehhez a szívópofát a

szívópofa emelés/leeresztés gomb

megnyomásával fel kell emelni. A BD

változatnál továbbá a hátsó

fröccsenésvédelmet (Aqua-Mizer) le kell

venni. A tisztítófolyadék hatóideje után a

második munkamenetben a felületet a

szokásos módon kell tisztítani.

Tudnivaló

A tisztítófej felemelése után még kb. 5 m-t

haladjon tovább, hogy a maradék vizet

felszívja.

ÎA készüléket sík területen állítsa le.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

Tudnivaló

Szennyvíztartály túlfolyó. Tele

szennyvíztartály esetén a szívóáramot egy

úszó megszakítja. Ürítse ki a

szennyvíztartályt.

몇Figyelmeztetés

Vegye figyelembe a szennyvíz kezelésével

kapcsolatos helyi előírásokat.

ÎVegye ki a szennyvíz leeresztő tömlőt a

tartóból, és helyezze egy megfelelő

gyűjtőtartályba.

ÎA szennyvizet a leeresztő csövön lévő

csavaros fedél kinyitásával engedje le.

ÎÖblítse ki a szennyvíztartály szűrőjét

tiszta vízzel.

ÎTisztítsa meg az úszót és ellenőrizze az

úszógolyó mozgathatóságát.

ÎMossa ki a szennyvíz tartályt tiszta

vízzel.

ÎA tiszta víz leeresztő csövét (a

szennyvíz leeresztő csöve mögött)

húzza ki és egy megfelelő

gyűjtőberendezés fölött engedje le.

ÎA tisztítófolyadékot a leeresztő csövön

lévő csavaros fedél kinyitásával

engedje le.

ÎEmelje fel a tisztítófejet.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

ÎA fröccsenésvédelem marokcsavarját

kioldani és a fröccsenésvédelmet

oldalra fordítani.

ÎVegye ki a felsepert anyagok tartályát.

ÎA szeméttartályt kiüríteni és vízzel

kiöblíteni.

BR BD

ÎÁllítsa be a

menetirányt a

kezelőpulton

lévő menetirány

kapcsolóval.

ÎA

sebességtarto

mányt a

sebesség

kapcsolóval

válassza ki (3

fokozat).

ÎFigyelje a

kijelzőt és

várjon, amíg a

vezérlés

inicializálása

befejeződött.

ÎÁllítsa be a

menetirányt a

kezelőpulton

lévő menetirány

kapcsolóval.

ÎA

sebességtarto

mányt a

sebesség

gombbal

válassza ki (3

fokozat).

Túlterhelés

Tisztítás

BR BD

ÎSzívópofa

leeresztés

karját lenyomni.

A szívópofa

lesüllyed, és a

szívás

bekapcsol.

ÎA tisztítófejet a

kefe

nyomáserőssé

g gomb

megnyomásáv

al leereszteni.

ÎA tisztítóüzem

gombot

megnyomni.

A kefemeghajtó

bekapcsol.

A tisztítófejet

leereszti

(gyenge kefe

nyomáserőssé

g) és

tisztítófolyadék

ot adagol

hozzá.

A szívópofa

lesüllyed, és a

szívás

bekapcsol.

BR BD

ÎA

tisztítófolyadék

hozzáadását a

vízmennyiség

szabályozógom

bjával

beállítani.

ÎA

tisztítófolyadék

hozzáadását a

tisztítófolyadék

adagolás

gombjával

beállítani (4

fokozat).

BR BD

ÎA

sebességtarto

mányt a

sebesség

kapcsolóval

válassza ki (3

fokozat).

ÎA

sebességtarto

mányt a

sebesség

gombbal

válassza ki (3

fokozat).

Tisztítás befejezése

BR BD

ÎA tisztítófejet a

kefe

nyomáserőssé

g gomb

megnyomásáv

al felemelni.

ÎA szívópofa

leeresztés

karját felfelé

húzni, a

szívópofa

felemelkedik és

a szívás

kikapcsol.

ÎA tisztítóüzem

gombot

megnyomni.

A kefemeghajtó

kikapcsol és a

tisztítófejet

felemeli.

15 másodperc

után a

szívópofa

felemelkedik.

30 másodperc

után a szívás

kikapcsol.

Üzemen kívül helyezés

Tartályok kiürítése

Szennyvíz leeresztése

Friss víz leeresztése

A felsepert anyagok tartályának

kiürítése

(csak BR változat)

220 Magyar

Balesetveszély

Sérülésveszély! A készüléket fel- és

lerakásnál csak 10%-os emelkedőn szabad

üzemeltetni. Lassan vezesse.

ÎA szívópofát, a keféket és a

fröccsenésvédelmet a készülékről

eltávolítani.

ÎGépjárművön való szállításnál, a

készüléket feszítő szíjjal/kötéllel

biztosítsa csúszás ellen.

1 Rögzítési pontok

Veszély

Sérülésveszély! Minden a készüléken

végzett munka előtt fordítsa a kulcsos

kapcsolót „0“-ra, húzza ki a kulcsot. Húzza

ki az akkumulátor dugós kapcsolóját.

Megjegyzés

A szívó turbina kikapcsolás után tovább

forog. Karbantartási munkát csak a szívó

turbina kifutása után végezzen.

ÎSzennyvíz és maradék friss víz

leeresztése és eltávolítása.

ÎA szennyvíztartály fedelének

vízzáróságát ellenőrizni.

ÎAz abroncsok állapotát ellenőrizni.

ÎA kefék helyes helyzetét ellenőrizni.

ÎEllenőrizze a tömlők dugós

csatlakozásainak tömítettségét.

ÎA szívópofa rögzítését és beállítását

ellenőrizni (lásd „Karbantartási

munkák“).

ÎA leeresztő csövek zárainak

vízzáróságát ellenőrizni.

ÎEllenőrizze, hogy a leeresztő csövek

helyesen vannak-e tárolva.

ÎA biztonsági pedál, a menetpedál és a

kormány helyes működését ellenőrizni.

ÎÓlomakkumulátorok sav szintjét

ellenőrizni, adott esetben desztillált

vízzel feltölteni.

ÎÜrítse ki a szennyvíz tartályt.

ÎMossa ki a szennyvíz tartályt tiszta

vízzel.

ÎA szennyvíz tartály fedelében lévő

szűrőt kitisztítani.

ÎAz úszót a szennyvíztartályban

megtisztítani (lásd "Karbantartási

munkák").

ÎA tiszta víz tartályt és a tiszta víz szűrőt

kitisztítani.

ÎEllenőrizze a tiszta víz szűrőt, szükség

esetén tisztítsa.

ÎLeszívást a rendszer szárítása

érdekében egy percre bekapcsolni.

ÎA kefék kopását ellenőrizni és tisztítani.

ÎA fröccsenésvédelmet a tisztítófejnél

megtisztítani és kopását ellenőrizni.

ÎA szívópofában lévő szívóajkakat

megtisztítani és kopásukat ellenőrizni.

ÎA készüléket kívülről nedves, enyhe

mosólúgba áztatott ronggyal tisztítsa.

ÎA készüléket külsőleg károkra

átvizsgálni.

ÎA tiszta víz és a szennyvíz tartály

fedelét ne zárja be, hogy a tartályok

meg tudjanak száradni.

ÎAkkumulátor töltése.

ÎAz akkumulátor felső oldalát

megtisztítani.

ÎÓlomakkumulátor esetén a

savsűrűséget ellenőrizni.

ÎAz akkumulátor kábel szoros

illeszkedését ellenőrizni.

ÎAz akkumulátor teret és az akkumulátor

burkolatát tisztítani.

ÎA hajtólánc feszességét ellenőrizni

(lásd „Karbantartási munkák“).

ÎA hajtólánc kopását ellenőrizni.

ÎA rögzítőféket ellenőrizni. *

ÎA szívópofa emelőszerkezetét

megtisztítani.

ÎA csuklókat a szívópofa

felfüggesztésen és a tisztítófejen

megtisztítani.

ÎMinden motor szénkeféinek és

kommutátorának kopását ellenőrizni. *

ÎA kormánylánc feszítő berendezését

ellenőrizni. *

* Vevőszolgálat által végzendő.

A készülék megbízható üzemeltetésére az

illetékes Kärcher-kereskedővel

karbantartási szerződést köthet.

ÎA készülékkel sima felületen hajtson.

ÎEngedje le a szívópofát.

ÎLegalább 60 cm-t hajtson előre.

ÎA készüléket állítsa meg és forgassa a

kulcsos kapcsolót "0" állásba és húzza

ki a kulcsot. Ügyeljen arra, hogy a

készülék ne guruljon hátra.

1Dőlésszög elállítása

2 Csillagfogantyú vízszintes állása

ÎA szívópofát a két csillagmarkolattal úgy

állítsa be, hogy a hátsó szívóajak

mindkét szívópofa oldalán egyformán (a

középhez mérten szimmetrikusan)

hátra legyen hajlítva.

ÎA dőlésszög elállítást úgy állítsa be,

hogy a hátsó szívóajak a teljes

hosszúságban egyforma távolságban

legyen hátra hajlítva.

ÎA beállítás ellenőrzésére hajtson 60 cm-

t előre és ellenőrizze az új beállítást.

ÎA szívófejet mindkét csillagmarkolat

egyszerre történő elfordításával úgy

állítsa be, hogy a hátsó szívóajak 9-10

mm-re hátra hajlított legyen.

Az órajárással megegyező irányban: A

meghajlítás kisebb lesz.

Az órajárással ellenkező irányban: A

meghajlítás nagyobb lesz.

ÎA beállítás ellenőrzésére hajtson 60 cm-

t előre és ellenőrizze az új beállítást.

ÎEmelje fel a szívófejet.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

ÎHúzza le a szívótömlőt szívópofáról.

Szállítás

Ápolás és karbantartás

Karbantartási terv

Munkahét kezdetekor

A munkahét végén

50 üzemóránként

100 üzemóránként

200 üzemóránként

Karbantartási munkák

Karbantartási szerződés

Szívófej beállítása

Szívópofák kiszerelése

Magyar 221

1 Szívópofa rögzítés marokcsavarja

ÎA szívópofa rögzítésénél a

marokcsavarokat kioldani és a

szívópofát oldalra kihúzni.

ÎSzívópofákat kiszerelni.

1 Szárnyas csavar

2 Nyomólemez

3 Szívóajak

ÎSzárnyas csavarokat kioldani.

ÎA nyomólemezt kivenni.

ÎA szívóajkat kivenni.

Tudnivaló

A szívóajkat 3-szor lehet megfordítani,

amíg minden éle elhasználódott. Ezután új

szívóajakra van szükség.

ÎA szívóajkat megfordítani vagy

kicserélni és ismét a szívópofába

behelyezni és megigazítani.

ÎA nyomólemezt ismét behelyezni.

ÎElőször a középső szárnyas csavart

húzza meg. Ügyeljen arra, hogy a

nyomólemez szorosan feküdjön a

szívóajkon.

ÎA további szárnyas csavarokat

meghúzni.

ÎSzívópofákat kiszerelni.

1 Feszítőzár

2 Feszítőpánt

3Szívóajak

ÎFeszítőzárat kinyitni és a feszítőpántot

kivenni.

ÎA szívóajkat kivenni.

Tudnivaló

A szívóajkat 3-szor lehet megfordítani,

amíg minden éle elhasználódott. Ezután új

szívóajakra van szükség.

ÎA szívóajkat megfordítani vagy

kicserélni és ismét a szívópofába

behelyezni és megigazítani.

ÎA feszítőpántot behelyezni és a

feszítőzárat lezárni. A feszességnek

csak akkorának kell lenni, hogy a

szívóajkat gyűrődés nélkül egyenesen

tartsa. Esetleg a feszítőzárat utána

állítani.

1Cső

2Szűrő úszógolyóval

ÎA szűrőt kívülről megtisztítani és

leöblíteni.

ÎAz úszógolyó mozgathatóságát

ellenőrizni.

Erős szennyeződés esetén:

ÎFogja meg a csövet és húzza le a szűrőt

a csőről.

ÎTisztítsa meg a szűrőt és a golyót.

ÎFogja meg a csövet és húzza rá ismét a

szűrőt.

1 Fröccsenés védelem

2 Fröccsenésvédelem marokcsavarja

3 Csapágyfedél csavar

4 Csapágyfedél

ÎEmelje fel a tisztítófejet.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

ÎA fröccsenésvédelem marokcsavarját

kioldani és a fröccsenésvédelmet

oldalra fordítani.

ÎA csapágyfedél csavarját kioldani és a

csapágyfedél felső végét kifelé húzni.

ÎA csapágyfedelet lefelé nyomni és

kiakasztani.

ÎA csapágyfedelet a keféről lehúzni.

ÎA kefét kihúzni.

ÎÚj kefét a menesztővel előre a

tisztítófejbe behelyezni és ütközésig

betolni.

ÎA kefét lefelé dönteni és a

csapágyfedelet felhelyezni.

ÎA csapágyfedél alsó végét a

tisztítófejen beakasztani és a

csapágyfedelet felfelé tolni.

ÎA csapágyfedél felső végét a

tisztítófejhez nyomni és a csavart

meghúzni.

ÎA fröccsenésvédelmet visszahajtani és

a marokcsavart meghúzni.

ÎIsmételje meg az eljárást a szemközti

oldalon.

1 oldalsó fröccsenésvédelem

ÎEmelje fel a tisztítófejet.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

ÎAz oldalsó fröccsenésvédelmet

felemelni és oldalra levenni.

ÎA kefetárcsa kioldó karját az óra

járásával ellentétesen fordítsa el - a

kefe leesik és a készülék alól ki lehet

Első szívóajkak megfordítása/

kicserélése

Hátsó szívóajak megfordítása/

kicserélése

Úszó tisztítása

Kefehengerek cseréje

Kefekorongok cseréje

222 Magyar

húzni.

ÎAz új kefét tartsa a tisztítófej alatt.

ÎA kefetárcsa kioldó karját az óra

járásának megfelelően forgassa el és a

kefét nyomja fel.

ÎEngedje el a kioldó kart és ellenőrizze a

kefe szoros illeszkedését.

ÎTegye vissza a fröccsenés védelmet.

ÎIsmételje meg az eljárást a szemközti

oldalon.

ÎA tisztítófejet leereszteni.

ÎKulcsos kapcsolót "0" állásba forgatni

és a kulcsot kihúzni.

BR változat:

ÎAz ütközőt kioldani és úgy beállítani,

hogy a gumiajak körülbelül 9-10 mm-re

oldalra hajoljon.

BD változat:

1Ütköző

ÎAz ütközőt kioldani és úgy beállítani,

hogy a fröccsenésvédelem alsó

szegélye a padlótól 3 mm-re legyen.

ÎAz ütközőt meghúzni.

1 Csavar

2Elülső burkolat

ÎA csavarokat kicsavarni.

ÎAz elülső burkolatot levenni.

1 Csavar

2 Fedél

3 Hajtólánc

ÎA csavarokat kicsavarni.

ÎVegye le a fedelet.

ÎA hajtólánc és a kis fogaskerék kopását

ellenőrizni.

Fagyveszély esetén:

ÎÜrítse ki a friss- és a szennyvíz tartályt.

ÎA készüléket fagytól védett helyiségben

állítsa le.

Veszély

Sérülésveszély! Minden a készüléken

végzett munka előtt fordítsa a kulcsos

kapcsolót „0“-ra, húzza ki a kulcsot. Húzza

ki az akkumulátor dugós kapcsolóját.

Olyan üzemzavar esetén, amelyet ennek a

táblázatnak a segítségével nem tud

elhárítani, hívja a szervizt.

Fröccsenésvédelem beállítása

A hajtólánc ellenőrzése

Fagyás elleni védelem

Üzemzavarok

Üzemzavarok kijelzéssel a képernyőn (csak BD)

Display kijelzőOk Elhárítás Ki által

0814 Hajtómotor vezérlés üzemzavar Szerviz

7600 Kefe meghajtó üzemzavara A kefe meghajtás biztosítékát visszaállítani. Kezelő

7800 A hajtómotor csatlakozó kábele

hibás

Szerviz

7801 A vezérlés túlmelegedett Kapcsolja ki és hagyja lehűlni a készüléket Kezelő

7802

9000 A tisztítófejben nincs kefe

behelyezve

Kefét behelyezni Kezelő

Az akkumulátor feltöltése túl

alacsony

Akkumulátor töltése Kezelő

A készülék működtetett

menetpedál mellett be van

kapcsolva.

Engedje el a menetpedált, a kulcsos kapcsolót fordítsa „0“ -ra, a

kulcsos kapcsolót fordítsa „1“ állásra, nyomja a biztonsági pedált,

nyomja meg a kioldó gombot, működtesse a menetpedált.

Kezelő

Magyar 223

Üzemzavarok

Üzemzavar Elhárítás Ki által

A készüléket nem lehet

beindítani

Az akkumulátor csatlakozóját a készüléken bedugni. Kezelő

A Vész-Ki kapcsolót forgatással oldja ki. Kezelő

Az akkumulátor kábel helyes illeszkedését ellenőrizni. Kezelő

A vezérlés biztosítékát visszaállítani (csak BR). Kezelő

Az akkumulátor kábel korrózióját ellenőrizni, adott esetben tisztítani. Kezelő

Az akkumulátor kapacitása kimerült, akkumulátort feltölteni. Kezelő

Ellenőrizze a fő biztosítékot, szükség esetén cserélje ki. Kezelő

A készülék nem megy vagy

csak lassan

Kioldó gombot megnyomni. Kezelő

Engedje el a menetpedált, a kulcsos kapcsolót fordítsa „0“ -ra, a kulcsos kapcsolót

fordítsa „1“ állásra, nyomja a biztonsági pedált, nyomja meg a kioldó gombot,

működtesse a menetpedált.

Kezelő

Haladási meghajtó biztosítékát visszaállítani Kezelő

Vezérlés túlmelegedett, kapcsolja ki a készüléket és 15 percig hagyja lehűlni. Kezelő

Az elülső kerék nem fog a túl magas kefe nyomáserősség miatt, kefe

nyomáserősségét csökkenteni.

Kezelő

A készülék nem fékez A rögzítőféket kioldani, a kioldó kart aktiváláshoz nyomja felfelé. Kezelő

nincs vagy elégtelen a

szívóteljesítmény

A szívóturbina biztosítékát visszaállítani (csak BR). Kezelő

Ürítse ki a szennyvíz tartályt. Kezelő

Ellenőrízze a szívófej beállítását. Kezelő

Tisztítsa meg a tömítéseket a szennyvíz tartály és a fedél között és ellenőrizze

vízzáróságukat, szükség esetén cserélje ki őket.

Kezelő

Tisztítsa meg a szívóajkakat a szívófejen, szükség esetén fordítsa meg vagy cserélje

ki.

Kezelő

Ellenőrizze, hogy a szívócső nincs-e eldugulva, szükség esetén tisztítsa. Kezelő

A szívótömlő és a szívópofa illetve a szívótömlő és a szennyvíztartály fedele közötti

csatlakozást ellenőrizni.

Kezelő

Ellenőrizze a szívócső vízzáróságát, szükség esetén cserélje ki. Kezelő

Ellenőrizze, hogy a fedél a szennyvíz leeresztő csövön be legyen zárva. Kezelő

Ellenőrízze a szívófej beállítását. Kezelő

A szennyvíz tartályban lévő úszót tisztítani. Kezelő

Nem megfelelő tisztítási

eredmény

Állítása be a nyomáserősséget. Kezelő

Ellenőrizze a kefék kopását, szükség esetén cserélje ki őket. Kezelő

A kefék szennyeződését ellenőrizni, tisztítani. Kezelő

Ellenőrizze, hogy a tisztítószer és a kefe megfelelnek-e a tisztítási feladatra. Kezelő

A kefék nem forognak A kefe meghajtás biztosítékát visszaállítani. Kezelő

Ellenőrizze, hogy a keféket nem blokkolja-e idegen tárgy, távolítsa el az idegen tárgyat. Kezelő

Tisztítóoldat adagolása nincs

vagy nagyon kicsi

Ellenőrizze a tisztítóoldat szintjét a friss víz tartályban, szükség esetén töltse fel a

tartályt.

Kezelő

A szivattyú biztosítékát visszaállítani (csak BR). Kezelő

A tisztítófolyadék adagolását emelje. Kezelő

Ellenőrizze a friss víz szűrőket, szükség esetén tisztítsa. Kezelő

Tartozékok

Megnevezés Alkatrész

szám

Leírás Darab Készülékben

szükséges darabszám

Akkumulátor csere

készlet

8.601-121.0 amely az alábbiakból áll: Akkumulátor teknő, kábel

készlet, zár készlet, 2 szállítókocsi

Akkumulátor 6.654-141.0 12V/105 A, karbantartásmentes (gél) 1 3

Töltő készülék 6.654-229.0 36V, karbantartásmentes akkumulátorokhoz 1 1

224 Magyar

Megnevezés Alkatrész

szám

Leírás Dara

Készülékben

szükséges darabszám

Kefehenger, fehér (puha) 8.628-390.0 Érzékeny padlózatok polírozására és karbantartó

tisztítására.

Kefehenger, piros

(közepes, standard)

8.628-389.0 Erősebben szennyezett padlózatok karbantartó

tisztítására is.

Kefehenger, zöld (kemény) 8.628-391.0 Erősen szennyezett padlózat alap és felületi

tisztítására (pl.viasz, akrilát).

Megnevezés Alkatrész

szám

Leírás Darab Készülékben

szükséges darabszám

Kefekorong, natúr (puha) 8.600-019.0 Padlózatok polírozására. 1 2

Kefetárcsa, kék (közepes,

standard)

8.600-018.0 Enyhén szennyezett vagy érzékeny padlózatok

tisztítására.

Kefetárcsa, szürke (kemény) 8.600-020.0 Erősen szennyezett padlózatok tisztítására. 1 2

Hajtótányér 8.600-017.0 Henger pad-ek helye. 1 2

Disc-pad, piros (közepes) 6.369-826.0 Enyhén szennyezett padlózatok tisztítására. 5 2

Disc-pad, zöld (kemény) 6.369-827.0 Erősen szennyezett padlózatok tisztítására. 5 2

Disc-pad, fekete (nagyon kemény) 6.369-828.0 Erősen szennyezett padlózatok tisztítására. 5 2

Magyar 225

– Csak olyan tartozékokat és

alkatrészeket szabad használni,

amelyeket a gyártó jóváhagyott. Az

eredeti tartozékok és az eredeti

alkatrészek, biztosítják azt, hogy a

készüléket biztonságosan és

zavartalanul lehessen üzemeltetni.

– Az üzemeltetési útmutató végén talál

egy válogatást a legtöbbször

szükséges alkatrészekről.

– További információkat az alkatrészekről

a www.kaercher.com címen talál a

'Service' oldalakon.

Minden országban az illetékes

forgalmazónk által kiadott garancia

feltételek érvényesek. Az esetleges

üzemzavarokat az Ön készülékén a

garancia lejártáig költségmentesen

elhárítjuk, amennyiben anyag- vagy

gyártási hiba az oka. Garanciális esetben

kérjük, forduljon a vásárlást igazoló

bizonylattal kereskedőjéhez vagy a

legközelebbi hivatalos szakszervizhez.

Ezennel tanúsítjuk, hogy az alábbiakban

megnevezett gép tervezése és építési

módja alapján az általunk forgalomba

hozott kivitelben megfelel az EK irányelvek

vonatkozó, alapvető biztonsági és

egészségügyi követelményeinek. A gép

jóváhagyásunk nélkül történő módosítása

esetén ez a nyilatkozat elveszti

érvényességet.

Alulírottak az ügyvezetés megbízásából és

felhatalmazásával lépnek fel.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Műszaki adatok

BR BD

Teljesítmény

Névleges feszültség V 36 36

Akkumulátor kapacitás (Pack változat) Ah (5h) 105 105

Közepes teljesítmény felvétel W 2200 2200

Hajtómotor teljesítmény (névleges teljesítmény) W 680 700

Szívómotor teljesítmény W 570 570

Kefemotor teljesítmény W 300 510

Szívás

Szívás teljesítmény, levegő mennyiség l/s 31 3,64

Szívás teljesítmény, nyomáshiány kPa 19 20,3

Tisztítófolyadék adagolása

Az adagolószivattyú teljesítményfelvétele W 43 43

Tisztítófolyadék felvitele (max.) l/h 5,2 5,2

Tisztító kefék

Munkaszélesség mm 610 610

Kefe átmérőmm 152 305

Kefe fordulatszáma 1/min 800 300

Méretek és súly

Menetsebesség (max.) km/h 5,8 5,6

Kapaszkodóképesség (max.) % 10 10

Elméleti területi teljesítmény m2/h 2800 2800/

Friss-/szennyvíz tartály térfogata l 95/90 95/90

hossz mm 1330 1330

szélesség mm 737 830

magasság mm 1285 1285

Súly (akkumulátorral/nélkül) kg 565/243 565/243

Felületi terhelés kPa 810 810

Zaj kibocsátás

Hangnyomás szint (EN 60704-1) dB(A) 74 74

Készülék vibráció

Rezgés összérték (ISO 5349)

Karok, Kormány m/s23,6 3,6

Lábak, pedál m/s20,7 0,7

Alkatrészek

Garancia

Megfelelőségi nyilatkozat

Termék: Padlótisztító-gép

Típus: 1.006-xxx

Vonatkozó európai közösségi

irányelvek:

98/37/EK

2006/95/EK

89/336/EGK (+91/263/EGK, 92/31/EGK,

93/68/EGK)

Alkalmazott harmonizált szabványok:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Alkalmazott összehangolt normák:

226 Čeština

Vážený zákazníku,

před prvním použitím

přístroje si bezpodmínečně

pečlivě přečtěte tento návod

k jeho obsluze a uschovejte jej pro pozdější

použití nebo pro dalšího majitele.

Bezpečnostní pokyny 226

Funkce 226

Správné používání 226

Ochrana životního prostředí, likvidace226

Ovládací a funkční prvky 227

Pokyny před uvedením přístroje do provozu

229

Provoz 230

Ošetřování a údržba 231

Poruchy 234

Příslušenství 235

Technické údaje 236

Náhradní díly 236

Záruka 236

Před prvním použitím přístroje si pečlivě

přečtěte tento návod k obsluze a přiloženou

brožuru Bezpečnostní pokyny pro

kartáčové čisticí a postřikovací přístroje, č.

5.956-251 a řiďte se jimi.

Přístroj je schválen pro provoz na plochách

s maximálním sklonem 10 %.

Bezpečnostní prvky slouží k ochraně

uživatele a nesmí být uvedeny mimo

provoz nebo obcházena jejich funkce.

Pro okamžité zastavení všech funkcí:

stiskněte tlačítko nouzového vypnutí.

Jízdní pohon lze aktivovat pouze tehdy,

pokud obsluha stlačí pedál nohou a podrží

jej.

V tomto návodu k obsluze byly použity

následující symboly:

Pozor!

Označuje bezprostředně hrozící

nebezpečí. Při nedodržování tohoto pokynu

může dojít k usmrcení nebo velmi vážným

úrazům.

몇Varování

Označuje případně nebezpečné situace.

Při nedodržování tohoto pokynu může dojít

k méně vážným úrazům nebo věcným

škodám.

Upozornění

Označuje tipy k používání a důležité

informace.

Přístroj lze používat k čištění za mokra

nebo k leštění rovných podlah.

– Nastavením množství vody, přítlaku

kartáčů, množství čisticího prostředku a

rychlosti jízdy se lze přizpůsobit

jakémukoliv čisticímu úkolu.

– Pracovní záběr 610 mm a kapacita

nádrže na čerstvou vodu 95 l umožňují

efektivní čištění při vysoké době

nasazení.

–Tento přístroj je samohybný.

– Baterie lze nabíjet nabíječkou

připojenou k zásuvce s napětím 230 V.

– Baterie a nabíječka jsou již dodávány

spolu s variantami balení.

Upozornění

Podle požadovaných čisticích funkcí lze

přístroj vybavit různým příslušenstvím.

Informujte se v našem katalogu nebo nás

navštivte na internetu na adrese

www.kaercher.com.

Přístroj používejte pouze v souladu s údaji

v tomto návodu k obsluze.

–Přístroj lze používat pouze k čištění

hladkých podlah, které nejsou citlivé na

vlhkost a na leštění.

– Rozmezí teplot při práci s přístrojem leží

mezi +5°C a +40°C.

–Přístroj není vhodný k čištění zmrzlých

podlah (např. v chladírnách).

–Pro přístroj se smí používat pouze

originální příslušenství a originální

náhradní díly.

–Přístroj je zkonstruován na čištění

podlah vnitřních prostor resp.

zastřešených ploch. Při používání v

jiných sektorech je nutno uvážit použití

alternativních kartáčů.

–Přístroj není určen k čištění veřejných

cest a chodníků.

–Přístroj nesmí být nasazen na plochy

citlivé na tlak. Berte v úvahu přípustné

zatížení podlahy. Plošné zatížení

přístrojem je uvedené v technických

údajích.

–Přístroj není vhodný pro prostředí s

nebezpečím exploze.

–Přístrojem se nesmí vysávat žádné

hořlavé plyny, neředěné kyseliny ani

rozpouštědla.

K nim patří benzín, ředidla na barvy a

topné oleje, které mohou při víření v

nasávaném vzduchu tvořit výbušné

směsi. Dále aceton, neředěné kyseliny

a rozpouštědla, neboť mohou poškodit

materiály použité v přístroji.

– Reaktivní kovový prach (např. hliník,

hořčík, zinek) vytvářejí ve spojení se

silně alkalickými nebo kyselými čisticími

prostředky výbušné plyny.

Obsah

Bezpečnostní pokyny

Bezpečnostní prvky

Nouzový vypínač

Bezpečnostní pedál

Symboly

Funkce

Správné používání

Ochrana životního prostředí,

likvidace

Obalové materiály jsou

recyklovatelné. Obal

nezahazujte do domovního

odpadu, ale odevzdejte jej k

opětovnému zužitkování.

Přístroj je vyroben z

hodnotných recyklovatelných

materiálů, které se dají dobře

znovu využít. Baterie, olej a

podobné látky se nesmějí

dostat do okolního prostředí.

Použitá zařízení proto

odevzdejte na příslušných

sběrných místech

Čeština 227

1Zástrčka baterie

2 Hlavní pojistka

3 Baterie

4 Uzávěr přihrádky na baterie

5Přihrádka na baterie

6 Sací hadice

7 Síto na čerstvou vodu

8 Filtr čerstvá voda

9 Vypouštěcí hadice na čerstvou vodu

10 Odblokovací páka ruční brzdy

11 Vypouštěcí hadice na špinavou vodu

12 Nádrž na čistou vodu

13 Síto nádrže na špinavou vodu

14 Nádrž na špinavou vodu

15 Čisticí hlava

16 Plovák

17 Sací lišta

18 Nádrž na vratný materiál (pouze

varianta BR)

19 Křížová rukojeť ochrany proti stříkající

vodě (varianta BR)

20 Ochrana proti stříkající vodě (varianta

BR)

21 Jízdní pedál

22 Plocha ke stání obsluhy

23 Bezpečnostní pedál

24 Páka ke snížení sacího trámu (pouze

BR)

25 Kryt baterie

26 Šroubový uzávěr krytu baterie

27 Volant

28 Ovládací panel

Ovládací a funkční prvky

228 Čeština

1klíčový spínač

2Tlačítko na odjištění (odblokování)

3Přepínač směru jízdy

4Přepínač rychlosti

5Signál

6 Nouzový vypínač

7 Zobrazení baterie

8 Pojistka pohonu pojezdu

9 Pojistka řízení

10 Pojistka čerpadla

11 Pojistka sací turbíny

12 Pojistka pohonu kartáče

13 Tlačítko regulace množství vody

14 Tlačítko pro přítlak kartáčů

15 Indikátor přítlačné síly kartáče

16 Počítadlo provozních hodin

1klíčový spínač

2Tlačítko na odjištění (odblokování)

3Přepínač směru jízdy

4Tlačítko rychlosti

5Signál

6 Nouzový vypínač

7 Pojistka pohonu pojezdu

8 Pojistka pohonu kartáče

9Tlačítko pro přepnutí displeje

10 Displej

11 Tlačítko pro čisticí provoz

12 Tlačítko pro dávkování čisticí kapaliny

13 Tlačítko pro přítlak kartáčů

14 Tlačítko pro snížen/zvýšení sacího

trámu

AStav nabití baterie

B Rozsah rychlosti

CPřítlak kartáčů

D Dávkování čisticí kapaliny

E Doba provozu pohonu kartáčů (hodiny)

F Doba provozu hnacího motoru (hodiny)

G Ochrana proti úplnému vybití aktivní

Obslužný pult BR

Obslužný pult BD

Čeština 229

Při manipulaci s bateriemi bezpodmínečně

dbejte na tyto výstrahy:

Pozor!

Nebezpečí exploze. Na baterie, tzn. na

jejich kontakty a spoje článků nepokládejte

nářadí apod.

Nebezpečí úrazu. Poraněnými místy se

nikdy nedotýkejte olova. Po práci s

bateriemi si vždy očistěte ruce.

U varianty Bp Pack je baterie již vestavěná.

ÎVyšroubujte šroubový uzávěr krytu

baterie.

ÎVychylte kryt baterie dozadu.

ÎPosuňte uzávěr přihrádky na baterie

doleva a vychylte jej dolů.

ÎPotáhněte přihrádku na baterie směrem

dozadu.

ÎUmístěte baterie do vany přihrádky na

baterie.

ÎKontakty spojte přiloženými

spojovacími kabely.

몇Varování

Dodržujte správnou polaritu.

ÎK volným kontaktům (+) a (-) připojte

dodaný napájecí kabel.

ÎPosuňte přihrádku na baterie směrem

dopředu.

ÎZasuňte uzávěr přihrádky na baterie.

몇Varování

Před zapnutím přístroje baterie nabijte.

Informace

Přistroj obsahuje ochranu proti úplnému

vybití, tzn. že když se dosáhne nejmenší

přípustné kapacity, lze s přístrojem už

pouze jet a nasávat čisticí vodu. Na displeji

bliká symbol ochrany proti úplnému vybití

aktivní.

ÎPřístrojem dojeďte přímo k nabíjecí

stanici a vyhněte se při tom stoupání.

Upozornění

Při použití jiných baterií (např. od jiných

výrobců) musí ochranu proti úplnému vybití

znovu nastavit pracovníci oddělení služeb

zákazníkům společnosti Kärcher.

Pozor!

Nebezpečí úrazu elektrickým proudem.

Dodržujte parametry elektrické sítě a

jištění, viz část „Nabíječka“.

Nabíječku používejte pouze v suchých

místnostech s dostatečným větráním!

Upozornění

Nabíjení trvá průměrně ca. 10 hodin.

Doporučené nabíječky (vždy vhodné pro

použité baterie) jsou ovládány elektronicky

a samy nabíjení ukončí.

Pozor!

Nebezpečí exploze. Baterie s elektrolytem

je dovoleno nabíjet jen při otevřeném krytu

baterie.

ÎVyšroubujte šroubový uzávěr krytu

baterie.

ÎVychylte kryt baterie dozadu.

ÎOdpojte konektor baterie a připojte ho k

nabíjecímu kabelu.

ÎNabíječku zapojte do elektrické sítě a

zapněte.

ÎNabíječku vypněte a odpojte od sítě.

ÎKabel baterie odpojte od nabíjecího

kabelu a spojte s přístrojem.

ÎKryt baterie vychylte vpřed a a pevně

dotáhněte šroubový uzávěr.

ÎHodinu před ukončením nabíjení přilijte

destilovanou vodu, dbejte přitom na

správnou kyselost. Baterie je příslušně

označená. Na konci nabíjení musí plyn

být ve všech buňkách.

Pozor!

Nebezpečí poleptání!

–Při dolévání vody do vybité baterie

může dojít k úniku kyseliny.

–Při manipulaci s kyselinou do baterií

používejte ochranné brýle a dodržujte

předpisy, aby nedošlo k úrazu nebo k

poškození oděvu.

–Při zasažení pokožky nebo oděvu

kyselinou zasažené místo ihned

opláchněte velkým množstvím vody.

몇Upozornění

Nebezpečí poškození!

–K doplňování baterií používejte pouze

destilovanou nebo odsolenou vodu

(VDE 0510).

–Nepoužívejte žádné přísady (tzv.

aditiva), jinak zanikají všechny nároky

vyplývající ze záruky.

Baterie a nabíječky lze zakoupit ve

specializovaných obchodech.

Pokud jsou při variantě BAT použity mokré

baterie, dbejte na toto:

– Maximální rozměry baterie musí být

dodrženy.

–Při nabíjení vlhkých baterií musí být kryt

baterie otevřený.

–Při nabíjení mokrých baterií musíte dbát

na předpisy výrobce baterie.

Stání přístroje zajišťuje elektrická ruční

brzda koleček. K posunutí přístroje je nutné

ruční brzdu odblokovat.

ÎK odblokování ruční brzdy zatáhněte za

odblokovací páku směrem dolů.

Pozor!

Nebezpečí úrazu pohybujícím se

přístrojem. Po skončení procesu

posunování umístěte odblokovací páku

bezpodmínečně znovu nahoru a tím opět

aktivujte ruční brzdu.

Informace

Pro okamžité zastavení všech funkcí dejte

nohu pryč z plynového pedálu, stiskněte

tlačítka nouzového vypnutí a otočte spínač

sklíčkem do polohy „0“.

ÎUvolněte šrouby a odstraňte dřevěnou

klec.

ÎRozstříhněte plastovou pásku a

sejměte fólii.

Pokyny před uvedením

přístroje do provozu

Baterie

Dodržujte pokyny uvedené na

baterii, v návodu k použití a v

návodu k obsluze vozidla

Noste chránič očí

Chraňte děti před kyselinou a

bateriemi

Nebezpečí výbuchu

Zákaz ohně, jisker, otevřeného

světla a kouření

Nebezpečí poleptání

První pomoc

Výstražné zařízení

Likvidace odpadu

Baterii neodhazujte do kontejneru

na odpadky

Vložení a připojení baterie

Nabíjení baterií

Po nabíjení

Dodatečně u baterií nenáročných na

údržbu (baterií s elektrolytem):

Doporučené baterie

Sada baterie Objednací č.

3 x 12V/105 A,

bezúdržbová (Gel)

6.654-141.0

Doporučené nabíječky

Nabíječka Objednací č.

36V, pro bezúdržbové

baterie

6.654-229.0

Max. rozměry baterie

Délka Šířka Výška

406 mm 533 mm 432 mm

Posuňte přístroj

Vykládka

230 Čeština

ÎOdstraňte upevnění na kolech.

ÎPrkna položte na hranu palety. Prkna

nastavte tak, aby ležela před kolečky

přístroje. Prkna upevněte šrouby.

ÎVyjměte dřevěné kolíky k aretaci

koleček a zasuňte pod rampu.

ÎNasaďte volant a vyrovnejte přední kolo

rovně.

ÎVolant sejměte, vyrovnejte a opět

nasaďte.

ÎUpevněte volant pomocí přiložené

matky.

ÎZasuňte do volantu kryt.

ÎStoupněte si na plochu ke stání a levou

nohou podržte sešlápnutý

bezpečnostní pedál.

ÎOtáčením odjistěte nouzový vypínač.

ÎKlíčový spínač přepněte do polohy „1“.

ÎSměr jízdy nastavte spínačem směru

jízdy na obslužném pultu.

ÎPomocí přepínače rychlosti vyberte

nejmenší rozsah rychlosti.

ÎStiskněte tlačítko pro odblokování.

ÎKjízdě opatrně sešlápněte plynový

pedál a pomalu sjeďte z palety.

ÎKlíčový spínač přepněte do polohy „0“.

Před uvedením do provozu je třeba

namontovat kartáče (viz "Údržbářské

práce").

Pozor!

Delší zacházení s přístrojem může vést k

vibrací podmíněným poruchám prokrvení

rukou.

Obecně platná doba užívání nemůže být

stanovena, protože závisí na více

faktorech.

– Sklony ke špatnému průtoku krve (často

studené prsty, brnění prstů).

– Nízká teplota okolí. Nostě teplé

rukavice k ochraně rukou.

–

Pevné uchopení zabraňuje průtoku krve.

–Nepřerušovaný provoz je horší než

provoz přerušovaný pauzami.

Při pravidelném, dlouhodobém používání

přístroje a při opětovném objevení se

odpovídajících příznaků (například brnění

prstů, studené prsty) doporučujeme

lékařské vyšetření.

Informace

Pro okamžité zastavení všech funkcí dejte

nohu pryč z plynového pedálu, stiskněte

tlačítka nouzového vypnutí a otočte spínač

sklíčkem do polohy „0“.

ÎProveďte údržbové práce „na začátku

provozního týdne“ (viz kapitola „Péče a

údržba“).

Pozor!

Nebezpečí úrazu. Před každým použitím

musíte zkontrolovat funkci brzdy na rovině.

ÎKlíčový spínač přepněte do polohy „0“.

Îstiskněte tlačítko nouzového vypnutí.

Pokud lze ještě přístrojem ručně pohnout,

není ruční brzda funkční.

ÎPohněte odblokovací pákou ruční brzdy

směrem nahoru.

Pokud lze přístroj stále ještě posunout

rukou, je ruční brzda defektní. Přístroj

odstavte a zavolejte zákaznický servis.

Pozor!

Nebezpečí úrazu. Pokud přístroj při jízdě

na klesajícím úseku nevykazuje dostatečný

brzdný účinek, stiskněte tlačítka nouzového

vypnutí:

ÎOtevřete víko nádrže na čistou vodu.

ÎDoplňte čerstvou vodu (max. 60 °C) do

výše 15 cm pod horním okrajem nádrže.

ÎDoplňte čisticí prostředky.

ÎVíko nádrže na čistou vodu zavřete.

Informace

Před prvním uvedením do provozu doplňte

nádrž na čerstvou vodu, aby se vodovodní

systém odvzdušnil.

Vpřípadě prázdného systému vedení

může trvat až 2 minuty, než začne z čisticí

hlavy vycházet čisticí roztok.

몇Varování

Nebezpečí poškození. Používejte pouze

doporučené čisticí prostředky. U ostatních

čisticích prostředků nese provozovatel

zvýšené riziko z hlediska provozní

bezpečnosti a úrazovosti.

Používejte pouze čisticí prostředky, které

neobsahují rozpouštědla a kyselinu solnou

a fluorovodíkovou.

Upozornění

Nepoužívejte silně pěnící čisticí prostředky.

Doporučené čisticí prostředky:

Pro seznámení s přístroje zkoušejte

nejdříve jezdit na volném prostranství.

Pozor!

Nebezpečí převrácení při přílišných

stoupáních.

ÎVe směru jízdy jezděte pouze do

stoupání 10%.

Nebezpečí převrácení při rychlém zatáčení.

Nebezpečí uklouznutí na vlhkých

podlahách.

ÎV zatáčkách jeďte pomalu.

Nebezpečí převrácení při nestabilním

podkladu.

ÎS přístrojem pohybujte výhradně na

zpevněném podkladu.

Nebezpečí převrácení při příliš velkém

bočním náklonu.

ÎŠikmo ke směru jízdy zdolávejte pouze

stoupání do max. 10%.

ÎStoupněte si na plochu ke stání a levou

nohou podržte sešlápnutý

bezpečnostní pedál.

ÎNesešlapávejte plynový pedál.

ÎOtáčením odjistěte nouzový vypínač.

ÎKlíčový spínač přepněte do polohy „1“.

ÎStiskněte tlačítko pro odblokování.

ÎKjízdě opatrně sešlápněte plynový

pedál.

Upozornění

Směr jízdy můžete měnit i během jízdy.

Opakovanou jízdou vpřed a vzda můžete

vyčistit i silně znečistěná místa.

Montáž kartáčů

Provoz

Kontrola brzdy

Brzdy

Plnění provozními hmotami

Čistá voda

Čisticí prostředky

Použití Čisticí

prostředky

Běžné čištění všech

podlah odolných vůči vodě

RM 780

RM 746

Udržovací čištění lesklých

povrchových ploch (např.

žula)

RM 755 es

Udržovací a důkladné

čištění průmyslových

podlahových ploch

RM 69 ASF

Udržovací a důkladné

čištění dlaždic z jemné

kameniny

RM 753

Udržovací čištění dlaždic v

sociálních zařízeních

RM 751

Čištění a dezinfekce

sociálních zařízení

RM 732

Odstraňování vrstev všech

podlah odolných proti

louhům (např. PVC)

RM 752

Odstraňování vrstev z

linoleových podlah

RM 754

Pojíždění

BR BD

ÎSměr jízdy

nastavte

spínačem

směru jízdy na

obslužném

pultu.

ÎPomocí

přepínače

rychlosti zvolte

rozsah rychlosti

(3 stupně).

ÎSledujte displej

a počkejte, až

skončí

inicializace

řízení.

ÎSměr jízdy

nastavte

spínačem

směru jízdy na

obslužném

pultu.

ÎPomocí tlačítka

rychlosti zvolte

rozsah rychlosti

(3 stupně).

Čeština 231

Při přetížení se jízdní motor po určité době

vypne.

ÎNechte přístroj nejméně 15 minut

vychladnout.

ÎZnovu stiskněte pojistku jízdního

pohonu na ovládacím pultu.

Informace

Stojí-li přístroj déle než 2 vteřiny na místě,

bude přísun čisticí kapaliny a pohon

kartáčů přerušen až do jeho přesunutí.

ÎSešlápněte plynový pedál a projeďte

plochu, která se má očistit.

ÎPomocí tlačítka pro přítlak kartáčů

nastavte přítlak kartáčů (4 stupně).

Včisticím provozu je maximální rychlost

omezena na stupeň II.

Informace

Silně znečištěné podlahy lze čistit ve dvou

průchodech. Přitom se v prvním pracovním

kroku čisticí kapalina nanáší a kartáči

roztírá. K tomu se sací trám zvedá

stisknutím tlačítka pro zvýšení/snížení

sacího trámu. U verze BD musí být navíc

odejmuta zadní ochrana proti stříkající

vodě (Aqua-Mizer). Poté, co čisticí kapalina

začne působit, se v druhém pracovním

kroku plocha obvyklým způsobem vyčistí.

Informace

Po zvýšení čisticí hlavy popojeďte ještě

dalších cca 5 m, aby se nasál zbytek vody.

ÎPřístroj odstavte na rovné ploše.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

Informace

Přepouštěč nádrž na špinavou vodu. Při

plné nádrži na špinavou vodu se sací proud

přeruší díky plováku. Vyprázdněte nádrž na

špinavou vodu.

몇Varování

Dodržujte místní předpisy o zacházení s

odpadní vodou.

ÎOdpouštěcí hadici na špinavou vodu

vyjměte z držáku a spusťte ji do odpadu

prostřednictvím vhodného sběrného

zařízení.

ÎŠpinavou vodu vypusťte otevřením

šroubovacího víka na vypouštěcí

hadici.

ÎSíto nádrže na špinavou vodu

opláchněte čistou vodou.

ÎOčistěte plovák a zkontrolujte

pohyblivost koule plováku.

ÎNádrž na špinavou vodu vypláchněte

čistou vodou.

ÎVyjměte vypouštěcí hadici na čerstvou

vodu (za vypouštěcí hadicí na špinavou

vodu) a spusťte přes vhodné sběrné

zařízení.

ÎČisticí kapalinu vypusťte otevřením

šroubovacího víka na vypouštěcí

hadici.

ÎZvedněte čisticí hlavici.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

ÎUvolněte křížovou rukojeť ochrany proti

stříkající vodě a vychylte ochranu proti

stříkající vodě na stranu.

ÎVyjměte nádobu na nametené

nečistoty.

ÎVyprázdněte nádrž na vratný materiál a

vypláchněte ji vodou.

Pozor!

Nebezpečí úrazu! Zařízení lze při nakládce

a vykládce provozovat jen na stoupání do

10%. Pojíždějte pomalu.

ÎOdstraňte sací trám, kartáče a ochranu

proti stříkající vodě zpřístroje.

ÎPři přepravě na vozidle zajistěte přístroj

upínacími pásy nebo lany proti

posunutí.

1Upevňovací body

Pozor!

Nebezpečí poranění Před všemi pracemi

na přístroji nastavte klíčový spínač na „0“ a

klíč vyjmete. Vytáhněte zástrčku baterie.

Upozornění

Sací čerpadlo běží po vypnutí. Údržbové

práce provádějte teprve po doběhu sacího

čerpadla.

ÎVypusťte špinavou vodu a zbytek čisté

vody a zajistěte likvidaci.

Přetížení

Čištění přístroje

BR BD

ÎZatáhněte za

páku ke snížení

sacího trámu

směrem dolů.

Sací trám se

sníží a aktivuje

se odsávání.

ÎSnižte čisticí

hlavu

stisknutím

tlačítka pro

přítlak kartáčů.

ÎStiskněte

tlačítko pro

čisticí provoz.

Pohon kartáčů

se aktivuje.

Čisticí hlava se

sníží (lehký

přítlak kartáčů)

a spustí se

přívod čisticí

kapaliny.

Sací trám se

sníží a aktivuje

se odsávání.

BR BD

ÎNastavte přítok

čisticí kapaliny

pomocí

regulátoru

množství vody.

ÎNastavte přítok

čisticí kapaliny

pomocí tlačítka

pro dávkování

čisticí kapaliny

(4 stupně).

BR BD

ÎPomocí

přepínače

rychlosti zvolte

rozsah rychlosti

(3 stupně).

ÎPomocí tlačítka

rychlosti zvolte

rozsah rychlosti

(3 stupně).

Ukončení čištění

BR BD

ÎZvedněte čisticí

hlavu

stisknutím

tlačítka pro

přítlak kartáčů.

ÎZatáhněte páku

ke snížení

sacího trámu

nahoru, sací

trám se zvedne

a odsávání se

vypne.

ÎStiskněte

tlačítko pro

čisticí provoz.

Pohon kartáčů

se vypne a

čisticí hlava se

zvedne.

Po 15 vteřinách

se sací trám

zvedne.

Po 30 vteřinách

se odsávání

vypne.

Vypnutí přístroje

Vyprázdnění nádrží

Vypuštění špinavé vody

Vypuštění čisté vody

Vyprázdnění nádoby na nametené

nečistoty

(pouze varianta BR)

Přeprava

Ošetřování a údržba

232 Čeština

ÎZkontrolujte těsné usazení víka nádrže

na špinavou vodu.

ÎZkontrolujte stav pneumatik.

ÎZkontrolujte správné usazení kartáčů.

ÎZkontrolujte těsnost konektorů sací

hadice.

ÎZkontrolujte upevnění a nastavení

sacího trámu (viz „Údržbové práce“).

ÎZkontrolujte těsnost vypouštěcích

hadic.

ÎZkontrolujte, zda jsou vypouštěcí

hadice správně uložené.

ÎZkontrolujte správnou funkci

bezpečnostního pedálu, plynového

pedálu a volantu.

ÎU baterií s elektrolytem zkontrolujte

hladinu kyseliny, případně dolejte

destilovanou vodou.

ÎVyprázdněte nádrž na špinavou vodu.

ÎNádrž na špinavou vodu vypláchněte

čistou vodou.

ÎVyčistěte síto ve víku nádrže na

odpadní vodu.

ÎOčistěte plovák v nádrži na špinavou

vodu (viz „Údržbové práce“).

ÎVyčistěte nádrž a síto na čerstvou vodu.

ÎZkontrolujte filtr na čistou vodu, v

případě potřeby jej vyčistěte.

ÎNa minutu zapojte odsávání, aby

systém vyschnul.

ÎZkontrolujte opotřebení kartáčů a

očistěte je.

ÎVyčistěte ochranu proti postříkání

vodou na čisticí hlavici a zkontrolujte její

opotřebení.

ÎVyčistěte sací hubice sacího trámu a

zkontrolujte jejich opotřebení.

ÎPřístroj zvenku otřete vlhkým hadříkem

namočeným v mírném čisticím roztoku.

ÎPrověřte z vnějšku případné poškození

přístroje.

ÎVíko nádrže s čerstvou a špinavou

vodou neuzavírejte, aby mohly nádrže

vyschnout.

ÎNabijte baterie.

ÎOčistěte horní stranu baterií.

ÎU vlhkých baterií zkontrolujte hustotu

kyseliny.

ÎZkontrolujte pevné usazení kabelu

baterie.

ÎVyčistěte prostor baterií včetně

pouzdra.

ÎZkontrolujte napětí hnacího řetězu (viz

„Údržbové práce“).

ÎZkontrolujte opotřebení hnacího řetězu.

ÎZkontrolujte ruční brzdu. *

ÎVyčistěte zvedací mechanismus sací

lišty.

ÎVyčistěte klouby na zavěšení sací lišty a

na čisticí hlavě.

ÎZkontrolujte u všech motorů stupeň

opotřebení uhlíkových kartáčů a

komutátoru. *

ÎZkontrolujte napínač řídicích řetězů. *

* Provádí zákaznická služba.

K zajištění spolehlivého provozu přístroje

lze s příslušným prodejním oddělením

společnosti Kärcher uzavřít smlouvu o

údržbě.

ÎSe zařízením najeďte na hladkou

plochu.

ÎSpusťte sací lištu.

ÎZajeďte alespoň 60 cm dopředu.

ÎZařízení zastavte, zapalovací klíček

otočte do polohy "0" a klíček vytáhněte.

Dbejte na to, aby zařízení nesjelo

zpátky.

1 Nastavení sklonu

2Křížový úchyt ustavení ve vodorovné

poloze

ÎSací lištu ustavte pomocí obou

křížových úchytů tak, aby byla zadní

sací chlopeň na obou stranách sací lišty

rovnoměrně (symetricky vůči středu)

ohnuta dozadu.

ÎNastavení sklonu proveďte tak, aby byla

zadní sací chlopeň ohnuta po celé délce

stejně daleko dozadu.

ÎKdykoliv budete chtít zkontrolovat

nastavení, ujeďte vždy 60 cm dopředu a

ověřte si, jak nové nastavení funguje.

ÎSací lištu nastavte současným

natáčením obou křížových úchytů tak,

aby byla zadní sací chlopeň ohnutá

dozadu o 9 až 10 mm.

Ve směru pohybu hodinových ručiček:

průhyb se zmenšuje.

Proti směru pohybu hodinových ručiček:

průhyb se zvětšuje.

ÎKdykoliv budete chtít zkontrolovat

nastavení, ujeďte vždy 60 cm dopředu a

ověřte si, jak nové nastavení funguje.

ÎZvedněte sací lištu.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

ÎZe sací lišty stáhnout sací hadici.

1Křížová rukojeť k upevnění sacího

trámu

ÎUvolněte křížovou rukojeť k upevnění

sacího trámu a sací trám z boku

vytáhněte.

ÎVymontujte sací lištu.

1Křídlový šroub

2Přítlačná deska

3 Sací chlopeň

ÎPovolte křídlové šrouby.

ÎSejměte přítlačnou desku.

ÎVyjměte sací chlopeň.

Plán údržby

Na počátku provozního týdne

Na konci provozního týdne

Po každých 50 hodinách provozu

Každých 100 hodin provozu

Každých 200 hodin provozu

Údržba

Smlouva o údržbě

Nastavení sací lišty Demontáž sací lišty

Obrácení / výměna přední sací

chlopně

Čeština 233

Informace

Sací chlopeň lze otočit třikrát, dokud se

neopotřebují všechny hrany. Potom je třeba

obstarat novou sací chlopeň.

ÎSací chlopeň otočte nebo vyměňte a

znovu ji vložte do sací lišty a ustavte.

ÎZnovu nasaďte tlakovou desku.

ÎNejprve dotáhněte střední křídlový

šroub. Dbejte na to, aby přítlačná deska

přiléhala těsně k sací chlopni.

ÎDotáhněte zbývající křídlové šrouby.

ÎVymontujte sací lištu.

1 Stahovací uzávěr

2 Napínací pás

3Sací chlopeň

ÎOtevřete stahovací uzávěr a vyjměte

napínací pás.

ÎVyjměte sací chlopeň.

Informace

Sací chlopeň lze otočit třikrát, dokud se

neopotřebují všechny hrany. Potom je třeba

obstarat novou sací chlopeň.

ÎSací chlopeň otočte nebo vyměňte a

znovu ji vložte do sací lišty a ustavte.

ÎNasaďte napínací pás a zavřete

stahovací uzávěr. Napnutí má být velké

jen natolik, aby byla sací chlopeň

upevněna rovně a netvořily se na ní

záhyby. Stahovací uzávěr případně

později doregulujte.

1 Trubka

2 Síto s plovákovou koulí

ÎSíto zvnějšku očistěte a opláchněte.

ÎZkontrolujte, zda se plováková koule

volně pohybuje.

Při silném znečištění:

Îpřidržte trubku a síto z ní stáhněte.

ÎSíto a kouli vyčistěte.

ÎPřidržte trubku a síto znovu nasaďte.

1 Chránič proti rozstřiku

2Křížová rukojeť ochrany proti postříkání

vodou

3 Šroub ložiskového víka

4 Ložiskové víko

ÎZvedněte čisticí hlavici.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

ÎUvolněte křížovou rukojeť ochrany proti

stříkající vodě a vychylte ochranu proti

stříkající vodě na stranu.

ÎUvolněte šroub ložiskového víka a horní

konec ložiskového víka vytáhněte ven.

ÎLožiskové víko zatlačte dolů a

vyhákněte ho.

ÎSejměte ložiskové víko z kartáče.

ÎVytáhněte kartáč.

ÎNasaďte nový kartáčdo čisticí hlavy

unášečem napřed a zasuňte na doraz.

ÎNechte kartáč sklopit dolů a nasaďte

ložiskové víko.

ÎSpodní konec ložiskového víka

zahákněte na čisticí hlavě a posuňte

ložiskové víko nahoru.

ÎPřitlačte horní konec ložiskového víka

na čisticí hlavu a pevně dotáhněte

šroub.

ÎObraťte ochranu proti postříkání vodou

a pevně dotáhněte křížovou rukojeť.

ÎTento postup opakujte na protější

straně.

1boční ochrana proti postříkání vodou

ÎZvedněte čisticí hlavici.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

ÎZvedněte boční ochranu proti postříkání

vodou a bokem ji sejměte.

ÎOdblokovací páku kotoučového kartáče

otočte proti směru pohybu hodinových

ručiček - kartáč spadne dolů a lze jej

zpod zařízení vytáhnout.

ÎNový kartáč přidržte pod čisticí hlavou.

ÎOdblokovací páku kotoučového kartáče

otočte ve směru pohybu hodinových

ručiček a kartáč zatlačte nahoru.

ÎUvolněte odblokovací páku a

zkontrolujte, zda kartáč pevně sedí.

ÎZnovu nasaďte clonu proti rozstřiku.

ÎTento postup opakujte na protější

straně.

ÎSpusťte čisticí hlavu.

ÎZapalovací klíček otočte do polohy "0" a

klíček vytáhněte.

Varianta BR:

ÎUvolněte doraz a nastavte tak, aby

gumová hubice byla zahnutá na stranu

cca 9 až 10 mm.

Varianta BD:

1doraz

ÎUvolněte doraz a nastavte tak, aby

spodní hrana ochrany proti postříkání

vodou byla ve vzdálenosti cca 3 mm od

země.

ÎDotáhněte na doraz.

1Šroub

2Přední kryt

ÎVyšroubujte šrouby.

Obrácení / výměna zadní sací chlopně

Čištění plováku

Výměna kartáčových válců

Výměna kotoučových kartáčů

Nastavení ochrany proti postříkání

vodou

Kontrola hnacího řetězu

234 Čeština

ÎSejměte přední kryt.

1 Šroub

2Kryt

3 Hnací řetěz

ÎVyšroubujte šrouby.

ÎSejměte víko.

ÎZkontrolujte opotřebení hnacího řetězu

a pastorků.

Při nebezpečí mrazu:

ÎVyprázdněte nádrže na čistou a na

špinavou vodu.

ÎPřístroj umístěte v prostoru chráněném

proti mrazu.

Pozor!

Nebezpečí poranění Před všemi pracemi

na přístroji nastavte klíčový spínač na „0“ a

klíč vyjmete. Vytáhněte zástrčku baterie.

Při poruchách, které nelze odstranit podle

této tabulky, se obraťte na oddělení služeb

zákazníkům.

Ochrana proti zamrznutí

Poruchy

Poruchy zobrazované na displeji (pouze BD)

Zobrazení na

displeji

Příčina Odstranění Provádí

0814 Porucha řízení hnacího motoru Oddělení

služeb

zákazníkům

7600 Porucha pohonu kartáčů Resetujte pojistku pohonu kartáčů. obsluha

7800 Připojovací kabel k hnacímu

motoru vadný

Oddělení

služeb

zákazníkům

7801 Řízení přehřáté Přístroj vypněte a nechte vychladnout obsluha

7802

9000 Na čisticí hlavu není nasazen

žádný kartáč

Nasaďte kartáče obsluha

Nabíjení baterie příliš nízké Nabijte baterii obsluha

Přístroj se při sešlápnutém

plynovém pedálu spustí.

Uvolněte plynový pedál, otočte spínač sklíčkem do polohy „0“,

otočte spínač sklíčkem do polohy „1“, sešlápněte bezpečnostní

pedál, stiskněte tlačítko pro odblokování, sešlápněte plynový

pedál.

obsluha

Poruchy

Porucha Odstranění Provádí

Přístroj nelze nastartovat Zasuňte zástrčku baterie do zařízení. obsluha

Otáčením odjistěte nouzový vypínač. obsluha

Zkontrolujte, zda je kabel baterie správně uložen. obsluha

Vraťte pojistku řízení do původního stavu (pouze BR). obsluha

Zkontrolujte, zda není kabel baterie zrezivělý, příp. jej očistěte. obsluha

Kapacita baterie je vyčerpána, baterii nabijte. obsluha

Zkontrolujte hlavní pojistku, v případě potřeby vyměňte. obsluha

Zařízení nepojíždí nebo jen

pomalu

Stiskněte tlačítko pro odblokování. obsluha

Uvolněte plynový pedál, otočte spínač sklíčkem do polohy „0“, otočte spínač sklíčkem

do polohy „1“, sešlápněte bezpečnostní pedál, stiskněte tlačítko pro odblokování,

sešlápněte plynový pedál.

obsluha

Resetujte pojistku pohonu pojezdu obsluha

Řízení přehřáté, vypněte přistroj a nechte ho na 15 minut vychladnout. obsluha

Přední kolo nezabírá kvůli příliš vysoké přítlačné síle kartáčů, snižte přítlačnou sílu

kartáčů.

obsluha

Přístroj nebrzdí Ruční brzda deaktivovaná, k aktivaci pohněte odblokovací pákou směrem nahoru. obsluha

žádný nebo nedostatečný

sací výkon

Vraťte pojistku sací turbíny do původního stavu (pouze BR). obsluha

Vyprázdněte nádrž na odpadní vodu. obsluha

Zkontrolujte nastavení sací lišty. obsluha

Očistěte těsnění mezi nádrží na špinavou vodu a víkem, zkontrolujte těsnost, v případě

potřeby je vyměňte.

obsluha

Vyčistěte sací chlopně na sací liště, v případě potřeby je otočte nebo vyměňte. obsluha

Zkontrolujte, zda není ucpaná sací hadice, v případě potřeby ji vyčistěte. obsluha

Čeština 235

žádný nebo nedostatečný

sací výkon

Zkontrolujte spojení mezi sací hadicí a sacím trámem a sací hadicí a víkem nádrže na

špinavou vodu.

obsluha

Zkontrolujte těsnost sací hadice, v případě potřeby ji vyměňte. obsluha

Zkontrolujte, zda je zavřené víčko vypouštěcí hadice na špinavou vodu. obsluha

Zkontrolujte nastavení sací lišty. obsluha

Vyčistěte plovák v nádrži na odpadní vodu. obsluha

Nedostatečný účinek čištění Nastavte přitlačení. obsluha

Zkontrolujte stupeň opotřebení kartáčů a v případě potřeby je vyměňte. obsluha

Zkontrolujte znečištění kartáčů, vyčistěte je. obsluha

Zkontrolujte, zda jsou čisticí prostředky a kartáče vhodné k provedení požadovaného

čištění.

obsluha

Kartáče se netočí Resetujte pojistku pohonu kartáčů. obsluha

Zkontrolujte, zda nejsou kartáče zablokovány cizími tělesy, příp. cizí tělesa odstraňte. obsluha

Žádné nebo příliš nízké

dávkování čisticího roztoku

Zkontrolujte stav čisticího roztoku v nádrži na čistou vodu, v případě potřeby nádrž

doplňte.

obsluha

Vraťte pojistku čerpadla do původního stavu (pouze BR). obsluha

Zvyšte dávkování čisticí kapaliny. obsluha

Zkontrolujte síto a filtr na čerstvou vodu, v případě potřeby vyčistěte. obsluha

Příslušenství

Označení Č. dílu Popis ks Přístroj

vyžaduje

součást

Souprava pro výměnu baterií 8.601-121.0 sestávající z: bateriové vany, sady kabelů, sady

uzávěrů, 2 transportních vozíků

Baterie 6.654-141.0 12V/105 A, bezúdržbová (Gel) 1 3

Nabíječka 6.654-229.0 36V, pro bezúdržbové baterie 1 1

Označení Č. dílu Popis ks Přístroj

vyžaduje

součást

válcový kartáč, bílý (měkký) 8.628-390.0 K leštění a udržovacímu čištění choulostivých

podlah.

Kartáčovací válec, červený (střední,

standard)

8.628-389.0 K udržovacímu čištění i silněji znečištěných podlah. 1 1

Válec kartáče, zelený (tvrdý) 8.628-391.0 K důkladnému čištění silně znečištěných podlah a k

odstraňování vrstev (např. vosků, akrylátů).

Označení Č. dílu Popis ks Přístroj

vyžaduje

součást

Kotoučový kartáč, přírodní (měkký) 8.600-019.0 K leštění podlah. 1 2

Kotoučový kartáč, modrý (střední,

standard)

8.600-018.0 K čištění málo znečištěných nebo choulostivých

podlah.

Kotoučový kartáč, šedý (tvrdý) 8.600-020.0 K čištění silně znečištěných podlah. 1 2

Hnací kotouč8.600-017.0 K upevnění tamponů.12

Kotoučový tampon, červený

(střední)

6.369-826.0 K čištění mírně znečištěných podlah. 5 2

Kotoučový tampon, zelený (tvrdý) 6.369-827.0 K čištění silně znečištěných podlah. 5 2

Kotoučový tampon, černý (velmi

tvrdý)

6.369-828.0 K čištění silně znečištěných podlah. 5 2

236 Čeština

– Smí se používat pouze příslušenství a

náhradní díly schválené firmou Kärcher.

Originální příslušenství a originální

náhradní díly skýtají záruku

bezpečného a bezporuchového

provozu přístroje.

–Výběr nejčastěji vyžadovaných

náhradních díků najdete na konci

návodu k obsluze.

– Další informace o náhradních dílech

najdete na www.kaercher.com v části

Service.

V každé zemi platí záruční podmínky

vydané příslušnou distribuční společností.

Případné poruchy zařízení odstraníme

během záruční lhůty bezplatně, pokud byl

jejich příčinou vadný materiál nebo výrobní

závady. V případě uplatňování nároku na

záruku se s dokladem o zakoupení obraťte

na prodejce nebo na nejbližší oddělení

služeb zákazníkům.

Tímto prohlašujeme, že níže označené

stroje odpovídají jejich základní koncepcí a

konstrukčním provedením, stejně jako námi

do provozu uvedenými konkrétními

provedeními, příslušným zásadním

požadavkům o bezpečnosti a ochraně

zdraví směrnic ES. Při jakýchkoli na stroji

provedených změnách, které nebyly námi

odsouhlaseny, pozbývá toto prohlášení

svou platnost.

Podepsaní jednají v pověření a s plnou

mocí jednatelství

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

BR BD

výkon

Jmenovité napětí V 36 36

Kapacita baterie (jen u varianty Pack) Ah (5 h) 105 105

Průměrný příkon W 2200 2200

Výkon motoru pojezdu (jmenovitý výkon) W 680 700

Výkon sacího motoru W 570 570

Výkon motoru kartáčů W 300 510

Vysávání

Sací výkon, množství vzduchu l/s 31 3,64

Sací výkon, podtlak kPa 19 20,3

Dávkování čisticího roztoku

Výkon dávkovacího čerpadla W 43 43

Nános čisticího roztoku (max.) l/h 5,2 5,2

Čisticí kartáče

Pracovní šířka mm 610 610

Průměr kartáčů mm 152 305

Počet otáček kartáčů 1/min. 800 300

Rozměry a hmotnost

Jízdní rychlost (max.) km/h 5,8 5,6

Stoupání (max.) % 10 10

Teoretický plošný výkon m2/h 2800 2800/

Objem nádrže na čistou/špinavou vodu l 95/90 95/90

Délka mm 1330 1330

Šířka mm 737 830

Výška mm 1285 1285

Hmotnost (s bateriemi / bez baterií) kg 565/243 565/243

Plošné zatížení kPa 810 810

Emise hluku

Hladina akustického tlaku (EN 60704-1) dB(A) 74 74

Přístrojové vibrace

Celková hodnota kmitání (ISO 5349)

Paže, volant m/s23,6 3,6

Nohy, pedál m/s20,7 0,7

Náhradní díly

Záruka

Prohlášení o konformitě

Výrobek: Podlahový čistič

Typ: 1.006-xxx

Příslušné směrnice ES:

98/37/ES

2006/95/ES

89/336/EHS (+91/263/EHS, 92/31/EHS,

93/68/EHS)

Použité harmonizační normy

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Použité národní normy

Slovencina 237

Vážení zákazníci,

Pred prvým použitím

spotrebiča si prečítajte tento

návod na obsluhu a riaďte sa

jeho pokynmi. Návod na obsluhu si

starostlivo uschovajte na neskoršie použitie

alebo pre ďalšieho majiteľa.

Bezpečnostné pokyny 237

Funkcia 237

Používanie výrobku v súlade s jeho

určením 237

Ochrana životného prostredia, likvidácia

237

Ovládacie a funkčné prvky 238

Pred uvedením do prevádzky 240

Prevádzka 241

Starostlivosť a údržba 243

Poruchy 245

Príslušenstvo 246

Technické údaje 247

Náhradné diely 247

Záruka 247

Vyhlásenie CE 247

Pred prvým použitím zariadenia si

prečítajte tento návod na obsluhu a

rešpektujte priloženú brožúru

Bezpečnostné pokyny pre čistiace

zariadenia pomocou kief a zariadenia

extrakcie rozprašovania č. 5.956-251 a

podľa toho aj jednajte.

Tento stroj je schválený pre prevádzku na

plochách so stúpaním až 10%.

Bezpečnostné zariadenia slúžia na

ochranu používateľa. Nesmú sa vyraďovať

z prevádzky a ich funkciu nemožno obísť.

Pre okamžité uvedenie všetkých funkcií

mimo prevádzku: Stlačte tlačidlo

núdzového vypnutia.

Pohon jazdy može byť aktivovaný len

vtedy, keď pracovník obsluhy nohou drží

pedál stlačený dole.

V tomto Návode na obsluhu budú použité

nasledujúce symboly:

Nebezpečenstvo

Označuje bezprostredne hroziace

nebezpečenstvo. Pri nedodržaní upozornení

hrozí smrt' alebo t'ažké zraneni

몇Pozor

Označuje možnú nebezpečnú situáciu. Pri

nedodržaní upozornení môžu vzniknút'

ľahké zranenia alebo vecné škody.

Upozornenie

Označuje tipy pre použitie a dôležité

informácie.

Stroj sa používa na čistenie alebo leštenie

rovných podláh za mokra.

– Nastavením množstva vody, prítlaku

kief, množstva čistiaceho prostriedku

ako aj rýchlosti jazdy je zariadenie

možné ľahko prispôsobiť príslušným

čistiacim úlohám.

– Pracovná šírka 610 mm a množstvo

objemu nádrži na čistú vodu 95 l

umožňujú efektívne čistenie počas

dlhodobej prevádzky.

– Zariadenie má vlastný pohon jazdy.

– Pomocou nabíjačky je možné batérie

nabíjať zo zásuvky 230 V.

– Batéria a nabíjačka sú u varianty

Package už spoločne dodávané.

Upozornenie

Zhodne s príslušnými čistiacimi úlohami je

možné stroj vybaviť rôznym

príslušenstvom.

Spýtajte sa na náš katalóg alebo nás

navštívte na internete na

www.karcher.com.

Používajte tento stroj výhradne podľa

údajov v tomto návode na obsluhu.

– Stroj sa smie používať len na čistenie

hladkých podláh, ktoré nie sú chúlostivé

na vlhkosť a leštenie.

– Rozsah používaných teplôt leží medzi

+5°C a +40°C.

–

Stroj nie je vhodný na čistenie zmrznutých

podláh (napr. v chladiarňach).

– Stroj sa smie vybaviť len originálnym

príslušenstvom a originálnymi

náhradnými dielmi.

– Stroj bol vyvinutý na čistenie podláh

vnútorných priestorov popr.

zastrešených plôch. Pri iných oblastiach

použitia musí byť preskúšané použitie

alternatívnych kief.

– Stroj nie je určený na čistenie verejných

komunikácií.

– Stroj sa nesmie používať na čistenie

podláh, chúlostivých na tlak. Prihliadnite

na prípustné plošné zaťaženie podlahy.

Zaťaženie podlahy strojom je uvedené v

technických údajoch.

– Stroj nie je určený na nasadenie v

prostredí ohrozenom výbuchom.

– Pomocou stroja sa nesmú nasávať

žiadne horľavé plyny, nezriedené

kyseliny alebo rozpúšťadlá.

K tomu patria benzín, riedidlo na farbu

alebo vykurovací olej, ktoré môžu v

dôsledku zvírenia nasávaného vzduchu

vytvoriť výbušnú zmes. Je zakázané

použitie acetónu, neriedených kyselín a

rozpúšťadiel, pretože napadajú

materiály použité v zariadení.

– Reaktívny kovový prach (napr. hliník,

magnézium, zinok) v spojení so silne

alkalickými a kyslými čistiacimi

prostriedkami vytvára výbušné plyny.

Obsah

Bezpečnostné pokyny

Bezpečnostné prvky

Tlačidlo Núdzové vypnutie

Bezpečnostný pedál

Symboly

Funkcia

Používanie výrobku v súlade

s jeho určením

Ochrana životného

prostredia, likvidácia

Obalové materiály sú

recyklovateľné. Obalové

materiály láskavo

nevyhadzujte do komunálneho

odpadu, ale odovzdajte ich do

zberne druhotných surovín.

Vyradené stroje obsahujú

hodnotné recyklovateľné látky,

ktoré by sa mali opäť

zužitkovať. Batérie, olej alebo

podobné látky sa nesmú

dostať do životného prostredia.

Vyradené prístroje likvidujte

preto len prostredníctvom na to

určených zberných systémov.

238 Slovencina

1Zástrčka batérie

2 Hlavná poistka

3 Akumulátor

4 Blokovanie nosiča batérie

5Nosič batérie

6 Vysávacia hadica

7 Sitko na čistú vodu

8Filter čistej vody

9 Vypúšťacia hadica čistej vody

10 Páka odblokovania aretačnej brzdy

11 Vypúšťacia hadica znečistenej vody

12 Nádrž na čistú vodu

13 Sitko v nádrži na znečistenú vodu

14 Nádrž znečistenej vody

15 Čistiaca hlava

16 Plavák

17 Vysávacie rameno

18 Nádoba na nečistoty (len pre variant

BR)

19 Krídlová matica ochrany proti

ostriekaniu (variant BR)

20 Ochrana proti ostriekaniu (variant BR)

21 Pedál pojazdu

22 Miesto na státie pre obsluhu

23 Bezpečnostný pedál

24 Páka na spustenie nasávacieho

nadstavca (len BR)

25 Kryt batérie

26 Uzatváracia skrutka krytu batérie

27 Volant

28 Ovládací panel

Ovládacie a funkčné prvky

Slovencina 239

1Kľúčikový vypínač

2Tlačidlo na odblokovanie

3Prepínač smeru jazdy

4 Spínač rýchlosti

5Klaksón

6 Núdzový vypínač

7 Zobrazenie stavu batérie

8 Poistka pohonu pojazdu

9 Poistka riadiaceho systému

10 Poistka čerpadla

11 Poistka vysávacej turbíny

12 Poistka pohonu kief

13 Regulačná hlava množstva vody

14 Tlačidlo prítlaku kief

15 Displej zobrazenia prítlaku kief

16 Počítadlo prevádzkových hodín

1Kľúčikový vypínač

2Tlačidlo na odblokovanie

3Prepínač smeru jazdy

4Tlačidlo rýchlosti

5Klaksón

6 Núdzový vypínač

7 Poistka pohonu pojazdu

8 Poistka pohonu kief

9Tlačidlo prepnutia displeja

10 Displej

11 Tlačidlo prevádzky čistenia

12 Tlačidlo dávkovania čistiaceho roztoku

13 Tlačidlo prítlaku kief

14 Tlačidlo na spustenie/zdvihnutie

nasávacieho nadstavca

AStav nabitia batérie

B Rozsah rýchlosti

CPrítlačný tlak kefy

D Dávkovanie čistiaceho roztoku

EČas prevádzky pohonu kief (hodiny)

FČas prevádzky motora jazdy (hodiny)

G Ochrana proti úplnému vybitiu

aktivovaná

Manipulačný pult BR

Manipulačný pult BD

240 Slovencina

Pri zaobchádzaní s batériami

bezpodmienečne dodržiavajte nasledujúce

výstražné upozornenia:

Nebezpečenstvo

Nebezpečenstvo výbuchu. Neodkladajte na

batérie žiadne náradie alebo podobne, tzn.

na koncové póly a prepojenia článkov.

Nebezpečenstvo poranenia. Rany nikdy

nevystavujte styku s olovom. Po práci na

batériách si vždy umyte ruky.

U varianty Bp Pack sú batérie už

namontované.

ÎVyskrutkujte uzatváraciu skrutku krytu

batérie.

ÎKryt batérie vyklopte dozadu.

ÎBlokovanie nosiča batérie posuňte

doľava a vyklopte nadol.

ÎNosič batérie potiahnite dozadu.

ÎBatériu nasaďte do skrine batériového

nosiča.

ÎPól batérie spojte pomocou priloženého

spojovacieho kábla.

몇Pozor

Dbajte na správne pólovanie.

ÎMechanicky upevnite spoločne

dodávaný pripojovací kábel na ešte

voľné póly batérie (+) a (-).

ÎBatériový nosič posuňte dopredu.

ÎBlokovanie batériového nosiča

upevnite.

몇Pozor

Pred uvedením stroja do prevádzky batérie

nabite.

Upozornenie

Zariadenie je vybavené ochranou proti

úplnému vybitiu, tzn. ak bude dosiahnutá

ešte najmenšia prípustná miera kapacity, je

možné zariadenie ešte presúvať aodsať

zvyšnú vodu. Na displeji bliká symbol -

ochrana proti úplnému vybitiu aktívna.

ÎOdíďte strojom priamo k nabíjacej

stanici, vyhnite sa pritom stúpaniu.

Upozornenie

Pri použití iných batérií (napr. batérie iného

výrobcu) musí byť pre použitú batériu

servisnou službou firmy Kärcher nanovo

nastavená ochrana proti hlbokému vybitiu.

Nebezpečenstvo

Nebezpečenstvo úrazu elektrickým

prúdom. Majte na zreteli elektrickú

napájaciu sieť a istenie – pozri “Nabíjačka”.

Nabíjačku používajte len v suchých

priestoroch s dostatočným vetraním!

Upozornenie

Doba nabíjania je v priemere asi 10 hodín.

Odporučené nabíjačky (vhodné k práve

použitým batériám) sú elektronicky

regulované a nabíjací postup sa ukončí

samočinne.

Nebezpečenstvo

Nebezpečenstvo výbuchu. Nabíjanie

kvapalinových batérií je povolené iba s

otvoreným krytom batérií.

ÎVyskrutkujte uzatváraciu skrutku krytu

batérie.

ÎKryt batérie vyklopte dozadu.

ÎVytiahnite zástrčku batérie a spojte ju s

nabíjacím káblom.

ÎNabíjačku pripojte do siete a zapnite.

ÎVypnite nabíjačku a odpojte ju od

elektrickej siete.

ÎOdpojte kábel batérie od nabíjacieho

kábla a spojte ho so strojom.

ÎKryt batérie preklopte dopredu a pevne

zaskrutkujte uzatváraciu skrutku.

ÎHodinu pred ukončením nabíjania

pridajte destilovanú vodu, dbajte na

správnu hladinu kyseliny. Batérie sú

príslušne označené. Ku koncu

nabíjania musia všetky články variť.

Nebezpečenstvo

Nebezpečenstvo poleptania!

–Doplňovanie vodou vo vybitom stave

batérie môže viesť k vystreknutiu

kyseliny.

–Pri zaobchádzaní s akumulátorovou

kyselinou používajte ochranné okuliare

a dodržiavajte predpisy, aby ste

zabránili poraneniu a zničeniu odevu.

–Pri prípadnom postriekaní pokožky

alebo odevu kyselinou okamžite ju

opláchnite veľkým množstvom vody.

몇Pozor

Nebezpečenstvo poškodenia!

–Na doplnenie batérie používajte len

destilovanú alebo deionizovanú vodu

(VDE 0510).

–Nepoužívajte žiadne cudzie prísady

(tzv. zlepšovacie prídavky), inak zaniká

každá záruka.

Batérie a nabíjačky je možné obdržať v

odborných obchodoch.

Ak budú u varianty BAT použité mokré

batérie, je potrebné dodržiavať

nasledujúce:

– Musia byť dodržané maximálne

rozmery batérií.

– Pri nabíjaní batérie s elektrolytom je

nutné kryt batérie otvoriť.

– Pri nabíjaní mokrých batérií musia byť

dodržané predpisy výrobcu batérií.

Ak zariadenie stojí, je zaistené proti

posunutiu elektrickou aretačnou brzdou. Ak

je potrebné zariadenie posunúť musí sa

aretačná brzda odblokovať.

ÎNa odblokovanie aretačnej brzdy

potlačte páku odblokovania nadol.

Nebezpečenstvo

Nezpečenstvo úrazu pri samovoľnom

posunutí zariadenia. Po ukončení

posúvania bezpodmienečne páku

odblokovania potlačte nahor a tým aktivujte

aretačnú brzdu.

Pred uvedením do

prevádzky

Batérie

Dodržiavajte poznámky uvedené

na batérii, v návode na použitie a

v prevádzkovom návode pre

vozidlo.

Používajte ochranné okuliare

Udržiavajte deti v dostatočnej

vzdialenosti od kyselín a batérií

Nebezpečenstvo explózie

Oheň, iskry, otvorené svetlo a

fajčenie sú zakázané

Nebezpečenstvo poleptania

Prvá pomoc

Výstražné upozornenie

Likvidácia

Nehádžte batérie do domového

odpadu

Nasadenie a pripojenie batérií

Nabite batériu

Po nabíjaní

Dodatočne u bezúdržbových batérií

(kvapalinové batérie):

Odporúčané batérie

Sada batérií Objednávacie

číslo

3 x 12V/105 A,

bezúdržbové (gel)

6.654-141.0

Odporúčané nabíjačky

Nabíjačka Objednávacie

číslo

36V, pre bezúdržbové

batérie

6.654-229.0

Maximálne rozmery batérie

Dĺžka Šírka Výška

406 mm 533 mm 432 mm

Posunutie zariadenia

Slovencina 241

Upozornenie

Pre okamžité vypnutie všetkých funkcií z

prevádzky zoberte nohu z pedálu jazdy,

stlačte spínač núdzového vypnutia a otočte

kľúčový spínač do polohy „0“.

Uvoľnite skrutky a odstráňte drevený obal.

ÎBaliacu plastovú pásku rozstrihnite

aodstráňte fóliu.

ÎOdstráňte fixácie na kolieskach.

ÎPoložte dosky na hranu palety. Položte

dosky na hranu palety tak, aby ležali

pred kolesami stroja. Upevnite dosky

pomocou skrutiek.

ÎOdstráňte drevené špalíky na aretáciu

kolies a posuňte pod rampu.

ÎNasaďte volant a nastavte predné

koleso do priamej polohy.

ÎVolant potiahnite, vyrovnajte a opäť

nasaďte.

ÎVolant upevnite priloženou skrutkou.

ÎNasaďte kryt do volantu.

ÎNastúpte na plochu pre státie a ľavou

nohou potlačte a držte bezpečnostný

pedál.

ÎTlačidlo núdzového vypnutia odblokujte

otočením.

ÎKľúčový spínač nastavte do polohy „1“.

Pomocou tlačidiel smeru pojazdu na

ovládacom paneli nastavte smer pojazdu.

ÎZvoľte so spínačom rýchlosti najnižší

rozsah rýchlosti.

ÎStlačte odblokovacie tlačidlo.

ÎPoužite opatrne pedál jazdy a pomaly

zíďte dole z palety.

ÎKľúčový spínač nastavte do polohy „0“.

Pred uvedením do prevádzky sa musia

namontovať kefy (pozri „práce na údržbe“).

Nebezpečenstvo

Dlhšie používanie zariadena môže viesť k

zlému prekrveniu rúk, spôsobeného

vibráciami.

Nie je možné určiť všeobecne platnú dobu

používania, pretože tá je závislá na

viacerých ovplyvňujúcich sa faktoroch:

–

Osobné dispozície k zlému prekrveniu

(často studené prsty, tŕpnutie v prstoch).

– Nízka teplota okolia. Na ochranu rúk

noste teplé rukavice.

– Pevnejšie držanie bráni prekrveniu.

– Neprerušovaná prevádzka pôsobí

škodlivejšie ako práca s prestávkami.

V prípade pravidelného, dlhodobejšieho

používania prístoja a v prípade

opakovaného výskytu daných príznakov

(napr. tŕpnutie v prstoch, studené prsty)

doporučujeme lekársku prehliadku.

Upozornenie

Pre okamžité vypnutie všetkých funkcií z

prevádzky zoberte nohu z pedálu jazdy,

stlačte spínač núdzového vypnutia a otočte

kľúčový spínač do polohy „0“.

ÎVykonajte všetky práce na údržbe

podľa pokynov v odseku „Na začiatku

prevádzkového týždňa” (viď kapitola

„Starostlivosť a údržba”).

Nebezpečenstvo

Nebezpečie vzniku úrazu. Pred každým

použitím musíte skontrolovať funkčnosť

zaisťovacej brzdy na vodorovnej ploche.

ÎKľúčový spínač nastavte do polohy „0“.

ÎStlačte tlačidlo núdzového vypnutia.

Ak sa zariadenie dá rukou potlačiť, nie je

ešte funkčná aretačná brzda.

ÎPáku odblokovania posuňte nahor.

Ak sa zariadenie ešte vždy dá rukou posunúť,

je aretačná brzda pokazená. Zariadenie

odstavte a zavolajte službu zákazníkom.

Nebezpečenstvo

Nebezpečie vzniku úrazu. Ak zariadenie

nevykazuje na ceste so spádom dostatočný

brzdný účinok, stlačte spínač núdzového

vypnutia:

ÎOtvorte veko nádrže na čistú vodu.

ÎČistú vodu (maximálne 60 °C) naplňte

do 15 cm pod hornú hranu nádrže.

ÎNaplňte čistiacim prostriedkom

ÎUzavrite veko nádrže na čistú vodu.

Upozornenie

Pred prvým uvedením do prevádzky úplne

naplňte nádrž na čistú vodu, aby sa

odvzdušnil systém vodovodných potrubí.

Ak je prívodný systém prázdny, môže trvať

až 2 minúty, kým sa čistiaci roztok začne

vypúšťať na čistiacej hlave.

몇Pozor

Nebezpečenstvo poškodenia. Používajte

len odporúčaný čistiaci prostriedok. Za iné

čistiace prostriedky nesie prevádzkovateľ

zvýšené riziko, pokiaľ ide o prevádzkovú

bezpečnos a nebezpečenstvo poranenia.

Používajte len čistiace prostriedky, ktoré

neobsahujú rozpúšťadlá, kyselinu

chlórovodíkovú a kyselinu fluórovodíkovú.

Upozornenie

Nepoužívajte žiadne silne peniace čistiace

prostriedky.

Odporúčané čistiace prostriedky:

Aby ste sa so strojom zoznámili, vykonávajte

prvé jazdné pokusy na voľnom priestranstve.

Nebezpečenstvo

V prípade príliš veľkého stúpania hrozí

nepezpečenstvo prevrátenia.

ÎV smere jazdy prekonávať iba stúpania

do 10%.

Pri rýchlej jazde do zatáčky vzniká

nebezpečie prevrátenia.

Nebezpečie vymrštenia na mokrej podlahe.

ÎV zátačkách jazdite pomaly.

Nebezpečenstvo prevrátenia na

nestabilnom podklade.

ÎStrojom pohybujte výlučne na pevnom

podklade.

Nebezpečenstvo prevrátenia u veľkého

bočného sklonu

ÎNaprieč smeru jazdy prekonávať iba

stúpania do 10%.

Nastúpte na plochu pre státie a ľavou

nohou potlačte a držte bezpečnostný pedál.

ÎNepoužívajte pedál jazdy.

ÎTlačidlo núdzového vypnutia odblokujte

otočením.

ÎKľúčový spínač nastavte do polohy „1“.

Vyloženie

Montáž kief

Prevádzka

Kontrola zaisťovacej brzdy

Brzdenie

Doplnenie prevádzkových látok

Čistá voda

Čistiaci prostriedok

Použitie Čistiaci

prostriedo

Čistenie všetkých podlách

s odolnosťou voči vode

RM 780

RM 746

Čistenie leštených

povrchov (napr. granit)

RM 755 es

Čistenie a základné

čistenie priemyselných

podláh.

RM 69 ASF

Čistenie a základné

čistenie jemnej

kameninovej dlažby

RM 753

Čistenie obkladačiek

sociálnych zariadení

RM 751

Čistenie a dezinfekcia

sociálnych zariadení

RM 732

Odstránenie vrstvy

všetkých podláh odolných

voči alkáliám (napr. PVC)

RM 752

Odstránenie vrstvy

podlahy z linolea

RM 754

Jazda

BR BD

Pomocou

tlačidiel smeru

pojazdu na

ovládacom

paneli nastavte

smer pojazdu.

Rozsah rýchlosti

zvoľte so

spínačom

rýchlosti (3

stupeň).

Pozorujte displej

a čakajte kým

nebude

inštalácia

ovládania

ukončená.

Pomocou

tlačidiel smeru

pojazdu na

ovládacom

paneli nastavte

smer pojazdu.

Rozsah rýchlosti

zvoľte so

spínačom

rýchlosti (3

stupeň).

242 Slovencina

ÎStlačte odblokovacie tlačidlo.

ÎK pohybu opatrne použite pedál jazdy.

Upozornenie

Smer jazdy sa môže meniť aj počas jazdy.

Tak môžete viacnásobným pohybom

dopredu a dozadu vyčistiť aj silne

znečistené miesta.

Pri preťažení sa po určitom čase vypne

motor pojazdu.

ÎStroj nechajte vychladnúť minimálne 15

minút.

ÎOpäť zatlačte poistku pohonu jazdy na

manipulačnom pulte.

Upozornenie

Ak prístroj stojí dlhšie ako 2 sekundy na

mieste, preruší sa prívod čistiaceho roztoku

a pohon kief až do začiatku ďalšieho

pohybu.

ÎPoužite pedál jazdy a pohnite sa ku

ploche čistenia.

ÎNastavte prítlak kief s tlačidlom prítlaku

kief (4 stupeň).

V prevádzke čistenia je najvyššia rýchlosť

obmedzená na stupeň II.

Upozornenie

Silne znečistená podlaha sa dá vyčistiť pri

dvojnásobnom prechode. Pritom sa pri prvom

pracovnom prechode nanesie čistiaca

kvapalina a vtlačí pomocou kief. Vtedy je

nutné nasávací nadstavec zdvihnúť tlačidlom

spúšťania /zdvíhania nasávacieho nadstavca.

Vo verzii BD je nutné dodatočne odinštalovať

zadnú ochranu proti ostriekaniu. (Aqua-

Mizer). Po pôsobení čistiaceho roztoku sa pri

druhom pracovnom prechode vyčistí plocha

ako zvyčajne.

Upozornenie

Po zdvihnutí čistiacej hlavy sa pohybujte

ešte ca. 5 metrov, aby sa nasala zvyšná

voda.

ÎPrístroj postavte na rovnú plochu.

ÎVypínač s kľúčikom otočte do polohy „0“

a vytiahnite.

Upozornenie

Pretečenie nádrže na špinavú vodu. Ak je

nádrž na znečistenú vodu plná, plavák

preruší prúd nasávania. Vyprázdnite nádrž

na znečistenú vodu.

몇Pozor

Dodržiavajte miestne predpisy na úpravu

odpadových vôd.

ÎVyberte vypúšťaciu hadicu z držiaka a

spustite ju nad vhodné zberné

zariadenie.

ÎVypustite znečistenú vodu

odskrutkovaním otvoru na vypúšťacej

hadici.

ÎSitko v nádobe na znečistenú vodu

vypláchnite čistou vodou.

ÎVyčistite plavák a skontrolujte

pohyblivosť gule plaváku.

ÎNádobu na znečistenú vodu vypláchnite

čistou vodou.

ÎVytiahnite vypúšťaciu hadicu čistej vody

(za vypúšťacou hadicou znečistenej

vody) a vypustite cez vhodné záchytné

zariadenie.

ÎČistiaci roztok vypustite po

odskrutkovaní otvoru vypúšťacej

hadice.

ÎZdvihnite čistiacu hlavu.

ÎVypínač s kľúčikom otočte do polohy „0“

a vytiahnite.

ÎKrídlovú maticu na ochrane proti

ostriekaniu uvoľnite a pohnite ochranou

do strany.

ÎOdoberte nádobu na smeti.

ÎNádobu na nečistoty vyprázdnite a

opláchnite s čistou vodou.

Nebezpečenstvo

Nebezpečenstvo poranenia! Pri nakladaní

a skladaní sa zariadenie smie

prevádzkovať len na stúpaniach do 10%.

Choďte pomaly.

ÎNasávací nadstavec, kefy a ochranu

proti ostriekaniu odinštalujte zo

zariadenia.

ÎPri preprave vozidlom zaistite stroj proti

skĺznutiu pomocou napínacieho pása/

lán.

1 Miesta upevnenia

Preťaženie

Čistenie

BR BD

ÎPáku spustenia

nasávacieho

nadstavca

stlačte nadol.

Nasávací

nadstavec sa

spustí a

nasávanie sa

aktivuje.

ÎČistiacu hlavu

spustite

stlačením

tlačidla prítlaku

kief.

ÎStlačte tlačidlo

pre prevádzku

čistenia.

Pohon kief sa

aktivuje.

Čistiaca hlava

sa spustí

(mierny prítlak

kief) a čistiaci

roztok sa

vypúšťa.

Nasávací

nadstavec sa

spustí a

nasávanie sa

aktivuje.

BR BD

ÎNastavte prítok

čistiaceho

roztoku

pomocou

regulačného

gombíka

množstva vody.

ÎNastavte prítok

čistiaceho

roztoku s

tlačidlom pre

dávkovanie

čistiaceho

roztoku (4

stupeň).

BR BD

ÎRozsah

rýchlosti zvoľte

so spínačom

rýchlosti (3

stupeň).

ÎRozsah

rýchlosti zvoľte

so spínačom

rýchlosti (3

stupeň).

Čistenie ukončite

BR BD

ÎZdvihnite

čistiacu hlavu

tlačidlom

prítlaku kief.

ÎPáku spúšťania

nasávacieho

nadstavca

potiahnite

nahor,

nasávací

nadstavec sa

zdvihne a

nasávanie sa

vypne.

ÎStlačte tlačidlo

pre prevádzku

čistenia.

Pohon kief sa

vypne a čistiaca

hlava sa

zdvihne.

Po 15

sekundách sa

zdvihne

nasávací

nadstavec.

Po 30

sekundách sa

vypne

nasávanie.

Vyradenie z prevádzky

Vypustenie nádrží

Vypustenie špinavej vody

Vypustenie čistej vody

Vyprázdnenie nádoby na smeti

(iba variant BR)

Preprava

Slovencina 243

Nebezpečenstvo

Nebezpečenstvo poranenia! Pred začatím

akýchkoľvek prác na stroji nastavte spínací

kľúčik do polohy “O" a kľúčik vytiahnite.

Vytiahnite zástrčku batérie.

Upozornenie

Sacia turbína po vypnutí dobieha. Údržbárske

práce vykonajte až po dobehu sacej turbíny.

ÎVypustite a zlikvidujte znečistenú a

zvyšnú čistú vodu.

ÎSkontrolujte tesnosť upevnenia krytu na

nádrži so znečistenou vodou.

ÎSkontrolujte stav pneumatík.

ÎSkontrolujte polohu kief.

ÎSkontrolujte tesnosť nástrčných spojení

vysávacej hadice.

ÎSkontrolujte upevnenie a nastavenie

nasávacieho nadstavca (viď „Práce na

údržbe”).

ÎSkontrolujte tesnosť uzáverov na

vypúšťacích hadiciach.

ÎSkontrolujte správne uloženie

vypúšťacích hadíc.

ÎSkontrolujte správne funkcie

bezpečnostného pedálu, pedálu jazdy a

volantu.

ÎU kvapalinových batérií skontrolujte

stav hladiny kyseliny, prípadne doplňte

destilovanú vodu.

ÎVyprázdnite nádrž na špinavú vodu.

ÎNádobu na znečistenú vodu vypláchnite

čistou vodou.

ÎVyčistite sitko v kryte nádrže na

znečistenú vodu.

ÎVyčistite plavák v nádrži na znečistenú

vodu (viď „Práce na údržbe”).

ÎVyčistite nádrž na čistú vodu a sitko na

čistú vodu.

ÎSkontrolujte filter na čistú vodu. V

prípade potreby ho vyčistite.

ÎJednu minútu nechajte bežať vysávanie

na vysušenie systému.

ÎSkontrolujte opotrebovanie kief a

vyčistite ich.

ÎVyčistite ochranu proti ostriekaniu a

skontrolujte jej opotrebovanie.

ÎVyčistite nasávacie stierky na

nasávacom nadstavci a skontrolujte ich

opotrebovanie.

ÎStroj zvonka očistite pomocou vlhkej

handry namočenej do mierneho

umývacieho roztoku.

ÎSkontrolujte prípadné poškodenia na

povrchu celého zariadenia.

ÎKryt na nádržiach s čistou a

znečistenou vodou neuzatvárať, aby

nádrže mohli vyschnúť.

ÎNabite akumulátor.

ÎVyčistite povrch batérie.

ÎSkontrolujte hustotu elektrolytu

akumulátorových batérií.

ÎSkontrolujte upevnenie kabeláže

batérie.

ÎVyčistite priestor pre batérie a kryt.

ÎSkontrolujte napätie reťaze pohonu (viď

„Práce na údržbe”).

ÎSkontrolujte opotrebovanie reťaze

pohonu.

ÎSkontrolujte aretačnú brzdu. *

ÎVyčistite zdvíhanie vysávacieho

ramena.

ÎVyčistite kĺby na závese zdvíhacieho

ramena a na čistiacej hlave.

ÎSkontrolujte uhlíkové kefky a

komutátory všetkých motorov, či nie sú

opotrebované. *

ÎSkontrolujte napínacie zariadenie

riadiacich reťazí. *

* Prevedenie službou zákazníkom.

Pre spoľahlivú prevádzku stroja môžete

uzavrieť s príslušnou predajňou

organizácie firmy Kärchen zmluvy o

údržbe.

ÎSo zariadením jazdite na hladkej

ploche.

ÎSpustite saciu nadstavbu.

ÎPrejdite najmenej 60 cm smerom

dopredu.

ÎZariadenie zastavte. Vypínač s

kľúčikom otočte do polohy „0“ a

vytiahnite. Dbajte na to, aby sa

zariadenie nepohybovalo smerom

dozadu.

1 Prestavenie sklonu

2 Krížový držiak vodorovného nastavenia

ÎVysávacie rameno s obidvoma

krížovými držiakmi nastavte tak, aby

zadná vysávacia hubica bola na oboch

stranách vysávacieho ramena

rovnomerne (symetricky voči stredu)

ohnutá smerom dozadu.

ÎPrestavenie sklonu nastavte tak, aby

zadná vysávacia hubica bola po celej

dĺžke ohnutá smerom dozadu v

rovnakej šírke.

ÎNa kontrolu nastavenia prejdite asi 60

cm smerom dopredu a skontrolujte

účinok nového nastavenia.

ÎVysávacie rameno nastavte súčasným

pretočením oboch krížových držiakov

tak, aby bolá zadná vysávacia hubica

sklonená smerom dozadu 9 až 10 mm.

V smere pohybu hodinových ručičiek:

Prehnutie je menšie.

Oproti smeru pohybu hodinových

ručičiek: Prehnutie je väčšie.

ÎNa kontrolu nastavenia prejdite asi 60

cm smerom dopredu a skontrolujte

účinok nového nastavenia.

ÎZdvihnite vysávacie rameno.

ÎVypínač s kľúčikom otočte do polohy „0“

a vytiahnite.

ÎZo sacieho nadstavca stiahnite saciu

hadicu.

1 Krídlová matica upevnenia

nasávacieho nadstavca

ÎUvoľnite krídlovú maticu upevnenia

nasávacieho nadstavca a nasávací

nadstavec po stranách vytiahnite.

Starostlivosť a údržba

Plán údržby

Na začiatku prevádzkového týždňa

Na konci prevádzkového týždňa

Každých 50 prevádzkových hodín

Každých 100 prevádzkových hodín

Každých 200 prevádzkových hodín

Údržbárske práce

Zmluva o údržbe

Nastavenie sacieho nadstavca

Demontáž vysávacieho ramena

244 Slovencina

ÎDemontujte vysávacie rameno.

1 Krídlová skrutka

2Prítlačná doska

3 Vysávacia hubica

ÎUvoľnite krídlové skrutky.

ÎOdoberte prítlačnú dosku.

ÎVyberte vysávaciu hubicu.

Upozornenie

Vysávacia hubica sa môže 3 krát otočiť,

kým sa neopotrebujú všetky hrany. Potom

je potrebná nová vysávacia hubica.

ÎVysávaciu hubicu otočte alebo

vymeňte. Opäť nasaďte do vysávacieho

ramena a nastavte.

ÎOpäť nasaďte prítlačnú dosku.

ÎNajprv dotiahnite strednú krídlovú

maticu. Dbajte na to, aby prítlačná

doska pevne dosadla na vysávaciu

hubicu.

Pevne dotiahnite zvyšné krídlové skrutky.

ÎDemontujte vysávacie rameno.

1 Upínací uzáver

2 Upínací pás

3 Vysávacia hubica

ÎOtvorte upínací uzáver a odoberte

upínací pás.

ÎVyberte vysávaciu hubicu.

Upozornenie

Vysávacia hubica sa môže 3 krát otočiť,

kým sa neopotrebujú všetky hrany. Potom

je potrebná nová vysávacia hubica.

ÎVysávaciu hubicu otočte alebo

vymeňte. Opäť nasaďte do vysávacieho

ramena a nastavte.

ÎNasaďte upínací pás a upínací uzáver

uzavrite. Napnutie má byť len také, aby

vysávacia hubica držala rovno bez

vytvárania záhybov. Prípadne ešte

dodatočne nastavte upínací uzáver.

1Rúra

2 Sitko s kužeľom plaváka

ÎSitko zvonka vyčistite a vypláchnite.

ÎSkontrolujte pohyblivosť kužeľa

plaváka.

V prípade silného znečistenia:

ÎRúrku držte pevne a sitko stiahnite z

rúrky.

ÎSitko a kužeľ vyčistite.

ÎRúrku držte pevne a sitko opäť nasuňte.

1 Ochrana pred striekaním

2 Krídlová matica ochrany proti

ostriekaniu

3 Skrutka krytu ložiska

4 Kryt ložiska

ÎZdvihnite čistiacu hlavu.

ÎVypínač s kľúčikom otočte do polohy „0“

a vytiahnite.

ÎKrídlovú maticu na ochrane proti

ostriekaniu uvoľnite a pohnite ochranou

do strany.

ÎUvoľnite skrutku krytu ložiska a vrchný

koniec potiahnite smerom von.

ÎKryt ložiska potlačte nadol a zveste z

háčikov.

ÎOdtiahnite kryt od kefy.

ÎKefu vytiahnite.

ÎNasaďte novú kefu v polohe s

upevnením dopredu a posuňte až po

upevnenie.

ÎKefu sklopte nadol a nasaďte kryt

ložiska.

ÎSpodnú časť krytu ložiska zaveste na

háčiky na čistiacej hlave a kryt ložiska

posuňte nahor.

ÎVrchnú časť krytu ložiska zatlačte na

čistiacu hlavu a utiahnite skrutku.

ÎOchranu proti ostriekaniu nasaďte späť

a krídlovú maticu utiahnite.

ÎZopakujte postup na protiľahlej strane.

1Bočná ochrana proti ostriekaniu

ÎZdvihnite čistiacu hlavu.

ÎVypínač s kľúčikom otočte do polohy „0“

a vytiahnite.

ÎBočnú ochranu proti ostriekaniu

podvihnite a zboku ju zoberte.

ÎPáku uvoľnenia kotúčovej kefy otáčajte

oproti smeru pohybu hodinových

ručičiek - kefa pádá smerom dole a

môže byť vtiahnutá pod zariadenie.

ÎNovú kefu držte pod čistiacou hlavou.

ÎUvoľňovaciu páku kotúčovej kefy

otáčajte v smere pohybu hodinových

ručičiek a kefu zatlačte smerom hore.

ÎUvoľnite uvoľňovaciu páku a

skontrolujte kefu, či pevne dosadá.

ÎOpäť nasaďte ochranu proti

rozstrekovaniu.

ÎZopakujte postup na protiľahlej strane.

ÎSpustite čistiacu hlavu.

ÎVypínač s kľúčikom otočte do polohy „0“

a vytiahnite.

BR variant:

ÎUvoľnite upevnenie nastavte ho tak,

aby gumenná stierka bola ohnutá na

stranu asi 9 až 10 mm.

BD variant:

1Doraz

Otočenie alebo výmena prednej časti

vysávacej hubice

Otočenie alebo výmena zadnej

vysávacej hubice

Čistenie plaváka

Výmena valcových kief

Výmena kotúčových kief

Nastavenie ochrany proti ostriekaniu

Slovencina 245

ÎUvoľnite upevnenie a nastavte ho tak,

aby spodná hrana ochrany proti

ostriekaniu bola vzdialená od podlahy 3

mm.

ÎUpevnenie utiahnite.

1 Skrutka

2 Predný kryt

ÎVyskrutkujte skrutky.

ÎZoberte predný kryt.

1Skrutka

2veko

3Reťaz pohonu

ÎVyskrutkujte skrutky.

ÎOdoberte veko.

ÎSkontrolujte opotrebovanie reťaze

pohonu a ozubených kolies.

Pri nebezpečenstve mrazu:

ÎVypustite nádrž s čistou a znečistenou

vodou.

ÎStroj odstavte v miestnosti chránenej

pred mrazom.

Nebezpečenstvo

Nebezpečenstvo poranenia! Pred začatím

akýchkoľvek prác na stroji nastavte spínací

kľúčik do polohy “O" a kľúčik vytiahnite.

Vytiahnite zástrčku batérie.

Pri poruchách, ktoré nie je možné odstrániť

pomocou tejto tabuľky, zavolajte servisnú

službu.

Skontrolujte reťaz pohonu

Ochrana proti zamrznutiu

Poruchy

Poruchy zobrazované na displeji (len BD)

Zobrazenie na

displeji

Príčina Odstránenie Kým

0814 Porucha ovládania motoru jazdy Servisná

služba

7600 Porucha pohonu kief Poistku pohonu kief vložte späť. Obsluha

7800 Kábel pripojenia k motoru jazdy

je pokazený

Servisná

služba

7801 Ovládanie je prehriate Zariadenie vypnite a nechajte ho vychladnúťObsluha

7802

9000 V čistiacej hlave nie sú

nasadené žiadne kefy

Nasaďte kefy Obsluha

Nabitie batérie je príliš malé Nabitie batérie Obsluha

Zariadenie bolo zapnuté počas

stláčania pedálu jazdy.

Pedál jazdy uvoľnite, kľúčový spínač otočte na „0”, kľúčový spínač

otočte na „1”, stlačte bezpečnostný pedál, stlačte tlačidlo

odblokovania, použite pedál jazdy.

Obsluha

Poruchy

Porucha Odstránenie Kým

Stroj sa nedá naštartovaťZasuňte zástrčku batérie na zariadení. Obsluha

Tlačidlo núdzového vypnutia odblokujte otočením. Obsluha

Skontrolujte správne dosadnutie kábla batérie. Obsluha

Zatlačte poistku ovládania (len BR). Obsluha

Skontrolujte kábel batérie, či nie je skorodovaný. Prípadne ho vyčistite. Obsluha

Batéria vybitá. Nabite ju. Obsluha

Skontrolujte hlanú poistku, podľa potreby vymeňte. Obsluha

Zariadenie sa nepohybuje

alebo len pomaly.

Stlačte odblokovacie tlačidlo. Obsluha

Pedál jazdy uvoľnite, kľúčový spínač otočte na „0”, kľúčový spínač otočte na „1”, stlačte

bezpečnostný pedál, stlačte tlačidlo odblokovania, použite pedál jazdy.

Obsluha

Opätovné vloženie poistky pohonu pojazdu Obsluha

Ovládanie je prehriate, zariadenie vypnite a nechajte 15 minút vychladnúť.Obsluha

Predné koleso nedolieha kvôli vysokému prítlaku kief. Znížte prítlak kief. Obsluha

Zariadenie nebrzdí Aretačná brzda nie je aktivovaná, na zapnutie potlačte páku odblokovania nahor. Obsluha

Žiadny alebo nedostačujúci

sací výkon

Zatlačte poistku nasávacej turbíny (len BR). Obsluha

Vyprázdnite nádrž na špinavú vodu. Obsluha

Skontrolujte nastavenie sacej lišty. Obsluha

Vyčistite a skontrolujte tesnenie medzi nádržou na znečistenú vodu a vekom, či tesní

a popr. ho vymeňte.

Obsluha

246 Slovencina

Žiadny alebo nedostačujúci

sací výkon

Vyčistite vysávaciu hubicu ramena vysávania a v prípade potreby ju obráťte alebo

vymeňte.

Obsluha

Skontrolujte saciu hadicu, či nie je upchatá. V prípade potreby vyčistite. Obsluha

Skontrolujte prepojenie medzi nasávacou hadicou a nasávacím nadstavcom a medzi

nasávacou hadicou a krytom nádrže na znečistenú vodu.

Obsluha

Skontrolujte saciu hadicu, či je utesnená. V prípade potreby ju vymeňte. Obsluha

Skontrolujte, či je zavreté veko na vypúšťacej hadici z nádrže na špinavú vodu. Obsluha

Skontrolujte nastavenie sacej lišty. Obsluha

Vyčistite plavák v nádrži na špinavú vodu. Obsluha

Nedostatočný výsledok

čistenia

Nastavte prítlačný tlak. Obsluha

Skontrolujte opotrebovanie kief, v prípade potreby ich vymeňte. Obsluha

Skontrolujte kefy, či nie sú znečistené a prípadne ich vyčistite. Obsluha

Skontrolujte, či sú čistiaci prostriedok a kefy vhodné pre danú čistiacu úlohu. Obsluha

Kefy sa neotáčajú Poistku pohonu kief vložte späť. Obsluha

Skontrolujte kefy, či nie sú zaseknuté cudzími predmetmi. V prípade potreby cudzí

predmet odstráňte.

Obsluha

Malé alebo príliš malé

dávkovanie čistiaceho

prostriedku

Skontrolujte stav čistiaceho prostriedku v nádrži na čistú vodu. V prípade potreby nádrž

doplňte.

Obsluha

Zatlačte poistku čerpadla (len BR). Obsluha

Zvýšte dávkovanie čistiacej kvapaliny. Obsluha

Skontrolujte sitko na čistú vodu a filter čistej vody a podľa potreby vyčistite. Obsluha

Príslušenstvo

Označenie Čís. dielu Popis Ks Prístroj

potrebuje kus

Výmenná sada batérie 8.601-121.0 pozostáva z: skriňa batérie, káblová prepojka, sada

blokovania, 2 prepravné nosiče

Akumulátor 6.654-141.0 12V/105 A, bezúdržbová (gel), 1 3

Nabíjačka 6.654-229.0 36V, pre bezúdržbové batérie 1 1

Označenie Čís. dielu Popis Ks Prístroj

potrebuje kus

Valcová kefa, biela (mäkká) 8.628-390.0 Na leštenie a udržiavace čistenie chúlostivých

podláh.

Kefový valec, červená (stredný,

štandard)

8.628-389.0 Na udržiavacie čistenie aj veľmi znečistených

podláh.

Valcová kefa, zelená (tvrdá) 8.628-391.0 Na základné čistenie veľmi znečistených podláh a

odstraňovanie vrstiev (napr. voskov, akrylátov).

Označenie Čís. dielu Popis Ks Prístroj

potrebuje kus

Kotúčová kefa, prírodná (mäkká) 8.600-019.0 Na leštenie podláh. 1 2

Kotúčová kefa, modrá (stredná,

štandard)

8.600-018.0 Na čistenie málo znečistených alebo chúlostivých

podláh.

Kotúčová kefa, sivá (tvrdá) 8.600-020.0 Na čistenie veľmi znečistených podláh. 1 2

Hnací tanier 8.600-017.0 Na uloženie vložiek. 1 2

Kotúčová vložka, červená (stredná) 6.369-826.0 Na čistenie ľahko znečistených podláh. 5 2

Kotúčová vložka, zelená (tvrdá) 6.369-827.0 Na čistenie veľmi znečistených podláh. 5 2

Kotúčová vložka, čierna (veľmi tvrdá) 6.369-828.0 Na čistenie veľmi znečistených podláh. 5 2

Slovencina 247

– Používať možno iba príslušenstvo a

náhradné diely schválené výrobcom.

Originálne príslušenstvo a originálne

náhradné diely zaručujú bezpečnú a

bezporuchovú prevádzku stroja.

– Výber najčastejšie potrebných

náhradnych dielov nájdete na konci

prevádzkového návodu.

–Ďalšie informácie o náhradných dieloch

získate na stránke www.kaercher.com v

oblasti Servis.

V každej krajine platia záručné podmienky

našej distribučnej organizácie. Prípadné

poruchy spotrebiča odstránime počas

záručnej lehoty bezplatne, ak sú ich

príčinou chyby materiálu alebo výrobné

chyby. Pri uplatňovaní záruky sa spolu s

dokladom o kúpe zariadenia láskavo

obráťte na predajcu alebo na najbližší

autorizovaný zákaznícky servis.

Týmto vyhlasujeme, že ďalej označený

stroj zodpovedá na základe jeho koncepcie

a konštrukcie a takisto vyhotovenia, ktoré

sme dodali, príslušným základným

požiadavkám na bezpečnost' a ochranu

zdravia uvedeným v smerniciach EÚ. Pri

zmene stroja, ktorá nebola nami

odsúhlasená, stráca toto prehlásenie svoju

platnost'.

Podpísaný jednajú v poverení a s plnou

mocou jednateľstva.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel: +49 7195 14-0

Fax: +49 7195 14-2212

Technické údaje

BR BD

Výkon

Menovité napätie V 36 36

Kapacita betérie (variant balenia) Ah (5h) 105 105

Stredný príkon W 2200 2200

Výkon motora pojazdu (menovitý výkon) W 680 700

Výkon sacieho motora W 570 570

Výkon motorov kief W 300 510

Sanie

Sací výkon, množstvo vzduchu l/s 31 3,64

Sací výkon, podtlak kPa 19 20,3

Dávkovanie čistiaceho roztoku

Príkon dávkovacieho čerpadla W 43 43

Vrstva čistiaceho roztoku (max.) l/h 5,2 5,2

Čistiace kefy

Pracovná šírka mm 610 610

Priemer kefy mm 152 305

Počet otáčok kefy 1/min 800 300

Rozmery a hmotnost'

Pojazdová rýchlosť (max.) km/h 5,8 5,6

Stúpavosť (max.) % 10 10

Teoretický plošný výkon m2/h 2800 2800/

Objem nádrže čistej/znečistenej vody l 95/90 95/90

Dĺžka mm 1330 1330

Šírka mm 737 830

Výška mm 1285 1285

Hmotnosť (s batériou/bez batérie) kg 565/243 565/243

Ploché zaťaženie kPa 810 810

Emisie hluku

Hladina akustického tlaku (EN 60704-1) dB(A) 74 74

Vibrácie prístroja

Celková hodnota kmitania (ISO 5349)

Rameno, volant m/s23,6 3,6

Nohy, pedál m/s20,7 0,7

Náhradné diely

Záruka

Vyhlásenie CE

Výrobok: Čistič podláh

Typ: 1.006-xxx

Príslušné Smernice EÚ:

98/37/ES

2006/95/ES

89/336/EHS (+91/263/EHS, 92/31/EHS,

93/68/EHS)

Uplatňované harmonizované normy:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Uplatňované národné normy:

248 Slovenšcina

Spoštovani kupec,

Pred prvo uporabo vašega

stroja preberite to navodilo

za uporabo in se po njem

tudi ravnajte. To navodilo za uporabo

shranite za poznejšo rabo ali za

naslednjega lastnika.

Varnostna navodila 248

Delovanje 248

Namenska uporaba 248

Varstvo okolja, odstranitev odpadnega

materiala 248

Upravljalni in funkcijski elementi 249

Pred zagonom 251

Obratovanje 252

Nega in vzdrževanje 253

Motnje 256

Pribor 257

Tehnični podatki 258

Nadomestni deli 258

Garancija 258

CE-izjava 258

Pred prvo uporabo stroja preberite in

upoštevajte to Navodilo za obratovanje in

priloženo brošuro Varnostna navodila za

krtačne čistilne stroje in razpršilne naprave,

štev. 5.956-251, ter se po njih ravnajte.

Dovoljeno je obratovanje stroja na

površinah z vzponom do 10%.

Varnostne naprave ščitijo uporabnika, zato

se jih ne sme izključiti ali ovirati njihovega

delovanja.

Za takojšnji izklop vseh funkcij: pritisnite

tipko za zasilni izklop.

Vozni pogon se lahko aktivira le, če

upravljalec pedalo z nogo pritisne navzdol.

V tem navodilu za obratovanje so

uporabljeni sledeči simboli:

Nevarnost

Označuje neposredno grozečo nevarnost.

V primeru neupoštevanja opozorila grozijo

smrt ali težke telesne poškodbe.

몇Opozorilo

Označuje možno nevarno situacijo. V

primeru neupoštevanja opozorila lahko

pride do lažjih telesnih poškodb ali

materialne škode.

Opozorilo

Označuje nasvete za uporabo in

pomembne informacije.

Stroj se uporablja za mokro čiščenje ali

poliranje ravnih tal.

– Z nastavitvijo količine vode, potiskom

krtač, količine čistilnega sredstva ter

hitrosti se stroj z lahkoto prilagodi

posamezni čistilni nalogi.

– Delovna širina 610 mm in kapaciteta

rezervoarjev za svežo vodo 95 l

omogočata učinkovito čiščenje pri

daljšem času uporabe.

– Naprava je samohodna.

– Baterije se lahko s pomočjo polnilnika

napolnijo na 230-V vtičnici.

– Baterija in polnilnik sta pri paketni

varianti del dobavnega obsega.

Opozorilo

Glede na posamezno čistilno nalogo se

lahko stroj opremi z različnim priborom.

Zaprosite za naš katalog ali pa nas obiščite

na Internetu pod www.kaercher.com.

Ta stroj uporabljajte izključno v skladu s

podatki v Navodilu za obratovanje.

– Stroj se sme uporabljati le za čiščenje

gladkih površin, ki niso občutljive na

vlago ali sredstva za poliranje.

– Temperaturno območje uporabe se

nahaja med +5°C in +40°C.

– Stroj ni primeren za čiščenje zmrznjenih

tal (npr. v hladilnicah).

– Stroj se sme opremiti le z originalnim

priborom in originalnimi nadomestnimi

deli.

– Stroj je razvit za čiščenje tal v

notranjosti oz. površin, ki so pokrite s

streho. Na drugih področjih uporabe se

mora preveriti možnost uporabe

alternativnih krtač.

– Stroj ni namenjen čiščenju javnih

prometnih poti.

– Stroja se ne sme uporabljati na tleh, ki

so občutljiva na pritisk. Upoštevajte

dovoljeno površinsko obremenitev tal.

Površinska obremenitev s strojem je

navedena v tehničnih podatkih.

– Stroj ni primeren za uporabo v

eksplozivno ogroženem okolju.

– S strojem se ne sme zajemati gorljivih

plinov, nerazredčenih kislin ali topil.

K tem spadajo bencin, barvno

razredčilo ali kurilno olje, ki lahko pri

vrtinčenju s sesalnim zrakom tvorijo

eksplozivne mešanice. Poleg tega še

aceton, nerazredčene kisline in topila,

ker ti uničujejo materiale, uporabljene v

stroju.

– Reaktivni kovinski prah (npr. aluminij,

magnezij, cink) v povezavi z močno

alkalnimi in kislimi čistilnimi sredstvi

tvori eksplozivne pline.

Vsebinsko kazalo

Varnostna navodila

Varnostne naprave

Tipka za izklop v sili

Varnostni pedal

Simboli

Delovanje

Namenska uporaba

Varstvo okolja, odstranitev

odpadnega materiala

Embalaža je primerna za

recikliranje. Prosimo, da

embalaže ne odvržete med

gospodinjske odpadke, temveč

jo odložite v zbiralnik za

ponovno obdelavo.

Stare naprave vsebujejo

dragocene reciklirne materiale,

ki jih je treba odvajati za

ponovno uporabo. Baterije, olje

in podobne snovi ne smejo priti

v okolje. Zato stare naprave

zavrzite v ustrezne zbiralne

sisteme.

Slovenšcina 249

1 Baterijski vtič

2 Glavna varovalka

3 Baterija

4 Zapah baterijskega vstavka

5 Baterijski vstavek

6 Gibka sesalna cev

7 Sito za svežo vodo

8 Filter sveže vode

9 Gibka izpustna cev za svežo vodo

10 Ročica za deblokado fiksirne zavore

11 Gibka izpustna cev za umazano vodo

12 Rezervoar za svežo vodo

13 Sito rezervoarja za umazano vodo

14 Rezervoar za umazano vodo

15 Čistilna glava

16 Plovec

17 Sesalni nosilec

18 Posoda za smeti (le BR-varianta)

19 Križno držalo brizgalne zaščite (BR

varianta)

20 Brizgalna zaščita (BR varianta)

21 Vozni pedal

22 Stojišče za upravljalca

23 Varnostni pedal

24 Vzvod za znižanje sesalnega nosilca (le

BR)

25 Pokrov baterije

26 Zaporni vijak pokrova baterije

27 Volan

28 Upravljalni pult

Upravljalni in funkcijski elementi

250 Slovenšcina

1 Ključno stikalo

2 Tipka za deblokado

3 Stikalo za smer vožnje

4 Stikalo za hitrost

5 Troblja

6 Tipka za izklop v sili

7 Baterijski prikaz

8 Varovalka za vozni pogon

9 Varovalka za krmiljenje

10 Varovalka črpalke

11 Varovalka za sesalno turbino

12 Varovalka za krtačni pogon

13 Gumb za reguliranje količine vode

14 Tipka za pritisni tlak krtač

15 Prikaz pritisnega tlaka krtač

16 Števec obratovalnih ur

1 Ključno stikalo

2 Tipka za deblokado

3 Stikalo za smer vožnje

4 Tipka za hitrost

5 Troblja

6 Tipka za izklop v sili

7 Varovalka za vozni pogon

8 Varovalka za krtačni pogon

9 Tipka za preklop zaslona

10 Prikazovalnik

11 Tipka za čiščenje

12 Tipka za doziranje čistilne tekočine

13 Tipka za pritisni tlak krtač

14 Tipka za spuščanje/dviganje sesalnega

nosilca

APolnilno stanje baterije

B Področje hitrosti

C Pritisni tlak krtač

DDoziranje čistilne tekočine

E Obratovalni čas krtačnega pogona (ure)

F Obratovalni čas voznega motorja (ure)

GZaščita izpraznitve aktivna

Upravljalni pult BR

Upravljalni pult BD

Slovenšcina 251

Pri rokovanju z baterijami obvezno

upoštevajte sledeča opozorila:

Nevarnost

Nevarnost eksplozij. Na baterijo, t.j. na pole

in celične povezave, ne polagajte orodja ali

podobnih predmetov.

Nevarnost poškodb. Rane ne smejo nikoli

priti v stik s svincem. Po delu na baterijah si

vedno očistite roke.

Pri varianti Bp Pack je baterija že vgrajena.

ÎOdvijte zaporni vijak pokrova baterije.

ÎPokrov baterije zasučite nazaj.

ÎZapah baterijskega vstavka potisnite v

levo in zasučite navzdol.

ÎBaterijski vstavek potegnite nazaj.

ÎBaterije postavite v prostor baterijskega

vstavka.

ÎPole povežite s priloženimi

povezovalnimi kabli.

몇Opozorilo

Pazite na pravilno polarnost.

ÎSodobavljen priključni kabel pripnite na

še proste baterijske pole (+) in (-).

ÎBaterijski vstavek potisnite naprej.

ÎZaskočite zapah baterijskega vstavka.

몇Opozorilo

Pred zagonom stroja napolnite baterijo.

Napotek

Stroj ima zaščito izpraznitve, to pomeni, če

je dosežena ravno še dopustna kapaciteta,

je mogoče le še voziti stroj in izčrpati

preostalo vodo. Na zaslonu utripa simbol

Zaščita izpraznitve aktivna.

ÎStroj peljite direktno k polnilni postaji in

se pri tem izogibajte vzponom.

Opozorilo

Pri uporabi drugih baterij (npr. drugih

proizvajalcev) mora uporabniški servis

podj. Kärcher na novo nastaviti zaščito

izpraznitve za posamezno baterijo.

Nevarnost

Nevarnost poškodb zaradi električnega

udara. Upoštevajte električno omrežje in

zaščito, glejte "Polnilnik".

Polnilnik uporabljajte le v suhih prostorih z

zadostnim prezračevanjem!

Opozorilo

Polnilni čas znaša v povprečju ca. 10 ur.

Priporočljivi polnilniki (ustrezni

posameznim uporabljenim baterijam) so

elektronsko regulirani in samostojno

zaključijo polnjenje.

Nevarnost

Nevarnost eksplozije. Polnjenje mokrih

baterij je dovoljeno le pri odprtem pokrovu

baterije.

ÎOdvijte zaporni vijak pokrova baterije.

ÎPokrov baterije zasučite nazaj.

ÎIzvlecite baterijski vtič in ga povežite s

polnilnim kablom.

ÎPolnilnik priključite na omrežje in ga

vklopite.

ÎPolnilnik izklopite in ločite od omrežja.

ÎBaterijski kabel snemite s polnilnega

kabla in ga priključite na stroj.

ÎPokrov baterije zasučite naprej in

privijte zaporni vijak.

ÎEno uro pred koncem polnjenja dodajte

destilirano vodo, upoštevajte pravilno

kislost. Baterija je ustrezno označena.

Proti koncu polnjenja morajo vse celice

uplinjati.

Nevarnost

Nevarnost razjedanja!

–Dodajanje vode v izpraznjenem stanju

baterije lahko povzroči uhajanje kisline.

–Pri rokovanju z baterijsko kislino nosite

zaščitna očala in upoštevajte predpise,

da preprečite poškodbe in uničevanje

oblačil.

–Morebitne sledi kisline na koži ali obleki

takoj sperite z veliko vode.

몇Opozorilo

Nevarnost poškodb!

–Za dodajanje tekočine baterijam

uporabljajte le destilirano ali odsoljeno

vodo (VDE 0510).

–Ne uporabljajte drugih dodatkov

(takoimenovanih izboljševalnih

sredstev), ker sicer garancija zapade.

Baterije in polnilniki so na voljo v strokovnih

trgovinah.

Če se pri BAT-varianti uporabijo mokre

baterije, je treba upoštevati sledeče:

– Upoštevati se morajo maksimalne

dimenzije baterij.

– Pri polnjenju mokrih baterij mora biti

pokrov baterije odprt.

– Pri polnjenju mokrih baterij se morajo

upoštevati predpisi proizvajalca baterij.

Ko stoji, je stroju z električno fiksirno zavoro

preprečeno, da bi se premaknil. Za

potiskanje stroja je potrebno deblokirati

fiksirno zavoro.

ÎZa deblokiranje fiksirne zavore pritisnite

ročico za deblokado navzdol.

Nevarnost

Nevarnost nesreče zaradi premikajočega

se stroja. Po končanem potiskanju ročico

za deblokado nujno spet postavite navzgor

in s tem ponovno aktivirajte fiksirno zavoro.

Napotek

Za takojšnjo ustavitev vseh funkcij

odmaknite nogo z voznega pedala,

pritisnite tipko za zasilni izklop in obrnite

ključno stikalo na „0“.

ÎOdvijte vijake in odstranite leseno

kletko.

ÎRazrežite pakirni trak iz umetne mase in

odstranite folijo.

ÎOdstranite fiksiranje na kolesih.

ÎDeske položite na rob palete.

Naravnajte jih tako, da ležijo pred kolesi

stroja. Deske pritrdite z vijaki.

Pred zagonom

Baterije

Upoštevajte navodila na bateriji, v

Navodilu za uporabo in v

Navodilu za obratovanje vozila

Nosite zaščito za oči

Otroci se ne smejo dotikati kislin

in baterij

Nevarnost eksplozij

Prepovedan ogenj, iskre, odprta

svetloba in kajenje

Nevarnost razjedanja

Prva pomoč

Opozorilni zaznamek

Odstranitev odpadnega materiala

Baterije ne odvrzite v smetnjak

Vstavljanje in priključitev baterije

Polnjenje baterije

Po končanem polnjenju

Dodatno pri baterijah, ki ne terjajo

vzdrževanja (mokre baterije):

Priporočljive baterije

Baterijski komplet Naroč. št.

3 x 12V/105 A, brez

vzdrževanja (Gel)

6.654-141.0

Priporočljivi polnilniki

Polnilnik Naroč. št.

36V, za baterije brez

vzdrževanja

6.654-229.0

Maksimalne dimenzije baterije

Dolžina Širina Višina

406 mm 533 mm 432 mm

Potiskanje stroja

Razkladanje

252 Slovenšcina

ÎOdstranite lesene panje za fiksiranje

koles in jih porinite pod rampo.

ÎNataknite volan in sprednje kolo

izravnajte naravnost.

ÎSnemite volan, izravnajte in ponovno

nataknite.

ÎVolan pritrdite z obemi priloženimi

maticami.

ÎPokrov vtaknite v volan.

ÎStopite na stojišče in z levo nogo držite

varnostni pedal pritisnjen.

ÎTipko za izklop v sili deblokirajte z

obračanjem.

ÎKljučno stikalo obrnite na "1".

ÎSmer vožnje nastavite s stikalom za

smer vožnje na upravljalnem pultu.

ÎS stikalom za hitrost izberite najmanjše

področje hitrosti.

ÎPritisnite tipko za deblokado.

ÎZa vožnjo previdno aktivirajte vozni

pedal in počasi speljite s palete.

ÎKljučno stikalo obrnite na "0".

Pred zagonom morajo biti montirane krtače

(poglejte "Vzdrževalna dela")

Nevarnost

Daljša uporaba naprave lahko privede do

vibracijsko pogojenih motenj prekrvavitve

rok.

Splošno veljavnega časa uporabe ni možno

določiti, saj je ta odvisen od številnih

dejavnikov:

– osebno nagnjenje k slabi prekrvavitvi

(pogosto hladni prsti, mravljinčasti

prsti).

– nizka temperatura okolice. Za zaščito

rok nosite tople rokavice.

– Trdno prijemanje ovira prekrvavitev.

– Neprekinjeno obratovanje je slabše kot

delo s premori.

Pri redni daljši uporabi naprave in pri

ponavljajočem pojavu določenih

simptomov (na primer mravljinci ali hladni

prsti) svetujemo zdravniški pregled.

Napotek

Za takojšnjo ustavitev vseh funkcij

odmaknite nogo z voznega pedala,

pritisnite tipko za zasilni izklop in obrnite

ključno stikalo na „0“.

ÎVzdrževalna dela izvajajte „ob začetku

delovnega tedna“ (glejte poglavje

„Nega in vzdrževanje“).

Nevarnost

Nevarnost nesreč. Pred vsakim

obratovanjem se mora na ravnem preveriti

delovanje fiksirne zavore.

ÎKljučno stikalo obrnite na "0".

Îpritisnite tipko za zasilni izklop.

Če je stroj mogoče potiskati le ročno,

naravnalna zavora ne deluje.

ÎRočico za deblokado fiksirne zavore

pritisnite navzgor.

Če je stroj še vedno mogoče potisniti le

ročno, je fiksirna zavora okvarjena. Stroj

zaustavite in pokličite uporabniški servis.

Nevarnost

Nevarnost nesreč. Če stroj med vožnjo po

klancu ne izkazuje zadostnega zaviralnega

učinka, pritisnite tipko za zasilni izklop:

ÎOdprite pokrov rezervoarja za svežo

vodo.

ÎSvežo vodo (maksimalno 60 °C)

napolnite do 15 cm pod zgornjim robom

rezervoarja.

ÎDolijte čistilno sredstvo.

ÎZaprite pokrov rezervoarja za svežo

vodo.

Napotek

Pred prvo uporabo popolnoma napolnite

rezervoar za svežo vodo, da odzračite

vodovodni sistem.

Pri praznem sistemu napeljave lahko traja

do 2 minuti, da čistilna raztopina izstopi iz

čistilne glave.

몇Opozorilo

Nevarnost poškodb. Uporabljajte le

priporočljiva čistilna sredstva. Pri drugih

čistilnih sredstvih nosi uporabnik

odgovornost za večje tveganje glede

obratovalne varnosti in nevarnosti nesreč.

Uporabljajte le čistilna sredstva, ki ne

vsebujejo topil, solne ali fluorovodikove

kisline.

Opozorilo

Ne uporabljajte močno penečih se čistilnih

sredstev.

Priporočljiva čistilna sredstva:

Za spoznavanje stroja se morajo prvi vozni

poskusi izvajati, kjer je dovolj prostora.

Nevarnost

Nevarnost prekucnitve pri prevelikih

vzponih.

ÎV smeri vožnje vozite le na vzpone do

10%.

Nevarnost prekucnitve pri hitrem zavijanju.

Nevarnost zanašanja na mokrih tleh.

ÎOvinke speljujte počasi.

Nevarnost prekucnitve na nestabilni

podlagi.

ÎStroj premikajte izključno na utrjeni

podlagi.

Nevarnost prekucnitve pri prevelikem

stranskem nagibu.

ÎPrečno na smer vožnje vozite le na

vzpone do maksimalno 10%.

ÎStopite na stojišče in z levo nogo držite

varnostni pedal pritisnjen.

ÎNe aktivirajte voznega pedala.

ÎTipko za izklop v sili deblokirajte z

obračanjem.

ÎKljučno stikalo obrnite na "1".

ÎPritisnite tipko za deblokado.

ÎZa vožnjo previdno aktivirajte vozni

pedal.

Opozorilo

Smer vožnje se lahko spremeni tudi med

vožnjo. Tako se lahko z večkratno vožnjo

naprej in nazaj očistijo tudi močno umazana

mesta.

Montaža krtač

Obratovanje

Preverjanje fiksirne zavore

Zaviranje

Polnjenje obratovalnih snovi

Sveža voda

Čistila

Uporaba Čistilo

Vzdrževalno čiščenje vseh

vodoodpornih tal

RM 780

RM 746

Vzdrževalno čiščenje

sijočih površin (npr.

granita)

RM 755 es

Vzdrževalno in osnovno

čiščenje industrijskih tal

RM 69 ASF

Vzdrževalno in osnovno

čiščenje ploščic iz tankega

kamna

RM 753

Vzdrževalno čiščenje

ploščic v sanitarnih

prostorih

RM 751

Čiščenje in dezinfekcija v

sanitarnih prostorih

RM 732

Razslojevanje vseh

alkalno odpornih tal (npr.

PVC)

RM 752

Razslojevanje linolejskih

tal

RM 754

Vožnja

BR BD

ÎSmer vožnje

nastavite s

stikalom za

smer vožnje na

upravljalnem

pultu.

ÎPodročje

hitrosti izberite

s stikalom za

hitrost (3

stopnje).

ÎOpazujte

zaslon in

počakajte,

dokler ni

inicializacija

krmiljenja

končana.

ÎSmer vožnje

nastavite s

stikalom za

smer vožnje na

upravljalnem

pultu.

ÎPodročje

hitrosti izberite

s tipko za

hitrost (3

stopnje).

Slovenšcina 253

Pri preobremenitvi se po določenem času

izklopi vozni motor.

ÎStroj naj se najmanj 15 minut ohlaja.

ÎVarovalko voznega pogona na

upravljalnem pultu ponovno pritisnite.

Napotek

Če stroj več kot 2 sekundi stoji na mestu, se

dovod čistilne tekočine in krtačni pogon

prekineta do nadaljnje vožnje.

ÎAktivirajte vozni pedal in prevozite

površino za čiščenje.

ÎPritisni tlak krtač nastavite s tipko za

pritisni tlak krtač (4 stopnje).

Pri čiščenju je najvišja hitrost omejena na

stopnjo II.

Napotek

Močno umazana tla se lahko očisti v dveh

fazah. Pri tem se v prvi delovni fazi nanese

in vkrtači čistilna tekočina. V ta namen se

sesalni nosilec dvigne s pritiskom tipke za

dviganje/spuščanje sesalnega nosilca. Pri

BD-verziji je potrebno dodatno sneti zadnjo

brizgalno zaščito (Aqua-Mizer). Po

učinkovanju čistilne tekočine se v drugi

delovni fazi površina očisti kot običajno.

Napotek

Po dvigu čistilne glave peljite še ca. 5 m

naprej, da se vsesa preostala voda.

ÎPostavite napravo na ravno površino.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

Napotek

Preliv rezervoarja za umazano vodo. Pri

polnem rezervoarju za umazano vodo

plovec prekine sesalni tok. Izpraznite

rezervoar za umazano vodo.

몇Opozorilo

Upoštevajte lokalne predpise za ravnanje z

odpadno vodo.

ÎCev za izpuščanje umazane vode

snemite z držala in jo spustite nad

ustrezni zbiralnik.

ÎUmazano vodo izpustite preko gibke

izpustne cevi tako, da odprete pokrov z

navojem.

ÎSito rezervoarja za umazano vodo

izperite s čisto vodo.

ÎOčistite plovec in preverite gibljivost

krogelnega plovca.

ÎRezervoar za umazano vodo izperite s

čisto vodo.

ÎIzvlecite gibko izpustno cev za svežo

vodo (za gibko izpustno cevjo za

umazano vodo) in jo spustite nad

ustrezno zbiralno pripravo.

ÎČistilno tekočino izpustite preko gibke

izpustne cevi tako, da odprete pokrov z

navojem.

ÎDvignite čistilno glavo.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

ÎOdvijte križno držalo brizgalne zaščite

in brizgalno zaščito zasukajte na stran.

ÎSnemite zbiralnik smeti.

ÎZbiralnik smeti izpraznite in sperite z

vodo.

Nevarnost

Nevarnost poškodb! Stroj sme za polnjenje

in praznjenje obratovati le na vzponih do

2%. Vozite počasi.

ÎS stroja odstranite sesalni nosilec,

krtače in brizgalno zaščito.

ÎZa transport na vozilu je potrebno stroj z

napenjalnimi pasovi/žicami zavarovati

proti zdrsu.

1 Pritrditvene točke

Nevarnost

Nevarnost poškodb! Pred vsemi deli na

stroju obrnite ključno stikalo na "0" in ključ

izvlecite. Izvlecite baterijski vtič.

Opozorilo

Po izklopu sesalna turbina podaljšano teče.

Vzdrževanje izvedite šele po izteku sesalne

turbine.

ÎIzpustite in odstranite umazano in

preostalo svežo vodo.

ÎPreverite tesno naleganje pokrova

rezervoarja za umazano vodo.

ÎPreverite stanje pnevmatik.

Preobremenitev

Čiščenje

BR BD

ÎVzvod za

znižanje

sesalnega

nosilca

pritisnite

navzdol.

Sesalni nosilec

se spusti in

sesanje se

aktivira.

ÎČistilno glavo

spustite s

pritiskom tipke

za pritisni tlak

krtač.

ÎPritisnite tipko

za čiščenje.

Krtačni pogon

se aktivira.

Čistilna glava

se spusti (lažji

pritisni tlak

krtač) in dovaja

se čistilna

tekočina.

Sesalni nosilec

se spusti in

sesanje se

aktivira.

BR BD

ÎDotekanje

čistilne tekočine

nastavite z

gumbom za

regulacijo

količine vode.

ÎDotekanje

čistilne tekočine

nastavite s

tipko za

doziranje

čistilne tekočine

(4 stopnje).

BR BD

ÎPodročje

hitrosti izberite

s stikalom za

hitrost (3

stopnje).

ÎPodročje

hitrosti izberite

s tipko za

hitrost (3

stopnje).

Zaključek čiščenja

BR BD

ÎČistilno glavo

dvignite s

pritiskom tipke

za pritisni tlak

krtač.

ÎVzvod za

znižanje

sesalnega

nosilca

potegnite

navzgor,

sesalni nosilec

se dvigne in

sesanje se

izklopi.

ÎPritisnite tipko

za čiščenje.

Krtačni pogon

se izklopi in

čistilna glava se

dvigne.

Po 15

sekundah se

sesalni nosilec

dvigne.

Po 30

sekundah se

sesanje izklopi.

Ustavitev obratovanja

Praznjenje rezervoarjev

Izpuščanje umazane vode

Izpuščanje sveže vode

Praznjenje zbiralnika smeti

(le različica BR)

Transport

Nega in vzdrževanje

Vzdrževalni načrt

Ob začetku delovnega tedna

254 Slovenšcina

ÎPreverite pravilno naleganje krtač.

ÎKontrolirajte tesnost stične povezave

gibke sesalne cevi.

ÎKontrolirajte pritrditev in nastavitev

sesalnega nosilca (glejte „Vzdrževalna

dela“).

ÎKontrolirajte tesnost zapirala gibkih

izpustnih cevi.

ÎKontrolirajte, ali so gibke sesalne cevi

pravilno spravljene.

ÎPreverite pravilno delovanje

varnostnega pedala, voznega pedala in

volana.

ÎPri mokrih baterijah preverite kislost, po

potrebi dolijte destilirano vodo.

ÎIzpraznite rezervoar za umazano vodo.

ÎRezervoar za umazano vodo izperite s

čisto vodo.

ÎOčistite sito v pokrovu rezervoarja za

umazano vodo.

ÎOčistite plovec v rezervoarju za

umazano vodo (glejte "Vzdrževalna

dela").

ÎOčistite rezervoar za svežo vodo in sito

za svežo vodo.

ÎPreverite filter za svežo vodo, po potrebi

ga očistite.

ÎIzsesavanje za sušenje sistema vklopite

za eno minuto.

ÎPreverite obrabljenost krtač in jih

očistite.

ÎOčistite brizgalno zaščito na čistilni glavi

in jo preverite glede obrabe.

ÎOčistite sesalne nastavke v sesalnem

nosilcu in jih preverite glede obrabe.

ÎZunanjost stroja očistite z vlažno krpo,

namočeno v blago milnico.

ÎOd zunaj preglejte stroj glede poškodb.

ÎPokrova rezervoarjev za svežo in

umazano vodo ne zaprite, da se

rezervoarji lahko sušijo.

ÎNapolnite baterijo.

ÎOčistite zgornjo stran baterij.

ÎPri mokrih baterijah preverite kislinsko

gostoto.

ÎPreverite trdno naleganje baterijskega

kabla.

Očistite baterijski prostor in ohišje baterij.

ÎPreverite napetost pogonske verige

(glejte „Vzdrževalna dela“).

ÎPreverite obrabo pogonske verige.

ÎPreverite fiksirno zavoro. *

ÎOčistite dvig sesalnega nosilca.

ÎOčistite zglobe na obešenju sesalnega

nosilca in na čistilni glavi.

ÎPreverite izrabljenost oglenih ščetk in

komutator vseh motorjev. *

ÎPreverite vpenjalno pripravo krmilnih

verig. *

* Izvajanje s strani uporabniškega servisa.

Za zanesljivo obratovanje stroja lahko s

pristojno prodajno podružnico podj.

Kärcher sklenete vzdrževalno pogodbo.

ÎStroj zapeljite na gladko površino.

ÎSpustite sesalni stolp.

ÎPeljite najmanj 60 cm naprej.

ÎUstavite stroj in ključno stikalo obrnite

na „0“ in izvlecite ključ. Pazite na to, da

se stroj ne zapelje nazaj.

1 Nastavitev naklona

2 Križno držalo vodoravna naravnanost

ÎSesalni nosilec z obemi krićnimi držali

naravnajte tako, da je zadnji sesalni

nastavek na obeh straneh sesalnega

nosilca enakomerno (simetrično glede

na sredino) upognjen nazaj.

ÎNastavitev naklona nastavite tako, da je

zadnji sesalni nastavek po celotni

dolžini upognjen enako daleč nazaj.

ÎZa preverjanje nastavitve zapeljite

vsakič 60 cm naprej in preverite učinek

nove nastavitve.

ÎSesalni nosilec z istočasnim zasukom

obeh križnih držal nastavite tako, da je

zadnji sesalni nastavek upognjen 9 do

10 mm nazaj.

V smeri urinega kazalca: Upogibanje se

zmanjša.

V nasprotni smeri od urinega kazalca:

Upogibanje se poveča.

ÎZa preverjanje nastavitve zapeljite

vsakič 60 cm naprej in preverite učinek

nove nastavitve.

ÎDvignite sesalni nosilec.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

ÎSesalno cev snemite s sesalnega

nosilca.

1 Križno držalo pritrditve sesalnega

nosilca

ÎSprostite križno držalo za pritrditev

sesalnega nosilca in sesalni nosilec

stransko izvlecite.

ÎOdstranite sesalni nosilec.

1 Krilati vijak

2 Pritisna plošča

3 Sesalni nastavek

ÎSprostite krilate vijake.

ÎOdstranite pritisno ploščo.

ÎSnemite sesalni nastavek.

Napotek

Sesalni nastavek se lahko 3 krat obrne,

dokler niso vsi robovi obrabljeni. Nato je

potreben nov sesalni nastavek.

ÎSesalni nastavek obrnite ali zamenjajte

in ponovno vložite v sesalni nosilec in

naravnajte.

ÎPritisno ploščo ponovno vstavite.

ÎNajprej privijte srednji krilati vijak. Pazite

na to, da pritisna plošča trdno prilega na

sesalni nastavek.

ÎPrivijte ostale krilate vijake.

Ob koncu delovnega tedna

Vsakih 50 delovnih ur

Vsakih 100 obratovalnih ur

Vsakih 200 obratovalnih ur

Vzdrževanje

Vzdrževalna pogodba

Nastavitev sesalnega nosilca

Odstranitev sesalnega nosilca

Obračanje/menjava sprednjega

sesalnega nastavka

Slovenšcina 255

ÎOdstranite sesalni nosilec.

1 Napenjalno zapiralo

2 Napenjalni trak

3 Sesalni nastavek

ÎOdprite napenjalno zapiralo in

odstranite napenjalni trak.

ÎSnemite sesalni nastavek.

Napotek

Sesalni nastavek se lahko 3 krat obrne,

dokler niso vsi robovi obrabljeni. Nato je

potreben nov sesalni nastavek.

ÎSesalni nastavek obrnite ali zamenjajte

in ponovno vložite v sesalni nosilec in

naravnajte.

ÎVstavite napenjalni trak in zaprite

napenjalno zapiralo. Napetost naj bo le

tako velika, da bo sesalni nastavek brez

gubanja stal pokonci. Eventualno

ponovno nastavite napenjalno zapiralo.

1Cev

2 Sito s krogelnim plovcem

ÎSito od zunaj očistite in splaknite.

ÎPreverite gibljivost krogelnega plovca.

Pri močni umazanosti:

ÎDržite cev in sito snemite s cevi.

ÎOčistite sito in kroglo.

ÎDržite cev in sito ponovno nataknite.

1Zaščita pred pršenjem

2 Križno držalo brizgalne zaščite

3 Vijak ležajnega pokrova

4 Ležajni pokrov

ÎDvignite čistilno glavo.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

ÎOdvijte križno držalo brizgalne zaščite

in brizgalno zaščito zasukajte na stran.

ÎOdvijte vijak ležajnega pokrova in

zgornji konec ležajnega pokrova

izvlecite navzven.

ÎLežajni pokrov pritisnite navznoter in

snemite.

ÎLežajni pokrov snemite s krtače.

ÎIzvlecite krtačo.

ÎNovo krtačo vstavite v čistilno glavo s

sojemalnikom naprej in potisnite noter,

dokler se ne zaskoči.

ÎPustite, da se krtača nagne navzdol in

nataknite ležajni pokrov.

ÎSpodnji konec ležajnega pokrova

obesite na čistilno glavo in ležajni

pokrov potisnite navzgor.

ÎZgornji konec ležajnega pokrova

pritisnite na čistilno glavo in pritegnite

vijak.

ÎBrizgalno zaščito zasukajte nazaj in

privijte križno držalo.

ÎPostopek ponovite na drugi strani.

1 stranska brizgalna zaščita

ÎDvignite čistilno glavo.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

ÎDvignite stransko brizgalno zaščito in jo

snemite na stran.

ÎRočico za deblokado kolutne krtače

zavrtite v nasprotni smeri urinega

kazalca - krtača pade navzdol in se jo

lahko pod strojem potegne ven.

ÎNovo krtačo držite pod čistilno glavo.

ÎRočico za deblokado kolutne krtače

zavrtite v smeri urinega kazalca in

krtačo pritisnite navzgor.

ÎSpustite ročico za deblokado in

preverite trdno naleganje krtače.

ÎPonovno namestite brizgalno zaščito.

ÎPostopek ponovite na drugi strani.

ÎSpustite čistilno glavo.

ÎKljučno stikalo obrnite na „0“ in izvlecite

ključ.

BR Varianta:

ÎOdvijte omejevalo in ga nastavite tako,

da se gumijasti nastavek upogne

približno 9 do 10 mm na stran.

BD Varianta:

1 Omejevalnik

ÎOdvijte omejevalo in ga nastavite tako,

da je spodnji rob brizgalne zaščite 3 mm

oddaljen od tal.

ÎPrivijte omejevalo.

1Vijak

2Čelna obloga

ÎIzvijte vijake.

ÎSnemite čelno oblogo.

Obračanje/menjava zadnjega

sesalnega nastavka

Čiščenje plovca

Zamenjava krtačnih valjaev

Zamenjava kolutnih krtač

Nastavitev brizgalne zaščite

Preverjanje pogonske verige

256 Slovenšcina

1 Vijak

2Pokrov

3 Pogonska veriga

ÎIzvijte vijake.

ÎSnemite pokrov.

ÎPreverite obrabo pogonske verige in

gonilnega vretena.

V primeru nevarnosti zamrznitve:

ÎIzpraznite rezervoar za svežo in

umazano vodo.

ÎStroj pospravite v pred zmrzaljo varen

prostor.

Nevarnost

Nevarnost poškodb! Pred vsemi deli na

stroju obrnite ključno stikalo na "0" in ključ

izvlecite. Izvlecite baterijski vtič.

V primeru motenj, ki jih ne morete odpraviti

s pomočjo te tabele, se obrnite na

uporabniški servis.

Zaščita pred zamrznitvijo

Motnje

Motnje s prikazom na prikazovalniku (le BD)

Prikaz Vzrok Odprava Kdo

0814 Motnja krmiljenja voznega

motorja

Uporabniški

servis

7600 Motnja krtačnega pogona Resetirajte varovalko krtačnega pogona. Uporabnik

7800 Priključni kabel do voznega

motorja okvarjen

Uporabniški

servis

7801 Krmiljenje pregreto Napravo izklopite in pustite, da se ohladi Uporabnik

7802

9000 V čistilni glavi ni vstavljenih

krtač

Vstavite krtače Uporabnik

Polnjenje baterije prenizko Napolnite baterijo Uporabnik

Stroj vklopljen pri aktiviranem

voznem pedalu.

Spustite vozni pedal, ključno stikalo obrnite na „0“, ključno stikalo

obrnite na „1“, pritisnite varnostni pedal, pritisnite tipko za

deblokado, aktivirajte vozni pedal.

Uporabnik

Motnje

Motnja Odprava Kdo

Stroja ni možno zagnati Vtaknite baterijski vtič na stroju. Uporabnik

Tipko za izklop v sili deblokirajte z obračanjem. Uporabnik

Preverite pravilno naleganje baterijskega kabla. Uporabnik

Ponastavite varovalko krmiljenja (le BR). Uporabnik

Preverite baterijski kabel glede korozije, po potrebi očistite. Uporabnik

Kapaciteta baterije izčrpana, napolnite baterijo. Uporabnik

Preverite glavno varovalko, po potrebi zamenjajte. Uporabnik

Stroj ne pelje ali pelje le

počasi

Pritisnite tipko za deblokado. Uporabnik

Spustite vozni pedal, ključno stikalo obrnite na „0“, ključno stikalo obrnite na „1“,

pritisnite varnostni pedal, pritisnite tipko za deblokado, aktivirajte vozni pedal.

Uporabnik

Resetirajte varovalko voznega pogona Uporabnik

Krmiljenje pregreto, stroj izklopite in pustite 15 minut, da se ohladi. Uporabnik

Sprednje kolo ne zagrabi zaradi previsokega pritisnega tlaka krtač, zmanjšajte pritisni

tlak krtač.

Uporabnik

Stroj ne zavira Fiksirna zavora deaktivirana, za aktiviranje pritisnite ročico za deblokado navzgor. Uporabnik

Sesalne moči ni ali je

nezadostna

Ponastavite varovalko sesalne turbine (le BR). Uporabnik

Izpraznite rezervoar za umazano vodo. Uporabnik

Preverite nastavitev sesalnega nosilca. Uporabnik

Očistite tesnila med rezervoarjem za umazano vodo in pokrovom ter preverite glede

tesnosti, po potrebi jih zamenjajte.

Uporabnik

Očistite sesalne nastavke na sesalnem nosilcu, po potrebi jih obrnite ali zamenjajte. Uporabnik

Gibko sesalno cev preverite glede zamašitev, po potrebi jo očistite. Uporabnik

Preverite spoj med gibko sesalno cevjo in sesalnim nosilcem ter gibko sesalno cevjo

in pokrovom rezervoarja za umazano vodo.

Uporabnik

Preverite tesnost gibke sesalne cevi, po potrebi jo zamenjajte. Uporabnik

Preverite, ali je pokrov na gibki izpustni cevi za umazano vodo zaprt. Uporabnik

Slovenšcina 257

Sesalne moči ni ali je

nezadostna

Preverite nastavitev sesalnega nosilca. Uporabnik

Očistite plovec v rezervoarju za umazano vodo. Uporabnik

Nezadosten rezultat čiščenja Nastavite pritisk. Uporabnik

Preverite obrabo krtač, po potrebi jih zamenjajte. Uporabnik

Preverite umazanost krtač, očistite. Uporabnik

Preverite, ali so čistilna sredstva in krtače primerni za čiščenje. Uporabnik

Krtače se ne vrtijo Resetirajte varovalko krtačnega pogona. Uporabnik

Preverite krtače glede blokiranja s tujki, odstranite tujke. Uporabnik

Ni doziranja ali premajhno

doziranje čistilne raztopine

Preverite nivo čistilne raztopine v rezervoarju za svežo vodo, po potrebi napolnite

rezervoar.

Uporabnik

Ponastavite varovalko črpalke (le BR). Uporabnik

Povečajte doziranje čistilne tekočine. Uporabnik

Preverite sito za svežo vodo in filter za svežo vodo, po potrebi ga očistite. Uporabnik

Pribor

Poimenovanje Št. dela Opis Kos Stroj

potrebuje

kos

Oprema za zamenjavo baterije 8.601-121.0 sestoji iz: prostora za baterijo, kompleta kablov, seta

zapahov, 2 transportnih vozičkov

Baterija 6.654-141.0 12V/105 A, brez vzdrževanja (Gel) 1 3

Polnilnik 6.654-229.0 36V, za baterije brez vzdrževanja 1 1

Poimenovanje Št. dela Opis Kos Stroj

potrebuje

kos

Krtačni valj, bel (mehek) 8.628-390.0 Za poliranje in za vzdrževalno čiščenje občutljivih

tal.

Krtačni valj, rdeča (srednje trd,

standard)

8.628-389.0 Za vzdrževalno čiščenje tudi močneje umazanih tal. 1 1

Krtačni valj, zelen (trd) 8.628-391.0 Za osnovno čiščenje močno umazanih tal in za

razslojevanje (npr. vosek, akril).

Poimenovanje Št. dela Opis Kos Stroj

potrebuje

kos

Kolutna krtača, naravna (mehka) 8.600-019.0 Za poliranje tal. 1 2

Kolutna krtača, modra (srednje trda,

standard)

8.600-018.0 Za čiščenje manj umazanih ali občutljivih tal. 1 2

Kolutna krtača, siva (trda) 8.600-020.0 Za čiščenje močno umazanih tal. 1 2

Pogonska plošča 8.600-017.0 Za nased blazinic. 1 2

Kolutna blazinica, rdeča (srednje

trda)

6.369-826.0 Za čiščenje rahlo umazanih tal. 5 2

Kolutna blazinica, zelena (trda) 6.369-827.0 Za čiščenje močno umazanih tal. 5 2

Kolutna blazinica, črna (zelo trda) 6.369-828.0 Za čiščenje močno umazanih tal. 5 2

258 Slovenšcina

– Uporabljati se smejo le pribor in

nadomestni deli, ki jih dopušča

proizvajalec. Originalni pribor in

originalni nadomestni deli zagotavljajo

varno in nemoteno obratovanje

naprave.

– Izbor najpogosteje potrebnih

nadomestnih delov najdete na koncu

navodila za obratovanje.

– Dodatne informacije o nadomestnih

delih najdete na strani

www.kaercher.com v območju

"Service".

V vsaki državi veljajo garancijski pogoji, ki

jih določa naše prodajno predstavništvo.

Morebitne motnje na napravi, ki so

posledica materialnih ali proizvodnih

napak, v času garancije brezplačno

odpravljamo. V primeru uveljavljanja

garancije, se z originalnim računom obrnite

na prodajalca oziroma najbližji uporabniški

servis.

S to izjavo potrjujemo, da spodaj omenjeni

stroj zaradi svoje zasnove in načina

izdelave ustreza temeljnim varnostnim in

zdravstvenim zahtevam EU-standardov. Ta

izjava izgubi svojo veljavnost, če kdo

napravo spremeni brez našega soglasja.

Podpisniki ravnajo po navodilih in s

pooblastilom vodstva podjetja.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Tehnični podatki

BR BD

Zmogljivost

Nazivna napetost V 36 36

Kapaciteta baterije (paketna varianta) Ah (5h) 105 105

Srednji odvzem moči W 2200 2200

Kapaciteta voznega motorja (nazivna moč) W 680 700

Kapaciteta sesalnega motorja W 570 570

Kapaciteta krtačnega motorja W 300 510

Sesanje

Sesalna moč, količina zraka l/s 31 3,64

Sesalna moč, podtlak kPa 19 20,3

Doziranje čistilne raztopine

Odvzem moči dozirne črpalke W 43 43

Nanos čistilne raztopine (max) l/h 5,2 5,2

Čistilne krtače

Delovna širina mm 610 610

Premer krtačmm 152 305

Število obratov krtač1/min 800 300

Mere in teža

Vozna hitrost (maks.) km/h 5,8 5,6

Sposobnost vzpona (maks.) % 10 10

Teoretična površinska močm2/h 2800 2800/

Prostornina rezervoarja za svežo/umazano vodo l 95/90 95/90

Dolžina mm 1330 1330

Širina mm 737 830

Višina mm 1285 1285

Teža (z/brez baterije) kg 565/243 565/243

Ploskovna obremenitev kPa 810 810

Emisija hrupa

Raven zvočnega tlaka (EN 60704-1) dB(A) 74 74

Vibracije naprave

Skupna vrednost nihanja (ISO 5349)

Roke, volan m/s23,6 3,6

Noge, pedal m/s20,7 0,7

Nadomestni deli

Garancija

CE-izjava

Proizvod: Talni čistilnik

Tip: 1.006-xxx

Zadevne ES-direktive:

98/37/ES

2006/95/ES

89/336/EGS (+91/263/EGS, 92/31/EGS,

93/68/EGS)

Uporabljene usklajene norme:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Uporabni nacionalni standardi:

Româneşte 259

Mult stimate client,

Citiţi acest manual de

utilizare înainte de prima

utilizare a aparatului

dumneavoastră şi acţionaţi în conformitate

cu el. Păstraţi aceste instrucţiuni pentru

întrebuinţarea ulterioară sau pentru

următorii posesori.

Măsuri de siguranţă 259

Funcţionarea 259

Utilizarea corectă259

Protecţia mediului, eliminarea aparatului

259

Elemente de utilizare şi funcţionale 260

Înainte de punerea în funcţiune 262

Funcţionarea 263

Îngrijirea şi întreţinerea 265

Defecţiuni 267

Accesorii 269

Date tehnice 270

Piese de schimb 270

Garanţie 270

Declaraţie CE 270

Înainte de prima utilizare a aparatului citiţi şi

respectaţi indicaţiile acestui manual de

utilizare, precum şi broşura anexată,

Indicaţii de siguranţă pentru aparatele de

curăţat cu perie şi aparatele cu pulverizare,

nr. 5.956-251 şi urmaţi indicaţiile acestuia.

Aparatul este omologat pentru funcţionarea

pe suprafeţe cu panta de maxim 10%.

Dispozitivele de securitate au rolul de a

proteja utilizatorul şi nu trebuie scoase din

funcţiune sau evitate din punct de vedere al

funcţionării lor.

Pentru deconectarea imediată a tuturor

funcţiilor: Apăsaţi butonul de avarie.

Mecanismul de rulare poate fi activat numai

dacă utilizatorul ţine pedala apăsată cu

piciorul.

În aceste instrucţiuni de utilizare se

folosesc următoarele simboluri:

Pericol

Indică un pericol iminent. În cazul

nerespectării indicaţiilor, există pericolul de

deces sau de răniri grave.

몇Avertisment

Indică o posibilă situaţie periculoasă. În

cazul nerespectării acestei indicaţii pot

apărea vătămări uşoare sau pagube

materiale.

Observaţie

Indică sfaturi privind utilizarea şi informaţii

importante.

Aparatul poate fi utilizat pentru curăţare

umedă sau lustruirea podelelor plane.

– Se poate adapta uşor pentru orice

operaţiune de curăţare, prin reglarea

debitului de apă, a presiunii periilor, a

cantităţii de soluţie de curăţat, precum şi

a vitezei de deplasare.

–O lăţime de lucru de 610 mm şi o

capacitate a rezervorului de apă curată

de 95 l permit o curăţare eficientă pe o

durată lungă de funcţionare.

– Aparatul este autopropulsat.

– Acumulatorii se pot încărca cu un

încărcător, de la o priză de 230V.

– În furnitura aparatului standard este

inclus un încărcător şi un acumulator.

Observaţie

În funcţie de lucrarea de efectuat, aparatul

poate fi dotat cu diferite accesorii.

Solicitaţi catalogul nostru sau vizitaţi site-ul

nostru pe internet la www.kaercher.com.

Utilizaţi acest aparat exclusiv în

conformitate cu datele din aceste

instrucţiuni de utilizare.

– Aparatul poate fi utilizat numai pentru

curăţarea podelelor netede lavabile şi

rezistente la lustruit.

– Domeniul temperaturilor de utilizare

este între +5°C şi +40°C.

– Aparatul nu este potrivit pentru

curăţarea podelelor îngheţate (de ex. în

încăperi frigorifice).

– Aparatul poate fi dotat numai cu

accesorii şi piese de schimb originale.

– Aparatul a fost conceput numai pentru

curăţarea podelelor interioare respectiv

a suprafeţelor protejate de un acoperiş.

Pentru alte domenii de utilizare

posibilitatea de anexare a unor perii

alternative trebuie verificată.

– Aparatul nu este potrivit pentru

curăţarea căilor de acces public.

– Nu este permisă utilizarea aparatului pe

podele sensibile la presiune. Verificaţi

sarcina maximă de solicitare a podelei.

Solicitarea la care este expusă podeaua

de către acest aparat este specificată în

datele tehnice.

– Aparatul nu este prevăzut pentru

utilizarea în mediile cu pericol de

explozii.

– Nu este permisă aspirarea unor gaze

inflamabile, a acizilor nediluaţi sau a

solvenţilor.

Aici se include benzina, diluanţii sau

uleiul de încălzit, care împreună cu

aerul aspirat pot forma amestecuri

explozibile. Nu folosiţi acetonă, acizi

nediluaţi şi dizolvanţi, deoarece acestea

atacă materialele folosite la aparat.

– Pulberile metalice reactive (ex.

aluminiu, magneziu, zinc) formează

gaze explozive în combinaţie cu soluţii

de curăţat puternic alcaline sau acide.

Cuprins

Măsuri de siguranţă

Dispozitive de siguranţă

Buton pentru oprire în caz de urgenţă

Pedală de siguranţă

Simboluri

Funcţionarea

Utilizarea corectă

Protecţia mediului,

eliminarea aparatului

Materialele de ambalare sunt

reciclabile. Ambalajele nu

trebuie aruncate în gunoiul

menajer, ci trebuie duse la un

centru de colectare şi

revalorificare a deşeurilor.

Aparatele vechi conţin

materiale reciclabile valoroase,

care pot fi supuse unui proces

de revalorificare. Bateriile,

uleiul şi substanţele

asemănătoare nu trebuie să

ajungă în mediul înconjurător.

Din acest motiv, vă rugăm să

apelaţi la centrele de colectare

abilitate pentru eliminarea

aparatelor vechi.

260 Româneşte

1Fişa acumulator

2Siguranţa principala

3 Acumulator

4 Blocarea unităţii pentru introducerea

bateriilor

5 Unitate pentru introducerea bateriilor

6 Furtun de aspirare

7Sită pentru apa curată

8 Filtru pentru apă curată

9 Furtun de evacuare pentru apa curată

10 Manetă de deblocare a frânei de

imobilizare

11 Furtun de evacuare pentru apa uzată

12 Rezervor de apă curată

13 Sita rezervorului pentru apa uzată

14 Rezervor pentru apă uzată

15 Cap de curăţare

16 Plutitorul

17 Tija de aspirare

18 Rezervor de mizerie (numai la varianta

BR)

19 Mâner în formă de cruce de la

apărătoarea contra stropirii (varianta BR)

20 Apărătoare contra stropirii (varianta BR)

21 Pedala de deplasare

22 Suprafaţă de reazem pentru utilizator

23 Pedală de siguranţă

24 Manetă pentru coborârea tijei de

aspirare (numai BR)

25 Capac acumulator

26 Şurub de închidere a acoperitorii

bateriilor

27 Volan

28 Panou de comandă

Elemente de utilizare şi funcţionale

Româneşte 261

1 Comutator cu cheie

2 Buton de deblocare

3 Comutator pentru direcţia de mers

4 Comutator viteză

5 Claxon

6 Buton pentru oprire în caz de urgenţă

7 Indicator acumulator

8 Siguranţă sistem de antrenare

9 Siguranţă comandă

10 Siguranţă pompă

11 Siguranţă turbină aspiratoare

12 Siguranţă sistem de acţionare a periei

13 Buton de reglare a cantităţii de apă

14 Buton presiune de apăsare a periilor

15 Indicator presiune de apăsare a periei

16 Contor ore de funcţionare

1 Comutator cu cheie

2 Buton de deblocare

3 Comutator pentru direcţia de mers

4 Buton viteză

5 Claxon

6 Buton pentru oprire în caz de urgenţă

7 Siguranţă sistem de antrenare

8 Siguranţă sistem de acţionare a periei

9 Buton de schimbare a ecranului

10 Ecran

11 Buton funcţionare curăţare

12 Buton dozare soluţie de curăţat

13 Buton presiune de apăsare a periilor

14 Buton coborât/ridicat tija de aspirare

AStadiul de încărcare a bateriilor

B Domeniu de viteză

C Presiune de apăsare a periilor

D Dozarea soluţiei de curăţat

E Timp de funcţionare mecanism de

acţionare perii (ore)

F Timp de funcţionare motor de propulsie

(ore)

GApărătoare contra descărcării excesive

activă

Panou de comandă BR

Panou de comandă BD

262 Româneşte

Când umblaţi cu acumulatorii, respectaţi

neapărat următoarele avertismente:

Pericol

Pericol de explozie. Nu aşezaţi unelte sau

altele similare pe acumulator, adică pe polii

acesteia şi pe conexiunile dintre celule.

Pericol de rănire. Nu lăsaţi să ajungă plumb

pe răni. După ce lucraţi cu acumulatori,

spălaţi-vă mereu pe mâini.

La varianta Bp Pack, acumulatorul este

montat deja.

ÎDesprindeţi şurubul de închidere a

acoperitorii bateriilor.

ÎRabataţi spre spate acoperitoarea

bateriilor.

ÎÎmpingeţi spre stânga dispozitivul de

blocare a unităţii de introducere a

bateriilor şi rabataţi în jos.

ÎTrageţi spre spate unitatea de

introducere a bateriilor.

ÎAşezaţi bateriile în cuva unităţii de

introducere a bateriilor.

ÎConectaţi polii cu cablul inclus în livrare.

몇Avertisment

Atenţie la polaritatea corectă.

ÎConectaţi cablul livrat la polii liberi ai

acumulatorului (+) şi (-).

ÎÎmpingeţi în faţă unitatea de introducere

a bateriilor.

ÎFixaţi dispozitivul de blocare a unităţii

de introducere a bateriilor.

몇Avertisment

Înainte de utilizare încărcaţi acumulatorul.

Observaţie

Aparatul are un sistem de protecţie

împotriva descărcării excesive, cu alte

cuvinte, în momentul în care se atinge

capacitatea minimă admisă, mai este

posibilă numai propulsarea aparatului şi

aspirarea apei rămase. Pe ecran luminează

intermitent simbolul protecţie contra

descărcării excesive activă.

ÎDuceţi aparatul direct la staţia de

încărcare şi evitaţi pantele.

Observaţie

Când folosiţi alţi acumulatori (de ex. de la

alţi producători), sistemul de protecţie

împotriva descărcării excesive trebuie

reglat de service-ul Kärcher în funcţie de

acumulatorul respectiv.

Pericol

Pericol de rănire prin electrocutare. Atenţie

la reţeaua de curent şi siguranţe, vezi

„Încărcătorul”.

Folosiţi încărcătorul numai în încăperi

uscate, aerisite corespunzător!

Observaţie

Durata de încărcare este în medie de

aproximativ 10 ore.

Încărcătoarele recomandate (adecvate

pentru acumulatorii folosiţi) sunt reglate

electronic şi încheie procesul de încărcare

automat.

Pericol

Pericol de explozie. Încărcarea

acumulatorilor umezi este permisă numai

când capacul acumulatorului este deschis.

ÎDesprindeţi şurubul de închidere a

acoperitorii bateriilor.

ÎRabataţi spre spate acoperitoarea

bateriilor.

ÎScoateţi conectorul acumulatorului şi

conectaţi-l la cablul de încărcare.

Conectaţi încărcătorul la reţea şi porniţi-l.

ÎOpriţi încărcătorul şi deconectaţi-l de la

reţeaua de curent.

Desprindeţi cablul acumulatorului de

cablul de încărcare şi conectaţi-l la aparat.

ÎRabataţi spre faţă acoperitoarea

bateriilor şi strângeţi şurubul de fixare.

Cu o oră înainte de încheierea procesului

de încărcare adăugaţi apă distilată şi aveţi

grijă ca nivelul de acid să fie corect.

Acumulatorul este marcat corespunzător.

La sfârşitul procesului de încărcare toate

celulele trebuie să gazeze.

Pericol

Pericol de accidentare!

–Adăugarea de apă în stare descărcată

poate duce la vărsarea de acid din

acumulator.

–Când umblaţi cu acidul din acumulator,

purtaţi ochelari de protecţie şi respectaţi

regulile aferente pentru a evita

accidentările şi distrugerea hainelor.

–Dacă ajung stropi de acid pe piele sau

pe îmbrăcăminte, spălaţi imediat cu

multă apă.

몇Avertisment

Pericol de deteriorare!

–Pentru completarea lichidului din

acumulator folosiţi numai apă distilată

sau desalinizată (VDE 0510).

–Nu folosiţi aditivi (aşa-numiţi

amelioratori), deoarece garanţia îşi

poate pierde valabilitatea.

Acumulatorii şi încărcătoarele sunt

disponibile în magazinele de specialitate.

Dacă la varianta BAT se folosesc

acumulatori umezi, trebuie respectate

următoarele indicaţii:

– Trebuie respectate dimensiunile

maxime ale acumulatorilor.

– La încărcarea bateriilor trebuie

deschisă acoperitoarea bateriilor.

– La încărcarea acumulatorilor umezi

trebuie respectate indicaţiile

producătorului acumulatorului.

Înainte de punerea în

funcţiune

Acumulatorii

respectaţi indicaţiile de pe

acumulator, din instrucţiunile de

utilizare şi din manualul de

utilizare ale vehiculului

purtaţi protecţie pentru ochi

ţineţi copiii departe de acizi şi

acumulatori

Pericol de explozie

Este interzisă folosirea focului

deschis, provocarea de scântei şi

fumatul.

Pericol de accidentare

Prim ajutor

Simbol de avertizare

Scoaterea din uz

Nu aruncaţi acumulatorii în

gunoiul menajer

Introducerea şi conectarea

acumulatorului

Încărcarea acumulatorului

După procesul de încărcare

Informaţii suplimentare pentru

acumulatori cu întreţinere scăzută

(acumulatori umezi):

Acumulatori recomandaţi

Set de acumulatori Nr. de comandă

3 x 12V/105 A, nu

necesită întreţinere

(gel)

6.654-141.0

Încărcătoare recomandate

Încărcător Nr. de comandă

36V, pentru baterii ce

nu necesită întreţinere

6.654-229.0

Dimensiuni maxime ale

acumulatorului

Lungime Lăţime Înălţime

406 mm 533 mm 432 mm

Româneşte 263

În timpul staţionării rularea aparatului este

împiedicată de o frână electrică de

imobilizare. Pentru a putea împinge

aparatul trebuie deblocată frâna de

imobilizare.

ÎPentru deblocarea frânei de imobilizare

apăsaţi în jos maneta de deblocare.

Pericol

Pericol de accidente datorită aparatului

care rulează mai de parte. După ce aţi

terminat de împins aparatul poziţionaţi

obligatoriu maneta de deblocare din nou în

sus şi activaţi astfel din nou frâna de

imobilizare.

Observaţie

Pentru a întrerupe imediat toate funcţiile

luaţi piciorul de pe pedala de deplasare,

apăsaţi butonul pentru oprirea de urgenţă şi

întoarceţi comutatorul cheie pe "0".

ÎDesfaceţi şuruburile şi îndepărtaţi

colivia de lemn.

ÎTăiaţi banda de ambalare din plastic şi

îndepărtaţi folia.

ÎÎndepărtaţi piesele de fixare a roţilor.

ÎAşezaţi scândurile pe marginea

paletului. Aşezaţi scândurile în aşa fel

încât ele să se afle înaintea roţilor

aparatului. Fixaţi scândurile folosind

şuruburile.

ÎÎndepărtaţi blocurile din lemn care

blochează roţile şi împingeţi-le sub

rampă.

ÎAtaşaţi volanul şi orientaţi drept roata

din faţă.

ÎScoateţi volanul, ajustaţi-l şi ataşaţi-l din

nou.

ÎFixaţi volanul cu piuliţa ataşată.

ÎIntroduceţi acoperitoarea în volan.

ÎPăşiţi pe suprafaţa de reazem şi ţineţi

pedala de siguranţă apăsată cu piciorul.

ÎDeblocaţi butonul de oprire în caz de

urgenţă prin rotire.

ÎAduceţi comutatorul cu cheie în poziţia

„1”.

ÎAlegeţi direcţia de mers de la

comutatorul pentru direcţia de mers de

pe panoul de comandă.

ÎCu ajutorul comutatorului de viteză

selectaţi domeniul de viteză.

ÎApăsaţi butonul de deblocare.

ÎPentru a vă deplasa acţionaţi cu atenţie

pedala de deplasare şi coborâţi uşor de

pe palet.

ÎAduceţi comutatorul cu cheie în poziţia

„0”.

Înainte de punerea în fucnţiune trebuie

montate periile (vezi „lucrări de

întreţinere“).

Pericol

Utilizarea aparatului pe o perioadă

îndelungată poate duce la deteriorarea

circulaţiei sângelui în zona braţelor, datorită

vibraţiilor.

Nu se poate stabili o durată de funcţionare

general valabilă, deoarece ea este

influenţată de mai mulţi factori:

– Predispoziţie personală pentru o

circulaţie deficitară (degete reci,

amorţeală în degete).

–Temperatură ambiantă scăzută. Purtaţi

mănuşi călduroase pentru protecţia

mâinilor.

– Prinderea puternică împiedică

circulaţia.

– Folosirea continuă este mai dăunătoare

decât o utilizare întreruptă de pauze.

În cazul utilizării regulate a aparatului pe

perioade mai lungi şi a apariţiei repetate a

simptomelor respective (de ex. amorţeală

în degete, degete reci), vă recomandăm să

consultaţi un medic.

Observaţie

Pentru a întrerupe imediat toate funcţiile

luaţi piciorul de pe pedala de deplasare,

apăsaţi butonul pentru oprirea de urgenţă şi

întoarceţi comutatorul cheie pe "0".

ÎEfectuaţi lucrările de întreţinere de "la

începutul unei săptămâni de

exploatare" (vezi capitolul "Îngrijire şi

întreţinere").

Pericol

Pericol de accidentare. Înainte de fiecare

utilizare trebuie să verificaţi funcţionarea

frânei de imobilizare pe o suprafaţă plană.

ÎAduceţi comutatorul cu cheie în poziţia

„0”.

ÎApăsaţi butonul de avarie.

Dacă aparatul poate fi acum împins cu

mâna, atunci nu este funcţională frâna de

imobilizare.

ÎApăsaţi în sus maneta de deblocare a

frânei de imobilizare.

Dacă aparatul poate fi în continuare împins

cu mâna atunci frâna de imobilizare este

defectă. Opriţi aparatul şi solicitaţi sprijinul

serviciului clienţi.

Pericol

Pericol de accidentare. Dacă în timpul

deplasării pe o suprafaţă în pantă aparatul

nu dovedeşte un efect de frânare suficient,

apăsaţi butonul pentru oprirea de urgenţă:

ÎDeschideţi capacul rezervorului pentru

apă curată.

ÎAdăugaţi apă curată (maxim 60 °C)

până când nivelul ajunge la 15 cm sub

marginea superioară a rezervorului.

ÎAdăugaţi soluţie de curăţat.

ÎÎnchideţi capacul rezervorului pentru

apă curată.

Observaţie

Înainte de prima punere în funcţiune

umpleţi complet rezervorul cu apă curată

pentru a aerisi sistemul de conducte de

apă.

În caz că sistemul de conducte este gol,

poate dura un timp de până la 2 minute

până când, soluţia de curăţare iese prin

capul de curăţare.

몇Avertisment

Pericol de deteriorare. Utilizaţi numai agenţii

de curăţare recomandaţi. Pentru alţi agenţi de

curăţare utilizatorul îşi asumă întregul risc din

punct de vedere al siguranţei în utilizare şi al

pericolului de accidente.

Utilizaţi numai agenţi de curăţare fără

solvenţi, acid clorhidric şi acid fluorhidric.

Observaţie

Nu utilizaţi agenţi de curăţare cu spumare

abundentă.

Agent de curăţare recomandat:

Pentru a vă familiariza cu aparatul,

încercaţi să îl manevraţi într-un spaţiu liber.

Pericol

Pericol de răsturnare în cazul unor pante

prea mari.

Împingeţi aparatul

Descărcarea

Montarea periilor

Funcţionarea

Verificarea frânei de imobilizare

Frânarea

Umplerea substanţelor

tehnologice

Apă curată

Detergent

Domenii de utilizare Detergent

Curăţarea de întreţinere a

podelelor lavabile

RM 780

RM 746

Curăţarea de întreţinere a

suprafeţelor lucioase (de

ex. granit)

RM 755 es

Curăţarea de întreţinere şi

curăţarea profundă a

podelelor industriale

RM 69 ASF

Curăţarea de întreţinere şi

curăţarea profundă a

podelelor din piatră fină

RM 753

Curăţarea de întreţinere a

podelelor în domeniul

sanitar

RM 751

Curăţarea şi dezinfectarea

podelelor în domeniul

sanitar

RM 732

Exfolierea tuturor

podelelor rezistente la

alcali (de ex. PVC)

RM 752

Exfolierea podelelor cu

linoleum

RM 754

Deplasarea

264 Româneşte

ÎÎn direcţia de deplasare urcaţi numai pe

pante de până la 10%.

Pericol de răsturnare în cazul în care se

merge prea repede în curbe.

Pericol de derapare dacă podeaua este

umedă.

ÎMergeţi încet în curbe.

Pericol de răsturnare în cazul în care

suprafaţa nu este stabilă.

ÎMişcaţi aparatul numai pe suprafeţe

stabile.

Pericol de răsturnare în cazul unei înclinări

laterale prea mari.

ÎÎn direcţia perpendiculară pe direcţia de

mers urcaţi numai pe pante de până la

maxim 10%.

ÎPăşiţi pe suprafaţa de reazem şi ţineţi

pedala de siguranţă apăsată cu piciorul.

ÎNu acţionaţi pedala de deplasare.

ÎDeblocaţi butonul de oprire în caz de

urgenţă prin rotire.

ÎAduceţi comutatorul cu cheie în poziţia

„1”.

ÎApăsaţi butonul de deblocare.

ÎPentru a vă deplasa acţionaţi cu atenţie

pedala de deplasare.

Observaţie

Direcţia de deplasare poate fi schimbată şi

în timpul mersului. Astfel, prin deplasarea

de mai multe ori înainte şi înapoi se pot

curăţa şi suprafeţe foarte murdare.

În cazul unei suprasolicitări, motorul de

deplasare este oprit după un anumit timp.

ÎLăsaţi aparatul să se răcească cel puţin

15 minute.

ÎApăsaţi din nou siguranţa mecanismului

de rulare de pe panoul de comandă.

Observaţie

Dacă aparatul staţionează mai mult de 2

secunde într-un loc, atunci alimentarea cu

soluţie de curăţat şi acţionarea periilor sunt

întrerupte până când el se deplasează mai

departe.

ÎAcţionaţi pedala de deplasare şi

mişcaţi-vă peste suprafaţa de curăţat.

ÎReglaţi presiunea de apăsare a periilor

cu ajutorul butonului corespunzător (4

trepte).

În timpul modului de funcţionare pentru

curăţare viteza maximă este limitată la

treapta II.

Observaţie

Pardoselile foarte murdare pot fi curăţate

efectuând două operaţii. În prima operaţie

se împrăştie soluţia de curăţat şi se periază.

La aceasta tija de aspirare este ridicată prin

apăsare butonului ridicare/coborâre tijă de

aspirare. În cazul versiunii BD trebuie

îndepărtată suplimentar şi apărătoarea de

stropire din spate (Aqua-Mizer). După ce

soluţia de curăţat a fost lăsată să acţioneze,

în cadrul celei de-a doua operaţii suprafaţa

este curăţată în mod obişnuit.

Observaţie

După ridicarea capului de curăţare

deplasaţi-vă mai departe încă 5 m pentru ca

să fie aspirate şi resturile de apă.

ÎAmplasaţi aparatul pe o suprafaţă

plană.

ÎRotiţi comutatorul cu cheie în poziţia 0 şi

apoi scoateţi cheia.

Observaţie

Rezervorul de apă uzată este prea plin.

Dacă rezervorul de apă uzată este plin

curentul de aspirare este întrerupt de către

un plutitor. Goliţi rezervorul pentru apă

uzată.

몇Avertisment

Acordaţi atenţie reglementărilor locale

privind apele uzate.

ÎScoateţi din suport furtunul de evacuare

a apei uzate şi goliţi într-un recipient de

colectare corespunzător.

ÎEvacuaţi apa uzată deschizând capacul

BR BD

ÎAlegeţi direcţia

de mers de la

comutatorul

pentru direcţia

de mers de pe

panoul de

comandă.

ÎSelectaţi

domeniul de

viteză (3 trepte)

cu ajutorul

butonului

viteză.

ÎObservaţi

ecranul şi

aşteptaţi până

când este

încheiată

iniţializarea

mecanismului

de comandă.

ÎAlegeţi direcţia

de mers de la

comutatorul

pentru direcţia

de mers de pe

panoul de

comandă.

ÎSelectaţi

domeniul de

viteză (3 trepte)

cu ajutorul

butonului

viteză.

Suprasolicitarea

Curăţarea

BR BD

ÎApăsaţi în jos

maneta de

coborâre a tijei

de aspirare.

Tija de aspirare

este coborâtă şi

aspirarea este

activată.

ÎCoborâţi capul

de curăţare prin

apăsarea

butonului

pentru reglarea

presiunii de

apăsare a

periilor.

ÎApăsaţi butonul

funcţionare în

regim de

curăţare.

Este activat

mecanismul de

acţionare a

periilor.

Este coborât

capul de

curăţare

(presiune

uşoară de

apăsare a

periilor) şi este

alimentată

soluţia de

curăţat.

Tija de aspirare

este coborâtă şi

aspirarea este

activată.

BR BD

ÎReglaţi

alimentarea cu

soluţie de

curăţat cu

ajutorul

butonului de

reglare a

cantităţii de

apă.

ÎReglaţi afluxul

de soluţie de

curăţat cu

ajutorul

butonului de

dozare a

soluţiei de

curăţat (4

trepte).

BR BD

ÎSelectaţi

domeniul de

viteză (3 trepte)

cu ajutorul

butonului

viteză.

ÎSelectaţi

domeniul de

viteză (3 trepte)

cu ajutorul

butonului

viteză.

Încheierea curăţării

BR BD

ÎRidicaţi capul

de curăţare prin

apăsarea

butonului

pentru reglarea

presiunii de

apăsare a

periilor.

ÎTrageţi în sus

maneta pentru

coborârea tijei

de aspirare, tija

este ridicată şi

aspirarea este

întreruptă.

ÎApăsaţi butonul

funcţionare în

regim de

curăţare.

Este

deconectat

mecanismul de

acţionare a

periilor şi este

ridicat capul de

curăţare.

După 15

secunde este

ridicată tija de

aspirare.

După 30

secunde este

întreruptă

aspirarea.

Scoaterea din funcţiune

Golirea rezervoarelor

Golirea apei uzate

Româneşte 265

înşurubat de pe furtunul de evacuare.

ÎSpălaţi cu apă curată sita rezervorului

pentru apă uzată.

ÎCurăţaţi plutitorul şi verificaţi mobilitatea

sferei plutitorului.

ÎSpălaţi rezervorul pentru apă uzată cu

apă curată.

Trageţi în afară furtunul de evacuare apă

curată (din spatele furtunului de evacuare

a apei uzate) şi coborâţi-l peste un

dispozitiv corespunzător de colectare.

ÎEvacuaţi soluţia de curăţat deschizând

capacul înfiletat de pe furtunul de

evacuare.

ÎRidicaţi capul de curăţare.

ÎRotiţi comutatorul cu cheie în poziţia 0 şi

apoi scoateţi cheia.

ÎDesfaceţi mânerul în formă de cruce al

apărătorii contra stropirii şi rabataţi spre

lateral apărătoarea.

ÎScoateţi rezervorul de mizerie.

ÎGoliţi rezervorul de mizerie şi clătiţi-l cu

apă.

Pericol

Pericol de accidentare! La încărcare şi

descărcare, aparatul poate fi folosit numai

pe pante de maxim 10%. Deplasaţi aparatul

încet.

ÎÎndepărtaţi de la aparat tija de aspirare,

periile şi apărătoarea contra stropirii.

ÎLa transportul pe un vehicul asiguraţi

aparatul împotriva alunecării cu curele

de prindere/frânghii.

1 Puncte de fixare

Pericol

Pericol de accidentare! Înainte de orice

lucrare la aparat rotiţi comutatorul cu cheie

în poziţia „0”, după care scoateţi cheia.

Scoateţi conectorul acumulatorului.

Observaţie

Turbina de aspirare mai funcţionează după

oprire. Efectuaţi lucrările de întreţinere abia

după ce turbina de aspirare se opreşte.

ÎGoliţi şi aruncaţi apa uzată şi restul de

apă curată.

ÎVerificaţi poziţia etanşă a capacului

rezervorului de apă uzată.

ÎVerificaţi starea anvelopelor.

ÎVerificaţi poziţia corectă a periilor.

ÎVerificaţi etanşeitatea conexiunilor

furtunului de aspirare.

ÎControlaţi fixarea şi reglarea tijei de

aspirare (vezi "Lucrări de întreţinere").

ÎControlaţi etanşeitatea închiderilor

furtunurilor de evacuare a apei.

ÎControlaţi dacă furtunurile de evacuare

a apei sunt bine strânse.

ÎVerificaţi funcţionarea corectă a pedalei

de siguranţă, pedalei de deplasare şi a

volanului.

ÎÎn cazul acumulatorilor umezi verificaţi

nivelul de acid, dacă este cazul

adăugaţi apă distilată.

ÎGoliţi rezervorul pentru apă uzată.

ÎSpălaţi rezervorul pentru apă uzată cu

apă curată.

ÎCurăţaţi sita în capacul rezervorului

pentru apă uzată.

ÎCurăţaţi plutitorul din rezervorul pentru

apă uzată (vezi "Lucrări de întreţinere").

ÎCurăţaţi rezervorul de apă curată şi sita

pentru apă curată.

ÎVerificaţi filtrul de apă curată, dacă este

necesar curăţaţi-l.

ÎPorniţi aspirarea pentru uscarea

sistemului timp de un minut.

ÎVerificaţi gradul de uzură a periilor şi

curăţaţi-le.

ÎCurăţaţi apărătoarea contra stropirii de

la capul de curăţare şi verificaţi gradul

de uzură.

ÎCurăţaţi benzile de aspirare din tija de

aspirare şi verificaţi-le gradul de uzură.

ÎCurăţaţi aparatul la exterior cu o cârpă

umedă îmbibată cu soluţie de curăţare

uşoară.

ÎVerificaţi aparatul pe exterior în privinţa

deteriorărilor.

ÎNu închideţi capacele rezervoarelor

pentru apă curată şi uzată, pentru ca

rezervoarele să se poată usca.

ÎÎncărcaţi acumulatorul.

ÎCurăţaţi partea superioară a bateriilor.

ÎÎn cazul bateriilor cu electrolit lichid

verificaţi densitatea acidului.

ÎVerificaţi siguranţa mecanică a cablului

de baterie.

ÎCurăţaţi compartimentul şi carcasa

bateriilor.

ÎVerificaţi întinderea lanţului de

transmisie (vezi "Lucrări de

întreţinere").

ÎVerificaţi lanţul de transmisie.

ÎVerificaţi frâna de imobilizare. *

ÎCurăţaţi dispozitivul de ridicare al tijelor

de aspirare.

ÎCurăţaţi elementele de prindere de la

suportul special al tijelor de aspirare şi

de la capul de curăţare.

ÎVerificaţi uzura periilor de cărbune şi

comutatorul la toate motoarele. *

ÎVerificaţi dispozitivul de întindere a

lanţurilor de dirijare. *

* Se efectuează prin serviciul pentru clienţi.

Pentru asigurarea disponibilităţii în serviciu

a aparatului pot fi încheiate cu birourile

locale de vânzare a produselor Kärcher

contracte de întreţinere.

ÎDeplasaţi aparatul pe o suprafaţă

netedă.

ÎCoborâţi tija de aspiraţie.

ÎDeplasaţi aparatul înainte cel puţin 60

cm.

ÎOpriţi deplasarea aparatului şi rotiţi

comutatorul cu cheie în poziţia 0 şi apoi

scoateţi cheia. Asiguraţi-vă că aparatul

nu se roteşte înapoi.

1 Reglarea înclinării

2 Mânerele în stea în poziţie orizontală

Golirea apei curate

Golirea rezervorului de mizerie

(numai varianta BR)

Transportul

Îngrijirea şi întreţinerea

Planul de întreţinere

La începutul unei săptămâni de

funcţionare

La sfârşitul unei săptămâni de

exploatare

La fiecare 50 de ore de funcţionare

La fiecare 100 de ore de funcţionare

La fiecare 200 de ore de funcţionare

Lucrări de întreţinere

Contractul de întreţinere

Reglarea tijei de aspiraţie

266 Româneşte

ÎÎndreptaţi tija de aspirare cu ambele

mânere în stea în aşa fel încât lama de

aspirare din spate să fie îndoită spre

înapoi pe ambele părţi ale tijei de

aspirare (simetric faţă de centru).

ÎReglaţi înclinarea în aşa fel încât lama

de aspirare din spate să fie la fel îndoită

pe întreaga lungime.

ÎPentru verificarea reglajului deplasaţi

aparatul câte 60 cm în faţă şi verificaţi

efectul noului reglaj.

ÎReglaţi tija de spirare prin rotirea

simultană a ambelor mânere în cruce,

astfel încât lama de aspirare din spate

să fie îndoită spre înapoi cu 9-10 mm.

În direcţia acelor de ceasornic: Îndoirea

este redusă.

În direcţia opusă acelor de ceasornic:

Îndoireaa este mărită.

ÎPentru verificarea reglajului deplasaţi

aparatul câte 60 cm în faţă şi verificaţi

efectul noului reglaj.

ÎRidicaţi tija de aspiraţie.

ÎRotiţi comutatorul cu cheie în poziţia 0 şi

apoi scoateţi cheia.

ÎDesprindeţi furtunul de aspirare de pe

vom tija de aspirare.

1 Mâner în formă de cruce pentru fixarea

tijei de aspirare

ÎDesfaceţi mânerul în formă de cruce

destinat fixării tijei de aspirare şi trageţi

tija de aspirare lateral în afară.

ÎDemontaţi tija de aspirare.

1Şurub-fluture

2Placă de presiune

3Lamă de aspirare

ÎSlăbiţi şurubul-fluture.

ÎÎndepărtaţi placa de presiune.

ÎScoateţi lama de aspirare.

Observaţie

Lama de aspirare poate fi întoarsă de 3 ori,

până când toate marginile sunt uzate. Apoi

este nevoie de o nouă lamă de aspirare.

ÎÎntoarceţi sau înlocuiţi lama de aspirare

după care montaţi-o şi ajustaţi-o în tija

de aspiare.

ÎMontaţi din nou placa de presiune.

Mai întâi strângeţi bine şurubul-fluture din

mijloc. Asiguraţi-vă că placa de presiune

este bine fixată pe lama de aspirare.

ÎStrângeţi şi celelalte şuruburi-fluture.

ÎDemontaţi tija de aspirare.

1Brăţară de întindere

2Bandă de întindere

3Lamă de aspirare

ÎDeschideţi brăţara de întindere şi

îndepărtaţi banda de întindere.

ÎScoateţi lama de aspirare.

Observaţie

Lama de aspirare poate fi întoarsă de 3 ori,

până când toate marginile sunt uzate. Apoi

este nevoie de o nouă lamă de aspirare.

ÎÎntoarceţi sau înlocuiţi lama de aspirare

după care montaţi-o şi ajustaţi-o în tija

de aspiare.

ÎMontaţi banda de întindere şi închideţi

brăţara de întindere. Întinderea trebuie

să fie numai atât încât lama de aspirare

să stea drept şi să nu formeze falduri.

Reglaţi eventual brăţara de întindere.

1Tub

2Sită cu bilă plutitoare

ÎSpălaţi şi clătiţi sita în exterior.

ÎVerificaţi mobilitatea bilei plutitoare.

Dacă s-a acumulat multă mizerie:

ÎŢineţi bine ţeava şi scoateţi sita.

ÎCurăţaţi sita şi bila.

ÎŢineţi bine ţeava şi montaţi din nou sita.

1Protecţie împotriva jetului

2 Mâner în formă de cruce al apărătorii

contra stropirii

3Şurub capac de lagăr

4 Capacul de lagăr

ÎRidicaţi capul de curăţare.

ÎRotiţi comutatorul cu cheie în poziţia 0 şi

apoi scoateţi cheia.

ÎDesfaceţi mânerul în formă de cruce al

apărătorii contra stropirii şi rabataţi spre

lateral apărătoarea.

ÎDesfaceţi şurubul capacului de lagăr şi

trageţi în afară capătul superior al

capacului de lagăr.

ÎApăsaţi în jos capacul de lagăr şi

desprindeţi-l.

ÎTrageţi capacul de lagăr de pe perie.

ÎScoateţi peria.

ÎAşezaţi noua perie cu piesa de

antrenare în faţă în capul de curăţare şi

împingeţi până la capăt.

ÎLăsaţi peria pe spate şi fixaţi capacul de

lagăr.

ÎAgăţaţi capătul inferior al capacului de

lagăr de capul de curăţare şi împingeţi

în sus capacul lagărului.

ÎApăsaţi capătul superior al capacului de

lagăr pe capul de curăţare şi strângeţi

şurubul.

ÎRabataţi spre spate apărătoarea contra

stropirii şi strângeţi mânerul în formă de

cruce.

ÎRepetaţi procedeul pe cealaltă parte.

Demontarea tijei de aspiraţie

Întoarcerea/înlocuirea lame de

aspirare din faţă

Întoarcerea/înlocuirea lamei de

aspirare din spate

Curăţarea plutitorului

Înlocuirea periilor cilindrice

Româneşte 267

1Apărătoare laterală contra stropirii

ÎRidicaţi capul de curăţare.

ÎRotiţi comutatorul cu cheie în poziţia 0 şi

apoi scoateţi cheia.

ÎRidicaţi apărătoarea laterală contra

stropirii şi îndepărtaţi-o spre lateral.

ÎRotiţi maneta de deblocare a periei disc

în sens invers acelor de ceasornic -

peria se lasă în jos şi poate fi trasă de

sub aparat.

ÎŢineţi o perie nouă sub capul de

curăţare.

ÎRotiţi maneta de deblocare a periei disc

în sensul acelor de ceasornic şi apăsaţi

peria în sus.

ÎEliberaţi maneta de deblocare şi

verificaţi dacă peria este bine fixată.

ÎMontaţi la loc dispozitivul de protecţie

contra stropirii.

ÎRepetaţi procedeul pe cealaltă parte.

ÎCoborâţi capul de curăţare.

ÎRotiţi comutatorul cu cheie în poziţia 0 şi

apoi scoateţi cheia.

Varianta BR:

ÎDesprindeţi opritorul şi reglaţi-l astfel

încât muchia de cauciuc să fie îndoită

lateral cu aproximativ 9 până la 10 mm.

Varianta BD:

1 Opritor

ÎDesprindeţi opritorul şi reglaţi-l astfel

încât marginea inferioară a apărătorii

contra stropirii să fie la o distanţă de 3

mm faţă de sol.

ÎStrângeţi opritorul.

1Şurub

2Învelişul frontal

ÎDeşurubaţi şuruburile.

ÎÎndepărtaţi învelişul frontal.

1Şurub

2 Capac

3 Lanţ de transmisie

ÎDeşurubaţi şuruburile.

ÎScoateţi capacul.

ÎVerificaţi gradul de uzură al lanţului de

transmisie şi al pinionului.

În caz de pericol de îngheţ:

ÎGoliţi rezervoarele pentru apă uzată şi

curată.

ÎDepozitaţi aparatul în spaţii ferite de

îngheţ.

Pericol

Pericol de accidentare! Înainte de orice

lucrare la aparat rotiţi comutatorul cu cheie

în poziţia „0”, după care scoateţi cheia.

Scoateţi conectorul acumulatorului.

În cazul defecţiunilor care nu pot fi

îndepărtate cu ajutorul acestui tabel,

anunţaţi serviciul pentru clienţi.

Înlocuirea periilor disc

Reglarea protecţiei la stropire

Verificaţi lanţul de transmisie

Protecţia împotriva îngheţului

Defecţiuni

268 Româneşte

Defecţiuni cu afişare pe ecran (numai BD)

Afişaj pe

ecran

Cauza Remedierea De către cine

0814 Defecţiune la comanda

motorului de propulsie

Service-ul

autorizat

7600 Defecţiune la mecanismul de

acţionare a periilor

Resetaţi siguranţa sistemului de acţionare al periilor. Utilizatorul

7800 Cablul de legătură către motorul

de propulsie este defect

Service-ul

autorizat

7801 Mecanismul de comandă este

încins

Opriţi aparatul şi lăsaţi-l să se răceascăUtilizatorul

7802

9000 Nu sunt montate perii în capul

de curăţare

Montaţi periile Utilizatorul

Grad prea scăzut de încărcare a

bateriilor

Încărcaţi acumulatorul Utilizatorul

Aparat pornit în timp ce este

acţionată pedala de deplasare.

Eliberaţi pedala de deplasare, rotiţi comutatorul cu cheie pe "0",

rotiţi comutatorul cu cheie pe "1", apăsaţi pedala de siguranţă,

apăsaţi butonul de deblocare, acţionaţi pedala de deplasare.

Utilizatorul

Defecţiuni

Defecţiunea Remedierea De către

cine

Aparatul nu porneşte Introduceţi ştecherul acumulatorului în aparat. Utilizatorul

Deblocaţi butonul de oprire în caz de urgenţă prin rotire. Utilizatorul

Verificaţi poziţia cablului acumulatorului. Utilizatorul

Retrageţi siguranţa mecanismului de comandă (numai BR). Utilizatorul

Verificaţi cablul acumulatorului de corosiune şi curaţaţi-l dacă este cazul. Utilizatorul

Când capacitatea acumulatorului este epuizată încărcaţi acumulatorul. Utilizatorul

Verificaţi siguranţa principală, la nevoie înlocuiţi-o. Utilizatorul

Aparatul nu se deplasează

sau se deplasează încet

Apăsaţi butonul de deblocare. Utilizatorul

Eliberaţi pedala de deplasare, rotiţi comutatorul cu cheie pe "0", rotiţi comutatorul cu

cheie pe "1", apăsaţi pedala de siguranţă, apăsaţi butonul de deblocare, acţionaţi

pedala de deplasare.

Utilizatorul

Resetarea siguranţei motorului de rulare Utilizatorul

Mecanismul de comandă este încins, opriţi aparatul şi lăsaţi-l să se răcească 15

minute.

Utilizatorul

Roata din faţă nu prinde din cauza presiunii prea mari a periilor, reduceţi presiunea

periilor.

Utilizatorul

Aparatul nu frâneazăFrâna de imobilizare dezactivată, pentru a o activa apăsaţi în sus maneta de

deblocare.

Utilizatorul

Fără sau insuficientă putere

de aspirare

Retrageţi siguranţa turbinei de aspirare (numai BR). Utilizatorul

Goliţi rezervorul pentru apă uzată. Utilizatorul

Verificaţi reglajul tijei de aspiraţie. Utilizatorul

Curăţaţi şi verificaţi etanşeitatea garniturilor între rezervorul de apă uzată şi capac, în

caz că este necesar înlocuiţi-le

Utilizatorul

Curăţaţi lamele de aspirare de pe tija de aspiraţie, în caz că este necesar, întoarceţi-le

sau înlocuiţi-le.

Utilizatorul

Verificaţi dacă furtunul de aspirare este înfundat, dacă este nevoie curăţaţi-l. Utilizatorul

Verificaţi legătura dintre furtunul de aspirare şi tija de aspirare şi între furtunul de

aspirare şi capacul rezervorului de apă uzată.

Utilizatorul

Verificaţi dacă furtunul de aspirare este etanş, în caz că este necesar înlocuiţi-l. Utilizatorul

Verificaţi dacă este închis capacul furtunului de evacuare a apei uzate. Utilizatorul

Verificaţi reglajul tijei de aspiraţie. Utilizatorul

Curăţaţi plutitorul din rezervorul de apă uzată. Utilizatorul

Rezultat nesatisfăcător după

curăţare

Reglaţi presiunea de apăsare. Utilizatorul

Verificaţi uzura periilor, în caz că este necesar înlocuiţi-le. Utilizatorul

Verificaţi şi curăţaţi periile de mizerie. Utilizatorul

Verificaţi dacă detergentul şi periile sunt adecvate pentru operaţia de curăţare dorită. Utilizatorul

Periile nu se rotesc Resetaţi siguranţa sistemului de acţionare al periilor. Utilizatorul

Verificaţi blocarea periilor de către corpuri străine şi îndepărtaţi-le. Utilizatorul

Româneşte 269

Dozarea soluţiei de curăţat

este prea mică sau nu există

soluţie

Verificaţi nivelul soluţiei de curăţat în rezervorul de apă curată şi dacă este cazul

umpleţi rezervorul.

Utilizatorul

Retrageţi siguranţa pompei (numai BR). Utilizatorul

Măriţi dozajul soluţiei de curăţat. Utilizatorul

Verificaţi sita şi filtrul pentru apa curată, dacă este necesar curăţaţi-le. Utilizatorul

Accesorii

Denumire Nr. piesă Descriere BucăţiNr. bucăţi

necesare

pt. aparat

Set de schimbare a bateriei 8.601-121.0 format din: cuva bateriei, set cablu, set de blocare, 2

cărucior de transport

Acumulator 6.654-141.0 12V/105 A, nu necesită întreţinere (gel), 1 3

Încărcător 6.654-229.0 36V, pentru baterii ce nu necesită întreţinere 1 1

Denumire Nr. piesă Descriere BucăţiNr. bucăţi

necesare

pt. aparat

Perie cilindrică, albă (moale) 8.628-390.0 Pentru lustruire şi pentru curăţarea de întreţinere a

podelelor sensibile.

Perie cilindrică, roşu (medie,

standard)

8.628-389.0 Pentru curăţarea de întreţinere chiar şi a podelelor

cu un grad mai înalt de murdărire.

Perie cilindrică, verde (dură) 8.628-391.0 Pentru curăţarea profundă a podelelor puternic

murdare şi pentru exfoliere (ex. ceară, acrilaţi).

Denumire Nr. piesă Descriere BucăţiNr. bucăţi

necesare

pt. aparat

Perie disc, natur (moale) 8.600-019.0 Pentru lustruirea podelelor. 1 2

Perie disc, albastră (medie,

standard)

8.600-018.0 Pentru curăţarea podelelor sensibile sau uşor

murdare.

Perie disc, gri (dură) 8.600-020.0 Pentru curăţarea podelelor cu un grad de murdărire

ridicat.

Disc de acţionare 8.600-017.0 Ca suport pentru piesa de curăţat 1 2

Disc de curăţat, roşu (mediu) 6.369-826.0 Pentru curăţarea podelelor cu un grad de murdărire

scăzut.

Disc de curăţat, verde (dur) 6.369-827.0 Pentru curăţarea podelelor cu un grad de murdărire

ridicat.

Disc de curăţat, negru (foarte dur) 6.369-828.0 Pentru curăţarea podelelor cu un grad de murdărire

ridicat.

270 Româneşte

– Vor fi utilizate numai accesorii şi piese

de schimb agreate de către producător.

Accesoriile originale şi piesele de

schimb originale constituie o garanţie a

faptului că utilajul va putea fi exploatat

în condiţii de siguranţă şi fără defecţiuni.

– O selecţie a pieselor de schimb utilizate

cel mai des se găseşte la sfârşitul

instrucţiunilor de utilizare.

– Informaţii suplimentare despre piesele

de schimb găsiţi la www.kaercher.com,

în secţiunea Service.

În fiecare ţară sunt valabile condiţiile de

garanţie publicate de distribuitorul nostru

din ţara respectivă. Eventuale defecţiuni ale

acestui aparat, care survin în perioada de

garanţie şi care sunt rezultatul unor defecte

de fabricaţie sau de material, vor fi

remediate gratuit. Pentru a putea beneficia

de garanţie, prezentaţi-vă cu chitanţa de

cumpărare la magazin sau la cea mai

apropiată unitate de service autorizată.

Prin prezenta declarăm că aparatul

desemnat mai jos corespunde cerinţelor

fundamentale privind siguranţa în

exploatare şi sănătatea incluse în

directivele CE aplicabile, datorită

conceptului şi a modului de construcţie pe

care se bazează, în varianta comercializată

de noi. În cazul efectuării unei modificări a

aparatului care nu a fost convenită cu noi,

această declaraţie îşi pierde valabilitatea.

Semnatarii acţionează în numele şi prin

împuternicirea conducerii societăţii.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Fax: +49 7195 14-2212

Date tehnice

BR BD

Putere

Tensiunea nominalăV3636

Capacitate acumulator (varianta Pack) Ah (5h) 105 105

Putere absorbită medie W 2200 2200

Puterea motorului de propulsie (putere nominală) W 680 700

Puterea motorului de aspiraţie W 570 570

Puterea motorului periilor W 300 510

Aspirare

Puterea de aspiraţie, cantitatea de aer l/s 31 3,64

Puterea de aspiraţie, depresiune kPa 19 20,3

Dozarea soluţiei de curăţat

Puterea absorbită de pompa de dozare W 43 43

Comanda soluţie de curăţat (max.) l/h 5,2 5,2

Perii de curăţat

Lăţimea de lucru mm 610 610

Diametru perie mm 152 305

Turaţia periei 1/min 800 300

Dimensiuni şi masa

Viteza de deplasare (max.) km/h 5,8 5,6

Capacitatea de urcare (max.) % 10 10

Capacitatea teoretică de suprafaţă m

2/h 2800 2800/

Volumul rezervoarelor de apă curată / apă uzată l 95/90 95/90

Lungime mm 1330 1330

Lăţime mm 737 830

Înălţime mm 1285 1285

Masa (cu/fără acumulator) kg 565/243 565/243

Solicitarea podelei kPa 810 810

Emisia de zgomote

Nivelul de presiune acustică (EN 60704-1) dB(A) 74 74

Vibraţii aparat

Valoare totală oscilaţii (ISO 5349)

Braţe, volan m/s23,6 3,6

Picioare, pedalăm/s20,7 0,7

Piese de schimb

Garanţie

Declaraţie CE

Produs: Aparat pentru curăţat

podele

Tip: 1.006-xxx

Directive EG respectate:

98/37/CE

2006/95/CE

89/336/CEE (+91/263/CEE, 92/31/CEE,

93/68/CEE)

Norme armonizate utilizate:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Norme de aplicare naţionale:

Hrvatski 271

Štovani kupče,

Prije prve uporabe pročitajte

ovu uputu za uporabu i

postupajte prema njoj. Ovu

uputu za uporabu sačuvajte za kasniju

uporabu ili za sljedeće vlasnike.

Sigurnosni napuci 271

Funkcija 271

Namjensko korištenje 271

Zaštita okoliša, zbrinjavanje 271

Komandni i funkcijski elementi 272

Prije prve uporabe 274

U radu 275

Njega i održavanje 277

Smetnje 279

Pribor 280

Tehnički podaci 281

Pričuvni dijelovi 282

Jamstvo 282

CE-izjava 282

Prije prvog korištenja uređaja pročitajte i

uzmite u obzir ove radne upute kao i

priloženu brošuru sa sigurnosnim

napucima za uređaje za čišćenje četkanjem

i ekstraktore br. 5.956-251 te postupajte u

skladu s njima.

Rad sa strojem je dopušten na površinama

s nagibom do najviše 10%.

Sigurnosni uređaji služe za zaštitu korisnika

te se stoga ne smiju se mijenjati ili njihova

funkcija zaobilaziti.

Za trenutačno deaktiviranje svih funkcija

pritisnite sklopku za isključenje u nuždi.

Vozni pogon se može aktivirati samo dok

rukovatelj nogom pritišće papučicu.

U ovim se radnim uputama koriste sljedeći

simboli:

Opasnost

Ukazuje na neposredno prijeteću opasnost.

Pri neuvažavanju ovog upozorenja može

doći do izuzetno teških ozljeda ili čak smrti.

몇Upozorenje

Ukazuje na neku eventualno opasnu

situaciju. Pri neuvažavanju ovog

upozorenja može doći do lakih ozljeda ili

materijalne štete.

Napomena

Označava preporuke za upotrebu i važne

informacije.

Ovaj se uređaj koristi za mokro čišćenje ili

poliranje ravnih podova.

– Podešavanjem količine vode, tlaka

nalijeganja četki, količine sredstva za

pranje kao i brzine kretanja uređaj se

lako može prilagoditi tako da udovoljava

različitim zahtjevima čišćenja.

– Radna širina od 610 mm i prihvatna

zapremnina spremnika svježe vode od

95 lit. omogućavaju efikasno čišćenje

uz dugotrajnu primjenu.

–Uređaj je samohodan.

– Akumulatori se mogu puniti uz pomoć

punjača preko utičnice za napon od 230

– Akumulator i punjač su kod izvedbi s

punjačen priloženi uz uređaj.

Napomena

Ovisno o zahtjevima čišćenja uređaj se

može opremiti različitim priborom.

Zatražite naš katalog ili posjetite našu

Internet stranicu pod www.kaercher.com.

Ovaj uređaj koristite isključivo u skladu s

navodima ovih radnih uputa.

–Uređaj se smije koristiti isključivo za

čišćenje glatkih podova koji nisu

osjetljivi na vlagu niti poliranje.

– Raspon radne temperature je između

+5°C i +40°C.

–Ure

đaj nije prikladan za čišćenje

smrznutih podova (npr. u rashladnim

komorama).

–Uređaj se smije opremati isključivo

originalnim priborom i pričuvnim

dijelovima.

–Uređaj je koncipiran za čišćenje podova

u unutrašnjim odnosno natkrivenim

prostorijama. Kod ostalih područja

primjene mora se provjeriti primjena

zamjenskih četki.

–Uređaj nije predviđen za čišćenje javnih

prometnih površina.

–Uređaj se ne smije primjenjivati na

podovima osjetljivim na pritisak. Uzmite

u obzir dopuštenu površinsku

opteretivost poda. Površinsko

opterećenje uređajem navedeno je u

tehničkim podacima.

–Uređaj nije prikladan za primjenu u

područjima gdje postoji opasnost od

eksplozija.

–Uređajem se ne smiju skupljati zapaljivi

plinovi, nerazrijeđene kiseline niti

otapala.

U to spadaju benzin, razrjeđivači za

boje ili lož ulje, jer se njihovim

kovitlanjem i miješanjem s usisnim

zrakom mogu formirati eksplozivne

smjese. Osim toga aceton,

nerazrijeđene kiseline i otapala, budući

da nagrizaju materijale koji se koriste u

uređaju.

– Reaktivna metalna prašina (od npr.

aluminija, magnezija, cinka) u spoju s

jako alkalnim i kiselim sredstvima za

čišćenje formira eksplozivne plinove.

Pregled sadržaja

Sigurnosni napuci

Sigurnosni uređaji

Sklopka za isključenje u nuždi

Sigurnosna papučica

Simboli

Funkcija

Namjensko korištenje

Zaštita okoliša, zbrinjavanje

Materijali ambalaže se mogu

reciklirati. Molimo Vas da

ambalažu ne odlažete u kućne

otpatke, već ih predajte kao

sekundarne sirovine.

Stari uređaji sadrže vrijedne

materijale koji se mogu

reciklirati te bi ih stoga trebalo

predati kao sekundarne

sirovine. Baterije, ulje i slični

materijali ne smiju dospjeti u

okoliš. Stoga Vas molimo da

stare uređaje zbrinete preko

odgovarajućih sabirnih

sustava.

272 Hrvatski

1 Akumulatorski utikač

2 Glavni osigurač

3 Akumulator

4 Zapor odjeljka akumulatora

5 Odjeljak akumulatora

6 Usisno crijevo

7 Mrežica za svježu vodu

8 Filtar svježe vode

9 Ispusno crijevo svježe vode

10 Otkočna poluga pozicijske kočnice

11 Ispusno crijevo prljave vode

12 Spremnik svježe vode

13 Mrežica spremnika prljave vode

14 Spremnik prljave vode

15 Blok čistača

16 Plovak

17 Usisna konzola

18 Spremnik nakupljene prljavštine (samo

BR izvedba)

19 Križni držač zaštite od prskanja (BR

izvedba)

20 Zaštita od prskanja (BR izvedba)

21 Vozna pedala

22 Platforma za stajanje tijekom

opsluživanja

23 Sigurnosna papučica

24 Poluga za spuštanje usisne konzole

(samo BR)

25 Poklopac akumulatora

26 Zaporni vijak poklopca akumulatora

27 Upravljač

28 Komandni pult

Komandni i funkcijski elementi

Hrvatski 273

1Prekidač s ključem

2 Tipka za deblokiranje

3Prekidač za odabir smjera vožnje

4Prekidač za odabir brzine

5Sirena

6 Sklopka za isključenje u nuždi

7 Pokazivač napunjenosti akumulatora

8Osigurač voznog pogona

9Osigurač upravljačke jedinice

10 Osigurač crpke

11 Osigurač usisne turbine

12 Osigurač pogona četki

13 Gumb za regulaciju količine vode

14 Tipka tlaka nalijeganja četki

15 Pokazivač tlaka nalijeganja četki

16 Brojač sati rada

1Prekidač s ključem

2 Tipka za deblokiranje

3Prekidač za odabir smjera vožnje

4 Tipka za odabir brzine

5Sirena

6 Sklopka za isključenje u nuždi

7 Osigurač voznog pogona

8 Osigurač pogona četki

9 Tipka za mijenjanje prikaza na zaslonu

10 Zaslon

11 Tipka za čišćenje

12 Tipka za doziranje tekućine za pranje

13 Tipka tlaka nalijeganja četki

14 Tipka za spuštanje/podizanje usisne

konzole

ANapunjenost akumulatora

B Opseg brzine

C Tlak nalijeganja četki

D Doziranje tekućine za pranje

E Vrijeme rada pogona četki (h)

F Vrijeme rada voznog motora (h)

G Zaštita od potpunog pražnjenja je

aktivna

Komandni pult BR

Komandni pult BD

274 Hrvatski

Pri radu s akumulatorima obavezno obratite

pozornost na sljedeća upozorenja:

Opasnost

Opasnost od eksplozije. Ne stavljajte alat

niti bilo što slično na akumulator t.j. na

polove i spojeve ćelija.

Opasnost od ozljeda. Rane nikad ne

dovodite u kontakt s olovom. Nakon radova

s akumulatorom uvijek operite ruke.

Kod izvedbe Bp Pack akumulator je već

ugrađen.

ÎOdvijte zaporni vijak poklopca

akumulatora.

ÎPoklopac akumulatora zakrenite

unatrag.

ÎZapor odjeljka akumulatora gurnite

ulijevo i zakrenite prema dolje.

ÎOdjeljak akumulatora povucite prema

natrag.

ÎAkumulatore postavite u korito odjeljka.

ÎPolove spojite priloženim spojnim

kabelima.

몇Upozorenje

Pazite na pravilno spajanje polova.

ÎIsporučen priključni kabel priključite na

slobodne polove akumulatora (+) i (-).

ÎGurnite odjeljak akumulatora prema

naprijed.

ÎUglavite zapor odjeljka akumulatora.

몇Upozorenje

Napunite akumulator prije puštanja uređaja

u rad.

Napomena

Uređaj je opremljen zaštitom od potpunog

pražnjenja akumulatora. To znači da se pri

dostizanju minimalnog kapaciteta uređaj

može još samo voziti i isisati preostala

voda. Na zaslonu treperi simbol zaštite od

potpunog pražnjenja.

ÎUređaj odvezite odmah do stacionarnog

punjača i pritom izbjegavajte uspone.

Napomena

Pri korištenju drugih akumulatora (npr.

drugih proizvođača) servisna služba

Kärcher na dotičnom akumulatoru mora

iznova podesiti zaštitu od potpunog

pražnjenja.

Opasnost

Opasnost od strujnog udara. Obratite

pozornost na električne vodove i

sigurnosne mjere, vidi "Punjač".

Punjač koristite samo u suhim i dovoljno

prozračenim prostorijama!

Napomena

Akumulator se u prosjeku puni oko 10 sati.

Preporučeni punjači (koji odgovaraju

korištenom akumulatoru) opremljeni su

elektronskom regulacijom i samostalno

završavaju postupak punjenja.

Opasnost

Opasnost od eksplozije. Elektrolitski

akumulatori se smiju puniti samo dok je

poklopac akumulatora otvoren.

ÎOdvijte zaporni vijak poklopca

akumulatora.

ÎPoklopac akumulatora zakrenite

unatrag.

ÎIzvucite akumulatorski utikač i spojite s

kablom punjača.

ÎPunjač spojite na električnu mrežu i

uključite.

ÎIsključite punjač i odvojite s električne

mreže.

ÎKabel akumulatora odvojite od kabla

punjača i spojite s uređajem.

ÎPoklopac akumulatora zakrenite prema

naprijed i zategnite zaporni vijak.

ÎJedan sat prije kraja punjenja dodajte

destiliranu vodu; pritom obratite pažnju

na propisanu razinu kiseline.

Akumulator je označen na odgovarajući

način. Na kraju postupka punjenja sve

ćelije moraju ispuštati plin.

Opasnost

Opasnost od ozljeda kiselinom!

–Dolijevanje vode u prazan akumulator

može dovesti do izbijanja kiseline.

–Pri radu s akumulatorskom kiselinom

nosite zaštitne naočale i odjeću kako

biste spriječili ozljede i oštećenje

odjeće.

–Kožu ili odjeću odmah isperite, ako ih

eventualno poprskate kiselinom.

몇Upozorenje

Opasnost od oštećenja!

–Za dopunjavanje akumulatora koristite

samo destiliranu ili desaliniziranu vodu

(VDE 0510).

–Ne upotrebljavajte nikakve strane

aditive (tzv. sredstva za poboljšanje), jer

u protivnom prestaje svaka garancija.

Akumulatori i punjači mogu se nabaviti u

specijaliziranim prodavaonicama.

Ako se kod izvedbe s punjačem (BAT)

koriste elektrolitski akumulatori potrebno je

obratiti pozornost na sljedeće:

– Obavezno se treba pridržavati

maksimalnih dimenzija akumulatora.

– Za punjenje elektrolitskih akumulatora

mora se otvoriti poklopac akumulatora.

– Pri punjenju elektrolitskih akumulatora

moraju se poštivati propisi proizvođača.

Samopokretanje uređaja se u stanju

mirovanja sprječava uz pomoć električne

pozicijske kočnice. Da bi se uređaj mogao

gurati mora se otkočiti pozicijska kočnica.

ÎU tu se svrhu otkočna poluga pozicijske

kočnice treba pritisnuti prema dolje.

Opasnost

Opasnost od nesreća izazvanih

samopokretanjem uređaja. Po završetku

guranja otkočnu polugu obvezno treba opet

podići uvis, čime se pozicijska kočnica

ponovo aktivira.

Prije prve uporabe

Akumulatori

Uzmite u obzir naputke na

akumulatoru, u uputama za

uporabu i u radnim uputama

vozila

Nosite zaštitne naočale

Kiseline i akumulatore držite van

domašaja djece

Opasnost od eksplozije

Zabranjeni su vatra, iskrenje,

otvoren plamen i pušenje

Opasnost od ozljeda kiselinom

Prva pomoć

Upozorenje

Zbrinjavanje u otpad

Akumulator se ne smije baciti u

kantu za smeće

Ugradnja i priključivanje akumulatora

Punjenje akumulatora

Nakon punjenja

Dodatno kod elektrolitskih

akumulatora lakih za održavanje:

Preporučeni akumulatori

Akumulatorski set kataloški br.

3 x 12V/105 A, bez

potrebe za

održavanjem (gel)

6.654-141.0

Preporučeni punjači

Punjačkataloški br.

36V, za akumulatore

koje nije potrebno

održavati

6.654-229.0

Maksimalne dimenzije akumulatora

Duljina Širina Visina

406 mm 533 mm 432 mm

Guranje uređaja

Hrvatski 275

Napomena

Za trenutačno deaktiviranje svih funkcija

sklonite nogu s vozne pedale, pritisnite

sklopku za isključenje u nuždi i okrenite

prekidač s ključem na "0".

ÎOtpustite vijke i uklonite drveni kavez.

ÎPrerežite i odstranite plastičnu vrpcu

ambalaže.

ÎSkinite pričvrsnike s kotača.

ÎDaske postavite na rub palete tako da

se nalaze ispred kotača uređaja.

Učvrstite daske vijcima.

ÎSkinite drvene kocke za učvršćivanje

kotača te ih gurnute pod rampu.

ÎNataknite upravljač i usmjerite prednji

kotač prema naprijed.

ÎSmaknite upravljač, usmjerite i ponovo

nataknite.

ÎUčvrstite upravljač priloženom

maticom.

ÎUtaknite poklopac u upravljač.

ÎStanite na platformu za stajanje i

lijevom nogom držite pritisnutom

sigurnosnu papučicu.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač s ključem prebacite u položaj

"1".

ÎSmjer vožnje odaberite pomoću

odgovarajućeg prekidača na

komandnom pultu.

ÎPrekidačem za odabir brzine odaberite

najmanji opseg brzine.

ÎPritisnite tipku za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu i uređaj lagano svezite s palete.

ÎPrekidač s ključem prebacite u položaj

"0".

Četke se moraju montirati prije stavljanja u

pogon (pogledajte odlomak "Radovi na

održavanju").

Opasnost

Dugotrajniji rad s uređajem može izazvati

smetnje krvotoka u rukama uvjetovane

vibracijama.

Uobičajeno trajanje besprekidnog

rukovanja nije moguće odrediti, budući da

ovisi o više čimbenika:

– Loš krvotok rukovatelja (često hladni

prsti, utrnulost prstiju).

– Niska temperatura okoline. Radi zaštite

ruku nosite tople rukavice.

–Čvrsto stiskanje ometa cirkulaciju krvi.

– Besprekidan rad je nepovoljniji od rada

sa stankama.

Pri redovitom, dugotrajnijem radu s

uređajem i učestalom nastupanju

odgovarajućih simptoma (primjerice

utrnulost prstiju, hladni prsti) preporučamo

liječničke pretrage.

Napomena

Za trenutačno deaktiviranje svih funkcija

sklonite nogu s vozne pedale, pritisnite

sklopku za isključenje u nuždi i okrenite

prekidač s ključem na "0".

ÎObavite radove održavanja navedene

pod "Na početku radnog tjedna" (vidi

poglavlje "Njega i održavanje").

Opasnost

Opasnost od nesreća. Prije svake uporabe

mora se na ravnom terenu provjeriti

ispravnost pozicijske kočnice.

ÎPrekidač s ključem prebacite u položaj

"0".

ÎPritisnite sklopku za isključenje u nuždi.

Ako se uređaj može gurati rukom, to znači

da pozicijska kočnica ne djeluje.

ÎPritisnite otkočnu polugu pozicijske

kočnice prema gore.

Ako se uređaj i dalje može gurati rukom,

onda je pozicijska kočnica u kvaru.

Isključite uređaj i pozovite servisnu službu.

Opasnost

Opasnost od nesreća. Ako uređaj ne koči

dovoljno na nizbrdici, pritisnite sklopku za

isključenje u nuždi:

ÎOtvorite poklopac spremnika svježe

vode.

ÎDolijte svježu vodu (maksimlno 60°C)

do 15 cm ispod ruba spremnika.

ÎDodajte sredstvo za pranje.

ÎZatvorite poklopac spremnika svježe

vode.

Napomena

Prije prvog puštanja u rad u potpunosti

napunite spremnik svježe vode kako bi se

odzračili vodovi za vodu.

Ako je vodovodni sustav prazan, može

potrajati i do 2 minute dok otopina sredstva

za pranje ne počne izlaziti na bloku čistača.

몇Upozorenje

Opasnost od oštećenja. Koristite samo

preporučena sredstva za pranje. Za druga

sredstva za pranje korisnik na sebe

preuzima povećani rizik od nesreća i

remećenja sigurnosti pri radu.

Koristite samo sredstva za pranje koja ne

sadrže otapala, solnu i fluorovodičnu

kiselinu.

Napomena

Ne primjenjujte sredstva za pranje koja jako

pjene.

Preporučena sredstva za pranje:

Radi upoznavanja s uređajem izvedite

nekoliko pokusnih vožnji na za to

prikladnom mjestu.

Opasnost

Opasnost od prevrtanja na prevelikim

usponima.

ÎDopušteno je savladavati samo uspone

do 10% u smjeru vožnje.

Postoji opasnost od prevrtanja pri prebrzoj

vožnji u zavojima.

Opasnost od zanošenja na mokroj podlozi.

ÎU zavojima treba voziti polako.

Opasnost od prevrtanja na nestabilnoj

podlozi.

ÎUređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom

bočnom nagibu.

ÎDopušteno je savladavanje poprečnih

kosina u odnosu na smjer kretanja od

maksimalno 10%.

ÎStanite na platformu za stajanje i

lijevom nogom držite pritisnutom

sigurnosnu papučicu.

ÎNemojte pritiskati voznu pedalu.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač s ključem prebacite u položaj

"1".

Istovar

Montaža četki

U radu

Provjera pozicijske kočnice

Kočnice

Punjenje radnih medija

Svježa voda

Sredstvo za pranje

Primjena Sredstvo

za pranje

Redovito čišćenje svih

podova otpornih na vodu

RM 780

RM 746

Redovito čišćenje sjajnih

površina (npr. granita)

RM 755 es

Redovito i temeljno

čišćenje industrijskih

podova

RM 69 ASF

Redovito i temeljno

čišćenje podova od fine

keramike

RM 753

Redovito i temeljno

čišćenje podova u

sanitarnim prostorijama

RM 751

Čišćenje i dezinfekcija u

sanitarnim prostorijama

RM 732

Skidanje slojeva sa svih

podova otpornih na alkalije

(npr. PVC)

RM 752

Skidanje slojeva

linoleumskih podova

RM 754

Vožnja

276 Hrvatski

ÎPritisnite tipku za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu.

Napomena

Smjer kretanja možete mijenjati i tijekom

vožnje. Na taj je način moguće višekratnom

vožnjom naprijed-natrag očistiti i jako

zaprljana mjesta.

Kod preopterećenja se motor nakon

određenog vremena isključuje.

ÎOstavite uređaj da se ohladi u trajanju

od najmanje 15 minuta.

ÎPonovo utisnite osigurač voznog

pogona na komandnom pultu.

Napomena

Ako uređaj dulje od 2 sekunde stoji u

mjestu, prekida se dovod tekućine za

pranje, a ujedno i pogon četki sve do

ponovnog pokretanja.

ÎPritisnite voznu pedalu i pređite preko

površine koju čistite.

ÎTlak nalijeganja četki podesite

odgovarajućom tipkom (4 stupnja).

Brzina je tijekom čišćenja ograničena na

stupanj II.

Napomena

Jako zaprljane podove možete čistiti u dva

navrata. Pritom se u prvom navratu nanosi

tekućina za pranje i raspodjeljuje četkama.

U tu se svrhu usisna konzola podiže

pritiskom na tipku njezino podizanje/

spuštanje. Kod izvedbe BD dodatno se

mora skinuti i stražnja zaštita od prskanja

(Aqua-Mizer). Nakon djelovanja tekućine

za pranje u drugom navratu se površina

čisti na uobičajeni način.

Napomena

Nakon podizanja bloka čistača uređaj treba

voziti još oko 5 m, kako bi se usisala

preostala voda.

ÎStroj postavite na ravnu podlogu.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

Napomena

Preljev spremnika prljave vode. Kada se

napuni spremnik prljave vode, usisna struja

se prekida plovkom. Ispraznite spremnik

prljave vode.

몇Upozorenje

Pridržavajte se lokalnih propisa za

zbrinjavanje otpadne vode.

ÎIzvadite crijevo za ispuštanje prljave

vode iz držača te ga spustite nad

prikladni sabirnik.

ÎOtvorite navojni poklopac te prljavu

vodu ispusite kroz ispusno crijevo.

ÎMrežicu spremnika prljave vode isperite

čistom vodom.

ÎOčistite plovak i provjerite pokretljivost

kuglice.

ÎSpremnik prljave vode isperite čistom

vodom.

ÎIzvadite crijevo za ispuštanje svježe

vode (iza ispusnog crijeva prljave vode)

te ga spustite nad prikladni sabirnik.

ÎOtvorite navojni poklopac pa otopinu

tekućine za pranje ispusite kroz ispusno

crijevo.

ÎPodignite blok čistača.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

ÎOtpustite križni držač zaštite od

prskanja pa isti zakrenite u stranu.

ÎIzvadite spremnik nakupljene

prljavštine.

ÎSpremnik za prljavštinu ispraznite i

isperite vodom.

BR BD

ÎSmjer vožnje

odaberite

pomoću

odgovarajućeg

prekidača na

komandnom

pultu.

ÎPrekidačem za

odabir brzine

odaberite

željeni opseg

brzine (3

stupnja).

ÎPratite prikaz

na zaslonu i

pričekajte da se

završi

inicijalizacija

upravljačke

jedinice.

ÎSmjer vožnje

odaberite

pomoću

odgovarajućeg

prekidača na

komandnom

pultu.

ÎTipkom za

odabir brzine

odaberite

željeni opseg

brzine (3

stupnja).

Preopterećenje

Čišćenje

BR BD

ÎPolugu za

spuštanje

usisne konzole

pritisnite prema

dolje.

Usisna konzola

se spušta, a

usisavanje

aktivira.

ÎSpustite blok

čistača

pritiskom na

tipku za tlak

nalijeganja

četki.

ÎPritisnite tipku

za čišćenje.

Aktivira se

pogon četki.

Blok čistača se

spušta

(neznatan tlak

nalijeganja

četki) uz

dodavanje

tekućine za

pranje.

Usisna konzola

se spušta, a

usisavanje

aktivira.

BR BD

ÎOdgovarajućim

gumbom

podesite

količinu vode.

ÎDovod tekućine

za pranje

podesite

odgovarajućom

tipkom za

doziranje (4

stupnja).

BR BD

ÎPrekidačem za

odabir brzine

odaberite

željeni opseg

brzine (3

stupnja).

ÎTipkom za

odabir brzine

odaberite

željeni opseg

brzine (3

stupnja).

Završetak čišćenja

BR BD

ÎPodignite blok

čistača

pritiskom na

tipku za tlak

nalijeganja

četki.

ÎPovucite

polugu za

spuštanje

usisne konzole

prema gore,

usisna konzola

se podiže, a

usisavanje

isključuje.

ÎPritisnite tipku

za čišćenje.

Pogon četki se

isključuje, a

blok čistača

podiže.

Nakon 15

sekundi se

podiže usisna

konzola.

Nakon 30

sekundi se

isključuje

usisavanje.

Stavljanje izvan pogona

Pražnjenje spremnika

Ispuštanje prljave vode

Ispuštanje svježe vode

Pražnjenje nakupljene prljavštine

(samo BR izvedba)

Hrvatski 277

Opasnost

Opasnost od ozljeda! Uređaj se radi

utovara i istovara smije voziti na nagibima

do maksimalno 10%. Vozite polako.

ÎUklonite s uređaja usisnu konzolu,

četke i zaštitu od prskanja.

ÎZa transport uređaja na nekom

nosećem vozilu pričvrstite ga zateznim

remenjem/užadima kako ne bi

pomijerao.

1Pričvrsne točke

Opasnost

Opasnost od ozljeda! Prije svih radova na

uređaju prebacite prekidač s ključem na "0"

i izvucite ključ. Izvucite akumulatorski

utikač.

Napomena

Nakon isključivanja usisna turbina radi još

neko vrijeme. Radove na održavanju

obavljajte tek kad se usisna turbina

potpuno zaustavi.

ÎIspustite i zbrinite prljavu i preostalu

svježu vodu.

ÎProvjerite zabrtvljenost poklopca

spremnika prljave vode.

ÎProvjerite stanje guma na kotačima.

ÎProvjerite ispravnost položaja četki.

ÎProvjerite zabrtvljenost utičnih spojeva

usisnog crijeva.

ÎProvjerite pričvršćenost i podešenost

usisne konzole (vidi "Radovi na

održavanju").

ÎProvjerite zabrtvljenost zatvarača

ispusnih crijeva.

ÎProvjerite jesu li ispusna crijeva

ispravno odložena.

ÎProvjerite ispravnost sigurnosne

papučice, vozne pedale i upravljača.

ÎKod elektrolitskih akumulatora

provjerite razinu kiseline i po potrebi

dolijte destiliranu vodu.

ÎIspraznite spremnik prljave vode.

ÎSpremnik prljave vode isperite čistom

vodom.

ÎOčistite mrežicu u poklopcu spremnika

prljave vode.

ÎOčistite plovak u spremniku prljave

vode (vidi "Radovi na održavanju").

ÎOčistite spremnik i mrežicu za svježu

vodu.

ÎProvjerite i po potrebi očistite filtar

svježe vode.

ÎUključite usisavanje u trajanju od jedne

minute kako bi se sustav osušio.

ÎProvjerite istrošenost četki, po potrebi ih

očistite.

ÎProvjerite istrošenost zaštite od

prskanja na bloku čistača, po potrebi je

očistite.

ÎProvjerite istrošenost gumica za

usisavanje prljavštine na usisnoj

konzoli, po potrebi ih očistite.

ÎUređaj prebrišite izvana vlažnom krpom

natopljenom u otopinu blagog sredstva

za pranje.

ÎIzvana provjerite postoje li oštećenja na

uređaju.

ÎNemojte zatvarati poklopce spremnika

svježe i prljave vode, kako bi se

spremnici mogli osušiti.

ÎNapunite akumulator.

ÎOčistite gornju stranu akumulatora.

ÎKod elektrolitskih akumulatora

provjerite koncentraciju kiseline.

ÎProvjerite pričvršćenost kabela

akumulatora.

ÎOčistite komoru za akumulatore i

njihovo kućište.

ÎProvjerite zategnutost pogonskog lanca

(vidi "Radovi na održavanju").

ÎProvjerite pohabanost pogonskog

lanca.

ÎProvjerite pozicijsku kočnicu. *

ÎOčistite dizač usisne konzole.

ÎOčistite zglobove na ovjesu usisne

konzole i na bloku čistača.

ÎProvjerite pohabanost ugljenih četkica i

komutatora svih motora. *

ÎProvjerite stezače upravljačkih lanaca. *

* Obavlja servisna služba.

Radi osiguranja pouzdanog rada stroja

možete s nadležnim prodajnim uredom

Kärcher sklopiti ugovor o servisiranju.

ÎUređaj postavite na ravnu podlogu.

ÎSpustite usisnu konzolu.

ÎPomaknite uređaj najmanje 60 cm

prema naprijed.

ÎZaustavite uređaj pa okrenite prekidač s

ključem u položaj "0" i izvucite ključ.

Pazite da se uređaj pritom ne zakotrlja

unatrag.

1 Podešavanje nagiba

2 Križni držač, vodoravno

ÎKrižnim držačima usmjerite usisnu

konzolu tako da stražnja gumica za

usisavanje na obje strane usisne

konzole bude ravnomjerno (simetrično

u odnosu na sredinu) zakrivljena prema

natrag.

ÎPodesite nagib tako da stražnja gumica

za usisavanje bude po čitavoj duljini u

istoj mjeri zakrivljena prema natrag.

ÎZa provjeru podešenosti pomaknite

uređaj za 60 cm prema naprijed i

ispitajte efekt podešavanja.

ÎIstovremenim okretanjem oba križna

držača podesite usisnu konzolu tako da

stražnja gumica za usisavanje bude

zakrivljena prema natrag za 9 do 10

mm.

U smjeru kazaljke sata: zakrivljenost se

smanjuje.

Suprotno smjeru kazaljke sata:

zakrivljenost se povećava.

ÎZa provjeru podešenosti pomaknite

uređaj za 60 cm prema naprijed i

ispitajte efekt podešavanja.

ÎNadignite usisnu konzolu.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

ÎSkinite usisno crijevo s usisne konzole.

Transport

Njega i održavanje

Plan održavanja

Na početku radnog tjedna

Na kraju radnog tjedna

Svakih 50 sati rada

Svakih 100 sati rada

Svakih 200 sati rada

Radovi na održavanju

Ugovor o servisiranju

Podešavanje usisne konzole Vađenje usisne konzole

278 Hrvatski

1 Križni držač za pričvršćenje usisne

konzole

ÎOtpustite križni držač za pričvršćenje

usisne konzole i izvucite usisnu konzolu

u stranu.

ÎIzvadite usisnu konzolu.

1 Krilni vijak

2 Pritisna ploča

3 Gumica za usisavanje

ÎOtpustite krilne vijke.

ÎUklonite pritisnu ploču.

ÎIzvadite gumicu za usisavanje.

Napomena

Gumica za usisavanje se može prevrnuti 3

puta dok joj se svi rubovi ne pohabaju.

Nakon toga je potrebna nova gumica za

usisavanje.

ÎGumicu za usisavanje prevrnite ili

zamijenite novom, vratite natrag u

usisnu konzolu i usmjerite.

ÎPonovo umetnite pritisnu ploču.

ÎNajprije zategnite srednji krilni vijak.

Pazite da pritisna ploča čvrsto naliježe

na gumicu za usisavanje.

ÎZategnite preostale krilne vijke.

ÎIzvadite usisnu konzolu.

1 Stezni zatvarač

2 Stezna vrpca

3 Gumica za usisavanje

ÎOtvorite stezni zatvarač i uklonite

steznu vrpcu.

ÎIzvadite gumicu za usisavanje.

Napomena

Gumica za usisavanje se može prevrnuti 3

puta dok joj se svi rubovi ne pohabaju.

Nakon toga je potrebna nova gumica za

usisavanje.

ÎGumicu za usisavanje prevrnite ili

zamijenite novom, vratite natrag u

usisnu konzolu i usmjerite.

ÎUmetnite steznu vrpcu i zatvorite stezni

zatvarač. Stezni zatvarač treba biti tek

toliko zategnut da se gumica za

usisavanje drži bez nabora. Po potrebi

zategnite ili otpustite stezni zatvarač.

1 Cijev

2 Mrežica s kuglastim plovkom

ÎIzvana očistite i isperite mrežicu.

ÎProvjerite pokretljivost kuglastog

plovka.

U slučaju jakog zaprljanja:

ÎČvrsto držite cijev i smaknite mrežicu s

nje.

ÎOčistite mrežicu i kuglu.

ÎČvrsto držite cijev i na nju ponovo

nataknite mrežicu.

1 Zaštita od prskanja

2 Križni držač zaštite od prskanja

3 Vijak poklopca ležaja

4 Poklopac ležaja

ÎPodignite blok čistača.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

ÎOtpustite križni držač zaštite od

prskanja pa isti zakrenite u stranu.

ÎOtvorite poklopac ležaja pa gornji dio

ležaja povucite prema van.

ÎPoklopac ležaja pritisnite prema dolje i

odglavite.

ÎSkinite poklopac ležaja s četke.

ÎIzvucite četku.

ÎUmetnite novu četku s nosačem prema

naprijed u blok čistača te je ugurajte do

kraja.

ÎPreklopite četku prema dolje i nataknite

poklopac ležaja.

ÎDonji kraj poklopca ležaja uglavite u

blok čistača pa ga gurnite prema gore.

ÎGornji kraj poklopca ležaja pritisnite uz

blok čistača i pričvrstite vijkom.

ÎZaštitu od prskanja zakrenite natrag i

zavijte križni držač.

ÎPostupak ponovite na suprotnoj strani.

1Bočna zaštita od prskanja

ÎPodignite blok čistača.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

ÎBočnu zaštitu od prskanja podignite i

skinite u stranu.

ÎOkrenite otkočnu polugu pločaste četke

suprotno smjeru kazaljke sata - četka

pada dolje i može se izvući ispod

uređaja.

ÎNovu četku držite ispod bloka čistača.

ÎOtkočnu polugu pločaste četke okrećite

u smjeru kazaljke sata pritiskajući

pritom četku prema gore.

ÎPustite otkočnu polugu i provjerite

pričvršćenost četke.

ÎPonovo postavite zaštitu od prskanja.

ÎPostupak ponovite na suprotnoj strani.

ÎSpustite blok čistača.

ÎPrekidač s ključem okrenite u položaj

"0" i izvucite ključ.

BR izvedba:

ÎOdvojite graničnik i namjestite tako da

se gumica za usisavanje savija oko 9 do

10 mm u stranu.

Prevrtanje/zamjena prednje gumice za

usisavanje

Prevrtanje/zamjena stražnje gumice za

usisavanje

Čišćenje plovka

Zamjena valjkaste četke

Zamjena pločastih četki

Namještanje zaštite od prskanja

Hrvatski 279

BD izvedba:

1 Graničnik

ÎOdvojite graničnik i namjestite tako da

donji brid zaštite od prskanja bude

udaljen 3 mm od poda.

ÎZategnite graničnik.

1Vijak

2Čeona oplata

ÎOdvijte vijke.

ÎSkinite čeonu oplatu.

1 Vijak

2Poklopac

3 Pogonski lanac

ÎOdvijte vijke.

ÎSkinite poklopac.

ÎProvjerite pohabanost pogonskog lanca

i lančanika.

U slučaju opasnosti od smrzavanja:

ÎIspraznite spremnik svježe i prljave

vode.

ÎUređaj odložite na mjesto zaštićeno od

mraza.

Opasnost

Opasnost od ozljeda! Prije svih radova na

uređaju prebacite prekidač s ključem na "0"

i izvucite ključ. Izvucite akumulatorski

utikač.

U slučaju smetnji koje se ne mogu otkloniti

uz pomoć ove tablice, pozovite servisnu

službu.

Provjera pogonskog lanca

Zaštita od smrzavanja

Smetnje

Smetnje koje se prikazuju na zaslonu (samo BD)

Prikaz na

zaslonu

Uzrok Otklanjanje Izvođač

radova

0814 Smetnja upravljanja voznim

motorom

Servisna

služba

7600 Smetnja pogona četki Reaktivirajte osigurač pogona četki. Rukovatelj

7800 Neispravan priključni kabel do

voznog motora

Servisna

služba

7801 Upravljačka jedinica je

pregrijana

Isključite uređaj i ostavite ga da se ohladi. Rukovatelj

7802

9000 Nisu umetnute četke u blok

čistača.

Umetnite četke. Rukovatelj

Preniska napunjenost

akumulatora

Napunite akumulator. Rukovatelj

Uređaj je uključen dok se vozna

pedala drži pritisnutom.

Pustite voznu pedalu, okrenite prekidač s ključem na "0", okrenite

ga ponovo na "1", pritisnite sigurnosnu pedalu, pritisnite tipku za

deblokiranje te nakon toga pritisnite voznu pedalu.

Rukovatelj

280 Hrvatski

Smetnje

Smetnja Otklanjanje Izvođač

radova

Uređaj se ne može pokrenuti Utaknite akumulatorski utikač na uređaju. Rukovatelj

Okretanjem deblokirajte prekidač za isključenje u nuždi. Rukovatelj

Provjerite ispravnost položaja kabela akumulatora. Rukovatelj

Reaktivirajte osigurač upravljačke jedinice (samo BR). Rukovatelj

Provjerite korodiranost kabela akumulatora te ga po potrebi očistite. Rukovatelj

Akumulator se ispraznio, napunite ga. Rukovatelj

Provjerite i po potrebi zamijenite glavni osigurač. Rukovatelj

Uređaj se ne kreće ili vozi

sasvim lagano

Pritisnite tipku za deblokiranje. Rukovatelj

Pustite voznu pedalu, okrenite prekidač s ključem na "0", okrenite ga ponovo na "1",

pritisnite sigurnosnu pedalu, pritisnite tipku za deblokiranje te nakon toga pritisnite

voznu pedalu.

Rukovatelj

Reaktivirajte osigurač voznog pogona. Rukovatelj

Upravljačka jedinica je pregrijana. Isključite uređaj i ostavite ga 15 minuta da se ohladi. Rukovatelj

Prednji kotač ne zahvaća uslijed previsokog tlaka nalijeganja četki. Smanjite tlak

nalijeganja četki.

Rukovatelj

Stroj ne koči. Pozicijska kočnica je deaktivirana. Da biste je aktivirali pritisnite otkočnu polugu prema

gore.

Rukovatelj

Nikakav ili nedovoljan učinak

usisavanja

Reaktivirajte osigurač usisne turbine (samo BR). Rukovatelj

Ispraznite spremnik prljave vode. Rukovatelj

Provjerite podešenost usisne konzole. Rukovatelj

Očistite brtvila između spremnika prljave vode i poklopca, provjerite zabrtvljenost i po

potrebi zamijenite.

Rukovatelj

Očistite gumice za usisavanje prljavštine na usisnoj konzoli, prema potrebi ih prevrnite

ili zamijenite.

Rukovatelj

Provjerite da usisno crijevo nije začepljeno te ga po potrebi očistite. Rukovatelj

Provjerite spoj između usisnog crijeva i usisne konzole te između usisnog crijeva i

poklopca spremnika prljave vode.

Rukovatelj

Provjerite zabrtvljenost usisnog crijeva te ga po potrebi zamijenite. Rukovatelj

Provjerite je li poklopac crijeva za ispuštanje prljave vode zatvoren. Rukovatelj

Provjerite podešenost usisne konzole. Rukovatelj

Očistite plovak u spremniku prljave vode. Rukovatelj

Nezadovoljavajući rezultat

čišćenja

Podesite tlak nalijeganja. Rukovatelj

Provjerite istrošenost četki, po potrebi ih zamijenite. Rukovatelj

Provjerite zaprljanost četki, po potrebi ih očistite. Rukovatelj

Provjerite jesu li sredstvo za pranje i četke prikladne za vrstu i način čišćenja. Rukovatelj

Četke se ne vrte Reaktivirajte osigurač pogona četki. Rukovatelj

Provjerite da neko strano tijelo ne blokira četke te ga otklonite. Rukovatelj

Otopina sredstva za pranje se

ne dozira ili se dozira premalo.

Provjerite razinu otopine sredstva za pranje u spremniku svježe vode i po potrebi

dopunite spremnik.

Rukovatelj

Reaktivirajte osigurač crpke (samo BR). Rukovatelj

Povećajte doziranje tekućine za pranje. Rukovatelj

Provjerite i po potrebi očistite mrežicu filtra svježe vode i sam filtar. Rukovatelj

Pribor

Oznaka Br. dijela Opis kom. Stroju je

potrebno

kom.

Komplet za zamjenu akumulatora 8.601-121.0 Sastoji se iz: korita odjeljka za akumulatore,

kompleta kabela, zaporne garniture, 2 transportna

kolica

Akumulator 6.654-141.0 12V/105 A, bez potrebe za održavanjem (gel) 1 3

Punjač6.654-229.0 36V, za akumulatore koje nije potrebno održavati 1 1

Hrvatski 281

Oznaka Br. dijela Opis kom. Stroju je

potrebno

kom.

bijela (mekana) valjkasta četka 8.628-390.0 Za poliranje i redovito čišćenje osjetljivih podova. 1 1

zeleni (srednje mekana, standardna)

valjkasta četka

8.628-389.0 Za redovito čišćenje također i jače zaprljanih

podova.

zelena (tvrda) valjkasta četka 8.628-391.0 Za temeljno čišćenje jako zaprljanih podova i za

skidanje slojeva podnih obloga (npr. vosak, akrilati).

Oznaka Br. dijela Opis kom. Stroju je

potrebno

kom.

prirodna (meka) pločasta četka 8.600-019.0 Za poliranje podova. 1 2

Plava (srednje mekana, standardna)

pločasta četka

8.600-018.0 Za čišćenje lako zaprljanih ili osjetljivih podova. 1 2

Siva (tvrda) pločasta četka 8.600-020.0 Za čišćenje jako zaprljanih podova. 1 2

noseći kotur 8.600-017.0 Za postavljanje spužvastog diska. 1 2

crveni (srednje mekani) spužvasti

disk

6.369-826.0 Za čišćenje lako zaprljanih podova. 5 2

zeleni (tvrdi) spužvasti disk 6.369-827.0 Za čišćenje jako zaprljanih podova. 5 2

crni (jako tvrdi) spužvasti disk 6.369-828.0 Za čišćenje jako zaprljanih podova. 5 2

Tehnički podaci

BR BD

Snaga

Nazivni napon V 36 36

Kapacitet akumulatora (samo Pack izvedba) Ah (5h) 105 105

Prosječna potrošnja energije W 2200 2200

Snaga voznog motora (nazivna snaga) W 680 700

Snaga usisnog motora W 570 570

Snaga motora za četke W 300 510

Usisivanje

Snaga usisavanja, protok zraka l/s 31 3,64

Snaga usisavanja, podtlak kPa 19 20,3

Doziranje otopine sredstva za pranje

Potrošnja energije dozirne crpke W 43 43

Nanos otopine sredstva za pranje (maks.) l/h 5,2 5,2

Četke za čišćenje

Radna širina mm 610 610

Promjer četki mm 152 305

Broj okretaja četki 1/min 800 300

Dimenzije i težine

Brzina vožnje (maks.) km/h 5,8 5,6

Savladavanje uspona (maks.) % 10 10

Teoretski površinski učinak m2/h 2800 2800/

Zapremnina spremnika svježe/prljave vode l 95/90 95/90

Duljina mm 1330 1330

Širina mm 737 830

Visina mm 1285 1285

Težina (sa/bez akumulatora) kg 565/243 565/243

Površinsko opterećenje kPa 810 810

Emisija buke

Razina zvučnog tlaka (EN 60704-1) dB(A) 74 74

Vibracije stroja

Ukupna vrijednost oscilacija (ISO 5349)

Ruke, upravljačm/s23,6 3,6

Noge, vozna pedala m/s20,7 0,7

282 Hrvatski

– Smije se koristiti samo onaj pribor i oni

pričuvni dijelovi koje dozvoljava

proizvođač. Originalan pribor i originalni

pričuvni dijelovi jamče za to da stroj

može raditi sigurno i bez smetnji.

– Pregled najčešće potrebnih pričuvnih

dijelova naći ćete na kraju ovih radnih

uputa.

– Dodatne informacije o pričuvnim

dijelovima dobit ćete pod

www.kaercher.com u dijelu Servis

(Service).

U svakoj zemlji važe jamstveni uvjeti koje je

izdala naša nadležna organizacija za

distribuciju. Eventualne smetnje na stroju

za vrijeme trajanja jamstva uklanjamo

besplatno ukoliko je uzrok greška u

materijalu ili proizvodnji. U slučaju koji

podliježe garanciji obratite se, uz prilaganje

potvrde o kupnji, Vašem prodavaču ili

najbližoj ovlaštenoj servisnoj službi.

Izjavljujemo da navedeni uređaj u svojoj

zamisli i konstrukciji te kod nas korištenoj

izvedbi odgovara osnovnim sigurnosnim i

zdravstvenim zahtjevima u skladu s niže

navedenim direktivama Europske

Zajednice. Ova izjava gubi valjanost u

slučaju izmjene stroja koja nisu ugovorene

s nama.

Potpisnici rade po nalogu i s ovlaštenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks:+49 7195 14-2212

Pričuvni dijelovi

Jamstvo

CE-izjava

Proizvod: čistač podova

Tip: 1.006-xxx

Odgovarajuće smjernice EZ:

98/37/EZ

2006/95/EZ

89/336/EGZ (+91/263/EGZ, 92/31/EGZ,

93/68/EGZ)

Primijenjene usklađene norme:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Primijenjeni nacionalni standardi:

Srpski 283

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ovo

uputstvo za upotrebu i

ravnajte se prema njemu. Ovo uputstvo za

rad sačuvajte za kasniju upotrebu ili za

sledećeg vlasnika.

Sigurnosne napomene 283

Funkcija 283

Namensko korišćenje 283

Zaštita čovekove okoline, otklanjanje u

otpad 283

Komandni i funkcioni elementi 284

Pre upotrebe 286

Rad 287

Nega i održavanje 289

Smetnje 291

Pribor 292

Tehnički podaci 293

Rezervni delovi 294

Garancija 294

Pre prvog korišćenja uređaja pročitajte i

uzmite u obzir ovo radno uputstvo kao i

priloženu brošuru sa sigurnosnim

napomenama za uređaje za čišćenje

četkanjem i ekstraktore br. 5.956-251 i

postupajte u skladu sa njima.

Rad sa uređajem je dozvoljen na

površinama sa nagibom do najviše 10%.

Bezbednosni uređaji služe za zaštitu

korisnika i zato ne smeju da se menjaju ili

da se njihova funkcija zaobilazi.

Za momentalno deaktiviranje svih funkcija

pritisnite prekidač za isključenje u nuždi.

Vozni pogon može da se aktivira samo dok

vozač nogom pritiska papučicu.

U ovom radnom uputstvu se koriste sledeći

simboli:

Opasnost

Ukazuje na neposredno preteću opasnost.

Pri neuvažavanju ovog upozorenja može

doći do izuzetno teških povreda ili čak smrti.

몇Upozorenje

Ukazuje na neku eventualno opasnu

situaciju. Pri neuvažavanju ovog

upozorenja može doći do lakih povreda ili

materijalne štete.

Napomena

Označava preporuke za upotrebu i važne

informacije.

Ovaj uređaj se koristi za mokro čišćenje ili

poliranje ravnih podova.

– Podešavanjem količine vode, pritiska

naleganja četki, količine deterdženta

kao i brzine kretanja uređaj lako može

da se prilagodi tako da udovoljava

različitim zahtevima čišćenja.

– Radna širina od 610 mm i zapremnina

rezervoara za svežu vodu od 95 lit.

omogućavaju efikasno čišćenje uz

dugotrajnu primenu.

–Uređaj je samohodan.

– Akumulatori se mogu puniti uz pomoć

punjača preko utičnice za napon od 230

– Akumulator i punjač su kod varijanti sa

punjačen priloženi uz uređaj.

Napomena

Zavisno od zahteva čišćenja uređaj može

da se opremi različitim priborom.

Zatražite naš katalog ili posetite našu

Internet stranicu pod www.kaercher.com.

Ovaj uređaj koristite isključivo u skladu sa

navodima ovog radnog uputstva.

–Uređaj sme da se koristi isključivo za

čišćenje glatkih podova koji nisu osetljivi

na vlagu niti poliranje.

– Raspon radne temperature je između

+5°C i +40°C.

–Uređaj nije prikladan za čišćenje

smrznutih podova (npr. u rashladnim

komorama).

–Uređaj se sme opremati isključivo

originalnim priborom i rezervnim

delovima.

–Uređaj je koncipiran za čišćenje podova

u unutrašnjim odnosno natkrivenim

prostorijama. Kod ostalih oblasti

primene mora se proveriti primena

alternativnih četki.

–Uređaj nije predviđen za čišćenje javnih

saobraćajnih površina.

–Uređaj se ne sme primenjivati na

podovima osetljivim na pritisak. Uzmite

u obzir dozvoljenu površinsku

opteretivost poda. Površinsko

opterećenje uređajem navedeno je u

tehničkim podacima.

–Uređaj nije prikladan za primenu u

područjima gde postoji opasnost od

eksplozija.

–Uređajem se ne smeju skupljati zapaljivi

gasovi, nerazređene kiseline niti

rastvarači.

U to spadaju benzin, razređivači za boje

ili lož ulje, jer se njihovim kovitlanjem i

mešanjem sa usisnim vazduhom mogu

formirati eksplozivne smese. Osim toga

aceton, nerazređene kiseline i

razređivači, budući da nagrizaju

materijale koji se koriste u uređaju.

– Reaktivna metalna prašina (od npr.

aluminijuma, magnezijuma, cinka) u

spoju sa jako alkalnim i kiselim

sredstvima za čišćenje formira

eksplozivne gasove.

Pregled sadržaja

Sigurnosne napomene

Sigurnosni elementi

Prekidač za isključenje u nuždi

Sigurnosna papučica

Simboli

Funkcija

Namensko korišćenje

Zaštita čovekove okoline,

otklanjanje u otpad

Ambalaža se može ponovo

preraditi. Molimo Vas da

ambalažu ne bacate u kućne

otpatke nego da je dostavite na

odgovarajuća mesta za

ponovnu preradu.

Stari uređaji sadrže vredne

materijale sa sposobnošću

recikliranja i treba ih dostaviti

za ponovnu preradu. Baterije,

ulje i slične materije ne smeju

dospeti u čovekovu okolinu.

Stoga Vas molimo da stare

uređaje odstranjujete preko

primerenih sabirnih sistema.

284 Srpski

1 Akumulatorski utikač

2 Glavni osigurač

3 Akumulator

4 Blokada pregrade akumulatora

5 Pregrada akumulatora

6 Usisno crevo

7 Mrežica za svežu vodu

8 Filter sveže vode

9 Crevo za ispuštanje sveže vode

10 Otkočna poluga pozicione kočnice

11 Ispusno crevo prljave vode

12 Rezervoar za svežu vodu

13 Mrežica rezervoara za prljavu vodu

14 Rezervoar prljave vode

15 Blok čistača

16 Plovak

17 Usisna konzola

18 Posuda za nakupljenu prljavštinu (samo

BR varijanta)

19 Krstasti držač zaštite od prskanja (BR

varijanta)

20 Zaštita od prskanja (BR varijanta)

21 Vozna pedala

22 Platforma za stajanje tokom rada

23 Sigurnosna papučica

24 Poluga za spuštanje usisne konzole

(samo BR)

25 Poklopac akumulatora

26 Blokirni zavrtanj poklopca akumulatora

27 Upravljač

28 Komandni pult

Komandni i funkcioni elementi

Srpski 285

1Prekidač sa ključem

2 Tipka za deblokiranje

3Prekidač za izbor smera vožnje

4Prekidač za biranje brzine

5Sirena

6Prekidač za isključenje u nuždi

7 Prikaz napunjenosti akumulatora

8Osigurač voznog pogona

9Osigurač upravljačke jedinice

10 Osigurač pumpe

11 Osigurač usisne turbine

12 Osigurač pogona četki

13 Dugme za regulisanje količine vode

14 Taster pritiska naleganja četki

15 Pokazivač pritiska naleganja četki

16 Brojač radnih sati

1Prekidač sa ključem

2 Tipka za deblokiranje

3Prekidač za izbor smera vožnje

4 Taster za biranje brzine

5Sirena

6Prekidač za isključenje u nuždi

7 Osigurač voznog pogona

8 Osigurač pogona četki

9 Taster za menjanje prikaza na ekranu

10 Ekran

11 Taster za čišćenje

12 Taster za doziranje deterdženta

13 Taster pritiska naleganja četki

14 Taster za spuštanje/podizanje usisne

konzole

ANapunjenost akumulatora

B Raspon brzine

C Pritisak naleganja četki

D Doziranje deterdženta

E Vreme rada pogona četki (h)

F Vreme rada voznog motora (h)

G Zaštita od potpunog pražnjenja je

aktivna

Komandni pult BR

Komandni pult BD

286 Srpski

Pri radu sa akumulatorima obavezno

obratite pažnju na sledeća upozorenja:

Opasnost

Opasnost od eksplozije. Ne stavljajte alat

niti bilo šta slično na akumulator t.j. na

polove i spojeve ćelija.

Opasnost od povreda. Rane nikad ne

dovodite u kontakt sa olovom. Nakon

radova sa akumulatorom uvek operite ruke.

Kod varijante Bp Pack akumulator je već

ugrađen.

ÎOdvijte blokirni zavrtanj poklopca

akumulatora.

ÎPoklopac akumulatora nagnite unazad.

ÎBlokadu pregrade akumulatora gurnite

ulevo i zaokrenite na dole.

ÎPregradu akumulatora povucite

unazad.

ÎAkumulatore postavite u korito

pregrade.

ÎPolove spojite priloženim spojnim

kablovima.

몇Upozorenje

Pazite na pravilno spajanje polova.

ÎIsporučen priključni kabl priključite na

slobodne polove akumulatora (+) i (-).

ÎGurnite pregradu akumulatora prema

napred.

Uglavite blokadu pregrade akumulatora.

몇Upozorenje

Napunite akumulator pre puštanja uređaja

u rad.

Napomena

Uređaj je opremljen zaštitom od potpunog

pražnjenja akumulatora. To znači da se pri

dostizanju minimalnog kapaciteta uređaj

može još samo voziti i isisati preostala

voda. Na ekranu treperi simbol zaštite od

potpunog pražnjenja.

ÎUređaj odvezite odmah do stacionarnog

punjača i pritom izbegavajte uspone.

Napomena

Pri korišćenju drugih akumulatora (npr.

drugih proizvođača) servisna služba

Kärcher na dotičnom akumulatoru mora

iznova podesiti zaštitu od potpunog

pražnjenja.

Opasnost

Opasnost od strujnog udara. Obratite

pažnju na električne vodove i sigurnosne

mere, vidi "Punjač".

Punjač koristite samo u suvim i dovoljno

provetrenim prostorijama!

Napomena

Akumulator se u proseku puni oko 10 sati.

Preporučeni punjači (koji odgovaraju

korišćenom akumulatoru) opremljeni su

elektronskom regulacijom i samostalno

završavaju postupak punjenja.

Opasnost

Opasnost od eksplozije. Punjenje

elektrolitskih akumulatora je dozvoljeno

samo dok je poklopac akumulatora otvoren.

ÎOdvijte blokirni zavrtanj poklopca

akumulatora.

ÎPoklopac akumulatora nagnite unazad.

ÎIzvucite akumulatorski utikač i spojite sa

kablom punjača.

ÎPunjač spojite na električnu mrežu i

uključite.

ÎIsključite punjač i odvojite sa električne

mreže.

ÎKabl akumulatora odvojite od kabla

punjača i spojite sa uređajem.

ÎPoklopac akumulatora zaokrenite

prema napred i zategnite blokirni

zavrtanj.

ÎJedan sat pre kraja punjenja dodajte

destilisanu vodu; pritom obratite pažnju

na propisani nivo kiseline. Akumulator

je označen na odgovarajući način. Na

kraju postupka punjenja sve ćelije

moraju ispuštati gas.

Opasnost

Opasnost od povreda kiselinom!

–Dolivanje vode u prazan akumulator

može dovesti do izbijanja kiseline.

–Pri radu sa akumulatorskom kiselinom

nosite zaštitne naočare i odeću kako

biste sprečili povrede i oštećenje odeće.

–Kožu ili odeću odmah isperite, ako ih

eventualno poprskate kiselinom.

몇Upozorenje

Opasnost od oštećenja!

–Za dopunjavanje akumulatora koristite

samo destilisanu ili desalinizovanu vodu

(VDE 0510).

–Ne upotrebljavajte nikakve strane

aditive (tzv. sredstva za poboljšanje), jer

u protivnom prestaje svaka garancija.

Akumulatori i punjači mogu da se nabave u

specijalizovanim prodavnicama.

Ako se kod varijante sa punjačem (BAT)

koriste elektrolitski akumulatori potrebno je

obratiti pažnju na sledeće:

– Obavezno se treba pridržavati

maksimalnih dimenzija akumulatora.

– Za punjenje elektrolitskih akumulatora

mora da se otvori poklopac

akumulatora.

– Pri punjenju elektrolitskih akumulatora

morate se pridržavati propisa

proizvođača.

Samopokretanje uređaja se u stanju

mirovanja sprečava pomoću električne

pozicione kočnice. Da bi uređaj mogao da

se gura treba otkočiti pozicionu kočnicu.

ÎU tu svrhu otkočna poluga pozicione

kočnice treba da se pritisne na dole.

Opasnost

Opasnost od nesreća izazvanih

samopokretanjem uređaja. Po završetku

guranja otkočnu polugu obavezno treba

opet podići uvis, čime se poziciona kočnica

ponovo aktivira.

Pre upotrebe

Akumulatori

Uzmite u obzir instrukcije na

akumulatoru, u uputstvu za

upotrebu i u radnom uputstvu

vozila

Nosite zaštitne naočare

Kiseline i akumulatore držite van

domašaja dece

Opasnost od eksplozije

Zabranjeni su vatra, varničenje,

otvoren plamen i pušenje

Opasnost od povreda kiselinom

Prva pomoć

Upozorenje

Otklanjanje u otpad

Akumulator se ne sme baciti u

kantu za smeće

Ugradnja i priključivanje akumulatora

Punjenje akumulatora

Nakon punjenja

Dodatno kod elektrolitskih

akumulatora lakih za održavanje:

Preporučeni akumulatori

Akumulatorski set kataloški br.

3 x 12V/105 A, bez

potrebe za

održavanjem (gel)

6.654-141.0

Preporučeni punjači

Punjačkataloški br.

36V, za akumulatore

koje nije potrebno

održavati

6.654-229.0

Maksimalne dimenzije akumulatora

Dužina Širina Visina

406 mm 533 mm 432 mm

Guranje uređaja

Srpski 287

Napomena

Za momentalno deaktiviranje svih funkcija

sklonite nogu sa vozne pedale, pritisnite

prekidač za isključenje u nuždi i okrenite

prekidač sa ključem na "0".

ÎOtpustite zavrtnje i uklonite drveni

kavez.

ÎPrerežite i odstranite plastičnu traku

ambalaže.

ÎSkinite pričvrsnike sa točkova.

ÎDaske postavite na ivicu palete tako da

se nalaze ispred točkova uređaja.

Učvrstite daske zavrtnjima.

ÎSkinite drvene kocke za učvršćivanje

točkova pa ih gurnute pod rampu.

ÎNataknite upravljač pa usmerite prednji

točak prema napred.

ÎSmaknite upravljač, usmerite i ponovo

nataknite.

ÎUčvrstite upravljač priloženom

navrtkom.

ÎUtaknite poklopac u upravljač.

ÎStanite na platformu za stajanje i levom

nogom držite sigurnosnu papučicu

pritisnutom.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač sa ključem prebacite u položaj

"1".

ÎSmer vožnje odaberite pomoću

odgovarajućeg prekidača na

komandnom pultu.

ÎPrekidačem za biranje brzine odaberite

najmanji raspon brzine.

ÎPritisnite taster za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu i uređaj polako svezite sa palete.

ÎPrekidač sa ključem prebacite u položaj

"0".

Pre stavljanja u rad moraju biti montirane

četke (pogledajte "Radovi na održavanju").

Opasnost

Dugotrajniji rad sa uređajem može izazvati

smetnje krvotoka u rukama uslovljene

vibracijama.

Uobičajeno trajanje neprekidnog rukovanja

je nemoguće odrediti, pošto zavisi od više

faktora:

– Loš krvotok rukovaoca (često hladni

prsti, utrnulost prstiju).

– Niska temperatura okoline. Radi zaštite

ruku nosite tople rukavice.

–Čvrsto stiskanje ometa cirkulaciju krvi.

– Neprekidan rad je nepovoljniji od rada

sa pauzama.

Pri redovnom, dugotrajnijem radu sa

uređajem i učestalom nastupanju

odgovarajućih simptoma (na primer

utrnulost prstiju, hladni prsti)

preporučujemo konsultaciju lekara.

Napomena

Za momentalno deaktiviranje svih funkcija

sklonite nogu sa vozne pedale, pritisnite

prekidač za isključenje u nuždi i okrenite

prekidač sa ključem na "0".

ÎObavite radove održavanja navedene

pod "Na početku radne nedelje" (vidi

poglavlje "Nega i održavanje").

Opasnost

Opasnost od nesreća. Pre svake upotrebe

mora se na ravnom terenu proveriti

ispravnost pozicione kočnice.

ÎPrekidač sa ključem prebacite u položaj

"0".

ÎPritisnite prekidač za isključenje u

nuždi.

Ako uređaj može da se gura rukom, to znači

da poziciona kočnica ne deluje.

ÎPritisnite otkočnu polugu pozicione

kočnice uvis.

Ako se uređaj i dalje može gurati rukom,

onda je poziciona kočnica u kvaru. Isključite

uređaj i pozovite servisnu službu.

Opasnost

Opasnost od nesreća. Ako uređaj ne koči

dovoljno na nizbrdici, pritisnite prekidač za

isključenje u nuždi:

ÎOtvorite poklopac rezervoara sveže

vode.

ÎDolijte svežu vodu (maksimlno 60°C) do

15 cm ispod ivice rezervoara.

ÎDodajte deterdžent.

ÎZatvorite poklopac rezervoara sveže

vode.

Napomena

Pre prvog puštanja u rad u potpunosti

napunite rezervoar sveže vode kako bi se

ispustio vazduh iz vodova za vodu.

Ako je vodovodni sistem prazan, može

potrajati i do 2 minuta dok rastvor

deterdženta ne počne da izlazi na bloku

čistača.

몇Upozorenje

Opasnost od oštećenja. Koristite samo

preporučene deterdžente. Za druge

deterdžente korisnik na sebe preuzima

povećan rizik od nesreća i remećenja

sigurnosti pri radu.

Koristite samo deterdžente koji ne sadrže

rastvarače, sonu i fluorovodoničnu kiselinu.

Napomena

Ne primenjujte deterdžente koji jako pene.

Preporučeni deterdženti:

Radi upoznavanja sa uređajem obavite

nekoliko probnih vožnji na za to prikladnom

mestu.

Opasnost

Opasnost od prevrtanja na prevelikim

usponima.

ÎDozvoljeno je savladavati samo uspone

do 10% u smeru vožnje.

Postoji opasnost od prevrtanja pri prebrzoj

vožnji u krivinama.

Opasnost od zanošenja na mokroj podlozi.

ÎU krivinama treba voziti polako.

Opasnost od prevrtanja na nestabilnoj

podlozi.

ÎUređaj koristite isključivo na stabilnima

podlogama.

Opasnost od prevrtanja pri prevelikom

bočnom nagibu.

ÎDozvoljeno je savladavanje poprečnih

kosina u odnosu na smer kretanja od

maksimalno 10%.

ÎStanite na platformu za stajanje i levom

nogom držite sigurnosnu papučicu

pritisnutom.

ÎNemojte pritiskati voznu pedalu.

ÎOkretanjem deblokirajte prekidač za

isključenje u nuždi.

ÎPrekidač sa ključem prebacite u položaj

"1".

Istovar

Montaža četki

Rad

Provera pozicione kočnice

Kočnice

Punjenje radnih medija

Sveža voda

Deterdžent

Primena Deterdžent

Redovno čišćenje svih

podova otpornih na vodu

RM 780

RM 746

Redovno čišćenje sjajnih

površina (npr. granita)

RM 755 es

Redovno i temeljno

čišćenje industrijskih

podova

RM 69 ASF

Redovno i temeljno

čišćenje podova od fine

keramike

RM 753

Redovno i temeljno

čišćenje podova u

sanitarnim prostorijama

RM 751

Čišćenje i dezinfekcija u

sanitarnim prostorijama

RM 732

Skidanje slojeva sa svih

podova otpornih na alkalije

(npr. PVC)

RM 752

Skidanje slojeva

linoleumskih podova

RM 754

Vožnja

288 Srpski

ÎPritisnite taster za deblokiranje.

ÎZa vožnju pažljivo pritisnite voznu

pedalu.

Napomena

Smer kretanja možete menjati i tokom

vožnje. Na taj način je moguće višekratnom

vožnjom napred-nazad očistiti i jako

zaprljana mesta.

Kod preopterećenja se motor nakon

određenog vremena isključuje.

ÎOstavite uređaj da se ohladi u trajanju

od najmanje 15 minuta.

ÎPonovo utisnite osigurač voznog

pogona na komandnom pultu.

Napomena

Ako uređaj duže od 2 sekunde stoji u

mestu, prekida se dovod deterdženta, a

ujedno i pogon četki sve do ponovnog

pokretanja.

ÎPritisnite voznu pedalu i pređite preko

površine koju čistite.

ÎPritisak naleganja četki podesite

odgovarajućim tasterom (4 stepena).

Brzina je tokom čišćenja ograničena na

stepen II.

Napomena

Jako zaprljane podove možete čistiti u dva

navrata. Pritom se u prvom navratu nanosi

tečni deterdžent i raspodeljuje četkama. U tu

svrhu se usisna konzola podiže pritiskom na

taster njeno podizanje/spuštanje. Kod verzije

BD dodatno mora da se skine i zadnja zaštita

od prskanja (Aqua-Mizer). Nakon delovanja

deterdženta u drugom navratu se površina

čisti na uobičajeni način.

Napomena

Nakon podizanja bloka čistača uređaj treba

voziti još oko 5 m, kako bi se usisala

preostala voda.

ÎUređaj postavite na ravnu podlogu.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

Napomena

Prelivanje rezervoara prljave vode. Kada se

napuni rezervoar prljave vode, usisna struja

se prekida plovkom. Ispraznite rezervoara

za zaprljanu vodu.

몇Upozorenje

Pridržavajte se lokalnih propisa za

otklanjanje otpadne vode.

ÎCrevo za ispuštanje prljave vode skinite

sa držača i spustite nad prikladan

sabirni sud.

ÎOtvorite navojni poklopac pa prljavu

vodu ispusite kroz ispusno crevo.

ÎMrežicu rezervoara prljave vode isperite

čistom vodom.

ÎOčistite plovak i proverite pokretljivost

kuglice.

ÎRezervoar prljave vode isperite čistom

vodom.

ÎIzvadite crevo za ispuštanje sveže vode

(iza ispusnog creva prljave vode) pa ga

spustite nad prikladan sabirni sud.

ÎOtvorite navojni poklopac pa deterdžent

ispusite kroz ispusno crevo.

ÎPodignite blok čistača.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

ÎOtpustite krstasti držač zaštite od

prskanja pa isti okrenite u stranu.

ÎIzvadite posudu za nakupljenu

prljavštinu.

ÎPosudu za nakupljenu prljavštinu

ispraznite i isperite vodom.

Opasnost

Opasnost od povreda! Uređaj se radi

utovara i istovara sme voziti na nagibima do

maksimalno 10%. Vozite polako.

ÎUklonite sa uređaja usisnu konzolu,

četke i zaštitu od prskanja.

Za transport uređaja na nekom nosećem

vozilu pričvrstite ga zateznim remenjem/

užadima kako ne bi pomerao.

BR BD

ÎSmer vožnje

odaberite

pomoću

odgovarajućeg

prekidača na

komandnom

pultu.

ÎPrekidačem za

biranje brzine

odaberite

željeni raspon

brzine (3

stepena).

ÎPratite prikaz

na ekranu i

sačekajte da se

završi

inicijalizacija

upravljačke

jedinice.

ÎSmer vožnje

odaberite

pomoću

odgovarajućeg

prekidača na

komandnom

pultu.

ÎTasterom za

biranje brzine

odaberite

željeni raspon

brzine (3

stepena).

Preopterećenje

Čišćenje

BR BD

ÎPolugu za

spuštanje

usisne konzole

pritisnite na

dole.

Usisna konzola

se spušta, a

usisavanje

aktivira.

ÎSpustite blok

čistača

pritiskom na

taster za

pritisak

naleganja četki.

ÎPritisnite taster

za čišćenje.

Aktivira se

pogon četki.

Blok čistača se

spušta

(neznatan

pritisak

naleganja četki)

uz dodavanje

deterdženta.

Usisna konzola

se spušta, a

usisavanje

aktivira.

BR BD

ÎOdgovarajućim

dugmetom

podesite

količinu vode.

ÎDovod

deterdženta

podesite

odgovarajućim

tasterom za

doziranje (4

stepena).

BR BD

ÎPrekidačem za

biranje brzine

odaberite

željeni raspon

brzine (3

stepena).

ÎTasterom za

biranje brzine

odaberite

željeni raspon

brzine (3

stepena).

Završetak čišćenja

BR BD

Podignite blok

čistača pritiskom

na taster za

pritisak

naleganja četki.

Povucite polugu

za spuštanje

usisne konzole

prema gore,

usisna konzola

se podiže, a

usisavanje

isključuje.

Pritisnite taster

za čišćenje.

Pogon četki se

isključuje, a blok

čistača podiže.

Nakon 15

sekundi se

podiže usisna

konzola.

Nakon 30

sekundi se

isključuje

usisavanje.

Nakon upotrebe

Pražnjenje rezervoara

Ispuštanje prljave vode

Ispuštanje sveže vode

Pražnjenje nakupljene prljavštine

(samo varijanta BR)

Transport

Srpski 289

1Pričvrsna mesta

Opasnost

Opasnost od povreda! Pre svih radova na

uređaju prebacite prekidač sa ključem na

"0" i izvucite ključ. Izvucite akumulatorski

utikač.

Napomena

Nakon isključivanja usisna turbina radi još

neko vreme. Radove na održavanju

obavljajte tek kad se usisna turbina

potpuno zaustavi.

ÎIspustite i uklonite prljavu i preostalu

svežu vodu.

ÎProverite zaptivenost poklopca

rezervoara prljave vode.

ÎProverite stanje guma na točkovima.

ÎProverite ispravnost položaja četki.

ÎProverite zaptivenost utičnih spojeva

usisnog creva.

ÎProverite pričvršćenost i podešenost

usisne konzole (vidi "Radovi na

održavanju").

ÎProverite zaptivenost zatvarača

ispusnih creva.

ÎProverite da li su ispusna creva

ispravno odložena.

ÎProverite ispravnost sigurnosne

papučice, vozne pedale i upravljača.

ÎKod elektrolitskih akumulatora proverite

nivo kiseline i po potrebi dolijte

destilisanu vodu.

ÎIspraznite rezervoar prljave vode.

ÎRezervoar prljave vode isperite čistom

vodom.

ÎOčistite mrežicu u poklopcu rezervoara

za prljavu vodu.

ÎOčistite plovak u rezervoaru prljave

vode (vidi "Radovi na održavanju").

ÎOčistite rezervoar i mrežicu za svežu

vodu.

ÎProverite i po potrebi očistite filter sveže

vode.

ÎUključite usisavanje u trajanju od

jednog minuta kako bi se sistem osušio.

ÎProverite istrošenost četki, po potrebi ih

očistite.

ÎProverite istrošenost zaštite od prskanja

na bloku čistača, po potrebi je očistite.

ÎProverite istrošenost gumica za

usisavanje prljavštine na usisnoj

konzoli, po potrebi ih očistite.

ÎUređaj prebrišite spolja vlažnom krpom

natopljenom u rastvor blagog sredstva

za pranje.

ÎSpolja proverite da li postoje oštećenja

na uređaju.

ÎNemojte zatvarati poklopce rezervoara

za svežu i prljavu vode, kako bi

rezervoari mogli da se osuše.

ÎNapunite akumulator.

ÎOčistite gornju stranu akumulatora.

ÎKod elektrolitskih akumulatora proverite

koncentraciju kiseline.

ÎProverite pričvršćenost kabla

akumulatora.

ÎOčistite komoru za akumulatore i

njihovo kućište.

ÎProverite zategnutost pogonskog lanca

(vidi "Radovi na održavanju").

ÎProverite pohabanost pogonskog lanca.

ÎProverite pozicionu kočnicu. *

ÎOčistite dizač usisne konzole.

ÎOčistite zglobove na vešanju usisne

konzole i na bloku čistača.

ÎProverite pohabanost ugljenih četkica i

komutatora svih motora. *

ÎProverite stezače upravljačkih lanaca. *

* Obavlja servisna služba.

Radi osiguranja pouzdanog rada mašine

možete sa nadležnim prodajnim centrom

Kärcher sklopiti ugovor o servisiranju.

ÎPostavite uređaj na ravnu podlogu.

ÎSpustite usisnu konzolu.

ÎPomerite uređaj najmanje 60 cm prema

napred.

ÎZaustavite uređaj pa okrenite prekidač

sa ključem u položaj "0" i izvucite ključ.

Pazite da se uređaj pritom ne zakotrlja

unazad.

1 Podešavanje nagiba

2 Krstasti držač, vodoravno

ÎKrstastim držačima usmerite usisnu

konzolu tako da zadnja gumica za

usisavanje na obe strane usisne

konzole bude ravnomerno (simetrično u

odnosu na centar) zakrivljena unazad.

ÎPodesite nagib tako da zadnja gumica

za usisavanje bude po čitavoj dužini u

istoj meri zakrivljena unazad.

ÎZa proveru podešenosti pomerte uređaj

za 60 cm prema napred i ispitajte efekat

podešavanja.

ÎIstovremenim okretanjem oba krstasta

držača podesite usisnu konzolu tako da

zadnja gumica za usisavanje bude

zakrivljena unazad za 9 do 10 mm.

U smeru kazaljke sata: zakrivljenost se

smanjuje.

Suprotno smeru kazaljke sata:

zakrivljenost se povećava.

ÎZa proveru podešenosti pomerte uređaj

za 60 cm prema napred i ispitajte efekat

podešavanja.

ÎNadignite usisnu konzolu.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

ÎSkinite usisno crevo sa usisne konzole.

Nega i održavanje

Plan održavanja

Na početku radne nedelje

Na kraju radne nedelje

Svakih 50 radnih sati

Svakih 100 radnih sati

Svakih 200 radnih sati

Radovi na održavanju

Ugovor o servisiranju

Podešavanje usisne konzole

Vađenje usisne konzole

290 Srpski

1Krstasti držač za pričvršćenje usisne

konzole

ÎOtpustite krstasti držač za pričvršćenje

usisne konzole i izvucite usisnu konzolu

u stranu.

ÎIzvadite usisnu konzolu.

1 Leptir zavrtanj

2 Pritisna ploča

3 Gumica za usisavanje

ÎOtpustite leptir zavrtnje.

ÎUklonite pritisnu ploču.

ÎIzvadite gumicu za usisavanje.

Napomena

Gumica za usisavanje može da se prevrne

3 puta dok joj se sve ivice ne pohabaju.

Nakon toga je potrebna nova gumica za

usisavanje.

ÎGumicu za usisavanje prevrnite ili

zamenite novom, vratite nazad u usisnu

konzolu i usmerite.

ÎPonovo umetnite pritisnu ploču.

ÎNajpre zategnite srednji leptir zavrtanj.

Pazite da pritisna ploča čvrsto naleže

na gumicu za usisavanje.

ÎZategnite preostale leptir zavrtnje.

ÎIzvadite usisnu konzolu.

1 Stezni zatvarač

2 Stezna traka

3 Gumica za usisavanje

ÎOtvorite stezni zatvarač i uklonite

steznu traku.

ÎIzvadite gumicu za usisavanje.

Napomena

Gumica za usisavanje može da se prevrne

3 puta dok joj se sve ivice ne pohabaju.

Nakon toga je potrebna nova gumica za

usisavanje.

ÎGumicu za usisavanje prevrnite ili

zamenite novom, vratite nazad u usisnu

konzolu i usmerite.

ÎUmetnite steznu traku i zatvorite stezni

zatvarač. Stezni zatvarač treba da bude

tek toliko zategnut da se gumica za

usisavanje drži bez nabora. Po potrebi

zategnite ili otpustite stezni zatvarač.

1Cev

2 Mrežica sa kuglastim plovkom

ÎSpolja očistite i isperite mrežicu.

ÎProverite pokretljivost kuglastog plovka.

U slučaju jakog zaprljanja:

ÎČvrsto držite cev i smaknite mrežicu s

nje.

ÎOčistite mrežicu i kuglu.

ÎČvrsto držite cev i na nju ponovo

nataknite mrežicu.

1 Zaštita od prskanja

2 Krstasti držač zaštite od prskanja

3 Zavrtanj poklopca ležaja

4 Poklopac ležaja

ÎPodignite blok čistača.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

ÎOtpustite krstasti držač zaštite od

prskanja pa isti okrenite u stranu.

ÎOtvorite poklopac ležaja pa gornji deo

ležaja povucite prema napolje.

ÎPoklopac ležaja pritisnite na dole i

odglavite.

ÎSkinite poklopac ležaja sa četke.

ÎIzvucite četku.

ÎUmetnite novu četku sa nosačem

prema napred u blok čistača pa je

ugurajte do kraja.

ÎPreklopite četku prema dole i nataknite

poklopac ležaja.

ÎDonji kraj poklopca ležaja uglavite u

blok čistača pa ga gurnite uvis.

ÎGornji kraj poklopca ležaja pritisnite uz

blok čistača i pričvrstite zavrtnjem.

ÎZaštitu od prskanja preklopite unazad i

zavijte krstasti držač.

ÎPostupak ponovite na suprotnoj strani.

1Bočna zaštita od prskanja

ÎPodignite blok čistača.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

ÎBočnu zaštitu od prskanja podignite i

skinite u stranu.

ÎOkrenite otkočnu polugu pločaste četke

suprotno smeru kazaljke sata - četka

pada dole i može da se izvuče ispod

uređaja.

ÎNovu četku držite ispod bloka čistača.

ÎOtkočnu polugu pločaste četke okrećite

u smeru kazaljke sata pritiskajući pritom

četku prema gore.

ÎPustite otkočnu polugu i proverite

pričvršćenost četke.

ÎPonovo postavite zaštitu od prskanja.

ÎPostupak ponovite na suprotnoj strani.

ÎSpustite blok čistača.

ÎPrekidač sa ključem okrenite u položaj

"0" i izvucite ključ.

BR varijanta:

ÎOdvojite graničnik i namestite tako da

se gumica za usisavanje savija oko 9 do

10 mm u stranu.

Prevrtanje/zamena prednje gumice za

usisavanje

Prevrtanje/zamena zadnje gumice za

usisavanje

Čišćenje plovka

Zamena valjkaste četke

Zamena pločastih četki

Nameštanje zaštite od prskanja

Srpski 291

BD varijanta:

1 Graničnik

ÎOdvojite graničnik i namestite tako da

donja ivica zaštite od prskanja bude

udaljena 3 mm od poda.

ÎZategnite graničnik.

1Zavrtanj

2Čeona oplata

ÎOdvijte zavrtnje.

ÎSkinite čeonu oplatu.

1 Zavrtanj

2Poklopac

3 Pogonski lanac

ÎOdvijte zavrtnje.

ÎSkinite poklopac.

ÎProverite pohabanost pogonskog lanca

i lančanika.

U slučaju opasnosti od smrzavanja:

ÎIspraznite rezervoar sveže i prljave

vode.

ÎUređaj odložite na mesto zaštićeno od

mraza.

Opasnost

Opasnost od povreda! Pre svih radova na

uređaju prebacite prekidač sa ključem na

"0" i izvucite ključ. Izvucite akumulatorski

utikač.

U slučaju smetnji koje se ne mogu otkloniti

uz pomoć ove tabele, pozovite servisnu

službu.

Provera pogonskog lanca

Zaštita od smrzavanja

Smetnje

Smetnje koje se prikazuju na ekranu (samo BD)

Prikaz na

ekranu

Uzrok Otklanjanje Izvođač

radova

0814 Smetnja upravljanja voznim

motorom

Servisna

služba

7600 Smetnja pogona četki Reaktivirajte osigurač pogona četki. Rukovalac

7800 Neispravan priključni kabl do

voznog motora

Servisna

služba

7801 Upravljačka jedinica je

pregrejana

Isključite uređaj i ostavite ga da se ohladi. Rukovalac

7802

9000 Nisu umetnute četke u blok

čistača.

Umetnite četke. Rukovalac

Preniska napunjenost

akumulatora

Napunite akumulator. Rukovalac

Uređaj je uključen dok se vozna

pedala drži pritisnutom.

Pustite voznu pedalu, okrenite prekidač sa ključem na "0", okrenite

ga ponovo na "1", pritisnite sigurnosnu pedalu, pritisnite taster za

deblokiranje pa nakon toga pritisnite voznu pedalu.

Rukovalac

292 Srpski

Smetnje

Smetnja Otklanjanje Izvođač

radova

Uređaj se ne može pokrenuti Utaknite akumulatorski utikač na uređaju. Rukovalac

Okretanjem deblokirajte prekidač za isključenje u nuždi. Rukovalac

Proverite ispravnost položaja kabla akumulatora. Rukovalac

Reaktivirajte osigurač upravljačke jedinice (samo BR). Rukovalac

Proverite korodiranost kabla akumulatora te ga po potrebi očistite. Rukovalac

Akumulator se ispraznio, napunite ga. Rukovalac

Proverite i po potrebi zamenite glavni osigurač. Rukovalac

Uređaj se ne kreće ili vozi

sasvim polako.

Pritisnite taster za deblokiranje. Rukovalac

Pustite voznu pedalu, okrenite prekidač sa ključem na "0", okrenite ga ponovo na "1",

pritisnite sigurnosnu pedalu, pritisnite taster za deblokiranje pa nakon toga pritisnite

voznu pedalu.

Rukovalac

Reaktivirajte osigurač voznog pogona. Rukovalac

Upravljačka jedinica je pregrejana. Isključite uređaj i ostavite ga 15 minuta da se ohladi. Rukovalac

Prednji točak ne zahvata usled previsokog pritiska naleganja četki. Smanjite pritisak

naleganja četki.

Rukovalac

Uređaj ne koči. Poziciona kočnica je deaktivirana. Da biste je aktivirali pritisnite otkočnu polugu uvis. Rukovalac

Nikakav ili nedovoljan učinak

usisavanja

Reaktivirajte osigurač usisne turbine (samo BR). Rukovalac

Ispraznite rezervoar prljave vode. Rukovalac

Proverite podešenost usisne konzole. Rukovalac

Očistite zaptivke između rezervoara prljave vode i poklopca, proverite zaptivenost i po

potrebi zamenite.

Rukovalac

Očistite gumice za usisavanje prljavštine na usisnoj konzoli, po potrebi ih prevrnite ili

zamenite.

Rukovalac

Proverite da usisno crevo nije začepljeno i po potrebi ga očistite. Rukovalac

Proverite spoj između usisnog creva i usisne konzole kao i između usisnog creva i

poklopca rezervoara prljave vode.

Rukovalac

Proverite zaptivenost usisnog creva i po potrebi ga zamenite. Rukovalac

Proverite da li je poklopac creva za ispuštanje prljave vode zatvoren. Rukovalac

Proverite podešenost usisne konzole. Rukovalac

Očistite plovak u rezervoaru prljave vode. Rukovalac

Nezadovoljavajući rezultat

čišćenja

Podesite pritisak naleganja. Rukovalac

Proverite istrošenost četki, po potrebi ih zamenite. Rukovalac

Proverite zaprljanost četki, po potrebi ih očistite. Rukovalac

Proverite da li su deterdžent i četke prikladni za vrstu i način čišćenja. Rukovalac

Četke se ne vrte Reaktivirajte osigurač pogona četki. Rukovalac

Proverite da neko strano telo ne blokira četke pa ga otklonite. Rukovalac

Rastvor deterdženta se ne

dozira ili se dozira premalo.

Proverite nivo rastvora deterdženta u rezervoaru sveže vode i po potrebi dopunite

rezervoar.

Rukovalac

Reaktivirajte osigurač pumpe (samo BR). Rukovalac

Povećajte doziranje tečnog deterdženta. Rukovalac

Proverite i po potrebi očistite mrežicu filtera sveže vode kao i sam filter. Rukovalac

Pribor

Oznaka Br. dela Opis kom. Uređaju je

potrebno

kom.

Komplet za zamenu akumulatora 8.601-121.0 Sastoji se iz: korita pregrade za akumulatore,

kompleta kablova, blokirne garniture, 2 transportna

kolica

Akumulator 6.654-141.0 12V/105 A, bez potrebe za održavanjem (gel) 1 3

Punjač6.654-229.0 36V, za akumulatore koje nije potrebno održavati 1 1

Srpski 293

Oznaka Br. dela Opis kom. Uređaju je

potrebno

kom.

bela (mekana) valjkasta četka 8.628-390.0 Za poliranje i redovno čišćenje osetljivih podova. 1 1

crveni (srednje mekana, standardna)

valjkasta četka

8.628-389.0 Za redovno čišćenje takođe i jače zaprljanih podova. 1 1

zelena (tvrda) valjkasta četka 8.628-391.0 Za temeljno čišćenje jako zaprljanih podova i za

skidanje slojeva podnih obloga (npr. vosak, akrilati).

Oznaka Br. dela Opis kom. Uređaju je

potrebno

kom.

prirodna (meka) pločasta četka 8.600-019.0 Za poliranje podova. 1 2

Plava (srednje mekana, standardna)

pločasta četka

8.600-018.0 Za čišćenje lako zaprljanih ili osetljivih podova. 1 2

Siva (tvrda) pločasta četka 8.600-020.0 Za čišćenje jako zaprljanih podova. 1 2

noseći kotur 8.600-017.0 Za postavljanje sunđerastog diska. 1 2

crveni (srednje mekani) sunđerasti

disk

6.369-826.0 Za čišćenje lako zaprljanih podova. 5 2

zeleni (tvrdi) sunđerasti disk 6.369-827.0 Za čišćenje jako zaprljanih podova. 5 2

crni (jako tvrdi) sunđerasti disk 6.369-828.0 Za čišćenje jako zaprljanih podova. 5 2

Tehnički podaci

BR BD

Snaga

Nominalni napon V 36 36

Kapacitet akumulatora (samo varijanta Pack) Ah (5h) 105 105

Prosečna potrošnja energije W 2200 2200

Snaga voznog motora (nominalna snaga) W 680 700

Snaga usisnog motora W 570 570

Snaga motora za četke W 300 510

Usisivanje

Snaga usisavanja, protok vazduha l/s 31 3,64

Snaga usisavanja, podpritisak kPa 19 20,3

Doziranje deterdženta

Potrošnja energije dozirne pumpe W 43 43

Nanos deterdženta (maks.) l/h 5,2 5,2

Četke za čišćenje

Radna širina mm 610 610

Prečnik četki mm 152 305

Broj obrtaja četki 1/min 800 300

Dimenzije i težine

Brzina vožnje (maks.) km/h 5,8 5,6

Savladavanje uspona (maks.) % 10 10

Teoretski površinski učinak m2/h 2800 2800/

Zapremina rezervoara sveže/prljave vode l 95/90 95/90

Dužina mm 1330 1330

Širina mm 737 830

Visina mm 1285 1285

Težina (sa/bez akumulatora) kg 565/243 565/243

Površinsko opterećenje kPa 810 810

Emisija buke

Nivo zvučnog pritiska (EN 60704-1) dB(A) 74 74

Vibracije uređaja

Ukupna vrednost oscilacija (ISO 5349)

Ruke, upravljačm/s23,6 3,6

Noge, vozna pedala m/s20,7 0,7

294 Srpski

– Sme se koristiti samo onaj pribor i oni

rezervni delovi koje dozvoljava

proizvođač. Originalan pribor i originalni

rezervni delovi garantuju za to da uređaj

može raditi sigurno i bez smetnji.

– Pregled najčešće potrebnih rezervnih

delova naći ćete na kraju ovog radnog

uputstva.

– Dodatne informacije o rezervnim

delovima dobićete pod

www.kaercher.com u delu Servis

(Service).

U svakoj zemlji važe garantni uslovi koje je

izdala naša nadležna distributivna

organizacija. Eventualne smetnje na

uređaju za vreme trajanja garancije

uklanjamo besplatno, ukoliko je uzrok

greška u materijalu ili proizvodnji. U slučaju

koji podleže garanciji obratite se sa

potvrdom o kupovini Vašem prodavcu ili

najbližoj ovlašćenoj servisnoj službi.

Ovim izjavljujemo da ovde opisana mašina

po svojoj koncepciji i načinu izrade, sa svim

njenim modelima koje smo izneli na tržište,

odgovara osnovnim zahtevima dole

navedenih propisa Evropske Zajednice o

sigurnosti i zdravstvenoj zaštiti. Ova izjava

prestaje da važi ako se bez naše

saglasnosti na mašini izvedu bilo kakve

promene.

Potpisnici rade po nalogu i sa ovlašćenjem

poslovodstva.

Alfred Kärcher GmbH & Co. KG

Alfred Kärcher-Str. 28 - 40

D - 71364 Winnenden

Tel.: +49 7195 14-0

Faks: +49 7195 14-2212

Rezervni delovi

Garancija

CE-izjava

Proizvod: mašina za pranje podova

Tip: 1.006-xxx

Odgovarajuće EZ-direktive:

98/37/EZ

2006/95/EZ

89/336/EEZ (+91/263/EEZ, 92/31/EEZ,

93/68/EEZ)

Primenjene usklađene norme:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Primenjeni nacionalni standardi:

Български 295

Уважаеми клиенти,

Преди първия пуск на

Вашия уред прочетете

това указание за употреба

и го спазвайте. Запазете това

ръководство за последваща употреба

или за следващи собственици.

Указания за безопасност 295

Функция 295

Употреба, съобразена с

предназначението 295

Опазване на околната среда,

Отстраняване 295

Обслужващи и функционални елементи

296

Преди пускане в експлоатация 298

Експлоатация 299

Грижи и поддръжка 301

Повреди 303

Принадлежности 305

Технически данни 306

Резервни части 306

Гаранция 306

СЕ – декларация 306

Преди да експлоатирате уреда за първи

път, прочетете и съблюдавайте

настоящото Упътване за експлоатация и

приложената брошура Указания за

безопасност за почистващи уреди с

четки и уреди с впръскваща екстракция

№ 5.956-251 и ги спазвайте.

Уредът е предвиден за работа по

повърхности с наклон до 10%.

Предпазните приспособления служат за

защита на потребителя не трябва да се

изключват или да се променят

функциите им.

За бързо изключване на работата на

всички функции: Натиснете бутон

аварийно изключване.

Трансмисията може да се активира само

тогава, когато обслужващият задържи

педала натиснат с крак.

В настоящото Упътване за експлоатация

се използват следните символи:

Опасност

Обозначава непосредствено грозяща

опасност. При неспазване на

указанието съществува заплаха от

смърт или най-тежки наранявания.

몇Предупреждение

Обозначава възможна ситуация на

опасност. При неспазване на

указанието могат да настъпят леки

наранявания или материални щети.

Указание

Обозначава съвети при приложение и

важни информации.

Уредът се използва за мокро почистване

или за полиране на равни подове.

–Посредством настройка на

количеството на водата,

притискащото налягане на четките,

на количеството на почистващото

средство както и на скоростта на

движение лесно може да се настрои

към съответната задача за

почистване.

–Работна ширина от 610 мм и

вместимост на резервоара за прясна

вода от 95 литра улесняват по-

ефективното почистване при

продължителна работа.

–Уредът се движи сам.

–Акумулаторите могат да се зареждат

посредством зарядно устройство на

контакт 230-V.

–Акумулаторът и зарядното

устройство се доставят заедно с

уреда при варианти Package.

Указание

В съответствие със задачата на

почистване уредът може да бъде

оборудван с различни принадлежности.

Попитайте за нашия каталог или ни

посетете в Интернет на адрес

www.kaercher.com.

Използвайте този уред само в

съответствие със задачите в

настоящото Упътване за експлоатация.

–Уредът може да бъде използван

само за почистване на не

чувствителни на влага и не

чувствителни на полиране гладки

повърхности.

–Температурният обхват на

приложение е между +5°C и +40°C.

–Уредът не е подходящ за почистване

на замръзнали подове (напр. в

хладилни помещения).

–Уредът може да се оборудва само с

оригинални принадлежности и

резервни части.

–Уредът е разработен за почистване

на подове във вътрешни

пространства респ. на покрити

повърхности. При други области на

приложение да се провери

използването на алтернативни четки.

–Уредът не е предназначен за

почистване на обществени

транспортни пътища.

–Уредът не трябва да се прилага

върху чувствителни на налягане

подове. Да се спазва допустимото

натоварване на повърхностите на

пода. Натоварването на

повърхностите от страна на уреда е

зададено в техническите данни.

–Уредът не е подходящ за

приложение в застрашени от

експлозии обкръжения.

–С уреда да не се поемат горими

газове, не разредени киселини или

разтворители.

Към тях спадат бензин, разредители

за бои или мазут, които могат при

всмукване да образуват експлозивни

смеси. Освен това не използвайте и

не засмуквайте ацетон, не разредени

киселини и разтворители, защото те

атакуват използваните в уреда

материали.

–Реактивните метални прахове (напр.

алуминий, магнезий, цинк) във

връзка със силно активни и кисели

почистващи препарати образуват

експлозивни газове.

Съдържание

Указания за безопасност

Предпазни приспособления

Бутон аварийно изключване

Защитен педал

Символи

Функция

Употреба, съобразена с

предназначението

Опазване на околната

среда, Отстраняване

Опаковъчните материали

могат да се рециклират.

Моля не хвърляйте

опаковките при домашните

отпадъци, а ги предайте на

вторични суровини с цел

повторна употреба.

Старите уреди съдържат

ценни материали,

подлежащи на рециклиране,

които могат да бъдат

употребени повторно.

Батерии, масла и подобни на

тях не бива да попадат в

околната среда. Поради това

моля отстранявайте старите

уреди, използвайки

подходящи за целта системи

за събиране.

296 Български

1Щепсел на акумулатора

2Главен предпазител

3Акумулатор

4Блокировка на блока за батериите

5Блок за батериите

6Всмукателен маркуч

7Сито за прясна вода

8Филтър чиста вода

9Шлаух за изпускане на чистата вода

10 Лост за разблокиране на ръчната

спирачка

11 Изпускателен маркуч мръсна вода

12 Резервоар чиста вода

13 Филтър на резервоара за мръсна

вода

14 Резервоар мръсна вода

15 Почистваща глава

16 Поплавък

17 Лента засмукване

18 Резервоар за събрания боклук

(опция вариант BR)

19 Кръстата ръкохватка за защита от

пръскане (BR-вариант)

20 Защита от пръскане (BR-вариант)

21 Педал на газта

22 Място за разполагане на

обслужващия

23 Защитен педал

24 Лост за навеждане надолу на

смукателната греда (само BR)

25 Капак на акумулатора

26 Затварящ винт за капака на

батериите

27 Волан

28 Обслужващ пулт

Обслужващи и функционални елементи

Български 297

1Ключов прекъсвач

2Бутон за деблокиране

3Превключвател посока на движение

4Шалтер за скоростта

5Клаксон

6Бутон аварийно изключване

7Показание на акумулатора

8Предпазител режим движение

9Предпазител управление

10 Предпазител на помпата

11 Предпазител всмукателна турбина

12 Предпазител задвижване на четките

13 Регулиращо копче количество на

водата

Бутон притискащо налягане на четките

15 Индикация налягане на притискане

на четките

16 Брояч на работните часове

1Ключов прекъсвач

2Бутон за деблокиране

3Превключвател посока на движение

4Бутон скорост

5Клаксон

6Бутон аварийно изключване

7Предпазител режим движение

8Предпазител задвижване на четките

9Бутон превключване на дисплея

10 Дисплей

11 Бутон режим на почистване

12 Бутон дозиране на почистващата

течност

Бутон притискащо налягане на четките

14 Бутон повдигане/навеждане надолу

на смукателната греда

AСъстояние на зареждане на

батериите

BГраници на скоростта

CПритискащо налягане на четките

DДозиране на почистващата течност

EРаботно време мотор на четките

(часове)

Работно време тягов двигател (часове)

GАктивирана защитата от

преразреждане на батериите

Обслужващ пулт BR

Обслужващ пулт BD

298 Български

При работа с акумулаторите

непременно спазвайте следните

предупредителни указания:

Опасност

Опасност от експлозия. Върху

акумулатора, т.е. върху крайните

полюси и свързването на клетките да

не се поставят инструменти или

подобни.

Опасност от нараняване. Никога не

докосвайте раните с олово. След

работа по акумулаторите винаги

почиствайте ръцете си.

При вариант Bp Pack акумулаторът е

вече монтиран.

ÎРазвийте затварящия винт на капака

на батериите.

ÎОтварете назад капака за батериите.

ÎИзместете наляво фиксатора на

блока за батериите и го наведете

надолу.

ÎИздърпайте назад блока за

батериите.

ÎПоставете батериите във ваната на

блока.

ÎПолюсите да се свържат включените

в обема на доставка свързващи

кабели.

몇Предупреждение

Внимавайте за правилната

ориентация на полюсите.

ÎЗакачете доставения с уреда

присъединителен кабел на

свободния полюс на акумулатора (+)

и (-).

ÎИзместете напред блока за

батериите.

ÎОсвободете фиксатора на блока за

батериите.

몇Предупреждение

Преди пускане в експлоатация на уреда

заредете акумулатора.

Указание

Уредът разполага със защита против

преразреждане, т.е. щом се достигне

все още допустимата минимална

степен на капацитет, уредът може

само да се движи и да се засмуче

останалата вода. На дисплея мига

символът "активна защита от

преразреждане".

ÎУредът да се закара директно до

станцията за зареждане, при това да

се избягват наклони.

Указание

При използване на други акумулатори

(напр. на други производители)

защитата против дълбоко разреждане

за съответния акумулатор трябва да

се настрои отново от съответния

сервиз на Керхер.

Опасност

Опасност от нараняване от

електрически удар. Да се имат пред

вид електрическата мрежа и

предпазителя, вижте „Зарядно

устройство“.

Зарядното устройство да се използва

само в сухи помещения с достатъчно

проветрение!

Указание

Времето за зареждане възлиза средно

на прибл. 10 часа.

Препоръчаните зарядни устройства

(подходящи за съответно

използваните акумулатори) са

електронно регулирани и завършват

самостоятелно процеса на зареждане.

Опасност

Опасност от експлозия. Зареждането

на мокри акумулатори е позволено

само при отворен капак на

акумулатори.

ÎРазвийте затварящия винт на капака

на батериите.

ÎОтварете назад капака за батериите.

ÎИзвадете щепсела на акумулатора и

го свържете със зареждащия кабел.

ÎСвържете зарядното устройство с

мрежата и го включете.

ÎИзключете зарядното устройство и го

разделете от мрежата.

ÎИзвадете кабела на акумулатора от

зареждащия кабел и го свържете с

уреда.

ÎИзместете напред капака на

батериите и завийте затварящия

винт.

ÎЕдин час преди края на процеса на

зареждане добавете дестилирана

вода, спазвайте правилното ниво на

киселинност. Акумулаторът е

съответно обозначен. На края на

процеса на зареждане всички клетки

трябва да кипят.

Опасност

Опасност от разяждане!

–Доливането на вода в разредено

състояние на акумулатора може да

доведе до изтичане на киселина.

–При работа с киселини за

акумулатори да се използват

защитни очила и да се спазват

предписанията, за да се избягват

наранявания и разрушение на

облеклото.

–Евентуалните пръски от киселина

по кожата или облеклото веднага

да се изплакнат с много вода.

몇Предупреждение

Опасност от повреда!

–За доливане на акумулаторите да

се използва само дестилирана или

обезсолена вода (VDE 0510).

–Да не се използват чужди добавки

(така наречени средства за

подобрение), в противен случай се

отменя всякаква гаранция.

Преди пускане в

експлоатация

Акумулатори

Спазвайте указанията на

акумулатора, в Упътването

за употреба и в

Инструкцията за

експлоатация на превозното

средство

Носете защита за очите

Дръжте децата настрани от

киселини и от акумулатори

Опасност от експлозия

Забраняват се искри,

открита светлина и пушене

Опасност от разяждане

Първа помощ

Указателна забележка

Изхвърляне

Акумулатора да не се хвърля в

кофата за боклук

Поставете акумулатора и го

подвържете

Заредете акумулатора

След процеса на зареждане

Допълнително при акумулатори,

които се нуждаят от малко

поддръжка (мокри акумулатори):

Препоръчвани акумулатори

Комплект акумулатор № за поръчка

3 x 12V/105 A, без

необходимост от

поддръжка (гел)

6.654-141.0

Български 299

Акумулатори и зарядни устройства

могат да се закупят от

специализираната търговска мрежа.

Ако при BAT-варианта трябва да се

използват мокри акумулатори, да се има

пред вид следното:

–Максималните размери на

акумулаторите трябва да се спазват.

–При зареждане на мокри батерии

капакът за батериите трябва да се

отвори.

–При зареждане на мокри

акумулатори трябва да се спазват

предписанията на производителя на

акумулатора.

В това положение уредът е защитен от

търкаляне с помощта на ръчна спирачка.

За изместван на уреда ръчната спирачка

трябва да се освободи.

ÎЗа освобождаване на ръчната

спирачка натиснете надолу

фиксиращия лост.

Опасност

Опасност от инциденти от търкалящ

се уред. След завършване процеса на

преместване задължително отново

вдигнете нагоре фиксиращия лост, за

да активирате по този начин ръчната

спирачка.

Указание

За незабавно изключване на всички

функции свалете крака си от педала.

Натиснете аварийния бутон и

завъртете главния шалтер на "0"

ÎРазвийте винта и извадете

дървената клетка.

ÎРазрежете опаковащата лента от

пластмаса и отстранете фолиото.

ÎОтстранете фиксаторите на

колелата.

ÎЛетвите да се поставят на ръба на

палета. Летвите да се насочат така,

че да стоят преди краищата на уреда.

Закрепете летвите с винтовете.

ÎОтстранете дървените трупчета за

фиксиране на колелата и ги пъхнете

под рампата.

ÎПоставете направляващото колело и

центрирайте / изправете предното

колело.

ÎИзвадете направляващото колело,

центрирайте и поставете отново.

ÎЗатегнете направляващото колело с

наличната гайка.

ÎПоставете предпазителя на

направляващото колело.

ÎЗастанете на определеното място и

задръжте защитния педал натиснат с

левия крак.

ÎБутонът за аварийно изключване се

деблокира със завъртане.

ÎПоставете ключовия прекъсвач на

„1“.

ÎНастройте посоката на движение с

превключвател посока на движение

на обслужващия пулт.

ÎС щалтера за регулиране на

скоростта изберете на-малките

граници на скорост.

ÎНатиснете бутона за деблокиране.

ÎЗа задвижване леко натиснете

задвижващия педал и бавно слезте

от палетата.

ÎПоставете ключовия прекъсвач на

„0“.

Преди пускане в експлоатация четките

трябва да са монтирани (вж. "Дейности

по поддръжката").

Опасност

По-продължителната експлоатация

на уреда може да доведе до обусловени

от вибрациите нарушения на

кръвообръщението на ръцете.

Не може да се определи общовалидна

продължителност за използването,

защото то може да зависи от много

фактори:

–Лично предразположение към лошо

оросяване (често студени пръсти,

сърбеж на пръстите).

–Ниска околна температура. Носете

топли ръкавици за защита на ръцете.

–Здравото хващане възпрепятства

оросяването.

–Непрекъснатата работа е по-лоша от

прекъсвана от паузи работа.

При редовно продължаващо дълго

използване на уреда и при повторна

поява на съответните признаци

(например сърбеж на пръстите, студени

пръсти) Ви препоръчваме преглед при

лекар.

Указание

За незабавно изключване на всички

функции свалете крака си от педала.

Натиснете аварийния бутон и

завъртете главния шалтер на "0"

ÎИзвършете работите по поддръжка

"в началото на всяка работна

седмица" (виж глава "Поддръжка и

грижи").

Опасност

Опасност от злополука. Преди всяка

експлоатация функцията на

застопоряващата спирачка трябва да

се провери на равно място.

Поставете ключовия прекъсвач на „0“.

ÎНатиснете бутон аварийно

изключване.

Ако уредът може да се задвижи на ръка,

ръчната спирачка не функционира.

ÎНатиснете нагоре разблокиращия

лост на ръчната спирачка.

Ако уредът все още може да се избута на

ръка, ръчната спирачка е дефектна.

Спрете уреда и повикайте сервиза.

Опасност

Опасност от злополука. Ако при

движение по наклонена отсечка уредът

няма достатъчно спирачно действие,

натиснете аварийния бутон:

ÎОтворете капака на резервоара за

чиста вода.

ÎНапълнете чиста вода (максимално

60 °C) до 15 см под горния ръб на

резервоара.

ÎНапълнете почистващо средство.

ÎЗатворете капака на резервоара за

чиста вода.

Указание

Преди първото пускане в експлоатация

напълнете резервоара за чиста вода

напълно, за да обезвъздушите

водопроводната система.

При празна проводяща система може

да минат около 2 минути, докато

почистващият разтвор започне да

излиза от почистващата глава.

몇Предупреждение

Опасност от повреда. Използвайте

само препоръчани средства за

почистване. За други почистващи

средства потребителят сам носи

повишения риск във връзка с

експлоатационната сигурност и

опасността от злополуки.

Да се използват само почистващи

Препоръчвани зарядни устройства

Зарядно устройство № за поръчка

36V, за батерии,

които не се нуждаят

от поддръжка

6.654-229.0

Максимални размери на

акумулатора

Дължина Широчина Височина

406 мм 533 мм 432 мм

Изместете уреда

Разреждане

Монтиране на четките

Експлоатация

Проверете застопоряващата

спирачка

Спирачки

Напълнете горивни материали

Прясна вода

Почистващ препарат

300 Български

средства, които не съдържат

разтворители, солна и

флуороводородна киселина.

Указание

Да не се използват силно пенливи

почистващи средства.

Препоръчително средство за

почистване:

За да се запознаете с уреда, проведете

първите опити за движение на свободно

място.

Опасност

Опасност от преобръщане при твърде

големи наклони.

ÎПо посока на движението да се

преминава само по наклони до 10%.

Опасност от преобръщане при бързо

пътуване по завои.

Опасност от занасяне при мокри

подове.

ÎНа завоите да се кара бавно.

Опасност от преобръщане при

нестабилна основа.

ÎУредът да се движи само на

укрепена основа.

Опасност от преобръщане при твърде

голем страничен наклон.

ÎНапречно на посоката на движение

да се преминават само наклони до

максимално 10%.

ÎЗастанете на определеното място и

задръжте защитния педал натиснат с

левия крак.

ÎНе задействайте педалите за

движение.

ÎБутонът за аварийно изключване се

деблокира със завъртане.

Поставете ключовия прекъсвач на „1“.

ÎНатиснете бутона за деблокиране.

ÎЗа задвижване внимателно

задействайте педала за движение.

Указание

Посоката на движение може да бъде

променена и по време на движението.

Така могат да се почистят и силно

замърсени места като многократно се

пътува напред и назад.

При претоварване тяговият мотор се

изключва след определено време.

ÎОставете уреда да се охлади

минимум 15 минути.

ÎОтново натиснете защитата за

движение на обслужващия пулт.

Указание

Ако уредът остане за повече от 2

секунди на място, притокът на

почистваща течност и задвижването

на четките се преустановяват до

повторното му задвижването.

ÎНатиснете педала за движение и

придвижете уреда до мястото за

почистване.

ÎРегулирайте притискащото налягане

на четките с бутон "притискащо

налягане на четките" (4 степени).

В режим на почистване максималната

скорост е ограничена до степен ІІ.

Указание

Силно замърсени подове могат да се

почистват на два етапа. При това в

първия работен ход се нанася

почистваща течност и се втрива с

четкане. За тази цел смукателната

греда се повдига с бутона "повдигане/

навеждане надолу на смукателната

греда". При версията BD допълнително

трябва да се свали и задната защита

от пръскане (Aqua-Mizer). След

въздействието на почистващата

течност на втория работен ход

повърхността се почиства както

обикновено.

Употреба Почиства

препарат

Поддържащо почистване

на всякакви

водоустойчиви подове.

RM 780

RM 746

Поддържащо почистване

на лъскави повърхности

(напр. гранит)

RM 755 es

Поддържащо почистване

и основно почистване на

промишлени подове

RM 69 ASF

Поддържащо почистване

и основно почистване на

фаянс от фини частици

RM 753

Поддържащо почистване

на санитарен фаянс

RM 751

Почистване и

дезинфекция на

санитарен фаянс

RM 732

Премахване на

покриващ слой на

алкалосъдържащи

подове (напр. PVC)

RM 752

Премахване на покривен

слой на подове от

линолеум

RM 754

Пътуване

BR BD

ÎНастройте

посоката на

движение с

превключвате

л посока на

движение на

обслужващия

пулт.

ÎИзберете

граници на

скоростта с

шалтер

"скорост" (3

степени).

ÎНаблюдавайте

дисплея и

изчакайте

докато

завърши

инициализира

нето на

управлението.

ÎНастройте

посоката на

движение с

превключвате

л посока на

движение на

обслужващия

пулт.

ÎИзберете

граници на

скоростта с

бутона

"скорост" (3

степени).

Претоварване

Почистване

BR BD

Натиснете

надолу лоста

за навеждане

надолу на

смукателната

греда.

Смукателната

греда се

навежда

надолу и се

активира

засмукването.

Наведете

надолу

почистващата

глава чрез

натискане на

бутона за

притискащо

налягане на

четките.

Натиснете

бутона за

режим на

почистване.

Движението на

четките се

активира.

Почистващата

глава се

навежда

надолу (леко

притискащо

налягане на

четките) и

почистващата

течност

започва да се

подава.

Смукателната

греда се

навежда

надолу и се

активира

засмукването.

BR BD

ÎРегулирайте

притока на

почистваща

течност с

копчето за

регулиране на

водното

количество.

ÎРегулирайте

притока на

почистваща

течност с

бутон

дозиране на

почистваща

течност (4

степени).

BR BD

ÎИзберете

граници на

скоростта с

шалтер

"скорост" (3

степени).

ÎИзберете

граници на

скоростта с

бутона

"скорост" (3

степени).

Приключване на почистването

BR BD

Повдигнете

почистващата

глава чрез

натискане на

бутон

"притискащо

налягане на

четките".

Издърпайте

нагоре лоста за

сваляне на

смукателната

греда и

засмукването

се изключва.

Натиснете

бутона за

режим на

почистване.

Моторът на

четките се

изключва и

почистващата

глава се

повдига.

След 15

секунди се

повдига и

смукателната

греда.

След 30

секунди

засмукването

се изключва.

Български 301

Указание

След повдигане на почистващата

глава продължете с движението още 5

метра, за да може да се изсмуче и

останалата вода.

ÎУредът се поставя върху равна

плоскост.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

Указание

Преливане на резервоара за мръсна

вода. При пълен резервоар за мръсна

вода засмуканият поток се прекъсва

от един поплавък. Изпразване на

резервоар мръсна вода.

몇Предупреждение

Да се спазват местните разпоредби за

работа с отпадни води.

ÎИзпускателният маркуч за мръсна

вода да се свали от държача и да се

спусне над подходящо

приспособление за събиране.

ÎИзточете мръсната вода чрез

отваряне на винтовата капачка на

източващия шлаух.

ÎСитото на резервоара за мръсна

вода да се изплакне с чиста вода.

ÎПочистете поплавъка и проверете

дали съчмите на поплавъка се

движат леко.

ÎРезервоарът за мръсна вода да се

изплакне с чиста вода.

ÎИзвадете източващия шлаух за

прясна вода (зад източващия шлаух

за мръсна вода) и го наведете над

подходящо устройство за събиране.

ÎИзточете почистващата течност чрез

отваряне на винтовия капак на

източващия шлаух.

ÎПовдигане на почистващата глава.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

ÎРазвийте кръстатата ръчка на

защитата от пръскане и изместете

защитата настрани.

ÎДа се свали резервоара за

изметеното.

ÎИзпразнете резервоара за събраната

мръсотия и го изплакнете с вода.

Опасност

Опасност от нараняване! За товарене

и разтоварване уреда може да се

използва само по наклони до 10%. Да се

движи бавно.

ÎОтстранете смукателната греда,

четките и защитата от пръскане от

уреда.

ÎЗа транспорт на превозно средство

уреда да се осигури с обтягащи

колани/ въжета против изплъзване.

1Точки за закрепване

Опасност

Опасност от нараняване! Преди всички

работи по уреда ключовият прекъсвач

да се постави на „0“ и да се извади

ключа. Издърпайте щепсела на

акумулатора.

Указание

Всмукващата турбина продължава да

работи след изключване. Работите по

поддръжката да се изпълняват едва

след спиране на смукателната

турбина.

ÎМръсната вода и останалата чиста

вода да се изпуснат и да се

отстранят.

ÎПроверете капака на резервоара за

мръсна вода за добро уплътняване.

ÎПроверете състоянието на гумите.

ÎПроверете правилното

разположение на четките.

ÎЩекерните съединения на

всмукателния маркуч да се проверят

за плътност.

ÎКонтролирайте закрепването и

регулирането на смукателната греда

(виж "работи по поддръжката").

ÎКонтролирайте съединенията на

източващите шлаухи за добро

уплътнение.

ÎКонтролирайте, дали източващите

шлаухи са правилно разположени.

ÎПроверете правилната функция на

защитния педал, на задвижващия

педал и на направляващото колело.

ÎПри мокри батерии да се провери

нивото на киселината, при необх. да

се долее дестилирана вода.

ÎИзпразване на резервоар мръсна

вода.

ÎРезервоарът за мръсна вода да се

изплакне с чиста вода.

ÎДа се почисти цедката в капака на

резервоара за мръсна вода.

ÎПочистете поплавъка в резервоара

за мръсна вода (виж "работи по

поддръжката").

ÎПочистете резервоара за чиста вода

и ситото за чиста вода.

ÎПроверете филтър чиста вода, при

необходимост го почистете.

ÎИзсмукването и подсушаването на

системата да се включи за една

минута.

ÎПроверете за износване и почистете

четките.

ÎПочистете защитата от пръскане на

почистващата глава и проверете за

износване.

ÎПочистете засмукващите устни на

смукателната греда и проверете за

износване.

ÎУредът да се почисти отвън с

влажен, натопен в мека почистваща

луга парцал.

ÎПроверете външно уреда за

дефекти.

ÎНе затваряйте капаците на

резервоарите за прясна и мръсна

вода, за да могат да изсъхнат.

ÎЗаредете акумулатора.

ÎПочистете горната страна на

батериите.

ÎПри мокри батерии проверете

гъстотата на киселината

ÎПроверете дали кабела на батериите

е свързан правилно.

ÎПочистете камерата за батериите и

корпуса им.

ÎПроверете напрежението на

задвижващата верига (виж "Работи

по поддръжката").

ÎПроверете задвижващата верига за

износване.

Сваляне от експлоатация

Изпразнете резервоара

Изпуснете мръсната вода

Да се изпусне чистата вода.

Да се изпразни резервоара за

изметеното

(само вариант BR)

Транспорт

Грижи и поддръжка

План по поддръжка

В началото на всяка работна

седмица

В края на всяка работна седмица

На всеки 50 работни часа

На всеки 100 работни часа

302 Български

ÎПроверете ръчната спирачка. *

ÎДа се почисти повдигането на лента

засмукване.

ÎДа се почистят шарнирите на

окачването на лента засмукване и на

почистващата глава.

ÎГрафитните четки и комутаторите на

всички мотори да се проверят за

износване. *

ÎПроверете опъващото устройство на

направляващите вериги. *

* Провеждане от сервиза.

За надеждна работа на уреда можете да

сключите договори за поддръжка с

оторизирано бюро за продажби на

Керхер.

ÎУреда да се кара на равна

повърхност.

ÎСваляне на смукателната греда.

ÎДа се кара минимум 60 см напред.

ÎУреда да се спре и ключовия

прекъсвач да се завърти на "0" и да

се извади ключа. Да се внимава за

това, уредът да не се изтъркули

обратно.

1Регулиране на наклона

2Кръстата ръчка хоризонтално

изпълнение

ÎНасочете лента засмукване с двете

кръстати ръчки така, че задният

смукателен накрайник да бъде

огънат равномерно на двете страни

на лента засмукване (симетрично

към стената).

ÎНастройте регулирането на наклона

така, че задният смукателен

накрайник по цялата дължина да

бъде еднакво огънат в ширина.

ÎЗа проверка на настройката

съответно пътувайте 60 см напред и

проверете ефекта на новата

настройка.

ÎЛента засмукване посредством

едновременно завъртане на двете

кръстати ръчки настройте така, че

задният смукателен накрайник да е

огънат 9 до 10 мм назад.

По посока на часовниковата стрелка:

Огъването става по-малко.

В посока обратна на часовниковата

стрелка: Огъването става по-голямо.

ÎЗа проверка на настройката

съответно пътувайте 60 см напред и

проверете ефекта на новата

настройка.

ÎПовдигане на лента засмукване.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

ÎИздърпайте смукателния шлаух от

смукателната греда.

1Кръстата ръчка за закрепване на

смукателната греда

Развийте кръстатата ръчка за

закрепване на смукателната греда и

изтеглете смукателната греда настрани.

ÎДемонтаж на лента засмукване.

1Крилчат винт

2Опорна плоча

3Смукателен накрайник

ÎОсвобождаване на крилчатите

винтове.

ÎОтстраняване на опорната плоча.

ÎСваляне на смукателния накрайник.

Указание

Смукателният накрайник може да се

обръща 3 пъти, докато се износят

краищата. След това е необходим нов

смукателен накрайник.

ÎСмукателния накрайник да се обърне

или смени и отново да се постави и

намести в лента засмукване.

ÎОтново да се постави опорната

плоча.

ÎПърво да се затегни средния крилчат

винт. Внимавайте за това, опорната

плоча да прилегне добре на

смукателния накрайник.

ÎЗатегнете останалите крилчати

винтове.

ÎДемонтаж на лента засмукване.

1Обтуратор

2Опъваща лента

3Смукателен накрайник

ÎДа се отвори обтуратора и да се

отстрани опъващата лента.

ÎСваляне на смукателния накрайник.

Указание

Смукателният накрайник може да се

обръща 3 пъти, докато се износят

краищата. След това е необходим нов

смукателен накрайник.

ÎСмукателния накрайник да се обърне

или смени и отново да се постави и

намести в лента засмукване.

ÎДа се постави опъващата лента и да

се затвори обтуратора.

Напрежението трябва да е толкова

голямо, че смукателният накрайник

да се държи изправен без да

образува гънки. Евентуално да се

регулира обтуратора.

На всеки 200 работни часа

Дейности по поддръжката

Договор за поддръжка

Настройка лента засмукване

Демонтаж на лента засмукване

Предния смукателен накрайник да

се обърне/да се смени.

Задния смукателен накрайник да се

обърне/да се смени

Български 303

1Тръба

2Цедка със съчма на поплавъка

ÎЦедката да се почити външно и да се

изплакне.

ÎДа се провери подвижността на

съчмата на поплавъка.

При силно замърсяване:

ÎДа се задържи тръбата и цедката да

се извади от тръбата.

ÎДа се почистят цедката и съчмата.

ÎДа се задържи тръбата и отново да

се постави цедката.

1Защита от пръскане

2Кръстата ръчка защита от пръскане

3Винт за капака на лагерите

4Капак на лагерите

ÎПовдигане на почистващата глава.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

ÎРазвийте кръстатата ръчка на

защитата от пръскане и изместете

защитата настрани.

ÎРазвийте винта на капака на

лагерите и изтеглете навън горния

край на капака.

ÎНатиснете надолу капака на

лагерите и го откачете.

ÎСвалете капака на лагерите от

четката.

ÎИзвадете четката.

Поставете на почистващата глава нова

четка заедно със закачалката и я

вкарайте навътре до крайно положение.

ÎНаклонете четката назад и поставете

капака на лагерите.

ÎЗакачете долния край на капака на

лагерите към почистващата глава и

изместете капака нагоре.

ÎНатиснете горния край на капака на

лагерите към почистващата глава и

затегнете винта.

ÎВърнете кръстатата ръчка в

нормално положение и я затегнете.

ÎПроцеса да се повтори на

противоположната страна.

1Странична защита от пръскане

ÎПовдигане на почистващата глава.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

ÎПовдигнете страничната защита от

пръскане и я свалете настрани.

Деблокиращия лост на четките с шайби

да се завърти по посока обратна на

чосовниковата стрелка - четката пада

надолу и може да се извади изпод уреда.

ÎНовата четка да се държи под

почистващата глава.

ÎДеблокиращия лост на четката с

шайби да се завърти по посока на

часолниковата стрелка и четката да

се натисне нагоре.

ÎДа се пусне деблокиращия лост и да

се провери стабилността на четката.

ÎОтново да се постави предпазителя

против пръскане.

ÎПроцеса да се повтори на

противоположната страна.

ÎСвалете надолу почистващата глава.

ÎКлючовия прекъсвач да се завърти

на "0" и да се извади ключа.

Вариант BR:

Развийте ограничителя и регулирайте

така, че гумените устни да са

изместени с около 9 до 10 мм настрани.

Вариант BD:

1Крайно положение

ÎРазвийте ограничителя и

регулирайте така, че долният ръб на

защитата от пръскане да е

отдалечена на 3 мм от пода.

ÎЗатегнете ограничителя.

1Винт

2Лицев кожух

ÎРазвийте винтовете.

ÎСвалете лицевия кожух.

1Винт

2Капак

3Задвижваща верига

ÎРазвийте винтовете.

ÎДа се свали капака.

ÎПроверете задвижващата верига и

малкото зъбно колело за износване.

При опасност от измръзване:

ÎДа се изпразнят резервоарите за

чиста и мръсна вода.

ÎУреда да се прибере в помещение,

защитено от замръзване.

Опасност

Опасност от нараняване! Преди всички

работи по уреда ключовият прекъсвач

да се постави на „0“ и да се извади

ключа. Издърпайте щепсела на

акумулатора.

При повреди, които не могат да бъдат

отстранени с помощта на настоящата

таблица, повикайте сервиза.

Почистване на поплавъка

Да се сменят валовете на четките

Да се сменят четките с шайби

Регулирайте защитата от пръскане

Проверете задвижващите сили

Защита от замръзване

Повреди

304 Български

Дефекти с отчитане на дисплея (само BD)

Показание на

дисплея

Причина Отстраняване От кого

0814 Дефект в управлението на

тяговия двигател

Служба за

работа с

клиенти

7600 Дефект в задвижването на

четките

Да се върне предпазител задвижване на четките.Обслужващ

7800 Дефектен свързващ кабел

към тяговия двигател

Служба за

работа с

клиенти

7801 Пренагряване на

управлението

Уреда да се изключи и да се остави да се охлади Обслужващ

7802

9000 В почистващата глава не са

поставени четки

Поставете четките Обслужващ

Зареждането на батериите е

слабо

Заредете акумулатора Обслужващ

Уредът е включен при

натискане на задвижващия

педал.

Отпуснете задвижващия педал, завъртете ключовия шалтер

на "0", завъртете ключовия шалтер на "1" натиснете защитния

педал, натиснете задвижващия педал.

Обслужващ

Повреди

Неизправност Отстраняване От кого

Уредът не може да се

стартира

Щепсела на акумулатора да се постави на уреда.Обслужващ

Бутонът за аварийно изключване се деблокира със завъртане.Обслужващ

Да се провери правилното положение на кабела на акумулатора.Обслужващ

Включете отново предпазителя на управлението (само BR). Обслужващ

Кабела на акумулатора да се провери за корозия, при необх. да се почисти.Обслужващ

Капацитета на акумулатора изчерпан, да се зареди акумулаторът.Обслужващ

Проверете главния предпазител, при нужда го подменете.Обслужващ

Уредът не върви или върви

само бавно

Натиснете бутона за деблокиране.Обслужващ

Отпуснете задвижващия педал, завъртете ключовия шалтер на "0", завъртете

ключовия шалтер на "1" натиснете защитния педал, натиснете задвижващия

педал.

Обслужващ

Връщане на предпазител режим движение Обслужващ

Управлението е пренагряло. Изключете уреда и го оставете 15 минути да се

охлади.

Обслужващ

Предното колело не зацепва поради твърде високо налягане на притискане на

четките. Намалете налягането на притискане на четките.

Обслужващ

Уредът не спира Деактивирайте ръчната спирачка, за активиране натиснете нагоре

разблокирващия лост.

Обслужващ

Няма или недостатъчна

смукателна мощност.

Намалете предпазителя на смукателната турбина (само BR). Обслужващ

Изпразване на резервоар мръсна вода.Обслужващ

Проверете настройката на лента засмукване.Обслужващ

Да се почистят уплътненията между резервоара за мръсна вода и капака, да се

проверят за херметичност, при необходимост да се сменят.

Обслужващ

Да се почистят засмукващите езичета на лента засмукване, при необходимост да

се обърнат или сменят.

Обслужващ

Смукателния маркуч да се провери за запушване, при необходимост да се

почисти.

Обслужващ

Проверете съединението между смукателния шлаух и смукателната греда и

смукателния шлаух и капака на резервоара за мръсна вода.

Обслужващ

Смукателния маркуч да се провери за херметичност, при необходимост да се

сменят.

Обслужващ

Проверете, дали капакът на изпускателния маркуч за мръсна вода е затворен.Обслужващ

Проверете настройката на лента засмукване.Обслужващ

Да се почисти поплавъка и резервоар мръса вода.Обслужващ

Български 305

Недостатъчен резултат от

почистването

Настройка на налягането на притискане.Обслужващ

Четките да се проверят за износване, при необходимост да се сменят.Обслужващ

Четките да се проверят за замърсяване, да се почистят.Обслужващ

Проверете, дали почистващото средство и четките са подходящи за задачата за

почистване.

Обслужващ

Четките не се въртят Да се върне предпазител задвижване на четките.Обслужващ

Четките и блокировката да се проверят за чужди тела, да се отстранят чуждите

тела.

Обслужващ

Няма дозировка на

почистващия разтвор или тя

е твърде малка

Проверка на състоянието на почистващия разтвор в резервоар чиста вода, при

необх. да се допълни резервоара.

Обслужващ

Включете отново предпазителя на помпата (само BR). Обслужващ

Да се повиши дозирането на почистващата течност.Обслужващ

Проверете ситото и филтъра за чиста вода, при необходимост почистете.Обслужващ

Принадлежности

Обозначение Части № Описание Броя Уредът се

нуждае от

част

Комплект за смяна на батериите 8.601-121.0 състоящ се от: батерийна вана, комплект кабели,

комплект за блокировка, 2 транспортни колички

Акумулатор 6.654-141.0 12V/105 A, не се нуждаят от поддръжка (гел), 1 3

Зарядно устройство 6.654-229.0 36V, за батерии, които не се нуждаят от

поддръжка

Обозначение Части № Описание Броя Уредът се

нуждае от

част

Валяк на четката, бял (мек) 8.628-390.0 За полиране и поддържащо почистване на

чувствителни подове.

Валяк на четката, червена

(среден, стандартен)

8.628-389.0 За поддържащо почистване също и на по-силно

замърсени подове.

Валяк на четката, зелен (твърд) 8.628-391.0 За основно почистване на силно замърсени

подове и за премахване на покривен слой (напр.

восък, акрилати).

Обозначение Части № Описание Броя Уредът се

нуждае от

част

Четка с шайби, натур (мека) 8.600-019.0 За полиране на подове.12

Дискова четка, синя (средна,

стандартна)

8.600-018.0 За почистване на леко замърсени или

чувствителни подове.

Дискова четка, сива (твърда) 8.600-020.0 За почистване на силно замърсени подове.1 2

Възбуждащ диск 8.600-017.0 За поемане на подложки.12

Дискова подложка, червена

(средна)

6.369-826.0 За почистване на леко замърсени подове.5 2

Дискова подложка, зелена

(твърда)

6.369-827.0 За почистване на силно замърсени подове.5 2

Дискова подложка, черна (много

твърда)

6.369-828.0 За почистване на силно замърсени подове.5 2

306 Български

–Могат да се използват само

принадлежности и резервни части,

които са позволени от

производителя. Оригиналните

принадлежности и оригинални

резервни части дават гаранция за

това, уредът да може да се използва

сигурно и без повреди.

–Списък на най-често необходимите

резервни части ще намерите в края

на упътването за експлоатация.

–Други информации относно

резервните части можете да

получите на www.kaercher.com в

област Сервиз.

Във всяка страна важат гаранционните

условия, публикувани от оторизираната

от нас дистрибуторска фирма.

Евентуални повреди на Вашия уред ще

отстраним в рамките на гаранционния

срок безплатно, ако се касае за дефект в

материалите или при производство. В

гаранционен случай се обърнете към

дистрибутора или най-близкия

оторизиран сервиз, като представите

касовата бележка.

С настоящото декларираме, че цитираната

по-долу машина съответства по концепция

и конструкция, както и по начин на

производство, прилаган от нас, на

съответните основни изисквания за

техническа безопасност и безвредност на

Директивите на ЕО. При промени на

машината, които не са съгласувани с нас,

настоящата декларация губи валидност.

Подписалите действат по възложение и

като пълномощници на управителното

тяло.

Alfred Kaercher GmbH & Co. KG

Alfred Kaercher-Str. 28 - 40

D - 71364 Winnenden

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технически данни

BR BD

Мощност

Номинално напрежение V3636

Капацитет на акумулатора (вариант Pack) Ah (5h) 105 105

Средна консумирана мощност W 2200 2200

Мощност на тяговия мотор (номинална мощност) W 680 700

Мощност на смукателния мотор W 570 570

Мощност на мотора на четките W 300 510

Изсмукване

Смукателна мощност, количество на въздуха л/сек 31 3,64

Смукателна мощност, вакуум kPa 19 20,3

Дозиране на почистващия разтвор

Консумация на мощност на дозиращата помпа W4343

Нанесен слой почистващ разтвор (макс.) л/ч5,2 5,2

Почистващи четки

Работна ширина мм 610 610

Диаметър на четките мм 152 305

Обороти на четките 1/мин 800 300

Мерки и тегла

Скорост на движение (макс.) км/ч5,8 5,6

Способност за изкачване (макс.) % 10 10

Теоретична повърхностна мощност м2/ч2800 2800/

Обем резервоар чиста/ мръсна вода л 95/90 95/90

Дължина мм 1330 1330

Широчина мм 737 830

Височина мм 1285 1285

Тегло (с/без акумулатор)кг 565/243 565/243

Натоварване на повърхностите kPa 810 810

Шумни емисии

Допустимо ниво на шум (EN 60704-1) dB(A) 74 74

Вибрации на уреда

Обща стойност вибрации (ISO 5349)

Рамена, волан м/сек23,6 3,6

Крачета, педали м/сек20,7 0,7

Резервни части

Гаранция

СЕ – декларация

Продукт:Уред за почистване на

под

Тип:1,006-xxx

Намиращи приложение Директиви

на ЕО:

98/37/ЕО

2006/95/ЕО

89/336/ЕИО (+91/263/ЕИО, 92/31/ЕИО,

93/68/ЕИО)

Намерили приложение

хармонизирани стандарти:

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Приложими национални стандарти

Українська 307

Шановний користувачу!

Перед використанням

пристрою прочитайте цю

інструкцію з експлуатації і

дотримуйтесь неї. Збережіть цю

інструкцію з експлуатації для пізнішого

використання чи для наступних

власників.

Правила безпеки 307

Функціонування 307

Використання за призначенням 307

Охорона навколишнього середовища,

утилізація 307

Елементи управління і функціональні

вузли 308

Перед введенням в експлуатацію 310

Експлуатація 311

Догляд та технічне обслуговування313

Неполадки 315

Аксесуари 317

Технічні дані 318

Запасні частини 318

Гарантія 318

Заява про відповідність нормам CE318

Перед першим використанням

прочитайте та дотримуйтесь цієї

інструкції з експлуатації та брошури з

правил безпеки для миючих щіткових та

екстрагентних приладів № 5.956251.

У напрямках, поперечних до напрямку

руху, допускається пересування апарата

тільки на схилах до макс. 10%.

Устаткування техніки безпеки

призначене для захисту користувачів,

воно не повинно використовуватись за

межами виробництва та не за

призначенням.

Для негайної відміни усіх функцій:

Натиснути кнопку аварийного

вимкнення.

Ходовий привід можна активувати тільки

тоді, коли оператор натисне ногою на

педаль і буде утримувати її.

В цьому посібнику такі знаки

використовуються:

Обережно!

Означає безпосередню небезпеку.

Недотримання техніки безпеки

загрожує тяжкими пораненнями або

навіть смертю.

몇Попередження

Означає можливу небезпечну ситуацію.

При недотриманні техніки безпеки

може призвести до легких поранень

або матеріального збитку.

Вказівка

Означає вказівки по застосуванню та

важливу інформацію.

Прилад призначений для вологого

очищення або натирання рівних підлог.

–При цьому він може бути легко

пристосований до конкретного

завдання шляхом встановлення

параметрів кількості води, величини

притискування і частоти обертання

щіток, кількості миючого засобу, а

також швидкості руху.

–Робоча ширина 610 мм і об’єм бака

свіжої води 95 л уможливлюють

ефективне чищення при високій

тривалості експлуатації.

–Пристрій самохідний.

–Акумулятори можна заряджати за

допомогою зарядного пристрою, що

підключається до розетки 230 V.

–Акумулятор і зарядний пристрій

поставляються вже у варіанті

Package.

Вказівка

В залежності від завдання для

прибирання прилад можна

використовувати разом з різними

додатковими пристроями.

Поцікавтеся нашим каталогом або

зайдіть на наш Інтернет-сайт за

адресою www.kaercher.com.

Використовувати даний прилад

винятково у відповідності до вказівок

даної інструкції з експлуатації.

–Прилад можна використовувати для

чищення нечутливих до вологи та

полірування рівних гладких підлог.

–Діапазон робочих температур

лежить між +5С і +40С.

–Прилад непридатний для

прибирання замерзлих підлог (напр.,

у холодильниках).

–У пристрої дозволяється

використовувати лише оригінальне

обладнання та оригінальні запасні

частини.

–Прилад розроблений для чищення

підлоги всередині приміщень і

перекритих поверхонь. В інших

сферах застосування слід

перевірити використання

альтернативних щіток.

–Прилад не призначений для чищення

громадських шляхів сполучення.

–Прилад не можна використовувати

на чутливих до тиску підлогах.

Враховувати допустиме

навантаження на підлогу.

Навантаження приладу на поверхню

вказане в технічних даних.

–Прилад не призначений для

використання у вибухонебезпечному

середовищі.

–Забороняється всмоктування

приладом горючих газів,

нерозведених кислот або

розчинників.

До таких речовин належать бензин,

розріджувачі фарби чи мазут, вони

можуть створювати

вибухонебезпечні суміші,

змішуючись зі всмоктуваним

повітрям. Ацетон, нерозведені

кислоти та розчинники можуть

пошкодити матеріали, що

використовуються у приладі.

–Реактивний металевий пил

(наприклад, алюміній, магній, цинк) у

сполуці з сильно лужними та

кислотними засобами для чищення

створюють вибухонебезпечні гази.

Перелік

Правила безпеки

Захисні засоби

Кнопка аварійного вимкнення

Педаль безпеки

Значки

Функціонування

Використання за

призначенням

Охорона навколишнього

середовища, утилізація

Матеріали упаковки

піддаються переробці для

повторного використання.

Будь ласка, не викидайте

пакувальні матеріали разом

із домашнім сміттям,

віддайте їх для повторного

використання.

Старі пристрої містять цінні

матеріали, що можуть

використовуватися

повторно. Батареї, мастило

та схожі матеріали не повинні

потрапити у навколишнє

середовище. Тому, будь

ласка, утилізуйте старі

пристрої за допомогою

спеціальних систем збору

сміття.

308 Українська

1Штекерний роз'єм для акумуляторів

2Головний стопорний пристрій

3Акумулятор

4Блокування висувної шухляди

акумулятора

5Висувна шухляда акумулятора

6Всмоктуючий шланг

7Сито для свіжої води

8Фільтр чистої води

9Шланг зливання чистої води

10 Важіль розблокування стояночного

гальма

11 Шланг зливання брудної води

12 Резервуар чистої води

13 Сито резервуару брудної води

14 Резервуар брудної води

15 Носова частина

16 Поплавок

17 Всмоктувальна пластина

18 Резервуар для збору сміття (тільки

варіант BR)

19 Ручка бризковика (варіант BR)

20 Бризковик (варіант BR)

21 Акселератор

22 Місце для оператора

23 Педаль безпеки

24 Важіль пристрою опускання

усмоктувального коромисла (тільки

BR)

25 Кришка акумулятора

26 Заглушка кришки акумулятора

27 Кермо

28 Панель управління

Елементи управління і функціональні вузли

Українська 309

1Замок-вимикач

2Кнопка розблокування

3Перемикач напрямку руху

4Перемикач швидкості

5Сигнал

6Кнопка аварийного вимкнення

7Індикатор акумулятора

8Запобіжник приводу руху

9Регулятор запобіжника

10 Запобіжний пристрій насосу

11 Запобіжник всмоктувальної турбіни

12 Запобіжник приводу щіток

13 Регулятор об'єму води

14 Клавіша "Сила притиску щітки"

15 Індикатор сили притискання щіток

16 Лічильник робочих годин

1Замок-вимикач

2Кнопка розблокування

3Перемикач напрямку руху

4Клавіша "Швидкість"

5Сигнал

6Кнопка аварийного вимкнення

7Запобіжник приводу руху

8Запобіжник приводу щіток

9Клавіша "Переключення дисплея"

10 Дисплей

11 Клавіша "Режим чищення"

12 Клавіша "Дозування очисної рідини"

13 Клавіша "Сила притиску щітки"

14 Клавіша "Усмоктувальне коромисло

опускання /підйом"

AСтан зарядки акумулятора

BДіапазон швидкості

CСила притискування щітки

DДозування очисної рідини

EТривалість експлуатації Режим щітки

(години)

FТривалість експлуатації Тяговий

двигун (години)

GЗахист від глибокої розрядки

активований

Пульт керування BR

Пульт керування BD

310 Українська

При роботі з акумуляторами слід

дотримуватися наступних

попереджувальних вказівок:

Обережно!

Небезпека вибуху. Не класти

інструменти або подібні предмети на

акумулятор, тобто на виводи полюсів,

і на з'єднувальні елементи.

Небезпека травмування. Ніколи не

торкатися до свинцевих елементів.

Після робіт з акумулятором необхідно

помити руки.

У варіанті Bp Pack акумулятор вже

вмонтований.

ÎВикрутити заглушку кришки

акумулятора.

ÎПерекинути кришку акумулятора

назад.

ÎПеремістити блокування висувної

шухляди акумулятора вліво і

перекинути вниз.

ÎПотягнути висувну шухляду

акумулятора назад.

ÎВстановити акумулятор у ванну

висувної шухляди акумулятора.

ÎЗ'єднати полюси за допомогою

з'єднувального кабелю, що

додається.

몇Попередження

Звертайте увагу на правильні полюси.

ÎСполучний кабель, який

поставляється у комплекті, затиснути

на вільних полюсах (+) та (-)

акумулятора.

ÎПеремістити висувну шухляду

акумулятора вперед.

ÎЗастопорити пристрій блокування

висувної шухляди акумулятора.

몇Попередження

Заряджайте акумулятор перед

введенням пристрою в експлуатацію.

Вказівка

Прилад оснащений захистом від

глибокої розрядки, тобто при

досягненні мінімально допустимого

рівня заряду прилад може ще

пересуватися і залишок води

усмоктуватися. На дисплеї блимає

символ "Захист від глибокої розрядки

активований".

ÎПеремістити прилад безпосередньо

до станції зарядки, при цьому

уникати підйомів.

Вказівка

При використанні інших акумуляторів

(наприклад, інших виробників) пристрій

захисту від глибокої розрядки повинен

бути знову встановлений для

відповідного акумулятора сервісною

службою фірми "Керхер".

Обережно!

Небезпека поранення електричним

струмом. Врахувати особливості

електричної мережі і запобіжників, див.

"Зарядний пристрій".

Зарядний пристрій використовувати

лише в сухих приміщеннях з достатнім

провітрюванням!

Вказівка

Тривалість зарядки становить в

середньому прибл. 10 годин.

Рекомендовані зарядні пристрої (які

підходять до встановлених

акумуляторів) регулюються

електронно та автоматично

закінчують процес зарядки.

Обережно!

Небезпека вибуху. Зарядка

акумуляторів із рідким електролітом

дозволяється лише при відкритій

кришці акумулятора.

ÎВикрутити заглушку кришки

акумулятора.

ÎПерекинути кришку акумулятора

назад.

ÎВитягнути штекер акумулятора та

з'єднати за допомогою кабелю.

ÎЗарядний пристрій приєднати до

мережі та увімкнути.

ÎВиключити зарядний пристрій і

від’єднати від мережі

ÎЗняти кабель акумулятора з

зарядного кабелю і з’єднати з

приладом.

ÎПерекинути кришку акумулятора

вперед і закрутити заглушку.

ÎЗа годину до закінчення процесу

зарядки додати дистильованої води,

слідкуйте за правильним рівнем

електроліту. Акумулятори такого

типу відповідно позначені. В кінці

процесу зарядки всі комірки повинні

випускати газ.

Обережно!

Небезпека хімічних опіків!

–Доливання води в розряджені

акумулятори може призвести до

витікання кислоти.

–При роботі з електролітом

використовуйте захисні окуляри та

дотримуйтесь інструкцій, щоб

уникнути травм та не пошкодити

одяг.

–При попаданні крапель електроліту

на шкіру або одяг негайно змити

великою кількістю води.

몇Попередження

Небезпека пошкодження!

–Для доливання використовувати

лише дистильовану або знесолену

воду (VDE 0510).

–Ні в якому разі не використовувати

жодних добавок (так званих

покращуючих засобів), інакше дія

гарантії припиниться.

Перед введенням в

експлуатацію

Акумулятори

Дотримуватися вказівок на

акумуляторі, в інструкції з

користування та у посібнику з

експлуатації приладу.

Носити захист для очей

Не допускати дітей до

електроліту та

акумуляторів.

Небезпека вибуху

Забороняється розведення

відкритого вогню, іскріння,

створення відкритих джерел

світла та паління.

Небезпека хімічних опіків

Перша допомога

Попереджувальне маркування

Утилізація

Не викидати акумулятор у

контейнер для сміття

Установити та підключити

акумулятор

Зарядити акумулятор

Після процесу зарядки

Додатково для акумуляторів, які не

обслуговуються (акумуляторів із

рідким електролітом):

Рекомендовані акумулятори

Комплект

акумуляторів

№ замовлення

3 x 12 в/105 A, не

вимагає технічного

обслуговування

(гель)

6.654-141.0

Українська 311

Акумулятори та зарядні пристрої можна

придбати в спеціалізованих магазинах.

Якщо при варіанті ВАТ повинні

використовуватися мокрі акумулятори,

слід звертати увагу на наступне:

–Слід дотримуватися максимальних

габаритів акумуляторів.

–При зарядці мокрих акумуляторів

кришка акумулятор повинен бути

відкритий.

–Під час зарядки мокрих акумуляторів

слід дотримуватися інструкцій

виробника акумуляторів.

У положенні зупинки прилад захищений

від пересування за допомогою

електричного стояночного гальма. Для

переміщення приладу необхідно

розблокувати стояночне гальмо.

ÎДля розблокування стояночного

гальма необхідно натиснути на

важіль розблокування вниз.

Обережно!

Небезпека нещасного випадку через

прилад, що скачується. Після

завершення процесу переміщення

необхідно обов'язково знову

встановити важіль розблокування у

верхнє положення і, таким чином, знову

активувати стояночне гальмо.

Вказівка

Для негайної зупинки усіх функцій зняти

ногу з педалі, натиснути на клавішу

аварійного відключення і повернути

ключовий перемикач у положення "0".

ÎПослабити шурупи і видалити

дерев'яну шухляду.

ÎРозрізати пакувальну стрічку з

поліетилену і зняти упаковку.

ÎВидалити фіксатори на колесах.

ÎПокласти дошки на край піддону.

Дошки вирівняти так, щоб вони

лежали перед колесами приладу.

Закріпити дошки шурупами.

ÎВидалити дерев’яні бруски для

фіксації коліс і пересунути під рампу.

ÎВстановити кермо і вирівняти

переднє колесо прямо.

ÎКермо зняти, вирівняти і знову

встановити.

ÎЗакріпити кермо за допомогою гайки

з комплекту постачання.

ÎВставити кришку в кермо.

ÎСтати на місток, натиснути лівою

ногою на педаль безпеки й

утримувати її.

ÎРозблокувати кнопку аварийного

вимкнення, повернувши її.

ÎВстановити замок-вимикач на „1“.

ÎВстановити напрямок руху за

допомогою перемикача напрямку

руху на пульті управління.

ÎВибрати найменший діапазон

швидкості за допомогою перемикача

"Швидкість".

ÎНатиснути на клавішу

розблокування.

ÎДля пересування обережно

натиснути на педаль акселератора і

повільно з'їжджати з піддона.

ÎВстановити замок-вимикач на „0“.

Перед пуском в експлуатацію потрібно

монтувати щітки (див. "Роботи з

технічного обслуговування")

Небезпека

Довге використання пристрою може

призвести до порушення локального

кровооббігу в руках через вібрацію.

Визначити точно час використання

пристрою неможливо, через те що це

залежить від багатьох іфакторів:

–Особиста схильність до порушення

кровооббігу (часто холодні пальці,

зуд пальців).

–Низька температура навколишнього

середовища. Необхідно носити теплі

рукавички для захисту.

–Сильне стискання заважає

кровооббігу.

–Безперервна робота пристрою - це

гурше, ніж робота з паузами.

При регулярному довгому використанні

пристроя та при повторному прояві

відповідних симптомів (наприклад, зуд в

пальцях, холодні пальці) ми радимо

пройти обстеження у лікаря.

Вказівка

Для негайної зупинки усіх функцій зняти

ногу з педалі, натиснути на клавішу

аварійного відключення і повернути

ключовий перемикач у положення "0".

ÎВиконати роботи з технічного

обслуговування "на початку робочого

тижня" (див. главу "Догляд і технічне

обслуговування").

Обережно!

Небезпека нещасного випадку. Перед

кожним використанням слід перевірити

справність стояночного гальма на

рівні.

ÎВстановити замок-вимикач на „0“.

ÎНатиснути кнопку аварийного

вимкнення.

Якщо прилад можна буде перемістити

вручну, то стояночне гальмо несправне.

ÎВажіль розблокування стояночного

гальма натиснути вгору.

Якщо можна буде усе ще перемістити

прилад вручну, стояночне гальмо

дефектне. Виключити прилад і

викликати сервісну службу.

Обережно!

Небезпека нещасного випадку. Якщо

прилад під час переміщення по відрізку з

перепадами не має достатнього

гальмового ефекту, натиснути на

клавішу аварійного відключення:

ÎВідкрити кришку резервуара чистої

води.

ÎЗаповнити бак чистою водою до

рівня 15 см від верхнього краю бака.

ÎЗалити миючий засіб.

ÎЗакрити кришку резервуара чистої

води.

Вказівка

Перед першим пуском в експлуатацію

повністю заповнити бак свіжої води,

щоб видалити повітря із системи

водопроводів.

Якщо система трубопроводів порожня,

це може тривати до 2 хвилин, поки

очисний розчин не вийде з очисної

головки.

몇Попередження

Небезпека пошкодження.

Використовувати лише рекомендовані

миючі засоби. При використанні інших

миючих засобів користувач ризикує

безпекою експлуатації приладу та

створює загрозу нещасного випадку.

Використовувати тільки ті мийні

засоби, які не містять розчинників,

соляної та фтористоводневої кислот.

Вказівка

Забороняється використання мийних

засобів, що сильно піняться.

Рекомендовані зарядні пристрої

Зарядний пристрій № замовлення

36 в, для

акумуляторів, що не

обслуговується

6.654-229.0

Максимальні габарити акумуляторів

Довжина ширина висота

406 мм 533 мм 432 мм

Пересунути прилад

Вивантаження приладу

Встановлення щіток

Експлуатація

Перевірити стояночне гальмо.

Гальмування

Заливання застосовуваних

речовин

Чиста вода

Засіб для чищення

312 Українська

Рекомендовані миючі засоби:

Щоб ознайомитися з приладом, слід

провести перші спроби переміщення на

вільній площі.

Обережно!

Небезпека перекидання приладу на

занадто крутих схилах.

ÎУ напрямку руху допускається їзда

апарата по схилах до 10%.

Небезпека перекидання при швидкій їзді

на поворотах.

Небезпека заносу на мокрій підлозі.

ÎНа поворотах слід сповільнювати

швидкість руху.

Небезпека перекидання на

нестабільному ґрунті.

ÎДозволяється переміщати прилад

тільки на міцній підставці.

Небезпека перекидання приладу при

великому бічному крені.

ÎУ напрямках, поперечних до

напрямку руху, допускається

пересування апарата тільки по

схилах до макс. 10%.

ÎСтати на місток, натиснути лівою

ногою на педаль безпеки й

утримувати її.

ÎНе натискати на акселератор.

ÎРозблокувати кнопку аварийного

вимкнення, повернувши її.

ÎВстановити замок-вимикач на „1“.

ÎНатиснути на клавішу

розблокування.

ÎДля переміщення обережно

натиснути на акселератор.

Вказівка

Напрямок руху можна змінювати також

під час переміщення. Так, наприклад,

шляхом переміщення назад і вперед

можна чистити також сильно

забруднені місця.

При перевантаженні тяговий двигун

через певний час вимикається.

ÎПротягом мінімум 15 хвилин

охолоджувати прилад.

ÎЗнову натиснути на "Стопор

ходового приводу" на пульті

управління.

Вказівка

Якщо прилад стоїть на місці більш 2

секунд, то подача очисної рідини і

привід щіток перериваються до

наступного переміщення.

ÎНатиснути на акселератор і об'їхати

поверхню, що очищається.

ÎВстановити тиск притискання щітки

за допомогою клавіші "Сила

притискання щітки" (4 передачі).

У режимі очищення максимальна

швидкість обмежена передачею II.

Вказівка

Сильнозабруднені поверхні можна

очищати в два заходи. Для цього під

час першого миття необхідно нанести

на підлогу рідину для очищення та

пройтися по ній щітками. Для цього

усмоктувальне коромисло

піднімається за допомогою натискання

на клавішу "Усмоктувальне коромисло

підйом/опускання". У версії BD необхідно

зняти додатково задній бризковик

(Aqua-Mizer). Після того, як подіяла

очисна рідина, у другому циклі поверхні

миються як звичайно.

Вказівка

Після підйому очисної головки

пересувати ще на прибл. 5 м, щоб вода,

що залишилася, змогла

всмоктуватися.

Застосування Миючі

засоби

Прибирання всіх

водостійких підлог

RM 780

RM 746

Прибирання блискучих

поверхонь (напр.,

граніту)

RM 755 es

Прибирання та загальне

очищення промислових

підлог

RM 69 ASF

Прибирання та загальне

очищення керамічної

плитки

RM 753

Прибирання кахелю у

санітарній сфері

RM 751

Прибирання та

дезінфекція у санітарній

сфері

RM 732

Видалення бруду з будь-

яких стійких до лугів

підлог (напр., підлог з

полівінілхлориду)

RM 752

Видалення бруду з

лінолеумних покриттів

RM 754

Експлуатація

BR BD

ÎВстановити

напрямок руху

за допомогою

перемикача

напрямку руху

на пульті

управління.

ÎВибрати

діапазон

швидкості за

допомогою

перемикача

"Швидкість" (3

передачі).

ÎСпостерігати

за дисплеєм і

почекати, поки

не закінчиться

ініціалізація

керування.

ÎВстановити

напрямок руху

за допомогою

перемикача

напрямку руху

на пульті

управління.

ÎВибрати

діапазон

швидкості за

допомогою

клавіші

"Швидкість" (3

передачі).

Перевантаження

Миття

BR BD

ÎНатиснути

вниз на важіль

"Опускання

усмоктувально

го коромисла".

Усмоктувальн

е коромисло

опускається й

усмоктування

активується.

ÎОпустити

очисну головку

шляхом

натискання на

клавішу "Сила

притискання

щітки".

ÎНатиснути на

клавішу

"Режим

очищення".

Привід щіток

активується.

Очисна

головка

опускається

(легкий тиск

притискування

щітки) і

подається

очисна рідина.

Усмоктувальн

е коромисло

опускається й

усмоктування

активується.

BR BD

ÎВстановити

подачу очисної

рідини за

допомогою

регулювальної

головки

"Кількість

води".

ÎВстановити

подачу очисної

рідини за

допомогою

клавіші

"Дозування

Очисна

рідина" (4

передачі).

BR BD

ÎВибрати

діапазон

швидкості за

допомогою

перемикача

"Швидкість" (3

передачі).

ÎВибрати

діапазон

швидкості за

допомогою

клавіші

"Швидкість" (3

передачі).

Закінчити чищення

BR BD

ÎПідняти очисну

головку шляхом

натискання на

клавішу "Сила

притискання

щітки".

ÎПотягнути

важіль

"Опускання

усмоктувальног

о коромисла"

вгору,

всмоктувальне

коромисло

піднімається й

усмоктування

виключається.

ÎНатиснути на

клавішу "Режим

очищення".

Режим щітки

виключається й

очисна головка

піднімається.

Через 15

секунд

усмоктувальне

коромисло

піднімається.

Через 30

секунд

усмоктування

виключається.

Українська 313

ÎВстановити пристрій на рівній

поверхні.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

Вказівка

Переливання баку брудної води. Якщо

бак брудної води повний, то потік

усмоктування переривається

поплавком. Випустити воду з баку для

брудної води.

몇Попередження

Слідуйте місцевим нормам щодо

стічних вод.

ÎЗняти з кріплення спускний шланг

брудної води і опустити над

відповідним збірним пристроєм.

ÎСпустити брудну воду шляхом

відкриття різьбової кришки в

спускному шлангу.

ÎПромити сито в баці брудної води

чистою водою.

ÎПочистити поплавок і перевірити

рухливість кульки поплавка.

ÎРезервуар брудної води промити

чистою водою.

ÎВитягнути спускний шланг свіжої

води (за спускним шлангом брудної

води) і опустити над відповідним

збірним пристроєм.

ÎСпустити очисну рідину шляхом

відкриття різьбової кришки на

спускному шлангу.

ÎПідняти носову частину.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

ÎПослабити ручку бризковика і

повернути бризковик убік.

ÎСпорожнити резервуар для сміття.

ÎВидалити сміття з баку для сміття і

прополоскати бак водою.

Обережно!

Небезпека травмування! Для

навантаження/вивантаження прилад

може пересуватися тільки на схилах до

макс. 10% Повільно Їхати.

ÎВидалити усмоктувальне коромисло,

щітки і бризковик.

ÎДля транспортування приладу

прикріпити прилад еластичними

ременями/канатами, щоб запобігти

зсуванню.

1Точки кріплення

Обережно!

Небезпека травмування! Перед будь-

якими роботами ключ запалювання на

приладі повернути в позицію "0" і

витягнути його з замка. Від'єднати

штекер акумулятора.

Вказівка

Усмоктувальна турбіна продовжує

працювати після вимикання.

Виконувати роботи з технічного

обслуговування лише після зупинки

усмоктувальної турбіни.

ÎСпустити та утилізувати рештки

брудної та чистої води.

ÎПеревірити кришку баку для брудної

води на щільність посадки.

ÎПеревірити стан шин.

ÎПеревірити коректність посадки

щіток.

ÎПеревірити на щільність штекерні

сполучні елементи всмоктувального

шланга.

ÎПеревірити кріплення й

встановлення усмоктувального

коромисла (див. "Роботи з технічного

обслуговування").

ÎПеревірити затвор спускних шлангів

на щільність.

ÎПеревірити правильність розміщення

спускних шлангів.

ÎПеревірити педаль безпеки,

акселератор і кермо на справність.

ÎПеревірити рівень електроліту у

акумуляторі з рідким електролітом, в

разі необхідності долити

дистильовану воду.

ÎЗвільнити резервуар брудної води.

ÎРезервуар брудної води промити

чистою водою.

ÎОчистити сито на кришці резервуару

брудної води.

ÎПочистити поплавок у баці брудної

води (див. "Роботи з технічного

обслуговування").

ÎПочистити бак свіжої води і сито

свіжої води.

ÎПеревірити фільтр чистої води, при

необхідності почистити.

ÎДля висихання системи увімкнути

витяжку на одну хвилину.

ÎПеревірити щітки на зношеність і

почистити.

ÎПочистити бризковик на очисній

головці і перевірити на зношеність.

ÎПочистити усмоктувальні пелюстки в

усмоктувальному коромислі і

перевірити на зношеність.

ÎОчистити прилад ззовні,

використовуючи для цього вологу

ганчірку, просочену слабким лужним

розчином.

ÎПеревірити прилад візуально на

наявність ушкоджень.

ÎНе закривати кришки резервуарів

для чистої і забрудненої води, щоб

резервуари могли висохнути.

ÎЗарядити акумулятор.

ÎПочистити верхню поверхню

акумуляторів.

ÎУ випадку наявності мокрих

акумуляторів перевірити густину

кислоти.

ÎПеревірити кабель акумулятора на

міцність посадки.

ÎПочистити внутрішню частину і

корпус акумулятора.

ÎПеревірити натяжку приводного

ланцюга (див. "Роботи з технічного

обслуговування").

ÎПеревірити привідний ланцюг на

зношеність.

ÎПеревірка стояночного гальма. *

ÎПочистити підіймач щіткової

пластини.

ÎОчистити шарніри підіймача щіткової

пластини та носової частини.

ÎПеревірити на предмет зношування

вугільні щітки та комутатори всіх

двигунів. *

ÎПеревірити натяжний пристрій

ведучого ланцюга. *

Проведення технічного обслуговування

Виведення з експлуатації

Випустити воду з баку

Злити забруднену воду

Спускання чистої води

Спорожнити резервуар для сміття

(тільки варіант BR)

Транспортування

Догляд та технічне

обслуговування

План техогляду

На початку робочого тижня

Наприкінці робочого тижня

Кожні 50 годин експлуатації

Кожні 100 годин експлуатації

Кожні 200 годин експлуатації

314 Українська

Для того щоб гарантувати надійну

експлуатацію приладу, можна

заключити договір щодо технічного

обслуговування пристрою з

компетентним бюро продажу Karcher.

ÎВстановити пристрій на рівній

поверхні.

ÎОпустити усмоктувальне коромисло.

Провезти його мінімум на 60 см вперед.

ÎЗупинити прилад, повернути ключ

запалювання в позицію "0" і

витягнути його з замка. Слідкувати за

тим, щоб прилад не скочувався

назад.

1Регулювання нахилу

2Горизонтальне розміщення

хрестоподібних ручок

Так відрегулювати щіткову пластину за

допомогою хрестоподібних ручок, щоб

задні всмоктувальні язички рівномірно

відгинались назад по обидві сторони

щіткової пластини (симетрично по

відношенню до середини).

ÎВстановити такий рівень нахилу, щоб

задні всмоктувальні язички

відгинались назад на всю довжину.

ÎДля перевірки установки протягнути

прилад вперед на 60 см та

перевірити дію нових налаштувань.

ÎШляхом одночасного повороту обох

хрестоподібних ручок встановити

щіткову пластину так, щоб задні

всмоктувальні язички відгиналися

назад на 9-10 мм.

За годинниковою стрілкою: Вигин

зменшиться.

Проти годинникової стрілки: Вигин

збільшиться.

ÎДля перевірки установки протягнути

прилад вперед на 60 см та

перевірити дію нових налаштувань.

ÎПідняти всмоктувальну пластину.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

ÎВитягнути всмоктувальний шланг з

щіткової пластини.

1Ручка кріплення усмоктувального

коромисла

ÎПослабити ручку кріплення

усмоктувального коромисла і

витягнути усмоктувальне коромисло

убік.

ÎЗняти щіткову пластину

1Гвинт-баранець

2Притискаюча пластина

3Всмоктувальний язичок

ÎПослабити гвинти-баранці

ÎЗняти притискаючу пластину.

ÎВитягнути всмоктувальний язичок.

Вказівка

Всмоктувальний язичок можна тричі

повертати, поки не будуть

використані всі його краї. Потім

необхідно встановити новий язичок.

ÎЯзичок повернути або замінити та

знову встановити на щіткову

пластину та вирівняти.

ÎЗнову встановити притискаючу

пластину.

Спочатку закрутити середні гвинти-

баранці. Слідкувати за тим, щоб

притискаюча пластина щільно

прилягала до всмоктувального язичка.

ÎЗакрутити гвинти-баранці, які

залишилися.

ÎЗняти щіткову пластину

1Проміжний замок

2Стягуюча стрічка

3Всмоктувальний язичок

ÎВідкрити проміжний замок та

витягнути стягуючу стрічку.

ÎВитягнути всмоктувальний язичок.

Вказівка

Всмоктувальний язичок можна тричі

повертати, поки не будуть

використані всі його краї. Потім

необхідно встановити новий язичок.

ÎЯзичок повернути або замінити та

знову встановити на щіткову

пластину та вирівняти.

ÎВстановити стягуючу стрічку та

закрити проміжний замок. Сила

натягу повинна бути такою, щоб

всмоктувальний язичок тримався

прямо та не створював складок. При

необхідності відрегулювати

проміжний замок.

1Труба

2Сито з головкою поплавка

ÎПочистити ззовні та промити сито.

ÎПеревірити рухомість поплавка.

При сильному забрудненні:

ÎЗафіксувати трубу та достати з неї

сито.

ÎОчистити сито та голівку.

ÎЗафіксувати трубу та встановити в

неї сито.

Профілактичні роботи

Договір на техобслуговування

Встановлення всмоктувальної

пластини

Зняття щіткової пластини

Повертання/заміна передніх

всмоктувальних язичків

Повертання/заміна заднього

всмоктувального язичка

Очищення поплавка

Українська 315

1Бризковик

2Ручка бризковика

3Шуруп кришки підшипника

4Кришка підшипника

ÎПідняти носову частину.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

ÎПослабити ручку бризковика і

повернути бризковик убік.

ÎПослабити шуруп кришки бризковика

і витягнути назовні верхній кінець

кришки підшипника.

ÎПритиснути кришку підшипника вниз і

зняти з гачка.

ÎЗняти кришку підшипника з щітки.

ÎВитягнути щітку.

ÎУставити нову щітку за допомогою

повідка в очисну головку і

заштовхнути до упору.

ÎПерекинути щітку вниз і встановити

кришку підшипника.

ÎНижній кінець кришки підшипника

встановити на гачок очисної головки і

проштовхнути кришку підшипника

вгору.

ÎПритиснути верхній кінець кришки

підшипника до очисної головки і

закрутити шуруп.

ÎПовернути бризковик назад і

затягнути ручку.

ÎПовторити всі згадані дії на

протилежній стороні.

1Бічний бризковик

ÎПідняти носову частину.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

ÎПідняти бічний бризковик і зняти убік.

ÎВажіль розблокування щіткових

пластин повернути проти

годинникової стрілки - щітки

опускаються и можуть сховатися під

приладом.

ÎНові щітки зберігати під носовою

частиною.

ÎВажіль розблокування щіткових

пластин повернути за годинниковою

стрілкою та підняти наверх щітки.

ÎВідпустити важіль розблокування та

перевірити надійність фіксації щіток.

ÎЗнову встановити розприскувач.

ÎПовторити всі згадані дії на

протилежній стороні.

ÎОпустити очисну головку.

ÎКлюч запалювання повернути в

позицію "0" і витягнути його з замка.

Варіант BR:

ÎПослабити упор і встановити його

так, щоб гумовий пелюсток був

зігнутий на прибл. 9 – 10 мм убік.

Варіант BD:

1Упор

ÎПослабити упор і встановити його

так, щоб нижній край бризковика був

віддалений на прибл. 3 мм від дна.

ÎЗатягнути упор.

1Гвинт

2Фронтальна обшивка

ÎВикрутити шуруп.

ÎЗняти фронтальну обшивку.

1Гвинт

2Кришка

3Привідний ланцюг

ÎВикрутити шуруп.

ÎЗняти кришку.

ÎПеревірити привідний ланцюг і

шестірню на зношеність.

В разі небезпеки замерзання:

ÎЗвільнити резервуари чистої та

брудної води.

ÎЗберігайте прилад в захищеному від

морозу приміщенні.

Обережно!

Небезпека травмування! Перед будь-

якими роботами ключ запалювання на

приладі повернути в позицію "0" і

витягнути його з замка. Від'єднати

штекер акумулятора.

В разі виникнення пошкоджень, які не

можна усунути за допомогою цієї

таблиці, телефонуйте до сервісного

центру.

Замінити валики щіток

Заміна щіткових пластин

Встановити бризковик

Перевірити привідний ланцюг

Захист від морозів

Неполадки

316 Українська

Неполадки з індикацією на дисплеї (тільки BD)

Індикація на

дисплеї

Причина Усунення Виконуєтьс

0814 Неполадка в керуванні

тяговим двигуном

Служба

підтримки

користувачів

7600 Неполадка в приводі щіток Встановити запобіжник приводу щіток у вихідне положення.Користувач

7800 Сполучний кабель у тяговому

двигуні дефектний

Служба

підтримки

користувачів

7801 Система керування перегріта Прилад виключити й охолодити Користувач

7802

9000 Не встановлена щітка в

очисній головці

Встановити щітки Користувач

Замалий заряд акумулятора.Зарядити акумулятор Користувач

Прилад при приведеному в

дію акселераторі включений.

Відпустити акселератор, повернути ключовий перемикач на

"0", повернути ключовий перемикач на "1", натиснути на

педаль безпеки, натиснути на клавішу розблокування,

натиснути на акселератор.

Користувач

Неполадки

Несправність Усунення Виконуєтьс

Прилад не запускається Приєднати штекер акумулятора до приладу.Користувач

Розблокувати кнопку аварийного вимкнення, повернувши її.Користувач

Перевірити правильність положення акумуляторного кабелю.Користувач

Відвести назад запобіжник системи управління (тільки BR). Користувач

Перевіряти акумуляторний кабель на наявність корозії, при необхідності

почистити.

Користувач

В разі розрядки акумулятора, його необхідно зарядити.Користувач

Перевірити головний запобіжник, при необхідності замінити.Користувач

Прилад не їде або їде

занадто повільно

Натиснути на клавішу розблокування.Користувач

Відпустити акселератор, повернути ключовий перемикач на "0", повернути

ключовий перемикач на "1", натиснути на педаль безпеки, натиснути на клавішу

розблокування, натиснути на акселератор.

Користувач

Встановити запобіжник приводу руху у вихідне положення Користувач

Система керування перегріта, прилад виключити і 15 хвилин прохолоджувати.Користувач

Привідні колеса прокручуються через занадто високу силу притискування щітки,

відрегулювати силу притискування щітки.

Користувач

Прилад не гальмує Стояночне гальмо деактивироване, для активації натиснути на важіль

розблокування вгору.

Користувач

Відсутнє чи недостатнє

усмоктування

Відвести назад запобіжник усмоктувальної турбіни (тільки BR). Користувач

Звільнити резервуар брудної води.Користувач

Перевірити установку всмоктувальної пластини.Користувач

Прокладки між резервуаром брудної води та кришкою очистити та перевірити

їхню щільність, при необхідності замінити.

Користувач

Очистити всмоктувальні язички на всмоктувальній пластині, при необхідності

повернути або замінити.

Користувач

Перевірити шланг на предмет забруднення, при необхідності почистити.Користувач

Перевірити з'єднання між усмоктувальним шлангом і усмоктувальним

коромислом і перевірити кришку баку для брудної води.

Користувач

Перевірити щільність всмоктувального шлангу, при необхідності замінити.Користувач

Перевірити, чи закрита кришка зливу брудної води.Користувач

Перевірити установку всмоктувальної пластини.Користувач

Почистити поплавок в резервуарі брудної води.Користувач

Недостатній результат

очищення

Встановити силу притискання щіток.Користувач

Перевірити щітки на предмет зношування, при необхідності замінити.Користувач

Перевірити щітки на наявність забруднень, почистити.Користувач

Перевірити, застосовується миючий засіб та щітки для виконання завдання

прибирання.

Користувач

Українська 317

Щітки не повертаються Встановити запобіжник приводу щіток у вихідне положення.Користувач

Перевірити, чи не заблокувалися щітки внаслідок забруднення, видалити

забруднення.

Користувач

Не відбувається або

занадто мале поступання

миючого розчину

Перевірити стан миючого розчину у резервуарі чистої води, при необхідності

заповнити резервуар.

Користувач

Відвести назад запобіжник насосу (тільки BR). Користувач

Збільшилося поступання миючої рідини.Користувач

Перевірити сито і фільтр свіжої води, при необхідності почистити.Користувач

Аксесуари

Назва № деталі Характеристика Штук Кількість,

необхідна

для

приладу

Комплект для зміни акумулятора 8.601-121.0 складається з: ванночка акумулятора,

підживлення кабелю, набір для блокування, 2

транспортувальні візки

Акумулятор 6.654-141.0 12 в/105 A, не потребує обслуговування (гель), 1 3

Зарядний пристрій 6.654-229.0 36 в, для акумуляторів, що не обслуговується 11

Назва № деталі Характеристика Штук Кількість,

необхідна

для

приладу

Вал щітки, білий (середній,

стандарт)

8.628-390.0 Для полірування і підтримуючого чищення

чутливої підлоги.

Дискова щітка, червоний

(середній, стандарт)

8.628-389.0 Для підтримуючого чищення також сильніше

забрудненої підлоги.

Дискова щітка, зелена (тверда) 8.628-391.0 Для грунтовного чищення сильно забрудненої

підлоги і зняття шарів (наприклад, макстика,

акрилат і т. д.)

Назва № деталі Характеристика Штук Кількість,

необхідна

для

приладу

Дискова щітка, природній колір

(м’яка)

8.600-019.0 Для полірування підлог.12

Дискова щітка, голуба (середня,

стандартна)

8.600-018.0 Для очищення делікатних або малозабруднених

підлог.

Дискова щітка, сіра (тверда) 8.600-020.0 Для очищення сильно забруднених підлог.1 2

Диск 8.600-017.0 Для збору щіток.12

Диск для щітки, червоний

(середній)

6.369-826.0 Для очищення мало забруднених підлог.5 2

Диск для щітки, зелений

(жорсткий)

6.369-827.0 Для очищення сильно забруднених підлог.5 2

Диск для щітки, чорний (дуже

жорсткий)

6.369-828.0 Для очищення сильно забруднених підлог.5 2

318 Українська

–

При цьому будуть використовуватись

лише ті комплектуючі та запасні

частини, що надаються виробником.

Оригінальні комплектуючі та запасні

частини замовляються по гарантії, щоб

можна було безпечно та без перешкод

використовувати пристрій.

–Асортимент запасних частин, що часто

необхідні, можна знайти в кінці

інструкції по експлуатації.

–

Подальша інформація по запасним

частинам є на сайті www.kaercher.com

в розділі Сервіс.

У кожній країні діють умови гарантії,

наданої відповідною фірмою-продавцем.

Неполадки в роботі пристрою ми усуваємо

безплатно протягом терміну дії гарантії,

якщо вони викликані браком матеріалу чи

помилками виготовлення. У випадку

чинності гарантії звертіться до продавця

чи в найближчий авторизований сервісний

центр з документальним підтвердженням

покупки.

Цим ми повідомляємо, що нижче

зазначена машина на основі своєї

конструкції та конструктивного

виконання, а також у випущеної у

продаж моделі, відповідає спеціальним

основним вимогам щодо безпеки та

захисту здоров'я представлених нижче

директив ЄС. У випадку неузгодженої з

нами зміни машини ця заява втрачає

свою силу.

Ті, хто підписалися діють за запитом та

дорученням керівництва.

Alfred Kaercher GmbH & Co. KG

Alfred Kaercher-Str. 28 - 40

D - 71364 Winnenden

Тел.: +49 7195 14-0

Факс: +49 7195 14-2212

Технічні дані

BR BD

Потужність

Номінальна напруга В 36 36

Ємність акумулятора (варіант пакунок)А-г(5г) 105 105

Середнє споживання потужності Вт 2200 2200

Потужність тягового двигуна (номінальна потужність)Вт 680 700

Потужність всмоктування двигуна Вт 570 570

Потужність всмоктування щіток Вт 300 510

Всмоктування

Сила всмоктування, кількість повітря л/с31 3,64

Сила всмоктування, нижній тиск кПа 19 20,3

Дозування миючого розчину

Споживана потужність дозувального насосу Вт 43 43

Нанесення очисного розчину (макс.) л/год.5,25,2

Щітки для чищення

Робоча ширина мм 610 610

Діаметр щітки мм 152 305

Кількість обертів щітки 1/хв. 800 300

Розміри та вага

Швидкість руху (макс.) км/г5,8 5,6

Здатність підйому в гору (макс.) % 10 10

Теоретична потужність на одиницю поверхні м2/год. 2800 2800/

Місткість резервуару чистої/брудної води l 95/90 95/90

Довжина мм 1330 1330

ширина мм 737 830

висота мм 1285 1285

Вага (з/без акумулятора)кг 565/243 565/243

Питоме навантаження кПа 810 810

Генерация шуму

Рівень звукового тиску (EN 60704-1) дБ(А)7474

Вібрація пристрою

Загальне значення коливання (ISO 5349)

Важелі, кермо м/с23,6 3,6

Ніжки, педаль м/с20,7 0,7

Запасні частини

Гарантія

Заява про відповідність

нормам CE

Продукт:Очищувач підлоги

Тип:1 006-xxx

Відповідна директива ЄС

98/37/ЄС

2006/95/ЄС

89/336/ЕЭС (+91/263/ЕЭС, 92/31/ЕЭС,

93/68/ЕЭС)

Прикладні гармонізуючі норми

EN 55014–1: 2000 + A1: 2001 + A2:

2002

EN 55014–2: 1997 + A1: 2001

EN 60335–1

EN 60335–2–29

EN 61000–3–2: 2000 + A2: 2005

EN 61000–3–3: 1995 + A1: 2001

Запропоновані національні норми
