5.961-746.0 11/05

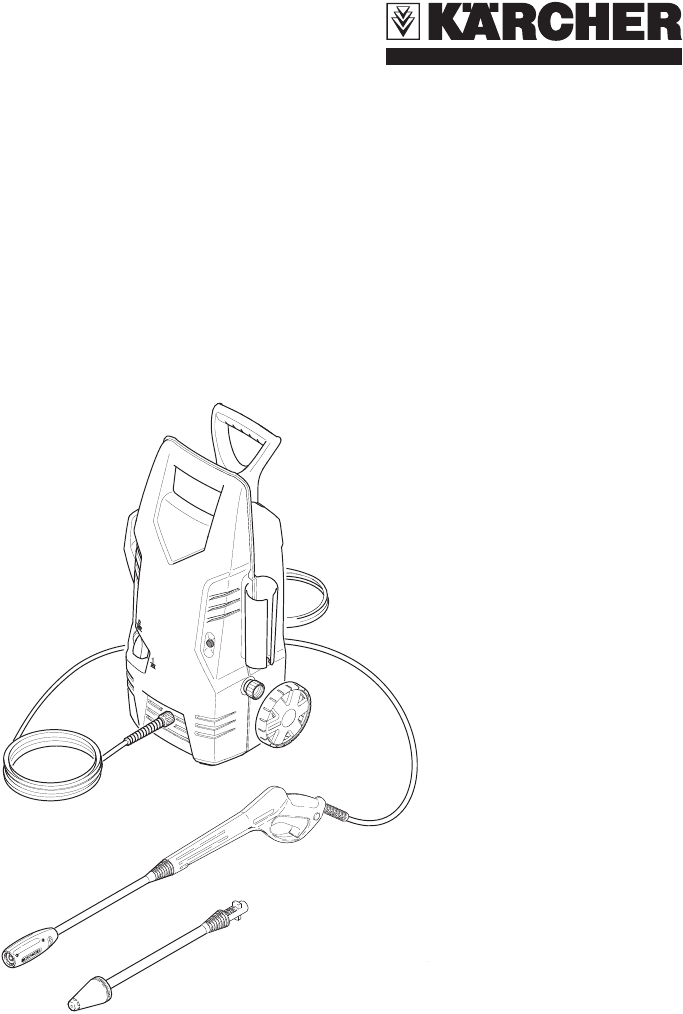

K 2.26M

2 English

Model Overview 3

Important Safety Instructions 4

Assembly Instructions 5

Operating Instructions 6

Using the Accessories 7

Working with Detergents 8

Taking a Break five minutes or more 9

Shutting Down & Clean-Up 9

Winterizing and Long-Term Storage10

Care and Maintenance Instructions 10

Cleaning Tips 11

Optional Cleaning Accessories 13

Troubleshooting 15

DANGER

indicates “an imminently hazardous sit-

uation which, if not avoided, will result in

death or serious injury.”

WARNING

indicates “a potentially hazardous situa-

tion which, if not avoided, could result in

death or injury.”

CAUTION

indicates “a potentially hazardous situa-

tion which, if not avoided, may result in

minor or moderate injury or in property

damage incidents.”

For household use only!

The owner and/or user must have an

understanding of the manufacturer’s

operating instructions and warnings be-

fore using this pressure washer.

Warning information should be empha-

sized and understood.

If the operator is not fluent in English,

the manufacturer’s instructions and

warnings shall be read to and discussed

with the operator in the operator’s native

language by the purchaser/owner, mak-

ing sure that the operator comprehends

its contents.

Owner and/or user must study and

maintain for future reference the manu-

facturers’ instructions.

Call: 1-800-537-4129 for help or visit

our website:

www.karcher-usa.com/home

Please take a moment to register your

pressure washer online at

www.karcher-usa.com/warranty

Call: 1-800-465-4980 for help or visit

our website: www.karcher.ca

Call: 01-800-024-13-13 for help or visit

our website: www.karcher.com.mx

HIGH PRESSURE WASHER OPERATOR MANUAL

Safety Alert Symbols

Specifications

Operating pressure 1500 PSI

Water volume 1.3 GPM

Amp draw 13 AMPS

Voltage 120 V

Part No. 1.601-602.0

Serial no.

Owner/User Responsibility

Kärcher Customer Support USA

Kärcher Customer Service CDN

Kärcher Customer Support Mexico

English 3

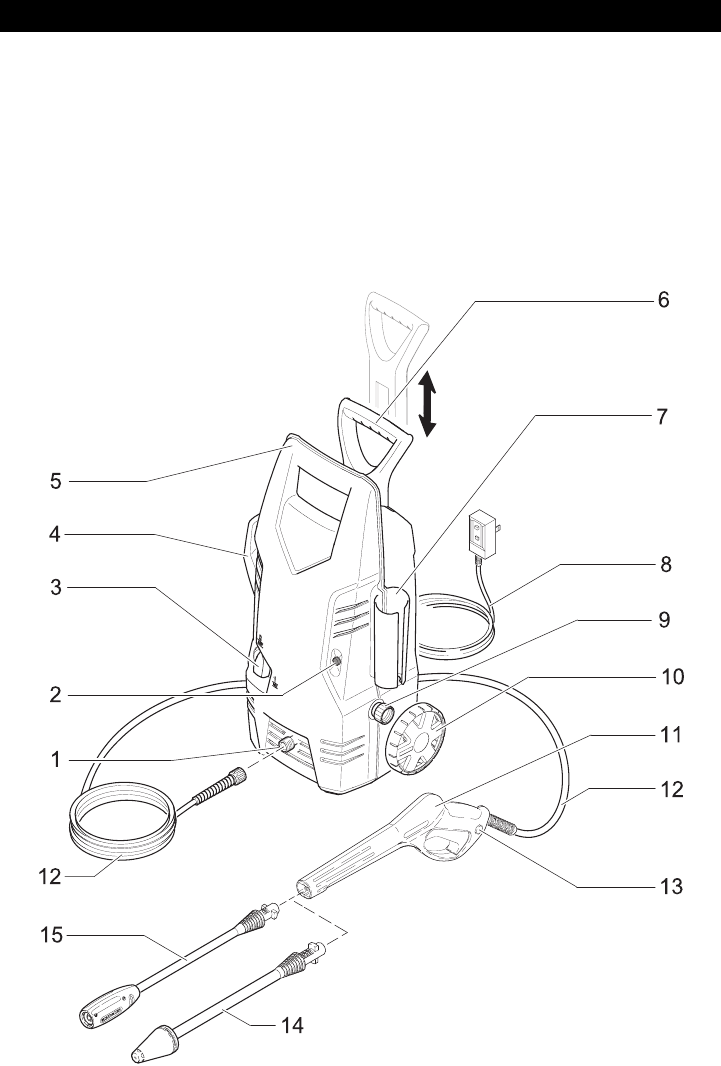

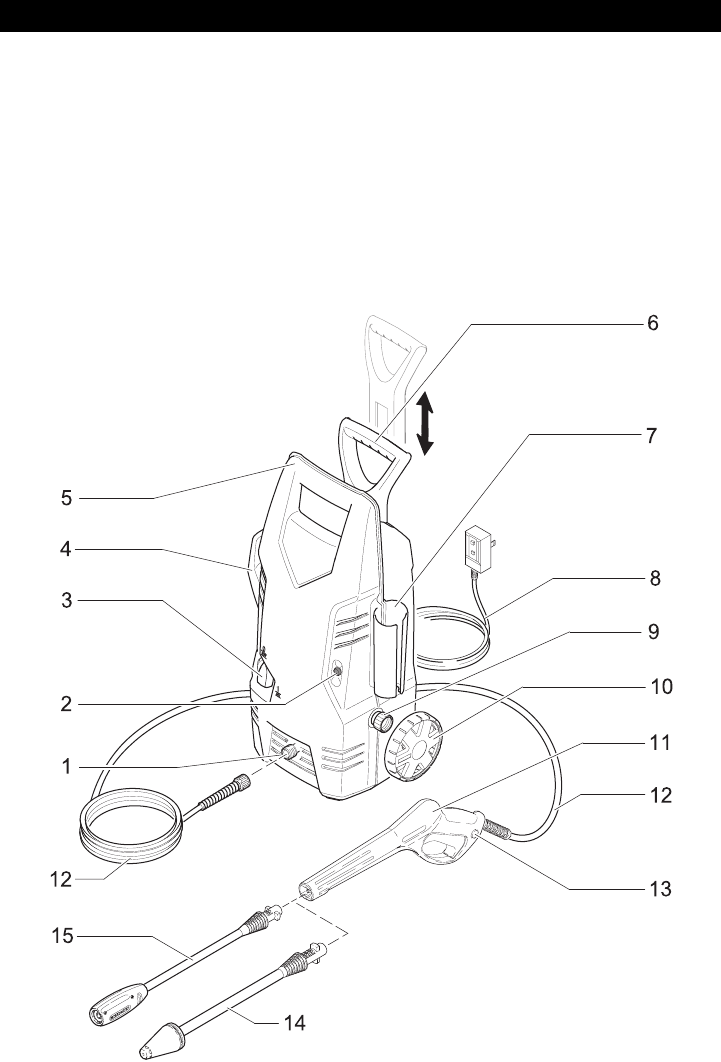

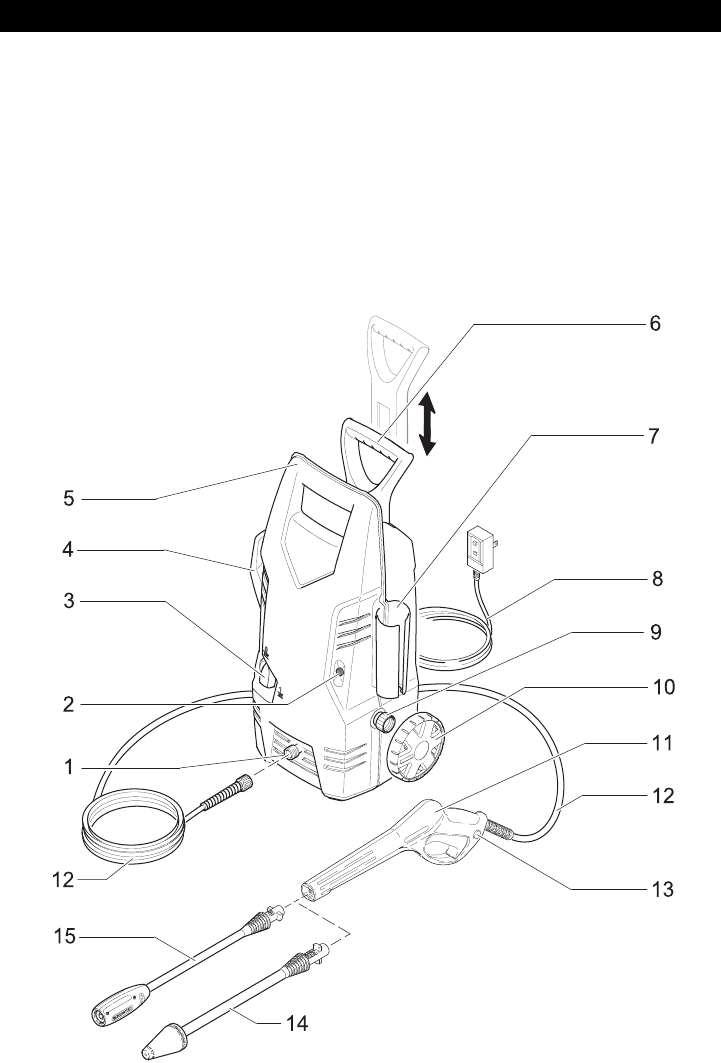

1 High pressure outlet

2 Detergent suction tube with filter

3 On/OFF switch

4 Hose/Cord Hook

5 Handle

6 Collapsable transport handle

7 Trigger Gun Holder

8 Power cord with Ground Fault Circuit

Interrupter (GFCI)

9 Water inlet with garden hose

connector

10 Wheels

11 Trigger gun

12 High pressure hose

13 Trigger gun safety lock

14 Dirtblaster® (Rotating spray wand)

15 Vario Power Spray wand

MODEL OVERVIEW

4 English

WARNING – When using this product

basic precautions should always be fol-

lowed, including the following:

Read all the instructions before us-

ing the product.

To reduce the risk of injury, close su-

pervision is necessary when a prod-

uct is used near children.

Know how to stop the product and

bleed pressures quickly. Be thor-

oughly familiar with the controls.

Stay alert – watch what you are do-

ing.

Do not operate the product when fa-

tigued or under the influence of alco-

hol or drugs.

Keep operating area clear of all per-

sons.

Do not overreach or stand on unsta-

ble support. Keep good footing and

balance at all times.

Follow the maintenance instructions

specified in the manual.

This Product Is Provided With A

Ground Fault Circuit Interrupter

Built Into The Power Cord Plug. If

Replacement Of The Plug Or Cord

Is Needed, Use Only Identical Re-

placement Parts.

WARNING – Risk of Injection or Injury –

Do Not Direct Discharge Stream At Per-

sons.

High pressure jets can be dangerous

if misused. The jet must not be di-

rected at persons, animals, electrical

devices, or the unit itself.

Wear safety goggles.

WARNING – Risk Of Explosion – Do

not spray flammable liquids.

Do not use acids and solvents in this

product. These products can cause

physical injuries to the operator and

irreversible damage to the machine.

CAUTION – Gun Kicks Back – Hold

with both hands.

The Trigger Gun Safety Lock pre-

vents the trigger from accidentally

being engaged. This safety feature

DOES NOT lock trigger in the ON

position.

WARNING – Risk of Electrocution –

Inspect cord before using – Do not

use if cord is damaged.

Keep all connections dry and off the

ground.

Do not touch plug with wet hands.

Do not use extension cord with this

product.

Connect to individual branch circuit

only.

SAVE THESE INSTRUCTIONS

In a double-insulated product, two sys-

tems of insulation are provided instead

of grounding. No grounding means is

provided on a double-insulated product,

nor should a means for grounding be

added to the product. Servicing a dou-

ble-insulated product requires extreme

care and knowledge of the system, and

should be done only by qualified service

personnel. Replacement parts for a

double-insulated product must be iden-

tical to the parts they replace. A double-

insulated product is marked with the

words “DOUBLE INSULATION” or

“DOUBLE INSULATED”. The symbol

“” may also be marked on the product.

IMPORTANT SAFETY INSTRUCTIONS

SERVICING OF A DOUBLE-

INSULATED PRODUCT

English 5

This product is provided with a ground-

fault circuit interrupter (GFCI) built into

the plug of the power-supply cord. This

device provides additional protection

from the risk of electric shock.

Should replacement of the plug or cord

become necessary, use only identical

replacement parts that include GFCI

protection.

Contact Kärcher Customer Support.

CAUTION

When connecting the water inlet to the

water supply mains, local regulations of

your water company must be observed.

In some areas the unit must not be con-

nected directly to the public drinking wa-

ter supply. This is to ensure that there is

no feedback of chemicals into the water

supply. Direct connection via a receiver

tank or backflow preventer, for example,

is permitted.

Dirt in the feed water will damage the

unit. To avoid this risk, we recommend

fitting a water filter.

Garden hose must be at least 5/8

inch in diameter.

Flow rate of water supply must not

fall below 2 GPM (gallons per

minute).

Flow rate can be determined by run-

ning the water for one minute into an

empty 5-gallon container.

The water supply temperature must

not exceed 104°F/40°C.

Never use the pressure washer to

draw in water contaminated with sol-

vents, e.g. paint thinners, gasoline,

oil, etc.

Always prevent debris from being

drawn into the unit by using a clean

water source.

ÎSTEP 1:

Slide the transport handle into place.

ÎSTEP 2:

Insert wheels into the side holes of

the unit.

GROUND FAULT CIRCUIT INTER-

RUPTER PROTECTION

WATER SUPPLY

(Cold Water Only)

ASSEMBLY INSTRUCTIONS

6 English

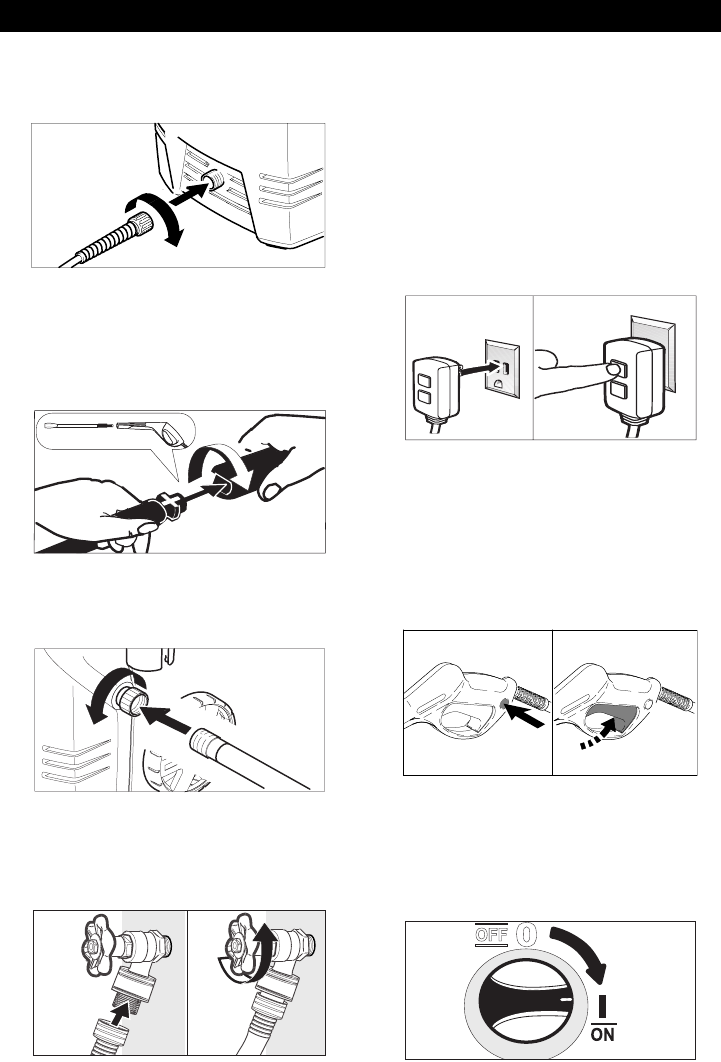

ÎSTEP 1:

Connect the high pressure hose to

the unit’s high pressure outlet.

ÎSTEP 2:

Insert the spray wand of your choice

into the trigger gun. Press in against

the spring tension and twist into

locked position.

ÎSTEP 3:

Connect garden hose to unit’s water

inlet.

ÎSTEP 4:

Connect garden hose to the cold wa-

ter source and turn water on com-

pletely.

ÎSTEP 5:

Plug the Ground Fault Circuit Inter-

rupter (GFCI) into a working outlet.

– Press “RESET” button.

– Press “TEST” button.

Red indicator on “RESET” button

should appear.

– Press “RESET” button again for use.

WARNING

Do not use if above test fails.

Note: The actual appearance of the GFCI may

be different from this illustration.

ÎSTEP 6:

Unlock the Safety lock. Trigger the

gun to eliminate trapped air, wait for

a steady flow of water to emerge

from the spray nozzle.

ÎSTEP 7:

Turn on the high pressure washer (I).

The motor starts only if the trigger

of the gun is pulled and shuts off

when the trigger is released.

OPERATING INSTRUCTIONS

English 7

WARNING

To avoid serious injury never point

spray nozzle at yourself, other per-

sons or animals.

The Vario Power Spray Wand allows

you to adjust the cleaning pressure.

To clean at maximum pressure, the

wand must be positioned to the high

pressure setting (Max).

For lower pressure turn the wand

collar in the minus (Min) direction.

To apply detergent, the wand

must be positioned to the lower

pressure setting (Min).

This nozzle features a 0º pencil jet

which rotates 360º for maximum dirt

cutting action, effectively increasing

cleaning performance up to 50%.

This nozzle combines the cleaning

performance of a 0º pencil jet with

the surface coverage of a wide angle

nozzle.

Not recommended for soft materi-

als, siding, painted surfaces,

decks or autos.

Always test an inconspicuous area

before cleaning with the Dirtblaster

USING THE ACCESSORIES

Vario Power Spray Wand

Dirtblaster®

8 English

Detergents can only be applied at

low pressure (Min.).

ÎSTEP 1:

Install the Vario Power Spray Wand.

Set the spray wand to the low pres-

sure setting (Min.).

ÎSTEP 2:

Fill a container with Kärcher deter-

gent. Place the filter end of detergent

suction tube into the container.

ÎSTEP 3:

Turn on the pressure washer (I). Pull

trigger to operate unit: Liquid deter-

gent is drawn into the unit and mixed

with water. Apply detergent to work

area. Do not allow detergent to dry

on surface.

ÎSTEP 4:

Cleaning up: Always draw fresh wa-

ter through the detergent tank when

done to flush any remaining deter-

gents from the injection system.

For best results see Cleaning Tips

for specific information on how to

clean different surfaces.

CAUTION

This unit has been designed for use with

cleaning detergents recommended by

the manufacturer. The use of other

cleaning detergents may affect the op-

eration of the machine and void the war-

ranty.

Always Use Kärcher Detergent for

Best Results

Kärcher biodegradable detergents are

specially formulated to protect the envi-

ronment and your pressure washer. The

special formula won’t clog the suction

tube filter and will protect the internal

parts of the pressure washer for a long-

er life. For Kärcher Detergents, check

your retailer or visit our website:

www.karcher-usa.com/home

The following Kärcher detergents are

available:

One Gallon ready to use

All Purpose & Vehicle Cleaner

Deck & Patio Cleaner

Heavy Duty Degreaser

Exterior House Cleaner

CAUTION

Never use:

– Bleach, Chlorine products and other

corrosive chemicals

– Liquids containing solvents (i.e.,

paint thinners, gasoline, oils)

– Tri-sodium phosphate products

– Ammonia products

– Acid-based products

These chemicals will harm the unit and

will damage the surface being cleaned.

WORKING WITH DETERGENTS

English 9

ÎSTEP 1:

Release trigger and engage gun

safety lock.

ÎSTEP 2:

Turn pressure washer to OFF (O)

position.

ÎSTEP 1:

Turn the switch to OFF (0) position

and unplug cord from outlet.

ÎSTEP 2:

Turn off the water source.

ÎSTEP 3:

Press trigger to release water pres-

sure.

ÎSTEP 4:

Disconnect the garden hose from

the water inlet on the unit.

ÎSTEP 5:

Disconnect the high pressure hose

from the high pressure outlet.

ÎSTEP 6:

Release trigger and engage gun

safety lock.

TAKING A BREAK five minutes or more

SHUTTING DOWN & CLEAN-UP

10 English

Î1: Disconnect all water connections.

Î2: Turn on the machine for a few

seconds, until the water which had

remained in the pump exits, turn off

immediately.

Î3: Do not allow high pressure hose

to become kinked.

Î4: Store the machine and accesso-

ries in a room which does not reach

freezing temperatures. DO NOT

store near furnace or other sources

of heat as it may dry out the pump

seals.

CAUTION

Failure to follow the above directions

will result in damage to the pump as-

sembly and accessories.

Kärcher also recommends the regular

practice of using a pump protector like

“Kärcher Pump Guard” to help during

storage in the winter months.

ÎSTEP 1:

Pull out washer from the water inlet.

ÎSTEP 2:

Pull out water inlet filter with flat-

nose pliers.

ÎSTEP 3:

Rinse out water inlet filter in warm

water.

ÎSTEP 4:

Reinsert water inlet filter and washer

into the water inlet.

The unit is maintenance-free.

WINTERIZING AND LONG-TERM STORAGE

CARE AND MAINTENANCE INSTRUCTIONS

Cleaning the water inlet filter Maintenance

English 11

(with or without detergent). Pre-rinse

deck and surrounding area with fresh

water. If using Kärcher Deck Wash, ap-

ply to surface at low pressure. For best

results, limit your work area to smaller

sections of approximately 25 square

feet. Allow Deck Wash to remain on sur-

face 1-3 minutes. Do not allow deter-

gent to dry on surface. Rinse at high

pressure in a long sweeping motion

keeping the spray nozzle approximately

3-6 inches from the cleaning surface.

Always clean from top to bottom and

from left to right. When moving on to a

new section of the cleaning surface, be

sure to overlap the previous section to

eliminate stop marks and ensure a more

even cleaning result.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If

using Kärcher Pressure Wash, apply to

surface at low pressure (for best results,

limit your work area to sections of ap-

proximately 6 feet and always apply de-

tergent from bottom to top). Allow

Pressure Wash to remain on surface 1-

3 minutes. Do not allow detergent to dry

on surface, if surface appears to be

drying, simply wet down surface with

fresh water. If needed, use special wash

brush attachment (not included) to re-

move stubborn dirt. Rinse at high pres-

sure from top to bottom in an even

sweeping motion keeping the spray

nozzle approximately 6 inches from the

cleaning surface.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing Kärcher Pressure Wash or Degreas-

er, apply to surface at low pressure. For

best results, limit your work area to

smaller sections of approximately 25

square feet. Allow Pressure Wash or

Degreaser to remain on surface 1-3

minutes. Do not allow detergent to dry

on surface. Rinse at high pressure in a

sweeping motion keeping the spray

nozzle approximately 3-6 inches from

the cleaning surface. Always clean from

top to bottom and from left to right. For

removing extremely stubborn stains,

use the Dirtblaster Nozzle.

(with or without detergent). Pre-rinse

vehicle with fresh water. If using Kärcher

Touchless Vehicle Wash, apply to sur-

face at low pressure. For best results,

clean one side of vehicle at a time and al-

ways apply detergent from bottom to top,

do not allow detergent to dry on surface.

If needed, use special wash brush at-

tachment (not included) to remove stub-

born dirt. Rinse at high pressure in a

sweeping motion keeping the spray noz-

zle approximately 6-8 inches from the

cleaning surface (distance should in-

crease when rinsing pin-striping or other

sensitive surfaces). Always clean from

top to bottom and from left to right. For

best results, wipe surface dry with a

chamois or soft dry cloth.

CLEANING TIPS

Deck Cleaning

House Siding

Cement Patios, Brick and Stone

Cars, Boats & Motorcycles

12 English

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing Kärcher Pressure Wash or Degreas-

er, apply detergent at low pressure.

Allow Pressure Wash to remain on sur-

face 1-3 minutes.Do not allow detergent

to dry on surface. Rinse at high pres-

sure keeping the spray nozzle approxi-

mately 3-6 inches from the cleaning

surface. For removing extremely stub-

born dirt, it may be necessary to move

the spray nozzle even closer to the sur-

face for greater dirt cutting action.

(with or without detergent). Pre-rinse

furniture and surrounding area with

fresh water. If using Pressure Wash, ap-

ply to surface at low pressure. Allow

Pressure Wash to remain on surface 1-

3 minutes. Do not allow detergent to dry

on surface. If needed use special Wash

Brush Attachment (not included) to re-

move stubborn dirt. Rinse at high pres-

sure in a sweeping motion keeping the

spray nozzle approximately 3-6 inches

from the cleaning surface. For best re-

sults, clean from top to bottom and from

left to right.

Before cleaning any surface an in-

conspicuous area should be cleaned

to test spray pattern and distance for

maximum cleaning results.

If painted surfaces are peeling or

chipping, use extreme caution as

pressure washer may remove the

loose paint from the surface.

When using on surfaces which might

come in contact with food, flush sur-

faces with plenty of drinking water.

For additional cleaning tips, visit our

website at www.karcher-usa.com/

home

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

Patio & Lawn Furniture

Recommendations

English 13

Optional accessories are available to

further enhance your cleaning capabili-

ties. These accessories are accurate as

of the printing date of this manual.

Please check our website

www.karcher-usa.com/home for pricing

and up-to-date information.

Specially formulated to protect your

pressure washer from freezing, corro-

sion and premature wear. The Pump

Guard also adds lubrication to valves

and seals to prevent sticking. Highly

recommended for all Karcher pressure

washers!

Part No. 9.558-998.0

Attach this accessory to your pressure

washer to quickly pump large quantities

of water out of a standing source, such

as a barrel or bucket. Fits most Karcher

pressure washers up to 2300 PSI.

Part No. 2.637-214.0

Replacement hose fits Kärcher pres-

sure washer with screw-on type gun

connections from 2400psi to 2500psi,

Extension Hose for all Kärcher high

pressure washers between the original

equipment hose and machine up to

2500 psi.

Part No. 2.640-850.0

Need to clean second story windows or

other high areas? Increase the reach of

your pressure washer by up to 66" with

this extension kit. Includes 4 aluminum

sections for variable length. 66" fully as-

sembled. Fits most Karcher pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-746.0

For more effortless cleaning of all

smooth surfaces (painted, glass and

plastic) try Karcher's Rotating Wash

Brush. Use it on your automobile, house

siding or windows. The water pressure

from your pressure washer causes the

inner brushes to gently spin, making

your cleaning job much easier. The an-

gle of brush head is adjustable to help

you reach difficult areas. Excellent for

the application of detergent. A must-

have accessory designed for Karcher

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.640-743.0

Made with soft bristles that will not harm

painted surfaces. Easily attaches direct-

ly to the trigger gun. Ideal for stubborn

dirt on cars, boats, patio furniture and

other surfaces. Great for applying deter-

gent. Fits most Karcher pressure wash-

ers up to 2300 PSI. (bayonet)

Part No. 2.640-740.0

Optional Cleaning Accessories

Pump Guard

Water Pumping Kit

25 Ft. Extension / Replacement

High-Pressure Hose

66" Extension Wand (Four piece)

Rotating Wash Brush (bayonet)

Soft Clean Washing Brush

14 English

Need to clean blocked pipes, drains or

downspouts? Karcher's pipe cleaning

kit is the answer! The pipe cleaner pro-

pels itself forward while simultaneously

flushing out debris. For example, insert

the cleaning nozzle in the base of a

downspout, pull the trigger on the pres-

sure washer gun and watch as the noz-

zle shoots out leaves and other debris

while climbing upward. Connects direct-

ly to the trigger gun of most Karcher

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.640-747.0

Why spend hours stripping old paint and

rust by hand using harsh chemicals?

Let Karcher's Wet Sandblasting Kit do

the work! Attach the kit to your pressure

washer, add abrasive material and at-

tack the rust and paint with our eco-

friendly alternative. Fits most Karcher

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.638-792.0

Ideal for applications which require a

thick foam. Simply fill the resevoir cup

with liquid pressure washer detergent to

generate a foam spray. Connects di-

rectly to the trigger gun. Fits most

Karcher pressure washers up to 2300

PSI. (bayonet)

Part No. 6.964-507.0

For cleaning surfaces such as patios,

terraces and driveways without splash-

back, there is no better solution than

Karcher's T 100. It saves time by clean-

ing a one foot wide area gently as it hov-

ers, providing consistent, streak-free

cleaning. When you finish cleaning the

patio and driveway, remove the wand

and use the handle to clean garage

doors and other vertical surfaces. In-

cludes two nozzles which spin at high

speed for optimum results. Our top sell-

ing accessory for Karcher pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-959.0

25 ft. Pipe Cleaning Kit (bayonet)

Wet Sandblasting Kit (bayonet)

Detergent Foamer Attachment

T 100 Wide Area Surface Cleaner

English 15

CAUTION

Disconnect the machine from the power

source before making any repair.

Troubleshooting

Symptom Cause Solution

Motor will not start On/Off switch is in the “OFF”

(O) position.

Turn switch to the “ON” (I)

position

Tripped GFCI plug. Press “RESET” button on

GFCI plug.

Power cord is not plugged in. Plug in power cord.

Electrical outlet does not

supply adequate power.

Try a different outlet.

Unit does not reach

high pressure.

Diameter of garden hose is

too small.

Replace with a 5/8 inch or

larger garden hose.

Water supply is restricted. Check garden hose for kinks,

leaks and blockage.

Not enough inlet water

supply.

Open water source full force.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Spray wand is on low

pressure position.

Turn spray wand to high

pressure position.

Output pressure

varies high and low.

Not enough inlet water

supply.

Turn water on full force.

Check garden hose for kinks,

leaks or blockage.

Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by

squeezing trigger gun until a

steady flow of water emerges

through the nozzle.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Discharge nozzle is

obstructed.

Blow out or remove debris

with a fine needle.

Calcified gun, hose or spray

wand.

Run distilled vinegar through

detergent suction tube.

16 English

If you encounter any additional difficul-

ties not listed, please call

1-800-537-4129 for help or visit our

website: www.karcher-usa.com/home

Call: 1-800-465-4980 for help or visit

our website: www.karcher.ca

Call: 01-800-024-13-13 for help or visit

our website: www.karcher.com.mx

No detergent. Detergent suction tube not

properly connected to the

machine.

Check connection.

Detergent is too thick. Dilute detergent, for best re-

sults use Kärcher detergent.

Filter on detergent suction

tube is clogged.

Run warm water through filter

to remove debris.

Damaged or clogged

detergent suction tube.

Remove obstruction or re-

place detergent suction tube.

Spray wand is in high

pressure position.

Turn spray wand tip to low

pressure position.

Discharge nozzle is

obstructed.

Blow out or remove debris

with fine needle.

Garden hose con-

nection leaks.

Loose fittings. Tighten fittings.

Missing/worn rubber washer. Insert new washer.

Spray wand leaks. Spray wand not properly

attached.

Insert the spray wand into the

trigger gun. Carefully press in

against the spring tension

and twist into the locked

position.

Broken o-ring or plastic insert. Call Customer Support

Pump is noisy. Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeez-

ing trigger gun until a steady

flow of water emerges

through the nozzle.

Water leaks from

pump (up to 10 drops

per minute is permis-

sible).

Loose fittings. Check that all fittings are

tight.

Water seals are damaged or

worn.

Call Customer Support

Oil Drip. Oil seals are damaged or

worn.

Call Customer Support

Symptom Cause Solution

Kärcher Customer Support USA Kärcher Customer Service CDN

Kärcher Customer Support Mexico

Español 17

Vista General del Modelo 18

Instrucciones de Seguridad

Importantes 19

Instrucciones de Montaje 20

Instrucciones de Funcionamiento 21

Utilización de los Accesorios 22

Trabajar con Detergentes 23

Tomarse un Descanso de cinco

minutos o más 24

Apagado y Limpieza 24

Instrucciones de Conservación y

Mantenimiento 25

Consejos de Limpieza 26

Accesorios de Limpieza Opcionales28

Localicación y reparación de averías30

PELIGRO

indica “una situación de peligro inmi-

nente que, si no se evita, puede causar

lesiones graves e incluso la muerte”.

ADVERTENCIA

indica “una situación de peligro poten-

cial que, si no se evita, puede causar le-

siones e incluso la muerte”.

ATENCIÓN

indica “una situación de peligro poten-

cial que, si no se evita, puede causar le-

siones de poca importancia o leves", o

daños materiales.

Sólo para uso doméstico.

El propietario y/o el usuario deben com-

prender bien las instrucciones de servi-

cio y advertencias del fabricante antes

de empezar a utilizar este limpiador de

alta presión.

Debe prestarse especial atención y te-

ner muy claras las advertencias.

Si el operador no habla bien el inglés, el

propietario/comprador debe responsa-

bilizarse de leer y comentar las instruc-

ciones y las advertencias en su lengua

natal, y asegurarse de que entienda a la

perfección su contenido.

El propietario y/o el usuario deben leer

y guardar como referencia para el futuro

las instrucciones del fabricante.

Llame al: 1-800-537-4129 si necesita

ayuda o visite nuestra página Web:

www.karcher-usa.com/home

Por favor, dedique unos minutos a re-

gistrar su aparato de lavado a presión

en www.karcher-usa.com/warranty

Llame al: 1-800-465-4980 si necesita

ayuda o visite nuestra página Web:

www.karcher.ca

Llame al: 01-800-024-13-13 si necesita

ayuda o visite nuestra página Web:

www.karcher.com.mx

Manual de usario del Limpiador de Alta Presiòn

Símbolos de aviso de seguridad

Especificaciones

Presión de trabajo 1500 PSI

Volumen de agua 1.3 GPM

Amperaje 13 AMPS

Voltaje 120 V

Nº de pieza 1.601-602.0

Nº de serie

Responsabilidades del

propietario/usuario

Soporte Kärcher EE.UU.

Soporte Kärcher CDN

Soporte Kärcher Mexico

18 Español

1 Salida de alta presión

2 Tubo de succión de detergente con

filtro

3 Interruptor de encendido/apagado

4 Soporte para manguera/cable

5 Asa de transporte

6 Carro de transporte

7 Zona de recogida, pistola

8 Cable de potencia con interruptor de

circuito de avería por puesta a tierra

9 Toma de agua con conector para

manguera de jardín

10 Ruedas

11 Pistola de disparo

12 Manguera de alta presión

13 Pestillo de seguridad de la pistola de

disparo

14 Dirtblaster® (pulverizador

telescópico rotatorio)

15 Pulverizador telescópico variable

Vista General del Modelo

Español 19

ADVERTENCIA

Al utilizar este producto, tome

siempre las precauciones bá-

sicas, incluidas las siguientes:

Lea todas las instrucciones antes de

utilizar el producto.

Para reducir el riesgo de lesiones,

es necesario extremar las precau-

ciones cuando se utilice el aparato

cerca de niños.

Tiene que saber cómo parar el apa-

rato y purgar la presión rápidamen-

te. Familiarícese con los controles.



Esté alerta; mire lo que esté haciendo.

No haga funcionar el producto si

está cansado o si está bajo los efec-

tos del alcohol o las drogas.

Mantenga la zona en la que esté lim-

piando libre de personas.

No se alargue demasiado sobre una

base ni se ponga sobre una base

inestable. Mantenga en todo mo-

mento una buena base de apoyo y

un buen equilibrio.

Siga las instrucciones de manteni-

miento especificadas en el manual.

Este producto se suministra con un

interruptor de circuito de avería por

puesta a tierra, que está montado

en el enchufe del cable de potencia.

Si es necesario reemplazar el en-

chufe o el cable, utilice sólo piezas

de repuesto idénticas.

Riesgo de inyección o lesiones a

personas; no dé con el chorro direc-

tamente a personas.

Los chorros de alta presión pueden

ser peligrosos si se utilizan mal. El

chorro no debe ser enfocado a per-

sonas, animales, aparatos eléctricos

ni al aparato mismo.

Póngase gafas protectoras.

No utilice ácidos ni disolventes con

este producto.. Estos productos

pueden causar lesiones físicas al

usuario y daños irreversibles al apa-

rato.

Para reducir el riesgo de electrocu-

ción, mantenga todas las conexio-

nes secas y alejadas del suelo. No

toque el enchufe con las manos mo-

jadas.

El pestillo de seguridad de la pistola

de disparo EVITA que la pistola se

dispare accidentalmente. Esta ca-

racterística de seguridad NO blo-

quea el disparo en la posición de

encendido.

No se debe usar el cable de exten-

sión para esta máquina.

GUARDE ESTAS INSTRUCCIONES.

Los artefactos con doble aislamiento

tienen dos sistemas de aislamiento en

vez de conexión a tierra. Esto significa

que no trae medios de conexión a tierra

y que tampoco se le debe agregar uno.

El mantenimiento de estos artefactos

exige mucho cuidado y conocimiento

del sistema y sólo debe hacerlo perso-

nal calificado de servicio. Las piezas de

repuesto deben ser idénticas a las origi-

nales.Los artefactos con doble aisla-

miento están marcados "DOUBLE

INSULATION" o "DOUBLE INSULA-

TED". También podría tener el símbolo.

Instrucciones de Seguridad Importantes

MANTENIMIENTO A UN

ARTEFACTO QUE TIENE DOBLE

AISLAMIENTO

20 Español

Este producto se suministra con un inte-

rruptor de circuito de avería por puesta a

tierra montado en el enchufe del cable de

potencia. Este aparato proporciona una

protección adicional contra el riesgo de

electrochoque. Si la corriente se inte-

rrumpe en la línea, el interruptor de circui-

to de avería por puesta a tierra volverá a

cerrar, automáticamente, el circuito a la

carga una vez restablecida la corriente.

Si es necesario reemplazar el enchufe o

el cable, utilice piezas idénticas.

ATENCIÓN

Al conectar la toma de agua a la red de

suministro del agua, es obligatorio res-

petar la normativa local establecida por

la compañía del agua. En algunas zo-

nas, está prohibido conectar la unidad

directamente a la red pública de sumi-

nistro de agua potable. Esto es así para

garantizar que no penetren sustancias

químicas en la red de suministro del

agua. Sí se permite efectuar la co-

nexión directamente por ejemplo a tra-

vés de un depósito receptor o un

dispositivo antirretorno.

Si el agua de alimentación está sucia, la

unidad sufrirá daños. Para evitar este

riesgo, le recomendamos que monte un

filtro de agua.

La manguera de agua tiene que te-

ner al menos 5/8 pulgadas de diá-

metro.

El caudal de agua no debe ser infe-

rior a 2 GPM (galones por minuto).

El caudal de agua se puede determi-

nar llenando de agua un recipiente

vacío de 5 galones durante un minu-

to.

La temperatura de la toma de agua

no de be sobrepasar los 104°F/40°C.

No utilice nunca el limpiador a pre-

sión para aspirar agua contaminada

con disolventes como, p. ej., dilu-

yentes de pintura, gasolina, aceite,

etc.

Evite siempre que la unidad aspire re-

siduos utilizando una fuente de abas-

tecimiento cuya agua esté limpia.

ÎPASO 1:

Slide the transport handle into place.

ÎPASO 2:

Insert wheels into the side holes of

the unit.

Protección mediante interruptor de

circuito de avería por puesta a tierra

Suministro de agua

(sólo agua fría)

Instrucciones de Montaje

Español 21

ÎPASO 1:

Conecte la manguera de alta pre-

sión a la salida de alta presión de la

unidad.

ÎPASO 2:

Inserte el pulverizador telescópico

de su elección en la pistola de dispa-

ro. Empújelo en sentido contrario al

de la tensión que ejerce el muelle y

gírelo hasta que quede en la posi-

ción de bloqueo.

ÎPASO 3:

Conecte la manguera de jardín a la

toma de agua de la unidad.

ÎPASO 4:

Conecte la manguera de jardín a la

toma de agua fría y abra el agua del

todo.

ÎPASO 5:

Conectar el interruptor del circuito de

toma a tierra (GFCI) a un enchufe.

– Pulsar el botón ’’RESET" (Reinicio)

– Pulsar el botón TEST, el indicador

debe ponerse en "ON".

– Pulsar el botón ’’RESET".

ADVERTENCIA

No usar si el test anterior da error.

Nota: El aspecto actual del interruptor de cir-

cuito de avería por puesta a tierra puede ser

distinto al de la ilustración.

Instrucciones de Funcionamiento

22 Español

ÎPASO 6:

Desbloquee el pestillo de seguridad.

Dispare la pistola para eliminar el

aire aprisionado y espere hasta que

salga un caudal de agua constante

de la boquilla pulverizadora.

ÎPASO 7:

Encienda el limpiador de alta pre-

sión (I).

El motor sólo arranca si se presio-

na el gatillo de la pistola, y se des-

conecta cuando se libera el gatillo.

ADVERTENCIA

Para evitar heridas graves, nunca di-

rija la boquilla pulverizadora hacia

usted mismo, hacia otras personas o

hacia animales.

Esta boquilla cuenta con chorro fino

de 0º que rota 360º para que la ac-

ción erosiva sea máxima, lo que au-

menta de forma efectiva la potencia

de limpieza hasta un 50%. Esta bo-

quilla combina la potencia de limpie-

za del chorro fino de 0º con la

cobertura de superficie de la boquilla

de gran ángulo.

No está recomendada para mate-

riales delicados, solapados, super-

ficies pintadas, cubiertas o coches.

El pulverizador telescópico variable

accionado mecánicamente le permi-

te ajustar la presión de limpieza.

Para limpiar a la presión máxima, el

pulverizador se tiene que posicionar

en el ajuste de alta presión (máx.).

Para una presión menor, gire la ani-

lla del pulverizador en dirección al

mínimo (mín.).

Para poner detergente, el pulveriza-

dor se tiene que posicionar en el

ajuste de presión más baja (mín.).

Utilización de los Accesorios

Dirtblaster®

Pulverizador telescópico variable

accionado mecánicamente

Español 23

Los detergentes sólo se pueden apli-

car a baja presión (mín.).

ÎPASO 1:

Monte la boquilla variable accionada

mecánicamente. Ponga el pulveriza-

dor telescópico en el ajuste de baja

presión (Mín.).

ÎPASO 2:

Llene el recipiente con detergente

Kärcher. Coloque el extremo con fil-

tro del tubo de succión de detergen-

te dentro del recipiente.

ÎPASO 3:

Encienda el limpiador de alta pre-

sión (I). Presione el gatillo para po-

ner en funcionamiento la unidad: el

detergente líquido es introducido en

la unidad y mezclado con agua. Apli-

que detergente al área de trabajo.

No deje que se seque el detergente

sobre la superficie.

ÎPASO 4:

Limpieza: Al terminar, haga correr

siempre agua limpia por el depósito

del detergente para eliminar todos

los restos del sistema de inyección.

Para obtener mejores resultados, consul-

te la sección de consejos de limpieza

para obtener información específica so-

bre cómo limpiar diferentes superficies.

ATENCIÓN

Siga las instrucciones de mantenimiento es-

pecificadas en el manual

Este aparato ha sido diseñado para ser utili-

zado con detergentes de limpieza del fabri-

cante. El uso de otros detergentes de

limpieza puede afectar al funcionamiento

del aparato y hacer que deje de tener vali-

dez la garantía.

Utilice siempre detergente Kärcher para

obtener los mejores resultados

Los detergentes biodegradables de Kärcher

han sido especialmente concebidos para

proteger el medio ambiente y el limpiador a

presión. Su fórmula especial no obstruirá el

filtro del tubo de succión y protegerá las pie-

zas internas del limpiador de alta presión

para que su vida útil sea más larga. Para ad-

quirir los detergentes Kärcher, diríjase a su

comerciante minorista o llame a nuestro

centro de asistencia si necesita ayuda.

Tenemos a su disposición los siguientes

detergentes Kärcher:

Un galón listo para usar

Limpiador multiuso & vehículos

Limpiador para cubiertas

Desengrasante

Limpiador doméstico

ATENCIÓN

No utilice nunca:

– Lejía, productos que contengan clo-

ro ni otro tipo de productos químicos

corrosivos

– Líquidos que contengan disolventes

(p. ej., diluyentes de pintura, gasoli-

na, aceites)

– Productos de fosfato trisódico

– Productos con amoniaco

– Productos con base ácida

Los productos químicos mencionados

dañarán la unidad y dañarán la superfi-

cie que se limpie.

Trabajar con Detergentes

24 Español

ÎPASO 1:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.

ÎPASO 2:

Ponga el limpiador a presión en la

posición de apagado (O).

ÎPASO 1:

Gire el interruptor y póngalo en la

posición de apagado (0); después,

desenchufe el cable del tomaco-

rriente.

ÎPASO 2:

Cierre el grifo del agua.

ÎPASO 3:

Presione el gatillo para que salga la

presión.

ÎPASO 4:

Desconecte la manguera de jardín

de la toma de agua de la unidad.

ÎPASO 5:

Desconecte la manguera de alta

presión de la salida de alta presión.

ÎPASO 6:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.

Tomarse un Descanso de cinco minutos o más

Apagado y Limpieza

Español 25

Î1: Desconecte todas las conexiones

de agua.

Î2: Encienda el aparato durante unos

segundos hasta que haya salido el

agua que haya quedado en la bom-

ba, y apáguelo inmediatamente.

Î3: Evite que la manguera de alta pre-

sión se retuerza.

Î4: Almacene el aparato y los acce-

sorios en una habitación que no lle-

gue a temperaturas bajo cero. NO lo

almacene cerca de hornos u otras

fuentes de calor, ya que se podrían

secar las juntas de estanqueidad de

la bomba.

ATENCIÓN

Si no se cumplen las instrucciones

mencionadas arriba, el grupo de la

bomba y los accesorios sufrirán daños.

Kärcher also recommends the regular

practice of using a pump protector like

“Kärcher Pump Guard’’ to help during

storage in the winter months.

ÎPASO 1:

Sacar la arandela de la entrada de

agua.

ÎPASO 2:

Sacar el filtro de entrada de agua

con alicates planos.

ÎPASO 3:

Enjuagar el filtro de entrada de agua

en agua caliente.

ÎPASO 4:

Reinsertar de nuevo el filtro de ent-

rada de agua y la arandela.

La unidad no necesita mantenimiento.

Protección contra los Agentes Invernales y

Almacenamiento Prolongado

Instrucciones de Conservación y Mantenimiento

Limpieza del filtro

de entrada de agua

Mantenimiento

26 Español

(con o sin detergente). Preenjuague la

cubierta y el área circundante con agua

limpia. Si utiliza Deck Wash de Kärcher,

aplíquelo en la superficie a baja pre-

sión. Para obtener mejores resultados,

divida el área de trabajo en pequeñas

secciones de aprox. 25 pies cuadrados.

Deje el Deck Wash sobre la superficie

durante 1-3 minutos. No deje que se se-

que el detergente sobre la superficie.

Enjuague a alta presión mediante un

movimiento de barrido, manteniendo la

boquilla pulverizadora a aprox. 3-6 pul-

gadas de la superficie a limpiar. Limpie

siempre de arriba a abajo y de izquierda

a derecha. Cuando pase a la siguiente

sección de la superficie a limpiar, ase-

gúrese de solapar la nueva sección con

la sección anterior para evitar que que-

den marcas de parada y garantizar, así,

un resultado homogéneo.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza Pressure Wash de Kärcher, aplí-

quelo a la superficie a baja presión (pa-

ra obtener mejores resultados, divida la

zona de trabajo en secciones de aproxi-

madamente 6 pies y aplique siempre el

detergente de abajo a arriba). Deje el

Pressure Wash sobre la superficie du-

rante 1-3 minutos. No deje que el deter-

gente se seque sobre la superficie. Si

ve que la superficie se va a secar, sim-

plemente moje la superficie con agua

limpia. Si es necesario, utilice un acce-

sorio especial con cepillo de lavado (no

incluido) para quitar la suciedad difícil.

Enjuague a alta presión mediante un

movimiento de barrido homogéneo,

manteniendo la boquilla pulverizadora a

aprox. 6 pulgadas de la superficie a lim-

piar.

(con o sin detergente).Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza Pressure Wash o Degreaser de

Kärcher, aplíquelo en la superficie a

baja presión. Para obtener mejores re-

sultados, divida el área de trabajo en

pequeñas secciones de aprox. 25 pies

cuadrados. Deje el Pressure Wash o

Degreaser sobre la superficie durante

1-3 minutos. No deje que se seque el

detergente sobre la superficie. Enjua-

gue a alta presión mediante un movi-

miento de barrido, manteniendo la

boquilla pulverizadora a aprox. 3-6 pul-

gadas de la superficie a limpiar. Limpie

siempre de arriba a abajo y de izquierda

a derecha. Para quitar manchas espe-

cialmente difíciles, utilice la boquilla

desincrustante.

(con o sin detergente).Preenjuague el

vehículo con agua limpia. Si utiliza

Touchless Vehicle Wash de Kärcher,

aplíquelo en la superficie a baja pre-

sión. Para obtener mejores resultados,

limpie un lado del vehículo cada vez y

aplique siempre el detergente de abajo

a arriba. No deje que el detergente se

seque sobre la superficie. Si es necesa-

rio, utilice un accesorio especial con ce-

pillo de lavado (no incluido) para quitar

la suciedad difícil. Enjuague a alta pre-

sión mediante un movimiento de barrido

y manteniendo la boquilla pulverizadora

Consejos de Limpieza

Limpieza de cubiertas

Solapados de la casa

Patios de cemento, ladrillos y

piedras

Coches, barcas y motos

Español 27

a aprox. 6-8 pulgadas de la superficie a

limpiar (la distancia se debe incremen-

tar en el caso de que se enjuaguen su-

perficies con ranuras u otras superficies

delicadas). Limpie siempre de arriba a

abajo y de izquierda a derecha. Para

obtener mejores resultados, seque la

superficie con una gamuza o un trapo

suave y seco.

(con o sin detergente).Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza Pressure Wash de Kärcher o De-

greaser, aplique el detergente a baja

presión. Deje el Pressure Wash sobre

la superficie 1-3 minutos. No deje que el

detergente se seque sobre la superficie.

Enjuague a alta presión manteniendo la

boquilla pulverizadora a aprox. 3-6 pul-

gadas de la superficie a limpiar. Para

quitar suciedad especialmente difícil,

puede ser necesario tener que poner la

boquilla pulverizadora más cerca para

que la potencia de limpieza sea mayor.

(con o sin detergente). Preenjuague el

mueble y el área circundante con agua

limpia. Si utiliza Pressure Wash de Kär-

cher, aplíquelo a la superficie a baja

presión. Deje el Pressure Wash sobre

la superficie durante 1-3 minutos. No

deje que se seque el detergente sobre

la superficie. Si es necesario, utilice un

accesorio especial con cepillo de lava-

do (no incluido) para quitar la suciedad

difícil. Enjuague a alta presión mediante

un movimiento de barrido, manteniendo

la boquilla pulverizadora a aprox. 3-6

pulgadas de la superficie a limpiar. Para

obtener mejores resultados, limpie de

arriba a abajo y de izquierda a derecha.

Antes de limpiar cualquier superfi-

cie, se debe limpiar una parte de la

misma que no se vea para probar el

ajuste del pulverizado y la distancia

para obtener los mejores resultados

de limpieza.

Si las superficies pintadas se están

pelando o desconchando, extreme

las precauciones, ya que el limpia-

dor a presión podría arrancar la pin-

tura suelta de la superficie.

Cuando se utilice en superficies que

puedan entrar en contacto con comi-

da, enjuáguelas abundantemente

con agua potable.

Parrillas de barbacoas, equipos con

motor exteriores y herramientas de

jardín

Mobiliario de patios y jardines

Recomendaciones

28 Español

Disponemos de accesorios de limpieza

opcionales para mejorar la capacidad

de limpieza. Estos accesorios son pre-

cisos desde la fecha de impresión de

este manual. Consulte nuestra página

Web www.karcher-usa.com/home para

obtener información acerca de precios

e información actualizada.

Especialmente indicado para proteger

el limpiador a presión de las heladas, la

corrosión y el desgaste prematuro. El

protector de bomba también añade lu-

bricante a las válvulas y juntas de es-

tanqueidad para prevenir del

engarrotamiento. ¡Muy recomendable

para todos los limpiadores a presión de

Karcher!

Nº de pieza 9.558-998.0

Monte este accesorio en su limpiador a

presión para bombear rápidamente

grandes cantidades de agua desde una

fuente fija, como un barril o cubeta. En-

caja en la mayoría de limpiadores a pre-

sión de Karcher de hasta 2300 PSI.

Nº de pieza 2.637-214.0

La manguera de repuesto encaja en las

arandelas de presión Kärcher con co-

nexiones roscadas para pistola desde

2400psi a 2500psi, manguera alargado-

ra para arandelas de presión Kärcher

entre la manguera del equipo original y

la máquina (hasta 2500 psi).

Nº de pieza 2.640-850.0

¿Necesita limpiar ventanas de segun-

dos pisos u otras áreas altas? Aumente

el alcance del limpiador a presión hasta

66" con este kit alargador. Incluye 4 pie-

zas de aluminio para que la longitud sea

variable. De 66" montado por completo.

Encaja en la mayoría de limpiadores a

presión de Karcher de hasta 2300 PSI.

(bayoneta) Nº de pieza 2.640-746.0

Para que la limpieza de las zonas más

delicadas (superficies pintadas, cristal y

plástico) le cueste menos esfuerzo,

pruebe el cepillo de lavado rotatorio

Karcher. Utilícelo en el automóvil, sola-

pados o ventanas de casa. La presión

del agua del limpiador a presión hace

que giren suavemente los cepillos inter-

nos, haciendo mucho más fácil la tarea

de limpieza. El ángulo de la cabeza del

cepillo es ajustable para ayudarle a lle-

gar a áreas de difícil acceso. Excelente

para la aplicación de detergente. Un ac-

cesorio imprescindible diseñado para

los limpiadores a presión de Karcher de

hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-743.0

Hecho con cerdas suaves que no da-

ñan las superficies pintadas. Se monta

fácilmente en la pistola de disparo. Ideal

para la suciedad difícil de coches, bar-

cas, muebles de patios y otras superfi-

cies. Fantástico para la aplicación de

detergente. Encaja en la mayoría de

limpiadores a presión de Karcher de

hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-740.0

Accesorios de Limpieza Opcionales

Protector de bomba

Kit de bombeo de agua

Manguera alargadora/de repuesto de

alta presión de 25 pies

Pulverizador alargador de 66"

(cuatro piezas)

Cepillo de lavado rotatorio (bayoneta)

Cepillo de lavado de suave

Español 29

¿Necesita limpiar tubos, desagües o

bajantes atascados? ¡El kit de limpieza

de tubos de Karcher es la solución! El

limpiador de tubos se propulsa así mis-

mo hacia delante y quita a la vez la su-

ciedad. Por ejemplo, inserte la boquilla

de limpieza en la base de una bajante,

presione el gatillo del limpiador a pre-

sión y obserbe como la boquilla hace

saltar las hojas y la suciedad conforme

asciende hacia arriba. Se conecta, di-

rectamente, a la pistola de disparo de la

mayoría de los limpiadores a presión de

Karcher de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-747,0

¿Por qué emplear horas rascando la

pintura vieja y el óxido a mano usando

productos químicos fuertes? ¡Deje que

haga el trabajo el kit de limpieza me-

diante aspersión de arena húmeda!

Monte el kit en el limpiador a presión,

añada material abrasivo y ataque el óxi-

do y la pintura con nuestra alternativa

ecológica. Encaja en la mayoría de lim-

piadores a presión de Karcher de hasta

2300 PSI. (bayoneta)

Nº de pieza 2.638-792,0

Ideal para aplicaciones que requieren

mucha espuma. Simplemente llene el

tapón del depósito con detergente líqui-

do para el limpiador a presión para ge-

nerar la pulverización de espuma. Se

conecta, directamente, a la pistola de

disparo. Encaja en la mayoría de limpia-

dores a presión de Karcher de hasta

2300 PSI. (bayoneta)

Nº de pieza 6.964-507.0

Para limpiar superficies como patios, te-

rrazas y caminos sin salpicar. No hay

solución mejor que el T 100 de Karcher.

Ahorra tiempo al limpiar un área a un

pie suavemente mientras "levita", pro-

porcionando una limpieza consistente

sin rayar. Cuando termine de limpiar el

patio o camino, quite el pulverizador y

utilice el asa para limpiar las puertas del

garaje y otras superficies verticales. In-

cluye dos boquillas que giran a gran ve-

locidad para que el resultado sea

óptimo. Nuestro accesorio líder en ven-

tas para limpiadores a presión de Kar-

cher de hasta 2300 PSI. (bayoneta)

Nº de pieza 2.640-959.0

Kit de limpieza de tubos de 25 pies

(bayoneta)

Kit de limpieza mediante aspersión

de arena húmeda (bayoneta)

Accesorio espumador de detergente

Limpiador de superficies de zonas

amplias T 100

30 Español

ATENCIÓN Desconecte el aparato de la fuente de

alimentación antes de hacer cualquier

reparación.

Localicación y reparación de averías

Síntoma Causa Solución

El motor no arranca El interruptor de encendido/

apagado está en la posición de

“apagado” (O).

Gire el interruptor hasta la posi-

ción de “encendido” (I)

Tomacorriente GFCI equivoca-

do

Pulsar el botón "RESET" del

enchufe GFCI.

El cable de potencia no está

enchufado.

Enchufe el cable de potencia.

El tomacorriente eléctrico no

suministra la corriente

adecuada.

Inténtelo con otro tomacorriente

La unidad no llega a la

alta presión.

El diámetro de la manguera de

jardín es demasiado pequeño.

Reémplacela por una manguera

de jardín de 5/8 pulgadas.

El suministro de agua está

restringido.

Compruebe si la manguera de

jardín tiene grietas, fugas o si

está obstruida.

El suministro de agua de

entrada no es suficiente.

Abra la toma de agua del todo .

El filtro de entrada de agua está

obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

El pulverizador telescópico está

en la posición de baja presión.

Ponga el pulverizador telescópi-

co en la posición de alta presión.

La presión de salida

varía entre alta y baja

presión.

El suministro de agua de

entrada no es suficiente.

Abra el grifo de agua del todo.

Compruebe si la manguera de

jardín tiene grietas, fugas o si

está obstruida.

La bomba está succionando

aire.

Compruebe que las mangueras

y conectores están bien apreta-

dos. Apague el aparato y purgue

la bomba apretando la pistola de

disparo hasta que salga un cau-

dal constante de la boquilla.

El filtro de entrada de agua está

obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La boquilla de descarga está

obstruida.

Limpie con aire comprimido o

quite la suciedad con una aguja

fina.

Pistola, manguera o

pulverizador telescópico

calcificados.

Vierta vinagre destilado por el

tubo de succión de detergente.

Español 31

Si se encuentra con otras dificultades

adicionales que no estén listadas, por

favor, llame para pedir ayuda.

Llame al: 01-800-024-13-13 si necesita

ayuda o visite nuestra página Web:

www.karcher.com.mx

Llame al: 1-800-537-4129 si necesita

ayuda o visite nuestra página Web:

www.karcher-usa.com/home

No entra detergente. El tubo de succión de detergente

no está correctamente

conectado al aparato.

Compruebe la conexión.

El detergente está demasiado

espeso.

Diluya el detergente. Para

obtener mejores resultados

utilice detergente Kärcher.

El filtro del tubo de succión de

detergente está obstruido.

Deje correr agua caliente por el

filtro para quitar la suciedad.

El tubo de succión de detergente

está dañado u obstruido

Quite la obstrucción o

reemplace el tubo de succión de

detergente.

El pulverizador telescópico está

en la posición de alta presión.

Ponga la punta del pulverizador

telescópico en la posición de

baja presión.

La boquilla de descarga está

obstruida.

Limpie con aire comprimido o

quite la suciedad con una aguja

fina.

La conexión de la

manguera de jardín

fuga.

Las conexiones están sueltas. Apriete las conexiones.

No hay arandela de gaucho o

está desgastada.

Inserte una arandela nueva.

El pulverizador tele-

scópico fuga.

El pulverizador telescópico no

está montado correctamente.

Inserte el pulverizador telescópi-

co en la pistola de disparo. Pre-

siónelo en contra de la tensión

que ejerce el muelle y gírelo ha-

sta que quede en la posición de

bloqueo.

Anillo tórico o inserción de

plástico rotos.

Llame al Servicio de asistencia

al cliente.

La bomba hace ruido. La bomba está succionando

aire.

Compruebe que las mangueras

y conectores están bien apreta-

dos. Apague el aparato y purgue

la bomba apretando la pistola de

disparo hasta que salga un cau-

dal constante de la boquilla.

Fuga agua de la

bomba (hasta 10 gotas

por minuto es

permisible).

Las conexiones están sueltas. Compruebe que todos los

accesorios están apretados.

Las juntas de estanqueidad de agua

están dañadas o desgastadas.

Llame al Servicio de asistencia

al cliente.

Goteo de aceite.

La juntas de estanqueidad de acei-

te están dañadas o desgastadas.

Llame al Servicio de asistencia

al cliente.

Síntoma Causa Solución

Soporte Kärcher Mexico

Soporte Kärcher EE.UU.

32 Français

Generalites 33

Consignes de Securite Importantes 34

Instructions de Montage 35

Mode d'emploi 36

Utilisation des Accessoires 37

Emploi de Detergents 38

Prendre une pause ...cinq minutes ou

plus 39

Arret de l'Appareil et Nettoyage 39

Remisage Hivernal et Entreposage a

Long Terme 40

Instructions d'Entretien et de

Maintenance 40

Conseils de Nettoyage 41

Accessoires de Nettoyage en Option43

Dépannage 45

DANGER

Identifie “une situation de danger immi-

nent qui, si elle n'est pas évitée, entraî-

ne la mort ou des blessures graves”.

ATTENTION

Identifie “une situation de danger poten-

tiel qui, si elle n'est pas évitée, pourrait

entraîner la mort ou des blessures”.

PRUDENCE

Identifie “une situation de danger poten-

tiel qui, si elle n'est pas évitée, peut

éventuellement entraîner des blessures

légères ou modérées” ou des domma-

ges matériels.

A usage domestique seulement !

Avant d'utiliser ce nettoyeur pression, le

propriétaire et/ou l'utilisateur doit impé-

rativement avoir pris connaissance des

consignes d'utilisation et mises en gar-

de du fabricant.

Il est nécessaire d'insister sur les aver-

tissements et de les comprendre.

Si l'utilisateur ne parle pas couramment

l'anglais, l'acheteur/le propriétaire doit

lire les consignes et mises en garde du

fabricant avec l'utilisateur dans la lan-

gue maternelle de ce dernier et s'assu-

rer qu'il en comprend bien le contenu.

Le propriétaire et/ou l'utilisateur doit se

familiariser avec les consignes du fabri-

cant et les conserver afin de pouvoir s'y

référer ultérieurement.

Appeler : 1-800-465-4980 pour obtenir

de l'aide ou visiter notre site Web :

www.karcher.ca

Appeler : 1-800-537-4129 pour obtenir

de l'aide ou visiter notre site Web :

www.karcher-usa.com/home

Appeler : 01-800-024-13-13 pour obte-

nir de l'aide ou visiter notre site Web :

www.karcher.com.mx

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

Symboles d'alerte de sécurité

Caractéristiques

Pression de

fonctionnement

1500 PSI

Débit d'eau 1.3 GPM

Ampérage 13 AMPS

Tension 120 V

N° de pièce 1.601-602.0

N° de série

Responsabilité du propriétaire/de

l'utilisateur

Service après-vente Kärcher CDN

Service à la clientèle aux États-Unis

Assistance Kärcher Mexique

Français 33

1 Sortie haute pression

2 Tuyau d'aspiration du détergent

avec filtre

3 Interrupteur marche/arrêt

4 Support de rangement pou cordon

5 Poignée de transport

6 Chariot

7 Rangement, poignée-pistolet

8 Cordon d'alimentation avec disjonc-

teur différentiel

9 Entrée d'eau avec raccord pour

tuyau d'arrosage

10 Roue

11 Poignée-pistolet

12 Tuyau à haute pression

13 Verrouillage de sécurité de la poi-

gnée-pistolet

14 Dirtblaster® (lance rotative)

15 Lance Vario

Generalites

34 Français

ATTENTION

En utilisant ce produit, toujours obser-

ver une certaine prudence élémentaire,

incluant notamment:

Lire toutes les instructions avant

d'utiliser le produit.

Afin de réduire le risque de blessu-

res, une surveillance attentive est re-

quise lorsqu'un produit est utilisé à

proximité d'enfants.

Savoir comment arrêter le produit et

réduire la pression rapidement. Etre

parfaitement familiarisé avec les

commandes.

Rester attentif — toujours regarder

ce que l'on fait.

Ne pas utiliser le produit en étant fa-

tigué ou sous l'influence de l'alcool

ou de drogues.

Ne laisser personne approcher la

zone de travail.

Ne pas se pencher ou se tenir sur un

support instable. Toujours rester en

équilibre.

Observer les instructions de mainte-

nance figurant dans le présent ma-

nuel.

Ce produit est fourni avec un dis-

joncteur différentiel monté dans la fi-

che du cordon d'alimentation. Si le

remplacement de la fiche ou du cor-

don d'alimentation s'avère nécessai-

re, n'utiliser que des pièces de

rechange identiques.

Risque d'injection ou de blessures

sur les personnes - ne pas diriger le

jet sur des personnes.

Utilisés abusivement, les jets à hau-

te pression peuvent être dangereux.

Le jet ne doit jamais être dirigé sur

des personnes, des animaux, des

appareils électriques ou la machine

même.

Porter des lunettes de protection.

Ne pas utiliser d'acides, ni de sol-

vants dans la machine. Ces produits

peuvent nuire à la santé de l'opéra-

teur et causer des dégâts matériels

irréversibles à la machine.

Afin de réduire le risque d'électrocu-

tion, garder toutes les connexions au

sec et ne pas les laisser à terre. Ne

pas toucher la fiche avec les mains

mouillées.

Le verrouillage de sécurité de la poi-

gnée-pistolet EMPECHE d'actionner

accidentellement la gâchette. Le dis-

positif de sécurité NE VERROUILLE

PAS la gâchette en position action-

née.

Ne pas utiliser que des rallonges.

CONSERVER CES INSTRUCTIONS !

Ce produit est fourni avec un disjonc-

teur différentiel intégré dans la fiche de

cordon d'alimentation. Ce dispositif

fournit une protection supplémentaire

contre les risques de décharges électri-

ques. En cas de coupure de courant, le

disjoncteur différentiel referme automa-

tiquement le circuit lorsque le courant

est rétabli. Selon le modèle de disjonc-

teur différentiel, il peut s’avérer néces-

saire d’actionner manuellement le

bouton de réinitialisation pour rétablir

l’alimentation du circuit de charge. Utili-

ser des pièces de rechange identiques

en cas de remplacement du cordon ou

de la fiche.

Consignes de Securite Importantes

Protection par disjoncteur

différentiel

Français 35

ATTENTION

Lors de la connexion de l'entrée d'eau à

la canalisation d'alimentation en eau,

les régulations locales de votre compa-

gnie d'eau doivent être observées.

Dans certaines zones, l'appareil ne doit

pas être connecté directement à l'ali-

mentation en eau potable publique. Il

s'agit de s'assurer qu'il n'y a pas de re-

tour de produits chimiques dans l'ali-

mentation en eau. Une connexion

directe par l'intermédiaire d'un réservoir

de réception ou d'un disconnecteur hy-

draulique par exemple est autorisée.

D'éventuelles impuretés dans l'eau

d'alimentation endommagent l'appareil.

Pour prévenir ce risque, nous recom-

mandons d'installer un filtre à eau.

Le tuyau d'eau doit avoir un diamètre

d'au moins 16 mm.

Le débit d'alimentation en eau ne

doit pas être inférieur à 7,6 l/min (li-

tres par minute).

Le débit peut être déterminé en lais-

sant couler de l'eau pendant une mi-

nute dans un bidon vide de 20 litres.

La température de l'eau d'alimenta-

tion ne doit pas excéder 40°C/104°F.

Ne jamais utiliser le nettoyeur à hau-

te pression pour aspirer de l'eau

contaminée par des solvants, des di-

luants, de l'essence, de l'huile, etc.

Toujours utiliser une source d'eau

propre pour éviter d'aspirer des dé-

bris.

ÎETAPE 1 :

Insèrez le manche.

ÎETAPE 2 :

Attacher les roue

ALIMENTATION EN EAU

(eau froide seulement)

INSTRUCTIONS DE MONTAGE

36 Français

ÎETAPE 1 :

Fixer le tuyau à haute pression à la

sortie haute pression de l'appareil.

ÎETAPE 2 :

Fixer la lance choisie à la poignée-

pistolet. Presser contre le ressort et

tourner en position verrouillée.

ÎETAPE 3 :

Raccorder le tuyau d'arrosage à l'en-

trée d'eau de l'appareil.

ÎETAPE 4 :

Raccorder le tuyau d'arrosage à la

source d'eau froide et ouvrir complè-

tement le robinet.

ÎETAPE 5 :

Brancher l'interrupteur de protection

contre les courts-circuits à la masse

(GFCI) dans une prise appropriée.

– Appuyer sur le bouton RESET.

– Appuyer sur le bouton TEST, l'indi-

cateur devrait être sur "ON".

– Appuyer sur le bouton RESET.

AVERTISSEMENT

Ne pas mettre l'appareil en service si le

test ci-dessus échoue.

Remarque : L’apparence effective du disjoncteur

différentiel peut différer de l’illustration.

ÎETAPE 6 :

Déverrouiller la sécurité. Appuyer

sur la gâchette pour purger l'air jus-

qu'à obtenir un jet d'eau régulier à la

lance.

Mode d'emploi

Français 37

ÎETAPE 7 :

Mettre le nettoyeur à haute pression

en marche (I).

Le moteur démarre seulement

lorsque la gâchette est actionnée

et s'éteint lorsque celle-ci est relâ-

chée.

ATTENTION

Afin d'éviter de graves blessures, ne

jamais pointer la lance sur soi-mê-

me, d'autres personnes ou des ani-

maux.

La lance Vario permet de régler la

pression de nettoyage.

Pour nettoyer à la pression maxima-

le, la lance doit être tournée en posi-

tion haute pression (Max).

Pour réduire la pression, tourner la

lance vers la position basse pression

(Min).

Pour appliquer du détergent, la

lance doit être tournée en position

basse pression (Min).

Cette buse comporte un jet crayon

de 0° en rotation sur 360° pour une

efficacité maximale du décrassage,

permettant d'augmenter les perfor-

mances de nettoyage jusqu'à 50%.

La buse allie le pouvoir nettoyant

d'un jet crayon de 0° au pouvoir cou-

vrant d'une buse à grand angle.

Non recommandé pour les maté-

riaux tendres, les revêtements de

façades, les surfaces peintes, les

terrasses en bois et les automobi-

les.

Utilisation des Accessoires

Lance Vario

Dirtblaster®

38 Français

Les détergents ne peuvent être appli-

qués qu'à basse pression (Min.).

ÎETAPE 1 :

Monter la lance Vario. Régler la lance

en position de basse pression (Min.).

ÎETAPE 2 :

Remplir un récipient avec du déter-

gent Kärcher. Insérer dans le réci-

pient l'extrémité du tuyau d'aspiration

de détergent munie d'un filtre.

ÎETAPE 3 :

Mettre le nettoyeur à haute pression

en marche (I). Appuyer sur la gâchet-

te pour faire fonctionner l'appareil : le

détergent liquide est aspiré dans l'ap-

pareil et mélangé à l'eau. Appliquer le

détergent sur la surface à nettoyer.

Ne pas laisser sécher.

ÎETAPE 4 :

Nettoyage : Une fois les travaux de

nettoyage terminés, il convient de tou-

jours rincer le réservoir à détergent à

l'eau propre afin d'éliminer tout résidu

de détergent du système d'injection.

Pour obtenir les meilleurs résultats,

voir les conseils donnant des infor-

mations propres au nettoyage des

différents types de surfaces.

ATTENTION

Observer les instructions de maintenan-

ce figurant dans le présent manuel

Cette machine a été conçue pour être

utilisée avec des détergents du fabri-

cant. L'utilisation d'autres détergents

peut altérer le fonctionnement de la ma-

chine et annuler la garantie.

Toujours utiliser les détergents Kärcher

pour produire les meilleurs résultats.

Les détergents biodégradables de Kär-

cher sont spécialement élaborés pour

ménager l'environnement et le net-

toyeur à haute pression. La formule

spéciale évite d'encrasser le filtre du

tuyau d'aspiration et protège les pièces

internes du nettoyeur à haute pression

pour en prolonger la durée de vie. Pour

obtenir des détergents Kärcher,

s'adresser au revendeur ou appeler le

service après-vente.

Les détergents Kärcher suivants

sont disponibles :

3,785 litres (1 gallon) prêt à l'emploi

Nettoyant universel & véhicules

Nettoyant pour terrasses en bois

Dégraisseur

Nettoyant pour habitations

ATTENTION

Ne jamais utiliser :

– javellisant, produits à base de chlore

et autres produits chimiques corrosifs

– liquides contenant des solvants

(p.ex. diluants pour peintures, es-

sence, huiles)

– produits à base de trisodium de

phosphate

– produits à base d'ammoniaque

– produits à base d'acide

Ces produits chimiques endommagent

l'appareil et altèrent la surface à nettoyer.

Emploi de Detergents

Français 39

ÎETAPE 1 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

ÎETAPE 2 :

Arrêter le nettoyeur à haute pression

en tournant l'interrupteur sur OFF

(O).

ÎETAPE 1 :

Tourner l'interrupteur d’alimentation

sur OFF (O) et débrancher le cordon

de la prise.

ÎETAPE 2 :

Fermer l'arrivée d'eau.

ÎETAPE 3 :

Appuyer sur la gâchette pour éva-

cuer la pression de l'eau.

ÎETAPE 4 :

Débrancher le tuyau d'arrosage de

l'entrée d'eau sur l'appareil.

ÎETAPE 5 :

Débrancher le tuyau à haute pres-

sion de la sortie haute pression.

ÎETAPE 6 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

Prendre une pause ...cinq minutes ou plus

Arret de l'Appareil et Nettoyage

40 Français

Î1: Débrancher tous les raccorde-

ments d'eau.

Î2: Mettre l'appareil en marche pen-

dant quelques secondes pour éva-

cuer toute l'eau restant dans les

pompes, puis l'arrêter immédiate-

ment.

Î3: Ne pas laisser le tuyau d'arrosage

tordu.

Î4: Ranger l'appareil et les accessoi-

res dans une pièce à l'abri du gel.

NE PAS stocker près d'un fourneau

ou d'autres sources de chaleur, afin

d'éviter un dessèchement des joints

de la pompe.

ATTENTION

L'inobservation des instructions ci-des-

sus cause des dégâts au bloc-pompe et

aux accessoires.

Kärcher also recommends the regular

practice of using a pump protector like

“Kärcher Pump Guard’’ to help during

storage in the winter months.

ÎETAPE 1 :

Sortir la rondelle de l'arrivée d'eau.

ÎETAPE 2 :

Sortir le filtre d'arrivée d'eau avec

une pince plate.

ÎETAPE 3 :

Rincer le filtre d'arrivée d'eau à l'eau

chaude.

ÎETAPE 4 :

Remettre le filtre d'arrivée d'eau et la

rondelle dans l'arrivée d'eau.

L'appareil n'exige aucune maintenance.

Remisage Hivernal et Entreposage a Long Terme

Instructions d'Entretien et de Maintenance

Nettoyage du filtre

d'admission d'eau

Maintenance

Français 41

(avec ou sans détergent). Commen-

cer par un prérinçage de la terrasse et

des abords à l'eau fraîche. S'il est prévu

d'utiliser du détergent pour terrasses et

clôtures en bois Kärcher, l'appliquer à

basse pression. Pour obtenir de

meilleurs résultats, limiter la surface de

travail à environ 2,3 mètres carrés. Lais-

ser le détergent agir 1-3 minutes sur la

surface. Ne pas laisser sécher. Rincer à

haute pression d'un ample mouvement

de balayage en maintenant la buse à

environ 7,5-15 cm de la surface à net-

toyer. Toujours nettoyer de haut en bas

et de gauche à droite.. En entamant une

nouvelle section de la surface à net-

toyer, veiller à chevaucher la section

précédente afin de ne pas laisser de

marques et d'assurer un résultat unifor-

me.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net Kärcher,

l'appliquer à basse pression sur la sur-

face (pour obtenir de meilleurs résul-

tats, limiter la surface de travail à des

sections d'environ 1,8 mètre et toujours

appliquer le détergent de bas en haut).

Laisser le détergent agir 1-3 minutes

sur la surface. Ne pas laisser sécher. Si

la surface semble sécher, il suffit de la

mouiller avec de l'eau fraîche. Au be-

soin, utiliser l'embout spécial à brosse

de lavage (non compris) pour éliminer la

saleté tenace. Rincer à haute pression

de haut en bas d'un mouvement de ba-

layage régulier en maintenant la buse à

environ 15 cm de la surface à nettoyer.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher, l'appliquer à basse

pression. Pour obtenir de meilleurs ré-

sultats, limiter la surface de travail à en-

viron 2,3 mètres carrés. Laisser le

presso-net ou le dégraisseur agir 1-3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression d'un

mouvemant de balayage en maintenant

la buse à environ 7,5-15 cm de la surfa-

ce à nettoyer. Toujours nettoyer de haut

en bas et de gauche à droite.. Pour éli-

miner la saleté extrêmement tenace,

utiliser la lance rotative.

(avec ou sans détergent) Commencer

par un prérinçage du véhicule à l'eau

fraîche. S'il est prévu d'utiliser du déter-

gent pour véhicules Kärcher, l'appliquer

à basse pression. Pour otenir de

meilleurs résultats, nettoyer un côté du

véhicule après l'autre et toujours appli-

quer le détergent de bas en haut. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un

mouvemant de balayage en maintenant

la buse à environ 15-20 cm de la surfa-

ce à nettoyer (augmenter la distance

pour des surfaces fragiles). Toujours

nettoyer de haut en bas et de gauche à

droite.. Pour obtenir de meilleurs résul-

tats, essuyer la surface avec une peau

de chamois ou un chiffon doux.

Conseils de Nettoyage

Terrasses en bois

Revêtements de façades

Patios de ciment, briques et pierres

Autos, bateaux et motos

42 Français

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher, l'appliquer à basse

pression. Laisser le détergent agir 1-3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression en

maintenant la buse à environ 7,5-15 cm

de la surface à nettoyer. Pour éliminer

la saleté extrêmement tenace, il peut

s'avérer nécessaire d'approcher la buse

plus près de la surface afin d'augmenter

l'efficacité du nettoyage.

(avec ou sans détergent) Commencer

par un prérinçage des meubles et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du presso-net Kärcher, l'appli-

quer à basse pression. Laisser le déter-

gent agir 1-3 minutes sur la surface. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un

mouvemant de balayage en maintenant

la buse à environ 7,5-15 cm de la surfa-

ce à nettoyer. Pour obtenir de meilleurs

résultats, nettoyer de haut en bas et de

gauche à droite.

Avant de nettoyer une quelconque

surface, procéder à un essai sur une

petite surface discrète pour détermi-

ner le mode d'action et la distance

qui produiront les meilleurs résultats

de nettoyage.

Si des surfaces peintes s'écaillent,

procéder avec une extrême précau-

tion car le nettoyeur à haute pres-

sion peut détacher la peinture à ces

endroits.

Rincer abondamment à l'eau pota-

ble les surfaces traitées pouvant

éventuellement entrer en contact

avec de la nourriture.4

Grilles de barbecue, équipements

mécaniques d'extérieur et outils de

jardinage

Meubles de patio et de jardin

Recommandations

Français 43

Des accessoires sont disponibles en op-

tion afin d'augmenter encore l'efficacité

du nettoyage : Ces accessoires sont dis-

ponibles à la date d'impression du pré-

sent catalogue. Veuillez consulter notre

site Web www.karcher-usa.com/home

pour de plus amples informations sur les

prix et les nouveautés.

Formule spéciale pour protéger le net-

toyeur à haute pression contre le gel, la

corrosion et l'usure prématurée. Le pro-

tecteur de pompe ajoute également du

lubrifiant aux valves et joints afin de pré-

venir les adhérences. Hautement re-

commandé pour tous les nettoyeurs à

haute pression Kärcher !

N° de pièce 9.558-998.0

Ajouté au nettoyeur à haute pression,

cet accessoire permet de pomper rapi-

dement de grandes quantités d'eau

hors de récipients tels que tonneaux et

seaux. Convient à la plupart des net-

toyeurs à haute pression Kärcher jus-

qu'à 2300 PSI.

N° de pièce 2.637-214.0

Le flexible de remplacement convient

aux nettoyeurs à haute pression Kär-

cher avec raccord vissé de 2400 à 2500

psi, le flexible d'extension à tous les net-

toyeurs à haute pression Kärcher entre

le flexible de l'équipement d'origine et la

machine jusqu'à 2500 psi.

N° de pièce 2.640-850.0

Comment nettoyer des fenêtres au

deuxième étage ou d'autres zones en

hauteur ? Ce kit d'extension permet

d'augmenter de 66" le rayon d'action du

nettoyeur à haute pression. Comprend

4 sections en aluminium pour une lon-

gueur variable. Longueur complète-

ment assemblée de 66". Convient à la

plupart des nettoyeurs à haute pression

Kärcher jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-746.0

Pour un nettoyage à moindre effort de

toute surface lisse (peinture, verre et

plastique), la brosse rotative Kärcher

s'impose. Elle s’utilise sur les voitures,

les revêtements de façades ou les fenê-

tres. La pression de l'eau du nettoyeur à

haute pression fait tourner doucemen

les brosses intérieures, exigeant ainsi

moins d'effort pour le travail de nettoya-

ge. L'angle de la tête de brosse est ajus-

table pour faciliter l’accès aux moindres

recoins. Excellent pour l'application de

détergent. Un accessoire indispensable

pour les nettoyeurs à haute pression

Kärcher jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-743.0

Accessoires de Nettoyage en Option

Protecteur de pompe

Kit de pompage d'eau

Flexible de remplacement / d'exten-

sion à haute pression 7.5 m

Extension de lance 66" (1,67 m)

(quatre pièces)

Brosse de lavage rotative

(baïonnette)

44 Français

Faite de poils doux qui n'endommagent

pas les surfaces peintes. Se fixe facile-

ment sur la poignée-pistolet. Idéale con-

tre la saleté tenace sur les voitures, les

bateaux, les meubles de patio et autres

surfaces. Parfaite pour l'application de

détergent. Convient à la plupart des net-

toyeurs à haute pression Kärcher jus-

qu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-740.0

Des conduites, gouttières ou canalisa-

tions bouchées à nettoyer ? La réponse

est un kit de nettoyage de conduite Kär-

cher ! Le nettoyeur de conduites se pro-

pulse lui-même en avant, tout en

évacuant les débris. Par exemple, en in-

sérant la buse de nettoyage au bas de

la gouttière, il suffit d'appuyer sur la gâ-

chette du pistolet du nettoyeur à haute

pression pour voir la buse dégager des

feuilles et autres débris tout en grimpant

vers le haut. Se branche directement

sur la poignée-pistolet de la plupart des

nettoyeurs à haute pression Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-747.0

Pouruoi passer des heures à décaper

d'anciennes peintures ou de la rouille à

la main à l'aide de produits chimiques

agressifs ? Alors qu'il suffit de laisser le

kit de sablage humide Kärcher s'en

charger ! Fixer le kit sur le nettoyeur à

haute pression, ajouter l'abrasif et atta-

quer la rouille et la peinture avec notre

alternative ménageant l'environnement.

Convient à la plupart des nettoyeurs à

haute pression Kärcher jusqu'à 2300

PSI. (Baïonnette)

N° de pièce 2.638-792.0

Idéal pour les applications requérant

une mousse épaisse. Il suffit de remplir

le réservoir avec du détergent liquide de

nettoyeur à haute pression pour produi-

re un jet moussant. Se fixe directement

sur la poignée-pistolet. Convient à la

plupart des nettoyeurs à haute pression

Kärcher jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 6.964-507.0

Pour nettoyer des surfaces telles que

patios, terrasses et allées sans bordu-

res, il n'y a pas de meilleure solution

que le T-Racer de Kärcher. Il fait gagner

du temps en agissant sur une largeur de

30 cm, assurant ainsi un nettoyage ré-

gulier, sans traces. Après avoir terminé

le nettoyage du patio ou de l'allée, il suf-

fit d'enlever la lance et d'utiliser la poi-

gnée pour nettoyer les portes du garage

et autres surfaces verticales. Comprend

deux buses tournant à grande vitesse

pour produire des résultats parfaits. No-

tre accessoire le plus vendu pour les

nettoyeurs à haute pression Kärcher

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-959.0

Brosse de rinçage douce

Kit de nettoyage de conduite 25 Ft.

(7,5 m) (baïonnette)

Kit de sablage humide (baïonnette)

Embout moussant

Nettoyeur grande surface T-Racer

Français 45

ATTENTION

Débrancher l'appareil du secteur avant

de procéder à une quelconque répara-

tion.

Dépannage

Symptôme Cause Solution

Le moteur ne démar-

re pas

Assurer que l'interrupteur

principal est sur OFF (O).

Tourner l’interrupteur du moteur en

position ON (I).

Disjoncteur différentiel

déclenché

Appuyer d’abord sur « RESET »

Cordon d'alimentation non

branché.

Brancher le cordon d'alimentation.

Prise fournissant un courant

insuffisant.

Essayer une autre prise.

L'appareil n'atteint

pas le niveau de hau-

te pression.

Diamètre du tuyau d'arrosage

insuffisant.

Remplacer par un tuyau d'arrosage

de 5/8" (1,6 cm).

Débit d'eau restreint. Vérifier si le tuyau d'arrosage est

tordu, s'il présente des fuites ou est

bouché.

Alimentation d'eau insuffisante. Ouvrir le robinet d'eau à fond.

Filtre d'admission d'eau

encrassé.

Retirer le filtre et le rincer à l'eau tiè-

de.

Lance en position basse

pression.

Mettre la lance en position haute

pression.

La pression de sortie

varie.

Alimentation d'eau insuffisante. Ouvrir le robinet d'eau à fond. Véri-

fier si le tuyau d'arrosage est tordu,

s'il présente des fuites ou est bou-

ché.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux et

raccords. Arrêter l'appareil et pur-

ger la pompe en appuyant sur la

gâchette jusqu'à obtenir un jet

d'eau régulier à la sortie de la buse.

Filtre d'admission d'eau

encrassé.

Retirer le filtre et le rincer à l'eau tiè-

de.

Buse obstruée. Souffler dans la buse ou retirer le

débris à l'aide d'une aiguille.

Calcification du pistolet, du

tuyau ou de la lance.

Faire couler du vinaigre distillé

dans le tube d'aspiration de déter-

gent.

46 Français

Pour toute autre difficulté non mention-

née, appeler pour obtenir de l'aide.

Appeler : 1-800-465-4980 pour obtenir

de l'aide ou visiter notre site Web :

www.karcher.ca

Appeler : 1-800-537-4129 pour obtenir

de l'aide ou visiter notre site Web :

www.karcher-usa.com/home

Appeler : 01-800-024-13-13 pour obte-

nir de l'aide ou visiter notre site Web :

www.karcher.com.mx

Il n'y a pas de

détergent.

Tube d'aspiration de détergent

mal raccordé à l'appareil.

Vérifier le raccord.

Détergent trop épais. Diluer le détergent ; pour de

meilleurs résultats, utiliser du dé-

tergent Kärcher.

Filtre ou tube d'aspiration de

détergent obstrué.

Faire couler de l'eau tiède à travers

le filtre pour éliminer les débris.

Tube d'aspiration de détergent

endommagé ou obstrué.

Eliminer l'obstruction ou remplacer

le tube d'aspiration de détergent.

Lance en position haute

pression.

Tourner l'extrémité de la lance en

position basse pression.

Buse obstruée. Souffler dans la buse ou retirer le

débris à l'aide d'une aiguille.

Le raccord du tuyau

d'arrosage fuit.

Raccords desserrés. Serrer les raccords.

Rondelle caoutchouc perdue

ou usée.

Monter une nouvelle rondelle.

La lance fuit. Lance mal fixée. Réinsérer la lance dans la poignée-

pistolet. Presser soigneusement

contre le ressort et tourner en posi-

tion verrouillée.

Joint torique ou insert plastique

brisé.

Appeler le service après-vente.

La pompe est bruyan-

te.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux et

raccords. Arrêter l'appareil et pur-

ger la pompe en appuyant sur la

gâchette jusqu'à obtenir un jet

d'eau régulier à la sortie de la buse.

La pompe présente

des fuites d'eau

(jusqu'à 10 gouttes

par minute sont

admissibles).

Raccords desserrés. Vérifier si tous les raccords sont

bien serrés.

Joints d'eau endommagés ou

usés.

Appeler le service après-vente.

De l'huile s'égoutte. Joints d'huile endommagés ou

usés.

Appeler le service après-vente.

Symptôme Cause Solution

Service après-vente Kärcher CDN

Service à la clientèle aux États-Unis

Assistance Kärcher Mexique

Kärcher Customer Support USA

Call: 1-800-537-4129 for help

or visit our website:

www.karcher-usa.com

Kärcher Customer Service CDN

Call: 1-800-465-4980 for help

or visit our website:

www.karcher.ca

Kärcher En MEXICO

llame al: 01-800-024-13-13

o visite nuestro sitio web:

www.karcher.com.mx
