K 3.690

English 3

Français 20

Español 39

59635140 (03/11)

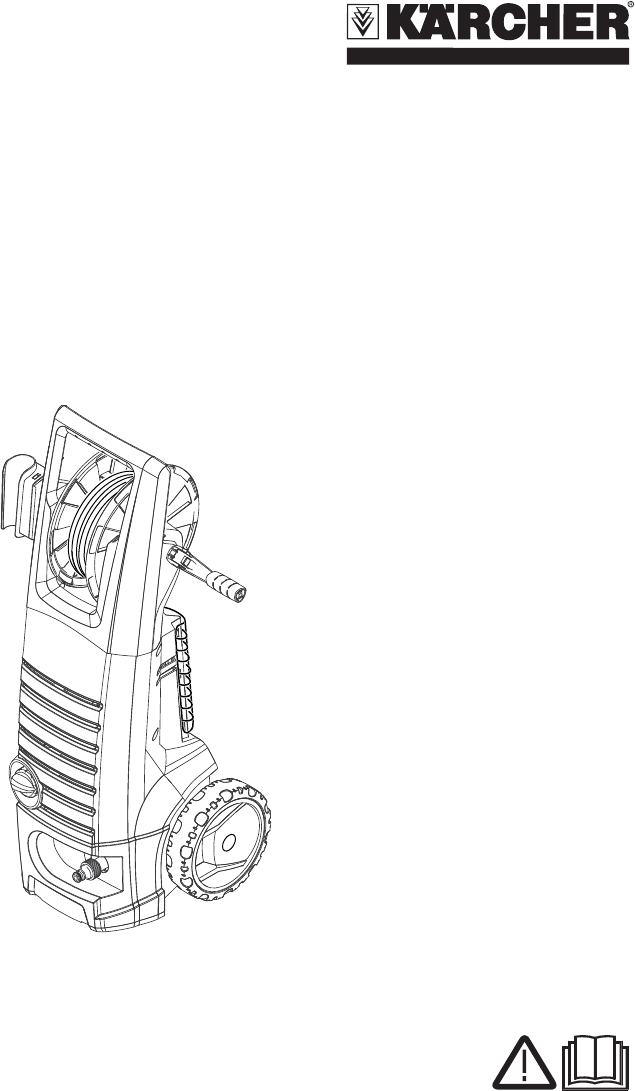

K 3.690

HIGH PRESSURE WASHER - OPERATOR MANUAL

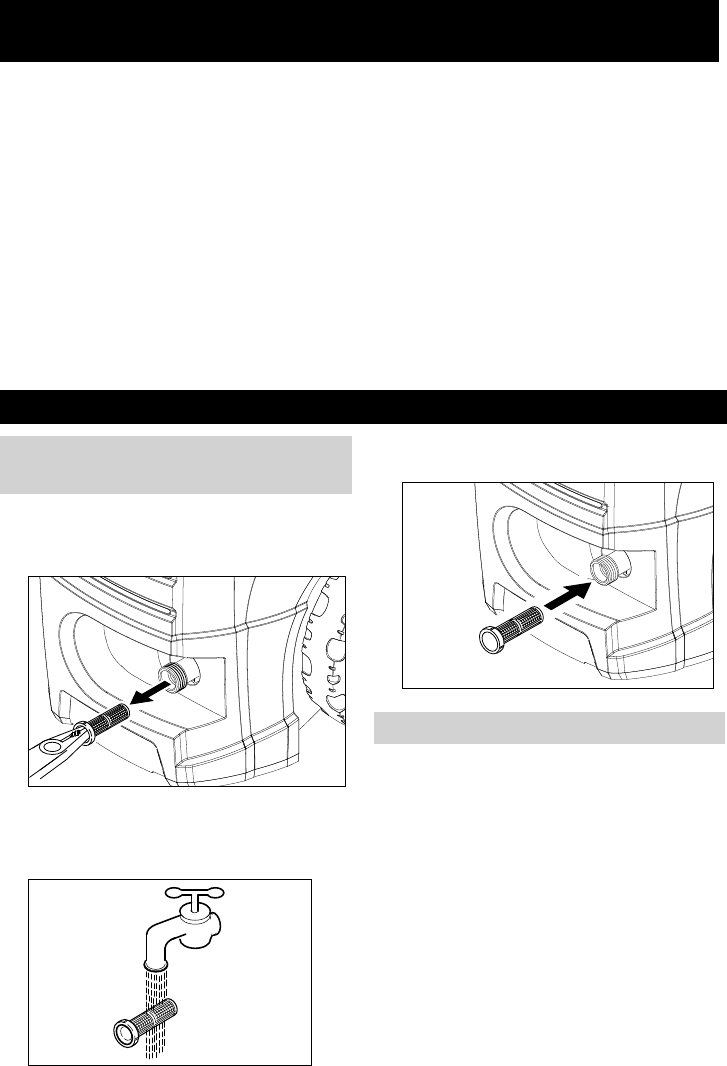

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

English 3

DANGER

indicates “an imminently hazardous situ-

ation which, if not avoided, will result in

death or serious injury.”

WARNING

indicates “a potentially hazardous situa-

tion which, if not avoided, could result in

death or injury.”

CAUTION

indicates “a potentially hazardous situa-

tion which, if not avoided, may result in

minor or moderate injury or in property

damage incidents.”

For household use only!

The owner and/or user must have an un-

derstanding of the manufacturer’s oper-

ating instructions and warnings before

using this pressure washer.

Warning information should be empha-

sized and understood.

If the operator is not fluent in English,

the manufacturer’s instructions and

warnings shall be read to and discussed

with the operator in the operator’s native

language by the purchaser/owner, mak-

ing sure that the operator comprehends

its contents.

Owner and/or user must study and

maintain for future reference the manu-

facturers’ instructions.

In the U.S. or Canada, please call

1-800-537-4129 for warranty issues and

visit www.karcher-help.com for techni-

cal support and product assistance.

Please take a moment to register your

pressure washer online at

www.karcher-register.com. Be sure

to save your purchase receipt, it will be

required for repairs covered by warran-

ty.

Call: 01-800-024-13-13 for help or visit

our website: www.karcher.com.mx

HIGH PRESSURE WASHER OPERATOR MANUAL

MODEL OVERVIEW . . . . . . . . 4

IMPORTANT SAFETY INSTRUC-

TIONS . . . . . . . . . . . . . . . . . . . 5

ASSEMBLY INSTRUCTIONS . . 7

OPERATING INSTRUCTIONS . . 8

USING THE ACCESSORIES . 10

WORKING WITH DETERGENTS . 10

TAKING A BREAK ..five minutes or

more . . . . . . . . . . . . . . . . . . . 11

SHUTTING DOWN & CLEAN-UP . 12

WINTERIZING AND LONG-TERM

STORAGE. . . . . . . . . . . . . . . 13

CARE AND MAINTENANCE IN-

STRUCTIONS. . . . . . . . . . . . 13

CLEANING TIPS. . . . . . . . . . 14

OPTIONAL CLEANING ACCESSO-

RIES . . . . . . . . . . . . . . . . . . . 16

TROUBLESHOOTING . . . . . 18

Safety Alert Symbols

Specifications

Max. Pressure 1800 PSI

Max. Water Flow 1.5 GPM

Amp draw 13 AMPS

Voltage 120 V

Part No. 1.601-772.0

Serial no.

Owner/User Responsibility

Customer Support

USA and Canada

Customer Support

Mexico

4 English

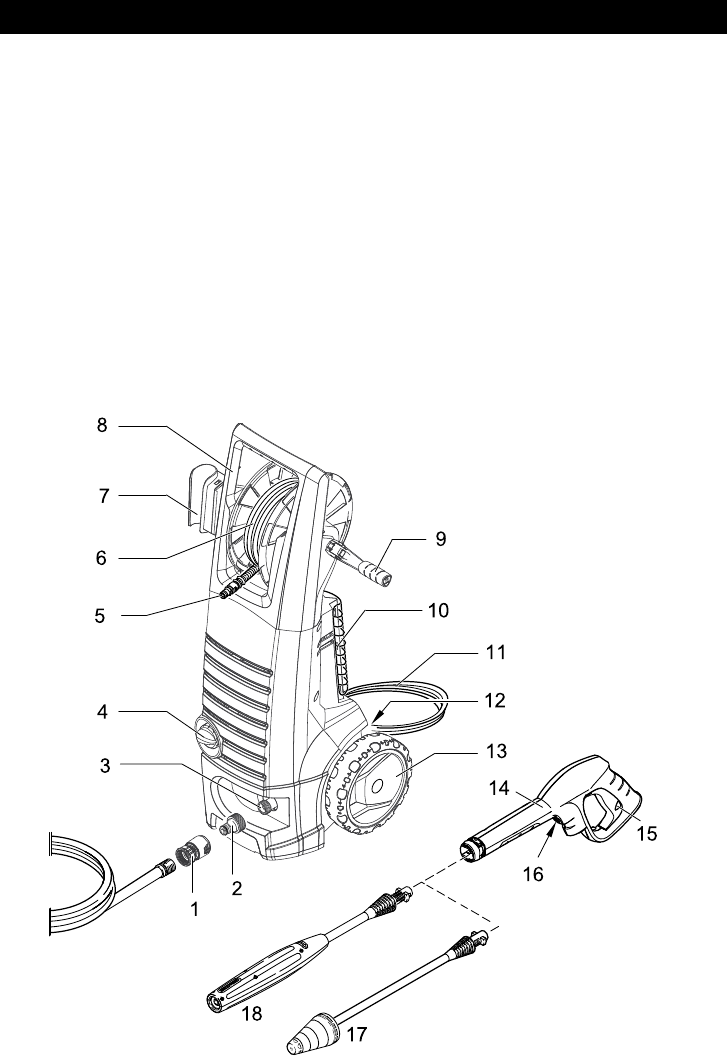

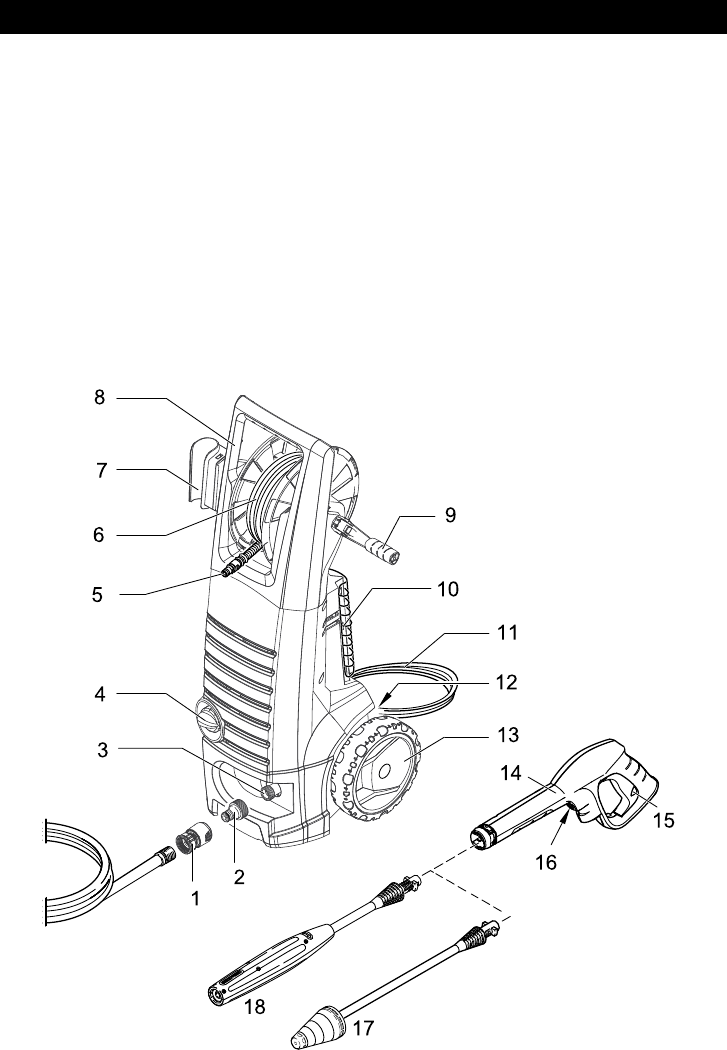

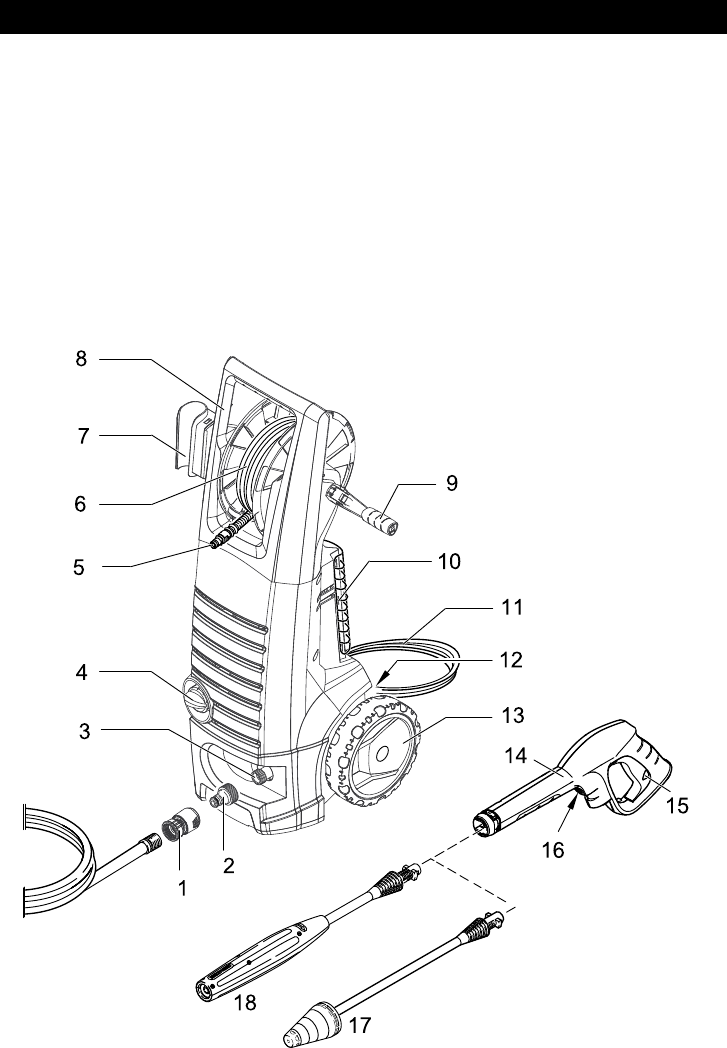

1 Garden hose connector (female)

2 Water inlet connector

3 Water inlet with filter

4 ON/OFF switch

5 High pressure hose

6 Hose drum

7 Storage for trigger gun

8 Transport handle

9 Crank

10 Accessory storage

11 Power cord with Ground Fault Circuit

Interrupter (GFCI)

12 Detergent tank (removeable)

13 Wheels

14 Trigger gun

15 Trigger gun safety lock

16 Key to detach the high pressure hose

from the trigger gun

17 Dirtblaster ® (Rotary spray wand)

18 Vario Power Spray wand

MODEL OVERVIEW

English 5

WARNING

When using this product basic precau-

tions should always be followed, includ-

ing the following:

To reduce the risk of injury, close su-

pervision is necessary when a prod-

uct is used near children.

Know how to stop the product and

bleed pressures quickly. Be thor-

oughly familiar with the controls.

Stay alert – watch what you are do-

ing.

Do not operate the product when fa-

tigued or under the influence of alco-

hol or drugs.

Keep operating area clear of all per-

sons.

Do not overreach or stand on unsta-

ble support. Keep good footing and

balance at all times.

Follow the maintenance instructions

specified in the manual.

This product is provided with a

Ground Fault Circuit Interrupter built

into the power cord plug. If replace-

ment of the plug or cord is needed,

use only identical replacement parts.

WARNING

Risk of Injection or Injury – Do Not

Direct Discharge Stream At Persons.

High pressure jets can be dangerous

if misused. The jet must not be di-

rected at persons, animals, electrical

devices, or the unit itself.

Wear safety goggles.

WARNING

Risk Of Explosion – Do not spray

flammable liquids.

Do not use acids, alkaline, solvents,

or any flammable material in this

product. These products can cause

physical injuries to the operator and

irreversible damage to the machine.

CAUTION

Gun Kicks Back – Hold with both

hands.

The Trigger Gun Safety Lock pre-

vents the trigger from accidentally

being engaged. This safety feature

DOES NOT lock trigger in the ON po-

sition.

WARNING – Risk of Electrocution

Inspect cord before using – Do not

use if cord is damaged.

Keep all connections dry and off the

ground.

Do not touch plug with wet hands.

Do not use extension cord with this

product.

Connect to individual branch circuit

only.

CAUTION

This unit has been designed for use with

cleaning detergents recommended by

the manufacturer. The use of other

cleaning detergents may affect the oper-

ation of the machine and void the war-

ranty.

WARNING

Do not spray electrical apparatus and

wiring.

Do not use with flammable liquids and

toxic chemicals.

Injection hazard: equipment can cause

serious injury if the spray penetrates the

skin. do not point the gun at anyone or

any part of the body. In case of penetra-

tion seek medical aid immediately.

IMPORTANT SAFETY INSTRUCTIONS

6 English

This system is capable of producing

12400 kPa /1800 PSI to avoid rupture

and injury, do not operate this pump with

components rated less than 12400 kPa

/1800 PSI working pressure (including

but not limited to spray guns, hose and

hose connections).

Before servicing, cleaning or removing

any parts, shut off power and relieve

pressure.

This product must be grounded. If it

should malfunction or breakdown,

grounding provides a path of least resis-

tance for electric current to reduce the

risk of electric shock. This product is

equipped with a cord having an equip-

ment-grounding conductor and a

grounding plug. The plug must be

plugged into an appropriate outlet that is

properly installed and grounded in ac-

cordance with all local codes and ordi-

nances.

DANGER

Improper connection of the equipment-

grounding conductor can result in a risk

of electrocution. Check with a qualified

electrician or service personnel if you

are in doubt as to whether the outlet is

properly grounded. Do not modify the

plug provided with the product - if it will

not fit the outlet, have a proper outlet in-

stalled by a qualified electrician. Do not

use any type of adapter with this prod-

uct.

This pressure washer is provided with a

ground-fault circuit-interrupter (GFCI)

built into the plug of the power-supply

cord. This device provides additional

protection from the risk of electric shock.

Should replacement of the plug or cord

become necessary, use only identical

replacement parts that include GFCI

protection.

CAUTION

When connecting the water inlet to the

water supply mains, local regulations of

your water company must be observed.

In some areas the unit must not be con-

nected directly to the public drinking wa-

ter supply. This is to ensure that there is

no feedback of chemicals into the water

supply. Direct connection via a receiver

tank or backflow preventer, for example,

is permitted.

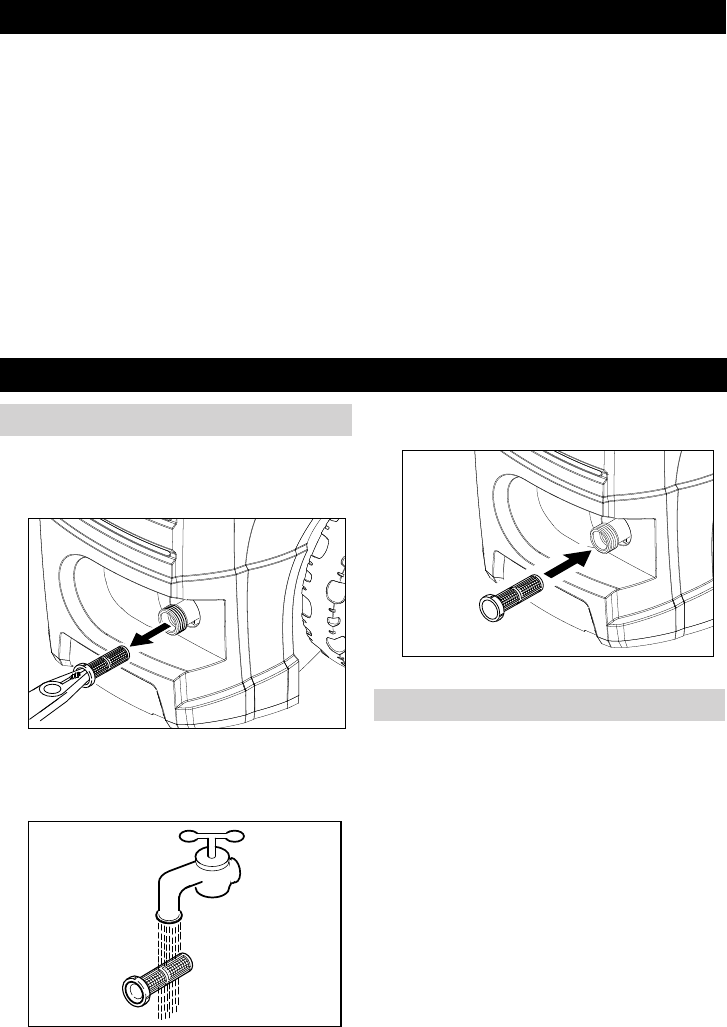

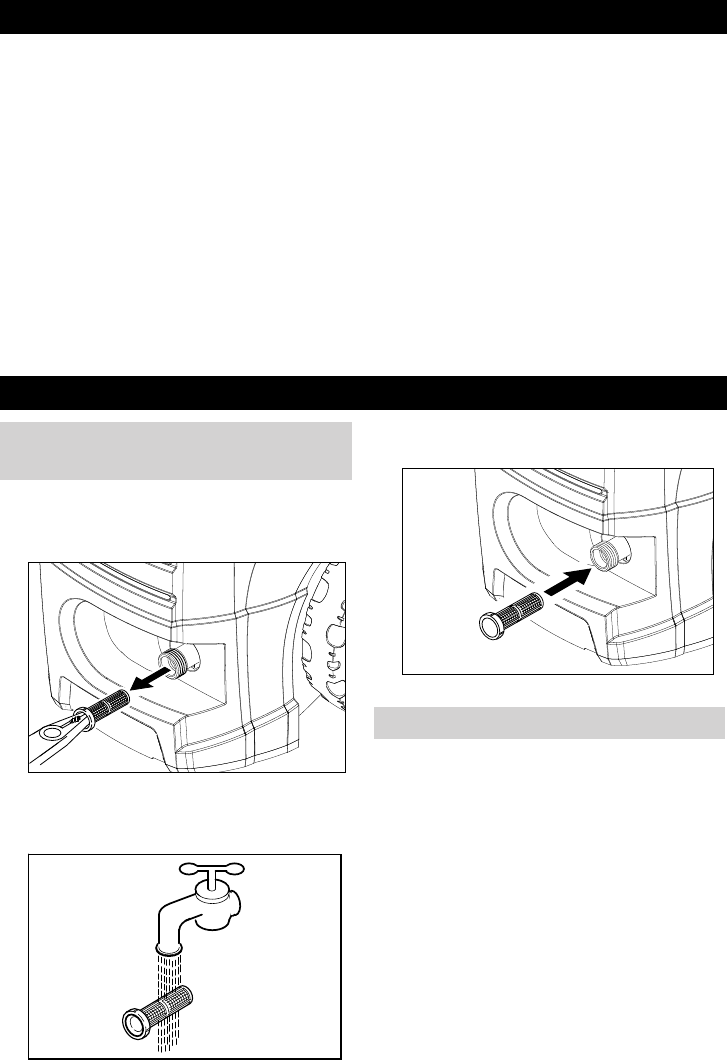

Dirt in the feed water will damage the

unit. To avoid this risk, we recommend

fitting a water filter.

Garden hose must be at least 1/2

inch or 5/8 inch in diameter.

Flow rate of water supply must not

fall below 2 GPM (gallons per min-

ute).

Flow rate can be determined by run-

ning the water for one minute into an

empty 5-gallon container.

The water supply temperature must

not exceed 104°F/40°C.

Never use the pressure washer to

draw in water contaminated with sol-

vents, e.g. paint thinners, gasoline,

oil, etc.

Always prevent debris from being

drawn into the unit by using a clean

water source.

GROUNDING INSTRUCTIONS

GROUND FAULT CIRCUIT INTER-

RUPTER PROTECTION

WATER SUPPLY

(Cold Water Only)

English 7

For more detailed information on

how to assemble this pressure wash-

er, please visit

www.karcherresidential.com/

assembly

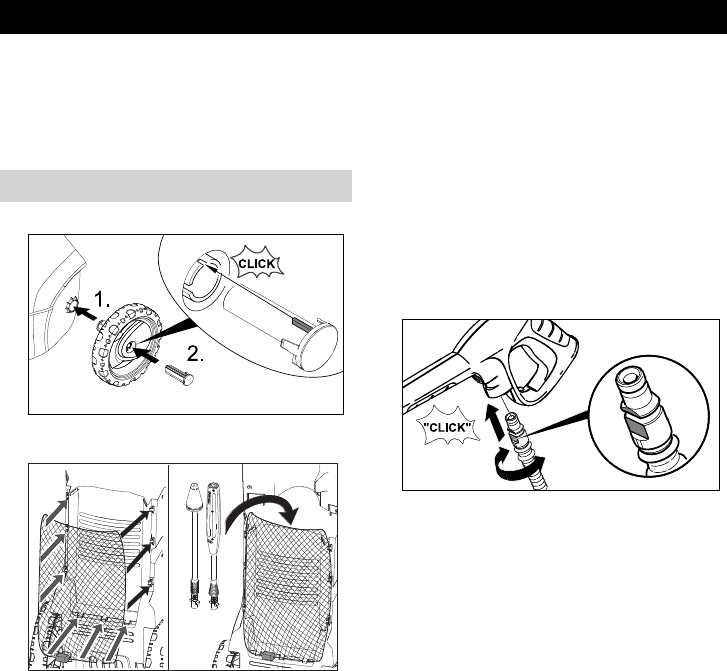

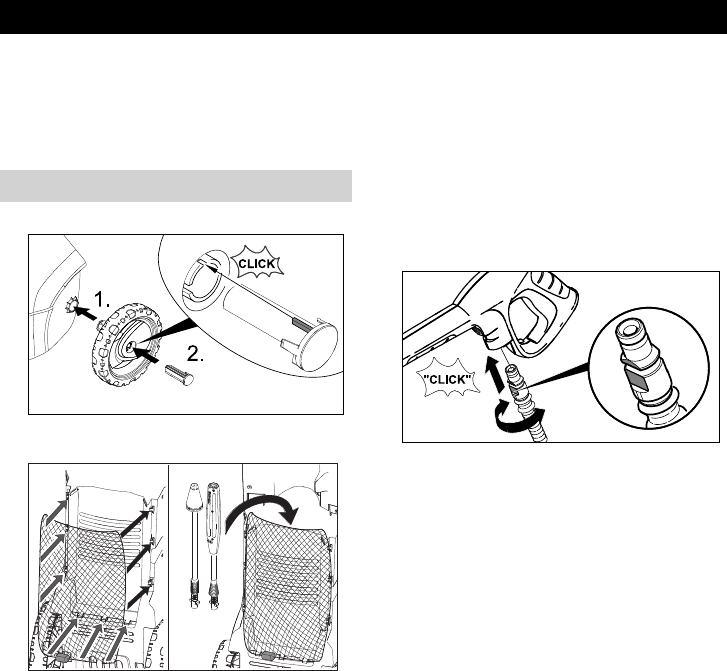

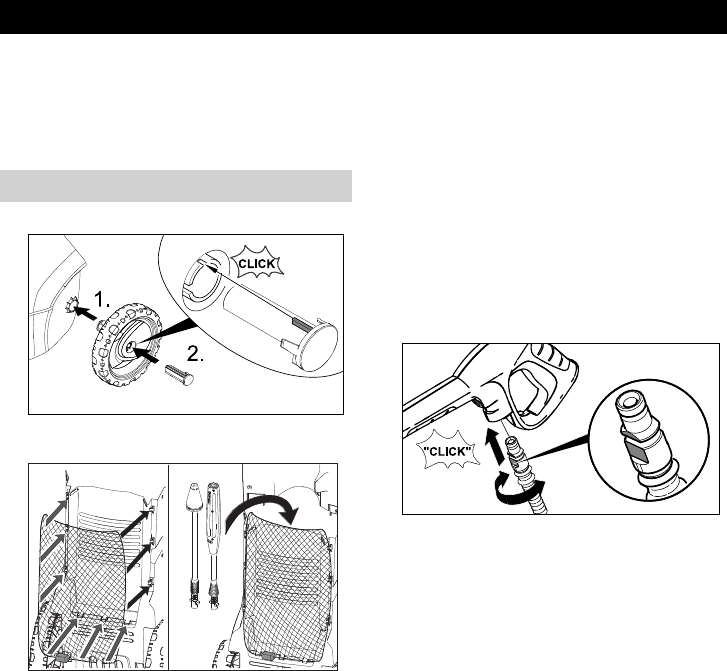

STEP 1:

STEP 2:

STEP 3:

Push the high pressure hose into the

trigger gun until it locks audibly.

Note: Make sure the connection nip-

ple is aligned correctly.

Check the secure connection by pull-

ing on the high pressure hose.

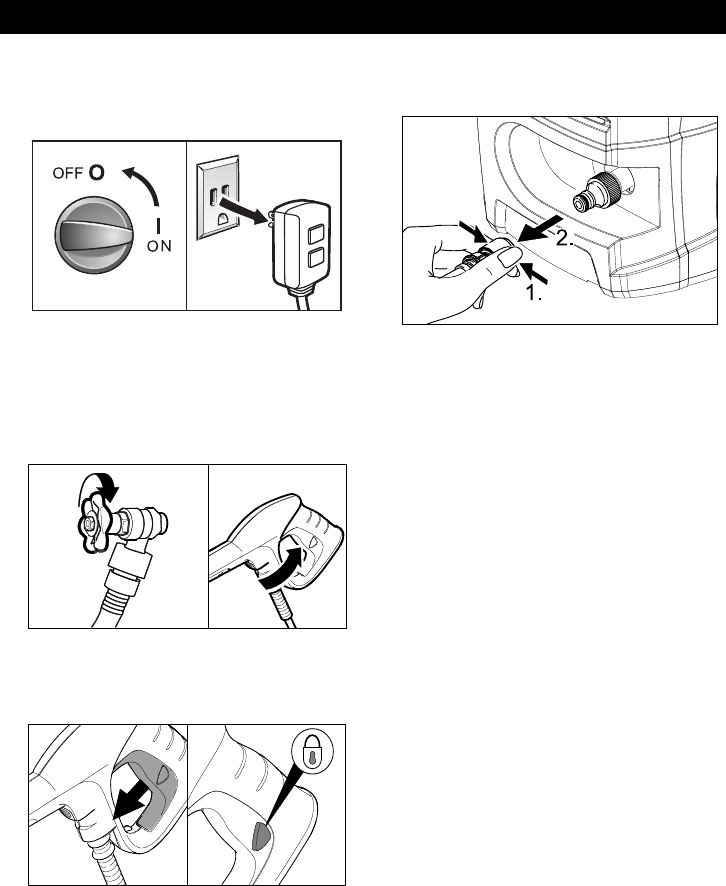

Disconnect:

Press the disconnect key on the trig-

ger gun and remove the high pres-

sure hose from the trigger gun.

ASSEMBLY INSTRUCTIONS

Assembly

Connect the high pressure hose to

the hand spray gun

8 English

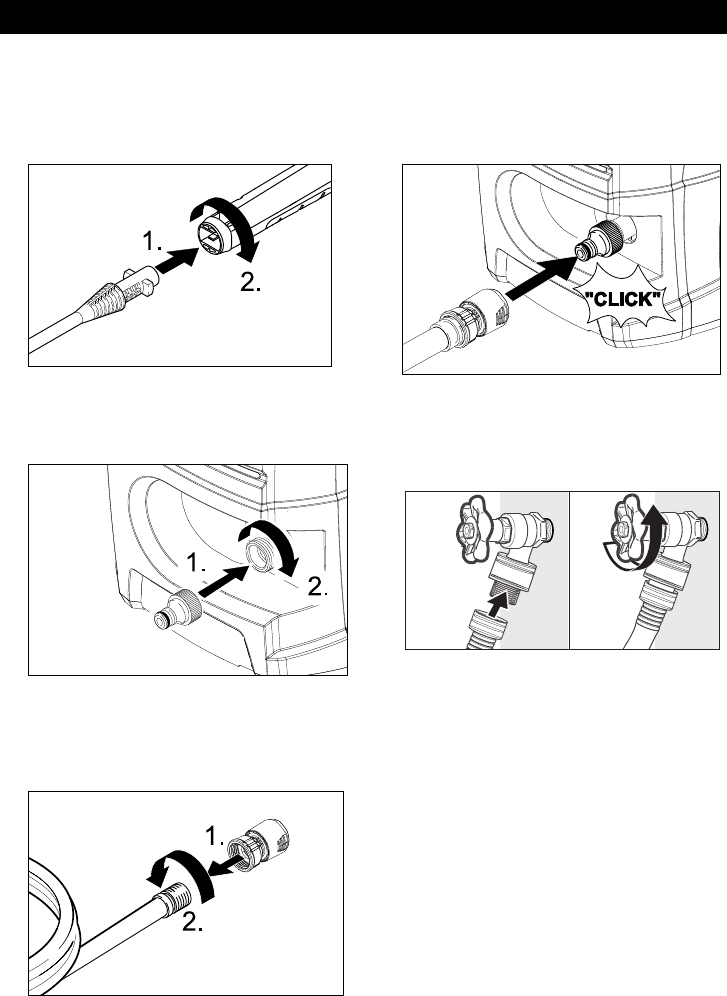

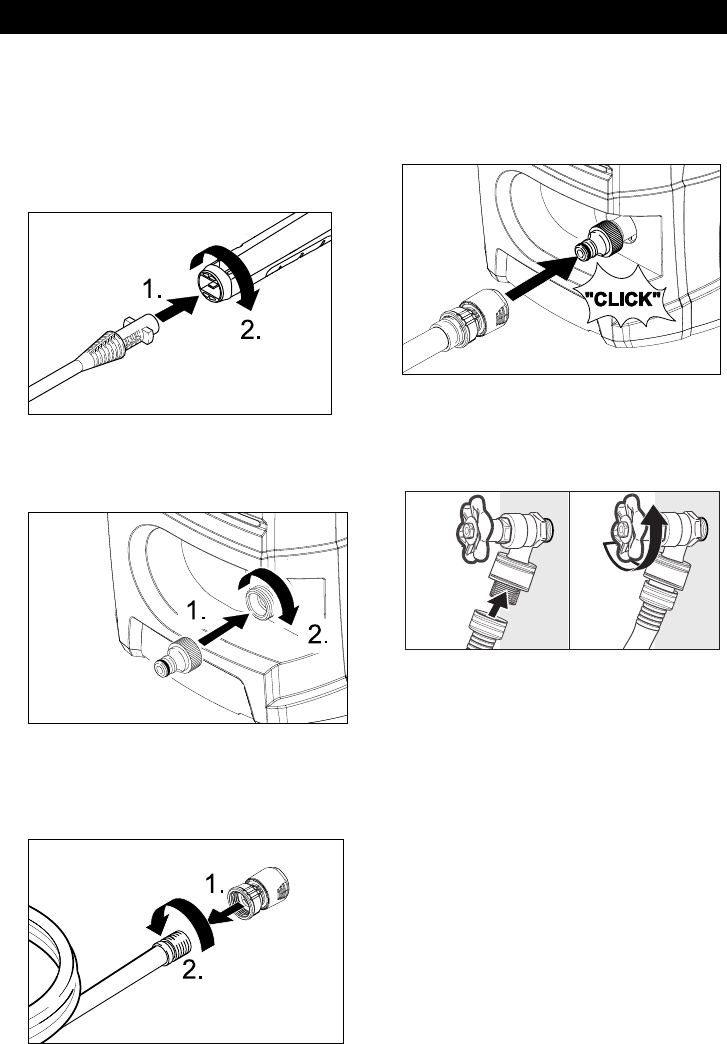

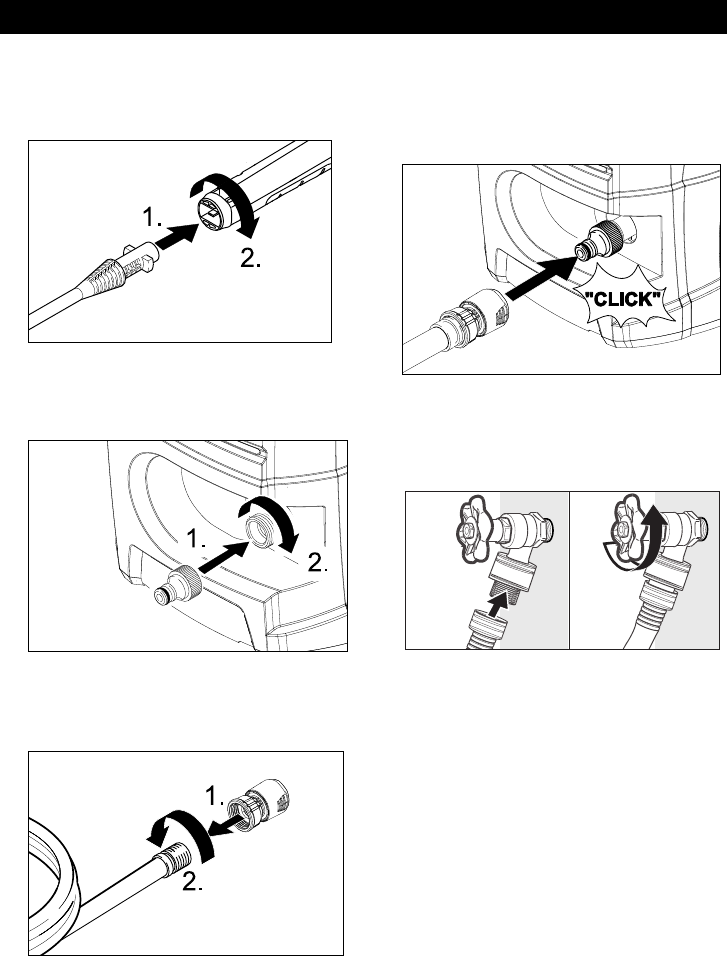

STEP 1:

Insert the spray wand of your choice

into the trigger gun. Press in against

the spring tension and twist into

locked position.

STEP 2:

Install the supplied connector to the

unit’s water inlet.

STEP 3:

Screw the supplied garden hose con-

nector on to the end of your garden

hose.

STEP 4:

Push the garden hose connector on

to the water inlet connector and

make sure you hear it click into place

before proceeding.

STEP 5:

Connect garden hose to the cold wa-

ter source and turn water on com-

pletely.

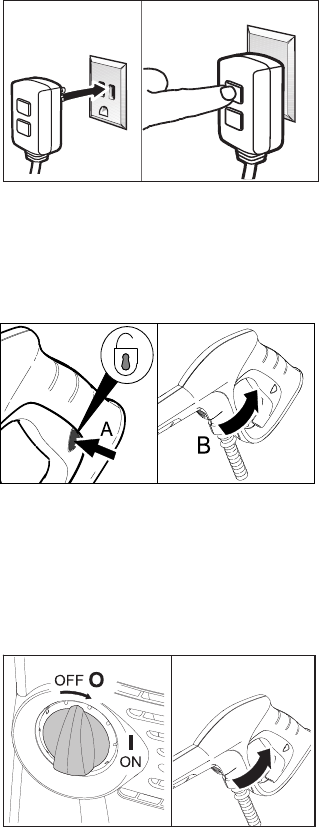

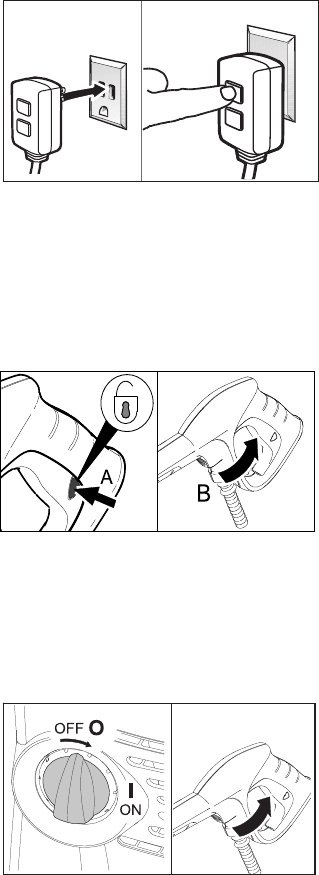

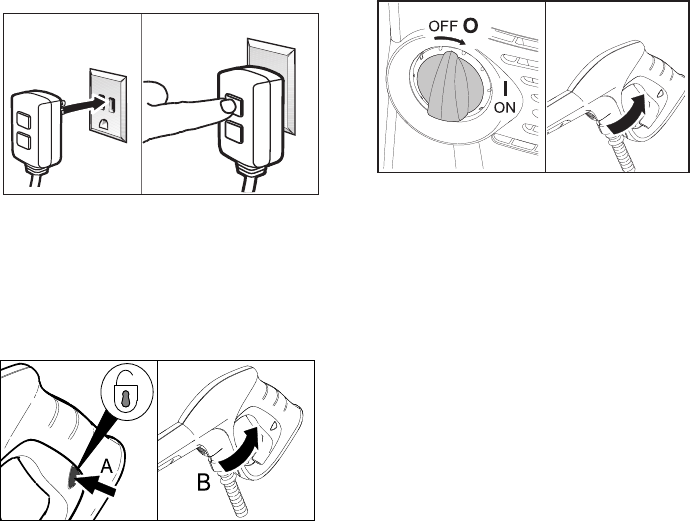

STEP 6:

Plug the Ground Fault Circuit Inter-

rupter (GFCI) into a receptacle.

Press RESET button, indicator

should be “ON”.

Press TEST button, indicator should

be “OFF”.

Press RESET button for use.

We recommend that you test the

GFCI as part of your startup proce-

dure each time you use your pres-

sure washer. To learn how to peform

this test on your unit, visit http://

www.karcherresidential.com/

gfci_test.php for detailed instructions

for your type of GFCI.

OPERATING INSTRUCTIONS

English 9

WARNING

Do not use if above test fails.

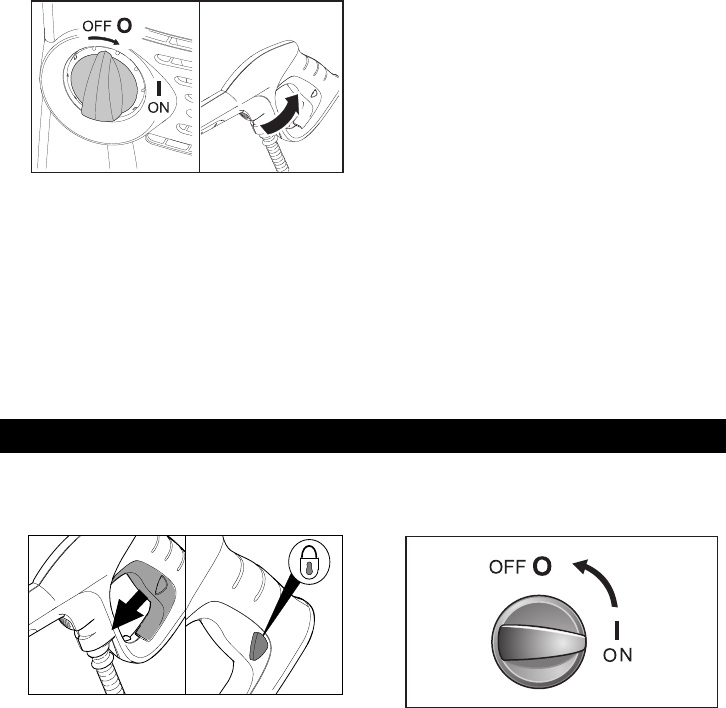

STEP 7:

Unlock the trigger gun safety lock.

Trigger the gun to eliminate trapped

air, wait for a steady flow of water to

emerge from the spray nozzle.

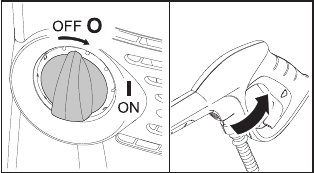

STEP 8:

Turn on the high pressure washer (I/

ON).

The motor starts only if the trigger

of the gun is pulled and shuts off

when the trigger is released.

10 English

WARNING

To avoid serious injury never point

spray nozzle at yourself, other per-

sons or animals.

Always test an inconspicuous area

before cleaning with high pressure.

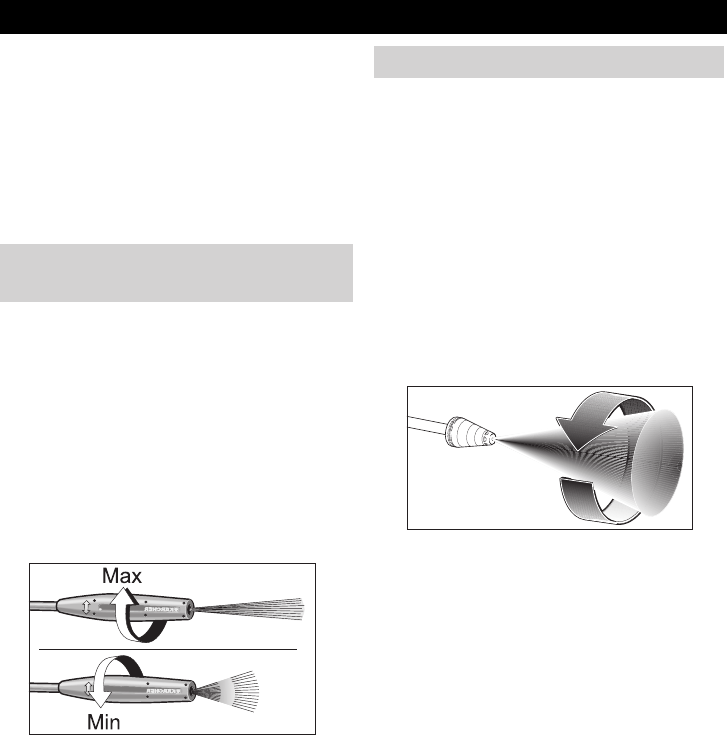

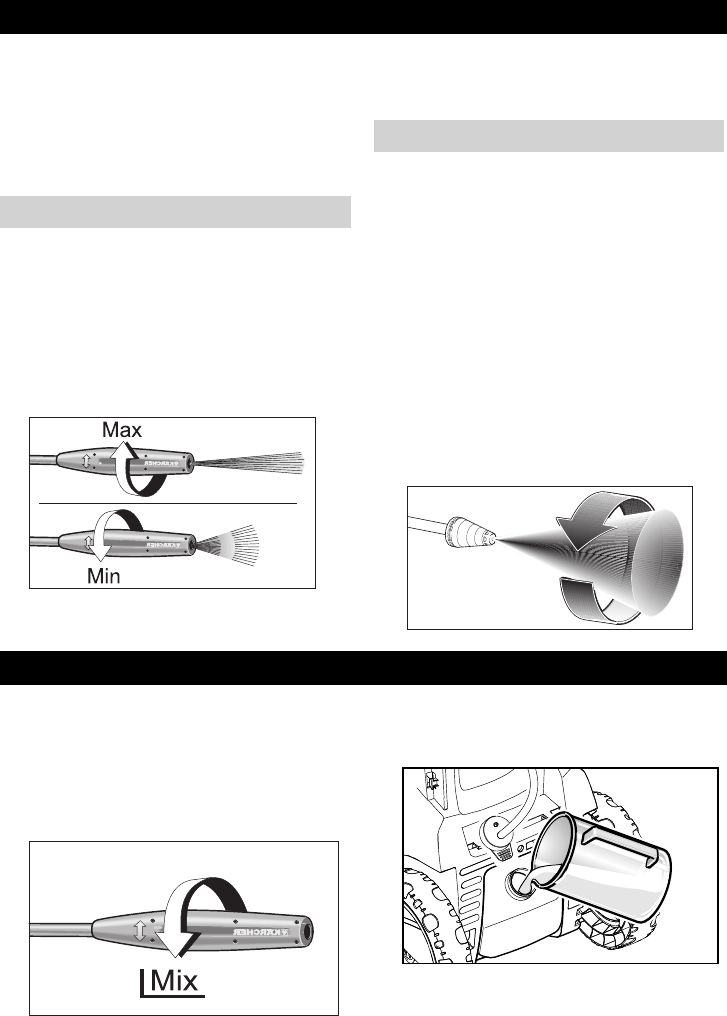

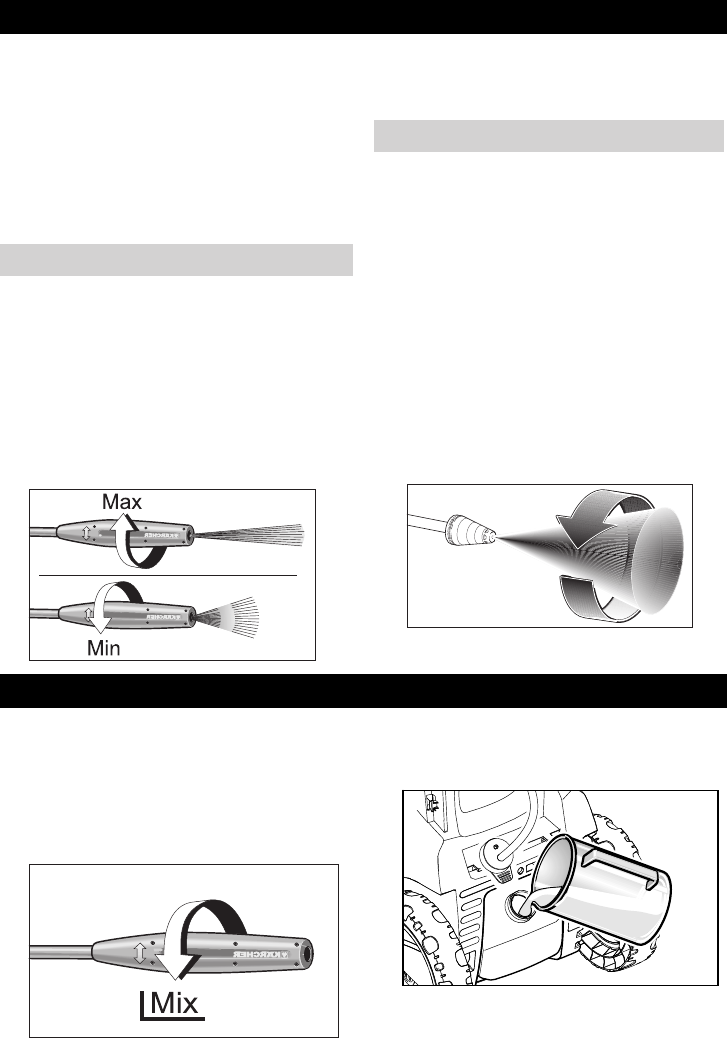

The Vario Power Spray Wand allows

you to adjust the cleaning pressure.

To clean at maximum pressure, the

wand must be positioned to the high

pressure setting (Max).

For lower pressure turn the wand col-

lar in the minus (Min) direction.

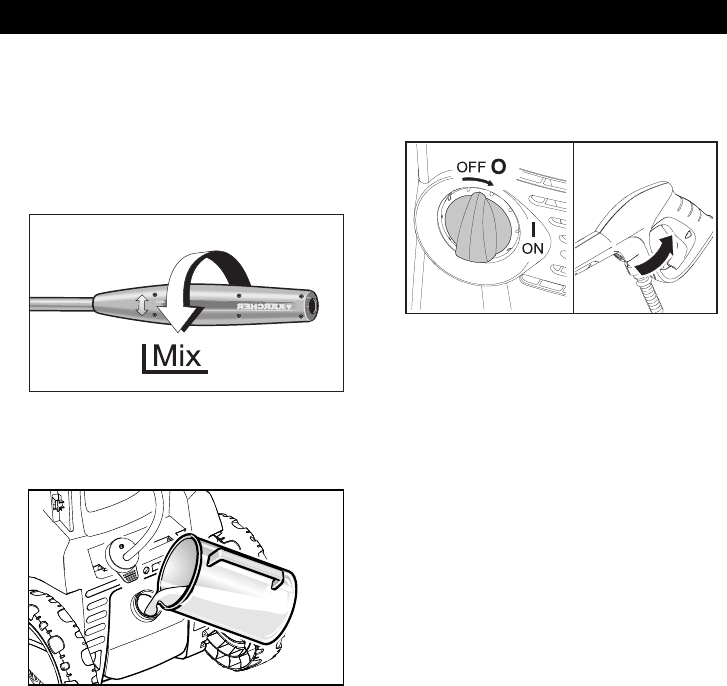

To apply detergent, the wand must

be positioned to the lower pressure

setting (Mix).

This nozzle features a 0º pencil jet

which rotates 360º for maximum dirt

cutting action, effectively increasing

cleaning performance up to 50%.

This nozzle combines the cleaning

performance of a 0º pencil jet with

the surface coverage of a wide angle

nozzle.

Not recommended for soft materi-

als, siding, painted surfaces,

decks or autos.

Always test an inconspicuous area

before cleaning with the Dirtblaster ® .

Detergents can only be applied at low

pressure setting (Mix).

STEP 1:

Install the Vario Power Spray Wand.

Set the spray wand to the low pres-

sure setting (Mix).

STEP 2:

Fill the Detergent Tank with the se-

lected detergent.

USING THE ACCESSORIES

Vario Power Spray Wand

Dirtblaster ®

WORKING WITH DETERGENTS

English 11

STEP 3:

Turn on the pressure washer (I). Pull

trigger to operate unit. Liquid deter-

gent is drawn into the unit and mixed

with water. Apply detergent to work

area. Do not allow detergent to dry

on surface.

STEP 4:

To rinse, move the VPS out of „Mix“

position and pull trigger to operate

unit.

STEP 5:

Cleaning up: Always draw fresh wa-

ter through the detergent tank or si-

phon tube when done to flush any

remaining detergents from the injec-

tion system.

For best results see Cleaning Tips for

specific information on how to clean

different surfaces.

Always Use Kärcher ® Detergent for

Best Results

Kärcher ® biodegradable detergents are

specially formulated to protect the envi-

ronment and your pressure washer. The

special formula won’t clog the suction

tube filter and will protect the internal

parts of the pressure washer for a longer

life. For Kärcher ® Detergents, check

your retailer or visit our website:

www.buykarcher.com

CAUTION

Never use:

–Bleach, Chlorine products and other

corrosive chemicals

–Liquids containing solvents (i.e.,

paint thinners, gasoline, oils)

–Tri-sodium phosphate products

–Ammonia products

–Acid-based products

These chemicals will harm the unit and

will damage the surface being cleaned.

Use of these items will void the war-

ranty.

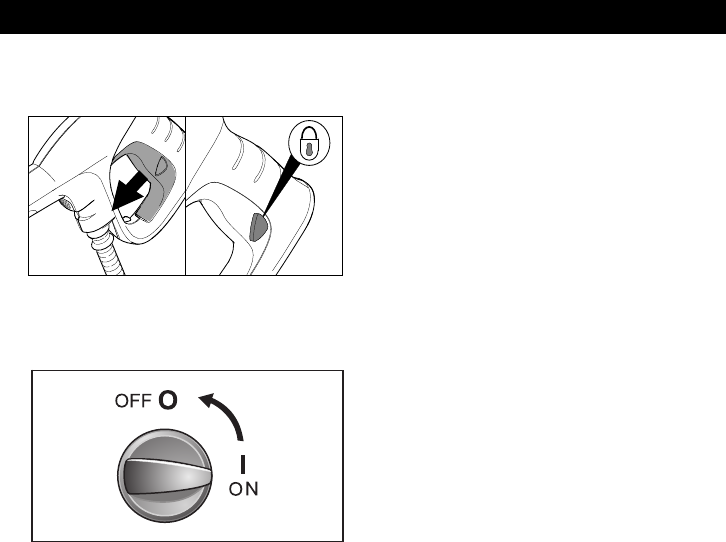

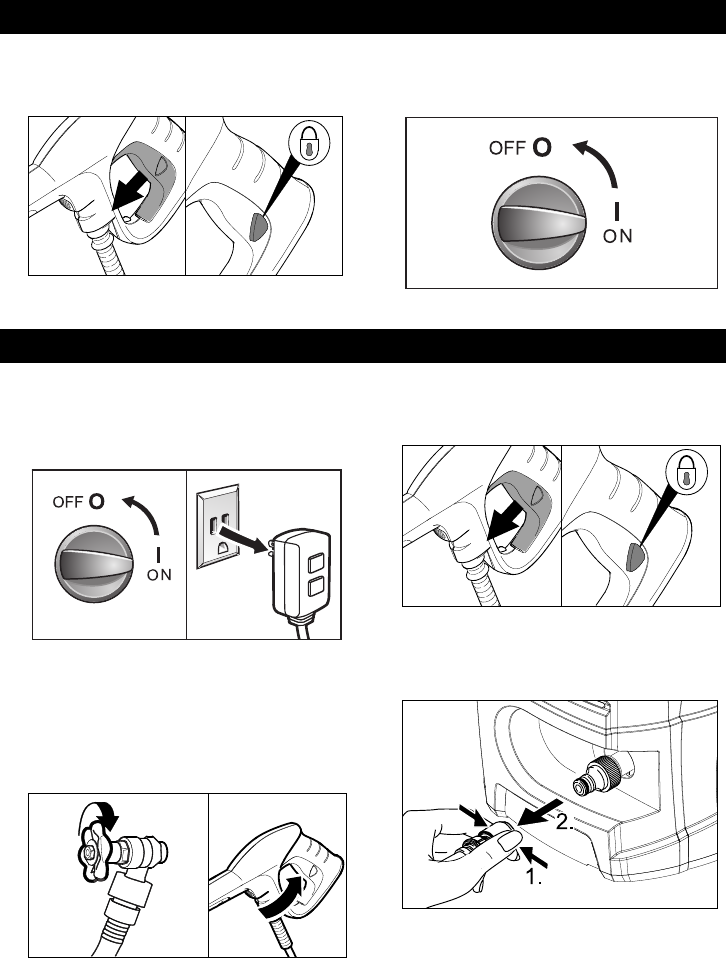

STEP 1:

Release trigger and engage gun

safety lock.

STEP 2:

Turn pressure washer to OFF (0) po-

sition.

TAKING A BREAK ..five minutes or more

12 English

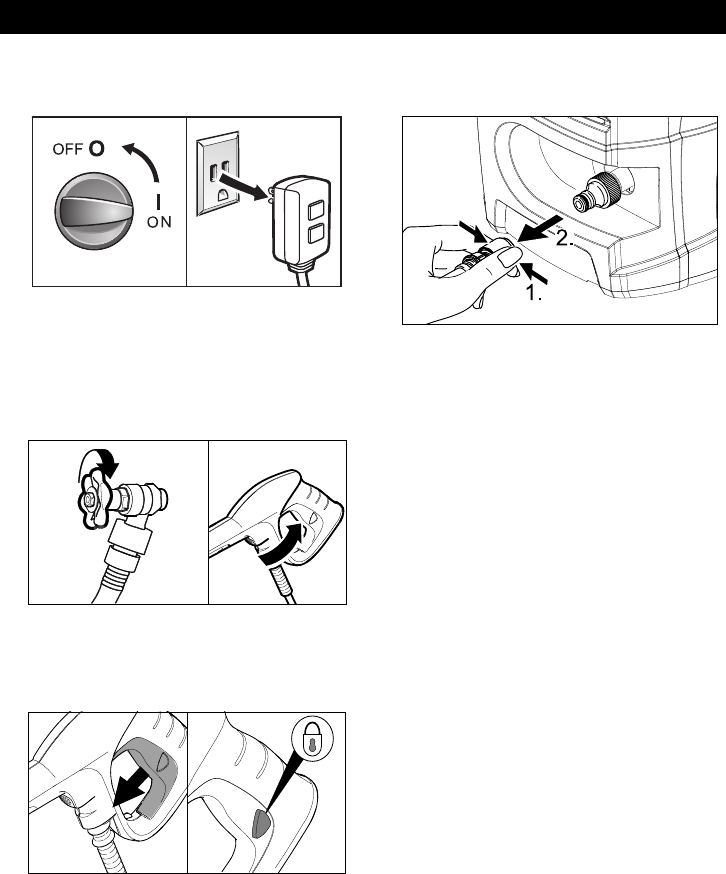

STEP 1:

Turn the switch to OFF (0) position

and unplug cord from outlet.

STEP 2:

Turn off the water source.

STEP 3:

Press trigger to release water pres-

sure.

STEP 4:

Release trigger and engage gun

safety lock.

STEP 5:

Disconnect the garden hose from the

water inlet on the unit.

SHUTTING DOWN & CLEAN-UP

English 13

1: Disconnect all water connections.

2: Turn on the machine for a few sec-

onds, until the water which had re-

mained in the pump exits, turn off

immediately.

3: Do not allow high pressure hose to

become kinked.

4: Store the machine and accesso-

ries in a room which does not reach

freezing temperatures. DO NOT

store near furnace or other sources

of heat as it may dry out the pump

seals.

CAUTION

Failure to follow the above directions will

result in damage to the pump assembly

and accessories and will void the war-

ranty.

Kärcher

® also recommends the regular

practice of using a pump protector like

“Kärcher

® Pump Guard” to prevent cold

weather damage during storage in the

winter months.

STEP 1:

Pull out water inlet filter with flat-nose

pliers.

STEP 2:

Rinse out water inlet filter in warm

water.

STEP 3:

Reinsert water inlet filter.

The unit is maintenance-free.

WINTERIZING AND LONG-TERM STORAGE

CARE AND MAINTENANCE INSTRUCTIONS

Cleaning the water inlet filter

Maintenance

14 English

CAUTION

Before cleaning any surface an in-

conspicuous area should be cleaned

to test spray pattern and distance for

maximum cleaning results.

If painted surfaces are peeling or

chipping, use extreme caution as

pressure washer may remove the

loose paint from the surface.

When using on surfaces which might

come in contact with food, flush sur-

faces with plenty of drinking water.

For additional cleaning tips and a

complete video library, visit our web-

site:

www.karcherresidential.com

(with or without detergent). Pre-rinse

deck and surrounding area with fresh

water. If using detergent, apply to sur-

face at low pressure. For best results,

limit your work area to smaller sections

of approximately 25 square feet. Allow

detergent to remain on surface 1-3 min-

utes. Do not allow detergent to dry on

surface. Rinse at high pressure in a long

sweeping motion keeping the spray noz-

zle approximately 3-6 inches from the

cleaning surface. Always clean from top

to bottom and from left to right. When

moving on to a new section of the clean-

ing surface, be sure to overlap the previ-

ous section to eliminate stop marks and

ensure a more even cleaning result.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent, apply to surface at low

pressure (for best results, limit your

work area to sections of approximately

6 feet and always apply detergent from

bottom to top). Allow detergent to re-

main on surface 1-3 minutes. Do not al-

low detergent to dry on surface, if

surface appears to be drying, simply wet

down surface with fresh water. If need-

ed, use special wash brush attachment

(not included) to remove stubborn dirt.

Rinse at high pressure from top to bot-

tom in an even sweeping motion keep-

ing the spray nozzle approximately

6 inches from the cleaning surface.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent or Degreaser, apply to

surface at low pressure. For best re-

sults, limit your work area to smaller sec-

tions of approximately 25 square feet.

Allow detergent or Degreaser to remain

on surface 1-3 minutes. Do not allow de-

tergent to dry on surface. Rinse at high

pressure in a sweeping motion keeping

the spray nozzle approximately 3-6

inches from the cleaning surface. Al-

ways clean from top to bottom and from

left to right. For removing extremely

stubborn stains, use the Dirtblaster ®

Nozzle.

(with or without detergent). Pre-rinse

vehicle with fresh water. If using deter-

gent, apply to surface at low pressure.

For best results, clean one side of vehi-

cle at a time and always apply detergent

from bottom to top, do not allow deter-

gent to dry on surface. If needed, use

special wash brush attachment (not in-

cluded) to remove stubborn dirt. Rinse

at high pressure in a sweeping motion

keeping the spray nozzle approximately

CLEANING TIPS

Deck Cleaning

House Siding

Cement Patios, Brick and Stone

Cars, Boats & Motorcycles

English 15

6-8 inches from the cleaning surface

(distance should increase when rinsing

pin-striping or other sensitive surfaces).

Always clean from top to bottom and

from left to right. For best results, wipe

surface dry with a chamois or soft dry

cloth.

(with or without detergent). Pre-rinse

cleaning surface with fresh water. If us-

ing detergent or Degreaser, apply deter-

gent at low pressure. Allow detergent to

remain on surface 1-3 minutes. Do not

allow detergent to dry on surface. Rinse

at high pressure keeping the spray noz-

zle approximately 3-6 inches from the

cleaning surface. For removing ex-

tremely stubborn dirt, it may be neces-

sary to move the spray nozzle even

closer to the surface for greater dirt cut-

ting action.

(with or without detergent). Pre-rinse

furniture and surrounding area with

fresh water. If using detergent, apply to

surface at low pressure. Allow detergent

to remain on surface 1-3 minutes. Do

not allow detergent to dry on surface. If

needed use special Wash Brush Attach-

ment (not included) to remove stubborn

dirt. Rinse at high pressure in a sweep-

ing motion keeping the spray nozzle ap-

proximately 3-6 inches from the

cleaning surface. For best results, clean

from top to bottom and from left to right.

Barbecue Grills, Outdoor Power

Equipment & Gardening Tools

Patio & Lawn Furniture

16 English

Optional accessories are available to

further enhance your cleaning capabili-

ties. These accessories are accurate as

of the printing date of this manual.

Please check our website for pricing and

up-to-date information.

Specially formulated to protect your

pressure washer from freezing, corro-

sion and premature wear. The Pump

Guard also adds lubrication to valves

and seals to prevent sticking. Highly rec-

ommended for all Kärcher ® pressure

washers!

Part No. 9.558-998.0

Extension Hose for all Kärcher ® high

pressure washers between the original

equipment hose and gun up to

2000 PSI.

Part No. 2.642-588.0

Need to clean second story windows or

other high areas? Increase the reach of

your pressure washer by up to 66" with

this extension kit. Includes 4 aluminum

sections for variable length. 66" fully as-

sembled. Fits most Kärcher ® pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.640-746.0

For more effortless cleaning of all

smooth surfaces (painted, glass and

plastic) try the Kärcher ® Rotating Wash

Brush. Use it on your automobile, house

siding or windows. The water pressure

from your pressure washer causes the

inner brushes to gently spin, making

your cleaning job much easier. The an-

gle of brush head is adjustable to help

you reach difficult areas. Excellent for

the application of detergent. A must-

have accessory designed for Kärcher ®

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.640-743.0

Made with soft bristles that will not harm

painted surfaces. Easily attaches direct-

ly to the trigger gun. Ideal for stubborn

dirt on cars, boats, patio furniture and

other surfaces. Great for applying deter-

gent. Fits most Kärcher ® pressure wash-

ers up to 2300 PSI. (bayonet)

Part No. 2.640-740.0

Need to clean blocked pipes, drains or

downspouts? The Kärcher ® pipe clean-

ing kit is the answer! The pipe cleaner

propels itself forward while simultane-

ously flushing out debris. For example,

insert the cleaning nozzle in the base of

a downspout, pull the trigger on the

pressure washer gun and watch as the

nozzle shoots out leaves and other de-

bris while climbing upward. Connects di-

rectly to the trigger gun of most Kärcher ®

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.640-747.0

Why spend hours stripping old paint and

rust by hand using harsh chemicals? Let

the Kärcher ® Wet Sandblasting Kit do

the work! Attach the kit to your pressure

washer, add abrasive material and at-

tack the rust and paint with our eco-

friendly alternative. Fits most Kärcher ®

OPTIONAL CLEANING ACCESSORIES

Pump Guard

25 Ft. Extension High-Pressure

Hose

66" Extension Wand (Four piece)

Rotating Wash Brush (bayonet)

Soft Clean Washing Brush

25 ft. Pipe Cleaning Kit (bayonet)

Wet Sandblasting Kit (bayonet)

English 17

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 2.638-792.0

Ideal for applications which require a

thick foam. Simply fill the resevoir cup

with liquid pressure washer detergent to

generate a foam spray. Connects direct-

ly to the trigger gun. Fits most Kärcher ®

pressure washers up to 2300 PSI. (bay-

onet)

Part No. 6.964-507.0

For cleaning surfaces such as patios,

terraces and driveways without splash-

back, there is no better solution than the

Kärcher ® T 200. It saves time by clean-

ing a one foot wide area gently as it hov-

ers, providing consistent, streak-free

cleaning. When you finish cleaning the

patio and driveway, remove the wand

and use the handle to clean garage

doors and other vertical surfaces. In-

cludes two nozzles which spin at high

speed for optimum results. Our top sell-

ing accessory for Kärcher ® pressure

washers up to 2300 PSI. (bayonet)

Part No. 2.642-188.0

Detergent Foamer Attachment

T 200 Wide Area Surface Cleaner

18 English

CAUTION Disconnect the machine from the power

source before making any repair.

TROUBLESHOOTING

Symptom Cause Solution

Motor will not start On/Off switch is in the “OFF”

(0) position.

Turn switch to the “ON” (I) posi-

tion

Power cord is not plugged in. Plug in power cord.

Electrical outlet does not sup-

ply adequate power.

Try a different outlet.

Tripped GFCI plug. Press “RESET” button on GFCI

plug.

Tripped circuit breaker. Switch off pressure washer. The

reset comes automatically once

the temperature of the unit

drops.

Unit does not

reach high pres-

sure.

Diameter of garden hose is

too small.

Replace with a 5/8 inch or larger

garden hose.

Water supply is restricted. Check garden hose for kinks,

leaks and blockage.

Not enough inlet water sup-

ply.

Open water source full force.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Spray wand is on low pres-

sure position.

Turn spray wand to high pres-

sure position.

Output pressure

varies high and

low.

Not enough inlet water sup-

ply.

Turn water on full force. Check

garden hose for kinks, leaks or

blockage.

Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeezing

trigger gun until a steady flow of

water emerges through the noz-

zle.

Water inlet filter is clogged. Remove filter and rinse out in

warm water.

Discharge nozzle is obstruct-

ed.

Blow out or remove debris with

a fine needle.

Calcified gun, hose or spray

wand.

Run distilled vinegar through

detergent suction tube.

English 19

If you encounter any additional difficul-

ties not listed, please visit our website.

USA / Canada:

www.karcher-help.com

México:

www.karcher.com.mx

No detergent. Detergent suction tube not

properly connected to the

machine.

Check connection.

Detergent is too thick. Dilute detergent, for best results

use Kärcher ® detergent.

Filter on detergent suction

tube is clogged.

Run warm water through filter to

remove debris.

Damaged or clogged deter-

gent suction tube.

Remove obstruction or replace

detergent suction tube.

Spray wand is in high pres-

sure position.

Turn spray wand tip to low pres-

sure position.

Discharge nozzle is obstruct-

ed.

Blow out or remove debris with

fine needle.

Garden hose con-

nection leaks.

Loose fittings. Tighten fittings.

Missing/worn rubber washer. Insert new washer.

Spray wand leaks. Spray wand not properly at-

tached.

Insert the spray wand into the

trigger gun. Carefully press in

against the spring tension and

twist into the locked position.

Broken o-ring or plastic in-

sert.

Call Customer Support

Pump is noisy. Pump is sucking air. Check that hoses and fittings

are air tight. Turn off machine

and purge pump by squeezing

trigger gun until a steady flow of

water emerges through the noz-

zle.

Water leaks from

pump (up to 10

drops per minute is

permissible).

Loose fittings. Check that all fittings are tight.

Water seals are damaged or

worn.

Call Customer Support

Oil Drip. Oil seals are damaged or

worn.

Call Customer Support

Symptom Cause Solution

20 Français

DANGER

Identifie “une situation de danger immi-

nent qui, si elle n'est pas évitée, en-

traîne la mort ou des blessures graves”.

AVERTISSEMENT

Identifie “une situation de danger poten-

tiel qui, si elle n'est pas évitée, pourrait

entraîner la mort ou des blessures”.

ATTENTION

Identifie “une situation de danger poten-

tiel qui, si elle n'est pas évitée, peut

éventuellement entraîner des blessures

légères ou modérées” ou des dom-

mages matériels.

A usage domestique seulement !

Avant d'utiliser ce nettoyeur pression, le

propriétaire et/ou l'utilisateur doit impé-

rativement avoir pris connaissance des

consignes d'utilisation et mises en garde

du fabricant.

Il est nécessaire d'insister sur les aver-

tissements et de les comprendre.

Si l'utilisateur ne parle pas couramment

l'anglais, l'acheteur/le propriétaire doit

lire les consignes et mises en garde du

fabricant avec l'utilisateur dans la lan-

gue maternelle de ce dernier et s'assu-

rer qu'il en comprend bien le contenu.

Le propriétaire et/ou l'utilisateur doit se

familiariser avec les consignes du fabri-

cant et les conserver afin de pouvoir s'y

référer ultérieurement.

Pour faire valoir une demande en garan-

tie, appeler : 1-800-537-4129. Tous les

autres informations sont disponibles

sous : www.karcher-help.com

Prenez le temps d'enregistrer votre net-

toyeur haute pression en ligne en vous

adressant à

www.karcher-register.com. Veillez à

conserver précieusement votre bon

d'achat, dont la présence est nécessaire

en cas de réparation sous le couvert de

la garantie.

Appeler : 01-800-024-13-13 pour obte-

nir de l'aide ou visiter notre site Web :

www.karcher.com.mx

NETTOYEUR HAUTE PRESSION - MANUEL D'UTILISATION

GÉNÉRALITÉS . . . . . . . . . . . 21

CONSIGNES DE SÉCURITÉ IMPOR-

TANTES . . . . . . . . . . . . . . . . 22

INSTRUCTIONS DE MONTAGE . 25

MODE D'EMPLOI . . . . . . . . . 26

UTILISATION DES ACCESSOIRES . 28

EMPLOI DE DÉTERGENTS . 28

PRENDRE UNE PAUSE ...cinq minutes

ou plus. . . . . . . . . . . . . . . . . . 30

ARRÊT DE L'APPAREIL ET NET-

TOYAGE . . . . . . . . . . . . . . . . 30

REMISAGE HIVERNAL ET ENTREPO-

SAGE A LONG TERME . . . . 31

INSTRUCTIONS D'ENTRETIEN ET

DE MAINTENANCE . . . . . . . 31

CONSEILS DE NETTOYAGE . 32

ACCESSOIRES DE NETTOYAGE EN

OPTION. . . . . . . . . . . . . . . . . 34

DÉPANNAGE . . . . . . . . . . . . 36

Symboles d'alerte de sécurité

Caractéristiques

Pression max. 1800 PSI

Débit d'eau max. 1.5 GPM

Ampérage 13 AMPS

Tension 120 V

N° de pièce 1.601-772.0

N° de série

Responsabilité du propriétaire/de

l'utilisateur

Service client USA et Canada

Assistance Mexique

Français 21

1 Raccord pour tuyau d'arrosage (fe-

male)

2 Raccord pour arrivée d'eau

3 Arrivée d'eau avec tamis

4 Interrupteur marche/arrêt

5 Tuyau à haute pression

6 Dévidoir

7 Support pour la poignée-pistolet

8 Poignée de transport

9 Manivelle

10 Compartiment de rangement des ac-

cessoires

11 Cordon d'alimentation avec disjonc-

teur différentiel

12 Réservoir de détergent (amovible)

13 Roues

14 Poignée-pistolet

15 Verrouillage de sécurité de la poi-

gnée-pistolet

16 Touche pour séparer le flexible haute

pression de la poignée-pistolet

17 Dirtblaster ® (lance rotative)

18 Lance Vario

GÉNÉRALITÉS

22 Français

AVERTISSEMENT

En utilisant ce produit, toujours observer

une certaine prudence élémentaire, in-

cluant notamment:

Afin de minimiser les risques de bles-

sure, ne jamais laisser l'appareil

sans surveillance lorsque celui-ci est

utilisé à proximité d'enfants.

Il est impératif de savoir arrêter et

mettre l'appareil hors pression rapi-

dement. Une connaissance appro-

fondie des commandes est

nécessaire.

Rester attentif – se concentrer sur la

tâche en cours.

L'utilisateur ne doit jamais faire

usage de l'appareil lorsqu'il est fati-

gué ou sous l'emprise d'alcool ou de

drogues.

Veiller à ce qu'aucun individu ne se

trouve dans la zone de travail.

Ne jamais passer ou monter sur des

supports instables. Toujours rester

stable et équilibré.

Respecter les consignes d'entretien

figurant dans le manuel.

Ce produit est fourni avec un disjonc-

teur différentiel monté dans la fiche

du cordon d'alimentation. Si le rem-

placement de la fiche ou du cordon

d'alimentation s'avère nécessaire,

n'utiliser que des pièces de rechange

identiques.

AVERTISSEMENT

Risque de projection ou de blessure

– Ne pas diriger le jet de vapeur en

direction d'individus.

En cas d'utilisation incorrecte, les

jets haute pression peuvent être dan-

gereux. Ne jamais diriger les jets de

vapeur en direction d'individus, d'ani-

maux, de dispositifs électriques ou

de l'appareil lui-même.

Le port de lunettes de protection est

obligatoire.

AVERTISSEMENT

Risque d'explosion – Ne pas vapori-

ser de liquides inflammables.

N'utiliser en aucun cas d'acides, de

solutions alcalines, de solvants ou de

produits inflammables dans cet ap-

pareil. Ces produits peuvent être à

l'origine de blessures graves ou d'en-

dommagement irréversible de l'ap-

pareil.

ATTENTION

Le pistolet génère une force de pro-

pulsion – Le maintenir toujours à

deux mains.

Le dispositif de sécurité de la poi-

gnée-pistolet permet d'éviter tout ac-

tionnement accidentel de la

gâchette. Ce dispositif de sécurité

NE verrouille PAS la gâchette en po-

sition marche (ON).

AVERTISSEMENT

– Risque d'électrocution

Examiner la cordon avant de l'utiliser

– Ne pas utiliser de cordon endom-

magée.

Garder toutes les connexions au sec

et ne pas les laisser à terre.

Ne pas toucher la fiche avec les

mains mouillées.

Ne pas utiliser que des rallonges.

Brancher à une dérivation distincte.

CONSIGNES DE SÉCURITÉ IMPORTANTES

Français 23

ATTENTION

Cette machine a été conçue pour être

utilisée avec des détergents du fabri-

cant. L'utilisation d'autres détergents

peut altérer le fonctionnement de la ma-

chine et annuler la garantie.

AVERTISSEMENT

Il est dangereux de trop arroser le maté-

riel et les câbles électriques.

Risque d´injection de peinture: le maté-

riel peut entraîner des graves blessures

s´il y a pénétration de la peau par la

peinture. Ne jamais pointer le pistolet

vers une personne ou vers soi-même.

en cas d´accident, demander immédia-

tement des soins médicaux.

Cet appareil peut produire une pression

de 12400 kPa /1800 PSI afin d´éviter

des ruptures et des blessures, ne pas

utiliser cette pompe avec des éléments

dont la pression nominale de service est

inférieure à 12400 kPa /1800 PSI (y

compris les pulvérisateurs, tuyaux

flexibles et raccords).

Couper le courant et détendre la pres-

sion avant de procéder au dépannage,

au nettoyage, ou d´enlever toute pièce.

Ce produit doit-être mis à la terre. En

cas de mauvais fonctionnement ou de

panne, la mise à la terre établit un che-

min de moindre résistance pour le cou-

rant électrique afin de réduire le risque

de décharge électrique. Ce produit est

équipé d'un cordon doté d'un conduc-

teur de mise à la terre de l'équipement

et d'une prise de mise à la terre. La prise

doit être branchée dans une prise ap-

propriée qui est correctement installée

et mise à la terre en conformité avec les

codes et ordonnances locaux.

DANGER

Un conducteur de mise à la terre d'équi-

pement incorrectement branché peut

entraîner un risque d'électrocution. Véri-

fier avec un électricien ou un technicien

d'entretien qualifié en cas de doute sur

la mise à terre correcte de la prise. Ne

pas modifier la fiche fournie avec le pro-

duit - si elle ne peut pas être branchée,

faire installer une prise appropriée par

un électricien qualifié. Ne pas utiliser

n'importe quel type d'adaptateur avec

ce produit.

Ce produit est fourni avec un disjoncteur

différentiel intégré dans la fiche de cor-

don d'alimentation. Ce dispositif fournit

une protection supplémentaire contre

les risques de décharges électriques.

Utiliser des pièces de rechange iden-

tiques en cas de remplacement du cor-

don ou de la fiche.

Instructions de mise à terre

Protection par disjoncteur diffé-

rentiel

24 Français

ATTENTION

Lors de la connexion de l'entrée d'eau à

la canalisation d'alimentation en eau, les

régulations locales de votre compagnie

d'eau doivent être observées. Dans cer-

taines zones, l'appareil ne doit pas être

connecté directement à l'alimentation

en eau potable publique. Il s'agit de s'as-

surer qu'il n'y a pas de retour de produits

chimiques dans l'alimentation en eau.

Une connexion directe par l'intermé-

diaire d'un réservoir de réception ou

d'un disconnecteur hydraulique par

exemple est autorisée.

D'éventuelles impuretés dans l'eau d'ali-

mentation endommagent l'appareil.

Pour prévenir ce risque, nous recom-

mandons d'installer un filtre à eau.

Le tuyau d'eau doit avoir un diamètre

d'au moins 1/2“ (13 mm) ou 5/8“ (16

mm).

Le débit d'alimentation en eau ne

doit pas être inférieur à 7,6 l/min

(litres par minute).

Le débit peut être déterminé en lais-

sant couler de l'eau pendant une mi-

nute dans un bidon vide de 20 litres.

La température de l'eau d'alimenta-

tion ne doit pas excéder 40°C/104°F.

Ne jamais utiliser le nettoyeur à

haute pression pour aspirer de l'eau

contaminée par des solvants, des di-

luants, de l'essence, de l'huile, etc.

Toujours utiliser une source d'eau

propre pour éviter d'aspirer des dé-

bris.

ALIMENTATION EN EAU

(eau froide seulement)

Français 25

Pour de plus amples détails quant à

la manière d'assembler ce nettoyeur

haute pression, consulter le site

www.karcherresidential.com/assem-

bly

ETAPE 1 :

ETAPE 2 :

ETAPE 3 :

Enficher le flexible haute pression

dans la poignée-pistolet jusqu'à ce

qu'il s'enclenche de manière audible.

Remarque : Veiller à un alignement

correct du nipple de raccordement.

Contrôler que la connexion est bien

fixée en tirant sur le flexible haute

pression.

Débrancher:

Appuyer sur la touche de séparation

de la poignée-pistolet et séparer le

flexible haute pression de celle-ci.

INSTRUCTIONS DE MONTAGE

Montage

Relier le flexible haute pression à la

poignée-pistolet

26 Français

ETAPE 1 :

Fixer la lance choisie à la poignée-

pistolet. Presser contre le ressort et

tourner en position verrouillée.

ETAPE 2 :

Mettre le raccord fourni sur l'arrivée

d'eau de l'unité.

ETAPE 3 :

Visser le tuyau de jardin fourni sur

l'extrémité de votre tuyau de jardin.

ETAPE 4 :

Relier le tuyau de jardin au raccord

d'arrivée d'eau et s'assurer qu'un clic

audible soit perceptible, avant de

continuer.

ETAPE 5 :

Raccorder le tuyau d'arrosage à la

source d'eau froide et ouvrir complè-

tement le robinet.

ETAPE 6 :

Brancher l'interrupteur de protection

contre les courts-circuits à la masse

(GFCI) dans une prise appropriée.

Appuyer sur le bouton RESET, l'indi-

cateur devrait être sur "ON".

Appuyer sur le bouton TEST, l'indi-

cateur devrait être sur "OFF".

Appuyer sur le bouton RESET pour

la mise en service.

Nous vous recommandons de tester

le GFCI comme partie intégrante de

votre procédeure de démarrage à

chaque fois que vous utilisez votre

nettoyeur haute pression. Pour ap-

prendre comment réaliser ce test sur

MODE D'EMPLOI

Français 27

votre unité, visitez http://www.kar-

cherresidential.com/gfci_test.php où

vous trouverez des instructions dé-

taillées pour votre type de GFCI.

AVERTISSEMENT

Ne pas mettre l'appareil en service si le

test ci-dessus échoue.

ETAPE 7 :

Déverrouiller la sécurité de la poi-

gnée-pistolet. Appuyer sur la gâ-

chette pour purger l'air jusqu'à

obtenir un jet d'eau régulier à la

lance.

ETAPE 8 :

Mettre le nettoyeur à haute pression

en marche (I/ON).

Le moteur démarre seulement

lorsque la gâchette est actionnée

et s'éteint lorsque celle-ci est relâ-

chée.

28 Français

AVERTISSEMENT

Afin d'éviter de graves blessures, ne

jamais pointer la lance sur soi-

même, d'autres personnes ou des

animaux.

Toujours tester sur une zone discrète

avant de procéder au nettoyage

haute pression.

La lance Vario permet de régler la pres-

sion de nettoyage.

Pour nettoyer à la pression maxi-

male, la lance doit être tournée en

position haute pression (Max).

Pour réduire la pression, tourner la

lance vers la position basse pression

(Min).

Pour appliquer du détergent, la lance

doit être tournée en position basse

pression (Mix).

Cette buse comporte un jet crayon

de 0° en rotation sur 360° pour une

efficacité maximale du décrassage,

permettant d'augmenter les perfor-

mances de nettoyage jusqu'à 50%.

La buse allie le pouvoir nettoyant

d'un jet crayon de 0° au pouvoir cou-

vrant d'une buse à grand angle.

Non recommandé pour les maté-

riaux tendres, les revêtements de

façades, les surfaces peintes, les

terrasses en bois et les automo-

biles.

Les détergents ne peuvent être appli-

qués qu'à basse pression (Mix).

ETAPE 1 :

Monter la lance Vario. Régler la

lance en position de basse pression

(Mix).

ETAPE 2 :

Remplir le réservoir avec le déter-

gent prêt à l'emploi choisi.

UTILISATION DES ACCESSOIRES

Lance Vario

Dirtblaster ®

EMPLOI DE DÉTERGENTS

Français 29

ETAPE 3 :

Mettre le nettoyeur à haute pression

en marche (I). Appuyer sur la gâchette

pour faire fonctionner l'appareil : le dé-

tergent liquide est aspiré dans l'appa-

reil et mélangé à l'eau. Appliquer le

détergent sur la surface à nettoyer. Ne

pas laisser sécher.

ETAPE 4 :

Pour rincer, placer le VPS hors posi-

tion “ « Mix » et tirer le déclencheur

pour faire fonctionner l’unité.

ETAPE 5 :

Nettoyage : Une fois les travaux de

nettoyage terminés, il convient de

toujours rincer le réservoir à déter-

gent à l'eau propre afin d'éliminer

tout résidu de détergent du système

d'injection.

Pour obtenir les meilleurs résultats,

voir les conseils donnant des infor-

mations propres au nettoyage des

différents types de surfaces.

Toujours utiliser les détergents Kär-

cher® pour produire les meilleurs ré-

sultats.

Les détergents biodégradables de

Kärcher ® sont spécialement élaborés

pour ménager l'environnement et le net-

toyeur à haute pression. La formule spé-

ciale évite d'encrasser le filtre du tuyau

d'aspiration et protège les pièces in-

ternes du nettoyeur à haute pression

pour en prolonger la durée de vie. Pour

obtenir des détergents Kärcher ® ,

s'adresser au revendeur ou visiter notre

site Web :

www.buykarcher.com

ATTENTION

Ne jamais utiliser :

–javellisant, produits à base de chlore

et autres produits chimiques corro-

sifs

–liquides contenant des solvants

(p.ex. diluants pour peintures, es-

sence, huiles)

–produits à base de trisodium de

phosphate

–produits à base d'ammoniaque

–produits à base d'acide

Ces produits chimiques endommagent

l'appareil et altèrent la surface à net-

toyer.

L'utilisation de ces produits entraîne-

ra l'annulation de la garantie.

30 Français

ETAPE 1 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

ETAPE 2 :

Arrêter le nettoyeur à haute pression

en tournant l'interrupteur sur OFF (0).

ETAPE 1 :

Tourner l'interrupteur d’alimentation

sur OFF (0) et débrancher le cordon

de la prise.

ETAPE 2 :

Fermer l'arrivée d'eau.

ETAPE 3 :

Appuyer sur la gâchette pour éva-

cuer la pression de l'eau.

ETAPE 4 :

Relâcher la gâchette et engager le

verrouillage de sécurité du pistolet.

ETAPE 5 :

Débrancher le tuyau d'arrosage de

l'entrée d'eau sur l'appareil.

PRENDRE UNE PAUSE ...cinq minutes ou plus

ARRÊT DE L'APPAREIL ET NETTOYAGE

Français 31

1: Débrancher tous les raccorde-

ments d'eau.

2: Mettre l'appareil en marche pen-

dant quelques secondes pour éva-

cuer toute l'eau restant dans les

pompes, puis l'arrêter immédiate-

ment.

3: Ne pas laisser le tuyau d'arrosage

tordu.

4: Ranger l'appareil et les acces-

soires dans une pièce à l'abri du gel.

NE PAS stocker près d'un fourneau

ou d'autres sources de chaleur, afin

d'éviter un dessèchement des joints

de la pompe.

ATTENTION

L'inobservation des instructions ci-des-

sus cause des dégâts au bloc-pompe et

aux accessoires en outre, d'entraîner

l'annulation de la garantie .

Kärcher ® recommande d'utiliser correc-

tement un dispositf de protection de

pompe tel que "Kärcher ® Pump Guard"

afin de garantir un meilleur stockage au

cours de l'hiver.

ETAPE 1 :

Sortir le filtre d'arrivée d'eau avec

une pince plate.

ETAPE 2 :

Rincer le filtre d'arrivée d'eau à l'eau

chaude.

ETAPE 3 :

Remettre le filtre d'arrivée d'eau.

L'appareil n'exige aucune maintenance.

REMISAGE HIVERNAL ET ENTREPOSAGE A LONG TERME

INSTRUCTIONS D'ENTRETIEN ET DE MAINTENANCE

Nettoyage du filtre d'admission

d'eau

Maintenance

32 Français

ATTENTION

Avant de nettoyer une quelconque

surface, procéder à un essai sur une

petite surface discrète pour détermi-

ner le mode d'action et la distance

qui produiront les meilleurs résultats

de nettoyage.

Si des surfaces peintes s'écaillent,

procéder avec une extrême précau-

tion car le nettoyeur à haute pression

peut détacher la peinture à ces en-

droits.

Rincer abondamment à l'eau potable

les surfaces traitées pouvant éven-

tuellement entrer en contact avec de

la nourriture.

(avec ou sans détergent). Commencer

par un prérinçage de la terrasse et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du détergent pour terrasses et

clôtures en bois Kärcher ® , l'appliquer à

basse pression. Pour obtenir de

meilleurs résultats, limiter la surface de

travail à environ 2,3 mètres carrés. Lais-

ser le détergent agir 1-3 minutes sur la

surface. Ne pas laisser sécher. Rincer à

haute pression d'un ample mouvement

de balayage en maintenant la buse à

environ 7,5-15 cm de la surface à net-

toyer. Toujours nettoyer de haut en bas

et de gauche à droite. En entamant une

nouvelle section de la surface à net-

toyer, veiller à chevaucher la section

précédente afin de ne pas laisser de

marques et d'assurer un résultat uni-

forme.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net Kärcher ® ,

l'appliquer à basse pression sur la sur-

face (pour obtenir de meilleurs résultats,

limiter la surface de travail à des sec-

tions d'environ 1,8 mètre et toujours ap-

pliquer le détergent de bas en haut).

Laisser le détergent agir 1-3 minutes sur

la surface. Ne pas laisser sécher. Si la

surface semble sécher, il suffit de la

mouiller avec de l'eau fraîche. Au be-

soin, utiliser l'embout spécial à brosse

de lavage (non compris) pour éliminer la

saleté tenace. Rincer à haute pression

de haut en bas d'un mouvement de ba-

layage régulier en maintenant la buse à

environ 15 cm de la surface à nettoyer.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher ® , l'appliquer à basse

pression. Pour obtenir de meilleurs ré-

sultats, limiter la surface de travail à en-

viron 2,3 mètres carrés. Laisser le

presso-net ou le dégraisseur agir 1 - 3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression d'un

mouvemant de balayage en maintenant

la buse à environ 7,5 -15 cm de la sur-

face à nettoyer. Toujours nettoyer de

haut en bas et de gauche à droite.. Pour

éliminer la saleté extrêmement tenace,

utiliser la lance rotative.

(avec ou sans détergent) Commencer

par un prérinçage du véhicule à l'eau

fraîche. S'il est prévu d'utiliser du déter-

gent pour véhicules Kärcher ® , l'appli-

quer à basse pression. Pour otenir de

meilleurs résultats, nettoyer un côté du

CONSEILS DE NETTOYAGE

Terrasses en bois

Revêtements de façades

Patios de ciment, briques et

pierres

Autos, bateaux et motos

Français 33

véhicule après l'autre et toujours appli-

quer le détergent de bas en haut. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un mou-

vemant de balayage en maintenant la

buse à environ 15-20 cm de la surface à

nettoyer (augmenter la distance pour

des surfaces fragiles). Toujours nettoyer

de haut en bas et de gauche à droite.

Pour obtenir de meilleurs résultats, es-

suyer la surface avec une peau de cha-

mois ou un chiffon doux.

(avec ou sans détergent) Commencer

par un prérinçage à l'eau fraîche. S'il est

prévu d'utiliser du presso-net ou du dé-

graisseur Kärcher ® , l'appliquer à basse

pression. Laisser le détergent agir 1-3

minutes sur la surface. Ne pas laisser

sécher. Rincer à haute pression en

maintenant la buse à environ 7,5-15 cm

de la surface à nettoyer. Pour éliminer la

saleté extrêmement tenace, il peut

s'avérer nécessaire d'approcher la buse

plus près de la surface afin d'augmenter

l'efficacité du nettoyage.

(avec ou sans détergent) Commencer

par un prérinçage des meubles et des

abords à l'eau fraîche. S'il est prévu

d'utiliser du presso-net Kärcher ® , l'appli-

quer à basse pression. Laisser le déter-

gent agir 1-3 minutes sur la surface. Ne

pas laisser sécher. Au besoin, utiliser

l'embout spécial à brosse de lavage

(non compris) pour éliminer la saleté te-

nace. Rincer à haute pression d'un mou-

vemant de balayage en maintenant la

buse à environ 7,5-15 cm de la surface

à nettoyer. Pour obtenir de meilleurs ré-

sultats, nettoyer de haut en bas et de

gauche à droite.

Grilles de barbecue, équipements

mécaniques d'extérieur et outils

de jardinage

Meubles de patio et de jardin

34 Français

Des accessoires sont disponibles en op-

tion afin d'augmenter encore l'efficacité

du nettoyage : Ces accessoires sont

disponibles à la date d'impression du

présent catalogue. Veuillez consulter

notre site Web pour de plus amples in-

formations sur les prix et les nouveau-

tés.

Formule spéciale pour protéger le net-

toyeur à haute pression contre le gel, la

corrosion et l'usure prématurée. Le pro-

tecteur de pompe ajoute également du

lubrifiant aux valves et joints afin de pré-

venir les adhérences. Hautement re-

commandé pour tous les nettoyeurs à

haute pression Kärcher ® !

N° de pièce 9.558-998.0

Le flexible d'extension à tous les net-

toyeurs à haute pression Kärcher ® entre

le flexible de l'équipement d'origine et la

machine jusqu'à 2000 PSI.

N° de pièce 2.642-588.0

Comment nettoyer des fenêtres au deu-

xième étage ou d'autres zones en hau-

teur ? Ce kit d'extension permet

d'augmenter de 66" le rayon d'action du

nettoyeur à haute pression. Comprend 4

sections en aluminium pour une lon-

gueur variable. Longueur complètement

assemblée de 66". Convient à la plupart

des nettoyeurs à haute pression

Kärcher ® jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-746.0

Pour un nettoyage à moindre effort de

toute surface lisse (peinture, verre et

plastique), la brosse rotative Kärcher ®

s'impose. Elle s’utilise sur les voitures,

les revêtements de façades ou les fe-

nêtres. La pression de l'eau du net-

toyeur à haute pression fait tourner

douce men les brosses intérieures, exi-

geant ainsi moins d'effort pour le travail

de nettoyage. L'angle de la tête de

brosse est ajustable pour faciliter l'acès

aux moindres recoins. Excellent pour

l'application de détergent. Un acces-

soire indispensable pour les nettoyeurs

à haute pression Kärcher ® jusqu'à 2300

PSI. (Baïonnette)

N° de pièce 2.640-743.0

Faite de poils doux qui n'endommagent

pas les surfaces peintes. Se fixe facile-

ment sur la poignée-pistolet. Idéale

contre la saleté tenace sur les voitures,

les bateaux, les meubles de patio et

autres surfaces. Parfaite pour l'applica-

tion de détergent. Convient à la plupart

des nettoyeurs à haute pression

Kärcher ® jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-740.0

Des conduites, gouttières ou canalisa-

tions bouchées à nettoyer ? La réponse

est un kit de nettoyage de conduite

Kärcher ® ! Le nettoyeur de conduites se

propulse lui-même en avant, tout en

évacuant les débris. Par exemple, en in-

sérant la buse de nettoyage au bas de la

gouttière, il suffit d'appuyer sur la gâ-

ACCESSOIRES DE NETTOYAGE EN OPTION

Protecteur de pompe

Flexible d'extension à haute pres-

sion 7.5 m

Extension de lance 66" (1,67 m)

(quatre pièces)

Brosse de lavage rotative

(baïonnette)

Brosse de rinçage douce

Kit de nettoyage de conduite

25 Ft. (7,5 m) (baïonnette)

Français 35

chette du pistolet du nettoyeur à haute

pression pour voir la buse dégager des

feuilles et autres débris tout en grimpant

vers le haut. Se branche directement

sur la poignée-pistolet de la plupart des

nettoyeurs à haute pression Kärcher ®

jusqu'à 2300 PSI. (Baïonnette)

N° de pièce 2.640-747.0

Pourquoi passer des heures à décaper

d'anciennes peintures ou de la rouille à

la main à l'aide de produits chimiques

agressifs ? Alors qu'il suffit de laisser le

kit de sablage humide Kärcher ® s'en

charger ! Fixer le kit sur le nettoyeur à

haute pression, ajouter l'abrasif et atta-

quer la rouille et la peinture avec notre

alternative ménageant l'environnement.

Convient à la plupart des nettoyeurs à

haute pression Kärcher ® jusqu'à

2300 PSI. (Baïonnette)

N° de pièce 2.638-792.0

Idéal pour les applications requérant

une mousse épaisse. Il suffit de remplir

le réservoir avec du détergent liquide de

nettoyeur à haute pression pour pro-

duire un jet moussant. Se fixe directe-

ment sur la poignée-pistolet. Convient à

la plupart des nettoyeurs à haute pres-

sion Kärcher ® jusqu'à 2300 PSI. (Baïon-

nette)

N° de pièce 6.964-507.0

Pour nettoyer des surfaces telles que

patios, terrasses et allées sans bor-

dures, il n'y a pas de meilleure solution

que le T-Racer de Kärcher ® . Il fait ga-

gner du temps en agissant sur une lar-

geur de 30 cm, assurant ainsi un

nettoyage régulier, sans traces. Après

avoir terminé le nettoyage du patio ou

de l'allée, il suffit d'enlever la lance et

d'utiliser la poignée pour nettoyer les

portes du garage et autres surfaces ver-

ticales. Comprend deux buses tournant

à grande vitesse pour produire des ré-

sultats parfaits. Notre accessoire le plus

vendu pour les nettoyeurs à haute pres-

sion Kärcher ® jusqu'à 2300 PSI. (Baïon-

nette)

N° de pièce 2.642-188.0

Kit de sablage humide (baïon-

nette)

Embout moussant

Nettoyeur grande surface T-Ra-

cer

36 Français

ATTENTION Débrancher l'appareil du secteur avant

de procéder à une quelconque répara-

tion.

DÉPANNAGE

Symptôme Cause Solution

Le moteur ne dé-

marre pas.

Assurer que l'interrupteur

principal est sur OFF (O).

Tourner l’interrupteur du moteur

en position ON (I).

Cordon d'alimentation non

branché.

Brancher le cordon d'alimenta-

tion.

Prise fournissant un courant

insuffisant.

Essayer une autre prise.

Fiche GFCI disjonctée. Appuyez sur le bouton "RESET"

de la fiche GFCI.

Disjoncteur déclenché. Arrêter le nettoyeur à haute

pression. Réinitialisation auto-

matique, attendre que la tempé-

rature baisse.

L'appareil n'atteint

pas le niveau de

haute pression.

Diamètre du tuyau d'arro-

sage insuffisant.

Remplacer par un tuyau d'arro-

sage de 5/8" ou plus.

Débit d'eau restreint. Vérifier si le tuyau d'arrosage

est tordu, s'il présente des fuites

ou est bouché.

Alimentation d'eau insuffi-

sante.

Ouvrir le robinet d'eau à fond.

Filtre d'admission d'eau en-

crassé.

Retirer le filtre et le rincer à l'eau

tiède.

Lance en position basse

pression.

Mettre la lance en position

haute pression.

Français 37

La pression de

sortie varie.

Alimentation d'eau insuffi-

sante.

Ouvrir le robinet d'eau à fond.

Vérifier si le tuyau d'arrosage

est tordu, s'il présente des fuites

ou est bouché.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux

et raccords. Arrêter l'appareil et

purger la pompe en appuyant

sur la gâchette jusqu'à obtenir

un jet d'eau régulier à la sortie

de la buse.

Filtre d'admission d'eau en-

crassé.

Retirer le filtre et le rincer à l'eau

tiède.

Buse obstruée. Souffler dans la buse ou retirer

le débris à l'aide d'une aiguille.

Calcification du pistolet, du

tuyau ou de la lance.

Faire couler du vinaigre distillé

dans le tube d'aspiration de dé-

tergent.

Il n'y a pas de dé-

tergent.

Tube d'aspiration de déter-

gent mal raccordé à l'appa-

reil.

Vérifier le raccord.

Détergent trop épais. Diluer le détergent; pour de

meilleurs résultats, utiliser du

détergent Kärcher ® .

Filtre ou tube d'aspiration de

détergent obstrué.

Faire couler de l'eau tiède à tra-

vers le filtre pour éliminer les

débris.

Tube d'aspiration de déter-

gent endommagé ou obs-

trué.

Eliminer l'obstruction ou rem-

placer le tube d'aspiration de

détergent.

Lance en position haute

pression.

Tourner l'extrémité de la lance

en position basse pression.

Buse obstruée. Souffler dans la buse ou retirer

le débris à l'aide d'une aiguille.

Le raccord du

tuyau d'arrosage

fuit.

Raccords desserrés. Serrer les raccords.

Rondelle caoutchouc perdue

ou usée.

Monter une nouvelle rondelle.

La lance fuit. Lance mal fixée. Réinsérer la lance dans la poi-

gnée-pistolet. Presser soigneu-

sement contre le ressort et

tourner en position verrouillée.

Joint torique ou insert plas-

tique brisé.

Appeler le service après-vente.

Symptôme Cause Solution

38 Français

En cas d'apparition d'un problème ne fi-

gurant pas dans cette liste, faire rendre

sur le site Web.

États-Unis / Canada :

www.karcher-help.com

Mexique :

www.karcher.com.mx

La pompe est

bruyante.

Pompe aspirant de l'air. Vérifier l'étanchéité des tuyaux

et raccords. Arrêter l'appareil et

purger la pompe en appuyant

sur la gâchette jusqu'à obtenir

un jet d'eau régulier à la sortie

de la buse.

La pompe pré-

sente des fuites

d'eau (jusqu'à 10

gouttes par minute

sont admissibles).

Raccords desserrés. Vérifier si tous les raccords sont

bien serrés.

Joints d'eau endommagés ou

usés.

Appeler le service après-vente.

De l'huile

s'égoutte.

Joints d'huile endommagés

ou usés.

Appeler le service après-vente.

Symptôme Cause Solution

Español 39



PELIGRO

indica “una situación de peligro inminen-

te que, si no se evita, puede causar lesio-

nes graves e incluso la muerte”.



ADVERTENCIA

indica “una situación de peligro potencial

que, si no se evita, puede causar lesio-

nes e incluso la muerte”.



ATENCIÓN

indica “una situación de peligro potencial

que, si no se evita, puede causar lesio-

nes de poca importancia o leves", o da-

ños materiales.

Sólo para uso doméstico.

El propietario y/o el usuario deben com-

prender bien las instrucciones de servi-

cio y advertencias del fabricante antes

de empezar a utilizar este limpiador de

alta presión.

Debe prestarse especial atención y tener

muy claras las advertencias.

Si el operador no habla bien el español,

el propietario/comprador debe responsa-

bilizarse de leer y comentar las instruc-

ciones y las advertencias en su lengua

natal, y asegurarse de que entienda a la

perfección su contenido.

El propietario y/o el usuario deben leer y

guardar como referencia para el futuro

las instrucciones del fabricante.

En EE.UU: o Canadá, llame al

1-800-537-4129 para temas de garantía

y visite www.karcher-help.com para el

servicio técnico y asesoramiento sobre

productos.

Registre su limpiadora a alta presión on-

line en www.karcher-register.com.

Guarde bien el ticket de compra, será ne-

cesario para reparaciones que cubra la

garantía.

Llame al: 01-800-024-13-13 si necesita

ayuda o visite nuestra página Web:

www.karcher.com.mx

MANUAL DE USUARIO DEL LIMPIADOR DE ALTA PRESIÓN

VISTA GENERAL DEL MODELO . . 40

INSTRUCCIONES IMPORTANTES DE

SEGURIDAD. . . . . . . . . . . . . . 41

INSTRUCCIONES DE MONTAJE . . 44

INSTRUCCIONES DE FUNCIONA-

MIENTO . . . . . . . . . . . . . . . . . 45

UTILIZACIÓN DE LOS ACCESORIOS . . 47

TRABAJAR CON DETERGENTES . . 48

TOMARSE UN DESCANSO de cinco

minutos o más. . . . . . . . . . . . . 49

APAGADO Y LIMPIEZA . . . . . 50

PROTECCIÓN CONTRA LOS AGEN-

TES INVERNALES Y ALMACENA-

MIENTO PROLONGADO . . . . 51

INSTRUCCIONES DE CONSERVA-

CIÓN Y MANTENIMIENTO. . . 51

CONSEJOS DE LIMPIEZA. . . 52

ACCESORIOS DE LIMPIEZA OPCIO-

NALES . . . . . . . . . . . . . . . . . . 54

LOCALIZACIÓN Y REPARACIÓN DE

AVERÍASG . . . . . . . . . . . . . . . 56

Símbolos de aviso de seguridad

Especificaciones

Máx. presión 1800 PSI

Máx. caudal de agua 1.5 GPM

Corriente 13 AMPS

Tensión 120 V

Nº de pieza 1.601-772.0

Nº de serie

Responsabilidades del

propietario/usuario

Ayuda a clientes

EE.UU. y Canadá

Soporte México

40 Español

1 Conector para manguera de jardín

(female)

2 Conector para entrada de agua

3 Entrada de agua con filtro

4 Interruptor de encendido/apagado

5 Manguera de alta presión

6 Enrollador de mangueras

7 Zona de recogida para pistola pulveri-

zadora manual

8 Asa de transporte

9 Manivela

10 Soporte de accesorios

11 Cable de potencia con interruptor de

circuito de avería por puesta a tierra

12 Depósito de detergente (desmontable)

13 Ruedas

14 Pistola de disparo

15 Pestillo de seguridad de la pistola de

disparo

16 Tecla para separar la manguera de

alta presión de la pistola pulverizado-

ra manual

17 Dirtblaster

(Lanza rotativa de alta

presión)

18 Lanza de alta presión variable

VISTA GENERAL DEL MODELO

Español 41



ADVERTENCIA

Al utilizar este producto, tome siempre

las precauciones básicas, incluidas las

siguientes:



Para reducir el riesgo de lesiones, es

preciso vigilar atentamente si se usa

el producto cerca de niños.



Es necesario saber cómo parar rápi-

damente el producto y parar hemorra-

gias. Estar familiarizado con los

mandos.



Estar atento, prestar atención a lo

que se está haciendo.



No ponga en funcionamiento el pro-

ducto si está cansado o está bajo la

influencia de alcohol o drogas.



Mantenga la zona de trabajo libre de

personas.



No sobrecargar o colocar sobre un

soporte inestable. Mantener el equili-

brio en todo momento.



Seguir las instrucciones de manteni-

miento especificadas en el manual.



Este producto se suministra con un

interruptor de circuito de avería por

puesta a tierra, que está montado en

el enchufe del cable de potencia. Si

es necesario reemplazar el enchufe o

el cable, utilice sólo piezas de repues-

to idénticas.



ADVERTENCIA

Riesgo de inyección o lesiones - no

dirigir el chorro directamente sobre

personas.



Los aparatos a alta presión pueden

resultar peligrosos si se usan de for-

ma incorrecta. No se debe dirigir el

aparato a personas, animales, dispo-

sitivos eléctricos o la equipo mismo.



Utilizar gafas de seguridad.



ADVERTENCIA

Riesgo de explosión - no pulverizar

sobre líquidos inflamables.



No usar ácidos, alcalinos, disolven-

tes, o cualquier material inflamable

con este producto. Estos productos

pueden causar heridas físicas al ope-

rario y daños irreparables a la máqui-

na.



ATENCIÓN

La pistola tiene efecto de retrocesco -

sujetar con las dos manos.



El seguro del gatillo de la pistola evita

que el gatillo salte de forma involunta-

ria. El dispositivo de seguridad NO

bloquea el gatillo en la posición ON

(encendido).



ADVERTENCIA – Riesgo de elec-

trocución



Examine el cable eléctrico antes del

uso – No utilice cable dañados.



Mantenga todas las conexiones se-

cas y alejadas del suelo.



No toque el enchufe con las manos

mojadas.



No se debe usar el cable de exten-

sión para esta máquina.



Conéctese solo a un circuito eléctrico

individual.



ATENCIÓN

Este aparato ha sido diseñado para ser

utilizado con detergentes de limpieza del

fabricante. El uso de otros detergentes

de limpieza puede afectar al funciona-

miento del aparato y hacer que deje de

tener validez la garantía.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

42 Español



ADVERTENCIA

No pulverice aparatos eléctricos ni ca-

bleado.

No use líquidos inflamables y productos

químicos tóxicos.

Peligro de inyección: el equipo puede

causar heridas greves si el pulverizador

penetra la piel, no dirija la pistola a nadie

ni ninguna parte del cuerpo. En caso de

penetración, consulte inmediatamente a

un médico.

Este sistema es capaz de producir 12400

kPa/1800 PSI para evitar ruptura y heri-

das, no opere esta bomba con compo-

nentes que tenga una tasa menor de

12400 kPa /1800 PSI de presión de tra-

bajo (incluido pero no limitado a pistolas

pulverizadoras, mangueras y conectoras

de mangueras).

Antes de realizar el mantenimiento, lim-

pieza o retirada de cualquiera de las pie-

zas, desconectar el interruptor y aliviar la

presión.

Este producto se tiene que poner a tierra.

Si funcionase mal o si se rompiese, la

puesta a tierra proporcionaría una circui-

to menos resistente a la energía eléctrica

para reducir el riesgo de electrochoque.

Este producto está equipado con un ca-

ble que tiene un conductor a tierra y un

enchufe a tierra para el equipo. El enchu-

fe se tiene que enchufar a un tomaco-

rriente adecuado, que esté

correctamente instalado y puesto a tierra

conforme a todas las normas y regla-

mentos locales.



PELIGRO

Si la conexión del conductor a tierra del

equipo es incorrecta puede existir riesgo

de electrochoque. En caso de duda,

compruebe con ayuda de un electricista

cualificado o del personal del servicio

técnico que el tomacorriente está correc-

tamente puesto a tierra. No modifique el

enchufe proporcionado con el producto;

si no encaja en el tomacorriente, pida a

un electricista cualificado que le instale

un tomacorriente adecuado. No utilice

ningún tipo de adaptador con este pro-

ducto.

Este producto se suministra con un inte-

rruptor de circuito de avería por puesta a

tierra montado en el enchufe del cable de

potencia. Este aparato proporciona una

protección adicional contra el riesgo de

electrochoque. Si es necesario reempla-

zar el enchufe o el cable, utilice piezas

idénticas.

Instrucciones de puesta a tierra

Protección mediante interruptor

de circuito de avería por puesta a

tierra

Español 43



ATENCIÓN

Al conectar la toma de agua a la red de

suministro del agua, es obligatorio respe-

tar la normativa local establecida por la

compañía del agua. En algunas zonas,

está prohibido conectar la unidad direc-

tamente a la red pública de suministro de

agua potable. Esto es así para garantizar

que no penetren sustancias químicas en

la red de suministro del agua. Sí se per-

mite efectuar la conexión directamente

por ejemplo a través de un depósito re-

ceptor o un dispositivo antirretorno.

Si el agua de alimentación está sucia, la

unidad sufrirá daños. Para evitar este

riesgo, le recomendamos que monte un

filtro de agua.



La manguera de agua tiene que tener

al menos 1/2“ (13 mm) pulgadas de

diámetro.



El caudal de agua no debe ser inferior

a 450 l/h (litros por hora).



El caudal de agua se puede determi-

nar llenando de agua un recipiente

vacío de 8 litros durante un minuto.



La temperatura de la toma de agua

no debe sobrepasar los 104°F/40°C.



No utilice nunca el limpiador a presión

para aspirar agua contaminada con

disolventes como, p. ej., diluyentes

de pintura, gasolina, aceite, etc.



Evite siempre que la unidad aspire re-

siduos utilizando una fuente de abas-

tecimiento cuya agua esté limpia.

SUMINISTRO DE AGUA (sólo

agua fría)

44 Español



Para obtener información más deta-

llada sobre cómo montar esta limpia-

dora a presión, visitar

www.karcherresidential.com/assem-

bly



PASO 1:



PASO 2:



PASO 3:

Introducir la manguera de alta presión

en la pistola pulverizadora manual

hasta que esta haga un ruido al enca-

jarse.

Nota: Procurar que el racor de co-

nexión esté alineado correctamente.

Comprobar si la conexión es segura

tirando de la manguera de alta pre-

sión.

Desconecte:



Pulsar el botón de desconexión en la

pistola pulverizadora manual y desco-

nectar manguera de alta presión de la

pistola pulverizadora manual.

INSTRUCCIONES DE MONTAJE

Montaje

Conectar la manguera de alta presión

con la pistola pulverizadora manual

Español 45



PASO 1:

Inserte la lanza de alta presión de su

elección en la pistola de disparo. Em-

pújelo en sentido contrario al de la

tensión que ejerce el muelle y gírelo

hasta que quede en la posición de

bloqueo.



PASO 2:

Instalar el conector suministrado a la

toma de agua del equipo.



PASO 3:

Enroscar el conector de manguera

suministrado al extremo de su man-

guera de jardín.



PASO 4:

Empujar el conector de la manguera

de jardín al conector de la toma de

agua y asegúrese de oir el clic cuan-

do encaje antes de seguir.



PASO 5:

Conecte la manguera de jardín a la

toma de agua fría y abra el agua del

todo.



PASO 6:

Conectar el interruptor del circuito de

toma a tierra (GFCI) a un enchufe.

Pulsar el botón RESET, el indicador

debe ponerse en "ON".

Pulsar el botón TEST, el indicador

debe ponerse en "OFF".

Pulsar el botón RESET para usar.

Recomendamos que pruebe el GFCI

como parte de su procedimiento de

arranque cada que use su arandela

de presión. Para conocer cómo reali-

zar esta prueba en su unidad, visite

http://www.karcherresidential.com/

gfci_test.php para más información

para su modelo de GFCI.

INSTRUCCIONES DE FUNCIONAMIENTO

46 Español



ADVERTENCIA

No usar si el test anterior da error.



PASO 7:

Desbloquee el pestillo de seguridad

de la pistola de alta presión. Dispare

la pistola para eliminar el aire aprisio-

nado y espere hasta que salga un

caudal de agua constante de la bo-

quilla de alta presión.



PASO 8:

Encienda el limpiador de alta presión

(I/ON).

El motor sólo arranca si se presio-

na el gatillo de la pistola, y se des-

conecta cuando se libera el gatillo.

Español 47



ADVERTENCIA

Para evitar heridas graves, nunca di-

rija la boquilla de alta presión hacia

usted mismo, hacia otras personas o

hacia animales.

Haga una prueba siempre en las

áreas que pasan desapercibidas an-

tes de limpiar con alta presión.

La lanza variable de alta presión accio-

nada mecánicamente le permite ajustar

la presión de limpieza.



Para limpiar a la presión máxima, la

lanza de alta presión se tiene que po-

sicionar en el ajuste de alta presión

(Max).



Para una presión menor, gire el anillo

de la lanza en dirección al mínimo

(Min).



Para aplicar detergente, la lanza se

tiene que posicionar en el ajuste de

presión más baja (Mix).



Esta boquilla cuenta con chorro fino

de 0º que rota 360º para que la acción

erosiva sea máxima, lo que aumenta

de forma efectiva la potencia de lim-

pieza hasta un 50%. Esta boquilla

combina la potencia de limpieza del

chorro fino de 0º con la cobertura de

superficie de la boquilla de gran án-

gulo.

No está recomendada para mate-

riales delicados, superficies pinta-

das, cubiertas o automóviles.

UTILIZACIÓN DE LOS ACCESORIOS

Lanza variable de alta presión ac-

cionada mecánicamente

Dirtblaster ®

48 Español

Los detergentes sólo se pueden apli-

car a baja presión (Mix).



PASO 1:

Monte la lanza variable de alta pre-

sión accionada mecánicamente. Gire

la boquilla al ajuste de baja presión

(Míx).



PASO 2:

Llene el depósito de detergente con

el detergente seleccionado.



PASO 3:

Encienda el limpiador de alta presión

(I). Presione el gatillo para poner en

funcionamiento la unidad: el deter-

gente líquido es succionado en la uni-

dad y mezclado con agua. Aplique

detergente al área de trabajo. No deje

que se seque el detergente sobre la

superficie.



PASO 4:

Para enjuagar, mueva la VPS fuera

de la posición "Mix" y tire del dispara-

dor para operar la unidad.



PASO 5:

Limpieza: Al terminar, haga correr

siempre agua limpia por el depósito

del detergente para eliminar todos los

restos del sistema de inyección.

Para obtener mejores resultados, con-

sulte la sección de consejos de lim-

pieza para obtener información

específica sobre cómo limpiar dife-

rentes superficies.

Utilice siempre detergente Kärcher

para obtener los mejores resultados

Los detergentes biodegradables de

Kärcher

han sido especialmente conce-

bidos para proteger el medio ambiente y

el limpiador a presión. Su fórmula espe-

cial no obstruirá el filtro de la manguera

de succión y protegerá las piezas inter-

nas del limpiador de alta presión para

que su vida útil sea más larga. Para ad-

quirir los detergentes Kärcher

, diríjase a

su comerciante minorista o visite nuestra

página Web:

www.karcher.com.mx



ATENCIÓN

No utilice nunca:

–

Lejía, productos que contengan cloro

ni otro tipo de productos químicos co-

rrosivos

TRABAJAR CON DETERGENTES

Español 49

–

Líquidos que contengan disolventes

(p. ej., diluyentes de pintura, gasolina,

aceites)

–

Productos de fosfato trisódico

–

Productos con amoniaco

–

Productos con base ácida

Los productos químicos mencionados

dañarán la unidad y dañarán la superficie

que se limpie.

El uso de estos productos invalidará

la garantía.



PASO 1:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.



PASO 2:

Ponga el limpiador a presión en la po-

sición de apagado (0).

TOMARSE UN DESCANSO de cinco minutos o más

50 Español



PASO 1:

Gire el interruptor y póngalo en la po-

sición de apagado (0); después, des-

enchufe el cable del tomacorriente.



PASO 2:

Cierre el grifo del agua.



PASO 3:

Presione el gatillo para que salga la

presión.



PASO 4:

Suelte el gatillo y accione el pestillo

de seguridad de la pistola.



PASO 5:

Desconecte la manguera de jardín de

la toma de agua de la unidad.

APAGADO Y LIMPIEZA

Español 51



1: Desconecte todas las conexiones

de agua.



2: Encienda el aparato durante unos

segundos hasta que haya salido el

agua que haya quedado en la bomba,

y apáguelo inmediatamente.



3: Evite que la manguera de alta pre-

sión se retuerza.



4: Almacene el aparato y los acceso-

rios en una habitación que no llegue a

temperaturas bajo cero. NO lo alma-

cene cerca de hornos u otras fuentes

de calor, ya que se podrían secar las

juntas de estanqueidad de la bomba.



ATENCIÓN

Si no se cumplen las instrucciones men-

cionadas arriba, el grupo de la bomba y

los accesorios sufrirán daños y anular su

garantía.

Kärcher

también recomienda el práctica

general de usar un protector de bomba

como "Protección de bomba Kärcher

para ayudar en el almacenamiento du-

rante los meses de invierno.



PASO 1:

Sacar el filtro de entrada de agua con

pinzas planas.



PASO 2:

Enjuagar el filtro de entrada de agua

en agua caliente.



PASO 3:

Reinsertar de nuevo el filtro.

La unidad no necesita mantenimiento.

PROTECCIÓN CONTRA LOS AGENTES INVERNALES Y ALMA-

CENAMIENTO PROLONGADO

INSTRUCCIONES DE CONSERVACIÓN Y MANTENIMIENTO

Limpieza del filtro de entrada de

agua

Mantenimiento

52 Español



ATENCIÓN



Antes de limpiar cualquier superficie,

se debe limpiar una parte de la misma

que sea poco visible para probar el

ajuste del chorro a presión y la distan-

cia para obtener los mejores resulta-

dos de limpieza.



Si las superficies pintadas se están

pelando o descarapelando, extreme

las precauciones, ya que el limpiador

a presión podría arrancar la pintura

suelta de la superficie.



Cuando se utilice en superficies que

puedan entrar en contacto con comi-

da, enjuáguelas abundantemente

con agua potable.

(con o sin detergente). Preenjuague la

cubierta y el área circundante con agua

limpia. Si utiliza Deck Wash de Kärcher

aplíquelo en la superficie a baja presión.

Para obtener mejores resultados, divida

el área de trabajo en pequeñas seccio-

nes de aprox. 2.5 metros cuadrados.

Deje el Deck Wash sobre la superficie

durante 1-3 minutos. No deje que se se-

que el detergente sobre la superficie. En-

juague a alta presión mediante un

movimiento de barrido, manteniendo la

boquilla de alta presión a aprox.

8 a 15 cm de la superficie a limpiar. Lim-

pie siempre de arriba a abajo y de iz-

quierda a derecha. Cuando pase a la

siguiente sección de la superficie a lim-

piar, asegúrese de solapar la nueva sec-

ción con la sección anterior para evitar

que queden marcas de separación y ga-

rantizar, así, un resultado homogéneo.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza Paredes de Kärcher

, aplíquelo a

la superficie a baja presión (para obtener

mejores resultados, divida la zona de tra-

bajo en secciones de aproximadamente

2 m y aplique siempre el detergente de

abajo a arriba). Deje el detergente para

alta presión sobre la superficie durante

1-3 minutos. No deje que el detergente

se seque sobre la superficie. Si ve que la

superficie se va a secar, simplemente

moje la superficie con agua limpia. Si es

necesario, utilice un accesorio especial

con cepillo de lavado (no incluido) para

quitar la suciedad difícil. Enjuague a alta

presión mediante un movimiento de ba-

rrido homogéneo, manteniendo la boqui-

lla de alta presión a aprox. 15

centímetros de la superficie a limpiar.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza detergente para alta presión ó

desengrasante de Kärcher

, aplíquelo en

la superficie a baja presión. Para obtener

mejores resultados, divida el área de tra-

bajo en pequeñas secciones de aprox.

2.5 metros cuadrados. Deje el detergen-

te para alta presión ó desengrasante so-

bre la superficie durante 1-3 minutos. No

deje que se seque el detergente sobre la

superficie. Enjuague a alta presión me-

diante un movimiento de barrido, mante-

niendo la boquilla de alta presión a

aprox. 8 a 15 cm de la superficie a lim-

piar. Limpie siempre de arriba a abajo y

de izquierda a derecha. Para quitar man-

CONSEJOS DE LIMPIEZA

Limpieza de cubiertas

Paredes de la casa

Patios de cemento, ladrillos y pie-

dras

Español 53

chas especialmente difíciles, utilice la

boquilla desincrustante.

(con o sin detergente). Preenjuague el

vehículo con agua limpia. Si utiliza

Touchless Vehicle Wash de Kärcher

aplíquelo en la superficie a baja presión.

Para obtener mejores resultados, limpie

un lado del vehículo cada vez y aplique

siempre el detergente de abajo a arriba.

No deje que el detergente se seque so-

bre la superficie. Si es necesario, utilice

un accesorio especial con cepillo de la-

vado (no incluido) para quitar la suciedad

difícil. Enjuague a alta presión mediante

un movimiento de barrido y manteniendo

la boquilla pulverizadora a aprox. 15 a 20

centímetros de la superficie a limpiar (la

distancia se debe incrementar en el caso

de que se enjuaguen superficies con ra-

nuras u otras superficies delicadas). Lim-

pie siempre de arriba a abajo y de

izquierda a derecha. Para obtener mejo-

res resultados, seque la superficie con

una gamuza o un trapo suave y seco.

(con o sin detergente). Preenjuague la

superficie a limpiar con agua limpia. Si

utiliza detergente para alta presión o

desengrasante, aplique el detergente a

baja presión. Deje el detergente para alta

presión sobre la superficie 1-3 minutos.

No deje que el detergente se seque so-

bre la superficie. Enjuague a alta presión

manteniendo la boquilla pulverizadora a

aprox. 8 a 15 cm de la superficie a lim-

piar. Para quitar suciedad especialmente

difícil, puede ser necesario tener que po-

ner la boquilla de alta presión más cerca

para que la potencia de limpieza sea ma-

yor.

(con o sin detergente). Preenjuague el

mueble y el área circundante con agua

limpia. Si utiliza detergente para alta pre-

sión de Kärcher

, aplíquelo a la superfi-

cie a baja presión. Deje el Pressure

Wash sobre la superficie durante 1-3 mi-

nutos. No deje que se seque el detergen-

te sobre la superficie. Si es necesario,

utilice un accesorio especial con cepillo

de lavado (no incluido) para quitar la su-

ciedad difícil. Enjuague a alta presión

mediante un movimiento de barrido,

manteniendo la boquilla de alta presión a

aprox. 8 a 15 cm de la superficie a lim-

piar. Para obtener mejores resultados,

limpie de arriba a abajo y de izquierda a

derecha.

Autos, lanchas y motos

Parrillas de asadores, equipos

con motor exteriores y herramien-

tas de jardín

Mobiliario de patios y jardines

54 Español

Disponemos de accesorios de limpieza

opcionales para mejorar la capacidad de

limpieza. Estos accesorios son precisos

desde la fecha de impresión de este ma-

nual. Consulte nuestra página Web para

obtener información acerca de precios e

información actualizada.

Especialmente indicado para proteger el

limpiador a presión de las heladas, la co-

rrosión y el desgaste prematuro. El pro-

tector de bomba también añade

lubricante a las válvulas y juntas de es-

tanqueidad para prevenir del engarrota-

miento. ¡Muy recomendable para todos

los limpiadores a presión de Kärcher

Nº de pieza 9.558-998.0

Manguera alargadora para limpiadoras

de presión Kärcher

entre la manguera

del equipo original y la máquina (hasta

2000 PSI).

Nº de pieza 2.642-588.0

¿Necesita limpiar ventanas de segundos

pisos u otras áreas altas? Aumente el al-

cance del limpiador a presión hasta 1.7

m con este kit alargador. Incluye 4 piezas

de aluminio para que la longitud sea va-

riable. De 1.7 m montado por completo.

Encaja en la mayoría de limpiadores a

presión de Kärcher

de hasta 2300 PSI.

(bayoneta)

Nº de pieza 2.640-746.0

Para que la limpieza de las zonas más

delicadas (superficies pintadas, cristal y

plástico) le cueste menos esfuerzo, prue-

be el cepillo de lavado rotatorio Kärcher

Utilícelo en el automóvil, paredes o ven-

tanas de casa. La presión del agua del

limpiador a presión hace que giren sua-

vemente los cepillos internos, haciendo

mucho más fácil la tarea de limpieza. El

ángulo de la cabeza del cepillo es ajusta-

ble para ayudarle a llegar a áreas de difí-

cil acceso. Excelente para la aplicación

de detergente. Un accesorio imprescindi-

ble diseñado para los limpiadores a pre-

sión de Kärcher

de hasta 2300 PSI.

(bayoneta)

Nº de pieza 2.640-743.0

Hecho con cerdas suaves que no dañan

las superficies pintadas. Se monta fácil-

mente en la pistola de disparo. Ideal para

la suciedad difícil de autos, lanchas,

muebles de patios y otras superficies.

Fantástico para la aplicación de deter-

gente. Encaja en la mayoría de limpiado-

res a presión de Kärcher

de hasta 2300

PSI. (bayoneta)

Nº de pieza 2.640-740.0

¿Necesita limpiar tubos, desagües o ba-

jadas de agua atascados? ¡El kit de lim-

pieza de tuberías de Kärcher

es la

solución! El limpiador de tubos se propul-

sa así mismo hacia delante y quita a la

vez la suciedad. Por ejemplo, inserte la

boquilla de limpieza en la base de una

bajada de agua, presione el gatillo del

ACCESORIOS DE LIMPIEZA OPCIONALES

Protector de bomba

Manguera alargadora para limpia-

doras de presión de 7.5 m

Extensión de lanza de alta presión

de 1.7 m (cuatro piezas)

Cepillo de lavado rotatorio

(bayoneta)

Cepillo de lavado de suave

Kit de limpieza de tuberías de

7.5 m (bayoneta)

Español 55

limpiador a presión y observe como la

boquilla hace saltar las hojas y la sucie-

dad conforme asciende por la tubería. Se

conecta, directamente, a la pistola de

disparo de la mayoría de los limpiadores

a presión de Kärcher

de hasta 2300

PSI. (bayoneta)

Nº de pieza 2.640-747.0

¿Por qué emplear horas rascando la pin-

tura vieja y el óxido a mano usando pro-

ductos químicos fuertes? ¡Deje que haga

el trabajo el kit de limpieza mediante as-

persión de arena húmeda! Monte el kit en

el limpiador a presión, añada material

abrasivo y ataque el óxido y la pintura

con nuestra alternativa ecológica. Encaja

en la mayoría de limpiadores a presión

de Kärcher

de hasta 2300 PSI. (bayone-

ta)

Nº de pieza 2.638-792.0

Ideal para aplicaciones que requieren

mucha espuma. Simplemente llene el ta-

pón del depósito con detergente líquido

para el limpiador a presión para generar

la pulverización de espuma. Se conecta,

directamente, a la pistola de disparo. En-

caja en la mayoría de limpiadores a pre-

sión de Kärcher

de hasta 2300 PSI.

(bayoneta)

Nº de pieza 6.964-507.0

Para limpiar superficies como patios, te-

rrazas y caminos sin salpicar. No hay so-

lución mejor que el T 200 de Kärcher

Ahorra tiempo al limpiar un área a un pie

suavemente mientras "levita", proporcio-

nando una limpieza consistente sin ra-

yar. Cuando termine de limpiar el patio o

camino, quite el pulverizador y utilice el

asa para limpiar las puertas del garaje y

otras superficies verticales. Incluye dos

boquillas que giran a gran velocidad para

que el resultado sea óptimo. Nuestro ac-

cesorio líder en ventas para limpiadores

a presión de Kärcher

de hasta 2300

PSI. (bayoneta)

Nº de pieza 2.642-188.0

Kit de limpieza mediante asper-

sión de arena húmeda (bayoneta)

Accesorio espumador de deter-

gente

Limpiador de superficies de zo-

nas amplias T 200

56 Español



ATENCIÓN Desconecte el aparato de la fuente de

alimentación antes de hacer cualquier

reparación.

LOCALIZACIÓN Y REPARACIÓN DE AVERÍASG

Síntoma Causa Solución

El motor no arran-

El interruptor de encendido/

apagado está en la posición

de “apagado” (O).

Gire el interruptor hasta la posi-

ción de “encendido” (I).

El cable eléctrico no está en-

chufado.

Enchufe el cable eléctrico.

El tomacorriente eléctrico no

suministra la corriente ade-

cuada.

Inténtelo con otro tomacorriente.

Tomacorriente GFCI equivo-

cado.

Pulsar el botón "RESET" del en-

chufe GFCI.

El interruptor automático está

desconectado.

Apague el limpiador a presión.

El reencendido será automático,

por tanto, espere hasta que la

temperatura baje.

La unidad no llega

a la alta presión.

El diámetro de la manguera

de jardín es demasiado pe-

queño.

Sustituir con una manguera de

jardín de 5/8 pulgadas o más.

El suministro de agua está

restringido.

Compruebe si la manguera de

jardín tiene grietas, fugas o si

está obstruida.

El suministro de agua de en-

trada no es suficiente.

Abra la toma de agua del todo.

El filtro de entrada de agua

está obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La lanza de alta presión está

en la posición de baja pre-

sión.

Ponga la lanza de alta presión

en la posición de alta presión.

Español 57

La presión de sali-

da varía entre alta

y baja presión.

El suministro de agua de en-

trada no es suficiente.

Abra el grifo de agua del todo.

Compruebe si la manguera de

jardín tiene grietas, fugas o si

está obstruida.

La bomba está succionando

aire.

Compruebe que las mangueras

y conectores están bien apreta-

dos. Apague el aparato y purgue

la bomba apretando la pistola de

disparo hasta que salga un cau-

dal constante de la boquilla.

El filtro de entrada de agua

está obstruido.

Quite el filtro y enjuáguelo en

agua caliente.

La boquilla de descarga está

obstruida.

Limpie con aire comprimido o

quite la suciedad con una aguja

fina.

Pistola, manguera o lanza de

alta presión calcificados.

Vierta vinagre destilado por la

manguera de succión de deter-

gente.

No entra detergen-

te.

La manguera de succión de

detergente no está correcta-

mente conectada al aparato.

Compruebe la conexión.

El detergente está demasiado

espeso.

Diluya el detergente. Para obte-

ner mejores resultados utilice

detergente Kärcher

El filtro de la manguera de

succión de detergente está

obstruido.

Deje correr agua caliente por el

filtro para quitar la suciedad.

La manguera de succión de

detergente está dañado u

obstruido.

Quite la obstrucción o reempla-

ce la manguera de succión de

detergente.

La lanza de alta presión está

en la posición de alta presión.

Ponga la punta del pulverizador

telescópico en la posición de

baja presión.

La boquilla de descarga está

obstruida.

Limpie con aire comprimido o

quite la suciedad con una aguja

fina.

La conexión de la

manguera de jar-

dín fuga.

Las conexiones están suel-

tas.

Apriete las conexiones.

No hay arandela de hule o

está desgastada.

Inserte una arandela nueva.

Síntoma Causa Solución

58 Español

Si tiene más problemas de los que están

indicados, visite nuestra página web.

USA / CDN:

www.karcher-help.com

México:

www.karcher.com.mx

La lanza de alta

presión fuga.

La lanza de alta presión no

está montado correctamente.

Inserte la lanza de alta presión

en la pistola de disparo. Presió-

nelo en contra de la tensión que

ejerce el muelle y gírelo hasta

que quede en la posición de blo-

queo.

Anillo tórico o inserción de

plástico rotos.

Llame al Servicio de asistencia

al cliente.

La bomba hace rui-

do.

La bomba está succionando

aire.

Compruebe que las mangueras

y conectores están bien apreta-

dos. Apague el aparato y purgue

la bomba apretando la pistola de

disparo hasta que salga un cau-

dal constante de la boquilla.

Fuga agua de la

bomba (hasta 10

gotas por minuto

es permisible).

Las conexiones están suel-

tas.

Compruebe que todos los acce-

sorios están apretados.

Las juntas de estanqueidad

de agua están dañadas o

desgastadas.

Llame al Servicio de asistencia

al cliente.

Goteo de aceite. La juntas de estanqueidad de

aceite están dañadas o des-

gastadas.

Llame al Servicio de asistencia

al cliente.

Síntoma Causa Solución

59635140_K 3.690

Karcher K 3 690 Owner S Manual 3.690

Navigation menu

Versions of this User Manual:

Views

Navigation
