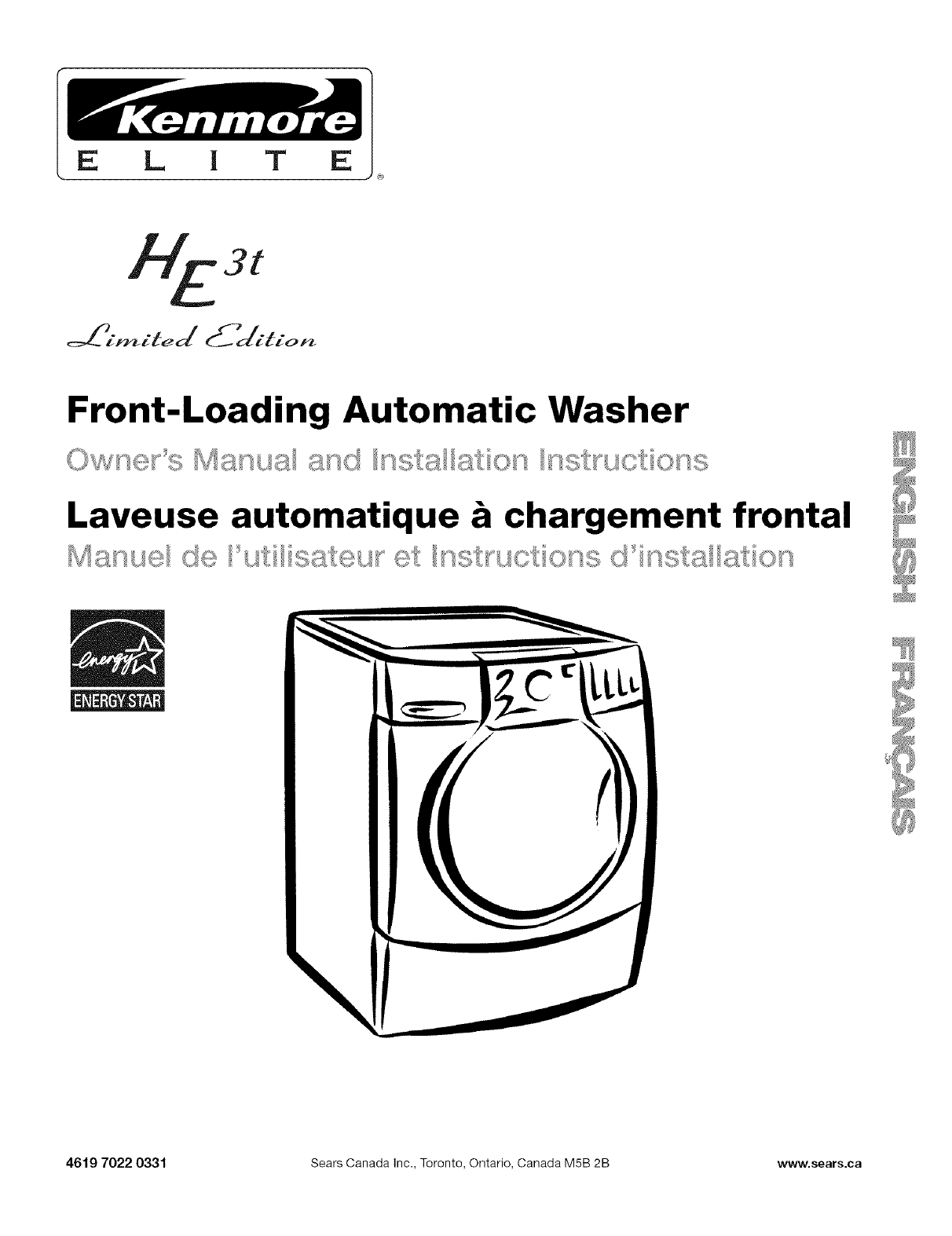

Front-Loading Automatic Washer

Laveuse automatique _chargement frontal

C

4619 7022 0331 Sears Canada inc., Toronto, Ontario, Canada M5B 2B www.sears.ca

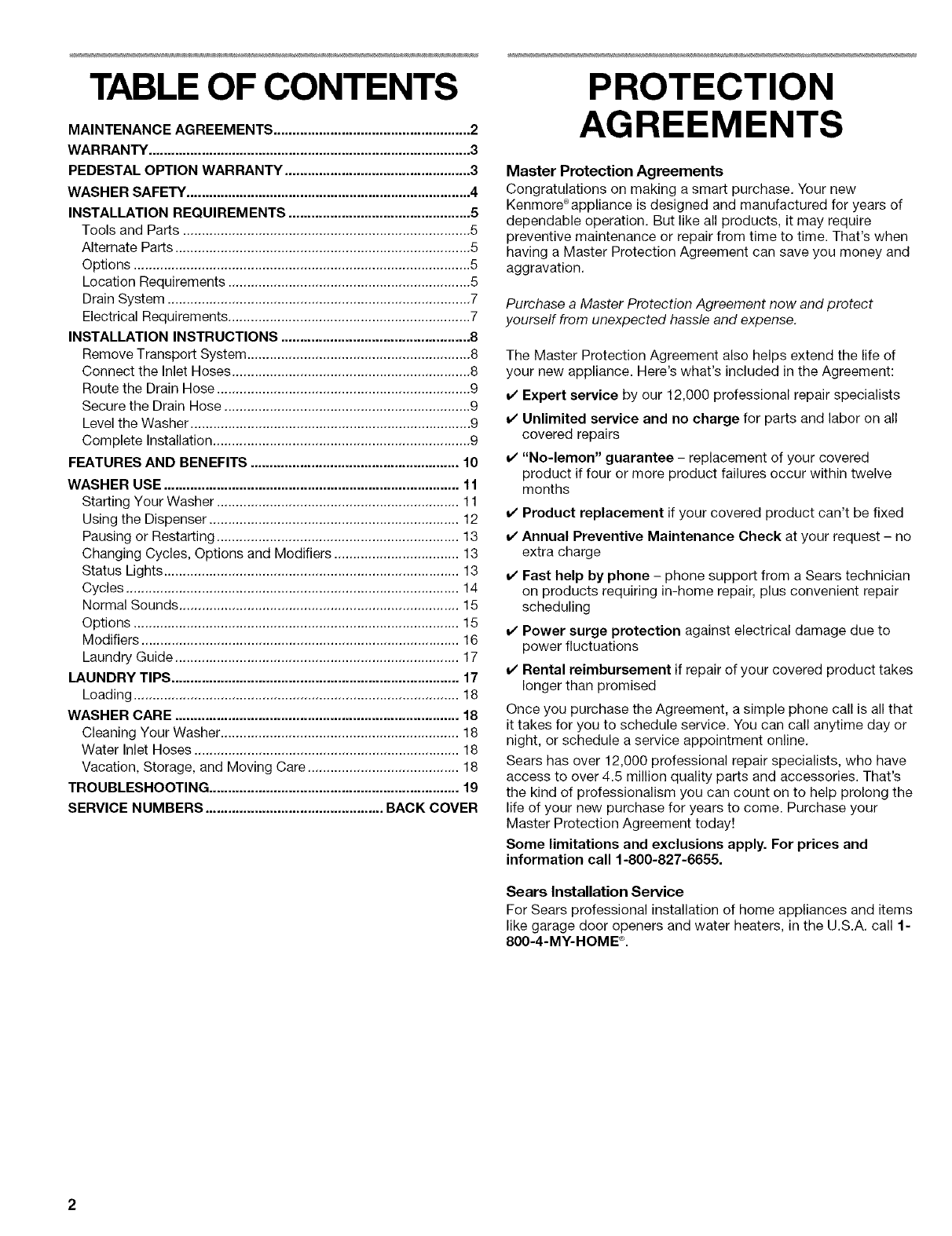

TABLE OF CONTENTS

MAINTENANCE AGREEMENTS .................................................... 2

WARRANTY ..................................................................................... 3

PEDESTAL OPTION WARRANTY ................................................. 3

WASHER SAFETY ........................................................................... 4

INSTALLATION REQUIREMENTS ................................................ 5

Tools and Parts ............................................................................ 5

Alternate Parts .............................................................................. 5

Options ......................................................................................... 5

Location Requirements ................................................................ 5

Drain System ................................................................................ 7

Electrical Requirements ................................................................ 7

INSTALLATION INSTRUCTIONS .................................................. 8

Remove Transport System ........................................................... 8

Connect the Inlet Hoses ............................................................... 8

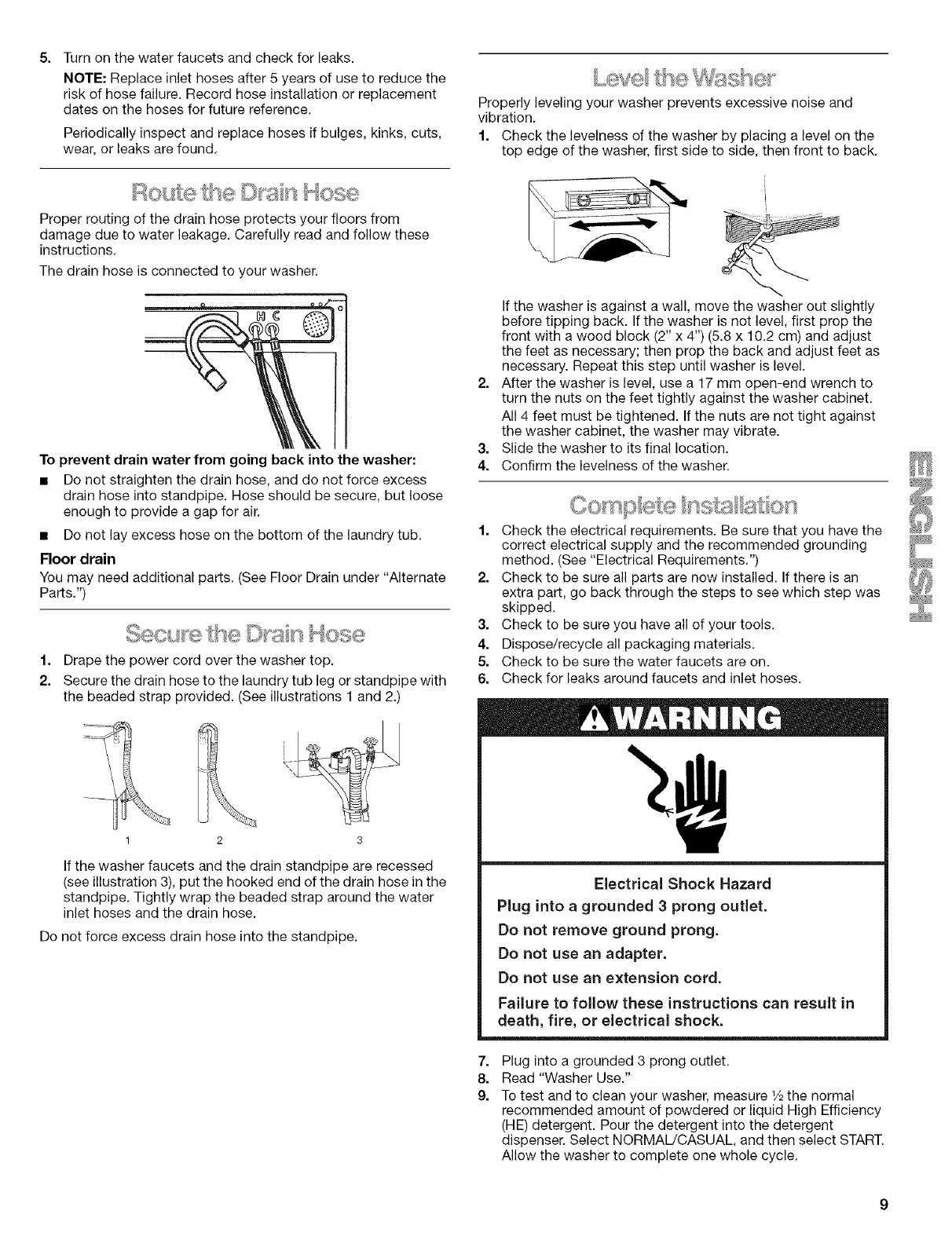

Route the Drain Hose ................................................................... 9

Secure the Drain Hose ................................................................. 9

Level the Washer .......................................................................... 9

Complete Installation .................................................................... 9

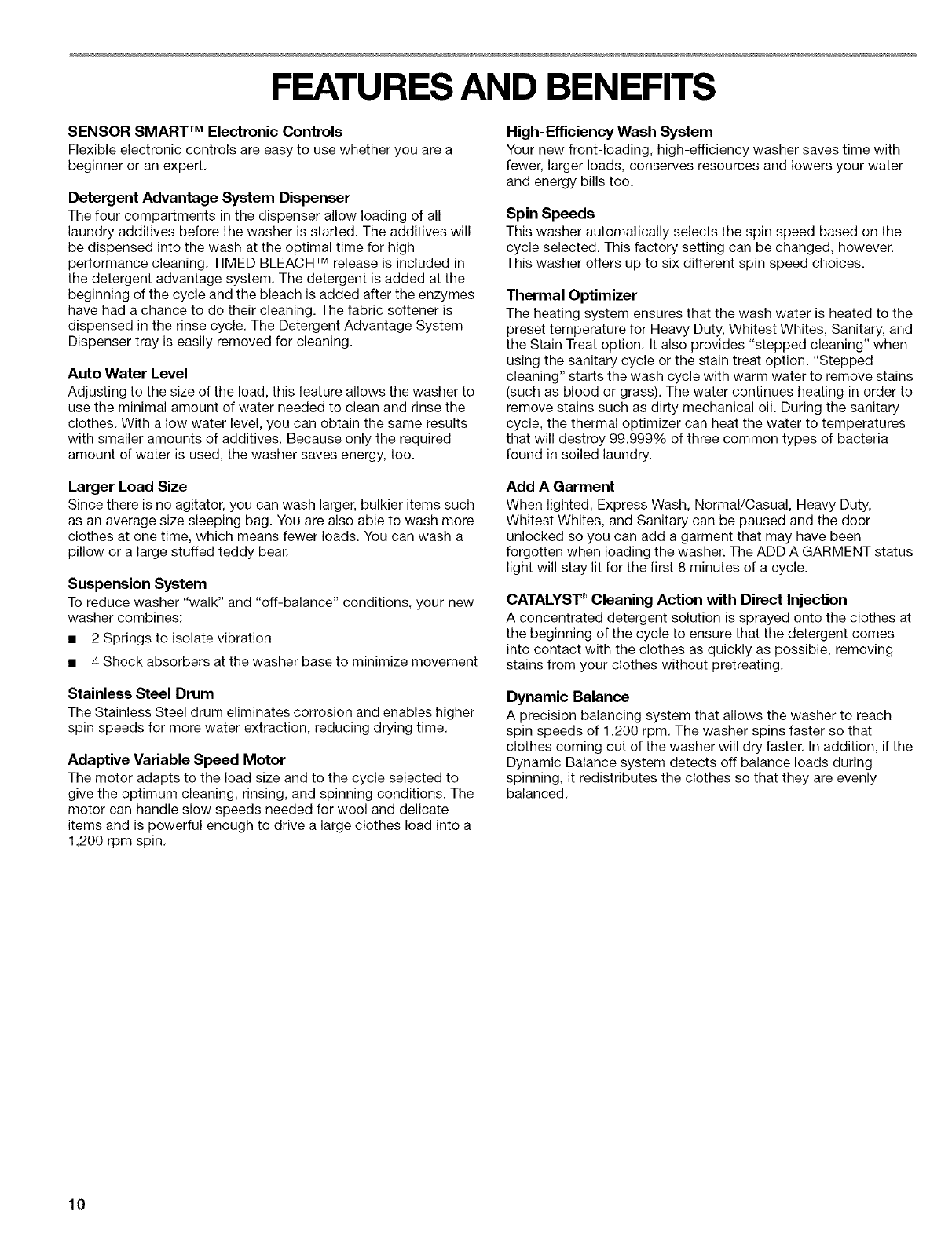

FEATURES AND BENEFITS ....................................................... 10

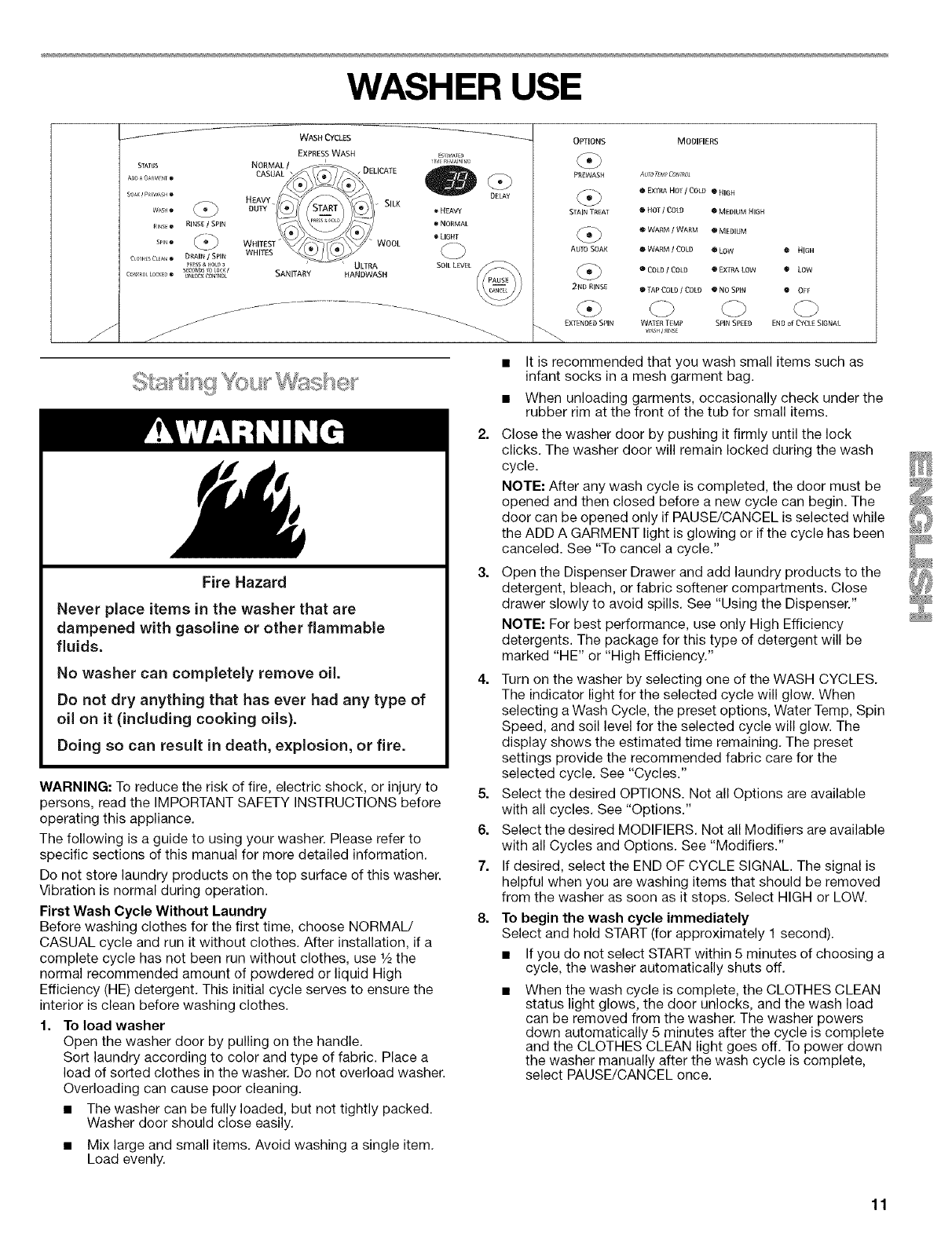

WASHER USE .............................................................................. 11

Starting Your Washer ................................................................ 11

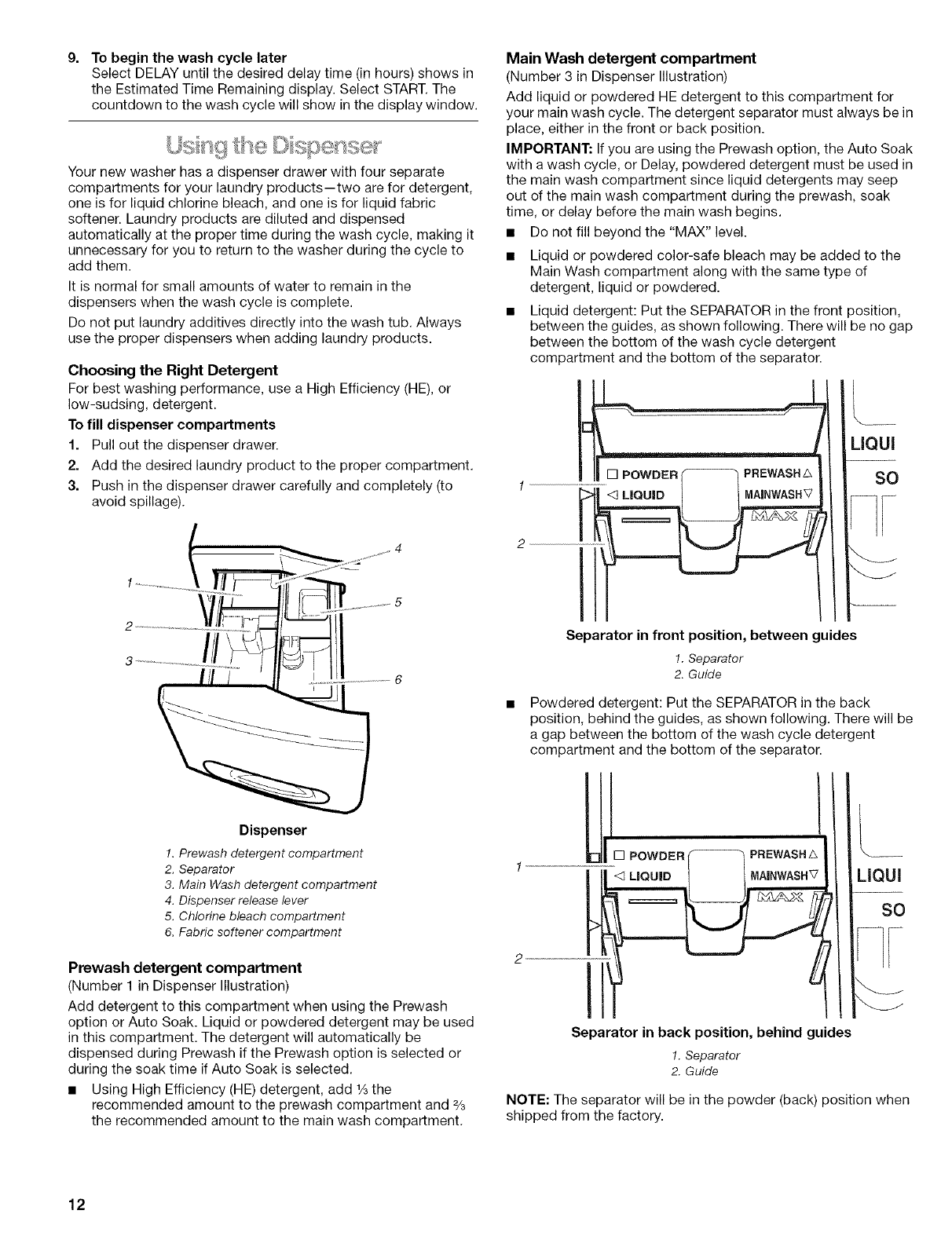

Using the Dispenser .................................................................. 12

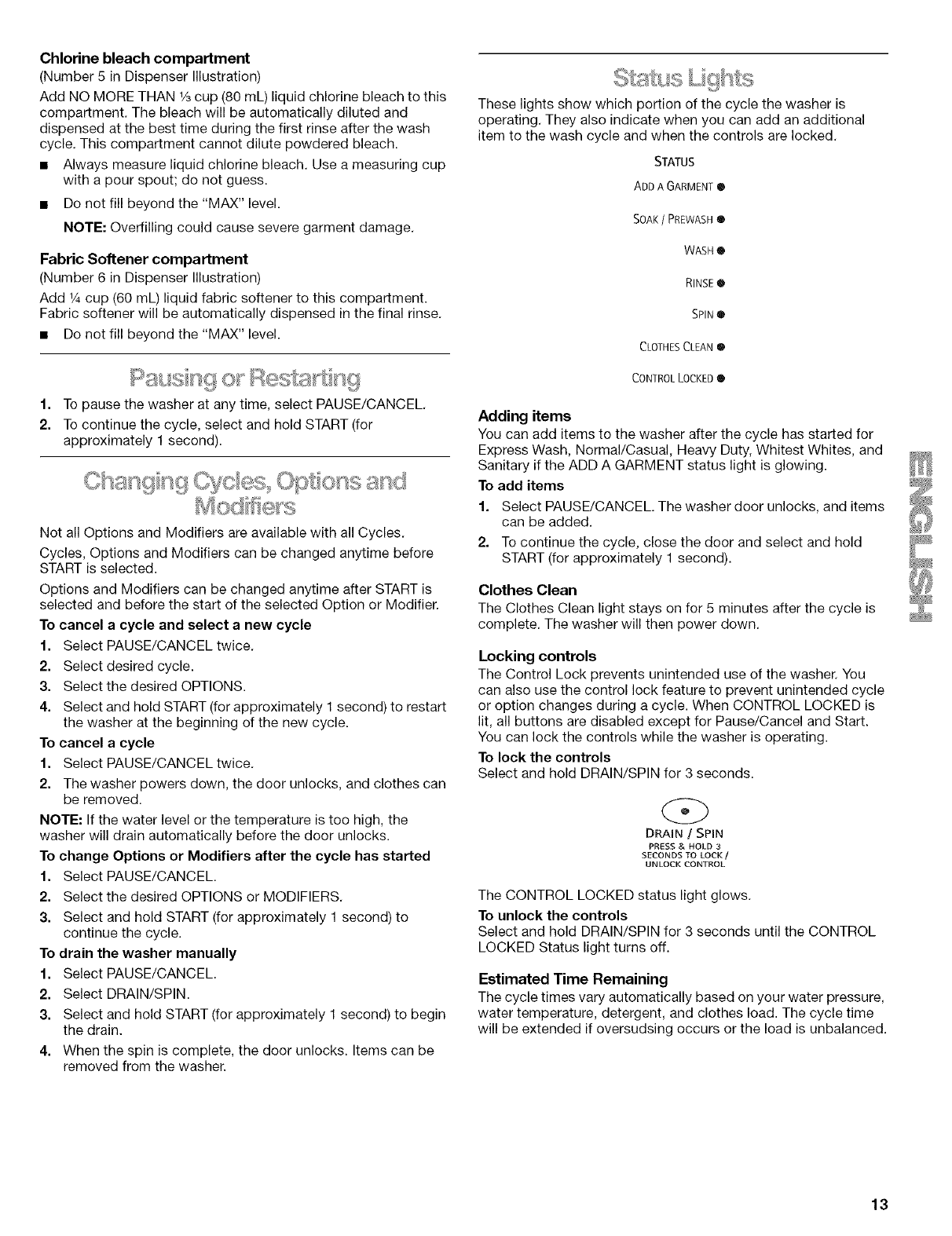

Pausing or Restarting ................................................................ 13

Changing Cycles, Options and Modifiers ................................. 13

Status Lights .............................................................................. 13

Cycles ........................................................................................ 14

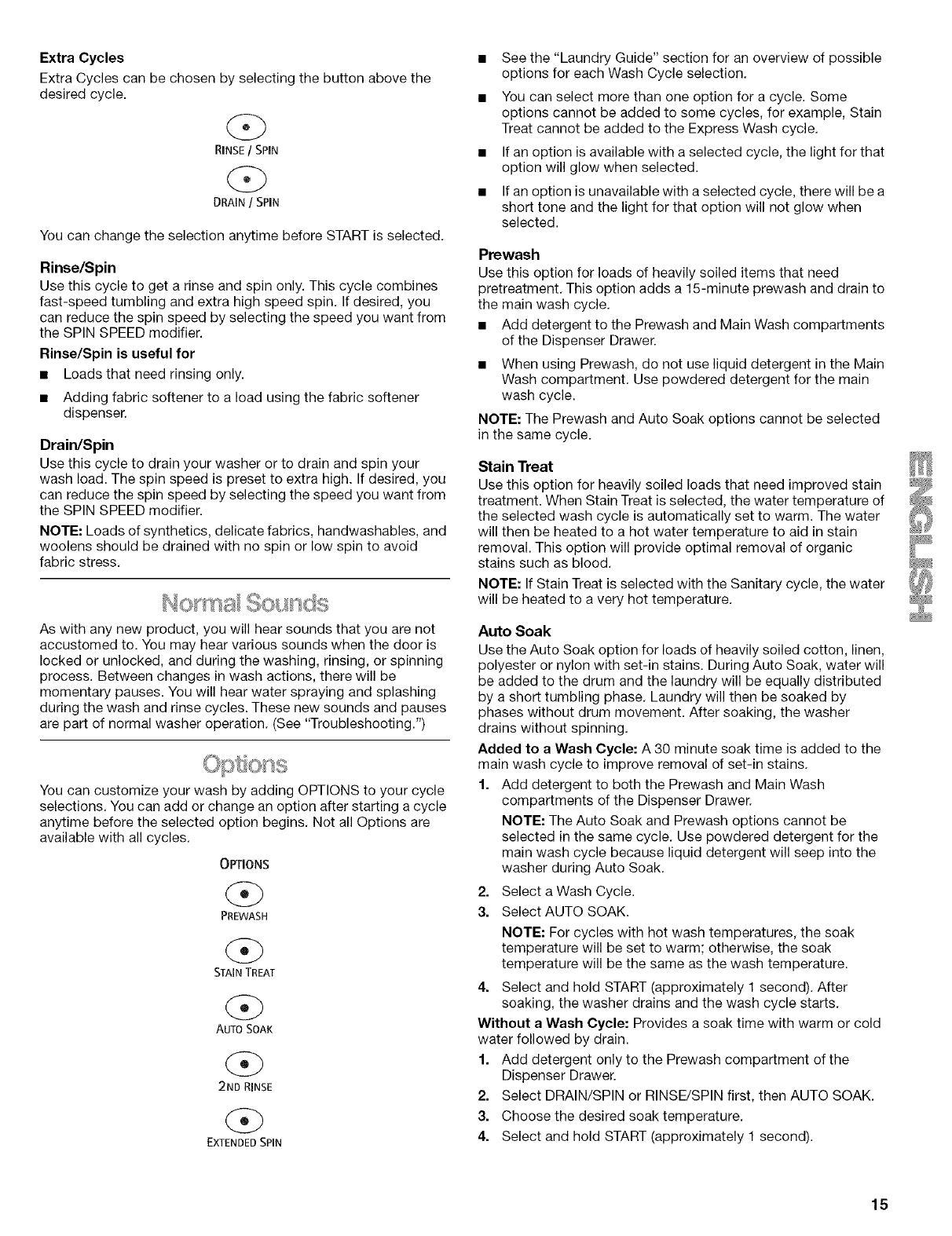

Normal Sounds .......................................................................... 15

Options ...................................................................................... 15

Modifiers .................................................................................... 16

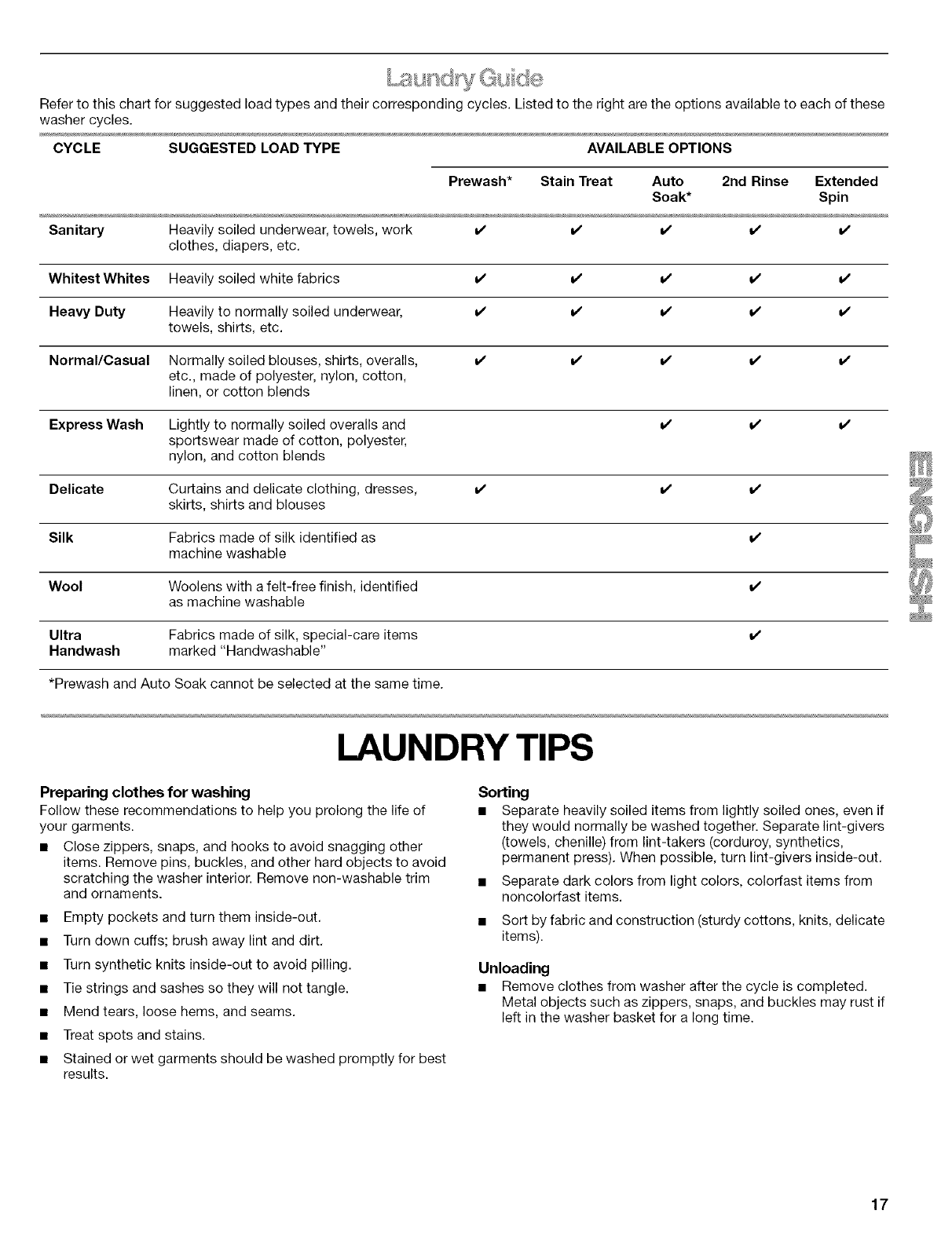

Laundry Guide ........................................................................... 17

LAUNDRY TIPS ............................................................................ 17

Loading ...................................................................................... 18

WASHER CARE ........................................................................... 18

Cleaning Your Washer ............................................................... 18

Water Inlet Hoses ...................................................................... 18

Vacation, Storage, and Moving Care ........................................ 18

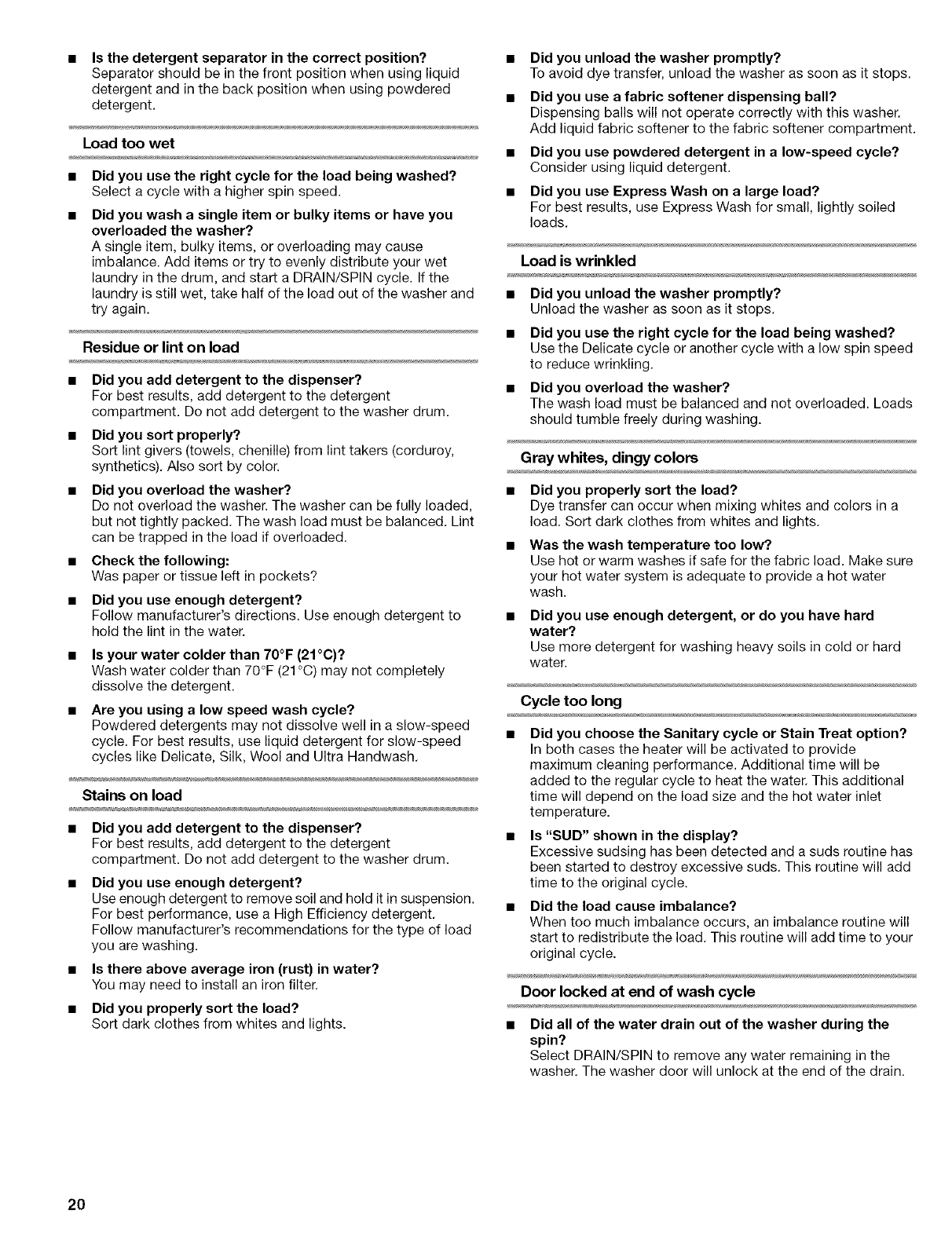

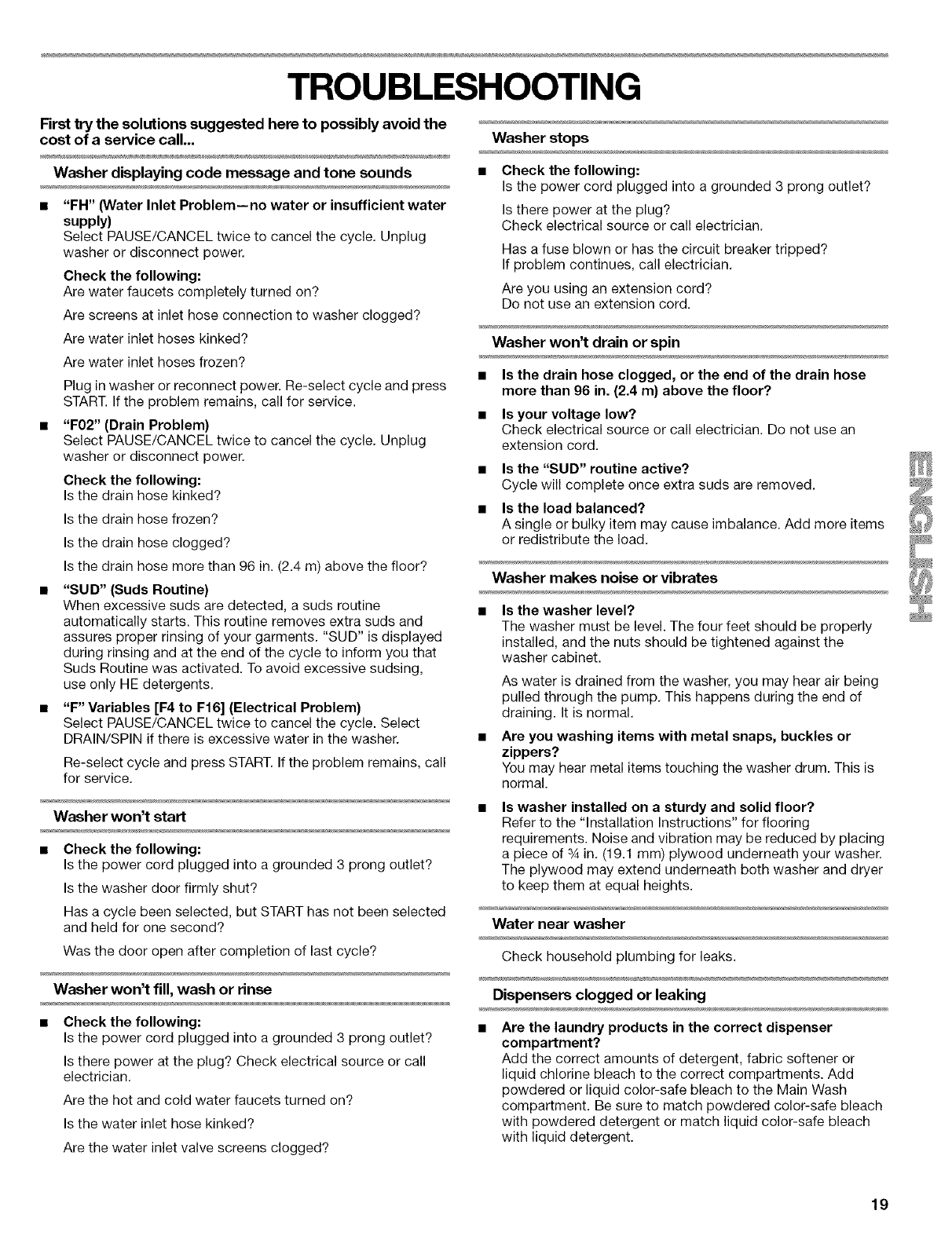

TROUBLESHOOTING .................................................................. 19

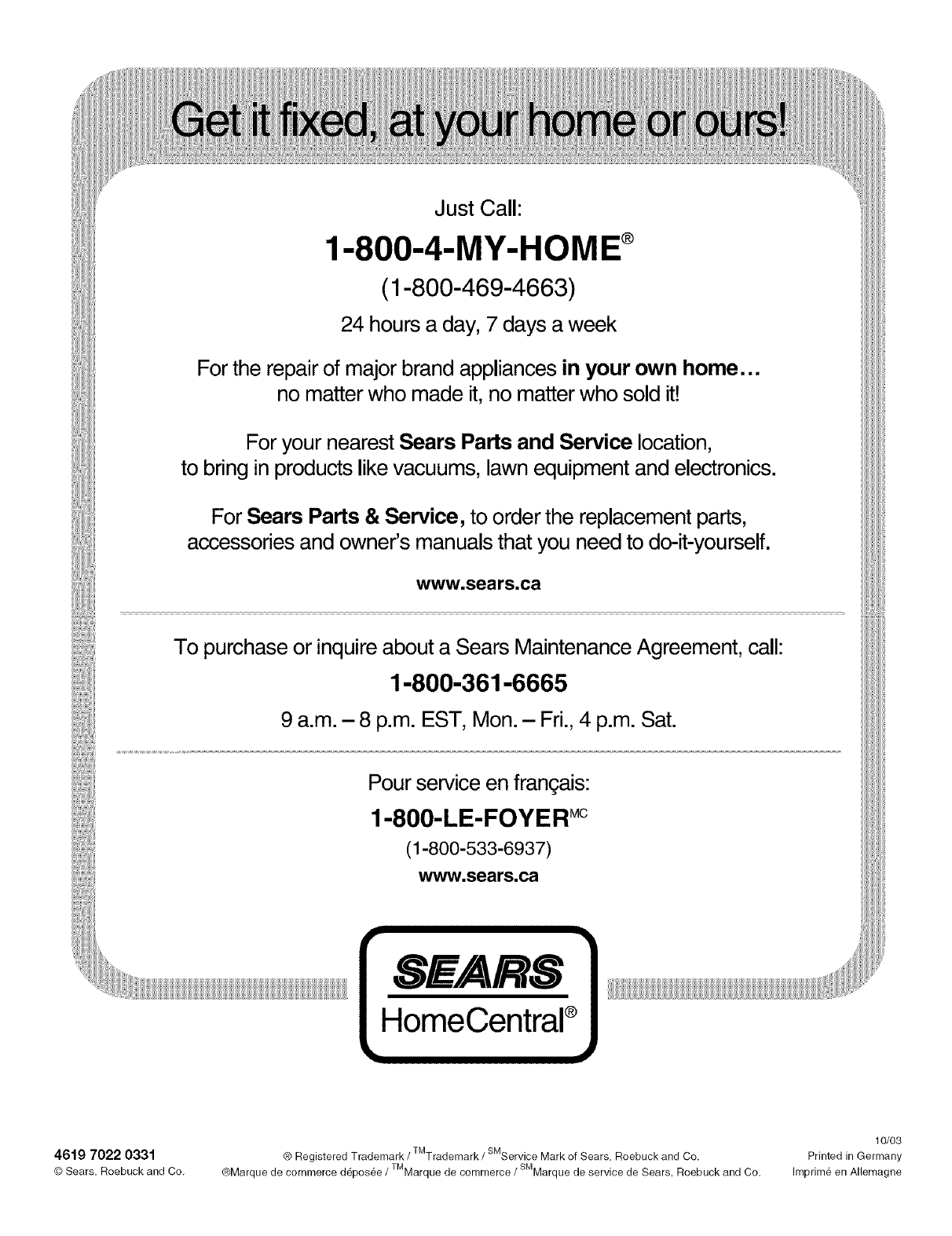

SERVICE NUMBERS ............................................... BACK COVER

PROTECTION

AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new

Kenmore ®appliance is designed and manufactured for years of

dependable operation. But like all products, it may require

preventive maintenance or repair from time to time. That's when

having a Master Protection Agreement can save you money and

aggravation.

Purchase a Master Protection Agreement now and protect

yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of

your new appliance. Here's what's included in the Agreement:

v' Expert service by our 12,000 professional repair specialists

v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve

months

v' Product replacement if your covered product can't be fixed

v' Annual Preventive Maintenance Check at your request - no

extra charge

v' Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair

scheduling

v' Power surge protection against electrical damage due to

power fluctuations

v' Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that

it takes for you to schedule service. You can call anytime day or

night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have

access to over 4.5 million quality parts and accessories. That's

the kind of professionalism you can count on to help prolong the

life of your new purchase for years to come. Purchase your

Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

information call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home appliances and items

like garage door openers and water heaters, in the U.S.A. call 1-

800-4-MY-HOME ®.

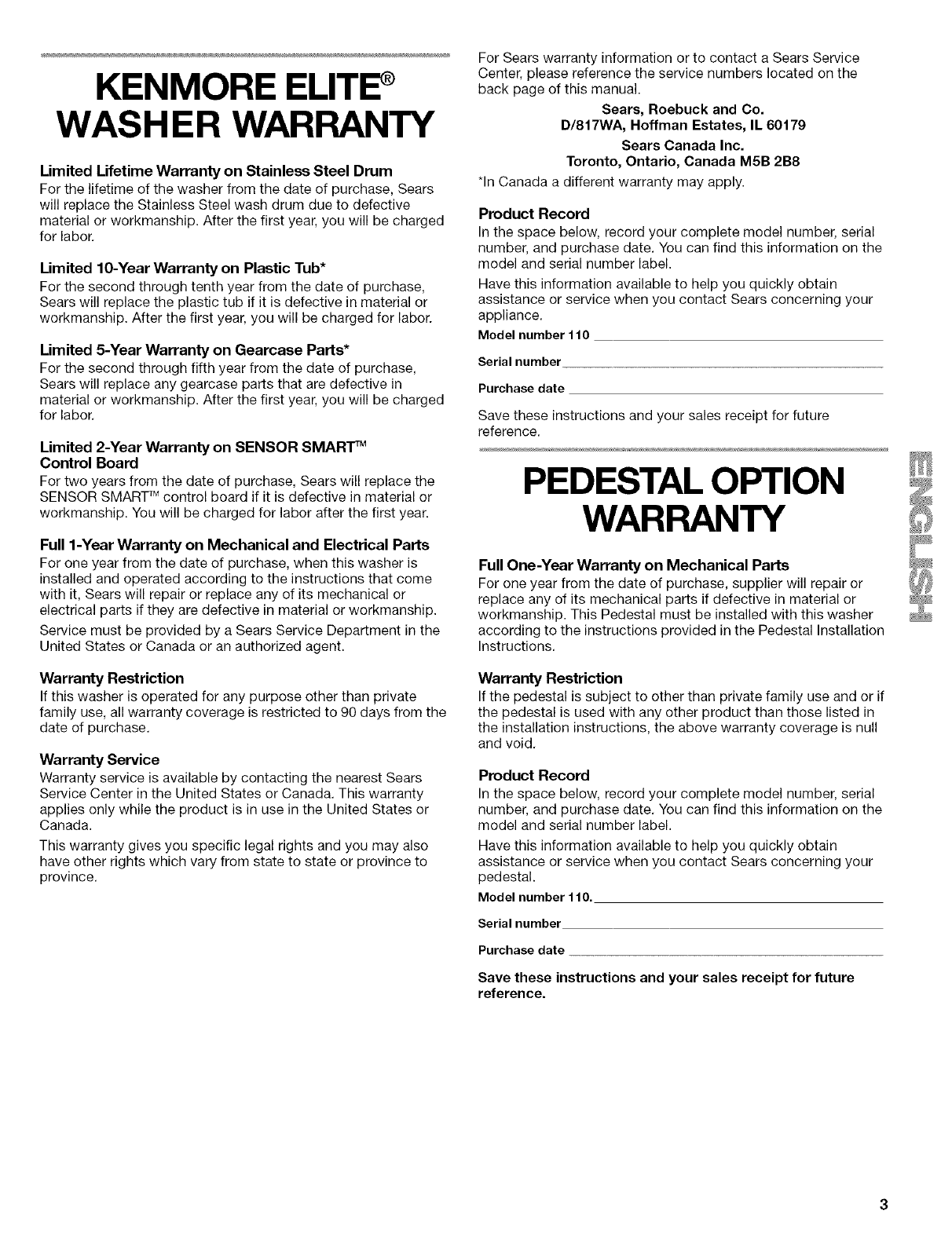

KENMORE ELITE

WASHER WARRANTY

Limited Lifetime Warranty on Stainless Steel Drum

For the lifetime of the washer from the date of purchase, Sears

will replace the Stainless Steel wash drum due to defective

material or workmanship. After the first year, you will be charged

for labor.

Limited 10-Year Warranty on Plastic Tub*

For the second through tenth year from the date of purchase,

Sears will replace the plastic tub if it is defective in material or

workmanship. After the first year, you will be charged for labor.

Limited 5-Year Warranty on Gearcase Parts*

For the second through fifth year from the date of purchase,

Sears will replace any gearcase parts that are defective in

material or workmanship. After the first year, you will be charged

for labor.

Limited 2-Year Warranty on SENSOR SMART TM

Control Board

For two years from the date of purchase, Sears will replace the

SENSOR SMART TM control board if it is defective in material or

workmanship. You will be charged for labor after the first year.

Full 1-Year Warranty on Mechanical and Electrical Parts

For one year from the date of purchase, when this washer is

installed and operated according to the instructions that come

with it, Sears will repair or replace any of its mechanical or

electrical parts if they are defective in material or workmanship.

Service must be provided by a Sears Service Department in the

United States or Canada or an authorized agent.

Warranty Restriction

If this washer is operated for any purpose other than private

family use, all warranty coverage is restricted to 90 days from the

date of purchase.

Warranty Service

Warranty service is available by contacting the nearest Sears

Service Center in the United States or Canada. This warranty

applies only while the product is in use in the United States or

Canada.

This warranty gives you specific legal rights and you may also

have other rights which vary from state to state or province to

province.

For Sears warranty information or to contact a Sears Service

Center, please reference the service numbers located on the

back page of this manual.

Sears, Roebuck and Co.

D/817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

*In Canada a different warranty may apply.

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label.

Have this information available to help you quickly obtain

assistance or service when you contact Sears concerning your

appliance.

Model number 110

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

PEDESTAL OPTION

WARRANTY

Full One-Year Warranty on Mechanical Parts

For one year from the date of purchase, supplier will repair or

replace any of its mechanical parts if defective in material or

workmanship. This Pedestal must be installed with this washer

according to the instructions provided in the Pedestal Installation

Instructions.

Warranty Restriction

If the pedestal is subject to other than private family use and or if

the pedestal is used with any other product than those listed in

the installation instructions, the above warranty coverage is null

and void.

Product Record

In the space below, record your complete model number, serial

number, and purchase date. You can find this information on the

model and serial number label.

Have this information available to help you quickly obtain

assistance or service when you contact Sears concerning your

pedestal.

Model number 110.

Serial number

Purchase date

Save these instructions and your sales receipt for future

reference.

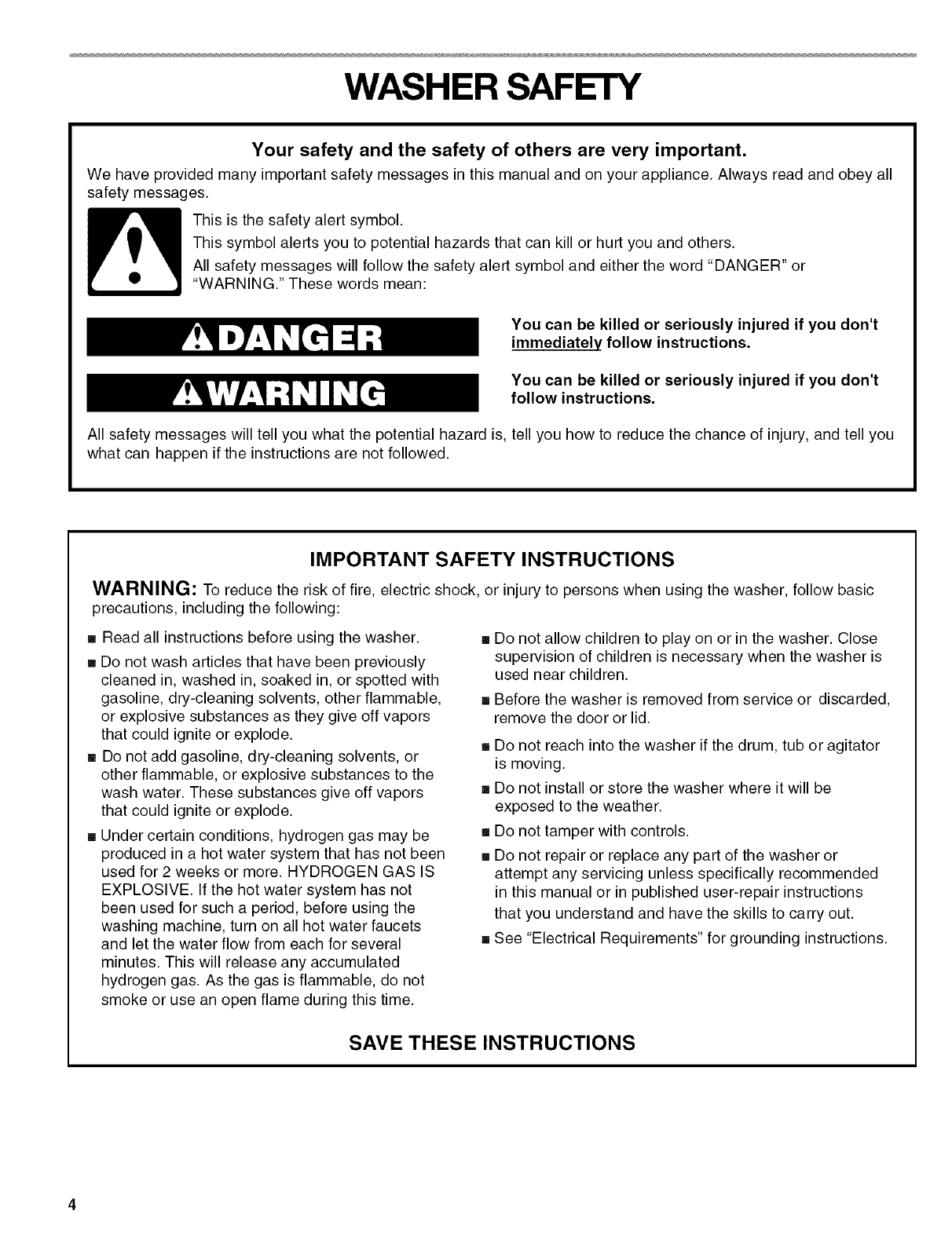

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all

safety messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or

"WARNING." These words mean:

You can be killed or seriously injured if you don't

immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you

what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic

precautions, including the following:

[] Read all instructions before using the washer.

[] Do not wash articles that have been previously

cleaned in, washed in, soaked in, or spotted with

gasoline, dry-cleaning solvents, other flammable,

or explosive substances as they give off vapors

that could ignite or explode.

[] Do not add gasoline, dry-cleaning solvents, or

other flammable, or explosive substances to the

wash water. These substances give off vapors

that could ignite or explode.

[] Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been

used for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not

been used for such a period, before using the

washing machine, turn on all hot water faucets

and let the water flow from each for several

minutes. This will release any accumulated

hydrogen gas. As the gas is flammable, do not

smoke or use an open flame during this time.

[] Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is

used near children.

[] Before the washer is removed from service or discarded,

remove the door or lid.

[] Do not reach into the washer if the drum, tub or agitator

is moving.

[] Do not install or store the washer where it will be

exposed to the weather.

[] Do not tamper with controls.

[] Do not repair or replace any part of the washer or

attempt any servicing unless specifically recommended

in this manual or in published user-repair instructions

that you understand and have the skills to carry out.

[] See "Electrical Requirements" for grounding instructions.

SAVE THESE INSTRUCTIONS

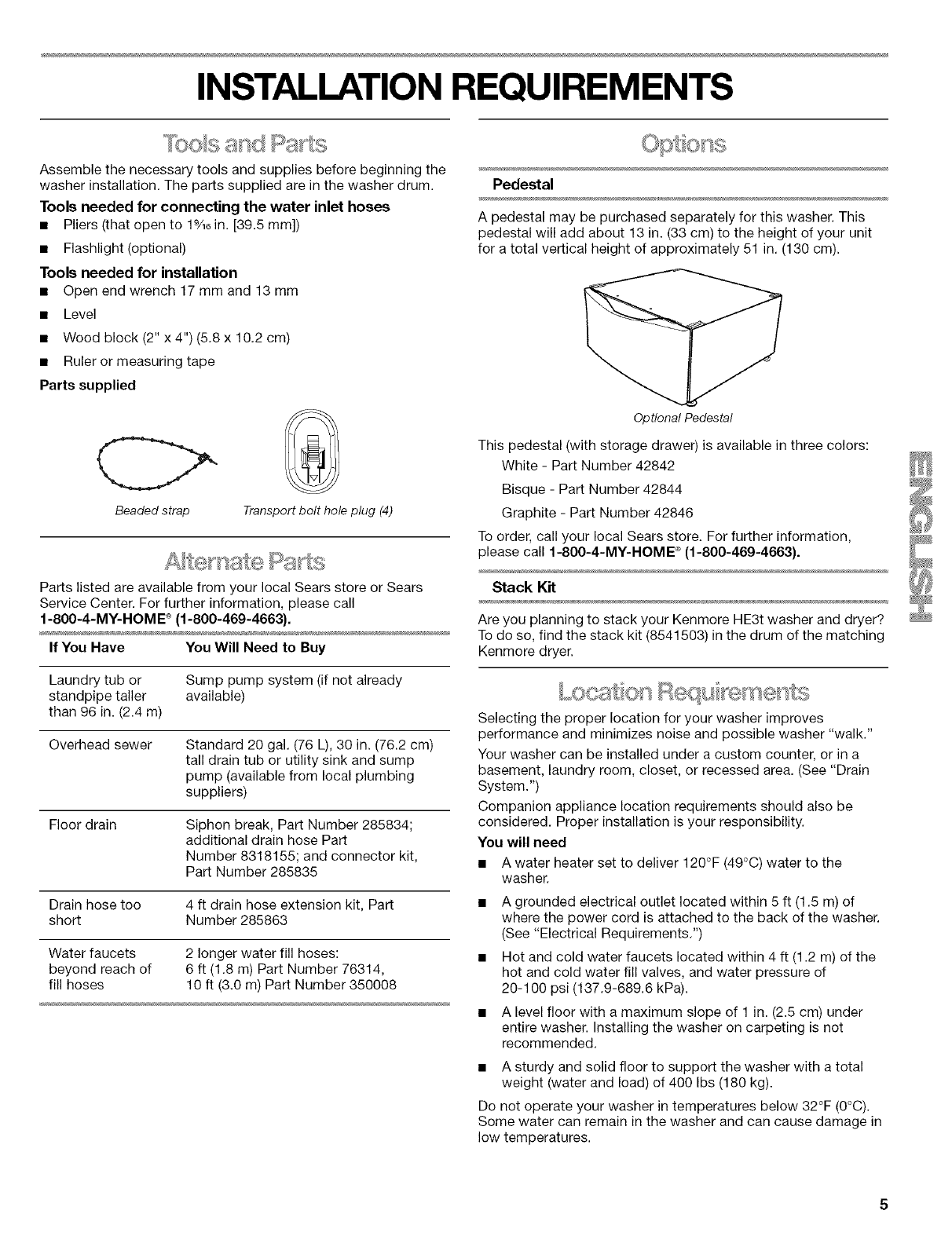

INSTALLATION REQUIREMENTS

Assemble the necessary tools and supplies before beginning the

washer installation. The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to 19/16in. [39.5 mm])

• Flashlight (optional)

Tools needed for installation

• Open end wrench 17 mm and 13 mm

• Level

• Wood block (2" x 4") (5.8 x 10.2 cm)

• Ruler or measuring tape

Parts supplied

Pedestal

A pedestal may be purchased separately for this washer. This

pedestal will add about 13 in. (33 cm) to the height of your unit

for a total vertical height of approximately 51 in. (130 cm).

Optional Pedestal

Beaded strap Transport bolt hole plug (4)

This pedestal (with storage drawer) is available in three colors:

White - Part Number 42842

Bisque - Part Number 42844

Graphite - Part Number 42846

To order, call your local Sears store. For further information,

..... please call 1-800-4-MY-HOME ®(1-800-469-4663).

Parts listed are available from your local Sears store or Sears Stack Kit

Service Center. For further information, please call

1-800-4-MY-HOME ®(1-800-469-4663). Are you planning to stack your Kenmore HE3t washer and dryer?

To do so, find the stack kit (8541503) in the drum of the matching

If You Have You Will Need to Buy Kenmore dryer.

Laundry tub or Sump pump system (if not already

standpipe taller available)

than 96 in. (2.4 m)

Overhead sewer Standard 20 gal. (76 L), 30 in. (76.2 cm)

tall drain tub or utility sink and sump

pump (available from local plumbing

suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose Part

Number 8318155; and connector kit,

Part Number 285835

Drain hose too 4 ft drain hose extension kit, Part

short Number 285863

Water faucets 2 longer water fill hoses:

beyond reach of 6 ft (1.8 m) Part Number 76314,

fill hoses 10 ft (3.0 m) Part Number 350008

Selecting the proper location for your washer improves

performance and minimizes noise and possible washer "walk."

Your washer can be installed under a custom counter, or in a

basement, laundry room, closet, or recessed area. (See "Drain

System.")

Companion appliance location requirements should also be

considered. Proper installation is your responsibility.

You will need

• A water heater set to deliver 120°F (49°C) water to the

washer.

• A grounded electrical outlet located within 5 ft (1.5 m) of

where the power cord is attached to the back of the washer.

(See "Electrical Requirements.")

• Hot and cold water faucets located within 4 ft (1.2 m) of the

hot and cold water fill valves, and water pressure of

20-100 psi (137.9-689.6 kPa).

• A level floor with a maximum slope of 1 in. (2.5 cm) under

entire washer. Installing the washer on carpeting is not

recommended.

• A sturdy and solid floor to support the washer with a total

weight (water and load) of 400 Ibs (180 kg).

Do not operate your washer in temperatures below 32°F (0°C).

Some water can remain in the washer and can cause damage in

low temperatures.

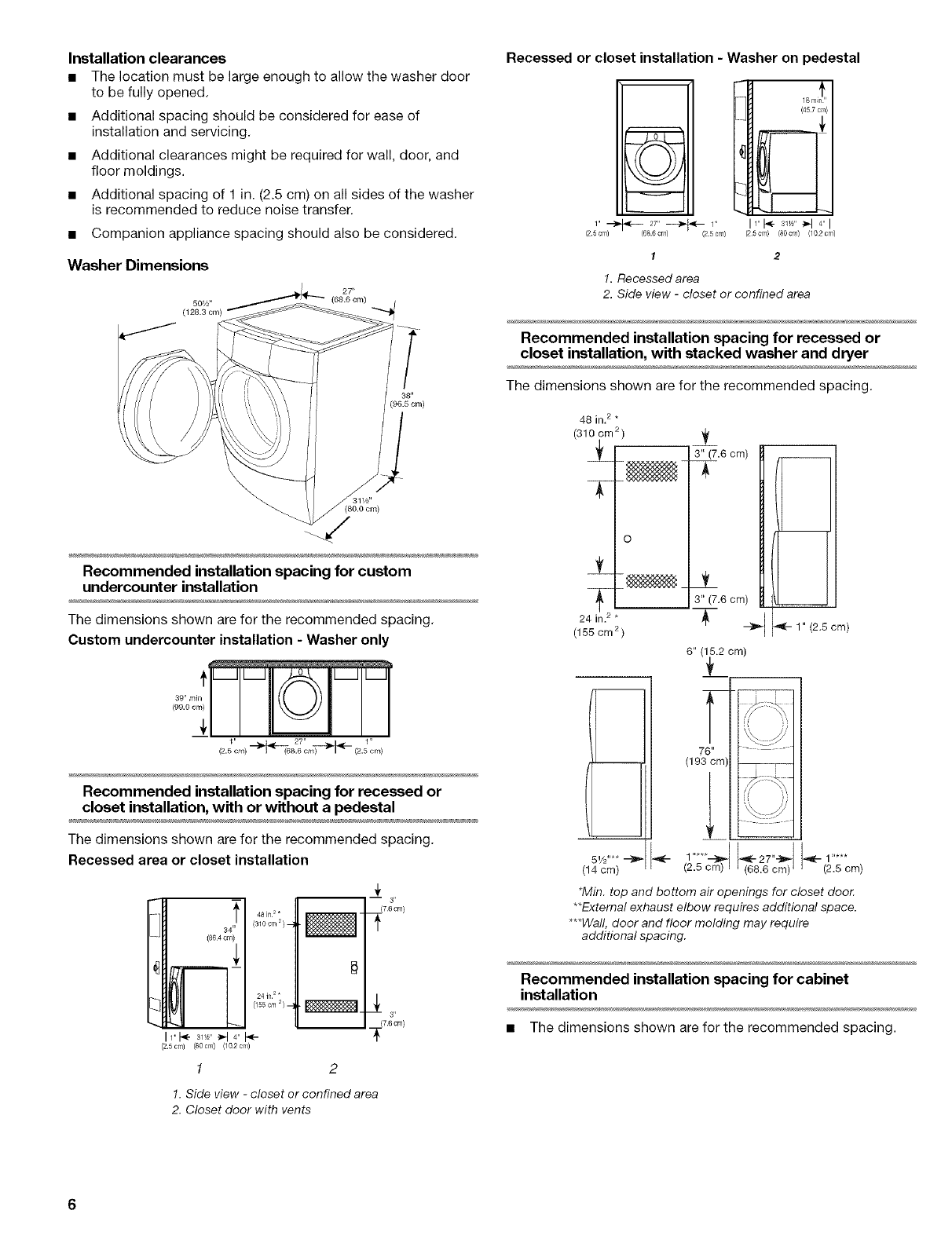

Installation clearances

• The location must be large enough to allow the washer door

to be fully opened.

•Additional spacing should be considered for ease of

installation and servicing.

•Additional clearances might be required for wall, door, and

floor moldings.

• Additional spacing of 1 in. (2.5 cm) on all sides of the washer

is recommended to reduce noise transfer.

• Companion appliance spacing should also be considered.

Washer Dimensions

27"

501/2 (68.6 cm)

\

38"

(96.5 cm)

Recommended installation spacing for custom

undercounter installation

The dimensions shown are for the recommended spacing.

Custom undercounter installation -Washer only

39" rain

(99.0 cm)

1" 27" 1"

(2.5 cm)_68.6 cm)"_'_ _- (2.5 cm)

Recommended installation spacing for recessed or

closet installation, with or without a pedestal

The dimensions shown are for the recommended spacing.

Recessed area or closet installation

| 48 im2 *

34" / (310 cm 2) _

(864 _,l"n)

24 in.2 *

(155 cm 2)

I1"1_ sly"_14"I_-

(2.5 cra) (80cm) (102 cm)

2

4,

-- 3"

76 cm)

3"

_.(76 cm)

1. Side view -closet or confined area

2. Closet door with vents

Recessed or closet installation -Washer on pedestal

_--======,==

L__

1" _ _[_ 27" _ _ 1"

/2.5 cm) /68.6 cm) (2.5 cm)

1

1. Recessed area

18 r,lin_ )

(457 cm}

_Y

I1"_ 31v,"_14"

/25cm) /80cra) (102cra)

2. Side view -closet or confined area

Recommended installation spacing for recessed or

closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

48 in. 2 *

(310_ m2)

o

24 in. 2 *

(155 cm 2 )

±

3" (7.6 cm)

3" (7.6 cm)

6" (1_.2 cm)

5½"** --_-

(14 cm)

1" (2.5 cm)

*Min. top and bottom air openings for closet door:

**External exhaust elbow requires additional space.

***Wall, door and floor molding may require

additional spacing.

Recommended installation spacing for cabinet

installation

• The dimensions shown are for the recommended spacing.

• Forcabinetinstallation,withadoor,theminimumventilation

openingsinthetoparerequired.

.fT..._( 17.8crn)

,

7" (17.8 crn)

(22.9cr@

)

4'_l" 31_" "'_" _ "_

(lO.2crn) (80.Ocr@(2.5cm) (2.5crn) (68.6cm) (2.5crn)

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain

system. Select the drain hose installation method you need. (See

"Alternate Parts.")

Standpipe drain system - wall or floor (view I & 2)

The standpipe drain requires a minimum diameter standpipe of

2 in. (5 cm). The minimum carry-away capacity can be no less

than 17 gal. (64 L) per minute.

The top of the standpipe must be at least 30 in. (76.2 cm) high

and no higher than 96 in. (2.4 m) from the bottom of the washer.

,71cnj

Laundry tub drain system (view 1)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 30 in. (76.2 cm) above the

floor.

Floor drain system (view 2)

The floor drain system requires a siphon break that may be

purchased separately. (See "Alternate Parts.")

The siphon break must be a minimum of 28 in. (71 cm) from the

bottom of the washer. Additional hoses might be needed.

eq

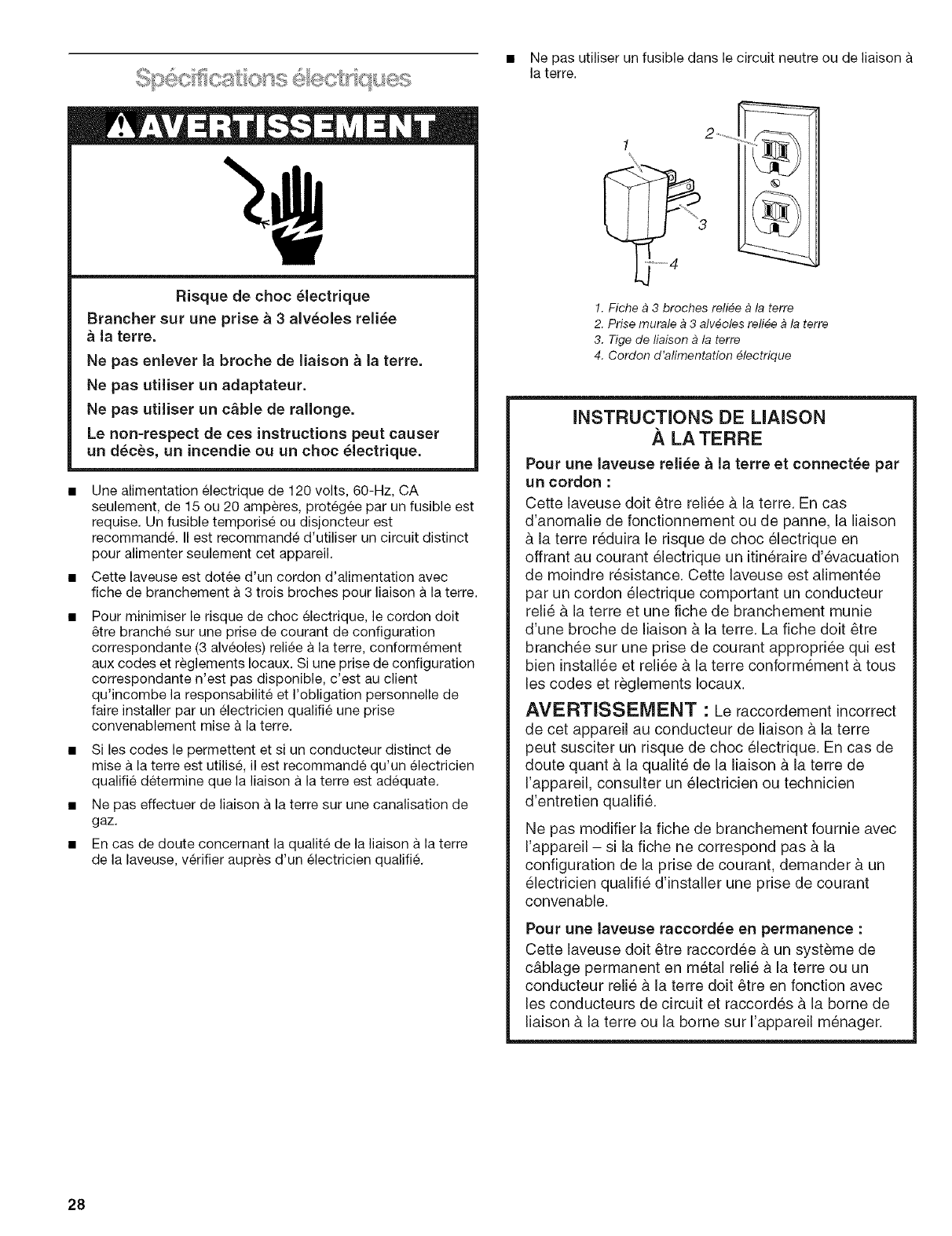

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

A 120-volt, 60-Hz., AC-only, 15- or 20-ampere, fused

electrical supply is required. Time-delay fuse or circuit

breaker is recommended. It is recommended that a separate

circuit serving only this appliance be provided.

This washer is equipped with a power supply cord having a

3 prong grounding plug.

To minimize possible shock hazard, the cord must be

plugged into a mating, 3 prong, grounding-type outlet,

grounded in accordance with local codes and ordinances. If a

mating outlet is not available, it is the personal responsibility

and obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the

ground path is adequate.

Do not ground to a gas pipe.

Check with a qualified electrician if you are not sure the

washer is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

1.3 prong grounding plug

2. 3 prong grounding-type

wall receptacle

3. Grounding prong

4. Power supply cord

GROUNDING INSTRUCTIONS

For a grounded, cord=connected washer:

This washer must be grounded, in the event of a

malfunction or breakdown, grounding will reduce the

risk of electrical shock by providing a path of least

resistance for electric current. This washer is

equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be

plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local

codes and ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a risk of

electric shock. Check with a qualified electrician or

serviceman if you are in doubt as to whether the

appliance is properly grounded.

Do not modify the plug provided with the appliance -

if it will not fit the outlet, have a proper outlet installed

by a qualified electrician.

For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or

lead on the appliance.

INSTALLATION

INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install

washer.

Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the unit is

within approximately 3 ft (90 cm) of the final location.

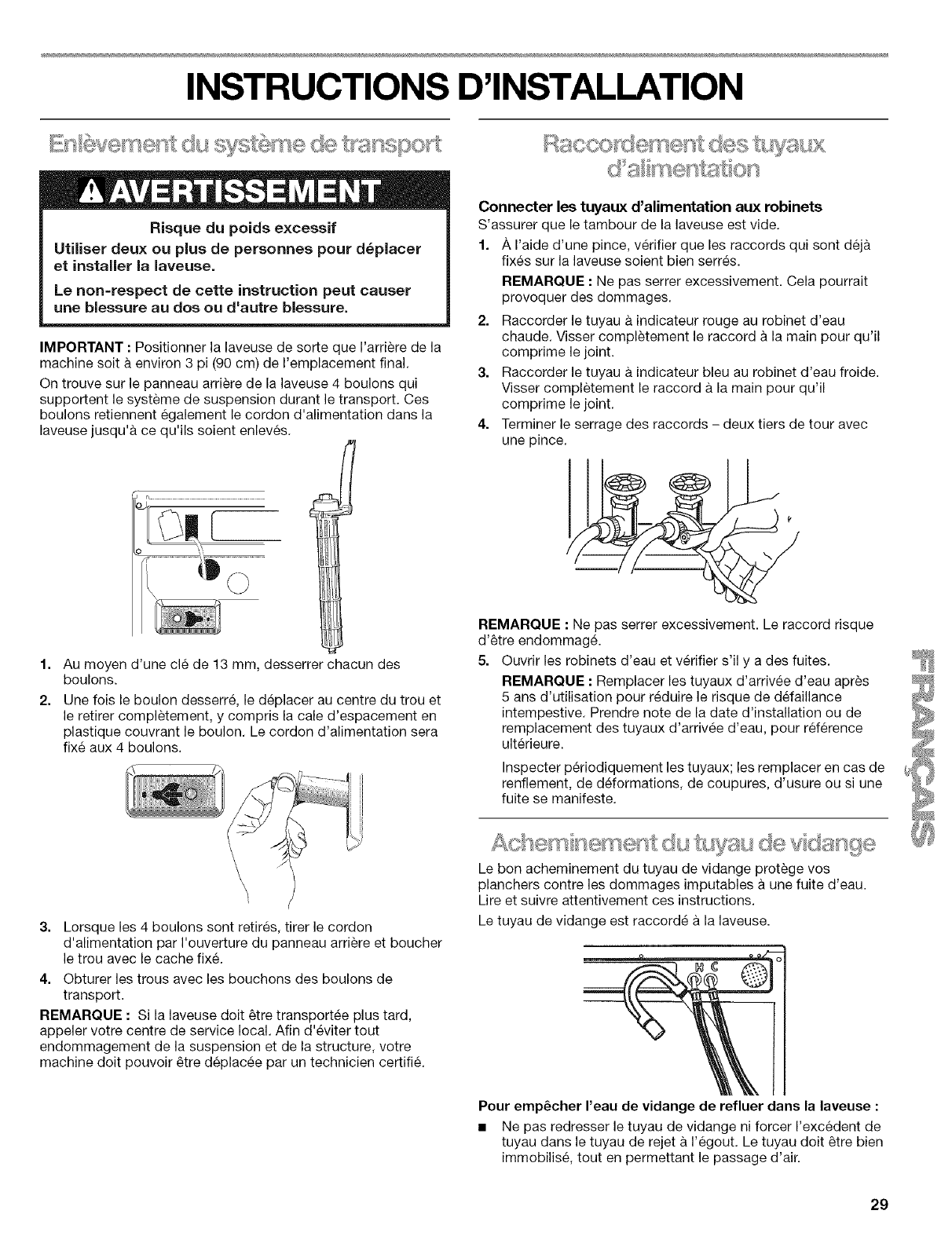

There are 4 bolts in the rear panel of the washer that support the

suspension system during transportation. These bolts also retain

the power cord inside the washer until the bolts are removed.

b_

1.

2.

Using a 13 mm wrench, loosen each of the bolts.

Once the bolt is loose, move it to the center of the hole and

completely pull out the bolt, including the plastic spacer

covering the bolt. The power cord will be attached to all 4

bolts inside the washer.

3. Once all 4 bolts are removed, pull the power cord through the

opening of the rear panel and close the hole with the attached

cap.

4. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your

local service center. To prevent suspension and structural

damage, your machine must be properly set up for relocation by

a certified technician.

Connect the inlet hoses to the water faucets

Make sure the washer drum is empty.

1. Using pliers, check for tightness of hose couplings already

attached to the washer.

NOTE: Do not overtighten. Damage to the connection can

result.

2. Attach the hose with the red color indicator to the hot water

faucet. Screw on coupling by hand until it is seated on the

washer.

3. Attach the hose with the blue color indicator to the cold water

faucet. Screw on coupling by hand until it is seated on the

washer.

4. Using pliers, tighten the couplings with an additional two-

thirds turn.

NOTE: Do not overtighten. Damage to the coupling can result.

Turnonthewaterfaucetsandcheckforleaks.

NOTE:Replaceinlethosesafter5yearsofusetoreducethe

riskofhosefailure.Recordhoseinstallationorreplacement

datesonthehosesforfuturereference.

Periodicallyinspectandreplacehosesifbulges,kinks,cuts,

wear,orleaksarefound.

Properroutingofthedrainhoseprotectsyourfloorsfrom

damageduetowaterleakage.Carefullyreadandfollowthese

instructions.

Thedrainhoseisconnectedtoyourwasher.

To prevent drain water from going back into the washer:

• Do not straighten the drain hose, and do not force excess

drain hose into standpipe. Hose should be secure, but loose

enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. (See Floor Drain under "Alternate

Parts.")

1.

2.

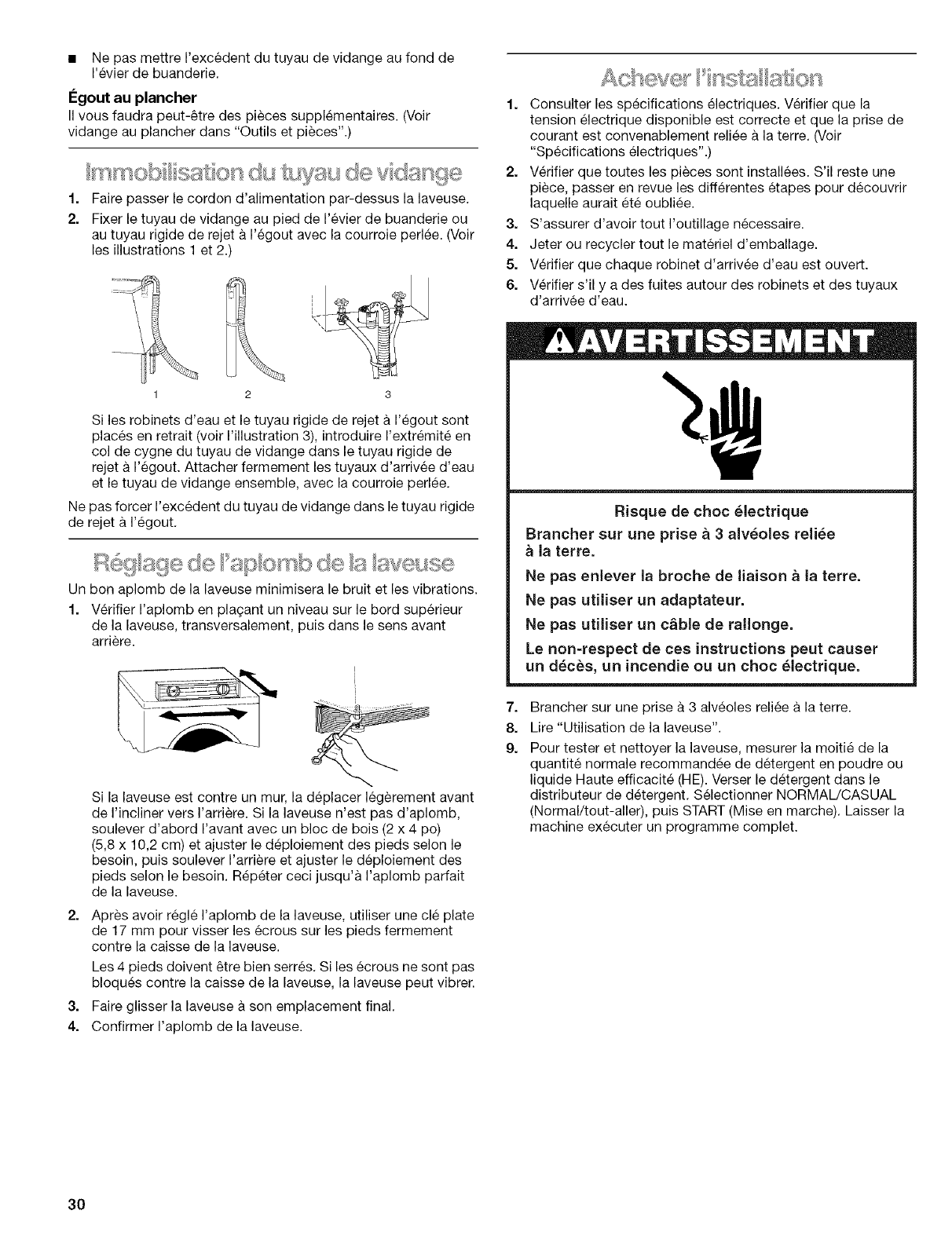

Drape the power cord over the washer top.

Secure the drain hose to the laundry tub leg or standpipe with

the beaded strap provided. (See illustrations 1 and 2.)

3

If the washer faucets and the drain standpipe are recessed

(see illustration 3), put the hooked end of the drain hose in the

standpipe. Tightly wrap the beaded strap around the water

inlet hoses and the drain hose.

Do not force excess drain hose into the standpipe.

Properly leveling your washer prevents excessive noise and

vibration.

1. Check the levelness of the washer by placing a level on the

top edge of the washer, first side to side, then front to back.

If the washer is against a wall, move the washer out slightly

before tipping back. If the washer is not level, first prop the

front with a wood block (2" x 4") (5.8 x 10.2 cm) and adjust

the feet as necessary; then prop the back and adjust feet as

necessary. Repeat this step until washer is level.

2. After the washer is level, use a 17 mm open-end wrench to

turn the nuts on the feet tightly against the washer cabinet.

All 4 feet must be tightened. If the nuts are not tight against

the washer cabinet, the washer may vibrate.

3. Slide the washer to its final location.

4. Confirm the levelness of the washer.

1. Check the electrical requirements. Be sure that you have the

correct electrical supply and the recommended grounding

method. (See "Electrical Requirements.")

2. Check to be sure all parts are now installed. If there is an

extra part, go back through the steps to see which step was

skipped.

3. Check to be sure you have all of your tools.

4. Dispose/recycle all packaging materials.

5. Check to be sure the water faucets are on.

6. Check for leaks around faucets and inlet hoses.

Electrical Shock Hazard

Plug into agrounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in

death, fire, or electrical shock.

7.

8.

9.

Plug into a grounded 3 prong outlet.

Read "Washer Use."

To test and to clean your washer, measure _/_the normal

recommended amount of powdered or liquid High Efficiency

(HE) detergent. Pour the detergent into the detergent

dispenser. Select NORMAL/CASUAL, and then select START.

Allow the washer to complete one whole cycle.

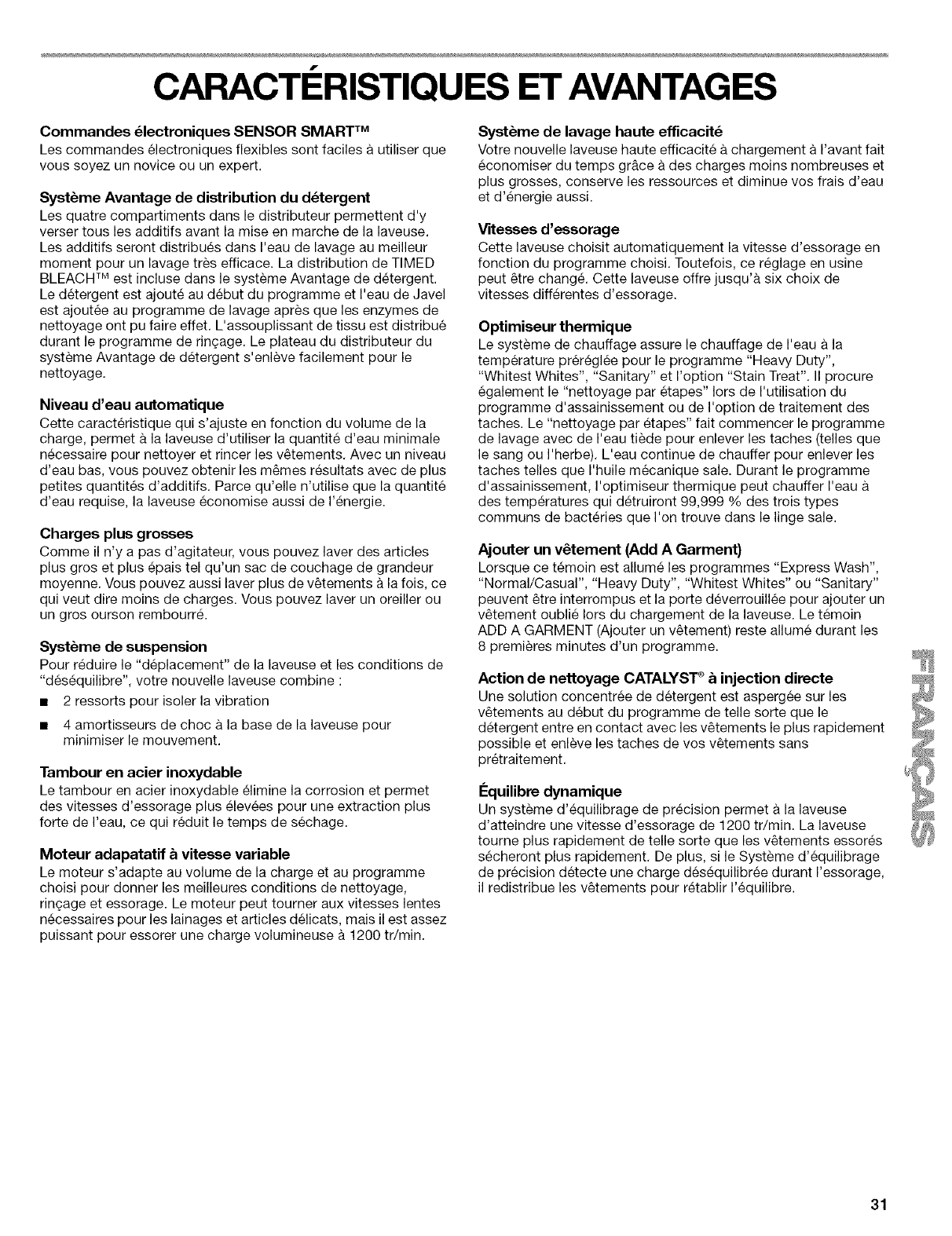

FEATURES AND BENEFITS

SENSOR SMART TM Electronic Controls

Flexible electronic controls are easy to use whether you are a

beginner or an expert.

Detergent Advantage System Dispenser

The four compartments in the dispenser allow loading of all

laundry additives before the washer is started. The additives will

be dispensed into the wash at the optimal time for high

performance cleaning. TIMED BLEACW M release is included in

the detergent advantage system. The detergent is added at the

beginning of the cycle and the bleach is added after the enzymes

have had a chance to do their cleaning. The fabric softener is

dispensed in the rinse cycle. The Detergent Advantage System

Dispenser tray is easily removed for cleaning.

Auto Water Level

Adjusting to the size of the load, this feature allows the washer to

use the minimal amount of water needed to clean and rinse the

clothes. With a low water level, you can obtain the same results

with smaller amounts of additives. Because only the required

amount of water is used, the washer saves energy, too.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items such

as an average size sleeping bag. You are also able to wash more

clothes at one time, which means fewer loads. You can wash a

pillow or a large stuffed teddy bear.

Suspension System

To reduce washer "walk" and "off-balance" conditions, your new

washer combines:

• 2 Springs to isolate vibration

• 4 Shock absorbers at the washer base to minimize movement

Stainless Steel Drum

The Stainless Steel drum eliminates corrosion and enables higher

spin speeds for more water extraction, reducing drying time.

Adaptive Variable Speed Motor

The motor adapts to the load size and to the cycle selected to

give the optimum cleaning, rinsing, and spinning conditions. The

motor can handle slow speeds needed for wool and delicate

items and is powerful enough to drive a large clothes load into a

1,200 rpm spin.

High-Efficiency Wash System

Your new front-loading, high-efficiency washer saves time with

fewer, larger loads, conserves resources and lowers your water

and energy bills too.

Spin Speeds

This washer automatically selects the spin speed based on the

cycle selected. This factory setting can be changed, however.

This washer offers up to six different spin speed choices.

Thermal Optimizer

The heating system ensures that the wash water is heated to the

preset temperature for Heavy Duty, Whitest Whites, Sanitary, and

the Stain Treat option. It also provides "stepped cleaning" when

using the sanitary cycle or the stain treat option. "Stepped

cleaning" starts the wash cycle with warm water to remove stains

(such as blood or grass). The water continues heating in order to

remove stains such as dirty mechanical oil. During the sanitary

cycle, the thermal optimizer can heat the water to temperatures

that will destroy 99.999% of three common types of bacteria

found in soiled laundry.

Add A Garment

When lighted, Express Wash, Normal/Casual, Heavy Duty,

Whitest Whites, and Sanitary can be paused and the door

unlocked so you can add a garment that may have been

forgotten when loading the washer. The ADD A GARMENT status

light will stay lit for the first 8 minutes of a cycle.

CATALYST eCleaning Action with Direct Injection

A concentrated detergent solution is sprayed onto the clothes at

the beginning of the cycle to ensure that the detergent comes

into contact with the clothes as quickly as possible, removing

stains from your clothes without pretreating.

Dynamic Balance

A precision balancing system that allows the washer to reach

spin speeds of 1,200 rpm. The washer spins faster so that

clothes coming out of the washer will dry faster. In addition, if the

Dynamic Balance system detects off balance loads during

spinning, it redistributes the clothes so that they are evenly

balanced.

10

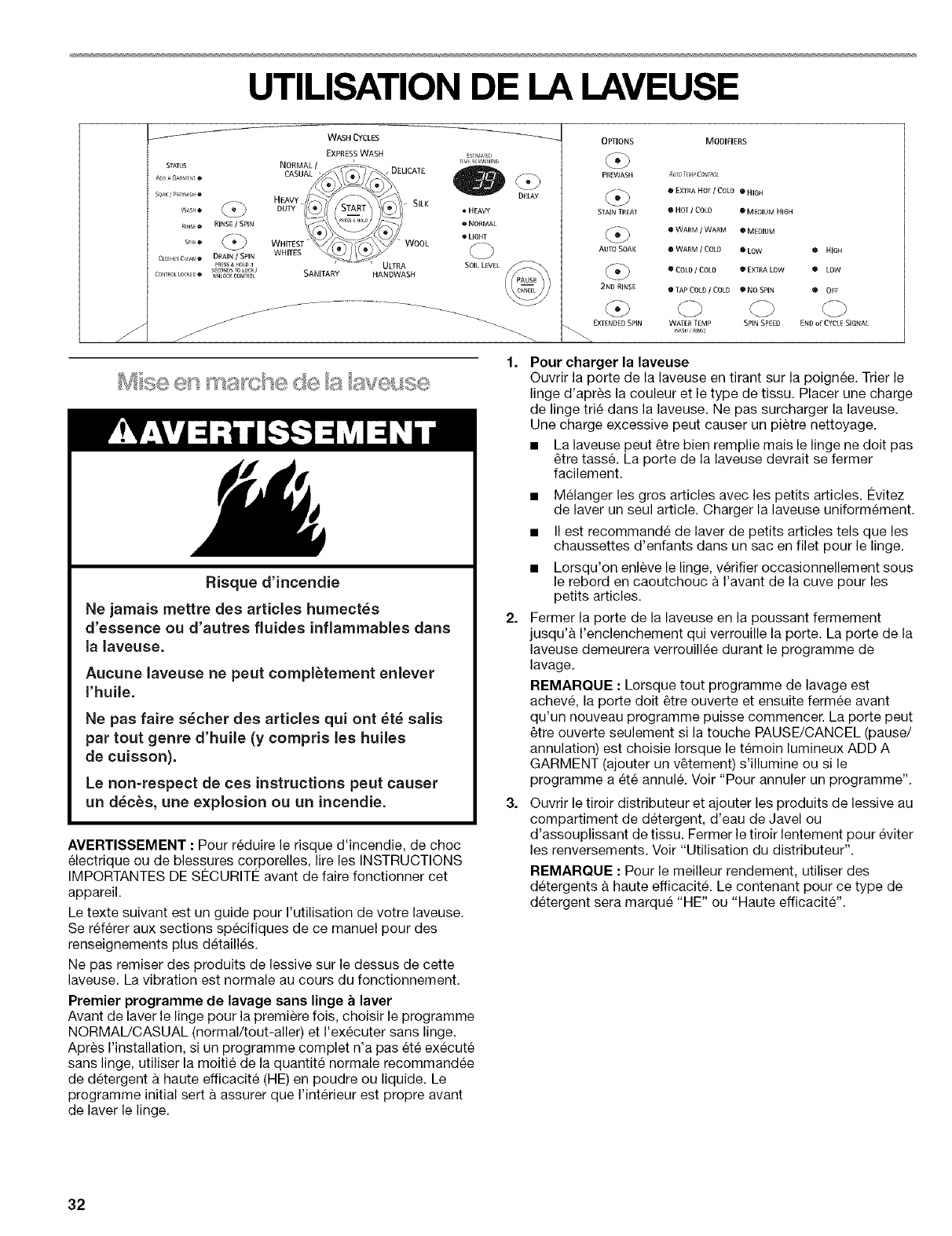

WASHER USE

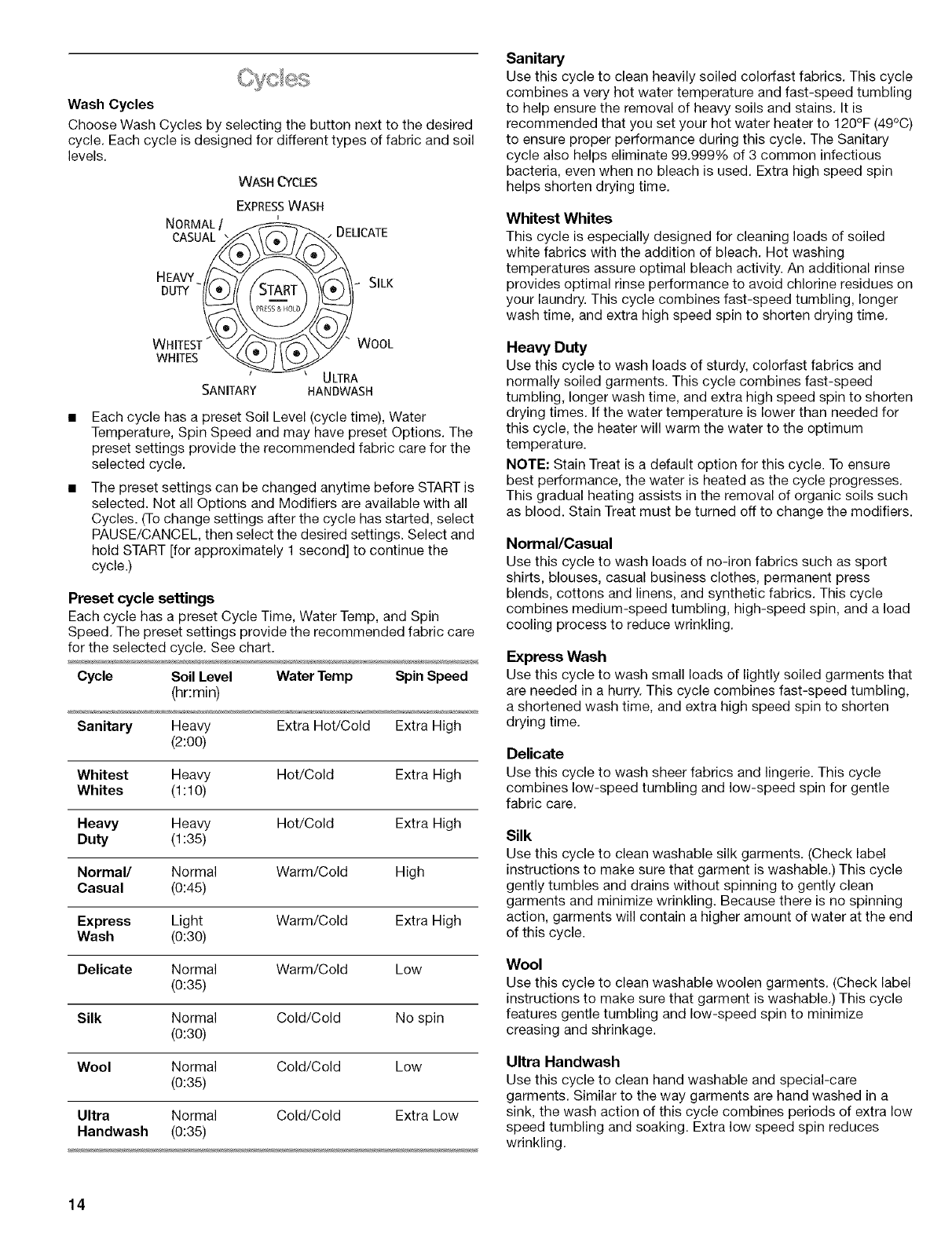

WASH CYCLES

EXPRESS WASH

NORMAL_//(_\

STATUS ?"

ADDAGAaVENT•CASUA

HEAVY

wAs_® DUTY I_START

_IINSS • RINSE ISPIN

CLO R_SCLEAT @ DRAIN /SPIN WHITES

_Fss _ i_o_ s '' ULTRA

secondse LOCi/

Co_7_ot LOCK_O •ONLO_'_ ('ONI RO SANITARY HANDWASH

• HEAVY

• NORMAL

•LIGHT

DEEAY

Fire Hazard

Never place items in the washer that are

dampened with gasoline or other flammable

fluids.

No washer can completely remove oil.

Do not dry anything that has ever had any type of

oil on it (including cooking oils).

Doing so can result in death, explosiom or fire.

WARNING: To reduce the risk of fire, electric shock, or injury to

persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance,

The following is a guide to using your washer. Please refer to

specific sections of this manual for more detailed information.

Do not store laundry products on the top surface of this washer.

Vibration is normal during operation.

First Wash Cycle Without Laundry

Before washing clothes for the first time, choose NORMAL/

CASUAL cycle and run it without clothes. After installation, if a

complete cycle has not been run without clothes, use _/2the

normal recommended amount of powdered or liquid High

Efficiency (HE) detergent, This initial cycle serves to ensure the

interior is clean before washing clothes.

1. To load washer

Open the washer door by pulling on the handle.

Sort laundry according to color and type of fabric. Place a

load of sorted clothes in the washer. Do not overload washer.

Overloading can cause poor cleaning.

• The washer can be fully loaded, but not tightly packed.

Washer door should close easily.

• Mix large and small items, Avoid washing a single item,

Load evenly.

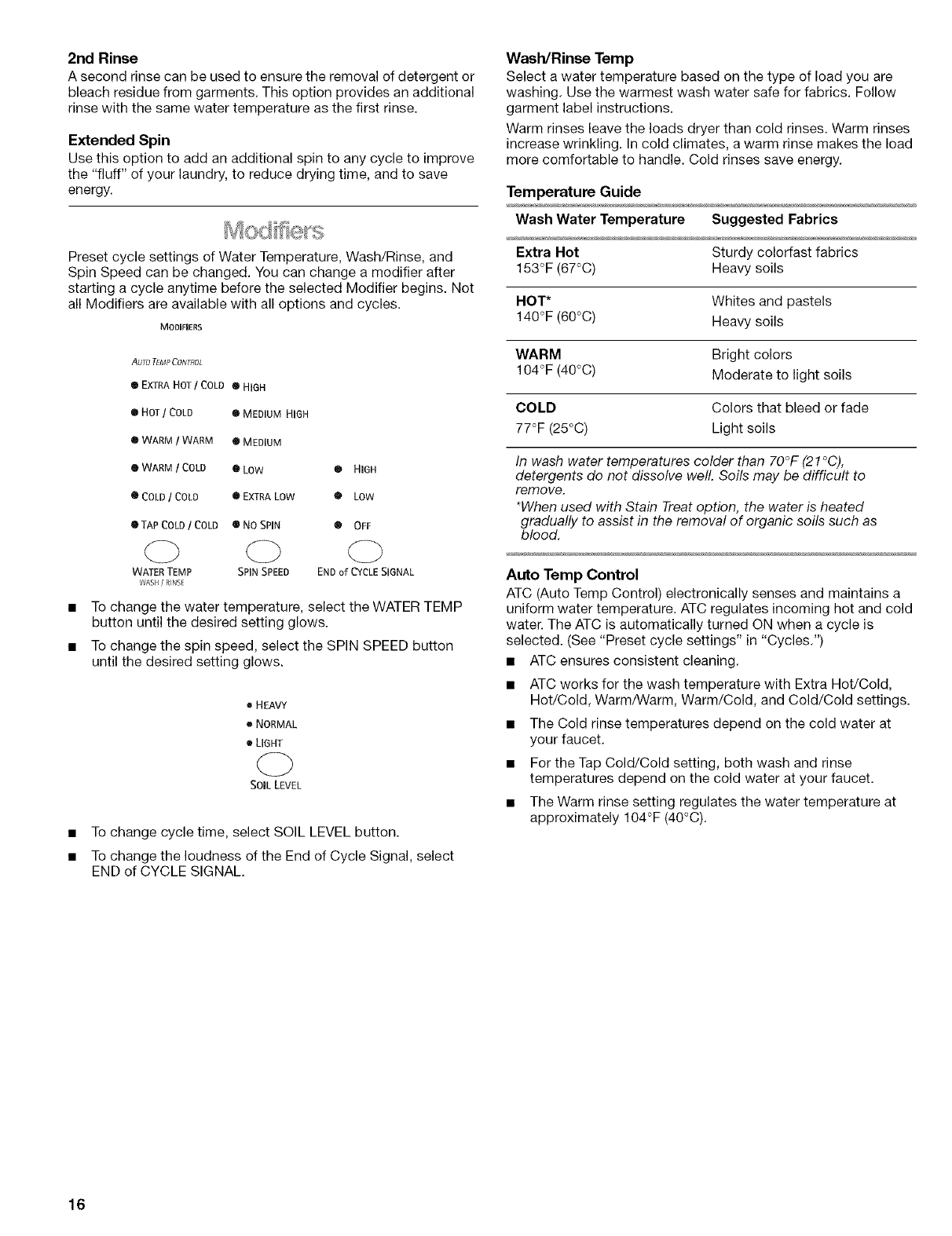

OPTIONS MODIRERS

PREWASH AUTO7Et/PCO#_RO_

• EXTRA HOT/COLD ® HIGH

STAIN TREAT ® HOT ICOLD _ MEDIUM HIGH

• WARM /WARM • MEDIUM

AUTO SOAK • WARM /COLD • LOW

• COLD ICOLD • EXTRA LOW

2NI)RINSE _TAP COLD /COLD @ NO SPIN

•HIGH

LOW

®OFF

EXTENDED SPIN WATER TEMP SPIN SPEED END of CYCL5 SIGNAl

•It is recommended that you wash small items such as

infant socks in a mesh garment bag.

• When unloading garments, occasionally check under the

rubber rim at the front of the tub for small items.

Close the washer door by pushing it firmly until the lock

clicks. The washer door will remain locked during the wash

cycle.

NOTE: After any wash cycle is completed, the door must be

opened and then closed before a new cycle can begin. The

door can be opened only if PAUSE/CANCEL is selected while

the ADD A GARMENT light is glowing or if the cycle has been

canceled. See "To cancel a cycle."

Open the Dispenser Drawer and add laundry products to the

detergent, bleach, or fabric softener compartments. Close

drawer slowly to avoid spills. See "Using the Dispenser."

NOTE: For best performance, use only High Efficiency

detergents. The package for this type of detergent will be

marked "HE" or "High Efficiency."

4. Turn on the washer by selecting one of the WASH CYCLES.

The indicator light for the selected cycle will glow. When

selecting a Wash Cycle, the preset options, Water Temp, Spin

Speed, and soil level for the selected cycle will glow. The

display shows the estimated time remaining. The preset

settings provide the recommended fabric care for the

selected cycle. See "Cycles."

5. Select the desired OPTIONS. Not all Options are available

with all cycles. See "Options."

6. Select the desired MODIFIERS. Not all Modifiers are available

with all Cycles and Options. See "Modifiers."

7. If desired, select the END OF CYCLE SIGNAL. The signal is

helpful when you are washing items that should be removed

from the washer as soon as it stops. Select HIGH or LOW.

8. To begin the wash cycle immediately

Select and hold START (for approximately I second).

• If you do not select START within 5 minutes of choosing a

cycle, the washer automatically shuts off.

• When the wash cycle is complete, the CLOTHES CLEAN

status light glows, the door unlocks, and the wash load

can be removed from the washer. The washer powers

down automatically 5 minutes after the cycle is complete

and the CLOTHES CLEAN light goes off. To power down

the washer manually after the wash cycle is complete,

select PAUSE/CANCEL once.

11

g= To begin the wash cycle later

Select DELAY until the desired delay time (in hours) shows in

the Estimated Time Remaining display. Select START. The

countdown to the wash cycle will show in the display window.

Your new washer has a dispenser drawer with four separate

compartments for your laundry products--two are for detergent,

one is for liquid chlorine bleach, and one is for liquid fabric

softener. Laundry products are diluted and dispensed

automatically at the proper time during the wash cycle, making it

unnecessary for you to return to the washer during the cycle to

add them.

It is normal for small amounts of water to remain in the

dispensers when the wash cycle is complete.

Do not put laundry additives directly into the wash tub. Always

use the proper dispensers when adding laundry products.

Choosing the Right Detergent

For best washing performance, use a High Efficiency (HE), or

low-sudsing, detergent.

To fill dispenser compartments

1. Pull out the dispenser drawer.

2. Add the desired laundry product to the proper compartment.

3. Push in the dispenser drawer carefully and completely (to

avoid spillage).

Dispenser

1. Prewash detergent compartment

2. Separator

3. Main Wash detergent compartment

4. Dispenser release lever

5. Chlorine bleach compartment

6. Fabric softener compartment

Prewash detergent compartment

(Number 1 in Dispenser Illustration)

Add detergent to this compartment when using the Prewash

option or Auto Soak. Liquid or powdered detergent may be used

in this compartment. The detergent will automatically be

dispensed during Prewash if the Prewash option is selected or

during the soak time if Auto Soak is selected.

• Using High Efficiency (HE) detergent, add 1/3the

recommended amount to the prewash compartment and %

the recommended amount to the main wash compartment.

Main Wash detergent compartment

(Number 3 in Dispenser Illustration)

Add liquid or powdered HE detergent to this compartment for

your main wash cycle. The detergent separator must always be in

place, either in the front or back position.

IMPORTANT: If you are using the Prewash option, the Auto Soak

with a wash cycle, or Delay, powdered detergent must be used in

the main wash compartment since liquid detergents may seep

out of the main wash compartment during the prewash, soak

time, or delay before the main wash begins.

• Do not fill beyond the "MAX" level.

Liquid or powdered color-safe bleach may be added to the

Main Wash compartment along with the same type of

detergent, liquid or powdered.

Liquid detergent: Put the SEPARATOR in the front position,

between the guides, as shown following. There will be no gap

between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

LIQUI

SO

Separator in front position, between guides

!. Separator

2. Guide

Powdered detergent: Put the SEPARATOR in the back

position, behind the guides, as shown following. There will be

a gap between the bottom of the wash cycle detergent

compartment and the bottom of the separator.

UI

[] POWDER _ PREWASH _ J

1 <'°"'° I

Separator in back position, behind guides

!. Separator

2. Guide

LIQUI

SO

2V

NOTE: The separator will be in the powder (back) position when

shipped from the factory.

12

Chlorine bleach compartment

(Number 5 in Dispenser Illustration)

Add NO MORE THAN 1/3cup (80 mL) liquid chlorine bleach to this

compartment. The bleach will be automatically diluted and

dispensed at the best time during the first rinse after the wash

cycle. This compartment cannot dilute powdered bleach.

• Always measure liquid chlorine bleach. Use a measuring cup

with a pour spout; do not guess.

• Do not fill beyond the "MAX" level.

NOTE: Overfilling could cause severe garment damage.

Fabric Softener compartment

(Number 6 in Dispenser Illustration)

Add 1/4cup (60 mL) liquid fabric softener to this compartment.

Fabric softener will be automatically dispensed in the final rinse.

• Do not fill beyond the "MAX" level.

1.

2.

To pause the washer at any time, select PAUSE/CANCEL.

To continue the cycle, select and hold START (for

approximately 1 second).

Not all Options and Modifiers are available with all Cycles.

Cycles, Options and Modifiers can be changed anytime before

START is selected.

Options and Modifiers can be changed anytime after START is

selected and before the start of the selected Option or Modifier.

To cancel a cycle and select a new cycle

1. Select PAUSE/CANCEL twice.

2. Select desired cycle.

3. Select the desired OPTIONS.

4. Select and hold START (for approximately I second) to restart

the washer at the beginning of the new cycle.

To cancel a cycle

1. Select PAUSE/CANCEL twice.

2. The washer powers down, the door unlocks, and clothes can

be removed.

NOTE: If the water level or the temperature is too high, the

washer will drain automatically before the door unlocks.

To change Options or Modifiers after the cycle has started

1. Select PAUSE/CANCEL

2. Select the desired OPTIONS or MODIFIERS.

3. Select and hold START (for approximately 1 second) to

continue the cycle.

To drain the washer manually

1. Select PAUSE/CANCEL

2. Select DRAIN/SPIN.

3. Select and hold START (for approximately 1 second) to begin

the drain.

4. When the spin is complete, the door unlocks. Items can be

removed from the washer.

These lights show which portion of the cycle the washer is

operating. They also indicate when you can add an additional

item to the wash cycle and when the controls are locked.

STATUS

ADD A GARMENT ®

SOAK/PREWASH

WASH

RINSE_

SPIN

CLOTHES CLEAN

CONTROLLOCKED

Adding items

You can add items to the washer after the cycle has started for

Express Wash, Normal/Casual, Heavy Duty, Whitest Whites, and

Sanitary if the ADD A GARMENT status light is glowing.

To add items

1. Select PAUSE/CANCEL The washer door unlocks, and items

can be added.

2. To continue the cycle, close the door and select and hold

START (for approximately 1 second).

Clothes Clean

The Clothes Clean light stays on for 5 minutes after the cycle is

complete. The washer will then power down.

Locking controls

The Control Lock prevents unintended use of the washer. You

can also use the control lock feature to prevent unintended cycle

or option changes during a cycle. When CONTROL LOCKED is

lit, all buttons are disabled except for Pause/Cancel and Start.

You can lock the controls while the washer is operating.

To lock the controls

Select and hold DRAIN/SPIN for 3 seconds.

dZb

DRAIN /SPIN

PRESS & HOLD 3

SECONDS TO LOCK /

UNLOCK CONTROL

The CONTROL LOCKED status light glows.

To unlock the controls

Select and hold DRAIN/SPIN for 3 seconds until the CONTROL

LOCKED Status light turns off.

Estimated Time Remaining

The cycle times vary automatically based on your water pressure,

water temperature, detergent, and clothes load. The cycle time

will be extended if oversudsing occurs or the load is unbalanced.

13

Wash Cycles

Choose Wash Cycles by selecting the button next to the desired

cycle. Each cycle is designed for different types of fabric and soil

levels.

WASHCYCLES

EXPRESSWASH

NORMAL/

CASUAL"._

T

WHITESx._

DELICATE

SILK

WOOL

ULTRA

SANITARY HANDWASH

Each cycle has a preset Soil Level (cycle time), Water

Temperature, Spin Speed and may have preset Options. The

preset settings provide the recommended fabric care for the

selected cycle.

The preset settings can be changed anytime before START is

selected. Not all Options and Modifiers are available with all

Cycles. (To change settings after the cycle has started, select

PAUSE/CANCEL, then select the desired settings. Select and

hold START [for approximately 1 second] to continue the

cycle.)

Preset cycle settings

Each cycle has a preset Cycle Time, Water Temp, and Spin

Speed. The preset settings provide the recommended fabric care

for the selected cycle. See chart.

Cycle Soil Level Water Temp Spin Speed

(hr:min)

Sanitary Heavy Extra Hot/Cold Extra High

(2:00)

Whitest Heavy Hot/Cold Extra High

Whites (1:10)

Heavy Heavy Hot/Cold Extra High

Duty (1:35)

Normal/ Normal Warm/Cold High

Casual (0:45)

Express Light Warm/Cold Extra High

Wash (0:30)

Delicate Normal Warm/Cold Low

(0:35)

Silk Normal Cold/Cold No spin

(0:30)

Wool Normal Cold/Cold Low

(0:35)

Ultra Normal Cold/Cold Extra Low

Handwash (0:35)

Sanitary

Use this cycle to clean heavily soiled colorfast fabrics. This cycle

combines a very hot water temperature and fast-speed tumbling

to help ensure the removal of heavy soils and stains. It is

recommended that you set your hot water heater to 120°F (49°C)

to ensure proper performance during this cycle. The Sanitary

cycle also helps eliminate 99.999% of 3 common infectious

bacteria, even when no bleach is used. Extra high speed spin

helps shorten drying time.

Whitest Whites

This cycle is especially designed for cleaning loads of soiled

white fabrics with the addition of bleach. Hot washing

temperatures assure optimal bleach activity. An additional rinse

provides optimal rinse performance to avoid chlorine residues on

your laundry. This cycle combines fast-speed tumbling, longer

wash time, and extra high speed spin to shorten drying time.

Heavy Duty

Use this cycle to wash loads of sturdy, colorfast fabrics and

normally soiled garments. This cycle combines fast-speed

tumbling, longer wash time, and extra high speed spin to shorten

drying times. If the water temperature is lower than needed for

this cycle, the heater will warm the water to the optimum

temperature.

NOTE: Stain Treat is a default option for this cycle. To ensure

best performance, the water is heated as the cycle progresses.

This gradual heating assists in the removal of organic soils such

as blood. Stain Treat must be turned off to change the modifiers.

Normal/Casual

Use this cycle to wash loads of no-iron fabrics such as sport

shirts, blouses, casual business clothes, permanent press

blends, cottons and linens, and synthetic fabrics. This cycle

combines medium-speed tumbling, high-speed spin, and a load

cooling process to reduce wrinkling.

Express Wash

Use this cycle to wash small loads of lightly soiled garments that

are needed in a hurry. This cycle combines fast-speed tumbling,

a shortened wash time, and extra high speed spin to shorten

drying time.

Delicate

Use this cycle to wash sheer fabrics and lingerie. This cycle

combines low-speed tumbling and low-speed spin for gentle

fabric care.

Silk

Use this cycle to clean washable silk garments. (Check label

instructions to make sure that garment is washable.) This cycle

gently tumbles and drains without spinning to gently clean

garments and minimize wrinkling. Because there is no spinning

action, garments will contain a higher amount of water at the end

of this cycle.

Wool

Use this cycle to clean washable woolen garments. (Check label

instructions to make sure that garment is washable.) This cycle

features gentle tumbling and low-speed spin to minimize

creasing and shrinkage.

Ultra Handwash

Use this cycle to clean hand washable and special-care

garments. Similar to the way garments are hand washed in a

sink, the wash action of this cycle combines periods of extra low

speed tumbling and soaking. Extra low speed spin reduces

wrinkling.

14

Extra Cycles

Extra Cycles can be chosen by selecting the button above the

desired cycle.

RINSE /SPIN

@

DRAIN /SPIN

You can change the selection anytime before START is selected.

Rinse/Spin

Use this cycle to get a rinse and spin only. This cycle combines

fast-speed tumbling and extra high speed spin. If desired, you

can reduce the spin speed by selecting the speed you want from

the SPIN SPEED modifier.

Rinse/Spin is useful for

• Loadsthat need rinsing only.

• Adding fabric softener to a load using the fabric softener

dispenser.

Drain/Spin

Use this cycle to drain your washer or to drain and spin your

wash load. The spin speed is preset to extra high. If desired, you

can reduce the spin speed by selecting the speed you want from

the SPIN SPEED modifier.

NOTE: Loads of synthetics, delicate fabrics, handwashables, and

woolens should be drained with no spin or low spin to avoid

fabric stress.

As with any new product, you will hear sounds that you are not

accustomed to. You may hear various sounds when the door is

locked or unlocked, and during the washing, rinsing, or spinning

process. Between changes in wash actions, there will be

momentary pauses. You will hear water spraying and splashing

during the wash and rinse cycles. These new sounds and pauses

are part of normal washer operation. (See "Troubleshooting.")

You can customize your wash by adding OPTIONS to your cycle

selections. You can add or change an option after starting a cycle

anytime before the selected option begins. Not all Options are

available with all cycles.

OPTIONS

PREWASH

STAIN TREAT

AUTOSOAK

2ND RINSE

EXTENDED SPIN

See the "Laundry Guide" section for an overview of possible

options for each Wash Cycle selection.

You can select more than one option for a cycle. Some

options cannot be added to some cycles, for example, Stain

Treat cannot be added to the Express Wash cycle.

If an option is available with a selected cycle, the light for that

option will glow when selected.

If an option is unavailable with a selected cycle, there will be a

short tone and the light for that option will not glow when

selected.

Prewash

Use this option for loads of heavily soiled items that need

pretreatment. This option adds a 15-minute prewash and drain to

the main wash cycle.

• Add detergent to the Prewash and Main Wash compartments

of the Dispenser Drawer.

• When using Prewash, do not use liquid detergent in the Main

Wash compartment. Use powdered detergent for the main

wash cycle.

NOTE: The Prewash and Auto Soak options cannot be selected

in the same cycle.

Stain Treat

Use this option for heavily soiled loads that need improved stain

treatment. When Stain Treat is selected, the water temperature of

the selected wash cycle is automatically set to warm. The water

will then be heated to a hot water temperature to aid in stain

removal. This option will provide optimal removal of organic

stains such as blood.

NOTE: If Stain Treat is selected with the Sanitary cycle, the water

will be heated to a very hot temperature.

Auto Soak

Use the Auto Soak option for loads of heavily soiled cotton, linen,

polyester or nylon with set-in stains. During Auto Soak, water will

be added to the drum and the laundry will be equally distributed

by a short tumbling phase. Laundry will then be soaked by

phases without drum movement. After soaking, the washer

drains without spinning.

Added to a Wash Cycle: A 30 minute soak time is added to the

main wash cycle to improve removal of set-in stains.

1. Add detergent to both the Prewash and Main Wash

compartments of the Dispenser Drawer.

NOTE: The Auto Soak and Prewash options cannot be

selected in the same cycle. Use powdered detergent for the

main wash cycle because liquid detergent will seep into the

washer during Auto Soak.

2. Select a Wash Cycle.

3. Select AUTO SOAK.

NOTE: For cycles with hot wash temperatures, the soak

temperature will be set to warm; otherwise, the soak

temperature will be the same as the wash temperature.

4. Select and hold START (approximately I second). After

soaking, the washer drains and the wash cycle starts.

Without a Wash Cycle: Provides a soak time with warm or cold

water followed by drain.

1. Add detergent only to the Prewash compartment of the

Dispenser Drawer.

2. Select DRAIN/SPIN or RINSE/SPIN first, then AUTO SOAK.

3. Choose the desired soak temperature.

4. Select and hold START (approximately 1 second).

15

2nd Rinse

A second rinse can be used to ensure the removal of detergent or

bleach residue from garments. This option provides an additional

rinse with the same water temperature as the first rinse.

Extended Spin

Use this option to add an additional spin to any cycle to improve

the "fluff" of your laundry, to reduce drying time, and to save

energy.

Preset cycle settings of Water Temperature, Wash/Rinse, and

Spin Speed can be changed. You can change a modifier after

starting a cycle anytime before the selected Modifier begins. Not

all Modifiers are available with all options and cycles.

MODIFIERS

AUTO TEMP CONTROL

® EXTRA HOT /COLD ® HIGH

® HOT /COLD O MEDIUM HIGH

•WARM /WARM O MEDIUM

g WARM /COLD 0 LOW

O COLD /COLD OEXTRA LOW

O TAP COLD /COLD ® NO SPIN

C) (2)

WATER TEMP SPIN SPEED

WASH /RINSE

o HIGH

• LOW

® OFF

C)

END of CYCLE SIGNAL

To change the water temperature, select the WATER TEMP

button until the desired setting glows.

To change the spin speed, select the SPIN SPEED button

until the desired setting glows.

m HEAVY

® NORMAL

• LIGHT

C)

SOIL LEVEL

• To change cycle time, select SOIL LEVEL button.

• To change the loudness of the End of Cycle Signal, select

END of CYCLE SIGNAL.

Wash/Rinse Temp

Select a water temperature based on the type of load you are

washing. Use the warmest wash water safe for fabrics. Follow

garment label instructions.

Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load

more comfortable to handle. Cold rinses save energy.

Temperature Guide

Wash Water Temperature Suggested Fabrics

Extra Hot Sturdy colorfast fabrics

153°F (67°C) Heavy soils

HOT* Whites and pastels

140°F (60°C) Heavy soils

WARM Bright colors

104°F (40°C) Moderate to light soils

COLD Colors that bleed or fade

77°F (25°C) Light soils

In wash water temperatures colder than 70°F (21 °C),

detergents do not dissolve well. Soils may be difficult to

remove.

*When used with Stain Treat option, the water is heated

gradually to assist in the removal of organic soils such as

blood.

Auto Temp Control

ATC (Auto Temp Control) electronically senses and maintains a

uniform water temperature. ATC regulates incoming hot and cold

water. The ATC is automatically turned ON when a cycle is

selected. (See "Preset cycle settings" in "Cycles.")

• ATC ensures consistent cleaning.

• ATC works for the wash temperature with Extra Hot/Cold,

Hot/Cold, Warm/Warm, Warm/Cold, and Cold/Cold settings.

• The Cold rinse temperatures depend on the cold water at

your faucet.

• For the Tap Cold/Cold setting, both wash and rinse

temperatures depend on the cold water at your faucet.

• The Warm rinse setting regulates the water temperature at

approximately 104°F (40°C).

16

Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these

washer cycles.

CYCLE SUGGESTED LOAD TYPE AVAILABLE OPTIONS

Prewash* Stain Treat Auto 2nd Rinse Extended

Soak* Spin

Sanitary Heavily soiled underwear, towels, work v' v' v' Vv'

clothes, diapers, etc.

Whitest Whites Heavily soiled white fabrics v' v' v' V' v'

Heavy Duty Heavily to normally soiled underwear, v' v' v' Vv'

towels, shirts, etc.

Normal/Casual Normally soiled blouses, shirts, overalls, v' v' v' v' v'

etc., made of polyester, nylon, cotton,

linen, or cotton blends

Express Wash Lightly to normally soiled overalls and v' Vv'

sportswear made of cotton, polyester,

nylon, and cotton blends

Delicate Curtains and delicate clothing, dresses, v' v' V'

skirts, shirts and blouses

Silk Fabrics made of silk identified as V

machine washable

Wool Woolens with a felt-free finish, identified V

as machine washable

Ultra Fabrics made of silk, special-care items _'

Nandwash marked "Handwashable"

*Prewash and Auto Soak cannot be selected at the same time.

LAUNDRY TIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of

your garments.

• Close zippers, snaps, and hooks to avoid snagging other

items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim

and ornaments.

• Empty pockets and turn them inside-out.

• Turn down cuffs; brush away lint and dirt.

• Turn synthetic knits inside-out to avoid pilling.

• Tie strings and sashes so they will not tangle.

• Mend tears, loose hems, and seams.

• Treat spots and stains.

• Stained or wet garments should be washed promptly for best

results.

Sorting

• Separate heavily soiled items from lightly soiled ones, even if

they would normally be washed together. Separate lint-givers

(towels, chenille) from lint-takers (corduroy, synthetics,

permanent press). When possible, turn lint-givers inside-out.

• Separate dark colors from light colors, colorfast items from

noncolorfast items.

• Sort by fabric and construction (sturdy cottons, knits, delicate

items).

Unloading

• Remove clothes from washer after the cycle is completed.

Metal objects such as zippers, snaps, and buckles may rust if

left in the washer basket for a long time.

17

Loading suggestions (maximum size loads).

Heavy Work Clothes

4 jeans 2 sweatpants

4 workpants 2 sweatshirts

4 workshirts

Towels

10 bath towels

10 hand towels

14 washcloths

Mixed Load

3 sheets (1 king, 2 twin) 9 T-shirts

4 pillowcases 9 shorts

3 shirts 10 handkerchiefs

3 blouses

WASHER CARE

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.

Occasionally wipe the outside of your washer to keep it looking

new. Use mild soap and water. Do not use abrasive products.

Cleaning the interior

Use a soft damp cloth or sponge to occasionally wipe the inner

door to remove any detergent residue. Use mild soap and water.

Do not use abrasive products.

Cleaning the door seal

Use a soft damp cloth or sponge when necessary. Check the fold

of the seal periodically for any foreign objects.

Cleaning the dispenser drawer

The dispenser drawer is removable for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever in

the Prewash compartment. See "Using the Dispenser."

Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach

compartments and the separator).

3. Wash the parts under running water.

4. Replace the inserts and return the dispenser to the drawer.

Install and store your washer where it will not freeze. Because

some water may stay in the hoses, freezing can damage your

washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on

vacation or not using your washer for an extended period of time,

you should:

•Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid

accidental flooding (due to a water pressure surge) while you

are away.

• Slightly open door to provide ventilation.

To winterize washer:

1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.

2. Run washer on a DRAIN/SPIN cycle.

3. Unplug washer or disconnect power.

4. Shut off both water faucets.

5. Disconnect water inlet hoses from faucets and drain.

To use washer again:

1. Flush water pipes.

2. Reconnect water inlet hoses to faucets.

3. Turn on both water faucets.

4. Plug in washer or reconnect power.

5. Run the washer through the NORMAL/CASUAL cycle with V2

the normal recommended amount of HE detergent to clean

out antifreeze.

To transport the washer:.

1. If washer will be moved during freezing weather, put in 1 qt

(1 L) of R.V.-type antifreeze in the drum. Run washer on a

DRAIN/SPIN cycle.

2. Unplug the power cord.

3. Disconnect the drain hose from the drain system and attach

to rear panel clips.

4. Shut off both water faucets.

5. Disconnect the water inlet hoses from faucets, then drain the

hoses and clip them to the rear panel of the washer.

6. IMPORTANT: Call service. Do not reuse transport bolts. Unit

must be transported in the upright position.

Reinstalling the washer

1. Follow the "Installation Instructions" to locate, level and

connect the washer.

2. Run the washer through the NORMAL!CASUAL cycle with V2

the normal recommended amount of HE detergent to clean

the washer and remove the antifreeze, if used.

Replace inlet hoses after five years of use to reduce the risk of

hose failure. Periodically inspect and replace inlet hoses if

bulges, kinks, cuts, wear or leaks are found.

When replacing your inlet hoses, record the date of replacement.

18

TROUBLESHOOTING

First try the solutions suggested hers to possibly avoid the

cost of a service call...

Washer displaying code message and tone sounds

• "FH" (Water Inlet Problem--no water or insufficient water

supply)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Are water faucets completely turned on?

Are screens at inlet hose connection to washer clogged?

Are water inlet hoses kinked?

Are water inlet hoses frozen?

Plug in washer or reconnect power. Re-select cycle and press

START. If the problem remains, call for service.

• "F02" (Drain Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Unplug

washer or disconnect power.

Check the following:

Is the drain hose kinked?

Is the drain hose frozen?

Is the drain hose clogged?

Is the drain hose more than 96 in. (2.4 m) above the floor?

• "SUB" (Suds Routine)

When excessive suds are detected, a suds routine

automatically starts. This routine removes extra suds and

assures proper rinsing of your garments. "SUD" is displayed

during rinsing and at the end of the cycle to inform you that

Suds Routine was activated. To avoid excessive sudsing,

use only HE detergents.

• "F" Variables [F4 to F16] (Electrical Problem)

Select PAUSE/CANCEL twice to cancel the cycle. Select

DRAIN/SPIN if there is excessive water in the washer.

Re-select cycle and press START. If the problem remains, call

for service.

Washer won't start

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is the washer door firmly shut?

Has a cycle been selected, but START has not been selected

and held for one second?

Was the door open after completion of last cycle?

Washer won't fill, wash or rinse

•Checkthe following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug? Check electrical source or call

electrician.

Are the hot and cold water faucets turned on?

Is the water inlet hose kinked?

Are the water inlet valve screens clogged?

Washer stops

•Check the following:

Is the power cord plugged into a grounded 3 prong outlet?

Is there power at the plug?

Check electrical source or call electrician.

Has a fuse blown or has the circuit breaker tripped?

If problem continues, call electrician.

Are you using an extension cord?

Do not use an extension cord.

Washer won't drain or spin

•Is the drain hose clogged, or the end of the drain hose

more than 96 in. (2.4 m) above the floor?

•Is your voltage low?

Check electrical source or call electrician. Do not use an

extension cord.

•Is the "SUB" routine active?

Cycle will complete once extra suds are removed.

•Isthe load balanced?

A single or bulky item may cause imbalance. Add more items

or redistribute the load.

Washer makes noise or vibrates

Is the washer level?

The washer must be level. The four feet should be properly

installed, and the nuts should be tightened against the

washer cabinet.

As water is drained from the washer, you may hear air being

pulled through the pump. This happens during the end of

draining. It is normal.

Are you washing items with metal snaps, buckles or

zippers?

You may hear metal items touching the washer drum. This is

normal.

Is washer installed on a sturdy and solid floor?

Refer to the "Installation Instructions" for flooring

requirements. Noise and vibration may be reduced by placing

a piece of 3Ain. (19.1 mm) plywood underneath your washer.

The plywood may extend underneath both washer and dryer

to keep them at equal heights.

Water near washer

Check household plumbing for leaks.

Dispensers clogged or leaking

Are the laundry products in the correct dispenser

compartment?

Add the correct amounts of detergent, fabric softener or

liquid chlorine bleach to the correct compartments. Add

powdered or liquid color-safe bleach to the Main Wash

compartment. Be sure to match powdered color-safe bleach

with powdered detergent or match liquid color-safe bleach

with liquid detergent.

19

Is the detergent separator in the correct position?

Separator should be in the front position when using liquid

detergent and in the back position when using powdered

detergent.

Load too wet

•Did you use the right cycle for the load being washed?

Select a cycle with a higher spin speed.

Did you wash a single item or bulky items or have you

overloaded the washer?

A single item, bulky items, or overloading may cause

imbalance. Add items or try to evenly distribute your wet

laundry in the drum, and start a DRAIN/SPIN cycle. If the

laundry is still wet, take half of the load out of the washer and

try again.

Residue or lint on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

•Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,

synthetics). Also sort by color.

Did you overload the washer?

Do not overload the washer. The washer can be fully loaded,

but not tightly packed. The wash load must be balanced. Lint

can be trapped in the load if overloaded.

• Checkthe following:

Was paper or tissue left in pockets?

•Did you use enough detergent?

Follow manufacturer's directions. Use enough detergent to

hold the lint in the water.

•Is your water colder than 70°F (21°0)?

Wash water colder than 70°F (21°C) may not completely

dissolve the detergent.

Are you using a low speed wash cycle?

Powdered detergents may not dissolve well in a slow-speed

cycle. For best results, use liquid detergent for slow-speed

cycles like Delicate, Silk, Wool and Ultra Handwash.

Stains on load

•Did you add detergent to the dispenser?

For best results, add detergent to the detergent

compartment. Do not add detergent to the washer drum.

Did you use enough detergent?

Use enough detergent to remove soil and hold it in suspension.

For best performance, use a High Efficiency detergent.

Follow manufacturer's recommendations for the type of load

you are washing.

•Is there above average iron (rust) in water?

You may need to install an iron filter.

•Did you properly sort the load?

Sort dark clothes from whites and lights.

Did you unload the washer promptly?

To avoid dye transfer, unload the washer as soon as it stops.

Did you use afabric softener dispensing ball?

Dispensing balls will not operate correctly with this washer.

Add liquid fabric softener to the fabric softener compartment.

Did you use powdered detergent in a low-speed cycle?

Consider using liquid detergent.

Did you use Express Wash on a large load?

For best results, use Express Wash for small, lightly soiled

loads.

Load is wrinkled

Did you unload the washer promptly?

Unload the washer as soon as it stops.

Did you use the right cycle for the load being washed?

Use the Delicate cycle or another cycle with a low spin speed

to reduce wrinkling.

Did you overload the washer?

The wash load must be balanced and not overloaded. Loads

should tumble freely during washing.

Gray whites, dingy colors

•Did you properly sort the load?

Dye transfer can occur when mixing whites and colors in a

load. Sort dark clothes from whites and lights.

Was the wash temperature too low?

Use hot or warm washes if safe for the fabric load. Make sure

your hot water system is adequate to provide a hot water

wash.

Did you use enough detergent, or do you have hard

water?

Use more detergent for washing heavy soils in cold or hard

water.

Cycle too long

Did you choose the Sanitary cycle or Stain Treat option?

In both cases the heater will be activated to provide

maximum cleaning performance. Additional time will be

added to the regular cycle to heat the water. This additional

time will depend on the load size and the hot water inlet

temperature.

Is "SUD" shown in the display?

Excessive sudsing has been detected and a suds routine has

been started to destroy excessive suds. This routine will add

time to the original cycle.

Did the load cause imbalance?

When too much imbalance occurs, an imbalance routine will

start to redistribute the load. This routine will add time to your

original cycle.

Door locked at end of wash cycle

Did all of the water drain out of the washer during the

spin?

Select DRAIN/SPIN to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

20

21

TABLE DES MATII RES

CONTRATS DE PROTECTION ................................................. 22

GARANTIE .................................................................................... 23

GARANTIE DE L'OPTION DE SUPPORT ................................... 23

SI_CURITI_ DE LA LAVEUSE ....................................................... 24

EXIGENCES D'INSTALLATION .................................................. 25

Outils et pieces .......................................................................... 25

Pieces alternatives ..................................................................... 25

Options ...................................................................................... 25

Exigences d'emplacement ........................................................ 25

Systeme de vidange .................................................................. 27

Specifications electriques ......................................................... 28

INSTRUCTIONS B'INSTALLATION ............................................ 29

Enlevement du systeme de transport ....................................... 29

Raccordement des tuyaux d'alimentation ................................ 29

Acheminement du tuyau de vidange ........................................ 29

Immobilisation du tuyau de vidange ......................................... 30

Reglage de I'aplomb de la laveuse ........................................... 30

Achever I'installation .................................................................. 30

CARACTI_RISTIQUES ET AVANTAGES .................................... 31

UTILISATION DE LA LAVEUSE .................................................. 32

Mise en marche de la laveuse ................................................... 32

Utilisation du distributeur .......................................................... 33

Pause ou remise en marche ...................................................... 34

Changement de programmes, options et modificateurs .......... 34

Temoins lumineux ..................................................................... 35

Programmes .............................................................................. 35

Sons normaux ........................................................................... 37

Options ...................................................................................... 37

Modificateurs ............................................................................. 38

Guide de lessivage .................................................................... 39

CONSEILS DE LESSIVAGE ......................................................... 40

Chargement ............................................................................... 40

ENTRETIEN DE LA LAVEUSE .................................................... 40

Nettoyage de la laveuse ............................................................ 40

Tuyaux d'alimentation de la laveuse ......................................... 41

Preparation avant des vacances,

un entreposage ou un demenagement ..................................... 41

DCPANNAGE ................................................................................ 41

NUMI_ROS DE SERVICE ....................... COUVERTURE ARRII_RE

CONTRATS DE

PROTECTION

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre nouvel

appareil Kenmore ®est congu et fabrique pour vous procurer des

annees de fonctionnement fiable. Mais comme pour tousles

produits, il pourra a I'occasion necessiter un entretien preventif

ou une reparation. Le cas ech6ant, un Contrat principal de

protection peut vous epargner de I'argent et des soucis.

Achetez des maintenant un Contrat principal de protection et

prot6gez-vous contre /es d_penses et ennuis inattendus.

Le Contrat principal de protection contribue aussi a prolonger la

vie utile de votre nouvel appareil menager. Voici ce qui est inclus

dans le contrat :

v' Service expert par nos 12 000 reparateurs professionnels

v' Service illimit_ et sans frais pour les pieces et la main-

d'ceuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en deg& de

douze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au t_l_phone - assistance telephonique fournie

par un technicien de Sears pour les produits reparables

domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

Des que vous achetez le Contrat, il suffit d'un appel tel6phonique

pour obtenir un rendez-vous de service. Vous pouvez appeler en

tout temps jour et nuit ou prendre un rendez-vous de service en

direct.

Sears compte plus de 12 000 reparateurs professionnels qui ont

acces a plus de 4,5 millions de pieces et accessoires de qualit&

C'est le genre de professionnalisme sur lequel vous pouvez

compter pour aider a prolonger la vie de votre nouvel achat

pendant des annees. Achetez votre Contrat principal de

protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des

prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils

m_nagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles importants de la maison, aux IQ-U. composer le

1-800-4-MY-HOME ®.

22

GARANTIE DE

LA LAVEUSE

KENMORE ELITE

Garantie limit_e &vie sur le tambour en acier inoxydable

Pour la duree de vie de la laveuse & partir de la date d'achat,

Sears remplacera le tambour de lavage en acier inoxydable par

suite de vice de materiau ou de fabrication. Les coots de main-

d'oeuvre vous seront imputes apres la premiere annee.

Garantie limit_e de 10 ans sur la cuve de plastique*

/_,partir de la deuxieme jusqu'& la dixieme annee inclusivement

compter de la date d'achat, Sears remplacera la cuve de

plastique s'il existe un vice de mat@iau ou de fabrication. Apres

un an, les frais de main-d'oeuvre vous seront factures.

Garantie limit_e de 5 ans sur les composants de la boite

d'engrenages*

,g,partir de la deuxieme jusqu'& la cinquieme annee inclusivement

compter de la date d'achat, Sears remplacera toute piece de la

boite d'engrenages qui s'averera defectueuse a cause d'un vice

de mat@iau ou de fabrication. Apres un an, les frais de main-

d'oeuvre vous seront factures.

Garantie limit_e de 2 ans sur le tableau de commande

SENSOR SMART TM

Pour une periode de deux ans a compter de la date d'achat,

Sears remplacera le tableau de commande SENSOR SMART TM

s'il comporte un vice de materiau ou de fabrication. Les frais de

main-d'oeuvre vous seront factures apres la premiere annee.

Garantie complete de I an sur les composants

m_caniques et _lectriques

Pendant un an, a compter de la date d'achat, si la laveuse est

installee et utilisee conformement aux instructions qui

I'accompagnent, Sears reparera ou remplacera tout composant

mecanique ou electrique qui s'av@era defectueux a cause d'un

vice de materiau ou de main-d'oeuvre.

Le service dolt _tre fourni par un service d'entretien Sears aux

Ctats-Unis ou au Canada ou par un agent autoris&

Restriction des garanties

Si la laveuse est utilis_e autrement que dans une utilisation

familiale, la garantie ci-dessus ne demeure en vigueur que

pendant 90 jours a compter de la date d'achat.

Service sous garantie

Pour obtenir le service sous garantie, contacter le Centre de

service Sears le plus proche aux Ctats-Unis ou au Canada. La

presente garantie n'est valide que pendant que cette laveuse est

utilisee aux 12tats-Unis ou au Canada.

Cette garantie vous donne des droits juridiques specifiques et

vous pourriez avoir d'autres droits qui pourraient varier d'un 12tat

un autre ou d'une province a une autre.

Pour obtenir des informations sur la garantie Sears ou pour

contacter un Centre de service Sears, veuillez consulter les

num@os de service indiques au dos de la couverture de ce

manuel.

Sears, Roebuck and Co.,

D/817WA,

Hoffman Estates, IL 60179

Sears Canada Inc.,

Toronto, Ontario,

Canada M5B 2B8

*Une garantie differente peut _tre offerte au Canada.

Enregistrement du produit

Dans I'espace ci-dessous, inscrire vos num@os de modele et de

s@ie complets et la date d'achat. Vous trouverez ces num@os

sur la plaque signaletique tel qu'indiqu&

Ayez ces renseignements a la portee de la main pour obtenir une

assistance ou un service rapide Iorsque vous contactez Sears

propos de votre appareil menager.

Num_ro de module 110.

Numdro de s_rie

Date d'achat

Conservez ces instructions et le regu de vente pour reference

ult@ieure.

GARANTIE DE L'OPTION

DE SUPPORT

Garantie de un an sur les pi_ces m_caniques

Pendant une annee & partir de la date d'achat, le fournisseur

reparera ou remplacera toute piece mecanique qui devient

defectueuse & cause d'un vice de materiau ou de main-d'oeuvre.

Ce support doit _tre installe avec cette laveuse conformement

aux instructions fournies dans le guide d'installation du support.

Restriction de la garantie

Si le support est soumis & tout autre usage que pour I'usage

prive d'une famille et/ou si le support est utilise avec tout autre

produit que ceux qui sont indiques dans les instructions

d'installation, la garantie ci-dessus est nulle et sans valeur.

Enregistrement du produit

Dans I'espace ci-dessous, inscrivez le numero de modele, le

num@o de s@ie et la date d'achat au complet. Vous pouvez

trouver ces renseignements sur I'etiquette des numeros de

modele et de serie.

Garder ces renseignements disponibles pour vous aider a obtenir

rapidement une assistance ou un service Iorsque vous contactez

Sears au sujet de votre laveuse.

Num_ro de module 110.

Numdro de s_rie

Date d'achat

Conservez ces instructions et votre re£_ude vente pour

reference future.

23

SI CURITI DE LA LAVEUSE

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager.

Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

_ oici le symbole d'alerte de securit&

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

Tous les messages de securit6 suivront le symbole d'alerte de securit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de ddcbs ou de blessure grave si

vous ne suivez pas immddiatement les instructions.

Risque possible de ddcbs ou de blessure grave

si vous ne suivez pas les instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI=CURITI=

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de

I'utilisation de la laveuse, suivre les precautions fondamentales dont les suivantes :

,, Lire toutes les instructions avant d'utiliser la

laveuse.

,, Ne pas laver des articles qui ont et6 nettoyes ou

laves avec de I'essence ou imbibes d'essence,

solvants de nettoyage & sec, ou autres

substances inflammables ou explosives; ces

substances peuvent emettre des vapeurs

susceptibles de s'enflammer ou d'exploser.

,, Ne pas ajouter d'essence, solvant de nettoyage &

sec ou autre produit inflammable ou explosif dans

I'eau de lavage. Ces substances peuvent emettre

des vapeurs susceptibles de s'enflammer ou

d'exploser.

,, Dans certaines conditions, de I'hydrogene gazeux

peut se former dans un circuit d'eau chaude qui

n'a pas et6 utilise pendant 2 semaines ou plus.

LE GAZ HYDROGC:NE EST EXPLOSlBLE. Si le

circuit d'eau chaude n'a pas et6 utilise pendant

une telle periode, avant d'utiliser la laveuse,

ouvrir tousles robinets d'eau chaude et laisser

I'eau s'ecouler pendant plusieurs minutes par

chaque robinet. Ceci permettra I'evacuation de

I'hydrogene gazeux accumul& Comme ce gaz

est inflammable, ne pas fumer ou utiliser une

flamme nue au cours de cette periode.

[] Ne pas laisser des enfants jouer sur ou & I'interieur de

la laveuse. Bien surveiller les enfants Iorsque la

laveuse est utilisee & proximite d'enfants.

[] Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

[] Ne pas tenter d'atteindre un article & I'interieur de la

cuve de la laveuse Iorsque le tambour, la cuve ou

I'agitateur est en mouvement.

[] Ne pas installer ou remiser cette laveuse & un endroit

ou elle serait exposee aux intemperies.

[] Ne pas modifier les organes de commande.

[] Ne pas reparer ou remplacer un composant

quelconque de la laveuse, ni entreprendre une

operation de service, si ce n'est specifiquement

recommande dans ce manuel ou dans un manuel

d'instructions de reparations destine & I'utilisateur; il

est alors essentiel que la personne concernee

comprenne ces instructions et soit competente pour

les executer.

[] Voir "Specifications electriques" pour les instructions de

liaison & la terre.

CONSERVEZ CES INSTRUCTIONS

24

EXIGENCES D'INSTALLATION

Assembler les outils et les fournitures necessaires avant de

commencer I'installation de la laveuse. Les pieces fournies se

trouvent dans le tambour de la laveuse.

Outils n_cessaires pour raccorder les tuyaux d'arriv_e

d'eau

•Pinces (ouverture jusqu'a 19/16pc [39,5 mm])

• Lampe de poche (facultative)

Outils n_cessaires pour rinstallation

• Cle plate de 17 mm et de 13 mm

• Niveau

• Bloc de bois (2 pc x 4 pc) (5,8 x 10,2 cm)

• Metre ou ruban a mesurer

Pi_ces fournies :

Courroie petite Bouchon du trou du

boulon de transport (4)

Les pieces indiquees sont disponibles a votre magasin Sears

local ou du centre de service Sears. Pour obtenir plus de

renseignements, veuillez composer le 1-800-4-MY-HOME ®

(1-800-489-4883).

Si vous avez II faudra acheter

€:vier de buanderie

ou tuyau de rejet

I'egout plus haut

que 96 po (2,4 m)

Systeme de pompe de puisard (si non

deja disponible)

12gout sureleve Cvier de vidange standard de 20 gal

(76 L) et de 30 pc (76,2 cm) de hauteur

ou evier utilitaire et pompe de puisard

(disponibles de votre fournisseur local

d'articles de plomberie)

Vidange au Brise-siphon, piece n° 285834; tuyau de

plancher vidange additionnel, piece n° 8318155;

et trousse de connexion, piece n°

285835

Tuyau de vidange Trousse de rallonge de tuyau

trop court d'ecoulement de 4 pi, piece n° 285863

Robinets d'eau 2 tuyaux plus longs de remplissage

eloign6s du tuyau d'eau :

d'entree d'eau 6 pi (1,8 m) piece n° 76314,

10 pi (3,0 m) piece n° 350008

Suppo_

Un support peut _tre achete separement pour cette laveuse.

Ce support ajoutera environ 13 pc (33 cm) a la hauteur de votre

appareil, pour une hauteur verticale totale d'environ 51 po

(130 cm).

Optional Pedestal

Ce support (avec tiroir de rangement) est disponible en trois

couleurs :

Blanc - piece numero 42842

Bisque - piece numero 42844

Graphite - piece numero 42846

Pour commander, appeler le magasin Sears local. Pour plus

d'informations, veuillez composer le 1-800-4-MY-HOME ®

(1-800-489-4883}.

Ensemble de superposition

Prevoyez-vous superposer votre laveuse et votre secheuse

Kenmore He3t? Pour ce faire, vous trouverez I'ensemble de

superposition (8541503) dans le tambour de la secheuse

Kenmore correspondante.

Le choix d'un emplacement approprie pour la laveuse en

ameliore le rendement et reduit au minimum le bruit et le

"deplacement" possible de la laveuse.

La laveuse peut _tre installee dans un sous-sol, une salle de

buanderie, un placard, un encastrement ou sur mesure sous un

comptoir. (Voir "Systeme de vidange").

Les exigences d'un emplacement pour les appareils connexes

doivent _tre egalement considerees. II vous incombe d'assurer

une installation appropriee.

II vous faudra

• Un chauffe-eau pour fournir de I'eau a 120°F (49°C) a la

laveuse.

• Une prise electrique reliee a la terre situee a moins de

5 pi (1,5 m) de la prise du cordon electrique se trouvant

I'arriere de la laveuse. (Voir "Specifications electriques".)

25

Des robinets d'eau chaude et d'eau froide situes a moins de

4 pi (1,2 m) des robinets de remplissage d'eau chaude et

d'eau froide, et une pression d'eau de 20-100 Ib/po 2

(137,9-689,6 kPa).

• Un plancher a niveau ayant une pente maximale de I po

(2,5 cm) sous toute la laveuse. L'installation de la laveuse sur

du tapis n'est pas recommandee.

• Un plancher robuste et solide pour supporter la laveuse dont

le poids total (eau et charge) est de 400 Ib (180 kg).

Ne pas faire fonctionner la laveuse & des temp@atures au-

dessous de 32°F (O°C). Une quantite d'eau peut demeurer dans

la laveuse et causer des dommages a des temperatures basses.

Espacements d'installation

•L'emplacement doit _tre assez grand pour permettre d'ouvrir

completement la porte de la laveuse.

• On dolt prevoir un peu plus d'espace pour faciliter

I'installation et I'entretien.

• Un espace supplementaire peut _tre requis pour les moulures

de porte et de murs ainsi que pour les plinthes.

• Un espace supplementaire de 1 po (2,5 cm) de tousies c6tes

de la laveuse est recommande pour reduire le transfert du

bruit.

• II faut aussi tenir compte de I'espace requis pour des

appareils connexes.

Dimensions de la laveuse

i 27"

50Y," (68,6 cm)

(128,3 cm)

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec ou sans

pi_destal

Les dimensions indiquees sont pour I'espacement recommand&

Installation dans un encastrement ou placard

i_(a6,4 s4!

11't_ 31/,"t 4 I_-

(2,5cr'9 (80 cm) (10,2 cr'9

48p°2' _"

(310 cm 2) -

24p02.

(155 cm 2) _ _ _.

1 2

m 3"

(7,6cm)

3"

(7,6ore)

7

1. Vue lat#rale -placard ou endroit exigu

2. Porte de placard avec orifices d'entr_e d'air

Installation dans un encastrement ou placard -laveuse sur

pi_destal

1" --_ (--- 1"

(2.5 cr'9 (2.5 cm)

i

L._

_:_ 27"

(68.6 cr'9

18 minJ_/

(457 cm}

I1"I_- 31/,"914"

(25cm} (80cr'9 (102cm)

1 2

1. Encastrement

2. Vue lat#rale -placard

ou endroit exigu

Espacement recommand_ pour une installation

personnalis_e sous un comptoir

Les dimensions indiquees sont pour I'espacement recommand&

Installation personnalis_e sous un comptoir -laveuse

seulement

t

39" rain

(99,0 cm)

26

1 " 27" 1"

(2,5 cm) '--_(68,6 cm)-_ _- (2,5 cm)

Espacement recommand_ pour une installation dans un

encastrement ou dans un placard, avec une laveuse et

une s_cheuse superpos_es

Les dimensions indiquees sont pour I'espacement recommand&

48 po 2 *

(310 cm 2)

T

o

+

24 po 2 *

(155 cm 2)

y--

5½"** --_

(14 cm)

JL

3" (7,6 cm)

3" (7,6 cm)

6" (1_,2 cm)

76"

(193 cm)

1" (2,5 cm)

/_:=:YT ....

\_ . -y

- 7C:::T --

(___6827,,_._,_].,___ 1.....

,6 cm) I 2,5 cm

*Orifices d'entr_e d'air min. sup_rieurs et inf_rieurs

pour porte de placard.

**Espace suppl_mentaire n_cessaire pour coude

d'_vacuation exteme.

***Un espace suppl#mentaire peut #tre n_cessaire

pour les rnoulures de mur, de porte et les plinthes.

Espacement recommand_ pour I'installation de la caisse

• Les dimensions indiquees sont pour I'espacement

recommand&

• Pour installation de la caisse avec porte, on doit prevoir des

ouvertures minimum d'entree d'air au sommet de la caisse.

" , )

,_7,8cm)

E1 tl 9"

(22,9cm)

4 31Y_ 1

(10,2cm) (80,Ocm) (2,5cm)(2,5cm) (68,6cm) (2,5cm)

La laveuse peut 8tre installee en utilisant le syst£me de rejet £

I'egout (au plancher ou mural), le systeme de vidange de I'evier

ou le syst_me de vidange au plancher. Selectionner la methode

d'installation du tuyau de vidange selon les besoins. (Voir "Outils

et pieces").

30" iTili3.

(76,2 cm)

Syst_me de rejet &I'_gout - mural ou au plancher

(Vues I et 2)

Le systeme de rejet a I'egout necessite un tuyau de diametre

minimum de 2 po (5 cm). La capacite minimale d'acheminement

ne doit pas _tre de moins de 17 gal (64 L) par minute.

Le sommet du tuyau de vidange doit _tre d'au moins 30 po

(76,2 cm) de haut et au maximum a 96 po (2,4 m) de la base de la

laveuse.

1

2= inX

(71 crn)

2

Syst_me de vidange de I'_vier de buanderie (Vue 1)

L'evier de buanderie doit avoir une capacite minimale de 20 gal

(76 L). Le sommet de I'evier doit _tre a au moins 30 po (76,2 cm)

au-dessus du plancher.

Syst_me de vidange au plancher (Vue 2)

Le systeme de vidange au plancher exige un brise-siphon qui

peut _tre achete separement. (Voir "Outils et pieces".)

Le brise-siphon doit _tre a un minimum de 28 po (71 cm) de la

base de la laveuse. D'autres tuyaux peuvent _tre requis.

27

•Ne pas utiliser un fusible dans le circuit neutre ou de liaison

la terre.

1 2 .............................

Risque de choc _lectrique

Brancher sur une prise a3aiv6oies reii_e

la terre.

Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

Une alimentation electrique de 120 volts, 60-Hz, CA

seulement, de 15 ou 20 amperes, proteg6e par un fusible est

requise. Un fusible temporise ou disjoncteur est

recommande. II est recommande d'utiliser un circuit distinct

pour alimenter seulement cet appareil.

Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement a 3 trois broches pour liaison a la terre.

Pour minimiser le risque de choc electrique, le cordon dolt

6tre branche sur une prise de courant de configuration

correspondante (3 alveoles) reliee a la terre, conformement

aux codes et reglements Iocaux. Si une prise de configuration

correspondante n'est pas disponible, c'est au client

qu'incombe la responsabilite et I'obligation personnelle de

faire installer par un electricien qualifie une prise

convenablement mise a la terre.

Si les codes le permettent et si un conducteur distinct de

mise a la terre est utilise, il est recommande qu'un electricien

qualifie determine que la liaison a la terre est adequate.

Ne pas effectuer de liaison a la terre sur une canalisation de

gaz.

En cas de doute concernant la qualite de la liaison a la terre

de la laveuse, verifier aupres d'un electricien qualifie.

!. Fiche a 3 broches reli_e a la terre

2. Prise murale a 3 alv_oles reli_e b la terre

3. Tige de liaison a la terre

4. Cordon d'alimentation _lectrique

INSTRUCTIONS DE LIAISON

ALA TERRE

Pour une laveuse reJi_e _ Jaterre et connect_e par

un cordon,

Cette laveuse dolt 6tre reli6e a la terre. En cas

d'anomalie de fonctionnement ou de panne, la liaison

b. la terre r6duira le risque de choc 61ectfique en

offrant au courant electfique un itin6raire d'6vacuatJon

de moindre resistance. Cette laveuse est alimentee

par un cordon 61ectfique comportant un conducteur

reli6 b.la terre et une fiche de branchement munie

d'une broche de liaison a la terre. La fiche doit 6tre

branchee sur une prise de courant appropriee qui est

bien install6e et reliee a la terre conformement a tous

les codes et reglements Iocaux.

AVERTISSEMENT : Le raccordement incorrect

de cet appareil au conducteur de liaison a la terre

peut susciter un risque de choc 6iectrique. En cas de

doute quanta la qualit6 de la liaison a la terre de

I'appareil, consulter un electficien ou technicien

d'entretJen qualifi6.

Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas b, la

configuration de la prise de courant, demander a.un

electricien qualifi6 d'installer une prise de courant

convenable.

Pour une laveuse raccord_e en permanence :

Cette laveuse dolt 6tre raccordee b,un systeme de

c&blage permanent en metal tell6 b, la terre ou un

conducteur reli6 & la terre doit 6tre en fonction avec

les conducteurs de circuit et raccordes & la borne de

liaison & la terre ou la borne sur I'appareil menager.

28

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utliser deux ou plus de personnes pour d_placer

et installer la laveuse.

Le non=respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

IMPORTANT : Positionner la laveuse de sorte que I'arriere de la

machine soit a environ 3 pi (90 cm) de I'emplacement final.

On trouve sur le panneau arriere de la laveuse 4 boulons qui

supportent le systeme de suspension durant le transport. Ces

boulons retiennent egalement le cordon d'alimentation dans la

laveuse jusqu'a ce qu'ils soient enleves.

Connecter les tuyaux d'alimentation aux robinets

S'assurer que le tambour de la laveuse est vide.

1. A I'aide d'une pince, verifier que les raccords qui sont deja

fixes sur la laveuse soient bien serres.

REMARQUE : Ne pas serrer excessivement. Cela pourrait

provoquer des dommages.

2. Raccorder le tuyau & indicateur rouge au robinet d'eau

chaude. Visser completement le raccord a la main pour qu'il

comprime le joint.

3. Raccorder le tuyau a indicateur bleu au robinet d'eau froide.

Visser completement le raccord a la main pour qu'il

comprime le joint.

4. Terminer le serrage des raccords - deux tiers de tour avec

une pince.

1=

2.

b_

_h

Au moyen d'une cle de 13 mm, desserrer chacun des

boulons.

Une fois le boulon desserre, le deplacer au centre du trou et

le retirer completement, y compris la cale d'espacement en

plastique couvrant le boulon. Le cordon d'alimentation sera

fixe aux 4 boulons.

3. Lorsque les 4 boulons sont retires, tirer le cordon

d'alimentation par I'ouverture du panneau arriere et boucher

le trou avec le cache fixe.

4. Obturer les trous avec les bouchons des boulons de

transport.

REMARQUE : Si la laveuse dolt _tre transportee plus tard,

appeler votre centre de service local. Afin d'eviter tout

endommagement de la suspension et de la structure, votre

machine dolt pouvoir _tre deplacee par un technicien certifie.

REMARQUE : Ne pas serrer excessivement. Le raccord risque

d'etre endommage.

5. Ouvrir les robinets d'eau et verifier s'il y a des fuites.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apres

5 ans d'utilisation pour reduire le risque de defaillance

intempestive. Prendre note de la date d'installation ou de

remplacement des tuyaux d'arrivee d'eau, pour reference

ulterieure.

Inspecter p_riodiquement les tuyaux; les remplacer en cas de

renflement, de deformations, de coupures, d'usure ou si une

fuite se manifeste.

,,..,° °............... ° .... =..........,,.... ;_,,...=,......... ge

Le bon acheminement du tuyau de vidange protege vos

planchers contre les dommages imputables a une fuite d'eau.

Lire et suivre attentivement ces instructions.

Le tuyau de vidange est raccorde a la laveuse.

Pour emp_cher I'eau de vidange de refluer dans la laveuse :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent de

tuyau dans le tuyau de rejet a I'egout. Le tuyau dolt 6tre bien

immobilise, tout en permettant le passage d'air.

29

• Ne pas mettre I'excedent du tuyau de vidange au fond de

I'evier de buanderie.

Egout au plancher

II vous faudra peut-_tre des pieces supplementaires. (Voir

vidange au plancher dans "Outils et pieces".)

1.

2.

Faire passer le cordon d'alimentation par-dessus la laveuse.

Fixer le tuyau de vidange au pied de I'evier de buanderie ou

au tuyau rigide de rejet a I'egout avec la courroie perlee. (Voir

les illustrations 1 et 2.)

3

Si les robinets d'eau et le tuyau rigide de rejet a I'egout sent

places en retrait (voir I'illustration 3), introduire I'extremite en

col de cygne du tuyau de vidange dans le tuyau rigide de

rejet a I'egout. Attacher fermement les tuyaux d'arrivee d'eau

et le tuyau de vidange ensemble, avec la courroie perlee.

Ne pas forcer I'excedent du tuyau de vidange dans le tuyau rigide

de rejet a I'egout.

Un ben aplomb de la laveuse minimisera le bruit et les vibrations.

1. V@ifier I'aplomb en plagant un niveau sur le bord superieur

de la laveuse, transversalement, puis dans le sens avant

arriere.

i

i

2.

Si la laveuse est contre un mur, la deplacer legerement avant

de I'incliner vers I'arriere. Si la laveuse n'est pas d'aplomb,

soulever d'abord I'avant avec un bloc de bois (2 x 4 po)

(5,8 x 10,2 cm) et ajuster le deploiement des pieds selon le

besoin, puis soulever I'arriere et ajuster le deploiement des

pieds selon le besoin. Repeter ceci jusqu'a I'aplomb parfait

de la laveuse.

Apres avoir regle I'aplomb de la laveuse, utiliser une cle plate

de 17 mm pour visser les ecrous sur les pieds fermement

centre la caisse de la laveuse.

Les 4 pieds doivent @re bien serres. Si les ecrous ne sont pas

bloques contre la caisse de la laveuse, la laveuse peut vibrer.

3. Faire glisser la laveuse a son emplacement final.

4. Confirmer I'aplomb de la laveuse.

Acbe47 e Fn at}ion

1. Consulter les specifications electriques. Verifier que la

tension electrique disponible est correcte et que la prise de

courant est convenablement reliee a la terre, (Voir

"Specifications electriques".)

2. V@ifier que toutes les pieces sont installees. S'il reste une

piece, passer en revue les differentes etapes pour decouvrir

laquelle aurait ete oubliee.

3. S'assurer d'avoir tout I'outillage necessaire.

4. Jeter ou recycler tout le mat@iel d'emballage.

5. V@ifier que chaque robinet d'arrivee d'eau est ouvert

6. V@ifier s'il y a des fuites autour des robinets et des tuyaux

d'arrivee d'eau.

Risque de choc _lectrique

Brancher sur une prise a3alv_oles reli_e

la terre.

Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer

un d_ces, un incendie ou un choc _lectrique.

7. Brancher sur une prise & 3 alveoles reliee & la terre.

8. Lire "Utilisation de la laveuse".

9. Pour tester et nettoyer la laveuse, mesurer la moitie de la

quantite normale recommand_e de detergent en poudre ou

liquide Haute efficacite (HE). Verser le detergent dans le

distributeur de detergent. Selectionner NORMAL/CASUAL

(Normal/tout-aller), puis START (Mise en marche). Laisser la

machine executer un programme complet.

30

CARACTI:!:RISTIQUES ET AVANTAGES

Commandes _lectroniques SENSOR SMART TM

Les commandes electroniques flexibles sont faciles a utiliser que

vous soyez un novice ou un expert.

Syst_me Avantage de distribution du d_tergent

Les quatre compartiments dans le distributeur permettent d'y

verser tousles additifs avant la mise en marche de la laveuse.

Les additifs seront distribues dans I'eau de lavage au meilleur

moment pour un lavage tres efficace. La distribution de TIMED

BLEACH TM est incluse dans le syst_me Avantage de detergent.

Le detergent est ajoute au debut du programme et I'eau de Javel

est ajoutee au programme de lavage apres que les enzymes de

nettoyage ont pu faire effet. L'assouplissant de tissu est distribue

durant le programme de ringage. Le plateau du distributeur du

systeme Avantage de detergent s'enleve facilement pour le

nettoyage.

Niveau d'eau automatique

Cette caracteristique qui s'ajuste en fonction du volume de la

charge, permet a la laveuse d'utiliser la quantite d'eau minimale

necessaire pour nettoyer et rincer les v6tements. Avec un niveau

d'eau bas, vous pouvez obtenir les m_mes resultats avec de plus

petites quantites d'additifs. Parce qu'elle n'utilise que la quantite

d'eau requise, la laveuse economise aussi de I'energie.

Charges plus grosses

Comme il n'y a pas d'agitateur, vous pouvez laver des articles

plus gros et plus epais tel qu'un sac de couchage de grandeur

moyenne. Vous pouvez aussi laver plus de v_tements a la fois, ce

qui veut dire moins de charges. Vous pouvez laver un oreiller ou

un gros ourson rembourre.

Syst_me de suspension

Pour reduire le "deplacement" de la laveuse et les conditions de

"desequilibre", votre nouvelle laveuse combine :

• 2 ressorts pour isoler la vibration

• 4 amortisseurs de choc a la base de la laveuse pour

minimiser le mouvement.

Tambour en acier inoxydable

Le tambour en acier inoxydable _limine la corrosion et permet

des vitesses d'essorage plus elevees pour une extraction plus

forte de I'eau, ce qui reduit le temps de sechage.

Moteur adapatatif &vitesse variable

Le moteur s'adapte au volume de la charge et au programme

choisi pour donner les meilleures conditions de nettoyage,

ringage et essorage. Le moteur peut tourner aux vitesses lentes

necessaires pour les lainages et articles delicats, mais il est assez

puissant pour essorer une charge volumineuse a 1200 tr/min.

Syst_me de lavage haute efficacit_

Votre nouvelle laveuse haute efficacite & chargement a I'avant fait

economiser du temps gr&ce a des charges moins nombreuses et

plus grosses, conserve les ressources et diminue vos frais d'eau

et d'energie aussi.

Vitesses d'essorage

Cette laveuse choisit automatiquement la vitesse d'essorage en

fonction du programme choisi. Toutefois, ce reglage en usine

peut _tre change. Cette laveuse offre jusqu'a six choix de

vitesses differentes d'essorage.

Optimiseur thermique

Le systeme de chauffage assure le chauffage de I'eau a la

temperature preregl6e pour le programme "Heavy Duty",

"Whitest Whites", "Sanitary" et I'option "Stain Treat". II procure

egalement le "nettoyage par etapes" Iors de I'utilisation du

programme d'assainissement ou de I'option de traitement des

taches. Le "nettoyage par etapes" fait commencer le programme

de lavage avec de I'eau tiede pour enlever les taches (telles que

le sang ou I'herbe). L'eau continue de chauffer pour enlever les

taches telles que I'huile mecanique sale. Durant le programme

d'assainissement, I'optimiseur thermique peut chauffer I'eau

des temperatures qui d_truiront 99,999 % des trois types

communs de bacteries que I'on trouve dans le linge sale.

Ajouter un v_tement (Add A Garment)

Lorsque ce temoin est allume les programmes "Express Wash",

"Normal/Casual", "Heavy Duty", "Whitest Whites" ou "Sanitary"

peuvent _tre interrompus et la porte deverrouillee pour ajouter un

v_tement oublie lots du chargement de la laveuse. Le temoin

ADD A GARMENT (Ajouter un v_tement) reste allume durant les

8 premieres minutes d'un programme.

Action de nettoyage CATALYS_ _ & injection directe

Une solution concentree de detergent est aspergee sur les

v_tements au debut du programme de telle sorte que le

detergent entre en contact avec les v_tements le plus rapidement

possible et enleve les taches de vos v_tements sans

pretraitement.

I_quilibre dynamique

Un systeme d'equilibrage de precision permet a la laveuse

d'atteindre une vitesse d'essorage de 1200 tr/min. La laveuse

tourne plus rapidement de telle sorte que les v_tements essores

secheront plus rapidement. De plus, si le Systeme d'equilibrage

de precision detecte une charge desequilibree durant I'essorage,

il redistribue les v_tements pour retablir I'equilibre.

31

UTILISATION DE LA LAVEUSE

WASH CYCLES

EXPRESS WASH Esrl_AreD

i iw _EMAININ(_

NORMAL /..... A

mn_GARr_:_ o CASU LIC TE

CL0 HESCAN O DRAIN /SPIN

PRESSa HOD_ SOIL LEVSL

S_CONDSro LOCk]

C0NTROL [0C_ED • UNLOCK CO_ _0L SANITARY HANDWASH

1.

Risque d'incendie

Ne jamais mettre des articles humect_s

d'essence ou d'autres fluides inflammables dans

la laveuse.

Aucune laveuse ne peut compl_tement enlever

I'huile.

Ne pas faire s_cher des articles qui ont _t_ salis

par tout genre d'huile (y compris lee huiles

de cuisson).

Le non-respect de ces instructions peut causer

un d_c_s, une explosion ou un incendie.

2,

3,

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc

electrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SI2CURITI2 avant de faire fonctionner cet

appareil.

Le texte suivant est un guide pour I'utilisation de votre laveuse.

Se referer aux sections specifiques de ce manuel pour des

renseignements plus detailles.

Ne pas remiser des produits de lessive sur le dessus de cette

laveuse. La vibration est normale au cours du fonctionnement.

Premier programme de lavage sans linge a laver

Avant de laver le linge pour la premiere fois, choisir le programme

NORMAL/CASUAL (normal/tout-aller) et I'executer sans linge.

Apres I'installation, si un programme complet n'a pas ete execute

sans linge, utiliser la moitie de la quantite normale recommandee

de detergent & haute efficacite (HE) en poudre ou liquide. Le

programme initial sert & assurer que I'interieur est propre avant

de laver le linge.

OPTIONS MODIFIEE[S

@

PREWASH Auto TrM_O_t_RO_

_ EXTRAHOT/COLO_HlaH

STAIN TREAJ _ HOT /COLD @ MEDIUM HIGH

WARM /WARM _ MEDIUM

AUTO SOAK _ WARM /COLD @ LOW

COLD /COLD _ EXTRA LOW

2ND RINSE @TAP COLD /COLD _ NO SPIN

EX H'NDED SPIN WATER TEMP

HIGH

@ LOW

OFF

SPIN SPEED END of CYCLE SIGNAL

Pour charger la laveuse

Ouvrir la porte de la laveuse en tirant sur la poignee. Trier le

linge d'apres la couleur et le type de tissu. Placer une charge

de linge trie clans la laveuse. Ne pas surcharger la laveuse.

Une charge excessive peut causer un pietre nettoyage.

•La laveuse peut _tre bien remplie mais le linge ne dolt pas

_tre tass& La porte de la laveuse devrait se fermer

facilement.

• Melanger les gros articles avec les petits articles. 12vitez

de laver un seul article. Charger la laveuse uniformement.

• II est recommande de laver de petits articles tels que les

chaussettes d'enfants dans un sac en filet pour le linge.

• Lorsqu'on enleve le linge, verifier occasionnellement sous

le rebord en caoutchouc a I'avant de la cuve pour les

petits articles.

Fermer la porte de la laveuse en la poussant fermement

jusqu'a I'enclenchement qui verrouille la porte. La porte de la

laveuse demeurera verrouillee durant le programme de

lavage.

REMARQUE : Lorsque tout programme de lavage est

acheve, la porte dolt _tre ouverte et ensuite fermee avant

qu'un nouveau programme puisse commencer. La porte peut

_tre ouverte seulement si la touche PAUSE/CANCEL (pause/

annulation) est choisie Iorsque le temoin lumineux ADD A

GARMENT (ajouter un v_tement) s'illumine ou si le

programme a ete annul& Voir "Pour annuler un programme".

Ouvrir le tiroir distributeur et ajouter les produits de lessive au

compartiment de detergent, d'eau de Javel ou

d'assouplissant de tissu. Fermer le tiroir lentement pour eviter

les renversements. Voir "Utilisation du distributeur'.

REMARQUE : Pour le meilleur rendement, utiliser des

detergents & haute efficacit& Le contenant pour ce type de

detergent sera marque "HE" ou "Haute efficacite".

32

4. Mettre la laveuse en marche en choisissant Fun des

programmes de lavage. Le temoin lumineux pour le

programme choisi s'illuminera. Lors de la selection d'un

programme de lavage, le programme preregle, la temperature

de I'eau, la vitesse d'essorage et le niveau de salete

s'illumineront. L'affichage montre le temps estime qui reste.

Les reglages prer6gles fournissent le soin recommande pour

les tissus pour le programme selectionn& Voir "Programmes

de lavage".

5. Choisir les OPTIONS desir6es. Toutes les options ne sont pas

disponibles avec tousles programmes. Voir "Options".

6. Choisir les MODIFIERS (modificateurs) desir6s. Tousles

modificateurs ne sont pas disponibles avec tousles

programmes et options. Voir "Modificateurs".

7. Si desire, choisir END OF CYCLE SIGNAL (signal de fin de

programme). Le signal est utile Iorsqu'on lave des articles qui

devraient _tre enleves de la laveuse des qu'elle s'arr_te.

Selectionner HIGH (elev6) ou LOW (bas).

8. Pour commencer imm_diatement le programme de

lavage

Choisir et appuyer sur START (mise en marche) (environ

1 seconde).

• Si vous ne selectionnez pas START en moins de

5 minutes apres avoir choisi un programme, la laveuse

s'arr_tera automatiquement.

• Lorsque le programme de lavage est acheve, le temoin

lumineux indiquant CLOTHES CLEAN (linge propre)

s'illumine, la porte se declenche et la charge de lavage

peut _tre retiree de la laveuse. La laveuse devient

desactivee automatiquement 5 minutes apres la fin d'un

programme et le temoin lumineux CLOTHES CLEAN

s'eteint. Pour desactiver la laveuse manuellement apres

la fin du programme de lavage, selectionner PAUSE/

CANCEL (pause/annulation) une fois.

g. Pour commencer le programme de lavage plus tard

Selectionner DELAY (delai) jusqu'a ce que le delai desir6 (en

heures) montre le temps estime qui reste sur I'affichage.

Choisir START. Le compte a rebours du programme de

lavage sera affiche dans le voyant de I'afficheur.

Votre nouvelle laveuse comporte un tiroir distributeur avec quatre

compartiments separes pour vos produits de lessive -- deux

sont pour le detergent, I'un pour I'eau de Javel et I'autre pour

I'assouplissant de tissu liquide. Les produits de lessive sont

dilues et distribues automatiquement au moment approprie

durant le programme de lavage, ce qui vous evite de retourner

la laveuse durant le programme pour ajouter ces produits.

II est normal que de petites quantites d'eau demeurent dans les

distributeurs Iorsque le programme de lavage est complet&

Ne pas placer d'additifs de lessive directement dans la cuve de

lavage. Toujours utiliser les distributeurs appropries Iors de

I'addition de produits de lessive.

Choix du d_tergent appropri_

Pour le meilleur rendement de lavage, utiliser un detergent &

haute efficacite (HE) ou & faible mousse.

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur.

2. Ajouter le produit de lessive desir6 dans le compartiment

appropri&

3. Pousser doucement et & fond le tiroir distributeur afin d'eviter

les renversements.

Distributeur

1. Compartiment pour detergent du pr_lavage

2. S_parateur

3. Compartiment pour detergent du lavage

principal

4. Levier de d_gagernent des distributeurs

5. Compartiment pour eau de Javel

6. Compartiment pour assouplissant de tissu

Compartiment pour d_tergent du pr_lavage

(Num@o 1 dans I'illustration du distributeur)

Ajouter le detergent dans ce compartiment Iors de I'utilisation de

I'option Prewash (Prelavage) ou Auto Soak (Trempage

automatique). Un detergent liquide ou en poudre peut _tre utilise

dans ce compartiment. Le detergent sera automatiquement

distribue durant le prelavage si I'option de prelavage est choisie

ou durant le temps de trempage si le trempage automatique est

choisi.

• Si vous utilisez un detergent a haute efficacite (HE) ajouter 1/3

de la quantite recommandee dans le compartiment pour

detergent du prelavage et % de la quantite recommandee

dans le compartiment pour detergent du lavage principal.

Compartiment pour d_tergent du lavage principal

(Le numero 3 dans I'illustration du distributeur)

Ajouter le detergent liquide ou en poudre dans ce compartiment

pour votre programme de lavage principal. Le separateur de

detergent dolt toujours @re en place, soit a la position avant ou

arriere.

IMPORTANT : Si vous utilisez I'option de prelavage, le trempage

automatique avec un programme de lavage, ou un delai, un

detergent en poudre dolt _tre utilise dans le compartiment pour

detergent du lavage principal car les detergents liquides peuvent

couler du compartiment pour detergent du lavage principal

durant le prelavage, le temps de trempage, ou de delai, avant

que le lavage principal commence.

• Ne pas remplir au-dela du niveau "MAX".

• L'eau de Javel liquide ou en poudre sans danger pour les

couleurs peut _tre ajoutee au compartiment pour detergent

du lavage principal avec le m_me type de detergent, liquide

ou en poudre.

• Detergent liquide : Placer le Sg:PARATEUR a la position avant,

entre les guides, tel qu'illustre ci-apr_s. II n'y aura pas d'ecart

33

entre le fond du compartiment pour detergent du cycle de

lavage et la base du separateur.

LIQUI

SO

S_parateur en position avant, entre les guides

1. S_parateur

2. Guide

Detergent en poudre "Placer le SEPARATEUR a la position

arriere, derriere les guides, tel qu'illustre ci-apres. II y aura un

ecart entre le fond du compartiment pour detergent du cycle

de lavage et le fond du separateur.

PREWASH A _-......

1MAINWASHV LIQUI

SO

2

S_parateur a la position arri_re, derriere les guides

1. S_parateur

2. Guide

REMARQUE : Le separateur est expddie de I'usine en position

poudre (arriere).

Compartiment pour eau de Javel

(Num@o 5 dans I'illustration des distributeurs)

Ne pas ajouter PLUS DE 1/3tasse (80 mL) d'eau de javel liquide

dans ce compartiment. L'eau de Javel sera automatiquement

diluee et distribuee au moment approprie durant le premier

rin(_age, apres le programme de lavage. Ce compartiment ne

peut pas diluer un agent de blanchiment en poudre.

• Toujours mesurer I'eau de Javel. Utiliser une tasse a mesurer

avec un bec verseur, et eviter I'a-peu-pres.

• Ne pas remplir au-dela du niveau "MAX".

REMARQUE : Le remplissage excessif pourrait causer de

serieux dommages aux v_tements.

Compartiment pour assouplissant de tissu

(Numero 6 dans I'illustration des distributeurs)

Ajouter 1Ade tasse (60 mL) d'assouplissant de tissu liquide dans

ce compartiment. L'assouplissant sera automatiquement

distribue dans le ringage final.

• Ne pas remplir au-dela du niveau "MAX".

1. Pour faire une pause de la laveuse a tout moment, choisir

PAUSE/CANCEL (pause/annulation).

2. Pour continuer le programme, choisir et appuyer sur START

(environ 1 seconde).

Les options et modificateurs ne sont pas tous disponibles avec

tousles programmes.

Les programmes, options et modificateurs peuvent _tre changes

tout moment avant que START soit selectionne.

Les options et les modificateurs peuvent _tre changes a tout

moment apres que START est selectionne et avant la mise en

marche de I'option ou du modificateur selectionne.

Pour annuler un programme et s_lectionner un nouveau

programme

1. Selectionner PAUSE/CANCEL deux fois.

2. Selectionner le programme desire.

3. Selectionner les OPTIONS desirees.

4. Selectionner et appuyer sur START (environ 1 seconde) pour

remettre la laveuse en marche au commencement d'un

nouveau programme.

Pour annuler un programme

1. Selectionner PAUSE/CANCEL deux fois.

2. La laveuse devient desactivee, la porte se declenche et le

linge peut _tre enleve.

REMARQUE : Si le niveau d'eau ou la temp@ature sont trop

eleves, la laveuse se vidangera automatiquement avant que la

porte se declenche.

Pour changer les options ou modificateurs apr_s le

commencement d'un programme

1. Selectionner PAUSE/CANCEL.

2. Selectionner les OPTIONS ou MODIFIERS (modificateurs)

desires.

3. Selectionner et appuyer sur START (environ 1 seconde) pour

continuer le programme.

Pour vidanger la laveuse manuellement

1. Selectionner PAUSE/CANCEL

2. Selectionner DRAIN/SPIN (vidange/essorage).

3. Selectionner et appuyer sur START (environ 1 seconde) pour

commencer la vidange.

4. Lorsque I'essorage est acheve, la porte se declenche. Le

linge peut _tre enleve de la laveuse.

34

Ces temoins lumineux montrent quelle portion du programme de

la laveuse est en fonctionnement. IIs indiquent aussi quand vous

pouvez ajouter un autre article au programme de lavage et quand

les commandes sent verrouillees.

STATUS

ADD A GARMENT 0

SOAK/PREWASH •

WASH Q

RINSE Q

SPIN ®

CLOTHESCLEAN •

CONTROLLOCKED®

Ajouter des articles

Vous pouvez ajouter des articles & la laveuse apres que le

programme a commence pour Express Wash (lavage rapide),

Normal/Casual (normal/tout-after), Heavy Duty (service intense),

Whitest Whites (blancs les plus blancs) et Sanitary

(assainissement) si le temoin lumineux ADD A GARMENT (ajouter

un v_tement) s'illumine.

Pour ajouter des articles

1. Selectionner PAUSE/CANCEL La porte de la laveuse se

declenche et des articles peuvent _tre ajoutes.

2. Pour continuer le programme, fermer la porte et selectionner

et appuyer sur START (environ 1 seconde).

Linge propre

Le temoin lumineux Clothes Clean (linge propre) reste allume

pendant 5 minutes apres la fin du programme, La laveuse se

mettra alors hers-circuit.

Commandes de verrouillage

La commande de verrouillage emp@che I'utilisation non

intentionnelle de la laveuse, Vous pouvez aussi utiliser la

caracteristique de commande de verrouillage pour emp_cher un

programme non desire ou des changements d'option au cours

d'un programme. Lorsque CONTROL LOCKED (commande

verrouillee) est allume, tousles boutons sent desactives, sauf

Pause/Cancel (pause/annulation) et Start (mise en marche). Vous

pouvez verrouiller les commandes pendant que la laveuse est en

fonctionnement.

Pour verrouiller les commandes

Selectionner et appuyer sur DRAIN/SPIN (vidange/essorage)

pendant 3 secondes.

DRAIN /SPIN

PRESS & HOLD 3

SECONDS TO LOCK /

UNLOCK CONTROL

Le temoin lumineux CONTROL LOCKED s'illumine.

Pour d_verrouiller les commandes

Selectionner et appuyer sur DRAIN/SPIN pendant 3 secondes

jusqu'& ce que le temoin lumineux CONTROL LOCKED s'eteigne.

Temps restant estim_

Les durees des programmes varient automatiquement selon la

pression de I'eau, la temperature de I'eau, le detergent et la

charge de v_tements. La duree du programme sera allongee en

cas d'exces de mousse ou de des6quilibre de la charge.

Programmes de lavage

Choisir les programmes de lavage en selectionnant le bouton

c6te du programme desir& Chaque programme est congu pour

des types differents de tissus et de niveaux de salet&

WASH CYCLES

EXPRESSWASH

NORMAL/

CASUAL//_

SANITARY

DELICATE

- SILK

WOOL

ULTRA

HANDWASH

Chaque programme comporte un niveau de salete (temps du

programme), une temperature de I'eau, une vitesse

d'essorage prer6gl6s et peut aussi avoir des options

prereglees. Les reglages prer6gles fournissent les soins

recommandes des tissus pour le programme choisi.

Les reglages prer_gles peuvent _tre changes en tout temps

avant que START (Mise en marche) ne soit choisi. Toutes les

options et les modificateurs ne sont pas disponibles avec

tousles programmes. (Pour changer les reglages apres que

le programme a ete mis en marche, choisir PAUSE/CANCEL

(Pause/annulation), ensuite choisir les reglages desires,

Selectionner et appuyer sur START [environ 1 seconde] pour

continuer le programme.

Pr_r_glages des programmes

Chaque programme a un temps de programme, une temperature

de I'eau, et une vitesse d'essorage preregles. Les reglages

preregles fournissent les soins recommandes des tissus pour le

programme choisi. Voir le tableau.

Program- Niveau de Temp_raturede Vitesse

me salet_ I'eau d'esso-

(hr:min) rage

Sanitary Plus Extra Hot/Cold Extra High

(Sanitaire) (2:00) (Extra chaude/ (tres

Froide) elevee)

Whitest Plus Hot/Cold Extra High

Whites (1:10) (Chaude/ (tres

(Blancs les Froide) elevee)

plus

blancs)

Heavy Plus Hot/Cold Extra High

Duty (1:35) (Chaude/ (tres

(Service Froide) elevee)

intense)

Normal/ Normal Warm/Cold Extra High

Casual (0:45) (Tiede/Froide) (tres

(Normal/ elevee)

Tout-aller)

Express Moins Warm/Cold High

Wash (0:30) (Tiede/Froide) (elevee)

(Lavage

rapide)

35

Program- Niveau de Temp_raturede Vitesse

me salet_ I'eau d'esso-

(hr:min) rage

Delicate Normal Warm/Cold Low

(Tissus (0:35) (Tiede/Froide) (Basse)

delicats)

Silk Normal Cold/Cold No Spin

(Sole) (0:30) (Froide/Froide) (Pas d'es-

sorage)

Wool Normal Cold/Cold Low

(Laine) (0:35) (Froide/Froide) (Basse)

Ultra Normal Cold/Cold Extra Low

Handwash (0:35) (Froide/Froide) (Extra

(Lavage a Basse)

la main

Ultra)

Sanitary (Sanitaire)

Utiliser ce programme pour nettoyer les tissus grand teint tres

sales. Ce programme combine une temperature d'eau tres

chaude et un culbutage a vitesse rapide pour aider a assurer

I'elimination des saletes intenses et des taches. II est

recommande de regler votre chauffe-eau a 120°F (49°C) pour

assurer un rendement approprie durant ce programme. Le

programme sanitaire aide egalement a eliminer 99,999% de 3

bacteries infectieuses communes, m_me sans utilisation d'eau

de Javel. Un essorage a vitesse extra elev6e aide a diminuer le

temps de sechage.

Whitest Whites (Blancs les plus blancs)

Ce programme est specialement con_u pour nettoyer des

charges de tissus blancs sales, avec I'addition d'eau de Javel.

Les temperatures de lavage a I'eau chaude assurent I'utilisation

optimale de I'eau de Javel. Un rin(_age additionnel fournit un

rendement ideal de rin(_age pour eviter les residus de chlore sur

votre linge. Ce programme combine un culbutage & haute

vitesse, un temps de lavage prolonge, et un essorage a vitesse

extra elevee pour raccourcir les temps de sechage.

Heavy Duty (Service intense)

Utiliser ce programme pour laver des charges de tissus epais

grand teint, et les v_tements normalement sales. Ce programme

combine un culbutage a vitesse rapide, un temps de lavage

prolonge, et un essorage a vitesse extra elev6e pour raccourcir

les temps de sechage. Si la temperature de I'eau est moindre que

celle requise pour ce programme, le chauffe-eau rechauffera

I'eau a la temperature ideale.

REMARQUE : Stain Treat (Traitement des taches) est une option

defaut pour ce programme. Pour assurer le meilleur rendement,

I'eau est chauffee a mesure que le programme avance. Ce

chauffage graduel aide a enlever les saletes organiques telles que

le sang. Stain Treat dolt _tre eteint pour changer les

modificateurs.

Normal/Casual (Normal/Tout-aller)

Utiliser ce programme pour laver des charges de tissus

n'exigeant pas de repassage tels que chemises sports,

chemisiers, v_tements tout-aller pour le bureau, melanges de

textures a pressage permanent, cotons et toiles, ainsi que tissus

synthetiques. Ce programme combine un culbutage & vitesse

moyenne, I'essorage & haute vitesse, et un procede de

refroidissement de la charge pour reduire le froissement.

Express Wash (Lavage rapide)

Utiliser ce programme pour de petites charges de v_tements

legerement sales qui sont requis sans delai. Ce programme

combine un culbutage a vitesse rapide, un temps de lavage

raccourci, et un essorage a vitesse extra elevee pour raccourcir le

temps de sechage.

Delicate (Tiesus d_licats)

Utiliser ce programme pour laver les tissus transparents et la

lingerie. Ce programme combine un culbutage a basse vitesse et

un essorage a basse vitesse pour le soin des tissus delicats.

Silk (Sole)

Utiliser ce programme pour nettoyer les v_tements lavables en

sole. (Verifier les instructions de I'etiquette pour vous assurer que

le v_tement est lavable). Ce programme culbute d_licatement et

vide I'eau sans essorage pour nettoyer delicatement les

v_tements et reduire le froissement au minimum. Comme

I'essorage est orals, les v_tements contiennent une quantite plus

elevee d'eau a la fin de ce programme.

Wool (Laine)

Utiliser ce programme pour nettoyer les v_tements lavables en

laine. (Verifier les instructions sur I'etiquette pour vous assurer

que le v_tement est lavable.) Ce programme presente un

culbutage delicat et un essorage a basse vitesse pour reduire au

minimum le froissement et le retrecissement.

Ultra Handwash (Lavage &la main ultra)

Utiliser ce programme pour nettoyer les v_tements lavables a la

main et demandant un soin special. L'action de ce programme,

semblable & la fa(_on dont les v_tements sont laves a la main

dans un evier, combine les periodes de culbutage a vitesse extra

basse et le trempage. Un essorage a vitesse extra basse reduit le

froissement.

Extra Cycles (Programmes additionnels)

Les programmes additionnels peuvent _tre choisis en

selectionnant le bouton au-dessus du programme desire.

RINSE /SPIN

@

DRAIN /SPIN

On peut changer la selection n'importe quand avant la selection

de START (Mise en marche).

Rinse/Spin (Rin_age/essorage)

Utiliser ce programme pour obtenir un rint_age et un essorage

seulement. Ce programme combine un culbutage & vitesse

elevee et un essorage a vitesse extra elevee. Si desire, vous

pouvez reduire la vitesse d'essorage en choisissant la vitesse

que vous desirez du modificateur SPIN SPEED (Vitesse

d'essorage).

Rinse/Spin (Rin_age/essorage) est utile pour

• Les charges necessitant un rin_age seulement.

• Uaddition d'assouplissant de tissu a une charge en utilisant

le distributeur d'assouplissant.

36

Drain/Spin (Vidange/essorage)

Utiliser ce programme pour vidanger votre laveuse ou pour

vidanger et essorer votre charge de linge. La vitesse d'essorage

est prer6glee a tres elevee. Si vous le desirez, vous pouvez

reduire la vitesse d'essorage en choisissant la vitesse que vous

desirez du modificateur SPIN SPEED (Vitesse d'essorage).

REMARQUE: Les charges de tissus synthetiques, tissus

delicats, articles lavables a la main, et lainages, doivent 6tre

vidangees sans essorage ou a essorage faible pour eviter d'etirer

les tissus.

Comme pour tout produit neuf, vous entendrez des sons qui ne

vous sent pas familiers. Vous pouvez entendre divers sons

Iorsque la porte est verrouillee ou deverrouill6e, et durant le

lavage, le rin(_age et I'essorage. Entre les changements des

actions de lavage, il y aura des pauses momentanees. Vous

entendrez I'aspersion et I'eclaboussement de I'eau durant les

programmes de lavage et de ringage. Ces nouveaux sons et

pauses font partie du fonctionnement normal de la laveuse. (Voir

"Depannage".)

Vous pouvez personnaliser votre lavage en ajoutant des

OPTIONS a vos selections de programme. Vous pouvez ajouter

ou changer I'option apres avoir commence un programme

n'importe quand avant que I'option selectionn_e commence.

Toutes les options ne sent pas disponibles avec chaque

programme.

OPTIONS

PREWASH

<i>

AUTOSOAK

<i>

2ND RINSE

EXTENDED SPIN

Voir section "Guide de lessivage" pour un apergu des options

possibles pour chaque selection de programme de lavage.

Vous pouvez choisir plus d'une option pour un programme.

Certaines options ne peuvent pas 6tre ajoutees a certains

programmes, par exemple, Stain Treat (Traitement des

taches) ne peut pas _tre ajoute au programme Express Wash

(Lavage rapide).

Si une option est disponible avec un programme selectionne,

le temoin lumineux pour cette option s'illuminera Iorsqu'elle

est selectionn&

Si une option n'est pas disponible avec un programme

selectionne, il y aura un bref signal sonore et le temoin

lumineux pour cette option ne s'allumera pas Iorsqu'il est

selectionnee.

Prewash (Pr_lavage)

Utiliser cette option pour les articles tres sales qui ont besoin de

pretraitement. Cette option ajoute un prelavage et une vidange

de 15 minutes au programme de lavage principal.

• Ajouter le detergent aux compartiments de prelavage et du

lavage principal dans le tiroir distributeur.

• Lors de I'utilisation de prelavage, ne pas utiliser de detergent

liquide dans le compartiment du lavage principal. Utiliser un

detergent en poudre pour le programme de lavage principal.

REMARQUE : Les options de prelavage et de trempage

automatiques ne peuvent pas 6tre choisies dans le m_me

programme.

Stain Treat (Traitement des taches)

Utiliser cette option pour les charges tres sales qui ont besoin

d'un meilleur traitement pour les taches. Lorsque le traitement

pour les taches est choisi, la temperature de I'eau du programme

de lavage selectionne est automatiquement reglee a tiede. L'eau

sera alors chauffee a une temperature d'eau chaude pour aider

enlever la tache. Cette option fournira le meilleur enlevement de

taches organiques comme le sang.

REMARQUE : Si le Traitement des taches est selectionne avec le

programme Sanitaire, I'eau sera chauffee a une temperature tres

chaude.

Auto Soak ('rrempage automatique)

Utiliser I'option de Auto Soak (Trempage automatique) pour les

charges de coton, toile, polyester ou nylon tres sales avec taches

incrust_es. Au cours du trempage automatique, I'eau sera

ajoutee au tambour et le linge sera egalement distribue par une

phase breve de culbutage. Le linge sera ensuite trempe par

phases sans mouvement du tambour. Apr_s le trempage, la

laveuse se vide sans essorage.

Addition a un programme de lavage : Un temps de trempage

de 30 minutes est ajoute au programme de lavage principal pour

ameliorer I'elimination des taches incrustees.

1. Ajouter du detergent aux deux compartiments de prelavage

et de lavage principal du tiroir distributeur.

REMARQUE : Les options de trempage automatique et de

prelavage ne peuvent pas _tre selectionnees dans le m6me

programme. Utiliser du detergent en poudre pour le

programme de lavage principal parce que le detergent liquide

coulera dans la laveuse durant le trempage automatique.

2,

3.

Choisir un programme de lavage.

Selectionner AUTO SOAK (Trempage automatique).

REMARQUE : Pour les programmes avec temperatures de

lavage chaudes, la temperature de trempage sera reglee &

tiede; autrement, la temperature de trempage sera la m6me

que la temperature de lavage.

4. Selectionner et appuyer sur START (Mise en marche) (environ

1 seconde). Apres le trempage, la laveuse se vide et le

programme de lavage commence.

Sans un programme de lavage : Fournit un temps de trempage

avec eau tiede ou eau froide suivi par une vidange.

1. Ajouter du detergent seulement au compartiment de

prelavage du tiroir distributeur.

2. Selectionner DRAIN/SPIN (Vidange/essorage) ou RINSE/

SPIN (Ringage/essorage) en premier, ensuite AUTO SOAK

(Trempage automatique).

3. Selectionner la temperature de trempage desir_e.

4. Selectionner et appuyer sur START (Mise en marche) (environ

1 seconde).

37

2nd Rinse (2°ringage )

Un deuxieme tin,age peut _tre utilise pour assurer I'elimination

des residus de detergent ou des residus d'eau de Javel des

vGtements. Cette option fournit un ringage additionnel avec la

m_me temperature d'eau que le premier ringage.

Extended Spin (Essorage prolongS)

Utiliser cette option pour ajouter un essorage additionnel a tout

programme pour ameliorer le "duvetage" de votre linge, pour

reduire le temps de sechage et pour economiser de I'energie.

Les reglages prerGgles de programme de temperature d'eau, de

lavage/rin(_age et de vitesse d'essorage peuvent _tre changes.

Vous pouvez changer un modificateur apres la mise en marche

d'un programme & tout moment avant que le modificateur choisi

commence. Tousles modificateurs ne sont pas disponibles avec

chaque option et programme.

MODELERS

AUTOTEMPCONTROL

@ EXTRA HOT /COLD ® HIGH

@ HOT /COLD @ MEDIUM HIGH

@ WARM /WARM @ MEDIUM

@ WARM /COLD ® LOW

@COLD /COLD ® EXTRA LOW

• TAP COLD /COLD @ NO SPIN

C) (2)

WATER TEMP SPIN SPEED

WASH /RINSE

@ HIGH

• LOW

@OFF

(2)

END of CYCLE SIGNAL

Pour changer la temperature de I'eau, selectionner le bouton

WATER TEMP (Temperature de I'eau) jusqu'a ce que le

reglage desire s'illumine.

Pour changer la vitesse d'essorage, selectionner le bouton

SPIN SPEED (Vitesse d'essorage) jusqu'a ce que le reglage

desire s'illumine.

• HEAVY

• NORMAL

•LIGHT

(2)

SOIL LEVEL

Pour changer le temps du programme, selectionner le bouton

SOIL LEVEL (Niveau de salete).

Pour changer le volume du signal de fin de programme,

selectionner END OF CYCLE SIGNAL (Signal de fin de

programme).

Wash/Rinse Temp (Temperature de lavage/ringage)

Selectionner une temperature d'eau en fonction du type de

charge que vous lavez. Utiliser la temperature d'eau la plus

chaude convenant au tissu. Suivre les instructions sur I'etiquette

du v_tement.

Les rin(_ages tiedes laissent les charges plus seches que les

ringages froids. Les ringages tiedes augmentent le froissement.

Dans les climats froids, un rin9age tiede rend la charge plus

confortable a manipuler. Les ringages froids economisent

I'energie.

Guide de temperature

Temperature de I'eau de Tissus sugg_r_s

lavage

EXTRA HOT (tr_s chaude) Tissus epais de couleur

153°F (67°C) Saletes intenses

HOT (Chaude) Blancs et pastels

140°F (60°C) ou plus Saletes intenses

WARM (Tilde) Couleurs vives

104°F (40°C) Saletes de moderees a legeres

COLD (Froide) Couleurs qui deteignent ou

77OF(25oc) s'attenuent

Saletes legeres

Dans /es temperatures d'eau de lavage plus froides que 70°F

(21 °C), /es detergents ne se diluent pas bien. Les salet_s peuvent

_tre difficiles b enlever.

*Lors de I'utifisation de I'option de traitement des taches,

I'eau est chauff#e petit a petit pour aider a enlever /es saletes

organiques, relies que le sang.

Auto Temp Control (Commande automatique de

temperature)

La CAT (Commande automatique de temperature) detecte

electroniquement et maintient une temperature d'eau uniforme.

La CAT regle I'eau chaude et I'eau froide d'entree. La CAT est

automatiquement activee Iorsqu'un programme est selectionn&

(Volt "Reglage d'un programme preregle" dans "Programmes".)

• La CAT assure un nettoyage consistant.

La CAT agit pour le reglage de temperature de lavage avec

Extra Hot/Cold (Extra chaude/Froide), Hot/Cold (Chaude/

Froide), Warm/Warm (Tiede/Tiede), Warm/Cold (Tiede/Froide)

et Cold/Cold (Froide/Froide).

•Les temperatures de rin(_age froides dependent de I'eau

froide a votre robinet.

• Pour le reglage de temperature Tap Cold/Cold (Froide du

robinet/Froide), les temperatures de lavage et de rint_age

dependent de I'eau froide a votre robinet.

•Le reglage de rin9age & Warm (Tiede) regle la temperature de

I'eau a environ 104°F (40°C).

38

£ J-+ </!,,

Se ref6rer a ce tableau pour des types de charges sugg6res et leurs programmes correspondants. A droite se trouvent les options

disponibles pour chacun de ces programmes.

o o

PROGRAMME TYPE DE CHARGE SUGGERE OPTIONS DISPONIBLES

Prewash Stain Treat Auto 2nd Rinse Extended

(Prela- (Traite- Soak (2°Spin

vage*) ment des (Trem- rin_age) (Essorage

taches) page prolongS)

auto-

matique*)

Sanitary Linge tres sale : sous-v_tements, v' v' v' v' v'

(Sanitaire) serviettes, v_tements de travail,

couches tres sales, etc.

Whitest Tissus blancs tres sales _' _' _' _' _'

Whites

(Blancs les

plus blancs)

Heavy Duty Sous-v_tements, serviettes, chemises, _' _' _' _' _'

(Service etc. a tres sales

intense)

Normal/ Chemisiers, chemises, salopettes, etc. _' _' _' _' _'

Casual de legerement & normalement sales,

(Normal/ fabriques de polyester, nylon, coten, lin

Tout-aller) ou melanges de coton

Express Wash Salopettes et v_tements de sport en _' _' _'

(Lavage coten, polyester, nylon et melanges de

rapide) coton de legerement a normalement

sales

Delicate Rideaux et v_tements delicats, robes, _' _' _'

(Articles jupes, chemises et chemisiers

d_licats)

Silk Tissus fabriques de sole identifies v'

(Sole) comme lavables a la machine

Wool Lainages avec un fini non feutre, v'

(Laine} identifies comme lavables a la machine

Ultra Tissus fabriques de sole, articles _'

Handwash demandant un soin special et marques

(Lavage a la "Lavable a la main"

main Ultra)

*Les programmes Prelavage et Trempage autematique ne peuvent pas _tre choisis en m_me temps.

39

CONSEILS DE

LESSIVAGE

Preparation des v_tements pour le lavage

Suivre les recommandations suivantes pour prolonger la vie de

vos v_tements.

• Fermer les fermetures & glissiere, les boutons pression et les

crochets pour eviter d'accrocher d'autres articles. Enlever les

epingles, les boucles et autres objets durs pour eviter

d'egratigner I'interieur de la laveuse. Oter les garnitures et les

ornements non lavables.

• Vider les poches et les retourner.

• Retourner les revers et enlever la charpie et la poussiere avec

une brosse.

• Retourner les tricots synthetiques pour eviter le boulochage.

• Attacher les cordons et les ceintures-echarpes pour

emp_cher I'emm_lement.

• Reparer les dechirures, les ourlets et coutures decousus.

• Traiter lestaches.

•Les v6tements taches ou mouilles devraient _tre laves sans

delai pour obtenir les meilleurs resultats.

Tri

Separer les articles tres sales des articles legerement sales,

m_me si on les lave normalement ensemble. Separer les

articles qui forment de la charpie (serviettes, chenille) des

articles qui attrapent la charpie (velours c6tele, synthetique,

pressage permanent). Dans la mesure du possible, retourner

les articles qui forment de la charpie.

Separer les couleurs foncees des couleurs claires et les

articles grand teint des articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons

solides, tricots, articles delicats).

D_chargement

• Retirer les v_tements de la laveuse une fois que le

programme est termin& Des objets en metal comme les

fermetures a glissiere, les boutons pression et les boucles

peuvent rouiller si on les laisse Iongtemps dans le panier de la

laveuse.

Suggestions de chargement (capacit_ maximale de

charge).

V_tements de travail

4 jeans 2 surv_tements (bas)

4 pantalons 2 surv_tements (haut)

4 chemises

Serviettes

10 serviettes de bain

10 serviettes & main

14 debarbouillettes

Charges mixtes

3 draps (1 tres grand, 2

simples)

4 tales d'oreiller

3 chemises

3 chemisiers

9 t-shirts

9 shorts

10 mouchoirs de poche

ENTRETIEN DE LA

LAVEUSE

Nettoyage de I'ext_rieur

Utiliser une eponge ou un linge doux humide pour essuyer les

renversements. Essuyer occasionnellement les surfaces externes

de la laveuse pour maintenir son apparence d'appareil neuf.

Utiliser un savon doux et de I'eau. Ne pas utiliser de produits

abrasifs.

Nettoyage de I'int_rieur

Utiliser une eponge ou un linge doux humide pour essuyer de

temps a autre I'interieur de la porte pour enlever tout residu de

detergent. Utiliser un savon doux et de I'eau. Ne pas utiliser de

produits abrasifs.

Nettoyage du joint de porte

Utiliser une eponge ou un linge doux humide au besoin. Verifier le

pli du joint p@iodiquement pour tout objet etranger.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Degager le tiroir distributeur en appuyant sur le levier de

degagement dans le compartiment de prelavage. Voir

"Utilisation du distributeur". Retirer le tiroir.

2. Enlever les pieces incluses (le siphon des compartiments de

I'assouplissant et de I'eau de Javel et le separateur).

3. Laver les pieces sous I'eau du robinet.

4. Remettre les pieces incluses et remettre le distributeur dans

le tiroir.

40

Remplacer les tuyaux d'alimentation apres cinq ans d'utilisation

afin de r_£duirele risque de probleme de tuyau. Inspector

periodiquement et remplacer los tuyaux d'alimentation

comportant des renflements, ecrasements, coupures, signes

d'usure ou fuites.

Lors du remplacement des tuyaux d'alimentation, inscrire la date

de remplacement.

Installer et remiser la laveuse a un emplacement or'4elle ne sera

pas exposee au gel. Comme il pout rester un r_£sidud'eau dans

los tuyaux, le gel pourrait endommager la laveuse. Si la laveuse

doit faire I'objet d'un d_£menagement ou de remisage au cours

d'une periode or'4il gele, preparer I'appareil pour I'hiver.

P_riode d'inutilisation ou de vacances :

Faire fonctionner la laveuse seulement Iorsqu'on est present. Si

vous devez partir en vacances ou si vous n'utilisez pas votre

laveuse pendant une periode prolong_£e, vous devez :

• Debrancher la laveuse ou d_£connecter la source de courant

electrique.

• Former les robinets d'arrivee d'eau. Ceci evitera le risque

d'inondation accidentelle (a I'occasion d'une surpression

d'eau) au cours de la periode d'absence.

• Ouvrir legerement la porte pour fournir une ventilation.

Preparation de la laveuse pour rhiver :

1. Verser 1 pte (1 L) d'antigel de type pour w£hicule recr_£atif,

dans le tambour.

2. Faire executor a la laveuse un programme DRAIN/SPIN

(Vidange/essorage).

3. Debrancher la laveuse ou d_£connecter la source de courant

electrique.

4. Former les deux robinets d'arriw£e d'eau.

5. Deconnecter los tuyaux flexibles d'alimentation d'eau des

robinets et los vider.

Avant la r_utilisation :

1. Rincer los tuyaux d'arrivee d'eau.

2. Reconnecter los tuyaux flexibles d'alimentation d'eau aux

robinets.

3. Ouvrir los deux robinets d'arrivee d'eau.

4. Brancher la laveuse ou reconnecter la source de courant

electrique.

5. Faire executor a la laveuse un programme complet NORMAL/

CASUAL (tout-allot) avec V_de la quantite normale

recommandee de detergent pour eliminer I'antigel.

Transport de la laveuse :

1. Si la laveuse est dem_£nagee pendant une p_£riode de gel,

verser dans le tambour 1 pte (1 L) d'antigel pour vehicule

r_£creatif. Faire executor a la laveuse un programme DRAIN/

SPIN.

2. D_£brancher la laveuse ou deconnecter la source de courant

electrique.

3. Deconnecter le tuyau de vidange du systeme de vidange et le

fixer aux pinces du panneau arriere.

4. Former les deux robinets d'arriw£e d'eau.

5. Deconnecter los tuyaux d'arrivee d'eau des robinets, ensuite

vider les tuyaux et les fixer au panneau arriere de la laveuse.

6. IMPORTANT : Appelez le service. Ne pas r_£utiliser los

boulons de transport. L'appareil doit _tre transport_£ dans la

position verticale.

R_installation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir

I'emplacement, mettre la laveuse d'aplomb et la connecter.

2. Faire executer a la laveuse un programme NORMAL!CASUAL

(tout-after) avec V2de la quantite normale recommandee de

detergent pour nettoyer la laveuse et enlever I'antigel, le cas

echeant.

DI PANNAGE

Essayer d'abord los solutions sugg_r_es ici pour _viter

possiblement le coot d'une visite de service...

La laveuse affiche un message par code et un signal

sonore est _mis

"FH" (probl_me d'entr_e d'eau -approvisionnement nul

ou insuffisant d'eau)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter la source

de courant _£1ectrique.

V_rifier ce qui suit :

Los robinets sont-ils completement ouverts?

Los tamis a la connexion des tuyaux d'entr_£e d'eau a la

laveuse sont-ils obstrues?

Los tuyaux d'entr_£e d'eau sont-ils d_£formes?

Les tuyaux d'entree d'eau sont-ils geles?

Brancher la laveuse ou reconnecter la source de courant

electrique. Selectionner de nouveau le programme et

appuyer sur START. Sile probleme persiste, faire un appel de

service.

• "F02" (probl_me de vidange)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Debrancher la laveuse ou deconnecter la source

de courant electrique.

V_rifier ce qui suit :

Le tuyau de vidange est-il deforme?

Le tuyau de vidange est-il gele?

Le tuyau de vidange est-il obstrue?

Le tuyau de vidange est-il a plus de 96 po (2,4 m) au-dessus

du plancher?

• "SUD" (mousse savonneuse)

Lorsque de la mousse savonneuse excessive est d_£tect_£e,

une action agit automatiquement pour corriger I'exc_s de

mousse. Cette action enleve I'exces de mousse et assure le

rin_age approprie de votre lingo. "SUD" est affiche durant le

rin9age et & la fin du programme pour vous informer que

I'action corrective pour la mousse a et_£actiw£e. Pour eviter

une mousse excessive, reduire la quantit_£ de d_£tergent ou

utiliser des detergents HE.

• "F" variables [F4 aF16] (probl_me _lectrique)

Appuyer deux fois sur PAUSE/CANCEL pour annuler le

programme. Appuyer sur DRAIN/SPIN s'il y a un exces d'eau

dans la laveuse.

S_£1ectionner de nouveau le programme et appuyer sur

START. Si le probleme persiste, faire un appel de service.

41

La laveuse ne se met pas en marche

• Verifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise

3 alveoles reliee a la terre?

La porte de la laveuse est-elle bien fermee?

Un programme a-t-il ete choisi mais START n'a pas ete

selectionne et enfonce pendant une seconde?

La porte a-helle ete ouverte apres I'achevement du dernier

programme?

Absence de rempliseage, lavage ou rin_age

•Verifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise

3 alveoles reliee a la terre?

La prise de courant est-elle alimentee?

Verifier la source d'electricit6 ou faire venir un electricien.

Les robinets d'eau froide et d'eau chaude sont-ils ouverts?

Le tuyau d'entree d'eau est-il deforme?

Les tamis de la valve d'entree d'eau sont-ils obstrues?

La laveuse s'arr_te

•V_rifier ce qui suit :

Le cordon d'alimentation est-il branche sur une prise

3 alveoles reliee a la terre?

La prise de courant est-elle activee?

Verifier la source d'alimentation electrique ou faire venir un

electricien.

Un fusible est-il grille ou le disjoncteur est-il ouvert?

Si le probleme persiste, faire venir un electricien.

Un cordon de rallonge est-il employe?

Ne pas utiliser un cordon de rallonge.

Absence de vidange ou d'eseorage de la laveuse

Le tuyau d'_vacuation est-il obstru_, ou I'extr_mit_ du

tuyau d'evacuation se trouve-t-elle a plus de 96 po (2,4 m)

au-dessus du plancher?

La tension est-elle basse?

Verifier la source d'61ectricite ou faire venir un electricien. Ne

pas utiliser un cordon de rallonge.

[.'action de mousse savonneuse "SUD" est-elle active?

Le programme se terminera Iorsque la mousse excessive

sera enlevee.

La charge est-elle _quilibr_e?

Un seul article ou un article encombrant peut provoquer un

desequilibre. Ajeuter des articles eu redistribuer la charge.

La laveuse fait du bruit ou vibre

La laveuse est-elle d'aplomb?

La laveuse doit _tre d'aplomb. Les quatre pieds doivent _tre

bien installes et les ecrous doivent _tre serres centre la caisse

de la laveuse.

Lorsque I'eau est vidangee de la laveuse, vous pouvez

entendre le bruit de la succion de I'air par la pompe. Ceci se

produit a la fin de la vidange. Ceci est normal.

Lavez-vous des articles avec agrafes en m_tal, boucles

ou fermetures a glissi_re?

Vous pouvez entendre le bruit d'articles metalliques touchant

le tambour de la laveuse. Ceci est normal.

La laveuse est-elle install_e sur un plancher robuste et

solide?

Se referer aux "Instructions d'installation" pour les exigences

de plancher. Le bruit et la vibration peuvent 6tre reduits en

plagant une piece de 3A po (19,1 mm) de contreplaque sous

votre laveuse. Le contreplaque peut se prolonger en-dessous

de la laveuse et de la secheuse pour les maintenir a des

hauteurs egales.

Eau pros de la laveuse

Verifier la plomberie du domicile pour des fuites.

Obstruction ou fuite des distributeurs

Les produits de lessive sont-ils dans le compartiment

correct du distributeur?

Ajouter les quantites correctes de detergent, d'assouplissant

de tissu ou d'eau de Javel aux compartiments corrects.

Ajouter I'agent de blanchiment en poudre ou sans danger

pour les couleurs au compartiment du lavage principal.

S'assurer d'assortir I'agent de blanchiment en poudre (ou

liquide) sans danger pour les couleurs au detergent en

poudre (ou liquide).

Le s_parateur de d_tergent est-il a la position correcte?

Le separateur devrait _tre a la position a I'avant Iors de

I'utilisation de detergent liquide et a la position a I'arriere Iors

de I'utilisation de detergent en poudre.

Charge trop mouill_e

Avez-vous utilis_ le bon programme pour la charge

laver?

Choisir un programme avec une vitesse d'essorage plus

elevee.

Avez-vous lav_ un article seul ou des articles _pais ou

avez-vous surcharg_ la laveuse?

Les articles laves seuls ou les articles epais, ou une charge

excessive peuvent causer un desequilibre. Premierement,

essayer de distribuer egalement votre lessive mouillee dans

le tambour, et commencer le programme DRAIN/SPIN

(Vidange/Essorage). Si le linge est encore mouille, retirer la

moitie de la charge de la laveuse et essayer de nouveau.

R_sidu ou charpie sur le linge

Avez-vous ajout_ du detergent au distributeur?

Pour obtenir de meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

42

Linge froiss_

Avez vous effectu_ le tri correctement?

Separer les articles qui forment la charpie (serviettes, chenille)

des articles qui attrapent la charpie (velours c6tele, tissus

synthetiques). Separer aussi les couleurs.

Avez-vous surcharg_ la laveuse?

Ne pas surcharger la laveuse. La laveuse peut _tre remplie

completement mais le linge ne dolt pas _tre tasse. La charge

de lavage dolt _tre equilibr6e. Les particules de charpie

peuvent _tre emprisonnees dans la charge s'il y a surcharge.

•V_rifier ce qui suit :

A-t-on laisse du papier ou un mouchoir de papier dans les

poches?

•Avez-vous utilis_ suffisamment de d_tergent?

Suivre les instructions du fabricant. Utiliser suffisamment de

detergent pour maintenir la charpie en suspension dans I'eau.

•Ueau de lavage est-elle plus froide que 70°F (21°0)?

L'eau de lavage plus froide que 70°F (21°C) peut ne pas

dissoudre completement le detergent.

Utilisez-vous un programme de lavage abasse vitesse?

Les detergents en poudre peuvent ne pas bien se dissoudre

dans un programme a basse vitesse. Pour les meilleurs

resultats, utiliser un detergent liquide pour les programmes

basse vitesse comme les tissus delicats, la sole, la laine et les

articles de lavage a la main.

Presence de taches sur le linge

Avez-vous ajoute du detergent au distributeur?

Pour les meilleurs resultats, ajouter du detergent au

compartiment de detergent. Ne pas ajouter de detergent au

tambour de la laveuse.

Avez-vous utilise suffisamment de d_tergent?

Utiliser suffisamment de detergent pour enlever la salete et la

tenir en suspension. Pour le meilleur rendement, utiliser un

detergent & haute efficacite. Suivre les recommandations du

fabricant en fonction du type de charge que vous lavez.

•La presence de fer (rouille) dans I'eau est-elle sup_rieure

la moyenne?

II vous faudra peut-_tre faire installer un filtre a fer.

•Avez-vous bien trie la charge?

Separer les articles de teinte foncee des articles blancs ou

clairs.

•Avez-vous d_charg_ la laveuse promptement?

Pour eviter le transfert de teinture, decharger la laveuse des

qu'elle s'arr_te.

Avez-vous utilis_ une boule distributrice d'assouplissant

de tissu?

Les boules distributrices ne fonctionnent pas correctement

avec cette laveuse. Ajouter un assouplissant pour tissu

liquide dans le compartiment d'assouplissant de tissu.

•Avez-vous utilise du d_tergent en poudre dans un

programme abasse vitesse?

Considerer I'utilisation d'un detergent liquide.

Avez-vous utilis_ le lavage rapide sur une grosse charge?

Pour de meilleurs resultats, utiliser Express Wash (lavage

rapide) pour des charges petites ou des charges legerement

sales.

•Avez-vous d_charge la laveuse promptement?

Decharger la laveuse des qu'elle s'arr_te.

Avez-vous utilis_ le bon programme pour la charge

laver?

Utiliser le programme Delicate (Tissus delicats) ou un autre

programme avec une vitesse d'essorage basse pour reduire

le froissement.

Avez-vous surcharge la laveuse?

La charge dolt _tre equilibree et la laveuse ne dolt pas _tre

surchargee. Les charges doivent pouvoir culbuter librement

durant le lavage.

Blanc gris&tre, couleurs d_fraichies

Avez-vous bien tri_ la charge?

Le transfert de teinture peut se produire Iors du melange

d'articles blancs et de couleur dans une m_me charge.

Separer le linge de teinte foncee des articles blancs ou clairs.

La temperature de lavage est-elle trop basse?

Utiliser les lavages a I'eau chaude ou tiede si sans danger

pour le tissu. S'assurer que votre syst_me d'eau chaude

permet d'effectuer un lavage a I'eau chaude.

Avez-vous utilis_ suffisamment de d_tergent, ou avez-

vous de I'eau dure?

Utiliser plus de detergent pour laver la salete intense a I'eau

froide ou a I'eau dure.

Programme trop long

Avez-vous choisi le programme Sanitary (Sanitaire) ou

I'option Stain Treat (Traitement des taches)?

Dans les deux cas, le chauffe-eau sera active pour fournir le

rendement de nettoyage maximal. Un temps additionnel sera

ajoute au programme regulier pour chauffer I'eau. Ce temps

additionnel dependra de la taille de la charge et de la

temperature a I'entree de I'eau chaude.

Le mot "SUD" apparaft-il sur I'affichage?

Un exces de mousse savonneuse a ete detecte et une action

corrective pour la mousse a ete mise en marche pour eliminer

I'exces de mousse. Cette action ajoutera du temps au

programme original.

La charge a-t-elle provoqu_ un d_s_quilibre?

Lorsqu'il y a un trop grand desequilibre, une caracteristique

speciale se mettra en marche pour redistribuer la charge.

Cette caracteristique augmentera la duree de votre

programme original.

Porte verrouill_e &la fin du programme de lavage

Est-ce que toute I'eau s'est _coul_e de la laveuse durant

I'essorage?

Choisir DRAIN/SPIN (Vidange/essorage) pour enlever toute

I'eau qui reste dans la laveuse. La porte de la laveuse se

declenchera a la fin de la vidange.

43

Just Call:

1-800-4-MY-HOME ®

(1-800-469-4663)

24 hours a day, 7 days a week

For the repair of major brand appliances in your own home...

no matter who made it, no matter who sold it!

For your nearest Sears Parts and Service location,

to bring in products like vacuums, lawn equipment and electronics.

For Sears Parts & Service, to order the replacement parts,

accessories and owner's manuals that you need to do-it-yourself.

www.sears.ca

To purchase or inquire about a Sears Maintenance Agreement, call:

1-800-361-6665

9 a.m. - 8 p.m. EST, Mon. - Fri., 4 p.m. Sat.

Pour service en fran(;ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

SEARS _ii!!iiii_!_!iUi!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!ii!!i!!!i!ii!ii_iWi1........

4619 7022 0331

© Sears, Roebuck and Co,

• TM SM •

® Registered Trademark /Trademark /Serwce Mark of Sears, Roebuck and Co,

•, TM SM •

®Marque de commerce deposee /Marque de commerce /Marque de service de Sears, Roebuck and Co.

10/03

Printed in Germany

Imprime en Allemagne
